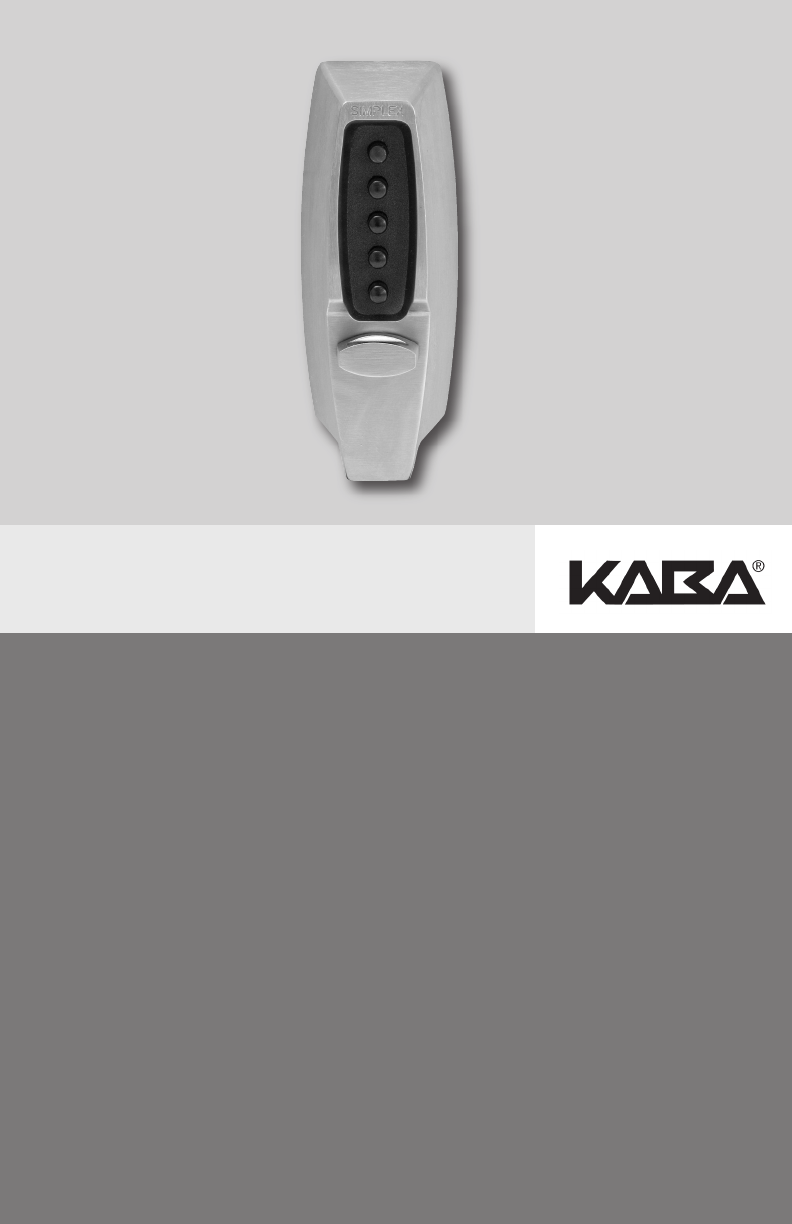

SIMPLEX®7104 Series

English

Installation Instructions

Pushbutton Lock

Español

Instrucciones de Instalación

Cerradura de botones pulsadores

Français

Instructions d'installation

Serrure à button-poussoirs

Please keep these instructions.

The combination of this lock has been factory

preset: 2 and 4 pressed together, then 3.

WARNING

For your own safety, you must change the

combination at the time of installation.

PLEASE READ AND FOLLOW ALL DIREC-

TIONS CAREFULLY

Since every installation is unique, carefully

check windows, frame, door, etc. to ensure

that the recommended procedures will not

cause damage. Ilco Unican is not responsible

for any damage caused by installation.

Tools Required

• 1⁄4" (6 mm) Drill Bit

• 1" (25 mm) Wood Chisel

• 3⁄4" (19 mm) Hole Saw

• Phillips-head Screwdriver

• 1" (25 mm) Drill Bit or Hole Saw

• 13⁄8" (35 mm) Hole Saw

• 2 Pairs of Pliers

• Hacksaw

• Hammer

• Center Punch

• Drill (variable speed)

Guarde estas instrucciones. La combinación

de esta cerradura viene programada de

fábrica: los botones 2 y 4 se oprimen

al mismo tiempo; luego se oprime el 3.

%!#

Para su seguridad, cambie la combinación

al instalar la cerradura.

'"$"##"

""#!$"

Dado que es muy importante instalar

correctamente la cerradura, verifique

meticulosamente las ventanas, el marco,

la puerta, etcétera, para asegurarse que

no se dañen con el método recomendado.

ILCO UNICAN no se hace responsable por

ningún daño causado por la instalación.

,99(40,5;(:,*,:(90(:

• Broca de 6 mm ( 1⁄4pulg.)

• Cincel de 25 mm (1pulg.)

• Taladro de perforación de 19 mm ( 3⁄4pulg.)

• Destornillador Phillips

• Broca o taladro de 25 mm (1pulg.)

• Taladro de perforación de 35 mm (13⁄8pulg.)

• 2 pares de alicates

• Sierra para metales

• Martillo

• Punzón

• Taladro de velocidad variable

Veuillez conserver ces instructions.

La combinaison de cette serrure a été

préréglée à l’usine: presser 2 et 4 ensemble,

puis 3.

AVERTISSEMENT

Pour votre sécurité, vous devez changer la

combinaison lors de l’installation.

VEUILLEZ LIRE ET SUIVRE ATTENTIVEMENT

TOUTES LES DIRECTIVES

Au moment de l’installation, veuillez

examiner les fenêtres, le cadre, la porte, etc.

pour vous assurer que les présentes directives

ne causeront aucun dommage. Ilco Unican

n’est pas responsable des dommages

résultant de l’installation.

Outils requis

• Foret de 1⁄4" (6 mm)

• Ciseau à bois de 1" (25 mm)

• Scie-cloche de 3⁄4" (19 mm)

• Tournevis Phillips

• Foret ou scie-cloche de 1" (25 mm)

• Scie-cloche de 13⁄8" (35 mm)

• 2 paires de pinces

• Scie à métaux

• Marteau

• Pointeau

• Perceuse (à vitesse variable)

Table of Contents

Checklist . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6-7

Determine the hand of your door . . . . . . . . . .6-7

1) Determining the Lock Location . . . . . . . . .8-9

2) Adjusting the Latch (Model 7104 Only) . . .8-9

3) Marking the Door . . . . . . . . . . . . . . . . . . . .8-9

4) Drilling Holes in the Door . . . . . . . . . . . .10-11

5) Making the Latch Face Plate Cutout . . .12-13

6) Installing the Latch . . . . . . . . . . . . . . . .12-13

7) Adjusting the Lock . . . . . . . . . . . . . . . .14-15

8) Installing the Lock . . . . . . . . . . . . . . . . .16-19

9) Checking the Lock’s Operation . . . . . . .18-21

10) Installing the Strike . . . . . . . . . . . . . . . .22-23

11) Setting a New Combination . . . . . . . . .22-27

12) Resetting an Unknown Combination . .28-31

13) Troubleshooting . . . . . . . . . . . . . . . . . .32-33

Indice

Lista de verificación . . . . . . . . . . . . . . . . . . . .6-7

Determine la mano de su puerta . . . . . . . . . .6-7

1) Determinación de la ubicación

de la cerradura . . . . . . . . . . . . . . . . . . . .8-9

2) Ajustando el cierre (modelo 7104

solamente) . . . . . . . . . . . . . . . . . . . . . . . .8-9

3) Marcación de la puerta . . . . . . . . . . . . . .8-9

4) Perforación de los agujeros en la puerta .10-11

5) Corte para la placa del pestillo . . . . . .12-13

6) Instalación del pestillo . . . . . . . . . . . . .12-13

7) Ajuste de la cerradura . . . . . . . . . . . .14-15

8) Instalación de la cerradura . . . . . . . . .16-19

9) Pruebas de funcionamiento

de la cerradura . . . . . . . . . . . . . . . . . .18-21

10) Instalación de la contra . . . . . . . . . . . .22-23

11) Cambio de la combinación . . . . . . . . .22-27

12) Reajuste de una combinación

desconocida . . . . . . . . . . . . . . . . . . . . .28-31

13) Determinación de fallas . . . . . . . . . . . .32-33

For Technical Assistance, Call

1.800.849.TECH or 1.336.725.1331

Para la asistencia técnica, llamada

1.800.849.TECH or 1.336.725.1331

Table des matières

Liste de contrôle . . . . . . . . . . . . . . . . . . . . . . . .6-7

Déterminez la main de votre porte . . . . . . . . . .6-7

1) Emplacement de la serrure . . . . . . . . . . . .8-9

2) Ajustant le verrou (model 7104

seulement) . . . . . . . . . . . . . . . . . . . . . . . . .8-9

3) Marquage de la porte . . . . . . . . . . . . . . . .8-9

4) Perçage des trous dans la porte . . . . . .10-11

5) Percage du logement de la têtière . . . .12-13

6) Installation du pêne demi-tour . . . . . . . .12-13

7) Ajustement de la serrure . . . . . . . . . . .14-15

8) Installation de la serrure . . . . . . . . . . . .16-19

9) Vérification du fonctionnement

de la serrure . . . . . . . . . . . . . . . . . . . . .18-21

10) Installation de la gâche . . . . . . . . . . . . .22-23

11) Enregistrement d’une inouvelle

combinaison . . . . . . . . . . . . . . . . . . . . . .22-27

12) Rajustement d'une combinaison

inconnue . . . . . . . . . . . . . . . . . . . . . . . .28-31

13) Problèmes et solutions . . . . . . . . . . . . .32-33

Pour l'assistance technique, appel

1.800.849.TECH or 1.336.725.1331

0:;(+,=,90-0*(*0D5

Utilice esta lista para asegurarse que

el paquete contiene todas las piezas.

A - Caja delantera de la cerradura

C - Cierre ajustable (7104)

D - Manija ensamblada, interior

E - Cilindro de cambio de combinación

F - Contra

<,.6+,;6950336:

G - 4 pernos pasantes (3”)

H - 4 tornillos para madera

I - 4 pernos pasantes quebrables (23⁄8")

Plantilla (en el centro del folleto)

,;,9405,+,8<C4(5,9( :,()9,

3(7<,9;(

Varias instrucciones de instalación se refieren

al modo en que se abre la puerta, por lo tanto

determine dicho modo con la puerta cerrada,

desde el exterior, o desde el lado donde se

instalan los botones pulsadores.

 Puerta con la cerradura a la derecha:

La puerta se abre hacia adentro

(empujándola). Bisagras a la derecha.

 Puerta con la cerradura a la izquierda.

La puerta se abre hacia adentro

(empujándola). Bisagras a la izquierda.

 Puerta con la cerradura a la derecha y

movimiento inverso. La puerta se abre

hacia afuera (tirándola). Bisagras

a la derecha.

 Puerta con la cerradura a la izquierda

y movimiento inverso. La puerta se

abre hacia afuera (tirándola).

Bisagras a la izquierda.

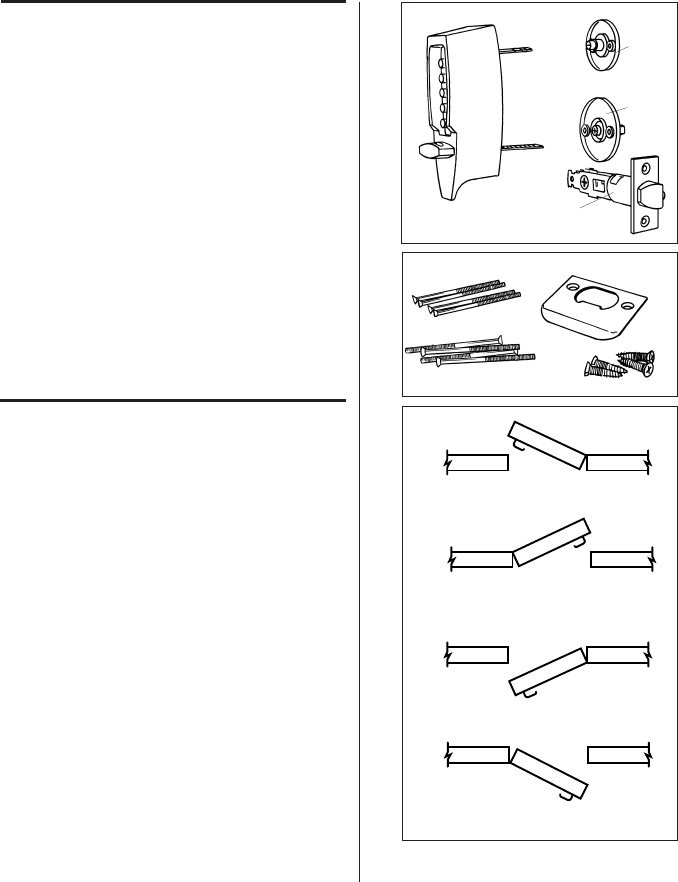

Checklist

Use this checklist to make sure that

everything has been included.

A - Front Lock

C - Adjustable Latch (7104)

D - Inside Thumbturn Assembly

E - Inside Combination Change Assembly

F - Strike Plate

Screw Pack:

G - 4 thru-bolts (3”)

H - 4 combination wood/metal screws

I - 4 thru bolts (23⁄8")

Templates (in center of booklet)

Determine the hand of your door

Many of the installation instructions refer

to the handing of your door. The hand of the

door is determined with the door in the closed

position, from the exterior or pushbutton

side of the door.

A) Right Hand: Door opens inward

(push). Hinged on the right side.

B) Left Hand: Door opens inward

(push). Hinged on the left side.

C) Right Hand Reverse: Door opens

outward (pull). Hinged on the right side.

D) Left Hand Reverse: Door opens

outward (pull). Hinged on the left side.

Liste de contrôle

Utiliser cette liste de contrôle pour vous assurer

que l’emballage contient toutes les pièces.

A - Boîtier de la serrure

C - Verrou réglable (7104)

D - Tourniquet intérieur

E - Mécanisme de changement

de combinaison

F - Gâche

Ensemble de vis :

G - 4 boulons traversants (3”)

H - 4 vis à bois

I - 4 boulons traversants (23⁄8")

Gabarit (au centre du livret)

Comment déterminer votre main

de serrure

Les instructions d’installation feront référence

à votre main de serrure. La main de serrure

se détermine de la façon suivante: fermer

la porte, puis vous placer à l’extérieur ou

du côté des boutons-poussoirs.

A) Main droite: porte poussante vers

l’intérieur, charnières à droite.

B) Main gauche: porte poussante vers

l’intérieur, charnières à gauche.

C) Main droite inverse: porte tirante

vers l’extérieur, charnières à droite.

D) Main gauche inverse: porte tirante

vers l’extérieur, charnières à gauche.

23⁄8"

RH - Right Hand

LH - Left Hand

RHR - Right Hand Reverse

LHR - Left Hand Reverse

,;,9405(*0D5+,3(<)0*(*0D5+,

3(*,99(+<9(

Instale la cerradura con la manija exterior

a un mínimo de 18 cm (7 pulg.) por encima

de la cerradura básica, para poder hacerla

funcionar cómodamente y sin que interfiera

con el pomo.

* Se requiere un larguero de 10,16 cm

(4 pulg.) como mínimo para el montaje,

03<:;9(*0D5.

1<:;,+,37,:;0336

:D367(9(,346+,36

Este cierre se ha asegurado en el 23⁄4" posi-

ción determinada de la parte posterior con 2

resortes. Si su el uso requiere un 23⁄8" el sis-

tema de la parte posterior, quita los resortes

utilizando un pequeño tornillo conductor (o

similar) e inserción de la extremidad a través

del cierre según lo indicado por la flecha, y

suavemente presionando en los resortes

hasta quitado del cierre. Entonces cambie de

puesto el eje remita al 23⁄8" posición del con-

tratiempo (HAGA el del NO gire el eje al cam-

biar de puesto).

(9*(*0D5+,3(7<,9;(

"!%:,.E9,:,8<,,:;B

<:(5+63(73(5;033(*699,*;(7<,9;(8<,:,

()9,/(*0(3(+,9,*/(6/(*0(3(0A8<0,9+(

F7<3.6F7<3.*65;9,*6<9(5;

 Pliegue cuidadosamente la plantilla

(en la página central de este folleto) tal

como se indica en la 03<:;9(*0D5.

 Adhiera la plantilla al lado exterior de la

puerta con cinta adhesiva, de manera tal

que todos los pliegues indicados queden

bien alineados con el borde de la puerta.

 Con el punzón marque los puntos donde

se perforarán los siete agujeros, siguiendo

exactamente las indicaciones en la plantil

la. La marca del punzón en el borde de la

puerta deberá centrarse de acuerdo al

espesor de la puerta.

 Quite la plantilla.

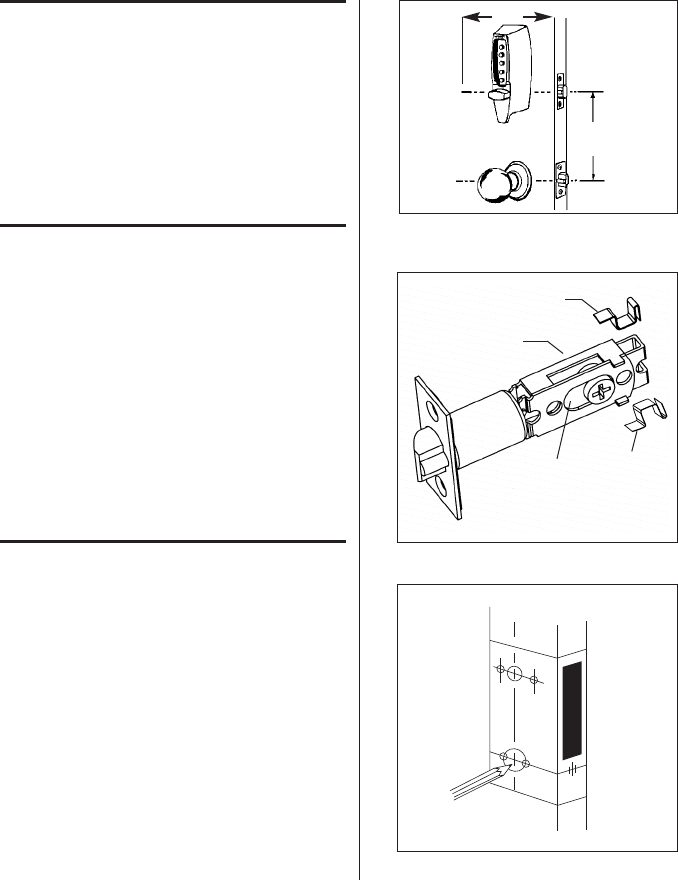

Determining the Lock Location

Install the lock with the exterior thumbturn

at least 7" (18 cm) above your primary lock

set so it is comfortable to operate and not in

the way when you turn the door knob.

*A minimum stile width of 4" (10.16 cm)

is required for mounting, figure 1-1.

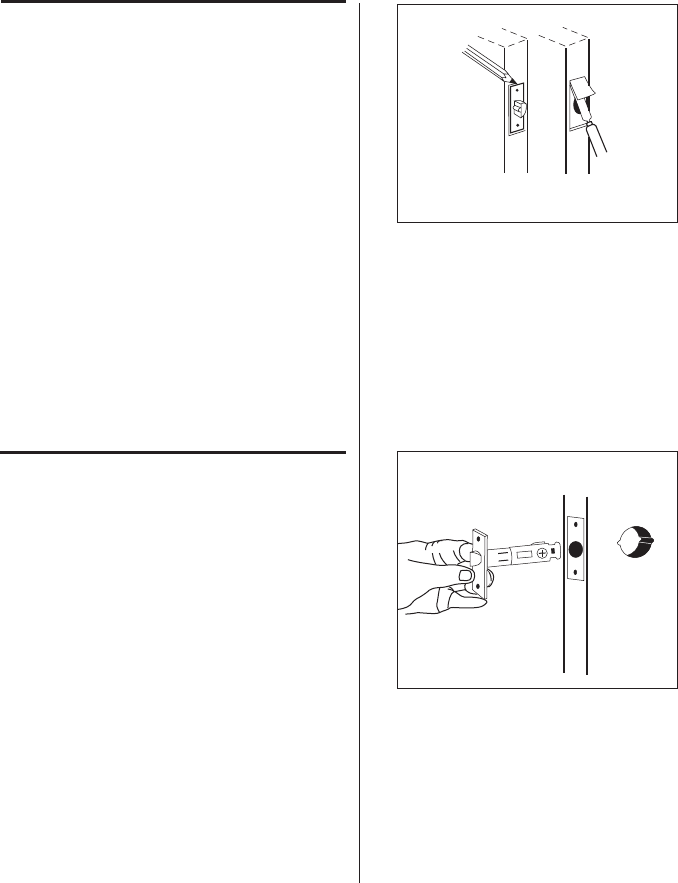

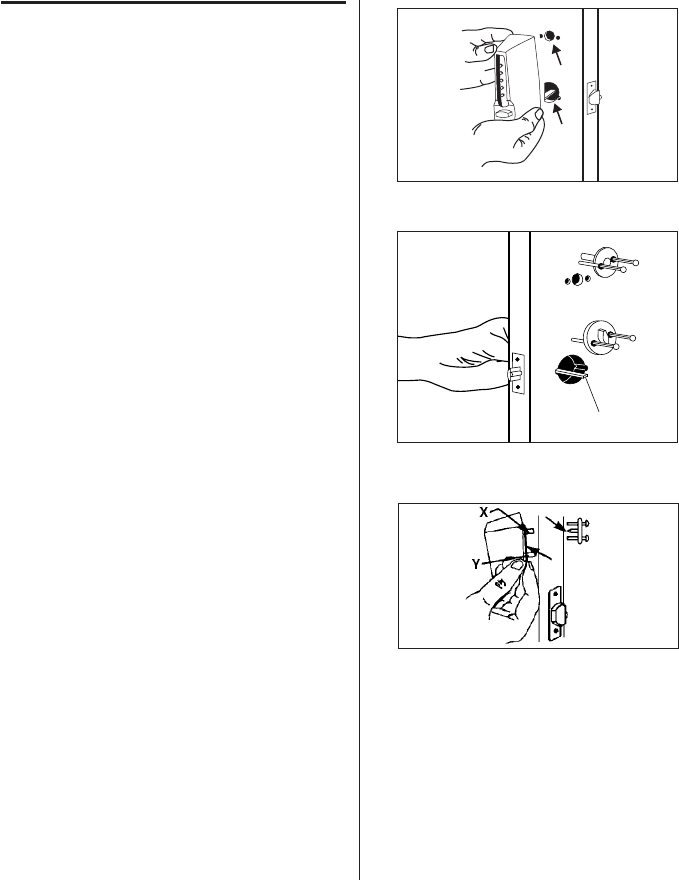

Adjusting the Latch

(Model 7104 only)

This latch has been secured in the 23⁄4"

back set position with 2 spring clips. If your

application requires a 23⁄8" back set, remove

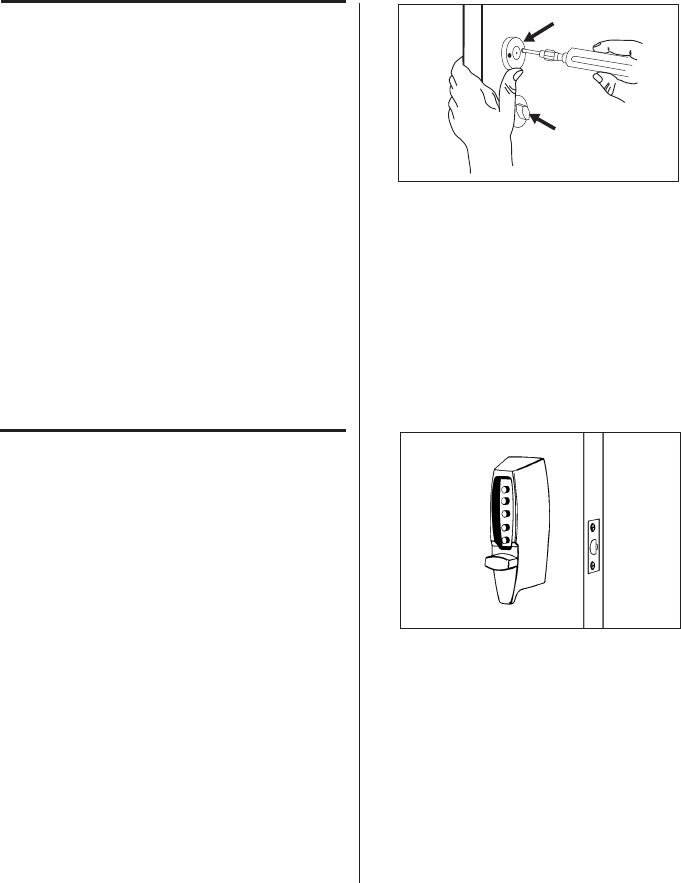

the spring clips by utilizing a small screw

driver (or similar) and inserting the tip

through the latch as indicated by the arrow,

and gently pressing on the spring clips until

removed from the latch. Then shift the hub

forward to the 23⁄8" backset position (DO NOT

rotate the hub when shifting).

Marking the Door

NOTE: Be sure to use the correct

template (right-hand or left-hand

door - 23⁄8" or 23⁄4" backset).

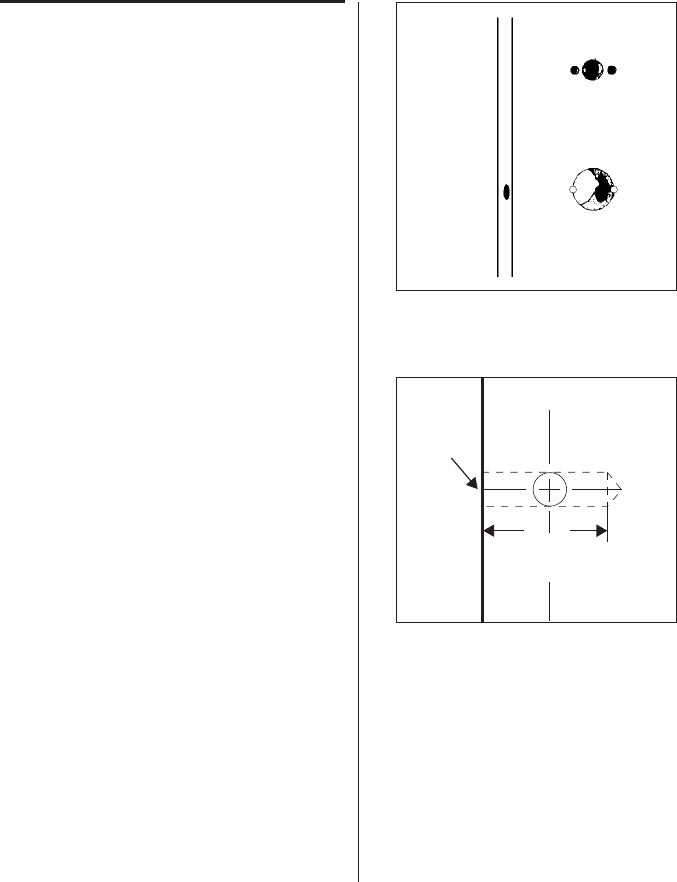

1) Carefully fold the template

(found in the center of this booklet)

as indicated in figure 3-1.

2) Tape the template securely to the outside

of the door so that all the indicated folds

are properly aligned with the edge of the

door.

3) Use a center punch to make the marks

for drilling the seven holes precisely at the

points indicated on the template. The cen-

ter punch mark in the edge of the door

must be centered based on the thickness

of the door.

4) Remove the template.

3-1.

1-1.

Emplacement de la serrure

Installer la serrure avec le tourniquet extérieur

à au moins 7" (18 cm) de votre serrure primaire

de manière à ce que vous puissiez tourner libre-

ment la poignée de la porte.

*Le montant doit avoir une largeur minimale

de 4" (10.16 cm) pour l’installation, figure 1-1.

Réglage du pêne

(modèle 7104 seulement)

Ce verrou a été fixé dans le 23/4; position

réglée de dos avec 2 clips à ressort. Si votre

l'application exige un 23⁄8" ; l'ensemble de dos,

enlèvent les clips à ressort en utilisant une

petite vis conducteur (ou semblable) et inser-

tion du bout par le verrou comme indiqué par la

flèche, et doucement pressant sur les clips à

ressort jusqu'à enlevé du verrou. Décalez alors

le hub expédiez au 23⁄8" ; position de contre-

courant (FAITES le de PAS tournez le hub en

décalant).

Marquage de la porte

N.B. Vous assurer d’utiliser le bon gabarit

(main droite ou gauche - 23⁄8" ou 23⁄4"contre-

courant).

1) Plier soigneusement le gabarit

(au centre de ce livret) comme à

la figure 3-1.

2) Fixer solidement le gabarit sur l’extérieur de

la porte en vue d’aligner les lignes de repère

sur le chant de la porte.

3) Utiliser un pointeau pour marquer

l’emplacement des sept trous selon le

gabarit. Centrer la marque du pointeau

sur le chant de la porte par rapport à

l’épaisseur de la porte.

4) Enlever le gabarit.

(18 cm)

*4"

2-1.

Spring Clip

Adjustable Latch

2 3/8” position Spring Clip

,9-69(*0D5+,36:(.<1,96: ,5

3(7<,9;(

%!# la ubicación y la

perforación de los agujeros deben hacerse

en línea recta para que la Serie 7100 fun-

cione como corresponde. Una perforación

incorrecta puede producir una presión

excesiva en la cerradura, lo que a su vez

puede ocasionar un desgaste prematuro

de las piezas mecánicas.

904,96+,),,1,*<;(9,37(:6

+,56/(*,936:,9B0476:0)3,7,9-69(936:

(.<1,96:+,44F7<3.

 Use una broca de 6 mm (1⁄4pulg.) para

hacer los cuatro agujeros marcados con

una A, 03<:;9(*0D5. Empiece a per

forar a baja velocidad, aumentándola

gradualmente hasta que la punta de la

broca salga por el otro lado de la puerta.

Siga el mismo procedimiento de per

foración desde el lado opuesto de la puer

ta. Mediante esta técnica se evita que se

astille la puerta o se rompa la broca.

 Use un taladro de perforación con broca

deguía para cortar el agujero de 35 mm

(11⁄8pulg.). Presione en forma uniforme

hasta que la punta de la broca de guía

salga por el otro lado de la puerta; luego

deténgase. Perfore desde el lado opuesto

de la puerta hasta terminar de cortar

el agujero de 35 mm (13⁄4pulg.)

 Repita el paso 2 para perforar el agujero

de 19 mm (3⁄4pulg.), (C).

 El último agujero (D) de 25 mm (1 pulg.)

se perfora transversalmente en el borde

de la puerta. Perfore cuidadosamente

hasta una profundidad de 10 cm (4 pulg.),

03<:;9(*065,:@.

Drilling Holes in the Door

CAUTION: Positioning and drilling must be

done straight to ensure troublefree operation

of the 7100 Series lockset. Improper drilling

may result in excessive force being exerted

on the lock which may result in the

premature wearing of its mechanical parts.

You must do Step 1 first otherwise

it will be impossible to drill the

1⁄4" (6 mm) holes.

1) Use a 1⁄4" (6 mm) drill bit to drill the four

holes marked A, figure 4-1. Begin drilling

at a slow speed and increase the speed

gradually until the tip of the drill bit

emerges from the other side of the door.

Repeat this procedure from the opposite

side of the door. This technique will

prevent splintering of the door or

breaking the drill bit.

2) Use a hole saw with pilot bit to make

the 13⁄8" (35 mm) hole. Apply pressure

evenly until the circular blade cuts the first

side of the door and the tip of the pilot bit

emerges through the other side, then stop.

Drill from the other side until the

13⁄8" (35 mm) hole is completed.

3) Repeat Step #2 for the 3⁄4" (19 mm)

hole, (C).

4) The final 1" (25 mm) hole (D) is

cross-bored through the edge of the door.

Carefully bore 4" (10 cm) deep,

figures 4-1 & 4-2.

4-2.

4-1.

Perçage des trous dans la porte

ATTENTION: S'assurer de positionner et

de percer correctement les trous pour un bon

fonctionnement de la serrure de la série 7100.

Un mauvais perçage pourrait causer une

pression excessive sur la serrure, ce qui

pourrait entraîner une usure prématurée

des pièces mécaniques.

Vous devez commencer à l’étape 1,

sans quoi il sera impossible de percer

les trous de 1⁄4" (6 mm).

1) Utiliser un foret de 1⁄4" (6 mm) pour percer

les quatre trous marqués A, figure 4-1.

Commencer à percer à faible vitesse, puis

augmenter la vitesse graduellement jusqu’à

ce que l’extrêmité apparaisse de l’autre côté

de la porte. Répéter cette opération à partir

de l’autre côté de la porte. Cette technique

empêchera la formation de copeaux ou

de briser le foret de la perceuse.

2) Utiliser une scie-cloche munie d’un

foret-guide pour percer le trou de

13⁄8" (35 mm). Appliquer une pression uni

forme jusqu’à ce que la lame circulaire coupe

le premier côté de la porte et que le foret-

guide apparaisse de l’autre côté. Percer alors

l’autre côté de la porte pour finir le

trou de 13⁄8" (35 mm).

3) Répéter l’étape 2 pour le trou

de 3⁄4" (19 mm), (C).

4) Le dernier trou (D) de 1" (25 mm) se

trouve dans le chant de la porte.

Percer une profondeur de 4" (10 cm),

figures 3-1 et 3-2.

4" (10 cm)

3⁄4" (19 mm) Hole

1⁄4" (6 mm) Holes A

13⁄8" (35 mm) Hole

(25 mm)

Hole

69;,7(9(3(73(*(+,37,:;0336

Este procedimiento sólo se aplica a las

puertas de madera.

 Coloque el pestillo en el agujero de

25 mm (1 pulg.) hasta que la placa quede

al ras contra el borde de la puerta. Trace

una línea alrededor de la placa. Saque el

pestillo de la puerta, 03<:;9(*0D5, A.

 Para las puertas sin borde biselado, utilice

un cincel bien afilado para sacar alrede

dor de 3 mm (1⁄8pulg.) de material o lo

suficiente como para que la placa quede

al ras con el borde de la puerta,

03<:;9(*0D5, B.

 Para las puertas con borde biselado,

siga el paso 2, excepto que la placa no

quedará al ras con el borde de la puerta,

sino más bien en escuadra con el borde

inferior de la puerta. Para lograrlo, deberá

quitar más madera del borde superior

de la puerta.

5:;(3(*0D5+,37,:;0336

 En el caso de las puertas que se abren

hacia afuera, el borde curvado del pestillo

debería dar hacia adentro, hacia la pieza.

En el caso de las puertas que se abren

hacia adentro, el borde curvado del

pestillo debería dar hacia afuera,

hacia la parte exterior.

 Coloque el pestillo en el agujero de

25 mm (1 pulg.), 03<:;9(*0D5.

 Fije la placa del pestillo a la puerta

con los dos tornillos de cabeza

Phillips provistos.

Making the Latch Face

Plate Cutout

This procedure is applicable to wood doors.

1) Insert the latch into the 1" (25 mm) hole

until the face plate butts up against the

door edge. Draw a line around the face

plate, figure 5-1, A. Remove the latch

from the door.

2) For doors without a beveled edge,

use a sharp 1" (25 mm) wood chisel to

remove approximately 1⁄8" (3 mm) of

material or enough so the face plate is

perfectly flush with the edge of the door,

figure 5-1, B.

3) For doors with a beveled edge, follow

Step 2 except the face plate will not be

flush with the edge of the door, but rather

square to the face of the door. In order to

accomplish this, you must remove more

wood from the higher edge of the door.

Installing the Latch

1) For doors that swing outward, the curved

edge of the latch should be facing inward

towards the room. For doors that swing

inward, the curved edge of the latch

should be facing outward away

from the room.

2) Put the latch into the 1" (25 mm) hole,

figure 6-1.

3) Secure the latch face plate to the door

with the two Phillips-head screws

provided, pg.7, H.

6-1.

Percage du logement de la têtière du

cran d’arrêt

Cette opération s’applique aux portes de bois.

1) Insérer le pêne dans le logement de

1" (25 mm) jusqu’à ce que la têtière affleure

le chant de la porte. Tracer le pourtour de la

têtière. Retirer le pêne de la porte,

figure 5-1, A.

2) Pour des portes ne comportant pas de chant

biseauté, utiliser un ciseau à bois de

1" (25 mm) pour enlever environ 1⁄8" (3 mm)

de bois de manière à ce que la têtière

affleure le chant de la porte, figure 5-1, B.

3) Pour des portes comportant un chant

biseauté, procéder comme à l’étape 2.

La têtière n’affleurant pas le chant de la

porte, celle-ci sera à angle droit par rapport

au montant. Vous devrez donc enlever plus

de bois sur le chant de porte supérieur.

Installation du pêne demi-tour

1) Pour les portes tirantes vers l’extérieur, la

partie courbe du cran d’arrêt doit faire face

à l’intérieur de la pièce. Pour les portes

tirantes vers l’intérieur, la partie courbe

du cran d’arrêt doit faire face à l’extérieur

de la pièce.

2) Placer le cran d’arrêt dans le trou

de 1’’ (25 mm), figure 6-1.

3) Fixer la têtière du cran d’arrêt sur la porte

à l’aide des deux vis fournies à tête

cruciforme.

5-1.

A B

71<:;,+,3(*,99(+<9(

Para las puertas de hasta 57 mm (21⁄4pulg.)

de espesor, la cerradura viene ensamblada de

fábrica. Para las puertas de 35 mm a 51 mm

(13⁄8pulg. a 2 pulg.) de espesor, se deberán

acortar las dos partes posteriores &y ',

03<:;9(*0D5.

Acorte la parte posterior del cilindro de

cambio de combinación según el espesor

de la puerta. Para fines de comodidad y

exactitud, la parte &viene marcada para

distintos espesores de puerta.

( Después de determinar el punto

donde quebrará la pieza, sujete firme-

mente la parte posterior con alicates en el

extremo de la cerradura, junto a la línea

donde desea quebrarla.

) Con otro par de alicates, sujete la

parte posterior en el otro extremo de la

línea y dóblela hacia arriba y hacia abajo

hasta que se quiebre, 03<:;9(*0D5.

 Mientras sujeta la cerradura contra la

cara exterior de la puerta, 03<:;9(*0D5,

marque la parte posterior 'donde sobre-

pasa 1.27 a 1.59 cm (1⁄2a 5⁄8pulg.) la cara

interior de la puerta. Corte la pieza ',

utilizando el mismo procedimiento que se

describió en los pasos 1a y 1b.

Adjusting the Lock

The lock has been pre-assembled to

accommodate doors up to 21⁄4" (57 mm)

thick.If your door is 13⁄8" to 2" (35 mm to

51 mm) thick, you must shorten both

tailpieces X& Y, figure 7-1.

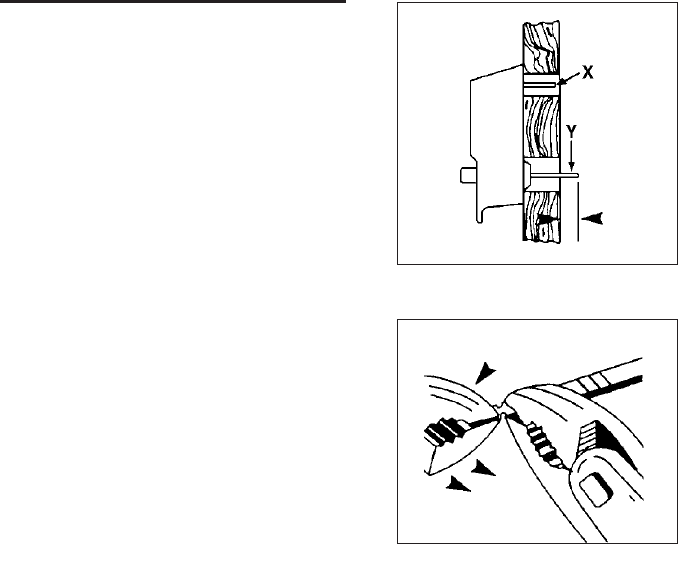

1) Shorten the combination change tailpiece

Xaccording to your door thickness.

Tailpiece Xhas been premarked for

various door thicknesses for accuracy and

convenience, figure 7-1.

1a. After determining the breakoff point,

hold the tailpiece firmly with a pair of

pliers on the lock side of the tailpiece,

just beside the desired break line.

1b. With a second pair of pliers, grip the

tailpiece at the other side of the line

and bend it up and down until it breaks,

figure 7-2.

2) While holding the lockset firmly against the

outside surface of the door, figure 7-1,

mark tailpiece Yat the point where it

extends 1⁄2- 5⁄8" beyond the interior surface

of the door. Shorten tailpiece Yusing the

procedure described in Steps 1a & 1b.

Ajustement de la serrure

La serrure a été préassemblée pour s’adapter

aux portes de 21⁄4" (57 mm) d’épaisseur.

Si l’épaisseur de votre porte se situe entre

13⁄8" et 2" (35 mm et 51 mm), vous devez

raccourcir les tiges de connexion Xet Y,

figure 7-1.

1) Raccourcir la tige de connexion Xdu

mécanisme de changement de combinaison

selon l’épaisseur de votre porte. La tige de

connexion Xa été prémarquée selon

différentes épaisseurs de porte pour plus de

précision et de commodité.

1a. Après avoir déterminé la ligne de cou-

pure, tenir fermement la tige de connexion

(du côté de la serrure) à l’aide d’une pince

tout près de la ligne de coupure désirée.

1b. À l’aide d’une seconde pince, couper la

tige de connexion sur la ligne en la pliant de

bas en haut, figure 7-2.

2) En tenant fermement la serrure contre

l’extérieur de la porte, figure 7-1, marquer la

tige de connexion Yà l’endroit (1⁄2- 5⁄8") où

elle dépasse la surface intérieure de la

porte. Raccourcir la tige de connexion Y

en procédant comme aux étapes 1a et 1b.

7-1.

7-2.

Mount the lock from the outside of the door.

1) Insert the tailpiece Yinto the horizontal

cutout of the latch assembly and the

tail piece Xinto the 3⁄4" (19 mm) hole,

figure 8-1.

2) Hold the exterior lock assembly (pg.7, A)

firmly against the door. Try the factory-set

combination. Press buttons #2 and #4

together, release, press button #3, and

release. A distinctive click must be felt to

indicate that the button has been correctly

depressed. Turn the outside thumbturn to

the right (clockwise) to the stop position

(the lach should be fully retracted).

If not, turn the thumbturn to the left

(counter clockwise) to the stop position

and repeat Step 2.

3) While holding the lock firmly against the out-

side surface of the door with one hand, use

the other to mount the inside thumbturn

assembly (pg.7, D) to the interior side of the

door with two thru-bolts finger tight, figure 8-

2. Make sure that tailpiece Yis engaged into

the horizontal cutout of the inside thumbturn

assembly.

4) Insert tailpiece Xinto the horizontal slot

of the combination change assembly, (pg.7, E).

It may be necessary to use a screwdriver to

align tailpiece Xwith the combination

change assembly, figures 8-2 & 8-3. Once

aligned, secure with two thru-bolts, but do

not tighten, figure 8-4.

Note: The inside thumbturn is shown

in a vertical position to show the two

thrubolts. It may be assembled either

vertically or horizontally.

Installing the Lock 5:;(3(*0D5+,3(*,99(+<9(

Monte la cerradura desde la parte exterior

de la puerta.

 Coloque la parte posterior Y en el corte

horizontal del cerrojo ensamblado y la

parte posterior X del cambio de combi

nación en el agujero de 19 mm ( 3⁄4pulg.),

03<:;9(*0D5.

 Sujete firmemente la cerradura exterior

contra la puerta. Pruebe la combinación

de fábrica. Oprima simultáneamente los

botones nº 2 y nº 4, suéltelos, oprima el

botón nº 3 y suéltelo. Se deberá oir un

chasquido claro que indique que el botón

se oprimió correctamente. Haga girar la

manija a la derecha hasta que llegue al

tope y suéltela (el pestillo debería estar

completamente adentro). De lo contrario,

haga girar la manija a la izquierda hasta

que llegue al tope y repita el paso 2.

 Mientras sujeta firmemente la cerradura

contra la cara exterior de la puerta con

una mano, utilice la otra para montar

la manija interior en la cara interior

de la puerta con dos pernos pasantes

ajustados sin herramienta,

03<:;9(*0D5. Asegúrese de que la

pieza posterior 'queda enganchada en

el corte horizontal de la manija interior.

 Coloque la pieza posterior &en la ranura

horizontal del cilindro de cambio de com

binación. Es posible que sea necesario

utilizar un destornillador para alinear la

parte &con el cilindro de cambio de

combinación, 03<:;9(*065,: y .

Una vez que estén alineados, sujételos

con dos pernos pasantes, pero no los

apriete, 03<:;9(*0D5.

):,9=(*0D5 la manija interior aparece en

una posición vertical para que se vean los

dos pernos pasantes, pero puede armarse

vertical u horizontalmente.

- Para las puertas de 13⁄8- 13⁄4pulg.

(33-44mm) de espesor, utilice los permos

pasantes de 23⁄8pulg. (45mm).

- Para las puertas de 2”—21⁄4” (51—57mm)

de espesor, utilice los permos pasantes

de 3 pulg. (76mm)

- For 13⁄8" - 13⁄4" (33 - 44mm) thick doors,

use the 23⁄8" (45mm) thru bolts.

- For 2"- 21⁄4" (51- 57mm) thick doors,

use the 3" (76mm) thru bolts.

8-1.

8-2.

Installation de la serrure

1) Poser la serrure de l’extérieur de la porte.

Insérer la tige de connexion Ydans le loge-

ment horizontal du pêne et insérer la tige de

connexion Xdans le trou de 3⁄4" (19 mm),

figure 8-1.

2) Tenir fermement le boîtier de serrure contre

la porte. Essayer la combinaison préréglée à

l’usine. Presser les boutons 2 et 4 ensemble,

puis relâcher; presser le bouton 3, puis

relâcher. Un léger déclic indique que vous

avez pressé correctement le bouton.

Actionner le tourniquet extérieur vers la

droite (dans le sens des aguilles d’une mon-

tre) jusqu’à l’arrêt, puis le relâcher : le pêne

doit se rétracter complètement. Si tel n’est

pas le cas, actionner le tourniquet vers la

gauche (sens antihoraire) jusqu’à l’arrêt, puis

refaire l’étape 2.

3) En tenant fermement la serrure contre

l’extérieur de la porte d’une main, utiliser

votre autre main pour poser le tourniquet

intérieur sur l’intérieur de la porte avec les

deux boulons traversants, figure 8-2.

Vous assurer que la tige de connexion

Ys’engage dans le logement horizontal

du tourniquet intérieur.

4) Insérer la tige de connexion Xdans la fente

horizontale du changement de combinaison.

Vous aurez peut-être à utiliser un tournevis

pour aligner la tige de connexion Xavec le

changement de combinaison, figures 8-2

et 9-3. Une fois aligné, le poser avec les

deux boulons traversants, mais ne pas

les serrer, figure 8-4.

N.B. Le tourniquet intérieur est illustré en

position verticale pour vous montrer les

deux boulons traversants. Il peut être assemblé

verticalement ou horizontalement.

- Pour les portes de 13⁄8" - 13⁄4" (33 - 44mm)

d’épaisseur, utiliser les boulons traversants

de 23⁄8" (45mm).

- Pour les portes de 2”- 21⁄4" (51- 76mm)

d’épaisseur, utiliser les boulons traversants

de 3” (76mm).

8-3.

IMPORTANT: Tailpiece Xmust be inserted in

the horizontal slot in order to change

your combination.

5) Make sure that assemblies Aand Bare

correctly centered over the holes,

figure 8-4.Tighten the thru-bolts evenly.

Uneven tension could cause a

malfunction of the lock.

Checking the Lock’s Operation

IMPORTANT: The following steps MUST be

performed while the door is open.

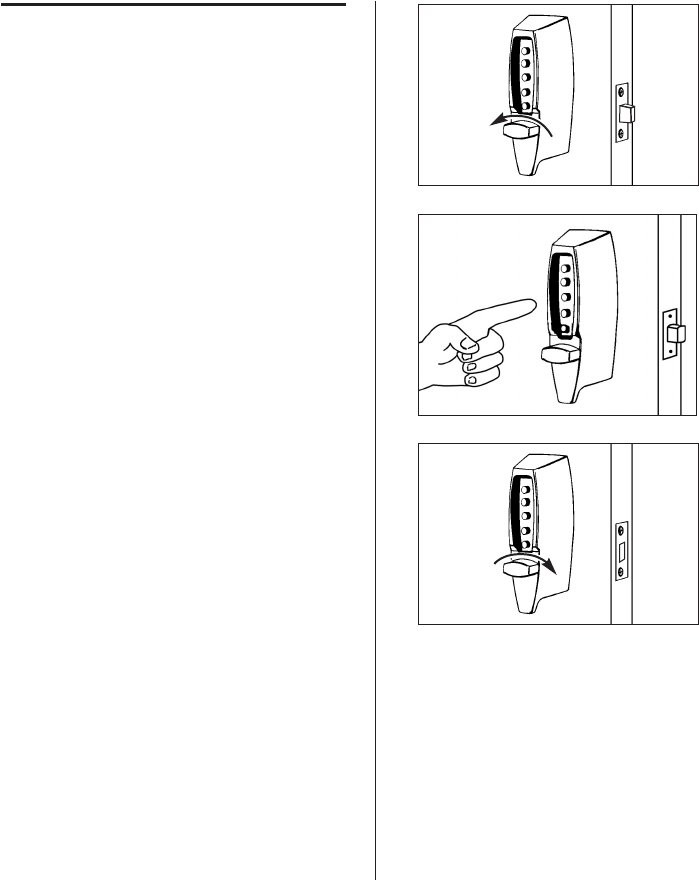

1) Turn the outside thumbturn to the

left (counterclockwise) until it stops,

then release it.

2) Press the preset factory combination

(2 and 4 pressed together, release, then 3,

and release). A distinctive click must be

felt to indicate that the buttons have been

correctly depressed.

3) Turn the outside thumbturn to the right

(clockwise) until it stops; the latch

should fully retract, figure 9-1. If the

latch does not retract, turn the thumbturn

to the left (counterclockwise) until it stops.

Release it and repeat Step 2.

4) Release the outside thumbturn; the latch

will return to its fully extended position.

5) Turn the inside thumbturn Ain either

direction until it stops; the latch will

retract as in Step 3.

 !## para cambiar la

combinación, la pieza posterior X debe

insertarse en la ranura horizontal.

 Asegúrese que las dos piezas y 

están correctamente centradas con

respecto a los agujeros, 03<:;9(*0D5.

Ajuste los pernos pasantes en forma

uniforme. Una tensión despareja

puede producir un mal funcionamiento

de la cerradura.

9<,)(:+,-<5*065(40,5;6

+,3(*,99(+<9(

 !## ,1,*<;,36:7(:6:+,:*90;6:

(*65;05<(*0D5*653(

7<,9;(()0,9;(

 Haga girar la manija exterior hacia la

izquierda (en sentido contrario al de las

agujas de reloj) hasta que llegue al tope

y suéltela.

Oprima la combinación de fábrica

(2 y 4 al mismo tiempo, suelte, luego 3 y

suelte). Deberá oir un chasquido claro

que indique que los botones se oprim-

ieron correctamente.

 Haga girar la manija ,?;,9069hacia

la derecha (en el sentido de las agujas de

reloj) hasta que llegue al tope; el pestillo

debería replegarse completamente,

03<:;9(*0D5. Si el pestillo no se

repliega, gire la manija hacia la izquierda

(en sentido contrario al de las agujas de

reloj) hasta que se detenga. Suelte la

manija y repita el paso 2.

 Suelte la manija ,?;,9069; el pestillo

volverá a su posición inicial,

completamente extendida.

 Haga girar la manija 05;,9069 hasta que

llegue al tope; el pestillo se reptegará de

la manera descrita en el paso 3.

8-4.

IMPORTANT: La tige de connexion X

doit s’engager à l’horizontale en vue de vous

permettre de changer la combinaison.

5) Assurez-vous que les assemblées Aet B

sont correctement centré au-dessus des

trous, figure 8-4.Tighten les à travers-

boulons également. La tension inégale a

pu causer a défaut de fonctionnement de

la serrure.

Vérification du fonctionnement de

la serrure

IMPORTANT: Procéder aux étapes

suivantes en gardant la porte ouverte.

1) Actionner le tourniquet extérieur vers

la gauche (dans le sens opposé à celui des

aguilles d’une montre) jusqu’à l’arrêt,

puis le relâcher.

2) Presser la combinaison préréglée à l’usine

(le 2 et le 4 ensemble, puis relâcher; le 3,

puis relâcher). Un léger déclic indique que

vous avez pressé correctement le bouton.

3) Actionner le tourniquet extérieur vers la

droite (dans le sens des aguilles d’une

montre) jusqu’à l’arrêt; le pêne devrait se

rétracter au complet, figure 9-1. Si le pêne

ne se rétracte pas, actionner le tourniquet

vers la gauche (dans le sens opposé à celui

des aguilles d’une montre) jusqu’à l’arrêt

en vue d’annuler tout bouton pressé

précédemment. Relâcher le tourniquet,

puis refaire l’étape 2.

4) Relâcher le tourniquet extérieur;

le pêne prendra sa position d’extension.

5) Actionner le tourniquet intérieur Ajusqu’à

l’arrêt; le pêne devrait se rétracter

au complet.

9-1.

KABA SIMPLEX®

LIMITED WARRANTY

Kaba Access Control warrants this product to be free from defects in material

and workmanship under normal use and service for a period of one (1) year.

Kaba Access Control will repair or replace, at our discretion, locks found by

Kaba Access Control analysis to be defective during this period. Our only liabil-

ity, whether in tort or in contract, under this warranty is to repair or replace

products that are returned to Kaba Access Control within the one (1) year war-

ranty period.

This warranty is in lieu of and not in addition to any other warranty or condi-

tion, express or implied, including without limitation merchantability, fitness for

purpose or absence of latent defects.

ATTENTION: This warranty does not cover problems arising out of improper

installation, neglect or misuse. All warranties implied or written will be null and

void if the lock is not installed properly and/or if any supplied component part

is substituted with a foreign part. If the lock is used with a wall bumper, the

warranty is null and void. If a doorstop is required, we recommend the use of a

floor secured stop.

The environment and conditions of use determine the life of finishes on Kaba

Access Control products. Finishes on Kaba Access Control products are subject

to change due to wear and environmental corrosion. Kaba Access Control can-

not be held responsible for the deterioration of finishes.

Authorization to Return Goods

Returned merchandise will not be accepted without prior approval. Approvals

and Returned Goods Authorization Numbers (RGA Numbers) are available

through our Customer Service department in Winston-Salem, NC

1.800.849.8324. The serial number of a lock is required to obtain this RGA

Number. The issuance of an RGA does not imply that a credit or replacement

will be issued.

The RGA number must be included on the address label when material

is returned to the factory. All component parts including latches and strikes

(even if not inoperative) must be included in the package with return. All mer-

chandise must be returned prepaid and properly packaged to the address indi-

cated.

KABA ACCESS CONTROL

2941 INDIANA AVENUE

WINSTON-SALEM, NC 27199-3770

NO POSTAGE

NECESSARY

IF MAILED

IN THE

UNITED STATES

BUSINESS REPLY MAIL

FIRST-CLASS MAIL PERMIT NO. 1563

POSTAGE WILL BE PAID BY ADDRESSEE

WINSTON-SALEM, NC

Thank you for purchasing our product. In order to

protect your investment and to enable us to better

serve you in the future, please fill out this registration

card and return it to Kaba Access Control, or

This lock will be used in what type of facility?

oCommercial Building oIndustrial/ Manufacturing oAirport

oCollege/University oGovernment/Military oSchool/Educational

oHospital/Healthcare oOther (please specify)

What area is being secured with this lock? (e.g. Front Door, Common Door, Exercise Room)

This lock is:

oNew Installation

oReplacing a conventional keyed lock

oReplacing a Kaba Mechanical Pushbutton Lock

oReplacing a Kaba Electronic Access Control

oReplacing a Keyless Lock other than Kaba

How did you learn about Kaba Access Control Pushbutton Locks?

oAdvertisement o Previous Use oInternet/Web oAnother Use

oLocksmith oMaintenance oTraining Class oOther (please specify)

What was your reason for buying this lock?

Who installed your lock?

oLocksmith oMaintenance oOther

oCheck here if you would like more information on Kaba Access Control locks.

Name

Position

Company

Address

City

State ZIP (Postal Code) Country

Phone

Name of Dealer Purchased From

Date of Purchase

Lock Model Number

REGISTRATION CARD

Notes

6) Release the inside thumbturn and the

latch will return to its initial fully

extended position.

7) If the latch does not fully retract, loosen

the two thru-bolts of the inside thumbturn

assembly. Move the inside thumbturn

assembly upward or downward to properly

center the inside thumbturn assembly with

the tailpiece, (figure 9-2) then tighten

the thru-bolts, and repeat Steps 1 to 5.

8) If the latch (figure 9-2) still does not fully

retract after repeating Step 7, loosen the

two thru-bolts of the inside thumbturn

assembly Aand combination change

assembly B, (figure 9-2). Move the lock

upward or downward to properly align both

tailpieces of the inside thumbturn assembly

and combination change assembly. Tighten

the four thru-bolts and repeat Steps

1 to 5 to ensure proper operation.

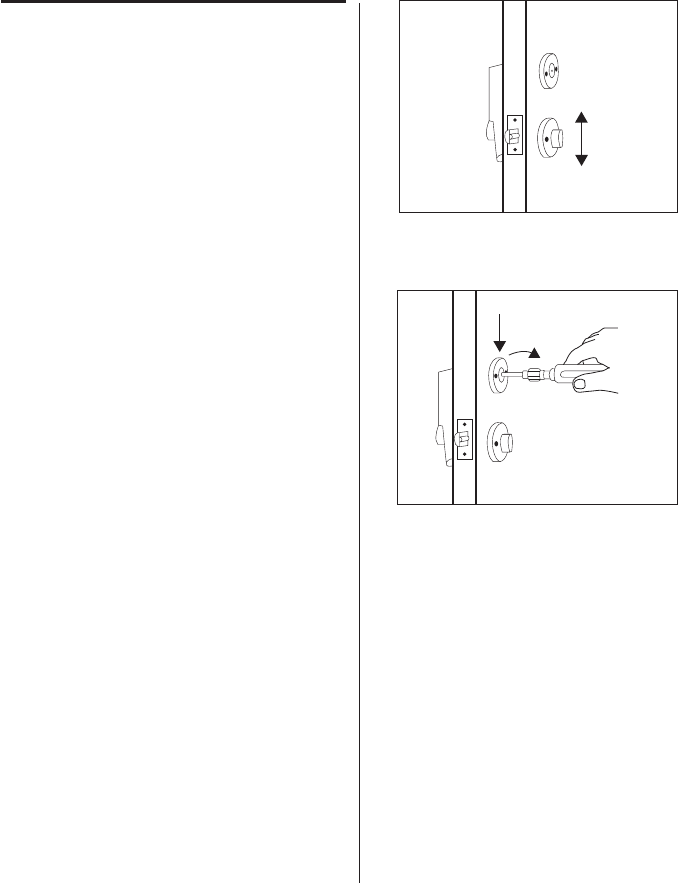

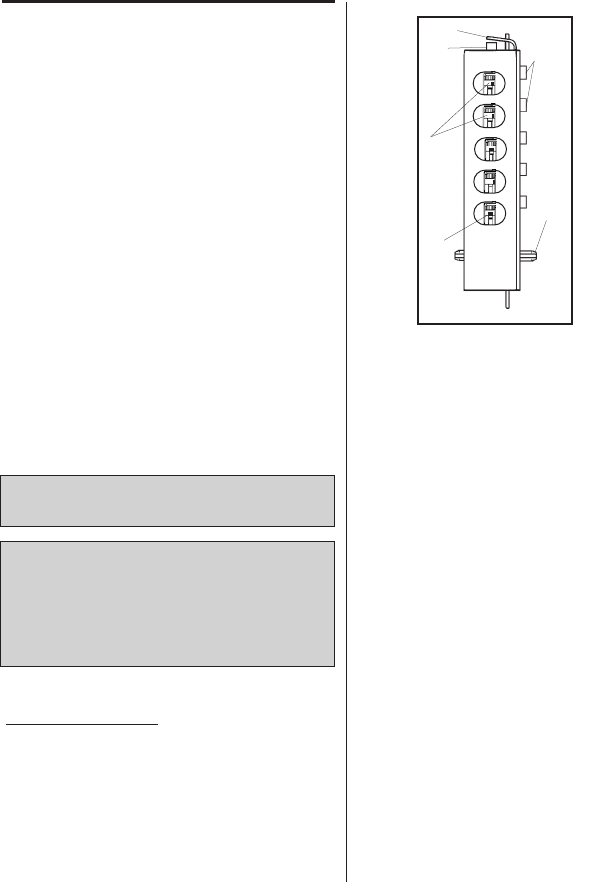

Verify the Combination Change Assembly

1) Insert the tip of a Phillips-head screwdriver

into the combination change assembly B,

figure 9-3.

2) Turn the central piece to the right

(clockwise) until it stops, DO NOT

FORCE, (approximately 30˚ degrees).

3) Remove the screwdriver; the central

piece should automatically return

to its initial position.

4) If the central piece jams and does not

return to its initial position, loosen the two

thru-bolts and push the combination

change assembly Bupward, tighten the

two thru-bolts, and repeat Steps 1 to 3.

 Suelte la manija interior; el pestillo

volverá a su posición inicial,

completamente extendida.

 Si el pestillo no se repliega completa-

mente, afloje los dos pernos pasantes de

la manija interior. Mueva la manija

interior hacia arriba o hacia abajo para

centrarla como corresponde con respecto a

la pieza posterior, 03<:;9(*0D5 luego

ajuste los pernos y repita los pasos 1 a 5.

 Si el pestillo sigue aún sin entrar

completamente, despúes de haber repeti

do el paso 7, afloje los dos pernos

pasantes de la manija interior y del

cilindro de cambio de combinación ,

03<:;9(*0D5. Mueva la cerradura

hacia arriba o hacia abajo para alinear

las dos piezas posteriores de la manija

interior y del cilindro de cambio de

combinación como corresponde. Ajuste

los cuatro pernos pasantes y repita los

pasos 1 a 5 para asegurarse que

la cerradura funciona correctamente.

%,90-0*(*0D5+,3*0305+96+,*(4)06

+,*64)05(*0D5

Coloque la punta de un destornillador

Phillips en el cilindro de cambio de

combinación , 03<:;9(*0D5.

 Haga girar la pieza central a la derecha

(en el sentido de las agujas de reloj)

hasta que llegue al tope (unos 30 grados).

$!

 Saque el destornillador; la pieza central

deberá volver automáticamente a su

posición inicial.

 Si la pieza central se atasca y no vuelve

a su posición inicial, afloje los dos pernos

pasantes y empuje el cilindro de cambio

de combinación hacia arriba o hacia

abajo para centrar bien la pieza posterior

de dicho cilindro; luego, ajuste los dos

pernos pasantes y repita los pasos 1 a 3.

9-3.

9-2.

6) Libérez le thumbturn intérieur et le verrou

reviendra à son initiale entièrement position

sortie.

7) Si le cran d’arrêt ne se rétracte pas ou qu’il

ne prend pas sa position d’extension com-

plète, desserrer les deux boulons traversants

du tourniquet intérieur A. Positionner le

tourniquet intérieur vers le haut ou le bas en

vue de l’aligner avec la tige de connexion,

figure 9-2 puis resserrer les vis cassables.

Refaire ensuite les étapes 1 à 5.

8) Si le pêne ne se rétracte toujours pas ou

qu’il ne prend toujours pas sa position

d’extension complète après avoir procédé à

l’étape 6, desserrer les deux boulons traver-

sants du tourniquet intérieur Aet celles du

mécanisme de changement de combinaison

B, figure 9-2. Positionner la serrure vers le

haut ou le bas en vue d’aligner la tige de

connexion du tourniquet et celle du change-

ment de combinaison. Resserrer les quatre

boulons traversants. Refaire ensuite les

étapes 1 à 5 pour vous assurer d’un bon

fonctionnement.

Vérification du changement de combinaison

1) Insérer la pointe d’un tournevis Phillips

dans le changement de combinaison B,

figure 9-3.

2) Faire pivoter le mécanisme vers la droite

(dans le sens des aguilles d’une montre)

jusqu’à l’arrêt, à environ 30˚.

NE PAS FORCER.

3) Retirer le tournevis; le mécanisme

devrait reprendre automatiquement

sa position initiale.

4) Si le mécanisme se bloque et qu’il ne

reprend pas sa position initiale, desserrer

les deux vis cassables, puis positionner le

changement de combinaison Bvers le haut

ou le bas en vue de l’aligner avec la tige de

connexion. Resserrer les boulons

traversants, puis refaire les étapes 1à 3.

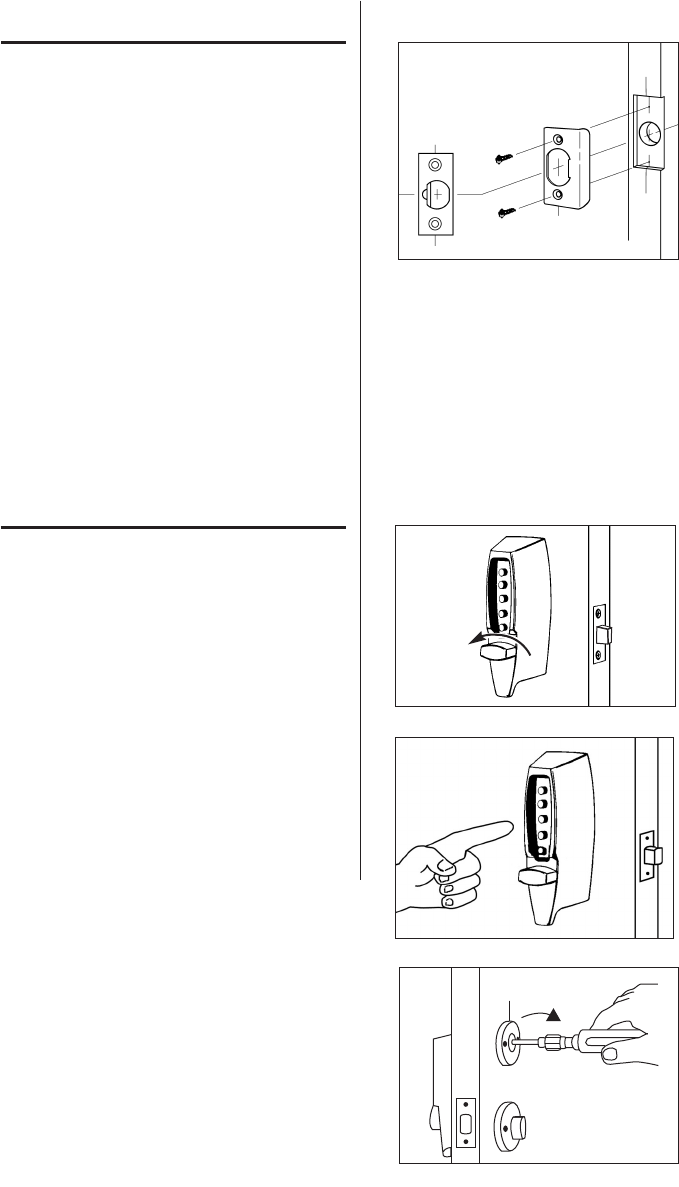

Installing the Strike

1) Mark the vertical and horizontal center

lines of the strike on the door frame by

using the center line of the bolt. Make sure

the vertical and horizontal center lines are

well aligned with the latch bolt center lines.

2) Where the center lines meet, drill a

1⁄8" (2.5 mm) diameter by 5⁄8" (16 mm)

deep hole to guarantee that the latch

will be completely extended in the door jamb,

figure 10-1.

3) Mortise (chisel out) the marked area to

1⁄16" (1.5 mm) deep so that the strike will be

flush with the door frame.

4) Secure the strike, (PG.7, F) with the two

screws provided, (PG.7, H).

5) Close the door to ensure proper alignment

of the latch with the strike plate hole.

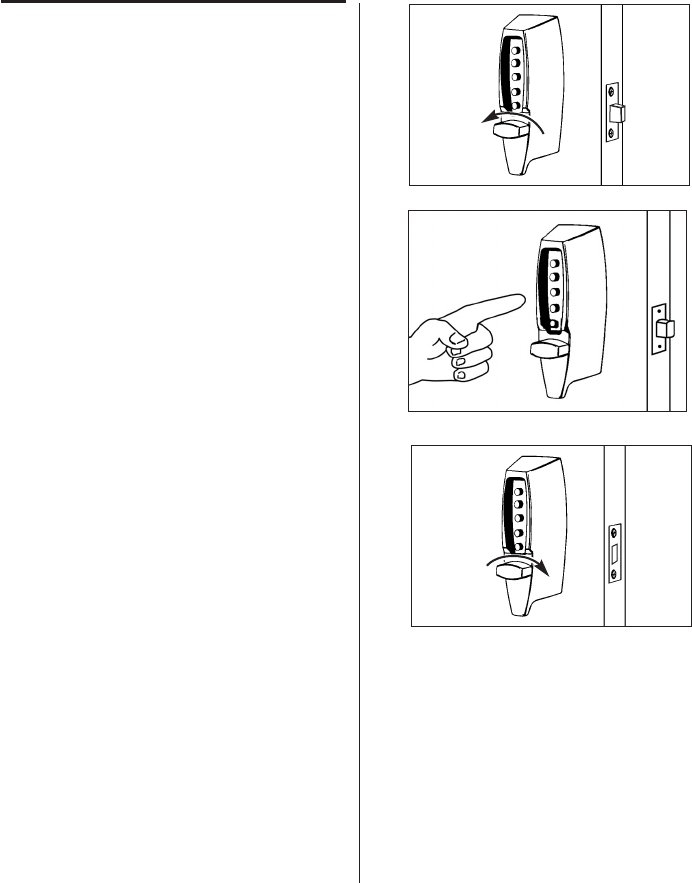

Setting a New Combination

IMPORTANT: The following steps must be

performed while the door is open.

The factory-set code is 2 and 4 pressed

simultaneously, followed by 3.This code should

be changed as soon as the lock is installed.

1) Turn the outside thumbturn to the left

(counterclockwise) to the stop position and

return it to the right (clockwise) slowly to

the horizontal position figure 11-1. This will

clear any random buttons previously

depressed.

2) Enter the existing code figure 11-2.

3) Insert a Phillips-head screwdriver into the

center of the combination change sleeve.

Gently turn to the right (clockwise)

approximately 1⁄8" (3 mm), figure 11-3.

A slight click should be felt. Do not force.

5:;(3(*0D5+,3(*65;9(

 Marque en el marco de la puerta las

líneas centrales vertical y horizontal de la

contra, utilizando la línea central del pestil-

lo. Asegúrese que las líneas centrales

vertical y horizontal estén bien alineadas

con las líneas centrales del pestillo.

 En el cruce de las líneas centrales,

perfore un agujero de 2.5 mm (1⁄8pulg.)

de diámetro y 16 mm (5⁄8pulg.) de profun

didad para asegurar que el pestillo entre

completamente en el batiente de

la puerta, 03<:;9(*0D5.

 Use el cincel en el área marcada hasta

una profundidad de 1.5 mm (1⁄16 pulg.)

para que la contra quede a nivel con el

marco de la puerta.

 Fije la contra con los dos tornillos

suministrados.

 Cierre la puerta y gire la manija para

hacer salir el cerrojo y asegurarse de que

está bien alineado con el agujero de la

placa de contra.

(4)06+,3(*64)05(*0D5

 !##6:7(:6::0.<0,5;,:

+,),5:,99,(30A(+6:40,5;9(:8<,3(

7<,9;(,:;B()0,9;(

El código factory-set es 2 y 4 presionados

simultáneamente, seguido por el código

3.This debe ser cambiado tan pronto como la

cerradura esté instalada.

 Haga girar la manija exterior hacia la

izquierda (en el sentido contrario al de las

agujas de reloj) hasta que se detenga;

luego gírela lentamente hacia la derecha

(en el sentido de las agujas de reloj) hasta

que llegue a su posición horizontal 03<:

;9(*0D5. Esto anulará cualquier botón

que se haya oprimido anteriormente al

azar.

 Oprima la combinación actual.

03<:;9(*0D5

 Inserte un destornillador Phillips en el

centro del cilindro de cambio de combi-

nación.

Hágalo girar suavemente hacia la derecha

(en el sentido de las agujas de reloj) unos 3

mm (1⁄8pulg.), 03<:;9(*0D5. Deberá oir

un leve chasquido. 6(7308<,-<,9A(

10-1.

Installation de la gâche

1) Marquer les axes vertical et horizontal

de la gâche sur le cadre de porte selon l’axe

de symétrie du pêne. Vous assurer que les

axes vertical et horizontal de la gâche sont

bien alignés avec ceux du pêne.

2) Percer un trou de 1⁄8" (2.5 mm) de diamètre

et de 5⁄8" (16 mm) de profondeur dans l’axe

de symétrie en vue d’assurer l’extension

complète du pêne dans le cadre de porte,

figure 10-1.

3) Mortaiser (au ciseau) l’emplacement marqué

de 1⁄16" (1.5 mm) de profondeur en vue de

faire affleurer la gâche avec le cadre de porte.

4) Fixer la gâche à l’aide des quatre vis fournies.

5) Fermer la porte et actionner le tourniquet

afin de vérifier si le pêne s’engage

correctement dans le trou de la gâche.

Enregistrement d’une

nouvelle combinaison

IMPORTANT: Procéder aux étapes

suivantes en gardant la porte ouverte.

La combinaison préréglée à l’usine est la

suivante: le 2 et le 4 pressés simultanément,

suivi du 3. Changer ce code une fois la

serrure installée.

1) Actionner le tourniquet extérieur vers la

gauche (dans le sens opposé à celui des

aguilles d’une montre) jusqu’à l’arrêt, puis le

retourner lentement vers la droite (dans le

sens des aguilles d’une montre) à l’horizon-

tale figure 11-1 en vue d’annuler tout bouton

pressé précédemment.

2) Presser la combinaison existante figure 11-2.

3) Insérer un tournevis Phillips dans le centre

du manchon de changement de combinaison.

Faire pivoter vers la droite (dans le sens des

aguilles d’une montre) d’environ 1⁄8" (3 mm).

Vous devriez sentir un léger déclic,

figure 11-3. Ne pas forcer.

11-1.

11 -2.

11-3.

IMPORTANT: When removing the screwdriver,

the central piece must return to its initial

position, if not, set it back to its original

position using the screwdriver; see Section 9.

Verify the Combination Change Assembly.

4) Turn the outside thumbturn to the left

(counterclockwise) to the stop position,

once only, to clear the existing code from

the mechanism, then release it, figure 11-4.

5) Select a new code and write it down

(some or all of the buttons may be used

for your new code, pressed individually

or simultaneously).

NOTE: Each button may be used only once.

6) With the door open, enter your new code.

Depress each button fully and release,

figure 11-5.

7) Turn the outside thumbturn to the right

(A) (clockwise) to the stop position, figure

11-6. The latch should retract. Now release

the thumbturn. Try to turn the thumbturn to

the right (clockwise). The thumbturn will

not turn to the right (clockwise) unless the

correct combination is entered. If it does

turn and retracts the latch, see Step 9.

NOTE: Excessive force will result in slipping

the thumbturn 180˚ degrees. The slipping

mechanism, or force-proof clutch, protects the

lock’s internal mechanism from forced entry.

 !## al retirar el destornillador,

la pieza central deberá volver a su posición

original. Si no lo hace, utilice el destornillador

para moverla a dicha posición. Véase

la :,**0D5, Verificación del cilindro de

cambio de combinación.

 Gire la manija exterior una sola vez hacia

la izquierda (en sentido contrario al de las

agujas de reloj) hasta que se detenga;

luego gírela lentamente hacia la derecha

(en el sentido de las agujas de reloj) hasta

que llegue a su posición horizontal.

Esto anulará la combinación actual

del mecanismo, 03<:;9(*0D5.

 Seleccione una combinación nueva y

anótela (para crear su nueva combi-

nación, usted puede usar algunos botones

o todos, oprimidos individual o

simultáneamente).

"!%G cada uno de los botones

puede usarse una sola vez.

 Con la 7<,9;(()0,9;(, ponga su

nueva combinación. Oprima cada botón

completamente y luego suéltelo,

03<:;9(*0D5

Haga girar la manija exterior hacia la

derecha (en el sentido de las agujas de

reloj) hasta que llegue al tope, 033<:;9(

*065 11-6. El pestillo deberá replegarse.

Ahora suelte la manija. Trate de girar la

manija hacia la derecha (en el sentido de

las agujas de reloj). La manija no girará a

menos de que se oprima la combinación

correcta. Si la manija gira y el pestillo se

mueve, siga las instrucciones del paso 9.

"!%: si se fuerza la manija,

patinará 180º. Este mecanismo de patinaje, o

embrague a prueba de fuerza, protege el mecan-

ismo interno de la cerradura contra los inten-

tos de abrirla por la fuerza.

Important: Lorsque vous retirez le tournevis,

le mécanisme devrait reprendre sa position

initiale. Si tel n’est pas le cas, le remettre dans

sa position d’origine à l’aide du tournevis

(voir section 9, Vérification du changement

de combinaison).

4) Actionner une seule fois le tourniquet

extérieur vers la gauche (dans le sens opposé

à celui des aguilles d’une montre) jusqu’à

l’arrêt, puis le retourner lentement vers la

droite (sens horaire) à l’horizontale en vue

d’annuler le code existant, figure 11-4.

5) Choisir une nouvelle combinaison, puis

l’écrire (vous pouvez utiliser quelques bou-

tons seulement ou tous les boutons, les

presser individuellement ou simultanément).

N.B. Vous ne pouvez utiliser un bouton

qu’une seule fois.

6) En gardant la porte ouverte, entrer votre

nouvelle combinaison. Presser chaque

bouton à fond et les relâcher complètement,

figure 11-5.

7) Actionner le tourniquet extérieur vers la

droite (dans le sens des aguilles d’une montre

jusqu’à l’arrêt, figure 11-6. Le pêne devrait se

rétracter. Relâcher ensuite le tourniquet.

Essayer d’actionner le tourniquet extérieur vers

la droite (dans le sens des aguilles d’une mon-

tre). Le tourniquet ne tournera pas vers la

droite (dans le sens des aguilles d’une mon-

tre) tant que la bonne combinaison ne sera

pas pressée. Si le tourniquet tourne pour faire

rétracter le pêne, se reporter à l’étape 9 ci-

dessous.

N.B. Une force excessive fera glisser le tourni-

quet à 180˚. Le mécanisme antiforçage empêche

le mécanisme interne de la serrure d’être forcé.

11-4.

11-5.

11-6.

8) If a wrong combination is entered after the

desired combination has been programmed

into the lock, turn the outside thumbturn to

the left (counterclockwise) to the stop posi-

tion and release, figure 11-7. This will clear

any previously depressed buttons. Enter

the correct new combination, figure 11-9.

Turn the thumbturn to the right (clockwise)

to the stop position and release, figure 11-

9. The thumbturn should rotate. The latch

will be retracted flush with the face plate.

The correct combination must be entered

each time you want to unlock the door.

9) If, without entering the combination, you

can retract the latch by turning the outside

thumbturn to the right, it means that a step

was done out of order and therefore no

combination was entered. In this case, you

must repeat Steps 1 to 7 but omit Step 2,

as the lock does not have a combination.

10) Test the lock 2-3 times using the new combi-

nations to ensure trouble-free operation.

 Si se compuso una combinación errónea

después de haber programado la combi-

nación nueva, haga girar la manija exteri

or hacia la izquierda (en sentido con-

trario al de las agujas de reloj) hasta que

llegue al tope, y luegosuéltela, 03<:

;9(*0D5. Esto anulará los botones

oprimidos anteriormente. Componga

correctamente la combinación nueva,

03<:;9(*0D5. Haga girar la manija

hacia la derecha (en el sentido de las

agujas de reloj) hasta que se detenga, y

luego suéltela, 03<:;9(*0D5. La

manija debería girar. El pestillo se reple

gará hasta quedar a nivel con la placa de

recubrimiento. Cada vez que se quiera

abrir la puerta, será necesario componer

la combinación correcta.

 Si el cerrojo se repliega cuando hace

girar la manija exterior hacia la derecha,

sin haber pulsado la combinación, esto

significa que no se siguió la secuencia

correcta de los pasos y que la combi-

nación no se programó. En tal caso, es

necesario repetir los pasos 1 a 7,

omitiendo el paso 2, puesto que la

cerradura no tiene combinación.

 Compruebe la cerradura dos o tres veces

utilizando la nueva combinación para ase

gurarse de que funcionará sin problemas.

8) Si une mavaise combinaison est pressée

après avoir enregistré la combinaison voulue

dans la serrure, actionner le tourniquet vers la

gauche (dans le sens opposé à celui des

aguilles d’une montre) jusqu’à l’arrêt, puis le

relâcher en vue d’annuler tout bouton pressé

précédemment, figure 11-7. Presser la bonne

combinaison, figure 11-9. Actionner le tourni-

quet vers la droite (dans le sens des aguilles

d’une montre) jusqu’à l’arrêt, puis le relâcher,

figure 11-9. Le tourniquet devrait pivoter. Le

pêne devrait se rétracter pour affleurer la

têtière. Vous devez toujours presser la bonne

combinaison pour déverrouiller la serrure.

9) Si, sans presser la combinaison, vous pouvez

faire rétracter le pêne en actionnant le tourni-

quet vers la droite, cela signifie que vous avez

mal procédé et qu’aucune combinaison n’a été

enregistrée. Vous devrez dans ce cas refaire

les étapes 1 à 7 (omettre l’étape 2) puisque

la serrure ne possède aucune combinaison.

10) Actionner 2 à 3 fois la serrure en utilisant la

nouvelle combination, afin d’assurer un bon

fonctionnements.

11-7.

11-8.

11 -9.

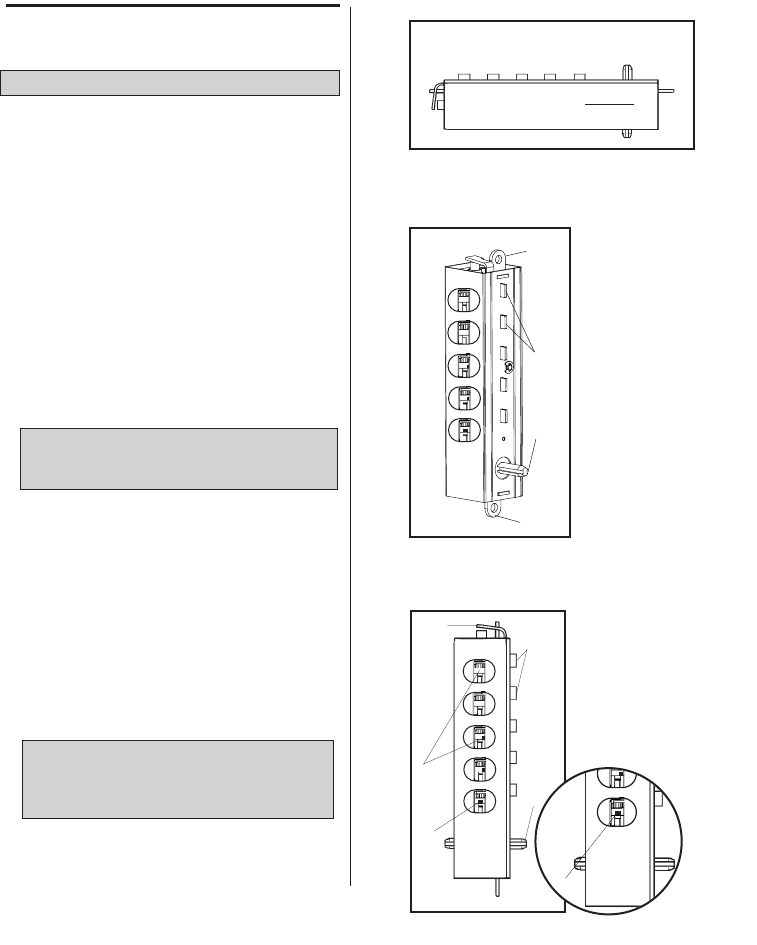

 !,:,;;05.(5$5256>5

64)05(;065

Remove the combination chamber from the

lock.

Cover Removal is NO Longer Required and

Should NEVER be Removed for Lost Code

Retrieval.

1. Hold the chamber in one hand by the

screw tab (b) on each end with the key-

stems (c) facing you and the control shaft

(d) at the bottom (Figure 12-2).

2. Using pliers or equivalent, rotate the

control shaft (d) counterclockwise and

release to clear the chamber

(Figure 12-2).

3. Look at the 5 code gears (e) found inside

the oblong windows. If any code gear

pockets (f) are already at the shear line

(open position), ignore them. They are not

used in the combination (Figure 12-3).

Note: Shear line (open position)

references the “L” shaped feet already

aligned with the mating gear pocket.

4. Find the code gear pocket/s (f) that is

farthest away from the shear line (open

position). Depress that key-stem/s (c) and

release (Figure 12-3). If any code gear

pockets are equal distance from the shear

line, then they must be depressed togeth-

er to reset the combination.

5. Find the code gear pocket/s (f) that is the

next farthest away from the shear line

(open position). Depress that key-stem/s

Note: If any of the code gear pockets

travel past the shear line, the key-stems

have been depressed in the wrong

sequence. Start over at step 2.

6. Repeat step 5 until all code gear pockets (f)

are at the shear line (open position).

7. If all the code gear pockets (f) are not

lined up at the shear line (open position),

start over at step 2.

8. Depress the lockout slide (g) at the top of

the chamber and release (looks like one

end of a spark plug) (Figure 12-3).

!,:;()3,*,9<5(*65-0.<9(*0D5

+,:*656*0+(

Remueva la cámara de combinación del candado.

NO se requiere remover la cubierta y NUNCA

debe ser removida para la recuperación de un

código perdido.

1. Sostenga la cámara con una mano por la

pestaña de tornillo (b) en cada extremo con

las clavijas (c) mirando hacia usted y el eje de

control (d) en el fondo (Figura 12-2).

2. Usando pinzas o equivalentes, gire el eje de

control (d) en el sentido contrario a las

manecillas del reloj y libere para despejar la

cámara (Figura 12-2).

3. Vea los 5 engranes de código (e) que se

encuentran dentro de las ventanas oblongas.

Si alguno de los bolsillos de los engranes de

código (f) ya está en la línea de corte (posi-

ción de abierto), ignórelo. No se usan en la

combinación (Figura 12-3).

Nota: La línea de corte (posición abierta) hace

referencia a la pata en forma de “L” ya alinea

da con el bolsillo de engrane de acople.

4. Busque el o los bolsillos de engrane de código

(f) que estén más lejos de la línea de corte

(posición de abierto). Presione esa o esas

clavijas (c) y libere (Figura 12-3). Si algunos

bolsillos de engrane de código están a una dis

tancia igual de la línea de corte, deben

de presionarse juntos para restablecer la

combinación.

5. Busque el o los bolsillos de engrane de código

(f) que sean los más lejanos de la línea de

corte (posición de abierto). Presione esa

clavija (c) (Figura 12-3).

Nota: Si uno de los bolsillos de engrane de

código pasa la línea de corte, los bastones

clave fueron presionados en una secuencia

equivocada. Comience de nuevo en el paso 2.

6. Repita el paso 5 hasta que todos los bolsillos

de engrane de código (f) estén en la línea de

corte (posición de abierto).

7. Si todos los bolsillos de engrane de código (f)

no están alineados en la línea de corte (posi-

ción de abierto), comience de nuevo en el

paso 2.

8. Presione la deslizadera de bloqueo (g) en la

parte superior de la cámara y libere (parece

un extremo de bujía) (Figura 12-3).

!C050;0(30:,9<5,*64)05(0:65

05*655<,

Retirer de la serrure l’alvéole de la combinaison.

Le couvercle n’a PLUS besoin d’être enlevé

et ne doit JAMAIS être enlevé pour

récupérer un code perdu.

1. Tenir l’alvéole d’une main par la patte vis-

sée (b) à chaque bout avec les tiges des

clés (c) devant vous et la tige de contrôle

(d) en bas (Figure 12-2).

2. À l’aide de pinces ou l’équivalent, tourner

la tige de contrôle (d) anti-horairement et

relâcher pour vider l’alvéole (Figure 12-

2).

3. Examiner les 5 engrenages (e) situés

dans les fentes oblongues. Si toute

ochette d’engrenage (f) se trouve en posi-

tion ouverte, il ne faut pas en tenir

compte. Elles ne sont pas utilisées dans la

combinaison (Figure 12-3).

Note: La ligne de cisaillement (position

ouverte) est en rapport avec les pieds en

déjà alignés avec la pochette appariée.

4. Localiser la ou les pochette(s) d’egrenage

(f) la (les) plus éloignée(s) de la ligne de

cisaillement (position ouverte). Enfoncer

la ou les tige(s) (c) de ces clés et relâcher

(Figure 12-3). Si des pochettes

d’grenage sont à égale distance de la

ligne de cisaillement, il faut les enfoncer

ensemble pour éarmer la combinaison.

5. Localiser la ou les deuxième(s) pochette(s)

d’engrenage (f) le plus éloignée(s) de la

ligne de cisaillement (position ouverte).

Enfoncer la ou les tige(s) de ces clés (c) et

relâcher (Figure 12-3).

Note: Si une ou plusieurs pochettes d’en-

grenage dépassent la ligne de cisaillement,

les tiges de clés ont été enfoncées dans

une séquence erronée. Revenir à l’étape 2.

6. Répéter l’étape 5 jusqu’à ce que toutes

les pochettes d’engrenage (f) soient à la

ligne de cisaillement (position ouverte).

7. Si toutes les pochettes d’engrenage (f) ne

sont pas alignées à la position ouverte,

recommencer à l’étape 2.

8. Enfoncer la glissière de verrouillage (g)

en haut de l'alvéole et la relâcher (elle

ressemble au bout d’une bougie d’al-

lumage) (Figure 12-3).

gc (5)

e (5)

12-1.

12-2.

12-3.

c (5)

)

COVER SHOULD NEVER

BE REMOVED

9. Using pliers or equivalent, rotate the

control shaft (d) counterclockwise to

clear the chamber and release. The lock-

out slide (g) should pop out (button

underneath will stay depressed)

(Figure 12-4).

10. Depress the key-stem/s (c) that you

want in the combination, releasing each

after it is depressed (Figure 12-4).

11. Once all the digits in the new combination

have been depressed, with the pliers or

equivalent, rotate the control shaft (d)

clockwise (Figure 12-4). The code

change button (h) underneath the lock-

out slide (g), should pop up (Figure 12-

4). The new combination is now set.

12. Look at the code gear pockets (f). The

numbers in the new combination should

not be at the shear line (open position)

(Figure 12-4).

Reinstallation: Reinstall the chamber into

the lock.

Testing: Turn outside knob/lever and

release (for thumbturn models, turn

counter-clockwise). Enter code. Turn

knob/lever (for thumbturn models, turn

clockwise). Latch should retract.

For Spanish and French, visit

www.kabaaccess.com

9. Usando pinzas o equivalentes, gire el

eje de control (d) en sentido contrario a

las manecillas del reloj y libere. La

deslizadera de bloqueo (g) deberá

saltar (el botón por debajo pemanecerá

presionado) (Figura 12-4).

10. Presione las clavijas (c) que desea en la

combinación, liberando cada uno

después de que es presionado (Figura

12-4).

11. Una vez que todos los dígitos de la

nueva combinación hayan sido presion-

ados, con las pinzas o equivalente, gire

el eje de control (d) en el sentido de las

manecillas del reloj (Figura 12-4). El

botón de cambio de código (h) debajo

de la deslizadera de bloqueo (g), deberá

saltar (Figura 12-4). Ya quedó estable-

cida la nueva combinación.

12. Vea los bolsillos de engrane de código

(f). Los números en la nueva combi-

nación no deben estar en la línea de

corte (posición de abierto) (Figura 12-

4).

Reinstalación: Reinstale la cámara en el

cierre.

Pruebas: Gire la perilla/palanca exterior y

libere (para modelos de cierre giratorio, gire

en el sentido contrario de las manecillas del

reloj). Ingrese el código. Gire la perilla/palan-

ca (para modelos de cierre giratorio, gire en

el sentido de las manecillas del reloj). El

pestillo debe retraerse.

Para ver esto en inglés y francés, visite

www.kabaaccess.com

9. À l’aide de pinces ou l’équivalent, faire

pivoter la tige de contrôle (d) anti-

horairement pour vider l'alvéole et la

relâcher. La glissière de verrouillage (g)

doit ressortir (le bouton en-dessous

restera enfoncé) (Figure 12-4).

10. Enfoncer la ou les tige(s) de clé(s)

désirées (c) dans la combinaison,

relâchant chacune après l’avoir enfon-

cée (Figure 12-4).

11. Une fois tous les chiffres de la nouvelle

combinaison enfoncés, à l’aide de pinces

ou l’équivalent, faire pivoter la tige de

contrôle (d) horairement (Figure 12-4).

Le bouton de modification du code (h)

sous la glissière de verrouillage (g) doit

ressortir (Figure 12-4). La nouvelle com-

binaison est maintenant réglée.

12. Examiner les pochettes d’engrenage (f).

Les chiffres de la nouvelle combinaison

ne doivent pas être situées à la ligne de

cisaillement (position ouverte) (Figure

12-4).

Réinstallation: Remettre l’alvéole dans la

serrure.

Tests: Faire tourner le bouton ou levier

extérieur et relâcher (pour les modèles à

bouton-poucier, tourner anti-horairement).

Entrer le code. Tourner le bouton ou levier

(pour les modèles à bouton-poucier, tourner

horairement). Le taquet doit rentrer.

Pour l’espagnol et le français, visiter

www.kabaaccess.com

hc (5)

e (5)

12-4.

Troubleshooting ,;,9405(*0D5+,-(33(:

Lock fails to open when combination is

entered and outside thumbturn is rotated

clockwise.

Buttons were not fully depressed when

the combination was entered.

Lock not cleared of previous attempts

to enter access codes. Turn outside

thumbturn to the left to clear the wrong

entry. Enter the combination making sure

you feel each button click to know it was

depressed fully.

Turning outside thumbturn clockwise

always retracts latch without depressing

any buttons.

Lock is in zero combination.

Follow the procedure for changing

a combination (Section 11, Steps 3-7,

on pages 22-25).

Inside thumbturn only retracts latch

partially or not at all, in either clockwise

or counterclockwise direction.

Latch has not been properly installed.

Take the lock off of the door. Re-install

the latch. Review and follow instructions

in Section 8, Steps 1-5 on pages 16 -19.

After inserting the new combination,

the lock works one time only, then fails

to open.

Buttons of intended combination are not fully

depressed when changing combination.

This is an unknown combination situation.

Refer to instructions for Resetting an

Unknown Combination Section 12.

La cerradura no se abre cuando se

compone la combinación y se gira la

manija exterior hacia la derecha.

Los botones no se oprimieron completamente

cuando se programó la combinación.

En el cilindro de cambio de combinación

no se han borrado los códigos que se

intentaron programar anteriormente.

Siga cuidadosamente las instrucciones

descritas.

Al girar la manija exterior hacia la derecha,

siempre se repliega el cerrojo, aunque no

se haya oprimido ningún botón.

La cerradura no tiene combinación programada.

Siga el procedimiento para cambiar la

combinación, descrito en la :,**0D5,

pasos 3 a 7, páginas 22 - 25.

Al girar la manija interior hacia la derecha o

la izquierda, el pestillo se repliega

parcialmente o no se repliega.

El pestillo no se instaló correctamente.

Quite la cerradura de la puerta. Asegúrese

de que el pestillo está bien instalado en la

puerta. Consulte y siga las instrucciones

descritas en la :,**0D5, pasos 1 a 5,

páginas 16 - 19.

Después de haber programado la nueva

combinación, la cerradura funciona una

sola vez y luego no puede abrirse.

Cuando se cambió la combinación, los

botones de la nueva combinación no se

oprimieron completamente.

Esto es una situación desconocida de la

combinación. Refiera a las instrucciones

para reajustar una sección desconocida

+,3(*64)05(*0D5.

Adjustable latch (model 7104) will not

retract fully in the 23⁄4" back set position.

1" diameter hole is not bored to depth

of at least 4".

Re-drill hole to 4" depth minimum.

El pestillo ajustable (modelo 7104) no se

retrae completamente cuando la

distancia de entrada es de 23⁄4 plug.

El agujero de 1 plug de diámetro no

tiene la profundidad mínima de 4 plug.

Vuelva a perforar el agujero hasta

una profundidad mínima de 4 plug.

Problèmes et solutions

La serrure ne se déverrouille pas lorsque

la combinaison est entrée et le tourniquet

extérieur actionné dans le sens des

aguilles d’une montre.

A l’entrée de la combinaison, les boutons n’ont

pas été pressés à fond.

Les prècédents codes d’accès de la serrure n’ont

pas été annulés. Actionnez le tourniquet extérieur

vers la gauche pour annuler l’entrée erronée.

Entrez la nouvelle combinaison en vous assurant

que vous sentez un déclic vous indiquant que

chaque bouton est pressé à fond.

Le tourniquet extérieur, lorsque tourné dans le

sens des aguilles d’une montre, fait toujours

rétracter le pêne sans appuyer sur aucun bou-

ton.

La serrure ne possède aucune combinaison.

Suivre les instructions pour changer une

combinaison (section 11, étapes 3-7, pages 23 - 25).

Le tourniquet intérieur ne fait rétracter le pêne

que partiellement ou pas du tout,

que ce soit dans le sens des aguilles

d’une montre ou en sens contraire.

Le pêne n’a pas été installé correctement.

Enlever la serrure de la porte.

Installez à nouveau le pêne (revoir et

suivre les instructions de la section 8,

étapes 1-5, pages 16-19).

Après avoir entré la nouvelle combinaison, la

serrure ne fonctionne qu’une seule fois, puis

reste déverrouillée.

Les boutons de la combinaison voulue n’ont pas

été pressés à fond lors du changement de la

combinaison.

C'est une situation inconnue de combinaison.

Référez-vous aux instructions pour remettre à

zéro une section inconnue 12 de combinaison.

Le pêne ajustable (modèle 7104) ne se

rétracte pas complètement lorsqu’il

y a une distance d’entrée de 23⁄4” .

Le trou de 1” de diamètre n’atteint pas

une profondeur minimale de 4”.

Percer à nouveau le trou jusqu’à une

profondeur minimale de 4”.

Notes

Kaba Access Control

2941 Indiana Avenue

Winston-Salem, NC 27105 USA

Tel: 800.849.8324 or 336.725.1331

Fax: 800.346.9640 or 336.725.3269

www.kabaaccess.com

Disclaimer: While reasonable efforts were made to ensure the accuracy of this document at the time of printing, Kaba

assumes no liability for any errors or omissions. This information is subject to be revised without notice, and changes may

be incorporated in future releases.

PKG782 0212

Kaba Installation Simplex 7104/7004/7014 Instructions PKG782 7104 7004 7014

Navigation menu

Versions of this User Manual:

Views

Navigation
