SIMPLEX®EE1000 Series

English

Pushbutton Lock Installation Instructions

Español

Cerradura de Botones Pulsadores Instrucciones de Instalación

Français

Serrure à Button-Poussoirs Instructions d'installation

ETAPA PÁGINA

1 Marcado de la puerta . . . . . . . . . . . . 6

2 Perforación de los agujeros . . . . . . . 6

3 Instalación del pestillo . . . . . . . . . . . . 8

4 Ajuste de la cerradura para puertas

de 11⁄2

pulgada (38 mm.) . . . . . . . . 10

5 Ajuste de la cerradura para puertas

de 2 pulgadas (51 mm.) . . . . . . . . . 12

6 Cambio de la dirección de

apertura de la cerradura . . . . . . . . . 14

7 Alineación de la cerradura

exterior. . . . . . . . . . . . . . . . . . . . . . . 16

8 Prueba de la cerradura exterior . . . 16

9 Instalación de la cerradura

exterior. . . . . . . . . . . . . . . . . . . . . . . 18

10 Instalación de la cerradura

interior . . . . . . . . . . . . . . . . . . . . . . . 18

11 Prueba de la cerradura interior . . . . 20

12 Instalación del cerradero. . . . . . . . . 22

13 Cambio de la combinación . . . . . . . 24

14 Mantenimiento del pestillo. . . . . . . . 26

15 Registro de combinaciones. . . . . . . 28

16 Anulación de una

combinación perdida . . . . . . . . . . . . 30

17 Localización y reparación

de averías . . . . . . . . . . . . . . . . . . . . 34

Plantilla . . . . . . . . . Centro del manual

Tarjeta de garantía Centro del manual

#$! !

1 Marking the door . . . . . . . . . . . . . . . . 6

2 Drilling the holes . . . . . . . . . . . . . . . . 6

3 Installing the latch . . . . . . . . . . . . . . . 8

4 Adjusting the lock for doors

11⁄2" (38 mm) thick . . . . . . . . . . . . . . 10

5 Adjusting the lock for doors

2" (51 mm) thick . . . . . . . . . . . . . . . 12

6 Changing the hand of the lock . . . . 14

7 Aligning the outside lock . . . . . . . . . 16

8 Testing the operation of the

outside lock . . . . . . . . . . . . . . . . . . . 16

9 Installing the outside lock . . . . . . . . 18

10 Installing the inside lock . . . . . . . . . 18

11 Testing the operation of the

inside lock . . . . . . . . . . . . . . . . . . . . 20

12 Installing the strike. . . . . . . . . . . . . . 22

13 Changing the combination . . . . . . . 24

14 Preserving the latch. . . . . . . . . . . . . 26

15 Combination setting record . . . . . . . 28

16 Clearing a lost combination. . . . . . . 30

17 Troubleshooting. . . . . . . . . . . . . . . . 34

Template. . . . . . . . . . . . center of book

Warranty card. . . . . . . . center of book

English

Table of Contents

Español

Indice

Please read and follow all

directions carefully

Since correct installation is critical,

carefully check windows, frame, door, etc.

to make sure that the recommended

procedures will not cause any damage.

KABA is not responsible for any damage

caused by installation.

Lea y siga cuidadosamente

todas las instrucciones

Dado que es muy importante instalar correcta-

mente la cerradura, verifique meticulosamente

las ventanas, el marco, la puerta, etcétera, para

asegurarse de que el procedimiento de insta-

lación recomendado no provocará ningún des-

perfecto.

KABA no se hace responsable de ningún dete-

rioro causado por la instalación.

@$! !

1 Marquage de la porte . . . . . . . . . . . . 7

2 Perçage des trous . . . . . . . . . . . . . . . 7

3 Installation du pêne . . . . . . . . . . . . . . 9

4 Ajustement de la serrure pour portes

de 11⁄2" (38 mm) d'épaisseur . . . . . . 11

5 Ajustement de la serrure pour portes

de 2" (51 mm) d'épaisseur . . . . . . . 13

6 Changement de la main de serrure 15

7 Alignement de la serrure extérieure 17

8 Vérification du fonctionnement

de la serrure extérieure. . . . . . . . . . 17

9 Installation de la serrure extérieure. 19

10 Installation de la serrure intérieure . 19

11 Vérification du fonctionnement de la

serrure intérieure . . . . . . . . . . . . . . . 21

12 Installation de la gâche . . . . . . . . . . 23

13 Changement de la combinaison . . . 25

14 Alignement entre la porte et

le jambage. . . . . . . . . . . . . . . . . . . . 27

15 Registre des combinaisons. . . . . . . 29

16 Annulation d'une combinaison

inconnue . . . . . . . . . . . . . . . . . . . . . 31

17 Dépannage . . . . . . . . . . . . . . . . . . . 35

Gabarit . . . . . . . . . . au centre du livret

Fiche de garantie . . au centre du livret

Français

Table des matières For your records

Model #: ______________________

Date Purchased: ________________

Dealer: ________________________

Name: ________________________

Telephone: ____________________

Para su archivo

Modelo no : ____________________

Fecha de compra : ______________

Distribuidor : ____________________

Nombre : ______________________

Teléfono: ______________________

Pour vos dossiers

No de modèle : ________________

Date d'achat : __________________

Fournisseur : __________________

Nom : ________________________

Téléphone : ____________________

Veuillez lire et suivre

attentivement les

instructions

S’assurer que l'installation de la

serrure ne causera aucun dommage à

la fenêtre, au jambage ou à la porte.

KABA décline toute responsabilité pour

tout dommage résultant de l'installation.

Lista de verificación

').#+8/+925)19+:/4)2;*+9

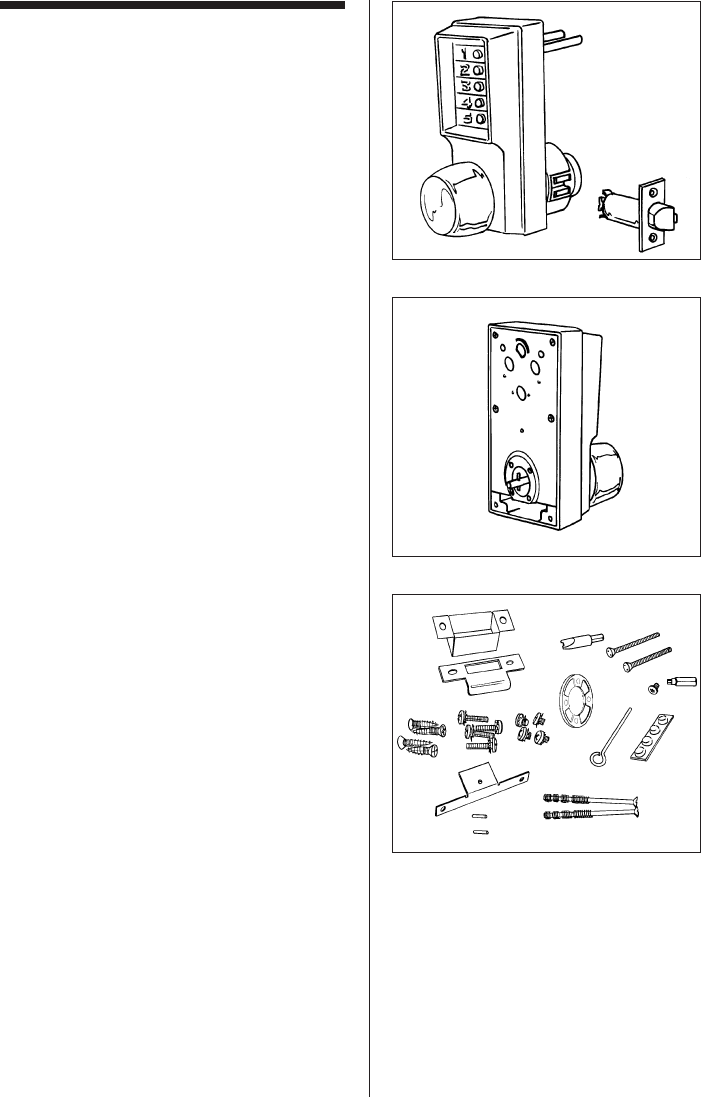

oA) Outside lock housing assembly

oB) Inside lock housing assembly

oC) Latch

oScrew/accessory pack:

a) strike box

b) strike plate

c) #10 size insert bit for “D”

d) anti tamper spanner screws

e) extra spacer, 1⁄4" (6 mm)

f) torx anti-tamper screw

g) torx bit for “F”

h) four 8-32 x 3⁄4" (19 mm) Phillips

combination screws (for latch

& strike)

i) four 8-32 x 11⁄16" (17 mm) Phillips

sems screws (for spacer)

j) four 8-32 x 3⁄16" (5 mm) Phillips

sems screws (for spacer)

k) pick for combination change

l) rubber bumpers

m) angle bracket

n) extra cross pins

o) two Phillips break-off screws

(for mounting outside lock and

angle bracket “M”)

oWarranty card

The template is included in the middle of

this booklet.

$55298+7;/8+*

oElectric drill (variable speed)

oAwl or center punch

o21⁄8" (54 mm) Hole saw with pilot drill

o1" (25 mm) Hole saw with pilot drill

o1⁄4" ( 6 mm) Drill bit

o1⁄2" ( 12 mm) Drill bit

o1" (25 mm) Wood chisel

oHammer

oPhillips head screwdriver

oSmall flat blade screwdriver

oPliers (2)

Cada cerradura de la serie EE1000 incluye:

oA) Caja exterior de la cerradura

oB) Caja interior de la cerradura

oC) Pestillo

oJuego de tornillos / accesorios:

a) Caja del cerradero

b) Placa del cerradero

c) Broca de inserción para “D”,

tamaño 10

d) Tornillos inviolables para llave

de tuercas

e) Espaciador adicional,

1⁄4" (6 mm)

f) Tornillos Torx inviolables

g) Broca Torx para “F”

h) 4 tornillos Phillips, 8-32 x 3⁄4"

(19 mm) para la combinación

(para pestillo y cerradero)

i) 4 tornillos Phillips con arandela

premontada, 8-32 x 11⁄16" (17 mm)

para espaciador

j) 4 tornillos Phillips con arandela

premontada, 8-32 x 3⁄16" (5 mm)

para espaciador

k) Ganzúa para cambiar la

combinación

l) Topes de caucho

m) Soporte en escuadra

n) Pasadores transversales

suplementarios

o) 2 tornillos largos Phillips (para

montar la cerradura exterior y el

soporte en escuadra “M”)

oTarjeta de garantía

Plantilla (en el centro del folleto)

Herramientas necesarias:

oTaladro eléctrico (de velocidad

variable)

oPunzón o punzón centrador

oSierra de perforación 21⁄8" (54 mm)

con broca guía

oSierra de perforación 1" (25 mm)

con broca guía

oBroca 1⁄4" (6 mm)

oBroca 1⁄2" (12 mm)

oFormón para madera 1" (25 mm)

oMartillo

oDestornillador para tornillo Phillips

Destornillador pequeño de cabeza

plana

o2 alicates

Checklist

.'7;+9+88;8+*+2'9B8/+

)5368+4*2+96/C)+99;/<'4:+9 

oA) Serrure extérieure

oB) Serrure intérieure

oC) Pêne

oJeu de vis et d'accessoires:

a) boîtier de gâche

b) gâche

c) outil rapporté n°10 pour accessoire D

d) vis à tête d’écrou inviolables

e) entretoise supplémentaire, 1⁄4" (6 mm)

f) vis Torx inviolables

g) outil rapporté pour accessoire F

h) 4 vis à tête combinée Phillips 8-32 x

3⁄4" (19 mm) pour pêne et gâche

i) 4 vis sem Phillips 8-32 x 11⁄16"

(17 mm) pour entretoise

j) 4 vis sem Phillips 8-32 x 3⁄16"

(5 mm) pour entretoise

k) crochet pour vis antivol du cylindre

de changement de combinaison

l) butées de caoutchouc

m) équerre de fixation

n) contre-goupilles supplémentaires

o) 2 vis cassables Phillips pour serrure

extérieure et accessoire M

oFiche de garantie

Le gabarit se trouve au centre de ce livret.

;:/298+7;/9

oPerceuse électrique (à vitesse variable)

oPoinçon ou pointeau

oScie-cloche de 21⁄8" (54 mm)

avec foret-guide

oScie-cloche de 1" (25mm) avec foret-guide

oForet de 1⁄4" (6 mm)

oCiseau à bois de 1" (25 mm)

oMarteau

oTournevis Phillips

oTournevis à petite lame plate

oPinces (2)

Liste de vérification







.012

La relación entre la puerta y el marco es

muy importante para el rendimiento y la

durabilidad del mecanismo que acciona el

pestillo. Las líneas centrales, horizontales y

verticales, son importantes cuando se colo-

ca la cerradura. Deben responder a la

norma ANSI* A115.2.

1. Pliegue, tal como se indica, la plantilla de

papel (en la página central de este fol-

leto).

2. Pegue bien la plantilla a la puerta con

cinta adhesiva, de forma que todos los

pliegues indicados queden bien alinead-

os con el canto biselado alto de la puer-

ta.

Precaución: cuando un marco tiene un

cerradero, asegúrese de colocar la plantilla

del cerradero de tal manera que el centro

del agujero por donde entra el pestillo (A)

quede directamente alineado con el centro

del hueco del cerradero.

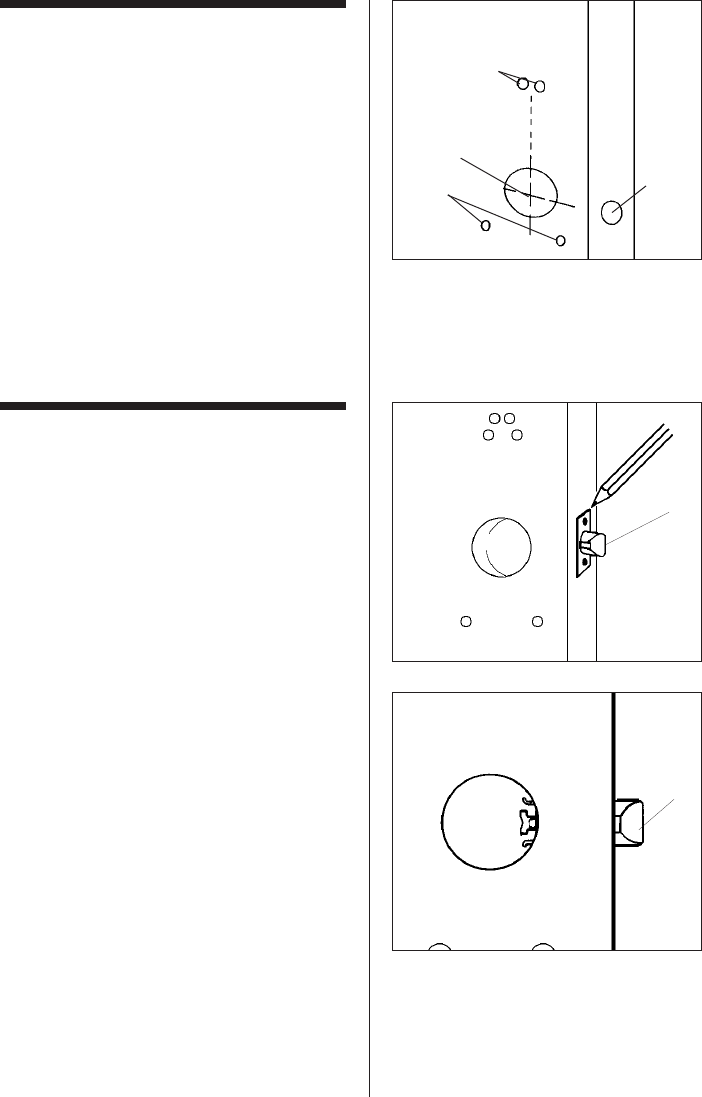

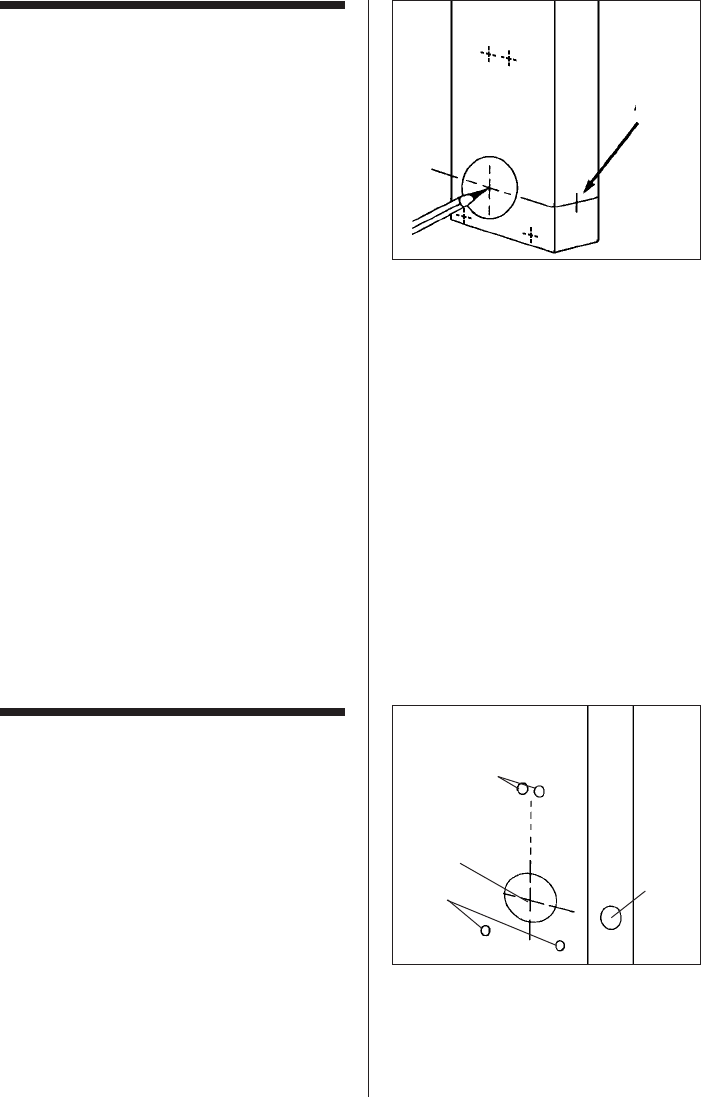

3. Marque la puerta (con un punzón o un

punzón centrador), tal como se indica en

la plantilla, para los 6 agujeros que hay

que perforar. Vea la ilustración 1-1.

4. Quite la plantilla.

*American National Standard Institut

[Instituto Nacional Estadounidense de

Normas] - para más información sírvase

entrar en contacto con KABA.

Marcado de la puerta

Perforación de los agujeros

1. Use un taladro con broca guía, para

hacer un agujero (A) de 21⁄8" (54 mm).

Presione uniformemente hasta que la

hoja circular corte el trozo del primer lado

de la puerta y la punta de la broca guía

salga por el otro lado. Luego párese.

2. Taladre por el otro lado de la puerta

hasta terminar de cortar el agujero circu-

lar (A) de 21⁄8" (54 mm).

3. Utilice brocas estándar para taladrar los

2 agujeros (B) de 1⁄2" (12 mm) por encima

del agujero de 21⁄8" (54 mm).

Door to frame relationship is critical for the

performance and durability of the

latch mechanism. The vertical and horizon-

tal center lines are important when

positioning the lock, and must be according

to ANSI* standard A115.2.

1. Fold the paper template (found in the

middle of this booklet) along the line as

indicated.

2. Tape the template securely to the door so

that all the indicated folds are properly

aligned with the high beveled edge of the

door.

';:/54 When a frame has an existing

strike, be sure to locate the strike template

so that the latch hole center (A) is directly

aligned with the center of the strike cutout.

3. Mark the door using an awl or center

punch as indicated on the template for

the 6 holes to be drilled. (see figure 1-1).

4. Remove the template.

*ANSI — American National Standards

Institute. Contact KABA for further informa-

tion.

Marking the door

Drilling the holes

1. Use a hole saw with a pilot drill bit to drill

the 21⁄8" (54 mm) hole (A): apply pressure

evenly until the circular blade cuts the

first side of the door and the tip of the pilot

bit emerges through the other side, then

stop.

2. Drill through the other side of the door

until the 21⁄8" (54 mm) circular hole (A) is

completed.

3. Use standard drilling bits to drill the two

1⁄2" (12 mm) holes (B) above the 21⁄8"

(54 mm) hole.





L’alignement entre la porte et l’encadrement

est primordial pour un bon fonctionnement

et une durabilité accrue du mécanisme de

verrouillage. Les axes vertical et horizontal

sont essentiels lors de l’installation de la ser-

rure et doivent répondre aux normes ANSI*

A115.2.

1. Pliez le gabarit (qui se trouve au centre

de ce livret) sur le repère de pliage.

2. Fixez le gabarit sur la porte de manière à

aligner les repères de pliage avec le bord

biseauté du chant de porte.

::+4:/54 Si l’huisserie est déjà pourvue

d'une gâche, placez le gabarit de la gâche

de façon à aligner le centre du diamètre du

pêne (A) avec le centre du pourtour de la

gâche.

3. Marquez la porte selon le gabarit en

prévison des 6 trous à percer (voir figure

1-1).

4. Enlevez le gabarit.

*ANSI - American National Standards Institute

(communiquer avec KABA pour obtenir de

plus amples renseignements)

Marquage de la porte

Perçage des trous

1. Avec une scie-cloche munie d'un foret-

guide, percez le trou de 21⁄8" (54 mm) (A):

appliquez une pression uniforme jusqu'à

ce que la lame circulaire du foret-guide

apparaisse sur l'autre côté de la porte.

2. Finissez de percer le trou de 21⁄8"

(54 mm) (A) sur l'autre côté de la porte.

3. Avec des forets standard, percez les

quatre trous de 1⁄2" (12 mm) (B) au-dessus

du trou de 21⁄8" (54 mm).

4. Avec des forets standard, percez les

deux trous de 1⁄4" (6 mm) (C) le trou de 21⁄8"

(54 mm).



4. Utilice brocas estándar para taladrar los

2 agujeros (C) de 1⁄4" (6 mm) por debajo

del agujero de 21⁄8" (54 mm).

5. Taladre el último agujero (D) de 1" (25

mm) para el pestillo, en el borde de la

puerta. Perfore hasta que pueda ver el

taladro desde el agujero (A) de 21⁄8" (54

mm). Luego párese. Vea la ilustración 2-

4. Use standard drilling bits to drill the two

1⁄4" (6 mm) holes (C) below the 21⁄8"

(54 mm) hole.

5. Drill the final 1" (25 mm) hole (D) for the

latch through the edge of the door. Drill

until the hole saw is visible through the

21⁄8" (54 mm) hole (A), then stop. (see

figure 2-1).

Instalación del pestillo

Installing the latch

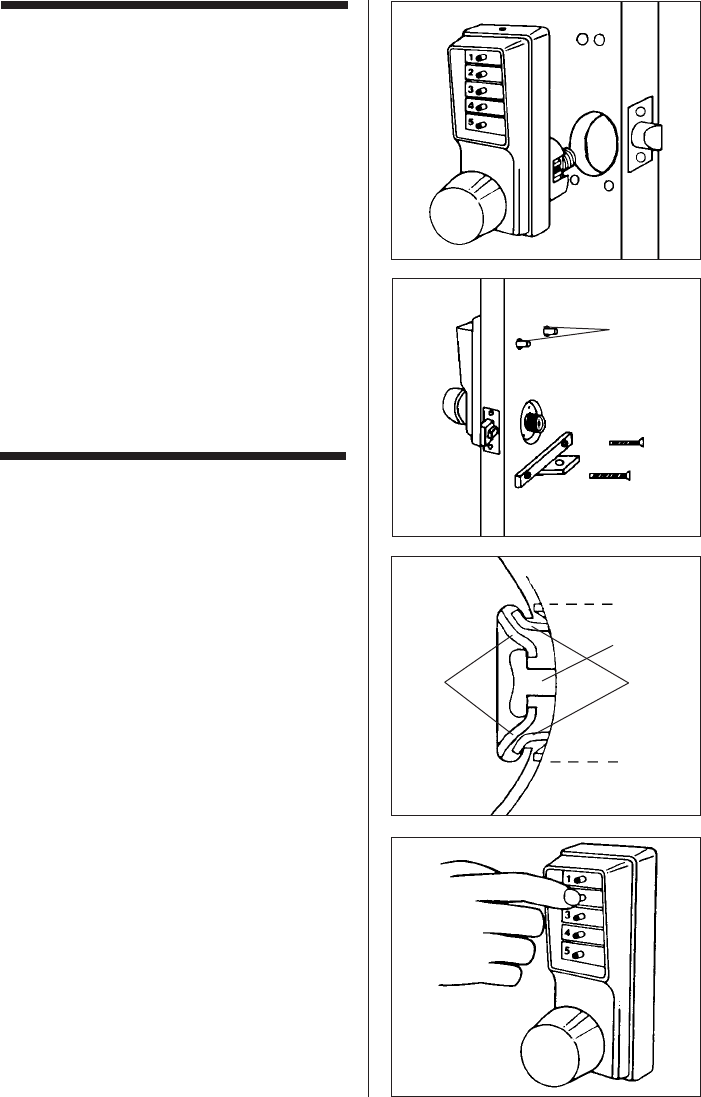

1. Insert the latch into the 1" (25 mm) hole

until the face plate butts up against the

door edge. Make sure the bevel of the

latch bolt (A) faces the same direction as

the door swings to close (see figure 3-1).

2. If necessary, draw a line around the face

plate, then remove the latch. Use a

sharp 1" (25 mm) wood chisel to

remove approximately 1⁄8" (3mm) of

material or enough for the face plate to be

perfectly flush with the edge of the door.

3. Insert the latch into the 1" (25 mm) hole in

the door edge until the latch face plate is

flush with the door edge (see figure

3-2).

4. Secure the latch to the door with two of

the 3⁄4" (19 mm) screws provided (item “H”

on checklist).

1. Inserte el pestillo en el agujero de 1" (25

mm) hasta que la placa de recubrimiento

toque el borde de la puerta. Asegúrese

de que el lado biselado del pestillo (A) va

colocado en la misma dirección en la que

gira la puerta para cerrarse (véase la

ilustración 3-1).

2. Si es necesario, dibuje una línea alrede-

dor de la placa de recubrimiento y luego

quite el pestillo. Use un formón para

madera de 1" (25 mm) y quite aproxi-

madamente 1⁄8" (3 mm) de material o lo

suficiente como para que la placa de

recubrimiento quede perfectamente al

ras con el borde de la puerta.

3. Inserte el pestillo en el agujero de 1" (25

mm) del borde de la puerta hasta que la

placa de recubrimiento del pestillo quede

al ras con el borde de la puerta (véase la

ilustración 3-2).

4. Fije el pestillo a la puerta con dos de los

tornillos de 3⁄4" (19 mm) provistos (artículo

“h” en la lista de verificación).

Perforacion de los agujeros

Continuación

Drilling the holes

Continued



5. Percez le dernier trou de 1" (25 mm) (D)

dans le chant de porte en prévision du

pêne. Percez jusqu'à ce que la scie-

cloche soit visible à travers le trou de 21⁄8"

(54 mm) (A) (voir figure 2-1).

Installation du pêne

1. Insérez le pêne dans le logement de 1"

(25 mm) jusqu'à ce que la têtière affleure

le chant de porte. Assurez-vous que le

biseau du pêne demi-tour (A) soit

positionné dans le sens de fermeture de

la porte (voir figure 3-1).

2. Si nécessaire, tracez le pourtour de la

têtière, puis retirer le pêne. À l'aide d'un

ciseau à bois de 1" (25 mm), enlevez

environ 1⁄8" (3 mm) de bois pour que la

têtière affleure le chant de porte.

3. Remettez le pêne dans le logement de 1"

(25 mm) et assurez-vous que la têtière

affleure le chant de porte.

4. Fixez la têtière dans la porte à l'aide des

deux vis de 3⁄4" (19 mm) (accessoire H de

la liste de vérification).



Perçage des trous

Suite



Ajuste de la cerradura

11⁄2pulg. (38 mm)

Adjusting the lock

11⁄2" (38 mm)

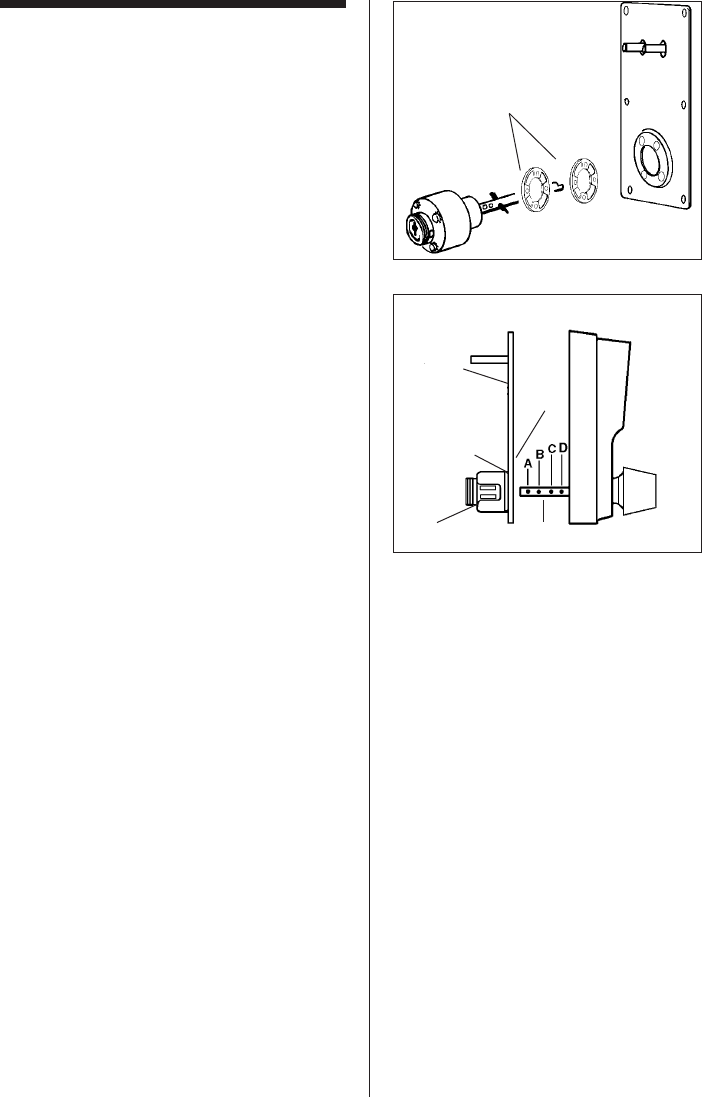

The EE1000 Series lockset has been

preassembled at the factory to

accommodate doors 13⁄4" (44 mm) thick.

58*5589E33:./)1, adjust lock

as follows:

1. Remove the back plate assembly (AA)

from the outside lock housing by remov-

ing the six back plate screws. One of the

screws may be under the serial number

sticker.

2. Remove the cylindrical drive unit (CC)

from the back plate assembly (AA) by

removing the four Phillips head sems

screws (EE) from the underside of the

back plate (AA).

3. Remove (and discard) the spacer (BB)

located between the back plate assem-

bly (AA) and the cylindrical drive unit

(CC) .

4. Remount the cylindrical drive unit (CC)

onto the back plate assembly (AA) using

the four 8-32 X 3⁄16 (5mm) shorter Phillips

head sems screws provided in the screw

pack (item “J” from the checklist).

5. Remove the cross pin from position Bon

the drive shaft (DD).

6. Reposition the cross pin in position Con

the drive shaft (DD). Drive shaft pins

should be vertical.

7. Reinstall the back plate assembly (AA)

onto the outside lock housing.

La cerradura serie EE1000 ha sido

ensamblada en fábrica para las puertas de

13⁄4" (44 mm) de espesor.

Para las puertas de 11⁄2" (38 mm) de espe-

sor, ajuste la cerradura de la manera sigu-

iente:

1. Quite la placa de montaje posterior (AA)

de la caja exterior de la cerradura,

sacando los seis tornillos de la placa.

Uno de los tornillos puede estar situado

debajo de la etiqueta con el número de

serie.

2. Saque la unidad cilíndrica (CC) de la

placa posterior (AA), quitando los 4

tornillos Phillips con arandela

premontada (EE) de la parte de abajo de

la placa posterior (AA).

3. Quite (y tire) el espaciador (BB) situado

entre la placa posterior (AA) y la unidad

cilíndrica (CC).

4. Vuelva a montar la unidad cilíndrica (CC)

sobre la placa posterior (AA), utilizando

los 4 tornillos más cortos Phillips con

arandela premontada, 8-32 x 3⁄16" (5 mm)

provistos en paquete del tornillo (artículo

“j” en la lista de verificación).

5. Quite el pasador transversal de la posi-

ción B del eje de transmisión (DD). Los

pernos del eje impulsor deben ser verti-

cales.

6. Vuelva a instalar el pasador transversal

en la posición C del eje de transmisión

( D D ) .

Los pernos del eje impulsor deben ser

verticales.

7. Vuelva a instalar la placa de montaje

posterior (AA) en la caja exterior de la

cerradura.

Ajustement de la serrure

11⁄2" (38 mm)

La serrure de la série EE1000 a été

préassemblée à l'usine pour être installée

sur des portes de 13⁄4" (44 mm) d'épaisseur.

!5;82+9658:+9*+E33*B6'/9

9+;8'0;9:+?2'9+88;8+)533+9;/:

1. Enlevez le palastre (AA) de la serrure

extérieure en desserrant les six vis. L’une

de ces vis peut se trouver sous l’étiquette

du numéro de série.

2. Enlevez l'unité cylindrique d'entraîne-

ment (CC) en desserrant les quatre vis

sem (EE), côté inéérieur du palastre.

3. Enlevez (et jetez) l'entretoise (BB) située

entre le palastre (AA) et l'unité

cylindrique d'entraînement (CC).

4. Remontez l'unité cylindrique d'entraîne-

ment (CC) sur le palastre (AA) en serrant

les quatre vis sem plus courtes sont dans

le sac de vis (accessoire J de la liste de

vérification).

5. Enlevez la contre-goupille de la position

de l'arbre d'entraînement (DD).

6. Placez cette contre-goupille dans la

position de l'arbre d'entraînement (DD).

L'arbre d'entraînement doit être

en position vercitale.

7. Remontez le palastre (AA) sur le boîtier

de la serrure extérieure.



(AA)

(BB)

(EE)

(CC) (DD)

Adjusting the lock

2" to 21⁄4" (51-57mm)

58 *5589  :5 E  33 :./)1,

adjust the lock as follows:

1. Remove the back plate assembly (AA)

from the outside lock housing by remov-

ing the six back plate screws. One of the

screws may be under the serial number

stickers.

2. Remove the cylindrical drive unit (CC)

from the back plate assembly (AA) by

removing the four Phillips head sems

screws (EE) from the underside of the

back plate.

3. Insert the extra spacer provided in

the accessory pack (item “E” on the

checklist) between the cylindrical

drive unit (CC) and the back plate

assembly (AA).

4. Remount the cylindrical drive unit (CC)

onto the back plate assembly (AA) using

the four 11⁄16" (17 mm) Phillips head sems

screws provided in screw pack (item “I”

on checklist).

5. Add a cross pin (item “N” on the

checklist) in position Aon the drive shaft

(DD) of the outside lock housing (see fig-

ure 5-3).

6. Remount the back plate assembly (AA)

onto the outside lock housing.

&'84/4- Damage may result if the knob hits

against either the wall or the wall stop. In

such a case, ALL warranties are null and

void.

Ajuste de la cerradura

2 pulg. a 21/4 pulg. (51-57 mm)

Para las puertas de 2" a 21⁄4" (51-57 mm) de

espesor, ajuste la cerradura de la manera

1. Quite la placa de montaje posterior (AA)

de la caja exterior de la cerradura,

sacando los seis tornillos de la placa.

Uno de los tornillos puede estar situado

debajo de la etiqueta con el número de

serie.

2. Saque la unidad cilíndrica (CC) de la

placa posterior (AA), quitando los 4 tornil-

los Phillips con arandela premontada

(EE) de la parte de abajo de la placa pos-

terior.

3. Inserte el espaciador adicional, que viene

con el juego de accesorios (artículo “e”

en la lista de verificación), entre la unidad

cilíndrica (CC) y la placa posterior (AA).

4. Vuelva a montar la unidad cilíndrica (CC)

sobre la placa posterior (AA), utilizando

los 4 tornillos Phillips con arandela

premontada, 11⁄16" (17 mm) provistos

en paquete del tornillo (artículo “i” en la

lista de verificación).

5. Añada un pasador transversal (artículo

“n” en la lista de verificación) en la

posición A del eje de transmisión (DD) en

la caja exterior de la cerradura en paque-

te del tornillo (véase la ilustración 5-3).

6. Vuelva a instalar la placa de montaje

posterior (AA) en la caja exterior de la

cerradura.

Advertencia: Pueden producirse daños si

el pomo golpea contra la pared o el tope de

la puerta. En tal caso, quedarán anuladas

TODAS las garantías.

Ajustement de la serrure

2" à 21⁄4" (51-57 mm)

!5;8658:+9*+AE33*B

6'/99+;8'0;9:+?2'9+88;8+)533+9;/:

1. Enlevez le palastre (AA) de la serrure

extérieure en desserrant les six vis. L’une

de ces vis peut se trouver derrière

l’étiquette du numéro de série.

2. Enlevez l'unité cylindrique d'entraîne-

ment (CC) du palastre (AA) en retirant les

quatre vis sem (EE), côté

intérieur du palastre (AA).

3. Insérez l'entretoise supplémentaire

fournie dans le paquet d’accessoires

(accessoire E de la liste de vérification),

entre l'unité cylindrique d'entraînement

(CC) et le palastre (AA).

4. Remontez l'unité cylindrique d'entraîne-

ment (CC) sur le palastre (AA) en serrant

les quatre vis sems de 11⁄16" (17 mm) sont

dans le sac de vis (accessoire I de la

liste de vérification).

5. Ajoutez la contre-goupille supplémentaire

(accessoire N de la liste de vérification)

dans la position A de l'arbre

d'entraînement (DD) du boîtier de la

serrure extérieure (voir figure 5-3).

6. Remontez le palastre (AA) sur le boîtier

de la serrure extérieure.

<+8:/99+3+4:  Tout dommage résultant

d'un coup de poignée contre le mur ou le

butoir mural annulerait TOUTES les

garanties.



(A)



(AA)

(BB)

(EE)

(CC) (DD)

Cambio de la direccion del

movimiento de la cerradura

Changing the hand of

the lock

5:+ Unless otherwise stated, all locks are

factory assembled for left hand operation (A)

see figure 6-2. Use the following

procedure to change the hand of the lock to

right hand operation (B) 6-2.

1. Remove the back plate assembly (A)

from the outside lock housing by

removing the four back plate screws (see

figure 6-1).

2. Unscrew the four Phillips head sems

screws (B) on the underside of the body

plate and remove the cylindrical

drive unit (C) from the back plate

assembly (A).

3. Turn the cylindrical drive unit (C) so that the

cutout for the latch (D) faces the

opposite direction (180°).

4. Reattach the cylindrical drive unit (C) to

the back plate assembly (A) using the

four Phillips head screws removed in step

5. Remount the back plate assembly onto

the front lock housing assembly.

6. Tighten all four screws securely.

7. Test the lock to make sure it is still

working properly (see page 16 “Testing

the operation of the outside lock”).

Nota: A menos que se haya especificado lo

contrario, todas las cerraduras montadas en

fábrica vienen con la dirección de apertura

hacia la izquierda (A) (véase la ilustración

6-2). Siga el procedimiento especificado a

continuación para cambiar la dirección de

apertura de la cerradura (B) (6-2).

1. Quite la placa de montaje posterior (A) de

la caja exterior de la cerradura, sacando

los cuatro tornillos que están en la placa

(véase la ilustración 6-1).

2. Desatornille los 4 tornillos Phillips

con arandela premontada (B) en el

superficie inferior de la placa del cuerpo y

quite la unidad cilíndrica (C) de la placa

posterior (A).

3. Haga girar la unidad cilíndrica (C) de tal

manera que el hueco del pestillo (D) esté

en la dirección opuesta (180 ).

4. Vuelva a instalar la unidad cilíndrica (C)

en la placa de montaje posterior (A),

utilizando los 4 tornillos Phillips que se

habían quitado en la etapa 2.

5. Vuelva a instalar la placa de montaje

posterior en la caja delantera de la cer-

radura.

6. Ajuste bien los cuatro tornillos.

7. Pruebe la cerradura para asegurarse de

que funciona correctamente (véase la

página 16 - “Prueba de la cerradura exte-

rior”).

Changement de la main de

serrure

 Sauf indication contraire, toutes les

serrures sont conçues pour un fonction-

nement à main gauche (A) (voir figure 6-2).

Suivez les instructions ci-dessous pour

inverser la main de serrure à droite.

1. Enlevez le palastre (A) de la serrure

extérieure en desserrant les quatre vis

(voir figure 6-1).

2. Enlevez l'unité cylindrique d'entraîne-

ment en desserrant les quatre vis Phillips

(B) sur le dessous du palastre (A).

3. Faites pivoter l'unité cylindrique

d'entraînement (C) pour que le logement

du pêne (D) soit en direction opposée

(180º).

4. Remontez l'unité cylindrique d'entraîne-

ment (C) au palastre (A) avec les quatre

vis Philips enlevées à l’étape 2.

5. Remontez le palastre sur le boîtier de la

serrure.

6. Serrez les quatre vis solidement.

7. Vérifiez si la serrure fonctionne

correctement (voir page 16, Vérification

du fonctionnement de la serrure).





Alineación de la cerradura

exterior

Aligning the outside

lock

1. Place the outside lock unit on the door so

the screw studs (A) pass through

the two 1⁄2" (13 mm) holes (see figure

7-1, 7-2).

2. Align the latch tailpiece (A) with the shoe

retractor (B) of the cylindrical drive unit

(D) by depressing the latch bolt slightly.

Make sure that the latch prongs (C) and

cylindrical drive unit (D) engage each

other as shown in figure 7-3.

1. Coloque la cerradura exterior en la puer-

ta, de forma que las terminales de los

tornillos largos (B) y los espárragos (A)

atraviesen los 2 agujeros de 1⁄2" (13 mm)

(véase las ilustraciones 7-1, 7-2).

2. Alinee la cola del pestillo (A) con el

dispositivo retráctil (B) de la unidad

cilíndrica de transmisión (D), ejerciendo

una presión ligera en el pestillo.

Asegúrese de que los dientes del pestillo

(D) se enganchan como lo muestra la

ilustración 7-3.

Prueba de la cerradura

exterior

Testing the operation of

the outside lock

1. Turn the outside knob clockwise to the

stop position then release it.

2. Enter the factory-set combination:

Depress buttons 2 and 4 at the same

time (release), then depress button 3

(release). You should feel a “click” as

each button is depressed.

3. Turn the outside knob clockwise to the

stop position and hold. Make sure the

latch is fully retracted, flush with the doors

edge.

4. Release the knob. The latch should

return to the fully extended position.

1. Gire el pomo exterior hacia la derecha

hasta el tope y luego suéltelo.

2. Ponga la combinación que viene de

fábrica: oprima los botones 2 y 4 al

mismo tiempo (suelte); luego oprima el

botón 3 (suelte). Con cada uno de los

botones que apriete, deberá oír un

chasquido.

3. Gire el pomo exterior hacia la derecha

hasta el tope y manténgalo en esa

posición. Asegúrese de que el pestillo se

repliega totalmente, al ras con el borde

de la puerta.

4. Suelte el pomo. El pestillo debe salir

completamente.



Alignement de la serrure

extérieure

1. Placez la serrure extérieure sur la porte

de manière à engager les tenons de

blocage (B) et les tétons de blocage (A)

dans les 2 trous de 1⁄2" (13 mm). (Voir

figures 7-1 et 7-2.)

2. Alignez la tige de connexion(A) du pêne

avec le sabot rétracteur (B) de l'unité

cylindrique d'entraînement (D) en

appuyant légèrement sur le pêne demi-

tour. Assurez-vous que les mentonnets

d'entraînement s'engagent correctement

(voir figure 7-3).

Vérification du fonctionnement

de la serrure extérieure

1. Tournez la poignée dans le sens des

aiguilles d’une montre jusqu'en fin de

course, puis relâchez-la.

2. Entrez la combinaison préréglée à

l'usine : appuyez sur le 2 et le 4 ensem-

ble, puis relâchez. Appuyez sur le 3, puis

relâchez. Vous devriez sentir un léger

déclic chaque fois que vous pressez un

bouton.

3. Tournez la poignée dans le sens des

aiguilles d’une montre jusqu'en fin de

course et maintenez-la ainsi. Assurez-

vous que le pêne est complètement

rétracté et qu’il affleure avec le chant de

porte.

4. Relâchez la poignée. Le pêne devrait

reprendre sa position initiale d'extension.







Instalación de la cerradura

interior

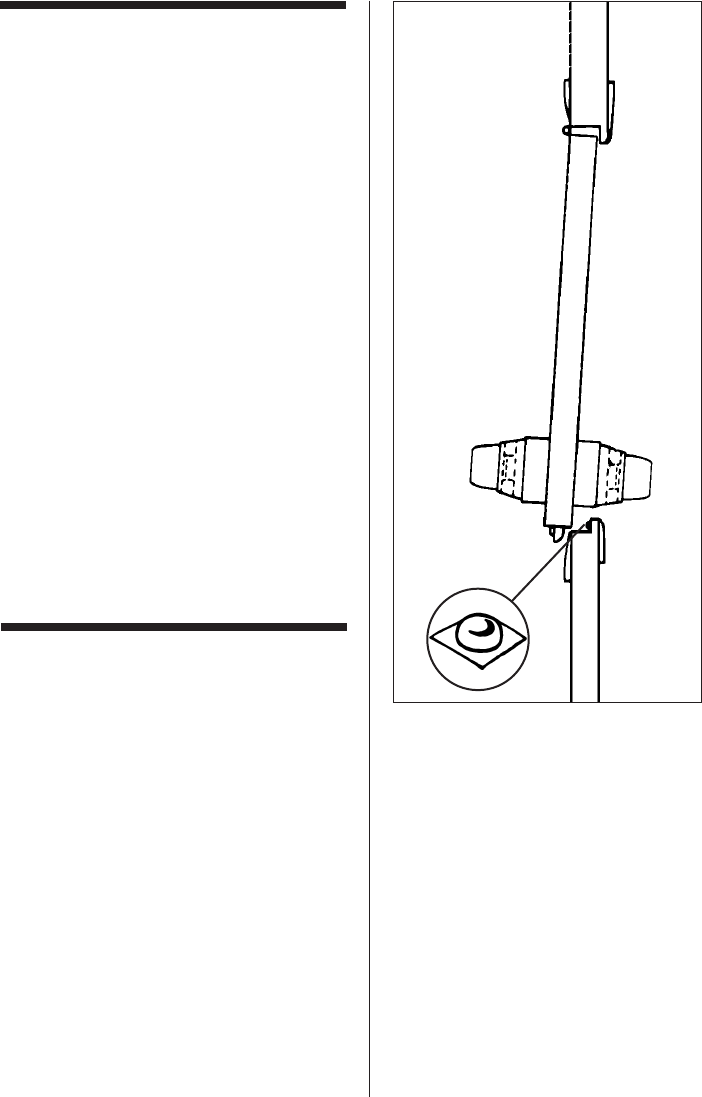

Installing the inside lock

1. Place the inside lock housing (C)

as shown in figure 10-1. Make sure the

drive shaft pin (B) enters the corresp-ond-

ing vertical slot (A) of the drive sleeve

(see figure 10-1 and 10-2).

1. Coloque la caja interior de la cerradura

tración 10-1. Asegúrese de que el

pasador del eje de transmisión (B) entra

en la ranura correspondiente vertical (A)

del manguito del eje (véase la ilustración

10-1 & 10-2).

Instalación de la cerradura

exterior

Installing the outside

lock

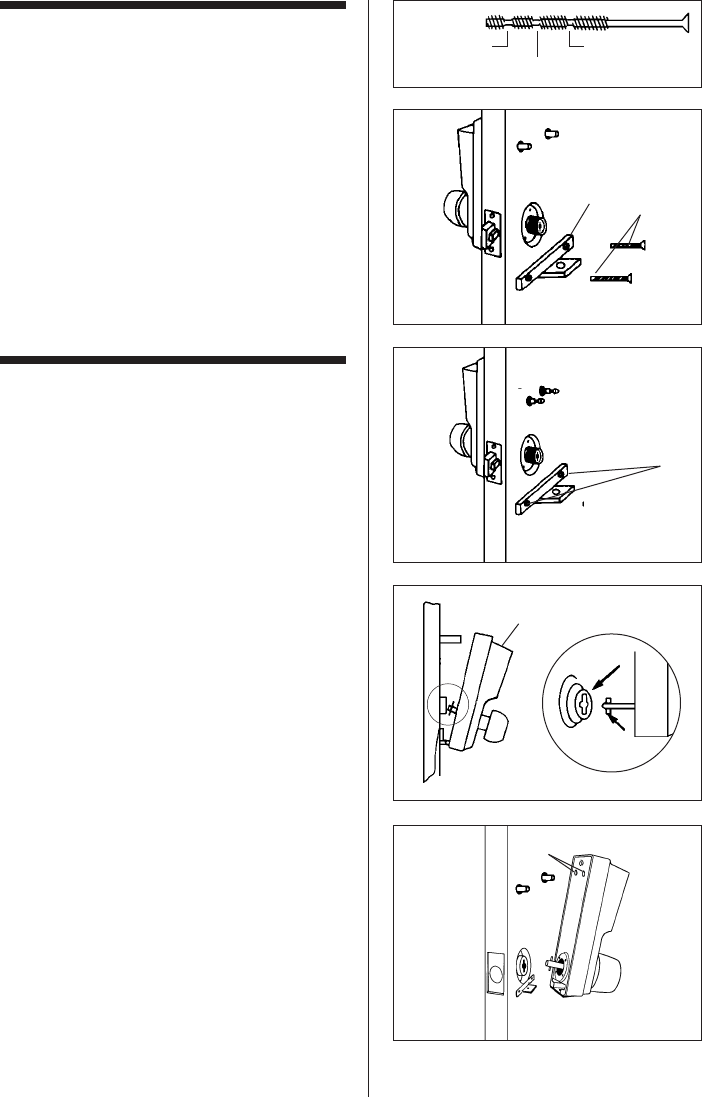

1. Shorten the Phillips screws (item “D” on

checklist) if necessary by breaking off at

the score marks (see figure 9-1).

2. Insert the two Phillips head screws (A)

through the angle bracket (B) and into the

two 1⁄4" (6 mm) holes in the door (see fig-

ure 9-2).

3. Tighten the Phillips head screws (A),

securing the outside lock assembly to the

door (see figure 9-3).

Si es necesario, acorte los tornillos Phillips

(artículo “d” de la lista de verificación),

cortándolos por la línea de ruptura

correspondiente (véase la ilustración 9-1).

2. Pase los dos tornillos Phillips (A) a través

del soporte en escuadra (B) y métalos en

los dos agujeros de 1⁄4" (6 mm) taladrados

en la puerta (véase la ilustración 9-2).

3. Ajuste los tornillos Phillips (A) fijando la

cerradura exterior en la puerta (véase la

ilustración 9-3).





Installation de la serrure

intérieure

1. Inclinez le boîtier de la serrure inté-

rieure (C) comme sur la figure 10-1).

Assurez-vous que la goupille de l'arbre

d'entraînement (B) s'engage dans la

fente correspondante verticale (A) du

manchon d'entraînement (voir figure

10-1 & 10-2).







2" (51mm) 13⁄8" (35mm)

13⁄4" (45mm)

Installation de la serrure

extérieure

1. Si nécessaire, raccourcissez les vis

Phillips (accessoire D de la liste de

vérification) en les brisant sur l’une de

leurs stries (voir figure 9-1).

2. Insérez les deux vis Phillips (A) dans

l'équerre de fixation (B) et dans les deux

trous de 1⁄4" (6 mm) de la porte (voir

figure 9-2).

3. Serrez les vis Phillips (A) fixant le boîtier

extérieur sur la porte (voir figure 9-3).

KABA SIMPLEX®

LIMITED WARRANTY

Kaba Access Control warrants this product to be free from defects in material

and workmanship under normal use and service for a period of one (1) year. Kaba

Access Control will repair or replace, at our discretion, locks found by Kaba

Access Control analysis to be defective during this period. Our only liability,

whether in tort or in contract, under this warranty is to repair or replace prod-

ucts that are returned to Kaba Access Control within the one (1) year warranty

period.

This warranty is in lieu of and not in addition to any other warranty or condition,

express or implied, including without limitation merchantability, fitness for pur-

pose or absence of latent defects.

ATTENTION: This warranty does not cover problems arising out of improper

installation, neglect or misuse. All warranties implied or written will be null and

void if the lock is not installed properly and/or if any supplied component part is

substituted with a foreign part. If the lock is used with a wall bumper, the war-

ranty is null and void. If a doorstop is required, we recommend the use of a floor

secured stop.

The environment and conditions of use determine the life of finishes on Kaba

Access Control products. Finishes on Kaba Access Control products are subject

to change due to wear and environmental corrosion. Kaba Access Control cannot

be held responsible for the deterioration of finishes.

Authorization to Return Goods

Returned merchandise will not be accepted without prior approval. Approvals

and Returned Goods Authorization Numbers (RGA Numbers) are available

through our Customer Service department in Winston-Salem, NC

1.800.849.8324. The serial number of a lock is required to obtain this RGA

Number. The issuance of an RGA does not imply that a credit or replacement will

be issued.

The RGA number must be included on the address label when material

is returned to the factory. All component parts including latches and strikes (even

if not inoperative) must be included in the package with return. All merchandise

must be returned prepaid and properly packaged to the address indicated.

KABA ACCESS CONTROL

2941 INDIANA AVENUE

WINSTON-SALEM, NC 27199-3770

NO POSTAGE

NECESSARY

IF MAILED

IN THE

UNITED STATES

BUSINESS REPLY MAIL

FIRST-CLASS MAIL PERMIT NO. 1563

POSTAGE WILL BE PAID BY ADDRESSEE

WINSTON-SALEM, NC

Thank you for purchasing our product. In order to

protect your investment and to enable us to better

serve you in the future, please fill out this registration

card and return it to Kaba Access Control, or

This lock will be used in what type of facility?

oCommercial Building oIndustrial/ Manufacturing oAirport

oCollege/University oGovernment/Military oSchool/Educational

oHospital/Healthcare oOther (please specify)

What area is being secured with this lock? (e.g. Front Door, Common Door, Exercise Room)

This lock is:

oNew Installation

oReplacing a conventional keyed lock

oReplacing a Kaba Mechanical Pushbutton Lock

oReplacing a Kaba Electronic Access Control

oReplacing a Keyless Lock other than Kaba

How did you learn about Kaba Access Control Pushbutton Locks?

oAdvertisement o Previous Use oInternet/Web oAnother Use

oLocksmith oMaintenance oTraining Class oOther (please specify)

What was your reason for buying this lock?

Who installed your lock?

oLocksmith oMaintenance oOther

oCheck here if you would like more information on Kaba Access Control locks.

Name

Position

Company

Address

City

State ZIP (Postal Code) Country

Phone

Name of Dealer Purchased From

Date of Purchase

Lock Model Number

REGISTRATION CARD

Notes

Prueba de la cerradura

interior

Testing the operation of

the inside lock

1. Turn the inside knob all the way until it

stops, then release it.

2. Enter the factory set combination:

depress buttons 2 and 4 simultaneously

(release), then depress button 3 (release)

(see figure 11-1).

3Turn the knob clockwise to the stop

position. As the knob turns, the latch will

retract. Make sure the latch retracts fully

(flush with the latch face plate).

4. Release the knob. The latch will return to

the fully extended position.

1. Gire el pomo interior hasta el tope y

suéltelo.

2. Introduzca la combinación que viene de

fábrica: oprima los botones 2 y 4 al

mismo tiempo (lanzamiento); luego opri-

m a

el botón 3 (lanzamiento)(véase la ilus-

tración 11-1).

3. Gire el pomo hacia la derecha hasta el

tope. El pestillo se replegará. Asegúrese

de que se queda totalmente replegado

(al ras con la placa de recubrimiento).

4. Suelte el pomo. El pestillo debe volver a

salir completamente.

Instalacion de la cerradura del

lado de adentro

Continuación

Installing the inside lock

Continued

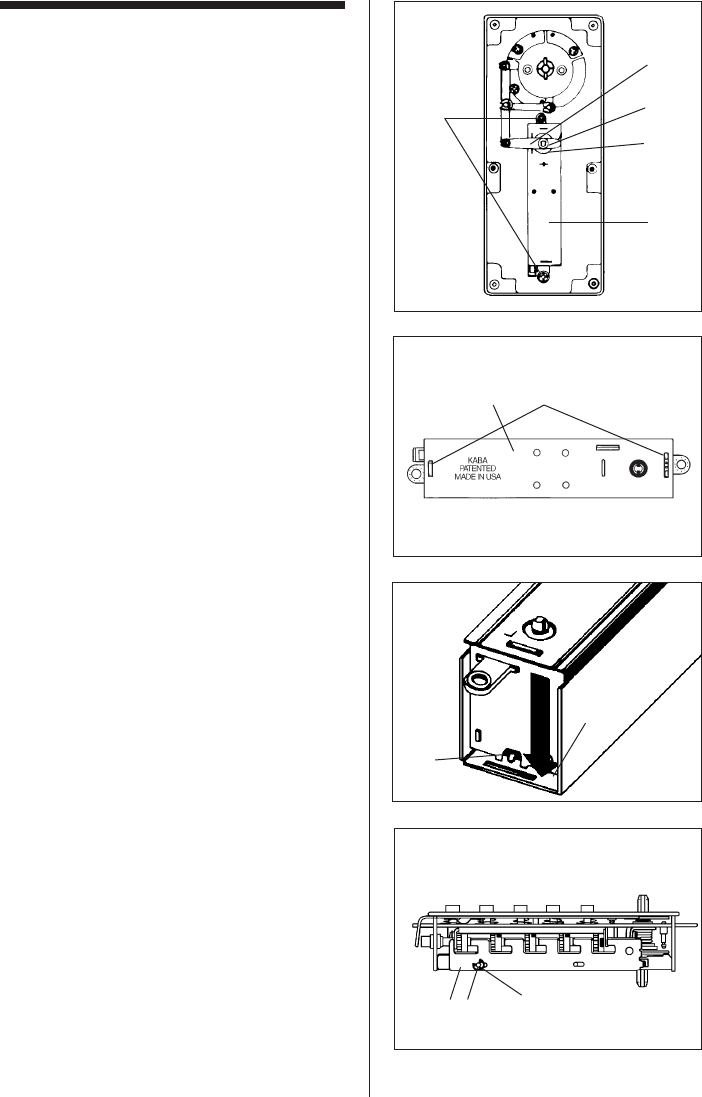

2. Use the #10 insert bit (B) included in the

accessory pack (item “C” on checklist) to

screw in the two anti-tamper spanner

type screws (A) (item “D” on checklist)

through the face of the inside lock (see

figure 10-3).

3. Use the torx anti-tamper tool bit

included in the accessory pack (item “G”

on checklist) to install the anti-tamper

torx-type screw (A) (item “F” on checklist)

through the bottom of the lock into the

angle bracket. (see figure 10-4).

2. Utilice la broca de inserción número 10

(B) que viene en el paquete de acceso-

rios (artículo “c” de la lista de verificación)

para introducir los dos tornillos invio-

lables para llave de tuercas (A) (artículo

“d” de la lista de verificación), a través de

la cara de la cerradura interior (véase la

ilustración 10-3).

3. Utilice la broca Torx que viene en el

paquete de accesorios (artículo “g” de la

lista de verificación) para instalar el

tornillo Torx inviolable (A) (artículo “f” de la

lista de verificación) en el soporte en

escuadra, atravesando la parte inferior de

la cerradura. Véase la ilustración 10-4.

Vérification du fonctionnement

de la serrure intérieure

1. Tournez la poignée intérieure jusqu'en fin

de course puis relâchez-la.

2. Entrez la combinaison préréglée à

l'usine : appuyez sur le 2 et le 4

ensemble, puis relâchez. Appuyez sur le

3, puis relâchez (voir figure 11-1).

3. Tournez la poignée dans le sens des

aiguilles d’une montre jusqu'en fin de

course. Tandis que la poignée pivote, le

pêne se rétracte. Assurez-vous que le

pêne se rétracte et affleure la têtière.

4. Relâchez la poignée. Le pêne reprend sa

position initiale d'extension.







Installation de la serrure

intérieure Suite

2. Avec l'outil rapporté n° 10 (B) (acces-

soire C de la liste de vérification),

serrez les deux vis à écrou

inviolables (accessoire D de la liste de

vérification) sur le devant de la serrure

(voir figure 10-3).

3. À l'aide de l'outil rapporté contenu

dans le jeu d’accessoires (accessoire

G de la liste de vérification), serrez la

vis Torx inviolable (A) (accessoire F de

la liste de vérification) sur le

dessous de la serrure dans

l'équerre de fixation (voir figure

10-4).

Instalación del cerradero

Installing the strike

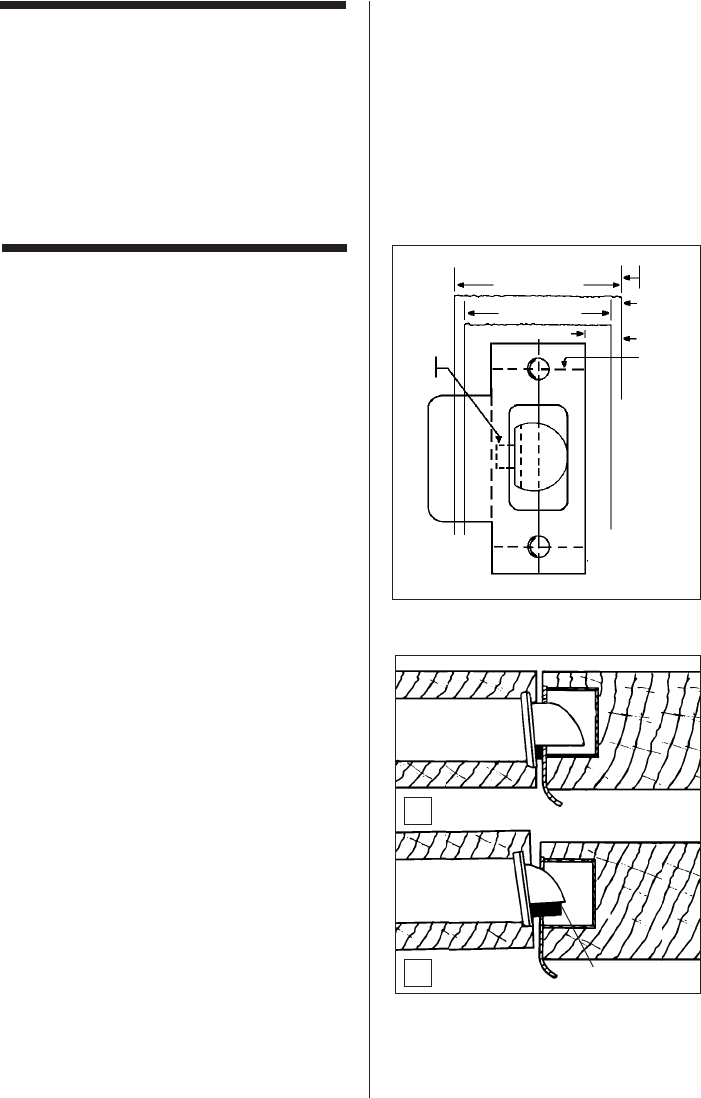

1. Mark the location of the strike on the door

frame (A) according to the template.

Make certain that the line through the

screw holes of the strike are aligned with

the line through the screw holes on the

face of the latch when the door is closed

(see figure 12-1).

2. Mortise the door frame (for strike box) to

a minimum depth of 3⁄4" (19 mm). This will

guarantee that the latch (D) can be fully

extended into the door frame if using an

optional 3⁄4" (19 mm) throw latch. (The

supplied KABA strike box must be used).

3. Place the strike box (B) in the mortised

cutout. Secure the strike plate (C) with

two of the 3⁄4" (19 mm) screws (E) provid-

ed (item “H” on checklist). If necessary,

draw a line around the strike. Use this line

as a guide to cut out a minimum of 1⁄16" (2

mm) of material or enough to make the

strike plate flush with the door frame.

';:/54 Check the operation of the latch

by making sure that the dead latch stops

against the strike plate, and does not slip

into the strike opening when the door is

closed (A) (see figure 12-2). If this situation

occurs, then a total lockout may result. This

will cancel our warranty of the complete lock

mechanism.

5:+ If there is a gap between the edge of

door and the frame (or in the case of double

doors, the edge of the door and the edge of

the door) of more than 1⁄4" (6 mm) the dead

latch will fail to engage the strike plate.

If necessary, correct the door over-travel by

using the rubber bumpers as described in

the "Preserving the latch" section 14.

1. Marque el lugar donde va el cerradero en

el marco de la puerta (A), siguiendo las

indicaciones de la plantilla. Asegúrese

de que la línea que atraviesa los agujeros

de los tornillos del cerradero está alinea-

da con la línea que atraviesa los agujeros

de los tornillos de la chapa del pestillo

cuando la puerta está cerrada (véase la

ilustración 12-1).

2. Corte el marco de la puerta para empo-

trar la caja del cerradero hasta una

profundidad mínima de 3⁄4" (19 mm). Esto

garantizará que el pestillo (D) entre

completamente en el marco de la puerta

cuando la longitud del pestillo es de

opcional 3⁄4" (19 mm). Deberá usarse la

caja del cerradero suministrada por

KABA.

3. Coloque la caja del cerradero (B) en el

hueco que ha hecho para empotrarla.

Fije la placa del cerradero (C) con dos de

los tornillos de 3⁄4" (19 mm) provistos (E)

(artículo “h” en la lista de verificación). Si

es necesario, dibuje el contorno del

cerradero. Use esta línea como referen-

cia para cortar un mínimo de 1⁄16" (2 mm)

de material o lo suficiente para que el

cerradero quede al ras con el marco de la

puerta.

Advertencia: Verifique el funcionamiento

del pestillo al quedar la puerta cerrada,

asegurándose de que el pin de seguridad

del mismo queda detenido por la placa del

cerradero y no entra en la abertura (A) (ver

la ilustración 12-2). Si esto ocurre, la puerta

puede bloquearse completamente. En ese

caso, la garantía de la cerradura quedará

anulada.

Observación: Si hay un espacio de más de

1⁄4" (6 mm) entre el borde y el marco de la

puerta (o en el caso de puertas dobles, el

borde de una puerta y el borde de la otra) el

pin de seguridad del pestillo no logrará

enganchar la placa del cerradero. Si es

necesario, corrija el exceso de batiente de

la puerta mediante topes de caucho tal

como se describe en la sección 14.





Installation de la gâche

1. Marquez l'emplacement de la gâche sur

l’huisserie (A) à l'aide du gabarit. Lorsque

la porte est fermée, assurez-vous que la

ligne de repère des trous pour les vis de

la gâche est alignée avec la ligne de

repère des trous pour les vis de la têtière

(voir figure 12-1).

2. Pratiquer une mortaise dans l’huisserie

(en prévision du boîtier de gâche) de 3⁄4"

(19 mm) de profondeur minimum qui per-

mettra au pêne de s'engager

complètement dans son logement s’il

s’agit d’un pêne de 3⁄4" (19 mm) optionel.

(Utilisez le boîtier de gâche KABA fourni).

3. Placez le boîtier de gâche (B) dans son

logement mortaisé. Fixez la gâche (C) à

l'aide des deux vis de 3⁄4" (19 mm) (E)

(accessoire H de la liste de vérification).

Tracez le pourtour de la gâche si

nécessaire. Utilisez cette ligne de repère

pour enlever environ 1⁄16" (2 mm) de bois

pour que la gâche affleure l’huisserie.

::+4:/54 Assurez-vous que le pêne

demi-tour vient s'appuyer contre la gâche.

S’il glisse dans le logement de la gâche

lorsque la porte est fermée (voir figure 12-2),

la serrure pourrait interdire l'accès. Une

mauvaise installation annulerait toute

garantie du mécanisme de verrouillage

 S'il y a un espace de plus de 1⁄4" (6 mm)

entre le chant de porte et l’huisserie (ou

entre les deux chants s'il s'agit d'une porte à

deux vantaux), le pêne ne pourra pas

s'engager dans la gâche.

Si nécessaire, corrigez l’excès de fin de

course de la porte en installant des butées

de caoutchouc comme décrit dans l’étape

14, Alignement entre la porte et l’huisserie.

$.+*5583;9:(+56+4

The combination for the outside and inside

locks must be changed independently.

Follow the same procedure for the outside

and inside.

1. Use the torx anti-tamper tool bit

provided item "G" on checklist to remove

the tamperproof screw from the top of

the pushbutton housing (see figure

13-1).

2. Turn the knob clockwise to the stop

position, then release.

3. Enter the existing combination. On new

installations, enter the factory-set

combination: depress buttons 2 and 4

simultaneously (release), then depress

button 3 (release). You should feel a

“click” as each button is depressed.

4. Insert the pick provided (item “K” on

checklist) through the screw hole and

lightly depress the slide inside — you will

feel a slight “click”. Remove the pick (see

figure 13-2).

5. Turn the knob clockwise all the way until

it stops, then release.

6. Choose your new combination, write it on

page 28, then enter the new combination

— press buttons carefully (a slight click

should be felt as each button is

depressed) (see figure 13-3).

5:+ You can use one button or all five for a

combination, but each button can only be

used once. You can press two buttons simul-

taneously as a step in the combination.

7. Turn the knob clockwise once, to the

stop position, hold in position and

make sure the latch is retracted.

Release the knob. Turn the knob

clockwise again to the stop position.

At this point, the latch should not

retract unless you enter the new

combination (see figure 13-4).

La puerta debe estar abierta.

Las combinaciones para las cerraduras

interior y exterior deben cambiarse sepa-

radamente. Siga el mismo procedimiento

para ambos lados.

1. Utilice la broca Torx (artículo “g” en la

lista de verificación) para sacar el tornillo

inviolable de la parte superior de la caja

donde están los botones pulsadores

(véase la ilustración 13-1).

2. Gire el pomo hacia la derecha, hasta el

tope, y luego suéltelo.

3. Introduzca la combinación programada.

En las instalaciones nuevas, utilice la

combinación de fábrica: oprima los

botones 2 y 4 simultáneamente, suelte,

luego oprima el 3 y suelte. Cada vez que

oprima un botón, deberá oír un chasqui-

do.

4. Pase la ganzúa suministrada (artículo “k”

de la lista de verificación) a través del

agujero para el tornillo y ligeramente

oprima la platina hacia adentro, hasta

que oiga un leve “chasquido”. Saque la

ganzúa (véase la ilustración 13-2).

5. Gire el pomo hacia la derecha, hasta el

tope, y luego suéltelo.

6. Escoja una combinación nueva, escríbala

en la página 28 y luego introduzca la

nueva combinación. Oprima los botones

cuidadosamente (al oprimir cada uno de

los botones, se debería oír un leve

chasquido)(véase la ilustración 13-3).

Nota: Para la combinación puede utilizarse

un botón o los cinco, pero cada botón sólo

puede utilizarse una vez. En una etapa de

la combinación puede apretar dos botones

o más simultáneamente.

7. Gire una vez hacia la derecha el pomo, a

la posición de parada ; manténgalo en

esa posición y asegúrese de que el

pestillo está replegado. Suelte el pomo.

Gírelo otra vez hacia la derecha hasta el

tope. Ahora, el pestillo no debería reple-

garse hasta que coloque la nueva combi-

nación (véase la ilustración 13-4).

Cambio de la combinación

Changing the

combination









'8*+?2'658:+5;<+8:+

Vous devez changer la combinaison sur les

serrures extérieure et intérieure. Procédez

de la même façon pour les deux serrures.

1. À l'aide de l'outil rapporté fourni (acces-

soire “G” de la liste de vérification)

desserrez la vis inviolable sur le dessus

du boîtier (voir figure 13-1).

2. Tournez la poignée dans le sens des

aiguilles d’une montre jusqu'en fin de

course et relâchez-la.

3. Entrez la combinaison existante. S'il

s'agit d'une première utilisation, appuyez

sur le 2 et le 4 ensemble, puis relâchez.

Appuyez sur le 3, puis relâchez. Vous

devriez sentir un léger déclic chaque fois

que vous pressez un bouton.

4. Insérez le crochet (accessoire K de la

liste de vérification) dans l'orifice de la vis

et appuyez doucement sur le coulisseau

interne (vous sentirez un léger déclic).

Retirez le crochet (voir figure 13-2).

5. Tournez la poignée dans le sens des

aiguilles d’une montre jusqu'en fin de

course puis relâchez-la.

6. Choisissez la nouvelle combinaison,

écrivez-la à la page 28 etentrez-la :

appuyez à fond sur les boutons (vous

devriez sentir un léger déclic chaque fois

que vous pressez un bouton).

Vous pouvez utiliser un seul ou les cinq

boutons. Vous ne pouvez utiliser chaque

bouton qu'une seule fois. Vous

pouvez appuyer sur deux boutons ou plus

en même temps.

7. Tournez la poignée dans le sens des

aiguilles d’une montre jusqu'en fin de

course et maintenez-la ainsi. Assurez-

vous que le pêne est rétracté. Relâchez

la poignée. Tournez à nouveau la poignée

dans le sens des aiguilles d’une montre

jusqu'en fin de course. Le pêne ne doit

pas se rétracter, à moins que vous

n'entriez la nouvelle combinaison

(voir figure 13-4).

Changement de la

combinaison

Cambio de la combianción

Continuación

8. Vuelva a colocar el tornillo inviolable en la

parte superior de la cerradura.

9. Repita las etapas 1 a 8 para el otro lado

de la puerta.

The door to frame relationship is critical for

the performance and durability of the

latch mechanism. The vertical and horizon-

tal center lines are important when position-

ing the lock, the strike, and the latch, and

must be according to ANSI* standard

A115.2. To insure proper installation, you

must use the supplied strike plate.

Rubber bumpers (supplied with the lock)

may be required to properly align the door.

The adjustment becomes more significant

with metal frames, wood doors, and filler

plates when replacing existing hardware.

Figure 14-1 shows the proper alignment

between the door, the frame, the latch and

the strike plate.

When the door rests against the door stop

(A), the dead latch (B) should seat against

the strike plate. At this point, you will notice a

tolerance of 3⁄32" (2 mm), basic according to

ANSI standards. If the door travels beyond

this tolerance, the dead latch may slip into

the strike box with the anti-friction device,

causing the latch to jam, and create a lock-in

and lock-out condition. (see A in figure 14-2).

This condition can be prevented by adding

bumpers to the door stop.

* American National Standards Institute —

contact KABA for further information.

La relación entre la puerta y el marco es

muy importante para el rendimiento y la

durabilidad del mecanismo que acciona el

pestillo. Las líneas centrales, horizontales y

verticales, son importantes cuando se colo-

ca la cerradura, el cerradero y el pestillo.

Deben responder a la norma ANSI* A115.2.

Para realizar una instalación adecuada,

deberá usarse la placa del cerradero pro-

vista.

Quizá se requieran topes de caucho (que

vienen con la cerradura) para alinear

adecuadamente la puerta. El ajuste es más

importante en los casos de marcos de

metal, puertas de madera y placas de rel-

leno, cuando se cambian los herrajes exis-

tentes. La ilustración 14-1 muestra la alin-

eación adecuada entre la puerta, el marco,

el pestillo y la placa del cerradero.

Cuando la puerta llega hasta su tope (A), el

pin de seguridad (B) del pestillo debe

apoyarse contra la placa del cerradero. En

ese momento notará que existe una toler-

ancia de 3⁄32" (2 mm), tolerancia estándar

según las normas ANSI. Si la puerta gira

más allá de esta tolerancia, el pin de seguri-

dad puede deslizarse en la caja del cer-

radero con el

dispositivo antifricción, haciendo que el

pestillo se atasque y bloqueando el acceso

tanto desde el interior como desde el exteri-

or (véase A en la ilustración 14-2).

Esta situación puede prevenirse añadiendo

otros topes al tope de la puerta.

* Instituto Nacional Estadounidense de

Normas - para más información sírvase

entrar en contacto con KABA.

Changing the

combination Continued

8. Replace the tamperproof screw in the

top of the lock unit.

9. Repeat steps 1-8 for other side of door.

Mantenimiento del pestillo

Preserving the latch

Changement de la

combinaison Suite

8. Remettez la vis antivol dans le trou

prévu à cet effet sur le dessus du

boîtier.

9. Répétez les étapes 1 à 8 pour l’autre

côté de la porte.

L'alignement entre la porte et le jambage est

primordial pour le bon fonctionnement et la

durabilité du mécanisme de verrouillage. Il

est très important de respecter les normes

ANSI* A115.2 ainsi que les axes vertical et

horizontal au moment de poser la serrure, la

gâche et le pêne. Pour une installation

adéquate, utilisez la gâche fournie.

Vous aurez peut-être à utiliser les butées de

caoutchouc fournies pour aligner la porte

correctement. L'ajustement est encore plus

important s'il s'agit de remplacer du matériel

déjà en place sur des huisseries de métal,

des portes en bois et des plaques de rcou-

vrement. La figure 14-1 illustre le bon aligne-

ment qui doit exister entre la porte, le jam-

bage, le pêne et la gâche.

Quand la porte vient s'arrêter contre la

butée de porte, le pêne demi-tour doit

s'appuyer contre la gâche. Vous pourrez

noter un jeu de 3⁄32" (2 mm), norme définie

par l'ANSI. Si la course de la porte n'est pas

limitée, le contre-pêne de sécurité risque de

glisser dans le logement de la gâche avec le

dispositif antifriction, interdisant l'accès de

l'intérieur comme de l'extérieur (voir A

figure 14-2).

Vous pouvez limiter l'ouverture de la porte

en installant des butées de caoutchouc sur

l’arrêt de porte.

* American National Standards Institute

(communiquez avec KABA pour obtenir de

plus amples renseignements)

Alignement entre la porte et

le jambage



1 15⁄16" (49mm)

3⁄32" (2mm)

11⁄32" (9mm)

1 3⁄4" (44mm)



Funcion de paso libre

Continuación

Preserving the latch

Continued

Instalación de los topes de caucho (provis-

tos en el juego de accesorios - artículo “L”

en la lista de verificación).

1. Cierre la puerta y empújela, asegurán-

dose de que el pin de seguridad se

apoya en la placa del cerradero.

2. Colocándose del lado donde va el tope

de la puerta, compruebe si quedan espa-

cios entre la puerta y el tope, en los tres

lados del marco (izquierdo, derecho y

superior). Marque los lugares donde los

espacios son de unos 3⁄16" (5 mm) (ver la

figura 14-2).

3. Asegúrese de que estos lugares no

tienen grasa ni polvo.

4. Saque la capa protectora de los topes sin

tocar la superficie adhesiva y péguelos

en los lugares que ha marcado.

5. Antes de hacer una prueba, deje pasar

24 horas para que el adhesivo cumpla su

función. Durante este período la puerta

puede abrirse y cerrarse normalmente.

49:'22/4- ";((+8 ;36+89 (provided in

accessory pack – item “L” on checklist)

1. Close door and apply pressure making

sure the dead latch rests on the strike

plate.

2. Standing on the door stop side of the

door, check for gaps between the door

and the door stop on all three sides of

the frame (left, right, and top). Mark

locations where the gaps are approxi-

mately 3⁄16" (5 mm) (see figure 14-2).

3. Make sure these locations are free of

grease and dust.

4. Peel the bumpers from their protective

backing without touching the adhesive

surface and stick them on the marked

locations on the door stop.

5. Allow 24 hours for adhesive to set before

testing. Door may be operated normally

during this time.

Registro de combinaciones

Combination setting

record

Combination # Date

____________________________

No de Combinación # Fecha

____________________________

Alignement entre la porte et

le jambage Suite

Installation des butées de caoutchouc qui se

trouve dans le paquet d’accessoires (acces-

soire J de la liste de vérification)

1. Fermez la porte et appliquer une

pression en vous assurant que le pêne

demii-tour vient s'appuyer contre la

gâche.

2. En vous plaçant du côté de l’arrêt de

porte, vérifiez le jeu entre la porte et la

butée de porte sur les trois côtés de

l’huisserie (gauche, droite et dessus).

Marquez tout emplacement dont le jeu

est d'environ 3⁄16" (5 mm) (voir figure

14-2.)

3. Assurez-vous que ces emplacements

sont dépourvus de graisse ou de

poussière.

4. Enlevez la bande adhésive qui recouvre

les butées de caoutchouc sans toucher à

la surface collante et fixez-les à

l'emplacement marqué.

5. Attendez 24 heures avant de vérifier la

pose. Vous pouvez toutefois ouvrir et

fermer la porte entre temps.

Registre des combinaisons

Node la combinaison Date

____________________________



No existe ningún procedimiento para

averiguar la combinación desde la parte

delantera de la cerradura. Una combi-

nación perdida deberá anularse quitando la

cámara de combinación de la caja de la cer-

radura; luego se podrá colocar una nueva

combinación.

Nota: El procedimiento siguiente puede

utilizarse tanto para la cerradura interior

como exterior.

1. Quite la placa posterior de la cerradura

sacando los cuatro tornillos que van en

esa placa.

2. Levante la palanqueta (A) de la cámara

para sacarla del eje de control (B),

haciendo palanca con un destornillador

de cabeza plana (véase la ilustración 16-

1).

3. Quite el cojinete del eje (C).

4. Quite la cámara de combinación (D)

sacando los dos tornillos Phillips (E) que

hay en cada extremo de la cámara.

5. Quite la cubierta echada a un lado 3 del

compartimiento (A) de la cámara que

lleva la marca “KABA” (véase la ilus-

tración 16-2) golpeando suavemente con

un destornillador el borde de la cubierta

en el extremo del eje de control de la

cámara (A) (véase la ilustración 16-3)

para separarla de las juntas (B).

6. Ponga la cámara sobre un lado como se

ilustra en figura 16-4.

Mediante pinzas (u otra herramienta), quite

el aro “E” (B) del saliente de la placa de

desenganche (A) (ver figura 16-4),

después, levante suavemente el extremo

de la placa de desenganche (C) del

saliente (A).

Nota: La placa de desenganche (C) está

sometida a la tensión de un muelle y se

levantará fácilmente si se le empuja hacia la

izquierda para disminuir la tensión. Gire la

placa de desenganche (C) lo suficiente

como para liberar los engranajes (D), pero

no más allá de donde se indica en la figura

16-5.

8. Apriete en la varilla de cierre (E). Ahora,

los engranajes (D) pueden girar libre-

mente (ver figura 16-6).

Clearing a lost

combination

Anulacion de una

combinación perdida

There is no procedure for finding an

unknown combination from the front of the

lock. A lost combination must be cleared by

removing the combination chamber from the

lock housing, then a new combination can

be set.

5:+ The following procedures can be

used for both the inside and outside lock

assemblies.

1. Remove the back plate from the lock by

removing the four back plate screws.

2. Lift the chamber linkage (A) off of the con-

trol shaft (B) by prying up with a flat blade

screwdriver (see figure 16-1).

3. Remove the shaft bushing (C).

4. Remove the combination chamber (D) by

removing the two Phillips head screws

(E) at each end of the combination cham-

ber.

5. Remove the 3 sided chamber cover (A)

marked “KABA” (see figure 16-2) by gen-

tly tapping the lip of the chamber cover at

the control shaft end of the chamber (A)

(see figure 16-3) with a screwdriver to

detach it from the staked joints (B).

6. Lay the chamber down on its side as shown

in figure 16-4.

7. With tweezers, or other tool, slide the “E”

ring (B) off the unlocking slide stud (A)

(see figure 16-4), then gently lift the end

of the unlocking slide (C) over the unlock-

ing slide stud (A).

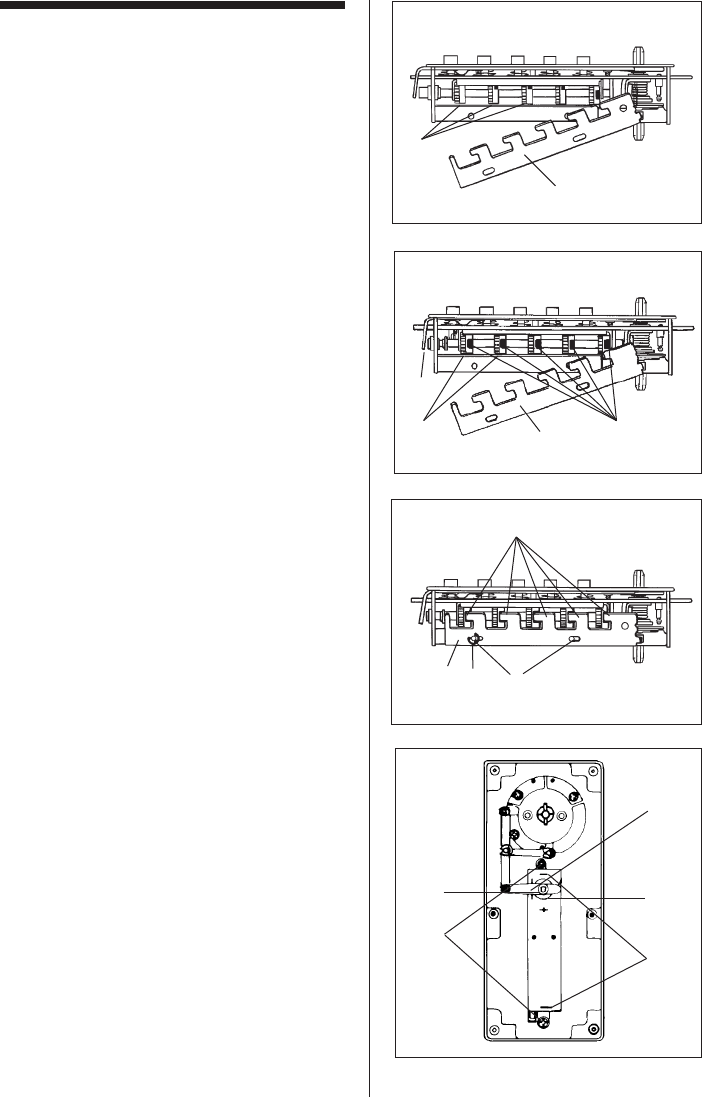

5:+ The unlocking slide (C) is under

spring tension and will be easier to lift if

pushed to the left to ease tension. Swing the

unlocking slide (C) sufficiently to clear the

gears (D), no further than shown in figure

16-5.

8. Depress the lockout slide (E). The gears

(D) are now free to rotate see figure 16-6.

9. Turn each gear (D) so that the gear

pockets (F) are aligned as in figure 16-6.

10.Return the unlocking slide (C) over the

unlocking slide stud (A) while making

certain the five toes (G) are engaged in

the five gear pockets (F). If necessary,

adjust each gear to make proper align-

ment between toes and gear slots (see

figures 16-6 & 16-7).

Il est impossible de retrouver une combinai-

son perdue à partir du clavier de la

serrure. Pour annuler une combinaison

perdue, vous devez enlever la chambre à

combinaison du boîtier de serrure, puis entr-

er une nouvelle combinaison.

  les instructions suivantes peuvent

être exécutées pour les côtés extérieur et

intérieur.

1. Enlevez le palastre en desserrant les

quatre vis .

2. Soulevez le levier (A) de la chambre hors

de l’arbre de commande (B) à l'aide d'un

tournevis à lame plate (voir figure 16-1).

3. Enlevez la bague de l'arbre (C).

4. Démontez la chambre à combinaison (D)

en desserrant les deux vis Phillips (E) à

chaque extrémité de la chambre à

combinaison.

5. Enlevez les 3 côtés du couvercle (A) de

la chambre sur lequel est inscrit “KABA’’

(voir figure 16-2) en tapotant avec la lame

d’un tournevis sur la languette du

couvercle de la chambre à l’extrémité de

l’arbre de commande de la chambre (A)

(voir figure 16-3) pour la désengager des

pattes d'attache (B).

6. Mettez la chambre à combinaison à plat

comme indiqué sur la voir figure 16-4.

7. À l'aide de petites pinces ou d’un autre

outil, faites glisser la bague en E (B) hors

du goujon du coulisseau de déverrouil-

lage (voir figure 16-4), puis soulevez

doucement l’extrémité de celui-ci (C)

au-dessus du goujon (A).

  Le coulisseau de déverrouillage (C)

est à ressort; aussi, il sera plus facile de

le soulever vers la gauche. Tirez sur le

coulisseau de déverrouillage (C) de

manière à laisser voir les engrenages (D)

(voir figure 16-5).

8. Appuyez sur le coulisseau de verrouil-

lage (E). Les engrenages (D) peuvent

fonctionner librement (voir figure 16-6).

9. Tournez les engrenages (D) de manière

à les aligner avec leur logement respectif

(F) comme sur la figure 16-6.

Annulation d'une combinaison

perdue









9. Gire cada engranaje (D) para que cada

válvula del engranaje (F) se alinee, tal

como aparece en la figura 16-6.

10. Vuelva a colocar la placa de desen-

ganche (C) sobre los salientes (A) ase-

gurándose de que los cinco dientes (G)

se quedan engranados en sus lugares

respectivos (F). Si es necesario, ajuste

cada engranaje para alinear correcta-

mente los dientes y las válvulas del

engranaje (ver figuras 16-6 y 16-7).

Vuelva a instalar el aro “E” (B) en el saliente

(A). Una vez que la cámara quede como

aparece en la ilustración 16-7, se podrá

volver a montar en la caja de la cerradura.

No trate de poner una combinación hasta que

toda la unidad se haya vuelto a montar.

MONTAJE

1. Vuelva a colocar la cubierta de la cámara

(A) que lleva la marca “KABA”. Asegúre

se de que las juntas (B) en las dos placas

de los extremos entran en las dos

ranuras de la cubierta posterior (ver la

ilustración 16-2).

2. Vuelva a colocar el cojinete del eje (B) con

la parte plana hacia arriba (ver figura 16-8).

3. Fije la cámara (D) con los dos tornillos

Phillips (E) que había sacado antes (ver

figura 16-8).

4. Vuelva a colocar la palanqueta de la

cámara (C) en el eje de control (F) (ver

figura 16-8).

5. Vuelva a colocar la placa posterior y fíjela

con los cuatro tornillos correspondientes.

PUESTA DE LA COMBINACIÓN

Ejecute los pasos siguientes en el orden

indicado.

1. Gire el pomo exterior hacia la derecha

hasta el tope y luego suéltelo.

2. Introduzca la nueva combinación.

3. Gire el pomo exterior hacia la derecha

hasta el tope, asegurándose de que el

pestillo se repliega completamente; luego

suelte el pomo para activar la nueva com-

binación.

4. Repita las etapas 2 y 3 antes de cerrar la

puerta para confirmar la combinación.

Clearing a lost

combination Continued

Anulacion de una combinación

perdida Continuación

Resecure the “E” ring (B) on the unlocking

slide stud (A). Your chamber now resembles

figure 16-7 and is ready for reassembly into

the lock housing.

Do not attempt to set a combination until the

complete unit has been reassembled.

"##$F F

1. Resecure the chamber cover (A) marked

KABA. Make sure the staked joints (B) on

both end plates fit through both slots on

the back cover (see figure 16-2).

Re-stake joints.

2. Resecure the shaft bushing (B) with flat

side facing up (see figure 16-8).

3. Secure the chamber (D) with the two

Phillips head screws (E) you removed

earlier (see figure 16-8).

4. Resecure the chamber linkage (C) onto

the control shaft (F) (see figure 16-8).

5. Replace the back plate and secure it with

the four back plate screws.

#$$F$F $ 

Perform the following steps in order.

1. Turn the outside knob once clockwise to

the stop position then release.

2. Enter the new combination.

3. Turn the outside knob clockwise to the

stop position, make sure the latch is fully

retracted, then release the knob to lock in

the new combination.

4. Repeat steps 2 & 3 before closing your

door to confirm code setting.

10Replacez le coulisseau de déverrouillage

les cinq pattes (G) sont bien engagées

dans leur logement respectif (F). Si néces-

saire, ajustez les engrenages pour align-

er correctement les pattes et les rainures

(voir figures 16-6 et 16-7.)

Replacez la bague en E sur le goujon. Votre

chambre à combinaison ressemble main-

tenant à la figure 16-7 et est prête à recevoir

son couvercle.

N’essayez pas d'entrer une nouvelle

combinaison tant que la serrure n'est pas

complètement remontée.

"@###""%"

1. Replacez le couvercle (A) de la chambre

sur lequel est inscrit KABA. Assurez-vous

que les pattes d'attache (B) s'engagent

dans les fentes du couvercle arrière (voir

figure 16-2).

2. Replacez la bague de l'arbre (B) , côté plat

sur le dessus (voir figure 16-8).

3. Fixez la chambre à combinaison (D) à

l'aide des deux vis Phillips retirées plus tôt

(voir figure 16-8).

Replacez les leviers (C) de la chambre sur

l'arbre de commande (F) (voir figure 17-8).

5. Remontez le palastre et fixez-le à l'aide

des quatre vis.

"#$"$

 # 

Suivez les instructions ci-dessous:

1. Tournez la poignée extérieure dans le

sens des aiguilles d’une montre jusqu'en

fin de course, puis relâchez-la.

2. Entrez la nouvelle combinaison.

3. Tournez la poignée extérieure dans le

sens des aiguilles d’une montre jusqu'en

fin de course. Assurez-vous que le pêne

est complètement rétracté, puis relâchez

la poignée pour enregistrer la nouvelle

combinaison.

4. Répétez les étapes 2 et 3 avant de fermer

la porte pour confirmer l’enregistrement.

Annulation d'une combinaison

inconnue Suite







AC B



Cuando se gira el pomo exterior o inte-

rior, el pestillo siempre se repliega sin

apretar ningún botón.

La cerradura está en la combinación

cero.

Siga el procedimiento indicado para

cambiar la combinación, etapa 14,

página 26, omitiendo la etapa 3 (no

introduzca la combinación existente).

Después de introducir la nueva

combinación, la cerradura sólo funciona

una vez, luego no abre.

Al cambiar la combinación, los botones

no se apretaron completamente.

Consulte la etapa 17, en la página 34 -

Anulación de una combinación perdida.

Para obtener asistencia, puede

llamar al 1-800-849-TECH (8324)



Fuera de EE.UU. y Canadá, diríjase a

su distribuidor KABA.

Turning outside or inside knob always

retracts latch without depressing any

buttons.

Lock is in zero combination.

Follow the procedure for changing a

combination (Step 14 on page 26)

except omit step 3 (do not enter the

existing combination).

After entering a new combination, the

lock works one time only; then the lock

fails to open.

Buttons of intended combination were

not fully depressed when changing

combination.

Refer to

(Step 17 on page 34)

"Clearing a lost combination".

58,;8:.+8'99/9:'4)+)'22

58

;:9/*+%#'4*'4'*'62+'9+

)'22>5;8*+'2+8

Troubleshooting

Localización y reparación de

averías

?= Symptom/problem

= Síntoma/problema

= Problème

= Possible cause

= Causa posible

= Cause possible

= Remedy

= Solución

= Solution

Sous l'action de la poignée extérieure

ou intérieure, le pêne se rétracte sans

que vous n'ayez appuyé sur aucun

bouton.

La serrure ne possède aucune combi-

naison.

Vous reportez à l’étape 14,

Changement de la combinaison, page

26. Ne tenez pas compte de l'étape 3

(combinaison déjà existante).

Dès que la nouvelle combinaison est

entrée, la serrure fonctionne une

première fois, puis interdit l'accès par la

suite.

Les boutons-poussoirs de la combinai-

son choisie n'ont pas été pressés

complètement au moment du

changement de la combinaison.

Reportez-vous à l’étape 17, page 34,

Annulation d'une combinaison

inconnue.

!5;865;862;9*+8+9+/-4+3+4:9

)53659+8$

5;

!5;82D+=:B8/+;8*+9@%+:2+

'4'*''*8+99+?<5;9A<5:8+*/9

:8/(;:+;8

Dépannage

Kaba Access Control

2941 Indiana Avenue

Winston-Salem, NC 27105 USA

Tel: 800.849.8324 or 336.725.1331

Fax: 800.346.9640 or 336.725.3269

www.kabaaccess.com PKG2282 0910

Kaba Instructions Simplex EE1000 Installation PKG2282

Navigation menu

Versions of this User Manual:

Views

Navigation
