SIMPLEX®LP1000

ENGLISH

INSTALLATION INSTRUCTIONS

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

FRANÇAIS

INSTRUCTIONS D'INSTALLATION

Please read and follow all

directions carefully

Since correct installation is critical,

carefully check stile of the door for 5"

minimum mounting surface, door and

frame to be square and plumb, etc. to

make sure that the recommended

installation instructions will not cause

any damage.

KABA ILCO is not responsible for any

damage caused by installation.

LP 1000 series locks are handed at the

factory and cannot be changed in the

field.

Lea y siga cuidadosamente

todas las instrucciones

Dado que es muy importante instalar

correctamente la cerradura, verifique el

tipo de puerta para que haya un mínimo de

5 pulg. de superficie de montaje, controle

que la puerta y el marco estén en escuadra

y perpendicular, etc. para que las

instrucciones de instalación no causen

ningún daño.

KABA ILCO no se hace responsable por

ningún daño causado por la instalación.

La manija las cerraduras de la Serie

LP 1000 se fija en la fábrica y no puede

cambiarse en el lugar de instalación.

PASO PÁGINA

1. Marcar la puerta . . . . . . . . . . . . . . . . . . 6

2. Perforar los agujeros . . . . . . . . . . . . . . 6

3. Instalación del cilindro dominante

de la invalidación. . . . . . . . . . . . . . . . . . 8

4. Montaje de la leva para la

cerradura de la mano izquierda . . . . 10

Montaje de la leva para la

cerradura derecha . . . . . . . . . . . . . . . . 12

5. Instalación de la cerradura . . . . . . . . 14

6. Operación de prueba de la

cerradura . . . . . . . . . . . . . . . . . . . . . . . . 18

7. Cambiar la combinación. . . . . . . . . . . 18

8. Despejar una combinación perdida. 22

Localizando averías . . . . . . . . . . . . . . . . . . 26

Plantilla . . . . . . . . . . . . . . . . . centro del libro

Tarjeta de la garantía . . . . centro del libro

STEP PAGE

1. Marking the door. . . . . . . . . . . . . . . . . . 6

2. Drilling the holes . . . . . . . . . . . . . . . . . . 6

3. Installing the key override cylinder. . 8

4. Cam assembly for left hand lock . . . 10

Cam assembly for right hand lock . . 12

5. Installing the lock. . . . . . . . . . . . . . . . . 14

6. Testing operation of the lock . . . . . . 18

7. Changing the combination . . . . . . . . 18

8. Reset an Unknown Combination . . . . 22

Troubleshooting . . . . . . . . . . . . . . . . . . . . . 26

Template . . . . . . . . . . . . . . . . center of book

Warranty card . . . . . . . . . . . center of book

English

Table of Contents

Español

Indice

Advertencia

La combinación de esta

cerradura viene programada

de fábrica: los botones II y IV

se oprimen al mismo tiempo;

luego se oprime el III. Para

su seguridad, cambie la

combinación al instalar la

cerradura.

Warning

The combination of this lock

has been factory preset: II and

IV depressed together, then III.

For your security, the

combination must be changed

at time of installation.

Veuillez lire et suivre

attentivement les instructions

S'assurer que l'installation de la

serrure ne causera aucun dommage à

la fenêtre, au jambage ou à la porte.

KABA ILCO décline toute

responsabilité pour tout dommage

résultant de l'installation.

La main des serrures de la série LP 1000

est définie à l’usine et ne peut être

changée.

ÉTAPES PAGE

1 Marquage de la porte. . . . . . . . . . . . . . 7

2 Perçage des trous dans la porte . . . . 7

3 Installation du cylindre principal

de priorité. . . . . . . . . . . . . . . . . . . . . . . . 9

4 Assemblage de la came pour

serrure à main gauche. . . . . . . . . . . . . 11

Assemblage de la came pour

serrure à main droite . . . . . . . . . . . . . 13

5 Installation de la serrure . . . . . . . . . . 15

6 Vérification du fonctionnement

de la serrure . . . . . . . . . . . . . . . . . . . . . 19

7 Changement de combinaison . . . . . . 19

8 Annulation d’une

combinaison inconnue. . . . . . . . . . . . 23

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . . . 27

Gabarit. . . . . . . . . . . . . . . au centre du livret

Carte de garantie . . . . . au centre du livret

Français

Table des matières For your records

Model #: ________________________

Date Purchased: __________________

Dealer: __________________________

Name: __________________________

Telephone: ______________________

Para su archivo

Modelo no:______________________

Fecha de compra : ________________

Distribuidor : ____________________

Nombre : ________________________

Teléfono: ________________________

Po dossiers

N° de modèle : __________________

Date d'achat : ____________________

Fournisseur : ____________________

Nom : __________________________

Téléphone : ______________________

Avertissement

La combinaison de cette

serrure a été préréglée à

l'usine: appuyer sur le II

et le IV ensemble... puis sur le

III. Pour votre sécurité, vous

devez changer la combinaison

de la serrure au moment de

l'installation.

Lista de verificación

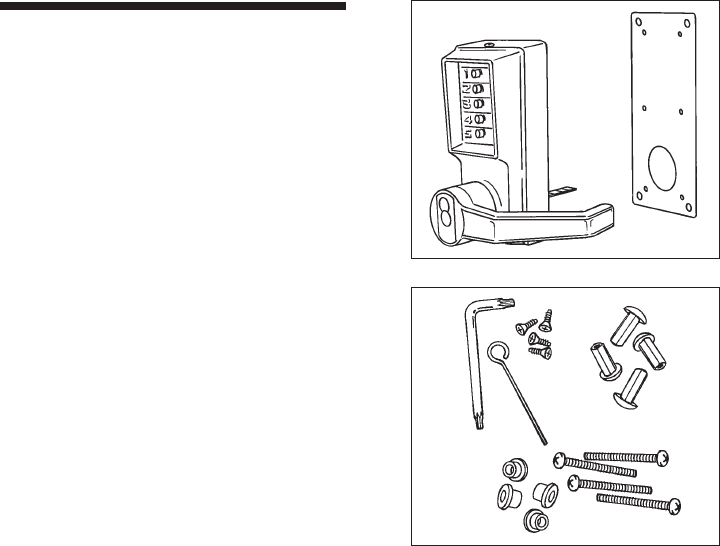

Each LP 1000 Series lockset includes:

oA) Front lock housing assembly

oB) Reinforcing plate

oScrew/accessory pack:

a) bit wrench

b) pick

c) four Phillips countersunk screws

d) four threaded bushings

e) four bushings

f) four thru bolts

Tools required:

oElectric drill (variable speed)

oAwl or center punch

o1 3⁄4" (44 mm) Hole saw with pilot drill

o3⁄8" (10 mm) Drill bit

oPhillips head screwdriver

oPliers (2)

Cada cerradura de la Serie LP1000 incluye:

A) Caja delantera de la cerradura

B) Placa de refuerzo

Juego de tornillos/accesorios:

llave de gorja

varita de anulación

cuatro tornillos Phillips avellanados

cuatro manguitos roscados

cuatro manguitos

cuatro tornillos pasantes

Herramientas necesarias:

o Taladro eléctrico (de velocidad variable)

o Punzón o punzón centrador

o Taladro con broca central de guía de

1 3⁄4pulg. (44 mm)

o Punta de broca de 3⁄8pulg. (10 mm)

o Destornillador Phillips

o Pinzas (2)

Checklist

Chaque serrure de la série LP1000 comprend :

oA) Boîtier de serrure

oB) Plaque de renfort

oVis/ensemble d'accessoires:

a) clé

b) tige d’annulation

c) quatre vis Phillips fraisées

d) quatre coussinets fraisés

e) quatre coussinets

f) quatre boulons traversants

Outils requis :

oPerceuse électrique (à vitesse variable)

oPoinçon ou pointeau

oScie-cloche avec foret-guide de 1 3⁄4" (44 mm)

oForet-guide de 3⁄8" (10 mm)

oTournevis à pointe cruciforme

oPinces (2)

Liste de vérification

Nota: antes de empezar, se asume que el

dispositivo para salida de emergencia está

listo para usar.

1. Alinee la plantilla (que se encuentra en la

página central de este folleto), tal como

se indica (véase la ilustración 1-1).

2. Pegue la plantilla a la puerta con una

cinta adhesiva, como se indica en el

ilustración 1-1, alineando los ejes del

centro del agujero de 13⁄4pulg. (44 mm)

con los ejes vertical y horizontal de la

leva del dispositivo para salida de emer-

gencia. La plantilla deberá quedar para-

lela al borde de la puerta.

3. Con un punzón o punzón centrador,

marque los 5 puntos que va a taladrar, tal

como se indica en la plantilla (véase

(B) en la ilustración 1-1).

4. Saque la plantilla.

Marcación de la puerta

Perforación de los agujeros

1. Use un taladro, con broca central de guía,

para hacer un agujero de 13⁄4pulg.

(44 mm) (A): presione en forma uniforme

hasta que la hoja circular corte un lado de

la puerta y la punta de la broca de guía

salga por el otro lado. Luego deténgase.

2. Taladre por el otro lado de la puerta

hasta terminar de cortar el agujero de

13⁄4pulg. (44 mm).

3. Utilice puntas de broca estándares para

hacer los cuatro agujeros de 3⁄8pulg.

(10 mm) (B).

Note: Before proceeding, it is assumed that

the door has been previously prepped for

the panic device being used.

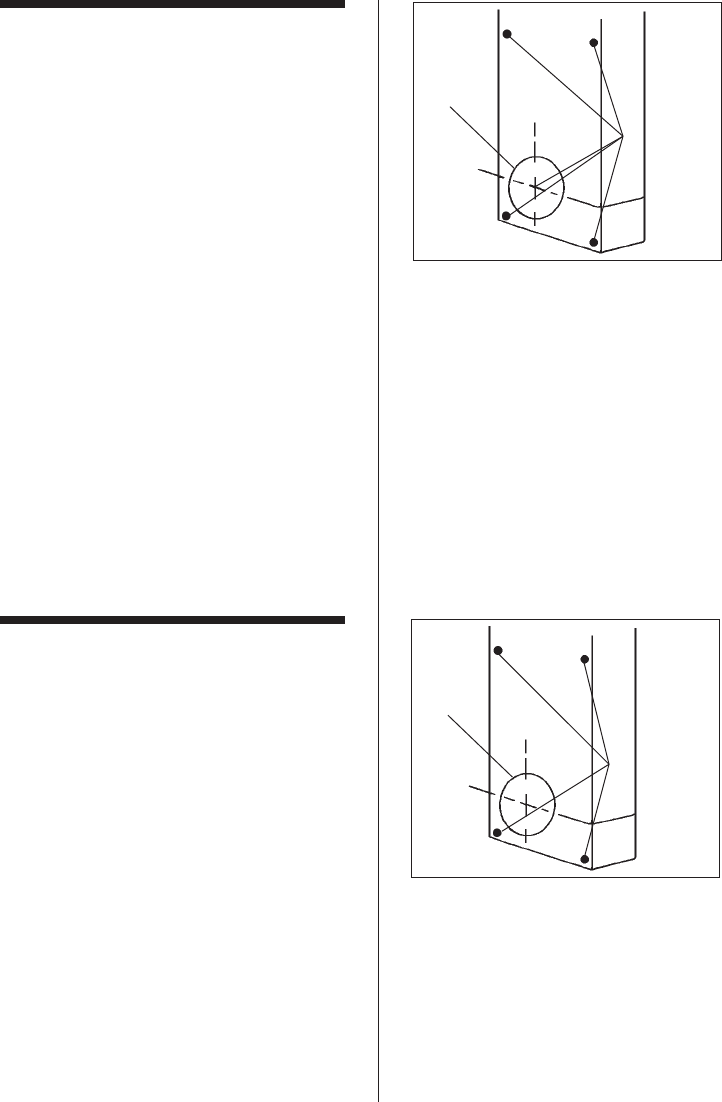

1. Align the paper template (found in the

middle of this booklet) as indicated (see

figure 1-1).

2. Tape the template, as indicated in figure

1-1, while aligning the vertical and

horizontal center lines of the 13⁄4"

(44 mm) hole (A) with the respective

vertical and horizontal center lines of the

panic device cam. Template must be

parallel with edge of door.

3. Using a center punch or awl, mark the

5 drilling points as shown on template

(see (B) in figure 1-1).

4. Remove the template.

Marking the door

Drilling the holes

1. Use a hole saw with pilot drill bit to drill

the 13⁄4" (44 mm) hole (A): apply

pressure evenly until the circular blade

cuts the first side of the door and the tip

of the pilot bit emerges through the

other side, then stop.

2. Drill through the other side of the door

until the 13⁄4" (44 mm) hole (A) is complet-

ed.

3. Use standard drilling bits to drill the four

3⁄8" (10 mm) holes (B).

1-1

2-1

Note : Avant l’installation de la serrure, on

présume que le dispositif anti-panique est

prêt à être utilisé.

1. Aligner le gabarit du centre du livret

comme indiqué (voir figure 1-1).

2. Fixer le gabarit avec du ruban adhésif

comme indiqué sur la figure 1-1, en

alignant les axes du centre des trous de

13⁄4" (44 mm) avec les axes vertical et

horizontal de la came du dispositif

anti-panique. Le gabarit doit être

parallèle au chant de porte.

3. À l'aide d'un pointeau ou d'un poinçon,

marquer les 5 points de perçage, comme

indiqué sur le gabarit (voir B sur figure

1-1).

4. Enlever le gabarit.

Marquage de la porte

Perçage des trous

1. Utiliser une scie-cloche munie d'un

foret-guide pour percer le trou (A) de

13⁄4" (44 mm): appliquer une pression

uniforme jusqu'à ce que la pointe

du foret-guide apparaisse sur l'autre

côté de la porte.

2. Percer l’autre côté de la porte pour finir

le trou de 13⁄4" (44 mm).

3. Utiliser des forets standard pour percer

les quatre trous de 3⁄8" (10 mm) (B).

This step is very important, as it will

keep the lock from being inadvertently

forced out of timing.

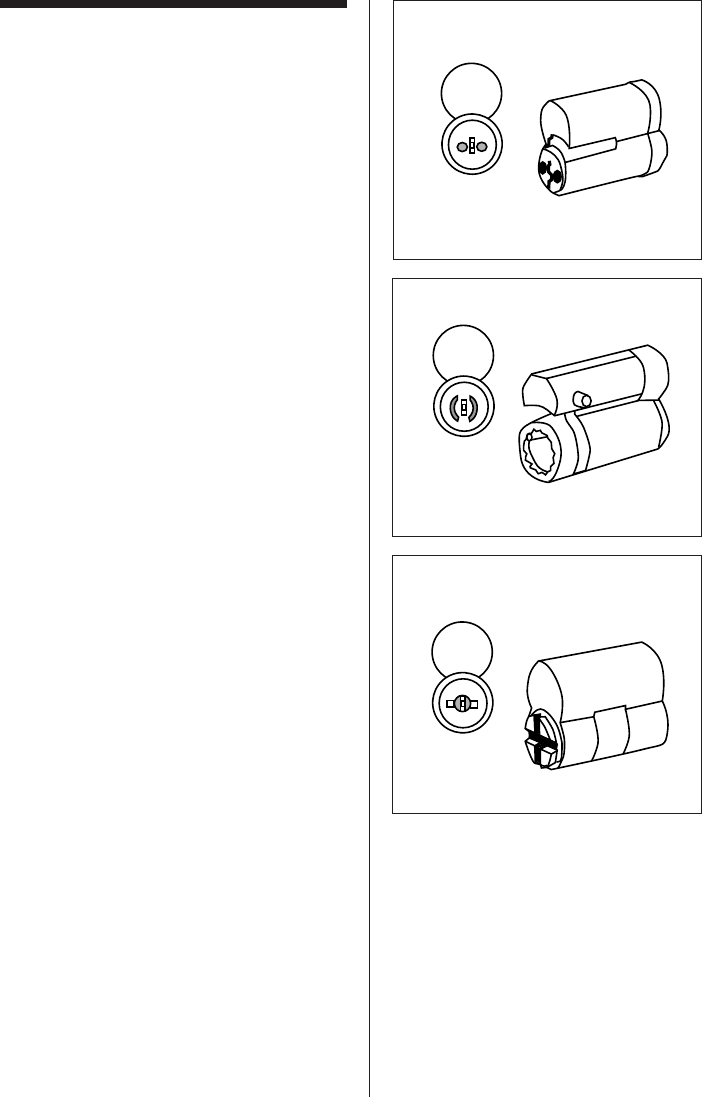

1. Locate the drive pins/actuators found in

the key override slot of the outside

lever.

Note: These vary depending on the key

override selected. For Best, Corbin, or

Sargent, use figure 3-1, for Schlage, use

figure 3-2, and for Medeco/ASSA/Yale use

figure 3-3.

2. Notice the rear of the cylinder that will

be installed. The profile and receiver

area on the rear of that cylinder should

be able to receive the pins/actuators

found inside the lever.

3. The drive pins/actuators must be

aligned to easily receive the cylinder

when installed. The lever does not need

to be turned partially or otherwise to

insert the cylinder. If this is done, it will

cause the drive shaft to be turned and

the timing will be off.

4. If the drive pins/actuators will not align,

use a flat blade screwdriver or needle

nose pliers to turn the pins/actuator

approximately 180°. Then repeat Step 3.

Note: Rotate tailpiece to stop position

(For left hand locks, rotate counter clock-

wise; for right hand locks rotate clockwise)

5. Once the cylinder is inserted and locked

into place, rotate the key and the tail-

piece should rotate. If so, release and

remove the key. If not, repeat Step 4.

6. Turn the outside lever. The tailpiece

should not move. If it does, the timing is

off. Remove the cylinder and repeat

Step 4.

7. Enter the combination, assuring it

works as intended. The tailpiece should

rotate.

Este paso es muy importante, pues

guardará la cerradura inadvertidamente de

ser forzado fuera de la sincronización.

1. Localice los pernos de impulsión/los

actuadores encontrados en la ranura

dominante de la invalidación de la

palanca exterior.

Nota: Éstos varían dependiendo de la

invalidación de llave seleccionada. Para el

mejor, Corbin, o Sargent, utiliza el cuadro

3-1, para Schlage, el cuadro 3-2 del uso, y

para el cuadro 3-3 del uso de

Medeco/ASSA/Yale.

2. Note la parte posterior del cilindro que

será instalado. El perfil y el área del

receptor en la parte posterior de ese

cilindro deben poder recibir los

pernos/los actuadores encontrados den-

tro de la palanca.

3. Les clavettes/déclencheurs doivent être

alignés pour recevoir facilement le cylin-

dre une fois installés. Le levier n'a pas

besoin d'être tourné partiellement ou

d'insérer autrement le cylindre. Si ceci

est fait, il causera l'arbre d'entraînement

d'être tourné et la synchronisation sera

éteinte.

4. Si los pernos de impulsión/los actuadores

no alinean, utilice un destornillador del

negro plano o los alicates de nariz de

aguja para dar vuelta a los pernos/actu-

ador aproximadamente 180°. Entonces

repita el paso 3.

Nota: El tubo de cola Rotación hacia la

posición de parada (para cerraduras de la

mano izquierda, gire hacia la izquierda,

porque la mano derecha cerraduras girar

en sentido horario)

5. Una vez que el cilindro se inserta y se

traba en lugar, gire la llave y el cierre

debe contraer a ras. Si es así lance y

quite la llave. Si no, repita el paso 4.

6. Gire la palanca exterior. El tubo de

desagüe no debe moverse. Si lo hace, el

tiempo está desactivada. Retire el cilin-

dro y repita el Paso 4.

7. Introduzca la combinación, asegurando

que funciona según lo previsto. La pes-

taña debe girar.

Instalación del cilindro

dominante de la invalidación

Installing the key

override cylinder

3-1

3-3

Cette étape est très importante, car elle

gardera la serrure d'être par distraction

forcé hors de la synchronisation.

1. Placez à clef les clavettes/déclencheurs

trouvés dans la fente principale de prior-

ité de levier extérieur.

Note: Ceux-ci varient selon le dépassement

du clef choisi. Pour le meilleur, Corbin, ou

Sargent, emploient le schéma 3 - 1 ,

pour Schlage, schéma 3-2 d'utilisation, et

pour le schéma 3-3 d'utilisation de

Medeco/ASSA/Yale.

2. Notez l'arrière du cylindre qui sera installé.

Le profil et le secteur de récepteur sur l'ar-

rière de ce cylindre devraient pouvoir

recevoir les goupilles/déclencheurs trou-

vés à l'intérieur du levier.

3 Les clavettes/déclencheurs doivent être

alignés pour recevoir facilement le

cylindre une fois installés. Le levier n'a

pas besoin d'être tourné partiellement

ou d'insérer autrement le cylindre. Si

ceci est fait, il causera l'arbre d'en-

traînement d'être tourné et la synchro-

nisation sera éteinte.

4 Si les clavettes / déclencheurs n'

aligneront pas, utilisez un tournevis de

noir plat ou les pinces de nez d'aiguille

pour tourner les goupilles /

déclencheur approximativement 180°.

Répétez alors l'étape 3.

Note: About Tourner en position arrêt

(pour les serrures de gauche, tourner dans

le sens antihoraire, pour la main droite ser-

rures tourner vers la droite)

5. Une fois que le cylindre est inséré et fermé

à clef sur l'endroit, tournez la clef et le ver-

rou devrait se rétracter à affleurement. Si

oui, libérez et enlevez la clef. Sinon,

répétez l'étape 4.

6. Tournez le levier de l’extérieur. Le cordier

ne doit pas bouger. Si c’est le cas, le

moment est éteint. Retirer le cylindre et

répétez l’étape 4.

7. Entrez la combinaison, en assurant qu’il

fonctionne comme prévu. Le cordier

doit tourner.

Installation du cylindre

principal de priorité

3-2

Driver

Cylinder

Driver

Montaje de la leva - manijas

para abrir a la izquierda

Cam assembly for

left handed lock

1. On the lock, the interchangeable core

should be installed in the outside unit

assembly at this time. The lock should not

be mounted on the door.

2. From the back of the lock, turn the tailpiece

counter-clockwise to stop position (see

Figure 4-1).

3. On the push-button side of the lock, enter

the current code, (on new installations,

code is 2&4 together, then 3). Turn the

lever and the tailpiece should spin.

4. On the exit device, insert a flat blade screw

driver into the driver. Turn the screw driver

counter-clockwise until the latch starts to

retract. Slightly before that initial point of

retraction is where you need to set the tail-

piece on the LP1000 device to start acti-

vating.

5. Slowly remove the backplate from LP1000,

assuring the tailpiece does not turn.

6. Do not remove the drive shaft/cam assem-

bly. Loosen the (3) sets screws on the

outer edge of the cam (see Figure 4-3). Set

the backplate on the lock and slowly turn

the tail piece counter-clockwise to the

same position as the screwdriver was

above. This should be the initial point of

retraction.

7. Without turning the tailpiece, gently

remove the backplate. The cam is in the

correct position for this installation. With

your thumb, press down on the cam and

drive shaft, holding them in place. Tighten

the (3) set screws making sure the drive

shaft and cam do not turn (see Figure 4-3).

8. Set the backplate on the lock. From the

back, turn the tailpiece counter-clockwise

to stop position. Make sure the tailpiece is

at the same position as the screw driver

was above (step 4). If not, repeat steps 4-7.

9. Resecure the backplate assembly with the

screws removed earlier.

10.Secure the LP1000 to the door. Turn the

lever and release to reset the push buttons.

Enter the code and turn the lever. The latch

should retract fully. If not, repeat steps 4

through 7.

1. En el cerradura, la base permutable se

debe instalar en el montaje de unidad exte-

rior en este tiempo. La cerradura no se

debe montar en la puerta.

2. De la parte posterior de la cerradura, dé

vuelta a la cola a la izquierda a parada la

posición (Vea la Figura 4-1)

3. En el lado de botón de la cerradura, intro-

duzca el código actual, (en nuevas instala-

ciones, el código es 2& 4 junto, entonces 3).

Dé vuelta a la palanca y el pedazo de la

cola debe hacer girar.

4. En el dispositivo de la salida, inserte un

destornillador plano de la lámina en el con-

ductor. Dé vuelta al destornillador a la

izquierda hasta que el cierre comience a

contraer. Levemente antes que el punto

inicial de la contracción es donde usted

necesita fijar la cola en el dispositivo

LP1000 para comenzar a activar.

5. Quite lentamente la placa de LP1000, ase-

gurando la cola no da vuelta.

6. No quite el montaje del eje impulsor/de la

leva. Afloje (3) los tornillos de los sistemas

en el borde externo de la leva (Vea la Figura

4-3). Fije la placa en la cerradura y

lentamente dé vuelta al pedazo de la cola a

la izquierda a la misma posición que el

destornillador era arriba. Éste debe ser el

punto inicial de la contracción.

7. Sin el torneado del pedazo de la cola, quite

suavemente la placa trasera. La leva está

en la posición correcta para esta insta-

lación. Con su pulgar, apriete en la leva y el

eje impulsor, sosteniéndolos en el lugar.

Apriete (3) los tornillos de presión cer-

ciorándose de que el eje impulsor y la leva

no dan vuelta (see Figure 4-3).

8. Fije la placa trasera en la cerradura. De la

parte posterior, dé vuelta a la cola a la

izquierda a parada la posición. Cerciórese

de que la cola esté en la misma posición

que el destornillador era arriba (el paso 4).

Si no, repite pasos 4-7.

9. Resecure el montaje de la placa con los

tornillos quitados anterior.

10.Asegure el LP1000 a la puerta. Dé vuelta a

la palanca y lance para reajustar los

botones. Introduzca el código y dé vuelta a

la palanca. El cierre debe contraer comple-

tamente. Si no, repita los pasos 4 a 7.

Assemblage de la came pour

serrure à main gauche

1. Sur le serrure, le noyau interchangeable

devrait être installé dans l'unité extérieure

actuellement. La serrure ne devrait pas

être montée sur la porte.

2. Du dos de la serrure, tournez la queue dans le

sens contraire des aiguilles d'une montre à

arrêtent la position (Voir Figure 4-1).

3. Du côté à bouton-poussoir de la serrure,

écrivez le code courant, (sur de nouvelles

installations, le code est 2& ; 4 ensemble,

puis 3). Tournez le levier et le morceau de

queue devrait tourner.

4. Sur le dispositif de sortie, insérez un

tournevis plat de lame dans le conducteur.

Tournez le tournevis dans le sens contraire

des aiguilles d'une montre jusqu'à ce que

le verrou démarre pour se rétracter.

Légèrement avant que le point initial de

rétraction est où vous devez placer la

queue sur le dispositif LP1000 pour com-

mencer à activer.

5. Enlevez lentement la plaque arrière de

LP1000, assurant la queue ne tourne pas.

6. N'enlevez pas l'ensemble d'arbre/came

d'entraînement. Desserrez (3) les vis

d'ensembles sur le bord externe de la

came (Voir Figure 4-3). Placez la plaque

arrière sur la serrure et tournez lentement

le morceau de queue dans le sens con-

traire des aiguilles d'une montre dans la

même position comme le tournevis était

en haut. Ceci devrait être le point initial de

rétraction.

7. Sans tourner le morceau de queue, enlevez

doucement le plat arrière. La came est en

position correcte pour cette installation.

Avec votre pouce, enfoncez sur la came et

l'arbre d'entraînement, les tenant en place.

Serrez (3) les vis de réglage en veillant que

l'arbre et la came d'entraînement ne tour-

nent pas (see Figure 4-3).

8. Placez le plat arrière sur la serrure. Du dos,

tournez la queue dans le sens contraire

des aiguilles d'une montre à arrêtent la

position. Assurez-vous que la queue est à

la même position comme le tournevis était

en haut (étape 4.) Sinon, répètent des

étapes 4-7.

9. Resecure la plaque arrière les vis étant

coupées plus tôt.

10.Fixez le LP1000 à la porte. Tournez le levier et

libérez pour remettre à zéro les boutons pous-

soirs. Écrivez le code et tournez le levier. Le ver-

rou devrait se rétracter entièrement. Sinon,

répétez les étapes 4 à 7.

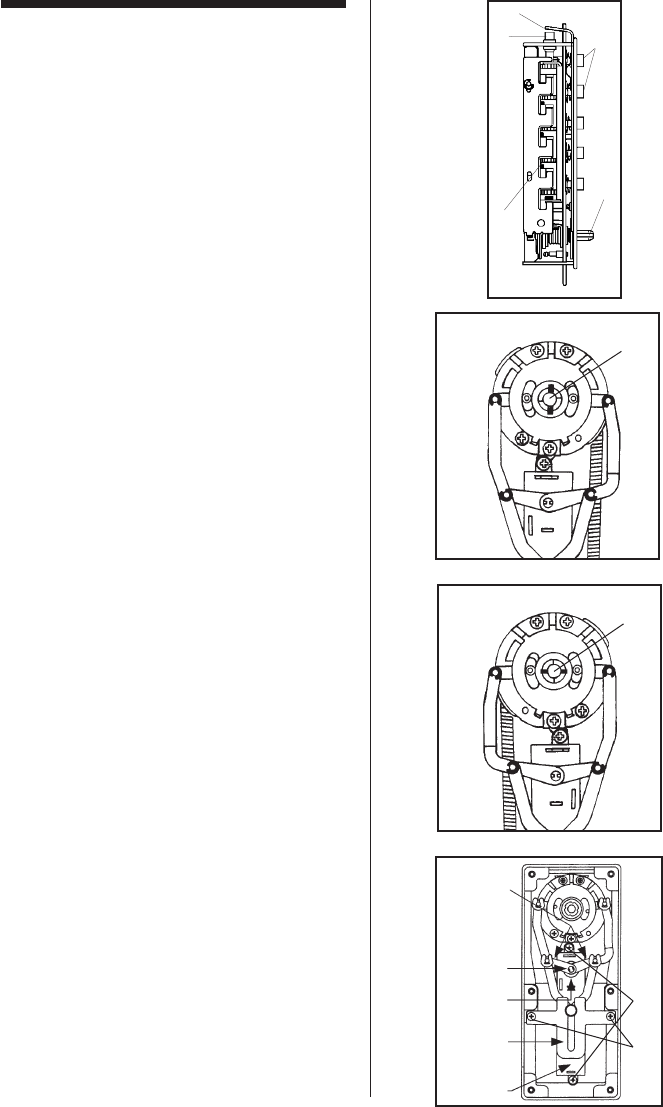

4-3

4-1

tailpiece

4-2

Exit device

Hub/Cam

Montaje de la leva - manijas

para abrir a la derecha

Cam assembly for

right handed lock

1. On the lock, the interchangeable core

should be installed in the outside unit

assembly at this time. The lock should not

be mounted on the door.

2. From the back of the lock, turn the tailpiece

clockwise to stop position (see Figure 4-1).

3. On the push-button side of the lock, enter

the current code, (on new installations,

code is 2&4 together, then 3). Turn the

lever and the tailpiece should spin.

4. On the exit device, insert a flat blade screw

driver into the driver. Turn the screw driver

clockwise until the latch starts to retract.

Slightly before that initial point of retrac-

tion is where you need to set the tailpiece

on the LP1000 device to start activating.

5. Slowly remove the backplate from LP1000,

assuring the tailpiece does not turn.

6. Do not remove the drive shaft/cam assem-

bly. Loosen the (3) sets screws on the outer

edge of the cam (see Figure 4-3). Set the

backplate on the lock and slowly turn the

tail piece clockwise to the same position as

the screwdriver was above. This should be

the initial point of retraction.

7. Without turning the tailpiece, gently

remove the backplate. The cam is in the

correct position for this installation. With

your thumb, press down on the cam and

drive shaft, holding them in place. Tighten

the (3) set screws making sure the drive

shaft and cam do not turn (see Figure 4-3).

8. Set the backplate on the lock. From the

back, turn the tailpiece clockwise to stop

position. Make sure the tailpiece is at the

same position as the screw driver was

above. (step 4) If not, repeat steps 4-7.

9. Resecure the backplate assembly with the

screws removed earlier.

10.Secure the LP1000 to the door. Turn the

lever and release to reset the push buttons.

Enter the code and turn the lever. The latch

should retract fully. If not, repeat steps 4

through 7.

1. En el cerradura, la base permutable se

debe instalar en el montaje de unidad exte-

rior en este tiempo. La cerradura no se

debe montar en la puerta.

2. De la parte posterior de la cerradura, dé

vuelta a la cola a la derecha a parada la

posición (Vea la Figura 4-1).

3. En el lado de botón de la cerradura, intro-

duzca el código actual, (en nuevas instala-

ciones, el código es 2& 4 junto, entonces 3).

Dé vuelta a la palanca y el pedazo de la cola

debe hacer girar.

4. En el dispositivo de la salida, inserte un

destornillador plano de la lámina en el con-

ductor. Dé vuelta al destornillador a la

derecha hasta que el cierre comience a

contraer. Levemente antes que el punto ini-

cial de la contracción es donde usted nece-

sita fijar la cola en el dispositivo LP1000

para comenzar a activar.

5. Quite lentamente la placa de LP1000, ase-

gurando la cola no da vuelta.

6. No quite el montaje del eje impulsor/de la

leva. Afloje (3) los tornillos de los sistemas

en el borde externo de la leva (Vea la Figura

4-3). Fije la placa en la cerradura y dé

vuelta lentamente al pedazo de la cola a la

derecha a la misma posición que el

destornillador era arriba. Éste debe ser el

punto inicial de la contracción.

7. Sin el torneado del pedazo de la cola, quite

suavemente la placa trasera. La leva está

en la posición correcta para esta insta-

lación. Con su pulgar, apriete en la leva y el

eje impulsor, sosteniéndolos en el lugar.

Apriete (3) los tornillos de presión cer-

ciorándose de que el eje impulsor y la leva

no dan vuelta (Vea la Figura 4-3).

8. Fije la placa trasera en la cerradura. De la

parte posterior, dé vuelta a la cola a la

derecha a parada la posición. Cerciórese de

que la cola esté en la misma posición que el

destornillador era arriba. (el paso 4) si no,

repite pasos 4-7.

9. Resecure el montaje de la placa con los

tornillos quitados anterior.

10.Asegure el LP1000 a la puerta. Dé vuelta a

la palanca y lance para reajustar los

botones. Introduzca el código y dé vuelta a

la palanca. El cierre debe contraer comple-

tamente. Si no, repita los pasos 4 a 7.

Assemblage de la came pour

serrure à main droite

1. Sur le serrure, le noyau interchangeable

devrait être installé dans l'unité extérieure

actuellement. La serrure ne devrait pas être

montée sur la porte.

2. Du dos de la serrure, tournez la queue dans

le sens des aiguilles d'une montre à arrê-

tent la position (Voir Figure 4-1).

3. Du côté à bouton-poussoir de la serrure,

écrivez le code courant, (sur de nouvelles

installations, le code est 2& ; 4 ensemble,

puis 3). Tournez le levier et le morceau de

queue devrait tourner.

4. Sur le dispositif de sortie, insérez un

tournevis plat de lame dans le conducteur.

Tournez le tournevis dans le sens des aigu-

illes d'une montre jusqu'à ce que le verrou

démarre pour se rétracter. Légèrement

avant que le point initial de rétraction est

où vous devez placer la queue sur le dis-

positif LP1000 pour commencer à activer.

5. Enlevez lentement la plaque arrière de

LP1000, assurant la queue ne tourne pas.

6. N'enlevez pas l'ensemble d'arbre/came

d'entraînement. Desserrez (3) les vis

d'ensembles sur le bord externe de la came

(Voir Figure 4-3). Placez la plaque arrière

sur la serrure et tournez lentement le

morceau de queue dans le sens des aigu-

illes d'une montre dans la même position

comme le tournevis était en haut. Ceci

devrait être le point initial de rétraction.

7. Sans tourner le morceau de queue, enlevez

doucement le plat arrière. La came est en

position correcte pour cette installation.

Avec votre pouce, enfoncez sur la came et

l'arbre d'entraînement, les tenant en place.

Serrez (3) les vis de réglage en veillant que

l'arbre et la came d'entraînement ne tour-

nent pas (Voir Figure 4-3).

8. Placez le plat arrière sur la serrure. Du dos,

tournez la queue dans le sens des aiguilles

d'une montre à arrêtent la position.

Assurez-vous que la queue est à la même

position comme le tournevis était en haut.

(étape 4) sinon, répètent des étapes 4-7.

9. Resecure la plaque arrière les vis étant

coupées plus tôt.

10.Fixez le LP1000 à la porte. Tournez le levier et

libérez pour remettre à zéro les boutons

poussoirs. Écrivez le code et tournez le levier.

Le verrou devrait se rétracter entièrement.

Sinon, répétez les étapes 4 à 7.

4-3

4-1

4-2

tailpiece

Exit device

Hub/Cam

Instalación de la cerradura

Installing the lock

1. Place the mounting plate (E) over the

backplate (F) with countersunk holes

visible, secure both plates to front lock

housing (G). Properly secure mounting

plate (E) to front lock housing (G), using

the four Phillips head countersunk screws

from the screw pack (see figure 5-1).

2. Measure and break off tailpiece to proper

length necessary to rotate the cam of the

panic device while allowing the LP1000 to

be flush mounted to the door's exterior

surface. The tailpiece is scored in several

places so you can easily break off the

section that extends beyond the required

length to engage exit device hub.

Hold the tailpiece firmly with a pair of pli-

ers on the mounting plate side of the tail-

piece, adjacent to the desired break line.

With a second pair of pliers, grip the

tailpiece on the other side of the scored

line and bend up and down until it breaks

(see figure 5-2).

3. Make sure that the tailpiece is horizontal

to the floor by rotating it by hand in the

clockwise direction for right hand lock

(counterclockwise for left hand lock)

un til it stops (see fig ure 5-3).

Note: Tailpiece for left handed locks will not

be perfectly horizontal

4. Test for proper operation of LP1000 by

depressing factory com bi na tion, 2 and 4

simultaneously followed by 3. Operate

the lever and check the tailpiece for

rotation.

5. Install lock in pre-drilled holes in sert ing

the tailpiece in the hor i zon tal slot in the

cam of the panic device. (see figure 5-3 ).

6. Insert thru bolts (A) through the “O”

bushings (B), then into the threaded “D”

bushings (D) and tighten securely

(see figure 5-1).

1. Coloque la placa de soporte (E) sobre la placa

posterior (F), dejando los agujeros avellan-

ados visibles, y fije ambas placas sobre la caja

delantera de la cerradura (G). Fije bien la placa

de soporte (E) a dicha caja (G), utilizan-

do los cuatro tornillos Phillips de cabeza avel-

lanada que vienen en el paquete de los tornil-

los (véase la ilustración 5-1).

2. Mida y corte la barra de conexión hasta la

medida adecuada para que pueda hacer girar

la leva del mecanismo para salida de emer-

gencia y que la cerradura LP 1000 quede para-

lela a la superficie exterior de la puerta.

La barra de conexión está marcada en varios

puntos donde se puede romper fácilmente la

sección que no se requiere para enganchar el

cubo del dispositivo de salida de emergencia.

Con un par de pinzas mantenga firmemente la

barra de conexión del lado de la placa de

soporte, junto al punto donde quiere cortarla.

Con un segundo par de pinzas, tome la barra

del otro lado del mismo punto de corte y

mueva las pinzas hacia arriba y hacia abajo

para que se corte (véase la ilustración 5-2).

3. Asegúrese de que la barra de conexión está en

posición horizontal con respecto al piso, hacién-

dola girar manualmente hacia la derecha, en el

caso de las cerraduras que se abren con la

mano derecha, y hacia la izquierda, en el caso

de las cerraduras que se abren con la mano

izquierda (véase la ilustración 5-3).

Nota: la barra de conexión para las

cerraduras que se abren con la mano izquierda

no quedará perfectamente horizontal.

4. Verifique el funcionamiento de LP 1000

colocando la combinación que viene de fábri-

ca: oprima los botones 2 y 4 al mismo tiempo;

luego oprima el botón 3. Baje la manija y veri-

fique si la barra de conexión gira correcta-

mente.

5. Instale la cerradura en los agujeros taladra-

dos, insertando la barra de conexión en la

ranura horizontal de la leva del dispositivo

para salida de emergencia (véase la ilus-

tración 5-3).

6. Coloque los pernos (A) a través de los man-

guitos en “O” (B), luego en los aros roscados

(D) y ajústelos bien (véase la ilustración 5-1).

Installation de la serrure

1. Placer la plaque de support (E) sur le

palastre (F) en laissant les trous fraisés

visibles et fixer l’ensemble sur le boîtier

avant de la serrure (G). Fixer correcte-

ment la plaque de support (E) sur le boîti-

er de la serrure (G) à l’aide des

quatre vis fraisées à tête plate contenues

dans le paquet de vis (voir figure 5-1).

2. Mesurer et raccourcir la tige de

connexion afin qu'elle puisse faire

tourner la came du mécanisme

anti-panique et de façon à ce que la

serrure LP1000 en applique affleure la

surface extérieure de la porte. La tige de

connexion comporte plusieurs points de

brisure permettant de casser facilement

la partie au-dessus de la longueur voulue

pour engager le goujon du dispositif de

sortie d’urgence.

Avec une paire de pinces, maintenir

fermement la tige de connexion côté

plaque de support, près du point de

brisure souhaité. Avec une 2e paire de

pinces, maintenir la tige de l’autre côté du

point de brisure et la faire plier de haut en

bas jusqu’à ce qu’elle se brise (voir figure

5-2).

3. S’assurer que la tige de connexion est à

l’horizontale en la tournant à la main

jusqu'en fin de course (vers la droite pour

une serrure à main droite, vers la gauche

pour une serrure à main gauche (voir

figure 5-3).

Note: Dans le cas des serrures à main

gauche, la tige de connexion ne sera pas tout

à fait à l’horizontale.

4. Vérifier le fonctionnement de la serrure

LP1000 en faisant la combinaison

pré-réglée à l'usine: le 2 et le 4 pressés

ensemble, puis le 3. Abaisser la béquille et

s'assurer que la tige de connexion tourne

correctement.

5. Installer la serrure dans les trous percés

et la tige de connexion dans la fente

horizontale de la came du dispositif

anti-panique (voir figure 5-3).

6. Insérer les boulons traversants (A) dans

les bagues en O (B), puis dans les bagues

filetées en D (D) et serrer solidement (voir

figure 5-1).

5 -3

5-1

5-2

KABA SIMPLEX®

LIMITED WARRANTY

Kaba Access Control warrants this product to be free from defects in material

and workmanship under normal use and service for a period of three (3) years.

Kaba Access Control will repair or replace, at our discretion, locks found by Kaba

Access Control analysis to be defective during this period. Our only liability,

whether in tort or in contract, under this warranty is to repair or replace prod-

ucts that are returned to Kaba Access Control within the three (3) year warranty

period.

This warranty is in lieu of and not in addition to any other warranty or condition,

express or implied, including without limitation merchantability, fitness for pur-

pose or absence of latent defects.

ATTENTION: This warranty does not cover problems arising out of improper

installation, neglect or misuse. All warranties implied or written will be null and

void if the lock is not installed properly and/or if any supplied component part is

substituted with a foreign part. If the lock is used with a wall bumper, the war-

ranty is null and void. If a doorstop is required, we recommend the use of a floor

secured stop.

The environment and conditions of use determine the life of finishes on Kaba

Access Control products. Finishes on Kaba Access Control products are subject

to change due to wear and environmental corrosion. Kaba Access Control cannot

be held responsible for the deterioration of finishes.

Authorization to Return Goods

Returned merchandise will not be accepted without prior approval. Approvals

and Returned Goods Authorization Numbers (RGA Numbers) are available

through our Customer Service department in Winston-Salem, NC

1.800.849.8324. The serial number of a lock is required to obtain this RGA

Number. The issuance of an RGA does not imply that a credit or replacement will

be issued.

The RGA number must be included on the address label when material

is returned to the factory. All component parts including latches and strikes (even

if not inoperative) must be included in the package with return. All merchandise

must be returned prepaid and properly packaged to the address indicated.

KABA ACCESS & DATA SYSTEMS AMERICAS

2941 INDIANA AVE

WINSTON-SALEM, NC 27199-3770

NO POSTAGE

NECESSARY

IF MAILED

IN THE

UNITED STATES

BUSINESS REPLY MAIL

FIRST-CLASS MAIL WINSTON SALEM NCPERMIT NO. 1563

POSTAGE WILL BE PAID BY ADDRESSEE

Thank you for purchasing our product. In order to

protect your investment and to enable us to better

serve you in the future, please fill out this registration

card and return it to Kaba Access Control, or

This lock will be used in what type of facility?

oCommercial Building oIndustrial/ Manufacturing oAirport

oCollege/University oGovernment/Military oSchool/Educational

oHospital/Healthcare oOther (please specify)

What area is being secured with this lock? (e.g. Front Door, Common Door, Exercise Room)

This lock is:

oNew Installation

oReplacing a conventional keyed lock

oReplacing a Kaba Mechanical Pushbutton Lock

oReplacing a Kaba Electronic Access Control

oReplacing a Keyless Lock other than Kaba

How did you learn about Kaba Access Control Pushbutton Locks?

oAdvertisement o Previous Use oInternet/Web oAnother Use

oLocksmith oMaintenance oTraining Class oOther (please specify)

What was your reason for buying this lock?

Who installed your lock?

oLocksmith oMaintenance oOther

oCheck here if you would like more information on Kaba Access Control locks.

Name

Position

Company

Address

City

State ZIP (Postal Code) Country

Phone

Name of Dealer Purchased From

Date of Purchase

Lock Model Number

REGISTRATION CARD

Notes

Verificación del funcionamiento

de la cerradura

Testing the operation

of the lock

Cambio de combinación

Changing the

combination

1. Turn outside lever once to stop position

and release.

2. Depress the factory set combination:

Depress but tons 2 and 4 simultaneously,

release, then depress button 3 and

release. (As buttons are depressed, a

slight click should be felt).

3. Turn the outside lever to stop po si tion.

As the lever is turned, the latch of the

panic device should fully retract.

4. Release the outside lever. The latch will

return to the fully extended position.

FOR YOUR SECURITY THE

COMBINATION MUST BE CHANGED

WHEN THE LOCK IS INSTALLED.

The door must be open.

1. Remove the tamperproof screw (A) from

the lock housing using the special bit

wrench (B) provided (see figure 7-1).

2. Turn the lever once all the way until it

stops, then release (see figure 7-2).

3. Enter the existing combination. On new

installations, use the factory-set

combination: depress 2 and 4 simultane-

ously, (release), then 3 (release). You

should feel a slight click as each button is

depressed.

4. Insert the special pick (C) provided with

lock through the screw hole and depress

the slide inside. A slight click will be felt.

Do not use ex ces sive force. Remove the

spe cial pick (see figure 7-4).

5. Turn the outside lever once to the stop

position then release (see figure 7-2).

1. Mueva la manija exterior hasta la

posición tope y suéltela.

2. Ponga la combinación que viene de

fábrica: oprima los botones 2 y 4 al

mismo tiempo y suelte; luego oprima el

botón 3 y suelte. (Con cada uno de los

botones que apriete, deberá oír un

chasquido).

3. Baje la manija exterior hasta el tope. A

medida que gira, el pestillo del dispositivo

para salida de emergencia debería

replegarse totalmente.

4. Suelte la manija exterior. El pestillo

debería volver a salir completamente.

La puerta debe estar abierta mientras se

programa una nueva combinación.

1. Con la llave especial (B) provista, saque

el tornillo antirrobo (A) de la caja de la

cerradura (véase la ilustración 7-1).

2. Baje la manija una vez y hasta el tope,

luego suéltela (véase la ilustración 7-2).

3. Ponga la combinación que viene de

fábrica: oprima los botones 2 y 4 al

mismo tiempo; luego oprima el botón 3.

Con cada uno de los botones que apriete,

deberá oír un chasquido.

Nota:todo código que sustituya el código

de fábrica inicial se constituirá en su código

la próxima vez que cambie de

combinación (véase la ilustración 7-3).

4. Coloque la varita de anulación (C) que

viene con la cerradura a través del agu-

jero para tornillo y haga presión sobre la

placa desenganchable que está adentro.

Se escuchará un chasquido. No fuerce

demasiado. Saque la varita de anulación

(véase la ilustración 7-4).

5. Repita el paso nº 2 (sólo una vez), mueva

la manija hasta el tope y luego suéltela.

Vérification du

fonctionnement de la serrure

1. Abaisser la béquille extérieure jusqu’en

fin de course et relâcher.

2. Faire la combinaison pré-réglée à l'usine:

le 2 et le 4 pressés en sem ble, puis le 3.

Un déclic doit se faire sentir chaque fois

qu'un bouton est pressé.

3. Abaisser la béquille extérieure jusqu'en

fin de course; le pêne doit se rétracter au

fur et à mesure que la béquille est

abaissée.

4. Relâcher la béquille extérieure; le pêne

doit retourner en extension complète.

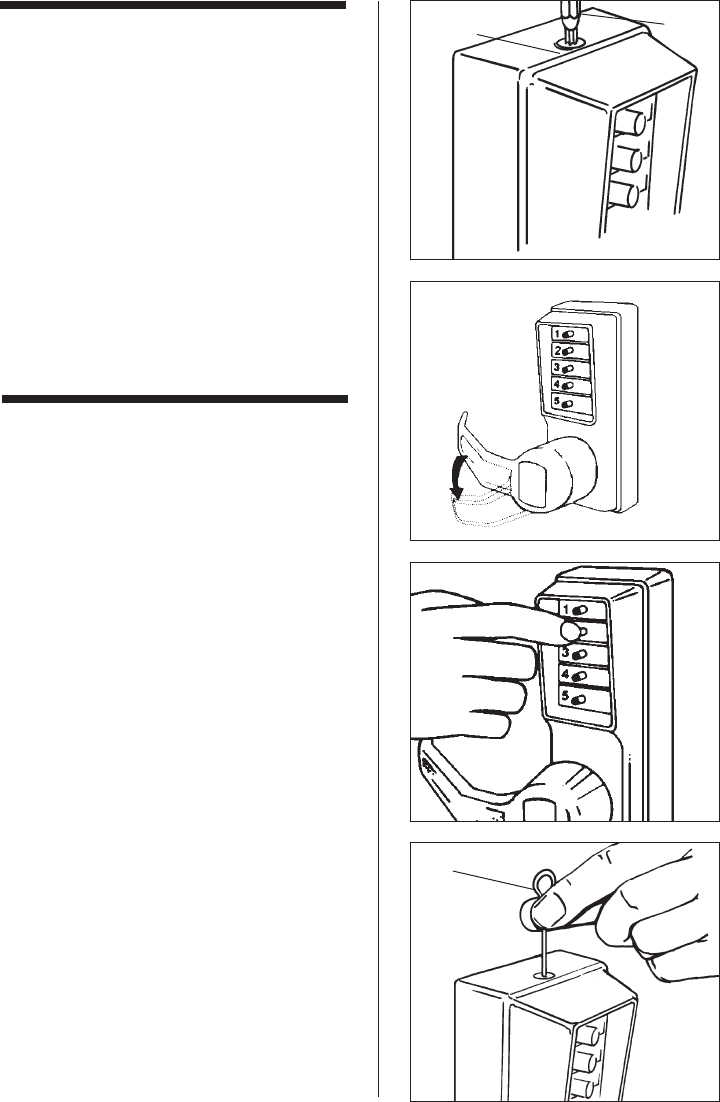

7-1

7-2

7-3

7-4

Changement de la

combinason

Laisser la porte ouverte pendant le

changement de combinaison.

1. À l'aide de la clé spéciale (B) fournie,

retirer la vis antivol (A) du boîtier de la

serrure (voir figure 7-1).

2. Abaisser la béquille jusqu'en fin de

course puis relâcher (voir figure 7-2).

3. Presser les boutons de la combinaison

existante: le 2 et le 4 ensemble, puis le 3.

Un léger déclic doit se faire sentir chaque

fois qu’un bouton est pressé.

Note: Toute combinaison utilisée pour

remplacer la combinaison de l’usine

cons-tituera la combinaison existante au

prochain changement (voir figure 7-3).

4. Introduire la tige d'annulation (C) fournie

dans le trou de la vis antivol et presser

sur la languette à l'intérieur sans trop

forc er. Un déclic doit se faire sentir. Ne

pas trop forcer. Retirer la tige

d'annulation (voir figure 7-4).

5. Répéter l'étape 2 (une fois seulement) et

abaisser la béquille jusqu’en fin de

course, puis relâcher.

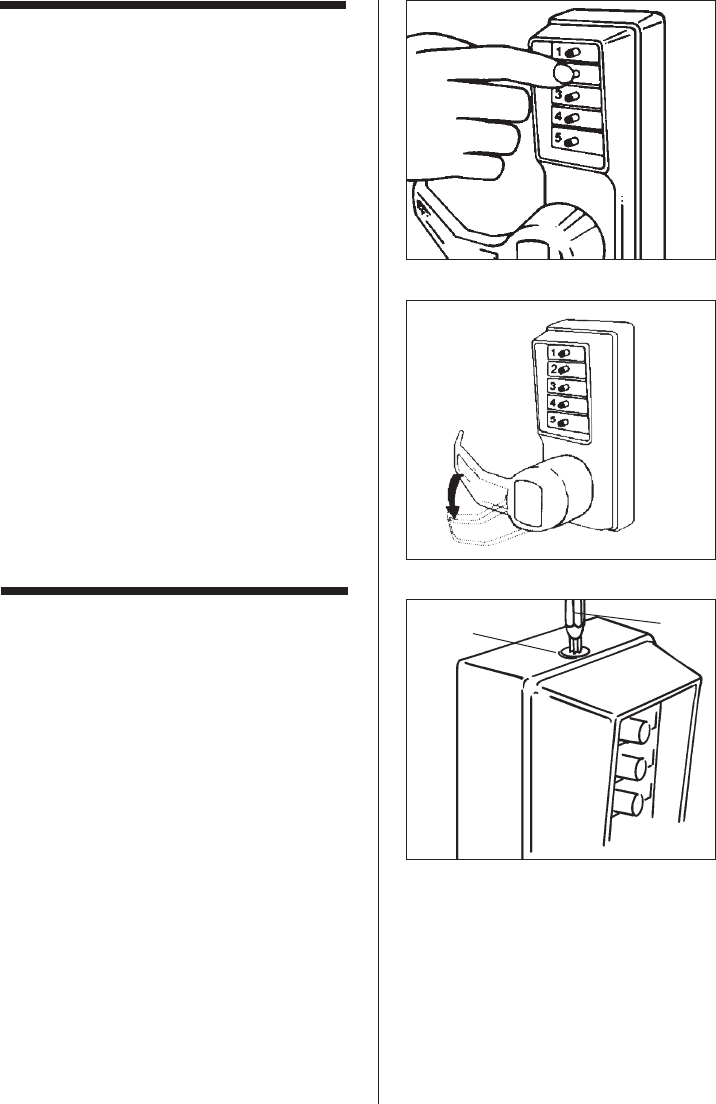

Changing the

combination (Continued)

6. Choose your new combination, write

it below, then enter the new

combination — depress buttons carefully

(a slight click should be felt as each but-

ton is depressed) (see figure 7-5).

Note: You can use one button or all five for

a combination, but each button can only be

used once. You can depress two or more

buttons simultaneously as a step in the

combination.

7. Turn the lever once, (all the way until it

stops), hold in po si tion and check if latch

is re tracted (see figure 7-6). Re lease the

lever. Turn the lever one more time to

stop po si tion. At this point, the latch

should not retract unless you use the

new com bi na tion.

8. Use the special bit wrench (B) to

tight ly reinstall the tam per proof screw

(A) in the housing (see figure 7-7).

Cambio de combinación

(Continuación)

6. Elija su nueva combinación, lo escriba en

por debajo de, a continuación, introduzca

la nueva combinación - oprima los

botones con cuidado (un ligero se debe

sentir ya que cada botón pulsado)

(véase

la ilustración 7-5).

Nota: para crear una combinación es posible

usar entre uno y 5 botones. Los botones

pueden oprimirse simultáneamente y/o suce-

sivamente. Pero el mismo botón sólo puede

utilizarse una vez en la misma

combinación.

7. Haga girar la manija una vez (hasta el

tope), manténgala en esta posición y

verifique si el pestillo está replegado

(véase la ilustración 7-6). Suelte la mani-

ja. Vuelva a girar la manija una vez más

hasta el tope. Allí, el pestillo no debería

replegarse a menos que usted use la

nueva combinación.

8. Con la llave especial (B), atornille el

tornillo antirrobo (A) en la caja (véase la

ilustración 7-7).

Registro de combinaciones

Combination setting record

Combination # Date

____________________________

Combinación # Fecha

____________________________

Changement de la

combinaison Suite

6. Choisissez votre nouvelle combinaison,

écrire en dessous, puis entrez la nouvelle

combinaison - Appuyer sur les boutons

avec soin (un léger déclic devrait se faire

sentir que chaque bouton est enfoncé)

(voir figure 7-5).

Note. :On peut utiliser un seul et jusqu’à

cinq boutons. Ils peuvent être pressés

ensemble ou l’un après l’autre mais le

même bouton ne peut être utilisé qu’une

fois pour la même combinaison.

7. Tourner la béquille jusqu'en fin de

course. La maintenir ainsi tout en

vérifiant si le pêne est rétracté (voir fig-

ure 7-6). Relâcher la béquille. L’abaisser

de nouveau jusqu'en fin de course. Cette

fois-ci, le pêne ne doit pas se rétracter à

moins que la nouvelle combinaison ait

été faite.

8. Avec la clé spéciale (B), visser

solidement la vis antivol (A) dans le boîti-

er (voir figure 7-7).

7-5

7-6

7-7

Registre des combinaisons

Node la combinaison Date

____________________________

Para determinar cuál es la combinación de la

cerradura desde la parte delantera de la

cerradura, no existe ningún procedimiento. Una

combinación perdida deberá anularse quitando la

cámara de combinación de la caja de la cerradura;

luego se podrá colocar una nueva combinación.

CERRADURA DESMONTAJE

1. Quite la placa posterior de la cerradura

sacando los seis tornillos que van en esa placa.

2. Saque los dos tornillos Phillips (F), que fijan el

soporte de guía (D) a la caja delantera. Tome el

soporte y deslícelo hacia atrás para que separe

del embrague (ilustrac. 8-1).

3. Levante el varillaje de la cámara (A) para sacar-

lo del eje de control (B), palanqueando con un

destornillador de cabeza plana. Marque el varil-

laje para asegurarse que vuelve a colocarlo en

su lugar correspondiente (ilustrac. 8-1).

4. Quite la cámara de combinación (E) sacando los

tornillos Phillips (G), situados en cada extremo

de la cámara (ilustrac.8-1).

5. Quite el cojinete del eje (C) del eje de control

(ilustrac. 8-1).

Nota: Para quitar los 3 echó a un lado " marcado

del protector contra el polvo; Kaba, " El “simplex,”

los etc., ponen el compartimiento de la combinación

en la posición a la derecha.

6. Coloque un pequeño destornillador en el borde

del protector contra el polvo echado a un lado 3 y

empuje hacia abajo en el destornillador (véase el

cuadro 8-2). La cubierta debe hacer estallar floja-

mente. Una vez que hace, llevar a cabo la cubier-

ta del compartimiento de la combinación.

7. Lleve a cabo el compartimiento en una mano al

lado de la lengüeta del tornillo (b) en cada

extremo con el revestimiento de los llave-vásta-

gos (c) usted y el eje del control (d) en la parte

inferior (véase el cuadro 8-3).

8. Usando los alicates o equivalente, gire el eje del

control (d) a la izquierda y lance para despejar el

compartimiento (véase el cuadro 8-3).

9. Mire los 5 engranajes del código (e). Si algunos bol-

sil los del engranaje del código (f) están ya en a línea

del esquileo (posición abierta), no haga caso de

ellos. No se utilizan en la combinación (véase el

cuadro 8-4).

Nota: La línea del esquileo (posición abierta) se refiere

al “L” formó pies alinea ya con el bolsillo del engranaje

conjugado.

10.Encuentre el engranaje del código pocket/s (e)

que está lo más lejos posible lejos de la línea del

esquileo (posición abierta). Presione ese key-

stem/s (c) y lance (véase el cuadro 8-4). Si

algunos dígitos en la combinación fueron presion-

ados juntos (al mismo tiempo), después éstos se

deben también presionar juntos para reajustar la

combinación.

11.Encuentre el engranaje del código pocket/s (e) que

es el siguiente lo más lejos posible lejos de la línea

del esquileo (posición abierta). Presione ese key-

stem/s (c) y lance (véase el cuadro 8-4).

There is no procedure for determining an

unknown combination from the front of the lock.

A lost combination must be cleared by removing

the combination chamber from the lock housing,

then a new combination can be set.

LOCK DISASSEMBLY

1. Remove the back plate from the front lock

housing by removing the six back plate

screws.

2. Remove the two Phillips head screws (F)

securing the guide bracket (D) to the front

housing. Grasp the guide bracket and slide it

back to disengage it from the clutch linkage.

(see figure 8-1)

3. Lift the two chamber links (A) off of the

control shaft (B) using a small flat blade

screwdriver. Mark links to assure proper

reassembly. (see figure 8-1)

4. Remove the combination chamber (E) by

removing the Phillips head screws (G) at each

end of the chamber. (see figure 8-1)

5. Remove shaft bushing (C) from control shaft.

(see figure 8-1)

Note: To remove the 3-sided dust cover marked

"Kaba," “Simplex,” etc., place the combination

chamber in the position to the right.

6. Place a small screwdriver on the edge of the

3-sided dust cover and push down on the

screwdriver (see figure 8-2). The cover

should pop loose. Once it does, pull the

cover off of the combination chamber.

7. Hold the chamber in one hand by the screw

tab (b) on each end with the key-stems (c)

facing you and the control shaft (d) at the bot-

tom (see figure 8-3).

8. Using pliers or equivalent, rotate the control

shaft (d) counter-clockwise and release to

clear the chamber (see figure 8-3).

9. Look at the 5 code gears (e). If any code gear

pockets (f) are already at the shear line (open

position), ignore them. They are not used in

the combination (see figure 8-4).

Note: Shear line (open position) references the

“L” shaped feet already align with the mating

gear pocket.

10.Find the code gear pocket/s (e) that is farthest

away from the shear line (open position).

Depress that key-stem/s (c) and release (see

figure 8-4). If any digits in the combination

were depressed together (at the same time),

then these must also be depressed together to

reset the combination.

11. Find the code gear pocket/s (e) that is the

next farthest away from the shear line (open

position). Depress that key-stem/s (c) and

release (see figure 8-4).

Reset an Unknown

Combination Reajuste una combinación

desconocida

Il n'y a aucun moyen de trouver une

combinaison inconnue à partir du clavier de

la serrure. Pour annuler une combinaison

perdue, enlever la chambre à combinaison

du boîtier de serrure, puis entrer une nou-

velle combinaison.

SERRURE DESMONTAJE

1. Enlever le palastre du boîtier de la serrure en

desserrant les six vis.

2. Retirer les deux vis Phillips (F) qui fixent le support

guide (D) et faire glisser celui-ci vers l’arrière pour le

désengager du train d’engrenage (voir figure

8-1).

3. Soulever les deux leviers de la chambre (A) hors de

l'arbre d’entraînement (B) à l'aide d'un tournevis à

lame plate. Marquer les leviers pour pouvoir les

reassembler correctement (voir figure 8-1).

4. Enlever la chambre à combinaison (E) en desser-

rant les vis Phillips (G) à chaque extrémité de la

chambre (voir figure 8-1).

5. Enlever la bague (C) de l'arbre d’entraînement (voir

figure 8-1).

Note: Pour enlever les 3 a dégrossi " marqué de cache

anti-poussière ; Kaba, " ; Le « simplex, » etc., placent la

chambre de combinaison dans la position vers la

droite.

6. Placez un petit tournevis sur le bord du cache

antipoussière dégrossi par 3 et appuyez sur le

tournevis (voir le schéma 8-2). La couverture devrait

sauter lâchement. Une fois qu'elle fait, retirer la cou-

verture de la chambre de combinaison.

7. Tenez la chambre dans une main par l'étiquette de

vis (b) sur chaque extrémité avec le revêtement des

clef-tiges (c) vous et l'axe de commande (d) au fond

(voir le schéma 8-3).

8. Utilisant des pinces ou équivalent, tournez l'axe de

commande (d) dans le sens contraire des aiguilles

d'une montre et libérez pour dégager la chambre

(voir le schéma 8-3).

9. Regardez les 5 vitesses de code (e). Si des poches de

vitesse de code (f) sont déjà à la ligne de cisaillement

(position d'ouverture), ignorez-les. Elles ne sont pas

employées dans la combinaison (voir le schéma 8-4).

Note: La ligne de cisaillement (position d'ouverture)

met en référence le « L » a formé des pieds alignent

déjà avec la poche de pignon d'accouplement.

10.Trouvez la vitesse de code pocket/s (e) qui est le

plus loin à partir de la ligne de cisaillement (position

d'ouverture). Enfoncez ce key-stem/s (c) et libérez

(voir le schéma 8-4). Si des chiffres dans la combi-

naison étaient diminués ensemble (en même

temps), alors ceux-ci doivent également être enfon-

cés ensemble pour remettre à zéro la combinaison.

11.Trouvez la vitesse de code pocket/s (e) qui est la

prochaine le plus loin à partir de la ligne de cisaille-

ment (position d'ouverture). Enfoncez ce key-stem/s

Remettez à zéro une

combinaison inconnue

8-1

8-2

8-3

(3 sided dust cover)

c(5)

c (5)

e (5)

8-4

Nota: Si los bolsillos uces de los del engranaje del

código viajan más allá de la línea del esquileo, los

llave-vástagos se han presionado en la secuencia

incorrecta. Comience encima en el paso 8.

12.Repita el paso 11 hasta que todo el engranaje del

código embolse (e) esté en la línea del esquileo

(posición abierta).

13.Si todos los bolsillos del engranaje del código (e)

no se alinean en la línea del esquileo (posición

abierta), comience encima en el paso 8.

14.Presione el (G) de la diapositiva del cierre en la

tapa del compartimiento y lance (los parecer un

extremo de un enchufe de chispa) (véase el

cuadro 8-5).

15.Usando los alicates o equivalente, gire el eje del

control (d) a la izquierda para despejar el compar-

timiento y para lanzar. El (G) de la diapositiva del

cierre debe hacer estallar hacia fuera (el botón

debajo permanecerá deprimido) (véase el cuadro

8-5).

16.Presione el key-stem/s (c) que usted quiere en la

combinación, lanzando cada uno después de que

sea deprimido (véase el cuadro 8-5).

17.Una vez todos los dígitos en la nueva combi-

nación se han presionado, con los alicates o el

equivalente, gira el reloj del eje del control (d)

sabio (véase el cuadro 8-5). El cambio del código

botón (h) por debajo el (G) de la diapositiva del

cierre, debe surgir (véase el cuadro 8-5). El nuevo

la combinación ahora se fija.

18.Mire los bolsillos del engranaje del código (e). Los

números en la nueva combinación deben no

estar en la línea del esquileo (posición abierta)

(Véase el cuadro 8-5).

MONTAJE

1. Substituya el protector contra el polvo echado a

un lado 3 “Kaba marcado”, el “simplex”, el etc. se

cercioran de los empalmes estacados en ambas

placas de extremo cabidas a través de las

ranuras en el protector contra el polvo. Estaque

los 2 empalmes de la placa de extremo. Reinstale

el compartimiento en la cerradura.

2. Resecure el buje del eje (c) con el revestimiento

lateral plano para arriba. (véase el cuadro 8-8)

3. Fije la cámara de combinación con los dos tornil-

los Phillips (G) que había sacado.

4. Resecure el compartimiento liga (a) sobre el eje

del control exactamente como fueron quitados.

Para las cerraduras derechas, “C” se enciende

primero, entonces “D”. (Véase el cuadro 8-6).

Para las cerraduras de la mano izquierda, “D” se

enciende primero, entonces “C”. (Véase el cuadro

8-7).

5. Vuelva a colocar el soporte de guía (D)

alineando el tren de engranajes en el soporte y

fíjelo con los dos tornillos Phillips (F) que había

sacado.

Nota: las cerraduras con manijas a derechas

requieren las clavijas del eje estén en posición hori-

zontal con respecto a la caja de la cerradura (véanse

las ilustraciones 8-6 y 8-7).

6. Vuelva a colocar la placa posterior y fíjela con los

seis tornillos correspondientes.

Para más información llame al

1-800-849-TECH (8324)

Note: If any of the code gear pockets travel past the

shear line, the key-stems have been depressed in

the wrong sequence. Start over at step 8.

12. Repeat step 11 until all code gear pockets (e)

are at the shear line (open position).

13. If all the code gear pockets (e) are not lined up

at the shear line (open position), start over at

step 8.

14. Depress the lockout slide (g) at the top of the

chamber and release (looks like one end of a

spark plug) (see figure 8-5).

15. Using pliers or equivalent, rotate the control

shaft (d) counter-clockwise to clear the chamber

and release. The lockout slide (g) should pop

out (button underneath will stay depressed)

(see figure 8-5).

16. Depress the key-stem/s (c) that you want in the

combination, releasing each after it is

depressed (see figure 8-5).

17. Once all the digits in the new combination have

been depressed, with the pliers or equivalent,

rotate the control shaft (d) clockwise (see figure

8-5). The code change button (h) underneath

the lockout slide (g), should pop up (see figure

8-5). The new combination is now set.

18. Look at the code gear pockets (e). The numbers

in the new combination should not be at the

shear line (open position) (see figure 8-5).

REASSEMBLY

1. Replace the 3-sided dust cover marked “Kaba”,

“Simplex”, etc. Make sure the staked joints on

both end plates fit through the slots on the dust

cover. Stake the 2 end plate joints. Reinstall the

chamber into the lock.

2. Resecure the shaft bushing (C) with flat side

facing up. (see figure 8-8)

3. Secure the combination chamber with the two

Phillips head screws (G) you removed earlier.

4. Resecure the chamber links (A) onto the con-

trol shaft exactly as they were removed. For

right hand locks, “C” goes on first, then “D” (see

Figure 8-6). For left hand locks, “D” goes on

first, then “C”. (see figure 8-7).

5. Replace the guide bracket (D) by aligning the

clutch linkage in the guide bracket and secure

with the two Phillips head screws (F) previous-

ly removed.

Note: Right hand lever locks require the

drive shaft pins to be vertical with the front lock hous-

ing. Left hand lever locks require the drive shaft pins

to be horizontal to the front lock housing. (see figures

8-6 & 8-7)

6. Replace the back plate and secure it with the six

back plate screws.

For further assistance call

1-800-849-TECH (8324)

Reset an Unknown

Combination (Continued)

Reajuste una combinación

desconocida (Continuación)

Note: Si les poches l'unes des de vitesse de code

voyagent après la ligne de cisaillement, les clef-

tiges ont été enfoncées dans l'ordre faux.

Commencez plus d'à l'étape 8.

12.Répétez l'étape 11 jusqu'à ce que toute la

vitesse de code empoche (e) soyez à la ligne

de cisaillement (position d'ouverture).

13.Si toutes les poches de vitesse de code (e) ne

sont pas alignées à la ligne de cisaillement

(position d'ouverture), commencez plus d'à l'é-

tape 8.

14.Diminuez la glissière (G) de verrouillage au

dessus de la chambre et libérez (des ressem-

bler à une extrémité d'une bougie d'allumage)

(voir le schéma 8-5).

15.En utilisant la pince ou l'équivalent, tournez

l'axe du contrôle (d) à gauche pour dégager le

compartiment et pour le lancer. Le (g) de la

diapositive de la fermeture doit faire exploser

vers dehors (le bouton restera au-dessous

enfoncé) (voir le tableau 8-5).

16.Enfoncez le key-stem/s (c) que vous voulez

dans la combinaison, libérant chacun après

qu'il soit déprimé (voir le schéma 8-5).

17.Une fois tous les chiffres dans la nouvelle com-

binaison ont été enfoncés, avec les pinces ou

l'équivalent, tournent l'horloge de l'axe de com-

mande (d) sage (voir le schéma 8-5). Le

changement de code bouton (h) sous la glis-

sière (G) de verrouillage, devrait sauter vers le

haut (voient le schéma 8-5). Le nouveau la

combinaison est maintenant placée.

18.Regardez les poches de vitesse de code (e).

les nombres dans la nouvelle combinaison

devraient ne pas être à la ligne de cisaillement

(position d'ouverture) (Voir le schéma 8-5).

RÉASSEMBLAGE

1. Remplacez le cache anti-poussière dégrossi

par 3 « Kaba » marqué, le « simplex », etc.

s'assurent les joints jalonnés sur les deux

plaques d'extrémité adaptées par les fentes

sur le cache anti-poussière. Jalonnez les 2

joints de plaque d'extrémité. Réinstallez la

chambre dans la serrure.

2. Resecure la douille d'axe (c) avec le revête-

ment latéral plat vers le haut. (voir le schéma

8-8)

3. Fixer la chambre à combinaison à l'aide des

deux vis Phillips (G) retirées précédemment.

4. Resecure la chambre lie (a) sur l'axe de com-

mande exactement comme ils ont été enlevés.

Pour les serrures droites, « C » continue

d'abord, puis « D ». (Voir le schéma 8 - 6 ) .

Pour des serrures de main gauche, « D » con-

tinue d'abord, puis « C ». (Voir le schéma 8-7).

5. Replacer le support guide (D) en alignant le

train d’engrenage dans le support et fixer avec

les deux vis (F) retirées précédemment.

Note: Pour être à la verticale avec le boîtier, les

serrures à béquille à main droite nécessitent des

goupilles d’arbre tandis que les serrures à béquille

à main gauche nécessitent des goupilles d’arbre

pour être à l’horizontale (voir figures 8-6 et 8-7).

6. Remplacez le plat arrière et fixez-le avec les

six vis de plat arrière.

Pour plus de renseignements composer :

1-800-849-TECH (8324)

Remettez à zéro une combinai-

son inconnue (Suite)

8-5

8-6

8-7

8-8

c (5)

Detección de fallas

Troubleshooting

Outside lever when turned always retracts

latch without depressing any buttons.

Lock is in zero combination.

Follow the procedure for setting a new

combination except omit step 3 page 18-21

(do not enter the existing combination).

After entering a new combination, lock

works one time only; then the lock fails to

open.

Buttons of intended combination not fully

depressed when changing combination.

Refer to Section 8 page 22-25

“

Reset an

Unknown Combination”.

Panic device latch is retracted only partial-

ly when code is entered and lever is turned.

Drive hub has not been adjusted to work

with mating exit device.

Follow the procedure for adjusting the cam

assembly—See Section 4 for instructions.

La manija de afuera, cada vez que se baja,

repliega siempre el pestillo sin tener que

apretar ningún botón.

La cerradura está en la combinación cero.

Siga el procedimiento indicado para poner

una nueva combinación, pero omita el paso

3, de la página 18-21 (no ponga la

combinación existente).

Después de insertar la nueva combinación,

la cerradura funciona una sola vez y

después no abre.

Los botones de la combinación no han sido

apretados totalmente al cambiar la

combinación.

Consulte la Sección 8 Página 22-25 “Perdí

una combinación desconocido”

Dispositivo de cierre de pánico se retrae

sólo parcialmente cuando el código se

introduce y la palanca se volvió.

El eje de transmisión no ha sido adaptado

para trabajar con dispositivos de

acoplamiento de salida.

Siga el procedimiento para ajustar el con-

junto de la leva-Vea la Sección 4 para

obtener instrucciones.

Dépannage

Le pêne se rétracte chaque fois que la

béquille est abaissée, sans même que la

combinaison n’ait été pressée.

Aucune combinaison n'est entrée dans la

serrure.

Suivez la procédure établissement une

nouvelle combinaison, sauf omettre étape

3 page 18-21 (ne pas entrer dans la combi-

naison existante).

Une fois la nouvelle combinaison entrée, la

serrure fonctionne une seule fois puis ne

se déverrouille plus.

Les boutons de la combinaison voulue

n'ont pas été appuyés à fond lors du

changement de combinaison.

Reportez-vous à la section 8 page 22-25

“Reset une combinaison inconnue”.

Dispositif de verrouillage de panique est

rentré en partie seulement lorsque le code

est entré et levier de tension.

Moyeu entraînement na pas été ajusté à

travailler avec le dispositif de sortie de

accouplement.

Suivez la procédure de réglage de la came-

Voir la section 4 pour les instructions.

?= Symptom/problem

= Síntoma/problema

= Problème

= Possible cause

= Causa posible

= Cause possible

= Remedy

= Solución

= Solution

Notes

Kaba Access & Data Systems Americas

2941 Indiana Avenue

Winston-Salem, NC 27105 USA

Tel: 800.849.8324 or 336.725.1331

Fax: 800.346.9640 or 336.725.3269

www.kaba-adsamericas.com PKG2279 0114

Kaba Installation Instructions Simplex LP1000 D8 PKG2279

Navigation menu

Versions of this User Manual:

Views

Navigation
