2 English

DANGER

indicates “an imminently hazardous situ-

ation which, if not avoided, will result in

death or serious injury.”

WARNING

indicates “a potentially hazardous situa-

tion which, if not avoided, could result in

death or injury.”

CAUTION

indicates “a potentially hazardous situa-

tion which, if not avoided, may result in

minor or moderate injury or in property

damage incidents.”

For household use only!

The owner and/or user must have an un-

derstanding of the manufacturer’s oper-

ating instructions and warnings before

using this pressure washer.

Warning information should be empha-

sized and understood.

If the operator is not fluent in English,

the manufacturer’s instructions and

warnings shall be read to and discussed

with the operator in the operator’s native

language by the purchaser/owner, mak-

ing sure that the operator comprehends

its contents.

Owner and/or user must study and

maintain for future reference the manu-

facturers’ instructions.

In the U.S. or Canada, please call

1-800-537-4129 for warranty issues and

visit www.karcher-help.com for techni-

cal support and product assistance.

Please take a moment to register your

pressure washer online at

www.karcher-register.com. Be sure

to save your purchase receipt, it will be

required for repairs covered by warran-

ty.

Call: 01-800-024-13-13 for help or visit

our website: www.karcher.com.mx

HIGH PRESSURE WASHER OPERATOR MANUAL

Model Overview 3

Important Safety Instructions 4

Assembly Instructions 6

Operating Instructions 7

Using the Accessories 8

Working with Detergents 9

Taking a Break 10

Shutting Down & Clean-Up 10

Winterizing and Long-Term Storage 11

Maintenance Instructions 11

Cleaning Tips 12

Optional Cleaning Accessories 13

Troubleshooting 15

Safety Alert Symbols

Specifications

Max. Pressure 1850 PSI

Max. Water Flow 1.5 GPM

Amp draw 13 AMPS

Voltage 120 V

Part No. 1.396-703.0

Serial no.

Owner/User Responsibility

Customer Support

USA and Canada

Customer Support

Mexico

English 3

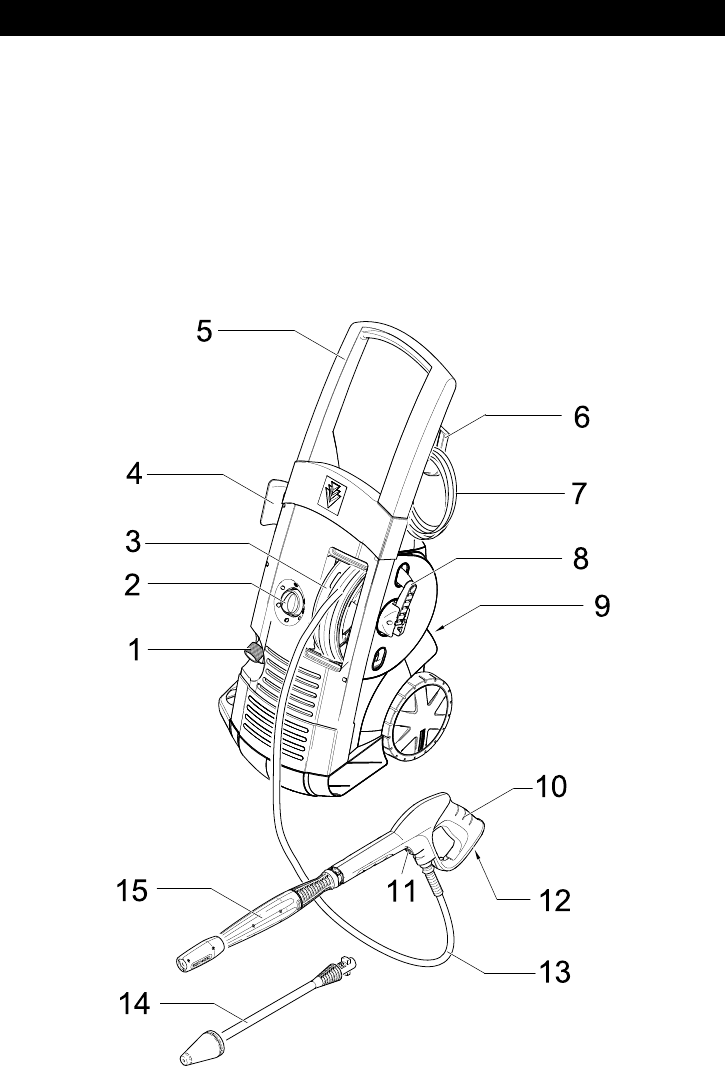

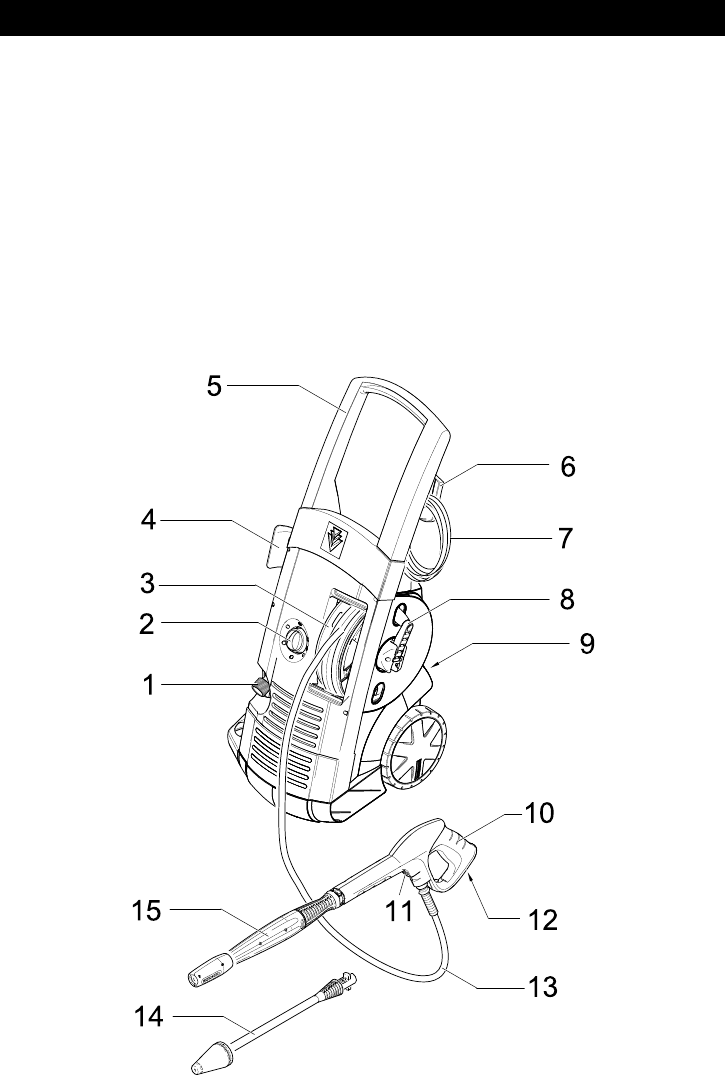

1 Water inlet with garden hose connec-

tor

2 ON/OFF switch

3 High pressure hose reel

4 Spray Wand Storage

5 Handle

6 Cord Hook

7 Power cord with Ground Fault Circuit

Interrupter (GFCI)

8 Hand crank for hose reel

9 Detergent tank

with Detergent metering regulator

10 Trigger gun

11 Key to detach the high-pressure

hose from the trigger gun

12 Trigger gun safety lock

13 High pressure hose

14 Dirtblaster® (Rotary spray wand)

15 Vario Power Spray wand

MODEL OVERVIEW

4 English

WARNING

When using this product basic precau-

tions should always be followed, includ-

ing the following:

Read all the instructions before using

the product.

To reduce the risk of injury, close su-

pervision is necessary when a prod-

uct is used near children.

Know how to stop the product and

bleed pressures quickly. Be thor-

oughly familiar with the controls.

Stay alert – watch what you are doing.

Do not operate the product when fa-

tigued or under the influence of alco-

hol or drugs.

Keep operating area clear of all per-

sons.

Do not overreach or stand on unsta-

ble support. Keep good footing and

balance at all times.

Follow the maintenance instructions

specified in the manual.

This product is provided with a

Ground Fault Circuit Interrupter built

into the power cord plug. If replace-

ment of the plug or cord is needed,

use only identical replacement parts.

WARNING

Risk of Injection or Injury – Do Not Di-

rect Discharge Stream At Persons.

High pressure jets can be dangerous

if misused. The jet must not be di-

rected at persons, animals, electrical

devices, or the unit itself.

Wear safety goggles.

WARNING

Risk Of Explosion – Do not spray

flammable liquids.

Do not use acids, alkaline, solvents,

or any flammable material in this

product. These products can cause

physical injuries to the operator and ir-

reversible damage to the machine.

CAUTION

Gun Kicks Back – Hold with both

hands.

The Trigger Gun Safety Lock pre-

vents the trigger from accidentally

being engaged. This safety feature

DOES NOT lock trigger in the ON po-

sition.

WARNING – Risk of Electrocution

Inspect cord before using – Do not

use if cord is damaged.

Keep all connections dry and off the

ground.

Do not touch plug with wet hands.

Do not use extension cord with this

product.

Connect to individual branch circuit

only.

CAUTION

This unit has been designed for use with

cleaning detergents recommended by

the manufacturer. The use of other

cleaning detergents may affect the oper-

ation of the machine and void the war-

ranty.

WARNING

DO NOT SPRAY ELECTRICAL APPA-

RATUS AND WIRING.

DO NOT USE WITH FLAMMABLE

LIQUIDS AND TOXIC CHEMICALS.

HIGH PRESSURE. KEEP CLEAR OF

NOZZLE.

INJECTION HAZARD: EQUIPMENT

CAN CAUSE SERIOUS INJURY IF

THE SPRAY PENETRATES THE

SKIN. DO NOT POINT THE GUN AT

ANYONE OR ANY PART OF THE

BODY. IN CASE OF PENETRATION

SEEK MEDICAL AID IMMEDIATELY.

THIS SYSTEM IS CAPABLE OF PRO-

DUCING 1850 PSI TO AVOID RUP-

IMPORTANT SAFETY INSTRUCTIONS

English 5

TURE AND INJURY, DO NOT

OPERATE THIS PUMP WITH COMPO-

NENTS RATED LESS THAN 1850 PSI

WORKING PRESSURE (INCLUDING

BUT NOT LIMITED TO SPRAY GUNS,

HOSE AND HOSE CONNECTIONS).

BEFORE SERVICING, CLEANING OR

REMOVING ANY PARTS, SHUT OFF

POWER AND RELIEVE PRESSURE.

IF CONNECTION IS MADE TO A PO-

TABLE WATER SYSTEM, THE SYS-

TEM SHALL BE PROTECTED

AGAINST BACKFLOW.

This product must be grounded. If it

should malfunction or breakdown,

grounding provides a path of least resis-

tance for electric current to reduce the

risk of electric shock. This product is

equipped with a cord having an equip-

ment-grounding conductor and a

grounding plug. The plug must be

plugged into an appropriate outlet that is

properly installed and grounded in ac-

cordance with all local codes and ordi-

nances.

DANGER

Improper connection of the equipment-

grounding conductor can result in a risk of

electrocution. Check with a qualified elec-

trician or service personnel if you are in

doubt as to whether the outlet is properly

grounded. Do not modify the plug provid-

ed with the product - if it will not fit the out-

let, have a proper outlet installed by a

qualified electrician. Do not use any type

of adapter with this product.

This pressure washer is provided with a

ground-fault circuit-interrupter (GFCI)

built into the plug of the power-supply

cord. This device provides additional

protection from the risk of electric shock.

Should replacement of the plug or cord

become necessary, use only identical

replacement parts that include GFCI

protection.

CAUTION

When connecting the water inlet to the

water supply mains, local regulations of

your water company must be observed.

In some areas the unit must not be con-

nected directly to the public drinking wa-

ter supply. This is to ensure that there is

no feedback of chemicals into the water

supply. Direct connection via a receiver

tank or backflow preventer, for example,

is permitted.

Dirt in the feed water will damage the

unit. To avoid this risk, we recommend

fitting a water filter.

Garden hose must be at least 1/2

inch or 5/8 inch in diameter.

Flow rate of water supply must not

fall below 2 GPM (gallons per

minute).

Flow rate can be determined by run-

ning the water for one minute into an

empty 5-gallon container.

The water supply temperature must

not exceed 104°F/40°C.

Never use the pressure washer to

draw in water contaminated with sol-

vents, e.g. paint thinners, gasoline,

oil, etc.

Always prevent debris from being

drawn into the unit by using a clean

water source.

SAVE THESE INSTRUCTIONS!

GROUNDING INSTRUCTIONS

GROUND FAULT CIRCUIT

INTERRUPTER PROTECTION

WATER SUPPLY

(Cold Water Only)

6 English

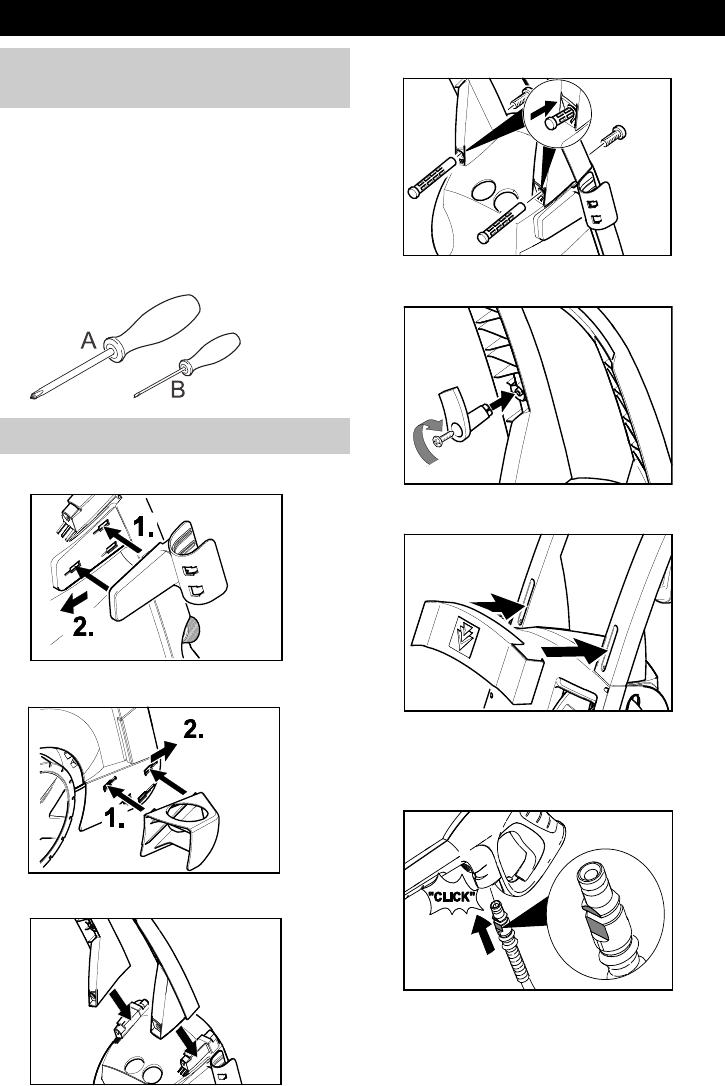

APhilips Screwdriver, medium size

for final assembly

BScrewdriver, small size

for connecting high pressure hose

and trigger gun.

ÎSTEP 1:

ÎSTEP 2:

ÎSTEP 3:

ÎSTEP 4:

ÎSTEP 5:

ÎSTEP 6:

ÎSTEP 7:

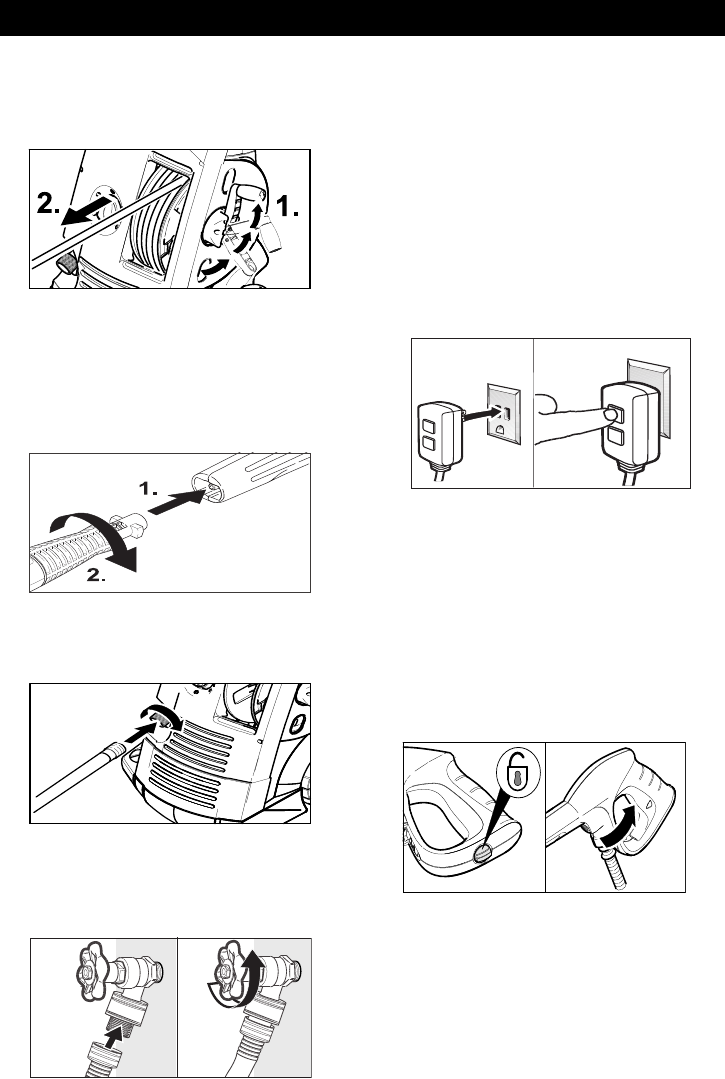

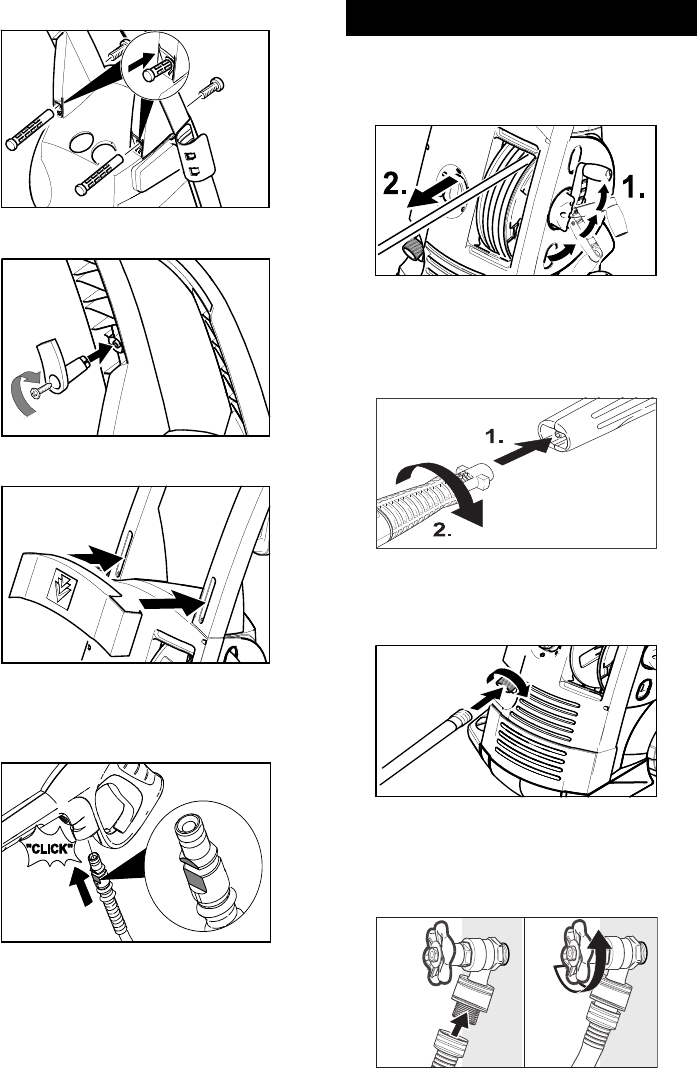

Insert the small end of the high pres-

sure hose into place.

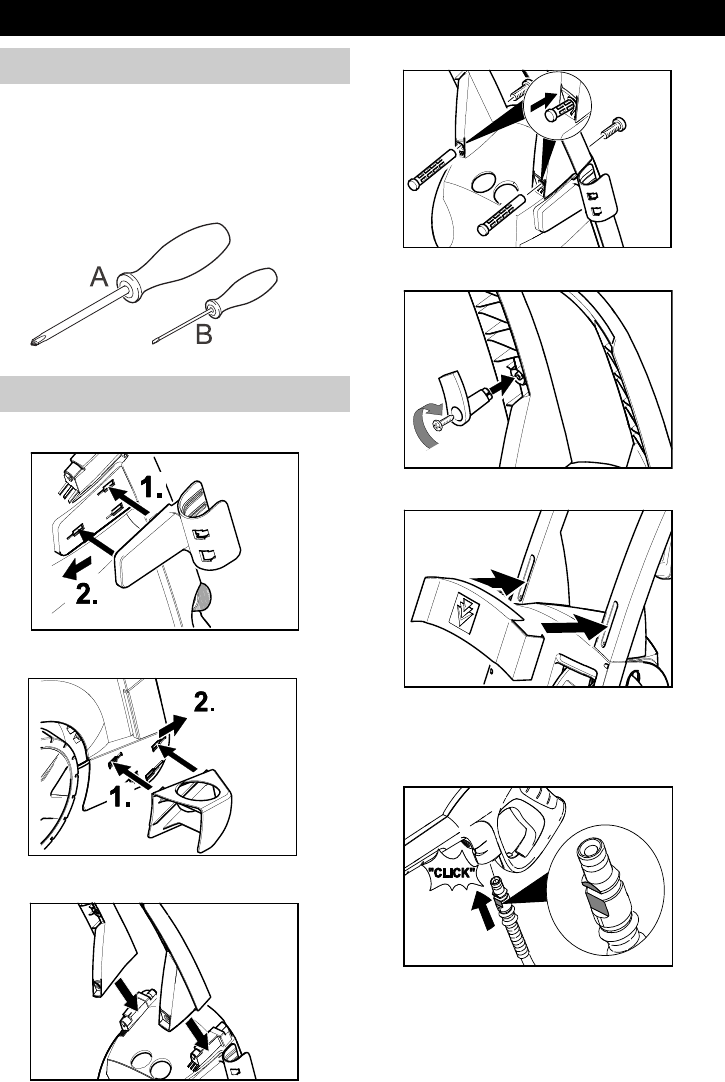

ASSEMBLY INSTRUCTIONS

Required Tools (not included)

Assembly

English 7

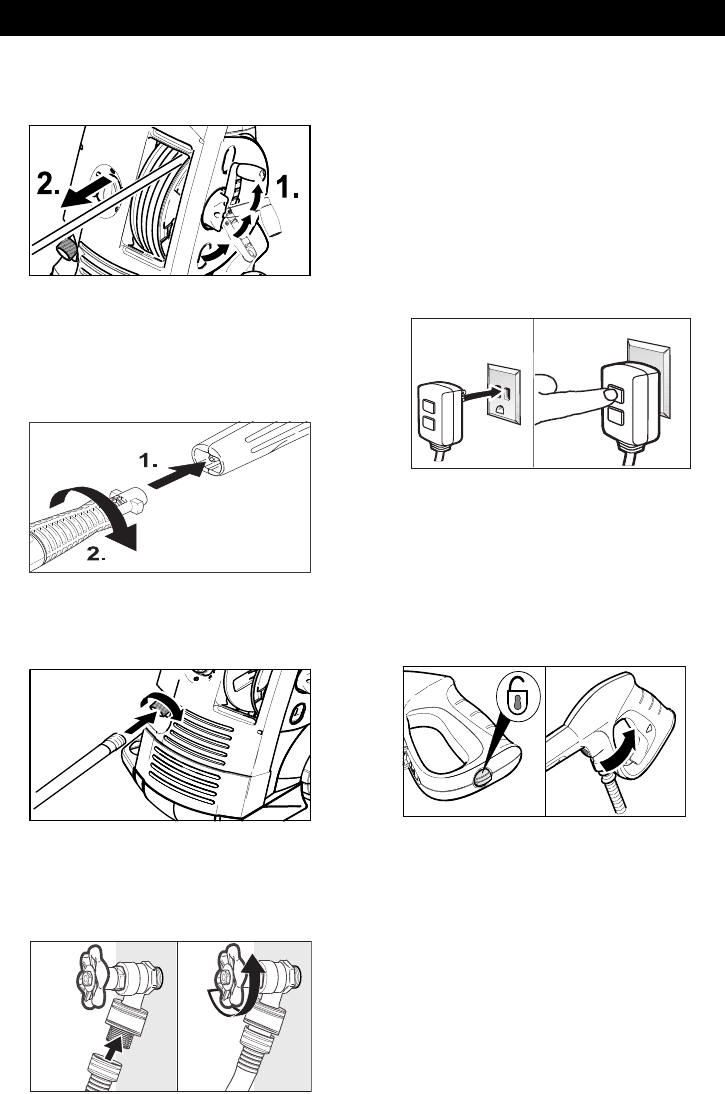

ÎSTEP 1:

Unwind the high pressure hose com-

pletely from the hose reel.

ÎSTEP 2:

Insert the spray wand of your choice

into the trigger gun. Press in against

the spring tension and twist into

locked position.

ÎSTEP 3:

Connect garden hose to unit’s water

inlet.

ÎSTEP 4:

Connect garden hose to the cold wa-

ter source and turn water on com-

pletely.

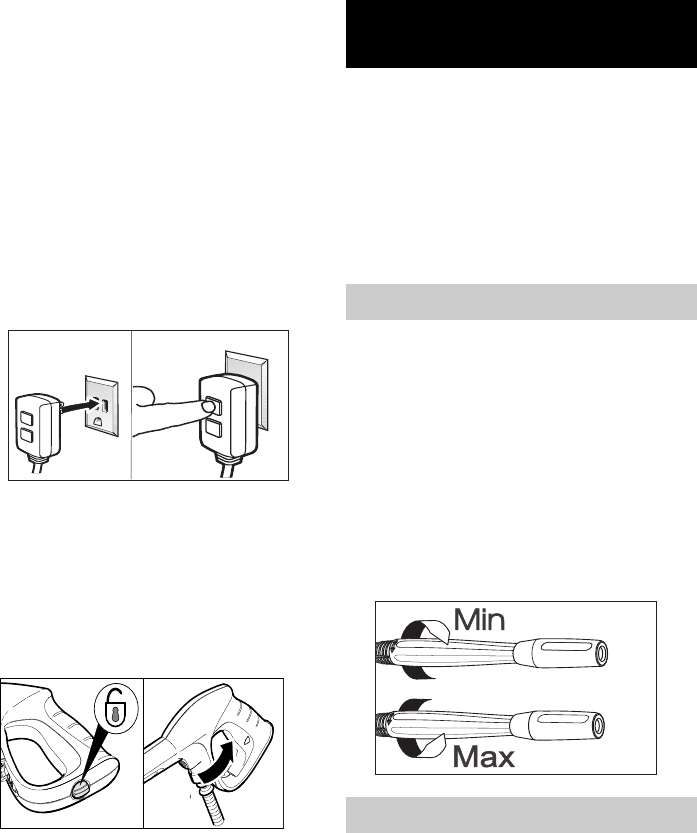

ÎSTEP 5:

Plug the Ground Fault Circuit Inter-

rupter (GFCI) into a working outlet.

We recommend that you test the GFCI as

part of your startup procedure each time

you use your pressure washer. To learn

how to peform this test on your unit, visit

http://www.karcherresidential.com/

gfci_test.php for detailed instructions for

your type of GFCI.

WARNING

Do not use if above test fails.

Note: The actual appearance of the GFCI may

be different from this illustration.

ÎSTEP 6:

Unlock the trigger gun safety lock.

Trigger the gun to eliminate trapped

air, wait for a steady flow of water to

emerge from the spray nozzle.

ÎSTEP 7:

Turn on the high pressure washer (I/

ON).

The motor starts only if the trigger

of the gun is pulled and shuts off

when the trigger is released.

OPERATING INSTRUCTIONS

8 English

WARNING

To avoid serious injury never point

spray nozzle at yourself, other per-

sons or animals.

Always test an inconspicuous area

before cleaning with high pressure.

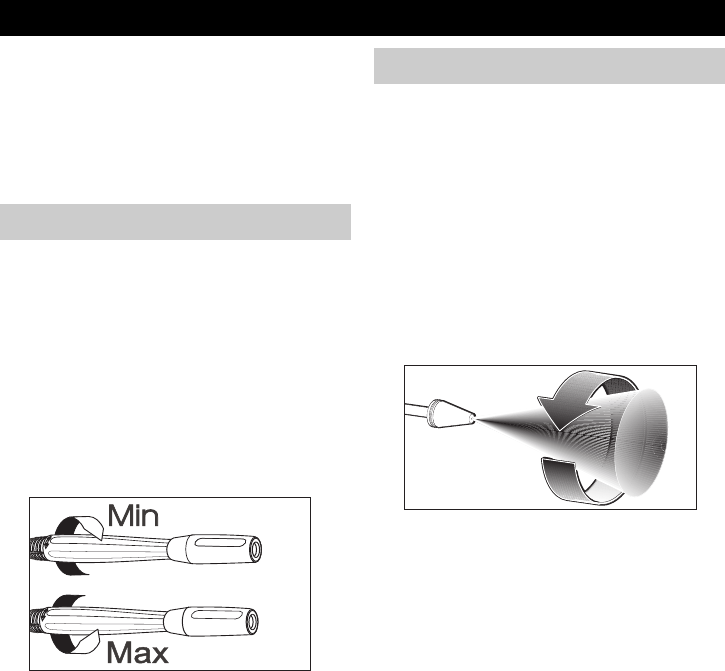

The Vario Power Spray Wand allows

you to adjust the cleaning pressure.

To clean at maximum pressure, the

wand must be positioned to the high

pressure setting (Max).

For reduced pressure turn the wand

collar in the „Min“ direction.

To apply detergent, the wand must

be positioned to the low pressure

setting (Mix).

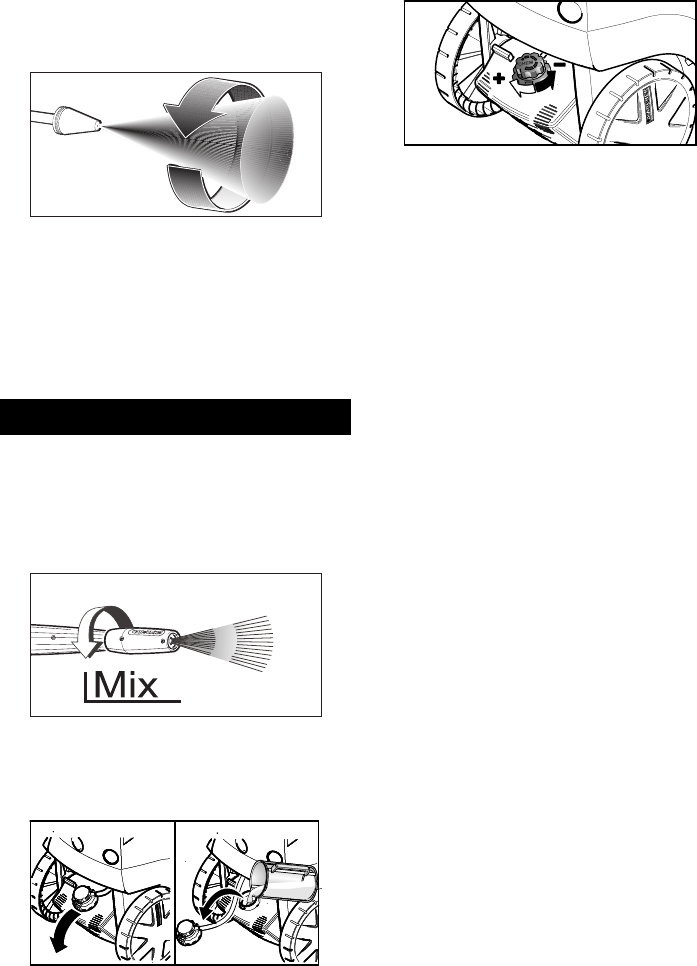

This nozzle features a 0º pencil jet

which rotates 360º for maximum dirt

cutting action, effectively increasing

cleaning performance up to 50%.

This nozzle combines the cleaning

performance of a 0º pencil jet with

the surface coverage of a wide angle

nozzle.

Not recommended for soft materi-

als, siding, painted surfaces,

decks or autos.

Before cleaning any surface an in-

conspicuous area should be cleaned

to test spray pattern and distance for

maximum cleaning results.

USING THE ACCESSORIES

Vario Power Spray Wand

Dirtblaster®

English 9

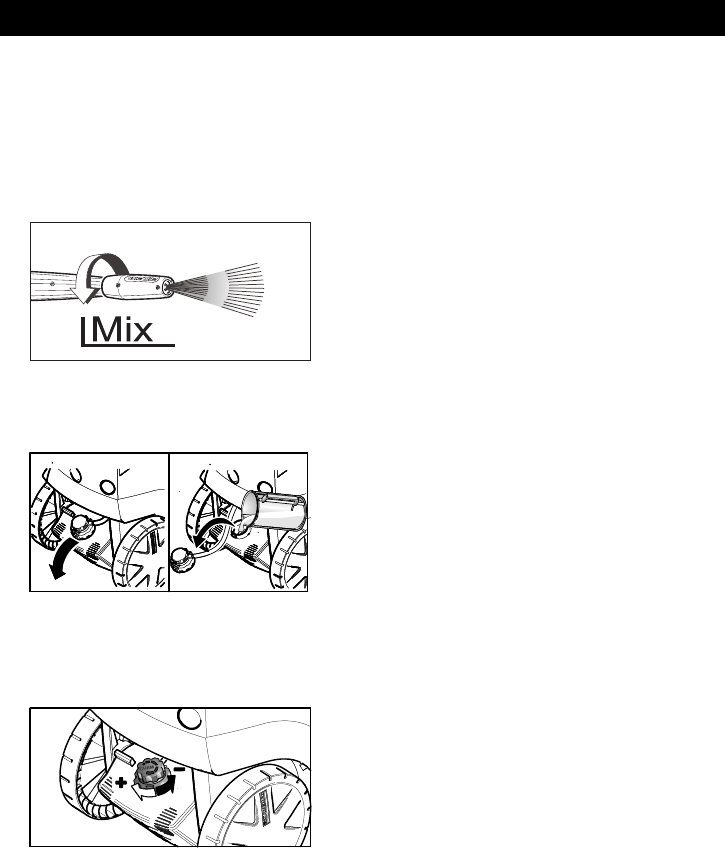

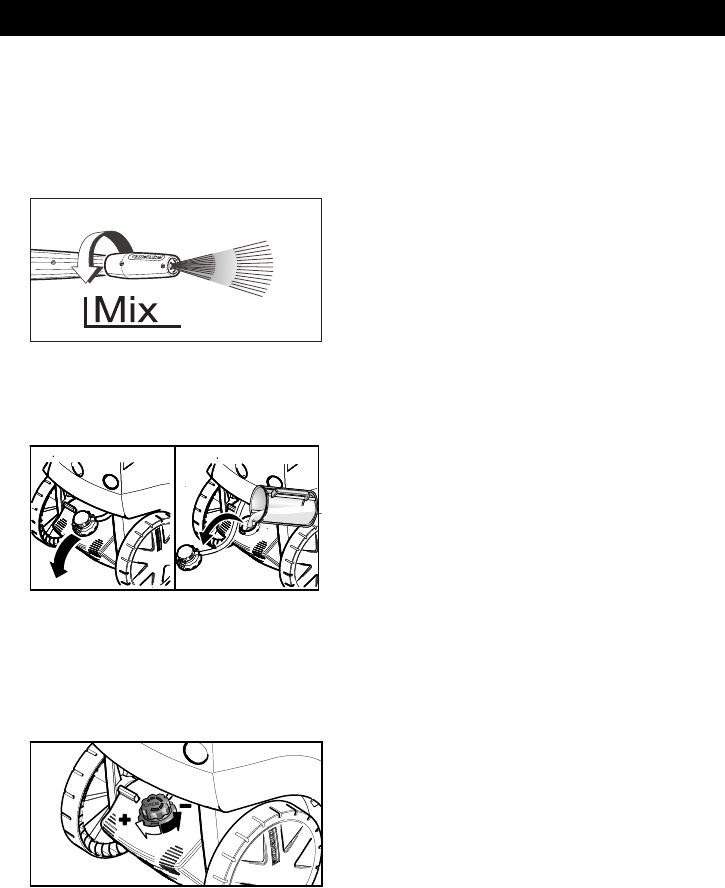

Detergents can only be applied at low

pressure setting (Mix).

ÎSTEP 1:

Install the Vario Power Spray Wand.

Set the spray wand to the low pres-

sure setting (Mix).

ÎSTEP 2:

Fill the Detergent Tank with the se-

lected detergent.

ÎSTEP 3:

Adjust detergent metering regulator.

- Medium quantity: Central position

- Large quantity: "+" position

- Small quantity: "-" position

ÎSTEP 4:

To rinse, move the VPS out of „Mix“

position and pull trigger to operate

unit.

ÎSTEP 5:

Turn on the pressure washer (I). Pull

trigger to operate unit. Liquid deter-

gent is drawn into the unit and mixed

with water. Apply detergent to work

area. Do not allow detergent to dry

on surface.

ÎSTEP 6:

Cleaning up: Always draw fresh wa-

ter through the detergent tank or si-

phon tube when done to flush any

remaining detergents from the injec-

tion system.

For best results see Cleaning Tips for

specific information on how to clean

different surfaces.

Always Use Kärcher® Detergent for

Best Results

Kärcher® biodegradable detergents are

specially formulated to protect the envi-

ronment and your pressure washer. The

special formula won’t clog the suction

tube filter and will protect the internal

parts of the pressure washer for a longer

life. For Kärcher® Detergents, check

your retailer or visit our website:

www.buykarcher.com

CAUTION

Never use:

– Bleach, Chlorine products and other

corrosive chemicals

– Liquids containing solvents (i.e.,

paint thinners, gasoline, oils)

– Tri-sodium phosphate products

– Ammonia products

– Acid-based products

These chemicals will harm the unit and

will damage the surface being cleaned.

Use of these items will void the war-

ranty.

WORKING WITH DETERGENTS

10 English

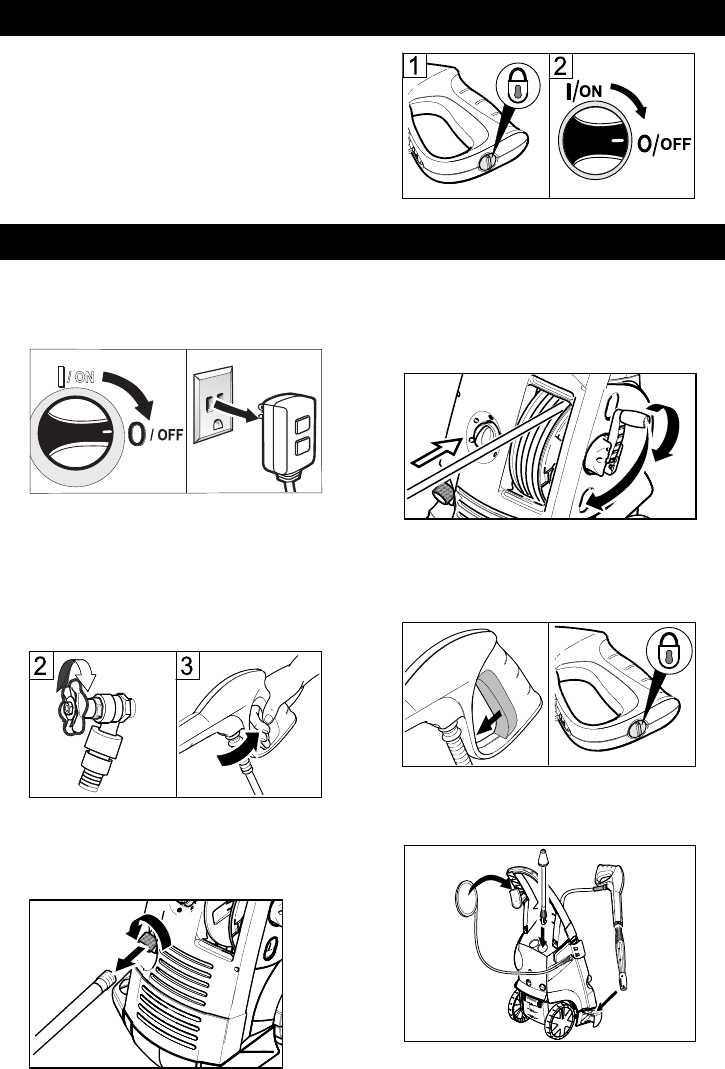

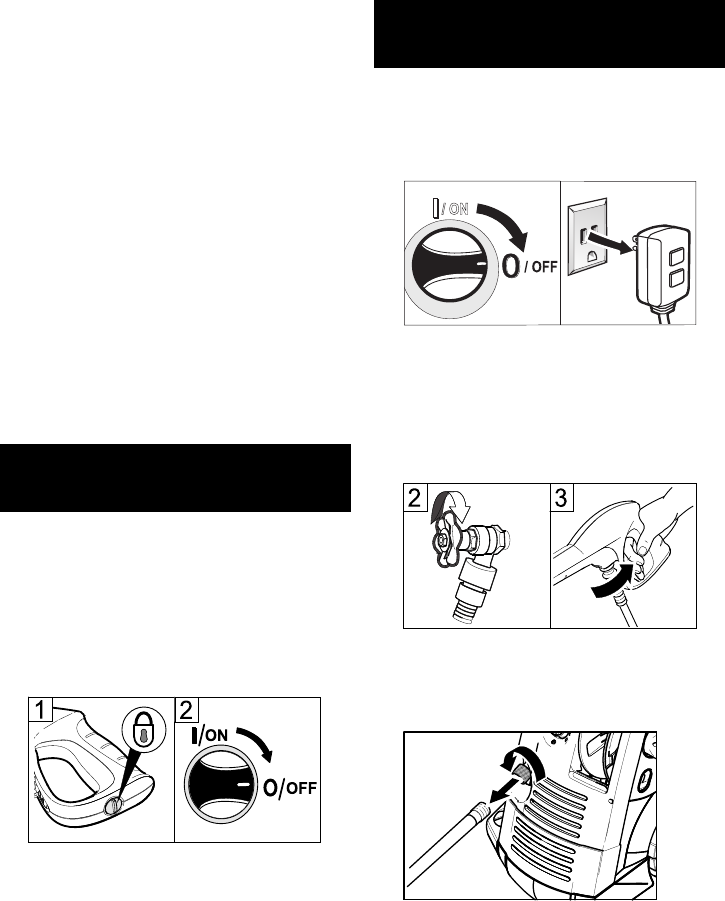

ÎSTEP 1:

Release trigger and engage gun

safety lock.

ÎSTEP 2:

Turn pressure washer to OFF (0) po-

sition.

ÎSTEP 1:

Turn the switch to OFF (0) position

and unplug cord from outlet.

ÎSTEP 2:

Turn off the water source.

ÎSTEP 3:

Press trigger to release water pres-

sure.

ÎSTEP 4:

Disconnect the garden hose from the

water inlet on the unit.

ÎSTEP 5:

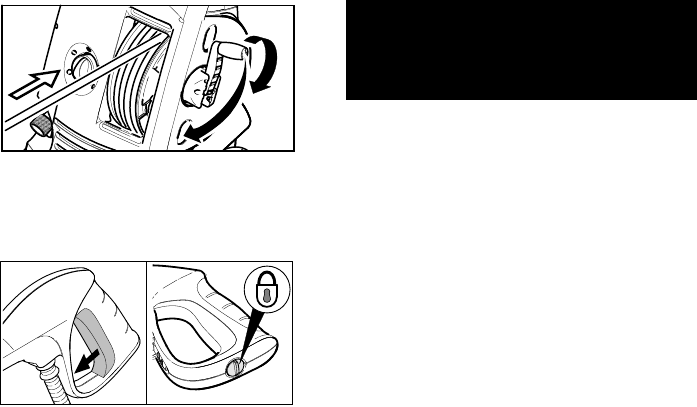

Wind up the high-pressure hose on

the hose reel. Push in the handle of

the crank to block the hose reel.

ÎSTEP 6:

Release trigger and engage gun

safety lock.

ÎSTEP 7:

Store the accessories on the unit.

TAKING A BREAK ..five minutes or more

SHUTTING DOWN & CLEAN-UP

English 11

Î1: Disconnect all water connections.

Î2: Turn on the machine for a few sec-

onds, until the water which had re-

mained in the pump exits, turn off

immediately.

Î3: Do not allow high pressure hose to

become kinked.

Î4: Store the machine and accesso-

ries in a room which does not reach

freezing temperatures. DO NOT

store near furnace or other sources

of heat as it may dry out the pump

seals.

CAUTION

Failure to follow the above directions will

result in damage to the pump assembly

and accessories and will void the war-

ranty.

Kärcher® also recommends the regular

practice of using a pump protector like

“Kärcher® Pump Guard” to prevent cold

weather damage during storage in the

winter months.

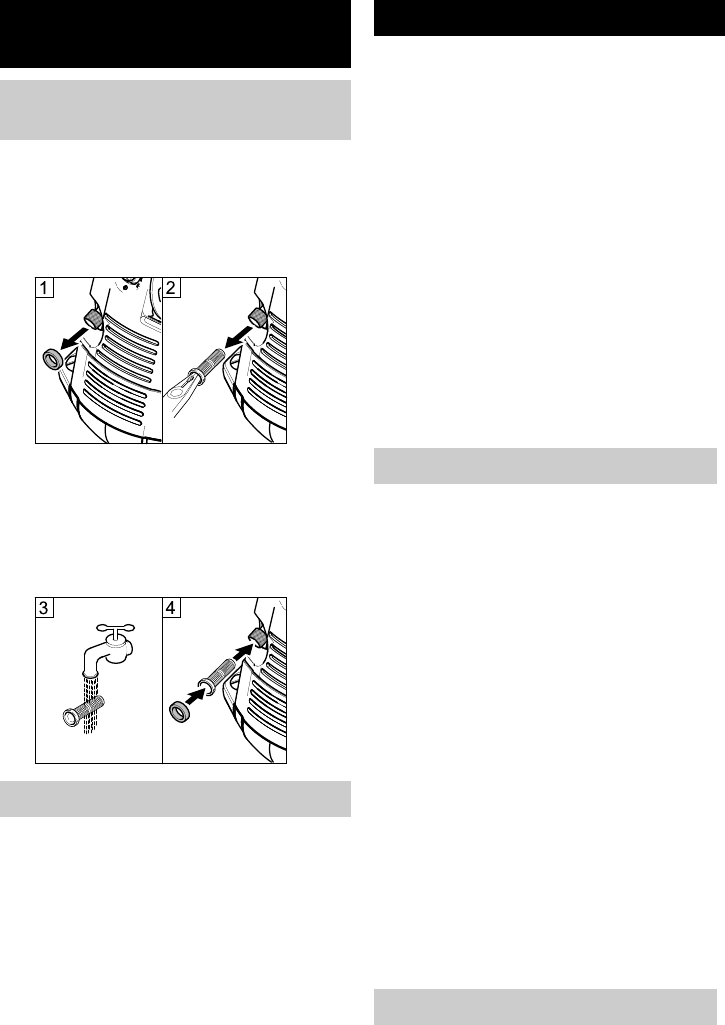

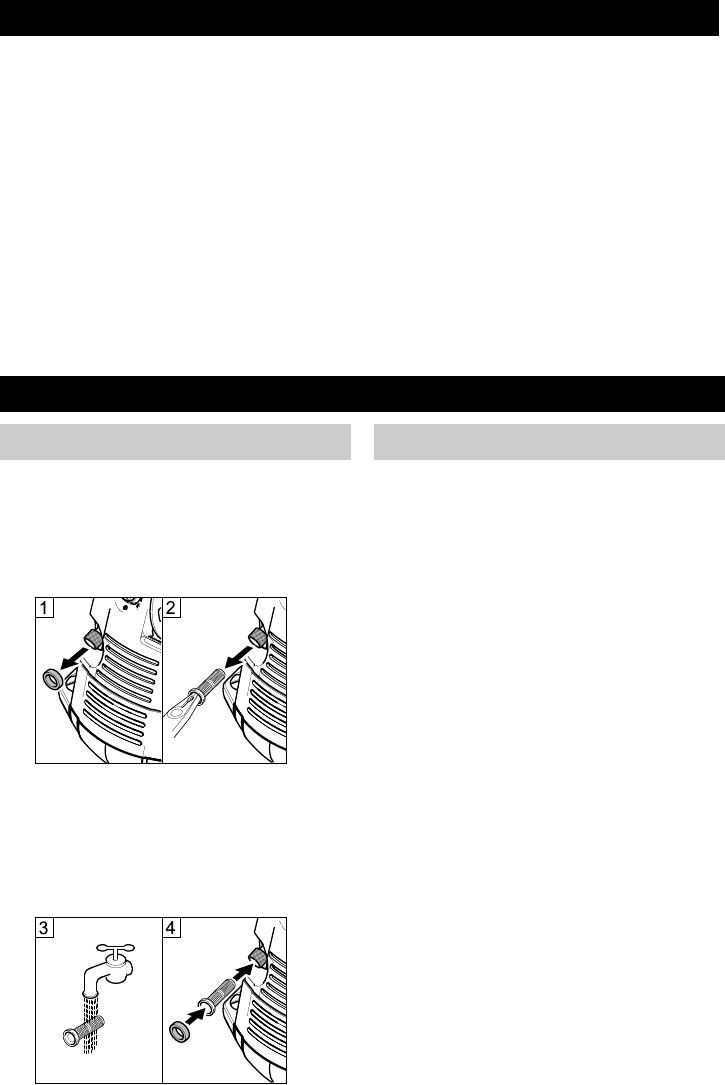

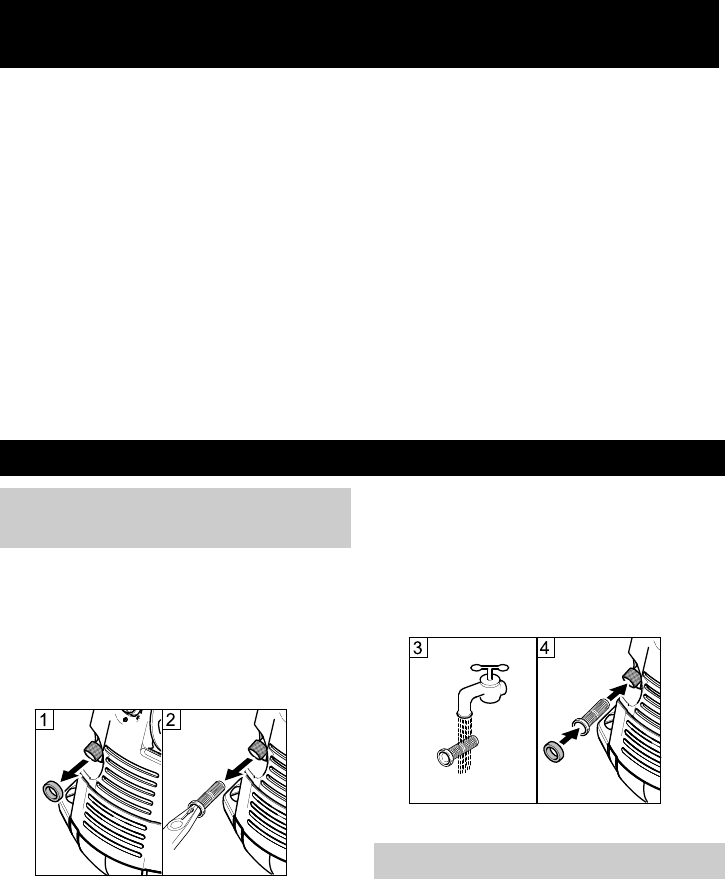

ÎSTEP 1:

Pull out washer from the water inlet.

ÎSTEP 2:

Pull out water inlet filter with flat-nose

pliers.

ÎSTEP 3:

Rinse out water inlet filter in warm

water.

ÎSTEP 4:

Reinsert water inlet filter and washer

into the water inlet.

The unit is maintenance-free.

WINTERIZING AND LONG-TERM STORAGE

CARE AND MAINTENANCE INSTRUCTIONS

Cleaning the water inlet filter Maintenance

12 English

CAUTION

Before cleaning any surface an in-

conspicuous area should be cleaned

to test spray pattern and distance for

maximum cleaning results.

If painted surfaces are peeling or

chipping, use extreme caution as

pressure washer may remove the

loose paint from the surface.

When using on surfaces which might

come in contact with food, flush sur-

faces with plenty of drinking water.

For additional cleaning tips and a

complete video library, visit our web-

site:

www.karcherresidential.com

(with or without detergent). Pre-rinse

deck and surrounding area with fresh

water. If using detergent, apply to sur-

face at low pressure. For best results,

limit your work area to smaller sections

of approximately 25 square feet. Allow

detergent to remain on surface 1-3 min-

utes. Do not allow detergent to dry on

surface. Rinse at high pressure in a long

sweeping motion keeping the spray noz-

zle approximately 3-6 inches from the

cleaning surface. Always clean from top

to bottom and from left to right. When

moving on to a new section of the clean-

ing surface, be sure to overlap the previ-

ous section to eliminate stop marks and

ensure a more even cleaning result.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent, apply to surface at low

pressure (for best results, limit your

work area to sections of approximately

6 feet and always apply detergent from

bottom to top). Allow detergent to re-

main on surface 1-3 minutes. Do not al-

low detergent to dry on surface, if

surface appears to be drying, simply wet

down surface with fresh water. If need-

ed, use special wash brush attachment

(not included) to remove stubborn dirt.

Rinse at high pressure from top to bot-

tom in an even sweeping motion keep-

ing the spray nozzle approximately

6 inches from the cleaning surface.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent or Degreaser, apply to

surface at low pressure. For best re-

sults, limit your work area to smaller sec-

tions of approximately 25 square feet.

Allow detergent or Degreaser to remain

on surface 1-3 minutes. Do not allow de-

tergent to dry on surface. Rinse at high

pressure in a sweeping motion keeping

the spray nozzle approximately 3-6

inches from the cleaning surface. Al-

ways clean from top to bottom and from

left to right. For removing extremely

stubborn stains, use the Dirtblaster®

Nozzle.

(with or without detergent). Pre-rinse

vehicle with fresh water. If using deter-

gent, apply to surface at low pressure.

For best results, clean one side of vehi-

cle at a time and always apply detergent

from bottom to top, do not allow deter-

gent to dry on surface. If needed, use

special wash brush attachment (not in-

cluded) to remove stubborn dirt. Rinse

at high pressure in a sweeping motion

CLEANING TIPS

Deck Cleaning

House Siding

Cement Patios, Brick and Stone

Cars, Boats & Motorcycles

English 13

keeping the spray nozzle approximately

6-8 inches from the cleaning surface

(distance should increase when rinsing

pin-striping or other sensitive surfaces).

Always clean from top to bottom and

from left to right. For best results, wipe

surface dry with a chamois or soft dry

cloth.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent or Degreaser, apply deter-

gent at low pressure. Allow detergent to

remain on surface 1-3 minutes. Do not

allow detergent to dry on surface. Rinse

at high pressure keeping the spray noz-

zle approximately 3-6 inches from the

cleaning surface. For removing ex-

tremely stubborn dirt, it may be neces-

sary to move the spray nozzle even

closer to the surface for greater dirt cut-

ting action.

(with or without detergent). Pre-rinse

furniture and surrounding area with

fresh water. If using detergent, apply to

surface at low pressure. Allow detergent

to remain on surface 1-3 minutes. Do

not allow detergent to dry on surface. If

needed use special Wash Brush Attach-

ment (not included) to remove stubborn

dirt. Rinse at high pressure in a sweep-

ing motion keeping the spray nozzle ap-

proximately 3-6 inches from the

cleaning surface. For best results, clean

Optional accessories are available to

further enhance your cleaning capabili-

ties. These accessories are accurate as

of the printing date of this manual.

Please check our website for pricing and

up-to-date information.

Specially formulated to protect your

pressure washer from freezing, corro-

sion and premature wear. The Pump

Guard also adds lubrication to valves

and seals to prevent sticking. Highly rec-

ommended for all Kärcher® pressure

washers!

Part No. 9.558-998.0

Replacement hose fits Kärcher® pres-

sure washer with screw-on type gun

connections from 2400 PSI to 2500 PSI,

Extension Hose for all Kärcher® high

pressure washers between the original

equipment hose and machine up to

2500 PSI.

Part No. 2.640-850.0

Need to clean second story windows or

other high areas? Increase the reach of

your pressure washer by up to 66" with

this extension kit. Includes 4 aluminum

sections for variable length. 66" fully as-

sembled. Fits most Kärcher® pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.640-746.0

For more effortless cleaning of all

smooth surfaces (painted, glass and

plastic) try the Kärcher® Rotating Wash

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

Patio & Lawn Furniture

OPTIONAL CLEANING ACCESSORIES

Pump Guard

25 Ft. Extension /Replacement

High-Pressure Hose

66" Extension Wand (Four piece)

Rotating Wash Brush (bayonet)

14 English

Brush. Use it on your automobile, house

siding or windows. The water pressure

from your pressure washer causes the

inner brushes to gently spin, making

your cleaning job much easier. The an-

gle of brush head is adjustable to help

you reach difficult areas. Excellent for

the application of detergent. A must-

have accessory designed for Kärcher®

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.640-743.0

Made with soft bristles that will not harm

painted surfaces. Easily attaches direct-

ly to the trigger gun. Ideal for stubborn

dirt on cars, boats, patio furniture and

other surfaces. Great for applying deter-

gent. Fits most Kärcher® pressure wash-

ers up to 2300 PSI. (bayonet)

Part No. 2.640-740.0

Need to clean blocked pipes, drains or

downspouts? The Kärcher® pipe clean-

ing kit is the answer! The pipe cleaner

propels itself forward while simulta-

neously flushing out debris. For exam-

ple, insert the cleaning nozzle in the

base of a downspout, pull the trigger on

the pressure washer gun and watch as

the nozzle shoots out leaves and other

debris while climbing upward. Connects

directly to the trigger gun of most

Kärcher® pressure washers up to

2300 PSI. (bayonet)

Part No. 2.640-747.0

Why spend hours stripping old paint and

rust by hand using harsh chemicals? Let

the Kärcher® Wet Sandblasting Kit do

the work! Attach the kit to your pressure

washer, add abrasive material and at-

tack the rust and paint with our eco-

friendly alternative. Fits most Kärcher®

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.638-792.0

Ideal for applications which require a

thick foam. Simply fill the resevoir cup

with liquid pressure washer detergent to

generate a foam spray. Connects direct-

ly to the trigger gun. Fits most Kärcher®

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 6.964-507.0

For cleaning surfaces such as patios,

terraces and driveways without splash-

back, there is no better solution than the

Kärcher® T 100. It saves time by clean-

ing a one foot wide area gently as it hov-

ers, providing consistent, streak-free

cleaning. When you finish cleaning the

patio and driveway, remove the wand

and use the handle to clean garage

doors and other vertical surfaces. In-

cludes two nozzles which spin at high

speed for optimum results. Our top sell-

ing accessory for Kärcher® pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.640-959.0

Soft Clean Washing Brush

25 ft. Pipe Cleaning Kit (bayonet)

Wet Sandblasting Kit (bayonet)

Detergent Foamer Attachment

T 100 Wide Area Surface Cleaner

English 15

CAUTION

Disconnect the machine from the power

source before making any repair.

TROUBLESHOOTING

Symptom Cause Solution

Motor will not start On/Off switch is in the “OFF”

(0) position.

Turn switch to the “ON” (I) po-

sition

Power cord is not plugged in. Plug in power cord.

Electrical outlet does not

supply adequate power.

Try a different outlet.

Tripped GFCI plug. Press “RESET” button on

GFCI plug.

Tripped circuit breaker. Switch off pressure washer.

The reset comes automatically

once the temperature of the

unit drops.

Unit does not

reach high

pressure.

Diameter of garden hose is too

small.

Replace with a 5/8 inch or larg-

er garden hose.

Water supply is restricted. Check garden hose for kinks,

leaks and blockage.

Not enough inlet water supply. Open water source full force.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Spray wand is on low pressure

position.

Turn spray wand to high pres-

sure position.

Output pressure

varies high and

low.

Not enough inlet water supply. Turn water on full force. Check

garden hose for kinks, leaks or

blockage.

Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by squeezing

trigger gun until a steady flow

of water emerges through the

nozzle.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Discharge nozzle is

obstructed.

Blow out or remove debris with

a fine needle.

Calcified gun, hose or spray

wand.

Run distilled vinegar through

detergent suction tube.

16 English

If you encounter any additional difficul-

ties not listed, please visit our website.

USA / Canada:

www.karcher-help.com

México:

www.karcher.com.mx

No detergent. Detergent suction tube not

properly connected to the

machine.

Check connection.

Detergent is too thick. Dilute detergent, for best re-

sults use Kärcher® detergent.

Filter on detergent suction

tube is clogged.

Run warm water through filter

to remove debris.

Damaged or clogged

detergent suction tube.

Remove obstruction or replace

detergent suction tube.

Spray wand is in high pressure

position.

Turn spray wand tip to low

pressure position.

Discharge nozzle is

obstructed.

Blow out or remove debris with

fine needle.

Garden hose

connection leaks.

Loose fittings. Tighten fittings.

Missing/worn rubber washer. Insert new washer.

Spray wand leaks. Spray wand not properly

attached.

Insert the spray wand into the

trigger gun. Carefully press in

against the spring tension and

twist into the locked position.

Broken o-ring or plastic insert. Call Customer Support

Pump is noisy. Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by squeezing

trigger gun until a steady flow

of water emerges through the

nozzle.

Water leaks from

pump (up to 10

drops per minute

is permissible).

Loose fittings. Check that all fittings are tight.

Water seals are damaged or

worn.

Call Customer Support

Oil Drip. Oil seals are damaged or

worn.

Call Customer Support

Symptom Cause Solution

Español 17

PELIGRO

indica “una situación de peligro inminen-

te que, si no se evita, puede causar le-

siones graves e incluso la muerte”.

ADVERTENCIA

indica “una situación de peligro poten-

cial que, si no se evita, puede causar le-

siones e incluso la muerte”.

ATENCIÓN

indica “una situación de peligro poten-

cial que, si no se evita, puede causar le-

siones de poca importancia o leves", o

daños materiales.

Sólo para uso doméstico.

El propietario y/o el usuario deben com-

prender bien las instrucciones de servi-

cio y advertencias del fabricante antes

de empezar a utilizar este limpiador de

alta presión.

Debe prestarse especial atención y te-

ner muy claras las advertencias.

Si el operador no habla bien el español,

el propietario/comprador debe respon-

sabilizarse de leer y comentar las ins-

trucciones y las advertencias en su

lengua natal, y asegurarse de que en-

tienda a la perfección su contenido.

El propietario y/o el usuario deben leer y

guardar como referencia para el futuro

las instrucciones del fabricante.

En EE.UU: o Canadá, llame al

1-800-537-4129 para temas de garantía

y visite www.karcher-help.com para el

servicio técnico y asesoramiento sobre

productos.

Registre su limpiadora a alta presión on-

line en www.karcher-register.com.

Guarde bien el ticket de compra, será

necesario para reparaciones que cubra

la garantía.

Llame al: 01-800-024-13-13 si necesita

ayuda o visite nuestra página Web:

www.karcher.com.mx

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

Vista general del modelo 18

Instrucciones de seguridad 19

Instrucciones de montaje 21

Instrucciones de funcionamiento 22

Utilicación de los accesorios 23

Trabajar con detergentes 24

Tomarse un descanso 25

Apagado y limpieza 25

Almacenamiento prolongado 26

Instrucciones de mantenimiento 26

Consejos de limpieza 27

Accesorios de limpieza opcionales 29

Localización y reparación de averías 31

Símbolos de aviso de seguridad

Especificaciones

Máx. presión 1850 PSI

Máx. caudal de agua 1.5 GPM

Corriente 13 AMPS

Tensión 120 V

Nº de pieza 1.396-703.0

Nº de serie

Responsabilidades del

propietario/usuario

Ayuda a clientes

EE.UU. y Canadá

Soporte México

18 Español

1 Toma de agua con conector para

manguera de jardín

2 Interruptor de encendido/apagado

3 Rollo de manguera de alta presión

4 Zona de recogida, pulverizador

5 Asa de transporte

6 Soporte para cable

7 Cable de potencia con interruptor de

circuito de avería por puesta a tierra

8 Manivela para enrollador de man-

gueras

9 Depósito de detergente

Válvula dosificadora del detergente

10 Pistola de disparo

11 Tecla para separar la manguera de

alta presión de la pistola pulverizado-

ra manual

12 Pestillo de seguridad de la pistola de

disparo

13 Manguera de alta presión

14 Dirtblaster® (Lanza rotativa de alta

presión)

15 Lanza de alta presión variable

VISTA GENERAL DEL MODELO

Español 19

ADVERTENCIA

Al utilizar este producto, tome siempre

las precauciones básicas, incluidas las

siguientes:

Lea todas las instrucciones antes de

usar el producto.

Para reducir el riesgo de lesiones, es

preciso vigilar atentamente si se usa

el producto cerca de niños.

Es necesario saber cómo parar rápi-

damente el producto y parar hemo-

rragias. Estar familiarizado con los

mandos.

Estar atento, prestar atención a lo

que se está haciendo.

No ponga en funcionamiento el pro-

ducto si está cansado o está bajo la

influencia de alcohol o drogas.

Mantenga la zona de trabajo libre de

personas.

No sobrecargar o colocar sobre un

soporte inestable. Mantener el equi-

librio en todo momento.

Seguir las instrucciones de manteni-

miento especificadas en el manual.

Este producto se suministra con un

interruptor de circuito de avería por

puesta a tierra, que está montado en

el enchufe del cable de potencia. Si

es necesario reemplazar el enchufe

o el cable, utilice sólo piezas de re-

puesto idénticas.

ADVERTENCIA

Riesgo de inyección o lesiones - no

dirigir el chorro directamente sobre

personas.

Los aparatos a alta presión pueden

resultar peligrosos si se usan de for-

ma incorrecta. No se debe dirigir el

aparato a personas, animales, dis-

positivos eléctricos o la equipo mis-

mo.

Utilizar gafas de seguridad.

ADVERTENCIA

Riesgo de explosión - no pulverizar

sobre líquidos inflamables.

No usar ácidos, alcalinos, disolven-

tes, o cualquier material inflamable

con este producto. Estos productos

pueden causar heridas físicas al

operario y daños irreparables a la

máquina.

ATENCIÓN

La pistola tiene efecto de retrocesco

- sujetar con las dos manos.

El seguro del gatillo de la pistola evi-

ta que el gatillo salte de forma invo-

luntaria. El dispositivo de seguridad

NO bloquea el gatillo en la posición

ON (encendido).

ADVERTENCIA – Riesgo de elec-

trocución

Examine el cable eléctrico antes del

uso – No utilice cable dañados.

Mantenga todas las conexiones se-

cas y alejadas del suelo.

No toque el enchufe con las manos

mojadas.

No se debe usar el cable de exten-

sión para esta máquina.

Conéctese solo a un circuito eléctri-

co individual.

ATENCIÓN

Este aparato ha sido diseñado para ser

utilizado con detergentes de limpieza

del fabricante. El uso de otros detergen-

tes de limpieza puede afectar al funcio-

namiento del aparato y hacer que deje

de tener validez la garantía.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

20 Español

Este producto se tiene que poner a tie-

rra. Si funcionase mal o si se rompiese,

la puesta a tierra proporcionaría una cir-

cuito menos resistente a la energía

eléctrica para reducir el riesgo de elec-

trochoque. Este producto está equipado

con un cable que tiene un conductor a

tierra y un enchufe a tierra para el equi-

po. El enchufe se tiene que enchufar a

un tomacorriente adecuado, que esté

correctamente instalado y puesto a tie-

rra conforme a todas las normas y regla-

mentos locales.

PELIGRO

Si la conexión del conductor a tierra del

equipo es incorrecta puede existir ries-

go de electrochoque. En caso de duda,

compruebe con ayuda de un electricista

cualificado o del personal del servicio

técnico que el tomacorriente está co-

rrectamente puesto a tierra. No modifi-

que el enchufe proporcionado con el

producto; si no encaja en el tomaco-

rriente, pida a un electricista cualificado

que le instale un tomacorriente adecua-

do. No utilice ningún tipo de adaptador

con este producto.

Este producto se suministra con un inte-

rruptor de circuito de avería por puesta

a tierra montado en el enchufe del cable

de potencia. Este aparato proporciona

una protección adicional contra el riesgo

de electrochoque. Si es necesario re-

emplazar el enchufe o el cable, utilice

piezas idénticas.

ATENCIÓN

Al conectar la toma de agua a la red de

suministro del agua, es obligatorio res-

petar la normativa local establecida por

la compañía del agua. En algunas zo-

nas, está prohibido conectar la unidad

directamente a la red pública de sumi-

nistro de agua potable. Esto es así para

garantizar que no penetren sustancias

químicas en la red de suministro del

agua. Sí se permite efectuar la conexión

directamente por ejemplo a través de un

depósito receptor o un dispositivo anti-

rretorno.

Si el agua de alimentación está sucia, la

unidad sufrirá daños. Para evitar este

riesgo, le recomendamos que monte un

filtro de agua.

La manguera de agua tiene que te-

ner al menos 1/2“ (13 mm) pulgadas

de diámetro.

El caudal de agua no debe ser infe-

rior a 450 l/h (litros por hora).

El caudal de agua se puede determi-

nar llenando de agua un recipiente

vacío de 8 litros durante un minuto.

La temperatura de la toma de agua

no debe sobrepasar los 104°F/40°C.

No utilice nunca el limpiador a pre-

sión para aspirar agua contaminada

con disolventes como, p. ej., diluyen-

tes de pintura, gasolina, aceite, etc.

Evite siempre que la unidad aspire

residuos utilizando una fuente de

abastecimiento cuya agua esté lim-

pia.

CONSERVE ESTAS INSTRUCCIONES!

Instrucciones de puesta a tierra

Protección mediante interruptor

de circuito de avería por puesta a

tierra

SUMINISTRO DE AGUA

(sólo agua fría)

Español 21

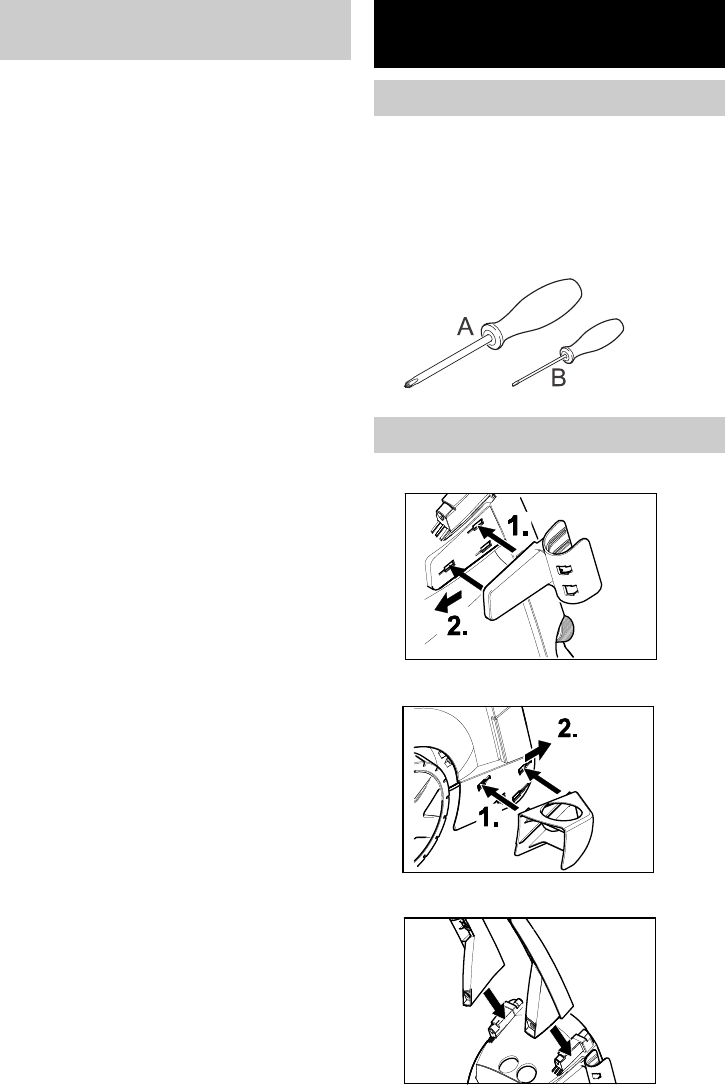

ADestornillador Philips, tamaño

mediano (no viene incluido)

para montar la unidad.

BDestornillador, tamaño pequeño

(no viene incluido)

para conectar la manguera de alta

presión y la pistola de gatillo.

ÎPASO 1:

ÎPASO 2:

ÎPASO 3:

ÎPASO 4:

ÎPASO 5:

ÎPASO 6:

ÎPASO 7:

Inserte el extremo pequeño de la man-

guera de alta presión en su sitio.

INSTRUCCIONES DE MONTAJE

Herramientas Necesarias

(no incluidas)

Montaje

22 Español

ÎPASO 1:

Desenrollar la manguera de alta pre-

sión desde la parte delantera del en-

rollador de manguera.

ÎPASO 2:

Inserte la lanza de alta presión de su

elección en la pistola de disparo. Em-

pújelo en sentido contrario al de la ten-

sión que ejerce el muelle y gírelo hasta

que quede en la posición de bloqueo.

ÎPASO 3:

Conecte la manguera de jardín a la

toma de agua de la unidad.

ÎPASO 4:

Conecte la manguera de jardín a la

toma de agua fría y abra el agua del

todo.

ÎPASO 5:

Enchufe el interruptor de circuito de

avería por puesta a tierra a un tomaco-

rriente de servicio.

Recomendamos que pruebe el GFCI como

parte de su procedimiento de arranque cada

que use su arandela de presión. Para cono-

cer cómo realizar esta prueba en su unidad,

visite http://www.karcherresidential.com/

gfci_test.php para más información para su

modelo de GFCI.

ADVERTENCIA

No usar si el test anterior da error.

Nota: El aspecto actual del interruptor de circuito

de avería por puesta a tierra puede ser distinto al

de la ilustración.

ÎPASO 6:

Desbloquee el pestillo de seguridad

de la pistola de alta presión. Dispare

la pistola para eliminar el aire aprisio-

nado y espere hasta que salga un

caudal de agua constante de la bo-

quilla de alta presión.

ÎPASO 7:

Encienda el limpiador de alta presión

(I/ON).

El motor sólo arranca si se presio-

na el gatillo de la pistola, y se des-

conecta cuando se libera el

gatillo.

INSTRUCCIONES DE FUNCIONAMIENTO

Español 23

ADVERTENCIA

Para evitar heridas graves, nunca di-

rija la boquilla de alta presión hacia

usted mismo, hacia otras personas o

hacia animales.

Haga una prueba siempre en las

áreas que pasan desapercibidas an-

tes de limpiar con alta presión.

El pulverizador variable accionado

mecánicamente le permite ajustar la

presión de limpieza.

Para limpiar a la presión máxima, el

pulverizador se tiene que posicionar

en el ajuste de alta presión (Máx).

Para una presión menor, gire la ani-

lla del pulverizador en dirección al

„Mín“.

Para poner detergente, el pulveri-

zador se tiene que posicionar en

el ajuste de presión más baja

(Mix).

Esta boquilla cuenta con chorro fino

de 0º que rota 360º para que la ac-

ción erosiva sea máxima, lo que au-

menta de forma efectiva la potencia

de limpieza hasta un 50%. Esta bo-

quilla combina la potencia de limpie-

za del chorro fino de 0º con la

cobertura de superficie de la boquilla

de gran ángulo.

No está recomendada para mate-

riales delicados, solapados, su-

perficies pintadas, cubiertas o

coches.

Antes de limpiar cualquier superficie,

se debe limpiar una parte de la mis-

ma que sea poco visible para probar

el ajuste del chorro a presión y la dis-

tancia para obtener los mejores re-

sultados de limpieza.

UTILIZACIÓN DE LOS ACCESORIOS

Pulverizador variable

Dirtblaster®

Lanza rotativa de alta presión

24 Español

Los detergentes sólo se pueden apli-

car a baja presión (Mix).

ÎPASO 1:

Monte la boquilla variable accionada

mecánicamente. Ponga el pulveriza-

dor telescópico en el ajuste de baja

presión (Mix).

ÎPASO 2:

Llene el depósito de detergente con

el detergente seleccionado.

ÎPASO 3:

- Cantidad media: Posición central

- Cantidad grande: Posición "+"

- Cantidad pequeña: Posición "-"

ÎPASO 4:

Para enjuagar, mueva la VPS fuera

de la posición "Mix" y tire del dispara-

dor para operar la unidad.

ÎPASO 5:

Encienda el limpiador de alta presión

(I). Presione el gatillo para poner en

funcionamiento la unidad: el deter-

gente líquido es succionado en la

unidad y mezclado con agua. Apli-

que detergente al área de trabajo.

No deje que se seque el detergente

sobre la superficie.

ÎPASO 6:

Limpieza: Al terminar, haga correr

siempre agua limpia por el depósito

del detergente para eliminar todos

los restos del sistema de inyección.

Para obtener mejores resultados,

consulte la sección de consejos de

limpieza para obtener información

específica sobre cómo limpiar dife-

rentes superficies.

Utilice siempre detergente Kärcher®

para obtener los mejores resultados

Los detergentes biodegradables de

Kärcher® han sido especialmente concebi-

dos para proteger el medio ambiente y el

limpiador a presión. Su fórmula especial no

obstruirá el filtro de la manguera de suc-

ción y protegerá las piezas internas del lim-

piador de alta presión para que su vida útil

sea más larga. Para adquirir los detergen-

tes Kärcher®, diríjase a su comerciante mi-

norista o visite nuestra página Web:

www.karcher.com.mx

ATENCIÓN

No utilice nunca:

– Lejía, productos que contengan clo-

ro ni otro tipo de productos químicos

corrosivos

– Líquidos que contengan disolventes

(p. ej., diluyentes de pintura, gasoli-

na, aceites)

– Productos de fosfato trisódico

– Productos con amoniaco

– Productos con base ácida

Los productos químicos mencionados

dañarán la unidad y dañarán la superfi-

cie que se limpie.

El uso de estos productos invalidará

la garantía.

TRABAJAR CON DETERGENTES

Español 25

ÎPASO 1:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.

ÎPASO 2:

Ponga el limpiador a presión en la

posición de apagado (0).

ÎPASO 1:

Gire el interruptor y póngalo en la po-

sición de apagado (0); después, des-

enchufe el cable del tomacorriente.

ÎPASO 2:

Cierre el grifo del agua.

ÎPASO 3:

Presione el gatillo para que salga la

presión.

ÎPASO 4:

Desconecte la manguera de jardín

de la toma de agua de la unidad.

ÎPASO 5:

Enrollar la manguera de alta presión

en el enrollador de mangueras. Des-

lizar el asa de la manivela para blo-

quear el enrollador de mangueras.

ÎPASO 6:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.

TOMARSE UN DESCANSO de cinco minutos o más

APAGADO Y LIMPIEZA

26 Español

Î1: Desconecte todas las conexiones

de agua.

Î2: Encienda el aparato durante unos

segundos hasta que haya salido el

agua que haya quedado en la bom-

ba, y apáguelo inmediatamente.

Î3: Evite que la manguera de alta pre-

sión se retuerza.

Î4: Almacene el aparato y los acceso-

rios en una habitación que no llegue

a temperaturas bajo cero. NO lo al-

macene cerca de hornos u otras

fuentes de calor, ya que se podrían

secar las juntas de estanqueidad de

la bomba.

ATENCIÓN

Si no se cumplen las instrucciones men-

cionadas arriba, el grupo de la bomba y

los accesorios sufrirán daños y anular

su garantía.

Kärcher® también recomienda el prácti-

ca general de usar un protector de bom-

ba como "Protección de bomba

Kärcher®" para ayudar en el almacena-

miento durante los meses de invierno.

ÎPASO 1:

Sacar la arandela de la entrada de

agua.

ÎPASO 2:

Sacar el filtro de entrada de agua

con pinzas planas.

ÎPASO 3:

Enjuagar el filtro de entrada de agua

en agua caliente.

ÎPASO 4:

Reinsertar de nuevo el filtro de entra-

da de agua y la arandela.

La unidad no necesita mantenimiento.

PROTECCIÓN CONTRA LOS AGENTES INVERNALES Y

ALMACENAMIENTO PROLONGADO

INSTRUCCIONES DE CONSERVACIÓN Y MANTENIMIENTO

Limpieza del filtro de entrada de

agua

Mantenimiento

Español 27

ATENCIÓN

Antes de limpiar cualquier superficie,

se debe limpiar una parte de la mis-

ma que sea poco visible para probar

el ajuste del chorro a presión y la dis-

tancia para obtener los mejores re-

sultados de limpieza.

Si las superficies pintadas se están

pelando o descarapelando, extreme

las precauciones, ya que el limpiador

a presión podría arrancar la pintura

suelta de la superficie.

Cuando se utilice en superficies que

puedan entrar en contacto con comi-

da, enjuáguelas abundantemente

con agua potable.

(con o sin detergente). Preenjuague la

cubierta y el área circundante con agua

limpia. Si utiliza Deck Wash de Kärcher®,

aplíquelo en la superficie a baja presión.

Para obtener mejores resultados, divida

el área de trabajo en pequeñas seccio-

nes de aprox. 2.5 metros cuadrados.

Deje el Deck Wash sobre la superficie

durante 1-3 minutos. No deje que se se-

que el detergente sobre la superficie. En-

juague a alta presión mediante un

movimiento de barrido, manteniendo la

boquilla de alta presión a aprox.

8 a 15 cm de la superficie a limpiar. Lim-

pie siempre de arriba a abajo y de iz-

quierda a derecha. Cuando pase a la

siguiente sección de la superficie a lim-

piar, asegúrese de solapar la nueva sec-

ción con la sección anterior para evitar

que queden marcas de separación y ga-

rantizar, así, un resultado homogéneo.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza Paredes de Kärcher®, aplíquelo a

la superficie a baja presión (para obte-

ner mejores resultados, divida la zona

de trabajo en secciones de aproximada-

mente 2 m y aplique siempre el deter-

gente de abajo a arriba). Deje el

detergente para alta presión sobre la

superficie durante 1-3 minutos. No deje

que el detergente se seque sobre la su-

perficie. Si ve que la superficie se va a

secar, simplemente moje la superficie

con agua limpia. Si es necesario, utilice

un accesorio especial con cepillo de la-

vado (no incluido) para quitar la sucie-

dad difícil. Enjuague a alta presión

mediante un movimiento de barrido ho-

mogéneo, manteniendo la boquilla de

alta presión a aprox. 15 centímetros de

la superficie a limpiar.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza detergente para alta presión ó

desengrasante de Kärcher®, aplíquelo

en la superficie a baja presión. Para ob-

tener mejores resultados, divida el área

de trabajo en pequeñas secciones de

aprox. 2.5 metros cuadrados. Deje el

detergente para alta presión ó desen-

grasante sobre la superficie durante 1-

3 minutos. No deje que se seque el de-

tergente sobre la superficie. Enjuague a

alta presión mediante un movimiento de

barrido, manteniendo la boquilla de alta

presión a aprox. 8 a 15 cm de la super-

ficie a limpiar. Limpie siempre de arriba

a abajo y de izquierda a derecha. Para

quitar manchas especialmente difíciles,

utilice la boquilla desincrustante.

CONSEJOS DE LIMPIEZA

Limpieza de cubiertas

Paredes de la casa

Patios de cemento, ladrillos y

piedras

28 Español

(con o sin detergente). Preenjuague el

vehículo con agua limpia. Si utiliza

Touchless Vehicle Wash de Kärcher®,

aplíquelo en la superficie a baja presión.

Para obtener mejores resultados, limpie

un lado del vehículo cada vez y aplique

siempre el detergente de abajo a arriba.

No deje que el detergente se seque so-

bre la superficie. Si es necesario, utilice

un accesorio especial con cepillo de la-

vado (no incluido) para quitar la sucie-

dad difícil. Enjuague a alta presión

mediante un movimiento de barrido y

manteniendo la boquilla pulverizadora a

aprox. 15 a 20 centímetros de la super-

ficie a limpiar (la distancia se debe incre-

mentar en el caso de que se enjuaguen

superficies con ranuras u otras superfi-

cies delicadas). Limpie siempre de arri-

ba a abajo y de izquierda a derecha.

Para obtener mejores resultados, seque

la superficie con una gamuza o un trapo

suave y seco.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza detergente para alta presión o

desengrasante, aplique el detergente a

baja presión. Deje el detergente para

alta presión sobre la superficie 1-3 mi-

nutos. No deje que el detergente se se-

que sobre la superficie. Enjuague a alta

presión manteniendo la boquilla pulveri-

zadora a aprox. 8 a 15 cm de la superfi-

cie a limpiar. Para quitar suciedad

especialmente difícil, puede ser necesa-

rio tener que poner la boquilla de alta

presión más cerca para que la potencia

de limpieza sea mayor.

(con o sin detergente). Preenjuague el

mueble y el área circundante con agua

limpia. Si utiliza detergente para alta

presión de Kärcher®, aplíquelo a la su-

perficie a baja presión. Deje el Pressure

Wash sobre la superficie durante 1-3

minutos. No deje que se seque el deter-

gente sobre la superficie. Si es necesa-

rio, utilice un accesorio especial con

cepillo de lavado (no incluido) para qui-

tar la suciedad difícil. Enjuague a alta

presión mediante un movimiento de ba-

rrido, manteniendo la boquilla de alta

presión a aprox. 8 a 15 cm de la super-

ficie a limpiar. Para obtener mejores re-

sultados, limpie de arriba a abajo y de

izquierda a derecha.

Autos, lanchas y motos

Parrillas de asadores, equipos

con motor exteriores y

herramientas de jardín

Mobiliario de patios y jardines

Español 29

Disponemos de accesorios de limpieza

opcionales para mejorar la capacidad

de limpieza. Estos accesorios son preci-

sos desde la fecha de impresión de este

manual. Consulte nuestra página Web

para obtener información acerca de pre-

cios e información actualizada.

Especialmente indicado para proteger

el limpiador a presión de las heladas, la

corrosión y el desgaste prematuro. El

protector de bomba también añade lu-

bricante a las válvulas y juntas de estan-

queidad para prevenir del

engarrotamiento. ¡Muy recomendable

para todos los limpiadores a presión de

Kärcher®!

Nº de pieza 9.558-998.0

La manguera de repuesto encaja en las

arandelas de presión Kärcher® con co-

nexiones roscadas para pistola desde

2400 PSI a 2500 PSI, manguera alarga-

dora para limpiadoras de presión

Kärcher® entre la manguera del equipo

original y la máquina (hasta 2500 PSI).

Nº de pieza 2.640-850.0

¿Necesita limpiar ventanas de segun-

dos pisos u otras áreas altas? Aumente

el alcance del limpiador a presión hasta

1.7 m con este kit alargador. Incluye 4

piezas de aluminio para que la longitud

sea variable. De 1.7 m montado por

completo. Encaja en la mayoría de lim-

piadores a presión de Kärcher® de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.640-746.0

Para que la limpieza de las zonas más

delicadas (superficies pintadas, cristal y

plástico) le cueste menos esfuerzo,

pruebe el cepillo de lavado rotatorio

Kärcher®. Utilícelo en el automóvil, pare-

des o ventanas de casa. La presión del

agua del limpiador a presión hace que

giren suavemente los cepillos internos,

haciendo mucho más fácil la tarea de

limpieza. El ángulo de la cabeza del ce-

pillo es ajustable para ayudarle a llegar

a áreas de difícil acceso. Excelente para

la aplicación de detergente. Un acceso-

rio imprescindible diseñado para los lim-

piadores a presión de Kärcher® de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.640-743.0

Hecho con cerdas suaves que no dañan

las superficies pintadas. Se monta fácil-

mente en la pistola de disparo. Ideal

para la suciedad difícil de autos, lan-

chas, muebles de patios y otras superfi-

cies. Fantástico para la aplicación de

detergente. Encaja en la mayoría de

limpiadores a presión de Kärcher® de

hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-740.0

ACCESORIOS DE LIMPIEZA OPCIONALES

Protector de bomba

Manguera alargadora/de repues-

to de alta presión de 7.5 m

Extensión de lanza de alta pre-

sión de 1.7 m (cuatro piezas)

Cepillo de lavado rotatorio

(bayoneta)

Cepillo de lavado de suave

30 Español

¿Necesita limpiar tubos, desagües o ba-

jadas de agua atascados? ¡El kit de lim-

pieza de tuberías de Kärcher® es la

solución! El limpiador de tubos se pro-

pulsa así mismo hacia delante y quita a

la vez la suciedad. Por ejemplo, inserte

la boquilla de limpieza en la base de una

bajada de agua, presione el gatillo del

limpiador a presión y observe como la

boquilla hace saltar las hojas y la sucie-

dad conforme asciende por la tubería.

Se conecta, directamente, a la pistola

de disparo de la mayoría de los limpia-

dores a presión de Kärcher® de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.640-747.0

¿Por qué emplear horas rascando la

pintura vieja y el óxido a mano usando

productos químicos fuertes? ¡Deje que

haga el trabajo el kit de limpieza me-

diante aspersión de arena húmeda!

Monte el kit en el limpiador a presión,

añada material abrasivo y ataque el óxi-

do y la pintura con nuestra alternativa

ecológica. Encaja en la mayoría de lim-

piadores a presión de Kärcher® de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.638-792.0

Ideal para aplicaciones que requieren

mucha espuma. Simplemente llene el

tapón del depósito con detergente líqui-

do para el limpiador a presión para ge-

nerar la pulverización de espuma. Se

conecta, directamente, a la pistola de

disparo. Encaja en la mayoría de limpia-

dores a presión de Kärcher® de hasta

2300 PSI. (bayoneta)

Nº de pieza 6.964-507.0

Para limpiar superficies como patios, te-

rrazas y caminos sin salpicar. No hay

solución mejor que el T 100 de

Kärcher®. Ahorra tiempo al limpiar un

área a un pie suavemente mientras "le-

vita", proporcionando una limpieza con-

sistente sin rayar. Cuando termine de

limpiar el patio o camino, quite el pulve-

rizador y utilice el asa para limpiar las

puertas del garaje y otras superficies

verticales. Incluye dos boquillas que gi-

ran a gran velocidad para que el resulta-

do sea óptimo. Nuestro accesorio líder

en ventas para limpiadores a presión de

Kärcher® de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-959.0

Kit de limpieza de tuberías de

7.5 m (bayoneta)

Kit de limpieza mediante

aspersión de arena húmeda

(bayoneta)

Accesorio espumador de

detergente

Limpiador de superficies de

zonas amplias T 100

Español 31

ATENCIÓN Desconecte el aparato de la fuente de

alimentación antes de hacer cualquier

reparación.

LOCALIZACIÓN Y REPARACIÓN DE AVERÍASG

Síntoma Causa Solución

El motor no arranca El interruptor de encendido/apa-

gado está en la posición de “apa-

gado” (O).

Gire el interruptor hasta la posi-

ción de “encendido” (I).

El cable eléctrico no está enchufa-

do.

Enchufe el cable eléctrico.

El tomacorriente eléctrico no su-

ministra la corriente adecuada.

Inténtelo con otro tomacorriente.

Tomacorriente GFCI equivocado. Pulsar el botón "RESET" del en-

chufe GFCI.

El interruptor automático está des-

conectado.

Apague el limpiador a presión. El

reencendido será automático, por

tanto, espere hasta que la tempe-

ratura baje.

La unidad no llega a

la alta presión.

El diámetro de la manguera de jar-

dín es demasiado pequeño.

Sustituir con una manguera de jar-

dín de 5/8 pulgadas o más.

El suministro de agua está restrin-

gido.

Compruebe si la manguera de jar-

dín tiene grietas, fugas o si está

obstruida.

El suministro de agua de entrada

no es suficiente.

Abra la toma de agua del todo.

El filtro de entrada de agua está

obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

La lanza de alta presión está en la

posición de baja presión.

Ponga la lanza de alta presión en

la posición de alta presión.

La presión de salida

varía entre alta y

baja presión.

El suministro de agua de entrada

no es suficiente.

Abra el grifo de agua del todo.

Compruebe si la manguera de jar-

dín tiene grietas, fugas o si está

obstruida.

La bomba está succionando aire. Compruebe que las mangueras y

conectores están bien apretados.

Apague el aparato y purgue la

bomba apretando la pistola de dis-

paro hasta que salga un caudal

constante de la boquilla.

El filtro de entrada de agua está

obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

La boquilla de descarga está obs-

truida.

Limpie con aire comprimido o qui-

te la suciedad con una aguja fina.

Pistola, manguera o lanza de alta

presión calcificados.

Vierta vinagre destilado por la

manguera de succión de deter-

gente.

32 Español

Si tiene más problemas de los que están

indicados, visite nuestra página web.

USA / CDN:

www.karcher-help.com

México:

www.karcher.com.mx

No entra detergen-

te.

La manguera de succión de deter-

gente no está correctamente co-

nectada al aparato.

Compruebe la conexión.

El detergente está demasiado es-

peso.

Diluya el detergente. Para obtener

mejores resultados utilice deter-

gente Kärcher®.

El filtro de la manguera de succión

de detergente está obstruido.

Deje correr agua caliente por el fil-

tro para quitar la suciedad.

La manguera de succión de deter-

gente está dañado u obstruido.

Quite la obstrucción o reemplace

la manguera de succión de deter-

gente.

La lanza de alta presión está en la

posición de alta presión.

Ponga la punta del pulverizador

telescópico en la posición de baja

presión.

La boquilla de descarga está obs-

truida.

Limpie con aire comprimido o qui-

te la suciedad con una aguja fina.

La conexión de la

manguera de jardín

fuga.

Las conexiones están sueltas. Apriete las conexiones.

No hay arandela de hule o está

desgastada.

Inserte una arandela nueva.

La lanza de alta pre-

sión fuga.

La lanza de alta presión no está

montado correctamente.

Inserte la lanza de alta presión en

la pistola de disparo. Presiónelo

en contra de la tensión que ejerce

el muelle y gírelo hasta que quede

en la posición de bloqueo.

Anillo tórico o inserción de plástico

rotos.

Llame al Servicio de asistencia al

cliente.

La bomba hace rui-

do.

La bomba está succionando aire. Compruebe que las mangueras y

conectores están bien apretados.

Apague el aparato y purgue la

bomba apretando la pistola de dis-

paro hasta que salga un caudal

constante de la boquilla.

Fuga agua de la

bomba (hasta 10

gotas por minuto es

permisible).

Las conexiones están sueltas. Compruebe que todos los acceso-

rios están apretados.

Las juntas de estanqueidad de

agua están dañadas o desgasta-

das.

Llame al Servicio de asistencia al

cliente.

Goteo de aceite. La juntas de estanqueidad de

aceite están dañadas o desgasta-

das.

Llame al Servicio de asistencia al

cliente.

Síntoma Causa Solución

Français 33

DANGER

Identifie “une situation de danger immi-

nent qui, si elle n'est pas évitée, entraî-

ne la mort ou des blessures graves”.

ATTENTION

Identifie “une situation de danger poten-

tiel qui, si elle n'est pas évitée, pourrait

entraîner la mort ou des blessures”.

PRUDENCE

Identifie “une situation de danger poten-

tiel qui, si elle n'est pas évitée, peut

éventuellement entraîner des blessures

légères ou modérées” ou des domma-

ges matériels.

A usage domestique seulement !

Avant d'utiliser ce nettoyeur pression, le

propriétaire et/ou l'utilisateur doit impé-

rativement avoir pris connaissance des

consignes d'utilisation et mises en garde

du fabricant.

Il est nécessaire d'insister sur les aver-

tissements et de les comprendre.

Si l'utilisateur ne parle pas couramment

l'anglais, l'acheteur/le propriétaire doit

lire les consignes et mises en garde du

fabricant avec l'utilisateur dans la lan-

gue maternelle de ce dernier et s'assu-

rer qu'il en comprend bien le contenu.

Le propriétaire et/ou l'utilisateur doit se

familiariser avec les consignes du fabri-

cant et les conserver afin de pouvoir s'y

référer ultérieurement.

Pour faire valoir une demande en garan-

tie, appeler : 1-800-537-4129. Tous les

autres informations sont disponibles

sous : www.karcher-help.com

Prenez le temps d'enregistrer votre net-

toyeur haute pression en ligne en vous

adressant à

www.karcher-register.com. Veillez à

conserver précieusement votre bon

d'achat, dont la présence est nécessaire

en cas de réparation sous le couvert de

la garantie.

Appeler : 01-800-024-13-13 pour obte-

nir de l'aide ou visiter notre site Web :

www.karcher.com.mx

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

Généralités 34

Consignes de sécurité importantes 35

Instructions de montage 37

Mode d'emploi 38

Utilisation des accessoires 39

Emploi de détergents 40

Prendre une pause 41

Arrêt de l'appareil et nettoyage 41

Entreposage à long terme 42

Consignes d'entretien 43

Conseils de nettoyage 43

Accessoires de nettoyage en option 45

Dépannage 47

Symboles d'alerte de sécurité

Caractéristiques

Pression max. 1850 PSI

Débit d'eau max. 1.5 GPM

Ampérage 13 AMPS

Tension 120 V

N° de pièce 1.396-703.0

N° de série

Responsabilité du propriétaire/

de l'utilisateur

Service client USA et Canada

Assistance Mexique

34 Français

1 Entrée d'eau avec raccord pour

tuyau d'arrosage

2 Interrupteur marche/arrêt

3 Dévidoir pour tuyau à haute pression

4 Rangement, lance

5 Poignée

6 Support de rangement pour cordon

7 Cordon d'alimentation avec disjonc-

teur différentiel

8 Manivelle pour dévidoir

9 Réservoir de détergent

Valve de dosage du détergent

10 Poignée-pistolet

11 Touche pour séparer le flexible haute

pression de la poignée-pistolet

12 Verrouillage de sécurité de la poi-

gnée-pistolet

13 Tuyau à haute pression

14 Dirtblaster® (lance rotative)

15 Lance Vario

GÉNÉRALITÉS

Français 35

AVERTISSEMENT

En utilisant ce produit, toujours observer

une certaine prudence élémentaire, in-

cluant notamment:

Lire toutes les instructions de service

avant d'utiliser l'appareil.

Afin de minimiser les risques de bles-

sure, ne jamais laisser l'appareil

sans surveillance lorsque celui-ci est

utilisé à proximité d'enfants.

Il est impératif de savoir arrêter et

mettre l'appareil hors pression rapi-

dement. Une connaissance appro-

fondie des commandes est

nécessaire.

Rester attentif – se concentrer sur la

tâche en cours.

L'utilisateur ne doit jamais faire usa-

ge de l'appareil lorsqu'il est fatigué

ou sous l'emprise d'alcool ou de dro-

gues.

Veiller à ce qu'aucun individu ne se

trouve dans la zone de travail.

Ne jamais passer ou monter sur des

supports instables. Toujours rester

stable et équilibré.

Respecter les consignes d'entretien

figurant dans le manuel.

Ce produit est fourni avec un disjonc-

teur différentiel monté dans la fiche

du cordon d'alimentation. Si le rem-

placement de la fiche ou du cordon

d'alimentation s'avère nécessaire,

n'utiliser que des pièces de rechange

identiques.

AVERTISSEMENT

Risque de projection ou de blessure

– Ne pas diriger le jet de vapeur en

direction d'individus.

En cas d'utilisation incorrecte, les

jets haute pression peuvent être dan-

gereux. Ne jamais diriger les jets de

vapeur en direction d'individus, d'ani-

maux, de dispositifs électriques ou

de l'appareil lui-même.

Le port de lunettes de protection est

obligatoire.

AVERTISSEMENT

Risque d'explosion – Ne pas vapori-

ser de liquides inflammables.

N'utiliser en aucun cas d'acides, de

solutions alcalines, de solvants ou de

produits inflammables dans cet ap-

pareil. Ces produits peuvent être à

l'origine de blessures graves ou d'en-

dommagement irréversible de l'ap-

pareil.

ATTENTION

Le pistolet génère une force de pro-

pulsion – Le maintenir toujours à

deux mains.

Le dispositif de sécurité de la poi-

gnée-pistolet permet d'éviter tout ac-

tionnement accidentel de la

gâchette. Ce dispositif de sécurité

NE verrouille PAS la gâchette en po-

sition marche (ON).

AVERTISSEMENT

– Risque d'électrocution

Examiner la cordon avant de l'utiliser

– Ne pas utiliser de cordon endom-

magée.

Garder toutes les connexions au sec

et ne pas les laisser à terre.

Ne pas toucher la fiche avec les

mains mouillées.

Ne pas utiliser que des rallonges.

Brancher à une dérivation distincte.

ATTENTION

Cette machine a été conçue pour être

utilisée avec des détergents du fabri-

cant. L'utilisation d'autres détergents

peut altérer le fonctionnement de la ma-

chine et annuler la garantie.

CONSERVER CES INSTRUCTIONS !

CONSIGNES DE SÉCURITÉ IMPORTANTES

36 Français

ATTENTION

NE PAS ASPERGER DES APPA-

REILS OU CÂBLAGES ÉLECTRI-

QUES.

NE PAS UTILISER AVEC DES LIQUI-

DES INFLAMMABLES OU DES PRO-

DUITS CHIMIQUES TOXIQUES.

HAUTE PRESSION. NE PAS S’AP-

PROCHER DE LA BUSE.

RISQUE D'INJECTION : L'ÉQUIPE-

MENT PEUT CAUSER BLESSURES

GRAVES SI LE JET PÉNÈTRE SOUS

LA PEAU. NE PAS DIRIGER LE PIS-

TOLET SUR UNE PERSONNE OU

UNE QUELCONQUE PARTIE DU

CORPS. EN CAS DE PÉNÉTRATION,

DEMANDER IMMÉDIATEMENT DES

SOINS MÉDICAUX.

CE SYSTÈME EST CAPABLE DE

PRODUIRE UNE PRESSION DE 1850

PSI. AFIN D'ÉVITER TOUT RISQUE

DE RUPTURE OU DE BLESSURE,

NE PAS UTILISER CETTE POMPE

AVEC DES ÉLÉMENTS DANS LA

PRESSION DE SERVICE NOMINALE

EST INFÉRIEURE À 1850 PSI (NO-

TAMMENT LES POIGNÉES-PISTO-

LETS, LES FLEXIBLES ET

RACCORDS).

COUPER LE COURANT ET RELÂ-

CHER LA PRESSION AVANT DE

PROCÉDER AU DÉPANNAGE, AU

NETTOYAGE OU À TOUT ENLÈVE-

MENT DE PIÈCE.

SI CET APPAREIL EST RACCORDÉ

À UN RÉSEAU D’EAU POTABLE, CE

DERNIER DOIT ÊTRE PROTÉGÉ

CONTRE LES RETOURS.

Ce produit doit-être mis à la terre. En

cas de mauvais fonctionnement ou de

panne, la mise à la terre établit un che-

min de moindre résistance pour le cou-

rant électrique afin de réduire le risque

de décharge électrique. Ce produit est

équipé d'un cordon doté d'un conduc-

teur de mise à la terre de l'équipement

et d'une prise de mise à la terre. La prise

doit être branchée dans une prise ap-

propriée qui est correctement installée

et mise à la terre en conformité avec les

codes et ordonnances locaux.

DANGER

Un conducteur de mise à la terre d'équi-

pement incorrectement branché peut

entraîner un risque d'électrocution. Véri-

fier avec un électricien ou un technicien

d'entretien qualifié en cas de doute sur

la mise à terre correcte de la prise. Ne

pas modifier la fiche fournie avec le pro-

duit - si elle ne peut pas être branchée,

faire installer une prise appropriée par

un électricien qualifié. Ne pas utiliser

n'importe quel type d'adaptateur avec

ce produit.

Ce produit est fourni avec un disjoncteur

différentiel intégré dans la fiche de cor-

don d'alimentation. Ce dispositif fournit

une protection supplémentaire contre

les risques de décharges électriques.

Utiliser des pièces de rechange identi-

ques en cas de remplacement du cor-

don ou de la fiche.

Instructions de mise à terre

Protection par disjoncteur

différentiel

Français 37

ATTENTION

Lors de la connexion de l'entrée d'eau à

la canalisation d'alimentation en eau, les

régulations locales de votre compagnie

d'eau doivent être observées. Dans cer-

taines zones, l'appareil ne doit pas être

connecté directement à l'alimentation

en eau potable publique. Il s'agit de s'as-

surer qu'il n'y a pas de retour de produits

chimiques dans l'alimentation en eau.

Une connexion directe par l'intermédiai-

re d'un réservoir de réception ou d'un

disconnecteur hydraulique par exemple

est autorisée.

D'éventuelles impuretés dans l'eau d'ali-

mentation endommagent l'appareil.

Pour prévenir ce risque, nous recom-

mandons d'installer un filtre à eau.

Le tuyau d'eau doit avoir un diamètre

d'au moins 1/2“ (13 mm) ou 5/8“ (16

mm).

Le débit d'alimentation en eau ne

doit pas être inférieur à 7,6 l/min (li-

tres par minute).

Le débit peut être déterminé en lais-

sant couler de l'eau pendant une mi-

nute dans un bidon vide de 20 litres.

La température de l'eau d'alimenta-

tion ne doit pas excéder 40°C/104°F.

Ne jamais utiliser le nettoyeur à hau-

te pression pour aspirer de l'eau con-

taminée par des solvants, des

diluants, de l'essence, de l'huile, etc.

Toujours utiliser une source d'eau

propre pour éviter d'aspirer des dé-

bris.

ATournevis Philips, médiale (non

fourni)

pour l’assemblage final de l’appareil.

BTournevis, petites (non fourni)

pour fixe le tuyau à haute pression à

la poignée-pistolet

ÎETAPE 1 :

ÎETAPE 2 :

ÎETAPE 3 :

ALIMENTATION EN EAU

(eau froide seulement) INSTRUCTIONS DE

MONTAGE

Outils requis (non fournis)

Montage

38 Français

ÎETAPE 4 :

ÎETAPE 5 :

ÎETAPE 6 :

ÎETAPE 7 :

Mettre en place l'extrémité la plus

petite du tuyau à haute pression.

ÎETAPE 1 :

Dérouler complètement le flexible

haute pression de l'enrouleur.

ÎETAPE 2 :

Fixer la lance choisie à la poignée-

pistolet. Presser contre le ressort et

tourner en position verrouillée.

ÎETAPE 3 :

Raccorder le tuyau d'arrosage à l'en-

trée d'eau de l'appareil.

ÎETAPE 4 :

Raccorder le tuyau d'arrosage à la

source d'eau froide et ouvrir complè-

tement le robinet.

MODE D'EMPLOI

Français 39

ÎETAPE 5 :

Brancher le disjoncteur différentiel dans

une prise alimentée.

Nous vous recommandons de tester le GFCI

comme partie intégrante de votre procédeu-

re de démarrage à chaque fois que vous uti-

lisez votre nettoyeur haute pression. Pour

apprendre comment réaliser ce test sur votre

unité, visitez http://www.karcherresidenti-

al.com/gfci_test.php où vous trouverez des

instructions détaillées pour votre type de GF-

CI.

AVERTISSEMENT

Ne pas mettre l'appareil en service si le

test ci-dessus échoue.

Remarque : L’apparence effective du disjoncteur

différentiel peut différer de l’illustration.

ÎETAPE 6 :

Déverrouiller la sécurité de la poi-

gnée-pistolet. Appuyer sur la gâchet-

te pour purger l'air jusqu'à obtenir un

jet d'eau régulier à la lance.

ÎETAPE 7 :

Mettre le nettoyeur à haute pression

en marche (I/ON).

Le moteur démarre seulement

lorsque la gâchette est actionnée

et s'éteint lorsque celle-ci est relâ-

chée.

AVERTISSEMENT

Afin d'éviter de graves blessures, ne

jamais pointer la lance sur soi-mê-

me, d'autres personnes ou des ani-

maux.

Toujours tester sur une zone discrète

avant de procéder au nettoyage hau-

te pression.

La lance Vario permet de régler la

pression de nettoyage.

Pour nettoyer à la pression maxima-

le, la lance doit être tournée en posi-

tion haute pression (Max).

Pour réduire la pression, tourner la

lance vers la position basse pression

(Min).

Pour appliquer du détergent, la

lance doit être tournée en position

basse pression (Mix).

Cette buse comporte un jet crayon

de 0° en rotation sur 360° pour une

efficacité maximale du décrassage,

permettant d'augmenter les perfor-

mances de nettoyage jusqu'à 50%.

La buse allie le pouvoir nettoyant

d'un jet crayon de 0° au pouvoir cou-

vrant d'une buse à grand angle.

Non recommandé pour les maté-

riaux tendres, les revêtements de

UTILISATION DES

ACCESSOIRES

Lance Vario

Dirtblaster® (lance rotative)

40 Français

façades, les surfaces peintes, les

terrasses en bois et les automobi-

les.

Avant de nettoyer une quelconque

surface, procéder à un essai sur une

petite surface discrète pour détermi-

ner le mode d'action et la distance

qui produiront les meilleurs résultats

de nettoyage.

Les détergents ne peuvent être appli-

qués qu'à basse pression (Mix).

ÎETAPE 1 :

Monter la lance Vario. Régler la lance

en position de basse pression (Mix).

ÎETAPE 2 :

Remplir le réservoir avec le déter-

gent prêt à l'emploi choisi.

ÎETAPE 3 :

- Quantité moyenne: Position au centre

- Grande quantité : Position "+"

- Petite quantité: Position "-"

ÎETAPE 4 :

Pour rincer, placer le VPS hors posi-

tion “ « Mix » et tirer le déclencheur

pour faire fonctionner l’unité.

ÎETAPE 5 :

Mettre le nettoyeur à haute pression

en marche (I). Appuyer sur la gâchet-

te pour faire fonctionner l'appareil : le

détergent liquide est aspiré dans

l'appareil et mélangé à l'eau. Appli-

quer le détergent sur la surface à

nettoyer. Ne pas laisser sécher.

ÎETAPE 6 :

Nettoyage : Une fois les travaux de

nettoyage terminés, il convient de

toujours rincer le réservoir à déter-

gent à l'eau propre afin d'éliminer

tout résidu de détergent du système

d'injection.

Pour obtenir les meilleurs résultats,

voir les conseils donnant des infor-

mations propres au nettoyage des

différents types de surfaces.

Toujours utiliser les détergents Kär-

cher® pour produire les meilleurs ré-

sultats.

Les détergents biodégradables de

Kärcher® sont spécialement élaborés

pour ménager l'environnement et le net-

toyeur à haute pression. La formule spé-

ciale évite d'encrasser le filtre du tuyau

d'aspiration et protège les pièces inter-

nes du nettoyeur à haute pression pour

en prolonger la durée de vie. Pour obte-

nir des détergents Kärcher®, s'adresser

au revendeur ou visiter notre site Web :

www.buykarcher.com

EMPLOI DE DÉTERGENTS

Français 41

ATTENTION

Ne jamais utiliser :

– javellisant, produits à base de chlore

et autres produits chimiques corro-

sifs

– liquides contenant des solvants

(p.ex. diluants pour peintures, es-

sence, huiles)

– produits à base de trisodium de

phosphate

– produits à base d'ammoniaque

– produits à base d'acide

Ces produits chimiques endommagent

l'appareil et altèrent la surface à net-

toyer.

L'utilisation de ces produits entraîne-

ra l'annulation de la garantie.

ÎETAPE 1 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

ÎETAPE 2 :

Arrêter le nettoyeur à haute pression

en tournant l'interrupteur sur OFF

(0).

ÎETAPE 1 :

Tourner l'interrupteur d’alimentation

sur OFF (0) et débrancher le cordon

de la prise.

ÎETAPE 2 :

Fermer l'arrivée d'eau.

ÎETAPE 3 :

Appuyer sur la gâchette pour éva-

cuer la pression de l'eau.

ÎETAPE 4 :

Débrancher le tuyau d'arrosage de

l'entrée d'eau sur l'appareil.

ÎETAPE 5 :

Enrouler le flexible haute pression

sur le dévidoir. Enfoncer la poignée

de la manivelle pour bloquer le dévi-

doir.

PRENDRE UNE PAUSE

...cinq minutes ou plus

ARRÊT DE L'APPAREIL ET

NETTOYAGE

42 Français

ÎETAPE 6 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

Î1: Débrancher tous les raccorde-

ments d'eau.

Î2: Mettre l'appareil en marche pen-

dant quelques secondes pour éva-

cuer toute l'eau restant dans les

pompes, puis l'arrêter immédiate-

ment.

Î3: Ne pas laisser le tuyau d'arrosage

tordu.

Î4: Ranger l'appareil et les accessoi-

res dans une pièce à l'abri du gel. NE

PAS stocker près d'un fourneau ou

d'autres sources de chaleur, afin

d'éviter un dessèchement des joints

de la pompe.

ATTENTION

L'inobservation des instructions ci-des-

sus cause des dégâts au bloc-pompe et

aux accessoires en outre, d'entraîner

l'annulation de la garantie .

Kärcher® recommande d'utiliser correc-

tement un dispositf de protection de

pompe tel que "Kärcher® Pump Guard"

afin de garantir un meilleur stockage au

cours de l'hiver.

REMISAGE HIVERNAL ET

ENTREPOSAGE A LONG

TERME

Français 43

ÎETAPE 1 :

Sortir la rondelle de l'arrivée d'eau.

ÎETAPE 2 :

Sortir le filtre d'arrivée d'eau avec

une pince plate.

ÎETAPE 3 :

Rincer le filtre d'arrivée d'eau à l'eau

chaude.

ÎETAPE 4 :

Remettre le filtre d'arrivée d'eau et la

rondelle dans l'arrivée d'eau.

L'appareil n'exige aucune maintenance.

ATTENTION

Avant de nettoyer une quelconque

surface, procéder à un essai sur une

petite surface discrète pour détermi-

ner le mode d'action et la distance

qui produiront les meilleurs résultats

de nettoyage.

Si des surfaces peintes s'écaillent,

procéder avec une extrême précau-

tion car le nettoyeur à haute pression

peut détacher la peinture à ces en-

droits.

Rincer abondamment à l'eau potable

les surfaces traitées pouvant éven-

tuellement entrer en contact avec de

la nourriture.

(avec ou sans détergent). Commencer

par un prérinçage de la terrasse et des

abords à l'eau fraîche. S'il est prévu

d'utiliser du détergent pour terrasses et

clôtures en bois Kärcher®, l'appliquer à

basse pression. Pour obtenir de

meilleurs résultats, limiter la surface de

travail à environ 2,3 mètres carrés. Lais-

ser le détergent agir 1-3 minutes sur la

surface. Ne pas laisser sécher. Rincer à

haute pression d'un ample mouvement

de balayage en maintenant la buse à

environ 7,5-15 cm de la surface à net-

toyer. Toujours nettoyer de haut en bas

et de gauche à droite. En entamant une

nouvelle section de la surface à net-

toyer, veiller à chevaucher la section

précédente afin de ne pas laisser de

marques et d'assurer un résultat unifor-

me.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

INSTRUCTIONS D'ENTRE-

TIEN ET DE MAINTENANCE

Nettoyage du filtre d'admission

d'eau

Maintenance

CONSEILS DE NETTOYAGE

Terrasses en bois

Revêtements de façades

44 Français

prévu d'utiliser du presso-net Kärcher®,

l'appliquer à basse pression sur la surfa-

ce (pour obtenir de meilleurs résultats,

limiter la surface de travail à des sec-

tions d'environ 1,8 mètre et toujours ap-

pliquer le détergent de bas en haut).

Laisser le détergent agir 1-3 minutes sur

la surface. Ne pas laisser sécher. Si la

surface semble sécher, il suffit de la

mouiller avec de l'eau fraîche. Au be-

soin, utiliser l'embout spécial à brosse

de lavage (non compris) pour éliminer la

saleté tenace. Rincer à haute pression

de haut en bas d'un mouvement de ba-

layage régulier en maintenant la buse à

environ 15 cm de la surface à nettoyer.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher®, l'appliquer à basse

pression. Pour obtenir de meilleurs ré-

sultats, limiter la surface de travail à en-

viron 2,3 mètres carrés. Laisser le

presso-net ou le dégraisseur agir 1-3

minutes sur la surface. Ne pas laisser

sécher. Rincer à haute pression d'un

mouvemant de balayage en maintenant

la buse à environ 7,5-15 cm de la surfa-

ce à nettoyer. Toujours nettoyer de haut

en bas et de gauche à droite.. Pour éli-

miner la saleté extrêmement tenace, uti-

liser la lance rotative.

(avec ou sans détergent) Commencer

par un prérinçage du véhicule à l'eau

fraîche. S'il est prévu d'utiliser du déter-

gent pour véhicules Kärcher®, l'appli-

quer à basse pression. Pour otenir de

meilleurs résultats, nettoyer un côté du

véhicule après l'autre et toujours appli-

quer le détergent de bas en haut. Ne

pas laisser sécher. Au besoin, utiliser

l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un mou-

vemant de balayage en maintenant la

buse à environ 15-20 cm de la surface à

nettoyer (augmenter la distance pour

des surfaces fragiles). Toujours nettoyer

de haut en bas et de gauche à droite..

Pour obtenir de meilleurs résultats, es-

suyer la surface avec une peau de cha-

mois ou un chiffon doux.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher®, l'appliquer à basse

pression. Laisser le détergent agir 1-3

minutes sur la surface. Ne pas laisser

sécher. Rincer à haute pression en

maintenant la buse à environ 7,5-15 cm

de la surface à nettoyer. Pour éliminer la

saleté extrêmement tenace, il peut

s'avérer nécessaire d'approcher la buse

plus près de la surface afin d'augmenter

l'efficacité du nettoyage.

(avec ou sans détergent) Commencer

par un prérinçage des meubles et des

abords à l'eau fraîche. S'il est prévu

d'utiliser du presso-net Kärcher®, l'appli-

quer à basse pression. Laisser le déter-

gent agir 1-3 minutes sur la surface. Ne

pas laisser sécher. Au besoin, utiliser

l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un mou-

vemant de balayage en maintenant la

buse à environ 7,5-15 cm de la surface

Patios de ciment, briques et

pierres

Autos, bateaux et motos

Grilles de barbecue, équipe-

ments mécaniques d'extérieur et

outils de jardinage

Meubles de patio et de jardin

Français 45

à nettoyer. Pour obtenir de meilleurs ré-

sultats, nettoyer de haut en bas et de

gauche à droite.

Des accessoires sont disponibles en op-

tion afin d'augmenter encore l'efficacité

du nettoyage : Ces accessoires sont dis-

ponibles à la date d'impression du pré-

sent catalogue. Veuillez consulter notre

site Web pour de plus amples informa-

tions sur les prix et les nouveautés.

Formule spéciale pour protéger le net-

toyeur à haute pression contre le gel, la

corrosion et l'usure prématurée. Le pro-

tecteur de pompe ajoute également du

lubrifiant aux valves et joints afin de pré-

venir les adhérences. Hautement re-

commandé pour tous les nettoyeurs à

haute pression Kärcher® !

N° de pièce 9.558-998.0

Le flexible de remplacement convient

aux nettoyeurs à haute pression

Kärcher® avec raccord vissé de 2400 à

2500 psi, le flexible d'extension à tous

les nettoyeurs à haute pression

Kärcher® entre le flexible de l'équipe-

ment d'origine et la machine jusqu'à

2500 psi.

N° de pièce 2.640-850.0

Comment nettoyer des fenêtres au

deuxième étage ou d'autres zones en

hauteur ? Ce kit d'extension permet

d'augmenter de 66" le rayon d'action du

nettoyeur à haute pression. Comprend 4

sections en aluminium pour une lon-

gueur variable. Longueur complètement

assemblée de 66". Convient à la plupart

des nettoyeurs à haute pression

Kärcher® jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-746.0

Pour un nettoyage à moindre effort de

toute surface lisse (peinture, verre et

plastique), la brosse rotative Kärcher®

s'impose. Elle s’utilise sur les voitures,

les revêtements de façades ou les fenê-

tres. La pression de l'eau du nettoyeur à

haute pression fait tourner douce men

les brosses intérieures, exigeant ainsi

moins d'effort pour le travail de nettoya-

ge. L'angle de la tête de brosse est ajus-

table pour faciliter l'acès aux moindres

recoins. Excellent pour l'application de

détergent. Un accessoire indispensable

pour les nettoyeurs à haute pression

Kärcher® jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-743.0

Faite de poils doux qui n'endommagent

pas les surfaces peintes. Se fixe facile-

ment sur la poignée-pistolet. Idéale con-

tre la saleté tenace sur les voitures, les

bateaux, les meubles de patio et autres

surfaces. Parfaite pour l'application de

détergent. Convient à la plupart des net-

toyeurs à haute pression Kärcher® jus-

qu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-740.0

Des conduites, gouttières ou canalisa-

tions bouchées à nettoyer ? La réponse

est un kit de nettoyage de conduite

ACCESSOIRES DE

NETTOYAGE EN OPTION

Protecteur de pompe

Flexible de remplacement / d'ex-

tension à haute pression 7.5 m

Extension de lance 66" (1,67 m)

(quatre pièces)

Brosse de lavage rotative

(baïonnette)

Brosse de rinçage douce

Kit de nettoyage de conduite

25 Ft. (7,5 m) (baïonnette)

46 Français

Kärcher® ! Le nettoyeur de conduites se

propulse lui-même en avant, tout en

évacuant les débris. Par exemple, en in-

sérant la buse de nettoyage au bas de la

gouttière, il suffit d'appuyer sur la gâ-

chette du pistolet du nettoyeur à haute

pression pour voir la buse dégager des

feuilles et autres débris tout en grimpant

vers le haut. Se branche directement

sur la poignée-pistolet de la plupart des

nettoyeurs à haute pression Kärcher®

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-747.0

Pourquoi passer des heures à décaper

d'anciennes peintures ou de la rouille à

la main à l'aide de produits chimiques

agressifs ? Alors qu'il suffit de laisser le

kit de sablage humide Kärcher® s'en

charger ! Fixer le kit sur le nettoyeur à

haute pression, ajouter l'abrasif et atta-

quer la rouille et la peinture avec notre

alternative ménageant l'environnement.

Convient à la plupart des nettoyeurs à

haute pression Kärcher® jusqu'à

2300 PSI. (Baïonnette)

N° de pièce 2.638-792.0

Idéal pour les applications requérant

une mousse épaisse. Il suffit de remplir

le réservoir avec du détergent liquide de

nettoyeur à haute pression pour produi-

re un jet moussant. Se fixe directement

sur la poignée-pistolet. Convient à la

plupart des nettoyeurs à haute pression

Kärcher® jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 6.964-507.0

Pour nettoyer des surfaces telles que

patios, terrasses et allées sans bordu-

res, il n'y a pas de meilleure solution que

le T-Racer de Kärcher®. Il fait gagner du

temps en agissant sur une largeur de

30 cm, assurant ainsi un nettoyage ré-

gulier, sans traces. Après avoir terminé

le nettoyage du patio ou de l'allée, il suf-

fit d'enlever la lance et d'utiliser la poi-

gnée pour nettoyer les portes du garage

et autres surfaces verticales. Comprend

deux buses tournant à grande vitesse

pour produire des résultats parfaits. No-

tre accessoire le plus vendu pour les

nettoyeurs à haute pression Kärcher®

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-959.0

Kit de sablage humide (baïonnet-

te)

Embout moussant

Nettoyeur grande surface

T-Racer

Français 47

ATTENTION Débrancher l'appareil du secteur avant

de procéder à une quelconque répara-

tion.

DÉPANNAGE

Symptôme Cause Solution

Le moteur ne dé-

marre pas.

Assurer que l'interrupteur principal

est sur OFF (O).

Tourner l’interrupteur du moteur

en position ON (I).

Cordon d'alimentation non bran-

ché.

Brancher le cordon d'alimentation.

Prise fournissant un courant insuf-

fisant. Essayer une autre prise.

Fiche GFCI disjonctée. Appuyez sur le bouton "RESET"

de la fiche GFCI.

Disjoncteur déclenché. Arrêter le nettoyeur à haute pres-

sion. Réinitialisation automatique,

attendre que la température bais-

se.

L'appareil n'atteint

pas le niveau de

haute pression.

Diamètre du tuyau d'arrosage in-

suffisant.

Remplacer par un tuyau d'arrosa-

ge de 5/8" ou plus.

Débit d'eau restreint. Vérifier si le tuyau d'arrosage est

tordu, s'il présente des fuites ou

est bouché.

Alimentation d'eau insuffisante. Ouvrir le robinet d'eau à fond.

Filtre d'admission d'eau encrassé. Retirer le filtre et le rincer à l'eau

tiède.

Lance en position basse pression. Mettre la lance en position haute

pression.

La pression de sor-

tie varie. Alimentation d'eau insuffisante. Ouvrir le robinet d'eau à fond. Vé-

rifier si le tuyau d'arrosage est tor-

du, s'il présente des fuites ou est

bouché.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux et

raccords. Arrêter l'appareil et pur-

ger la pompe en appuyant sur la

gâchette jusqu'à obtenir un jet

d'eau régulier à la sortie de la bu-

se.

Filtre d'admission d'eau encrassé. Retirer le filtre et le rincer à l'eau

tiède.

Buse obstruée. Souffler dans la buse ou retirer le

débris à l'aide d'une aiguille.

Calcification du pistolet, du tuyau

ou de la lance.

Faire couler du vinaigre distillé

dans le tube d'aspiration de déter-

gent.

48 Français

En cas d'apparition d'un problème ne fi-

gurant pas dans cette liste, faire rendre

sur le site Web.

États-Unis / Canada :

www.karcher-help.com

Mexique :

www.karcher.com.mx

Il n'y a pas de déter-

gent. Tube d'aspiration de détergent

mal raccordé à l'appareil. Vérifier le raccord.

Détergent trop épais. Diluer le détergent; pour de

meilleurs résultats, utiliser du dé-

tergent Kärcher®.

Filtre ou tube d'aspiration de dé-

tergent obstrué.

Faire couler de l'eau tiède à tra-

vers le filtre pour éliminer les dé-

bris.

Tube d'aspiration de détergent en-

dommagé ou obstrué.

Eliminer l'obstruction ou rempla-

cer le tube d'aspiration de déter-

gent.

Lance en position haute pression. Tourner l'extrémité de la lance en

position basse pression.

Buse obstruée. Souffler dans la buse ou retirer le

débris à l'aide d'une aiguille.

Le raccord du tuyau

d'arrosage fuit. Raccords desserrés. Serrer les raccords.

Rondelle caoutchouc perdue ou

usée.

Monter une nouvelle rondelle.

La lance fuit. Lance mal fixée. Réinsérer la lance dans la poi-

gnée-pistolet. Presser soigneuse-

ment contre le ressort et tourner

en position verrouillée.

Joint torique ou insert plastique

brisé.

Appeler le service après-vente.

La pompe est

bruyante. Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux et

raccords. Arrêter l'appareil et pur-

ger la pompe en appuyant sur la

gâchette jusqu'à obtenir un jet

d'eau régulier à la sortie de la bu-

se.

La pompe présente

des fuites d'eau (jus-

qu'à 10 gouttes par

minute sont admis-

sibles).

Raccords desserrés. Vérifier si tous les raccords sont

bien serrés.

Joints d'eau endommagés ou

usés.

Appeler le service après-vente.

De l'huile s'égoutte. Joints d'huile endommagés ou

usés.

Appeler le service après-vente.

Symptôme Cause Solution
