www.karcher.com 5.959-922 A2005741 05/03

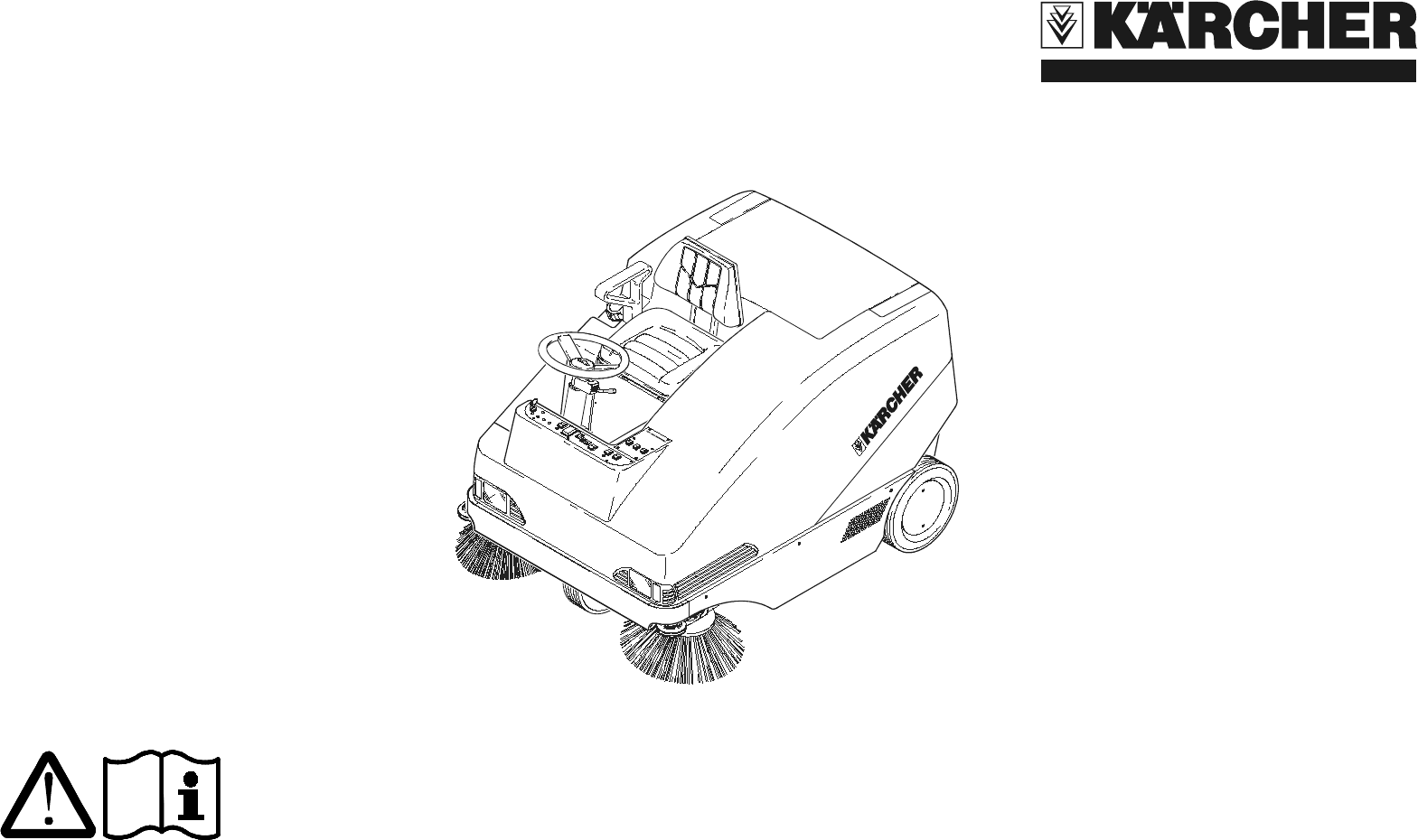

KMR 1550 D

1.948-114.0

1.948-134.0

1.948-314.0

1.948-334.0

KMR 1550 D

Betriebsanleitung 3

Ersatzteilliste 217

Operating Instructions 21

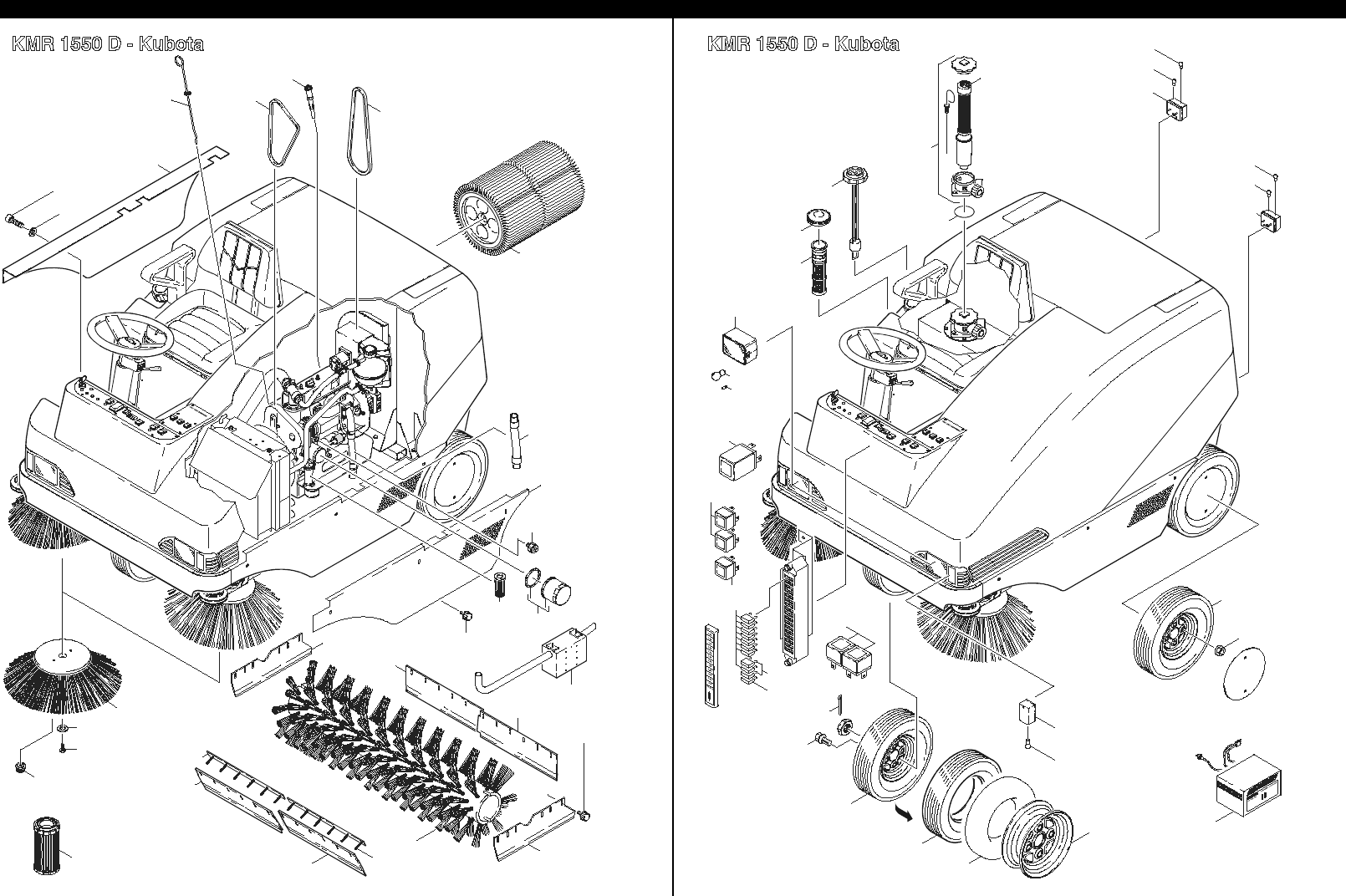

Spare Parts List 217

Notice d'instructions 39

Liste des pièces de rechange 217

Istruzioni per l'uso 57

Elenco pezzi di ricambio 217

Gebruiksaanwijzing 75

Reserveonderdelenlijst 217

Instrucciones de servicio 93

Lista de piezas de requesto 217

Manual de instruçoes 111

Lista de pecas sobresselentes 217

Ïäçãßåò ëåéôïõñãßáò

Ïäçãßåò ëåéôïõñãßáòÏäçãßåò ëåéôïõñãßáò

Ïäçãßåò ëåéôïõñãßáò 129

áíôáëëáêôéêá 217

Driftsvejledning 148

Reservedelsliste 217

Bruksveiledning 166

Reservedels liste 217

Driftinstruktion 183

Reservdelslista 217

Käyttöohje 200

Varaosalista 217

Deutsch KMR 1550 D 3

INHALTSVERZEICHNIS

Zu Ihrer Sicherheit! 4

Allgemeine Hinweise 4

Kippgefahr bei zu großen

Steigungen! 4

Sitzkontaktschalter 5

Antrieb 5

Vorsicht bei laufender

Maschine 5

Für unsere Umwelt 5

Vorsicht, Umweltgefährdung

durch Hydraulik- und Motoröl! 5

Vorsicht, Umweltgefährdung

durch verbrauchte Batterien! 5

Bestimmungsgemässe

Verwendung 5

Funktionsbeschreibung

Kehrmaschine 5

Geräteelemente 5

Vor dem ersten Betrieb 6

Abladehinweise 6

Erstmontage 6

Kehrmaschine ohne

Eigenantrieb bewegen 6

Kehrmaschine mit

Eigenantrieb bewegen 7

Vor jedem Betrieb 7

Allgemeine Hinweise 7

Prüf- und Wartungsarbeiten 7

Fahrersitz einstellen 7

Anwendungshinweise 7

Maschine starten 7

Kehrbetrieb 8

Kehrwalzen-Einstellungen 8

Trockenen Boden kehren 8

Feuchten oder nassen

Boden kehren 9

Maschine fahren 9

Einsatz Grobschmutzklappe 9

Hindernisse überfahren 10

Filter abreinigen 10

Kehrgutbehälter entleeren 10

Maschine abstellen 11

Stillegung 11

Transport 11

Transporthinweise 11

Reinigung und Pflege 11

Innenreinigung 11

Außenreinigung 11

Wartungsintervalle 12

Betriebsstundenzähler 12

Wartung durch den Kunden 12

Wartung durch den

Kundendienst 12

Wartungsarbeiten 12

Hinweise zur Sicherheit 12

Gerätehaube öffnen

und schließen 12

Werkzeugfach und

Bordwerkzeug 13

Sitz hoch- und zurückklappen 13

Sicherheitshinweise Batterie 13

Batterie in Betrieb nehmen 13

Batterie ein- und ausbauen 14

Batteriesäurestand prüfen und

nachfüllen 14

Batterie laden 14

Tanken 14

Kraftstoffleitungen und

Schlauchschellen prüfen 14

Motorölstand prüfen 15

Motoröl nachfüllen 15

Motoröl und Ölfilter wechseln 15

Hydrauliköl prüfen

und nachfüllen 15

Kühlwasser prüfen

und nachfüllen 16

Kühlerschläuche und

Schlauchschellen prüfen 16

Luftfilter wechseln 16

Keilriemen prüfen

und nachstellen 16

Keilriemen wechseln 17

Seitenbesen prüfen 17

Kehrwalze prüfen 17

Seitenbesen auswechseln 17

Kehrwalze auswechseln 17

Staubfilter prüfen 18

Staubfilter auswechseln 18

Dichtleisten auswechseln 18

Störungshinweise 19

Zubehör 19

Technische Daten 20

Deutsch KMR 1550 D 4

ZU IHRER SICHERHEIT!

Allgemeine Hinweise

Vor Benutzung des Gerätes

unbedingt lesen und beachten!

♦ Wenn Sie beim Auspacken einen

Transportschaden feststellen, dann

benachrichtigen Sie Ihr

Verkaufshaus.

♦ Lesen Sie vor der Inbetriebnahme

die Betriebsanleitung Ihres Gerätes

und beachten Sie besonders die

Sicherheitshinweise.

♦ Lesen Sie vor der Inbetriebnahme

die Sicherheitshinweise für

Kehrmaschinen und

Kehrsaugmaschinen 5.956-250.

♦ Die an dem Gerät angebrachten

Warn- und Hinweisschilder geben

wichtige Hinweise für den

gefahrlosen Betrieb.

♦ Neben den Hinweisen in der

Betriebsanleitung müssen die

allgemeinen Sicherheits- und

Unfallverhütungs-Vorschriften des

Gesetzgebers berücksichtigt

werden.

Anwendung

♦ Das Gerät mit den

Arbeitseinrichtungen ist vor

Benutzung auf den

ordnungsgemäßen Zustand und die

Betriebssicherheit zu prüfen. Falls

der Zustand nicht einwandfrei ist,

darf es nicht benutzt werden.

♦ An der Maschine dürfen keine

Veränderungen vorgenommen

werden.

♦ Niemals explosive Flüssigkeiten,

brennbare Gase sowie

unverdünnte Säuren und

Lösungsmittel aufsaugen! Dazu

zählen Benzin, Farbverdünner oder

Heizöl, die durch Verwirbelung mit

der Saugluft explosive Dämpfe

oder Gemische bilden können,

ferner Aceton, unverdünnte Säuren

und Lösungsmittel, da sie die am

Gerät verwendeten Materialien

angreifen.

♦ Keine brennenden oder

glimmenden Gegenstände

aufkehren/aufsaugen.

♦ Dieses Gerät ist nur bei

ausdrücklicher Kennzeichnung für

die Absaugung

gesundheitsgefährdender Stäube

geeignet. Beachten Sie die

sichheitstechnischen Hinweise in

der Betriebsanleitung.

♦ Dieses Gerät ist nur für die in der

Betriebsanleitung ausgewiesenen

Beläge geeignet.

♦ Es dürfen nur die vom

Unternehmer oder dessen

Beauftragten für den

Maschineneinsatz freigegebenen

Flächen befahren werden.

♦ Der Aufenthalt im Gefahrenbereich

ist verboten. Der Betrieb in

explosionsgefährdeten Räumen ist

untersagt.

♦ Generell gilt: Leichtentzündliche

Stoffe von der Maschine fernhalten

(Explosions-/Brandgefahr).

Bedienung

♦ Es müssen grundsätzlich die

Vorschriftsmaßnahmen, Regeln

und Verordnungen beachtet

werden, die für Kraftfahrzeuge

gelten.

♦ Die Bedienperson hat das Gerät

bestimmungsgemäß zu verwenden.

Sie hat bei ihrer Fahrweise die

örtlichen Gegebenheiten zu

berücksichtigen und beim Arbeiten

mit dem Gerät auf Dritte,

insbesondere auf Kinder, zu

achten.

♦ Das Gerät darf nur von Personen

benutzt werden, die in der

Handhabung unterwiesen sind oder

ihre Fähigkeiten zum Bedienen

nachgewiesen haben und

ausdrücklich mit der Benutzung

beauftragt sind.

♦ Das Gerät darf nicht von Kindern

oder Jugendlichen betrieben

werden.

♦ Um bei Geräten, die mit einem

Zündschlüssel versehen sind,

unbefugtes Benutzen des Gerätes

zu verhindern, ist der

Zündschlüssel abzuziehen.

♦ Das Gerät darf niemals

unbeaufsichtigt gelassen werden,

solange der Motor in Betrieb ist.

Die Bedienperson darf das Gerät

erst verlassen, wenn der Motor

stillgesetzt, das Gerät gegen

unbeabsichtigte Bewegungen

gesichert, ggf. die Feststellbremse

betätigt und der Zündschlüssel

abgezogen ist.

♦ Auf schrägen Flächen darf der

Neigungswinkel zur Seite und in

Fahrtrichtung den in der

Betriebsanleitung angegebenen

Wert nicht überschreiten.

Transport

♦ Motor stillsetzen.

♦ Feststellbremse arretieren.

♦ Maschine mit Spanngurten, Seilen

oder Ketten sichern.

♦ Maschine an den Rädern mit Keilen

sichern.

Wartung

♦ Instandsetzungen dürfen nur durch

zugelassene Kundendienststellen

oder durch Fachkräfte, welche mit

allen relevanten

Sicherheitsvorschriften vertraut

sind, durchgeführt werden.

♦ Ortsveränderliche gewerblich

genutzte Geräte unterliegen der

Sicherheitsüberprüfung nach

VDE 0701.

♦ Bei Arbeiten an der elektrischen

Anlage ist an batteriebetriebenen

Geräten der Batteriestecker zu

ziehen bzw. die Batterie

abzuklemmen, bei Geräten mit

Verbrennungsmotor die Batterie

abzuklemmen.

♦ Vor dem Reinigen und Warten des

Gerätes, dem Auswechseln von

Teilen oder der Umstellung auf eine

ander Funktion ist das Gerät

auszuschalten und ggf. der

Zündschlüssel abzuziehen.

♦ Die Reinigung des Gerätes darf

nicht mit Schlauch- oder

Hochdruckwasserstrahl erfolgen,

falls nicht ausdrücklich erlaubt.

(Gefahr von Kurzschlüssen oder

anderen Schäden).

Zubehör und Ersatzteile

♦ Es dürfen nur Zubehör und

Ersatzteile verwendet werden, die

vom Hersteller freigegeben sind.

Original-Zubehör und Original-

Ersatzteile bieten die Gewähr

dafür, daß das Gerät sicher und

störungsfrei betrieben werden

kann.

Aufsitzgeräte

♦ Aufsitzgeräte sind nicht für den

öffentlichen Straßenverkehr

zugelassen. Bitte fragen Sie ihren

Händler nach dem Umrüstungsset

für Straßenzulassungen.

♦ Die Mitnahme von Begleitpersonen

ist nicht zulässig.

♦ Aufsitzgeräte dürfen nur vom Sitz

aus in Bewegung gesetzt werden.

Geräte mit Verbrennungsmotoren

♦ Die Abgasöffnung darf nicht

verschlossen werden.

♦ Nicht über die Abgasöffnung

beugen oder hinfassen

(Verbrennungsgefahr).

♦ Antriebsmotor nicht berühren oder

anfassen (Verbrennungsgefahr).

♦ Bei Betrieb des Gerätes in Räumen

muß für ausreichende Belüftung

und Abführung der Abgase gesorgt

werden. (Vergiftungsgefahr)

♦ Abgase sind giftig und

gesundheitsschädlich, sie dürfen

nicht eingeatmet werden.

♦ Der Motor benötigt ca. 3...4 s

Auslauf nach dem Abstellen. In

dieser Zeitspanne unbedingt vom

Antriebsbereich fernhalten!

Bei Geräten mit Verbrennungs-

motoren ist beim Betanken folgendes

zu beachten:

♦ Es darf nur der in der

Betriebsanleitung angegebene

Brennstoff verwendet werden. Bei

ungeeigneten Brennstoffen besteht

Explosionsgefahr.

♦ Motor muß abgestellt sein.

♦ Nicht in geschlossenen Räumen

tanken.

♦ Darauf achten, daß kein Treibstoff

auf heiße Oberflächen gelangt.

♦ Keine brennenden oder

glimmenden Gegenstände während

des Tankens benutzen, bei sich

tragen oder in die Nähe des

Gerätes bringen

(Explosionsgefahr).

♦ Füllen Sie den Tank höchstens bis

1 cm unter die Unterkante des

Einfüllstutzens, da der Kraftstoff

sich bei Wärme ausdehnt.

♦ Übergelaufenen Kraftstoff

abwischen und Tankverschluß

dicht schließen.

Kippgefahr bei zu großen

Steigungen!

♦ Beim Befahren von Steigungen

quer zur Fahrbahn kann die

Maschine umkippen.

♦ Beim Wenden an Steigungen kann

die Maschine umkippen.

♦ In Fahrtrichtung nur Steigungen bis

25 % befahren.

♦ Quer zur Fahrtrichtung nur

Steigungen bis 10 % befahren.

Deutsch KMR 1550 D 5

Sitzkontaktschalter

Wenn bei laufendem Motor der

Fahrersitz verlassen wird, muß der

Motor ausgehen.

Wenn Motor nicht ausgeht, so liegt

ein Defekt am Sitzkontaktschalter vor.

Kundendienst benachrichtigen.

Antrieb

Der Motor benötigt ca. 3...4 s Auslauf

nach dem Abstellen.

In dieser Zeitspanne unbedingt vom

Antriebsbereich fernhalten!

Vorsicht bei laufender Maschine

Die Kehrwalzenzentrierung rotiert mit.

(Siehe "Kehrwalze auswechseln")

Bei laufender Maschine nicht in

diesen Bereich eingreifen.

FÜR UNSERE UMWELT

Vorsicht, Umweltgefährdung durch

Hydraulik- und Motoröl!

Geben Sie bei einem Ölwechsel

anfallendes Altöl bei einer

Altölsammelstelle oder einem

Entsorgungsunternehmen ab.

Vorsicht, Umweltgefährdung durch

verbrauchte Batterien!

Verbrauchte Batterien gehören nicht

in den Hausmüll.

Sorgen Sie für eine umweltgerechte

Entsorgung.

BESTIMMUNGSGEMÄSSE

VERWENDUNG

♦ Diese Kehrmaschine ist zum

Kehren überwiegend von Flächen

im Außenbereich bestimmt.

♦ Sie entspricht der

Verwendungskategorie "L" für nicht

gesundheitsgefährdende Stäube.

♦ Sie ist nicht bestimmt zur

Verwendung auf öffentlichen

Verkehrswegen

FUNKTIONSBESCHREIBUNG

KEHRMASCHINE

Die KMR 1550 D arbeitet nach dem

Überwurfprinzip.

Die rotierende Kehrwalze (Pos. 4)

befördert den Schmutz direkt in den

Kehrgutbehälter (Pos. 3).

Der Seitenbesen (Pos. 5) reinigt

Ecken und Kanten der Kehrfläche

und befördert den Schmutz in die

Bahn der Kehrwalze (Pos. 4).

Der Feinstaub wird über den

Staubfilter (Pos. 2) durch das

Sauggebläse (Pos. 1) abgesaugt.

GERÄTEELEMENTE

1. Lenkrad

2. Lenkstockhebel

(Blinker,Licht,Hupe,Lichthupe)

3. Armaturenbrett (Beschreibung der

Bedienelemente siehe unten)

1. Seitenbesen links, heben/senken

(optional)

2. Kehrwalze heben/senken

3. Seitenbesen rechts, heben/senken

1. Fahrersitz-Verstellung

2. Feststellbremse

3. Grobschmutzklappe

4. Fahrpedal vorwärts

5. Fahrpedal rückwärts

6. Verstellung Staubabsaugung

1. Füllstandanzeige Kraftstoff

2. Tankverschluß

1. Gashebel

1. Drehzahleinstellung des

Seitenbesens

Deutsch KMR 1550 D 6

1. Warnblinklicht

2. Kontrollampe

Fahrtrichtungsanzeiger

3. Rundumkennleuchte (optional)

4. Standlicht

5. Kontrollampe Standlicht

6. Warnlampe Öldruckanzeige

Motor

7. Warnlampe Batterieladeanzeige

8. Kontrollampe vorglühen

9. Zündschloß

10. Warnlampe Luftfilter

11. Warnlampe Kühlwasser

1. Betriebsstundenzähler

2. Kehrgutbehälter hochschwenken

3. Kehrgutbehälter auskippen

4. Kehrgutbehälter zurückkippen

5. Kehrgutbehälter zurückschwenken

6. Filterrüttler

1. Kühler

2. Lichtmaschine

3. Kraftstofffilter

4. Ölfilter

5. Anlasser

6. Kühlwasserbehälter

7. Kupplung

8. Hydrostat

9. Gebläse

1. Einstellhebel Kehrspiegel

2. Sicherungskasten

3. Luftfilter

1. Einfüllstutzen und Ölmeßstab für

Hydrauliköl

2. Batterie

1. Ölmeßstab für Motoröl

VOR DEM ERSTEN BETRIEB

Abladehinweise

Die Maschine wurde für einen

sicheren Transport mit Spanngurten

oder Seilen auf einer Palette

befestigt.

Gehen Sie beim Entladen

folgendermaßen vor:

! Packband aus Kunststoff

zerschneiden und Folie entfernen.

! Klötze zur Sicherung der Räder

wegschlagen und Maschine über

eine geeignete Rampe von der

Palette fahren.

Keinen Gabelstabler zum Entladen

verwenden, die Maschine kann dabei

beschädigt werden.

Erstmontage

! Reifenluftdruck prüfen.

♦ Siehe "Technische Daten"

! Seitenbesen montieren.

! Batterie in Betrieb nehmen.

! Batterie einbauen.

! Tanken

♦ Siehe "Wartungsarbeiten"

Kehrmaschine ohne Eigenantrieb

bewegen

Maschine nicht über längere Strecken

oder mit höherer Geschwindigkeit als

6 km/h ohne Eigenantrieb bewegen.

Dies kann Schäden am

Hydrauliksystem verursachen.

! Feststellbremse arretieren.

! Verkleidungsteil nach oben ziehen.

! Handschraube an der Innenseite

der Gerätehaube herausdrehen.

Deutsch KMR 1550 D 7

! Gerätehaube nach vorne auf

Seilanschlag klappen.

! Freilaufzapfen der Hydraulikpumpe

um 90° verdrehen.

! Gerätehaube zurückklappen.

! Handschraube wieder

hereindrehen.

! Verkleidungsteil wieder einklappen.

Kehrmaschine mit Eigenantrieb

bewegen

! Feststellbremse arretieren.

! Gerätehaube öffnen.

! Freilaufzapfen der Hydraulikpumpe

um 90° verdrehen.

! Gerätehaube schließen.

VOR JEDEM BETRIEB

Allgemeine Hinweise

! Die Kehrsaugmaschine auf einer

ebenen Fläche abstellen.

! Zündschlüssel abziehen.

! Feststellbremse arretieren.

Prüf- und Wartungsarbeiten

! Funktion Feststellbremse prüfen.

! Lichttechnische Anlage auf

Funktion prüfen

! Signal- und Warneinrichtungen auf

Funktion prüfen

! Reifenluftdruck prüfen.

♦ Siehe "Technische Daten"

! Filter abreinigen.

! Kehrgutbehälter entleeren.

♦ Siehe "Anwendungshinweise"

! Motorölstand prüfen.

! Füllstand des Kraftstofftanks

prüfen, bei Bedarf tanken.

! Füllstand Hydrauliköl prüfen.

! Füllstand Kühlwasser prüfen.

! Seitenbesen prüfen.

! Kehrwalze prüfen.

♦ Siehe "Wartungsarbeiten"

Festgestellte Mängel müssen sofort

behoben oder Fahrzeug stillgelegt

werden.

Fahrersitz einstellen

• Der Fahrersitz kann an

unterschiedlich große Personen

durch verändern der Sitzstellung

angepaßt werden.

! Hebel nach außen ziehen.

! Sitz verschieben, Hebel loslassen.

! Durch Vor- und Zurückbewegen

des Sitzes prüfen, ob er arretiert ist.

ANWENDUNGSHINWEISE

Maschine starten

! Auf dem Fahrersitz Platz nehmen.

! Feststellbremse arretieren.

! Kehrwalze anheben und außer

Betrieb nehmen.

! Seitenbesen anheben und außer

Betrieb nehmen.

Deutsch KMR 1550 D 8

! Gashebel auf ca. 1/2 der

max. Drehzahl einstellen.

! Zündschlüssel auf Stellung 1

(Vorglühen) drehen.

! Fahrpedale nicht betätigen.

! Nach Erlöschen der Kontrollampe,

Zündschlüssel über Stellung 1

hinaus drehen. (E-Start des

Motors)

Den Anlasser niemals länger als 10 s

betätigen.

Vor dem erneuten Betätigen des

Anlassers mindestens 10 s warten.

Hinweis:

• Die Maschine ist mit einem

Sitzkontaktschalter ausgestattet.

Bei Verlassen des Fahresitzes wird

die Maschine ausgeschaltet.

Kehrbetrieb

♦ Kehren Sie keine Packbänder,

Drähte oder ähnliches ein, dies

kann zur Beschädigung der

Kehrmechanik führen.

! Kehrwalze absenken und in Betrieb

nehmen.

! Seitenbesen absenken und in

Betrieb nehmen.

Kehrwalzen-Einstellungen

! Kehrwalze anheben.

! Gerätehaube öffnen.

! Handhebel auf "pendelnd" oder auf

"feststehend" stellen.

! Gerätehaube schließen.

Kehrwalze pendelnd

• Kehrwalze liegt mit ihrem

Eigengewicht auf dem Boden und

paßt sich Unebenheiten des

Untergrundes an.

Kehrwalze feststehend

• Kehrspiegel ist fest eingestellt.

Trockenen Boden kehren

! Staubabsaugung einschalten.

! Kehrwalze absenken und in Betrieb

nehmen.

Deutsch KMR 1550 D 9

! Seitenbesen absenken und in

Betrieb nehmen.

• Um ein optimales

Reinigungsergebnis zu erzielen,

sollten Sie die Fahrgeschwindigkeit

den Gegebenheiten anpassen.

• Während des Betriebes sollte in

regelmäßigen Abständen der Filter

abgereinigt und der

Kehrgutbehälter entleert werden.

Drehzahl des Seitenbesens

einstellen

! Drehung im Uhrzeigersinn senkt

die Drehzahl des Seitenbesens.

! Drehung gegen den Uhrzeigersinn

erhöht die Drehzahl des

Seitenbesens.

Feuchten oder nassen Boden

kehren

! Staubabsaugung abschalten.

! Kehrwalze absenken und in Betrieb

nehmen.

! Seitenbesen absenken und in

Betrieb nehmen.

Maschine fahren

! Gashebel auf Symbol "Hase"

stellen.

! Feststellbremse lösen.

Vorwärts fahren

! Rechtes Fahrpedal drücken.

• Die Fahrgeschwindigkeit kann

stufenlos reguliert werden.

Ruckartiges Betätigen des

Fahrpedals vermeiden.

Die Hydraulikanlage kann beschädigt

werden.

Rückwärts fahren

! Linkes Fahrpedal drücken.

Ruckartiges Bremsen durch

Betätigen des Fahrpedals entgegen

der Fahrtrichtung vermeiden.

Die Hydraulikanlage kann beschädigt

werden.

Hinweis:

Bei Leistungsabfall an Steigungen

das Fahrpedal etwas zurücknehmen.

Dadurch wird die Steigfähigkeit der

Maschine verbessert.

Bremsen

Gerät verzögert nach dem Loslassen

des Fahrpedals und bleibt auf

Ebenen ohne Steigung stehen.

Einsatz Grobschmutzklappe

Bei geöffneter Grobschmutzklappe

kann die Kehrwalze Steine oder Splitt

nach vorne wegschleudern.

Darauf achten, daß keine Personen,

Tiere oder Gegenstände gefährdet

werden.

! Fußpedal drücken,

Grobschmutzklappe öffnet sich.

! Mit geringer Geschwindigkeit

Grobschmutz überfahren.

Hinweis:

Zum Einkehren größerer Teile bis zu

einer Höhe von 70 mm,

z.B. Getränkedosen muß die

Grobschmutzklappe kurzzeitig

angehoben werden.

Deutsch KMR 1550 D 10

! Fußpedal loslassen,

Grobschmutzklappe schließt sich.

! Mit geringer Geschwindigkeit

Grobschmutz überfahren.

Hinweis:

Nur bei vollständig abgesenkter

Grobschmutzklappe ist ein optimales

Reinigungsergebnis zu erzielen.

Hindernisse überfahren

Feststehende Hindernisse bis

50 mm Höhe

! Grobschmutzklappe anheben.

! Langsam und vorsichtig vorwärts

überfahren.

Feststehende Hindernisse über

50 mm Höhe

! Gerät über eine geeignete Rampe

fahren.

Filter abreinigen

Automatische Abreinigung

! Motor abschalten.

! Nach dem Abstellen der Maschine

wird der Filter automatisch ca. 10 s

lang abgereinigt.

Manuelle Abreinigung

! Motor abschalten.

! Kehrwalze und Seitenbesen

anheben.

! Staubabsaugung abschalten.

! Taste (Filterrüttler) ca. 10 s

drücken.

! Staubabsaugung wieder

einschalten.

Kehrgutbehälter entleeren

Verletzungsgefahr!

♦ Während des Entleerungsvorgangs

dürfen sich keine Personen und

Tiere im Schwenkbereich des

Kehrgutbehälters aufhalten.

Quetschgefahr!

♦ Niemals in das Gestänge der

Entleerungsmechanik fassen.

Kippgefahr!

♦ Kehrgutbehälterentleerung nur auf

ebener Fläche vornehmen.

! Kehrwalze anheben.

! Seitenbesen anheben.

! Staubabsaugung abschalten.

! Feststellbremse arretieren.

♦ Reinigen Sie zuerst den Filter ab,

bevor Sie den Kehrgutbehälter

herausnehmen.

! Kehrgutbehälter hochschwenken.

! Kehrgutbehälter in Endstellung.

! Zum Auskippen braucht der

Behälter eine Mindesthöhe.

Angezeigt durch eine grüne

Kontrollampe auf der Taste

"Kehrgutbehälter auskippen".

! Langsam rückwärts an

Sammelbehälter heranfahren.

! Kehrgutbehälter auskippen.

! Kehrgutbehälter zurückkippen.

! Behälter muß vollständig

zurückgekippt werden. Angezeigt

durch eine grüne Kontrollampe auf

der Taste "Kehrgutbehälter

zurückschwenken".

! Vom Sammelbehälter langsam

wegfahren.

! Kehrgutbehälter zurückschwenken.

! Feststellbremse lösen.

! Kehrwalze absenken.

! Seitenbesen absenken.

Deutsch KMR 1550 D 11

Maschine abstellen

! Fahrpedale nicht betätigen.

! Gashebel auf Symbol "Schildkröte"

stellen.

! Feststellbremse arretieren.

! Seitenbesen anheben und außer

Betrieb nehmen.

! Kehrwalze anheben und außer

Betrieb nehmen.

! Motor abstellen.

Der Motor benötigt ca. 3...4 s Auslauf

nach dem Abstellen.

In dieser Zeitspanne unbedingt vom

Antriebsbereich fernhalten!

STILLEGUNG

♦ Wenn die Maschine über längere

Zeit nicht genutzt wird, bitte

folgende Punkte beachten.

! Die Kehrmaschine auf einer

ebenen Fläche abstellen.

! Feststellbremse arretieren.

! Zündschlüssel abziehen.

! Die Kehrmaschine gegen

Wegrollen sichern.

! Kehrmaschine innen und außen

reinigen.

! Kraftstoffzufuhr am Kraftstoffhahn

schließen.

! Batteriemassekabel abklemmen.

! Batterie im Abstand von

ca. 2 Monaten laden.

! Maschine an geschützten und

trockenen Platz abstellen.

TRANSPORT

Transporthinweise

Die Maschine muß beim Transport

gegen Verrücken gesichert sein.

! Feststellbremse arretieren.

! Maschine mit Spanngurten oder

Seilen sichern.

! Maschine an den Rädern mit Keilen

sichern.

• Befestigungsbereich

Hinweis:

Markierungen für

Befestigungsbereiche am

Grundrahmen beachten!

(Kettensymbole)

REINIGUNG UND PFLEGE

! Die Kehrmaschine auf einer

ebenen Fläche abstellen.

! Zündschlüssel abziehen.

! Feststellbremse arretieren.

Innenreinigung

Staubschutzmaske tragen!

Schutzbrille tragen!

! Mit einem Lappen reinigen.

! Mit Druckluft ausblasen.

Außenreinigung

! Mit einem feuchten Lappen

reinigen.

Hinweis:

Verwenden Sie keine agressiven

Reinigungsmittel!

Deutsch KMR 1550 D 12

WARTUNGSINTERVALLE

Betriebsstundenzähler

• Der Betriebsstundenzähler gibt

Ihnen den Zeitpunkt der

Wartungsintervalle an.

Wartung durch den Kunden

Hinweis:

Alle Service- und Wartungsarbeiten,

bei Wartung durch den Kunden,

müssen von einer qualifizierten

Fachkraft ausgeführt werden.

Bei Bedarf kann jederzeit ein

KÄRCHER-Fachhändler

hinzugezogen werden.

Wartung täglich

! Motorölstand prüfen.

! Kehrwalze und Seitenbesen auf

Verschleiß und eingewickelte

Bänder prüfen.

! Filter abreinigen.

! Funktion aller Bedienelemente und

Kontrolllampen prüfen.

Wartung wöchentlich

! Luftfilter prüfen.

! Hydraulikölstand prüfen.

Wartung 50 Stunden nach der

Erstinbetriebnahme

! Motoröl wechseln.

Wartung alle 50 Betriebsstunden

! Ölwechsel, Füllmenge und Typ

siehe Technische Daten.

! Sitzkontaktschalter auf Funktion

prüfen.

! Spannung, Verschleiß und

Funktion der Antriebsriemen

prüfen.

! Bowdenzüge und bewegliche Teile

auf Leichtgängigkeit prüfen.

! Dichtleisten im Kehrbereich auf

Einstellung und Verschleiß prüfen.

! Reifenluftdruck prüfen.

! Kraftstoffleitungen und

Schlauchschellen prüfen.

Wartung alle 100 Betriebsstunden

! Luftfilter säubern.

! Bei jeder 6. Säuberung Luftfilter

wechseln.

! Batteriesäurestand prüfen.

Wartung 125 Stunden nach der

Erstinbetriebnahme, dann alle

75 Betriebsstunden

! Motoröl wechseln.

! Bei jedem 2. Ölwechsel Ölfilter

wechseln.

Wartung alle 200 Betriebsstunden

oder alle 6 Monate

! Kühlerschläuche und

Schlauchschellen prüfen.

Wartung jährlich

! Luftfilter wechseln.

! Staubfilter prüfen, gegebenenfalls

wechseln.

Wartung durch den Kundendienst

Wartung nach 8 Betriebsstunden

Erstinspektion

Wartung alle 100 Betriebsstunden

Wartung alle 400 Betriebsstunden

Wartung alle 500 Betriebsstunden

Wartung alle 800 Betriebsstunden

Wartung alle 2 Jahre

Hinweis:

Um Garantieansprüche zu wahren,

müssen während der Garantielaufzeit

alle Service- und Wartungsarbeiten

vom autorisierten

KÄRCHER-Kundendienst

durchgeführt werden.

WARTUNGSARBEITEN

Hinweise zur Sicherheit

Vorbereitung

! Die Kehrmaschine auf einer

ebenen Fläche abstellen.

! Falls Motor läuft, Motor abstellen.

! Zündschlüssel abziehen.

! Feststellbremse arretieren.

Festgestellte Mängel müssen sofort

behoben oder Fahrzeug stillgelegt

werden.

Gerätehaube öffnen und schließen

Gerätehaube öffnen

! Verkleidungsteil nach oben ziehen.

! Handschraube an der Innenseite

der Gerätehaube herausdrehen.

! Gerätehaube nach vorne auf

Seilanschlag klappen.

Gerätehaube schließen

! Gerätehaube zurückklappen.

! Handschraube wieder

hereindrehen.

! Verkleidungsteil wieder einklappen.

Deutsch KMR 1550 D 13

Werkzeugfach und Bordwerkzeug

! Unter der Gerätehaube befindet

sich ein Werkzeugfach. Darin

befinden sich Werkzeuge, um die

Wartungsarbeiten durchzuführen.

Sitz hoch- und zurückklappen

Sitz hochklappen

! Vierkant mit beiliegendem

Werkzeug vom Bordwerkzeug um

90° drehen.

! Sitz hochklappen bis

Sitzklappenarretierung einrastet.

Sitz zurückklappen

! Sitzklappenarretierung anheben

und Sitz zurückklappen.

! Vierkant mit beiliegendem

Werkzeug vom Bordwerkzeug um

90° drehen.

Sicherheitshinweise Batterie

♦ Gebrauchsanweisung beachten.

♦ Arbeiten an Batterien nur nach

Unterweisung durch Fachpersonal.

♦ Schutzbrille und Schutzkleidung

tragen.

♦ Unfallverhütungsvorschriften sowie

DIN VDE 0510, VDE 0105 T.1

beachten.

Brand- und Explosionsgefahr!

♦ Rauchen verboten.

♦ Keine offene Flamme, Glut oder

Funken in der Nähe von Batterien.

Verätzungsgefahr!

♦ Säurespritzer im Auge oder auf der

Haut mit viel klarem Wasser aus-

bzw. Abspülen.

♦ Danach unverzüglich Arzt

aufsuchen.

♦ Verunreinigte Kleidung mit Wasser

auswaschen.

Explosions- und Brandgefahr!

♦ Keine Gegenstände oder

Werkzeuge auf der Batterie

ablegen, da Batteriepole immer

unter Spannung stehen.

♦ Räume in denen Batterien geladen

werden, müssen gut durchlüftet

sein, da beim Laden

hochexplosives Gas entsteht.

♦ Altbatterien mit diesem Zeichen

sind wiederverwendbares

Wirtschaftsgut und müssen dem

Recyclingprozess zugeführt

werden.

♦ Altbatterien die nicht dem

Recyclingprozess zugeführt

werden, sind unter Beachtung aller

Vorschriften als Sondermüll zu

entsorgen.

Batterie in Betrieb nehmen

Beachten Sie unbedingt die

Sicherheitsvorschriften beim Umgang

mit Batterien!

! Zellverschlüsse herausschrauben.

! Batteriekammern mit beiliegender

Batteriesäure bis MAX befüllen.

! Eventuell Batteriesäure nachfüllen.

! Zellverschlüsse hineinschrauben.

Deutsch KMR 1550 D 14

Batterie ein- und ausbauen

Batterieeinbau

! Sitz hochklappen.

! Batterie einsetzen und mit

vorhandener Schraube

festschrauben.

Hinweis:

Bei Verwendung von Batterien mit

flüssigem Elektrolyt die Batteriepole

zum Schutz vor Korrosion

ausreichend mit Polfett versehen!

! Pluspol-Leitung anschrauben.

! Minuspol-Leitung anschrauben.

! Sitz zurückklappen.

Batterieausbau

Beim Batterieausbau wird zuerst die

Minuspol-Leitung und dann die

Pluspol-Leitung abgeschraubt.

Batteriesäurestand prüfen und

nachfüllen

Beachten Sie unbedingt die

Sicherheitsvorschriften beim Umgang

mit Batterien!

! Zellverschlüsse herausschrauben.

! Aus jeder Zelle mit dem

Säureprüfer eine Probe ziehen.

! Die Säureprobe wieder in dieselbe

Zelle zurückgeben.

♦ Die Säure einer vollgeladenen

Batterie hat bei 20 °C das

spezifische Gewicht von 1,28 kg/l.

♦ Die Säure einer teilentladenen

Batterie hat das spezifische

Gewicht zwischen 1,00 und

1,28 kg/l.

♦ In allen Zellen muß das spezifische

Gewicht der Säure gleich sein.

♦ Spezifisches Gewicht unter

1,15 kg/l.

! Bei zu geringem

Batteriesäurespiegel Zellen mit

destilliertem Wasser auffüllen bis

die Plattenoberkanten gerade

benetzt sind.

! Batterie laden bis das spezifische

Gewicht von 1,28 kg/l erreicht ist.

Batterie laden

♦ Beachten Sie unbedingt die

Sicherheitsvorschriften beim

Umgang mit Batterien!

♦ Nur wenn Sie die von Kärcher

vorgeschriebenen Batterien und

Ladegeräte verwenden, besteht

Garantieanspruch.

♦ Batterie mit kleinstmöglichen

Ladestrom laden.

♦ Unbedingt die Gebrauchsanleitung

des Ladegeräteherstellers

beachten.

! Minuspol-Leitung des Ladegerätes

mit dem Minuspolanschluß der

Batterie verbinden.

! Pluspol-Leitung des Ladegerätes

mit dem Pluspolanschluß der

Batterie verbinden.

! Ladegerät einschalten bzw.

Netzstecker einstecken.

Hinweis:

Verwenden Sie das vollautomatische

Ladegerät 6.654-116 der

Fa. KÄRCHER.

Tanken

♦ Motor abkühlen lassen.

! Tankverschluß öffnen.

♦ "Dieselkraftstoff" tanken.

! Tankverschluß schließen.

♦ Übergelaufenen Kraftstoff

abwischen und öl- und

kraftstoffverschmutzte Lappen

umweltgerecht entsorgen.

Kraftstoffleitungen und

Schlauchschellen prüfen

♦ Motor abkühlen lassen.

! Gerätehaube öffnen.

! Prüfen ob sich die

Schlauchschellen gelöst haben,

evtl. nachziehen.

! Kraftstoffleitungen und

Schlauchschellen auf

Beschädigungen prüfen.

Hinweis:

• Bei Beschädigung einer

Kraftstoffleitung oder einer

Schlauchschelle, muss man das

betreffende Teil unverzüglich

reparieren oder auswechseln

lassen.

• Das Kraftstoffsystem muss nach

dem auswechseln einer

Kraftstoffleitung oder einer

Schlauchschelle entlüftet werden.

! Gerätehaube schließen.

Deutsch KMR 1550 D 15

Motorölstand prüfen

Verbrennungsgefahr!

♦ Motor abkühlen lassen.

! Ölmeßstab herausziehen.

! Ölmeßstab abwischen und

einschieben.

! Ölmeßstab herausziehen.

♦ Der Ölstand muß zwischen der

"min" und der "max" Markierung

liegen.

♦ Liegt der Ölstand unterhalb der

"min" Markierung, Motoröl

nachfüllen.

♦ Nicht über "max" befüllen.

Motoröl nachfüllen

! Gerätehaube öffnen.

! Verschlußdeckel herausdrehen.

! Motoröl einfüllen.

♦ Ölsorten: Siehe "Technische

Daten".

! Verschlußdeckel verschließen.

! Mindestens 5 Min warten.

! Motorölstand prüfen.

! Gerätehaube schließen.

Motoröl und Ölfilter wechseln

! Auffangbehälter für min. 4 Liter Öl

bereitstellen.

! Ablasschraube entfernen.

• Wenn die Ablasschraube wieder

eingeschraubt wird, unbedingt eine

neue Dichtung verwenden.

• Ablasschraube mit einem

Drehmomentschlüssel auf 25 Nm

anziehen.

! Gerätehaube öffnen.

! Ölfilter herausschrauben.

! Aufnahme und Dichtflächen

reinigen.

! Die Dichtung des neuen Ölfilters

vor dem Einbau mit Öl bestreichen.

! Neuer Ölfilter handfest anziehen.

! Verschlußdeckel herausdrehen.

! Motoröl einfüllen.

♦ Ölsorten: Siehe "Technische

Daten".

! Verschlußdeckel verschließen.

! Mindestens 5 Min warten.

! Motorölstand prüfen.

! Gerätehaube schließen.

Hydrauliköl prüfen und nachfüllen

! Sitz hochklappen.

! Ölmeßstab herausziehen.

! Ölmeßstab abwischen und

einschieben.

! Ölmeßstab herausziehen.

♦ Der Ölstand muß zwischen der

"min" und der "max" Markierung

liegen.

♦ Liegt der Ölstand unterhalb der

"min" Markierung, Hydrauliköl

nachfüllen.

♦ Nicht über "max" befüllen.

Deutsch KMR 1550 D 16

! Verschlußdeckel öffnen.

! Hydrauliköl nachfüllen.

♦ Ölsorten: Siehe "Technische

Daten".

! Verschlußdeckel verschließen.

! Hydraulikölstand prüfen.

! Sitz zurückklappen.

Kühlwasser prüfen und nachfüllen

! Gerätehaube öffnen.

♦ Der Kühlwasserstand muß

zwischen der "min" und der "max"

Markierung liegen.

♦ Liegt der Kühlwasserstand

unterhalb der "min" Markierung,

Kühlwasser nachfüllen.

♦ Nicht über "max" befüllen.

! Verschlußdeckel öffnen

! Kühlwasser bis zur "max"

Makierung nachfüllen.

! Verschlußdeckel verschließen.

! Gerätehaube schließen.

Kühlerschläuche und

Schlauchschellen prüfen

! Gerätehaube öffnen.

! Prüfen ob sich die

Schlauchschellen gelöst haben,

evtl. nachziehen.

! Kühlerschläuche und

Schlauchschellen auf

Beschädigungen prüfen.

Hinweis:

• Bei Beschädigung eines

Kühlerschlauches oder einer

Schlauchschelle, muss man das

betreffende Teil unverzüglich

reparieren oder auswechseln

lassen.

! Gerätehaube schließen.

Luftfilter wechseln

! Gerätehaube öffnen.

! Schnellspanner öffnen.

! Verschlußdeckel abnehmen.

! Fitereinsatz herausnehmen.

! Neuen Filtereinsatz einsetzen.

! Verschlußdeckel aufsetzen.

! Verschlußdeckel mit

Schnellspanner befestigen.

! Gerätehaube schließen.

Keilriemen prüfen und nachstellen

Der Motor benötigt ca. 3...4 s Auslauf

nach dem Abstellen.

In dieser Zeitspanne unbedingt vom

Antriebsbereich fernhalten!

! Gerätehaube öffnen.

• In der Mitte zwischen Kurbelwelle

und Lichtmaschine muß der

Keilriemen bei einem Druck von

100 N (Gewichtskraft von 10 kg)

ca. 7-9 mm nachgeben.

! Schrauben an der Lichtmaschine

lösen.

! Lichtmaschine so verstellen, daß

der Keilriemen die nötige

Spannung hat.

! Schrauben an der Lichtmaschine

wieder anziehen.

! Gerätehaube schließen.

Deutsch KMR 1550 D 17

Keilriemen wechseln

Der Motor benötigt ca. 3...4 s Auslauf

nach dem Abstellen.

In dieser Zeitspanne unbedingt vom

Antriebsbereich fernhalten!

! Gerätehaube öffnen.

! Schrauben an der Lichtmaschine

lösen.

! Lichtmaschine so verstellen, daß

der Keilriemen völlig entspannt ist.

! Keilriemen heraus nehmen.

! Neuer Keilriemen einsetzen.

! Lichtmaschine so verstellen, daß

der Keilriemen die nötige

Spannung hat.

! Schrauben an der Lichtmaschine

wieder anziehen.

• In der Mitte zwischen Kurbelwelle

und Lichtmaschine muß der

Keilriemen bei einem Druck von

100 N (Gewichtskraft von 10 kg)

ca. 7-9 mm nachgeben.

! Gerätehaube schließen.

Seitenbesen prüfen

! Seitenbesen anheben.

! Bänder oder Schnüre von den

Seitenbesen entfernen.

Kehrwalze prüfen

! Kehrgutbehälter hochschwenken.

! Bänder oder Schnüre von

Kehrwalze entfernen.

! Kehrgutbehälter zurückschwenken.

Seitenbesen auswechseln

♦ Der Wechsel ist erforderlich, wenn

durch die Abnutzung der Borsten

das Kehrergebnis sichtbar

nachläßt.

! 3 Handmuttern entfernen.

! Seitenbesen abnehmen.

! Neuen Seitenbesen auf Mitnehmer

aufstecken.

! 3 Handmuttern anziehen.

Kehrwalze auswechseln

♦ Der Wechsel ist erforderlich, wenn

durch die Abnutzung der Borsten

das Kehrergebnis sichtbar

nachläßt.

! 3 Innensechskantschrauben

entfernen.

! Verkleidung abnehmen.

! Handschraube an der Schwinge

entfernen.

Deutsch KMR 1550 D 18

! 3 Handschrauben des

Abdeckbleches entfernen.

! Abdeckblech mit Schwinge

abnehmen.

! Kehrwalze herausziehen.

♦ Auf die Lage des Borstensatzes

achten!

! Neue Kehrwalze einsetzen.

! Abdeckblech mit Schwinge

einsetzen.

! Abdeckblech mit 3 Handschrauben

festschrauben.

! Handschraube an der Schwinge

festziehen.

! Verkleidung mit

3 Innenschskantschrauben

festschrauben.

Staubfilter prüfen

! Bei Arbeiten an der Filteranlage

Staubschutzmaske tragen.

! Sicherheitsvorschriften über den

Umgang mit Feinstäuben beachten.

♦ Beschädigter Filter läßt Staub im

Motorraum und der Umgebung

verwirbeln.

♦ Deutliche Staubablagerung am

Luftaustritt des Gebläses ist ein

Zeichen von nicht korrekt

eingesetztem oder defektem Filter.

Staubfilter auswechseln

! Bei Arbeiten an der Filteranlage

Staubschutzmaske tragen.

! Sicherheitsvorschriften über den

Umgang mit Feinstäuben beachten.

! Kehrgutbehälter hochschwenken.

! Handschraube entfernen.

! Abdeckblech entfernen.

! Innensechskantschrauben lösen.

! Abdeckungen drehen und

herausziehen.

! Staubfilter nach unten

herausnehmen.

! Neuer Staubfilter einsetzen.

Hinweis:

Beim Einbau des neuen Filters darauf

achten, daß die Lamellen

unbeschädigt bleiben.

! Abdeckungen einsetzen und zur

Arretierung drehen.

! Abdeckungen mit den

Innensechskantschrauben

festschrauben.

! Kehrgutbehälter zurückschwenken.

Dichtleisten auswechseln

Seitliche Dichtleisten

! Kehrgutbehälter entleeren.

Nur für die linke Seite

! Verkleidung abschrauben.

! 2 Handschrauben entfernen.

Für beide Seiten

! Die Befestigungsschrauben der

Dichtleiste abschrauben.

! Neue Dichtleiste anschrauben und

noch nicht anziehen.

! Unterlage von 3-5 mm Höhe

unterschieben, um Bodenabstand

einzustellen.

! Dichtleiste ausrichten.

! Befestigungsschrauben der

Dichtleiste anziehen.

Nur für die linke Seite

! Dichtleiste mit den

2 Handschrauben festschrauben.

! Verkleidung wieder montieren.

Deutsch KMR 1550 D 19

Hintere Dichtleiste.

! Kehrgutbehälter entleeren.

! Die Befestigungsschrauben der

Dichtleiste abschrauben.

! Neue Dichtleiste anschrauben und

noch nicht anziehen.

! Dichtleiste soll auf dem Boden

aufliegen.

! Dichtleiste ausrichten.

! Befestigungsschrauben der

Dichtleiste anziehen.

Vordere Dichtleiste.

! Kehrgutbehälter entleeren.

! Die Befestigungsschrauben der

Dichtleiste abschrauben.

! Neue Dichtleiste anschrauben und

noch nicht anziehen.

! Dichtleiste soll auf dem Boden so

aufliegen, daß sie sich mit einem

Nachlauf von 20-40 mm nach

hinten umlegt.

! Dichtleiste ausrichten.

! Befestigungsschraube der

Dichtleiste anziehen.

STÖRUNGSHINWEISE

Warnlampen leuchten während des

Betriebes

• Warnlampe Öldruckanzeige Motor

! Ölstand kontrollieren oder

KÄRCHER-Kundendienst rufen.

• Warnlampe Batterieladeanzeige

! KÄRCHER-Kundendienst rufen.

• Warnlampe Luftfilter

! Luftfilter am Verbrennungsmotor

reinigen oder tauschen.

• Warnlampe Kühlwasser

! Kühlwasserstand kontrollieren.

Maschine läuft nicht an

• Auf dem Fahrersitz Platz nehmen.

• Gerätehaube schließen.

• Kraftstofftank befüllen.

• Batterie laden.

• KÄRCHER-Kundendienst

benachrichtigen.

Maschine läßt sich nicht elektrisch

starten.

• Sicherung überprüfen.

Motor läuft unregelmäßig

• Luftfilter reinigen oder auswechseln.

• Kraftstoffzufuhr überprüfen.

• KÄRCHER-Kundendienst

benachrichtigen.

• Kraftstofffilter prüfen.

Motor läuft, aber Maschine fährt

nicht

• Richtige Stellung des

Freilaufzapfens prüfen. Richtige

Stellung siehe "Kehrmaschine mit

Eigenantrieb bewegen"

• KÄRCHER-Kundendienst

benachrichtigen.

Motor läuft, aber Maschine fährt

nur langsam

• Gashebel auf Symbol "Hase"

stellen.

Maschine kehrt nicht richtig

• Kehrwalze und Seitenbesen prüfen.

• Grobschmutzklappe gängig

machen.

• Bowdenzug der

Grobschmutzklappe nachlassen

(Verstellschraube).

• Riemen spannen oder

auswechseln.

• Gashebel auf Symbol "Hase"

stellen.

• KÄRCHER-Kundendienst

benachrichtigen.

Maschine staubt

• Grobschmutzklappe gängig

machen.

• Bowdenzug der

Grobschmutzklappe nachlassen

(Verstellschraube).

• Staubfilter abreinigen/austauschen.

• Kehrgutbehälter leeren.

• Dichtprofil am Kehrgutbehälter

austauschen.

• Dichtleisten einstellen/austauschen.

Schlechtes Kehren im Randbereich

• Seitenbesen wechseln.

• KÄRCHER-Kundendienst

benachrichtigen.

Seitenbesen- oder

Kehrwalzenanhebung funktioniert

nicht

• KÄRCHER-Kundendienst

benachrichtigen.

Seitenbesen- oder

Kehrwalzenabsenkung funktioniert

nicht

• KÄRCHER-Kundendienst

benachrichtigen.

Seitenbesen dreht sich ruckartig

• KÄRCHER-Kundendienst

benachrichtigen.

ZUBEHÖR

Anbausatz Schutzdach

für Bediener 2.638-391

Aus Arbeitssicherheitsgründen

erforderlich zum Betrieb der

Kehrmaschine im Hochregalbereich.

Wetterschutzkabine 2.638-859

Batterie-Ladegerät 12 V 6.654-116

Starterbatterie,

trocken vorgeladen 7.654-002

Bereifung

(pannensicher) 4.515-027

Standardseitenbesen 6.906-083

Seitenbesen hart 6.905-773

Seitenbesen mit

Stahlborsten 6.905-619

Standardkehrwalzen 6.905-030

Hauptkehrwalze

weich / wasserfest 6.906-134

Hauptkehrwalze hart 6.905-622

Einzelrundfilter 6.414-526

Rundumwarnleuchte

für Einzelmontage 2.638-789

Stoßstange +

Rammschutzleisten 2.639-126

Anbausatz Seitenbesen links

Zur nachträglichen Montage. Höhere

Wirtschaftlichkeit durch 18 % mehr

Flächenleistung im Vergleich zur

Standardausstattung. Besonders für

die Außenreinigung mit geringer

Staubverschmutzung geeignet.

Hinweis

Für weitere Zubehörinformationen

über Angebot und Funktion wenden

Sie sich bitte an ihren

Kärcher-Fachhändler.

Deutsch KMR 1550 D 20

TECHNISCHE DATEN

Maße und Gewichte

Länge 1800 mm

Breite 1290 mm

Höhe 1400 mm

Wenderadius rechts 950 mm

Wenderadius links 950 mm

Zulässiges Gesamtgewicht 1080 kg

Zul. Achslast vorne 440 kg

Zul. Achslast hinten 640 kg

Eigengewicht 770 kg

Arbeitsbreite ohne

Seitenbesen 950 mm

Arbeitsbreite mit

1 Seitenbesen 1250 mm

Arbeitsbreite mit

2 Seitenbesen 1550 mm

Steigfähigkeit 25 %

Flächenleistung

(theoretisch)

Ohne Seitenbesen 10000 m²/h

Mit 1 Seitenbesen 12400 m²/h

Mit 2 Seitenbesen 15000 m²/h

Schutzart, tropfwassergeschützt

IPX 3

Fahrgeschwindigkeiten

Fahrgeschwindigkeit

vorwärts ca. 16 km/h

Fahrgeschwindigkeit

rückwärts ca. 7 km/h

Kehrgeschwindigkeit ca. 10 km/h

Bremse

Vorderrad hydrostatisch

Hinterräder mechanisch

Bereifung

Größe 4.00-8 6PR

Luftdruck 8,0 bar

Kehrgutbehälter

min. Entladehöhe 1250 mm

max. Entladehöhe 1470 mm

Volumen des

Kehrgutbehälters 180 Liter

Kehrwalze

Durchmesser 375 mm

Länge 750 mm

Drehzahl 590-620 1/min

Kehrspiegel 50-80 mm

Seitenbesen

Durchmesser 450 mm

Drehzahl 72-77 1/min

Motor

Hersteller Kubota

Modell D722-E

Bauart 3-Zylinder-

Viertakt-Dieselmotor

Einspritzung indirekt

Kühlart wassergekühlt

Bohrung 67 mm

Hub 68 mm

Hubraum 719 cm³

Betriebsdrehzahl 2750 1/min

Obere Drehzahl 3600 1/min

Leerlaufdrehzahl 800-900 1/min

Leistung, max. 14 kW/19 PS

Höchstdrehmoment 45 Nm

bei 2400-2900 1/min

Kraftstofffilter Filterpatrone

Tankinhalt ca. 22 l

Einsatzdauer bei

vollem Tank ca. 8h

Ölmenge im Motor 2,8 l

SAE 15W40

Ölsorte im Motor

Über 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 bis 25° C SAE 20

SAE 10W-30

SAE 10W-40

Unter 0° C SAE 10

SAE 10W-30

SAE 10W-40

Ölfilter Filterpatrone

Ansaugluftfilter Filterpatrone

im Gehäuse

Hydraulische Anlage

Ölmenge im Hydrauliktank 25 l

Ölsorte HV 46

Elektrische Anlage

Batterie 12 V, 44 Ah

Generator Drehstrom, 12 V, 40 A

Starter Elektrostarter

Filter- und Saugsystem

Filterfläche Feinstaubfilter 12 m²

Verwendungskategorie Filter L

(> 1 mg/m³)

(für nicht gesundheitsgefährdende

Stäube)

Durchlassgrad < 5 %

Geräuschemission

Schalldruckpegel

(EN 60704-1) 85 dB (A)

Garantierter Schallleistungspegel

(2000/14/EU) 103 dB (A)

Gerätevibrationen

Schwingungsgesamtwert

(ISO 5349)

obere Gliedmaßen < 2,5 m/s²

Füße/Sitzfläche < 2,5 m/s²

Umgebungsbedingungen

Temperatur -15 bis + 40° C

Luftfeuchtigkeit,

nicht betauend 0 - 90 %

English KMR 1550 D 21

CONTENTS

For your safety! 22

General information 22

Tip hazard when

slope too steep! 22

Seat contact switch 22

Power drive 22

Caution when machine

is running 22

To protect our environment 23

Caution, hydraulic and

engine oil can endanger

the environment! 23

Caution! Exausted batteries

can cause pollution! 23

Use only for intended purpose 23

Functional description of

the sweeping machine 23

Device elements 23

Before first-time operation 24

Unloading instructions 24

Assembly for the first time 24

Moving sweep machine

without own drive 24

Moving sweep machine

with own drive 25

Each time before operation 25

General information 25

Inspection and

maintenance work 25

Adjust driver seat 25

Application instructions 25

Start-up the machine 25

Sweeping operation 26

Main brush settings 26

Sweep dry floor 26

Sweep moist or wet floor 27

Run the machine 27

Use of coarse-dirt flap 27

Run over obstructions 28

Filter clean-down 28

Empty the sweepings

container 28

Shut-down the machine 29

Shut-down 29

Transport 29

Transportation instructions 29

Cleaning and care 29

Interior cleaning 29

Exterior cleaning 29

Maintenance intervals 30

Elapsed-time meter 30

Maintenance by the customer 30

Maintenance by the

customer service 30

Maintenance tasks 30

Safety instructions 30

Opening and closing

unit cover 30

Tool compartment and

vehicle tool kit 31

Folding seat up and down 31

Safety instructions

for the battery 31

Commission the battery 31

Assembling and

disassembling the battery 32

Check and top-up

battery acid level 32

Charge the battery 32

Refill fuel 32

Checking fuel lines and

hose clamps 32

Check the engine oil level 33

Refill engine oil 33

Change engine oil and oil filter 33

Check and refill hydraulic oil 33

Checking and topping

up cooling water 34

Checking cooler hose

and hose clamps 34

Check the air cleaner 34

Check and re-adjust V-belt 34

Replacing V-belt 35

Check the side brushes 35

Check the sweep roller 35

Replace the side broom 35

Replace the sweep roller 35

Checking dust filter 36

Replace the dust filter 36

Replace the sealing strips 36

Fault tracing instructions 37

Accessories 37

Technical data 38

English KMR 1550 D 22

FOR YOUR SAFETY!

General instructions

It is mandatory to read and

observe this prior to using the

appliance!

♦ Notify your sales outlet if during

unpacking you detect damage that

has occurred in transit.

♦ Read the operating instructions of

your appliance prior to putting it into

operation, especially the safety

information.

♦ Read the safety notes for sweepers

and vacuum sweepers 5.956-250

prior to their start-up.

♦ The danger and caution signs

attached to the appliance give

important tips on its safe operation.

♦ In addition to the instructions in the

operating instructions, general

safety- and accident

prevention-regulations from

lawgivers must be followed.

Use

♦ Prior to utilization the appliance and

its working facilities must be

checked regarding their proper

condition and that they operate

safely. It must not be used if its

condition is not faultless.

♦ No modifications permitted on the

machine.

♦ Never absorb explosive liquids,

inflammable gases or undiluted

acids and solvents! This includes

petrol, paint thinner or fuel oil,

which can form explosive fumes

due to the swirling suction air, in

addition acetone, undiluted acids

and solvents, since they corrode

the materials used for the

appliance.

♦ Do not sweep up/absorb burning or

smouldering objects.

♦ Only if expressly marked as such is

this appliance suitable for sucking

up health-hazardous dust types.

Comply with notices concerning

safety regulations given in the

operating instructions.

♦ This unit is suitable only for the

surfaces listed in the operating

instructions.

♦ The appliance may be used on only

the areas cleared for its use by the

factory owner or a person

authorized by him.

♦ Keep clear of the danger area. Its

operation in explosion hazardous

locations is prohibited.

♦ The following applies generally:

Keep combustible materials away

from the machine (danger of

explosions-/fire).

Operation

♦ The rules, regulations and

stipulations applying to motor

vehicles must always be observed.

♦ The operator must use the unit in

accordance with its intended

purpose. She must adapt her mode

of operation to the local conditions

and when working with the

appliance keep a look out for third

parties, especially children.

♦ The appliance may only be used by

persons instructed in its handling or

who have proved their capability of

operating it and who are expressely

authorized to use it.

♦ The unit must not be operated by

children and youths.

♦ To prevent unauthorized utilization

of appliances provided with an

ignition key the ignition key must be

removed.

♦ The appliance must never be left

unattended as long as the motor is

running. The operator may not

leave the appliance until the motor

is turned off, the appliance is

safeguarded against unintentional

motion, if necessary the parking

brake actuated and the ignition key

removed.

♦ On slopes the angle of inclination to

the side and in the direction of

motion must not exceed the value

given in the operating instructions.

Transport

♦ Shut down engine.

♦ Lock the hand brake.

♦ Secure the machine with guy belts,

cables or chains.

♦ Secure the machine with wedges

on the wheels.

Maintenance

♦ Repair/overhaul work may be

performed only by approved after-

sales service stations or experts

familiar with all relevant safety

regulations.

♦ Industrially used appliances in

changing locations are subject to

the safety inspection according to

VDE 0701.

♦ Prior to beginning work on the

electrical equipment of battery-

driven units the battery plug

connection must be unplugged or

the battery disconnected and the

battery must be disconnected in the

case of combustion engine driven

units.

♦ Prior to cleaning it and performing

maintenance work, changing parts

or setting it to another function the

appliance is to be switched off and

if necessary the ignition key

removed.

♦ Unless expressly permitted the unit

may not be cleaned with hose or

high-pressure water jets.

(Danger of short circuits or other

damage).

Accessories and spare parts

♦ Only accessories and spare parts

cleared by the manufacturer may

be used. Genuine accessories and

spare parts guarantee that the

appliance can be operated safely

and trouble-free.

Riding appliances

♦ Riding appliances are not approved

for public highways. Please ask

your retailer for the conversion kit

for street-worthiness.

♦ Giving companions lifts is not

permissible.

♦ Riding appriances may be set in

motion only from the seat.

Units with combustion engines

♦ The exhaust opening must not be

sealed.

♦ Do not bend over or touch the

exhaust opening (danger of burns).

♦ Do not touch or grasp the drive

motor (danger of burns).

♦ Provision for adequate ventilation

and removal of the waste (exhaust)

gas must be made when operating

the appliance indoors. (Danger of

poisoning)

♦ Exhaust gases are toxic and

damaging to health; do not inhale

them.

♦ The engine takes approx. 3...4 s to

run down after being shut off.

Never enter operating area during

this period!

The following must be heeded when

filling up combustion engine units:

♦ Only the fuel specified in the

operating instructions may be used.

An explosion hazard exists with

unsuitable fuels.

♦ The motor must be turned off.

♦ Do not fill-in fuel in closed rooms.

♦ Take care that no fuel splashes

onto hot surfaces.

♦ Do not use any burning or

smouldering objects during filling

up or carry them with you or bring

them in the vicinity of the appliance

(explosion hazard).

♦ Fill the tank at the most 1 cm below

the lower edge of the filler neck,

since the fuel expands in heat.

♦ Wipe-up spilt fuel and close the

tank lid tightly.

Tip hazard if slope too steep!

♦ The machine can tip over while

being driven on gradients

transverse to travel path.

♦ The machine can tip over while

being turned on gradients.

♦ In direction of travel only negotiate

gradients up to 25 %.

♦ At right angles to direction of travel

only negotiate gradients up to

10 %.

Seat contact switch

When the driver's seat is vacated with

the engine running, the engine must

switch off.

If the engine does not switch off, the

seat contact switch is defective.

Inform After-Sales Service.

Power drive

The engine takes approx. 3...4 s to

run down after being shut off.

Never enter operating area during

this period!

Caution when machine is running

The main brush centring also rotates.

(See "replacing main brush")

Do not engage in this area when

machine is running.

English KMR 1550 D 23

FOR PROTECTION OF OUR

ENVIRONMENT

Caution, endangering of

environment by hydraulic and

engine oil!

Take spent oil after an oil change to

an oil collecting point or a waste

disposal company.

Caution, exhausted batteries can

cause pollution!

Do not dispose of exhausted batteries

as ordinary household garbage.

Ensure environmentally compatible

disposal.

UTILISATION FOR THE INTENDED

PURPOSE ONLY

♦ This sweeper is predominantly

intended for sweeping outside

surfaces.

♦ It corresponds to the "L" utilisation

classification for non-health

hazardous dusts.

♦ It is not intended for use on public

traffic routes

FUNCTIONAL DESCRIPTION OF

SWEEPER

The KMR 1550 D operates according

to the throw-over principle.

The rotating main brush (item 4)

sweeps the dirt directly into the debris

container (item 3).

The side brush (item 5) cleans

corners and edges of the sweeping

surface and sweeps the dirt into the

path of the main brush (item 4).

The fine dust is vacuumed via the

dust filter (item 2) by the suction

turbine (item 1).

DEVICE ELEMENTS

1. Steering wheel

2. Steering column control stalk

(blinkers, lights, horn, headlamp

flasher)

3. Instrument panel

(see below for description of the

control elements)

1. Raising/lowering left side brush

(optional)

2. Raising/lowering main brush

3. Raising/lowering right side brush

1. Driver's seat adjustment

2. Parking brake

3. Coarse-dirt flap

4. Drive pedal forwards

5. Drive pedal reverse

6. Dust pick-up adjustment

1. Fuel level gauge

2. Tank cap

1. Adjusting r.p.m. of side brush

1. Throttle lever

1. Hazard warning light

2. Direction of travel indicator light

3. Warning beacon (optional)

4. Parking light

5. Parking light indicator light

6. Engine oil pressure gauge

warning lamp

7. Battery charging indicator

warning lamp

8. Preglowing indicator light

9. Ignition switch

10. Air cleaner warning lamp

11. Cooling water warning lamp

English KMR 1550 D 24

1. Operating hours counter

2. Swinging up debris container

3. Dumping debris container

4. Tilting back debris container

5. Swinging back debris container

6. Filter shaker

1. Cooler

2. Alternator

3. Fuel filter

4. Oil filter

5. Starter motor

6. Cooling-water tank

7. Clutch

8. Hydrostat

9. Blower fan

1. Sweeping pattern adjusting lever

2. Fuse box

3. Air cleaner

1. Hydraulic oil filler inlet and oil dip

stick

2. Battery

1. Engine oil dip stick

BEFORE OPERATION FOR THE

FIRST TIME

Unloading instructions

The machine was secured on a pallet

with stretch belts or ropes for safe

transport.

Proceed as follows when unloading:

! Cut the plastic packing tape and

remove the film.

! Remove the blocks for securing the

wheels and drive the machine off

the pallet using a suitable ramp.

Do not use a fork lift for unloading;

this could damage the machine.

First installation

! Check the tyre air pressure.

♦ See "Technical Data"

! Mount the side broom.

! Commission the battery.

! Install battery.

! Refill fuel

♦ See "maintenance work"

Moving the sweep machine without

own drive

When the machine is not self

powered, do not move it over longer

distances or at speeds higher than

6 km/h.

This can damage the hydraulic

system.

! Lock the hand brake.

! Pull fairing upwards.

! Unscrew hand screw at the inside

of the unit cover.

! Tilt unit cover frontwards onto cable

stop.

! Turn freewheel spigot at hydraulic

pump by 90°.

! Tilt back unit cover.

English KMR 1550 D 25

! Screw hand screw in again.

! Fold cover in again.

Moving the sweep machine with

own drive

! Lock the hand brake.

! Open unit cover.

! Turn freewheel spigot at hydraulic

pump by 90°.

! Close unit cover.

EACH TIME BEFORE OPERATION

General instructions

! Park the sweep suction machine on

a level surface.

! Remove the ignition key.

! Lock the hand brake.

Inspection and maintenance work

! Check function of the parking

brake.

! Check operation of illumination and

lighting system

! Check operation of signalling and

warning systems

! Check the tyre air pressure.

♦ See "Technical Data"

! Clean filter.

! Empty the swept material

container.

♦ See "application notes"

! Check the engine oil level.

! Check fuel tank level, refuel, if

necessary.

! Check the (fill) level of the hydraulic

oil.

! Check cooling water level.

! Check the side brush.

! Check the sweep roller.

♦ See "maintenance work"

Established deficiencies must be

removed immediately or the vehicle

must be left still.

Adjust driver seat

• The driver's seat can be adapted to

differently sized drivers by

changing the seat position.

! Pull lever outwards.

! Reposition the seat, release lever.

! Check the seat is locked in position

by moving it forwards and

backwards.

INSTRUCTIONS FOR USE

Start-up the machine

! Sit on the driver seat.

! Lock the hand brake.

! Raise main brush and shut it down.

! Raise the side brushes and put

them out of action.

English KMR 1550 D 26

! Set throttle lever to approx 1/2 of

max. speed.

! Turn ignition to position 1

(preglow).

! Do not operate accelerator pedals.

! Turn the ignition key beyond

position 1 after the indicator lamp

goes out. (Electric start of engine)

Never actuate the starter motor for

more than 10 s.

Wait at least 10 s before actuating the

starter motor again.

Note:

• The machine is equipped with a

seat contact switch. The machine

switches-off when the operator

leaves the driver seat.

Sweeping operation

♦ Never sweep up packing straps,

wires or the like as this could

damage the sweeping mechanism.

! Lower the main brush and begin

operation.

! Lower side brush and start up.

Main brush settings

! Raise the sweep roller.

! Open unit cover.

! Set trigger to "floating" or to "fixed".

! Close unit cover.

Floating main brush

• With its dead weight the main brush

rests on the floor and adapts to the

uneveness of the surface.

Fixed main brush

• The sweeping pattern is rigidly

fixed.

Sweeping a dry surface

! Switch on dust pick-up.

! Lower the main brush and begin

operation.

English KMR 1550 D 27

! Lower side brush and start up.

• For optimum cleaning effect, match

the driving speed to suit the actual

conditions.

• Regularly clean-down the filter and

empty the swept material container

during operation.

Adjusting r.p.m. of side brush

! A clockwise turn reduces the r.p.m.

of the side brush.

! A counterclockwise turn increases

the r.p.m. of the side brush.

Sweeping a moist or wet surface

! Turn off dust pick-up.

! Lower the main brush and begin

operation.

! Lower side brush and start up.

Run the machine

! Set throttle lever to "hare" symbol.

! Release parking brake.

Drive forwards

! Depress right-hand drive pedal.

• Sweeper travelling speed can be

infinitely regulated.

Avoid jerky motions of the

accelerator.

The hydraulic system can be

damaged.

Drive backwards

! Depress left-hand drive pedal.

Avoid jerky braking due to using the

accelerator against the direction of

travel.

The hydraulic system can be

damaged.

Note:

Reduce the pressure on the drive

pedal slightly if there is a power loss

on slopes.

This improves the climbing ability of

the machine.

Braking

Unit comes to a stop after releasing

the accelerator and will stop on

surfaces without an incline.

Use of coarse-dirt flap

When the coarse-dirt flap is open, the

main brush can hurl stones or stone

chips forwards.

Be careful that no persons, animals,

or objects are endangered.

! Depress pedal, the coarse-dirt flap

opens.

! Drive over coarse dirt at slow

speed.

Note:

The coarse dirt flap must be raised

briefly for sweeping larger objects of

up to 70 mm in height, such as drink

cans.

English KMR 1550 D 28

! Release pedal, the coarse-dirt flap

closes.

! Drive over coarse dirt at slow

speed.

Note:

An optimal cleaning effect can be

achieved only when the coarse-dirt

flap is completely lowered.

Driving over obstructions

Fixed obstacles of up to 50 mm in

height

! Raise coarse-dirt flap.

! Slowly and carefully drive over

them in the forward direction.

Fixed obstacles over 50 mm in

height

! Drive the unit over a suitable ramp.

Clean-down the filter

Automatic de-dusting

! Switch off engine.

! The filter is automatically de-dusted

for approx. 10 s after the machine

is stopped.

Manual de-dusting

! Switch off engine.

! Raise main brush and side

brushes.

! Turn off dust pick-up.

! Press key (filter shaker) for

approx. 10 s.

! Switch dust pick-up on again.

Empty the swept material

container

Danger of injury!

♦ During the emptying process no

persons and animals must remain

within slewing range of the refuse

container.

Danger of crushing!

♦ Never grasp into the rod system of

the emptying mechanism.

Danger of tipping!

♦ Empty the swept material container

only while standing on a level

surface.

! Raise the sweep roller.

! Raise the side broom.

! Turn off dust pick-up.

! Lock the hand brake.

♦ De-dust the filter first before

removing the debris container.

! Swing up debris container.

! Debris container in end position.

! For dumping the container requires

a minimum height. Shown by a

green indicator light on the key

"dumping debris container".

! Reverse slowly up to the collecting

container.

! Tilt-out the swept material

container.

! Push-back the swept material

container.

! The container must be fully tipped

back. Shown by a green indicator

light on the key "tilt back debris

container".

! Drive away slowly from collecting

container.

! Tilt back debris container.

! Release parking brake.

! Lower main brush.

! Lower side brush.

English KMR 1550 D 29

Machine shut-down

! Do not operate accelerator pedals.

! Set throttle level to "the turtle"

symbol.

! Lock the hand brake.

! Raise the side brushes and put

them out of action.

! Raise main brush and shut it down.

! Shut-off the engine.

The engine takes approx. 3...4 s to

run down after being shut off.

Never enter operating area during

this period!

DISCONTINUATION OF USAGE

♦ Please observe the following points

when the machine will not be used

for a lengthy period.

! Stand sweeper on a flat surface.

! Lock the hand brake.

! Remove the ignition key.

! Safeguard the sweeping machine

from rolling away.

! Clean inside and outside of

sweeper.

! Close the fuel supply on the fuel

cock.

! Disconnect the battery chassis

grounding cable.

! Charge battery in an interval of

approx. every 2 months.

! Turn off the machine on a protected

and dry place.

TRANSPORTATION

Instructions for transportation

The machine must be secured

against displacement during

transportation.

! Lock the hand brake.

! Secure the machine with stretch

belts or ropes.

! Secure the machine with wedges

on the wheels.

• Fastening area

Note:

Observe markings for fastening areas

on base frame!

(chain symbols)

CLEANING AND CARE

! Stand sweeper on a flat surface.

! Remove the ignition key.

! Lock the hand brake.

Internal cleaning

Wear dust mask!

Wear safety goggles!

! Clean with a rag.

! Blow-out with compressed air.

External cleaning

! Clean with a moist rag.

Note:

Do not use any aggressive cleaning

agents!

English KMR 1550 D 30

MAINTENANCE INTERVALS

Elapsed-time meter

• Elapsed-time meter indicates

maintenance interval times.

Maintenance by the customer

Note:

Where maintenance is undertaken by

the customer, all service and

maintenance work must be carried

out by a qualified employee.

KÄRCHER dealer can be called in at

any time if necessary.

Daily maintenance

! Check the engine oil level.

! Check roller and side brush for

wear and trapped straps.

! Clean filter.

! Check operation of all operating

devices and indicator lights.

Maintenance weekly

! Check air filter.

! Check the hydraulic oil level.

Maintenance 50 hours following

initial startup

! Change the engine oil.

Maintenance every 50 operating

hours

! For oil change, filling quantity, and

type see Technical Data.

! Check operation of seat contact

switch.

! Check voltage, wear, and function

of the drive belt.

! Check freedom of movement of

Bowden cables and moving parts.

! Check setting and wear of sealing

strips in sweeping area.

! Check the tyre air pressure.

! Check fuel lines and hose clamps.

Maintenance every 100 operating

hours

! Clean air filter.

! Replace air filter during every

6. cleaning operation.

! Checking the battery acid level.

Maintenance 125 hours after initial

startup, then every 75 operating

hours

! Change the engine oil.

! Replace oil filter during every 2. oil

change.

Maintenance every 200 operating

hours or every 6 months

! Check cooler hose and hose

clamps.

Maintenance annually

! Check the air cleaner.

! Check dust filter, replace, if

necessary.

Maintenance by the customer

service organisation

Maintenance after 8 operating

hours

First inspection

Maintenance every 100 operating

hours

Maintenance every 400 operating

hours

Maintenance every 500 operating

hours

Maintenance every 800 operating

hours

Maintenance every 2 years

Note:

To ensure the guarantee, all service-

and maintenance work must be

carried out by authorised KÄRCHER

customer service during the

guarantee period..

MAINTENANCE TASKS

Safety instructions

Preparations

! Stand sweeper on a flat surface.

! If the motor is operating, stop

motor.

! Remove the ignition key.

! Lock the hand brake.

Established deficiencies must be

removed immediately or the vehicle

must be left still.

Opening and closing unit cover

Open unit cover

! Pull fairing upwards.

! Unscrew hand screw at the inside

of the unit cover.

! Tilt unit cover frontwards onto cable

stop.

Close unit cover

! Tilt back unit cover.

! Screw hand screw in again.

! Fold cover in again.

English KMR 1550 D 31

Tool compartment and vehicle tool

set

! A tool compartment is under the

unit cover. It contains the tools

required to perform maintenance

work.

Folding seat up and down

Folding up seat

! Turn square bar by 90° with tool

provided in the vehicle tool set.

! Fold up seat until seat hinge lock

engages.

Tilt the seat back

! Lift seat hinge lock and fold back

seat.

! Turn square bar by 90° with tool

provided in the vehicle tool set.

Safety instructions for the battery

♦ Observe the operating instructions.

♦ Work on batteries is permitted only

after instruction by trained

personnel.

♦ Wear safety goggles and protective

clothing.

♦ Observe the instructions for the

prevention of accidents as well as

DIN VDE 0510, VDE 0105 T.1 .

Risk of fire and explosion!

♦ Smoking prohibited.

♦ No naked flames, glowing embers

or sparks in the vicinity of batteries.

Danger of acid burns!

♦ If acid sprays in the eyes or on the

skin, rinse out- or off with a lot of

clear water.

♦ Then consult a doctor immediately.

♦ Wash contaminated clothing with

water.

Risk of explosion and fire!

♦ Do not place any objects or tools

on the battery because voltage is

always present between the battery

poles.

♦ Areas in which batteries are

charged must be well ventilated, as

highly explosive gas forms during

charging.

♦ Old batteries with this symbol are

reusable commodities and must

therefore be returned for recycling.

♦ Old batteries which are not

returned for recycling must be

disposed of as special waste,

thereby observing all statutory

regulations.

Commission the battery

Always heed safety precautions for

handling batteries!

! Unscrew cellular seals.

! Fill up battery chamber with

enclosed battery acid up to MAX.

! Refill battery acid as necessary.

! Screw in cellular seals.

English KMR 1550 D 32

Assembling and disassembling the

battery

Mounting the batteries

! Folding up seat.

! Insert battery and screw it down

with the provided screw.

Note:

When using batteries with a liquid

electrolyte coat the battery terminals

adequately with terminal grease to

protect them from corrosion!

! Screw-on the positive pole cable.

! Screw-on the negative pole cable.

! Tilt the seat back.

Taking-out the batteries

When disassembling the battery, the

negative pole cable is unscrewed

before the positive pole cable.

Checking and topping-up the

battery acid level

Always heed safety precautions for

handling batteries!

! Unscrew cellular seals.

! Draw a samble from each cell with

the battery hydrometer.

! Return each acid sample to the

same cell.

♦ At 20 °C, the acid of a fully-charged

battery has a specific weight of

1,28 kg/l.

♦ The acid of a partially-charged

battery has a specific weight

between 1,00 and 1,28 kg/l.

♦ The specific gravity of the

electrolyte must be the same in all

cells.

♦ Specific weight under 1,15 kg/l.

! If the battery acid level is too low,

top-up the cells with distilled water

until the top edge of the plates is

just covered with liquid.

! Charge the battery until a specific

weight of 1,28 kg/l is reached.

Charging the battery

♦ Always heed safety precautions for

handling batteries!

♦ Warranty is valid only when using

the batteries and charging units

stipulated by Kärcher.

♦ Charge the battery with smallest

possible current.

♦ It is essential to observe the

instructions provided by the

manufacturerer of the charging unit.

! Connect the negative pole lead of

the battery charger to the negative

pole connection of the battery.

! Connect the positive pole lead of

the battery charger to the positive

pole connection of the battery.

! Switch on battery charger and

insert mains plug.

Note:

Use the KÄRCHER fully automatic

charging set 6.654-116.

Fill with fuel

♦ Let the engine cool-down.

! Open the tank cover.

♦ Fill up with "Diesel fuel".

! Close tank cap.

♦ Wipe off overflowed fuel and

dispose of oil and fuel

contaminated cloths ecologically.

Checking fuel lines and hose

clamps

♦ Let the engine cool-down.

! Open unit cover.

! Check whether the hose clamps

are loose, retighten, if necessary.

! Check fuel lines and hose clamps

for damage.

Note:

• If a fuel line or a hose clamp is

damaged the concerned part must

be immediately repaired or

replaced.

• The fuel system must be vented

after a fuel line or a hose clamp has

been replaced.

! Close unit cover.

English KMR 1550 D 33

Check the engine oil level

Danger of burns!

♦ Let the engine cool-down.

! Pull-out the oil dip rod.

! Wipe the oil dip rod and push it in.

! Pull-out the oil dip rod.

♦ The oil level must be between the

"min." and "max." marks.

♦ Top up with engine oil if the oil level

is below the "min." mark.

♦ Do not fill up beyond "max.".

Refill engine oil

! Open unit cover.

! Unscrew cap.

! Fill-in engine oil.

♦ Oil types: See "Technical Data".

! Close cap.

! Wait at least 5 Min.

! Check the engine oil level.

! Close unit cover.

Replacing the engine oil and oil

filter

! Provide a collecting container for at

least 4 litres of oil.

! Remove drain plug.

• It is essential to fit a new gasket

when screwing-in the drain screw

again.

• Tighten starting screw with a torque

wrench to 25 Nm.

! Open unit cover.

! Unscrew oil filter.

! Clean the supporting and sealing

surfaces.

! Wet the gasket of the new oil filter

with oil before mounting.

! Tighten new oil filter hand-tight.

! Unscrew cap.

! Fill-in engine oil.

♦ Oil types: See "Technical Data".

! Close cap.

! Wait at least 5 Min.

! Check the engine oil level.

! Close unit cover.

Check and refill hydraulic oil

! Folding up seat.

! Pull-out the oil dip rod.

! Wipe the oil dip rod and push it in.

! Pull-out the oil dip rod.

♦ The oil level must be between the

"min." and "max." marks.

♦ Top up with hydraulic oil if the oil

level is below the "min." mark.

♦ Do not fill up beyond "max.".

English KMR 1550 D 34

! Open cap.

! Top-up with hydraulic oil.

♦ Oil types: See "Technical Data".

! Close cap.

! Check the hydraulic oil level.

! Tilt the seat back.

Checking and topping up cooling

water

! Open unit cover.

♦ The cooling water level must be

between the "min." and "max."

marks.

♦ Top up with cooling water if the

cooling water level is below the

"min." mark.

♦ Do not fill up beyond "max.".

! Open cap

! Top up cooling water up to the

"max." mark.

! Close cap.

! Close unit cover.

Checking cooler hose and hose

clamps

! Open unit cover.

! Check whether the hose clamps

are loose, retighten, if necessary.

! Check cooler hose and hose

clamps for damage.

Note:

• If a cooler hose or a hose clamp is

damaged the concerned part must

be immediately repaired or

replaced.

! Close unit cover.

Check the air cleaner

! Open unit cover.

! Open quick-acting clamp.

! Take off the lid.

! Take out filter cartridge.

! Use a new filter cartridge.

! Place on the sealing cover.

! Fasten cap with quick-action clamp.

! Close unit cover.

Check and re-adjust V-belt

The engine takes approx. 3...4 s to

run down after being shut off.

Never enter operating area during

this period!

! Open unit cover.

• In the middle between the

crankshaft and the alternator the V-

belt must yield by approx. 7-9 mm

at a pressure of 100 N (weight of

10 kg).

! Unscrew screws at the alternator.

! Adjust alternator so that the V-belt

has the required tension.

! Retighten the screws at the

alternator.

! Close unit cover.

English KMR 1550 D 35

Replacing the V-belt

The engine takes approx. 3...4 s to

run down after being shut off.

Never enter operating area during

this period!

! Open unit cover.

! Unscrew screws at the alternator.

! Adjust alternator so that the V-belt

is completely slack.

! Remove the V-belt.

! Mount the new V-belt.

! Adjust alternator so that the V-belt

has the required tension.

! Retighten the screws at the

alternator.

• In the middle between the

crankshaft and the alternator the V-

belt must yield by approx. 7-9 mm

at a pressure of 100 N (weight of

10 kg).

! Close unit cover.

Check the side brushes

! Raise the side broom.

! Remove tapes or string from the

side brushes.

Check the sweep roller

! Swing up debris container.

! Remove tapes and string from the

sweep roller.

! Tilt back debris container.

Replacing the side broom

♦ Replacing it is necessary if the

sweeping result is visibly

diminished due to worn bristles.

! Remove 3 hand nuts.

! Take-off the side broom.

! Plug a new side broom onto the

driver.

! Tighten 3 hand nuts.

Replacing the sweep roller

♦ Replacing it is necessary if the

sweeping result is visibly

diminished due to worn bristles.

! Remove 3 Allen screws.

! Take-off the shrouding.

! Remove hand screw at the rocker.

English KMR 1550 D 36

! Remove 3 hand screws of the

cover plate.

! Remove cover plate with rocker.

! Pull out main brush.

♦ Observe the length of the bristles

set!

! Insert the new sweep roller.

! Insert cover plate with rocker.

! Screw down cover plate with

3 hand screws.

! Tighten hand screw at the rocker.

! Screw down covering with 3 Allen

screws.

Checking the dust filter

! Wear a dust protection mask when

working on the filter system.

! Observe the safety precautions for

handling fine dust.

♦ A damaged filter causes dust

turbulances in the engine

compartment and surroundings.

♦ A perceptible dust deposition at the

blower's air discharge is an

indication of an improperly inserted

or defective filter.

Replacing the dust filter

! Wear a dust protection mask when

working on the filter system.

! Observe the safety precautions for

handling fine dust.

! Swing up debris container.

! Remove hand screw.

! Remove the cover plate.

! Release the hexagonal socket

screws.

! Turn and pull out coverings.

! Remove dust filter downwards.

! Insert new dust filter.

Note:

Make sure that the vanes remain

undamaged when mounting the new

filter.

! Insert coverings and turn them to

lock.

! Screw down coverings with the

Allen screws.

! Tilt back debris container.

Replacing the sealing strips

Side sealing strips

! Empty the swept material

container.

Only for the left-hand side

! Unscrew covering.

! Remove 2 hand screws.

English KMR 1550 D 37

For both sides

! Unscrew the sealing strip's

fastening screws.

! Screw-on the new sealing strip; do

not yet tighten the screws.

! To adjust height to floor slide in

3-5 mm thick spacers.

! Align the sealing strip.

! Tighten the fastening screws of the

sealing strip.

Only for the left-hand side

! Fasten sealing strip with the 2 hand

screws.

! Remount the covering.

Rear sealing strip.

! Empty the swept material

container.

! Unscrew the sealing strip's

fastening screws.

! Screw-on the new sealing strip; do

not yet tighten the screws.

! The sealing strip must rest on the

floor.

! Align the sealing strip.

! Tighten the fastening screws of the

sealing strip.

Front sealing strip.

! Empty the swept material

container.

! Unscrew the sealing strip's

fastening screws.

! Screw-on the new sealing strip; do

not yet tighten the screws.

! The sealing strip must rest on the

floor so that with an after-running of

20-40 mm it bends backwards.

! Align the sealing strip.

! Tighten the sealing strip's fastening

screw.

FAULT INDICATIONS

Warning lights are lit during

operation

• Engine oil pressure gauge warning

light

! Check oil level or call KÄRCHER

maintenance service.

• Battery charge indicating warning

light

! Call the KÄRCHER maintenance

service.

• Air cleaner warning light

! Clean or replace air cleaner at the

internal combustion engine.

• Cooling water warning light

! Check cooling water level.

Machine will not start

• Sit on the driver seat.

• Close unit cover.

• Fill fuel tank.

• Charge the battery.

• Notify KÄRCHER-Customer

Service.

The machine cannot be started

electrically.

• Check fuse.

Engine runs erratically

• Clean or replace the air cleaner.

• Check fuel feed.

• Notify KÄRCHER-Customer

Service.

• Check fuel filter.

Motor running but machine not

moving

• Check freewheel spigot for correct

position. For correct position see

"moving sweeper automotively"

• Notify KÄRCHER-Customer

Service.

Engine runs, but machine only

moves slowly

• Set throttle lever to "hare" symbol.

Machine not sweeping properly

• Check the main brush and the side

brushes.

• Make the coarse dirt flap movable.

• Slacken the bowden cable of the

coarse-dirt flap (adjusting screw).

• Tighten or replace the belts.

• Set throttle lever to "hare" symbol.

• Notify KÄRCHER-Customer

Service.

Machine making dust

• Make the coarse dirt flap movable.

• Slacken the bowden cable of the

coarse-dirt flap (adjusting screw).

• De-dust or replace the dust filter.

• Empty debris container.

• Replace sealing profile on debris

container.

• Adjust or replace the sealing strip.

Poor sweeping around the edges

• Replacing the side broom.

• Notify KÄRCHER-Customer

Service.

The raising mechanism of the side

brushes or the main brush does

not function

• Check the Bowden cables for the

raising operation.

• Notify KÄRCHER-Customer

Service.

The lowering mechanism of the

side brushes or the main brush

does not function

• Check the Bowden cables.

• Notify KÄRCHER-Customer

Service.

The side brush rotates jerkily

• Notify KÄRCHER-Customer

Service.

ACCESSORIES

Operator overhead

guard add-on kit 2.638-391

Required for reasons of industrial

safety for operation of sweeper in

high-bay storage area.

Weatherproof cabin 2.638-859

Battery-charger 12 V 6.654-116

Starter battery,

drily precharged 7.654-002

Tyres (puncture-proof) 4.515-027

Standard side broom 6.906-083

Hard side broom 6.905-773

Side brush with

steel bristles 6.905-619

Standard main brushes 6.905-030

Principal main brush

soft/water-repellent 6.906-134

Main brush hard 6.905-622

Single round filter 6.414-526

Warning beacon light

for separate installation 2.638-789

Bumper + front

guard strips 2.639-126

Customising kit, left side brush

For retrofitting. Greater economic

efficiency through 18 % more area

performance compared with the

standard equipment. Particularly

suitable for outdoor cleaning where

there is little dust.

Note

For further accessory information

about offers and functions, please

contact your Kärcher dealer.

English KMR 1550 D 38

TECHNICAL DATA

Dimensions and weights

Length 1800 mm

Width 1290 mm

Height 1400 mm

Turning radius - right 950 mm

Turning radius - left 950 mm

Permissible total weight 1080 kg

Perm.. Front axle load 440 kg

Perm.. Rear axle load 640 kg

Net weight 770 kg

Working width without

side brush 950 mm

working width with

1 side brooms 1250 mm

working width with

2 side brooms 1550 mm

Climbing capability 25 %

Area performance

(theoretically)

Without side brush 10000 m²/h

With 1 side brush 12400 m²/h

With 2 side brush 15000 m²/h

Protection system, drip-proofIPX 3

Travelling speeds

Forward driving

speed approx. 16 km/h

Reverse driving

speed approx. 7 km/h

Sweeping speed approx. 10 km/h

Brake

Front wheel hydrostatic

Rear wheels mechanical

Tyres

Size 4.00-8 6PR

Tyre pressure 8,0 bar

Refuse container

min. discharge height 1250 mm

Max. unloading height 1470 mm

Volume of the swept

material container 180 Litres

Roller

Diameter 375 mm

Length 750 mm

Revolutions

per minute 590-620 1/min

Sweeping pattern 50-80 mm

Side brush

Diameter 450 mm

Revolutions per minute 72-77 1/min

Engine

Manufacturer Kubota

Model D722E

Construction 3-cylinders-

four-stroke-Diesel engine

Injection indirect

Cooling mode water-cooled

Bore 67 mm

Stroke 68 mm

Displacement 719 cm³

Operating engine speed 2750 1/min

Upper speed limit 3600 1/min

Idling speed 800-900 1/min

Power, max. 14 kW/19 PS

Maximum torque 45 Nm

at 2400-2900 1/min

Fuel filter filter cartridge

Tank capacity approx. 22 l

Utilisation duration

with a full tank approx. 8h

Oil capacity in engine 2,8 l

SAE 15W40

Type of oil in engine

More than 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 up to 25° C SAE 20

SAE 10W-30

SAE 10W-40

Less than 0° C SAE 10

SAE 10W-30

SAE 10W-40

Oil filter Filter cartridge

Suction air cleaner Filter cartridge

in housing

Hydraulic system

Oil capacity in

hydraulic reservoir 25 l

Type of oil HV 46

Electrical system

Battery 12 V, 44 Ah

Generator

with regulatorthreephase current,

12 V, 40 A

Starter Electric starter

Filter and suction system

Fine dust filter surface 12 m²

Filter application class L

(> 1 mg/m³)

(for non-health hazardous dusts)

Permeability factor < 5 %

Noise emission

Sound level

(EN 60704-1) 85 dB (A)

Guaranteed noise level

(2000/14/EU) 103 dB (A)

Machine vibration

Total vibration value (ISO 5349)

upper limbs < 2,5 m/s²

Feet/seating area < 2,5 m/s²

Ambient conditions

Temperature -15 to + 40° C

Humidity, non-condensing 0 - 90 %

Français KMR 1550 D 39

SOMMAIRE

Pour votre sécurité ! 40

Remarques générales 40

Risque de basculement en

cas d'inclinaison trop

importante! 41

Interrupteur de contact

du siège 41

Motorisation 41

Attention avec la machine

en marche 41

Pour notre environnement 41

Attention, risque de pollution

de l'environnement par de

l'huile hydraulique et de

l'huile moteur! 41

Attention ! Les batteries

usagées sont un danger

pour l'environnement. 41

Utilisation conforme à

l'usage défini 41

Description de

fonctionnement de la

balayeuse 41

Eléments de l’appareil 41

Avant la première utilisation 42

Consignes de déchargement 42

Montage initial 42

Déplacement de la

balayeuse sans

entraînement propre 42

Déplacement de la

balayeuse avec

entraînement propre 43

Avant chaque utilisation 43

Remarques générales 43

Travaux de contrôle et

d’entretien 43

Réglage du siège du

conducteur 43

Consignes d'utilisation 43

Démarrage de la machine 43

Mode balayage 44

Réglages des brosses

rotatives 44

Balayage des sols secs 44

Balayage des sols

humides ou mouillés 45

Conduite de la machine 45

Utilisation du clapet à

salissures grossières 45

Franchissement des obstacles 46

Nettoyage du filtre 46

Vidage du collecteur

de balayures 46

Arrêt de la machine 47

Immobilisation 47

Transport 47

Consignes de transport 47

Nettoyage et entretien 47

Nettoyage interne 47

Nettoyage externe 47

Intervalles de maintenance 48

Compteur d'heures de

fonctionnement 48

Maintenance par le client 48

Maintenance par le service

après-vente 48

Opérations de maintenance 48

Consignes de sécurité 48

Ouvrir et fermer le capot de

l'appareil 48

Compartiment à outils et

outillage de bord 49

Lever le siège et le rabattre

vers l'arrière 49

Consignes de sécurité batterie 49

Mise en service de la batterie 50

Monter et démonter la batterie 50

Contrôle du niveau d'acide

de la batterie et remplissage 50

Charge de la batterie 50

Approvisionnement

en carburant 50

Contrôler les tuyauteries de

carburant et les colliers

de serrage. 51

Contrôle du niveau

d’huile-moteur 51

Appoint d’huile-moteur 51

Remplacement de l'huile

moteur et du filtre à huile 51

Vérifier et remplir d’huile

hydraulique 52

Contrôler et compléter l'eau

de refroidissement 52

Contrôler les tuyauteries de

refroidissement et les

colliers de serrage. 52

Remplacement du filtre à air 52

Vérifier et rajuster les

courroies trapézoïdales 53

Remplacer les courroies

trapézoïdales 53

Vérifier les balais latéraux 53

Contrôle du rouleau

de balayage 53

Remplacement du balai latéral 53

Remplacement du rouleau

de balayage 54

Contrôler le filtre à poussière 54

Remplacement du filtre à

poussières 54

Remplacement des joints

d'étanchéité 55

Consignes en cas de panne 55

Accessoires 56

Caractéristiques techniques 56

Français KMR 1550 D 40

POUR VOTRE SÉCURITÉ !

Remarques générales

A lire absolument avant l'utilisation

de l'appareil et à respecter!

♦ Si vous constatez un dommage dû

au transport lors du déballage,

veuillez en informer votre

revendeur.

♦ Avant la mise en service, veuillez

lire la notice d'utilisation de votre

appareil et respecter

particulièrement les consignes de

sécurité.

♦ Lisez attentivement le consignes de

sécurité pour balayeuses et

balayeuses aspirantes avant la

mise en service 5.956-250.

♦ Les panneaux d'avertissement et

d'indication fixés sur l'appareil

donnent des indications

importantes pour une utilisation

sans danger.

♦ Outre les conseils de la notice

d'utilisation, les règlements

généraux en matière de sécurité et

de prévention des accidents

doivent être respectés.

Utilisation

♦ Il est nécessaire de contrôler le bon

état et la sécurité de

fonctionnement de l'appareil et de

ses dispositifs avant toute

utilisation. L'appareil ne doit pas

être utilisé s'il ne se trouve pas en

parfait état.

♦ Aucune modification ne doit être

effectué sur la machine.

♦ Ne jamais aspirer des liquides

explosifs, des gaz inflammables de

même que des acides et solvants

non dilués! Cette liste englobe

l'essence, les diluants ou le fuel

domestique pouvant générer des

vapeurs ou mélanges explosifs en

cas de formation de tourbillons

avec l'air d'aspiration, de même

que l'acétone, les acides non dilués

et les solvants, étant donné qu'ils

attaquent les matériaux utilisés sur

l'appareil.

♦ Ne pas balayer/aspirer d'objets

incandescents ou en combustion.

♦ Cet appareil ne convient pour

l'aspiration de poussières

dangereuses que si cela est

expressément mentionné .

Respectez les consignes

techniques de sécurité figurant

dans la notice d'utilisation.

♦ Cet appareil convient uniquement

pour les revêtements mentionnés

dans le mode d'emploi.

♦ N'utiliser la machine que sur les

surfaces autorisées par

l'entrepreneur ou son représentant.

♦ Il est interdit de se tenir dans la

zone dangereuse. L'utilisation dans

des locaux comportant des risques

d'explosion est interdite.

♦ En règle générale :: Eloigner les

matériaux facilement inflammables

de la machine (Risque d'explosion /

d'incendie).

Utilisation

♦ Il est fondamental de respecter les

mesures réglementaires, règles et

prescriptions applicables aux

véhicules à moteur.

♦ L’opérateur est tenu d’utiliser

l’appareil de façon adéquate. Lors

du travail avec l'appareil,

l'opérateur est tenu d'adapter son

style de conduite aux particularités

locales et de veiller aux tiers,

notamment aux enfants.

♦ L'appareil ne doit être employé que

par des personnes informées de

son utilisation ou ayant fait preuve

de leur aptitude à le conduire et

expressément mandatées pour

l'utiliser.

♦ L’utilisation de l’appareil par des

enfants ou des adolescents est

interdite.

♦ Il convient de débrancher la clé de

contact sur les appareils qui en

sont dotés, afin d'éviter toute

utilisation non autorisée.

♦ L'appareil ne doit jamais être laissé

sans surveillance tant que le

moteur est en marche. L'opérateur

n'est autorisé à quitter la machine

que lorsque le moteur est arrêté,

que la machine est bloquée de

façon à prévenir tout déplacement

intempestif, et, le cas échéant, que

le frein de stationnement est

actionné et que la clé de contact

est coupée.

♦ Sur les plans inclinés, l'angle

d'inclinaison latéral et dans le sens

de la marche ne doit pas excéder la

valeur indiquée dans la notice

d'utilisation.

Transport

♦ Arrêter le moteur.

♦ Serrer le frein de stationnement.

♦ La machine doit être assurée à

l'aide de courroies, de câbles ou de

chaînes.

♦ Mettre des câles aux roues de la

machine.

Maintenance

♦ Les réparations peuvent

uniquement être effectuées par des

centres de service après-vente

autorisés ou par des spécialistes

qui sont familiarisés avec toutes les

prescriptions de sécurité

applicables.

♦ Les appareils mobiles à utilisation

professionnelle sont soumis au

contrôle de sécurité selon

VDE 0701.

♦ En cas de travaux à l'installation

électrique d'appareils fonctionnant

sur batteries, la fiche de la batterie

doit être tirée ou la batterie

débranchée, pour les appareils

avec moteur à combustion, la

batterie doit être débranchée .

♦ Avant le nettoyage et l'entretien de

l'appareil, le remplacement de

pièces ou la commutation sur une

autre fonction, il convient de couper

l'appareil et éventuellement, de

retirer la clé de contact.

♦ Le nettoyage de l'appareil ne peut

être effectué à l'aide d'un tuyau

d'eau ni d'un nettoyeur à haute

pression, sauf autorisation

expresse.

(Danger de courts-circuits ou

autres dommages).

Accessoires et pièces de rechange

♦ N'utiliser que les accessoires et les

pièces de rechange homologués

par le fabricant. Les accessoires et

les pièces de rechange d'origine

garantissent le fonctionnement sûr

et fiable de l'appareil.

Appareils montés en surface

♦ Les appareils montés en surface ne

sont pas homologués pour la

circulation sur la voie publique.

Veuillez demander à votre

revendeur le kit de transformation

pour homologations pour circulation

routière.

♦ Il est interdit de transporter des

accompagnateurs.

♦ Les appareils montés en surface ne

doivent être mis en mouvement

que depuis le siège.

Appareils avec moteurs à

combustion interne

♦ Il est interdit d'obturer l'orifice des

gaz d'échappement.

♦ Ne pas se pencher au-dessus de

l'orifice des gaz d'échappement ni

le toucher (risque de brûlure).

♦ Ne pas toucher le moteur

d'entraînement (risque de brûlure).

♦ Lors du fonctionnement de

l'appareil dans des locaux, il

convient d'assurer une ventilation

et une évacuation satisfaisantes

des gaz d'échappement. (risque

d'intoxication)

♦ Les gaz d'échappement sont

toxiques et nuisibles à la santé, ils

ne doivent pas être respirés.

♦ Le moteur continue de marcher

pendant env. 3...4 s après l'arrêt.

Se tenir absolument à l'écart de la

zone d'entraînement pendant ce

laps de temps!

Tenir compte de ce qui suit lors du

remplissage du réservoir des

appareils avec moteurs à combustion

interne:

♦ N'utiliser que le carburant indiqué

dans la notice d'utilisation. Risque

d'explosion en cas de carburants

inappropriés.

♦ Le moteur doit être à l'arrêt.

♦ Ne pas remplir le réservoir dans

des locaux fermés.

♦ Veiller à ce que le carburant ne

parvienne pas aux surfaces

brûlantes.

♦ Pendant le plein de carburant,

éviter d'utiliser, de porter sur soi ou

d'approcher de l'appareil des objets

en combustion ou incandescents

(risque d'explosion).

♦ Ne remplir le réservoir que jusqu'à

1 cm maximum sous le bord

inférieur du raccord de

remplissage, le carburant se

dilatant avec la chaleur.

♦ Essuyer le carburant qui a débordé

et fermer hermétiquement le

bouchon du réservoir.

Français KMR 1550 D 41

Risque de basculement en cas

d'inclinaison trop importante !

♦ La machine peut basculer en se

déplaçant sur des pentes,

perpendiculairement à la chaussée.

♦ La machine peut basculer en

tournant sur des pentes.

♦ Ne franchir que des pentes de

25 % max. dans le sens de la

marche.

♦ Ne franchir que des pentes de

10 % max. dans le sens

perpendiculaire à la marche.

Interrupteur de contact du siège

Le moteur doit s’éteindre si le

conducteur quitte son siège alors que

le moteur est en marche.

Si le moteur ne s’éteint pas,

l’interrupteur de contact du siège est

défectueux.

Contacter le service après-vente.

Motorisation

Le moteur continue de marcher

pendant env. 3...4 s après l'arrêt.

Se tenir absolument à l'écart de la

zone d'entraînement pendant ce laps

de temps!

Attention avec la machine en

marche

Le centrage du rouleau balayeur

tourne simultanément.

(Voir "Remplacement de la brosse

rotative")

Ne pas mettre les mains dans cette

zone si la machine est en marche.

POUR NOTRE ENVIRONNEMENT

Attention, risque de pollution de

l'environnement par de l'huile

hydraulique et de l'huile moteur!

Lorsque vous remplacez l'huile,

déposez l'ancienne huile dans un

centre de collecte des huiles usagées

ou une entreprise d'élimination.

Attention ! Les batteries usagées

sont un danger pour

l'environnement !

Les batteries usagées ne doivent pas

être jetées aux ordures ménagères.

Faire attention à une évacuation des

déchets qui ne porte pas atteinte à

l'environnement.

UTILISATION CONFORME À

L'USAGE DÉFINI

♦ Cette balayeusee est

principalement destinée au

nettoyage des surfaces situées

dans les zones extérieures.

♦ Elle entre dans la catégorie

d'utilisation "L" pour poussières non

dangereuses pour la santé.

♦ Elle n’est pas destinée à être

utilisée sur la voie publique

DESCRIPTION DU

FONCTIONNEMENT DE LA

BALAYEUSE

La machine KMR 1550 D fonctionne

suivant le principe du rejet.

La brosse rotative (Réf. 4) envoie la

saleté directement dans le récipient à

balayures (Réf. 3).

Le balai latéral (Réf. 5) nettoie les

coins et bordures de la surface à

balayer et envoie la saleté dans la

piste de la brosse rotative (Pos. 4).

La poussière fine est évacuée via le

filtre à poussière (Réf. 2) par le

ventilateur d'aspiration (Réf. 1).

ELÉMENTS DE LA MACHINE

1. Volant

2. Levier de la colonne de direction

(feux clignotants, phares, klaxon,

appel de phares)

3. Tableau de bord (description des

éléments de commande voir ci-

dessous)

1. Balai latéral de gauche,

lever/abaisser (option)

2. Brosse rotative, lever/abaisser

3. Balai latéral de droite,

lever/abaisser

1. Réglage du siège du conducteur

2. Frein de stationnement

3. Clapet à salissures grossières

4. Pédale de marche avant

5. Pédale de marche arrière

6. Réglage de l'aspiration de la

poussière

1. Indicateur de niveau du carburant

2. Bouchon du réservoir

1. Manette des gaz

Français KMR 1550 D 42

1. Régler la vitesse de rotation du

balai latéral

1. Feux de détresse

2. Lampe témoin d'indicateur de

sens de marche

3. Gyrophare (option)

4. Feux de position

5. Lampe témoin des feux de

position

6. Lampe d'avertissement

d'indication de pression d'huile

du moteur

7. Lampe d'avertissement

d'indication de charge de la

batterie

8. Lampe témoin du préchauffage

9. Contacteur d'allumage

10. Lampe d'avertissement du filtre

à air

11. Lampe d'avertissement d'eau de

refroidissement

1. Compteur d'heures de

fonctionnement

2. Relever le récipient à balayures

3. Vidanger le récipient à balayures

4. Rebasculer en place le récipient à

balayures

5. Faire repivoter en place le récipient

à balayures

6. Vibreur du filtre

1. Refroidisseur

2. Générateur

3. Filtre à carburant

4. Filtre à huile

5. Démarreur

6. Réservoir d'eau de refroidissement

7. Embrayage

8. Hydrostat

9. Ventilateur

1. Levier de réglage du miroir de

balayage

2. Boîte à fusibles

3. Filtre à air

1. Tubulure de remplissage et jauge

d'huile pour huile hydraulique

2. Batterie

1. Jauge d'huile pour huile moteur

AVANT LA PREMIÈRE

UTILISATION

Consignes de déchargement

La machine a été fixée avec des

courroies de tension ou des câbles

sur une palette pour un transport en

toute sécurité.

Lors du déchargement, suivez la

procédure suivante:

! Déchirer l'emballage en plastique et

l'éloigner.

! Ejecter les tasseaux chargés

d’assurer les roues et déplacer la

machine de la palette sur une

pente appropriée.

Ne pas utiliser de chariot élévateur à

fourche pour décharger, la machine

pourrait sinon être endommagée.

Premier montage

! Contrôle de la pression des pneus.

♦ Voir "Données techniques"

! Monter le balai latéral.

! Mise en service de la batterie.

! Montage de la batterie.

! Approvisionnement en carburant

♦ Voir "Opérations de maintenance"

Déplacement de la balayeuse sans

entraînement propre

Ne pas déplacer la machine sur des

distances prolongées ou à une

vitesse supérieure à 6 km/h sans

auto-entraînement.

Cela peut provoquer des

endommagements sur le système

hydraulique.

! Serrer le frein de stationnement.

! Tirer la pièce de revêtement vers le

haut.

! Dévisser la vis à main du côté

intérieur du capot de l'appareil.

Français KMR 1550 D 43

! Rabattre le capot de l'appareil vers

l'avant sur la butée de câble .

! Tourner le tenon de marche à vide

de la pompe hydraulique de 90° .

! Rabattre le capot de l'appareil.

! Revisser la vis à main.

! Rabattre en place la pièce de

revêtement .

Déplacement de la balayeuse avec

entraînement propre

! Serrer le frein de stationnement.

! Ouvrir le capot de la machine.

! Tourner le tenon de marche à vide

de la pompe hydraulique de 90° .

! Fermer le capot.

AVANT CHAQUE UTILISATION

Remarques générales

! Installer la machine aspirateur balai

sur une surface plane.

! Retirer la clé de contact.

! Serrer le frein de stationnement.

Travaux de contrôle et d’entretien

! Contrôler le fonctionnement du

frein parking.

! Vérifier le fonctionnement de

l'installation d'éclairage

! Vérifier le fonctionnement des

dispositifs de signalisation et

d'avertissement

! Contrôle de la pression des pneus.

♦ Voir "Données techniques"

! Nettoyer le filtre.

! Vider le récipient des produits du

balayage.

♦ Voir "conseils d'utilisation"

! Contrôle du niveau d'huile moteur.

! Vérifier le niveau de remplissage

du réservoir de carburant, si

nécessaire faire le plein.

! Contrôler le niveau de remplissage

d’huile hydraulique.

! Vérifier le niveau de remplissage

de l'eau de refroidissement .

! Contrôle du balai latéral.

! Contrôler le rouleau de balayage.

♦ Voir "Opérations de maintenance"

Les défauts constatés doivent être

immédiatement réparés ou le

véhicule doit être immobilisé.

Réglage du siège du conducteur

• Le siège du conducteur peut être

adapté à la taille du conducteur par

modification de la position du siège

! Tirer le levier vers l'extérieur.

! Déplacer le siège, relâcher le

levier.

! Par des mouvements d'avant en

arrière du siège, vérifier si le siège

est bloqué.

CONSIGNES D'UTILISATION

Démarrage de la machine

! Prendre place sur le siège du

conducteur.

! Serrer le frein de stationnement.

! Soulever la brosse rotative et la

mettre hors service.

! Soulever le balai latéral et le mettre

hors service.

Français KMR 1550 D 44

! Régler la manette des gaz à env.

1/2 de la vitesse de rotation max. .

! Tourner la clé de contact en

position 1 (préchauffage).

! Ne pas actionner les pédales

d'accélération.

! Après l'extinction de la lampe

témoin, tourner la clé de contact

plus loin au-delà de la position 1 .

(démarrage électrique du moteur)

Ne jamais actionner le démarreur

pendant plus de 10 s.

Attendre au moins 10 s avant

d'actionner à nouveau le démarreur.

Instruction:

• La machine est équipée d'un

interrupteur de siège. Lorsque le

conducteur quitte son siège, la

machine s'arrête.

Mode balayage

♦ Evitez de ramasser des rubans

d'emballage, des fils métalliques ou

déchets analogues, ceci peut

endommager le mécanisme de

balayage.

! Baisser la brosse rotative et la

mettre en service.

! Abaisser le balai latéral et le mettre

en service.

Réglages des brosses rotatives

! Lever le rouleau de balayage.

! Ouvrir le capot de la machine.

! Mettre le levier à main sur

"basculant" ou sur "fixe".

! Fermer le capot.

Brosse rotative basculante

• La brosse rotative repose par son

propre poids sur le sol et s'adapte

aux inégalités du sol.

Brosse rotative fixe

• Le miroir de balayage est réglé de

manière fixe.

Balayage des sols secs

! Mettre en service l'aspiration de la

poussière.

! Baisser la brosse rotative et la

mettre en service.

Français KMR 1550 D 45

! Abaisser le balai latéral et le mettre

en service.

• Pour obtenir un nettoyage optimal,

vous adpater la vitesse de

déplacement à l'endroit à nettoyer.

• Durant l'utilisation, il faut, à

intervalles réguliers, nettoyer le

filtre et vider le récipient de

balayage.

Régler la vitesse de rotation du

balai latéral

! La vitesse de rotation du balai

latéral est réduite en tournant le

bouton de réglage dans le sens des

aiguilles d‘une montre

! La vitesse de rotation du balai

latéral est augmentée en tournant

le bouton de réglage dans le sens

contraire des aiguilles d‘une montre

Balayage des sols humides ou

mouillés

! Mettre hors service l'aspiration de

la poussière.

! Baisser la brosse rotative et la

mettre en service.

! Abaisser le balai latéral et le mettre

en service.

Conduite de la machine

! Mettre la manette des gaz sur le

symbole "Lièvre".

! Desserrer le frein de

stationnement.

Aller en avant

! Enfoncer la pédale de droite.

• La vitesse de course peut être

régulée sans échelon.

Eviter d’actionner la pédale

d’accélération par à-coups.

L’installation hydraulique peut être

endommagée.

Reculer

! Enfoncer la pédale de gauche.

Eviter un freinage par à-coups en

actionnant la pédale d’accélération

dans le sens opposé au sens de

marche.

L’installation hydraulique peut être

endommagée.

Instruction:

En cas de diminution des

performances dans les côtes,

relâcher quelque peu la pédale

d'accélérateur.

Ceci améliore la capacité de

franchissement des côtes du moteur.

Freinage

L’appareil ralentit après avoir relâché

la pédale d’accélération et

s’immobilise sur des parcours sans

pente.

Utilisation du clapet à salissures

grossières

Si le clapet pour particules grossières

est ouvert, le rouleau balayeur peut

éjecter les pierres ou le gravier vers

l’avant.

Veiller à ne pas mettre en danger les

personnes, les animaux ou les objets.

! Enfoncer la pédale, le clapet à

salissures grossières s'ouvre.

! Passer sur les gros détritus à

vitesse réduite.

Instruction:

Pour ramasser par balayage des

déchets importants d'une hauteur

jusqu'à 70 mm, p. ex. des boîtes de

boisson, le clapet à salissures

grossières doit être brièvement

soulevé.

Français KMR 1550 D 46

! Relâcher la pédale, le clapet à

salissures grossières se ferme.

! Passer sur les gros détritus à

vitesse réduite.

Instruction:

Un résultat optimal de nettoyage

s'obtient uniquement lorsque le clapet

à salissures grossières est

complètement abaissé.

Franchissement des obstacles

Obstacles fixes d'une hauteur

maximale de 50 mm

! Soulever le clapet à grosses

salissures.

! Passer dessus lentement et en

faisant attention.

Obstacles fixes d'une hauteur

maximale supérieure à 50 mm

! Déplacer l’appareil sur une rampe

appropriée.

Nettoyage du filtre

Nettoyage automatique

! Eteindre le moteur.

! Après l'arrêt de la machine, le filtre

est automatiquement nettoyé

pendant env. 10 s .

Nettoyage manuel

! Eteindre le moteur.

! Soulever la brosse rotative et les

balais latéraux.

! Mettre hors service l'aspiration de

la poussière.

! Enfoncer la touche (vibreur du

filtre) pendant env. 10 s.

! Réenclencher l'aspiration de la

poussière.

Vidage du collecteur de balayures

Risque de blessure!

♦ Aucune personne ni aucun animal

ne doit se trouver dans la zone de

basculement de la cuve à détritus

pendant que l'on vide cette

dernière.

Risque de contusions!

♦ Ne jamais toucher à la tringlerie du

mécanisme de vidage.

Risque de basculement!

♦ Procéder au vidage du collecteur

de balayures exclusivement sur

une surface plane.

! Lever le rouleau de balayage.

! Lever le balai latéral.

! Mettre hors service l'aspiration de

la poussière.

! Serrer le frein de stationnement.

♦ Nettoyer tout d’abord le filtre avant

de retirer le bac de matière

balayée.

! Relever le récipient à balayures.

! Récipient à balayures en position

extrême.

! Pour vidanger, le réservoir a besoin

d'une hauteur minimale. Ceci est

indiqué par une lampe témoin verte

sur la touche "Vidanger le récipient

à balayures".

! Rouler lentement en arrière

jusqu'au récipient de collecte.

! Basculer le collecteur de balayures.

! Ramener le collecteur de

balayures.

! Le réservoir doit être entièrement

basculé en arrière. Ceci est indiqué

par une lampe témoin verte sur la

touche "Rebasculer le récipient à

balayures".

! S'éloigner du récipient de collecte

en roulant lentement.

! Faire repivoter en place le récipient

à balayures.

! Desserrer le frein de

stationnement.

! Abaisser la brosse rotative.

! Abaisser le balai latéral.

Français KMR 1550 D 47

Arrêt de la machine

! Ne pas actionner les pédales

d'accélération.

! Mettre la manette des gaz sur le

symbole "Tortue".

! Serrer le frein de stationnement.

! Soulever le balai latéral et le mettre

hors service.

! Soulever la brosse rotative et la

mettre hors service.

! Arrêter le moteur.

Le moteur continue de marcher

pendant env. 3...4 s après l'arrêt.

Se tenir absolument à l'écart de la

zone d'entraînement pendant ce laps

de temps!

IMMOBILISATION

♦ Quand la machine n'est pas utilisée

pendant une période prolongée,

nous vous prions de faire attention

aux points suivants.

! Garer la balayeuse sur une surface

plane.

! Serrer le frein de stationnement.

! Retirer la clé de contact.

! Bloquer la balayeuse de façon à

l'empêcher de se mettre à rouler.

! Nettoyer la balayeuse à l'intérieur

et à l'extérieur.

! Fermer l’amenée d’essence au

robinet de carburant.

! Déconnecter le câble de masse de

la batterie.

! Charger la batterie à intervalles

d'env. 2 mois .

! Garer la machine à un

emplacement protégé et sec.

TRANSPORT

Consignes de transport

Lors du transport, il faut empêcher

que la machine soit poussée.

! Serrer le frein de stationnement.

! Assurer la machine avec des

courroies sous tension ou des

câbles.

! Mettre des câles aux roues de la

machine.

• Zone de fixation

Instruction:

Attention aux marques indiquant les

zones de fixation à la base de la

machine!

(Symbole pour chaînes)

NETTOYAGE ET ENTRETIEN

! Garer la balayeuse sur une surface

plane.

! Retirer la clé de contact.

! Serrer le frein de stationnement.

Nettoyage interne

Porter un masque de protection

antipoussière!

Porter des lunettes protectrices!

! Nettoyer avec un chiffon.

! Envoyer de l'air sous pression.

Nettoyage externe

! Nettoyer avec un chiffon humide.

Instruction:

Ne pas utiliser des produits de

nettoyage agressifs!

Français KMR 1550 D 48

INTERVALLES DE MAINTENANCE

Compteur d'heures de

fonctionnement

• Le compteur d'heures de

fonctionnement vous indique les

échéances de maintenance.

Maintenance par le client

Instruction:

Tous les travaux d’entretien et de

maintenance, en cas de maintenance

assurée par le client, doivent être

effectués par un spécialiste qualifié.

Au besoin, on peut consulter à tout

instant un vendeur spécialisé

KÄRCHER.

Maintenance quotidienne

! Contrôle du niveau d'huile moteur.

! Contrôler si la brosse rotative et les

balais latéraux sont usés et

entravés par des rubans enroulés.

! Nettoyer le filtre.

! Contrôler le fonctionnement de tous

les éléments de commande et de

toutes les lampes témoins.

Entretien hebdomadaire

! Contrôler le filtre à air.

! Contrôle du niveau d'huile

hydraulique.

Maintenance 50 heures après la

première mise en service

! Remplacer l'huile moteur.

Maintenance toutes les 50 heures

de fonctionnement

! Vidange d’huile, capacité et type,

se reporter aux caractéristiques

techniques.

! Vérifier le fonctionnement de

l'interrupteur de contact du siège .

! Contrôler la tension, l'usure et le

fonctionnement de la courroie

motrice.

! S'assurer que les câbles Bowden et

les pièces mobiles ne sont pas

coincés.

! Contrôler le réglage correct et

l'absence d'usure des réglettes

d'étanchéité dans la zone de

balayage.

! Contrôle de la pression des pneus.

! Contrôler les tuyauteries de

carburant et les colliers de

serrage..

Maintenance toutes les 100 heures

de fonctionnement

! Nettoyer le filtre à air.

! Remplacer le filtre à air tous les

6 nettoyages.

! Vérification du niveau d'acide de la

batterie.

Maintenance 125 heures après la

première mise en service, puis

toutes les 75 heures de

fonctionnement

! Remplacer l'huile moteur.

! Remplacer le filtre à huile toutes les

2 vidanges d'huile.

Maintenance toutes les 200 heures

de fonctionnement ou tous les 6

mois

! Contrôler les tuyauteries de

refroidissement et les colliers de

serrage..

Entretien annuel

! Changer le filtre d’air.

! Vérifier le filtre à poussière, le cas

échéant le remplacer.

Maintenance par le service après-

vente

Maintenance après 8 heures de

fonctionnement

Première inspection

Maintenance toutes les 100 heures

de fonctionnement

Maintenance toutes les 400 heures

de fonctionnement

Maintenance toutes les 500 heures

de fonctionnement

Maintenance toutes les 800 heures

de fonctionnement

Maintenance tous les 2 ans

Instruction:

Pour la préservation des droits à la

garantie, tous les travaux d’entretien

et de maintenance doivent avoir été

réalisés par le service après-vente

KÄRCHER agréé pendant la période

de garantie.

OPÉRATIONS DE MAINTENANCE

Consignes de sécurité

Préparation

! Garer la balayeuse sur une surface

plane.

! Si le moteur tourne, arrêter le

moteur.

! Retirer la clé de contact.

! Serrer le frein de stationnement.

Les défauts constatés doivent être

immédiatement réparés ou le

véhicule doit être immobilisé.

Ouvrir et fermer le capot de

l'appareil

Ouvrir le capot de la machine

! Tirer la pièce de revêtement vers le

haut.

! Dévisser la vis à main du côté

intérieur du capot de l'appareil.

! Rabattre le capot de l'appareil vers

l'avant sur la butée de câble .

Français KMR 1550 D 49

Fermer le capot

! Rabattre le capot de l'appareil.

! Revisser la vis à main.

! Rabattre en place la pièce de

revêtement .

Compartiment à outils et outillage

de bord

! En dessous du capot de l'appareil

se trouve un compartiment à outils.

Il contient des outils pour

l'exécution des travaux de

maintenance.

Lever le siège et le rabattre vers

l'arrière

Relever le siège

! Tourner le quatre-pans de 90° à

l'aide de l'outil joint à l'outillage de

bord.

! Relever le siège jusqu'à ce que le

blocage de basculement du siège

se verrouille.

Rabattre le siège

! Lever le blocage de basculement

du siège et rabattre le siège en

arrière.

! Tourner le quatre-pans de 90° à

l'aide de l'outil joint à l'outillage de

bord.

Consignes de sécurité batterie

♦ Observer les instructions

d'utilisation.

♦ Les travaux sur les batteries ne

doivent être effectué que sous la

supervision de personnel

spécialisé.

♦ Porter des lunettes et des habits de

protection.

♦ Observer les recommandations

pour la protection contre les

accidents ainsi que les normes DIN

VDE 0510, VDE 0105 T.1.

Risque d’incendie et d’explosion!

♦ Interdiction de fumer.

♦ Pas de flamme, de morceaux

incandescents ou d'étincelles à

proximité des batteries.

Risque de brûlure par acide!

♦ Rincer abondamment à l'eau claire

les éclaboussures d'électrolyte

dans les yeux ou sur la peau.

♦ Ensuite chercher sans délai un

medecin.

♦ Nettoyer les habits salis avec de

l'eau.

Danger d’explosion et d’incendie!

♦ Ne pas poser d'objet ou d'outil sur

la batterie, car les pôles de la

batterie sont toujours sous tension.

♦ Les locaux dans lesquels sont

chargées les batteries doivent être

bien ventilés, étant donné qu'un

gaz hautement explosif se dégage

lors de la charge.

♦ Les vieilles batteries avec cette

marque peuvent être réutilisées et

doivent être soumises un

processus de recyclage.

♦ Les vieilles batteries qui ne sont

pas soumises à un processus de

recyclage, doivent être évacuées

en tant que déchets spéciaux en

respectant toutes les instructions.

Français KMR 1550 D 50

Mettre la batterie en service

Respecter impérativement les

consignes de sécurité lors de la

manipulation des batteries!

! Dévisser les bouchons des

éléments de la batterie.

! Remplir les éléments de la batterie

de l’électrolyte joint jusqu’au repère

MAX.

! Faire éventuellement l’appoint

d’électrolyte de batterie.

! Visser les éléments de batterie à

l’intérieur.

Monter et démonter la batterie

Montage de la batterie

! Relever le siège.

! Mettre en place la batterie et la

visser avec la vis présente.

Instruction:

En cas d'utilisation de batteries avec

électrolyte liquide, enduire les pôles

de la batterie d'une quantité

suffisante de graisse pour contacts

afin de les protéger de la corrosion!

! Visser le câble du pôle positif.

! Visser le câble du pôle négatif.

! Rabattre le siège.

Démontage de la batterie

En démontant la batterie, dévisser

tout d’abord le câble du pôle négatif,

puis le câble du pôle positif.

Contrôle du niveau d'acide de la

batterie et remplissage

Respecter impérativement les

consignes de sécurité lors de la

manipulation des batteries!

! Dévisser les bouchons des

éléments de la batterie.

! A l'aide du pèse-acide, prélever un

échantillon dans chaque alvéole.

! Remettre l'échantillon d'acide dans

la même alvéole.

♦ Le poids volumique de l’acide d’une

batterie à charge pleine s’élève à

20 kg/l sous une température de

1,28 °C.

♦ Le poids volumique de l’acide d’une

batterie à charge partielle est

compris entre 1,00 et 1,28 kg/l.

♦ Dans tous les éléments de batterie,

le poids spécifique de l'acide doit

rester identique.

♦ Poids volumique inférieur à

1,15 kg/l.

! Si le niveau d'acide est trop faible,

remplir les alvéoles avec de l'eau

distillée jusqu'à ce que les bords

supérieurs de plaque soient juste

mouillés.

! Charger la batterie jusqu’à ce que

le poids volumique de 1,28 kg/l soit

atteint.

Charge de la batterie

♦ Respecter impérativement les

consignes de sécurité lors de la

manipulation des batteries!

♦ La garantie ne vaut que si vous

utilisez les batteries et chargeurs

préconisés par Kärcher.

♦ Charger la batterie avec le courant

de charge le plus faible possible.

♦ Observer absolument les

instructions d'utilisation du fabricant

du chargeur.

! Relier le câble du pôle négatif du

chargeur à la connexion du pôle

négatif de la batterie.

! Relier le câble du pôle positif du

chargeur à la connexion du pôle

positif de la batterie.

! Mettre le chargeur en circuit ou

brancher la fiche de contact.

Instruction:

Utilisez le chargeur entièrement

automatique 6.654-116 de la firme

KÄRCHER.

Approvisionnement en carburant

♦ Laisser refroidir le moteur.

! Ouvrir le bouchon du réservoir.

♦ Faire le plein de "diesel".

! Fermer le bouchon du réservoir.

♦ Essuyer le carburant répandu et

évacuer de manière compatible

avec l'environnement les chiffons

imprégnés d'huile et de carburant.

Français KMR 1550 D 51

Contrôler les tuyauteries de

carburant et les colliers de

serrage.

♦ Laisser refroidir le moteur.

! Ouvrir le capot de la machine.

! Vérifier si les colliers de serrage se

sont desserrés, si nécessaire les

resserrer.

! Contrôler les tuyauteries de

carburant et les colliers de serrage

pour détériorations éventuelles..

Instruction:

• En cas de détérioration d'une

tuyauterie de carburant ou d'un

collier de serrage, on doit faire

réparer ou remplacer sans retard

l'élément concerné .

• Le système de carburant doit être

dégazé après le remplacement

d'une tuyauterie de carburant ou

d'un collier de serrage .

! Fermer le capot.

Contrôle du niveau d’huile-moteur

Risque de combustion!

♦ Laisser refroidir le moteur.

! Sortir la jauge de niveau d'huile.

! Essuyer la jauge de niveau d'huile

et la réintroduire.

! Sortir la jauge de niveau d'huile.

♦ Le niveau d'huile doit se situer

entre les marques "min." et "max.".

♦ Si le niveau d'huile est inférieur à la

marque "min.", compléter avec de

l'huile moteur.

♦ Ne pas remplir au-dessus de la

marque "max.".

Faire l’appoint d’huile-moteur

! Ouvrir le capot de la machine.

! Dévisser le couvercle de fermeture.

! Verser l'huile moteur.

♦ Types d'huile: Voir "Données

techniques".

! Fermer le couvercle de fermeture.

! Attendre au moins 5 Min.

! Contrôle du niveau d'huile moteur.

! Fermer le capot.

Remplacement de l'huile moteur et

du filtre à huile

! Préparer un collecteur pour

min. 4 litres d'huile.

! Enlever la vis de vidange.

• Pour resserrer la vis de vidange,

utiliser impérativement un joint

d'étanchéité neuf.

• Serrer la vis de vidange avec une

clé dynamométrique à 25 Nm.

! Ouvrir le capot de la machine.

! Dévisser le filtre à huile.

! Nettoyer le logement et les

surfaces d'étanchéité.

! Avant le montage, passer de l'huile

sur le joint d'étanchéité du nouveau

filtre à huile.

! Serrer à la main le nouveau filtre à

huile.

! Dévisser le couvercle de fermeture.

! Verser l'huile moteur.

♦ Types d'huile: Voir "Données

techniques".

! Fermer le couvercle de fermeture.

! Attendre au moins 5 Min.

! Contrôle du niveau d'huile moteur.

! Fermer le capot.

Français KMR 1550 D 52

Vérifier et remplir d’huile

hydraulique

! Relever le siège.

! Sortir la jauge de niveau d'huile.

! Essuyer la jauge de niveau d'huile

et la réintroduire.

! Sortir la jauge de niveau d'huile.

♦ Le niveau d'huile doit se situer

entre les marques "min." et "max.".

♦ Si le niveau d'huile est inférieur à la

marque "min.", compléter avec de

l'huile hydraulique.

♦ Ne pas remplir au-dessus de la

marque "max.".

! Ouvrir le couvercle du filtre.

! Rajouter de l'huile hydraulique.

♦ Types d'huile: Voir "Données

techniques".

! Fermer le couvercle de fermeture.

! Contrôle du niveau d'huile

hydraulique.

! Rabattre le siège.

Contrôler et compléter l'eau de

refroidissement

! Ouvrir le capot de la machine.

♦ Le niveau d'eau de refroidissement

doit se situer entre les marques

"min." et "max.".

♦ Si le niveau d'eau de

refroidissement est inférieur à la

marque "min.", compléter avec de

l'eau de refroidissement.

♦ Ne pas remplir au-dessus de la

marque "max.".

! Ouvrir le couvercle du filtre

! Remplir l'eau de refroidissement

jusqu'à la marque "max.".

! Fermer le couvercle de fermeture.

! Fermer le capot.

Contrôler les tuyauteries de

refroidissement et les colliers de

serrage.

! Ouvrir le capot de la machine.

! Vérifier si les colliers de serrage se

sont desserrés, si nécessaire les

resserrer.

! Contrôler les tuyauteries de

refroidissement et les colliers de

serrage pour détériorations

éventuelles.

Instruction:

• En cas de détérioration d'une

tuyauterie de refroidissement ou

d'un collier de serrage, on doit faire

réparer ou remplacer sans retard

l'élément concerné .

! Fermer le capot.

Remplacement du filtre à air

! Ouvrir le capot de la machine.

! Ouvrir le dispositif de serrage

rapide.

! Défaire le couvercle.

! Retirer la cartouche filtrante.

! Mettre en place une cartouche

filtrante neuve.

! Mettre le bouchon d’obturation en

place.

! Fermer le couvercle de fermeture

avec le dispositif de serrage rapide

! Fermer le capot.

Français KMR 1550 D 53

Vérifier et rajuster les courroies

trapézoïdales

Le moteur continue de marcher

pendant env. 3...4 s après l'arrêt.

Se tenir absolument à l'écart de la

zone d'entraînement pendant ce laps

de temps!

! Ouvrir le capot de la machine.

• A mi-chemin entre le vilebrequin et

le générateur, la courroie

trapézoïdale doit, sous une

pression de 100 N (poids de 10 kg),

céder d'env. 7-9 mm .

! Desserrer les vis du générateur.

! Déplacer le générateur de telle

façon que la courroie trapézoïdale

ait la tension nécessaire.

! Resserrer les vis du générateur.

! Fermer le capot.

Remplacer la courroie trapézoïdale

Le moteur continue de marcher

pendant env. 3...4 s après l'arrêt.

Se tenir absolument à l'écart de la

zone d'entraînement pendant ce laps

de temps!

! Ouvrir le capot de la machine.

! Desserrer les vis du générateur.

! Déplacer le générateur de telle

façon que la courroie trapézoïdale

soit complètement détendue.

! Enlever la courroie trapézoïdale.

! Placer la nouvelle courroie

trapézoïdale.

! Déplacer le générateur de telle

façon que la courroie trapézoïdale

ait la tension nécessaire.

! Resserrer les vis du générateur.

• A mi-chemin entre le vilebrequin et

le générateur, la courroie

trapézoïdale doit, sous une

pression de 100 N (poids de 10 kg),

céder d'env. 7-9 mm .

! Fermer le capot.

Vérifier les balais latéraux

! Lever le balai latéral.

! Débarrasser les balais latéraux des

bandes ou cordes.

Contrôle du rouleau de balayage

! Relever le récipient à balayures.

! Enlever les bandes ou balais ou les

fils du rouleau balayeur.

! Faire repivoter en place le récipient

à balayures.

Remplacement du balai latéral

♦ Le remplacement est nécessaire

lorsque le résultat de balayage

devient visiblement moins bon à

cause de l'usure des brosses.

! Enlever 3 écrous à main.

! Défaire le balai latéral.

! Enfiler le nouveau balai latéral sur

l'entraînement.

! Serrer 3 écrous à main.

Français KMR 1550 D 54

Remplacement du rouleau de

balayage

♦ Le remplacement est nécessaire

lorsque le résultat de balayage

devient visiblement moins bon à

cause de l'usure des brosses.

! Enlever 3 vis à six pans creux.

! Défaire l'habillage.

! Enlever la vis à main de la biellette.

! Enlever 3 vis à main de la tôle de

recouvrement.

! Enlever la tôle de recouvrement

avec la biellette.

! Enlever la brosse rotative.

♦ Veiller au positionnement du jeu de

brosserie!

! Installer le nouveau rouleau de

balayage.

! Placer la tôle de recouvrement

avec la biellette.

! Fixer la tôle de recouvrement avec

3 vis à main.

! Serrer la vis à main de la biellette .

! Visser la tôle de recouvrement

avec 3 vis à six pans creux.

Contrôler le filtre à poussière

! Lors de travaux sur l'installation du

filtre, porter un masque protecteur

contre la poussière.

! Observer les instructions de

sécurité lors de contact avec la

poussière fine.

♦ Un filtre endommagé laisse

tourbillonner la poussière dans le

compartiment moteur et

l'environnement.

♦ Un dépôt visible de poussière à la

sortie de l'air du ventilateur est un

signe de filtre mal placé ou

défectueux.

Remplacement du filtre à

poussières

! Lors de travaux sur l'installation du

filtre, porter un masque protecteur

contre la poussière.

! Observer les instructions de

sécurité lors de contact avec la

poussière fine.

! Relever le récipient à balayures.

! Enlever la vis à main .

! Enlever la tôle de couverture.

! Desserrer les vis à six pans creux.

! Tourner les couvercles et les

enlever.

! Enlever le filtre à poussière vers le

bas.

! Placer le nouveau filtre à

poussière.

Instruction:

Lors de l'installation d'un nouveau

filtre, veiller à ce que les lamelles ne

soient pas endommagées.

! Placer les couvercles et les tourner

pour les verrouiller.

! Fixer les couvercles avec les vis à

six pans creux.

! Faire repivoter en place le récipient

à balayures.

Français KMR 1550 D 55

Remplacement des joints

d'étanchéité

Bandes d'étanchéité latérales

! Vider le récipient des produits du

balayage.

Uniquement pour le côté gauche

! Dévisser le revêtement.

! Enlever 2 vis à main .

Pour les deux côtés

! Dévisser les vis de fixation de la

latte d'étanchéité.

! Visser le nouveau joint

d'étanchéité, mais attendre avant

de serrer.

! Intercaler une cale de 3-5 mm de

hauteur afin de régler la garde au

sol .

! Aligner la bande d'étanchéité.

! Serrer les vis de fixation de la latte

d'étanchéité.

Uniquement pour le côté gauche

! Fixer la latte d'étanchéité avec les

2 vis à main.

! Remonter le revêtement.

Bande d'étanchéité arrière.

! Vider le récipient des produits du

balayage.

! Dévisser les vis de fixation de la

latte d'étanchéité.

! Visser le nouveau joint

d'étanchéité, mais attendre avant

de serrer.

! La latte d'étanchéité devrait reposer

sur le sol.

! Aligner la bande d'étanchéité.

! Serrer les vis de fixation de la latte

d'étanchéité.

La bande d'étanchéité de devant.

! Vider le récipient des produits du

balayage.

! Dévisser les vis de fixation de la

latte d'étanchéité.

! Visser le nouveau joint

d'étanchéité, mais attendre avant

de serrer.

! La latte d'étanchéité doit reposer de

telle façon sur le sol qu'elle s'incline

vers l'arrière avec une chasse de

20-40 mm .

! Aligner la bande d'étanchéité.

! Serrer la vis de fixation de la latte

d'étanchéité.

CONSIGNES EN CAS DE PANNE

Les lampes d'avertissement

s'allument pendant le

fonctionnement

• Lampe d'avertissement d'indication

de pression d'huile du moteur

! Contrôler le niveau d'huile ou

appeler le service après-vente

KÄRCHER.

• Lampe d'avertissement d'indication

de charge de la batterie

! Appeler le service après-vente

KÄRCHER.

• Lampe d'avertissement du filtre à

air

! Nettoyer ou remplacer le filtre à air

du moteur à combustion interne.

• Lampe d'avertissement d'eau de

refroidissement

! Contrôler le niveau d'eau de

refroidissement .

La machine ne démarre pas

• Prendre place sur le siège du

conducteur.

• Fermer le capot.

• Remplir le réservoir de carburant.

• Charge la batterie.

• Prévenir le service après-vente

KÄRCHER.

La machine ne démarre pas

électriquement.

• Vérifier le fusible.

Le moteur tourne irrégulièrement

• Nettoyer ou remplacer le filtre d’air.

• Vérifier l'alimentation en carburant .

• Prévenir le service après-vente

KÄRCHER.

• Vérifier le filtre à carburant.

Le moteur tourne mais la machine

n'avance pas

• Vérifier la position correcte du tenon

de marche à vide . Position

correcte, voir "déplacer la

balayeuse autotractée"

• Prévenir le service après-vente

KÄRCHER.

Le moteur tourne mais la machine

ne se déplace que lentement

• Mettre la manette des gaz sur le

symbole "Lièvre".

La machine ne balaye pas bien

• Vérifier la brosse rotative et les

balais latéraux.

• Débloquer le volet de gros détritus.

• Desserrer le câble sous gaine du

clapet à salissures grossières (vis

de réglage).

• Tendre ou remplacer la courroie.

• Mettre la manette des gaz sur le

symbole "Lièvre".

• Prévenir le service après-vente

KÄRCHER.

La machine rejette de la poussière

• Débloquer le volet de gros détritus.

• Desserrer le câble sous gaine du

clapet à salissures grossières (vis

de réglage).

• Nettoyer/remplacer le filtre à

poussière.

• Vider le bac de la matière balayée.

• Remplacer le profil d’étanchéité sur

le bac de la matière balayée.

• Régler/remplacer les réglettes

d’étanchéité.

Mauvais balayage en bordure

• Remplacement du balai latéral.

• Prévenir le service après-vente

KÄRCHER.

Le soulèvement du balai latéral ou

de la brosse rotative ne fonctionne

pas

• Vérifier les câbles sous gaine pour

le soulèvement.

• Prévenir le service après-vente

KÄRCHER.

L'abaissement du balai latéral ou

de la brosse rotative ne fonctionne

pas

• Vérifier les câble sous gaine.

• Prévenir le service après-vente

KÄRCHER.

Le balai latéral tourne avec des à-

coups

• Prévenir le service après-vente

KÄRCHER.

Français KMR 1550 D 56

ACCESSOIRES

Groupe supplémentaire

toit de protection pour

opérateur 2.638-391

Pour des raisons relatives à la

sécurité du travail, nécessaire pour

faire fonctionner la balayeuse dans

les zones de rayonnages.

Cabine de protection

contre les intempéries 2.638-859

Chargeur de

batteries 12 V 6.654-116

Batterie de démarreur,

préchargée à sec 7.654-002

Pneus (increvables) 4.515-027

Balai latéral standard 6.906-083

Balai latéral dur 6.905-773

Balai latéral à brosses

métalliques 6.905-619

Brosses rotatives

standard 6.905-030

Brosse rotative

principale douce /

résistant à l'eau 6.906-134

Brosse rotative

principale dure 6.905-622

Filtre rond individuel 6.414-526

Gyrophare pour

montage individuel 2.638-789

Pare-chocs + bandes

de protection contre

les chocs 2.639-126

Kit de montage balai latéral gauche

Pour montage ultérieur. Rentabilité

supérieure grâce à une capacité de

surface de 18 % supérieure en

comparaison avec l'équipement

standard. Convient particulièrement

au nettoyage extérieur avec faible

empoussièrage.

Instruction

Pour plus d'informations sur les

accessoires, à savoir la gamme et le

fonctionnement, veuillez vous

adresser à votre revendeur spécialisé

Kärcher.

CARACTÉRISTIQUES

TECHNIQUES

Cotes et poids

Longueur 1800 mm

Largeur 1290 mm

Hauteur 1400 mm

Rayon de braquage à droite 950 mm

Rayon de braquage

à gauche 950 mm

Poids total admissible 1080 kg

Charge par essieu.

admissible à l'avant 440 kg

Charge par essieu.

admissible à l'arrière 640 kg

Poids propre 770 kg

Largeur de balayage sans

balais latéraux 950 mm

Largeur de travail avec

1 balais latéraux 1250 mm

Largeur de travail avec

2 balais latéraux 1550 mm

Tenue en côte 25 %

Capacité surfacique

(théoriquement)

Sans balais latéraux 10000 m²/h

Avec 1 balais latéraux 12400 m²/h

Avec 2 balais latéraux 15000 m²/h

Degré de protection, étanche à la

pluie IPX 3

Vitesses de roulage

Vitesse de roulage

en avant env. 16 km/h

Vitesse de roulage en

arrière env. 7 km/h

Vitesse de balayage env. 10 km/h

Frein

Roue avant hydrostatique

Roues arrières mécanique

Pneumatiques

Taille 4.00-8 6PR

Pression d'air 8,0 bar

Cuve à détritus

hauteur min. de

déchargement 1250 mm

Hauteur max. de

déchargement 1470 mm

Volume du récipient de

balayage 180 Litres

Brosse rotative

Diamètre 375 mm

Longueur 750 mm

Vitesse de rotation 590-620 1 t/min

Miroir de balayage 50-80 mm

Balai latéral

Diamètre 450 mm

Vitesse de rotation 72-77 1 t/min

Moteur

Constructeur Kubota

Modèle D722E

Type moteur diesel quatre

temps 3 cylindres

Injection indirecte

Refroidissement par eau

Alésage 67 mm

Levage 68 mm

Cylindrée 719 cm³

Vitesse de rotation

en service 2750 1/min

Vitesse de rotation

supérieure 3600 1/min

Régime de ralenti 800-900 1 tr/min

Puissance, max. 14 kW/19 ch

Couple maximum 45 Nm

à 2400-2900 1 t/min

Filtre à carburant Cartouche de filtre

Contenu du réservoir env. 22 l

Autonomie d'utilisation à

réservoir rempli env. 8 h

Quantité d'huile dans le moteur 2,8 l

SAE 15W40

Types d'huile dans le moteur

Au-dessus de 25 °C SAE 30

SAE 10W-30

SAE 10W-40

0 à 25° C SAE 20

SAE 10W-30

SAE 10W-40

En dessous de 0 °C SAE 10

SAE 10W-30

SAE 10W-40

Filtre à huile Cartouche filtrante

Filtre à air

d'aspiration Cartouche de filtre

dans le boîtier

Système hydraulique

Quantité d'huile dans le réservoir

d'huile hydraulique 25 l

Type d'huile HV 46

Equipement électrique

Batterie 12 V, 44 Ah

Générateur Courant triphasé,

12 V, 40 A

Starter électrique

Système de filtration et

d'aspiration

Surface de filtrage du filtre

pour poussière fine 12 m²

Catégorie d'utilisation du filtre L

(> 1 mg/m³)

(pour poussières non dangereuses

pour la santé)

Degré de perméabilité < 5 %

Emission de bruit

Niveau de pression acoustique

(EN 60704-1) 85 dB (A)

Niveau de puissance sonore

garanti (2000/14/UE) 103 dB (A)

Vibrations de l'appareil

Valeur globale de vibrations

(ISO 5349)

membrures supérieures < 2,5 m/s²

Pieds/surface d’assise < 2,5 m/s²

Conditions environnantes

Température -15 à + 40° C

Humidité de l'air ,

sans condensation 0 - 90 %

Italiano KMR 1550 D 57

INDICE

Per la Vostra sicurezza! 58

Avvertenze generali 58

Pericolo di ribaltamento su

pendenze troppo ripide! 58

Interruttore di contatto

del sedile 59

Motore 59

Fare attenzione con la

macchina in funzione 59

Per proteggere l'ambiente 59

Attenzione, pericolo di

inquinamento per olio

idraulico e olio motore! 59

Attenzione, pericolo

d'inquinamento causato da

batterie usate! 59

Uso consentito 59

Descrizione funzionamento

spazzatrice 59

Elementi degli apparecchi 59

Prima della messa in funzione 60

Avvertenze per lo scarico 60

Primo montaggio 60

Spostare la spazzatrice con

il motore spento 60

Spostare la spazzatrice con

il motore acceso 61

Prima di ogni funzionamento 61

Avvertenze generali 61

Valori di controllo e di

manutenzione 61

Regolare il sedile conducente 61

Avvertenze per l'uso 61

Avviare la macchina 61

Funzionamnento di

spazzatura 62

Regolazioni del rullo

spazzatore 62

Spazzare un fondo asciutto 62

Spazzare un fondo umido o

bagnato 63

Guidare la macchina 63

Impiego della cerniera

di ritenuta sporcizia grossa 63

Superare degli ostacoli 64

Pulire il filtro 64

Svuotare il serbatoio delle

spazzatura 64

Parcheggiare la macchina 65

Messa fuori servizio 65

Trasporto 65

Avvertenze per il trasporto 65

Pulizia e manutenzione 65

Pulizia interna 65

Pulizia esterna 65

Intervalli di manutenzione 66

Contatore ore di esercizio 66

Manutenzione effettuata

dall'utente 66

Manutenzione effettuata dal

Servizio Assistenza 66

Interventi di manutenzione 66

Avvertenze di sicurezza 66

Aprire e chiudere il cofano

dell‘apparecchio 66

Scomparto attrezzi ed

attrezzi di bordo 67

Ribaltare in alto ed indietro

il sedile 67

Avvertenze di sicurezza

per la batteria 67

Mettere in funzione la batteria 67

Montare e smontare la batteria 68

Controllare e correggere

il livello acido batteria 68

Caricare la batteria 68

Rifornimento carburante 68

Controllare i condotti del

carburante e le fascette

stringitubo 68

Controllare il livello

dell’olio motore 69

Rabboccare l’olio motore 69

Sostituire l'olio motore ed

il filtro olio 69

Controllare l‘olio idraulico e

rabboccare 69

Controllare l’acqua di

raffreddamento,

eventualmente rabboccare 70

Controllare i manicotti del

radiatore e le fascette

stringitubo 70

Sostituire il filtro aria 70

Controllare la cinghia

trapezoidale e registrare 70

Sostituire la cinghia

trapezoidale 71

Controllare la scopa laterale 71

Controllare il rullo spazzatore 71

Sostituire la spazzola laterale 71

Sostituire il rullo spazzatore 71

Controllare il filtro antipolvere 72

Sostituire il filtro polvere 72

Sostituire i listelli di tenuta 73

Avvertenze per

malfunzionamenti 73

Accessori 74

Dati tecnici 74

Italiano KMR 1550 D 58

PER LA VOSTRA SICUREZZA!

Avvertenze generali

Leggere attentamente prima

dell‘utilizzo dell‘apparecchio!

♦ Se verificate un danno di trasporto

durante il disimballaggio, informate

la vostra casa di vendita.

♦ Prima della messa in funzione

leggete le istruzioni per l’uso del

vostro apparecchio e fate

particolare attenzione alle

avvertenze di sicurezza.

♦ Prima della messa in funzione

leggere attentamente le avvertenze

di sicurezza per spazzatrici e

spazzatrici-aspiratrici 5.956-250.

♦ Le targhette istruzioni e di

avvertimento sull‘apparecchio

forniscono indicazioni indispensabili

al funzionamento sicuro.

♦ Oltre alle avvertenze nelle istruzioni

per l’uso si deve tenere conto delle

prescrizioni generali di sicurezza ed

antinfortunistiche prescritte per

legge.

Impiego

♦ L’apparechio con i suoi dispositivi

di lavoro va controllato per

verificarne lo stato regolare e la

sicurezza di funzionamento prima

dell’impiego. Se lo stato non è in

ordine, l’apparecchio non deve

essere utilizzato.

♦ Non è permesso effettuare

modifiche alla macchina.

♦ Non aspirare mai liquidi esplosivi,

gas combustibili e acidi e solventi

non diluiti! Di essi fanno parte

benzina, diluente per colori o olio

combustibile, che possono formare

vapori o miscele esplosive se

mescolati all’aria aspirata; inoltre

acetone, acidi e solventi non diluiti,

poiché essi corrodono i materiali

utilizzati sull’apparecchio.

♦ Non spazzare/aspirare oggetti che

bruciano o che sono incandescenti.

♦ Questo apparecchio è indicato per

l‘aspirazione di sostanze nocive

soltanto se esplicitamente

contrassegnato per tale uso.

Osservare le avvertenze di

sicurezza tecnica riportate nelle

istruzioni per l’uso.

♦ Questo apparecchio è adatto solo

ai pavimenti indicati nelle istruzioni

per l‘uso.

♦ Devono essere percorse solo le

superfici approvate per l’impiego

della macchina dall’imprenditore o

dal suo incaricato.

♦ E’ vietato soffermarsi nella zona di

pericolo. E’ vietato il funzionamento

in locali con pericolo di esplosioni.

♦ In generale vale: Tenere lontani i

materiali facilmente infiammabili

dalla macchina (pericolo di

esplosione/incendio).

Uso

♦ Si devono rispettare tutte le norme,

i regolamenti e le prescrizioni per

autoveicoli.

♦ L’operatore deve utilizzare

l’apparecchio nel modo prescritto.

Durante lo spostamento tenere

conto delle condizioni sul luogo e,

lavorando con l’apparecchio, fare

attenzione a terze persone, in

particolare a bambini.

♦ L’apparecchio deve essere

utilizzato solo da persone che sono

state istruite sul suo impiego o che

hanno dimostrato le loro capacità

nell’uso e che sono espressamente

incaricate di farne uso.

♦ L’apparecchio non deve essere

utilizzato da bambini o giovani.

♦ Per evitare un impiego non

autorizzato degli apparecchi muniti

di una chiave d’accensione, sfilare

quest’ultima.

♦ L’apparecchio non deve essere mai

lasciato incustodito fino a quando il

motore è in funzione. L’operatore

può abbandonare l’apparecchio

solo se il motore è arrestato, se

l’apparecchio è assicurato contro

avviamenti involontari e, se

necessario, solo se il freno di

stazionamento è azionato e la

chiave d’accensione è sfilata.

♦ Su superfici inclinate l’angolo di

inclinazione verso il lato e nella

direzione di marcia non deve

superare il valore indicato nelle

istruzioni per l’uso.

Trasporto

♦ Arrestare il motore.

♦ Bloccare il freno di stazionamento.

♦ Assicurare la macchina in

posizione per mezzo di cinghie di

serraggio, corde o catene.

♦ Bloccare la macchina con cunei

sotto le ruote.

Manutenzione

♦ Gli interventi di riparazione devono

essere eseguiti esclusivamente da

officine di assistenza autorizzate

oppure da personale specializzato

ed a conoscenza di tutte le rilevanti

norme di sicurezza.

♦ Gli apparecchi di uso commerciale

mobili sottostanno al controllo della

sicurezza secondo VDE 0701.

♦ Durante interventi all’impianto

elettrico ad apparecchi alimentati a

batteria deve essere

precedentemente staccata la spina

della batteria oppure scollegata la

batteria, nel caso di apparecchi con

motore a combustione interna è da

scollegare prima la batteria.

♦ Prima di pulire e di eseguire la

manutenzione dell’apparecchio, di

sostituire i pezzi o di eseguire la

commutazione su un altro

funzionamento, l’apparecchio va

disinserito e, se necessario, la

chiave di accensione va sfilata.

♦ Salvo esplicita autorizzazione, la

pulizia dell’apparecchio non deve

essere effettuata per mezzo di getti

di acqua o getti di acqua ad alta

pressione.

(Pericolo di cortocircuiti o danni di

altro genere).

Accessori e ricambi

♦ Devono essere utilizzati solo gli

accessori e i ricambi approvati dal

costruttore. Gli accessori e i ricambi

originali offrono la garanzia che

l’apparecchio possa essere

utilizzato in modo sicuro e senza

disturbi.

Apparecchi con sedile

♦ Gli apparecchi con sedile non sono

omologati per il traffico su strade

pubbliche. Vi preghiamo di

interpellare il vostro concessionario

per il set di trasformazione per le

omologazioni su strada.

♦ Non è ammesso prendere con sé

altre persone.

♦ Gli apparecchi con sedile devono

essere messi in movimento solo dal

sedile.

Apparecchi con motori a

combustione interna

♦ L’apertura dei gas di scarico non

deve essere chiusa.

♦ Non piegarsi o introdurre le mani

sopra l’apertura dei gas di scarico

(pericolo di ustioni).

♦ Non toccare o afferrare il motore di

comando (pericolo di ustioni).

♦ Durante il funzionamento

dell’apparecchio in ambienti chiusi

provvedere ad una ventilazione

sufficiente e all’aspirazione dei gas

di scarico. (Pericolo di

avvelenamento)

♦ I gas di scarico sono tossici e nocivi

e non devono essere inalati.

♦ Il motore ha bisogno di una corsa

finale di ca. 3...4 s dopo l’arresto.

Durante questo intervallo tenersi

assolutamente lontani dalla zona di

azionamento!

Nel caso di apparecchi con motori a

combustione interna, durante il

rifornimento di carburante occorre

fare attenzione ai seguenti punti:

♦ Si deve impiegare solo il

combustibile indicato nelle

istruzioni per l’uso. Se vengono

impiegati combustibili inadatti

sussiste il pericolo di esplosione.

♦ Il motore deve essere arrestato.

♦ Non effettuare il rifornimento

carburante in ambienti chiusi.

♦ Fare attenzione che il carburante

non cada su superfici molto calde.

♦ Durante il rifornimento non

utilizzare oggetti che bruciano o

che sono incandescenti, non

condurli con sé o non portarli vicino

all’apparecchio (pericolo di

esplosioni).

♦ Riempire il serbatoio al massimo

fino a 1 cm sotto il bordo inferiore

del bocchettone di riempimento,

poiché il carburante si dilata con il

calore.

♦ Raccogliere il carburante

traboccato e chiudere

ermeticamente il tappo del

serbatoio carburante.

Pericolo di ribaltamento su

pendenze troppo ripide!

♦ Percorrendo pendenze trasversali

al piano, la macchina si può

rovesciare.

♦ Cambiando direzione su una

pendenza, la macchina si può

rovesciare.

♦ Nel senso di marcia non superare

pendenze oltre 25 %.

♦ In senso trasversale a quello di

marcia non superare pendenze

oltre 10 %.

Italiano KMR 1550 D 59

Interruttore di contatto del sedile

Se si lascia il sedile di guida con il

motore in funzione, il motore si deve

spegnere.

Se il motore non si spegne, c‘è un

difetto nell‘interruttore di contatto del

sedile.

Informare il servizio assistenza.

Motore

Il motore ha bisogno di una corsa

finale di ca. 3...4 s dopo l’arresto.

Durante questo intervallo tenersi

assolutamente lontani dalla zona di

azionamento!

Fare attenzione con la macchina in

funzione

Il centratore del cilindro spazzatore

ruota insieme.

(Vedere sostituzione rullo spazzatore)

Con la macchina in funzione non

operare in quest‘area.

PER PROTEGGERE L'AMBIENTE

Attenzione, pericolo di

inquinamento per olio idraulico e

olio motore!

Consegnare l'olio usato dopo la

sotituzione dell'olio stesso ad un

centro di raccolta autorizzato o ad

un'azienda di smaltimento.

Attenzione, pericolo

d'inquinamento causato da batterie

usate!

Non smaltire le batterie scariche nei

rifiuti domestici.

Garantire lo smaltimento idoneo per

proteggere l’ambiente.

USO CONSENTITO

♦ Questo spazzatrice è destinata

prevalentemente alla spazzatura di

superfici nel settore esterno.

♦ Essa corrisponde alla categoria di

utilizzo "L" per polveri non dannose

alla salute.

♦ Essa non è destinata all’impiego su

vie di traffico pubbliche

DESCRIZIONE DEL

FUNZIONAMENTO SPAZZATRICE

La KMR 1550 D lavora secondo il

principio di risvolto.

Il rullo spazzatore rotante (pos. 4)

convoglia la polvere direttamente nel

serbatoio di raccolta (pos. 3).

La scopa laterale (pos. 5) pulisce

angoli e spigoli della superficie da

spazzare e convoglia la polvere nella

corsia del rullo spazzatore (pos. 4).

La polvere fine passando attraverso il

filtro antipolvere (pos. 2) viene

aspirata dal ventilatore

aspirante (pos. 1).

ELEMENTI DELL’APPARECCHIO

1. Sterzo

2. Braccio comando sterzo

(lampeggiatore, luci, clacson,

lampeggio)

3. Cruscotto (per la descrizione degli

elementi di comando vedere in

basso)

1. Scopa laterale sinistra,

sollevare/abbassare (opzionale)

2. Rullo spazzatore

sollevare/abbassare

3. Scopa laterale destra,

sollevare/abbassare

1. Sedile di guida-regolazione

2. Freno di stazionamento

3. Cerniera di ritenuta sporcizia

grossa

4. Pedale dell’acceleratore in avanti

5. Pedale dell’acceleratore indietro

6. Regolazione aspirazione polvere

1. Indicazione di livello carburante

2. Tappo del serbatoio

1. Leva dell‘acceleratore

1. Regolare il n. di giri della scopa

laterale.

Italiano KMR 1550 D 60

1. Lampeggiatori di emergenza

2. Spia luminosa indicatore di

direzione

3. Lampeggiatore a luce rotante

(opzionale)

4. Luce di posizione

5. Spia luminosa luce di posizione

6. Spia di allarme pressione olio

motore

7. Spia di allarme carica batteria

8. Spia di controllo preriscaldamento

9. Blocchetto di avviamento

10. Spia di allarme filtro aria

11. Spia di allarme acqua di

raffreddamento

1. Contatore ore di esercizio

2. Ribaltare in alto il serbatoio di

raccolta

3. Svuotare il serbatoio di raccolta

4. Ribaltare indietro il serbatoio di

raccolta

5. Ribaltare indietro il serbatoio di

raccolta

6. Vibratore filtro

1. Radiatore

2. Dinamo

3. Filtro carburante

4. Filtro olio

5. Avviatore

6. Serbatoio acqua di raffreddamento

7. Frizione

8. Idrostato

9. Ventilatore

1. Leva di regolazione specchietto di

controllo spazzatura

2. Vano fusibili

3. Filtro aria

1. Bocchettone di riempimento ed

asta controllo livello olio per olio

idraulico

2. Batteria

1. Asta controllo livello olio per olio

motore

PRIMA DELLA MESSA IN

FUNZIONE

Avvertenze per lo scarico

Per garantirne il trasporto sicuro, la

macchina è stata bloccata su un

pallet con cinghie di serraggio o funi.

Procedere per lo scarico nel modo

seguente :

! Tagliare il nastro sintetico

d’imballaggio e togliere il foglio

trasparente.

! Rimuovere i cunei di sicurezza

delle ruote e guidare la macchina

dall‘attrezzo di trasporto ricorrendo

a una rampa adeguata.

Non adoperare un carrello elevatore

per le manovre di scarico, in quanto

ne potrebbero derivare

danneggiamenti della macchina.

Primo montaggio

! Controllare la pressione di

gonfiaggio dei pneumatici.

♦ Vedere dati tecnici

! Montare la spazzola laterale.

! Mettere in funzione la batteria.

! Montare la batteria.

! Rifornimento carburante!

♦ Vedere "Lavori di manutenzione"

Spostare la spazzatrice con il

motore spento

Non movimentare la macchina su

percorsi più lunghi o a una velocità

superiore a 6 km/h senza che questa

sia in funzione.

Ciò può causare danni al sistema

idraulico.

! Bloccare il freno di stazionamento.

! Tirare verso l’alto il rivestimento.

! Svitare la vite manualmente sul lato

interno del cofano dell‘apparecchio.

Italiano KMR 1550 D 61

! Ribaltare il cofano dell’apparecchio

in avanti fino all’arresto della fune.

! Ruotare di 90° il perno della ruota

libera della pompa idraulica.

! Ribaltare indietro il cofano

dell‘apparecchio.

! Riavvitare la vite manualmente.

! Ricollocare il rivestimento.

Spostare la macchina con il

motore acceso

! Bloccare il freno di stazionamento.

! Aprire la calotta dell’apparecchio.

! Ruotare di 90° il perno della ruota

libera della pompa idraulica.

! Chiudere la calotta

dell’apparecchio.

PRIMA DI OGNI FUNZIONAMENTO

Avvertenze generali

! Posizionare la spazzatrice-

aspiratrice su una superficie piana.

! Togliere la chiave di accensione.

! Bloccare il freno di stazionamento.

Lavori di controllo e di

manutenzione

! Controllare il fuzionamento del

freno di stazionamento.

! Verificare il funzionamento

dell’impianto illuminotecnico

! Verificare il funzionamento dei

dispositivi di segnalazione e di

allarme

! Controllare la pressione di

gonfiaggio dei pneumatici.

♦ Vedere dati tecnici

! Pulire il filtro.

! Svuotare il contenitore del

materiale spazzato.

♦ Vedere le avvertenze per l‘uso

! Controllare il livello olio motore.

! Controllare il livello del carburante,

eventualmente fare rifornimento.

! Controllare il livello dell‘olio

idraulico.

! Controllare il livello dell’acqua di

raffreddamento.

! Controllare le scope laterali.

! Controllare il cilindro spazzatore.

♦ Vedere "Lavori di manutenzione"

Eliminare immediatamente difetti

accertati o mettere il veicolo fuori

servizio.

Regolare il sedile conducente

• Il sedile di guida può essere

adattato a persone di diversa

statura regolando la sua posizione.

! Tirare la leva verso l’esterno.

! Spostare il sedile, rilasciare la leva.

! Controllare il bloccaggio del sedile

cercando di spostarlo in avanti ed

indietro.

AVVERTENZE PER L'USO

Avviare la macchina

! Prendere posto sul sedile

conducente.

! Bloccare il freno di stazionamento.

! Sollevare il rullo spazzatore e

metterlo fuori servizio.

! Sollevare la scopa laterale e

metterla fuori esercizio.

Italiano KMR 1550 D 62

! Regolare in alto la leva

dell’acceleratore di ca. 1/2 del

max. numero di giri.

! Girare la chiave di accensione in

posizione 1 (preriscaldamento).

! Non azionare i pedali di marcia.

! Quando si spegne la spia di

controllo, girare la chiave oltre la

posizione 1. (Avviamento elettrico

del motore)

Non azionare mai l’avviatore per più

di 10 s.

Prima di azionare nuovamente

l’avviatore, attendere almeno 10 s.

Nota Bene:

• La macchina è dotata di un

interruttore contatto sedile.

All'abbandono del sedile

conducente, la macchina si

disinserisce.

Funzionamento di spazzatura

♦ Non spazzolare i nastri di imballo,

fili o simili, poiché ciò può

determinare il danneggiamento

della meccanica di spazzatura.

! Abbassare il rullo di spazzatura e

metterlo in funzione.

! Abbassare la scopa laterale e

metterla in funzione.

Regolazioni del rullo spazzatore

! Sollevare il rullo spazzatore.

! Aprire la calotta dell’apparecchio.

! Portare la leva a mano in posizione

oscillante o fissa.

! Chiudere la calotta

dell’apparecchio.

Rullo spazzatore oscillante

• Il rullo spazzatore aderisce sul

suolo con il proprio peso

adattandosi alle irregolarità del

fondo.

Rullo spazzatore fisso

• Lo specchietto di controllo

spazzatura è regolato in modo

fisso.

Spazzatura su fondo asciutto

! Inserire il dispositivo di aspirazione

polvere.

! Abbassare il rullo di spazzatura e

metterlo in funzione.

Italiano KMR 1550 D 63

! Abbassare la scopa laterale e

metterla in funzione.

• Per ottenere un ottimo risultato di

pulizia procedere ad una velocità

adeguata alle condizioni esistenti.

• Durante il periodo di uso pulire il

filtro e svuotare il contenitore del

materiale spazzato ad intervalli

regolari.

Regolare il n. di giri della scopa

laterale.

! Girando in senso orario il n. di giri

della scopa laterale diminuisce.

! Girando in senso antiorario il n. di

giri della spazzola laterale

aumenta.

Spazzatura su fondo umido o

bagnato

! Disinserire il dispositivo di

aspirazione polvere.

! Abbassare il rullo di spazzatura e

metterlo in funzione.

! Abbassare la scopa laterale e

metterla in funzione.

Guidare la macchina

! Portare la leva dell’acceleratore sul

simbolo lepre.

! Rilasciare il freno di stazionamento.

Andare in avanti

! Premere il pedale dell’acceleratore

destro.

• La velocità di marcia può essere

regolata in modo continuo.

Evitare di azionare il pedale

dell‘acceleratore a scatti.

L‘impianto idraulico può subire danni.

Retromarcia

! Premere il pedale dell’acceleratore

sinistro.

Evitare di frenare a scatti utilizzando il

pedale di direzione contraria a quella

di marcia.

L‘impianto idraulico può subire danni.

Nota Bene:

Qualora durante salite si dovessero

verificare cali di potenza, mollare

leggermente il pedale

dell‘acceleratore.

Ciò migliora la capacità di salita della

macchina.

Frenare

Dopo aver lasciato il pedale

dell‘acceleratore la macchina rallenta

e si ferma su un piano senza

pendenze.

Impiego cerniera di ritenuta

sporcizia grossa

Con la valvola di intercettazione della

sporcizia di grandi dimensioni aperta,

il cilindro spazzatore può proiettare

sassi o pietrisco in avanti.

Fare attenzione che persone, animali

od oggetti non siano messi in

pericolo.

! Premere il pedale, la cerniera di

ritenuta sporcizia grossa si apre.

! Passare a velocità ridotta sopra la

sporcizia grossa.

Nota Bene:

Per poter spazzare oggetti più grandi

fino ad una altezza di 70 mm, per

es. lattine, occorre sollevare

brevemente la cerniera di ritenuta

sporcizia grossa.

Italiano KMR 1550 D 64

! Rilasciare il pedale, la cerniera di

ritenuta sporcizia grossa si chiude.

! Passare a velocità ridotta sopra la

sporcizia grossa.

Nota Bene:

Un risultato di spazzatura ottimale si

ottiene soltanto con la cerniera di

ritenuta sporcizia grossa

completamente abbassata.

Superamento di ostacoli

Ostacoli fissi fino ad una altezza di

50 mm

! Sollevamento sportello sporcizia

grossolana.

! Passare sopra gli ostacoli a

velocità bassa e con cautela.

Ostacoli fissi di altezza superiore a

50 mm

! Condurre l‘apparecchio su una

rampa adeguata.

Pulire il filtr

Pulizia automatica del filtro

! Spegnere il motore.

! Dopo aver spento la macchina il

filtro viene pulito automaticamente

per ca. 10 s.

Pulizia manuale del filtro

! Spegnere il motore.

! Sollevare il rullo spazzatore e le

scope laterali.

! Disinserire il dispositivo di

aspirazione polvere.

! Premere il tasto (vibratore filtro) per

ca. 10 s.

! Inserire nuovamente il dispositivo di

aspirazione polvere.

Svuotare il serbatoio della

spazzatura

Pericolo di ferimento!

♦ Durante l’operazione di

svuotamento non si devono trovare

persone o animali nel raggio di

movimento del contenitore del

materiale spazzato.

Pericolo di schiacciamento!

♦ Non introdurre mai le mani nella

tiranteria del meccanismo di

svuotamento.

Pericolo di ribaltamento!

♦ Svuotare il serbatoio della

spazzatura solo su una superficie

piana.

! Sollevare il rullo spazzatore.

! Sollevare la spazzola laterale.

! Disinserire il dispositivo di

aspirazione polvere.

! Bloccare il freno di stazionamento.

♦ Pulite il filtro prima di estrarre il

contenitore di raccolta.

! Ribaltare verso l’alto il serbatoio di

raccolta.

! Serbatoio di raccolta in posizione

finale.

! Per lo svuotamento del serbatoio è

necessaria un’altezza minima.

Essa viene segnalata da una spia

di controllo verde sul tasto,

svuotare serbatoio di raccolta.

! Avvicinarsi lentamente in

retromarcia al recipiente di

accumulo.

! Svuotare il serbatoio della

spazzatura!.

! Ribaltare indietro il serbatoio della

spazzatura.

! Il serbatoio deve essere

completamente ribaltato indietro.

Ciò viene segnalato da una spia di

controllo verde sul tasto, ribaltare

indietro serbatoio di raccolta.

! Allontanarsi lentamente dal

recipiente di accumulo.

! Riportare il serbatoio di raccolta

nella posizione iniziale.

! Rilasciare il freno di stazionamento.

! Abbassare il rullo di spazzatura.

! Abbassare le scope laterali.

Italiano KMR 1550 D 65

Parcheggiare la macchina

! Non azionare i pedali di marcia.

! Portare la leva dell’acceleratore in

posizione tartaruga.

! Bloccare il freno di stazionamento.

! Sollevare la scopa laterale e

metterla fuori esercizio.

! Sollevare il rullo spazzatore e

metterlo fuori servizio.

! Spegnere il motore.

Il motore ha bisogno di una corsa

finale di ca. 3...4 s dopo l’arresto.

Durante questo intervallo tenersi

assolutamente lontani dalla zona di

azionamento!

MESSA FUORI SERVIZIO

♦ In caso che la macchina non sia

impiegata per un tempo prolungato,

osservare i seguenti punti .

! Arrestare la spazzatrice su una

superficie piana.

! Bloccare il freno di stazionamento.

! Togliere la chiave di accensione.

! Assicurare la spazzatrice contro lo

spostamento accidentale.

! Pulire la spazzatrice internamente

ed esternamente.

! Chiudere l‘alimentazione del

carburante dall‘apposito rubinetto.

! Staccare il cavo di massa della

batteria.

! Caricare la batteria ad intervalli di

ca. 2 mesi.

! Posteggiare la macchina in un

luogo protetto e asciutto.

TRASPORTO

Avvertenze per il trasporto

Durante il trasporto assicurare la

macchina contro lo spostamento

accidentale.

! Bloccare il freno di stazionamento.

! Assicurare la macchina con cinghie

di serraggio o funi.

! Bloccare la macchina con cunei

sotto le ruote.

• Campo di fissaggio

Nota Bene:

Osservare i contrassegni per i punti di

fissaggio sul telaio base !

(Simboli catena)

PULIZIA E MANUTENZIONE

! Arrestare la spazzatrice su una

superficie piana.

! Togliere la chiave di accensione.

! Bloccare il freno di stazionamento.

Pulizia interna

Portare una maschera di

protezione parapolvere!

Portare occhiali protettivi!

! Pulire con un panno.

! Pulire con aria compressa.

Pulizia esterna

! Pulire con un panno umido.

Nota Bene:

Non utilizzare detergenti aggressivi!

Italiano KMR 1550 D 66

INTERVALLI DI MANUTENZIONE

Contatore ore di esercizio

• Il contatore ore di esercizio Le

indica il momento degli intervalli di

manutenzione.

Manutenzione effettuata dall'utente

Nota Bene:

Tutti i lavori di Service e di

manutenzione a carico del cliente

devono essere effettuati da un

tecnico specializzato.

Se necessario, può essere chiesto

l’aiuto di un rivenditore specializzato

KÄRCHER in qualsiasi momento.

Manutenzione giornaliera

! Controllare il livello olio motore.

! Controllare se il rullo di spazzatura

e le scope laterali sono usurati e se

vi sono avvolti nastri.

! Pulire il filtro.

! Controllare il corretto

funzionamento di tutti gli elementi

di comando e di tutte le spie

luminose.

Manutenzione settimanale

! Controllare il filtro aria.

! Controllare il livello olio idraulico.

Manutenzione a 50 ore dalla prima

messa in funzione

! Sostituire l'olio motore.

Manutenzione ordinaria ogni 50

ore di funzionamento

! Cambio d’olio, quantità di

riempimento e tipo vedi Dati tecnici.

! Controllare il funzionamento

dell’interruttore contatto sedile.

! Controllare la tensione, l'usura e il

funzionamento delle cinghie di

trasmissione.

! Controllare la scorrevolezza dei

cavi Bowden e delle parti

scorrevoli.

! Controllare la regolazione e l'usura

dei listelli di tenuta nella zona di

spazzatura.

! Controllare la pressione di

gonfiaggio dei pneumatici.

! Controllare i condotti del carburante

e le fascette stringitubo.

Manutenzione ordinaria ogni 100

ore di funzionamento

! Pulire il filtro dell‘aria.

! Ogni 6 interventi di pulizia

sostituire il filtro aria.

! Controllare il livello dell'acido della

batteria.

Manutenzione a 125 ore dalla

prima messa in funzione,

successivamente ogni 75 ore di

esercizio

! Sostituire l'olio motore.

! A ogni 2. cambio dell’olio e

sostituire il filtro dell‘olio.

Manutenzione ogni 200 ore di

esercizio oppure ogni 6 mesi

! Controllare i manicotti del radiatore

e le fascette stringitubo.

Manutenzione annuale

! Cambiare il filtro dell‘aria.

! Controllare il filtro antipolvere,

eventualmente sostituirlo.

Manutenzione effettuata dal

Servizio Assistenza

Manutenzione ordinaria dopo 8

ore di funzionamento

Prima ispezione

Manutenzione ordinaria ogni 100

ore di funzionamento

Manutenzione ordinaria ogni 400

ore di funzionamento

Manutenzione ordinaria ogni 500

ore di funzionamento

Manutenzione ordinaria ogni 800

ore di funzionamento

Manutenzione ogni 2 anni

Nota Bene:

Per conservare i diritti di garanzia,

tutti i lavori di Service e di

manutenzione devono essere

eseguiti da un centro di servizio

assistenza autorizzato KÄRCHER

durante tutto il periodo di validità della

garanzia stessa.

INTERVENTI DI MANUTENZIONE

Avvertenze di sicurezza

Preparazione

! Arrestare la spazzatrice su una

superficie piana.

! Spegnere il motore, se acceso.

! Togliere la chiave di accensione.

! Bloccare il freno di stazionamento.

Eliminare immediatamente difetti

accertati o mettere il veicolo fuori

servizio.

Aprire e chiudere il cofano

dell‘apparecchio

Aprire la calotta dell’apparecchio

! Tirare verso l’alto il rivestimento.

! Svitare la vite manualmente sul lato

interno del cofano dell‘apparecchio.

! Ribaltare il cofano dell’apparecchio

in avanti fino all’arresto della fune.

Chiudere la calotta

dell’apparecchio

! Ribaltare indietro il cofano

dell‘apparecchio.

! Riavvitare la vite manualmente.

! Ricollocare il rivestimento.

Italiano KMR 1550 D 67

Scomparto attrezzi ed attrezzi di

bordo

! Sotto il cofano dell’apparecchio è

situato uno scomparto attrezzi.

All’interno sono collocati degli

attrezzi per l’esecuzione degli

interventi di manutenzione.

Ribaltare in alto e indietro il sedile

Ribaltare in alto il sedile

! Girare la testa quadra per 90° per

mezzo dell’attrezzo in dotazione.

! Ribaltare in alto il sedile finché non

scatta il dispositivo di arresto

sedile.

Ribaltare indietro il sedile

! Sollevare il dispositivo di arresto

sedile e ribaltare indietro il sedile.

! Girare la testa quadra per 90° per

mezzo dell’attrezzo in dotazione.

Avvertenze di sicurezza per la

batteria

♦ Osservare le istruzioni per l’uso.

♦ Interventi sulle batterie solo dopo

istruzione da parte del personale

specializzato.

♦ Portare gli occhiali e

l’abbigliamento di protezione.

♦ Rispettare le norme

antinfortunistiche, nonché DIN VDE

0510, VDE 0105 T.1.

Pericolo d’incendio e di

esplosione!

♦ Vietato fumare.

♦ Evitare fiamme, fuoco o scintille in

vicinanza delle batterie.

Pericolo di ustioni!

♦ Lavare - o sciacquare con molta

acqua gli spruzzi di acido negli

occhi o sulla pelle.

♦ In caso di contatto andare subito

dal medico.

♦ Lavare con acqua l’abbigliamento

contaminato.

Pericolo di esplosione e

d’incendioExplosions- und

Brandgefahr!

♦ Non poggiare oggetti o attrezzi

sulla batteria, poiché i poli della

batteria sono sempre in tensione.

♦ I locali, nei quali vengono caricate

le batterie, devono essere ben

ventilati, poiché durante la carica si

forma gas altamente esplosivo.

♦ Batterie vecchie contrassegnate

con questo simbolo sono un bene

economico riciclabile e devono

essere inserite nei processi di

riciclaggio.

♦ Batterie vecchie non inserite nel

processo di riciclaggio vanno

smaltite come rifiuti speciali nel

rispetto di tutte le disposizioni

vigenti.

Mettere in funzione la batteria

Osservare assolutamente le

prescrizioni di sicurezza impiegando

le batterie!

! Svitare le chiusure delle celle.

! Riempire le camere della batteria

con l’accluso elettrolito fino a MAX.

! Se necessario, rabboccare

l’elettrolito.

! Avvitare le chiusure delle celle.

Italiano KMR 1550 D 68

Montare e smontare la batteria

Montaggio della batteria

! Ribaltare in alto il sedile.

! Inserire la batteria ed avvitarla con

la vite in dotazione.

Nota Bene:

Con l’utilizzo di batterie con elettrolito

liquido ingrassare sufficientemente i

poli della batteria per proteggerli dalla

corrosione!

! Avvitare il cavo del polo positivo.

! Avvitare il cavo del polo negativo.

! Ribaltare indietro il sedile.

Smontaggio della batteria

Per smontare la batteria svitare prima

il cavo del polo negativo e poi quello

del polo positivo.

Controllare e correggere il livello

dell'acido della batteria

Osservare assolutamente le

prescrizioni di sicurezza impiegando

le batterie!

! Svitare le chiusure delle celle.

! Prelevare con l'acidimetro un

campione da ogni elemento.

! Rimettere il campione di acido nello

stesso elemento.

♦ L‘acido di una batteria

completamente carica alla

temperatura di 20 °C ha il peso

specifico di 1,28 kg/l.

♦ L‘acido di una batteria parzialmente

scarica ha il peso specifico

compreso fra 1,00 e 1,28 kg/l.

♦ In tutte le celle il peso specifico

dell'acido deve essere uguale.

♦ Peso specifico al di sotto di

1,15 kg/l.

! Se il livello dell'acido della batteria

è insufficiente, riempire gli elementi

con acqua distillata finché il bordo

superiore delle piastre è appena

bagnato.

! Caricare la batteria fino ad arrivare

al peso specifico di 1,28 kg/l.

Caricare la batteria

♦ Osservare assolutamente le

prescrizioni di sicurezza

impiegando le batterie!

♦ La garanzia viene concessa

soltanto se vengono usati le

batterie e gli apparecchi di

caricamento prescritti dalla

Kärcher.

♦ Caricare la batteria con la corrente

più bassa possibile.

♦ Osservare assolutamente le

Istruzioni per l’uso del fabbricante

del caricabatteria.

! Collegare il cavo del polo negativo

dell’apparecchio di caricamento

con il morsetto del polo negativo

della batteria.

! Collegare il cavo del polo positivo

dell’apparecchio di caricamento

con il morsetto del polo positivo

della batteria.

! Inserire l’apparecchio di

caricamento o la spina elettrica.

Nota Bene:

Adoperare il caricabatterie

completamente automatico 6.654-116

della ditta KÄRCHER.

Rifornimento carburante

♦ Far raffreddare il motore.

! Aprire la chiusura del serbatoio

carburante.

♦ Fare rifornimento di gasolio.

! Chiudere il coperchio del serbatoio.

♦ Pulire con un panno il carburante

fuoriuscito e smaltire gli stracci

sporchi di olio o di carburante nel

rispetto dell‘ambiente.

Controllare i condotti del

carburante e le fascette stringitubo

♦ Far raffreddare il motore.

! Aprire la calotta dell’apparecchio.

! Controllare se le fascette

stringitubo si sono allentate,

eventualmente riserrarle.

! Controllare i condotti del carburante

e le fascette stringitubo per rilevare

eventuali danni.

Nota Bene:

• Con danni ad un condotto del

carburante o ad una fascetta

stringitubo, il rispettivo pezzo deve

essere immediatamente riparato o

sostituito.

• In seguito alla sostituzione di un

condotto del carburante o di una

fascetta stringitubo, il sistema del

carburante deve essere spurgato.

! Chiudere la calotta

dell’apparecchio.

Italiano KMR 1550 D 69

Controllare il livello dell’olio

motore

Pericolo di ustioni!

♦ Far raffreddare il motore.

! Estrarre l'astina di misura livello

olio.

! Pulire e reinserire l'astina di misura

livello olio.

! Estrarre l'astina di misura livello

olio.

♦ Il livello dell’olio deve trovarsi tra i

riferimenti min e max.

♦ Se il livello dell’olio è sceso al di

sotto del riferimento min,

rabboccare con olio motore.

♦ Non riempire oltre il riferimento

max.

Rabboccare l’olio motore

! Aprire la calotta dell’apparecchio.

! Svitare il tappo di chiusura.

! Riempire l'olio motore.

♦ Tipi di olio: Vedere dati tecnici.

! Chiudere il tappo di chiusura.

! Attendere minimo 5 minuti.

! Controllare il livello olio motore.

! Chiudere la calotta

dell’apparecchio.

Sostituire l'olio motore ed il filtro

olio

! Mettere a disposizione il serbatoio

di raccolta per almeno 4 litri d olio.

! Rimuovere il tappo di scarico.

• Per riavvitare la vite di scarico

usare assolutamente una nuova

guarnizione.

• Serrare la vite di scarico con una

chiave dinamometrica a 25 Nm.

! Aprire la calotta dell’apparecchio.

! Svitare il filtro dell‘olio.

! Pulire l'alloggiamento e le superfici

di tenuta.

! Prima del montaggio spalmare con

olio la guarnizione del nuovo filtro

olio.

! Serrare manualmente il nuovo filtro

dell‘olio.

! Svitare il tappo di chiusura.

! Riempire l'olio motore.

♦ Tipi di olio: Vedere dati tecnici.

! Chiudere il tappo di chiusura.

! Attendere minimo 5 minuti.

! Controllare il livello olio motore.

! Chiudere la calotta

dell’apparecchio.

Controllare l‘olio idraulico e

rabboccare

! Ribaltare in alto il sedile.

! Estrarre l'astina di misura livello

olio.

! Pulire e reinserire l'astina di misura

livello olio.

! Estrarre l'astina di misura livello

olio.

♦ Il livello dell’olio deve trovarsi tra i

riferimenti min e max.

♦ Se il livello dell’olio è sceso sotto il

riferimento min, rabboccare con

olio idraulico.

♦ Non riempire oltre il riferimento

max.

Italiano KMR 1550 D 70

! Aprire il tappo di chiusura.

! Rabboccare l'olio idraulico.

♦ Tipi di olio: Vedere dati tecnici.

! Chiudere il tappo di chiusura.

! Controllare il livello olio idraulico.

! Ribaltare indietro il sedile.

Controllare e rabboccare l’acqua di

raffreddamento

! Aprire la calotta dell’apparecchio.

♦ Il livello dell’acqua di

raffreddamento deve trovarsi tra i

riferimenti min e max.

♦ Se il livello dell’acqua di

raffreddamento è sceso al di sotto

del riferimento min, rabboccare con

acqua di raffreddamento.

♦ Non riempire oltre il riferimento

max.

! Aprire il tappo di chiusura

! Rabboccare l’acqua di

raffreddamento fino al riferimento

max.

! Chiudere il tappo di chiusura.

! Chiudere la calotta

dell’apparecchio.

Controllare i manicotti del

radiatore e le fascette stringitubo

! Aprire la calotta dell’apparecchio.

! Controllare se le fascette

stringitubo si sono allentate,

eventualmente riserrarle.

! Controllare i manicotti del radiatore

e le fascette stringitubo per rilevare

eventuali danni.

Nota Bene:

• A causa di danni ad un manicotto

del radiatore o ad una fascetta

stringitubo, il rispettivo pezzo deve

essere immediatamente riparato o

sostituito.

! Chiudere la calotta

dell’apparecchio.

Sostituire il filtro aria

! Aprire la calotta dell’apparecchio.

! Aprire il dispositivo a serraggio

rapido.

! Togliere il coperchio di chiusura.

! Togliere il gruppo filtro.

! Inserire il nuovo gruppo filtro.

! Mettere il coperchio di chiusura.

! Fissare il tappo di chiusura per

mezzo del dispositivo di serraggio

rapido.

! Chiudere la calotta

dell’apparecchio.

Controllare la cinghia trapezoidale

e registrare

Il motore ha bisogno di una corsa

finale di ca. 3...4 s dopo l’arresto.

Durante questo intervallo tenersi

assolutamente lontani dalla zona di

azionamento!

! Aprire la calotta dell’apparecchio.

• A metà tra l’albero a manovella e la

dinamo, la cinghia trapezoidale a

una pressione di 100 N (peso di

10 kg) deve cedere di ca. 7-9 mm.

! Allentare le viti alla dinamo.

Italiano KMR 1550 D 71

! Regolare la dinamo in modo tale

che la cinghia trapezoidale abbia la

tensione necessaria.

! Serrare nuovamente le viti alla

dinamo.

! Chiudere la calotta

dell’apparecchio.

Sostituire la cinghia trapezoidale

Il motore ha bisogno di una corsa

finale di ca. 3...4 s dopo l’arresto.

Durante questo intervallo tenersi

assolutamente lontani dalla zona di

azionamento!

! Aprire la calotta dell’apparecchio.

! Allentare le viti alla dinamo.

! Regolare la dinamo in modo tale

che la cinghia trapezoidale sia

completamente allentata.

! Estrarre la cinghia trapezoidale.

! Montare la nuova cinghia

trapezoidale.

! Regolare la dinamo in modo tale

che la cinghia trapezoidale abbia la

tensione necessaria.

! Serrare nuovamente le viti alla

dinamo.

• A metà tra l’albero a manovella e la

dinamo, la cinghia trapezoidale a

una pressione di 100 N (peso di

10 kg) deve cedere di ca. 7-9 mm.

! Chiudere la calotta

dell’apparecchio.

Controllare la scopa laterale

! Sollevare la spazzola laterale.

! Rimuovere nastri o corde dalle

scope laterali.

Controllare il rullo spazzatore

! Ribaltare verso l’alto il serbatoio di

raccolta.

! Eliminare eventuali nastri o sfilacci

dal cilindro spazzatore.

! Riportare il serbatoio di raccolta

nella posizione iniziale.

Sostituire la spazzola laterale

♦ La sostituzione si rende

necessaria, quando a causa

dell’usura delle setole si nota un

evidente calo nel risultato di

spazzatura.

! 3 Rimuovere i dadi manualmente.

! Togliere la spazzola laterale.

! Innestare la nuova spazzola

laterale sul dispositivo di

trascinamento.

! 3 Serrare i dadi manualmente.

Sostituire il rullo spazzator

♦ La sostituzione si rende

necessaria, quando a causa

dell’usura delle setole si nota un

evidente calo nel risultato di

spazzatura.

! 3 Rimuovere le viti ad esagono

incassato.

! Togliere il rivestimento.

! Rimuovere la vite manualmente al

braccio oscillante.

Italiano KMR 1550 D 72

! 3 Rimuovere le viti manualmente

della lamiera di copertura.

! Staccare la lamiera di copertura

insieme al braccio oscillante.

! Estrarre il rullo spazzatore.

♦ Fare attenzione alla posizione del

kit di setole!

! Inserire il nuovo rullo spazzatore.

! Inserire la lamiera di copertura

insieme al braccio oscillante.

! Avvitare manualmente la lamiera di

copertura con 3 viti.

! Serrare la vite manualmente al

braccio oscillante.

! Avvitare il rivestimento con 3 viti ad

esagono incassato.

Controllare il filtro antipolvere

! Durante gli interventi all’impianto di

filtraggio portare la maschera anti-

polveri.

! Osservare le disposizioni di

sicurezza riguardo al trattamento

delle polveri fini.

♦ Un filtro danneggiato crea il turbinio

della polvere all’interno del vano

motore e nell’ambiente circostante.

♦ Polvere depositata all’uscita

dell’aria del ventilatore significa che

un filtro non è stato montato

correttamente o è difettoso.

Sostituire il filtro polvere

! Durante gli interventi all’impianto di

filtraggio portare la maschera anti-

polveri.

! Osservare le disposizioni di

sicurezza riguardo al trattamento

delle polveri fini.

! Ribaltare verso l’alto il serbatoio di

raccolta.

! Rimuovere la vite manualmente.

! Rimuovere la lamiera di copertura.

! Allentare le viti a testa esagonale

cava.

! Girare le coperture ed estrarle.

! Estrarre il filtro antipolvere verso il

basso.

! Inserire un nuovo filtro antipolvere.

Nota Bene:

Durante il montaggio del nuovo filtro

fare attezione a non danneggiare le

lamelle.

! Rimontare le coperture e girarle per

innestarle in posizione.

! Avvitare le coperture con le viti ad

esagono incassato.

! Riportare il serbatoio di raccolta

nella posizione iniziale.

Italiano KMR 1550 D 73

Sostituire i listelli di tenuta

Listelli di tenuta laterali

! Svuotare il contenitore del

materiale spazzato.

Solo per il lato sinistro

! Svitare il rivestimento.

! 2 Rimuovere le viti manualmente.

Per entrambi i lati

! Svitare le viti di fissaggio del listello

di tenuta.

! Avvitare ma non ancora serrare il

nuovo listello di tenuta.

! Per regolare la distanza dal suolo,

inserire una base dell’altezza di

3-5 mm.

! Orientare il listello di tenuta.

! Serrare le viti di fissaggio del listello

di tenuta.

Solo per il lato sinistro

! Avvitare manualmente il listello di

tenuta per mezzo delle 2 viti.

! Rimontare il rivestimento.

Listello di tenuta posteriore.

! Svuotare il contenitore del

materiale spazzato.

! Svitare le viti di fissaggio del listello

di tenuta.

! Avvitare ma non ancora serrare il

nuovo listello di tenuta.

! Il listello di tenuta deve aderire al

suolo.

! Orientare il listello di tenuta.

! Serrare le viti di fissaggio del listello

di tenuta.

Listello di tenuta anteriore.

! Svuotare il contenitore del

materiale spazzato.

! Svitare le viti di fissaggio del listello

di tenuta.

! Avvitare ma non ancora serrare il

nuovo listello di tenuta.

! Il listello deve aderire al suolo in

maniera tale che si ripieghi indietro

di 20-40 mm.

! Orientare il listello di tenuta.

! Serrare la vite di fissaggio del

listello di tenuta.

AVVERTENZE PER

MALFUNZIONAMENTI

Le spie di allarme si illuminano

durante il funzionamento

• Spia di allarme pressione olio

motore

! Controllare il livello dell’olio o

rivolgersi al servizio assistenza

KÄRCHER.

• Spia di allarme caricabatteria

! Rivolgersi al servizio assistenza

KÄRCHER.

• Spia di allarme filtro aria

! Pulire o sostituire il filtro dell’aria

del motore a combustione interna.

• Spia di allarme acqua di

raffreddamento

! Controllare il livello dell’acqua di

raffreddamento.

La macchina non s’avvia

• Prendere posto sul sedile

conducente.

• Chiudere la calotta

dell’apparecchio.

• Riempire il serbatoio carburante.

• Caricare la batteria.

• Informare il servizio assistenza

KÄRCHER.

La macchina non si lascia mettere

in moto tramite l’avviatore

elettrico.

• Controllare il fusibile.

Il motore non gira in modo

regolare

• Pulire o sostituire il filtro dell‘aria.

• Controllare l’alimentazione di

carburante.

• Informare il servizio assistenza

KÄRCHER.

• Controllare il filtro del carburante.

Il motore gira, ma la macchina non

si mette in moto

• Controllare la corretta posizione del

perno della ruota libera. Per la

corretta posizione vedere il

paragrafo Spostare la spazzatrice

semovente

• Informare il servizio assistenza

KÄRCHER.

Il motore gira ma la macchina si

muove solo lentamente

• Portare la leva dell’acceleratore sul

simbolo lepre.

La macchina non spazza

correttamente

• Controllare il rullo spazzatore e le

scope laterali.

• Ripristinare la scorrevolezza dello

sportello della sporcizia grossa.

• Allentare il tirante Bowden della

cerniera di ritenuta sporcizia grossa

(vite di regolazione).

• Tendere o sostituire la cinghia.

• Portare la leva dell’acceleratore sul

simbolo lepre.

• Informare il servizio assistenza

KÄRCHER.

Dalla macchina fuoriesce polvere

• Ripristinare la scorrevolezza dello

sportello della sporcizia grossa.

• Allentare il tirante Bowden della

cerniera di ritenuta sporcizia grossa

(vite di regolazione).

• Pulire/sostituire il filtro parapolvere.

• Vuotare il contenitore di raccolta.

• Sostituire il profilo di tenuta del

contenitore di raccolta.

• Regolare/sostituire i listelli di tenuta.

Cattivo funzionamento della

spazzatrice nelle zone marginali

• Sostituire la spazzola laterale.

• Informare il servizio assistenza

KÄRCHER.

Il sollevamento delle scope laterali

o il sollevamento del rullo

spazzatore non funzionano

• Controllare i tiranti Bowden del

dispositivo di sollevamento.

• Informare il servizio assistenza

KÄRCHER.

L’abbassamento delle scope

laterali o l’abbassamento del rullo

spazzatore non funzionano

• Controllare i tiranti Bowden.

• Informare il servizio assistenza

KÄRCHER.

La scopa laterale gira a scatti

• Informare il servizio assistenza

KÄRCHER.

Italiano KMR 1550 D 74

ACCESSORI

Kit di montaggio tetto

di protezione per

l‘operatore 2.638-391

Necessario per motivi di sicurezza del

lavoro per il funzionamento della

spazzatrice nel settore dei magazzini

verticali.

Cabina di protezione 2.638-859

Carica-batteria 12 V 6.654-116

Batteria per avviamento,

precaricata a secco 7.654-002

Pneumatici (antiforatura) 4.515-027

Scope laterali standard 6.906-083

Scope laterali dure 6.905-773

Scope laterali con

spazzole di acciaio 6.905-619

Rulli spazzatori standard 6.905-030

Rullo spazzatore

principale morbido /

resistente all‘acqua 6.906-134

Rullo di spazzatura

principale duro 6.905-622

Filtro circolare singolo 6.414-526

Lampeggiatore a luce

rotante per montaggio

singolo 2.638-789

Paraurti + listelli antiurto 2.639-126

Kit di montaggio spazzole laterali a

sinistra

Per il montaggio successivo.

Maggiore economicità per via di un

incremento del 18 % della superficie

spazzata rispetto al equipaggiamento

standard. Particolarmente adatto per

la pulizia esterna con poca polvere.

Nota Bene

Per altre informazioni relative

all’offerta e al funzionamento degli

accessori vi preghiamo di rivolgervi al

rivenditore autorizzato Kärcher.

DATI TECNICI

Misure e pesi

Lunghezza 1800 mm

Larghezza 1290 mm

Altezza 1400 mm

Raggio di sterzatura destro 950 mm

Raggio di sterzatura sinistro 950 mm

Peso totale ammesso 1080 kg

Ammesso. carico sull’assale

anteriore 440 kg

Ammesso. carico sull’assale

posteriore 640 kg

Peso proprio 770 kg

Larghezza di lavoro senza

spazzola laterale 950 mm

Larghezza della superficie

spazzata con 1 scope

laterali 1250 mm

Larghezza della superficie

spazzata con 2 scope

laterali 1550 mm

Pendenza superabile 25 %

Rendimento per unità superficiale

(teorica)

Senza spazzola laterale 10000 m²/h

Con 1 scope laterali 12400 m²/h

Con 2 scope laterali 15000 m²/h

Tipo di protezione, protetto dallo

stillicidio IPX 3

Velocità di marcia

Velocità in marcia avanti ca. 16 km/h

Velocità in retromarcia ca. 7 km/h

Velocità di spazzatura ca. 10 km/h

Freno

Ruota anteriore idrostatica

Ruote posteriori meccaniche

Pneumatici

Dimensione 4.00-8 6PR

Pressione di gonfiaggio 8,0 bar

Serbatoio della spazzatura

min. altezza di

scaricamento 1250 mm

Altezza max. di scarico 1470 mm

Volume del contenitore

del materiale spazzato 180 litri

Rullo di spazzatura

Diametro 375 mm

Lunghezza 750 mm

Numero di giri 590-620 1/min

Specchietto di controllo

spazzatura 50-80 mm

Scopa laterale

Diametro 450 mm

Numero di giri 72-77 1/min

Motore

Costruttore Kubota

Modello D722E

Tipo costruttivo3 cilindri,

motore Diesel a 4 tempi

Iniezione indiretta

Tipo di raffreddamento

Raffreddamento

ad acqua

Alesaggio 67 mm

Corsa 68 mm

cilindrata 719 cm³

Regime d'esercizio 2750 1/min

Regime massimo 3600 1/min

Regime minimo 800-900 1 g/min

Potenza, max. 14 kW/19 PS

Coppia massima 45 Nm

con 2400-2900 1/min

Filtro carburante Cartuccia filtrante

Capacità del serbatoio ca. 22 l

Durata di funzionamento

a serbatoio pieno ca. 8h

Quantità di olio nel motore 2,8 l

SAE 15W40

Tipi di olio nel motore

Al di sopra di 25° C SAE 30

SAE 10W-30

SAE 10W-40

da 0 a 25° C SAE 20

SAE 10W-30

SAE 10W-40

Al di sotto di 0° C SAE 10

SAE 10W-30

SAE 10W-40

Filtro olio Cartuccia filtrante

Filtro dell’aria di aspirazionecartuccia

filtrante nel carter

Impianto idraulico

Quantità di olio nel

serbatoio idraulico 25 l

Tipo di olio HV 46

Impianto elettrico

Batteria 12 V, 44 Ah

Generatore trifase, 12 V, 40 A

Motorino di avviamentoMotorino di

avviamento elettrico

Sistema di filtraggio ed aspirazione

Superficie di filtraggio del filtro per

polveri fini 12 m²

Categoria di utilizzo filtro L

(> 1 mg/m³)

(per polveri non dannose alla salute)

Grado di passaggio < 5 %

Emissione di rumori

Livello di pressione sonora

(EN 60704-1) 85 dB (A)

Livello di potenza sonora garantita

(2000/14/UE) 103 dB (A)

Vibrazioni dell'apparecchio

Valore totale di oscillazione

(ISO 5349)

Arti superiori < 2,5 m/s²

Piedi/superficie sedile < 2,5 m/s²

Condizioni ambientali

Temperatura -15 fino a + 40° C

Umidità dell’aria,

senza rugiada 0 - 90 %

Nederlands KMR 1550 D 75

INHOUD

Voor uw veiligheid! 76

Algemene aanwijzingen 76

Kipgevaar bij te grote

stijgingen! 76

Stoelcontactschakelaar 77

Aandrijving 77

Pas op terwijl de

machine loopt 77

Voor ons milieu 77

Voorzichtig, gevaar voor het

milieu door hydraulische en

motorolie! 77

Voorzichtig, gevaar voor het

milieu door lege batterijen! 77

Reglementaire toepassing 77

Functiebeschrijving

veegmachine 74

Toestelelementen 77

Voor de eerste

inbedrijfstelling 78

Losaanwijzingen 78

Eerste montage 78

Veegmachine bewegen

zonder eigen aandrijving 78

Veegmachine bewegen met

eigen aandrijving 79

Voor elke werking 79

Algemene aanwijzingen 79

Controle- en

onderhoudswerkzaamheden 79

Bestuurdersstoel instellen 79

Toepassingsaanwijzingen 79

Machine starten 79

Veegstand 80

Veegwalsinstellingen 80

Droge vloer vegen 80

Vochtige of natte vloer vegen 81

Machine rijden 81

Gebruik grofvuilklep 81

Over hindernissen rijden 81

Filter reinigen 82

Bak met veeggoed legen 82

Machine uitschakelen 82

Stil leggen 83

Transport 83

Transportaanwijzingen 83

Reiniging en onderhoud 83

Binnenreiniging 83

Buitenreiniging 83

Onderhoudsintervallen 83

Bedrijfsurenteller 83

Onderhoud door de klant 84

Onderhoud door de

klantendienst 84

Onderhoudswerkzaamheden 84

Instructies m.b.t. de veiligheid 84

Apparaatkap openen

en sluiten 84

Gereedschapvak en

boordwerktuig 85

Zitting omhoog- en

terugklappen 85

Veiligheidsinstructies batterij 85

Accu in gebruik nemen 85

Accu monteren en

demonteren 86

Accuvloeistofniveau

controleren en accuvloeistof

bijvullen 86

Batterij laden 86

Tanken 86

Brandstofleidingen en

slangklemmen controleren 86

Motoroliepeil controleren 87

Motorolie bijvullen 87

Motorolie en oliefilter

vervangen 87

Hydraulische olie

controleren en bijvullen 87

Koelwater controleren

en bijvullen 88

Koelerslang en

slangklemmen controleren 88

Luchtfilter vervangen 88

V-riem controleren

en bijstellen 88

V-snaar vervangen 89

Zijbezem controleren 89

Veegwals controleren 89

Zijbezem vervangen 89

Veegwals vervangen 89

Stoffilter controleren 90

Stoffilter vervangen 90

Afdichtlijsten vervangen 90

Storingsaanwijzingen 91

Accessoires 91

Technische gegevens 92

Nederlands KMR 1550 D 76

VOOR UW VEILIGHEID!

Algemene aanwijzingen

Voor gebruik van het apparaat

absoluut lezen en opvolgen!

♦ Wanneer u bij het uitpakken

transportschade vaststelt, dient u

contact op te nemen met uw

leverancier.

♦ Lees voor de ingebruikneming de

gebruiksaanwijzing van de machine

door en let met name op de

veiligheidsvoorschriften.

♦ Lees voor de ingebruikneming de

veiligheidsaanwijzingen voor

veegmachines en

veegzuigmachines 5.956-250.

♦ De op het apparaat aangebrachte

waarschuwings- en

aanwijzingsbordjes geven

belangrijke aanwijzingen voor een

gebruik zonder gevaren.

♦ Naast de aanwijzingen in de

handleiding moeten de algemene,

wettelijke veiligheidsvoorschriften

en voorschriften ter voorkoming

van ongevallen opgevolgd worden.

Toepassing

♦ Voor gebruik moet worden

gecontroleerd of de machine en de

bijbehorende inrichtingen geen

gebreken vertonen en veilig

werken. Wanneer de machine

gebreken vertoont, mag deze niet

worden gebruikt.

♦ Er mogen geen veranderingen aan

de machine worden uitgevoerd.

♦ Nooit explosieve vloeistoffen,

brandbare gassen, onverdunde

zuren en oplosmiddelen opzuigen!

Hieronder vallen benzine,

verfverdunner of stookolie (die door

vermenging met de aanzuiglucht

explosieve dampen of mengsels

kunnen vormen) en aceton,

onverdunde zuren en

oplosmiddelen (deze tasten

namelijk de in het apparaat

gebruikte materialen aan).

♦ Geen brandende of smeulende

voorwerpen opvegen/opzuigen.

♦ Dit apparaat is alleen bij

uitdrukkelijke aanduiding geschikt

voor het opzuigen van stof dat

gevaarlijk is voor de gezondheid.

Volg de veiligheidstechnische

aanwijzingen uit de

gebruiksaanwijzing op.

♦ Dit apparaat is alleen voor de in de

handleiding aangegeven

oppervlakken geschikt.

♦ Er mag alleen worden gereden op

oppervlakken die door de

ondernemer of zijn

vertegenwoordiger zijn toegestaan.

♦ Verblijven in gevarenzones is

verboden. Het gebruik in ruimten

met explosiegevaar is verboden.

♦ Over het algemeen geldt het

volgende:: Licht ontvlambare

stoffen weghouden van de machine

(explosie-/brandgevaar).

Bediening

♦ Principieel moeten de

voorzorgmaatregelen, regels en

verordeningen in acht worden

genomen die voor auto‘s gelden.

♦ De bediener dient de machine

volgens de voorschriften te

gebruiken. De bediener moet bij het

rijden rekening houden met de

plaatselijke omstandigheden en bij

het werken met de machine letten

op derden, met name op kinderen.

♦ De machine mag alleen worden

gebruikt door personen die zijn

getraind in het gebruik van de

machine of blijk hebben gegeven

van hun bekwaamheid om de

machine te bedienen en

uitdrukkelijk met het gebruik zijn

belast.

♦ De machine mag niet door kinderen

of jeugdigen worden gebruikt.

♦ Om bij machines die van een

contactslot zijn voorzien onbevoegd

gebruik van de machine te

voorkomen, moet de contactsleutel

uit het slot worden gehaald.

♦ De machine mag nooit onbeheerd

worden achtergelaten wanneer de

motor draait. De bediener mag de

machine pas verlaten als de motor

is uitgeschakeld, de machine tegen

onopzettelijke bewegingen is

beveiligd en eventueel de

blokkeerrem is ingeschakeld en de

contactsleutel uit het slot is

gehaald.

♦ Op schuine vlakken mag de

zijwaartse hellingshoek en de

hellingshoek in de rijrichting de in

de gebruikaanwijzing opgegeven

waarde niet overschrijden.

Transport

♦ Motor uitzetten.

♦ Vastzetrem vergrendelen.

♦ Machine met spanriemen, touwen

of kettingen vastzetten.

♦ Machine aan de wielen met wiggen

beveiligen.

Onderhoud

♦ Reparaties mogen alleen door

geautoriseerde servicepunten of

door vakkrachten die bekend zijn

met alle relevante

veiligheidsvoorschriften uitgevoerd

worden.

♦ Verplaatsbare machines voor

industriële toepassingen moeten

voldoen aan de veiligheidscontrole

volgens VDE 0701.

♦ Bij werkzaamheden aan de

elektrische installatie de

accustekker van apparaten die op

accu werken aftrekken c.q. de accu

afklemmen, bij apparaten met een

verbrandingsmotor de accu

afklemmen.

♦ Voordat de machine wordt

gereinigd en onderhouden en

voordat onderdelen worden

vervangen of een andere functie

wordt ingeschakeld, moet de

machine worden uitgezet en

eventueel de contactsleutel uit het

slot worden gehaald.

♦ Het schoonmaken van het apparaat

mag niet met een slang- of

hogedrukwaterstraal gebeuren,

tenzij uitdrukkelijk toegestaan.

(Gevaar door kortsluiting of andere

schade).

Accessoires en reserveonderdelen

♦ Er mogen alleen accessoires en

reserveonderdelen worden gebruikt

die door de fabrikant zijn

toegestaan. Wanneer originele

accessoires en originele

onderdelen worden gebruikt, is

verzekerd dat de machine veilig en

storingsvrij kan worden gebruikt.

Machines met stoel

♦ Machines met stoel zijn niet

toegestaan op de openbare weg.

Vraag uw leverancier naar de

ombouwset voor gebruik op de

openbare weg.

♦ Het meenemen van begeleiders is

niet toegestaan.

♦ Machines met stoel mogen alleen

vanuit de stoel in beweging worden

gebracht.

Apparaten met

verbrandingsmotoren

♦ De uitlaat mag niet worden

afgedicht.

♦ Niet over de uitlaat buigen of de

uitlaat aanraken (kans op

brandwonden).

♦ Aandrijfmotor niet aanraken of

vastpakken (kans op

brandwonden).

♦ Wanneer de machine binnen wordt

gebruikt, moet voor voldoende

ventilatie en afvoer van de

uitlaatgassen worden gezorgd.

(vergiftigingsgevaar)

♦ Afgewerkte gassen zijn giftig en

gevaarlijk voor de gezondheid,

deze mogen niet ingeademd

worden.

♦ De motor loopt ca. 3...4 s uit na het

uitschakelen. In deze periode

beslist niet in de buurt van de

aandrijving komen!

Bij apparaten met

verbrandingsmotoren moet bij het

tanken op het volgende gelet worden:

♦ Er mag alleen de in de

gebruiksaanwijzing aangegeven

brandstof worden gebruikt. Bij

gebruik van ongeschikte brandstof

bestaat explosiegevaar.

♦ Motor moet worden uitgeschakeld.

♦ Niet in gesloten ruimtes tanken.

♦ Let erop dat er geen brandstof op

hete oppervlakken terechtkomt.

♦ Tijdens het tanken geen brandende

of smeulende voorwerpen

gebruiken, bij u dragen of in de

buurt van de machine brengen

(explosiegevaar).

♦ Vul de tank maximaal tot 1 cm

onder de onderrand van de

vulopening (de brandstof zet

namelijk uit bij verwarming).

♦ Veeg overgelopen brandstof weg

en sluit de tank goed af.

Kipgevaar bij te grote stijgingen!

♦ Bij het rijden op hellingen (helling

dwars op de rijrichting) kan de

machine kantelen.

♦ Bij het keren op hellingen kan de

machine kantelen.

♦ In de rijrichting alleen op hellingen

tot 25 % rijden.

♦ Dwars op de rijrichting alleen op

hellingen tot 10 % rijden.

Nederlands KMR 1550 D 77

Stoelcontactschakelaar

Wanneer de motor loopt en de

bestuurdersstoel wordt verlaten, moet

de motor afslaan.

Wanneer de motor niet afslaat, is de

stoelcontactschakelaar defect.

Servicedienst informeren.

Aandrijving

De motor loopt ca. 3...4 s uit na het

uitschakelen.

In deze periode beslist niet in de

buurt van de aandrijving komen!

Pas op wanneer de machine loopt

De veegrolcentrering draait mee.

(Zie veegwals vervangen)

Grijp niet in deze omgeving wanneer

de machine loopt.

VOOR ONS MILIEU

Voorzichtig, gevaar voor het milieu

door hydraulische olie en

motorolie!

Geef de afgewerkte olie na

olieverversing af bij een inzamelpunt

voor afgewerkte olie of bij een bedrijf

daarin gespecialiseerd.

Voorzichtig gevaar voor het milieu

door lege batterijen!

Lege batterijen horen niet bij het

huisvuil.

Zorg voor een milieuvriendelijke

afvalverwijdering.

REGLEMENTAIRE TOEPASSING

♦ Deze veegmachine is vooral

bedoeld voor het vegen van

oppervlakken in de open lucht.

♦ Deze komt overeen met de

gebruikscategorie "L" voor stof dat

niet gevaarlijk is voor de

gezondheid.

♦ De machine is niet bedoeld voor

gebruik op de openbare weg

FUNCTIEBESCHRIJVING

VEEGMACHINE

De KMR 1550 D werkt volgens het

overwerpprincipe.

De roterende veegwals (pos. 4)

brengt het vuil direct in het

veeggoedreservoir (pos. 3).

De zijbezem (pos. 5) reinigt hoeken

en kanten van de veegvlakken en

brengt het vuil in de baan van de

veegwals (pos. 4).

Het fijne stof wordt via het

stoffilter (pos. 2) door de

zuigventilator (pos. 1) opgezogen.

TOESTELELEMENTEN

1. Stuurwiel

2. Stuurstanghendel

(knipperlicht, licht, claxon,

lichtclaxon)

3. Armaturenpaneel (beschrijving van

de bedieningselementen zie onder)

1. Zijbezem links, optillen/laten

zakken (optioneel)

2. Veegwals optillen/laten zakken

3. Zijbezem rechts, optillen/laten

zakken

1. Instelling bestuurdersstoel

2. Vastzetrem

3. Grofvuilklep

4. Rijpedaal vooruit

5. Rijpedaal achteruit

6. Instelling stofafzuiging

1. Vulstandindicatie brandstof

2. Tankafsluiting

1. Gashendel

1. Toerental van de zijbezem instellen

1. Waarschuwingsknipperlicht

2. Controlelampje rijrichtingindicatie

3. Rondomverlichting (optioneel)

4. Parkeerlicht

5. Controlelampje parkeerlicht

6. Waarschuwingslampje

oliedrukindicatie motor

7. Waarschuwingslampje

acculaadindicatie

8. Controlelampje voorgloeien

9. Contactslot

10. Waarschuwingslampje luchtfilter

11. Waarschuwingslampje koelwater

Nederlands KMR 1550 D 78

1. Bedrijfsurenteller

2. Veeggoedreservoir omhoogdraaien

3. Veeggoedreservoir uitkiepen

4. Veeggoedreservoir terugkiepen

5. Veeggoedreservoir terugdraaien

6. Filtertriller

1. Koeler

2. Dynamo

3. Brandstoffilter

4. Oliefilter

5. Starter

6. Koelwaterreservoir

7. Koppeling

8. Hydrostaat

9. Ventilator

1. Instelhendel veegspiegel

2. Zekeringkast

3. Luchtfilter

1. Vulaansluitstuk en oliepeilstok voor

hydraulische olie

2. Accu

1. Oliepeilstok voor motorolie

VOOR DE EERSTE WERKING

Losaanwijzingen

De machine is voor een veilig

transport met spanriemen of touwen

op een pallet bevestigd.

Ga bij het lossen als volgt te werk:

! Pakband uit kunststof stukknippen

en folie verwijderen.

! Blokken voor blokkeren van de

wielen wegslaan en machine over

een geschikte hellingbaan van de

pallet rijden.

Geen vorkheftruck voor het afladen

gebruiken, de machine kan daarbij

beschadigd worden.

Eerste montage

! Luchtdruk banden controleren.

♦ Zie Technische gegevens

! Zijbezem monteren.

! Accu in gebruik nemen.

! Accu inbouwen.

! Tanken

♦ Zie onderhoudswerkzaamheden

Veegmachine bewegen zonder

eigen aandrijving

De machine niet over een lange

afstand of met een snelheid hoger

dan 6 km per uur zonder eigen

aandrijving verplaatsen.

Dit kan schade aan het hydraulische

systeem veroorzaken.

! Vastzetrem vergrendelen.

! Bekledingsdeel naar boven

trekken.

! Handschroef aan de binnenkant

van de apparaatkap er uitdraaien.

! Apparaatkap naar voren op

touwaanslag klappen.

! Vrijlooptap van de hydraulische

pomp 90° verdraaien.

! Apparaatkap terugklappen.

Nederlands KMR 1550 D 79

! Handschroef er weer indraaien.

! Bekledingsdeel weer inklappen.

Veegmachine bewegen met eigen

aandrijving

! Vastzetrem vergrendelen.

! Apparaatkap openen.

! Vrijlooptap van de hydraulische

pomp 90° verdraaien.

! Apparaatkap sluiten.

VOOR ELKE WERKING

Algemene aanwijzingen

! De veegzuigmachine op een vlakke

odnergrond neerzetten.

! Trek de contactsleutel eruit.

! Vastzetrem vergrendelen.

Controle- en

onderhoudswerkzaamheden

! Werking van blokkeerrem

controleren.

! Lichttechnische installatie op

functioneren controleren

! Signaal- en

waarschuwingsinrichtingen op

functioneren controleren

! Luchtdruk banden controleren.

♦ Zie Technische gegevens

! Filter reinigen.

! Bak met veeggoed legen.

♦ Zie gebruiksaanwijzingen

! Motoroliepeil controleren.

! Vulstand van de brandstoftank

controleren, indien nodig tanken.

! Peil van hydraulische olie

controleren.

! Vulstand koelwater controleren.

! Zijbezem controleren.

! Veegwals controleren.

♦ Zie onderhoudswerkzaamheden

Vastgestelde gebreken moeten direct

verholpen worden of het voertuig

moet stilgezet worden.

Bestuurdersstoel instellen

• De bestuurdersstoel kan aan de

verschillende lengten van personen

aangepast worden door de zitstand

te veranderen.

! Hendel naar buiten trekken.

! Zitting verschuiven, hendel

loslaten.

! Door de zitting naar voren en

achteren te bewegen controleren of

hij vastzit.

TOEPASSINGSAANWIJZINGEN

Machine starten

! Op de bestuurdersstoel plaats

nemen.

! Vastzetrem vergrendelen.

! Veegwals optillen en buiten bedrijf

zetten.

! Zijbezem optillen en buiten bedrijf

stellen.

! Gashendel op ca. 1/2 van het

max. toerental instellen.

! Contactsleutel op stand 1

(voorgloeien) draaien.

! Niet aan rijpedaal komen.

Nederlands KMR 1550 D 80

! Nadat het controlelampje uitgaat,

contactsleutel over stand 1 heen

draaien. (E-start van de motor)

De starter nooit langer dan 10 s

gebruiken.

Voordat de starter opnieuw gebruik

wordt eerst minstens 10 s wachten.

Aanwijzing:

• De machine is met een

stoelcontactschakelaar uitgerust.

Bij het verlaten van de

bestuurdersstoel wordt de machine

uitgeschakeld.

Veegstand

♦ Veeg geen pakband, draad en

dergelijke op, dit kan beschadiging

van het veegmechanisme ten

gevolg hebben.

! Veegwals laten zakken en in

gebruik nemen.

! Zijbezem laten zakken en in

gebruik nemen.

Veegwalsinstellingen

! Veegwals optillen.

! Apparaatkap openen.

! Handhendel op pendelend of op

vaststaand zetten.

! Apparaatkap sluiten.

Veegwals pendelend

• Veegwals ligt met zijn eigen gewicht

op de grond en past zich aan de

oneffenheden van de ondergrond

aan.

Veegwals vaststaand

• Veegspiegel is vast ingesteld.

Droge vloer vegen

! Stofafzuiging inschakelen.

! Veegwals laten zakken en in

gebruik nemen.

! Zijbezem laten zakken en in

gebruik nemen.

• Om een optimaal reinigingsresultaat

te bereiken moet u de rijsnelheid

aan de omstandigheden

aanpassen.

• Tijdens de werking moet in

regelamtige afstanden het filter

gereinigd en de bak voor veeggoed

geleegd worden.

Toerental van de zijbezem instellen

! Door naar rechts te draaien daalt

het toerental van de zijbezem.

! Door naar links te draaien wordt het

toeretal van de zijbezem verhoogd.

Nederlands KMR 1550 D 81

Vochtige of natte vloer vegen

! Stofafzuiging uitschakelen.

! Veegwals laten zakken en in

gebruik nemen.

! Zijbezem laten zakken en in

gebruik nemen.

Machine rijden

! Gashendel op symbool Haas

zetten.

! Vastzetrem losmaken.

Vooruit rijden

! Rechter rijpedaal indrukken.

• De rijsnelheid kan traploos worden

geregeld.

Voorkom schoksgewijs indrukken van

het gaspedaal.

De hydraulische installatie kan

worden beschadigd.

Achteruit rijden

! Linker rijpedaal indrukken.

Voorkom plotseling remmen door

bedienen van het gaspedaal tegen de

rijrichting.

De hydraulische installatie kan

worden beschadigd.

Aanwijzing:

Bij capaciteitsverlies op stijgingen het

gaspedaal iets terugnemen.

Daardoor wordt de stijgcapaciteit van

de machine verbeterd.

Remmen

De machine wordt langzamer na het

loslaten van het gaspedaal en blijft op

vlakken zonder helling staan.

Inzet grofvuilklep

Wanneer de klep voor grof vuil

geopend is, kan de veegrol stenen of

split naar voren wegslingeren.

Let erop dat er geen personen, dieren

of voorwerpen in gevaar worden

gebracht.

! Voetpedaal indrukken, grofvuilklep

gaat open.

! Met geringe snelheid over grof vuil

rijden.

Aanwijzing:

Voor het opvegen van grotere

voorwerpen tot een hoogte van

70 mm, bijv. blikjes, moet de

grofvuilklep kort opgetild worden.

! Voetpedaal loslaten, grofvuiklep

gaat dicht.

! Met geringe snelheid over grof vuil

rijden.

Aanwijzing:

Alleen bij volledige neergelaten

grofvuilklep is een optimaal

reinigingsresultaat te verkrijgen.

Over hindernissen rijden

Vaststaande obstakels tot 50 mm

hoogte

! Grofvuilklep optillen.

! Er langzaam en voorzichtig vooruit

over rijden.

Vaststaande obstakels van meer

dan 50 mm hoogte

! Rijd de machine over een geschikte

hellingbaan.

Nederlands KMR 1550 D 82

Filter reinigen

Automatische reiniging

! De motor uitschakelen.

! Nadat de machine is uitgezet,

wordt het filter automatisch ca. 10 s

lang schoongemaakt.

Handmatige reiniging

! De motor uitschakelen.

! Veegwals en zijbezem optillen.

! Stofafzuiging uitschakelen.

! Toets (filtertriller) ca. 10 s

indrukken.

! Stofafzuiging weer inschakelen.

Bak met veeggoed legen

Gevaar op verwondingen!

♦ Tijdens het leegmaken mogen

geen zich personen en dieren in

het zwenkbereik van de

veeggoedhouder ophouden.

Pletgevaar!

♦ Nooit in de stangen van het

leegmaakmechanisme grijpen.

Kiepgevaar!

♦ Leegmaken van veeggoedhouder

alleen op een vlakke ondergrond.

! Veegwals optillen.

! Zijbezem optillen.

! Stofafzuiging uitschakelen.

! Vastzetrem vergrendelen.

♦ Reinig eerst het filter voordat u het

vuilreservoir verwijdert.

! Veeggoedreservoir

omhoogdraaien.

! Veeggoedreservoir op eindstand.

! Voor het uitkiepen heeft het

reservoir een minimumhoogte

nodig. Aangegeven door een groen

controlelampje op de toets

Veeggoedreservoir uitkiepen.

! Langzaam achteruit op het

verzamelreservoir toe rijden.

! Vuilreservoir leegstorten.

! Vuilreservoir terugkantelen.

! Reservoir moet geheel uitgekiept

worden. Aangegeven door een

groen controlelampje op de toets

Veeggoedreservoir terugdraaien.

! Langzaam van het

verzamelreservoir wegrijden.

! Veeggoedreservoir terugdraaien.

! Vastzetrem losmaken.

! Veegrol laten zakken.

! Zijbezem laten zakken.

Machine uitschakelen

! Niet aan rijpedaal komen.

! Gashendel op symbool Schildpad

zetten.

! Vastzetrem vergrendelen.

Nederlands KMR 1550 D 83

! Zijbezem optillen en buiten bedrijf

stellen.

! Veegwals optillen en buiten bedrijf

zetten.

! Motor uitzetten.

De motor loopt ca. 3...4 s uit na het

uitschakelen.

In deze periode beslist niet in de

buurt van de aandrijving komen!

STIL LEGGEN

♦ Wanneer de machine langdurig niet

wordt gebruikt, moet u op de

volgende punten letten.

! De veegmachine op een vlakke

ondergrond neerzetten.

! Vastzetrem vergrendelen.

! Trek de contactsleutel eruit.

! De veegmachine tegen wegrollen

beveiligen.

! Veegmachine van binnen en buiten

reinigen.

! Brandstoftoevoer met

brandstofkraan sluiten.

! Klem van accumassakabel

losmaken.

! Accu om de ca. 2 maanden laden.

! Zet de machine op een

beschermde en droge plaats neer.

TRANSPORT

Transportaanwijzingen

De machine moet tijdens het

transport tegen verschuiven beveiligd

zijn.

! Vastzetrem vergrendelen.

! Machine met spanriemen of touwen

vastzetten.

! Machine aan de wielen met wiggen

beveiligen.

• Bevestigingsgedeelte

Aanwijzing:

Let op de markeringen voor

bevestigingsbereik op het grondraam!

(Kettingsymbolen)

REINIGING EN ONDERHOUD

! De veegmachine op een vlakke

ondergrond neerzetten.

! Trek de contactsleutel eruit.

! Vastzetrem vergrendelen.

Binnenreiniging

Stofbeschermingsmasker dragen!

Veiligheidsbril dragen!

! Met een doek reinigen.

! Met perslucht uitblazen.

Buitenreiniging

! Met een vochtige doek reinigen.

Aanwijzing:

Gebruik geen aggressieve

reinigingsmiddelen!

ONDERHOUDSINTERVALLEN

Bedrijfsurenteller

• De bedrijfsurenteller geeft het

tijdstip van de

onderhoudsintervallen aan.

Nederlands KMR 1550 D 84

Onderhoud door de klant

Aanwijzing:

Alle service- en

onderhoudswerkzaamheden bij

onderhoud door de klant moeten door

een gekwalificeerde vakman worden

uitgevoerd.

Indien nodig kunt u altijd contact

opnemen met een KÄRCHER-dealer.

Onderhoud dagelijks

! Motoroliepeil controleren.

! Veegwals en zijbezem op slijtage

en vastgewikkelde banden

controleren.

! Filter reinigen.

! Functie van alle

bedieningselementen en

controlelampjes controleren.

Wekelijks onderhoud

! Luchtfilter controleren.

! Hydraulische oliestand controleren.

Onderhoud 50 uur na de eerste

ingebruikneming

! Motorolie verversen.

Onderhoud om de 50 bedrijfsuren

! Zie voor olieverversing,

vulhoeveelheid en type Technische

Gegevens.

! Zittingcontactschakelaar op

functioneren controleren.

! Spanning, slijtage en functie van de

aandrijfriem controleren.

! Bowdenkabels en beweeglijke

delen oplicht lopen controleren.

! Afdichtlijsten in het veegbereik op

instelling en slijtage controleren.

! Luchtdruk banden controleren.

! Brandstofleidingen en

slangklemmen controleren.

Onderhoud om de 100 bedrijfsuren

! Luchtfilter schoonmaken.

! Bij elke 6e keer schoonmaken

luchtfilter vervangen.

! Accuvloeistofniveau controleren.

Onderhoud 125 uur na de eerste

ingebruikneming, dan om de

75 bedrijfsuren

! Motorolie verversen.

! Bij elke 2e keer olie vervangen

oliefilter vervangen.

Onderhoud om de 200 bedrijfsuren

of om de 6 maanden

! Koelslangen en slangklemmen

controleren.

Onderhoud jaarlijks

! Het luchtfilter vervangen.

! Stoffilter controleren, eventueel

vervangen.

Onderhoud door de klantendienst

Onderhoud na 8 bedrijfsuren

Eerste inspectie

Onderhoud om de 100 bedrijfsuren

Onderhoud om de 400 bedrijfsuren

Onderhoud om de 500 bedrijfsuren

Onderhoud om de 800 bedrijfsuren

Onderhoud om de 2 jaar

Aanwijzing:

Om aanspraak op garantie te

behouden, moeten tijdens de looptijd

van de garantie alle service en

onderhoudswerkzaamheden door

een erkende

KÄRCHER-klantendienst worden

uitgevoerd.

ONDERHOUDSWERKZAAMHEDEN

Aanwijzingen m.b.t. de veiligheid

Voorbereiding

! De veegmachine op een vlakke

ondergrond neerzetten.

! Als de motor loopt, deze uitzetten.

! Trek de contactsleutel eruit.

! Vastzetrem vergrendelen.

Vastgestelde gebreken moeten direct

verholpen worden of het voertuig

moet stilgezet worden.

Apparaatkap openen en sluiten

Apparaatkap openen

! Bekledingsdeel naar boven

trekken.

! Handschroef aan de binnenkant

van de apparaatkap er uitdraaien.

! Apparaatkap naar voren op

touwaanslag klappen.

Apparaatkap sluiten

! Apparaatkap terugklappen.

! Handschroef er weer indraaien.

! Bekledingsdeel weer inklappen.

Nederlands KMR 1550 D 85

Gereedschapvak en boordwerktuig

! Onder de apparaatkap bevindt zich

een gereedschapvak. Daarin

bevindt zich gereedschap om de

onderhoudswerkzaamheden mee

uit te voeren.

Zitting omhoog- en terugklappen

Zitting omhoogklappen

! Vierkant met meegeleverde

gereedschap van het

boordwerktuig 90° wegdraaien.

! Zitting omhoogklappen tot de

zittingskleparretering vastklikt.

Zitting terugklappen

! Zittingskleparretering optillen en

zitting terugklappen.

! Vierkant met meegeleverde

gereedschap van het

boordwerktuig 90° wegdraaien.

Veiligheidsinstructies batterij

♦ Gebruiksaanwijzing in acht nemen.

♦ Werkzaamheden aan batterijen

alleen volgens instructies van

vakpersoneel.

♦ Veiligheidsbril en veiligheidskleding

dragen.

♦ Ongevallenpreventievoorschriften

en DIN VDE 0510, VDE 0105 T.1 in

acht nemen.

Brand- en explosiegevaar!

♦ Verboden te roken.

♦ Geen open vuur, gloed of vonken in

de nabijheid van batterijen.

Brandwonden door bijtende

vloeistoffen!

♦ Zuurspatten in ogen of op de huid

met veel schoon water uit- c.q.

afspoelen.

♦ Daarna onmiddellijk een arts

consulteren.

♦ Verontreinigde kleding met water

wassen.

Explosie- en brandgevaar!

♦ Geen voorwerpen of werktuig op de

batterij leggen omdat de

batterijpolen altijd onder spanning

staan.

♦ Ruimtes waarin batterijen worden

geladen moeten goed geventileerd

worden omdat bij het laden hoog

explosief gas ontstaat.

♦ Oude batterijen met dit teken

kunnen opnieuw worden gebruikt

en moeten aan de recycling worden

toegevoerd.

♦ Oude batterijen die niet

gerecycleerd worden, moeten als

speciaal afval volgens de

voorschriften worden verwijderd.

Accu in gebruik nemen

Neem in elk geval de

veiligheidsvoorschriften voor de

omgang met batterijen in acht!

! Celdoppen eruit draaien.

! Accukamers met bijgevoegde

accuvloeistof tot MAX vullen.

! Eventueel accuvloeistof bijvullen.

! Celdoppen erin draaien.

Nederlands KMR 1550 D 86

Accu monteren en demonteren

Batterij inbouwen

! Zitting omhoogklappen.

! Accu plaatsen en met voorhanden

schroef vastschroeven.

Aanwijzing:

Bij gebruik van accu's met vloeibare

elektrolyt de accupolen als

bescherming tegen corrosie

voldoende van vet voorzien!

! Pluspool-leioding eraan schroeven.

! Minuspool-leiding eraan schroeven.

! Zitting terugklappen.

Batterij uitbowuen

Bij het demonteren van de accu wordt

eerst de kabel aan de minpool en

vervolgens de kabel aan de pluspool

losgeschroefd.

Accuvloeistofniveau controleren

en accuvloeistof bijvullen

Neem in elk geval de

veiligheidsvoorschriften voor de

omgang met batterijen in acht!

! Celdoppen eruit draaien.

! Uit iedere cel een monster halen

met de zuurweger.

! Het zuurmonster weer terugdoen in

dezelfde cel.

♦ Het zuur van een volledig

opgeladen accu heeft bij 20 °C een

soortelijk gewicht van 1,28 kg/l.

♦ Het zuur van een gedeeltelijk

ontladen accu heeft een soortelijk

gewicht tussen 1,00 en 1,28 kg/l.

♦ Het soortelijk gewicht van het zuur

moet in alle cellen gelijk zijn.

♦ Soortelijk gewicht minder dan

1,15 kg/l.

! Als het accuvloeistofniveau te laag

is, de cellen met gedestilleerd

water vullen totdat de bovenranden

van de plaat net nat worden.

! Accu opladen totdat het soortelijk

gewicht van 1,28 kg/l is bereikt.

Batterij laden

♦ Neem in elk geval de

veiligheidsvoorschriften voor de

omgang met batterijen in acht!

♦ U heeft alleen aanspraak op

garantie wanneer u de door

Kärcher voorgeschreven batterijen

en laadapparatuur gebruikt.

♦ Accu opladen met een zo klein

mogelijke laadstroom.

♦ In elk geval de gebruiksaanwijzing

van de fabrikant van het laadtoestel

in acht nemen.

! Minpoolkabel van de acculader

aansluiten op de

minpoolaansluiting van de accu.

! Pluspoolkabel van de acculader

aansluiten op de

pluspoolaansluiting van de accu.

! Laadtoestel inschakelen c.q.

netstekker insteken.

Aanwijzing:

Gebruik het volautomatische

laadapparaat 6.654-116 van de

fa. KÄRCHER.

Tanken

♦ Motor laten afkoelen.

! Tankdop openen.

♦ Diesel tanken.

! Tankdop sluiten.

♦ Overgelopen brandstof afvegen en

met olie- en brandstof bevuilde

lappen milieubewust weggooien.

Brandstofleidingen en

slangklemmen controleren

♦ Motor laten afkoelen.

! Apparaatkap openen.

! Controleren of de slangklemmen

zijn losgeraakt, eventueel

vastmaken.

! Brandstofleidingen en

slangklemmen op beschadigingen

controleren.

Aanwijzing:

• Bij beschadiging van een

brandtstofleiding of een slangklem

moet het betreffende onderdeel

direct gerepareerd of vervangen

worden.

• Het brandstofsysteem moet na het

vervangen van een brandstofleiding

of een slangklem ontlucht worden.

! Apparaatkap sluiten.

Nederlands KMR 1550 D 87

Motoroliepeil controleren

Verbrandingsgevaar!

♦ Motor laten afkoelen.

! Trek de oliepijlstok eruit.

! Veeg de oliepeilstok af en schuif

hem er weer in.

! Trek de oliepijlstok eruit.

♦ De oliestand moet tussen de min.-

en de max.-markering liggen.

♦ Als de oliestand beneden de min.-

markering ligt, motorolie bijvullen.

♦ Niet boven de max. vullen.

Motorolie bijvullen

! Apparaatkap openen.

! Afsluitdeksel er uitdraaien.

! Motorolie bijvullen.

♦ Oliesoorten: Zie Technische

gegevens.

! Afsluitdeksel afsluiten.

! Minstens 5 minuten wachten.

! Motoroliepeil controleren.

! Apparaatkap sluiten.

Motorolie en oliefilter vervangen

! Opvangreservoir voor min. 4 liter

olie klaarhouden.

! Aftapschroef er uithalen.

• Als de aftapschroef er weer

ingeschroefd wordt, absoluut een

nieuwe pakking gebruiken.

• Aftapschroef met een

draaimomentsleutel op 25 Nm

aantrekken.

! Apparaatkap openen.

! Oliefilter er uitschroeven.

! Opname en afdichtvlakken

reinigen.

! De pakking van het nieuwe oliefilter

voor het inbouwen met olie

insmeren.

! Nieuw oliefilter met de hand

aantrekken.

! Afsluitdeksel er uitdraaien.

! Motorolie bijvullen.

♦ Oliesoorten: Zie Technische

gegevens.

! Afsluitdeksel afsluiten.

! Minstens 5 minuten wachten.

! Motoroliepeil controleren.

! Apparaatkap sluiten.

Hydraulische olie controleren en

bijvullen

! Zitting omhoogklappen.

! Trek de oliepijlstok eruit.

! Veeg de oliepeilstok af en schuif

hem er weer in.

! Trek de oliepijlstok eruit.

♦ De oliestand moet tussen de min.-

en de max.-markering liggen.

♦ Als de oliestand onder de min.-

markering staat hydraulische olie

bijvullen.

♦ Niet boven de max. vullen.

Nederlands KMR 1550 D 88

! Afsluitdeksel openen.

! Hydraulische olie bijvullen.

♦ Oliesoorten: Zie Technische

gegevens.

! Afsluitdeksel afsluiten.

! Hydraulische oliestand controleren.

! Zitting terugklappen.

Koelwater controleren en bijvullen

! Apparaatkap openen.

♦ De koelwaterstand moet tussen de

min.-en de max.-markering liggen.

♦ Als de koelwaterstand onder de

min.-markering zit, koelwater

bijvullen.

♦ Niet boven de max. vullen.

! Afsluitdeksel openen

! Koelwater tot aan de max.-

markering bijvullen.

! Afsluitdeksel afsluiten.

! Apparaatkap sluiten.

Koelerslangen en slangklemmen

controleren

! Apparaatkap openen.

! Controleren of de slangklemmen

zijn losgeraakt, eventueel

vastmaken.

! Koelerslangen en slangklemmen

op beschadigingen controleren.

Aanwijzing:

• Bij beschadiging van een

koelerslang of een slangklem moet

het betreffende onderdeel direct

gerepareerd of vervangen worden.

! Apparaatkap sluiten.

Luchtfilter vervangen

! Apparaatkap openen.

! Snelspanner openen.

! Afsluitdeksel er afhalen.

! Fiterinzetstuk er uitnemen.

! Nieuw filterinzetstuk plaatsen.

! Afsluitdeksel er opzetten.

! Afsluitdeksel met snelspanner

bevestigen.

! Apparaatkap sluiten.

V-riem controleren en bijstellen

De motor loopt ca. 3...4 s uit na het

uitschakelen.

In deze periode beslist niet in de

buurt van de aandrijving komen!

! Apparaatkap openen.

• In het midden tussen krukas en

dynamo moet de V-snaar bij een

druk van 100 N (gewichtskracht

van 10 kg) ca. 7-9 mm meegeven.

! Schroeven op de dynamo

losmaken.

! Dynamo zo instellen dat de V-snaar

de nodige spanning heeft.

! Schroeven op de dynamo weer

aantrekken.

! Apparaatkap sluiten.

Nederlands KMR 1550 D 89

V-snaar vervangen

De motor loopt ca. 3...4 s uit na het

uitschakelen.

In deze periode beslist niet in de

buurt van de aandrijving komen!

! Apparaatkap openen.

! Schroeven op de dynamo

losmaken.

! Dynamo zo instellen dat de V-snaar

volledig ontspannen is.

! V-snaar er uithalen.

! Nieuwe V-snaar plaatsen.

! Dynamo zo instellen dat de V-snaar

de nodige spanning heeft.

! Schroeven op de dynamo weer

aantrekken.

• In het midden tussen krukas en

dynamo moet de V-snaar bij een

druk van 100 N (gewichtskracht

van 10 kg) ca. 7-9 mm meegeven.

! Apparaatkap sluiten.

Zijbezem controleren

! Zijbezem optillen.

! Banden of snoeren van de

zijbezems afhalen.

Veegwals controleren

! Veeggoedreservoir

omhoogdraaien.

! Banden of snoeren van de

veegwals verwijderen.

! Veeggoedreservoir terugdraaien.

Zijbezem vervangen

♦ Vervanging is nodig als door de

slijtage van de borstels het

veegresultaat zichtbaar slechter

wordt.

! 3 Handmoeren weghalen.

! Zijbezem verwijderen.

! Nieuwe zijbezem op meenemer

steken.

! 3 Handmoeren aantrekken.

Veegwals vervangen

♦ Vervanging is nodig als door de

slijtage van de borstels het

veegresultaat zichtbaar slechter

wordt.

! 3 Inbusschroeven verwijderen.

! Bekleding verwijderen.

! Handschroef op de coulisse

verwijderen.

Nederlands KMR 1550 D 90

! 3 Handschroeven van de

afdekplaat verwijderen.

! Afdekplaat met coulisse er afhalen.

! Veegwals er uittrekken.

♦ Op de positie van de borstelset

letten!

! Nieuwe veegwals inzetten.

! Afdekplaat met coulisse plaatsen.

! Afdekplaat met 3 handschroeven

vastschroeven.

! Handschroef aan de coulisse

vasttrekken.

! Bekleding met 3 inbusschroeven

vastschroeven.

Stoffilter controleren

! Bij werkzaamheden aan de

filterinstallatie

stofbeschermingsmasker dragen.

! Veiligheidsvoorschriften voor de

omgang met fijn stof in acht nemen.

♦ Beschadigd filter laat stof in de

motorruimte en de omgeving

ronddwarrelen.

♦ Duidelijke stofafzetting op de

luchtuitlaat van de ventilator is een

teken van niet correct geplaatst of

defect filter.

Stoffilter vervangen

! Bij werkzaamheden aan de

filterinstallatie

stofbeschermingsmasker dragen.

! Veiligheidsvoorschriften voor de

omgang met fijn stof in acht nemen.

! Veeggoedreservoir

omhoogdraaien.

! Handschroef verwijderen.

! Afdekplaat verwijderen.

! Inbusschroeven losmaken.

! Afdekkingen draaien en er

uittrekken.

! Stoffilter er naar beneden toe

uitnemen.

! Nieuw stoffilter plaatsen.

Aanwijzing:

Bij het inbouwen van het nieuwe filter

erop letten, dat de lamellen

onbeschadigd blijven.

! Afdekkingen plaatsen en om vast te

zetten draaien.

! Afdekkingen met de

inbusschroeven vastschroeven.

! Veeggoedreservoir terugdraaien.

Afdichtlijsten vervangen

Zijdelingse afdichtlijsten

! Bak met veeggoed legen.

Alleen voor de linker zijde

! Bekleding er afschroeven.

! 2 Handschroeven verwijderen.

Nederlands KMR 1550 D 91

Voor beide zijden

! De bevestigingsschroeven van de

afdichtstrip er afschroeven.

! Nieuwe afdichtlijst eraan schroeven

en nog niet aantrekken.

! Er een onderlegger van 3-5 mm

hoogte onder schuiven om de

bodemafstand in te stellen.

! Afdichtlijst richten.

! Bevestigingsschroeven van de

afdichtstrip aftrekken.

Alleen voor de linker zijde

! Afdichtstrip met de

2 handschroeven vastschroeven.

! Bekleding opnieuw monteren.

Achterste afdichtlijst.

! Bak met veeggoed legen.

! De bevestigingsschroeven van de

afdichtstrip er afschroeven.

! Nieuwe afdichtlijst eraan schroeven

en nog niet aantrekken.

! Afdichtstrip moet op de bodem

liggen.

! Afdichtlijst richten.

! Bevestigingsschroeven van de

afdichtstrip aftrekken.

Voorste afdichtlijst.

! Bak met veeggoed legen.

! De bevestigingsschroeven van de

afdichtstrip er afschroeven.

! Nieuwe afdichtlijst eraan schroeven

en nog niet aantrekken.

! Afdichtstrip moet zo op de bodem

liggen dat hij met een uitloop van

20-40 mm naar achteren omligt.

! Afdichtlijst richten.

! Bevestigingsschroef van de

afdichtstrip aantrekken.

STORINGSAANWIJZINGEN

Waarschuwingslampen gaan

branden tijdens het bedrijf

• Waarschuwingslampje

oliedrukindicatie motor

! Oliestand controleren of

KÄRCHER-klantenservice er

bijhalen.

• Waarschuwingslampje

acculaadindicatie

! KÄRCHER-klantenservice er

bijhalen.

• Waarschuwingslampje luchtfilter

! Luchtfilter op de verbrandingsmotor

reinigen of vervangen.

• Waarschuwingslampje koelwater

! Koelwaterstand controleren.

Machine start niet

• Op de bestuurdersstoel plaats

nemen.

• Apparaatkap sluiten.

• Brandstoftank vullen.

• Batterij laden.

• KÄRCHER-servicedienst

informeren.

Machine kan niet elektrisch gestart

worden.

• Zekering controleren.

Motor loopt onregelmatig

• Luchtfilter reinigen of vervangen.

• Brandstoftoevoer controleren.

• KÄRCHER-servicedienst

informeren.

• Brandstoffilter controleren.

Motor loopt maar machine rijdt niet

• Correcte stand van de vrijlooptap

controleren. Correcte stand zie

Veegmachine met eigen

aandrijving bewegen

• KÄRCHER-servicedienst

informeren.

Motor loopt maar machine rijdt

slechts langzaam

• Gashendel op symbool Haas

zetten.

Machine veegt niet correct

• Veegwals en zijbezem controleren.

• Grof vuilklep gangbaar maken.

• Bowdenkabel van de grofvuilklep

losser maken (instelschroef).

• Riem spannen of vervangen.

• Gashendel op symbool Haas

zetten.

• KÄRCHER-servicedienst

informeren.

Machine stoft

• Grof vuilklep gangbaar maken.

• Bowdenkabel van de grofvuilklep

losser maken (instelschroef).

• Stoffilter reinigen/vervangen.

• Vuilreservoir leegmaken.

• Afdichtprofiel aan vuilreservoir

vervangen.

• Afdichtstrippen instellen/vervangen.

Slecht vegen bij de rand

• Zijbezem vervangen.

• KÄRCHER-servicedienst

informeren.

Zijbezem- of

veegwalsoptilinrichting

functioneert niet

• Bowdenkabels voor het optillen

controleren.

• KÄRCHER-servicedienst

informeren.

Zijbezem- of

veegwalsdaalinrichting

functioneert niet

• Bowdenkabels controleren.

• KÄRCHER-servicedienst

informeren.

Zijbezem draait stootsgewijze

• KÄRCHER-servicedienst

informeren.

ACCESSOIRES

Opbouwset beschermdak voor

bediener 2.638-391

Uit veiligheidsoverwegingen

noodzakelijk voor de werking van de

veegmachine in het bereik met hoge

stellingen.

Weerbeschermcabine 2.638-859

Acculaadapparaat 12 V 6.654-116

Startaccu, droog

voorgeladen 7.654-002

Banden (pannezeker) 4.515-027

Standaardzijborstel 6.906-083

Zijborstel hard 6.905-773

Zijbezem met

staalborstels 6.905-619

Standaardveegwalzen 6.905-030

Hoofdveegwals zacht /

watervast 6.906-134

Hoofdkeerwals hard 6.905-622

Los rond filter 6.414-526

Rondomwaarschuwingslichten

voor losse montage 2.638-789

Bumpers +

rambeschermstrips 2.639-126

Aanbouwset zijbezem links

Voor de montage achteraf. Hogere

rendabiliteit door 18 % meer

oppervlaktevermogen vergeleken met

de standaarduitrusting. Vooral

geschikt voor de buitenreiniging met

geringe stofverontreiniging.

Aanwijzing

Voor verdere informatie over aanbod

en functie gelieve u zich tot uw

Kärcher-vakhandel te wenden.

Nederlands KMR 1550 D 92

TECHNISCHE GEGEVENS

Maten en gewichten

Lengte 1800 mm

Breedte 1290 mm

Hoogte 1400 mm

Draaicirkel rechts 950 mm

Draaicirkel links 950 mm

Toegelaten totaal gewicht 1080 kg

Toegel. Aslast voor 440 kg

Toegel. Aslast achter 640 kg

Eigen gewicht 770 kg

Arbeidsbreedte zonder

zijbezem 950 mm

Arbeidsbreedte met

1 zijbezems 1250 mm

Arbeidsbreedte met

2 zijbezems 1550 mm

Stijgvermogen 25 %

Oppervlaktevermogen

(theoretisch)

Zonder zijbezem 10000 m²/h

Met 1 zijbezem 12400 m²/h

Met 2 zijbezem 15000 m²/h

Beschermsoort, tegen spatwater

beschermd

IPX 3

Rijsnelheden

Rijsnelheid vooruit ca. 16 km/h

Rijsnelheid achteruit ca. 7 km/h

Veegsnelheid ca. 10 km/h

Rem

Voorwiel hydrostatisch

Achterwielen mechanisch

Banden

Formaat 4.00-8 6PR

Luchtdruk 8,0 bar

Vuilreservoir

min. ontladingshoogte 1250 mm

max. ontladingshoogte 1470 mm

Volume van de bak

voor veeggoed 180 liter

Veegwals

Diameter 375 mm

Lengte 750 mm

Toerental 590-620 1/min

Veegspiegel 50-80 mm

Zijbezem

Diameter 450 mm

Toerental 72-77 1/min

Motor

Fabrikant Kubota

Model D722E

Bouwtype 3-cilinder-

viertakt-dieselmotor

Inspuiting indirekt

Koelsoort watergekoeld

Boring 67 mm

Slag 68 mm

Slagvolume 719 cm³

Bedriijfstoerental 2750 1/min

Bovenste toerental 3600 1/min

Stationair toerental 800-900 1/min

Vermogen, max. 14 kW/19 PS

Limietdraaimoment 45 Nm

bij 2400-2900 1/min

Brandstoffilter Filterpatrone

Tankinhoud ca. 22 l

Gebruiksduur bij volle tank ca. 8h

Oliehoeveelheid in de motor 2,8 l

SAE 15W40

Oliesoorten in de motor

Meer dan 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 tot 25° C SAE 20

SAE 10W-30

SAE 10W-40

Onder 0° C SAE 10

SAE 10W-30

SAE 10W-40

Oliefilter Filterpatroon

Aanzuigluchtfilter Filterpatroon

in huis

Hydraulische installatie

Oliehoeveelheid in

hydraulische tank 25 l

Oliesoort HV 46

Elektrische installatie

Accu 12 V, 44 Ah

Generator Draaistroom, 12 V, 40 A

Starter Elektrostarter

Filter- en zuigsysteem

Filteroppervlak fijn stoffilter 12 m²

Toepassingscategorie filter L

(> 1 mg/m³)

(voor stof dat niet gevaarlijk is voor

de gezondheid)

Doorlatingsgraad < 5 %

Geluidsemissie

Geluidsdrukniveau

(EN 60704-1) 85 dB (A)

Gegarandeerd

geluidsniveau

(2000/14/EU) 103 dB (A)

Apparaatvibraties

Totale vibratiewaarde (ISO 5349)

Bovenste onderdelen < 2,5 m/s²

Voeten/stoelen < 2,5 m/s²

Omgevingsvoorwaarden

Temperatuur -15 bis + 40° C

Luchtvochtigheid,

zonder condens 0 - 90 %

Español KMR 1550 D 93

INDICE DE MATERIAS

¡Para su seguridad! 94

Indicaciones generales 94

¡Peligro de vuelco en caso

de pendientes demasiado

pronunciadas! 95

Interruptor de contacto

de asiento 95

Accionamiento 95

Cuidado mientras la

máquina está en marcha 95

Para nuestro medio ambiente 95

¡Cuidado, contaminación

ecológica por aceite

hidráulico y de motor! 95

¡Cuidado, peligro para

el medio ambiente en

virtud de baterías usadas! 95

Aplicación conforme a los

fines previstos 95

Descripción de

funcionamiento de barredera 95

Elementos de aparato 95

Antes del primer servicio 96

Indicaciones de descarga 96

Primer montaje 96

Mover la barredera sin

autopropulsión 96

Mover la barredera con

autopropulsión 97

Antes de cada servicio 97

Indicaciones generales 97

Trabajos de ensayo y

entretenimiento 97

Ajustar el asiento

del conductor 97

Indicaciones de aplicación 97

Arrancar la máquina 97

Régimen de barrido 98

Ajustes de los

cepillos giratorios 98

Barrido de suelo seco 98

Barrido de suelo

húmedo o mojado 99

Conducir la máquina 99

Uso de la compuerta

de suciedad gruesa 99

Sobrepaso de obstáculos 100

Limpiar el filtro 100

Vaciar el depósito de basuras 100

Parar la máquina 101

Detención 101

Transporte 101

Indicaciones de transporte 101

Limpieza y cuidado 101

Limpieza interior 101

Limpieza exterior 101

Intervalos de entretenimiento 102

Contador de horas de servicio 102

Entretenimiento del cliente 102

Entretenimiento del Servicio

Postventa 102

Trabajos de entretenimiento 102

Indicaciones para la seguridad 102

Abrir y cerrar la caperuza del

aparato 102

Compartimento de

herramienta y herramienta

de abordo 103

Elevar y replegar el asiento 103

Indicaciones de seguridad

de batería 103

Poner en servicio la batería 103

Montar y desmontar la batería 104

Comprobar el nivel de ácido

de la batería y rellenar 104

Carga de batería 104

Repostar 104

Controlar las tuberías del

carburante y las abrazaderas 104

Comprobar el nivel de aceite

del motor 105

Relleno de aceite del motor 105

Cambiar el aceite del motor

y el filtro del aceite 105

Controlar y agregar aceite

hidráulico 105

Controlar el agua de

refrigeración y rellenar 106

Controlar las tuberías de

carburante y las abrazaderas 106

Cambiar el filtro del aire 106

Controlar y reajustar la

correa trapezoidal 106

Cambiar las correas

trapezoidales 107

Controlar las escobas

laterales 107

Comprobar el cilindro barredor 107

Intercambiar la escoba lateral 107

Intercambiar el cilindro

barredor 107

Controlar el filtro de polvo 108

Intercambiar el filtro de polvo 108

Intercambiar el listón

cubrejuntas 108

Indicaciones de

perturbaciones 109

Accesorios 109

Datos técnicos 110

Español KMR 1550 D 94

¡PARA SU SEGURIDAD!

Indicaciones generales

Leer y cumplir necesariamente

antes de usar el aparato!

♦ Si al desembalar la máquina Vd.

descubriera daños causados

durante el transporte, notificarlos

inmediatamente a la empresa

proveedora.

♦ Sírvase leer las instrucciones para

el manejo de su máquina antes de

ponerla en marcha y prestar

especial observancia a las

instrucciones de seguridad.

♦ Leer las instrucciones de seguridad

para barredoras y barredoras-

aspiradoras antes de la primera

puesta en servicio 5.956-250.

♦ Los rótulos de aviso y de peligro

colocados en el aparato dan

informaciones importantes para un

servicio sinpeligros.

♦ Además de las indicaciones de las

instrucciones de servicio, deben

observarse las disposiciones

legales generales sobre seguridad

y prevención de accidentes.

Aplicación

♦ Antes de utilizar la máquina con

sus equipos de trabajo, debe

controlarse su seguridad operativa

y si se encuentran en correcto

estado. Si el estado no fuera

correcto, no debe utilizarse la

máquina.

♦ En la máquina no se deben

efectuar ningún tipo de

modificaciones.

♦ Nunca deben ser aspirados

líquidos explosivos, gases

combustibles así como ácidos no

diluidos o diluyentes! Entre estas

substancias figuran la gasolina,

diluyentes de pinturas o fuel-oil, los

cuales pueden generar vapores o

combinaciones explosivas al

mezclarse con el aire de

aspiración, además la acetona,

ácidos no diluidos y diluyentes ya

que podrían atacar los materiales

utilizados en la máquina.

♦ No barrer/aspirar objetos ardientes,

ya sea con o sin llamas.

♦ Este aparato sólo se apropia para

la aspiración de polvos tóxicos para

la salud con la indicación

característica expresa. Prestar

observancia las indicaciones sobre

la técnica de seguridad contenidas

en el manual de instrucciones para

el manejo.

♦ Este aparato sólo se apropia para

los revestimientos indicados en el

manual de instrucciones.

♦ La máquina podrá ser conducida

exclusivamente sobre las

superficies especificadas por el

empresario o por su encargado.

♦ Está prohibido permanecer dentro

de la zona de peligro. Está

prohibida la operación en recintos

con peligro de explosión.

♦ Las siguientes instrucciones tienen

validez general:: Mantener alejados

de la máquina los materiales

fácilmente inflamables (peligro de

explosión / incendio).

Operación

♦ Las prescripciones, los

reglamentos y las disposiciones

vigentes para los automóviles se

deben observar siempre.

♦ El operario debe aplicar la máquina

de acuerdo a la finalidad

especificada. El operario debe

adaptar su forma de conducir la

máquina a las circunstancias

locales y durante el trabajo debe

tomar cuidado con terceras

personas, especialmente con los

niños.

♦ La máquina debe ser utilizada

exclusivamente por personas que

han sido instruidas en su manejo o

que hubieran comprobado su

capacidad para manejarla y que

han sido encargadas

expresamente para su utilización.

♦ La máquina no debe ser operada

por niños o jóvenes menores de

edad.

♦ Para evitar que máquinas provistas

de una llave de encendido sean

utilizadas sin autorización, debe

sacarse siempre la llave de

encendido al abandonar la

máquina.

♦ La máquina nunca debe dejarse sin

vigilancia mientras el motor se

encuentre en marcha. El operario

podrá abandonar la máquina

solamente después de haber

parado el motor, asegurado la

máquina contra movimientos

inintencionales, accionado el freno

de estacionamiento y sacado la

llave de encendido.

♦ En terrenos pendientes debe

tomarse cuidado de que el ángulo

de inclinación lateral y de

inclinación en la dirección de

marcha no exceda el valor

especificado en el manual de

instrucciones para el manejo.

Transporte

♦ Parar el motor.

♦ Colocar el freno de

estacionamiento.

♦ Asegurar la máquina con las

correas de sujeción, cables o

cadenas.

♦ La máquina se debe asegurar en

las ruedas con cuñas.

Mantenimiento

♦ Las reparaciones sólo deben

realizarlas los puntos autorizados

de servicio técnico o especialistas,

que están familiarizados con todas

las normas relevantes de

seguridad.

♦ Los equipos ambulantes utilizados

profesionalmente deben satisfacer

el control de seguridad según la

VDE 0701.

♦ En trabajos en la instalación

eléctrica, en los aparatos activados

por pilas ha de sacarse el enchufe

de batería o desembornarse la

batería, en aparatos con motor de

combustión hay que desembornar

la batería.

♦ Antes de iniciar trabajos de

limpieza y mantenimiento, de

cambiar piezas o de reequipar la

máquina para otras funciones,

debe ésta pararse y, en caso dado,

sacarse la llave de encendido.

♦ La limpieza del aparato no debe

hacerse con chorro de agua de

manguera o a alta presión, si no se

ha autorizado terminantemente.

(Peligro de cortocircuitos u otros

daños).

Accesorios y piezas de repuesto

♦ Está permitido utilizar únicamente

accesorios y piezas de repuesto

autorizados por el fabricante de la

máquina. Los accesorios originales

y las piezas de repuesto originales

ofrecen la garantía de que la

máquina pueda funcionar de forma

segura y sin anomalías.

Máquinas con asiento para

conductor

♦ No está autorizada la aplicación de

máquinas con asiento para

conductor en el tráfico rodado

público. Sírvase consultar a su

proveedor por el set de

modificación necesario para la

autorización de la aplicación en el

tráfico rodado público.

♦ No está permitido llevar personas

acompañantes en la máquina.

♦ Las máquinas con asiento para

conductor deben ser puestas en

marcha exclusivamente desde el

asiento.

Aparatos con motores de

combustión

♦ No debe cerrarse/obstruirse la

abertura de salida de gases de

escape.

♦ No inclinarse sobre la abertura de

salida de gases de escape ni

tocarla (peligro de quemaduras).

♦ No tocar el motor de accionamiento

(peligro de quemaduras).

♦ Si se opera la máquina en recintos,

es necesario ventilar

suficientemente el interior para

eliminar los gases de escape.

(Peligro de intoxicaciones)

♦ Los gases de escape son tóxicos y

peligrosos para la salud y no deben

ser aspirados.

♦ El motor requiere aprox. 3...4 s de

marcha por inercia tras la

detención. En este intervalo de

tiempo, mantenerse

imprescindiblemente alejado de la

zona de accionamiento!

En aparatos con motores de

combustión ha de tenerse en cuenta

lo siguiente al repostar carburante:

♦ Se debe utilizar exclusivamente el

combustible especificado en el

manual de instrucciones para el

manejo. Si se utilizan combustibles

inapropiados existe peligro de

explosiones.

♦ El motor debe estar parado.

♦ No repostar en locales cerrados.

♦ Tomar cuidado de no derramar

combustible sobre superficies

calientes.

♦ No utilizar ni llevar objetos

ardientes, con o sin llamas, ni

depositarlos cerca de la máquina

durante el rellenado con

combustible (peligro de

explosiones).

♦ Rellenar combustible como máximo

hasta 1 cm bajo el canto inferior de

la tubuladura de rellenado, ya que

el combustible de dilata con el

calor.

♦ Limpie el combustible derramado y

cierre herméticamente el tapón del

depósito.

Español KMR 1550 D 95

¡Peligro de vuelco en el caso de

pendientes demasiado

pronunciadas!

♦ Si se conduce la máquina sobre

pendientes en dirección transversal

a la calzada, es posible que la

barredera se vuelque.

♦ Si se vira la máquina sobre

pendientes, es posible que la

barredera se vuelque.

♦ En dirección de marcha, sólo

circular por pendientes de hasta

25 %.

♦ En dirección transversal a la

marcha, sólo circular por

pendientes de hasta 10 %.

Interruptor de contacto de asiento

Si se abandona el asiento del

conductor mientras el motor está en

marcha, debe pararse el motor por sí

solo.

Si el motor no se parara, el

interruptor de contacto de asiento

está defectuoso.

Notificar el servicio postventa.

Accionamiento

El motor requiere aprox. 3...4 s de

marcha por inercia tras la detención.

En este intervalo de tiempo,

mantenerse imprescindiblemente

alejado de la zona de accionamiento!

Cuidado mientras la máquina esté

en marcha

El centraje del rodillo de barrido

también rota.

(Ver Cambiar el cepillo giratorio)

No introducir las manos en esta zona

mientras la máquina esté en marcha.

PARA NUESTRO MEDIO

AMBIENTE

Cuidado, contaminación ecológica

por aceite hidráulico y de motor!

Al cambiar el aceite evacuar el aceite

viejo de acuerdo con las respectivas

normas de protección del medio

ambiente.

¡Cuidado, peligro del medio

ambiente en virtud de baterías

usadas!

Las baterías usadas no pertenecen a

la basura doméstica.

Atender a una eliminación ecológica.

APLICACIÓN CONFORME A LOS

FINES PREVISTOS

♦ Esta barredera se ha previsto

preponderantemente para el

barrido de superficies exteriores (a

la intemperie).

♦ Cumple la categoría de aplicación

"L" para polvos no tóxicos a la

salud.

♦ No se ha previsto para la aplicación

en caminos de circulación públicos

DESCRIPCIÓN DE

FUNCIONAMIENTO DE LA

BARREDERA

La KMR 1550 D trabaja según el

principio de rosca.

El cepillo giratorio (Pos. 4) transporta

la suciedad directamente al depóstio

de basuras (Pos. 3).

La escoba laterale (Pos. 5) limpia

esquinas y cantos de la superfice a

barrer y transporta la suciedad a la

banda del cepillo giratorio (Pos. 4).

El polvo fino es aspirado por el filtro

de polvo (Pos. 2) a través del

soplador aspirador (Pos. 1).

ELEMENTOS DEL APARATO

1. Volante

2. Palanca de mando (intermitentes,

luz, bocina, bocina de luz)

3. Panel de instrumentos (ver abajo

la descripción de los elementos de

mando)

1. Escoba lateral izquierda,

elevar/bajar (opcional)

2. Elevar/bajar el cepillo giratorio

3. Escoba lateral derecha,

elevar/bajar

1. Ajuste del asiento del conductor

2. Freno de mano

3. Compuerta de suciedad gruesa

4. Pedal acelerador adelante

5. Pedal acelerador atrás

6. Ajuste aspiración de polvo

1. Indicación de nivel de llenado de

carburante

2. Tapa del tanque

1. Palanca aceleradora

1. Ajuste de la velocidad de rotación

de la escoba lateral

Español KMR 1550 D 96

1. Luz intermitente

2. Lámpara de control indicador del

sentido de marcha

3. Lámpara de identificación

omnidireccional (opcional)

4. Luz de estacionamiento

5. Lámpara de control Luz de

estacionamiento

6. Lámpara de aviso indicación de

presión de aceite del motor

7. Lámpara de aviso indicación de

carga de la batería

8. Precalentar lámpara de control

9. Cerradura de contacto

10. Lámpara de aviso filtro del aire

11. Lámpara de aviso agua del

radiador

1. Contador de horas de servicio

2. Volcar hacia arriba el depósito de

basuras

3. Volcar el depósito de basuras

4. Volcar el depósito de basuras

hacia atrás

5. Girar el depósito de basuras hacia

atrás

6. Vibrador de filtros

1. Radiador

2. Dinamo

3. Filtro del carburante

4. Filtro de aceite

5. Arranque

6. Depósito del agua del radiador

7. Acoplamiento

8. Hidrostato

9. Soplador

1. Palanca de ajuste Espejo barredor

2. Caja de fusibles

3. Filtro del aire

1. Tubuladuras de llenado y varilla

del aceite para aceite hidráulica

2. Batería

1. Varilla del aceite para aceite del

motor

ANTES DEL PRIMER SERVICIO

Indicaciones de descarga

La máquina está sujeta con correas o

cuerdas sobre un palet para el

seguro transporte.

En la descarga, proceder como se

indica a continuación:

! Cortar la cinta de embalaje de

plástico y quitar la lámina.

! Extraer las cuñas de

aseguramiento de las ruedas y

conducir la máquina del palet

utilizando una rampa adecuada.

No usar carretilla estibadora para

descargar, la máquina podría

dañarse.

Primer montaje

! Controlar la presión de aire de los

neumáticos.

♦ Ver datos técnicos

! Montar la escoba lateral.

! Poner en servicio la batería.

! Montar la batería.

! Repostar

♦ Véase trabajos de mantenimiento

Mover la barredera sin

autopropulsión

No mover la máquina durante largos

trayectos o a velocidades mayores

que 6 km/h sin propulsión propia.

De otro modo podría dañarse el

sistema hidráulico.

! Colocar el freno de

estacionamiento.

! Tirar del revestimiento hacia arriba.

! Desenroscar el tornillo del lado

interior de la caperuza del aparato.

Español KMR 1550 D 97

! Plegar la caperuza del aparato

hacia delante al tope lateral.

! Girar los pivotes libres der la

bomba hidráulica en 90°.

! Replegar hacia atrás la caperuza

del aparato.

! Enroscar de nuevo el tornillo.

! Cerrar de nuevo el revestimiento.

Mover la barredera con

autopropulsión

! Colocar el freno de

estacionamiento.

! Abrir la cubierta del aparato.

! Girar los pivotes libres der la

bomba hidráulica en 90°.

! Cerrar la cubierta del aparato.

ANTES DE CADA SERVICIO

Indicaciones generales

! La máquina barredora aspiradora

se debe parar sobre una superficie

plana.

! Quitar la llave de encendido.

! Colocar el freno de

estacionamiento.

Trabajos de comprobación y

entretenimiento

! Controlar la función del freno de

estacionamiento.

! Controlar el funcionamiento de la

instalación técnica de luz

! Controlar el funcionamiento de los

dispositivos de señales y de aviso

! Controlar la presión de aire de los

neumáticos.

♦ Ver datos técnicos

! Limpieza del filtro.

! Vaciado del depósito de basuras.

♦ Ver avisos de aplicación

! Comprobar el nivel del aceite del

motor.

! Controlar el nivel del depósito de

carburante, repostar si es

necesario.

! Controlar el nivel de llenado del

aceite hidráulico.

! Controlar el nivel del agua del

radiador.

! Comprobar las escobas laterales.

! Comprobar el cilindro barredor.

♦ Véase trabajos de mantenimiento

Los defectos constatados deben ser

eliminados enseguida o parar el

vehículo.

Ajustar el asiento del conductor

• El asiento del conductor puede

adaptarse a personas de diferente

altura cambiando el ajuste de éste.

! Tirar de la palanca hacia afuera.

! Desplazar el asiento, soltar la

palanca.

! Empujando y retrocediendo el

assento, controlar si está

bloqueado.

INDICACIONES DE APLICACIÓN

Arrancar la máquina

! Tomar asiento en el asiento del

conductor.

! Colocar el freno de

estacionamiento.

! Elevar el cepillo giratorio y ponerlo

fuera de servicio.

! Levantar escobas laterales y poner

fuera de servicio.

Español KMR 1550 D 98

! Ajustar la palanca aceleradora a

aprox. 1/2 del n° de revol. máx..

! Girar la llave del encendido a la

posición 1 (precalentar).

! No accionar los pedales de

marcha.

! Después de apagarse la lámpara

de control, sacar la llave del

encendido en la posición 1.

(Arranque eléct. del motor)

No activar el arrancador más de 10 s.

Esperar como mínimo 10 s antes de

volver a activar el arrancador.

Indicación:

• La máquina está equipada con un

interruptor de contacto de asiento.

La máquina se desconecta al

abandonar el asiento del

conductor.

Régimen de barrido

♦ No barrer cintas de embalaje,

alambres o similares. Esto puede

conducir al daño del sistema

mecánico de la barredora.

! Bajar el cilindro-escoba y ponerlo

en marcha.

! Bajar las escobas laterales y

ponerlas en marcha.

Ajutes de los cepillos giratorios

! Subir el cilindro barredor.

! Abrir la cubierta del aparato.

! Poner la palanca de mano a móvil

o a fija.

! Cerrar la cubierta del aparato.

Cepillo giratorio móvil

• El cepillo giratorio está por su peso

propio en el suelo y se adapta a las

irregularidades del fundamento.

Cepillo giratorio fijo

• El cepillo giratorio está ajustado fijo.

Barrido de suelo seco

! Conectar la aspiración de polvo.

! Bajar el cilindro-escoba y ponerlo

en marcha.

Español KMR 1550 D 99

! Bajar las escobas laterales y

ponerlas en marcha.

• A fin de obtener un resultado

óptimo de limpieza, sírvase adaptar

la velocidad a las particularidades.

• El filtro se debe limpiar y el depósito

de basuras se debe vaciar en

intervalos regulares durante el

servicio.

Ajuste de la velocidad de rotación

de la escoba lateral

! Para reducir la velocidad de

rotación de la escoba lateral, gire el

mando en el sentido de las agujas

del reloj.

! Para aumentar la velocidad de

rotación de la escoba, gire el

mando en el sentido contrario al de

las agujas del reloj.

Barrido de suelo húmedo o mojad

! Desconectar la aspiración de polvo.

! Bajar el cilindro-escoba y ponerlo

en marcha.

! Bajar las escobas laterales y

ponerlas en marcha.

Conducir la máquina

! Poner la palanca aceleradora en el

símbolo "liebre".

! Soltar el freno.

Conducir hacia adelante

! Pisar el pedal acelerador derecho.

• La velocidad de marcha se puede

regular en forma continua.

Evitar accionar el pedal de

aceleración de forma brusca.

De otro modo podría dañarse el

sistema hidráulico.

Conducir hacia atrás

! Pisar el pedal acelerador izquierdo.

Evitar un frenado brusco accionando

el pedal de aceleración en contra de

la dirección de marcha.

De otro modo podría dañarse el

sistema hidráulico.

Indicación:

En fallo de potencia en pendientes

soltar algo el pedal acelerador.

Con ello se mejora la capacidad de

ascensión de la máquina.

Frenado

Después de soltarse el pedal de

aceleración la máquina comienza a

frenarse, deteniéndose en terrenos

sin pendiente.

Uso de la compuerta de suciedad

gruesa

Mientras se encuentre abierta la tapa

para basura gruesa es posible que el

rodillo de barrido lance hacia

adelante piedras o gravilla.

Tomar cuidado de no poner en

peligro a personas, animales ni

objetos.

! Pisar el pedal, la compuerta de

suciedad gruesa se abre.

! Sobrepasar la suciedad basta con

baja velocidad.

Indicación:

Para barrer suciedad grande hasta

una altura de 70 mm, p. ej. latas de

bebidas debe ajustarse brevemente

la altura de la compuerta de suciedad

gruesa.

Español KMR 1550 D 100

! Soltar el pedal, la compuerta de

suciedad gruesa se cierra.

! Sobrepasar la suciedad basta con

baja velocidad.

Indicación:

Solamente con la chapaleta de

suciedad gruesa completamente

abajo es posible lograr un resultado

de limpieza óptimo.

Sobrepaso de obstáculos

Obstáculos fijos de hasta 50 mm

de altura

! Levantar válvula de suciedad

gruesa.

! Sobrepasar hacia adelante en

forma lenta y cuidadosa.

Obstáculos fijos superiores a

50 mm de altura

! Conducir la máquina sobre una

rampa adecuada.

Limpieza del filtro

Limpieza automática

! Parar el motor.

! Después de apagar la máquina, el

filtro se limpia automáticamente

durante aprox. 10 s.

Limpieza manual

! Parar el motor.

! Elevar el cepillo giratorio y la

escoba lateral.

! Desconectar la aspiración de polvo.

! Apretar la tecla (vibrador de filtro)

aprox. 10 s.

! Conectar de nuevo la aspiración de

polvo.

Vaciar el depósito de basuras

Peligro de lesiones!

♦ Durante el procedimiento de

vaciado no deben encontrarse

personas ni animales en el área de

giro del recipiente de basura.

Peligro de aplastamiento!

♦ No manipular nunca en el varillaje

del mecanismo de vaciado.

Peligro de vuelco!

♦ Realizar el vaciado del recipiente

de basura sólo en superficies

planas.

! Subir el cilindro barredor.

! Subir la escoba lateral.

! Desconectar la aspiración de polvo.

! Colocar el freno de

estacionamiento.

♦ Antes de extraer el depósito de

basura, limpiar previamente el filtro.

! Girar hacia arriba el depósito de

basuras.

! Depósito de basuras en posición

final.

! El depósito necesita una altura

mínima para poder volcar. Indicado

con una lámpara de control verde

en la tecla Volcar depósito de

basuras.

! Acercar lentamente hacia atrás al

depósito colector.

! Vaciar basculando el depósito de

basuras.

! Bascular hacia atrás el depósito de

basuras.

! El depósito se tiene que volcar

hacia atrás completamente.

Indicado con una lámpara de

control verde en la tecla Girar hacia

atrás depósito de basuras.

! Alejarse lentamente del depósito

colector.

! Girar hacia atrás el depósito de

basuras.

! Soltar el freno.

! Bajar el cilindro barredor.

! Bajar las escobas laterales.

Español KMR 1550 D 101

Parar la máquina

! No accionar los pedales de

marcha.

! Poner la palanca aceleradora en el

símbolo "tortuga".

! Colocar el freno de

estacionamiento.

! Levantar escobas laterales y poner

fuera de servicio.

! Elevar el cepillo giratorio y ponerlo

fuera de servicio.

! Desconectar el motor.

El motor requiere aprox. 3...4 s de

marcha por inercia tras la detención.

En este intervalo de tiempo,

mantenerse imprescindiblemente

alejado de la zona de accionamiento!

DETENCIÓN

♦ Si no se utiliza durante un tiempo

prolongado la máquina, sírvase

observar los siguientes puntos.

! La máquina barredora se debe

estacionar sobre una superficie

plana.

! Colocar el freno de

estacionamiento.

! Quitar la llave de encendido.

! Asegurar la máquina contra

deslizamiento.

! Limpiar la máquina barredora por

dentro y por fuera.

! Cerrar la alimentación de

combustible con la llave de

combustible.

! Desembornar el cable de la batería

a masa.

! Cargar la batería a intervalos de

aprox. 2 meses.

! Aparcar la máquina en un lugar

protegido y seco.

TRANSPORTE

Indicaciones de transporte

La máquina se debe asegurar contra

desplazamiento para el transporte.

! Colocar el freno de

estacionamiento.

! Sujetar la máquina con correas o

cuerdas.

! La máquina se debe asegurar en

las ruedas con cuñas.

• Zona de fijación

Indicación:

Observar las marcas para los puntos

de sujeción en el bastidor!

(Símbolos de cadena)

LIMPIEZA Y CUIDADO

! La máquina barredora se debe

estacionar sobre una superficie

plana.

! Quitar la llave de encendido.

! Colocar el freno de

estacionamiento.

Limpieza interior

Llevar máscara guardapolvos!

Llevar gafas protectoras!

! Limpiar con un trapo.

! Soplar con aire comprimido.

Limpieza exterior

! Limpiar con un trapo húmedo.

Indicación:

No utilizar detergentes agresivos!

Español KMR 1550 D 102

INTERVALOS DE

ENTRETENIMIENTO

Contador de horas de servicio

• El contador de horas de servicio

indica el momento de intervalos de

entretenimiento.

Entretenimiento del cliente

Indicación:

Todos los trabajos de servicio y

entretenimiento, en caso de

entretenimiento por el cliente, deben

ser realizados por un técnico

calificado.

En caso necesario, se puede

consultar siempre un comerciante del

ramo KÄRCHER.

Entretenimiento diario

! Comprobar el nivel del aceite del

motor.

! Comprobar el cilindro barredor y la

escoba lateral respecto a desgaste

y cintas enrolladas.

! Limpieza del filtro.

! Controlar el funcionamiento de

todos los elementos de mando y

lámparas de control.

Entretenimiento semanal

! Comprobar el filtro del aire.

! Comprobar el nivel de aceite

hidráulico.

Mantenimiento 50 horas después

de la primera puesta en servicio

! Cambiar el aceite del motor.

Mantenimiento cada 50 horas de

servicio

! Cambio de aceite, cantidad de

llenado y tipo, véase datos

técnicos.

! Controlar el funcionamiento del

contactor del asiento.

! Comprobar la tensión, el desgaste

y la función de las correas de

transmisión.

! Comprobar las transmisiones

flexibles Bowden y las piezas

móviles respecto a suavidad de

movimiento.

! Comprobar las cubrejuntas en la

zona de barrido respecto a ajuste y

desgaste.

! Controlar la presión de aire de los

neumáticos.

! Controlar las tuberías del

carburante y las abrazaderas.

Mantenimiento cada 100 horas de

servicio

! Limpiar el filtro del aire.

! Cambiar el filtro cada 6. limpieza.

! Comprobar el nivel de ácido de la

batería.

Mantenimiento 125 horas después

de la primera puesta en servicio,

después cada 75 horas de servicio

! Cambiar el aceite del motor.

! Cambiar el filtro del aceite cada

2. cambio de aceite.

Mantenimiento cada 200 horas de

servicio o cada 6 meses

! Controlar las mangueras del

radiador y las abrazaderas.

Mantenimiento anualmente

! Cambiar el filtro de aire.

! Controlar el filtro del polvo, cambiar

si es necesario.

Entretenimiento del Servicio

Postventa

Mantenimiento cada 8 horas de

servicio

Primera inspección

Mantenimiento cada 100 horas de

servicio

Mantenimiento cada 400 horas de

servicio

Mantenimiento cada 500 horas de

servicio

Mantenimiento cada 800 horas de

servicio

Mantenimiento cada 2 años

Indicación:

A fin de cuidar los derechos de

garantía, durante el plazo de garantía

se deben realizar todos los trabajos

de servicio y entretenimiento por un

servicio postventa autorizado

KÄRCHER.

TRABAJOS DE

ENTRETENIMIENTO

Indicaciones respecto a la

seguridad

Preparativos

! La máquina barredora se debe

estacionar sobre una superficie

plana.

! Si el motor funciona, apagarlo.

! Quitar la llave de encendido.

! Colocar el freno de

estacionamiento.

Los defectos constatados deben ser

eliminados enseguida o parar el

vehículo.

Abrir y cerrar la caperuza del

aparato

Abrir la cubierta del aparato

! Tirar del revestimiento hacia arriba.

! Desenroscar el tornillo del lado

interior de la caperuza del aparato.

! Plegar la caperuza del aparato

hacia delante al tope lateral.

Cerrar la cubierta del aparato

! Replegar hacia atrás la caperuza

del aparato.

! Enroscar de nuevo el tornillo.

Español KMR 1550 D 103

! Cerrar de nuevo el revestimiento.

Compartimento de herramienta y

herramienta de abordo

! Debajo de la caperuza del aparato

hay un compartimento para

herramientas. Allí se encuentran

herramientas para realizar los

trabajos de mantenimiento.

Elevar y bajar el asiento

Elevar el asiento

! Girar el cuadrado en 90° con la

herramienta adjunta de la

herramienta de abordo.

! Elevar el asiento hasta que encaje

el bloqueo del asiento.

Bajar el asiento

! Elevar el bloqueo del asiento y

bajar éste.

! Girar el cuadrado en 90° con la

herramienta adjunta de la

herramienta de abordo.

Indicaciones de seguridad de

batería

♦ Observar las instrucciones para el

uso.

♦ Los trabajos en las baterías se

deben realizar solamente según las

instrucciones del personal técnico.

♦ Llevar gafas protectoras y

vestimenta de protección.

♦ Observar las prescripciones de

prevención de accidentes así como

DIN VDE 0510, VDE 0105 T.1.

Peligro de incendio y explosión!

♦ Prohibido fumar.

♦ Evitar llama libre, candescencia o

chispas en las cercanías de las

baterías.

Peligro de cauterización!

♦ Lavar con abundante agua clara

las salpicaduras de ácido en los

ojos o en la piel.

♦ A continuación, consultar

inmediatamente un médico.

♦ La vestimenta sucia se debe lavar

con agua.

Peligro de explosión e incendio!

♦ No depositar objetos o

herramientas sobre la batería, ya

que los polos de la batería siempre

se encuentran bajo tensión.

♦ Los espacios en los cuales se

cargan las baterías deben estar

bien ventilados, ya que se produce

gas altamente explosivo durante la

carga.

♦ Las baterías viejas con este

símbolo son bienes reutilizables y

deben ser entregados al proceso

de reciclaje.

♦ Las baterías viejas que no se

llevan al proceso de reciclaje, se

deben eliminar como desperdicio

especial bajo la consideración de

todas las disposiciones.

Poner en servicio la batería

Observar imprescindiblemente las

prescripciones de seguridad en el

trato de baterías!

! Desatornillar los cierres de celdas.

! Llenar las cámaras de la batería

con el ácido de batería adjunto

hasta la marca MAX.

! Rellenar eventualmente ácido de

batería.

! Atornillar los cierres de celdas.

Español KMR 1550 D 104

Montar y desmontar la batería

Montaje de batería

! Elevar el asiento.

! Poner la batería y atornillar con el

tornillo existente.

Indicación:

Al usar baterías con electrolito

líquido, dotar a los polos de la batería

con suficiente grasa para polos para

proteger contra la corrosión!

! Atornillar el cable del borne

positivo.

! Atornillar el cable del borne

negativo.

! Bajar el asiento.

Desmontaje de baterías

Para desmontar la batería debe

desatornillarse primero el cable del

borne negativo y luego el cable del

borne positivo.

Comprobar el nivel de ácido de la

batería y rellenar

Observar imprescindiblemente las

prescripciones de seguridad en el

trato de baterías!

! Desatornillar los cierres de celdas.

! Con el aspirómetro, sacar de cada

celda una prueba.

! La prueba de ácido se debe

devolver de nuevo a la misma

celda.

♦ El peso específico del ácido de una

batería completamente cargada y a

20 °C es de 1,28 kg/l.

♦ El peso específico del ácido de una

batería descargada parcialmente

está entre 1,00 y 1,28 kg/l.

♦ En todas las celdas se debe tener

el mismo peso específico de ácido.

♦ Peso específico bajo 1,15 kg/l.

! En el caso de un nivel de ácido de

batería demasiado bajo, rellenar

las celdas con agua destilada hasta

que justo se cubra el canto superior

de las placas.

! Cargar la batería hasta que el

ácido haya alcanzado un peso

específico de 1,28 kg/l.

Cargar la batería

♦ Observar imprescindiblemente las

prescripciones de seguridad en el

trato de baterías!

♦ Sólo si se utilizan las baterías y los

cargadores prescristos por

Kärcher, existe derecho a garantía.

♦ Cargar la batería con la corriente

de carga más pequeña posible.

♦ Observar imprescindiblemente las

instrucciones para el uso del

fabricante de cargadores.

! Unir el cable de polo negativo del

cargador con la conexión de polo

negativo de la batería.

! Unir el cable de polo positivo del

cargador con la conexión de polo

positivo de la batería.

! Conectar el cargador

resp. conectar el enchufe de la red.

Indicación:

Usar el cargador completamente

automático 6.654-116 de la

Fa. KÄRCHER.

Repostar

♦ Dejar enfriar el motor.

! Abrir el tapón del depósito.

♦ Repostar carburante diésel.

! Cerrar el tapón del depósito.

♦ Limpiar el carburante sobrado y

eliminar ecológicamente el trapo

ensuciado con aceite y carburante.

Controlar las tuberías del

carburante y las abrazaderas

♦ Dejar enfriar el motor.

! Abrir la cubierta del aparato.

! Controlar si las abrazaderas se han

soltado, apretar si es necesario.

! Controlar si se han dañado las

tuberías del carburante y las

abrazaderas.

Indicación:

• Si se ha dañado una tubería del

carburante o una abrazadera, se

tiene que reparar inmediatamente

la pieza afectada.

• Después de cambiar una tubería de

carburante o una abrazadera se

tiene que purgar el aire del sistema

del carburante.

! Cerrar la cubierta del aparato.

Español KMR 1550 D 105

Comprobar el nivel de aceite del

motor

Peligro de quemadura!

♦ Dejar enfriar el motor.

! Sacar la varilla de control de nivel

de aceite.

! Limpiar la varilla de control de nivel

de aceite e introducirla de nuevo.

! Sacar la varilla de control de nivel

de aceite.

♦ El nivel del aceite debe estar entre

la marca mín. y max..

♦ Si el nivel del aceite estuviera por

debajo de la marca mín, rellenar

con aceite para motores.

♦ No llenar por encima del máx..

Relleno de aceite del motor

! Abrir la cubierta del aparato.

! Desenroscar la tapa de cierre.

! Llenar aceite de motor.

♦ Clases de aceite: Ver datos

técnicos.

! Cerrar la tapa.

! Esperar por lo menos 5 min.

! Comprobar el nivel del aceite del

motor.

! Cerrar la cubierta del aparato.

Cambiar el aceite del motor y el

filtro del aceite

! Tener preparado un recipiente de

recogida para mín. 4 litros de

aceite.

! !Retirar el tornillo de purga.

• Al atornillar de nuevo el tornillo de

purga poner siempre una nueva

junta.

• El tornillo de purga se debe apretar

con una llave dinamomética a

25 Nm.

! Abrir la cubierta del aparato.

! Desenroscar el filtro del aceite.

! Limpiar el asiento y las superficies

de junta.

! Recubrir con aceite la junta del

nuevo filtro de aceite antes de

montarlo.

! Apretar con la mano el nuevo filtro

del aceite.

! Desenroscar la tapa de cierre.

! Llenar aceite de motor.

♦ Clases de aceite: Ver datos

técnicos.

! Cerrar la tapa.

! Esperar por lo menos 5 min.

! Comprobar el nivel del aceite del

motor.

! Cerrar la cubierta del aparato.

Controlar y agregar aceite

hidráulico

! Elevar el asiento.

! Sacar la varilla de control de nivel

de aceite.

! Limpiar la varilla de control de nivel

de aceite e introducirla de nuevo.

! Sacar la varilla de control de nivel

de aceite.

♦ El nivel del aceite debe estar entre

la marca mín. y max..

♦ Si el nivel del aceite está por

debajo de la marca min, rellenar

con aceite hidráulico.

♦ No llenar por encima del máx..

Español KMR 1550 D 106

! Abrir la tapa de cierre.

! Rellenar aceite hidráulico.

♦ Clases de aceite: Ver datos

técnicos.

! Cerrar la tapa.

! Comprobar el nivel de aceite

hidráulico.

! Bajar el asiento.

Controlar el agua del radiador y

llenar

! Abrir la cubierta del aparato.

♦ El nivel del agua del radiador debe

estar entre la marca mín y máx.

♦ Si el nivel del agua del radiador

estuviera por debajo de la marca

mín, rellenar con agua para el

radiador.

♦ No llenar por encima del máx..

! Abrir la tapa de cierre

! Llenar con agua del radiador hasta

la marca máx..

! Cerrar la tapa.

! Cerrar la cubierta del aparato.

Controlar las tuberías del radiador

y las abrazaderas

! Abrir la cubierta del aparato.

! Controlar si las abrazaderas se han

soltado, apretar si es necesario.

! Controlar si se han dañado las

tuberías del radiador y las

abrazaderas.

Indicación:

• Si se ha dañado una tubería del

radiador o una abrazadera, se tiene

que reparar inmediatamente la

pieza afectada o cambiarla.

! Cerrar la cubierta del aparato.

Cambiar el filtro del aire

! Abrir la cubierta del aparato.

! Abrir el tensor rápido.

! Quitar la tapa de cierre.

! Sacar el elemento de filtro.

! Poner un nuevo elemento de filtro.

! Poner la tapa de cierre.

! Sujetar la tapa de cierre con el

tensor rápido.

! Cerrar la cubierta del aparato.

Controlar y reajustar la correa

trapezoidal

El motor requiere aprox. 3...4 s de

marcha por inercia tras la detención.

En este intervalo de tiempo,

mantenerse imprescindiblemente

alejado de la zona de accionamiento!

! Abrir la cubierta del aparato.

• En el centro entre el cigüeñal y la

dinamo, la correa trapezoidal debe

ceder a una presión de 100 N

(fuerza de peso de 10 kg)

aprox. 7-9 mm.

! Soltar los tornillos de la dinamo.

! Ajustar la dinamo de tal modo que

la correa trapezoidal tenga la

tensión necesaria.

! Apretar de nuevo los tornillos de la

dinamo.

! Cerrar la cubierta del aparato.

Español KMR 1550 D 107

Cambiar la correa trapezoidal

El motor requiere aprox. 3...4 s de

marcha por inercia tras la detención.

En este intervalo de tiempo,

mantenerse imprescindiblemente

alejado de la zona de accionamiento!

! Abrir la cubierta del aparato.

! Soltar los tornillos de la dinamo.

! Ajustar la dinamo de tal modo que

la correa esté completamente

tensa.

! Sacar la correa.

! Colocar la nueva correa.

! Ajustar la dinamo de tal modo que

la correa trapezoidal tenga la

tensión necesaria.

! Apretar de nuevo los tornillos de la

dinamo.

• En el centro entre el cigüeñal y la

dinamo, la correa trapezoidal debe

ceder a una presión de 100 N

(fuerza de peso de 10 kg)

aprox. 7-9 mm.

! Cerrar la cubierta del aparato.

Controlar las escobas laterales

! Subir la escoba lateral.

! Quitar las cintas y cuerdas de las

escobas laterales.

Comprobar el cilindro barredor

! Girar hacia arriba el depósito de

basuras.

! Quitar las cintas o cordones del

cilindro barredor.

! Girar hacia atrás el depósito de

basuras.

Intercambiar la escoba lateral

♦ El cambio es necesario, cuando el

resultado del barrido disminuye

visiblemente debido al desgaste de

las cerdas.

! 3 Retirar las tuercas.

! Quitar la escoba lateral.

! Calar una nueva escoba lateral en

el arrastrador.

! 3 Apretar las tuercas.

Intercambiar el cilindro barredor

♦ El cambio es necesario, cuando el

resultado del barrido disminuye

visiblemente debido al desgaste de

las cerdas.

! 3 Retirar los tornillos hexagonales.

! Desmontar el revestimiento.

! Quitar el tornillo de la corredera.

Español KMR 1550 D 108

! 3 Quitar los tornillos de la chapa

tapa.

! Quitar la chapa tapa con la

corredera.

! Sacar el cepillo giratorio.

♦ Prestar atención a la posición de

las cerdas!

! Colocar un nuevo cilindro barredor.

! Poner la chapa tapa con la

corredera.

! Atornillar la chapa tapa con

3 tornillos.

! Apretar el tornillo a la corredera.

! Atornillar el revestimiento con

3 tornillos hexagonales.

Controlar el filtro de polvo

! En los trabajos en la instalación de

filtro llevar careta contra el polvo.

! Observar las prescripciones de

seguridad sobre el trato de polvos

finos.

♦ El filtro deteriorado revuelve polvo

en el recinto del motor y

alrededores.

♦ Una clara acumulación de polvo en

la salida del aire del soplador es un

signo de no estar el filtro

correctamente colocado o de estar

defectuoso.

Intercambiar el filtro de polvo

! En los trabajos en la instalación de

filtro llevar careta contra el polvo.

! Observar las prescripciones de

seguridad sobre el trato de polvos

finos.

! Girar hacia arriba el depósito de

basuras.

! Quitar el tornillo.

! Quitar la chapa tapa.

! Soltar los tornillos hexagonales.

! Girar las tapas y sacar.

! Sacar el filtro del polvo hacia abajo.

! Poner un nuevo filtro.

Indicación:

En el montaje del nuevo filtro, prestar

atención a que queden intactas las

láminas.

! Poner las tapas y girar para

bloquear.

! Atornillar las tapas con los tornillos

hexagonales.

! Girar hacia atrás el depósito de

basuras.

Intercambiar los listones

cubrejuntas

Listones cubrejuntas laterales

! Vaciado del depósito de basuras.

Sólo para el lado izquierdo

! Desenroscar el revestimiento.

! 2 Quitar los tornillos.

Español KMR 1550 D 109

Para ambas partes

! Desentroscar los tornillos de

sujeción del listón de junta.

! Atornillar el nuevo listón

cubrejuntas y no apretar aún.

! Meter la base de 3-5 mm de altura

para ajustar la distancia al suelo.

! Alinear el listón cubrejuntas.

! Apretar los tornillos de sujeción del

listón de junta.

Sólo para el lado izquierdo

! Atornillar el listón de junta con los

2 tornillos.

! Volver a montar el revestimiento.

Listón cubrejuntas trasero.

! Vaciado del depósito de basuras.

! Desentroscar los tornillos de

sujeción del listón de junta.

! Atornillar el nuevo listón

cubrejuntas y no apretar aún.

! El listón de junta debe tener

contacto con el suelo.

! Alinear el listón cubrejuntas.

! Apretar los tornillos de sujeción del

listón de junta.

Listón cubrejuntas delantero.

! Vaciado del depósito de basuras.

! Desentroscar los tornillos de

sujeción del listón de junta.

! Atornillar el nuevo listón

cubrejuntas y no apretar aún.

! El listón de junta debe estar en

contacto con el suelo de tal modo

que se doble hacia atrás con un

retardo de 20-40 mm.

! Alinear el listón cubrejuntas.

! Apretar el tornillo de sujeción del

listón de junta.

INDICACIONES DE

PERTURBACIÓN

Las lámparas de aviso lucen

durante el servicio

• Lámpara de aviso indicación de

presión de aceite del motor

! Controlar el nivel del aceite o

llamra al servicio técnico de

KÄRCHER.

• Lámpara de aviso indicación de

carga de batería

! Llamar al servicio técnico de

KÄRCHER.

• Lámpara de aviso filtro del aire

! Limpiar o cambiar el filtro del aire

del motor de combustión.

• Lámpara de aviso agua del radiador

! Controlar el nivel del agua del

radiador.

La máquina no se pone en marcha

• Tomar asiento en el asiento del

conductor.

• Cerrar la cubierta del aparato.

• Llenar el depósito de combustible.

• Cargar la batería.

• Avisar al Servicio KÄRCHER.

La máquina no puede arrancarse

eléctricamente.

• Controlar el fusible.

Marcha irregular del motor

• Limpiar o cambiar el filtro de aire.

• Verificar la entrada de carburante.

• Avisar al Servicio KÄRCHER.

• Controlar el filtro del carburante.

El motor funciona, sin embargo la

máquina no se pone en marcha

• Controlar la posición correcta del

pivote libre. Posición correcta ver

Mover barredora por

autoaccinamiento

• Avisar al Servicio KÄRCHER.

El motor está en marcha pero la

máquina se mueve muy

lentamente

• Poner la palanca aceleradora en el

símbolo "liebre".

La máquina no barre

correctamente

• Controlar el cilindro giratorio y las

escobas laterales.

• Dejar con suavidad de movimiento

la tapa de suciedad basta.

• Aflojar al tensión Bowden de la

compuerta de suciedad gruesa

(tornillo de ajuste).

• Tensar o cambiar la correa.

• Poner la palanca aceleradora en el

símbolo "liebre".

• Avisar al Servicio KÄRCHER.

La máquina genera polvo

• Dejar con suavidad de movimiento

la tapa de suciedad basta.

• Aflojar al tensión Bowden de la

compuerta de suciedad gruesa

(tornillo de ajuste).

• Limpiar/cambiar el filtro de polvos.

• Vaciar el depósito de basuras.

• Cambiar el perfil de junta en el

depósito de basuras.

• Ajustar/cambiar los cubrejuntas.

Mal barrido en las zonas

marginales

• Cambiar las escobas laterales.

• Avisar al Servicio KÄRCHER.

La elevación de escobas laterales

o del cilindro giratorio no funciona

• Controlar los cables Bowden para

elevar.

• Avisar al Servicio KÄRCHER.

La bajada de escobas laterales o

del cilindro giratorio no funciona

• Controlar los cables Bowden.

• Avisar al Servicio KÄRCHER.

La escoba lateral gira bruscamente

• Avisar al Servicio KÄRCHER.

ACCESORIOS

Pieza montable techo protector

para operario 2.638-391

Necesario para el servicio de la

máquina barredora en zonas de

estanterías altas por razones de

seguridad laboral.

Cabina protectora 2.638-859

Aparato cargador de

baterías 12 V 6.654-116

Batería de arranque,

precargada en seco 7.654-002

Ruedas (antipinchazos) 4.515-027

Escoba lateral standard 6.906-083

Escoba lateral dura 6.905-773

Escoba lateral con

filamentos de acero 6.905-619

Cepillos giratorios

estándar 6.905-030

Cepillo giratorio

principal blando /

impermeable 6.906-134

Cilindro-escoba

principal duro 6.905-622

Filtro redondo solo 6.414-526

Lámpara de identificación

omnidireccional para

un montaje simple 2.638-789

Parachoques + Arcos

direccionales 2.639-126

Español KMR 1550 D 110

Juego de montaje de escoba

lateral izquierda

Para el montaje ulterior. Mayor

economía con un 18 % más de

rendimiento de superficies en

comparación con el equipamiento

estándar. Especialmente apropiado

para la limpieza exterior con reducido

ensuciamiento de polvo.

Indicación

Para más información sobre oferta y

función de accesorios, diríjase a su

concesionario Kärcher.

DATOS TÉCNICOS

Medidas y pesos

Longitud 1800 mm

Anchura 1290 mm

Altura 1400 mm

Radio de viraje derecho 950 mm

Radio de viraje izquierdo 950 mm

Peso total admisible 1080 kg

Permit.. Carga del

eje delantero 440 kg

Permit.. Carga del eje trasero 640 kg

Peso propio 770 kg

Ancho de trabajo sin

escobas laterales laterales 950 mm

Anchura de trabajo con

1 escoba lateral 1250 mm

Anchura de trabajo con

2 escoba lateral 1550 mm

Capacidad ascencional 25 %

Rendimiento de superficie

(teórico)

Sin escobas laterales 10000 m²/h

Con 1 escobas laterales 12400 m²/h

Con 2 escobas laterales 15000 m²/h

Clase de protección, protección

contra gotas de agua IPX 3

Velocidades de marcha

Velocidad de

marcha adelante aprox. 16 km/h

Velocidad de

marcha atrás aprox. 7 km/h

Velocidad de barrido aprox. 10 km/h

Freno

Rueda delantera hidrostática

Ruedas traseras mecánica

Neumáticos

Tamaño 4.00-8 6PR

Presión de aire 8,0 bar

Depósito de basuras

Altura mín. de descarga 1250 mm

máx. altura de descarga 1470 mm

Volumen del depósito

de basuras 180 litros

Cilindro barredor

Diámetro 375 mm

Longitud 750 mm

N° de revoluciones 590-620 1/min

Espejo barredor 50-80 mm

Escoba lateral

Diámetro 450 mm

N° de revoluciones 72-77 1/min

Motor

Fabricante Kubota

Modelo D722E

Construcción Motor Diesel de

cuatro tiempos

de 3 cilindros

Inyección indirecta

Tipo de refrigeración refrigerado

por agua

Cilindro 67 mm

Carrera 68 mm

Cilindrada 719 cm³

Velocidad de régimen 2750 1/r.p.m.

Régimen máximo 3600 1/r.p.m.

Régimen de revoluciones

de inercia 800-900 1/min

Potencia, máx. 14 kW/19 CV

Par de fuerzas máximo 45 Nm

a 2400-2900 1/min

Filtro del carburanteCartucho filtrante

Contenido del depósito aprox. 22 l

Alcance con depósito lleno aprox. 8h

Cantidad de aceite en el motor 2,8 l

SAE 15W40

Clase de aceite en el motor

Más de 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 hasta 25° C SAE 20

SAE 10W-30

SAE 10W-40

Menos de 0° C SAE 10

SAE 10W-30

SAE 10W-40

Filtro de aceite Cartucho de filtro

Filtro de aire aspirador cartucho

filtranter en

el cuerpo

Instalación hidráulica

Cantidad de aceite en el

depósito hidráulico 25 l

Calse de aceite HV 46

Instalación eléctrica

Pila 12 V, 44 Ah

Generador C. trifásica, 12 V, 40 A

Arrancador arrancador eléctrico

Sistema filtrante y aspirador

Superficie de filtro

de polvo finos 12 m²

Categoría de uso Filtro L

(> 1 mg/m³)

(para polvos no tóxicos a la salud)

Grado de paso < 5 %

Emisión de ruidos

Nivel intensidad acústica

(EN 60704-1) 85 dB (A)

Nivel intensidad acústica

garantizado

(2000/14/EU) 103 dB (A)

Vibraciones del aparato

Valor total oscilación (ISO 5349)

Extremidades superiores < 2,5 m/s²

Pies/superficie de asiento

< 2,5 m/s²

Condiciones ambientales

Temperatura -15 hasta + 40° C

Humedad del aire, sin rocío 0 - 90 %

Português KMR 1550 D 111

ÍNDICE

Para a sua segurança! 112

Instruções gerais 112

Perigo de capotamento

em subidas demasiado

íngremes! 112

Interruptor de contacto

do assento 113

Accionamento 113

Tenha cuidado quando a

máquina estiver em

funcionamento 113

Para o nosso meio ambiente 113

Cuidado, perigo para o

ambiente devido ao óleo do

sistema hidráulico e ao óleo

do motor! 113

Cuidado, as baterias usadas

ameaçam o meio ambiente! 113

Utilização conforme com as

especificações 113

Descrição do funcionamento

da vassoura mecânica 113

Elementos do aparelho 113

Antes do primeiro serviço 114

Instruções de descarga 114

Primeira montagem 114

Deslocar a vassoura

mecânica sem

accionamento próprio 114

Deslocar a vassoura

mecânica com

accionamento próprio 115

Antes de cada serviço 115

Instruções gerais 115

Trabalhos de verificação e

manutenção 115

Ajustar o banco do condutor 115

Instruções de uso 115

Dar arranque à máquina 115

Modo "Vassoura" 116

Ajustes dos rolos de varrer 116

Varrer o piso seco 116

Varrer o piso húmido

ou molhado 117

Conduzir a máquina 117

Utilização da portinhola do

lixo grosseiro 117

Passar sobre obstáculos 118

Limpar os filtros 118

Esvaziar o colector de lixo 118

Desligar a máquina 119

Desactivação 119

Transporte 119

Instruções de transporte 119

Limpeza e conservação 119

Limpeza interior 119

Limpeza exterior 119

Intervalos de manutenção 120

Contador de horas de serviço 120

Manutenção efectuada

pelo cliente 120

Manutenção efectuada pelo

serviço de assistência técnica 120

Trabalhos de manutenção 120

Notas sobre a segurança 120

Abrir e fechar a cobertura do

aparelho 120

Compartimento da

ferramenta e ferramenta

de bordo 121

Elevar e rebater o assento

para trás 121

Instruções de segurança

relativas à bateria 121

Colocar a bateria em

funcionamento 121

Montar e desmontar a bateria 122

Verificar o nível de ácido

da bateria e reabastecer 122

Carregar a bateria 122

Reabastecer 122

Controlar as condutas de

combustível e braçadeiras

do tubo 122

Verificar o nível de óleo

do motor 123

Reabastecer de óleo

do motor 123

Substituir o óleo do motor

e o filtro do óleo 123

Verificar e atestar óleo

hidráulico 123

Controlar e reencher

água de refrigeração 124

Controlar tubos do radiador

e braçadeiras do tubo 124

Mudar o filtro do ar 124

Verificar e ajustar a correia

trapezoidal 124

Substituir correia trapezoidal 125

Controlar a vassoura lateral 125

Verificar o rolo da vassoura 125

Substituir a vassoura lateral 125

Substituir o rolo da vassoura 125

Controlar filtro do pó 126

Substituir o filtro de poeiras 126

Substituir as réguas

de vedação 127

Notas sobre avarias 127

Acessórios 128

Dados técnicos 128

Português KMR 1550 D 112

PARA A SUA SEGURANÇA!

Instruções gerais

Ler e observar incondicionalmente

antes de utilizar o aparelho!

♦ Se constatar a existência de danos

de transporte quando retirar a

embalagem comunique o facto à

casa comercial onde adquiriu o

aparelho.

♦ Leia atentamente o manual de

instruções e respeite

especialmente as indicações de

segurança antes de colocar o

aparelho em funcionamento.

♦ Antes da colocação em

funcionamento, leia as indicações

de segurança para as máquinas de

varrer e as máquinas de varrer por

aspiração 5.956-250.

♦ As placas de advertência e de

indicações colocadas no aparelho

dão indicações importante sobre o

funcionamento sem perigo .

♦ A par com as indicações existentes

no manual de instruções deve

respeitar igualmente as regras

gerais de segurança e de

prevenção de acidentes em vigor.

Aplicação

♦ O aparelho e os respectivos

dispositivos de trabalho devem ser

inspeccionados quanto a bom

estado e segurança de

funcionamento antes da utilização.

Se tiver dúvidas quanto ao bom

estado do aparelho não o utilize.

♦ Não é permitido proceder a

quaisquer alterações na máquina.

♦ Nunca aspire líquidos explosivos,

gases combustíveis nem ácidos e

solventes não diluídos! Destes

fazem parte a gasolina, diluentes

ou fuel-oil, que podem formar

gases ou misturas explosivas

quando são misturados com o ar

aspirado, para além disso acetona,

ácidos e solventes não diluídos,

porque são agressivos para com os

materiais utilizados no aparelho.

♦ Não varrer/aspirar objectos a arder

ou incandescentes.

♦ Pela sua caracterização expressa,

este aparelho só é apropriado para

a aspiração de pós nocivos para a

saúde . Respeite as indicações

técnicas relativas à segurança

existentes no manual de

instruções.

♦ Este aparelho só é apropriado para

os pavimentos identificados nas

instruções de serviço.

♦ Só pode deslocar o aparelho sobre

as superfícies autorizadas pelo

proprietário ou responsável pela

utilização do aparelho.

♦ É proibida a presença nas zonas

de perigo. É proibido o

funcionamento do aparelho em

locais com perigo de explosão.

♦ Por princípio é válido o seguinte:

Mantenha afastados da máquina

materiais facilmente inflamáveis

(perigo de explosão/de incêndio).

Operação

♦ Por princípio, devem ser

observadas as medidas de

segurança, regras e disposições

válidas para veículos automóveis.

♦ O utilizador deve utilizar o aparelho

de acordo com as especificações.

Ele deve adaptar o seu modo de

condução às condições locais e

prestar atenção a terceiros e

especialmente a crianças quando

trabalhar com o aparelho.

♦ O aparelho só deve ser manobrado

por pessoas que tenham sido

instruídas especialmente para o

efeito ou por pessoas que já

comprovaram ter capacidades para

a manobra do aparelho e que

estejam expressamente

autorizados para utilizarem o

mesmo.

♦ Este aparelho não pode ser

manobrado por crianças ou por

jovens.

♦ Por forma a evitar uma utilização

não autorizada, nos aparelhos que

estão equipados com uma chave

de ignição, deve retirar a mesma

sempre que se afaste do aparelho.

♦ Nunca deixe o aparelho sozinho

enquanto o motor estiver a

funcionar. O operador só se pode

afastar do aparelho depois de parar

o motor, bloquear o aparelho para

este não se deslocar

inadvertidamente, ter puxado

eventualmente o travão de mão e

ter retirado a chave de ignição.

♦ Não ultrapasse o ângulo de

inclinação indicado no manual de

instruções quando se encontrar em

superfícies inclinadas tanto para o

lado como no sentido de

deslocação.

Transporte

♦ Parar o motor.

♦ Puxar o travão de mão.

♦ Fixar a máquina com cintas

tensoras, cordas ou correntes.

♦ Travar a máquina nas rodas com

cunhas.

Manutenção

♦ As reparações só podem ser

executadas por postos de serviço

pós-venda autorizados ou por

técnicos que estejam familiarizados

com todas as normas de

segurança relevantes .

♦ Os aparelhos que podem ser

alterados no local para utilização

industrial estão sujeitos a uma

inspecção de segurança segundo a

Norma VDE 0701.

♦ Em trabalhos na instalação

eléctrica nos aparelhos que

funcionam a bateria tem que ser

tirada a ficha da bateria ou retirada

a bateria e nos aparelhos com

motor de combustão tem que se

retirar a bateria.

♦ Antes de proceder à limpeza e à

manutenção do aparelho, à

substituição de peças ou à

comutação para outro modo de

funcionamento deve desligar o

aparelho e retirar a chave da

ignição.

♦ Caso não seja expressamente

autorizado, a limpeza do aparelho

não pode ser efectuada com jacto

de água de mangueira ou de alta

pressão.

(Perigo de curtos-circuitos ou

outros danos).

Acessórios e peças

sobressalentes

♦ Só deve utilizar acessórios e peças

sobressalentes autorizadas pelo

fabricante do aparelho. Os

acessórios e as peças

sobressalentes de origem são o

garante para que o aparelho

funcione de forma segura e sem

falhas.

Aparelhos com banco

♦ Os aparelhos com banco não se

encontram aprovados para

circulação em vias públicas.

Consulte o seu representante para

se inteirar do conjunto de

equipamento autorizado para a

circulação em vias públicas.

♦ Não é permitido transportar

acompanhantes na máquina.

♦ Os aparelhos com banco só podem

ser operados a partir do banco.

Aparelhos com motores de

combustão

♦ A abertura dos gases de escape

não pode ser obstruída.

♦ Não se incline sobre nem aproxime

a mão da abertura dos gases de

escape (perigo de queimadura).

♦ Não toque nem agarre no motor de

accionamento (perigo de

queimadura).

♦ Caso coloque o aparelho a

funcionar em espaços fechados

tem de assegurar uma ventilação e

evacuação suficiente dos gases de

escape. (perigo de intoxicação)

♦ Os gases de escape são tóxicos e

prejudiciais à saúde, não devendo,

por isso, ser inalados.

♦ O motor precisa de cerca de

3...4 s de marcha em vazio depois

de parado. Durante este espaço de

tempo, mantenha-se afastado da

zona de accionamento!

Nos aparelhos com motores de

combustão, ao reabastecer, é

necessário prestar atenção ao

seguinte:

♦ Só pode utilizar os combustíveis

especificados no manual de

instruções. Existe perigo de

explosão caso utilize combustíveis

que não são adequados.

♦ Desligue sempre o motor.

♦ Não reabastecer em recintos

fechados.

♦ Preste sempre atenção para não

verter o combustível sobre

superfícies quentes.

♦ Não utilize, nem aproxime objectos

em chama ou incandescentes do

aparelho enquanto estiver a atestar

o aparelho (perigo de explosão).

♦ Encha o depósito o máximo até

1 cm abaixo do rebordo inferior do

bocal de enchimento, em virtude do

combustível dilatar com o calor.

♦ Limpar o combustível derramado e

fechar bem a tampa do depósito.

Perigo de capotamento em

subidas demasiado íngremes!

♦ A máquina pode capotar ao subir

transversalmente em relação à via.

♦ A máquina pode capotar ao virar

em subidas.

♦ No sentido da marcha, não fazer

subidas superiores a 25 %.

♦ Em sentido atravessado em

relação ao sentido de marcha da

máquina, não fazer subidas

superiores a 10 % .

Português KMR 1550 D 113

Interruptor de contacto do assento

O motor tem de se desligar quando

se abandona o banco do condutor.

Se o motor não se desligar, significa

que o interruptor de contacto do

assento tem uma anomalia.

Avisar o serviço de assistência

técnica.

Accionamento

O motor precisa de cerca de 3...4 s

de marcha em vazio depois de

parado.

Durante este espaço de tempo,

mantenha-se afastado da zona de

accionamento!

Tenha sempre cuidado quando a

máquina estiver em funcionamento

A centragem do rolo da vassoura

roda com.

(Vide substituir o rolo de varrer)

Não tocar nestas áreas enquanto a

máquina estiver a trabalhar.

PARA O NOSSO MEIO AMBIENTE

Cuidado, perigo para o ambiente

devido ao óleo do sistema

hidráulico e ao óleo do motor!

Quando mudar o óleo, entregue o

óleo queimado a um posto de recolha

de óleo queimado ou a uma empresa

de tratamento.

Cuidado, as baterias usadas

ameaçam o meio ambiente!

As baterias usadas não devem ser

colocadas no lixo doméstico.

Tenha o cuidado de eliminar o lixo

sem prejudicar o meio ambiente.

UTILIZAÇÃO CONFORME COM AS

ESPECIFICAÇÕES

♦ Esta vassoura mecânica destina-se

a varrer especialmente áreas ao ar

livre.

♦ Corresponde à categoria de

aplicação "L" para pós não nocivos

para a saúde.

♦ Não se destina à utilização em vias

públicas

DESCRIÇÃO DO

FUNCIONAMENTO DA VASSOURA

MECÂNICA

A KMR 1550 D trabalha segundo o

princípio de emboço.

O rolo de varrer em rotação (Pos. 4)

transporta o lixo directamente para o

reservatório do lixo varrido (Pos. 3).

A vassoura lateral Pos. 5) limpa os

cantos e bordos da superfície de

varredura e transporta a sujidade

para a faixa do rolo de

varrer (Pos. 4).

O pó fino é aspirado através do filtro

do pó (Pos. 2) pelo ventilador de

aspiração (Pos. 1).

ELEMENTOS DO APARELHO

1. Guiador

2. Braço da engrenagem de direcção

(pisca-pisca, luz, buzina, buzina

óptica)

3. Painel de instrumentos (veja a

descrição dos elementos de

comando em baixo)

1. Levantar/baixar a vassoura de

varrer esquerda (opcional)

2. Levantar/baixar rolo de varrer

3. Levantar/baixar vassoura de varrer

direita

1. Ajuste do banco do condutor

2. Travão de estacionamento

3. Portinhola do lixo grosseiro

4. Acelerador de marcha à frente

5. Acelerador de marcha atrás

6. Ajuste da aspiração do pó

1. Nível do combustível

2. Fecho do depósito

1. Manivela de aceleração

1. Regular o número de rotações da

vassoura lateral

Português KMR 1550 D 114

1. Luz intermitente de advertência

2. Lâmpada de controlo do indicador

de direcção

3. Luz de identificação a toda a volta

(opcional)

4. Luz de estacionamento

5. Lâmpada de controlo da luz de

estacionamento

6. Luz de advertência do indicador

de pressão de óleo do motor

7. Lâmpada de advertência do

indicador de carga da bateria

8. Pré-incandescência da lâmpada

de controlo

9. Fecho de ignição

10. Lâmpada de advertência do filtro

do ar

11. Lâmpada de advertência da água

de refrigeração

1. Contador das horas de serviço

2. Pivotar o reservatório do lixo

varrido, levantando-o

3. Despejar o reservatório do lixo

4. Revirar o reservatório do lixo

varrido

5. Pivotar o reservatório do lixo para

trás

6. Vibrador do filtro

1. Radiador

2. Dínamo

3. Filtro do combustível

4. Filtro de óleo

5. Motor de arranque

6. Reservatório de água de

refrigeração

7. Embraiagem

8. Hidróstato

9. Ventilador

1. Alavanca de ajuste do nível de

varredura

2. Caixa de fusíveis

3. Filtro de ar

1. Tubuladura de enchimento e

vareta de medição do nível do

óleo hidráulico

2. Bateria

1. Vareta de medição do nível do

óleo do motor

ANTES DO PRIMEIRO SERVIÇO

Instruções de descarga

Para um transporte seguro, a

máquina é fixa com correias tensoras

ou cabos sobre uma palete.

Proceda da seguinte maneira quando

descarregar a máquina:

! Corte a fita de empacotar em

plástico e remova a película.

! Retire os calços das rodas e tire a

máquina da palete através de uma

rampa apropriada.

Não utilizar empilhadeiras de

forquilha para a descarga, a máquina

pode ser danificada.

Primeira montagem

! Verificar a pressão dos pneus.

♦ Vide Dados Técnicos

! Montar as vassoras laterais.

! Colocar a bateria em

funcionamento.

! Instalar a bateria.

! Reabastecer

♦ Consulte o ponto Trabalhos de

manutenção

Deslocar a vassoura mecânica

sem accionamento próprio

Não desloque a máquina sem

accionamento próprio por percursos

muito longos, nem com uma

velocidade superior a 6 km/h.

Tal poderá causar danos no sistema

hidráulico.

! Puxar o travão de mão.

! Puxar a peça de revestimento para

cima.

! Desaparafusar parafuso manual no

lado interior da cobertura do

aparelho.

Português KMR 1550 D 115

! Rebater a cobertura do aparelho

para a frente sobre o encosto do

cabo.

! Rodar o pivot de roda livre da

bomba hidráulica em 90°.

! Abrir a cobertura do aparelho.

! Aparafusar novamente o parafuso

manual.

! Fechar novamente a peça de

revestimento.

Deslocar a vassoura mecânica

com accionamento próprio

! Puxar o travão de mão.

! Abrir a tampa do aparelho.

! Rodar o pivot de roda livre da

bomba hidráulica em 90°.

! Fechar a tampa do aparelho.

ANTES DE CADA SERVIÇO

Instruções gerais

! Colocar a vassoura mecânica de

aspiração sobre uma superfície

plana.

! Retirar a chave da ignição.

! Puxar o travão de mão.

Trabalhos de verificação e

manutenção

! Verificar se o travão de mão

funciona.

! Controlar o funcionamento da

instalação técnica da iluminação

! Controlar o funcionamento do

dispositivo de sinalização e

advertência

! Verificar a pressão dos pneus.

♦ Vide Dados Técnicos

! Limpar o filtro.

! Esvaziar o colector de lixo.

♦ Vide as instruções de utilização

! Verifique o nível de óleo do motor.

! Controlar o nível do depósito de

combustível, se necessário,

abastecer.

! Verificar o nível do óleo hidráulico.

! Controlar nível de água de

refrigeração.

! Verificar a vassoura lateral.

! Verificar o rolo da vassora.

♦ Consulte o ponto Trabalhos de

manutenção

As falhas detectadas devem ser

eliminadas de imediato ou deve

parar-se o veículo.

Ajustar o banco do condutor

• O banco do condutor pode ser

ajustado a pessoas de tamanho

diferente alterando a posição do

assento.

! Puxar a alavanca para fora.

! Deslocar o assento, soltar a

alavanca.

! Controlar se o assento está

travado, movimentando-o para a

frente a para trás.

INSTRUÇÕES DE USO

Dar arranque à máquina

! Sente-se no lugar do condutor.

! Puxar o travão de mão.

! Levantar o cilindro de varrer e

colocá-lo fora de serviço.

! Elevar a vassoura lateral e colocá-

la fora de serviço.

Português KMR 1550 D 116

! Regular a alavanca de aceleração

para aprox. 1/2 da velocidade máx.

de rotação.

! Rodar a chave de ignição para a

posição 1 (pré-incandescência).

! Não accionar os pedais de marcha.

! Depois da lâmpada de controlo se

apagar, rodar a chave de ignição

para além da posição 1. (Arranque

E do motor)

Nunca accionar o motor de arranque

durante mais de 10 s.

Antes de voltar a accionar o motor de

arranque aguardar no mínimo 10 s.

Nota:

• A máquina está equipada com um

interruptor de contacto no assento.

A máquina é desligada sempre que

se levanta do assento do condutor.

Modo "Vassoura"

♦ Não varra fitas de empacotar,

arames ou objectos semelhantes

para dentro da máquina, isso pode

causar danos ao sistema mecânico

da vassoura.

! Baixar o rolo da vassoura e pôr em

funcionamento.

! Baixar a vassoura lateral e colocá-

la em funcionamento.

Ajustes dos rolos de varre

! Levantar o rolo da vassora.

! Abrir a tampa do aparelho.

! Colocar a alavanca manual em

movimento pendular ou imóvel.

! Fechar a tampa do aparelho.

Rolo de varrer em movimento

pendular

• O rolo de varrer está no solo devido

ao seu próprio peso e adapta-se às

irregularidades do subsolo.

Rolo de varrer imóvel

• Nível de varredura está regulado de

forma fixa.

Varrer piso seco

! Ligar a aspiração de pó.

! Baixar o rolo da vassoura e pôr em

funcionamento.

Português KMR 1550 D 117

! Baixar a vassoura lateral e colocá-

la em funcionamento.

• Deverá ajustar a velocidade de

condução às circunstâncias a fim

de obter um óptimo resultado em

termos de limpeza.

• Durante o serviço, limpe o filtro e

esvazie o colector de lixo em

intervalos regulares.

Regular o número de rotações da

vassoura lateral

! A rotação no sentido dos ponteiros

do relógio diminui o número de

rotações da vassoura lateral.

! A rotação no sentido contrário ao

dos ponteiros do relógio aumenta o

número de rotações da vassoura

lateral.

Varrer piso húmido ou molhado

! Desligar a aspiração de pó.

! Baixar o rolo da vassoura e pôr em

funcionamento.

! Baixar a vassoura lateral e colocá-

la em funcionamento.

Conduzir a máquina

! Colocar a alavanca de aceleração

no símbolo da lebre.

! Afrouxar o travão de mão.

Conduzir em frente

! Premir o pedal direito de

aceleração.

• A velocidade do veículo pode ser

regulada continuamente.

Evitar accionar o pedal de marcha

aos solavancos.

O sistema hidráulico pode ficar

danificado.

Conduzir em marcha atrás

! Premir o pedal esquerdo de

aceleração.

Evitar travar aos solavancos

accionando o pedal de marcha no

sentido inverso ao da marcha.

O sistema hidráulico pode ficar

danificado.

Nota:

Em caso de perda de potência em

subidas, tirar ligeiramente o pé do

acelerador.

Desta forma, a capacidade de

ascenção da máquina é melhorada.

Travar

O aparelho retarda depois de se

soltar o pedal de marcha e fica

parado em piso plano.

Utilização da portinhola do lixo

grosso

Com a portinhola para lixo de

maiores dimensões aberta, as pedras

ou o cascalho podem ser projectados

para a frente pelo rolo da vassoura.

Certifique-se de que quando isso

acontece não fere pessoas nem

animais, nem danifica objectos.

! Premir o pedal de pé, a portinhola

do lixo grosso abre-se.

! Passe sobre o lixo de maiores

dimensões a baixa velocidade.

Nota:

Para varrer objectos maiores até uma

altura de 70 mm, p.ex. latas de

bebidas, a tampa de sujidade grossa

tem que ser elevada por um período

curto.

Português KMR 1550 D 118

! Soltar o pedal de pé, a portinhola

do lixo grosso fecha-se.

! Passe sobre o lixo de maiores

dimensões a baixa velocidade.

Nota:

Um resultado optimizado de limpeza

só se consegue com a tampa da

sujidade grosseira completamente

baixada.

Passar sobre obstáculos

Obstáculos fixos até 50 mm de

altura

! Elevar tampa de sujidade grossa.

! Transpôr lenta e cuidadosamente

os obstáculos.

Obstáculos fixos acima de 50 mm

de altura

! Conduza o aparelho através de

uma rampa apropriada.

Limpar o filtro

Limpeza automática

! Desligar o motor.

! Após a máquina ter sido desligada,

o filtro é limpo automaticamente em

aprox. 10 s de comprimento.

Limpeza manual

! Desligar o motor.

! Levantar o rolo de varrer e a

vassoura lateral.

! Desligar a aspiração de pó.

! Premir a tecla (vibrador do filtro)

aprox. 10 s.

! Ligar novamente aspiração do pó.

Esvaziar o colector de lixo

Perigo de ferimentos!

♦ Durante o processo de

esvaziamento, não podem

encontrar-se nem pessoas, nem

animais na área de rotação do

colector de lixo varrido.

Perigo de esmagamento!

♦ Nunca introduza as mãos no

sistema de alavancas do

mecanismo de esvaziamento.

Perigo de capotamento!

♦ Esvaziar o colector de lixo varrido

apenas em superfícies planas.

! Levantar o rolo da vassora.

! Levantar a vassora lateral.

! Desligar a aspiração de pó.

! Puxar o travão de mão.

♦ Limpe primeiro o filtro antes de

retirar o colector de lixo varrido.

! Pivotar o reservatório do lixo

varrido levantando-o.

! Reservatório do lixo varrido na

posição final.

! Para despejar, o reservatório tem

de ter uma altura mínima. Indicado

pela lâmpada de controlo verde na

tecla despejar reservatório do lixo

varrido.

! Aproximar-se lentamente do

colector em marcha atrás.

! Despejar o colector de lixo.

! Virar o colector de lixo para trás.

! O reservatório tem de ser virado

totalmente para trás. Indicado

através de uma lâmpada de

controlo verde na tecla pivotar para

trás o reservatório do lixo varrido.

! Distanciar-se lentamente do

colector.

! Pivotar para trás o reservatório de

lixo varrido.

! Afrouxar o travão de mão.

! Baixar o rolo da vassoura.

! Baixar a vassoura lateral.

Português KMR 1550 D 119

Desligar a máquina

! Não accionar os pedais de marcha.

! Colocar a alavanca de aceleração

no símbolo da tartaruga.

! Puxar o travão de mão.

! Elevar a vassoura lateral e colocá-

la fora de serviço.

! Levantar o cilindro de varrer e

colocá-lo fora de serviço.

! Desligar o motor.

O motor precisa de cerca de 3...4 s

de marcha em vazio depois de

parado.

Durante este espaço de tempo,

mantenha-se afastado da zona de

accionamento!

PARAGEM

♦ Esteja atento aos seguintes pontos,

quando a máquina não for utilizada

durante um longo período de

tempo.

! Colocar a vassoura mecânica

numa superfície plana.

! Puxar o travão de mão.

! Retirar a chave da ignição.

! Travar a vassoura mecânica para

que a mesma não se possa

deslocar.

! Limpar a vassoura mecânica por

dentro e por fora.

! Fechar a alimentação de

combustível pela torneira de

combustível.

! Desligar o cabo de massa da

bateria.

! Carregar a bateria num intervalo de

aprox. 2 meses.

! Estacionar a máquina num local

abrigado e seco.

TRANSPORTE

Instruções de transporte

Durante o transporte, a máquina

deve estar travada contra possíveis

deslizes.

! Puxar o travão de mão.

! Segurar a máquina com correias

tensoras ou cabos.

! Travar a máquina nas rodas com

cunhas.

• Zona de fixação

Nota:

Atenção às marcas para as zonas de

fixação no chassis!

(Símbolos de corrente)

LIMPEZA E TRATAMENTO

! Colocar a vassoura mecânica

numa superfície plana.

! Retirar a chave da ignição.

! Puxar o travão de mão.

Limpeza interior

Usar máscara de protecção contra

poeiras!

Usar óculos protectores!

! Limpar com um pano.

! Limpar com ar comprimido.

Limpeza exterior

! Limpar com um pano húmido.

Nota:

Não use produtos de limpeza

agressivos!

Português KMR 1550 D 120

INTERVALOS DE MANUTENÇÃO

Contador de horas de serviço

• O contador de horas de serviço

indica-lhe o momento aproproado

para efectuar intervalos de

manutenção.

Manutenção efectuada pelo cliente

Nota:

Caso a manutenção seja efectuada

pelo cliente, todos os trabalhos de

assistência técnica e manutenção

devem ser efectuados por técnicos

qualificados.

Em caso de necessidade, pode ser

sempre consultado um representante

da KÄRCHER.

Manutenção diária

! Verifique o nível de óleo do motor.

! Verificar o rolo da vassora quanto

ao desgaste e fitas enroladas.

! Limpar o filtro.

! Controlar o funcionamento de

todos os elementos de comando e

lâmpadas de controlo.

Manutenção semanal

! Verifique o filtro do ar.

! Verificar o nível de óleo hidráulico.

Manutenção 50 horas após a

primeira colocação em serviço

! Substitua o óleo do motor.

Manutenção em cada 50 horas de

serviço

! Para saber quando deve mudar o

óleo, o volume de enchimento e o

tipo, consulte os dados técnicos.

! Controlar o funcionamento do

interruptor de contacto do assento.

! Verificar tensão, desgaste e

funcionamento das correias de

accionamento.

! Verifique a mobilidade dos cabos

Bowden e das partes móveis.

! Verifique as réguas de vedação na

zona de varredura em termos de

ajuste e desgaste.

! Verificar a pressão dos pneus.

! Controlar as condutas de

combustível e as braçadeiras do

tubo.

Manutenção em cada 100 horas de

serviço

! Limpar o filtro de ar.

! Em cada 6. limpeza substituir o

filtro de ar.

! Verificar o nível do ácido da

bateria.

Manutenção 125 horas após a

primeira colocação em

funcionamento e, depois, todas as

75 horas de serviço

! Substitua o óleo do motor.

! Em cada 2. mudança de óleo

substituir o filtro.

Manutenção todas as 200 horas de

serviço ou todos os 6 meses

! Controlar tubos do radiador e

braçadeiras do tubo.

Manutenção anual

! Mudar o filtro do ar.

! Controlar o filtro do pó e, se

necessário, substituí-lo.

Manutenção efectuada pelo

serviço de assistência técnica

Manutenção após 8 horas de

serviço

Primeira inspecção

Manutenção em cada 100 horas de

serviço

Manutenção em cada 400 horas de

serviço

Manutenção em cada 500 horas de

serviço

Manutenção em cada 800 horas de

serviço

Manutenção todos os 2 anos

Nota:

Todos os trabalhos de assistência

técnica e manutenção durante o

prazo da garantia devem ser

efectuados pelo serviço de

assistência técnica autorizado da

KÄRCHER, a fim de assegurar a

validade da garantia.

TRABALHOS DE MANUTENÇÃO

Notas relativas à segurança

Preparação

! Colocar a vassoura mecânica

numa superfície plana.

! Se o motor estiver accionado,

desligar o motor.

! Retirar a chave da ignição.

! Puxar o travão de mão.

As falhas detectadas devem ser

eliminadas de imediato ou deve

parar-se o veículo.

Abrir e fechar a cobertura do

aparelho

Abrir a tampa do aparelho

! Puxar a peça de revestimento para

cima.

! Desaparafusar parafuso manual no

lado interior da cobertura do

aparelho.

! Rebater a cobertura do aparelho

para a frente sobre o encosto do

cabo.

Fechar a tampa do aparelho

! Abrir a cobertura do aparelho.

! Aparafusar novamente o parafuso

manual.

! Fechar novamente a peça de

revestimento.

Português KMR 1550 D 121

Compartimento da ferramenta e

ferramenta de bord

! Por baixo da cobertura do aparelho

existe um compartimento para

ferramenta. Nele encontram-se

ferramentas para executar os

trabalhos de manutenção.

Levantar e rebater o assento para

trá

Levantar o assento

! Rodar o quadrado em 90° com a

ferramenta de bordo anexa.

! Levantar o assento até que o

dispositivo de fixação da aba do

assento engate.

Rebater o assento para trás

! Levantar o dispositivo de fixação

da aba do assento e rebatê-lo para

trás.

! Rodar o quadrado em 90° com a

ferramenta de bordo anexa.

Notas de segurança da bateria

♦ Respeite o manual.

♦ Só se devem efectuar trabalhos

nas baterias depois de se ter

recebido uma orientação adequada

por pessoal técnico.

♦ Usar óculos e roupa de protecção.

♦ Observar os regulamentos relativos

à prevenção de acidentes, assim

como DIN VDE 0510, VDE 0105

T.1.

Perigo de incêndio e explosão!

♦ Proibido fumar.

♦ Evitar chamas abertas, objectos

incandescentes ou faíscas na

proximidade de baterias.

Perigo de corrosão!

♦ Enxagúe com água abundante os

esguichos de ácido nos olhos ou

na pele.

♦ De seguida, consultar

imediatamente um médico.

♦ As roupas sujas com ácido devem

ser lavadas com água.

Perigo de explosão e incêndio!

♦ Não colocar objectos ou

ferramentas em cima de baterias,

pois os pólos de bateria

encontram-se permanentemente

sob tensão.

♦ Os espaços, em que as baterias

são carregadas, devem estar bem

arejados, já que o processo de

carga cria um gás altamente

explosivo.

♦ As baterias usadas que ostentam

este símbolo são comercialmente

reutilizáveis e devem ser

recicladas.

♦ As baterias usadas, que não são

recicladas, devem ser eliminadas

enquanto lixo especial, sob

observância de todos os

regulamentos existentes para o

mesmo.

Colocar a bateria em

funcionamento

Observe obrigatoriamente as

disposições em matéria de

segurança ao manusear baterias!

! Desenroscar as tampas das

células.

! Encher as câmaras da bateria com

ácido para baterias fornecido

juntamente até MAX.

! Se necessário, voltar a atestar

ácido.

! Enroscar as tampas das células.

Português KMR 1550 D 122

Montar e desmontar a bateria

Montagem da bateria

! Levantar o assento.

! Colocar a bateria e aparafusá-la

com o parafuso existente.

Nota:

Ao utilizar as baterias com electólito

líquido, lubrificar bem o polo da

bateria com lubrificante de polos para

proteger da corrosão!

! Aparafusar o condutor do pólo

positivo.

! Aparafusar o condutor do pólo

negativo.

! Rebater o assento para trás.

Desmontagem da bateria

Ao desligar a bateria, desliga-se

primeiro o cabo do pólo negativo e só

depois o cabo do pólo positivo.

Verificar o nível de ácido da bateria

e reabastecer

Observe obrigatoriamente as

disposições em matéria de

segurança ao manusear baterias!

! Desenroscar as tampas das

células.

! Retirar uma amostra de cada célula

com o aparelho de verificação do

ácido.

! Voltar a por a amostra do ácido na

mesma célula.

♦ O ácido de uma bateria

completamente carregada

apresenta um peso específico de

20 kg/l a 1,28 °C $.

♦ O ácido de uma bateria

parcialmente carregada tem um

peso específico entre 1,00 e 1,28

kg/l.

♦ O peso específico do ácido tem de

ser igual em todas as células.

♦ Peso específico abaixo de

1,15 kg/l.

! Se o nível do ácido da bateria

estiver muito em baixo, encher as

células com água destilada até os

rebordos superiores das placas

ficarem cobertos.

! Carregar a bateria até se atingir o

peso específico de 1,28 kg/l.

Carregar a bateria

♦ Observe obrigatoriamente as

disposições em matéria de

segurança ao manusear baterias!

♦ A garantia só é válida, se utilizar as

baterias e carregadores prescritos

pela KÄRCHER.

♦ Carregar a bateria com a menor

corrente de carga possível.

♦ Respeite obrigatoriamente as

instruções sobre o modo de

emprego ou uso do fabricante do

carregador.

! Ligar o cabo do pólo negativo do

carregador à ligação do pólo

negativo da bateria.

! Ligar o cabo do pólo positivo do

carregador à ligação do pólo

positivo da bateria.

! Ligar o carregador ou introduzir a

ficha de ligação à rede.

Nota:

Utilize o carregador de baterias

completamente automático 6.654-116

da firma KÄRCHER.

Reabastecer

♦ Deixar o motor arrefecer.

! Abra a tampa do depósito.

♦ Abastecer com combustível diesel.

! Feche a tampa do depósito.

♦ Limpar o combustível derramado e

eliminar o pano sujo pelo óleo e

pelo combustível de acordo com as

normas de preservação do

ambiente.

Controlar as condutas de

combustível e as braçadeiras do

tub

♦ Deixar o motor arrefecer.

! Abrir a tampa do aparelho.

! Controlar se as braçadeiras do

tubo se soltaram, eventualmente

reapertá-las.

! Controlar se as condutas de

combustível e as braçadeiras do

tubo estão danificadas.

Português KMR 1550 D 123

Nota:

• Em caso de danificação de uma

conduta de combustível ou de uma

braçadeira do tubo, é necessário

reparar ou mandar substituir

imediatamente a peça em questão.

• O sistema do combustível tem de

ser purgado do ar após

substituição de uma conduta de

combustível ou de uma braçadeira

do tubo.

! Fechar a tampa do aparelho.

Verificar o nível de óleo do motor

Perigo de queimadura!

♦ Deixar o motor arrefecer.

! Retirar a vareta do óleo.

! Limpar e introduzir a vareta do

óleo.

! Retirar a vareta do óleo.

♦ O nível de óleo tem de situar-se

entre a marca mín. e a marca

máxima.

♦ Se o nível de óleo se situar abaixo

da marca mínima, reabastecer com

óleo para motor.

♦ Não encher para além da marca

máxima.

Reabasteça de óleo para o motor

! Abrir a tampa do aparelho.

! Desaparafusar tampa do fecho.

! Reabastecer óleo do motor.

♦ Tipos de óleo: Vide Dados

Técnicos.

! Fechar tampa do fecho.

! Esperar, pelo menos, 5 minutos.

! Verifique o nível de óleo do motor.

! Fechar a tampa do aparelho.

Substituir o óleo do motor e o filtro

do óleo

! Preparar um recipiente de recolha

de óleo para pelo menos 4 litros de

óleo.

! Remover o parafuso de descarga.

• Ao voltar a apertar o bujão, utilizar

sempre uma junta nova.

• Apertar o bujão com uma chave

dinamométrica a 25 Nm.

! Abrir a tampa do aparelho.

! Desaparafusar o filtro de óleo.

! Limpar o suporte do filtro e as

superfícies de vedação.

! Untar com óleo a junta do filtro do

óleo novo antes de proceder à sua

montagem.

! Apertar firmemente o novo filtro de

óleo.

! Desaparafusar tampa do fecho.

! Reabastecer óleo do motor.

♦ Tipos de óleo: Vide Dados

Técnicos.

! Fechar tampa do fecho.

! Esperar, pelo menos, 5 minutos.

! Verifique o nível de óleo do motor.

! Fechar a tampa do aparelho.

Verificar e atestar óleo hidráulico

! Levantar o assento.

! Retirar a vareta do óleo.

! Limpar e introduzir a vareta do

óleo.

! Retirar a vareta do óleo.

♦ O nível de óleo tem de situar-se

entre a marca mín. e a marca

máxima.

♦ Se o nível de óleo se situar abaixo

da marcação mínima, reencher

com óleo hidráulico.

♦ Não encher para além da marca

máxima.

Português KMR 1550 D 124

! Abrir a tampa do fecho.

! Reabastecer de óleo hidráulico.

♦ Tipos de óleo: Vide Dados

Técnicos.

! Fechar tampa do fecho.

! Verificar o nível de óleo hidráulico.

! Rebater o assento para trás.

Controlar e reencher a água de

refrigeração

! Abrir a tampa do aparelho.

♦ O nível da água de refrigeração

tem de situar-se entre a marca

mínima e a marca máxima.

♦ Se o nível da água de refrigeração

se situar abaixo da marca mínima,

reencher a água de refrigeração.

♦ Não encher para além da marca

máxima.

! Abrir a tampa do fecho

! Reencher a água de refrigeração

até à marca máxima.

! Fechar tampa do fecho.

! Fechar a tampa do aparelho.

Controlar os tubos do radiador e

as braçadeiras do tub

! Abrir a tampa do aparelho.

! Controlar se as braçadeiras do

tubo se soltaram, eventualmente

reapertá-las.

! Controlar se os tubos do radiador e

as braçadeiras do tubo estão

danificados.

Nota:

• Em case de danificação de um tubo

do radiador ou de uma braçadeira

do tubo é necessário reparar ou

substituir imediatamente a peça em

questão.

! Fechar a tampa do aparelho.

Mudar o filtro do ar

! Abrir a tampa do aparelho.

! Abrir o tensor rápido.

! Retirar a tampa.

! Retirar o elemento filtrante.

! Colocar um elemento filtrante novo.

! Colocar a tampa.

! Fixar a tampa do fecho com o

tensor rápido.

! Fechar a tampa do aparelho.

Verificar e ajustar a correia

trapezoidal

O motor precisa de cerca de 3...4 s

de marcha em vazio depois de

parado.

Durante este espaço de tempo,

mantenha-se afastado da zona de

accionamento!

! Abrir a tampa do aparelho.

• A correia trapezoidal tem de ceder

aprox. 7-9 mm no centro, entre a

cambota e o dínamo, com uma

pressão de 100 N (peso de 10 kg).

! Soltar os parafusos no dínamo.

! Ajustar o dínamo de forma a que a

corrente trapezoidal tenha a tensão

necessária.

! Apertar novamente os parafusos

no dínamo.

! Fechar a tampa do aparelho.

Português KMR 1550 D 125

Substituir a correia trapezoida

O motor precisa de cerca de 3...4 s

de marcha em vazio depois de

parado.

Durante este espaço de tempo,

mantenha-se afastado da zona de

accionamento!

! Abrir a tampa do aparelho.

! Soltar os parafusos no dínamo.

! Ajustar o dínamo de forma a que a

correia trapezoidal fique totalmente

distendida.

! Retirar a correia trapezoidal.

! Colocar a nova correia trapezoidal.

! Ajustar o dínamo de forma a que a

corrente trapezoidal tenha a tensão

necessária.

! Apertar novamente os parafusos

no dínamo.

• A correia trapezoidal tem de ceder

aprox. 7-9 mm no centro, entre a

cambota e o dínamo, com uma

pressão de 100 N (peso de 10 kg).

! Fechar a tampa do aparelho.

Controlar a vassoura lateral

! Levantar a vassora lateral.

! Retirar as cintas ou cordões das

vassouras laterais.

Verificar o rolo da vassora

! Pivotar o reservatório do lixo

varrido levantando-o.

! Retirar fitas ou fios do rolo da

vassora.

! Pivotar para trás o reservatório de

lixo varrido.

Substituir a vassora lateral

♦ A mudança é necessária se o

efeito de varrer se tornar

visivelmente mais fraco devido ao

desgaste das cerdas.

! 3 Remover as porcas manuais.

! Retirar a vassora lateral.

! Encaixar a nova vassora lateral no

arrastador.

! 3 Apertar as porcas manuais.

Substituir o rolo da vassora

♦ A mudança é necessária se o

efeito de varrer se tornar

visivelmente mais fraco devido ao

desgaste das cerdas.

! 3 Remover os parafusos internos

sextavados.

! Retirar o revestimento.

! Remover o parafuso manual no

balanceiro.

Português KMR 1550 D 126

! 3 Remover os parafusos manuais

da chapa de cobertura.

! Retirar a chapa de cobertura com o

balanceiro.

! Retirar o rolo de varrer.

♦ Prestar atenção à posição do

conjunto de escovas!

! Colocar o novo rolo da vassora.

! Colocar a chapa de cobertura com

o balanceiro.

! Aparafusar a chapa de cobertura

com 3 parafusos manuais.

! Apertar o parafuso manual no

balanceiro.

! Aparafusar o revestimento com

3 parafusos interiores sextavados.

Controlar o filtro do p

! Usar máscara de protecção de

poeiras, ao trabalhar no sistema de

filtros.

! Prestar atenção aos regulamentos

de segurança relativos ao

manuseamento com poeiras finas.

♦ O filtro danificado faz o pó

redemoinhar no compartimento do

motor e nas cercanias.

♦ O depósito visível de pó na saída

do ar da ventoinha é um sinal de

que o filtro não está colocado

correctamente ou está danificado.

Substituir o filtro de poeiras

! Usar máscara de protecção de

poeiras, ao trabalhar no sistema de

filtros.

! Prestar atenção aos regulamentos

de segurança relativos ao

manuseamento com poeiras finas.

! Pivotar o reservatório do lixo

varrido levantando-o.

! Remover o parafuso manual.

! Remover a chapa de cobertura.

! Soltar os parafusos internos

sextavados.

! Rodar e retirar as coberturas.

! Retirar o filtro do pó puxando para

baixo.

! Colocar novo filtro do pó.

Nota:

Ter cuidado para não danificar as

lamelas, ao montar o novo filtro.

! Colocar as coberturas e rodar para

o dispositivo de fixação.

! Apertar as coberturas com os

parafusos interiores sextavados.

! Pivotar para trás o reservatório de

lixo varrido.

Português KMR 1550 D 127

Substituir as réguas de vedação

Réguas de vedação laterais

! Esvaziar o colector de lixo.

Só para o lado esquerdo

! Desaparafusar o revestimento.

! 2 Remover os parafusos manuais.

Para ambos os lados

! Desaparafusar os parafusos de

fixação da régua vedante.

! Aparafusar a nova régua de

vedação, sem apertar.

! Introduzir base de 3-5 mm de

altura, para ajustar a distância do

solo.

! Ajustar a régua de vedação.

! Apertar os parafusos de fixação da

régua vedante.

Só para o lado esquerdo

! Aparafusar a régua vedante com

os 2 parafusos manuais.

! Montar o revestimento novamente.

Régua de vedação traseira.

! Esvaziar o colector de lixo.

! Desaparafusar os parafusos de

fixação da régua vedante.

! Aparafusar a nova régua de

vedação, sem apertar.

! A régua vedante tem de pousar no

solo.

! Ajustar a régua de vedação.

! Apertar os parafusos de fixação da

régua vedante.

Régua de vedação frontal.

! Esvaziar o colector de lixo.

! Desaparafusar os parafusos de

fixação da régua vedante.

! Aparafusar a nova régua de

vedação, sem apertar.

! A régua vedante tem de pousar no

solo de forma a ficar dobrada para

trás com um recuo de 20-40 mm.

! Ajustar a régua de vedação.

! Apertar o parafuso de fixação da

régua vedante.

NOTAS DE AVARIA

As lâmpadas de advertência

acendem durante a operação

• Lâmpada de advertência do

indicador da pressão do óleo

! Controlar o nível de óleo ou

chamar o serviço pós-vendas da

KÄRCHER.

• Lâmpada de advertência do

indicador de carga da bateria

! Chamar o serviço pós-vendas da

KÄRCHER.

• Lâmpada de advertência do filtro de

! Limpar ou substituir o filtro de ar no

motor de combustão.

• Lâmpada de advertência da água

de refrigeração

! Controlar o nível da água de

refrigeração.

A máquina não pega

• Sente-se no lugar do condutor.

• Fechar a tampa do aparelho.

• Encher o depósito de combustível.

• Carregar a bateria.

• Avisar o serviço de assistência

técnica KÄRCHER.

A máquina não pode ser arrancada

electricamente.

• Controlar o fusível.

O motor funciona irregularmente

• Limpar ou substituir o filtro do ar.

• Controlar a alimentação de

combustível.

• Avisar o serviço de assistência

técnica KÄRCHER.

• Controlar o filtro do combustível.

O motor trabalha, mas a máquina

não arranca

• Controlar a posição correcta do

pivot de roda livre. Para a posição

correcta, consultar máquina de

varrer com accionamento próprio

• Avisar o serviço de assistência

técnica KÄRCHER.

O motor funciona, mas a máquina

só se desloca muito devagar

• Colocar a alavanca de aceleração

no símbolo da lebre.

A máquina não varre

correctamente

• Controlar o rolo varredor e a

vassoura lateral.

• Desperrar a portinhola para lixo de

maiores dimensões.

• Afrouxar o cabo Bowden da tampa

da sujidade grossa (parafuso de

ajuste).

• Esticar ou substituir a correia.

• Colocar a alavanca de aceleração

no símbolo da lebre.

• Avisar o serviço de assistência

técnica KÄRCHER.

A máquina liberta poeiras

• Desperrar a portinhola para lixo de

maiores dimensões.

• Afrouxar o cabo Bowden da tampa

da sujidade grossa (parafuso de

ajuste).

• Limpar/substituir o filtro do pó.

• Esvaziar o colector de lixo varrido.

• Substituir os perfis de vedação no

colector de lixo varrido.

• Regular/substituir as réguas de

vedação.

Margens mal varridas

• Substituir a vassoura lateral.

• Avisar o serviço de assistência

técnica KÄRCHER.

A elevação da vassoura lateral ou

do rolo varredor não funciona

• Controlar os tirantes do solo para o

levantamento.

• Avisar o serviço de assistência

técnica KÄRCHER.

O abaixamento da vassoura lateral

ou do rolo varredor não funciona

• Controlar tirantes do solo.

• Avisar o serviço de assistência

técnica KÄRCHER.

A vassoura lateral gira aos

solavancos

• Avisar o serviço de assistência

técnica KÄRCHER.

Português KMR 1550 D 128

ACESSÓRIOS

Jogo encastrável no

telhado de protecção

para o operador 2.638-391

Necessário, por razões de segurança

laboral, para o funcionamento da

vassora mecânica em armazéns

verticais.

Cabina de protecção

contra a intempérie 2.638-859

Carregador da

bateria 12 V 6.654-116

Bateria de arranque,

pré-carregada a seco 7.654-002

Conjunto de pneus

(resistente a panes) 4.515-027

Vassoura lateral

standard 6.906-083

Vassoura lateral dura 6.905-773

Vassoura lateral com

cerdas de aço 6.905-619

Rolos de varrer

standard 6.905-030

Rolo principal de

varrer macio /

resistente à água 6.906-134

Rolo da vassoura

principal duro 6.905-622

Filtro redondo

individual 6.414-526

Luz de advertência a

toda a volta para

montagem individual 2.638-789

Pára-choques + frisos

protectores contra

embatimento 2.639-126

Conjunto desmontável vassoura

lateral esquerda

Para montagem posterior. Maior

rentabilidade graças a uma cobertura

de área superior em 18 %, quando

comparado com o equipamento

standard. Particularmente adequado

à limpeza exterior em áreas com

muito pouca poeira.

Nota

Para mais informações sobre a

função e a gama de acessórios

disponíveis, dirija-se ao seu vendedor

autorizado Kärcher.

DADOS TÉCNICOS

Medidas e pesos

Comprimento 1800 mm

Largura 1290 mm

Altura 1400 mm

Raio de viragem à direita 950 mm

Raio de viragem à esquerda 950 mm

Peso total permitido 1080 kg

Zul. Carga sobre o eixo

dianteiro 440 kg

Zul. Carga sobre o eixo

traseiro 640 kg

Peso próprio 770 kg

Largura de trabalho sem

vassoura lateral 950 mm

Largura de trabalho com

1 vassouras laterais 1250 mm

Largura de trabalho com

2 vassouras laterais 1550 mm

Poder de elevação 25 %

Área abrangida

(teoricamente)

Sem vassoura lateral 10000 m²/h

Com 1 vassouras laterais12400 m²/h

Com 2 vassouras laterais15000 m²/h

Tipo de protecção, protegido

contra o gotejo de água IPX 3

Velocidades

Velocidade em marcha à

frente aprox. 16 km/h

Velocidade em marcha

atrás aprox. 7 km/h

Velocidade de

varredura aprox. 10 km/h

Travão

Roda dianteira hidrostática

Rodas traseiras mecânicas!

Pneus

Tamanho 4.00-8 6PR

Pressão de ar 8,0 bares

Colector de lixo

Altura mínima de descarga 1250 mm

Atura máx. de descarga 1470 mm

Volume do colector de lixo 180 litros

Rolo da vassora

Diâmetro 375 mm

Comprimento 750 mm

Velocidade de

rotação 590-620 1/min

Nível de varredura 50-80 mm

Vassoura lateral

Diâmetro 450 mm

Velocidade de rotação 72-77 1/min

Motor

Fabricante Kubota

Modelo D722E

Tipo Motor diesel 3 cilindros

a quatro tempos

Injecção indirecta

Tipo de arrefecimento a água

Orifício 67 mm

Curso 68 mm

Cilindrada 719 cm³

Regime de rotação 2750 1/min

Regime máximo

de rotações 3600 1/min

Ralenti 800-900 1/min

Potência, máx. 14 kW/19 CV

Torque máximo 45 Nm

em 2400-2900 1/mín.

Cartucho do filtro de combustível

Volume do depósito aprox. 22 l

Tempo de utilização com

o depósito cheio aprox. 8h

Quantidade de óleo no motor 2,8 l

SAE 15W40

Tipo de óleo para o motor

Superior a 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 até 25° C SAE 20

SAE 10W-30

SAE 10W-40

Inferior a 0° C SAE 10

SAE 10W-30

SAE 10W-40

Filtro do óleo cartucho

Cartucho do filtro do ar aspirado

na caixa

Sistema hidráulico

Quantidade de óleo

no reservatório hidráulico 25 l

Tipo de óleo HV 46

Sistema eléctrico

Bateria 12 V, 44 Ah

Gerador de corrente trifásica,

12 V, 40 A

Motor de

arranque motor de

arranque eléctrico

Sistema de filtro e aspiração

Área de filragem do

filtro de poeiras finas 12 m²

Categoria de utilização do filtro L

(> 1 mg/m³)

(para pós não nocivos para a saúde)

Grau de transparência < 5 %

Emissão de ruído

Nível de pressão de ruído

(EN 60704-1) 85 dB (A)

Nível de potência de

ruído garantido

(2000/14/EU) 103 dB (A)

Vibrações do aparelho

Valor total de vibração (ISO 5349)

Membros superiores < 2,5 m/s²

Área para os pés / banco

< 2,5 m/s²

Condições ambientais

Temperatura -15 até + 40° C

Humidade do ar, sem

formar condensação 0 - 90 %

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Ðéíáêáó ðåñéå

Ðéíáêáó ðåñéåÐéíáêáó ðåñéå

Ðéíáêáó ðåñéå÷

÷÷

÷ïìåíù

ïìåíùïìåíù

ïìåíù

Ó÷åôéêÜ ìå ôçí

Ó÷åôéêÜ ìå ôçíÓ÷åôéêÜ ìå ôçí

Ó÷åôéêÜ ìå ôçí

áóöÜëåéÜ óáò!

áóöÜëåéÜ óáò!áóöÜëåéÜ óáò!

áóöÜëåéÜ óáò! 130

130 130

130

ÃåíéêÝò õðïäåßîåéò 130

Êßíäõíïò áíáôñïðÞò

üôáí ç áíïäéêÞ êëßóç

åßíáé õðåñâïëéêÜ áðüôïìç! 131

Äéáêüðôçò åðáöÞò

êáèßóìáôïò 131

ÌåôÜäïóç êßíçóçò 131

Ðñïóï÷Þ üôáí ç ìç÷áíÞ

âñßóêåôáé óå ëåéôïõñãßá 131

Ãéá ôï ðåñéâÜëëïí ìáò

Ãéá ôï ðåñéâÜëëïí ìáòÃéá ôï ðåñéâÜëëïí ìáò

Ãéá ôï ðåñéâÜëëïí ìáò 131

131 131

131

Ðñïóï÷Þ, êßíäõíïò ãéá ôï

ðåñéâÜëëïí áðü ôá ëÜäéá

êéíçôÞñá êáé õäñáõëéêïý

óõóôÞìáôïò! 131

Ðñïóï÷Þ, êßíäõíïò ãéá ôï

ðåñéâÜëëïí ëüãù

÷ñçóéìïðïéçìÝíùí

óõóóùñåõôþí! 131

ÊáíïíéêÞ ÷ñÞóç

ÊáíïíéêÞ ÷ñÞóçÊáíïíéêÞ ÷ñÞóç

ÊáíïíéêÞ ÷ñÞóç 131

131 131

131

ÐåñéãñáöÞ ëåéôïõñãßáò ôçò

ÐåñéãñáöÞ ëåéôïõñãßáò ôçòÐåñéãñáöÞ ëåéôïõñãßáò ôçò

ÐåñéãñáöÞ ëåéôïõñãßáò ôçò

ìç÷áíéêÞò óêïýðáò

ìç÷áíéêÞò óêïýðáòìç÷áíéêÞò óêïýðáò

ìç÷áíéêÞò óêïýðáò 131

131 131

131

Óôïé÷åßá ìç÷áíéêþí

Óôïé÷åßá ìç÷áíéêþíÓôïé÷åßá ìç÷áíéêþí

Óôïé÷åßá ìç÷áíéêþí

åîáñôçìÜôùí

åîáñôçìÜôùíåîáñôçìÜôùí

åîáñôçìÜôùí 131

131 131

131

Ðñéí áðü ôç ÷ñÞóç ãéá

Ðñéí áðü ôç ÷ñÞóç ãéáÐñéí áðü ôç ÷ñÞóç ãéá

Ðñéí áðü ôç ÷ñÞóç ãéá

ðñþôç öïñÜ

ðñþôç öïñÜðñþôç öïñÜ

ðñþôç öïñÜ 132

132 132

132

Õðïäåßîåéò åêöüñôùóçò 132

Ðñþôç óõíáñìïãÞ 132

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ

óêïýðá ÷ùñßò áõôïêßíçóç 133

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ

óêïýðá ìå áõôïêßíçóç 133

Ðñéí áðü êÜèå ÷ñÞóç

Ðñéí áðü êÜèå ÷ñÞóçÐñéí áðü êÜèå ÷ñÞóç

Ðñéí áðü êÜèå ÷ñÞóç 133

133 133

133

ÃåíéêÝò õðïäåßîåéò 133

Åñãáóßåò åëÝã÷ïõ êáé

óõíôÞñçóçò 133

Ñõèìßóôå ôï êÜèéóìá ôïõ

ïäçãïý 134

Õðïäåßîåéò ÷ñÞóçò

Õðïäåßîåéò ÷ñÞóçòÕðïäåßîåéò ÷ñÞóçò

Õðïäåßîåéò ÷ñÞóçò 134

134 134

134

ÈÝóôå ôï ìç÷Üíçìá óå

ëåéôïõñãßá 134

Ëåéôïõñãßá óêïõðßóìáôïò 134

Ñõèìßóåéò êõëßíäñùí

êáèáñéóìïý 134

Óêïõðßóôå óôåãíÜ äÜðåäá 135

Óêïõðßóôå óôåãíÜ Þ

âñåãìÝíá äÜðåäá 135

ÏäçãÞóôå ôï ìç÷Üíçìá 135

×ñÞóç êëÜðáò ÷ïíôñþí

áðïññéììÜôùí 136

ÐåñÜóôå ðÜíù áðü

ôá åìðüäéá 136

Êáèáñßóôå ôï ößëôñï 136

ÁäåéÜóôå ôïí ðåñéÝêôç

áðïññéììÜôùí 136

ÓôáìáôÞóôå ôï ìç÷Üíçìá 137

Áêéíçôïðïßçóç

ÁêéíçôïðïßçóçÁêéíçôïðïßçóç

Áêéíçôïðïßçóç 137

137 137

137

ÌåôáöïñÜ

ÌåôáöïñÜÌåôáöïñÜ

ÌåôáöïñÜ 137

137 137

137

Õðïäåßîåéò ìåôáöïñÜò 137

Êáèáñéóìüò êáé ìÝñéìíá

Êáèáñéóìüò êáé ìÝñéìíáÊáèáñéóìüò êáé ìÝñéìíá

Êáèáñéóìüò êáé ìÝñéìíá 138

138 138

138

Åóùôåñéêüò êáèáñéóìüò 138

Åîùôåñéêüò êáèáñéóìüò 138

ÄéáóôÞìáôá óõíôÞñçóçò

ÄéáóôÞìáôá óõíôÞñçóçòÄéáóôÞìáôá óõíôÞñçóçò

ÄéáóôÞìáôá óõíôÞñçóçò 138

138 138

138

ÌåôñçôÞò ùñþí

ëåéôïõñãßáò 138

ÓõíôÞñçóç áðü ôïí

ðåëÜôç 138

ÓõíôÞñçóç áðü ôçí

õðçñåóßá åîõðçñÝôçóçò

ðåëáôþí 138

Åñãáóßåò óõíôÞñçóçò

Åñãáóßåò óõíôÞñçóçòÅñãáóßåò óõíôÞñçóçò

Åñãáóßåò óõíôÞñçóçò 138

138 138

138

Õðïäåßîåéò ãéá ôçí

áóöÜëåéÜ óáò 138

Áíïéãìá êáé êëåßóéìï

êáëýììáôïò ìç÷áíÞò 138

ÈÞêç åñãáëåßùí

êáé åñãáëåßá 139

ÓÞêùìá êáé êáôÝâáóìá

êáèßóìáôïò 139

Õðïäåßîåéò áóöáëåßáò ãéá

ôïí óõóóùñåõôÞ 139

ÈÝóôå óå ëåéôïõñãßá ôç

ìðáôáñßá 140

ÔïðïèÝôçóç êáé áöáßñåóç

ìðáôáñßáò 140

ÅëÝãîôå ôç óôÜèìç ôùí

õãñþí ôçò ìðáôáñßáò êáé

óõìðëçñþóôå 140

Öïñôßóôå ôïí óõóóùñåõôÞ 141

Áíåöïäéáóìüò 141

Åëåã÷ïò áãùãþí

êáõóßìïõ êáé êïëÜñùí

ãéá ôá ëÜóôé÷á 141

ÅëÝãîôå ôç óôÜèìç

ëáäéïý ôïõ êéíçôÞñá 141

Óõìðëçñþóôå

ëÜäé êéíçôÞñá 141

ÁëëÜîôå ôï ëÜäé ôïõ

êéíçôÞñá êáé ôï ößëôñï

ëáäéïý 142

Åëåã÷ïò ëáäéïý

õäñáõëéêïý óõóôÞìáôïò

êáé óõìðëÞñùóç 142

Åëåã÷ïò êáé óõìðëÞñùóç

íåñïý øýîçò 142

Åëåã÷ïò ëÜóôé÷ùí øõãåßïõ

êáé êïëÜñùí ãéá ôá ëÜóôé÷á 142

ÁëëÜîôå ôï ößëôñï áÝñá 143

Åëåã÷ïò êáé ñýèìéóç

ôñáðåæïåéäïýò éìÜíôá 143

ÁíôéêáôÜóôáóç

ôñáðåæïåéäïýò éìÜíôá 143

ÅëÝãîôå ðëåõñéêÞ óêïýðá 144

ÅëÝãîôå ôïí êýëéíäñï

óêïõðßóìáôïò 144

ÁíôéêáôáóôÞóôå ôçí

ðëåõñéêÞ óêïýðá 144

ÁíôéêáôáóôÞóôå ôïí

êýëéíäñï óêïõðßóìáôïò 144

Åëåã÷ïò ößëôñïõ óêüíçò 144

ÁíôéêáôáóôÞóôå ôï ößëôñï

êáôáêñÜôçóçò óêüíçò 145

ÁíôéêáôáóôÞóôå ôá ìÝóá

óôåãáíïðïßçóçò 145

Õðïäåßîåéò âëÜâçò

Õðïäåßîåéò âëÜâçòÕðïäåßîåéò âëÜâçò

Õðïäåßîåéò âëÜâçò 146

146 146

146

ÐñïáéñåôéêÜ åîáñôÞìáôá

ÐñïáéñåôéêÜ åîáñôÞìáôáÐñïáéñåôéêÜ åîáñôÞìáôá

ÐñïáéñåôéêÜ åîáñôÞìáôá 146

146 146

146

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜÔå÷íéêÜ ÷áñáêôçñéóôéêÜ

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ 147

147 147

147

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Ãéá ôçí áóöÜëåéá óáò!

Ãéá ôçí áóöÜëåéá óáò!Ãéá ôçí áóöÜëåéá óáò!

Ãéá ôçí áóöÜëåéá óáò!

ÃåíéêÝò õðïäåßîåéò

ÃåíéêÝò õðïäåßîåéòÃåíéêÝò õðïäåßîåéò

ÃåíéêÝò õðïäåßîåéò

ÄéáâÜóôå êáé ôçñÞóôå ôéò ïäçãßåò

ÄéáâÜóôå êáé ôçñÞóôå ôéò ïäçãßåòÄéáâÜóôå êáé ôçñÞóôå ôéò ïäçãßåò

ÄéáâÜóôå êáé ôçñÞóôå ôéò ïäçãßåò

áõôÝò ðñéí áðü ôç ÷ñÞóç ôïõ

áõôÝò ðñéí áðü ôç ÷ñÞóç ôïõáõôÝò ðñéí áðü ôç ÷ñÞóç ôïõ

áõôÝò ðñéí áðü ôç ÷ñÞóç ôïõ

ìç÷áíÞìáôïò!

ìç÷áíÞìáôïò!ìç÷áíÞìáôïò!

ìç÷áíÞìáôïò!

♦ Áí êáôÜ ôçí åîáãùãÞ áðü ôç

óõóêåõáóßá äéáðéóôþóåôå æçìéÜ

ðïõ ðñïêëÞèçêå êáôÜ ôç

ìåôáöïñÜ, åéäïðïéÞóôå

áìÝóùò ôï êáôÜóôçìá áãïñÜò .

♦ Ðñéí áðü ôç èÝóç óå ëåéôïõñãßá

äéáâÜóôå ôéò ïäçãßåò

ëåéôïõñãßáò ôçò óõóêåõÞò óáò

êáé ðñïóÝîôå éäéáßôåñá ôéò

õðïäåßîåéò áóöáëåßáò.

♦ Ðñéí áðü ôç èÝóç óå ëåéôïõñãßá

äéáâÜóôå ôéò õðïäåßîåéò

áóöÜëåéáò ãéá ìç÷áíÝò

êáèáñéóìïý êáé ìç÷áíÝò

êáèáñéóìïý ìå áíáññüöçóç

5.956-250.

♦ Ïé ðñïåéäïðïéçôéêÝò ðéíáêßäåò

êáé ïé ðéíáêßäåò õðïäåßîåùí

ðïõ åßíáé ôïðïèåôçìÝíåò óôç

óõóêåõÞ, ðáñÝ÷ïõí óçìáíôéêÝò

õðïäåßîåéò ãéá ôçí áêßíäõíç

ëåéôïõñãßá.

♦ Åêôüò áðü ôéò õðïäåßîåéò óôï

åã÷åéñßäéï ëåéôïõñãßáò ðñÝðåé

íá ëÜâåôå ðáñÜëëçëá õðüøç

êáé ôïõò ãåíéêïýò êáíïíéóìïýò

áóöÜëåéáò êáé ðñüëçøçò

áôõ÷çìÜôùí ðïõ ðñïâëÝðåé ï

íïìïèÝôçò.

ÅöáñìïãÞ

ÅöáñìïãÞÅöáñìïãÞ

ÅöáñìïãÞ

♦ Ðñéí áðü ôç ÷ñçóéìïðïßçóç

ðñÝðåé íá åëåã÷èåß ç êáíïíéêÞ

êáôÜóôáóç êáé ç áóöÜëåéá

ëåéôïõñãßáò ôçò óõóêåõÞò êáé

ôùí åîïðëéóìþí åñãáóßáò. Óå

ðåñßðôùóç ðïõ ç êáôÜóôáóç

äåí åßíáé Üøïãç, äåí

åðéôñÝðåôáé ç ÷ñçóéìïðïßçóç.

♦ Ìçí åðé÷åéñåßôå íá åðéöÝñåôå

ôñïðïðïéÞóåéò óôï ìç÷Üíçìá.

♦ Ìçí áíáññïöÜôå ðïôÝ

åêñçêôéêÜ õãñÜ, åýöëåêôá

áÝñéá êáé áäéÜëõôá ïîÝá êáé

äéáëõôéêÜ ìÝóá! Åäþ

óõìðåñéëáìâÜíïíôáé ç âåíæßíç,

äéáëõôéêÜ ÷ñùìÜôùí Þ

ðåôñÝëáéï èÝñìáíóçò, ôá

ïðïßá ìÝóù óôñïâéëéóìïý ìå

ôïí áÝñá áíáññüöçóçò ìðïñåß

íá ðñïêáëÝóïõí åêñçêôéêïýò

áôìïýò Þ åêñçêôéêÜ ìåßãìáôá,

åðéðëÝïí áêåôüíç, áäéÜëõôá

ïîÝá êáé äéáëõôéêÜ ìÝóá, åðåéäÞ

âëÜðôïõí ôá õëéêÜ ðïõ

÷ñçóéìïðïéÞèçêáí óôç

óõóêåõÞ.

♦ Ìçí óêïõðßæåôå/áíáññïöÜôå

áíôéêåßìåíá ðïõ êáßãïíôáé Þ

Ý÷ïõí ó÷çìáôßóåé êáýôñá.

♦ ÁõôÞ ç óõóêåõÞ åßíáé

êáôÜëëçëç ãéá ôçí

áíáññüöçóç åðéêßíäõíùí ãéá

ôçí õãåßá óêïíþí ìüíï åöüóïí

õðÜñ÷åé óáöÞò óÞìáíóç .

Ôçñåßôå ôéò õðïäåßîåéò ôå÷íéêÞò

áóöÜëåéáò óôéò ïäçãßåò

ëåéôïõñãßáò.

♦ ÁõôÞ ç ìç÷áíÞ åßíáé êáôÜëëçëç

ìüíï ãéá ôá äÜðåäá ðïõ

áíáöÝñïíôáé óôéò ïäçãßåò

ëåéôïõñãßáò.

♦ ÅðéôñÝðåôáé ç ïäÞãçóç ìüíï

óôéò åðéöÜíåéåò ãéá ôç ÷ñÞóç

ìç÷áíþí, ãéá ôéò ïðïßåò

õðÜñ÷åé ç Üäåéá ôïõ

åðé÷åéñçìáôßá Þ ôïõ

åíôåôáëìÝíïõ ôïõ.

♦ Áðáãïñåýåôáé ç ðáñáìïíÞ óå

åðéêßíäõíïõò ôïìåßò.

Áðáãïñåýåôáé ç ëåéôïõñãßá óå

÷þñïõò ðïõ åßíáé åðéêßíäõíïé

ãéá Ýêñçîç.

♦ ÃåíéêÜ éó÷ýåé: ÊñáôÜôå ìáêñéÜ

áðü ôç ìç÷áíÞ åýöëåêôá õëéêÜ

(Êßíäõíïò Ýêñçîçò êáé

ðõñêáãéÜò).

×åéñéóìüò

×åéñéóìüò×åéñéóìüò

×åéñéóìüò

♦ ÐñÝðåé êáôÜ âÜóç íá ôçñïýíôáé

ôá ìÝôñá ðñïöýëáîçò, ïé

êáíïíéóìïß êáé ïé äéáôÜîåéò ðïõ

éó÷ýïõí ãéá ôï ü÷çìá.

♦ Ï ÷åéñéóôÞò ôçò óõóêåõÞò

ðñÝðåé íá ôçí ÷ñçóéìïðïéåß

óýìöùíá ìå ôïõò êáíïíéóìïýò.

Ï ÷åéñéóôÞò êáôÜ ôçí ïäÞãçóç

ðñÝðåé íá Ý÷åé õðüøç ôéò

ôïðéêÝò óõíèÞêåò êáé êáôÜ ôçí

åñãáóßá ðñÝðåé íá äßíåé

ðñïóï÷Þ óå Üëëá Üôïìá êáé

éäéáßôåñá óå ðáéäéÜ.

♦ Ç óõóêåõÞ åðéôñÝðåôáé íá

÷ñçóéìïðïéåßôáé ìüíï áðü

Üôïìá, ôá ïðïßá Ý÷ïõí ãíþóç

ôïõ ÷åéñéóìïý Þ Ý÷ïõí

áðïäåßîåé ôçí éêáíüôçôÜ ôïõò

ãéá ÷åéñéóìü êáé Ý÷ïõí ëÜâåé ôçí

ñçôÞ åíôïëÞ ãéá ôç ÷ñÞóç ôçò

óõóêåõÞò.

♦ Ç óõóêåõÞ äåí åðéôñÝðåôáé íá

÷åéñßæåôáé áðü ðáéäéÜ Þ íåáñÜ

Üôïìá.

♦ Ãéá ôçí ðñüëçøç áíáñìüäéáò

÷ñÞóçò óõóêåõþí, ïé ïðïßåò

äéáèÝôïõí êëåéäß ìßæáò, ðñÝðåé

íá áöáéñåßôå áðü ôç ìßæá ôï

êëåéäß.

♦ Äåí åðéôñÝðåôáé ðïôÝ íá

åãêáôáëåßðåôå ôç óõóêåõÞ

áíåðßâëåðôç, åöüóïí âñßóêåôáé

óå ëåéôïõñãßá ï êéíçôÞñáò. Ï

÷åéñéóôÞò åðéôñÝðåôáé íá

åãêáôáëåßøåé ôç óõóêåõÞ ìüíï

åöüóïí áðåíåñãïðïéÞóåé ôïí

êéíçôÞñá, áóöáëßóåé ôç ìç÷áíÞ

Ýíáíôé áêïõóßáò ìåôáêßíçóçò

êáé åí áíÜãêç ÷ñçóéìïðïéÞóåé

ôï öñÝíï áêéíçôïðïßçóçò êáé

áöáéñÝóåé ôï êëåéäß áðü ôç ìßæá.

♦ Óå åðéêëéíåßò åðéöÜíåéåò äåí

åðéôñÝðåôáé íá ãßíåôáé

õðÝñâáóç ôùí ôéìþí ðïõ

áíáöÝñïíôáé óôéò ïäçãßåò

ëåéôïõñãßáò ó÷åôéêÜ ìå ôç

ãùíßá êëßóçò ðëåõñéêÜ êáé ðñïò

ôçí êáôåýèõíóç ðïñåßáò.

ÌåôáöïñÜ

ÌåôáöïñÜÌåôáöïñÜ

ÌåôáöïñÜ

♦ Áêéíçôïðïßçóç êéíçôÞñá.

♦ Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

♦ ÁóöÜëéóç ìç÷áíÞò ìå éìÜíôåò

ôÜíõóçò, ó÷ïéíéÜ Þ áëõóßäåò.

♦ Áóöáëßóôå ôï ìç÷Üíçìá

ôïðïèåôþíôáò óöÞíåò óôïõò

ôñï÷ïýò.

ÓõíôÞñçóç

ÓõíôÞñçóçÓõíôÞñçóç

ÓõíôÞñçóç

♦ Åñãáóßåò åðéóêåõÞò

åðéôñÝðåôáé íá åêôåëïýíôáé

ìüíï áðü åîïõóéïäïôçìÝíá

óõíåñãåßá Þ áðü åéäéêü

ðñïóùðéêü, ôï ïðïßï åßíáé

åîïéêåéùìÝíï ìå üëåò ôéò

áðáñáßôçôåò ðñïäéáãñáöÝò

áóöÜëåéáò.

♦ ÓõóêåõÝò ðïõ ìåôáêéíïýíôáé

êáé ÷ñçóéìïðïéïýíôáé ãéá

åðáããåëìáôéêÞ ÷ñÞóç,

õðüêåéíôáé óå áóöáëéóôéêü

Ýëåã÷ï óýìöùíá ìå ôçí

ðñïäéáãñáöÞ VDE 0701.

♦ ÊáôÜ ôçí åêôÝëåóç åñãáóéþí

óôï çëåêôñéêü óýóôçìá

óõóêåõþí ðïõ ëåéôïõñãïýí ìå

ìðáôáñßá ðñÝðåé íá âãÜæåôå ôï

âýóìá ôçò ìðáôáñßáò Þ íá

îåóõíäÝåôå ôç ìðáôáñßá, óå

óõóêåõÝò ðïõ ëåéôïõñãïýí ìå

êéíçôÞñá êáýóçò íá

îåóõíäÝåôå ôç ìðáôáñßá.

♦ Ðñéí áðü ôï êáèÜñéóìá êáé ôç

óõíôÞñçóç ôçò óõóêåõÞò, ôçí

áëëáãÞ åîáñôçìÜôùí Þ ôçí

áëëáãÞ óå Üëëï åßäïò

ëåéôïõñãßáò, ðñÝðåé íá

áðåíåñãïðïéåßôå ôç óõóêåõÞ

êáé åí áíÜãêç íá áöáéñåßôå ôï

êëåéäß ìßæáò.

♦ Ôï êáèÜñéóìá ôçò óõóêåõÞò

äåí åðéôñÝðåôáé íá ãßíåôáé ìå

ëÜóôé÷ï Þ ìå ñéðÞ íåñïý

õøçëÞò ðßåóçò, åöüóïí äåí

åðéôñÝðåôáé ñçôþò êÜôé ôÝôïéï.

(Êßíäõíïò áðü

âñá÷õêõêëþìáôá Þ áðü Üëëåò

âëÜâåò).

ÅîáñôÞìáôá êáé áíôáëëáêôéêÜ

ÅîáñôÞìáôá êáé áíôáëëáêôéêÜÅîáñôÞìáôá êáé áíôáëëáêôéêÜ

ÅîáñôÞìáôá êáé áíôáëëáêôéêÜ

♦ ÅðéôñÝðåôáé íá

÷ñçóéìïðïéïýíôáé ìüíï

åîáñôÞìáôá êáé áíôáëëáêôéêÜ,

ôá ïðïßá Ý÷ïõí ôçí Ýãêñéóç ôïõ

êáôáóêåõáóôÞ. Ôá ãíÞóéá

åîáñôÞìáôá êáé áíôáëëáêôéêÜ

äéáóöáëßæïõí ôçí áóöáëÞ êáé

Üøïãç ëåéôïõñãßá ôçò

óõóêåõÞò.

Ìç÷áíÝò ìå êÜèéóìá

Ìç÷áíÝò ìå êÜèéóìáÌç÷áíÝò ìå êÜèéóìá

Ìç÷áíÝò ìå êÜèéóìá

♦ Ìç÷áíÝò ìå êÜèéóìá äåí

åðéôñÝðåôáé íá

÷ñçóéìïðïéïýíôáé óôç äçìüóéá

ïäéêÞ êõêëïöïñßá.

Ðáñáêáëïýìå ñùôÞóôå ôïí

áíôéðñüóùðü óáò ó÷åôéêÜ ìå

ôï óåô åîïðëéóìïý ãéá ôçí

Üäåéá óôç äçìüóéá ïäéêÞ

êõêëïöïñßá.

♦ Äåí åðéôñÝðåôáé íá

åðéâéâÜæïíôáé Üëëá Üôïìá óôç

ìç÷áíÞ.

♦ Ìç÷áíÝò ìå êÜèéóìá

åðéôñÝðåôáé íá ïäçãïýíôáé

ìüíï áðü ôç èÝóç ôïõ

êáèßóìáôïò.

Ìç÷áíÝò ìå êéíçôÞñåò

Ìç÷áíÝò ìå êéíçôÞñåòÌç÷áíÝò ìå êéíçôÞñåò

Ìç÷áíÝò ìå êéíçôÞñåò

åóùôåñéêÞò êáýóçò

åóùôåñéêÞò êáýóçòåóùôåñéêÞò êáýóçò

åóùôåñéêÞò êáýóçò

♦ Äåí åðéôñÝðåôáé íá âïõëþíåôå

ôç äéÝîïäï êáõóáåñßùí.

♦ Ìç óêýðôåôå ìðñïóôÜ óôç

äéÝîïäï êáõóáåñßùí êáé ìçí

ôçí ðéÜíåôå (êßíäõíïò

åãêáõìÜôùí).

♦ Ìçí Ýñ÷åóôå óå åðáöÞ êáé ìçí

ðéÜíåôå ôïí êéíçôÞñá (êßíäõíïò

åãêáõìÜôùí).

♦ Áí ëåéôïõñãåß ç óõóêåõÞ óå

åóùôåñéêïýò ÷þñïõò ðñÝðåé íá

äéáóöáëéóôåß åðáñêÞò

åîáåñéóìüò êáé äéáöõãÞ ôùí

êáõóáåñßùí. (Êßíäõíïò

äçëçôçñßáóçò)

♦ Ôá êáõóáÝñéá åßíáé

äçëçôçñéþäç êáé åðéæÞìéá ãéá

ôçí õãåßá, óõíåðþò, ç åéóðíïÞ

ôïõò äåí åðéôñÝðåôáé.

♦ Ï êéíçôÞñáò ÷ñåéÜæåôáé

ðåñ. 3...4 äåõô. ìÝ÷ñé íá

óôáìáôÞóåé ìåôÜ ôçí

áðåíåñãïðïßçóÞ ôïõ. ÊáôÜ ôï

äéÜóôçìá áõôü ðñÝðåé íá

ðáñáìÝíåôå ìáêñéÜ áðü ôçí

ðåñéï÷Þ ìåôÜäïóçò êßíçóçò!

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Óôéò ìç÷áíÝò ìå êéíçôÞñåò

åóùôåñéêÞò êáýóçò ðñÝðåé êáôÜ

ôïí áíåöïäéáóìü ìå êáýóéìá íá

ôçñïýíôáé ôá åîÞò:

♦ ÅðéôñÝðåôáé ç ÷ñçóéìïðïßçóç

ìüíï ôïõ êáõóßìïõ ðïõ

áíáöÝñåôáé óôéò ïäçãßåò

ëåéôïõñãßáò. Óå ðåñßðôùóç

÷ñÞóçò áêáôÜëëçëùí êáõóßìùí

õðÜñ÷åé êßíäõíïò Ýêñçîçò.

♦ Ï êéíçôÞñáò ðñÝðåé íá åßíáé

åêôüò ëåéôïõñãßáò .

♦ Ìçí áíåöïäéÜæåôå ìå êáýóéìï

óå êëåéóôïýò ÷þñïõò.

♦ ÊáôÜ ôïí áíåöïäéáóìü

ðñïóÝ÷åôå þóôå íá ìçí ðÝóåé

êáýóéìï ðÜíù óå êáõôÝò

åðéöÜíåéåò.

♦ Ìç ÷ñçóéìïðïéåßôå, ìç öÝñåôå

ìáæß óáò êáé ìçí ðëçóéÜæåôå

óôç óõóêåõÞ áíôéêåßìåíá ðïõ

êáßãïíôáé Þ ðïõ Ý÷ïõí

ó÷çìáôßóåé êáýôñá (êßíäõíïò

Ýêñçîçò).

♦ Ãåìßóôå ôï ñåæåñâïõÜñ ôï

áíþôåñï Ýùò 1 cm êÜôù áðü

ôçí êÜôù áêìÞ ôçò õðïäï÷Þò

ãåìßóìáôïò, äéüôé ôï êáýóéìï

äéáóôÝëåôáé óôç æÝóôç.

♦ Óêïõðßóôå ôï õðåñ÷åéëßæïí

êáýóéìï êáé êëåßóôå åñìçôéêÜ

ôçí ôÜðá ôïõ ñåæåñâïõÜñ.

Êßíäõíïò áíáôñïðÞò üôáí ç

Êßíäõíïò áíáôñïðÞò üôáí çÊßíäõíïò áíáôñïðÞò üôáí ç

Êßíäõíïò áíáôñïðÞò üôáí ç

áíïäéêÞ êëßóç åßíáé õðåñâïëéêÜ

áíïäéêÞ êëßóç åßíáé õðåñâïëéêÜáíïäéêÞ êëßóç åßíáé õðåñâïëéêÜ

áíïäéêÞ êëßóç åßíáé õðåñâïëéêÜ

áðüôïìç!

áðüôïìç!áðüôïìç!

áðüôïìç!

♦ Ç ïäÞãóç óå êëßóåéò åãêÜñóéá

ùò ðñïò ôï äéÜäñïìï ðïñåßáò,

ìðïñåß íá ðñïêáëÝóåé

áíáôñïðÞ ôçò ìç÷áíéêÞò

óêïýðáò.

♦ Ïôáí óôñßâåôå óå êëßóåéò,

ìðïñåß íá ðñïêëçèåß áíáôñïðÞ

ôçò ìç÷áíéêÞò óêïýðáò.

♦ Óôçí êáôåýèõíóç ðïñåßáò

åðéôñÝðïíôáé áíùöÝñåéåò ìå

êëßóç Ýùò 25 %.

♦ Ç áíïäéêÞ êëÞóç, åãêÜñóéá

ðñïò ôç äéåýèõíóç ôçò êßíçóçò,

ìðïñåß íá åßíáé ìüíï Ýùò

10 %.

Äéáêüðôçò åðáöÞò êáèßóìáôïò

Äéáêüðôçò åðáöÞò êáèßóìáôïòÄéáêüðôçò åðáöÞò êáèßóìáôïò

Äéáêüðôçò åðáöÞò êáèßóìáôïò

ÅÜí êáôÜ ôç äéÜñêåéá ëåéôïõñãßáò

ôïõ êéíçôÞñá åãêáôáëçöèåß ôï

êÜèéóìá ôïõ ïäçãïý, ðñÝðåé íá

áðåíåñãïðïéçèåß ï êéíçôÞñáò.

ÅÜí äåí áðåíåñãïðïéçèåß ï

êéíçôÞñáò, ôüôå õðÜñ÷åé êÜðïéá

âëÜâç óôï äéáêüðôç åðáöÞò ôïõ

êáèßóìáôïò.

ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí.

ÌåôÜäïóç êßíçóçò

ÌåôÜäïóç êßíçóçòÌåôÜäïóç êßíçóçò

ÌåôÜäïóç êßíçóçò

Ï êéíçôÞñáò ÷ñåéÜæåôáé

ðåñ. 3...4 äåõô. ìÝ÷ñé íá

óôáìáôÞóåé ìåôÜ ôçí

áðåíåñãïðïßçóÞ ôïõ.

ÊáôÜ ôï äéÜóôçìá áõôü ðñÝðåé íá

ðáñáìÝíåôå ìáêñéÜ áðü ôçí

ðåñéï÷Þ ìåôÜäïóçò êßíçóçò!

Ðñïóï÷Þ üôáí ç ìç÷áíÞ

Ðñïóï÷Þ üôáí ç ìç÷áíÞÐñïóï÷Þ üôáí ç ìç÷áíÞ

Ðñïóï÷Þ üôáí ç ìç÷áíÞ

âñßóêåôáé óå ëåéôïõñãßá

âñßóêåôáé óå ëåéôïõñãßáâñßóêåôáé óå ëåéôïõñãßá

âñßóêåôáé óå ëåéôïõñãßá

Ôï óýóôçìá êåíôñáñßóìáôïò ôùí

êõëßíäñùí óêïõðßóìáôïò

ðåñéóôñÝöåôáé ìáæß .

(ÂëÝðå áíôéêáôÜóôáóç êõëßíäñïõ

êáèáñéóìïý)

Ïôáí ç ìç÷áíÞ âñßóêåôáé óå

ëåéôïõñãßá, ìçí åðåìâáßíåôå óå

áõôÞ ôçí ðåñéï÷Þ .

Ãéá ôï ðåñéâÜëëïí ìáò

Ãéá ôï ðåñéâÜëëïí ìáòÃéá ôï ðåñéâÜëëïí ìáò

Ãéá ôï ðåñéâÜëëïí ìáò

Ðñïóï÷Þ, êßíäõíïò ãéá ôï

Ðñïóï÷Þ, êßíäõíïò ãéá ôïÐñïóï÷Þ, êßíäõíïò ãéá ôï

Ðñïóï÷Þ, êßíäõíïò ãéá ôï

ðåñéâÜëëïí áðü ôá ëÜäéá

ðåñéâÜëëïí áðü ôá ëÜäéáðåñéâÜëëïí áðü ôá ëÜäéá

ðåñéâÜëëïí áðü ôá ëÜäéá

êéíçôÞñá êáé õäñáõëéêïý

êéíçôÞñá êáé õäñáõëéêïýêéíçôÞñá êáé õäñáõëéêïý

êéíçôÞñá êáé õäñáõëéêïý

óõóôÞìáôïò!

óõóôÞìáôïò!óõóôÞìáôïò!

óõóôÞìáôïò!

ÊáôÜ ôçí áëëáãÞ ëáäéþí,

ðáñáäþóôå ôï áðüâëçôï ëÜäé óå

êÜðïéá õðçñåóßá óõëëïãÞò

áðüâëçôïõ ëáäéïý Þ åðé÷åßñçóç

äéÜèåóçò áðïññéììÜôùí.

Ðñïóï÷Þ, êßíäõíïò ãéá ôï

Ðñïóï÷Þ, êßíäõíïò ãéá ôïÐñïóï÷Þ, êßíäõíïò ãéá ôï

Ðñïóï÷Þ, êßíäõíïò ãéá ôï

ðåñéâÜëëïí ëüãù

ðåñéâÜëëïí ëüãùðåñéâÜëëïí ëüãù

ðåñéâÜëëïí ëüãù

÷ñçóéìïðïéçìÝíùí

÷ñçóéìïðïéçìÝíùí÷ñçóéìïðïéçìÝíùí

÷ñçóéìïðïéçìÝíùí

óõóóùñåõôþí!

óõóóùñåõôþí!óõóóùñåõôþí!

óõóóùñåõôþí!

Ïé ÷ñçóéìïðïéçìÝíïé

óõóóùñåõôÝò äåí áðïññßðôïíôáé

óôá ïéêéáêÜ áðïññßììáôá.

ÌåñéìíÞóôå ãéá ôç öéëéêÞ ðñïò ôï

ðåñéâÜëëïí áðüññéøÞ ôïõò.

ÊáíïíéêÞ ÷ñÞóç

ÊáíïíéêÞ ÷ñÞóçÊáíïíéêÞ ÷ñÞóç

ÊáíïíéêÞ ÷ñÞóç

♦ Ç ìç÷áíéêÞ áõôÞ óêïýðá

ðñïïñßæåôáé ãéá ôï óêïýðéóìá

åðéöáíåéþí óå åîùôåñéêü ÷þñï.

♦ Áíôáðïêñßíåôáé óôçí êáôçãïñßá

÷ñÞóçò "L" ãéá óêüíåò ðïõ äåí

åßíáé åðéêßíäõíåò ãéá ôçí õãåßá.

♦ Äåí ðñïïñßæåôáé ãéá ÷ñÞóç óå

äçìüóéïõò äñüìïõò

ÐåñéãñáöÞ ëåéôïõñãßáò ôçò

ÐåñéãñáöÞ ëåéôïõñãßáò ôçòÐåñéãñáöÞ ëåéôïõñãßáò ôçò

ÐåñéãñáöÞ ëåéôïõñãßáò ôçò

ìç÷áíéêÞò óêïýðáò

ìç÷áíéêÞò óêïýðáòìç÷áíéêÞò óêïýðáò

ìç÷áíéêÞò óêïýðáò

Ç ìç÷áíÞ KMR 1550 D ëåéôïõñãåß

óýìöùíá ìå ôï óýóôçìá

êáëõììÝíïõ óêïõðßóìáôïò.

Ï ðåñéóôñåöüìåíïò êýëéíäñïò

óêïõðßóìáôïò (èÝóç 4) ðñïùèåß

ôá óêïõðßäéá êáôåõèåßáí ìÝóá

óôï äï÷åßï

áðïññéììÜôùí (èÝóç 3).

Ç ðëåõñéêÞ óêïýðá (èÝóç 5)

êáèáñßæåé ôéò ãùíßåò êáé Üêñåò

ôçò ðåñéï÷Þò ðïõ óêïõðßæåôå

ðñïùèþíôáò ôá óêïõðßäéá ðñïò

ôçí ðëåõñÜ ôïõ êõëßíäñïõ

êáèáñéóìïý (èÝóç 4).

Ç ëåðôÞ óêüíç áíáññïöÜôáé

ìÝóù ôïõ ößëôñïõ

óêüíçò (èÝóç 2) áðü ôï

öõóçôÞñá

áíáññüöçóçò (èÝóç 1).

ÓÓ

Óô

ôô

ôï

ïï

ïé

ééé÷

÷÷

÷å

åå

åß

ßßßá

áá

ìì

ìç

çç

ç÷

÷÷

÷á

áá

áí

íí

íé

éééê

êê

êþ

þþ

þí

íí

åå

åî

îî

îá

áá

áñ

ññ

ñô

ôô

ôç

çç

çì

ìì

ìÜ

ÜÜ

Üô

ôô

ôù

ùù

ùí

íí

1. Ôéìüíé

2. Ìï÷ëüò åëÝã÷ïõ (öëáò, öùò,

êüñíá, óéíéÜëï öþôùí)

3. Ðßíáêáò ïñãÜíùí (ÐåñéãñáöÞ

ôùí óôïé÷åßùí ÷åéñéóìïý

âëÝðå ðáñáêÜôù)

1. ÐëåõñéêÞ óêïýðá áñéóôåñÜ,

áíýøùóç/êáôÝâáóìá

(ðñïáéôåñéêÜ)

2. Êýëéíäñïò êáèáñéóìïý

áíýøùóç/êáôÝâáóìá

3. ÐëåõñéêÞ óêïýðá äåîéÜ,

áíýøùóç/êáôÝâáóìá

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

1. Ñýèìéóç êáèßóìáôïò ïäçãïý

2. ÖñÝíï áêéíçôïðïßçóçò

3. ÊëÜðá ÷ïíôñþí áðïññéììÜôùí

4. ÐåíôÜë ðïñåßáò ðñïò ôá

åìðñüò

5. ÐåíôÜë ðïñåßáò üðéóèåí

6. Ñýèìéóç áíáññüöçóçò óêüíçò

1. Åíäåéîç óôÜèìçò êáõóßìùí

2. ÔÜðá ñåæåñâïõÜñ êáõóßìùí

1. Ìï÷ëüò ãêáæéïý

1. Ρύθµιση αριθµού στροφών της

πλευρικής βούρτσας

1. Öùò êéíäýíïõ

2. Ëõ÷íßá åëÝã÷ïõ äåßêôç

êáôåýèõíóçò ðïñåßáò

3. ÐåñéãñáììéêÞ ëõ÷íßá

áíáãíþñéóçò (ðñïáéñåôéêÜ)

4. Öùò óôÜèìåõóçò

5. Ëõ÷íßá åëÝã÷ïõ öùôüò

óôÜèìåõóçò

6. Ëõ÷íßá ðñïåéäïðïßçóçò

äåßêôç ðßåóçò ëáäéïý êéíçôÞñá

7. Ëõ÷íßá ðñïåéäïðïßçóçò

äåßêôç öüñôéóçò ìðáôáñßáò

8. Ëõ÷íßá åëÝã÷ïõ

ðñïèÝñìáíóçò

9. ÊëåéäáñéÜ áíÜöëåîçò

10. Ëõ÷íßá ðñïåéäïðïßçóçò

ößëôñïõ áÝñá

11. Ëõ÷íßá ðñïåéäïðïßçóçò

íåñïý øýîçò

1. ÌåôñçôÞò ùñþí ëåéôïõñãßáò

2. Áíýøùóç äï÷åßïõ

áðïññéììÜôùí

3. ÁíáôñïðÞ äï÷åßïõ

áðïññéììÜôùí

4. ÅðáíáöïñÜ äï÷åßïõ

áðïññéììÜôùí

5. ÊáôÝâáóìá äï÷åßïõ

áðïññéììÜôùí

6. ÄïíçôÞò ößëôñïõ

1. Øõãåßï

2. Äõíáìü

3. Ößëôñï êáõóßìùí

4. Ößëôñï ëáäéïý

5. Ìßæá

6. Äï÷åßï íåñïý øýîçò

7. ÓõìðëÝêôçò

8. ÕäñïóôÜôçò

9. ÖõóçôÞñáò

1. Ìï÷ëüò ñýèìéóçò êáôüðôñïõ

óêïõðßóìáôïò

2. ÁóöáëåéïèÞêç

3. Ößëôñï áÝñá

1. ÏðÞ ðëÞñùóçò êáé ñÜâäïò

ìÝôñçóçò ëáäéïý õäñáõëéêïý

óõóôÞìáôïò

2. Ìðáôáñßá

1. ÑÜâäïò ìÝôñçóçò ëáäéïý

êéíçôÞñá

ÐÐ

Ðñ

ññ

ñé

éééí

íí

áá

áð

ðð

ðü

üü

ôô

ôç

çç

ëë

ëå

åå

åé

éééô

ôô

ôï

ïï

ïõ

õõ

õñ

ññ

ñã

ãã

ãß

ßßßá

áá

ãã

ãé

éééá

áá

ðð

ðñ

ññ

ñþ

þþ

þô

ôô

ôç

çç

öïñÜ

öïñÜöïñÜ

öïñÜ

Õðïäåßîåéò åêöüñôùóçò

Õðïäåßîåéò åêöüñôùóçòÕðïäåßîåéò åêöüñôùóçò

Õðïäåßîåéò åêöüñôùóçò

Ãéá ôçí áóöáëÞ ôïõ ìåôáöïñÜ, ôï

ìç÷Üíçìá óôåñåþèçêå ìå

éìÜíôåò ôÜíõóçò Þ óêïéíéÜ ðÜíù

óå ìéá ðáëÝôá.

ÊáôÜ ôçí åêöüñôùóç, ðñïâåßôå

óôéò åîÞò åíÝñãåéåò:

! Óêßóôå ôï ðëáóôéêü ôóÝñêé êáé

áöáéñÝóôå ôï öýëëï.

! Áðïìáêñýíåôå ôïõò ôÜêïõò

áóöÜëéóçò ôùí ôñï÷þí êáé

ïäçãÞóôå ôç ìç÷áíÞ ðÜíù áðü

êáôÜëëçëç ñÜìðá ìáêñéÜ áðü

ôçí ðáëÝôá..

Ìçí ÷ñçóéìïðïéåßôå ðåñïíïöüñï

áíõøùôéêü ü÷çìá ãéá îåöüñôùìá,

äéüôé ìðïñåß íá ðÜèåé âëÜâç ç

ìç÷áíÞ.

Ðñþôç óõíáñìïãÞ

Ðñþôç óõíáñìïãÞÐñþôç óõíáñìïãÞ

Ðñþôç óõíáñìïãÞ

! ÅëÝãîôå ôçí ðßåóç ôùí

åëáóôéêþí.

♦ ÂëÝðå Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

! Óõíáñìïëüãçóç ðëåõñéêÞò

óêïýðáò.

! ÈÝóôå ôç ìðáôáñßá óå

ëåéôïõñãßá.

! ÔïðïèåôÞóôå ôç ìðáôáñßá.

! Áíåöïäéáóìüò

♦ ÂëÝðå åñãáóßåò óõíôÞñçóçò

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðá

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðáÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðá

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðá

÷ùñßò áõôïêßíçóç

÷ùñßò áõôïêßíçóç÷ùñßò áõôïêßíçóç

÷ùñßò áõôïêßíçóç

Ìç ìåôáêéíåßôå ôç ìç÷áíéêÞ

óêïýðá ìåãÜëåò áðïóôÜóåéò êáé

ïýôå ìå ôá÷ýôçôá ìåãáëýôåñç

áðü 6 ÷ëì/þñá ÷ùñßò áõôïêßíçóç.

Áõôü ìðïñåß íá ðñïêáëÝóåé

âëÜâåò óôï õäñáõëéêü óýóôçìá.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

! ÔñáâÞîôå ôï åîÜñôçìá

åðÝíäõóçò ðñïò ôá åðÜíù.

! Îåâéäþóôå ôï ÷åéñïêï÷ëßá óôçí

åóùôåñéêÞ ðëåõñÜ ôïõ

êáëýììáôïò ôçò ìç÷áíÞò.

! Aíïßîôå ôï êÜëõììá ôçò

ìç÷áíÞò ðñïò ôá åìðñüò óôçí

áíáóôïëÞ ôïõ ó÷ïéíéïý.

! ÐåñéóôñÝøôå ôï óôñïöÝá ôçò

õäñáõëéêÞò áíôëßáò êáôÜ 90°.

! Êëåßóôå ðÜëé ôï êÜëõììá ôçò

ìç÷áíÞò.

! Âéäþóôå ðÜëé ôï ÷åéñïêï÷ëßá.

! Êëåßóôå ðÜëé ôï åîÜñôçìá

åðÝíäõóçò.

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðá

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðáÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðá

ÌåôáêéíÞóôå ôç ìç÷áíéêÞ óêïýðá

ìå áõôïêßíçóç

ìå áõôïêßíçóçìå áõôïêßíçóç

ìå áõôïêßíçóç

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! ÐåñéóôñÝøôå ôï óôñïöÝá ôçò

õäñáõëéêÞò áíôëßáò êáôÜ 90°.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

Ðñéí áðü êÜèå ÷ñÞóç

Ðñéí áðü êÜèå ÷ñÞóçÐñéí áðü êÜèå ÷ñÞóç

Ðñéí áðü êÜèå ÷ñÞóç

ÃåíéêÝò õðïäåßîåéò

ÃåíéêÝò õðïäåßîåéòÃåíéêÝò õðïäåßîåéò

ÃåíéêÝò õðïäåßîåéò

! ÁðïèÝóôå ôç ìç÷áíéêÞ óêïýðá

ìå ìç÷áíéóìü áíáññüöçóçò

ðÜíù óå åðßðåäç åðéöÜíåéá.

! ÂãÜëôå ôï êëåéäß ôïõ äéáêüðôç

ôçò ìßæáò.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

Åñãáóßåò åëÝã÷ïõ êáé

Åñãáóßåò åëÝã÷ïõ êáéÅñãáóßåò åëÝã÷ïõ êáé

Åñãáóßåò åëÝã÷ïõ êáé

óõíôÞñçóçò

óõíôÞñçóçòóõíôÞñçóçò

óõíôÞñçóçò

! ÅëÝãîôå ôç ëåéôïõñãßá ôïõ

öñÝíïõ áêéíçôïðïßçóçò.

! Åëåã÷ïò ëåéôïõñãéêüôçôáò

óõóôÞìáôïò öþôùí

! Åëåã÷ïò ëåéôïõñãéêüôçôáò

óõóôçìÜôùí óõíáãåñìïý êáé

ðñïåéäïðïßçóçò

! ÅëÝãîôå ôçí ðßåóç ôùí

åëáóôéêþí.

♦ ÂëÝðå Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

! Êáèáñßóôå ôï ößëôñï.

! ÁäåéÜóôå ôïí ðåñéÝêôç

áðïññéììÜôùí.

♦ ÂëÝðå õðïäåßîåéò åöáñìïãþí

! ÅëÝã÷åôå ôç óôÜèìç ëáäéþí

êéíçôÞñá.

! ÅëÝãîôå ôç óôÜèìç ôïõ

ñåæåñâïõÜñ êáõóßìùí, åí

áíÜãêç åíåöïäéÜóôå êáýóéìá.

! ÅëÝãîôå ôç óôÜèìç ëáäéþí ôïõ

õäñáõëéêïý óõóôÞìáôïò.

! ÅëÝãîôå óôÜèìç íåñïý øýîçò.

! ÅëÝãîôå ôçí ðëåõñéêÞ óêïýðá.

! ÅëÝãîôå ôïí êýëéíäñï

óêïõðßóìáôïò.

♦ ÂëÝðå åñãáóßåò óõíôÞñçóçò

Ôõ÷üí âëÜâåò ðñÝðåé íá

åðéäéïñèùèïýí Üìåóá Þ ôï

ü÷çìá ðñÝðåé íá áêéíçôïðïéçèåß

áìÝóùò.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Ñõèìßóôå ôï êÜèéóìá ôïõ ïäçãïý

Ñõèìßóôå ôï êÜèéóìá ôïõ ïäçãïýÑõèìßóôå ôï êÜèéóìá ôïõ ïäçãïý

Ñõèìßóôå ôï êÜèéóìá ôïõ ïäçãïý

• Ôï êÜèéóìá ôïõ ïäçãïý ìðïñåß

íá ðñïóáñìïóôåß áíÜëïãá ãéá

Üôïìá ìå äéáöïñåôéêü ýøïò

áëëÜæïíôáò ôç èÝóç ôïõ

êáèßóìáôïò.

! ÔñáâÞîôå ôï ìï÷ëü ðñïò ôá

Ýîù.

! ÌåôáêéíÞóôå ôï êÜèéóìá,

áöÞóôå åëåýèåñï ôï ìï÷ëü.

! Ìåôáêéíþíôáò ôï êÜèéóìá

ìðñïóôÜ ðßóù, åëÝã÷åôå áí

áóöÜëéóå êáëÜ.

Õðïäåßîåéò ÷ñÞóçò

Õðïäåßîåéò ÷ñÞóçòÕðïäåßîåéò ÷ñÞóçò

Õðïäåßîåéò ÷ñÞóçò

ÈÝóôå ôï ìç÷Üíçìá óå

ÈÝóôå ôï ìç÷Üíçìá óåÈÝóôå ôï ìç÷Üíçìá óå

ÈÝóôå ôï ìç÷Üíçìá óå

ëåéôïõñãßá

ëåéôïõñãßáëåéôïõñãßá

ëåéôïõñãßá

! Êáèßóôå óôï êÜèéóìá ôïõ

ïäçãïý.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

! Áíõøþóôå ôïí êýëéíäñï

êáèáñéóìïý êáé èÝóôå ôïí

åêôüò ëåéôïõñãßáò.

! Áíõøþóôå ôéò ðëåõñéêÝò

óêïýðåò êáé èÝóôå ôåò åêôüò

ëåéôïõñãßáò.

! Ñõèìßóôå ôï ìï÷ëü ãêáæéïý óå

ðåñ. 1/2 ôïõ ìÝãéóôïõ áñéèìïý

óôñïöþí.

! ÓôñÝøôå ôï êëåéäß áíÜöëåîçò

óôç èÝóç 1 (ðñïèÝñìáíóç).

! Ìçí åíåñãïðïéåßôå ôï ðåíôÜë

ãêáæéïý.

! Áöïý óâÞóåé ç ëõ÷íßá åëÝã÷ïõ,

óôñÝøôå ôï êëåéäß áíÜöëåîçò

ðÝñá áðü ôç èÝóç 1 .

(ÇëåêôñéêÞ åêêßíçóç êéíçôÞñá)

Ìçí åíåñãïðïéåßôå ðïôÝ ôç ìßæá

ðåñéóóüôåñï áðü 10 äåõô..

Ðñéí áðü ôç íÝá åíåñãïðïßçóç

ôçò ìßæáò ðåñéìÝíåôå 10 äåõô.

ôïõëÜ÷éóôïí.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

• Ôï ìç÷Üíçìá äéáèÝôåé Ýíáí

äéáêüðôç áöÞò ãéá ôï êÜèéóìá.

¼ôáí óçêþíåóôå áðü ôï

êÜèéóìá ôïõ ïäçãïý, ôï

ìç÷Üíçìá ôßèåôáé åêôüò

ëåéôïõñãßáò.

Ëåéôïõñãßá óêïõðßóìáôïò

Ëåéôïõñãßá óêïõðßóìáôïòËåéôïõñãßá óêïõðßóìáôïò

Ëåéôïõñãßá óêïõðßóìáôïò

♦ Ìçí áíáññïöÜôå óêÝñôóéá,

óýñìáôá Þ ðáñüìïéá õëéêÜ,

äéüôé ìðïñåß íá êáôáóôñáöåß ï

ìç÷áíéóìüò óêïõðßóìáôïò.

! ×áìçëþíåôå ôïí êýëéíäñï

êáèáñéóìïý êáé ôïí èÝôåôå óå

ëåéôïõñãßá.

! ×áìçëþóôå ôçí ðëåõñéêÞ

óêïýðá êáé èÝóôå ôç óå

ëåéôïõñãßá.

ÑÑ

Ñõ

õõ

õè

èè

èì

ìì

ìß

ßßßó

óó

óå

åå

åé

éééò

òò

êê

êõ

õõ

õë

ëë

ëß

ßßßí

íí

íä

ää

äñ

ññ

ñù

ùù

ùí

íí

êê

êá

áá

áè

èè

èá

áá

áñ

ññ

ñé

éééó

óó

óì

ìì

ìï

ïï

ïý

ýý

! Áíõøþóôå ôïí êýëéíäñï

óêïõðßóìáôïò.

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! Ñõèìßóôå ôï ìï÷ëü ãêáæéïý óå

ðáëéíäñïìïýóá Þ óå óôáèåñÞ

èÝóç.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

Êýëéíäñïò êáèáñéóìïý óå

Êýëéíäñïò êáèáñéóìïý óåÊýëéíäñïò êáèáñéóìïý óå

Êýëéíäñïò êáèáñéóìïý óå

ðáëéíäñïìïýóá èÝóç

ðáëéíäñïìïýóá èÝóçðáëéíäñïìïýóá èÝóç

ðáëéíäñïìïýóá èÝóç

• Ï êýëéíäñïò êáèáñéóìïý

åöÜðôåôáé ìå ôï äéêü ôïõ

âÜñïò óôï äÜðåäï êáé

ðñïóáñìüæåôáé óå êÜèå

áíùìáëßá ôïõ õðïóôñþìáôïò.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Êýëéíäñïò êáèáñéóìïý óå

Êýëéíäñïò êáèáñéóìïý óåÊýëéíäñïò êáèáñéóìïý óå

Êýëéíäñïò êáèáñéóìïý óå

óôáèåñÞ èÝóç

óôáèåñÞ èÝóçóôáèåñÞ èÝóç

óôáèåñÞ èÝóç

• Ôï êÜôïðôñï óêïõðßóìáôïò

åßíáé ñõèìéóìÝíï óå óôáèåñÞ

èÝóç.

Óêïõðßóôå óôåãíÜ äÜðåäá

Óêïõðßóôå óôåãíÜ äÜðåäáÓêïõðßóôå óôåãíÜ äÜðåäá

Óêïõðßóôå óôåãíÜ äÜðåäá

! Åíåñãïðïßçóç áíáññüöçóçò

óêüíçò.

! ×áìçëþíåôå ôïí êýëéíäñï

êáèáñéóìïý êáé ôïí èÝôåôå óå

ëåéôïõñãßá.

! ×áìçëþóôå ôçí ðëåõñéêÞ

óêïýðá êáé èÝóôå ôç óå

ëåéôïõñãßá.

• Ãéá âÝëôéóôá áðïôåëÝóìáôá

êáôÜ ôïí êáèáñéóìü, ðñÝðåé íá

ñõèìßóåôå áíÜëïãá ôçí

ôá÷ýôçôá ôçò êßíçóçò.

• ÊáôÜ ôç äéÜñêåéá ôçò

ëåéôïõñãßáò, ôá ößëôñá ðñÝðåé

íá êáèáñßæïíôáé êáé ï ðåñéÝêôçò

áðïññéììÜôùí íá åêêåíþíåôáé

óå ôáêôÜ ÷ñïíéêÜ äéáóôÞìáôá.

Ρύθµιση αριθµού στροφών της

πλευρικής βούρτσας

! Περιστροφή προς τα δεξιά µειώνει

τον αριθµό στροφών της πλευρικής

βούρτσας.

! Περιστροφή προς τα αριστερά

αυξάνει τον αριθµό στροφών της

πλευρικής βούρτσας.

Óêïõðßóôå õãñÜ Þ âñåãìÝíá

Óêïõðßóôå õãñÜ Þ âñåãìÝíáÓêïõðßóôå õãñÜ Þ âñåãìÝíá

Óêïõðßóôå õãñÜ Þ âñåãìÝíá

äÜðåäá

äÜðåäáäÜðåäá

äÜðåäá

! Áðåíåñãïðïßçóç

áíáññüöçóçò óêüíçò.

! ×áìçëþíåôå ôïí êýëéíäñï

êáèáñéóìïý êáé ôïí èÝôåôå óå

ëåéôïõñãßá.

! ×áìçëþóôå ôçí ðëåõñéêÞ

óêïýðá êáé èÝóôå ôç óå

ëåéôïõñãßá.

ÏäçãÞóôå ôï ìç÷Üíçìá

ÏäçãÞóôå ôï ìç÷ÜíçìáÏäçãÞóôå ôï ìç÷Üíçìá

ÏäçãÞóôå ôï ìç÷Üíçìá

! Ñõèìßóôå ôï ìï÷ëü ãêáæéïý óôç

èÝóç ëáãüò.

! Áðåëåõèåñþóôå ôï öñÝíï

áêéíçôïðïßçóçò.

Êéíçèåßôå ðñïò ôá åìðñüò

Êéíçèåßôå ðñïò ôá åìðñüòÊéíçèåßôå ðñïò ôá åìðñüò

Êéíçèåßôå ðñïò ôá åìðñüò

! ÐáôÞóôå äåîéü ðåíôÜë ðïñåßáò.

• Ç ôá÷ýôçôá êßíçóçò ñõèìßæåôáé

ìå óõíå÷Þ ìåôáâëçôüôçôá.

Áðïöåýãåôå ôï áðüôïìï ðÜôçìá

ôïõ ðåíôÜë ðïñåßáò.

Ìðïñåß íá ðñïêëçèåß âëÜâç óôï

õäñáõëéêü óýóôçìá.

Êéíçèåßôå ðñïò ôá ðßóù

Êéíçèåßôå ðñïò ôá ðßóùÊéíçèåßôå ðñïò ôá ðßóù

Êéíçèåßôå ðñïò ôá ðßóù

! ÐáôÞóôå áñéóôåñü ðåíôÜë

ðïñåßáò.

Áðïöåýãåôå áðüôïìï

öñåíÜñéóìá ìå ðÜôçìá ôïõ

ðåíôÜë ðïñåßáò áíôßèåôá ùò

ðñïò ôçí êáôåýèõíóç ïäÞãçóçò.

Ìðïñåß íá ðñïêëçèåß âëÜâç óôï

õäñáõëéêü óýóôçìá.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

ÅÜí ìåéþíåôáé ç áðüäïóç óå

áíçöüñåò áöÞíåôå ëßãï ðßóù ôï

ðåíôÜë êßíçóçò.

Ìå ôïí ôñüðï áõôü âåëôéþíåôáé ç

éêáíüôçôá áíÜâáóçò ôçò

ìç÷áíÞò.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

ÖñåíÜñåôå

ÖñåíÜñåôåÖñåíÜñåôå

ÖñåíÜñåôå

Ç óõóêåõÞ êáèõóôåñåß ìåôÜ ôçí

áðåëåõèÝñùóç ôïõ ðåíôÜë

ðïñåßáò êáé óôáìáôÜåé óå

åðßðåäåò åðéöÜíåéåò ÷ùñßò êëßóç.

×ñÞóç êëÜðáò ÷ïíôñþí

×ñÞóç êëÜðáò ÷ïíôñþí×ñÞóç êëÜðáò ÷ïíôñþí

×ñÞóç êëÜðáò ÷ïíôñþí

áðïññéììÜôùí

áðïññéììÜôùíáðïññéììÜôùí

áðïññéììÜôùí

Ïôáí åßíáé áíïé÷ôÞ ç êëÜðá

ìåãÜëùí áðïññéììÜôùí, ìðïñåß

ï êýëéíäñïò óêïõðßóìáôïò íá

åêôïîåýåé ðÝôñåò Þ ÷áëßêéá ðñïò

ôá åìðñüò.

ÐñïóÝ÷åôå þóôå íá ìçí

êéíäõíåýïõí Üíèñùðïé, æþá Þ

áíôéêåßìåíá.

! ÐáôÞóôå ôï ðåíôÜë ðïäéïý, ç

êëÜðá ÷ïíôñþí áðïññéììÜôùí

áíïßãåé.

! ÐåñÜóôå ìå ìéêñÞ ôá÷ýôçôá

ðÜíù áðü áðïññßììáôá

ìåãÜëçò äéáìÝôñïõ.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

Ãéá ôï óêïýðéóìá ìåãÜëùí

áíôéêåéìÝíùí Ýùò åíüò ýøïõò

70 mm, ð.÷. êïõôÜêéá áíáøõêôéêþí

ðñÝðåé íá áíõøùèåß ãéá óýíôïìï

÷ñïíéêü äéÜóôçìá ôï êáðÜêé

ïãêùäþí áðïññéììÜôùí.

! ÁöÞóôå åëåýèåñï ôï ðåíôÜë

ðïäéïý, ç êëÜðá ÷ïíôñþí

áðïññéììÜôùí êëåßíåé.

! ÐåñÜóôå ìå ìéêñÞ ôá÷ýôçôá

ðÜíù áðü áðïññßììáôá

ìåãÜëçò äéáìÝôñïõ.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

Ôï êáëýôåñï äõíáôü

áðïôÝëåóìá êáèáñéóìïý

åðéôõã÷Üíåôáé ìüíï åöüóïí åßíáé

êáôåâáóìÝíï ðëÞñùò ôï êáðÜêé

ìåãÜëùí áðïññéììÜôùí.

ÐåñÜóôå ðÜíù áðü ôá åìðüäéá

ÐåñÜóôå ðÜíù áðü ôá åìðüäéáÐåñÜóôå ðÜíù áðü ôá åìðüäéá

ÐåñÜóôå ðÜíù áðü ôá åìðüäéá

ÓôáèåñÜ åìðüäéá ýøïõò Ýùò

ÓôáèåñÜ åìðüäéá ýøïõò ÝùòÓôáèåñÜ åìðüäéá ýøïõò Ýùò

ÓôáèåñÜ åìðüäéá ýøïõò Ýùò

5050

50 mm

mm mm

! Áíõøþóôå ôç èõñßäá ïãêùäþí

áðïññéììÜôùí.

! ÐåñÜóôå áðü ðÜíù êéíïýìåíïé

ðñïò ôá åìðñüò áñãÜ êáé

ðñïóåêôéêÜ.

ÓôáèåñÜ åìðüäéá ýøïõò ðÜíù

ÓôáèåñÜ åìðüäéá ýøïõò ðÜíùÓôáèåñÜ åìðüäéá ýøïõò ðÜíù

ÓôáèåñÜ åìðüäéá ýøïõò ðÜíù

áðü 50

áðü 50áðü 50

áðü 50 mm

mm mm

! OäçãÞóôå ôç ìç÷áíéêÞ óêïýðá

ðÜíù óå êáôÜëëçëç ñÜìðá.

Êáèáñßóôå ôï ößëôñï

Êáèáñßóôå ôï ößëôñïÊáèáñßóôå ôï ößëôñï

Êáèáñßóôå ôï ößëôñï

Aõôüìáôï êáèÜñéóìá

Aõôüìáôï êáèÜñéóìáAõôüìáôï êáèÜñéóìá

Aõôüìáôï êáèÜñéóìá

! ÓâÞóôå ôïí êéíçôÞñá.

! ÌåôÜ ôï óôáìÜôçìá ôçò

ìç÷áíÞò ôï ößëôñï êáèáñßæåôáé

áõôüìáôá ãéá ðåñ. 10 äåõô..

Óõìâáôéêü êáèÜñéóìá

Óõìâáôéêü êáèÜñéóìáÓõìâáôéêü êáèÜñéóìá

Óõìâáôéêü êáèÜñéóìá

! ÓâÞóôå ôïí êéíçôÞñá.

! Áíõøþóôå ôïí êýëéíäñï

êáèáñéóìïý êáé ôçí ðëåõñéêÞ

óêïýðá.

! Áðåíåñãïðïßçóç

áíáññüöçóçò óêüíçò.

! ÐéÝóôå ôï ðëÞêôñï (ÄïíçôÞò

ößëôñïõ) ðåñ. 10 äåõô..

! ÅíåñãïðïéÞóôå ðÜëé ôçí

áíáññüöçóç óêüíçò.

ÁäåéÜóôå ôïí ðåñéÝêôç

ÁäåéÜóôå ôïí ðåñéÝêôçÁäåéÜóôå ôïí ðåñéÝêôç

ÁäåéÜóôå ôïí ðåñéÝêôç

áðïññéììÜôùí

áðïññéììÜôùíáðïññéììÜôùí

áðïññéììÜôùí

Êßíäõíïò ôñáõìáôéóìïý!

Êßíäõíïò ôñáõìáôéóìïý!Êßíäõíïò ôñáõìáôéóìïý!

Êßíäõíïò ôñáõìáôéóìïý!

♦ ÊáôÜ ôç äéÜñêåéá ôçò

äéáäéêáóßáò åêêÝíùóçò, äåí

åðéôñÝðåôáé íá õðÜñ÷ïõí

ðñüóùðá Þ æþá óôçí ðåñéï÷Þ

óôñïöÞò ôïõ ðåñéÝêôç

áðïññéììÜôùí.

Êßíäõíïò óýíèëéøçò!

Êßíäõíïò óýíèëéøçò!Êßíäõíïò óýíèëéøçò!

Êßíäõíïò óýíèëéøçò!

♦ Ìçí áããßæåôå ðïôÝ ôá óôåëÝ÷ç

ôïõ ìç÷áíéóìïý åêêÝíùóçò.

Êßíäõíïò áíáôñïðÞò!

Êßíäõíïò áíáôñïðÞò!Êßíäõíïò áíáôñïðÞò!

Êßíäõíïò áíáôñïðÞò!

♦ Åðé÷åéñÞóôå ôçí åêêÝíùóç ôïõ

ðåñéÝêôç áðïññéììÜôùí ìüíï

óå åðßðåäç åðéöÜíåéá.

! Áíõøþóôå ôïí êýëéíäñï

óêïõðßóìáôïò.

! Áíõøþóôå ôçí ðëåõñéêÞ

óêïýðá.

! Áðåíåñãïðïßçóç

áíáññüöçóçò óêüíçò.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

♦ Êáèáñßóôå ðñþôá ôï ößëôñï,

ðñéí âãÜëåôå Ýîù ôï äï÷åßï

áðïññéììÜôùí.

! Áíõøþóôå ôï äï÷åßï

áðïññéììÜôùí.

! Äï÷åßï áðïññéììÜôùí óôçí

ôåñìáôéêÞ èÝóç.

! Ãéá ôçí áíáôñïðÞ ôïõ

÷ñåéÜæåôáé ôï äï÷åßï Ýíá

áðáñáßôçôï ýøïò. Åíäåéêíýåôáé

ìå ôçí ðñÜóéíç ëõ÷íßá åëÝã÷ïõ

óôï ðëÞêôñï ÁíáôñïðÞ äï÷åßïõ

áðïññéììÜôùí.

! ÐëçóéÜóôå áñãÜ ìå ôçí

üðéóèåí ôï äï÷åßï óõëëïãÞò.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

! ÁíáôñÝøôå ôï äï÷åßï

óêïõðßóìáôïò.

! ÅðáíáöÝñåôå ôï äï÷åßï

óêïõðßóìáôïò óôçí

ðñïçãïýìåíÞ ôïõ èÝóç.

! Ôï äï÷åßï áðïññéììÜôùí

ðñÝðåé íá åðáíáöåñèåß

ôåëåßùò. Åíäåéêíýåôáé ìå ôçí

ðñÜóéíç ëõ÷íßá åëÝã÷ïõ óôï

ðëÞêôñï ÅðáíáöïñÜ äï÷åßïõ

áðïññéììÜôùí.

! Áðïìáêñõíèåßôå áñãÜ áðü ôï

äï÷åßï óõëëïãÞò.

! ÅðáíáöÝñåôå ôï äï÷åßï

áðïññéììÜôùí óôç èÝóç ôïõ.

! Áðåëåõèåñþóôå ôï öñÝíï

áêéíçôïðïßçóçò.

! ×áìçëþóôå ôïí êýëéíäñï

óêïõðßóìáôïò.

! ×áìçëþóôå ôçí ðëåõñéêÞ

óêïýðá.

ÓôáìáôÞóôå ôï ìç÷Üíçìá

ÓôáìáôÞóôå ôï ìç÷ÜíçìáÓôáìáôÞóôå ôï ìç÷Üíçìá

ÓôáìáôÞóôå ôï ìç÷Üíçìá

! Ìçí åíåñãïðïéåßôå ôï ðåíôÜë

ãêáæéïý.

! Ñõèìßóôå ôï ìï÷ëü ãêáæéïý óôç

èÝóç ÷åëþíáò.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

! Áíõøþóôå ôéò ðëåõñéêÝò

óêïýðåò êáé èÝóôå ôåò åêôüò

ëåéôïõñãßáò.

! Áíõøþóôå ôïí êýëéíäñï

êáèáñéóìïý êáé èÝóôå ôïí

åêôüò ëåéôïõñãßáò.

! ÓôáìáôÞóôå ôïí êéíçôÞñá.

Ï êéíçôÞñáò ÷ñåéÜæåôáé

ðåñ. 3...4 äåõô. ìÝ÷ñé íá

óôáìáôÞóåé ìåôÜ ôçí

áðåíåñãïðïßçóÞ ôïõ.

ÊáôÜ ôï äéÜóôçìá áõôü ðñÝðåé íá

ðáñáìÝíåôå ìáêñéÜ áðü ôçí

ðåñéï÷Þ ìåôÜäïóçò êßíçóçò!

Áêéíçôïðïßçóç

ÁêéíçôïðïßçóçÁêéíçôïðïßçóç

Áêéíçôïðïßçóç

♦ ¼ôáí ôï ìç÷Üíçìá äåí

÷ñçóéìïðïéåßôáé ãéá ìáêñü

÷ñïíéêü äéÜóôçìá, ëÜâåôå

õðüøç ôá åîÞò óçìåßá.

! ÁðïèÝóôå ôç ìç÷áíéêÞ óêïýðá

ðÜíù óå åðßðåäç åðéöÜíåéá.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

! ÂãÜëôå ôï êëåéäß ôïõ äéáêüðôç

ôçò ìßæáò.

! Áóöáëßóôå ôç ìç÷áíéêÞ óêïýðá

áðü áêïýóéá êýëéóç.

! Êáèáñßóôå ôç ìç÷áíéêÞ óêïýðá

åóùôåñéêÜ êáé åîùôåñéêÜ.

! Êëåßóôå ôçí ôñïöïäïóßá

âåíæßíçò óôç óôñüöéããá

êáõóßìùí.

! Ëýóôå ôï êáëþäéï ãåßùóçò ôçò

ìðáôáñßáò.

! Öüñôéóç ôçò ìðáôáñßáò óå

äéáóôÞìáôá ðåñ. 2 ìçíþí.

! ÁðïèÝóôå ôï ìç÷Üíçìá óå

ðñïóôáôåõìÝíï êáé îçñü ÷þñï.

ÌåôáöïñÜ

ÌåôáöïñÜÌåôáöïñÜ

ÌåôáöïñÜ

Õðïäåßîåéò ìåôáöïñÜò

Õðïäåßîåéò ìåôáöïñÜòÕðïäåßîåéò ìåôáöïñÜò

Õðïäåßîåéò ìåôáöïñÜò

ÊáôÜ ôç ìåôáöïñÜ, ôï ìç÷Üíçìá

ðñÝðåé íá áóöáëßæåôáé áðü

áêïýóéá ìåôáôüðéóç.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

! Áóöáëßóôå ôï ìç÷Üíçìá ìå

éìÜíôåò ôÜíõóçò Þ óêïéíéÜ.

! Áóöáëßóôå ôï ìç÷Üíçìá

ôïðïèåôþíôáò óöÞíåò óôïõò

ôñï÷ïýò.

• Óçìåßá óôåñÝùóçò

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

• Óçìåßá óôåñÝùóçò

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

ËÜâåôå õðüøç ôá óçìÜäéá ãéá ôá

óçìåßá óôåñÝùóçò óôï ðëáßóéï!

(Óýìâïëá áëõóßäáò)

Êáèáñéóìüò êáé ìÝñéìíá

Êáèáñéóìüò êáé ìÝñéìíáÊáèáñéóìüò êáé ìÝñéìíá

Êáèáñéóìüò êáé ìÝñéìíá

! ÁðïèÝóôå ôç ìç÷áíéêÞ óêïýðá

ðÜíù óå åðßðåäç åðéöÜíåéá.

! ÂãÜëôå ôï êëåéäß ôïõ äéáêüðôç

ôçò ìßæáò.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

Åóùôåñéêüò êáèáñéóìüò

Åóùôåñéêüò êáèáñéóìüòÅóùôåñéêüò êáèáñéóìüò

Åóùôåñéêüò êáèáñéóìüò

ÖïñÜôå ìÜóêá ðñïóôáóßáò áðü

ÖïñÜôå ìÜóêá ðñïóôáóßáò áðüÖïñÜôå ìÜóêá ðñïóôáóßáò áðü

ÖïñÜôå ìÜóêá ðñïóôáóßáò áðü

óêüíç!

óêüíç!óêüíç!

óêüíç!

ÖïñÜôå ðñïóôáôåõôéêÜ ãõáëéÜ!

ÖïñÜôå ðñïóôáôåõôéêÜ ãõáëéÜ!ÖïñÜôå ðñïóôáôåõôéêÜ ãõáëéÜ!

ÖïñÜôå ðñïóôáôåõôéêÜ ãõáëéÜ!

! Êáèáñßóôå ìå ðáíß.

! ÅêöõóÞîôå ìå ðåðéåóìÝíï

áÝñá.

Åîùôåñéêüò êáèáñéóìüò

Åîùôåñéêüò êáèáñéóìüòÅîùôåñéêüò êáèáñéóìüò

Åîùôåñéêüò êáèáñéóìüò

! Êáèáñßóôå ìå õãñü ðáíß.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

Ìçí ÷ñçóéìïðïéåßôå äñáóôéêÜ

ìÝóá êáèáñéóìïý!

ÄéáóôÞìáôá óõíôÞñçóçò

ÄéáóôÞìáôá óõíôÞñçóçòÄéáóôÞìáôá óõíôÞñçóçò

ÄéáóôÞìáôá óõíôÞñçóçò

ÌåôñçôÞò ùñþí ëåéôïõñãßáò

ÌåôñçôÞò ùñþí ëåéôïõñãßáòÌåôñçôÞò ùñþí ëåéôïõñãßáò

ÌåôñçôÞò ùñþí ëåéôïõñãßáò

• Ï ìåôñçôÞò ùñþí ëåéôïõñãßáò

óáò äßíåé ôç ÷ñïíéêÞ óôéãìÞ ãéá

ôç óõíôÞñçóç.

ÓõíôÞñçóç áðü ôïí ðåëÜôç

ÓõíôÞñçóç áðü ôïí ðåëÜôçÓõíôÞñçóç áðü ôïí ðåëÜôç

ÓõíôÞñçóç áðü ôïí ðåëÜôç

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

¼ëåò ïé åñãáóßåò óõíôÞñçóçò

ðñÝðåé íá ãßíïíôáé áðü

åîåéäéêåõìÝíï ôå÷íéêü.

Åí áíÜãêç ìðïñåßôå íá

áðåõèõíèåßôå áíÜ ðÜóá óôéãìÞ

óôïí áíôéðñüóùðï ôçò Kärcher.

ÇìåñÞóéá óõíôÞñçóç

ÇìåñÞóéá óõíôÞñçóçÇìåñÞóéá óõíôÞñçóç

ÇìåñÞóéá óõíôÞñçóç

! ÅëÝã÷åôå ôç óôÜèìç ëáäéþí

êéíçôÞñá.

! ÅëÝãîôå áí õðÜñ÷åé öèïñÜ êáé

ôõëéãìÝíåò ôáéíßåò óôïí

êýëéíäñï óêïõðßóìáôïò êáé

óôçí ðëåõñéêÞ óêïýðá.

! Êáèáñßóôå ôï ößëôñï.

! Åëåã÷ïò üëùí ôùí óôïé÷åßùí

÷åéñéóìïý êáé ëõ÷íßùí åëÝã÷ïõ.

Åâäïìáäéáßá óõíôÞñçóç

Åâäïìáäéáßá óõíôÞñçóçÅâäïìáäéáßá óõíôÞñçóç

Åâäïìáäéáßá óõíôÞñçóç

! ÅëÝã÷åôå ôï ößëôñï áÝñá.

! ÅëÝãîôå ôç óôÜèìç ôïõ

õäñáõëéêïý õãñïý.

ÓõíôÞñçóç 50

ÓõíôÞñçóç 50ÓõíôÞñçóç 50

ÓõíôÞñçóç 50 þñåò ìåôÜ ôçí

þñåò ìåôÜ ôçí þñåò ìåôÜ ôçí

þñåò ìåôÜ ôçí

ðñþôç èÝóç óå ëåéôïõñãßá

ðñþôç èÝóç óå ëåéôïõñãßáðñþôç èÝóç óå ëåéôïõñãßá

ðñþôç èÝóç óå ëåéôïõñãßá

! ÊÜíåôå áëëáãÞ ëáäéþí

êéíçôÞñá.

ÓõíôÞñçóç êÜèå 50

ÓõíôÞñçóç êÜèå 50ÓõíôÞñçóç êÜèå 50

ÓõíôÞñçóç êÜèå 50 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

! Ãéá ôçí áëëáãÞ, ôç

÷ùñçôéêüôçôá êáé ôïí ôýðï

ëáäéïý, âëÝðå Ôå÷íéêÜ

÷áñáêôçñéóôéêÜ.

! Åëåã÷ïò ëåéôïõñãéêüôçôáò

äéáêüðôç åðáöÞò êáèßóìáôïò.

! ÅëÝãîôå ôçí ôÜóç, ôç öèïñÜ êáé

ôç ëåéôïõñãßá ôùí éìÜíôùí

êßíçóçò.

! ÅëÝã÷åôå ôá óõñìáôüó÷ïéíá

÷åéñéóìïý Bowden êáé ôá

êéíïýìåíá åîáñôÞìáôá ó÷åôéêÜ

ìå ôçí åõêïëßá ÷åéñéóìïý ôïõò.

! ÅëÝã÷åôå ôá ìÝóá

óôåãáíïðïßçóçò óôïí ôïìÝá

óêïõðßóìáôïò ãéá óùóôÞ

ñýèìéóç êáé åíäå÷üìåíåò

öèïñÝò.

! ÅëÝãîôå ôçí ðßåóç ôùí

åëáóôéêþí.

! Åëåã÷ïò áãùãþí êáõóßìïõ êáé

êïëÜñùí ãéá ôá ëÜóôé÷á.

ÓõíôÞñçóç êÜèå 100

ÓõíôÞñçóç êÜèå 100ÓõíôÞñçóç êÜèå 100

ÓõíôÞñçóç êÜèå 100 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

! ÊáèÜñéóìá ößëôñïõ áÝñá.

! ÁíôéêáôÜóôáóç ößëôñïõ áÝñá

ìåôÜ áðü êÜèå 6 êáèáñßóìáôá.

! ÅëÝãîôå ôç óôÜèìç ôùí õãñþí

ôçò ìðáôáñßáò.

ÓõíôÞñçóç 125

ÓõíôÞñçóç 125ÓõíôÞñçóç 125

ÓõíôÞñçóç 125 þñåò ìåôÜ ôçí

þñåò ìåôÜ ôçí þñåò ìåôÜ ôçí

þñåò ìåôÜ ôçí

ðñþôç èÝóç óå ëåéôïõñãßá,

ðñþôç èÝóç óå ëåéôïõñãßá,ðñþôç èÝóç óå ëåéôïõñãßá,

ðñþôç èÝóç óå ëåéôïõñãßá,

êáôüðéí êÜèå 75

êáôüðéí êÜèå 75êáôüðéí êÜèå 75

êáôüðéí êÜèå 75 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

! ÊÜíåôå áëëáãÞ ëáäéþí

êéíçôÞñá.

! ÁíôéêáôÜóôáóç ößëôñïõ ëáäéïý

ìåôÜ áðü êÜèå 2 áëëáãÝò

ëáäéþí.

ÓõíôÞñçóç êÜèå 200

ÓõíôÞñçóç êÜèå 200ÓõíôÞñçóç êÜèå 200

ÓõíôÞñçóç êÜèå 200 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò Þ êÜèå 6

ëåéôïõñãßáò Þ êÜèå 6ëåéôïõñãßáò Þ êÜèå 6

ëåéôïõñãßáò Þ êÜèå 6 ìÞíåò

ìÞíåò ìÞíåò

ìÞíåò

! Åëåã÷ïò ëÜóôé÷ùí øõãåßïõ êáé

êïëÜñùí ãéá ôá ëÜóôé÷á.

ÓõíôÞñçóç åôçóßùò

ÓõíôÞñçóç åôçóßùòÓõíôÞñçóç åôçóßùò

ÓõíôÞñçóç åôçóßùò

! ÁíôéêáôáóôÞóôå ôï ößëôñï

áÝñïò.

! Åëåã÷ïò ößëôñïõ óêüíçò, åí

áíÜãêç áíôéêáôÜóôáóç.

ÓõíôÞñçóç áðü ôçí õðçñåóßá

ÓõíôÞñçóç áðü ôçí õðçñåóßáÓõíôÞñçóç áðü ôçí õðçñåóßá

ÓõíôÞñçóç áðü ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí

åîõðçñÝôçóçò ðåëáôþíåîõðçñÝôçóçò ðåëáôþí

åîõðçñÝôçóçò ðåëáôþí

ÓõíôÞñçóç ìåôÜ áðü 8

ÓõíôÞñçóç ìåôÜ áðü 8ÓõíôÞñçóç ìåôÜ áðü 8

ÓõíôÞñçóç ìåôÜ áðü 8 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

Åðéèåþñçóç ãéá ðñþôç öïñÜ

ÓõíôÞñçóç êÜèå 100

ÓõíôÞñçóç êÜèå 100ÓõíôÞñçóç êÜèå 100

ÓõíôÞñçóç êÜèå 100 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

ÓõíôÞñçóç êÜèå 400

ÓõíôÞñçóç êÜèå 400ÓõíôÞñçóç êÜèå 400

ÓõíôÞñçóç êÜèå 400 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

ÓõíôÞñçóç êÜèå 500

ÓõíôÞñçóç êÜèå 500ÓõíôÞñçóç êÜèå 500

ÓõíôÞñçóç êÜèå 500 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

ÓõíôÞñçóç êÜèå 800

ÓõíôÞñçóç êÜèå 800ÓõíôÞñçóç êÜèå 800

ÓõíôÞñçóç êÜèå 800 þñåò

þñåò þñåò

þñåò

ëåéôïõñãßáò

ëåéôïõñãßáòëåéôïõñãßáò

ëåéôïõñãßáò

ÓõíôÞñçóç êÜèå 2

ÓõíôÞñçóç êÜèå 2ÓõíôÞñçóç êÜèå 2

ÓõíôÞñçóç êÜèå 2 ÷ñüíéá

÷ñüíéá ÷ñüíéá

÷ñüíéá

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

Ãéá íá õðÜñ÷ïõí áîéþóåéò ãéá ôçí

áðáßôçóç ôçò åããýçóçò, ðñÝðåé,

êáôÜ ôïí ÷ñüíï éó÷ýïò ôçò

åããýçóçò, üëåò ïé åñãáóßåò

óõíôÞñçóçò íá ãßíïíôáé áðü ôçí

åîïõóéïäïôçìÝíç õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

Åñãáóßåò óõíôÞñçóçò

Åñãáóßåò óõíôÞñçóçòÅñãáóßåò óõíôÞñçóçò

Åñãáóßåò óõíôÞñçóçò

Õðïäåßîåéò ãéá ôçí áóöÜëåéá

Õðïäåßîåéò ãéá ôçí áóöÜëåéáÕðïäåßîåéò ãéá ôçí áóöÜëåéá

Õðïäåßîåéò ãéá ôçí áóöÜëåéá

Ðñïåôïéìáóßá

ÐñïåôïéìáóßáÐñïåôïéìáóßá

Ðñïåôïéìáóßá

! ÁðïèÝóôå ôç ìç÷áíéêÞ óêïýðá

ðÜíù óå åðßðåäç åðéöÜíåéá.

! Áí ï êéíçôÞñáò âñßóêåôáé óå

êßíçóç óâÞóôå ôïí êéíçôÞñá.

! ÂãÜëôå ôï êëåéäß ôïõ äéáêüðôç

ôçò ìßæáò.

! Áóöáëßóôå ôï öñÝíï

áêéíçôïðïßçóçò.

Ôõ÷üí âëÜâåò ðñÝðåé íá

åðéäéïñèùèïýí Üìåóá Þ ôï

ü÷çìá ðñÝðåé íá áêéíçôïðïéçèåß

áìÝóùò.

ÁÁ

Áí

íí

íï

ïï

ïé

éééã

ãã

ãì

ìì

ìá

áá

êê

êá

áá

áé

ééé

êê

êë

ëë

ëå

åå

åß

ßßßó

óó

óì

ìì

ìï

ïï

êê

êá

áá

áë

ëë

ëý

ýý

ýì

ìì

ìá

áá

áô

ôô

ôï

ïï

ïò

òò

ìç÷áíÞò

ìç÷áíÞòìç÷áíÞò

ìç÷áíÞò

Áíïßîôå ôï êÜëõììá ôçò

Áíïßîôå ôï êÜëõììá ôçòÁíïßîôå ôï êÜëõììá ôçò

Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò

óõóêåõÞòóõóêåõÞò

óõóêåõÞò

! ÔñáâÞîôå ôï åîÜñôçìá

åðÝíäõóçò ðñïò ôá åðÜíù.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

! Îåâéäþóôå ôï ÷åéñïêï÷ëßá óôçí

åóùôåñéêÞ ðëåõñÜ ôïõ

êáëýììáôïò ôçò ìç÷áíÞò.

! Aíïßîôå ôï êÜëõììá ôçò

ìç÷áíÞò ðñïò ôá åìðñüò óôçí

áíáóôïëÞ ôïõ ó÷ïéíéïý.

Êëåßóôå ôï êÜëõììá ôçò

Êëåßóôå ôï êÜëõììá ôçòÊëåßóôå ôï êÜëõììá ôçò

Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò

óõóêåõÞòóõóêåõÞò

óõóêåõÞò

! Êëåßóôå ðÜëé ôï êÜëõììá ôçò

ìç÷áíÞò.

! Âéäþóôå ðÜëé ôï ÷åéñïêï÷ëßá.

! Êëåßóôå ðÜëé ôï åîÜñôçìá

åðÝíäõóçò.

ÈÞêç åñãáëåßùí êáé åñãáëåßá

ÈÞêç åñãáëåßùí êáé åñãáëåßáÈÞêç åñãáëåßùí êáé åñãáëåßá

ÈÞêç åñãáëåßùí êáé åñãáëåßá

! ÊÜôù áðü ôï êÜëõììá ôçò

ìç÷áíÞò âñßóêåôáé èÞêç

åñãáëåßùí. ÌÝóá óôç èÞêç

âñßóêïíôáé åñãáëåßá ãéá ôçí

åêôÝëåóç ôùí åñãáóéþí

óõíôÞñçóçò.

ÓÞêùìá êáé êáôÝâáóìá

ÓÞêùìá êáé êáôÝâáóìáÓÞêùìá êáé êáôÝâáóìá

ÓÞêùìá êáé êáôÝâáóìá

êáèßóìáôïò

êáèßóìáôïòêáèßóìáôïò

êáèßóìáôïò

ÓÞêùìá êáèßóìáôïò

ÓÞêùìá êáèßóìáôïòÓÞêùìá êáèßóìáôïò

ÓÞêùìá êáèßóìáôïò

! ÓôñÝøôå ôïí ôåôñáãùíéêü

êï÷ëßá ìå ôï óõíçììÝíï

åñãáëåßï êáôÜ 90°.

! Óçêþóôå ôï êÜèéóìá ìÝ÷ñé íá

áóöáëßóåé ç áóöáëéóôéêÞ êëÜðá

ôïõ êáèßóìáôïò.

ÊáôÝâáóìá êáèßóìáôïò

ÊáôÝâáóìá êáèßóìáôïòÊáôÝâáóìá êáèßóìáôïò

ÊáôÝâáóìá êáèßóìáôïò

! Óçêþóôå ôçí áóöáëéóôéêÞ

êëÜðá êáèßóìáôïò êáé

êáôåâÜóôå ôï êÜèéóìá.

! ÓôñÝøôå ôïí ôåôñáãùíéêü

êï÷ëßá ìå ôï óõíçììÝíï

åñãáëåßï êáôÜ 90°.

ÕÕ

Õð

ðð

ðï

ïï

ïä

ää

äå

åå

åß

ßßßî

îî

îå

åå

åé

éééò

òò

áá

áó

óó

óö

öö

öá

áá

áë

ëë

ëå

åå

åß

ßßßá

áá

áò

òò

ãã

ãé

éééá

áá

ôô

ôï

ïï

ïõ

õõ

õò

òò

óõóóùñåõôÝò

óõóóùñåõôÝòóõóóùñåõôÝò

óõóóùñåõôÝò

♦ ËÜâåôå õðüøç ôéò ïäçãßåò

÷ñÞóçò.

♦ Åñãáóôåßôå ìå ôïõò

óõóóùñåõôÝò ìüíï êáôüðéí

ïäçãéþí ðïõ èá óáò äþóåé

åîåéäéêåõìÝíï ðñïóùðéêü.

♦ ÖïñÜôå ðñïóôáôåõôéêÜ ãõáëéÜ

êáé ðñïóôáôåõôéêÞ óôïëÞ.

♦ Êáíïíéóìïß ãéá ôçí ðñïöýëáîç

áðü áôõ÷Þìáôá óýìöùíá ìå ôï

DIN VDE 0510, ëÜâåôå õðüøç ôï

VDE 0105 T.1.

ÊÊ

Êß

ßßßí

íí

íä

ää

äõ

õõ

õí

íí

íï

ïï

ïò

òò

ðð

ðõ

õõ

õñ

ññ

ñê

êê

êá

áá

áã

ãã

ãé

éééÜ

ÜÜ

Üò

òò

êê

êá

áá

áé

ééé

êê

êß

ßßßí

íí

íä

ää

äõ

õõ

õí

íí

íï

ïï

ïò

òò

Ýêñçîçò!

Ýêñçîçò!Ýêñçîçò!

Ýêñçîçò!

♦ Áðáãïñåýåôáé ôï êÜðíéóìá.

♦ Ìçí êïíôÜ óôïõò

óõóóùñåõôÝò ãõìíÞ öëüãá,

èñÜêá Þ óðéíèÞñá.

Êßíäõíïò äéÜâñùóçò!

Êßíäõíïò äéÜâñùóçò!Êßíäõíïò äéÜâñùóçò!

Êßíäõíïò äéÜâñùóçò!

♦ Îåðëýíåôå ìå Üöèïíï êáé

êáèáñü íåñü ôéò óôáãüíåò

ïîÝùò ðïõ Ý÷ïõí åíäå÷ïìÝíùò

Ýëèåé óå åðáöÞ ìå ôá ìÜôéá Þ

ôï äÝñìá.

♦ ÌåôÜ, êáëÝóôå áìÝóùò ãéáôñü.

♦ Ðëýíåôå ìå íåñü ôçí áêÜèáñôç

óôïëÞ.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Êßíäõíïò Ýêñçîçò êáé êßíäõíïò

Êßíäõíïò Ýêñçîçò êáé êßíäõíïòÊßíäõíïò Ýêñçîçò êáé êßíäõíïò

Êßíäõíïò Ýêñçîçò êáé êßíäõíïò

ðõñêáãéÜò!

ðõñêáãéÜò!ðõñêáãéÜò!

ðõñêáãéÜò!

♦ Ìçí áðïèÝôåôå áíôéêåßìåíá Þ

åñãáëåßá ðÜíù óôïí

óõóóùñåõôÞ, äéüôé ïé ðüëïé ôïõ

âñßóêïíôáé ðÜíôá õðü ôÜóç.

♦ Ïé ÷þñïé ìÝóá óôïõò ïðïßïõò

öïñôßæïíôáé ïé óõóóùñåõôÝò

ðñÝðåé íá áåñßæïíôáé êáëÜ,

äéüôé êáôÜ ôç öüñôéóç

äçìéïõñãåßôáé åêñçêôéêü áÝñéï.

♦ Ïé ðáëéïß óõóóùñåõôÝò ìå

áõôü ôï óýìâïëï óõíéóôïýí

åðáíá÷ñçóéìïðïéïýìåíá

ïéêïíïìéêÜ áãáèÜ êáé ðñÝðåé íá

õðïâÜëëïíôáé óôç äéáäéêáóßá

áíáêýêëùóçò.

♦ Ïé ðáëéïß óõóóùñåõôÝò ðïõ

äåí õðïâÜëëïíôáé óôç

äéáäéêáóßá áíáêýêëùóçò

ðñÝðåé íá áðïññßðôïíôáé ùò

åéäéêÜ áðïññßììáôá,

ëáìâáíïìÝíùí õðüøç üëùí

ôùí ó÷åôéêþí êáíïíéóìþí.

ÈÝóôå óå ëåéôïõñãßá ôç ìðáôáñßá

ÈÝóôå óå ëåéôïõñãßá ôç ìðáôáñßáÈÝóôå óå ëåéôïõñãßá ôç ìðáôáñßá

ÈÝóôå óå ëåéôïõñãßá ôç ìðáôáñßá

¼ôáí åñãÜæåóôå ìå ôïõò

óõóóùñåõôÝò, ðñïóÝîôå

ïðùóäÞðïôå ôéò ðñïäéáãñáöÝò

áóöáëåßáò!

! Îåâéäþóôå ôá êáðÜêéá ôùí

óôïé÷åßùí ôçò ìðáôáñßáò.

! Ãåìßóôå ôïõò èáëÜìïõò ôçò

ìðáôáñßáò ìå ôï õãñü ðïõ

âñßóêåôáé äßðëá Ýùò ôçí

Ýíäåéîç MAX.

! Ðéèáíüí íá ÷ñåéáóèåß íá

óõìðëçñþóôå õãñü.

! Îáíáâéäþóôå ôá êáðÜêéá ôùí

óôïé÷åßùí ôçò ìðáôáñßáò.

ÔïðïèÝôçóç êáé áöáßñåóç ôçò

ÔïðïèÝôçóç êáé áöáßñåóç ôçòÔïðïèÝôçóç êáé áöáßñåóç ôçò

ÔïðïèÝôçóç êáé áöáßñåóç ôçò

ìðáôáñßáò

ìðáôáñßáòìðáôáñßáò

ìðáôáñßáò

ÔïðïèÝôçóç óõóóùñåõôþí

ÔïðïèÝôçóç óõóóùñåõôþíÔïðïèÝôçóç óõóóùñåõôþí

ÔïðïèÝôçóç óõóóùñåõôþí

! ÓÞêùìá êáèßóìáôïò.

! ÔïðïèåôÞóôå ôç ìðáôáñßá êáé

âéäþóôå ôç ìå ôç äéáèÝóéìç

âßäá.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

ÅÜí ÷ñçóéìïðïéåßôå ìðáôáñßåò ìå

õãñü çëåêôñïëýôç ðñÝðåé íá

áëåßöåôå åðáñêþò ôïõò ðüëïõò

ôçò ìðáôáñßáò ìå åéäéêü ëßðïò ãéá

íá õðÜñ÷åé áíôéäéáâñùôéêÞ

ðñïóôáóßá!

! Êï÷ëéþóôå ôïí áãùãü ôïõ

èåôéêïý ðüëïõ.

! Êï÷ëéþóôå ôïí áãùãü ôïõ

áñíçôéêïý ðüëïõ.

! ÊáôÝâáóìá êáèßóìáôïò.

Áöáßñåóç óõóóùñåõôþí

Áöáßñåóç óõóóùñåõôþíÁöáßñåóç óõóóùñåõôþí

Áöáßñåóç óõóóùñåõôþí

ÊáôÜ ôçí áöáßñåóç ôçò

ìðáôáñßáò ðñÝðåé íá îåâéäþíåôå

ðñþôá ôï êáëþäéï ôïõ áñíçôéêïý

ðüëïõ êáé ìåôÜ ôï êáëþäéï ôïõ

èåôéêïý ðüëïõ.

ÅëÝãîôå ôç óôÜèìç ôùí õãñþí

ÅëÝãîôå ôç óôÜèìç ôùí õãñþíÅëÝãîôå ôç óôÜèìç ôùí õãñþí

ÅëÝãîôå ôç óôÜèìç ôùí õãñþí

ôçò ìðáôáñßáò êáé óõìðëçñþóôå

ôçò ìðáôáñßáò êáé óõìðëçñþóôåôçò ìðáôáñßáò êáé óõìðëçñþóôå

ôçò ìðáôáñßáò êáé óõìðëçñþóôå

¼ôáí åñãÜæåóôå ìå ôïõò

óõóóùñåõôÝò, ðñïóÝîôå

ïðùóäÞðïôå ôéò ðñïäéáãñáöÝò

áóöáëåßáò!

! Îåâéäþóôå ôá êáðÜêéá ôùí

óôïé÷åßùí ôçò ìðáôáñßáò.

! ÊÜíåôå äïêéìáóôéêÞ

äåéãìáôïëçøßá õãñïý áðü êÜèå

óôïé÷åßï îå÷ùñéóôÜ.

! ÅðéóôñÝøôå ðÜëé ðßóù óå êÜèå

óôïé÷åßï ôï õãñü ôçò

äåéãìáôïëçøßáò.

♦ Ôï õãñü ìßáò ðëÞñùò

öïñôéóìÝíçò ìðáôáñßáò Ý÷åé

óôïõò 20 °C ôï åéäéêü âÜñïò

1,28 kg/l.

♦ Ôï õãñü ìßáò çìéöïñôéóìÝíçò

ìðáôáñßáò Ý÷åé Ýíá åéäéêü

âÜñïò ìåôáîý 1,00 êáé 1,28 kg/l.

♦ Óå üëá ôá óôïé÷åßá ðñÝðåé ôï

åéäéêü âÜñïò ôïõ õãñïý íá

åßíáé ôï ßäéï.

♦ Åéäéêü âÜñïò êÜôù áðü

1,15 kg/l.

! Ïôáí ç óôÜèìç ôïõ õãñïý ôçò

ìðáôáñßáò åßíáé ðïëý ÷áìçëÞ

ðñïóèÝóôå áðïóôáãìÝíï íåñü

ìÝ÷ñé íá êáëõöèïýí ïé ðëÜêåò

ôùí óôïé÷åßùí.

! Öïñôßóôå ôç ìðáôáñßá ìÝ÷ñé íá

öèÜóåé ôï åéäéêü âÜñïò ôçí ôéìÞ

1,28 kg/l .

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Öïñôßóôå ôïí óõóóùñåõôÞ

Öïñôßóôå ôïí óõóóùñåõôÞÖïñôßóôå ôïí óõóóùñåõôÞ

Öïñôßóôå ôïí óõóóùñåõôÞ

♦ ¼ôáí åñãÜæåóôå ìå ôïõò

óõóóùñåõôÝò, ðñïóÝîôå

ïðùóäÞðïôå ôéò ðñïäéáãñáöÝò

áóöáëåßáò!

♦ Áîßùóç ãéá ôçò áðáßôçóç ôçò

åããýçóçò õðÜñ÷åé, ìüíï

åöüóïí ÷ñçóéìïðïéåßôå ôïõò

óõóóùñåõôÝò êáé ôéò óõóêåõÝò

öüñôéóçò ðïõ óõíéóôÜ ç

Kärcher.

♦ Öïñôßóôå ôç ìðáôáñßá ìå ôç

÷áìçëüôåñç äõíáôÞ ðáñï÷Þ

ñåýìáôïò.

♦ ËÜâåôå ïðùóäÞðïôå õðüøç ôéò

ïäçãßåò ÷ñÞóçò ôïõ

êáôáóêåõáóôÞ óõóêåõþí

öüñôéóçò.

! ÓõíäÝóôå ôïí áñíçôéêü ðüëï

ôïõ êáëùäßïõ ôçò óõóêåõÞò

öüñôéóçò ìå ôïí áñíçôéêü ðüëï

ôçò ìðáôáñßáò.

! ÓõíäÝóôå ôïí èåôéêü ðüëï ôïõ

êáëùäßïõ ôçò óõóêåõÞò

öüñôéóçò ìå ôïí èåôéêü ðüëï

ôçò ìðáôáñßáò.

! ÅíåñãïðïéÞóôå ôç óõóêåõÞ

öüñôéóçò äçë. óõíäÝóôå ôïí

ñåõìáôïëÞðôç.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

×ñçóéìïðïéåßôå ôçí ðëÞñùò

áõôüìáôç óõóêåõÞ öüñôéóçò

6.654-116 ôçò åôáéñåßáò Kärcher.

Áíåöïäéáóìüò

ÁíåöïäéáóìüòÁíåöïäéáóìüò

Áíåöïäéáóìüò

♦ ÁöÞóôå ôïí êéíçôÞñá íá

êñõþóåé.

! Áíïßîôå ôçí ôÜðá ôïõ

ñåæåñâïõÜñ.

♦ Áíåöïäéáóìüò ðåôñåëáßïõ.

! Êëåßóôå ôçí ôÜðá ôïõ

ñåæåñâïõÜñ.

♦ Êáèáñßóôå ôá õðåñ÷åéëéóìÝíá

êáýóéìá ìå áíÜëïãï ðáíß êáé

áðïóýñåôÝ ôï ïéêïëïãéêÜ.

Åëåã÷ïò áãùãþí êáõóßìïõ êáé

Åëåã÷ïò áãùãþí êáõóßìïõ êáéÅëåã÷ïò áãùãþí êáõóßìïõ êáé

Åëåã÷ïò áãùãþí êáõóßìïõ êáé

êïëÜñùí ãéá ôá ëÜóôé÷á

êïëÜñùí ãéá ôá ëÜóôé÷áêïëÜñùí ãéá ôá ëÜóôé÷á

êïëÜñùí ãéá ôá ëÜóôé÷á

♦ ÁöÞóôå ôïí êéíçôÞñá íá

êñõþóåé.

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! ÅëÝã÷åôå áí Ý÷ïõí ÷áëáñþóåé

ôá êïëÜñá ãéá ôá ëÜóôé÷á, åí

áíÜãêç ôá óößããåôå.

! Åëåã÷ïò áãùãþí êáõóßìïõ êáé

êïëÜñùí ãéá ôá ëÜóôé÷á ó÷åôéêÜ

ìå åíäå÷üìåíåò âëÜâåò.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

• Óå ðåñßðôùóç âëÜâçò åíüò

áãùãïý êáõóßìùí Þ åíüò

êïëÜñïõ ãéá ôá ëÜóôé÷á, ðñÝðåé

íá ãßíåé áìÝóùò åðéóêåõÞ Þ

áëëáãÞ ôïõ áíÜëïãïõ

åîáñôÞìáôïò.

• Óôï óýóôçìá ôñïöïäïóßáò

êáõóßìùí ðñÝðåé íá öýãåé ï

áÝñáò ìåôÜ ôçí áëëáãÞ åíüò

áãùãïý êáõóßìùí Þ åíüò

êïëÜñïõ ãéá ôá ëÜóôé÷á.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÅëÝãîôå ôç óôÜèìç ëáäéïý ôïõ

ÅëÝãîôå ôç óôÜèìç ëáäéïý ôïõÅëÝãîôå ôç óôÜèìç ëáäéïý ôïõ

ÅëÝãîôå ôç óôÜèìç ëáäéïý ôïõ

êéíçôÞñá

êéíçôÞñáêéíçôÞñá

êéíçôÞñá

Êßíäõíïò åãêáõìÜôùí!

Êßíäõíïò åãêáõìÜôùí!Êßíäõíïò åãêáõìÜôùí!

Êßíäõíïò åãêáõìÜôùí!

♦ ÁöÞóôå ôïí êéíçôÞñá íá

êñõþóåé.

! ÔñáâÞîôå ðñïò ôá Ýîù ôï

äåßêôç ôçò óôÜèìçò ëáäéïý.

! Óêïõðßóôå ôï äåßêôç ôçò

óôÜèìçò ëáäéïý êáé

ôïðïèåôÞóôå ôïí óôç èÝóç ôïõ.

! ÔñáâÞîôå ðñïò ôá Ýîù ôï

äåßêôç ôçò óôÜèìçò ëáäéïý.

♦ Ç óôÜèìç ëáäéïý ðñÝðåé íá

âñßóêåôáé ìåôáîý ôïõ óçìáäéïý

min êáé max.

♦ Áí ç óôÜèìç ëáäéïý âñßóêåôáé

êÜôù áðü ôï óçìÜäé min,

óõìðëçñþóôå ëÜäéá êéíçôÞñá.

♦ Ìçí õðåñâáßíåôå ôç óôÜèìç

max.

ÓÓ

Óõ

õõ

õì

ìì

ìð

ðð

ðë

ëë

ëç

çç

çñ

ññ

ñþ

þþ

þó

óó

óô

ôô

ôå

åå

ëë

ëÜ

ÜÜ

Üä

ää

äé

ééé

óó

óô

ôô

ôï

ïï

ïí

íí

êê

êé

éééí

íí

íç

çç

çô

ôô

ôÞ

ÞÞ

Þñ

ññ

ñá

áá

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! Îåâéäþóôå ôçí ôÜðá.

! ÂÜëôå ëÜäé êéíçôÞñá.

♦ Åßäç ëáäéïý: ÂëÝðå Ôå÷íéêÜ

÷áñáêôçñéóôéêÜ.

! Âéäþóôå ôçí ôÜðá.

! ÐåñéìÝíåôå ôïõëÜ÷éóôïí

5 ëåðôÜ.

! ÅëÝã÷åôå ôç óôÜèìç ëáäéþí

êéíçôÞñá.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

ÁëëÜîôå ôï ëÜäé ôïõ êéíçôÞñá êáé

ÁëëÜîôå ôï ëÜäé ôïõ êéíçôÞñá êáéÁëëÜîôå ôï ëÜäé ôïõ êéíçôÞñá êáé

ÁëëÜîôå ôï ëÜäé ôïõ êéíçôÞñá êáé

ôï ößëôñï ëáäéïý

ôï ößëôñï ëáäéïýôï ößëôñï ëáäéïý

ôï ößëôñï ëáäéïý

! ÅôïéìÜæåôå äï÷åßï óõëëïãÞò

ôïõëÜ÷éóôïí ãéá 4 ëßôñá ëÜäé.

! Áðïìáêñýíåôå ôç âßäá åêñïÞò.

• ¼ôáí âéäþóåôå îáíÜ ôï

ìðïõëüíé áðïóôñÜããéóçò,

÷ñçóéìïðïéÞóôå ïðùóäÞðïôå

êáéíïýñéï óôåãáíïðïéçôéêü.

• Óößîôå êáôÜ 25 Nm ôï ìðïõëüíé

áðïóôñÜããéóçò ìå ôç âïÞèåéá

äõíáìüêëåéäïõ.

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! Îåâéäþóôå ôï ößëôñï ëáäéïý.

! Êáèáñßóôå ôçí åßóïäï êáé ôéò

óôåãáíïðïéçôéêÝò åðéöÜíåéåò.

! Ðñéí áðü ôïðïèÝôçóç ôïõ

êáéíïýñéïõ ößëôñïõ ëáäéïý,

åðáëåßøôå ôï óôåãáíïðïéçôéêü

ôïõ ìå ëÜäé.

! Âéäþóôå óôáèåñÜ ìå ôï ÷Ýñé ôï

íÝï ößëôñï ëáäéïý.

! Îåâéäþóôå ôçí ôÜðá.

! ÂÜëôå ëÜäé êéíçôÞñá.

♦ Åßäç ëáäéïý: ÂëÝðå Ôå÷íéêÜ

÷áñáêôçñéóôéêÜ.

! Âéäþóôå ôçí ôÜðá.

! ÐåñéìÝíåôå ôïõëÜ÷éóôïí

5 ëåðôÜ.

! ÅëÝã÷åôå ôç óôÜèìç ëáäéþí

êéíçôÞñá.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÅëÝãîôå êáé óõìðëçñþóôå ôá

ÅëÝãîôå êáé óõìðëçñþóôå ôáÅëÝãîôå êáé óõìðëçñþóôå ôá

ÅëÝãîôå êáé óõìðëçñþóôå ôá

ëÜäéá ôïõ õäñáõëéêïý

ëÜäéá ôïõ õäñáõëéêïýëÜäéá ôïõ õäñáõëéêïý

ëÜäéá ôïõ õäñáõëéêïý

óõóôÞìáôïò

óõóôÞìáôïòóõóôÞìáôïò

óõóôÞìáôïò

! ÓÞêùìá êáèßóìáôïò.

! ÔñáâÞîôå ðñïò ôá Ýîù ôï

äåßêôç ôçò óôÜèìçò ëáäéïý.

! Óêïõðßóôå ôï äåßêôç ôçò

óôÜèìçò ëáäéïý êáé

ôïðïèåôÞóôå ôïí óôç èÝóç ôïõ.

! ÔñáâÞîôå ðñïò ôá Ýîù ôï

äåßêôç ôçò óôÜèìçò ëáäéïý.

♦ Ç óôÜèìç ëáäéïý ðñÝðåé íá

âñßóêåôáé ìåôáîý ôïõ óçìáäéïý

min êáé max.

♦ Áí ç óôÜèìç ëáäéïý âñßóêåôáé

êÜôù áðü ôï óçìÜäé min,

óõìðëçñþóôå ëÜäéá

õäñáõëéêïý óõóôÞìáôïò.

♦ Ìçí õðåñâáßíåôå ôç óôÜèìç

max.

! Áíïßîôå ôçí ôÜðá.

! Óõìðëçñþóôå õäñáõëéêü õãñü.

♦ Åßäç ëáäéïý: ÂëÝðå Ôå÷íéêÜ

÷áñáêôçñéóôéêÜ.

! Âéäþóôå ôçí ôÜðá.

! ÅëÝãîôå ôç óôÜèìç ôïõ

õäñáõëéêïý õãñïý.

! ÊáôÝâáóìá êáèßóìáôïò.

ÅëÝãîôå ôï íåñü øýîçò êáé

ÅëÝãîôå ôï íåñü øýîçò êáéÅëÝãîôå ôï íåñü øýîçò êáé

ÅëÝãîôå ôï íåñü øýîçò êáé

óõìðëçñþóôå

óõìðëçñþóôåóõìðëçñþóôå

óõìðëçñþóôå

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

♦ Ç óôÜèìç ôïõ íåñïý øýîçò

ðñÝðåé íá âñßóêåôáé ìåôáîý ôïõ

óçìáäéïý min êáé max.

♦ Áí ç óôÜèìç ôïõ íåñïý øýîçò

âñßóêåôáé êÜôù áðü ôï óçìÜäé

min, óõìðëçñþóôå íåñü øýîçò.

♦ Ìçí õðåñâáßíåôå ôç óôÜèìç

max.

! Áíïßîôå ôçí ôÜðá

! Óõìðëçñþóôå íåñü øýîçò

ìÝ÷ñé ôï óçìÜäé max.

! Âéäþóôå ôçí ôÜðá.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÅÅ

Åë

ëë

ëå

åå

åã

ãã

ã÷

÷÷

÷ï

ïï

ïò

òò

ëë

ëÜ

ÜÜ

Üó

óó

óô

ôô

ôé

ééé÷

÷÷

÷ù

ùù

ùí

íí

øø

øõ

õõ

õã

ãã

ãå

åå

åß

ßßßï

ïï

ïõ

õõ

êê

êá

áá

áé

ééé

êïëÜñùí ãéá ôá ëÜóôé÷á

êïëÜñùí ãéá ôá ëÜóôé÷áêïëÜñùí ãéá ôá ëÜóôé÷á

êïëÜñùí ãéá ôá ëÜóôé÷á

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! ÅëÝã÷åôå áí Ý÷ïõí ÷áëáñþóåé

ôá êïëÜñá ãéá ôá ëÜóôé÷á, åí

áíÜãêç ôá óößããåôå.

! Åëåã÷ïò ëÜóôé÷ùí øõãåßïõ êáé

êïëÜñùí ãéá ôá ëÜóôé÷á ó÷åôéêÜ

ìå åíäå÷üìåíåò âëÜâåò.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

• Óå ðåñßðôùóç âëÜâçò åíüò

ëÜóôé÷ïõ øõãåßïõ Þ åíüò

êïëÜñïõ ãéá ôá ëÜóôé÷á, ðñÝðåé

íá ãßíåé áìÝóùò åðéóêåõÞ Þ

áëëáãÞ ôïõ áíÜëïãïõ

åîáñôÞìáôïò .

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

ÁëëÜîôå ôï ößëôñï áÝñá

ÁëëÜîôå ôï ößëôñï áÝñáÁëëÜîôå ôï ößëôñï áÝñá

ÁëëÜîôå ôï ößëôñï áÝñá

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! Áíïßîôå ôçí ôá÷åßá óýóöéãîç.

! ÁöáéñÝóôå ôï êáðÜêé

áóöáëåßáò.

! ÁöáéñÝóôå ôï óôïé÷åßï ößëôñïõ.

! ÔïðïèåôÞóôå ôï íÝï óôïé÷åßï

ößëôñïõ.

! ÔïðïèåôÞóôå ôï êáðÜêé

áóöáëåßáò.

! Óôåñåþóôå ôçí ôÜðá ìå ôçí

ôá÷åßá óýóöéãîç.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÅëÝãîôå êáé ñõèìßóôå ôïí

ÅëÝãîôå êáé ñõèìßóôå ôïíÅëÝãîôå êáé ñõèìßóôå ôïí

ÅëÝãîôå êáé ñõèìßóôå ôïí

ôñáðåæïåéäÞ éìÜíôá

ôñáðåæïåéäÞ éìÜíôáôñáðåæïåéäÞ éìÜíôá

ôñáðåæïåéäÞ éìÜíôá

Ï êéíçôÞñáò ÷ñåéÜæåôáé

ðåñ. 3...4 äåõô. ìÝ÷ñé íá

óôáìáôÞóåé ìåôÜ ôçí

áðåíåñãïðïßçóÞ ôïõ.

ÊáôÜ ôï äéÜóôçìá áõôü ðñÝðåé íá

ðáñáìÝíåôå ìáêñéÜ áðü ôçí

ðåñéï÷Þ ìåôÜäïóçò êßíçóçò!

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

• Óôï êÝíôñï ìåôáîý ôïõ

óôñïöáëïöüñïõ Üîïíá êáé ôïõ

äõíáìü ðñÝðåé ï ôñáðåæïåéäÞò

éìÜíôáò íá õðï÷ùñåß õðü ðßåóç

100 N (äýíáìç âÜñïõò 10 kg)

ðåñ. 7-9 mm.

! Ëýóôå ôéò âßäåò óôï äõíáìü.

! Ñõèìßóôå ôï äõíáìü Ýôóé, þóôå

ï ôñáðåæïåéäÞò éìÜíôáò íá

äéáèÝôåé ôçí áðáñáßôçôç

Ýíôáóç.

! Âéäþóôå ðÜëé ôéò âßäåò óôï

äõíáìü.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÁíôéêáôÜóôáóç ôñáðåæïåéäïýò

ÁíôéêáôÜóôáóç ôñáðåæïåéäïýòÁíôéêáôÜóôáóç ôñáðåæïåéäïýò

ÁíôéêáôÜóôáóç ôñáðåæïåéäïýò

éìÜíôá

éìÜíôáéìÜíôá

éìÜíôá

Ï êéíçôÞñáò ÷ñåéÜæåôáé

ðåñ. 3...4 äåõô. ìÝ÷ñé íá

óôáìáôÞóåé ìåôÜ ôçí

áðåíåñãïðïßçóÞ ôïõ.

ÊáôÜ ôï äéÜóôçìá áõôü ðñÝðåé íá

ðáñáìÝíåôå ìáêñéÜ áðü ôçí

ðåñéï÷Þ ìåôÜäïóçò êßíçóçò!

! Áíïßîôå ôï êÜëõììá ôçò

óõóêåõÞò.

! Ëýóôå ôéò âßäåò óôï äõíáìü.

! Ñõèìßóôå ôï äõíáìü Ýôóé, þóôå

ï ôñáðåæïåéäÞò éìÜíôáò íá

åßíáé ôåëåßùò ÷áëáñüò.

! ÁöáéñÝóôå ôïí ôñáðåæïåéäÞ

éìÜíôá.

! ÔïðïèÝôçóç íÝïõ

ôñáðåæïåéäïýò éìÜíôá.

! Ñõèìßóôå ôï äõíáìü Ýôóé, þóôå

ï ôñáðåæïåéäÞò éìÜíôáò íá

äéáèÝôåé ôçí áðáñáßôçôç

Ýíôáóç.

! Âéäþóôå ðÜëé ôéò âßäåò óôï

äõíáìü.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

• Óôï êÝíôñï ìåôáîý ôïõ

óôñïöáëïöüñïõ Üîïíá êáé ôïõ

äõíáìü ðñÝðåé ï ôñáðåæïåéäÞò

éìÜíôáò íá õðï÷ùñåß õðü ðßåóç

100 N (äýíáìç âÜñïõò 10 kg)

ðåñ. 7-9 mm.

! Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

ÅëÝãîôå ðëåõñéêÝò óêïýðåò

ÅëÝãîôå ðëåõñéêÝò óêïýðåòÅëÝãîôå ðëåõñéêÝò óêïýðåò

ÅëÝãîôå ðëåõñéêÝò óêïýðåò

! Áíõøþóôå ôçí ðëåõñéêÞ

óêïýðá.

! Áðïìáêñýíåôå êïñäüíéá Þ

éìÜíôåò áðü ôéò ðëåõñéêÝò

óêïýðåò.

ÅëÝãîôå ôïí êýëéíäñï

ÅëÝãîôå ôïí êýëéíäñïÅëÝãîôå ôïí êýëéíäñï

ÅëÝãîôå ôïí êýëéíäñï

óêïõðßóìáôïò

óêïõðßóìáôïòóêïõðßóìáôïò

óêïõðßóìáôïò

! Áíõøþóôå ôï äï÷åßï

áðïññéììÜôùí.

! ÁöáéñÝóôå ôéò ôáéíßåò Þ ôá

óêïéíéÜ áðü ôïí êýëéíäñï

óêïõðßóìáôïò.

! ÅðáíáöÝñåôå ôï äï÷åßï

áðïññéììÜôùí óôç èÝóç ôïõ.

ÁíôéêáôáóôÞóôå ôçí ðëåõñéêÞ

ÁíôéêáôáóôÞóôå ôçí ðëåõñéêÞÁíôéêáôáóôÞóôå ôçí ðëåõñéêÞ

ÁíôéêáôáóôÞóôå ôçí ðëåõñéêÞ

óêïýðá

óêïýðáóêïýðá

óêïýðá

♦ Ç áíôéêáôÜóôáóç åßíáé

áðáñáßôçôç, åÜí ìåéþíåôáé

áéóèçôÜ ôï áðïôÝëåóìá

óêïõðßóìáôïò ëüãù öèïñÜò

ôùí âïõñôóþí.

! 3 ÁöáéñÝóôå ôá

÷åéñïðåñéêü÷ëéá.

! ÁöáéñÝóôå ôçí ðëåõñéêÞ

óêïýðá.

! Óôåñåþóôå ôéò êáéíïýñéåò

ðëåõñéêÝò óêïýðåò óôïí

áóöáëéóôéêü ðåßñï.

! 3 Âéäþóôå ôá ÷åéñïðåñéêü÷ëéá.

ÁíôéêáôáóôÞóôå ôïí êýëéíäñï

ÁíôéêáôáóôÞóôå ôïí êýëéíäñïÁíôéêáôáóôÞóôå ôïí êýëéíäñï

ÁíôéêáôáóôÞóôå ôïí êýëéíäñï

óêïõðßóìáôïò

óêïõðßóìáôïòóêïõðßóìáôïò

óêïõðßóìáôïò

♦ Ç áíôéêáôÜóôáóç åßíáé

áðáñáßôçôç, åÜí ìåéþíåôáé

áéóèçôÜ ôï áðïôÝëåóìá

óêïõðßóìáôïò ëüãù öèïñÜò

ôùí âïõñôóþí.

! 3 ÁöáéñÝóôå ôéò åîáãùíéêÝò

âßäåò.

! ÁöáéñÝóôå ôçí åðÝíäõóç.

! ÁöáéñÝóôå ôï ÷åéñïêï÷ëßá áðü

ôï äéùóôÞñá.

! 3 ÁöáéñÝóôå ôïõò ÷åéñïêï÷ëßåò

áðü ôï êáëõðôéêü Ýëáóìá.

! ÁöáéñÝóôå ôï êáëõðôéêü

Ýëáóìá ìå ôï äéùóôÞñá.

! ÔñáâÞîôå Ýîù ôïí êýëéíäñï

êáèáñéóìïý.

♦ ÐñïóÝîôå ôç èÝóç ôçò

âïýñôóáò!

! ×ñçóéìïðïéÞóôå êáéíïýñéï

êýëéíäñï óêïõðßóìáôïò.

! ÔïðïèåôÞóôå ôï êáëõðôéêü

Ýëáóìá ìå ôï äéùóôÞñá.

! Âéäþóôå óôáèåñÜ ôï êáëõðôéêü

Ýëáóìá ìå 3 ÷åéñïêï÷ëßåò.

! Âéäþóôå óôáèåñÜ ôï

÷åéñïêï÷ëßá ôïõ äéùóôÞñá.

! Âéäþóôå óôáèåñÜ ôçí

åðÝíäõóç ìå 3 åîáãùíéêÝò

âßäåò.

Åëåã÷ïò ößëôñïõ óêüíçò

Åëåã÷ïò ößëôñïõ óêüíçòÅëåã÷ïò ößëôñïõ óêüíçò

Åëåã÷ïò ößëôñïõ óêüíçò

! ÊáôÜ ôçí åñãáóßá óôï óýóôçìá

öéëôñáñßóìáôïò, öïñÜôå ôçí

ìÜóêá ðñïóôáóßáò áðü óêüíç.

! ÐñïóÝîôå ôéò ðñïäéáãñáöÝò

áóöáëåßáò ó÷åôéêÜ ìå ôçí

áíôéìåôþðéóç ëåðôÞò óêüíçò.

♦ Åëáôôùìáôéêü ößëôñï ðñïêáëåß

óôñïâéëéóìü óêüíçò óôï ÷þñï

ôïõ êéíçôÞñá êáé óôï

ðåñéâÜëëïí.

♦ Ç åíáðüèåóç óçìáíôéêÞò

ðïóüôçôáò óêüíçò óôçí Ýîïäï

áÝñá ôïõ öõóçôÞñá áðïôåëåß

óçìÜäé ëáíèáóìÝíçò

ôïðïèÝôçóçò ößëôñïõ Þ

åëáôôùìáôéêïý ößëôñïõ.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

ÁíôéêáôáóôÞóôå ôï ößëôñï

ÁíôéêáôáóôÞóôå ôï ößëôñïÁíôéêáôáóôÞóôå ôï ößëôñï

ÁíôéêáôáóôÞóôå ôï ößëôñï

êáôáêñÜôçóçò óêüíçò

êáôáêñÜôçóçò óêüíçòêáôáêñÜôçóçò óêüíçò

êáôáêñÜôçóçò óêüíçò

! ÊáôÜ ôçí åñãáóßá óôï óýóôçìá

öéëôñáñßóìáôïò, öïñÜôå ôçí

ìÜóêá ðñïóôáóßáò áðü óêüíç.

! ÐñïóÝîôå ôéò ðñïäéáãñáöÝò

áóöáëåßáò ó÷åôéêÜ ìå ôçí

áíôéìåôþðéóç ëåðôÞò óêüíçò.

! Áíõøþóôå ôï äï÷åßï

áðïññéììÜôùí.

! ÁöáéñÝóôå ôï ÷åéñïêï÷ëßá.

! ÁöáéñÝóôå ôï êáëõðôéêü

Ýëáóìá.

! Ëýóôå ôéò åîáãùíéêÝò âßäåò.

! ÓôñÝøôå ôá êáëýììáôá êáé

ôñáâÞîôå ôá Ýîù.

! ÔñáâÞîôå Ýîù ôï ößëôñï ðñïò

ôá êÜôù.

! ÔïðïèåôÞóôå íÝï ößëôñï

óêüíçò.

Õðüäåéîç:

Õðüäåéîç:Õðüäåéîç:

Õðüäåéîç:

ÊáôÜ ôçí ôïðïèÝôçóç êáéíïýñéïõ

ößëôñïõ, ðñïóÝîôå íá ìçí

õðïóôïýí æçìéÜ ôá åëÜóìáôá.

! ÔïðïèåôÞóôå ôá êáëýììáôá êáé

óôñßøôå ôá ãéá íá áóöáëßóïõí.

! Âéäþóôå óôáèåñÜ ôá

êáëýììáôá ìå ôéò åîáãùíéêÝò

âßäåò.

! ÅðáíáöÝñåôå ôï äï÷åßï

áðïññéììÜôùí óôç èÝóç ôïõ.

ÁíôéêáôáóôÞóôå ôá ìÝóá

ÁíôéêáôáóôÞóôå ôá ìÝóáÁíôéêáôáóôÞóôå ôá ìÝóá

ÁíôéêáôáóôÞóôå ôá ìÝóá

óôåãáíïðïßçóçò

óôåãáíïðïßçóçòóôåãáíïðïßçóçò

óôåãáíïðïßçóçò

ÐëåõñéêÜ ìÝóá óôåãáíïðïßçóçò

ÐëåõñéêÜ ìÝóá óôåãáíïðïßçóçòÐëåõñéêÜ ìÝóá óôåãáíïðïßçóçò

ÐëåõñéêÜ ìÝóá óôåãáíïðïßçóçò

! ÁäåéÜóôå ôïí ðåñéÝêôç

áðïññéììÜôùí.

Ìüíï ãéá ôçí áñéóôåñÞ ðëåõñÜ

Ìüíï ãéá ôçí áñéóôåñÞ ðëåõñÜÌüíï ãéá ôçí áñéóôåñÞ ðëåõñÜ

Ìüíï ãéá ôçí áñéóôåñÞ ðëåõñÜ

! Îåâéäþóôå ôçí åðÝíäõóç.

! 2 ÁöáéñÝóôå ôïõò ÷åéñïêï÷ëßåò.

Êáé ãéá ôéò äýï ðëåõñÝò

Êáé ãéá ôéò äýï ðëåõñÝòÊáé ãéá ôéò äýï ðëåõñÝò

Êáé ãéá ôéò äýï ðëåõñÝò

! Îåâéäþóôå ôéò âßäåò

óôåñÝùóçò ôçò

óôåãáíïðïéçôéêÞò ëùñßäáò.

! Êï÷ëéþóôå ôï êáéíïýñéï ìÝóï

óôåãáíïðïßçóçò êáé ìçí ôï

óößîåôå áêüìá.

! ÔïðïèåôÞóôå êÜôù õðüóôñùìá

ýøïõò 3-5 mm, ãéá íá

ñõèìßóåôå ôçí áðüóôáóç

äáðÝäïõ.

! Åõèõãñáììßóôå ôï ìÝóï

óôåãáíïðïßçóçò.

! Óößãîôå ôéò âßäåò óôåñÝùóçò

ôïõ óôåãáíïðïéçôéêïý

ðáñåìâýóìáôïò.

Ìüíï ãéá ôçí áñéóôåñÞ ðëåõñÜ

Ìüíï ãéá ôçí áñéóôåñÞ ðëåõñÜÌüíï ãéá ôçí áñéóôåñÞ ðëåõñÜ

Ìüíï ãéá ôçí áñéóôåñÞ ðëåõñÜ

! Âéäþóôå óôáèåñÜ ôç

óôåãáíïðïéçôéêÞ ëùñßäá ìå

ôïõò 2 ÷åéñïêï÷ëßåò.

! ÅðáíáóõíáñìïëïãÞóôå ôçí

åðÝíäõóç.

Ïðßóèéï ìÝóï óôåãáíïðïßçóçò.

Ïðßóèéï ìÝóï óôåãáíïðïßçóçò.Ïðßóèéï ìÝóï óôåãáíïðïßçóçò.

Ïðßóèéï ìÝóï óôåãáíïðïßçóçò.

! ÁäåéÜóôå ôïí ðåñéÝêôç

áðïññéììÜôùí.

! Îåâéäþóôå ôéò âßäåò

óôåñÝùóçò ôçò

óôåãáíïðïéçôéêÞò ëùñßäáò.

! Êï÷ëéþóôå ôï êáéíïýñéï ìÝóï

óôåãáíïðïßçóçò êáé ìçí ôï

óößîåôå áêüìá.

! Ç óôåãáíïðïéçôéêÞ ëùñßäá

ðñÝðåé íá åöÜðôåôáé óôï

äÜðåäï.

! Åõèõãñáììßóôå ôï ìÝóï

óôåãáíïðïßçóçò.

! Óößãîôå ôéò âßäåò óôåñÝùóçò

ôïõ óôåãáíïðïéçôéêïý

ðáñåìâýóìáôïò.

Åìðñüóèéï ìÝóï

Åìðñüóèéï ìÝóïÅìðñüóèéï ìÝóï

Åìðñüóèéï ìÝóï

óôåãáíïðïßçóçò.

óôåãáíïðïßçóçò.óôåãáíïðïßçóçò.

óôåãáíïðïßçóçò.

! ÁäåéÜóôå ôïí ðåñéÝêôç

áðïññéììÜôùí.

! Îåâéäþóôå ôéò âßäåò

óôåñÝùóçò ôçò

óôåãáíïðïéçôéêÞò ëùñßäáò.

! Êï÷ëéþóôå ôï êáéíïýñéï ìÝóï

óôåãáíïðïßçóçò êáé ìçí ôï

óößîåôå áêüìá.

! Ç óôåãáíïðïéçôéêÞ ëùñßäá

ðñÝðåé íá åöÜðôåôáé óôï

äÜðåäï Ýôóé, þóôå ìå

é÷íçëÜôçóç 20-40 mm íá

áíáäéðëþíåôáé ðñïò ôá ðßóù.

! Åõèõãñáììßóôå ôï ìÝóï

óôåãáíïðïßçóçò.

! Âéäþóôå ôç âßäá óôåñÝùóçò ôçò

óôåãáíïðïéçôéêÞò ëùñßäáò.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Õðïäåßîåéò âëÜâçò

Õðïäåßîåéò âëÜâçòÕðïäåßîåéò âëÜâçò

Õðïäåßîåéò âëÜâçò

Ëõ÷íßåò ðñïåéäïðïßçóçò

Ëõ÷íßåò ðñïåéäïðïßçóçòËõ÷íßåò ðñïåéäïðïßçóçò

Ëõ÷íßåò ðñïåéäïðïßçóçò

ðáñáìÝíïõí áíáììÝíåò êáôÜ ôç

ðáñáìÝíïõí áíáììÝíåò êáôÜ ôçðáñáìÝíïõí áíáììÝíåò êáôÜ ôç

ðáñáìÝíïõí áíáììÝíåò êáôÜ ôç

ëåéôïõñãßá

ëåéôïõñãßáëåéôïõñãßá

ëåéôïõñãßá

• Ëõ÷íßá ðñïåéäïðïßçóçò äåßêôç

ðßåóçò ëáäéïý êéíçôÞñá

! ÅëÝã÷åôå ôç óôÜèìç ëáäéïý Þ

åéäïðïéåßôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

• Ëõ÷íßá ðñïåéäïðïßçóçò äåßêôç

öüñôéóçò ìðáôáñßáò

! EéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

• Ëõ÷íßá ðñïåéäïðïßçóçò ößëôñïõ

áÝñá

! Êáèáñßóôå Þ áíôéêáôáóôÞóôå ôï

ößëôñï áÝñá óôïí êéíçôÞñá

åóùôåñéêÞò êáýóçò.

• Ëõ÷íßá ðñïåéäïðïßçóçò íåñïý

øýîçò

! ÅëÝã÷åôå ôç óôÜèìç íåñïý

øýîçò.

Ôï ìç÷Üíçìá äåí îåêéíÜ

Ôï ìç÷Üíçìá äåí îåêéíÜÔï ìç÷Üíçìá äåí îåêéíÜ

Ôï ìç÷Üíçìá äåí îåêéíÜ

• Êáèßóôå óôï êÜèéóìá ôïõ

ïäçãïý.

• Êëåßóôå ôï êÜëõììá ôçò

óõóêåõÞò.

• Ãåìßóôå ôï ñåæåñâïõÜñ

êáõóßìïõ.

• Öïñôßóôå ôïí óõóóùñåõôÞ.

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

Äåí ãßíåôáé çëåêôñéêÞ åêêßíçóç

Äåí ãßíåôáé çëåêôñéêÞ åêêßíçóçÄåí ãßíåôáé çëåêôñéêÞ åêêßíçóç

Äåí ãßíåôáé çëåêôñéêÞ åêêßíçóç

ôçò ìç÷áíÞò.

ôçò ìç÷áíÞò.ôçò ìç÷áíÞò.

ôçò ìç÷áíÞò.

• ÅëÝã÷åôå ôçí áóöÜëåéá.

ÊéíçôÞñáò ëåéôïõñãåß Üôáêôá

ÊéíçôÞñáò ëåéôïõñãåß ÜôáêôáÊéíçôÞñáò ëåéôïõñãåß Üôáêôá

ÊéíçôÞñáò ëåéôïõñãåß Üôáêôá

• Êáèáñßóôå Þ áíôéêáôáóôÞóôå ôï

ößëôñï áÝñá.

• ÅëÝã÷åôå ôçí ôñïöïäïóßá

êáõóßìùí.

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

• ÅëÝã÷åôå ôï ößëôñï êáõóßìùí.

Ï êéíçôÞñáò ëåéôïõñãåß, áëëÜ ôï

Ï êéíçôÞñáò ëåéôïõñãåß, áëëÜ ôïÏ êéíçôÞñáò ëåéôïõñãåß, áëëÜ ôï

Ï êéíçôÞñáò ëåéôïõñãåß, áëëÜ ôï

ìç÷Üíçìá äåí ðñï÷ùñÜ

ìç÷Üíçìá äåí ðñï÷ùñÜìç÷Üíçìá äåí ðñï÷ùñÜ

ìç÷Üíçìá äåí ðñï÷ùñÜ

• ÅëÝã÷åôå ôç óùóôÞ èÝóç ôïõ

óôñïöÝá. ÓùóôÞ èÝóç âëÝðå

ìåôáêßíçóç ìç÷áíÞò

êáèáñéóìïý ìå áõôïêßíçóç

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

ÊéíçôÞñáò ëåéôïõñãåß, áëëÜ

ÊéíçôÞñáò ëåéôïõñãåß, áëëÜÊéíçôÞñáò ëåéôïõñãåß, áëëÜ

ÊéíçôÞñáò ëåéôïõñãåß, áëëÜ

ìç÷áíéêÞ óêïýðá êéíåßôáé áñãÜ

ìç÷áíéêÞ óêïýðá êéíåßôáé áñãÜìç÷áíéêÞ óêïýðá êéíåßôáé áñãÜ

ìç÷áíéêÞ óêïýðá êéíåßôáé áñãÜ

• Ñõèìßóôå ôï ìï÷ëü ãêáæéïý óôç

èÝóç ëáãüò.

Ôï ìç÷Üíçìá äåí óêïõðßæåé

Ôï ìç÷Üíçìá äåí óêïõðßæåéÔï ìç÷Üíçìá äåí óêïõðßæåé

Ôï ìç÷Üíçìá äåí óêïõðßæåé

óùóôÜ

óùóôÜóùóôÜ

óùóôÜ

• ÅëÝãîôå ôïí êýëéíäñï

óêïõðßóìáôïò êáé ôéò ðëåõñéêÝò

óêïýðåò.

• ÊáôáóôÞóôå ëåéôïõñãéêü ôï

êáðÜêé ãéá áðïññßììáôá

ìåãÜëçò äéáìÝôñïõ.

• ×áëáñþóôå óõñìáôüó÷ïéíï

÷åéñéóìïý êáðáêéïý ìåãÜëùí

áðïññéììÜôùí (ñõèìéóôéêÞ

âßäá).

• Ôåíôþóôå Þ áíôéêáôáóôÞóôå ôïí

éìÜíôá.

• Ñõèìßóôå ôï ìï÷ëü ãêáæéïý óôç

èÝóç ëáãüò.

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

Ôï ìç÷Üíçìá äçìéïõñãåß óêüíç

Ôï ìç÷Üíçìá äçìéïõñãåß óêüíçÔï ìç÷Üíçìá äçìéïõñãåß óêüíç

Ôï ìç÷Üíçìá äçìéïõñãåß óêüíç

• ÊáôáóôÞóôå ëåéôïõñãéêü ôï

êáðÜêé ãéá áðïññßììáôá

ìåãÜëçò äéáìÝôñïõ.

• ×áëáñþóôå óõñìáôüó÷ïéíï

÷åéñéóìïý êáðáêéïý ìåãÜëùí

áðïññéììÜôùí (ñõèìéóôéêÞ

âßäá).

• Êáèáñßóôå Þ áíôéêáôáóôÞóôå ôï

ößëôñï óêüíçò.

• ÁäåéÜóôå ôï äï÷åßï

áðïññéììÜôùí.

• ÁíôéêáôáóôÞóôå ôï ðñïößë

óôåãáíüôçôáò óôï äï÷åßï

áðïññéììÜôùí.

• Ðñïóáñìüóôå Þ

áíôéêáôáóôÞóôå ôá

óôåãáíïðïéçôéêÜ

ðáñåìâýóìáôá.

Áó÷çìï óêïýðéóìá óå Üêñåò

Áó÷çìï óêïýðéóìá óå ÜêñåòÁó÷çìï óêïýðéóìá óå Üêñåò

Áó÷çìï óêïýðéóìá óå Üêñåò

• ÁíôéêáôáóôÞóôå ôéò ðëåõñéêÝò

óêïýðåò.

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

Tï óýóôçìá áíýøùóçò

Tï óýóôçìá áíýøùóçòTï óýóôçìá áíýøùóçò

Tï óýóôçìá áíýøùóçò

ðëåõñéêþí óêïõðþí Þ êõëßíäñïõ

ðëåõñéêþí óêïõðþí Þ êõëßíäñïõðëåõñéêþí óêïõðþí Þ êõëßíäñïõ

ðëåõñéêþí óêïõðþí Þ êõëßíäñïõ

óêïõðßóìáôïò äåí ëåéôïõñãåß

óêïõðßóìáôïò äåí ëåéôïõñãåßóêïõðßóìáôïò äåí ëåéôïõñãåß

óêïõðßóìáôïò äåí ëåéôïõñãåß

• ÅëÝã÷åôå ôá óõñìáôüó÷ïéíá

÷åéñéóìïý ãéá ôçí áíýøùóç.

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

Tï óýóôçìá êáôåâÜóìáôïò

Tï óýóôçìá êáôåâÜóìáôïòTï óýóôçìá êáôåâÜóìáôïò

Tï óýóôçìá êáôåâÜóìáôïò

ðëåõñéêþí óêïõðþí Þ êõëßíäñïõ

ðëåõñéêþí óêïõðþí Þ êõëßíäñïõðëåõñéêþí óêïõðþí Þ êõëßíäñïõ

ðëåõñéêþí óêïõðþí Þ êõëßíäñïõ

óêïõðßóìáôïò äåí ëåéôïõñãåß

óêïõðßóìáôïò äåí ëåéôïõñãåßóêïõðßóìáôïò äåí ëåéôïõñãåß

óêïõðßóìáôïò äåí ëåéôïõñãåß

• ÅëÝã÷åôå ôá óõñìáôüó÷ïéíá

÷åéñéóìïý.

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

ÐëåõñéêÞ óêïýðá ðåñéóôñÝöåôáé

ÐëåõñéêÞ óêïýðá ðåñéóôñÝöåôáéÐëåõñéêÞ óêïýðá ðåñéóôñÝöåôáé

ÐëåõñéêÞ óêïýðá ðåñéóôñÝöåôáé

ìå áðüôïìá ôéíÜãìáôá

ìå áðüôïìá ôéíÜãìáôáìå áðüôïìá ôéíÜãìáôá

ìå áðüôïìá ôéíÜãìáôá

• ÅéäïðïéÞóôå ôçí õðçñåóßá

åîõðçñÝôçóçò ðåëáôþí ôçò

Kärcher.

ÐñïáéñåôéêÜ åîáñôÞìáôá

ÐñïáéñåôéêÜ åîáñôÞìáôáÐñïáéñåôéêÜ åîáñôÞìáôá

ÐñïáéñåôéêÜ åîáñôÞìáôá

Óåô óõíáñìïëüãçóçò

Óåô óõíáñìïëüãçóçòÓåô óõíáñìïëüãçóçò

Óåô óõíáñìïëüãçóçò

ðñïóôáôåõôéêÞò óêåðÞò ãéá

ðñïóôáôåõôéêÞò óêåðÞò ãéáðñïóôáôåõôéêÞò óêåðÞò ãéá

ðñïóôáôåõôéêÞò óêåðÞò ãéá

÷åéñéóôÞ

÷åéñéóôÞ÷åéñéóôÞ

÷åéñéóôÞ 2.638

2.6382.638

2.638-391

-391-391

-391

Áðáéôåßôáé ãéá ëüãïõò áóöáëåßáò

êáôÜ ôçí åñãáóßá, ãéá ôç

ëåéôïõñãßá ôçò ìç÷áíéêÞò

óêïýðáò óå ÷þñïõò õøçëþí

ñáöéþí.

Êáìðßíá ðñïóôáóßáò

Êáìðßíá ðñïóôáóßáòÊáìðßíá ðñïóôáóßáò

Êáìðßíá ðñïóôáóßáò

áðü êáêïêáéñßá

áðü êáêïêáéñßááðü êáêïêáéñßá

áðü êáêïêáéñßá 2.638

2.6382.638

2.638-859

-859-859

-859

ÓõóêåõÞ öüñôéóçò

ÓõóêåõÞ öüñôéóçòÓõóêåõÞ öüñôéóçò

ÓõóêåõÞ öüñôéóçò

ìðáôáñßáò 12

ìðáôáñßáò 12ìðáôáñßáò 12

ìðáôáñßáò 12 V

V V

V 6.654

6.6546.654

6.654-116

-116-116

-116

Ìðáôáñßá ìßæáò, óôåãíÞ

Ìðáôáñßá ìßæáò, óôåãíÞÌðáôáñßá ìßæáò, óôåãíÞ

Ìðáôáñßá ìßæáò, óôåãíÞ

ðñïöïñôéóìÝíç

ðñïöïñôéóìÝíçðñïöïñôéóìÝíç

ðñïöïñôéóìÝíç 7.654

7.6547.654

7.654-002

-002-002

-002

ÅëáóôéêÜ (áóöáëåßáò)

ÅëáóôéêÜ (áóöáëåßáò)ÅëáóôéêÜ (áóöáëåßáò)

ÅëáóôéêÜ (áóöáëåßáò) 4.515

4.5154.515

4.515-027

-027-027

-027

ÐëåõñéêÝò âïýñôóåò

ÐëåõñéêÝò âïýñôóåòÐëåõñéêÝò âïýñôóåò

ÐëåõñéêÝò âïýñôóåò

óôÜíôáñô

óôÜíôáñôóôÜíôáñô

óôÜíôáñô 6.906

6.9066.906

6.906-083

-083-083

-083

ÐëåõñéêÝò âïýñôóåò

ÐëåõñéêÝò âïýñôóåòÐëåõñéêÝò âïýñôóåò

ÐëåõñéêÝò âïýñôóåò

óêëçñÝò

óêëçñÝòóêëçñÝò

óêëçñÝò 6.905

6.9056.905

6.905-773

-773-773

-773

ÐëÜãéá óêïýðá ìå

ÐëÜãéá óêïýðá ìåÐëÜãéá óêïýðá ìå

ÐëÜãéá óêïýðá ìå

áôóÜëéíåò ôñß÷åò

áôóÜëéíåò ôñß÷åòáôóÜëéíåò ôñß÷åò

áôóÜëéíåò ôñß÷åò 6.905

6.9056.905

6.905-619

-619-619

-619

Êýëéíäñïé

ÊýëéíäñïéÊýëéíäñïé

Êýëéíäñïé

êáèáñéóìïý óôÜíôáñô

êáèáñéóìïý óôÜíôáñôêáèáñéóìïý óôÜíôáñô

êáèáñéóìïý óôÜíôáñô 6.905

6.9056.905

6.905-030

-030-030

-030

Êýñéïò êýëéíäñïò

Êýñéïò êýëéíäñïòÊýñéïò êýëéíäñïò

Êýñéïò êýëéíäñïò

êáèáñéóìïý ìáëáêüò /

êáèáñéóìïý ìáëáêüò /êáèáñéóìïý ìáëáêüò /

êáèáñéóìïý ìáëáêüò /

áäéÜâñï÷ïò

áäéÜâñï÷ïòáäéÜâñï÷ïò

áäéÜâñï÷ïò 6.906

6.9066.906

6.906-134

-134-134

-134

Êýñéïò êýëéíäñïò

Êýñéïò êýëéíäñïòÊýñéïò êýëéíäñïò

Êýñéïò êýëéíäñïò

êáèáñéóìïý óêëçñüò

êáèáñéóìïý óêëçñüòêáèáñéóìïý óêëçñüò

êáèáñéóìïý óêëçñüò 6.905

6.9056.905

6.905-622

-622-622

-622

Ìïíü óôñïããõëü

Ìïíü óôñïããõëüÌïíü óôñïããõëü

Ìïíü óôñïããõëü

ößëôñï

ößëôñïößëôñï

ößëôñï 6.414

6.4146.414

6.414-526

-526-526

-526

ÐåñéãñáììéêÞ ëõ÷íßá

ÐåñéãñáììéêÞ ëõ÷íßáÐåñéãñáììéêÞ ëõ÷íßá

ÐåñéãñáììéêÞ ëõ÷íßá

ðñïåéäïðïßçóçò ãéá

ðñïåéäïðïßçóçò ãéáðñïåéäïðïßçóçò ãéá

ðñïåéäïðïßçóçò ãéá

ìåìïíùìÝíç

ìåìïíùìÝíçìåìïíùìÝíç

ìåìïíùìÝíç

óõíáñìïëüãçóç

óõíáñìïëüãçóç óõíáñìïëüãçóç

óõíáñìïëüãçóç 2.638

2.6382.638

2.638-789

-789-789

-789

ÐñïöõëáêôÞñáò +

ÐñïöõëáêôÞñáò +ÐñïöõëáêôÞñáò +

ÐñïöõëáêôÞñáò +

ëùñßäåò ðñïóôáóßáò

ëùñßäåò ðñïóôáóßáòëùñßäåò ðñïóôáóßáò

ëùñßäåò ðñïóôáóßáò

áðü êñïýóåéò

áðü êñïýóåéòáðü êñïýóåéò

áðü êñïýóåéò 2.639

2.6392.639

2.639-

-1

Ðñüóèåôïò åîïðëéóìüò

Ðñüóèåôïò åîïðëéóìüòÐñüóèåôïò åîïðëéóìüò

Ðñüóèåôïò åîïðëéóìüò

ðëåõñéêÞò óêïýðáò áñéóôåñÜ

ðëåõñéêÞò óêïýðáò áñéóôåñÜðëåõñéêÞò óêïýðáò áñéóôåñÜ

ðëåõñéêÞò óêïýðáò áñéóôåñÜ

Ãéá ìåôáãåíÝóôåñç

óõíáñìïëüãçóç. Ìåãáëýôåñç

áðïäïôéêüôçôá ëüãù 18 %

ðåñéóóüôåñçò éó÷ýïò áíÜ

åðéöÜíåéá óå óýãêñéóç ìå ôïí

âáóéêü åîïðëéóìü. Éäéáßôåñá

êáôÜëëçëï ãéá åîùôåñéêü

êáèáñéóìü ðïõ Ý÷åé ñõðáíèåß ìå

ëßãç óêüíç.

Õðüäåéîç

ÕðüäåéîçÕðüäåéîç

Õðüäåéîç

Ãéá ðåñáéôÝñù ðëçñïöïñßåò

ó÷åôéêÜ ìå ôçí ðñïóöïñÜ êáé

ëåéôïõñãßá áîåóïõÜñ

áðåõèõíèåßôå óôïí åéäéêü

áíôéðñüóùðï ôçò åôáéñåßáò

Kärcher.

ÅëëÞíéêÜ

ÅëëÞíéêÜÅëëÞíéêÜ

ÅëëÞíéêÜ KMR

KMRKMR

KMR 1550

1550 1550

1550 D

D D

D 1

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜÔå÷íéêÜ ÷áñáêôçñéóôéêÜ

Ôå÷íéêÜ ÷áñáêôçñéóôéêÜ

ÄéáóôÜóåéò êáé âÜñç

ÄéáóôÜóåéò êáé âÜñçÄéáóôÜóåéò êáé âÜñç

ÄéáóôÜóåéò êáé âÜñç

ÌÞêïò 1800 mm

ÐëÜôïò 1290 mm

¾øïò 1400 mm

Áêôßíá óôñïöÞò äåîéÜ 950 mm

Áêôßíá óôñïöÞò

áñéóôåñÜ 950 mm

Åðéôñåðüìåíï ïëéêü

âÜñïò 1080 kg

Åðéôñ.. Öïñôßï Üîïíá

ìðñïóôÜ 440 kg

Åðéôñ.. Öïñôßï Üîïíá ðßóù 640 kg

Åéäéêü âÜñïò 770 kg

ÐëÜôïò åñãáóßáò ÷ùñßò

ðëåõñéêÝò óêïýðåò 950 mm

ÐëÜôïò åñãáóßáò ìå

1 ðëåõñéêÝò óêïýðåò 1250 mm

ÐëÜôïò åñãáóßáò ìå

2 ðëåõñéêÝò óêïýðåò 1550 mm

Éêáíüôçôá áíÜâáóçò 25 %

ÅðéöáíåéáêÞ áðüäïóç

ÅðéöáíåéáêÞ áðüäïóçÅðéöáíåéáêÞ áðüäïóç

ÅðéöáíåéáêÞ áðüäïóç

(èåùñçôéêÜ)

×ùñßò ðëåõñéêÝò

óêïýðåò 10000 m²/h

Ìå 1 ðëåõñéêÝò

óêïýðåò 12400 m²/þñá

Ìå 2 ðëåõñéêÝò

óêïýðåò 15000 m²/þñá

Åßäïò ðñïóôáóßáò, ðñïóôáóßá

Åßäïò ðñïóôáóßáò, ðñïóôáóßáÅßäïò ðñïóôáóßáò, ðñïóôáóßá

Åßäïò ðñïóôáóßáò, ðñïóôáóßá

áðü óôáãüíåò íåñïý

áðü óôáãüíåò íåñïýáðü óôáãüíåò íåñïý

áðü óôáãüíåò íåñïý

IPX 3

Ôá÷ýôçôåò êßíçóçò

Ôá÷ýôçôåò êßíçóçòÔá÷ýôçôåò êßíçóçò

Ôá÷ýôçôåò êßíçóçò

Ôá÷ýôçôá ðïñåßáò

åìðñüò ðåñ. 16 ÷ëì./þñá

Ôá÷ýôçôá ðïñåßáò

üðéóèåí ðåñ. 7 ÷ëì./þñá

Ôá÷ýôçôá

êáèáñéóìïý ðåñ. 10 ÷ëì./þñá

ÖñÝíï

ÖñÝíïÖñÝíï

ÖñÝíï

Ðñüóèéïò ôñï÷üò õäñïóôáôéêüò

Ðßóù ôñï÷ïß ìç÷áíéêïß

ÅëáóôéêÜ

ÅëáóôéêÜÅëáóôéêÜ

ÅëáóôéêÜ

ÌÝãåèïò 4.00-8 6PR

Ðßåóç áÝñá 8,0 bar

Äï÷åßï óêïõðßóìáôïò

Äï÷åßï óêïõðßóìáôïòÄï÷åßï óêïõðßóìáôïò

Äï÷åßï óêïõðßóìáôïò

åëÜ÷. ýøïò

îåöüñôùóçò 1250 mm

ìÝãéóôï ýøïò

åêöüñôùóçò 1470 mm

¼ãêïò ôïõ ðåñéÝêôç

áðïññéììÜôùí 180 ëßôñá

Êýëéíäñïò óêïõðßóìáôïò

Êýëéíäñïò óêïõðßóìáôïòÊýëéíäñïò óêïõðßóìáôïò

Êýëéíäñïò óêïõðßóìáôïò

ÄéÜìåôñïò 375 mm

ÌÞêïò 750 mm

Áñéèìüò

óôñïöþí 590-620 1/ëåð.

ÊÜôïðôñï

óêïõðßóìáôïò 50-80 mm

ÐëåõñéêÞ óêïýðá

ÐëåõñéêÞ óêïýðáÐëåõñéêÞ óêïýðá

ÐëåõñéêÞ óêïýðá

ÄéÜìåôñïò 450 mm

Áñéèìüò óôñïöþí 72-77 1/ëåð.

ÊéíçôÞñáò

ÊéíçôÞñáòÊéíçôÞñáò

ÊéíçôÞñáò

ÊáôáóêåõáóôÞò Kubota

MïíôÝëï D722E

Ôýðïò êáôáóêåõÞò ôåôñÜ÷ñïíïò

3êýëéíäñïò

ðåôñåëáéïêéíçôÞñáò

Øåêáóìüò Ýììåóïò

Åßäïò øýîçò õäñüøõêôïò

ÄéÜôñçóç 67 mm

Åìâïëéóìüò 68 mm

Êõâéóìüò 719 cm³

Áñéèìüò óôñïöþí

ëåéôïõñãßáò 2750 1óôñ/ëåðôü

ÕøçëÝò

óôñïöÝò 3600 1óôñ/ëåðôü

ÓôñïöÝò

ñåëáíôß 800-900 1óôñ/ëåðôü

Éó÷ýò, ìÝãéóôç 14 kW/19 PS

ÌÝãéóôç ñïðÞ óôñÝøçò 45 Nm

óå 2400-2900 1/ëåð.

Ößëôñï êáõóßìùí Óôïé÷åßï ößëôñïõ

Ðåñéåêôéêüôçôá

ñåæåñâïõÜñ ðåñ. 22 ëéô.

ÄéÜñêåéá ëåéôïõñãßáò

ìå ãåìÜôï

ñåæåñâïõÜñ ðåñ. 8 þñåò

Ðïóüôçôá ëáäéïý

óôïí êéíçôÞñá 2,8 ëéô.

SAE 15W40

Ôýðïé ëáäéïý óôïí êéíçôÞñá

Ôýðïé ëáäéïý óôïí êéíçôÞñáÔýðïé ëáäéïý óôïí êéíçôÞñá

Ôýðïé ëáäéïý óôïí êéíçôÞñá

ÐÜíù áðü 25° CSAE 30

SAE 10W-30

SAE 10W-40

0 Ýùò 25° CSAE 20

SAE 10W-30

SAE 10W-40

ÊÜôù áðü 0° CSAE 10

SAE 10W-30

SAE 10W-40

Ößëôñï ëáäéïý Öõóßããéï ößëôñïõ

Ößëôñï áÝñá áíáññüöçóçò

Óôïé÷åßï ößëôñïõ óôï ðëáßóéï

Õäñáõëéêü óýóôçìá

Õäñáõëéêü óýóôçìáÕäñáõëéêü óýóôçìá

Õäñáõëéêü óýóôçìá

Ðïóüô. ëáäéïý óôï

ñåæåñâïõÜñ õäñ. óõóô. 25 ëéô.

Åßäïò ëáäéïý HV 46

Çëåêôñéêü óýóôçìá

Çëåêôñéêü óýóôçìáÇëåêôñéêü óýóôçìá

Çëåêôñéêü óýóôçìá

Ìðáôáñßá 12 V, 44 Ah

ÃåííÞôñéá Ôñéöáóéêü ñåýìá,

12 V, 40 A

ÅêêéíçôÞñáò çëåêôñéêüò

åêêéíçôÞñáò

Óýóôçìá ößëôñïõ êáé

Óýóôçìá ößëôñïõ êáéÓýóôçìá ößëôñïõ êáé

Óýóôçìá ößëôñïõ êáé

áíáññüöçóçò

áíáññüöçóçòáíáññüöçóçò

áíáññüöçóçò

ÅðéöÜíåéá ößëôñùí ãéá ôçí

êáôáêñÜôçóç ëåðôÞò

óêüíçò 12 m²

Êáôçãïñßá ÷ñÞóçò ößëôñïõ L

(> 1 mg/m³)

(ãéá óêüíåò ðïõ äåí åßíáé

åðéêßíäõíåò ãéá ôçí õãåßá)

Âáèìüò äéÝëåõóçò < 5 %

Åêðåìðüìåíïò èüñõâïò

Åêðåìðüìåíïò èüñõâïòÅêðåìðüìåíïò èüñõâïò

Åêðåìðüìåíïò èüñõâïò

ÓôÜèìç áêïõóôéêÞò ðßåóçò

(EN 60704-1) 85 dB (A)

ÅããõçìÝíç óôÜèìç

áêïõóôéêÞò éó÷ýïò

(2000/14/EU) 103 dB (A)

Êñáäáóìïß óõóêåõÞò

Êñáäáóìïß óõóêåõÞòÊñáäáóìïß óõóêåõÞò

Êñáäáóìïß óõóêåõÞò

ÓõíïëéêÞ ôéìÞ êñáäáóìþí

(ISO 5349)

ÄéáóôÜóåéò ãéá

ôá Üíù ìÝëç < 2,5 m/s²

×þñïé ãéá ôá ðüäéá/

ãéá ôï êÜèéóìá < 2,5 m/s²

ÐåñéâáëëïíôéêÝò óõíèÞêåò

ÐåñéâáëëïíôéêÝò óõíèÞêåòÐåñéâáëëïíôéêÝò óõíèÞêåò

ÐåñéâáëëïíôéêÝò óõíèÞêåò

Èåñìïêñáóßá -15 Ýùò + 40° C

Õãñáóßá áÝñá, ÷ùñßò

óõìðýêíùóç 0 - 90 %

Dansk KMR 1550 D 148

INDHOLDSFORTEGNELSE

For Deres sikkerheds skyld! 149

Generelle henvisninger 149

Fare for at vælte ved

for store stigninger! 149

Sædekontaktafbryder 149

Drivmekanisme 149

Forsigtig, når maskinen

er i drift 150

For miljøets skyld 150

Forsigtig, fare for miljøet på

grund af hydraulik- og

motorolie! 150

Forsigtig, brugte batterier

udgør en fare for miljøet! 150

Brug i overensstemmelse

med formålet 150

Beskrivelse af

fejemaskinens funktion 150

Apparatelementer 150

Inden første brug 151

Aflæsningshenvisninger 151

Første montering 151

Bevæg fejemaskinen uden

automatisk drift 151

Bevæg fejemaskinen vha.

automatisk drift 152

Inden hver brug 152

Generelle henvisninger 152

Kontrol- og servicearbejder 152

Indstilling af førersæde 152

Anvendelseshenvisninger 152

Start maskinen 152

Fejefunktion 153

Fejevalse-indstillinger 153

Fejning af tør undergrund 153

Fejning af fugtig eller våd

undergrund 154

Kør maskinen 154

Brugen af grovsmudsklappen 154

Overkørsel af hindringer 154

Afrensning af filtret 155

Tømning af

opsamlingsbeholderen 155

Stands maskinen 155

Standsning 156

Transport 156

Transporthenvisninger 156

Rengøring og pleje 156

Indvendig rengøring 156

Udvendig rengøring 156

Vedligeholdelsesintervaller 156

Driftstimetæller 156

Kundens

vedligeholdelsesarbejder 156

Serviceværkstedets

vedligeholdelsesarbejder 157

Vedligeholdelsesarbejder 157

Henvisninger vedr.

sikkerheden 157

Åbning og lukning af

apparatskærmen 157

Værktøjsrum og værktøj 157

Op- og tilbageklapning

af sædet 157

Sikkerhedshenvisninger

batteri 158

Tag batteriet i drift 158

Montering og demontering

af batteri 158

Kontroller batterisyrestand

og efterfyld 158

Opladning af batteriet 159

Tank 159

Kontrol af brændstofledninger

og slangespændebånd 159

Kontroller motoroliestand 159

Efterfyld motorolie 160

Udskift motorolie og oliefilter 160

Kontrol og påfyldning af

hydraulikolie 160

Kontrol og påfyldning af

kølevand 161

Kontrol af kølerslanger og

slangespændebånd 161

Udskift luftfilter 161

Kontrol og justering af kilerem 161

Udskiftning af kileremmen 162

Kontrol af sidekosten 162

Kontrol af fejevalsen 162

Udskiftning af sidekosten 162

Udskiftning af fejevalsen 162

Kontrol af støvfiltret 163

Udskiftning af støvfiltret 163

Udskiftning af paklisterne 163

Henvisninger vedr.

driftsforstyrrelser 164

Tilbehør 164

Tekniske data 165

Dansk KMR 1550 D 149

FOR DERES SIKKERHEDS SKYLD!

Generelle henvisninger

Skal ubetinget læses, inden

apparatet benyttes, og overholdes!

♦ Hvis De konstaterer en

transportskade ved udpakning af

maskinen, skal De informere

salgsstedet.

♦ Læs driftsvejledningen inden

maskinen tages i drift og vær

opmærksom på

sikkerhedshenvisningerne.

♦ Inden ibrugtagningen skal De læse

sikkerhedshenvisningerne for

fejemaskiner og fejesugemaskiner

5.956-250.

♦ De advarsels- og henvisningsskilte,

som er anbragt på apparatet, giver

vigtige henvisninger om en ufarlig

drift.

♦ Udover henvisningerne i

driftsvejledningen skal de generelle

lovregler til forebyggelse af

sikkerhed og uheld overholdes.

Anvendelse

♦ Det skal kontrolleres, at maskinen

samt arbejdsanordningerne

fungerer korrekt og er driftssikre,

inden maskinen tages i drift. Hvis

den ikke fungerer korrekt, må den

ikke tages i drift.

♦ Der må ikke foretages ændringer af

nogen art på maskinen.

♦ Eksplosive væsker, brændbare

gasser samt ufortyndede syrer og

opløsningsmidler må aldrig suges

op! Hertil tæller også benzin,

farvefortynder eller fyringsolie, som,

hvis de ophvirvles med

indsugningsluften, kan danne

eksplosive dampe, eller blandinger,

desuden acetone, ufortyndede

syrer og opløsningsmidler, da de

angriber de materialer, der er

anvendt på maskinen.

♦ Opfejning/opsugning af brændende

og ulmende genstande er ikke

tilladt.

♦ Kun med udtrykkelig markering

egner dette apparat sig til sugning

af sundhedsfarligt støv. Overhold

de sikkerhedstekniske henvisninger

i driftsvejledningen.

♦ Dette apparat egner sig kun til de

belægninger, som er angivet i

driftsvejledningen.

♦ Der må kun køres på arealer, der

er frigivet til maskindrift af

entreprenøren eller af dennes

kunde.

♦ Ophold i risikoområdet forbudt. Drift

i rum med eksplosionsfare forbudt.

♦ Generelt gælder: Letantændelige

stoffer skal holdes væk fra

maskinen

(eksplosionsfare/brandfare).

Betjening

♦ Generelt skal man overholde de

forsigtighedsforskrifter, regler og

forordninger, som gælder for

motorkøretøjer.

♦ Føreren skal anvende maskinen i

overensstemmelse med

bestemmelserne. Han skal ved

kørsel tage hensyn til de stedlige

betingelser og ved arbejde med

maskinen være opmærksom på

tredjepersoner, specielt børn.

♦ Maskinen må kun betjenes af

personer, som er instrueret i

betjening og har bevist at de kan

betjene maskinen og udtrykkeligt

har fået til opgave at betjene den.

♦ Maskinen må ikke betjenes af børn

eller unge.

♦ For at forhindre at maskiner, der

har en tændingsnøgle, anvendes af

personer uden tilladelse, skal

tændingsnøglen tages ud.

♦ Maskinen må aldrig stå uden

opsyn, når motoren er tændt.

Føreren må først forlade maskinen,

når motoren er standset, når

maskinen er sikret mod utilsigtede

bevægelser, og når stopbremsen er

trukket og tændingsnøglen er

trukket ud.

♦ På hældninger må

hældningsvinklen til siden og i

kørselsretning ikke overskride den

angivne værdi i driftsvejledningen.

Transport

♦ Stands motoren.

♦ Blokering af håndbremsen.

♦ Maskinen sikres med remme, wirer

eller kæder.

♦ Ved hjulene skal maskinen sikres

med kiler.

Service

♦ Istandsættelser må kun udføres af

autoriserede kundetjenestesteder

eller af fagfolk, som er fortrolige

med alle relevante

sikkerhedsforskrifter.

♦ Maskiner, der kan ændres på

stedet, og anvendes til

erhvervsmæssigt formål er

underlagt sikkerhedskontrol iht.

VDE 0701.

♦ Ved arbejder på det elektriske

anlæg skal stikket fra batteridrevne

apparater trækkes ud af

batteristikket, eller batteriet skal

klemmes fra, ved apparater med

forbrændingsmotor skal batteriet

klemmes fra.

♦ Inden rengøring og service af

maskinen, udskiftning af dele eller

omstilling til en anden funktion skal

maskinen slukkes og

tændingsnøglen evt. trækkes ud.

♦ Apparatet må ikke gøres rent med

vandslang eller højtryksvandstråle,

medmindre det udtrykkeligt er

tilladt.

(Fare for kortslutninger eller andre

skader).

Tilbehør og reservedele

♦ Der må kun anvendes tilbehør og

reservedele, der er godkendt af

producenten. Originaltilbehør og

originale reservedele giver garanti

for, at maskinen fungerer sikkert og

problemfrit.

Førerbetjente maskiner

♦ Førerbetjente maskiner må ikke

køres på offentlig vej. Spørg Deres

forhandler vedr. ændringer i

forbindelse med kørsel på offentlig

vej.

♦ Det er ikke tilladt at medtage

passagerer.

♦ Førerbetjente maskiner må kun

aktiveres fra sædet.

Apparater med

forbrændingsmotorer

♦ Udstødningen må ikke lukkes.

♦ Bøj Dem ikke ind over

udstødningen og rør ikke ved den

(fare for forbrænding).

♦ Undlad at berøre eller tage fat i

drivmotoren (fare for forbrænding).

♦ Ved anvendelse af maskinen i rum

skal der være tilstrækkelig

ventilation og bortledning af

udstødningsgasser. (Fare for

forgiftning)

♦ Udstødningsgasser er giftige og

sundhedsfarlige og må ikke

indåndes.

♦ Motoren benytter ca. 3...4 s

decelerering efter frakobling. I

denne periode skal den altid holdes

væk fra drivområdet!

Ved apparater med

forbrændingsmotorer skal man ved

optankningen overholde følgende:

♦ Der må kun anvendes brændstof,

der er opført i driftsvejledningen.

Eksplosionsfare ved anvendelse af

ikke-egnede brændstoffer.

♦ Motoren skal være standset.

♦ Tank ikke i lukkede rum.

♦ Vær opmærksom på, at der ikke

kommer brændstof på varme

overflader.

♦ Under tankning må der ikke

anvendes brændende eller

glødende genstande, de må heller

ikke bæres eller komme i

nærheden af maskinen

(eksplosionsfare).

♦ Påfyld maksimalt tanken til 1 cm

under påfyldningsstudsens

nederste kant, da brændstoffet

udvides ved varmepåvirkning.

♦ Spildt brændstof skal tørres op og

tankdækslet skal slutte tæt.

Fare for at vælte ved for store

stigninger!

♦ Når der køres på stigninger, der

støder op til kørebanen, kan

maskinen vælte.

♦ Ved vending på stigninger kan

maskinen vælte.

♦ I kørselsretningen må der kun

køres på stigninger op til 25 %.

♦ På tværs af kørselsretningen må

der kun køres på stigninger op til

10 %.

Sædekontaktafbryder

Hvis førersædet forlades, når

motoren kører, skal motoren gå ud.

Hvis motoren ikke slukker, så er der

tale om en defekt på

sædekontaktafbryderen.

Kontakt kundeservice.

Drivmekanisme

Motoren benytter ca. 3...4 s

decelerering efter frakobling.

I denne periode skal den altid holdes

væk fra drivområdet!

Dansk KMR 1550 D 150

Forsigtig, når maskinen kører

Fejevalsecentreringen drejer med.

(Se Udskiftning af fejevalsen)

Hold hænderne væk fra dette

område, når maskinen kører.

FOR MILJØETS SKYLD

Forsigtig, fare for miljøet på grund

af hydraulik- og motorolie!

Aflevér den ved olieskift opsamlede

brugte olie til et opsamlingssted for

brugt olie eller til et genbrugsfirma.

Forsigtig, brugte batterier udgør en

fare for miljøet!

Brugte batterier må ikke kommes i

husholdningsaffaldet.

Sørg for en miljøvenlig bortskaffelse.

BRUG I OVERENSSTEMMELSE

MED FORMÅLET

♦ Denne fejemaskine er beregnet til

overvejende at feje overflader

udendørs.

♦ Den opfylder anvendelseskategori

"L" for ikke-sundhedskadeligt støv.

♦ Den er ikke beregnet til anvendelse

på offentlige veje

BESKRIVELSE AF

FEJEMASKINENS FUNKTION

KMR 1550 D arbejder efter

overkastprincippet.

Den roterende fejevalse (pos. 4)

transporterer smudset direkte ind i

fejematerialebeholderen (pos. 3).

Sidekosten (pos. 5) renser

fejearealets hjørner og kanter og

transporterer smudset ind i

fejevalsens (pos. 4) bane.

Fint støv suges væk over

støvfiltret (pos. 2) af

sugeventilatoren (pos. 1).

APPARATELEMENTER

1. Rat

2. Ratstammehåndtag (blinklys, lys,

horn, overhalingsblink)

3. Instrumentbræt (vedr. beskrivelse

af betjeningselementerne: se

nedenfor)

1. Sidekost til venstre, løfte/sænke

(som option)

2. Løfte/sænke fejevalse

3. Sidekost til højre, løfte/sænke

1. Indstilling af førersædet

2. Parkeringsbremse

3. Grovsmudsklap

4. Kørepedal frem

5. Kørepedal tilbage

6. Ændring af støvudsugningens

indstilling

1. Påfyldningsstandsindikator

brændstof

2. Tanklås

1. Gaspedal

1. Indstilling af sidekostens

omdrejningstal

1. Advarselsblinklys

2. Kontrollampe retningsviser

3. Markeringslygte (som option)

4. Parkeringslys

5. Kontrollampe parkeringslys

6. Advarselslampe olietrykindikator

motor

7. Advarselslampe

batteriladeindikator

8. Kontrollampe forgløde

9. Tændingslås

10. Advarselslampe luftfilter

11. Advarselslampe kølevand

1. Driftstimetæller

2. Svinge fejematerialebeholder op

3. Vippe fejematerialebeholder ud

4. Vippe fejematerialebeholder tilbage

5. Fejematerialebeholderen svinges

tilbage

6. Filtervibrator

Dansk KMR 1550 D 151

1. Køler

2. Dynamo

3. Brændstoffilter

4. Oliefilter

5. Starter

6. Kølevandsbeholder

7. Kobling

8. Hydrostat

9. Ventilator

1. Indstillingshåndtag fejespejl

2. Sikringskasse

3. Luftfilter

1. Påfyldningsstuds og oliemålepind

til hydraulikolie

2. Batteri

1. Oliemålepind til motorolie

INDEN FØRSTE BRUG

Aflæsningshenvisninger

Maskinen er befæstiget med

spændeseler eller tove på en palle for

sikker transport.

Ved aflæsningen skal De gå frem på

følgende måde:

! Skær kunststof-pakbåndet over og

fjern foliet.

! Slå klodserne til sikring af hjulene

væk og kør maskinen over en

egnet rampe fra pallen.

Undlad at benytte en gaffeltruck til

aflæsningen, derved kunne maskinen

blive beskadiget.

Første montering

! Kontrollér dæktryk.

♦ Se Tekniske data

! Montering af sidekosten.

! Tag batteriet i drift.

! Montering af batteri.

! Optankning

♦ Se Servicearbejde

Bevæg fejemaskinen uden

automatisk drift

Maskinen må ikke køres over

længere strækninger eller med en

højere hastighed end 6 km/h, når den

ikke er selvkørende.

Dette kan beskadige

hydrauliksystemet.

! Blokering af håndbremsen.

! Beklædningsdelen trækkes opad.

! Håndskruen på den indvendige

side af apparatskærmen drejes ud.

! Apparatskærmen klappes frem til

wirestoppet.

! Hydraulikpumpens friløbstap drejes

90°.

! Apparatskærmen klappes tilbage.

! Håndskruen drejes ind igen.

! Beklædningsdelen klappes ind

igen.

Dansk KMR 1550 D 152

Bevæg fejemaskinen vha.

automatisk drift

! Blokering af håndbremsen.

! Apparatafdækningen åbnes.

! Hydraulikpumpens friløbstap drejes

90°.

! Apparatafdækningen låses.

INDEN HVER BRUG

Generelle henvisninger

! Stil fejesugemaskinen på et plant

areal.

! Træk tændingsnøglen ud.

! Blokering af håndbremsen.

Kontrol- og

vedligeholdelsesarbejder

! Kontroller stopbremsens funktion.

! Kontrol af, om det lystekniske

anlæg fungerer

! Kontrol af, om signal- og

advarselsanordningerne fungerer

! Kontrollér dæktryk.

♦ Se Tekniske data

! Afrensning af filtret.

! Tømning af opsamlingsbeholderen.

♦ Se anvendelseshenvisningerne

! Kontroller motorens oliestand.

! Kontroller brændstoftankens

påfyldningsstand, fyld på efter

behov.

! Kontroller hydraulikoliens

påfyldningsstand.

! Kontroller kølevandets

påfyldningsstand.

! Kontroller sidebørster.

! Kontrol af fejevalsen.

♦ Se Servicearbejde

Konstaterede fejl, skal omgående

ophæves eller køretøjet skal tages ud

af drift.

Indstilling af førersædet

• Førersædet kan tilpasses til

forskelligt høje personer ved at

ændre sædets indstilling.

! Træk håndtaget udad.

! Flyt sædet, slip håndtaget.

! Ved at bevæge sig frem og tilbage

kontrollerer man, om det er gået i

indgreb.

ANVENDELSESHENVISNINGER

Start maskinen

! Tag plads på førersædet.

! Blokering af håndbremsen.

! Fejevalsen løftes og tages ud af

drift.

! Løft sidekosten og tag den ud af

drift.

! Gaspedalen indstilles på ca. 1/2 af

den max. hastighed.

! Tændingsnøglen drejes i stilling 1

(forgløde).

! Tryk ikke på gaspedalen.

Dansk KMR 1550 D 153

! Når kontrollampen er gået ud,

drejes tændingsnøglen ud over

stilling 1. (El-start af motoren)

Aktiver aldrig starteren længere end

10 sek..

Inden starteren aktiveres igen, skal

man vente i mindst 10 sek..

Henvisning:

• Makinen er udstyret med en

sædekontakt-afbryder. Når

førersædet forlades, slukkes der for

maskinen.

Fejefunktion

♦ Undlade at opfeje pakkebånd,

ståltråd og lignende, disse kan

medføre beskadigelse af

fejemekanismen.

! Fejevalsen sænkes og tages i drift.

! Sænkning og idrifttagning af

sidekost.

Fejevalse-indstillinger

! Løft fejevalsen.

! Apparatafdækningen åbnes.

! Håndtaget stilles på pendulerende

eller faststående.

! Apparatafdækningen låses.

Fejevalse pendulerende

• Fejevalsen ligger med sin

egenvægt på undergrunden og

tilpasser sig ujævnhederne i

undergrunden.

Fejevalse faststående

• Fejespejlet er fast indstillet.

Fejning af tør undergrund

! Støvudsugningen indkobles.

! Fejevalsen sænkes og tages i drift.

! Sænkning og idrifttagning af

sidekost.

• For at opnå et optimalt

rengøringsresultat skal De tilpasse

kørselshastigheden efter

forholdene.

• Under brugen bør filtret blive renset

med regelmæssige mellemrum og

opsamlingsbeholderen blive tømt.

Indstilling af sidekostens

omdrejningstal

! Ved at dreje med uret sænkes

sidekostens omdrejningstal

! Ved at dreje mod uret forøges

sidekostens omdrejningstal

Dansk KMR 1550 D 154

Fejning af fugtige eller våde

undergrunde

! Studsugningen frakobles.

! Fejevalsen sænkes og tages i drift.

! Sænkning og idrifttagning af

sidekost.

Kør maskinen

! Gaspedalen stilles på symbolet

hare.

! Bremsen løsnes.

Kørsel fremad

! Tryk på højre kørepedal.

• Kørselshastigheden kan reguleres

trinløst.

Undgå at aktivere speederen i stød.

Hydraulikanlægget kan blive

beskadiget.

Bakke

! Tryk på venstre kørepedal.

Bremsning i stød ved aktivering af

speederen modsat kørselsretningen

skal undgås.

Hydraulikanlægget kan blive

beskadiget.

Henvisning:

Ved nedsat ydelse på stigninger skal

man slække kørepedalen lidt.

Derved forbedres maskinens evne til

at klare stigninger.

Bremse

Apparat standser, når speederen er

sluppet, og bliver stående på flader

uden stigning.

Brugen af grovsmudsklappen

Når klappen for groft affald er åben,

kan fejevalsen kaste sten eller

småstykker ud.

Pas på, at der ikke kommer personer,

dyr eller genstande til skade.

! Tryk på fodpedalen, så åbner

grovsmudsklappen sig.

! Kør hen over grove smudspartikler

med lavere hastighed.

Henvisning:

For at feje større dele med en højde

på 70 mm ind, f.eks. dåser, skal

grovsmudsklappen kort løftes.

! Slip fodpedalen, så lukker

grovsmudsklappen sig.

! Kør hen over grove smudspartikler

med lavere hastighed.

Henvisning:

Kun når grovsmudsklappen er

sænket fuldstændigt, kan der opnås

et optimalt rengøringsresultat.

Overkørsel af hindringer

Faststående hindringer med en

højde på op til 50 mm

! Løfte grovsmudsklap.

! Kør langsomt og forsigtigt frem

over hindringen.

Faststående hindringer med en

højde på over 50 mm

! Kør maskinen over en egnet

rampe.

Dansk KMR 1550 D 155

Afrensning af filtret

Automatisk rensning

! Motoren frakobles.

! Når maskinen er standset, renses

filtret automatisk i ca. 10 sek..

Manuel rensning

! Motoren frakobles.

! Løft fejevalsen og sidekosten.

! Studsugningen frakobles.

! Tryk på tasten (filtervibrator) i

ca. 10 sek..

! Tænd for støvudsugningen igen.

Tømning af opsamlingsbeholderen

Fare for tilskadekomst!

♦ Under tømningsproceduren må der

ikke opholde sig personer og dyr i

udsvingningsområdet for

affaldsbeholderen.

Fare for indklemning!

♦ Grib aldrig ind i stængerne i

tømningsmekanikken.

Fare for væltning!

♦ Tømning af affaldsbeholderen må

kun foretages på en plan flade.

! Løft fejevalsen.

! Løft sidekosten.

! Studsugningen frakobles.

! Blokering af håndbremsen.

♦ Rens først filteret, inden

fejebeholderen tages ud.

! Sving fejematerialebeholderen op.

! Fejematerialebeholder i slutstilling.

! For at vippe ud har beholderen

brug for en mindstehøjde. Vises af

en grøn kontrollampe på tasten

Vippe fejematerialebeholder ud.

! Bak langsomt hen til

samlebeholderen.

! Fejebeholder vippes.

! Fejebeholderen vippes tilbage.

! Beholderen skal vippes

fuldstændigt tilbage. Vises af en

grøn kontrollampe på tasten Svinge

fejematerialebeholder tilbage.

! Kør langsomt væk fra

samlebeholderen.

! Sving fejematerialebeholderen

tilbage.

! Bremsen løsnes.

! Sænk fejevalsen.

! Sænk sidebørster.

Stands maskinen

! Tryk ikke på gaspedalen.

! Stil gaspedalen på symbolet

skildpadde.

! Blokering af håndbremsen.

Dansk KMR 1550 D 156

! Løft sidekosten og tag den ud af

drift.

! Fejevalsen løftes og tages ud af

drift.

! Motoren stoppes.

Motoren benytter ca. 3...4 s

decelerering efter frakobling.

I denne periode skal den altid holdes

væk fra drivområdet!

STANDSNING

♦ Hvis maskinen ikke benyttes i

længere tid, bedes De overholde

følgende punkter.

! Stil fejemaskinen på et plant areal.

! Blokering af håndbremsen.

! Træk tændingsnøglen ud.

! Rengøringsmaskinen sikres mod

bortrulning.

! Rengøringsmaskinen renses ind-

og udvendig.

! Luk brændstoftilførslen på

brændstofhanen.

! Afklemning af batterimassekabel.

! Oplad batteriet med

ca. 2 måneders mellemrum.

! Maskinen anbringes på et beskyttet

og tørt sted.

TRANSPORT

Transporthenvisninger

Ved transport skal maskinen være

sikret mod at flytte sig.

! Blokering af håndbremsen.

! Maskinen sikres med spændeseler

eller tove.

! Ved hjulene skal maskinen sikres

med kiler.

• Fastgøringsområde

Henvisning:

Vær opmærksom på markeringer for

befæstigelsesområder på

grundrammen!

(kædesymboler)

RENGØRING OG PLEJE

! Stil fejemaskinen på et plant areal.

! Træk tændingsnøglen ud.

! Blokering af håndbremsen.

Indvendig rengøring

Bær støvbeskyttelsesmaske!

Bær beskyttelsesbriller!

! Rens med en klud.

! Blæs ud med trykluft.

Udvendig rengøring

! Rens med en fugtig klud.

Henvisning:

Undlad at benytte aggressive

rengøringsmidler!

VEDLIGEHOLDELSESINTERVALLE

Driftstimetæller

• Driftstimetælleren angiver

tidspunktet for

vedligeholdelsesintervallerne.

Kundens vedligeholdelsesarbejder

Henvisning:

Alle service- og

vedligeholdelsesarbejder, ved

vedligeholdelse foretaget af kunden,

skal udføres af en faguddannet

tekniker.

Ved behov kan der altid søges hjælp

hos en KÄRCHER-fagmand.

Daglig vedligeholdelse

! Kontroller motorens oliestand.

! Kontroller fejevalsen og sidekosten

for slitage og bånd, som har snoet

sig fast.

! Afrensning af filtret.

! Kontroller alle

betjeningselementers og

kontrollampers funktion.

Vedligeholdelse ugentligt

! Kontroller luftfiltret.

! Kontrollér hydraulikoliestanden.

Vedligeholdelse 50 timer efter

første ibrugtagning

! Skift motorolie.

Vedligeholdelse efter hver 50.

driftstime

! Olieskift, påfyldningsmængde og

type se Tekniske data.

! Kontroller, om

sædekontaktafbryderen fungerer.

! Kontrollér spæding, slitage og

funktion af drevremmen.

! Kontroller, om bowdentrækkene og

de bevægelige dele er letgående.

! Kontroller tætningslisterne i

fejeområdet mht. indstilling og

slitage.

! Kontrollér dæktryk.

! Kontrol af brændstofledninger og

slangespændebånde.

Dansk KMR 1550 D 157

Vedligeholdelse efter hver 100.

driftstime

! Rens luftfiltret.

! Ved hver 6. rensning skal luftfiltret

udskiftes.

! Kontroller batterisyretilstanden.

Vedligeholdelse 125 timer efter

første ibrugtagning, derefter efter

hver 75. driftstime

! Skift motorolie.

! Ved hvert 2. olieskift skal oliefiltret

udskiftes.

Vedligeholdelse efter hver

200. driftstime eller hver 6. måned

! Kontrol af kølerslanger og

slangespændebånd.

Årlig vedligeholdelse

! Skift luftfilter.

! Kontroller støvfiltret, udskift det i

givet fald.

Serviceværkstedets

vedligeholdelsesarbejder

Vedligeholdelse efter 8 driftstimer

Første inspektion

Vedligeholdelse efter hver 100.

driftstime

Vedligeholdelse efter hver 400.

driftstime

Vedligeholdelse efter hver 500.

driftstime

Vedligeholdelse efter hver 800.

driftstime

Vedligeholdelse hvert 2. år

Henvisning:

For at opretholde garantien, skal alle

service- og vedligeholdelsarbejder i

garantiperioden gennemføres af den

autoriserede

KÄRCHER-kundeservice.

VEDLIGEHOLDELSESARBEJDER

Henvisninger vedr. sikkerheden

Forberedelse

! Stil fejemaskinen på et plant areal.

! Hvis motoren kører, skal den

slukkes.

! Træk tændingsnøglen ud.

! Blokering af håndbremsen.

Konstaterede fejl, skal omgående

ophæves eller køretøjet skal tages ud

af drift.

Åbning og lukning af

apparatskærmen

Apparatafdækningen åbnes

! Beklædningsdelen trækkes opad.

! Håndskruen på den indvendige

side af apparatskærmen drejes ud.

! Apparatskærmen klappes frem til

wirestoppet.

Apparatafdækningen låses

! Apparatskærmen klappes tilbage.

! Håndskruen drejes ind igen.

! Beklædningsdelen klappes ind

igen.

Værktøjsrum og værktøj

! Under apparatskærmen befinder

der sig et værktøjsrum. Deri

befinder der sig værktøj til at

gennemføre

vedligeholdelsesarbejderne.

Op- og tilbageklapning af sædet

Sædet klappes op

! Drej firkanten 90° med det vedlagte

værktøj.

! Sædet klappes op, til

sædeklaplåsen går i indgreb.

Dansk KMR 1550 D 158

Sædet klappes tilbage

! Sædeklaplåsen løftes, og sædet

klappes tilbage.

! Drej firkanten 90° med det vedlagte

værktøj.

Sikkerhedshenvisninger vedr.

batteriet

♦ Bemærk brugsanvisningen.

♦ Man må kun udføre arbejder på

batterier efter instruktion af fagfolk.

♦ Bær beskyttelsesbriller og

beskyttelsestøj.

♦ Overhold forskrifterne til

forebyggelse af uheld samt DIN

VDE 0510, VDE 0105 del 1.

Brand- og eksplosionsfare!

♦ Rygning forbudt.

♦ Der må ikke være åben ild, gløder

eller gnister i nærheden af batterier.

Fare for ætsning!

♦ Syresprøjt i øjnene eller på huden

skylles omgående med rigeligt rent

vand- hhv. udskylning.

♦ Derefter skal man omgående

konsultere lægen.

♦ Forurenet tøj vaskes med vand.

Eksplosions- og brandfare!

♦ Læg aldrig genstande eller værktøj

på batteriet, da batteripolerne altid

står under spænding.

♦ Rum, hvor der oplades batterier,

skal være godt ventileret, da der

under opladningen opstår en meget

eksplosiv gas.

♦ Gamle batterier med dette tegn er

genbrugeligt materiale; de skal

tilføres recyclingprocessen.

♦ Gamle batterier, som ikke tilføres

recyclingprocessen, skal

bortskaffes som særligt affald

under overholdelse af alle

forskrifterne.

Tag batteriet i drift

Overhold ubetinget

sikkerhedsforskrifterne vedrørende

omgangen med batterier!

! Skru cellelåsen ud.

! Fyld batterikamrene med

vedlæggende batterisyre til MAX.

! Efterfyld eventuelt batterisyre.

! Skru cellelukninger ind.

Montering og demontering af

batteri

Montering af batteriet

! Sædet klappes op.

! Indsæt batteriet og skru det fast

med den forhåndenværende skrue.

Henvisning:

Ved brug af batterier med flydende

elektrolyt skal batteripolerne forsynes

med tilstrækkelig meget polfedtstof til

beskyttelse mod korrosion!

! Spænd pluspol-ledningen fast.

! Spænd minuspol-ledningen fast.

! Sædet klappes tilbage.

Afmontering af batteriet

Ved demontering af batterier skal

først minuspol-ledningen og derpå

pluspol-ledningen skrues af.

Kontroller batterisyrestand og

påfyld

Overhold ubetinget

sikkerhedsforskrifterne vedrørende

omgangen med batterier!

! Skru cellelåsen ud.

! Udtag en prøve fra hver celle vha.

syretesteren.

! Kom syreprøven tilbage i den

samme celle igen.

♦ Syren for et fuld opladt batteri har

ved 20 °C den specifikke vægt på

1,28 kg/l.

♦ Syren for et delvist opladt batteri

har den specifikke vægt mellem

1,00 og 1,28 kg/l.

♦ I alle celler skal syrens specifikke

vægt være ens.

Dansk KMR 1550 D 159

♦ Specifik vægt under 1,15 kg/l.

! Ved for et for lavt batterisyrespejl

påfyldes cellerne med destilleret

vand, indtil pladeoverkanten lige

netop bliver vædet.

! Oplad batteriet indtil den specifikke

vægt på 1,28 kg/l er opnået.

Opladning af batteriet

♦ Overhold ubetinget

sikkerhedsforskrifterne vedrørende

omgangen med batterier!

♦ Garantikravet kan kun opretholdes,

hvis De benytter de batterier og

ladeapparater, som er foreskrevet

af Kärcher.

♦ Batteriet oplades med den mindst

mulige ladestrøm.

♦ Overhold ubetinget

brugsvejledningen fra

ladeapparatets producent.

! Ladeapparatets minuspol-kabel

forbindes med batteriets

minuspoltilslutning.

! Ladeapparatets pluspol-kabel

forbindes med batteriets

pluspoltilslutning.

! Ladeanordningen tilkobles eller

netstikkes isættes.

Henvisning:

Benyt det fuldautomatiske

opladningsapparat6.654-116 fra

fa. KÄRCHER.

Tankning

♦ Lad motoren afkøle.

! Tankdækslet åbnes.

♦ Tankning af dieselbrændstof.

! Tankdækslet lukkes.

♦ Tør brændstof, som er løbet over,

af og bortskaf de klude miljøvenligt,

som er tilsmudset af olie og

brændstof.

Kontrol af brændstofledninger og

slangespændebånd

♦ Lad motoren afkøle.

! Apparatafdækningen åbnes.

! Kontroller, om

slangespændebåndene har løsnet

sig, stram dem evt..

! Kontroller brændstofledninger og

slangespændebånd for

beskadigelser.

Henvisning:

• Hvis en brændstofledning eller et

slangespændebånd er beskadiget,

skal man straks lade den

pågældende del reparere eller

udskifte.

• Brændstofsystemet skal udluftes

efter udskiftningen af en

brændstofledning eller et

slangespændebånd.

! Apparatafdækningen låses.

Kontroller motoroliestanden

Fare for forbrænding!

♦ Lad motoren afkøle.

! Oliemålepinden trækkes ud.

! Oliemålepinden tørres af og stikkes

! Oliemålepinden trækkes ud.

♦ Oliestanden skal ligge mellem min.-

og max.-markeringen.

♦ Hvis oliestanden ligger under min.-

markeringen, skal der fyldes

motorolie på.

♦ Fyld ikke op over max..

Dansk KMR 1550 D 160

Efterfyld motorolien

! Apparatafdækningen åbnes.

! Drej tankdækslet ud.

! Påfyld motorolie.

♦ Olietyper: Se Tekniske data.

! Luk tankdækslet.

! Vent i mindst 5 min.

! Kontroller motorens oliestand.

! Apparatafdækningen låses.

Skift motorolie og oliefilter

! Drypskål til min. 4 liter olie stilles

klar.

! Fjern bundskruen.

• Hvis bundskruen skrues i igen, skal

der ubetinget anvendes en ny

tætningsring.

• Bundskruen trækkes til med en

momentnøgle med 25 Nm.

! Apparatafdækningen åbnes.

! Skru oliefiltret ud.

! Rens filtersædet og

tætningsfladerne.

! Tætningen på det nye oliefilter

indgnides med olie før

monteringen.

! Stram det nye oliefilter hündfast.

! Drej tankdækslet ud.

! Påfyld motorolie.

♦ Olietyper: Se Tekniske data.

! Luk tankdækslet.

! Vent i mindst 5 min.

! Kontroller motorens oliestand.

! Apparatafdækningen låses.

Kontrol og påfyldning af

hydraulikolie

! Sædet klappes op.

! Oliemålepinden trækkes ud.

! Oliemålepinden tørres af og stikkes

! Oliemålepinden trækkes ud.

♦ Oliestanden skal ligge mellem min.-

og max.-markeringen.

♦ Hvis oliestanden ligger under min.-

markeringen, skal der fyldes

hydraulikolie på.

♦ Fyld ikke op over max..

! Åbn tankdækslet.

! Påfyldning af hydraulikolie.

♦ Olietyper: Se Tekniske data.

! Luk tankdækslet.

! Kontrollér hydraulikoliestanden.

! Sædet klappes tilbage.

Dansk KMR 1550 D 161

Kontrol og påfyldning af kølevand

! Apparatafdækningen åbnes.

♦ Kølevandets vandstand skal ligge

mellem min.- og max.-markeringen.

♦ Hvis kølevandets vandstand ligger

under min.-markeringen, skal der

fyldes kølevand på.

♦ Fyld ikke op over max..

! Åbn tankdækslet

! Fyld kølevand på op til max.-

markeringen.

! Luk tankdækslet.

! Apparatafdækningen låses.

Kontrol af kølerslanger og

slangespændebånd

! Apparatafdækningen åbnes.

! Kontroller, om

slangespændebåndene har løsnet

sig, stram dem evt..

! Kontroller kølerslanger og

slangespændebånd for

beskadigelser.

Henvisning:

• Hvis en kølerslange eller et

slangespændebånd er beskadiget,

skal man straks lade den

pågældende del reparere eller

udskifte.

! Apparatafdækningen låses.

Udskift luftfilteret

! Apparatafdækningen åbnes.

! Åbn hurtigspænderen.

! Dækslet tages af.

! Filterindsatsen tages ud.

! En ny filterindsats sættes i.

! Dækslet sættes på.

! Tankdækslet befæstes med

hurtigspænderen.

! Apparatafdækningen låses.

Kontroller og juster kileremmen

Motoren benytter ca. 3...4 s

decelerering efter frakobling.

I denne periode skal den altid holdes

væk fra drivområdet!

! Apparatafdækningen åbnes.

• I midten mellem krumtapakslen og

dynamoen skal kileremmen give

ca. 7-9 mm efter ved et tryk på

100 N (en vægtkraft på 10 kg).

! Skruerne på dynamoen løsnes.

! Dynamoen indstilles sådan, at

kileremmen har den nødvendige

spænding.

! Skruerne på dynamoen strammes

igen.

! Apparatafdækningen låses.

Dansk KMR 1550 D 162

Udskiftning af kileremmen

Motoren benytter ca. 3...4 s

decelerering efter frakobling.

I denne periode skal den altid holdes

væk fra drivområdet!

! Apparatafdækningen åbnes.

! Skruerne på dynamoen løsnes.

! Dynamoen indstilles sådan, at

kileremmen er helt slækket.

! Kileremmen tages ud.

! Indsæt en ny kilerem.

! Dynamoen indstilles sådan, at

kileremmen har den nødvendige

spænding.

! Skruerne på dynamoen strammes

igen.

• I midten mellem krumtapakslen og

dynamoen skal kileremmen give

ca. 100-10 mm efter ved et tryk på

7 N (en vægtkraft på 9 kg).

! Apparatafdækningen låses.

Kontrol af sidekosten

! Løft sidekosten.

! Fjern bånd eller snore fra

sidekosten.

Kontrol af fejevalsen

! Sving fejematerialebeholderen op.

! Fjern bånd eller snore fra

fejevalsen.

! Sving fejematerialebeholderen

tilbage.

Udskiftning af sidekosten

♦ En udskiftning er nødvendig, hvis

fejeresultatet bliver synligt dårligere

på grund af slitage på børsterne.

! 3 Fjern håndmøtrikkerne.

! Tag sidekosten af.

! Sæt den nye sidekost på

medbringeren.

! 3 Stram håndmøtrikkerne.

Udskiftning af fejevalsen

♦ En udskiftning er nødvendig, hvis

fejeresultatet bliver synligt dårligere

på grund af slitage på børsterne.

! 3 Fjern unbrakoskruerne.

! Tag beklædningen af.

! Håndskruen på svingakslen fjernes.

Dansk KMR 1550 D 163

! 3 Dækpladens håndskruer fjernes.

! Dækpladen tages af sammen med

svingakslen.

! Træk fejevalsen ud.

♦ Bemærk børstesættets position!

! Indsæt den nye fejevalse.

! Dækpladen indsættes sammen

med svingakslen.

! Dækpladen skrues fast med

3 håndskruer.

! Håndskruen på svingakslen

spændes fast.

! Beklædningen skrues fast med

3 unbrakoskruer.

Kontrol af støvfiltret

! Når man arbejder på filteranlægget,

skal man bære

støvbeskyttelsesmaske.

! Overhold sikkerhedsforskrifterne

vedrørende omgangen med fint

støv.

♦ Et beskadiget filter får støv til at

hvirvle rundt i motorrummet og

omgivelsen.

♦ En tydelig støvaflejring ved

ventilatorens luftudløb er tegn på,

at filtret ikke er indsat korrekt, eller

at det er defekt.

Udskiftning af støvfiltret

! Når man arbejder på filteranlægget,

skal man bære

støvbeskyttelsesmaske.

! Overhold sikkerhedsforskrifterne

vedrørende omgangen med fint

støv.

! Sving fejematerialebeholderen op.

! Fjern håndskruen.

! Fjern dækpladen.

! Unbrakoskruerne løsnes.

! Afskærmningerne drejes og

trækkes ud.

! Støvfiltret tages ud nedad.

! Indsæt et nyt støvfilter.

Henvisning:

Ved indbygnignen af det nye filter

skal man sørge for, at lamellerne ikke

bliver beskadiget.

! Afskærmningerne indsættes og

drejes, til de er låst fast.

! Afskærmningerne skrues fast med

unbrakoskruerne.

! Sving fejematerialebeholderen

tilbage.

Udskiftning af paklisterne

Paklister på siden

! Tømning af opsamlingsbeholderen.

Kun for venstre side

! Skru beklædningen af.

! 2 Fjern håndskruerne.

Dansk KMR 1550 D 164

For begge sider

! Skru paklistens befæstelsesskruer

af.

! Den nye pakliste skrues på, den

skal ikke strammes fast endnu.

! Skub et 3-5 mm højt underlag

under for at indstille afstanden til

jorden.

! Tilretning af paklisten.

! Strram paklistens

befæstelsesskruer.

Kun for venstre side

! Skru paklisten fast med de

2 håndskruer.

! Beklædningen monteres på igen.

Bageste pakliste.

! Tømning af opsamlingsbeholderen.

! Skru paklistens befæstelsesskruer

af.

! Den nye pakliste skrues på, den

skal ikke strammes fast endnu.

! Paklisten skal ligge på mod jorden.

! Tilretning af paklisten.

! Strram paklistens

befæstelsesskruer.

Den forreste pakliste.

! Tømning af opsamlingsbeholderen.

! Skru paklistens befæstelsesskruer

af.

! Den nye pakliste skrues på, den

skal ikke strammes fast endnu.

! Paklisten skal ligge sådan på

jorden, at den bøjer sig bagud med

et efterløb på 20-40 mm.

! Tilretning af paklisten.

! Stram paklistens befæstelsesskrue.

HENVISNINGER VEDR.

DRIFTSFORSTYRRELSER

Advarselslamperne lyser under

driften

• Advarselslampe olietrykindikator

motor

! Kontroller oliestanden eller tilkald

KÄRCHER-kundetjenesten.

• Advarselslampe batteriladeindikator

! Tilkald KÄRCHER-kundetjenesten.

• Advarselslampe luftfilter

! Rens eller udskift luftfiltret på

forbrændingsmotoren.

• Advarselslampe kølevand

! Kontroller kølevandets vandstand.

Maskinen starter ikke

• Tag plads på førersædet.

• Apparatafdækningen låses.

• Fyld brændstoftanken.

• Oplad batteriet.

• Kontakt KÄRCHER-kundeservice.

Maskinen lader sig ikke starte

elektrisk.

• Kontroller sikringen.

Motoren kører uregelmæssigt

• Rens eller skift luftfilteret.

• Kontroller brændstoftilførslen.

• Kontakt KÄRCHER-kundeservice.

• Kontroller brændstoffiltret.

Motoren kører, men maskinen

kører ikke

• Kontroller, at friløbstappen er i den

rigtige stilling. Den rigtige stilling: se

Fejemaskinen bevæges

selvbevægende

• Kontakt KÄRCHER-kundeservice.

Motoren kører, men maskinen

kører kun langsomt

• Gaspedalen stilles på symbolet

hare.

Maskinen fejer ikke ordentligt

• Kontrol af fejevalsen og sidekosten.

• Gør klappen til grove

smudspartikler letgående.

• Slæk grovsmudsklappens

bowdentræk (indstillingsskrue).

• Remmen spændes eller udskiftes.

• Gaspedalen stilles på symbolet

hare.

• Kontakt KÄRCHER-kundeservice.

Maskinen støver

• Gør klappen til grove

smudspartikler letgående.

• Slæk grovsmudsklappens

bowdentræk (indstillingsskrue).

• Rens/udskift støvfilteret.

• Tøm fejebeholderen.

• Udskift tætningsprofilen på

fejebeholderen.

• Indstil/juster tætningslister.

Dårlig fejning i området ved

kanterne

• Udskift sidebørster.

• Kontakt KÄRCHER-kundeservice.

Sidekost- eller fejevalseløftningen

fungerer ikke

• Kontroller bowdenkablerne til at

løfte med.

• Kontakt KÄRCHER-kundeservice.

Sidekost- eller

fejevalsesænkningen fungerer ikke

• Kontrol af bowdenkabler.

• Kontakt KÄRCHER-kundeservice.

Sidekosten drejer sig i ryk

• Kontakt KÄRCHER-kundeservice.

TILBEHØR

Montagesæt beskyttelsestag til

operatøren 2.638-391

Nødvendigt til brug af fejemaskinen i

højhyldeområder af hensyn til

arbejdssikkerheden.

Vejrbeskyttelseskabine 2.638-859

Batteri-ladeapparat 12 V 6.654-116

Startbatteri, tørt

foropladet 7.654-002

Dæk (punkteringssikre) 4.515-027

Standardsidebørste 6.906-083

Sidebørster hård 6.905-773

Sidebørste med

stålbørster 6.905-619

Standardfejevalser 6.905-030

Hovedfejevalse blød /

vandfast 6.906-134

Hovedfejevalse hård 6.905-622

Rundt enkeltfilter 6.414-526

Advarselsblinklys til

enkeltmontage 2.638-789

Stødstang + fenderlister 2.639-126

Monteringssæt sidekost til venstre

Til senere montering. Højere

rentabilitet på grund af 18 % højere

arealydelse i forhold til

standardudstyret. Især velegnet til

udendørs rengøring med lav

støvtilsmudsning.

Henvisning

For yderligere informationer om tilbud

og funktion af tilbehør bedes De

henvende Dem hos Deres

Kärcher-forhandler.

Dansk KMR 1550 D 165

TEKNISKE DATA

Mål og vægt

Længde 1800 mm

Bredde 1290 mm

Højde 1400 mm

Venderadius højre 950 mm

Venderadius venstre 950 mm

Tilladt totalvægt 1080 kg

Till. Akseltryk foran 440 kg

Till. Akseltryk bagved 640 kg

Egenvægt 770 kg

Arbejdsbredde uden

sidebørste 950 mm

Arbejdsbredde med

1 sidekoste 1250 mm

Arbejdsbredde med

2 sidekoste 1550 mm

Stigeevne 25 %

Arealydelse

(teoretisk)

Uden sidebørster 10000 m²/h

Med 1 sidekoste 12400 m²/h

Med 2 sidekoste 15000 m²/h

Kapslingsklasse,

drypvandsbeskyttet

IPX 3

Kørehastigheder

Kørehastighed fremad ca. 16 km/h

Kørehastighed bagud ca. 7 km/h

Fejehastighed ca. 10 km/h

Bremse

Forhjul hydrostatisk

Baghjul mekanisk

Dæk

Størrelse 4.00-8 6PR

Lufttryk 8,0 bar

Fejebeholder

min. lossehøjde 1250 mm

maks. afladningshøjde 1470 mm

Fejebeholderens volumen 180 liter

Fejevalse

Diameter 375 mm

Længde 750 mm

Hastighed 590-620 1/min

Fejespejl 50-80 mm

Sidekost

Diameter 450 mm

Hastighed 72-77 1/min

Motor

Producent Kubota

Model D722E

Udførelse 3-cylinder-

firtakt-dieselmotor

Indsprøjtning indirekte

Køleart vandkølet

Boring 67 mm

Slaglængde 68 mm

Slagvolumen 719 cm³

Driftsomdrejningstal 2750 1/min

Højeste omdrejningstal 3600 1/min

Omdrejningstal,

tomgang 800-900 1/min

Motoreffekt, maks. 14 kW/19 PS

Max. vridningsmoment 45 Nm

ved 2400-2900 1/min.

Brændstoffilter Filterpatron

Tankvolumen ca. 22 l

Anvendelsesvarighed

med fuld tank ca. 8h

Oliemængde i motoren 2,8 l

SAE 15W40

Olietype i motor

Over 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 til 25° C SAE 20

SAE 10W-30

SAE 10W-40

Under 0° C SAE 10

SAE 10W-30

SAE 10W-40

Oliefilter filterpatron

Indsugningsluftfilter Filterpatron

i huset

Hydraulisk anlæg

Oliemængde i hydrauliktanken 25 l

Olietype HV 46

Elektrisk anlæg

Batteri 12 V, 44 Ah

Generator Trefaset strøm, 12 V, 40 A

Starter elektrostarter

Filter- og sugesystem

Filterflade finstøvfilter 12 m²

Anvendelseskategori filter L

(> 1 mg/m³)

(ikke til sundhedskadeligt støv)

Transmission < 5 %

Støjemission

Lydtryksniveau

(EN 60704-1) 85 dB (A)

Garanteret lydeffektniveau

(2000/14/EU) 103 dB (A)

Apparatvibrationer

Samlet svingningsværdi (ISO 5349)

Øvre ledmål < 2,5 m/s²

Fødder/siddeflade < 2,5 m/s²

Miljøbetingelser

Temperatur -15 til + 40° C

Luftfugtighed,

ikke duggende 0 - 90 %

Norsk KMR 1550 D 166

INNHOLDSFORTEGNELSE

For din sikkerhet! 167

Generelle henvisninger 167

Fare for velting ved for store

stigninger! 167

Setekontaktbryter 167

Drivenhet 167

Vær forsiktig når maskinen

er gang 167

For miljøet vårt 168

Forsiktig, fare for

miljøforurensning på grunn

av hydraulikk- og motorolje! 168

Forsiktig, fare for miljøet

p.g.a. brukte batterier! 168

Formålstjenlig bruk 168

Funksjonsbeskrivelse

feiemaskin 168

Utstyrselementer 168

Før første bruk 169

Henvisninger for lossing 169

Første montering 169

Beveg feiemaskinen uten

egen drift 169

Beveg feiemaskinen for

egen drift 170

Før hver bruk 170

Generelle henvisninger 170

Kontroll- og

vedlikeholdsarbeider 170

Juster førersetet 170

Henvisninger for bruk 170

Maskin startes 170

Feiedrift 171

Feievalse-innstillinger 171

Feie tørr grunn 171

Feie fuktig eller våt grunn 171

Maskin kjøres 171

Bruk av klaff for grov smuss 172

Kjøring over hindre 172

Filter rengjøres 172

Feiesøppelbeholder tømmes 172

Maskin parkeres 173

Driftsstans 173

Transport 174

Transporthenvisninger 174

Rengjøring og pleie 174

Innvendig rengjøring 174

Utvendig rengjøring 174

Vedlikeholdsintervaller 174

Driftstimeteller 174

Vedlikehold ved kunden 174

Vedlikehold ved

kundeservicen 174

Vedlikeholdsarbeider 174

Henvisninger til sikkerhet 174

Åpning og stenging av

maskindekslet 175

Verktøyrom og maskinens

verktøy 175

Opp- og bakvipping av setet 175

Sikkerhetsanvisninger batteri 175

Ta i bruk batteriet 176

Sette i og ta ut batteri 176

Kontroller batteriets

syrenivå og etterfyll 176

Batteri lades 176

Fyll drivstoff 176

Kontroll av drivstoffledninger

og slangeklemmer 177

Kontroller motorens oljenivå 177

Etterfyll motorolje 177

Skift motorolje og oljefilter 177

Kontrollere og etterfylle

hydraulikkolje 178

Kontroll og etterfylling

av kjølevann 178

Kontroll av kjølerslanger og

slangeklemmer 178

Skift luftfilteret 178

Kontrollere og justere kilerem 178

Utskiftning av kilerem 179

Kontroll av sidekostene 179

Feievalse kontrolleres 179

Sidekost skiftes ut 179

Feievalse skiftes ut 179

Kontroll av støvfilter 180

Støvfilter skiftes ut 180

Tetningslister skiftes ut 180

Henvisninger ved feil 181

Tilbehør 181

Tekniske data 182

Norsk KMR 1550 D 167

FOR DIN SIKKERHET!

Generelle henvisninger

Skal leses før apparatet brukes.

Følg instruksjonene!

♦ Underrett salgsstedete dersom du

oppdager en transportskade når du

pakker ut maskinen.

♦ Les bruksanvisningen for maskinen

før det tas i bruk og ta spesielt

hensyn til sikkerhetsanvisningene.

♦ Les igjennom sikkerhetsinstruksene

for feiemaskiner og

feiesugemaskiner før du tar dem i

bruk 5.956-250.

♦ De advarsels- og instruksjonsskilt

som er plassert på maskinen gir

viktige instruksjoner om farefri drift.

♦ Ved siden av henvisningene i

driftsinstruksen må det tas hensyn

til generelle lovbestemmelser for

sikkerhet og ulykesforebyggelse.

Bruk

♦ Kontroller før bruk at maskinen

med arbeidsutstyr er i ordentlig

stand, og kontroller

driftssikkerheten. Hvis tilstanden

ikke er i orden, må ikke maskinen

brukes.

♦ Det er ikke lov til å foreta

forandringer på maskinen.

♦ Sug aldri opp eksplosive væsker,

brennbare gasser eller ufortynnede

syrer og løsningsmidler! Dette

omfatter bensin, malingstynner eller

fyringsolje, som ved oppvirvling

med sugeluften kan danne

eksplosiv damp eller blandinger,

samt aceton, ufortynnede syrer og

løsningsmidler, da disse kan

angripe materialene i maskinen.

♦ Ikke fei eller sug opp brennende

eller glødende gjenstander.

♦ Denne maskinen er kun egnet for

suging av helsefarlig støv hvis den

er merket eksplisitt for slik bruk.

Følg de sikkerhetstekniske

anvisningene i bruksanvisningen.

♦ Denne maskinen er kun egnet for

de underlag som er angitt i

bruksanvisningen.

♦ Det må kun kjøres på de flater

eieren eller dennes ombud har tillat

bruk av maskinen på.

♦ Det er forbudt å oppholde seg i

fareområdet. Det er forbudt å bruke

maskinen i rom med

eksplosjonsfare.

♦ Generelt: Hold lett antennelige

stoffer borte fra maskinen

(eksplosjons-/brannfare).

Betjening

♦ Forsiktighetsforanstaltninger, regler

og bestemmelser som gjelder for

motorkjøretøy må alltid overholdes.

♦ Brukeren må bruke maskinen til det

formål den er ment for. Ta hensyn

til de stedlige forholdene ved bruk

av maskinen og vær oppmerksom

på andre, spesielt barn.

♦ Maskinen må kun brukes av

personer som er satt inn i bruken

eller har vist sin evne til å betjene

den og uttrykkelig har i oppdrag å

bruke den.

♦ Maskinen må ikke brukes av barn

eller unge.

♦ Ta ut tenningsnøkkelen på maskin

som er utstyrt med tenningsnøkkel,

slik at uberettiget bruk unngås.

♦ Maskinen må aldri forlates uten

tilsyn så lenge motoren er i gang.

Brukeren får først forlate maskinen

når motoren er stanset, maskinen

er sikret mot utilsiktede bevegelser

eller parkeringsbremsen er satt på

og tenningsnøkkelen er tatt ut.

♦ På skrå flater må ikke

hellingsvinkelen til siden og i

kjøreretningen overskride den verdi

som er angitt i bruksanvisningen.

Transport

♦ Stans motoren.

♦ Parkeringsbremse låses.

♦ Sikre maskinen med stropper, tau

eller kjeder.

♦ Maskin sikres på hjulene med kiler.

Vedlikehold

♦ Overhalingsarbeider skal kun

utføres av autoriserte

serviceverksteder eller fagfolk som

er fortrolige med alle relevante

sikkerhetsforskrifter.

♦ Mobile maskiner til yrkesmessig

bruk er underlagt sikkerhetskontroll

ifølge VDE 0701.

♦ Ved arbeider på det elektriske

anlegget på batteridrevne maskiner

skal batteristøpslet trekkes ut

hhv. batteriet frakoples, på

maskiner med forbrenningsmotor

skal batteriet frakoples.

♦ Før rengjøring og vedlikehold av

maskinen, utskifting av deler eller

omstilling til en annen funksjon skal

motoren stanses og eventuell

tenningsnøkkel tas ut.

♦ Rengjøringen av maskinen skal

ikke utføres med slange- eller

høytrykks-vannstråle hvis dette ikke

uttrykkelig er tillatt.

(fare for kortslutninger eller andre

skader).

Tilbehør og reservedeler

♦ Det må kun brukes tilbehør og

reservedeler som er godkjent av

fabrikanten. Originalt tilbehør og

originale reservedeler garanterer at

maskinen kan brukes sikkert og

uten forstyrrelser.

Kjøremaskiner

♦ Kjøremaskiner er ikke tillatt for

ferdsel på offentlig gate/vei. Spør

forhandleren om ombyggingssett

for tillatelse til ferdsel på offentlig

gate/vei.

♦ Det er ikke tillatt å ta med

passasjerer.

♦ Kjøremaskiner må kun settes i

bevegelse fra setet.

Maskiner med

forbrenningsmotorer

♦ Eksosåpningen må ikke stenges.

♦ Ikke bøy deg over eller berør

eksosåpningen (forbrenningsfare).

♦ Drivmotoren må ikke berøres

(forbrenningsfare).

♦ Hvis maskinen brukes innendørs,

må det sørges for tilstrekkelig

ventilasjon og uttrekk av

avgassene. (Fare for forgiftning)

♦ Avgasser er giftige og helsefarlige

og må ikke innåndes.

♦ Motoren går ca. 3...4 s etter

avslagning. I denne perioden må

man holde seg unna drivområdet!

Ved maskiner med

forbrenningsmotorer må man passe

på følgende forhold når man fyller

drivstoff:

♦ Det må kun brukes slikt drivstoff

som er angitt i bruksanvisningen.

Det er eksplosjonsfare ved bruk av

uegnet drivstoff.

♦ Motoren må være stanset.

♦ Tank ikke opp i lukkede rom.

♦ Pass på at det ikke kommer noe

drivstoff på varme overflater.

♦ Brennende eller glødende

gjenstander må ikke brukes, bæres

eller bringes i nærheten av

maskinen under tanking

(eksplosjonsfare).

♦ Fyll tanken høyst til 1 cm under

påfyllingsstussens underkant, da

drivstoffet utvider seg når det blir

varmt.

♦ Tørk bort drivstoff som har rent

over og lukk tanklokket tett.

Fare for velting ved for store

stigninger!

♦ Maskinen kan velte ved kjøring på

tvers av kjørebanen i stigninger.

♦ Maskinen kan velte ved vending i

stigninger.

♦ Kjør kun i stigninger på opptil 25 %

i kjøreretningen.

♦ Kjør kun stigninger inntil 10 % på

tvrs av kjøreretningen.

Setekontaktbryter

Hvis førersetet forlates mens motoren

går, skal motoren stanse.

Hvis motoren ikke stanser, er det en

feil ved setekontaktbryteren.

Kontakt kundeservice.

Drivenhet

Motoren går ca. 3...4 s etter

avslagning.

I denne perioden må man holde seg

unna drivområdet!

Vær forsiktig når maskinen er i

gang

Feievalsesentreringen roterer med.

(se Utskiftning av feievalse)

Ikke grip inn i dette området når

maskinen går.

Norsk KMR 1550 D 168

FOR MILJØET VÅRT

Forsiktig, fare for

miljøforurensning på grunn av

hydraulikk- og motorolje!

Avlever ved oljeskift den brukte oljen

ved en miljøstasjon eller en bedrift for

avfallsbehandling.

Forsiktig, fare for miljøet p.g.a.

brukte batterier!

Kast ikke brukte batterier i

husholdningsavfallet.

Sørg for miljøvennlig bortfrakting.

FORMÅLSTJENLIG BRUK

♦ Feiemaskinen er bestemt for å feie

utvendige flater.

♦ Den svarer til brukskategori "L" for

ikke helseskadelige støv.

♦ Den er ikke bestemt for bruk på

offentlige trafikkveier

FUNKSJONSBESKRIVELSE

FEIEMASKIN

KMR 1550 D fungerer etter

overfalsprinsippet.

Den roterende feievalsen (pos. 4)

transporterer smussen direkte inn i

smussbeholderen (pos. 3).

Sidekosten (pos. 5) rengjør hjørner

og kanter på arealet som skal feies

og transporterer smussen inn i banen

til feievalsen (pos. 4).

Det fine støvet suges opp via

støvfilteret (pos. 2) gjennom

sugeviften (pos. 1).

UTSTYRSELEMENTER

1. Ratt

2. Rattsøylespak

(blinkly,lys,horn,lyshorn)

3. Armaturbrett (beskrivelse av

kontrollelementene, se

nedenunder)

1. Venstre sidekost, løfte/senke

(opsjon)

2. Feievalse løfte/senke

3. Høyre sidekost, løfte/senke

1. Justering av førersete

2. Holdebremse

3. Klaff for grov smuss

4. Kjørepedal framover

5. Kjørepedal bakover

6. Regulering støvavsug

1. Nivåindikator drivstoff

2. Tanklokk

1. Gasspak

1. Innstilling av turtallet for sidekosten

1. Varselblinklys

2. Kontrollampe

kjøreretningsindikator

3. Roterende varsellys (opsjon)

4. Parkeringslys

5. Kontrollampe parkeringslys

6. Varsellampe oljetrykkindikator

motor

7. Varsellampe batteriladeindikator

8. Kontrollampe forgløding

9. Tenningslås

10. Varsellampe luftfilter

11. Varsellampe kjølevann

1. Driftstimeteller

2. Sving opp smussbeholderen

3. Tipp ut smussbeholderen

4. Vipp tilbake smussbeholderen

5. Sving tilbake smussbeholderen

6. Filtervibrator

Norsk KMR 1550 D 169

1. Radiator

2. Dynamo

3. Drivstoffilter

4. Oljefilter

5. Starter

6. Kjølevannsbeholder

7. Clutch

8. Hydrostat

9. Vifte

1. Justeringsspak feiespeil

2. Sikringsboks

3. Luftfilter

1. Påfyllingsstuss og peilepinne for

hydraulikkolje

2. Batteri

1. Peilepinne for motorolje

FØR FØRSTE BRUK

Henvisninger for lossing

For en sikker transport ble maskinen

festet på en pall med spennstropper,

tau eller kjeder.

Fremgå ved lossing på følgende

måte:

! Kutt over pakketapen av plast og

fjern folien.

! Fjern klossene som sikrer hjulene

og kjør maskinen av pallen via en

egnet rampe.

Bruk ikke gaffeltruck til avlastingen,

da kan maskinen bli skadet.

Første montering

! Kontroller dekktrykk.

♦ Se Tekniske data

! Sidekost monteres.

! Ta i bruk batteriet.

! Sett inn batteriet.

! Tanke

♦ Se vedlikeholdsarbeider

Beveg feiemaskinen uten egen

drift

Ikke flytt maskinen over lengre

strekninger eller med høyere

hastighet enn 6 km/h uten egen drift.

Dette kan forårsake skade på

hydraulikksystemet.

! Parkeringsbremse låses.

! Trekk kledningsdelen oppover.

! Skru ut håndskruen på innsiden av

maskindekslet.

! Vipp maskindekslet fram på

taustopperen.

! Vri hydraulikkpumpens friløpstapp

90°.

! Vipp maskindekslet tilbake.

! Skru håndskruen inn igjen.

! Sett kledningsdelen på igjen.

Norsk KMR 1550 D 170

Beveg feiemaskinen for egen drift

! Parkeringsbremse låses.

! Maskinhette åpnes.

! Vri hydraulikkpumpens friløpstapp

90°.

! Maskinhette lukkes.

FØR HVER BRUK

Generelle henvisninger

! Feiemaskinen parkeres på en plan

flate.

! Trekk av tenningsnøkkel.

! Parkeringsbremse låses.

Kontroll- og vedlikeholdsarbeider

! Kontroller parkeringsbremsens

funksjon.

! Kontroll av funksjonen til det

lystekniske anlegget

! Kontroll av funksjonen til signal- og

alarminnretninger

! Kontroller dekktrykk.

♦ Se Tekniske data

! Filter rengjøres.

! Feiesøppelbeholder tømmes.

♦ Se instruksjonene for bruk

! Kontroller motoroljenivå.

! Kontroller oppfyllingsnivået på

drifstofftanken, fyll drivstoff ved

behov.

! Kontroller hydraulikkoljenivået.

! Kontroller oppfyllngsnivået for

kjølevann.

! Kontroller sidekosten.

! Feievalse kontrolleres.

♦ Se vedlikeholdsarbeider

Fastslåtte mangler må fjernes med en

gang eller kjøretøy må settes ut av

drift.

Juster førersetet

• Førersetet kan tilpasses ulikt store

personer ved at man endrer

setestillingen.

! Trekk håndtaket utover.

! Forskyv setet, slipp løs håndtaket.

! Kontroller at setet er låst i posisjon

ved å bevege det fram og tilbake.

TIPS FOR BRUK

Maskin startes

! Det tas plass på førersetet.

! Parkeringsbremse låses.

! Løft feievalsen og sett den ut av

drift.

! Løft sidekosten og ta den ut av

drift.

! Innstill gasshåndtaket på ca. 1/2 av

maks. turtall.

! Vri tenningsnøkkelen til stilling 1

(forgløding).

! Gasspedaler må ikke betjenes.

! Når kontrollampen har gått ut, vris

tenningsnøkkelen videre ut over

stilling 1. (e-start av motoren)

Du må aldri betjene starteren i mer

enn 10 s.

Vent i minst 10 s før du betjener

starteren på nytt.

Henvisning:

• Maskinen er utstyrt med en

setekontaktbryter. Maskinen slås

av når førersetet forlates.

Norsk KMR 1550 D 171

Feiedrift

♦ Fei ikke pakktape, tråder eller noe

lignende da dette kan føre til

skader på feiemekanikken.

! Senke ned og ta i drift feievalsen.

! Senke ned og ta i bruk sidekoster.

Feievalse-innstillinger

! Feievalse løftes.

! Maskinhette åpnes.

! Sett håndtaket på pendlende eller

faststående.

! Maskinhette lukkes.

Pendlende feievalse

• Feievalsen hviler med sin egenvekt

mot bakken og tilpasser seg

ujevnhetene i underlaget.

Faststående feievalse

• Feiespeilet har fast innstilling.

Feie tørr grunn

! Kople inn støvavsuget.

! Senke ned og ta i drift feievalsen.

! Senke ned og ta i bruk sidekoster.

• For å oppnå optimal rengjøring bør

kjørehastigheten tilpasses de gitte

forhold.

• Under drift bør filteret rengjøres og

feiesøppelbeholderen tømmes med

jevne mellomrom.

Innstilling av turtallet for

sidekosten

! Ved å dreie i urviserens retning

senkes sidekostens turtall.

! Ved å dreie mot urviserens retning

økes sidekostens turtall.

Feie fuktig eller våt grunn

! Kople ut støvavsuget.

! Senke ned og ta i drift feievalsen.

! Senke ned og ta i bruk sidekoster.

Maskin kjøres

! Sett gasshåndtaket på

haresymbolet.

Norsk KMR 1550 D 172

! Parkeringsbremse løsnes.

Kjøre fremover

! Press ned høyre kjørepedal.

• Kjørehastigheten kan reguleres

trinnløst.

Unngå å trå rykkvis på kjørepedalen.

Hydraulikkanlegget kan skades.

Kjøre bakover

! Press ned venstre kjørepedal.

Unngå rykkvis bremsing ved å bruke

kjørepedalen mot kjøreretningen.

Hydraulikkanlegget kan skades.

Henvisning:

Ved redusert ytelse i stigninger må

man ta kjørepedalen litt tilbake.

På den måten bedres maskinens

trekkraft i stigninger.

Bremse

Maskinen stanser etter at

kjørepedalen er sluppet opp og blir

stående på flatmark.

Bruk av klaff for grov smuss

Med åpen gvovsmussklaff kan

feievalsen slynge steiner eller splinter

forover.

Pass på at ikke personer, dyr eller

gjenstander settes i fare.

! Press ned fotpedalen, klaffen for

grov smuss åpnes.

! Det kjøres med lav hastighet over

den grove smussen.

Henvisning:

Når det skal feies sammen større

deler med en høyde på opptil 70 mm,

f.eks. øl-/brusbokser, må klaffen for

grov smuss opp en liten stund.

! Slipp løs fotpedalen, klaffen for

grov smuss stenges.

! Det kjøres med lav hastighet over

den grove smussen.

Henvisning:

Optimal rengjøring oppnår man bare

dersom grovsmussklaffen er senket

helt ned.

Kjøre over hindre

Faste hindringer opp til 50 mm

høyde

! Heve klaff for grov smuss.

! Det kjøres langsomt og forsiktig

fremover over hinderet.

Faste hindringer over 50 mm

høyde

! Kjør maskinen over en egnet

rampe.

Rengjøring av filteret

Automatisk rengjøring

! Slå av motoren.

! Når man stanser motoren rengjøres

filteret automatisk i ca. 10 s.

Manuell rengjøring

! Slå av motoren.

! Løft feievalsen og sidekosten.

! Kople ut støvavsuget.

! Trykk tasten (filtervibrator) i

ca. 10 s.

! Kople støvavsuget inn igjen.

Feiesøppelbeholder tømmes

Fare for skader!

♦ Under tømmingen må verken

personer eller dyr oppholde seg i

feiesøppelbeholderens

svingområde.

Fare for kvestelser!

♦ Grip aldri inn i tømmemekanikkens

stangsystem.

Fare for velting!

♦ Feiesøppelbeholderen må bare

tømmes på en plan flate.

! Feievalse løftes.

! Sidekost løftes.

! Kople ut støvavsuget.

! Parkeringsbremse låses.

♦ Rengjør filteret før du tar ut

avfallsbeholderen.

Norsk KMR 1550 D 173

! Sving opp smussbeholderen.

! Smussbeholder i endeposisjon.

! Beholderen krever en viss

minstehøyde for å kunne tippes.

Indikert ved en grønn kontrollampe

på tasten Tippe smussbeholder.

! Rygg sakte inntil samlebeholderen.

! Vipp ut avfallsbeholderen.

! Vipp avfallsbeholderen tilbake.

! Beholderen må vippes helt tilbake.

Indikert ved en grønn kontrollampe

på tasten Tilbakesvinging av

smussbeholder.

! Kjør sakte bort fra

samlebeholderen.

! Sving smussbeholderen tilbake.

! Parkeringsbremse løsnes.

! Senk hovedkosten.

! Senk sidekosten.

Maskin parkeres

! Gasspedaler må ikke betjenes.

! Sett gasshåndtaket på

skilpaddesymbolet.

! Parkeringsbremse låses.

! Løft sidekosten og ta den ut av

drift.

! Løft feievalsen og sett den ut av

drift.

! Motor slås av.

Motoren går ca. 3...4 s etter

avslagning.

I denne perioden må man holde seg

unna drivområdet!

DRIFTSSTANS

♦ Hvis maskinen ikke brukes i lengre

tid, vær vennligst oppmerksom på

følgende punkter.

! Parker feiemaskin på en plan flate.

! Parkeringsbremse låses.

! Trekk av tenningsnøkkel.

! Sikre feiemaskinen mot at den

ruller bort.

! Rengjør feiemaskin inn- og

utvendig.

! Steng drivstofftilførselen med

drivstoffkranen.

! Løsne batteriets jordkabel.

! Lad opp batteriet med mellomrom

på ca. 2 måneder.

! Parker maskin på en beskyttet og

tørr plass.

Norsk KMR 1550 D 174

TRANSPORT

Transporthenvisninger

Under transport må maskinen være

sikret mot forskyvning.

! Parkeringsbremse låses.

! Maskin sikres med spennstropper

eller tau.

! Maskin sikres på hjulene med kiler.

• Festeområde

Henvisning:

Vær oppmerksom på markeringene

for festeområder på grunnrammen!

(Kjedesymboler)

RENGJØRING OG PLEIE

! Parker feiemaskin på en plan flate.

! Trekk av tenningsnøkkel.

! Parkeringsbremse låses.

Innvendig rengjøring

Benytt støvbeskyttelsesmaske!

Benytt beskyttelsesbrille!

! Rengjør med en klut.

! Blås ut med trykkluft.

Utvendig rengjøring

! Rengjør med en fuktig klut.

Henvisning:

Bruk ikke agressive

rengjøringsmidler!

VEDLIKEHOLDSINTERVALLER

Driftstimeteller

• Driftstimetelleren angir tidspunktet

for vedlikeholdsintervallene.

Vedlikehold ved kunden

Henvisning:

Alle service- og vedlikeholdsarbeider

må, ved vedlikehold gjennom kunden,

gjennomføres av en kvalifisert

fagmann.

Ved behov kan man henvende seg til

en KÄRCHER-forhandler.

Vedlikehold daglig

! Kontroller motoroljenivå.

! Feievalse og sidekost kontrolleres

for slitasje og tape som er viklet

inn.

! Filter rengjøres.

! Kontroller funksjonen til alle

kontrollelementer og kontrollamper.

Ukentlig vedlikehold

! Kontroller luftfilter.

! Kontroller hydraulikkoljenivå.

Vedlikehold 50 timer etter første

oppstart

! Skift motorolje.

Vedlikehold hver 50 driftstime

! Oljeskift, påfyllingsmengde og type,

se Tekniske data.

! Kontroller funksjonen til

setekontaktbryteren.

! Stramming, slitasje og funksjon av

drivremmene kontrolleres.

! Kontroller bowdentrekk og

bevegelige deler for at de er

lettløpende.

! Kontroller tetningslister i

feieområdet for innstilling og

slitasje.

! Kontroller dekktrykk.

! Kontroller drivstoffledningene og

slangeklemmene.

Vedlikehold hver 100 driftstime

! Rengjør luftfilteret.

! Hver 6. rengjøring skal luftfilteret

skiftes ut.

! Kontroller batteriets syrenivå.

Vedlikehold 125 timer etter første

oppstart, deretter hver

75 driftstime

! Skift motorolje.

! Skift oljefilter ved hver 2. oljeskift.

Vedlikehold hver 200 driftstime

eller hver 6 måned

! Kontroller kjølerslangene og

slangeklemmene.

Årlig vedlikehold

! Bytt luftfilter.

! Kontroller støvfilteret, skift det ut

ved behov.

Vedlikehold gjennom

kundeservicen

Vedlikehold etter 8 driftstimer

Første inspeksjon

Vedlikehold hver 100 driftstime

Vedlikehold hver 400 driftstime

Vedlikehold hver 500 driftstime

Vedlikehold hver 800 driftstime

Vedlikehold hvert 2 år

Henvisning:

For å opprettholde garantikrav må

alle service- og vedlikeholdsarbeider

gjennomføres av en autorisert

KÄRCHER-kundeservice så lenge

garantitiden varer..

VEDLIKEHOLDSARBEIDER

Henvisninger til sikkerhet

Forberedelse

! Parker feiemaskin på en plan flate.

! Stans motoren hvis den er i gang.

! Trekk av tenningsnøkkel.

! Parkeringsbremse låses.

Fastslåtte mangler må fjernes med en

gang eller kjøretøy må settes ut av

drift.

Norsk KMR 1550 D 175

Åpning og lukking av

maskindekslet

Maskinhette åpnes

! Trekk kledningsdelen oppover.

! Skru ut håndskruen på innsiden av

maskindekslet.

! Vipp maskindekslet fram på

taustopperen.

Maskinhette lukkes

! Vipp maskindekslet tilbake.

! Skru håndskruen inn igjen.

! Sett kledningsdelen på igjen.

Verktøyrom og maskinens verktøy

! Under maskindekslet befinner det

seg et verktøyrom. I dette befinner

det seg verktøy for utførelse av

vedlikeholdsarbeidene.

Vippe setet opp og tilbake

Vippe setet opp

! Drei firkanten 90° med det vedlagte

verktøyet i maskinens verktøysett.

! Vipp opp setet til setevippelåsen

smekker i lås.

Vippe setet tilbake

! Løft setevippelåsen og vipp setet

tilbake.

! Drei firkanten 90° med det vedlagte

verktøyet i maskinens verktøysett.

Sikkerhetsanvisninger batteri

♦ Vær oppmerksom på

bruksanvisning.

♦ Arbeider på batterier kun etter

opplæring gjennom fagpersonale.

♦ Benytt beskyttelsesbrille og

verneklær.

♦ Forskrifter for ulykkesforebyggelse

samt DIN VDE 0510, VDE 0105 T.1

må overholdes.

Brann- og eksplosjonsfare!

♦ Røyking forbudt.

♦ Ingen åpen flamme, glød eller

gnister i nærheten av batterier.

Fare for etseskader!

♦ Syresprut i øyet eller på huden

skylles ut- hhv. av med mye rent

vann.

♦ Deretter kontaktes lege omgående.

♦ Tilsølte klær vaskes med vann.

Eksplosjons- og brannfare!

♦ Gjenstander eller verktøy må ikke

legges på batteriet da batteripolene

alltid står under spenning.

♦ Rom hvor batterier lades må være

godt ventilerte fordi det oppstår

meget eksplosiv gass under lading.

♦ Brukte batterier med dette tegnet er

egnet for gjenbruk og må tilføres

resirkuleringen.

♦ Brukte batterier som ikke tilføres

resirkuleringen må håndteres som

spesialavfall ved å ta hensyn til alle

bestemmelser.

Norsk KMR 1550 D 176

Ta batteriet i bruk

Vær ubetinget oppmerksom på

sikkerhetsbestemmelsene for

håndtering av batterier!

! Skru ut celledekslene.

! Fyll batterikammerne med vedlagt

batterisyre til MAX.

! Etterfyll batterisyre ved behov.

! Skru inn celledekslene.

Sette i og ta ut batteri

Batteri monteres

! Vippe setet opp.

! Sett i batteriet og skru det fast med

eksisterende skrue.

Henvisning:

Når det brukes batterier med flytende

elektrolytt, må batteripolene forsynes

med tilstrekkelig polfett som

beskyttelse mot korrosjon!

! Plusspol-ledning skrus på.

! Minuspol-ledning skrus på.

! Vippe setet tilbake.

Batteri demonteres

Når batteriet tas ut, skal først

minuspolens ledning skrus av,

deretter plusspolens ledning.

Kontroller og etterfyll batteriets

syrenivå

Vær ubetinget oppmerksom på

sikkerhetsbestemmelsene for

håndtering av batterier!

! Skru ut celledekslene.

! Ta en prøve av hver celle med

syretesteren.

! Tilbakefør syreprøven til samme

celle.

♦ Syren i et fulladet batteri har ved

20 °C spesifikk vekt 1,28 kg/l.

♦ Syren i et delvis utladet batteri har

spesifikk vekt mellom 1,00 og

1,28 kg/l.

♦ Den spesifiserte vekten til syren må

være lik i alle cellene.

♦ Spesifikk vekt under 1,15 kg/l.

! Ved for lavt syrenivå i batteriet skal

cellene fylles med destillert vann til

platenes overkant akkurat fuktes.

! Lad batteriet inntil spesifikk vekt på

1,28 kg/l er nådd.

Batteri lades

♦ Vær ubetinget oppmerksom på

sikkerhetsbestemmelsene for

håndtering av batterier!

♦ Garantikravet opprettholdes kun

når det benyttes batterier og

batteriladere foreskrevet av

Kärcher.

♦ Lad batteriet med minst mulig

ladestrøm.

♦ Vær ubetinget oppmerksom på

bruksanvisningen til batteriladerens

produsent.

! Forbind minuspolens ledning til

ladeutstyret med minuspolens

forbindelse til batteriet.

! Forbind plusspolens ledning til

ladeutstyret med plusspolens

forbindelse til batteriet.

! Batterilader koples inn

hhv. nettstøpsel stikkes inn.

Henvisning:

Bruk det helautomatiske

ladeapparatet 6.654-116 fra

firmaet KÄRCHER.

Fyll drivstoff

♦ La motoren avkjøles.

! Åpne tanklokk.

♦ Fyll på diesel.

! Lukk tanklokket.

♦ Tørk bort drivstoff som har rent

over og kvitt deg med filler som er

tilsmusset med olje og diesel på

miljøvennlig måte.

Norsk KMR 1550 D 177

Kontroll av drivstoffledninger og

slangeklemmer

♦ La motoren avkjøles.

! Maskinhette åpnes.

! Kontroller om slangeklemmene har

løsnet, de må evtl. strammes.

! Kontroller drivstoffledningene og

slangeklemmene for skader.

Henvisning:

• Ved skader på en drivstoffledning

eller på en slangeklemme må man

sørge for at vedkommende del

repareres eller skiftes ut

umiddelbart.

• Drivstoffsystemet må utluftes etter

utskiftning av en drivstoffledning

eller en slangeklemme.

! Maskinhette lukkes.

Kontroller motorens oljenivå

Forbrenningsfare!

♦ La motoren avkjøles.

! Trekk peilepinne ut.

! Tørk av peilepinne og skyv den inn.

! Trekk peilepinne ut.

♦ Oljenivået må ligge mellom min.-

og maks.-markeringen.

♦ Ligger oljenivået under min.-

markeringen, må man etterfylle

motorolje.

♦ Ikke fyll på olje til over maks..

Etterfyll motorolje

! Maskinhette åpnes.

! Skru ut lokket.

! Fyll på motorolje.

♦ Oljetyper: Se Tekniske data.

! Steng lokket.

! Vent minst 5 min.

! Kontroller motoroljenivå.

! Maskinhette lukkes.

Skift motorolje og oljefilter

! Ha klar samlekar for min. 4 liter

olje.

! Fjern tømmeskruen.

• Bruk ubetinget en ny tetning når du

skrur tømmeskruen inn igjen.

• Trekk tømmeskruen til på 25 Nm

med en momentnøkkel.

! Maskinhette åpnes.

! Skru ut oljefilteret.

! Rengjør holder og tetningsflater.

! Smør tetningen til det nye

oljefilteret inn med olje før

monteringen.

! Skru inn et nytt oljefilter med

håndkraft.

! Skru ut lokket.

! Fyll på motorolje.

♦ Oljetyper: Se Tekniske data.

! Steng lokket.

! Vent minst 5 min.

! Kontroller motoroljenivå.

! Maskinhette lukkes.

Norsk KMR 1550 D 178

Kontroller og etterfyll

hydraulikkolje

! Vippe setet opp.

! Trekk peilepinne ut.

! Tørk av peilepinne og skyv den inn.

! Trekk peilepinne ut.

♦ Oljenivået må ligge mellom min.-

og maks.-markeringen.

♦ Ligger oljenivået under min.-

markeringen, må man etterfylle

olje.

♦ Ikke fyll på olje til over maks..

! Åpne tanklokket.

! Etterfyll hydraulikkolje.

♦ Oljetyper: Se Tekniske data.

! Steng lokket.

! Kontroller hydraulikkoljenivå.

! Vippe setet tilbake.

Kontroll og etterfylling av

kjølevann

! Maskinhette åpnes.

♦ Kjølevannsnivået må ligge mellom

min.- og maks.-markeringen.

♦ Ligger kjølevannsnivået under min.-

markeringen, må man etterfylle

kjølevann.

♦ Ikke fyll på olje til over maks..

! Åpne tanklokket

! Etterfyll kjølevann opp til maks.-

markeringen.

! Steng lokket.

! Maskinhette lukkes.

Kontroll av kjølerslangene og

slangeklemmene

! Maskinhette åpnes.

! Kontroller om slangeklemmene har

løsnet, de må evtl. strammes.

! Kontroller kjølerslangene og

slangeklemmene for skader.

Henvisning:

• Ved skader på en kjølerslange eller

slangeklemme må man sørge for at

vedkommende del blir reparert eller

skiftet ut umiddelbart.

! Maskinhette lukkes.

Skift luftfilteret

! Maskinhette åpnes.

! Åpne hurtigstrammeren.

! Ta av lokket.

! Ta ut filterinnsats.

! Sett inn ny filterinnsats.

! Sett på lokk.

! Fest lokket med hurtigstrammeren.

! Maskinhette lukkes.

Kontroller og juster kileremmen

Motoren går ca. 3...4 s etter

avslagning.

I denne perioden må man holde seg

unna drivområdet!

! Maskinhette åpnes.

• I midten mellom veivakselen og

dynamoen må kileremmen ved et

trykk på 100 N (vektkraft på 10 kg)

gi ca. 7-9 mm etter.

Norsk KMR 1550 D 179

! Løsne skruene på dynamoen.

! Forskyv dynamoen slik at

kileremmen får den nødvendige

spenning.

! Stram skruene på dynamoen igjen.

! Maskinhette lukkes.

Utskiftning av kileremmen

Motoren går ca. 3...4 s etter

avslagning.

I denne perioden må man holde seg

unna drivområdet!

! Maskinhette åpnes.

! Løsne skruene på dynamoen.

! Forskyv dynamoen slik at

kileremmen er helt slakk.

! Fjern kileremmen.

! Sett inn en ny kilerem.

! Forskyv dynamoen slik at

kileremmen får den nødvendige

spenning.

! Stram skruene på dynamoen igjen.

• I midten mellom veivakselen og

dynamoen må kileremmen ved et

trykk på 100 N (vektkraft på 10 kg)

gi ca. 7-9 mm etter.

! Maskinhette lukkes.

Kontroll av sidekostene

! Sidekost løftes.

! Fjern båndene eller snorene fra

sidekostene.

Feiemaskin kontrolleres

! Sving opp smussbeholderen.

! Tape eller snor fjernes fra

feievalsen.

! Sving smussbeholderen tilbake.

Sidekost skiftes ut

♦ Utskiftningen er nødvendig når

feieresultatet tydelig avtar på grunn

av at børstene er utslitte.

! 3 håndmutre fjernes.

! Sidekost tas av.

! Ny sidekost settes på

medbringeren.

! 3 håndmutre strammes.

Feievalse skiftes ut

♦ Utskiftningen er nødvendig når

feieresultatet tydelig avtar på grunn

av at børstene er utslitte.

! 3 sekskantskruer (innvendig

sekskant) fjernes.

! Ta av bekledningen.

! Fjern håndskruen på svingarmen.

Norsk KMR 1550 D 180

! 3 håndskruer på dekkplaten

fjernes.

! Ta av dekkplaten med svingarmen.

! Trekk feievalsen ut.

♦ !vVær oppmerksom på

børstesettets posisjon!

! Ny feievalse settes inn.

! Sett inn dekkplaten med

svingarmen.

! Skru fast dekkplaten med

3 håndskruer.

! Stram håndskruen på svingarmen.

! Skru fast kledningen med

3 sekskantskruer (innvendig

sekskant).

Kontroll av støvfilteret

! Benytt støvbeskyttelsesmaske ved

arbeider på filtersystemet.

! Vær oppmerksom på

sikkerhetsforskriftene for

håndtering med finstøv.

♦ Skadete filtre fører til at det virvles

opp støv i motorrommet og i

omgivelsene.

♦ Tydelig støvavleiring ved viftens

luftutgang er et tegn på at filteret

ikke er satt korrekt inn eller defekt.

Støvfilter skiftes ut

! Benytt støvbeskyttelsesmaske ved

arbeider på filtersystemet.

! Vær oppmerksom på

sikkerhetsforskriftene for

håndtering med finstøv.

! Sving opp smussbeholderen.

! Fjern håndskruen.

! Fjern dekkplaten.

! Løsne sekskantskruene (innvendig

sekskant).

! Drei dekslene og skru dem ut.

! Ta støvfilteret ned og ut.

! Sett inn et nytt støvfilter.

Henvisning:

Vær ved montering av det nye filteret

oppmerksom på at lamellene ikke

skades.

! Sett på plass dekslene og drei dem

til de går i lås.

! Skru dekslene fast med

sekskantskruene (innvendig

sekskant).

! Sving smussbeholderen tilbake.

Tetningslister skiftes ut

Tetningslister på siden

! Feiesøppelbeholder tømmes.

Kun for venstre side

! Skru av kledningen.

! 2 håndskruer fjernes.

Norsk KMR 1550 D 181

For begge sider

! Skru av festemutrene for

tetningslisten.

! Ny tetningslist skrus på og trekkes

foreløpig ikke til..

! Skyv under et 3-5 mm høyt

underlag for å innstille

bakkeklaringen.

! Tetningslist rettes inn.

! Stram tetningslistens festeskruer.

Kun for venstre side

! Skru fast tetningslisten med de

2 håndskruene.

! Monter kledningen igjen.

Bakre tetningslist.

! Feiesøppelbeholder tømmes.

! Skru av festemutrene for

tetningslisten.

! Ny tetningslist skrus på og trekkes

foreløpig ikke til..

! Tetningslisten skal hvile mot

bakken.

! Tetningslist rettes inn.

! Stram tetningslistens festeskruer.

Fremre tetningslist.

! Feiesøppelbeholder tømmes.

! Skru av festemutrene for

tetningslisten.

! Ny tetningslist skrus på og trekkes

foreløpig ikke til..

! Tetningslisten skal hvile slik mot

bakken at den brettes om bakover

med et etterløp på 20-40 mm.

! Tetningslist rettes inn.

! Stram tetningslistens festeskrue.

HENVISNINGER VED FEIL

Varsellampene lyser under drift

• Varsellampe oljetrykkindikator

motor

! Kontroller oljenivået eller tilkall

KÄRCHER-kundeservice.

• Varsellampe batteriladeindikator

! Tilkall KÄRCHER-kundeservice.

• Varsellampe luftfilter

! Rengjør eller skift ut luftfilteret på

forbrenningsmotoren.

• Varsellampe kjølevann

! Kontroller kjølevannsnivået.

Maskinen starter ikke

• Det tas plass på førersetet.

• Maskinhette lukkes.

• Fyll drivstofftanken.

• Batteri lades.

• KÄRCHER-kundeservice

informeres.

Ikke mulig å starte maskinen

elektrisk.

• Kontroller sikringen.

Motoren går ujevnt

• Rengjør eller bytt luftfilteret.

• Kontroller drivstofftilførselen.

• KÄRCHER-kundeservice

informeres.

• Kontroller drivstofffilteret.

Motor går, men maskinen kjører

ikke

• Kontroller at friløpstappen er i

korrekt posisjon. Korrekt posisjon,

se Bevege feiemaskin med egen

drift

• KÄRCHER-kundeservice

informeres.

Motoren går, men maskinen går

bare sakte

• Sett gasshåndtaket på

haresymbolet.

Maskinen feier ikke riktig

• Kontroller feievalsen og

sidekostene.

• Grovsmussklaff gjøres gangbar.

• Slakk bowdenkabelen til klaffen for

grov smuss (reguleringsskrue).

• Stram eller skift reima.

• Sett gasshåndtaket på

haresymbolet.

• KÄRCHER-kundeservice

informeres.

Maskin støver

• Grovsmussklaff gjøres gangbar.

• Slakk bowdenkabelen til klaffen for

grov smuss (reguleringsskrue).

• Rengjør eller skift støvfilteret.

• Tøm avfallsbeholderen.

• Bytt ut tetningsprofilen på

avfallsbeholderen.

• Juster eller skift tetningslistene.

Dårlig feiing i kantområdet

• Skift sidekosten.

• KÄRCHER-kundeservice

informeres.

Sidekost- eller feievalse-

løftemekanismen fungerer ikke

• Kontroller kabeltrekkene for

løftingen.

• KÄRCHER-kundeservice

informeres.

Sidekost- eller feievalse-

senkemekanismen fungerer ikke

• Kontroller kabeltrekkene.

• KÄRCHER-kundeservice

informeres.

Sidekostene roterer rykkaktig

• KÄRCHER-kundeservice

informeres.

TILBEHØR

Monteringssett vernetak

for bruker 2.638-391

For arbeidssikkerhetens skyld

påkrevet ved drift av feiemaskinen i

høylagre.

Lekabin 2.638-859

Batterilader 12 V 6.654-116

Starterbatterie,

tørt forladet 7.654-002

Dekk (punkteringssikre) 4.515-027

Standard sidebørste 6.906-083

Sidebørste hard 6.905-773

Sidekoster med

stålbørster 6.905-619

Standard feievalser 6.905-030

Hovedfeievalse myk /

vannfast 6.906-134

Hovedfeievalse hard 6.905-622

Enkelt rundfilter 6.414-526

Roterende varsellys for

separat montering 2.638-789

Støtfanger +

beskyttelseslister 2.639-126

Monteringssett sidekost venstre

For senere montering. Bedre

lønnsomhet p.g.a. 18 % mer ytelse

pr. flate sammenlignet med

standardutstyret. Spesielt egnet for

rengjøring utendørs med lite

forurensning med støv.

Henvisning

For ytterligere tilbehørinformasjon om

tilbud og funksjon ta kontakt med din

Kärcher-fagforhandler.

Norsk KMR 1550 D 182

TEKNISKE DATA

Dimensjoner og vekter

Lengde 1800 mm

Bredde 1290 mm

Høyde 1400 mm

Høyre venderadius 950 mm

Venstre venderadius 950 mm

Tillatt total vekt 1080 kg

Till.. akselbelastning foran 440 kg

Till.. akselbelastning bak 640 kg

Egenvekt 770 kg

Arbeidsbredde uten sidekost 950 mm

Arbeidsbredde med

1 sidekost 1250 mm

Arbeidsbredde med

2 sidekost 1550 mm

Stigeevne 25 %

Effekt per flateenhet

(teoretisk)

Uten sidekost 10000 m²/h

Med 1 sidekoster 12400 m²/h

Med 2 sidekoster 15000 m²/h

Type vern, beskyttet mot

vanndråper IPX 3

Kjørehastigheter

Kjørehastighet framover ca. 16 km/t

Kjørehastighet bakover ca. 7 km/t

Feiehastighet ca. 10 km/t

Bremse

Forhjul hydrostatisk

Bakhjul mekaniske

Dekk

Størrelse 4.00-8 6PR

Lufttrykk 8,0 bar

Avfallsbeholder

min. lossehøyde 1250 mm

maks. lossehøyde 1470 mm

Volum av

feiesøppelbeholder 180 liter

Feievalse

Diameter 375 mm

Lengde 750 mm

Turtall 590-620 1/min

Feiespeil 50-80 mm

Sidekost

Diameter 450 mm

Turtall 72-77 1/min

Motor

Produsent Kubota

Modell D722E

Type 3-sylinder-

firetakts-dieselmotor

Innsprøytning indirekte

Kjøling vannkjøling

Boring 67 mm

Slag 68 mm

Slagvolum 719 cm³

Driftsturtall 2750 1/min

Øvre turtall 3600 1/min

Tomgangsturtall 800-900 1/min

Ytelse, maks. 14 kW/19 PS

Maks. dreiemoment 45 Nm

ved 2400-2900 1/min

Drivstoffilter Filterpatron

Tankvolum ca. 22 l

Driftstid ved full tank ca. 8t

Oljemengde i motor 2,8 l

SAE 15W40

Oljetype i motor

Over 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 til 25° C SAE 20

SAE 10W-30

SAE 10W-40

Under 0° C SAE 10

SAE 10W-30

SAE 10W-40

Oljefilter filterpatron

Innsugningsluftfilter Filterpatron i hus

Hydraulisk system

Oljemengde i hydraulikktank 25 l

Oljesorter HV 46

Elektrisk system

Batteri 12 V, 44 Ah

Dynamo Trefase vekselstrøm,

12 V, 40 A

Starter elektrostarter

Filter- og sugesystem

Filterflate finstøvfilter 12 m²

Brukskategori filter L

(> 1 mg/m³)

(for ikke helseskadelig støv)

Gjennomslippsgrad < 5 %

Støyemisjon

Lydtrykknivå

(EN 60704-1) 85 dB (A)

Garantert lydeffektnivå

(2000/14/EU) 103 dB (A)

Maskinvibrasjoner

Total vibrasjonsverdi (ISO 5349)

Øvre lemmer < 2,5 m/s²

Føtter/seteflate < 2,5 m/s²

Omgivelsesbetingelser

Temperatur -15 til + 40° C

Luftfuktighet,

ikke-duggende 0 - 90 %

Svenska KMR 1550 D 183

INNEHÅLLSFÖRTECKNING

För din säkerhet! 184

Allmänna anvisningar 184

Tipprisk i för branta backar! 184

Säteskontaktbrytare 184

Drivanordning 184

Var försiktig när

maskinen körs 184

Skydda miljön 185

Se upp, miljörisk genom

hydraul- och motorolja! 185

Se upp, miljöförstöring

genom förbrukade batterier! 185

Ändamålsenlig användning 185

Funktionsbeskrivning

sopmaskin 185

Enhetens delar 185

Före första användning 186

Tömningsanvisning 186

Första montering 186

Flyttning av sopmaskin

utan egen drivkraft 186

Flyttning av sopmaskin

med egen drivkraft 187

Före varje användning 187

Allmänna anvisningar 187

Kontroll- och

underhållsarbeten 187

Inställning av förarstol 187

Användningsanvisningar 187

Så här startas maskinen 187

Sopning 187

Inställning av sopvalsar 188

Sopning av torrt golv/mark 188

Sopning av fuktigt eller vått

golv/mark 188

Så här körs maskinen 188

Användning av

grovsmutslucka 189

Körning över hinder 189

Rensa filtret 189

Så här töms sopbehållaren 189

Så här parkeras maskinen 190

Urdrifttagning 190

Transport 191

Transportanvisningar 191

Rengöring och vård 191

Inomhusrengöring 191

Utomhusrengöring 191

Serviceintervaller 191

Drifttidmätare 191

Underhåll utförs av kunden 191

Underhåll genom kundservice 191

Underhållsarbeten 191

Säkerhetsanvisningar 191

Öppning och stängning av

maskinhuv 192

Verktygsfack och verktygssats 192

Fäll sitsen uppåt och bakåt 192

Säkerhetsanvisningar batteri 192

Börja använda batteriet 193

Montera och demontera

batteriet 193

Kontroll och påfyllning av

batterisyra 193

Laddning av batteri 193

Tankning 194

Kontrollera bränsleledningar

och slangklämmor 194

Kontroll av motorolja 194

Påfyllning av motorolja 194

Byte av motorolja och oljefilter 194

Kontroll och påfyllning av

hydraulolja 195

Kontroll och påfyllning

av kylvatten 195

Kontrollera kylarslangar och

slangklämmor 195

Byte av luftfilter 195

Kontroll och justering

av kilrem 196

Utbyte av kilremmar 196

Kontrollera sidoborsten 196

Kontroll av sopvals 196

Byte av sidoborste 196

Byte av sopvals 197

Kontroll av dammfilter 197

Byte av dammfilter 197

Byte av tätningslister 198

Störningsanvisningar 198

Tillbehör 198

Tekniska data 199

Svenska KMR 1550 D 184

FÖR DIN SÄKERHET!

Allmänna anvisningar

Ska absolut läsas och beaktas

innan maskinen tas i bruk!

♦ Meddela din återförsäljare om du

upptäcker transportskador när

maskinen packas upp.

♦ Läs bruksanvisningen innan

maskinen tas i drift och följ särskilt

säkerhetsanvisningarna.

♦ Läs igenom

säkerhetsanvisningarna för

sopmaskiner och sopsugmaskiner

före idrifttagningen 5.956-250.

♦ De dekaler för varningar och

föreskrifter, som är monterade på

maskinen, ger viktiga informationer

för riskfritt arbete.

♦ Förutom uppgifterna i

bruksanvisningen måste man följa

de allmänna föreskrifter för

säkerhet och förhindrande av

olyckor som framgår av lagar och

förordningar.

Användning

♦ Kontrollera att maskinen med

arbetsanordningarna är felfri och

driftsäker före användningen. Om

maskinen inte är felfri, får den inte

tas i drift.

♦ På maskinen får inte några

ändringar göras.

♦ Sug aldrig upp explosiva vätskor,

brännbara gaser samt outspädda

syror och lösningsmedel! Hit hör

bensin, färglösningsmedel och

brännolja, som kan bilda explosiva

ångor eller blandningar om de

blandas med insugningsluften,

vidare aceton, outspädda syror och

lösningsmedel, då de angriper

materialen på maskinen.

♦ Sug/sopa aldrig upp brinnande eller

glödande föremål.

♦ Denna maskin är endast lämplig för

uppsugning av hälsovådligt damm

om detta uttryckligen visas med

motsvarande markering. Följ de

säkerhetstekniska anvisningarna i

bruksanvisningen.

♦ Denna maskin är endast lämpad för

att användas på de underlag som

nämns i instruktionsboken.

♦ Endast du ytor som godkänts för

maskinbehandling av företaget eller

dess underentreprenör får sopas.

♦ Det är förbjudet att uppehålla sig i

riskområdet. Det är förbjudet att

uppehålla sig i explosionsfarliga

utrymmen.

♦ Generellt gäller följande: Låt inga

lättantändliga ämnen komma i

närheten av maskinen (explosions-

och brandfara).

Betjäning

♦ Principiellt skall de

försiktighetsåtgärder, regler och

bestämmelser beaktas som gäller

för motorfordon.

♦ Operatören skall använda

maskinen för avsett ändamål. Vid

arbeten skall hänsyn tas till lokala

förhållanden och ges akt på tredje

person, särskilt barn.

♦ Maskinen får endast användas av

personer som instruerats i

handhavandet eller kan påvisa

kännedom om manövreringen och

som uttryckligen anlitats för arbetet.

♦ Maskinen får inte användas av barn

eller ungdomar.

♦ För att förhindra otillåten

användning av maskiner med

tändningsnyckel, skall

tändningsnyckeln dras ut..

♦ Maskinen får aldrig lämnas utan

uppsikt när motorn är igång.

Operatören får lämna maskinen

först när motorn är avstängd,

maskinen säkrad mot oavsiktliga

rörelser, ev handbromsen åtdragen

och tändningsnyckeln utdragen.

♦ På lutande ytor får lutningsvinkeln i

sidled och i körriktningen inte

överskrida det värde som anges i

bruksanvisningen.

Transport

♦ Stäng av motorn.

♦ Dra åt handbromsen.

♦ Säkra maskinen med spännband,

vajrar eller kätting.

♦ Säkra maskinen med kilklossar vid

hjulen.

Underhåll

♦ Reparationer får endast utgöras av

auktoriserade servicestationer eller

av fackpersonal, som är förtrogna

med alla relevanta

säkerhetsföreskrifter.

♦ Rörliga maskiner för yrkesbruk skall

genomgå en säkerhetsprovning

enligt VDE 0701.

♦ När arbeten utförs på den

elektriska anläggningen ska

batteriets handske dras ut resp.

batterikablarna lossas vid

batteridrivna maskiner; vid

maskiner med förbränningsmotor

ska batterikablarna lossas.

♦ Innan maskinen underhålls, delar

byts ut eller maskinen ställs om till

en annan funktion, skall den

stängas av och ev

tändningsnyckeln dras ut.

♦ Maskinen får inte rengöras med

vattenstråle eller högtryckstvätt,

utom i de fall där detta uttryckligen

tillåts.

(Risk för kortslutning eller andra

skador).

Tillbehör och reservdelar

♦ Endast tillbehör och reservdelar

som är godkända av tillverkaren får

användas . Originaltillbehör och

originaldelar garanterar att

maskinen kan drivas säkert och

störningsfritt.

Traktorer

♦ Traktorer är inte godkända för trafik

på allmän väg. Fråga din

återförsäljare om

ombyggnadssatsen för

trafiktillstånd.

♦ Passagerare är inte tillåtna.

♦ Traktorer får endast köras från

sätet.

Maskiner med

förbränningsmotorer

♦ Avgasöppningen får inte täckas

över.

♦ Böj dig inte ned över eller rör vid

avgasöppningen (risk för

brännskador).

♦ Rör inte vid motorn (risk för

brännskador).

♦ Vid inomhusdrift skall det finnas

tillräcklig ventilation och

avgasutsug. (risk för förgiftning)

♦ Avgaser är giftiga och hälsovådliga,

de får inte andas in.

♦ Avstängd motor går ca 3...4 s innan

den stannar. Under denna tid håll

dig på betryggande avstånd från

motorområdet!

Vid maskiner med

förbränningsmotorer ska följande

beaktas vid tankning:

♦ Endast det drivmedel som anges i

bruksanvisningen får användas. Vid

användning av olämpliga bränslen

finns risk för explosion.

♦ Motorn skall stängas av.

♦ Tanka inte i slutna utrymmen.

♦ Se till att drivmedlet inte kommer i

kontakt med heta ytor.

♦ Brinnande eller glödande föremål

får aldrig användas, bäras eller

komma i närheten av maskinen

under tankning (explosionsrisk).

♦ Fyll endast tanken till högst 1 cm

under påfyllningsstutsens

underkant, eftersom bränslet

expanderar vid värme.

♦ Torka av utrunnet bränsle och

stäng tanklocket ordentligt.

Tipprisk i för branta backar!

♦ Vid körning i lutning tvärs körbanan

kan maskinen välta.

♦ Vid vändning i backar kan

maskinen välta.

♦ I färdriktningen får endast

stigningar upp till 25 % befaras.

♦ Körning tvärs mot sluttningens

riktning endast upp till en lutning på

10 %.

Säteskontaktbrytare

Om man lämnar förarsätet medan

motorn är igång skall motorn stanna.

Om motorn inte stannar är det något

fel på säteskontaktbrytaren.

Underrätta kundtjänsten.

Drivanordning

Avstängd motor går ca 3...4 s innan

den stannar.

Under denna tid håll dig på

betryggande avstånd från

motorområdet!

Var försiktig när maskinen är igång

Sopvalsanordningen roterar med.

(Se byte av sopvals)

Vidrör inte detta område när

maskinen är igång.

Svenska KMR 1550 D 185

SKYDDA MILJÖN

Se upp, miljörisk genom hydraul-

och motorolja!

Lämna in den begagnade oljan vid

oljebyte till ett insamlingsställe för

begagnad olja eller till ett

avfallshanteringsföretag.

Se upp, miljöförstöring genom

förbrukade batterier!

Förbrukade batterier får ej kastas i

hushållsavfall.

Avfallshantera på miljövänligt sätt.

ÄNDAMÅLSENLIG ANVÄNDNING

♦ Denna sopmaskin är huvudsakligen

avsedd för sopning av ytor

utomhus.

♦ Det motsvarar användningskategori

"L" för icke hälsovådligt damm.

♦ Den är ej avsedd för användning på

allmänna vägar

FUNKTIONSBESKRIVNING

SOPMASKIN

KMR 1550 D arbetar enligt

högkastningsprincipen.

Den roterande sopvalsen (pos. 4)

transporterar smutsen direkt in i

sopbehållaren (Pos. 3).

Sidoborstarna (pos. 5) rengör

sopytans hörn och kanter och

transporterar fram smutsen direkt

framför sopvalsen (pos. 4).

Det fina dammet sugs upp av

sugfläkten (pos. 2) via

dammfiltret (pos. 1).

ENHETENS DELAR

1. Ratt

2. Spak på rattstång (blinkers, ljus,

signalhorn, ljustuta)

3. Instrumentpanel (beskrivning av

manöverorganen följer nedan)

1. Sidoborste vänster, lyft/sänk

(option)

2. Sopvals lyft/sänk

3. Sidoborste höger, lyft/sänk

1. Förarsäte-inställning

2. Parkeringsbroms

3. Grovsmutslucka

4. Körpedal fram

5. Körpedal back

6. Inställning av dammuppsugning

1. Tankmätare bränsle

2. Tanklock

1. Gasreglage

1. Ställ in sidoborstens varvtal

1. Varningsblinker

2. Kontrollampa körriktningsvisare

3. Roterande varningsljus (option)

4. Parkeringsljus

5. Kontrollampa parkeringsljus

6. Varningslampa oljetryckskontroll

för motor

7. Varningslampa batteriladdning

8. Kontrollampa förglödning

9. Startlås

10. Varningslampa luftfilter

11. Varningslampa kylvatten

1. Timräknare

2. Sopbehållare upptippning

3. Sopbehållare tömning

4. Sopbehållare nersänkning

5. Sopbehållare tillbakavridning

6. Filterskakanordning

Svenska KMR 1550 D 186

1. Kylare

2. Generator

3. Bränslefilter

4. Oljefilter

5. Startmotor

6. Behållare för kylvatten

7. Koppling

8. Hydrostat

9. Fläkt

1. Spak för inställning av sopnivå

2. Säkringshållare

3. Luftfilter

1. Påfyllningsöppning och oljesticka

för hydraulolja

2. Batteri

1. Oljesticka för motorolja

FÖRE FÖRSTA ANVÄNDNING

Tömningsanvisningar

Maskinen är fastsatt med

spännremmar eller vajrar på en pall

för en säker transport.

Förfar så här vid lossning:

! Skär upp plastbandet och ta bort

folien.

! Ta bort hjulens säkringsklotsar och

kör undan maskinen från pallen via

en lämplig ramp.

Använd inte gaffeltruck vid

lossningen, då detta kan medföra

skador på maskinen.

Första montering

! Kontrollera däckens lufttryck.

♦ Se teknisk data

! Så här monteras sidoborsten.

! Börja använda batteriet.

! Montering av batteri.

! Tankning

♦ Se servicearbeten

Flyttning av sopmaskinen utan

egen drivkraft

Förflytta inte maskinen längre

sträckor eller med högre hastighet än

6 km/h med främmande hjälp.

Detta kan skada hydraulsystemet.

! Dra åt handbromsen.

! Dra kåpan uppåt.

! Skruva ut handskruven på

maskinhuvens insida.

! Fäll fram maskinhuven mot

vajerstoppet.

! Vrid hydraulpumpens frihjulstapp

90°.

! Fäll ner maskinhuven på nytt.

! Skruva in handskruven på nytt.

! Fäll in kåpan.

Svenska KMR 1550 D 187

Flyttning av sopmaskinen med

egen drivkraft

! Dra åt handbromsen.

! Öppna maskinhuv.

! Vrid hydraulpumpens

frihjulstapp 90°.

! Stäng maskinhuven.

FÖRE VARJE ANVÄNDNING

Allmänna anvisningar

! Ställ upp sopsugmaskinen på plan

yta.

! Dra ut tändnyckeln.

! Dra åt handbromsen.

Kontroll- och underhållsarbeten

! Kontrollera parkeringsbromsens

funktion.

! Kontrollera belysningens funktion

! Kontrollera signal och

varningsanordningarnas funktion

! Kontrollera däckens lufttryck.

♦ Se teknisk data

! Rensa filtret.

! Töm sopbehållaren.

♦ Se anvisningar för användningen

! Kontrollera motorns oljenivå.

! Kontrollera nivån i bränsletanken,

tanka vid behov.

! Kontrollera hydrauloljenivån.

! Kontrollera kylvattennivån.

! Kontrollera sidoborstar.

! Kontrollera sopvals.

♦ Se servicearbeten

Konstaterade brister måste åtgärdas

omedelbart eller så måste fordonet

ställas av.

Inställning av förarstolen

• Förarsätet kan anpassas till olika

stora personer genom att dess

inställning förändras.

! Dra spaken utåt.

! Förskjut sätet, släpp loss spaken.

! Kontrollera att sätet låsts fast

genom att försöka skjuta det framåt

och bakåt.

ANVÄNDNINGSANVISNINGAR

Så här startas maskinen

! Sätt dig på förarstolen.

! Dra åt handbromsen.

! Lyft upp sopvalsen och ta den ur

drift.

! Lyft upp sidoborsten och ta den ur

drift.

! Ställ gasreglaget på ca 1/2 av

max. varvtal.

! Vrid startnyckeln till läge 1

(förglödning).

! Tryck inte på gaspedalerna.

! När kontrollampan slocknat, vrid

startnyckeln förbi läge 1. (Start av

motor med startmotorn)

Håll aldrig startmotorn inkopplad

längre än 10 sek.

Vänta minst 10 sek innan startmotorn

kopplas in på nytt.

Anvisning:

• Maskinen är försedd med en

stolkontakt. När du lämnar

förarstolen frånkopplas maskinen.

Sopning

♦ Se till att inte förpackningband,

metalltrådar eller dylikt sopas in;

risk finns för att sopmekanismen

skadas.

! Sänk ned sopvalsen och starta

den.

Svenska KMR 1550 D 188

! Sänka ned sidokvastar och ta i drift.

Sopvals-inställningar

! Lyft sopvalsen.

! Öppna maskinhuv.

! Ställ handspaken på pendlande

eller fast position.

! Stäng maskinhuven.

Sopvals pendlande

• Sopvalsen ligger an mot marken av

sin egen tyngd och anpassar sig till

ojämnheter i underlaget.

Sopvals i fast position

• Sopnivån är fast inställd.

Sopning av torrt golv/mark

! Koppla in dammuppsugningen.

! Sänk ned sopvalsen och starta

den.

! Sänka ned sidokvastar och ta i drift.

• För att uppnå optimalt

rengöringsresultat skall

körhastigheten anpassas till

aktuella förhållanden.

• Under drift skall filtret rensas och

sopbehållaren tömmas i

regelbundna intervaller.

Ställ in sidoborstens varvtal

! Vrid medurs för att minska

sidoborstens varvtal.

! Vrid moturs för att öka sidoborstens

varvtal.

Sopning av fuktigt och vått

golv/mark

! Koppla ifrån dammuppsugningen.

! Sänk ned sopvalsen och starta

den.

! Sänka ned sidokvastar och ta i drift.

Så här körs maskinen

! Ställ gasreglaget på symbolen

hare.

! Lossa parkeringsbroms.

Svenska KMR 1550 D 189

Körning framåt

! Tryck ner höger körpedal.

• Körhastigheten kan regleras

steglöst.

Undvik att trampa ryckigt på

körpedalen.

detta kan skada hydraulsystemet.

Körning bakåt

! Tryck mer vänster körpedal.

Undvik ryckig bromsning genom att

föra körpedalen mot körriktningen.

detta kan skada hydraulsystemet.

Anvisning:

Släpp tillbaka körpedalen något om

effekten sjunker i en stigning.

Därigenom förbättras maskinens

backtagningsförmåga.

Bromsa

Apparaten bromsas in när körpedalen

släpps upp och stannar på plana ytor

utan lutning.

Användning av grovsmutslucka

Om grovsmutsluckan är öppen kan

sopvalsen slunga ut sten och skärvor

framåt.

Se till att inte människor, djur eller

egendom utsätts för fara.

! Tryck ner fotpedalen,

grovsmutsluckan öppnas.

! Kör med låg hastighet över

grovsmutsen.

Anvisning:

För att sopa upp större föremål med

en höjd av max. 70 mm,

t.ex. ölburkar, måste

grovsmutsluckan lyftas upp ett

ögonblick.

! Släpp loss fotpedalen,

grovsmutsluckan stängs.

! Kör med låg hastighet över

grovsmutsen.

Anvisning:

Endast när grovsmutsluckan är

fullständigt nedsänkt kan ett optimalt

rengöringsresultat uppnås.

Körning över hinder

Fasta hinder med en höjd av upp

till 50 mm

! Lyft grovsmutslucka.

! Kör långsamt och försiktigt framåt.

Fasta hinder högre än 50 mm

! Kör apparaten över en lämplig

ramp.

Rensa filtret

Automatisk rengöring

! Stanna motorn.

! Efter att maskinen stängts av,

rengörs filtret automatiskt i ca 10 s.

Manuell rengöring

! Stanna motorn.

! Lyft upp sopvalsen och

sidoborstarna.

! Koppla ifrån dammuppsugningen.

! Tryck in knappen (Filterskakare) i

ca 10 s.

! Koppla in dammuppsugningen på

nytt.

Så här töms sopbehållaren

Olycksrisk!

♦ Under tömningen får inga personer

eller djur uppehålla sig inom

sopbehållarens svängområde.

Klämrisk!

♦ Fatta aldrig tag i

tömningsmekanikens stag.

Tipprisk!

♦ Töm sopbehållaren endast på plan

yta.

! Lyft sopvalsen.

! Lyft sidoborsten.

! Koppla ifrån dammuppsugningen.

! Dra åt handbromsen.

♦ Rengör först filtret innan du tar ut

sopbehållaren.

Svenska KMR 1550 D 190

! Tippa upp sopbehållaren.

! Sopbehållaren i ändläge.

! För tömning kräver behållaren en

minsta höjd. Visas av den gröna

kontrollampan i knappen Töm

sopbehållare.

! Backa långsamt fram mot

sopcontainern.

! Tippa sopbehållaren.

! Vrid tillbaka sopbehållaren.

! Behållaren måste vara helt

tillbakatippad. Indikeras av den

gröna kontrollampan i knappen Vrid

tillbaka sopbehållare.

! Kör långsamt bort från

sopcontainern.

! Vrid tillbaka sopbehållaren.

! Lossa parkeringsbroms.

! Sänk sopvals.

! Sänk sidoborste.

Så här parkeras maskinen

! Tryck inte på gaspedalerna.

! Ställ gasreglaget på symbolen

sköldpadda.

! Dra åt handbromsen.

! Lyft upp sidoborsten och ta den ur

drift.

! Lyft upp sopvalsen och ta den ur

drift.

! Stäng av motorn.

Avstängd motor går ca 3...4 s innan

den stannar.

Under denna tid håll dig på

betryggande avstånd från

motorområdet!

URDRIFTTAGNING

♦ Används maskinen inte under en

längre tid skall följande åtgärder

vidtas.

! Parkera sopmaskinen på plan yta.

! Dra åt handbromsen.

! Dra ut tändnyckeln.

! Säkra sopmaskinen så den inte

rullar iväg.

! Rengör sopmaskinen in- och

utvändigt.

! Stäng av bränsletillförseln med

bränslekranen.

! Lossa batteriets jordkabel.

! Ladda batteriet med ca 2 månaders

avstånd.

! Parkera maskinen på en skyddad

och torr plats.

Svenska KMR 1550 D 191

TRANSPORT

Transportanvisningar

Maskinen skall under transport

säkras mot rubbning.

! Dra åt handbromsen.

! Säkra maskinen med spännremmar

eller vajrar.

! Säkra maskinen med kilklossar vid

hjulen.

• Fästområde

Anvisning:

Beakta markeringarna för

infästningsområde på bottenramen!

(Kedjesymboler)

RENGÖRING OCH VÅRD

! Parkera sopmaskinen på plan yta.

! Dra ut tändnyckeln.

! Dra åt handbromsen.

Inomhusrengöring

Använd dammfiltermask!

Använd skyddsglasögon!

! Rengör med en trasa.

! Renblås med tryckluft.

Utomhusrengöring

! Rengör med en fuktig trasa.

Anvisning:

Använd aldrig aggressiva

rengöringsmedel!

UNDERHÅLLSINTERVALLER

Drifttidmätare

• Drifttidmätaren anger tidpunkten för

underhåll.

Underhåll utförs av kunden

Anvisning:

Alla service- och underhållsarbeten

hos kunden skall utföras av en

kvalificerad yrkesman.

Vid behov kan du alltid rådfråga en

KÄRCHER-återförsäljare.

Underhåll dagligen

! Kontrollera motorns oljenivå.

! Kontrollera sopvalsen och

sidoborsten för slitage och

intrasslade band.

! Rensa filtret.

! Kontrollera funktionen av alla

manöverorgan och kontrollampor.

Underhåll varje vecka

! Kontrollera luftfiltret.

! Kontrollera hydrauloljenivån.

Service 50 timmar efter första

idrifttagningen

! Byt motoroljan.

Service var 50 driftstimme

! Oljebyte, påfyllningsmängd och typ

se tekniska data.

! Kontrollera sitskontaktens funktion.

! Kontrollera spänning, slitage och

funktion på drivremmarna.

! Kontrollera att Bowdenvajrarna och

rörliga delarna är lättrörliga.

! Kontrollera tätningslisterna inom

sopområdet för inställning och

slitage.

! Kontrollera däckens lufttryck.

! Kontrollera bränsleledningar och

slangklämmor.

Service var 100 driftstimme

! Rengör luftfiltret.

! Byt ut luftfiltret vid var

6:e rengöring.

! Kontrollera batterisyrenivån.

Service 125 timmar efter första

idrifttagningen, därefter var

75:e driftstimme

! Byt motoroljan.

! Byt ut oljefiltret vid vart

2:a(e) oljebyte.

Service efter 200 driftstimmar eller

var 6:e månad

! Kontrollera kylarslangar och

slangklämmor.

Underhåll årligen

! Byt luftfilter.

! Kontrollera dammfiltret, byt ut vid

behov.

Underhåll genom kundservice

Service efter 8 driftstimmar

Första inspektion

Service var 100 driftstimme

Service var 400 driftstimme

Service var 500 driftstimme

Service var 800 driftstimme

Service vart 2 år

Anvisning:

För att garantin skall gälla, måste alla

service- och underhållsarbeten under

garantitiden utföras av auktoriserad

KÄRCHER-kundservice.

UNDERHÅLLSARBETEN

Säkerhetsanvisningar

Förberedelser

! Parkera sopmaskinen på plan yta.

! Om motorn går, stäng av motorn.

! Dra ut tändnyckeln.

! Dra åt handbromsen.

Konstaterade brister måste åtgärdas

omedelbart eller så måste fordonet

ställas av.

Svenska KMR 1550 D 192

Öppning och stängning av

maskinhuv

Öppna maskinhuv

! Dra kåpan uppåt.

! Skruva ut handskruven på

maskinhuvens insida.

! Fäll fram maskinhuven mot

vajerstoppet.

Stäng maskinhuven

! Fäll ner maskinhuven på nytt.

! Skruva in handskruven på nytt.

! Fäll in kåpan.

Verktygsfack och verktygssats

! Under maskinens huv befinner sig

ett verktygsfack. I detta finns de

verktyg som behövs för att

genomföra underhållsarbetena.

Fäll sätet uppåt och bakåt

Fäll upp sätet

! Vrid fyrkanten 90° med det verktyg

som ingår i verktygssatsen.

! Fäll upp sätet tills det låses fast av

sitslåset.

Nerfällning av sätet

! Lyft upp sitslåset och fäll ner sitsen.

! Vrid fyrkanten 90° med det verktyg

som ingår i verktygssatsen.

Säkerhetsanvisningar batteri

♦ Följ bruksanvisningen.

♦ Åtgärder på batterier får vidtas

endast sedan fackpersonal givit

instruktioner.

♦ Använd skyddsglasögon och

skyddskläder.

♦ Beakta olycksfallsförebyggande

föreskrifter samt DIN VDE 0510,

VDE 0105 T.1 .

Brand- och explosionsrisk!

♦ Rökning förbjuden.

♦ Öppen låga, glöd eller gnistor får ej

förekomma i närheten av

batterierna.

Svenska KMR 1550 D 193

Risk för frätningsskador!

♦ Skölj ur och skölj av syrasprut i

ögon eller på huden med mycket

klart vatten.

♦ Uppsök sedan genast en läkare.

♦ Förorenade kläder skall tvättas

med vatten.

Explosions- och brandrisk!

♦ Lägg aldrig upp föremål eller

verktyg på batteriet; batteripolerna

för spänning.

♦ Utrymmen för uppladdning av

batterier måste ventileras väl

eftersom högexplosiv gas uppstår

vid laddning.

♦ Förbrukade batterier med detta

märke består av material som kan

återanvändas och skall därför

returneras för avfallshantering.

♦ Förbrukade batterier som inte är

lämpliga för återvinning skall enligt

föreskrift hanteras som

specialavfall.

Börja använda batteriet

Följ exakt säkerhetsföreskrifterna vid

hantering med batterier!

! Skruva loss cellocken.

! Fyll batterilådorna med den

medföljande batterisyran upp till

MAX.

! Fyll eventuellt på med batterisyra.

! Skruva fast cellocken.

Montera och demontera batteriet

Så här monteras batteriet

! Fäll upp sätet.

! Montera batteriet och dra fast det

med befintlig skruv.

Anvisning:

Används batterier med flytande

elektrolyt ska batteripolerna skyddas

mot korrosion genom en tillräcklig

mängd polfett!

! Skruva fast pluspolens kabel.

! Skruva fast minuspolens kabel.

! Nerfällning av sätet.

Så här tas batteriet bort

Vid demontering av batteriet lossas

först kabeln på minuspolen och

sedan kabeln på pluspolen.

Kontroll och påfyllning av

batterisyra

Följ exakt säkerhetsföreskrifterna vid

hantering med batterier!

! Skruva loss cellocken.

! Ta ut ett syraprov från varje cell.

! Häll tillbaka syraprovet i samma

cell.

♦ Syran i ett fulladdat batteri skall vid

temperaturen 20 °C ha specifika

vikten 1,28 kg/l.

♦ Syran i ett delvis urladdat batteri

har en specifik vikt mellan 1,00 och

1,28 kg/l.

♦ Syrans specifika vikt måste vara

densamma i alla cellerna.

♦ Specifik vikt under 1,15 kg/l.

! Om batterisyranivån är för låg, fyll

då på destillerat vatten tills

plattornas överkanter nätt och jämt

är täckta.

! Ladda batteriet tills syrans specifika

vikt blivit 1,28 kg/l.

Så här laddas batteriet

♦ Följ exakt säkerhetsföreskrifterna

vid hantering med batterier!

♦ Garanti lämnas endast om de av

Kärcher föreskrivna batterierna och

laddaren används.

♦ Ladda batteriet med lägsta möjliga

laddström.

♦ Beakta ovillkorligen de anvisningar

som tillverkaren av laddaren

lämnat.

! Anslut laddaggregatets minuspol till

batteriets minuspol.

! Anslut laddaggregatets pluspol till

batteriets pluspol.

! Slå på laddaren resp anslut

nätproppen.

Anvisning:

Använd det helautomatiska

laddningsaggregatet 6.654-116 från

KÄRCHER.

Svenska KMR 1550 D 194

Tankning

♦ Låt motorn svalna.

! Öppna tanklocket.

♦ Tanka dieselbränsle.

! Stäng tanklocket.

♦ Torka upp utspillt bränsle och ta

hand om trasor som är förorenade

med olja eller bränsle på

miljövänligt sätt.

Kontrollera bränsleledningar och

slangklämmor

♦ Låt motorn svalna.

! Öppna maskinhuv.

! Kontrollera om slangklämmorna har

lossnat, efterdra vid behov.

! Kontrollera om skador uppstått på

bränsleledningar och

slangklämmor.

Anvisning:

• Har skador uppstått på en

bränsleledning eller slangklämma,

måste skadad del omedelbart

repareras eller bytas ut.

• Bränslesystemet måste avluftas

efter att en bränsleledning eller

slangklämma har bytts ut.

! Stäng maskinhuven.

Kontroll av motorolja

Risk för förbränning!

♦ Låt motorn svalna.

! Dra ut oljestickan.

! Torka av oljestickan och skjut in

den.

! Dra ut oljestickan.

♦ Oljenivån måste ligga mellan

markeringarna min och max.

♦ Ligger oljenivån under markeringen

min, ska motorolja fyllas på.

♦ Fyll inte över max.

Påfyllning av motorolja

! Öppna maskinhuv.

! Skruva av locket.

! Fyll på motorolja.

♦ Oljesorter: Se teknisk data.

! Skruva igen locket.

! Vänta minst 5 minuter.

! Kontrollera motorns oljenivå.

! Stäng maskinhuven.

Byte av motorolja och oljefilter

! Ställ fram ett uppsamlingskärl för

minst 4 liter olja.

! Avlägsna avtappningspluggen.

• Använd absolut en ny tätning när

avtappningsskruven skruvas in

igen.

• Dra åt avtappningsskruven med en

momentnyckel till 25 Nm.

! Öppna maskinhuv.

! Skruva ut oljefiltret.

! Rengör urtag och tätningsytor.

! Stryk på olja på det nya oljefiltrets

tätningar innan monteringen.

! Dra fast det nya oljefiltret med

handen.

Svenska KMR 1550 D 195

! Skruva av locket.

! Fyll på motorolja.

♦ Oljesorter: Se teknisk data.

! Skruva igen locket.

! Vänta minst 5 minuter.

! Kontrollera motorns oljenivå.

! Stäng maskinhuven.

Kontroll och påfyllning av

hydraulolja

! Fäll upp sätet.

! Dra ut oljestickan.

! Torka av oljestickan och skjut in

den.

! Dra ut oljestickan.

♦ Oljenivån måste ligga mellan

markeringarna min och max.

♦ Ligger oljenivån under markeringen

min, ska hydraulolja fyllas på.

♦ Fyll inte över max.

! Öppna påfyllningslocket.

! Fylla på hydraulolja.

♦ Oljesorter: Se teknisk data.

! Skruva igen locket.

! Kontrollera hydrauloljenivån.

! Nerfällning av sätet.

Kontroll och påfyllning av

kylvatten

! Öppna maskinhuv.

♦ Kylvattennivån måste ligga mellan

markeringarna min och max.

♦ Ligger kylvattennivån under min.

markeringen, ska kylvatten fyllas

på.

♦ Fyll inte över max.

! Öppna påfyllningslocket

! Fyll på kylvatten till max.

markeringen.

! Skruva igen locket.

! Stäng maskinhuven.

Kontroll av kylarslangar och

slangklämmor

! Öppna maskinhuv.

! Kontrollera om slangklämmorna har

lossnat, efterdra vid behov.

! Kontrollera om kylarslangar och

slangklämmor är skadade.

Anvisning:

• Om kylarslang eller slangklämma är

skadad, måste den skadade delen

omedelbart repareras eller bytas ut.

! Stäng maskinhuven.

Byte av luftfilter

! Öppna maskinhuv.

! Öppna spännbyglarna.

! Ta bort locket.

! Ta ut filterinsatsen.

! Sätt in ny filterinsats.

! Sätt på locket.

! Spänn fast locket med

spännbyglarna.

! Stäng maskinhuven.

Svenska KMR 1550 D 196

Kontroll och justering av kilrem

Avstängd motor går ca 3...4 s innan

den stannar.

Under denna tid håll dig på

betryggande avstånd från

motorområdet!

! Öppna maskinhuv.

• Mitt emellan vevaxeln och

generatorn måste kilremmen ge

efter ca 7-9 mm vid ett tryck av

100 N (en vikt av 10 kg).

! Lossa skruvarna vid generatorn.

! Justera generatorn tills kilremmen

har rätt spänning.

! Dra fast generatorns skruvar på

nytt.

! Stäng maskinhuven.

Byte av kilrem

Avstängd motor går ca 3...4 s innan

den stannar.

Under denna tid håll dig på

betryggande avstånd från

motorområdet!

! Öppna maskinhuv.

! Lossa skruvarna vid generatorn.

! Vrid generatorn så att kilremmen är

helt slak.

! Demontera kilremmen.

! Montera en ny kilrem.

! Justera generatorn tills kilremmen

har rätt spänning.

! Dra fast generatorns skruvar på

nytt.

• Mitt emellan vevaxeln och

generatorn måste kilremmen ge

efter ca 100-10 mm vid ett tryck av

7 N (en vikt av 9 kg).

! Stäng maskinhuven.

Kontrollera sidoborsten

! Lyft sidoborsten.

! Avlägsna band och snören ur

sidoborsten.

Kontrollera sopvalsen

! Tippa upp sopbehållaren.

! Avlägsna band och snören från

sopvalsen.

! Vrid tillbaka sopbehållaren.

Så här byts sidoborsten ut

♦ Byte måste göras när sopresultatet

märkbart försämrats, genom att

borstarna är nerslitna.

! 3 Avlägsna handmuttrarna.

! Ta bort sidoborsten.

! Skjut upp en ny sidoborste på

medbringaren.

! 3 Dra fast handmuttrarna.

Svenska KMR 1550 D 197

Så här byts sopvalsen ut

♦ Byte måste göras när sopresultatet

märkbart försämrats, genom att

borstarna är nerslitna.

! 3 Avlägsna insexskruvarna.

! Ta bort höljet.

! Avlägsna handskruvarna vid

svängarmen.

! 3 Avlägsna täckplåtens

handskruvar.

! Demontera täckplåt och svängarm.

! Dra ut sopvalsen.

♦ Observera borstsatsens läge!

! Sätt in en ny sopvals.

! Montera täckplåten och

svängarmen.

! Skruva fast täckplåten med

3 handskruvar.

! Dra fast handskruven vid

svängarmen.

! Skruva fast kåpan med

3 insexskruvar.

Kontroll av dammfilter

! Vid åtgärder på filtersystemet

använd dammfiltermask.

! Beakta säkerhetsföreskrifterna för

hantering med findamm.

♦ Är filtret skadat kan damm virvla

runt i motorrummet och

omgivningen.

♦ Tydliga dammavlagringar vid

fläktens luftutsläpp är ett tecken för

att filtret inte är korrekt monterat

eller att det är defekt.

Så här byts dammfiltret ut

! Vid åtgärder på filtersystemet

använd dammfiltermask.

! Beakta säkerhetsföreskrifterna för

hantering med findamm.

! Tippa upp sopbehållaren.

! Avlägsna handskruven.

! Avlägsna täckplåten.

! Lossa insexskruven.

! Vrid kåporna och dra ut dem.

! Demontera dammfiltret neråt.

! Montera nytt dammfilter.

Anvisning:

Se till att lamellerna inte skadas vid

insättning av nytt filter.

! Montera kåporna och vrid dem tills

de låses fast.

! Skruva fast kåporna med

insexskruvarna.

! Vrid tillbaka sopbehållaren.

Svenska KMR 1550 D 198

Så här byts tätningslisterna ut

Sidotätningslister

! Töm sopbehållaren.

Endast för vänster sida

! Skruva av kåpan.

! 2 Avlägsna handskruvarna.

För båda sidorna

! Skruva loss tätningslistens

fastsättningsskruvar.

! Sätt löst fast ny tätningslist, men

dra inte ännu åt fästelementen.

! Skjut under ett underlag med en

tjocklek av 3-5 mm, för att ställa in

markavståndet.

! Rikta upp tätningslisten.

! Dra fast tätningslistens

fastsättningsskruvar.

Endast för vänster sida

! Skruva fast tätningslisten med de

2 handskruvarna.

! Montera kåpan på nytt.

Bakre tätningslist.

! Töm sopbehållaren.

! Skruva loss tätningslistens

fastsättningsskruvar.

! Sätt löst fast ny tätningslist, men

dra inte ännu åt fästelementen.

! Tätningslisten ska ligga an mot

marken.

! Rikta upp tätningslisten.

! Dra fast tätningslistens

fastsättningsskruvar.

Främre tätningslist.

! Töm sopbehållaren.

! Skruva loss tätningslistens

fastsättningsskruvar.

! Sätt löst fast ny tätningslist, men

dra inte ännu åt fästelementen.

! Tätningslisten ska ligga an mot

marken på sådant sätt så att den

viks 20-40 mm bakåt.

! Rikta upp tätningslisten.

! Dra fast tätningslistens

fastsättningsskruvar.

STÖRNINGSANVISNINGAR

Varningslampor lyser under drift

• Varningslampa för motorns oljetryck

! Kontrollera oljenivån eller ring upp

KÄRCHER service.

• Varningslampa batteriladdning

! Ring upp KÄRCHER service.

• Varningslampa luftfilter

! Rengör eller byt ut

förbränningsmotorns luftfilter.

• Varningslampa kylvatten

! Kontrollera kylvattennivån.

Maskinen startar inte

• Sätt dig på förarstolen.

• Stäng maskinhuven.

• Fyll bränsletanken.

• Ladda batteriet.

• Underrätta Kärchers kundtjänst.

Maskinen kan inte startas med

elstarten.

• Kontrollera säkringen.

Motor går oregelbundet

• Rengör luftfiltret eller byt det.

• Kontrollera bränsletillförseln.

• Underrätta Kärchers kundtjänst.

• Kontrollera bränslefiltret.

Motorn är igång, men maskinen

kör inte

• Kontrollera att frihjulstappen står i

rätt läge. Rätt läge framgår av

Förflyttning av sopmaskin för egen

maskin

• Underrätta Kärchers kundtjänst.

Motorn är igång men maskinen går

bara långsamt

• Ställ gasreglaget på symbolen hare.

Maskinen sopar inte korrekt

• Kontrollera sopvals och sidoborste.

• Åtgärda grovsmutsluckan.

• Slacka på bowdenkabeln till

grovsmutsluckan (justerskruv).

• Spänn eller byt ut remmar.

• Ställ gasreglaget på symbolen hare.

• Underrätta Kärchers kundtjänst.

Maskinen dammar

• Åtgärda grovsmutsluckan.

• Slacka på bowdenkabeln till

grovsmutsluckan (justerskruv).

• Rengöring/byte av stoftfilter.

• Töm sopbehållaren.

• Byt tätningsprofilen på

sopbehållaren.

• Inställning/byte av tätningslister.

Dålig sopning i kantområdet

• Byt sidoborste.

• Underrätta Kärchers kundtjänst.

Lyft för sidoborste eller sopvals

fungerar inte

• Kontrollera bowdenkablarna för

lyften.

• Underrätta Kärchers kundtjänst.

Nedsänkning av sidoborste eller

sopvals fungerar inte

• Kontrollera bowdenkablarna.

• Underrätta Kärchers kundtjänst.

Sidoborsten roterar ryckigt

• Underrätta Kärchers kundtjänst.

TILLBEHÖR

Monteringssats Skyddstak för

förare 2.638-391

Krävs av arbetssäkerhetsskäl vid

användning av sopmaskinen i

höghyllområde.

Väderskyddskabin 2.638-859

Laddningsaggregat för

batteri 12 V 6.654-116

Startbatteri, torrladdat 7.654-002

Däck (punkteringsäkert) 4.515-027

Standardsidokvast 6.906-083

Sidokvast, hård 6.905-773

Sidoborste med

stålborst 6.905-619

Standard sopvalsar 6.905-030

Huvudsopvals mjuk /

vattenbeständig 6.906-134

Huvudsopvals hård 6.905-622

Enkelt rundfilter 6.414-526

Roterande varningsljus

för separat montering 2.638-789

Stötstång + skyddslister

mot påkörning 2.639-126

Monteringssats sidoborste vänster

För senare komplettering. Bättre

ekonomi genom 18 % mer yteffekt

jämfört med standard utrustning.

Speciellt lämplig för rengöring

utomhus vid låg dammutveckling.

Anvisning

För ytterligare upplysningar om

tillbehör, sortiment och funktioner ber

vi dig kontakta närmaste Kärcher-

återförsäljare.

Svenska KMR 1550 D 199

TEKNISKA DATA

Mått och vikter

Längd 1800 mm

Bredd 1290 mm

Höjd 1400 mm

Vändradie höger 950 mm

Vändradie vänster 950 mm

Tillåten belastning 1080 kg

Tillåten. belastning framaxel 440 kg

Tillåten. belastning bakaxel 640 kg

Tjänstevikt 770 kg

Arbetsbredd utan sidoborste 950 mm

Arbetsbredd med

1 sidoborste 1250 mm

Arbetsbredd med

2 sidoborste 1550 mm

Stigförmåga 25 %

Ytprestanda

(teoretiskt)

Utan sidoborste 10000 m²/h

Med 1 siodoborstar 12400 m²/h

Med 2 siodoborstar 15000 m²/h

Skyddsklass, stänkvattenskyddad

IPX 3

Körhastighet

Körhastighet fram ca 16 km/tim

Körhastighet back ca 7 km/tim

Sophastighet ca 10 km/tim

Broms

Framhjul hydrostatiskt

Bakhjul mekaniskt

Däck

Storlek 4.00-8 6PR

Lufttryck 8,0 bar

Sopbehållare

min. tömningshöjd 1250 mm

max. avlastningshöjd 1470 mm

Sopbehållarens volym 180 liter

Sopvals

Diameter 375 mm

Längd 750 mm

Varvtal 590-620 1/min

Sopnivå 50-80 mm

Sidoborste

Diameter 450 mm

Varvtal 72-77 1/min

Motor

Tillverkare Kubota

Modell D722E

Konstruktion 3-cylinder-

fyrtakt-dieselmotor

Insprutning indirekt

Kylning vattenkyld

Cylinderdiameter 67 mm

Slaglängd 68 mm

Slagvolym 719 cm³

Driftvarvtal 2750 1/min

Övre varvtal 3600 1/min

Tomgångsvarvtal 800-900 1/min

Effekt, max. 14 kW/19 PS

Max. vridmoment 45 Nm

vid 2400-2900 1/min

Bränslefilter filterpatron

Tankvolym ca 22 l

Driftstid med full tank ca 8tim

Oljevolym i motor 2,8 l

SAE 15W40

Oljesort i motor

Över 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 till 25° C SAE 20

SAE 10W-30

SAE 10W-40

Under 0° C SAE 10

SAE 10W-30

SAE 10W-40

Oljefilter filterpatron

Insugningsluftfilter Filterinsats i hus

Hydraulsystem

Oljevolym i hydraultank 25 l

Oljekvalitet HV 46

Elsystem

Batteri 12 V, 44 Ah

Generator växelström, 12 V, 40 A

Startmotor elektrisk startmotor

Filter- och sugsystem

Filteryta på finfiltr 12 m²

Användningskategori filter L

(> 1 mg/m³)

(ej för hälsovådligt damm)

Genomsläppningsgrad < 5 %

Ljudnivå

Ljudtrycksnivå

(EN 60704-1) 85 dB (A)

Garanterad ljudeffektsnivå

(2000/14/EU) 103 dB (A)

Maskinvibrationen

Vibrationer totalt värde (ISO 5349)

Övre extremiteter < 2,5 m/s²

Fötter/sittyta < 2,5 m/s²

Omgivningsvillkor

Temperatur -15 bis + 40° C

Luftfuktighet,

under daggpunkt 0 - 90 %

Suomi KMR 1550 D 200

SISÄLLYSLUETTELO

Turvallisuutesi tähden! 201

Yleisiä ohjeita 201

Kaatumisvaara liian

kaltevilla pinnoilla! 201

Istuinkosketuskytkin 201

Moottori 201

Noudata varovaisuutta

koneen käydessä 202

Ympäristömme tähden 202

Varo, hydrauli- ja

moottoriöljy muodostavat

ympäristövaaran! 202

Varo, käytetyt akut

vaarantavat ympäristöä! 202

Määräysten mukainen käyttö 202

Lakaisukoneen toiminnan

kuvaus 202

Laitteen osat 202

Ennen ensimmäistä käyttöä 203

Kuormausohjeita 203

Ensiasennus 203

Pane kadunlakaisukone

liikkeelle ilman itseohjausta 203

Pane kadunlakaisukone

liikkeelle itseohjauksella 204

Aina ennen käyttöä 204

Yleisiä ohjeita 204

Tarkastus- ja huoltotyöt 204

Säädä kuljettajan istuinta 204

Käyttöohjeita 204

Koneen käynnistys 204

Lakaisukäyttö 205

Lakaisutelan säädöt 205

Kuivan alustan lakaisu 205

Kostean tai märän alustan

lakaisu 205

Koneella ajaminen 205

Karkealikaläpän käyttö 206

Esteiden yli ajaminen 206

Suodattimien puhdistus 206

Likasäiliön tyhjennys 206

Koneen pysäytys 207

Käytöstä poistaminen 207

Kuljetus 208

Kuljetusohjeita 208

Puhdistus ja hoito 208

Puhdistus sisältä 208

Puhdistus ulkopuolelta 208

Huoltovälit 208

Käyttötuntilaskuri 208

Asiakkaan suorittama huolto 208

Asiakaspalvelun suorittama

huolto 208

Huoltotyöt 208

Turvallisuusohjeita 208

Konepellin avaaminen ja

sulkeminen 208

Työkalulokero ja koneen

työkalut 209

Istuimen kääntäminen ylös

ja takaisin 209

Akkuun liittyviä

turvallisuusohjeita 209

Akun käyttöön ottaminen 210

Akun asennus ja irrotus 210

Tarkista akun happotaso ja

lisää happoa 210

Akun lataus 210

Täytä polttoainesäiliö 210

Polttoainejohtojen ja

letkusiteiden tarkastus 211

Tarkasta moottoriöljytaso 211

Täytä moottoriöljysäiliö 211

Vaihda moottoriöljy ja

öljynsuodatin 211

Tarkista hydrauliikkaöljytaso

ja täytä öljysäiliö 212

Jäähdytysveden tarkastus ja

lisääminen 212

Jäähdyttimen letkujen ja

letkusiteiden tarkastus 212

Vaihda ilmansuodatin 212

Tarkista ja säädä kiilahihna 213

Kiilahihnan vaihto 213

Sivuharjojen tarkastus 213

Lakaisusylinterin tarkastus 213

Sivuharjojen vaihto 213

Lakaisusylinterin vaihto 214

Pölysuodattimen tarkastus 214

Pölysuodattimen vaihto 214

Tiivistelistojen vaihto 215

Häiriöihin liittyviä ohjeita 215

Lisätarvikkeet 215

Tekniset tiedot 216

Suomi KMR 1550 D 201

TURVALLISUUTESI TÄHDEN!

Yleisiä ohjeita

Luettava ehdottomasti ennen

laitteen käyttöä ja noudatettava

ohjeita!

♦ Jos pakkausta purkaessasi

havaitset kuljetusvaurion, ilmoita

siitä myyjälle.

♦ Lue laitteen käyttöohje ennen sen

käyttöön ottamista ja kiinnitä

erityistä huomiota turvaohjeisiin.

♦ Lue ennen käyttöönottoa

lakaisukoneita ja

lakaisuimurikoneita koskevat

turvallisuusohjeet 5.956-250.

♦ Laitteeseen kiinnitetyissä varoitus-

ja ohjekilvissä annetaan tärkeitä

ohjeita, kuinka konetta käytetään

vaarattomasti.

♦ Käyttöohjeiden lisäksi on

noudatettava yleisiä laissa

määriteltyjä turva- ja

tapaturmantorjuntaohjeita.

Käyttö

♦ Laitteen ja sen osien kunto on

testattava ennen laitteen

käyttämistä ja käyttöturvallisuus on

varmistettava. Jos laite ei ole

moitteettomassa kunnossa, sitä ei

saa käyttää.

♦ Koneeseen ei saa tehdä

muutoksia.

♦ Älä koskaan ime laitteella

räjähtäviä nesteitä, syttyviä kaasuja

tai laimentamattomia happoja ja

liuottimia! Näihin kuuluvat bensiini,

maalinohentimet ja lämmitysöljyt,

jotka imuilman kanssa

sekoittuessaan saattavat

muodostaa räjähtäviä höyryjä tai

seoksia, sekä lisäksi asetoni,

laimentamattomat hapot ja

liuottimet, koska ne voivat

vahingoittaa laitteessa käytettyjä

materiaaleja.

♦ Älä lakaise äläkä ime palavia tai

kyteviä esineitä.

♦ Tämä laite soveltuu terveydelle

haitallisen pölyn imurointiin vain,

jos siinä on vastaava merkintä.

Noudata käyttöohjeessa olevia

turvaohjeita.

♦ Tämä laite soveltuu vain

käyttöohjeessa mainituille

päällyksille.

♦ Laitteella saa lakaista ainoastaan

urakoitsijan tai hänen

valtuuttamansa henkilön tämän

laitteen käyttämiseen hyväksymiä

pintoja.

♦ Oleskelu vaara-alueella on kielletty.

Laitteen käyttäminen

räjähdysalttiissa tiloissa on kielletty.

♦ Yleisesti voimassa: Helposti

syttyviä aineita ei saa tuoda koneen

läheisyyteen räjähdys-/palovaaran

vuoksi!.

Käyttö

♦ Noudata aina moottoriajoneuvoja

koskevia sääntöjä, määräyksiä ja

säädettyjä varotoimenpiteitä.

♦ Käyttäjän on käytettävä laitetta

asianmukaisesti. Ajotavassa on

huomioitava paikalliset olosuhteet

ja konetta käytettäessä on

varottava muita ihmisiä, erityisesti

lapsia.

♦ Laitetta saavat käyttää vain

käyttökoulutuksen saaneet henkilöt

tai henkilöt, jotka ovat osoittaneet

taitonsa käyttää sitä ja joiden

tehtäväksi koneen käyttäminen on

nimenomaisesti annettu.

♦ Lapset tai nuoret henkilöt eivät saa

käyttää laitetta.

♦ Estä virta-avaimella varustettujen

laitteiden valtuudeton käyttö

ottamalla virta-avain pois

virtalukosta.

♦ Laitetta ei koskaan saa jättää

valvomatta, kun sen moottori on

käynnissä. Koneen käyttäjä saa

poistua laitteen luota vasta, kun

moottori on pysäytetty, laite

varmistettu yllättävien liikkeiden

varalta, mahdollisesti myös

käsijarru vedetty ja virta-avain

poistettu.

♦ Kaltevilla pinnoilla sivuttainen ja

ajosuunnan mukainen

kallistuskulma eivät saa ylittää

käyttöohjeessa mainittuja arvoja.

Kuljetus

♦ Pysäytä moottori.

♦ Seisontajarrun lukitus.

♦ Varmista kone kiinnityshihnoilla,

köysillä tai ketjuilla.

♦ Varmista koneen pyörät kiiloilla.

Huolto

♦ Kunnostustöitä saavat suorittaa

vain valtuutetut

asiakaspalvelupisteet tai alan

ammattilaiset, jotka tuntevat kaikki

asianomaiset

turvallisuusmääräykset.

♦ Kuljetettavat, ammattimaisesti

käytettävät laitteet on

turvatarkastettava VDE 0701:n

mukaan.

♦ Ennen sähkölaitteissa tehtäviä töitä

akkukäyttöisistä laitteista on

vedettävä irti akun pistoke tai akun

liittimet irrotettava, polttomoottorilla

käyvistä laitteista on irrotettava

akun liittimet.

♦ Ennen laitteen puhdistamista ja

huoltoa, osien vaihtamista tai

siirtymistä toiseen toimintoon on

laite sammutettava ja virta-avain

mahdollisesti poistettava.

♦ Laitetta ei saa pestä letkulla tai

suurpainepesurilla suihkuttamalla,

mikäli tätä ei ole nimenomaisesti

sallittu.

(Vaarana oikosulut tai muut

vahingot).

Lisävarusteet ja varaosat

♦ Vain valmistajan hyväksymien

lisävarusteiden ja varaosien

käyttäminen on sallittua.

Alkuperäiset lisävarusteet ja

varaosat takaavat sen, että laite

toimii varmasti ja häiriöttömästi.

Päältä ajettavat laitteet

♦ Päältä ajettavilla laitteilla ei saa

ajaa julkisilla teillä. Pyydä

kauppiaaltasi muutospaketti, jonka

avulla laite voidaan muuttaa

käytettäväksi julkisilla teillä.

♦ Laitteessa ei saa kuljettaa

matkustajia.

♦ Päältä ajettavat laitteet saa panna

liikkeelle vain istuimesta käsin.

Polttomoottorilla varustetut laitteet

♦ Pakokaasun tuloaukkoa ei saa

sulkea.

♦ Älä hengitä laitteesta tulevaa

pakokaasua äläkä koske

pakokaasun tuloaukkoon

(palovamman vaara).

♦ Älä koske käyttömoottoriin

(palovamman vaara).

♦ Laitetta käytettäessä lakaistavissa

tiloissa on huolehdittava riittävästä

ilmanvaihdosta ja pakokaasujen

poistamisesta. (Myrkytysvaara)

♦ Pakokaasut ovat myrkyllisiä ja

vaarantavat terveyttä, niitä ei saa

hengittää sisään.

♦ Moottorin pysähtymiseen kuluu

noin 3...4 s sen pysäyttämisestä.

Tänä aikana on ehdottomasti

pysyteltävä poissa työalueelta!

Polttomoottorilla varustetuissa

laitteissa on otettava tankatessa

huomioon seuraavat asiat:

♦ Laitteessa saa käyttää vain

käyttöohjeessa mainittua

polttoainetta. Sopimattomia

polttoaineita käytettäessä syntyy

räjähdysvaara.

♦ Sammuta moottori.

♦ Älä tankkaa suljetuissa tiloissa.

♦ Huolehdi siitä, että polttoainetta ei

joudu kuumille pinnoille.

♦ Tankkauksen yhteydessä ei saa

käyttää, kantaa mukanaan tai tuoda

laitteen lähelle palavia tai kyteviä

esineitä (räjähdysvaara).

♦ Säiliön saa täyttää korkeintaan

1 cm täyttöistukan alareunan

alapuolelle, koska polttoaine

laajenee lämmön vaikutuksesta.

♦ Liiallinen polttoaine on pyyhittävä

pois ja polttonestesäiliön tulppaa on

suljettava tiiviisti.

Kaatumisvaara liian kaltevilla

pinnoilla!

♦ Kone voi kaatua, jos lakaistavan

pinnan kaltevuustaso muuttuu.

♦ Kone voi kaatua käännyttäessä

kaltevalle tasolle.

♦ Kulkusuunnassa olevat nousut

voivat olla korkeintaan 25 %.

♦ Kaltevuus poikittain ajosuuntaan

nähden saa olla enintään 10 %.

Istuinkosketuskytkin

Jos kuljettajan istuimelta noustaan

moottorin käydessä, moottorin on

pysähdyttävä.

Jos moottori ei pysähdy, vika on

istuinkosketuskytkimessä.

Ilmoita viasta asiakaspalveluun.

Moottori

Moottorin pysähtymiseen kuluu

noin 3...4 s sen pysäyttämisestä.

Tänä aikana on ehdottomasti

pysyteltävä poissa työalueelta!

Suomi KMR 1550 D 202

Noudata varovaisuutta koneen

käydessä

Myös telaharjan keskiöinti pyörii.

(ks. kohta Lakaisutelan vaihto)

Älä koske näihin alueisiin koneen

käydessä.

YMPÄRISTÖMME TÄHDEN

Varo, hydrauli- ja moottoriöljy

muodostavat ympäristövaaran!

Öljyä vaidettaessa jäteöljy on

kerättävä talteen ja toimitettava

keräyspisteeseen tai vaarallisia

aineita käsittelevälle yritykselle.

Varo, käytetyt akut vaarantavat

ympäristöä!

Käytetyt akut eivät kuulu

kotitalousjätteen joukkoon.

Hävitä ne ympäristöystävällisellä

tavalla.

MÄÄRÄYSTEN MUKAINEN

KÄYTTÖ

♦ Tämä lakaisukone on suunniteltu

ennen kaikkea ulkotiloissa olevien

pintojen lakaisemiseen.

♦ Se vastaa käyttökategoriaa "L", ei

terveydelle haitalliset pölyt.

♦ Sitä ei ole tarkoitettu käytettäväksi

liikenteelle avoimilla teillä

LAKAISUKONEEN TOIMINNAN

KUVAUS

KMR 1550 D toimii

yliheittoperiaatteella.

Pyörivä lakaisutela (osa 4) siirtää lian

suoraan rikkasäiliöön (osa 3).

Sivuharja (osa 5) puhdistaa

lakaisupinnan nurkat ja reunat ja

siirtää lian lakaisutelan (osa 4)

radalle.

Hienopöly imeytyy

pölysuodattimen (osa 2) läpi säiliöön

imupuhaltimen (osa 1) avulla.

LAITTEEN OSAT

1. Ohjauspyörä

2. Vipu ohjauspylväässä

(suuntavilkut, valot, äänitorvi,

valovilkku)

3. Kojelauta (käyttöelementtien

selostus, ks. alla)

1. Vasemmanpuoleisen sivuharjan

kohotus/lasku (optio)

2. Lakaisutelan kohotus/lasku

3. Oikeanpuoleisen sivuharjan

kohotus/lasku

1. Kuljettajanistuimen säätö

2. Seisontajarru

3. Karkealikaläppä

4. Ajopoljin eteenpäin

5. Ajopoljin taaksepäin

6. Pölynimun säätö

1. Polttoainemittari

2. Säiliön korkki

1. Kaasuvipu

1. Säädä sivuharjan pyörimisnopeus

1. Varoitusvilkku

2. Ajosuuntamerkkivalo

3. Kattovilkku (optio)

4. Pysäköintivalo

5. Pysäköintivalon merkkivalo

6. Moottorin öljynpaineen

varoitusvalo

7. Akun latauksen varoitusvalo

8. Esihehkutuksen merkkivalo

9. Virtalukko

10. Ilmasuodattimen varoitusvalo

11. Jäähdytysveden varoitusvalo

1. Käyttötuntilaskin

2. Rikkasäiliön kääntö ylös

3. Rikkasäiliön kallistus ulospäin

4. Rikkasäiliön kallistus sisäänpäin

5. Rikkasäiliön kääntö taaksepäin

6. Suodattimen täristin

Suomi KMR 1550 D 203

1. Jäähdytin

2. Laturi

3. Polttoainesuodatin

4. Öljysuodatin

5. Käynnistin

6. Jäähdytysvesisäiliö

7. Kytkin

8. Hydrostaatti

9. Puhallin

1. Lakaisutason säätövipu

2. Sulakekotelo

3. Ilmasuodatin

1. Hydrauliöljyn täyttöaukko ja

öljynmittatikku

2. Akku

1. Moottoriöljyn öljynmittatikku

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ

Kuormausohjeita

Kone on kiinnitetty turvallista

kuljetusta varten paletille hihnoilla tai

köysillä.

Pura kuorma seuraavalla tavalla:

! Leikkaa muovinen pakkaushihna ja

poista muovi.

! Lyö pyörien varmistustuet irti ja aja

laite siihen soveltuvaa ramppia

pitkin kuljetuslavalta.

Konetta ei saa nostaa pois kuormasta

haarukkatrukilla, koska se voi

vaurioitua siitä.

Ensiasennus

! Renkaiden ilmanpainetta on

tarkistettava.

♦ Ks. Tekniset tiedot

! Sivuharjan asennus.

! Akun käyttöön ottaminen.

! Akun asentaminen.

! Tankkaa

♦ Katso Huoltotyöt

Pane kadunlakaisukone liikkeelle

ilman itseohjausta

Konetta ei saa siirtää pitempiä

matkoja tai suuremmalla nopeudella

kuin 6 km/h ilman omaa

käyttökoneistoa.

Muussa tapauksessa koneen

hydrauliikkajärjestelmä saattaa

vahingoittua.

! Seisontajarrun lukitus.

! Vedä suojusosa ylös.

! Kierrä konepellin sisäpuolella oleva

käsiruuvi irti.

! Käännä konepelti etusuuntaan

vaijerin varaan.

! Kierrä hydraulipumpun

vapaakäyntitappia 90°.

! Käännä konepelti takaisin.

! Kierrä käsiruuvi takaisin paikalleen.

! Käännä suojusosa takaisin

paikalleen.

Suomi KMR 1550 D 204

Pane kadunlakaisukone liikkeelle

itseohjauksella

! Seisontajarrun lukitus.

! Kuomun avaaminen.

! Kierrä hydraulipumpun

vapaakäyntitappia 90°.

! Kuomun sulkeminen.

AINA ENNEN KÄYTTÖÄ

Yleisiä ohjeita

! Pysäytä lakaisukone tasaiselle

pinnalle.

! Poista virta-avainta.

! Seisontajarrun lukitus.

Tarkastus- ja huoltotyöt

! Tarkista seisontajarrun toiminta.

! Valojärjestelmän toiminnan

tarkastus

! Merkinanto- ja varoituslaitteiden

toiminnan tarkastus

! Renkaiden ilmanpainetta on

tarkistettava.

♦ Ks. Tekniset tiedot

! Suodattimien puhdistus.

! Likasäiliön tyhjennys.

♦ Ks. käyttöohjeita

! Moottoriöljyn määrän tarkistus.

! Tarkista polttoainemäärä, tankkaa

tarvittaessa.

! Tarkista hydrauliikkaöljyn

täyttötaso.

! Tarkista jäähdytysvesimäärä.

! Tarkasta sivuharja.

! Lakaisusylinterin tarkastus.

♦ Katso Huoltotyöt

Korjaa havaitut viat välittömästi tai

sammuta ajoneuvo.

Säädä kuljettajan istuinta

• Kuljettajanistuinta voidaan säätää

kuljettajan koon mukaan istuimen

asentoa muuttamalla.

! Vedä vipu ulospäin.

! Siirrä istuinta, päästä vipu irti.

! Tarkista, että istuin on lukittunut

paikalleen, liikuttamalla istuinta

eteen ja taakse.

KÄYTTÖOHJEITA

Koneen käynnistys

! Istu kuljettajan istuimelle.

! Seisontajarrun lukitus.

! Kohota lakaisutela ja ota pois

käytöstä.

! Kohota sivuharjoja ja ota pois

käytöstä.

! Säädä kaasuvipu n. 1/2 arvoon

max. kierrosluvusta.

! Kierrä virta-avain asentoon 1

(esihehkutus).

! Älä paina kaasupoljinta.

! Kun merkkivalo on sammunut,

kierrä virta-avainta eteenpäin

asennosta 1. (moottorin

sähkökäynnistys)

Älä käytä käynnistintä koskaan

pitempään kuin 10 s.

Odota vähintään 10 s, ennen kuin

käytät käynnistintä uudelleen.

Ohje:

• Koneessa on istuimen

kontaktikytkin. Kun kuljettaja

poistuu istuimelta, kone kytkeytyy

pois päältä.

Suomi KMR 1550 D 205

Lakaisukäyttö

♦ Älä lakaise pakkausnauhoja,

teräslankoja tms.; ne saattavat

vahingoittaa lakaisukoneistoa.

! Telaharjan laskeminen ja

käyttöönotto.

! Sivuharjat on laskettava alas ja

otettava käyttöön.

Lakaisutelan säädöt

! Lakaisusylinterin nosto.

! Kuomun avaaminen.

! Aseta käsivipu asentoon

"peräänantava" tai asentoon

"kiinteä".

! Kuomun sulkeminen.

Lakaisutela peräänantava

• Lakaisutela lepää omapainollaan

maassa ja liikkuu alustan

epätasaisuuksien mukaan.

Lakaisutela kiinteä

• Lakaisutaso on säädetty kiinteästi.

Kuivan alustan lakaisu

! Kytke pölynimu päälle.

! Telaharjan laskeminen ja

käyttöönotto.

! Sivuharjat on laskettava alas ja

otettava käyttöön.

• Jotta puhdistustulos on paras

mahdollinen, tulisi ajonopeus

sovittaa olosuhteiden mukaan.

• Suodatin on puhdistettava ja

likasäiliö tyhjennettävä säännöllisin

välein käytön aikana.

Säädä sivuharjan pyörimisnopeus

! Sivuharjan pyörimisnopeus laskee

kiertämällä myötäpäivään.

! Sivuharjan pyörimisnopeus kasvaa

kiertämällä vastapäivään.

Kostean tai märän alustan lakaisu

! Kytke pölynimu pois.

! Telaharjan laskeminen ja

käyttöönotto.

! Sivuharjat on laskettava alas ja

otettava käyttöön.

Koneella ajaminen

! Aseta kaasuvipu jänis-symbolin

kohdalle.

Suomi KMR 1550 D 206

! Seisontajarrua on irrotettava.

Ajo eteenpäin

! Polje oikeanpuoleista ajopoljinta.

• Ajonopetta voidaan säännöstellä

portaattomasti.

Vältä ajopolkimen täristämistä.

Koneen hydraulinen laitteisto saattaa

vahingoittua.

Ajo taaksepäin

! Polje vasemmanpuoleista

ajopoljinta.

Älä jarruta konetta vetämällä

ajopoljinta ajosuunnan vastaiseen

suuntaan.

Koneen hydraulinen laitteisto saattaa

vahingoittua.

Ohje:

Jos koneen teho laskee ylämäessä,

kevennä vähän ajopoljinta.

Koneen nousukyky paranee tällöin.

Jarrutus

Kone kulkee epätasaisesti vivun

vapauttamisen jälkeen ja pysähtyy

tasaiselle pinnalle.

Karkealikaläpän käyttö

Jos karkearakenteisen lian luukku on

auki, telaharjasta saattaa sinkoilla

kiviä tai soraa.

Huolehdi siitä, että ihmiset, eläimet tai

esineet eivät ole vaarassa.

! Polje poljinta, jolloin

karkealikaläppä aukeaa.

! Aja alhaisella nopeudella

suurikokoisen romun yli.

Ohje:

Suurempien, kork. 70 mm korkeiden

osien, esim. juomapurkkien,

lakaisemiseksi säiliöön on

kohotettava vähäksi aikaa

karkealikaläppää.

! Päästä poljin irti, jolloin

karkealikaläppä sulkeutuu.

! Aja alhaisella nopeudella

suurikokoisen romun yli.

Ohje:

Vain kun karkealikaläppä on täysin

alhaalla, saadaan aikaan optimaaliset

puhdistustulokset.

Esteiden yli ajaminen

Kiinteät, kork. 50 mm korkeat

esteet

! Karkealikaläpän kohotus.

! Aja hitaasti ja varovasti eteenpäin

esteen yli.

Kiinteä, yli 50 mm korkeat esteet

! Aja laite siihen soveltuvaa ramppia

pitkin.

Suodattimien puhdistus

Automaattinen puhdistus

! Sammuta moottori.

! Koneen pysäyttämisen jälkeen

tapahtuu suodattimen

automaattinen puhdistus n. 10 s

ajan.

Puhdistus käsin

! Sammuta moottori.

! Kohota lakaisutela ja sivuharjat.

! Kytke pölynimu pois.

! Paina näppäintä (suodattimen

täristin) n. 10 s.

! Kytke pölynimu jälleen päälle.

Jätesäiliön tyhjennys

Loukkaantumisvaara!

♦ Tyhjennettäessä sekä ihmisten että

eläinten oleskelu roskasäiliön

kääntöalueella on kielletty.

Vaara jäädä puristuksiin!

♦ Älä koskaan tartu

tyhjennysmekanismin tankoon.

Vaara kaatua!

♦ Roskasäiliötä saa tyhjentää

ainoastaan tasaisella alustalla.

! Lakaisusylinterin nosto.

! Sivuharjan nosto.

! Kytke pölynimu pois.

! Seisontajarrun lukitus.

♦ Puhdista suodatin ennen kuin vedät

roskasäiliön ulos.

Suomi KMR 1550 D 207

! Käännä rikkasäiliö ylös.

! Rikkasäiliö raja-asennossa.

! Kallistamista varten rikkasäiliön on

oltava vähimmäiskorkeudella.

Tämä näkyy rikkasäiliön

kallistusnäppäimen vihreästä

merkkivalosta.

! Peruuta hitaasti keräyssäiliötä

kohti.

! Tyhjennä roskasäiliö.

! Kallista roskasäiliötä taaksepäin.

! Rikkasäiliö on kallistettava aivan

taakse. Tämä näkyy rikkasäiliön

taaksekääntönäppäimen vihreästä

merkkivalosta.

! Aja hitaasti pois keräyssäiliön luota.

! Käännä rikkasäiliö takaisin.

! Seisontajarrua on irrotettava.

! Laske telaharja.

! Laske sivuharja.

Koneen pysäytys

! Älä paina kaasupoljinta.

! Aseta kaasuvipu kilpikonna-

symbolin kohdalle.

! Seisontajarrun lukitus.

! Kohota sivuharjoja ja ota pois

käytöstä.

! Kohota lakaisutela ja ota pois

käytöstä.

! Pysäytä moottori.

Moottorin pysähtymiseen kuluu

noin 3...4 s sen pysäyttämisestä.

Tänä aikana on ehdottomasti

pysyteltävä poissa työalueelta!

KÄYTÖSTÄ POISTAMINEN

♦ Jos konetta ei käytetä pitempään

aikaan, noudata seuraavia ohjeita.

! Pysäytä lakaisukone tasaiselle

pinnalle.

! Seisontajarrun lukitus.

! Poista virta-avainta.

! Lakaisukonetta on suojattava

tiepyöriä vastaan.

! Lakaisukonetta on puhdistettava

sisältä ja ulkoa.

! Sulje polttoainehana.

! Irrota akun maajohto.

! Lataa akku n. 2 kuukauden välein.

! Pysäköi kone suojaiseen ja kuivaan

paikkaan.

Suomi KMR 1550 D 208

KULJETUS

Kuljetusohjeita

Kone on kiinnitettävä kuljetuksen

ajaksi siten, että se ei pääse

liikkumaan.

! Seisontajarrun lukitus.

! Kiinnitä kone hihnoilla tai köysillä.

! Varmista koneen pyörät kiiloilla.

• Kiinnitysalue

Ohje:

Huomioi kiinnityskohtien merkinnät

rungossa!

(ketjusymbolit)

PUHDISTUS JA HOITO

! Pysäytä lakaisukone tasaiselle

pinnalle.

! Poista virta-avainta.

! Seisontajarrun lukitus.

Puhdistus sisältä

Käytä pölysuojainta!

Käytä suojalaseja!

! Puhdista liinalla.

! Puhalla paineilmalla.

Puhdistus ulkopuolelta

! Puhdista kostealla liinalla.

Ohje:

Älä käytä voimakkaita

puhdistusaineita!

HUOLTOVÄLIT

Käyttötuntilaskuri

• Käyttötuntilaskuri osoittaa huoltojen

ajankohdat.

Asiakkaan suorittama huolto

Ohje:

Kaikki itse tehtävät huolto- ja

kunnossapitotyöt on suoritettava

koulutetun ammattihenkilön toimesta.

KÄRCHER-kauppias voidaan aina

kutsua tarvittaessa paikalle.

Päivittäinen huolto

! Moottoriöljyn määrän tarkistus.

! Tarkista lakaisusylinteri ja

sivuharjat kulumisen varalta;

tarkista myös, ettei niihin ole

tarttunut nauhoja tms..

! Suodattimien puhdistus.

! Kaikkien käyttöelementtien ja

merkkivalojen toiminnan tarkastus.

Viikoittainen huolto

! Ilmansuodattimen tarkastus.

! Hydrauliikkaöljyn tasoa on

tarkistettava.

Huolto 50 tuntia ensi käyttöönoton

jälkeen

! Moottoriöljyn vaihto.

Huolto aina 50 käyttötunnin välein

! Öljynvaihto, täyttömäärä ja tyyppi

ks. tekniset tiedot.

! Istuimen kosketuskytkimen

toiminnan tarkastus.

! Käyttöhihnojen kireyden,

kuluneisuuden ja toiminnan

tarkastus.

! Bowdenvaijerin ja liikkuvien osien

liikkuvuuden tarkistus.

! Lakaisualueen tiivistelistojen

säädön ja kuluneisuuden tarkistus.

! Renkaiden ilmanpainetta on

tarkistettava.

! Polttoainejohtojen ja letkusiteiden

tarkastus.

Huolto aina 100 käyttötunnin välein

! Ilmasuodattimen puhdistus.

! Vaihda joka 6. puhdistuskerralla

ilmasuodatin.

! Akun happotasoa on tarkastettava.

Huolto 125 tuntia ensi

käyttöönoton jälkeen, sen jälkeen

75 käyttötunnin välein

! Moottoriöljyn vaihto.

! Vaihda joka 2. öljynvaihtokerralla

öljysuodatin.

Huolto 200 käyttötunnin tai 6

kuukauden välein

! Jäähdyttimen letkujen ja

letkusiteiden tarkastus.

Huolto vuosittain

! Vaihda ilmansuodatin.

! Pölysuodattimen tarkastus,

tarvittaessa vaihdettava.

Asiakaspalvelun suorittama huolto

Huolto 8 käyttötunnin jälkeen

Ensimmäinen tarkastus

Huolto aina 100 käyttötunnin välein

Huolto aina 400 käyttötunnin välein

Huolto aina 500 käyttötunnin välein

Huolto aina 800 käyttötunnin välein

Huolto 2 vuoden välein

Ohje:

Jotta takuu pysyy voimassa, on kaikki

takuuajan huolto- ja kunnossapitotyöt

suoritettava valtuutetun KÄRCHER-

asiakaspalvelun toimesta.

HUOLTOTYÖT

Turvallisuusohjeita

Valmistelu

! Pysäytä lakaisukone tasaiselle

pinnalle.

! Moottori on pysäytettävä, jos se

käy.

! Poista virta-avainta.

! Seisontajarrun lukitus.

Korjaa havaitut viat välittömästi tai

sammuta ajoneuvo.

Konepellin avaaminen ja

sulkeminen

Kuomun avaaminen

! Vedä suojusosa ylös.

Suomi KMR 1550 D 209

! Kierrä konepellin sisäpuolella oleva

käsiruuvi irti.

! Käännä konepelti etusuuntaan

vaijerin varaan.

Kuomun sulkeminen

! Käännä konepelti takaisin.

! Kierrä käsiruuvi takaisin paikalleen.

! Käännä suojusosa takaisin

paikalleen.

Työkalulokero ja koneen työkalut

! Konepellin alla on työkalulokero.

Lokerossa on huoltotöiden

suorittamisessa tarvittavat työkalut.

Istuimen kääntäminen ylös ja

takaisin

Istuimen kääntäminen ylös

! Kierrä työkalulokerossa olevalla

työkalulla nelikulmaa 90°.

! Käännä istuin ylös, kunnes

läppäistuimen lukitsin lukittuu kiinni.

Istuimen kääntäminen takaisin

! Kohota läppäistuimen lukitsinta ja

käännä istuin takaisin.

! Kierrä työkalulokerossa olevalla

työkalulla nelikulmaa 90°.

Akkuun liittyviä turvallisuusohjeita

♦ Noudata käyttöohjetta.

♦ Akkuun liittyviä toimenpiteitä saa

suorittaa vain ammattihenkilöiden

valvonnan alaisena.

♦ Käytä suojalaseja ja suojavaatteita.

♦ Noudata

tapaturmanehkäisymääräyksiä

sekä säännöksiä DIN VDE 0510,

VDE 0105 T.1.

Palo- ja räjähdysvaara!

♦ Tupakointi kielletty.

♦ Akkujen lähistöllä ei saa käyttää

avotulta, kyteviä liekkejä tai

kipinöitä.

Syöpymisvaara!

♦ Silmiin tai iholle joutunut happo

huuhdellaan runsaalla määrällä

vedellä pois.

♦ Sitten hakeudu välittömästi

lääkäriin.

♦ Huuhdo saastuneet vaatteet

vedellä.

Räjähdys- ja palovaara!

♦ Älä laske akun päälle työkaluja tai

muita esineitä, koska akun

navoissa on aina virtaa.

♦ Tilojen, joissa akkuja ladataan, on

oltava hyvin tuuletettuja, koska

ladattaessa syntyy erittäin

räjähtävää kaasua.

Suomi KMR 1550 D 210

♦ Tällä merkillä varustetut käytetyt

akut voidaan käyttää uudelleen; ne

on toimitettava kierrätykseen.

♦ Käytetyt akut, joita ei kierrätetä, on

hävitettävä ongelmajätteenä kaikkia

määräyksiä noudattaen.

Akun käyttöön ottaminen

Noudata ehdottomasti akkujen

käsittelyyn liittyviä turvallisuusohjeita!

! Ruuvaa irti kennotulpat.

! Täytä akun kammiot oheisella

akkuhapolla MAX-rajaan asti.

! Täytä akkuhapposäiliö tarvittaessa.

! Ruuvaa kiinni kennotulpat.

Akun asennus ja irrotus

Akun asennus

! Istuimen kääntäminen ylös.

! Asenna akku paikalleen ja ruuvaa

kiinni ruuvilla.

Ohje:

Käytettäessä nestemäistä

elektrolyyttiä sisältäviä akkuja akun

navat on suojattava korroosiolta

riittävällä määrällä naparasvaa!

! Kiinnitä plusjohto.

! Kiinnitä miinusjohto.

! Istuimen kääntäminen takaisin.

Akun irrottaminen

Akun irrotuksessa on ruuvattava

ensiksi irti miinusnavan johto ja sen

jälkeen plusnavan johto.

Tarkista akun happotaso ja lisää

happoa

Noudata ehdottomasti akkujen

käsittelyyn liittyviä turvallisuusohjeita!

! Ruuvaa irti kennotulpat.

! Ota jokaisesta kennosta näyte

haponmäärittimellä.

! Palauta happonäyte jälleen takaisin

samaan kennoon.

♦ Täysin ladatun akun hapon

ominaispaino 20 °C:n lämpötilassa

on 1,28 kg/l.

♦ Osittain ladatun akun hapon

ominaispaino vaihtelee välillä 1,00

ja 1,28 kg/l.

♦ Hapon ominaispainon täytyy olla

sama kaikissa kennoissa.

♦ Ominaispaino alle 1,15 kg/l.

! Jos akkuhaponpinta on liian pieni,

täytä kennot tislatulla vedellä,

kunnes levyjen yläsivut peittyvät.

! Lataa akkua niin kauan, että

saavutetaan ominaispaino

1,28 kg/l.

Akun lataus

♦ Noudata ehdottomasti akkujen

käsittelyyn liittyviä

turvallisuusohjeita!

♦ Takuu on voimassa vain, kun

käytetään Kärcher in määräämiä

akkuja ja latauslaitteita.

♦ Lataa akku pienimmällä

mahdollisella latausvirralla.

♦ Noudata ehdottomasti

latauslaitteen valmistajan

käyttöohjetta.

! Yhdistä latauslaitteen miinusnavan

johto akun miinusnavan liitäntään.

! Yhdistä latauslaitteen plusnavan

johto akun plusnavan liitäntään.

! Kytke latauslaite päälle tai työnnä

pistoke pistorasiaan.

Ohje:

Käytä firma KÄRCHER in

täysautomaattista

latauslaitetta 6.654-116.

Täytä polttoainesäiliö

♦ Anna moottorin jäähtyä.

! Poista polttonestesäiliön tulppaa.

♦ Tankkaa dieselpolttoainetta.

! Sulje tankin kansi.

♦ Pyyhi ylijuossut polttoaine pois ja

hävitä öljyn ja polttoaineen likaamat

rievut ympäristövaatimusten

mukaisesti.

Suomi KMR 1550 D 211

Polttoainejohtojen ja letkusiteiden

tarkastus

♦ Anna moottorin jäähtyä.

! Kuomun avaaminen.

! Tarkasta, ovatko letkusiteet

löyhtyneet ja kiristä tarvittaessa.

! Tarkasta polttoainejohdot ja

letkusiteet, etteivät ne ole

vaurioituneita.

Ohje:

• Jos polttoainejohto tai letkuside on

vaurioitunut, kyseinen osa on

korjautettava tai vaihdatutettava

välittömästi.

• Polttoainejärjestelmästä on

poistettava ilma polttoainejohdon

tai letkusiteen vaihtamisen jälkeen.

! Kuomun sulkeminen.

Tarkasta moottoriöljytaso

Palovaara!

♦ Anna moottorin jäähtyä.

! Vedä öljynmittauspuikko ulos.

! Öljynmittauspuikkoa pyyhitään

puhtaaksi ja työnnetään jälleen

paikoilleen.

! Vedä öljynmittauspuikko ulos.

♦ Öljynpinnan täytyy olla min- ja max-

merkin välissä.

♦ Jos öljynpinta on min-merkin

alapuolella, lisää moottoriöljyä.

♦ Ei saa täyttää yli max-merkin.

Täytä moottoriöljysäiliö

! Kuomun avaaminen.

! Kierrä korkki irti.

! Täytä moottoriöljyllä.

♦ Eri laatuiset öljyt: Ks. Tekniset

tiedot.

! Sulje korkki.

! Odota vähintään 5 min.

! Moottoriöljyn määrän tarkistus.

! Kuomun sulkeminen.

Vaihda moottoriöljy ja

öljynsuodatin

! Ota esille kokoomasäiliö

vähintään 4 litraa öljyä varten.

! Poista tyhjennystulppa.

• Kun tyhjennysruuvia jälleen

ruuvataan paikoilleen on

ehdottomasti käytettävä uutta

tiivistystä.

• Tyhjennysruuvia ruuvataan

dynamometrisellä avaimella

25 Nm:n.

! Kuomun avaaminen.

! Kierrä öljysuodatin irti.

! Kiinnitykset ja tiivistyspinnat on

puhdistettava.

! Uuden öljysuodattimen tiivistystä

on siveltävä öljyllä ennen

asentamista.

! Kiristä uusi öljysuodatin kiinni

käsivaraisesti.

! Kierrä korkki irti.

! Täytä moottoriöljyllä.

♦ Eri laatuiset öljyt: Ks. Tekniset

tiedot.

! Sulje korkki.

! Odota vähintään 5 min.

! Moottoriöljyn määrän tarkistus.

! Kuomun sulkeminen.

Suomi KMR 1550 D 212

Tarkista hydrauliikkaöljytaso ja

täytä öljysäiliö

! Istuimen kääntäminen ylös.

! Vedä öljynmittauspuikko ulos.

! Öljynmittauspuikkoa pyyhitään

puhtaaksi ja työnnetään jälleen

paikoilleen.

! Vedä öljynmittauspuikko ulos.

♦ Öljynpinnan täytyy olla min- ja max-

merkin välissä.

♦ Jos öljynpinta on min-merkin

alapuolella, lisää hydrauliöljyä.

♦ Ei saa täyttää yli max-merkin.

! Avaa korkki.

! Täytettävä hydrauliikkaöljyllä.

♦ Eri laatuiset öljyt: Ks. Tekniset

tiedot.

! Sulje korkki.

! Hydrauliikkaöljyn tasoa on

tarkistettava.

! Istuimen kääntäminen takaisin.

Jäähdytysveden tarkastus ja

lisääminen

! Kuomun avaaminen.

♦ Jäähdytysveden pinnan täytyy olla

min- ja max-merkin välissä.

♦ Jos jäähdytysveden pinta on min-

merkin alapuolella, lisää

jäähdytysvettä.

♦ Ei saa täyttää yli max-merkin.

! Avaa korkki

! Täytä jäähdytysvettä max-merkkiin

asti.

! Sulje korkki.

! Kuomun sulkeminen.

Jäähdyttimen letkujen ja

letkusiteiden tarkastus

! Kuomun avaaminen.

! Tarkasta, ovatko letkusiteet

löyhtyneet ja kiristä tarvittaessa.

! Tarkasta jäähdyttimen letkut ja

letkusiteet, etteivät ne ole

vaurioituneita.

Ohje:

• Jos jäähdyttimen letku tai letkuside

on vaurioitunut, kyseinen osa on

korjautettava tai vaihdatutettava

välittömästi.

! Kuomun sulkeminen.

Vaihda ilmansuodatin

! Kuomun avaaminen.

! Avaa pikakiinnitin.

! Sulkukansi on poistettava.

! Irrota suodatinpanos.

! Aseta uusi suodatinpanos

paikoilleen.

! Aseta kansi paikoilleen.

! Kiinnitä korkki pikakiinnittimellä.

! Kuomun sulkeminen.

Suomi KMR 1550 D 213

Tarkista ja säädä kiilahihna

Moottorin pysähtymiseen kuluu

noin 3...4 s sen pysäyttämisestä.

Tänä aikana on ehdottomasti

pysyteltävä poissa työalueelta!

! Kuomun avaaminen.

• Kampiakselin ja laturin välissä

kiilahihnan on painuttava

n. 7-9 mm, kun sitä painetaan

100 N:n voimalla (10 kg:n painolla).

! Avaa laturin ruuvit.

! Siirrä laturia, niin että kiilahihna

tulee tarpeelliselle kireydelle.

! Kiristä laturin ruuvit jälleen kiinni.

! Kuomun sulkeminen.

Kiilahihnan vaihto

Moottorin pysähtymiseen kuluu

noin 3...4 s sen pysäyttämisestä.

Tänä aikana on ehdottomasti

pysyteltävä poissa työalueelta!

! Kuomun avaaminen.

! Avaa laturin ruuvit.

! Siirrä laturia, niin että kiilahihna on

täysin löyhtynyt.

! Poista kiilahihna.

! Asenna uusi kiilahihna.

! Siirrä laturia, niin että kiilahihna

tulee tarpeelliselle kireydelle.

! Kiristä laturin ruuvit jälleen kiinni.

• Kampiakselin ja laturin välissä

kiilahihnan on painuttava

n. 7-9 mm, kun sitä painetaan

100 N:n voimalla (10 kg:n painolla).

! Kuomun sulkeminen.

Sivuharjojen tarkastus

! Sivuharjan nosto.

! Poista mahdolliset nauhat tai narut

sivuharjoista.

Lakaisusylinterin tarkastus

! Käännä rikkasäiliö ylös.

! Poista lakaisusylinteriin

mahdollisesti tarttuneet hihnat ja

narut.

! Käännä rikkasäiliö takaisin.

Sivuharjojen vaihto

♦ Vaihto on tarpeen, kun harjasten

kulumisen vuoksi lakaisutulos

huononee selvästi.

! 3 Poista käsimutterit.

! Irrota sivuharja.

! Aseta uusi sivuharja kohdalleen.

! 3 Kiristä käsimutterit.

Suomi KMR 1550 D 214

Lakaisusylinterin vaihto

♦ Vaihto on tarpeen, kun harjasten

kulumisen vuoksi lakaisutulos

huononee selvästi.

! 3 Poista kuusiokoloruuvit.

! Poista suojaus.

! Poista laskuvivun käsiruuvi.

! 3 Poista suojakannen käsiruuvit.

! Irrota suojakansi laskuvivun

kanssa.

! Vedä lakaisutela irti.

♦ Huomioi harjojen asento!

! Aseta uusi lakaisusylinteri

paikoilleen.

! Asenna suojakansi laskuvivun

kanssa paikalleen.

! Ruuvaa suojakansi kiinni

3 käsiruuvilla.

! Kiristä laskuvivun käsiruuvi.

! Ruuvaa suojus kiinni

3 kuusiokoloruuvilla.

Pölysuodattimen tarkastus

! Kun suoritat suodattimeen liittyviä

toimenpiteitä, käytä pölysuojainta.

! Noudata hienojakoisen pölyn

käsittelyä koskevia

turvallisuusmääräyksiä.

♦ Kun suodatin on vaurioitunut, pöly

lentää moottoritilassa ja

ympäristössä.

♦ Selvät pölykerrokset puhaltimen

ilmanpoistoaukossa ovat merkki

siitä, että suodatin ei ole oikein

paikallaan tai on viallinen.

Pölysuodattimen vaihto

! Kun suoritat suodattimeen liittyviä

toimenpiteitä, käytä pölysuojainta.

! Noudata hienojakoisen pölyn

käsittelyä koskevia

turvallisuusmääräyksiä.

! Käännä rikkasäiliö ylös.

! Poista käsiruuvi.

! Poista suojakansi.

! Avaa kuusiokoloruuvit.

! Kierrä suojuksia ja vedä irti.

! Poista pölysuodatin alasuuntaan.

! Asenna uusi pölysuodatin.

Ohje:

Huolehdi uuden suodattimen

asennuksen yhteydessä siitä, että

lamellit eivät vahingoitu.

! Asenna suojukset paikalleen ja

kierrä lukittumiseen asti.

! Ruuvaa suojukset kiinni

kuusiokoloruuveilla.

! Käännä rikkasäiliö takaisin.

Suomi KMR 1550 D 215

Tiivistelistojen vaihto

Sivuilla olevat tiivistelistat

! Likasäiliön tyhjennys.

Vain vasemmalla puolella

! Ruuvaa suojus irti.

! 2 Poista käsiruuvit.

Kummallakin puolella

! Kierrä tiivistyslistan kiinnitysruuvit

irti.

! Aseta uusi tiivistelista paikoilleen,

mutta älä kiristä vielä.

! Työnnä alle 3-5 mm korkea alusta

maavaran säätämiseksi.

! Suorista tiivistelista.

! Kiristä tiivistyslistan kiinnitysruuvit.

Vain vasemmalla puolella

! Ruuvaa tiivistyslista kiinni

2 käsiruuvilla.

! Kiinnitä suojus takaisin paikalleen.

Takana oleva tiivistelista.

! Likasäiliön tyhjennys.

! Kierrä tiivistyslistan kiinnitysruuvit

irti.

! Aseta uusi tiivistelista paikoilleen,

mutta älä kiristä vielä.

! Tiivistyslistan tulee olla kiinni

maassa.

! Suorista tiivistelista.

! Kiristä tiivistyslistan kiinnitysruuvit.

Edessä oleva tiivistelista.

! Likasäiliön tyhjennys.

! Kierrä tiivistyslistan kiinnitysruuvit

irti.

! Aseta uusi tiivistelista paikoilleen,

mutta älä kiristä vielä.

! Tiivistyslistan tulee levätä maassa

siten, että se taipuu taaksepäin

20-40 mm.

! Suorista tiivistelista.

! Kiristä tiivistyslistan kiinnitysruuvi.

HÄIRIÖIHIN LIITTYVIÄ OHJEITA

Kun varoitusvalot palavat käytön

aikana

• Moottorin öljynpaineen varoitusvalo

! Tarkasta öljymäärä tai ota yhteys

KÄRCHER-asiakaspalveluun.

• Akun latauksen varoitusvalo

! Ota yhteys

KÄRCHER-asiakaspalveluun.

• Ilmasuodattimen varoitusvalo

! Puhdista tai vaihda polttomoottorin

ilmasuodatin.

• Jäähdytysveden varoitusvalo

! Tarkasta jäähdytysvesimäärä.

Kone ei käynnisty

• Istu kuljettajan istuimelle.

• Kuomun sulkeminen.

• Täytä polttoainesäiliö.

• Lataa akku.

• Ilmoita KÄRCHER in

asiakaspalveluun.

Kone ei käynnisty

sähkökäynnistimellä.

• Tarkasta sulake.

Moottori käy epätasaisesti

• Puhdista tai vaihda ilmansuotimet.

• Tarkasta polttoaineen syöttö.

• Ilmoita KÄRCHER in

asiakaspalveluun.

• Tarkasta polttoainesuodatin.

Moottori käy, mutta kone ei liiku

• Tarkasta, että vapaakäyntitappi on

oikeassa asennossa. Oikea asento,

ks. Lakaisukoneen siirto

omakäytöllä

• Ilmoita KÄRCHER in

asiakaspalveluun.

Moottori käy, mutta kone liikkuu

vain hitaasti

• Aseta kaasuvipu jänis-symbolin

kohdalle.

Kone ei lakaise kunnolla

• Tarkasta lakaisutela ja sivuharjat.

• Kunnosta romuluukku.

• Kevennä karkeajäteläpän

bowdenkaapelia (säätöruuvista).

• Kiristä tai vaihda hihna.

• Aseta kaasuvipu jänis-symbolin

kohdalle.

• Ilmoita KÄRCHER in

asiakaspalveluun.

Kone pölyää

• Kunnosta romuluukku.

• Kevennä karkeajäteläpän

bowdenkaapelia (säätöruuvista).

• Puhdista/vaihda pölynsuodatin.

• Tyhjennä roskasäiliö.

• Vaihda roskasäiliön tiiviste.

• Säädä/vaihda tiivistelistat.

Huono lakaisutulos reuna-alueilla

• Vaihda sivuharjat.

• Ilmoita KÄRCHER in

asiakaspalveluun.

Sivuharjat tai lakaisutela eivät

kohoa

• Tarkasta kohotuslaitteen

bowdenkaapelit.

• Ilmoita KÄRCHER in

asiakaspalveluun.

Sivuharjat tai lakaisutela eivät

laskeudu

• Tarkasta bowdenkaapelit.

• Ilmoita KÄRCHER in

asiakaspalveluun.

Sivuharja nykii pyöriessään

• Ilmoita KÄRCHER in

asiakaspalveluun.

LISÄTARVIKKEET

Koneenkäyttäjän suojakatoksen

asennusvarusteet 2.638-391

Tarvitaan työturvallisuussyistä, kun

lakaisukonetta käytetään korkeiden

hyllystöjen lähettyvillä.

Sääsuojaohjaamohytti 2.638-859

Akun latauslaite 12 V 6.654-116

Käynnistysakku,

kuivana esiladattu 7.654-002

Renkaat

(puhkeamattomat) 4.515-027

Vakiosivuharjat 6.906-083

Sivuharja, kova 6.905-773

Sivuharja,

jossa teräsharjakset 6.905-619

Vakiolakaisutelat 6.905-030

Päälakaisutela pehmeä /

vedenkestävä 6.906-134

Kova päätelaharja 6.905-622

Erillinen pyörösuodatin 6.414-526

Kattovilkku

erillisasennusta varten 2.638-789

Puskuri +

törmäyssuojalistat 2.639-126

Suomi KMR 1550 D 216

Vasemman puolen sivuharjasarja

Asennettavaksi jälkikäteen.

Taloudellinen, koska 18 % enemmän

tehoa standardivarustukseen

verrattuna. Soveltuu erityisesti

puhdistukseen ulkotiloissa, joissa

esiintyy vähän pölyä.

Ohje

Tarvitessasi lisätietoa laitteisiin

liittyvistä tarjouksista ja niiden

toiminnasta ota yhteyttä lähimpään

Kärcher-myyjään.

TEKNISET TIEDOT

Mitat ja painot

Pituus 1800 mm

Leveys 1290 mm

Korkeus 1400 mm

Kääntösäde oikealle 950 mm

Kääntösäde vasemmalle 950 mm

Sallittu kokonaispaino 1080 kg

Sall.. akselikuormitus edessä 440 kg

Sall.. akselikuormitus takana 640 kg

Ominaispaino 770 kg

Työleveys ilman sivuharjoja 950 mm

Työleveys

1 sivuharjan kanssa 1250 mm

Työleveys

2 sivuharjan kanssa 1550 mm

Nousukyky 25 %

Lakaisuteho

(teoreettinen)

Ilman sivuharjoja 10000 m²/h

1 sivuharja(a) 12400 m²/h

2 sivuharja(a) 15000 m²/h

Kotelointiluokka, tippuvedeltä

suojattu IPX 3

Ajonopeudet

Ajonopeus eteenpäin n. 16 km/h

Ajonopeus taaksepäin n. 7 km/h

Lakaisunopeus n. 10 km/h

Jarrut

Etupyörä hydrostaattinen

Takapyörät mekaaninen

Renkaat

Koko 4.00-8 6PR

Rengaspaine 8,0 bar

Roskasäiliö

min. tyhjennyskorkeus 1250 mm

Korkein purkukorkeus 1470 mm

Likasäiliön tilavuus 180 Liter

Lakaisusylinteri

Halkaisija 375 mm

Pituus 750 mm

Kierrosluku 590-620 1/min

Lakaisutaso 50-80 mm

Sivuharjat

Halkaisija 450 mm

Kierrosluku 72-77 1/min

Moottori

Valmistaja Kubota

Malli D722E

Tyyppi 3-sylinteri-

nelitahti-dieselmoottori

Ruiskutus epäsuora

Jäähdytystapa vesijäähdytteinen

Reikä 67 mm

Isku 68 mm

Iskutilavuus 719 cm³

Käyttökierrosluku 2750 1/min

Ylempi kierrosluku 3600 1/min

Joutokäyntinopeus 800-900 1/min

Teho, max. 14 kW/19 hv

Maksimivääntömomentti 45 Nm

kierrosluvulla 2400-2900 1/min

Polttoainesuodatin Suodatinpatruuna

Säiliön tilavuus n. 22 l

Käyttöaika täydellä säiliöllä n. 8h

Moottorin öljymäärä 2,8 l

SAE 15W40

Moottorissa olevan öljyn laatu

Yli 25° C SAE 30

SAE 10W-30

SAE 10W-40

0 - 25° C SAE 20

SAE 10W-30

SAE 10W-40

Alle 0° C SAE 10

SAE 10W-30

SAE 10W-40

Öljysuodatin suodatinpatruuna

Imuilmasuodatin Suodatinpatruuna

kotelossa

Hydraulinen laite

Hydraulisäiliön öljymäärä 25 l

Öljylaatu HV 46

Elektrinen laitteisto

Akku 12 V, 44 Ah

Generaattori Vaihtovirta (3-vaih.),

12 V, 40 A

Käynnistin sähköinen käynnistin

Suodatin- ja imujärjestelmä

Hienopölysuodattimen

suodatuspinta-ala 12 m²

Suodattimen käyttökategoria L

(> 1 mg/m³)

(ei terveydelle haitalliset pölyt)

Läpipäästöaste < 5 %

Meluemissio

Äänen painetaso

(EN 60704-1) 85 dB (A)

Taattu äänen tehotaso

(2000/14/EU) 103 dB (A)

Laitteen tärinä

Värähtelyarvo yhteensä (ISO 5349)

Ylemmät nivelmitat < 2,5 m/s²

Jalka/istumataso < 2,5 m/s²

Ympäristöolosuhteet

Lämpötila -15 bis + 40° C

Ilmankosteus,

ei tiivistyvää kosteutta 0 - 90 %

KMR 1550 D 217

KMR 1550 D - Kubota

1.948-114.0

17.02.2003 - 1/2

6.905-623.0

6.906-083.0

7.348-242.0

6.390-073.0

7.312-261.0

7.304-395.0

6.310-066.0

6.414-526.0

4.038-977.0

5.047-430.0

7.312-003.0

6.303-135.0

4.020-003.0

6.961-103.0

6.961-118.0

6.277-429.0

6.961-538.0

6.310-066.0

6.277-429.0

6.491-658.0

6.491-591.0

4.620-003.0

6.961-103.0

4.020-003.0

6.491-666.0

6.491-655.0

7.348-203.0

6.491-681.0

KMR 1550 D - Kubota

1.948-114.0

17.02.2003 - 2/2

6.651-393.0

7.651-014.0

7.651-015.0

6.651-394.0

6.491-583.0

4.515-034.0

6.961-536.0

7.651-014.0

7.651-015.0

7.651-014.0

7.644-007.0

6.414-548.0

6.491-584.0

6.961-268.0

6.435-405.0

6.961-008.0

6.435-296.0

4.515-034.0

7.651-020.0

7.651-004.0

6.961-412.0

6.365-424.0

6.654-116.0

7.304-012.0

7.316-354.0

7.311-012.0

7.644-018.0

7.644-040.0

6.633-216.0

6.633-398.0

6.414-549.0

6.633-406.0

6.633-216.0

EG - KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, daß die nachfolgend bezeichnete Maschine

aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr

gebrachten Ausführung den einschlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen den unten aufgeführten EG-Richtlinien

entspricht. Bei einer nicht mit uns abgestimmten Änderung der

Maschine verliert diese Erklärung ihre Gültigkeit.

Produkt:Kehrsaugmaschine / Aufsitzmaschine

Typ: 1.948-xxx

Einschlägige EG-Richtlinien

EG-Maschinenrichtlinie (98/37/EG)

EG-Richtlinie Elektromagnetische Verträglichkeit (89/336/EWG)

geändert durch 91/263/EWG, 92/31/EWG, 93/68/EWG

EG-Richtlinie über Geräuschemissionen (2000/14/EU)

Angewandte harmonisierte Normen:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Angewandte nationale Normen:

CISPR 12

Angewandtes Konformitäts- Bewertungsverfahren

Anhang V

Gemessener Schallleistungspegel:

101 dB(A)

Garantierter Schallleistungspegel:

103 dB(A)

Prüfgrundsätze des Hauptverbandes der gewerblichen

Berufsgenossenschaft Kehrsaugmaschinen

Es ist durch interne Maßnahmen sichergestellt, daß die Seriengeräte

immer den Anforderungen der aktuellen EG-Richtlinien und den

angewandten Normen entsprechen.

Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der

Geschäftsführung.

EU DECLARATION OF CONFORMITY

We hereby declare that the equipment described below conforms to the

relevant fundamental safety and health requirements of the appropriate

EU Directives, both in its basic design and construction as well as in the

version marketed by us.

This declaration will cease to be valid if any modifications are made to

the machine without our express approval.

Product: Sweeper / Ride-on unit

Model: 1.948-xxx

Relevant EU Directives:

EU Machinery Directive (98/37/EG)

EU Directive on Electromagnetic Compatibility (89/336/EWG)

amended by 91/263/EWG, 92/31/EWG, 93/68/EWG

EU guideline on noise emissions (2000/14/EU)

Harmonised standards applied:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Relevant EU Directives:

CISPR 12

Applied conformity valuation method

Appendix V

Measured noise level:

101 dB(A)

Guaranteed noise level:

103 dB(A)

Appropriate internal measures have been taken to ensure that series-

production units conform at all times to the requirements of current EU

Directives and relevant standards.

The signatories are empowered to represent and act on behalf of the

company management.

DÉCLARATION DE CONFORMITÉ EUROPÉENNE

Par la présente, nous déclarons que la machine ci-après répond, de par

sa conception et sa construction ainsi que de par le modèle que nous

avons mis sur le marché, aux exigences de sécurité et d’hygiène en

vigueur de la directive européenne.

En cas de modification de la machine effectuée sans notre accord, cette

déclaration sera caduque.

Produit: Balayeuse / machine autoporteuse

Type: 1.948-xxx

Directives européennes en vigueur:

Directive européenne sur les machines (98/37/EG)

Directive européenne sur la compatibilité électromagnétique

(89/336/EWG) modifiée par 91/263/EWG, 92/31/EWG, 93/68/EWG

Directive CE relative aux émissions sonores (2000/14/UE)

Normes harmonisées appliquées:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Normes nationales appliquées:

CISPR 12

Procédure d’analyse de conformité utilisée

Annexe V

Niveau de puissance sonore mesuré:

101 dB(A)

Niveau de puissance sonore garanti:

103 dB(A)

La conformité permanente des appareils de série avec les exigences

consignées dans les directives actuelles de la CE et avec les normes

appliquées est garantie par des mesures internes.

Les soussignés agissent par ordre et avec les pleins pouvoirs de la

Direction commerciale.

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo con la presente, che la macchina qui di seguito indicata, in

base alla sua concezione e al tipo di costruzione, e nella versione da

noi introdotta sul mercato, è conforme ai relativi requisiti fondamentali di

sicurezza e di sanità delle direttive della CE.

In caso di modifica apportate alla macchina senza il nostro accordo,

questa dichiarazione perde la sua validità.

Prodotto: Spazzatrice / macchina applicata

Tipo: 1.948-xxx

Direttive CE pertinenti:

Direttiva macchine (98/37/EG)

modificata dalle 91/263/EWG, 92/31/EWG, 93/68/EWG

Direttive CE sulle emissioni acustiche (2000/14/UE)

Norme armonizzate applicate:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Norme nazionali applicate:

CISPR 12

Metodo di valutazione conformità utilizzato

Allegato V

Livello potenza sonora misurato:

101 dB(A)

Livello potenza sonora garantito:

103 dB(A)

Mediante accorgimenti interni, è stato assicurato che gli apparecchi di

serie siano sempre conformi ai requisiti delle attuali direttive CE e alle

norme applicate.

I firmatari agiscono su incarico e con i poteri dell’Amministrazione.

EU-CONFORMITEITSVERKLARING

Hiermee verklaren wij dat de hierna vermelde machine op grond van

haar concipiëring en constructie en in de door ons in omloop gebrachte

uitvoering beantwoordt aan de desbetreffende veiligheids- en

gezondheidsvoorschriften van de EG-richtlijnen.

Na een wijziging aan de machine die niet in overleg met ons wordt

uitgevoerd, verliest deze verklaring haar gel

Produkt: veegmachine / machine met stoel

Type: 1.948-xxx

Desbetreffende EG-richtlijn:

EG-machinerichtlijn (98/37/EG)

EG-richtlijn elektromagnetische verenigbaarheid (89/336/EWG)

gewijzigd door 91/263/EWG, 92/31/EWG, 93/68/EWG

EG-richtlijn t.a.v. geluidsemissies (2000/14/EU)

Toegepaste geharmoniseerde normen:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Toegepaste nationale normen:

CISPR 12

Toegepaste conformiteits-beoordelingsprocedure

Bijlage V

Gemeten geluidsniveau:

101 dB(A)

Gegarandeerd geluidsniveau:

103 dB(A)

Door interne maatregelen is er voor gezorgd dat de standaard-

apparaten altijd beantwoorden aan de eisen van de actuele richtlijnen

en de toegepaste normen.

De ondergetekenden handelen in opdracht en op volmacht van de

bedrijfsleiding.

DECLARACIÓN DE CONFORMIDAD DE LA UNIÓN EUROPEA

Por la presente declaramos los abajo firmantes que la máquina

designada a continuación cumple, tanto por su concepción y clase de

construcción como por la ejecución que hemos puesto en circulación,

las normas fundamentales de seguridad y protección de la salud

formuladas en las directivas comunitarias correspondientes.

La presente declaración pierde su validez en caso de alteraciones en la

máquina efectuadas sin nuestro consentimiento explícito.

Producto: Barredora de suelos

Modelo: 1.948-xxx

Directivas comunitarias aplicables:

Directiva comunitaria sobre máquinas (98/37/EG)

Directiva sobre compatibilidad electromagnética (89/336/EWG)

modificada mediante 91/263/EWG, 92/31/EWG, 93/68/EWG

Normativa UE sobre emisiones de ruidos (2000/14/EU)

Normas armonizadas aplicadas:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Normas nacionales aplicadas:

CISPR 12

Proceso de valoración de conformidad utilizado

Anexo V

Nivel de potencia acústica medido:

101 dB(A)

Nivel de potencia acústica garantizado:

103 dB(A)

Mediante una serie de medidas internas, queda asegurado que los

aparatos y equipos de serie cumplan siempre las exigencias formuladas

en las directivas comunitarias actuales y en las normas

correspondientes a aplicar.

Los firmantes actúan autorizados y con poder otorgado por la dirección

de la empresa

DECLARAÇÃO DE CONFORMIDADE UE

Desta forma, declaramos que a máquina mencionada a seguir

devido ao seu conceito e forma de construção está em concordância

com as exigências básicas de segurança e saúde com as directrizes

UE abaixo mencionados. Em uma alteração não é acertado

connosco da máquina esta declaração perde a sua validade.

Produto: Máquina de varrer

Tipo: 1.948-xxx

Respectivas Directrizes UE

Directriz de máquinas UE (98/37/UE)

Directriz de compatibilidade electromagnética (89/336/EWG)

alterada por 91/263/EWG, 92/31/EWG, 93/68/EWG

EG-Directriz sobre a Emissão de Ruído (2000/14/EU)

Normas harmonizadas aplicadas

DIN EN 60 335 – 1

DIN EN 60 335 – 2 - 72

DIN EN 55 082 – 1: 1993 +

Normas nacionais aplicadas

CISPR 12

Processo aplicado de avaliação de conformidade

Anexo V

Nível de potência de ruído medido:

101 dB(A)

Nível de potência de ruído

garantido:

103 dB(A)

Por medidas internas, é garantido que os aparelhos de série sempre

estão em concordância com as exigências das directrizes UE atuais e

com as normas aplicadas. Os assinantes executam conforme o pedido

e autorização da directoria.

Äþëùóç ðéóôüôçôáò åê

Äþëùóç ðéóôüôçôáò åêÄþëùóç ðéóôüôçôáò åê

Äþëùóç ðéóôüôçôáò åê

Åìåßò, äçëþíïõìå ìå ôçí ðáñïýóá, üôé ôï ìç÷Üíçìá ðïõ

÷áñáêôçñßæåôáé ðáñáêÜôù, ëüãù ôïõ ó÷åäéáóìïý êáé ôïõ

ôñüðïõ êáôáóêåõÞò, üðùò êáé ëüãù ôçò ðáñáëëáãÞò ðïõ

äéáôßèåôáé áðü ìáò óôçí áãïñÜ, áíôáðïêñßíåôáé óôéò ó÷åôéêÝò

âáóéêÝò áðáéôÞóåéò áóöáëåßáò êáé õãåßáò ôùí Ïäçãéþí ÅÊ. Óå

ðåñßðôùóç áëëáãþí óôï ìç÷Üíçìá ÷ùñßò ðñïçãïýìåíç

óõííåíüçóç ìáæß ìáò, ðáýåé íá éó÷ýåé ç ðáñïýóá äÞëùóç.

ÐÐ

Ðñ

ññ

ñï

ïï

ïú

úú

úü

üü

üí

íí

í:

:::

ÌÌ

Ìç

çç

ç÷

÷÷

÷á

áá

áí

íí

íé

éééê

êê

êÞ

ÞÞ

óó

óê

êê

êï

ïï

ïý

ýý

ýð

ðð

ðá

áá

á/

ÌÌ

Ìç

çç

ç÷

÷÷

÷á

áá

áí

íí

íÞ

ÞÞ

êê

êá

áá

áè

èè

èá

áá

áñ

ññ

ñé

éééó

óó

óì

ìì

ìï

ïï

ïý

ýý

ìì

ìå

åå

èè

èÝ

ÝÝ

Ýó

óó

óç

çç

ãã

ãé

éééá

áá

ôô

ôï

ïï

ïí

íí

ïäçãü

ïäçãüïäçãü

ïäçãü

Ôýðïò:

Ôýðïò:Ôýðïò:

Ôýðïò: 1.948-xxx

1.948-xxx1.948-xxx

1.948-xxx

Ó÷åôéêýò Ïäçãßåò ÅÊ:

Ó÷åôéêýò Ïäçãßåò ÅÊ:Ó÷åôéêýò Ïäçãßåò ÅÊ:

Ó÷åôéêýò Ïäçãßåò ÅÊ:

Ïäçãßá ÅÊ ó÷åôéêÜ ìå ôéò ìç÷áíÝò (98/37/EG)

Ïäçãßá ÅÊ ðåñß çëåêôñïìáãíçôéêÞò óõìâáôüôçôïò (89/336/EWG)

ðïõ ôñïðïðïéÞèçêå ìå ôçí Ïäçãßá 91/263/EWG, 92/31/EWG,

93/68/EWG

Ïäçãßá ÅÊ ðåñß ÅêðïìðÝò èïñýâùí (2000/14/EÅ)

ÅíáñìïíéóìÝíá ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:

ÅíáñìïíéóìÝíá ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:ÅíáñìïíéóìÝíá ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:

ÅíáñìïíéóìÝíá ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

ÅèíéêÜ ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:

ÅèíéêÜ ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:ÅèíéêÜ ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:

ÅèíéêÜ ðñüôõðá ðïõ Ý÷ïõí åöáñìïóèåß:

CISPR 12

Åöáñìïóèåßóá ìÝèïäïò áîéïëüãçóçò óõììüñöùóçò

Åöáñìïóèåßóá ìÝèïäïò áîéïëüãçóçò óõììüñöùóçòÅöáñìïóèåßóá ìÝèïäïò áîéïëüãçóçò óõììüñöùóçò

Åöáñìïóèåßóá ìÝèïäïò áîéïëüãçóçò óõììüñöùóçò

ÐáñÜñôçìá V

Ìåôñçèåßóá óôÜèìç áêïõóôéêÞò ðßåóçò:

101 dB(A)

ÄéáóöáëéóìÝíç óôÜèìç áêïõóôéêÞò ðßåóçò:

103 dB(A)

Ìå ëçöèÝíôá åóùôåñéêÜ ìÝôñá Ý÷åé åîáóöáëéóèåß, üôé ïé

óõóêåõÝò óåéñÜò êáôáóêåõÞò áíôáðïêñßíïíôáé ðÜíôá óôéò

áðáéôÞóåéò ôùí åðéêáßñùí ïäçãéþí ÅÊ êáé óôá åöáñìïóèÝíôá

ðñüôõðá. Ïé õðïãñÜöïíôåò åíåñãïýí ìå åíôïëÞ êáé êáôüðéí

åîïõóéïäüôçóçò ôçò ÃåíéêÞò Äéåýèõíóçò.

EF-overensstemmelsesattest

Hermed erklærer vi, at nedenfor betegnede maskine på grund af sin

konstruktion og type og i den udførelse, den er bragt i omløb af os,

opfylder de gældende grundlæggende sikkerheds- og sundhedskrav fra

de nedenfor angivne EF-direktiver. Ved en ændring af maskinen, som

ikke er aftalt med os, mister denne attest sin gyldighed.

Produkt: fejemaskine

Type: 1.351-xxx

Gældende EF-direktiver

EF-maskindirektiv (98/37/EF)

EF-direktiv om elektromagnetisk kompatibilitet (89/336/EØF) ændret

ved 91/263/EØF, 92/31/EØF, 93/68/EØF

EF-direktiv vedr. støjemissioner (2000/14/EU)

Anvendte harmoniserede standarder

DIN EN 60 335 – 1, DIN EN 60 335 – 2 – 72, DIN EN 55 082 – 1: 1993

Anvendte tyske standarder

CISPR 12

Anvendt overensstemmelses-vurderingsmetode

Bilag V

101 dB(A)

Garanteret lydeffektniveau:

103 dB(A)

Ved interne foranstaltninger er det sikret, at serieaggregaterne altid

overholder kravene i de aktuelle EU-direktiver og de anvendte

standarder. De undertegnede handler på forretningsledelsens vegne og

med dennes fuldmagt.

EU-KONFORMITETSERKLÆRING

Vi erklærer herved at maskinen som er beskrevet nedenfor, i

konstruksjon og utførelse tilsvarer markedsførte modell og er i

overensstemmelse med de gjeldende og grunnleggende sikkerhets- og

helsekrav i EU-direktivet.

Denne erklæring mister sin gyldighet dersom maskinen endres uten

etter avtale med oss.

Produkt: Feiemaskin

Type: 1.948-xxx

Gjeldende EU-direktiv:

EU-direktiv for maskiner (98/37/EG)

EU-direktiv for elektromagnetisk toleranse (89/336/EWG)

endret ved 91/263/EWG, 92/31/EWG, 93/68/EWG

EU-direktiv om støyemisjoner (2000/14/EU)

Anvendte overensstemmende normer:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Anvendte nasjonale normer:

CISPR 12

Anvendt metode for vurdering av samsvar

Tillegg V

Målt lydeffektnivå:

101 dB(A)

Garantert lydeffektnivå:

103 dB(A)

Gjennom interne tiltak er det sikret at serieproduserte maskiner alltid er i

overensstemmelse med kravene i de aktuelle EU-direktiver og anvendte

normer.

Undertegnede handler etter oppdrag og med fullmakt fra ledelsen.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Härmed försäkrar vi att den enligt nedan angivna maskinen till

konstruktion, byggnadssätt och i av oss levererat utförande motsvarar

tillämpliga baskrav beträffande säkerhet och hälsa enligt EU-direktiven.

Vid ändringar på maskinen som icke avtalats med oss upphör denna

försäkran att gälla.

Produkt: Sopmaskin

Typ: 1.948-xxx

Tillämpliga EU-direktiv:

EG maskindirektiv (98/37/EG)

EG direktiv för elöverkänslighet (89/336/EWG)

ändrat genom 91/263/EWG, 92/31/EWG, 93/68/EWG

EG-direktiv över ljudemissioner (2000/14/EU)

Tillämpade harmoniserade normer:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Tillämpade nationella normer:

CISPR 12

Använt förfarande för utvärdering av överensstämmelse

Bilaga V

Uppmätt ljudeffektsnivå:

101 dB(A)

Garanterad ljudeffektsnivå:

103 dB(A)

Vi har genom interna åtgärder säkerställt, att serietillverkade maskiner

alltid motsvarar aktuella EU-direktiv och tillämpade normer.

De undertecknade agerar på uppdrag av och med fullmakt av

företagsledningen.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Me vakuutamme, että alla mainittu tuote vastaa suunnittelultaan ja

rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia

turvallisuus- ja terveysvaatimuksia.

Jos koneeseen tehdään muutoksia, joista ei ole sovittu kanssamme,

tämä vakuutus ei ole enää voimassa.

Tuote: Lakaisukone / päältä ajettava

Tyyppi: 1.948-xxx

Asianomaiset EU-direktiivit:

EU-konedirektiivi (98/37/EG)

EU-direktiivi sähkömagneettinen yhteensopivuus (89/336/EWG)

muutettu 91/263/EWG, 92/31/EWG, 93/68/EWG

EU-melupäästödirektiivi (2000/14/EU)

Sovelletut harmonisoidut normit:

DIN EN 60335-1, DIN EN 60335-2-72, DIN EN 50 082-1:1993

Sovelletut kansalliset normit:

CISPR 12

Sovellettu vaatimuksenmukaisuuden arviointimenetelmä

Liite V

Mitattu äänitehotaso:

101 dB(A)

Taattu äänitehotaso:

103 dB(A)

Sisäisin toimenpitein varmistetaan, että sarjatuotantolaitteet vastaavat

aina voimassaolevien EU-direktiivien vaatimuksia ja sovellettuja

normeja.

Allekirjoittaneet toimivat yrityksen johdon toimeksiannosta ja

valtuuttamina.

5.957-165 (01/02)

Alfred Kärcher Kommanditgesellschaft.

Sitz Winnenden. Registergericht: Waiblingen, HRA 169.

Persönlich haftende Gesellschafterin. Kärcher Reinigungstechnik

GmbH. Sitz Winnenden, 2404 Registergericht Waiblingen, HRB

Geschäftsführer:

Dr. Bernhard Graf, Hartmut Jenner, Georg Metz

Alfred Kärcher GmbH & Co.KG

Cleaning Systems

Alfred-Kärcher-Straße 28-40

P.O.Box 160

D-71349 Winnenden

Tel.:++49 7195 14-0

Fax :++49 7195 14-2212
