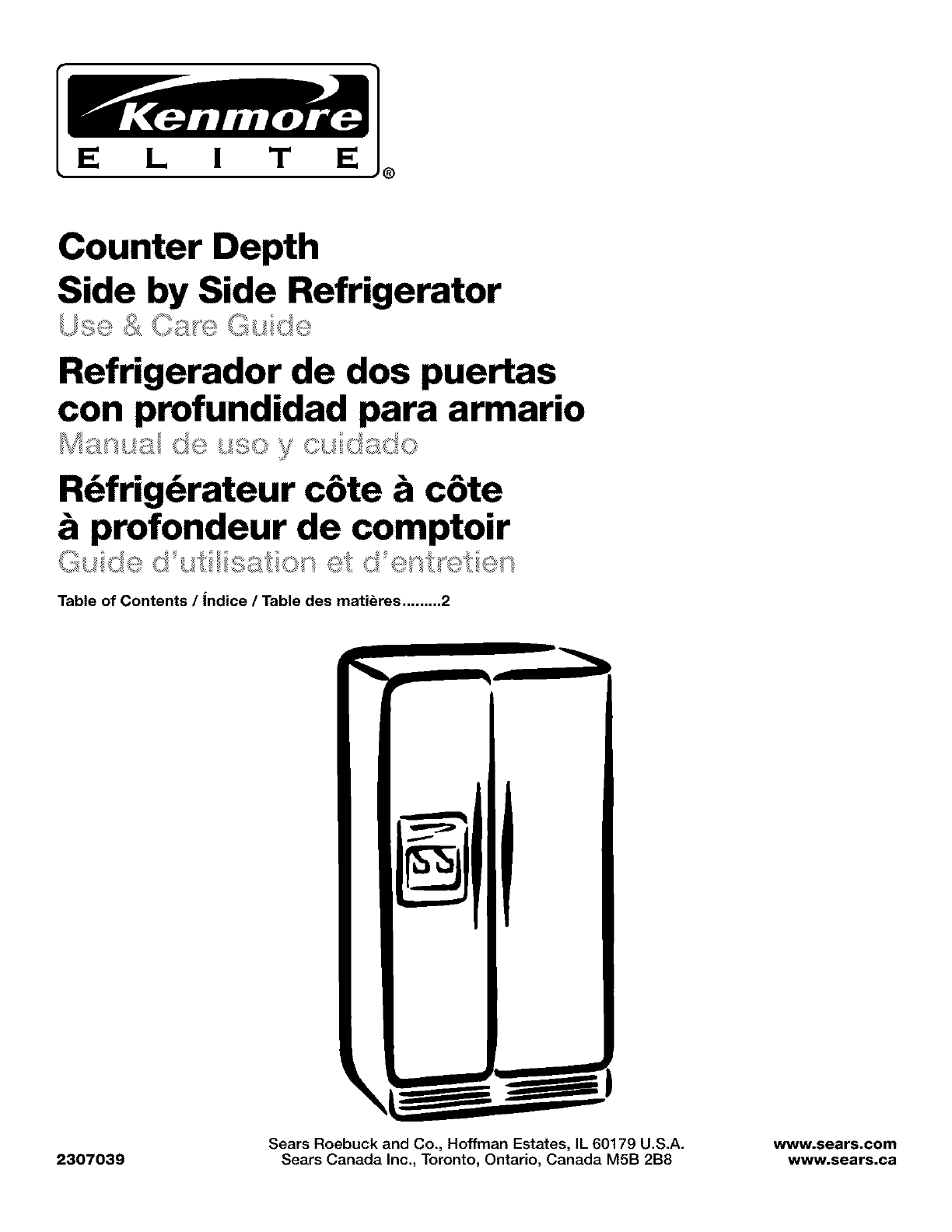

E L ! TE®

Counter Depth

Side by Side Refrigerator

Refrigerador de dos puertas

con profundidad para armario

R_fri _rateur c6te &c6te

profondeur de comptoir

Table of Contents /|ndice /Table des mati_res ......... 2

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

2307039 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

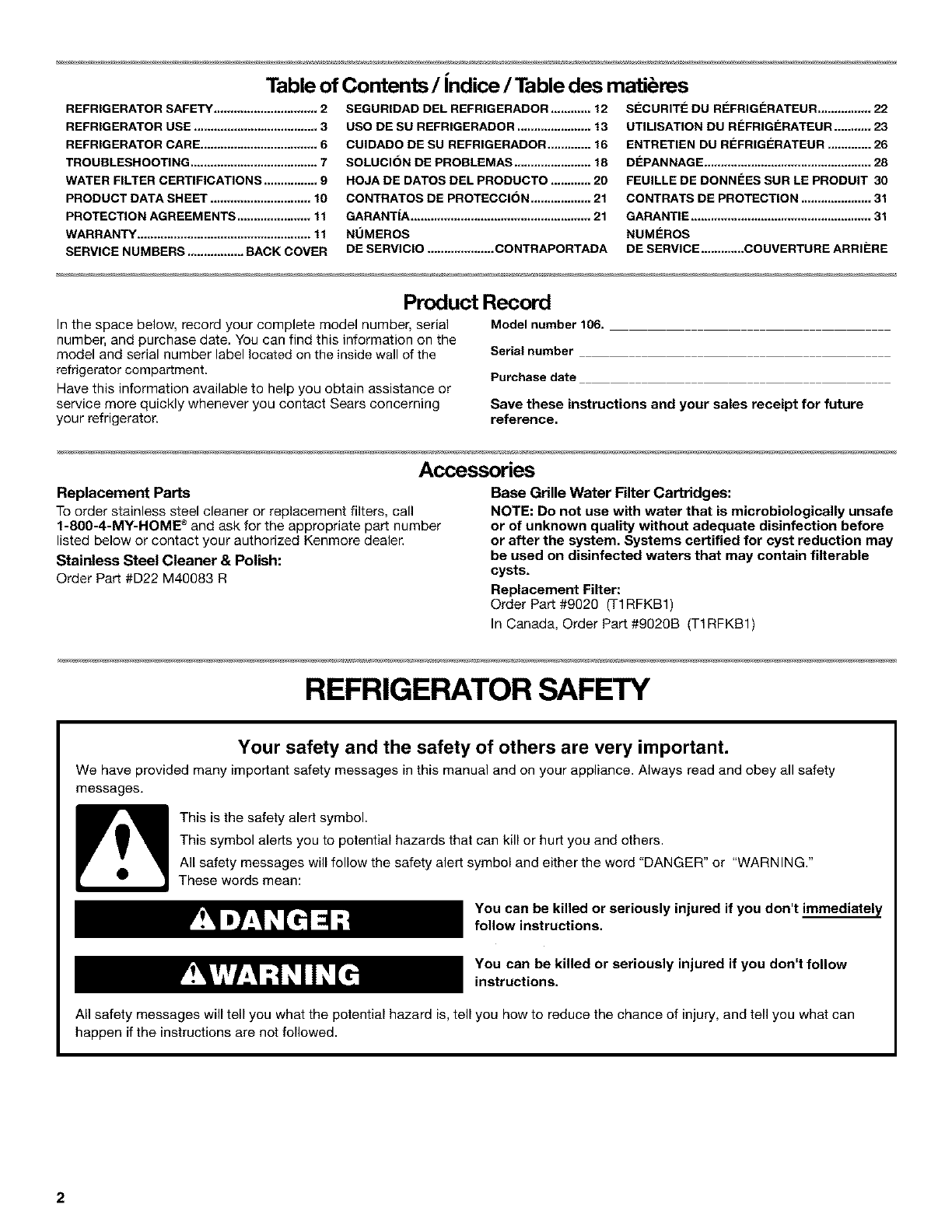

Table of Contents /Indice /Table des mati res

REFRIGERATOR SAFETY ............................... 2

REFRIGERATOR USE ..................................... 3

REFRIGERATOR CARE ................................... 6

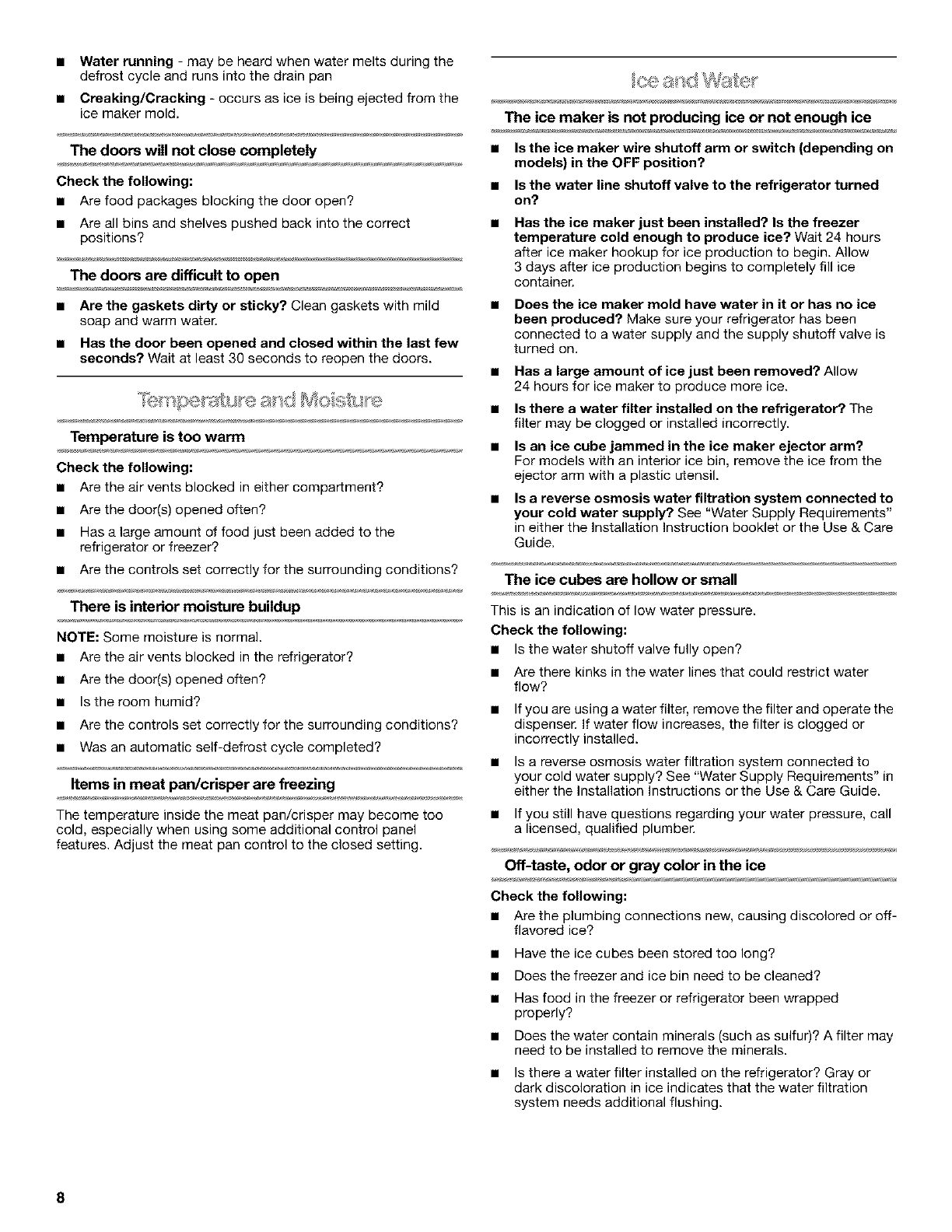

TROUBLESHOOTING ...................................... 7

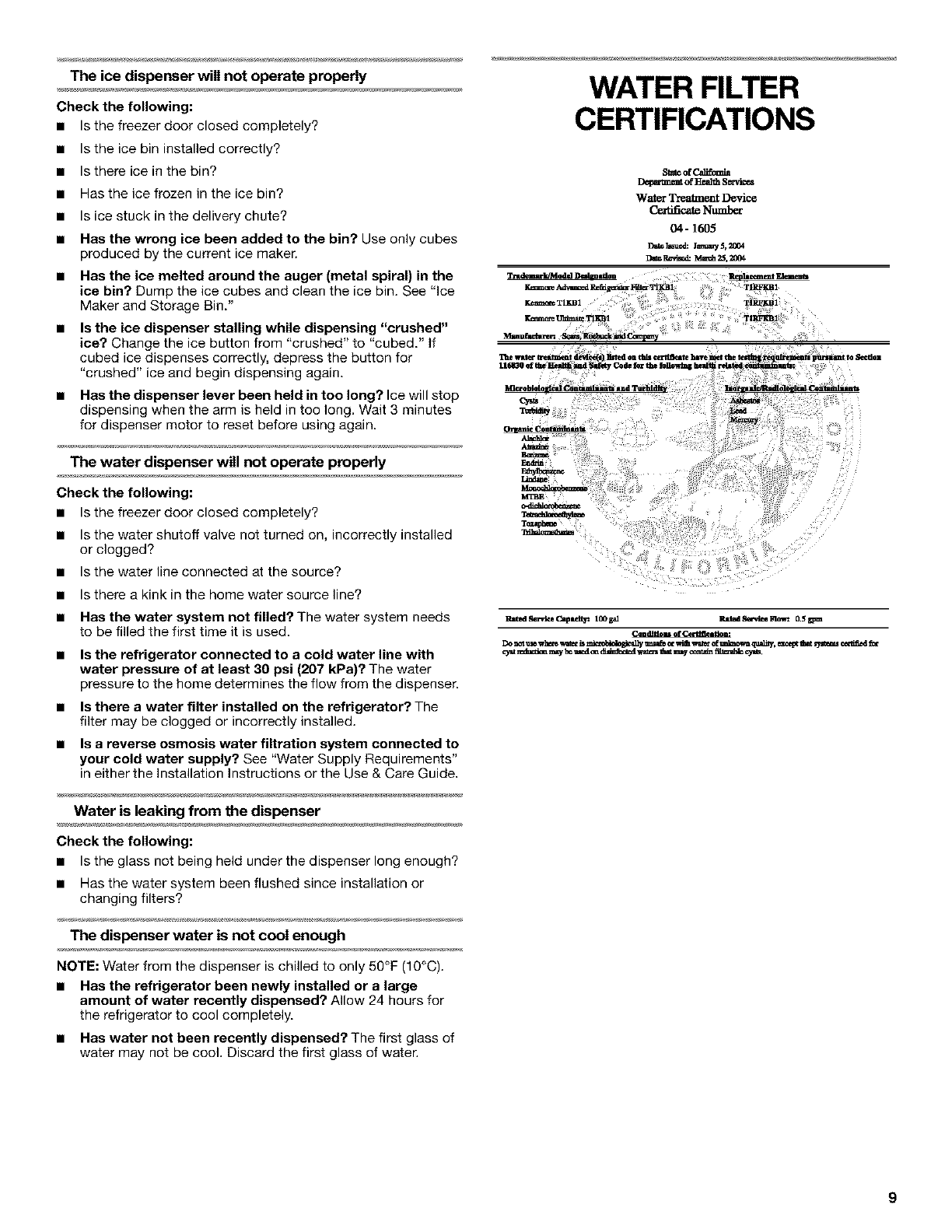

WATER FILTER CERTIFICATIONS ................ 9

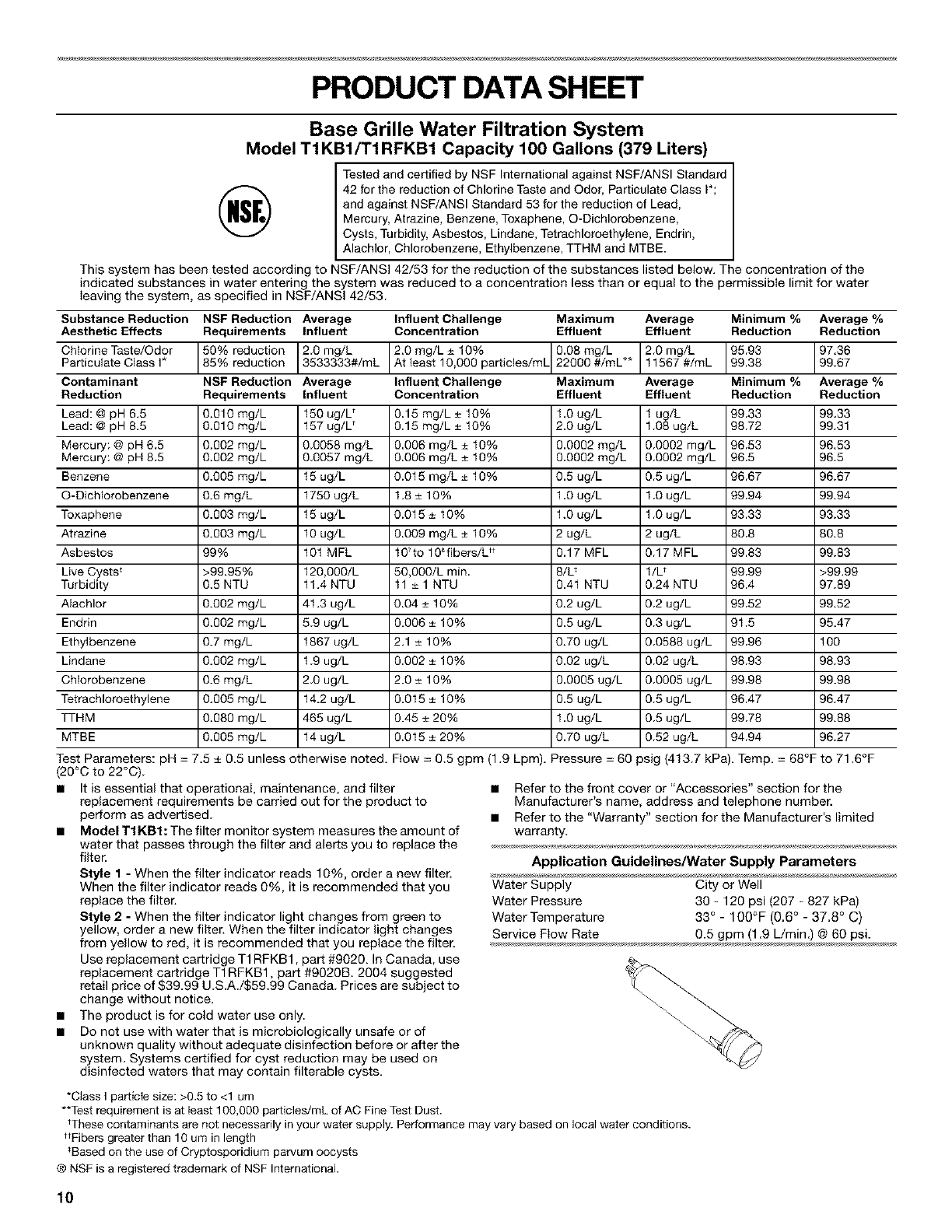

PRODUCT DATA SHEET .............................. 10

PROTECTION AGREEMENTS ...................... 11

WARRANTY .................................................... 11

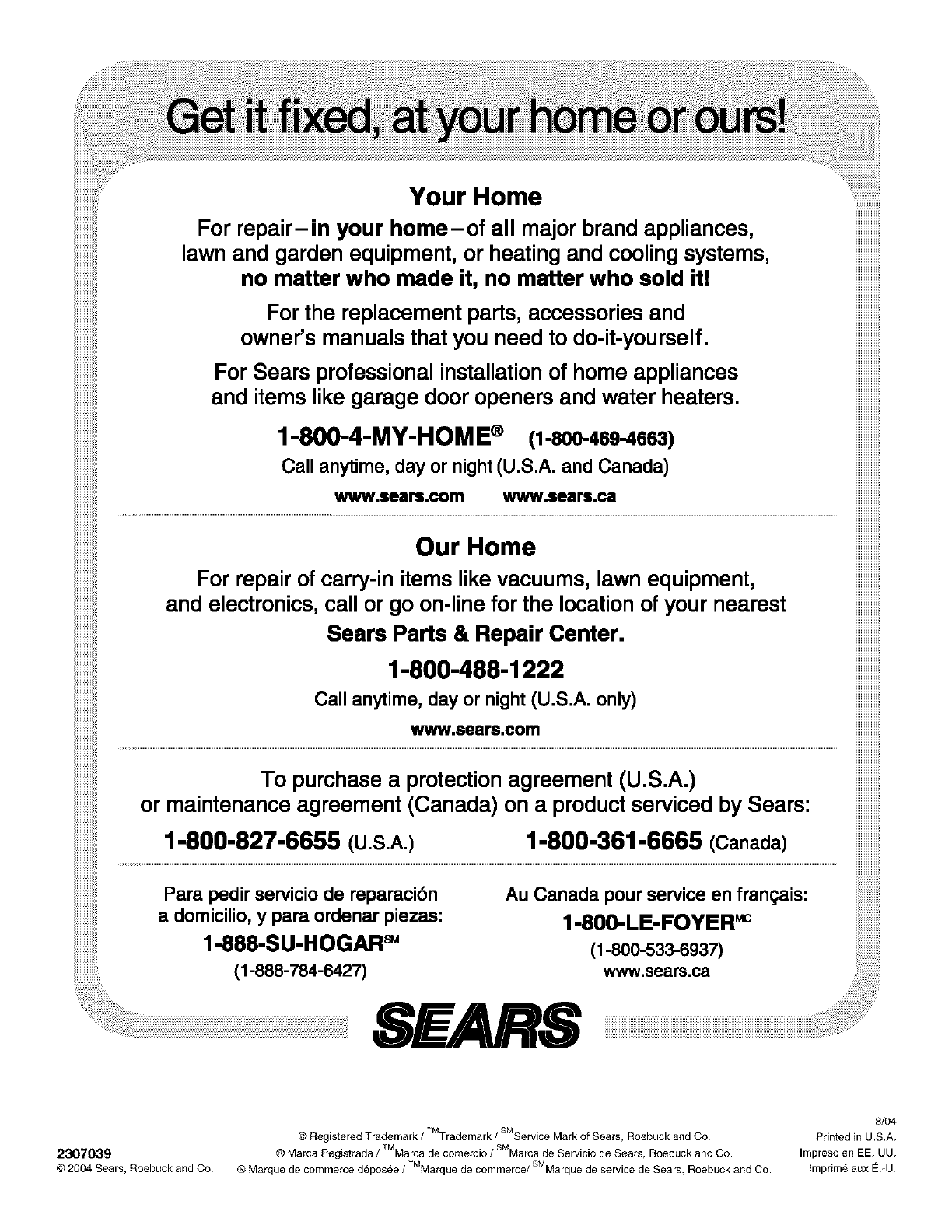

SERVICE NUMBERS ................. BACK COVER

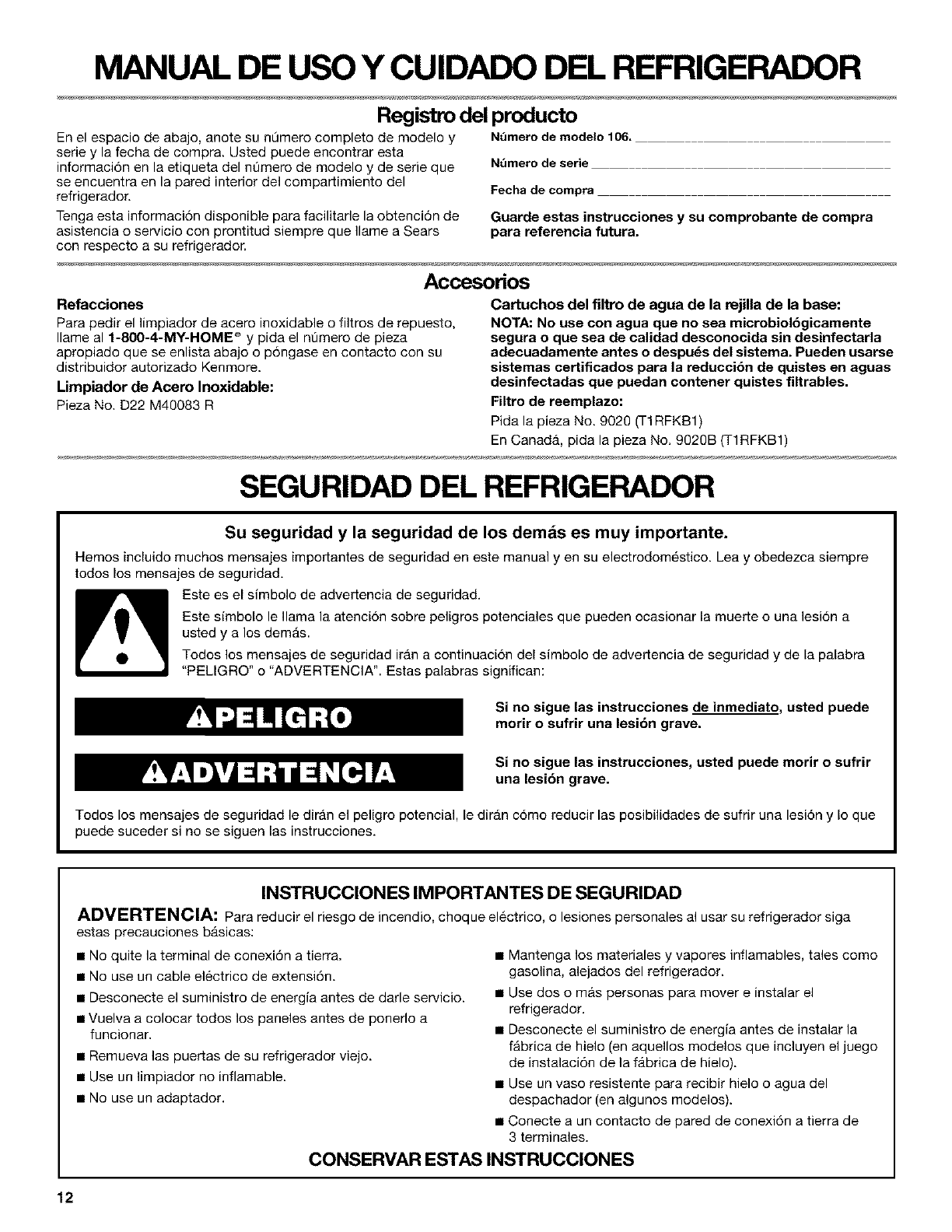

SEGURIDAD DEL REFRIGERADOR ............ 12

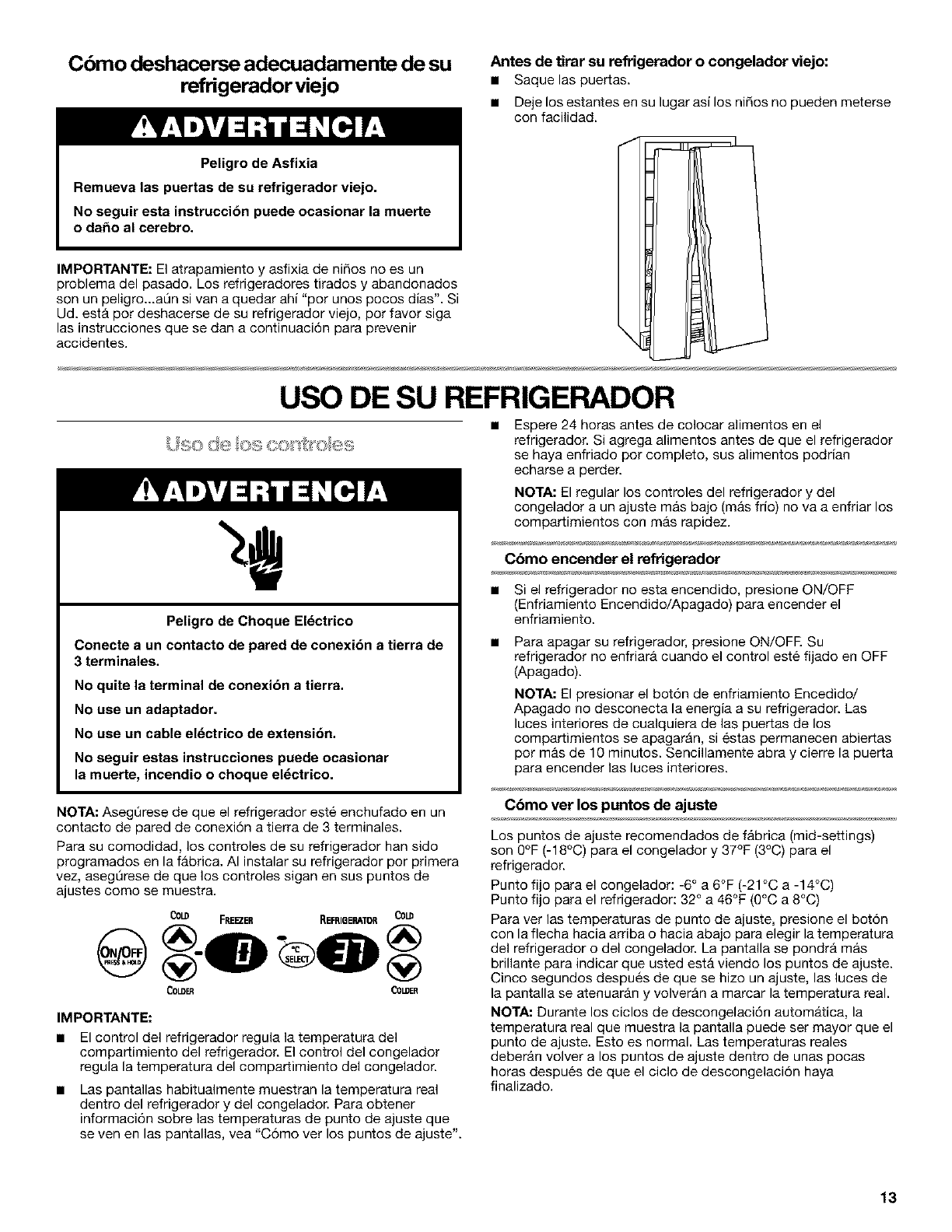

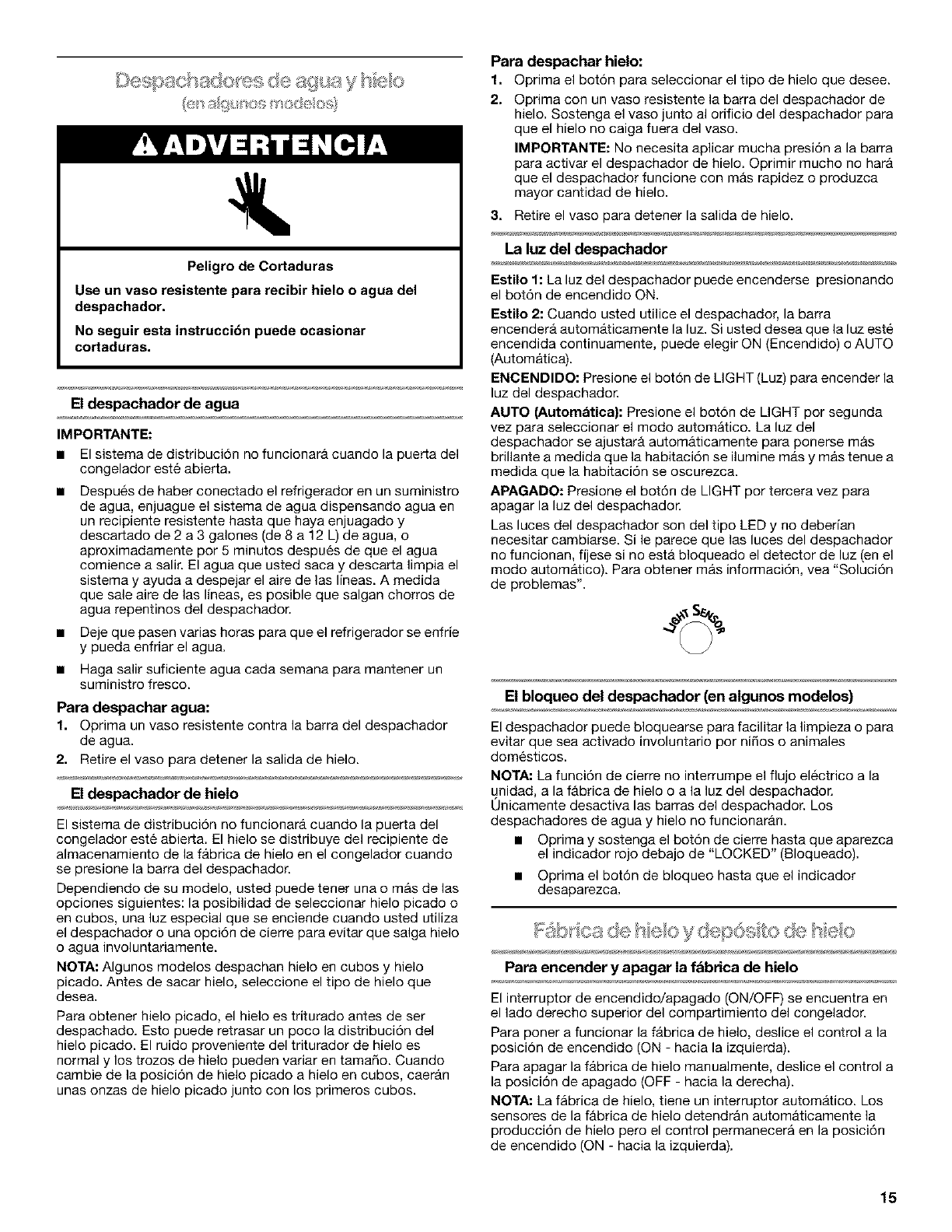

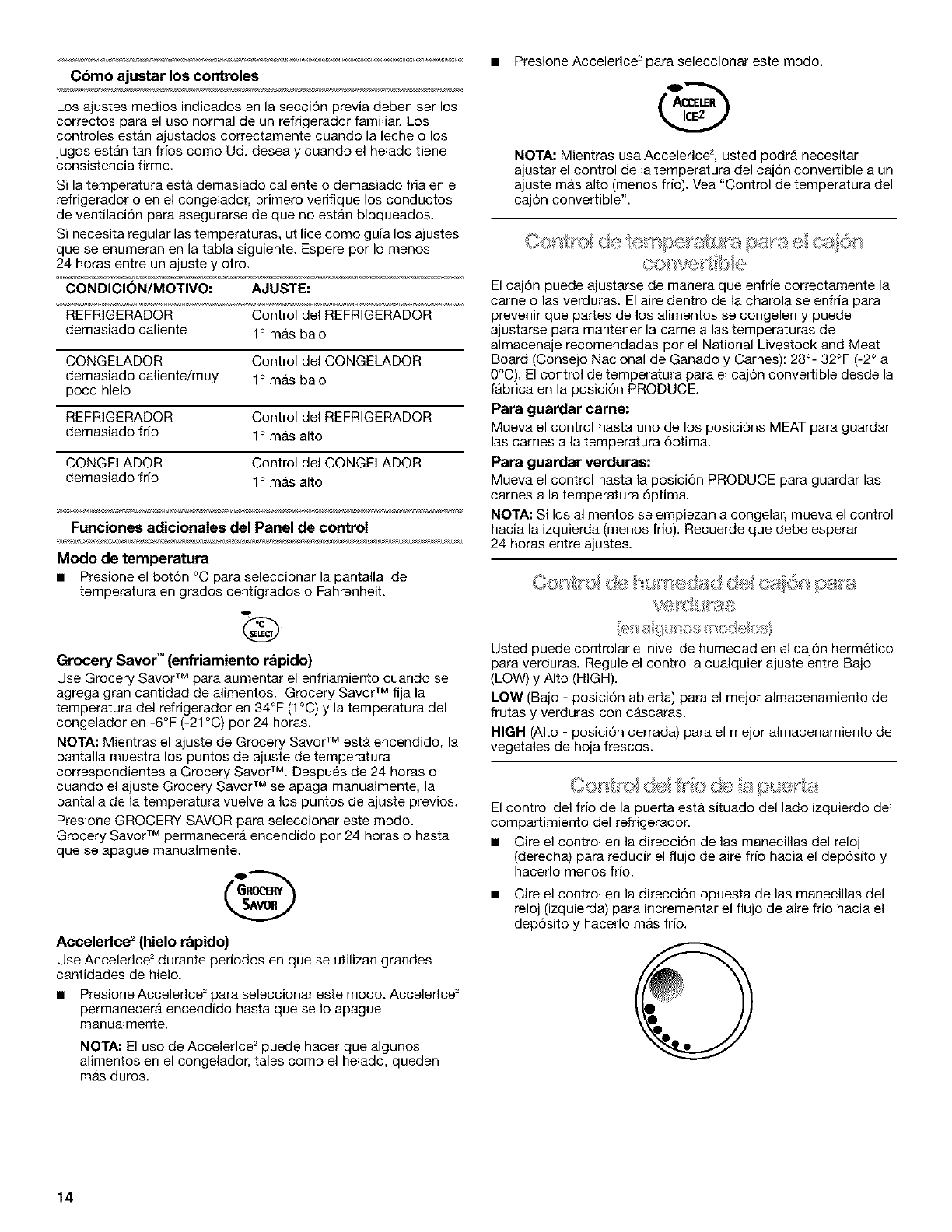

USO DE SU REFRIGERADOR ...................... 13

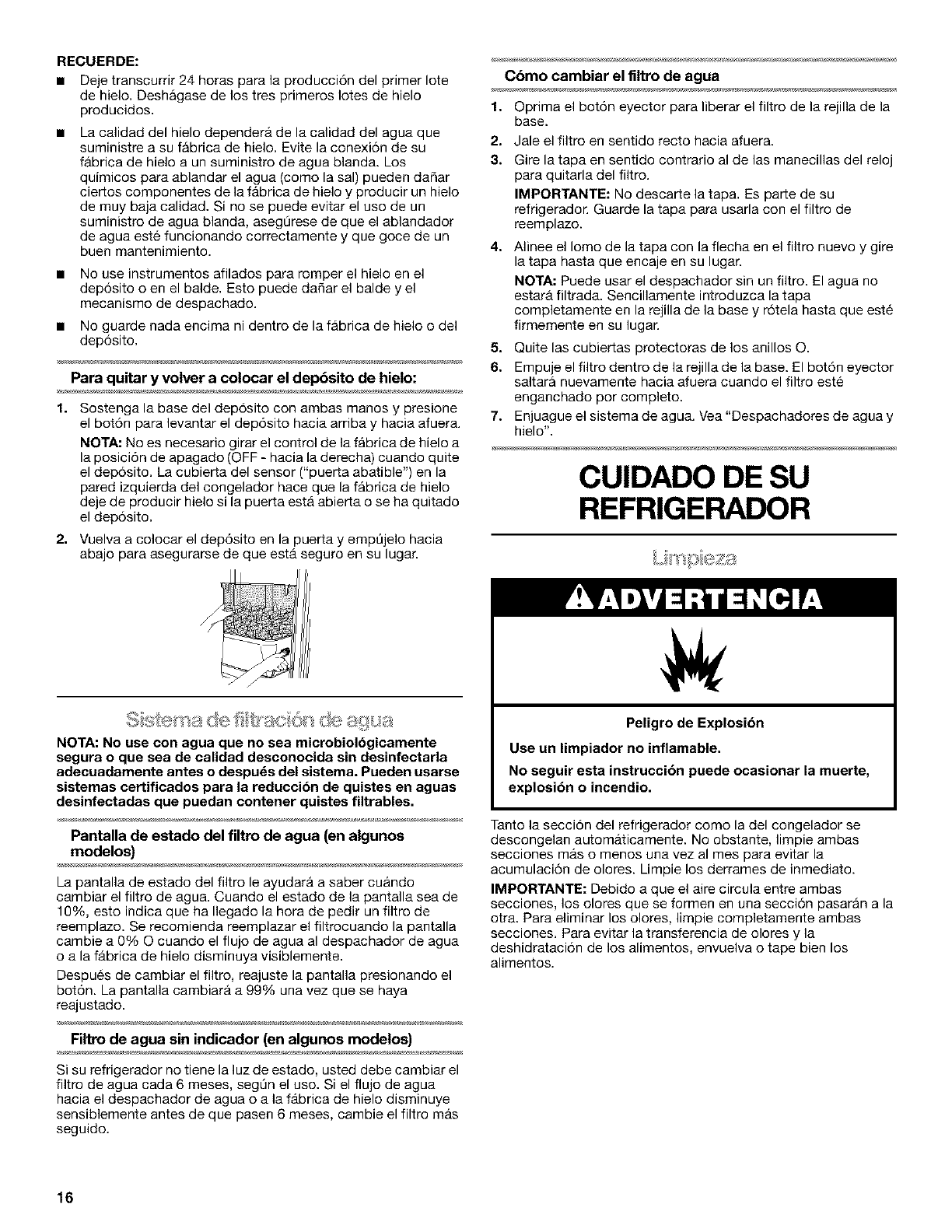

CUIDADO DE SU REFRIGERADOR ............. 16

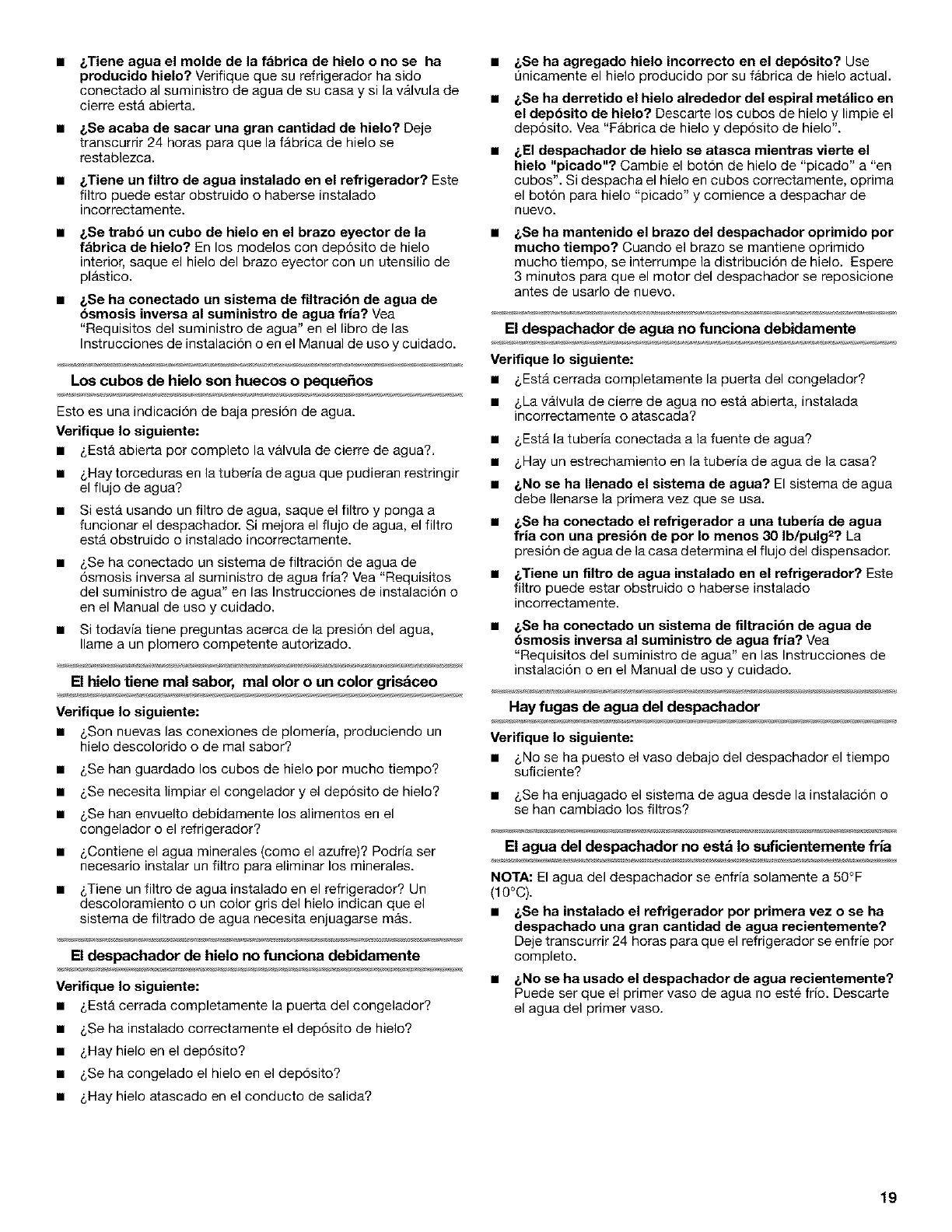

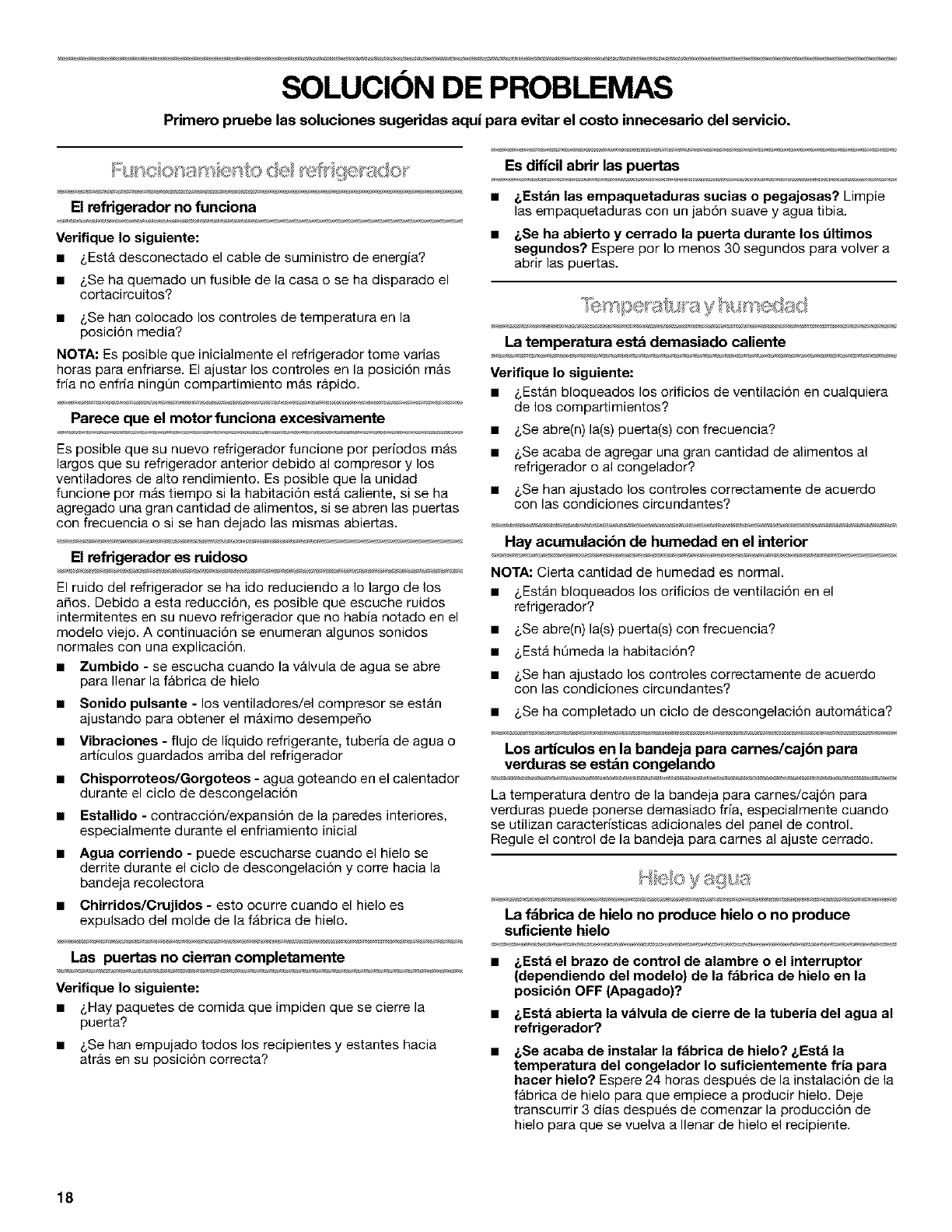

SOLUCION DE PROBLEMAS ....................... 18

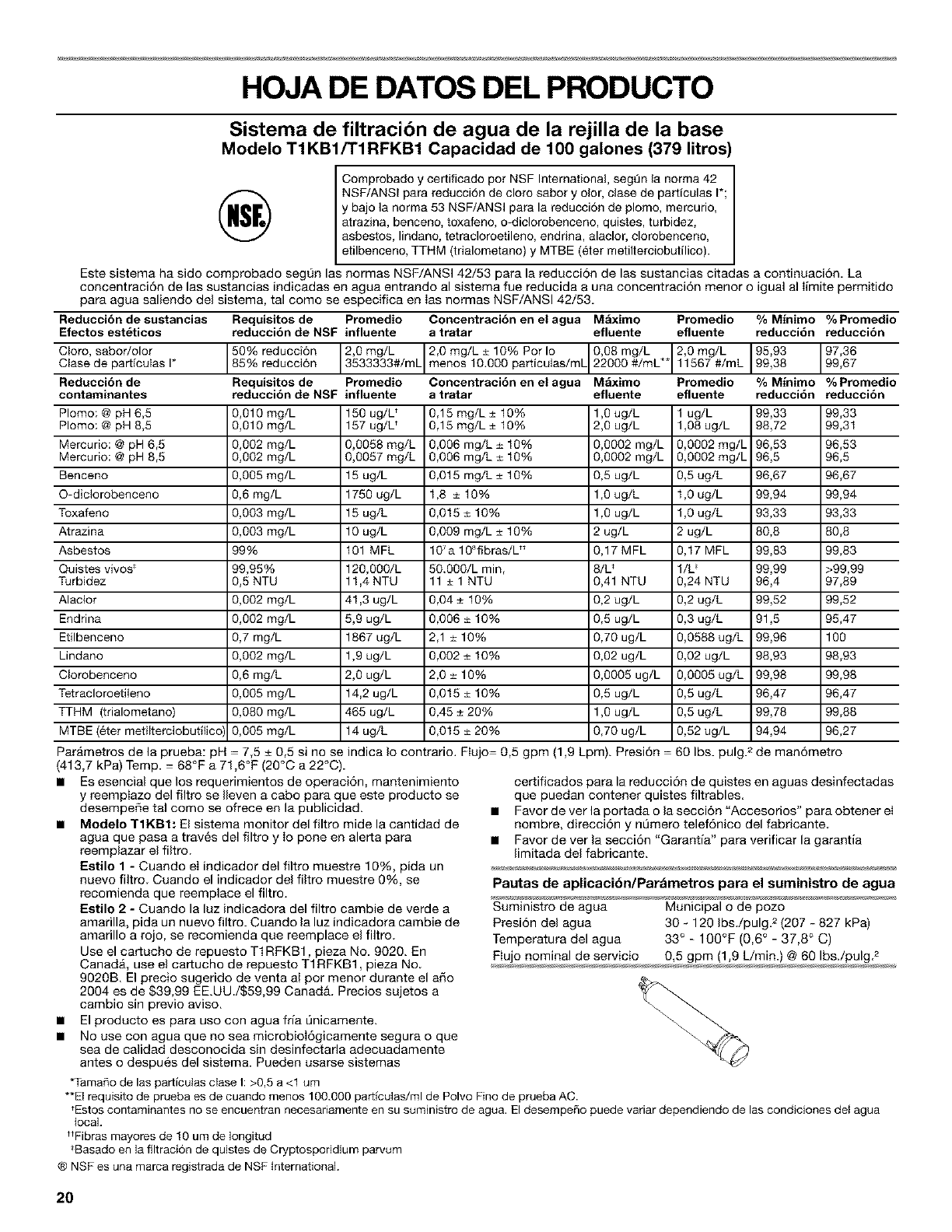

HOJA DE DATOS DEL PRODUCTO ............ 20

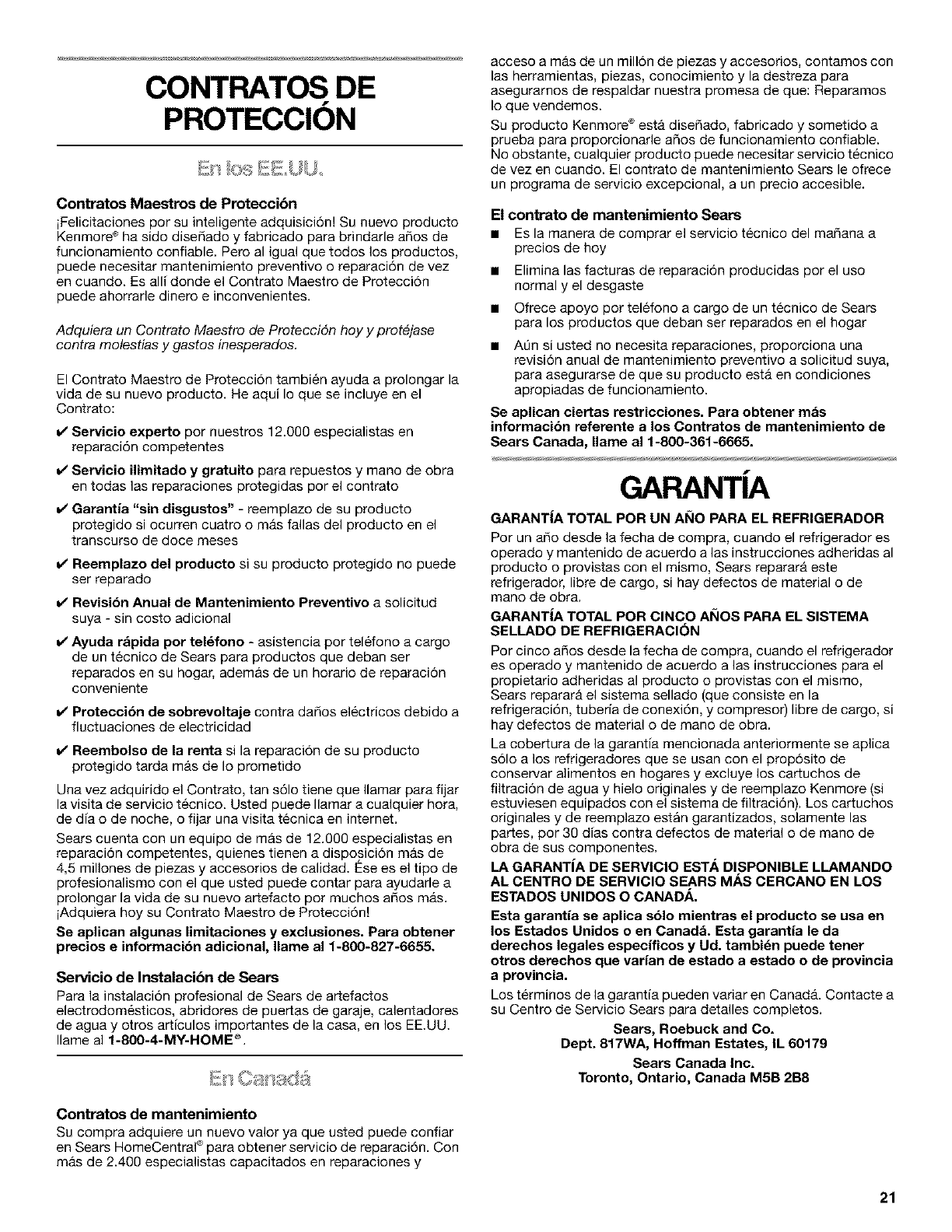

CONTRATOS DE PROTECCION .................. 21

GARANTiA ...................................................... 21

NUMEROS

DE SERVICIO .................... CONTRAPORTADA

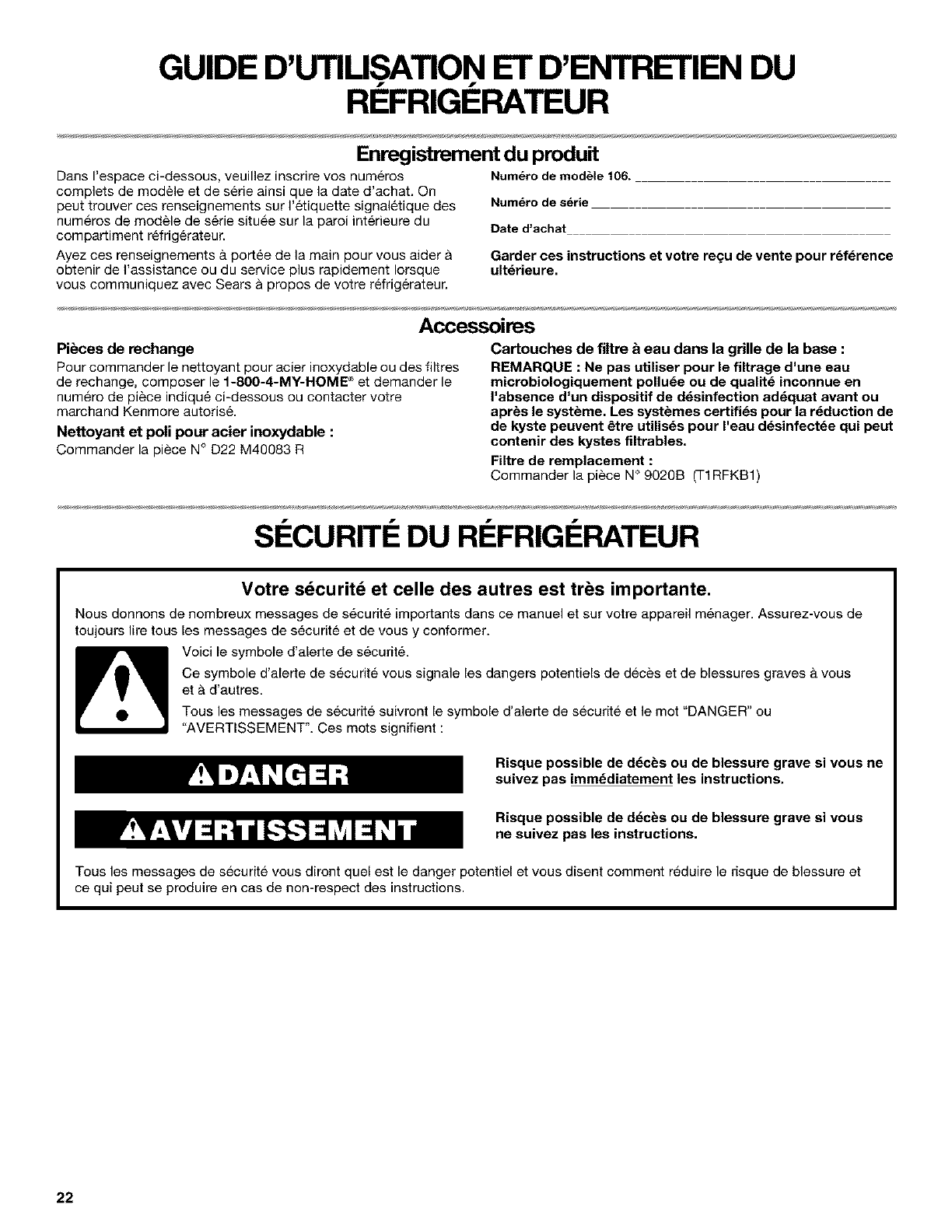

SI_CURITE DU REFRIGERATEUR ................ 22

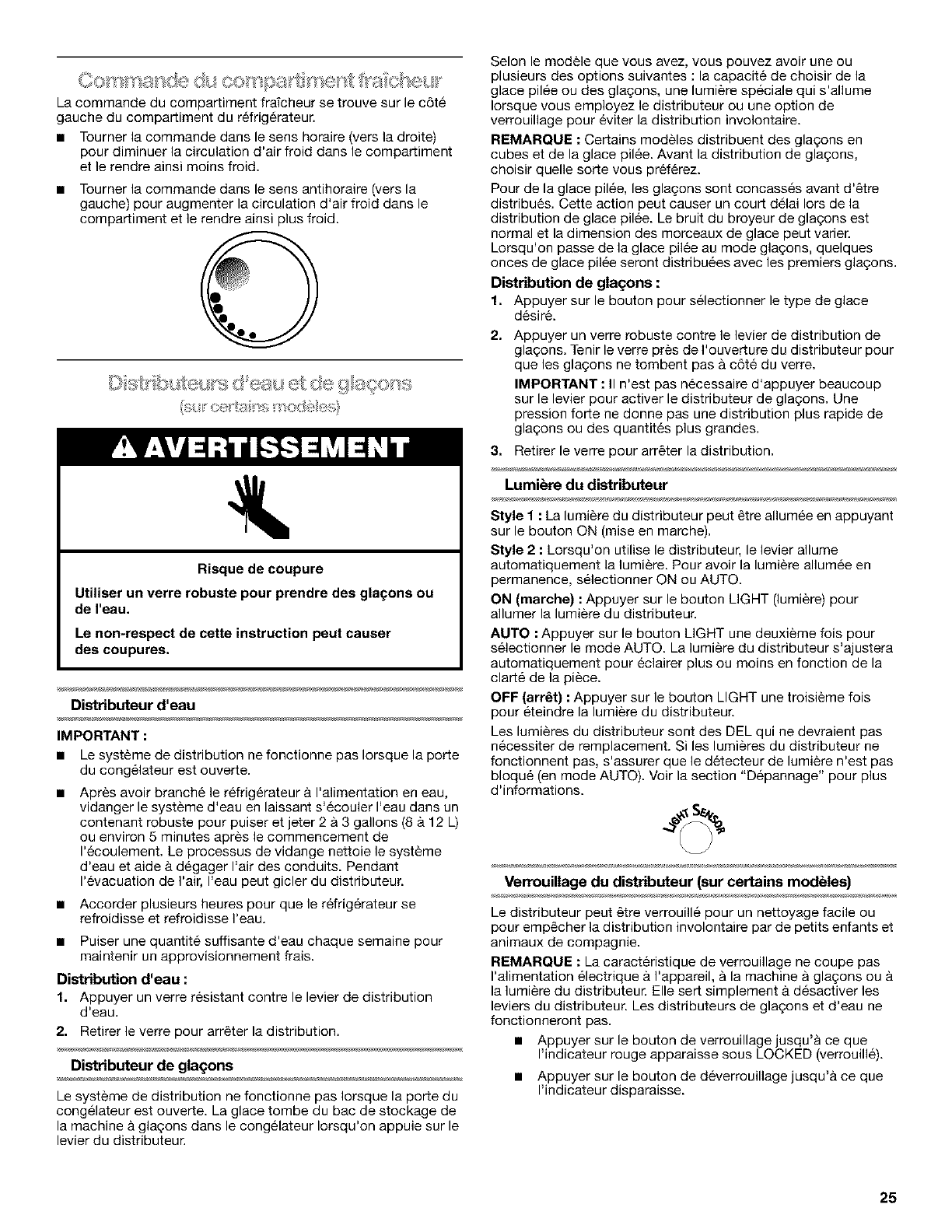

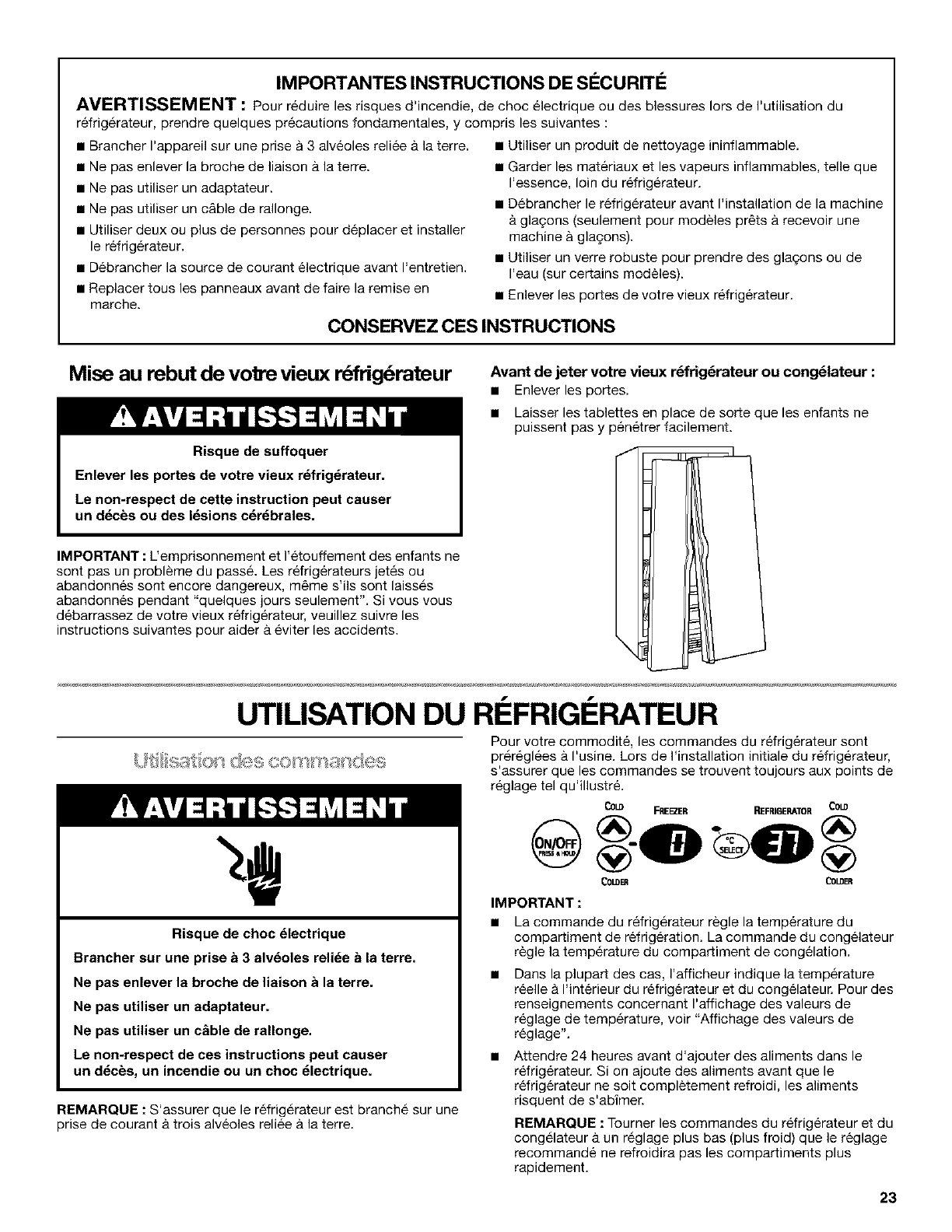

UTILISATION DU REFRIGERATEUR ........... 23

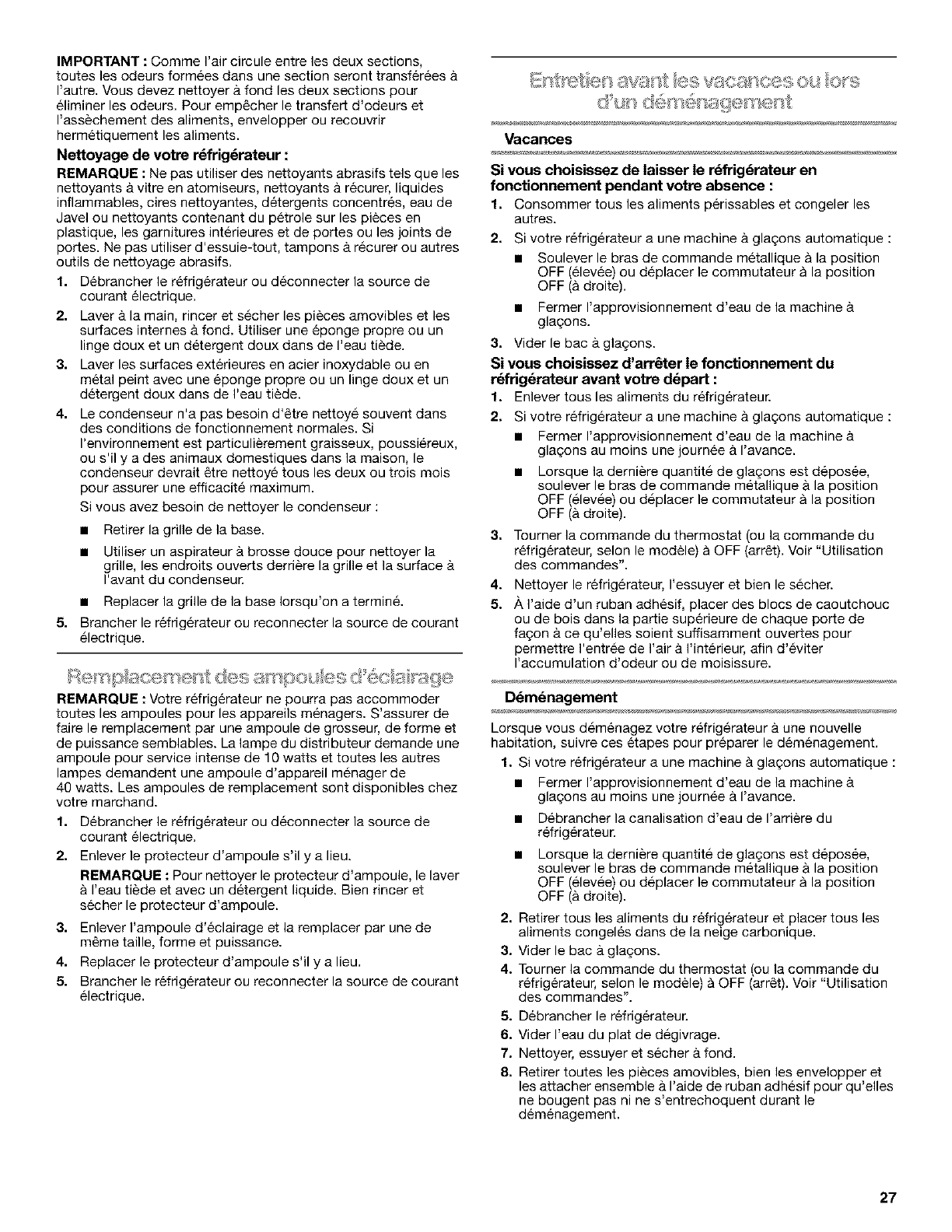

ENTRETIEN DU RI_FRIGr_RATEUR ............. 26

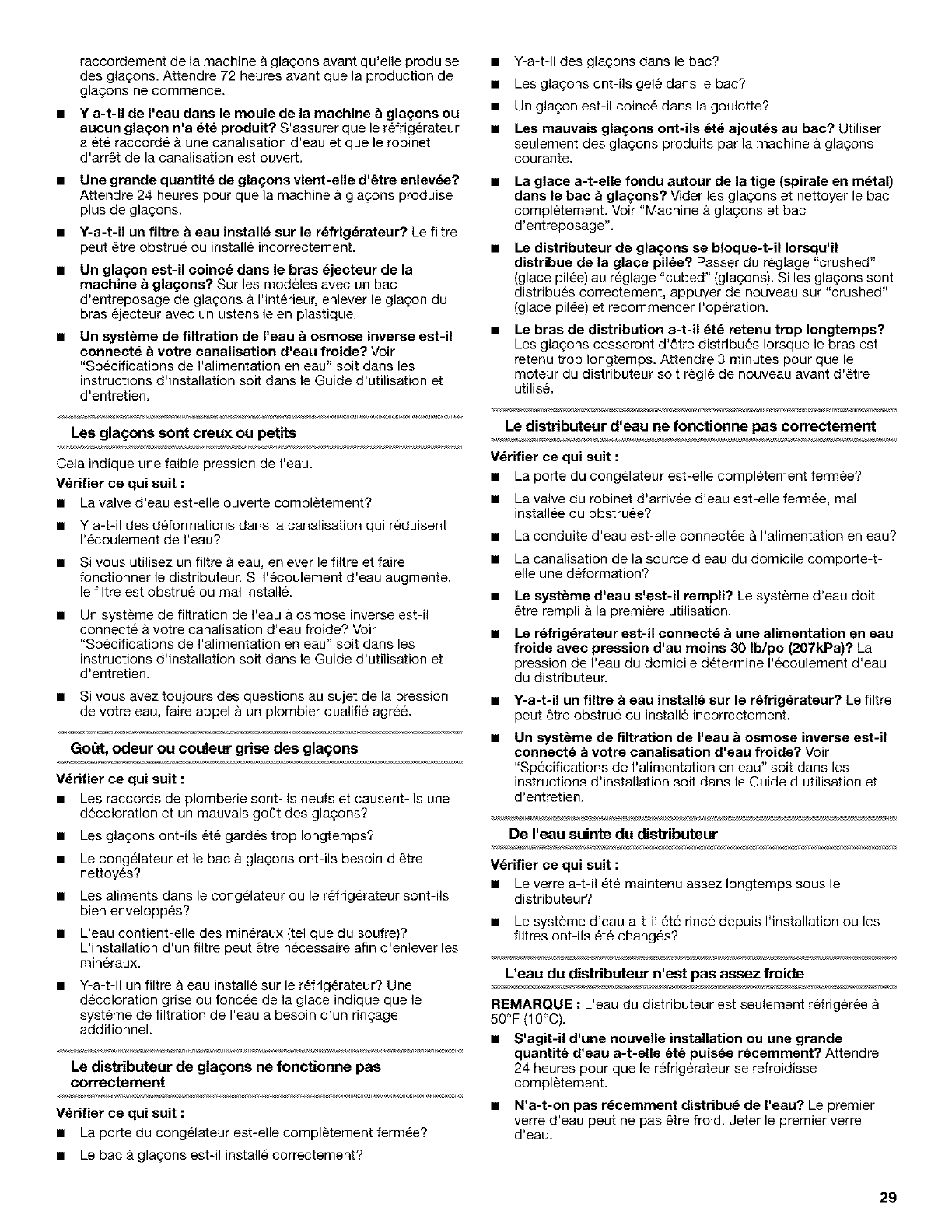

DEPANNAGE .................................................. 28

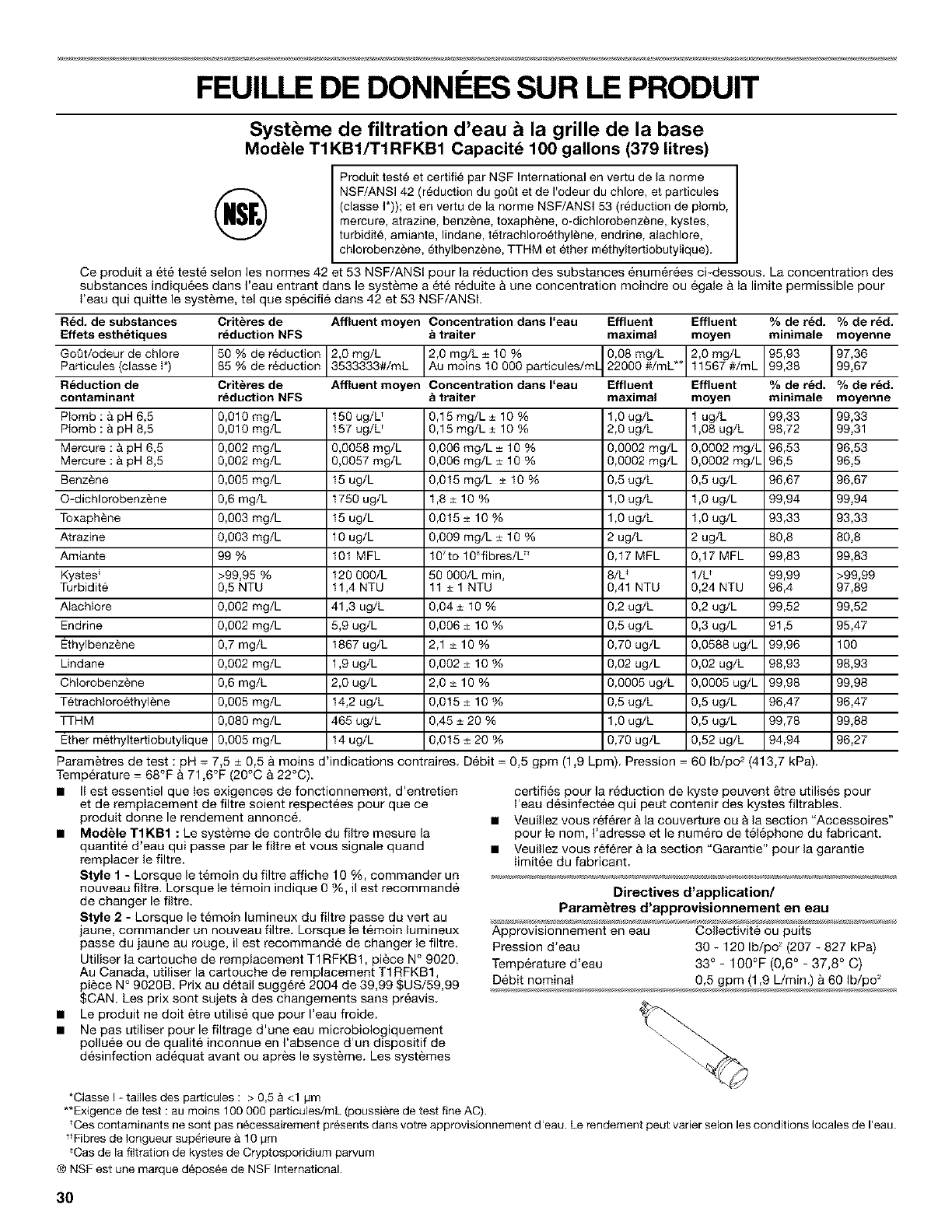

FEUILLE DE DONNEES SUR LE PRODUIT 30

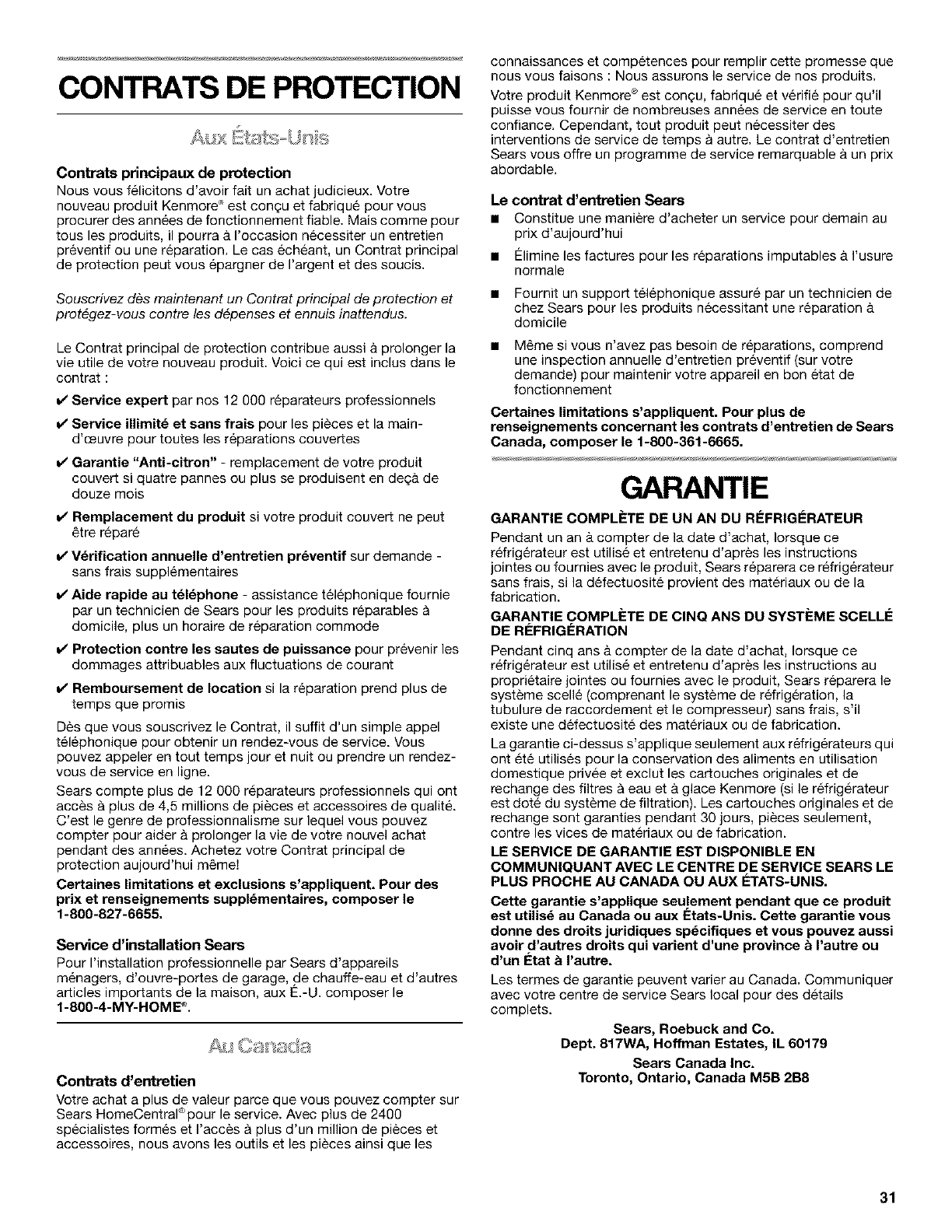

CONTRATS DE PROTECTION ..................... 31

GARANTIE ...................................................... 31

NUMEROS

DE SERVICE ............. COUVERTURE ARRIERE

Product Record

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the

refrigerator compartment.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your refrigerator.

Model number 106,

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

Accessories

Replacement Parts

To order stainless steel cleaner or replacement filters, call

f-8OO-4-MY-HOME ®and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40983 R

Base Grille Water Filter Cartridges:

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system, Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Replacement Filter:

Order Part #9020 (T1RFKB1)

In Canada, Order Part #9029B (T1RFKB1)

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions,

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

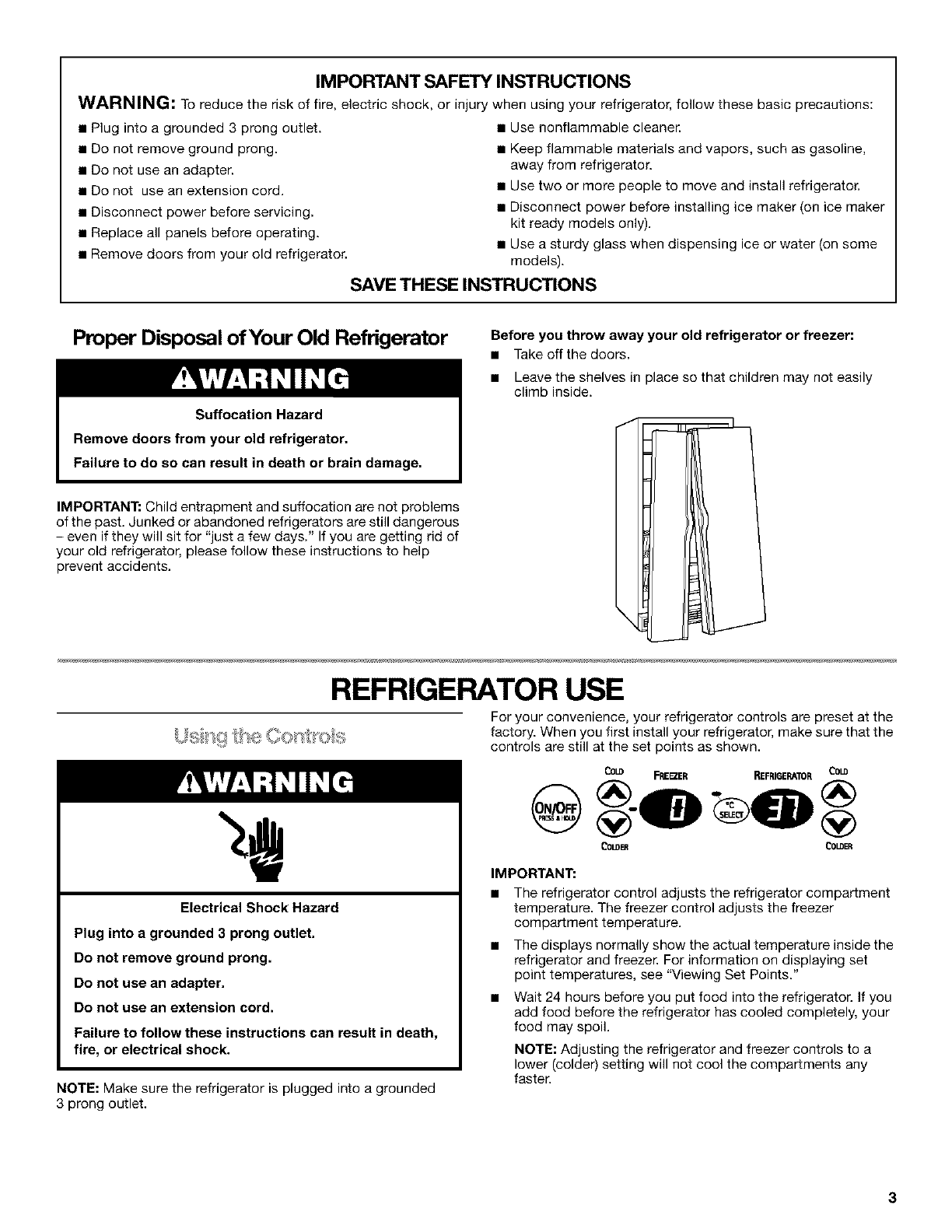

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet.

• Do not remove ground prong.

• Do not use an adapter.

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily

climb inside.

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

-even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

REFRIGERATOR USE

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

NOTE: Make sure the refrigerator is plugged into a grounded

3 prong outlet.

For your convenience, your refrigerator controls are preset at the

factory. When you first install your refrigerator, make sure that the

controls are still at the set points as shown.

COLO FRE_ER REFRI6ERA1OR Cow

CoWER COLDER

IMPORTANT:

• The refrigerator control adjusts the refrigerator compartment

temperature. The freezer control adjusts the freezer

compartment temperature.

• The displays normally show the actual temperature inside the

refrigerator and freezer. For information on displaying set

point temperatures, see "Viewing Set Points."

• Wait 24 hours before you put food into the refrigerator. If you

add food before the refrigerator has cooled completely, your

food may spoil.

NOTE: Adjusting the refrigerator and freezer controls to a

lower (colder) setting will not cool the compartments any

faster.

_J_J_J_J_J_J_*_'_'_'_ NOTE:WhileGrocerySavorTM is on, the display shows the

Turning On Refrigerator Grocery Savor TM temperature set points. After 24 hours or when

_J_J__ Grocery Savor TM is manually turned off, the set points will return

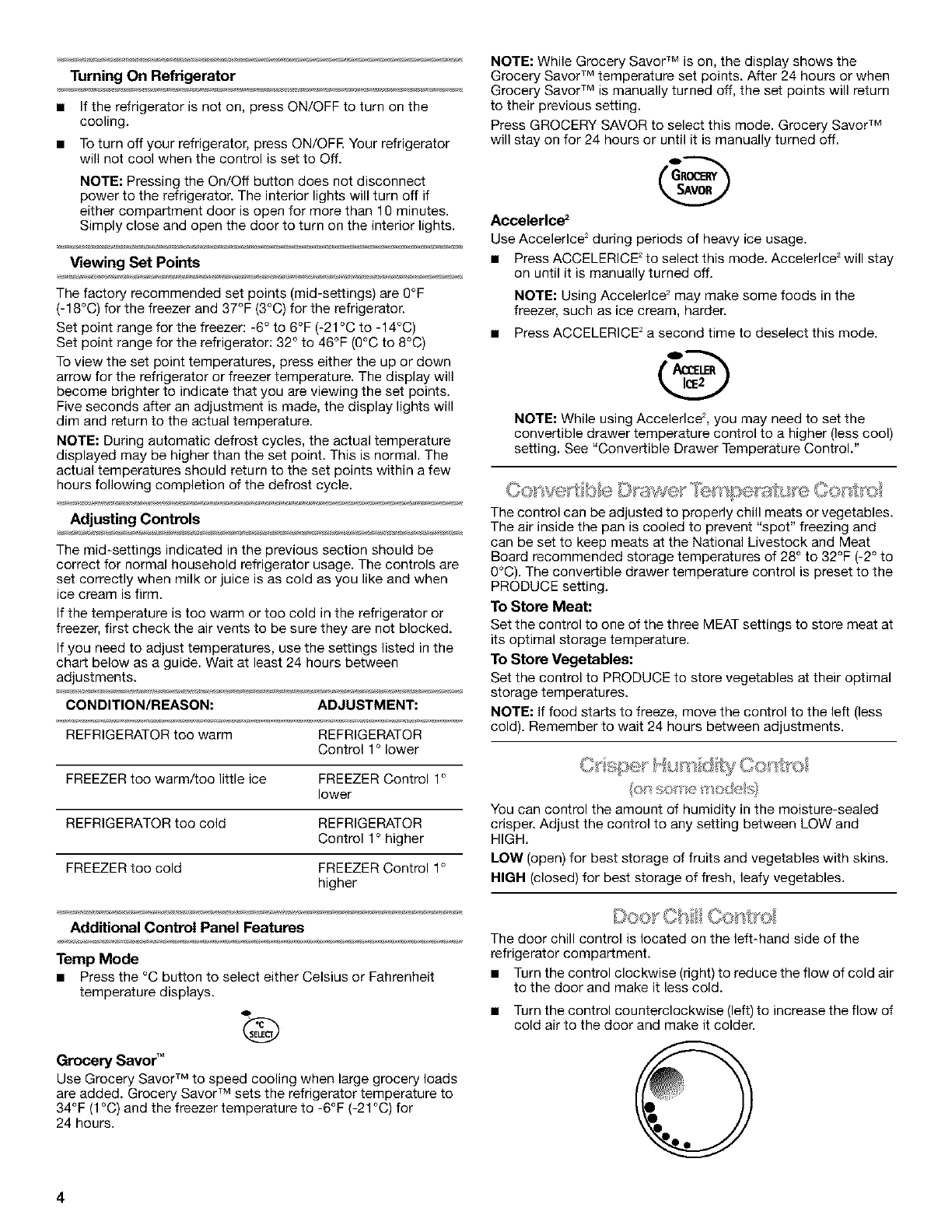

• If the refrigerator is not on, press ON/OFF to turn on the

cooling.

• To turn off your refrigerator, press ON/OFE Your refrigerator

will not cool when the control is set to Off.

NOTE: Pressing the On/Off button does not disconnect

power to the refrigerator. The interior lights will turn off if

either compartment door is open for more than 10 minutes.

Simply close and open the door to turn on the interior lights.

Viewing Set Points

The factory recommended set points (mid-settings) are 0°F

(-18°C) for the freezer and 37°F (3°C) for the refrigerator.

Set point range for the freezer: -6° to 6°F (-21 °C to -14°C)

Set point range for the refrigerator: 32° to 46°F (0°C to 8°C)

To view the set point temperatures, press either the up or down

arrow for the refrigerator or freezer temperature. The display will

become brighter to indicate that you are viewing the set points.

Five seconds after an adjustment is made, the display lights will

dim and return to the actual temperature.

NOTE: During automatic defrost cycles, the actual temperature

displayed may be higher than the set point. This is normal. The

actual temperatures should return to the set points within a few

hours following completion of the defrost cycle.

to their previous setting.

Press GROCERY SAVOR to select this mode. Grocery Savor TM

will stay on for 24 hours or until it is manually turned off.

Accelerlce 2

Use Accelerlce 2during periods of heavy ice usage.

• Press ACCELERICE 2to select this mode. Accelerlce 2will stay

on until it is manually turned off.

NOTE: Using Accelerlce 2 may make some foods in the

freezer, such as ice cream, harder.

• Press ACCELERICE 2a second time to deselect this mode.

NOTE: While using Accelerlce 2,you may need to set the

convertible drawer temperature control to a higher (less cool)

setting. See "Convertible Drawer Temperature Control."

Adjusting Controls

The mid-settings indicated in the previous section should be

correct for normal household refrigerator usage. The controls are

set correctly when milk or juice is as cold as you like and when

ice cream is firm.

If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not blocked.

If you need to adjust temperatures, use the settings listed in the

chart below as a guide. Wait at least 24 hours between

adjustments.

CONDITION/REASON: ADJUSTMENT:

REFRIGERATOR too warm REFRIGERATOR

The control can be adjusted to properly chill meats or vegetables.

The air inside the pan is cooled to prevent "spot" freezing and

can be set to keep meats at the National Livestock and Meat

Board recommended storage temperatures of 28° to 32°F (-2 ° to

0°C). The convertible drawer temperature control is preset to the

PRODUCE setting.

To Store Meat:

Set the control to one of the three MEAT settings to store meat at

its optimal storage temperature.

To Store Vegetables:

Set the control to PRODUCE to store vegetables at their optimal

storage temperatures.

NOTE: If food starts to freeze, move the control to the left (less

cold). Remember to wait 24 hours between adjustments.

Control 1° lower

FREEZER too warm/too little ice FREEZER Control 1°

lower

REFRIGERATOR too cold REFRIGERATOR

Control 1° higher

FREEZER too cold FREEZER Control 1°

higher

You can control the amount of humidity in the moisture-sealed

crisper. Adjust the control to any setting between LOW and

HIGH.

LOW (open) for best storage of fruits and vegetables with skins.

HIGH (closed) for best storage of fresh, leafy vegetables.

Additional Control Panel Features

Temp Mode

• Press the °C button to select either Celsius or Fahrenheit

temperature displays.

Grocery Savor TM

Use Grocery Savor TM to speed cooling when large grocery loads

are added. Grocery Savor TM sets the refrigerator temperature to

34°F (1°C) and the freezer temperature to -6°F (-21°C) for

24 hours.

The door chill control is located on the left-hand side of the

refrigerator compartment.

• Turn the control clockwise (right) to reduce the flow of cold air

to the door and make it less cold.

• Turn the control counterclockwise (left) to increase the flow of

cold air to the door and make it colder.

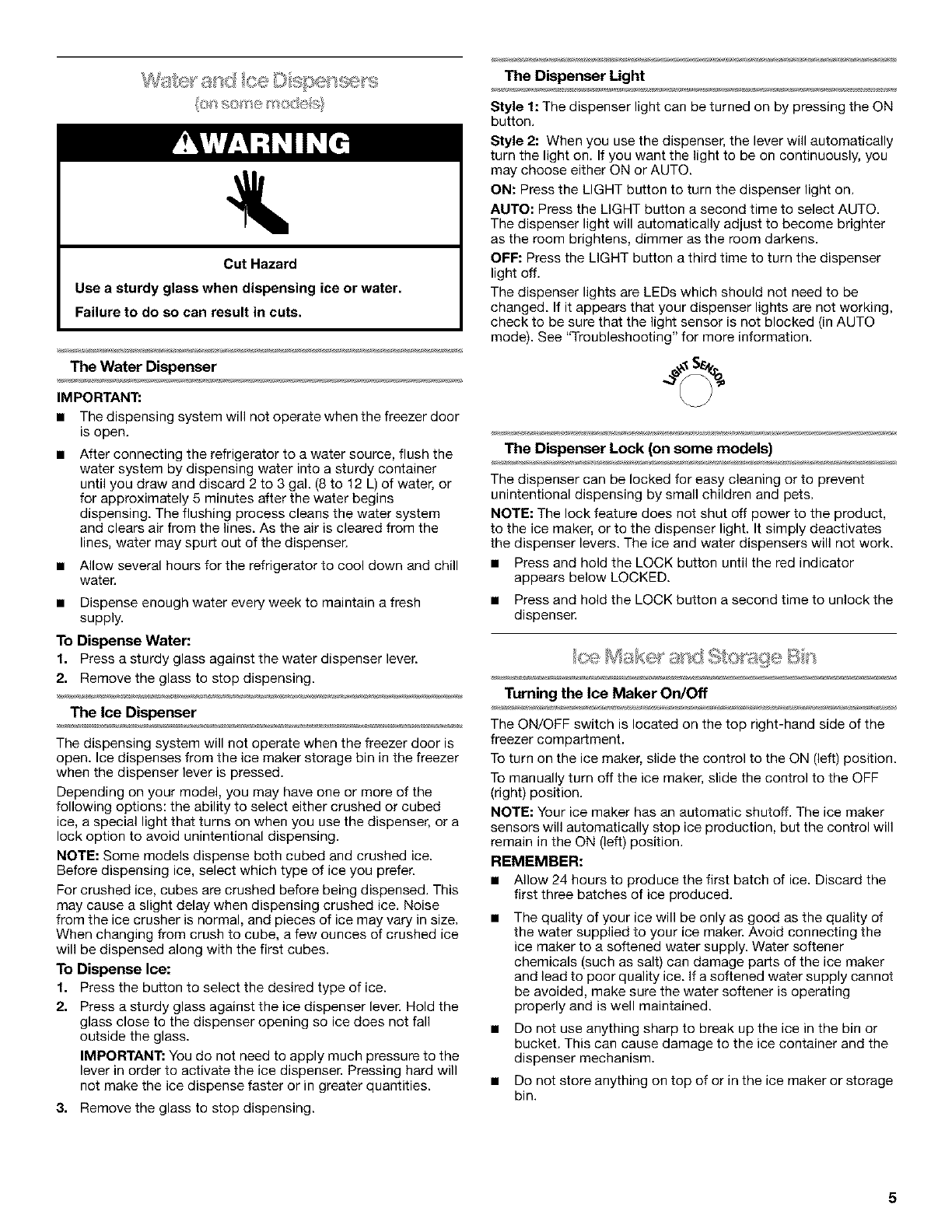

........... } S_,}_i _,{_}_,5_f:,S The Dispenser Light

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

The Water Dispenser

IMPORTANT:

• The dispensing system will not operate when the freezer door

is open.

• After connecting the refrigerator to a water source, flush the

water system by dispensing water into a sturdy container

until you draw and discard 2 to 3 gal. (8 to 12 L) of water, or

for approximately 5 minutes after the water begins

dispensing. The flushing process cleans the water system

and clears air from the lines. As the air is cleared from the

lines, water may spurt out of the dispenser.

• Allow several hours for the refrigerator to cool down and chill

water.

• Dispense enough water every week to maintain a fresh

supply.

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.

The Ice Dispenser

The dispensing system will not operate when the freezer door is

open• Ice dispenses from the ice maker storage bin in the freezer

when the dispenser lever is pressed•

Depending on your model, you may have one or more of the

following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a

lock option to avoid unintentional dispensing•

NOTE: Some models dispense both cubed and crushed ice.

Before dispensing ice, select which type of ice you prefer.

For crushed ice, cubes are crushed before being dispensed. This

may cause a slight delay when dispensing crushed ice. Noise

from the ice crusher is normal, and pieces of ice may vary in size•

When changing from crush to cube, a few ounces of crushed ice

will be dispensed along with the first cubes.

To Dispense Ice:

1. Press the button to select the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever• Hold the

glass close to the dispenser opening so ice does not fall

outside the glass•

IMPORTANT: You do not need to apply much pressure to the

lever in order to activate the ice dispenser• Pressing hard will

not make the ice dispense faster or in greater quantities.

3. Remove the glass to stop dispensing.

Style 1: The dispenser light can be turned on by pressing the ON

button.

Style 2: When you use the dispenser, the lever will automatically

turn the light on. If you want the light to be on continuously, you

may choose either ON or AUTO.

ON: Press the LIGHT button to turn the dispenser light on.

AUTO: Press the LIGHT button a second time to select AUTO.

The dispenser light will automatically adjust to become brighter

as the room brightens, dimmer as the room darkens•

OFF: Press the LIGHT button a third time to turn the dispenser

light off.

The dispenser lights are LEDs which should not need to be

changed. If it appears that your dispenser lights are not working,

check to be sure that the light sensor is not blocked (in AUTO

mode)• See "Troubleshooting" for more information.

The Dispenser Lock (on some models)

The dispenser can be locked for easy cleaning or to prevent

unintentional dispensing by small children and pets•

NOTE: The lock feature does not shut off power to the product,

to the ice maker, or to the dispenser light. It simply deactivates

the dispenser levers. The ice and water dispensers will not work.

• Press and hold the LOCK button until the red indicator

appears below LOCKED.

• Press and hold the LOCK button a second time to unlock the

dispenser.

Turning the Ice Maker On/Off

The ON/OFF switch is located on the top right-hand side of the

freezer compartment.

To turn on the ice maker, slide the control to the ON (left) position.

To manually turn off the ice maker, slide the control to the OFF

(right) position•

NOTE: Your ice maker has an automatic shutoff. The ice maker

sensors will automatically stop ice production, but the control will

remain in the ON (left) position.

REMEMBER:

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced•

The quality of your ice will be only as good as the quality of

the water supplied to your ice maker• Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage parts of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not use anything sharp to break up the ice in the bin or

bucket. This can cause damage to the ice container and the

dispenser mechanism•

• Do not store anything on top of or in the ice maker or storage

bin.

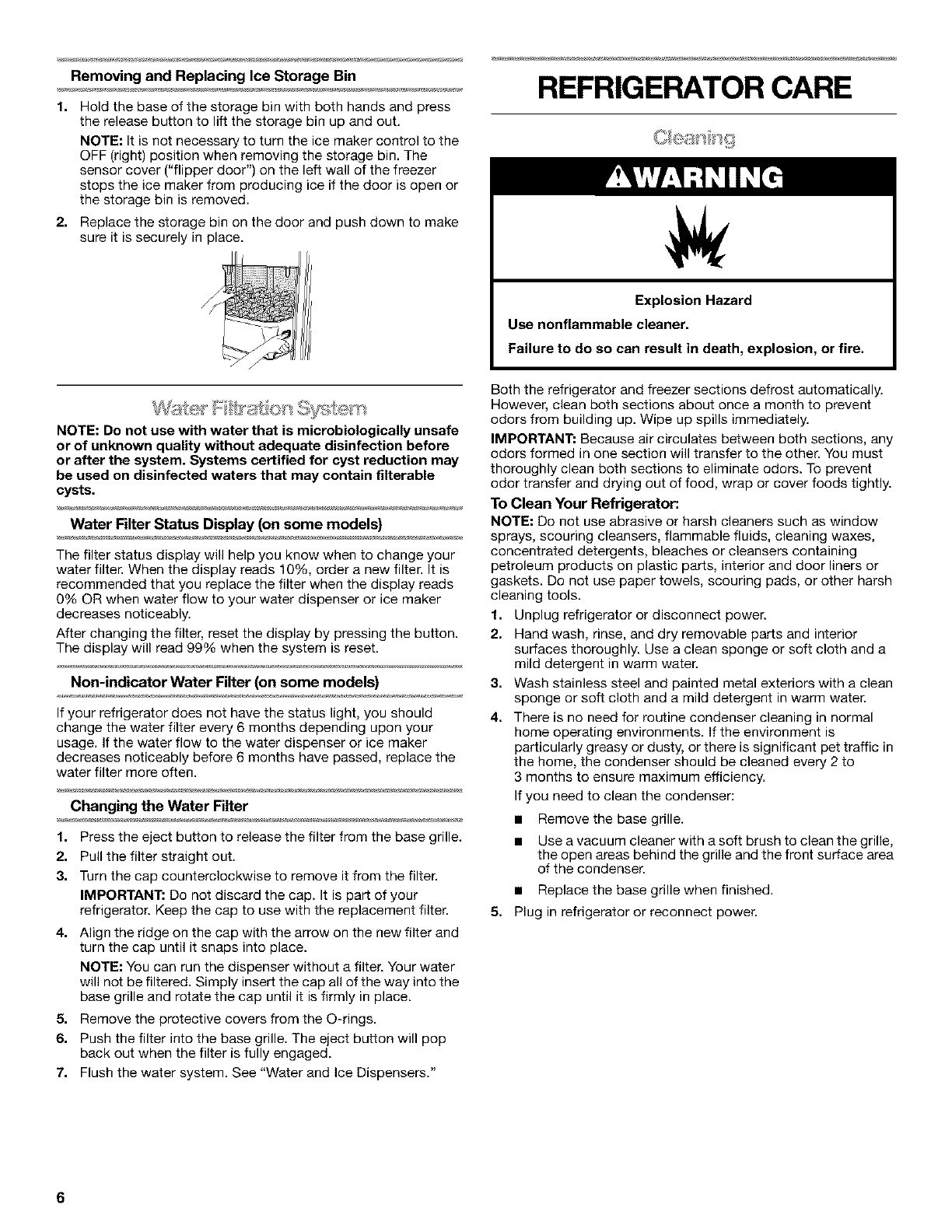

Removing and Replacing Ice Storage Bin

1. Hold the base of the storage bin with both hands and press

the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the

OFF (right) position when removing the storage bin. The

sensor cover ("flipper door") on the left wall of the freezer

stops the ice maker from producing ice if the door is open or

the storage bin is removed.

2. Replace the storage bin on the door and push down to make

sure it is securely in place.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Water Filter Status Display (on some models)

The filter status display will help you know when to change your

water filter. When the display reads 10%, order a new filter. It is

recommended that you replace the filter when the display reads

0% OR when water flow to your water dispenser or ice maker

decreases noticeably.

After changing the filter, reset the display by pressing the button.

The display will read 99% when the system is reset.

Non-indicator Water Filter (on some models)

If your refrigerator does not have the status light, you should

change the water filter every 6 months depending upon your

usage. If the water flow to the water dispenser or ice maker

decreases noticeably before 6 months have passed, replace the

water filter more often.

Changing the Water Filter

1. Press the eject button to release the filter from the base grille.

2. Pull the filter straight out.

3. Turn the cap counterclockwise to remove it from the filter.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

4. Align the ridge on the cap with the arrow on the new filter and

turn the cap until it snaps into place.

NOTE: You can run the dispenser without a filter. Your water

will not be filtered. Simply insert the cap all of the way into the

base grille and rotate the cap until it is firmly in place.

5. Remove the protective covers from the O-rings.

6. Push the filter into the base grille. The eject button will pop

back out when the filter is fully engaged.

7. Flush the water system. See "Water and Ice Dispensers."

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer and drying out of food, wrap or cover foods tightly.

To Clean Your Refrigerator:.

NOTE: Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning waxes,

concentrated detergents, bleaches or cleansers containing

petroleum products on plastic parts, interior and door liners or

gaskets. Do not use paper towels, scouring pads, or other harsh

cleaning tools.

1. Unplug refrigerator or disconnect power.

2. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

3. Wash stainless steel and painted metal exteriors with a clean

sponge or soft cloth and a mild detergent in warm water.

4. There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

5. Plug in refrigerator or reconnect power.

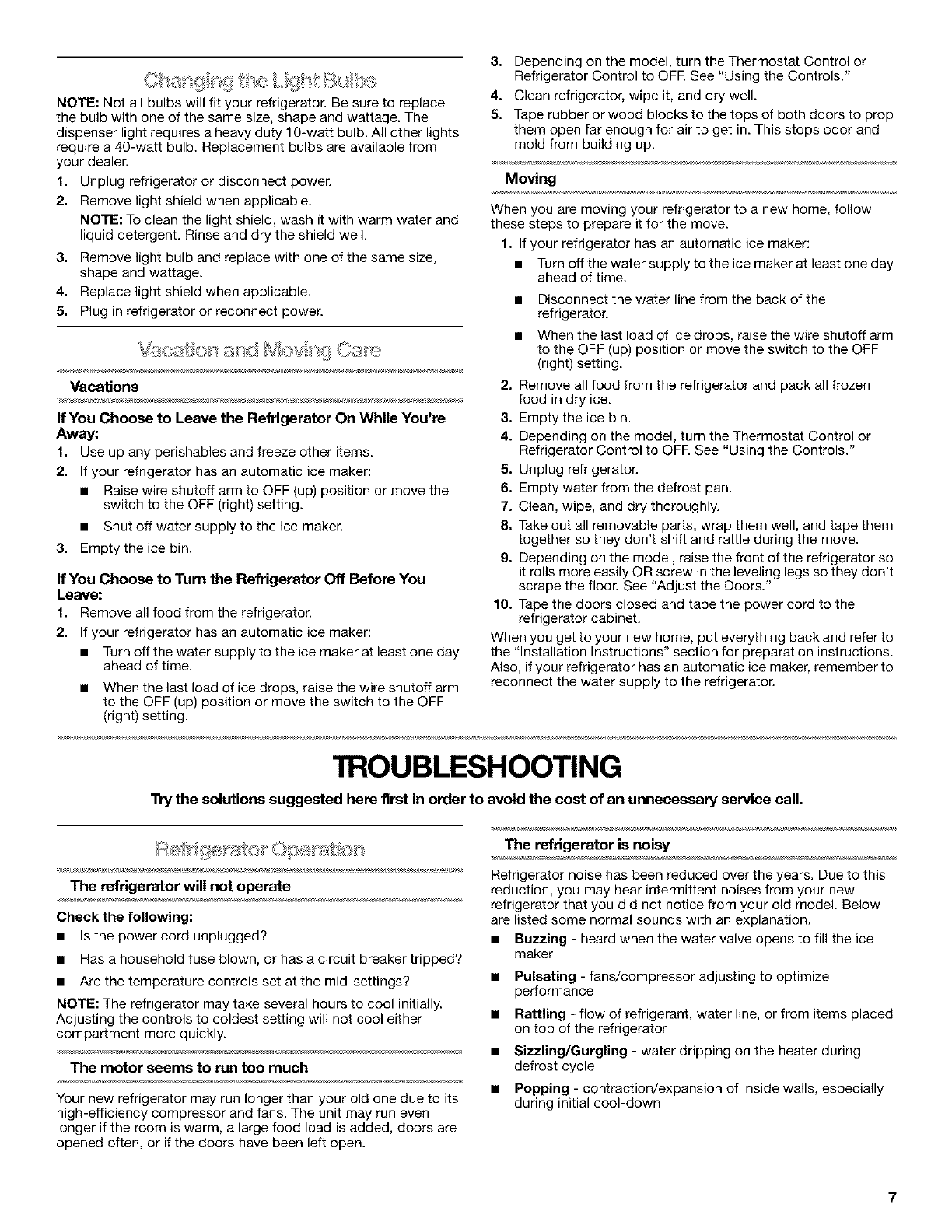

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace

the bulb with one of the same size, shape and wattage. The

dispenser light requires a heavy duty 10-watt bulb. All other lights

require a 40-watt bulb. Replacement bulbs are available from

your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable.

NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,

shape and wattage.

4. Replace light shield when applicable.

5. Plug in refrigerator or reconnect power.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

3. Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen

food in dry ice.

3. Empty the ice bin.

4. Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

fO. Tape the doors closed and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

The refrigerator will not operate

Check the following:

• Is the power cord unplugged?

• Has a household fuse blown, or has a circuit breaker tripped?

• Are the temperature controls set at the mid-settings?

NOTE: The refrigerator may take several hours to cool initially.

Adjusting the controls to coldest setting will not cool either

compartment more quickly.

The motor seems to run too much

Your new refrigerator may run longer than your old one due to its

high-efficiency compressor and fans. The unit may run even

longer if the room is warm, a large food load is added, doors are

opened often, or if the doors have been left open.

The refrigerator is noisy

Refrigerator noise has been reduced over the years. Due to this

reduction, you may hear intermittent noises from your new

refrigerator that you did not notice from your old model. Below

are listed some normal sounds with an explanation.

•Buzzing - heard when the water valve opens to fill the ice

maker

•Pulsating - fans/compressor adjusting to optimize

performance

•Rattling - flow of refrigerant, water line, or from items placed

on top of the refrigerator

•Sizzling/Gurgling - water dripping on the heater during

defrost cycle

• Popping - contraction/expansion of inside walls, especially

during initial cool-down

•Water running - may be heard when water melts during the

defrost cycle and runs into the drain pan

• Creaking/Cracking - occurs as ice is being ejected from the

ice maker mold.

The doors will not close completely

Check the following:

• Are food packages blocking the door open?

• Are all bins and shelves pushed back into the correct

positions?

The doors are difficult to open

•Are the gaskets dirty or sticky?. Clean gaskets with mild

soap and warm water.

•Has the door been opened and closed within the last few

seconds? Wait at least 30 seconds to reopen the doors.

The ice maker is not producing ice or not enough ice

•Is the ice maker wire shutoff arm or switch (depending on

models) in the OFF position?

Temperature is too warm

Check the following:

• Are the air vents blocked in either compartment?

• Are the door(s) opened often?

• Has a large amount of food just been added to the

refrigerator or freezer?

• Are the controls set correctly for the surrounding conditions?

There is interior moisture buildup

NOTE: Some moisture is normal.

• Are the air vents blocked in the refrigerator?

• Are the door(s) opened often?

• Is the room humid? •

• Are the controls set correctly for the surrounding conditions?

• Was an automatic self-defrost cycle completed?

Items in meat pan/crisper are freezing

The temperature inside the meat pan/crisper may become too •

cold, especially when using some additional control panel

features. Adjust the meat pan control to the closed setting.

Is the water line shutoff valve to the refrigerator turned

on?

Has the ice maker just been installed? Is the freezer

temperature cold enough to produce ice? Wait 24 hours

after ice maker hookup for ice production to begin. Allow

3 days after ice production begins to completely fill ice

container.

Does the ice maker mold have water in it or has no ice

been produced? Make sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on.

Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

Is there a water filter installed on the refrigerator?. The

filter may be clogged or installed incorrectly.

Is an ice cube jammed in the ice maker ejector arm?

For models with an interior ice bin, remove the ice from the

ejector arm with a plastic utensil.

Is areverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements"

in either the Installation Instruction booklet or the Use & Care

Guide.

The ice cubes are hollow or small

This is an indication of low water pressure.

Check the following:

• Is the water shutoff valve fully open?

• Are there kinks in the water lines that could restrict water

flow?

If you are using a water filter, remove the filter and operate the

dispenser. If water flow increases, the filter is clogged or

incorrectly installed.

Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements" in

either the Installation Instructions or the Use & Care Guide.

If you still have questions regarding your water pressure, call

a licensed, qualified plumber.

Off-taste, odor or gray color in the ice

Check the following:

• Are the plumbing connections new, causing discolored or off-

flavored ice?

• Have the ice cubes been stored too long?

• Does the freezer and ice bin need to be cleaned?

• Has food in the freezer or refrigerator been wrapped

properly?

• Does the water contain minerals (such as sulfur)? A filter may

need to be installed to remove the minerals.

• Is there a water filter installed on the refrigerator? Gray or

dark discoloration in ice indicates that the water filtration

system needs additional flushing.

The ice dispenser will not operate properly

Check the following:

• Is the freezer door closed completely?

• Is the ice bin installed correctly?

• Is there ice in the bin?

• Has the ice frozen in the ice bin?

• Is ice stuck in the delivery chute?

•Has the wrong ice been added to the bin? Use only cubes

produced by the current ice maker.

•Has the ice melted around the auger (metal spiral) in the

ice bin? Dump the ice cubes and clean the ice bin. See "Ice

Maker and Storage Bin."

•Is the ice dispenser stalling while dispensing "crushed"

ice? Change the ice button from "crushed" to "cubed." If

cubed ice dispenses correctly, depress the button for

"crushed" ice and begin dispensing again.

•Has the dispenser lever been held in too long? Ice will stop

dispensing when the arm is held in too long. Wait 3 minutes

for dispenser motor to reset before using again.

The water dispenser will not operate properly

Check the following:

• Is the freezer door closed completely?

• Is the water shutoff valve not turned on, incorrectly installed

or clogged?

• Is the water line connected at the source?

• Is there a kink in the home water source line?

•Has the water system not filled? The water system needs

to be filled the first time it is used.

• Is the refrigerator connected to a cold water line with

water pressure of at least 30 psi (207 kPa)? The water

pressure to the home determines the flow from the dispenser.

• Is there a water filter installed on the refrigerator?. The

filter may be clogged or incorrectly installed.

• Is a reverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements"

in either the Installation Instructions or the Use & Care Guide.

Water is leaking from the dispenser

Check the following:

• Is the glass not being held under the dispenser long enough?

• Has the water system been flushed since installation or

changing filters?

The dispenser water is not cool enough

NOTE: Water from the dispenser is chilled to only 50°F (10°C).

•Has the refrigerator been newly installed or a large

amount of water recently dispensed? Allow 24 hours for

the refrigerator to cool completely.

•Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

WATER FILTER

CERTIFICATIONS

stereof _omie

Dcpmlmmt of l_tlth Services

Water Treatment Device

C_tificat_ Number

04-1605

D_ ]_d: Ja_ar/5, 2004

Dine Rev_e_ I*_=r.h25, 2005

_irJMe_J Dq_mmJe_ I_hu_mtat EIt=aem

K=oamnm Adv=_ed Re_]_==iar l_t _ T]X_ ] TIRFIOB!

o._= Fpt==_==

AJa=bt_

Bevzea=

Eadrm

MTBN

Rat=dSa_,keCa_==_: t00xal _ttedSecv_t_. 0.SX_=

(Ca_fioD ef Cet'ffflemffea:

PRODUCT DATA SHEET

Base Grille Water Filtration System

Model TIKB1/TIRFKB1 Capacity 100 Gallons (379 Liters)

Tested and certified by NSF International against NSF/ANSI Standard

42 for the reduction of Chlorine Taste and Odor, Particulate Class I*;

and against NSF/ANSI Standard 53 for the reduction of Lead,

Mercury. Atrazine, Benzene, Toxaphene, O-Dichlorobenzene,

Cysts, Turbidity. Asbestos, Lindane, Tetrachloroethylene, Endrin,

Alachlor, Chlorobenzene, Ethylbenzene, TTHM and MTBE.

This system has been tested according to NSF/ANSI 42/53 for the reduction of the substances listed below. The concentration of the

indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water

leaving the system, as specified in NSF/ANSI 42/53

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 2,0 mg/L 2,0 mg/L ± 10% 0,08 mg/L 2,0 mg/L 195,93 97.36

Particulate Class I* 85% reduction 3533333#/mL At east 10.000 part e es/mL 22000 #/mL** 11567 #/mL I 99,38 99.67

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.010 mg/L 150 ug/L _ 0.15 mg/L ± 10% 1,0 ug/L 1 ug/L 99,33 99.33

Lead: @ pH 8.5 0.010 mg/L 157 ug/L _ 0.15 mg/L ± 10% 2,0 ug/L 1,08 ug/L 98,72 99.31

Mercury: @ pH 6,5 0.002 mg/L 0,0058 mg/L 0.006 mg/L ± 10% 0,0002 mg/L 0,0002 mg/L 96,53 96.53

Mercury: @ pH 8,5 0.002 mg/L 0,0057 mg/L 0.006 mg/L ± 10% 0,0002 mg/L 0,0002 mg/L 96,5 96.5

Benzene 0.005 mg/L 15 ug/L 0.015 mg/L ± 10% 0.5 ug/L 0.5 ug/L 96.67 96.67

O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 ± 10% 1.0 ug/L 1.0 ug/L 99.94 99.94

Toxaphene 0.003 mg/L 15 ug/L 0.015 ± 10% 1.0 ug/L 1.0 ug/L 93.33 93.33

Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L ± 10% 2 ug/L 2 ug/L 80.8 80.8

Asbestos 99% 101 MFL 107to 10_fibers/L tt 0.17 MFL 0.17 MFL 99.83 99.83

Live Cysts >99.95% 120,000/L 50,000/L min. 8/M 1/L_ 99.99 >99.99

Turbidity 0.5 NTU 11.4 NTU 11 ± 1 NTU 0.41 NTU 0.24 NTU 96.4 97.89

Alachlor 0.002 mg/L 41.3 ug/L 0.04 ± 10% 0.2 ug/L 0.2 ug/L 99.52 99.52

Endsn 0.002 mg/L 5.9 ug/L 0.006 ± 10% 0.5 ug/L 0.3 ug/L 91.5 95.47

Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 ± 10% 0.70 ug/L 0.0588 ug/L 99.96 100

Lindane 0.002 mg/L 1.9 ug/L 0.002 ± 10% 0.02 ug/L 0.02 ug/L 98.93 98.93

Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 ± 10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98

Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 ± 10% 0.5 ug/L 0.5 ug/L 96.47 96.47

TTHM 0.080 mg/L 465 ug/L 0.45 ± 20% 1.0 ug/L 0.5 ug/L 99.78 99.88

MTBE 0.005 mg/L 14 ug/L 0.015 ± 20% 0.70 ug/L 0.52 ug/L 94.94 96.27

Test Parameters: pH - 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure - 60 psig (413.7 kPa). Temp. - 68°F to 71.6°F

(20°C to 22°C).

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model TI KS1: The filter monitor system measures the amount of

water that passes through the filter and alerts you to replace the

filter.

Style 1 -When the filter indicator reads 10%, order a new filter.

When the filter indicator reads 0%, it is recommended that you

replace the filter.

Style 2 - When the filter indicator light changes from green to

yellow, order a new filter. When the filter indicator light changes

from yellow to red, it is recommended that you replace the filter.

Use replacement cartridge T1 RFKB1, part #9020. In Canada, use

replacement cartridge T1RFKB1, part #9020B. 2004 suggested

retail price of $39.99 U.S.A./S59.99 Canada. Prices are subject to

change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty,

Application GuidelinesPNater Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0.6 ° - 37.8 ° C)

Service FIow Rate 0.5 gpm (1.9 L/min.) @ 60 psi.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 partJcles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttPibers greater than 10 um in length

*Based on the use of CryptosporidJum parvum oocysts

® NSP is a registered trademark of NSF International.

PROTECTION AGREEMENTS

Sears has over 12,000 professional repair specialists, who have

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore _"_product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

Expert service by our 12,000 professional repair specialists

Unlimited service and no charge for parts and labor on all

covered repairs

if "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

if Product replacement if your covered product can't be fixed

if Annual Preventive Maintenance Check at your request - no

extra charge

if Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

if Power surge protection against electrical damage due to

power fluctuations

if Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-866-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-80O-4-MY-HOME ®.

n Canads

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentral ®for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore _ product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is

operated and maintained according to instructions attached to or

furnished with the product, Sears will repair this refrigerator, free

of charge, if defective in material or workmanship.

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to owner's instructions

attached to or furnished with the product, Sears will repair the

sealed system (consisting of refrigeration, connecting tubing, and

compressor), free of charge, if defective in materials or

workmanship.

The above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes and

excludes original and replacement Kenmore Filtered Ice & Water

filter cartridges (if equipped with the filter system). Original and

replacement cartridges are warranted for 30 days, parts only,

against defects in material or workmanship.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA.

This warranty applies only while this product is in use in the

United States or Canada. This warranty gives you specific

legal rights, and you may also have other rights which vary

from state to state or province to province.

Warranty terms may vary in Canada. Contact your local Sears

Service Center for complete details,

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

MANUAL DE USO Y CUIDADO DEL REFRIGERADOR

Registro del producto

En el espacio de abajo, anote su nL3mero completo de modelo y

serie y la fecha de compra. Usted puede encontrar esta

informaci6n en la etiqueta del nt_mero de modelo y de serie que

se encuentra en la pared interior del compar[imiento del

refrigerador.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su refrigerador.

Nt_mero de modelo 106.

Nt_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

Accesorios

Refacciones

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME ® y pida el nt_mero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado Kenmore.

Cartuchos del filtro de agua de la rejilla de la base:

NOTA: No use con agua que no sea microbiolbgicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuademente antes o despu_s del sistema. Pueden uaarse

sistemas certificedos para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes filtrables,

Filtro de reemplazo:

Pida la pieza No. 9020 (T1RFKB1 )

En CanadA, pida la pieza No. 9O2OB (1-1RFKB1)

Limpiador de Acero Inoxidable:

Pieza No. D22 M40083 R

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demds es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodom_,stico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los dem_.s.

Todos los mensajes de seguridad irAn a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le dirAn c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones b_.sicas:

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energia antes de darle servicio.

• Vuelva a colocar todos los paneles antes de ponerlo a

funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• No use un adaptador.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la f_.brica de hielo).

• Use un vaso resistente para recibir hielo o agua del

despachador (en algunos modelos).

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerseadecuadamente de su

refrigeradorviejo

Antes de tirar su refrigerador o congelador viejo:

• Saque las puertas.

• Deje los estantes en su lugar asi los ni_os no pueden meterse

con facilidad.

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...at3n si van a quedar ahi "por unos pocos dias". Si

Ud. estb. por deshacerse de su refrigerador viejo, por favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

USO DE SU REFRIGERADOR

• Espere 24 horas antes de colocar alimentos en el

refrigerador. Si agrega alimentos antes de que el refrigerador

se haya enfriado por completo, sus alimentos podrian

echarse a perder.

NOTA: El regular los controles del refrigerador y del

congelador a un ajuste mas bajo (m_.sfrio) no va a enfriar los

compartimientos con m_.s rapidez.

C6mo encender el refrigerador

• Si el refrigerador no esta encendido, presione ON/OFF

Peligro de Cheque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexibn a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

(Enfriamiento Encendido/Apagado) para encender el

enfriamiento.

Para apagar su refrigerador, presione ON/OFR Su

refrigerador no enfriar_, cuando el control este fijado en OFF

(Apagado).

NOTA: El presionar el bot6n de enfriamiento Encedido/

Apagado no desconecta la energia a su refrigerador. Las

luces interiores de cualquiera de las puertas de los

compartimientos se apagarAn, siestas permanecen abiertas

por mas de 10 minutos. Sencillamente abra y cierre la puerta

para encender las luces interiores.

NOTA: AsegOrese de que el refrigerador este enchufado en un

contacto de pared de conexi6n a tierra de 3 terminales.

Para su comodidad, los controles de su refrigerador han sido

programados en la fb.brica. AI instalar su refrigerador por primera

vez, aseg_Oresede que los controles sigan en sus puntos de

ajustes como se muestra.

COLD FREEZER REFRIBERATOR COLD

COWER COLDER

IMPORTANTE:

• El control del refrigerador regula la temperatura del

compartimiento del refrigerador. El control del congelador

regula la temperatura del compartimiento del congelador.

Las pantallas habitualmente muestran la temperatura real

dentro del refrigerador y del congelador. Para obtener

informaci6n sobre las temperaturas de punto de ajuste que

se yen en las pantallas, yea "C6mo ver los puntos de ajuste".

C6mo ver los puntos de ajuste

Los puntos de ajuste recomendados de f_.brica (mid-settings)

son 0°F (-18°C) para el congelador y 37°F (3°C) para el

refrigerador.

Punto fijo para el congelador: -6° a 6°F (-21°C a -14°C)

Punto fijo para el refrigerador: 32 ° a 46°F (0°C a 8°C)

Para vet las temperaturas de punto de ajuste, presione el bot6n

con la flecha hacia arriba o hacia abajo para elegir la temperatura

del refrigerador o del congelador. La pantalla se pondrb, mas

brillante para indicar que usted est,. viendo los puntos de ajuste.

Cinco segundos despues de que se hizo un ajuste, las luces de

la pantalla se atenuarb.n y volveran a marcar la temperatura real.

NOTA: Durante los ciclos de descongelaci6n automatica, la

temperatura real que muestra la pantalla puede set mayor que el

punto de ajuste. Esto es normal. Las temperaturas reales

deber_.n volver a los puntos de ajuste dentro de unas pocas

horas despues de que el ciclo de descongelaci6n haya

finalizado.

Cbmo ajustar los controles

Los ajustes medios indicados en la secci6n previa deben ser los

correctos para el uso normal de un refrigerador familiar. Los

controles estAn ajustados correctamente cuando la leche o los

jugos estan tan frios como Ud. desea y cuando el helado tiene

consistencia firme.

Si la temperatura esta demasiado caliente o demasiado fria en el

refrigerador o en el congelador, primero verifique los conductos

de ventilacidn para asegurarse de que no estAn bloqueados.

Si necesita regular las temperaturas, utilice como guia los ajustes

que se enumeran en la tabla siguiente. Espere por Io menos

24 horas entre un ajuste y otro.

CONDICION/MOTIVO: AJUSTE:

REFRIGERADOR Control del REFRIGERADOR

demasiado caliente 1° mAs bajo

CONGELADOR Control del CONGELADOR

demasiado caliente/muy 1° mAs bajo

poco hielo

REFRIGERADOR Control del REFRIGERADOR

demasiado frio 1° mAs alto

CONGELADOR Control del CONGELADOR

demasiado frio 1° mAs alto

Funciones adicionales del Panel de control

Modo de temperatura

• Presione el bot6n °C para seleccionar la pantalla de

temperatura en grados centigrados o Fahrenheit.

Grocery Savor TM (enfriamiento r_pido)

Use Grocery Savor TM para aumentar el enfriamiento cuando se

agrega gran cantidad de alimentos. Grocery Savor TM fija la

temperatura del refrigerador en 34°F (1°C) y la temperatura del

congelador en -6°F (-21 °C) por 24 horas.

NOTA: Mientras el ajuste de Grocery Savor TM estA encendido, la

pantalla muestra los puntos de ajuste de temperatura

correspondientes a Grocery Savor TM, Despues de 24 horas o

cuando el ajuste Grocery Savor TM se apaga manualmente, la

pantalla de la temperatura vuelve a los puntos de ajuste previos.

Presione GROCERY SAVOR para seleccionar este modo.

Grocery Savor TM permanecerA encendido por 24 horas o hasta

que se apague manualmente.

Accelerlce 2(hielo r_pido)

Use Accelerlce 2durante periodos en que se utilizan grandes

cantidades de hielo.

• Presione Accelerlce 2para seleccionar este modo. Accelerlce 2

permanecerA encendido hasta que se Io apague

manualmente.

NOTA: El uso de Accelerlce 2 puede hacer que algunos

alimentos en el congelador, tales como el helado, queden

mAs duros.

• Presione Accelerlce 2 para seleccionar este mode.

NOTA: Mientras usa Accelerlce 2, usted podra necesitar

ajustar el control de la temperatura del caj6n convertible a un

ajuste mAs alto (menos frio). Vea "Control de temperatura del

caj6n convertible".

El caj6n puede ajustarse de manera que enfrie correctamente la

came o las verduras. El aire dentro de la charola se enfria para

prevenir que partes de los alimentos se congelen y puede

ajustarse para mantener la came alas temperaturas de

almacenaje recomendadas pot el National Livestock and Meat

Board (Consejo Nacional de Ganado y Carnes): 28 °- 32°F (-2° a

0°C). El control de temperatura para el caj6n convertible desde la

fAbrica en la posici6n PRODUCE.

Para guardar came:

Mueva el control hasta uno de los posici6ns MEAT para guardar

las carnes a la temperatura 6ptima.

Para guardar verduras:

Mueva el control hasta la posici6n PRODUCE para guardar las

carnes a la temperatura 6ptima.

NOTA: Si los alimentos se empiezan a congelar, mueva el control

hacia la izquierda (menos frio). Recuerde que debe esperar

24 horas entre ajustes.

Usted puede controlar el nivel de humedad en el caj6n hermetico

para verduras. Regule el control a cualquier ajuste entre Bajo

(LOW) y Alto (HIGH).

LOW (Bajo - posici6n abierta) para el mejor almacenamiento de

frutas y verduras con cascaras.

HIGH (Alto - posici6n cerrada) para el meier almacenamiento de

vegetales de hoja frescos.

El control del frio de la puerta esta situado del lado izquierdo del

compartimiento del refrigerador.

• Gire el control en la direcci6n de las manecillas del reloj

(derecha) para reducir el flujo de aire frio hacia el dep6sito y

hacerlo menos frio.

• Gire el control en la direcci6n opuesta de las manecillas del

reloj (izquierda) para incrementar el flujo de aire frio hacia el

dep6sito y hacerlo mas frio.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras.

El despachador de agua

IMPORTANTE:

• El sistema de distribuci6n no funcionar_, cuando la puerta del

congelador este abierta.

Despues de haber conectado el refrigerador en un suministro

de agua, enjuague el sistema de agua dispensando agua en

un recipiente resistente hasta que haya enjuagado y

descartado de 2 a 3 galones (de 8 a 12 L) de agua, o

aproximadamente por 5 minutos despues de que el agua

comience a salir. El agua que usted saca y descarta limpia el

sistema y ayuda a despejar el aire de las lineas. A medida

que sale aire de las lineas, es posible que salgan chorros de

agua repentinos del despachador.

Para despachar hielo:

1. Oprima el bot6n para seleccionar el tipo de hielo que desee.

2. Oprima con un vaso resistente la barra del despachador de

hielo. Sostenga el vaso junto al orificio del despachador para

que el hielo no caiga fuera del vaso.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra

para activar el despachador de hielo. Oprimir mucho no har_.

que el despachador funcione con m_.s rapidez o produzca

mayor cantidad de hielo.

3. Retire el vaso para detener la salida de hielo.

La luz del despachador

Estilo 1: La luz del despachador puede encenderse presionando

el bot6n de encendido ON.

Estilo 2: Cuando usted utilice el despachador, la barra

encendera automb.ticamente la luz. Si usted desea que la luz este

encendida continuamente, puede elegir ON (Encendido) o AUTO

(Automatica).

ENCENDIDO: Presione el bot6n de LIGHT (Luz) para encender la

luz del despachador.

AUTO (Autom_tica}: Presione el bot6n de LIGHT por segunda

vez para seleccionar el mode automatico. La luz del

despachador se ajustar_, automb.ticamente para ponerse mas

brillante a medida que la habitaci6n se ilumine mb.s y mas tenue a

medida que la habitaci6n se oscurezca.

APAGADO: Presione el bot6n de LIGHT por tercera vez para

apagar la luz del despachador.

Las luces del despachador son del tipo LED y no deberian

necesitar cambiarse. Si le parece que las luces del despachador

no funcionan, fijese si no estb. bloqueado el detector de luz (en el

modo autom&tico). Para obtener mas informaci6n, vea "Soluci6n

de problemas'.

• Deje que pasen varias horas para que el refrigerador se enfrie

y pueda enfriar el agua.

• Haga salir suficiente agua cada semana para mantener un

suministro fresco.

Para despachar agua:

1. Oprima un vaso resistente contra la barra del despachador

de agua.

2. Retire el vase para detener la salida de hielo.

El despachador de hielo

El bloqueo del despachador (en algunos modelos)

El despachador puede bloquearse para facilitar la limpieza o para

evitar que sea activado involuntario por nifios o animales

domesticos.

NOTA: La funci6n de cierre no interrumpe el flujo electrico a la

unidad, a la fabrica de hielo o ala luz del despachador.

_,,,,_,,,_,_,_,_,_,__ Unicamente desactiva las barras del despachador. Los

El sistema de distribuci6n no funcionar_, cuando la puerta del

congelador este abierta. El hielo se distribuye del recipiente de

almacenamiento de la f_.brica de hielo en el congelador cuando

se presione la barra del despachador.

Dependiendo de su modelo, usted puede tener una o mas de las

opciones siguientes: la posibilidad de seleccionar hielo picado o

en cubos, una luz especial que se enciende cuando usted utiliza

el despachador o una opci6n de cierre para evitar que salga hielo

o agua involuntariamente.

NOTA: Algunos modelos despachan hielo en cubos y hielo

picado. Antes de sacar hielo, seleccione el tipo de hielo que

desea.

Para obtener hielo picado, el hielo es triturado antes de set

despachado. Esto puede retrasar un poco la distribuci6n del

hielo picado. El ruido proveniente del triturador de hielo es

normal y los trozos de hielo pueden variar en tamaSo. Cuando

cambie de la posici6n de hielo picado a hielo en cubos, caer_.n

unas onzas de hielo picado junto con los primeros cubos.

despachadores de agua y hielo no funcionaran.

• Oprima y sostenga el bot6n de cierre hasta que aparezca

el indicador rojo debajo de "LOCKED" (Bloqueado).

• Oprima el bot6n de bloqueo hasta que el indicador

desaparezca.

Para encender y apagar la fbbrica de hielo

El interruptor de encendido/apagado (ON/OFF) se encuentra en

el lado derecho superior del compartimiento del cengelador.

Para poner a funcionar la f_.brica de hielo, deslice el control a la

posici6n de encendido (ON - hacia la izquierda).

Para apagar la f_.brica de hielo manualmente, deslice el control a

la posici6n de apagado (OFF - hacia la derecha).

NOTA: La fabrica de hielo, tiene un interruptor autom_.tico. Los

sensores de la fabrica de hiele detendr_.n automaticamente la

producci6n de hielo pero el control permanecera en la posici6n

de encendido (ON - hacia la izquierda).

RECUERDE:

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

Cbmo cambiar el filtro de agua

1. Oprima el bot6n eyector para liberar el filtro de la rejilla de la

base.

La calidad del hielo dependerb, de la calidad del agua que

suministre a su fabrica de hielo. Evite la conexi6n de su 2.

fabrica de hielo a un suministro de agua blanda. Los 3.

quimicos para ablandar el agua (como la sal) pueden daSar

cier[os componentes de la f_.brica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el uso de un

suministro de agua blanda, asegt3rese de que el ablandador

de agua este funcionando correctamente y que goce de un

buen mantenimiento. 4.

• No use instrumentos afilados para romper el hielo en el

dep6sito o en el balde. Esto puede dafiar el balde y el

mecanismo de despachado.

• No guarde nada encima ni dentro de la fabrica de hielo o del

dep6sito.

Para quitar y volver a colocar el dep6sito de hielo:

1. Sostenga la base del dep6sito con ambas manes y presione

el bot6n para levantar el dep6sito hacia arriba y hacia afuera.

NOTA: No es necesario girar el control de la fabrica de hielo a

la posici6n de apagado (OFF - hacia la derecha) cuando quite

el dep6sito. La cubierta del sensor ("puerta abatible') en la

pared izquierda del congelador hace que la fabrica de hielo

deje de producir hielo si la puerta esta abier[a o se ha quitado

el dep6sito.

2. Vuelva a colocar el dep6sito en la puerta y empt_jelo hacia

abajo para asegurarse de cue estb. seguro en su lugar.

NOTA: No use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reducci6n de quistes en aguas

desinfectadas que puedan contener quistes fUtrables.

Pantalla de estado del filtro de agua (en algunos

modelos)

La pantalla de estado del filtro le ayudara a saber cuando

cambiar el filtro de agua. Cuando el estado de la pantalla sea de

10%, esto indica que ha Ilegado la hora de pedir un filtro de

reemplazo. Se recomienda reemplazar el filtrocuando la pantalla

cambie a 0% O cuando el flujo de agua al despachador de agua

o a la fb.brica de hielo disminuya visiblemente.

Despues de cambiar el filtro, reajuste la pantalla presionando el

bot6n. La pantalla cambiarb, a 99% una vez que se haya

reajustado.

FUtro de agua sin indicador (en algunos modelos)

Si su refrigerador no tiene la luz de estado, usted debe cambiar el

filtro de agua cada 6 meses, segOn el uso. Si el flujo de agua

hacia el despachador de agua o a la f_.brica de hielo disminuye

sensiblemente antes de que pasen 6 meses, cambie el filtro m_.s

seguido.

Jale el filtro en sentido recto hacia afuera.

Gire la tapa en sentido contrario al de las manecillas del relc

para quitarla del filtro.

IMPORTANTE: No descarte la tapa. Es parle de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

Alinee el Iomo de la tapa con la flecha en el filtro nuevo y glre

la tapa hasta que encaje en su lugar.

NOTA: Puede usar el despachador sin un filtro. El agua no

estarb, filtrada. Sencillamente introduzca la tapa

completamente en la rejilla de la base y r6tela hasta que este

firmemente en su lugar.

5. Quite las cubiertas protectoras de los anillos O.

6. Empuje el filtro dentro de la rejilla de la base. El bot6n eyector

saltara nuevamente hacia afuera cuando el filtro este

enganchado por completo.

7. Enjuague el sistema de agua. Vea "Despachadores de agua y

hielo".

CUlDADO DE SU

REFRIGERADOR

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automb.ticamente. No obstante, limpie ambas

secciones mas o menos una vez al mes para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, los olores que se formen en una secci6n pasaran a la

otra. Para eliminar los olores, limpie completamente ambas

secciones. Para evitar la transferencia de olores y la

deshidrataci6n de los alimentos, envuelva o tape bien los

alimentos.

Para limpiar su refrigerador:

NOTA: No use productos de limpieza abrasivos o _.speros, como

aerosoles para ventanas, productos de limpieza para fregar,

liquidos inflamables, ceras para limpieza, detergentes

concentrados, blanqueadores o productos de limpieza que

contengan productos de petr61eo en las partes de plb.stico, en el

interior yen los revestimientos o juntas de la puerta. No use

toallas de papel, estropajos para fregar u otros utensilios de

limpieza _.speros.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Lave a mano, enjuague y seque todas las pares

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un patio liso y un detergente suave

en agua tibia.

3. Lave las superficies externas metalicas pintadas y de acero

inoxidable con una esponja limpia o un patio liso y detergente

suave con agua tibia.

4. No es necesaria una limpieza rutinaria del condensador en

ambientes de funcionamiento normal en el hogar. Si el

ambiente es particularmente grasoso o polvoriento, o si hay

bastante trAnsito de mascotas en el hogar, el condensador

debera limpiarse cada dos o tres meses para asegurar la

maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de la base.

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y el Area de la

superficie frontal del condensador.

• Vuelva a colocar la rejiila de la base cuando termine.

5. Enchufe el refrigerador o reconecte el suministro de energia.

C6ssocsmb s osAs cos

NOTA: No todos los focos son adecuados para su refrigerador.

AsegL3rese de cambiar el foco con otto que sea del mismo

tamatio, forma y vatiaje. La luz del despachador requiere de un

foco de 10 vatios de uso pesado y las demas luces requieren un

foco de 40 vatios para electrodomesticos. Puede conseguir los

focos con su distribuidor.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Si se indica, quite la pantalla de la luz.

NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y sequela pantalla

meticulosamente.

3. Quite el foco y reempl_.celo con uno del mismo tamatio,

forma y vatiaje.

4. Si se indica, vuelva a colocar la pantalla.

5. Enchufe el refrigerador o reconecte el suministro de energia.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los ar[iculos perecederos y congele el resto.

2. Si su refrigerador tiene f_.brica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n OFF

(apagado - hacia arriba) o mueva el interruptor a la

posici6n OFF (apagado - hacia la derecha).

• Cierre el suministro de agua a la fb.brica de hielo.

3. Vacie el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fb.brica de hielo automatica:

• Cierre el suministro de agua a la fb.brica de hielo por Io

menos un dia antes.

Cuando el t_ltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interruptor a la posici6n OFF

(apagado - hacia la derecha).

3. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles".

4. Limpie el refrigerador, pasele un trapo y sequelo bien.

5. Fije bloques de goma o de madera con cinta adhesiva a la

parle superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1o Si su refrigerador tiene fb.brica de hielo automatica:

• Cierre el suministro de agua a la fb.brica de hielo por Io

menos un dia antes.

• Desconecte la tuberia de agua de atras del refrigerador.

Cuando el t_ltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interruptor a la posici6n OFF (apagado

- hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacie el dep6sito de hielo.

4. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles".

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja recolectora.

7. Limpie, pasele un trapo y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegt3relas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. Segt]n el modelo, levante la parle delantera del refrigerador

para que ruede con facilidad O atornille las patas

niveladoras para no rayar el piso. Consulte la secci6n

"Ajuste las puer[as".

10. Sostenga las puer[as cerradas y el cable electrico pegado al

gabinete del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademb.s, si su refrigerador tiene

f_.brica de hielo automatic& recuerde volver a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Primero pruebe las soluciones sugeridas aqui para evitar el costo innecesario del servicio.

Es dificil abrir las puertas

El refrigerador no funciona

Verifique Io siguiente:

• 6Estb. desconectado el cable de suministro de energia?

• &Se ha quemado un fusible de la casa o se ha disparado el

cortacircuitos?

• &Se han colocado los controles de temperatura en la

posici6n media?

NOTA: Es posible que inicialmente el refrigerador tome varias

horas para enfriarse. El ajustar los controles en la posici6n mb.s

fria no enfria ning[3n compartimiento mb.s r_.pido.

• &Est&n las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras con un jab6n suave y agua tibia.

• &So ha abierto y cerrado la puerta durante los t_ltimos

segundos? Espere por Io menos 30 segundos para volver a

abrir las puertas.

La temperatura est_ demasiado caliente

Verifique Io eiguiente:

• _,Estb.nbloqueados los orificios de ventilaci6n en cualquiera

de los compartimientos?

Parece que el motor funciona excesivamente

__J.J_.J_,,_H_, • &Se abre(n) la(s) puerta(s) con frecuencia?

Es posible que su nuevo refrigerador funcione por periodos mb.s

largos que su refrigerador anterior debido al compresor y los

ventiladores de alto rendimiento. Es posible que la unidad

funcione por mb.s tiempo si la habitaci6n esta caliente, si se ha

agregado una gran cantidad de alimentos, si se abren las puertas

con frecuencia o si se han dejado las mismas abier[as.

El refrigerador es ruidoso

• &Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador?

•&Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantes?

Hay acumulacibn de humedad en el interior

_J_"*__ NOTA: Cierta cantidad de humedad es normal.

El ruido del refrigerador se ha ido reduciendo a Io largo de los

a_os. Debido a esta reducci6n, es posible que escuche ruidos

intermitentes en su nuevo refrigerador que no habia notado en el

modelo viejo. A continuaci6n se enumeran algunos sonidos

normales con una explicaci6n.

• Zumbido - se escucha cuando la vb.lvula de agua se abre

para Ilenar la fabrica de hielo

•Sonido pulsante -los ventiladores/el compresor se estb.n

ajustando para obtener el mb.ximo desempe_o

•Vibraciones - flujo de liquido refrigerante, tuberia de agua o

articulos guardados arriba del refrigerador

•Chisporroteos/Gorgoteos -agua goteando en el calentador

durante el ciclo de descongelaci6n

•Eetallido -contracci6n/expansi6n de la paredes interiores,

especialmente durante el enfriamiento inicial

•Agua corriendo - puede escucharse cuando el hielo se

derrite durante el ciclo de descongelaci6n y corre hacia la

bandeja recolectora

• Chirridos/Crujidos -esto ocurre cuando el hielo es

expulsado del molde de la fabrica de hielo.

Las puertas no cierran completamente

Verifique Io siguiente:

• &Hay paquetes de comida que impiden que se cierre la

puerta?

•&Se han empujado todos los recipientes y estantes hacia

atr_.s en su posici6n correcta?

•&Estb.n bloqueados los orificios de ventilaci6n en el

refrigerador?

•&Se abre(n) la(s) puerta(s) con frecuencia?

•&Estb. hQmeda la habitaci6n?

•&Se han ajustado los controles correctamente de acuerdo

con las condiciones circundantes?

•&Se ha completado un ciclo de descongelaci6n automb.tica?

Los articulos en la bandeja para carnes/cajbn para

verduras se est&n congelando

La temperatura dentro de la bandeja para carnes/caj6n para

verduras puede ponerse demasiado fria, especialmente cuando

se utilizan caracteristicas adicionales del panel de control.

Regule el control de la bandeja para carnes al ajuste cerrado.

La fdbrica de hielo no produce hielo o no produce

suficiente hielo

•&Est& el brazo de control de alambre o el interruptor

(dependiendo del modelo) de la f&brica de hielo en la

posici6n OFF (Apagado)?

•&Est& abierta la v_lvula de cierre de la tuberia del agua al

refrigerador?

&Se acaba de instalar la f_brica de hielo? &Est& la

temperatura del congelador Io suficientemente fria para

hacer hielo? Espere 24 horas despues de la instalaci6n de la

f_.brica de hielo para que empiece a producir hielo. Deje

transcurrir 3 dias despues de comenzar la producci6n de

hielo para que se vuelva a Ilenar de hielo el recipiente.

• &Tiene agua el molde de la f_brica de hielo o no se ha •

producido hielo? Verifique que su refrigerador ha sido

conectado al suministro de agua de su casa y si la v_.lvula de •

cierre estb. abierta.

•&Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fb.brica de hielo se

restablezca.

•&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

•&Se trab6 un cubo de hielo en el brazo eyector de la

f_brica de hielo? En los modelos con dep6sito de hielo

interior, saque el hielo del brazo eyector con un utensilio de

plb.stico.

•&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua frJa? Vea

"Requisitos del suministro de agua" en el libro de las

Instrucciones de instalaci6n o en el Manual de uso y cuidado.

Los cubos de hielo son huecos o pequehos

Esto es una indicaci6n de baja presi6n de agua.

Verifique Io siguiente:

•&Esta abierta por completo la valvula de cierre de agua?.

• &Hay torceduras en la tuberia de agua que pudieran restringir

el flujo de agua?

• Si estb. usando un filtro de agua, saque el filtro y ponga a

funcionar el despachador. Si mejora el flujo de agua, el filtro

estb. obstruido o instalado incorrectamente.

&Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Vea "Requisitos

del suministro de agua" en las Instrucciones de instalaci6n o

en el Manual de uso y cuidado.

• Si todavia tiene preguntas acerca de la presi6n del agua,

Ilame a un plomero competente autorizado.

El hielo tiene mal sabor, mal olor o un color grisbceo

Verifique Io siguiente:

• &Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de mal sabor?

• &Se han guardado los cubos de hielo por mucho tiempo?

•&Se necesita limpiar el congelador y el dep6sito de hielo?

• &Se han envuelto debidamente los alimentos en el

congelador o el refrigerador?

• &Contiene el agua minerales (como el azufre)? Podria ser

necesario instalar un filtro para eliminar los minerales.

• &Tiene un filtro de agua instalado en el refrigerador? Un

descoloramiento o un color gris del hielo indican que el

sistema de filtrado de agua necesita enjuagarse m_.s.

El despachador de hielo no funciona debidamente

Verifique Io siguiente:

•&Estb. cerrada completamente la puerta del congelador?

•&Se ha instalado correctamente el dep6sito de hielo?

•&Hay hielo en el dep6sito?

• &Se ha congelado el hielo en el dep6sito?

•&Hay hielo atascado en el conducto de salida?

&Se ha agregado hielo incorrecto en el dep6sito? Use

L_nicamente el hielo producido por su fabrica de hielo actual.

&Se ha derretido el hielo alrededor del espiral met_lico en

el dep6sito de hielo? Descarte los cubos de hielo y limpie el

dep6sito. Yea "Fabrica de hielo y dep6sito de hielo".

/,El despachador de hielo se atasca mientras vierte el

hielo "picado"? Cambie el bot6n de hielo de "picado" a "en

cubos'. Si despacha el hielo en cubos correctamente, oprima

el bot6n para hielo "picado" y comience a despachar de

nuevo.

i,Se ha mantenido el brazo del despachador oprimido por

mucho tiempo? Cuando el brazo se mantiene oprimido

mucho tiempo, se interrumpe la distribuci6n de hielo. Espere

3 minutos para que el motor del despachador se reposicione

antes de usarlo de nuevo.

El despachador de agua no funciona debidamente

Verifique Io siguiente:

• &Estb. cerrada completamente la puerta del congelador?

• _.La v_.lvula de cierre de agua no est,. abler[a, instalada

incorrectamente o atascada?

•&Estb. la tuberia conectada a la fuente de agua?

•&Hay un estrechamiento en la tuberia de agua de la casa?

• /,No se ha Ilenado el eietema de agua? El sistema de agua

debe Ilenarse la primera vez que se usa.

•i,Se ha conectado el refrigerador a una tuberia de agua

fria con una presibn de por Io menos 30 Ib/pulg2? La

presi6n de agua de la casa determina el flujo del dispensador.

•i,Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente.

•i,Se ha conectado un sistema de filtraci6n de agua de

6smosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua" en las Instrucciones de

instalaci6n o en el Manual de uso y cuidado.

Hay fugas de agua del despachador

Verifique Io siguiente:

• &No se ha puesto el vaso debajo del despachador el tiempo

suficiente?

•&Se ha enjuagado el sistema de agua desde la instalaci6n o

se han cambiado los filtros?

El agua del despachador no estb 1osuficientemente fria

NOTA: El agua del despachador se enfda solamente a 50°F

(10°C).

•i,Se ha instalado el refrigerador por primera vez o se ha

despachado una gran cantidad de agua recientemente?

Deje transcurrir 24 horas para que el refrigerador se enfrie por

completo.

•/,No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no este frio. Descarte

el agua del primer vaso.

HOJA DE DATOS DEL PRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo TIKB1/TIRFKB1 Capacidad de 100 galones (379 litros

Comprobado y certificado pot NSF International, segt_n la norma 42

NSF/ANSI para reducci6n de cloro sabor y olor, clase de parficulas I*;

y bajo la norma 53 NSF/ANSI para la reducci6n de plomo, mercurio,

atrazina, benceno, toxafeno, o-diclorobenceno, quistes, turbidez,

asbestos, lindano, tetracloroetileno, endrina, alaclor, clorobenceno,

etilbenceno, TTHM (trialometano) y MTBE (eter metilterciobutflico).

Este sistema ha sido comprobado segt_n las normas NSF/ANSI 42/53 para la reducci6n de las sustancias citadas a continuaci6n. La

concentraci6n de las sustancias indicadas en agua entrando al sistema rue reducida a una concentraci6n menor o igua] al Iimite permitido

para agua saliendo del sistema, tal como se especifica en Ias normas NSF/ANSI 42/53.

Reduccibndesustancias Requisitosde Promedio Concentraci6nenelagua M_ximo Promedio %Minimo %Promeclio

Efectos est_ticos reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n

C,oro, sabor/olor 50% reduecJ6n I 2,0 mg/L 2,0 mg/L ± 10% Por Io I 0,08 mg/L **12,0 mg/L 195,93 97,36

Clase de part[eulas I* 85% reduec 6n 3533333#/mL menos 10.000 part cu as/mL 22000 #/mL 11567 #/mL 99,38 99,67

Reduccibnde Requisitosde Promedio Concentraci6nenelagua M_ximo Promedio %Minimo %Promeclio

contaminantes reducci6n de NSF influente tratar efluente efluente reducci6n reducci6n

Plomo @ pH 6,5 0,010 mg/L 150 ug/U 0,15 mg/L ± 10% 1,0 ug/L 1 ug/L 99,33 99,33

Plomo: @ pH 8,5 0,010 mg/L 157 ug/W 0,15 mg/L ± 10% 2,0 ug/L 1,08 ug/L 98,72 99,3t

Mercurio: @ pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L ± 10% 0,0002 mg/L 0,0002 mg!L 96,53 96,53

Mercurio: @ pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L ± 10% 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benceno 0,005 mg/L 15 ug/L 0,015 mg/L ± 10% 0,5 ug/L 0,5 ug/L 96,67 96,67

O-diciorobenceno 0,6 mg/L 1750 ug/L 1,8 ± 10% 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxafeno 0,003 mg/L 15 ug/L 0,015 ± 10% 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazina 0,003 mg/L 10 ug/L 0,009 mg/L ± 10% 2 ug/L 2 ug/L 80,8 80,8

Asbestos 99% 101 MFL 107a 10_fibras/L _ 0,17 MFL 0,17 MFL 99,83 99,83

Quistes vivos _ 99,95% 120,000/L 50.000/L min, 8/L; 1/L' 99,99 >99,99

Turbidez 0,5 NTU 11,4 NTU 11 ± 1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alaclor 0,002 mg/L 41,3 ug/L 0,04 ± 10% 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrina 0,002 mg/L 5,9 ug/L 0,006 ± 10% 0,5 ug/L 0,3 ug/L 91,5 95,47

Etilbenceno 0,7 mg/L 1867 ug/L 2,1 ± 10% 0,70 ug/L 0,0588 ug/L 99,96 100

Lindano 0,002 mg/L 1,9 ug/L 0,002 ± 10% 0,02 ug/L 0,02 ug/L 98,93 98,93

CIorobenceno 0,6 mg/L 2,0 ug/L 2,0 ± 10% 0,0005 ug/L 0,0005 ug/L 99,98 99,98

Tetracloroetileno 0,005 mg/L 14,2 ug/L 0,015 ± 10% 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM (trialometano) 0,080 mg/L 465 ug/L 0,45 ± 20% 1,0 ug/L 0,5 ug/L 99,78 99,88

MTBE (6ter metilterciobutiticc 0,005 mg/L 14 ug/L 0,015 ± 20% 0,70 ug/L 0,52 ug/L 94,94 96,27

ParAmetros de la prueba: pH - 7,5 ± 0,5 si no se indica Io contrario. Fiujo- 0,5 gpm (1,9 Lpm). Presi6n - 60 Ibs. pulg? de man6metro

(413,7 kPa) Temp. - 68°F a 71,6°F (20°C a 22°C).

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reempIazo del filtro se lleven a cabo para que este producto se

desempeSe tal como se ofrece en la publicidad.

• Modelo T1KBI: El sistema monitor del filtro mide la cantidad de

agua que pasa a trav6s del filtro y Io pone en alerta para

reemplazar el filtro.

Estilo 1 - Cuando eI indicador del filtro muestre 10%, pida un

nuevo filtro. Cuando el indicador del filtro muestre 0%, se

recomienda que reemplace el filtro.

Estilo 2 - Cuando la luz indicadora del filtro cambie de verde a

amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de

amarillo a rojo, se recomienda que reemplace el filtro.

Use el ca_ucho de repuesto T1RFKB1, pieza No. 9020. En

Canada, use el cartucho de repuesto T1RFKB1, pieza No.

9020B. El precio sugerido de venta aI pot menor durante el aSo

2004 es de $39,99 EE.UU./$59,99 Canada.. Precios sujetos a

cambio sin previo aviso.

• El producto es para uso con agua fria _nicamente.

• No use con agua que no sea microbioI6gicamente segura o que

sea de calidad desconocida sin desinfectada adecuadamente

antes o despues del sistema. Pueden usarse sistemas

*TamaSo de las particulas clase I: >0,5 a <1 um

**El requisito de prueba es de cuando menos 100.000 particuJas/ml de Polvo Fino de prueba AC.

tEstos contaminantes no se encuentran necesadamente en su suministro de agua. El desempe5o puede variar dependiendo de las condJcJones del agua

local.

ttFibras mayores de 10 um de Iongitud

_Basado en la filtracf6n de quistes de Cryptosporidium parvum

certificados para la reducci6n de quistes en aguas desinfectadas

que puedan contener quistes filtrables.

• Favor de vet la portada o la secci6n "Accesorios" para obtener el

hombre, direcci6n y nt]mero telef6nico del fabricante.

• Favor de ver la secci6n "Garantia" para verificar la garantfa

limitada del fabricante.

Pautas de aplicacibn/Par&metros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg? (207 - 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)

FIujo nominal de servicio 0,5 gpm (1,9 L!rain.) @ 60 Ibs./pulg.

® NSF es una marca registrada de NSF International

CONTRATOS DE

PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore _ ha sido dise_ado y fabricado para brindarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es alli donde el Contrato Maestro de Protecci6n

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Protecci6n hoy y prot_jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato:

V' Servicio experto por nuestros 12.000 especialistas en

reparaci6n competentes

VServicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mb.s fallas del producto en el

transcurso de doce meses

V' Reemplazo del producto si su producto protegido no puede

ser reparado

_/Revisibn Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

=/Ayuda r&pida por tel6fono - asistencia por telefono a cargo

de un tecnico de Sears para productos que deban ser

reparados en su hogar, ademas de un horario de reparaci6n

conveniente

=/Proteccibn de sobrevoltaje contra da_os electricos debido a

fluctuaciones de electricidad

=/Reembolso de la renta si la reparaci6n de su producto

protegido tarda mb.s de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mb.s de

4,5 millones de piezas y accesorios de calidad. Ese es el tipo de

profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto por muchos a_os m_.s.

iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informacibn adicional, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puerLas de garaje, calentadores

de agua y otros articulos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®.

acceso a mas de un mill6n de piezas y accesorios, contamos con

las herramientas, piezas, conocimiento y la destreza para

asegurarnos de respaldar nuestra promesa de que: Reparamos

Io que vendemos.

Su producto Kenmore ®esta dise_ado, fabricado y sometido a

prueba para proporcionarle a_os de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del manana a

precios de hoy

• Elimina las facturas de reparaci6n producidas por el uso

normal y el desgaste

• Ofrece apoyo por telefono a cargo de un tecnico de Sears

para los productos que deban set reparados en el hogar

At)n si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventivo a solicitud suya,

para asegurarse de que su producto estb. en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener m&s

informacibn referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

GARANT|A

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Por un a_o desde la fecha de compra, cuando el refrigerador es

operado y mantenido de acuerdo alas instrucciones adheridas al

producto o provistas con el mismo, Sears repararb, este

refrigerador, libre de cargo, si hay defectos de material o de

mano de obra.

GARANTiA TOTAL POR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACI()N

Por cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo alas instrucciones para el

propietario adheridas al producto o provistas con el mismo,

Sears repararb, el sistema sellado (c!ue consiste en la

refrigeraci6n, tuberia de conexi6n, y compresor) libre de cargo, si

hay defectos de material o de mano de obra.

La cobertura de la garantia mencionada anteriormente se aplica

s61o a los refrigeradores que se usan con el prop6sito de

conservar alimentos en hogares y excluye los cartuchos de

filtraci6n de agua y hielo originales y de reemplazo Kenmore (si

estuviesen equipados con el sistema de filtraci6n). Los cartuchos

originales y de reemplazo estan garantizados, solamente las

partes, por 30 dias contra defectos de material o de mano de

obra de sus componentes.

LA GARANTiA DE SERVICIO ESTA DISPONIBLE LLAMANDO

AL CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS

ESTADOS UNIDOS O CANADA.

Esta garantia se aplica sblo mientras el producto se usa en

los Estados Unidos o en Canad& Esta garantia le da

derechos legales especificos y Ud. tambi6n puede tener

otros derechos que varian de estado a estado o de provincia

aprovincia.

Los terminos de la garantia pueden variar en Canada.. Contacte a

su Centro de Servicio Sears para detalles completos.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral _>para obtener servicio de reparaci6n. Con

m_.s de 2.400 especialistas capacitados en reparaciones y

GUIDE D'UTILISATION ET D'ENTRETIEN DU

RI FRIGI RATEUR

Enregistrement du produit

Dans I'espace ci-dessous, veuillez inscrire vos numeros

complets de modele et de serie ainsi que la date d'achat. On

peut trouver ces renseignements sur I'etiquette signaletique des

numeros de modele de serie situee sur la paroi interieure du

compartiment refrigerateur.

Ayez ces renseignements a. portee de la main pour vous aider

obtenir de I'assistance ou du service plus rapidement Iorsque

vous communiquez avec Sears apropos de votre refrigerateur.

Num_ro de module 106.

Num_ro de s_rie

Date d'achat

Garder ces instructions et votre regu de vente pour rdf_rence

ultdrieure.

Accessoires

Pi_ces de rechange

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-HOME _ et demander le

numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autorise.

Nettoyant et poli pour acier inoxydable :

Commander la piece N° D22 M40083 R

Cartouches de filtre _eau dans la grille de la base :

REMARQUE : Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant ou

apr*_s le syst*_me. Les syst*_mes certifies pour la r_duction de

de kyste peuvent _tre utilis_s pour I'eau d_sinfectde qui peut

contenir des kystes filtrables.

Filtre de remplacement :

Commander la piece N° 9020B 0-1RFKB1)

SI CURITI DU RI FRIGI RATEUR

Votre sdcuritd et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours life tousles messages de securite et de vous y conformer.

Voici le symbole d'alerte de securite.

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves & vous

et & d'autres.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si vous ne

suivez pas imm_diatement les instructions,

Risque possible de d_c_s ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURIT I_

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise a 3 alveoles reliee & la terre.

• Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un cable de rallonge.

• Utiliser deux ou plus de personnes pour deplacer et installer

le refrig6rateur.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer tousles panneaux avant de faire la remise en

marche.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle que

I'essence, loin du r6frigerateur.

• Debrancher le refrig6rateur avant I'installation de la machine

& glagons (seulement pour modeles pr_ts & recevoir une

machine a glagons).

• Utiliser un verre robuste pour prendre des glagons ou de

I'eau (sur certains mod¢les).

• Enlever les portes de votre vieux r6frigerateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux r dg6rateur

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrig6rateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement'. Si vous vous

debarrassez de votre vieux refrig6rateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

puissent pas y penetrer facilement.

UTILISATION DU RI=FRIGleRATEUR

L t:i s££ d ?s co " ' msndes

Risque de choc _lectrique

Brancher sur une prise &3 alv_oles relide &la term.

Ne pas enlever la broche de liaison &la term.

Ne pas utiliser un adaptateur.

Ne pas utiliser un cable de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

REMARQUE : S'assurer que le refrigerateur est branche sur une

prise de courant & trois alveoles reliee & la terre.

Pour votre commodite, les commandes du refrig6rateur sont

prereglees & I'usine. Lors de I'installation initiale du refrig6rateur,

s'assurer que les commandes se trouvent toujours aux points de

reglage tel qu'illustr&

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

IMPORTANT :

• La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation.

Dans la plupart des cas, I'afficheur indique la temperature

reelle a I'interieur du refrigerateur et du congelateur. Pour des

renseignements concernant I'affichage des valeurs de

reglage de temperature, voir "Affichage des valeurs de

reglage".

Attendre 24 heures avant d'ajouter des aliments dans le

refrigerateur. Si on ajoute des aliments avant que le

refrigerateur ne soit completement refroidi, les aliments

risquent de s'abimer.

REMARQUE : Tourner les commandes du refrigerateur et du

congelateur a un reglage plus bas (plus froid) que le reglage

recommande ne refroidira pas les compartiments plus

rapidement.

Mise en marche du r_frig_rateur

• Si le refrig6rateur n'est pas allume, appuyer sur ON/OFF

(marche/arret) pour mettre en marche le refroidissement.

• Pour eteindre votre refrigerateur, appuyer sur ON/OFR Votre

refrigerateur ne se refroidira pas si la commande est sur OFF

(arret).

REMARQUE : Appuyer sur le bouton On/Off ne deconnecte

pas le refrigerateur de la source de courant electrique. Les

lampes interieures s'eteignent si I'une des portes des

compartiments est maintenue ouverte pendant plus de

10 minutes. Fermer simplement et ouvrir la porte pour

allumer les lampes interieures.

Affichage des valeurs de r_glage

Les points de reglage recommandes par I'usine (mid-settings)

sont 0°F (-18°C) pour le congelateur et 37°F (3°C) pour le

refrigerateur.

Moyenne de point de reglage pour le congelateur : -6 ° & 6°F

(-21°C & -14°O)

Moyenne de point de reglage pour le refrigerateur : 32° & 46°F

(O°C a 8°C)

Pour afficher les valeurs de reglage de temperature, appuyer sur

la fleche vers le haut ou vers ie bas pour la temperature du

refrigerateur ou celle du congelateur. L'affichage deviendra plus

vif pour indiquer que I'on visualise les valeurs de reglage.

Cinq secondes apres I'ajustement, les temoins lumineux seront

plus faibles et afficheront a nouveau la temperature actuelle.

REMARQUE : Pendant les programmes de degivrage

automatique, la temperature actuelle affichee peut etre plus elevee

que les valeurs de reglage. Ceci est normal. Les temperatures

actuelles devraient revenir aux valeurs de reglage au bout de

quelques heures apres I'arret du programme de degivrage.

Ajustement des r_glages de commande

Grocery Savo( M(refroidissement rapide)

Utiliser la fonction Grocery Savor TM pour accelerer le

refroidissement Iorsque de grandes quantites d'aliments sont

ajoutees. La fonction Grocery Savor TM regle la temperature du

refrigerateur a. 34°F (1°C) et celle du congelateur a.-6°F (-21 °C)

pendant 24 heures.

REMARQUE :Lorsque la fonction Grocery Savor TM est activee,

I'affichage indique les valeurs de reglage de temperature de la

fonction Grocery Savor TM. Apres 24 heures ou Iorsque la fonction

Grocery Savor TM est manuellement desactivee, I'affichage de la

temperature reviendra aux valeurs de reglage precedentes.

Appuyer sur GROCERY SAVOR pour selectionner ce mode. La

fonction Grocery Savor TM restera active pendant 24 heures ou

jusqu'& ce qu'elle soit manuellement desactivee.

Accelerlce 2(glace rapide)

Utiliser Accelerlce 2durant les periodes d'usage intensif de glace.

• Appuyer sur ACCELERICE 2 pour selectionner ce mode. La

fonction Accelerlce 2restera active jusqu'& ce qu'elle soit

manuellement desactivee.

REMARQUE : L'utilisation de la fonction ACCELERICE 2 peut

durcir certains aliments se trouvant dans le congelateur, tels

que la creme glacee.

• Appuyer & nouveau sur ACCELERICE 2 pour ne plus

selectionner ce mode.

REMARQUE : En cas d'utilisation de la fonction Accelerlce 2,

il peut etre necessaire de regler la contr61e de la temperature

dans le tiroir convertible a un reglage plus eleve (moins froid).

Voir "Contrele de la temperature dans le tiroir convertible".

Les reglages moyens indiques & la section precedente devraient

etre corrects pour I'utilisation normale du refrigerateur domestique.

Les reglages sont faits correctement Iorsque le lait ou le jus est

aussi froid que vous I'aimez et Iorsque la creme glacee est ferme.

Si la temperature est trop tiede ou trop froide dans le refrigerateur

ou le congelateur, verifier d'abord les events pour vous assurer

qu'ils ne sont pas bloques.

S'il est necessaire d'ajuster les temperatures, utiliser les reglages

indiques au tableau ci-dessous comme guide. Attendre au moins

24 heures entre les ajustements.

CONDITION/ AJUSTEMENT :

RAISON :

REFRIGERATEUR Re,gler la commande du

trop tiede REFRIGERATEUR & un degre plus bas

CONGt_LATEUR Regler [a commande du

trop tiede/trop peu CONGELATEUR & un degre plus bas

de gla9ons

REFRIGERATEUR Re,gler la commande du

trop froid REFRIGERATEUR & un degre plus haut

CONGELATEUR Regler [a commande du

trop froid CONGELATEUR & un degre plus haut

Le tiroir convertible peut etre ajuste pour refroidir correctement

les viandes ou legumes. L'air a I'interieur du contenant est refroidi

pour empecher les "petits espaces" de congelation et peut etre

regle pour garder les viandes aux temperatures recommandees

d'entreposage de 28 ° & 32°F (de - 2° & 0°C) tel que recommande

par I'Office national du betail et des viandes. Le reglage

convertible est preregle pour au reglage PRODUCE.

Pour entreposer des viandes :

Regler la commande & I'un des trois reglages MEAT (viandes)

pour garder les viandes aux temperatures optimales

d'entreposage.

Pour entreposer des 16gumes :

Regler la commande & PRODUCE (legumes) pour garder les

legumes aux temperatures optimales d'entreposage.

IMPORTANT : Si les aliments commencent & geler, deplacer le

reglage vers la gauche (moins froid). Se rappeler d'attendre

24 heures entre les ajustements.

Autres caract6ristiques du tableau de commande On peut contr61er le degre d'humidite dans le bac & legumes

etanche. La commande peut etre ajustee & n'importe quel

Mode temperature reglage entre LOW et HIGH.

• Appuyer sur le bouton °C pour selectionner I'affichage de la LOW/bas (ouvert) pour une meilleure conservation des fruits et

temperature en Celsius ou en Fahrenheit. legumes & pelures.

HIGH/haut (ferme) pour une meilleure conservation des legumes

feuilles frais.

La commande du compartiment fra_cheur se trouve sur le c6te

gauche du compartiment du refrigerateur.

• Tourner la commande dans le sens horaire (vers la droite)

pour diminuer la circulation d'air froid dans le compartiment

et le rendre ainsi moins froid.

• Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le

compartiment et le rendre ainsi plus froid.

Risque de coupure

Utiliser un verre robuste pour prendre des gla9ons ou

de I'eau.

Le non-respect de cette instruction peut causer

des coupures.

Distributeur d'eau

IMPORTANT :

• Le systeme de distribution ne fonctionne pas Iorsque la porte

du congelateur est ouverte.

• Apres avoir branche le refrig6rateur & I'alimentation en eau,

vidanger le systeme d'eau en laissant s'ecouler I'eau darts un

contenant robuste pour puiser et jeter 2 & 3 gallons (8 & 12 L)

ou environ 5 minutes apres le commencement de

I'ecoulement. Le processus de vidange nettoie le systeme

d'eau et aide & degager fair des conduits. Pendant

I'evacuation de Pair, I'eau peut gicler du distributeur.

• Accorder plusieurs heures pour que le refrig6rateur se

refroidisse et refroidisse I'eau.

• Pulser une quantite suffisante d'eau chaque semaine pour

maintenir un approvisionnement frais.

Distribution d'eau :

1. Appuyer un verre resistant contre le levier de distribution

d'eau.

2. Retirer le verre pour arr_ter la distribution.

Distributeur de gla_ons

Le systeme de distribution ne fonctionne pas Iorsque la porte du

congelateur est ouverte. La glace tombe du bac de stockage de

la machine & gla?ons dans le congelateur Iorsqu'on appuie sur le

levier du distributeur.

Selon le modele que vous avez, vous pouvez avoir une ou

plusieurs des options suivantes : la capacite de choisir de la

glace pilee ou des glagons, une lumiere speciale qui s'allume

Iorsque vous employez le distributeur ou une option de

verrouillage pour eviter la distribution involontaire.

REMARQUE : Certains modeles distribuent des glagons en

cubes et de la glace pilee. Avant la distribution de glagons,

choisir quelle sorte vous pref6rez.

Pour de la glace pilee, les glagons sont concasses avant d'etre

distribues. Cette action peut causer un court delai Iors de la

distribution de glace pilee. Le bruit du broyeur de glagons est

normal et la dimension des morceaux de glace peut varier.

Lorsqu'on passe de la glace pilee au mode gla?ons, quelques

onces de glace pilee seront distribuees avec les premiers glagons.

Distribution de glagons :

1o Appuyer sur le bouton pour selectionner le type de glace

desir&

2. Appuyer un verre robuste centre le levier de distribution de

glagons. Tenir le verre pres de I'ouverture du distributeur pour

que les glagons ne tombent pas a c6te du verre.

IMPORTANT : II n'est pas necessaire d'appuyer beaucoup

sur le levier pour activer le distributeur de glagons. Une

pression forte ne donne pas une distribution plus rapide de

glagons ou des quantites plus grandes.

3. Retirer le verre pour arr_ter la distribution.

Lumi_re du distributeur

Style I : La lumiere du distributeur peut _tre allumee en appuyant

sur le bouton ON (raise en marche).

Style 2 : Lorsqu'on utilise le distributeur, le levier allume

automatiquement la lumiere. Pour avoir la lumiere allumee en

permanence, selectionner ON ou AUTO.

ON (marehe) : Appuyer sur le bouton LIGHT (lumiere) pour

allumer la lumiere du distributeur.

AUTO : Appuyer sur le bouton LIGHT une deuxieme fois pour

selectionner le mode AUTO. La lumiere du distributeur s'ajustera

automatiquement pour eclairer plus ou moins en fonction de la

clarte de la piece.

OFF (arr6t) : Appuyer sur le bouton LIGHT une troisieme fois

pour eteindre la lumiere du distributeur.

Les lumieres du distributeur sont des DEL qui ne devraient pas

necessiter de remplacement. Si les lumieres du distributeur ne

fonctionnent pas, s'assurer que le detecteur de lumiere n'est pas

bloque (en mode AUTO). Voir la section "Depannage" pour plus

d'informations.

Verrouillage du distributeur (sur certains modbles)

Le distributeur peut _tre verrouille pour un nettoyage facile ou

pour emp_cher la distribution involontaire par de petits enfants et

animaux de compagnie.

REMARQUE :La caracteristique de verrouillage ne coupe pas

I'alimentation electrique & I'appareil, a la machine a glagons ou &

la lumiere du distributeur. Elle sert simplement a desactiver les

leviers du distributeur. Les distributeurs de glagons et d'eau ne

fonctionneront pas.

• Appuyer sur le bouton de verrouillage jusqu'a ce que

rindicateur rouge apparaisse sous LOCKED (verrouille).

• Appuyer sur le bouton de deverrouillage jusqu'& ce que

rindicateur disparaisse.

_. 61 _'t ..,0 S!d,.

Mise en mamhe/arr6t de la machine _glagons

Le commutateur ON/OFF se trouve en haut, & droite du

compartiment de congelation.

Pour mettre en marche la machine & gla9ons, glisser le

commutateur vers la position ON (vers ia gauche).

Pour arr@er manuellement la machine A glagons, glisser le

commutateur vers la position OFF (vers la droite).

REMARQUE : La machine A glagons s'arr_te automatiquement.

Le detecteur de la machine & glagons arr_tera automatiquement

la production de gla9ons mais le commutateur restera en position

ON (vers la gauche).

ANOTER :

• Accorder 24 heures pour produire la premiere quantite de

glagons. Jeter les trois premieres quantites de gla9ons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie & votre machine & glagons. Eviter de

brancher la machine & gla9ons & un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine &

glagons et causer une pierre quaiite des glagons. Si une

alimentation d'eau adoucie ne peut pas _tre evit6e, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas utiliser un objet pointu pour briser les glagons dans le

bac. Cette action peut endommager le bac et le mecanisme

du distributeur.

• Ne pas garder quoi que ce soit sur le dessus ou dans la

machine & glagons ou dans le bac & glagons.

Pour rotifer et r6installer le bac _ glagons

1. Tenir la base du bac & glagons & deux mains et appuyer sur la

declenche pour pouvoir soulever et retirer le bac.

REMAROUE : II n'est pas necessaire de pousser le

commutateur de la machine & glagons vers la position OFF

(vers la droite) Iorsqu'on enleve le bac. Le couvercle du

detecteur ("porte & clapet"), sur la paroi gauche du

congelateur, interrompt la production de glagons Iorsque la

porte est ouverte ou que le bac n'est pas en place.

2. Remettre ie bac en place sur la porte et appuyer vers le bas

pour le replacer bien en place.

remplacement II est recommande de remplacer la filtre A eau

Iorsque le temoin lumineux du filtre & eau passe & 0 % OU

Iorsque le debit du distributeur d'eau ou de glagons diminue de

beaucoup.

Apres avoir change le filtre & eau, regler de nouveau le temoin

lumineux de I'etat du filtre & eau en appuyant sur le bouton. Le

temoin lumineux changera & 99 % Iorsque le temoin du filtre est

regl6 de nouveau.

Filtre beau sans indicateur lumineux (sur certains

modules)

Si votre refrig6rateur n'est pas muni du t@moin lumineux de I'@tat

du filtre a eau, vous devez changer le filtre & eau tousles 6 mois

selon I'utilisation. Si le debit d'eau au distributeur ou a la machine

glagons diminue de fagon marqu@e avant que 6 mois ne se

soient @coules, remplacer le filtre a eau plus souvent.

Changer le filtre _eau

1. Appuyer sur le bouton d'ejection pour degager le filtre de la

grille de la base.

Tirer le filtre.2.

Tourner le bouchon dans le sens inverse des aiguilles d'une

montre pour le retirer du filtre.

IMPORTANT : Ne pas jeter le bouchon. II fait pattie du

refrig@ateur. Le conserver pour I'utiliser avec le filtre de

rechange.

Aligner I'arr@te sur le bouchon avec la fl@che sur le filtre neuf

et tourner le bouchon jusqu'& ce qu'il s'enclenche.

REMAROUE : On peut faire fonctionner le distributeur sans

filtre. L'eau ne sera pas filtr@e. Inserer simplement le bouchon

completement dans la grille de la base et faire tourner le

bouchon jusqu'a ce qu'il soit bien en place.

5. Retirer les peilicules de protection des joints toriques.

6. Enfoncer le filtre dans la grille de la base. Le bouton

d'ejection ressortira Iorsque le filtre sera completement

engag&

7. Vidanger le systeme d'eau. Voir "Distributeurs d'eau et de

glagons".

ENTRETIEN DU

RI FRIGI RATEUR

REMARQUE :Ne pas utiliser pour le filtrage d'une eau

microbiologiquement pollute ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant ou

apr*_s le syst*_me. Les syst*_mes certifies pour la r_duction de

kyste peuvent 6tre utilis6s pour I'eau d_sinfect_e qui peut

contenir des kystes filtrables.

Tdmoin lumineux de 1'6tat du filtre beau (sur certains

modules)

Risque d'explosion

UtUiser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

Les sections de refrig@ation et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections au moins

une fois par mois pour emp_cher une accumulation d'odeurs.

Le temoin lumineux de I'etat du filtre & eau vous aidera & savoir Essuyer les renversements immediatement

quand changer la cartouche du filtre & eau. Lorsque I'afficheur

affiche 10 %, il est temps de commander un filtre de

IMPORTANT :Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees 4

rautre. Vous devez nettoyer 4 fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transferf d'odeurs et

rassechement des aliments, envelopper ou recouvrir

hermetiquement les aliments.

Nettoyage de votre r_frig_rateur :

REMARQUE : Ne pas utiliser des nettoyants abrasifs tels que les

nettoyants 4 vitre en atomiseurs, nettoyants 4 recurer, liquides

inflammables, cites nettoyantes, detergents concentres, eau de

Javel ou nettoyants contenant du petrole sur les pieces en

plastique, les garnitures interieures et de portes ou les joints de

portes. Ne pas utiliser d'essuie-tout, tampons 4 recurer ou autres

outils de nettoyage abrasifs.

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique.

2. Laver 4 la main, rincer et secher les pieces amovibles et les

surfaces internes 4 fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

3. Laver les surfaces exterieures en acier inoxydable ou en

metal peint avec une eponge propre ou un linge doux et un

detergent doux dans de I'eau tiede.

4. Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux, poussiereux,

ou s'il y a des animaux domestiques dans la maison, le

condenseur devrait etre nettoye tousles deux ou trois mois

pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Retirer la grille de la base.

• Utiliser un aspirateur 4 brosse douce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface 4

I'avant du condenseur.

• Replacer la grille de la base Iorsqu'on a termine.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Votre refrigerateur ne pourra pas accommoder

toutes les ampoules pour les appareils menagers. S'assurer de

faire le remplacement par une ampoule de grosseur, de forme et

de puissance semblables. La lampe du distributeur demande une

ampoule pour service intense de 10 watts et toutes les autres

lampes demandent une ampoule d'appareil menager de

40 watts. Les ampoules de remplacement sont disponibles chez

votre marchand.

Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

Enlever le protecteur d'ampoule s'il y a lieu.

REMARQUE :Pour nettoyer le protecteur d'ampoule, le laver

4 I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de

meme taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu.

5. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

tli}}1_i7_x*£@_38'va_£ es vao@y%s@s oL_ os

S' "

(, _,Y sS(,, _(

Vacances

Si vous choisissez de laisser le r_frig_rateur en

fonctionnement pendant votre absence :

1o Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrigerateur a une machine 4 glagons automatique

• Soulever le bras de commande metallique 4 la position

OFF (elevee) ou deplacer le commutateur 4 la position

OFF (a droite).

• Fermer rapprovisionnement d'eau de la machine 4

glagons.

3. Vider le bac 4 gla9ons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frigdrateur avant votre ddpart :

1. Enlever tous les aliments du refrigerateur.

2. Si votre refrigerateur a une machine 4 glagons automatique

• Fermer rapprovisionnement d'eau de la machine 4

glagons au moins une journee 4 I'avance.

• Lorsque la derniere quantite de glagons est depos6e,

soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur 4 la position

OFF (a droite).

3. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) 4 OFF (arret). Voir "Utilisation

des commandes'.

Nettoyer le refrigerateur, ressuyer et bien le secher.

,ikI'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans ia pattie superieure de chaque porte de

fagon 4 ce qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air 4 I'interieur, afin d'eviter

raccumulation d'odeur ou de moisissure.

D_mdnagement

Lorsque vous demenagez votre refrigerateur 4 une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1o Si votre refrigerateur a une machine 4 glagons automatique :

• Fermer rapprovisionnement d'eau de la machine 4

glagons au moins une journee 4 I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande metallique & la position

OFF (elevee) ou deplacer le commutateur 4 la position

OFF (a droite).

2. Retirer tousles aliments du refrigerateur et placer tous les

aliments congeles dans de la neige carbonique.

3. Vider le bac 4 gla_ons.

4. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le modele) 4 OFF (arret). Voir "Utilisation

des commandes'.

5. Debrancher le refrigerateun

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher 4 fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et

les attacher ensemble 4 I'aide de ruban adhesif pour qu'elles

ne bougent pas nine s'entrechoquent durant le

demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour Lorsque vous arriverez & votre nouvelle habitation, remettre tout

qu'il roule plus facilement OU visser les pieds de nivellement en place et consulter la section "Instructions d'installation" pour

pour qu'ils n'egratignent pas le plancher. Voir "Ajustement les instructions de preparation. Aussi, si votre refrigerateur a une

des pores", machine & glagons automatique, rappelez-vous de raccorder

10. Fermer les portes & I'aide de ruban adhesif et fixer le cordon rapprovisionnement d'eau au refrig6rateur.

d'alimentation a la caisse du refrig6rateur.

DEPANNAGE

Essayer les solutions sugg_r6es ici d'abord afin d'6viter le co£=td'une visite de service non n_cessaire.

Le r6frig6rateur ne fonctionne pas

V_rifier ce qui suit :

• Est-ce que le cordon d'alimentation est debranch6?

• Un fusible est-il grille ou un disjoncteur s'est-il declenche?

• Les commandes de temperature sont-elles regl6es aux

reglages moyens?

REMARQUE : Le refrig6rateur peut prendre quelques heures

pour se refroidir initialement. Ajuster les commandes au reglage

le plus froid ne fera refroidir aucun des compartiments plus

rapidement.

Les portes sont difficiles _ouvrir

• Lee joints collent-ils ou sont-Us sales? Nettoyer les joints

au savon doux et & I'eau tiede.

• La porte a-t-elle _t_ ouverte et ferm_e au cours des

secondes pr6c_dentes? Attendre au moins 30 secondes

avant de rouvrir les portes.

La temperature est trop _lev_e

V_rifier ce qui suit :

• Les ouvertures d'aeration sont-elles bloquees dans un

compartiment ou I'autre?

Le moteur semble trop tourner • La ou les porte(s) sont-elles ouvertes frequemment?

II se peut que votre nouveau refrigerateur fonctionne plus

Iongtemps que I'ancien gr&ce & son compresseur & haute

efficacite et ses ventilateurs. L'appareil peut fonctionner plus

Iongtemps encore si la temperature de la piece est chaude, si

une importante quantite de nourriture y est ajoutee, si les portes

sont frequemment ouvertes ou si elles ont ete laissees ouvertes.

Le r6frig6rateur est bruyant

• Avez-vous ajoute une grande quantite d'aliments au

refrig6rateur ou au congelateur?

• Les reglages sont-ils corrects pour les conditions existantes?

De l'humidit6 s'accumule _ rint6rieur

REMARQUE : Une certaine accumulation d'humidite est

Le bruit des refrigerateurs a ete reduit au cours des annees. Du

fait de cette reduction, il est possible d'entendre des bruits

intermittents venant de votre nouveau refrigerateur qui n'avaient

pas ete deceles avec votre ancien modele. Voici une liste des

sons normaux accompagnes d'une explication.

• Bourdonnemeat - entendu Iorsque le robinet d'arrivee d'eau

s'ouvre pour remplir la machine a glagons

•Pulsation - les ventilateurs/le compresseur se reglent afin

d'optimiser la performance

• Cliquetis - ecoulement de liquide refrigerant, mouvement

des conduites d'eau ou d'objets poses sur le dessus du

refrigerateur

•Gr_sUlement/gargouUlement - de I'eau tombe sur I'element

de chauffage durant le programme de degivrage

•Bruit d'_clatement - contraction/expansion des parois

internes, particulierement Iors du refroidissement initial

• Les ouvertures d'aeration sont-elles bloquees dans le

refrigerateur?

• La ou les porte(s) sont-elles ouvertes frequemment?

• La piece est-elle humide?

• Les reglages sont-ils corrects pour les conditions existantes?

• Le programme d'autodegivrage automatique vient-il de se

terminer?

Les articles de trouvant dans le bac _ viande/l_gumes

g_lent

La temperature & I'interieur du bac & viande/legumes peut

devenir trop froide, surtout en cas d'utilisation de

caracteristiques additionnelles du panneau de commande.

Ajuster la commande du bac & viande au reglage le plus proche.

•Bruit d'_coulement d'eau -peut _tre entendu Iorsque la

glace fond Iors du programme de degivrage et que I'eau

s'ecoule dans le plateau de degivrage

•Grincement/craquement -se produit Iorsque la glace est

ejectee du moule & gla9ons.

La machine bgla£ons ne produit pas ou pas

suffisamment de gla£ons

Les portes ne ferment pas complbtement

V_rifier ce qui suit :

• Les aliments emballes emp_chent-ils la porte de fermer?

• Tousles compartiments et tablettes sont-ils enfonces en

position correcte?

•Le bras de commande m_tallique ou I'interrupteur (selon

les modules) de la machine _glagons est-il &la position

OFF?

• Le robinat d'arr6t de la canalisation d'eau reli6e au

r_frig_rateur est-U ouvert?

•La machine &glagons vient-elle d'6tre install6e? La

temp6rature du cong61ateur est-elle assez froide pour

produire de la glace? Attendre 24 heures apres le

raccordement de la machine a glagons avant qu'elle produise

des gla9ons. Attendre 72 heures avant que la production de

glagons Re commence.

• Y a-t-il de I'eau dans le moule de la machine t] glagons ou

aucun gla£on n'a dtd prodult? S'assurer que le refrig6rateur

a et6 raccorde & une canalisation d'eau et que le robinet

d'arret de la canalisation est ouverL

•Une grande quantit_ de glagons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine & gla_ons produise

plus de gla9ons.

•Y-a-t-il un filtre _ eau install_ sur le r_frig_rateur? Le filtre

peut etre obstrue ou installe incorrectement.

•Un glagon est-U coinc_ dans le bras _jecteur de la

machine &glagons? Sur les modeles avec un bac

d'entreposage de gla_ons a I'interieur, enlever le gla_on du

bras ejecteur avec un ustensile en plastique.

•Un systeme de filtration de I'eau _ osmose inverse est-il

connect_ t] votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les

instructions d'installation soit dans le Guide d'utilisation et

d'entretien,

Les glagons sont creux ou petits

Cela indique une faible pression de I'eau.

V_rifier ce qui suit :

•La valve d'eau est-elle ouverte completement?

• Y a-t-il des deformations dans la canalisation qui reduisent

I'ecoulement de I'eau?

• Si vous utilisez un filtre a eau, enlever le filtre et faire

fonctionner le distributeur. Si I'ecoulement d'eau augmente,

le filtre est obstrue ou real install&

Un systeme de filtration de I'eau & osmose inverse est-il

connecte & votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les

instructions d'installation soit dans le Guide d'utilisation et

d'entretien,

• Si vous avez toujours des questions au sujet de la pression

de votre eau, faire appel a un plombier qualifie agree.

GoDt, odeur ou couleur grise des gla_}ons

V_rifier ce qui suit :

• Les raccords de plomberie sont-ils neufs et causent-ils une

decoloration et un mauvais go_t des glagons?

Les gla9ons ont-ils ete gardes trop Iongtemps?

Le congelateur et le bac & glagons ont-ils besoin d'etre

nettoyes?

Les aliments dans le congelateur ou le refrigerateur sont-ils

bien enveloppes?

L'eau contient-elle des mineraux (tel que du soufre)?

L'installation d'un filtre peut etre necessaire afin d'enlever les

mineraux.

• Y-a-t-il un filtre & eau installe sur le refrigerateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel.

Le distributeur de glagons ne fonctionne pas

correctement

V_rifier ce qui suit :

• La porte du congelateur est-elle completement fermee?

• Le bac a.glagons est-il installe correctement?

• Y-a-t-il des glagons darts le bac?

• Les gla9ons ont-ils gele darts le bac?

• Un gla9on est-il coince dans la goulotte?

•Les mauvais glagons ont-ils _t_ ajout_s au bac? Utiliser

seulement des gla£ons produits par la machine a.gla_ons

courante.

La glace a-t-elle fondu autour de la tige (spirale en m_tal)

dans le bac &glagons? Vider les glagons et nettoyer le bac

completement. Voir "Machine & gla_ons et bac

d'entreposage'.

Le distributeur de gla£ons se bloque-t-il Iorsqu'il

distribue de la glace pU_e? Passer du regJage "crushed"

(glace pilee) au reglage "cubed" (gla_ons). Si les gla_ons sont

distribues correctement, appuyer de nouveau sur "crushed"

(glace pilee) et recommencer I'operation.

Le bras de distribution a-t-il _t_ retenu trop Iongtemps?

Les gla_ons cesseront d'etre distribues Iorsque le bras est

retenu trop Iongtemps. Attendre 3 minutes pour que le

moteur du distributeur soit regle de nouveau avant d'etre

utilise.

Le distributeur d'eau ne fonctionne pas correctement

V_rifier ce qui suit :

• La porte du congelateur est-elle completement fermee?

• La valve du robinet d'arrivee d'eau est-elle fermee, mal

installee ou obstruee?

• La conduite d'eau est-elle connectee a I'alimentation en eau?

La canalisation de la source d'eau du domicile comporte-t-

elle une deformation?

Le eysteme d'eau s_est-il rempli? Le systeme d'eau dolt

etre rempli & la premiere utilisation.

Le r_frig_rateur est-il connect_ t] une alimentation en eau

froide avec pression d'au moins 30 Ib/po (207kPa)? La

pression de I'eau du domicile determine I'ecoulement d'eau

du distributeur.

Y-a-t-il un filtre _ eau install_ sur le r_frig_rateur? Le filtre

peut etre obstrue ou installe incorrectement.

Un systeme de filtration de I'eau _ osmose inverse est-il

connect_ t] votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau" soit dans les

instructions d'installation soit dans le Guide d'utilisation et

d'entretien,

De I'eau suinte du distributeur

V_rifier ce qui suit :

• Le verre a-t-il ete maintenu assez Iongtemps sous le

distributeur?

• Le systeme d'eau a-t-i] ete rince depuis I'installation ou les

filtres ont-ils ete changes?

L'eau du distributeur n'est pas assez froide

REMARQUE : L'eau du distributeur est seulement refrigeree &

50°F (10°C).

•S'agit-il d'une nouvelle installation ou une grande

quantitd d'eau a-t-elle dtd puis_e r_cemment? Attendre

24 heures pour que le refrigerateur se refroidisse

completement.

•N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas etre froid. Jeter le premier verre

d'eau.

FEUILLE DE DONNleES SUR LE PRODUIT

Syst_me de filtration d'eau bla grille de la base

ModUle TIKB1/TIRFKB1 Capacitd 100 gallons (379 litres)

Ce produit a 6t6 teste selon les normes 42

Produit test_ et certifie par NSF International en vertu de la norme

NSF/ANS142 (r_duction du go0t et de I'odeur du chlore, et particules

(classe I*)); et en vertu de la norme NSF/ANSl 53 (r_duction de ptomb,

mercure, atrazine, benzene, toxaphene, o-dichlorobenz_ne, kystes,

turbidite, amiante, lindane, tetrachloro_thylene, endrine, alachlore,

chlorobenz_ne, _thylbenz_ne, TTHM et ether rnethyltertiobutylique).

_t53 NSF/ANSI pour la reduction des substances enum6r6es ci-dessous. La concentration des

substances indiquees dans I'eau entrant dans le syst_me a ete reduite & une concentration moindre ou egale & Ia limite permissible pour

I'eau qui quitte le syst_me, tel que specifi6 dans 42 et 53 NSF/ANSL

Rdd. de substances Critbres de Affluent moyen Concentration dans Peau Effluent Effluent % de rdd. % de rdd.

Effets esth_tiques r_duction NFS a traiter maximal moyen minimale moyenne

Go[3t/odeur de chlore 50 %de reduction 2,0 mg/L 2,0 mg/L ± 10 % |0,08 mg/L 2,0 mg/L I95,93 97,36

Particules (classe I*) 85 % de r6duct on 3533333#/mL Au mo ns 10 000 part cu es/mL_ 22000 #/mL** 11567 #/mL I 99,38 99,67

R_duetion de Crit_res de Affluent moyen Concentration darts I'eau Effluent Effluent % de r_d. % de r_d.

contaminant r_duction NFS traiter maximal moyen minimale moyenne

Plemb : & pH 6,5 0,010 mg/L 150 ug/L _ 0,15 mg!L ± 10 % 1,0 ug/L 1 ug/L 99,33 99,33

Ptemb : & pH 8,5 0,010 mg/L 157 ug/L r 0,15 mg/L ± 10 % 2,0 ug/L 1,08 ug/L 98,72 99,31

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L ± 10 % 0,0002 mg/L 0,0002 mg/L 96,53 96,53

Mercure : & pH 8,5 0,002 mg/L 0,0057 mg/L 0,006 mg/L ± 10 % 0,0002 mg/L 0,0002 mg/L 96,5 96,5

Benz_ne 0,005 mg/L 15 ug/L 0,0t5 mg/L ± 10 % 0,5 ug/L 0,5 ug/L 96,67 96,67

O-dichlorebenz_ne 0,6 mg/L 1750 ug/L 1,8 ± 10 % 1,0 ug/L 1,0 ug/L 99,94 99,94

Toxaph_ne 0,003 mg/L 15 ug/L 0,0t5 ± 10 % 1,0 ug/L 1,0 ug/L 93,33 93,33

Atrazine 0,003 mg/L 10 ug/L 0,009 mg/L ± 10 % 2 ug/L 2 ug/L 80,8 80,8

Amiante 99 %101 MFL 10to 108fibres/L t 0,17 MFL 0,17 MFL 99,83 99,83

Kystes >99,95 % 120 000/L 50 000/L rain, 8/L _ 1/U 99,99 >99,99

Turbidite 0,5 NTU 11,4 NTU 11 ± 1 NTU 0,41 NTU 0,24 NTU 96,4 97,89

Alachlore 0,002 mg/L 41,3 ug/L 0,04 ± 10 % 0,2 ug/L 0,2 ug/L 99,52 99,52

Endrine 0,002 mg/L 5,9 ug/L 0,096 ± 10 % 0,5 ug/L 0,3 ug/L 91,5 95,47

Ethylbenz_ne 0,7 mg/L 1867 ug/L 2,1 ± 10 % 0,70 ug/L 0,0588 ug/L 99,96 100

Lindane 0,002 mg/L 1,9 ug/L 0,092 ± 10 % 0,02 ug/L 0,02 ug/L 98,93 98,93

Chlorobenz_ne 0,6 mg/L 2,0 ug/L 2,0 ± 10 % 0,0005 ug/L 0,0005 ug/L 99,98 99,98

T_trachloro_thyl_ne 0,005 mg/L 14,2 ug/L 0,0t5 ± 10 % 0,5 ug/L 0,5 ug/L 96,47 96,47

TTHM 0,080 mg/L 465 ug/L 0,45 ± 20 % 1,0 ug/L 0,5 ug/L 99,78 99,88

Ether m6thyltertiobutylique 0,005 mg/L 14 ug/L 0,015 ± 20 % 0,70 ug/L 0,52 ug/L 94,94 96,27

Param_tres de test : pH = 7,5 ± 0,5 & moins d'indications contraires. Debit = 0,5 gpm (1,9 Lpm). Pression - 60 Ib/po 2 (413,7 kPa).

Temperature - 68°F & 71,6°F (20°C a. 22°C).

• II est essentiel que Ies exigences de fonctionnement, d'entretien

et de rempIacement de filtre soient respectees pour que ce

produit donne le rendement annonce.

•ModUle TIKB1 : Le systeme de contr61e du filtre mesure la

quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre.

Style 1 - Lorsque le temoin du filtre affiche 10 %, commander un

nouveau filtre. Lorsque le temoin indique 0 %, il est recommand#

de changer le filtre.

Style 2 -Lorsque le t6moin lumineux du filtre passe du vert au

jaune, commander un nouveau filtre. Lorsque le temoin lumineux

passe du jaune au rouge, il est recommande de changer le filtre.

Utiliser la cartouche de remplacement T1RFKB1, piece N° 9020.

Au Canada, utiliser la cartouche de remplacement T1RFKB1,

_iece N° 9020B. Prix au d#tail sugg6re 2004 de 39,99 $US/59,99

CAN. Les prix sont sujets & des changements sans pr#avis.

• Le produit ne dolt #tre utilis6 que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement

polluee ou de qualite inconnue en I'absence d'un dispositif de

desinfection ad#quat avant ou apres le syst_me. Les systemes

certifies pour la r#duction de kyste peuvent _tre utilises pour

I'eau d6sinfectee qui peut contenir des kystes filtrables.

• Veuillez vous refuter & la couverture ou & la section "Accessoires"

pour ie nora, I'adresse et le numero de telephone du fabricant.

• Veuillez vous ref6rer & la section "Garantie" pour la garantie

Iimitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po _ (207 - 827 kPa)

Temperature d'eau 33 ° - 100°F (0,6 ° - 37,8 ° C)

Debit nominal 0,5 gpm (1,9 L/rain.) a 60 Ib/po _

*Classe I - tailles des particules : > 0,5 a <1 #m

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

Ces contaminants ne sont pas n6cessairement presents dans votre approvisionnement d'eau. Le rendement peut varlet selon les conditions locales de I'eau.

t Fibres de Iongueur sup6rieure a 10 #m

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque d6pos6e de NSF International.

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmore ®est congu et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais comme pour

tous los produits, il pourra a.I'occasion necessiter un entretien

preventif ou une reparation. Le cas echeant, un Contrat principal

de protection pout vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

protegez-vous contre los depenses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

V' Service expert par nos 12 000 reparateurs professionnels

V' Service illimit_ et sans frais pour los pieces et la main-

d'oeuvre pour toutes los reparations couver[es

V' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en dog& de

douze mois

V' Remplacement du produit si votre produit couvert ne pout

etre repare

VV_rification annuelle d'entretien prdventif sur demande -

sans frais supplementaires

V' Aide rapide au t_l_phone -assistance telephonique fournie

par un technicien de Sears pour los produits reparables

domicile, plus un horaire de reparation commode

V' Protection contre los sautes de puissance pour prevenir los

dommages attribuables aux fluctuations de courant

V' Remboursement de location si la reparation prend plus de

temps que promis

Des que vous souscrivez le Contrat, il suffit d'un simple appel

telephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en Iigne.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acces & plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider & prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui memo!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-por[es de garage, ,dechauffe-eau et d'autres

ar[icles importants de la maison, aux E.-U. composer le

1-800-4-MY-HOME ®.

A,<Cs sds

Conb-ats d'entrstien

Votre achat a plus de valour parce que vous pouvez compter sur

Sears HomeCentral®pour le service. Avec plus de 2400

specialistes formes et I'acces a plus d'un million de pieces et

accessoires, nous avons los outils et los pieces ainsi que los

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ® est congu, fabrique et verifie pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout produit pout necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears vous offre un programme de service remarquable a.un prix

abordable.

Le contrat d'entrstien Sears

• Constitue une maniere d'acheter un service pour domain au

prix d'aujourd'hui

Elimine los factures pour los reparations imputables a. I'usure

normale

Fournit un suppor[ telephonique assure par un technicien de

chez Sears pour los produits necessitant une reparation a.

domicile

Memo si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en bon etat de

fonctionnement

Certaines limitations s'appliquent. Pour plus de

renseignements concernant los contrats d'eatratien de Sears

Canada, composer le 1-800-361-6665.

GARANTIE

GARANTIE COMPLF=TE DE UN AN DU RI_FRIGI_RATEUR

Pendant un an & compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres los instructions

jointes ou fournies avec le produit, Sears reparera ce refrigerateur

sans frais, si la defectuosite provient des materiaux ou de la

fabrication.

GARANTIE COMPLIETE DE CINQ ANS DU SYSTIEME SCELLE

DE RI_FRIGIERATION

Pendant cinq ans & compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres los instructions au

proprietaire jointes ou fournies avec le produit, Sears reparera le

systeme scelle (comprenant le systeme de refrigeration, la

tubulure de raccordement et le compresseur) sans frais, s'il

existe une defectuosite des materiaux ou de fabrication.

La garantie ci-dessus s'applique seulement aux refrigerateurs qui

ont ete utilises pour la conservation des aliments en utilisation

domestique privee et exclut los car[ouches originales et de

rechange des fiitres a eau et a glace Kenmore (si le refrigerateur

est dote du systeme de filtration). Los car[ouches originales et de

rechange sont garanties pendant 30 jours, pieces seulement,

contre los vices de materiaux ou de fabrication.

LE SERVICE DE GARANTIE EST DISPONIBLE EN

COMMUNIQUANT AVEC LE CENTRE DE SERVICE SEARS LE

PLUS PROCHE AU CANADA OU AUX I_TATS-UNIS.

Cette garantie s'applique seu]emeat pendant que ce produit

eat utilis_ au Canada ou aux Etats-Unis. Cette garantie vous

donne des droits juridiques sp_cifiques et vous pouvez aussi

avoir d'autres droits qui varient d'une province &I'autre ou

d'un Etat & I'autre.

Los termes de garantie peuvent varier au Canada. Communiquer

avec votre centre de service Sears local pour des details

complets.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Your Home iiiiiiiiiiiiiii

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it! iiiiiiiiiiiiiii

iiiiiiiiiiiiiii

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself. iiiiiiiiiiiiiii

For Sears professionalinstallationof home appliances

and items like garage door openers and water heaters. iiiiiiiiiiiiiii

iiiiiiiiiiiiiii

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (USA and Canada)

iiiiiiiiiiiiiii

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1800-4881222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase aprotection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

iiiiiiiiiiiiiii

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

adomicilio, y para ordenar piezas:

1-888-SU-HOGAR _

(1-888-784-6427)

Au Canada pour service en fran_ais:

I"800"LE'FOYER Mc

(1-800-533-6937)

www.sears.ca

SEARS

2307039

• TM SM .

® Registered Trademark /Trademark /Service Mark of Sears, Roebuck and Co

TM . SM . .

® Marca Reg=st rada /Marca de comerclo /Marca de Servlclo de Sears, Roebuck and Co.

• , TM SM .

®Marque de commerce deposee /Marque de commerce/ Marque de service de Sears, Roebuck and Co.

8/04

Printed in USA.

Impreso en EE. UU.

imprim_ aux E.-U.

Kenmore Elite 10641523500 User Manual SIDE BY REFRIGERATOR Manuals And Guides L0408622

KENMORE Side by Side Refrigerator Manual L0408622 KENMORE Side by Side Refrigerator Owner's Manual, KENMORE Side by Side Refrigerator installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
