EL ! T E®

Top-Mount Refrigerator

Refrigerador con montaje superior

R_frig_rateur superpos_

................ =.= _.._ _.._;, ._¢,._,;, _,,._°° IUI ¢=I IkI_;;;;;i_iI;>;;ll

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

2300951 Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8 www.sears.ca

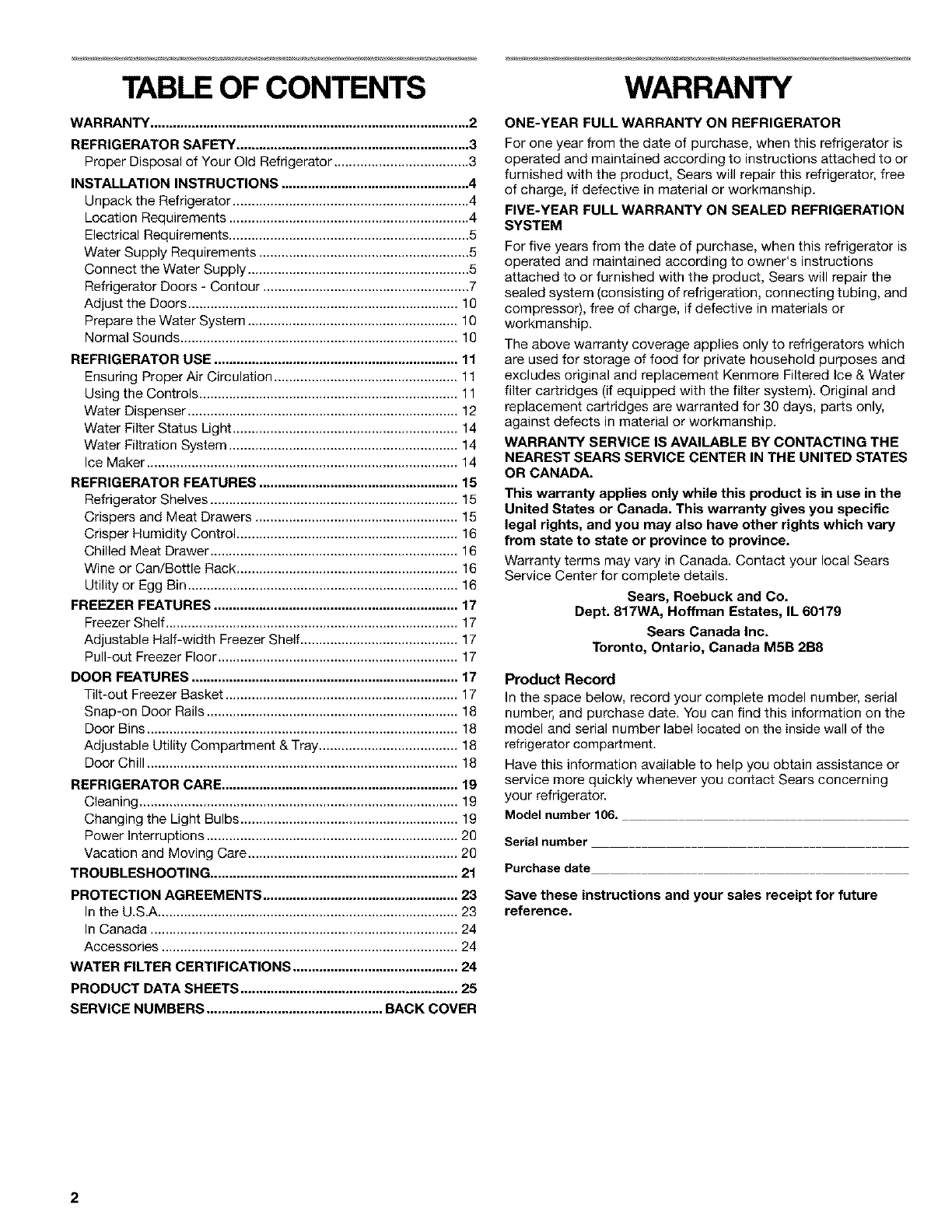

TABLE OF CONTENTS

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

Connect the Water Supply ........................................................... 5

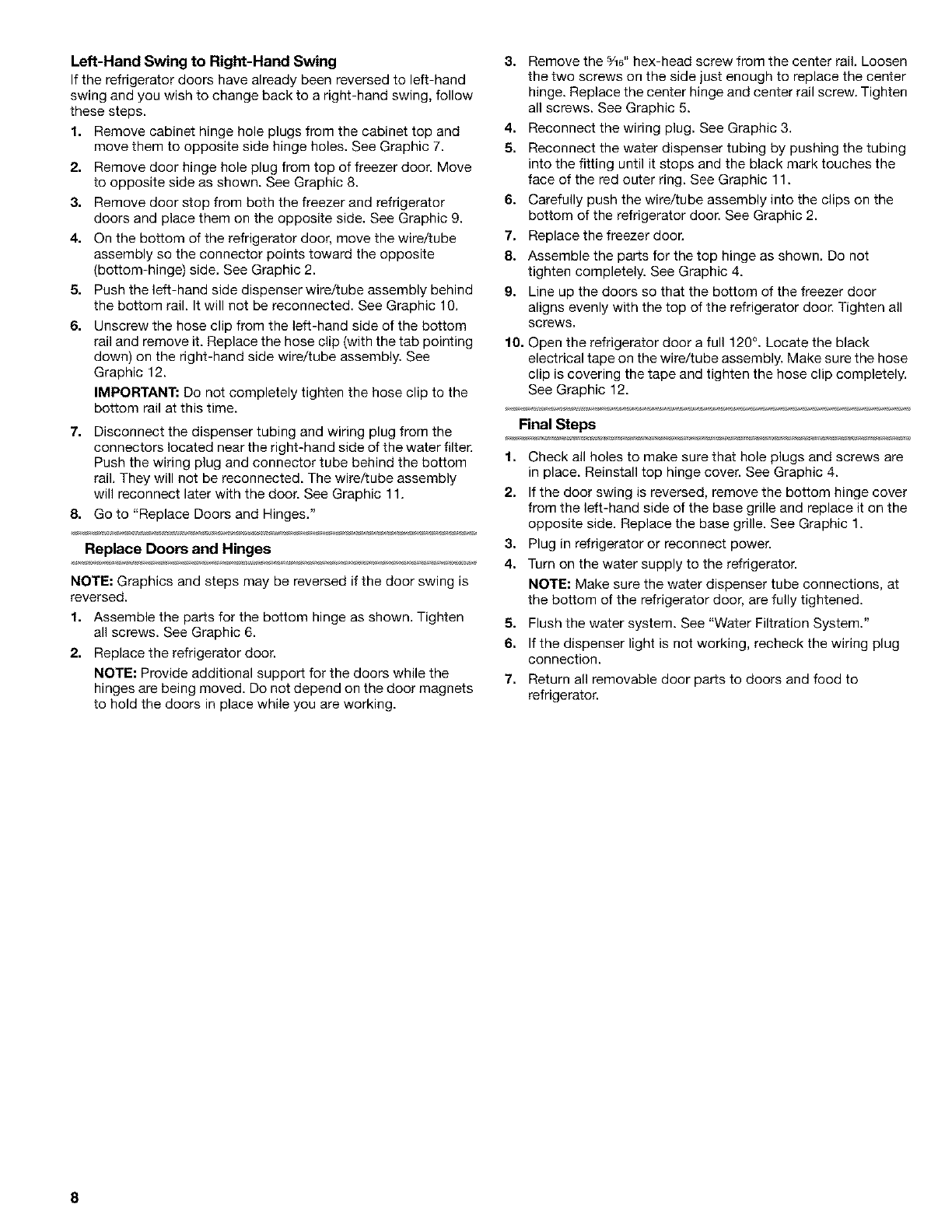

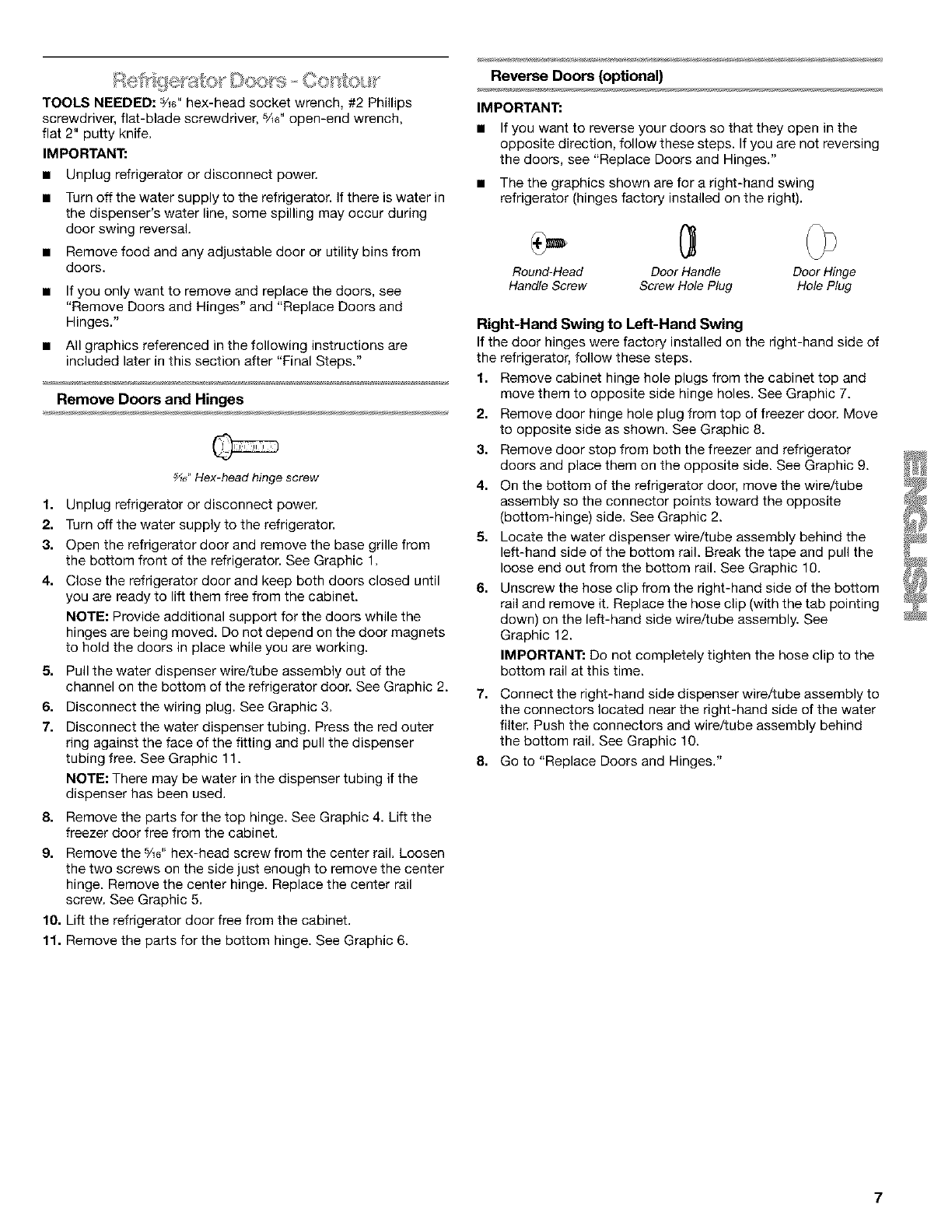

Refrigerator Doors - Contour ....................................................... 7

Adjust the Doors ........................................................................ 10

Prepare the Water System ........................................................ 10

Normal Sounds .......................................................................... 10

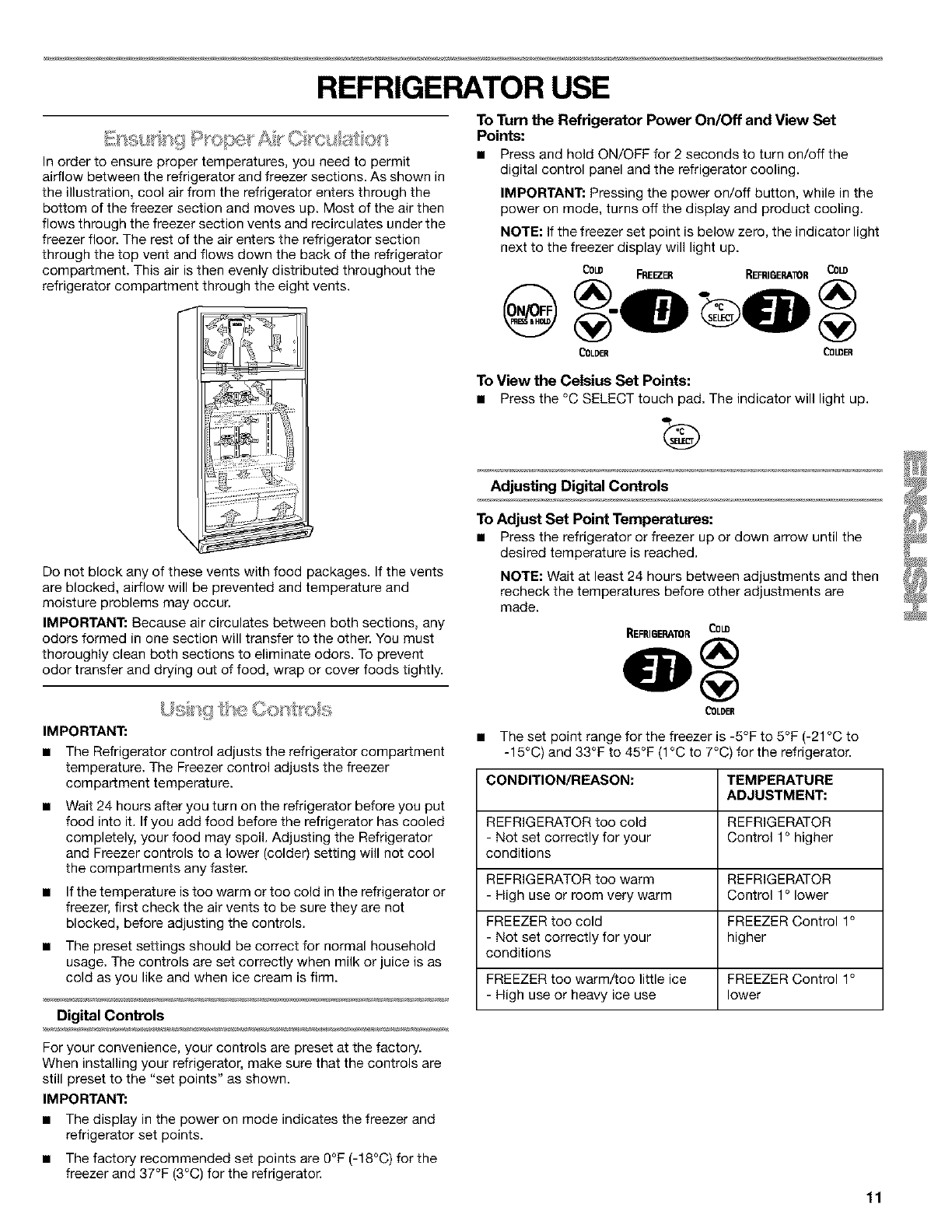

REFRIGERATOR USE ................................................................. 11

Ensuring Proper Air Circulation ................................................. 11

Using the Controls ..................................................................... 11

Water Dispenser ........................................................................ 12

Water Filter Status Light ............................................................ 14

Water Filtration System ............................................................. 14

Ice Maker ................................................................................... 14

REFRIGERATOR FEATURES ..................................................... 15

Refrigerator Shelves .................................................................. 15

Crispers and Meat Drawers ...................................................... 15

Crisper Humidity Control ........................................................... 16

Chilled Meat Drawer .................................................................. 16

Wine or Can/Bottle Rack ........................................................... 16

Utility or Egg Bin ........................................................................ 16

FREEZER FEATURES ................................................................. 17

Freezer Shelf .............................................................................. 17

Adjustable Half-width Freezer Shelf .......................................... 17

Pull-out Freezer Floor ................................................................ 17

DOOR FEATURES ....................................................................... 17

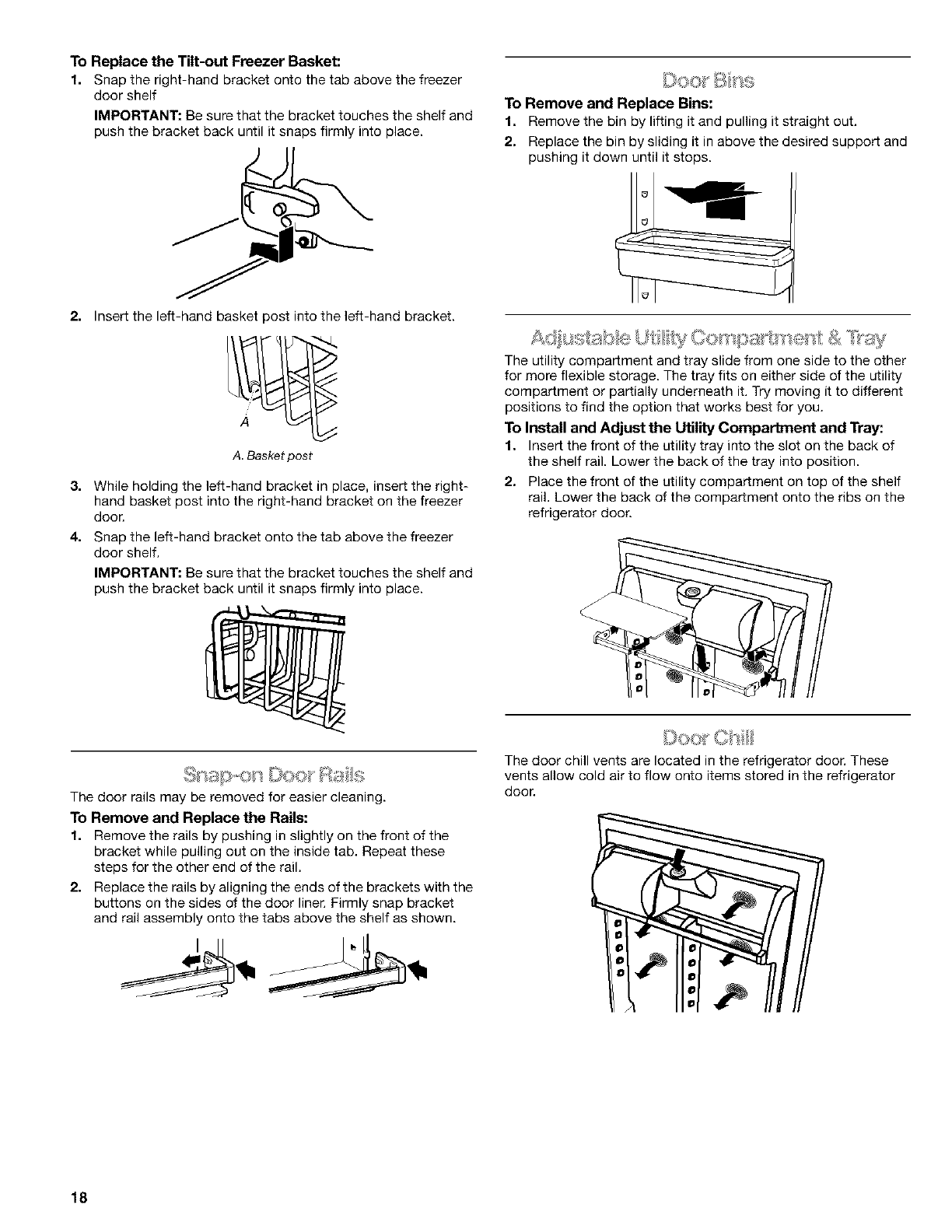

Tilt-out Freezer Basket .............................................................. 17

Snap-on Door Rails ................................................................... 18

Door Bins ................................................................................... 18

Adjustable Utility Compartment & Tray ..................................... 18

Door Chill ................................................................................... 18

REFRIGERATOR CARE ............................................................... 19

Cleaning ..................................................................................... 19

Changing the Light Bulbs .......................................................... 19

Power Interruptions ................................................................... 20

Vacation and Moving Care ........................................................ 20

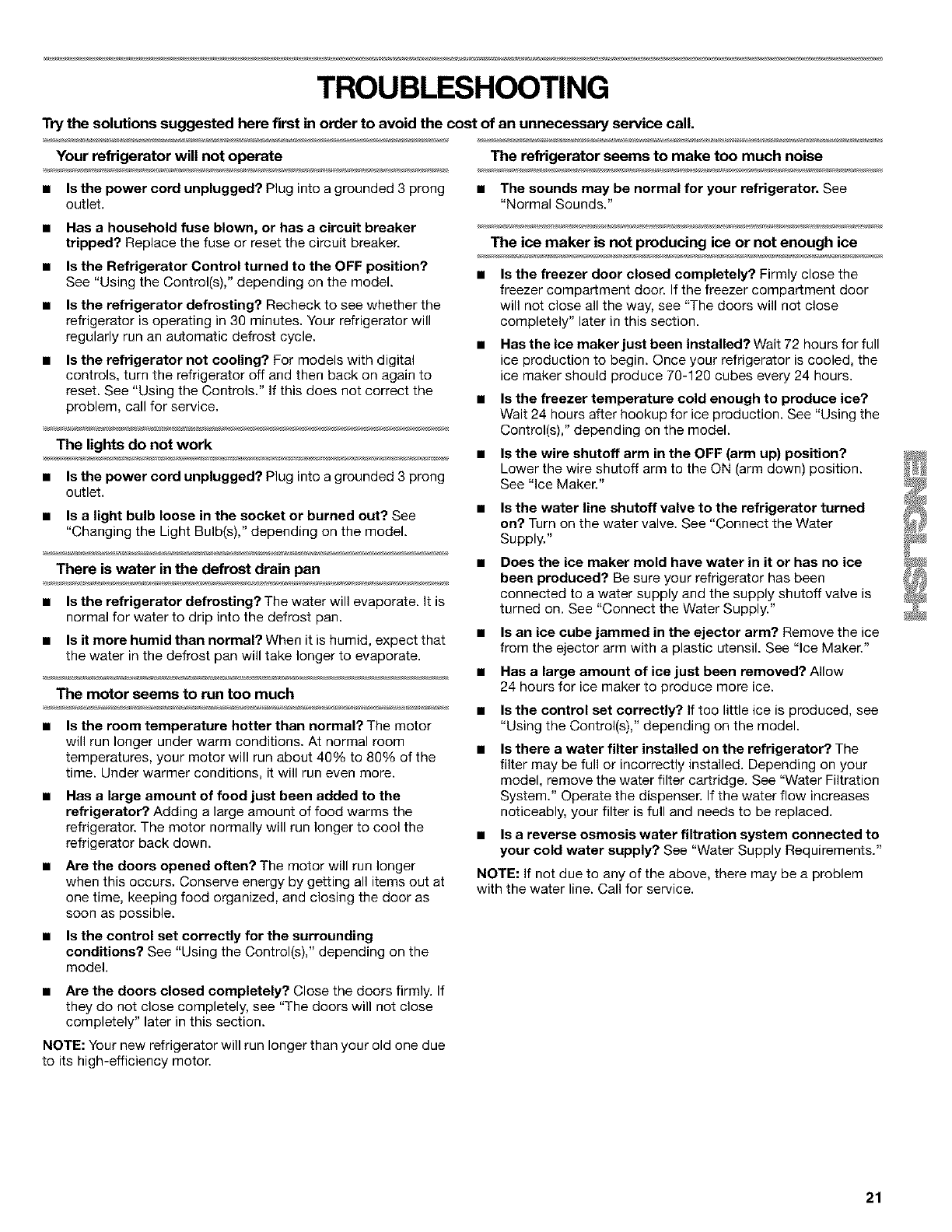

TROUBLESHOOTING .................................................................. 21

PROTECTION AGREEMENTS .................................................... 23

In the U.S.A ................................................................................ 23

In Canada .................................................................................. 24

Accessories ............................................................................... 24

WATER FILTER CERTIFICATIONS ............................................ 24

PRODUCT DATA SHEETS .......................................................... 25

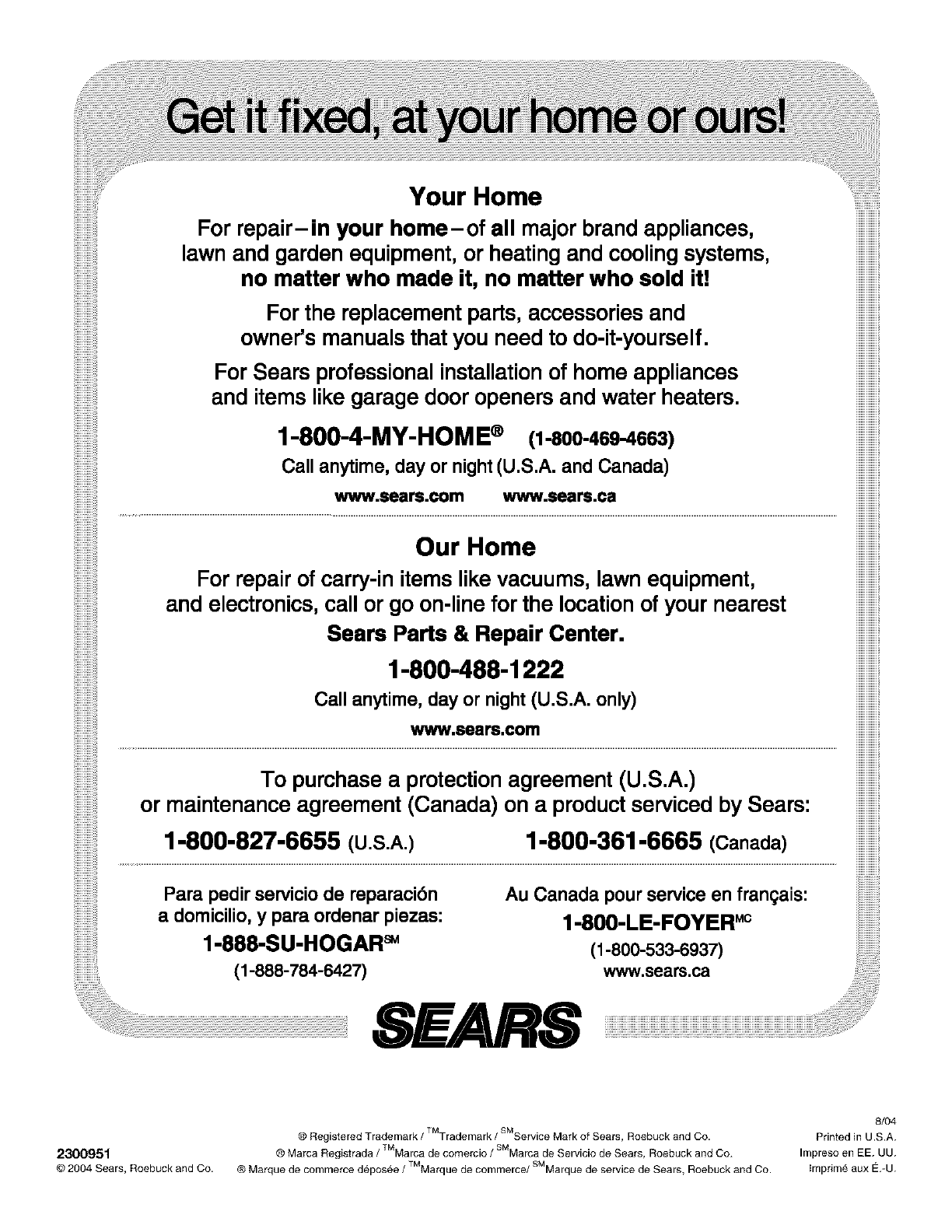

SERVICE NUMBERS ............................................... BACK COVER

WARRANTY

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is

operated and maintained according to instructions attached to or

furnished with the product, Sears will repair this refrigerator, free

of charge, if defective in material or workmanship.

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION

SYSTEM

For five years from the date of purchase, when this refrigerator is

operated and maintained according to owner's instructions

attached to or furnished with the product, Sears will repair the

sealed system (consisting of refrigeration, connecting tubing, and

compressor), free of charge, if defective in materials or

workmanship.

The above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes and

excludes original and replacement Kenmore Filtered Ice & Water

filter cartridges (if equipped with the filter system). Original and

replacement cartridges are warranted for 30 days, parts only,

against defects in material or workmanship.

WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE

NEAREST SEARS SERVICE CENTER IN THE UNITED STATES

OR CANADA.

This warranty applies only while this product is in use in the

United States or Canada. This warranty gives you specific

legal rights, and you may also have other rights which vary

from state to state or province to province.

Warranty terms may vary in Canada. Contact your local Sears

Service Center for complete details.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Product Record

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the

refrigerator compartment.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your refrigerator.

Model number 106.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

2

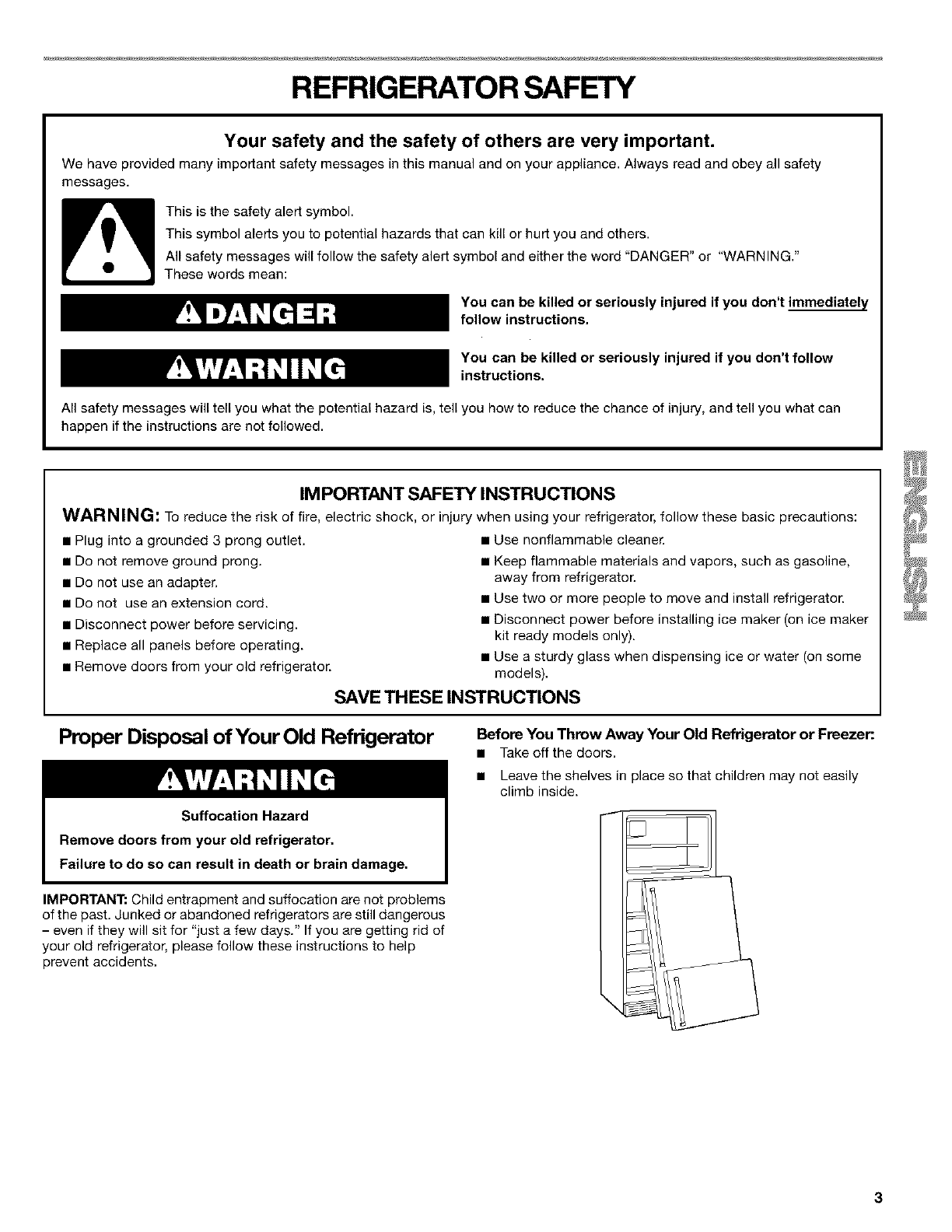

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions,

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

• Plug into a grounded 3 prong outlet,

• Do not remove ground prong.

• Do not use an adapter,

• Do not use an extension cord.

• Disconnect power before servicing.

• Replace all panels before operating.

• Remove doors from your old refrigerator.

• Use nonflammable cleaner.

• Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

• Use two or more people to move and install refrigerator.

• Disconnect power before installing ice maker (on ice maker

kit ready models only).

• Use a sturdy glass when dispensing ice or water (on some

models).

SAVE THESE INSTRUCTIONS

Proper Disposal of Your Old Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

-even if they will sit for "just a few days." If you are getting rid of

your old refrigerator, please follow these instructions to help

prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors,

• Leave the shelves in place so that children may not easily

climb inside.

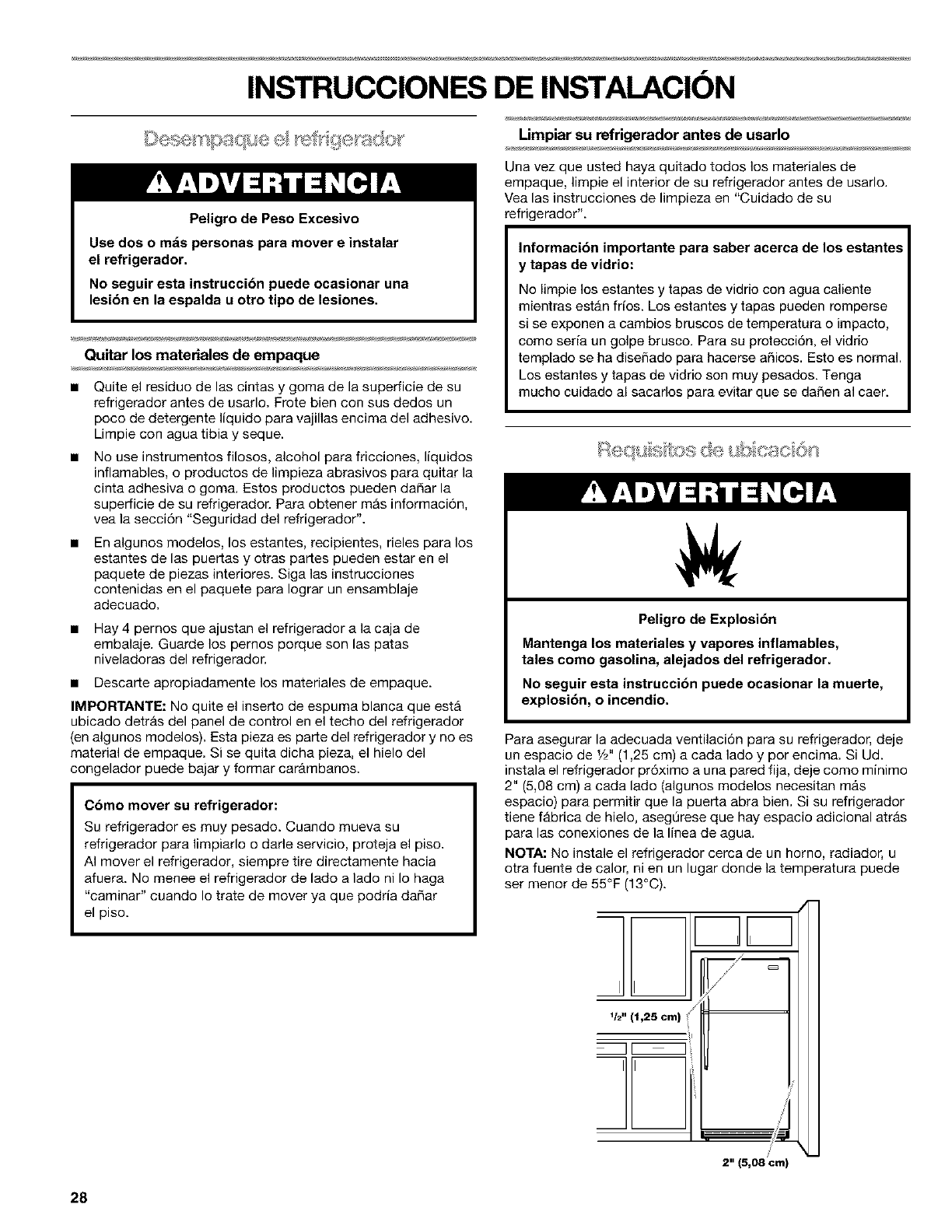

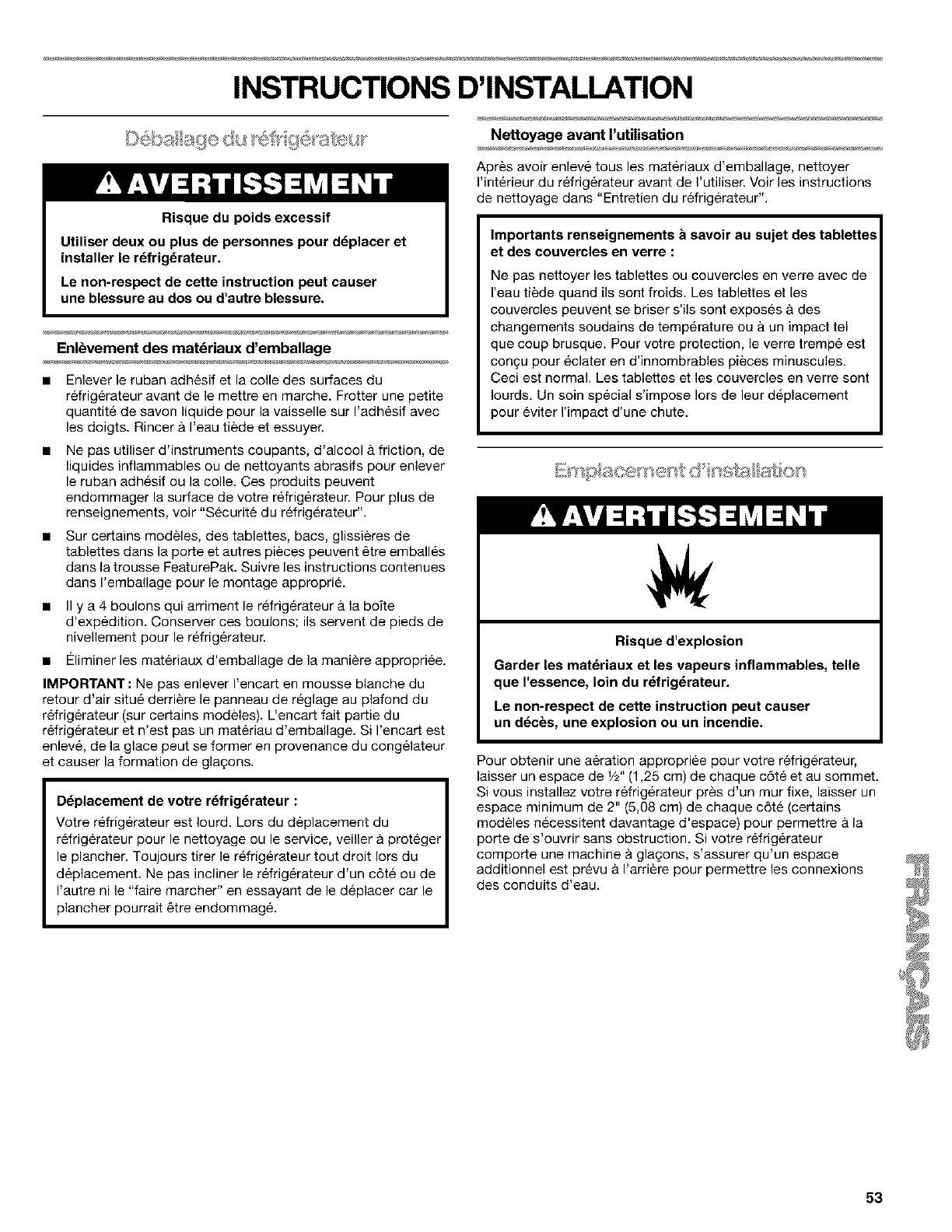

INSTALLATION INSTRUCTIONS

Clean Before Using

After you remove all of the package materials, clean the inside of

your refrigerator before using it. See the cleaning instructions in

"Refrigerator Care."

Remove the Packaging

Remove tape and glue residue from surfaces before turning

on the refrigerator. Rub a small amount of liquid dish soap

over the adhesive with your fingers. Wipe with warm water

and dry.

Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator. For

more information, see "Refrigerator Safety."

On some models, shelves, bins, door shelf rails, and other

feature parts may be packaged in the Interior FeaturePak.

Follow the instructions contained in the package for proper

assembly.

• There are 4 bolts that secure the refrigerator to the shipping

case. Keep these bolts because they are the refrigerator's

leveling legs.

• Properly dispose of packaging.

IMPORTANT: Do not remove the white foam air return insert that

is located behind the control panel on the ceiling of the

refrigerator (on some models). The insert is part of the refrigerator

and not part of the packing material. If the insert is removed, ice

may migrate down from the freezer and cause icicles to form.

When Moving Your Refrigerator:

Your refrigerator is heavy. When moving the refrigerator

for cleaning or service, be sure to protect the floor.

Always pull the refrigerator straight out when moving it.

Do not wiggle or "walk" the refrigerator when trying to move

it, as floor damage could occur.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Explosion Hazard

Keep flammable materials and vapors, such as

gasoline, away from refrigerator.

Failure to do so can result in death, explosion, or fire.

To ensure proper ventilation for your refrigerator, allow for a V2"

(1.25 cm) space on each side and at the top. When installing your

refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum

clearance on each side (some models require more) to allow for

the door to swing open. If your refrigerator has an ice maker,

allow extra space at the back for the water line connections.

NOTE: Do not install the refrigerator near an oven, radiator, or

other heat source, nor in a location where the temperature will fall

below 55°F (13°C).

L JL

II I

2" Is.oe cm) /

4

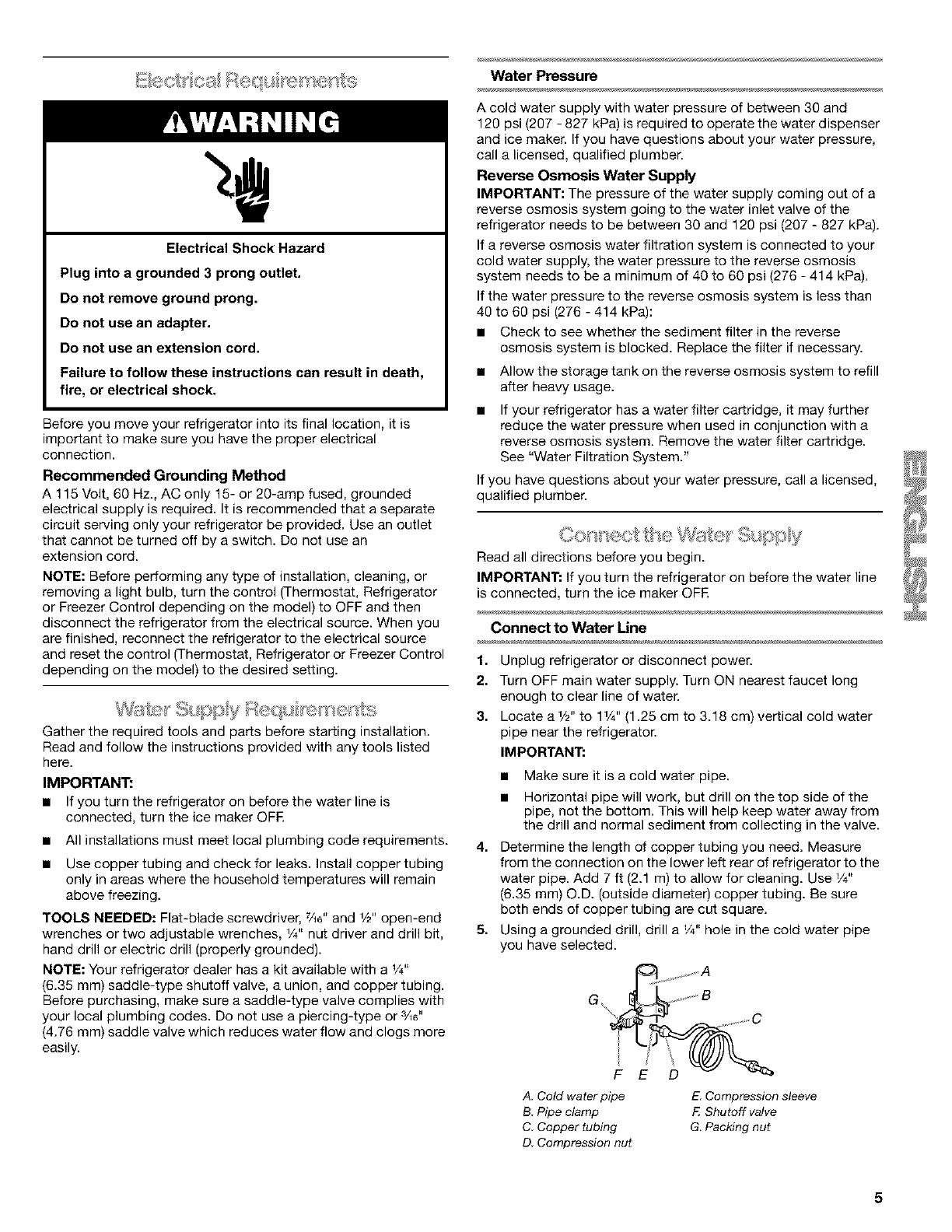

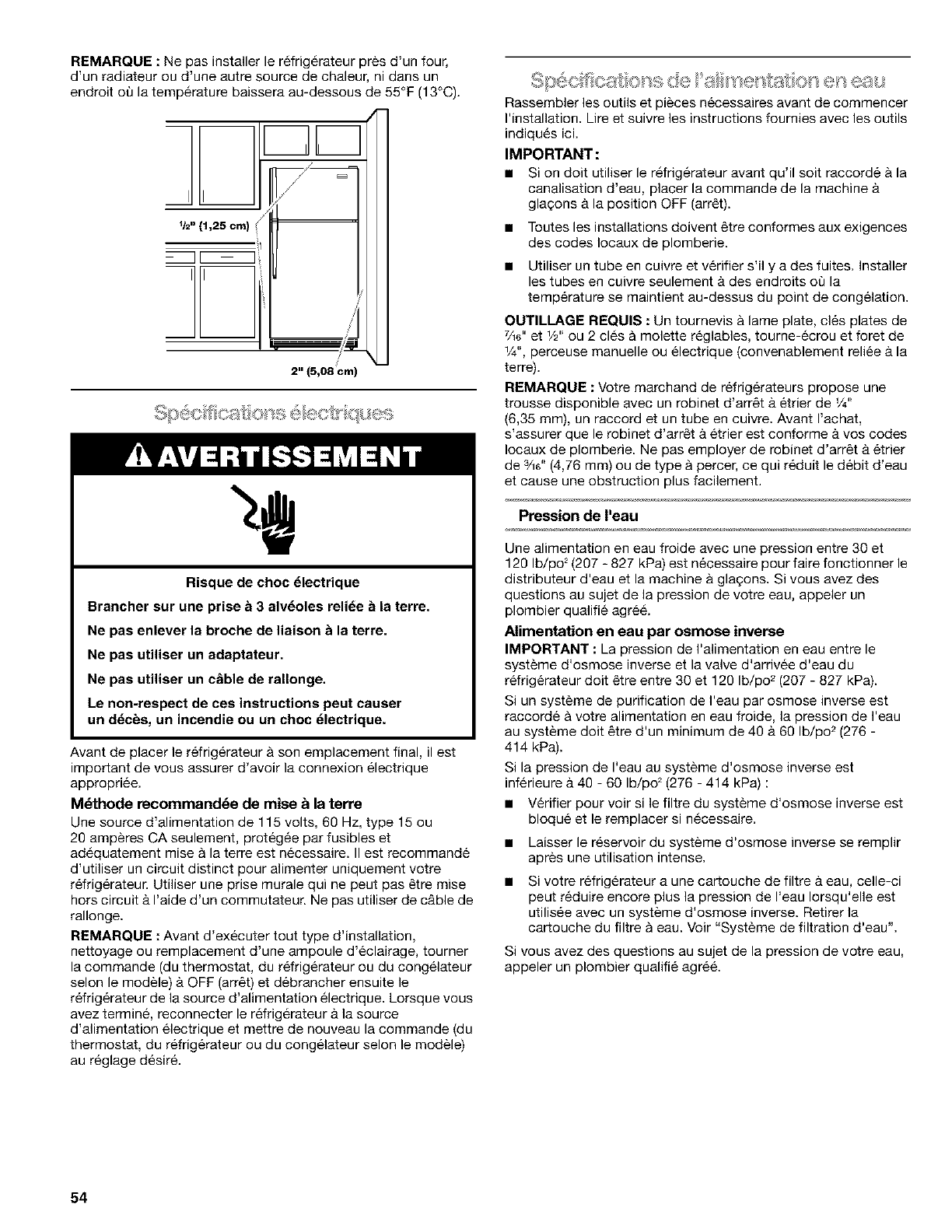

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Before you move your refrigerator into its final location, it is

important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded

electrical supply is required. It is recommended that a separate

circuit serving only your refrigerator be provided. Use an outlet

that cannot be turned off by a switch. Do not use an

extension cord.

NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator

or Freezer Control depending on the model) to OFF and then

disconnect the refrigerator from the electrical source. When you

are finished, reconnect the refrigerator to the electrical source

and reset the control (Thermostat, Refrigerator or Freezer Control

depending on the model) to the desired setting.

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

IMPORTANT:

• If you turn the refrigerator on before the water line is

connected, turn the ice maker OFR

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing

only in areas where the household temperatures will remain

above freezing.

TOOLS NEEDED: Flat-blade screwdriver, Z/le"and 1/2"open-end

wrenches or two adjustable wrenches, 1/4"nut driver and drill bit,

hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a V4"

(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.

Before purchasing, make sure a saddle-type valve complies with

your local plumbing codes. Do not use a piercing-type or 3/_6"

(4.76 mm) saddle valve which reduces water flow and clogs more

easily.

Wa_rPmssum

A cold water supply with water pressure of between 30 and

120 psi (207 - 827 kPa) is required to operate the water dispenser

and ice maker. If you have questions about your water pressure,

call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a

reverse osmosis system going to the water inlet valve of the

refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

• Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If your refrigerator has a water filter cartridge, it may further

reduce the water pressure when used in conjunction with a

reverse osmosis system. Remove the water filter cartridge.

See "Water Filtration System."

If you have questions about your water pressure, call a licensed,

qualified plumber.

Read aft directions before you begin.

iMPORTANT: If you turn the refrigerator on before the water line

is connected, turn the ice maker OFE

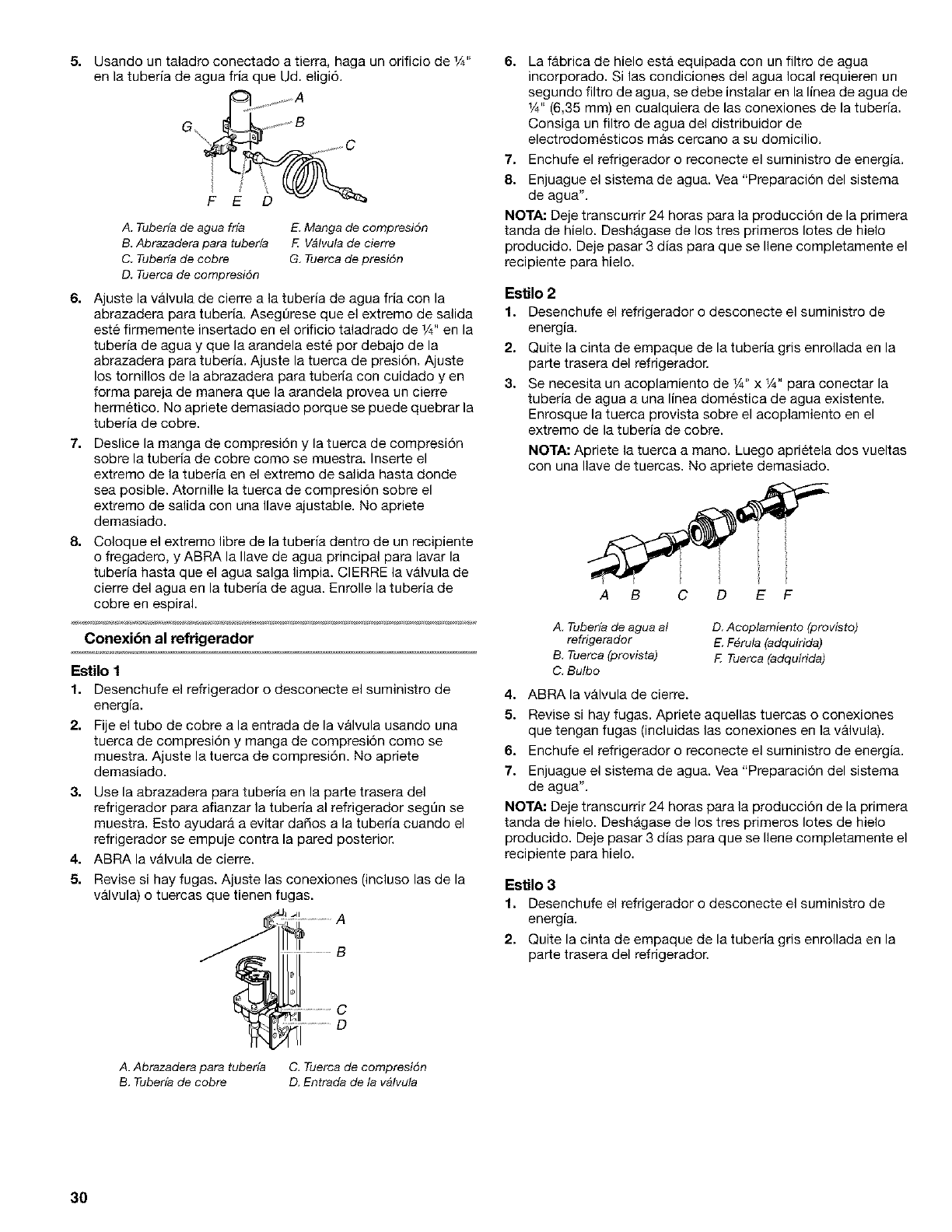

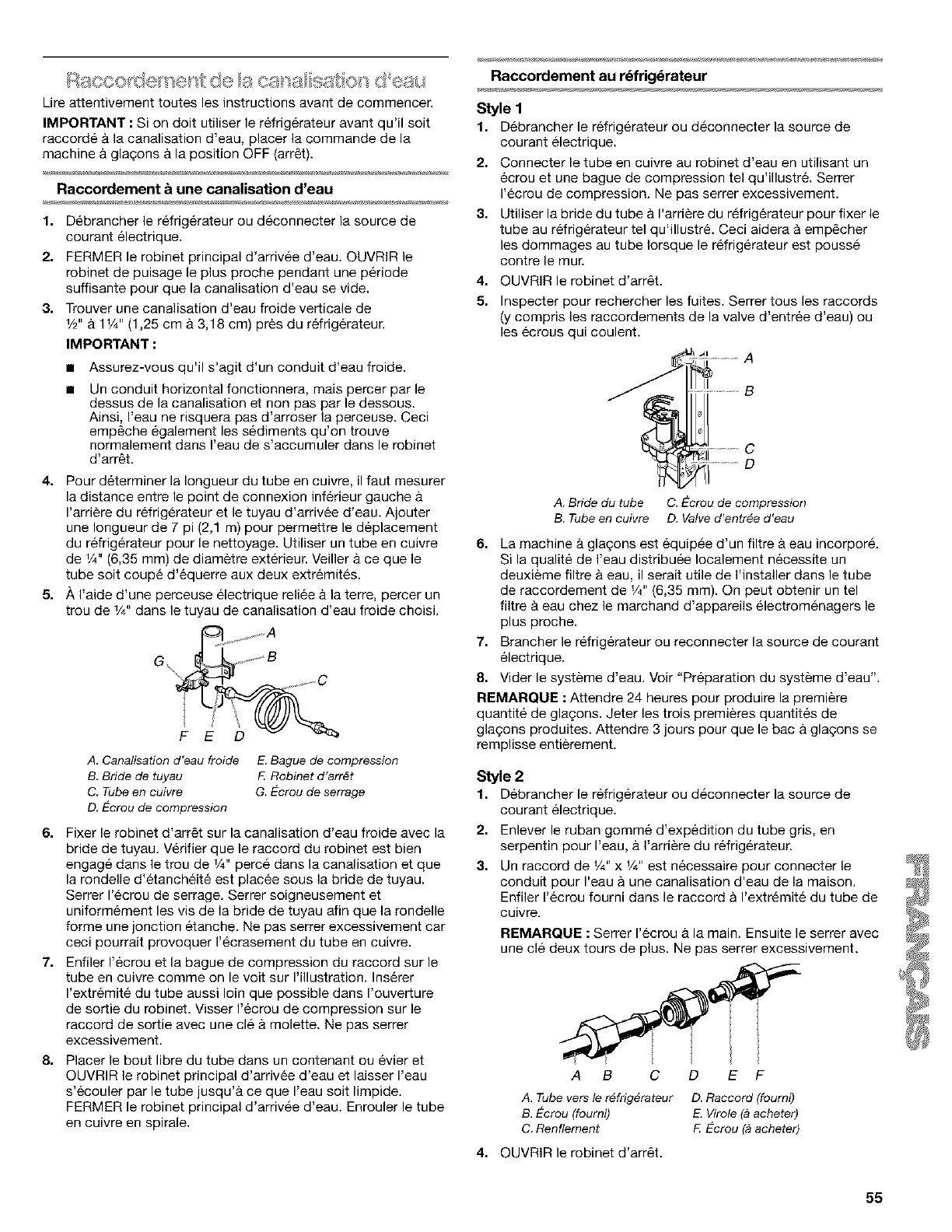

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long

enough to clear line of water.

3. Locate a 1_,,to 11/4"(1.25 cm to 3.18 cm) vertical cold water

pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from

the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure

from the connection on the lower left rear of refrigerator to the

water pipe. Add 7 ft (2.1 m) to allow for cleaning. Use V4"

(6.35 mm) O.D. (outside diameter) copper tubing. Be sure

both ends of copper tubing are cut square.

5. Using a grounded drill, drill a V4"hole in the cold water pipe

you have selected.

......... HH

G_

A. Cold water pipe

B. Pipe clamp

C. Copper tubing

E. Compression sleeve

Shutoff valve

G. Packing nut

D. Compression nut

6. Fasten the shutoff valve to the cold water pipe with the pipe

clamp. Be sure the outlet end is solidly in the V4"drilled hole

in the water pipe and that the washer is under the pipe clamp.

Tighten the packing nut. Tighten the pipe clamp screws

carefully and evenly so washer makes a water[ight seal. Do

not overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut onto the

copper tubing as shown. Inser[ the end of the tubing into the

outlet end squarely as far as it will go. Screw compression nut

onto outlet end with adjustable wrench. Do not overtighten.

8. Place the free end of the tubing in a container or sink, and

turn ON the main water supply. Flush the tubing until water is

clear. Turn OFF the shutoff valve on the water pipe. Coil the

copper tubing.

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Attach the copper tube to the valve inlet using a compression

nut and sleeve as shown. Tighten the compression nut. Do

not overtighten.

3. Use the tube clamp on the back of the refrigerator to secure

the tubing to the refrigerator as shown. This will help prevent

damage to the tubing when the refrigerator is pushed back

against the wall.

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

A

C

D

A, Tube clamp

B, Copper tubing

C. Compression nut

D. Valve inlet

6. The ice maker is equipped with a built-in water strainer. If

your water conditions require a second water strainer, install

it in the V4" (6.36 mm) water line at either tube connection.

Obtain a water strainer from your nearest appliance dealer.

7. Plug in refrigerator or reconnect power.

8. Flush the water system. See "Prepare the Water System."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill ice container.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. A 1/4"x V4"coupling is needed in order to connect the water

tubing to an existing household water line. Thread the

provided nut onto the coupling on the end of the copper

tubing.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A B C D E F

A Refrigerator water tubing D Coupling (provided)

B Nut (provided) E. Ferrule (purchased)

C Bulb _Nut (purchased)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system. See "Prepare the Water System."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill ice container.

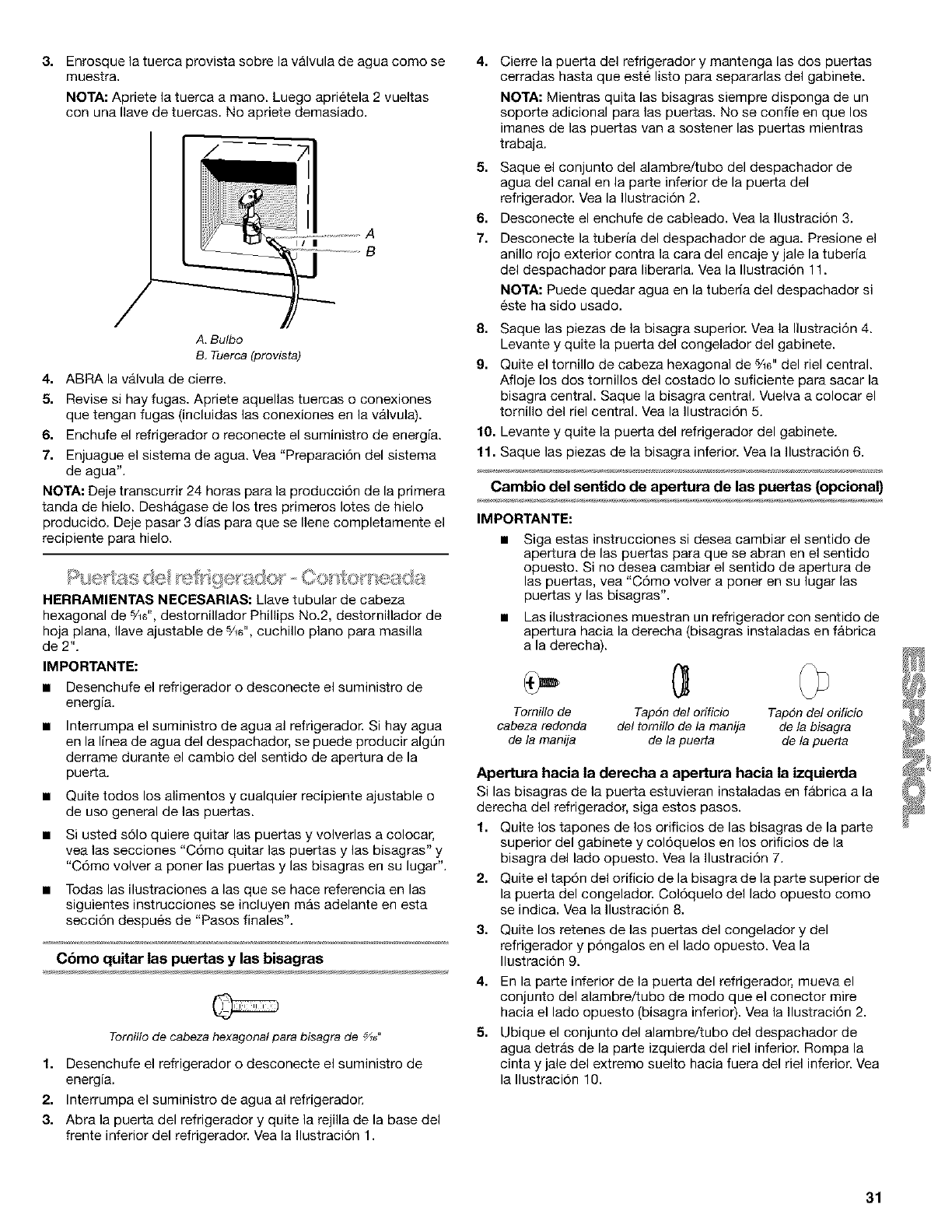

Style 3

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing

on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.

NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A

A. Bulb

B. Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including

connections at the valve) that leak.

6. Plug in refrigerator or reconnect power.

7. Flush the water system. See "Prepare the Water System."

NOTE: Allow 24 hours to produce the first batch of ice. Discard

the first three batches of ice produced. Allow 3 days to

completely fill ice container.

6

TOOLS NEEDED: 5/_6"hex-head socket wrench, #2 Phillips

screwdriver, flat-blade screwdriver, 5/_e"open-end wrench,

flat 2" putty knife.

IMPORTANT:

• Unplug refrigerator or disconnect power.

• Turn off the water supply to the refrigerator. If there is water in

the dispenser's water line, some spilling may occur during

door swing reversal.

• Remove food and any adjustable door or utility bins from

doors.

• If you only want to remove and replace the doors, see

"Remove Doors and Hinges" and "Replace Doors and

Hinges."

• All graphics referenced in the following instructions are

included later in this section after "Final Steps."

Remove Doors and Hinges

_8" Hex-head hinge screw

1. Unplug refrigerator or disconnect power.

2. Turn off the water supply to the refrigerator.

3. Open the refrigerator door and remove the base grille from

the bottom front of the refrigerator. See Graphic 1.

4. Close the refrigerator door and keep beth deors closed until

you are ready to lift them free from the cabinet.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

5. Pull the water dispenser wire/tube assembly out of the

channel on the bottom of the refrigerator door. See Graphic 2.

6. Disconnect the wiring plug. See Graphic 3.

7. Disconnect the water dispenser tubing. Press the red outer

ring against the face of the fitting and pull the dispenser

tubing free. See Graphic 11.

NOTE: There may be water in the dispenser tubing if the

dispenser has been used.

8. Remove the parts for the top hinge. See Graphic 4. Lift the

freezer door free from the cabinet.

9. Remove the 5/_e"hex-head screw from the center rail. Loosen

the two screws on the side just enough to remove the center

hinge. Remove the center hinge. Replace the center rail

screw. See Graphic 5.

10. Lift the refrigerator door free from the cabinet.

11. Remove the parts for the bottom hinge. See Graphic 6.

Reverse Doors (optional)

IMPORTANT:

• If you want to reverse your doors so that they open in the

opposite direction, follow these steps. If you are not reversing

the doors, see "Replace Doors and Hinges."

• The the graphics shown are for a right-hand swing

refrigerator (hinges factory installed on the right).

Round-Head Door Handle Door Hinge

Handle Screw Screw Hole Plug Hole Plug

Right-Hand Swing to Left-Hand Swing

If the door hinges were factory installed on the right-hand side of

the refrigerator, follow these steps.

1. Remove cabinet hinge hole plugs from the cabinet top and

move them to opposite side hinge holes. See Graphic 7.

2. Remove door hinge hole plug from top of freezer door. Move

to opposite side as shown. See Graphic 8.

3. Remove door stop from both the freezer and refrigerator

doors and place them on the opposite side. See Graphic 9.

4. On the bottom of the refrigerator door, move the wire/tube

assembly so the connector points toward the opposite

(bottom-hinge) side. See Graphic 2.

5. Locate the water dispenser wire/tube assembly behind the

left-hand side of the bottom rail. Break the tape and pull the

loose end out from the bottom rail. See Graphic 10.

6. Unscrew the hose clip from the right-hand side of the bottom

rail and remove it. Replace the hose clip (with the tab pointing

down) on the left-hand side wire/tube assembly. See

Graphic 12.

IMPORTANT: Do not completely tighten the hose clip to the

bottom rail at this time.

7. Connect the right-hand side dispenser wire/tube assembly to

the connectors located near the right-hand side of the water

filter. Push the connectors and wire/tube assembly behind

the bottom rail. See Graphic 10.

8. Go to "Replace Doors and Hinges."

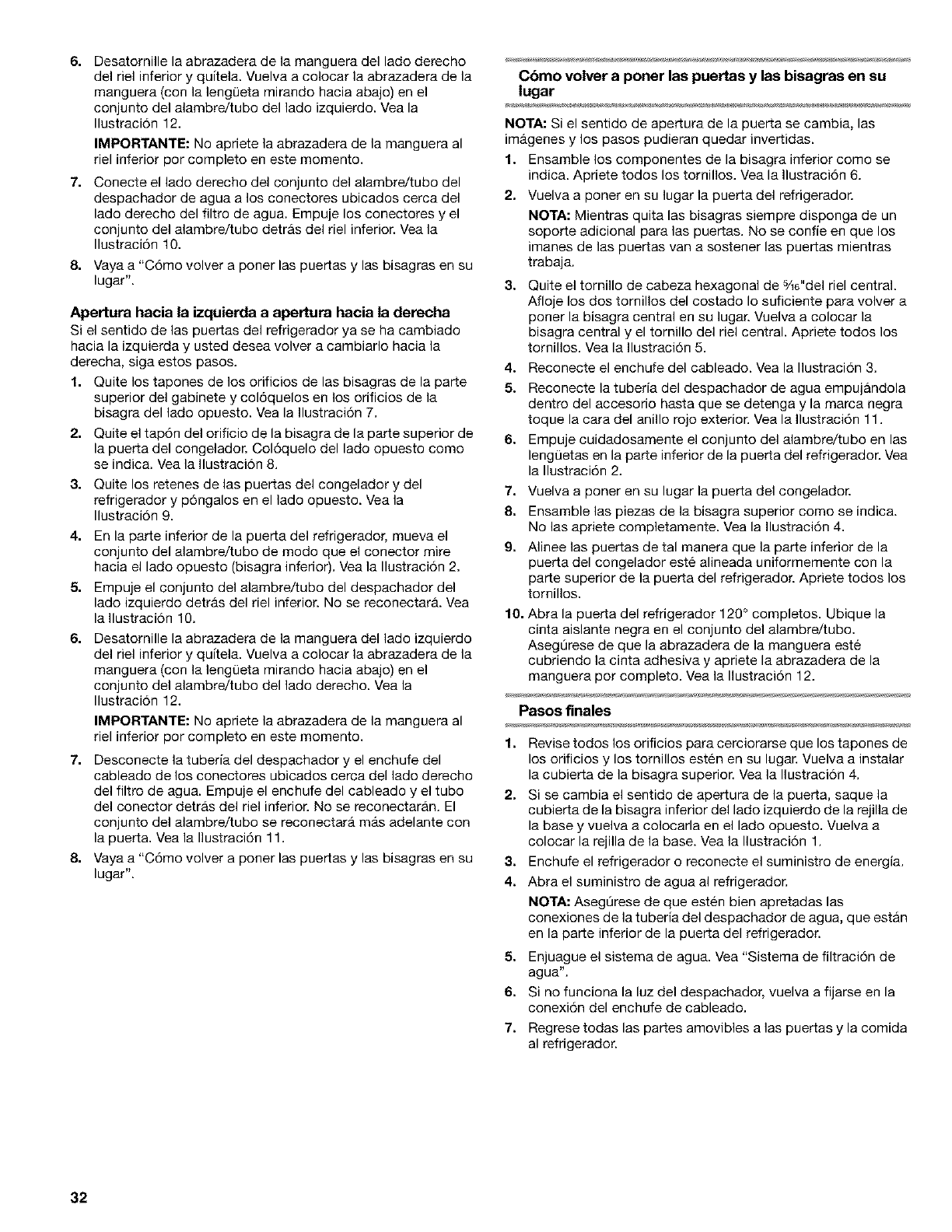

Left-Hand Swing to Right-Hand Swing

If the refrigerator doors have already been reversed to left-hand

swing and you wish to change back to a right-hand swing, follow

these steps.

1. Remove cabinet hinge hole plugs from the cabinet top and

move them to opposite side hinge holes. See Graphic 7.

2. Remove door hinge hole plug from top of freezer door. Move

to opposite side as shown. See Graphic 8.

3. Remove door stop from both the freezer and refrigerator

doors and place them on the opposite side. See Graphic 9.

4. On the bottom of the refrigerator door, move the wire/tube

assembly so the connector points toward the opposite

(bottom-hinge) side. See Graphic 2.

5. Push the left-hand side dispenser wire/tube assembly behind

the bottom rail. It will not be reconnected. See Graphic 10.

6. Unscrew the hose clip from the left-hand side of the bottom

rail and remove it. Replace the hose clip (with the tab pointing

down) on the right-hand side wire/tube assembly. See

Graphic 12.

IMPORTANT: Do not completely tighten the hose clip to the

bottom rail at this time.

7. Disconnect the dispenser tubing and wiring plug from the

connectors located near the right-hand side of the water filter.

Push the wiring plug and connector tube behind the bottom

rail. They will not be reconnected. The wire/tube assembly

will reconnect later with the door. See Graphic 11.

8. Go to "Replace Doors and Hinges."

3. Remove the 5/16"hex-head screw from the center rail. Loosen

the two screws on the side just enough to replace the center

hinge. Replace the center hinge and center rail screw. Tighten

all screws. See Graphic 5.

4. Reconnect the wiring plug. See Graphic 3.

5. Reconnect the water dispenser tubing by pushing the tubing

into the fitting until it stops and the black mark touches the

face of the red outer ring. See Graphic 11.

6. Carefully push the wire/tube assembly into the clips on the

bottom of the refrigerator door. See Graphic 2.

7. Replace the freezer door.

8. Assemble the parts for the top hinge as shown. Do not

tighten completely. See Graphic 4.

9. Line up the doors so that the bottom of the freezer door

aligns evenly with the top of the refrigerator door. Tighten all

screws.

10. Open the refrigerator door a full 120 °, Locate the black

electrical tape on the wire/tube assembly. Make sure the hose

clip is covering the tape and tighten the hose clip completely.

See Graphic 12.

Final Steps

11

2.

Replace Doors and Hinges 3.

___ 4.

NOTE: Graphics and steps may be reversed if the door swing is

reversed.

Check all holes to make sure that hole plugs and screws are

in place. Reinstall top hinge cover. See Graphic 4.

If the door swing is reversed, remove the bottom hinge cover

from the left-hand side of the base grille and replace it on the

opposite side. Replace the base grille. See Graphic 1.

Plug in refrigerator or reconnect power.

Turn on the water supply to the refrigerator.

NOTE: Make sure the water dispenser tube connections, at

the bottom of the refrigerator door, are fully tightened.

1. Assemble the parts for the bottom hinge as shown. Tighten

all screws. See Graphic 6.

2. Replace the refrigerator door.

NOTE: Provide additional support for the doors while the

hinges are being moved. Do not depend on the door magnets

to hold the doors in place while you are working.

5. Flush the water system. See "Water Filtration System."

6. If the dispenser light is not working, recheck the wiring plug

connection.

71 Return all removable door parts to doors and food to

refrigerator.

8

Base Grille

A. Bottom Hinge Cover

I I

A. Cabinet Hinge Hole Plugs .4 ........................_

A. Door Hinge Hole Plug

A. Wiring Plug

Top Hinge

.......................... A

A. TopHinge Cover

B. 5/,_"Hex-Head Hinge Screws

C. Top Hinge

Center Hinge

f

\\

\\

Front View

©

_J

"_ A. Door Stop

B. Door Stop Screw

A. 5/_,, Hex-Head Hinge Screws

B. Center Hinge

Bottom Hinge

A. Bottom Hinge

B_/_6"Hex-Head Hinge Screws

A

B

A. Right Wire/Tube

B. Left Wire/Tube

A

A. Red Outer Ring

[]

A. Hose Clip

A

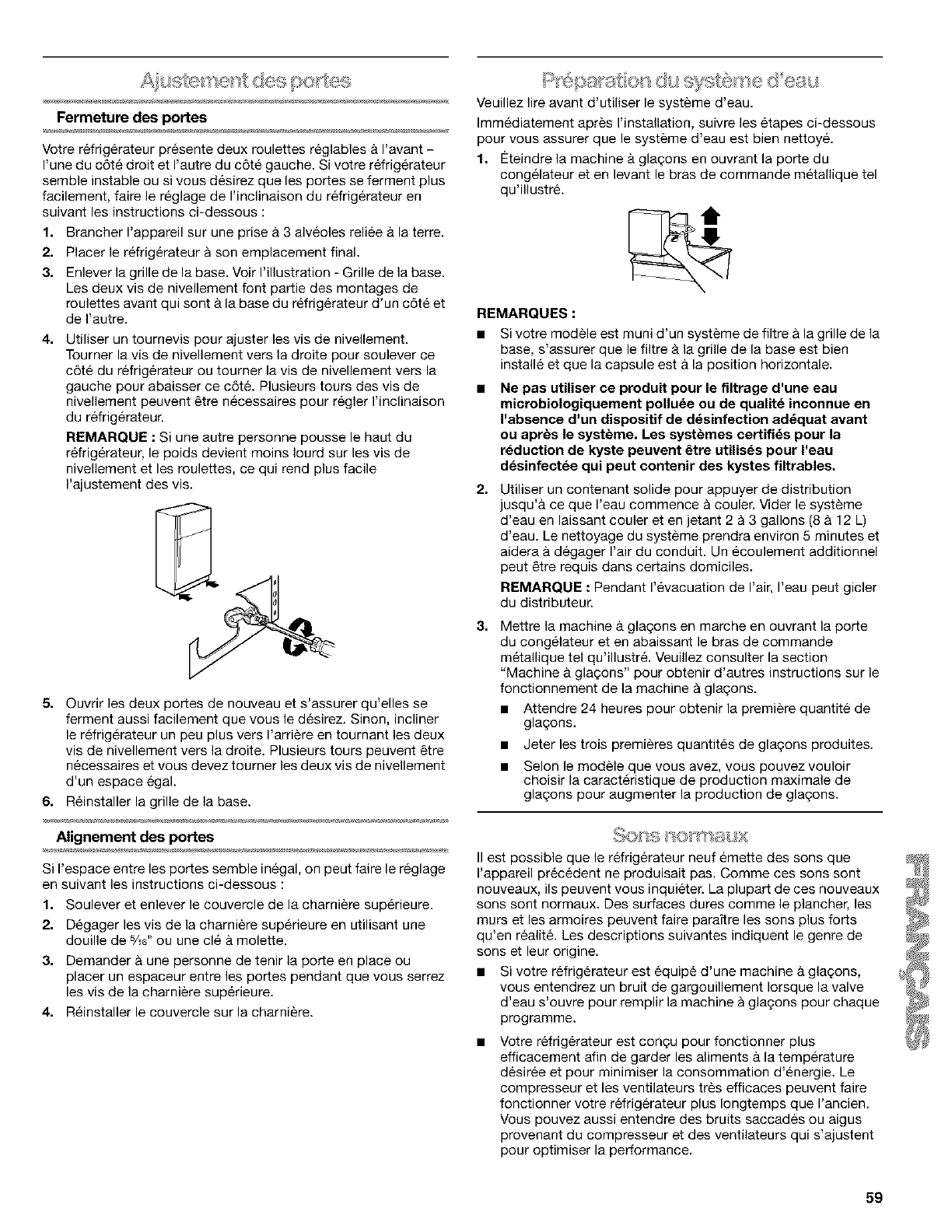

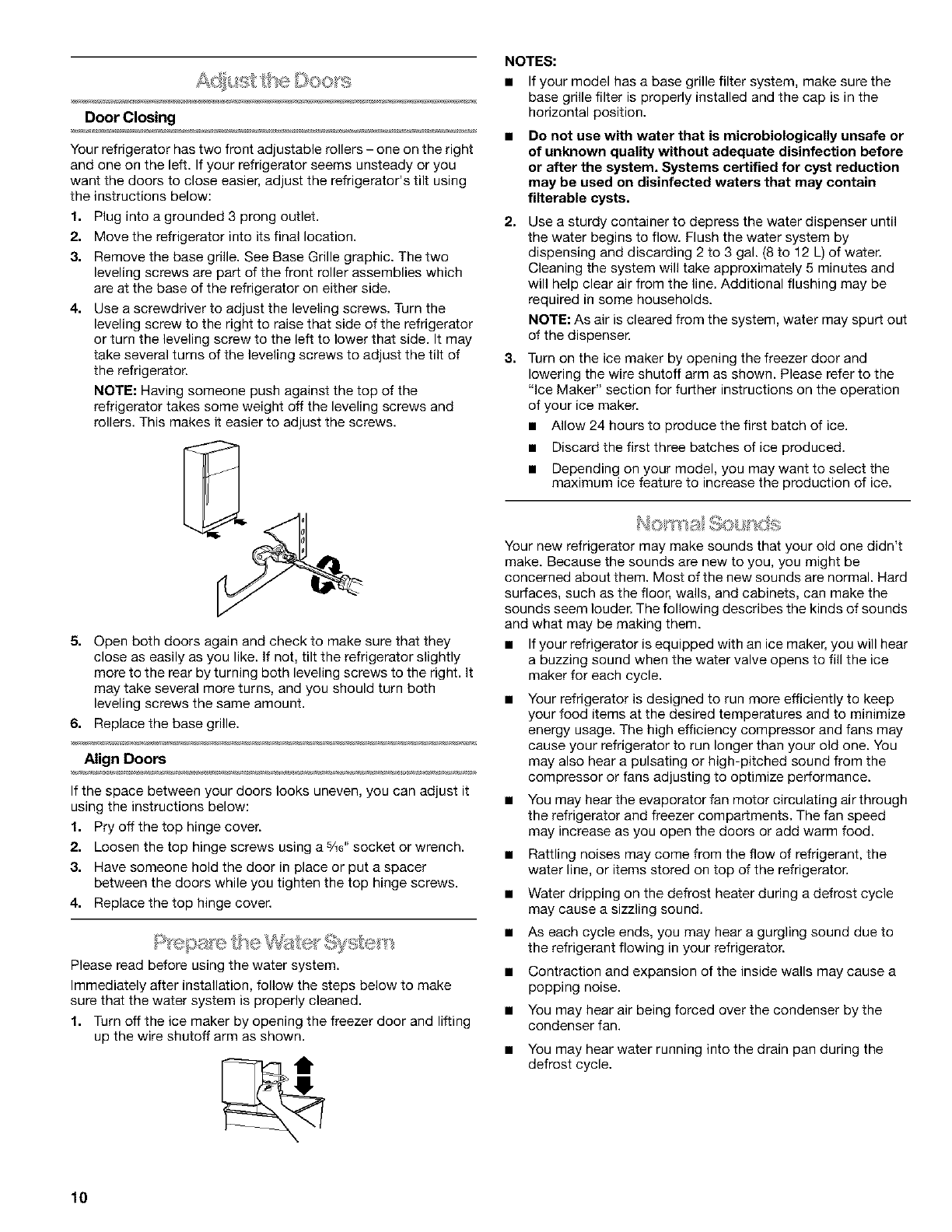

Door Closing

Your refrigerator has two front adjustable rollers - one on the right

and one on the left. If your refrigerator seems unsteady or you

want the doors to close easier, adjust the refrigerator's tilt using

the instructions below:

f.

2,

3,

4.

NOTES:

• If your model has a base grille filter system, make sure the

base grille filter is properly installed and the cap is in the

horizontal position.

Plug into a grounded 3 prong outlet. 2.

Move the refrigerator into its final location.

Remove the base grille. See Base Grille graphic. The two

leveling screws are part of the front roller assemblies which

are at the base of the refrigerator on either side.

Use a screwdriver to adjust the leveling screws. Turn the

leveling screw to the right to raise that side of the refrigerator

or turn the leveling screw to the left to lower that side. It may

take several turns of the leveling screws to adjust the tilt of 3.

the refrigerator.

NOTE: Having someone push against the top of the

refrigerator takes some weight off the leveling screws and

rollers. This makes it easier to adjust the screws.

5. Open both doors again and check to make sure that they

close as easily as you like. If not, tilt the refrigerator slightly

more to the rear by turning both leveling screws to the right. It

may take several more turns, and you should turn both

leveling screws the same amount.

6. Replace the base grille.

Align Doors

If the space between your doors looks uneven, you can adjust it

using the instructions below:

1. Pry off the top hinge cover.

2. Loosen the top hinge screws using a 5/_e"socket or wrench.

3. Have someone hold the door in place or put a spacer

between the doors while you tighten the top hinge screws.

4. Replace the top hinge cover.

Please read before using the water system.

Immediately after installation, follow the steps below to make

sure that the water system is properly cleaned.

1. Turn off the ice maker by opening the freezer door and lifting

up the wire shutoff arm as shown.

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

Use a sturdy container to depress the water dispenser until

the water begins to flow. Flush the water system by

dispensing and discarding 2 to 3 gal. (8 to 12 L) of water.

Cleaning the system will take approximately 5 minutes and

will help clear air from the line. Additional flushing may be

required in some households.

NOTE: As air is cleared from the system, water may spurt out

of the dispenser.

Turn on the ice maker by opening the freezer door and

lowering the wire shutoff arm as shown. Please refer to the

"Ice Maker" section for further instructions on the operation

of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

Your new refrigerator may make sounds that your old one didn't

make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds

and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear

a buzzing sound when the water valve opens to fill the ice

maker for each cycle.

Your refrigerator is designed to run more efficiently to keep

your food items at the desired temperatures and to minimize

energy usage. The high efficiency compressor and fans may

cause your refrigerator to run longer than your old one. You

may also hear a pulsating or high-pitched sound from the

compressor or fans adjusting to optimize performance.

You may hear the evaporator fan motor circulating air through

the refrigerator and freezer compartments. The fan speed

may increase as you open the doors or add warm food.

Rattling noises may come from the flow of refrigerant, the

water line, or items stored on top of the refrigerator.

Water dripping on the defrost heater during a defrost cycle

may cause a sizzling sound.

As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your refrigerator.

Contraction and expansion of the inside walls may cause a

popping noise.

You may hear air being forced over the condenser by the

condenser fan.

• You may hear water running into the drain pan during the

defrost cycle.

10

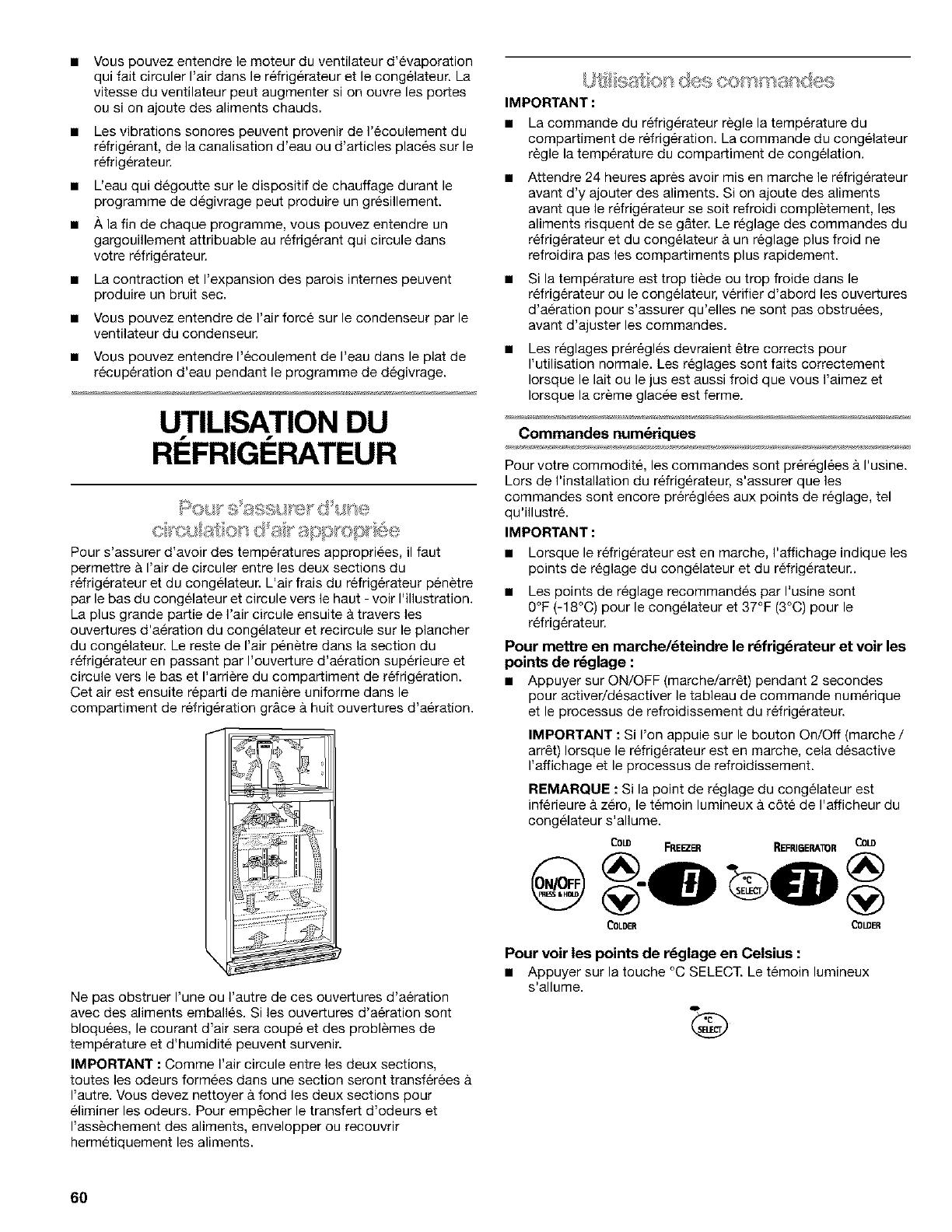

REFRIGERATOR USE

In order to ensure proper temperatures, you need to permit

airflow between the refrigerator and freezer sections. As shown in

the illustration, cool air from the refrigerator enters through the

bottom of the freezer section and moves up. Most of the air then

flows through the freezer section vents and recirculates under the

freezer floor. The rest of the air enters the refrigerator section

through the top vent and flows down the back of the refrigerator

compartment. This air is then evenly distributed throughout the

refrigerator compartment through the eight vents.

Do not block any of these vents with food packages. If the vents

are blocked, airflow will be prevented and temperature and

moisture problems may occur.

IMPORTANT: Because air circulates between both sections, any

odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent

odor transfer and drying out of food, wrap or cover foods tightly.

IMPORTANT:

• The Refrigerator control adjusts the refrigerator compartment

temperature. The Freezer control adjusts the freezer

compartment temperature.

• Wait 24 hours after you turn on the refrigerator before you put

food into it. If you add food before the refrigerator has cooled

completely, your food may spoil. Adjusting the Refrigerator

and Freezer controls to a lower (colder) setting will not cool

the compartments any faster.

• If the temperature is too warm or too cold in the refrigerator or

freezer, first check the air vents to be sure they are not

blocked, before adjusting the controls.

• The preset settings should be correct for normal household

usage. The controls are set correctly when milk or juice is as

cold as you like and when ice cream is firm.

Digital Controls

For your convenience, your controls are preset at the factory.

When installing your refrigerator, make sure that the controls are

still preset to the "set points" as shown.

IMPORTANT:

• The display in the power on mode indicates the freezer and

refrigerator set points.

To Turn the Refrigerator Power On/Off and View Set

Points:

• Press and hold ON/OFF for 2 seconds to turn on/off the

digital control panel and the refrigerator cooling.

IMPORTANT: Pressing the power on/off button, while in the

power on mode, turns off the display and product cooling.

NOTE: If the freezer set point is below zero, the indicator light

next to the freezer display will light up.

Cow FREEZER REFRIGERATOR CoW

COLDER COLDER

To View the Celsius Set Points:

• Press the °C SELECT touch pad. The indicator will light up.

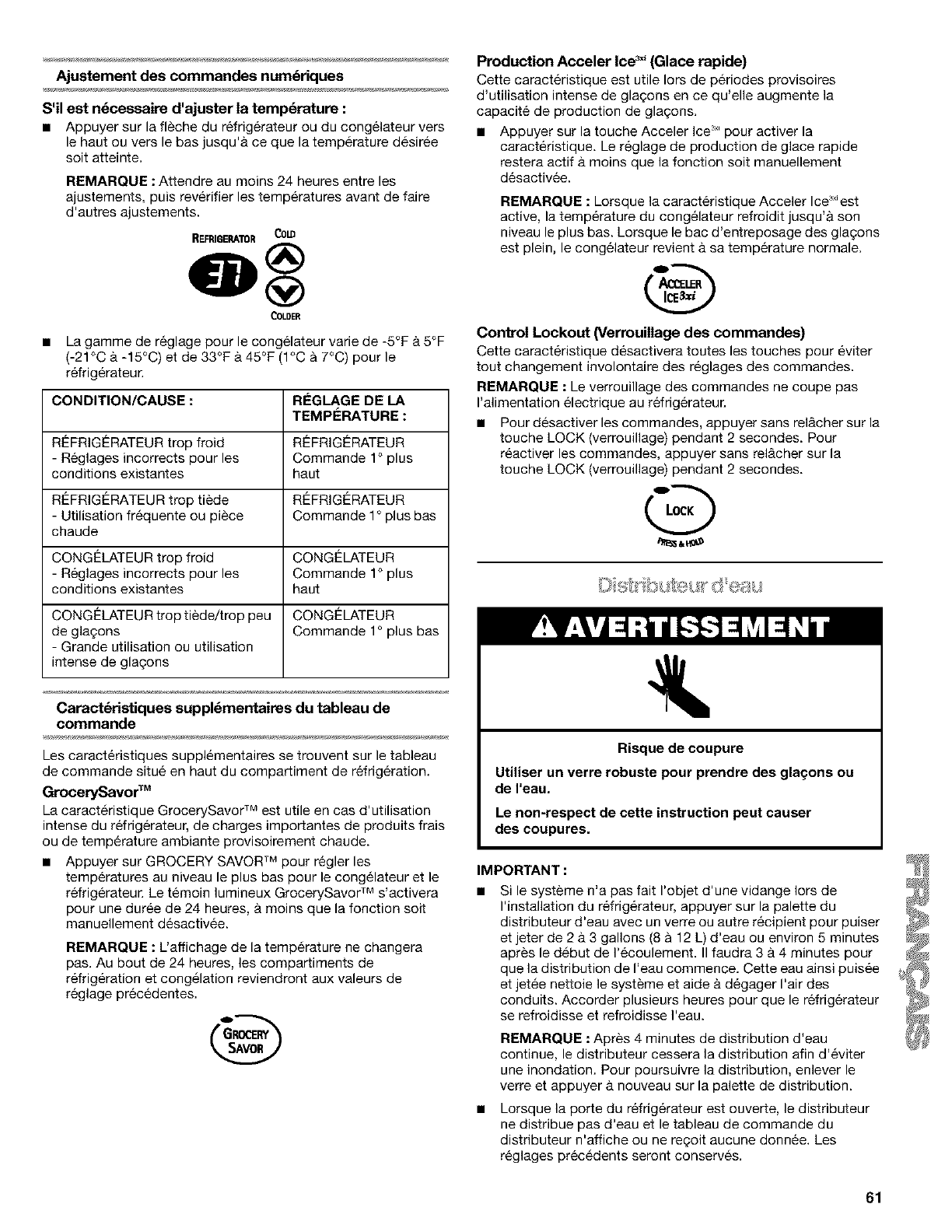

Adjusting Digital Controls _

DTo Adjust Set Point Temperatures:

• Press the refrigerator or freezer up or down arrow until the

desired temperature is reached.

NOTE: Wait at least 24 hours between adjustments and then

recheck the temperatures before other adjustments are

made.

REFRIBERATOR COrn

COLDER

• The set point range for the freezer is -5°F to 5°F (-21 °C to

-15°C) and 33°F to 45°F (1°C to 7°C) for the refrigerator.

CONDITION/REASON: TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR

- Not set correctly for your Control 1° higher

conditions

REFRIGERATOR too warm REFRIGERATOR

- High use or room very warm Control 1° lower

FREEZER too cold FREEZER Control 1°

- Not set correctly for your higher

conditions

FREEZER too warm/too little ice FREEZER Control 1°

- High use or heavy ice use lower

• The factory recommended set points are 0°F (-18°C) for the

freezer and 37°F (3°C) for the refrigerator.

11

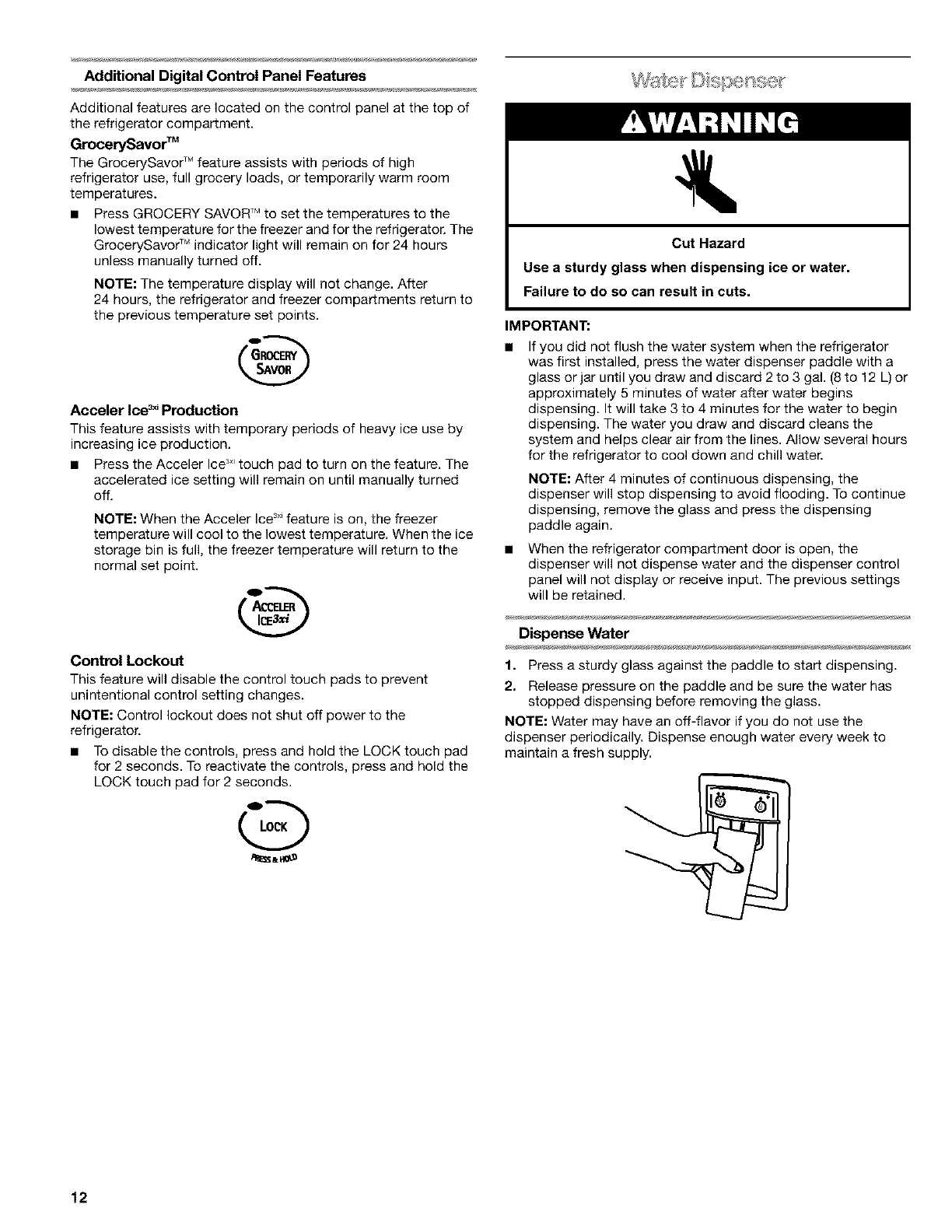

Additional Digital Control Panel Features

Additional features are located on the control panel at the top of

the refrigerator compartment.

GrocerySavor TM

The GrocerySavor TM feature assists with periods of high

refrigerator use, full grocery loads, or temporarily warm room

temperatures.

• Press GROCERY SAVORTM to set the temperatures to the

lowest temperature for the freezer and for the refrigerator. The

GrocerySavor TM indicator light will remain on for 24 hours

unless manually turned oft.

NOTE: The temperature display will not change. After

24 hours, the refrigerator and freezer compartments return to

the previous temperature set points.

Acceler Ice 3x_Production

This feature assists with temporary periods of heavy ice use by

increasing ice production.

• Press the Acceler Ice _i touch pad to turn on the feature. The

accelerated ice setting will remain on until manually turned

off.

NOTE: When the Acceler Ice_i feature is on, the freezer

temperature will cool to the lowest temperature. When the ice

storage bin is full, the freezer temperature will return to the

normal set point.

Control Lockout

This feature will disable the control touch pads to prevent

unintentional control setting changes.

NOTE: Control lockout does not shut oft power to the

refrigerator.

• To disable the controls, press and hold the LOCK touch pad

for 2 seconds. To reactivate the controls, press and hold the

LOCK touch pad for 2 seconds.

Cut Hazard

Use a sturdy glass when dispensing ice or water.

Failure to do so can result in cuts.

IMPORTANT:

If you did not flush the water system when the refrigerator

was first installed, press the water dispenser paddle with a

glass or jar until you draw and discard 2 to 3 gal. (8 to 12 L) or

approximately 5 minutes of water after water begins

dispensing. It will take 3 to 4 minutes for the water to begin

dispensing. The water you draw and discard cleans the

system and helps clear air from the lines. Allow several hours

for the refrigerator to cool down and chill water.

NOTE: After 4 minutes of continuous dispensing, the

dispenser will stop dispensing to avoid flooding. To continue

dispensing, remove the glass and press the dispensing

paddle again.

When the refrigerator compartment door is open, the

dispenser will not dispense water and the dispenser control

panel will not display or receive input. The previous settings

will be retained.

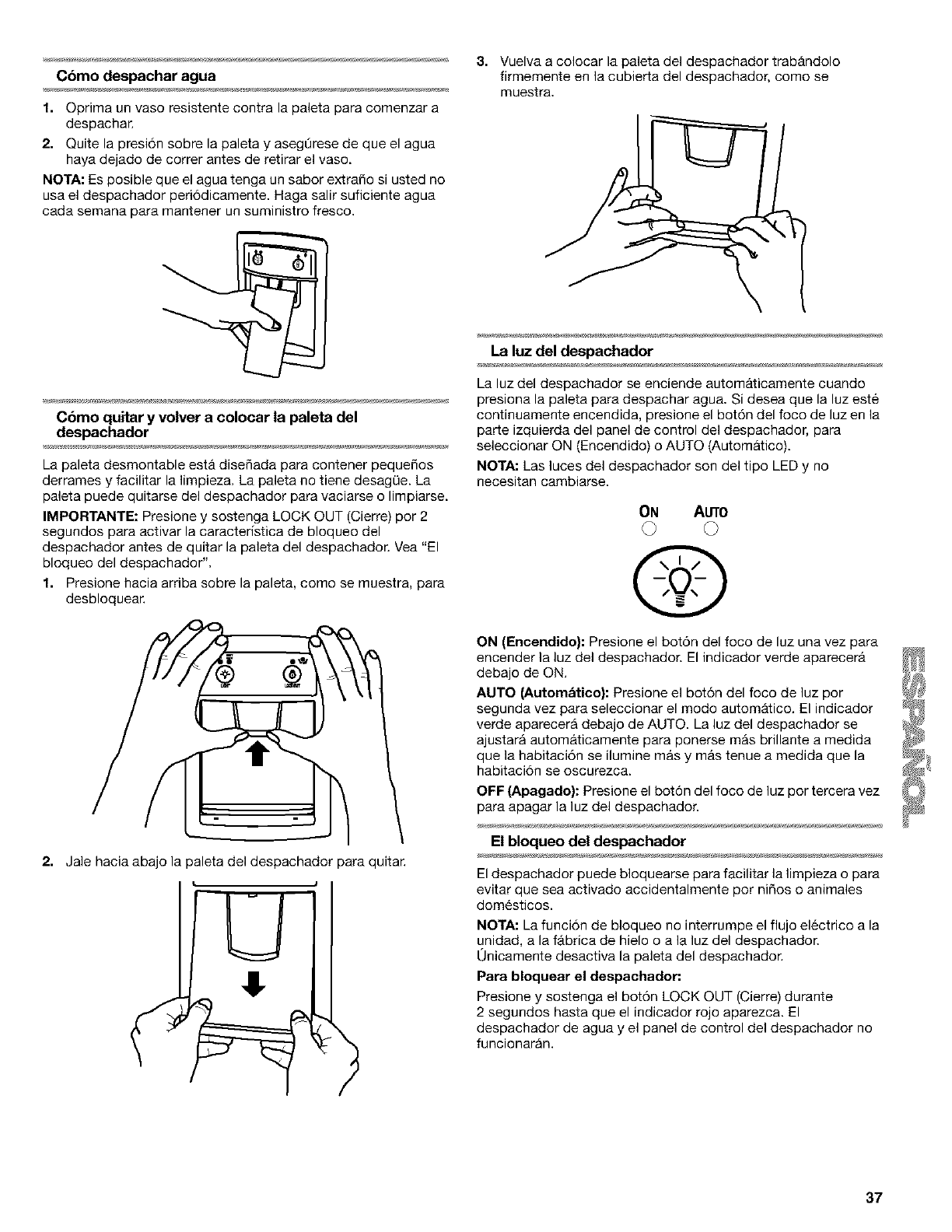

Dispense Water

1. Press a sturdy glass against the paddle to start dispensing.

2. Release pressure on the paddle and be sure the water has

stopped dispensing before removing the glass.

NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to

maintain a fresh supply.

12

Remove and Replace Dispenser Paddle

The removable paddle is designed to catch small spills and allow

for easy cleaning. There is no drain in the paddle. The paddle can

be removed from the dispenser to be emptied or cleaned.

IMPORTANT: Press and hold LOCK OUT for 2 seconds to

activate the dispenser lock feature before removing the dispenser

paddle. See "The Dispenser Lock."

1. Press up on the dispenser paddle, as shown, to release.

The Dispenser Light

The dispenser light turns on automatically when you press the

paddle to dispense water. If you want the light to be on

continuously, press the light bulb button, located on the left-hand

side of the dispenser control panel, for either ON or AUTO.

NOTE: The dispenser lights are LEDs which do not need to be

changed.

ON AUTO

2. Pull down on the dispenser paddle to remove.

3. Replace the dispenser paddle by firmly snapping it into the

dispenser cover as shown.

ON: Press the light bulb button once to turn on the dispenser

light. The green indicator will appear below ON.

AUTO: Press the light bulb button a second time to select the

auto mode. The green indicator will appear below AUTO. The

dispenser light will automatically adjust to become brighter as the

room brightens, dimmer as the room darkens.

OFF: Press the light bulb button a third time to turn the dispenser

light off.

The Dispenser Lock

The water dispenser can be locked for easy cleaning or to

prevent unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the product,

to the ice maker, or to the dispenser light. It simply deactivates

the dispenser paddle.

To Lock the Dispenser:

Press and hold the LOCK OUT button for 2 seconds until the red

indicator appears. The water dispenser and the dispenser control

panel will not work.

To Unlock the Dispenser:

Press and hold the LOCK OUT button for 2 seconds until the

indicator disappears. Then continue to dispense water as usual.

@

LOCKOUT

13

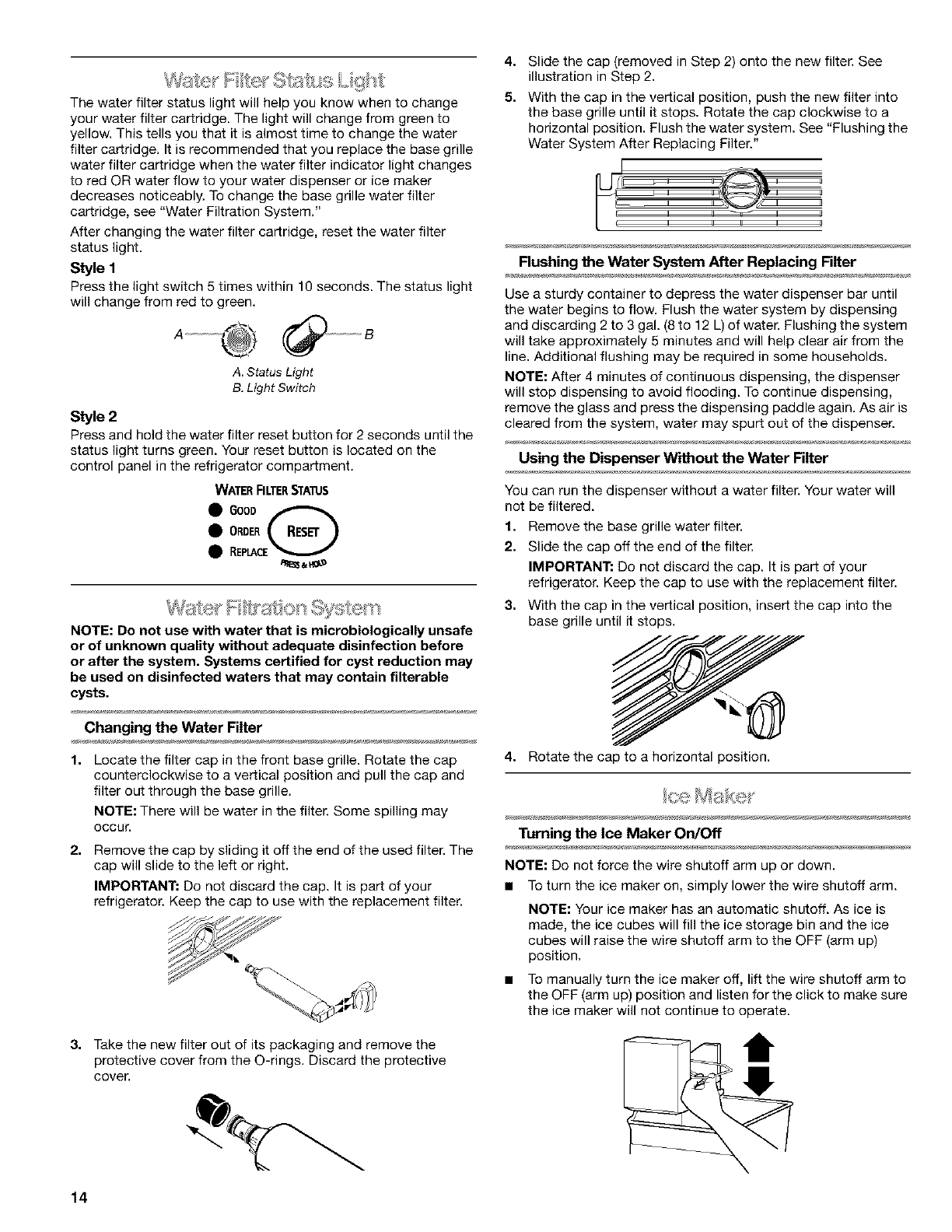

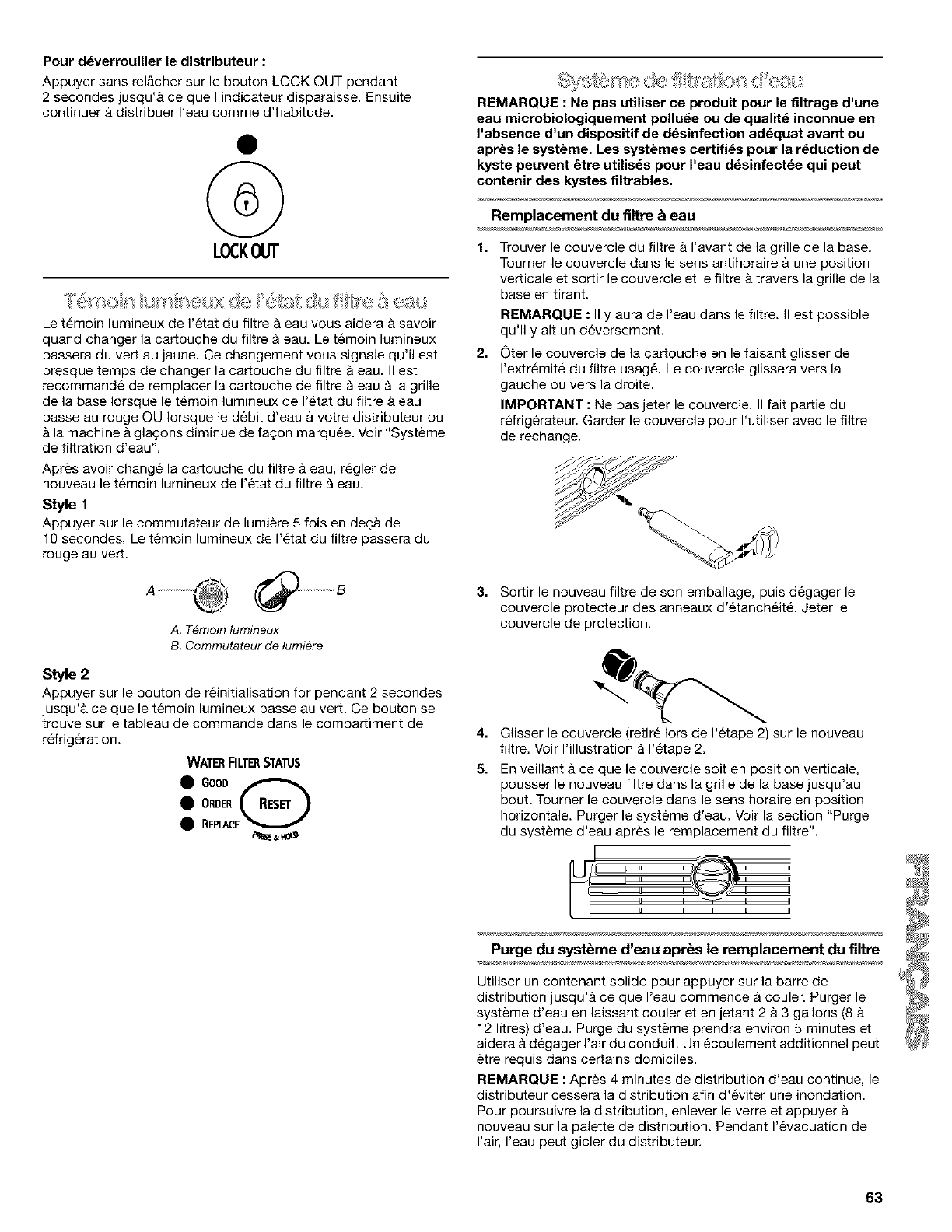

The water filter status light will help you know when to change

your water filter cartridge. The light will change from green to

yellow. This tells you that it is almost time to change the water

filter cartridge. It is recommended that you replace the base grille

water filter cartridge when the water filter indicator light changes

to red OR water flow to your water dispenser or ice maker

decreases noticeably. To change the base grille water filter

cartridge, see "Water Filtration System."

After changing the water filter cartridge, reset the water filter

status light.

Style 1

Press the light switch 5 times within 10 seconds. The status light

will change from red to green.

(_ .................... g

A Status Light

B. Light Switch

Style 2

Press and hold the water filter reset button for 2 seconds until the

status light turns green. Your reset button is located on the

control panel in the refrigerator compartment.

WAFERFILTERSTA'flJS

GOOD

•REPI_CE_

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Changing the Water Filter

1. Locate the filter cap in the front base grille. Rotate the cap

counterclockwise to a vertical position and pull the cap and

filter out through the base grille.

NOTE: There will be water in the filter. Some spilling may

OCCU_

2. Remove the cap by sliding it off the end of the used filter. The

cap will slide to the left or right.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. Take the new filter out of its packaging and remove the

protective cover from the O-rings. Discard the protective

cover.

4. Slide the cap (removed in Step 2) onto the new filter. See

illustration in Step 2.

5. With the cap in the vertical position, push the new filter into

the base grille until it stops. Rotate the cap clockwise to a

horizontal position. Flush the water system. See "Flushing the

Water System After Replacing Filter."

[

Flushing the Water System After Replacing Filter

Use a sturdy container to depress the water dispenser bar until

the water begins to flow. Flush the water system by dispensing

and discarding 2 to 3 gal. (8 to 12 L) of water. Flushing the system

will take approximately 5 minutes and will help clear air from the

line. Additional flushing may be required in some households.

NOTE: After 4 minutes of continuous dispensing, the dispenser

will stop dispensing to avoid flooding. To continue dispensing,

remove the glass and press the dispensing paddle again. As air is

cleared from the system, water may spurt out of the dispenser.

Using the Dispenser Without the Water Filter

You can run the dispenser without a water filter. Your water will

not be filtered.

1. Remove the base grille water filter.

2. Slide the cap off the end of the filter.

IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

3. With the cap in the vertical position, insert the cap into the

base grille until it stops.

4. Rotate the cap to a horizontal position.

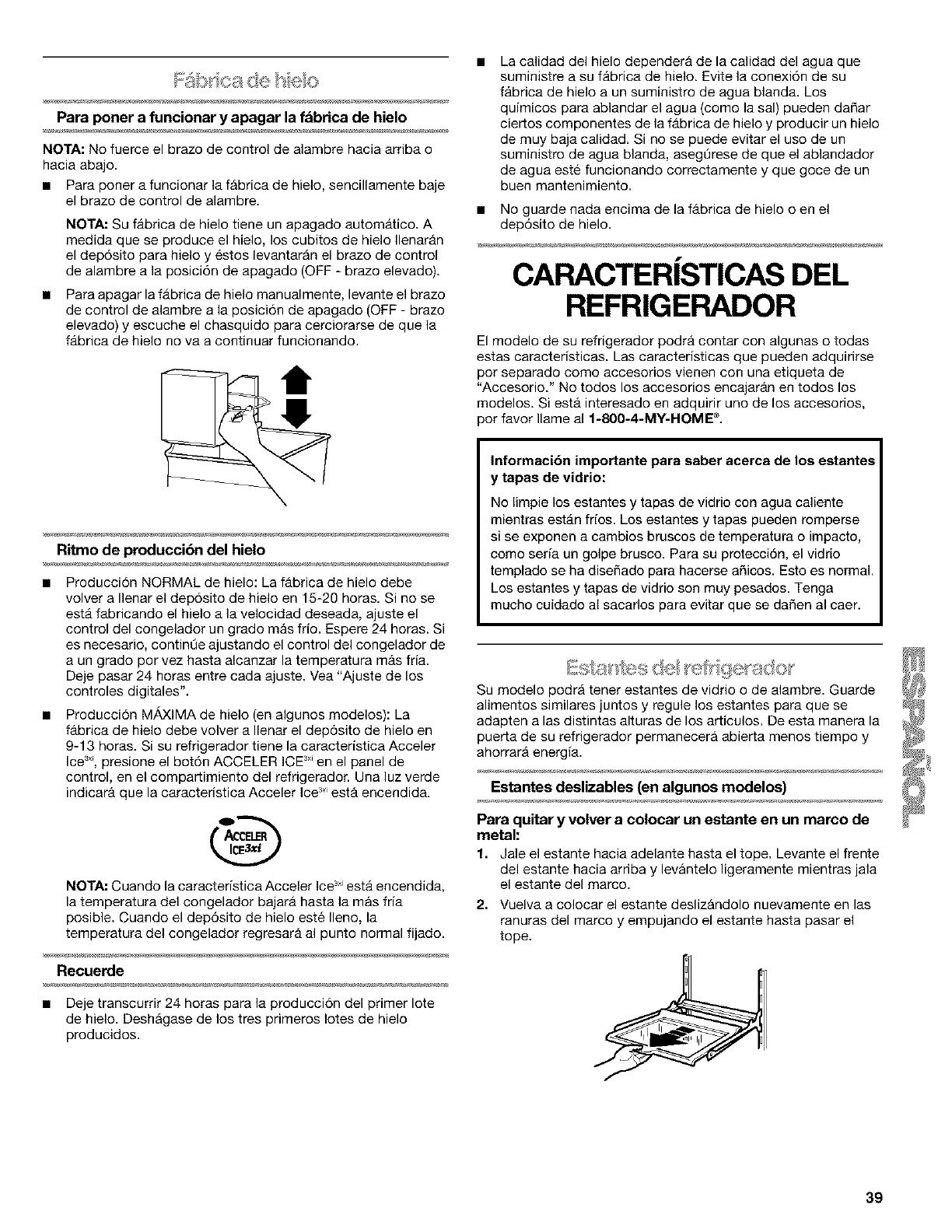

Turning the Ice Maker On/Off

NOTE: Do not force the wire shutoff arm up or down.

•To turn the ice maker on, simply lower the wire shutoff arm.

NOTE: Your ice maker has an automatic shutoff. As ice is

made, the ice cubes will fill the ice storage bin and the ice

cubes will raise the wire shutoff arm to the OFF (arm up)

position.

• To manually turn the ice maker off, lift the wire shutoff arm to

the OFF (arm up) position and listen for the click to make sure

the ice maker will not continue to operate.

14

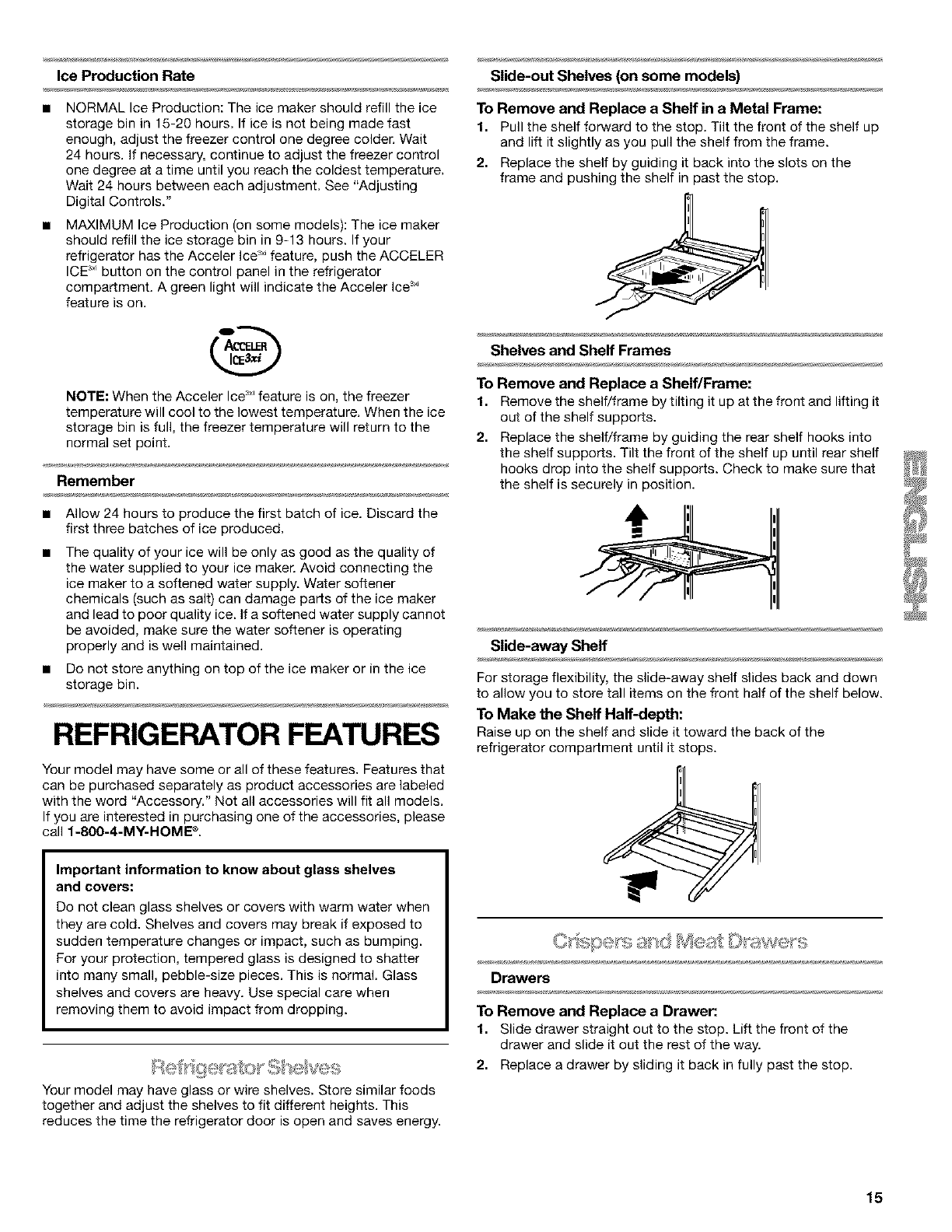

Ice Production Rate

• NORMAL Ice Production: The ice maker should refill the ice

storage bin in 15-20 hours. If ice is not being made fast

enough, adjust the freezer control one degree colder. Wait

24 hours. If necessary, continue to adjust the freezer control

one degree at a time until you reach the coldest temperature.

Wait 24 hours between each adjustment. See "Adjusting

Digital Controls."

• MAXIMUM Ice Production (on some models): The ice maker

should refill the ice storage bin in 9-13 hours. If your

refrigerator has the Acceler Ice 3_ifeature, push the ACCELER

ICE3_button on the control panel in the refrigerator

compartment. A green light will indicate the Acceler Ice 3_i

feature is on.

NOTE: When the Acceler Ice_ feature is on, the freezer

temperature will cool to the lowest temperature. When the ice

storage bin is full, the freezer temperature will return to the

normal set point.

Remember

• Allow 24 hours to produce the first batch of ice. Discard the

first three batches of ice produced.

• The quality of your ice will be only as good as the quality of

the water supplied to your ice maker. Avoid connecting the

ice maker to a softened water supply. Water softener

chemicals (such as salt) can damage paris of the ice maker

and lead to poor quality ice. If a softened water supply cannot

be avoided, make sure the water softener is operating

properly and is well maintained.

• Do not store anything on top of the ice maker or in the ice

storage bin.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call 1-800-4-MY-HOME _.

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.

For your protection, tempered glass is designed to shatter

into many small, pebble-size pieces. This is normal. Glass

shelves and covers are heavy. Use special care when

removing them to avoid impact from dropping.

Your model may have glass or wire shelves. Store similar foods

together and adjust the shelves to fit different heights. This

reduces the time the refrigerator door is open and saves energy.

Slide-out Shelves (on some models)

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

2. Replace the shelf by guiding it back into the slots on the

frame and pushing the shelf in past the stop.

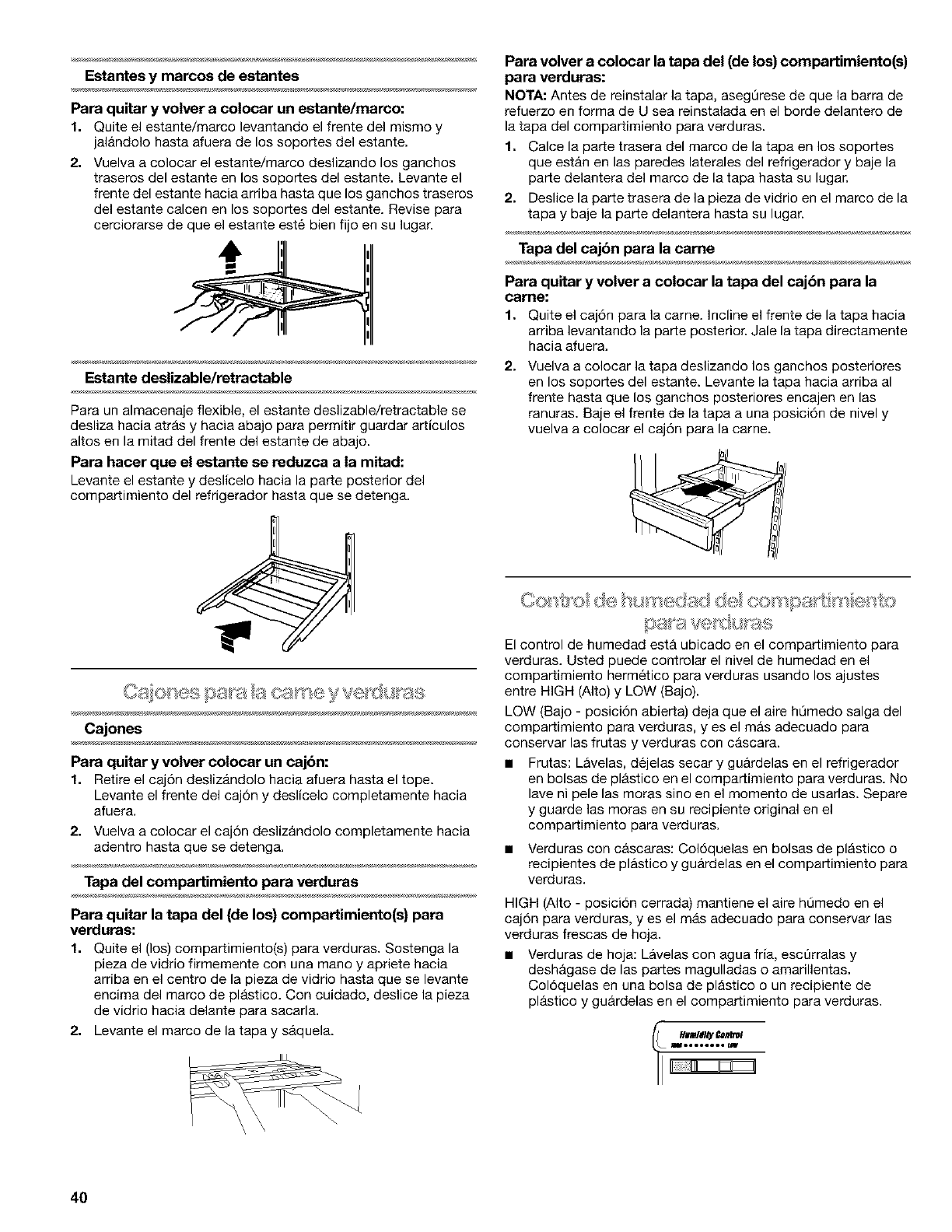

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it

out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into

the shelf supports. Tilt the front of the shelf up until rear shelf

hooks drop into the shelf supports. Check to make sure that

the shelf is securely in position.

Slide-away Shelf

For storage flexibility, the slide-away shelf slides back and down

to allow you to store tall items on the front half of the shelf below.

To Make the Shelf Half-depth:

Raise up on the shelf and slide it toward the back of the

refrigerator compartment until it stops.

Drawers

To Remove and Replace a Drawer:

1. Slide drawer straight out to the stop. Lift the front of the

drawer and slide it out the rest of the way.

2. Replace a drawer by sliding it back in fully past the stop.

15

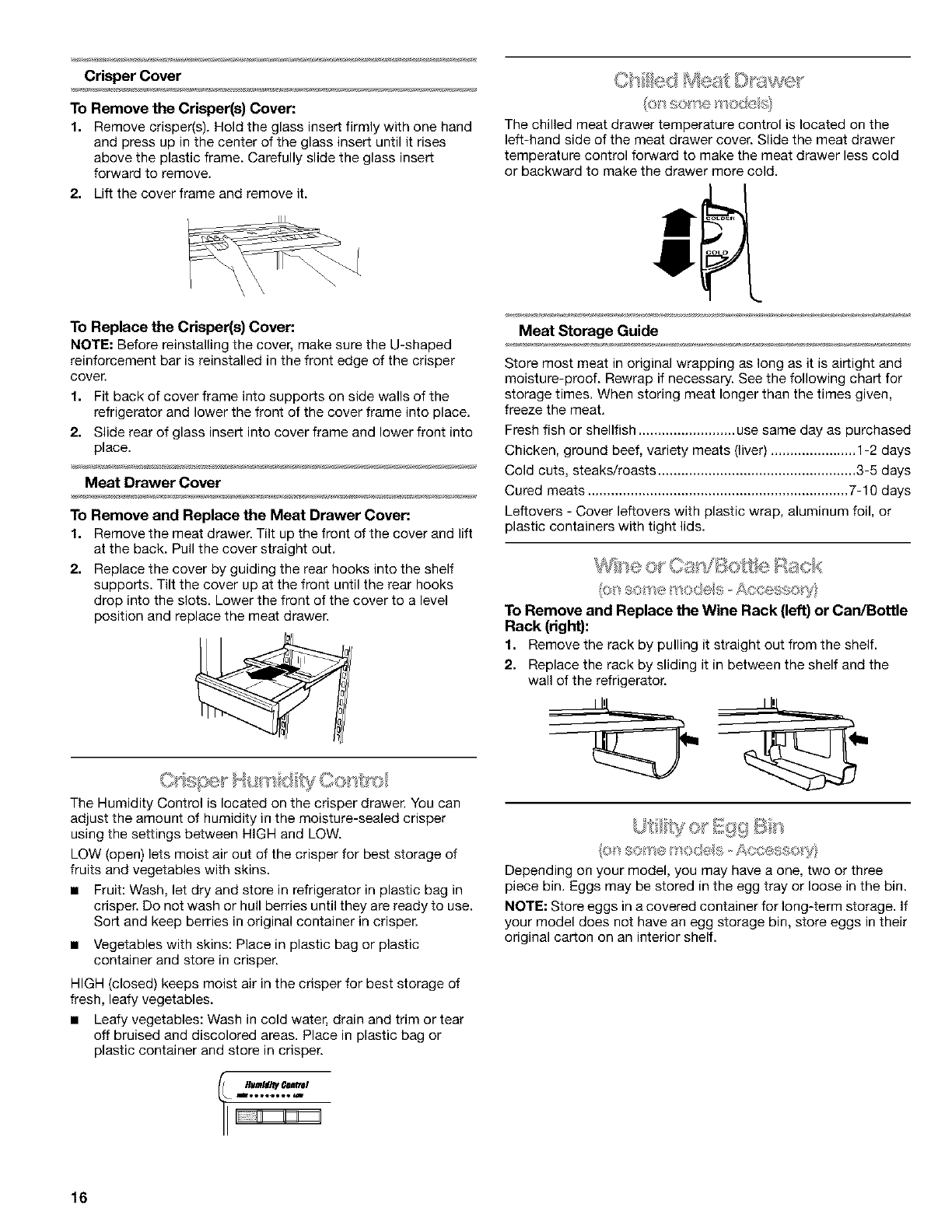

Crisper Cover

To Remove the Crisper(s) Cover:

1. Remove crisper(s). Hold the glass insert firmly with one hand

and press up in the center of the glass insert until it rises

above the plastic frame. Carefully slide the glass insert

forward to remove.

2. Lift the cover frame and remove it.

To Replace the Crisper(s) Cover:.

NOTE: Before reinstalling the cover, make sure the U-shaped

reinforcement bar is reinstalled in the front edge of the crisper

cover.

1. Fit back of cover frame into supports on side walls of the

refrigerator and lower the front of the cover frame into place.

2. Slide rear of glass insert into cover frame and lower front into

place.

Meat Drawer Cover

To Remove and Replace the Meat Drawer Cover:.

1. Remove the meat drawer. Tilt up the front of the cover and lift

at the back. Pull the cover straight out.

2. Replace the cover by guiding the rear hooks into the shelf

supports. Tilt the cover up at the front until the rear hooks

drop into the slots. Lower the front of the cover to a level

position and replace the meat drawer.

The Humidity Control is located on the crisper drawer. You can

adjust the amount of humidity in the moisture-sealed crisper

using the settings between HIGH and LOW.

LOW (open) lets moist air out of the crisper for best storage of

fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag in

crisper. Do not wash or hull berries until they are ready to use.

Sort and keep berries in original container in crisper.

• Vegetables with skins: Place in plastic bag or plastic

container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of

fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear

oft bruised and discolored areas. Place in plastic bag or

plastic container and store in crisper.

Humldlly _Htrol

moQeooQeo _w

The chilled meat drawer temperature control is located on the

left-hand side of the meat drawer cover. Slide the meat drawer

temperature control forward to make the meat drawer less cold

or backward to make the drawer more cold.

Meat Storage Guide

Store most meat in original wrapping as long as it is airtight and

moisture-proof. Rewrap if necessary. See the following chart for

storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ......................... use same day as purchased

Chicken, ground beef, variety meats (liver) ...................... 1-2 days

Cold cuts, steaks/roasts ................................................... 3-5 days

Cured meats ................................................................... 7-1g days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or

plastic containers with tight lids.

e Rack

To Remove and Replace the Wine Rack (left) or Can/Bottle

Rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the

wall of the refrigerator.

L o' s;;;gg'" I:I

Depending on your model, you may have a one, two or three

piece bin. Eggs may be stored in the egg tray or loose in the bin.

NOTE: Store eggs in a covered container for long-term storage. If

your model does not have an egg storage bin, store eggs in their

original carton on an interior shelf.

16

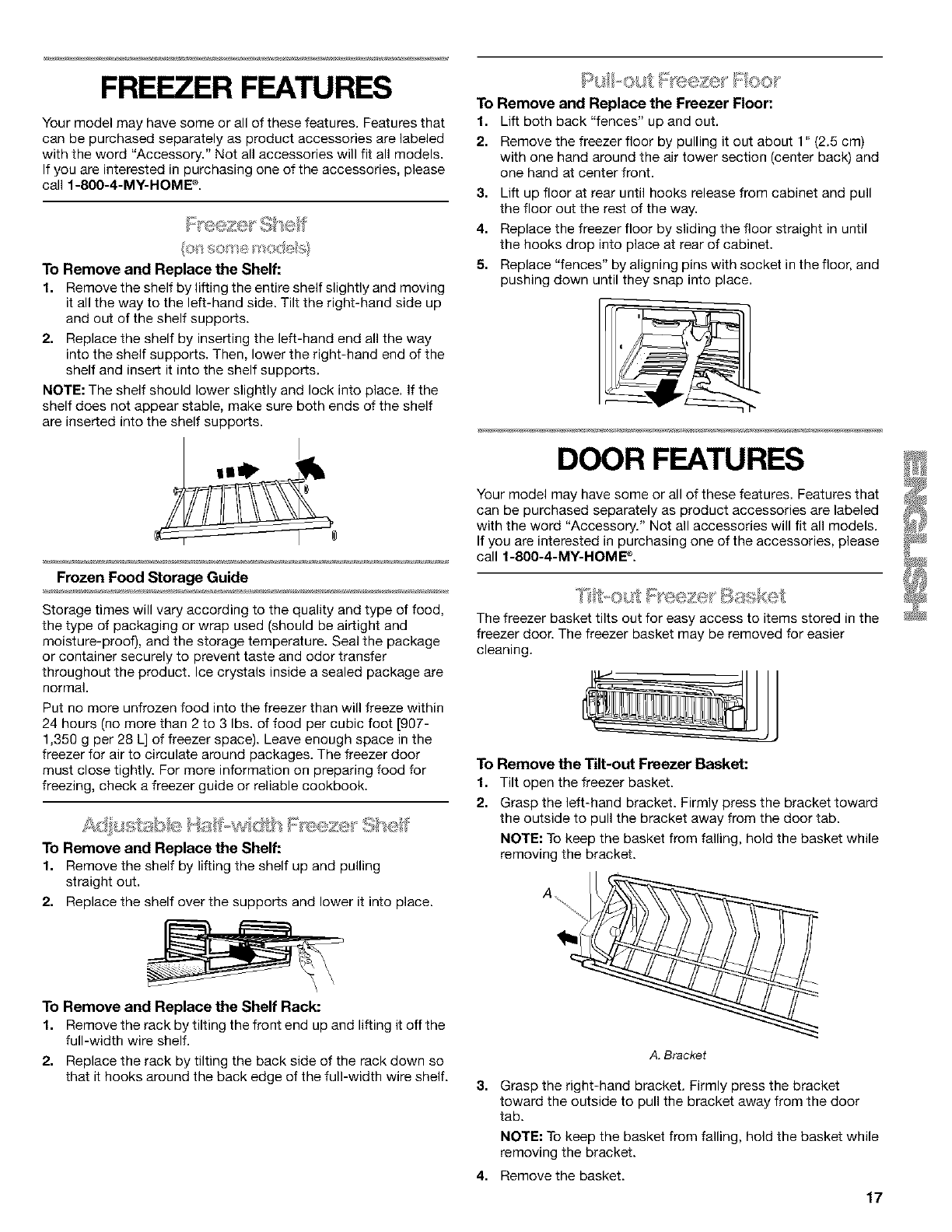

FREEZER FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call 1-800-4-MY-HOME _.

To Remove and Replace the Shelf:

1. Remove the shelf by lifting the entire shelf slightly and moving

it all the way to the left-hand side. Tilt the right-hand side up

and out of the shelf supports.

2. Replace the shelf by inserting the left-hand end all the way

into the shelf supports. Then, lower the right-hand end of the

shelf and insert it into the shelf supports.

NOTE: The shelf should lower slightly and lock into place. If the

shelf does not appear stable, make sure both ends of the shelf

are inserted into the shelf supports.

I!

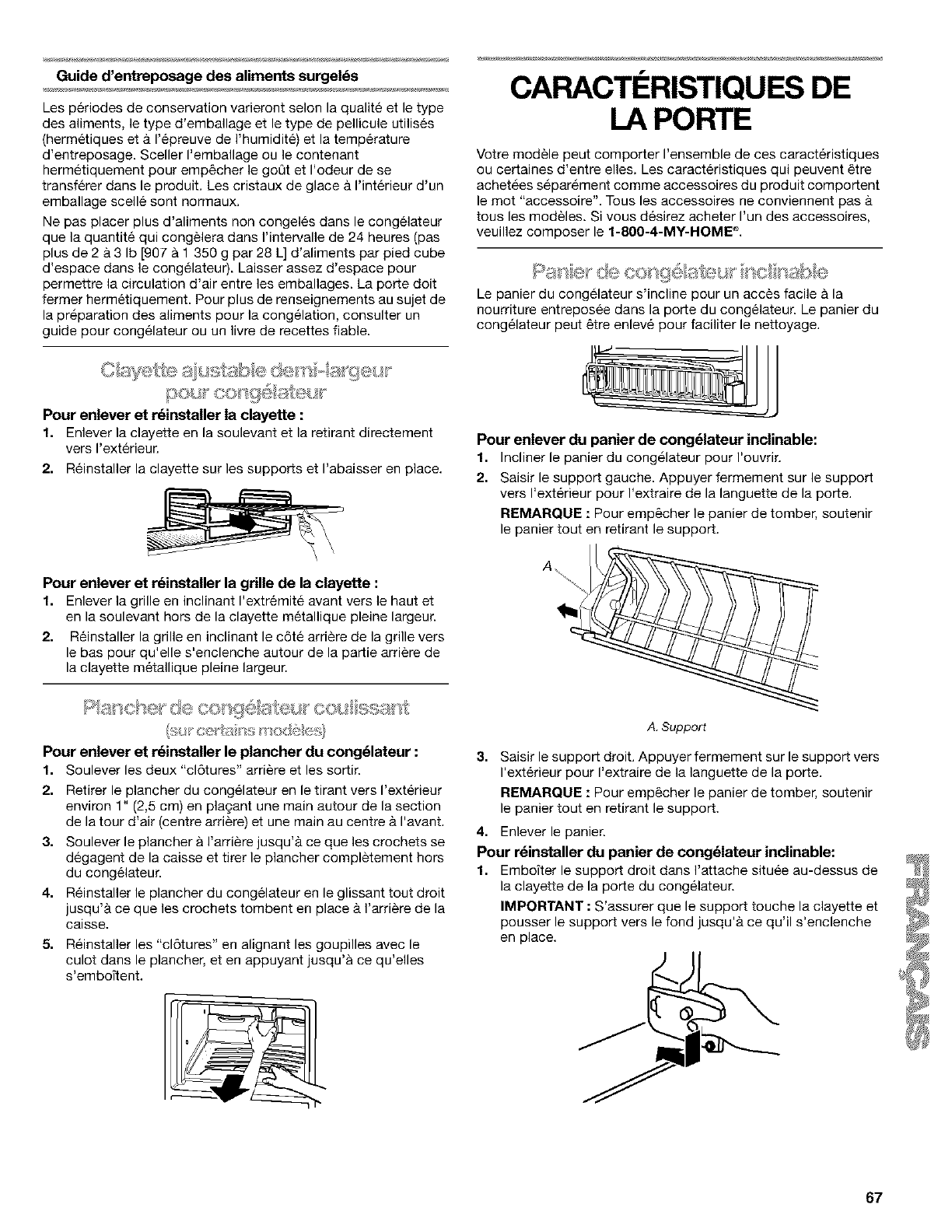

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,

the type of packaging or wrap used (should be airtight and

moisture-proof), and the storage temperature. Seal the package

or container securely to prevent taste and odor transfer

throughout the product. Ice crystals inside a sealed package are

normal.

Put no more unfrozen food into the freezer than will freeze within

24 hours (no more than 2 to 3 Ibs. of food per cubic foot [907-

1,350 g per 28 L] of freezer space). Leave enough space in the

freezer for air to circulate around packages. The freezer door

must close tightly. For more information on preparing food for

freezing, check a freezer guide or reliable cookbook.

To Remove and Replace the Shelf:

1. Removethe shelf by lifting the shelf up and pulling

straight out,

2, Replace the shelf over the supports and lower it into place.

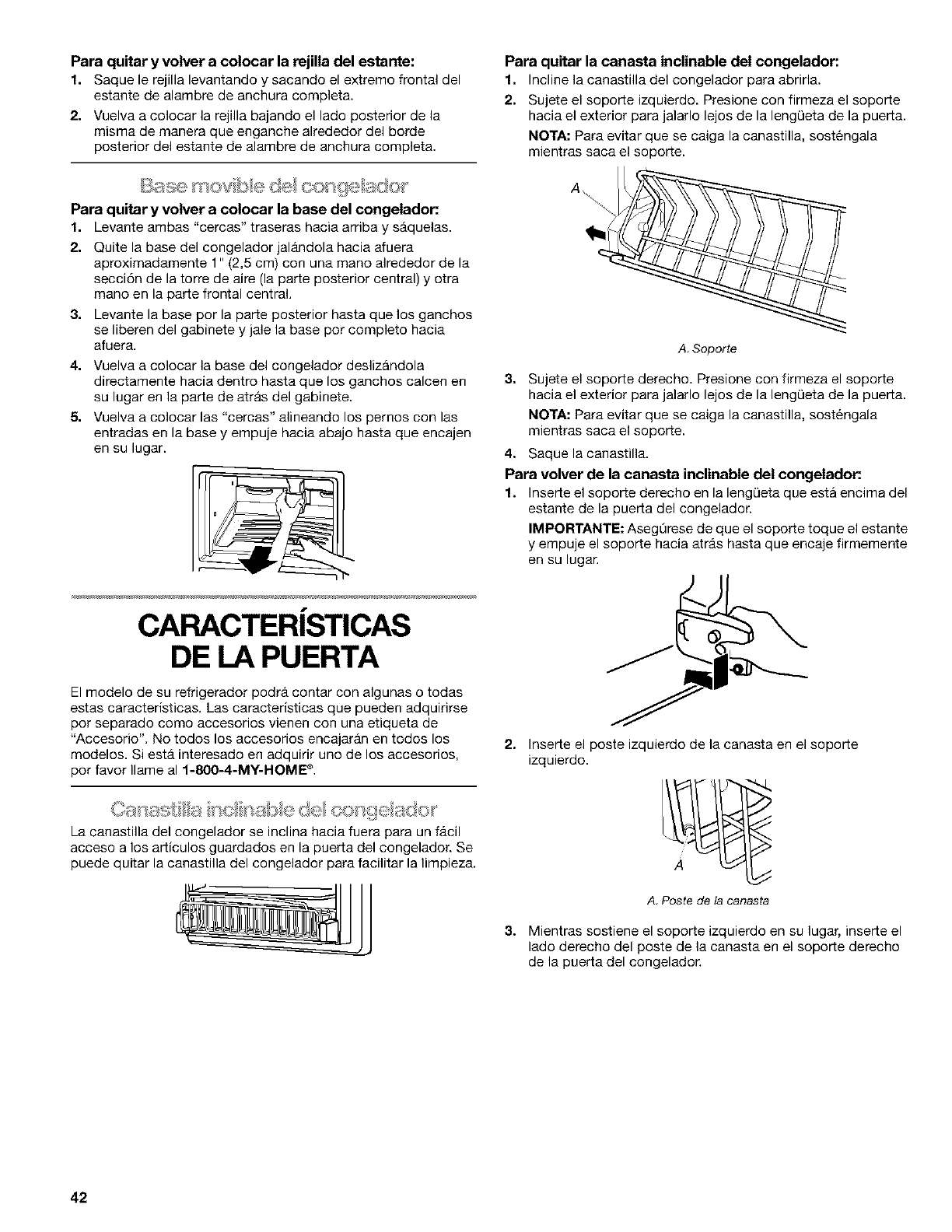

To Remove and Replace the Shelf Rack:

1. Remove the rack by tilting the front end up and lifting it off the

full-width wire shelf.

2. Replace the rack by tilting the back side of the rack down so

that it hooks around the back edge of the full-width wire shelf.

To Remove and Replace the Freezer Floor:

1. Lift both back "fences" up and out.

2. Remove the freezer floor by pulling it out about 1" (2.5 cm)

with one hand around the air tower section (center back) and

one hand at center front.

3. Lift up floor at rear until hooks release from cabinet and pull

the floor out the rest of the way.

4. Replace the freezer floor by sliding the floor straight in until

the hooks drop into place at rear of cabinet.

5. Replace "fences" by aligning pins with socket in the floor, and

pushing down until they snap into place.

DOOR FEATURES

Your model may have some or all of these features. Features that

can be purchased separately as product accessories are labeled

with the word "Accessory." Not all accessories will fit all models.

If you are interested in purchasing one of the accessories, please

call 1-800-4-MY-HOME _.

Y'Tft-o £ Bsskdt

The freezer basket tilts out for easy access to items stored in the

freezer door. The freezer basket may be removed for easier

cleaning.

To Remove the Tilt-out Freezer Basket:

1. Tilt open the freezer basket.

2. Grasp the left-hand bracket. Firmly press the bracket toward

the outside to pull the bracket away from the door tab.

NOTE: To keep the basket from falling, hold the basket while

removing the bracket.

A,

A. Bracket

3. Grasp the right-hand bracket. Firmly press the bracket

toward the outside to pull the bracket away from the door

tab.

NOTE: To keep the basket from falling, hold the basket while

removing the bracket.

4, Remove the basket.

17

To Replace the Tilt-out Freezer Basket'.

1. Snap the right-hand bracket onto the tab above the freezer

door shelf

IMPORTANT: Be sure that the bracket touches the shelf and

push the bracket back until it snaps firmly into place.

2. Insert the left-hand basket post into the left-hand bracket.

A Basket post

3. While holding the left-hand bracket in place, insert the right-

hand basket post into the right-hand bracket on the freezer

door.

4. Snap the left-hand bracket onto the tab above the freezer

door shelf.

IMPORTANT: Be sure that the bracket touches the shelf and

push the bracket back until it snaps firmly into place.

To Remove and Replace Bins:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired support and

pushing it down until it stops.

The utility compartment and tray slide from one side to the other

for more flexible storage. The tray fits on either side of the utility

compartment or partially underneath it. Try moving it to different

positions to find the option that works best for you.

To Install and Adjust the Utility Compartment and Tray:

1o Insert the front of the utility tray into the slot on the back of

the shelf rail. Lower the back of the tray into position.

2. Place the front of the utility compartment on top of the shelf

rail. Lower the back of the compartment onto the ribs on the

refrigerator door.

The door rails may be removed for easier cleaning.

To Remove and Replace the Rails:

1.

2,

The door chill vents are located in the refrigerator door. These

vents allow cold air to flow onto items stored in the refrigerator

door.

Remove the rails by pushing in slightly on the front of the [L-"___

bracket while pulling out on the inside tab. Repeat these

steps for the other end of the rail.

Replace the rails by aligning the ends of the brackets with the

buttons on the sides of the door liner. Firmly snap bracket

and rail assembly onto the tabs above the shelf as shown.

18

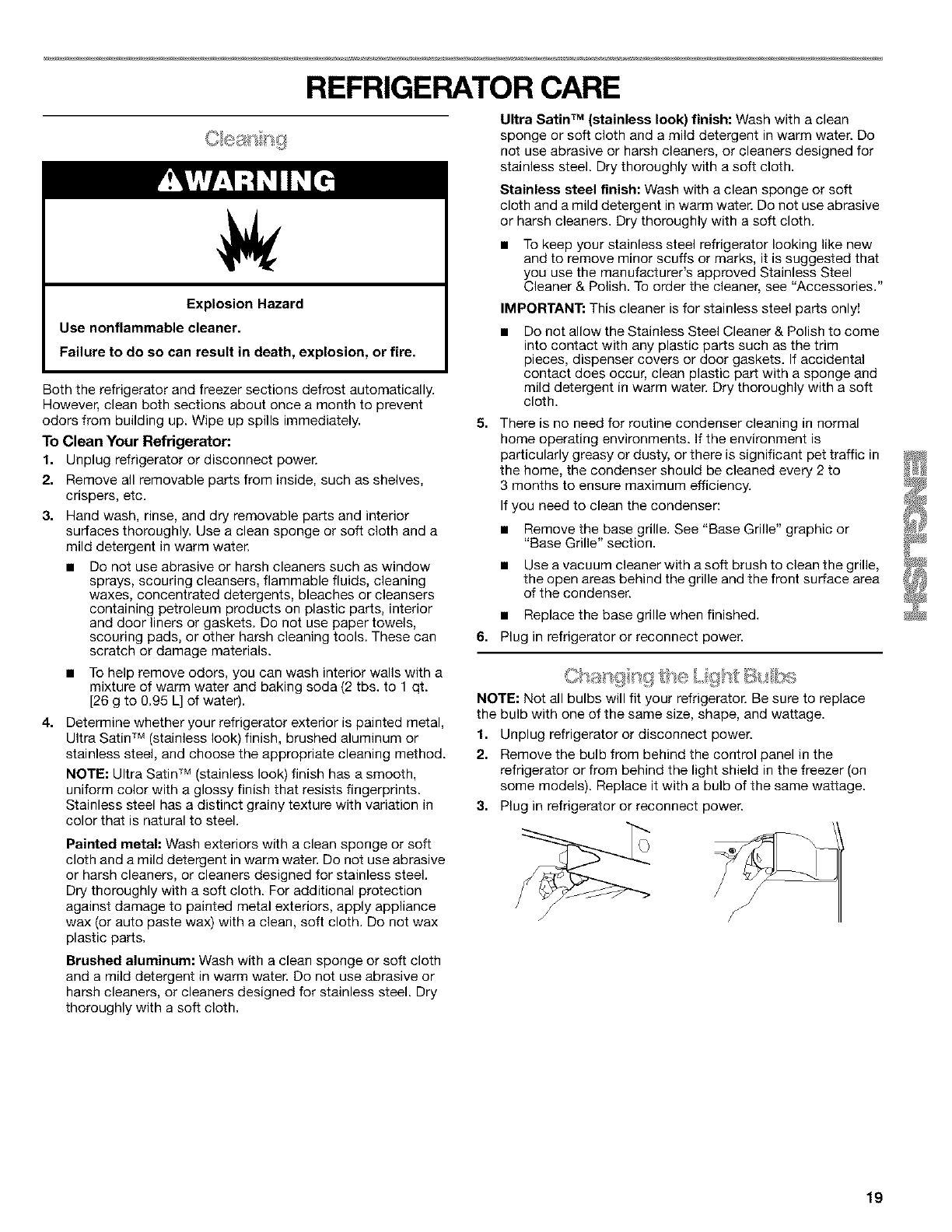

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner.

Failure to do so can result in death, explosion, or fire.

Both the refrigerator and freezer sections defrost automatically.

However, clean both sections about once a month to prevent

odors from building up. Wipe up spills immediately.

To Clean Your Refrigerator

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,

crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior

surfaces thoroughly. Use a clean sponge or soft cloth and a

mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning

waxes, concentrated detergents, bleaches or cleansers

containing petroleum products on plastic parts, interior

and door liners or gaskets. Do not use paper towels,

scouring pads, or other harsh cleaning tools. These can

scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2 tbs. to 1 qt.

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,

Ultra Satin TM (stainless look) finish, brushed aluminum or

stainless steel, and choose the appropriate cleaning method.

NOTE: Ultra Satin TM (stainless look) finish has a smooth,

uniform color with a glossy finish that resists fingerprints.

Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.

5.

Ultra Satin TM (stainless look) finish: Wash with a clean

sponge or soft cloth and a mild detergent in warm water. Do

not use abrasive or harsh cleaners, or cleaners designed for

stainless steel. Dry thoroughly with a soft cloth.

Stainless steel finish: Wash with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners. Dry thoroughly with a soft cloth.

• To keep your stainless steel refrigerator looking like new

and to remove minor scuffs or marks, it is suggested that

you use the manufacturer's approved Stainless Steel

Cleaner & Polish. To order the cleaner, see "Accessories."

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come

into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If accidental

contact does occur, clean plastic part with a sponge and

mild detergent in warm water. Dry thoroughly with a soft

cloth.

There is no need for routine condenser cleaning in normal

home operating environments. If the environment is

particularly greasy or dusty, or there is significant pet traffic in

the home, the condenser should be cleaned every 2 to

3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or

"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,

the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

6. Plug in refrigerator or reconnect power.

NOTE: Not all bulbs will fit your refrigerator. Be sure to replace

the bulb with one of the same size, shape, and wattage.

1. Unplug refrigerator or disconnect power.

2. Remove the bulb from behind the control panel in the

refrigerator or from behind the light shield in the freezer (on

some models). Replace it with a bulb of the same wattage.

3. Plug in refrigerator or reconnect power.

Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive

or harsh cleaners, or cleaners designed for stainless steel.

Dry thoroughly with a soft cloth. For additional protection

against damage to painted metal exteriors, apply appliance

wax (or auto paste wax) with a clean, soft cloth. Do not wax

plastic parts.

Brushed aluminum: Wash with a clean sponge or soff cloth

and a mild detergent in warm water. Do not use abrasive or

harsh cleaners, or cleaners designed for stainless steel. Dry

thoroughly with a soft cloth.

19

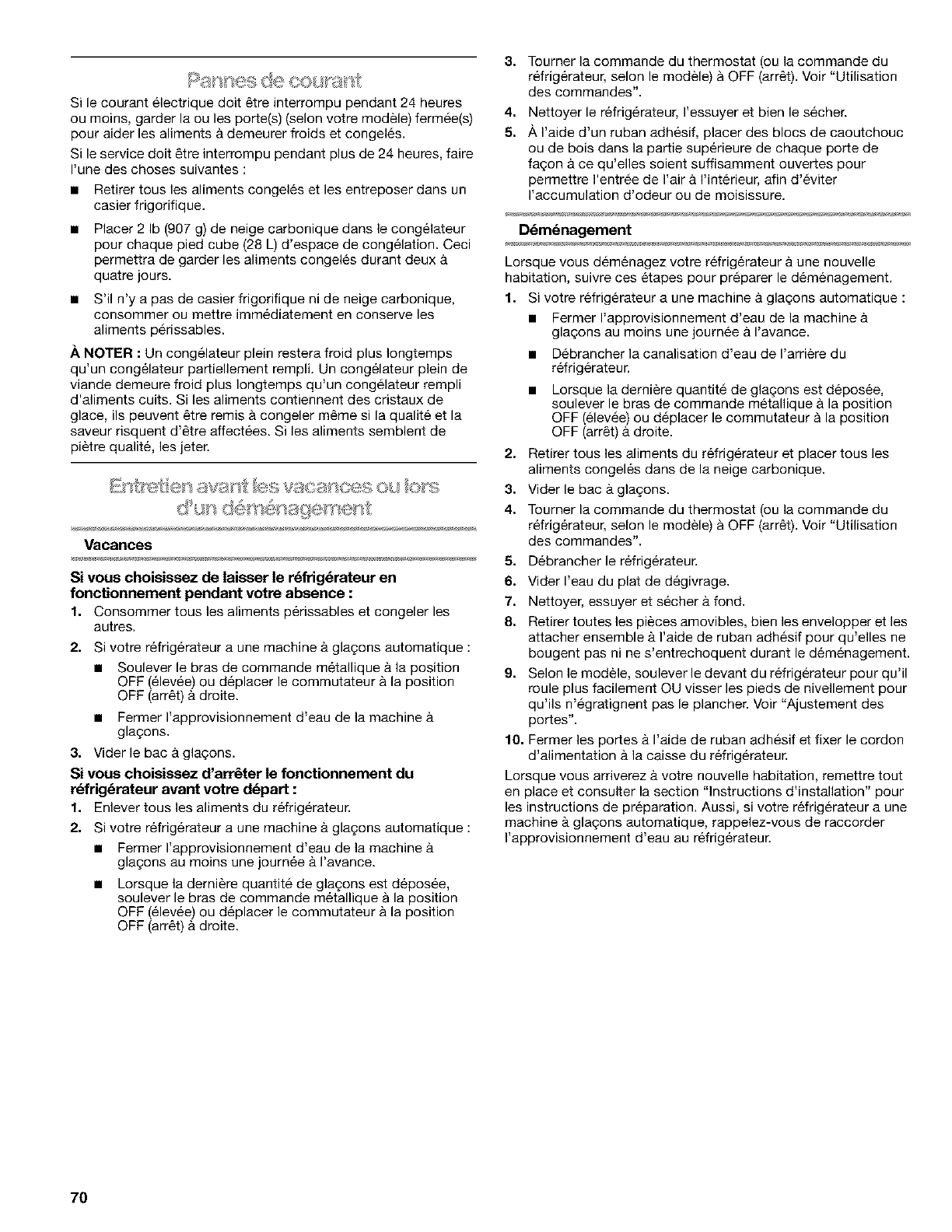

If the power will be out for 24 hours or less, keep the door or

doors closed (depending on your model) to help food stay cold

and frozen.

If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic

foot (28 L) of freezer space. This will keep the food frozen for

2 to 4 days.

• If neither a food locker nor dry ice is available, consume or

can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled

one. A freezer full of meat stays cold longer than a freezer full of

baked goods. If you see that food contains ice crystals, it may be

refrozen, although the quality and flavor may be affected. If the

condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're

Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

If You Choose to Turn the Refrigerator Off Before You

Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

3. Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

4. Clean refrigerator, wipe it, and dry well.

5. Tape rubber or wood blocks to the tops of both doors to prop

them open far enough for air to get in. This stops odor and

mold from building up.

Moving

When you are moving your refrigerator to a new home, follow

these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day

ahead of time.

• Disconnect the water line from the back of the

refrigerator.

• When the last load of ice drops, raise the wire shutoff arm

to the OFF (up) position or move the switch to the OFF

(right) setting.

2. Remove all food from the refrigerator and pack all frozen food

in dry ice.

3. Emptythe ice bin.

4. Depending on the model, turn the Thermostat Control or

Refrigerator Control to OFR See "Using the Controls."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them

together so they don't shift and rattle during the move.

9. Depending on the model, raise the front of the refrigerator so

it rolls more easily OR screw in the leveling legs so they don't

scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and refer to

the "Installation Instructions" section for preparation instructions.

Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

2O

TROUBLESHOOTING

Try the solutions suggested hers first in order to avoid the cost of an unnecessary service call.

Your refrigerator will not operate The refrigerator seems to make too much noise

•Is the power cord unplugged? Plug into a grounded 3 prong • The sounds may be normal for your refrigerator. See

outlet. "Normal Sounds."

•Has ahousehold fuse blown, or has a circuit breaker

tripped? Replace the fuse or reset the circuit breaker.

•Is the Refrigerator Control turned to the OFF position?

See "Using the Control(s)," depending on the model.

•Is the refrigerator defrosting? Recheck to see whether the

refrigerator is operating in 30 minutes. Your refrigerator will

regularly run an automatic defrost cycle.

•Is the refrigerator not cooling? For models with digital

controls, turn the refrigerator off and then back on again to

reset. See "Using the Controls." If this does not correct the

problem, call for service.

The lights do not work

•Is the power cord unplugged? Plug into a grounded 3 prong

outlet.

•Is a light bulb loose in the socket or burned out? See

"Changing the Light Bulb(s)," depending on the model.

There is water in the defrost drain pan

•Is the refrigerator defrosting? The water will evaporate. It is

normal for water to drip into the defrost pan.

• Is it more humid than normal? When it is humid, expect that

the water in the defrost pan will take longer to evaporate.

The motor seems to run too much

•Is the room temperature hotter than normal? The motor

will run longer under warm conditions. At normal room

temperatures, your motor will run about 40% to 80% of the

time. Under warmer conditions, it will run even more.

•Has a large amount of food just been added to the

refrigerator?. Adding a large amount of food warms the

refrigerator. The motor normally will run longer to cool the

refrigerator back down.

•Are the doors opened often? The motor will run longer

when this occurs. Conserve energy by getting all items out at

one time, keeping food organized, and closing the door as

soon as possible.

•Is the control set correctly for the surrounding

conditions? See "Using the Control(s)," depending on the

model.

The ice maker is not producing ice or not enough ice

Is the freezer door closed completely? Firmly close the

freezer compartment door. If the freezer compartment door

will not close all the way, see "The doors will not close

completely" later in this section.

•Has the ice maker just been installed? Wait 72 hours for full

ice production to begin. Once your refrigerator is cooled, the

ice maker should produce 70-120 cubes every 24 hours.

•Is the freezer temperature cold enough to produce ice?

Wait 24 hours after hookup for ice production. See "Using the

Control(s)," depending on the model.

•Is the wire shutoff arm in the OFF (arm up) position?

Lower the wire shutoff arm to the ON (arm down) position.

See "Ice Maker."

•Is the water line shutoff valve to the refrigerator turned

on? Turn on the water valve. See "Connect the Water

Supply."

Does the ice maker mold have water in it or has no ice

been produced? Be sure your refrigerator has been

connected to a water supply and the supply shutoff valve is

turned on. See "Connect the Water Supply."

•Is an ice cube jammed in the ejector arm? Remove the ice

from the ejector arm with a plastic utensil. See "Ice Maker."

•Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.

•Is the control set correctly?. If too little ice is produced, see

"Using the Control(s)," depending on the model.

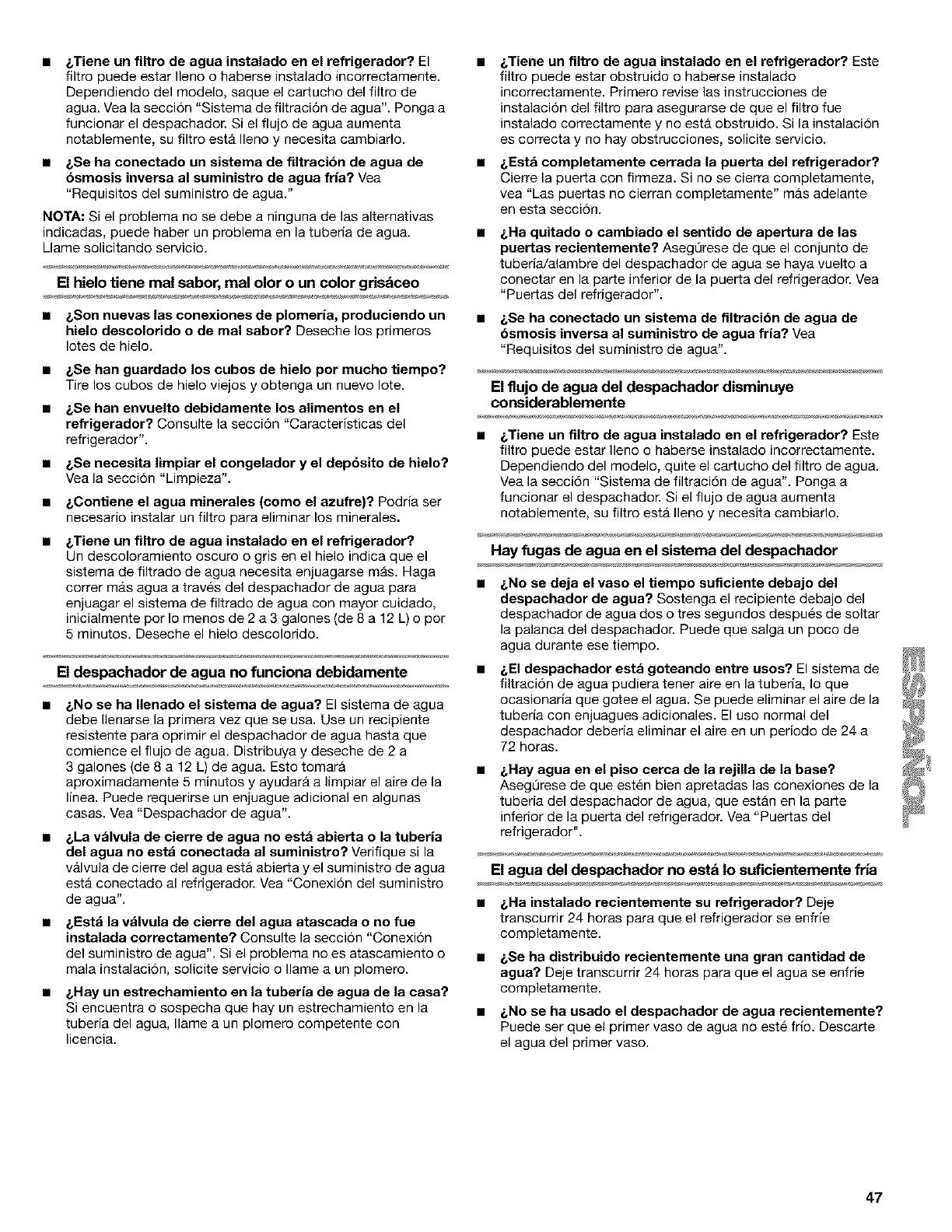

Is there a water filter installed on the refrigerator?. The

filter may be full or incorrectly installed. Depending on your

model, remove the water filter cartridge. See "Water Filtration

System." Operate the dispenser. If the water flow increases

noticeably, your filter is full and needs to be replaced.

•Is areverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements,"

NOTE: If not due to any of the above, there may be a problem

with the water line. Call for service.

•Are the doors closed completely? Close the doors firmly. If

they do not close completely, see "The doors will not close

completely" later in this section.

NOTE: Your new refrigerator will run longer than your old one due

to its high-efficiency motor.

21

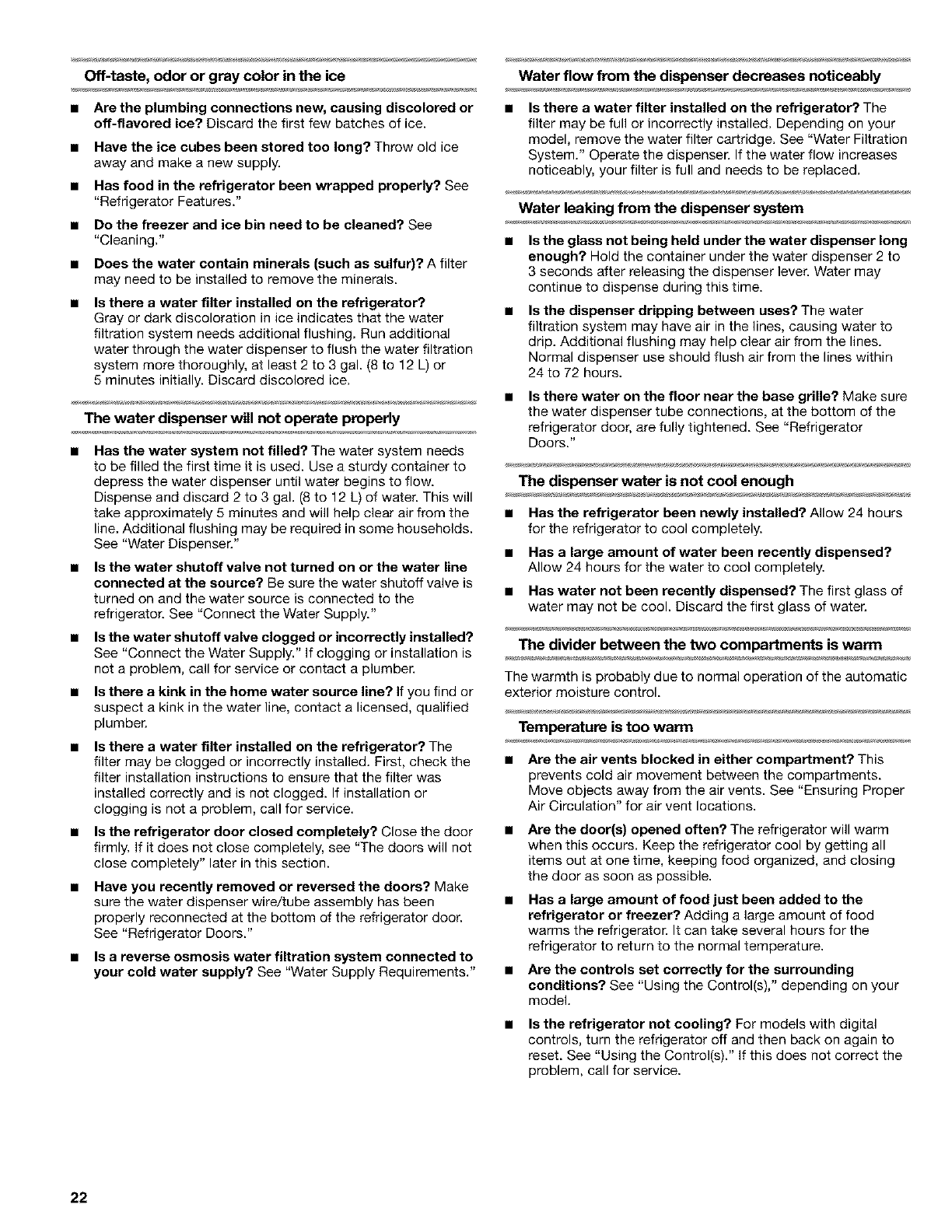

Off-taste, odor or gray color in the ice Water flow from the dispenser decreases noticeably

•Are the plumbing connections new, causing discolored or

off-flavored ice? Discard the first few batches of ice.

Have the ice cubes been stored too long? Throw old ice

away and make a new supply.

Has food in the refrigerator been wrapped properly? See

"Refrigerator Features."

Do the freezer and ice bin need to be cleaned? See

"Cleaning."

Does the water contain minerals (such as sulfur)? A filter

may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator?.

Gray or dark discoloration in ice indicates that the water

filtration system needs additional flushing. Run additional

water through the water dispenser to flush the water filtration

system more thoroughly, at least 2 to 3 gal. (8 to 12 L) or

5 minutes initially. Discard discolored ice.

The water dispenser will not operate properly

Has the water system not filled? The water system needs

to be filled the first time it is used. Use a sturdy container to

depress the water dispenser until water begins to flow.

Dispense and discard 2 to 3 gal. (8 to 12 L) of water. This will

take approximately 5 minutes and will help clear air from the

line. Additional flushing may be required in some households.

See "Water Dispenser."

Is the water shutoff valve not turned on or the water line

connected at the source? Be sure the water shutoff valve is

turned on and the water source is connected to the

refrigerator. See "Connect the Water Supply."

Is the water shutoff valve clogged or incorrectly installed?

See "Connect the Water Supply." If clogging or installation is

not a problem, call for service or contact a plumber.

Is there a kink in the home water source line? If you find or

suspect a kink in the water line, contact a licensed, qualified

plumber.

Is there a water filter installed on the refrigerator?. The

filter may be clogged or incorrectly installed. First, check the

filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or

clogging is not a problem, call for service.

Is the refrigerator door closed completely? Close the door

firmly. If it does not close completely, see "The doors will not

close completely" later in this section.

Have you recently removed or reversed the doors? Make

sure the water dispenser wire/tube assembly has been

properly reconnected at the bottom of the refrigerator door.

See "Refrigerator Doors."

Is areverse osmosis water filtration system connected to

your cold water supply? See "Water Supply Requirements."

Is there a water filter installed on the refrigerator?. The

filter may be full or incorrectly installed. Depending on your

model, remove the water filter cartridge. See "Water Filtration

System." Operate the dispenser. If the water flow increases

noticeably, your filter is full and needs to be replaced.

Water leaking from the dispenser system

Is the glass not being held under the water dispenser long

enough? Hold the container under the water dispenser 2 to

3 seconds after releasing the dispenser lever. Water may

continue to dispense during this time.

Is the dispenser dripping between uses? The water

filtration system may have air in the lines, causing water to

drip. Additional flushing may help clear air from the lines.

Normal dispenser use should flush air from the lines within

24 to 72 hours.

Is there water on the floor near the base grille? Make sure

the water dispenser tube connections, at the bottom of the

refrigerator door, are fully tightened. See "Refrigerator

Doors."

The dispenser water is not cool enough

•Has the refrigerator been newly installed? Allow 24 hours

for the refrigerator to cool completely.

•Has a large amount of water been recently dispensed?

Allow 24 hours for the water to cool completely.

• Has water not been recently dispensed? The first glass of

water may not be cool. Discard the first glass of water.

The divider between the two compartments is warm

The warmth is probably due to normal operation of the automatic

exterior moisture control.

Temperature is too warm

Are the air vents blocked in either compartment? This

prevents cold air movement between the compartments.

Move objects away from the air vents. See "Ensuring Proper

Air Circulation" for air vent locations.

Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all

items out at one time, keeping food organized, and closing

the door as soon as possible.

Has a large amount of food just been added to the

refrigerator or freezer?. Adding a large amount of food

warms the refrigerator. It can take several hours for the

refrigerator to return to the normal temperature.

Are the controls set correctly for the surrounding

conditions? See "Using the Control(s)," depending on your

model.

Is the refrigerator not cooling? For models with digital

controls, turn the refrigerator off and then back on again to

reset. See "Using the Control(s)." if this does not correct the

problem, call for service.

22

There is interior moisture buildup

•Are the air vents blocked in the refrigerator?. Remove any

objects from in front of the air vents. See "Ensuring Proper Air

Circulation" for air vent locations.

•Are the door(s) opened often? Avoid humidity buildup by

getting all items out at one time, keeping food organized, and

closing the door as soon as possible.

•Is the room humid? It is normal for moisture to build up

inside the refrigerator when the room air is humid.

•Is the food packaged correctly? Check that all food is

securely wrapped. Wipe off damp food containers before

placing them in the refrigerator.

•Is the control set correctly for the surrounding

conditions? See "Using the Control(s)," depending on your

model.

•Was a self-defrost cycle completed? It is normal for

droplets to form after the refrigerator self-defrosts.

The doors will not close completely

•Are food packages blocking the door open? Rearrange

containers so that they fit more tightly.

•Is the ice bin out of position? Push the ice bin in all the way.

•Are the crisper cover, pans, shelves, bins, or baskets out

of position? Put these items into their correct positions. See

"Refrigerator Features" for more information.

•Are the gaskets sticking? Clean gaskets and the surface

that they touch. Rub a thin coat of paraffin wax on the

gaskets following cleaning.

•Does the refrigerator wobble or seem unstable? Level the

refrigerator. See "Adjust the Doors."

Were the doors removed during product installation and

not properly replaced? Remove and replace the doors

according to "Refrigerator Doors," or call a qualified service

technician.

The doors are difficult to open

•Are the gaskets dirty or sticky?. Clean gaskets and the

surface that they touch. Rub a thin coat of paraffin wax on the

gaskets following cleaning.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore _"_product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product. Here's what's included in the Agreement:

=/Expert service by our 12,000 professional repair specialists

=/Unlimited service and no charge for parts and labor on all

covered repairs

=/"No-lemon" guarantee- replacement of your covered product

if four or more product failures occur within twelve months

=/Product replacement if your covered product can't be fixed

=/Annual Preventive Maintenance Check at your request - no

extra charge

=/Fast help by phone - phone supporf from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

=/Power surge protection against electrical damage due to

power fluctuations

=/Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-80O-4-MY-HOME ®.

23

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentral ®for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore _ product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products

requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

WATER FILTER

CERTIFICATIONS

T_demm.WModd De_ut_

Water "I_e_tment Device

Certificate Number

04-1613

D=telssaed: _am_/2, 2_0€

I_i_ p,_.ised:Jury27, 2004

1Ta=wttef _Wm_I ) _1 == rid=_ h_e met tb=t==d_ Fm-.ent ta S=_el

11_30 of _e _1_ _d _ Code for tke fonowllg he_d_ rel_._d _n_: eea

T_

L2A-_

Replacement Parts:

To order stainless steel cleaner or replacement filters, call

f-800-4-MY-HOME e and ask for the appropriate part number

listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:

Order Part #D22 M40083 R

Base Grille Water Filter.

NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction may

be used on disinfected waters that may contain filterable

cysts.

Replacement Filter:

Order Part #9915 (LC200V /NLC120V)

Do not ue wkm wW_" b mh_ok4olqic,_ unl Jfe or wl(h wr4_" ,ff uli_own qusdiff, ezce_ V_qt _l

ce_Ked for LTSt n_im_n may be uHCl en c]_h_ec/_l wat_ _hat may _t/_hl _t_ntb]_ eyl/_

24

PRODUCT DATA SHEETS

Base Grille Water Filtration System

Model WF-LC200V Capacity 200 Gallons (757 Liters)

Model WF-NLC120V Capacity 120 Gallons (454 Liters)

System tested and certified by NSF International against NSP/ANSI

Standard 53 for the reduction of Lead, Mercury, Benzene,

p-dichlorobenzene, Cysts, Turbidity, Asbestos, Endrin,

O-Dichlorobenzene, Toxaphene, Ethyl Benzene, 1,2,4-trichlorobenzene

and against NSF/ANSI Standard 42 for the reduction of Chlorine Taste

and Odor and Particulate Class I.

This system has been tested according to ANSI/NSF 42/53 for the reduction of the substances listed below. The concentration of the

indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for water

leaving the system, as specified in ANSI/NSF 42/53

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

IChlorine Taste/Odor ->50% 1,9 mg/L 2,0 mg/L ± 10% / 0,12 mg/L 0,08 mg/L >75% >75%

I

Particulate Class I* ->85% 5,300,00O/mL I 99.7% I

99.0%At least 10,000 partictes/m H 5O,00O/mL** 15,725/mL

i

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum %Average %

Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @pH 6.5 0.01 mg/L 0,14 mg/U 0,15 mg/L ± 10% 0,001 mg/L 0,001 mg/L 99.29% 99.29%

Lead: @pH 8.5 0.01 mg/L 0,15 mg/U 0,15 mg/L ± 10% 0,001 mg/L 0,001 mg/L 99.32% 99.32%

Mercury: @ pH 6.5 0.002 mg/L 0,0058 mg/L 0,006 mg/L ± 10% 0,0005 mg/L 0,0003 mg/L 91.37% 94.82%

Mercury: @ pH 8.5 0.002 mg/L 0,0055 mg/L 0,006 mg/L ± 10% 0,0013 mg/L 0,0005 mg/L 76.36% 90.90%

Benzene 0.005 mg/L 0.0153 mg/L 0,015 mg/L ± 10% 0.0036 mg/L 0,0014 mg/L 76.47% 90.84%

p-dichlorobenzene 0.075 mg/L 0.215 mg/L 0.225 mg/L ± 10% 0.0037 mg/L 0.0010 mg/L 98.27% 99.52%

Asbestos 99.0% 842 x 10 10to 108fibers/L r* 1.6 x 10 mg/L 1.6 x 107 mg/L 99.81 99.81%

Cysts* 99.95% 165,500/mL 50.000/L min. 1 mg/L 1 mg/L 99.99% 99.99%

Turbidity 0.5 NTU 11.75 NTU 11 ± 1 NTU 036 NTU 022 NTU 96.76% 96.12%

Endrin 0.002 00056 0006 ± 10% 00007 00004 87.50 92.85

O-Dichlorobenzene 0.60 1.84 1.8 ± 10% 0.33 0.071 82.06 96.14

Toxaphene 0.003 0.0143 0.015 ± 10% 0.001 0.001 93.00 93.00

Ethyl Benzene 0.70 2.00 2.1 ± 10% 0.60 0.169 70.00 91.55

1,2,4-trichlorobenzene 0.07 0.232 0.21 ± 10% 0.0025 0.0007 98.92 99.69

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 63°F

• It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

• Model WF-LC2OOV: The filter monitor system measures the

amount of water that passes through the filter and alerts you to

replace the filter. When 90% of the filter's rated life is used, the

filter indicator light changes from green to yellow. When 100% of

the filter's rated life is used, the filter indicator light changes from

yellow to red, and it is recommended that you replace the filter.

Use replacement cartridge LC200V/NLC120V, part #9915. 2004

suggested retail price of $32.99 U.S.A./S49.99 Canada. Prices

are subject to change without notice.

Model WF-NLCI2OV: Change the water filter cartridge every

6-9 months. Use replacement cartridge LC2OOV/NLC120V, part

#9915. 2004 suggested retail price of $32.99 U.S.AJ$49.99

Canada. Prices are subject to change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on

disinfected waters that may contain filterable cysts.

(17.2°C).

• Refer to the front cover or "Accessories" section for the

Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited

warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well

Water Pressure 30 - 120 psi (207 - 827 kPa)

Water Temperature 33 ° - 100°F (0,6 ° - 37.8 ° C)

Service Flow Rate 0.5 GPM (1.89 L!rain.) @ 60 psi,

Class I particle size: >0.5 to <1 um

"Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

_These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

r'Fibers greater than 10 um in length

:_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

25

|NDICE

GARANTiA .................................................................................... 26

SEGURIDAD DEL REFRIGERADOR .......................................... 27

C6mo deshacerse adecuadamente de su refrigerador viejo ... 27

INSTRUCCIONES DE INSTALACI()N ........................................ 28

Desempaque el refrigerador ...................................................... 28

Requisitos de ubicaci6n ............................................................ 28

Requisitos electricos ................................................................. 29

Requisitos del suministro de agua ............................................ 29

Conexi6n del suministro de agua ............................................. 29

Puertas del refrigerador - Contomeada .................................... 31

Ajuste las puertas ...................................................................... 34

Preparaci6n del sistema de agua .............................................. 34

Sonidos normales ...................................................................... 34

USO DE SU REFRIGERADOR .................................................... 35

C6mo asegurar la debida circulaci6n de aire ........................... 35

Uso de los controles .................................................................. 35

Despachador de agua ............................................................... 36

Luz de estado del filtro de agua ................................................ 38

Sistema de filtraci6n de agua .................................................... 38

Fabrica de hielo ......................................................................... 39

CARACTERiSTICAS DEL REFRIGERADOR ............................. 39

Estantes del refrigerador ........................................................... 39

Cajones para la came y verduras .............................................. 40

Control de humedad del compartimiento para verduras ......... 40

Caj6n refrigerado para la came ................................................. 41

Portavinos o portabotellas/latas ............................................... 41

Compartimiento para huevos o alimentos ................................ 41

CARACTERiSTICAS DEL CONGELADOR ................................ 41

Estante del congelador ............................................................. 41

Estante regulable de anchura media del congelador ............... 41

Base movible del congelador .................................................... 42

CARACTERiSTICAS DE LA PUERTA ........................................ 42

Canastilla inclinable del congelador .......................................... 42

Rieles a presi6n de la puerta ..................................................... 43

Recipientes de la puerta ............................................................ 43

Compartimiento regulable para alimentos y bandeja ............... 43

Enfriador de la puerta ................................................................ 43

CUIDADO DE SU REFRIGERADOR ........................................... 44

Limpieza .................................................................................... 44

C6mo cambiar los focos ........................................................... 45

Cortes de corriente .................................................................... 45

Cuidado durante las vacaciones y mudanzas .......................... 45

SOLUCI()N DE PROBLEMAS ..................................................... 46

CONTRATOS DE PROTECCI()N ................................................ 49

En los EE.UU............................................................................. 49

En Canada. ................................................................................. 49

Accesorios ................................................................................. 49

HOJA DE DATOS DEL PRODUCTO .......................................... 50

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

GARANTiA

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Por un aSo desde la fecha de compra, cuando el refrigerador es

operado y mantenido de acuerdo alas instrucciones adheridas al

producto o provistas con el mismo, Sears repararb, este

refrigerador, libre de cargo, si hay defectos de material o de

mano de obra.

GARANT|A TOTAL POR CINCO AI_IOS PARA EL SISTEMA

SELLADO DE REFRIGERACI()N

Por cinco a_os desde la fecha de compra, cuando el refrigerador

es operado y mantenido de acuerdo alas instrucciones para el

propietario adheridas al producto o provistas con el mismo,

Sears repararb, el sistema sellado (c!ue consiste en la

refrigeraci6n, tubeda de conexi6n, y compresor) libre de cargo, si

hay defectos de material o de mano de obra.

La cobertura de la garantia mencionada anteriormente se aplica

s61o a los refrigeradores que se usan con el prop6sito de

conservar alimentos en hogares y excluye los cartuchos de

filtraci6n de agua y hielo originales y de reemplazo Kenmore (si

estuviesen equipados con el sistema de filtraci6n). Los cartuchos

originales y de reemplazo estan garantizados, solamente las

partes, por 30 dias contra defectos de material o de mano de

obra.

LA GARANTiA DE SERVICIO ESTA DISPONIBLE LLAMANDO

AL CENTRO DE SERVICIO SEARS MAS CERCANO EN LOS

ESTADOS UNIDOS O CANADA.

Esta garantia se aplica s61o mientras el producto se usa en

los Estados Unidos o en Canad& Esta garantia le da

derechos legales especificos y Ud. tambidn puede tener

otros derechos que varian de estado a estado o de provincia

aprovincia.

Los terminos de la garantia pueden variar en Canada.. Contacte a

su Centro de Servicio Sears para detalles completos.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Registro del producto

En el espacio de abajo, anote su nt]mero completo de modelo y

serie y la fecha de compra. Usted puede encontrar esta

informaci6n en la etiqueta del nt]mero de modelo y de serie que

se encuentra en la pared interior del compartimiento del

refrigerador.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de

asistencia o servicio con prontitud siempre que Ilame a Sears

con respecto a su refrigerador.

N_mero de modelo 106,

N_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

26

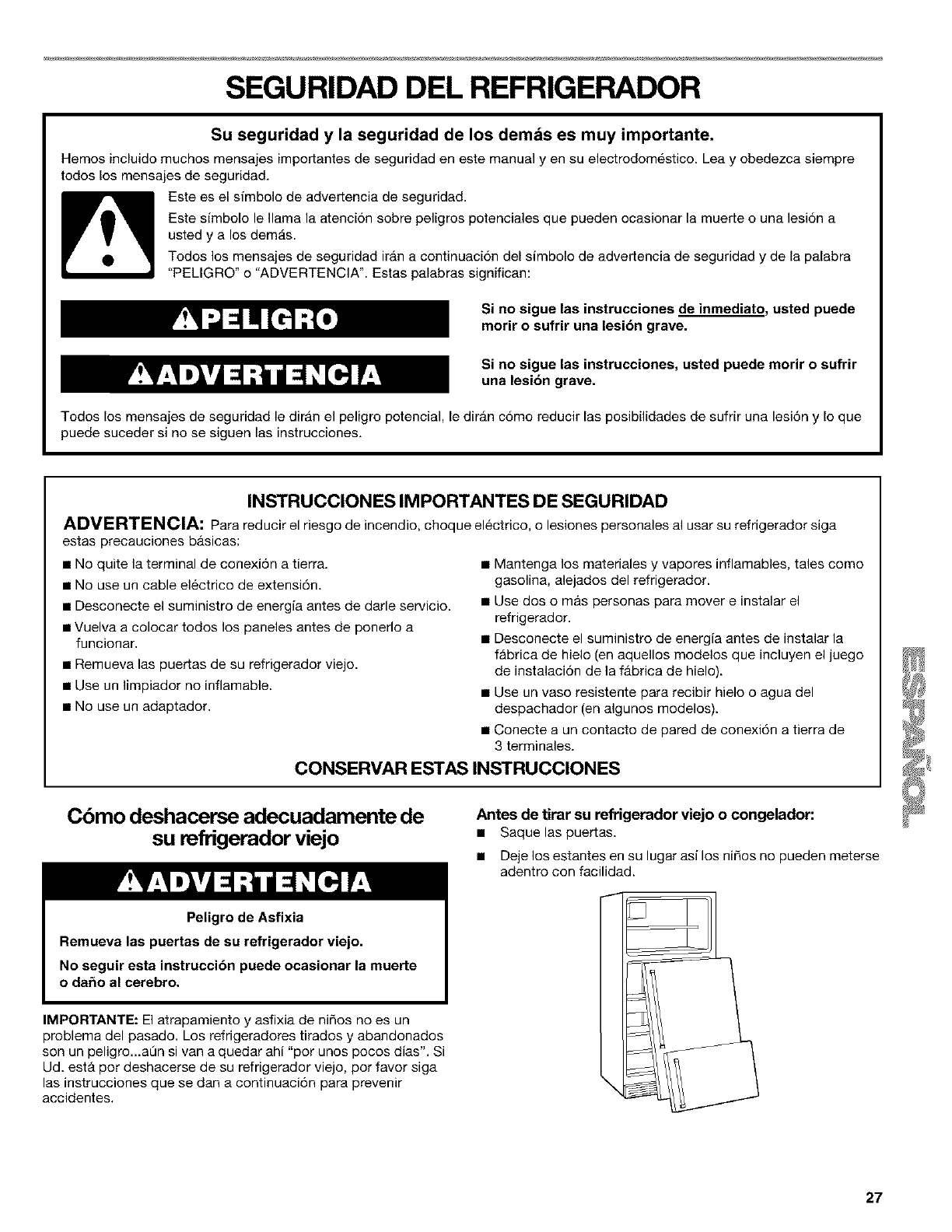

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demds es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodom_,stico. Lea y obedezca siempre

todes los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbole le llama la atenci6n sobre peligros potenciales que pueden ecasionar la muerte o una lesi6n a

usted y a los dem_.s.

Todos los mensajes de seguridad irAn a centinuaci6n del simbole de advertencia de seguridad y de la palabra

"PELIGRO" e "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir osufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro petencial, le dirAn c6mo reducir las posibilidades de sufrir una lesi6n y le que

puede suceder si no se siguen las instruccienes.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales al usar su refrigerador siga

estas precauciones bb.sicas:

• No quite la terminal de conexi6n a tierra.

• No use un cable electrico de extensi6n.

• Desconecte el suministro de energia antes de darle servicio.

• Vuelva a colocar todos los paneles antes de ponerlo a

funcionar.

• Remueva las puertas de su refrigerador viejo.

• Use un limpiador no inflamable.

• No use un adaptador.

• Mantenga los materiales y vapores inflamables, tales como

gasolina, alejados del refrigerador.

• Use dos o mas personas para mover e instalar el

refrigerador.

• Desconecte el suministro de energia antes de instalar la

fabrica de hielo (en aquellos modelos que incluyen el juego

de instalaci6n de la f_.brica de hielo).

• Use un vase resistente para recibir hielo o agua del

despachador (en algunos modelos).

• Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

CONSERVAR ESTAS INSTRUCCIONES

Cbmo deshacerse adecuadamente de

su refrigerador viejo

IMPORTANTE: El atrapamiento y asfixia de niSos no es un

problema del pasado. Los refrigeradores tirados y abandonados

son un peligro...at3n si van a quedar ahi "pot unos pocos dias". Si

Ud. estb. pot deshacerse de su refrigerador viejo, pot favor siga

las instrucciones que se dan a continuaci6n para prevenir

accidentes.

Antes de tirar su refrigerador viejo o congelador:.

• Saque las puertas.

• Deje los estantes en su lugar asilos niSos no pueden meterse

adentro con facilidad.

27

INSTRUCCIONES DE INSTALACION

Peligro de Peso Excesivo

Use dos o mds personas para mover e instalar

el refrigerador.

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otro tipo de lesiones.

Quitar los materiales de empaque

Quite el residuo de las cintas y goma de la superficie de su

refrigerador antes de usarlo. Frote bien con sus dedos un

poco de detergente liquido para vajillas encima del adhesivo.

Limpie con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, liquidos

inflamables, o productos de limpieza abrasivos para quitar la

cinta adhesiva o goma. Estos productos pueden da_ar la

superficie de su refrigerador. Para obtener mas informaci6n,

vea la secci6n "Seguridad del refrigerador'.

En algunos modelos, los estantes, recipientes, rieles para los

estantes de las puertas y otras partes pueden estar en el

paquete de piezas interiores. Siga las instrucciones

contenidas en el paquete para Iograr un ensamblaje

adecuado.

• Hay 4 pernos que ajustan el refrigerador a la caja de

embalaje. Guarde los pernos porque son las patas

niveladoras del refrigerador.

• Descarte apropiadamente los materiales de empaque.

IMPORTANTE: No quite el inserto de espuma blanca que esta

ubicado detrb.s del panel de control en el techo del refrigerador

(en algunos modelos). Esta pieza es parle del refrigerador y no es

material de empaque. Si se quita dicha pieza, el hielo del

congelador puede bajar y formar car_.mbanos.

C6mo mover su refrigerador:

Su refrigerador es muy pesado. Cuando mueva su

refrigerador para limpiarlo o darle servicio, proteja el piso.

AI mover el refrigerador, siempre tire directamente hacia

afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podria daSar

el piso.

Limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de

empaque, limpie el interior de su refrigerador antes de usarlo.

Vea las instrucciones de Iimpieza en "Cuidado de su

refrigerador'.

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estAn frios. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseSado para hacerse aSicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se daSen al caer.

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables,

tales como gasolina, alejados del refrigerador.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n, o incendio.

Para asegurar la adecuada ventilaci6n para su refrigerador, deje

un espacio de 1/2"(1,25 cm) a cada lado y por encima. Si Ud.

instala el refrigerador pr6ximo a una pared fija, deje como minimo

2" (5,08 cm) a cada lado (algunos modelos necesitan mb.s

espacio) para permitir que la puerta abra bien. Si su refrigerador

tiene fabrica de hielo, aseg[3rese que hay espacio adicional atrb.s

para las conexiones de la linea de agua.

NOTA: No instale el refrigerador cerca de un homo, radiador, u

otra fuente de calor, ni en un lugar donde la temperatura puede

ser menor de 55°F (13°C).

L__Jl

/

2" (5,08 cm)

28

Peligro de Cheque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

Antes de mover el refrigerador a su posici6n definitiva, es

importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,

66 Hz., CA solamente y con fusibles de 15 6 20 amperios,

debidamente conectados a tierra. Se recomienda que se use un

circuito separado s61o para su refrigerador. Use un tomacorriente

que no se puede apagar con un interruptor. No use un cable

electrico de extensi6n.

NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del

refrigerador o del congelador dependiendo del modelo) en la

posici6n OFF (apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el

control (del termostato, del refrigerador o del congelador

dependiendo del modelo) en la posici6n deseada.

C/@ c,, _,

ReL]na las herramientas y piezas antes de comenzar la

instalaci6n. Lea y siga las instrucciones provistas con cualquiera

de las herramientas enlistadas aqui.

IMPORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,

ponga la fabrica de hielo en la posici6n OFF (apagado).

• Todas las instalaciones deben hacerse de acuerdo a los

requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de

cobre s61o en Areas donde la temperatura va a permanecer

por encima del punto de congelaci6n.

HERRAMIENTAS NECESARIAS: Destornillador de hoja plana,

Ilaves de boca de 7/_6"y V2"o dos Ilaves ajustables, Ilave para

tuercas y broca de barrena de V4",taladro manual o electrico

(debidamente conectado a tierra).

NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de 1/4"(6,35 mm), una

uni6n y tuberia de cobre. Antes de comprar, asegL_rese que la

v_.lvula tipo montura cumpla con los c6digos de plomeria de su

Iocalidad. No use una valvula perforadora ouna valvula de

montura de 3A6"(4,76 mm) que reduce el flujo de agua y se

obstruye con m_.s facilidad.

Presi6n del agua

Se necesita un suministro de agua fria con presi6n de agua entre

30 y 120 Ibs/pulg 2 (207 a 827 kPa) para hacer funcionar el

despachador de agua y la fabrica de hielo. Si usted tiene

preguntas acerca de la presi6n de agua, Ilame a un plomero

competente autorizado.

Suministro de agua de 6smosis inversa

IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua

del refrigerador necesitarb, ser entre 36 y 126 Ib/pulg 2 (207 a

827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis

inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un minimo de 40 a

66 Ibs/pulg 2(276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor

de 40 a 60 Ibs/pulg 2 (276 a 414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis

inversa esta bloqueado y reempl_.celo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del

sistema de 6smosis inversa despues del uso intenso.

Si su refrigerador tiene un cartucho del filtro de agua, se

podra reducir la presi6n aL3nmas si se usa en conjunto con

un sistema de 6smosis inversa. Quite el cartucho del filtro de

agua; vea "Sistema de filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

Lea todas las instrucciones antes de comenzar.

IMPORTANTE: Si usa el refrigerador antes de instalar la

conexi6n del agua, ponga la fabrica de hielo en la posici6n de

apagado (OFF). _ _

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. ClERRE el suministro principal de agua. ABRA el grifo de _

agua mas cercano el tiempo suficiente para que la tuberia de

agua se vacie totalmente.

3. Busque una tuberia vertical de agua fria de /2 a 11¼"

(1,25 cm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegL3rese de que sea una tuberia de agua fria.

Una tuberia horizontal funcionar_., pete taladre por el lado

superior de la tuberia, no por debajo. Esto ayudara a

mantener el agua alejada del taladro. Esto tambien evita

que se junte sedimento normal en la v_.lvula.

4. Para determinar la Iongitud de la tuberia de cobre que va a

necesitar, mida desde la conexi6n baja de la parle trasera

izquierda del refrigerador hasta la tuberia de agua. Agregue

7 pies (2,1 m) para la Iimpieza. Use tuberia de cobre de _¼"

(6,35 ram) de di_.metro externo. AsegL3rese que ambos

extremos de la tuberia de cobre esten cortados rectos.

29

5. Usando un taladro conectado a tierra, haga un orificio de 1¼,,

en la tuberia de agua fria que Ud. eligi&

G.........B........C

A. Tuberfa de agua frfa

B. Abrazadera para fuberfa

C. Tuberfa de cobre

D. Tuerca de compresidn

E. Manga de compresiSn

F. V41vulade cierre

G. Tuerca de presi6n

6. Ajuste la v_.lvula de cierre a la tuberia de agua fria con la

abrazadera para tuberia. Asegt]rese que el extremo de salida

este firmemente inser[ado en el orificio taladrado de W' en la

tuberia de agua y que la arandela este pot debajo de la

abrazadera para tuberia. Ajuste la tuerca de presi6n. Ajuste

los tornillos de la abrazadera para tuberia con cuidado yen

forma pareja de manera que la arandela provea un cierre

hermetico. No apriete demasiado porque se puede quebrar la

tuberia de cobre.

7.

8.

Deslice la manga de compresi6n y la tuerca de compresi6n

sobre la tuberia de cobre como se muestra. Inser[e el

extremo de la tuberia en el extremo de salida hasta donde

sea posible. Atornille la tuerca de compresi6n sobre el

extremo de salida con una Ilave ajustable. No apriete

demasiado.

Coloque el extremo libre de la tuberia dentro de un recipiente

o fregadero, y ABRA la Ilave de agua principal para lavar la

tuberia hasta que el agua salga limpia. ClERRE la v_.lvula de

cierre del agua en la tuberia de agua. Enrolle la tuberia de

cobre en espiral.

Conexibn al refrigerador

Estilo 1

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Fije el tube de cobre a la entrada de la valvula usando una

tuerca de compresi6n y manga de compresi6n como se

muestra. Ajuste la tuerca de compresi6n. No apriete

demasiado.

3. Use la abrazadera para tuberia en la parle trasera del

refrigerador para afianzar la tuberia al refrigerador segQn se

muestra. Esto ayudar_, a evitar da_os a la tuberia cuando el

refrigerador se empuje contra la pared posterior.

4. ABRA la valvula de cierre.

5. Revise si hay fugas. Ajuste las conexiones (incluso las de la

v_.lvula) o tuercas que tienen fugas.

A

C

D

6. La fb.brica de hielo esta equipada con un filtro de agua

incorporado. Si las condiciones del agua local requieren un

segundo filtro de agua, se debe instalar en la linea de agua de

W' (6.35 mm) en cualquiera de las conexiones de la tuberia.

Consiga un filtro de agua del distribuidor de

electrodomesticos mas cercano a su domicile.

7. Enchufe el refrigerador o reconecte el suministro de energia.

8. Enjuague el sistema de agua. Vea "Preparaci6n del sistema

de agua".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

Estlo 2

1o Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberia gris enrollada en la

parle trasera del refrigerador.

3. Se necesita un acoplamiento de W' x _A" para conectar la

tuberia de agua a una linea domestica de agua existente.

Enrosque la tuerca provista sobre el aco flamiento en el

extremo de la tuberia de cobre.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una lave de tuercas. No apriete demasiado.

A B C D E F

A. Tuberfa de agua al

refrigerador

B. Tuerca (provista)

C. Bulbo

D. Acoptamiento (provisto)

E. F_rula (adquirida)

Tuerca (adquirida)

4. ABRA la vb.lvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la v_.lvula).

6. Enchufe el refrigerador o reconecte el suministro de energia.

7. Enjuague el sistema de agua. Vea "Preparaci6n del sistema

de agua'.

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

Estilo 3

1o Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite la cinta de empaque de la tuberia gris enrollada en la

parle trasera del refrigerador.

A. Abrazadera para tuberfa C. Tuerca de compresidn

B. Tuberfa de cobre D. Entrada de la v4lvula

30

3. Enrosque la tuerca provista sobre la valvula de agua como se

muestra.

NOTA: Apriete la tuerca a mano. Luego aprieteia 2 vueltas

con una Ilave de tuercas. No apriete demasiado.

A

A, Bulbo

B. Tuerca (provista)

4. ABRA la vb.lvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones

que tengan fugas (incluidas las conexiones en la v_.lvula).

6. Enchufe el refrigerador o reconecte el suministro de energia.

7. Enjuague el sistema de agua. Vea "Preparaci6n del sistema

de agua".

NOTA: Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deshagase de los tres primeros Iotes de hielo

producido. Deje pasar 3 dias para que se Ilene completamente el

recipiente para hielo.

HERRAMIENTAS NECESARIAS: Llave tubular de cabeza

hexagonal de %6", destornillader Phillips No.2, destornillador de

hoja plana, Ilave ajustable de sA6", cuahille piano para masilla

de 2".

IMPORTANTE:

• Desenchufe el refrigerador o desconecte el suministro de

energia.

• Interrumpa el suministro de agua al refrigerador, Si hay agua

en la linea de agua del despachador, se puede producir algQn

derrame durante el cambio del sentido de apertura de la

puerta.

• Quite todos los alimentos y cualquier recipiente ajustable o

de uso general de las puertas.

• Si usted s61o quiere quitar las puertas y volverlas a colocar,

vea las secciones "C6mo quitar las puertas y las bisagras" y

"C6mo volver a poner las puertas y las bisagras en su lugar".

• Todas las ilustraciones alas que se hace referencia en las

siguientes instrucciones se incluyen mas adelante en esta

secci6n despues de "Pasos finales".

Cbmo quitar las puertas y las bisagras

Tornillo de cabeza hexagonal para bisagra de _8"

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Interrumpa el suministro de agua al refrigerador.

3. Abra la puerta del refrigerador y quite la rejilla de la base del

frente inferior del refrigerador. Vea la Ilustraci6n 1.

4. Cierre la puer[a del refrigerador y mantenga las dos puertas

cerradas hasta que este listo para separarlas del gabinete.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se confie en que los

imanes de las puertas van a sostener las puer[as mientras

trabaja.

5. Saque el conjunto del alambre/tubo del despachador de

agua del canal en la parte inferior de la puer[a del

refrigerador. Vea la Ilustraci6n 2.

6. Desconecte el enchufe de cableado. Vea la Ilustraci6n 3.

7. Desconecte la tuberia del despachador de agua. Presione el

anillo rojo exterior contra la cara del encaje y jale la tubefia

del despachador para liberarla. Vea la Ilustraci6n 11.

NOTA: Puede quedar agua en la tubefia del despachador si

este ha sido usado.

8.

9,

Saque las piezas de la bisagra superior, Vea la llustraci6n 4.

Levante y quite la puerta del congelador del gabinete.

Quite el tornillo de cabeza hexagonal de 5A6"del riel central.

Afloje los dos tornillos del costado Io suficiente para sacar la

bisagra central. Saque la bisagra central. Vuelva a colocar el

tornillo del riel central. Vea la Ilustraci6n 5.

10. Levante y quite la puerta del refrigerador del gabinete.

11. Saque las piezas de la bisagra inferior. Vea la Ilustraci6n 6.

Cambio del sentido de apertura de las puertas (opcional)

IMPORTANTE:

• Siga estas instrucciones si desea cambiar el sentido de

apertura de las puertas para que se abran en el sentido

opuesto. Si no desea cambiar el sentido de apertura de

las puer[as, vea "C6mo volver a poner en su lugar las

puertas y las bisagras".

• Las ilustraciones muestran un refrigerador con sentido de

apertura hacia la derecha (bisagras instaladas en f_.brica

a la derecha).

Tornillo de

cabeza redonda

de la manija

Tap6n del orificio Tapon de! orificio

del tornil!o de la manija de la bisagra

de la puerta de la puerta

Apertura hacia la derecha a apertura hacia la izquierda

Si las bisagras de la puerta estuvieran instaladas en fb.brica a la

derecha del refrigerador, siga estos pasos.

1. Quite los tapones de los orificios de las bisagras de la parte

superior del gabinete y col6quelos en los orificios de la

bisagra del lado opuesto. Vea la Ilustraci6n 7.

2. Quite el tap6n del orificio de la bisagra de la parte superior de

la puerta del congelador, Col6quelo del lado opuesto como

se indica. Vea la Ilustraci6n 8.

3. Quite los retenes de las puertas del congelador y del

refrigerador y p6ngalos en el lado opuesto. Vea la

Ilustraci6n 9.

4. En la parle inferior de la puer[a del refrigerador, mueva el

conjunto del alambre/tubo de modo que el conector mire

hacia el lado opuesto (bisagra inferior). Vea la Ilustraci6n 2.

5. Ubique el conjunto del alambre/tubo del despachador de

agua detrb.s de la parle izquierda del riel inferior. Rompa la

cinta y jale del extremo sueito hacia fuera del riel inferior. Vea

la Ilustraci6n 10.

31

6. Desatornille la abrazadera de la manguera del lado derecho

del riel inferior y quitela. Vuelva a colocar la abrazadera de la

manguera (con la lengBeta mirando hacia abajo) en el

conjunto del alambre/tubo del lado izquierdo. Vea la

Ilustraci6n 12.

IMPORTANTE: No apriete la abrazadera de la manguera al

riel inferior por completo en este momento.

7. Conecte el lado derecho del conjunto del alambre/tubo del

despachador de agua a los conectores ubicados cerca del

lado derecho del filtro de agua. Empuje los conectores y el

conjunto del alambre/tubo detras del riel inferior. Vea la

Ilustraci6n 10.

8. Vaya a "C6mo volver a poner las puertas y las bisagras en su

lugar".

Apertura hacia la izquierda a apertura hacia la derecha

Si el sentido de las puertas del refrigerador ya se ha cambiado

hacia la izquierda y usted desea volver a cambiarlo hacia la

derecha, siga estos pasos.

1. Quite los tapones de los orificios de las bisagras de la parte

superior del gabinete y col6quelos en los orificios de la

bisagra del lado opuesto. Vea la Ilustraci6n 7.

2. Quite el tap6n del orificio de la bisagra de la parte superior de

la puerta del congelador. Col6quelo del lado opuesto como

se indica. Vea la Ilustraci6n 8.

3. Quite los retenes de las puertas del congelador y del

refrigerador y p6ngalos en el lado opuesto. Vea la

Ilustraci6n 9.

4. En la parle inferior de la puerta del refrigerador, mueva el

conjunto del alambre/tubo de modo que el conector mire

hacia el lado opuesto (bisagra inferior). Vea la Ilustraci6n 2.

5. Empuje el conjunto del alambre/tubo del despachador del

lado izquierdo detrb.s del riel inferior. No se reconectarb.. Vea

la Ilustraci6n 10.

6. Desatornille la abrazadera de la manguera del lado izquierdo

del riel inferior y quitela. Vuelva a colocar la abrazadera de la

manguera (con la lengBeta mirando hacia abajo) en el

conjunto del alambre/tubo del lado derecho. Vea la

Ilustraci6n 12.

IMPORTANTE: No apriete la abrazadera de la manguera al

riel inferior por completo en este momento.

7. Desconecte la tuberia del despachador y el enchufe del

cableado de los conectores ubicados cerca del lado derecho

del filtro de agua. Empuje el enchufe del cableado y el tubo

del conector detras del riel inferior. No se reconectaran. El

conjunto del alambre/tubo se reconectarb, m_.s adelante con

la puerta. Vea la Ilustraci6n 11.

8. Vaya a "C6mo volver a poner las puertas y las bisagras en su

lugar".

Cbmo volver a poner las puertas y las bisagras en su

lugar

NOTA: Si el sentido de apertura de la puerta se cambia, las

imb.genes y los pasos pudieran quedar invertidas.

1o Ensamble los componentes de la bisagra inferior como se

indica. Apriete todos los tornillos. Vea la Ilustraci6n 6.

2. Vuelva a poner en su lugar la puerta del refrigerador.

NOTA: Mientras quita las bisagras siempre disponga de un

soporte adicional para las puertas. No se confie en que los

imanes de las puertas van a sostener las puertas mientras

trabaja.

3. Quite el tornillo de cabeza hexagonal de 5/_6"delriel central.

Afloje los dos tornillos del costado Io suficiente para volver a

poner la bisagra central en su lugar. Vuelva a colocar la

bisagra central y el tornillo del riel central. Apriete todos los

tornillos. Vea la Ilustraci6n 5.

4o Reconecte el enchufe del cableado. Vea la Ilustraci6n 3.

5. Reconecte la tuberia del despachador de agua empujandola

dentro del accesorio hasta que se detenga y la marca negra

toque la cara del anillo rojo exterior. Vea la Ilustraci6n 11.

6. Empuje cuidadosamente el conjunto del alambre/tubo en las

lengBetas en la parte inferior de la puerta del refrigerador. Vea

la Ilustraci6n 2.

7. Vuelva a poner en su lugar la puerta del congelador.

8. Ensamble las piezas de la bisagra superior como se indica.

No las apriete completamente. Vea la Ilustraci6n 4.

9. Alinee las puertas de tal manera que la parle inferior de la

puerta del congelador este alineada uniformemente con la

parle superior de la puerta del refrigerador. Apriete todos los

tornillos.

10. Abra la puerta del refrigerador 120 ° completos. Ubique la

cinta aislante negra en el conjunto del alambre/tubo.

AsegQrese de que la abrazadera de la manguera este

cubriendo la cinta adhesiva y apriete la abrazadera de la

manguera por completo. Vea la Ilustraci6n 12.

Pasos finales

1o Revise todos los orificios para cerciorarse que los tapones de

los orificios y los tornillos esten en su lugar. Vuelva a instalar

la cubierta de la bisagra superior. Vea la Ilustraci6n 4.

2. Si se cambia el sentido de apertura de la puerta, saque la

cubierta de la bisagra inferior del lado izquierdo de la rejilla de

la base y vuelva a colocarla en el lado opuesto. Vuelva a

colocar la rejilla de la base. Vea la Ilustraci6n 1.

3. Enchufe el refrigerador o reconecte el suministro de energia.

4o Abra el suministro de agua al refrigerador.

NOTA: Asegt3rese de que esten bien apretadas las

conexiones de la tuberia del despachador de agua. que estan

en la parle inferior de la puerta del refrigerador.

5. Enjuague el sistema de agua. Vea "Sistema de filtraci6n de

agua'.

6. Si no funciona la luz del despachador, vuelva a fijarse en la

conexi6n del enchufe de cableado.

7. Regrese todas las partes amovibles alas puertas y la comida

al refrigerador.

32

Rejilla de la base

A. Tapa de la bisagra inferior

I I

A. Tapones del odficio de

la bisagra del gabinete

A. TapSn del odficio de la bisagra de la puerta

A. Enchufe de cableado

Bisagra superior

.......................... A

A. Tapa de la bisagra superior

B. Tom#los de cabeza hexagonal

para bisagra de _/,_"

C. Bisagra superior

Bisagra central

\\t\\t

Vista frontal

©

Vista lateral \

_J

"_ A. Ret#n de la puerta

B. Tomillo del ret#n de la puerta

A. Tomi/Ios de cabeza hexagonal

para bisagra de 5/6"

B. Bisagra central

Bisagra inferior

A. Bisagra inferior

B Tomil/os de cabeza hexagonal

para bisagra de _7_"

A

B

A. Alambre/tubo derecho

B. Alambre/tubo izquierdo

A

A. Anillo rojo exterior

[]

A

A. Abrazadera de la manguera

33

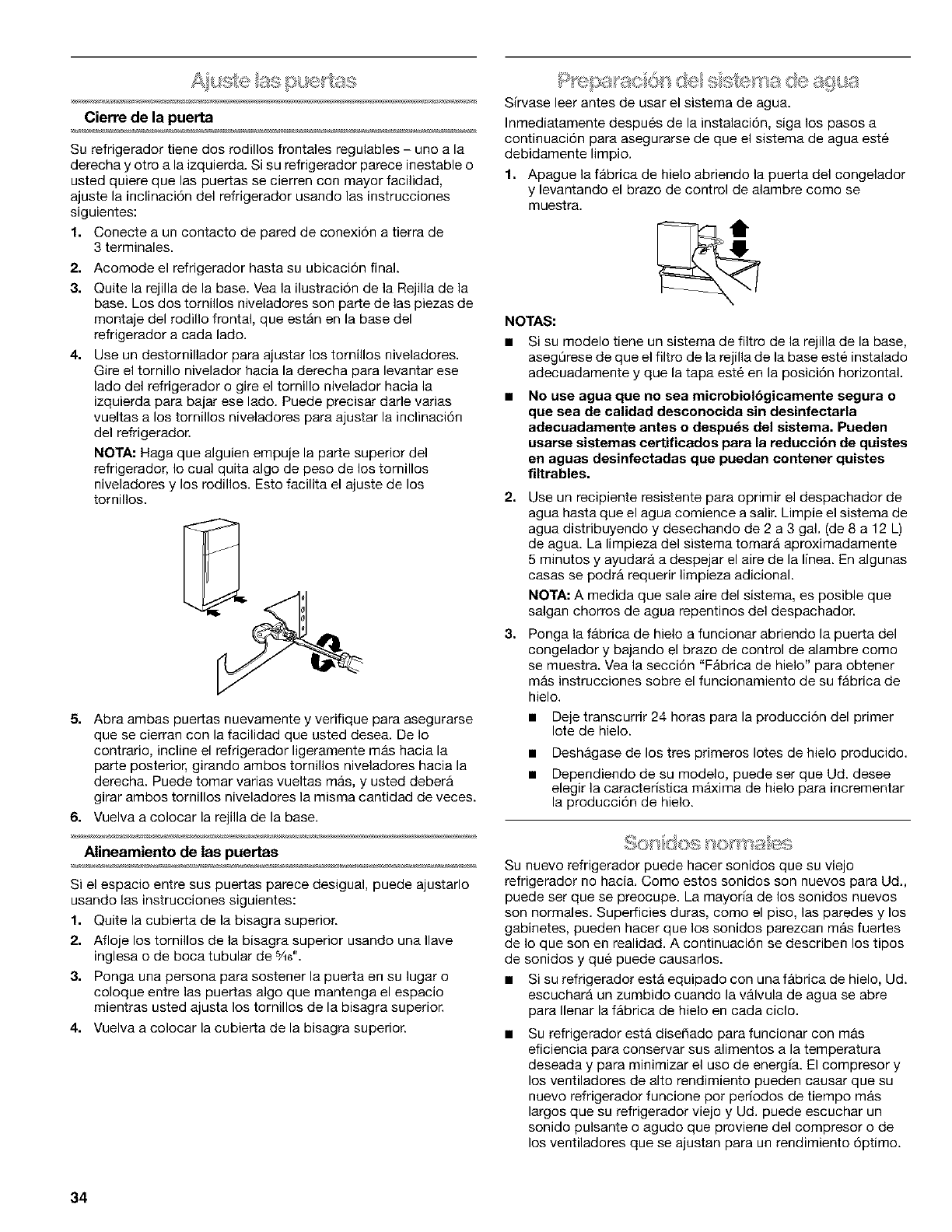

Cierre de la puerta

Su refrigerador tiene dos rodillos frontales regulables - uno a la

derecha y otro a la izquierda. Si su refrigerador parece inestable o

usted quiere que las puertas se cierren con mayor facilidad,

ajuste la inclinaci6n del refrigerador usando las instrucciones

siguientes:

1. Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

Sirvase leer antes de usar el sistema de agua.

Inmediatamente despues de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este

debidamente limpio.

1. Apague la fabrica de hielo abriendo la puerta del congelador

y levantando el brazo de control de alambre como se

muestra.

2. Acomode el refrigerador hasta su ubicaci6n final.

3. Quite la rejilla de la base. Vea la ilustraci6n de la Rejilla de la

base. Los dos tomillos niveladores son parte de las piezas de

montaje del rodillo frontal, que estan en la base del NOTAS:

refrigerador a cada lado.

4. Use un destornillador para ajustar los tomillos niveladores.

Gire el tornillo nivelador hacia la derecha para levantar ese

lado del refrigerador o gire el tornillo nivelador hacia la

izquierda para bajar ese lado. Puede precisar darle varias •

vueltas a los tornillos niveladores para ajustar la inclinaci6n

del refrigerador.

NOTA: Haga que alguien empuje la parte superior del

refrigerador, Io cual quita algo de peso de los tornillos

niveladores y los rodillos. Esto facilita el ajuste de los

tornillos. 2.

Si su modelo tiene un sistema de filtro de la rejilla de la base,

asegt]rese de que el filtro de la rejilla de la base este instalado

adecuadamente y que la tapa este en la posici6n horizontal.

No use agua que no sea microbiolbgicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden

usarse sistemas certificados para la reduccibn de quistes

en aguas desinfectadas que puedan contener quistes

fUtrables.

Use un recipiente resistente para oprimir el despachador de

agua hasta que el agua comience a salir. Limpie el sistema de

agua distribuyendo y desechando de 2 a 3 gal. (de 8 a 12 L)

de agua. La limpieza del sistema tomara aproximadamente

5 minutos y ayudarb, a despejar el aire de la line& En algunas

casas se podra requerir limpieza adicional.

NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

31 Ponga la f_.brica de hielo a funcionar abriendo la puerta del

congelador y bajando el brazo de control de alambre como

se muestra. Vea la secci6n "F_.brica de hielo" para obtener

mb.s instrucciones sobre el funcionamiento de su fabrica de

hielo.

5. Abra ambas puertas nuevamente y verifique para asegurarse •

que se cierran con la facilidad que usted desea. De Io

contrario, incline el refrigerador ligeramente mas hacia la •

parle posterior, girando ambos tornillos niveladores hacia la

derecha. Puede tomar varias vueltas mas, y usted debera •

girar ambos tornillos niveladores la misma cantidad de veces.

6. Vuelva a colocar la rejilla de la base.

Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.

Desh_.gase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud. desee

elegir la caracteristica m_lxima de hielo para incrementar

la producci6n de hielo.

1. Quite la cubierta de la bisagra superior.

2. Afloje los tornillos de la bisagra superior usando una Ilave

inglesa o de boca tubular de _A6".

3. Ponga una persona para sostener la puerta en su lugar o

coloque entre las puertas algo que mantenga el espacio

mientras usted ajusta los tornillos de la bisagra superior.

4. Vuelva a colocar la cubierta de la bisagra superior.

Alineamiento de las puertas Su nuevo refrigerador puede hacer sonidos que su viejo

Si el espacio entre sus puertas parece desigual, puede ajustarlo refrigerador no hacia. Como estos sonidos son nuevos para Ud.,

usando las instrucciones siguientes: puede ser que se preocupe. La mayoria de los sonidos nuevos

son normales. Superficies duras, como el piso, las paredes y los

gabinetes, pueden hacer que los sonidos parezcan mas fuer[es

de Io que son en realidad. A continuaci6n se describen los tipos

de sonidos y que puede causarlos.

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.

escuchara un zumbido cuando la valvula de agua se abre

para Ilenar la fabrica de hielo en cada ciclo.

Su refrigerador esta dise_ado para funcionar con mas

eficiencia para conservar sus alimentos a la temperatura

deseada y para minimizar el uso de energia. El compresor y

los ventiladores de alto rendimiento pueden causar que su

nuevo refrigerador funcione por periodos de tiempo mas

largos que su refrigerador viejo y Ud. puede escuchar un

sonido pulsante o agudo que proviene del compresor o de

los ventiladores que se ajustan para un rendimiento 6ptimo.

34

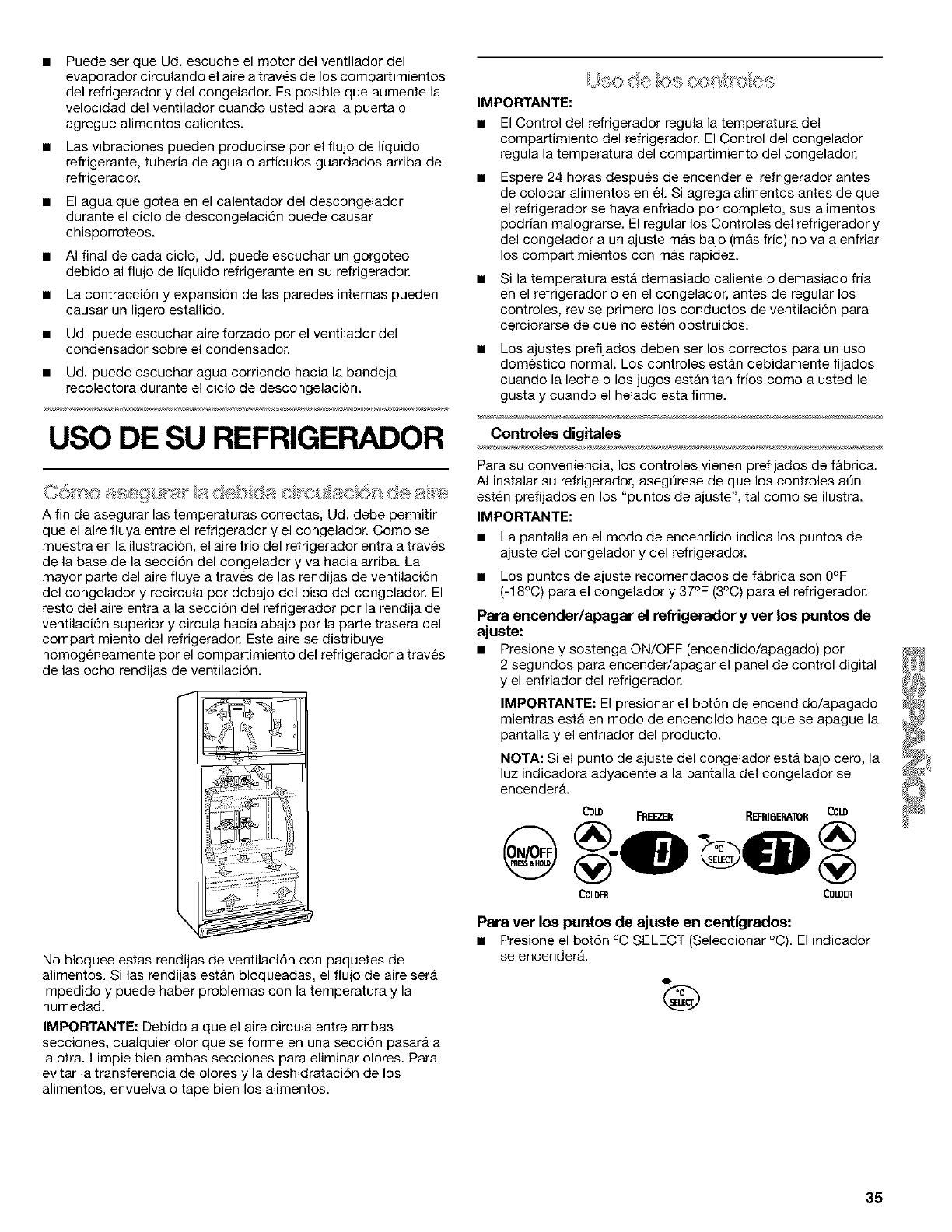

• Puede ser que Ud. escuche el motor del ventilador del

evaporador circulando el aire a traves de los compartimientos

del refrigerador y del congelador. Es posible que aumente la

velocidad del ventilador cuando usted abra la puerta o

agregue alimentos calientes.

• Las vibraciones pueden producirse por el flujo de liquido

refrigerante, tuberia de agua o articulos guardados arriba del

refrigerador.

• El agua que gotea en el calentador del descongelador

durante el ciclo de descongelaci6n puede causar

chisporroteos.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo

debido al flujo de liquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden

causar un ligero estallido.

• Ud. puede escuchar aire forzado por el ventilador del

condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja

recolectora durante el ciclo de descongelaci6n.

USO DE SU REFRIGERADOR

A fin de asegurar las temperaturas correctas, Ud. debe permitir

que el aire fluya entre el refrigerador y el congelador. Como se

muestra en la ilustraci6n, el aire frio del refrigerador entra a traves

de la base de la secci6n del congelador y va hacia arriba. La

mayor parle del aire fluye a traves de las rendijas de ventilaci6n

del congelador y recircula por debajo del piso del congelador. El

resto del aire entra a la secci6n del refrigerador por la rendija de

ventilaci6n superior y circula hacia abajo por la parle trasera del

compartimiento del refrigerador. Este aire se distribuye

homogeneamente por el compartimiento del refrigerador a traves

de las ocho rendijas de ventilaci6n.

No bloquee estas rendijas de ventilaci6n con paquetes de

alimentos. Si las rendijas est_.n bloqueadas, el flujo de aire seth.

impedido y puede haber problemas con la temperatura y la

humedad.

IMPORTANTE: Debido a que el aire circula entre ambas

secciones, cualquier olor que se forme en una secci6n pasarb, a

la otra. Limpie bien ambas secciones para eliminar olores. Para

evitar la transferencia de olores y la deshidrataci6n de los

alimentos, envuelva o tape bien los alimentos.

Uso de os cost o ®s

IMPORTANTE:

• El Control del refrigerador regula la temperatura del

compartimiento del refrigerador. El Control del congelador

regula la temperatura del compartimiento del congelador.

Espere 24 horas despues de encender el refrigerador antes

de colocar alimentos en el. Si agrega alimentos antes de que

el refrigerador se haya enfriado por completo, sus alimentos

podrian malograrse. El regular los Controles del refrigerador y

del congelador a un ajuste mas bajo (mas frio) no va a enfriar

los compartimientos con mb.s rapidez.

Si la temperatura esta demasiado caliente o demasiado fria

en el refrigerador o en el congelador, antes de regular los

controles, revise primero los conductos de ventilaci6n para

cerciorarse de que no esten obstruidos.

Los ajustes prefijados deben ser los correctos para un uso

domestico normal. Los controles estan debidamente fijados

cuando la leche o los jugos estan tan frios como a usted le

gusta y cuando el helado esta firme.

Controles digitales

Para su conveniencia, los controles vienen prefijados de fabrica.

AI instalar su refrigerador, asegt]rese de que los controles at_n

esten prefijados en los "puntos de ajuste", tal como se ilustra.

IMPORTANTE:

• La pantalla en el modo de encendido indica los puntos de

ajuste del congelador y del refrigerador.

• Los puntos de ajuste recomendados de f_.brica son 0°F

(-18°C) para el congelador y 37°F (3°C) para el refrigerador.

Para encender/apagar el refrigerador y ver los puntos de

ajuste:

• Presione y sostenga ON/OFF (encendido/apagado) por

2 segundos para encender/apagar el panel de control digital

y el enfriador del refrigerador.

IMPORTANTE: El presionar el bot6n de encendido/apagado

mientras esta en modo de encendido hace que se apague la

pantalla y el enfriador del producto.

NOTA: Si el punto de ajuste del congelador estb. bajo cero, la

luz indicadora adyacente a la pantalla del congelador se

encenderb..

COLD FREEZER REFPJ6ERATOR COLD

COLDER COLDER

Para ver los puntos de ajuste en centigrados:

• Presione el bot6n °C SELECT (Seleccionar °C). El indicador

se encender&

35

Ajuste de los controles digitales

Para regular temperatures de punto de ajuste:

• Presione la flecha del refrigerador o del congelador hacia

arriba o hacia abajo hasta Ilegar a la temperatura deseada.

NOTA: Espere por Io menos 24 horas entre un ajuste y otto, y

despues vuelva a verificar las temperaturas antes de hacer

otros ajustes.

REFRIGERATOR Cow

COLDER

refrigerador.

CONDICI()N/RAZ()N: AJUSTE DE

TEMPERATURA:

REFRIGERADOR demasiado frio Control del

- No estb.n fijados de acuerdo alas REFRIGERADOR 1°

condiciones ambientales mas alto

REFRIGERADOR demasiado Control del

caliente REFRIGERADOR 1°

- Mucho uso o temperatura mas bajo

ambiental muy caliente

CONGELADOR demasiado frio Control del

- No estb.n fijados de acuerdo a las CONGELADOR 1° mb.s

condiciones ambientales alto

CQNGELADOR demasiado Control del

caliente/muy poco hielo CONGELADOR 1° mb.s

- Mucho uso o alto consumo de bajo

hielo

El rango de punto de ajuste para el congelador es de -5°F a

5°F (-21°C a -15°C) y 33°F a 45°F (1°C a 7°C) para el

Funciones adicionales del panel de control digital

Las funciones adicionales estb.n ubicadas en el panel de control

en la parle superior del compartimiento del refrigerador.

GrocerySavor TM

La funci6n GrocerySavor TM ayuda en los periodos de alto uso del

refrigerador, cargas completas de comestibles o temperaturas

ambientales temporalmente calientes.

• Oprima GRQCERYSAVOR TM para fijar las temperaturas en la

mb.s baja posible para el congelador y el refrigerador. La luz

indicadora de GrocerySavor TM permanecerb, encendida

durante 24 horas a menos que se le apague manualmente.

NOTA: La pantalla de la temperatura no cambiarb.. Despues

de 24 horas, los compartimientos del refrigerador y del

congelador vuelven a los puntos de ajuste previos de la

temperatura.

Produccibn Acceler Ice 3._

Esta caracteristica ayuda en los periodos de uso abundante de

hielo aumentando la producci6n del mismo.

• Presione el bot6n tactil Acceler Ice 3x'para encender la

caracteristica. El ajuste de hielo acelerado permanecerb.

encendido hasta que se le apague manualmente.

NOTA: Cuando la caracteristica Acceler Ice _ esta encendida,

la temperatura del congelador bajarb, hasta lamas fria

posible. Cuando el dep6sito de hielo este Ileno, la

temperatura del congelador regresar_, al punto normal fijado.

Control Lockout (bloqueo de los controles)

Esta caracteristica desactivar_, los botones tb.ctiles de control

para prevenir cambios accidentales en los ajustes de control.

NOTA: El bloqueo de los controles no cor[a la energia electrica al

refrigerador.

• Para desactivar los controles, presione y sostenga el bot6n

t_.ctil LOCK (bloqueo) por 2 segundos. Para volver a activar

los controles, presione y sostenga el bot6n tb.ctil LOCK

(bloqueo) por 2 segundos.

Peligro de Cortaduras

Use un vaso resistente para recibir hielo o agua del

despachador.

No seguir esta instrucci6n puede ocasionar

cortaduras,

IMPORTANTE:

Si no limpi6 el sistema de agua cuando se instal6 el

refrigerador por primera vez, optima la paleta del

despachador de agua con un vaso o jarra hasta que saque y

descar[e de 2 a 3 galones (8 a 12 Iitros) o aproximadamente

5 minutos despues de que el agua comience a salir. Toma de

3 a 4 minutos para que el agua comience a salir. El agua que

usted saca y descarta limpia el sistema y ayuda a despejar el

aire de las lineas. Deje que pasen varias horas para que el

refrigerador se enfrie y pueda enfriar el agua.

NOTA: Despues de 4 minutos de despacho continue, el

despachador se detendr_, para evitar derrames. Para

continuar despachando, retire el vase y presione la paleta del

despachador nuevamente.

Cuando la puer[a del compartimiento del refrigerador estb.

abierta, el despachador no despachar_, agua y el panel de

control del despachador no mostrara ni recibirb, ninguna

informaci6n. Se mantendr_.n los ajustes anteriores.

36

Cbmo despachar agua

1. Oprima un vase resistente contra la paleta para comenzar a

despachar.

2. Quite la presi6n sobre la paleta y asegL3rese de que el agua

haya dejado de correr antes de retirar el vaso.

NOTA: Es posible que el agua tenga un sabor extrafio si usted no

usa el despachador peri6dicamente. Haga salir suficiente agua

cada semana para mantener un suministro fresco.

Cbmo quitar y volver a colocar la paleta del

despachador

La paleta desmontable esta disefiada para contener pequefios

derrames y facilitar la limpieza. La paleta no tiene desagOe. La

paleta puede quitarse del despachador para vaciarse o limpiarse.

IMPORTANTE: Presione y sostenga LOCK OUT (Cierre) por 2

segundos para activar la caracteristica de bloqueo del

despachador antes de quitar la paleta del despachador. Vea "El

bloqueo del despachador".

1. Presione hacia arriba sobre la paleta, como se muestra, para

desbloquear.

2. Jale hacia abajo la paleta del despachador para quitar.

3. Vuelva a colocar la paleta del despachador trabb.ndolo

firmemente en la cubierta del despachador, como se

muestra.

La luz del despachador

La luz del despachador se enciende automaticamente cuando

presiona la paleta para despachar agua. Si desea que la luz este

continuamente encendida, presione el bot6n del foco de luz en la

parle izquierda del panel de control del despachador, para

seleccionar ON (Encendido) o AUTO (Automatico).

NOTA: Las luces del despachador son del tipo LED y no

necesitan cambiarse.

ON AUTO

@

ON (Encendido): Presione el bot6n del foco de luz una vez para

encender la luz del despachador. El indicador verde aparecer_.

debajo de ON.

AUTO (Autom_tico}: Presione el bot6n del foco de luz por

segunda vez para seleccienar el modo automb.tico. El indicador

verde aparecera debajo de AUTO. La luz del despachador se

ajustara autom&ticamente para penerse mas brillante a medida

que la habitaci6n se ilumine mas y mb.s tenue a medida que la

habitaci6n se oscurezca.

OFF (Apagado): Presione el bot6n del foco de luz por tercera vez

para apagar la luz del despachador.

El bloqueo del despachador

El despachador puede bloquearse para facilitar la limpieza o para

evitar que sea activado accidentalmente por niSos o animales

domesticos.

NOTA: La funci6n de bloqueo no interrumpe el flujo electrico a la

unidad, a la fabrica de hielo o a la luz del despachador.

Unicamente desactiva la paleta del despachador.

Para bloquear el despachador:

Presione y sostenga el bot6n LOCK OUT (Cierre) durante

2 segundos hasta que el indicador rojo aparezca. El

despachador de agua y el panel de control del despachador no

funcionaran.

37

Para desbloquear el despachador:

Presione y sostenga el bot6n LOCK OUT (Cierre) durante

2 segundos hasta que el indicador desaparezca. Luego contint)e

distribuyendo agua come de costumbre.

LOCKOUT

La luz de estado del filtro de agua le ayudarb, a saber cu_.ndo

cambiar el cartucho del filtro de agua. La luz cambiar_, de verde a

amariila. Esto le dir_. que es casi tiempo de cambiar el cartucho

del filtro de agua. Se recomienda que reemplace el cartucho del

filtro de agua de la rejilla de la base cuando la luz del estado del

filtro de agua cambie a rojo O el flujo de agua al despachador o a

la fb.brica de hielo disminuya visiblemente. Para cambiar el

cartucho del filtro de agua de la rejilla de la base, vea "Sistema

de filtraci6n de agua".

Despues de cambiar el filtro de agua, reajuste la luz de estado

del filtro de agua.

EstUo 1

Oprima el interrupter de la luz 5 veces en 10 segundos. La luz de

estado cambiarb, de roja a verde.

IMPORTANTE: No descarte la tapa. Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3. Saque el nuevo filtro de su empaque y quite la cubierta

protectora de los anillos en O. Descarte la cubier[a de

protecci6n.

4. Deslice la tapa (que quit6 en el paso 2) en el nuevo filtro. Vea

la ilustraci6n en el paso 2.

5. Con la tapa en la posici6n vertical, empuje el nuevo filtro

dentro de la rejilla de la base hasta que se detenga. Gire la

tapa a la derecha hasta la posici6n horizontal. Enjuague el

sistema de agua. Vea "Enjuague del sistema del agua

despues de reemplazar el filtro."

A, Luz de estado

B. tnterruptor de luz

EstUo 2

Presione y sostenga el bot6n de ajuste del filtro de agua per 2

segundos hasta que la luz de estado regrese a verde. El bot6n de

reajuste estb. ubicado en el panel de control, en el

compartimiento del refrigerador.

WATERFILTERSTA'flJS

GOOD

•REPLCCE_

Enjuague del sistema del agua despu6s de reemplazar

el filtro

Use un recipiente resistente para oprimir la barra del

despachador de agua hasta que el agua comience a salir.

Enjuague el sistema de agua despachando y desechando de

2 a 3 gal. (8 a 12 L) de agua. El enjuague del sistema tardara

5 minutos aproximadamente y ayudarb, a despejar el aire de la

tuberia. En algunas casas quiz_.s sea necesario un enjuague

adicional.

NOTA: Despues de 4 minutes de despacho continue, el

despachador se detendr_, para evitar derrames. Para continuar

despachando, retire el vase y presione la paleta del despachador

nuevamente. A medida que se despeje el aire del sistema, es

posible que salgan chorros repentinos de agua del despachador.

Uso del despachador sin el filtro de agua

NOTA: No use agua que no sea microbiolbgicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes fUtrables.

C6mo cambiar el filtro de agua

Puede usar el despachador sin el filtro de agua. El agua no estarb.

filtrada.

1. Quite el filtro de agua de la rejilla de la base.

2. Deslice la tapa hasta el extremo del filtro.

IMPORTANTE: No descarte la tap& Es parte de su

refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

___,_,_HHHH,, 3. Con la tapa en posici6n vertical, introduzca la tapa en la rejilla

1. Localice la tapa del filtro en la parte frontal de rejilla de la de la base hasta que se detenga.

base. Gire la tapa a la izquierda hasta la posici6n vertical y

jale la tapa y el filtro hacia afuera a traves de la rejilla de la

base.

NOTA: Siempre queda agua en el filtro yes posible que se

derrame un poco de la misma.

2, Quite la tapa deslizandola del extremo del filtro viejo. La tapa

se deslizarb, a la izquierda o a la derecha.

4. Gire la tapa hasta Ilegar a la posici6n horizontal.

38

de eo

Para poner a funcionar y apagar la fdbrica de hielo

NOTA: No fuerce el brazo de control de alambre hacia arriba o

hacia abajo.

• Para poner a funcionar la fabrica de hielo, sencillamente baje

el brazo de control de alambre.

NOTA: Su fabrica de hielo tiene un apagado automb.tico. A

medida que se produce el hielo, los cubitos de hielo Ilenarb.n

el dep6sito para hielo y estos levantaran el brazo de control

de alambre a la posici6n de apagado (OFF -brazo elevado).

• Para apagar la f_.brica de hielo manualmente, levante el brazo

de control de alambre a la posici6n de apagado (OFF - brazo

elevado) y escuche el chasquido para cerciorarse de que la

f_.brica de hielo no va a continuar funcionando.

Ritmo de producci6n del hielo

• Producci6n NORMAL de hielo: La fb.brica de hielo debe

volver a Ilenar el dep6sito de hielo en 15-20 horas. Si no se

esta fabricando el hielo a la velocidad deseada, ajuste el

control del congelador un grado mas frio. Espere 24 horas. Si

es necesario, continQe ajustando el control del congelador de

a un grado por vez hasta alcanzar la temperatura mb.s fria.

Deje pasar 24 horas entre cada ajuste. Vea "Ajuste de los

controles digitales'.

• Producci6n M,&XIMA de hielo (en algunos modelos): La

f_.brica de hielo debe volver a Ilenar el dep6sito de hielo en

9-13 horas. Si su refrigerador tiene la caracteristica Acceler

Ice 3_',presione el bot6n ACCELER ICE3'_en el panel de

control, en el compartimiento del refrigerador. Una luz verde

indicar_, que la caracteristica Acceler Ice 3_'estb. encendida.

NOTA: Cuando la caracteristica Acceler Icesx_esta encendida,

la temperatura del congelador bajarb, hasta lamas fria

posible. Cuando el dep6sito de hielo este Ileno, la

temperatura del congelador regresara al punto normal fijado.

Recuerde

• Deje transcurrir 24 horas para la producci6n del primer Iote

de hielo. Deshagase de los tres primeros Iotes de hielo

producidos.

La calidad del hielo dependerb, de la calidad del agua que

suministre a su fb.brica de hielo. Evite la conexi6n de su

f_.brica de hielo a un suministro de agua blanda. Los

quimicos para ablandar el agua (como la sal) pueden daSar

ciertos componentes de la f_.brica de hielo y producir un hielo

de muy baja calidad. Si no se puede evitar el uso de un

suministro de agua blanda, asegQrese de que el ablandador

de agua este funcionando correctamente y que goce de un

buen mantenimiento.

• No guarde nada encima de la fb.brica de hielo o en el

dep6sito de hielo.

CARACTER|STICAS DEL

REFRIGERADOR

El modelo de su refrigerador podrb, contar con algunas o todas

estas caracteristicas. Las caracteristicas que pueden adquirirse

pot separado como accesorios vienen con una etiqueta de

"Accesorio." No todos los accesorios encajarb.n en todos los

modelos. Si estb. interesado en adquirir uno de los accesorios,

por favor Ilame al 1-800-4-MY-HOME ®.

Informaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No limpie los estantes y tapas de vidrio con agua caliente

mientras estAn frfos. Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,

como seria un golpe brusco. Para su protecci6n, el vidrio

templado se ha diseSado para hacerse aSicos. Esto es normal.

Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se daSen al caer.

Su modelo podra tenet estantes de vidrio o de alambre. Guarde

alimentos similares juntos y regule los estantes para que se @_

adapten alas distintas alturas de los articulos. De esta manera la

puerta de su refrigerador permanecera abierta menos tiempo y

ahorrara energia.

Estantes deslizables (en algunos modelos)

Para quitar y volver a colocar un estante en un marco de

metal:

1. Jale el estante hacia adelante hasta el tope. Levante el frente

del estante hacia arriba y levantelo ligeramente mientras jala

el estante del marco.

2. Vuelva a colocar el estante deslizandolo nuevamente en las

ranuras del marco y empujando el estante hasta pasar el

tope.

39

Estantes y marcos de estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco levantando el frente del mismo y

jal_.ndolo hasta afuera de los soportes del estante.

2. Vuelva a colocar el estante/marco deslizando los ganchos

traseros del estante en los soportes del estante. Levante el

frente del estante hacia arriba hasta que los ganchos traseros

del estante calcen en los soportes del estante. Revise para

cerciorarse de que el estante este bien fijo en su lugar.

t i ,,

Para volver acolocar la tapa del (de los) compartimiento(s)

para verduras:

NOTA: Antes de reinstalar la tapa, asegL_resede que la barra de

refuerzo en forma de U sea reinstalada en el borde delantero de

la tapa del compartimiento para verduras.

1. Calce la parte trasera del marco de la tapa en los soportes

que est_.n en las paredes laterales del refrigerador y baje la

parle delantera del marco de la tapa hasta su lugar.

2. Deslice la parle trasera de la pieza de vidrio en el marco de la

tapa y baje la parle delantera hasta su lugar.

Tapa del cajbn para la came

Para quitar y volver a colocar la tapa del cajbn para la

came:

1. Quite el caj6n para la carne. Incline el frente de la tapa hacia

arriba levantando la parle posterior. Jale la tapa directamente

hacia afuera.

Estante deslizable/retractable

Para un almacenaje flexible, el estante deslizable/retractable se

desliza hacia atrb.s y hacia abajo para permitir guardar articulos

altos en la mitad del frente del estante de abajo.

Para hacer que el estante se reduzca a la mitad:

Levante el estante y deslicelo hacia la parte posterior del

compartimiento del refrigerador hasta que se detenga.

Ca jones

2. Vuelva a colocar la tapa deslizando los ganchos posteriores

en los soportes del estante. Levante la tapa hacia arriba al

frente hasta que los ganchos posteriores encajen en las

ranuras. Baje el frente de la tapa a una posici6n de nivel y

vuelva a colocar el caj6n para la carne.

El control de humedad estb. ubicado en el compartimiento para

verduras. Usted puede controlar el nivel de humedad en el

compartimiento hermetico para verduras usando los ajustes

entre HIGH (Alto) y LOW (Bajo).

LOW (Bajo - posici6n abierta) deja que el aire hL_medo salga del

compartimiento para verduras, yes el mas adecuado para

_*_,_,_,_,__ conservar las frutas y verduras con cascara.

Para quitar y volver colocar un cajbn:

1. Retire el caj6n desliz_.ndolo hacia afuera hasta el tope.

Levante el frente del cajSn y deslicelo completamente hacia

afuera.

2. Vuelva a colocar el caj6n deslizandolo completamente hacia

adentro hasta que se detenga.

Tapa del compartimiento para verduras

Para quitar la tapa del (de los) compartimiento(s) para

verduras:

1. Quite el (los) compartimiento(s) para verduras. Sostenga la

pieza de vidrio firmemente con una mano y apriete hacia

arriba en el centro de la pieza de vidrio hasta que se levante

encima del marco de plb.stico. Con cuidado, deslice la pieza

de vidrio hacia delante para sacarla.

2. Levante el marco de la tapa y sb.quela.

Frutas: Lavelas, dejelas secar y gub.rdelas en el refrigerador

en bolsas de plb.stico en el compar_imiento para verduras. No

lave ni pele las moras sino en el momento de usarlas. Separe

y guarde las moras en su recipiente original en el

compartimiento para verduras.

• Verduras con cascaras: Col6quelas en bolsas de plastico o

recipientes de plastico y gu_.rdelas en el compar_imiento para

verduras.

HIGH (Alto - posici6n cerrada) mantiene el aire hL_medo en el

caj6n para verduras, yes el mb.s adecuado para conservar las

verduras frescas de hoja.

• Verduras de hoja: Lavelas con agua fria, esc_rralas y

deshb.gase de las partes magulladas o amarillentas.

Col6quelas en una bolsa de plastico o un recipiente de

plb.stico y gu&rdelas en el compartimiento para verduras.

40

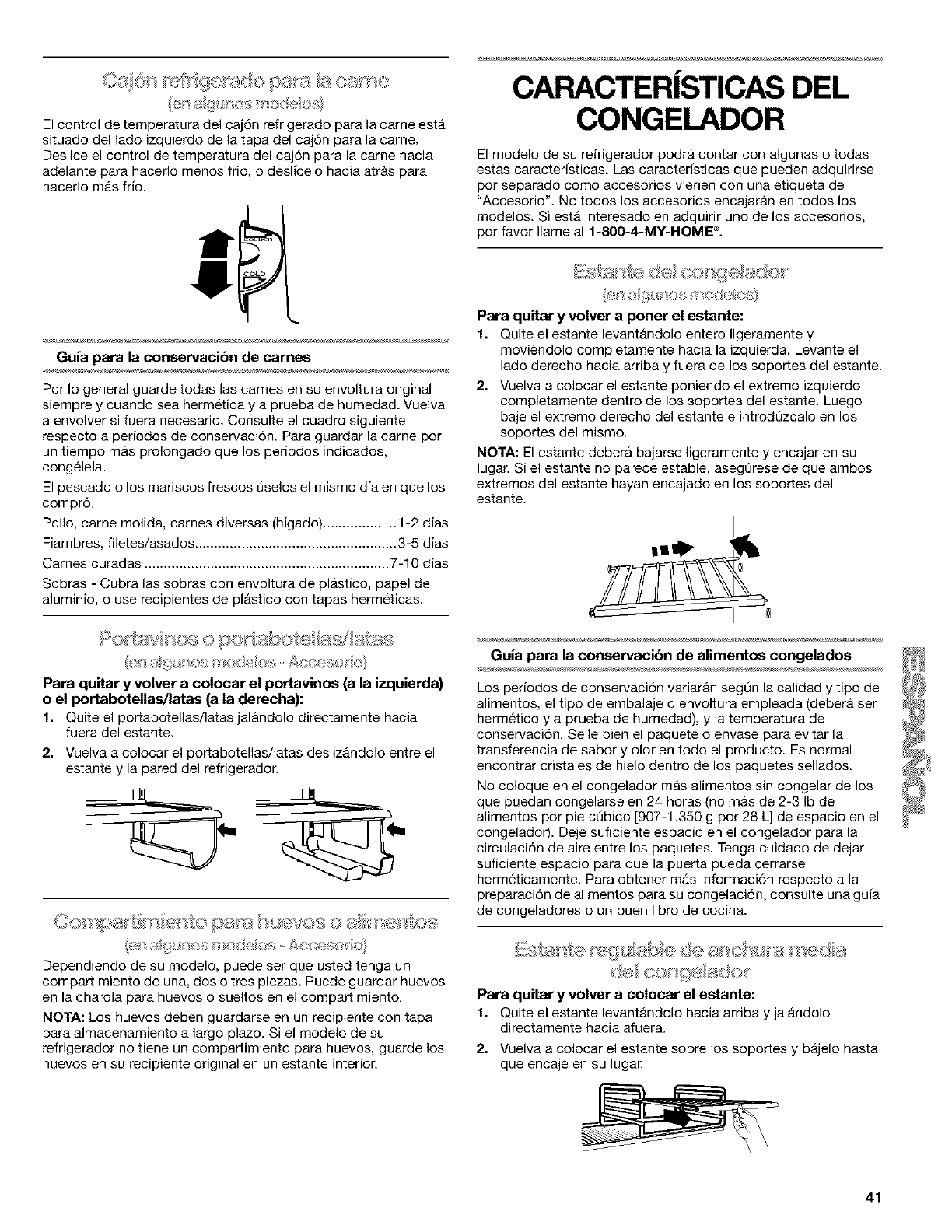

El control de temperatura del caj6n refrigerado para la carne estb.

situado del lado izquierdo de la tapa del caj6n para la came.

Deslice el control de temperatura del caj6n para la came hacia

adelante para hacerlo menos frio, o deslicelo hacia atrb.s para

hacerlo m_.s frio.

Guia para la conservacibn de carnes

Por Io general guarde todas las carnes en su envoltura original

siempre y cuando sea hermetica y a prueba de humedad. Vuelva

a envolver si fuera necesario. Consulte el cuadro siguiente

respecto a periodos de conservaci6n. Para guardar la came por

un tiempo mas prolongado que los periodos indicados,

congelela.

El pescado o los mariscos frescos t]selos el mismo dia en que los

compr6.

Polio, carne molida, carnes diversas (higado) ................... 1-2 dias

Fiambres, filetes/asados .................................................... 3-5 dias

Carnes curadas ............................................................... 7-10 dias

Sobras - Cubra las sobras con envoltura de pl_.stico, papel de

aluminio, o use recipientes de plb.stico con tapas hermeticas.

(e_ a/Cu/}es mode/os -Acceso_ io}

Para quitar y volver a colocar el portavinos (a la izquierda)

o el portabotellas/latas (a la derecha):

1. Quite el portabotellas/latas jalandolo directamente hacia

fuera del estante,

2. Vuelva a colocar el portabotellas/latas desliz_.ndolo entre el

estante y la pared del refrigerador.

(usa/9 os ode//_s- Acc{_sod s0

Dependiendo de su modelo, puede set que usted tenga un

compartimiento de una, dos o tres piezas. Puede guardar huevos

en la charola para huevos o sueltos en el compartimiento.

NOTA: Los huevos deben guardarse en un recipiente con tapa

para almacenamiento a largo plazo. Si el modelo de su

refrigerador no tiene un comparlmiento para huevos, guarde los

huevos en su recipiente original en un estante interior.

CARACTERiSTICAS DEL

CONGELADOR

El modelo de su refrigerador podra contar con algunas o todas

estas caracteristicas. Las caracteristicas que pueden adquirirse

pot separado como accesorios vienen con una etiqueta de

"Accesorio". No todos los accesorios encajarb.n en todos los

modelos. Si estb. interesado en adquirir uno de los accesorios,

por favor Ilame al 1-800-4-MY-HOME ®.

Para quitar y volver a poner el estante:

1. Quite el estante levantandolo entero ligeramente y

moviendolo completamente hacia la izquierda. Levante el

lado derecho hacia arriba y fuera de los sopor[es del estante.

2. Vuelva a colocar el estante poniendo el extremo izquierdo

completamente dentro de los soportes del estante. Luego

baje el extremo derecho del estante e introdQzcalo en los

soportes del mismo.

NOTA: El estante debera bajarse ligeramente y encajar en su

lugar. Si el estante no parece estable, asegQrese de que ambos

extremos del estante hayan encajado en los soportes del

estante.

,_,_,,_,_,_,_,_,,,,_,_,,_Guiapara la conservacibn de alimentos congelados _'

Los periodos de conservaci6n variarb.n seg[3n la calidad y tipo de _

alimentos, el tipo de embalaje o envoltura empleada (deberb. ser #_";_@_/

hermetico y a prueba de humedad), y la temperatura de

conservaci6n. Selle bien el paquete o envase para evitar la

transferencia de sabor y olor en todo el producto. Es normal _

encontrar cristales de hielo dentro de los paquetes sellados.

No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mb.s de 2-3 Ib de

alimentos por pie ct3bico [907-1.350 g por 28 L] de espacio en el

congelador). Deje suficiente espacio en el congelador para la

circulaci6n de aire entre los paquetes. Tenga cuidado de dejar

suficiente espacio para que la puerta pueda cerrarse

hermeticamente. Para obtener mb.s informaci6n respecto a la

preparaci6n de alimentos para su congelaci6n, consulte una guia

de congeladores o un buen libro de cocina.

Para quitar y volver a colocar el estante:

1. Quite el estante levantb.ndolo hacia arriba y jalb.ndolo

directamente hacia afuera.

2. Vuelva a colocar el estante sobre los soportes y bb.jelo hasta

que encaje en su lugar.

41

Para quitar y volver a colocar la rejilla del estante:

1. Saque le rejilla levantando y sacando el extremo frontal del

estante de alambre de anchura completa.

2. Vuelva a colocar la rejilla bajando el lado posterior de la

misma de manera que enganche alrededor del borde

posterior del estante de alambre de anchura completa.

Para quitar y volver a colocar la base del congelador:

1. Levante ambas "cercas" traseras hacia arriba y sb.quelas.

2. Quite la base del congelador jalandola hacia afuera

aproximadamente 1" (2,5 cm) con una mano alrededor de la

secci6n de la torre de aire (la parte posterior central) y otra

mano en la parle frontal central.

3. Levante la base por la parte posterior hasta que los ganchos

se liberen del gabinete y jale la base por completo hacia

afuera.

4. Vuelva a colocar la base del congelador deslizandola

directamente hacia dentro hasta que los ganchos calcen en

su lugar en la parle de atras del gabinete.

5. Vuelva a colocar las "cercas" alineando los pernos con las

entradas en la base y empuje hacia abajo hasta que encajen

en su lugar.

CARACTERiSTICAS

DE LA PUERTA

El modelo de su refrigerador podrb, contar con algunas o todas

estas caracteristicas. Las caracteristicas que pueden adquirirse

por separado como accesorios vienen con una etiqueta de

"Accesorio". No todos los accesorios encajarb.n en todos los

modelos. Si estb. interesado en adquirir uno de los accesorios,

por favor Ilame al 1-800-4-MY-HOME ®.

La canastilla del congelador se inclina hacia fuera para un f_.cil

acceso a los ar[iculos guardados en la puerta del congelado£ Se

puede quitar la canastilla del congelador para facilitar la limpieza.

Para quitar la canasta inclinable del congelador:.

1. Incline la canastilla del congelador para abrirla.

2. Sujete el sopor[e izquierdo. Presione con firmeza el sopor[e

hacia el exterior para jalarlo lejos de la leng0eta de la puer[a.

NOTA: Para evitar que se caiga la canastilla, sostengala

mientras saca el soporte.

A. Soporte

3. Sujete el sopor[e derecho. Presione con firmeza el soporte

hacia el exterior para jalarlo lejos de la leng0eta de la puer[a.

NOTA: Para evitar que se caiga la canastilla, sostengala

mientras saca el soporte.

4. Saque la canastilla.

Para volver de la canasta inclinable del congelador:

1. InserteelsoportederechoenlalengOetaqueestaencimadel

estante de la puerta del congelador.

IMPORTANTE: AsegL3rese de que el soporte toque el estante

yempuje el soporte hacia atr_.s hasta que encaje firmemente

en su lugar.

2. Inser[e el poste izquierdo de la canasta en el sopor[e

izquierdo.

A. Poste de la canasta

3. Mientras sostiene el soporte izquierdo en su lugar, inserte el

lado derecho del poste de la canasta en el soporte derecho

de la puerta del congelador.

42

4. Inserte el soporte izquierdo en la leng0eta que est,. encima

del estante de la puerta del congelador.

IMPORTANTE: AsegOrese de que el soporte toque el estante

y empuje el soporte hacia atr_.s hasta que encaje firmemente

en su lugar.

,,,,,.:_ 3 ,,.>O , 1::_@_"t4:_

Se pueden quitar los rieles de la puerta para facilitar la limpieza.

Para sacar yvolver a colocar los deles:

1. Saque los rieles empujando haaia adentro ligeramente en la

parte frontal del soporte mientras jala hacia afuera la leng(Jeta

interior. Repita estos pasos para el otro extremo del riel.

2. Vuelva a colocar los rieles alineando los extremos de los

soportes con los botones que estan en los costados del

revestimiento de la puerta. Encaje a presi6n el soporte y las

piezas del riel en las lengOetas que estan encima del estante,

tal como se ilustra.

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalb.ndolo directamente

hacia afuera.

2. Vuelva a colocar el recipiente desliz_.ndolo hacia adentro

sobre el soporte elegido y empujb.ndolo hacia abajo hasta

que se detenga.

El compartimiento para alimentos y la bandeja se deslizan de un

lado a otro para Iograr un almacenamiento m_.s flexible. La

bandeja encaja en cualquiera de los lados del compartimiento

para alimentos, o parcialmente debajo del mismo. Trate de

moverla a distintas posiciones para encontrar la opci6n que le

parezca mb.s conveniente.

Para instalar y ajustar el compartimiento para alimentos y

la bandeja:

1. Introduzca el frente de la bandeja para alimentos en la ranura

que esta en la parle trasera del riel del estante, Baje la parte

trasera de la bandeja hasta que encaje en su lugar.

2, Coloque el frente del compartimiento para alimentos encima

del riel del estante, Baje la parle trasera del compartimiento

sobre las pestafias que estb.n en la puerta del refrigerador.

Las rendijas del enfriador de la puerta se Iocalizan en la puerta

del refrigerador. Estas rendijas de ventilaci6n permiten el flujo de

aire frio a los articulos guardados en la puer[a del refrigerador.

43

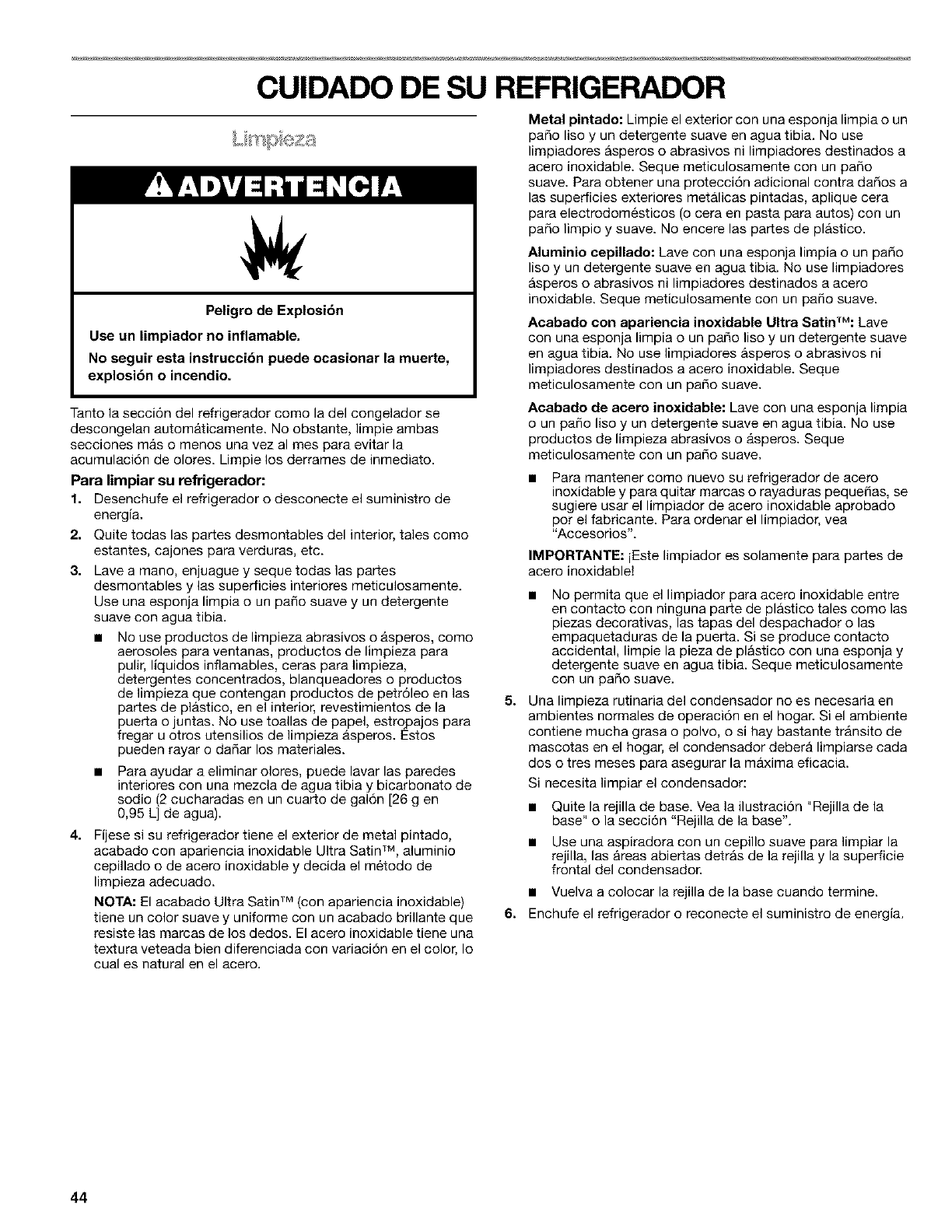

CUIDADO DE SU REFRIGERADOR

Peligro de Explosi6n

Use un limpiador no inflamable.

No seguir esta instrucci6n puede ocasionar la muerte,

explosi6n o incendio.

Tanto la secci6n del refrigerador como la del congelador se

descongelan automb.ticamente. No obstante, limpie ambas

secciones mAs o menos una vez al rues para evitar la

acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de

energfa.

2. Quite todas las partes desmontables del interior, tales como

estantes, cajones para verduras, etc.

3. Lave a mano, enjuague y seque todas las pares

desmontables y las superficies interiores meticulosamente.

Use una esponja limpia o un patio suave y un detergente

suave con agua tibia.

• No use productos de limpieza abrasivos o Asperos, como

aerosoles para ventanas, productos de limpieza para

pulir, liquidos inflamables, ceras para limpieza,

detergentes concentrados, blanqueadores o productos

de limpieza que contengan productos de petr61eo en las

partes de plAstico, en el interior, revestimientos de la

puerta o juntas. No use toallas de papel, estrojoajos para

fregar u otros utensilios de limpieza Asperos. Estos

pueden rayar o datiar los materiales.

Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de

sodio (2 cucharadas en un cuarto de gal6n [26 g en

0,95 L] de agua).

4. Fijese si su refrigerador tiene el exterior de metal pintado,

acabado con apariencia inoxidable Ultra Satin TM, aluminio

cepillado o de acero inoxidable y decida el metodo de

limpieza adecuado.

NOT/I,: El acabado Ultra Satin TM (con apariencia inoxidable)

tiene un color suave y uniforme con un acabado brillante que

resiste las marcas de los dedos. El acero inoxidable tiene una

textura veteada bien diferenciada con variaci6n en el color, Io

cual es natural en el acero.

5.

Metal pintado: Limpie el exterior con una esponja limpia o un

patio liso y un detergente suave en agua tibia. No use

limpiadores asperos o abrasivos ni limpiadores destinados a

acero inoxidable. Seque meticulosamente con un patio

suave. Para obtener una protecci6n adicional contra datios a

las superficies exteriores metalicas pintadas, aplique cera

para electrodomesticos (o cera en pasta para autos) con un

patio limpio y suave. No encere las partes de plastico.

Aluminio cepUlado: Lave con una esponja limpia o un patio

liso y un detergente suave en agua tibia. No use limpiadores

asperos o abrasivos ni limpiadores destinados a acero

inoxidable. Seque meticulosamente con un patio suave.

Acabado con apariencia inoxidable Ultra SatinTM: Lave

con una esponja limpia o un patio liso y un detergente suave

en agua tibia. No use limpiadores asperos o abrasivos ni

limpiadores destinados a acero inoxidable. Seque

meticulosamente con un patio suave.

Acabado de aeero inoxidable: Lave con una esponja limpia

o un patio liso y un detergente suave en agua tibia. No use

productos de limpieza abrasivos o Asperos. Seque

meticulosamente con un patio suave.

Para mantener como nuevo su refrigerador de acero

inoxidable y para quitar marcas o rayaduras pequetias, se

sugiere usar el limpiador de acero inoxidable aprobado

pot el fabricante. Para ordenar el limpiador, yea

"Accesorios".

IMPORTANTE: iEste limpiador es solamente para partes de

acero inoxidable!

No permita que el limpiador para acero inoxidable entre

en contacto con ninguna parte de plastico tales como las

piezas decorativas, las tapas del despachador o las

empaquetaduras de la puerta. Si se produce contacto

accidental, limpie la pieza de plastico con una esponja y

detergente suave en agua tibia. Seque meticulosamente

con un patio suave.

Una limpieza rutinaria del condensador no es necesaria en

ambientes normales de operaci6n en el hogar. Si el ambiente

contiene mucha grasa o polvo, o si hay bastante transito de

mascotas en el hogar, el condensador deberA limpiarse cada

dos o tres meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de base. Vea la ilustraci6n "Rejilla de la

base" o la secci6n "Rejilla de la base".

• Use una aspiradora con un cepillo suave para limpiar la

rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

6. Enchufe el refrigerador o reconecte el suministro de energfa.

44

06_%© ca;,_'_b @_©s fo©©s

NOTA: No todos los focos son adecuados para su refrigerador.

AsegL3rese de reemplazar un foco con otro del mismo tamado,

forma y vatiaje.

1. Desenchufe el refrigerador o desconecte el suministro de

energia.

2. Quite el foco que se encuentra detras del panel de control en

el refrigerador o detras de la cubierta de la luz en el

congelador (en algunos modelos). Reemplacelo con un foco

del mismo vatiaje.

3. Enchufe el refrigerador o reconecte el suministro de energia.

Si no va a haber electricidad por 24 horas o menos, mantenga la

puerta o las puertas cerradas (segQn el modelo) para que los

alimentos se mantengan frios y congelados.

Si el corte de electricidad va a durar mas de 24 horas siga una de

las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una

conservadora de comida congelada.

• Ponga 2 libras (907 g) de hielo seco en el congelador por

carla pie ct]bico (28 L) de espacio en su congelador. Esto

mantendra los alimentos congelados de 2 a 4 dias.

• Si no tiene conservadora de alimentos ni hielo seco, use

todos los alimentos perecederos de una vez o p6ngalos en

latas.

RECUERDE: Un congelador Ileno se mantiene frio por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frio por mas tiempo que uno Ileno de alimentos de

pasteleria. Si Ud. ve que los alimentos contienen cristales de

hielo, se pueden volver a congelar, pero la calidad y el sabor

pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo.

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras

est& ausente:

1. Use todos los articulos perecederos y congele el resto.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n OFF

(apagado - hacia arriba) o mueva el interruptor a la

posici6n OFF (apagado - hacia la derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vacie el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo autom&tica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Cuando el t]ltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interruptor a la posici6n OFF

(apagado - hacia la derecha).

3. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles".

4.

5.

Limpie el refrigerador, pasele un trapo y sequelo bien.

Fije bloques de goma o de madera con cinta adhesiva a la

parle superior de ambas puertas para que queden abiertas y

el aire circule. Esto evita que se formen olores y que crezcan

hongos.

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes

pasos para prepararse para la mudanza.

1. Si su refrigerador tiene fb.brica de hielo automatica:

• Cierre el suministro de agua a la fb.brica de hielo por Io

rnenos un dia antes.

• Desconecte la tuberia de agua de atras del refrigerador.

• Cuando el t]ltimo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n OFF (apagado - hacia

arriba) o mueva el interruptor a la posici6n OFF (apagado

- hacia la derecha).

2. Saque toda la comida del refrigerador y empaque todos los

alimentos congelados en hielo seco.

3. Vacie el dep6sito de hielo.

4. Coloque el control del termostato o control del refrigerador,

dependiendo del modelo, en la posici6n de OFF (apagado).

Vea la secci6n "Uso de los controles'.

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja recolectora.

7. Limpie, pasele un trapo y seque bien.

8. Saque todas las partes desmontables, envuelvalas bien y

asegQrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza.

9. Segt_n el modelo, levante la parle delantera del refrigerador

para que ruede con facilidad O atornille las patas niveladoras

para no rayar el piso. Consulte la secci6n "Ajuste las

puertas'.

10. Sostenga las puer[as cerradas y el cable electrico pegado al

gabinete del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la

secci6n "lnstrucciones de instalaci6n" para obtener

instrucciones de preparaci6n. Ademb.s, si su refrigerador tiene

f_.brica de hielo automb.tica, recuerde volver a conectar el

suministro de agua al refrigerador.

45

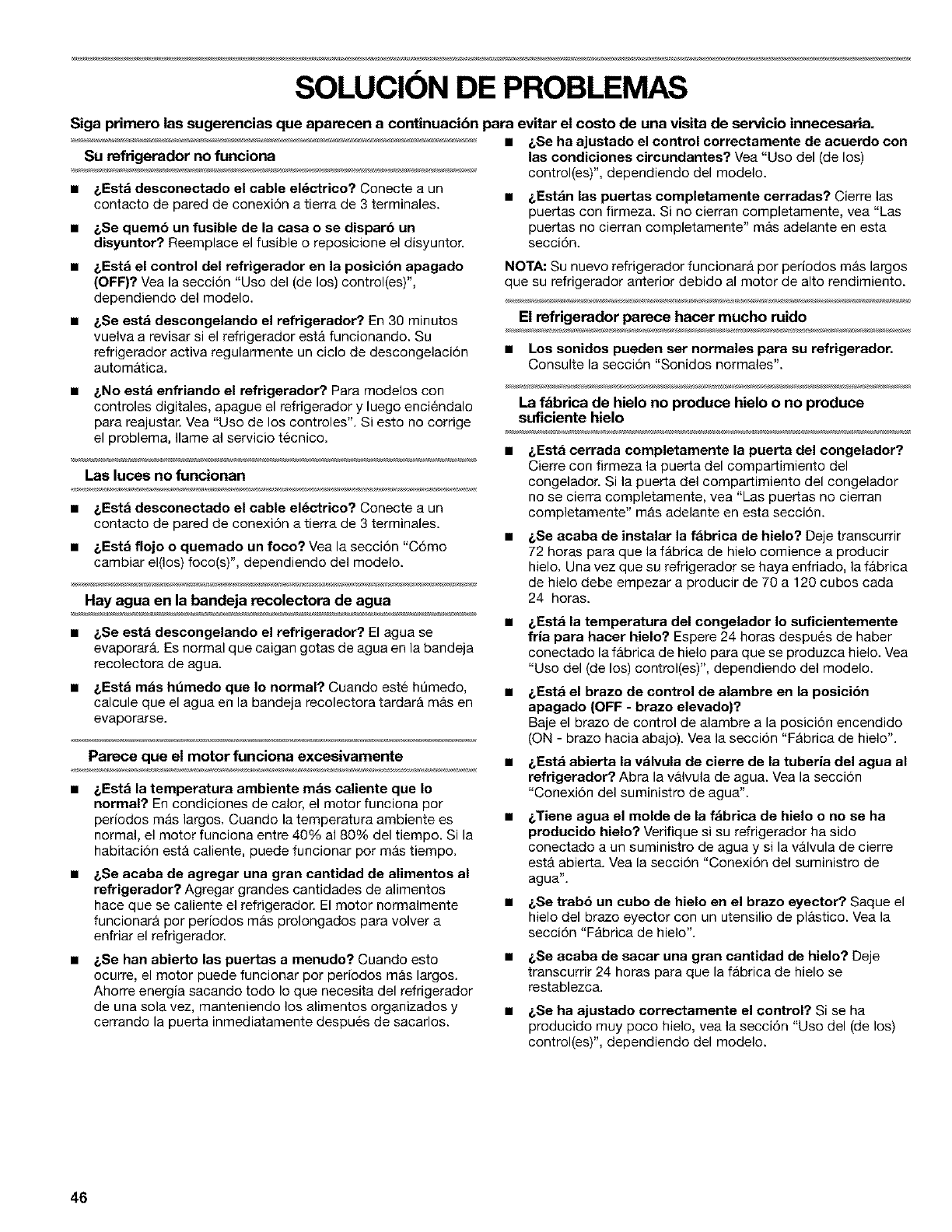

SOLUCION DE PROBLEMAS

Siga primero las sugerencias que aparecen a continuacibn para evitar el costo de una visita de servicio innecesaria.

Su refrigerador no funciona

• &Est_ desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

•&Se quem6 un fusible de la casa o se disparb un

disyuntor? Reemplace el fusible o reposicione el disyuntor.

• &Se ha ajustado el control correctamente de acuerdo con

las condiciones circundantes? Vea "Uso del (de los)

control(es)", dependiendo del modelo.

• &Est&n las puertas completamente cerradas? Cierre las

puertas con firmeza. Si no cierran completamente, yea "Las

puertas no cierran completamente" m_.s adelante en esta

secci6n.

&Est_ el control del refrigerador en la posicibn apagado

(OFF)? Vea la secci6n "Uso del (de los) control(es)",

dependiendo del modelo.

&Se est& descongelando el refrigerador? En 30 minutos

vuelva a revisar si el refrigerador est,. funcionando. Su

refrigerador activa regularmente un ciclo de descongelaci6n

autom_.tica.

NOTA: Su nuevo refrigerador funcionara por periodos mas largos

que su refrigerador anterior debido al motor de alto rendimiento.

El refrigerador parece hacer mucho ruido

• Los sonidos pueden ser normales para su refrigerador.

Consulte la secci6n "Sonidos normales".

&No est& enfriando el refrigerador? Para modelos con

controles digitales, apague el refrigerador y luego enciendalo

para reajustar. Vea "Uso de los controles'. Si esto no corrige

el problema, Ilame al servicio tecnico.

Las luces no funcionan

• &Est& desconectado el cable el_ctrico? Conecte a un

contacto de pared de conexi6n a tierra de 3 terminales.

• &Est_ flojo o quemado un foco? Vea la secci6n "C6mo

cambiar el(los) foco(s)", dependiendo del modelo.

Hay agua en la bandeja recolectora de agua

• &Se est& descongelando el refrigerador? El agua se

evaporar& Es normal que caigan gotas de agua en la bandeja

recolectora de agua.

•&Est_ m&s h_medo que Io normal? Cuando este ht]medo,

calcule que el agua en la bandeja recolectora tardara mas en

evaporarse.

Parece que el motor funciona excesivamente

i,Est_ la temperatura ambiente m&s caliente que Io

normal? En condiciones de calor, el motor funciona por

periodos mas largos. Cuando la temperatura ambiente es

normal, el motor funciona entre 40% a180% del tiempo. Si la

habitaci6n est,. caliente, puede funcionar por m_.s tiempo.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador? Agregar grandes cantidades de alimentos

hace que se caliente el refrigerador. El motor normalmente

funcionara por periodos mas prolongados para volver a

enfriar el refrigerador.

&Se han abierto las puertas amenudo? Cuando esto

ocurre, el motor puede funcionar por periodos m&s largos.

Ahorre energia sacando todo Io que necesita del refrigerador

de una sola vez, manteniendo los alimentos organizados y

cerrando la puerta inmediatamente despues de sacarlos.

La fdbrica de hielo no produce hielo o no produce

suficiente hielo

•&Est& cerrada completamente la puerta del congelador?

Cierre con firmeza la puerta del compartimiento del

congelador. Si la puerta del comparLimiento del congelador

no se cierra completamente, vea "Las puertas no cierran

completamente" mas adelante en esta secci6n.

&Se acaba de instalar la f&brica de hielo? Deje transcurrir

72 horas para que la f_.brica de hielo comience a producir

hielo. Una vez que su refrigerador se haya enfriado, la fabrica

de hielo debe empezar a producir de 70 a 120 cubos cada

24 horas.

&Est_ la temperatura del congelador Io suficientemente

fria para hacer hielo? Espere 24 horas despues de haber

conectado la fabrica de hielo para que se produzca hielo. Vea

"Uso del (de los) control(es)", dependiendo del modelo.

&Est& el brazo de control de alambre en la posici6n

apagado (OFF - brazo elevado)?

Baje el brazo de control de alambre a la posici6n encendido

(ON - brazo hacia abajo). Vea la secci6n "Fabrica de hielo".

&Est& abierta la v_lvula de cierre de la tuberia del agua al

refrigerador? Abra la v_.lvula de agua. Vea la secci6n

"Conexi6n del suministro de agua".

&Tiene agua el molde de la f&brica de hielo o no se ha

producido hielo? Verifique si su refrigerador ha sido

conectado a un suministro de agua y si la valvula de cierre

esta abierta. Vea la secci6n "Conexi6n del suministro de

agua".

&Se trab6 un cubo de hielo en el braze eyector? Saque el

hielo del brazo eyector con un utensilio de pl_.stico. Vea la

secci6n "F_.brica de hielo".

•&Se acaba de sacar una gran cantidad de hielo? Deje

transcurrir 24 horas para que la fabrica de hielo se

restablezca.

•&Se ha ajustado correctamente el control? Si se ha

producido muy poco hielo, vea la secci6n "Uso del (de los)

control(es)", dependiendo del modelo.

46

• &Tiene un filtro de agua instalado en el refrigerador? El

filtro puede estar Ileno o haberse instalado incorrectamente.

Dependiendo del modelo, saque el cartucho del filtro de

agua. Vea la secci6n "Sistema de filtraci6n de agua". Ponga a

funcionar el despachador. Si el flujo de agua aumenta

notablemente, su filtro esta Ileno y necesita cambiarlo.

• &Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua."

NOTA: Si el problema no se debe a ninguna de las alternativas

indicadas, puede haber un problema en la tuberia de agua.

Llame solicitando servicio.

El hielo tiene real sabor, real olor o un color grisbceo

• &Son nuevas las conexiones de plomeria, produciendo un

hielo descolorido o de mal sabor? Deseche los primeros

Iotes de hielo.

• &Se han guardado los cubos de hielo per mucho tiempo?

Tire los cubos de hielo viejos y obtenga un nuevo Iote.

• &Se han envuelto debidamente los alimentos en el

refrigerador? Consulte la secci6n "Caracteristicas del

refrigerador".

• &Se necesita limpiar el congelador y el dep6sito de hielo?

Yea la secci6n "Limpieza".

• &Contiene el agua minerales (como el azufre)? Podria ser

necesario instalar un filtro para eliminar los mineraleso

• &Tiene un filtro de agua instalado en el refrigerador?

Un descoloramiento oscuro o gris en el hielo indica que el

sistema de filtrado de agua necesita enjuagarse rob.s. Haga

correr mb.s agua a traves del despachador de agua para

enjuagar el sistema de filtrado de agua con mayor cuidado,

inicialmente por Io menos de 2 a 3 galones (de 8 a 12 L) o por

5 minutos. Deseche el hielo descolorido.

El despachador de agua no funciona debidamente

• &No se ha Ilenado el sistema de agua? El sistema de agua

debe Ilenarse la primera vez que se usa. Use un recipiente

resistente para oprimir el despachador de agua hasta que

comience el flujo de agua. Distribuya y deseche de 2 a

3 galones (de 8 a 12 L) de agua. Esto tomara

aproximadamente 5 minutos y ayudarb, a limpiar el aire de la

line& Puede requerirse un enjuague adicional en algunas

casas. Vea "Despachador de agua".

• &La v_lvula de cierre de agua no est_ abierta o la tuberia

del agua no estb conectada al suministro? Verifique si la

v_.lvula de cierre del agua esta abierta y el suministro de agua

esta conectado al refrigerador. Vea "Conexi6n del suministro

de agua".

• &Estb la v_lvula de cierre del agua atascada o no fue

instalada correctamente? Consulte la secci6n "Conexi6n

del suministro de agua". Si el problema no es atascamiento o

mala instalaci6n, solicite servicio o Ilame a un plomero.

• &Hay un estrechamiento en la tuberia de agua de la casa?

Si encuentra o sospecha que hay un estrechamiento en la

tuberia del agua, Ilame a un plomero competente con

licencia.

&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de

instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no estb. obstruido. Si la instalaci6n

es correcta y no hay obstrucciones, solicite servicio.

&Est& completamente cerrada la puerta del refrigerador?

Cierre la puerta con firmeza. Si no se cierra completamente,

vea "Las puertas no cierran completamente" mb.s adelante

en esta secci6n.

&Ha quitado o cambiado el sentido de apertura de las

puertas recientemente? AsegL_rese de que el conjunto de

tuberia/alambre del despachador de agua se haya vuelto a

conectar en la parle inferior de la puerta del refrigerador. Vea

"Puertas del refrigerador".

&Se ha conectado un sistema de filtracibn de agua de

bsmosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua".

El flujo de agua del despachador disminuye

considerablemente

&Tiene un filtro de agua instalado en el refrigerador? Este

filtro puede estar Ileno o haberse instalado incorrectamente.

Dependiendo del modelo, quite el cartucho del filtro de agua.

Vea la secci6n "Sistema de filtraci6n de agua". Ponga a

funcionar el despachador. Si el flujo de agua aumenta

notablemente, su filtro estb. Ileno y necesita cambiarlo.

Hay fugas de agua en el sistema del despachador

&No se deja el vaso el tiempo suficiente debajo del

despachador de agua? Sostenga el recipiente debajo del

despachador de agua dos o tres segundos despues de soltar

la palanca del despachador. Puede que salga un poco de

agua durante ese tiempo.

&El despachador estb goteando entre uses? El sistema de

filtraci6n de agua pudiera tener aire en la tubed& Io que

ocasionaria que gotee el agua. Se puede eliminar el aire de la

tuberia con enjuagues adicionales. El uso normal del

despachador deberia eliminar el aire en un periodo de 24 a

72 horas.

&Hay agua en el piso cerca de la rejilla de la base?

AsegL_rese de que esten bien apretadas las conexiones de la

tuber(a del despachador de agua, que estb.n en la parte

inferior de la puerta del refrigerador. Vea "Puertas del

refrigerador".

El agua del despachador no estb 1o suficientemente fria

• &Ha instalado recientemente su refrigerador? Deje

transcurrir 24 horas para que el refrigerador se enfrie

completamente.

• &Se ha distribuido recientemente una gran cantidad de

agua? Deje transcurrir 24 horas para que el agua se enfrie

completamente.

• &No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no este frio. Descarte

el agua del primer vaso.

47

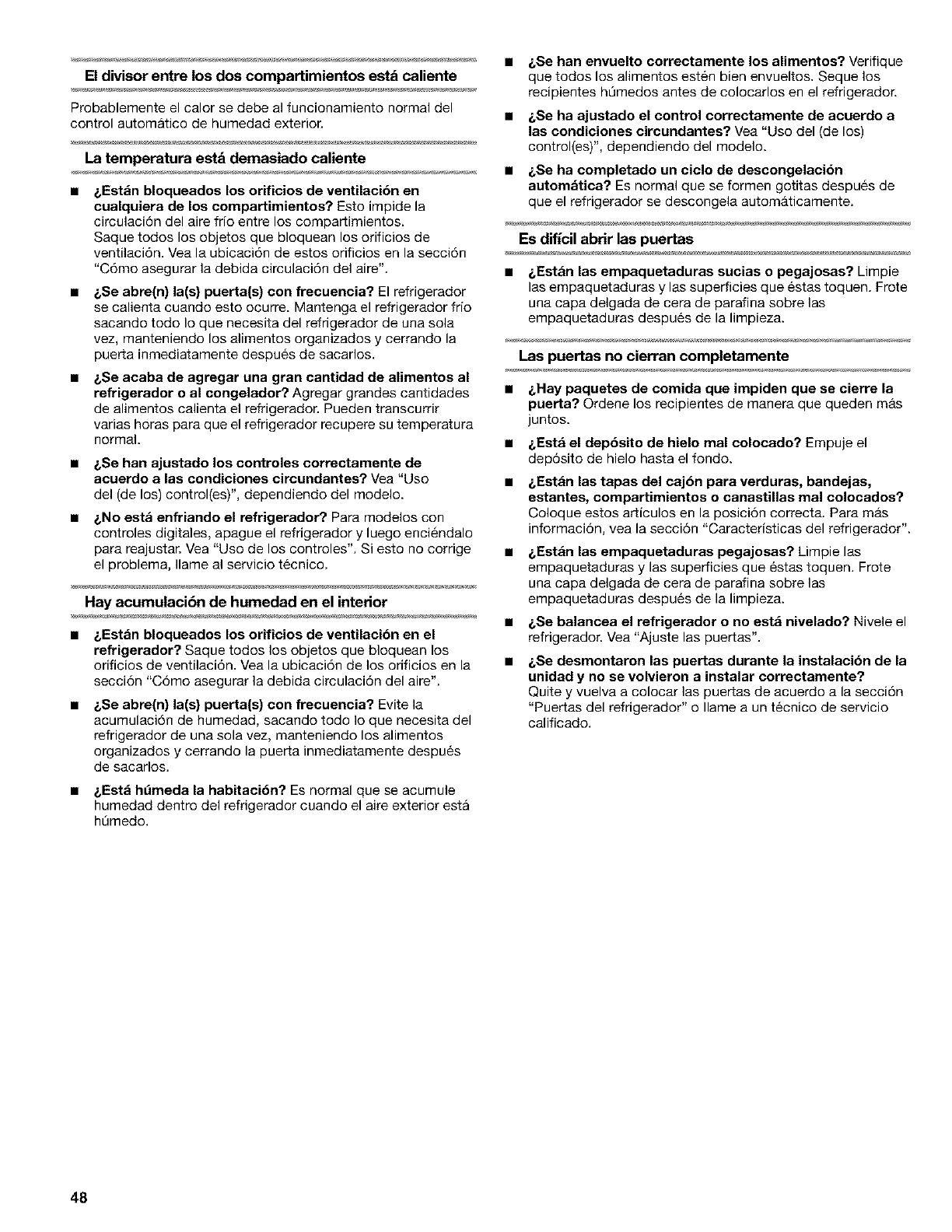

El divisor entre los dos compartimientos est& caliente

Probablemente el calor se debe al funcionamiento normal del

control autom&tico de humedad exterior. •

La temperature est& demasiado caliente

&Est&n bloqueados los orificios de ventilaci6n en

cualquiera de los compartimientos? Esto impide la

circulaci6n del mire frio entre los compartimientos.

Saque todos los objetos que bloquean los orificios de

ventilaci6n. Vea la ubicaci6n de estos orificios en la secci6n

"C6mo asegurar la debida circulaci6n del mire".

&Se abre(n) la(s) puerta(s) con frecuencia? El refrigerador

se calienta cuando esto ocurre. Mantenga el refrigerador frio

sacando todo Io que necesita del refrigerador de una sola

vez, manteniendo los alimentos organizados y cerrando la

puerfa inmediatamente despues de sacarlos.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador? Agregar grandes cantidades

de alimentos calienta el refrigerador. Pueden transcurrir

varias horas para que el refrigerador recupere su temperatura

normal.

&Se han ajustado los controles correctamente de

acuerdo a las condiciones circundantes? Vea "Uso

del (de los) control(es)", dependiendo del modelo.

&No est& enfriando el refrigerador? Para modelos con

controles digitales, apague el refrigerador y luego enciendalo

para reajustar. Vea "Uso de los controles'. Si esto no corrige

el problema, Ilame al servicio tecnico.

Hay acumulacibn de humedad en el interior

&Est&n bloqueados los orificios de ventilacibn en el

refrigerador? Saque todos los objetos que bloquean los

orificios de ventilaci6n. Vea la ubicaci6n de los orificios en la

secci6n "C6mo asegurar la debida circulaci6n del mire'.

&Se abre(n) la(e) puerta(s) con frecuencia? Evite la

acumulaci6n de humedad, sacando todo Io que necesita del

refrigerador de una sola vez, manteniendo los alimentos

organizados y cerrando la puerta inmediatamente despues

de sacarlos.

•&Est& h_meda la habitacibn? Es normal que se acumule

humedad dentro del refrigerador cuando el mire exterior esta

hL3medo.

&Se han envuelto correctamente los alimentos? Verifique

que todos los alimentos esten bien envueltos. Seque los

recipientes hL3medos antes de colocarlos en el refrigerador.

&Se ha ajustado el control correctamente de acuerdo a

las condiciones circundantes? Vea "Uso del (de los)

control(es)", dependiendo del modelo.

&Se ha completado un ciclo de descongelacibn

autom&tica? Es normal que se formen gotitas despues de

que el refrigerador se descongela automaticamente.

Es dificil abrir las puertas

•&Eet&n las empaquetaduras sucias o pegajosas? Limpie

las empaquetaduras y las superficies que estas toquen. Frote

una capa delgada de cera de parafina sobre las

empaquetaduras despues de la Iimpieza.

Las puertas no cierran completamente

•&Hay paquetes de comida que impiden que se cierre la

puerta? Ordene los recipientes de manera que queden mas

juntos.

&Eet& el depbsito de hielo mal colocado? Empuje el

dep6sito de hielo hasta el fondo.

&Eet&n las tapas del caj6n para verduras, bandejas,

estantee, compartimientos ocanastillae real colocados?

Coloque estos articulos en la posici6n correcta. Para mas

informaci6n, yea la secci6n "Caracteristicas del refrigerador".

&Eet&n las empaquetaduras pegajosas? Limpie las

empaquetaduras y las superficies que estas toquen. Frote

una capa delgada de cera de parafina sobre las

empaquetaduras despues de la limpieza.

&Se balancea el refrigerador o no est& nivelado? Nivele el

refrigerador. Vea "Ajuste las puertas".

&Se desmontaron las puertas durante la instalaci6n de la

unidad y no se volvieron a instalar correctamente?

Quite y vuelva a colocar las puertas de acuerdo a la secci6n

"Puertas del refrigerador" o Ilame a un tecnico de servicio

calificado.

48

CONTRATOS DE PROTECCION

Contratos Maestros de Proteccibn

iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore _ ha sido dise_ado y fabricado para brindarle a_os de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es alli donde el Contrato Maestro de Protecci6n

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de ProtecciSn hoy y prot_jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la

vida de su nuevo producto. He aqui Io que se incluye en el

Contrato:

VServicio experto por nuestros 12.000 especialistas en

reparaci6n competentes

VServicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

if Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mb.sfallas del producto en el

transcurso de doce meses

if Reemplazo del producto si su producto protegido no puede

ser reparado

V' Revisibn Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

if Ayuda r&pida por tel6fono - asistencia por telefono a cargo de

un tecnico de Sears para productos que deban ser reparados

en su hogar, ademas de un horario de reparaci6n conveniente

if Proteccibn de sobrevoltaje contra da_os electricos debido a

fluctuaciones de electricidad

if Reembolso de la renta si la reparaci6n de su producto

protegido tarda mb.s de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar

la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,

de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en

reparaci6n competentes, quienes tienen a disposici6n mb.s de

4,5 millones de piezas y accesorios de calidad, t_se es el tipo de

profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto por muchos a_os m_.s.

iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informacibn adicional, Ilame al 1-800-827-6655.

Servicio de Instalacibn de Sears

Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puer[as de garaje, calentadores

de agua y otros articulos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®.

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral ¢_para obtener servicio de reparaci6n. Con

mas de 2.400 especialistas capacitados en reparaciones y

acceso amas de un mill6n de piezas y accesorios, contamos con

las herramientas, piezas, conocimiento y la destreza para

asegurarnos de respaldar nuestra promesa de que: Reparamos

Io que vendemos.

Su producto Kenmore ® esta dise_ado, fabricado y sometido a

prueba para proporcionade aSos de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del manana a

precios de hoy

• Elimina las facturas de reparaci6n producidas por el uso

normal y el desgaste

• Ofrece apoyo por telefono a cargo de un tecnico de Sears

para los productos que deban set reparados en el hogar

At]n si usted no necesita reparaciones, proporciona una

revisi6n anual de mantenimiento preventivo a solicitud suya,

para asegurarse de que su producto estb. en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener m&s

informacibn referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

Refacciones:

Para pedir el limpiador de acero inoxidable o filtros de repuesto,

Ilame al 1-800-4-MY-HOME®y pida el nt]mero de pieza

apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado de Kenmore.

Limpiador de acero inoxidable:

Pida la pieza No. D22 M40083 R

Sistema de la filtracibn de agua de la rsjilla

de la base:

NOTA: No use con agua que no sea microbiolbgicamente

segura o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o despu_s del sistema. Pueden usarse

sistemas certificados para la reduccibn de quistes en aguas

desinfectadas que puedan contener quistes filtrables.

Filtro de repuesto:

Pida la pieza No. 9915 (LC200V /NLC120V)

49

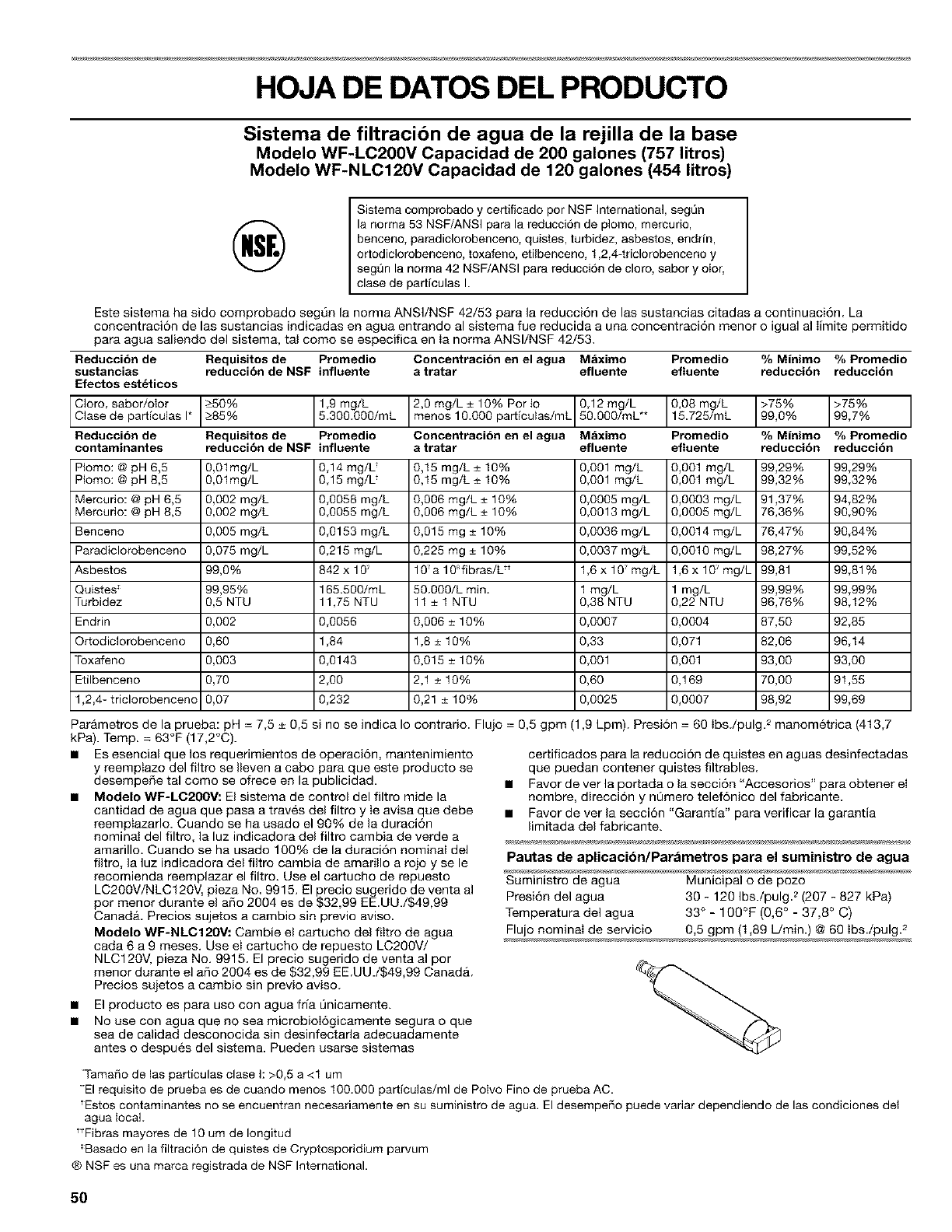

HOJA DE DATOS DEL PRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo WF-LC200V Capacidad de 200 galones (757 litros)

Modelo WF-NLC120V Capacidad de 120 galones (454 litros)

Sistema comprobado y certificado por NSF International, segQn

la norma 53 NSF/ANSI para la reducci6n de plomo, mercurio,

benceno, paradiclorobenceno, quistes, turbidez, asbestos, endrin,

ortodiclorobenceno, toxafeno, etilbenceno, 1,2,4-triclorobenceno y

segt_n la norma 42 NSF/ANSI para reducci6n de cloro, sabor y olor,

c ase de part cu as .

Este sistema ha sido comprobado segt]n la norma ANSI/NSF 42/53 para la reducci6n de las sustancias citadas a continuaci6n La

concentraci6n de las sustancias indicadas en agua entrando al sistema rue reducida a una concentraci6n menor o igual al Iimite permitido

para agua saliendo del sistema, tal como se especifica en Ia norma ANSI/NSF 42/53.

Reducci6n de Requisitos de Promedio Concentraci6n en el agua M_xirno Promedio %Minimo %Promedio

sustancias reduccibn de NSF influente atratar efluente efluente reduccibn reducci6n

Efectos est_ticos

Cloro, sabor/olor

I Clase ->50% 1,9 mg/L 2,0 mg/L ± 10% Por 1o 0,12 mg/L 0,08 mg/L >75% I>75%

de partfculas I* ->85% 5.30O.O00/mL menos 10.000 part eu as/rnL 50.O00/mL** 15.725/rnL 99,0% I99,7% I

i

Reducci6n de Requisitos de Promedio Concentraci6n en el agua M_xirno Promedio %Minimo %Promedio

contaminantes reducci6n de NSF influente a tratar efluente efluente reducci6n reducci6n

Plomo: @ pH 6,5 0,01mg/L 0,14 mg/L 0,15 mg/L ± 10% 0,001 mg/L 0,001 mg/L 99,29% 99,29%

Ptomo: @ pH 8,5 0,01mg/L 0,15 mg/L 0,15 mg/L ± 10% 0,001 mg/L 0,001 mg/L 99,32% 99,32%

Mercurio: @pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg!L ± 10% 0,0005 mg/L 0,0003 mg/L 91,37% 94,82%

Mercurio: @pH 8,5 0,002 mg/L 0,0055 mg/L 0,006 mg/L ± 10% 0,0013 mg/L 0,0005 mg/L 76,36% 90,90%

Benceno 0,005 mg/L 0,0153 mg/L 0,015 mg ± 10% 0,0036 mg/L 0,0014 mg/L 76,47% 90,84%

Paradiclorobenceno 0,075 mg/L 0,215 mg/L 0,225 mg ± 10% 0,0037 mg/L 0,0010 mg/L 98,27% 99,52%

Asbestos 99,0% 842 x 10 107a 1O_fibras/L t 1,6 x 10 mg/L 1,6 x 107 mg/L 99,81 99,81%

Quistes* 99,95% 165.500/mL 5O.00O/L min. 1 mg/L 1 mg/L 99,99% 99,99%

Turbidez 0,5 NTU 11,75 NTU 11 ± 1 NTU 0,38 NTU 0,22 NTU 96,76% 98,12%

Endrin 0,002 0,0056 0,006 ± 10% 0,0007 0,0004 87,50 92,85

Ortodiclorobenceno 0,60 1,84 1,8 ± 10% 9,33 0,071 82,06 96,14

Toxafeno 0,003 0,0143 0,015 ± 19% 9,001 0,001 93,00 93,90

Etilbenceno 0,70 2,00 2,1 ± 10% 9,60 0,169 70,00 91,55

1,2,4- triclorobenceno 0,07 0,232 0,21 ± 10% 0,0025 0,0007 98,92 99,69

Par_metros de la prueba: pH = 7,5 ± 0,5 si no se indica Io contrario. Flujo = 0,5 gpm (1,9 Lpm). Presi6n = 60 Ibs./pulg? manometrica (413,7

kPa). Temp. = 63°F (17,2°C).

• Es esencial que los requerimientos de operaci6n, mantenimiento

y reemplazo del filtro se Ileven a cabo para que este producto se

desempede tal como se ofrece en la publicidad.

•Modelo WF-LC200V: El sistema de control del filtro mide la

cantidad de agua que pasa a traves del filtro y Ie avisa que debe

reemplazarlo. Cuando se ha usado el 90% de la duraci6n

nominal del filtro, la luz indicadora del filtro cambia de verde a

amarillo. Cuando se ha usado 100% de la duraci6n nominal del

filtro, la luz indicadora del filtro cambia de amarillo a rojo y se le

recomienda reemplazar el filtro. Use el cartucho de repuesto

LC200V/NLC120V, pieza No. 9915. El #recio sugerido de venta al

por menor durante el afio 2004 es de $32,99 EE.UU./$49,99

Canada4. Precios sujetos a cambio sin previo aviso.

Modelo WF-NLC120V: Cambie el cartucho del filtro de agua

cada 6 a 9 meses. Use eI cartucho de repuesto LC200V/

NLC120V, pieza No. 9915. El precio sugerido de venta al por

menor durante el aSo 2004 es de $32,99 EE.UU./$49,99 Canada..

Precios sujetos a cambio sin previo aviso

• El producto es para uso con agua fria t_nicamente.

• No use con agua que no sea microbioI6gicamente segura o que

sea de calidad desconocida sin desinfectada adecuadamente

antes o despues del sistema. Pueden usarse sistemas

certificados para la reducci6n de quistes en aguas desinfectadas

que puedan contener quistes filtrables.

• Favor de vet la portada o la secci6n "Accesorios" para obtener el

nombre, direcci6n y nt]mero telef6nico del fabricante

• Favor de ver la secci6n "Garantia" para verificar la garantia

limitada del fabricante.

Pautas de aplicacibn/Parbmetros para el suministro de agua

Suministro de agua Municipal o de pozo

Presi6n del agua 30 _ 120 Ibs./pulg? (207 _ 827 kPa)

Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8 ° C)

Flujo nominal de servicio 0,5 gpm (1,89 L/min.) @ 60 Ibs./pulg.

Tamafio de las particulas clase I: >0,5 a <1 um

"El requisito de prueba es de cuando menos 100.000 particulas/ml de Polvo Fino de prueba AC.

rEstos contaminantes no se encuentran neeesariamente en su suministro de agua. El desempe_o puede variar dependiendo de las condiciones de{

agua local.

rtFibras mayores de 19 um de Iongitud

:_Basado en la filtraci6n de quistes de Cryptosporidium parvum

® NSF es una marea registrada de NSF International.

50

TABLE DES MATIERES

GARANTIE .................................................................................... 51

SECURITI_ DU RI_FRIGIERATEUR .............................................. 52

Mise au rebut de votre vieux refrig6rateur ................................. 52

INSTRUCTIONS D'INSTALLATION ............................................ 53

Deballage du r6frigerateur ......................................................... 53

Emplacement d'installation ....................................................... 53

Specifications electriques .......................................................... 54

Specifications de I'alimentation en eau ..................................... 54

Raccordement de la canalisation d'eau .................................... 55

PoRes du refrig6rateur - Contour .............................................. 56

Ajustement des pores ............................................................... 59

Preparation du systeme d'eau ................................................... 59

Sons normaux ............................................................................ 59

UTIMSATION DU RI_FRIGIERATEUR .......................................... 60

Pour s'assurer d'une circulation d'air appropriee ..................... 60

Utilisation des commandes ....................................................... 60

Distributeur d'eau ....................................................................... 61

Temoin lumineux de I'etat du filtre a.eau .................................. 63

Systeme de filtration d'eau ........................................................ 63

Machine & glagons ..................................................................... 64

CARACTI_RISTIQUES DU RI_FRIGI_RATEUR ........................... 64

Tablettes du refrigerateur .......................................................... 65

Bacs & legumes et tiroirs & viande ............................................. 65

Reglage de I'humidite dans le bac a. legumes .......................... 66

Tiroir a.viande refrigere .............................................................. 66

Casier a.vin ou porte-cannettes/bouteilles ................................ 66

Casier utilitaire ou oeufrier ......................................................... 66

CARACTI_RISTIQUES DU CONGI_LATEUR .............................. 66

Clayette de congelateur ............................................................. 66

Clayette ajustable demi-largeur pour congelateur .................... 67

Plancher de congelateur coulissant .......................................... 67

CARACTI_RISTIOUES DE LA PORTE ........................................ 67

Panier de congelateur inclinable ................................................ 67

Tringles enclenchables dans la porte ........................................ 68

Balconnets ................................................................................. 68

Compartiment utilitaire et plateau reglables .............................. 68

Refroidissement de la porte ....................................................... 68

ENTRETIEN DU RI_FRIGIERATEUR ............................................ 69

Nettoyage ................................................................................... 69

Remplacement des ampoules d'eclairage ................................ 69

Pannes de courant ..................................................................... 70

Entretien avant les vacances ou Iors d'un demenagement...... 70

DI_PANNAGE ................................................................................ 71

CONTRATS DE PROTECTION .................................................... 74

Aux Etats-Unis ........................................................................... 74

Au Canada ................................................................................. 74

Accessoires ................................................................................ 74

FEUILLES DE DONNI_ES SUR LE PRODUIT. ............................ 75

NUMI_ROS DE SERVICE ...................... COUVERTURE ARRI#RE

GARANTIE

GARANTIE COMPLF:TE DE UN AN DU RI_FRIGI_RATEUR

Pendant un an & compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions

jointes ou fournies avec le produit, Sears reparera ce refrigerateur

sans frais, si la defectuosite provient des materiaux ou de la

fabrication.

GARANTIE COMPLIETE DE CINQ ANS DU SYSTIEME SCELLE

DE RI_FRIGIERATION

Pendant cinq ans & compter de la date d'achat, Iorsque ce

refrigerateur est utilise et entretenu d'apres les instructions au

proprietaire jointes ou fournies avec le produit, Sears reparera le

systeme scelle (comprenant le systeme de refrigeration, la

tubulure de raccordement et le compresseur) sans frais, s'il

existe une defectuosite des materiaux ou de fabrication.

La garantie ci-dessus s'applique seulement aux refrigerateurs qui

ont ete utilises pour la conservation des aliments en utilisation

domestique privee et exclut les cartouches originales et de

rechange des filtres & eau et & glace Kenmore (si le refrigerateur

est dote du systeme de filtration). Les cartouches originales et de

rechange sont garanties pendant 30 jours, pieces seulement,

contre les vices de materiaux ou de fabrication.

LE SERVICE DE GARANTIE EST DISPONIBLE EN

COMMUNIQUANT AVEC LE CENTRE DE SERVICE SEARS LE

PLUS PROCHE AU CANADA OU AUX I_TATS-UNIS.

Cette garantie s'appiique seulement pendant que ce produit

est utilis_ au Canada ou aux Etats-Unis. Cette garantie vous

donne des droits juridiques sp_cifiques et vous pouvez aussi

avoir d'autres droits qui varient d'une province &I'autre ou

d'un I_tat _ I'autre.

Les termes de garantie peuvent varier au Canada. Communiquer

avec votre centre de service Sears local pour des details

complets.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

Enregistrement du produit

Dans I'espace ci-dessous, veuillez inscrire vos numeros

complets de modele et de serie ainsi que la date d'achat. On

peut trouver ces renseignements sur I'etiquette signaietique des

numeros de modele de serie situee sur la paroi interieure du

compartiment refrigerateur.

Ayez ces renseignements & portee de la main pour vous aider &

obtenir de I'assistance ou du service plus rapidement Iorsque

vous communiquez avec Sears & propos de votre refrigerateur.

Num_ro de module 106,

Num_ro de s_rie

Date d'achat

Carder ces instructions et votre regu de vente pour rdf_rence

ultdrieure.

51

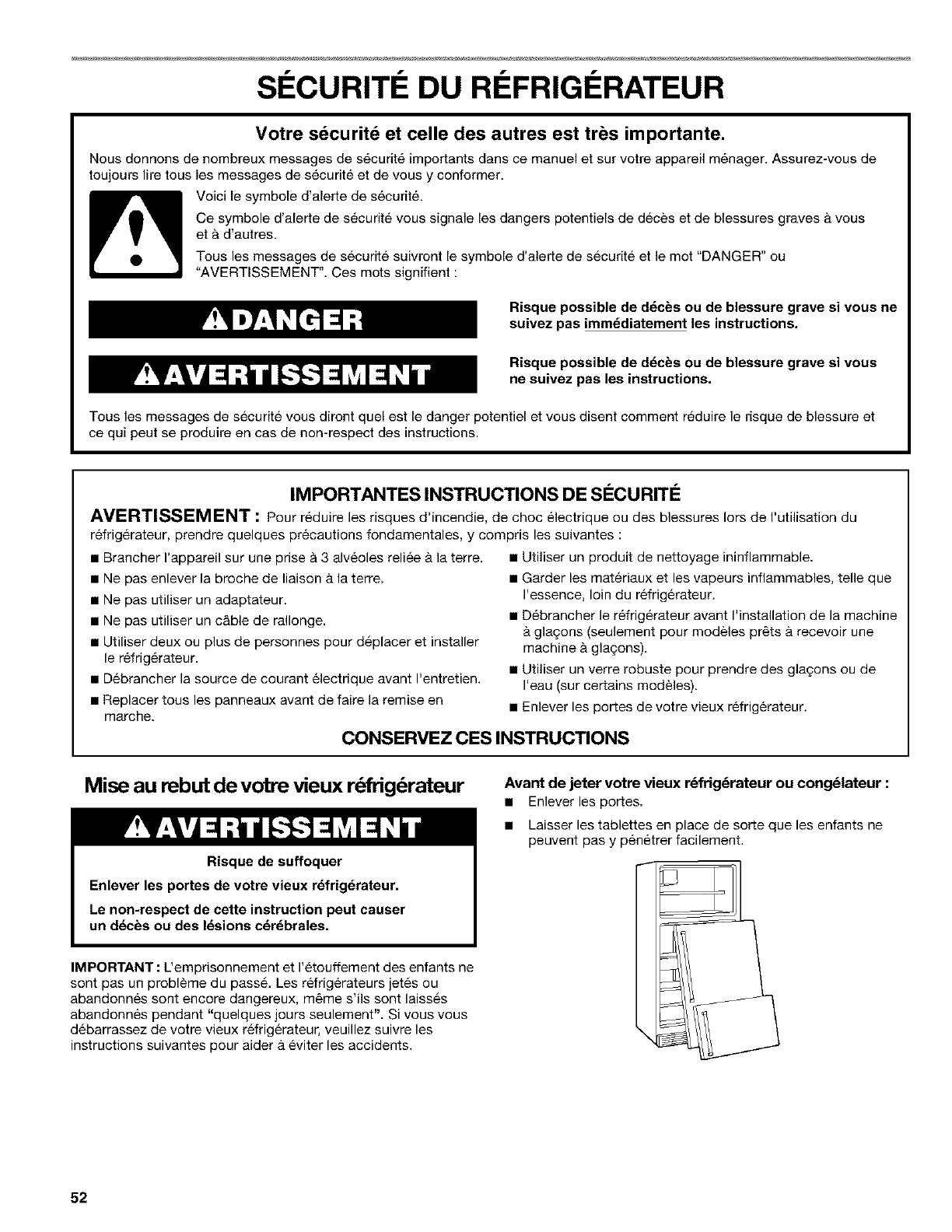

SI CURITI DU RI FRIGI RATEUR

Votre sdcuritd et celle des autres est trbs importante.

Nous donnons de nombreux messages de s_,curit_, importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours lire tousles messages de s_,curit6 et de vous y conformer.

Veici le symbole d'alerte de securit&

Ce symbele d'alerte de s_,curit_, veus signale les dangers potentiels de dec&,s et de blessures graves & vous

et & d'autres.

Tousles messages de s6curite suivront le symbole d'alerte de securit6 et le met "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si vous ne

suivez pas imm_diatement les instructions,

Risque possible de d_c_s ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment r_,duire le risque de blessure et

ce qui peut se preduire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURIT I_

AVERTISSEMENT :Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

•Brancher I'appareil sur une prise a 3 alveoles reliee & la terre.

•Ne pas enlever la broche de liaison & la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un cable de rallonge.

• Utiliser deux ou plus de personnes pour deplacer et installer

le refrig@ateur,

• Debrancher la source de courant electrique avant I'entretien.

• Replacer tousles panneaux avant de faire la remise en

marche.

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle que

I'essence, loin du refrig@ateur.

• Debrancher le refrig@ateur avant I'installation de la machine

a. glagons (seulement pour modeles pr@s a.recevoir une

machine a glagons).

• Utiliser un verre robuste pour prendre des gla9ons ou de

I'eau (sur certains modeles).

• Enlever les portes de votre vieux r6frigerateur.

CONSERVEZ CES INSTRUCTIONS

Mise au rebut de votre vieux rL=frig6rateur Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne

peuvent pas y p6netrer facilement.

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne

sont pas un probleme du pass& Les refrig@ateurs jetes ou

abandonnes sont encore dangereux, m_me s'ils sont laisses

abandonnes pendant "quelques jours seulement". Si vous vous

debarrassez de votre vieux refrig@ateur, veuillez suivre les

instructions suivantes pour aider & eviter les accidents.

52

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer le r_frig_rateur.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Enlbvement des mat_riaux d'emballage

• Enlever le ruban adhesif et la colle des surfaces du

refrig6rateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide pour la vaisselle sur I'adhesif avec

les doigts. Rincer a I'eau tiede et essuyer.

• Ne pas utiliser d'instruments coupants, d'alcool b. friction, de

liquides inflammables ou de nettoyants abrasifs pour enlever

le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrig6rateur. Pour plus de

renseignements, voir "Securit6 du refrigerateur".

• Sur certains modeles, des tablettes, bacs, glissieres de

tablettes dans la porte et autres pieces peuvent _tre emballes

dans la trousse FeaturePak. Suivre les instructions contenues

dans I'emballage pour le montage approprie.

• II y a 4 boulons qui arriment le refrigerateur a. la boite

d'expedition. Conserver ces boulons; ils servent de pieds de

nivellement pour le refrigerateur.

• Eliminer les materiaux d'emballage de la maniere appropriee.

IMPORTANT: Ne pas enlever rencart en mousse blanche du

retour d'air situe derriere le panneau de reglage au plafond du

refrigerateur (sur certains modeles). L'encart fait partie du

refrigerateur et n'est pas un materiau d'emballage. Si I'encart est

enleve, de la glace peut se former en provenance du congelateur

et causer la formation de glagons.

D_placement de votre r_frig_rateur :

Votre refrJgerateur est Iourd. Lors du deplacement du

refrigerateur pour le nettoyage ou le service, veiller a proteger

le plancher. Toujours tirer le refrigerateur tout droit Iors du

deplacement. Ne pas incliner le refrigerateur d'un cSte ou de

rautre nile "faire marcher" en essayant de le deplacer car le

plancher pourrait _tre endommage.

Nettoyage avant l'utilisation

Apres avoir enleve tous les materiaux d'emballage, nettoyer

rinterieur du refrigerateur avant de I'utiliser. Voir les instructions

de nettoyage dans "Entretien du refrigerateur".

Importants renseignements _savoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temp6rature ou & un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour 6clater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur d6placement

pour eviter I'impact d'une chute.

Risque d'explosion

Garder les mat_riaux et les vapeurs inflammables, telle

que I'essence, loin du r_frig_rateur.

Le non-respect de cette instruction peut causer

un d_cbs, une explosion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,

laisser un espace de V2"(1,25 cm) de chaque c6te et au sommet.

Si vous installez votre refrigerateur pres d'un tour fixe, laisser un

espace minimum de 2" (5,08 cm) de chaque c6te (certains

modeles necessitent davantage d'espace) pour permettre a.la

porte de s'ouvrir sans obstruction. Si votre refrigerateur

comporte une machine b.gla9ons, s'assurer qu'un espace

additionnel est prevu a. I'arriere pour permettre les connexions

des conduits d'eau.

53

REMARQUE : Ne pas installer le r@frig@rateurpr@sd'un four,

d'un radiateur ou d'une autre source de chaleur, ni dans un

endroit ot_ la temp@rature baissera au-dessous de 55°F (13°C).

2" (5,08 cm)

Risque de choc _lectrique

Brancher sur une prise b3 alv_oles relide bla term.

Ne pas enlever la broche de liaison bla term.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Avant de placer le r@frig@rateur & son emplacement final, il est

important de vous assurer d'avoir la connexion @lectrique

appropri@e.

M_thode recommand_e de mise bla terre

Une source d'alimentation de 115 volts, 60 Hz, type 15 ou

20 amp@ms CA seulement, pret@g@epar fusibles et

ad@quatement mise & la terre est n@cessaire. II est recommand@

d'utiliser un circuit distinct pour alimenter uniquement votre

r@frig@rateur.Utiliser une prise murale qui ne peut pas @tremise

hors circuit a.I'aide d'un commutateur. Ne pas utiliser de c&ble de

rallonge.

REMARQUE : Avant d'ex@cuter tout type d'installation,

netteyage ou remplacement d'une ampoule d'@clairage, toumer

la commande (du thermostat, du r@frig@rateurou du cong@lateur

selon le mod@le) a.OFF (arr@t)et d@brancher ensuite le

r@frig@rateurde la source d'alimentation @lectrique. Lorsque vous

avez termin@, reconnecter le r@frig@rateura.la source

d'alimentation @lectrique et mettre de nouveau la commande (du

thermostat, du r@frig@rateurou du cong@lateur selon le mod@le)

au r@glage d@sir&

Rassembler les outils et pi@cesn@cessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiqu@s ici.

IMPORTANT :

•Si on doit utiliser le r@frig@rateuravant qu'il soit raccord@ fl la

canalisation d'eau, placer la commande de la machine &

glagons & la position OFF (arr@t).

• Toutes les installations doivent @treconformes aux exigences

des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et v@rifier s'il y a des fuites. Installer

les tubes en cuivre seulement & des endroits ot_ la

temp@rature se maintient au-dessus du point de cong@lation.

OUTILLAGE REQUIS : Un toumevis & lame plate, cl@splates de

7/16"et 1/2"ou 2 cl@s& molette r@glables, tourne-@crou et foret de

1/4",perceuse manuelle ou @lectrique (convenablement reli@e& la

terre).

REMARQUE : Votre marchand de r@frig@ateurs propose une

trousse disponible avec un robinet d'arr@t & @trier de V4"

(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,

s'assurer que le robinet d'arr@t & @trierest conforme a vos codes

Iocaux de plomberie. Ne pas employer de robinet d'arr@t a @trier

de 3Ad' (4,76 mm) ou de type a percer, ce qui r@duit le d@bit d'eau

et cause une obstruction plus facilement.

Pression de l'eau

Une alimentation en eau froide avec une pression entre 30 et

120 Ib/po 2(207 - 827 kPa) est n@cessaire pour faire fonctionner le

distributeur d'eau et la machine fl glagons. Si veus avez des

questions au sujet de la pression de votre eau, appeler un

plombier qualifi@ agr@&

Alimentation en eau par osmose inverse

IMPORTANT : La pression de I'alimentation en eau entre le

syst@me d'osmose inverse et la valve d'arriv@e d'eau du

r@frig@rateurdoit @treentre 30 et 120 Ib/po 2(207 - 827 kPa).

Si un syst@me de purification de I'eau par osmose inverse est

raccord@ a votre alimentation en eau freide, la pression de I'eau

au syst@me doit @tred'un minimum de 40 a.60 Ib/po 2 (276 -

414 kPa).

Si la pressien de I'eau au syst@me d'osmese inverse est

inf@rieure a. 40 - 60 Ib/po _ (276 - 414 kPa) :

• V@rifierpour voir si le filtre du syst@me d'osmose inverse est

bloqu@ et le remplacer si n@cessaire.

• Laisser le r@servoir du syst@me d'osmose inverse se remplir

apr@s une utilisation intense.

• Si votre r@frig@rateura une cartouche de filtre & eau, celle-ci

peut r@duire encore plus la pression de I'eau Iorsqu'elle est

utilis@e avec un syst@me d'osmose inverse. Retirer la

cartouche du filtre & eau. Voir "Syst@me de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,

appeler un plombier qualifi@ agr@&

54

;: soo©H /eme s4:de s os ss ss£ ors deau

Life attentivement toutes les instructions avant de commencer.

IMPORTANT : Si on dolt utiliser le r6frigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la

machine a. glagons a.la position OFF (arr_t).

Raccordement &une canalisation d'eau

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique,

2, FERMER le robinet principal d'arrivee d'eau. OUVRIR le

robinet de puisage le plus proche pendant une periode

suffisante pour que la canalisation d'eau se vide,

3, Trouver une canalisation d'eau froide verticale de

1/2"& 1V4" (1,25 cm & 3,18 cm) pres du refrig6rateur.

IMPORTANT :

• Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le

dessus de la canalisation et non pas par le dessous.

Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci

emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet

d'arr_t.

4, Pour determiner la Iongueur du tube en cuivre, il faut mesurer

la distance entre le point de connexion inferieur gauche &

rarriere du refrig6rateur et le tuyau d'arrivee d'eau. Ajouter

une Iongueur de 7 pi (2,1 m) pour permettre le deplacement

du refrigerateur pour le nettoyage, Utiliser un tube en cuivre

de 1/4"(6,35 mm) de diametre exterieur. Veiller a ce que le

tube soit coupe d'equerre aux deux extremites.

5, A I'aide d'une perceuse electrique reliee a la terre, percer un

trou de 1/4"dans le tuyau de canalisation d'eau froide choisi,

HHH_ A

G, B ............C

x

A. Canalisation d'eau froide

B. Bride de tuyau

C. Tube en cuivre

D. L=crou de compression

E. Bague de compression

F. Robinet d'arr#t

G. Ecrou de serrage

6, Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la

bride de tuyau. Verifier que le raccord du robinet est bien

engag(_ dans le trou de 1/4"perce dans la canalisation et que

la rondelle d'etancheite est placee sous la bride de tuyau.

Serrer I'ecrou de serrage, Serrer soigneusement et

uniformement les vis de la bride de tuyau afin que la rondelle

forme une jonction etanche, Ne pas serrer excessivement car

ceci pourrait provoquer I'ecrasement du tube en cuivre,

7, Enfiler I'ecrou et la bague de compression du raccord sur le

tube en cuivre comme on le volt sur riilustration, Inserer

rextremite du tube aussi loin que possible dans I'ouverture

de sortie du robinet. Visser %crou de compression sur le

raccord de sortie avec une cle & molette, Ne pas serrer

excessivement.

8. Placer le bout libre du tube dans un contenant ou evier et

OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide,

FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre en spirale,

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrig6rateur ou deconnecter la source de

courant electrique,

2, Connecter le tube en cuivre au robinet d'eau en utilisant un

ecrou et une bague de compression tel qu'illustr& Serrer

recrou de compression. Ne pas serrer excessivement.

3, Utiliser la bride du tube & I'arriere du refrigerateur pour fixer le

tube au refrigerateur tel qu'illustr& Ceci aidera & emp_cher

les dommages au tube Iorsque le refrigerateur est pousse

contre le mur,

4.

5,

OUVRIR le robinet d'arr_t.

Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

A

C

D

A. Bride du tube C. Ecrou de compression

B. Tube en cuivre D. Valve d'entr_e d'eau

6. La machine & glagons est equipee d'un filtre & eau incorpor&

Si la qualite de I'eau distribuee Iocalement necessite un

deuxieme filtre a eau, il serait utile de I'installer dans le tube

de raccordement de V4" (6,35 mm). On peut obtenir un tel

filtre & eau chez le marchand d'appareils electromenagers le

plus proche,

7, Brancher le refrigerateur ou reconnecter la source de courant

electrique,

8, Vider le systeme d'eau. Voir "Preparation du systeme d'eau".

REMAROUE : Attendre 24 heures pour produire la premiere

quantite de glagons, Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac & glagons se

remplisse entierement.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique,

2, Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, a I'arriere du refrigerateur.

3, Un raccord de V4"xV4" est necessaire pour connecter le

conduit pour I'eau a une canalisation d'eau de la maison.

Enfiler I'ecrou fourni dans le raccord a I'extremite du tube de

cuivre.

REMARQUE : Serrer I'ecrou a.la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A B C D E F

A. Tube vers le r_frig_rateur D Raccord (fourni)

B. Ecrou (fourni) E. Virole (_ acheter)

C Renflement F. E-crou (_ acheter)

4. OUVRIR le robinet d'arr_t.

55

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

7. Vider le systeme d'eau. Voir "Preparation du systeme d'eau".

REMAROUE : Attendre 24 heures pour produire la premiere

quantite de gla9ons. Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac & glagons se

remplisse entierement.

Style 3

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en

serpentin pour I'eau, & I'arriere du refrigerateur.

3. Enfiler I'ecrou fourni dans le robinet d'eau comme sur

rillustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec

une cle 2 tours de plus. Ne pas serrer excessivement.

A

A. Renflement

B. L:crou (foumi)

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tousles raccords

(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

6. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

7. Vider le systeme d'eau. Voir "Preparation du systeme d'eau".

REMAROUE :Attendre 24 heures pour produire la premiere

quantite de gla9ons, Jeter les trois premieres quantites de

glagons produites. Attendre 3 jours pour que le bac a.glagons se

remplisse entierement.

OUTILLAGE REQUIS : Cle a douille & t_te hexagonale de 5/16",

tournevis Phillips n° 2, tournevis a lame plate, cle plate de 5/le",

couteau a mastic de 2".

IMPORTANT :

• Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

Fermer I'alimentation d'eau du refrigerateur. En cas de

presence d'eau dans la tuyauterie, des renversements

peuvent survenir pendant la procedure d'inversion du sens

de I'ouverture des portes.

• Retirer les aliments et tout balconnet ou compartiment

utilitaire des portes du refrigerateur.

• Si vous desirez seulement enlever et reinstaller les portes,

voir "Demontage - Portes et charnieres" et "Reinstallation -

Por[es et charnieres".

• Toutes les illustrations mentionnees dans les instructions

suivantes sont incluses plus loin dans cette section apres

"t_tapes finales".

D_montage -Portes et charni_res

_ftsde chamiere _t_te hexagonale de _8"

1o Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Fermer I'alimentation d'eau du refrigerateur.

3. Ouvrir la por[e du refrigerateur et 6ter la grille de la base

situee & I'avant de la partie inferieure du refrigerateur. Voir

illustration 1.

4.

5.

6.

7.

Fermer la porte du refrigerateur; maintenir les deux portes

fermees jusqu'au moment ou on est pr_t & les separer de la

caisse de I'appareil.

REMAROUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas a les maintenir en place.

Tirer le montage c&ble/canalisation du distributeur d'eau hers

de la gouttiere au fond de la por[e du refrigerateur. Voir

illustration 2.

Deconnecter la fiche. Voir illustration 3.

Deconnecter le tuyau du distributeur d'eau. Appuyer I'anneau

rouge exterieur contre la face des raccords et tirer pour

liberer le tuyau du distributeur. Voir illustration 11.

REMAROUE :II peut y avoir de I'eau dans le tuyau du

distributeur si celui-ci a ete utilise.

8. Enlever les pieces pour la charniere superieure. Voir

illustration 4. Soulever la porte du compartiment de

congelation pour la separer de la caisse.

9. Enlever la vis & t_te hexagonale de 5/_6"du rail central.

Devisser les deux vis sur le cete juste assez pour retirer la

charniere centrale. Oter la charniere centrale. Replacer la vis

du rail central. Voir illustration 5.

10. Soulever la porte du refrigerateur pour la separer de la caisse.

11. Enlever les pieces pour la charniere inferieure. Voir

illustration 6.

Inversion des portes (facultatif)

IMPORTANT :

• Si on souhaite inverser la position des portes pour pouvoir les

ouvrir dans la direction opposee, proceder comme suit. S'il

n'est pas necessaire de changer I'orientation des portes, voir

"Reinstallation -Portes et charnieres".

• Les illustrations correspondent & un refrigerateur avec porte

s'ouvrant & droite (charnieres installees & droite & I'usine).

Vis de poignee Bouchon obturateur

b t#te ronde de la vis de poignee

de porte

Bouchon obturateur

de chamiere de

porte

56

Ouverture vers la droite bouverture vers la gauche

Si les charnieres de portes ont et6 installees & I'usine sur le c6t6

droit du r6frig6rateur, proceder comme suit.

1, Enlever les bouchons d'obturation des trous de la charniere

au sommet de la caisse; transferer ceux-ci dans les trous de

charniere du c6t6 oppose. Voir illustration 7.

2, Enlever le bouchon d'obturation du trou de charniere au

sommet de la porte compartiment de congelation. Le

transferer du c6t6 oppose tel qu'illustr& Voir illustration 8,

3, Enlever la butee de porte des portes du congelateur et du

refrig6rateur et les installer du c6t6 oppose. Voir illustration 9.

4, En bas de la porte du refrig6rateur, deplacer le montage

c&ble/canalisation de fagon & ce que le connecteur pointe

dans la direction opposee (charniere inferieure). Voir

illustration 2.

5. Positionner le montage c&ble/canalisation du distributeur

d'eau derriere le c6t6 gauche du rail inferieur. Detacher le

ruban et tirer le bout libre du rail inferieur. Voir illustration 10.

6. Devisser le collier de serrage du c6t6 droit du rail inferieur et

I'enlever. Reinstaller le collier de serrage (avec la languette

pointant vers le bas) sur le c6te gauche du montage c&ble/

canalisation. Voir illustration 12.

IMPORTANT : Ne pas serrer completement le collier de

serrage au rail inferieur pour I'instant.

7. Connecter le c6t6 droit du montage c&ble/canalisation du

distributeur aux connecteurs situes pres du c6t6 droit du filtre

eau. Pousser les connecteurs et le montage c&ble/

canalisation derriere le rail inferieur. Voir illustration 10.

8. Passer a "Reinstallation - Portes et charnieres".

Ouverture vers la gauche bouverture vers la droite

Si les portes du r6frigerateur ont d6jb. 6te inversees pour une

ouverture vers la gauche et que vous souhaitez revenir & une

ouverture vers la droite, proceder comme suit.

1. Enlever les bouchons d'obturation des trous de la charniere

au sommet de la caisse; transferer ceux-ci dans les trous de

charniere du c6t6 oppose. Voir illustration 7.

2. Enlever le bouchon d'obturation du trou de charniere au

sommet de la porte compartiment de congelation. Le

transferer du c6t6 oppose tel qu'illustr& Voir illustration 8.

3. Enlever la butee de porte des portes du congelateur et du

refrig6rateur et les installer du c6t6 oppose. Voir illustration 9.

4, En bas de la porte du refrig6rateur, deplacer le montage

c&ble/canalisation de fagon ace que le connecteur pointe

dans la direction opposee (charniere inferieure). Voir

illustration 2.

5. Pousser le c6t6 gauche du montage c&ble/canalisation du

distributeur derriere le rail inferieur. II ne sera pas reconnect&

Voir illustration 10,

6. Devisser le collier de serrage du c6t6 gauche du rail inferieur

et I'enlever. Reinstaller le collier de serrage (avec la languette

pointant vers le bas) sur le c6te droit du montage c&ble/

canalisation. Voir illustration 12.

IMPORTANT : Ne pas serrer completement le collier de

serrage au rail inferieur pour I'instant.

7. Deconnecter le tuyau du distributeur et la fiche des

connecteurs situes pres du c6t6 droit du filtre a eau. Pousser

la fiche et le tuyau du connecteur derriere le rail inferieur. IIs

ne seront pas reconnectes. Le montage c&ble/canalisation

sera reconnecte ulterieurement avec la porte. Voir

illustration 11.

8. Passer & "Reinstallation - Portes et charnieres".

R_installation -Portes et charni_res

REMARQUE : Illustrations et etapes peuvent 6tre inversees si le

sens d'ouverture des portes est inverse.

1. Reunir les pieces de la charniere inferieure tel qu'illustr&

Serrer toutes les vis. Voir illustration 6.

2. R6installer la porte du r6frigerateur.

REMARQUE : Prevoir un support additionnel des portes

pendant la reinstallation des charnieres. La force d'attraction

des aimants des portes ne suffit pas & les maintenir en place.

3. Enlever la vis & t6te hexagonale de 5/_6"du rail central.

Devisser les deux vis sur le c(5t6 juste assez pour r6installer la

charniere centrale, R6installer la vis de la charniere centrale

et du rail central, Serrer toutes les vis, Voir illustration 5.

4. Reconnecter la fiche. Voir illustration 3.

5. Rebrancher le conduit du distributeur d'eau en le poussant

dans le raccord de tuyauterie jusqu'& la butee et jusqu'& ce

que la marque noire touche la face de I'anneau rouge

exterieur. Voir illustration 11,

6. Pousser delicatement le montage c&ble/canalisation darts les

agrafes en bas de la porte du r6frigerateur, Voir illustration 2,

7, Reinstaller la porte du compartiment de congelation.

8, R6unir les pieces de la charniere sup6rieure tel qu'illustr& Ne

pas serrer completement. Voir illustration 4.

9, Aligner correctement les portes au niveau du bas de la porte

du compartiment de congelation et du sommet de la porte du

refrig6rateur. Serrer toutes les vis.

10, Ouvrir la porte du r6frigerateur a 120 °, Reperer le ruban

isolant noir sur le montage c&ble/canalisation, S'assurer que

le collier de serrage recouvre le ruban adhesif et serrer

completement le collier de serrage. Voir illustration 12.

Etapes finales

1, Inspecter tous les trous, Verifier que tousles bouchons

d'obturation et vis sont en place, R6installer le couvercle de

la charniere superieure, Voir illustration 4.

2. Si le sens d'ouverture de la porte est inverse, enlever le

couvercle de la charniere inferieure du c6t6 gauche de la

grille de la base et le transferer du c6t6 oppose. R6installer la

grille de la base, Voir illustration 1,

3, Brancher le r6frigerateur ou reconnecter la source de courant

electrique,

4, Ouvrir I'arrivee d'eau au refrig6rateur et s'assurer que le tuyau

d'eau est correctement connect&

REMARQUE : S'assurer que les connexions du tuyau du

distributeur d'eau, en bas de la porte du refrig6rateur, sont

completement settees.

5. Rincer le systeme de distribution d'eau. Voir "Systeme de

filtration de I'eau'.

6. Si la lampe du distributeur ne fonctionne pas, verifier &

nouveau la connexion de la fiche,

7. Reinstaller I'ensemble des pieces amovibles dans les portes

et les aliments dans le r6frigerateur.

57

Grille de la base

A_

A. Couvercle de la charni#re inf_rieure

A. Bouchons d'obturation des trous

de chami_re de la caisse

A ........................_ P

I

A. Bouchons d'obturation des trous

de chami_re de la porte

A. Fiche

Charni_re sup_rieure

.............................. A

A. Couvercle de la chami_re sup_rieure

B. Vis de chami#re _t#te hexagonale

C. Charni#re sup#rieure

Charni_re centrale

\\\\

Vue avant

A

m--p A. Butte de la porte

B. Vis de butte de/a porte

A. Vis de charni_re _t_te hexagonale

de 6/,_,,

BCharni_re centrale

Charni_re infdrieure

A. Chamibre inf_rieure

B. Vis de chami_re _t_te hexagonale

A

B

A. C_ble/canalisation -droite

B. C_ble/canalisation -gauche

A

A. Anneau rouge ext_rieur

58

Fermeture des portes

Votre r6frigerateur presente deux roulettes reglables & I'avant -

I'une du c6te droit et I'autre du c6te gauche. Si votre refrig6rateur

semble instable ou si vous desirez que les portes se ferment plus

facilement, faire le reglage de I'inclinaison du refrigerateur en

suivant les instructions ci-dessous :

1. Brancher I'appareil sur une prise & 3 alveoles reliee & la terre.

2. Placer le r6frigerateur & son emplacement final.

3. Enlever la grille de la base. Voir I'illustration - Grille de la base.

Les deux vis de nivellement font pattie des montages de

roulettes avant qui sont & la base du r6frigerateur d'un cSte et

de I'autre.

4. Utiliser un tournevis pour ajuster les vis de nivellement.

Tourner la vis de nivellement vers la droite pour soulever ce

c6te du refrig6rateur ou tourner la vis de nivellement vers la

gauche pour abaisser ce c6t& Plusieurs tours des vis de

nivellement peuvent etre necessaires pour regler I'inclinaison

du refrigerateur.

REMARQUE : Si une autre personne pousse le haut du

refrigerateur, le poids devient moins Iourd sur les vis de

nivellement et les roulettes, ce qui rend plus facile

I'ajustement des vis.

5. Ouvrir les deux portes de nouveau et s'assurer qu'elles se

ferment aussi facilement que vous le desirez. Sinon, incliner

le refrigerateur un peu plus vers I'arriere en tournant les deux

vis de nivellement vers la droite. Plusieurs tours peuvent etre

necessaires et vous devez tourner les deux vis de nivellement

d'un espace egal.

6. Reinstaller la grille de la base.

Alignement des portes

Si I'espace entre les portes semble inegal, on peut faire le reglage

en suivant les instructions ci-dessous :

1. Soulever et enlever le couvercle de la charniere superieure.

2. Degager les vis de la charniere superieure en utilisant une

douille de 5/le" ou une cle & molette.

3. Demander a une personne de tenir la porte en place ou

placer un espaceur entre les portes pendant que vous serrez

les vis de la charniere superieure.

4. Reinstaller le couvercle sur la charniere.

Veuillez Ire avant d'utiliser le systeme d'eau.

Immediatement apres I'installation, suivre les £tapes ci-dessous

pour vous assurer que le systeme d'eau est bien nettoy&

1. Eteindre la machine & glagons en ouvrant la porte du

congelateur et en levant le bras de commande metallique tel

qu'illustr&

REMARQUES:

• Si votre modele est muni d'un systeme de filtre a la grille de la

base, s'assurer que le filtre & la grille de la base est bien

installe et que la capsule est & la position horizontale.

Ne pas utiliser ce produit pour le filtrage d'une eau

microbiologiquement pollute ou de qualit_ inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant

ou apres le systeme. Les systemes certifies pour la

r_duction de kyste peuvent 6tre utilis6s pour I'eau

d_sinfect6e qui peut contenir des kystes filtrables.

2, Utiliser un contenant solide pour appuyer de distribution

jusqu'& ce que I'eau commence a couler. Vider le systeme

d'eau en laissant couler et en jetant 2 a 3 gallons (8 a 12 L)

d'eau. Le nettoyage du systeme prendra environ 5 minutes et

aidera & degager Fair du conduit. Un ecoulement additionnel

peut etre requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de Fair, I'eau peut gicler

du distributeur.

3, Mettre la machine & glagons en marche en ouvrant la porte

du congelateur et en abaissant le bras de commande

metallique tel qu'illustr& Veuilez consulter la section

"Machine & glagons" pour obtenir d'autres instructions sur le

fonctionnement de la machine & glagons.

• Attendre 24 heures pour obtenir la premiere quantite de

glagons.

• Jeter les trois premieres quantites de glagons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de

glagons pour augmenter la production de glagons.

II est possible que le refrigerateur neuf emette des sons que

I'appareil precedent ne produisait pas. Comme ces sons sont

nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux

sons sont normaux. Des surfaces dures comme le plancher, les

murs et les armoires peuvent faire paraftre les sons plus forts

qu'en realit& Les descriptions suivantes indiquent le genre de

sons et leur origine.

• Si votre refrigerateur est equipe d'une machine & gla9ons,

vous entendrez un bruit de gargouillement Iorsque la valve

d'eau s'ouvre pour remplir la machine a gla9ons pour chaque

programme.

Votre refrigerateur est congu pour fonctionner plus

efficacement afin de garder les aliments & la temperature

desiree et pour minimiser la consommation d'energie. Le

compresseur et les ventilateurs tres efficaces peuvent faire

fonctionner votre refrigerateur plus Iongtemps que I'ancien.

Vous pouvez aussi entendre des bruits saccades ou aigus

provenant du compresseur et des ventilateurs qui s'ajustent

pour optimiser la performance.

59

• Vous pouvez entendre le moteur du ventilateur d'evaporation

qui fait circuler I'air dans le refrigerateur et le congelateur. La

vitesse du ventilateur peut augmenter si on ouvre les pores

ou si on ajoute des aliments chauds.

Les vibrations sonores peuvent provenir de I'ecoulement du

refrigerant, de la canalisation d'eau ou d'articles places sur le

refrigerateur.

L'eau qui degoutte sur le dispositif de chauffage durant le

programme de degivrage peut produire un gresillement.

•)k la fin de chaque programme, vous pouvez entendre un

gargouillement attribuable au refrigerant qui circule dans

votre refrigerateur.

• La contraction et I'expansion des parois internes peuvent

produire un bruit sec.

• Vous pouvez entendre de Pair force sur le condenseur par le

ventilateur du condenseur.

• Vous pouvez entendre I'ecoulement de I'eau dans le plat de

recuperation d'eau pendant le programme de degivrage.

UTILISATION DU

RI FRIGI RATEUR

Pour s'assurer d'avoir des temperatures appropriees, il faut

permettre a I'air de circuler entre les deux sections du

refrigerateur et du congelateur. L'air frais du refrigerateur penetre

par le bas du congelateur et circule vers le haut - voir I'illustration.

La plus grande pattie de I'air circule ensuite a.travers les

ouvertures d'aeration du congelateur et recircule sur le plancher

du congelateur. Le reste de I'air penetre dans la section du

refrigerateur en passant par I'ouverture d'aeration superieure et

circule vers le bas et I'arriere du compartiment de refrigeration.

Cet air est ensuite reparti de maniere uniforme dans le

compartiment de refrigeration gr&ce a.huit ouvertures d'aeration.

Ne pas obstruer I'une ou I'autre de ces ouvertures d'aeration

avec des aliments emballes. Si les ouvertures d'aeration sont

bloquees, le courant d'air sera coupe et des problemes de

temperature et d'humidite peuvent survenir.

IMPORTANT : Comme Pair circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees a.

rautre. Vous devez nettoyer a.fond les deux sections pour

eliminer les odeurs. Pour emp_cher le transfert d'odeurs et

rassechement des aliments, envelopper ou recouvrir

hermetiquement les aliments.

IMPORTANT :

• La commande du refrigerateur regle la temperature du

compartiment de refrigeration. La commande du congelateur

regle la temperature du compartiment de congelation.

Attendre 24 heures apres avoir mis en marche le refrigerateur

avant d'y ajouter des aliments. Si on ajoute des aliments

avant que le refrigerateur se soit refroidi completement, les

aliments risquent de se g&ter. Le reglage des commandes du

refrigerateur et du congelateur a. un reglage plus froid ne

refroidira pas les compartiments plus rapidement.

Si la temperature est trop tiede ou trop froide dans le

refrigerateur ou le congelateur, verifier d'abord les ouvertures

d'aeration pour s'assurer qu'elles ne sont pas obstruees,

avant d'ajuster les commandes.

Les reglages preregles devraient _tre corrects pour

rutilisation normale. Les reglages sont faits correctement

Iorsque le lait ou le jus est aussi froid que vous I'aimez et

Iorsque la creme glacee est ferme.

Commandes numdriques

Pour votre commodite, les commandes sont prereglees a. I'usine.

Lors de I'installation du refrigerateur, s'assurer que les

commandes sont encore prereglees aux points de reglage, tel

qu'illustre.

IMPORTANT :

• Lorsque le refrigerateur est en marche, I'affichage indique les

points de reglage du congelateur et du refrigerateur..

• Les points de reglage recommandes par I'usine sont

0°F (-18°C) pour le congelateur et 37°F (3°C) pour le

refrigerateur.

Pour mettre en marche/_teindre le r_frig_rateur et voir les

points de r_glage :

• Appuyer sur ON/OFF (marche/arr_t) pendant 2 secondes

pour activer/desactiver le tableau de commande numerique

et le processus de refroidissement du refrigerateur.

IMPORTANT : Si I'on appuie sur le bouton On/Off (marche /

arr_t) Iorsque le refrigerateur est en marche, cela desactive

raffichage et le processus de refroidissement.

REMARQUE : Si la point de reglage du congelateur est

inferieure a.zero, le temoin lumineux a.c6te de I'afficheur du

congelateur s'allume.

COLD FREEZER REFRIGERATOR COLD

COLDER COLDER

Pour voir les points de r6glage en Celsius :

• Appuyer sur la touche °C SELECT. Le temoin lumineux

s'allume.

60

Ajustement des commandes num_riques

S'il est n_cessaire d'ajuster ia tempdrature :

• Appuyer sur la fleche du refrigerateur ou du congelateur vers

le haut ou vers le bas jusqu'& ce que la temperature desiree

soit atteinte.

REMARQUE : Attendre au moins 24 heures entre les

ajustements, puis reverifier les temperatures avant de faire

d'autres ajustements.

REFRIGERATOR COW

COLDER

• La gamme de reglage pour le congelateur varie de -5°F & 5°F

(-21 °C & -15°C) et de 33°F & 45°F (1°C & 7°C) pour le

refrigerateur.

CONDITION/CAUSE : RI_GLAGE DE LA

TEMPI_RATURE :

Rt_FRIGERATEUR trop froid Rt_FRIGERATEUR

- Reglages incorrects pour les Commande 1° plus

conditions existantes haut

Rt_FRIGERATEUR trop tiede Rt_FRIGERATEUR

- Utilisation frequente ou piece Commande 1° plus bas

chaude

CONGELATEUR trop froid CONGELATEUR

- Reglages incorrects pour les Commande 1° plus

conditions existantes haut

CONGt_LATEUR trop tiede/trop peu CONGt_LATEUR

de gla9ons Commande 1° plus bas

- Grande utilisation ou utilisation

intense de glagons

Caractdristiques suppl_mentaires du tableau de

commands

Les caracteristiques supplementaires se trouvent sur le tableau

de commande situe en haut du compartiment de refrigeration.

GrocerySavor TM

La caracteristique GrocerySavor TM est utile en cas d'utilisation

intense du refrigerateur, de charges importantes de produits frais

ou de temperature ambiante provisoirement chaude.

• Appuyer sur GROCERY SAVOW Mpour regler les

temperatures au niveau le plus bas pour le congelateur et le

refrigerateur. Le temoin lumineux GrocerySavor TM s'activera

pour une duree de 24 heures, & moins que la fonction soit

manuellement desactivee.

REMARQUE : L'affichage de la temperature ne changera

pas. Au bout de 24 heures, les compartiments de

refrigeration et congelation reviendront aux valeurs de

reglage precedentes.

Production Acceler Ice 3x+(Glace rapids)

Cette caracteristique est utile Iors de periodes provisoires

d'utilisation intense de glagons en ce qu'elle augmente la

capacite de production de glagons.

• Appuyer sur la touche Acceler Ice 3_ipour activer la

caracteristique. Le reglage de production de glace rapide

restera actif & moins que la fonction soit manuellement

desactivee.

REMARQUE : Lorsque la caracteristique Acceler Ice3XJest

active, la temperature du congelateur refroidit jusqu'a son

niveau le plus bas. Lorsque le bac d'entreposage des glagons

est plein, le congelateur revient & sa temperature normale.

Control Lockout (Verrouillage des commandes)

Cette caracteristique desactivera toutes les touches pour eviter

tout changement involontaire des reglages des commandes.

REMARQUE :Le verrouillage des commandes ne coupe pas

ralimentation electrique au refrigerateur.

• Pour desactiver les commandes, appuyer sans rel&cher sur la

touche LOCK (verrouillage) pendant 2 secondes. Pour

reactiver les commandes, appuyer sans rel&cher sur la

touche LOCK (verrouillage) pendant 2 secondes.

Risque de coupure

Utiiiser un verre robuste pour prendre des glagons ou

de I'eau,

Le non-respect de cette instruction peut causer

des coupures.

IMPORTANT :

Si le systeme n'a pas fait I'objet d'une vidange Iors de

I'installation du refrigerateur, appuyer sur la palette du

distributeur d'eau avec un verre ou autre recipient pour pulser

et jeter de 2 & 3 gallons (8 a 12 L) d'eau ou environ 5 minutes

apres le debut de I'ecoulement. II faudra 3 & 4 minutes pour

que la distribution de I'eau commence. Cette eau ainsi puisee

et jetee nettoie le systeme et aide a degager I'air des

conduits. Accorder plusieurs heures pour que le refrigerateur

se refroidisse et refroidisse I'eau.

REMARQUE : Apres 4 minutes de distribution d'eau

continue, le distributeur cessera la distribution afin d'eviter

une inondation. Pour poursuivre la distribution, enlever le

verre et appuyer & nouveau sur la palette de distribution.

Lorsque la porte du refrigerateur est ouverte, le distributeur

ne distribue pas d'eau et le tableau de commande du

distributeur n'affiche ou ne re9oit aucune donnee. Les

reglages precedents seront conserves.

61

Distribution d'eau

1. Appuyer un verre robuste centre la palette pour commencer

la distribution.

2. Rel&cher la pression sur la palette et s'assurer que la

distribution d'eau a cesse avant d'enlever le verre.

REMARQUE : L'eau peut avoir un mauvais goQt si vous n'utilisez

pas regulierement le distributeur. Pulser une quantite suffisante

d'eau chaque semaine pour maintenir un approvisionnement

frais.

D_pose et r_installation de la palette du distributeur

3. Reinstaller la palette du distributeur en I'enclenchant

fermement dans le couvercle du distributeur tel qu'illustr&

t

Lumi_re du distributeur

La lumiere du distributeur s'allume automatiquement Iorsqu'on

appuie sur la palette pour distribuer de I'eau. Pour que la lumiere

soit allumee en permanence, appuyer sur le bouton de I'ampoule,

situe sur le c6te gauche du tableau de commande du

distributeur, pour ON (marche) ou AUTO.

REMARQUE : Les lumieres du distributeur sont des DEL qui ne

La palette amovible est congue pour recup6rer les legers necessitent pas de remplacement.

renversements et permettre un nettoyage facile. II n'y a pas de

conduit d'ecoulement dans la palette. La palette peut _tre ON AUTO

enlevee du distributeur pour _tre videe ou nettoyee.

IMPORTANT : Appuyer sans rel&cher sur LOCK OUT pendant ._.

2 secondes pour verrouiller le distributeur avant d'enlever la

palette. Voir "Verrouillage du distributeur".

1. Liberer la palette du distributeur en appuyant vers le haut, tel

qu'illustr&

2. Pour enlever la palette du distributeur, tirer vers le bas.

ON :Appuyer une fois sur le bouton de I'ampoule pour allumer la

lumiere du distributeur. L'indicateur ver[ apparaftra sous ON.

AUTO : Appuyer sur le bouton de I'ampoule une deuxieme fois

pour selectionner le mode automatique. L'indicateur ver[

appara_tra sous AUTO. La lumiere du distributeur s'ajustera

automatiquement pour eclairer plus ou moins en fonction de la

clar[e de la piece.

OFF :Appuyer sur le bouton de I'ampoule une troisieme fois pour

eteindre la lumiere du distributeur.

Verrouillage du distributeur

Le distributeur d'eau peut _tre verrouille pour un nettoyage facile

ou pour emp_cher la distribution involontaire par de petits

enfants et animaux de compagnie.

REMARQUE : La caracteristique de verrouillage ne coupe pas

I'alimentation electrique & I'appareil, a la machine a glagons ou &

la lumiere du distributeur. Elle ser[ simplement & desactiver la

palette du distributeur.

Pour verrouiller le distributeur :

Appuyer sans rel&cher sur le bouton LOCK OUT pendant

2 secondes jusqu'& ce que I'indicateur rouge apparaisse. Le

distributeur d'eau et le tableau de commande du distributeur ne

fonctionneront pas.

62

Pour d_verrouiller le distributeur :

Appuyer sans rel&cher sur le bouton LOCK OUT pendant

2 secondes jusqu'& ce que I'indicateur disparaisse. Ensuite

continuer & distribuer I'eau coming d'habitude.

LOCKOUT

de d:@3tdu fRm eau

Le temoin lumineux de I'etat du filtre a eau vous aidera a savoir

quand changer la cartouche du filtre a eau. Le temoin lumineux

passera du vert au jaune. Ce changement vous signale qu'il est

presque temps de changer la cartouche du filtre a eau. II est

recommande de remplacer la cartouche de filtre a eau a la grille

de la base Iorsque le temoin lumineux de I'etat du filtre & eau

passe au rouge OU Iorsque le debit d'eau & votre distributeur ou

la machine & glagons diminue de fagon marquee. Voir "Systeme

de filtration d'eau'.

Apres avoir change la cartouche du filtre & eau, regler de

nouveau le temoin lumineux de I'etat du filtre & eau.

Style 1

Appuyer sur le commutateur de lumiere 5 fois en de_& de

10 secondes. Le temoin lumineux de I'etat du filtre passera du

rouge au vert.

A, T_moin lumineux

B. Commutateur de lumi&re

Style 2

Appuyer sur le bouton de reinitialisation for pendant 2 secondes

jusqu'a ce que le temoin lumineux passe au vert. Ce bouton se

trouve sur le tableau de commande dans le compartiment de

refrig@ation.

WATERFILTERSTA'IUS

GOOD

• REPIACEV

REMARQUE : Ne pas utiliser ce produit pour le filtrage d'une

eau microbiologiquement pollute ou de qualit6 inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant ou

apr*_s le syst*_me. Les syst*_mes certifies pour la r_duction de

kyste peuvent 6tre utUis6s pour I'eau d_sinfect_e qui petit

contenir des kystes filtrables.

Remplacement du filtre beau

1. Trouver le couvercle du filtre a I'avant de la grille de la base.

Tourner le couvercle dans le sens antihoraire & une position

verticale et sortir le couvercle et le filtre & travers la grille de la

base en tirant.

2,

REMARQUE : II y aura de I'eau dans le filtre. II est possible

qu'il y ait un deversement.

0ter le couvercle de la cartouche en le faisant glisser de

I'extremite du filtre usag& Le couvercle glissera vers la

gauche ou vers la droite.

IMPORTANT : Ne pas jeter le couvercle. II fait pattie du

refrig@ateur. Garder le couvercle pour I'utiliser avec le filtre

de rechange.

3. Sor_ir le nouveau filtre de son emballage, puis degager le

couvercle protecteur des anneaux d'etancheit& Jeter le

couvercle de protection.

4. Glisser le couvercle (retire Iors de I'etape 2) sur le nouveau

filtre. Voir I'illustration & I'etape 2.

5. En veillant & ce que le couvercle soit en position ver_icale,

pousser le nouveau filtre dans la grille de la base jusqu'au

bout. Tourner le couvercle dans le sens horaire en position

horizontale. Purger le systeme d'eau. Voir la section "Purge

du systeme d'eau apres le remplacement du filtre".

[

_,,_,<Purged system d'eau apr_s leremplacement du fil_

Utiliser un contenant solide pour appuyer sur la barre de _

distribution jusqu'a ce que I'eau commence a couler. Purger le

systeme d'eau en laissant couler et en jetant 2 & 3 gallons (8 &

12 litres) d'eau. Purge du systeme prendra environ 5 minutes et _

aidera &degager Fair du conduit. Un ecoulement additionnel peut

_tre requis dans certains domiciles.

REMARQUE : Apres 4 minutes de distribution d'eau continue, le

distributeur cessera la distribution afin d'eviter une inondation.

Pour poursuivre la distribution, enlever le verre et appuyer &

nouveau sur la palette de distribution. Pendant I'evacuation de

Hair, I'eau peut gicler du distributeur.

63

Utilisation du distributeur sans fittre beau

II est possible de faire fonctionner le distributeur sans utiliser de

filtre & eau. L'eau ne sera pas filtree.

1. Retirer le filtre & eau & la grille de la base.

2. Glisser le couvercle du bout du filtre.

IMPORTANT : Ne pas jeter le couvercle. II fait partie du

refrigerateur. Garder le couvercle pour I'utiliser avec le filtre

de rechange.

3. Le couvercle etant en position verticale, inserer le couvercle

dans la grille de la base jusqu'au bout.

4. Tourner le couvercle jusqu'& ce qu'il soit en position

horizonta]e.

Mise en mamhe/arr_t de la machine bglagons

REMARQUE : Ne pas forcer le bras de commande en broche

vers le haut ou vers le bas.

• Pour mettre la machine a glagons en marche, il suffit

d'abaisser le bras de commande en broche.

REMARQUE : Votre machine a glagons a un arr6t

automatique. Au fur eta. mesure de la fabrication de la glace,

les glagons remplissent le bac d'entreposage de glagons. Les

glagons soulevent le bras de commande en broche a la

position OFF (elevee).

Pour un arret manuel, soulever le bras de commande en

broche a la position OFF (elevee) et attendre le declic pour

s'assurer que la machine & glagons ne continuera pas &

fonctionner.

Taux de production de glagons

Production de glagons NORMALE : La machine a glagons

devrait remplir le bac d'entreposage en 15 & 20 heures. Si les

glagons ne se forment pas assez vite, augmenter la

commande du congelateur d'un degre plus froid. Attendre

24 heures. Puis, si necessaire, continuer d'augmenter la

commande du congelateur d'un degre jusqu'a ce que la

temperature la plus froide soit atteinte. Attendre 24 heures

entre chaque reglage. Voir "Ajustement des commandes

numeriques".

Production MAXlMALE de glagons (sur certains modeles) : la

machine & glagons devrait remplir le bac d'entreposage en

9 & 13 heures. Si le refrigerateur est equipe de la

caracteristique Acceler Ices_j,appuyer sur le bouton

ACCELER ICE3×_situe sur le tableau de commande dans le

compartiment de refrigeration. Un temoin lumineux vert

indiquera que la caracteristique Acceler Ice_j est activee.

REMARQUE : Lorsque la caracteristique Acceler Ice s_est

activee, la temperature du congelateur descend jusqu'a son

niveau le plus bas. Lorsque le bac d'entreposage des glagons

est plein, la temperature du congelateur revient a. son niveau

normal.

A Noter

• Attendre 24 heures pour obtenir la premiere quantite de

glagons. Jeter les trois premieres quantites de glagons

produites.

La qualite de vos glagons sera seulement aussi bonne que la

qualite de I'eau fournie & votre machine & glagons, t_viter de

brancher la machine a gla9ons a un approvisionnement d'eau

adoucie. Les produits chimiques adoucisseurs d'eau (tels

que le sel) peuvent endommager des pieces de la machine &

glagons et causer une pietre qualite des glagons. Si une

alimentation d'eau adoucie ne peut pas _tre evitee, s'assurer

que I'adoucisseur d'eau fonctionne bien et qu'il est bien

entretenu.

• Ne pas garder quoi que ce soit sur le dessus de la machine

glagons ou dans le bac & glagons.

CARACTI RISTIQUES DU

RI FRIGI RATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit compor_ent

le mot "accessoire". Tousles accessoires ne conviennent pas

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer le 1-800-4-MY-HOME ®.

Importants renseignements bsavoir au sujet des tablettes

et des couvercles en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de

I'eau tiede quand ils sont froids. Les tablettes et les

couvercles peuvent se briser s'ils sont exposes & des

changements soudains de temp6rature ou & un impact tel

que coup brusque. Pour votre protection, le verre trempe est

congu pour 6clater en d'innombrables pieces minuscules.

Ceci est normal. Les tablettes et les couvercles en verre sont

Iourds. Un soin special s'impose Iors de leur deplacement

pour eviter I'impact d'une chute.

64

Votre modele peut _tre dote de tablettes en verre ou de clayettes.

Le remisage d'aliments semblables ensemble et le reglage des

tablettes pour convenir a differentes hauteurs reduiront aussi le

temps d'ouverture de la porte du refrig6rateur, ce qui

economisera de I'energie.

Tablettes coulissantes (sur certains modules)

Pour enlever et r_installer une tablette dans le cadre en

m_tal :

1. Retirer la tablette jusqu'a la butee. Incliner le devant de la

tablette vers le haut et la soulever legerement en tirant la

tablette hors du cadre.

2. Reinstaller la tablette en la guidant dans les fentes sur le

cadre et en la poussant au-dela de la butee.

Tiroirs

Pour reetirer et r_installer un tiroir :

1. Faire glisser le tiroir tout droit jusqu'a, la butee. Soulever le

devant du tiroir et glisser le reste du tiroir completement.

2. Reinstaller un tiroir en le faisant glisser completement au-delb.

de la butee.

Couvercle du bac &t_gumes

Pour reetirer le couvercle du ou des bacs :

1. Retirer le(s) bac(s). En retenant fermement d'une main

rinsertion en verre, pousser vers le haut au centre de

rinsertion en verre jusqu'b, ce qu'elle se souleve hors du

cadre en plastique. Glisser avec precaution I'insertion en

verre vers I'avant pour la retirer.

2. Soulever le cadre du couvercle et le retirer.

Tablettes et cadres de tablette

Pour retirer et r_installer un cadre/une tablette:

1. Retirer le cadre/la tablette en inclinant le devant vers le haut

et en le soulevant hors des supports de tablette.

2. Reinstaller le cadre/la tablette en guidant les crochets arriere

de la tablette dans les supports. Incliner le devant de la

tablette vers le haut jusqu'a ce que les crochets arriere

tombent dans les supports et s'assurer que la tablette est

fixee solidement en place.

Tablette coulissante

Pour une flexibilite de rangement, la tablette coulissante s'ajuste

de I'avant vers I'arriere pour vous permettre de disposer les

aliments de grande hauteur dans la moitie avant de la tablette se

trouvant en dessous.

Pour d_ployer la tablette &mi-profondeur :

Raise up on the shelf and slide it toward the back of the

refrigerator compartment until it stops.

Pour r_installer le couvercle du ou des bacs :

REMARQUE : Avant de reinstaller le couvercle, s'assurer que la

barre de renforcement en U est reinstallee sur le bord avant du

couvercle du bac.

1. Introduire I'arriere du cadre du couvercle dans les supports

sur les patois laterales du refrig6rateur et abaisser le devant

du cadre du couvercle en place.

2. Faire glisser I'arriere de I'insertion en verre darts le cadre du

couvercle et abaisser le devant en place.

Couvercle du tiroir &viande

Pour reetirer et r_installer le couvercle du tiroir _viande :

1. Retirer le tiroir a. viande. Retirer le couvercle en inclinant le

devant vers le haut et en le soulevant a. I'arriere. Tirer le

couvercle tout droit vers I'exterieur.

2. Reinstaller le couvercle en guidant les crochets arriere dans

les supports de tablette. Incliner le couvercle vers le haut

ravant jusqu'a ce que les crochets arriere tombent darts les

fentes. Abaisser le devant du couvercle en place et reinstaller

le tiroir a.viande.

65

_£ "d_ _'__ _hl ¸_'s_ _; _ _ _'_5_ ¸

La commande d'humidite est situee sur le bac & legumes. Le

degre d'humidite dans le bac & legumes etanche peut @re r6gle

en utilisant n'importe quel reglage entre HIGH et LOW.

En position LOW (ouvert) le reglage laisse echapper I'air humide

pour mieux conserver les fruits et legumes & pelure.

• Fruits : Laver, laisser secher et mettre au refrigerateur dans un

sac en plastique dans le bac & legumes. Ne pas laver ni

equeuter les petits fruits avant le moment de leur utilisation.

Les trier et les conserver dans I'emballage original dans le

bac & legumes.

• Legumes & pelure : Placer dans des sacs en plastique ou

contenants en plastique et ranger dans le bac & legumes.

En position HIGH (ferme) le reglage permet de retenir I'humidite &

I'int@ieur du bac pour mieux conserver les legumes frais et &

feuilles.

Legumes a feuilles : Laver & I'eau froide, egoutter et couper

ou eliminer les sections endommagees et decolorees. Placer

dans un sac ou un contenant en plastique et ranger dans le

bac & legumes.

Pour retirer et r6installer le casier _vin (& gauche) ou le

porte-cannettes/bouteilles (& droite) :

1o Retirer le casier/porte-cannettes en le tirant tout droit hors de

la tablette.

2. Reinstaller le casier/porte-cannettes en le glissant entre la

tablette et la paroi du refrigerateur.

{s 8 ©@_t_s S ssod_;_@s 8CC@SS© o!

Selon le modele que vous avez, vous pouvez avoir un oeufrier &

un, deux ou trois compartiments. Les oeufs peuvent @tregardes

dans le plateau & oeufs ou places en vrac dans le contenant.

REMARQILIE : Les oeufs devraient 8tre ranges dans un

contenant couvert pour remisage a long terme. Si votre modele

ne comporte pas un oeufrier, ranger les oeufs dans le contenant

original sur une tablette interieure.

La commande de temp@ature du tiroir & viande r@rig@e est

situee sur le c6te gauche du tiroir & viande refrig@& Faire glisser

la commande de temperature du tiroir & viande vers I'avant pour

une temp@ature moins froide ou vers I'arriere pour une

temp@ature plus froide.

Guide d'entreposage des viandes

La plupart des viandes peuvent _tre conservees dans leur

emballage original tant que cet emballage est hermetique et &

I'epreuve de I'humidit& Emballer de nouveau si necessaire. Voir

le tableau suivant pour les periodes de conservation. Si la viande

dolt _tre conservee pour une periode plus Iongue que la duree

donnee, faire congeler la viande.

Poissons ou crustaces frais ..................... utiliser le jour de I'achat

Poulet, boeuf hache, abats comestibles (foie) .............. 1 & 2 jours

Charcuterie, steaks/r6tis ............................................... 3 a 5 jours

Viandes salaisonnees .................................................. 7 & 10 jours

Les restes - Couvrir les restes avec de la pellicule en plastique ou

du papier d'aluminium, ou des contenants en plastique avec

couvercles hermetiques.

CARACTI RISTIQUES DU

CONGI LATEUR

Votre modele peut comporter I'ensemble de ces caract@istiques

ou certaines d'entre elles. Les caract@istiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tousles accessoires ne conviennent pas &

tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer le 1-800-4-MY-HOME ®.

Pour retirer et r6installer la clayette :

1o Enlever doucement la clayette en la soulevant completement

et en la deplagant entierement sur le c6te gauche. Incliner le

c6te droit vers le haut et sortir la clayette des supports.

Reinstaller la clayette en ins@ant completement I'extremite

gauche dans les supports de clayette. Puis abaisser

I'extremite droite de la clayette et I'inserer dans les supports.

REMARQUE : La clayette devrait s'abaisser leg@ement et se

fixer en place. Si la clayette ne semble pas stable, s'assurer que

les deux extremites de la clayette sont introduites dans les

supports de clayette.

66

Guide d'entmposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type

des aliments, le type d'emballage et le type de pellicule utilises

(hermetiques eta I'epreuve de I'humidite) et la temperature

d'entreposage. Sceller I'emballage ou le contenant

hermetiquement pour emp_cher le goQt et I'odeur de se

transferer dans le produit. Les cristaux de glace & I'interieur d'un

emballage scelle sont normaux.

Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas

plus de 2 & 3 Ib [907 a 1 350 g par 28 L] d'aliments par pied cube

d'espace dans le congelateur). Laisser assez d'espace pour

permettre la circulation d'air entre les embalages. La porte doit

fermer hermetiquement. Pour plus de renseignements au sujet de

la preparation des aliments pour la congelation, consulter un

guide pour congelateur ou un livre de recettes fiable.

Pour enlever et r_installer la clayette :

1. Enlever la clayette en la soulevant et la retirant directement

vers I'exterieur.

2. Reinstaller la clayette sur les supports et I'abaisser en place.

Pour enlever et r_installer la grille de la clayette :

1. Enlever la grille en inclinant I'extremite avant vers le haut et

en la soulevant hors de la clayette metallique pleine largeur.

2. Reinstaller la grille en inclinant le c6te arriere de la grille vers

le bas pour qu'elle s'enclenche autour de la partie arriere de

la clayette metallique pleine largeur.

Pour enlever et r_installer le plancher du cong_lateur :

1. Seulever lesdeux "cl6tures" arriere et lessortir.

2. Retirer le plancher du congelateur en le tirant vers I'exterieur

environ 1" (2,5 cm) en pla£ant une main autour de la section

de la tour d'air (centre arriere) et une main au centre & I'avant.

3. Soulever le plancher a I'arriere jusqu'a ce que les crochets se

degagent de la caisse et tirer le plancher completement hors

du congelateur.

4. Reinstaller le plancher du congelateur en le glissant tout droit

jusqu'a ce que les crochets tombent en place & I'arriere de la

caisse.

5. Reinstaller les "cl6tures" en alignant les goupilles avec le

culot darts le plancher, et en appuyant jusqu'a ce qu'elles

s'embo_tent.

CARACTI:!:RISTIQUESDE

LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques

ou certaines d'entre elles. Les caracteristiques qui peuvent _tre

achetees separement comme accessoires du produit comportent

le mot "accessoire". Tous les accessoires ne conviennent pas

tous les modeles. Si vous desirez acheter Fun des accessoires,

veuillez composer le 1-800-4-MY-HOME ®.

Le panier du congelateur s'incline pour un acces facile a la

nourriture entreposee dans la porte du congelateur. Le panier du

congelateur peut _tre enleve pour faciliter le nettoyage.

Pour enlever du panier de congdlateur inclinable:

1. Incliner le panier du congelateur pour I'ouvrir.

2. Saisir le support gauche. Appuyer fermement sur le support

vers I'exterieur pour I'extraire de la languette de la porte.

REMARQUE : Pour emp_cher le panier de tomber, soutenir

le panier tout en retirant le support.

A. Support

3. Saisir le support droit. Appuyer fermement sur le support vers

I'exterieur pour I'extraire de la languette de la porte.

REMARQUE : Pour emp_cher le panier de tomber, soutenir

le panier tout en retirant le support.

4. Enlever le panier.

Pour r_installer du panier de congdlateur inclinable:

1. Embo_ter le support droit dans I'attache situee au-dessus de

la clayette de la porte du congelateur.

IMPORTANT :S'assurer que le support touche la clayette et

pousser le support vers le fond jusqu'& ce qu'il s'enclenche

en place.

/

67

2. Inserer la base du panier gauche dans le support gauche.

A. Base du panter

3. Tout en maintenant en place le support gauche, inserer le

c6te droit de la base du panier darts le support droit sur la

porte du congelateur.

4, Embofter le support gauche dans I'attache situee au-dessus

de la clayette de la porte du congelateur.

IMPORTANT : S'assurer que le support touche la clayette et

pousser le support vers le fond jusqu'& ce qu'il s'enclenche

en place.

Les tringles dans la porte peuvent _tre enlevees pour faciliter le

nettoyage.

Pour retirer et r_installer les tringles :

1. Retirer les tringles en appuyant legerement sur le devant du

support tout en tirant sur la languette interieure, Rep6ter ces

etapes pour I'autre extremite de la tringle,

2, Reinstaller les tringles en alignant les extr6mites des supports

avec les attaches de chaque c6te de la paroi de la porte.

Enclencher fermement le support et la tringle dans les

attaches au-dessus de la tablette tel qu'indiqu&

Le compartiment utilitaire et le plateau glissent d'un c6te & I'autre

pour une plus grande souplesse de rangement. Le plateau

convient d'un c6te ou I'autre du compartiment utilitaire ou

partiellement en dessous, Essayer differentes positions pour

trouver I'option qui vous convient le mieux,

Pour installer et ajuster le compartiment utilitaire et le

plateau :

1. Introduire le devant du plateau utilitaire dans la fente a

I'arriere de la tringle de la tablette, Abaisser I'arriere du

plateau en place.

2. Placer le devant du compartiment utilitaire par-dessus la

tringle de la tablette. Abaisser I'arriere du compartiment sur

les nervures de la porte du refrigerateur.

I ,)I_, x,=;=l ,+.,,, s _}OYl ,,

Les ouvertures d'a£ration de refroidissement de la porte sent

situees dans la porte du refrigerateur, Ces ouvertures permettent

Fair froid de circuler pour atteindre les aliments entreposes

dans la porte du refrigerateur.

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et letirant tout droit.

2, Reinstaller le balconnet en le glissant en place au-dessus du

bouton d'appui desire et en le poussant jusqu'a ce qu'il

s'arr_te.

68

ENTRETIEN DU RI:!:FRIGI:!:RATEUR

Risque d'explosion

UtUiser un produit de nettoyage ininflammable.

Le non-respect de cette instruction peut causer un d_c_s,

une explosion ou un incendie.

Les sections de refrig6ration et de congelation se degivrent

automatiquement. Toutefois, nettoyer les deux sections environ

une fois par mois pour empecher une accumulation d'odeurs.

Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que

les tablettes, bacs, etc.

3. Laver a la main, rincer et secher les pieces amovibles et les

surfaces internes a.fond. Utiliser une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants a.vitre en atomiseurs, nettoyants a. recurer,

liquides inflammables, cires nettoyantes, detergents

concentres, eaux de Javel ou nettoyants contenant du

petrole sur les pieces en plastique, les garnitures

interieures, ou les joints de pores. Ne pas utiliser

d'essuie-tout, tampons a.recurer ou autre outil de

nettoyage abrasif. Ces produits risquent d'egratigner ou

d'endommager les materiaux.

Pour aider & eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de

bicarbonate de soude (2 c. a.soupe pour 1 pinte [26 g

pour 0,95 L] d'eau).

4. Determiner si votre refrigerateur a un exterieur en metal peint,

un fini Ultra Satin TM (apparence inox), en aluminium brosse ou

en acier inoxydable et choisir la methode de nettoyage

appropriee.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une

couleur lisse, uniforme avec un fini brillant qui resiste aux

traces de doigts. L'acier inoxydable a souvent une texture

grenelee unique avec des variations de couleur, ce qui est

naturel pour I'acier.

M_tal peint : Laver les surfaces exterieures avec une eponge

propre ou un linge doux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

nettoyant congu pour I'acier inoxydable. Secher a fond avec

un linge deux. Pour mieux proteger les surfaces metalliques

exterieures peintes contre les dommages, appliquer une cite

pour appareil electromenager (ou cite en pate) avec un linge

propre et doux. Ne pas cirer les pieces en plastique.

5.

6.

Aluminium bross_ : Laver avec une eponge propre ou un

linge doux et un detergent doux dans de I'eau tiede. Ne pas

utiliser de nettoyant fort ou abrasif, ni de nettoyant con?u

pour I'acier inexydable. Secher a.fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) :Laver avec une eponge

propre ou un linge deux et un detergent doux dans de I'eau

tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de

netteyant congu pour I'acier inoxydable. Secher & fond avec

un linge doux.

Fini en acier inoxydable :Laver avec une eponge propre ou

un linge doux et un detergent doux dans de I'eau tiede. Ne

pas utiliser de nettoyants abrasifs. Secher & fond avec un

linge doux.

Pour que votre refrigerateur en acier inoxydable conserve

son aspect neuf et pour enlever les petites egratignures

ou marques, il est suggere d'utiliser le nettoyant et poll

pour acier inoxydable approuve par le fabricant. Pour

commander le nettoyant, voir la section "Accessoires".

IMPORTANT :Ce nettoyant dolt etre utilise sur les pieces en

acier inoxydable uniquement!

• Veiller ace que le nettoyant et poll pour acier inoxydable

n'entre pas en contact avec les pieces de plastique telles

que garnitures, couvercles de distributeurs ou joints de

porte. En cas de contact accidentel, nettoyer la piece de

plastique avec une eponge et un detergent doux et de

I'eau tiede. Secher a.fond avec un Iinge doux.

Le condenseur n'a pas besoin d'etre nettoye souvent dans

des conditions de fonctionnement normales. Si

I'environnement est parficulbrement graisseux ou

poussiereux, ou s'il y a des animaux domestiques dans la

maison, le condenseur devrait etre nettoye tousles deux ou

trois mois pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Oter la grille de la base. Voir rillustration de la grille de la

bas ou la section "Grille de la base".

• Utiliser un aspirateur a. brosse deuce pour nettoyer la

grille, les endroits ouverts derriere la grille et la surface a.

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termine.

Brancher le refrigerateur ou reconnecter la source de courant

electrique.

REMARQUE : Toutes les ampoules pour appareils menagers ne

s'adaptent pas forcement a. vetre refrigerateur. S'assurer de

remplacer I'ampoule par une ampoule de grosseur, de forme et

de puissance semblables.

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Saisir I'ampoule situee derriere le tableau de commande dans

le refrigerateur ou derriere le protege-ampoule dans le

congelateur (sur certains modeles) et la devisser. Remplacer

rampeule par une ampoule pour appareils electromenagers

de meme puissance.

3. Brancher le refrigerateur ou reconnecter la source de courant

electrique.

69

Si le courant electrique dolt _tre interrompu pendant 24 heures

ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)

pour aider les aliments a.demeurer froids et congeles.

Si le service dolt _tre interrompu pendant plus de 24 heures, faire

rune des choses suivantes :

• Retirer tousles aliments congeles et les entreposer dans un

casier frigorifique.

Placer 2 Ib (997 g) de neige carbonique dans le congelateur

pour chaque pied cube (28 L) d'espace de congelation. Ceci

permettra de garder les aliments congeles durant deux a.

quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,

consommer ou mettre immediatement en conserve les

aliments perissables.

A NOTER : Un congelateur plein restera froid plus Iongtemps

qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli

d'aliments cults. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m_me si la qualite et la

saveur risquent d'etre affectees. Si les aliments semblent de

pietre qualite, les jeter.

Vacances

Si vous choisissez de laisser le r_frig_rateur en

fonctionnement pendant votre absence :

1. Consommer tousles aliments perissables et congeler les

autres.

2. Si votre refrig6rateur a une machine a. glagons automatique :

• Soulever le bras de commande metallique b. la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a. droite.

• Fermer I'approvisionnement d'eau de la machine a.

glagons.

3. Vider le bac a.glagons.

Si vous choisissez d'arr_ter le fonctionnement du

r_frig_rateur avant votre ddpart :

1. Enlever tousles aliments du refrig6rateur.

2. Si votre refrig6rateur a une machine a. glagons automatique :

• Fermer I'approvisionnement d'eau de la machine a.

glagons au moins une journee a.I'avance.

• Lorsque la derniere quantite de glagons est depos6e,

soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a. droite.

3. Tourner la commande du thermostat (ou la commande du

refrig6rateur, selon le mod¢le) a OFF (arr_t). Voir "Utilisation

des commandes".

41

5.

Nettoyer le r6frigerateur, ressuyer et bien le secher.

I'aide d'un ruban adhesif, placer des blocs de caoutchouc

ou de bois dans la partie superieure de chaque porte de

fagon a.ce qu'elles soient suffisamment ouvertes pour

permettre I'entree de I'air a. I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

D_mdnagement

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a. glagons automatique :

• Fermer rapprovisionnement d'eau de la machine a.

glagons au moins une journee a.I'avance.

• Debrancher la canalisation d'eau de I'arriere du

refrigerateur.

Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande metallique a la position

OFF (elevee) ou deplacer le commutateur a la position

OFF (arr_t) a. droite.

2. Retirer tousles aliments du refrigerateur et placer tousles

aliments congeles dans de la neige carbonique.

3. Vider le bac a.gla9ons.

4. Tourner la commande du thermostat (ou la commande du

refrigerateur, selon le mod¢le) a OFF (arr_t). Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher a.fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et les

attacher ensemble b.I'aide de ruban adhesif pour qu'elles ne

bougent pas nine s'entrechoquent durant le demenagement.

9. Selon le modele, soulever le devant du refrigerateur pour qu'il

roule plus facilement OU visser les pieds de nivellement pour

qu'ils n'egratignent pas le plancher. Voir "Ajustement des

portes'.

10. Fermer les portes a I'aide de ruban adhesif et fixer le cordon

d'alimentation a. la caisse du refrigerateur.

Lorsque vous arriverez a.votre nouvelle habitation, remettre tout

en place et consulter la section "Instructions d'installation" pour

les instructions de preparation. Aussi, si votre refrigerateur a une

machine a glagons automatique, rappelez-vous de raccorder

rapprovisionnement d'eau au refrigerateur.

70

DEPANNAGE

Essayer les solutions sugg_r_es ici en premier afin d'_viter les coots d'une visite de service inutUe.

__ • Les portes sont-elles ouvertes frdquemment? Prevoir que

Le r_frig_rateur ne fonctionne pas le moteur fonctionnera plus Iongtemps dans ce cas. Afin de

conserver renergie, essayer de sortir tout ce dont vous avez

• Le cordon d'alimentation _leotrique est-il d6branoh_? besoin du refrig6rateur & la fois, garder les aliments organises

Brancher sur une prise a. 3 alveoles reliee a. la terre, et fermer la porte le plus t6t possible.

•Un fusible est-il grill_ ou le disjoncteur s'est-il d_clench_?

Remplacer le fusible ou reenclencher le disjoncteur.

•Le r_glage du r_frig_rateur est-il &la position OFF (arr_t)?

Voir "Utilisation de la (des) commande(s)", selon le modele.

• Le r_frig_rateur est-il en train de se d6givrer? Verifier pour

voir si le refrig6rateur fonctionne au bout de 30 minutes. Le

r6frigerateur executera regulierement un programme

automatique de degivrage.

• Le r_frig_rateur ne se refroidit-il pas? Pour les modeles &

commande numerique, eteindre le refrig6rateur puis le

rallumer afin de le reinitialiser. Voir "Utilisation des

commandes". Si ceci ne resout pas le probleme, faire un

appel de service.

Les ampoules n'dclairent pas

•Le cordon d'alimentation _lectrique est-il ddbranch_?

Brancher sur une prise & 3 alveoles reliee & la terre.

•Une ampoule d'_clairage est-elle desserr_e dans la

douille ou grill_e? Voir "Remplacement de la (des)

ampoule(s) d'eclairage", selon le modele.

Le plat de d_givrage contient de reau

•Le r_frig_rateur est-il en train de se d_givrer? Ueau

s'evaporera. C'est normal que I'eau degoutte dans le plat de

degivrage.

•Y a-t-il plus d'humiditd que d'habitude? Prevoir que I'eau

dans le plat de degivrage prend plus de temps a.s'evaporer.

Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

•La temp6rature ambiante est-elle plus chaude que

d'habitude? Prevoir que le moteur fonctionnera plus

Iongtemps dans des conditions de chaleur. Pour des

temperatures ambiantes normales, prevoir que le moteur

fonctionne environ 40% a 80% du temps. Dans des

conditions plus chaudes, prevoir un fonctionnement encore

plus frequent.

•Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur? L'addition d'une grande quantite d'aliments

rechauffe le refrigerateur. II est normal que le moteur

fonctionne plus Iongtemps afin de refroidir de nouveau le

refrigerateur.

•Les r6glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

Les portes sont-elles compl_tement ferm_es?

Bien fermer les portes. Si les portes ne ferment pas

completement, voir "Les portes ne se ferment pas

completement" plus loin dans cette section.

REMARQUE : Votre refrigerateur neuf fonctionnera plus

Iongtemps que I'ancien du fait de son moteur tres efficace.

Le r_frig_rateur semble faire trop de bruit

•Les sons peuvent _tre normaux pour votre r_frig_rateur.

Voir "Sons normaux".

La machine &gla_ons ne produit pas de gla_ons ou pas

assez

La porte du congdlateur est-elle compl_tement ferm_e?

Bien fermer la porte du compartiment de congelation. Si la

porte du compartiment de congelation ne se ferme pas

completement, voir "Les portes ne se ferment pas

completement" plus loin darts cette section.

La machine &glagons vient-elle juste d'6tre install_e?

Attendre 72 heures pour le commencement de la production

complete de glagons. Une fois que le refrigerateur a refroidi,

la machine a glagons devrait commencer & produire 70 &

120 glagons a toutes les 24 heures.

La temp6rature du cong_lateur est-elle assez froide pour

produire des glagons? Attendre 24 heures apres le

branchement pour la production de gla_ons. Voir "Utilisation

de la (des) commande(s)", selon le modele.

•Le bras de commande en broche est-il en position OFF

(_lev_e)? Abaisser le bras de commande en broche a.la

position ON (abaissee). Voir "Machine a.gla9ons".

• La valve de la canalisation d'eau reli6e au r_frig_rateur

est-elle ouverte? Ouvrir la valve d'eau. Voir "Raccordement

de la canalisation d'eau".

Ya-t-U de I'eau dans le moule de la machine t] gla£ons ou

ne produit-elle pas de gla£ons? Verifier pour voir si le

refrigerateur a ete branche & la canalisation d'eau de votre

domicile, et si le robinet d'arr_t de la canalisation est ouvert.

Voir "Raccordement de la canalisation d'eau".

71

Un glagon est-U coinc_ dans le bras _jecteur? Enlever le

gla_on du brae ejecteur avec un ustensile en plastique. Voir

"Machine a gla_ons".

Une grande quantitd de glagons vient-elle d'etre enlev_e?

Attendre 24 heures pour que la machine a. gla_ons produise

plus de gla£ons.

Les rdglages sont-Us faits correctement? Si tree peu de

gla_ons sont produits. Voir "Utilisation de la (des)

commande(s)", selon le modele.

Un fUtre & eau est-il install_ sur le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement installe. Selon le modele

que vous avez, 6ter la cartouche du filtre a eau. Voir

"Systeme de filtration d'eau". Faire fonctionner le distributeur.

Si le debit d'eau s'accroft beaucoup, votre filtre est obstrue et

doit _tre remplace.

Un syst_me de filtration de I'eau _ osmose inverse est-il

connect_ t] votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

REMARQUE : Si cette situation n'est pas attribuable & ce qui

precede, i] peut exister un probleme avec la canalisation d'eau.

Faire un appel de service.

Mauvais goQt, odeur ou couleur grise des gla_}ons

• Lee raccords de plomberie sont-Us neufs et causent-Us

une ddcoloration at un mauvais gol3t des glagons? Jeter

les premieres quantites de gla_ons.

• Lee glagons ont-Us _t_ gardds trop Iongtemps? Jeter les

vieux glagons et en faire une nouvelle provision.

• Les aliments dans le r_frig_rateur oat-Us _t_ bien

emball_s? Voir "Caracteristiques du refrig6rateur".

• Le cong_lateur et le bac _glagons ont-ils besoin d'etre

nettoyds? Voir "Nettoyage".

•Ueau contieat-elle des min_raux (tels que le soufre)?

Uinstallation d'un filtre peut _tre requise afin d'enlever les

mineraux.

Un fUtre & eau est-il install_ darts le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le

systeme de filtration de I'eau a besoin d'un ringage

additionnel. Faire couler de I'eau supplementaire dane le

distributeur d'eau pour mieux nettoyer le systeme de filtration

de I'eau au moins 2 a 3 gallons (8 a 12 litres) ou pendant

5 minutes initialement. Jeter la glace decoloree.

Le distributeur d'eau ne fonctionne pas bien

Le syst*_me d'eau s'est-U rempli? Le systeme d'eau a

besoin d'etre rempli la premiere fois qu'il est utilise. Utiliser un

contenant solide pour appuyer sur la barre de distribution

d'eau jusqu'a ce que I'eau commence a. couler. Purger le

systeme d'eau en distribuant et en jetant de 2 a 3 gallons

(8 a 12 L) d'eau. Le nettoyage du systeme prendra environ

5 minutes et contribuera a purger I'air de la canalisation. Une

purge supplementaire peut-_tre necessaire dane ceCcains

domiciles. Voir "Distributeur d'eau".

Le robinat d'arr_t d'eau est-U ouvert ou la canalisation

d'eau est-elle raccord_e _la source?

Verifier pour s'assurer que le robinet d'arr_t d'eau est ouver_

et que la source d'eau est connectee au refrigerateur. Voir

"Raccordement de la canalisation d'eau".

Le robinat d'arr_t d'eau est-U obstru_ ou incorrectement

installS?

Se referer a. la section "Raccordement de la canalisation

d'eau". Si I'obstruction ou I'installation n'est pas un

probleme, faire un appel de service ou faire venir un plombier.

La canalisation de la source d'eau du domicile comporte-

t-elle une d_formation? Si vous decouvrez ou soup_onnez

une deformation de la canalisation d'eau, contacter un

plombier agree.

Un fUtre _ eau est-il install_ sur le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement installe. Verifier d'abord

les instructions d'installation du filtre pour s'assurer que le

filtre a ete installe correctement et n'est pas obstrue. Si

rinstallation ou I'obstruction n'est pas un probleme, faire un

appel de service.

La porte du r_frig_rateur est-elle bien fermde? Bien fermer

la porte. Si elle ne ferme pas completement, voir "Lee portes

ne ferment pas bien" plus loin dane cette section.

Les portes ont-elles _t_ r_cemment enlev_es ou

invers_es? S'assurer que I'assemblage c&ble/tuyau du

distributeur d'eau a ete correctement reconnecte en bas de la

porte du refrigerateur. Voir "Portes du refrigerateur".

Un syst_me de filtration de I'eau _ osmose inverse est-il

connect_ t] votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

Le d_bit d'eau du distributeur diminue beaucoup

•Un fUtre _ eau est-il install_ dans le r_frig_rateur? Le filtre

peut _tre obstrue ou incorrectement installe. Selon le modele

que vous avez, 6ter la cartouche du filtre a eau. Voir

"Systeme de filtration d'eau". Faire fonctionner le distributeur.

Si le debit d'eau s'accro[t beaucoup, votre filtre est obstrue et

dolt _tre remplace.

72

L'eau couie du syst_me du distributeur

•Ueau d_goutte-t-elle parce que le verre n'est pas tenu

sous le distributeur d'eau assez Iongtemps? Tenir le

contenant sous le distributeur d'eau pendant 2 & 3 secondes

apres le rel&chement du levier de distribution. L'eau peut

continuer & couler durant ce temps.

II existe une accumulation d'humiditd &I'int_rieur

•Les ouvertures de circulation d'air sont-elles obstrudes

dans le r_frig6rateur? Enlever tousles objets devant les

ouvertures d'aeration. Consulter "Pour s'assurer d'une

circulation d'air appropriee" pour remplacement des

ouvertures d'aeration.

• Le distributeur d_goutte-t-il entre les utilisations? II peut y •

avoir de I'air dans les canalisations du systeme de filtration

de I'eau, ce qui cause des gouttes. Une purge

supplementaire pourrait aider & faire sortir rair des

canalisations. Uutilisation normale du distributeur devrait

expulser I'air des canalisations en 24 & 72 heures. •

•Trouve-t-on de I'eau au sol pr6s de la grille de la base?

S'assurer que les connexions du tuyau du distributeur d'eau,

en bas de la porte du refrig6rateur, sont completement

serrees. Voir "Portes du r6frigerateur".

Ueau du distributeur n'est pas assez froide

• Le r_frig_rateur vient-il d'etre installS? Accorder 24 heures

pour que le refrig6rateur se refroidisse completement.

• Une grande quaatit_ d'eau a-t-elle 6t_ r_cemment

distribute? Accorder 24 heures pour que I'eau se refroidisse

completement.

•N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre

d'eau.

La cloison entre les deux sections est tilde

La temperature tiede est probablement attribuable a un

fonctionnement normal du reglage automatique de I'humidite de

rexterieur.

La tempdrature est trop tilde

•Les ouvertures d'a_ration sont-elles bloqu_es dans une

section ou I'autre? Cette obstruction emp6che le

mouvement de Fair froid entre les sections.

Enlever tousles objets places en avant des ouvertures

d'aeration. Consulter la section "Pour s'assurer d'une

circulation d'air appropriee" pour remplacement des

ouvertures d'aeration.

• La ou les portes sont-elles ouvertes souvent? Le

r6frigerateur deviendra tiede dans ce cas. Pour garder le

refrig6rateur froid, essayer de sortir tout ce dent vous avez

besoin du r6frigerateur & la lois, garder les aliments bien

ranges et fermer la porte le plus tSt possible.

•Vient-on d'ajouter une grande quantit_ d'aliments au

r_frig_rateur ou au cong_lateur? Uaddition d'une grande

quantite d'aliments rechauffe le refrig6rateur. Plusieurs

heures peuvent _tre necessaires pour que le refrigerateur

revienne & la temperature normale.

•Les r6glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

• Le r_frig_rateur ne se refroidit-il pas? Pour les modeles &

commande numerique, eteindre le refrigerateur puis le

rallumer afin de le reinitialiser. Voir "Utilisation de la (des)

commande(s)'. Si ceci ne resout pas le probleme, faire un

appel de service.

La porte ou les portes sont-elles ouvertes souvent? Pour

eviter raccumulation d'humidite, essayer de sortir tout ce

dont vous avez besoin du refrigerateur a la lois, garder les

aliments bien ranges et fermer la porte le plus tSt possible.

La piece est-elle humide? II est normal que de I'humidite

s'accumule & I'interieur du refrigerateur Iorsque I'air de

rexterieur est humide.

Les aliments sont-ils bien emball_s? Verifier que tousles

aliments sont bien emballes. Essuyer les contenants humides

d'aliments avant de les placer au refrigerateur.

Les r6glages sont-ils faits correctement pour les

conditions ambiantes? Voir "Utilisation de la (des)

commande(s)", selon le modele.

Un programme autod_givreur vient-il de se terminer? II

est normal que des gouttelettes se forment apres que le

refrigerateur se degivre automatiquement.

Les portes sont difficiles &ouvrir

•Les joints sont-Us sales ou collants? Nettoyer les joints et

la surface. Appliquer en frottant une couche tres mince de

cite de paraffine sur les joints apres le nettoyage.

Les portes ne se ferment pas compl_tement

• Les aliments emball6s emp6chent-Us la porte de fermer?

Reorganiser les contenants de sorte qu'ils soient plus

rapproches et prennent moins d'espace.

• Le bac &gla£ons est-il en bonne position? Pousser le bac

& glagons jusqu'au fond.

Le couvercle du bac & I_gumes, les plats, tablettes, bacs

ou paniers sont-ils en bonne position? Placer les elements

& la position correcte. Voir plus de renseignements & la

section "Caracteristiques du refrigerateur".

• Les joints collent-ils? Nettoyer les joints et la surface qu'ils

touchent. Appliquer en frottant une couche tres mince de cite

de paraffine sur les joints apres le nettoyage.

• Le r_frig_rateur branle-t-il ou semble-t-il inetable? Niveler

le refrigerateur. Consulter la section "Fermeture des portes".

Les portes ont-elles 6t_ enlev_es durant I'installation de

I'appareil et mal r_install_es? Enlever et replacer les por_es

conformement a la section "Portes du refrigerateur" ou

telephoner & un technicien qualifi&

73

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre

nouveau produit Kenmore ®est congu et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais comme pour

tous los produits, il pourra a.I'occasion necessiter un entretien

preventif ou une reparation. Le cas echeant, un Contrat principal

de protection pout vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

protegez-vous contre los depenses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

VService expert par nos 12 000 reparateurs professionnels

VService illimit_ et sans frais pour los pieces et la main-

d'oeuvre pour routes los reparations couvertes

Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en dog& de

douze mois

Remplacement du produit si votre produit couvert ne pout

etre repare

VV_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

Aide rapide au t_l_phone -assistance telephonique fournie

par un technicien de Sears pour los produits reparables &

domicile, plus un horaire de reparation commode

Protection contre los sautes de puissance pour prevenir los

dommages attribuables aux fluctuations de courant

Remboursement de location si la reparation prend plus de

temps que promis

Des que vous souscrivez le Contrat, il suffit d'un simple appel

telephonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 0go reparateurs professionnels qui ont

acces & plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider & prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui memo!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

ar[icles importants de la maison, aux €:.-U. composer le

1-800-4-MY-HOME ®.

A< Os ssds

Conb_ats d'entrstien

Votre achat a plus de valour parce que vous pouvez compter sur

Sears HomeCentral ®pour le service. Avec plus de 2400

specialistes formes et I'acces & plus d'un million de pieces et

accessoires, nous avons los outils et los pieces ainsi que los

connaissances et competences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ® est congu, fabrique et verifie pour qu'il

puisse vous fournir de nombreuses annees de service en toute

confiance. Cependant, tout produit pout necessiter des

interventions de service de temps a autre. Le contrat d'entretien

Sears vous offre un programme de service remarquable & un prix

abordable.

Le contrat d'entrstien Sears

• Constitue une maniere d'acheter un service pour domain au

prix d'aujourd'hui

• @imine los factures pour los reparations imputables a. I'usure

normale

• Fournit un suppor[ telephonique assure par un technicien de

chez Sears pour los produits necessitant une reparation &

domicile

Memo si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre

demande) pour maintenir votre appareil en bon etat de

fonctionnement

Certaines limitations s'appliquent. Pour plus de

renseignements concernant los contrats d'entratien de Sears

Canada, composer le 1-800-361-6665.

Pi_ces de rechange :

Pour commander le nettoyant pour acier inoxydable ou des filtres

de rechange, composer le 1-800-4-MY-I-IOME _ et demander le

numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&

Nettoyant et poli pour acier inoxydable :

Commander la piece N° D22 M40083 R

FUtre &eau dans la grille de la base :

REMARQUE : Ne pas utiliser ce produit pour le filtrage d'une

eau microbiologiquement pollute ou de qualit6 inconnue en

I'absence d'un dispositif de d_sinfection ad_quat avant ou

apr*_s le syst*_me. Los syst*_mes certifies pour la r_duction de

kyste peuvent 6tre utUis6s pour I'eau d_sinfect_e qui pout

contenir des kystes filtrables.

Filtres de rechange :

Commander la piece N° 9915 (LC200V/NLC120v)

74

FEUILLES DE DONNI ES SUR LE PRODUIT

Syst_me de filtration d'eau bla grille de la base

Modble WF-LC200V Capacitb 200 gallons (757 litres)

Modble WF-NLC120V Capacit6 120 gallons (454 litres)

Systeme teste et certifie par NSF International en vertu de la norme

NSF/ANSI 53 pour Ia reduction de plomb, mercure, benzene,

p-dichlorobenzene, kystes, turbidite, amiante, endrine,

o-dichlorobenzene, toxaphene, ethylbenzene, 1,2,4-trichlorobenzene

et en vertu de la norme NSF/ANSI 42 pour la reduction du got3t et de

I'odeur du chlore et des particules de classe I.

Ce produit a 6t6 teste selon les normes 42 et 53 ANSI/NSF pour la reduction des substances enum6r6es ci-dessous. La concentration des

substances indiquees dans I'eau entrant dans le syst#me a ete reduite & une concentration moindre ou egale & Ia limite permissible pour

I'eau qui quitte le syst_me, tel que specifi6 dans 42 et 53 ANSI/NSF.

Rdd. de substances Critbres de Affluent moyen Concentration dans I'eau bEffluent Effluent % de r_d, %de r_d.

Effets esth_tiques r_duction NSF traiter maximal moyen minimale moyenne

Go_t/odeur de chlore 2,0 mg/L ± 10 % 0,12 mg/L ** 0,08 mg/L >75 % >75 %

I Particules (classe 1") I _50%_85% I 1,9 mg/L I

5 300 0O0/mL Au mo ns 10 000 part cu es/mL 50 000/mL 15 725/mL 99,0 % 99,7 % I

Im

Rdduction de Critbres de Affluent moyen Concentration dans I'eau bEffluent Effluent % de r_d, %de r_d.

contaminant r_duction NSF traiter maximal moyen minimale moyenne

Plomb & pH 6,5 0,01mg/L 0,14 mg/L t 0,15 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 99,29 % 99,29 %

Plomb : & pH 8,5 0,01mg/L 0,15 mg/L _ 0,15 mg/L ± 10 % 0,001 mg/L 0,001 mg/L 99,32 % 99,32 %

Mercure : & pH 6,5 0,002 mg/L 0,0058 mg/L 0,006 mg/L ± 10 % 0,0005 mg/L 0,0003 mg/L 91,37 % 94,82 %

Mercure : & pH 8,5 0,002 mg/L 0,0055 mg/L 0,006 mg/L ± 10 % 0,0013 mg/L 0,0005 mg/L 76,36 % 90,90 %

Benz_ne 0,005 mg/L 0,0153 mg/L 0,015 mg/L ± 10 % 0,0036 mg/L 0,0014 mg/L 76,47 % 90,84 %

)-dichlorobenz_ne 0,075 mg/L 0,215 mg/L 0,225 mg/L ± 10 % 0,0037 mg/L 0,0010 mg/L 98,27 % 99,52 %

Amiante 99,0 % 842 x 10 107& 10_fibres/W T 1,6 x 107 mg/L 1,6 x 10 mg/L 99,81 99,81%

Kystes; 99,95 % 165 500/mL 50 00O/L min. 1 mg/L 1 mg/L 99,99 % 99,92 %

Turbidite 0,5 NTU 11,75 NTU 11 ± 1 NTU 0,38 NTU 0,22 NTU 96,76 % 98,12 %

Endrine 0,002 0,0056 0,006 ± 10 % 0,0007 0,0004 67,50 92,85

O-Dichlorobenz_ne 0,60 1,84 1,8 ± 10 % 0,33 0,071 62,06 96,14

Toxaph_ne 0,003 0,0143 0,015 ± 10 % 0,001 0,001 93,00 93,00

Ethylbenz_ne 0,70 2,00 2,1 ± 10 % 0,60 0,169 70,00 91,55

1,2,4- trichlorobenz_ne 0,07 0,232 0,21 ± 10 % 0,0025 0,0007 98,92 99,69

Param#tres de test : pH = 7,5 ± 0,5 & moins d'indications contraires Debit = 0,5 gpm (1,9 Lpm) Pression - 60 Ib/po 2 reL (413,7 kPa).

Temp6rature -63°F (17,2°C).

• II est essentiel que Ies exigences de fonctionnement, d'entretien

et de remplacement de filtre soient respectees pour que ce

produit donne le rendement annonce.

• ModUle WF-LC2OOV :Le systeme de contr61e du filtre mesure Ia

quantite d'eau qui passe par le filtre et vous signale quand

remplacer le filtre. Lorsque 90 % de la vie utile du filtre est

ecouIee, le t6moin lumineux du filtre passe du vert au jaune.

Lorsque 100 % de la vie utile du filtre est 6couI6e, le t6moin

Iumineux du filtre passe du jaune au rouge et il est recommande

de remplacer le fiItre. Utiliser la cartouche de remplacement

LC200V/NLC 120V, piece N° 9915. Prix au d6tail suggere 2004

de 32,99 $US/49,99 SCAN. Les prix sont sujets _ des

changements sans preavis.

ModUle WF-NLCI20V : Changer la cartouche du filtre _ eau tous

les 6 a. 9 mois. Utiliser la cartouche de remplacement LC200V/

NLC120V, piece N° 9915. Prix au detail sugger6 2004 de

32,99 $US/49,99 SCAN. Les prix sont sujets a. des changements

sans pr6avis.

• Le produit ne doit _tre utilis6 que pour I'eau froide seulement.

• Ne pas utiliser avec de I'eau microbiologiquement dangereuse

ou de qualite inconnue sans une desinfection adequate avant ou

apres le systeme. Un syst_me homologue pour la r6tention des

kystes peut _tre utilise pour le traitement d'une eau desinfect6e

qui peut contenir des kystes filtrables.

Classe I - taille des particules : > 0,5 & <1 um

• Veuillez vous ref6rer & la couverture ou & la section "Accessoires"

pour ie nora, I'adresse et le numero de telephone du fabricant.

• Veuillez vous refuter & la section "Garantie" pour la garantie

limitee du fabricant.

Directives d'application/

Param_tres d'approvisionnement en eau

Approvisionnement en eau Collectivite ou puits

Pression d'eau 30 - 120 Ib/po =(207 - 827 kPa)

Temperature d'eau 33 ° -100°F (0,6 ° - 37,8°C) /_/fl

y

®

'Exigence de test : au moins 100 O00 particules/mL (poussi_re de test fine AC).

tOes contaminants ne sont pas n_cessairement pr6sents dans votre approvisionnement d'eau• Le rendement peut varier selon les conditions locales

de t'eau.

r*Fibres de Iongueur superieure & 10 um

:_Casde la filtration de kystes de Cryptosporidium parvum

® NSF est une maraue d6oos6e de NSF International.

75

Your Home iiiiiiiiiiiiiii

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it! iiiiiiiiiiiiiii

iiiiiiiiiiiiiii

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself. iiiiiiiiiiiiiii

For Sears professionalinstallationof home appliances

and items like garage door openers and water heaters. iiiiiiiiiiiiiii

iiiiiiiiiiiiiii

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (USA and Canada)

iiiiiiiiiiiiiii

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1800-4881222

Call anytime, day or night (U.S.A. only)

www.sears.com

To purchase aprotection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

iiiiiiiiiiiiiii

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

adomicilio, y para ordenar piezas:

1-888-SU-HOGAR _

(1-888-784-6427)

Au Canada pour service en fran_ais:

I"800"LE'FOYER Mc

(1-800-533-6937)

www.sears.ca

SEARS

2300951

© 2004 Sears, Roebuckand Co

• TM SM .

® Registered Trademark /Trademark /Service Mark of Sears, Roebuck and Co

TM . SM . .

® Marca Reg=st rada /Marca de comerclo /Marca de Servlclo de Sears, Roebuck and Co.

• , TM SM .

®Marque de commerce deposee /Marque de commerce/ Marque de service de Sears, Roebuck and Co.

8/04

Printed in USA.

Impreso en EE. UU.

imprim_ aux E.-U.
