Use & Care Guide

Manual de Uso y Cuidado

English / Español

Kenmore Elite®

Liquid Propane Gas Grill

Parrilla a gas de propane liquido

Model/Modelo: 146.48591710 – Stainless Steel / Acero Inoxidable

146.48590710 – Carbon Grey Metallic / Carbono Gris Metálico

Item / Artículo: 640-06263490-2 –Stainless Steel / Acero Inoxidable

640-06263471-2 –Carbon Grey Metallic / Carbono Gris Metálico

P/N 50600322C

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

www.kenmore.com

www.sears.com

www.kmart.com

®

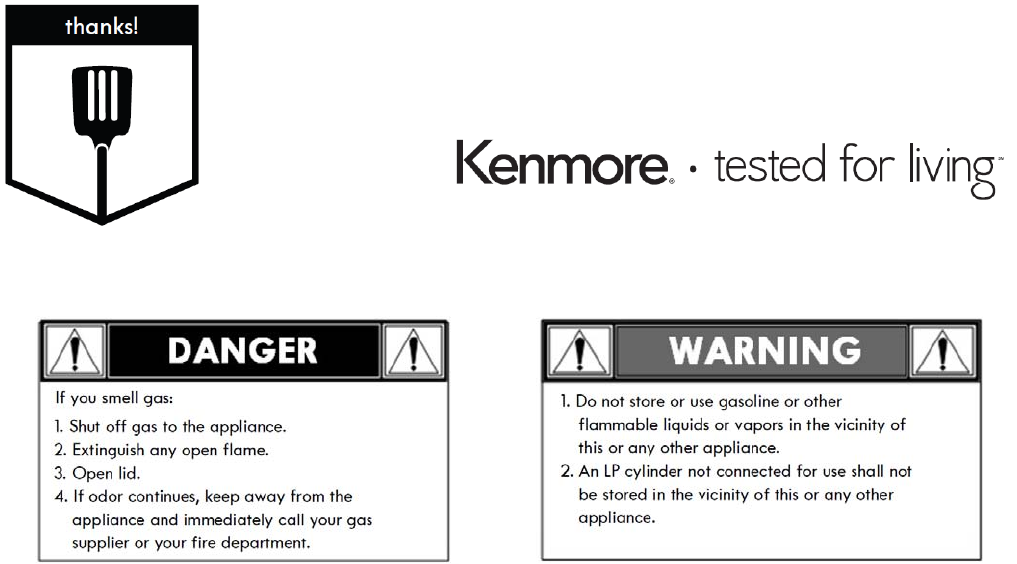

DearNewKenmoreOwner,

Congratulations on the purchase your new Kenmore Elite 700 Series Gas Grill! Kenmore Elite

Series Grills have been designed and engineered from the bottom up, with focus on even the

smallest detail. This grill has been designed to provide you with even cooking results, fast

performance, and precise control so you have complete confidence every time you grill.

The Kenmore brand has over a 100-year history of providing innovative solutions that enable

our members and customers to get more out of their lives. During this time, the Kenmore brand

has evolved through technology, style and the specific needs of every generation. Yet, one

constant remains – all Kenmore products offer keys to more living such as greater convenience,

better performance and time saved. Your new Kenmore Elite gas grill is another example of this

great Kenmore legacy.

Of course, if you should have any issues with your new grill, please contact us at 1-844-553-

6667, or through Sears.com. We also hope you will share your grill recipes and stories with us

and others. You can do this by visiting the Kenmore cookmore.com or grillingishappiness.com

websites.

Thank you for allowing us to make this amazing product a part of your life. We hope you enjoy

many great meals with your family and friends creating many happy memories.













2 • 146.48591710

2015 © Sears Brands, LLC

DANGER: Indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury.

WARNING: Indicates an potentially hazardous situation

which, if not avoided, could result in death or serious injury.

Safety Symbols

The symbols and boxes shown below explain what each heading

means. Read and follow all of the messages found throughout

the manual.

DANGER

WARNING

CAUTION

146.4859170·3

CAUTION: Indicates a potentially hazardous situation or

unsafe practice which, if not avoided, may result in minor or

moderate injury.

Installation Safety Precautions

• Please read this User’s Manual in its entirety before using

the grill.

• Failure to follow the provided instruction can result in

seriously bodily injury and/or property damage.

• Some parts of this grill may have sharp edges. Please

wear suitable protective gloves.

• Use grill, as purchased, only with LP (propane) gas and the

regulator/valve assembly supplied.

• Grill installation must conform with local codes, or in their

absence of local codes, with either the National Fuel Gas

Code, ANSI Z223.1/ NFPA 54, Natural Gas and Propane

Installation Code, CSA B149.1, or Propane Storage and

Handling Code, B149.2, or the Standard for Recreational

Vehicles, ANSI A 119.2/NFPA 1192, and CSA Z240 RV

Series, Recreational Vehicle Code, as applicable.

• All electrical accessories (such as rotisserie) must be

electrically grounded in accordance with local codes, or

National Electrical Code, ANSI / NFPA 70 or Canadian

Electrical Code, CSA C22.1. Keep any electrical cords

and/or fuel supply hoses away from any hot surfaces.

• This grill is safety certified for use in the United States

and/or Canada only. Do not modify for use in any other

location. Modification will result in a safety hazard.

IMPORTANT: This grill is intended for outdoor use only and is

not intended to be installed in or on recreational vehicles or

boats.

NOTE TO INSTALLER: Leave this User’s Manual with the

customer after delivery and/or installation.

NOTE TO CONSUMER: Leave this User’s Manual in a

convenient place for future reference.

Call Grill Service Center For Help And Parts

If you have questions or need assistance during assembly,

please call 1-888-287-0735. You will be speaking to a

representative of the grill anufacturer and not a Sears

employee. To order new parts call Sears at

1-844-553-6667.

Product Record

IMPORTANT: Fill out the product record information below.

Model Number

Serial Number

Date Purchased

See rating label on grill for serial number.

For residential use only. Do not use for commercial

cooking.

CAUTION

IMPORTANT SAFETY INSTRUCTIONS

When using electrical products, basic precautions should

always be practiced including the following:

1) READ AND FOLLOW ALL SAFETY INSTRUCTIONS.”

2) Read and follow all instructions that are on the product

or provided with the product.

3) Do not use an extension cord.

4) Reference the National Electrical Code, ANSI/NFPA 70,

specifically for the installation of wiring and clearances

from power and lighting conductors.

5) Do not install or use within 10 feet of a pool.

6) Do not use in a bathroom.

7) WARNING: Risk of Electric Shock. When used outdoors,

install only to a covered Class A GFCI protected receptacle

that is weatherproof with the power unit connected to the

receptacle. If one is not provided, contact a qualified

electrician for proper installation. Ensure that the power unit

and cord do not interfere with completely closing the

receptacle cover.

8) For a unit intended to be mounted greater than 0.30 m (1

foot) from the ground surface:

WARNING: Risk of Electric Shock. Mount the unit

at a height greater than 1 foot from the ground

surface.

9) SAVE THESE INSTRUCTIONS – This manual contains

important safety and operating instructions for power units.

4 • 146.48591710

TABLE OF CONTENTS Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-844-553-6667, , and in Canada call 1-800-469-4663.

For Your Safety . . . . . 3

Grill Service Center. . . . . 3

Product Record Information . . . . . 3

Installation Safety Precautions . . . . . 3

Safety Symbols . . . . . 3

Kenmore Grill Warranty . . . . . 5

Use and Care . . . . . . 6-14

. . .17-18

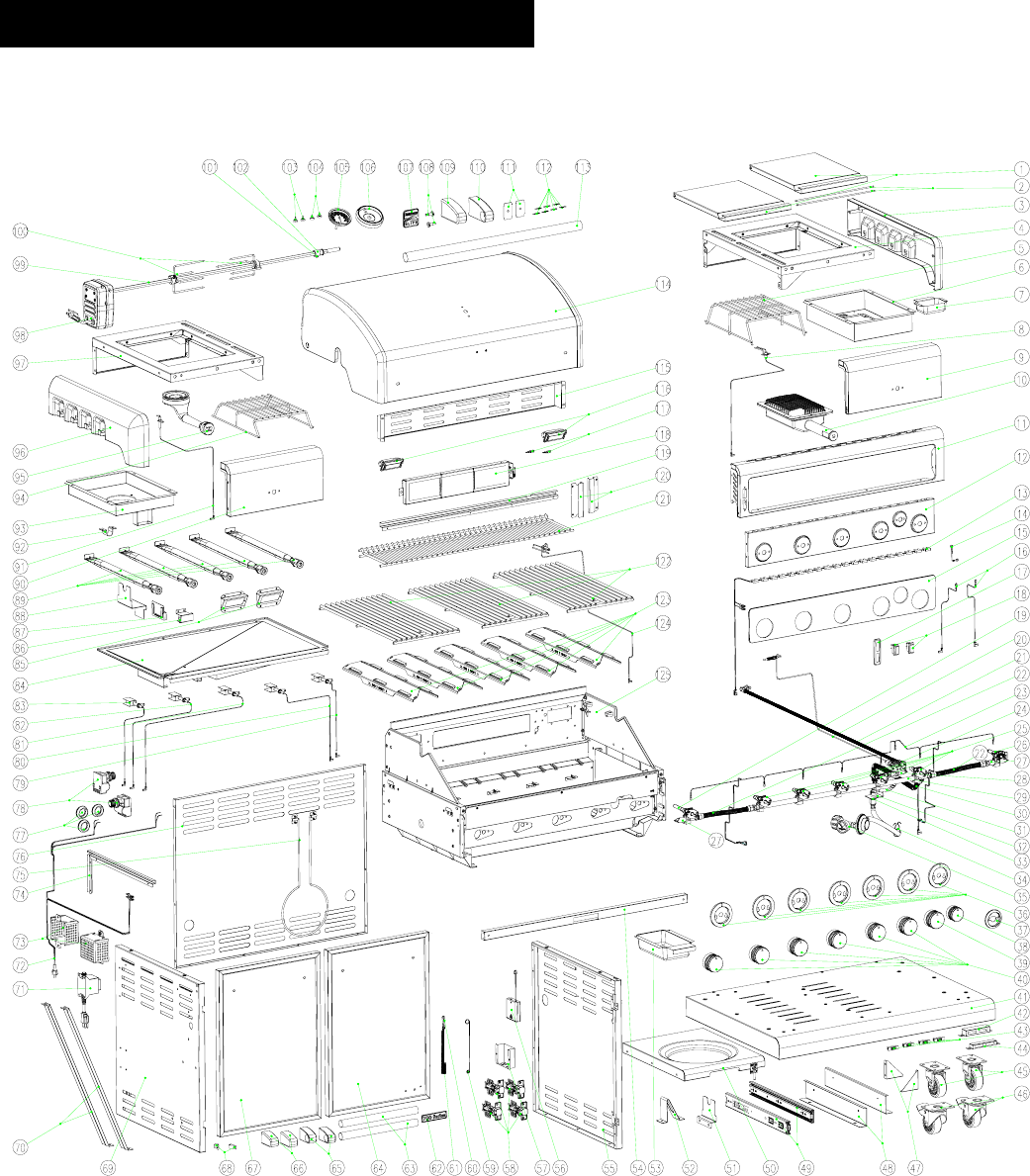

Parts Diagram . . . . .19

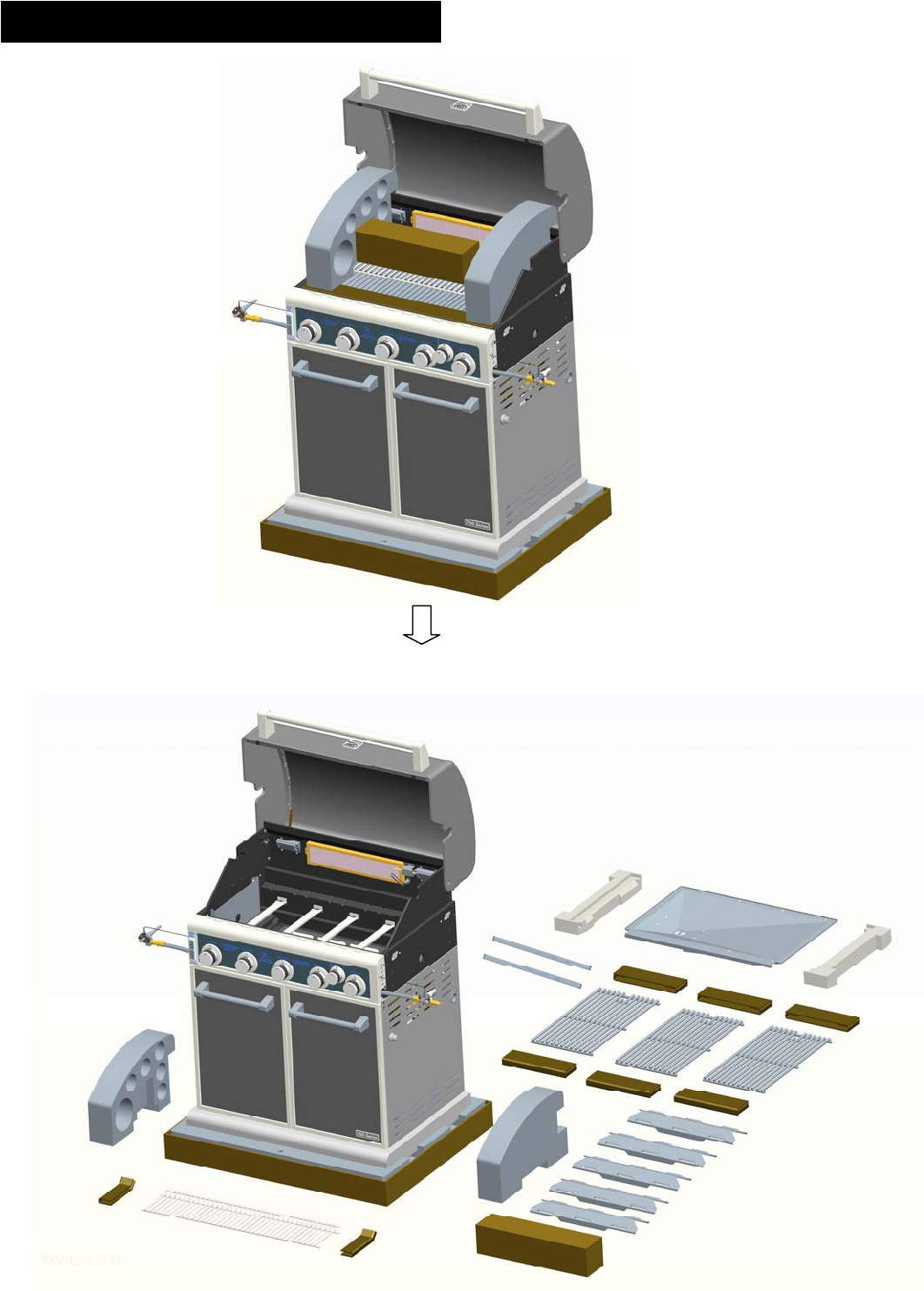

Before Assembly . . . . .. 20-23

Troubleshooting . . . . . .40-42

WARNING

WARNING

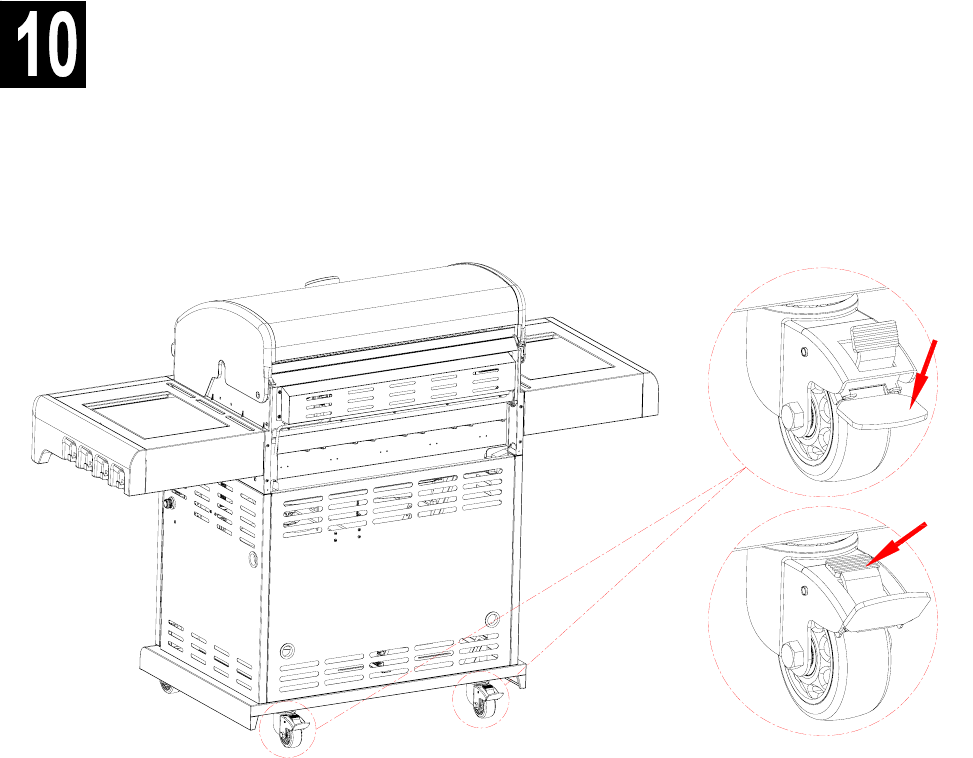

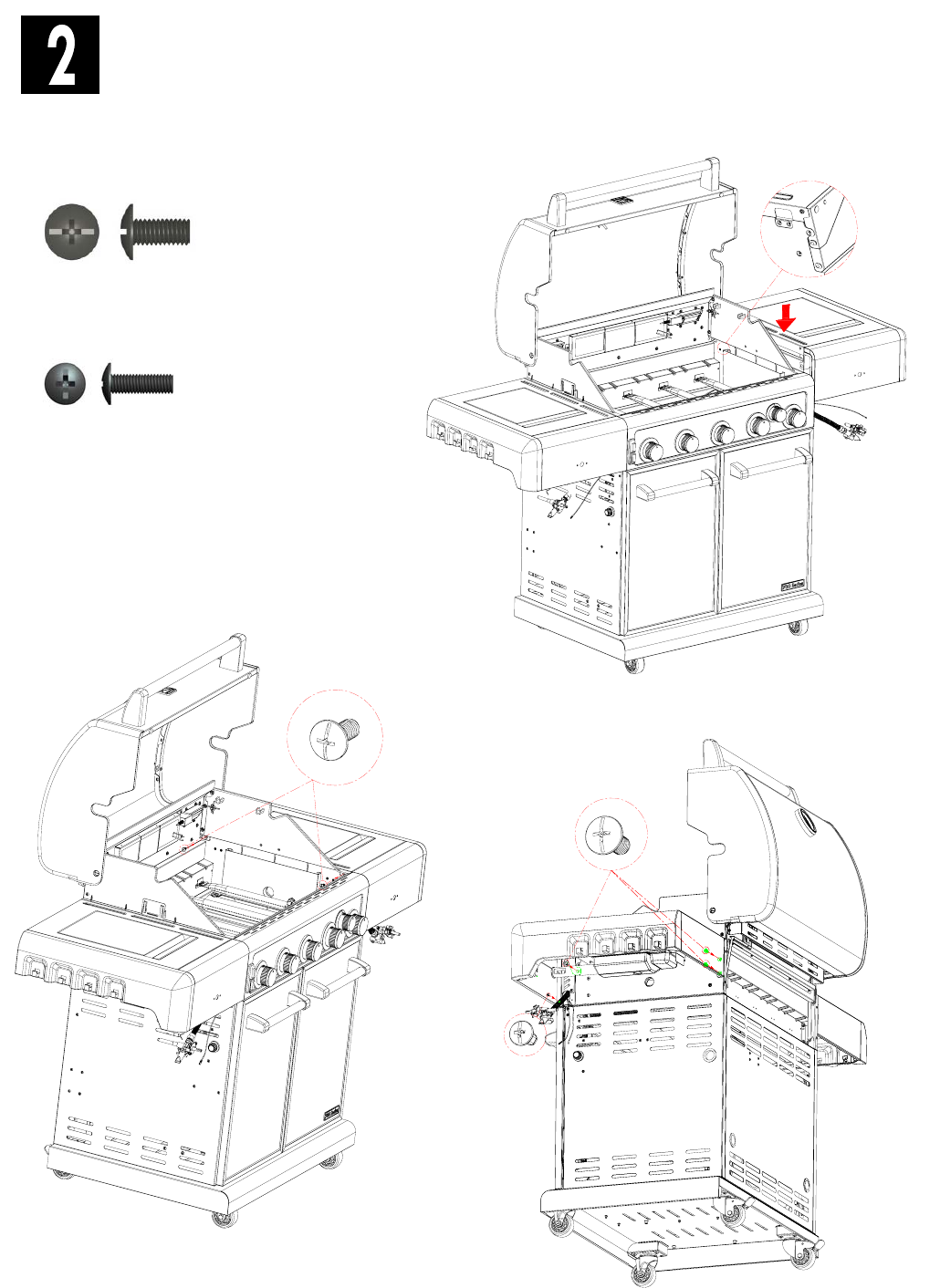

Assembly . . . . . .24-39

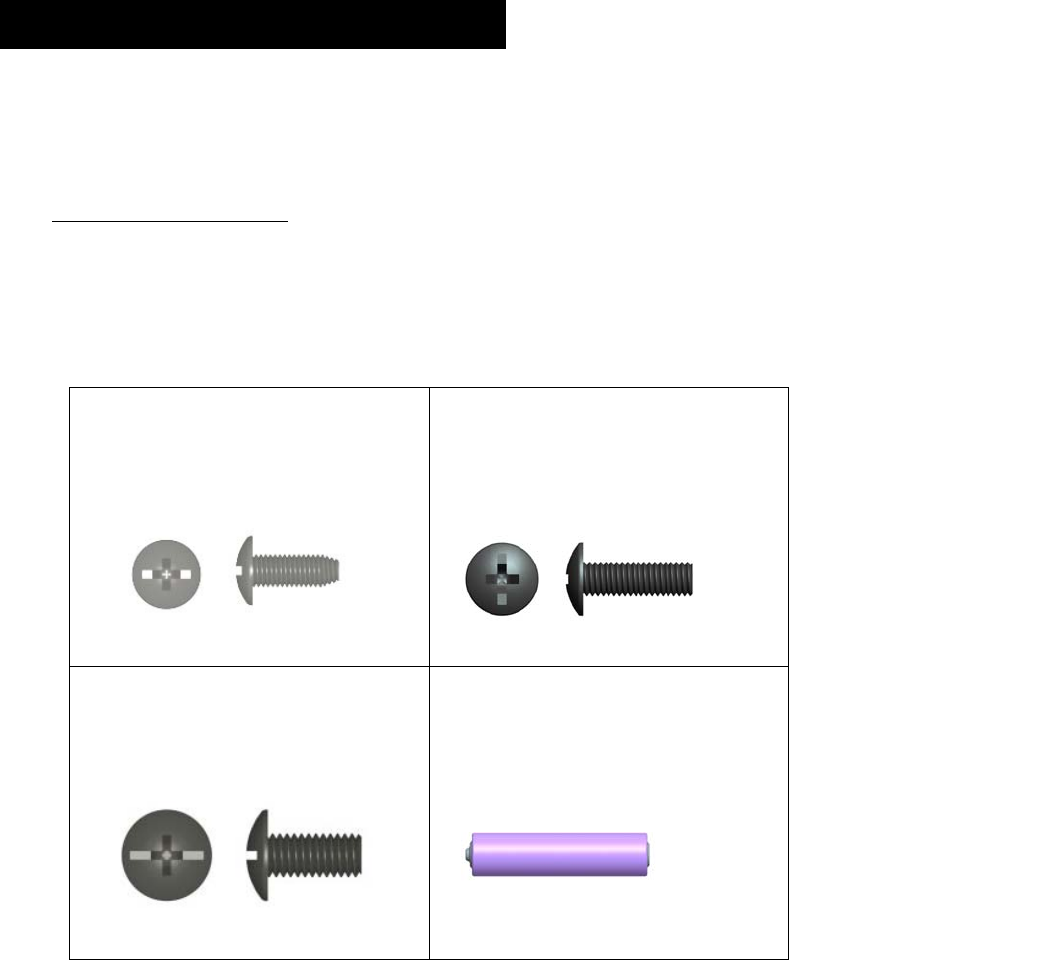

Parts List . . .

. . .15-16

Repair Protection Agreements

Congratulations on making a smart purchase. Your new Kenmore®

product is designed and manufactured for years of dependable

operation. But like all products, it may require repair from time to time

That's when having a Repair Protection Agreement can save you

money and aggravation.

Here’s what the Repair Protection Agreement* includes:

Expert service by experienced service technicians trusted

in millions of homes every year.

Unlimited service and no charge for parts and labor on all

covered repairs

Product replacement up to $1500 if your covered product

can't be fixed

Discount of 25% from regular price of service and related

installed parts not covered by the agreement.

Fast help by phone - phone support from a service agent on all

products to help troubleshoot problems. Think of us as a

“talking owner’s manual.”

Once you purchase the Repair Protection Agreement, a simple phone

call is all that it takes for you to schedule service. You can call

anytime day or night.

The Repair Protection Agreement is a risk-free purchase. If you

cancel for any reason during the product warranty period, we will

provide a full refund. Or, a prorated refund anytime after the product

warranty period expires. Purchase your Repair

Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information call 1-800-827-6655.

CALIFORNIA PROPOSITION 65

1. Combustion by-products produced when using this

product contain chemicals known to the State of

California to cause cancer, birth defects, and other

reproductive harm.

2. This Product contains chemicals, including lead and

lead compounds, known to the State of California to

cause cancer, birth defects or other reproductive

harm.

Wash your hands after using this product.

This grill is rated at 96,000 BTU. This is more than one

standard 20 lb. LP tank can deliver at once, especially

in cold weather. Do not operate the 5 main burners

while the rotisserie burner is being used. Or do not

operate the rotisserie burner when the 5 main burners

are being used.

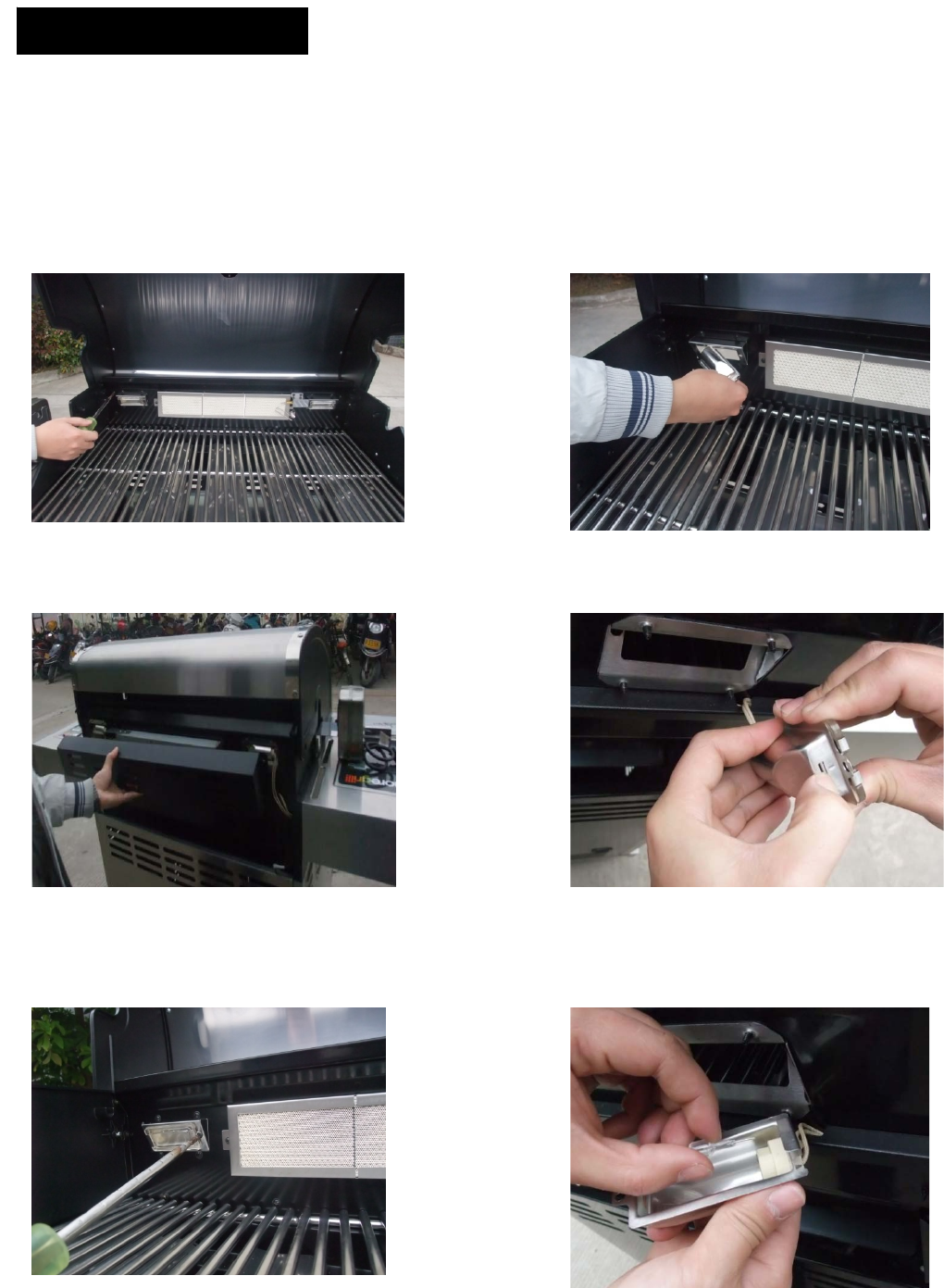

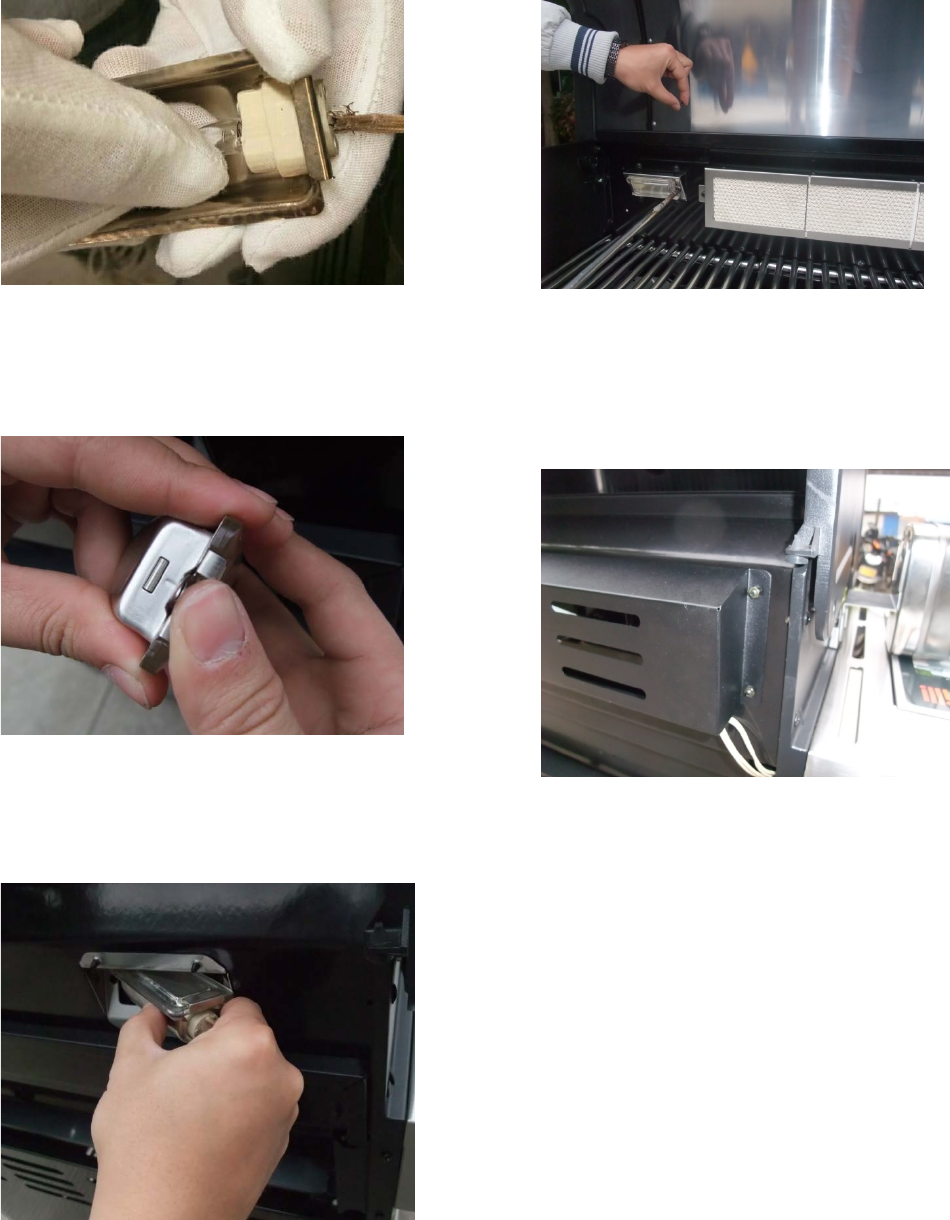

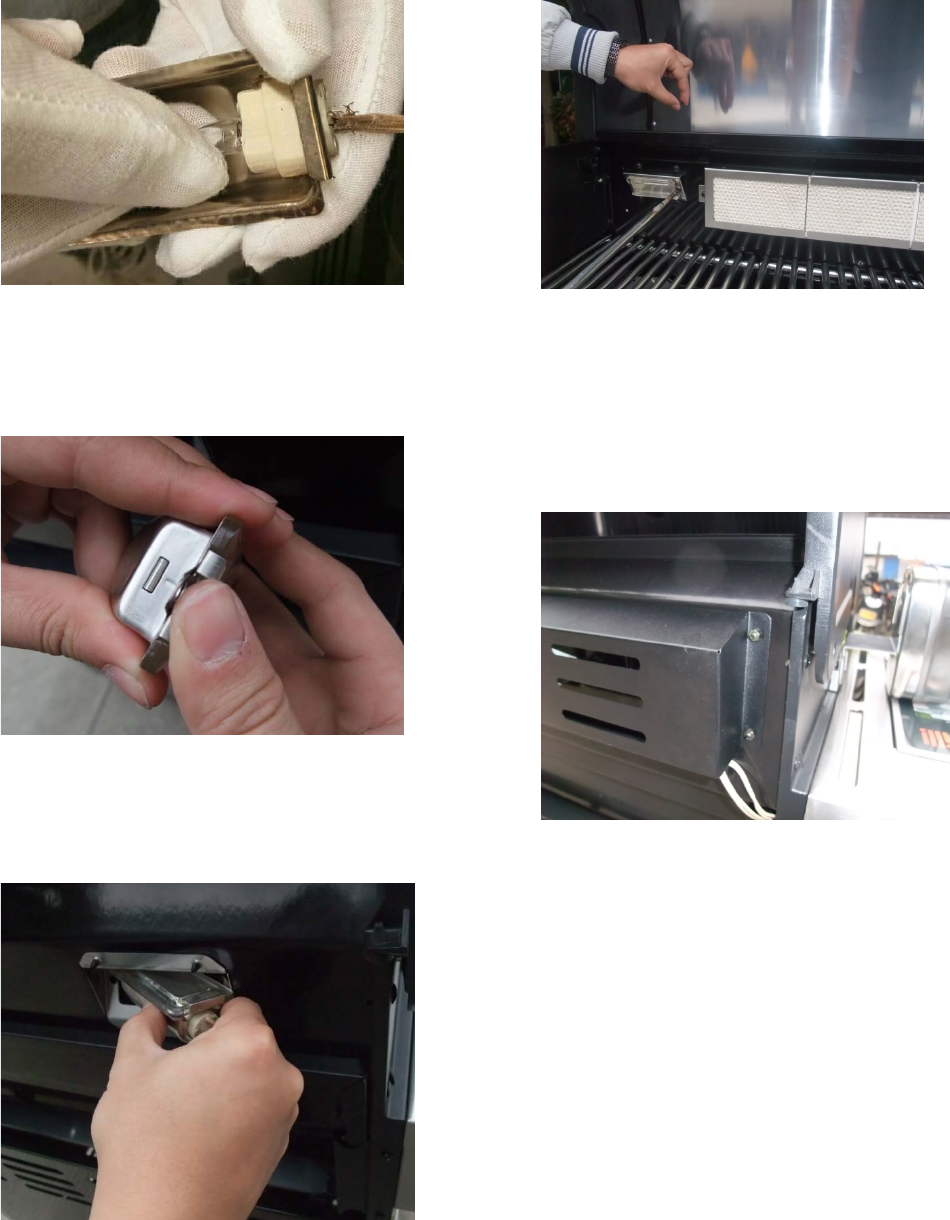

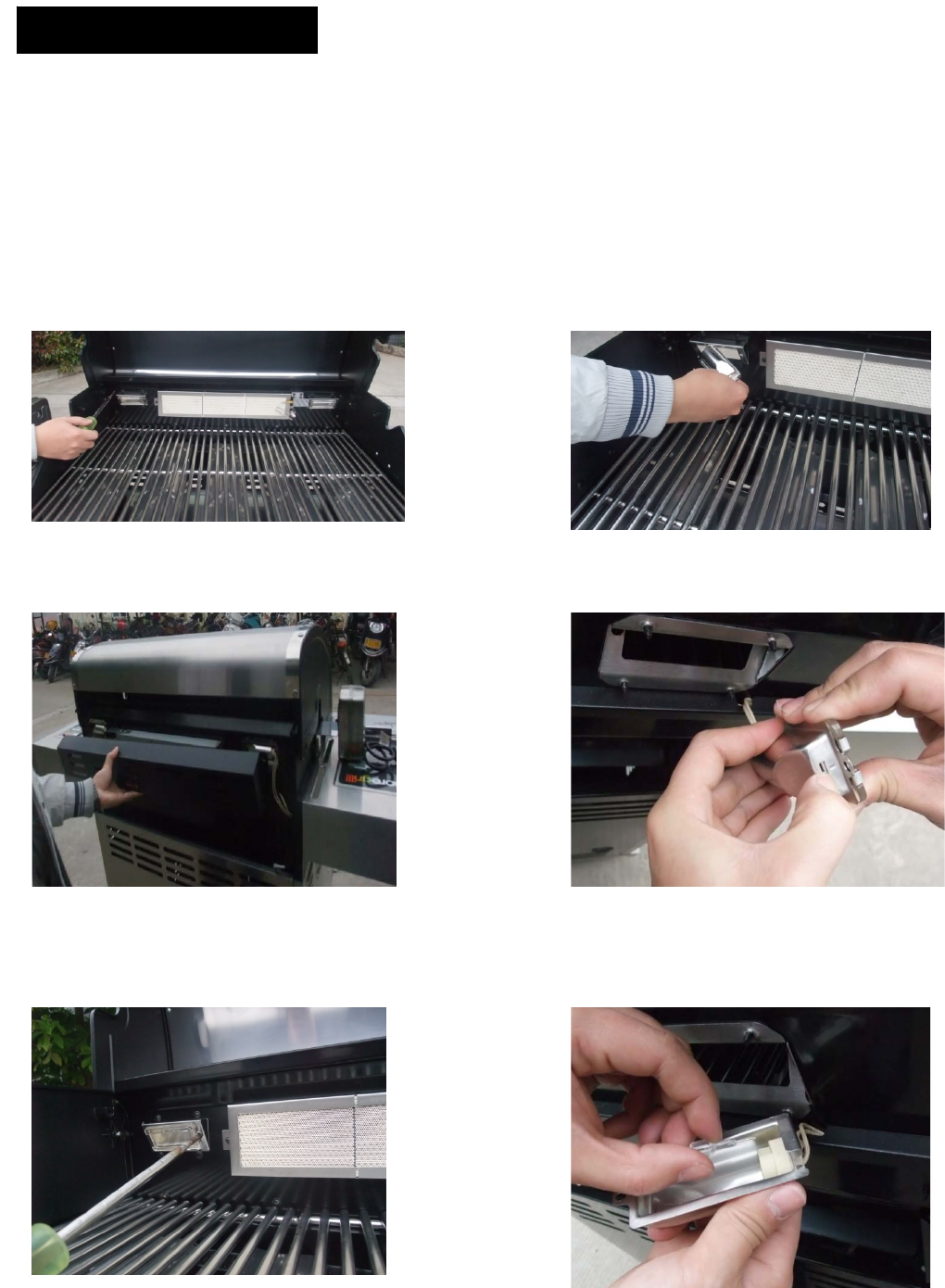

Light Bulb Replacement . . .

146.48591710 • 5

WARRANTY

KENMORE ELITE LIMITED WARRANTY

WITH PROOF OF SALE, the following warranty coverage applies when this appliance is correctly installed, operated and mainta

according to all supplied instructions.

FOR TWO YEARS from the date of sale this appliance is warranted against defects in material or workmanship. A defective

appliance will receive free repair or replacement at option of seller.

FOR FIVE YEARS from the date of sale, any heat diffuser that rusts through or burns through will be replaced free of charge. If

rust through or burn through occurs within the first year, a new heat diffuser will be installed at no charge. If the rust through or

burn through occurs after the first year, a new heat diffuser will be supplied but not installed at no charge. You are responsible

for the labor cost of heat diffuser installation after the first year from the date of sale.

FOR FIFTEEN YEARS from the date of sale, any stainless steel burner that rusts through or burns through will be replaced free of

charge. If rust through or burn through occurs within the first year, a new burner will be installed at no charge. If rust through or

burn through occurs after the first year, a new burner will be supplied but not installed at no charge. You are responsible for the

labor cost of burner installation after the first year from the date of sale.

FOR TWENTY-FIVE YEARS from the date of sale, a new part will be supplied for rust-through or burn through of the firebox

cast aluminum sidewalls, lid porcelain coated shroud or any cooking grate free of charge. If rust through or burn through

occurs within the first year, a new part will be installed at no charge. If rust through or burn through occurs after the first year, a

new part will be supplied but not installed at no charge. You are responsible for the labor cost of part installation after the first

year from the date of sale.

For warranty coverage details to obtain free repair or replacement, visit the web page: www.kenmore.com/warranty

All warranty coverage excludes ignitor batteries and grill part paint loss, discoloration or surface rusting, which are either

expendable parts that can wear out from normal use within the warranty period, or are conditions that can be the result of

normal use, accident or improper maintenance.

All warranty coverage is void if this appliance is ever used for other than private household purposes.

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use within the warranty period, including but not limited to

batteries, screw-in base light bulbs and surface coatings or finishes.

2. A service technician to clean or maintain this appliance, or to instruct the user in correct appliance installation, operation

and maintenance.

3. Service calls to correct appliance installation not performed by Sears authorized service agents, or to repair problems

with house fuses, circuit breakers, house wiring, and plumbing or gas supply systems resulting from such installation.

4. Damage to or failure of this appliance resulting from installation not performed by Sears authorized service agents,

including installation that was not in accord with electrical, gas or plumbing codes.

5. Damage to or failure of this appliance, including discoloration or surface rust, if it is not correctly operated and maintained

according to all supplied instructions.

6. Damage to or failure of this appliance, including discoloration or surface rust, resulting from accident, alteration, abuse,

misuse or use for other than its intended purpose.

7. Damage to or failure of this appliance, including discoloration or surface rust, caused by the use of detergents, cleaners,

chemicals or utensils other than those recommended in all instructions supplied with the product.

8. Damage to or failure of this appliance resulting from natural or other catastrophe, such as flood, fire or storm.

9. Damage to or failure of parts or systems resulting from unauthorized modifications made to this appliance.

10. Service to an appliance if the model and serial plate is missing, altered, or cannot easily be determined to have the

appropriate certification logo.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as provided herein.

Implied warranties, including warranties of merchantability or fitness for a particular purpose, are limited to two years on the

appliance, five years on heat diffusers, fifteen years on burners, and twenty-five years on sidewalls, lid shroud and grates, or the

shortest period allowed by law. Seller shall not be liable for incidental or consequential damages. Some states and provinces

do not allow the exclusion or limitation of incidental or consequential damages, or limitation on the duration of implied

warranties of merchantability or fitness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which vary from state

to state.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

• Never fill a cylinder beyond 80% full.

• If the information in the two points above is not

followed exactly, a fire causing death or serious

injury may occur.

• An overfilled or improperly stored cylinder is a

hazard due to possible gas release from the safety

relief valve. This could cause an intense fire with

risk of property damage, serious injury or death.

• If you see, smell or hear gas escaping,

immediately get away from the LP cylinder and

appliance and call your fire department.

6 • 146.48591710

LP Cylinder

USE AND CARE

• The LP cylinder used with your grill must meet the following

requirements:

• Use LP cylinders only with these required measurements: 12"

(30.5cm) (diameter) x 18" (45.7 cm) (tall) with 20 lb. (9 kg.)

Capacity maximum.

• LP cylinders must be constructed and marked in accordance

with specifications for LP cylinders of the U.S. Department of

Transportation (DOT) or for Canada, CAN/CSA-B339,

cylinders, spheres and tubes for transportation of dangerous

goods. Transport Canada (TC). See LP cylinder collar for

marking.

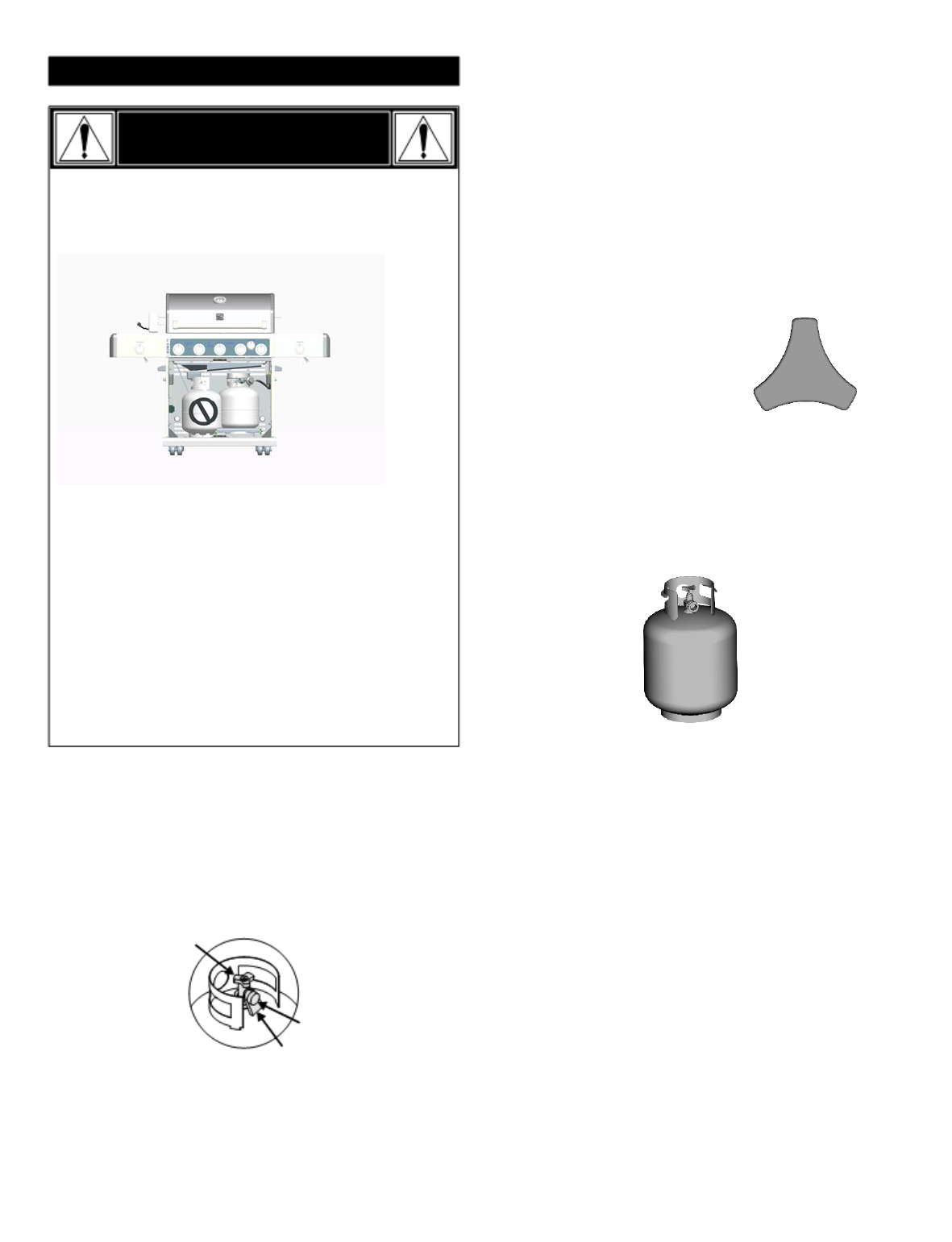

• LP cylinder valve must have:

• Type 1 outlet compatible with

regulator or grill.

• Safety relief valve.

• UL listed Overfill Protection

Device (OPD). This OPD safety

feature is identified by a unique triangular hand wheel. Use

only LP cylinders equipped with this type of valve.

• LP cylinder must be arranged for vapor withdrawal and

include collar to protect LP cylinder valve. Always keep LP

cylinders in upright position during use, transit or storage.

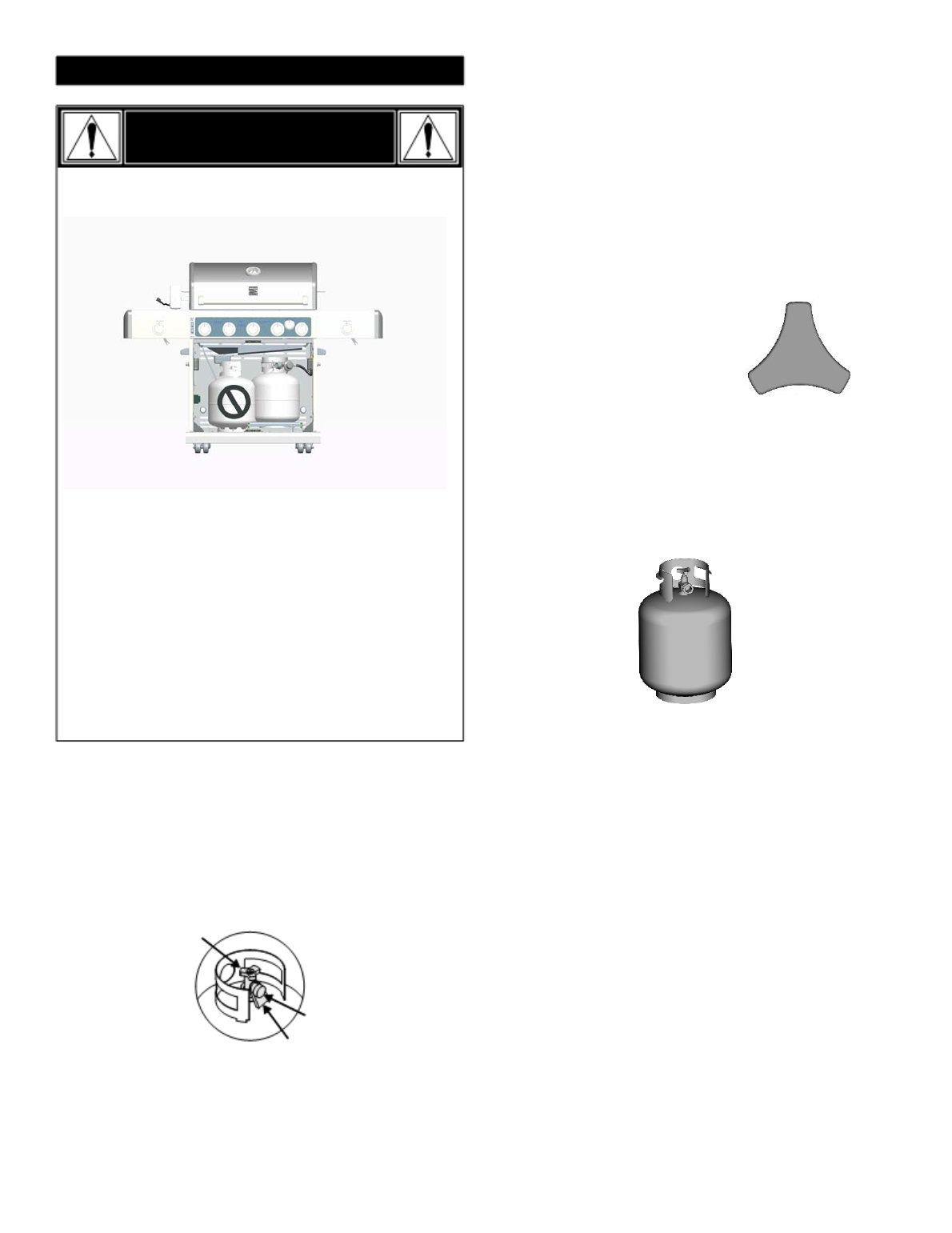

OPD Hand Wheel

• NEVER store a spare LP cylinder under or near the

appliance or in an enclosed area.

LP cylinder in upright position for vapor withdrawal

LP (Liquefied Petroleum Gas)

LP Tank Removal, Transport And Storage

• Turn OFF all control knobs and LP tank valve. Turn coupling nut

counterclockwise by hand only - do not use tools to

disconnect. Lift LP tank wire upward off of LP tank collar, then lift

LP tank up and off of support bracket. Install safety cap onto LP

tank valve. Always use cap and strap supplied with valve.

Failure to use safety cap as directed may result in serious

personal injury and/or property damage.

LP Tank Valve

• LP gas is nontoxic, odorless and colorless when produced. For

Your Safety, LP gas has been given an odor (similar to rotten

cabbage) so that it can be smelled.

• LP gas is highly flammable and may ignite unexpectedly when

mixed with air.

LP Cylinder Filling

• Use only licensed and experienced dealers.

• LP dealer must purge new cylinder before filling.

• Dealer should NEVER fill LP cylinder more than 80% of LP

cylinder volume. Volume of propane in cylinder will vary by

temperature.

• A frosty regulator indicates gas overfill. Immediately close LP

cylinder valve and call local LP gas dealer for assistance.

• Do not release liquid propane (LP) gas into the atmosphere. This

is a hazardous practice.

• To remove gas from LP cylinder, contact an LP dealer or call a

local fire department for assistance. Check the telephone

directory under “Gas Companies” for nearest certified LP

dealers.

Safety Cap

Retainer Strap

• A disconnected LP tank in storage or being transported must

have a safety cap installed (as shown). Do not store an LP tank

in enclosed spaces such as a carport, garage, porch, covered

patio or other building. Never leave an LP tank inside a vehicle

which may become overheated by the sun.

• Do not store an LP tank in an area where children play.

DANGER

146.48591710

• 7

LP Tank Exchange

• Many retailers that sell grills offer you the option of replacing

your empty LP tank through an exchange service. Use only those

reputable exchange companies that inspect, precision fill, test

and certify their cylinders. Exchange your tank only for an OPD

safety feature-equipped tank as described in the "LP Tank"

section of this manual.

• Always keep new and exchanged LP tanks in upright position

during use, transit or storage.

• Leak test new and exchanged LP tanks BEFORE connecting to

grill.

Connecting Regulator To The LP Tank

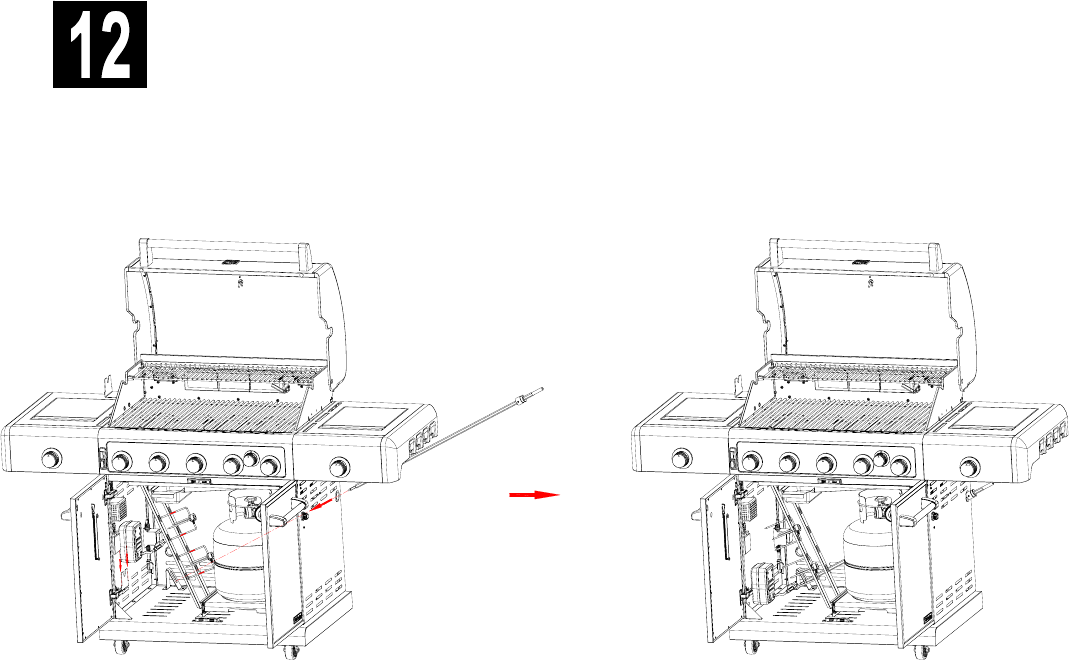

1. LP tank must be properly secured onto grill. (Refer to

assembly section.)

2. Turn all control knobs to the OFF position.

3. Turn LP tank OFF by turning OPD hand wheel clockwise to a

full stop.

4. Remove the protective cap from LP tank valve. Always use

cap and strap supplied with valve.

ck

LP Tank Leak Test

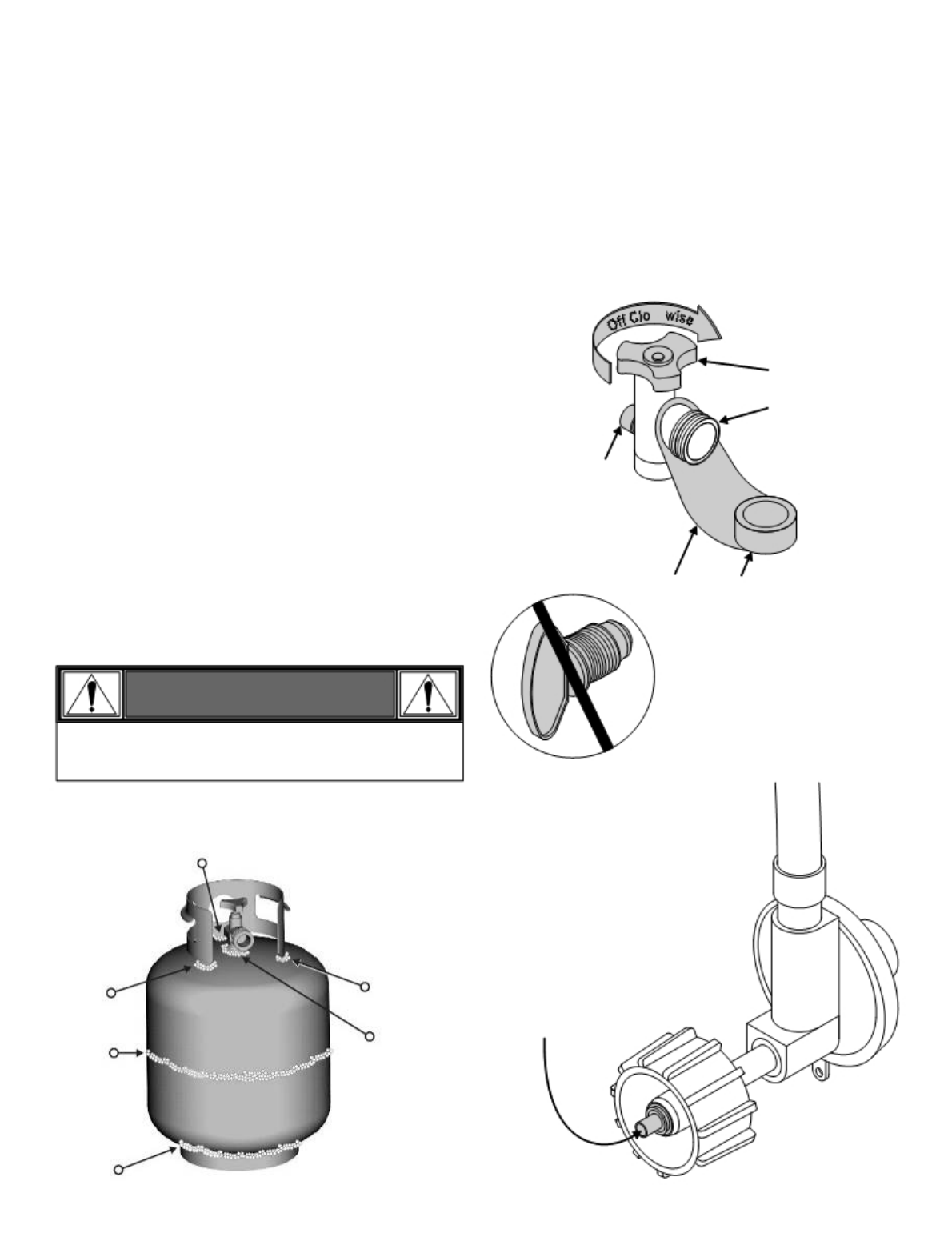

For your safety OPD Hand Wheel

Type 1 outlet with

thread on outside

Safety Relief Valve

Strap and Cap

• Leak test must be repeated each time LP tank is exchanged or

refilled.

• Do not smoke during leak test.

• Do not use an open flame to check for gas leaks.

• Grill must be leak tested outdoors in a well-ventilated area,

away from ignition sources such as gas fired or electrical

appliances. During leak test, keep grill away from open flames

or sparks.

• Use a clean paintbrush and a 50/50 mild soap and water

solution. Brush soapy solution onto areas indicated by arrows

in figure below. Leaks are indicated by growing bubbles.

Do not insert a POL transport plug

(plastic part with external

threads) into the type 1 valve

outlet. It will defeat the Safety

Relief Valve feature.

WARNING

If “growing” bubbles appear do not use or move the LP

tank. Contact an LP gas supplier or your fire department!

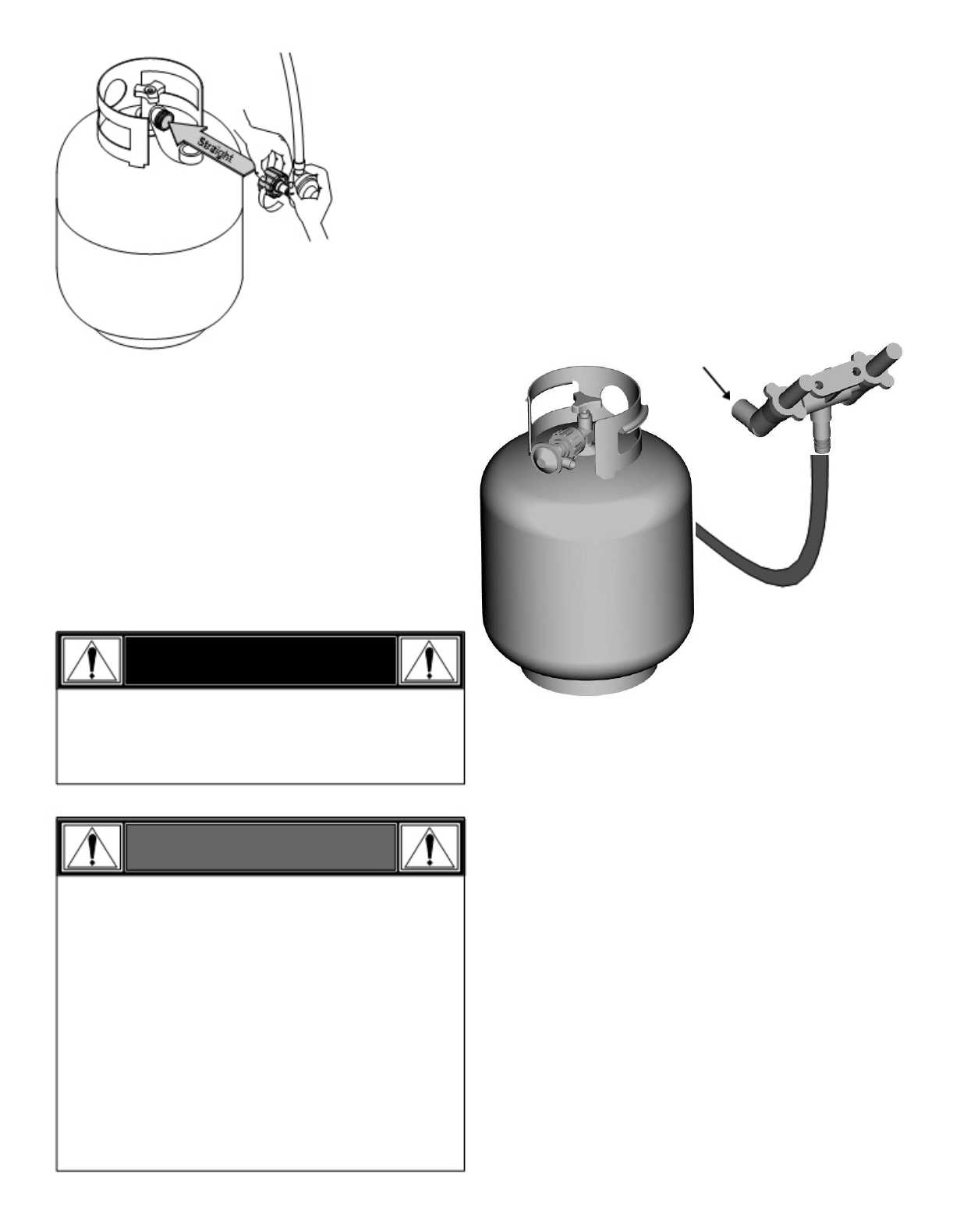

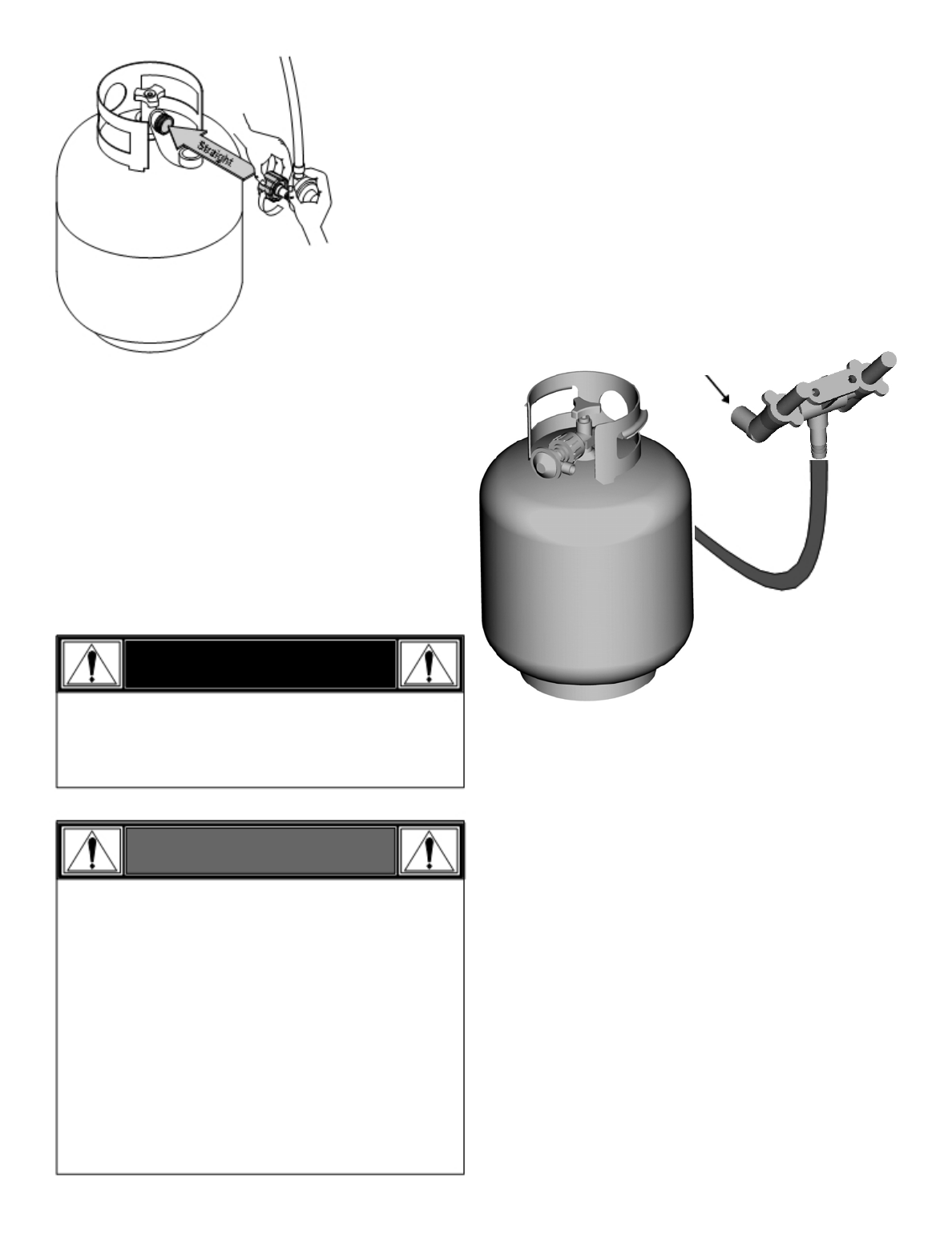

5. Hold regulator and insert nipple into LP

tank valve. Hand-tighten the coupling

nut, holding regulator in a straight line

with LP tank valve so as not to crossth-

thread the connection.

Nipple has to be

centered into the LP

tank valve.

▲Do not use household cleaning agents. Damage to the gas

train components (valve/hose/regulator) can result.

8 • 146.48591710

Leak Testing Valves, Hose and Regulator

1.Turn all grill control knobs to OFF.

2.Be sure regulator is tightly connected to LP tank.

3.Completely open LP tank valve by turning OPD hand wheel

counterclockwise. If you hear a rushing sound, turn gas off

immediately. There is a major leak at the connection. Correct

before proceeding by calling Sears for replacement parts at

1-844-553-6667.

4.Brush soapy solution onto areas where bubbles are shown in

picture below:

Hold coupling nut and regulator

as shown for proper connection

▲

to LP tank valve.

Never remove threaded

orifice at end of valve.

6. Turn the coupling nut clockwise and tighten to a full stop. The

regulator will seal on the back-check feature in the LP tank

valve, resulting in some resistance. An additional one-half to

three-quarters turn is required to complete the connection.

Tighten by hand only - do not use tools.

NOTE:

If you cannot complete the connection, disconnect regulator

and repeat steps 5 and 6. If you are still unable to complete the

connection, do not use this regulator!

Call 1-844-553-6667 for an identical replacement part.

DANGER

• Do not insert any tool or foreign object into the valve

outlet or safety relief valve. You may damage the valve

and cause a leak. Leaking propane may result in

explosion, fire, severe personal injury, or death. 5. If “growing” bubbles appear, there is a leak. Close LP tank

valve immediately and retighten connections. If leaks cannot be

stopped do not try to repair. Call for replacement

parts at 1-844-553-6667.

6. Always close LP tank valve after performing leak test by

turning hand wheel clockwise.

WARNING

• Outdoor gas appliance is not intended to be installed

in or on a boat.

• Outdoor gas appliance is not intended to be installed

in or on an RV.

• Never attempt to attach this grill to the self-contained

LP gas system of a camper trailer or motor home.

• Do not use grill until leak-tested.

• If a leak is detected at any time, STOP and call the fire

department.

• If you cannot stop a gas leak, immediately close

LP cylinder valve and call LP gas supplier or your fire

department !

Safety Tips

WARNING

For Safe Use of Your Grill and to Avoid Serious

Injury:

• Do not let children operate or play near grill.

• Keep grill area clear and free from materials that

burn.

• Do not block holes in sides or back of grill.

• Use grill only in well-ventilated space. NEVER use

in enclosed space such as carport, garage, porch,

covered patio, or under an overhead structure of

any kind.

• Do not use charcoal or ceramic briquets in a gas

grill.

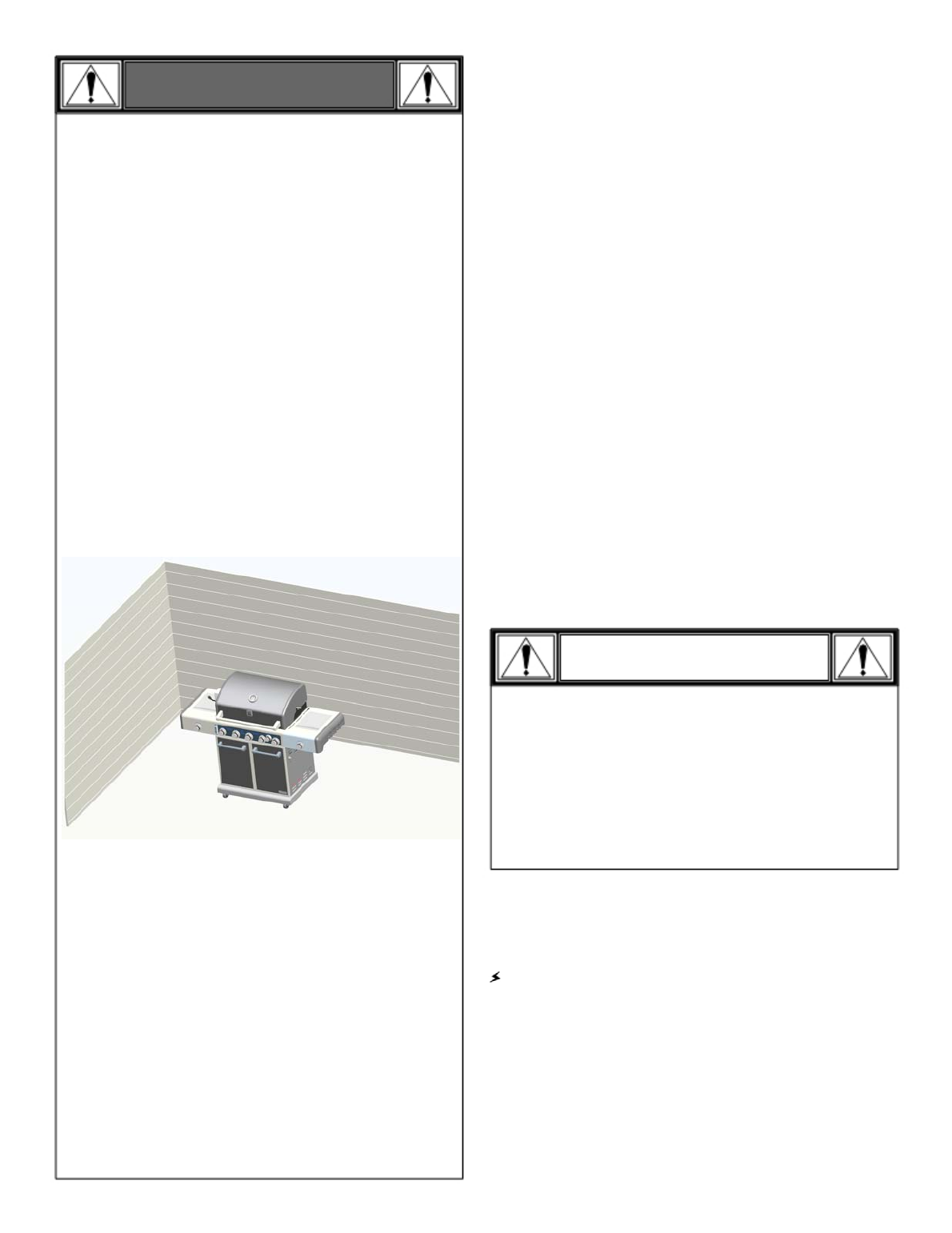

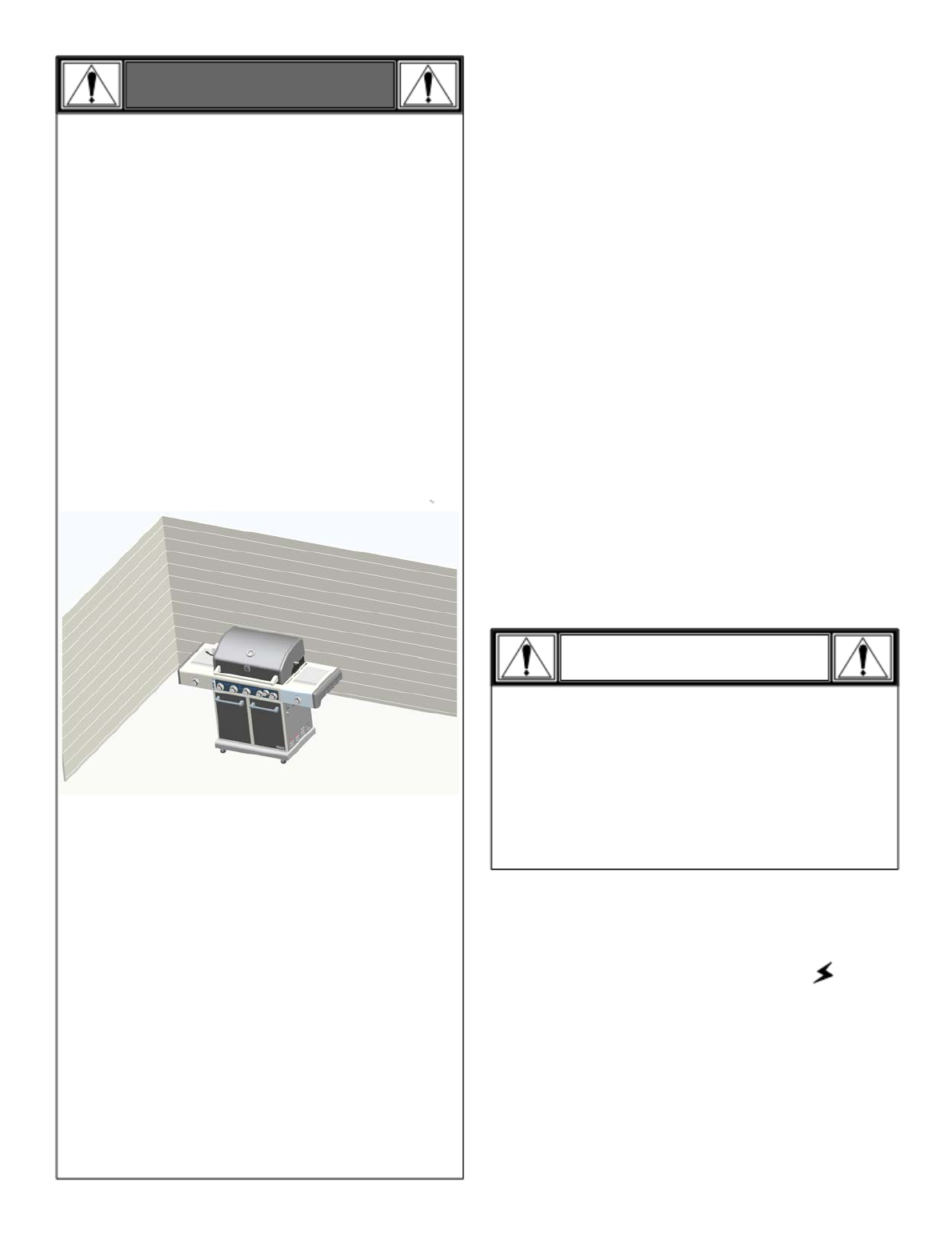

• Use grill at least 3 ft. from any wall or surface.

Maintain 10 ft. clearance to objects that can catch

fire, or to sources of ignition such as pilot lights on

water heaters, live electrical appliances, etc.

▲ Before opening LP cylinder valve, check the coupling nut for

tightness.

▲ When grill is not in use, turn off all control knobs and LP cylinder

valve.

▲ Never move grill while in operation or still hot.

▲ Use long-handled barbecue utensils and oven mitts to avoid burns

and splatters.

▲ Maximum load for sideburner and side shelf is 10 lbs.

▲ The drip tray must be inserted into grill and emptied after each use

Do not remove drip tray until grill has completely cooled.

▲ Clean grill often, preferably after each cookout. If a bristle brush is

used to clean any of the grill cooking surfaces, ensure no loose

bristles remain on cooking surfaces prior to grilling. It is not

recommended to clean cooking surfaces while grill is hot.

▲ If you notice drip or other hot material dripping from grill,

determine the cause, correct it, then clean and inspect valve. Keep

ventilation openings in cylinder enclosure (grill cart) free and clear

of debris.

▲ Do not store objects or materials inside the grill cart enclosure that

would block the flow of combustion air to the underside of either

the control panel or the firebox bowl.

▲ The regulator may make a humming or whistling noise during

operation. This will not affect safety or use of grill.

▲ If you have a grill problem see the "Troubleshooting Section".

▲ If the regulator frosts, turn off grill and LP cylinder valve

immediately. This indicates a problem with the cylinder and it

should not be used on any product. Return to supplier!

CAUTION

• Putting out drip fires by closing the lid is not possible. Grills

are well ventilated for safety reasons.

• Do not use water on a drip fire. Personal injury may result.

If a drip fire develops, turn knobs and LP

cylinder off.

• Do not leave grill unattended while preheating or burning

off food residue on HI. If grill has not been regularly

cleaned, a drip fire can occur that may damage the

product.

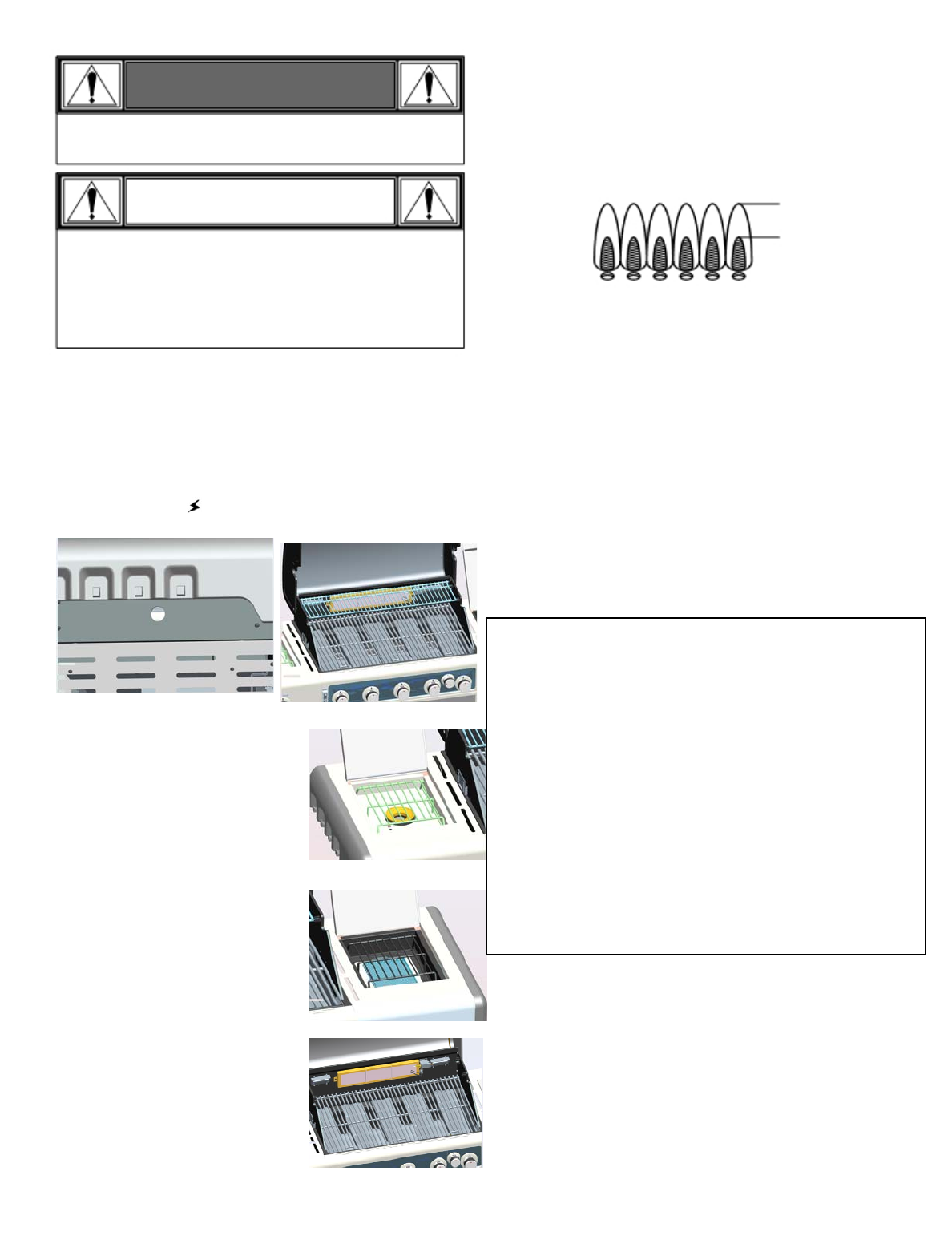

Main Burner Igniter Lighting

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Turn on valve from source or tank.

3. Push and turn any Main Burner control knob to Hi

and hold in. You will hear a clicking sound from the

electrodes of all burners.

4. If ignition does not occur in 5 seconds, turn the burner controls

OFF, wait 5 minutes, and repeat the lighting procedure.

5. To ignite any other Main Burner, turn knob to HI.

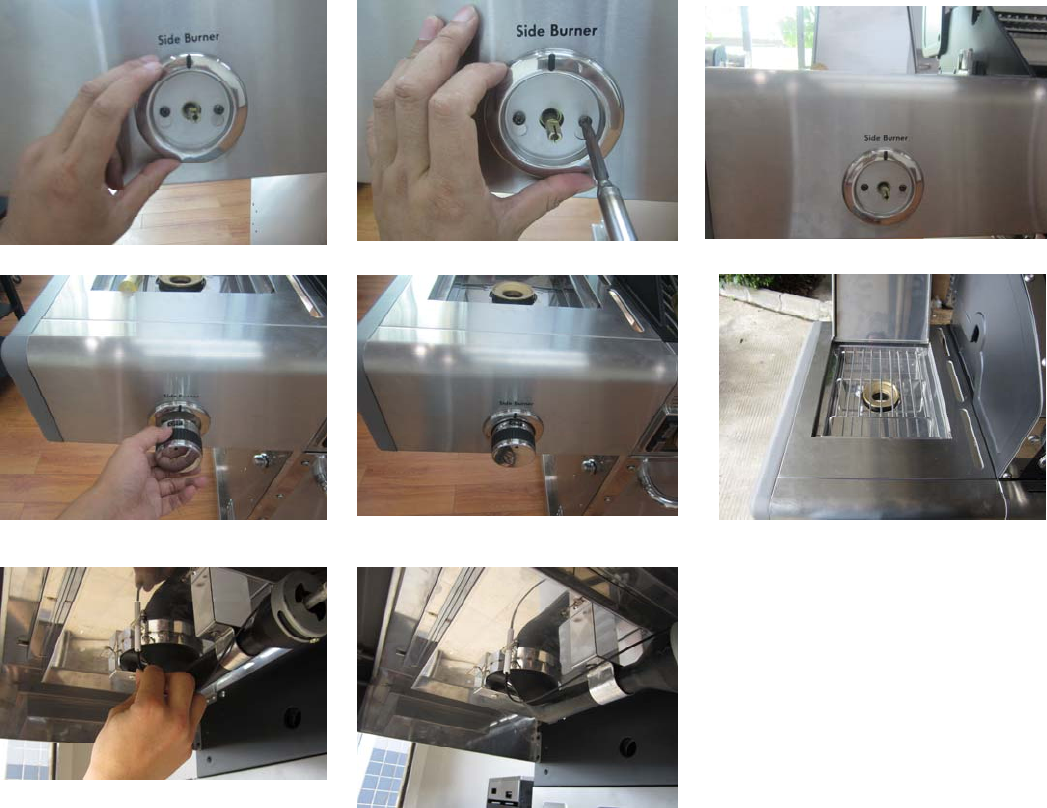

6. To ignite the Side Burner, follow steps 2-4 using the Side

Burner knob.

7. To ignite the, follow steps 2-4 using the

Searing Burner knob.

8. To ignite the Rotisserie Burner, follow steps 2-4 using the

Rotisserie Burner knob.

If igniter does not work, follow Match Lighting instructions.

• Apartment Dwellers:

Check with management to learn the requirements

and fire codes for using an LP gas grill in your

apartment complex. If allowed, use outside on the

ground floor with a three (3) foot clearance from

walls or rails. Do not use on or under balconies.

• NEVER attempt to light burner with lid closed. A

buildup of non-ignited gas inside a closed grill is

hazardous.

• Never operate grill with LP cylinder out of correct

position specified in assembly instructions.

• Always close LP cylinder valve and remove

coupling nut before moving LP cylinder from

specified operation position.

146.48591710 • 9

Turning Grill Off

• Turn all knobs to OFF position. Turn LP cylinder off by turning

Igniter Check

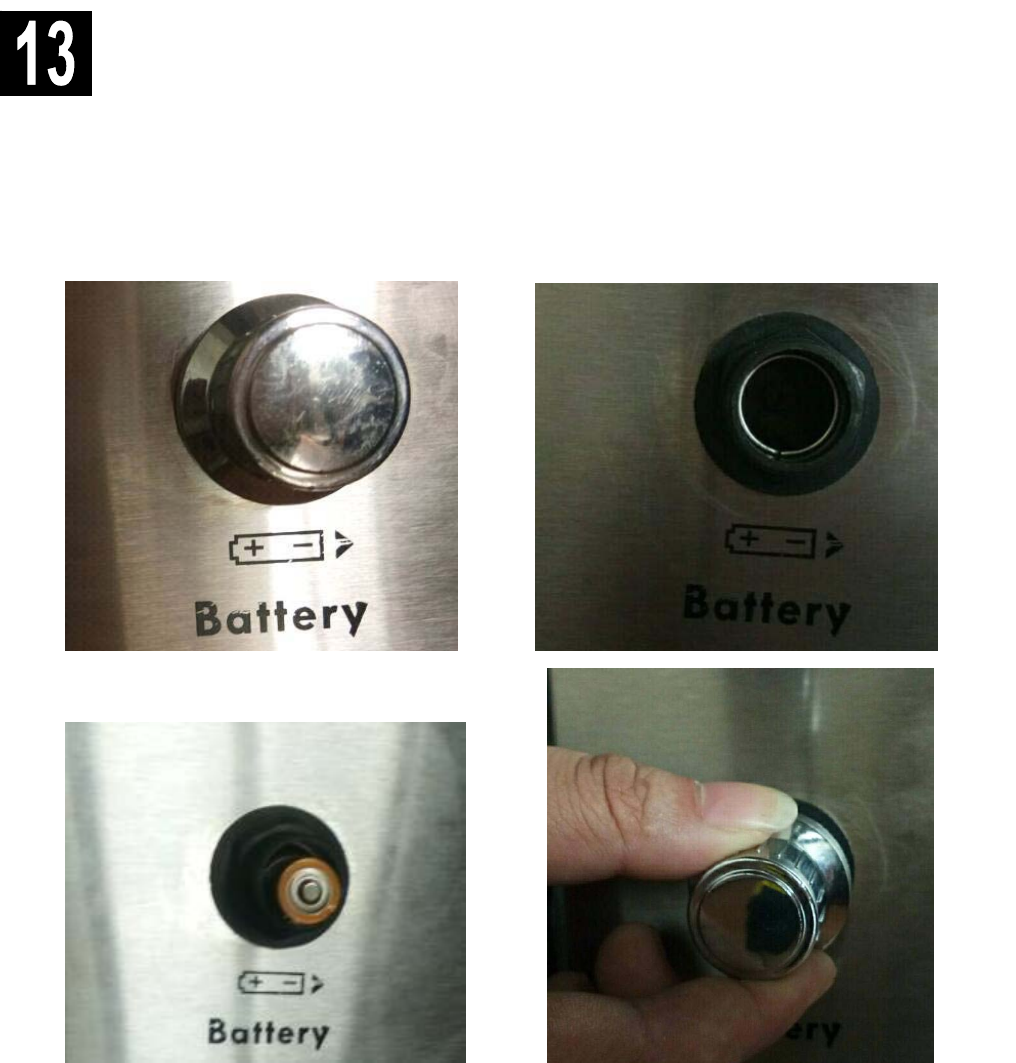

• Turn gas off at LP cylinder. Press and hold electronic igniter

button. "Clicking" should be heard and spark seen each time

between collector box or burner and electrode. See

"Troubleshooting" if no click or spark.

Valve Check

• Important: Make sure gas is off at LP cylinder before

checking valves. Knobs lock in OFF position. To check

valves, first push in knobs and release, knobs should spring

back. If knobs do not spring back, replace valve assembly

before using grill. Turn knobs to LOW position then turn back to

OFF position. Valves should turn smoothly.

Hose Check

• Before each use, check to see if hoses are cut or worn.

Replace damaged hoses before using grill. Use only

valve/hose/regulator as specified in the parts list of this Use & Care

Guide.

General Grill Cleaning

• Do not mistake brown or black accumulation of drip and

smoke for paint. Interiors of gas grills are not painted at the

factory (and should never be painted). Apply a strong solution

of detergent and water or use a grill cleaner with scrub brush

on insides of grill lid and bottom. Rinse and allow to completely

air dry. Do not apply a caustic grill/oven cleaner to painted

surfaces.

• Porcelain surfaces: Because of glass-like composition, most

residue can be wiped away with baking soda/water solution or

specially formulated cleaner. Use nonabrasive scouring powder

for stubborn stains.

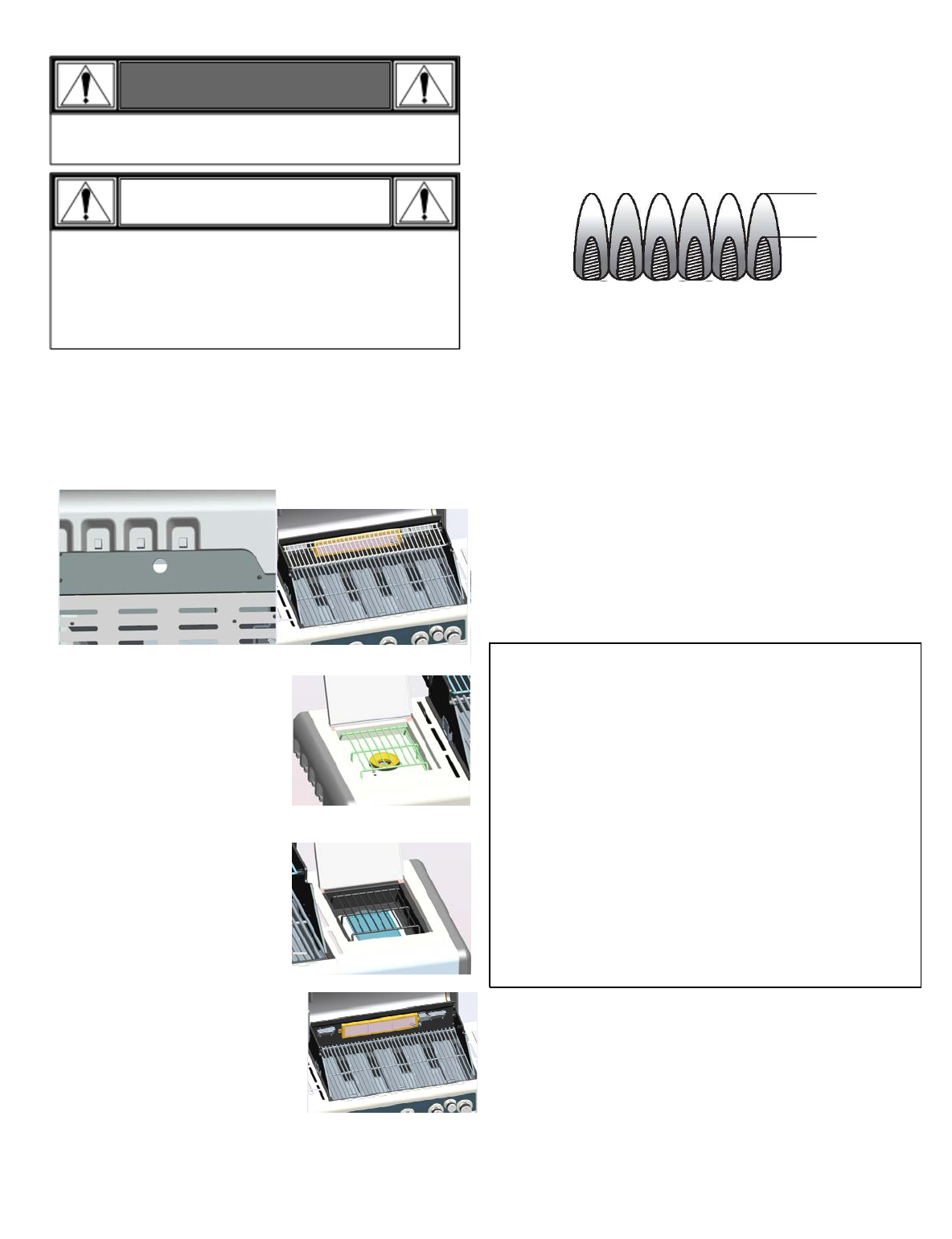

Burner Flame Check

• Remove cooking grates and heat diffusers. Light burners, turn

knobs from HI to LO. You should see a smaller flame in

LO position than seen on HI. Perform burner flame check

on sideburner, also. Always check flame prior to each use. If

only low flame is seen refer to "Sudden flame drop or low flame" in

the Troubleshooting Section.

WARNING

10·146.48591710

Turn controls and gas source or tank OFF when not

in use.

CAUTION HIGH

LOW

If ignition does NOT occur in 5 seconds, turn the

burner controls OFF, wait 5 minutes and repeat the

lighting procedure. If the burner does not ignite with

the valve open, gas will continue to flow out of the

burner and could ignite with risk of injury.

.

Match Lighting

▲Do not lean over grill while lighting.

1. Open lid during lighting.

2. Place match into match holder (hanging on back of left door).

Light match, place into lighting hole on left side of firebox.

3. Turn right knob to HI position. Be sure burner lights and stay lit.

4. Light other burners follow with step 3.

Side burner Match Lighting

1. Open side burner lid.

Turn on gas at LP cylinder.

2. Place lit match near burner.

3. Turn side burner knob to HI.

Be sure burner lights and stays lit.

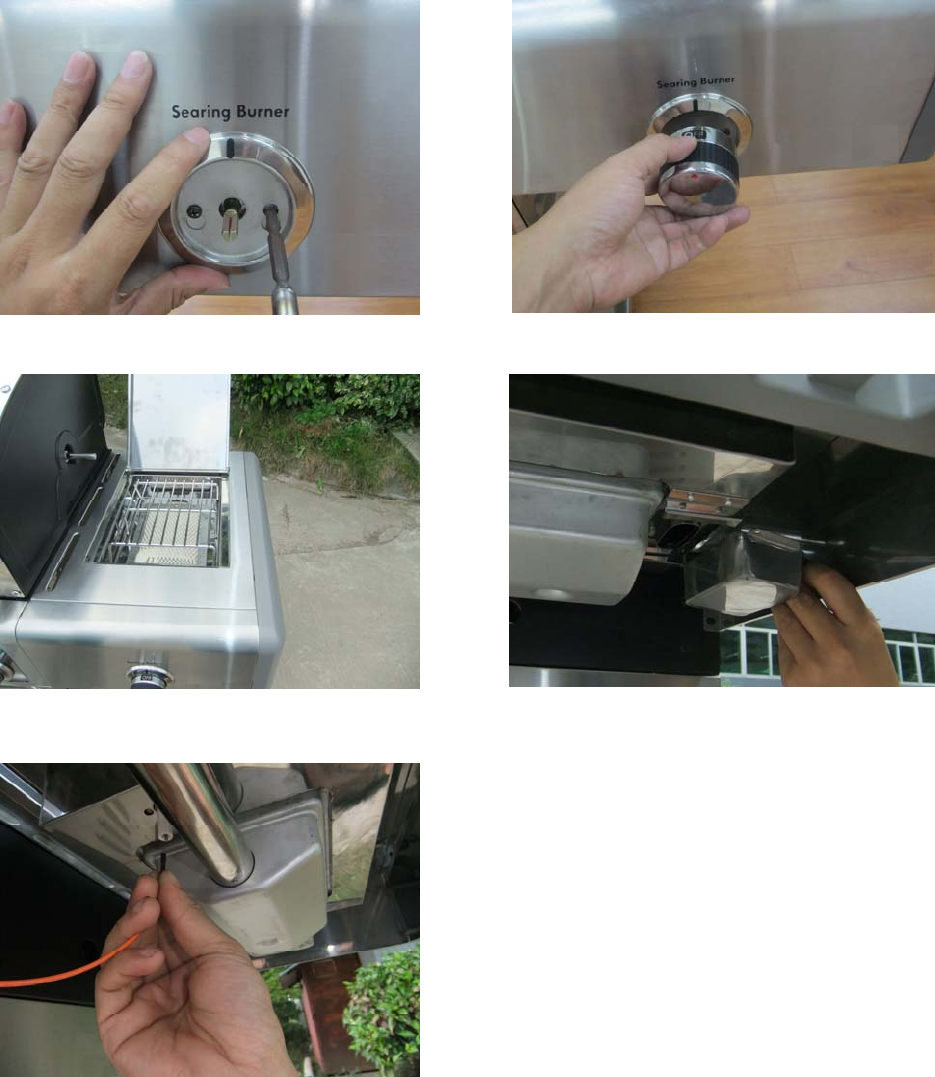

Searing burner Match Lighting

1. Open searing burner lid.

Turn on gas at LP cylinder.

2. Place lit match near burner.

3. Turn searing burner knob to ON.

Be sure burner lights and stays lit.

HI

LO

Cast Iron Grate Seasoning (if applicable)

First Use – Before first use, season cast iron grates as follows: Rinse

cast iron grates with hot water. Do not use soap. Dry grates

thoroughly with a cloth towel. Coat grates with vegetable oil or

non-stick cooking spray. Place grates in grill. Start grill and slowly

raise temperature to 350° - 400° F. Heat grates for one hour. Turn

off grill and allow grates to cool completely before using to cook.

Cleaning – Do not use soap when cleaning grates. Clean grates

with a stiff brush and hot water. Dry grates thoroughly with a cloth

towel.

Re-seasoning – Re-season grates when rust spots appear on

grate surface. When re-seasoning grates, soap may be used with

hot water to clean grates. After cleaning, dry grates thoroughly

with a cloth towel. Coat grates with vegetable oil or non-stick

cooking spray. Place grates in grill. Start grill and slowly raise

temperature to 350° - 400° F. Heat grates for one hour. Turn off

grill and allow grates to cool completely before using again.

Rotisserie burner Match Lighting

1. Open lid and remove the Warming

Rack. Turn on gas at LP cylinder.

2. Place lit match near burner.

3. Turn searing burner knob to ON.

Be sure burner lights and stays lit.



Storing Your Grill

•Clean cooking grates.

•Store in dry location.

•When LP cylinder is connected to grill, store outdoors in a

well-ventilated space and out of reach of children.

•Cover grill if stored outdoors. Choose from a variety of grill

covers offered by manufacturer once available.

•Store grill indoors ONLY if LP cylinder is turned off and

Disconnected, remove from grill and stored outdoors.

• When removing grill from storage, follow “Cleaning the Burner

Assembly

” instructions before starting grill.

Spiders or small insects have been known to create “flashback”

problems. The spiders spin webs, build nests and lay eggs in the grill’s

venturi tube(s) obstructing the flow of gas to the burner. The

backed-up gas can ignite in the venturi behind the control panel. This

is known as a flashback and it can damage your grill and even cause

injury.

To prevent flashbacks and ensure good performance the burner and

venturi assembly should be removed from the grill and cleaned

before use whenever the grill has been idle for an extended period.

If you notice that your grill is getting hard to light or that the

flame isn’t as strong as it should be, take the time to check and

clean the venturi’s.

IMPORTANT: Always ensure that the venturi burner tubes

are clean. A venturi burner tube has a narrow area in

which spiders tend to build nests.

SPIDER ALERT!

CAUTION We suggest three ways to clean the burner tubes. Use the one

easiest for you.

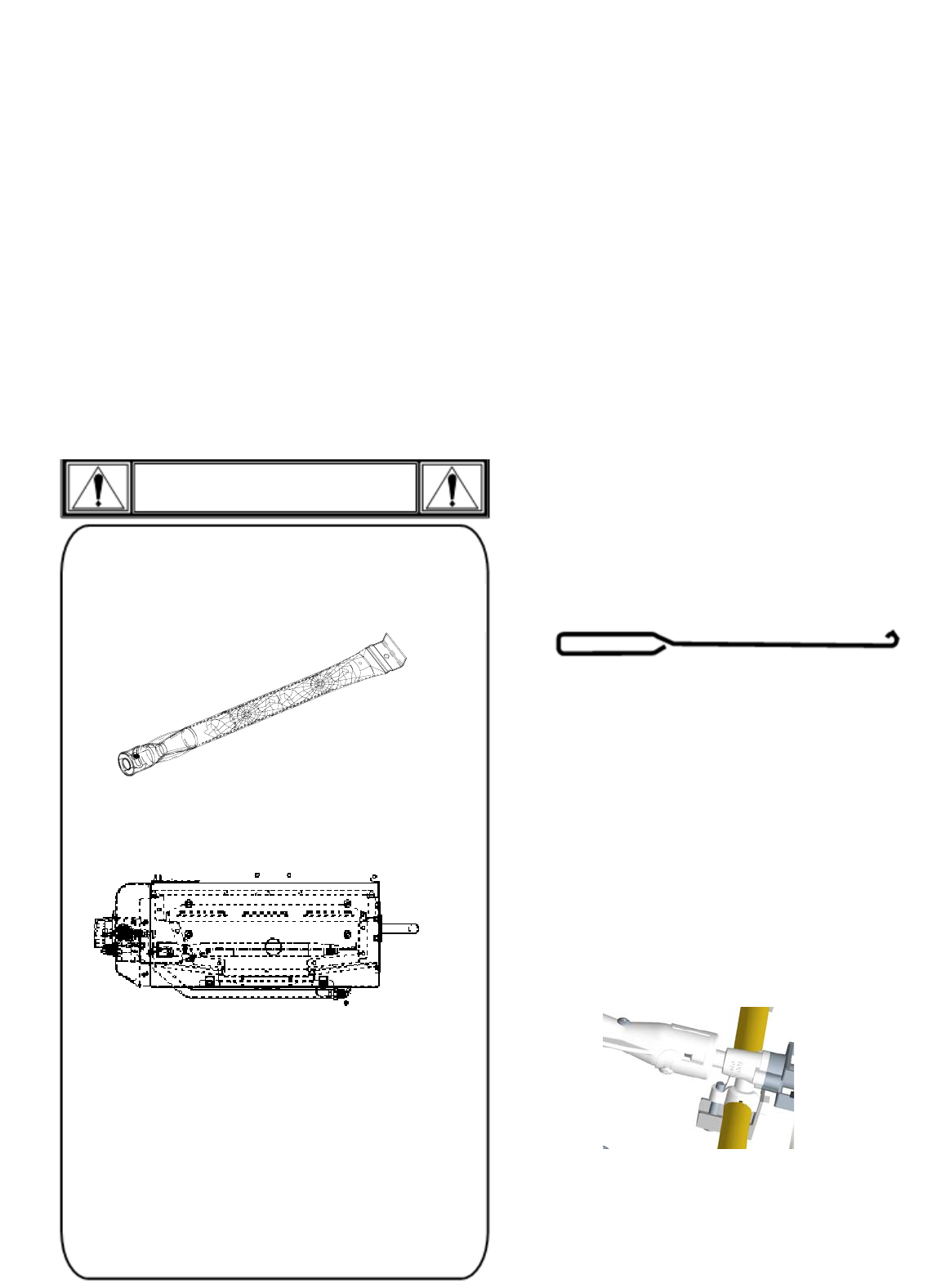

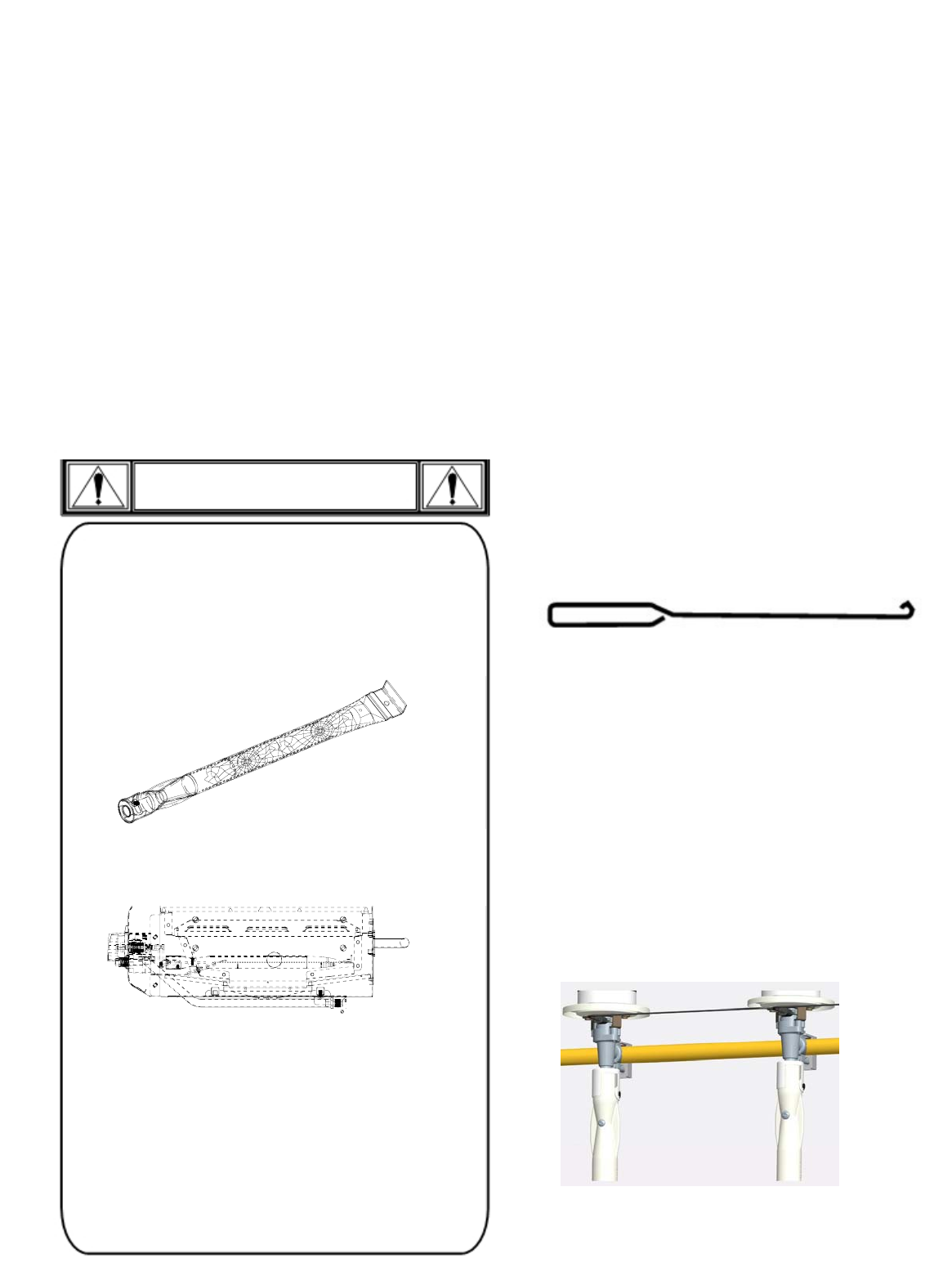

(A) Bend a stiff wire (a light weight coat hanger works well)

into a small hook. Run the hook through each burner

tube several times.

(B) Use a narrow bottle brush with a flexible handle (do not use

a brass wire brush), run the brush through each burner tube

several times.

(C) Wear eye protection: Use an air hose to force air into

the burner tube and out the burner ports. Check each

port to make sure air comes out each hole.

5. Wire brush entire outer surface of burner to remove

food residue and dirt.

6. Clean any blocked ports with a stiff wire such as an

open paper clip.

7. Check burner for damage, due to normal wear and

corrosion some holes may become enlarged. If any large

cracks or holes are found replace burner.

VERY IMPORTANT: Burner tubes must reengage valve

openings. See illustrations below.

8. Carefully replace burners.

9. Attach burners to brackets with cotter pin. (See Fig B. next

Page) Replace heat diffusers and cooking grates.

Follow these instructions to clean and/or replace parts of burner

assembly or if you have trouble igniting grill.

1. Turn gas off at control knobs and LP cylinder

2. Remove cooking grates and heat diffusers.

3. Remove cotter pin from rear of burners. (See Fig A. next

Page)

4. Carefully lift each burner up and away from valve openings.

Cleaning the Burner Assembly

146.48591710 • 11

• Painted surfaces: Wash with mild detergent or nonabrasive

cleaner and warm soapy water. Wipe dry with a soft

nonabrasive cloth.

• Stainless steel surfaces: To maintain your grill’s high quality

appearance, wash with mild detergent and warm soapy

water and wipe dry with a soft cloth after each use.

Baked-on drip deposits may require the use of an abrasive

plastic cleaning pad. Use only in direction of brushed finish to

avoid damage. Do not use abrasive pad on areas with

graphics.

• Cooking surfaces: If a bristle brush is used to clean any of the

grill cooking surfaces, ensure no loose bristles remain on

cooking surfaces prior to grilling. It is not recommended to

clean cooking surfaces while grill is hot.

•Drip Tray and Cup: Regularly clean the grease drippings from

the Drip Tray and Drip Cup. When the grill has completely

cooled down after use, remove the cup from the tray and

slide the tray out of the grill. Clean the grease drippings from

the cup and tray surfaces by washing with mild detergent or

nonabrasive cleaner and warm soapy water. Wipe dry with

a soft nonabrasive cloth. Slide the tray back into the grill and

replace the cup back into the tray before using the grill again.

12·146.48591710

Indirect Cooking

Poultry and large cuts of meat cook slowly to perfection on the

grill by indirect heat. Place food over unlit burner(s); the heat

from lit burners circulates gently throughout the grill, cooking

meat or poultry without the touch of a direct flame. This method

greatly reduces flare-ups when cooking extra fatty cuts

because there is no direct flame to ignite the fats and juices that

drip during cooking.

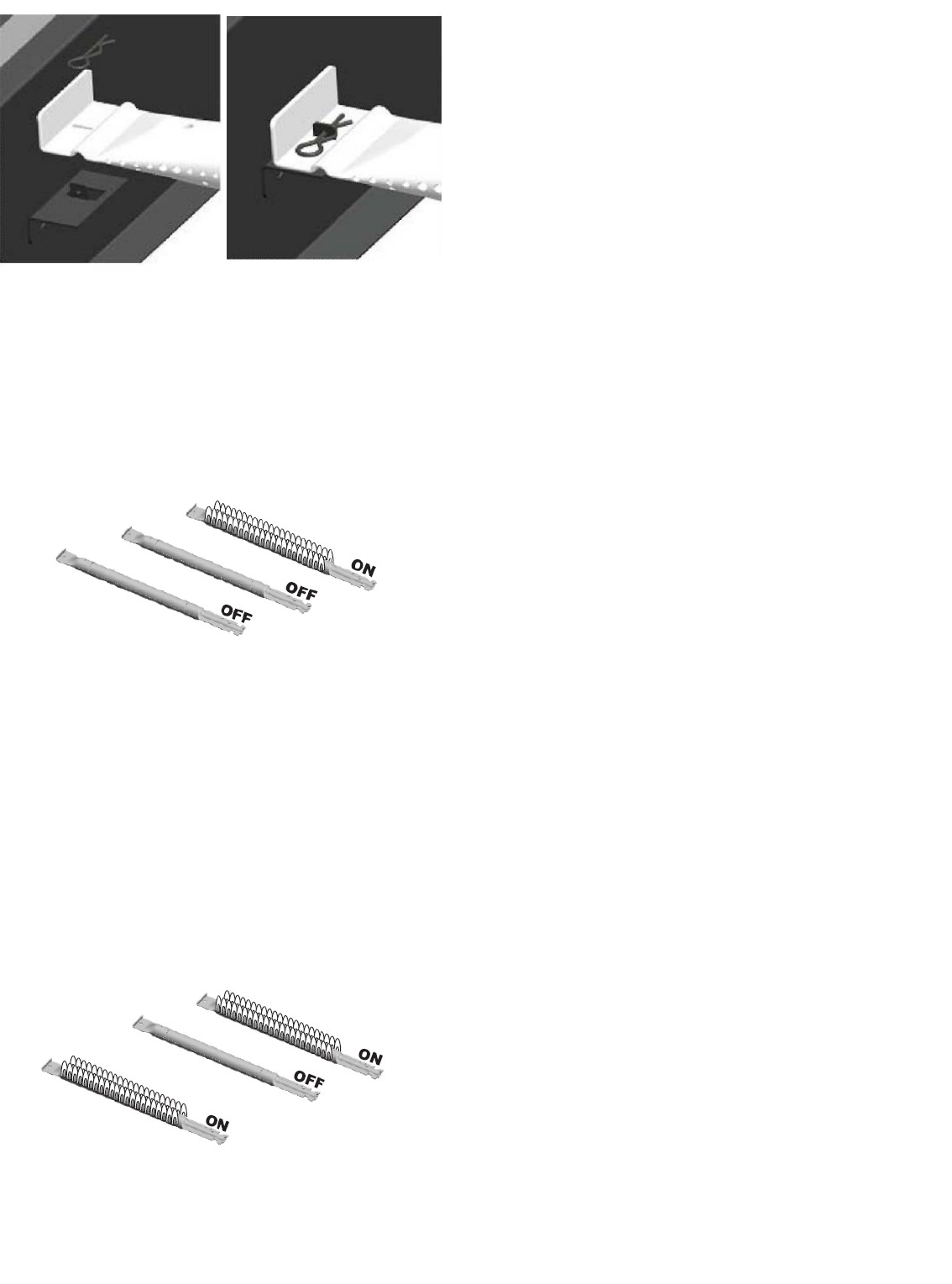

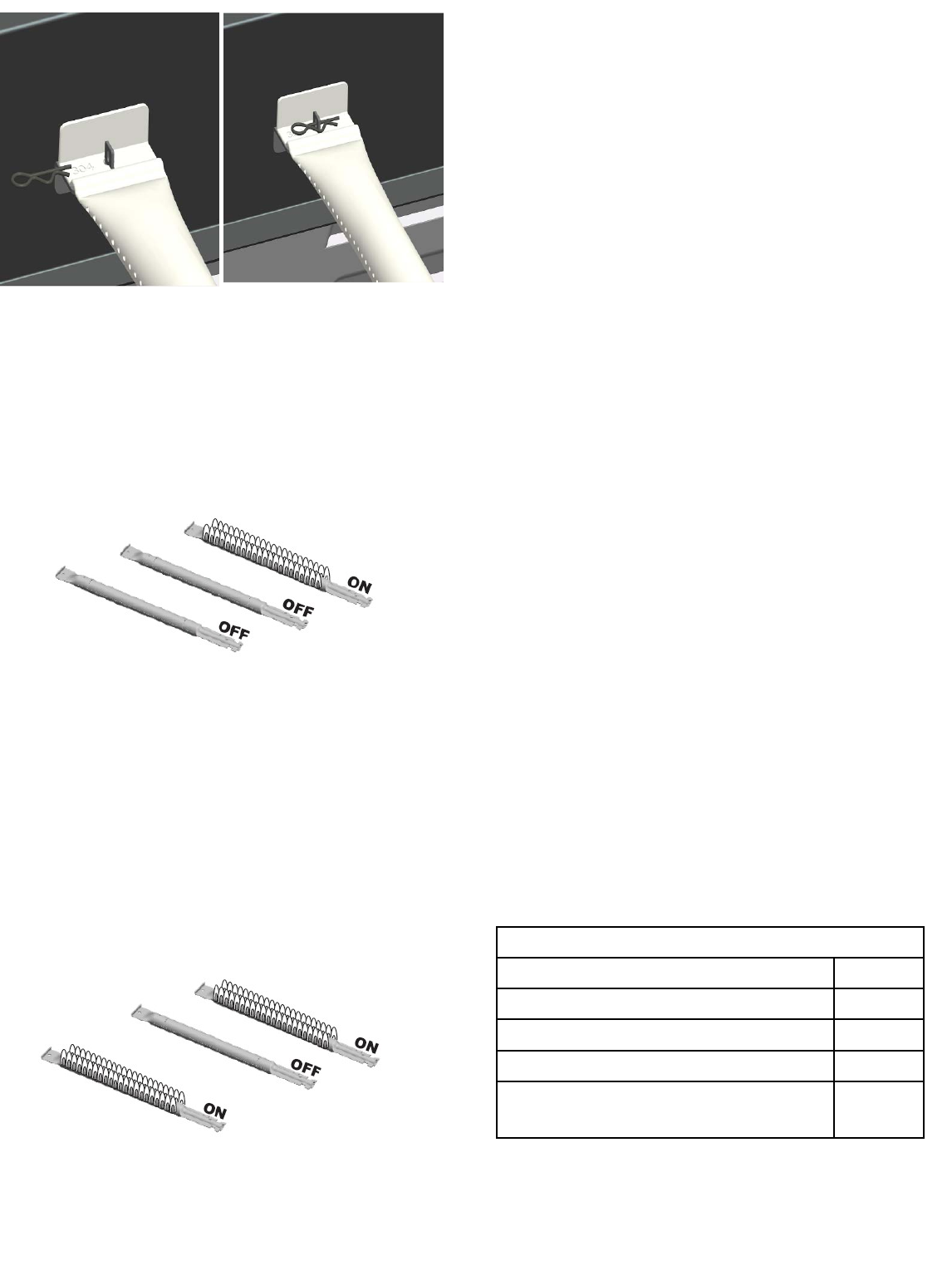

1 Burner Cooking

Cook with direct or indirect heat.

Best for smaller meals or foods.

Consumes less fuel.

Indirect Cooking Instructions

• Always cook with the lid closed.

• Due to weather conditions, cooking times may vary. During

cold and windy conditions the temperature setting may

need to be increased to insure sufficient cooking

temperature.

• Place food over over unlit burner(s).

2 Burner Cooking

Great indirect cooking on low.

Produces slow, even heating.

Ideal for slow roasting and baking.

Food Safety

Food safety is a very important part of enjoying the outdoor

cooking experience. To keep food safe from harmful bacteria,

follow these four basic steps:

Clean: Wash hands, utensils, and surfaces with hot soapy water

before and after handling raw meat and poultry.

Separate: Separate raw meats and poultry from ready-to-eat

foods to avoid cross contamination. Use a clean platter and

utensils when removing cooked foods.

Cook: Cook meat and poultry thoroughly to kill bacteria. Use a

thermometer to ensure proper internal food temperatures.

Chill: Refrigerate prepared foods and leftovers promptly. For more

information call: USDA Meat and Poultry Hotline at

1-800-535-4555 (In Washington, DC (202) 720-3333, 10:00 am

4:00 pm EST).

How To Tell If Meat Is Grilled Thoroughly

• Meat and poultry cooked on a grill often browns very fast

on the outside. Use a meat thermometer to be sure food has

reached a safe internal temperature, and cut into food to

check for visual signs of doneness.

• Whole poultry should reach 180° F; breasts, 170° F. Juices

should run clear and flesh should not be pink.

• Hamburgers made of any ground meat or poultry should

reach 160° F, and be brown in the middle with no pink juices.

Beef, veal and lamb steaks, roasts and chops can be cooked

to 145° F. All cuts of pork should reach 160° F.

• NEVER partially grill meat or poultry and finish cooking

later. Cook food completely to destroy harmful bacteria.

• When reheating takeout foods or fully cooked meats like

hot dogs, grill to 165° F, or until steaming hot.

WARNING: To ensure that it is safe to eat, food must be

cooked to the minimum internal temperatures listed in the

table below.

USDA* Recommended Safe Minimum Internal Temperatures

Beef, Veal, Lamb and Pork – Whole Cuts** 145° F

Fish 145° F

Beef, Veal, Lamb and Pork – Ground 160° F

Egg Dishes 160° F

Turkey, Chicken & Duck – Whole, Pieces &

Ground

165° F

* United States Department of Agriculture

**Allow meat to rest three minutes before carving or consuming.

A B

146.48591710·13

To purchase Natural Gas Conversion Parts call Sears at

1-844-553-6667

Natural Gas Conversion Kit

Natural gas conversion kit

Kenmore Model # 34562

(Manufacturer Part NO.: 30800339)

Your grill can be converted to natural gas with this

conversion kit by a qualified gas technician only. In order

to convert this grill the technician will need this

conversion kit.

Natural gas 12’ hose

If converting the grill to natural gas, the technician in

most cases will need this 12’ extension hose with 1/2” ID

(inner diameter), which is included in the natural gas

conversion kit.

14·146.48591710

Notes

For Natural Gas Connection

Preparing:

1. Turn off gas supply, and then remove cap on gas

Supply side.

2. Recommended: Install a shut-off valve on

gas supply side before installing the socket.

3. Socket should be installed by an authorized

technician in accordance with the national fuel gas

code (NFPA 54/ANSI223.1)

4. Before inserting plug, turn on gas supply and leak

test all connections including the stem of the shut-off

valve and the opening of the socket. For best results,

use and ammonia-free soap & water solution.

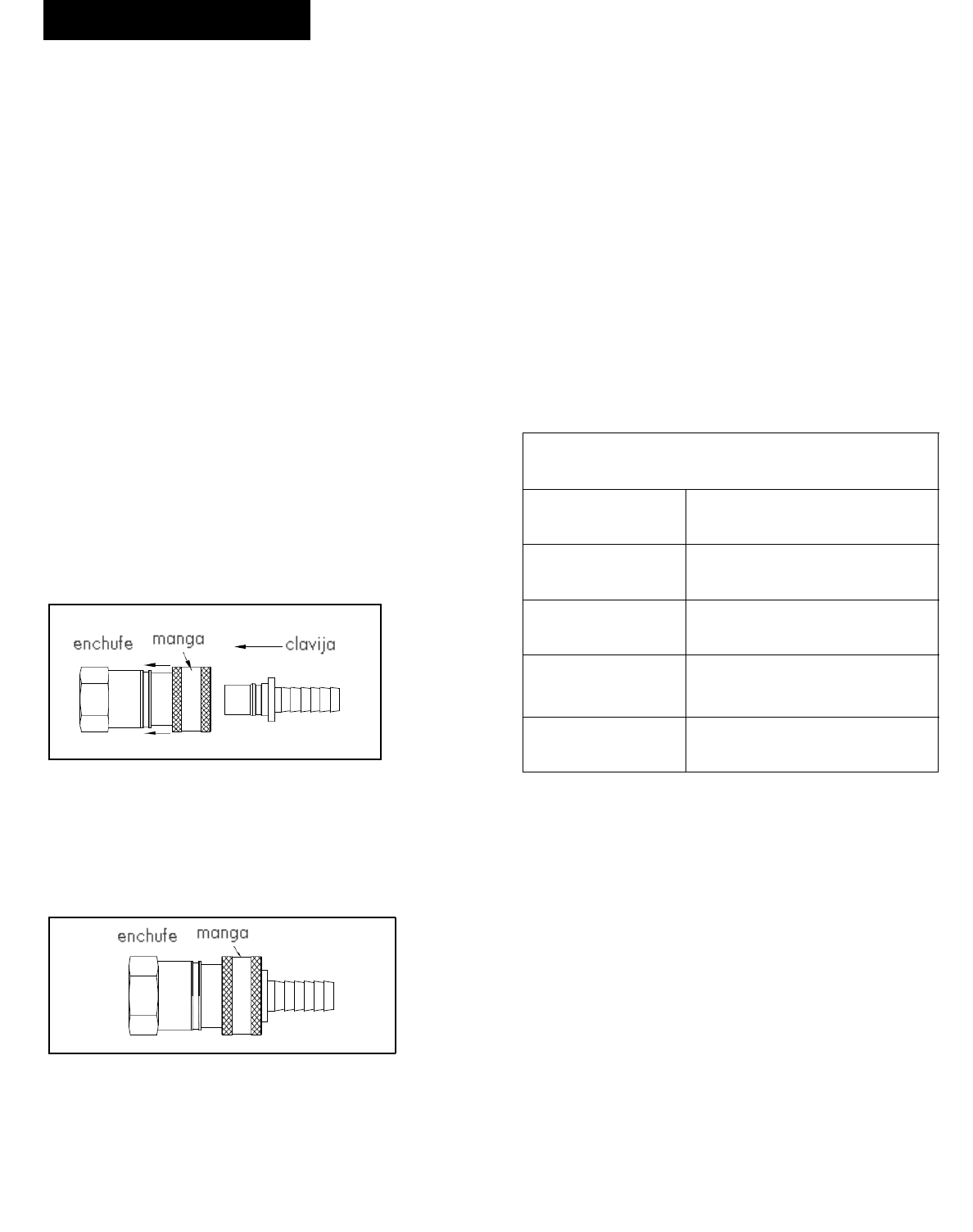

Operating Instructions:

1. To connect, push back socket sleeve.

2. Insert plug and release sleeve.

3. Push plug until sleeve snaps forward. (Gas will flow

automatically. Failure to connect plug properly to

socket will inhibit gas flow to the appliance.)

Gas Requirements

LP Gas

If your grill is for LP Gas, the regulator supplied is set for

an 11-in. Water column (WC) and is for use with LP gas

only. The factory-supplied regulator and hose must be

used with a 20-Ib. LP gas tank.

Natural Gas

If your grill is for Natural Gas, it is set for a 7-in. water

column (WC) and is for use with Natural Gas only. Gas

pressure is affected by gas line size and the length of

gas line run from house gas line. Follow the

recommendations in the chart below.

To disconnect

1. Pull Sleeve back. Pull plug out socket. (Gas is

automatically shut off.)

2. Close shut-off valve and replace dust caps on socket

and plug.

146.48591710·15

3. Remove the screw and nut holding the bulb

case in place.

CAUTION: Be careful with fingers around

possible sharp edges when removing bulb case

screw and nut.

4. Remove the bulb case from the light fixture.

2. Remove the rear panel. 5. Press button on end of bulb case to free and

remove bulb case glass.

1. Remove the rear panel screws and nuts.

6. Wiggle the old bulb free from the bulb socket.

If the light bulbs on the inside rear of the firebox do not work, follow the steps below to replace them.

It is recommended to remove the grill lid before attempting to replace the firebox light bulbs. Open the lid and

remove the cotter keys from each hinge bolt. Unscrew the hinge bolt from the nut on each side. Lift off the lid.

Replace lid when finished replacing bulbs.

Do not touch the replacement bulb at any time with your bare fingers. Perspiration residue from your skin may dry

on the bulb surface and cause it to burn out prematurely.

CAUTION: Be careful with fingers around possible sharp edges of the firebox when changing bulbs.

Light Bulb Replacement

16·146.48591710

7. Using a glove or cloth, insert new bulb into bulb

socket.

8. Reinstall the bulb case glass onto the bulb case.

9. Fit the bulb case back into the light fixture.

10. Tighten the bulb case back into place with

previously removed screw and nut.

CAUTION: Be careful with fingers around

possible sharp edges when replacing bulb case

screw and nut.

11. Install the rear panel using the previously

removed screws and nuts.





Key Description Qty Part Number Key Description Qty

Part Number

1 Lid, Side Burner 2 41500041 35 Regulator With Fuel Gauge 1 50600233C

2 Rotate Rod, Side Burner 2 41500205 36 Control Knob Bezel 7 40900036

3 End Cap, Right Side Shelf 1 30800206C 37 Control Knob Bezel, Rotisserie

Burner 1 50403001

4 Right Side Shelf 1 50600033C 38 Control Knob, Rotisserie Burner 1 50600218

5 Cooking Grid, Side Burner 1 50600203 39 Control Knob, Searing Burner 1 50600217

6 Searing Burner Base 1 50600036 40 Control Knob 6 30800219

7 Drip Cup ,Searing Burner 1 50600039 41 Bottom Shelf 1 50600072C

8 Double Igniter Wire, Searing

Burner 1 50600225 42 Top Magnet Box 1 50600057

9 Fascia, Right Side Shelf 1 50600041C 43 Magnet 4 40200094

10 Searing Burner 1 50600081 44 Bottom Magnet Box 1 50600076C

11 Control Panel 1 50600019 45 Caster 2 30800238

12 Control Panel Inner Panel 1 50600023 46 Caster with Brake 2 30800237

13 Led Light Strip 1 50600230 47 Cart Support Angel Bar 2 50600058

14 Ground Wire 1 61300096 48 Gas Tank Tray Brackets 2 30800108C

15 Control Panel Glass 1 50600202C 49 Slider Bar 2 30800252C

16 Pulse ground wire 2 30800244 50 Gas Tank Tray 1 30800112C

17 Light Switch Seat 1 41500221 51 Motor Support 1 50600089C

18 Waterproof Switch 2 41500220 52 Rotisserie Rod Bracket 1 50600088C

19 Gas Valve, Side Burner 1 41500208 53 Drip Box 1 30800082C

20 Thermocouple Assembly 1 50600214 54 Door Bracket 1 50600056

21 Gas Hose B 1 50600215 55-1 Right Side Panel (SS) 1 50600051C

22 Side Burner Hose 2 41500228 55-2

Right Side Panel (Carbon Grey

Metallic) 1 50600051CB

23 Pulse Control Wire 1 50600226 56 Battery Module 1 41500223

24 Safety Switch & Rotisserie Valve 1 50600213 57 Battery Box 1 50600050

25 Gas Valve, Main Burner 5 50600211 58 Door Hinge 4 30800236

26 Gas Valve, Searing Burner 1 50600212 59 Match Holder 1 40800128

27 Manifold, Side Burner 2 41500042 60 Match Holder Bracket 1 30800255C

28 Manifold, Rotisserie Burner 1 50600030 61 Match Holder Chain 1 50600231

29 Manifold, Main Burner 1 50600024 62 Side Shelf Badge 1 50600201

30 Gas Hose 1 50600232C 63 Door Handle 2 50600069C

31 Gas Hose A 1 50600234 64-1 Right Door (SS) 1 50600066C

32 Regulator Retention Bracket 1 30800054 64-2

Right Door (Carbon Grey

Metallic) 1 50600066CB

33 Connector B 1 30800218 65 Right Door Handle Seats 2 30800250C

34 Regulator hose hanger clip 1 30800226 66 Left Door Handle Seats 2 30800249C









146.48591710 • 17

PART

S

LI

S

T

NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from:

Those on

y

our

p

articular

g

rill model. However

,

the method of assembl

y

remains the same.:

Key Description Qty Part Number Key Description Qty

Part Number

67-1 Left Door (SS) 1 50600060C 96 End Cap, Left Side Shelf 1 30800205C

67-2 Left Door (Carbon Grey

Metallic) 1 50600060CB 97 Left Side Shelf 1 41500030

68 Side Burner Hose Fixed Bracket 2 50600085 98 Motor 1 50600210

69-1 Left Side Panel (SS) 1 50600045C 99 Rotisserie Rod 1 50600206

69-2 Left Side Panel (Carbon Grey

Metallic) 1 50600045CB 100 Fork 2 50600207

70 Tank Baffle 2 50600074C 101 Rotisserie Collar, Flat Head Set

Screw 1 50600209

71 Transformer 1 41500216 102 Shaft Collar 1 50600208

72 Three legs power line 1 50600229 103 Lid Rubber Bumper, Front 2 30800233

73 Pulse Decoration Box 2 30800246 104 Lid Rubber Bumper, Back 2 40800107

74 Wire Slot C 1 50600049 105 Temperature Gauge 1 30800207

75 Gas Tank Holder 1 30800253C 106 Temp Gauge Bezel 1 30800208

76-1 Back Panel (SS) 1 5060054C 107 Logo 1 30800209

76-2 Back Panel (Carbon Grey

Metallic) 1 5060054CB 108 Rotate Rod, Lid 2 40800108

77 Hole Grommet 3 30800245 109 Right Lid Handle Seat 1 30800247C

78 Electronic Ignition Module 2 61200215 110 Left Lid Handle Seat 1 30800248C

79 Main Burner Electrode L345 1 50600219 111 Lid Handle Spacers 2 30800259C

80 Main Burner Electrode L500 1 50600220 112 Cotter Pin 7 110050

81 Main Burner Electrode L715 1 50600223 113 Lid Handle 1 50600006C

82 Main Burner Electrode L560 1 50600222 114-1

Lid (SS) 1 50600002C

83 Main Burner Electrode L405 1 50600221 114-2

Lid (Carbon Grey Metallic) 1 50600002CB

84 Drip Tray 1 50600014C 115 Rear Panel, Rotisserie Burner 1 50600029

85 Lamp Seat 2 41500021 116 Lamp 2 41500218

86 Thermocouple Bracket 1 50600028 117 Light Bulb 2 41500218-1

87 Motor Support Bracket 1 50600026 118 Rotisserie Burner 1 50600080

88 Motor Support 1 50600027 119 Wire Slot A 1 50600013

89 Main Burner 5 30800086 120 Wire Slot B 2 41500015

90 Fascia, Left Side Shelf 1 41500044 121 Warming Rack 1 50600204

91 Igniter Wire, Side Burner 1 41500213 122 Cooking Grate 3 50600205C

92 Side burner bracket C 1 41500040 123 Heat Diffuser 5 41500013

93 Side Burner Base 1 41500036 124 Double Igniter Wire, Rotisserie

Burner 1 50600224

94 Cooking Grid, Side Burner 1 41500203 125 Firebox 1 50600008C

95 Side Burner 1 41500224

Not Pictured

Hardware Pack 1 50600330C

Manual 1 50600322C



18 • 146.48591710

PART

S

LI

S

T

NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from:

Those on

y

our

p

articular

g

rill model. However

,

the method of assembl

y

remains the same.:

If you are missing hardware or have

damaged parts after unpacking grill,

call 1-888-287-0735 for replacement.

To order replacement parts after using grill,

call 1-844-553-6667.



146.48591710 • 19

PARTS DIAGRAM

20 • 146.48591710

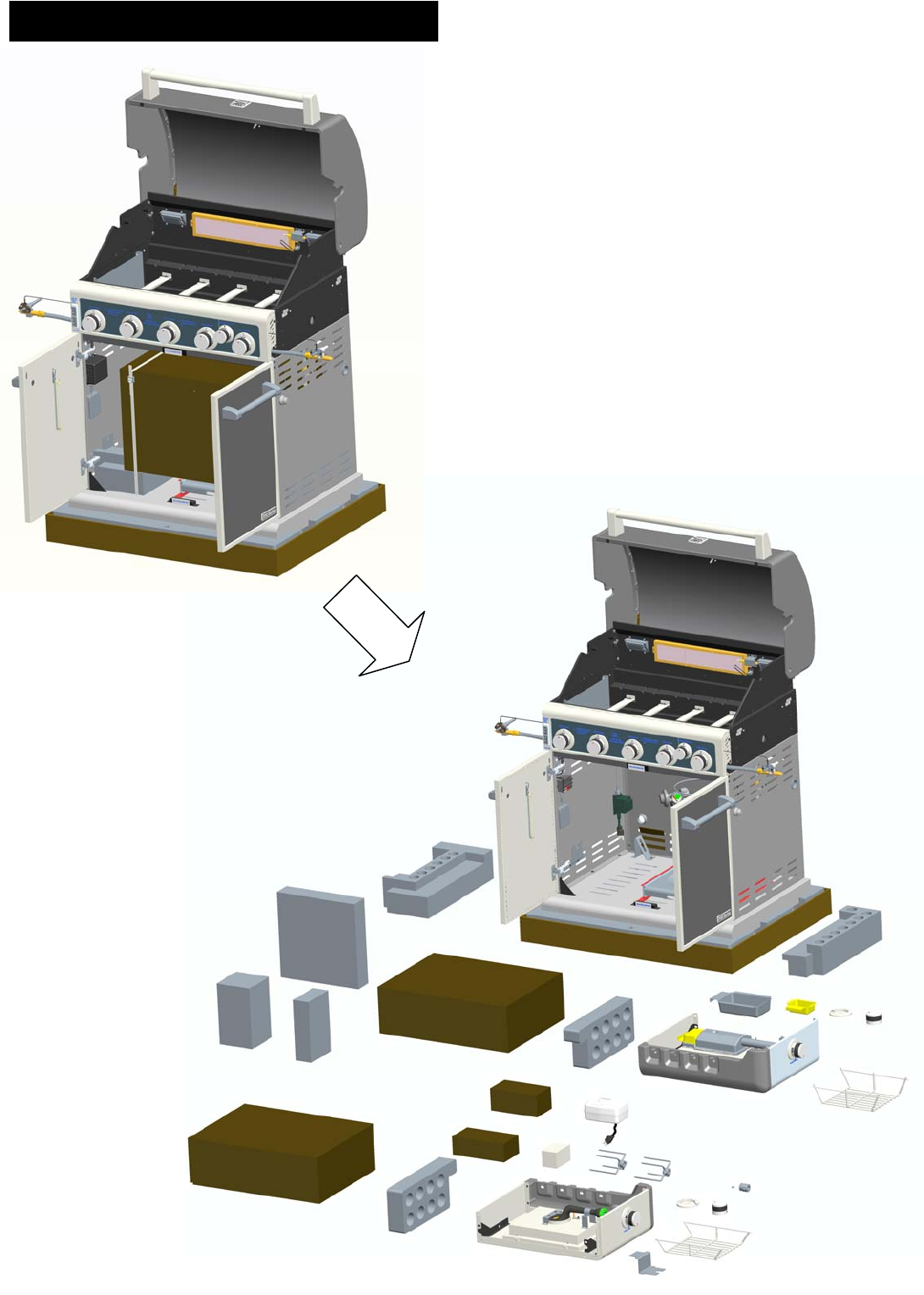

BEFORE ASSEMBLY

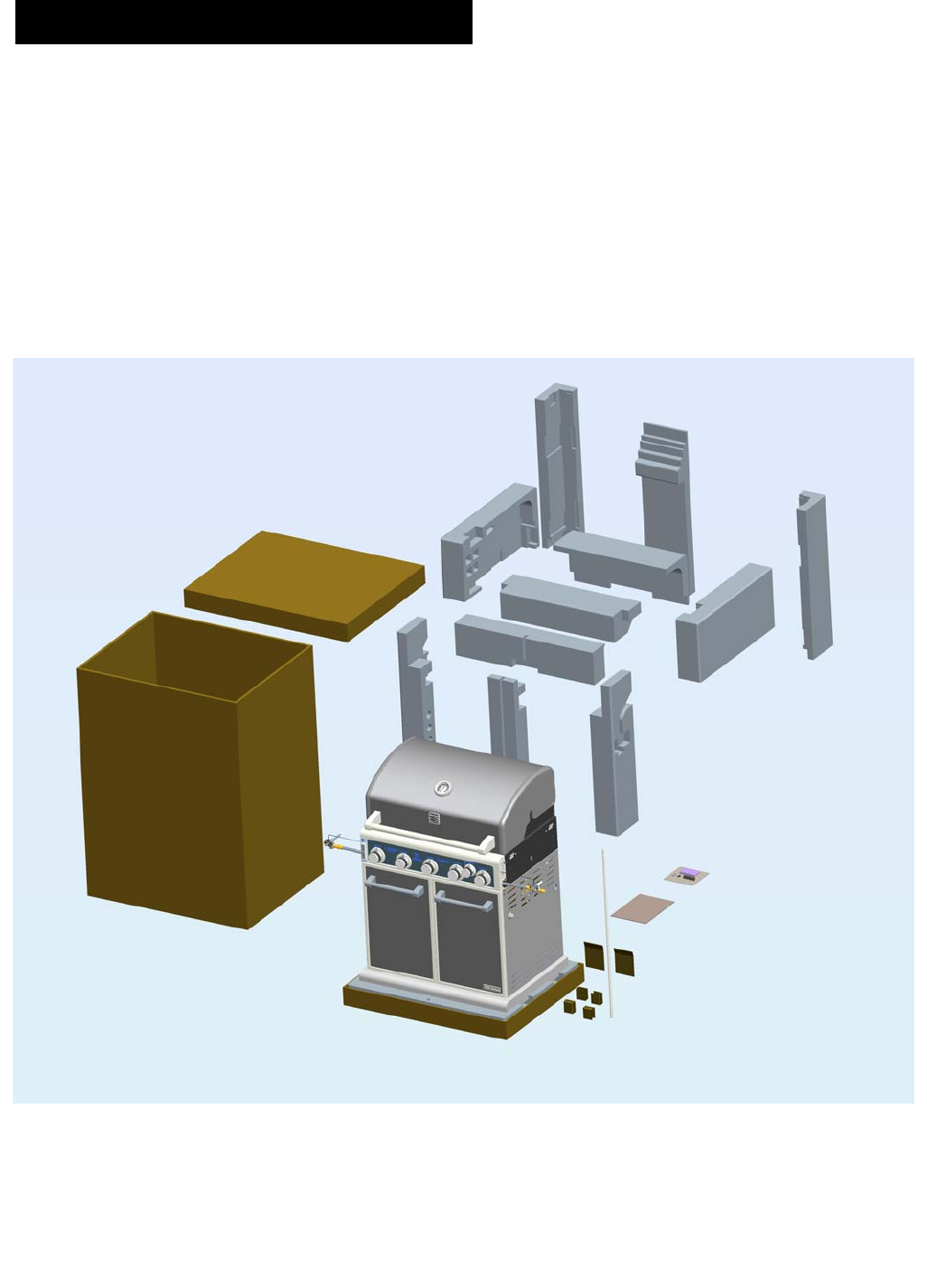

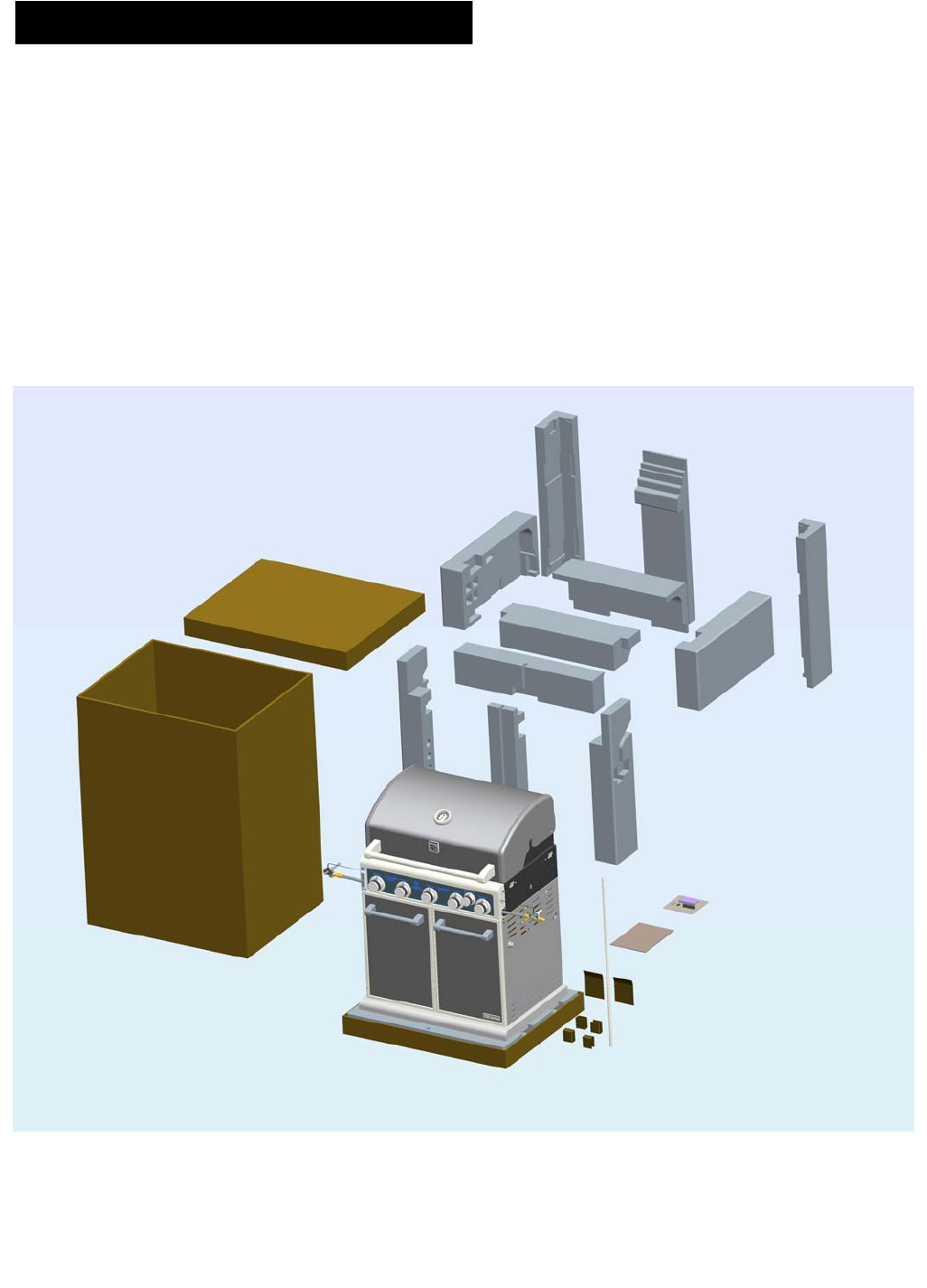

NOTICE: Once you have unpacked the grill according to the STOP SHEET

instructions, check all grill parts against the pictures on this and the following

two pages. If any parts are missing or damaged, call 1-888-287-0735

146.48591710 • 21

BEFORE ASSEMBLY

22 • 146.48591710

BEFORE ASSEMBLY

146.48591710·23

ASSEMBLY

CAREFULLY READ AND PERFORM ALL ASSEMBLY INSTRUCTIONS ON THE FOLLOWING PAGES.

Tools Required:

 Adjustable wrench (not provided)

 #2 and #3 Philips Screwdriver and Slotted Screwdriver (not provided)

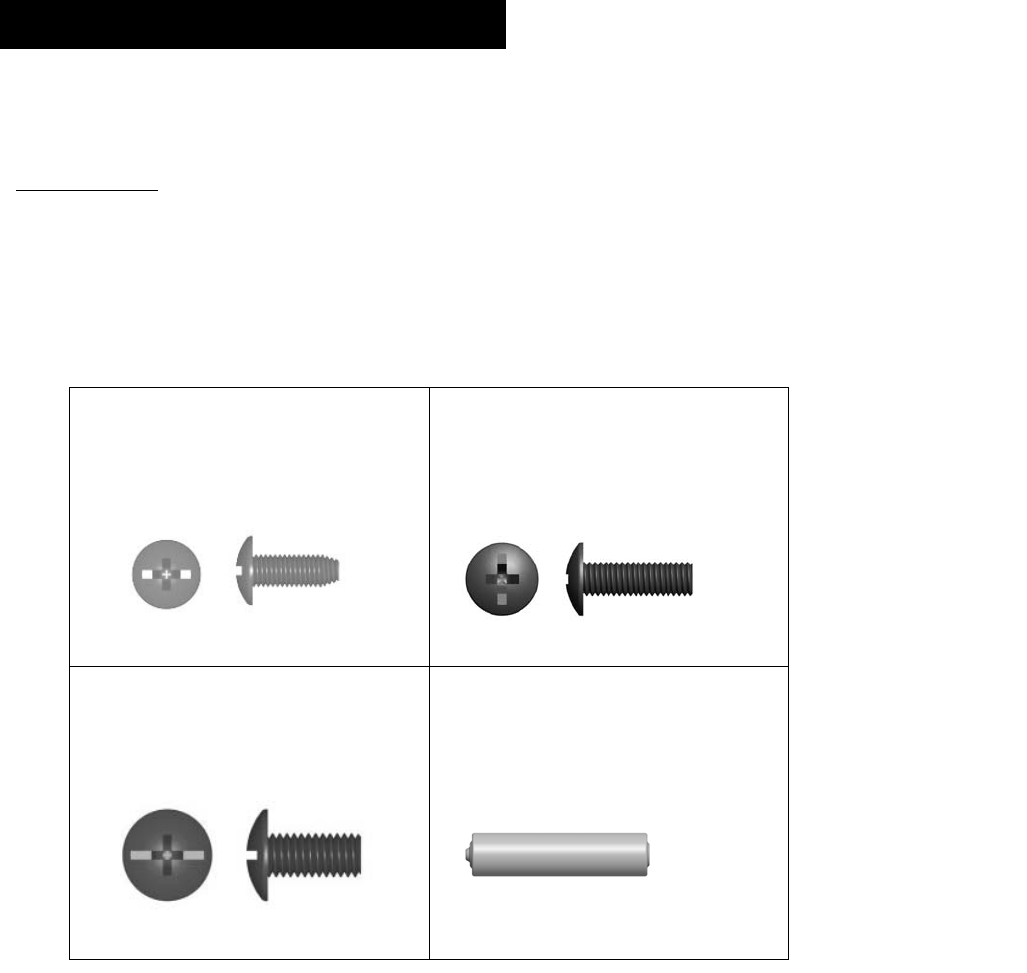

 The following hardware is provided in blister pack for convenient use.

M4X10 Screws

Qty: 2 pcs

M4X12 Screws

Qty: 2 pcs

M6X13 Screws

Qty: 10 pcs

AA Battery

Qty: 6 pcs

1

2

24·146.48591710

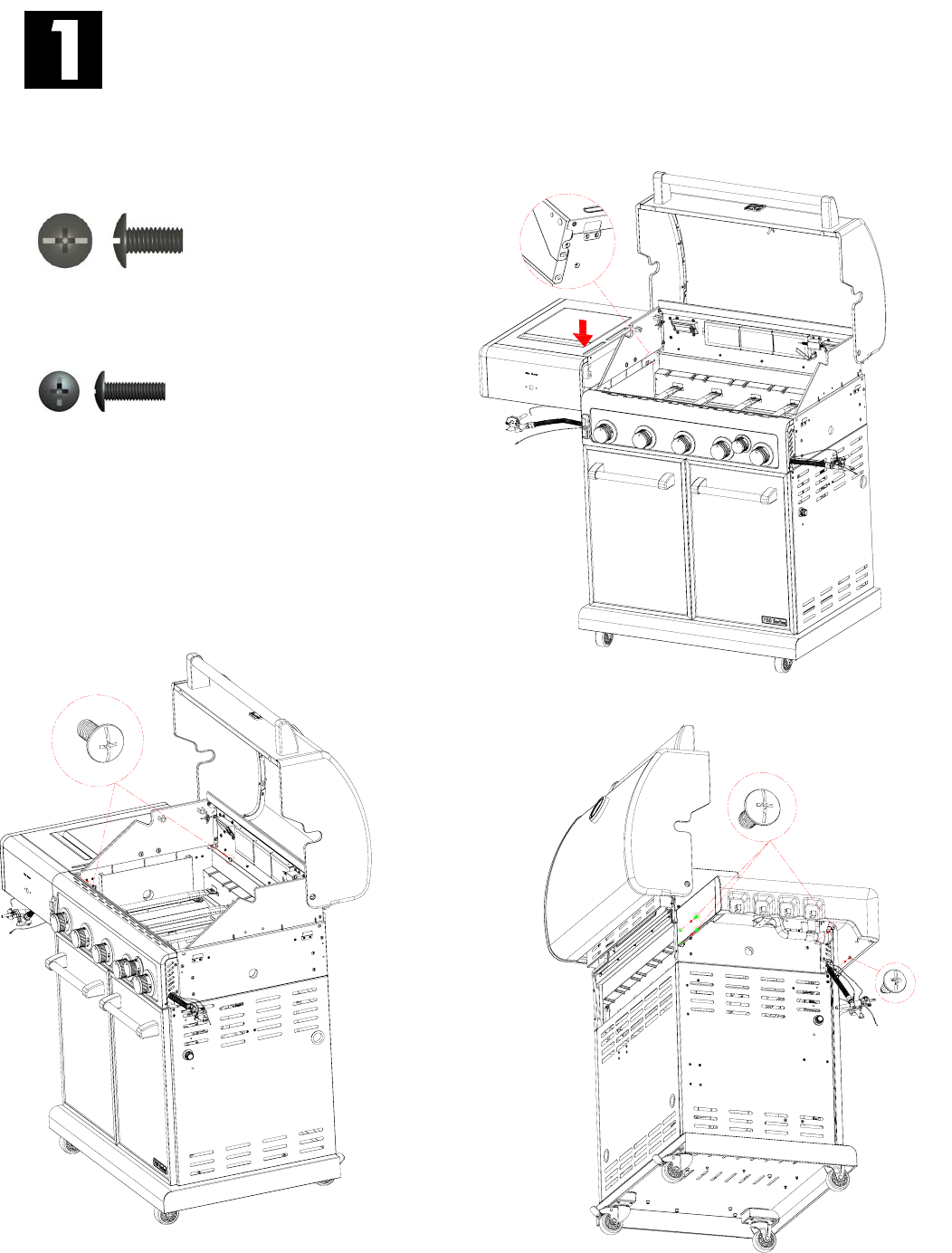

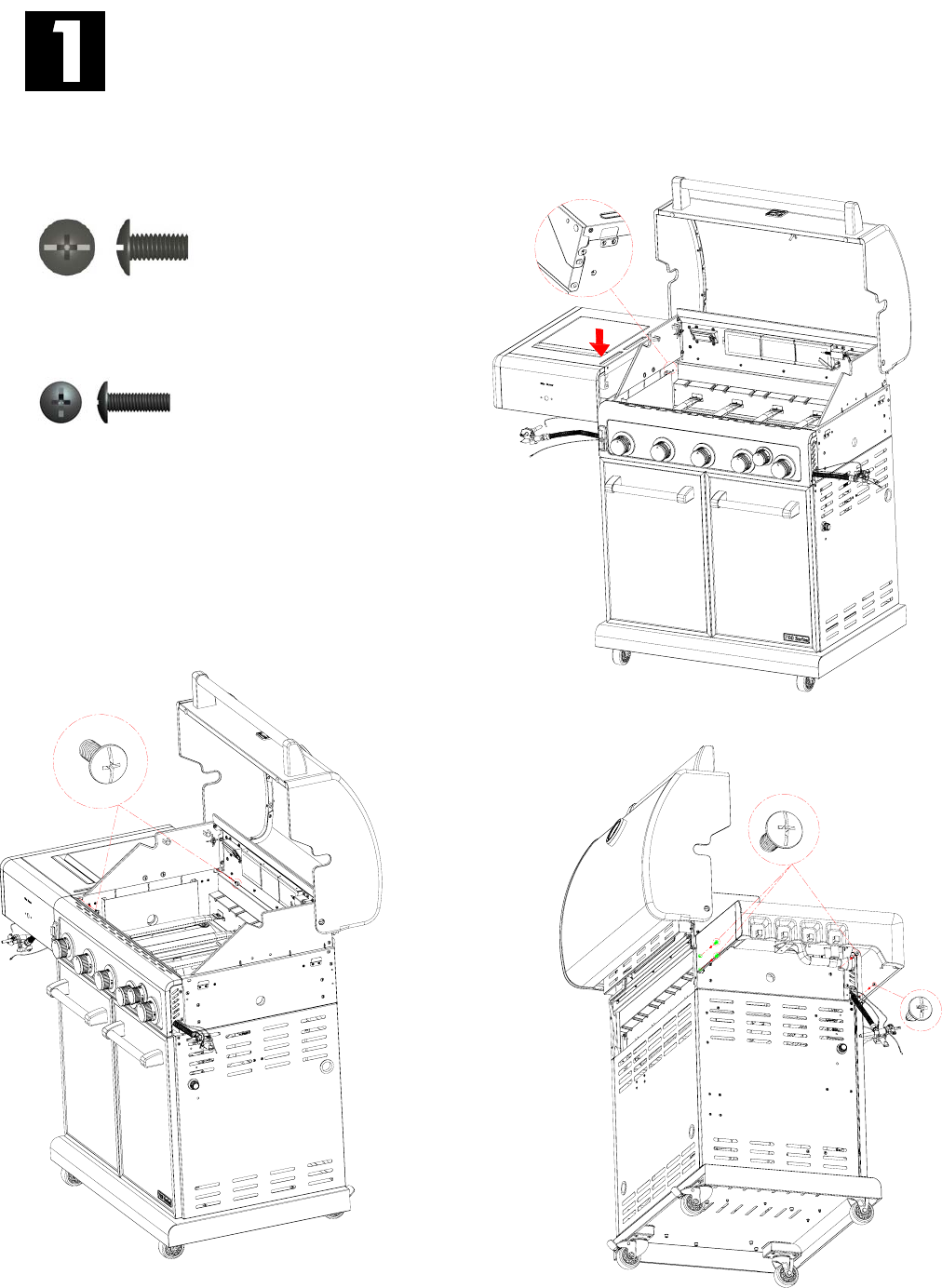

Left Side Shelf Assembly

□ Hang shelf onto brackets on left side of firebox. (A)

□ Attach shelf to firebox from inside with (2) M6x13 screws. (B)

□ Attach shelf to firebox from outside with (3) M6x13 screws and (1) M4x12 screw. (C)

M6X13 screws Qty: 5 pcs

A

M4X12 screws Qty: 1 pc

B

C

1

2

146.48591710·25

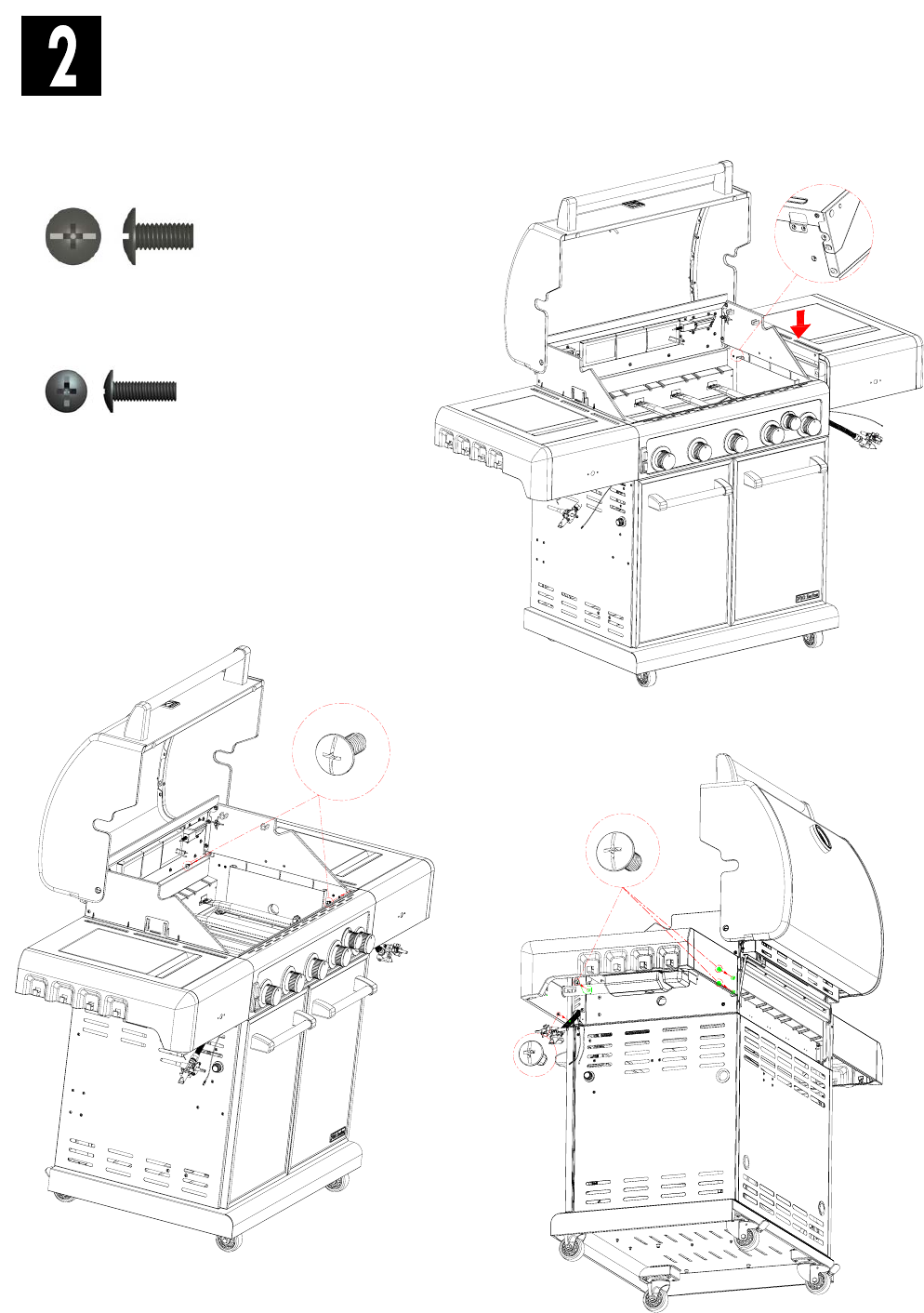

Right Side Shelf Assembly

□ Hang shelf onto brackets on right side of firebox. (A)

□ Attach shelf to firebox from inside with (2) M6x13 screws. (B)

□ Attach shelf to firebox from outside with (3) M6x13 screws and (1) M4x12 screw. (C)

M6X13 screws Qty: 5 pcs

A

M4X12 screws Qty: 1 pc

B

C

26·146.48591710

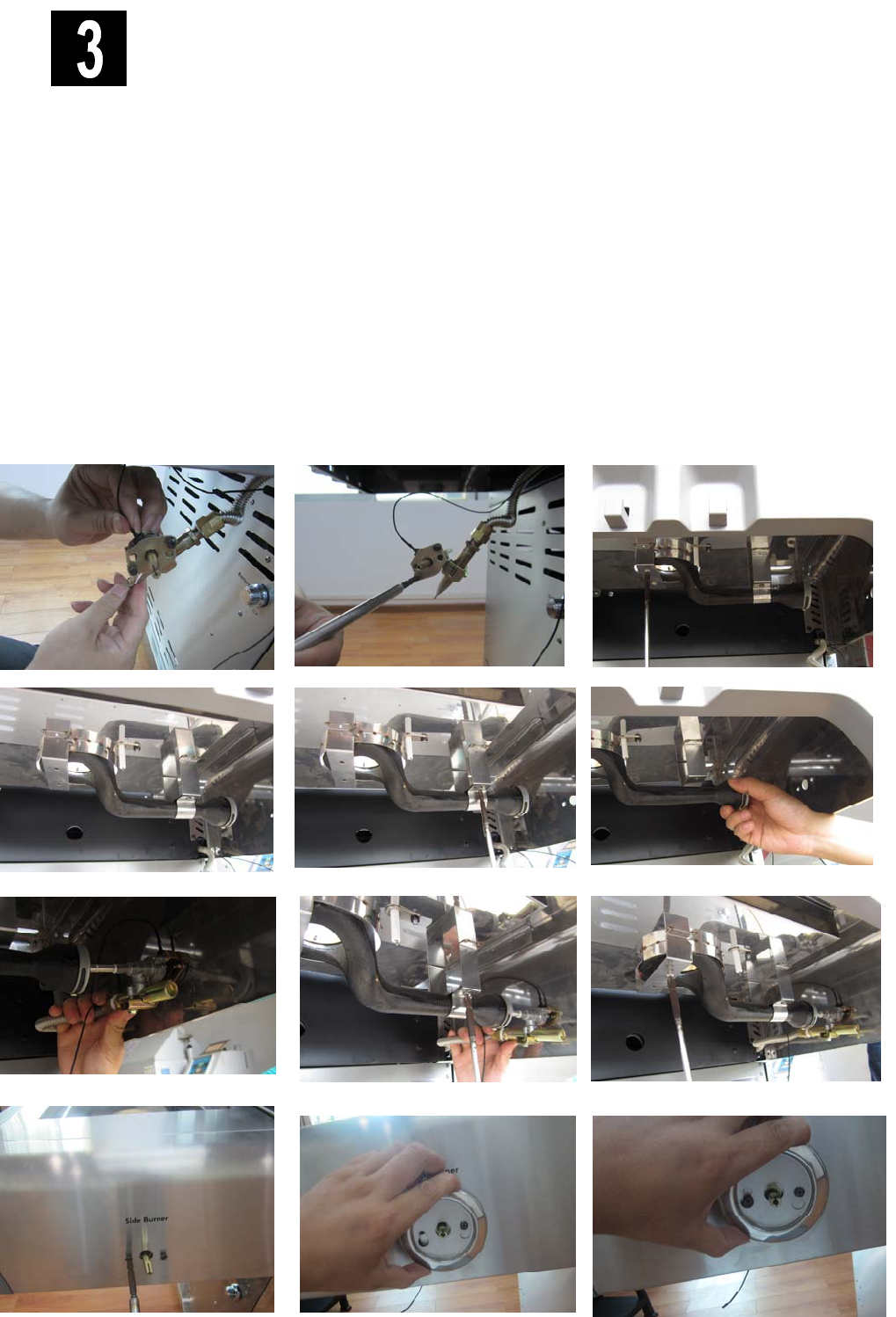

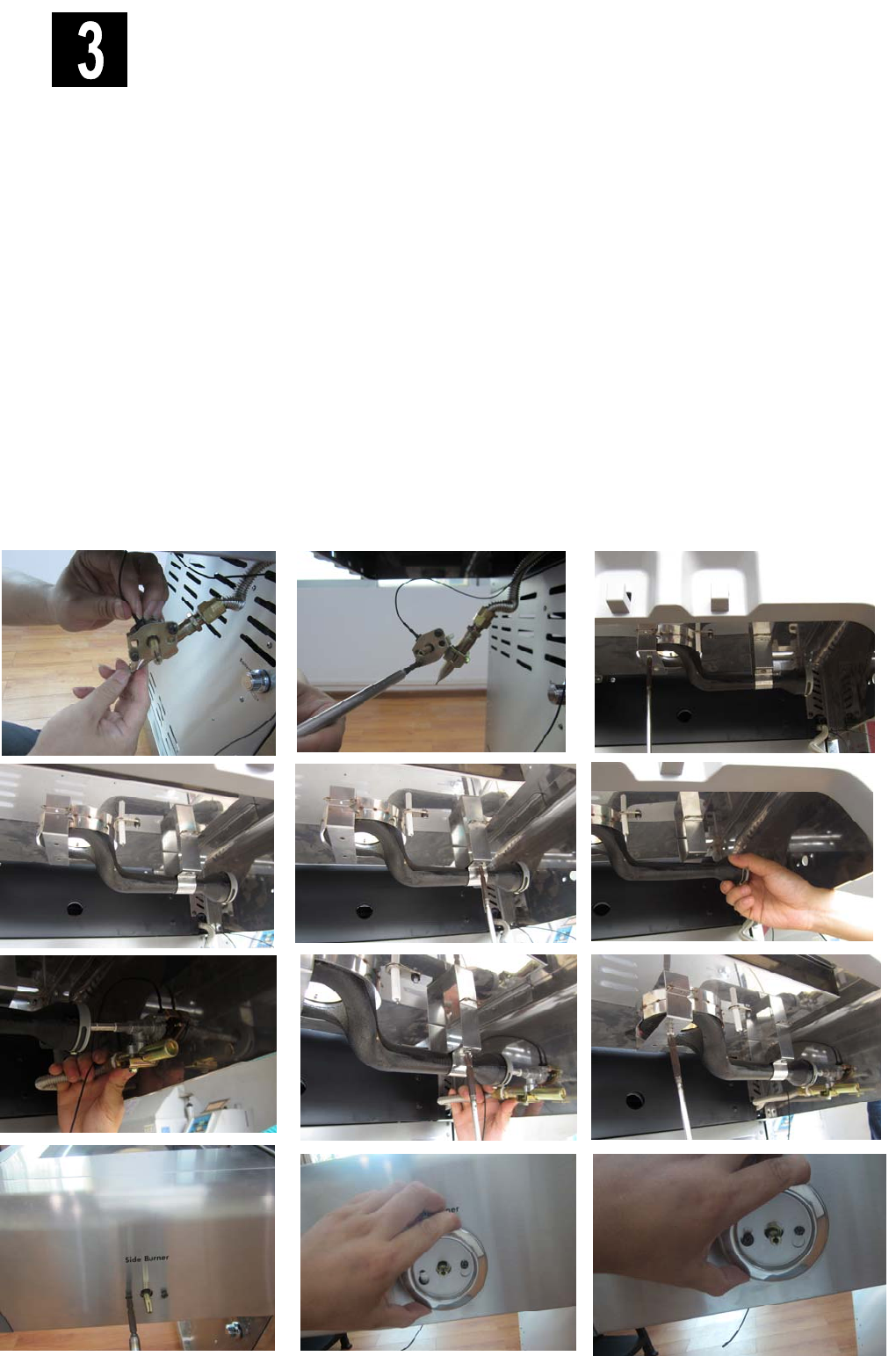

Left Side burner

□ Remove plastic packaging from side burner valve. Remove side burner grate from within side

burner shelf.

□ Connect flat igniter wire tip to the igniter pin on the side burner valve. (A)

□ Remove the 2 pre-installed screws from the valve control stem and set them aside. (B)

□ Remove the two screws on rear bracket. (C&D)

□ Loosen the front bracket screws.(E&F)

□ Insert the gas valve into the side burner (G), and insert the valve control stem through the hole

in shelf fascia. (J)

□ Replace side burner front bracket and tighten in place with 2 previously removed screws. (H)

Tighten screws on back bracket. (I)

□ Install previously removed 2 screws. Note: Do not tighten these 2 screws until the bezel is

attached to fascia and valve face.((J)

□ Attach bezel to fascia and valve face with the installed screws. First attach one side key hole

of bezel to the screw, then attach the other one to the other screw. Make sure the black mark

faces up.(K&L&M)Tighten the 2 screws.(N&O).

□ Push control knob onto side burner valve stem. (P&Q) Replace side burner grate. (R)

□ Connect the round igniter wire tip to the pin on the white electrode protruding from the

bot

tom of the side burner shelf. (

S&T

)

A B

C

D E F

G H I

J

K L

146.48591710·27

M N

O

P Q R

S T

28·146.48591710

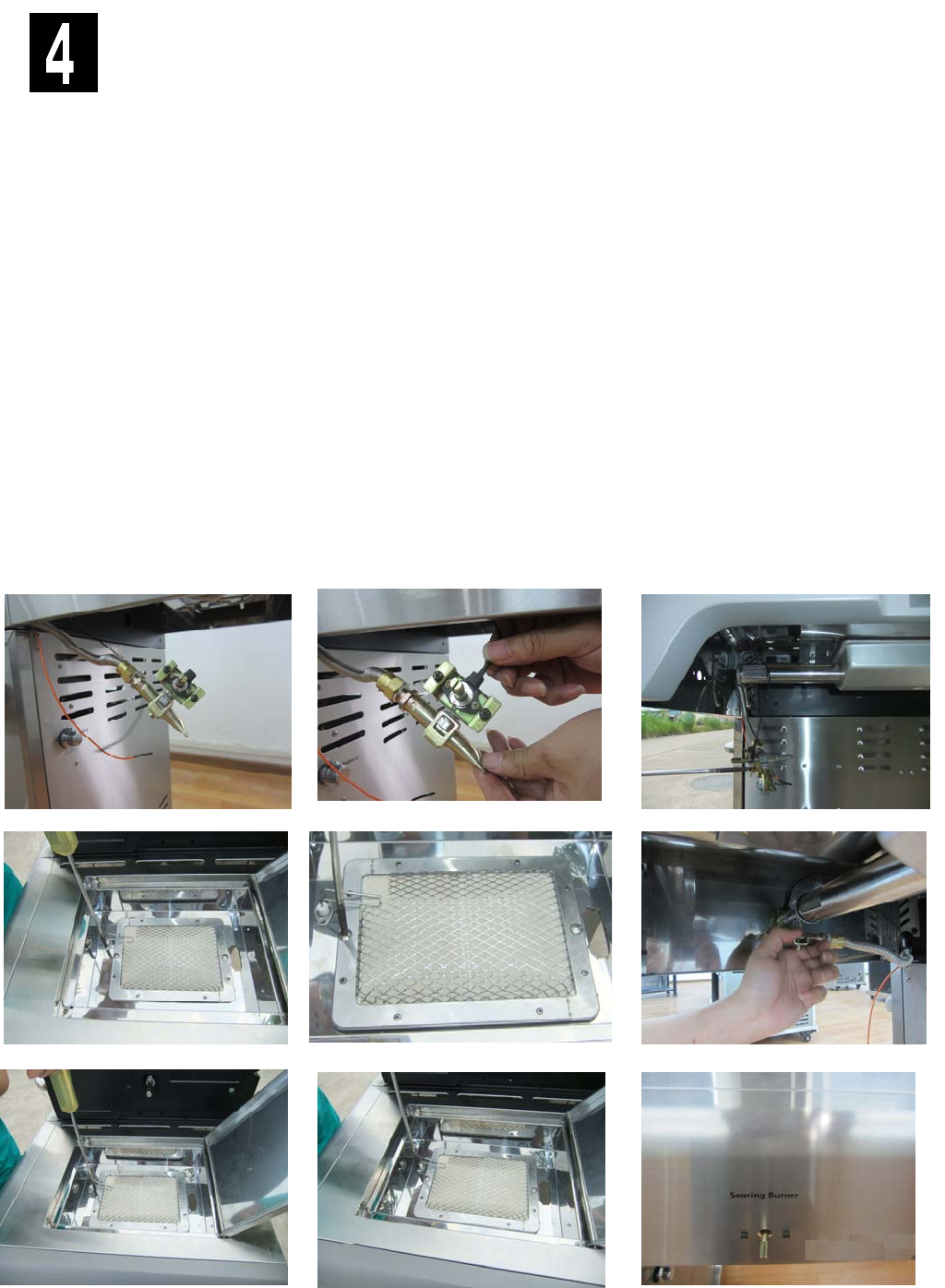

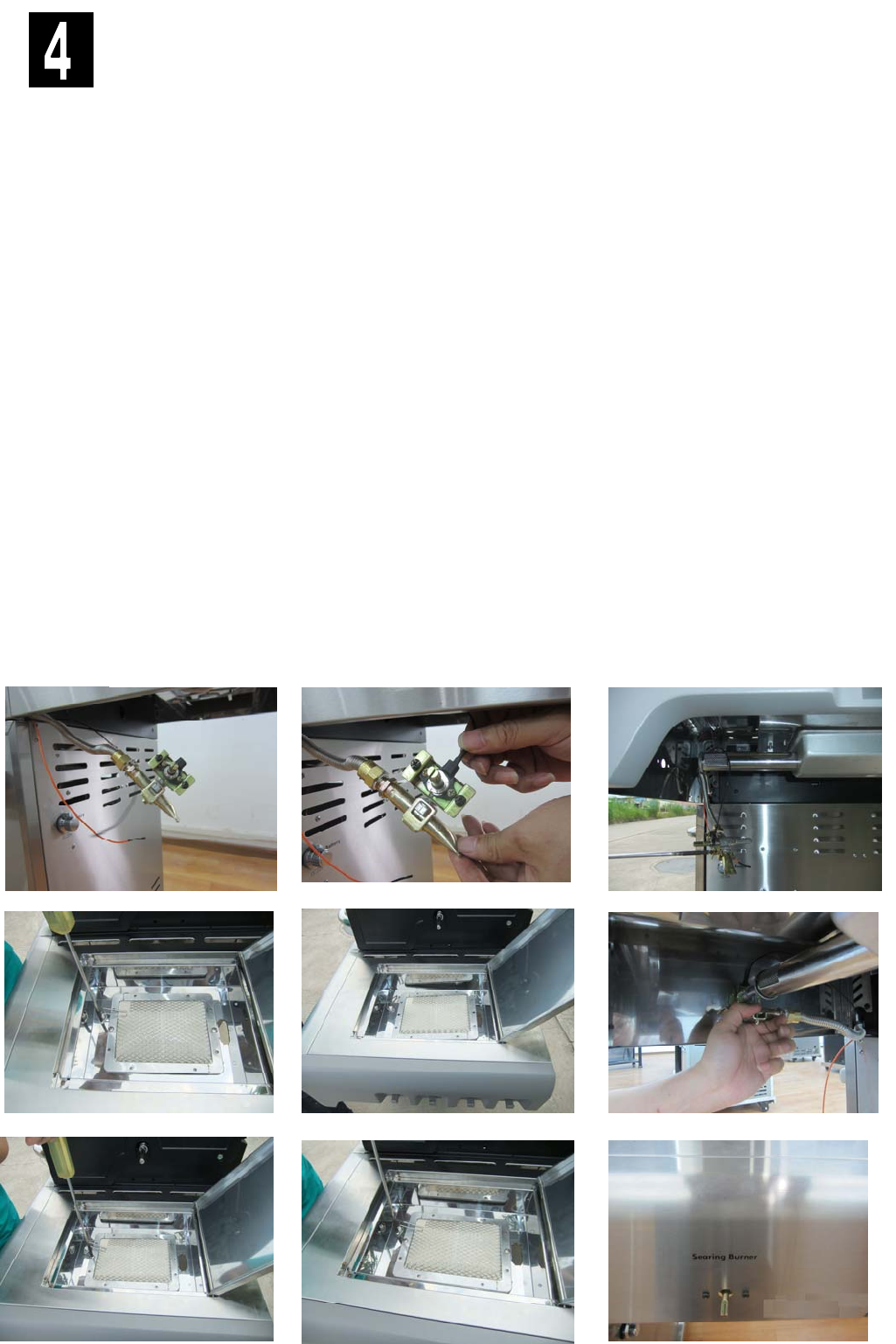

Right Side Searing burner

□ Remove plastic packaging from searing burner valve. Remove searing burner grate from within

searing burner shelf.

□ Connect flat igniter wire tip to the igniter pin on the searing burner valve. (A&B)

□ Remove the 2 pre-installed screws from the valve control stem and set them aside. (C)

□ Loosen the searing burner to insert gas valve. To loosen, remove the screw attaching the

electrode (D) to the shelf and set both aside. Then loosen and remove the two screws holding

searing burner in place (E).

□ Insert the gas valve into the searing burner (F), and insert the valve control stem through the hole

in shelf fascia. (I)

□ Reattach searing burner to side shelf with the 2 previously removed screws (G). Reattach

electrode to side shelf with previously removed screw (H).

□ Install previously removed 2 screws .Note: Do not tighten these 2 screws until the bezel is

attached to fascia and valve face.(I).

□ Attach bezel to facial and valve face with the installed screws .First attach one side key hole of

bezel to the screw ,then attach the other one to the other screw. Make sure the black mark

faces up. Tighten the 2 screws. (J)

□ Push control knob with red indicator mark onto side burner valve stem. (K)

□ Replace searing burner grate. (L)

□ Slide searing burner grease box into the grease box bracket. (M)

□ Connect the round igniter wire tip to the pin on the white electrode protruding from the bottom of

the searing burner shelf. (N)

D

A

A

B C

D E F

G H I

146.48591710·29

J K

L M

N

P R

30·146.48591710

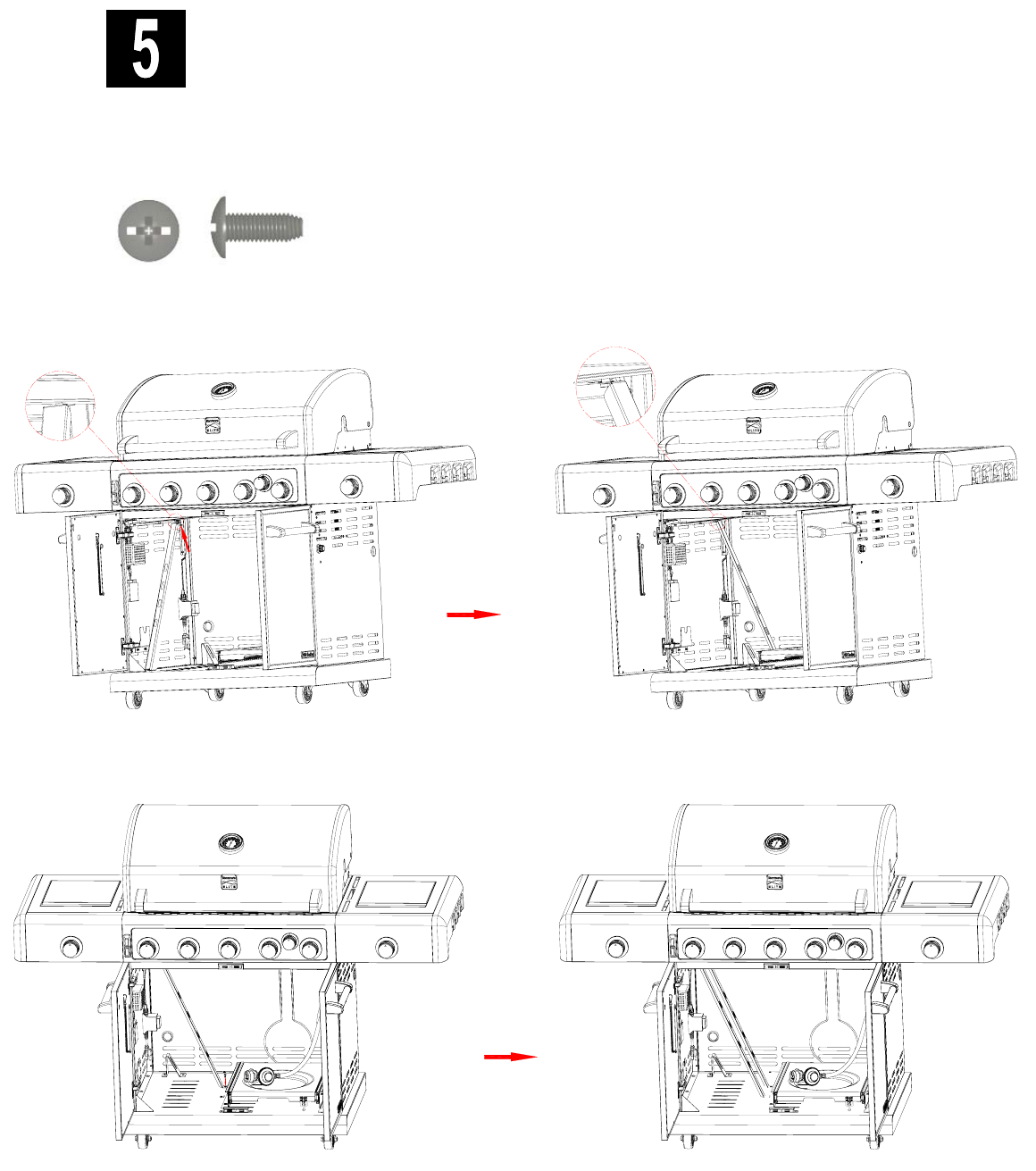

Tank Baffle Assembly

□ Insert tank baffle bar tip with oval hole over oval tab on underside of grease tray bracket (A).

□ Turn bar to right to lock tip in place (B).

□ Secure other tip of bar to grill bottom shelf with (1) M4x10 screw (C).

□ Repeat above steps for other tank baffle bar (D).

M4X10 screws Qty: 2

pcs

A B

C D

CAUTION

146.48591710·31

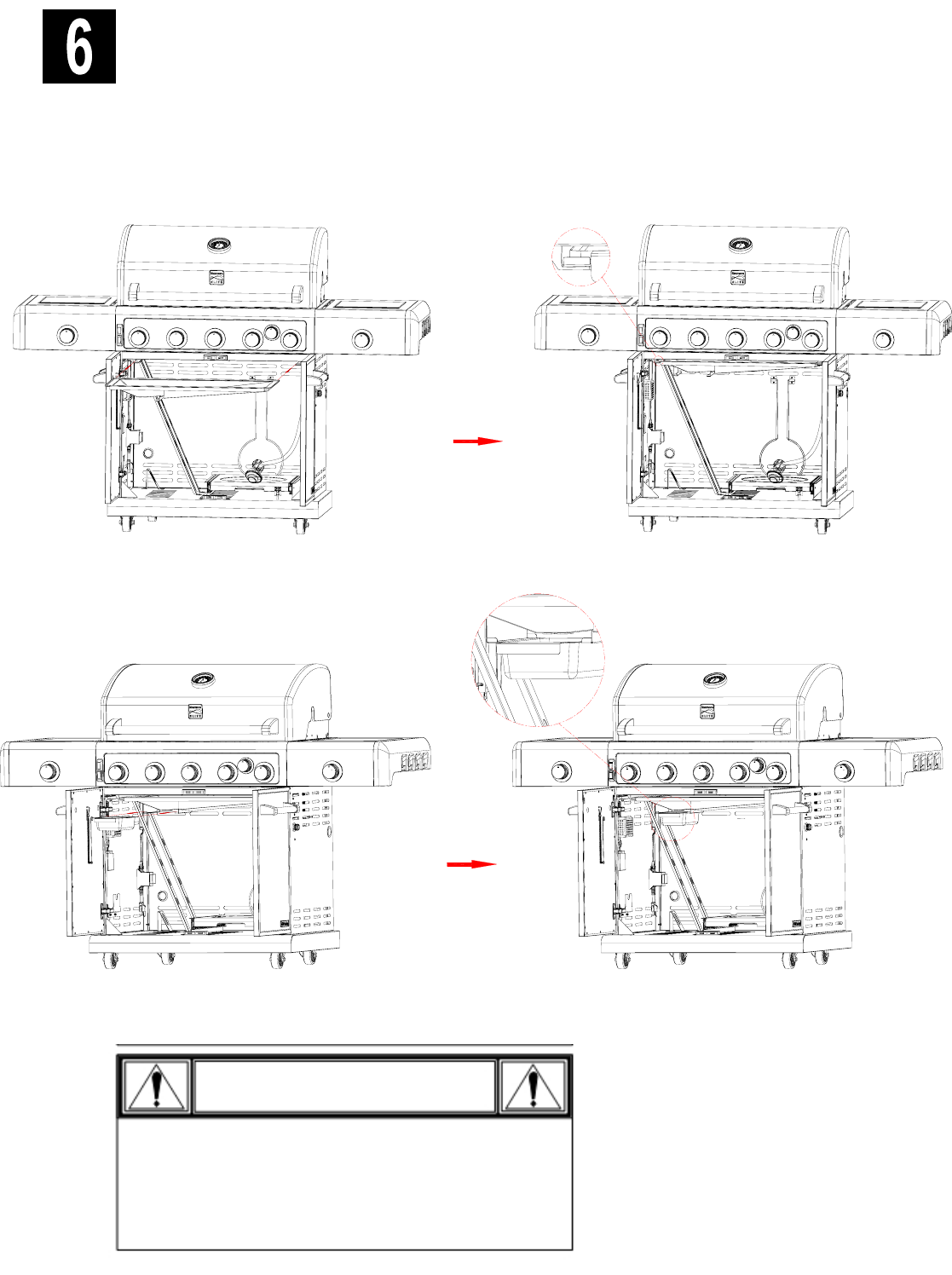

Drip Tray and Drip Box

□ From front of grill, slide drip tray onto drip tray brackets underneath firebox (A). Make sure drip

drainage hole is on left side (B).

□ Slide drip box into drip box bracket as shown. (C)(D)

(A)

(B)

Failure to install drip box will cause hot

Drip to drip from bottom of grill with risk

of fire or property damage.

C D

32·146.48591710

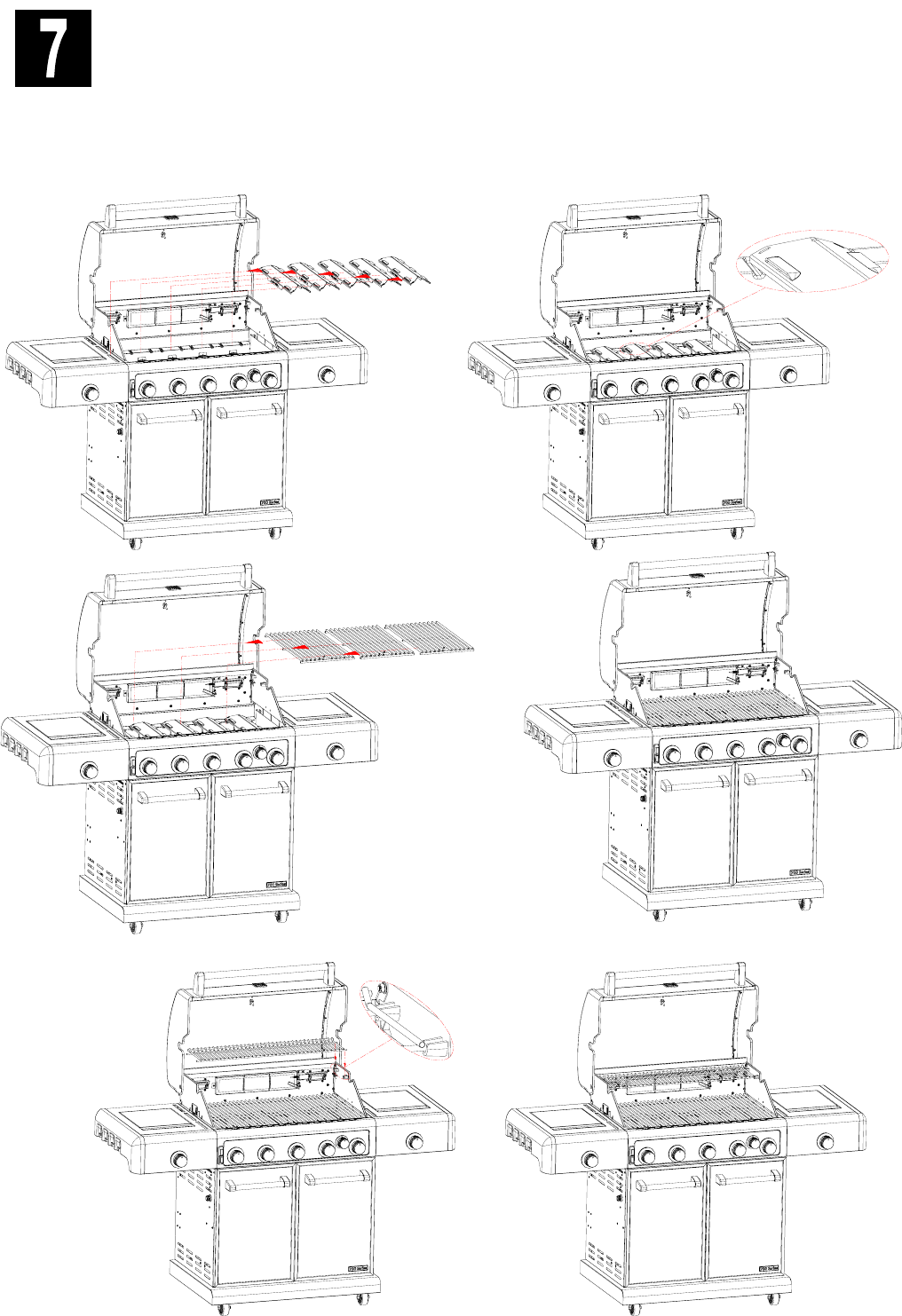

Heat Diffusers, Cooking Grate and Warming Rack

□ Place heat diffusers over burners. The heat diffusers will fit in firebox in either direction. (A)

□ Place cooking grates onto grate rests. (B)

□ Insert warming rack into brackets at top of firebox as shown. (C)

F

A

B

C

146.48591710·33

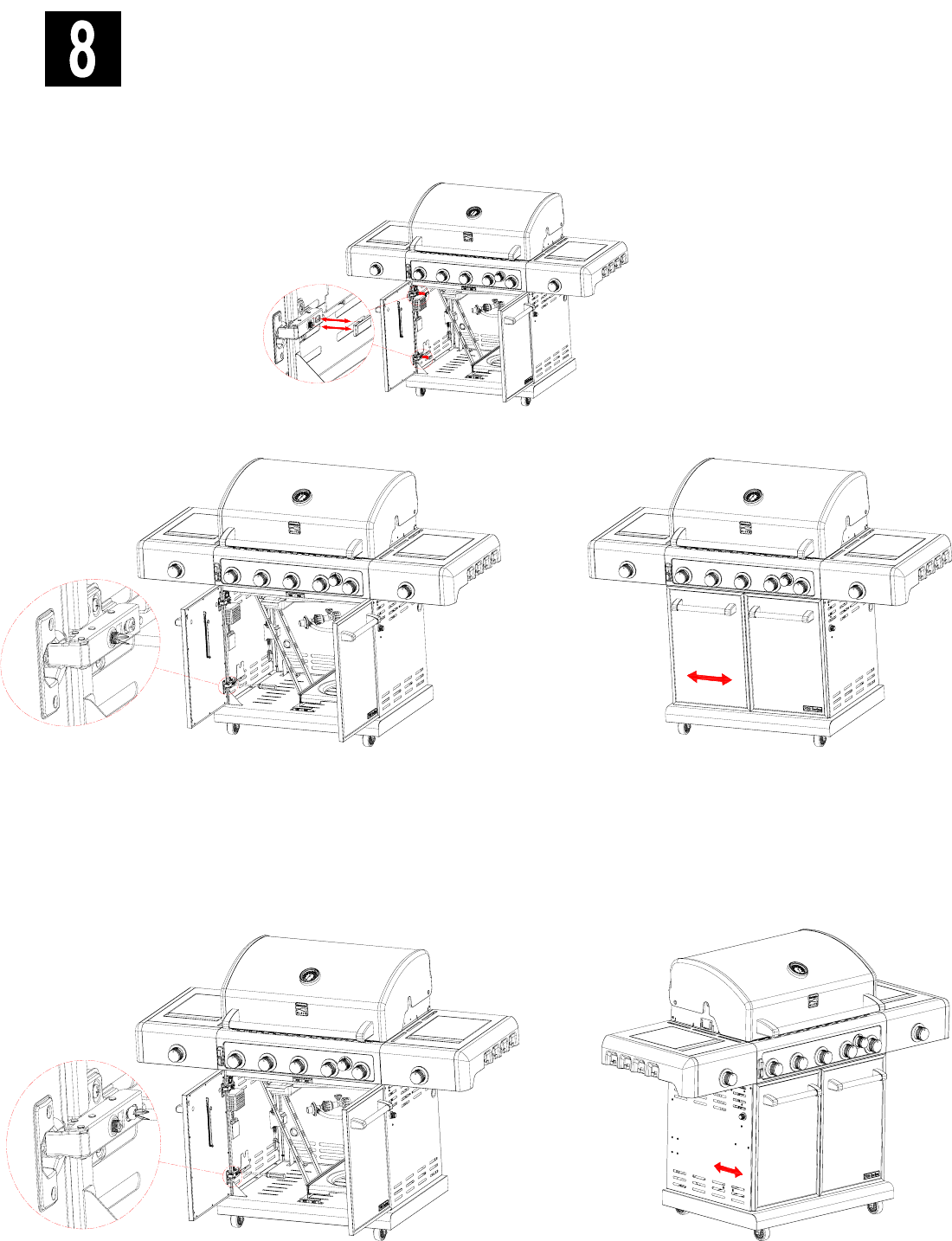

Door Adjustment (Left door shown)

□ Remove the screw cover from the upper and lower hinges to expose the adjustment screws (A).

□ To adjust the gap between the doors, turn the outer screws counterclockwise to increase the

gap, and clockwise to decrease the gap (A & B).

□ To adjust the gap between the door and the cart, loosen the inner screws, then move the door to

the desired position and retighten the screws (C).

C

A

B

CAUTION

34·146.48591710

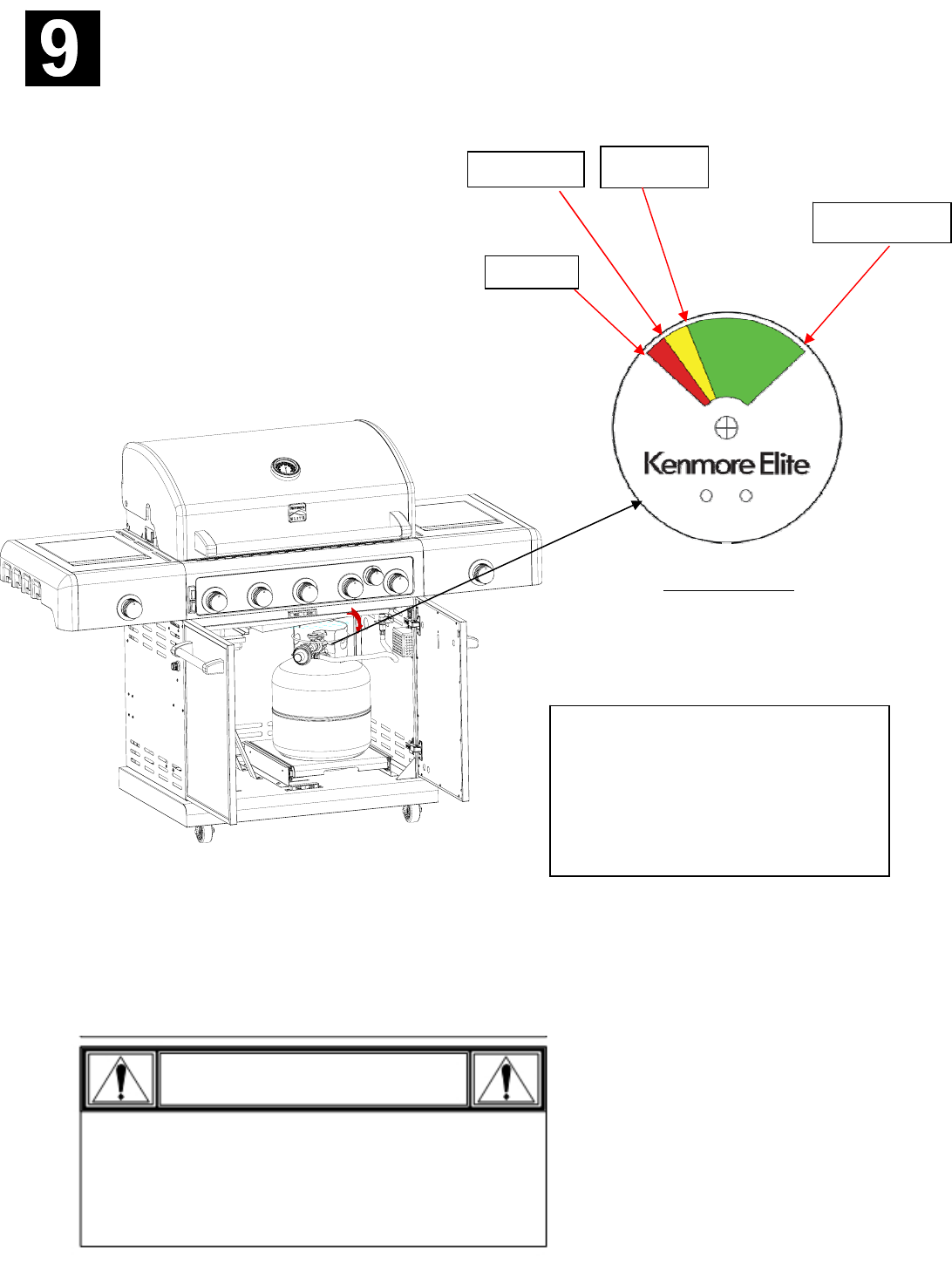

Gas Tank Installation

□ LP tank is sold separately.

□ Place the tank holder on the top of the LP tank to secure it.

□ Connect the regulator and hose to the tank as shown.

Failure to install tank correctly may allow

gas hose to be damaged in operation.

No Gas

12.5% Gas

28% Gas

Full 100% Gas

Regulator Gauge

Notice: Gauge readings may vary based on

surrounding outdoor temperature. Cold

temperatures will cause reading to be slightly

lower than actual gas fill level. Warm

temperatures will cause reading to be slightly

higher.

146.48591710·35

Safety Notice - Lock Caster Brakes

□ When the grill in the desired location, lock the caster brakes; this will help the grill stay in

place for safe operation.

36·146.48591710

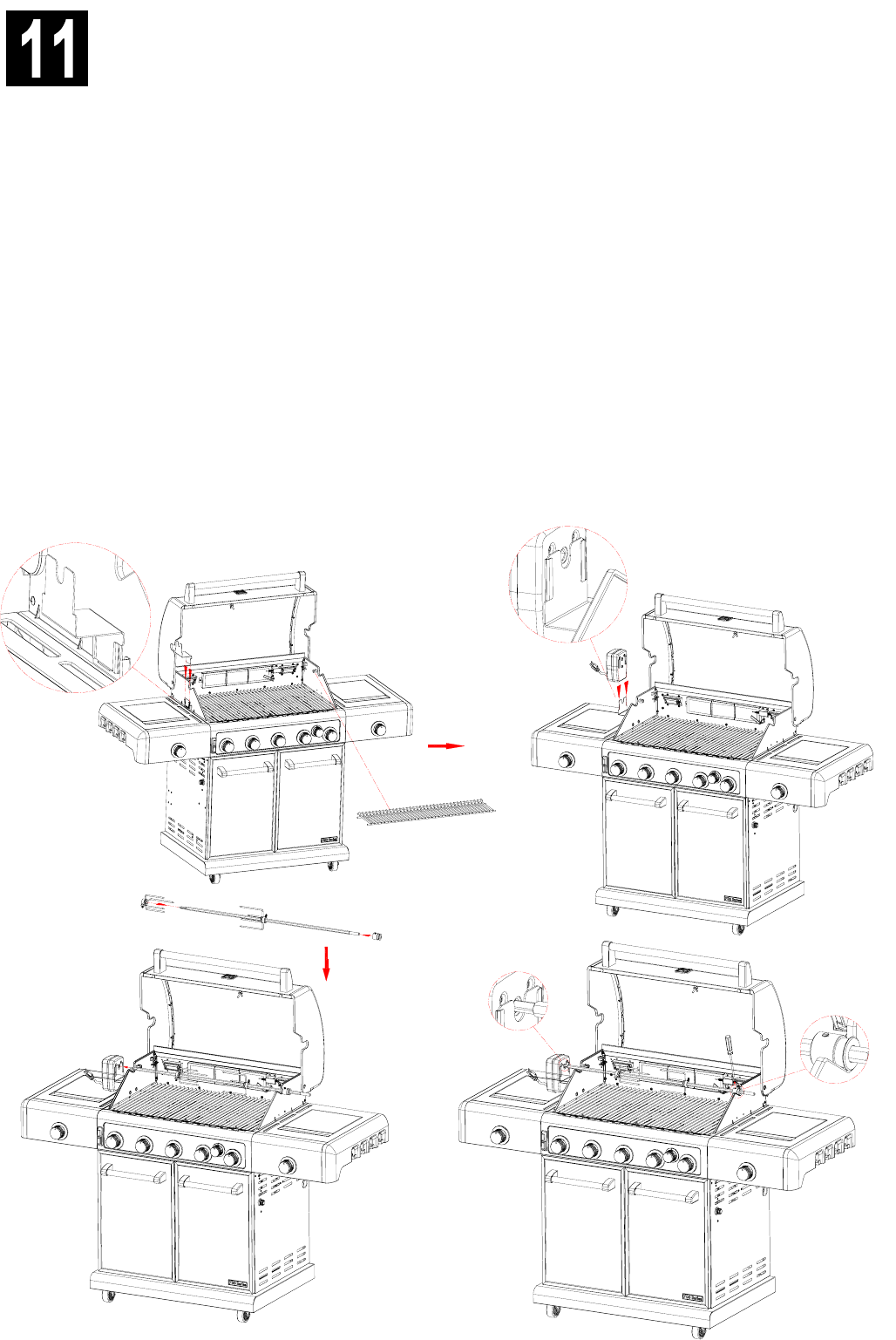

Rotisserie Kit Assembly (Rotisserie motor on left side as shown)

□ Remove warming rack from firebox. Insert motor support into motor support bracket

preassembled to left side of firebox (A).

□ Insert rotisserie motor onto motor support (B). Make sure to insert motor with power cord at

bottom.

□ Slide the shaft collar onto the rotisserie rod followed by the two forks (forks should be pointing

toward each other). Make sure that shaft collar is positioned near rounded end of rotisserie rod.

Hand tighten the collar set screw and the wing set screw on each fork (C). Do not fully tighten

screws in this step.

□ Insert the pointed end of the rotisserie rod into the hole for it in the motor. On the other end of the

rod, slide the shaft collar to the point where the groove in the collar will lay securely in the slot in

the firebox wall (D). Slide the forks to typical cooking position on the rod. Use a slotted

screwdriver to fully tighten the collar and fork set screws. Loosen and tighten fork screws as

necessary to adjust position of forks for cooking.

□ The rotisserie motor can be assembled on either the left and right side of firebox. If you need to

use the rotisserie and side burner at the same time, you may position the motor over the searing

burner side of the grill. Remove motor, motor support and motor support bracket and reassemble

to the other side of firebox. To detach bracket, remove the two screws and use them to attach the

bracket to the other side.

A B

C D

146.48591710·37

Rotisserie Kit Place in the Cart

□ Insert the Rotisserie Rod into the Cart from the Right Side Panel While do not use the

Rotisserie Kit.

□ Put the Motor on the Motor Support on the inside of the Left Side Panel.

□ Insert the Fork into the Tank Baffle.

38·146.48591710

Batteries

□ Unscrew the igniter caps from the cart side panels as shown below (A & B).

□ Insert (1) AA battery into each battery slot with the positive (+ ) battery pole facing outward (C).

□ Screw igniter caps back on (D).

A B

D

C

NOTES

146.48591710·39

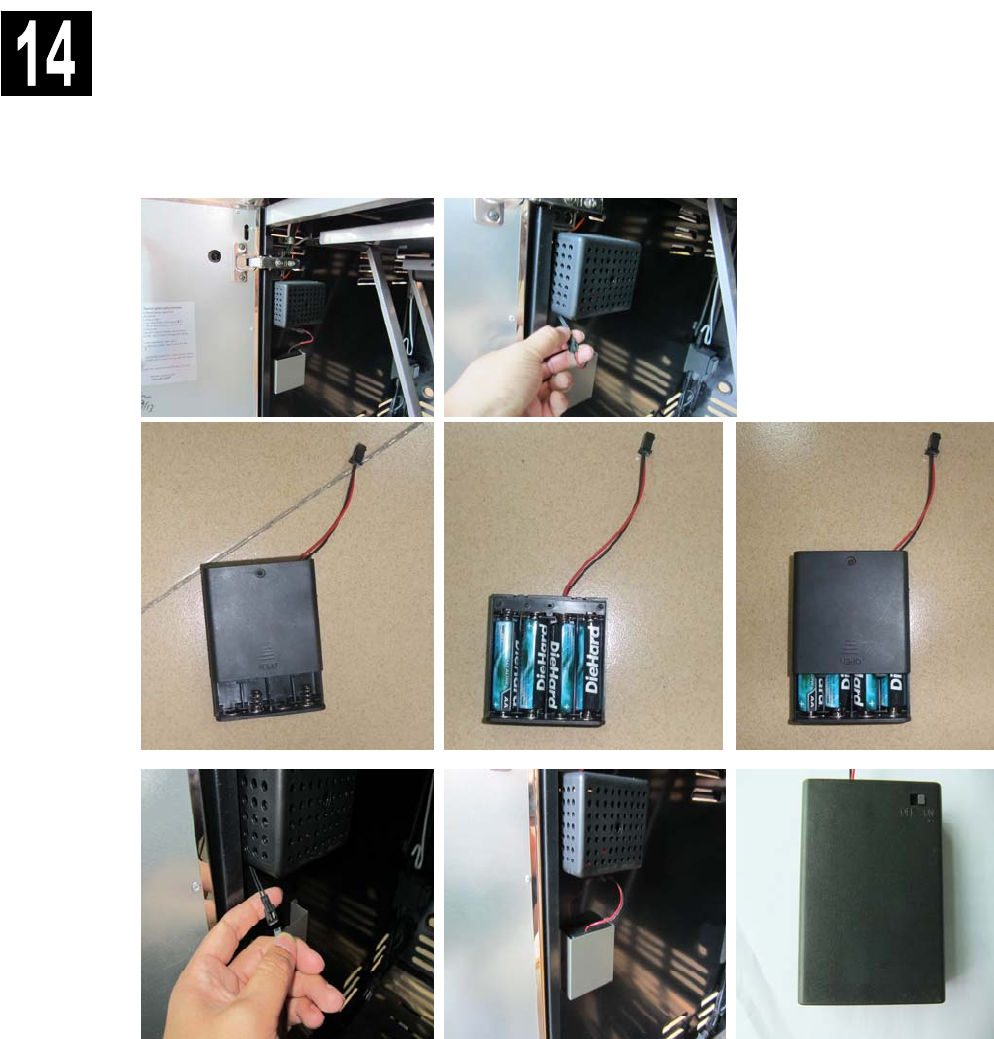

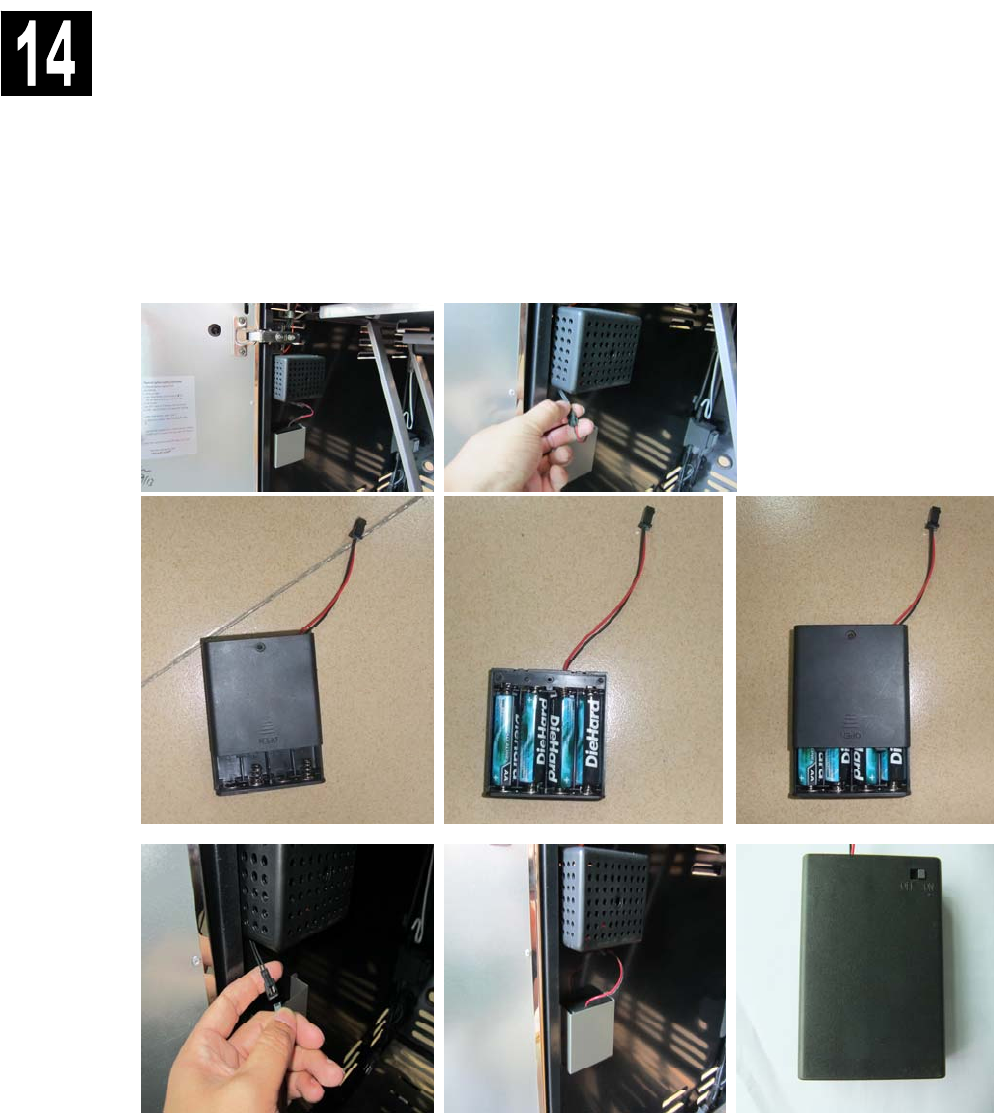

Control Panel LED Light Battery Assembly

□ Lift battery module out of battery box on inside of left cart panel (A). Disconnect plug between

wires to free the module for battery insertion (B).

□ Remove battery module cover (C). Insert (4) AA batteries into battery slots in orientation as

shown (D). Replace module cover (E).

□ Reconnect plug between wires (F). Replace battery module into battery box (G). Make sure

that battery module switch is turned to ON (H).

A

F G H

B

C D E

A B

F G H

Gas leaking from

cracked/cut/burned

hose.

Gas leaking from LP

cylinder.

Gas leaking from LP

cylinder valve.

Gas leaking between LP

cylinder and regulator

connection.

Fire coming through

control panel.

Drip fire or continuous

excessive flames above

cooking surface.

• Trying to light wrong burner.

• Burner not engaged with control

valve.

• Obstruction in burner.

• No gas flow.

• Vapor lock at coupling nut to LP

cylinder.

• Coupling nut and LP cylinder valve not

fully connected.

• Electrode cracked or broken; “sparks

at crack.

• Electrode tip not in proper position.

• Wire and/or electrode covered with

cooking residue.

• Wires are loose or disconnected.

• Wires are shorting (sparking)

between igniter and electrode.

• Dead battery.

GAS ISSUES:

• See instructions on control panel and in Use and Care section.

• Make sure valves are positioned inside of burner tubes.

• Ensure burner tubes are not obstructed with spider webs or

other matter. See cleaning section of Use and Care.

• Make sure LP cylinder is not empty. If LP cylinder is not empty,

refer to “Sudden drop in gas flow.”

• Turn off knobs and disconnect coupling nut from LP cylinder.

Reconnect and retry.

• Turn the coupling nut approximately one-half to three-quarters

additional turn until solid stop. Tighten by hand only - do not use

tools.

• Replace electrode(s).

Main Burners:

• Tip of electrode should be pointing toward gas port opening

on burner. The distance should be 1/8” to 1/4”. Adjust if

necessary.

Sideburner

• Tip of electrode should be pointing toward gas port opening

on burner. the distance should be 1/8” to 3/16”. Adjust if

necessary.

• Clean wire and/or electrode with rubbing alcohol and clean

swab.

• Reconnect wires or replace electrode/wire assembly.

• Replace igniter wire/electrode assembly.

• Replace with a new AA-size alkaline battery.

Problem Possible Cause Prevention/Solution

EMERGENCIES: If a gas leak cannot be stopped, or a fire occurs due to gas leakage, call the fire department.

• Damaged hose.

• Mechanical failure due to rusting or

mishandling.

• Failure of cylinder valve from

mishandling or mechanical failure.

• Improper installation, connection not

tight, failure of rubber seal.

• Fire in burner tube section of burner

due to blockage.

• Too much Drip buildup in burner area.

•Turn off gas at LP cylinder or at source on natural gas systems.

If the hose is cracked or cut but not burned, simply replace

valve / hose / regulator. If the hose is burned, the cause could

be other than a faulty valve/hose/regulator. Discontinue use of

grill until a plumber or gas technician has investigated and

corrected the problem.

• Replace LP cylinder.

• Turn off LP cylinder valve. Return LP cylinder to gas supplier.

•Turn off LP cylinder valve. Remove regulator from cylinder and

visually inspect rubber seal for damage. See LP Cylinder Leak

Test and Connecting Regulator to the LP Cylinder.

•Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After fire is out and grill is cold,

remove burner and inspect for spider nests or rust. See Spider

Alert and Cleaning the Burner Assembly sections of this Use &

Care Guide.

• Turn off control knobs and LP cylinder valve. Leave lid open to

allow flames to die down. After cooling, clean food particles

and excess Drip from inside firebox area, Drip tray, and other

surfaces.

Troubleshooting

Problem Possible Cause Prevention/Solution

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Continued on next

page.

40 • 146.48591710

Problem

Burner(s) will not light

using igniter.

(See Electronic

Ignition

Troubleshooting also)

Pro

Burner(s) will not

match light.

Sudden drop in gas

flow or low flame.

Flames blow out.

Flare-up.

Persistent Drip fire.

• See “GAS ISSUES:” on previous

page.

• Match will not reach.

• Improper method of match-lighting.

• High or gusting winds.

• Low on LP gas.

• Excess flow valve tripped.

• Drip buildup.

• Excessive fat in meat.

• Excessive cooking temperature.

• Drip trapped by food buildup around

burner system.

• Burner and/or burner tubes are

blocked.

Prevention/Solution

• See Section I of Electronic Ignition System.

• See Section II of Electronic Ignition System.

• See Section III of Electronic Ignition System.

• Check for gas in LP cylinder.

•Turn off knobs, wait 30 seconds and light grill. If flames are

still low, turn off knobs and LP cylinder valve. Disconnect

regulator. Reconnect regulator and leak-test. Turn on LP

cylinder valve, wait 30 seconds and then light grill.

•Turn off knobs and LP cylinder valve. Disconnect coupling nut

from cylinder. Reconnect and retry.

•Turn knobs to OFF. Turn gas off at LP cylinder. Leave lid in

position and let fire burn out. After grill cools, remove and

clean all parts.

• Turn knobs to OFF. Clean burner and/or burner tubes. See

burner cleaning section of Use and Care.

Troubleshooting (continued)

Possible Cause

ELECTRONIC IGNITION:

• No spark, no ignition noise.

• No spark, some ignition noise.

• Sparks, but not at electrode or at full

strength.

• Clean burners and inside of grill/firebox.

• Trim fat from meat before grilling.

• Adjust (lower) temperature accordingly.

• Clean carry-over tube(s) with wire brush.

One burner does

not light from

other burner(s).

• Drip buildup or food particles in end(s

of carryover tube(s).

Flashback…

(fire in burner tube(s)).

Unable to fill LP

cylinder.

• Out of gas.

• Excess flow valve tripped.

• Vapor lock at coupling nut/LP

cylinder connection.

• Some dealers have older fill nozzles

with worn threads.

• Turn front of grill to face wind or increase flame height.

• Refill LP cylinder.

• Refer to “Sudden drop in gas flow” above.

• Use long-stem match (fireplace match).

• See “Match-Lighting” section of Use and Care.

• The worn nozzles don’t have enough “bite” to engage the

valve. Try a second LP dealer.

Prevention/Solution

146.48591710 • 41

•Output lead

connections not

connected.

Problem

Troubleshooting - Electronic Ignition

SECTION I

No sparks appear at

any electrodes when

control knob turned

to HI: no noise can

be heard from spark

module.

Possible Cause

• Battery not installed

properly.

• Dead battery.

• Button assembly not

installed properly.

• Faulty spark module.

• Check battery orientation.

• Has battery been used

previously?

• Check to insure threads are

properly engaged. Button

should travel up and down

without binding.

• If no sparks are generated

with new battery and good

wire connections, module is

faulty.

Preventio

• Install battery (make sure that “+” and “-”

connectors are oriented correctly, with “+” end

up and “-” end down.)

• Replace battery with new AA-size alkaline

battery.

• Unscrew button cap assembly and reinstall,

making sure threads are aligned and engaged

fully.

• Replace spark module assembly.

SECTION II

No sparks appear at

any electrodes when

control knob turned

to HI; noise can be

heard from spark

module.

• Are output connections

on and tight?

•Remove and reconnect all output

connections at module and electrodes.

SECTION III

Sparks are present

but not at all

electrodes and/or

not at full strength

• Output lead

connections not

connected.

• Electrical arc

between output wires

and grill frame.

• Weak battery.

• Electrodes are wet.

• Electrode(s) cracked

or broken; sparks

appear where

cracked.

• Are output connections on

and tight?

• If possible, observe grill in

dark location. Operate

ignition system and look for

arcing between output

wires and grill frame.

• All sparks present but

weak or at slow rate.

• Has moisture accumulated

on electrode and/or in

burner ports?

• Inspect electrodes for

cracks.

• Remove and reconnect all output connections

at module and electrodes.

• If sparks are observed other than from

burner(s), wire insulation may be damaged.

Replace wires.

• Replace battery with a new AA-size alkaline

battery.

• Use paper towel to remove moisture.

• Replace cracked or broken electrodes.

Check Item Prevention / Solution

42 • 146.48591710

Si siente olor a gas:

1. Cierre el paso de gas al aparato.

2. Apague toda llama al descubierto.

3. Abra la tapa.

4. Si persiste el olor, aléjese del aparato y llame

inmediatamente al proveedor local de gas o a

los bomberos.

PELIGRO ADVERTENCIA

146.48591710 • 43

1. No guarde ni use gasolina ni otros líquidos o

gases inflamables cerca de éste ni de

cualquier otro aparato.

2. No guarde un tanque de gas propano, que

no esté conectado, cerca de éste ni de

cualquier otro aparato.

EstimadoNuevoKenmorePropietario,

Felicitaciones por la compra de su nueva Serie Kenmore Elite 700 Gas Grill! Kenmore

Elite Series Grills se han diseñado y construido de abajo hacia arriba, con especial

atención a los más mínimos detalles. Esta parrilla ha sido diseñado para ofrecerle una

cocción uniforme los resultados, el desempeño rápido y preciso control por lo que tiene

plena confianza cada vez que la parrilla.

La marca Kenmore tiene más de una historia de 100 años de soluciones innovadoras que

permitan a nuestros socios y clientes para aprovechar mejor de sus vidas. Durante este

tiempo, la marca Kenmore ha evolucionado a través de la tecnología, el estilo y las

necesidades específicas de cada generación. Sin embargo, se mantiene una constante -

todos los productos Kenmore ofrecen claves para vivir más como una mayor comodidad,

un mejor rendimiento y ahorro de tiempo. Su nueva parrilla de gas Kenmore Elite es otro

ejemplo de este gran legado Kenmore.

Por supuesto, si usted tiene cualquier problema con su nueva parrilla, por favor contacte

con nosotros al 1-844-553-6667, oa través de Sears.com. También esperamos que

compartan sus recetas para asar y las historias con nosotros y los demás. Usted puede

hacer esto visitando el Kenmore cookmore.com o grillingishappiness.com sitios web.

Gracias por lo que nos permite hacer este increíble producto de una parte de su vida

usted. Esperamos que disfrute de una gran variedad de comidas con su familia y amigos,

creando muchos recuerdos felices.

PELIGRO: Indica una situación peligrosa inminente que,

de no evitarse, ocasionará la muerte o lesiones graves.

Safety Symbols

Los símbolos y las casillas ilustradas más adelante explican

lo que cada rubro significa. Lea y siga todos los mensajes

se encuentra en todo

el ma

PELIGRO

ADVERTENCIA

CAUTION

44·146.48591710

CAUTION: Indica una situación potencialmente peligrosa o

práctica peligrosa que, de no evitarse, puede resultar en

lesiones menores o moderadas.

Medidas de seguridad para la instalación

• Por favor, lea este manual del usuario en su totalidad antes de

usar la parrilla.

• El incumplimiento de las enseñanzas impartidas en serio puede

resultar en lesiones corporales y / o daños materiales.

• Algunas partes de esta parrilla pueden tener bordes filosos. Por

favor, use guantes protectores adecuados.

• Use la parrilla únicamente con gas propano y con la unidad

reguladora / de válvula suministrada.

• La instalación de la parrilla debe cumplir con las disposiciones de

los códigos locales, o, en su defecto, con el National Fuel Gas

Code (o Código nacional sobre gases combustibles), y las normas

NFPA 54 / ANSI Z223.1 y Natural Gas and Propane Installation

Code (Código de la instalación del gas natural y del propano),

CSA B149.1. El manejo y el almacenamiento de los cilindros de

gas propano se debe realizar de conformidad con el código

sobre gas propano NFPA/ANSI 58. No se debe usar la parrilla

en vehículos de recreo ni en embarcaciones.

• Todos los accesorios eléctricos (tal como el asador) deben estar

conectados a tierra de conformidad con los códigos locales, o

con el National Electrical Code (Código nacional sobre

electricidad), ANSI / NFPA 70. Mantenga todo cable eléctrico o

tubería de suministro de combustible alejados de las superficies

calientes.

• Esta parrilla únicamente cuenta con la certificación de

seguridad para ser usada en los Estados Unidos. No la modifique

para usarla en ningún otro lugar. Cualquier modificación puede

poner en peligro su seguridad.

IMPORTANTE: Esta parrilla es para uso exclusivo al aire libre y

no está destinada a ser instalada en o sobre vehículos de recreo

o embarcaciones.

NOTA PARA EL INSTALADOR: Deja este manual del usuario con

el cliente después de la entrega y / o instalación.

NOTA A LOS CONSUMIDORES: Deja este manual del usuario en

un lugar conveniente para futura referencia.

ADVERTENCIA: Indica una situación potencialmente peligrosa

que, de no evitarse, podría causar la muerte o lesiones graves.

Comuníquese con el centro de servicio para parrillas

para solicitar ayuda o repuestos

Si tiene alguna pregunta o necesita ayuda durante el

armado, llámenos al 1-888-287-0735. Hablará con un

representante del fabricante de la parrilla, no con un

empleado de Sears. Para pedir piezas nuevas, llame a

Sears al 1-844-553-6667.

Registro del producto

IMPORTANTE: Llene la siguiente información de registro.

Número de modelo

Número de Serie

Fecha de com

p

ra

Ver etiqueta de clasificación en la parrilla

para el número de serie.

Sólo para uso particular. No utilice para fines comerciales

de cocción.

C

A

U

TI

O

N

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al usar aparatos eléctricos hay ciertas precauciones que se deben

practicar incluyendo lo siguiente:

1. LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD ".

2. Lea y siga todas las instrucciones que se encuentran en el

producto o suministrados con el producto.

3. No utilice un cable de extensión.

4. Referencia del Código Eléctrico Nacional, ANSI / NFPA 70,

específicamente para la instalación de cableado y espacios libres

de conductores de potencia e iluminación.

5. No instale o use menos de 10 pies de una piscina.

6. No debe usarse en un cuarto de baño.

7. ADVERTENCIA: Riesgo de descarga eléctrica. Cuando se usa en

exteriores, instale solamente a un receptáculo protegido Clase A

GFCI cubierto que es resistente a la intemperie con la unidad de

alimentación conectado al receptáculo. Si no estuviera disponible,

póngase en contacto con un electricista calificado para su

correcta instalación. Asegúrese de que la unidad de alimentación

y el cable no interfieran con el cierre por completo la tapa del

receptáculo.

8. Para una unidad destinada a ser montada superior a 0,30 m (1

pie) de la superficie del suelo:

ADVERTENCIA: Riesgo de descarga eléctrica. Monte la unidad a

una altura mayor de 1 pie de la superficie del suelo.

9. Conserve estas instrucciones - Este manual contiene

instrucciones importantes de seguridad y operación para

unidades de potencia.

Contratos de protección contra los gastos de reparaciones

Felicitaciones por una sabia adquisición. Su nuevo producto Kenmore® ha

sido diseñado y fabricado para ofrecerle muchos años defuncionamiento

fiable. Pero, como ocurre con todo producto, es posibleque sea necesario

repararlo de vez en cuando. Ésa es la razón por laque el contar con un

contrato de protección contra los gastos dereparaciones puede ahorrarle

dinero y molestias. Adquiera ahora un contrato de protección contra los

gastos dereparaciones y protéjase contra los inconvenientes y los

gastosinesperados.

Su contrato de protección contra los gastos de reparaciones incluye:

Servicio experto que ofrecen nuestros 10,000 especialistas en

reparaciones.

Servicio ilimitado sin cargo por piezas ni por mano de obra paratodas

las reparaciones amparadas por el contrato

Cambio del producto, por un valor de hasta $1500, si no sepuede

reparar su producto amparado por el contrato

Descuento de un 25% del precio regular del servicio demantenimiento

y de las piezas utilizadas en el servicio demantenimiento que no estén

amparadas por el contrato; además,un descuento de un 25% del

precio regular de los controles demantenimiento preventivo

Asistencia inmediata por teléfono: Lo llamamos Solución instantánea,

es la asistencia telefónica por parte de un técnico deSears. Imagínese

que somos un "manual de propietario parlante.”

Una vez que haya adquirido los servicios que le ofrece el contrato, le

bastaráٛ una llamada telefóica para concertar una cita para las

reparaciones. Puede llamar a cualquier hora del día o de la noche, o

puede concertar una cita en línea.

El contrato de protección contra los gastos de reparaciones es una

adquisición sin riesgos. Si, por alguna razón, lo cancela durante el

perído de garantía, le reembolsaremos todo su dinero. O, después que

venza la garantía, le reembolsaremos una cantidad calculada a

prorrata. Compre su contrato de protección contra los gastos de

reparaciones hoy mismo!

Se aplican algunas limitaciones y exclusiones.

Pida mayor información y precios llamando al 1-800-827-6655.

. . 65-80

146.48591710·45

Por su propia seguridad . . . . . . 44

Centro de servicio para parrillas.. . . . . 44

Información de inscripción de la garantía . . . . 44

Símbolos de seguridad . . . . . 44

Medidas de seguridad para la instalación . . . . . 44

Garantía para la parrilla Kenmore . . . . 46

Uso y mantenimiento . . .

ÍNDICE DE MATERIAS

..56-57

. . 47-55

. .58-59

. . 60

Resolución de problemas . . .

Antes De La Asamblea . . .

Armado . . .

Reemplazo de la bombilla . . .

Vista esquemática de las piezas . . .

Lista de piezas . . .

. . 61-64

. . 81-83

Servicio de instalación de Sear

Para la instalación profesional de aparatos electrodomésticos,

abridores de puertas de garaje, calentadores de agua y otros

artículos para el hogar de Sears, llame al 1-844-553-6667, y

llame al 1-800-469-4663.

PROPOSICIÓN 65 DE CALIFORNIA

1. Subproductos de la combustión producidos al usar

este producto contienen sustancias químicas que el

Estado de California como causantes de cáncer,

defectos de nacimiento y otros daños reproductivos.

2. Este producto contiene químicos, incluyendo plomo y

sus compuestos, conocidos en el estado de California

como causantes de cáncer, defectos de nacimiento u

otros daños reproductivos.

Lávese las manos después de manipular este producto.

WARNING

Esta parrilla tiene una potencia de 96,000 BTU. Esto es

más de un tanque estándar LP £ 20 puede ofrecer a la

vez, especialmente en climas fríos. No haga funcionar

los quemadores principales 5 mientras se está

utilizando el quemador del asador giratorio. O no haga

funcionar el quemador del asador cuando se utilizan

los 5 quemadores principales.

46·146.48591710

. . 2

KENMORE GRILL WARRANTY

. . 2

. 2

One Year Full Warranty on Kenmore Grill

. . 2

. . 2

. 3

. . . 4-10

. . . 11

. . 12

. . . 13-15

. 27-29

WARRANTY

KENMORE ELITE GARANTÍA LIMITADA

CON COMPROBANTE DE VENTA, la siguiente cobertura de la garantía se aplica cuando el aparato está correctamente instalado,

operado y mantenido de acuerdo con todas las instrucciones provistas.

Por dos años desde la fecha de venta de este aparato está garantizado contra defectos de materiales o mano de obra. Un aparato

defectuoso recibirá la reparación o sustitución gratuita a opción del vendedor.

Durante cinco años desde la fecha de venta, cualquier difusor de calor que se oxide o quemaduras a través será sustituido de forma

gratuita. Después del segundo año a partir de la fecha de venta que usted es responsable por el costo laboral de parte de la

instalación.

Durante quince años desde la fecha de venta, cualquier quemador de acero inoxidable que se oxide o quemaduras a través será

sustituido de forma gratuita. Después del segundo año a partir de la fecha de venta que usted es responsable por el costo laboral de

parte de la instalación.

Durante veinticinco años desde la fecha de la venta, una nueva pieza será enviada para la oxidación a través o quemar a través de

la cubierta paredes laterales de aluminio fundido caja de fuego, porcelana tapa recubierta o cualquier parrilla de cocción de forma

gratuita. Después del segundo año a partir de la fecha de venta que usted es responsable por el costo laboral de parte de la

instalación.

Para detalles de la cobertura de garantía para obtener la reparación o sustitución gratuita, visite la página web:

www.kenmore.com/warranty

Toda la cobertura de garantía excluye baterías del encendedor y la pérdida de pintura parte de la parrilla, decoloración u

oxidación superficial, que son o bien piezas fungibles que se desgastan por el uso normal dentro del periodo de garantía, o que son

condiciones que pueden ser el resultado de un uso normal, accidente o mantenimiento inadecuado .

Toda la cobertura de garantía se aplica es nula si el aparato se utiliza para otros fines que no sean los hogares privados.

Esta garantía cubre únicamente defectos de material y mano de obra, y no pagará por:

1. Los artículos no reutilizables que pueden gastarse por el uso normal dentro del periodo de garantía, incluyendo pero no limitado a

las baterías, de tornillo en las bombillas de base y recubrimientos superficiales o acabados.

2. Un técnico de servicio para limpiar o mantener este aparato, o para instruir al usuario en la instalación correcta aplicación,

operación y mantenimiento.

3. servicio técnico para corregir la instalación del aparato no se realiza por Sears autorizado agentes de servicio, o para reparar

problemas con los fusibles de la casa, interruptores, cableado de la casa, y los sistemas de plomería o de suministro de gas

resultantes de dicha instalación.

4. Daños o fallas de este aparato como consecuencia de la instalación no se realiza por Sears autorizados agentes de servicio,

incluyendo la instalación, que no estaba de acuerdo con los códigos eléctricos, de gas o de plomería.

5. Daños o fallas de este aparato, incluyendo la decoloración u oxidación superficial, si no se opera y mantiene correctamente de

acuerdo con las instrucciones provistas.

6. Daños o fallas de este aparato, incluyendo la decoloración u oxidación superficial, como resultado de accidentes, alteraciones,

abuso, mal uso o un uso diferente de los fines previstos.

7. Daños o fallas de este aparato, incluyendo la decoloración o la superficie de la roya, causada por el uso de detergentes,

productos de limpieza, productos químicos o utensilios diferentes de los recomendados en las instrucciones provistas con el producto.

8. Daños o fallas de este aparato como consecuencia de catástrofes naturales o de otro tipo, tales como inundación, incendio o

tormenta.

9. Daños o fallas de piezas o sistemas como resultado de modificaciones no autorizadas hechas a este aparato.

10. El servicio a un aparato si la placa de modelo y de serie se encuentra, alterados o no puede ser fácilmente determinado que

tienen el logotipo de la certificación correspondiente.

Exclusión de garantías implícitas; la limitación de los recursos

Único y exclusivo recurso del cliente bajo esta garantía limitada será la reparación del producto o el reemplazo de lo dispuesto en

el presente documento. Las garantías implícitas, incluidas las garantías de comerciabilidad o aptitud para un propósito particular, se

limitan a dos años en el aparato, cinco años después difusores de calor, quince años en quemadores, y veinticinco años para las

paredes laterales, cubierta de tapa y rejas, o el más corto periodo permitido por la ley. El vendedor no será responsable de los

daños incidentales o consecuentes. Algunos estados y provincias no permiten la exclusión o limitación de daños incidentales o

consecuentes, o la limitación de la duración de las garantías implícitas de comerciabilidad o aptitud, por lo que estas exclusiones o

limitaciones pueden no aplicarse en su caso.

Esta garantía se aplica únicamente mientras este electrodoméstico se utiliza en los Estados Unidos.

Esta garantía le otorga derechos legales específicos, y usted también puede tener otros derechos que varían de estado

a estado.

Sears Brands Management Corporation, Hoffman Estates, IL 60179

GARANTÍA

146.48591710·47

USO Y MANTENIMIENTO

OPD Hand Wheel

• NUNCA guarde los cilindros de gas de repuesto

debajo del aparato, cerca del mismo, ni en áreas

cerradas.

Tanque de gas en posición

vertical para extraer el vapor

Remoción, transporte y almacenamiento del tanque

de

gas propano

• CIERRE todas las perillas de control y la válvula del tanque.

Gire la tuerca de unión en sentido contrario a las agujas del

reloj, a mano solamente; no use herramientas para

desconectarla. Afloje el tornillo del tanque que se encuentra

por debajo de el estante inferior, y luego levante el tanque y

sáquelo del carro. Instale la tapa de seguridad en la válvula

del tanque de gas.

Tapa de

seguridad

Tira de sujeción

•Use siempre la tapa y la tira que vienen

con la válvula. Los otros tipos de cofias o tapones pueden

dejar escapar el gas propano. Si la tapa de seguridad no se

usa tal como se indica, esto puede ocasionar lesiones o

daños materiales graves.

• No guarde el tanque de gas en lugares donde jueguen los

niños.

PELIGRO Tanque de gas propano

• El tanque de gas que use con su parrilla debe cumplir los

siguientes requisitos:

• Use únicamente tanques de gas que tengan las siguientes

medidas obligatorias: 12" (30.5 cm) (diámetro) x 18" (45.7

cm)(altura), con una capacidad máxima de 20 lb. (9 kg).

• Debe estar fabricados y codificados según las especificaciones

del Departamento de Transporte de los Estados Unidos (DOT),

para tanques de gas propano. El código se encuentra en el

collarín del tanque de gas.

• La válvula del tanque de gas debe tener:

• Una salida de tipo 1, compatible con el

regulador o la parrilla.

• Una válvula de paso de seguridad.

• Un dispositivo de seguridad

volumétrica (OPD por sus siglas

en inglés) certificado por UL. Esta

característica de seguridad OPD

se identifica mediante una manilla de forma triangular.Use

únicamente tanques equipados con válvulas de este tipo.

• El tanque de gas debe tener un dispositivo de extracción del

vapor y venir con un collarín para proteger su válvula. Siempre

mantenga los tanques de gas en posición vertical durante su

uso, su transporte o su almacenamiento.

Nunca cargue el tanque con más del 80% de su

capacidad.

• Los tanques de gas propano de repuesto

sobrecargados o mal llenados son peligrosos, ya

que la válvula de seguridad puede dejar salir

gas.

Esto puede provocar incendios intensos que

pueden causar daños materiales, lesiones graves

o la muerte.

• Si observa, huele o escucha una fuga de gas,

aléjese de inmediato del cilindro y del aparato,

y llame a los bomberos.

Manilla del dispositivo

de seguridad volumétrica

El gas propano (GLP)

• Es atóxico, inodoro e incoloro en el momento en que se

produce. Por su propia seguridad, al gas propano se le ha

incorporado un olor (parecido al de la col podrida), de modo

que se pueda oler.

• El gas propano es sumamente inflamable y se puede encender

en forma inesperada al mezclarse con el aire.

Carga de los tanques de gas propano

• Recurra solamente a vendedores autorizados y con

experiencia.

• El vendedor de gas debe purgar el tanque nuevo antes de

cargarlo.

• El vendedor no debe cargar NUNCA el tanque de gas con más

del 80% de su volumen. El volumen de gas propano en el tanque

puede variar con la temperatura.

• Si el regulador está empañado, eso indica que el tanque está

sobrecargado. Cierre de inmediato la válvula del tanque y

solicite ayuda del vendedor de gas propano.

• No deje escapar gas propano a la atmósfera. Ésta es una

práctica peligrosa.

• Solicite ayuda del vendedor de propano o de los bomberos,

para vaciar el gas de su tanque. Identifique a los vendedores

autorizados de propano de su región en la sección de

"com

p

añías de

g

as" de la

g

uía telefónica.

48·146.48591710

Como conectar el regulador al tanque de gas propano

1. El tanque de gas debe quedar bien fijado a la parrilla. (Lea la

sección de ensamblado.)

2. Gire todas las perillas de control a la posición APAGADO

(OFF).

3. CIERRE el tanque de gas, girando la manilla de la válvula en

el sentido de las agujas del reloj, hasta que se detenga por

completo.

4. Retire la tapa protectora de la válvula del tanque de gas. Use

siempre la tapa y la tira que vienen con la válvula.

ck

Prueba para detectar fugas del

tanque de gas propano

Manilla del dispositivo

de seguridad volumétrica

Salida tipo 1, con

rosca exterior

Válvula de seguridad

Tira y tapa

• Se debe efectuar la prueba para detectar fugas cada vez

que se cambie o se recargue el tanque.

• No fume durante la prueba para detectar fugas.

• No use una llama al descubierto para comprobar si el

tanque tiene fugas.

• La prueba para detectar fugas de la parrilla se debe

efectuar al aire libre, en un área bien ventilada, alejada de

toda fuente de ignición tal como los artefactos a gas o

eléctricos. Durante la prueba para detectar fugas,

mantenga la parrilla alejada de las llamas al descubierto o

de las chispas.

• Use una brocha de pintura limpia y una solución de 50/50 de

agua y jabón suave. Pinte con la solución jabonosa las áreas

indicadas por las flechas en la ilustración que sigue. No use un tapón POL para

transporte (la pieza de plástico con

roscas en el exterior). Anulará la

característica de seguridad de la

válvula.

ADVERTENCIA

Si aparecen burbujas que aumentan de tamaño, no use ni mueva el tanque de

gas. ¡Comuníquese con el proveedor de gas propano o con losbomberos!

5. Sostenga el regulador e inserte el

manguito de unión en la válvula del

tanque de gas. Apriete a mano la

tuerca de unión, mientras sostiene el

regulador en línea recta con la válvula

del tanque, para no saltar ninguna

rosca de la conexión.

El manguito de unión

debe quedar centrado

en la válvula del tanque

de gas.

▲No use productos de limpieza del hogar. Esto puede dañar

los componentes del circuito de gas.

Cambio del tanque de gas

• Muchos comerciantes minoristas que venden parrillas, le

ofrecen la opción de cambiar su tanque de gas vacío

mediante un servicio de recambio. Emplee únicamente

empresas de recambio de buena reputación, que

inspeccionen, carguen con

precisión, verifiquen y certifiquen sus cilindros. Cambie su

tanque sólo por otros tanques equipados con el

dispositivo de seguridad volumétrica que se describe en la

sección de

Tanques de gas

de este manual.

• Siempre mantenga los tanques de gas, nuevos y de repuesto,

en posición vertical durante su uso, su transporte o su

almacenamiento.

• Verifique que los tanques de gas, nuevos o de recambio,

no tengan fugas ANTES de conectarlos a la parrilla.

146.48591710·49

Prueba para detectar fugas de las válvulas, las

mangueras y el regulador

1. Gire todas las perillas de control de la parrilla a la posición

deAPAGADO.

2. Cerciórese de que el regulador esté bien conectado al tanque

de gas.

3. Abra por completo la válvula del tanque, girando la manilla en

sentido contrario a las agujas del reloj. Si escucha un

sonido

de

ráfaga,

cierre de inmediato el paso de gas. La conexión

tiene una fuga considerable. Corrija esta situación antes de

continuar.

4. Aplique solución jabonosa con la brocha, en las áreas

marcadas con un círculo en la ilustración que sigue.

Sostenga la tuerca de unión y el

regulador, como se ilustra, para

conectarlos bien a la válvula del

tanque.

▲

6. Gire la tuerca de unión en el sentido de las agujas del reloj,

apretándola hasta que no se mueva más. El regulador

formará un sello en el dispositivo de seguridad de la válvula

del tanque, lo que creará cierta resistencia. Se deberá hacer

girar la tuerca entre un cuarto y tres cuartos de vuelta

adicionales, para completar la conexión. Apriétela a mano

únicamente -- no use herramientas.

NOTA:

Si no puede completar la conexión, desconecte el regulador y

repita los pasos 5 y 6. Si a pesar de haberlo hecho, todavía no

puede completar la conexión, ¡no use este regulador!

Llame al 1-844-553-6667 para una pieza de repuesto

idénticas.

PELIGRO

No introduzca ninguna herramienta ni ningún objeto extraño

en la salida de la válvula ni en la válvula de seguridad. Puede

dañarla y causar una fuga. Las fugas de gas propano pueden

causar explosiones,incendios, lesiones graves o la muerte.

5. Si aparecen burbujas que aumentan de tamaño, existe

una fuga. Cierre de inmediato la válvula del tanque de gas

y vuelva a apretar las conexiones. Si no puede eliminar

las fugas, no intente repararlas. Solicite una pieza de repuesto.

Encargue las piezas nuevas indicando el número de serie, de modelo

y el nombre de las piezas que requiera (vea la lista de piezas),

llamando al centro de servicio para parrillas al 1-844-553-6667.

6. Después de hacer una prueba para detectar fugas, cierre

siempre la válvula del tanque de gas, girando la manilla en el sentido

de las agujas del reloj.

ADVERTENCIA

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en embarcaciones.

• El aparato a gas para uso al aire libre no ha sido

diseñado para ser instalado en vehículos de recreo.

• Nunca trate de conectar esta parrilla al sistema de gas

propano independiente de un remolque de recreo o de

una casa rodante.

• No use la parrilla sin antes haber verificado que no

tenga fugas.

• En caso de detectar una fuga en cualquier momento,

DETÉNGASE y llame a los bomberos.

• Si no puede detener una fuga de gas, ¡cierre de

inmediato

la válvula del tanque de gas y llame al

distribuidor o a los bomberos!

▲Nunca retire el

orificio roscado del

extremo de la válvula.

50·146.48591710

Consejos de seguridad

ADVERTENCIA

Para usar su parrilla en forma segura y para

evitarlesiones graves:

• No deje que los niños usen la parrilla ni que jueguen

cerca de la misma.

• Mantenga el área de la parrilla limpia y sin materiales

combustibles.

• No obstruya los agujeros laterales ni los de la parte

posterior de la parrilla.

• Revise periódicamente las llamas del quemador.

• Use la parrilla sólo en lugares bien ventilados. NUNCA la

use en lugares cerrados tales como cocheras, garajes,

porches, patios techados o debajo de superficies de

ningún tipo.

• No use carbón ni briquetas de cerámica en una parrilla a

gas.

(Salvo que las briquetas vengan con su parrilla.)

• Use la parrilla al menos a 3 pies de distancia de cualquier

pared o superficie. Deje un espacio de 10 pies entre la

parrilla y los objetos que puedan incendiarse o que sean

fuentes de ignición, tal como las llamas de encendido de

calentadores de agua, electrodomésticos conectados,

etc.

▲ Verifique que la tuerca de unión esté bien apretada antes de

abrir la válvula del tanque de gas.

▲ Cuando no use la parrilla, cierre todas las perillas de control

y la válvula del tanque de gas.

▲ Si la aplicación al aire libre del gas que cocina no es adentro uso, el gas se debe

dar vuelta apagado en el cilindro de la fuente. El almacenaje de una aplicación al

aire libre del gas que cocina dentro es permitido solamente si el cilindro se

desconecta y se quita de la aplicación.

▲ Nunca mueva la parrilla cuando la esté usando o mientras esté caliente.

▲ Use utensilios para parrilla de mango largo y guantes para hornear, para evitar

quemaduras y salpicaduras.

▲ El peso máximo que soportan los estantes laterales es 10 lb.

▲ La lata para la grasa debe estar colocada en su presilla, y se debe vaciar cada

vez, después de usarla. No retire la lata para la grasa hasta que la parrilla se

haya enfriado por completo.

▲ Limpie la parrilla con frecuencia; de preferencia cada vez después de usarla. Si

utiliza un cepillo de cerdas para limpiar las superficies para cocinar, antes de usar

la parrilla verifique que no queden cerdas sueltas sobre éstas. Se recomienda no

limpiar las superficies para cocinar cuando la parrilla esté aún caliente.

▲ Si observa que de la parrilla caen gotas de grasa u otras sustancias calientes a la

válvula, la manguera o el regulador, cierre inmediatamente el paso de gas.

Establezca la causa, corrija el problema, limpie e inspeccione la válvula, la

manguera y el regulador, antes de proseguir. Haga una prueba para detectar

fugas.

▲ El regulador puede emitir un sonido zumbante o sibilante durante su uso. Esto no

afectará la seguridad ni el uso de la parrilla.

▲ Utilice solamente el regulador de presión y el montaje de manguera provistos de

esta parrilla. El regulador de presión del reemplazo y los montajes de manguera

deben ser especificados o provisto cerca.

▲ Si tiene un problema con la parrilla, lea la sección de

Resolución de problemas.

▲ Si el regulador se congela, apague inmediatamente la parrilla y cierre la válvula

del tanque de gas. Esto indica que existe un problema con el tanque y no debe ser

usado en otro producto. ¡Devuélvalo al proveedor!

CAUTION

• No es posible apagar los fuegos provocados por la grasa cerrando

la tapa. Por razones de seguridad, las parrillas tienen aberturas de

ventilación.

• No use agua para apagar los fuegos provocados por la grasa. Esto

puede ocasionar lesiones. Si surge un fuego provocado por la grasa,

cierre las perillas y el tanque de gas.

• No deje desatendida la parrilla cuando la esté precalentando o

usando la alta temperatura para quemar los residuos de comida. Si

no se ha limpiado. periódicamente la parrilla, se puede presentar un

fuego provocado por la grasa, que puede dañar al producto.

Instrucciones de encendido de ignición electrónica

▲ No se incline sobre la parrilla mientras se enciende.

1. Abrir la tapa durante la iluminación.

2. Abra la válvula de la fuente o el tanque.

3. Empuje y gire cualquier mando de control del quemador principal a

Hola y manténgalo presionado. Escuchará un sonido de clic de los

electrodos de todos los quemadores.

4. Si el encendido no se produce en 5 segundos, apague los controles del

quemador, espere 5 minutos y repita el procedimiento de encendido.

5. Para encender cualquier otro quemador principal, gire la perilla a HI.

6. Para encender el quemador lateral, siga los pasos 2 a 4 utilizando el mando

del quemador lateral.

7. Para encender el, siga los pasos 2-4 usando la perilla del quemador

abrasivo.

8. Para encender el quemador del asador, siga los pasos 2-4 usando la perilla

del quemador del asador.

Si el encendedor no funciona, siga las instrucciones de Match Lighting.

• Para personas que viven en apartamentos:

Pídale al administrador que le indique los requisitos y los

códigos contra incendios que corresponden al uso de

parrillas de gas propano en un edificio de apartamentos. Si

se le permite usarla, hágalo al aire libre, en la planta baja,

dejando un espacio libre de tres (3) pies entre la parrilla y

las paredes o las barandillas.No la use en balcones o

debajo de los mismos.

• NUNCA trate de encender el quemador con la tapa

cerrada. Las acumulaciones de gas no encendido en las

parrillas tapadas son peligrosas.

• Nunca use la parrilla si el tanque de gas no está en la

posición correcta que se especifica en las instrucciones de

ensamblado.

• Siempre cierre la válvula del tanque de gas y retire la

tuerca de unión antes de mover el tanque del sitio

específico de uso.



ADVERTENCIA

Como apagar la parrilla

• Gire todas las perillas de control a la posición de APAGADO(OFF).

Control del encendedor

• Cierre el paso de gas desde el tanque. Presione el botón del

encendedor rápidamente. Deberá oír un chasquido y ver chispas cada vez,

entre la caja de recolección o el quemador y el electrodo. En caso de no

oír chasquidos ni ver chispas, lea la sección de

Resolución de problemas

Control de la válvula

• Importante: Cerciórese de haber cerrado el paso de gas desde el tanque

antes de revisar las válvulas. Las perillas se traban al llegar a la posición de

APAGADO (OFF). Para revisar las válvulas, primero presione las perillas y

luego suéltelas; las perillas deben regresar a su posición original. De lo

contrario, cambie la unidad de la válvula antes de usar la parrilla. Gire las

perillas a la graduación BAJA y luego regréselas a la posición de

APAGADO. Las válvulas deben girar suavemente.

Control de la manguera

• Antes de cada uso, verifique que las mangueras no tengan cortes ni estén

desgastadas. Cambie las mangueras dañadas antes de usar la parrilla. Use

sólo la válvula / la manguera / el regulador especificado por el fabricante.

Limpieza general de la parrilla

• No confunda la acumulación de grasa y de humo, de color marrón o negro,

con la pintura. La parte interna de las parrillas a gas no viene pintada de

fábrica (y no se debe pintar nunca). Aplique una solución concentrada de

detergente y de agua, o use un limpiador para parrillas con un cepillo de

cerdas resistentes, cepillando la parte interna de la tapa de la parrilla y el

fondo de la misma. Enjuáguelos y deje que se sequen completamente al aire.

No aplique limpiadores cáusticos

para parrillas / limpiadores de hornos a las superficies pintadas.

• Piezas plásticas: Lávelas con agua jabonosa tibia y séquelas

con un paño.

Coincidir con iluminación

▲No se incline sobre la parrilla mientras lo enciende.

1. Abra la tapa durante la iluminación.

2. Partido puesto en pelea titular (suspensión de derecha atrás

pata).Luz coinciden, coloque en el orificio de la iluminación en el

lado izquierdo de la cámara de combustión.

3. Oprima y gire la perilla de control del quemador lateral a la

graduación de llama ALTA.t.

4. Luz otros quemadores siguen con el paso 3.

Encendido con fósforos del quemador lateral

1. Tapa del quemador lateral en Abrir.

Encienda el gas desde el tanque.

2. Coloque el fósforo encendido

cerca del quemador.

3. Gire la perilla del quemador lateral

a HI. El quemador se encienda y que

permanezca encendido.

Devastación Encendido de quemador

1. Abra la tapa del quemador abrasador.

Encienda el gas desde el tanque.

2. Coloque el fósforo encendido cerca

del quemador.

3. Gire la perilla del quemador para

dorar en ON.

El quemador se encienda y que

permanezca encendido.

146.48591710·51

Gire los controles y la fuente de gas o OFF tanque cuando

no esté en uso.

CAUTION HI

LO

Si NO se enciende en 5 segundos, gire los controles del

quemador a la posición de APAGADO (OFF), espere 5

minutos y repita el proceso de encendido. Si el quemador

no se enciende con la válvula abierta, el gas continuará

saliendo por el mismo y puede encenderse accidentalmente,

con el riesgo de ocasionar lesiones.

.

Control de la llama del quemador

• Retire las parrillas de cocción y los reguladores de llama. Encienda

los quemadores y gire las perillas, de la graduación ALTA (HI) a la

graduación BAJA (LO). Deberá ver una llama más reducida en la

graduación baja que en la graduación alta. Controle siempre las llamas

antes de cada uso. Si sólo se observan llamas bajas, lea lo referente a

la

Caída repentina de las llamas o llamas bajas

en la sección de

Resolución de

p

roblema

s

.

Cast Iron Grate Condimento (si procede)

Primer uso –Antes del primer uso, la temporada de rejillas de hierro fundido

de la siguiente manera: Limpiar las rejillas de hierro fundido con agua

caliente. No use jabón. Rejillas Seque bien con una toalla de tela. Rejillas

Coat con aceite vegetal o aerosol antiadherente para cocinar. Coloque las

rejillas en la parrilla. Comience parrilla y levante lentamente la temperatura

350 ° - 400 ° F. rejillas de calor durante una hora. Apague la parrilla y las

rejillas permiten que se enfríen completamente antes de usar para cocinar.

Limpieza –No use jabón para limpiar las parrillas. Rejillas limpias con un

cepillo duro y agua caliente. Rejillas Seque bien con una toalla de tela.

Re-condimento –Re-temporada rejas cuando manchas de óxido

aparecen en la superficie de la rejilla. Cuando las rejillas de volver a

sazonar, jabón puede usarse con agua caliente para limpiar las

parrillas. Después de la limpieza, rejas secos a fondo con una toalla

de tela. Rejillas Coat con aceite vegetal o aerosol antiadherente para

cocinar. Coloque las rejillas en la parrilla. Comience parrilla y levante

lentamente la temperatura a 350 ° - 400 ° F. rejillas de calor durante una

hora. Apague la parrilla y las rejillas permiten que se enfríen completament

e

antes de usar de nuevo.

Quemador de asador

1. Abra la tapa y retire el

Estante. Encienda el gas en el cilindro

de LP.

2. Coloque el fósforo encendido cerca

del quemador.

3. Gire la perilla del quemador a ON.

Asegúrese de que el quemador se

enciende y permanece encendido.

Siga estas instrucciones para limpiar o cambiar piezas de la

unidad del quemador, o si tiene problemas para encender la

parrilla.

1. Cierre el paso de gas en las perillas de control y desde el

tanque de gas.

2. Retire las parrillas de cocción y Termodisipador.

3. Retire los tornillos y los tubos de arrastre de la parte posterior

de

los quemadores.

4. Retire los tornillos y las arandelas para desconectar el

quemadordel soporte de la cámara de combustión.

5. Levante y retire cuidadosamente cada quemador de las

aberturas de la válvula.

Cómo limpiar la unidad del quemador

Las arañas y los insectos pequeños han producido

“fogonazos”. Las arañas tejen sus telas, hacen sus nidos y

ponen sus huevos en los tubos Venturi de las parrillas, que

obstruyen el paso del gas al quemador. El gas que se

acumula dentro de los tubos Venturi, ubicados en la parte

posterior del tablero de control, se puede encender. A esto

se le llama "fogonazo", y puede dañar su parrilla e, incluso,

puede producir lesiones.

Para evitar los fogonazos y garantizar el buen

funcionamiento, retire la unidad del quemador y del tubo

Venturi y límpielos antes de usar la parrilla, si no la ha usado

durante un tiempo prolongado.

If you notice that your grill is getting hard to light or that the

flame isn’t as strong as it should be, take the time to check and

clean the venturi’s.

Si usted nota que le es más difícil encender la parrilla o que la

llama es más débil de lo normal, examine y limpie los

tubosVenturi.

¡ALERTA CONTRA

CAUTION Sugerimos tres maneras de limpiar los tubos del quemador. Utilice el

más fácil para usted.

5. Cepillo de alambre toda la superficie exterior del

quemador para eliminar los residuos de comida y la suciedad.

6. Limpie los puertos bloqueados con un alambre rígido, como

una clip de papel abierta.

7. Compruebe quemador para detectar daños, debido al

desgaste normal y corrosión algunos orificios pueden

alargarse. Si se encuentran grandes grietas o agujeros,

cambie el quemador..

MUY IMPORTANTE: Los tubos del quemador se deben

volver a aberturas de la válvula. Vea las ilustraciones de

abajo.

8. Vuelva a colocar cuidadosamente los quemadores.

9. Fije los quemadores a los soportes con cierre de seguridad.

( Ver Fig B. siguiente Page) Vuelva a colocar difusores de calor

y las parrillas de cocción.

52 • 146.48591710

Siga estas instrucciones para limpiar y / o reemplazar partes de la

hornilla

montaje o si tiene problemas para encender la parrilla.

1. Apague el gas en las perillas de control y del tanque de gas

2. Retire las parrillas de cocción y los difusores de calor.

3. Retire el pasador de chaveta de la parte posterior de los

quemadores.( Ver Fig A. siguiente Page)

4. Levante cuidadosamente cada hornilla y retírela de las aberturas de

las válvulas.

Limpieza de la unidad del quemador

• Superficies de porcelana: Debido a su composición vítrea, la

mayoría de los residuos se puede eliminar con un paño

empapado en una solución de bicarbonato de soda y agua, o

con un limpiador especialmente formulado. Use un polvo

limpiador no abrasivo para las manchas difíciles de eliminar.

• Superficies pintadas: Lávelas con un detergente suave o un

limpiador no abrasivo y agua tibia jabonosa. Séquelas con un

paño suave, no abrasivo.

• Superficies para cocinar: Si utiliza un cepillo de cerdas para

limpiar las superficies para cocinar, antes de usar la parrilla

verifique que no queden cerdas sueltas sobre éstas. Se

recomienda no limpiar las superficies para cocinar cuando la

parrilla esté aún caliente.

•Bandeja de grasa y la Copa: Limpie regularmente los goteos

de grasa de la bandeja de grasa y la grasa de la Copa.

Cuando la parrilla se haya enfriado completamente después

de su uso, retire la copa de la bandeja y deslice la bandeja

de la parrilla. Limpie la grasa de grasa de las superficies de la

taza y de la bandeja de lavado con un detergente suave o un

limpiador no abrasivo y agua tibia jabonosa. Seque con un

paño suave no abrasivo. Deslice la bandeja en la parrilla y

sustituir la copa de nuevo en la bandeja antes de usar la

parrilla nuevamente.

Sugerimos tres maneras de limpiar los tubos del quemador. Siga la

que le sea más fácil.

(A) Doble un alambre rígido (un gancho de alambre para ropa

sirve bien) para formar un gancho pequeño. Pase varias veces

el gancho a través del tubo de cada quemador.

(B) Use un cepillo delgado de botella, de mango flexible (no use un

cepillo de alambre de latón), páselo varias veces a través del

tubo de cada quemador.

(C) Use protectores para la vista: Con una manguera neumática,

fuerce el paso del aire a través del tubo y de los puertos del

quemador. Examine cada puerto para verificar que el aire

sal

g

a a través de cada orificio.

146.48591710 • 53

Cocción indirecta

Aves y cortes grandes de carne se cocinan lentamente a la

perfección en la parrilla por calor indirecto. Coloque los

alimentos sobre el quemador apagado (s); el calor de los

quemadores encendidos circula suavemente a lo largo de

la parrilla, cocinar la carne o pollo sin el toque de una

llama directa. Este método reduce en gran medida los

brotes al cocinar los cortes grasos adicionales because

there is no direct flame to ignite the fats and juices that drip

during cooking.

1 quemador de cocina

Cocine con calor directo o indirecto.

Lo mejor para comidas más

pequeñas o alimentos. Consume

menos combustible.

Instrucciones para cocinar indirectos

• Siempre cocine con la tapa cerrada.

• Debido a las condiciones climáticas, los tiempos de

cocción pueden variar. Durante condiciones de frío y

viento el ajuste de temperatura puede ser necesario

aumentar para asegurar la suficiente temperatura de

cocción.

2 quemador de cocina

Gran cocina indirecto en baja.

Produce lento, incluso calefacción.

Ideal para asar lenta y hornear.

Seguridad alimentaria

La seguridad alimentaria es una parte muy importante del disfrute

de su parrillada al aire libre. Para mantener los alimentos a salvo

de las bacterias dañinas, siga estos cuatro pasos básicos:

Limpiar: Lávese las manos, los utensilios y las superficies con agua

caliente y jabón antes y después de manipular carnes y aves

crudas.

Separe: Separe las carnes crudas y aves de corral desde listos

para comer los alimentos para evitar la contaminación cruzada.

Use un plato limpio y utensilios de los alimentos preparados.

Cocine: Cocine la carne y aves de corral a fondo para eliminar

las bacterias. Use un termómetro para asegurar la temperatura

adecuada de alimentos internos.

Chill: Refrigere los alimentos preparados y las sobras con

prontitud. Para más información llame al: Carnes y Aves Hotline al

1-800-535-4555 (en Washington, DC (202) 720 a 3333, de 10:00

am

4:00

p

m EST

)

.

Cómo saber si las carnes están bien

• La carne y aves de corral cocinado en una parrilla a

menudo se dora rápidamente en el exterior. Use un

termómetro para carne para verificar que haya alcanzado

una temperatura interna segura, y corte la carne para

verificar si hay signos visuales de cocción.

• aves enteras debe alcanzar 180 ° F; pechos, 170 ° F. El jugo

debe salgan claros y la carne no deben ser de color rosa.

• las hamburguesas hechas con carne molida o ave, debe

alcanzar 160 ° F, y ser de color marrón en el medio, sin jugos

de color rosa. Carne de res, ternera y cordero, asados y

chuletas se pueden asar a 145 ° F. Todos los cortes de

cerdo debe alcanzar 160 ° F.

• NUNCA parcialmente carne o de aves y terminar la

cocción más tarde. Cocine los alimentos completamente,

para destruir las bacterias dañinas.

• Cuando recaliente los alimentos de comida rápida o las

carnes ya cocidas por completo perros calientes, parrilla a

165 ° F, o hasta que emitan vapor.

ADVERTENCIA: Para asegurarse de que es seguro para

comer, los alimentos deben cocinarse a las temperaturas

internas mínimas

q

ue fi

g

uran en la si

g

uiente tabla.

A B

Para comprar piezas para conversión a gas natural Ilamar a Sears al

1-844-533-6667

Gas Natural Kit de conversión

El gas natural kit de conversión

Kenmore Modelo # 34562

Fabricante:. 30800339

Su parrilla se puede convertir en gas natural con este

Kit de conversión de gas por un técnico cualificado para ello. en orden

para convertir esta parrilla al técnico necesitará esta

Kit de conversión.

12 El gas natural "manguera

Si la conversión de la parrilla a gas natural, el técnico en

la mayoría de los casos, tendrá esta manguera de 12 'extensión de 1/2 "ID

(diámetro interior), que está incluido en el gas natural

Kit de conversión.

54 · 146.48591710

Notes

Para la conexión de Gas Natural

Preparación:

1. Cierre el suministro de gas y quite la tapa del gas

Lado de la oferta.

2. Recomendado: Instale una válvula de cierre en

del lado de gas de alimentación antes de instalar el

zócalo.

3. Socket debe ser instalado por un distribuidor

autorizado técnico de conformidad con el gas

combustible nacional código (NFPA 54/ANSI223.1)

4. Antes de introducir el enchufe, encienda el suministro

de gas y fugas probar todas las conexiones,

incluyendo el vástago de la válvula de cierre válvula

y la abertura de la toma de corriente. Para obtener

los mejores resultados, usar y libre de amoniaco y

jabón disuelto en agua.

Instrucciones de uso:

1. Para conectar, empuje hacia atrás la manga casquillo.

2. Inserte el enchufe y el manguito de liberación.

3. Empuje el enchufe hasta el manga de encaje hacia adelante.

(Gas fluirá de forma automática. Si no se conecta correctamente

el enchufe a la toma inhibirá el flujo de gas al aparato.)

Requisitos de gas

Gas LP

Si su parrilla es para gas LP, el regulador suministrado está

ajustado para un 11-in. Columna de agua (WC) y es para uso

con gas LP solamente. El suministrado por la fábrica regulador

y la manguera debe ser utilizado con un 20-Ib. LP del tanque

de gas.

Gas Natural

Si su parrilla es para Gas Natural, se establece para un 7-in.

columna de agua (WC) y es para uso con gas natural. La

presión del gas se ve afectada por el tamaño de la línea de

gas y la longitud de la línea de gas ejecutar desde la línea de

gas de la casa. Siga las recomendaciones de la siguiente

tabla.

Para desconectar

1. Tire de la manga de nuevo. Saque el enchufe hembra de

salida. (Gas es se apagará automáticamente.)

2. Cierre la válvula de cierre y vuelva a colocar las tapas

de polvo en el conector y enchufe.

De la casa al Grill

Up to 25 ft.

Tamaño de la tubería

3/8 pulgadas de diámetro

1/2 pulgadas de diámetro

2/3 de la carrera: 3/4 pulgadas de diámetro

1/3 de la carrera: 1/2 pulgadas de diámetro

3/4 pulgadas de diámetro

26 – 50 ft.

51 – 100 ft.

Over 101 ft.

distancia

146.03358410 · 55

56·146.48591710

3. Retire el tornillo y la tuerca que sostienen la

caja del bulbo en su lugar.

PRECAUCIÓN: Tenga cuidado con los dedos

alrededor de posibles bordes afilados cuando

quite el tornillo de la caja de la bombilla y la

tuerca.

4. Retire la carcasa del bulbo de la luminaria.

2. Retire el panel trasero. 5. Presione el botón en el extremo de la caja del

bulbo para liberar y quitar el vidrio de la caja de

la bombilla.

1. Quite los tornillos y las tuercas del panel trasero.

6. Mueva la bombilla vieja libre de la toma de la

bombilla.

Si las bombillas en el interior de la parte trasera de la cámara de combustión no funcionan, siga los

pasos a continuación para reemplazarlas.

Se recomienda quitar la tapa de la parrilla antes de intentar reemplazar las bombillas de la cámara de

combustión. Abra la tapa y quite las clavijas de cada tornillo de la bisagra. Desenrosque el perno de la bisagra

de cada lado. Levante la tapa. Reemplace la tapa cuando termine de reemplazar las bombillas.

No toque la bombilla de reemplazo en ningún momento con los dedos desnudos. El residuo de la transpiración de

su piel puede secarse en la superficie del bulbo y causar que se queme prematuramente.

PRECAUCIÓN: Tenga cuidado con los dedos alrededor de los posibles bordes afilados de la cámara de

combustión al cambiar bombillas.

Reemplazo de bombillas

146.48591710·57

7. Con un guante o un paño, inserte una nueva

bombilla en el casquillo de la bombilla.

8. Vuelva a instalar el vidrio de la caja de la

bombilla en la caja de la bombilla.

9. Coloque la funda de la bombilla de nuevo en la

luminaria.

10. Apriete la caja del bulbo de nuevo en su lugar

con el tornillo y la tuerca previamente retirados.

PRECAUCIÓN: Tenga cuidado con los dedos

alrededor de los bordes afilados posibles al

reemplazar el tornillo de la caja de la bombilla y

la tuerca.

11. Instale el panel posterior utilizando los tornillos

y tuercas previamente retirados.





Llave Descripción Qty Número de pieza

Llave Descripción Qty Número de pieza

1 Tapa, quemador lateral 2 41500041 35 Regulador con indicador de

combustible 1 50600233C

2 Rodar la varilla, el quemador

lateral 2 41500205 36 Bisel de la perilla de control 7 40900036

3 Tapa del extremo, estante del lado

derecho 1 30800206C 37

Bisel de la perilla de control, Rotisserie

Burner 1 50403001

4 Estantería lateral derecha 1 50600033C 38 Perilla de control, Rotisserie Burner 1 50600218

5 Rejilla de cocina, quemador lateral 1 50600203 39 Perilla de control, quemador abrasivo 1 50600217

6 Base quemadora de quemador 1 50600036 40 Perilla de control 6 30800219

7 Copa de goteo, Quemador

abrasador 1 50600039 41 Estantería del fondo 1 50600072C

8 Cable de encendido doble,

quemador abrasivo 1 50600225 42 Caja magnética superior 1 50600057

9 Fascia, estante del lado derecho 1 50600041C 43 Imán 4 40200094

10 quemador abrasador 1 50600081 44 Caja inferior del imán 1 50600076C

11 Panel de control 1 50600019 45 Castor 2 30800238

12 Panel de control Panel interior 1 50600023 46 Rueda con freno 2 30800237

13 Lámpara Led Light 1 50600230 47 Soporte para Carro Angel Bar 2 50600058

14 Cable de tierra 1 61300096 48 Soportes de la bandeja del tanque de

gas

2 30800108C

15 Panel de control de vidrio 1 50600202C 49 barra deslizante 2 30800252C

16 Cable de tierra de pulso 2 30800244 50 Bandeja del tanque de gas 1 30800112C

17 Asiento del interruptor de la luz 1 41500221 51 Soporte del Motor 1 50600089C

18 Interruptor impermeable 2 41500220 52 Soporte de varilla para asador 1 50600088C

19 Válvula de gas, quemador lateral 1 41500208 53 caja de goteo 1 30800082C

20 Montaje de termopar 1 50600214 54 Soporte de puerta 1 50600056

21 Manguera de gas B 1 50600215 55-1 Panel lateral derecho (SS) 1 50600051C

22 Manguera de quemador lateral 2 41500228 55-2 Panel lateral derecho (gris de carbón

metálico) 1 50600051CB

23 Cable de control de pulsos 1 50600226 56 Módulo de batería 1 41500223

24 Interruptor de seguridad y válvula

Rotisserie 1 50600213 57 Caja de bateria 1 50600050

25 Válvula de gas, quemador principal 5 50600211 58 Bisagra de la puerta 4 30800236

26 Válvula de gas, quemador abrasivo 1 50600212 59 Titular del partido 1 40800128

27 Manifold, quemador lateral 2 41500042 60 Soporte del sujetador del partido 1 30800255C

28 Manifold, quemador de asador 1 50600030 61 Cadena del titular del partido 1 50600231

29 Manifold, quemador principal 1 50600024 62 Insignia de la plataforma lateral 1 50600201

30 manguera de gas 1 50600232C 63 Manija de la puerta 2 50600069C

31 Manguera de gas A 1 50600234 64-1 Puerta derecha (SS) 1 50600066C

32 Soporte de retención del regulador 1 30800054 64-2 Puerta derecha (gris de carbón

metálico)

1 50600066CB

33 Conector B 1 30800218 65 Asientos derecho de la manija de la

puerta 2 30800250C

34 Clip de suspensión de la manguera

del regulador 1 30800226 66 Asientos de la manija de la puerta

izquierda 2 30800249C









58 • 146.48591710

LI

S

TA DE PARTE

S

NOTE: Some grill parts shown in the assembly steps may differ slightly in appearance from:

Those on

y

our

p

articular

g

rill model. However

,

the method of assembl

y

remains the same.:

Llave Descripción Qty Número de pieza

Llave Descripción Qty Número de pieza

67-1 Puerta izquierda (SS) 1 50600060C 96

Tapa de cierre, lado izquierdo 1 30800205C

67-2 Puerta izquierda (gris de carbón

metálico) 1 50600060CB 97 Estantería lateral izquierda 1 41500030

68 Soporte fijo de la manguera de la

hornilla lateral 2 50600085 98 Motor 1 50600210

69-1 Panel lateral izquierdo (SS) 1 50600045C 99 Rotisserie Rod 1 50600206

69-2 Panel lateral izquierdo (gris de

carbón metálico) 1 50600045CB 100 Tenedor 2 50600207

70 deflector del tanque 2 50600074C 101 Collar de asador, tornillo de cabeza

plana

1 50600209

71 Transformador 1 41500216 102 Cuello del eje 1 50600208

72 Línea de alimentación de tres piernas 1 50600229 103 Parachoques de goma de la tapa,

delantero

2 30800233

73 Caja de decoración de pulsos 2 30800246 104 Parachoques de goma de tapa, atrás 2 40800107

74 Ranura de alambre C 1 50600049 105 Indicador de temperatura 1 30800207

75 Soporte para tanque de gas 1 30800253C 106 Bisel de indicador de temperatura 1 30800208

76-1 Panel trasero (SS) 1 5060054C 107 Logo 1 30800209

76-2 Panel trasero (gris de carbón

metálico) 1 5060054CB 108 Girar la varilla, tapa 2 40800108

77 orificio de agujero 3 30800245 109 Asiento de la tapa de la derecha 1 30800247C

78 Módulo de encendido electrónico 2 61200215 110 Asiento izquierdo de la manija de la

tapa

1 30800248C

79 Electrodo del quemador principal

L345 1 50600219 111 Espaciadores de la manija de la tapa 2 30800259C

80 Electrodo de quemador principal

L500 1 50600220 112 Pasador 7 110050

81 Electrodo del quemador principal

L715 1 50600223 113 Mango de tapa 1 50600006C

82 Electrodo de quemador principal

L560 1 50600222 114-1

Tapa (SS) 1 50600002C

83 Electrodo del quemador principal

L405 1 50600221 114-2

Tapa (gris de carbón metálico) 1 50600002CB

84 Bandeja de goteo 1 50600014C 115 Panel trasero, quemador de asador 1 50600029

85 Asiento de la lámpara 2 41500021 116 Lámpara 2 41500218

86 Soporte del termopar 1 50600028 117 Bombilla 2 41500218-1

87 Soporte del motor 1 50600026 118 Quemador de Rotisserie 1 50600080

88 Soporte del Motor 1 50600027 119 Ranura de cable A 1 50600013

89 quemador principal 5 30800086 120 Ranura de alambre B 2 41500015

90 Fascia, estante lateral izquierdo 1 41500044 121 Calentador 1 50600204

91 Cable del encendedor, quemador

lateral 1 41500213 122 Rejilla de cocina 3 50600205C

92 Soporte lateral del quemador C 1 41500040 123 Difusor de calor 5 41500013

93 Base del quemador lateral 1 41500036 124 Cable de encendido doble, quemador

de asador

1 50600224

94 Rejilla de cocina, quemador lateral 1 41500203 125 caja de fuego 1 50600008C

95 Quemador lateral 1 41500224

No aparece en la foto

Paquete de hardware 1 50600330C

Manual 1 50600322C



146.48591710 • 59

NOTA: Algunas partes de la parrilla que se muestran en los pasos de montaje pueden diferir

ligeramente en apariencia de:

Los de su modelo de parrilla en particular. Sin embargo, el método de montaje sigue siendo

Si le falta hardware o si tiene piezas dañadas

después de desempaquetar la parrilla,

Llame al 1-888-287-0735 para reemplazo.

Para pedir piezas de repuesto después de

usar la parrilla, Llame al 1-844-553-6667.



60 • 146.48591710

DIAGRAMA DE PIEZAS

146.48591710 • 61

ANTES DE ASAMBLEA

AVISO: Una vez que haya desembalado la parrilla de acuerdo con las

instrucciones de STOP SHEET, revise todas las partes de la parrilla contra las

fotografías de esta y de las dos páginas siguientes. Si faltan piezas o están

dañadas, llame al 1-888-287-0735

62 • 146.48591710

ANTES DE ASAMBLEA

146.48591710 • 63

ANTES DE ASAMBLEA

ASAMBLEA

LEA ATENTAMENTE Y REALICE TODAS LAS INSTRUCCIONES DE MONTAJE EN LAS PÁGINAS

SIGUIENTES.

Herramientas necesarias:

 Llave ajustable (no incluido)　

 　 # 2 y # 3 Philips Destornillador y Destornillador plano (no incluido)

 　 El siguiente hardware se proporciona en blister para facilitar su uso.

Tornillos M4x10

Cantidad: 2 piezas

Tornillos M4x12

Cantidad: 2 piezas

Tornillos M6x13

Cantidad: 10 piezas

batería AA

Cantidad: 6 piezas

54 · 146.48591710

1

2

146.48591710·65

Ensamblaje del lado izquierdo

□ Colgar el estante sobre soportes en el lado izquierdo de la cámara de combustión. (A)

□ Coloque la repisa de la estufa desde el interior con (2) M6x13 tornillos. (B)

□ Coloque la repisa de la estufa desde fuera con (3) M6x13 tornillos and (1) M4x12 tornillo. (C)

M6X13 tornillos Qty: 5 pcs

A

M4X12 tornillos Qty: 1 pc

B

C

1

2

66·146.48591710

Ensamblaje del estante lateral derecho

□ Colgar el estante sobre soportes en el lado derecho de la caja de fuegos. (A)

□ Coloque la repisa de la estufa desde el interior con (2) M6x13 tornillos. (B)

□ Coloque la repisa de la estufa desde fuera con (3) M6x13 tornillos and (1) M4x12 screw. (C)

M6X13 tornillos Qty: 5 pcs

A

M4X12 tornillo Qty: 1 pc

B

C

146.48591710·67

Quemador lateral izquierdo

□ Conecte la punta plana del cable del encendedor al pasador del encendedor en la válvula

del quemador lateral. (A)

□ Retire las 2 tornillos preinstaladas del vástago de control de la válvula y déjelas a un lado.

(B)

□ Retire las dos tornillos del soporte trasero. (C&D)

□ Afloje los tornillos del soporte frontal (E & F).

□ Inserte la válvula de gas en el quemador lateral (G) e inserte el vástago de control de la vá

lvula a través del orificio de la fascia del estante. (J)

□ Vuelva a colocar el soporte frontal del quemador lateral y apriételo en su lugar con 2

tornillos previamente retiradas. (H) Apriete tornillos en el soporte posterior. (I)

□ Instalar previamente 2 tornillos. Nota: No apriete estos 2 tornillos hasta que el bisel esté

fijado a la cara de la fascia y la válvula. ((J)

□ Conecte el bisel a la cara de la fascia y la válvula con las tornillos instaladas. Primero

conecte un orificio lateral del bisel al tornillo, y luego conecte el otro al otro tornillo. Asegú

rese de que la marca negra esté mirando hacia arriba (K & L & M) Apriete las 2 tornillos

(N).

□ Empuje la perilla de control en el vástago lateral de la válvula del quemador. (P & Q)

Reemplace la rejilla del quemador lateral. (R)

□ Conecte la punta del cable del encendedor redondo al pasador del electrodo blanco que

sobresale de la parte inferior del estante del quemador lateral. (S & T)

A B

C

D E F

G H I

J

K L

68·146.48591710

M N

O

P Q R

S T

146.48591710·69

Quemador lateral derecho

□ Retire los envases de plástico de la válvula quemadora. Retire la rejilla quemadora del

quemador del estante quemador (A)

□ Conecte la punta plana del cable del encendedor al pasador del encendedor en la válvula

quemadora. (B)

□ Retire las 2 tornillos preinstaladas del vástago de control de la válvula y déjelas a un lado. (C)

□ Afloje el quemador abrasivo para insertar la válvula de gas. Para aflojar, retire el tornillo que

fija el electrodo (D) al estante y colóquelo a un lado. A continuación, aflojar y quitar los dos

tornillos sosteniendo el quemador abrasador en su lugar (E).

□ Inserte la válvula de gas en el quemador abrasivo (F) e inserte el vástago de control de la vá

lvula a través del orificio de la fascia del estante. (I)

□ Vuelva a colocar el quemador abrasivo en el estante lateral con las 2 tornillos previamente

retiradas (G). Vuelva a conectar el electrodo al estante lateral con el tornillo previamente

retirado (H).

□ Instale las 2 tornillos previamente retiradas. Nota: No apriete estas 2 tornillos hasta que el bisel

se fije a la cara de la fascia y de la válvula (I).

□ Sujete el bisel a la cara facial y de la válvula con las tornillos instaladas. Primero coloque un

orificio lateral de

□ Bisel al tornillo, y luego conecte el otro al otro tornillo. Asegúrese de que la marca negra esté

hacia arriba. Apriete los 2 tornillos. (J)

□ Empuje la perilla de control con la marca indicadora roja en el vástago de la válvula del

quemador lateral. (K)

□ Reemplace la rejilla quemadora. (L)

□ Deslice la caja de grasa del quemador abrasivo en el soporte de la caja de grasa. (M)

□ Conecte la punta del cable del encendedor redondo a la clavija en el electrodo blanco que

sobresale de la parte inferior del estante quemador. (N)

D

A

A

B C

D E F

G H I

70·146.48591710

J K

L M

N

P R

146.48591710·71

Ensamblaje del deflector del tanque

□ Inserte la punta de la barra deflectora del tanque con el orificio ovalado sobre la lengüeta

ovalada en la parte inferior del soporte de la bandeja de grasa (A).

□ Gire la barra hacia la derecha para bloquear la punta en su lugar (B).

□ Asegure la otra punta de la barra al estante inferior de la parrilla con (1) tornillo M4x10 (C).

□ Repita los pasos anteriores para otras barreras del tanque (D).

M4X10 tornillos Qty: 2

pcs

A B

C D

146.48591710·35

72·146.48591710

PRECAUCIÓN

Bandeja de goteo y caja de goteo

□ Del frente de la parrilla, deslice la bandeja de goteo sobre los soportes de la bandeja de goteo

debajo de la cámara de combustión (A). Asegúrese de que el orificio de drenaje del goteo esté

en el lado izquierdo (B).

□ Deslice la caja de goteo en el soporte de la caja de goteo como se muestra. (C)(D)

(A)

(B)

Si no se instala la caja de goteo, el goteo

por goteo caerá por la parte inferior de

la parrilla con riesgo de incendio o daños

a la propiedad.

C D

146.48591710·73

Difusores de calor, rejilla de cocción y estante de calentamiento

□ Coloque los difusores de calor sobre los quemadores. Los difusores de calor encajarán en la

cámara de combustión en cualquier dirección. (A)

□ Coloque las rejillas de cocción sobre los restos de rejilla. (B)

□ Coloque la rejilla de calentamiento en los soportes en la parte superior de la cámara de

combustión como se muestra. (C)

F

A

B

C

74 ·146.48591710

Ajuste de la puerta (se muestra la puerta izquierda)

□ Retire la tapa del tornillo de las bisagras superior e inferior para exponer los tornillos de ajuste

(A).

□ Para ajustar el espacio entre las puertas, gire los tornillos exteriores en sentido antihorario para

aumentar el espacio y en el sentido de las agujas del reloj para disminuir el espacio (A y B).

□ Para ajustar el hueco entre la puerta y el carro, afloje los tornillos internos, luego mueva la

puerta a la posición deseada y vuelva a apretar los tornillos (C).

C

A

B

PRECAUCIÓN

146.48591710·75

Instalación del tanque de gas

□ El tanque de LP se vende por separado.

□ Coloque el tanque de gas LP en el medidor de combustible, tire del tanque del tanque de

gasolina para fijar el tanque de LP.

□ Conecte el regulador y la manguera al tanque como se muestra. Asegúrese de que la

manguera está recortada en la parte inferior del medidor de combustible.

Si no se instala el tanque correctamente,

se puede dañar la manguera de gas en

funcionamiento.

No Gas

12.5% Gas

28% Gas

Full 100% Gas

manómetro del regulador

Aviso: Las lecturas del calibrador pueden

variar en función de la temperatura

exterior circundante. Las temperaturas frías

harán que la lectura sea ligeramente

inferior al nivel real de llenado de gas. Las

temperaturas cálidas harán que la lectura

sea ligeramente mayor.

76·146.48591710

Aviso de seguridad - Bloquear los frenos de la rueda

□ Cuando la parrilla en el lugar deseado, bloquee los frenos de la rueda; Esto ayudará a la

parrilla permanecer en su lugar para una operación segura.

146.48591710·77

Ensamblaje del kit de asador (motor del asador a la izquierda como se muestra)

□ Retire la rejilla de calentamiento de la cámara de combustión. Inserte el soporte del motor en el

soporte del motor montado previamente en el lado izquierdo de la cámara de combustión (A).

□ Inserte el motor del asador en el soporte del motor (B). Asegúrese de insertar el motor con el

cable de alimentación en la parte inferior.

□ Deslice el collar del eje sobre la barra del rotisserie seguido de las dos horquillas (las horquillas

deben estar apuntando una hacia la otra). Asegúrese de que el collar del eje esté colocado

cerca del extremo redondeado de la varilla del rotisserie. Apriete a mano el tornillo de fijación

del collarín y el tornillo de ajuste del ala en cada horquilla (C). No apriete completamente los

tornillos en este paso.

□ Inserte el extremo puntiagudo de la varilla del rotisserie en el orificio correspondiente en el motor.

En el otro extremo de la varilla, deslice el collar del eje hasta el punto en que la ranura del collar

quedará firmemente en la ranura de la pared de la cámara de combustión (D). Deslice las

horquillas a la posición típica de cocción en la varilla. Utilice un destornillador ranurado para

apretar completamente los tornillos del collar y de la horquilla. Aflojar y apretar tornillos de la

horquilla según sea necesario para ajustar la posición de los tenedores para cocinar.

□ El motor del asador puede montarse en el lado izquierdo o derecho de la cámara de combustió

n. Si necesita usar el asador y el quemador lateral al mismo tiempo, puede colocar el motor

sobre el lado quemador de la parrilla. Retire el motor, el soporte del motor y el soporte del motor

y vuelva a montarlo en el otro lado de la cámara de combustión. Para desmontar el soporte,

retire los dos tornillos y úselos para fijar el soporte al otro lado.

A

B

C

D

78·146.48591710

Rotisserie Kit Lugar en el carro

□ Coloque los difusores de calor sobre los quemadores. Los difusores de calor encajarán en

la cámara de combustión en cualquier dirección. (A)

□ Inserte la varilla del asador en el carro desde el panel lateral derecho Mientras no utilice

el kit del asador.

□ Coloque el motor en el soporte del motor en el interior del panel lateral izquierdo.

□ Inserte la horquilla en el deflector del tanque.

146.48591710·79

Baterías

□ Desenrosque las tapas del encendedor de los paneles laterales del carro como se muestra a

continuación (A y B).

□ Inserte una (1) pila AA en cada ranura de la batería con el polo positivo (+) hacia arriba (C).

□ Vuelva a enroscar las tapas del encendedor (D).

A B

D

C

NOTES

80·146.48591710

Panel de control Luz LED Montaje de la batería

□ Levante el módulo de la batería de la caja de la batería en el interior del panel izquierdo del

carro (A). Desconecte el enchufe entre los cables para liberar el módulo para la inserción de la

batería (B).

□ Retire la cubierta del módulo de la batería (C). Inserte (4) pilas AA en las ranuras de la baterí

a en la orientación tal como se muestra (D). Reemplace la cubierta del módulo (E).

□ Vuelva a conectar el enchufe entre los cables (F). Reemplace el módulo de la batería en la

caja de la batería (G). Asegúrese de que el interruptor del módulo de la batería esté en ON

(H).

A

F G H

B

C D

E

B

F G

H

146.48591710

•

81

• Está tratando de encender el quemador

equivocado.

• El quemador no está conectado a la

válvula de control.

• Obstrucción en el quemador.

• No hay flujo de gas.

• Hay vapor atrapado en la tuerca de

unión al tanque de gas.

• La tuerca de unión y la válvula del

tanque de gas no están bien

conectadas.

• Electrodo quebrado o roto; salen

"chispas de la quebradura”.

• La punta del electrodo no está en

posición correcta.

Problema Causas probables Medidas de prevención

/

solución

Emergencias Causas probables

Medidas de prevención

/

solución

• Cierre el gas en el cilindro o en la fuente de los sistemas de gas natural.

Si tiene todo tipo de desperfectos, pero no está quemada, cambie la válvula/la

manguera/ el regulador. Si está quemada, deje de usar el producto hasta que

un plomero haya investigado la causa y haya hecho las correcciones.

• Cambie el cilindro de gas.

• Cierre la válvula del cilindro de gas. Devuelva el cilindro al proveedor de gas.

• Cierre la válvula del cilindro de gas. Retire el regulador del cilindro y examine

visualmente la junta de caucho para detectar cualquier daño. Lea las secciones

tituladas Prueba para detectar fugas en un cilindro de gas y Como conectar el

regulador al cilindro de gas.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la

tapa para permitir que las llamas se extingan. Una vez que se haya extinguido

el fuego y la parrilla esté fría, retire el quemador y examínelo para ver si tiene

nidos de arañas o herrumbre. Lea las páginas relativas a Los peligros

naturales y la limpieza de la unidad del quemador.

• Cierre las perillas de control y la válvula del cilindro de gas. Deje abierta la

tapa para permitir que las llamas se extingan. Una vez que se haya enfriado,

limpie las partículas de comida y la acumulación de grasa en la parte interior

de la zona de la cámara de combustión, de la lata para la grasa y de toda

otra superficie.

• Manguera dañada.

• Falla mecánica debido a la oxidación o

al mal uso.

• Falla de la válvula del cilindro debida a

mal uso o a falla mecánica.

• Instalación inadecuada, la conexión no

está bien apretada, falla de la junta de

caucho.

• Fuego en la sección del tubo del

quemador debido a un bloqueo.

• Demasiada grasa acumulada en la zona

del quemador.

PROBLEMAS DE ELECTRICIDAD:

EMERGENCIAS: Si no se puede detener una fuga de gas, o si ocurre un incendio debido a una fuga de gas, llame a los bomberos.

Fuga de gas de

mangueras quebradas,

cortadas o quemadas.

Fuga de gas del

cilindro.

Fuga de gas de la

válvula del cilindro de gas.

Fuga de gas entre

cilindro de gas y la

conexión del regulador.

Sale fuego a través del

panel de control.

Hay continuamente

fuego de la grasa o

demasiadas llamas

sobre la superficie de

cocinar.

Resolución de problemas

PROBLEMAS DE GAS:

El quemador o los

quemadores no se

enciende(n) al usar el

encendedor.

Continúa en la página

siguiente.

• Lea las instrucciones en el panel de control y en la sección

titulada

Uso y cuidado

..

• Verifique que las válvulas estén ubicadas dentro de los tubos de

los quemadores.

• Verifique que el tubo de los quemadores no esté obstruido con

telarañas u otras materias. Lea la sección de limpieza de

Uso y

cuidado

.

• Verifique que el tanque no esté vacío. Si el tanque de gas no está

vacío, lea la sección referente a la

Caída repentina del flujo de

gas

.

• Cierre las perillas y desconecte la tuerca de unión del tanque.

Vuelva a conectarla y trate de nuevo.

• Gire la tuerca de unión entre media vuelta y tres cuartos de

vuelta

adicionales, hasta que no la pueda girar más. Apriétela a mano

únicamente, no use herramientas.

• Cambie el (los) electrodo(s).

Quemadores principales:

• La punta del electrodo debe estar orientada hacia el agujero de

combustión del quemador. La distancia debe ser de 1/8" a 1/4".

Ajústela si es necesario.

Quemador lateral (si lo tiene)

• La punta del electrodo debe estar orientada hacia el agujero de

combustión del quemador. La distancia debe ser de 1/8" a 3/169.

Ajústela si es necesario.

• Acumulación de grasa.

• Carne sumamente grasosa.

• Temperatura de cocción muy elevada.

• Grasa atrapada por acumulación de

restos de comida alrededor del

sistema del

q

uemador.

• El quemador o los tubos del quemador

están obstruidos.

• Limpie el cable y el electrodo con alcohol de frotar y un hisopo

limpio.

• Vuelva a conectar los cables o cambie la unidad de

electrodo/cable.

• Cambie la unidad del cable del encendedor / el electrodo.

• Cambie el encendedor.

• Cambie la perilla.

• Examine el aislamiento de los cables y verifique que las

conexiones estén bien hechas. Cambie los cables si tienen roto el

aislamiento.

• Verifique que el tanque de gas esté cargado.

• Dé vuelta apagado al control y las perillas del tanque, esperan 30

segundos, perilla del tanque de la vuelta encendido lentamente, parrilla

ligera. Si las llamas siguen siendo bajas, dé vuelta apagado a las perillas

del control y del tanque y desconecte el regulador. Vuelva a conectar el

regulador, perilla del tanque de la vuelta encendido lentamente, parrilla

ligera.

• Dé vuelta apagado al control y a las perillas del tanque y

desconecte el regulador. Vuelva a conectar el regulador, gire la

perilla del tanque lentamente, parrilla ligera.

• Cierre las perillas. Limpie el quemador o los tubos del quemador.

Lea la sección de limpieza del quemador de

Uso y cuidad

o

.

Resolucion de problemas (continuacion)

• El cable o el electrodo está cubierto con

restos de comida.

• Los cables están flojos o desconectados.

• Los cables producen cortocircuitos

(chispas) entre el encendedor y el

electrodo.

BOTÓN PULSADOR PIEZOELÉCTRICO

Y GIRATORIO:

• El botón pulsador se pega en el fondo.

• La perilla giratoria gira sin hacer clic.

• Hay chispas entre el encendedor y el

electrodo.

• Use un fósforo de palito largo (fósforo para encender

chimeneas).

• Lea la sección de limpieza de

Uso y cuidado

.

• Limpie los quemadores y el interior de la parrilla / cámara de

combustión.

• Desgrase la carne antes de cocinarla a la parrilla.

• Ajuste (baje) la temperatura según corresponda.

• Las boquillas desgastadas no tienen suficiente "agarre" para

conectarse a la válvula. Comuníquese con otro vendedor de gas.

Un quemador no se

enciende desde el

quemador otra (s).

• La acumulación de grasa o partículas

de alimentos en el extremo (s) de tubo

de prórroga (s).Fuegos persistentes,

producidos por la

grasa.

No se puede recargar

el tanque de gas

p

ro

p

ano.

• Se acabó el gas.

• Se activó la válvula por sobrecarga

de gas.

• Hay vapor atrapado en la conexión

de la tuerca de unión y el tanque de

gas.

• Algunos vendedores de gas tienen

boquillas de llenado viejas, con las roscas

gastadas.

• Gire el frente de la parrilla de modo que quede de cara al

viento, o aumente la graduación de las llamas.

• Recargue el tanque de gas.

• Lea lo referente a la

Caída repentina del flujo de gas

en la

sección anterior.

• Cierre las perillas. Cierre el paso de gas desde el tanque. Deje la

tapa en su sitio y deje que se apague el fuego. Después de que se

enfríe la parrilla, retire y limpie todas las piezas.

• Gire las perillas en OFF. Apague el gas en el cilindro LP. Deja la

tapa en su posición y dejar que el fuego se queme. Después de

la parrilla se enfríe, quite y limpie todas las partes.

• Vientos fuertes.

• Bajo flujo de gas propano.

• Se activó la válvula por sobrecarga

de gas.

• Lea "PROBLEMAS DE GAS:" en la

página anterior.

• El fósforo no llega al punto de encendido.

• Método inadecuado de encender con

fósforos.

El quemador o los

quemadores no se

enciende(n) al usar el

encendedor.

Pro

Retorno de las llamas

(fuego en el (los) tubo(s

del quemador).

Fogonazos.

Llamas que se apagan.

Llama baja, gota en

flujo del gas.

El quemador o los

quemadores no se

encienden al usar

fósforos.

Problema Causas probables Medidas de prevención

/

solución

82 • 146.48591710

• Las conexiones del

cable de salida no

están bien hechas.

Resolución de problemas

–

Encendido electrónico

SECCIÓN I

No aparecen chispas

en ningún electrodo

cuando se pulsa el

botón de encendido;

no se oye ningún

sonido del módulo

de chispas.

Causas probables

• La pila no está

instalada

adecuadamente.

• Pila gastada.

• La unidad del botón no

está instalada

adecuadamente.

• Módulo de chispas

defectuoso.

• Revise la orientación de la

pila.

• ¿Es una pila usada?

• Revise que las piezas estén

debidamente enroscadas. El

botón debe desplazarse

hacia arriba y hacia abajo

sin trabas.

• Si no se generan chispas con

la pila nueva y las conexiones

del cable están bien hechas,

el módulo está defectuoso.

Preventio

• Instale la pila (verifique que los polos “+” y “–”

estén orientados correctamente, con el extremo

“+” hacia arriba y el extremo “–” hacia abajo).

• Cámbiela por una pila alcalina nueva, de tamaño

AA.

• Desenrosque la tapa del botón y vuelva a

instalarla; verifique que las roscas estén bien

alineadas y bien

enroscadas.

• Cambie la unidad del módulo de chispas.

SECCIÓN II

No aparece ninguna

chispa en lo electrodos

cuando se pulsa el

interruptor de

encendido;

no se oye ningún sonido

• ¿Están conectadas y bien

hechas las conexiones de

salida?

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos

SECCIÓN III

Hay chispas pero no en

todos los electrodos

y/o no a plena

potencia

• Las conexiones del

cable de salida no

están bien hechas.

• El arco de la parrilla se

forma lejos del (de los)

quemador(es).

• Pila débil.

• Los electrodos están

húmedos.

• Los electrodos están

agrietados o rotos, con

"chispas en las grietas".

• ¿Están conectadas y bien

hechas las conexiones de

salida?

• Si es posible, observe la

parrilla en un lugar oscuro.

Haga funcionar el sistema

de encendido y trate de

detectar la formación del

arco entre los cables de

salida y el marco de

la parrilla.

• Se forman todas las chispas

pero son débiles o lentas.

• ¿Se ha acumulado

humedad en el electrodo

y/o en los orificios

de combustión?

• Examine los electrodos

p

ara

detectar

g

rietas.

• Retire y vuelva a hacer todas las conexiones de

salida en el módulo y en los electrodos.

• Si se observan chispas que no sean del (de los)

quemador(es), es posible que esté dañado el

aislamiento de los cables. Cambie los cables.

• Cambie la pila por una pila alcalina nueva, de

tamaño AA.

• Use una toalla de papel para secar la humedad.

• Cambie los electrodos agrietados o rotos.

Problema (encendido) Causas probables Procedimiento de revisión Medidas de prevención / solución

146.48591710

•

83

Kenmore

®

For Sears Home Services in-home repair

of all Kenmore major appliances.

For the replacement parts, accessories and

Use & Care Guides that you need to do-it-yourself.

For professional installation of major home appliances

and items like air conditioners and water heaters.

1

11

1-

--

-8

88

844

4444

44-

--

-553

553553

553-

--

-6

66

6667

667667

667

www.kenmore.com

In Canada

In CanadaIn Canada

In Canada

1

11

1-

--

-800

800800

800-

--

-469

469469

469-

--

-4663

46634663

4663

www.sears.ca

Call anytime for the location of your nearest

Sears

SearsSears

Sears

Parts & Repair Service Center

Parts & Repair Service CenterParts & Repair Service Center

Parts & Repair Service Center

1

11

1-

--

-800

800800

800-

--

-488

488488

488-

--

-1222

12221222

1222 (U.S.A.) 1

11

1-

--

-800

800800

800-

--

-469

469469

469-

--

-4663

46634663

4663 (Canada)

To purchase a protection agreement on a serviceable product:

1

11

1-

--

-800

800800

800-

--

-827

827827

827-

--

-6655

66556655

6655 (U.S.A.)

1

11

1-

--

-800

800800

800-

--

-361

361361

361-

--

-6665

66656665

6665

(Canada)

Para pedir servicio de reparación

a domicilio, y ordenar piezas:

1

11

1-

--

-888

888888

888-

--

-SU

SUSU

SU-

--

-HOGAR

HOGARHOGAR

HOGAR®

(1-888-784-6427)

www.kenmore.com

Au Canada pour service en français:

1

11

1-

--

-800

800800

800-

--

-LE

LELE

LE-

--

-FOYER

FOYERFOYER

FOYER

MC

(1-800-533-6937)

www.sears.ca

®
