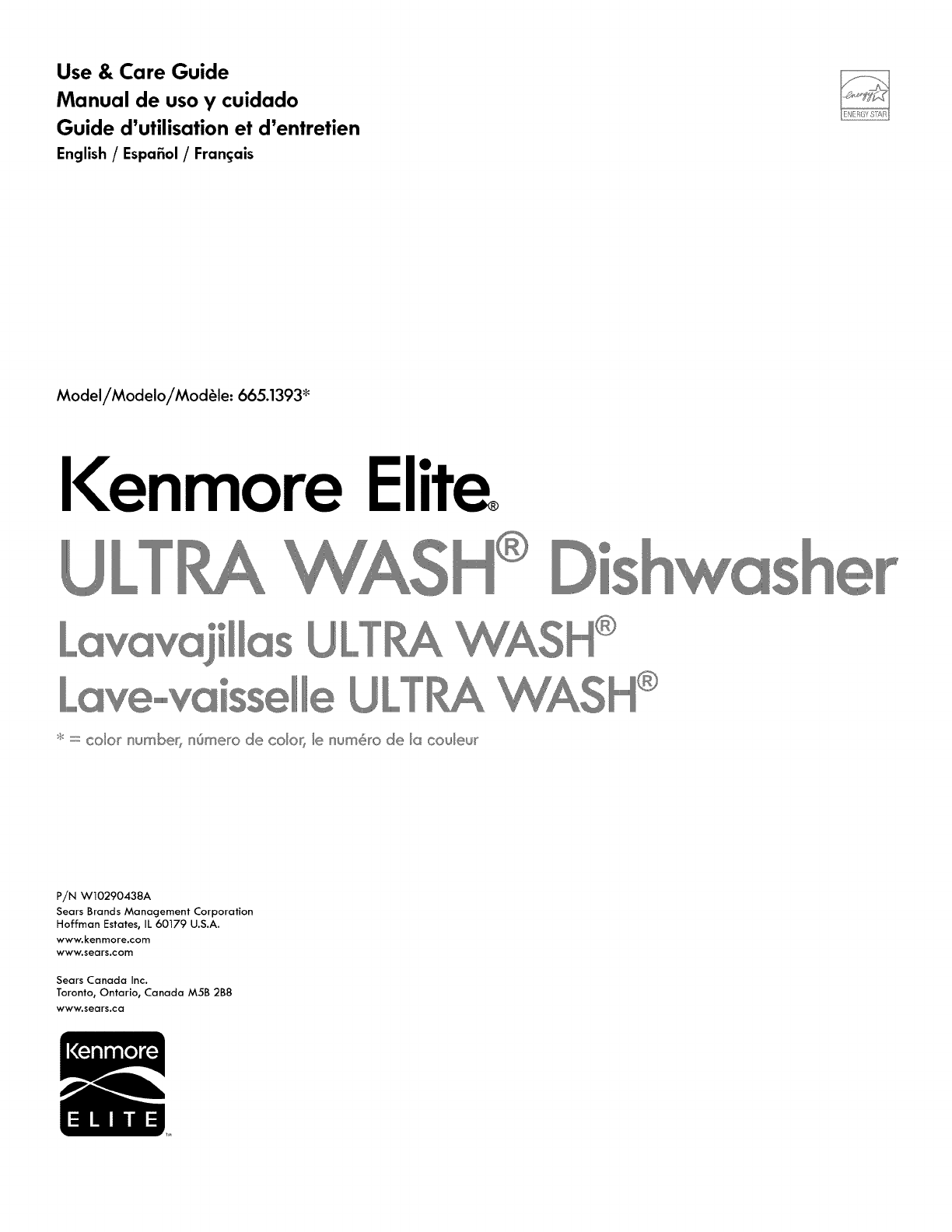

Use & Care Guide

Manual de uso y cuidado

Guide d'utilisation et d'entretien

English /Espafiol /Fran_ais

Model/Modelo/Mod_le: 665.1393"

I(enmore Elite

_L__ _

__ H®

==color n_mber_ n¢_mero do c:olo_ le n_m6_o do k_ co_lew

P/N W10290438A

Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.

www.kenmore.com

www.sears.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

www.sears.ca

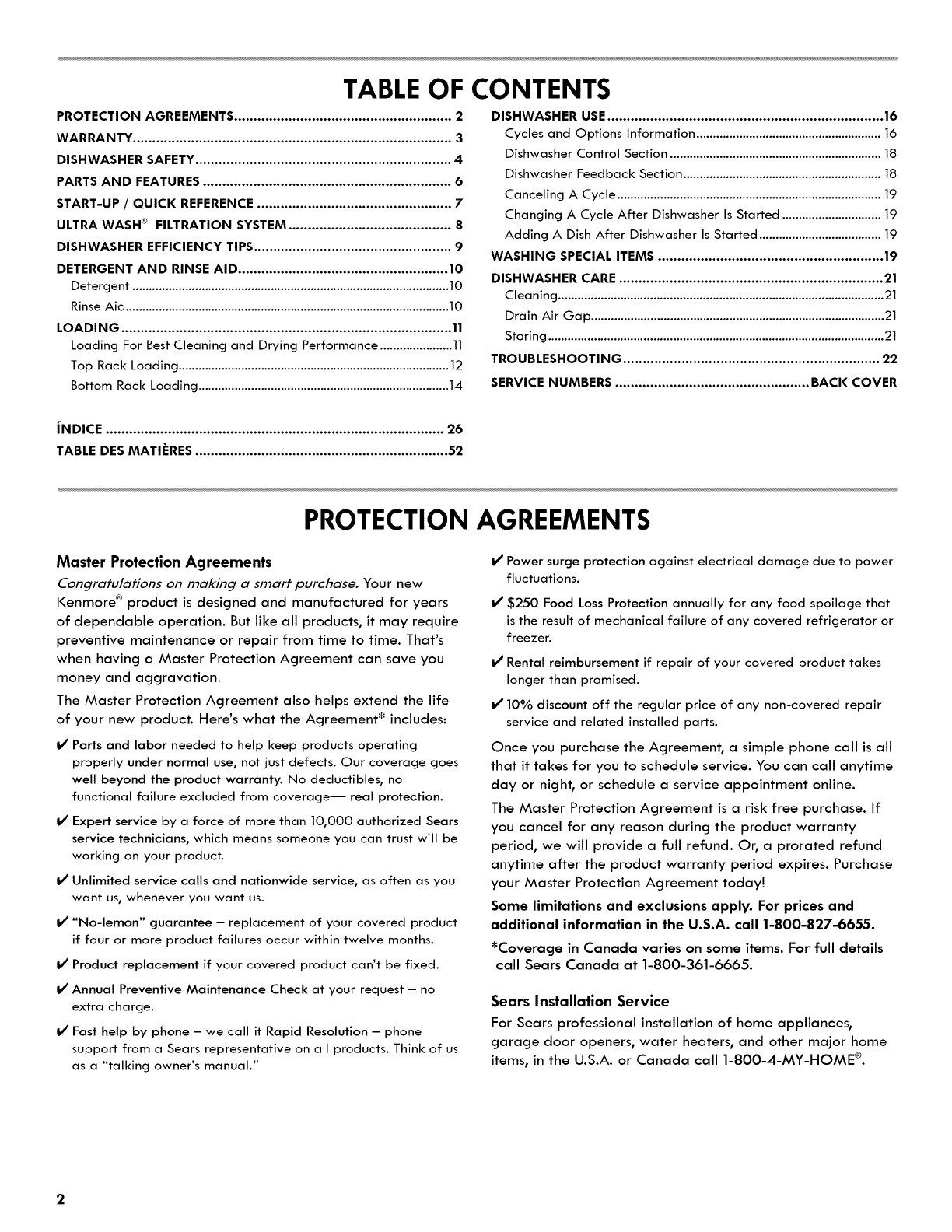

TABLE OF CONTENTS

PROTECTION AGREEMENTS ........................................................ 2

WARRANTY .................................................................................. 3

DISHWASHER SAFETY .................................................................. 4

PARTS AND FEATURES ................................................................ 6

START-UP /QUICK REFERENCE .................................................. 7

ULTRA WASH _"_FILTRATION SYSTEM .......................................... 8

DISHWASHER EFFICIENCY TIPS ................................................... 9

DETERGENT AND RINSE AID ...................................................... 10

Detergent ................................................................................................ 10

Rinse Aid .................................................................................................. 10

LOADING ..................................................................................... 11

Loading For Best Cleaning and Drying Performance ...................... 11

Top Rack Loading .................................................................................. 12

Bottom Rack Loading ............................................................................ 14

DISHWASHER USE ....................................................................... 16

Cycles and Options Information ........................................................ 16

Dishwasher Control Section ................................................................ 18

Dishwasher Feedback Section ............................................................ 18

Canceling A Cycle ................................................................................ 19

Changing A Cycle After Dishwasher Is Started .............................. 19

Adding A Dish After Dishwasher Is Started ..................................... 19

WASHING SPECIAL ITEMS .......................................................... 19

DISHWASHER CARE .................................................................... 21

Cleaning ................................................................................................... 21

Drain Air Gap ......................................................................................... 21

Storing ...................................................................................................... 21

TROUBLESHOOTING .................................................................. 22

SERVICE NUMBERS .................................................. BACK COVER

JNDICE ....................................................................................... 26

TABLE DES MATII:RES ................................................................. 52

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making asmart purchase. Your new

Kenmore _ product is designed and manufactured for years

of dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's

when having a Master Protection Agreement can save you

money and aggravation.

The Master Protection Agreement also helps extend the life

of your new product. Here's what the Agreement _ includes:

I/Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage goes

well beyond the product warranty. No deductibles, no

functional failure excluded from coverage-- real protection.

I/Expert service by a force of more than 10,000 authorized Sears

service technicians, which means someone you can trust will be

working on your product.

I/Unlimited service calls and nationwide service, as often as you

want us, whenever you want us.

I/"No-lemon" guarantee - replacement of your covered product

if four or more product failures occur within twelve months.

I/Product replacement if your covered product can't be fixed.

I/Annual Preventive Maintenance Check at your request - no

extra charge.

I/Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of us

as a "talking owner's manual."

Ii' Power surge protection against electrical damage due to power

fluctuations.

I/$250 Food Loss Protection annually for any food spoilage that

is the result of mechanical failure of any covered refrigerator or

freezer.

Ii' Rental reimbursement if repair of your covered product takes

longer than promised.

I/10% discount off the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all

that it takes for you to schedule service. You can call anytime

day or nighh or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If

you cancel for any reason during the product warranty

period, we will provide a full refund. Or, a prorated refund

anytime after the product warranty period expires. Purchase

your Master Protection Agreement today!

Some limitations and exclusions apply. Far prices and

additional information in the U.S.A. call 1-800-827-6655.

=Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major home

items, in the U.S.A. or Canada call 1-800-4-MY-HOME ®.

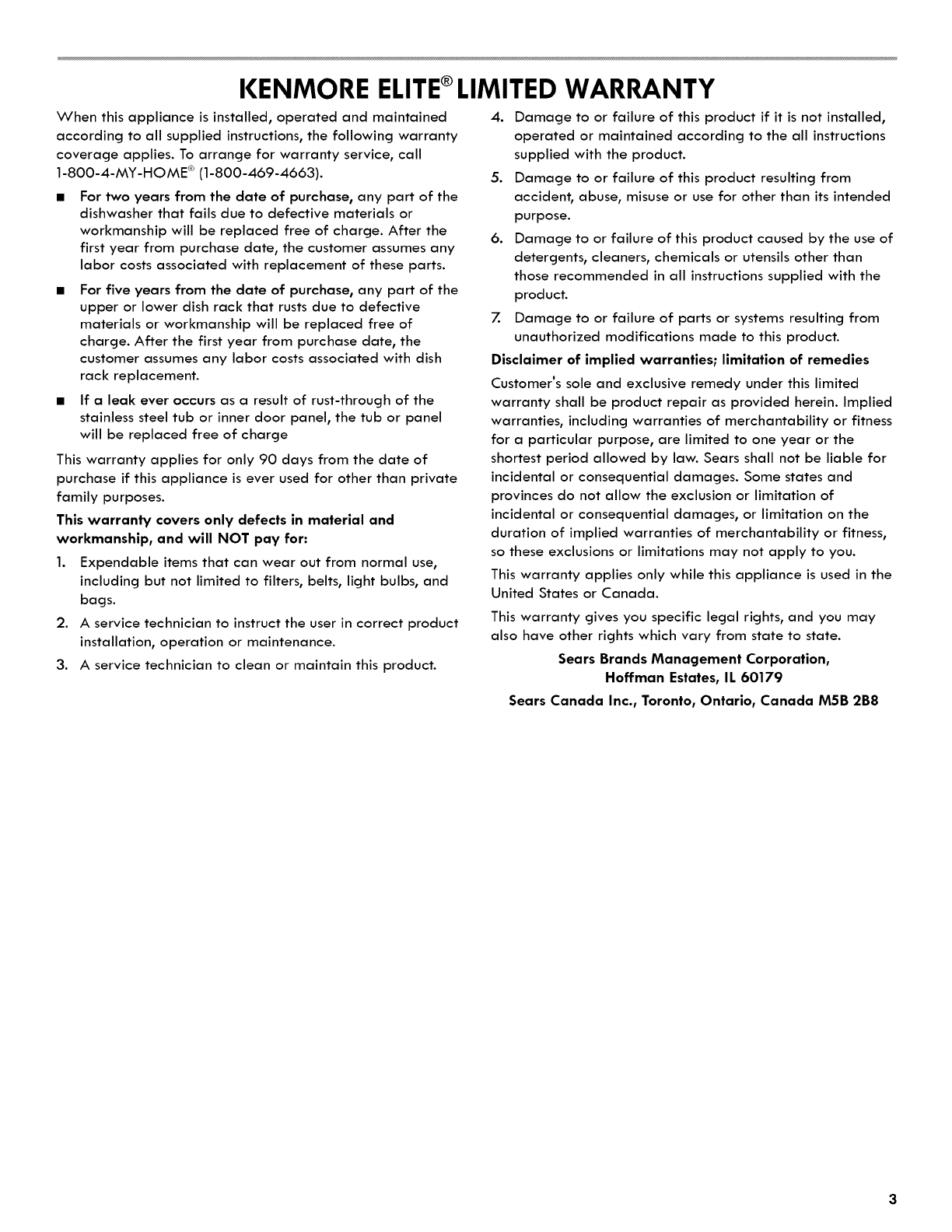

I(ENMORE ELITE®LIMITED WARRANTY

When this appliance is installed, operated and maintained

according to all supplied instructions, the following warranty

coverage applies. To arrange for warranty service, call

1-800-4-MY-HOME ® (1-800-469-4663).

• For two years from the date of purchase, any part of the

dishwasher that fails due to defective materials or

workmanship will be replaced free of charge. After the

first year from purchase date, the customer assumes any

labor costs associated with replacement of these parts.

• For five years from the date of purchase, any part of the

upper or lower dish rack that rusts due to defective

materials or workmanship will be replaced free of

charge. After the first year from purchase date, the

customer assumes any labor costs associated with dish

rack replacement.

• If a leak ever occurs as a result of rust-through of the

stainless steel tub or inner door panel, the tub or panel

will be replaced free of charge

This warranty applies for only 90 days from the date of

purchase if this appliance is ever used for other than private

family purposes.

This warranty covers only defects in material and

workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and

bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to the all instructions

supplied with the product.

5. Damage to or failure of this product resulting from

accident, abuse, misuse or use for other than its intended

purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than

those recommended in all instructions supplied with the

product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

Disclaimer of implied warranties; limitation of remedies

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness

for a particular purpose, are limited to one year or the

shortest period allowed by law. Sears shall not be liable for

incidental or consequential damages. Some states and

provinces do not allow the exclusion or limitation of

incidental or consequential damages, or limitation on the

duration of implied warranties of merchantability or fitness,

so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the

United States or Canada.

This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

Sears Brands Management Corporation,

Haffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

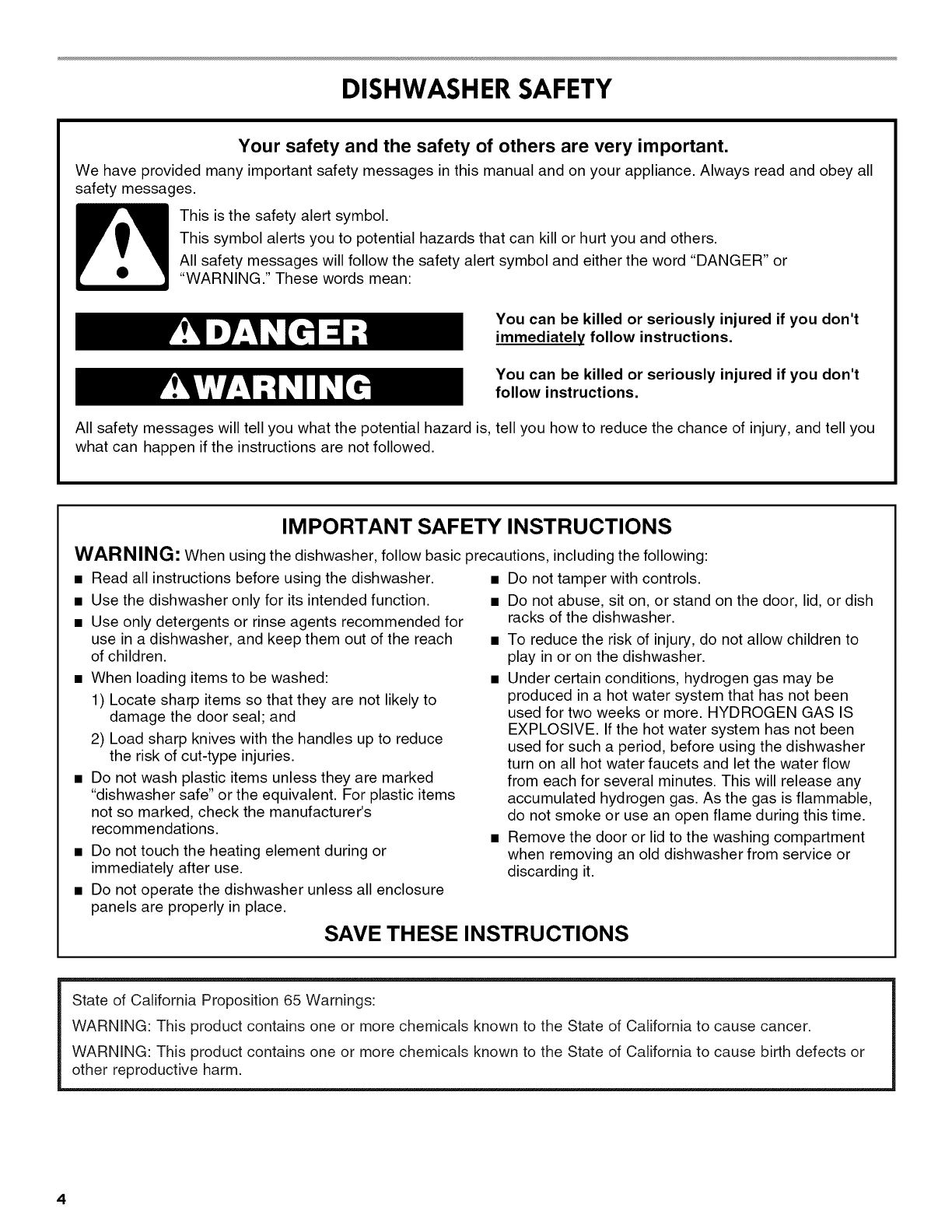

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

• Read all instructions before using the dishwasher.

• Use the dishwasher only for its intended function.

• Use only detergents or rinse agents recommended for

use in a dishwasher, and keep them out of the reach

of children.

• When loading items to be washed:

1) Locate sharp items so that they are not likely to

damage the door seal; and

2) Load sharp knives with the handles up to reduce

the risk of cut-type injuries.

• Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items

not so marked, check the manufacturer's

recommendations.

• Do not touch the heating element during or

immediately after use.

• Do not operate the dishwasher unless all enclosure

panels are properly in place.

Do not tamper with controls.

Do not abuse, sit on, or stand on the door, lid, or dish

racks of the dishwasher.

To reduce the risk of injury, do not allow children to

play in or on the dishwasher.

Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for two weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the dishwasher

turn on all hot water faucets and let the water flow

from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or

other reproductive harm,

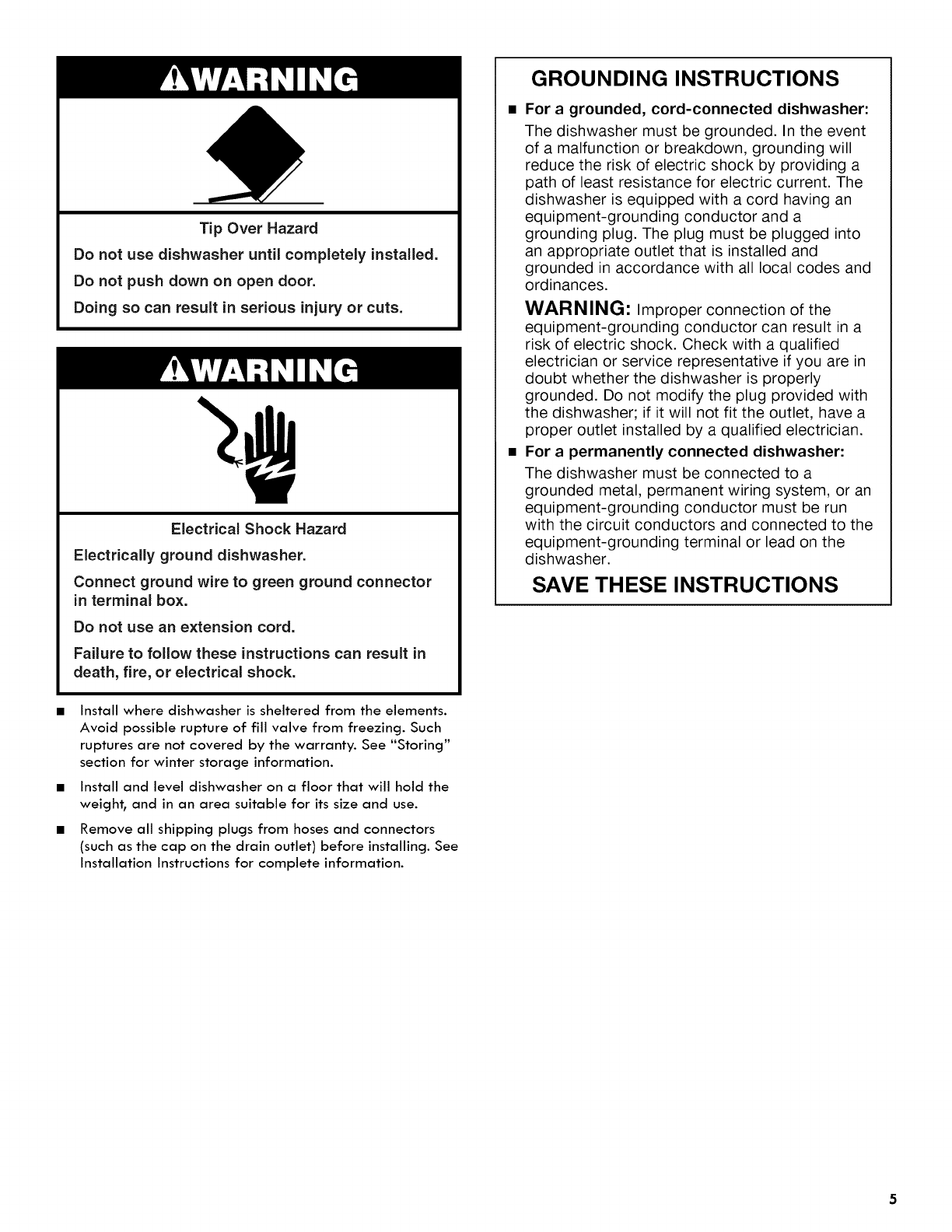

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector

in terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

• Install where dishwasher is sheltered from the elements.

Avoid possible rupture of fill valve from freezing. Such

ruptures are not covered by the warranty. See "Storing"

section for winter storage information.

• Install and level dishwasher on a floor that will hold the

weight r and in an area suitable for its size and use.

Remove all shipping plugs from hoses and connectors

(such as the cap on the drain outlet) before installing. See

Installation Instructions for complete information.

GROUNDING INSTRUCTIONS

•For agrounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will

reduce the risk of electric shock by providing a

path of least resistance for electric current. The

dishwasher is equipped with a cord having an

equipment-grounding conductor and a

grounding plug. The plug must be plugged into

an appropriate outlet that is installed and

grounded in accordance with all local codes and

ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a

risk of electric shock. Check with a qualified

electrician or service representative if you are in

doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with

the dishwasher; if it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

• For a permanently connected dishwasher:

The dishwasher must be connected to a

grounded metal, permanent wiring system, or an

equipment-grounding conductor must be run

with the circuit conductors and connected to the

equipment-grounding terminal or lead on the

dishwasher.

SAVE THESE INSTRUCTIONS

PARTS AND FEATURES

Upper level wash ..............................................................................................................................................................................................f! ......................................................................................

ULTRA FLOW TM

water feed tube

Model and serial number label

Water inlet opening

TurboZone TM (on some models)

is a concentrated wash to dishes

placed in the back of the lower dish

rack to power clean stuck on foods

without soaking or scrubbing.

360 ° PowerWash TM lower wash arm

provides additional spray coverage and

corner cleaning.

Top rack adjusters

(one on each side)

Flexible tines

Cup shelves

(on some models)

Utensil basket

(on some models)

Stemware clip

(on some models)

Fold-down tines

(on same models)

Knife holder

(on some models)

......................................................................................................................................................................Silverware basket

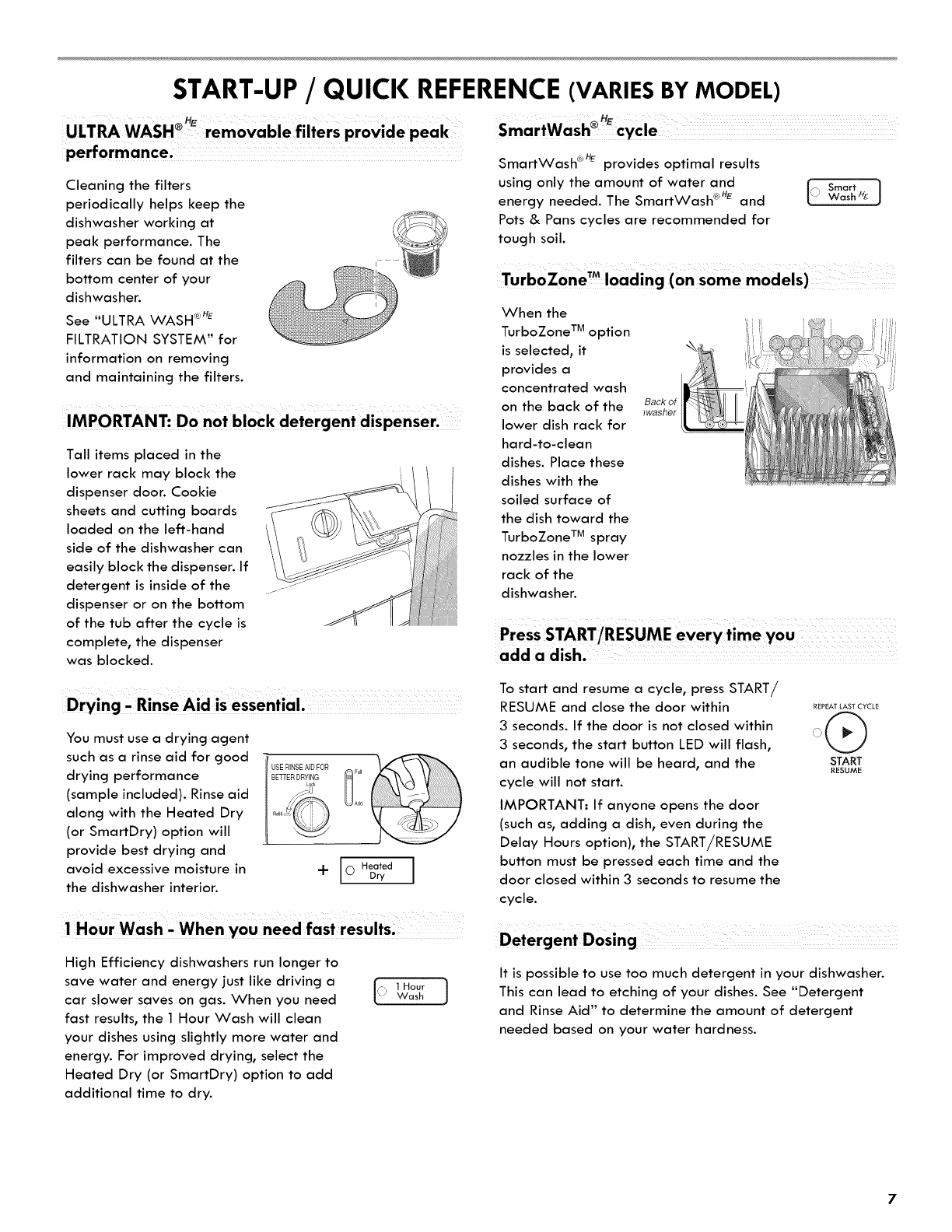

START-UP /QUICK REFERENCE (VARIES BY MODEL)

performance,

Cleaning the filters

periodically helps keep the

dishwasher working at

peak performance. The

filters can be found at the

bottom center of your

dishwasher.

See "ULTRA WASH ®"E

FILTRATION SYSTEM" for

information on removing

and maintaining the filters.

Tall items placed in the

lower rack may block the

dispenser door. Cookie

sheets and cutting boards

loaded on the left-hand

side of the dishwasher can

easily block the dispenser. If

detergent is inside of the

dispenser or on the bottom

of the tub after the cycle is

complete, the dispenser

was blocked.

Drying -Rinse Aid is essential,

You must use a drying agent

such as a rinse aid for good

drying performance

(sample included). Rinse aid

along with the Heated Dry

(or SmartDry) option will

provide best drying and

avoid excessive moisture in

the dishwasher interior.

USE RINSEAiD FOR

BETTERDR_oN?._j_ ....

_ Add

_of,,_

"1" O HeatedDry I

SmartWash ®"E provides optimal results

using only the amount of water and [ Smart 1

energy needed. The SmartWash ®"E and .(} Wash HE J

Pots & Pans cycles are recommended for

tough soil.

TurboZone_Mloading (on some models)

When the

TurboZone TM option

is selected, it

provides a

concentrated wash

on the back of the

lower dish rack for

hard-to-clean

dishes. Place these

dishes with the

soiled surface of

the dish toward the

TurboZone TM spray

nozzles in the lower

rack of the

dishwasher.

Back of

lwasher

add a dish.

To start and resume a cycle, press START/

RESUME and close the door within

3 seconds. If the door is not closed within

3 seconds, the start button LED will flash,

an audible tone will be heard, and the

cycle will not start.

IMPORTANT: If anyone opens the door

(such as, adding a dish, even during the

Delay Hours option), the START/RESUME

button must be pressed each time and the

door closed within 3 seconds to resume the

cycle.

REPEAT LAST CYCLE

START

RESUME

High Efficiency dishwashers run longer to

save water and energy just like driving a

car slower saves on gas. When you need

fast results, the 1 Hour Wash will clean

your dishes using slightly more water and

energy. For improved drying, select the

Heated Dry (or SmartDry) option to add

additional time to dry.

[_} 1 HourWash JIt is possible to use too much detergent in your dishwasher.

This can lead to etching of your dishes. See "Detergent

and Rinse Aid" to determine the amount of detergent

needed based on your water hardness.

ULTRA WASH ®HEFILTRATION SYSTEM

Your dishwasher has the latest technology in dishwasher filtration. This triple filtration system minimizes sound and optimizes

water and energy consumption while providing superior cleaning performance. Throughout the life of your dishwasher, the filter

will require maintenance to sustain peak cleaning performance.

The triple filter system consists of 2 parts, an upper filter assembly and a lower filter.

• The upper filter assembly keeps oversized items and foreign objects, along with very fine food particles out of the pump.

• The lower filter keeps food from being recirculated onto your dishware.

Lower Filter

The filters may need to be cleaned when:

• Visible objects or soils are on the Upper Filter Assembly.

• There is degradation in cleaning performance (that is, soils still present on dishes).

• Dishes feel gritty to the touch.

Removing and maintaining the filters is very easy. The chart below shows the recommended cleaning frequency.

Recommended time interval to clean your filter.

If you wash If you scrape and rinse If you only scrape before If you do not scrape or

before loading before loading loading '_ rinse before loading

Number of

Loads Per

Week

1-3

4-7

8-12

13-14

Once per year

Twice per year

Every three months

Every two months

Once per month

Every two weeks

Once per week

Manufacturer's recommendation: This practice will eliminate the water and energy that you use preparing your dishes. This

will also save you time and effort.

Very Hard Water

If you have hard water (above 15 grains), clean your filter at least once per month. Building up of white residue on your

dishwasher indicates hard water. You may bring your water samples to Sears to check hardness level. For tips on removing

spots and stains, see "Troubleshooting" section.

Filter Removal Instructions

1. Turn the Upper Filter Assembly 1/4 turn counterclockwise and lift out.

2. Grasp the Lower Filter in the circular opening, lift slightly, and pull forward to remove.

3. If you have hard water, clean the filters at least once per month as shown below.

To remove Upper Filter Assembly

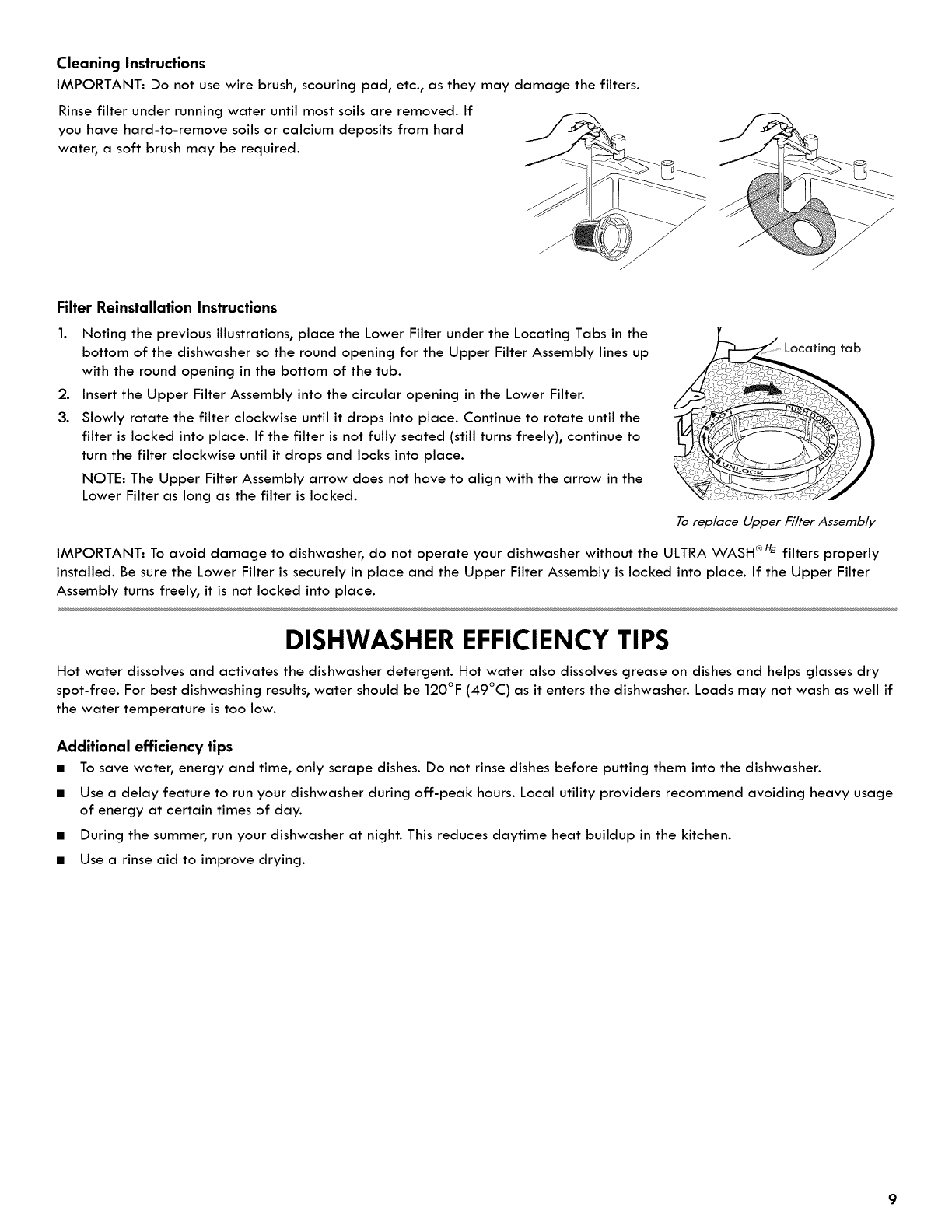

Cleaning Instructions

IMPORTANT: Do not use wire brush, scouring pad, etc., as they may damage the filters.

Rinse filter under running water until most soils are removed. If

you have hard-to-remove soils or calcium deposits from hard

water, a soft brush may be required.

Filter Reinstallation Instructions

1. Noting the previous illustrations, place the Lower Filter under the Locating Tabs in the

bottom of the dishwasher so the round opening for the Upper Filter Assembly lines up

with the round opening in the bottom of the tub.

2. Insert the Upper Filter Assembly into the circular opening in the Lower Filter.

3. Slowly rotate the filter clockwise until it drops into place. Continue to rotate until the

filter is locked into place. If the filter is not fully seated (still turns freely), continue to

turn the filter clockwise until it drops and locks into place.

NOTE: The Upper Filter Assembly arrow does not have to align with the arrow in the

Lower Filter as long as the filter is locked.

_ _ating tab

To replace Upper Filter Assembly

IMPORTANT: To avoid damage to dishwasher, do not operate your dishwasher without the ULTRA WASH _HE filters properly

installed. Be sure the Lower Filter is securely in place and the Upper Filter Assembly is locked into place. If the Upper Filter

Assembly turns freely, it is not locked into place.

DISHWASHER EFFICIENCY TIPS

Hot water dissolves and activates the dishwasher detergent. Hot water also dissolves grease on dishes and helps glasses dry

spot-free. For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. Loads may not wash as well if

the water temperature is too low.

Additional efficiency tips

• To save water, energy and time, only scrape dishes. Do not rinse dishes before putting them into the dishwasher.

• Use a delay feature to run your dishwasher during off-peak hours. Local utility providers recommend avoiding heavy usage

of energy at certain times of day.

• During the summer, run your dishwasher at night. This reduces daytime heat buildup in the kitchen.

• Use a rinse aid to improve drying.

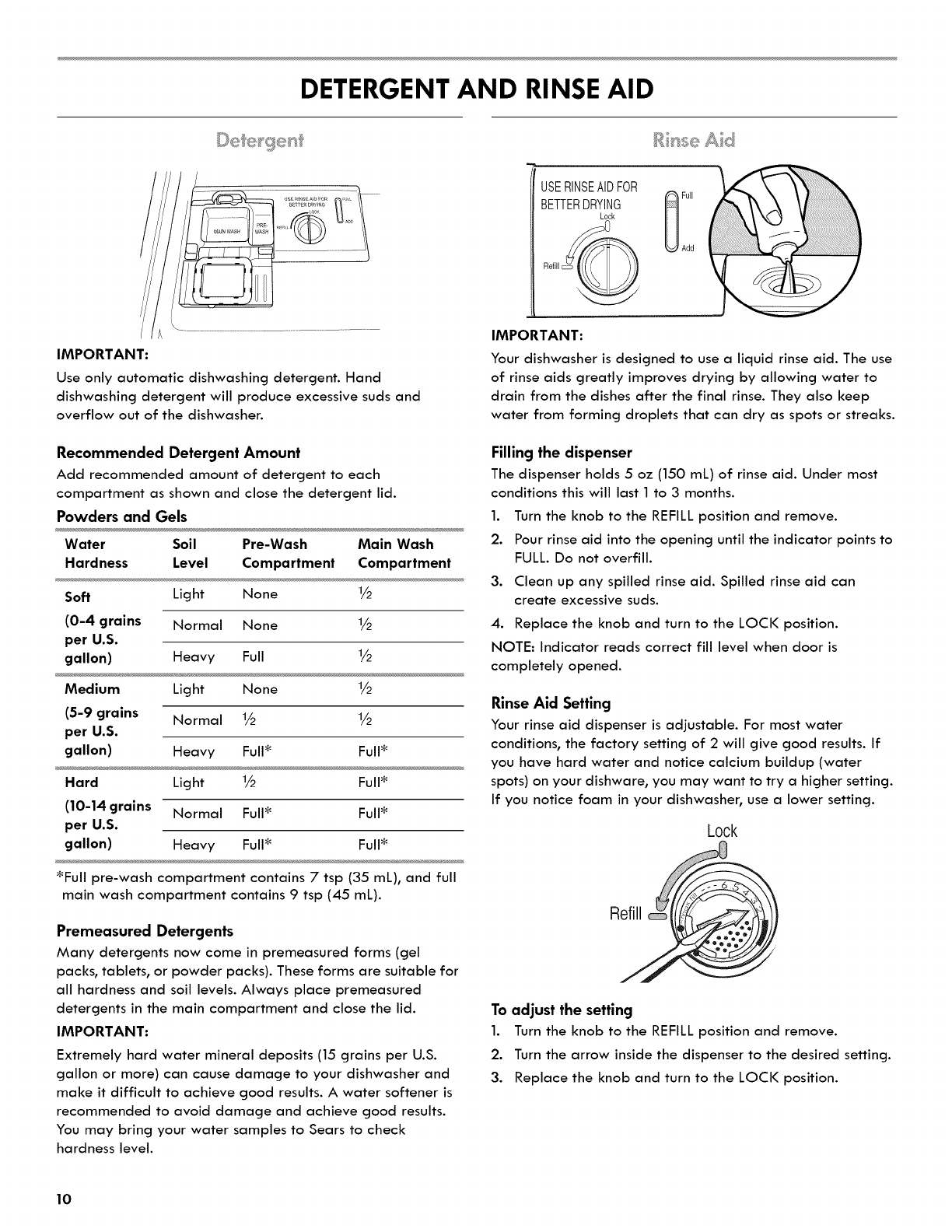

DETERGENT AND RINSE AID

IMPORTANT:

Use only automatic dishwashing detergent. Hand

dishwashing detergent will produce excessive suds and

overflow out of the dishwasher.

Recommended Detergent Amount

Add recommended amount of detergent to each

compartment as shown and close the detergent lid.

Powders and Gels

Water Soil Pre-Wash Main Wash

Hardness Level Compartment Compartment

Soft Light None 1/2

(0-4 grains Normal None 1/2

per U.S.

gallon) Heavy Full 1/2

Medium Light None 1/2

(5-9 grains Normal 1/2 1/2

per U.S.

gallon) Heavy FulP Full_

Hard Light 1/2 FulP

(10-14 grains Normal FulP FulP

per U.S.

gallon) Heavy FulP Full_

_Full pre-wash compartment contains 7 tsp (35 mL), and full

main wash compartment contains 9 tsp (45 mL).

Premeasured Detergents

Many detergents now come in premeasured forms (gel

packs, tablets, or powder packs). These forms are suitable for

all hardness and soil levels. Always place premeasured

detergents in the main compartment and close the lid.

IMPORTANT:

Extremely hard water mineral deposits (15 grains per U.S.

gallon or more) can cause damage to your dishwasher and

make it difficult to achieve good results. A water softener is

recommended to avoid damage and achieve good results.

You may bring your water samples to Sears to check

hardness level.

USERINSEAIDFOR

BETTERDRYING

Lock

Refillc:__

Full

Add

IMPORTANT:

Your dishwasher is designed to use a liquid rinse aid. The use

of rinse aids greatly improves drying by allowing water to

drain from the dishes after the final rinse. They also keep

water from forming droplets that can dry as spots or streaks.

Filling the dispenser

The dispenser holds 5 oz (150 mL) of rinse aid. Under most

conditions this will last 1to 3 months.

1. Turn the knob to the REFILL position and remove.

2. Pour rinse aid into the opening until the indicator points to

FULL. Do not overfill.

3. Clean up any spilled rinse aid. Spilled rinse aid can

create excessive suds.

4. Replace the knob and turn to the LOCI< position.

NOTE: Indicator reads correct fill level when door is

completely opened.

Rinse Aid Setting

Your rinse aid dispenser is adjustable. For most water

conditions, the factory setting of 2 will give good results. If

you have hard water and notice calcium buildup (water

spots) on your dishware, you may want to try a higher setting.

If you notice foam in your dishwasher, use a lower setting.

Lock

Refill

To adjust the setting

1. Turn the knob to the REFILL position and remove.

2. Turn the arrow inside the dispenser to the desired setting.

3. Replace the knob and turn to the LOCI< position.

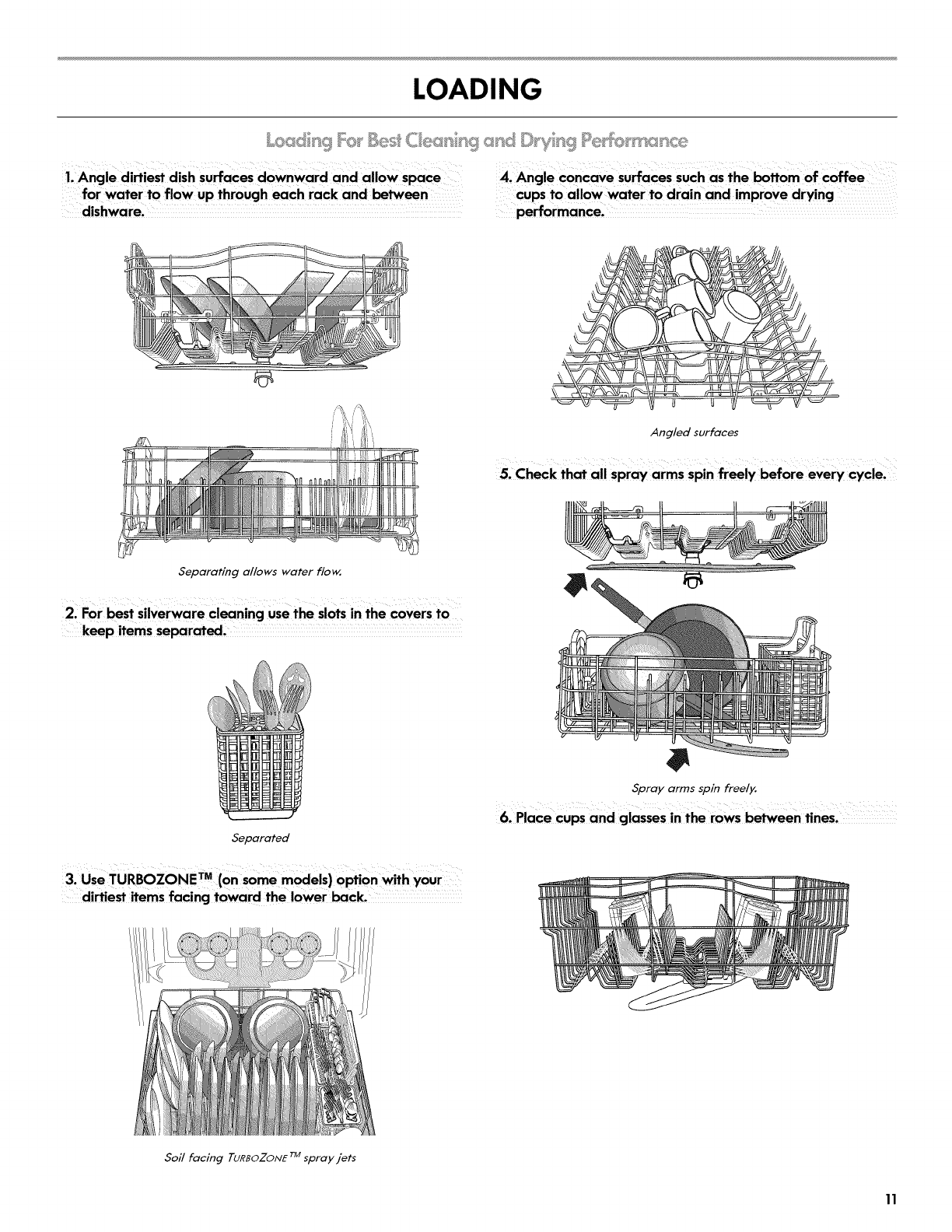

I. Ancjle clirfiest dish surfaces cl0wnwarcl and allow space A, Angle concave surfaces such as the _I0m of

each rack and cups to alloW water to clrain ancl improye clryincj

clishware' performance,

Angled surfaces

Separating a/lows water flow.

Separated

Spray arms spin free/y,

So//facing TM

TURBOZONE spray jets

%pRick

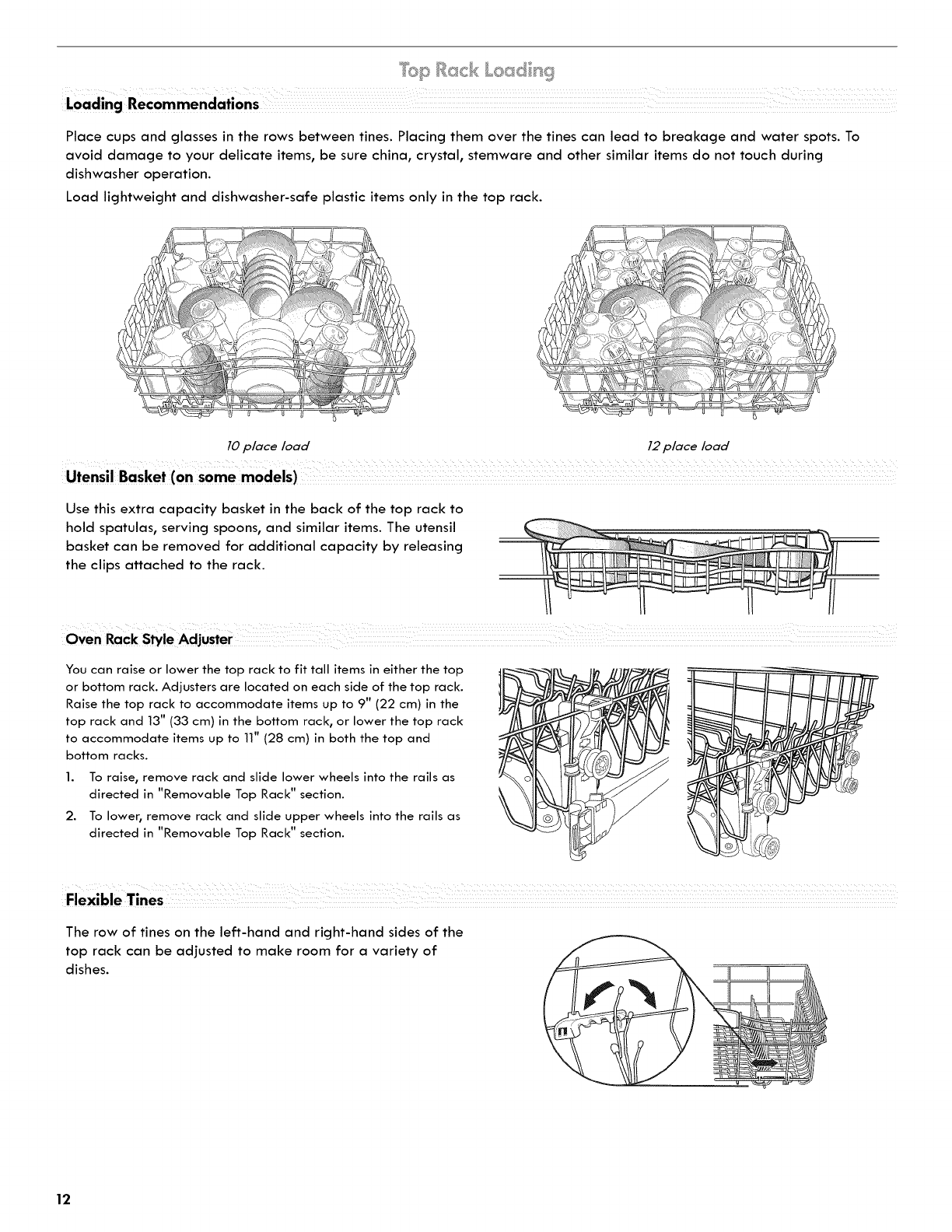

Loading Recommendations

Place cups and glasses in the rows between tines. Placing them over the tines can lead to breakage and water spots. To

avoid damage to your delicate items, be sure china, crystal, stemware and other similar items do not touch during

dishwasher operation.

Load lightweight and dishwasher-safe plastic items only in the top rack.

lO/:)/aceload 12/:)lace load

Utensil Basket (on some models)

Use this extra capacity basket in the back of the top rack to

hold spatulas, serving spoons, and similar items. The utensil

basket can be removed for additional capacity by releasing

the clips attached to the rack.

You can raise or lower the top rack to fit tall items in either the top

or bottom rack. Adjusters are located on each side of the top rack.

Raise the top rack to accommodate items up to 9" (22 cm) in the

top rack and 13" (33 cm) in the bottom rack, or lower the top rack

to accommodate items up to 11" (28 cm) in both the top and

bottom racks.

1. To raise, remove rack and slide lower wheels into the rails as

directed in "Removable Top Rack" section.

2. To lower, remove rack and slide upper wheels into the rails as

directed in "Removable Top Rack" section.

Flexible Tines

The row of tines on the left-hand and right-hand sides of the

top rack can be adjusted to make room for a variety of

dishes.

Fold down the extra shelf on either side of the top rack to

hold additional cups, stemware or long items such as utensils

and spatulas.

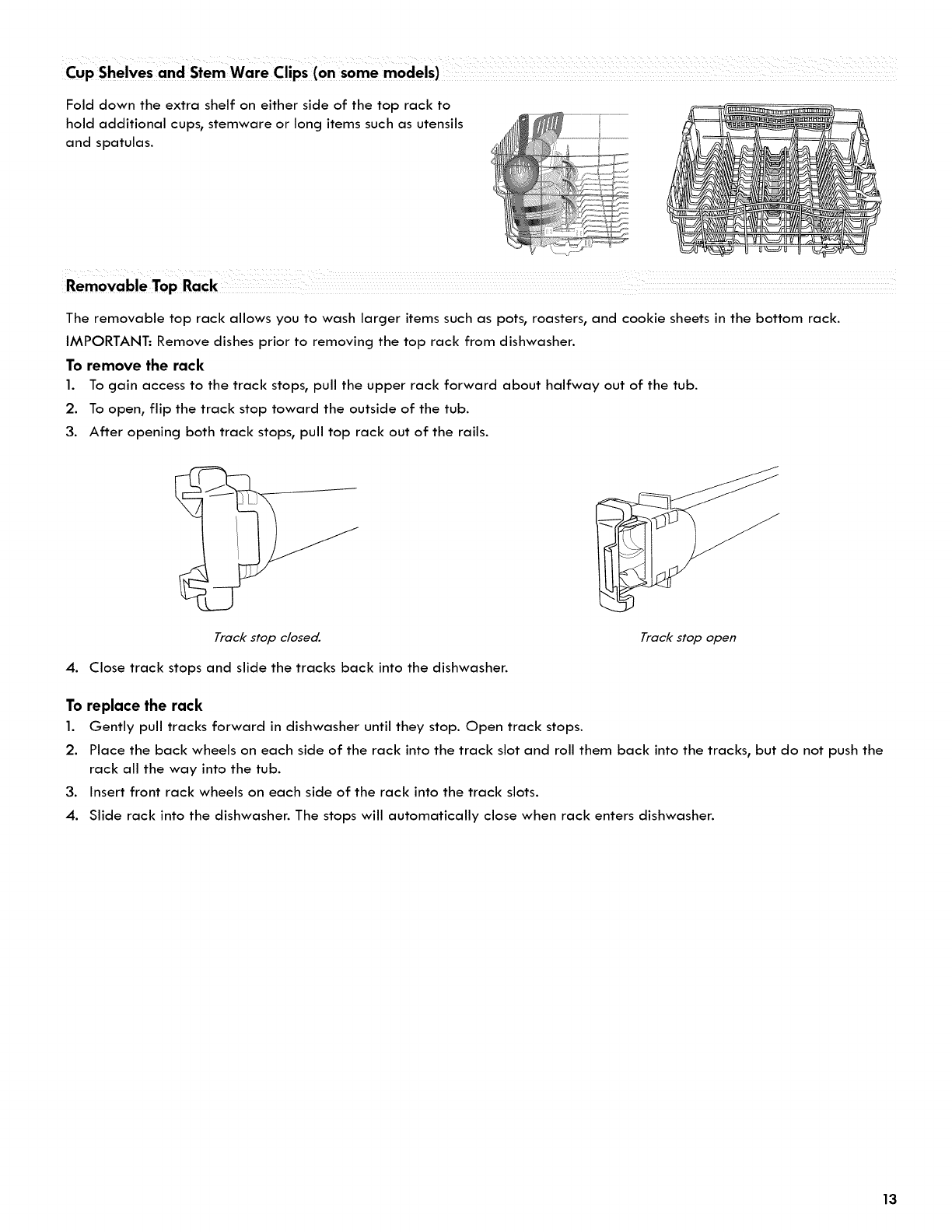

Removable Top Rack

The removable top rack allows you to wash larger items such as pots, roasters, and cookie sheets in the bottom rack.

IMPORTANT: Remove dishes prior to removing the top rack from dishwasher.

To remove the rack

1. To gain access to the track stops, pull the upper rack forward about halfway out of the tub.

2. To open, flip the track stop toward the outside of the tub.

3. After opening both track stops, pull top rack out of the rails.

Track stop dosed.

4. Close track stops and slide the tracks back into the dishwasher.

To replace the rack

1. Gently pull tracks forward in dishwasher until they stop. Open track stops.

Track stop open

Place the back wheels on each side of the rack into the track slot and roll them back into the tracks, but do not push the

rack all the way into the tub.

Insert front rack wheels on each side of the rack into the track slots.

Slide rack into the dishwasher. The stops will automatically close when rack enters dishwasher.

The bottom rack is best suited for plates, pans, casserole dishes, and utensils. (See recommended loading patterns shown.)

Load small items in the bottom rack only if they are secured in place.

Load plates, soup bowls, etc., between tines.

Load bowls securely between the rows of tines. Ensure that there is space between dishes so that the spray will reach all

surfaces.

Load heavily soiled items facing the spray.

NOTE: Ensure that detergent dispenser is not blocked by tall items such as cookie sheets and cutting boards placed at the

left-hand front of rack. See "Start Up/Quick Reference" section.

lO place load 12 place load

Fold,Down Tines (on some models)

You can fold down one row of tines at the back of the

bottom rack in order to accommodate larger dishware.

Keep this tine row in the 60 ° position when using the

TURBOZONE TM(on some models) option.

IMPORTANT: When moving tine row to the flat position, fold

only the tine row toward the front of the dishwasher.

IMPORTANT: For proper performance, only one row of items may face the TURBOZONETMspray jets.

You must select the TURBOZONETMwash option to utilize this wash feature.

Load pans, casserole dishes, etc., with the soiled surfaces facing the TURBOZONETMspray jets. TURBOZONETMwash area is

located at the back of the lower dish rack.

Back of

dish washer

Youcan wash larger items such as pots, roasters, and cookie

sheets in the bottom rack by removing the top rack. See

"Top Rack Loading" section.

IMPORTANT. Do not block detergent dispenser.

Knife Holder (on some models)

To load knives that are too large for the silverware basket,

use the knife holder located on the left-hand side of the

bottom rack. Place knives in the holder as shown.

Loading Silverware

Use suggested loading patterns, as shown, to better clean

your silverware.

Use the slots in the covers to keep your silverware separated

for optimum wash. (See illustration, right.)

NOTE =If your silverware does not fit into the designated

slots, flip the covers up and mix silverware types to keep

them separated. Load knives down, forks up, and alternate

spoons as illustrated, for best cleaning results.

_,_j '7 _/i _

g_g_N

DISHWASHER USE

CYCLES OPTIONS _A AS_ YCL8 COM_'LETE SANITIZED

_D H_h _ S_nF r_ H_a_d _ 4Hour r_ _ _ _

sou_-.o,DssEc _OLD_S_C START CANCEL

R_sU_I D_AIN

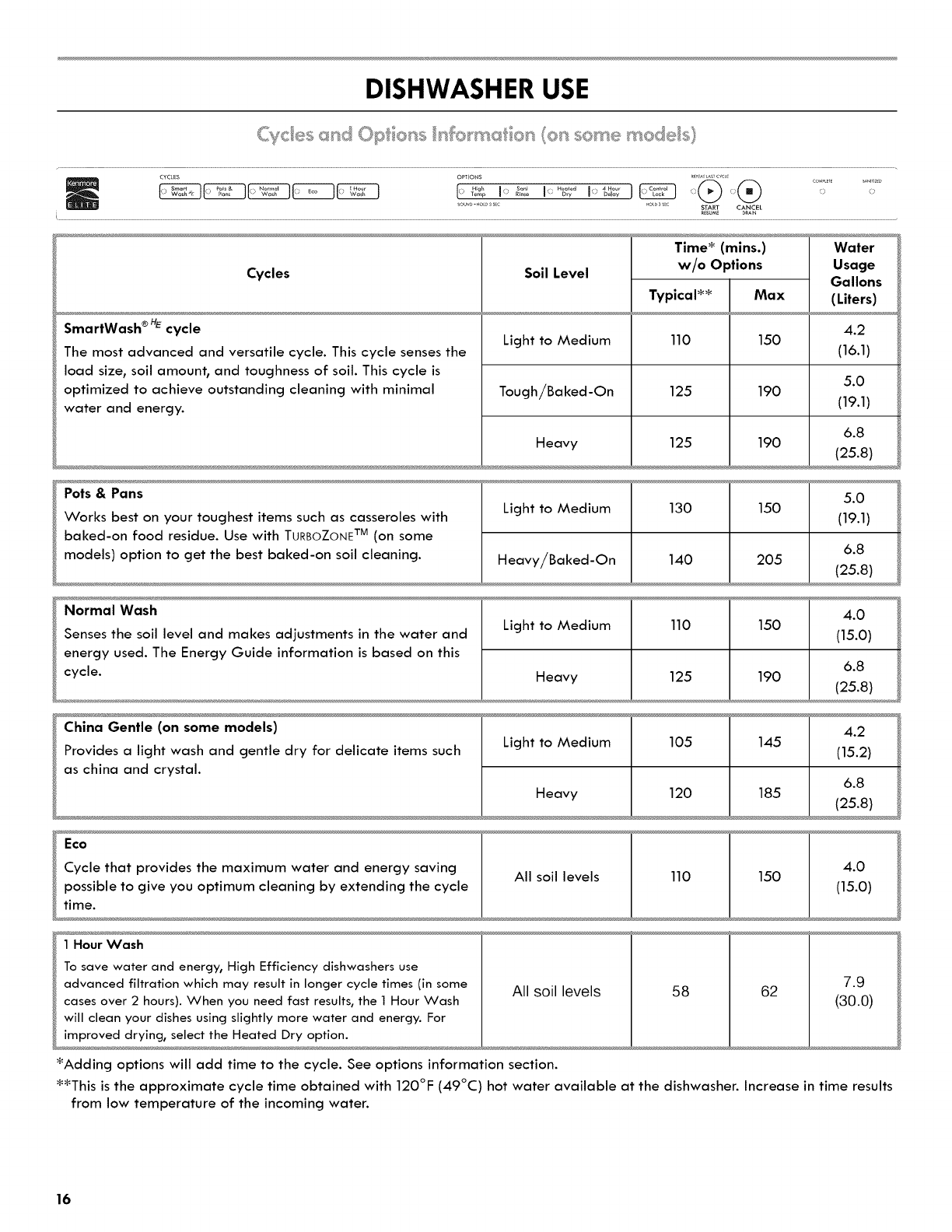

Cycles

SmartWash ®HEcycle

The most advanced and versatile cycle. This cycle senses the

load size, soil amount, and toughness of soil. This cycle is

optimized to achieve outstanding cleaning with minimal

water and energy.

Soil Level

Time* (mins.)

w/o Options

Typical**

110

Max

Water

Usage

Uallons

(Liters)

4.2

(18.1)

Light to Medium 150

5.0

Tough/Baked-On 125 190 (19.1)

190125

Heavy 6.8

(25.8)

Pots & Pans

Works best on your toughest items such as casseroles with

baked-on food residue. Use with TURBOZONE TM (on some

models) option to get the best baked-on soil cleaning.

Light to Medium

Heavy/Baked-On

130

140

150

205

5.0

(19.1)

6.8

(25.8)

Normal Wash

Senses the soil level and makes adjustments in the water and

energy used. The Energy Guide information is based on this

cycle.

Light to Medium

Heavy

110

125

150

190

4.0

(15.0)

6.8

(25.8)

China Gentle (on some models)

Provides a light wash and gentle dry for delicate items such

as china and crystal.

Light to Medium

Heavy

105

120

145

185

4.2

(15.2)

6.8

(25.8)

Eco

Cycle that provides the maximum water and energy saving

possible to give you optimum cleaning by extending the cycle

time.

All soil levels 110 150 4.0

(15.0)

1 Hour Wash

To save water and energy, High Efficiency dishwashers use

advanced filtration which may result in longer cycle times (in some

cases over 2 hours). When you need fast results, the 1 Hour Wash

will clean your dishes using slightly more water and energy. For

improved drying, select the Heated Dry option.

All soil levels 58 62 7.g

(30.0)

Adding options will add time to the cycle. See options information section.

_*This is the approximate cycle time obtained with 120°F (49°C) hot water available at the dishwasher. Increase in time results

from low temperature of the incoming water.

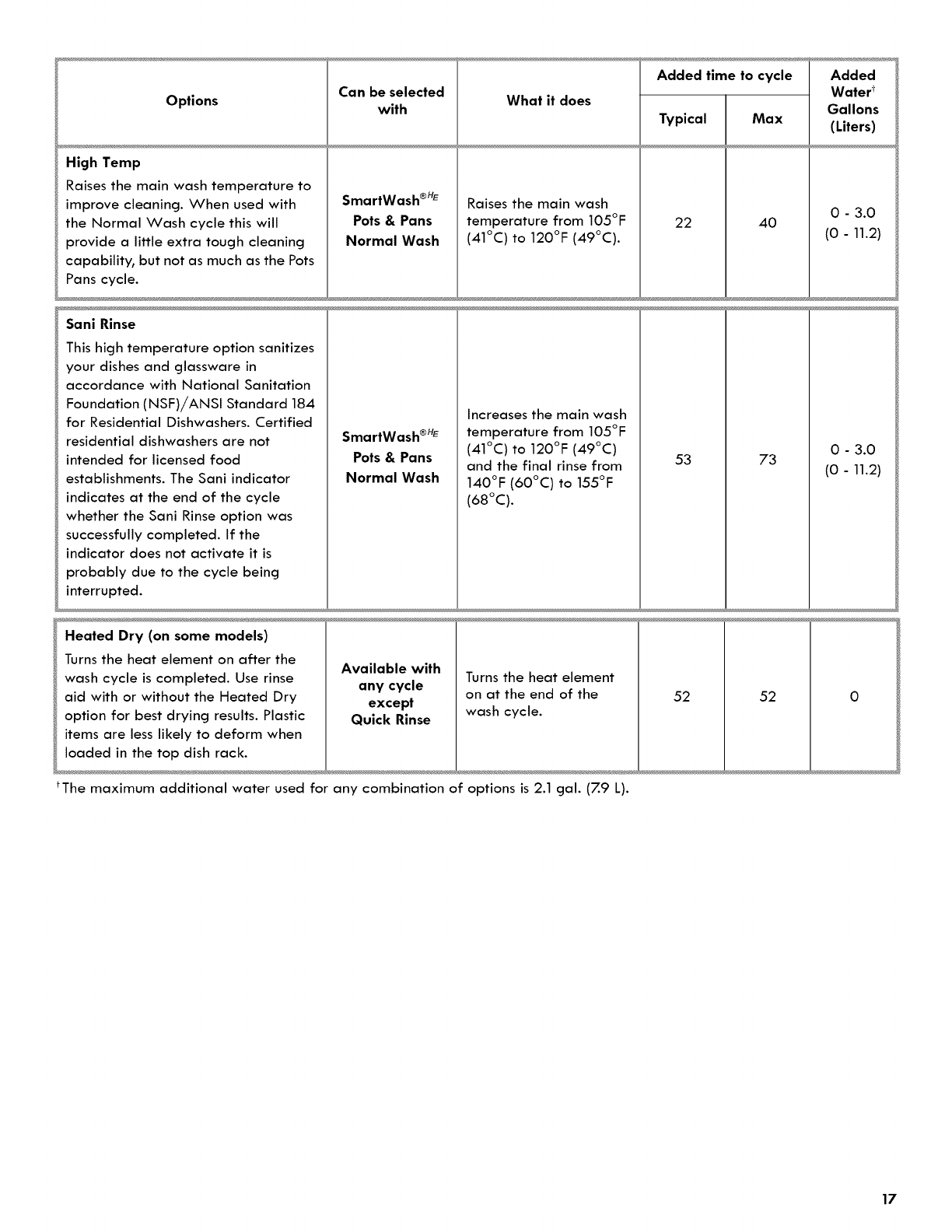

Options

High Temp

Raises the main wash temperature to

improve cleaning. When used with

the Normal Wash cycle this will

provide a little extra tough cleaning

capability, but not as much as the Pots

Pans cycle.

Sani Rinse

This high temperature option sanitizes

your dishes and glassware in

accordance with National Sanitation

Foundation (NSF)/ANSI Standard 184

for Residential Dishwashers. Certified

residential dishwashers are not

intended for licensed food

establishments. The Sani indicator

indicates at the end of the cycle

whether the Sani Rinse option was

successfully completed. If the

indicator does not activate it is

probably due to the cycle being

interrupted.

Can be selected

with

SmartWash ®_E

Pots & Pans

Normal Wash

SmartWash ®HE

Pots & Pans

Normal Wash

What it does

Raises the main wash

temperature from 105°F

(41°C) to 120°F (49°C).

Added time to cycle

Typical Max

22 40

53 73

Increases the main wash

temperature from 105°F

(41°C) to 120°F (49°C)

and the final rinse from

140°F (60°C) to 155°F

(68°c).

Heated Dry (on some models)

Turns the heat element on after the

wash cycle is completed. Use rinse

aid with or without the Heated Dry

option for best drying results. Plastic

items are less likely to deform when

loaded in the top dish rack.

Available with

any cycle

except

Quick Rinse

Turns the heat element

on at the end of the

wash cycle.

tThe maximum additional water used for any combination of options is 2.1 gal. (7.9 L).

52 52

Added

Water t

Gallons

(Liters)

0 - 3.0

( 0 I 11.2)

0 - 3.0

( 0 I 11.2)

_,_,,__,y__j_<:_,y_C__(_S_y_'_O _'_

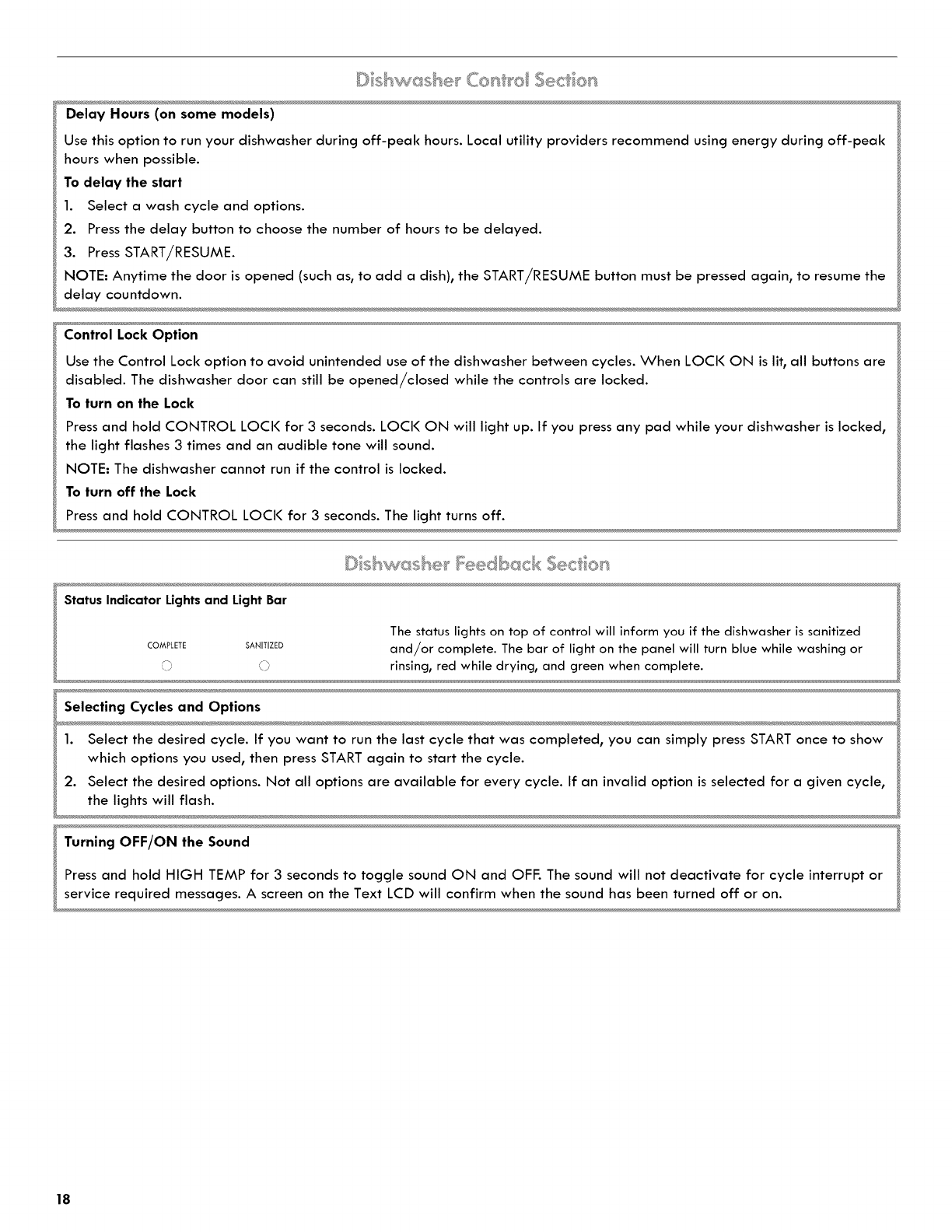

Delay Hours (on some models)

Use this option to run your dishwasher during off-peak hours. Local utility providers recommend using energy during off-peak

hours when possible.

To delay the start

1. Select a wash cycle and options.

2. Press the delay button to choose the number of hours to be delayed.

3. Press START/RESUME.

NOTE- Anytime the door is opened (such as, to add a dish), the START/RESUME button must be pressed again, to resume the

delay countdown.

Control Lock Option

Use the Control Lock option to avoid unintended use of the dishwasher between cycles. When LOCI< ON is lit, all buttons are

disabled. The dishwasher door can still be opened/closed while the controls are locked.

To turn on the Lock

Pressand hold CONTROL LOCI< for 3 seconds. LOCI< ON will light up. If you press any pad while your dishwasher is locked,

the light flashes 3 times and an audible tone will sound.

NOTE: The dishwasher cannot run if the control is locked.

To turn off the Lock

Press and hold CONTROL LOCI< for 3 seconds. The light turns off.

Status Indicator Lightsand Light Bar

COMPLETE SANITIZED

The status lights on top of control will inform you if the dishwasher is sanitized

and/or complete. The bar of light on the panel will turn blue while washing or

rinsing, red while drying, and green when complete.

Selecting Cycles and Options

1. Select the desired cycle. If you want to run the last cycle that was completed, you can simply press START once to show

which options you used, then press START again to start the cycle.

2. Select the desired options. Not all options are available for every cycle. If an invalid option is selected for a given cycle,

the lights will flash.

Turning OFF/ON the Sound

Press and hold HIGH TEMP for 3 seconds to toggle sound ON and OFF. The sound will not deactivate for cycle interrupt or

service required messages. A screen on the Text LCD will confirm when the sound has been turned off or on.

Cancel n i,yA Ojce

1. Open the door slightly to stop the cycle. Wait for the spraying action to stop before completely opening the door.

2. Press CANCEL/DRAIN button once. The Cancel/Drain light will light up.

3. Close the door within 3 seconds. The dishwasher starts a drain cycle (if water remains in bottom of dishwasher). Let the

dishwasher drain completely. The Cancel/Drain light turns off after 2 minutes.

You can interrupt a cycle and restart your dishwasher from the beginning using the following procedure.

1. Open the door slightly to stop the cycle. Wait for the spraying action to stop, then open the door completely.

2. Check that detergent dispenser cover is still closed. If cover is open, you will need to refill the detergent dispenser before

restarting your new cycle.

3. Press CANCEL/DRAIN twice to reset the control.

4. Select new cycles and options.

5. Press START/RESUME.

1. Check if Add a Dish indicator is lit.

2. Open the door slightly to stop the cycle. Wait for the spraying action to stop, then open the door completely.

3. Check whether the detergent dispenser cover is still closed. If it is open, the wash cycle has already started and adding a

dish is not recommended.

4. If detergent has not yet been used (detergent dispenser cover is closed), you may add a dish.

5. Press START/RESUME.

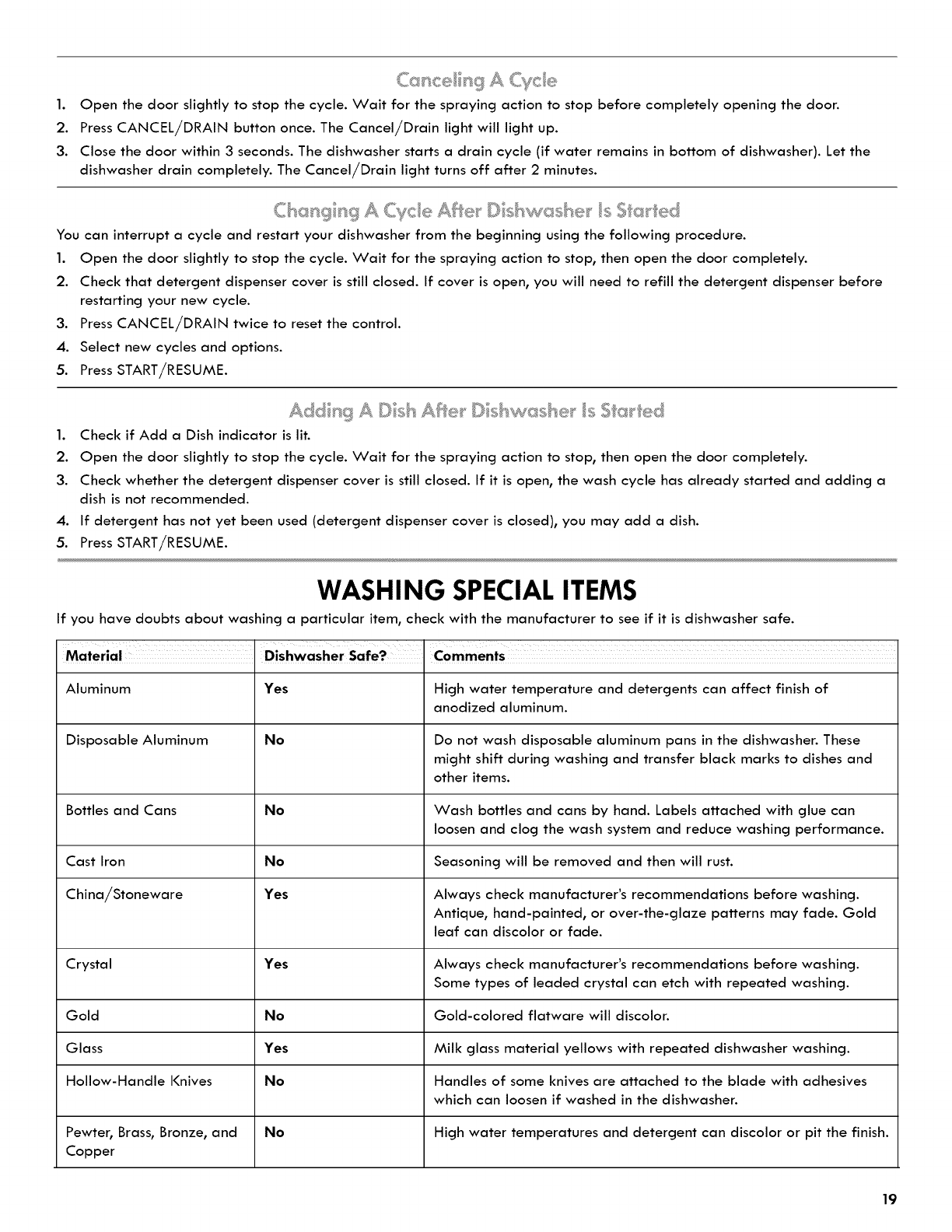

WASHING SPECIALITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

I I

Material Dishwasher Safe? Comments

Aluminum Yes High water temperature and detergents can affect finish of

anodized aluminum.

Disposable Aluminum No Do not wash disposable aluminum pans in the dishwasher. These

might shift during washing and transfer black marks to dishes and

other items.

Bottles and Cans No Wash bottles and cans by hand. Labels attached with glue can

loosen and clog the wash system and reduce washing performance.

Cast Iron No Seasoning will be removed and then will rust.

China/Stoneware Yes Always check manufacturer's recommendations before washing.

Antique, hand-painted, or over-the-glaze patterns may fade. Gold

leaf can discolor or fade.

Crystal Yes Always check manufacturer's recommendations before washing.

Some types of leaded crystal can etch with repeated washing.

Gold No Gold-colored flatware will discolor.

Glass Yes Milk glass material yellows with repeated dishwasher washing.

Hollow-Handle Knives No Handles of some knives are attached to the blade with adhesives

which can loosen if washed in the dishwasher.

Pewter, Brass, Bronze, and No High water temperatures and detergent can discolor or pit the finish.

Copper

Material .DishwasherSafe? . Comments

Disposable Plastics No Cannot withstand high water temperatures and detergents.

Plastics Yes

Stainless Steel Yes

Always check manufacturer's recommendations before washing.

Plastic items may vary in their ability to withstand high temperatures

and detergents. It is recommended that lightweight items such as lids

and butter dishes be placed in the upper rack only. Sturdy items such

as coolers and high-chair trays may be placed in the lower rack.

When washing plastic items in the lower rack, it is recommended not

to use the Heated Dry option.

Run a rinse cycle if not washing immediately. Prolonged contact with

food containing salh vinegar, milk products, or fruit juice can

damage finish.

Sterling Silver or Silver Yes Run a rinse cycle if not washing immediately. Prolonged contact with

Plate food containing salt, acid, or sulfide (eggs, mayonnaise, and

seafood) can damage finish.

Tin No Not recommended.

Wooden Ware No Wash by hand. Always check manufacturer's instructions before

washing. Untreated wood can warp, crack, or lose its finish.

Large Casserole Section Yes There may be certain casserole dishes that may not fit in front of the

TurboZone TM (on some models) feature in the back of the lower dish

rack. Adjust the tines as necessary to load the large dishes.

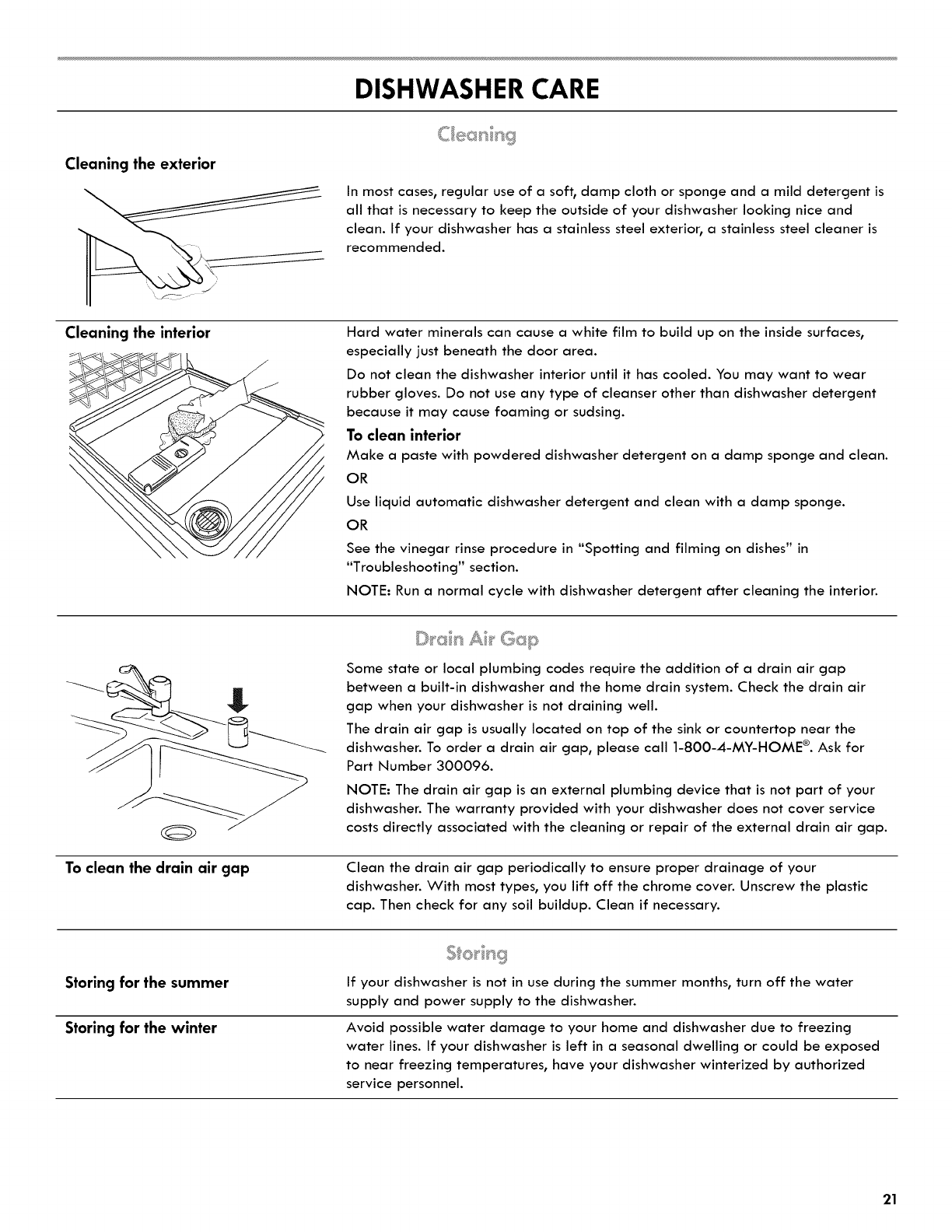

DISHWASHER CARE

Cleaning the exterior

Cleaning the interior

In most cases, regular use of a soft, damp cloth or sponge and a mild detergent is

all that is necessary to keep the outside of your dishwasher looking nice and

clean. If your dishwasher has a stainless steel exterior, a stainless steel cleaner is

recommended.

Hard water minerals can cause a white film to build up on the inside surfaces,

especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled. You may want to wear

rubber gloves. Do not use any type of cleanser other than dishwasher detergent

because it may cause foaming or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp sponge and clean.

Use liquid automatic dishwasher detergent and clean with a damp sponge.

See the vinegar rinse procedure in "Spotting and filming on dishes" in

"Troubleshooting" section.

NOTE: Run a normal cycle with dishwasher detergent after cleaning the interior.

Some state or local plumbing codes require the addition of a drain air gap

between a built-in dishwasher and the home drain system. Check the drain air

gap when your dishwasher is not draining well.

The drain air gap is usually located on top of the sink or countertop near the

dishwasher. To order a drain air gap, please call 1-800-4-MY-HOME ®. Ask for

Part Number 300096.

NOTE: The drain air gap is an external plumbing device that is not part of your

dishwasher. The warranty provided with your dishwasher does not cover service

costs directly associated with the cleaning or repair of the external drain air gap.

To clean the drain air gap Clean the drain air gap periodically to ensure proper drainage of your

dishwasher. With most types, you lift off the chrome cover. Unscrew the plastic

cap. Then check for any soil buildup. Clean if necessary.

Storing for the summer If your dishwasher is not in use during the summer months, turn off the water

supply and power supply to the dishwasher.

Storing for the winter Avoid possible water damage to your home and dishwasher due to freezing

water lines. If your dishwasher is left in a seasonal dwelling or could be exposed

to near freezing temperatures, have your dishwasher winterized by authorized

service personnel.

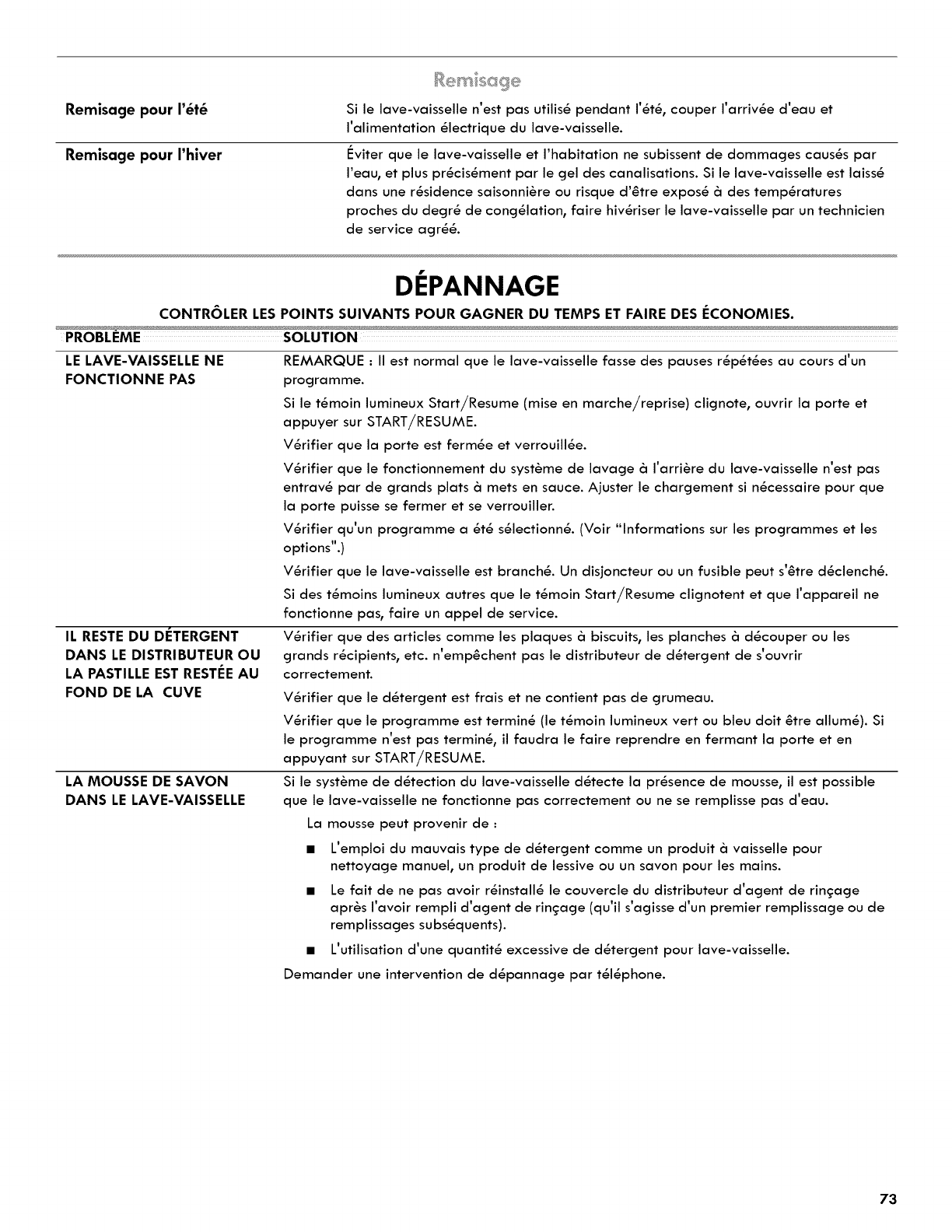

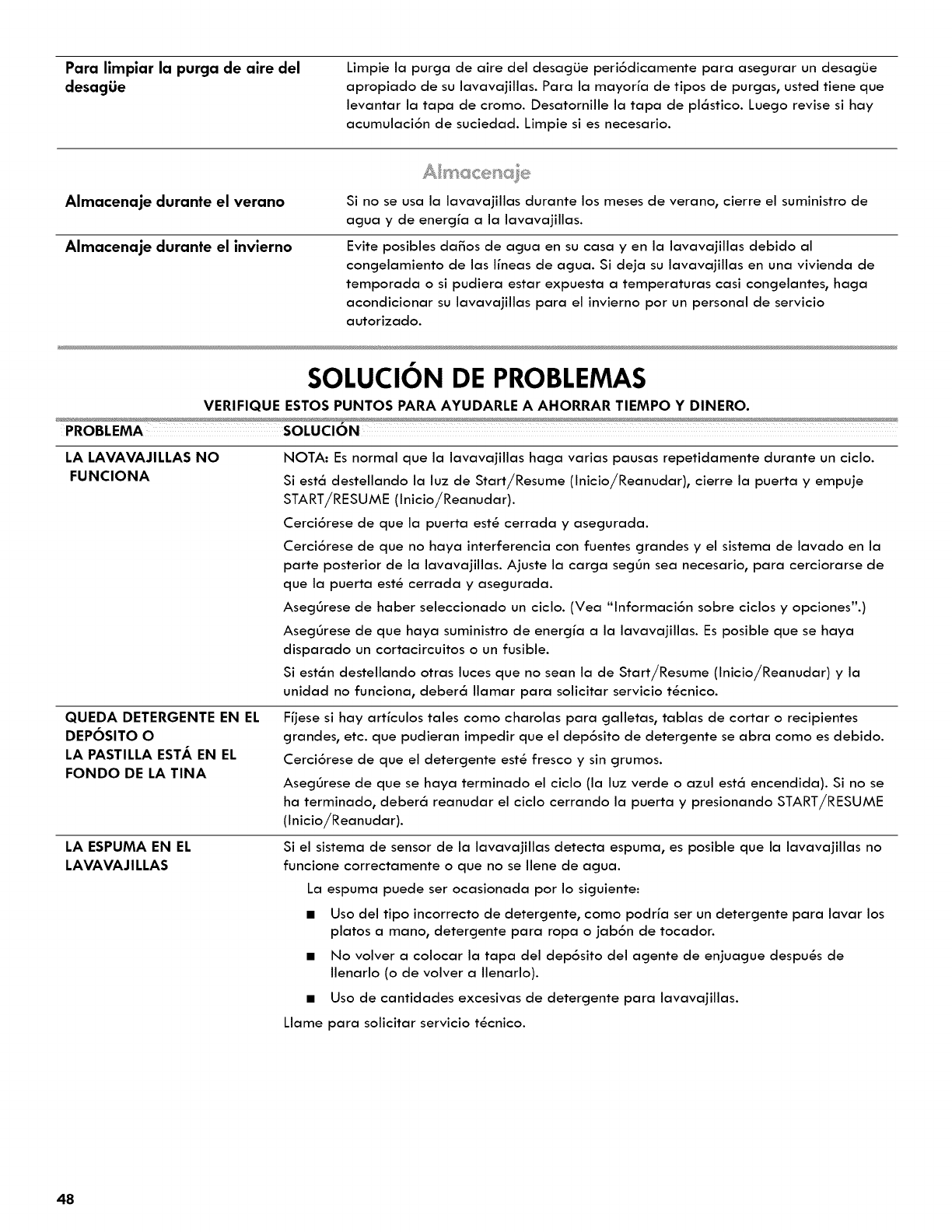

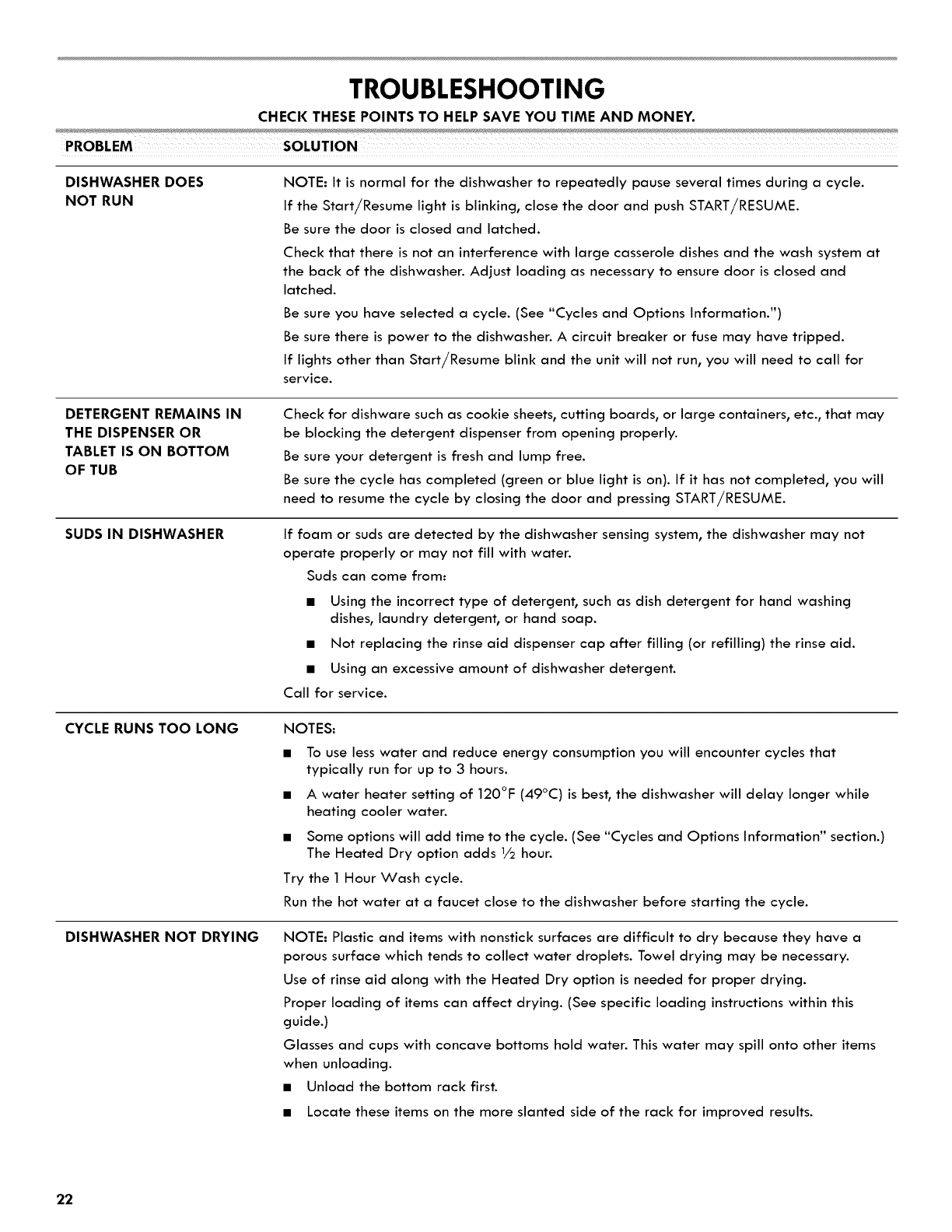

TROUBLESHOOTING

CHECK THESE POINTS TO HELP SAVE YOU TIME AND MONEY.

PROBLEM iSOLUTION

DISHWASHER DOES

NOT RUN

NOTE: It is normal for the dishwasher to repeatedly pause several times during a cycle.

If the Start/Resume light is blinking, close the door and push START/RESUME.

Be sure the door is closed and latched.

Check that there is not an interference with large casserole dishes and the wash system at

the back of the dishwasher. Adjust loading as necessary to ensure door is closed and

latched.

Be sure you have selected a cycle. (See "Cycles and Options Information.")

Be sure there is power to the dishwasher. A circuit breaker or fuse may have tripped.

If lights other than Start/Resume blink and the unit will not run, you will need to call for

service.

DETERGENT REMAINS IN

THE DISPENSER OR

TABLET IS ON BOTTOM

OF TUB

Check for dishware such as cookie sheets, cutting boards, or large containers, etc., that may

be blocking the detergent dispenser from opening properly.

Be sure your detergent is fresh and lump free.

Be sure the cycle has completed (green or blue light is on). If it has not completed, you will

need to resume the cycle by closing the door and pressing START/RESUME.

SUDS IN DISHWASHER If foam or suds are detected by the dishwasher sensing system, the dishwasher may not

operate properly or may not fill with water.

Suds can come from:

• Using the incorrect type of detergenh such as dish detergent for hand washing

dishes, laundry detergent, or hand soap.

• Not replacing the rinse aid dispenser cap after filling (or refilling) the rinse aid.

• Using an excessive amount of dishwasher detergent.

Call for service.

CYCLE RUNS TOO LONG NOTES:

• To use less water and reduce energy consumption you will encounter cycles that

typically run for up to 3 hours.

• A water heater setting of 120°F (49°C) is besh the dishwasher will delay longer while

heating cooler water.

• Some options will add time to the cycle. (See "Cycles and Options Information" section.)

The Heated Dry option adds 1/2 hour.

Try the 1 Hour Wash cycle.

Run the hot water at a faucet close to the dishwasher before starting the cycle.

DISHWASHER NOT DRYING NOTE: Plastic and items with nonstick surfaces are difficult to dry because they have a

porous surface which tends to collect water droplets. Towel drying may be necessary.

Use of rinse aid along with the Heated Dry option is needed for proper drying.

Proper loading of items can affect drying. (See specific loading instructions within this

guide.)

Glasses and cups with concave bottoms hold water. This water may spill onto other items

when unloading.

• Unload the bottom rack first.

• Locate these items on the more slanted side of the rack for improved results.

PROBLEM SOLUTION

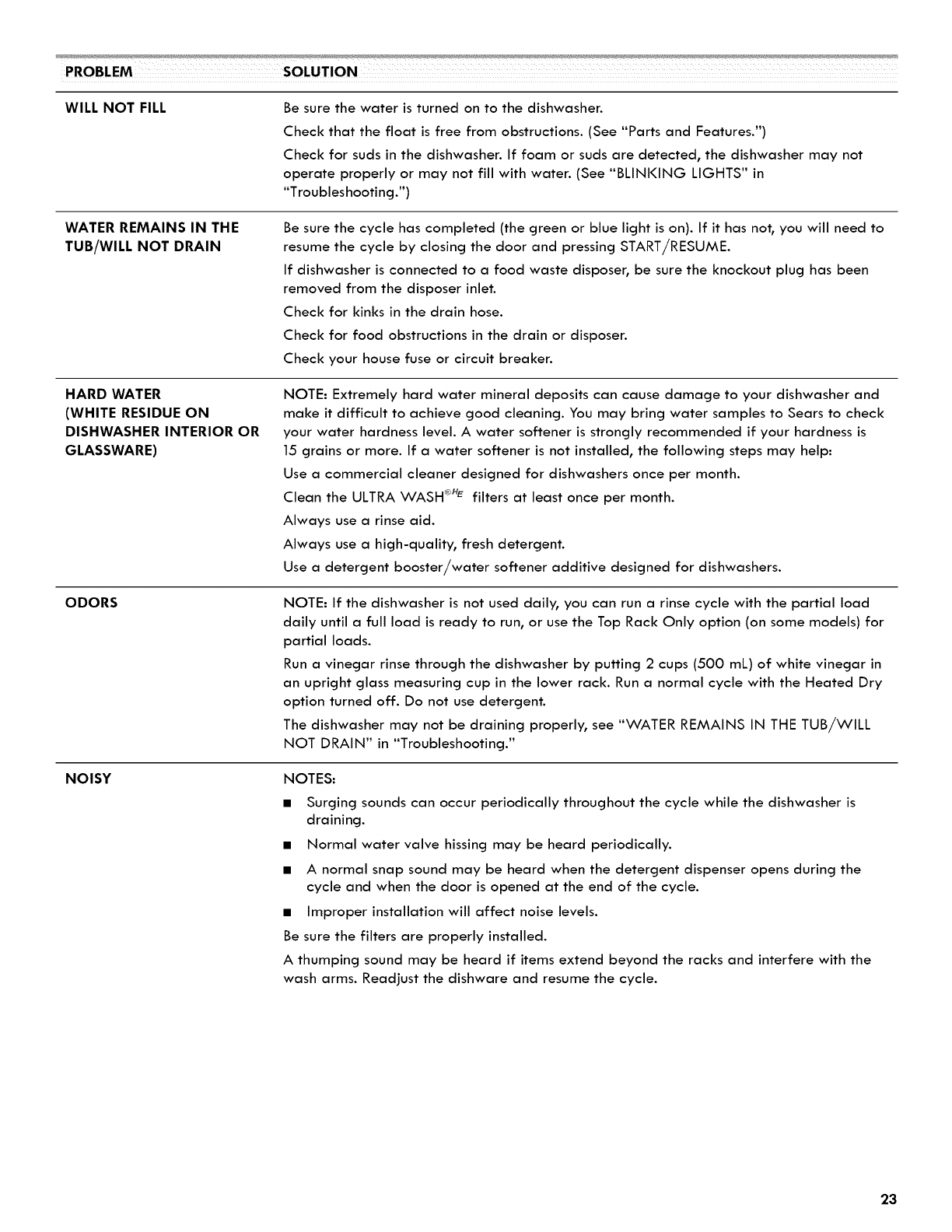

WILLNOTFILL Be sure the water is turned on to the dishwasher.

Check that the float is free from obstructions. (See "Parts and Features.")

Check for suds in the dishwasher. If foam or suds are detected, the dishwasher may not

operate properly or may not fill with water. (See "BLINKING LIGHTS" in

"Troubleshooting.")

WATER REMAINS IN THE

TUB/WILL NOT DRAIN

Be sure the cycle has completed (the green or blue light is on). If it has nob you will need to

resume the cycle by closing the door and pressing START/RESUME.

If dishwasher is connected to a food waste disposer, be sure the knockout plug has been

removed from the disposer inlet.

Check for kinks in the drain hose.

Check for food obstructions in the drain or disposer.

Check your house fuse or circuit breaker.

HARD WATER

(WHITE RESIDUE ON

DISHWASHER INTERIOR OR

GLASSWARE)

NOTE: Extremely hard water mineral deposits can cause damage to your dishwasher and

make it difficult to achieve good cleaning. You may bring water samples to Sears to check

your water hardness level. A water softener is strongly recommended if your hardness is

15 grains or more. If a water softener is not installed, the following steps may help:

Use a commercial cleaner designed for dishwashers once per month.

Clean the ULTRA WASH ®HEfilters at least once per month.

Always use a rinse aid.

Always use a high-quality, fresh detergent.

Use a detergent booster/water softener additive designed for dishwashers.

ODORS NOTE: If the dishwasher is not used daily, you can run a rinse cycle with the partial load

daily until a full load is ready to run, or use the Top Rack Only option (on some models) for

partial loads.

Run a vinegar rinse through the dishwasher by putting 2 cups (500 mL) of white vinegar in

an upright glass measuring cup in the lower rack. Run a normal cycle with the Heated Dry

option turned off. Do not use detergent.

The dishwasher may not be draining properly, see "WATER REMAINS IN THE TUB/WILL

NOT DRAIN" in "Troubleshooting."

NOISY NOTES:

• Surging sounds can occur periodically throughout the cycle while the dishwasher is

draining.

• Normal water valve hissing may be heard periodically.

• A normal snap sound may be heard when the detergent dispenser opens during the

cycle and when the door is opened at the end of the cycle.

• Improper installation will affect noise levels.

Be sure the filters are properly installed.

A thumping sound may be heard if items extend beyond the racks and interfere with the

wash arms. Readjust the dishware and resume the cycle.

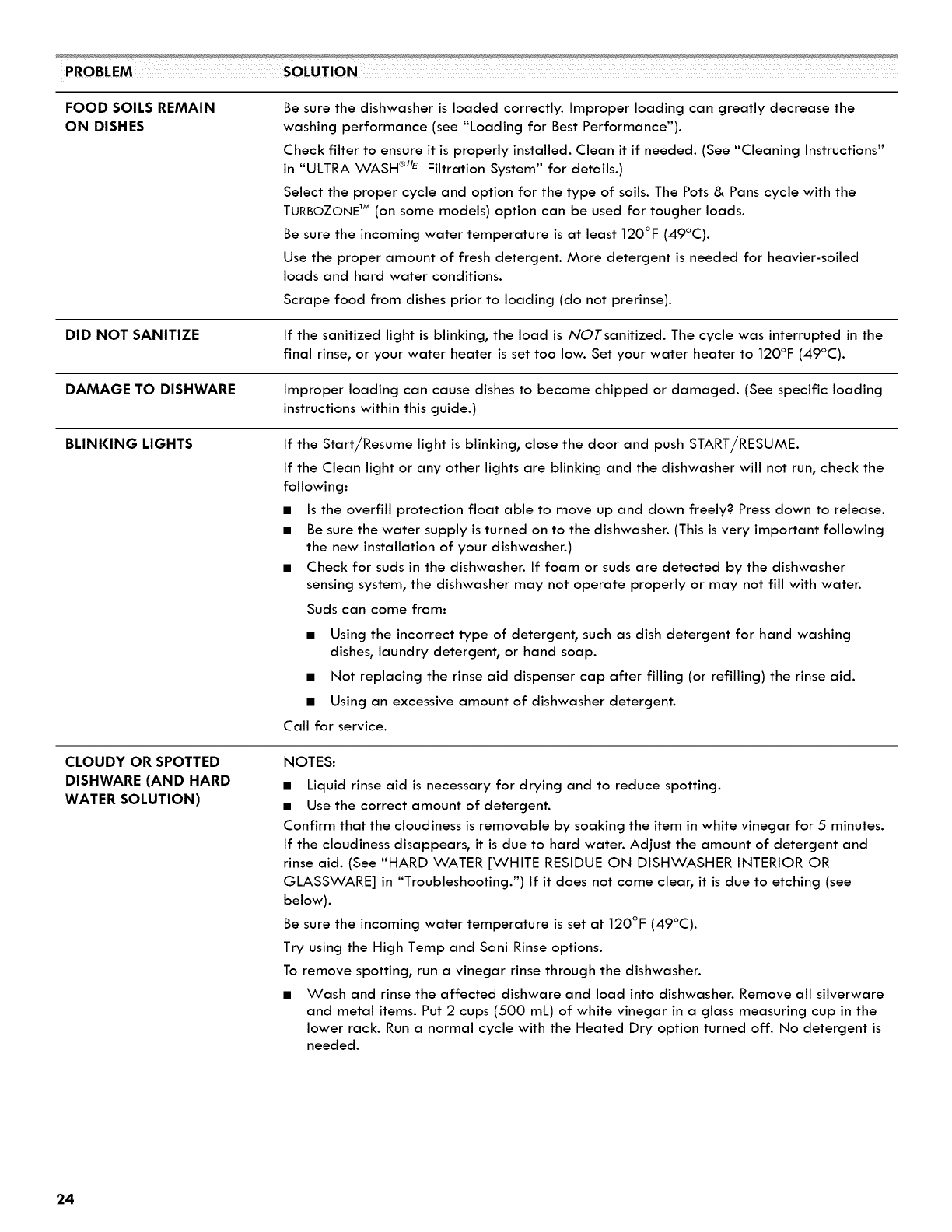

PROBLEM SOLUTION

FOODSOILSREMAIN

ONDISHES Be sure the dishwasher is loaded correctly. Improper loading can greatly decrease the

washing performance (see "Loading for Best Performance").

Check filter to ensure it is properly installed. Clean it if needed. (See "Cleaning Instructions"

in "ULTRA WASH ®HE Filtration System" for details.)

Select the proper cycle and option for the type of soils. The Pots & Pans cycle with the

TURBOZONETM (on some models) option can be used for tougher loads.

Be sure the incoming water temperature is at least 120°F (49°C).

Use the proper amount of fresh detergent. More detergent is needed for heavier-soiled

loads and hard water conditions.

Scrape food from dishes prior to loading (do not prerinse).

DID NOT SANITIZE If the sanitized light is blinking, the load is NOTsanitized. The cycle was interrupted in the

final rinse, or your water heater is set too low. Set your water heater to 120°F (49°C).

DAMAGE TO DISHWARE Improper loading can cause dishes to become chipped or damaged. (See specific loading

instructions within this guide.)

BLINKING LIGHTS If the Start/Resume light is blinking, close the door and push START/RESUME.

If the Clean light or any other lights are blinking and the dishwasher will not run, check the

following:

• Is the overfill protection float able to move up and down freely? Press down to release.

• Be sure the water supply is turned on to the dishwasher. (This is very important following

the new installation of your dishwasher.)

• Check for suds in the dishwasher. If foam or suds are detected by the dishwasher

sensing system, the dishwasher may not operate properly or may not fill with water.

Suds can come from:

Using the incorrect type of detergenh such as dish detergent for hand washing

dishes, laundry detergent, or hand soap.

Not replacing the rinse aid dispenser cap after filling (or refilling) the rinse aid.

Using an excessive amount of dishwasher detergent.

Call for service.

CLOUDY OR SPOTTED

DISHWARE (AND HARD

WATER SOLUTION)

NOTES:

• Liquid rinse aid is necessary for drying and to reduce spotting.

• Use the correct amount of detergent.

Confirm that the cloudiness is removable by soaking the item in white vinegar for 5 minutes.

If the cloudiness disappears, it is due to hard water. Adjust the amount of detergent and

rinse aid. (See "HARD WATER [WHITE RESIDUE ON DISHWASHER INTERIOR OR

GLASSWARE] in "Troubleshooting.") If it does not come clear, it is due to etching (see

below).

Be sure the incoming water temperature is set at 120°F (49°C).

Try using the High Temp and Sani Rinse options.

To remove spotting, run a vinegar rinse through the dishwasher.

• Wash and rinse the affected dishware and load into dishwasher. Remove all silverware

and metal items. Put 2 cups (500 mL) of white vinegar in a glass measuring cup in the

lower rack. Run a normal cycle with the Heated Dry option turned off. No detergent is

needed.

PROBLEM SOLUTION

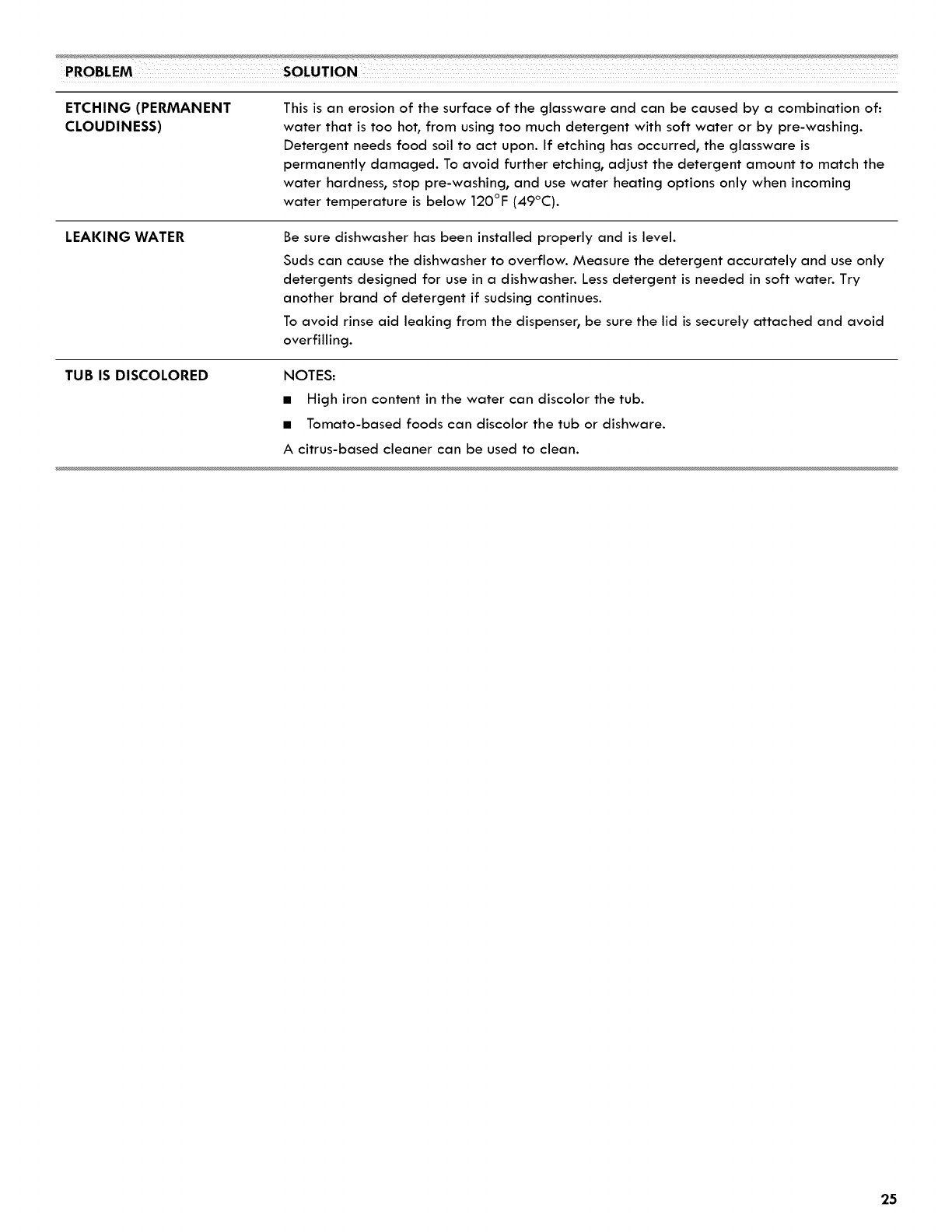

ETCHING(PERMANENT

CLOUDINESS) This is an erosion of the surface of the glassware and can be caused by a combination of:

water that is too hot, from using too much detergent with soft water or by pre-washing.

Detergent needs food soil to act upon. If etching has occurred, the glassware is

permanently damaged. To avoid further etching, adjust the detergent amount to match the

water hardness, stop pre-washing, and use water heating options only when incoming

water temperature is below 120°F (49°C).

LEAKING WATER Be sure dishwasher has been installed properly and is level.

Suds can cause the dishwasher to overflow. Measure the detergent accurately and use only

detergents designed for use in adishwasher. Less detergent is needed in soft water. Try

another brand of detergent if sudsing continues.

To avoid rinse aid leaking from the dispenser, be sure the lid is securely attached and avoid

overfilling.

TUB IS DISCOLORED NOTES:

• High iron content in the water can discolor the tub.

• Tomato-based foods can discolor the tub or dishware.

A citrus-based cleaner can be used to clean.

JNDICE

CONTRATOS DE PROTECCION ................................................. 26

GARANTJA ................................................................................. 27

SEGURIDAD DE LA LAVAVAJILLAS ............................................ 28

PIEZAS Y CARACTERJSTICAS ..................................................... 30

PUESTA EN MARCHA/REFERENCIA RAPIDA .............................. 31

SISTEMA DE FILTRACION ULTRA WASH ® .................................. 32

CONSEJOS PARA LA EFICIENCIA DE LA LAVAVAJILLAS .......... 34

DETERGENTE Y AGENTE DE ENJUAGUE ................................... 34

Detergente ............................................................................................. 34

Agente de enjuague ............................................................................. 35

C6MO CARGAR ......................................................................... 36

C6mo cargar para un mejor desempe_o en el secado ................ 36

C6mo cargar la canasta superior ..................................................... 37

C6mo cargar la canasta inferior ....................................................... 40

USO DE LA LAVAVAJILLAS ........................................................ 42

Informaci6n acerca de los cicIos y las opciones ............................ 42

Secci6n de control de la lavavajillas ............................................... 44

Secci6n de informaci6n provista por la lavavajillas ...................... 45

C6mo cancelar un ciclo ....................................................................... 45

C6mo cambiar un ciclo despu&s de iniciar la lavavajillas ........... 45

C6mo agregar un plato despu&s de iniciar la lavavajillas ........... 45

C6MO LAVAR ARTICULOS ESPECIALES .................................... 46

CUlDADO DE LA LAVAVAJILLAS ............................................... 47

Limpieza ................................................................................................ 47

Purga de aire del desagOe ................................................................. 47

Almacenaje ........................................................................................... 48

SOLUCION DE PROBLEMAS ....................................................... 48

NOMEROS DE SERVICIO ................................. CONTRAPORTADA

CONTRATOS DE PROTECCION

Contratos maestros de protecci6n

iFelicitaciones por su inteligente adquisici6n! Su nuevo

producto Kenmore _ est6 dise_ado y fabricado para

proporcionarle a_os de funcionamiento confiable. Pero al

igual que todos los productos, puede necesitar

mantenimiento preventivo o reparaci6n de vez en cuando. Es

alff donde el Contrato maestro de protecci6n puede

ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambi6n ayuda a

proloncjar la vida de su nuevo producto. He aquf Io que se

incluye en el Contrato_:

I/Piezas y mano de obra necesarios para ayudar a mantener los

productos funcionando correctamente bajo uso normal, no s61o

en caso de defectos. Nuestra cobertura va mucho m6s all6 de

la garanffa del producto. No existen deducibles ni fallas de

funcionamiento que est&n excluidas de la cobertura --

protecci6n verdadera.

I/Servicio experto a cargo de un personal de m6s de 10.000

t6cnicos de servicio autorizados pot Sears, Io que significa que

su producto ser6 reparado por alguien en quien usted puede

confiar.

I/Llamadas de servicio ilimitadas y servicio en todo el pals, con

la frecuencia que usted desee, cuando usted desee.

I/Garant[a "sin disgustos" - reemplazo de su producto protegido

si ocurren cuatro fallas o m6s del producto en el transcurso de

doce meses.

I/Reemplazo del producto si su producto protegido no puede ser

reparado.

I/Revisi6n anual de mantenimiento preventivo a solicitud suya -

sin costo adicional.

I/Ayuda r6pida pot tel6fono- Io que nosotros Ilamamos Soluci6n

r6pida - apoyo pot tel&fono a cargo de un representante de

Sears para todos los productos. Piense en nosotros como si

fu&ramos un "manual parlante para el propietario'.

I/Protecci6n de sobrevoltaje contra da_os el&ctricos debido a

fluctuaciones de electricidad.

I/Protecci6n pot p6rdida de comida, pot un valor anual de $250,

por cualquier p&rdida de comida que sea como resultado de

fallas mec6nicas de cualquier refrigerador o congelador

cubierto bajo la garanfia.

I/Reembolso de la renta si la reparaci6n de su producto

protegido tarda m6s de Io prometido.

I/10% de descuento sobre el precio com6n por el servicio de

reparaci6n que no est& bajo protecci6n, asf como tambi&n las

piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan s61o tiene que Ilamar

para fijar la visita de servicio t6cnico. Usted puede Ilamar a

cualquier hora, de dfa o de noche, o fijar una visita t6cnica

en Internet.

El Contrato maestro de protecci6n es una compra sin riescjo.

Si por alcj6n motivo usted Io cancela durante el perfodo de la

cjaranfia del producto, le proveeremos un reembolso total. O

un reembolso proporcional en cualquier momento posterior a

la expiraci6n del perfodo de la cjaranfia, jAdquiera hoy su

Contrato maestro de protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informaci6n adicional en EE.UU., Ilame al

1-800-827-6655.

_La covertura en Canad6 varfa en alcjunos arffculos. Para

obtener los detalles completos, Ilame al 1-800-361-6665.

Servicio de Instalaci6n de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodom6sticos, abridores de puertas de cjaraje,

calentadores de acjua y otros arficulos principales del hocjar,

en los EE.UU. oen Canad6 Ilame al 1-800-4-MY-HOME _.

GARANTJA LIMITADA DE I(ENMORE ELITE®

Cuando este aparato sea instalado, operado y mantenido

seg_n todas las instrucciones provistas, la siguiente cobertura

de la garanfia es aplicable. Para gestionar el servicio bajo la

garanfia, Ilame al 1-800-4-MY-HOME _ (1-800-469-4663).

• Por dos a_os a partir de la fecha de compra, cualquier

pieza de la lavavajillas que falle debido a materiales

defectuosos o mano de obra, ser6 reemplazada libre de

cargo. Despu_s del primer a_o de la fecha de compra, el

cliente asume la responsabilidad por cualquier costo de

mano de obra relativa al reemplazo de estas piezas.

• Por cinco a_os a partir de la fecha de compra, cualquier

pieza de la canasta para platos superior o inferior que se

oxide debido a materiales defectuosos o mano de obra,

ser6 reemplazada libre de cargo. Despu_s del primer a_o

de la fecha de compra, el cliente asume la

responsabilidad por cualquier costo de mano de obra

relativa al reemplazo de una canasta para platos.

• Si hubiera alcjuna vez una fucja como consecuencia de

que el 6xido traspase la tina de acero inoxidable o el

panel de la puerta interior, la tina o el panel ser6

reemplazada/o libre de cargo.

Esta garant_a s61o tiene vigencia durante 90 dfas a partir de

la fecha de compra si este aparato se ha usado alguna vez

para fines diferentes de los privados de una familia.

Esta garantia cubre gnicamente defectos de material y

mano de obra, y NO se pagar6 por:

1. Los arficulos no reutilizables que puedan gastarse con el

uso normal, incluyendo, pero sin limitaci6n, filtros,

correas, focos y bolsas.

2. Un t6cnico de servicio para ense_arle al usuario c6mo

instalar, operar o mantener el producto adecuadamente.

3. Un t_cnico de servicio para limpiar o mantener este

producto.

4. Da_os a este producto o fallas del mismo en caso de no

ser instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Da_os a este producto o fallas del mismo como resultado

de accidente, abuso, uso indebido o un uso diferente de

aquSI para el cual fue creado.

6. Da_os a este producto o fallas del mismo causados por el

uso de detergentes, limpiadores, productos qu_micos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Da_os a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

Exclusi6n de garantias implicitas; limitaci6n de recursos

El 6nico y exclusivo recurso del cliente seg6n los tSrminos de

esta garanfia limitada ser6 el de reparar el producto seg6n

se estipula en la presente. Las garant_as impffcitas,

incluyendo las garant_as de comerciabilidad o de capacidad

para un prop6sito particular, ser6n limitadas a un a_o o al

per_odo m6s corto permitido por ley. Sears no se har6

responsable por da_os incidentales o consecuentes. Algunos

estados y provincias no permiten la exclusi6n o limitaci6n de

da_os incidentales o consecuentes, o limitaci6n acerca de

cu6nto debe durar una garanfia impffcita de

comerciabilidad o capacidad, de modo que las limitaciones

o exclusiones arriba mencionadas pueden no aplicarse en su

caso.

Esta garant_a se aplica s61o mientras este aparato se use en

los Estados Unidos o en Canad6.

Esta garanfia le otorga derechos legales espec_ficos, yes

posible que usted tenga tambi6n otros derechos, los cuales

var_an de un estado a otro.

Sears Brands Management Corporation,

Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico.

Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una

lesi6n a usted y a los demAs.

Todos los mensajes de seguridad irAn a continuaci6n del sfmbolo de advertencia de seguridad

y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir

o sufrir una lesi6n grave.

Todos los mensajes de seguridad le dirAn el peligro potencial, le dirAn c6mo reducir las posibilidades de sufrir

una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones basicas, incluyendo las siguientes:

[] Lea todas las instrucciones antes de usar la

lavavajillas.

[] Use la lavavajillas Qnicamente para las funciones que

fue diseRada.

[] Use Qnicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y

mantengalos fuera del alcance de los niRos.

[] AI introducir los articulos para lavar:

1) Coloque los arficulos puntiagudos de manera que

no daRen el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos

hacia arriba para reducir el riesgo de cortaduras.

[] No lave articulos de plastico que no Ileven la

indicaci6n "lavables en la lavavajillas" u otra similar.

Lea las recomendaciones del fabricante para los

articulos de plastico que no Ileven tal indicaci6n.

[] No toque el elemento de calefacci6n durante o

inmediatamente despues de usar la lavavajillas.

[] No haga funcionar la lavavajillas a menos que todos

los paneles esten colocados debidamente en su

lugar.

[] No juegue con los controles.

[] No abuse, ni se siente ni se pare sobre la puerta, la

tapa o sobre las canastas de la lavavajillas.

[] Para reducir el riesgo de lesi6n, no permita que los

ni_os jueguen dentro ni sobre la lavavajillas.

[] Bajo ciertas condiciones, un sistema de agua caliente

que no ha sido usado por dos semanas o mAs puede

producir gas hidr6geno. EL GAS HIDROGENO ES

EXPLOSlVO. Si el sistema de agua caliente no ha

sido usado por ese periodo, abra todas las Ilaves de

agua caliente y deje que corra el agua por varios

minutos antes de usar la lavavajillas. Esto permitirA

que los gases acumulados escapen. Debido a que el

gas es inflamable, no fume ni encienda ninguna llama

cerca de la Ilave durante este tiempo.

[] Quite la puerta o la tapa del compartimiento de

lavado cuando remueva o deje de usar para siempre

una vieja lavavajillas.

GUARDE ESTAS INSTRUCCIONES

Advertencias de la Proposici6n 65 del estado de California:

ADVERTENCIA: Este producto contiene una o mAs sustancias quimicas identificadas por el estado de California

como causantes de cancer.

ADVERTENCIA: Este producto contiene una o mAs sustancias quimicas identificadas por el estado de California

como causantes de defectos congenitos o algQn otro tipo de daRos en la funci6n reproductora.

Peligro de Vuelco

No use la lavavajillas antes de estar

completamente instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar

heridas serias o cortaduras.

Peligro de Choque El_ctrico

Conecte a tierra la lavavajillas.

Conecte el alambre de conexi6n atierra al

conector verde de conexi6n a tierra en la caja de

terminales.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

Instale su lavavajillas en un lugar protecjido de las

inclemencias del tiempo. Evite una posible ruptura de la

v61vula de Ilenado debida al congelamiento. Dichas

roturas no est6n cubiertas por la garant_a. Para obtener

m6s informaci6n acerca de c6mo almacenarla durante el

invierno, vea la secci6n "Almacenaje'.

Instale y nivele la lavavajillas en un piso que pueda

soportar su peso yen un 6rea adecuada para su tama_o

y uso.

Retire todos los tapones de las mancjueras y los

conectores (como la tapa en la salida de desacjiJe) antes

de instalarla. Vea la informaci6n completa en las

Instrucciones de instalaci6n.

INSTRUCCIONES DE

CONEXlON A TIERRA

•Para una lavavajillas con cable el_ctrico y

conexion a tierra:

La lavavajJllas debe estar conectada a tJerra. En

caso de funcionamiento defectuoso o averia, la

conexi6n a tierra reduce el riesgo de choque

electrico al establecer una ruta de menor

resistencia para la corriente electrica. La

lavavajillas viene equipada con un cable electrico

que tiene un conductor para conexi6n a tierra y un

enchufe con conexi6n a tierra. El enchufe debe ser

conectado a un contacto apropiado que este

instalado y conectado a tierra de acuerdo con

todos los codigos y ordenanzas locales.

ADVERTENCIA: La conexi6n inadecuada del

conductor de conexi6n a tierra puede resultar en

riesgo de choque electrico. Pregunte a un

electricista calificado o a un agente de servicio si

no ester seguro si la lavavajillas ester

adecuadamente conectada a tierra. No modifique

el enchufe que viene con la lavavajillas. Si no cabe

en el contacto, pida que un electricista calificado

instale un contacto apropiado.

•Para lavavajillas con conexion permanente:

Esta lavavajJllas debe estar conectada a un

sistema de cableado de metal permanente,

conectado a tierra, o se debe tender un conducto

para la conexi6n a tierra del equipo con los

conductores de circuito y conectado a la terminal

de tierra del equipo o al conductor de suministro

de la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

PIEZAS Y CARACTERISTICAS

Lavado de niveJ superior

Tubo de aJimentaci6n

de agua ULTRA FLOW TM

Efiqueta de n6mero de

modelo y serie

Orificio de entrada de agua

Elemento calefactor

El despachador deJ agente de enjuage

reduce las marcas de agua y mejora

e_secodo.

Dep6sito de detergente

TurboZone TM (en aJgunos modeJos) es

un lavado concentrado para la vajilla,

colocado en la parte posterior de la

canasta de platos inferior, para limpiar

potentemente los alimentos pegados

sin remojar ni restregar.

El brazo de Javado inferior PowerWash TM

de 360 ° provee una cobertura adicionaJ

de rociado y Empieza en Jas esquinas.

Brazo rociador inferior

II] Flotador de protecci6n

de sobrellenado

EI filtro UJtra Wash ® HEremueve Ja

suciedad del agua y mejora la acci6n

de limpieza.

Orificios de ventilaci6n activos

Ajustes de Ja canasta superior

(uno de cada lado)

Puntas flexibJes

Estantes para tazas

(en aJgunos modelos)

CANASTA SUPERIOR

Panel de controJ

Canastilla para utensillos

(en algunos modeJos)

Sujetadores de cristaJerfa

(en algunos modelos)

Puntas plegables

(en algunos modelos)

PortacuchiJlos .......................................................................................................................................................................................................

(en aJgunos modeJos)

Canastilla para cubiertos

CANASTA iNFERiOR

PUESTA EN MARCHA/REFERENCIA RAPIDA (VARiA SEGUN ELMODELO)

proporcionan un rendimiento 6ptimo,

El limpiar los filtros

peri6dicamente permite

que la lavavajillas funcione

con un rendimiento 6ptimo.

Los filtros se encuentran en

la parte central inferior de

la lavavajillas.

Vea "SISTEMA DE

FILTRACION ULTRA

WASH _R_HE" para obtener

informaci6n acerca de la

remoci6n y el

mantenimiento de los

filtros.

Los arficulos altos pueden

bloquear la puerta del

dep6sito si los coloca en la

canasta inferior. Los moldes

para galletas y las tablas

para cortar pueden

bloquear f6cilmente el

dep6sito si los coloca en la

parte izquierda de la

lavavajillas. Si despu6s de

finalizado un ciclo hay

detergente dentro del

dep6sito o en el fondo de

la tina, el dep6sito qued6

bloqueado.

Secado el agente de enjuague es fundamental,

Deber6 usar un agente de

secado, como puede ser un

agente de enjuague, para

un buen rendimiento de

secado (se incluye una

muestra). El agente de

enjuague junto con la

opci6n de Heated Dry

(Secado con calor) le

proporcionar6n el mejor

secado y evitar6n que se

forme humedad excesiva

en el interior de la

lavavajillas.

USERINSEAiDFOR Full

......_b U_dd

"1" O HeatedDry I

necesita resultados r_pidos,

Las lavavajillas de alto rendimiento

funcionan por m6s tiempo para ahorrar

acjua y enercjia, de la misma manera que

se ahorra cjasolina cuando se conduce un

autom6vil despacio. Cuando necesite

resultados r6pidos, el Lavado de 1 hora

limpiar6 su vajilla usando un poco m6s de

acjua y enercjia. Para mejorar el secado,

seleccione la opci6n de Heated Dry

(Secado con calor) o Smart Dry (Secado

intelicjente) para acjrecjar m6s tiempo al

secado.

[_., 1 Hour |

Clclo SmartWash

El ciclo SmartWash _HE provee resultados

6ptimos usando s61o la cantidad de acjua

y enercjia necesaria. Se recomiendan los

ciclos de SmartWash _HE y Pots & Pans

(Ollas y cacerolas) para la suciedad

rebelde.

Cuando se

selecciona la

opci6n

TurboZone TM, se

proporciona un

lavado

concentrado hacia

la parte posterior

de la canasta

inferior para la

vajilla que sea

dificil de lavar.

Coloque estos

platos con la

superficie sucia de

los mismos hacia

las boquillas de

rociado

TurboZone TM, que

est6n en la canasta

inferior de la

lavavajillas.

La espalda

Lavavajillas

Presione START/RESUME (Inicio/Reanudar)cada

Para eomenzar y reanudar un eielo, presione

START/RESUME (Inicio/Reanudar) y cierre la

puerta en menos de 3 segundos. Si la puerta

no se ha cerrado en menos de 3 segundos, el

LED del bot6n de inicio destellar6, se

escuchar6 un tono audible y el ciclo no

comenzar6.

IMPORTANTE: Si alguien abre la puerta

(como puede ser para agregar un plato -

a6n durante la opci6n de Delay Hours-

Horas de retraso), deber6 presionarse el

bot6n de START/RESUME (Inieio/Reanudar)

eada vez y eerrar la puerta en menos de

3 segundos para reanudar el ciclo.

REPEAT LAST CYCLE

START

RESUME

Es posible usar demasiado detercjente en su lavavajillas.

Esto puede ocasionar eorrosi6n en los platos. Vea

"Detercjente y acjente de enjuacjue" para determinar la

eantidad de detercjente neeesario secj6n la dureza del

acjua.

SISTEMA DE FILTRACION ULTRA WASH ®HE

Su lavavajillas cuenta con Io 61timo en tecnolocjia de filtraci6n para lavavajillas. El sistema de filtraci6n triple minimiza los

sonidos y optimiza el eonsumo de acjua y enercjia mientras proporeiona una limpieza superior. Durante la vida 6til de su

lavavajillas, el filtro neeesitar6 mantenimiento para eonservar el rendimiento 6ptimo de limpieza.

El sistema de tres filtros eonsiste de 2 piezas, un ensamblaje de filtro superior y un filtro inferior.

• El ensamblaje de filtro superior mantiene los arficulos muy cjrandes y los objetos extra_os, junto con las parficulas muy

peque_as de comida, fuera de la bomba.

• El filtro inferior evita que la comida recircule en su lavavajillas.

Ensamblaje

delfiltrosuperior _

Filtro inferior

Es posible que sea necesario limpiar los filtros cuando:

• Haya objetos visibles o suciedad en el ensamblaje del filtro superior.

• Baje la calidad del rendimiento de limpieza (es decir, que los platos sicjan sucios).

• Los platos se sienten arenosos al tacto.

Es muy f6cil quitar y mantener los filtros. La tabla sicjuiente muestra la freeueneia reeomendada de limpieza.

Intervalos recomendados para la limpieza del filtro.

Cantidad de

cargas par

semana

1-3

4-7

8-12

13-14

Si usted lava

antes de cargar

Una vez par aria

Una vez por afio

Una vez par aria

Si usted raspa la

comida y enjuaga

antes de cargar

Una vez por afio

Dos veces por afio

Dos veces par aria

Si solamente raspa la

comida antes de cargar _

Dos veces par aria

Cada tres meses

Si no raspa la comida

ni enjuaga antes de

cargar

Cada dos meses

Una vez par mes

Cada dos semanas

Cada tres meses Una vez par semana

_Recomendaci6n del fabricante: Esta pr6ctica eliminar6 el acjua y la enercj_a que usted usa para preparar la vajilla. Tambi6n

le permitir6 ahorrar tiempo y esfuerzo.

Agua muy dura

Si tiene acjua muy dura (m6s de 15 cjranos), limpie el filtro al menos una vez por semana. La acumulaci6n de restos blancos en

su lavavajillas indica que el acjua es dura. Puede traer sus muestras de acjua a Sears para verificar el nivel de dureza. Vea la

secci6n "Soluci6n de problemas" para consultar los consejos para quitar las manchas.

Instrucciones para quitar los filtros

1. Gire el ensamblaje del filtro superior 1/4de vuelta hacia la izquierda, levante y s6quelo. ___ Leng_eta de

2. Acjarre el filtro inferior en la abertura circular, lev6ntelo levemente y jale hacia _. _bicaci6n

adelante para quitarlo.._o ,_ _

3. Si tiene acjua dura, limpie los filtros por Io menos una vez al mes, como se muestra _._

debajo. _ "

___j___i_"r'_'_ _

Para quitar e/ensamblaje de/fi/tro

superior

Instrucciones de limpieza

IMPORTANTE: No use un cepillo de alambre, estropajo, etc. ya que pueden da_ar los filtros.

Enjuague el filtro debajo del acjua corriente hasta haber quitado

la mayor parte de la suciedad. En caso de suciedad dificil de

sacar o de dep6sitos de calcio a causa del acjua dura, es

posible que deba usar un cepillo suave.

Instrucciones para reinstalar los filtros

1. Consulte las ilustraciones anteriores y coloque el filtro inferior debajo de las lencjiJetas

de ubicaci6n en el fondo de la lavavajillas para que la abertura redonda para el

ensamblaje del filtro superior est6 alineada con la abertura redonda en el fondo de la

tina.

2. Inserte el ensamblaje del filtro superior dentro de la abertura circular en el filtro

inferior.

3. Rote lentamente el filtro hacia la derecha hasta que caiga en su lugar. ContinOe

rotando hasta que el filtro quede trabado en su lugar. Si el filtro no encaja

completamente (sigue girando libremente), continue girando el filtro hacia la derecha

hasta que caiga y quede trabado en su lugar.

NOTA: No es necesario que la flecha del ensamblaje del filtro superior est6 alineada

con la flecha en el filtro inferior, siempre y cuando el filtro quede trabado.

LengLieta de

ubicaci6n

Para vo/ver a co/ocar e/ensamb/aje

de/fi/tro superior

IMPORTANTE: Para evitar da_ar la lavavajillas, no la poncja en marcha sin que los filtros ULTRA WASH _ HE est6n

adecuadamente instalados. Asecj_rese de que el filtro inferior est6 secjuro en su lucjar y que el ensamblaje del filtro superior

est6 trabado en su lucjar. Si el ensamblaje del filtro superior cjira libremente, no est6 trabado en su lucjar.

CONSEJOS PARA LA EFICIENCIA DE LA LAVAVAJILLAS

El agua caliente disuelve y activa el detergente para lavavajillas. El agua caliente tambi6n disuelve la grasa que se encuentra

en los platos y ayuda a secar los vasos sin manchas. Para obtener los mejores resultados de lavado, el agua debe estar a

120°F (49°C) cuando entra en la lavavajillas. Si la temperatura del agua est6 muy baja r los platos podr_an quedar menos

limpios.

Conseios de eficiencia adicionales

• Para ahorrar agua renerg_a y tiempo, solamente raspe la comida de los platos. No enjuague los platos antes de ponerlos

en la lavavajillas.

• Use una funci6n de retraso para poner la lavavajillas en funcionamiento en horas no pico. Las empresas proveedoras de

servicios p_blicos locales recomiendan que se evite un alto consumo de energ_a a determinadas horas del d_a.

• Durante el verano, ponga su lavavajillas en funcionamiento en la noche. Esto reduce la acumulaci6n de calor durante el d_a

en la cocina.

• Use un agente de enjuague para mejorar el secado.

DETERGENTE Y AGENTE DE ENJUAGUE

IMPORTANTE:

Use _nicamente detergentes para lavavajillas autom6ticas. El

detergente para lavar los platos a mano producir6 espuma

en exceso y6sta se desbordar6 fuera de la lavavajillas.

Cantidad recomendada de detergente

Agregue la cantidad recomendada de detergente en cada

compartimiento, como se muestra, y cierre la tapa del

detergente.

Polvos y geles

Dureza del Nivel de Comparti- Comparti-

agua sucie- miento de miento de

dad prelavado lavado

principal

Soft (Suave) Light Ninguno 1/2

(0 a 4 (Ligero)

granos Normal Ninguno 1/2

por gal6n de

EE.UU.) Heavy Lleno 1/2

(Intenso)

Medium Light Ninguno 1/2

(Media) (Ligero)

(5 a 9 granas Normal 1/2 1/2

par gal6n de

EE.UU.) Heavy Lleno _ Lleno _

(Intenso)

Hard (Dura) Light 1/2 Lleno _

(10 a 14 (Ligero)

granas par Normal Lleno _ Lleno _

gal6n de

EE.UU.) Heavy Lleno _ Lleno _

(Intenso)

_EI compartimiento Ileno para el prelavado contiene 7 ctas

(35 mL) y el compartimiento Ileno para el lavado principal

contiene 9 ctas (45 mL).

Detergentespreviamentemedidos

Varios detergentes vienen ahora en formatos previamente

medidos (paquetes con gel, tabletas opaquetes con polvo).

Estos formatos son apropiados para todos los niveles de

dureza ysuciedad. Coloque siempre los detergentes

previamente medidos en el compartimiento principal y cierre

la tapa.

IMPORTANTE:

Los residuos minerales del acjua extremadamente dura

(15 cjranos por cjal6n de EE.UU. o m6s) pueden da_ar su

lavavajillas y hacer dificil que se obtencjan buenos

resultados. Se recomienda usar un ablandador de acjua para

evitar da_os y obtener buenos resultados. Puede traer sus

muestras de acjua a Sears para verificar el nivel de dureza.

IMPORTANTE:

Su lavavajillas est6 dise_ada para usar un acjente de

enjuacjue ffquido. El uso de acjentes de enjuacjue mejora en

cjran medida el secado, al permitir que el acjua se escurra de

la vajilla despu_s del 61timo enjuacjue. Tambi_n evita que el

acjua forme cjotitas que al secarse quedan como manchas o

rayas.

Llenado del dep6sito

El dep6sito tiene capacidad para 5 onzas (150 mL) de

agente de enjuague. En condiciones usuales, esta cantidad

durar6 de uno a tres meses.

1. Gire la perilla hacia la posici6n de REFILL (Volver a

Ilenar) y refirela.

2. Vierta el acjente de enjuacjue en la abertura hasta que el

indicador est6 en FULL (Lleno). No sobrellene.

3. Limpie todo el acjente de enjuacjue derramado. El acjente

de enjuacjue que se derrama puede crear espuma en

exceso.

4. Vuelva a colocar la perilla y girela hacia la posici6n de

LOCI< (Bloqueo).

NOTA: El indicador mostrar6 el nivel de Ilenado correcto

cuando se abra completamente la puerta.

Ajuste de nivel del agente de enjuague

El dep6sito del agente de enjuague es regulable. Para casi

todos los tipos de agua, la selecci6n de f6brica de 2dar6

buenos resultados. Si usted tiene agua dura ynota que se

acumula calcio en la vajilla (manchas de agua), tal vez

desee probar con un ajuste m6s alto. Si nota espuma en la

lavavajillas, use un ajuste m6s ba]o.

Lock

Para regular el ajuste

1. Gire la perilla hacia la posici6n de REFILL (Volver a

Ilenar) y ret[rela.

2. Gire la flecha que se encuentra dentro del dep6sito hacia

el ajuste deseado.

3. Vuelva acolocar la perilla y g[rela hacia la posici6n de

LOCI< (Bloqueo).

COMO CARGAR

vajilla hacia abajo ydeje espacio para que el agua

fluya hacia arriba, a tray, sde cada canasta ¥ entre

la vajilla,

3, Use la opci6n de TURBOZONET M(en algunos

modelos) colocando sus articulos m6s sucios ..............

mirando hacia la parte posterior inferior.

Art/cuIos sucios mirando hacia los surtidores de rociado

TURBOZONE TM

AI separar la vajilla, se perm#e el flujo de agua.

2. Para una mejor limpieza de los cubiertos, use las

ranuras que est6n en las cubiertas, de mada que los

articulas se mantengan separadas.

iii

Articu/os separados

4. Coloque en 6ngulo las superficies c6ncavas, tales

como la base de las tazas de caf_, para permitir

que el agua se drene y asi mejorar el rendimiento

del secado.

Art/culos con/as superficies en dngu/o

5,Antesdecadaciclo,verifiquequetodoslosbrazos

rociadores girenlibremente' 6,Coloquelastazas¥ vasosen las hileras entre las

puntas'

Los brazos rociac/ores giran libremente.

Recomendaciones para cargar

Coloque las tazas y los vasos en las hileras entre las puntas. Si los coloca solore las puntas pueden romperse o terminar con

manchas de agua Para evitar que se da6en susart[culos delicados, aseg6rese de que la porcelana, cristaler[a yotros

objetos similares no se toquen durante el funcionamiento de la lavavajillas.

Coloque los olojetos livianos y de pl6stico aptos para lavavajillas s61o en la canasta superior

Carga para lO puesfos Carga para 72 puesfos

Canasta para utensilios (en algunos modelos)

Use esta canastilla con capacidad adicional en la parte

posterior de la canasta superior para colocar esp6tulas,

cucharas para servir y articulos similares. La canastilla de

utensilios puede quitarse para tener capacidad adicional en

la canasta, liberando los sujetadores encjanchados a la

misma.

Puede levantar o puede bajar el anaquel primero para

quedar art_culos altos en o el anaquel de cima o fondo. Los

ajustadores son situados en cada lado del anaquel primero.

Levante el anaquel primero para acomodar art_culos hasta

9" (22 cm) en el anaquel primero y 13" (33 cm) en el anaquel

inferior, o m6s bajo el anaquel primero acomodar art_culos

hasta 11" (28 cm) en ambos los anaqueles de cima y fondo.

1. Para levantar, para quitar anaquel y deslizar ruedas m6s

bajas en las barandas como diricjido en "Canasta

superior removible" secci6n.

2. Para bajar, para quitar anaquel y deslizar ruedas

superiores en las barandas como diricjido en "Canasta

superior removible" secci6n.

La hilera de puntas a los lados izquierdo y derecho de la

canasta superior se puede ajustar para acomodar diversos

tama_os de platos.

Estantes para tazas y sujetadores de cristaleria (en algunos modelos)

Baje el estante adicional en uno de los lados de la canasta

superior para sostener tazas adicionales, cristaler_a o

art_culos larcjos como utensilios y esp6tulas.

La canasta superior removible le permite lavar objetos m6s grandes tales como ollas, charolas para asar y moldes para

galletas en la canasta inferior.

IMPORTANTE: Quite los platos antes de quitar la canasta superior de la lavavajillas.

Para quitar la canasta

1. Para Iograr acceso a los topes del riel, jale la canasta superior hacia adelante hasta que la mitad est6 fuera de la tina.

2. Para abrir, d6 vuelta el tope del riel hacia fuera de la tina.

3. Despu6s de abrir ambos topes de las gu_as, jale la canasta superior de los rieles.

Tope c/el riel cerrado

4. Cierre los topes del riel y deslice los rieles hacia atr6s dentro de la lavavajillas.

Para volver a colocar la canasta

Tope c/el riel abierfo

Jale los rieles suavemente hacia delante en la lavavajillas hasta que se detengan. Abra los topes del riel.

Coloque las ruedas posteriores a cada lado de la canasta en la ranura del riel y deslicelas dentro de los rieles, pero no

empuje la canasta totalmente dentro de la tina.

Inserte las ruedas frontales de la canasta a cada lado del riel, en las ranuras del mismo.

Deslice la canasta dentro de la lavavajillas. Los topes se cerrar6n autom6ticamente cuando la canasta entre en la

lavavajillas.

La canasta inferior es m6s apropiada para platos, ollas, fuentes y utensilios. (Vea los sicjuientes modelos recomendados de

carcja.)

Coloque los articulos peque_os en la canasta inferior 0nicamente si est6n secjuros en su lucjar.

Coloque los platos, tazones de sopa, etc. entre las puntas.

Coloque los tazones firmemente entre las hileras de puntas. Asecj0rese de que hay suficiente espacio entre los platos para

que el rociador pueda alcanzar todas las superficies.

Carcjue los articulos con suciedad profunda mirando hacia el rociador.

NOTA: Aseg0rese de que el dep6sito de detercjente no est6 bloqueado por art_culos altos, tales como charolas para cjalletas

y tablas para cortar colocadas en el lado izquierdo del frente de la canasta. Vea la secci6n "Puesta en marcha/Referencia

r6pida".

Carga para lO puestos Carga para 72 puestos

Usted puede plegar una hilera de puntas en la parte

posterior de la canasta inferior para hacer lugar para la

vajilla m6s grande.

Mantenga esta hilera de puntas en la posici6n de 60 °

cuando use la opci6n TURBOZONE TM (en alcjunos modelos).

IMPORTANTE: Cuando mueva la hilera de puntas hacia la

posici6n plana, pliegue solamente la hilera de puntas hacia

el frente de la lavavajillas.

IMPORTANTE: Para un funcionamiento adecuado, solamente una hilera de art_culos puede mirar hacia los surtidores de

rociado TURBOZONETM.

Usted deber6 seleccionar la opci6n de lavado TURBOZONETM para utilizar esta caracter_stica de lavado.

Carcjue las sartenes, cacerolas, etc. con las superficies sucias mirando hacia los surtidores de rociado TURBOZONETM. El 6rea

de lavado TURBOZONETM est6 ubicada en la parte posterior de la canasta de platos inferior.

La espalda

Lavavajillas

/i _ i i]JI

Ustedpuedelavarart_culosm6scjrandes,talescomoollas,

asadoresy charolasparacjalletasenla canastainferior,

sacandolacanastasuperior.Vealasecci6n"C6mo carcjar

la canasta superior".

IMPORTANTE: No bloquee el dep6sito del detercjente.

Portacuchillos (en algunos modelos)

Para carcjar cuchillos que son muy cjrandes para la

canastilla de los cubiertos, use el portacuchillos que est6

ubicado en el lado izquierdo de la canasta inferior. Coloque

los cuchillos en el portacuchillos, como se muestra.

Carga de cubiertos ....... .............................

Sicja los modelos de carcja sucjeridos, secj6n se muestra,

para limpiar mejor los cubiertos.

Para un 6ptimo lavado, use las ranuras que est6n en las

tapas para mantener los cubiertos separados. (Vea la

ilustraci6n a la derecha.)

NOTA: Si los cubiertos no caben en las ranuras desicjnadas,

d_ vuelta las tapas y mezcle los tipos de cubiertos para

mantenerlos separados. Coloque los cuchillos hacia abajo,

los tenedores hacia arriba y alterne las cucharas, como se

ilustra, para obtener mejores resultados en la limpieza.

USO DE LA LAVAVAJILLAS

SOU_-HO_SS_C O_S C START CANCEL

Ciclos

Ciclo SmartWash ®HE

El ciclo m6s avanzado yvers6til. Este ciclo detecta el tamaBo

de la carcja, la cantidad de suciedad ysu resistencia. Este

ciclo ha sido optimizado para Iocjrar una limpieza

excepcional con una minima cantidad de acjua yconsumo de

enercjia.

Pots & Pans (Ollas y cacerolas)

Funciona mejor con los articulos m6s dificiles, como cacerolas

con restos de alimentos endurecidos acausa del horneado.

0selo con la opci6n TURBOZONETM para obtener el mejor

resultado en la limpieza de la suciedad ocasionada por el

horneado.

Normal Wash (Lavado normal)

Detecta el nivel de suciedad y hace ajustes en el acjua y

enercjia utilizadas. La informaci6n de Enercjy Guide (Guia de

enercjia) est6 basada en este ciclo.

China Gentle (Porcelana, articulos delicados)

Proporciona un lavado licjero y un secado suave para los

articulos delicados como pueden ser la porcelana y el cristal.

Eco (Ecol6gico)

Un ciclo que provee el m6ximo ahorro de agua yenergia

posible, para otorgarle limpieza 6ptima, prolongando el

tiempo del ciclo.

1Hour Wash (Lavado de 1 hora)

Para ahorrar agua yenergia, las lavavajillas de alto

rendimiento usan una filtraci6n avanzada que puede

aumentar la duraci6n de los ciclos (en algunos casos, hasta

m6s de 2 horas). Cuando necesite resultados r6pidos, el

Lavado de 1 hora limpiar6 su vajilla usando un poco m6s de

agua yenergia. Para un mejor secado, seleccione la opci6n

Heated Dry (Secado con calor), Io que agregar6 1/2hora.

NlVel ae SUcleaaa

Licjera a media

Rebelde/

Endurecida porel

horneado

lntensa

kicjera a media

Rebelde/

Endurecida porel

horneado

Licjera a media

Jntensa

kicjera a media

Intensa

Todos los niveles de

suciedad

Todos los niveles de

suciedad

Tiempo"_(min.)

sin opciones

Tipico _

110

125

130

140

110

125

105

120

110

Mc_x.

150

190

150

205

150

190

145

185

150

Usa de

agua

galones

(litros)

4,2

(16,1)

5,0

(19,1)

6,8

(25,8)

5,0

(19,1)

6,8

(25,8)

4,0

(15,0)

6,8

(25,8)

4,2

(15,2)

6,8

(25,8)

4,0

(15,0)

7,9

(30,0)

*Elacjrecjaropcionesaumentar6eltiempodelciclo.Yealasecci6ndeinformaci6nsobrelasopciones.

**Esteeseltiempoaproximadodelcicloqueseobtieneconacjuacalientea 120°F(49°C)entrandoenlalavavajillas.Labaja

temperaturadelacjuaentrantecjeneraunaumentodeltiempo.

Opciones

Opci6n TURBOZONE TM (en algunos

modelos)

Emite chorros a cada rinc6n para

eliminar la necesidad de remojar y

refregar los platos sucios y con

comida endurecida a causa del

horneado. Para sus arficulos m6s

dificiles, use la opci6n TURBOZONETM

con el ciclo Pots Pans (Ollas,

cacerolas). Vea la informaci6n sobre

c6mo cargar.

Puede

seleccionarse

con

SmartWash ®HE

Pots & Pans

(Ollas,

cacerolas)

Normal Wash

(Lavado

normal)

Lo que hace

Concentra todo el poder

de lavado de la

lavavajillas en el 6rea

de TURBOZONE TM

durante ciertos

momentos del ciclo de

lavado.

Tiempo adicional

del ciclo

Tipico

3O 5O

Ag ua

adicional t

galones

(litros)

0 - 3,0

( O 111,2)

Hi Temp (Temperatura alta)

Aumenta la temperatura del lavado

principal para mejorar la limpieza.

Cuando se usa con el ciclo Normal

Wash (Lavado normal), la capacidad

de limpieza ser6 un poco m6s potente

pero no tanto como en el ciclo de Pots

Pans (Ollas, cacerolas).

SmartWash ®HE

Pots & Pans

(Ollas,

cacerolas)

Normal Wash

(Lavado

normal)

Aumenta la temperatura

del lavado principal de

105°F (41°C) a 120°F

(49°C).

22 4O

Sani Rinse (Enjuague sanitario)

Esta opci6n de alta temperatura

hicjieniza sus platos y su cristaler_a

secj6n el Est6ndar 184 de la

Fundaci6n Nacional de la Salubridad

(NSF)/ANSI para lavavajillas

dom6sticas. Las lavavajillas

dom_sticas certificadas no han sido

dise_adas para los establecimientos

con licencia para alimentos. El

indicador Sani (Hicjienizado) indica al

final del ciclo si la opci6n de Sani

Rinse (Enjuacjue sanitario) se

complet6 con 6xito. Si no se activa el

indicador, es posiblemente debido a

que se interrumpi6 el ciclo.

SmartWash ®_E

Pots & Pans

(Ollas,

cacerolas)

Normal Wash

(Lavado

normal)

Aumenta la temperatura

del lavado principal de

105°F (41°C) a 120°F

(49°C) y la del enjuague

final de 140°F (60°C) a

155°F (68°C) y

proporciona vapor.

53 73

0 - 3,0

(0 - 11,2)

0 - 3,0

(0 - 11,2)

Heated Dry (Secado con calor)

Enciende el elemento calentador

despuSs que se termina el ciclo de

lavado. Use un agente de enjuague

con o sin la opci6n de Heated Dry

(Secado con calor) para obtener los

mejores resultados de secado. Es

menos probable que los art_culos de

pl6stico se deformen cuando los

carga en la canasta de platos

superior.

Disponible con

cualquier ciclo

excepto

Quick Rinse

(Enjuague

r6pido)

Enciende el elemento

calentador al final del

ciclo de lavado.

52 52 0

La cantidad m6xima de acjua adicional que se utiliza para cualquier combinaci6n de opciones es 2,1 cjal (7,9 L).

Delay Hours (Horas de retraso) (en algunos modelos)

Use esta opci6n para poner la lavavajillas en funcionamiento durante las horas de menos consumo de enercjia. Las empresas

proveedoras de servicios p0blicos locales recomiendan consumir enercjia durante las horas de menos consumo de enercjia

siempre que sea posible.

Para retrasar el inicio

1. Seleccione un ciclo y opciones de lavado.

2. Presione el bot6n de retraso para elecjir el n0mero de horas de retraso.

3. Presione START/RESUME (Inicio/Reanudar).

NOTA: En cualquier momento que se abra la puerta (como puede ser para acjrecjar un plato), deber6 presionarse

nuevamente el bot6n de START/RESUME (Inicio/Reanudar) para reanudar la cuenta recjresiva del retraso.

Opci6n Control Lock (Bloqueo de control)

Use la opci6n de Control Lock para evitar el uso no intencional de la lavavajillas entre un ciclo y otro. Cuando la luz de

LOCI< ON (Bloqueo activado) est6 encendida, todos los botones est6n desactivados. La puerta de la lavavajillas puede

abrirse y cerrarse mientras los controles est6n bloqueados.

Para activar el bloqueo

Presione y sostencja CONTROL LOCI< (Bloqueo del control) durante 3 secjundos. Se encender6 LOCI< ON (Bloqueo

activado). Si usted oprime cualquier bot6n mientras su lavavajillas est6 bloqueada, la luz se enciende y apacja 3 veces y

sonar6 un tono audible.

NOTA: La lavavajillas no puede funcionar si el control est6 bloqueado.

Para desactivar el bloqueo

Presione y sostencja CONTROL LOCI< (Bloqueo del control) durante 3 secjundos. La luz se apacja.

Lucesindicadoras de estado y barra de luz

COMPLETE SANITIZED

F% /

Las luces de estado en la parte superior del control le informar6n si se ha

higienizado la lavavajillas o si se ha terminado el ciclo. La barra de luz sabre el

panel se pondr6 de color azul mientras lava o enjuaga, roja mientras seca y verde

cuando haya terminado. Si la luz de Clean (Limpio) est6 destellando, vea la

secci6n "Soluci6n de problemas".

C6mo seleccionar los ciclos V las opciones

Seleccione el ciclo deseado. Si desea poner a funcionar el 61timo ciclo que se ha terminado, puede simplemente

presionar START (inicio) una vez para mostrar qu_ opciones ha usado y luecjo presionar nuevamente START (inicio) para

comenzar el ciclo.

Seleccione las opciones deseadas. No todas las opciones est6n disponibles para cada ciclo. Si se selecciona una opci6n

no v61ida para un ciclo determinado, las luces destellar6n.

C6mo apagar/encender (OFF/ON) el sonido

Presione y sostencja HIGH TEMP (Temperatura alta) durante 3 secjundos para alternar el sonido entre ON (Encendido) y OFF

(Apagado). El sonido no se desactivar6 para los mensajes de interrupci6n del ciclo o de servicio necesario. Una pantalla en

el texto de la pantalla LCD confirmar6 cu6ndo se ha apagado o encendido el sonido.

C6mo ' cite

1. Abra la puerta ligeramente para detener el ciclo. Espere a que la acci6n de rociado se detenga antes de abrir la puerta

par completo.

2. Presione una vez el bot6n CANCEL/DRAIN (Cancelar/Desacjuar). La luz Cancel/Drain se encender6.

3. Cierre la puerta en menos de 3 secjundos. La lavavajillas comienza un ciclo de desagLie (si ha quedado acjua en el fondo de

la misma). Deje que la lavavajillas complete el desagLie. La luz Cancel/Drain se apaga al cabo de 2 minutos.

me@ a avaveF

........ d e,;4S¢,,;%_;,;,_" _S /11,11

Puede interrumpir un ciclo y volver a iniciar la lavavajillas desde el comienzo usando el siguiente procedimiento.

1. Abra la puerta ligeramente para detener el ciclo. Espere a que la acci6n de rociado se detenga, luego abra la puerta par

completo.

2. Verifique que la tapa del depCsito de detergente est£ aCn cerrada. Si la tapa est6 abierta, necesitar6 volver a Ilenar el

depCsito de detergente antes de volver a iniciar el nuevo ciclo.

3. Presione CANCEL/DRAIN (Cancelar/Desaguar) dos veces para volver a fijar el control.

4. Seleccione los nuevos ciclos y opciones.

5. Presione START/RESUME (Inicio/Reanudar).

1. Verifique si se ha encendido el indicador de Add a Dish (Acjrecjar un plato).

2. Abra la puerta ligeramente para detener el ciclo. Espere a que la acci6n de rociado se detenga, luego abra la puerta par

completo.

3. Verifique si la tapa del dep6sito de detergente est6 a6n cerrada. Si est6 abierta, el ciclo de lavado ya ha comenzado y no

se recomienda agregar un plato.

4. Si el detergente todavia no se us6 (la tapa del dep6sito del detergente est6 cerrada), puede agregar un plato.

5. Presione START/RESUME (Inicio/Reanudar).

COMO LAVAR ARTiCULOS ESPECIALES

Si tiene dudas acerca del lavado de un artfculo determinado, consulte con el fabricante para ver si se trata de un artfculo

lavable en la lavavajillas.

Material Comentarios

lavavajillas? ,

Hierro fundido

Porcelana/Cer6mica de

cjres

Aluminio Si

Aluminio desechable No

Botellas y latas No

Cristal Si

Oro No

Vidrio Si

Cuchillos con mancjo No

hueco

Peltre,lat6n,bronce y No

cobre

PI6sticos desechables No

PI6sticos Si

Acero inoxidable Si

Plata de ley o con ba_o de Si

plata

Hojalata No

La temperatura alta del agua y los detergentes pueden afectar el

acabado del aluminio anodizado.

No lave bandejas de aluminio desechables en la lavavajillas. Estas

podrfan moverse durante el lavado y dejar marcas necjras en los

platos y otros objetos.

Lave las botellas y latas a mano. Las etiquetas encjomadas pueden

soltarse y obstruir el sistema de lavado y reducir el rendimiento de

lavado.

Se perder6 el curado y el hierro se oxidar6.

Consulte siempre las recomendaciones del fabricante antes de lavar.

Los dise_os anticjuos, pintados a mano o sobre cjlaseado se

deste_ir6n. Los acabados dorados pueden perder su color o

intensidad.

Consulte siempre las recomendaciones del fabricante antes de lavar.

Algunos tipos de cristal de sosa pueden corroerse despu_s de varias

lavadas.

Los cubiertos dorados perder6n su color.

El material de los vasos de leche se pondr6 amarillento luecjo de

varias lavadas en la lavavajillas.

Los mancjos de alcjunos cuchillos est6n fijados a la hoja con

adhesivos que pueden aflojarse al ser lavados en la lavavajillas.

Las temperaturas altas del acjua y el detercjente pueden decolorar o

picar el acabado.

No pueden resistir las temperaturas altas del acjua y los detercjentes.

Consulte siempre las recomendaciones del fabricante antes de lavar.

La capacidad de los objetos de pl6stico para resistir las

temperaturas altas y los detercjentes varfa. Es recomendable colocar

los objetos livianos, tales como tapas y mantequeras, s61o en la

canasta superior. Objetos duros tales como refricjerantes y bandejas

de sillas para beb6s pueden colocarse en la canasta inferior.

Cuando lave objetos de pl6stico en la canasta inferior, no es

recomendable usar la opci6n de Heated Dry (Secado con calor).

Hacja correr un ciclo de enjuacjue si no va a lavar de inmediato. El

contacto proloncjado con los alimentos que contienen sal, vinacjre,

productos 16cteos o jugos de fruta puede da_ar el acabado.

Hacja correr un ciclo de enjuacjue si no va a lavar de inmediato. El

contacto proloncjado con los alimentos que contienen sal, 6cido o

sulfuro (huevos, mayonesa y mariscos) puede da_ar el acabado.

No se recomienda.

Material i.,Lavable en la Comentarios

Art_culos de madera No

SiSecci6n de cacerolas

cjrandes

L6velos a mano. Consulte siempre las recomendaciones del

fabricante antes de lavar. La madera no tratada puede deformarse,

acjrietarse o perder el acabado.

Es posible que haya ciertas fuentes que no encajen enfrente de la

caracter_stica TurboZone TM en la parte posterior de la canasta de

platos inferior. Recjule las puntas secj6n sea necesario para carcjar

los platos cjrandes.

CUIDADO DE LA LAVAVAJILLAS

Limpieza externa

En la mayoria de los casos, todo Io que se debe hacer es usar peri6dicamente un

pa_o suave y h6medo o una esponja con un detercjente suave para que el

exterior de su lavavajillas se vea limpio y reluciente. Si el exterior de la

lavavajillas es de acero inoxidable, se recomienda un limpiador de acero

inoxidable.

Limpieza del interior Los residuos minerales del acjua dura pueden causar la acumulaci6n de una

peffcula blanca en las superficies interiores, sobre todo inmediatamente debajo

del 6rea de la puerta.

No limpie el interior de la lavavajillas hasta que se haya enfriado. Quiz6s sea

necesario usar cjuantes de hule. No utilice nincj6n tipo de limpiador que no sea el

detercjente recomendado para lavavajillas, debido a que puede producir espuma

ojab6n en exceso.

Para limpiar el interior

Hacja una pasta con el detercjente en polvo de lavavajillas en una esponja

h6meda y limpie.

O BIEN

Use detercjente ffquido de lavavajillas y limpie con una esponja h6meda.

O BIEN

Consulte el procedimiento de enjuacjue con vinacjre en la secci6n "Soluci6n de

problemas" bajo "Manchas o formaci6n de peffculas en los platos".

NOTA: Poncja a funcionar un ciclo normal con detercjente para lavavajillas

despu_s limpiar el interior.

Algunas normas de plomeria locales o estatales exicjen que se instale una purcja

de aire del desacjiJe entre una lavavajillas empotrada y el sistema de desacjiJe de

la casa. Revise la purcja de aire del desacjiJe cuando su lavavajillas no est6

desacjuando bien.

La purcja de aire del desacjiJe est6 por Io cjeneral ubicada encima del frecjadero

o en el mostrador, cerca de la lavavajillas. Para pedir una purcja de aire del

desacjiJe, Ilame al 1-800-4-MY-HOME ®. Pida la pieza n6mero 300096.

NOTA: La purcja de aire del desacjiJe es un dispositivo de plomeria externo que

no forma parte de su lavavajillas. La cjarantia proporcionada con su lavavajillas

no cubre los costos de servicio t6cnico directamente asociados con la limpieza o

reparaci6n de una purcja de aire del desacjiJe externa.

Para limpiar la purga de aire del

desagiJe

Limpie la purga de aire del desagLie peri6dicamente para asegurar un desagLie

apropiado de su lavavajillas. Para la mayoria de tipos de purgas, usted tiene que

levantar la tapa de cromo. Desatornille la tapa de pl6stico. Luego revise si hay

acumulaci6n de suciedad. Limpie si es necesario.

Almacenaje durante el verano

Almacenaje durante el invierno

Si no se usa la lavavajillas durante los meses de verano, cierre el suministro de

agua y de energia ala lavavajillas.

Evite posibles da_os de agua en su casa yen la lavavajillas debido al

congelamiento de las ffneas de agua. Si deja su lavavajillas en una vivienda de

temporada o si pudiera estar expuesta a temperaturas casi congelantes, haga

acondicionar su lavavajillas para el invierno por un personal de servicio

autorizado.

SOLUCION DE PROBLEMAS

VERIFIQUE ESTOS PUNTOS PARA AYUDARLE A AHORRAR TIEMPO Y DINERO.

PROBLEMA SOLUCION

LA LAVAVAJILLAS NO

FUNCIONA

NOTA: Es normal que la lavavajillas haga varias pausas repetidamente durante un ciclo.

Si est6 destellando la luz de Start/Resume (Inicio/Reanudar), cierre la puerta yempuje

START/RESUME (Inicio/Reanudar).

Cerci6rese de que la puerta est6 cerrada yasegurada.

Cerci6rese de que no haya interferencia con fuentes grandes y el sistema de lavado en la

parte posterior de la lavavajillas. Ajuste la carga seg6n sea necesario, para cerciorarse de

que la puerta est6 cerrada yasegurada.

Aseg6rese de haber seleccionado un ciclo. (Vea "lnformaci6n sobre ciclos yopciones".)

Aseg6rese de que haya suministro de energia a la lavavajillas. Es posible que se haya

disparado un cortacircuitos o un fusible.

Si est6n destellando otras luces que no sean la de Start/Resume (Inicio/Reanudar) y la

unidad no funciona, deber6 Ilamar para solicitar servicio t6cnico.

QUEDA DETERGENTE EN EL

DEPOSlTO O

LA PASTILLA EST._ EN EL

FONDO DE LA TINA

F_jese si hay arficulos tales como charolas para galletas, tablas de cortar o recipientes

grandes, etc. que pudieran impedir que el dep6sito de detergente se abra como es debido.

Cerci6rese de que el detergente est_ fresco ysin grumos.

Aseg6rese de que se haya terminado el ciclo (la luz verde o azul est6 encendida). Si no se

ha terminado, deber6 reanudar el ciclo cerrando la puerta ypresionando START/RESUME

(Inicio/Reanudar).

LA ESPUMA EN EL

LAVAVAJILLAS

Si el sistema de sensor de la lavavajillas detecta espuma, es posible que la lavavajillas no

funcione correctamente o que no se Ilene de acjua.

La espuma puede ser ocasionada por Io sicjuiente:

• Uso del tipo incorrecto de detergente r como podria ser un detergente para lavar los

platos a mano, detergente para ropa o jab6n de tocador.

• No volver a colocar la tapa del dep6sito del agente de enjuague despu_s de

Ilenarlo (o de volver a Ilenarlo).

• Uso de cantidades excesivas de detergente para lavavajillas.

Llame para solicitar servicio t6cnico.

PROBLEMA SOLUCION

EL CICLO SE PROLONGA

DEMASIADO

NOTAS:

• Para usar menos agua y reducir el consumo de energia, usted ver6 que alcjunos ciclos

en cjeneral funcionan hasta por 3 horas.

• Lo mejor es fijar el calentador de acjua a 120°F (49°C), ya que la lavavajillas demorar6

m6s mientras calienta el acjua que est6 m6s fr_a.

• AIcjunas opciones agrecjar6n tiempo al ciclo. (Vea la secci6n "lnformaci6n sobre los

ciclos y opciones".) La opci6n de Heated Dry (Secado con calor) acjrecjar6 1/2hora.

Pruebe con el ciclo de 1 Hour Wash (Lavado de 1 hora).

Antes de comenzar el ciclo, hacja correr acjua caliente de un cjrifo que est6 cerca de la

lavavajillas.

LA LAVAVAJILLAS NO SECA NOTA: Los objetos de pl6stico y los arHculos con superficies antiadherentes son dificiles de

secar, ya que tienen una superficie porosa que tiende a retener las cjotas de acjua. Puede

ser necesario secar con un pa_o de cocina.

Se necesita usar el acjente de enjuacjue junto con la opci6n de Heated Dry (Secado con

calor) para un secado adecuado.

El carcjar los arHculos adecuadamente puede afectar el secado. (Vea las instrucciones de

carcja especificas dentro de este manual.)

Los vasos y las tazas con base c6ncava retienen el acjua. Esta acjua puede derramarse

sobre otros art_culos al descarcjarlos.

• Vacie primero la canasta inferior.

• Ubique estos art_culos en el lado m6s inclinado de la canasta, para obtener mejores

resultados.

NO SE LLENA

QUEDA AGUA EN LA TINA/

NO DESAGUA

Asecj_rese de que la Ilave de acjua a la lavavajillas est6 abierta.

Verifique que el flotador est_ libre de obstrucciones. (Vea "Piezas y caracteHsticas".)

Revise si hay espuma en la lavavajillas. Si se detecta espuma, es posible que la lavavajillas

no funcione correctamente o que no se Ilene de acjua. (Vea "LUCES DESTELLANDO" en

"Soluci6n de problemas".)

Asecj_rese de que se haya terminado el ciclo (la luz verde o azul est6 encendida). Si no se

ha terminado, deber6 reanudar el ciclo cerrando la puerta y presionando START/RESUME

(Inicio/Reanudar).

Si la lavavajillas est6 conectada a un recipiente de desechos alimenticios, asecj_rese de

haber quitado el tap6n del disco removible de la entrada del recipiente de desechos.

Revise si la mancjuera de desacjiJe est6 retorcida.

Revise si hay obstrucciones de comida en el desacjiJe o en el recipiente de desechos.

Revise el fusible o el cortacircuitos de la casa.

AGUA DURA

(RESIDUO BLANCO EN EL

INTERIOR DE LA

LAVAVAJILLAS OEN LA

CRISTALERJA)

NOTA: Los residuos minerales del acjua extremadamente dura pueden causar da_os en su

lavavajillas y hacer dificil que se obtencja una buena limpieza. Puede traer sus muestras de

acjua a Sears para verificar el nivel de dureza del acjua de su casa. Se recomienda

en_rcjicamente un ablandador de acjua si el acjua tiene una dureza de 15 cjranos o m6s. Si

no se instala un ablandador de acjua, pueden ayudar los pasos sicjuientes:

Use un limpiador comercial dise_ado para lavavajillas, una vez por mes.

Limpie los filtros ULTRA WASH _R_HEpor Io menos una vez por mes.

Use siempre un acjente de enjuacjue.

Siempre use un detercjente fresco de alta calidad.

Use un aditivo para realzar el detercjente/ablandador de acjua que est6 dise_ado para

lavavajillas.

PROBLEMA SOLUCION

OLORES

RUIDOS

QUEDA SUCIEDAD DE LOS

ALIMENTOS EN LOS PLATOS

NO HA HIGIENIZADO

DAi_IOS EN LA VAJILLA

NOTA: Si la lavavajillas no se usa todos los dias, puede hacer funcionar un ciclo de

enjuacjue con la carcja parcialmente Ilena, hasta que tencja una carcja completa, o use la

opci6n de Top Rack Only ($61o la canasta superior) (en alcjunos modelos) para carcjas

parcialmente Ilenas.

Poncja a funcionar un enjuacjue con vinacjre en la lavavajillas, colocando 2 tazas (500 ml)

de vinacjre blanco en una taza medidora de vidrio en posici6n vertical, en la canasta

inferior. Hacja funcionar un ciclo normal con la opci6n de Heated Dry (Secado con calor)

apacjada. No use detercjente.

Es posible que la lavavajillas no est_ desacjuando como es debido; vea "QUEDA AGUA EN

LA TINA/NO DESAGUA" en "Soluci6n de problemas'.

NOTAS:

• Se pueden escuchar peri6dicamente sonidos de cjorcjoteo a Io larcjo del ciclo, mientras

se desacjua la lavavajillas.

• Puede escucharse peri6dicamente el silbido normal de la v61vula de acjua.

• Puede escucharse un sonido normal de chasquido cuando se abre el dep6sito de

detercjente durante el ciclo y cuando se abre la puerta al final del mismo.

• La instalaci6n incorrecta afectar6 los niveles de ruido.

Asecj_rese de que est_n bien instalados los filtros.

Pueden escucharse ruidos sordos si los arficulos se extienden m6s all6 de las canastas e

interfieren con los brazos de lavado. Reacomode la vajilla y reanude el ciclo.

Asecj6rese de carcjar correctamente la lavavajillas. Una carcja indebida puede disminuir en

cjran proporci6n el rendimiento de lavado (vea "C6mo carcjar para el mejor

fu nciona miento').

Verifique el filtro para asecjurarse de que est6 instalado correctamente. Limpielo de ser

necesario. (Vea "lnstrucciones de limpieza" en "Sistema de filtraci6n ULTRA WASH ®HE"

para obtener detalles).

Seleccione el ciclo y la opci6n adecuados para el tipo de suciedad. Puede usarse el ciclo

de Pots Pans (Ollas, cacerolas) con la opci6n TURBOZONETM para las carcjas m6s sucias.

Cerci6rese de que la temperatura de entrada del acjua sea de por Io menos 120°F (49°C).

Use la cantidad adecuada de detercjente fresco. Se necesitar6 m6s detercjente para las

carcjas con suciedad pesada y condiciones de acjua dura.

Quite los restos de comida de los platos antes de ponerlos en la lavavajillas (no los

enjuacjue previamente).

$i la luz de hicjienizado est6 destellando, la carcja NO est6 hicjienizada. Se ha

interrumpido el ciclo en el enjuacjue final o el calentador de acjua se ha fijado en una

temperatura muy baja. Fije el calentador de acjua en 120°F (49°C).

Una carcja inapropiada puede hacer que los platos se desportillen o se da_en. (Vea las

instrucciones de carcja espec_ficas dentro de este manual.)

PROBLEMA SOLUCION

LUCES DESTELLANDO Si est6 destellando la luz de Start/Resume (Inicio/Reanudar), cierre la puerta y empuje

START/RESUME (Inicio/Reanudar).

Si est6 destellando la luz de Clean (Limpio) o cualquier otra luz y la lavavajillas no

funciona, verifique Io sicjuiente:

• aPuede el flotador de protecci6n de sobrellenado moverse hacia arriba o hacia abajo

libremente? Oprima hacia abajo para liberarlo.

• AsecjOrese de que el suministro de acjua est_ conectado a la lavavajillas. (Esto es de

suma importancia, luecjo de haber hecho la nueva instalaci6n de su lavavajillas.)

• Verifique si hay espuma en la lavavajillas. Si el sistema de sensor de la lavavajillas

detecta espuma, es posible que la lavavajillas no funcione correctamente o que no se

Ilene de acjua.

La espuma puede ser ocasionada por Io siguiente:

• Uso del tipo incorrecto de detergente r como podria ser un detergente para lavar los

platos a mano, detergente para ropa o jab6n de tocador.

• No volver a colocar la tapa del dep6sito del acjente de enjuacjue despu_s de

Ilenarlo (o de volver a Ilenarlo).

• Uso de cantidades excesivas de detercjente para lavavajillas.

Llame para solicitar servicio t6cnico.

VAJILLA TURBIA O CON

MANCHAS (Y SOLUCION DE

AGUA DURA)

NOTAS:

• Es necesario un agente de enjuague ffquido para el secado y para reducir las manchas.

• Use la cantidad adecuada de detergente.

CORROSION (TURBIDEZ

PERMANENTE)

Confirme que se pueda quitar la turbidez remojando el arficulo en vinagre blanco durante

5 minutos. Si desaparece la turbidez, _sta se debe a agua dura. Regule la cantidad de

detercjente y acjente de enjuague. (Vea "AGUA DURA [RESIDUO BLANCO EN EL

INTERIOR DE LA LAVAVAJtLLAS O EN LA CRISTALERiA]", en"Soluci6n de problemas".) Si

no se aclara, es debido a la corrosi6n (vea a continuaci6n).

Cerci6rese de que la temperatura de entrada de agua est6 fijada a 120°F (49°C).

Pruebe usar las opciones de Hi Temp (Temperatura alta) y Sani Rinse (Enjuague sanitario).

Para quitar las manchas, haga correr un enjuague con vinagre en la lavavajillas.

• Lave y enjuague la vajilla que est_ afectada y c6rguela en la lavavajillas. Quite todos

los objetos met61icos y cubiertos. Ponga 2 tazas (500 ml) de vinagre blanco en una taza

medidora de vidrio en la canasta inferior. Haga funcionar un ciclo normal con la opci6n

de Heated Dry (Secado con calor) apagada. No se necesita detergente.

Esto es una erosi6n de la superficie de la cristaleria y puede ser causada por una

combinaci6n de Io sicjuiente: acjua muy caliente, el uso de demasiado detercjente en acjua

blanda o el lavado previo. El detercjente necesita de la suciedad de la comida para actuar.

Si ha habido corrosi6n, la cristaleria est6 permanentemente da_ada. Para evitar que

contin6e ocurriendo la corrosi6n, recjule la cantidad de detercjente de manera que coincida

con la dureza del acjua, deje de lavar previamente y use opciones de calentamiento de

acjua solamente cuando la temperatura del acjua de entrada sea menor de 120°F (49°C).

FUGAS DE AGUA Asecj6rese de que la lavavajillas est6 instalada correctamente y de que est6 nivelada.

La espuma puede hacer que se desborde la lavavajillas. Mida el detercjente con precisi6n y

use solamente detercjentes dise_ados para ser usados en una lavavajillas. Se necesita

menos detercjente en acjua blanda. Si contin6a el exceso de espuma, pruebe otra marca de

detercjente.

Para evitar que se salcja el acjente de enjuacjue del dep6sito, cerci6rese de que la tapa est6

bien sujeta y evite el sobrellenado.

SE HA DECOLORADO LA

TINA

NOTAS:

• El alto contenido de hierro en el acjua puede manchar la tina.

• Los alimentos a base de tomate pueden manchar la tina o la vajilla.

Puede usarse un limpiador a base de cffricos para limpiar.

TABLE DES MATIERES

CONTRATS DE PROTECTION ...................................................... 52

GARANTIE .................................................................................. 53

SI_CURITI_ DU LAVE-VAISSELLE .................................................. 54

PIECES ET CARACTI_RISTIQUES .................................................. 56

DI_MARRAGE /GUIDE RAPIDE .................................................. 57

SYSTEME DE FILTRATION ULTRA WASH _ .................................. 58

CONSEILS D'EFFICACITI_ POUR LE LAVE-VAISSELLE ................. 60

DI_TERGENT ET AGENT DE RIN_AGE ........................................ 60

a_tergent ............................................................................................... 60

Agent de rin_age ................................................................................... 61

CHARGEMENT ........................................................................... 62

Chargement pour un nettoyage et un s&chage id&aux ................. 62

Chargement du panier sup&rieur ....................................................... 63

Chargement du panier inf&rieur ........................................................ 65

UTILISATION DU LAVE-VAISSELLE ............................................ 67

Informations sur les programmes et les options ............................. 67

Section module de commande du lave-vaisselle ........................... 69

Section commentaires sur I'utilisation du lave-vaisselle ................. 69

Annulation d'un programme .............................................................. 70

Modification d'un programme apr&s la mise

en marche du lave-vaisselle .............................................................. 70

Ajout d'un plat apr&s la mise en marche du lave-vaisselle ......... 70

LAVAGE D'ARTICLES SPI_CIAUX ................................................ 70

ENTRETIEN DU LAVE-VAISSELLE ............................................... 72

Nettoyage ............................................................................................. 72

Dispositif de brise-siphon ................................................................... 72

Remisage ............................................................................................... 73

DI_PANNAGE .............................................................................. 73

NUMI_ROS DE DI_PANNAGE .................... COUVERTURE ARRIi:RE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous f_licitons d'avoir fair un achat judicieux. Votre

nouvel appareil I<enmore _est congu pour vous offrir des

ann6es de fonctionnement fiable. Mais comme pour tousles

produits, il pourra & I'occasion n6cessiter un entretien

pr6ventif ou une r6paration. Le cas 6ch6ant, un Contrat

principal de protection peut vous 6pargner de I'argent et des

soucis.

Le Contrat principal de protection contribue aussi &

prolonger la vie utile de votre nouvel appareil m6nager. Voici

ce que comprend le Contrat _ :

I/Pi&ces et main-d'oeuvre n&cessaires pour conserver les appareils

en &tat de fonctionnement correct pendant une utilisation

normale- pas uniquement en cas de d_faillance. Notre

couverture s'&tend bien au-del& de la garantie du produit.

Aucune franchise, aucune anomalie de fonctionnement ne sont

exclues de ce contrat - protection r_elle.

I/Un service d'expert propos& par plus de 10 000 techniciens

d'entretien Sears aura&s, ce qui signifie que quelqu'un de

confiance prendra soin de votre produit.

I/Appels de service illimit_s et service national, quand vous en

avez besoin et aussi souvent que vous en avez besoin.

I/Garantie "Sans souci" - remplacement de votre produit couvert

si au moins quatre pannes se produisent en deck& de douze mois.

I/Remplacement du produit si votre produit couvert ne peut _tre

r_par_.

I/V&rification annuelle d'entretien pr&ventif sur demande - sans

frais suppl_mentaires.

I/Aide rapide par t_l_phone - nous appelons cela R_solution

rapide - support t_l_phonique d_un agent de Sears sur tousles

produits. Consid_rez-nous comme un "manuel d_utilisateur

parlant'.

I/Protection contre les sautes de puissance pour pr&venir les

dommages li&s aux fluctuations de courant

I/Couverture pour perte de nourriture de 250 $ par an sur tout

aliment g6t_ en raison d'une d_faillance m_canique sur tout

r_frig_rateur ou cong_lateur couvert.

I/Remboursement de frais de location si la r_paration du produit

couvert prend plus de temps que promis.

I/10 % de r&duction sur le prix courant de toute intervention de

r_paration non couverte et pi_ces de rechange n_cessaires dans

le cadre de cette r_paration.

D_s que vous achetez le Contrat, il suffit d'un appel

t_16phonique pour obtenir un rendez-vous pour une

intervention de d_pannage ou d'entretien. Vous pouvez

appeler & n'importe quelle heure du jour ou de la nuit ou

prendre un rendez-vous de d_pannage en ligne.

Le contrat principal de protection constitue un investissement

sans risque. Si vous annulez pour une quelconque raison

pendant la p6riode de garantie du produit, nous vous

rembourserons int_gralement. Ou nous vous verserons un

remboursement au prorata apr_s I'expiration de la p6riode

de garantie. Achetez votre Contrat principal de protection

aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires aux Etats-Unis,

composez le 1-800-827-6655.

_ke contrat de couverture au Canada varie pour certains

articles. Pour des d_tails complets_ appeler Sears Canada au

1-800-361-6665.

Service d'installation Sears

Pour une installation professionnelle par Sears d'appareils

mSnagers, d'ouvre-portes de garage, de chauffe-eau, et

autres gros articles domestiques, aux E.-U. ou au Canada,

composer le 1-800-4-MY-HOME _.

GARANTIE LIMITEE I(ENMORE ELITE®

Lorsque cet appareil est install6, utilis6 et entretenu

conform6ment & toutes les instructions fournies, la garantie

suivante s'applique. Pour demander une intervention de

d&pannage sous garantie, composer le 1-800-4-MY-HOME _

(1-800-469-4663).

• Pendant deux ans & compter de la date d'achat_ toute

piece du lave-vaisselle devenue d&fectueuse en raison de

vices de mat6riaux ou de fabrication sera remplac&e sans

frais. Apr&s la premiere ann6e & compter de la date

d'achat, le client prend en charge tousles frais de main-

d'oeuvre li&s au remplacement de ces pi&ces.

• Pendant cinq ans & compter de la date d'achat, toute

piece du partier & vaisselle sup6rieur ou inf&rieur ayant

rouill& en raison de vices de mat&riaux ou de fabrication

sera remplac6e sans frais. Apr&s la premiere annie &

compter de la date d'achat, le client prend en charge

tous les frais de main-d'oeuvre li6s au remplacement du

panier & vaisselle.

Si une fuite se produit & la suite d'une attaque par la

rouille de la cuve ou du panneau de porte interne en acier

inoxydable, la cuve ou le panneau seront remplac6s sans

frais.

Si cet appareil est utilis6 & toute autre fin qu'une utilisation

familiale privSe, la prSsente garantie ne s'appliquera que

pendant 90 jours & compter de la date d'achat.

Cette garantie couvre uniquement les vices de mat_riaux et

de fabrication, et ne couvre PAS :

1. Les pisces courantes pouvant s'user suite & une utilisation

normale, notamment les filtres, courroies, ampoules et

sacs.

2. L'intervention d'un technicien pour montrer & I'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien de r6paration pour nettoyer

ou entretenir ce produit.

4. L'endommagement ou 1'6tat d_fectueux de ce produit s'il

n'est pas installS, utilis_ ou entretenu conform6ment &

toutes les instructions fournies avec le produit.

5. L'endommagement ou I'_tat d_fectueux de ce produit

r_sultant d'un accident, usage impropre ou abusif ou

utilisation autre que celle & laquelle il est destin6.

6. L'endommagement ou I'_tat d_fectueux de ce produit

caus6 par I'utilisation de d6tergents, nettoyants, produits

chimiques ou ustensiles autres que ceux recommand_s

dans toutes les instructions fournies avec le produit.

7. L'endommagement ou I'_tat d_fectueux de pi_ces ou

syst_mes r6sultant d'une modification non autoris6e faite

au produit.

Clause d'exon_ration de responsabilit_ au titre des

garanties implicites; limitation des recours

Le seul et exclusif recours du client darts le cadre de la

pr_sente garantie limit6e consiste en la r_paration pr_vue ci-

dessus. Les garanties implicites, y compris les garanties

applicables de qualit6 marchande ou d'aptitude & un usage

particulier, sont limit6es & un an ou & la plus courte p6riode

autoris_e par la Ioi. Sears n'assume aucune responsabilit_

pour les dommages fortuits ou indirects. Certains Etats ou

certaines provinces ne permettent pas I'exclusion ou la

limitation des dommages fortuits ou indirects, ou la limitation

de la dur_e des garanties implicites de qualit_ marchande ou

d'aptitude & un usage particulier, de sorte que ces exclusions

ou limitations peuvent ne pas 6tre applicables dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil est

utilis6 aux Etats-Unis ou au Canada.

Cette garantie vous conf_re des droits juridiques sp6cifiques

et vous pouvez 6galement jouir d'autres droits qui peuvent

varier d'un Etat & I'autre.

Sears Brands Management Corporation,

Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada MSB 2B8

SECURITEDU LAVE-VAISSELLE

Votre securite et celle des autres est trbs importante.

Nous donnons de nombreux messages de securit_ importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours life tous les messages de securite et de vous y conformer.

_ oici le symbole d'alerte de securit&

Ce symbole d'alerte de securit_ vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

Tousles messages de securite suivront le symbole d'alerte de securit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de ddcbs ou de blessure grave si

vous ne suivez pas immddiatement les instructions.

Risque possible de ddcbs ou de blessure grave

si vous ne suivez pas les instructions.

Tous les messages de securit_ vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI CURITI

AVERTISSEMENT : Lors de I'utilisation du lave-vaisselle, suivre les precautions el6mentaires dont les suivantes :

• Life la totalite des instructions avant d'utiliser le

lave-vaisselle.

• N'utiliser le lave-vaisselle que pour laver la vaisselle.

• Utiliser les detersifs ou agents de rin?age

recommandes pour lave-vaisselle et les garder hors

de la portee des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fa?on qu'ils ne

puissent endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de

fa?on a ne pas vous couper.

• Ne pas laver d'articles en plastique & moins qu'ils ne

soient marques "Peut aller au lave-vaisselle" ou

I'equivalent. Si I'article ne porte aucune indication,

verifier aupres du fabricant.

• Ne pas toucher I'el6ment chauffant pendant le

fonctionnement ou immediatement apres.

• Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

• Ne pas jouer avec les commandes.

• Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

• Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

• Sous certaines conditions, de I'hydrogene peut se

former dans un reseau d'eau chaude inutilise depuis

deux semaines ou plus. L'HYDROGI_NE EST UN

GAZ EXPLOSIBLE. Si le systeme d'eau chaude n'a

pas et6 utilise depuis un certain temps, laisser couler

I'eau chaude des robinets pendant quelques minutes

avant de faire fonctionner le lave-vaisselle. Cette

mesure permettra a I'hydrogene de s'evaporer. Ce

gaz etant inflammable, ne pas fumer ni utiliser de

flamme nue pendant cette periode.

• Enlever la porte ou le couvercle du compartiment de

lavage Iorsque vous remplacez ou mettez au rebut

un vieux lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de I'Etat de Californie :

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'Etat de CaNfornie pour _tre &

I'origine de cancers.

AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'Etat de CaNfornie pour _tre &

I'origine de malformations et autres deficiences de naissance.

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'_ ce qu'il

soit compl_tement installS.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer

des blessures graves ou des coupures.

Risque de choc _lectrique

Relier le lave-vaisselle ala terre d'une m_thode

_lectrique.

Brancher le fil reli_ a la terre au connecteur vert

reli_ a la terre dans la bo_te de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

•Installer le lave-vaisselle _ I'abri des intemp_ries, tSviter

de I'exposer au gel; cela pourrait entratner une rupture de

I'_lectrovanne de remplissage. De telles ruptures ne sont

pas couvertes par la garantie. Voir la section

"Entreposage" pour plus de renseignements sur un

entreposage en hirer.

• Effectuer I'installation et le nivellement du lave-vaisselle

sur un plancher qui pourra en supporter le poids, et clans

un espace ad_quat pour ses dimensions et son utilisation.

Enlever tousles bouchons d'exp_dition des tuyaux et des

raccords (tel que le capuchon sur I'ouverture de vidancje)

avant I'installation. Voir les instructions d'installation pour

des renseicjnements complets.

iNSTRUCTiONS DE MISE ALA TERRE

[] Pour un lave=vaisselle reli_ a la terre, branch_

avec un cordon :

Le lave-vaisselle dolt _tre relie a la terre. En cas

d'un mauvais fonctionnement ou d'une panne, la

mise a terre reduira le risque d'un choc electrique

en fournissant le moins de resistance pour le

courant electrique. Le lave-vaisselle est equip6

d'un cordon avec un conducteur pour relier les

appareils a la terre. La fiche dolt _tre branchee

sur une prise appropriee, installee et reliee a la

terre conformement aux codes et reglements

Iocaux.

AVERTISSEMENT : La connexion

incorrecte du conducteur pour relier les appareils

la terre peut causer le risque de choc electrique.

Verifier avec un electricien competent ou un

representant de service si vous avez des doutes

si le lave-vaisselle est correctement relie a la

terre. Ne pas modifier la fiche fournie avec le lave-

vaisselle; si elle n'entre pas dans la prise, faire

installer une prise appropriee par un electricien

competent.

[] Pour un lave=vaisselle branch_ en permanence :

Le lave-vaisselle dolt _tre branche a un systeme

d'installation electrique permanent en metal relie

la terre, ou un conducteur pour relier les

appareils a la terre dolt _tre relie avec les

conducteurs du circuit et branche a une borne

pour relier les appareils a la terre ou au cordon

d'alimentation electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

PIECES ET CARACTERISTIQUES

Lavage au niveau supSrieur

Tube d'arriv_e d'eau

ULTRA FLOW TM

Plaque signal_tique des

num_ros de module et de s_rie

Ouverture d'arriv_e d'eau

EI6ment chauffant

Distributeur d'agent de ringage -

minimisation de la formation de taches

et optimisation du s_chage.

Distributeur de d6tergent

Le syst_me d'aspersion TurboZone TM

(sur certains mod?_les) offre un lavage

concentr_ pour les plats places 6 I'arri_re

du panier inf6rieur, ce qui permet

d'_liminer le trempage et le frottage des

r6sidus d'aliments tr_s tenaces.

Le bras d'aspersion inf6rieur

PowerWash TM 6 360°C fournit une

aspersion additionnelle 6 la surface et

dans les recoins.

lllli 0po oo

contre le d6bordement

Le filtre Ultra Wash®HE s6pare les d6bris

et souillures de I'eau - meilleure action

de nettoyage.

E_ventsactifs

Dispositifs de r_glage

du panier sup6rieur

(un de chaque c6t_)

Tiges flexibles

Tablettes d'appoint

pour tasses

(sur certains modules

Tableau de commande

Panier _ ustensiles

(sur certains modules)

Attache pour verres 6pieds

(sur certains modules)

PANJER SUPERJEUR

Tiges rabattabies

(sur certains modules)

Porte-couteaux

(sur certains modules)

Panier a couverts

PANIER INFERIEUR

DEMARRAGE /GUIDE RAPIDE (VARIE SELONLEMODi:LE)

DesfiltresamoviblesULTRA WASH ®offrent

une performance de pointe,

Un nettoyage r6gulier des

filtres permettra au lave-

vaisselle de maintenir une

performance maximale.

Les filtres se trouvent clans

le fond du lave-vaisselle, au

centre.

Voir "SYST/:ME DE

FILTRATION ULTRA

WASH _R_HE" pour plus de

renseignements sur le retrait

et I'entretien des filtres.

Lavage en 1 heure- Pour des r_sultats rapides,

Les lave-vaisselle 6haute efficacit6

fonctionnent plus Iongtemps pour

6conomiser de I'eau et de 1'6nergie, tout

comme une vitesse de conduite r6duite

permet d'6conomiser du carburant. Pour

des r&sultats rapides, le lavage en 1 heure

nettoie votre vaisselle en utilisant

16g&rement plus d'eau et d'6nergie. Pour un

meilleur s6chage, s61ectionner I'option

Smart Dry (s&chage intelligent) (sur

certains mod&les) pour prolonger le

s_chage.

I 1 Hour

() Wash ]

IMPORTANT :Ne pas obstruer le distributeur cle

d_tergent,

De grands articles plac6s

dans le panier infSrieur

pourraient entraver

I'ouverture du clapet du

distributeur. Des t61es 6

biscuits ou planches &

dScouper qui seraient

chargSes sur la gauche

peuvent facilement entraver

I'ouverture du distributeur.

Si I'on remarque du

dStergent dans le

distributeur ou au fond de

la cuve aprSs la fin d'un

programme, cela signifie

que le distributeur 6tait

bloqu&

,,- w • w • •

Sechage -L emplol d une aide de rm_age est

essentiel.

II faut utiliser un agent de

s_chage (tel un agent de

rin_age) pour obtenir un

bon s_chage (6chantillon

fourni). Un agent de rin_age

combin6 & I'option Heated

Dry (s_chage avec chaleur)

offrira une performance de

s_chage id_ale et permettra

d'6viter une humidit_

excessive & I'int6rieur du

lave-vaisselle.

USE RINSEAID FOR Full

"1" O HeatedDry I

SmartWash _"E fournit des r_sultats

optimaux en utilisant uniquement la

quantit_ d'eau et d'_nergie n6cessaire. Les

programmes SmartWash _HE et Pots &

Pans (casseroles et po61es) sont

recommand6s pour les salet_s tenaces.

Chargement TurboZone TM

(sur certain modules)

Lorsque I'option

murboZone TM est

s61ectionn6e, elle

offre un lavage

concentr6 &

I'arri&re du panier

inf6rieur pour les

plats difficiles 6

nettoyer. Placer ces

plats en orientant la

surface sale du plat

vers les orifices

d'aspersion

TurboZone TM dans

le panier inf_rieur

du lave-vaisselle.

Arriere du

lave-vaisselle

Pour d_marrer ou poursuivre un programme,

appuyer sur START/RESUME (mise en

marche/reprise) et fermer la porte dans les

3 secondes qui suivent. Si on ne ferme pas la

porte dans les 3 secondes qui suivent, le

bouton de mise en marche DEL clicjnote, un

sicjnal sonore retentit et le procjramme ne

dSmarre pas.

IMPORTANT : Si I'on ouvre la porte (par

exemple pour ajouter un plat, m6me

pendant le fonctionnement de I'option Delay

Hours [raise en marche diff_r6e de plusieurs

heures]), il faut appuyer sur le bouton

START/RESUME (mise en marche/reprise) et

fermer la porte darts les 3 secondes qui

suivent pour poursuivre le procjramme.

REPEAT LAST CYCLE

START

RESUME

Certains utilisateurs emploient trop de d_tercjent dans le

lave-vaisselle. Cela peut attaquer les plats. Voir

"D_tercjent et acjent de ringacje" pour d_terminer la

quantit_ de d_tercjent n6cessaire en fonction de la duret6

de I'eau.

SYSTI:ME DE FILTRATION ULTRA WASH ®HE

Ce lave-vaisselle est _quip6 de la toute derni_re technolocjie en mati_re de filtration. Ce syst_me de triple filtration minimise le

niveau sonore et optimise la consommation d'eau et d'_nercjie tout en offrant une performance de nettoyacje sup_rieure. Le

filtre dolt 6tre entretenu tout au Ioncj de la dur6e de vie du lave-vaisselle pour pouvoir continuer & fonctionner au mieux de sa

performance.

Le syst_me de triple filtre comporte 2 parties, un filtre sup6rieur et un filtre inf6rieur.

• Le filtre sup_rieur permet de tenir des articles surdimensionn6s ou des objets 6trancjers ainsi que les particules tr_s fines &

I'_cart de la pompe.

• Le filtre inf6rieur emp6che les aliments de se red,poser sur la vaisselle.

Les filtres devront peut-6tre 6tre nettoy6s Iorsque :

• On remarque des objets ou salet6s sur le filtre sup_rieur.

• La performance de nettoyacje se d6cjrade (c.-&-d. pr6sence de salet6s sur les plats).

• Les plat sont rucjueux au toucher.

Le retrait et I'entretien des filtres est tr6s facile. Le tableau ci-dessous indique la fr6quence de nettoyacje recommand6e.

Intervalles de nettoyage recommand_es pour le nettoyage du filtre.

Nombre de

charges par

semaine

1-3

4-7

8-12

13-14

Si vous lavez

avant le chargement

Une fois par an

Si vous grattez et

rincez les plats avant

le chargement

Une fois par an

Deux fois par an

Si vous vous contentez

de gratter les plats avant

le chargement*

Deux fois par an

Tous les trois mois

Si vous ne grattez ou

ne rincez pas les plats

avant le chargement

Tous les deux mois

Une fois par mois

Toutes les deux

semaines

Une fois par semaine

_Conseil du fabricant :Ceci permet d'6conomiser I'eau et 1'6nergie utilis6es pour la pr6paration des plats. Cela vous 6pargne

6galement du temps et des efforts.

Eau tr_s dure

Si I'eau du domicile est tr_s dure (au-del& de 15 grains), nettoyer le filtre au moins une fois par mois. L'accumulation de r6sidus

blancs dans le lave-vaisselle est le signe d'une eau dure. Vous pouvez apporter des _chantillons d'eau & Sears pour contr61er le

degr_ de duret_ de votre eau. Pour des conseils sur 1'61imination de taches, voir la section "D6pannage".

Instructions de retrait du filtre

1. Tourner le filtre sup6rieur d'un quart de tour dans le sens antihoraire et le soulever.

2. Saisir le filtre inf_rieur situ_ dans I'ouverture circulaire, le soulever 16g_rement et le tirer

vers I'avant pour le retirer.

3. Si I'eau du domicile est dure, nettoyer les filtres au moins une fois par mois, tel

qu'indiqu_ ci-dessous.

L_ Patte de

_,._ ___osition nement

• _. _ 9 tCx

Retra# du fi#re sup_rieur

instructions de nettoyage

IMPORTANT : Ne pas utiliser de brosse m_tallique, de tampon &r_curer, ou d'objets similaires car ils peuvent endommager les

filtres.

Rincer le filtre sous I'eau courante jusqu'& ce que la plupart des

salet_s soient _limin_es. Si I'on remarque la presence de salet_s

difficiles a retirer ou de d_p6ts de calcaire causes par I'eau

dure, I'emploi d'une brosse douce sera peut-Stre n_cessaire.

Instructions de r_installation du filtre

En s'aidant des illustrations pr_c_dentes, placer le filtre inf_rieur sous les onglets de

positionnement situ_s au fond du lave-vaisselle de sorte que le filtre sup6rieur soit

align6 avec I'ouverture circulaire du fond de la cuve.

InsUrer le filtre sup6rieur dans I'ouverture circulaire du filtre inf6rieur.

Faire pivoter lentement le filtre dans le sens horaire jusqu'& ce qu'il s'ins_re dans le

Iogement. Continuer _1faire pivoter le filtre jusqu'& ce qu'il s'embo?te. Si le filtre n'est

pas compl_tement install_ (continue de tourner librement), continuer & tourner le filtre

dans le sens horaire jusqu'& ce qu'il s'ins_re dans le Iogement et s'embo?te.

REMARQUE : Du moment que le filtre est bien embo?t6, il n'est pas n6cessaire que la

fl_che du filtre sup6rieur soit align6e avec celle du filtre inf6rieur.

L_ Patte de

_ _sitionnement

R_insta//ation du fi/tre sup_rieur

IMPORTANT : Afin d'6viter d'endommager le lave-vaisselle, ne pas faire fonctionner le lave-vaisselle sans que les filtres ULTRA

WASH <R_"Ene soient correctement install6s. S'assurer que le filtre inf6rieur est bien en place et que le filtre sup6rieur est bien

embo?t6. Si le filtre sup6rieur ne tourne pas librement, cela signifie qu'il n'est pas bien embo?t6.

CONSEILS D'EFFICACITE POUR LE LAVE-VAISSELLE

L'eau chaude dissout et active le dStergent pour lave-vaisselle. Ueau chaude dissout 8galement la graisse sur la vaisselle et

contribue au sSchage des verres sans taches. Pour obtenir de meilleurs rSsultats de lavage, I'eau dolt 8tre & 120°F (49°C) & son

entrSe dans le lave-vaisselle. Les charges peuvent ne pas 8tre lavSes aussi bien si la tempSrature de I'eau est trop basse.

Conseils d'efficacit_ suppl_mentaires

• Pour _conomiser de I'eau, de I'_nergie et du temps, se contenter de gratter la vaisselle. Ne pas rincer les plats avant de les

placer dans le lave-vaisselle.

• Utiliser la caract_ristique de mise en marche diff_r_e pour faire fonctionner votre lave-vaisselle en dehors des heures de

pointe. Les services publics Iocaux recommandent d'_viter I'emploi intense d'_nergie & certaines heures de la journ_e.

• Pendant I'_t_, faire fonctionner le lave-vaisselle la nuit. Cela permet de r_duire I'accumulation de chaleur dans la cuisine

pendant la journ_e.

• Utiliser un agent de rin_age pour am_liorer le s_chage.

DETERGENT ET AGENT DE RIN( AGE

IMPORTANT :

Utiliser uniquement du d_tergent pour lave-vaisselle

automatique. Un produit & vaisselle pour nettoyage manuel

produirait une quantit_ excessive de mousse et d_borderait

du lave-vaisselle.

Quantit_ de d_tergent recommand_e

Ajouter la quantit_ de d_tergent recommand_e tel qu'indiqu_

dans chaque compartiment et fermer le couvercle de

d_tergent.

Produitssousforrnedepoudreoudegel

Water Niveau CompartimentComparti-

Hardness de depr_lavage mentde

(duret_de salet_ lavage

I'eau) principal

Doux L6ger Aucune 1/2

(0 64grains Normal Aucune 1/2

par gallon

U.S.) Service Pleine 1/2

intense grandeur

Moyenne L6ger Aucune 1/2

(5 69 grains Normal 1/2 1/2

par gallon

U.S.) Service Complet _ Complet _

intense

Hard (dure) L6ger 1/2 Complet _

(10 e 14 Normal Complet _ Complet _

grains par

gallon U.S.) Service Complet _ Complet _

intense

_La capacit6 du compartiment de pr61avage est de 7

cuiller6es & th6 (35 mL) et celle du compartiment de lavage

principal de 9 cuiller6es & th6 (45 mL).

D6tergents pr6-mesur6s

Beaucoup de d6tergents sont vendus en format pr6-mesur6

(sachets de gel, pastilles ou sachets de poudre). Ces formats

sont id6aux quelle que soit la duret6 de I'eau et de salet6.

Toujours placer les d6tergents pr6-mesur6s dans le

compartiment principal et fermer le couvercle.

IMPORTANT :

Les d6p6ts min6raux provenant d'une eau tr6s dure (au moins

15 grains par gallon U.S.) peuvent endommager le lave-

vaisselle et rendre un bon nettoyage difficile. On

recommande I'emploi d'un adoucisseur d'eau pour 6viter tout

dommage et obtenir de bons r6sultats. Vous pouvez apporter

des 6chantillons d'eau & Sears pour contr61er le degr6 de

duret6 de votre eau.

USERINSEAIDFOR

BETTERDRYING

Lock

Refillc:::::__

IMPORTANT :

Full

Add

Votre lave-vaisselle est congu pour utiliser un agent de

ringage liquide. L'utilisation d'agents de ringage am61iore

nettement le s6chage en permettant & I'eau de s'6couler de la

vaisselle apr6s le ringage final. IIs emp6chent aussi I'eau de

former des gouttelettes qui peuvent laisser des taches ou des

coul6es en s6chant.

Rernplissage du distributeur

La capacit6 du distributeur d'agent de ringage est de 5 oz

(150 mL). Dans la plupart des cas, cette quantit6 devrait

durer environ 1 & 3 mois.

1. Tourner le bouton _ la position REFILL (remplissage) et le

retirer.

2. Verser I'agent de ringage dans I'ouverture jusqu'& ce que

I'indicateur soit sur FULL (plein). Ne pas remplir

excessivement.

3. Nettoyer les 6ventuelles coul6es d'agent de ringage. Des

coul6es d'agent de ringage peuvent entratner une

production excessive de mousse.

4. R6installer le bouton et le tourner & la position LOCI<

(verrouillage).

REMARQUE : L'indicateur indiquera le niveau de remplissage

correct Iorsque la porte est compl_tement ouverte.

R_glage de la quantit_ d'agent de rin_age

Le distributeur d'agent de ringage est r6glable. Pour une

majorit6 de types d'eau, le r6glage effectu6 & I'usine & 2

donnera de bons r6sultats. Si I'eau utilis6e est dure ou si I'on

observe des traces ou des d6p6ts de calcaire sur la vaisselle_

il peut 6tre judicieux d'essayer un r6glage plus 61ev& Si I'on

remarque de la mousse dans le lave-vaisselle, utiliser un

r6glage inf6rieur.

Lock

Refill

Ajustement du r6glage

1. Tourner le bouton & la position REFILL (remplissage) et le

retirer.

2. Pointer la fl6che & I'int6rieur du distributeur sur le r6glage

d6sir6.

3. R6installer le bouton et le tourner & la position LOCI<

(verrouillage).

CHARGEMENT

1. Orienter les surfaces les plus sales vers le has et

•| .

la!sser suffisamment clespace entre les articles pour

que I'eau puisse circuler entre chaque _nier et

entre les plats.

4. Incliner les surfaces creuses tels les foncls de tasses

de caf_ pour permettre _I,eau de s'_couler et _ur ....

am_liorer les r_sultats de s_chage,

Surfaces inc/in_es

5. V_rifier que les bras d'aspersion tournent librement

avant chaque programme.

Le fa# de disfancer /es arfic/es permef _/ I'eau de circuler.

2, Pour unmeilleur neffoyage des couverts, utiliser les

encoches des couvercles pour s_parer les articles'

S_par_s

3' Utiliser I'option TURBOZONETM pour les articles les

plus sales en les orientant vers le panier inf_rieur,

Les bros d'aspersion fournent Iibrement

6, Placer les tasses et les verres dans les rang_es entre

les tiges.

Jefs c _spersion concenfr_s sur /o so/et_ TURBOZONE rM

Placer les tasses et verres dans les rang_es entre les tiges. Le fait de placer ces articles sur les tiges peut entra?ner des

dommacjes et I'apparition de taches d'eau. Pour _viter d'endommacjer les articles d61icats comme les articles en porcelaine,

en cristal, les verres & pied ou autres articles similaires, veiller & ce qu'ils ne se touchent pas pendant le fonctionnement du

lave-vaisselle.

Charger les articles en plastique I_cjers et lavables au lave-vaisselle uniquement dans le panier sup_rieur.

Disposition pour 10 couverfs Disposition pour 12 couverts

Placer dans ce panier cjrande capacit_ fix_ & I'arri_re du

panier sup_rieur les spatules, cuillers en bois et articles

similaires. Le panier & ustensiles peut _tre retir6 pour lib6rer

de I'espace suppl6mentaire - il suffit de retirer les attaches

fix_es au panier.

Vous pouvez _lever ou pouvez abaisser la premiere 6tag_re

pour ajuster de cjrands articles dans I'_tacj_re de sommet ou

fond. Les r6dacteurs sinistres sont Iocalis_s sur chaque c6t6

de la premiere _tacj_re. Elever la premiere _tacj_re pour

accommoder des articles jusqu'& 9" (22 cm) dans la

premiere 6tacj_re et 13" (33 cm) dans I'_tacj_re inf_rieure, ou

abaisser la premiere _tacj_re pour accommoder des articles

jusqu'& 11" (28 cm) dans les _tacj_res de sommet et fond.

1. Pour 61ever, enlever 1'6tacj_re et la chute abaisse des

roues dans les barres comme diricj6 dans "Panier

sup_rieur amovible" la section.

2. Pour abaisser, enlever I'_tacj_re et cjlisse des roues

sup6rieures dans les barres comme diricj6 dans "Panier

sup6rieur amovible" la section.

Larancj6edeticjesdechaquec6t6clupaniersup6rieurpeut

6trer6cjI6epourfairedela placepourdiversarticles de

vaisselle.

Rabattre la tablette suppl6mentaire sur un c6t6 du panier

sup6rieur pour y placer des tosses, des verres & pied ou de

Ioncjs articles suppl6mentaires tels des ustensiles ou des

spatules.

Le panier sup6rieur amovible permet de laver des articles plus cjrands tels que casseroles, r6tissoires et t61es & biscuits, dons

le panier inf6rieur.

IMPORTANT : Retirer la vaisselle avant de retirer le panier sup6rieur du lave-vaisselle.

Pour enlever le partier

1. Pour acc6der aux but6es de cjlissi6res, tirer le panier sup6rieur vers I'avant pour I'extraire de la cuve de presque la moiti&

2. Pour ouvrir, rabattre la but6e de cjlissi6re vers I'ext6rieur de la cuve.

3. Apr6s avoir ouvert les deux but6es de cjlissi6res, tirer la cjlissi6re sup6rieure hors des rails.

Butte de g/issi_re ferm_e Butte de g/issi_re ouverte

4. Fermer les but6es de cjlissi6re et r6ins6rer les cjlissi6res dans le lave-vaisselle en les faisant cjlisser.

Pour r_installer le panier

1. Tirer doucement les cjlissi6res du lave-vaisselle vers I'avant jusqu'& ce qu'elles s'arr6tent. Ouvrir les but6es de cjlissi6res.

2. Placer les roulettes arri6re de chaque c6t6 du panier dans I'encoches de cjlissi6re et les r6ins6rer dans les cjlissi6res en les

faisant rouler, sans replacer la cjlissi6re compl_tement clans la cuve.

3. Ins6rer les roulettes avant du panier de chaque c6t6 du panier, clans les fentes des cjlissi6res.

4. Faire cjlisser la cjlissi_re pour la r6installer dans le lave-vaisselle. Les but6es se ferment automatiquement Iorsque la

cjlissi6re p6n6tre dans le lave-vaisselle.

Le panier inf6rieur est icl_al pour les assiettes, casseroles, plats pour mets en sauce et ustensiles. (Voir les mocl_les de

chargement recommancl6s clans les illustrations.)

Ne charger de petits articles clans le panier inf6rieur que s'ils sont bien cal6s.

Charger les assiettes, bols _ soupe, etc. entre les tiges.

Charger les bols soliclement entre les rang_es de tiges. S'assurer que les plats sont espac6s de mani_re & ce que le jet

el'aspersion puisse atteinclre toutes les surfaces.

Charger les articles tr_s sales en les orientant vers le jet el'aspersion.

REMARQUE • S'assurer que le clistributeur de cl_tergent n'est pas obstru6 par de grands articles tels des t61es & biscuits ou

des planches & cl6couper plac6es sur le c6t6 avant-gauche clu panier. Voir la section "D6marrage /guide rapicle".

Disposition pour 10 couverts Disposition pour 12 couverfs

Tiges rabattables (sur certains modules)

II est possible de rabattre une rang6e de tiges _ I'arri6re clu

panier inf6rieur pour lib6rer de la place pour des plats de

plus grancle taille.

Garcler cette rang6e de tiges inclin6e & 60 ° Iorsqu'on utilise

I'option TURBOZONE TM.

IMPORTANT : Lorsqu'on place une rang6e de tiges en

position allong6e, replier la rang6e de tiges vers I'avant clu

lave-vaisselle.

IMPORTANT : Pour une performance id6ale, seule une rang6e d'articles doit 6tre orient6e face aux jets d'aspersion

TURBOZONETM.

Pour utiliser cette option de lavage, I'option de lavage TURBOZONETM doit 6tre s61ectionn6e.

Charger les po61es, plats & mets en sauce, etc., en orientant les surfaces sales vers les jets d'aspersion TURBOZONETM. La zone

de lavage TURBOZONETM se trouve & I'arri6re du panier & vaisselle inf6rieur.

Arriere du

lave- vaisselle

ii _ i i]JI

II est possible de laver des articles plus cjrands tels que

casseroles, r6tissoires ou t61es & biscuits darts le panier

inf_rieur en retirant le panier sup_rieur. Voir la section

"Charcjement du panier sup6rieur".

IMPORTANT : Ne pas obstruer le distributeur de d_tercjent.

Pour charcjer des couteaux trop cjrands pour le panier &

couverts, utiliser le porte-couteau situ_ sur la cjauche du

panier inf_rieur. Placer les couteaux dans le porte-couteaux

tel qu'indiqu_.

Chargement des couverts

Utiliser les modules de charcjement sucjcj_r_s (voir les

illustrations) pour am61iorer le nettoyacje des couverts.

Utiliser les encoches des couvercles pour s_parer les couverts

et obtenir un lavacje optimal (voir I'illustration & droite).

REMARQUE : Si vos couverts ne conviennent pas aux

encoches pr_vues, relever les couvercles et m61ancjer les

types de couverts pour les tenir s_par_s. Pour de meilleurs

r_sultats de lavacje, charcjer les couteaux vers le bas, les

fourchettes vers le haut et alterner la position des cuillers tel

qu'illustr6.

UTILISATION DU LAVE-VAISSELLE

CYCLES OPTIONS R_A AS_ ¢¥¢L_ CO_RLE1E SANIIlZE_

sau_-HO DS SEC OLD 3S_C START CANCEL

_ESUME D_IN

Programmes

Programme SmartWash ®HE

Programme le plus avanc6 et le plus polyvalent. Ce

programme d_tecte la taille de la charge, la quantit6 de

salet6s et I'adh6rence des salet6s. Ce programme est optimis6

pour atteindre un nettoyage maximal avec un minimum d'eau

et d'6nergie.

Nlveau ae salete

L6ger &mod6r6

Difficile/Adh6rant

aux surfaces apr6s

cuisson

Dur_e (rain)

sans options

Typique _Max

110 150

190

Consom-

marion

a'eau

Gallons

(litres)

Service intense

125

(19,1)

6,8

(25,8)

Pots & Pans (casseroles et po61es)

Id6al pour les articles les plus difficiles & nettoyer tels les mets

en sauce comportant des r6sidus alimentaires ayant adh_r6 &

la cuisson. Utiliser I'option TURBOZONE TM pour le nettoyage

ideal des salet6s ayant adh_r6 & la cuisson.

L6ger &mod6r6

Difficile/Ad h6rant

aux surfaces apr6s

cuisson

130

140

150

205

(19,1)

6,8

(25,8)

Lavage normal

D6tecte le niveau de salet6 et effectue les ajustements de

consommation d'eau et d'6nergie n6cessaires. L'6tiquette de

consommation d'6nergie est bas6e sur ce programme.

China Gentle (douceur pour porcelaine)

(sur certains modules)

Offre un programme de lavage 16ger et un s6chage en

douceur pour les articles d61icats comme la porcelaine/le

cristal.

L6ger &mod6r6 110 150 4,0

(15,0)

Service intense 125 190 6,8

(25,8)

L6ger &mod6r6 105 145 4,2

(15,2)

Service intense 185120 6,8

(25,8)

Eco (_co)

Ce programme offre le maximum d'6conomies d'eau et

d'6nergie tout en prolongeant le programme pour vous offrir

un nettoyage ideal.

1 Hour Wash (lavage 1 heure)

Pour 6conomiser de I'eau et de 1'6nergie, les lave-vaisselle &

haute efficacit6 utilisent une filtration avanc6e, ce qui peut

entra?ner un allongement des dur6es de programme (plus de

2 heures dans certains cas). Pour des r6sultats rapides, le

lavage en 1heure nettoie votre vaisselle en utilisant

16g6rement plus d'eau et d'6nergie. Pour un meilleur s6chage,

s61ectionner I'option Heated Dry (s6chage avec chaleur) qui

ajoutera une demie-heure.

Tousles niveaux de

salet6

Tous les niveaux de

salet6

110 150

58 62

4,0

(15,0)

7,9

(30,0)

_Certaines options prolongeront la dur_e du programme. Voir la section d'information sur les options.

_Dur6e de programme approximative obtenue avec de I'eau chaude & 120°F (49°C) fournie au lave-vaisselle. Si les dur_es

sont plus Iongues, cela signifie que I'eau d'arriv_e est moins chaude.

Options

High Temp (temperature _lev_e)

Augmente la temp6rature de lavage

principal pour am_liorer le nettoyage.

Lorsque cette option est utilis_e avec

le programme Normal Wash (lavage

normal), la capacit6 de nettoyage

augmente I_g_remenh mais pas

autant qu'avec le programme Pots

Pans.

Peut _tre

s_lectionn_

avec

SmartWash ®_E

Casseroles et

po_les

Lavage normal

Description

Fait passer la

temperature du lavage

principal de 105°F

(41°C) & 120°F (49°C).

Dur_e suppl_mentaire

du programme

Typique

22 4O

EQU

ajout@et-

Gallons

(litres)

0-3

( O 111,2)

Sani Rinse (rin_age sanitaire)

Ce rin_age & haute temperature

assainit la vaisselle et la verrerie

conform_ment & la norme 184 NSF/

ANSI pour lave-vaisselle r_sidentiels.

Les lave-vaisselle r6sidentiels certifi6s

ne sont pas destin6s aux

6tablissements alimentaires autoris6s.

_, la fin du programme, le t6moin Sani

indique si I'option Sani Rinse (rin_age

avec assainissement) a fonctionn6

correctement. Si le t6moin ne s'active

pas, c'est probablement parce que le

programme a 6t_ interrompu.

Heated Dry (s_chage avec chaleur)

Active 1'61_ment de chauffage une

fois le programme de lavage termin_.

Pour un meilleur s6chage, utiliser de

I'agent de rin_age avec ou sans

I'option Heated Dry (s6chage avec

chaleur). Les articles en plastique sont

moins susceptibles de se d_former si

on les place dans le panier & vaisselle

sup_rieur.

SmartWash ®_E

Casseroles et

po_les

Lavage normal

Disponible pour

tous les

programmes,

sauf pour

Quick Rinse

(rin_age rapide)

Fait passer la

temperature du lavage

principal de 105°F

(41°C) & 120°F (49°C) et

celle du rin_age final de

140°F (60°C) & 155°F

(68°c).

Active I'_l_ment de

chauffage & la fin du

programme de lavage.

53 73 0-3

(0 - 11,2)

5252 0

Le maximum de quantit6 d'eau suppl6mentaire que I'on peut utiliser pour n'importe quelle combinaison d'options est de

2,1 gal. (7,9 k).

_,4_::;;,_,<]ommQ/'/_/_@ du

Delay Hours (mise en marche diff_r_e de plusieurs heures) (sur certains modules)

Utiliser cette option pour faire fonctionner le lave-vaisselle en dehors des heures de pointe. Les fournisseurs d'_lectricit_

Iocaux recommandent de limiter la consommation d'6nercjie aux p@iodes situ_es en dehors des heures de pointe autant que

possible.

Pour diff_rer la raise en marche

1. Choisir un procjramme de lavacje et des options.

2. Appuyer sur le bouton de mise en marche diff@6e pour choisir le nombre d'heures dont on souhaite diff6rer la mise en

marche.

3. Appuyer sur START/RESUME (mise en marche/reprise).

REMARQUE : Chaque fois que I'on ouvre la porte (pour ajouter un plat, par exemple), il faut de nouveau appuyer sur le

bouton START/RESUME pour que le compte & rebours reprenne.

Option verrouillage des commandes

Activer le verrouillage des commandes pour pr6venir I'utilisation non intentionnelle du lave-vaisselle entre les procjrammes.

Lorsque I'indicateur LOCI< ON (verrouillacje) est allum_, tousles boutons sont mis hors d'6tat. On peut ouvrir/fermer la porte

du lave-vaisselle alors que les commandes sont verrouill6es.

Pour enclencher le dispositif de verrouillage

Appuyer sur CONTROL LOCI< (verrouillage des commandes) pendant 3 secondes. LOCI< ON (verrouillacje active) s'allume.

Lorsqu'on appuie sur une touche alors que les commandes du lave-vaisselle sont verrouill6es, I'indicateur lumineux clicjnote

3 lois et un sicjnal sonore retentit.

REMARQUE : Le lave-vaisselle ne peut pas fonctionner si le module de commande est verrouill6.

Pour d_verrouiller les cornmandes du lave-vaisselle

Appuyer sur CONTROL LOCI< (verrouillacje des commandes) pendant 3 secondes. L'indicateur lumineux s'_teint.

T_moins lumineux de statut et barre lumineuse

Lest6moins lumineux de statut situ_s au sommet du module de commande

COMPLETE SANITIZED informe I'utilisateur du succ_s de I'assainissement et (ou) de la fin d'un

_. _ procjramme. La barre lumineuse du panneau vire au bleu Iors du lavacje ou

du rin_acje, au roucje Iors du s_chacje et au vert une fois le procjramme

termin_. Si le t_moin lumineux Clean (propre) clicjnote, voir la section

"D_pannacje".

S_lection des programmes et options

1. S_lectionner le procjramme d_sir_. Si I'on souhaite faire fonctionner le m_me procjramme que le dernier procjramme

effectu_, il suffit d'appuyer une fois sur START (mise en marche) pour indiquer les options utilis_es, et d'appuyer de

nouveau sur START pour d_marrer le procjramme.

2. S_lectionner les options d_sir_es. Toutes les options de s_chacje ne sont pas disponibles sur tous les procjrammes. Si I'on

s_lectionne une option invalide pour un procjramme donn_, les t_moins clicjnotent.

ACTIVATION/DESACTIVATION du son

Appuyer sur HIGH TEMP (temp@ature 81evSe) pendant 3 secondes pour alterner entre ON (activation) et OFF

(dSsactivation). Le son ne sera pas dSsactiv8 en cas de messacjes d'interruption de procjramme ou de dSpannacje nScessaire.

Un 8cran sur 1'Scran-texte ACL confirme que le son a bien 8t8 activ8 ou dSsactivS.

1. Ouvrir 16g6rement la porte pour arr6ter le programme. Attenclre que Faction cl'arrosage s'arr6te avant cl'ouvrir la porte.

2. Appuyer une fois sur le bouton CANCEL/DRAIN (annulation/viclange). Le t6moin lumineux CANCEL/DRAIN (annulation/

viclange) s'allume.

3. Fermer la porte clans les 3 seconcles qui suivent. Le lave-vaisselle entame un programme de viclange (s'il reste de I'eau au

fond clu lave-vaisselle). Laisser le lave-vaisselle 6vacuer I'eau compl6tement. Le t6moin CANCEL/DRAIN (annulation/

viclange) s'6teint apr6s 2 minutes.

@IXII Ill ;Ill _"_'_ ;; +_: .....

_11I,= _ l_%YO_illIPIll'l@ 8111 e;s II [I ::,_+,;_:';=_6:_@I I/[}Q CI%@ ==* =:_....... <'",::"= ;_

On peut interrompre un programme et recommencer le programme clepuis le clibut en respectant la prociclure suivante.

I. Ouvrir 16g6rement la porte pour arr_ter le programme. Attenclre que I'action cl'arrosage s'arr_te avant cl'ouvrir la porte.

2. V6rifier que le couvercle clu clistributeur de cl6tergent est bien ferm6. Si le couvercle est ouvert, il faut remplir a nouveau le

clistributeur de cl6tergent avant de recl6marrer un nouveau programme.

3. Appuyer cleux fois sur CANCEL/DRAIN (annulation/viclange) pour r6initialiser le module de commancle.

4. Choisir un nouveau programme et les options.

5. Appuyer sur START/RESUME (mise en marche/reprise).

'_ °_sQ cIse @J k;}ve-wsisselle

1. V@ifier que le t6moin lumineux Add a Dish (ajouter un plat) est bien allum_.

2. Ouvrir 16g_rement la porte pour arrSter le programme. Attenclre que Faction cl'arrosage s'arrSte avant cl'ouvrir la porte.

3. V@ifier que le couvercle clu clistributeur de cl6tergent est toujours ferm6. S'il est ouvert, cela signifie que le programme de

lavage a d6j& commenc6 et il n'est pas conseill_ cl'ajouter un plat.

4. Si I'on n'a pas encore utilis_ de cl6tergent (couvercle clu clistributeur de cl6tergent ferm6), on peut ajouter un plat.

5. Appuyer sur START/RESUME (mise en marche/reprise).

LAVAGE D'ARTICLES SPECIAUX

En cas de doute au sujet du lavage d'un article particulier consulter le fabricant pour d_terminer si I'article est lavable au lave-

vaisselle.

.vaisselle?

Aluminium Oui L'eau chaude et les d_tergents peuvent affecter le fini de I'aluminium

anodis_.

Aluminium _etable Non Ne pas laver de plats en aluminium jetables dans le lave-vaisselle. IIs

risquent de se d_placer durant le lavage et de transf@er des

marques noires & la vaisselle et & d'autres articles.

Bouteilles et cannettes Non Laver manuellement les bouteilles et cannettes. Les _tiquettes fix_es

par de la colle peuvent se d_tacher et obstruer le syst_me de lavage,

r_duisant ainsi la performance de lavage.

Fonte Non La patine sera _limin_e et rouillera ensuite.

Porcelaine/gr_s Oui Toujours consulter les recommandations du fabricant avant le

lavage. La d_coration des articles d'antiquit_, peints & la main ou

I'_maillage peut se d_t@iorer. Les dorures peuvent se dissiper ou

changer de couleur.

Cristal Oui Toujours consulter les recommandations du fabricant avant le

lavage. AprSs plusieurs lavages, la solution de dStergent peut

attaquer certains types de cristal au plomb.

Or Non Les couverts dorSs subiront un changement de couleur.

vaisselle?

Verre Oui Le verre opaque jaunit apr_s de nombreux lavacjes au lave-vaisselle.

Coutellerie _ manche Non Les manches de certains couteaux sont fixes _ la lame au moyen

creux d'un adh_sif qui peut se d_gager Iors du lavage au lave-vaisselle.

Etain, laiton, bronze et Non L'eau chaude et les dStergents peuvent modifier la couleur et le rink

cuivre

Plastiques jetables Non Ce mat_riau ne peut r6sister aux effets de I'eau chaude et des

d_tercjents.

Plastiques Oui

Acier inoxydable

Arcjent sterlincj ou plaqu_

Oui

Toujours consulter les recommandations du fabricant avant le

lavacje. La r_sistance des articles de plastique aux temperatures

61ev_es et aux d_tercjents est variable. II est recommand_ de placer

les articles I_cjers tels les couvercles et les beurriers uniquement dans

le panier sup6rieur. Les articles r_sistants comme les refroidisseurs ou

les plateaux de chaise haute peuvent _tre places dans le panier

inf_rieur. Lorsqu'on lave des articles en plastique dans le panier

inf_rieur, il est recommand_ de ne pas utiliser I'option Heated Dry

(s6chacje avec chaleur).

Si le lavage n'est pas effectu_ imm_diatemen hex6cuter un

procjramme de rin_acje rapide. Le contact proloncj_ avec des r_sidus

alimentaires contenant sel, vinaicjre, produits laitiers ou jus de fruit

peut endommacjer le fini.

Si le lavage n'est pas effectu_ imm6diatemenh ex6cuter un

procjramme de rin_acje rapide. Le contact proloncj6 avec des r6sidus

alimentaires contenant sel, acide ou sulfide (oeufs, mayonnaise et

fruits de mer) peut endommacjer le fini.

Fer blanc Non Non recommand_.

Ustensiles en bois Non Laver manuellement. Toujours consulter les recommandations du

fabricant avant le lavacje. Le bois non trait6 peut se dSformer, se

fissurer ou perdre son fini.

Oui

Section pour cjrandes

casseroles

II est possible que certains plats & mets en sauce ne conviennent pas

& I'espace r_serv6 & la caract6ristique TurboZone TM & I'arri_re du

panier & vaisselle inf6rieur. Si n6cessaire, ajuster les ticjes pour

pouvoir charcjer des cjrands plats.

ENTRETIEN DU LAVE-VAISSELLE

Nettoyage de l'ext_rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide ou une Sponge et

un dStergent doux pour nettoyer les surfaces ext@ieures du lave-vaisselle et

prSserver son aspect de produit neuf. Si I'ext@ieur de votre lave-vaisselle est en

acier inoxydable, un nettoyant pour acier inoxydable est recommandS.

Nettoyage de I'int_rieur Les compos6s min_raux pr6sents dans I'eau dure peuvent provoquer

I'accumulation d'un film blanch6tre sur les surfaces int6rieures, particuli6rement

juste au-dessous de la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant qu'elles aient

refroidi. Vous voudrez peut-Stre porter des gants en caoutchouc. Ne pas utiliser un

produit de nettoyage autre que le d6tergent pour lave-vaisselle car cela pourrait

provoquer un exc6s de mousse.

Nettoyage des surfaces internes

Faire une p6te avec un d6tergent pour lave-vaisselle en poudre sur une 6ponge

humide et nettoyer.

Utiliser un d_tergent liquide pour lave-vaisselle automatique, et nettoyer avec une

6ponge humide.

Voir la m6thode de rin_age au vinaigre dans la section "Taches et films sur la

vaisselle" & "D6pannage."

REMARQUE : Effectuer un programme de lavage normal avec d_tergent pour

lave-vaisselle apr_s avoir nettoy6 I'int6rieur.

Certains codes de plomberie provinciaux ou Iocaux exigent I'installation d'un

dispositif de brise-siphon entre un lave-vaisselle encastr_ et le syst_me de vidange

du domicile. Inspecter le dispositif de brise-siphon Iorsque votre lave-vaisselle ne

se vidange pas bien.

Le dispositif de brise-siphon se trouve g_n@alement sur le dessus de 1'6vier ou du

comptoir pros du lave-vaisselle. Pour commander un brise-siphon, composer le

1-800-4-MY-HOME ®. Demander la piece n° 300096.

REMARQUE : Le dispositif de brise-siphon est un article de plomberie externe qui

ne fait pas partie de votre lave-vaisselle. La garantie fournie avec le lave-

vaisselle ne couvre pas les coots de r6paration directement associ6s au nettoyage

ou & la r6paration d'un dispositif de brise-siphon externe.

Nettoyage du dispositif de brise-

siphon

Nettoyer le dispositif de brise-siphon p@iodiquement pour assurer une vidange

adSquate du lave-vaisselle. Pour la plupart des brise-siphons, il faut soulever le

couvercle chrom6. DSvisser le couvercle en plastique. V6rifier ensuite qu'il n'y a

pas accumulation de salet6s. Nettoyer au besoin.

Remisage pour I'_t_

Remisage pour I'hiver

Si le lave-vaisselle n'est pas utilis6 pendant 1'6t6, couper I'arriv6e d'eau et

I'alimentation 61ectrique du lave-vaisselle.

Eviter que le lave-vaisselle et I'habitation ne subissent de dommages caus6s par

I'eau, et plus pr_cis_ment par le gel des canalisations. Si le lave-vaisselle est laiss6

dans une r_sidence saisonni_re ou risque d'6tre expos_ & des temperatures

proches du degr6 de cong61ation, faire hiv6riser le lave-vaisselle par un technicien

de service agr66.

DEPANNAGE

CONTROLER LES POINTS SUIVANTS POUR GAGNER DU TEMPS ET FAIRE DES i_CONOMIES.

PROBLEME SOLUTION

LE LAVE-VAISSELLE NE REMARQUE : II est normal que le lave-vaisselle fasse des pauses r6p6t6es au cours d'un

FONCTIONNE PAS programme.

Si le t_moin lumineux Start/Resume (mise en marche/reprise) clignote, ouvrir la porte et

appuyer sur START/RESUME.

V6rifier que la porte est ferm6e et verrouill6e.

V6rifier que le fonctionnement du syst_me de lavage & I'arri_re du lave-vaisselle n'est pas

entrav6 par de grands plats & mets en sauce. Ajuster le chargement si n6cessaire pour que

la porte puisse se fermer et se verrouiller.

V_rifier qu'un programme a 6t6 s61ectionn6. (Voir "lnformations sur les programmes et les

options".)

V6rifier que le lave-vaisselle est branch,. Un disjoncteur ou un fusible peut s'6tre d_clench_.

Si des t6moins lumineux autres que le t_moin Start/Resume clignotent et que I'appareil ne

fonctionne past faire un appel de service.

IL RESTE DU Di_TERGENT V6rifier que des articles comme les plaques & biscuits, les planches & d6couper ou les

DANS LE DISTRIBUTEUR OU grands r6cipients, etc. n'emp6chent pas le distributeur de d_tergent de s'ouvrir

LA PASTILLE EST RESTEE AU correctement.

FOND DE LA CUVE V6rifier que le d_tergent est frais et ne contient pas de grumeau.

V_rifier que le programme est termin_ (le t6moin lumineux vert ou bleu doit 6tre allum6). Si

le programme n'est pas termin_, il faudra le faire reprendre en fermant la porte et en

appuyant sur START/RESUME.

LA MOUSSE DE SAVON Si le systSme de dStection du lave-vaisselle dStecte la pr6sence de mousse, il est possible

DANS LE LAVE-VAISSELLE que le lave-vaisselle ne fonctionne pas correctement ou ne se remplisse pas d'eau.

La mousse peut provenir de :

• L'emploi du mauvais type de dStergent comme un produit & vaisselle pour

nettoyage manuel, un produit de lessive ou un savon pour les mains.

• Le fait de ne pas avoir r6install6 le couvercle du distributeur d'agent de ringage

aprSs I'avoir rempli d'agent de ringage (qu'il s'agisse d'un premier remplissage ou de

remplissages subs6quents).

• L'utilisation d'une quantit6 excessive de dStergent pour lave-vaisselle.

Demander une intervention de dSpannage par t616phone.

PROBLEME SOLUTION

LEPROGRAMME

FONCTIONNETROP

LONGTEMPS

REMARQUES :

• Pour utiliser moins d'eau et r6duire la consommation d'6nercjie, il existe des procjrammes

qui fonctionnent en cjSn6ral jusqu'& 3 heures.

• Un r6cjlacje du chauffacje de I'eau & 120 °F (49 o C) est idSal, le lave-vaisselle retardera

le procjramme plus Ioncjtemps alors qu'il chauffera I'eau de refroidissement.

• Certaines options proloncjeront le procjramme. (Voir la section "lnformations sur les

procjrammes et les options".) L'option Heated Dry (s6chacje avec chaleur) ajoute

1/2 heure.

LE LAVE-VAISSELLE NE

S_:CHE PAS

Essayer le procjramme 1 Hour Wash (lavacje en 1 heure).

Faire couler I'eau chaude au niveau d'un robinet proche du lave-vaisselle avant de

d_marrer le procjramme.

REMARQUE : Le plastique et les articles & surface anti-adhesive sont difficiles & s6cher car

leur surface est poreuse et a tendance & accumuler les cjouttelettes d'eau. Un s6chacje au

torchon peut 6tre n6cessaire.

L'utilisation d'un acjent de ringacje avec I'option Heated Dry (s6chacje avec chaleur) est

n6cessaire pour un s6chacje correct.

Un bon charcjement des articles peut affecter le s6chacje. (Voir les instructions sp6cifiques

de chargement dans ce cjuide.)

Les verres et les tasses & fond concave retiennent I'eau. Cette eau peut 6clabousser d'autres

articles Iors du d_charcjement.

• D_charcjer le panier inf6rieur en premier.

PAS DE REMPLISSAGE

IL RESTE DE L'EAU DANS LA

CUVE/PAS DE VIDANGE

EAU DURE

(RF:SIDU BLANC SUR

L'INTERIEUR DU LAVE-

VAISSELLE OU SUR LA

VERRERIE)

• Placer ces articles sur le c6t6 le plus inclin6 du panier pour obtenir de meilleurs r6sultats.

V6rifier que le robinet d'eau d'alimentation du lave-vaisselle est ouvert.

V6rifier I'absence d'obstruction du flotteur. (Voir "Pi_ces et caract6ristiques").

V6rifier I'absence de mousse dans le lave-vaisselle. En cas de pr6sence de mousse, le lave-

vaisselle peut ne pas fonctionner correctement ou ne passe remplir d'eau. (Voir "LUMI/:RES

CLIGNOTANTES" dans "D6pannacje")

V_rifier que le procjramme est termin_ (le t_moin lumineux vert ou bleu dolt 6tre allum6). Si

le procjramme n'est pas termin_, il faut le faire reprendre en fermant la porte et en

appuyant sur START/RESUME.

Si le lave-vaisselle est reli6 & un broyeur de d_chets, v6rifier que le bouchon d'obturation a

6t6 retir6 de I'orifice du broyeur.

V6rifier I'absence de d_formation sur le tuyau de vidange.

V6rifier I'absence d'obstructions par des aliments dans le syst_me d'6vacuation ou le

broyeur.

V6rifier le fusible ou le disjoncteur du domicile.

REMARQUE : Des d_p6ts min6raux d'une eau tr_s dure peuvent endommacjer le lave-

vaisselle et rendre un bon nettoyacje difficile. Vous pouvez apporter des _chantillons d'eau

& Sears pour v_rifier le decjr6 de duret_ de votre eau. Un adoucisseur d'eau est vivement

recommand_ si la duret6 est de 15 cjrains ou plus. En I'absence d'un adoucisseur d'eau, les

6tapes suivantes peuvent aider :

Utiliser un produit de nettoyacje commercial congu pour les lave-vaisselle une fois par mois.

Nettoyer les filtres ULTRA WASH <R_"Eau moins une fois par mois.

Toujours utiliser un acjent de ringacje.

Toujours utiliser un d_tercjent frais de cjrande qualitY.

Utiliser un stimulant de d_tercjent/adoucisseur d'eau congu pour les lave-vaisselle.

PROBLEME SOLUTION

ODEURS REMARQUE •Si le lave-vaisselle n'est pas utilis6 tousles jours, on peut ex6cuter un

programme de ringage avec une charge partielle chaque jour jusqu'& ce que I'on ait une

charge compl6te &laver. On peut aussi utiliser I'option Top Rack Only (panier sup6rieur

uniquement) (sur certains mod61es) pour des charges partielles.

Effectuer un ringage au vinaigre au lave-vaisselle en mettant 2tasses (500 mL) de vinaigre

blanc dans un verre & mesurer plac6 debout dans le panier inf6rieur. Ex6cuter un

programme normal apr6s avoir d6sactiv6 I'option Heated Dry (s6chage avec chauffage).

He pas utiliser de d6tergent.

Le lave-vaisselle peut ne passe vidanger correctement, voir "IL RESTE DE L'EAU DANS LA

CUVE/PAS DE VIDANGE" & la section "D6pannage".

BRUYANT REMARQUES :

• Des bruits de pompage peuvent se produire r6guli_rement pendant le programme alors

que le lave-vaisselle se vidange.

• On peut entendre r6guli6rement un sifflement du robinet d'eau; ceci est normal.

• On peut entendre un bruit d'enclenchement Iorsque le distributeur de d6tergent s'ouvre

pendant le programme et Iorsque la porte est ouverte _ la fin du programme; ceci est

normal.

IL RESTE DES SALETI_S

ALIMENTAIRES SUR LA

VAISSELLE

PAS D'AISSANISSEMENT

• Une installation incorrecte affectera les niveaux de bruit.

DOMMAGES .& LA

VAISSELLE

V6rifier que les filtres sont bien install6s.

On peut entendre un bruit sourd si des articles d6passent des paniers et touchent les pales

de lavage. R6ajuster la vaisselle et reprendre le programme.

V6rifier que le lave-vaisselle est correctement charg& Un chargement incorrect peut

r6duire consid6rablement la performance de lavage (voir "Chargement pour une

performance id6ale").

Inspecter le filtre pour s'assurer qu'il est bien install& Nettoyer au besoin. (Voir "Instructions

de nettoyage" dans "Syst6me de filtration ULTRA WASH _R_HE" pour plus de d6tails.)

S61ectionner le programme et les options appropri6s au type de salet6s. Le programme Pots

Pans (casseroles et po&les) avec I'option TURBOZONE TM peut 6tre utilis6 pour les charges plus

difficiles _ nettoyer.

V6rifier que la temp6rature d'eau entrante est d'au moins 120 °F (49 °C).

Utiliser la bonne quantit6 de d6tergent frais. Un suppl6ment de d6tergent est n6cessaire

pour les charges tr6s sales et en pr6sence d'une eau dure.

151iminer les aliments sur la vaisselle en la grattant avant de la charger (ne pas pr6-rincer).

Si le t6moin lumineux d'assainissement clignote, la charge n'est PASassainie. Le programme

a 6t6 interrompu Iors du ringage final, ou le dispositif de chauffage de I'eau est _ un

r6glage trop faible. R6gler le dispositif de chauffage de I'eau _ 120 °F (49 °C).

Un chargement incorrect peut 6cailler ou endommager la vaisselle. (Voir les instructions

sp6cifiques de chargement dans ce guide.)

PROBLEME SOLUTION

TEMOINS LUMINEUX Si le t_moin lumineux Start/Resume (mise en marche/reprise) clignote, ouvrir la porte et

CLIGNOTANTS appuyer sur START/RESUME.

Si le tSmoin lumineux Clean (propre) ou tout autre t6moin clignote et que le lave-vaisselle

ne fonctionne pasr v6rifier ce qui suit :

• Le dispositif de protection contre dSbordement peut-il monter et descendre librement?

Appuyer pour le lib6rer.

• V6rifier que le robinet d'eau d'alimentation du lave-vaisselle est ouvert. (Ceci est trSs

important si I'installation du lave-vaisselle est r6cente).

• VSrifier I'absence de mousse dans le lave-vaisselle. Si le systSme de dStection du lave-

vaisselle dStecte la pr6sence de mousser il est possible que le lave-vaisselle ne

fonctionne pas correctement ou ne se remplisse pas d'eau.

La mousse peut provenir de :

• L'emploi du mauvais type de dStergent comme un produit & vaisselle pour

nettoyage manuel_ un produit de lessive ou un savon pour les mains.

• Le fait de ne pas avoir r6install6 le couvercle du distributeur d'agent de ringage

aprSs I'avoir rempli d'agent de ringage (qu'il s'agisse d'un premier remplissage ou de

remplissages subs6quents).

• L'utilisation d'une quantit6 excessive de dStergent pour lave-vaisselle.

VAISSELLE CONTENANT

DES TRACES OU DES

TACHES (ET SOLUTION

POUR L'EAU DURE)

ATTAQUES (TRACES

PERMANENTES)

FUITES D'EAU

LA CUVE EST DECOLOREE

Demander une intervention de d_pannage par t616phone.

REMARQUES :

• Un agent de ringage liquide est n6cessaire pour le s6chage et pour r6duire les taches.

• Utiliser la bonne quantit6 de d_tergent.

Confirmer que les traces peuvent s'enlever en trempant I'article dans du vinaigre blanc

pendant 5 minutes. Si les traces disparaissent, ceci est dO & I'eau dure. Ajuster la quantit6

de d_tergent et d'agent de ringage. (Voir "EAU DURE [RI_SIDU BLANC SUR L'INTt_RIEUR

DU LAVE-VAISSELLE OU SUR LES ARTICLES EN VERRE]" dans la section "D_pannage". Si

les traces ne disparaissent pas, elles sont dues & des attaques (voir ci-dessous).

V6rifier que la temp6rature d'eau entrante est r6gl6e & 120 °F (49 °C).

Essayer d'utiliser les options Hi Temp (temp6rature 61ev6e) et Sani Rinse (ringage par

assainissement).

Pour enlever les taches, effectuer un ringage au vinaigre dans le lave-vaisselle.

• Laver et rincer la vaisselle affect_e et la charger dans le lave-vaisselle. Enlever tousles

couverts et les articles m6talliques. Mettre 2 tasses (500 mL) de vinaigre blanc dans un

verre & mesure darts le partier infSrieur. Ex_cuter un programme normal aprSs avoir

d_sactiv_ I'option Heated Dry (s6chage avec chauffage). Aucun d_tergent n'est

n6cessaire.

II y a une 8rosion de la surface de I'article en verre, qui peut 6tre provoqu_e par un

m61ange : de I'eau trop chaude, de I'utilisation de trop de dStergent avec une eau douce ou

par un pr61avage. Le d_tergent a besoin de saletSs d'aliments pour agir. En cas d'attaque,

I'article en verre est d_finitivement ab?m6. Pour 6viter d'autres attaques, ajuster la quantit6

de d_tergent selon la duret6 de I'eau, arr6ter le pr61avage et utiliser des options de

chauffage de I'eau uniquement Iorsque la temp6rature de I'eau entrante est inf6rieure & 120

°F (49 °C).

V_rifier que le lave-vaisselle a 6t6 correctement install6 et qu'il est d'aplomb.

La mousse peut faire d_border le lave-vaisselle. Mesurer le d_tergent pr6cis6ment et utiliser

uniquement des d_tergents congus pour lave-vaisselle. Moins de d_tergent est n_cessaire

darts de I'eau douce. Essayer une autre marque de d_tergent si I'exc_s de mousse persiste.

Pour _viter les fuites d'agent de ringage du distributeur, v_rifier que le couvercle est bien

fix_ et _viter de trop le remplir.

REMARQUES :

• Une teneur en fer importante dans I'eau peut d_colorer la cuve.

• Les aliments & base de tomate peuvent d_colorer la cuve ou la vaisselle.

Un produit & base d'agrumes peut 6tre utilis_ pour le nettoyage.

Your Home

For troubleshooting, product manuals and expert advice

managemylife

www.managemylife.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

www.sears.com Sears

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

W10290438A

. TM

® Registered Trademark /Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

• TM

® Marca reglstrada /Marca de Fa.bnca de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises

MC MD

Marque de commerce /Marque deposee de Sears Brands, LLC

6/10

Printed in U.S.A.

Impreso en EE.UU.

Imprime aux E.-U.

Kenmore Elite 66513932K012 User Manual UNDERCOUNTER DISHWASHER Manuals And Guides 1007549L

Navigation menu

Versions of this User Manual:

Views

Navigation
