ULTRA WASH ®Dishwasher

Lavavajillas ULTRA WASH ®

Manua (Se uso y cu c£acio

Lave-vaisselle ULTRA WASH ®

Gc_ c!e cl _xt! sat on et c; e_q_eI: en

Models/Modelos/Modeles 665.13485, 665.13745, 665.13845

= color number, nOmero de color, num@o de couleur

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

W10253606A Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

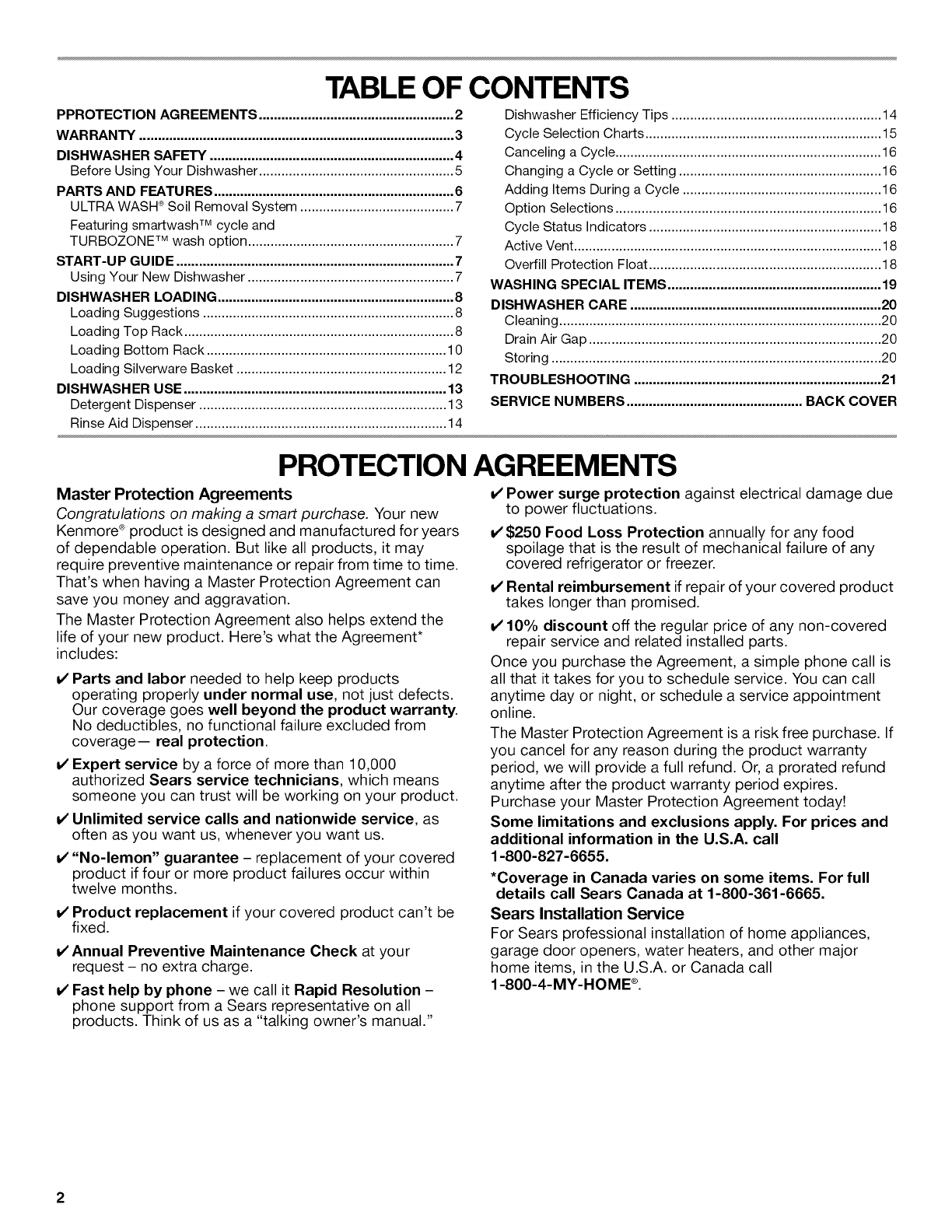

TABLEOF CONTENTS

PPROTECTION AGREEMENTS .................................................... 2

WAR RANTY .................................................................................... 3

DISHWASHER SAFETY ................................................................. 4

Before Using Your Dishwasher .................................................... 5

PARTS AN D EEATU RES ................................................................ 6

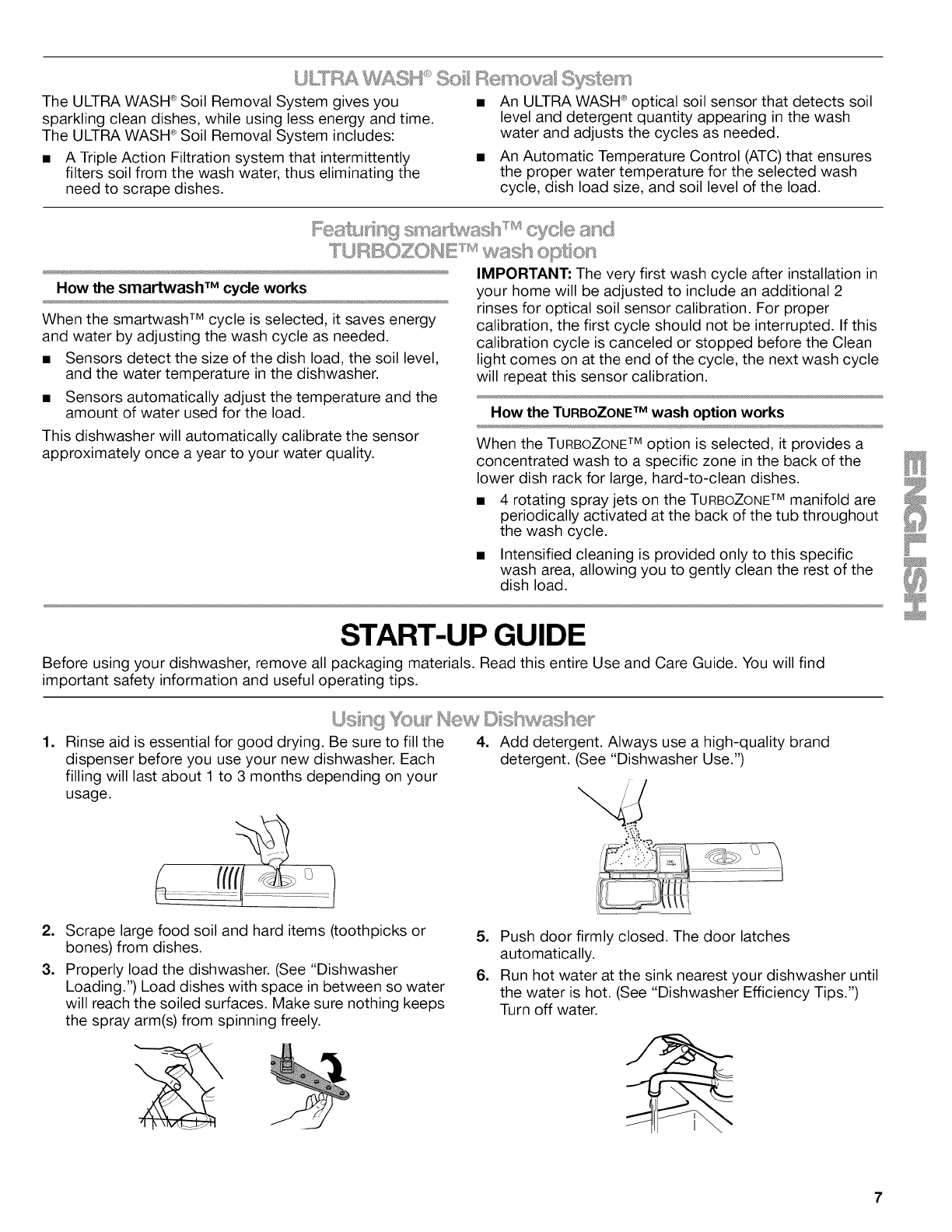

ULTRA WASH ®Soil Removal System ......................................... 7

Featuring smartwash TM cycle and

TURBOZONE TM wash option ....................................................... 7

START-UP GUIDE .......................................................................... 7

Using Your New Dishwasher ....................................................... 7

DISHWASHER LOADING ............................................................... 8

Loading Suggestions ................................................................... 8

Loading Top Rack ........................................................................ 8

Loading Bottom Rack ................................................................ 10

Loading Silverware Basket ........................................................ 12

DISHWASHER USE ...................................................................... 13

Detergent Dispenser .................................................................. 13

Rinse Aid Dispenser ................................................................... 14

Dishwasher Efficiency Tips ........................................................ 14

Cycle Selection Charts ............................................................... 15

Canceling a Cycle ....................................................................... 16

Changing a Cycle or Setting ...................................................... 16

Adding Items During a Cycle ..................................................... 16

Option Selections ....................................................................... 16

Cycle Status Indicators .............................................................. 18

Active Vent .................................................................................. 18

Overfill Protection Float .............................................................. 18

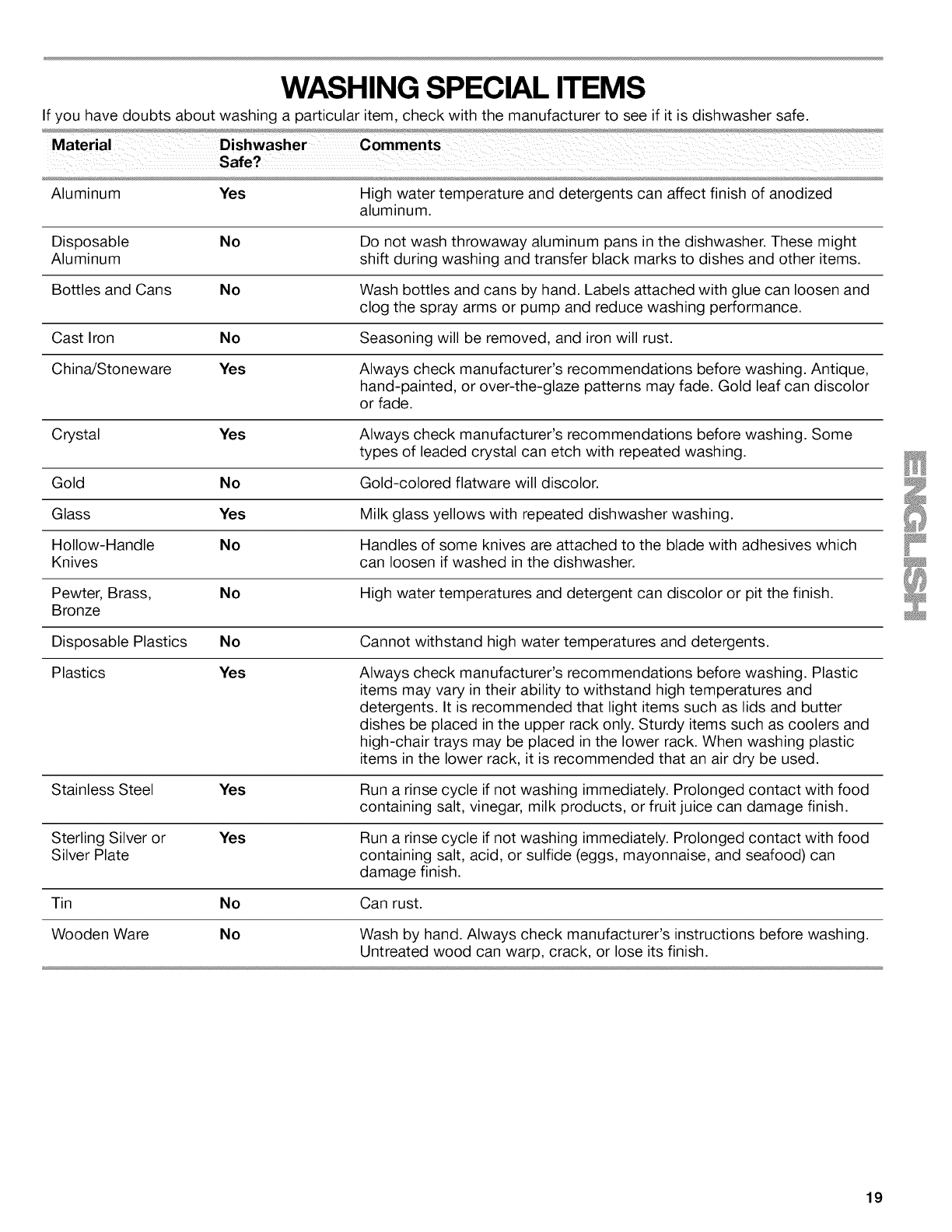

WASHING SPECIAL ITEMS ......................................................... 19

DISHWASHER CARE ................................................................... 20

Cleaning ...................................................................................... 20

Drain Air Gap .............................................................................. 20

Storing ........................................................................................ 20

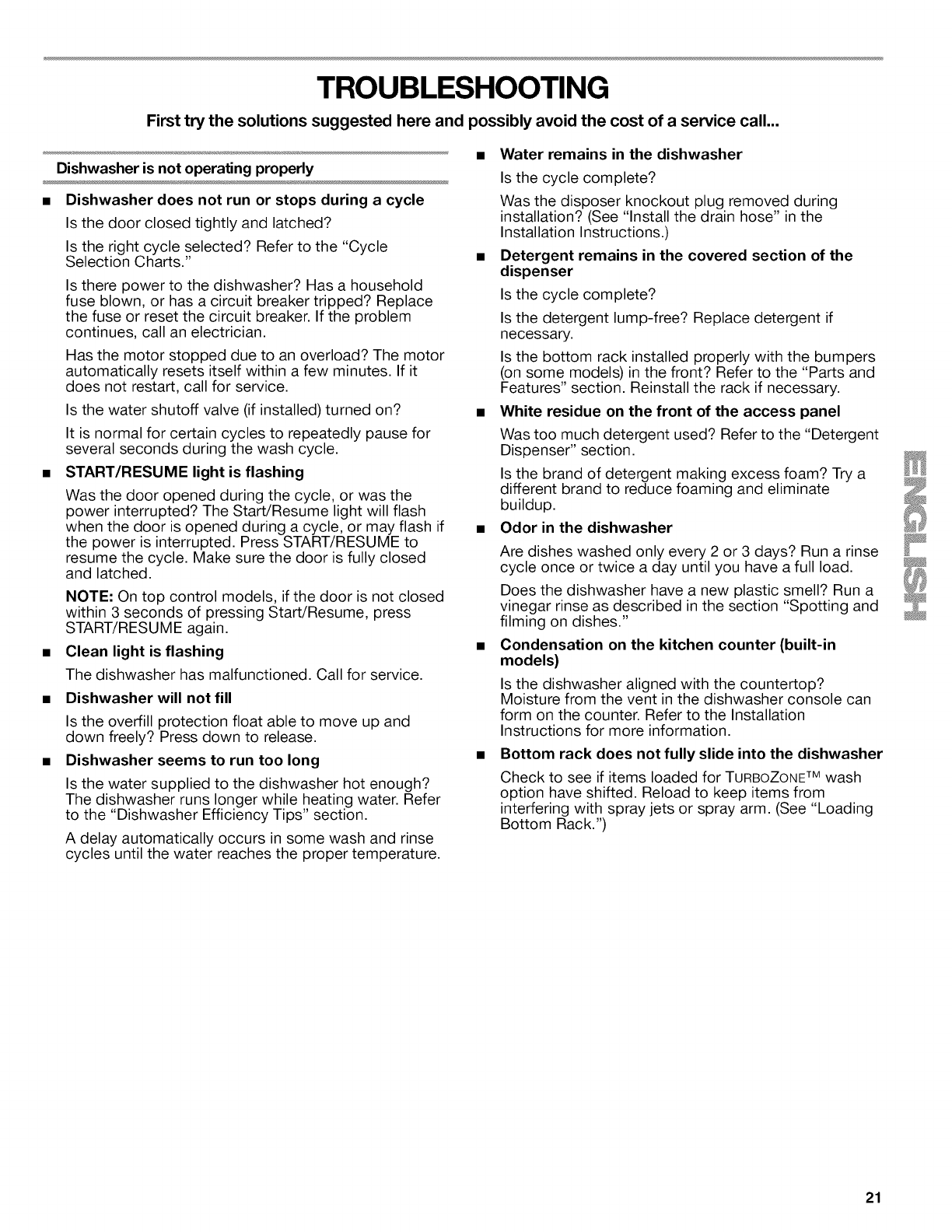

TROUBLESHOOTING .................................................................. 21

SERVICE NUMBERS ............................................... BACK COVER

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®product is designed and manufactured for years

of dependable operation. But like all products, it may

require preventive maintenance or repair from time to time.

That's when having a Master Protection Agreement can

save you money and aggravation.

The Master Protection Agreement also helps extend the

life of your new product. Here's what the Agreement*

includes:

Parts and labor needed to help keep products

operating properly under normal use, not just defects.

Our coverage goes well beyond the product warranty.

No deductibles, no functional failure excluded from

coverage-- real protection.

Expert service by a force of more than 10,000

authorized Sears service technicians, which means

someone you can trust will be working on your product.

Unlimited service calls and nationwide service, as

often as you want us, whenever you want us.

"No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within

twelve months.

Product replacement if your covered product can't be

fixed.

Annual Preventive Maintenance Check at your

request -no extra charge.

Fast help by phone -we call it Rapid Resolution -

phone support from a Sears representative on all

products. Think of us as a "talking owner's manual."

Power surge protection against electrical damage due

to power fluctuations.

i/$250 Food Loss Protection annually for any food

spoilage that is the result of mechanical failure of any

covered refrigerator or freezer.

Rental reimbursement if repair of your covered product

takes longer than promised

i/10% discount off the regular price of any non-covered

repair service and related installed parts

Once you purchase the Agreement, a simple phone call is

all that it takes for you to schedule service You can call

anytime day or night, or schedule a service appointment

online

The Master Protection Agreement is a risk free purchase If

you cancel for any reason during the product warranty

period, we will provide a full refund Or, a prorated refund

anytime after the product warranty period expires

Purchase your Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information in the U.S.A. call

1-800-827-6655.

*Coverage in Canada varies on some items. For full

details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major

home items, in the U.S.A. or Canada call

1-800-4-MY-HOME ®

2

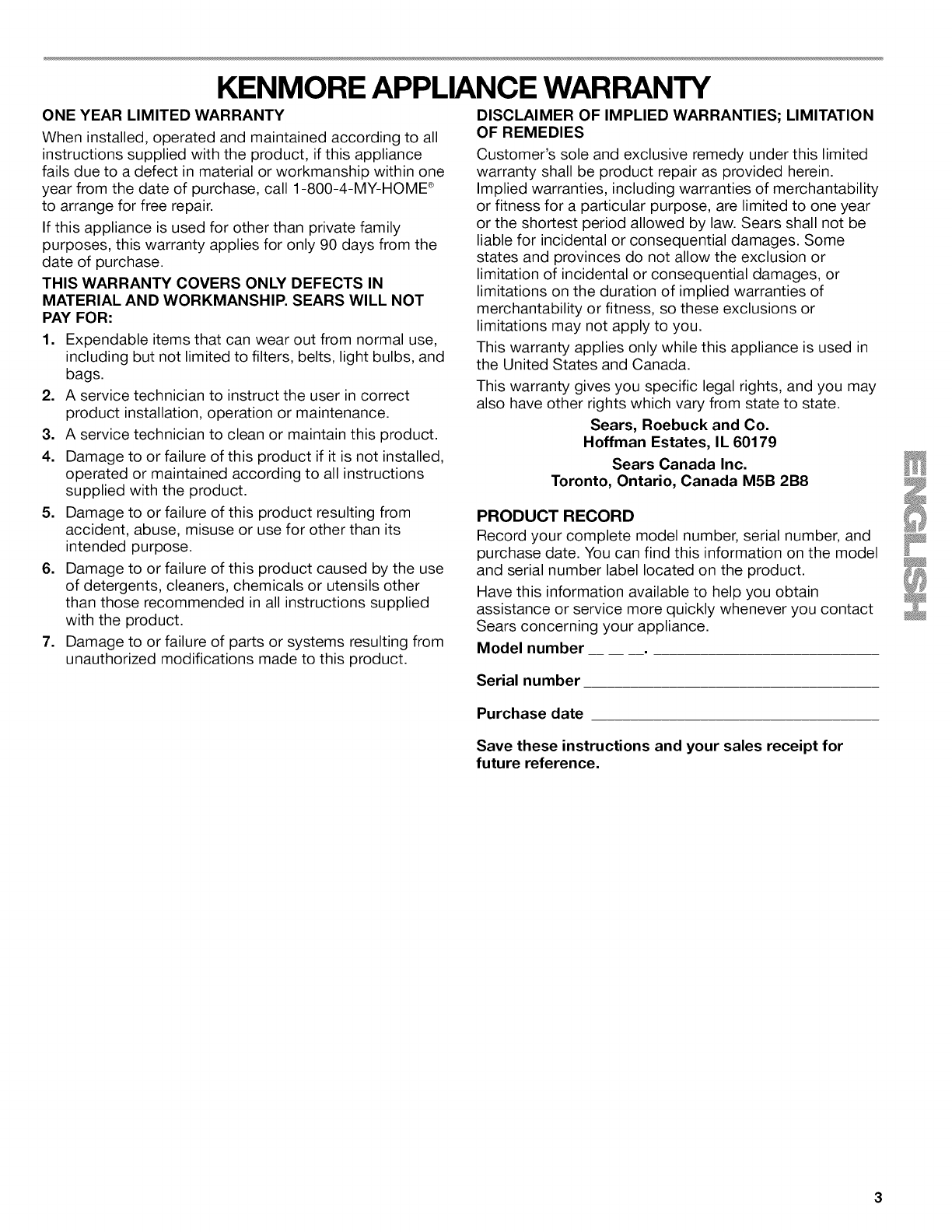

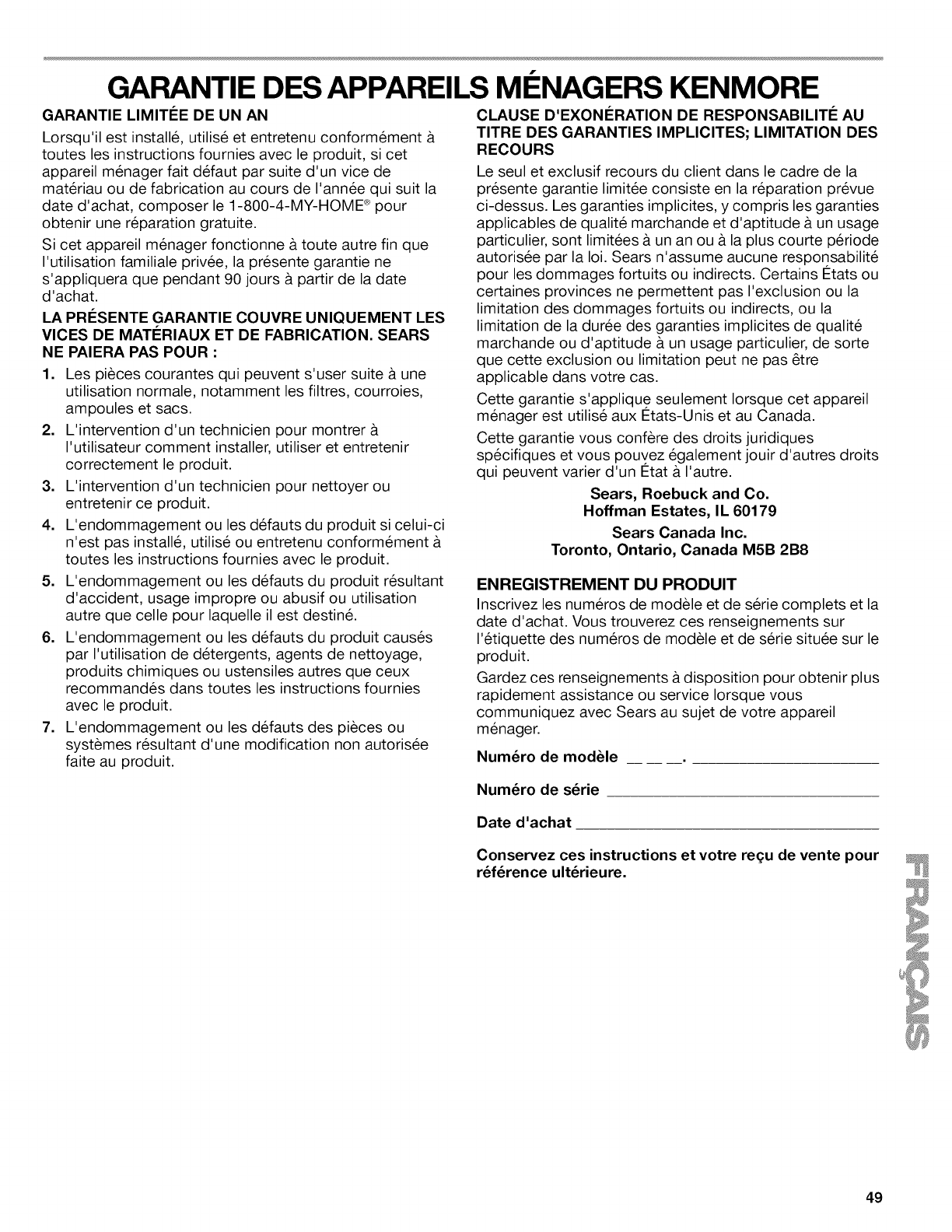

KENMORE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance

fails due to a defect in material or workmanship within one

year from the date of purchase, call 1-800-4-MY-HOME ®

to arrange for free repair.

If this appliance is used for other than private family

purposes, this warranty applies for only 90 days from the

date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN

MATERIAL AND WORKMANSHIP. SEARS WILL NOT

PAY FOR."

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and

bags.

2. A service technician to instruct the user in correct

product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions

supplied with the product.

5. Damage to or failure of this product resulting from

accident, abuse, misuse or use for other than its

intended purpose.

6. Damage to or failure of this product caused by the use

of detergents, cleaners, chemicals or utensils other

than those recommended in all instructions supplied

with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION

OF REMEDIES

Customer's sole and exclusive remedy under this limited

warranty shall be product repair as provided herein.

Implied warranties, including warranties of merchantability

or fitness for a particular purpose, are limited to one year

or the shortest period allowed by law. Sears shall not be

liable for incidental or consequential damages. Some

states and provinces do not allow the exclusion or

limitation of incidental or consequential damages, or

limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or

limitations may not apply to you.

This warranty applies only while this appliance is used in

the United States and Canada.

This warranty gives you specific legal rights, and you may

also have other rights which vary from state to state.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

Record your complete model number, serial number, and

purchase date. You can find this information on the model

and serial number label located on the product.

Have this information available to help you obtain

assistance or service more quickly whenever you contact

Sears concerning your appliance.

Model number ....

Serial number

Purchase date

Save these instructions and your sales receipt for

future reference.

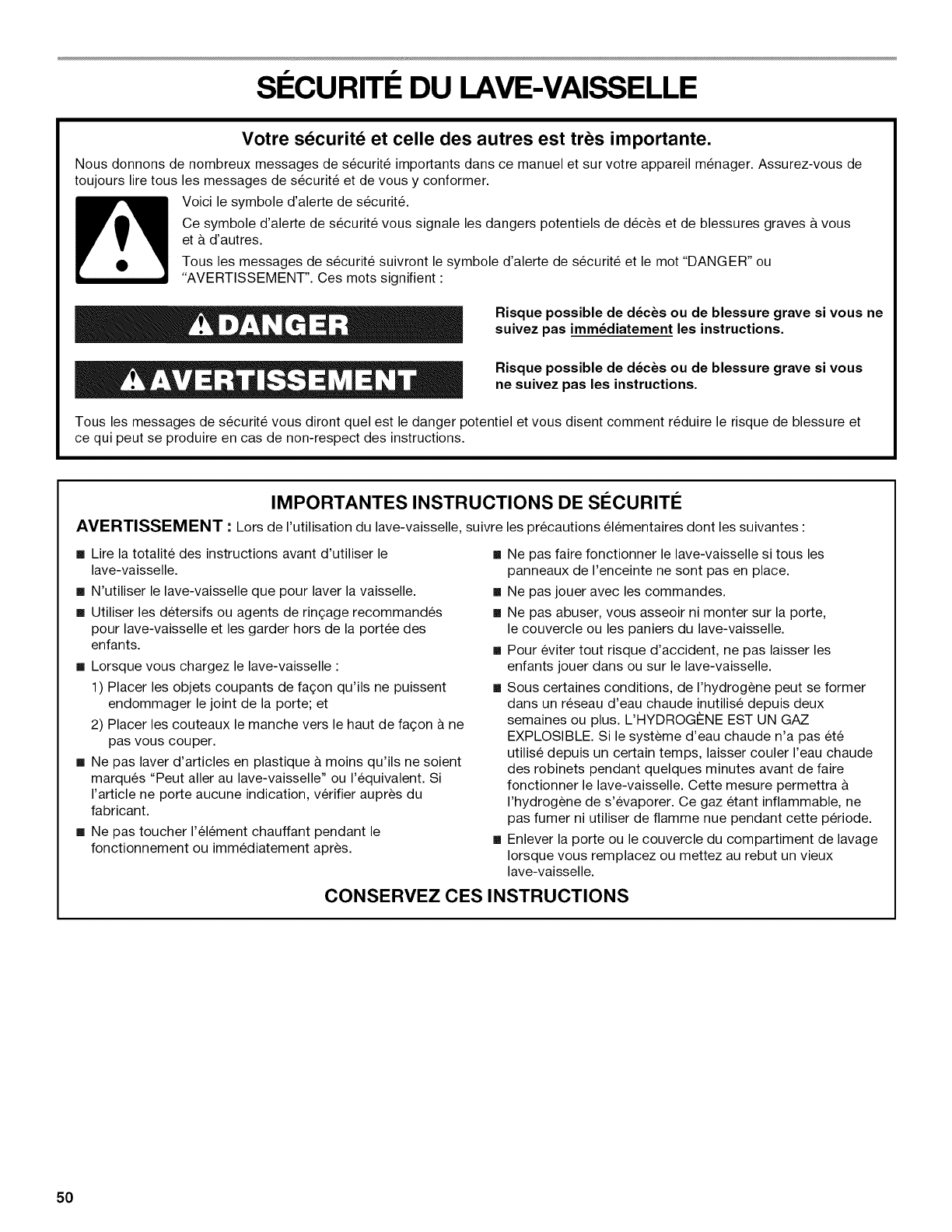

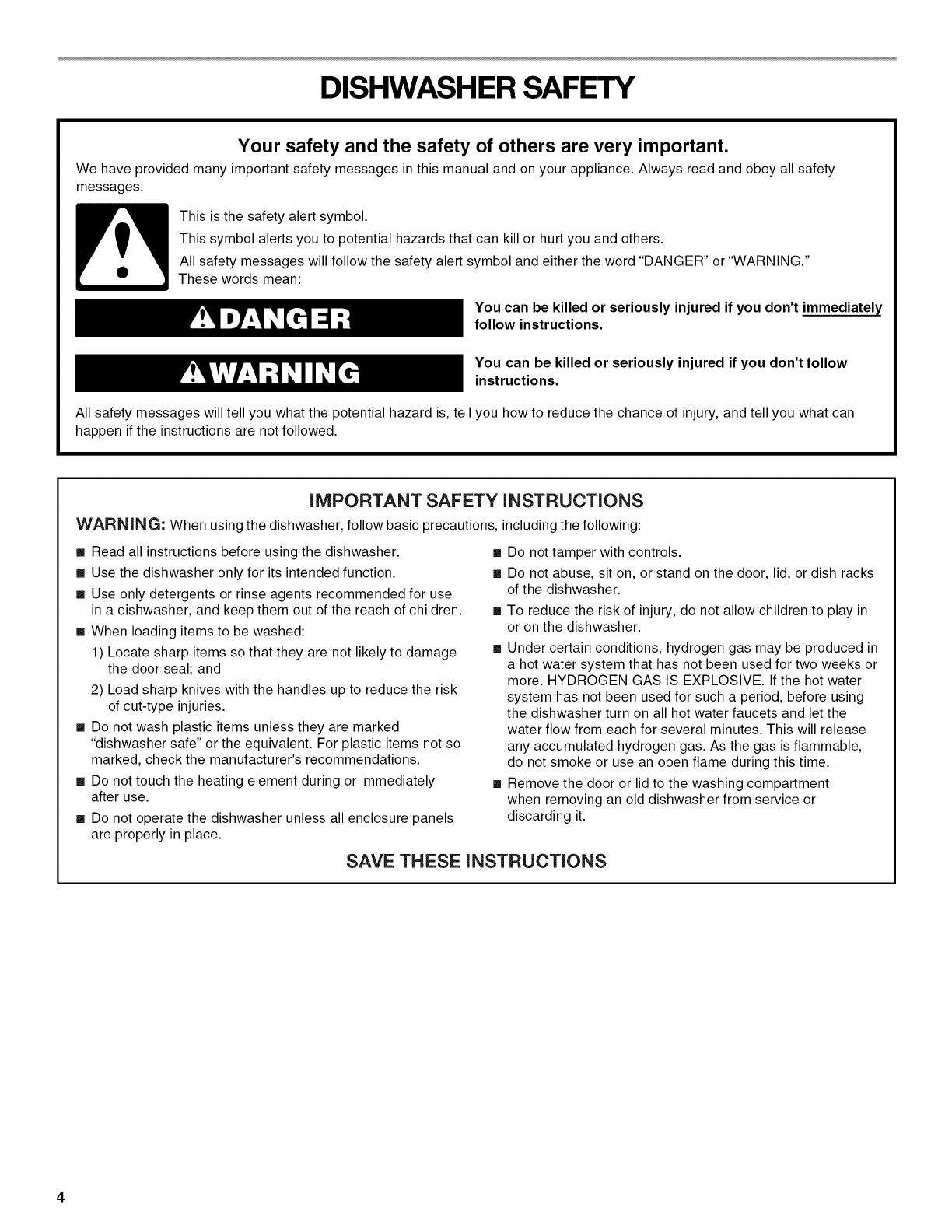

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

m Read all instructions before using the dishwasher.

m Use the dishwasher only for its intended function.

m Use only detergents or rinse agents recommended for use

in a dishwasher, and keep them out of the reach of children.

m When loading items to be washed:

1) Locate sharp items so that they are not likely to damage

the door seal; and

2) Load sharp knives with the handles up to reduce the risk

of cut-type injuries.

m Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

m Do not touch the heating element during or immediately

after use.

m Do not operate the dishwasher unless all enclosure panels

are properly in place.

m Do not tamper with controls.

m Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

m To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

m Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

m Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

ng sY(u D shwas

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

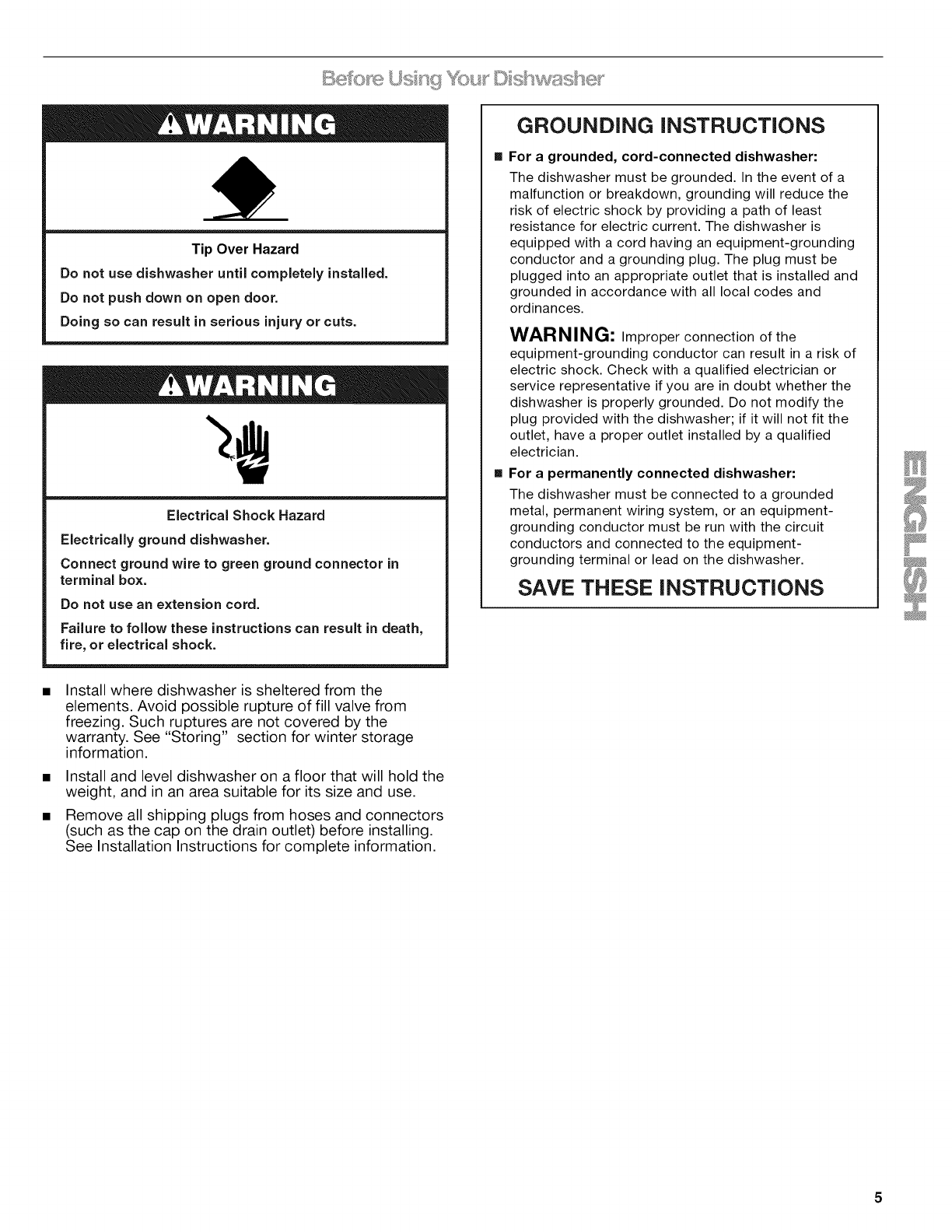

GROUNDING iNSTRUCTiONS

For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the

risk of electric shock by providing a path of least

resistance for electric current. The dishwasher is

equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is installed and

grounded in accordance with all local codes and

ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a risk of

electric shock. Check with a qualified electrician or

service representative if you are in doubt whether the

dishwasher is properly grounded. Do not modify the

plug provided with the dishwasher; if it will not fit the

outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected dishwasher:

The dishwasher must be connected to a grounded

metal, permanent wiring system, or an equipment-

grounding conductor must be run with the circuit

conductors and connected to the equipment-

grounding terminal or lead on the dishwasher.

SAVE THESE iNSTRUCTiONS

Install where dishwasher is sheltered from the

elements. Avoid possible rupture of fill valve from

freezing. Such ruptures are not covered by the

warranty. See "Storing" section for winter storage

information.

Install and level dishwasher on a floor that will hold the

weight, and in an area suitable for its size and use.

Remove all shipping plugs from hoses and connectors

(such as the cap on the drain outlet) before installing.

See Installation Instructions for complete information.

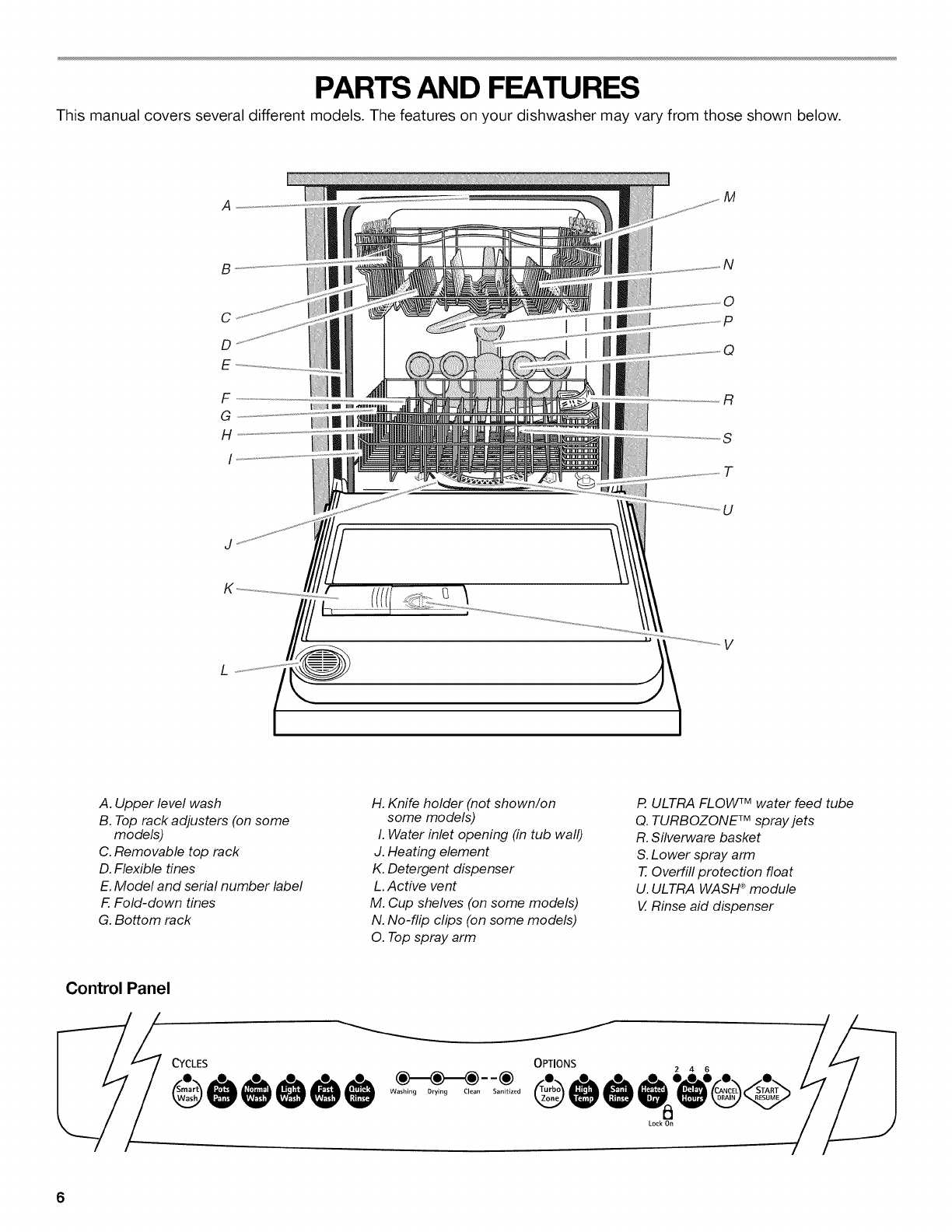

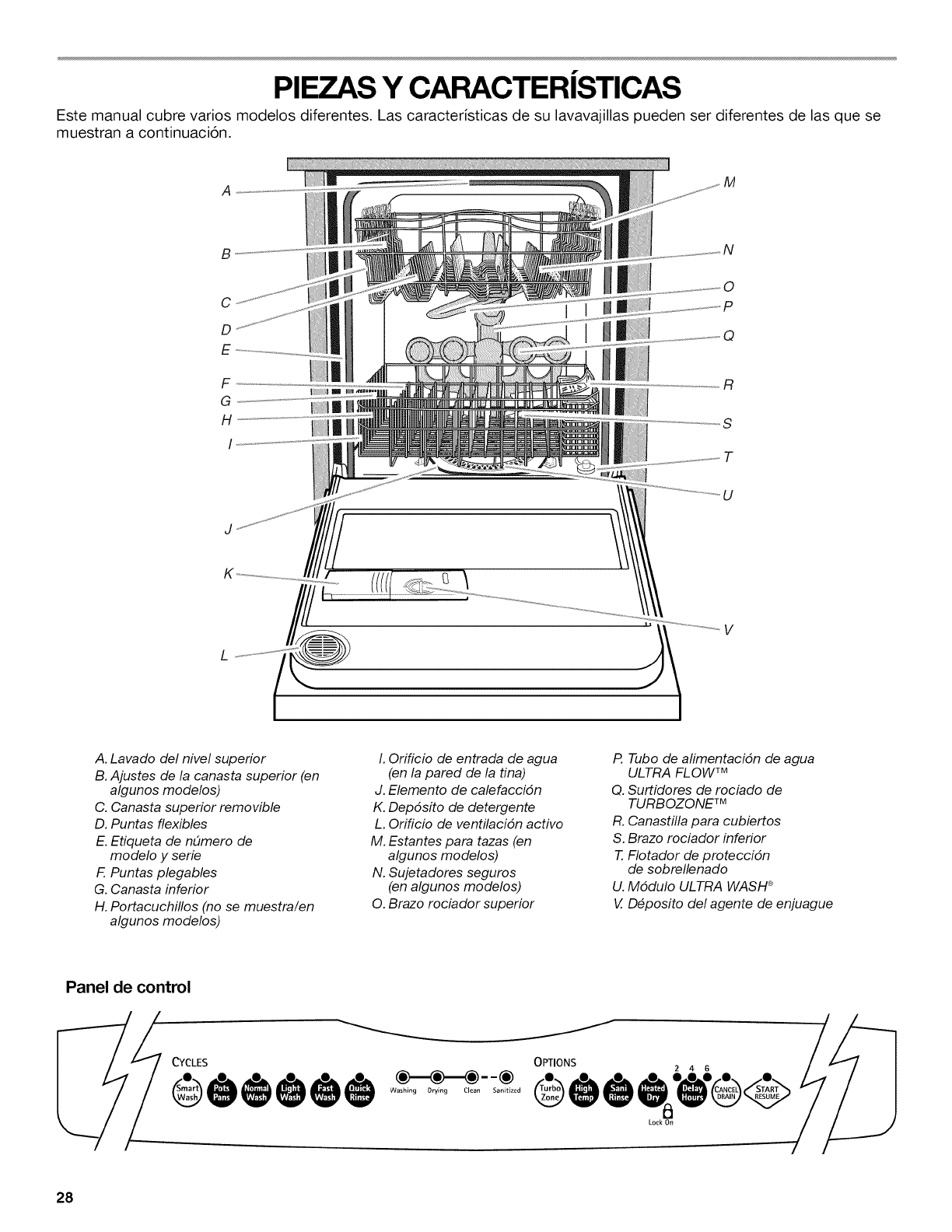

PARTS AND FEATURES

This manual covers several different models. The features on your dishwasher may vary from those shown below.

M

C

D

E

F_iiiiiii!iiiiiiiii!m

G

Hl_iiiiiiii11_

I

N

0

P

Q

R

S

T

U

A. Upper level wash

B. Top rack adjusters (on some

models)

C. Removable top rack

D. Flexible tines

E. Model and serial number label

F. Fold-down tines

G. Bottom rack

H. Knife holder (not shown/on

some models)

I. Water inlet opening (in tub wall)

J. Heating element

K. Detergent dispenser

L. Active vent

M. Cup shelves (on some models)

N. No-flip clips (on some models)

O. Top spray arm

P. ULTRA FLOW TM water feed tube

Q. TURBOZONE TM spray jets

R. Silverware basket

S. Lower spray arm

T.Overfill protection float

U. ULTRA WASH ®module

V. Rinse aid dispenser

Control Panel

__ CYCLES

OPTIONS

•

Washing Drying Clean Sanitized _urbo_

z°k_

6

TheULTRAWASH®SoilRemovalSystemgivesyou •

sparklingcleandishes,whileusinglessenergyandtime.

TheULTRAWASH®SoilRemovalSystemincludes:

• ATripleActionFiltrationsystemthatintermittently •

filterssoilfromthewashwater,thuseliminatingthe

needto scrapedishes.

AnULTRAWASH®opticalsoilsensorthatdetectssoil

levelanddetergentquantityappearinginthewash

waterandadjuststhecyclesasneeded.

AnAutomaticTemperatureControl(ATC)thatensures

theproperwatertemperaturefortheselectedwash

cycle,dishloadsize,andsoilleveloftheload.

WhenthesmartwashTM cycle is selected, it saves energy

and water by adjusting the wash cycle as needed.

• Sensors detect the size of the dish load, the soil level,

and the water temperature in the dishwasher.

IMPORTANT: The very first wash cycle after installation in

How the smartwash TM cycle works your home will be adjusted to include an additional 2

rinses for optical soil sensor calibration. For proper

calibration, the first cycle should not be interrupted. If this

calibration cycle is canceled or stopped before the Clean

light comes on at the end of the cycle, the next wash cycle

will repeat this sensor calibration.

• Sensors automatically adjust the temperature and the

amount of water used for the load.

This dishwasher will automatically calibrate the sensor

approximately once a year to your water quality.

How the TURBOZONETM wash option works

When the TURBOZONETM option is selected, it provides a

concentrated wash to a specific zone in the back of the

lower dish rack for large, hard-to-clean dishes.

• 4 rotating spray jets on the TURBOZONETM manifold are

periodically activated at the back of the tub throughout

the wash cycle.

• Intensified cleaning is provided only to this specific

wash area, allowing you to gently clean the rest of the

dish load.

START-UP GUIDE

Before using your dishwasher, remove all packaging materials. Read this entire Use and Care Guide. You will find

important safety information and useful operating tips.

,

.

3.

Rinse aid is essential for good drying. Be sure to fill the

dispenser before you use your new dishwasher. Each

filling will last about 1 to 3 months depending on your

usage.

4. Add detergent. Always use a high-quality brand

detergent. (See "Dishwasher Use.")

Scrape large food soil and hard items (toothpicks or

bones) from dishes.

Properly load the dishwasher. (See "Dishwasher

Loading.") Load dishes with space in between so water

will reach the soiled surfaces. Make sure nothing keeps

the spray arm(s) from spinning freely.

5. Push door firmly closed. The door latches

automatically.

6. Run hot water at the sink nearest your dishwasher until

the water is hot. (See "Dishwasher Efficiency Tips.")

Turn off water.

7

7. Pressthedesiredcycleandoptionselections.(See 8.

"DishwasherUse.")

O

Press START/RESUME, or press START/RESUME to

repeat the same cycle and options as the previous

cycle.

IMPORTANT: The Start/Resume light will flash if the

door is opened during a cycle. Power interruptions

during a cycle may also cause the Start/Resume light

to flash. Press START/RESUME to continue a cycle.

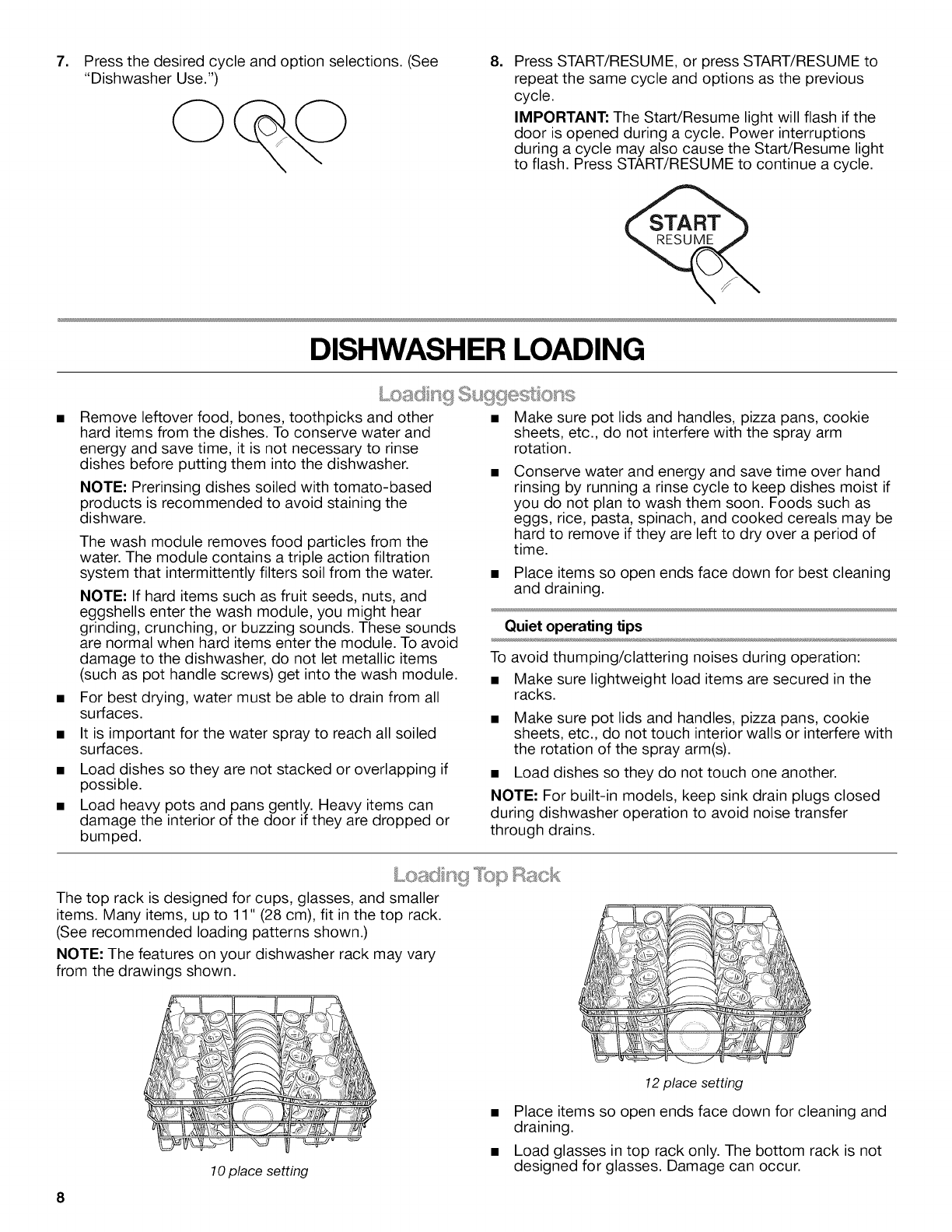

DISHWASHER LOADING

Remove leftover food, bones, toothpicks and other

hard items from the dishes. To conserve water and

energy and save time, it is not necessary to rinse

dishes before putting them into the dishwasher.

NOTE: Prerinsing dishes soiled with tomato-based

products is recommended to avoid staining the

dishware.

The wash module removes food particles from the

water. The module contains a triple action filtration

system that intermittently filters soil from the water.

NOTE: If hard items such as fruit seeds, nuts, and

eggshells enter the wash module, you might hear

grinding, crunching, or buzzing sounds. These sounds

are normal when hard items enter the module. To avoid

damage to the dishwasher, do not let metallic items

(such as pot handle screws) get into the wash module.

For best drying, water must be able to drain from all

surfaces.

It is important for the water spray to reach all soiled

surfaces.

Load dishes so they are not stacked or overlapping if

possible.

Load heavy pots and pans gently. Heavy items can

damage the interior of the door if they are dropped or

bumped.

Make sure pot lids and handles, pizza pans, cookie

sheets, etc., do not interfere with the spray arm

rotation.

Conserve water and energy and save time over hand

rinsing by running a rinse cycle to keep dishes moist if

you do not plan to wash them soon. Foods such as

eggs, rice, pasta, spinach, and cooked cereals may be

hard to remove if they are left to dry over a period of

time.

Place items so open ends face down for best cleaning

and draining.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in the

racks.

• Make sure pot lids and handles, pizza pans, cookie

sheets, etc., do not touch interior walls or interfere with

the rotation of the spray arm(s).

• Load dishes so they do not touch one another.

NOTE: For built-in models, keep sink drain plugs closed

during dishwasher operation to avoid noise transfer

through drains.

The top rack is designed for cups, glasses, and smaller

items. Many items, up to 11" (28 cm), fit in the top rack.

(See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary

from the drawings shown.

8

10 place setting

12 place setting

Place items so open ends face down for cleaning and

draining.

Load glasses in top rack only. The bottom rack is not

designed for glasses. Damage can occur.

Placecupsandglassesintherowsbetweentines.

Placingthemoverthetinescanleadto breakageand

waterspots.

China,crystal,andotherdelicateitemsmustnottouch

eachotherduringdishwasheroperation.Damagemay

occur.

Loadlightweightplasticitemsinthetoprackonly.Only

plasticitemsmarked"dishwashersafe"are

recommended.

Loadplasticitemssotheforceofthespraydoesnot

movethemduringthecycle.

Toavoidchipping,donotletstemwaretouchother

items.

Smallbowls,pans,andotherutensilscanbeplacedin

thetoprack.Loadbowlsinthecentersectionforbest

stability.

Cupshelves (on some models)

Fold down the extra shelf on the left-hand or right-hand

side of the top rack to hold additional cups, stemware or

long items such as utensils and spatulas.

NOTE: The features on your dishwasher may vary from

those shown below.

Deluxe adjustable 2-position top rack (on some models)

You can raise or lower the top rack to fit tall items in either

the top or bottom rack. Raise the top rack to

accommodate items up to 9" (22 cm) in the top rack and

13" (33 cm) in the bottom rack, or lower the top rack to

accommodate items up to 11" (28 cm) in both the top and

bottom racks. Adjusters are located on each side of the

top rack.

To raise the top rack

i i¸ ,_i)i

Lift the rack on both sides until the rack is level.

NOTE: The top rack must be level.

To lower the top rack

Depress both tabs on rack adjusters, as shown above, and

slide the rack back to its original position.

Removable top rack

The removable top rack allows you to wash larger items

such as stock pots, roasters, and cookie sheets in the

bottom rack.

IMPORTANT: Remove dishes prior to removing the rack

from the dishwasher.

To remove the top rack

1. Pull the rack forward slightly to access clips.

2. While pressing the ridges in, push back on the clip until

the outer side releases. Slide the clip to the inside of

the track edge to remove the clip.

3. After removing both clips, pull rack out.

To replace the top rack

1. Place the rollers on each side of the rack into the rack

tracks and push the rack back.

2. Align the open side of the clip with the inside edge of

the rack track.

3. Push the ridges and slide the clip toward the outside

rack edge until it locks into place.

4. Repeat on the other side.

5. Pull the rack out all of the way to ensure clips are fully

seated.

Flexible tines

The row of tines on the left-hand and right-hand sides of

the top rack can be adjusted to make room for a variety of

dishes.

To adjust the flexible tines

1. Grasp the tip of the tine that is in the tine holder.

2. Gently push the tine out of the holder.

3. Lay the tines down, toward the center of the rack.

9

No-flip clips (on some models)

The no-flip clips hold lightweight plastic items such as

cups, lids, or bowls in place during washing.

To move a clip

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

The bottom rack is designed for plates, pans, casseroles,

and utensils. Many items, up to 13" (33 cm) tall, fit in the

bottom rack. (See recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary

from the drawings shown.

Load cookie sheets, cake pans, and other large items

at the sides and back. Loading such items in front can

keep the water spray from reaching the detergent

dispenser.

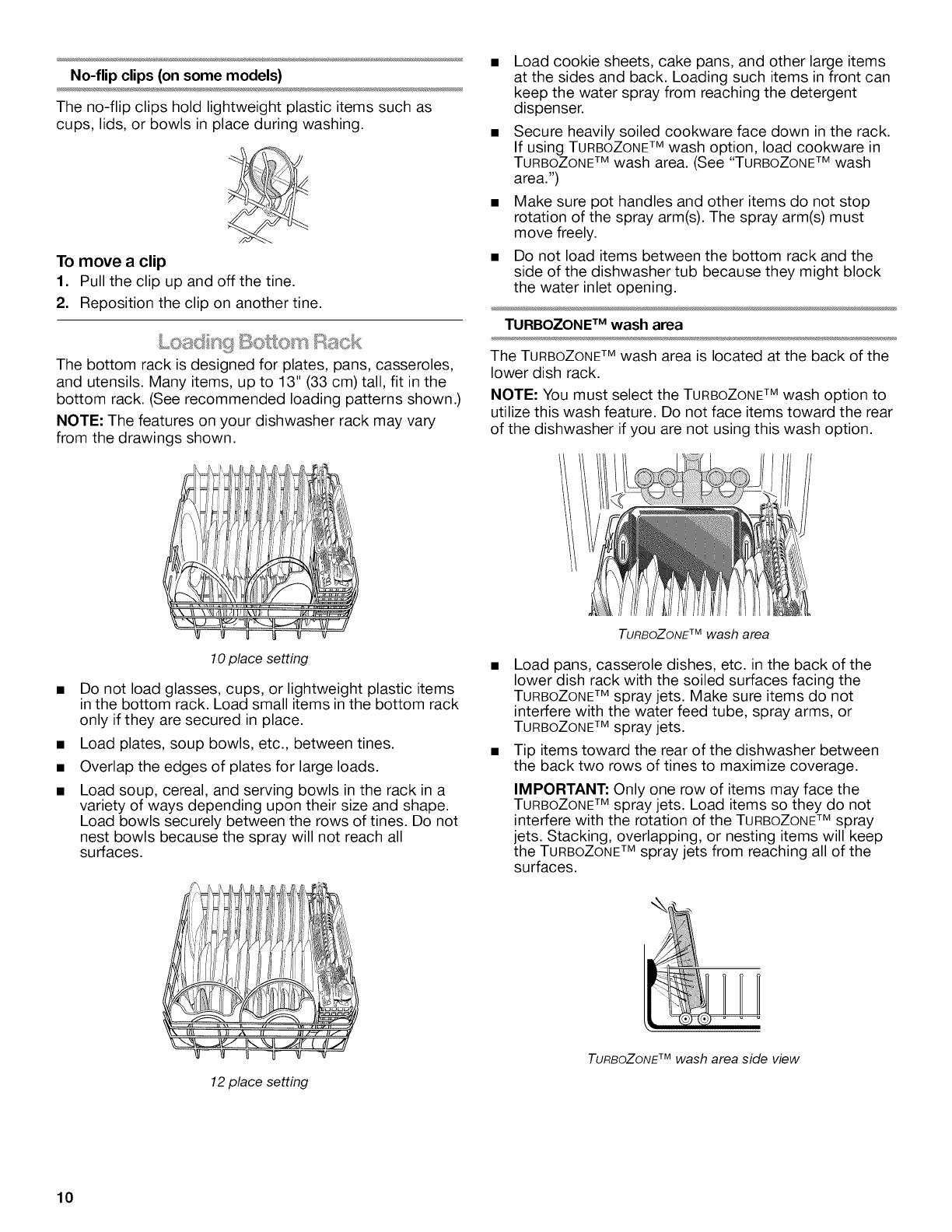

Secure heavily soiled cookware face down in the rack.

If using TURBOZONETM wash option, load cookware in

TURBOZONETM wash area. (See "TURBOZONETM wash

area.")

• Make sure pot handles and other items do not stop

rotation of the spray arm(s). The spray arm(s) must

move freely.

• Do not load items between the bottom rack and the

side of the dishwasher tub because they might block

the water inlet opening.

TURBOZONETM wash area

The TURBOZONETM wash area is located at the back of the

lower dish rack.

NOTE: You must select the TURBOZONETM wash option to

utilize this wash feature. Do not face items toward the rear

of the dishwasher if you are not using this wash option.

10 place setting

Do not load glasses, cups, or lightweight plastic items

in the bottom rack. Load small items in the bottom rack

only if they are secured in place.

Load plates, soup bowls, etc., between tines.

Overlap the edges of plates for large loads.

Load soup, cereal, and serving bowls in the rack in a

variety of ways depending upon their size and shape.

Load bowls securely between the rows of tines. Do not

nest bowls because the spray will not reach all

surfaces.

TURBOZONETM wash area

• Load pans, casserole dishes, etc. in the back of the

lower dish rack with the soiled surfaces facing the

TURBOZONETM spray jets. Make sure items do not

interfere with the water feed tube, spray arms, or

TURBOZONETM spray jets.

• Tip items toward the rear of the dishwasher between

the back two rows of tines to maximize coverage.

IMPORTANT: Only one row of items may face the

TURBOZONETM spray jets. Load items so they do not

interfere with the rotation of the TURBOZONETM spray

jets. Stacking, overlapping, or nesting items will keep

the TURBOZONETM spray jets from reaching all of the

surfaces.

12 place setting

TURBOZONETM wash area side view

10

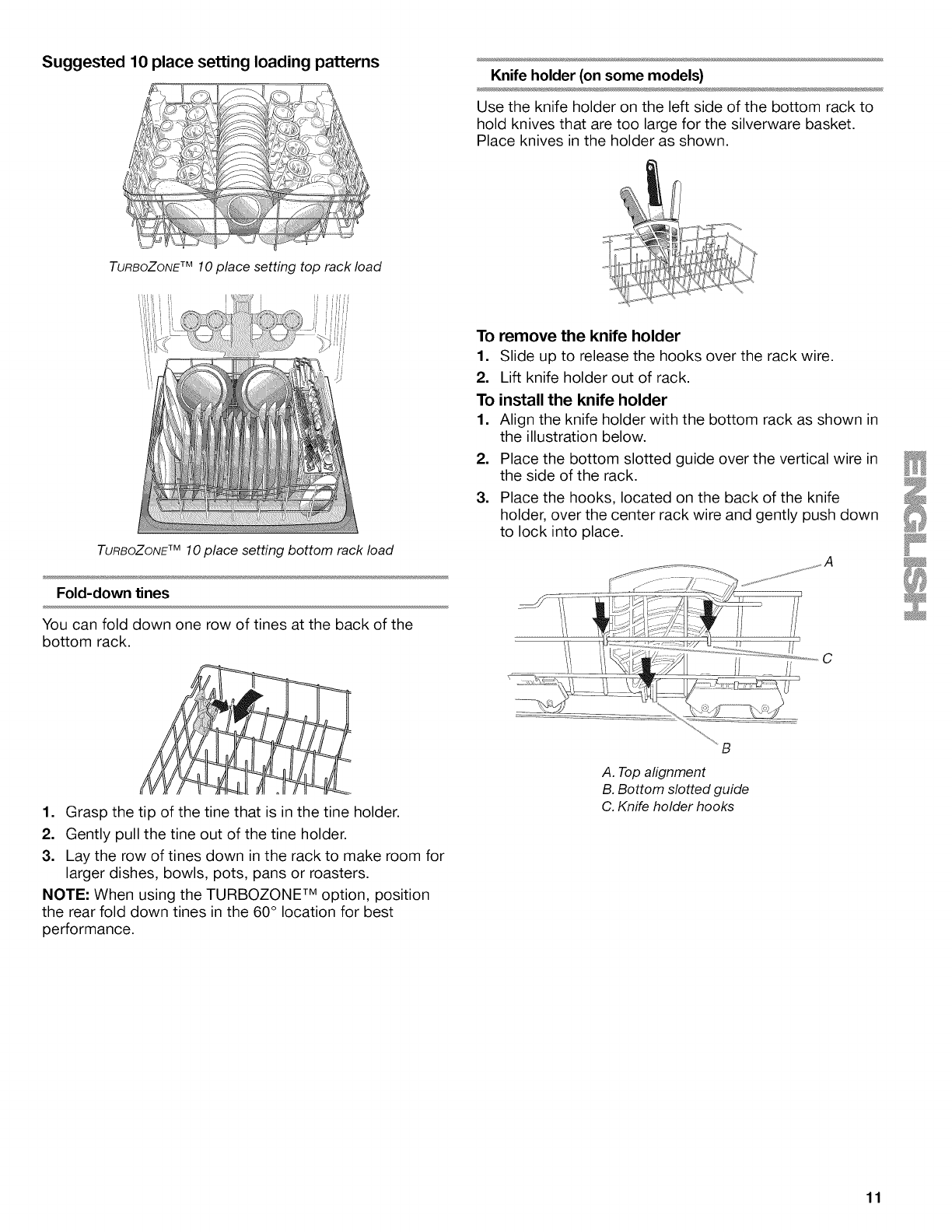

Suggested 10 place setting loading patterns Knife holder (on some models)

Use the knife holder on the left side of the bottom rack to

hold knives that are too large for the silverware basket.

Place knives in the holder as shown.

TURBOZONETM 10place setting top rack load

! j

TURBOZONETM 10place setting bottom rack load

Fold-down tines

You can fold down one row of tines at the back of the

bottom rack.

To remove the knife holder

1. Slide up to release the hooks over the rack wire.

2. Lift knife holder out of rack.

To install the knife holder

1. Align the knife holder with the bottom rack as shown in

the illustration below.

2. Place the bottom slotted guide over the vertical wire in

the side of the rack.

3. Place the hooks, located on the back of the knife

holder, over the center rack wire and gently push down

to lock into place.

1. Grasp the tip of the tine that is in the tine holder.

2. Gently pull the tine out of the tine holder.

3. Lay the row of tines down in the rack to make room for

larger dishes, bowls, pots, pans or roasters.

NOTE: When using the TURBOZONE TM option, position

the rear fold down tines in the 60 ° location for best

performance.

A. Top alignment

B. Bottom slotted guide

C. Knife holder hooks

11

©ve_ _wSnc_4_ 8sl<{_}

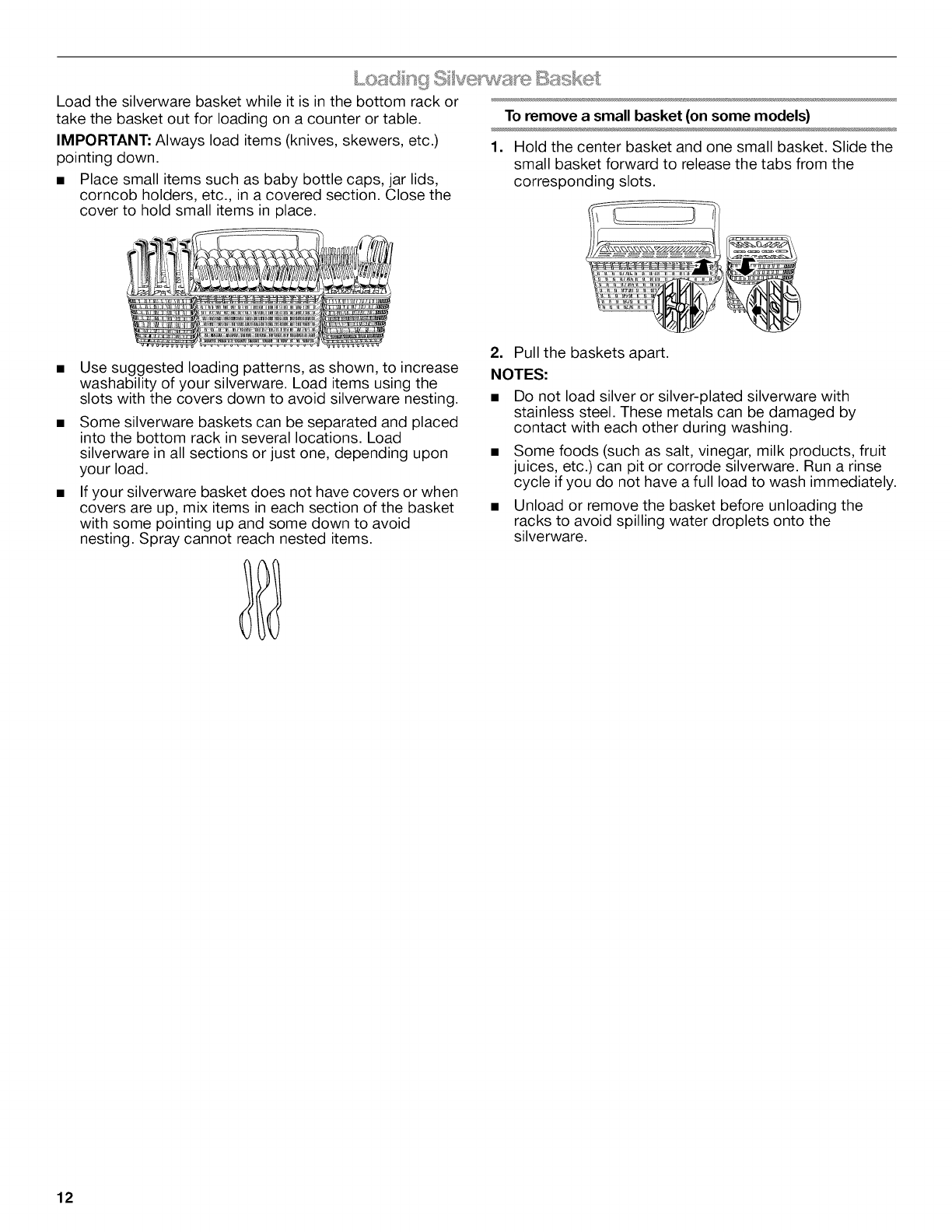

Load the silverware basket while it is in the bottom rack or

take the basket out for loading on a counter or table. To remove a small basket Ion some models}

IMPORTANT: Always load items (knives, skewers, etc.)

pointing down.

• Place small items such as baby bottle caps, jar lids,

corncob holders, etc., in a covered section. Close the

cover to hold small items in place.

1. Hold the center basket and one small basket. Slide the

small basket forward to release the tabs from the

corresponding slots.

Use suggested loading patterns, as shown, to increase

washability of your silverware. Load items using the

slots with the covers down to avoid silverware nesting.

• Some silverware baskets can be separated and placed

into the bottom rack in several locations. Load

silverware in all sections or just one, depending upon

your load.

• If your silverware basket does not have covers or when

covers are up, mix items in each section of the basket

with some pointing up and some down to avoid

nesting. Spray cannot reach nested items.

2. Pull the baskets apart.

NOTES:

• Do not load silver or silver-plated silverware with

stainless steel. These metals can be damaged by

contact with each other during washing.

• Some foods (such as salt, vinegar, milk products, fruit

juices, etc.) can pit or corrode silverware. Run a rinse

cycle if you do not have a full load to wash immediately.

• Unload or remove the basket before unloading the

racks to avoid spilling water droplets onto the

silverware.

12

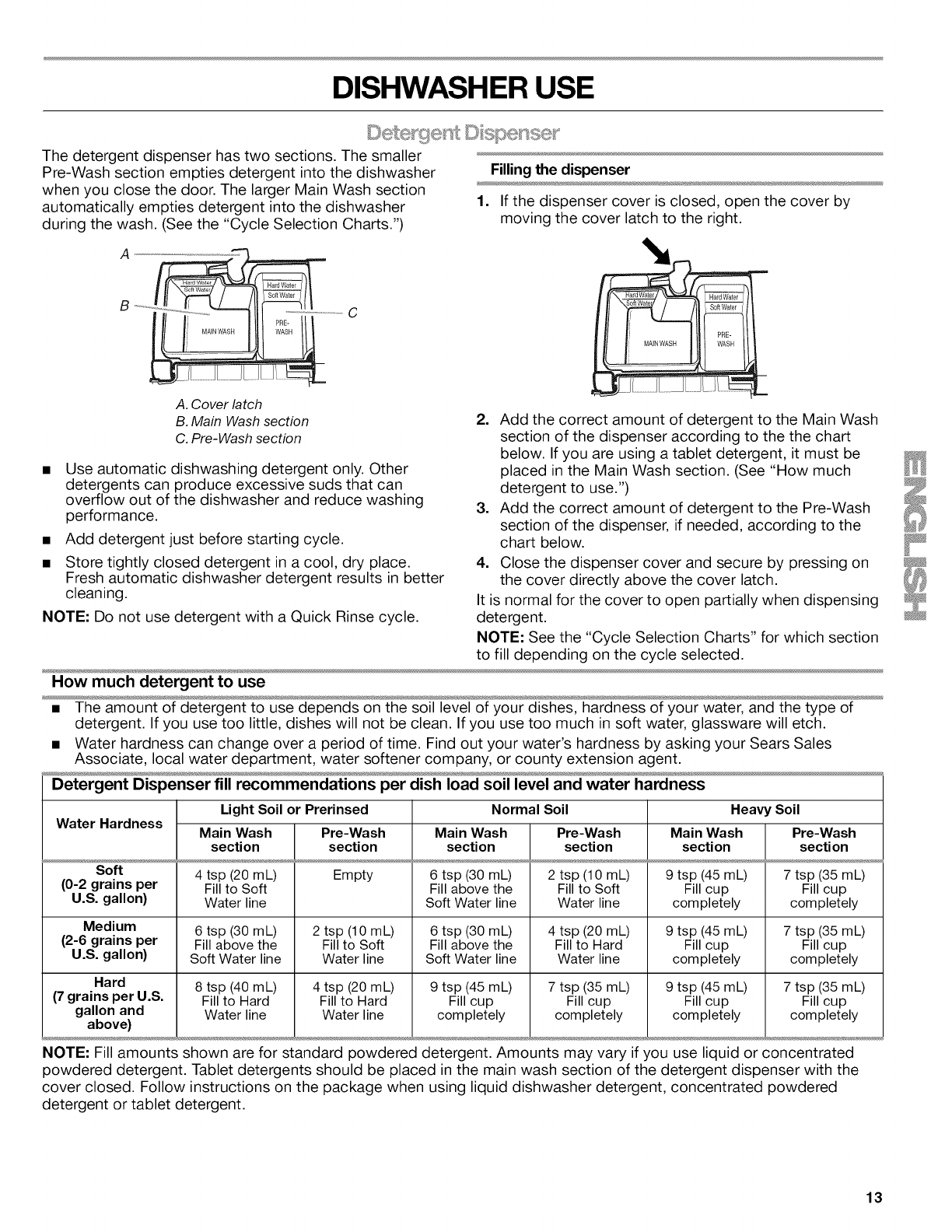

DISHWASHER USE

The detergent dispenser has two sections. The smaller

Pre-Wash section empties detergent into the dishwasher

when you close the door. The larger Main Wash section

automatically empties detergent into the dishwasher

during the wash. (See the "Cycle Selection Charts.")

B

A. Cover latch

B. Main Wash section

C. Pre-Wash section

C

Use automatic dishwashing detergent only. Other

detergents can produce excessive suds that can

overflow out of the dishwasher and reduce washing

performance.

Add detergent just before starting cycle.

Store tightly closed detergent in a cool, dry place.

Fresh automatic dishwasher detergent results in better

cleaning.

NOTE: Do not use detergent with a Quick Rinse cycle.

Filling the dispenser

1. If the dispenser cover is closed, open the cover by

moving the cover latch to the right.

!

2. Add the correct amount of detergent to the Main Wash

section of the dispenser according to the the chart

below. If you are using a tablet detergent, it must be

placed in the Main Wash section. (See "How much

detergent to use.")

3. Add the correct amount of detergent to the Pre-Wash

section of the dispenser, if needed, according to the

chart below.

4. Close the dispenser cover and secure by pressing on

the cover directly above the cover latch.

It is normal for the cover to open partially when dispensing

detergent.

NOTE: See the "Cycle Selection Charts" for which section

to fill depending on the cycle selected.

How much detergent to use

• The amount of detergent to use depends on the soil level of your dishes, hardness of your water, and the type of

detergent. If you use too little, dishes will not be clean. If you use too much in soft water, glassware will etch.

• Water hardness can change over a period of time. Find out your water's hardness by asking your Sears Sales

Associate, local water department, water softener company, or county extension agent.

Detergent Dispenser fill recommendations per dish load soil level and water hardness

Water Hardness

Soft

(0-2 grains per

U.S. gallon)

Medium

(2-6 grains per

U.S. gallon)

Hard

(7 grains per U.S.

gallon and

above)

Light Soil or Prerinsed

Main Wash

section

4 tsp (20 mL)

Fill to Soft

Water line

6 tsp (30 mL)

Fill above the

Soft Water line

8 tsp (40 mL)

Fill to Hard

Water line

Pre-Wash

section

Empty

2 tsp (10 mL)

Fill to Soft

Water line

4 tsp (20 mL)

Fill to Hard

Water line

Normal Soil

Main Wash

section

6 tsp (30 mL)

Fill above the

Soft Water line

6 tsp (30 mL)

Fill above the

Soft Water line

9 tsp (45 mL)

Fill cup

completely

Pre-Wash

section

2 tsp (10 mL)

Fill to Soft

Water line

4 tsp (20 mL)

Fill to Hard

Water line

7 tsp (35 mL)

Fill cup

completely

Heavy Soil

Main Wash

secti on

9 tsp (45 mL)

Fill cup

completely

9 tsp (45 mL)

Fill cup

completely

9 tsp (45 mL)

Fill cup

completely

Pre-Wash

secti on

7 tsp (35 mL)

Fill cup

completely

7 tsp (35 mL)

Fill cup

completely

7 tsp (35 mL)

Fill cup

completely

NOTE: Fill amounts shown are for standard powdered detergent. Amounts may vary if ,ou use liquid or concentrated

powdered detergent. Tablet detergents should be placed in the main wash section of the detergent dispenser with the

cover closed. Follow instructions on the package when using liquid dishwasher detergent, concentrated powdered

detergent or tablet detergent.

13

IMPORTANT:Yourdishwasherisdesignedto usea liquidrinseaid.Theuseofrinseaidsgreatlyimprovesdryingby

allowingwaterto drainfromthedishesafterthefinalrinse.Theyalsokeepwaterfromformingdropletsthatcandryas

spotsorstreaks.Donotusea solidorbar-typerinseaid.

4. Clean up any spilled rinse aid with a damp cloth.

Filling the dispenser 5.

The rinse aid dispenser holds 5 oz (150 mL) of rinse aid.

Under normal conditions, this will last for about 1 to

3 months.

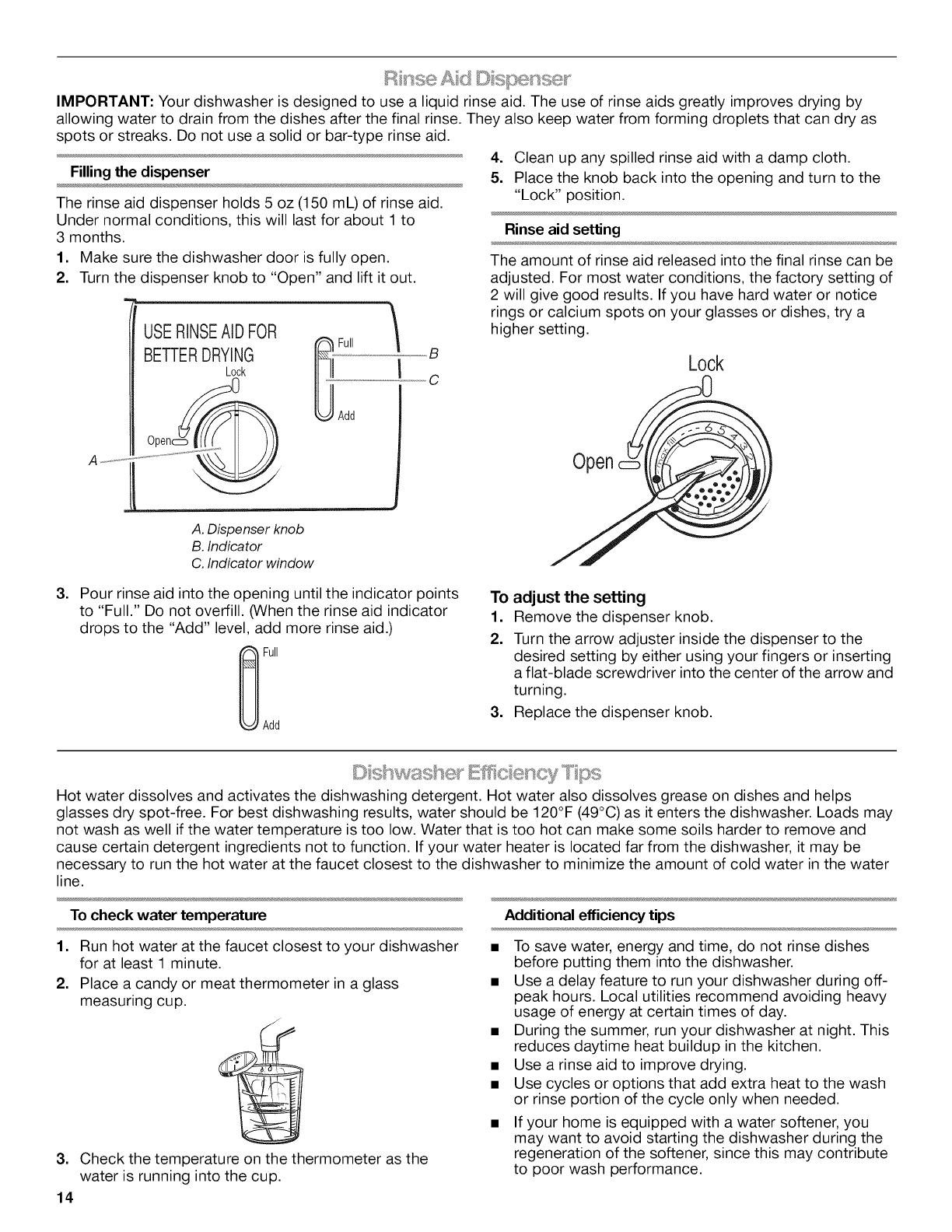

1. Make sure the dishwasher door is fully open.

2. Turn the dispenser knob to "Open" and lift it out.

I¸useR,NsEA,OFOR

lBETTEROR ..........

( u::.............................

/ Openc::_.,!......1] ))J

B

C

A. Dispenser knob

B. Indicator

C. Indicator window

Place the knob back into the opening and turn to the

"Lock" position.

Rinse aid setting

The amount of rinse aid released into the final rinse can be

adjusted. For most water conditions, the factory setting of

2 will give good results. If you have hard water or notice

rings or calcium spots on your glasses or dishes, try a

higher setting.

Lock

Open

.Pour rinse aid into the opening until the indicator points

to "Full." Do not overfill. (When the rinse aid indicator

drops to the "Add" level, add more rinse aid.)

Full

Add

To adjust the setting

1. Remove the dispenser knob.

2. Turn the arrow adjuster inside the dispenser to the

desired setting by either using your fingers or inserting

a flat-blade screwdriver into the center of the arrow and

turning.

3. Replace the dispenser knob.

Hot water dissolves and activates the dishwashing detergent. Hot water also dissolves grease on dishes and helps

glasses dry spot-free. For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. Loads may

not wash as well if the water temperature is too low. Water that is too hot can make some soils harder to remove and

cause certain detergent ingredients not to function. If your water heater is located far from the dishwasher, it may be

necessary to run the hot water at the faucet closest to the dishwasher to minimize the amount of cold water in the water

line.

To check water temperature Additional efficiency tips

1. Run hot water at the faucet closest to your dishwasher

for at least 1 minute.

2. Place a candy or meat thermometer in a glass

measuring cup.

.

14

Check the temperature on the thermometer as the

water is running into the cup.

•To save water, energy and time, do not rinse dishes

before putting them into the dishwasher.

• Use a delay feature to run your dishwasher during off-

peak hours. Local utilities recommend avoiding heavy

usage of energy at certain times of day.

• During the summer, run your dishwasher at night. This

reduces daytime heat buildup in the kitchen.

• Use a rinse aid to improve drying.

• Use cycles or options that add extra heat to the wash

or rinse portion of the cycle only when needed.

• If your home is equipped with a water softener, you

may want to avoid starting the dishwasher during the

regeneration of the softener, since this may contribute

to poor wash performance.

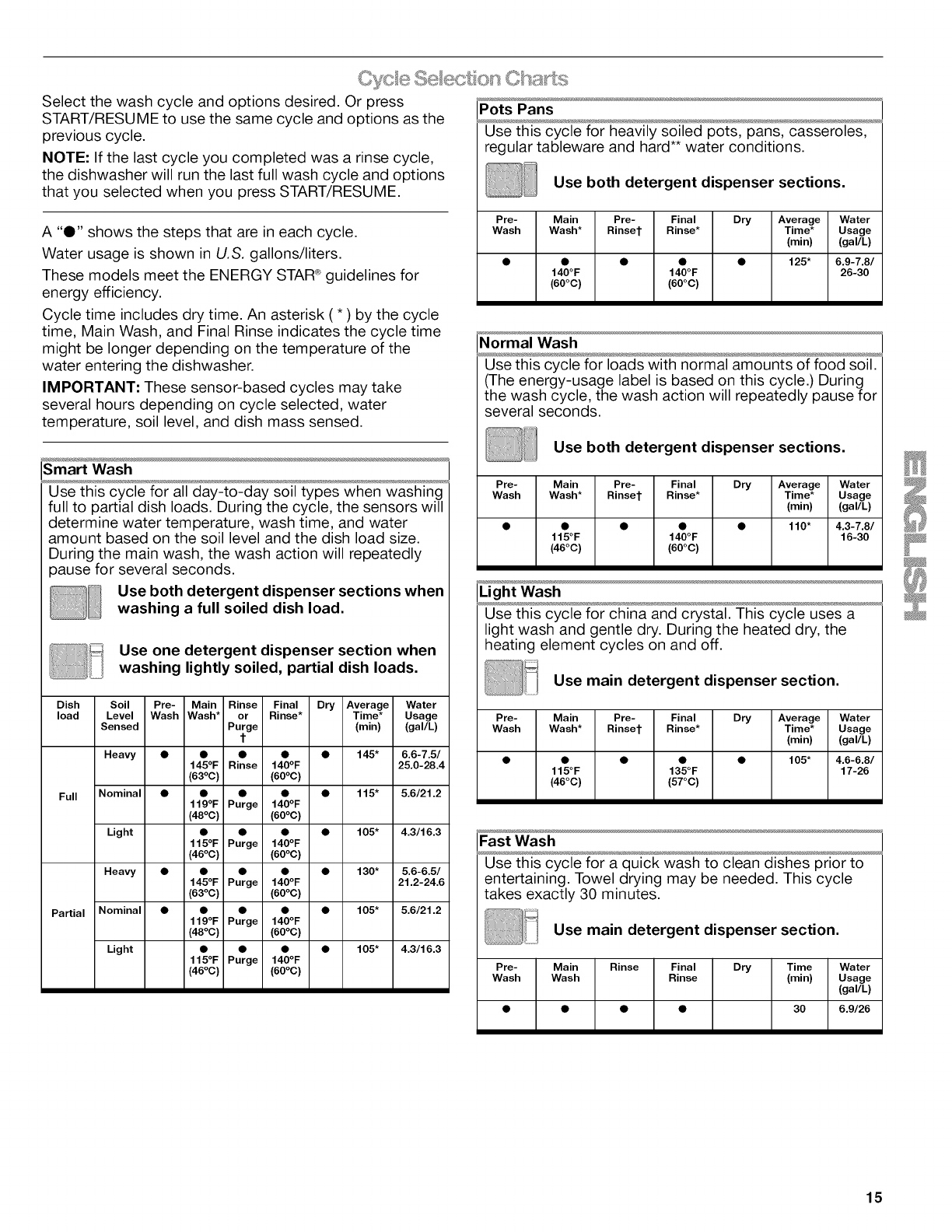

Selectthewashcycleandoptionsdesired.Orpress

START/RESUMEto usethesamecycleandoptionsasthe

previouscycle.

NOTE:Ifthelastcycleyoucompletedwasarinsecycle,

thedishwasherwillrunthelastfullwashcycleandoptions

thatyouselectedwhenyoupressSTART/RESUME.

A "O" showsthestepsthatareineachcycle.

WaterusageisshowninU.S. gallons/liters.

These models meet the ENERGY STAR®guidelines for

energy efficiency.

Cycle time includes dry time. An asterisk ( * ) by the cycle

time, Main Wash, and Final Rinse indicates the cycle time

might be longer depending on the temperature of the

water entering the dishwasher.

IMPORTANT: These sensor-based cycles may take

several hours depending on cycle selected, water

temperature, soil level, and dish mass sensed.

Smart Wash

Use this cycle for all day-to-day soil types when washing

full to partial dish loads. During the cycle, the sensors will

determine water temperature, wash time, and water

amount based on the soil level and the dish load size.

During the main wash, the wash action will repeatedly

pause for several seconds.

Use both detergent dispenser sections when

washing a full soiled dish load.

Use one detergent dispenser section when

washing lightly soiled, partial dish loads.

Dish Soil Pre- Main Rinse Final Dry Average Water

load Level Wash Wash* or Rinse* Time* Usage

Sensed Purge (rain) (gal/L)

t

Heavy • • • • • 145* 6.6-7.5/

145°F Rinse 140°F 25.0-28.4

(63°C) (60°C)

Full Nominal • • • • • 115" 5.6/21.2

119°F Purge 140°F

(48oc) (60oc)

Light • • • • 105* 4.3/16.3

115°F Purge 140°F

(46°C) (60°C)

Heavy • • • • • 130* 5.6-6.5/

145°F Purge 140°F 21.2-24.6

(63°C) (60°C)

Partial Nominal • • • • • 105" 5.6/21.2

119°F Purge 140°F

(48oc) (60oc)

Light • • • • 105* 4.3/16.3

115°F Purge 140°F

(46°C) (60°C)

Pots Pans

Use this cycle for heavily soiled pots, pans, casseroles,

regular tableware and hard** water conditions.

Use both detergent dispenser sections.

Pre- Main Pre- Final Dry Average Water

Wash Wash* Rinser Rinse* Time* Usage

(rain) (gal/L)

•••••125* 6.9-7.8/

140°F 140°F 26-30

(60oc) (60oc)

Normal Wash

Use this cycle for loads with normal amounts of food soil.

(The energy-usage label is based on this cycle.) During

the wash cycle, the wash action will repeatedly pause for

several seconds.

Use both detergent dispenser sections.

Pre- Main Pre- Final Dry Average Water

Wash Wash* Rinser Rinse* Time* Usage

(rain) (gal/L)

•••••110* 4.3-7.8/

115°F 140°F 16-30

(46°C) (60°C)

Light Wash

Use this cycle for china and crystal. This cycle uses a

light wash and gentle dry. During the heated dry, the

heating element cycles on and off.

Use main detergent dispenser section.

Pre- Main Pre- Final Dry Average Water

Wash Wash* Rinser Rinse* Time* Usage

(rain) (gal/L)

•••••105* 4.6-6.8/

115°F 135°F 17-26

(46°C) (57°C)

Fast Wash

Use this cycle for a quick wash to clean dishes prior to

entertaining. Towel drying may be needed. This cycle

takes exactly 30 minutes.

Use main detergent dispenser section.

Pre- Main Rinse Final Dry Time Water

Wash Wash Rinse (rain) Usage

(gal/L)

• • • • 30 6.9/26

15

QuickRinse

Use this rinse cycle for rinsing dishes, glasses, and

silverware that will not be washed right away.

Do not use detergent with this cycle.

Wash Main Rinse Final Dry Time Water

Wash or Rinse (rain) Usage

Purge (gal/L)

•10 1.8-2.2/

Rinse 6.8-8.3

-A small amount of water is run through the pump to

remove soil particles between the main wash and final

rinse.

*If the incoming water temperature is less than the

recommended temperature or food soils are heavy, the

cycle will automatically compensate by adding time,

heat, and water as needed.

**Hard water is defined as 7 grains per U.S. gallon and

above.

NOTE: The sensor in your dishwasher monitors the soil

level. Cycle time and/or water usage can vary from the

numbers above as the sensor adjusts the cycle for the

best wash performance.

.

2.

Press CANCEL/DRAIN. The Cancel/Drain light glows.

The dishwasher starts a 2-minute drain (if needed). Let

the dishwasher drain completely. The light turns off

after 2 minutes. The door must be closed for the

dishwasher to drain.

To stop the drain

You can press CANCEL/DRAIN again to stop the drain. Be

sure to drain the dishwasher before starting a new cycle.

To clear the indicators

Press CANCEL/DRAIN before starting the dishwasher to

clear all options and cycles.

During the first minute of a cycle

1. Select a new cycle and/or options.

2. Check the detergent dispensers. They must be filled

properly for the new cycle.

3. The Start/Resume light will flash when the door is

opened. Make sure the door is closed.

4. Press START/RESUME.

After the first minute of a cycle

1. Press CANCEL!DRAIN. The Cancel/Drain light glows.

Your dishwasher starts a 2-minute drain (if needed). Let

the dishwasher drain completely.

2. Check the detergent dispensers. They must be filled

properly for the new cycle.

3. Make sure the door is closed. The Start/Resume light

will flash.

4. Select a new cycle and/or options.

5. Press START/RESUME.

You can add an item anytime before the main wash starts.

Open the door and check the detergent dispenser. If the

cover is still closed, you can add items.

To add items

1. Open the door slightly to stop the cycle. Wait for the

spraying action to stop before opening the door. The

Start/Resume light will flash.

2. Open the door. If the detergent dispenser cover is still

closed, add the item.

3. Close the door firmly until it latches. The Start/Resume

light will flash.

4. Press START/RESUME.

IMPORTANT: If Lock On is selected, turn off the lock (see

Lock On section in "Option Selections"), or the Start/

Resume light will continue to flash.

O on ect

You can customize your cycles by pressing an option. If

you change your mind, press the option again to turn the

option off, or select a different option if desired.

You can change an option anytime before the selected

option begins. For example, you can press an unheated

drying option anytime before drying begins.

Press START/RESUME to use the same cycle and

option(s) as the previous wash cycle.

NOTE: If the last cycle you completed was a rinse cycle,

when you press START/RESUME, the dishwasher runs the

last full wash cycle and options.

16

TURBOZONETM wash option

Select this option to activate the TURBOZONETM spray jets

and provide intensified water spray to the back of the

lower dish rack. The TURBOZONETM wash option provides a

concentrated wash action to pans, casseroles, etc. with

tough food soil.

This option may add heat and wash time to the cycle.

NOTE: TURBOZONETM is an option with the SMART

WASH TM, Pots Pans, and Normal Wash cycles.

IMPORTANT:

Load pans, casserole dishes, etc. facing the

TURBOZONETM spray jets in the back of the lower dish

rack. Tip items toward the rear of the dish rack to

maximize coverage. Only one row of items may face

the TURBOZONETM spray jets. Stacking, overlapping, or

nesting items will keep the TURBOZONETM spray jets

from reaching all of the surfaces.

•To maximize spray coverage, avoid placing silverware

basket or other items to interfere with the TURBOZONETM

spray jet rotation.

Turn the TURBOZONETM wash option off if not loading

items for this option. Always use heavy soil detergent

fill recommendation with TURBOZONETM wash option.

(See "How much detergent to use" in "Detergent

Dispenser" section.)

Side view of TURBOZONETM wash area

High Temp

Select this option to increase the water temperature during

the wash portions of the cycle. High Temp wash raises the

water temperature to 145°F (63°C), in the main wash.

Heating the water helps improve washing results. High

Temp wash is useful when loads contain tough food soil.

This option may add heat and wash time to the cycle.

NOTE: High Temp wash is an option with the SMART

WASH TM, Pots Pans, and Normal Wash cycles.

Sani Rinse

Select this option to raise the water temperature in the final

rinse to approximately 155°F (68°C). Sani Rinse adds heat

and time to the cycle. This high temperature rinse sanitizes

your dishes and glassware in accordance with NSF/ANSI

Standard 184 for Residential Dishwashers. Certified

residential dishwashers are not intended for licensed food

establishments.

NOTE: Sani Rinse is an option with SMART WASH TM, Pots

Pans, and Normal Wash cycles. Only these sanitization

cycles have been designed to meet the NSF/ANSI

requirements.

Heated Dry

The Heated Dry option in combination with rinse aid will

give you excellent drying results. The energy to use Heated

Dry costs pennies per cycle. Heated Dry is on when the

light is lit on the Heated Dry button. Be sure to load plastic

items in the upper rack to avoid damage.

You may turn off the Heated Dry option by pressing

HEATED DRY so that the light goes off. However, you will

have items in your dish load that will not be dry at the end

of the cycle.

NOTE: The Heated Dry option is used in all cycles except

Fast Wash and Quick Rinse.

Lock On

Use the Lock On to avoid unintended use of the

dishwasher between cycles. You can also use the lock

feature to avoid unintended cycle or option changes

during a cycle.

When Lock On is lit, all buttons are disabled.

NOTE: The dishwasher door can be opened while the

controls are locked. However, the lock must be turned off

and the Start/Resume button pressed to resume the cycle.

To turn on the Lock

Press and hold HEATED DRY for 4 seconds. Lock On

glows.

If you press any pad while your dishwasher is locked, the

light flashes 3 times.

NOTE: If the Heated Dry option is selected, the light will

temporarily turn off until Lock On glows.

To turn off the Lock

Press and hold HEATED DRY for 4 seconds. The light turns

off.

17

Delay Hours

Select this option to run your dishwasher at a later time or

during off-peak hours. You can add items to the load

anytime during the delay. After adding items, firmly close

the door until it latches and press START/RESUME, or the

delay will not continue.

To delay the start

1. Press the delay button to choose the number of hours

delayed.

2. Select a wash cycle and options.

3. Press START/RESUME.

The dishwasher starts the cycle in the selected number of

hours.

NOTES:

•To cancel the delay and cycle, press CANCEL/DRAIN.

• To cancel the delay and start the cycle, press START/

RESUME.

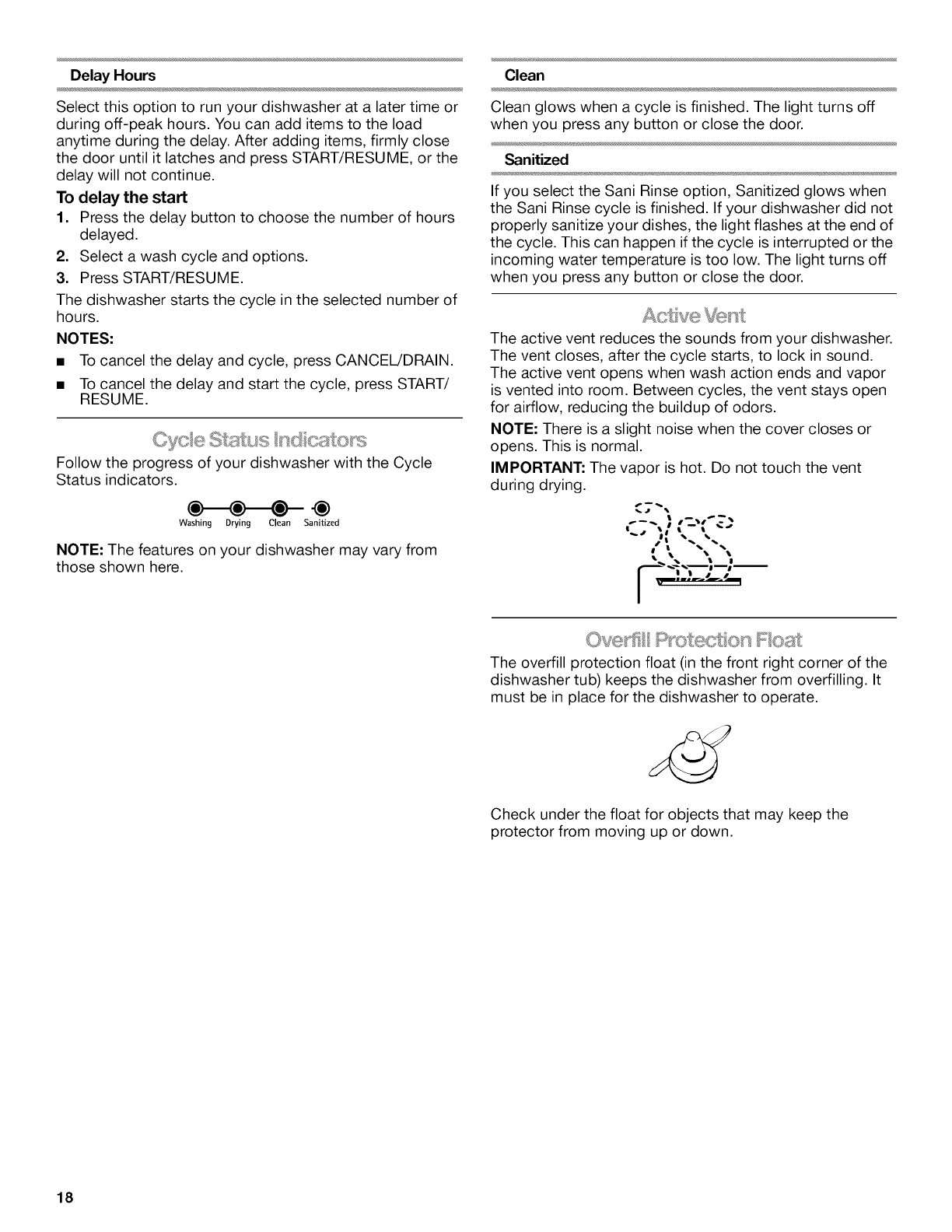

Follow the progress of your dishwasher with the Cycle

Status indicators.

Washing Drying Clean Sanitized

NOTE: The features on your dishwasher may vary from

those shown here.

Clean

Clean glows when a cycle is finished. The light turns off

when you press any button or close the door.

Sanitized

If you select the Sani Rinse option, Sanitized glows when

the Sani Rinse cycle is finished. If your dishwasher did not

properly sanitize your dishes, the light flashes at the end of

the cycle. This can happen if the cycle is interrupted or the

incoming water temperature is too low. The light turns off

when you press any button or close the door.

The active vent reduces the sounds from your dishwasher.

The vent closes, after the cycle starts, to lock in sound.

The active vent opens when wash action ends and vapor

is vented into room. Between cycles, the vent stays open

for airflow, reducing the buildup of odors.

NOTE: There is a slight noise when the cover closes or

opens. This is normal.

IMPORTANT: The vapor is hot. Do not touch the vent

during drying. .--:'-i<',::

•%•

O, ;,AII P ion

The overfill protection float (in the front right corner of the

dishwasher tub) keeps the dishwasher from overfilling. It

must be in place for the dishwasher to operate.

Check under the float for objects that may keep the

protector from moving up or down.

18

WASHING SPECIAL ITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

Aluminum Yes High water temperature and detergents can affect finish of anodized

aluminum.

Disposable No Do not wash throwaway aluminum pans in the dishwasher. These might

Aluminum shift during washing and transfer black marks to dishes and other items.

Bottles and Cans No Wash bottles and cans by hand. Labels attached with glue can loosen and

clog the spray arms or pump and reduce washing performance.

Cast Iron No Seasoning will be removed, and iron will rust.

China/Stoneware Yes Always check manufacturer's recommendations before washing. Antique,

hand-painted, or over-the-glaze patterns may fade. Gold leaf can discolor

or fade.

Crystal Yes Always check manufacturer's recommendations before washing. Some

types of leaded crystal can etch with repeated washing.

Gold No Gold-colored flatware will discolor.

Glass Yes Milk glass yellows with repeated dishwasher washing.

Hollow-Handle No Handles of some knives are attached to the blade with adhesives which

Knives can loosen if washed in the dishwasher.

Pewter, Brass, No High water temperatures and detergent can discolor or pit the finish.

Bronze

Disposable Plastics No Cannot withstand high water temperatures and detergents.

Plastics Yes Always check manufacturer's recommendations before washing. Plastic

items may vary in their ability to withstand high temperatures and

detergents. It is recommended that light items such as lids and butter

dishes be placed in the upper rack only. Sturdy items such as coolers and

high-chair trays may be placed in the lower rack. When washing plastic

items in the lower rack, it is recommended that an air dry be used.

Stainless Steel Yes Run a rinse cycle if not washing immediately. Prolonged contact with food

containing salt, vinegar, milk products, or fruit juice can damage finish.

Sterling Silver or Yes Run a rinse cycle if not washing immediately. Prolonged contact with food

Silver Plate containing salt, acid, or sulfide (eggs, mayonnaise, and seafood) can

damage finish.

Tin No Can rust.

Wooden Ware No Wash by hand. Always check manufacturer's instructions before washing.

Untreated wood can warp, crack, or lose its finish.

19

DISHWASHER CARE

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge

and a mild detergent is all that is necessary to keep the

outside of your dishwasher looking nice and clean. If your

dishwasher has a stainless steel exterior, a stainless steel

cleaner is recommended.

Cleaning the interior

Hard water minerals can cause a white film to build up on

the inside surfaces, especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled.

You may want to wear rubber gloves. Do not use any type

of cleanser other than dishwasher detergent because it

may cause foaming or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a

damp sponge and clean.

OR

Use liquid automatic dishwasher detergent and clean with

a damp sponge.

OR

See the vinegar rinse procedure in "Spotting and filming on

dishes" in "Troubleshooting."

NOTE: Run a normal cycle with detergent after cleaning

the interior.

Check the drain air gap anytime your dishwasher isn't

draining well.

Some state or local plumbing codes require the addition of

a drain air gap between a built-in dishwasher and the

home drain system. If a house drain is clogged, the drain

air gap keeps water from water backing up into

dishwasher.

The drain air gap is usually located on top of the sink or

countertop near the dishwasher. To order a drain air gap,

please call 1-800-4-MY-HOME ®.Ask for Part Number

300096.

NOTE: The drain air gap is an external plumbing device

that is not part of your dishwasher. The warranty provided

with your dishwasher does not cover service costs directly

associated with the cleaning or repair of the external drain

air gap.

To clean the drain air gap

Clean the drain air gap periodically to ensure proper

drainage of your dishwasher. Follow the cleaning

instructions provided by the manufacturer. With most

types, you lift off the chrome cover. Unscrew the plastic

cap. Then check for any soil buildup. Clean

if necessary.

Storing for the summer

Turn off the water supply and power supply to the

dishwasher during the summer to avoid damage to your

dishwasher.

Winterizing your dishwasher

Avoid water damage to your dishwasher and home due to

freezing water lines. If your dishwasher is left in a seasonal

dwelling or could be exposed to near freezing

temperatures, have your dishwasher winterized by

authorized service personnel.

20

TROUBLESHOOTING

First try the solutions suggested here and possibly avoid the cost of a service call...

Dishwasher is not operating properly

•Dishwasher does not run or stops during a cycle

Is the door closed tightly and latched?

Is the right cycle selected? Refer to the "Cycle

Selection Charts."

Is there power to the dishwasher? Has a household

fuse blown, or has a circuit breaker tripped? Replace

the fuse or reset the circuit breaker. If the problem

continues, call an electrician.

Has the motor stopped due to an overload? The motor

automatically resets itself within a few minutes. If it

does not restart, call for service.

Is the water shutoff valve (if installed) turned on?

It is normal for certain cycles to repeatedly pause for

several seconds during the wash cycle.

•START/RESUME light is flashing

Was the door opened during the cycle, or was the

power interrupted? The Start/Resume light will flash

when the door is opened during a cycle, or may flash if

the power is interrupted. Press START/RESUME to

resume the cycle. Make sure the door is fully closed

and latched.

NOTE: On top control models, if the door is not closed

within 3 seconds of pressing Start/Resume, press

START/RESUME again.

Clean light is flashing

The dishwasher has malfunctioned. Call for service.

Dishwasher will not fill

Is the overfill protection float able to move up and

down freely? Press down to release.

Dishwasher seems to run too long

Is the water supplied to the dishwasher hot enough?

The dishwasher runs longer while heating water. Refer

to the "Dishwasher Efficiency Tips" section.

A delay automatically occurs in some wash and rinse

cycles until the water reaches the proper temperature.

•Water remains in the dishwasher

Is the cycle complete?

Was the disposer knockout plug removed during

installation? (See "Install the drain hose" in the

Installation Instructions.)

•Detergent remains in the covered section of the

dispenser

Is the cycle complete?

Is the detergent lump-free? Replace detergent if

necessary.

Is the bottom rack installed properly with the bumpers

(on some models) in the front? Refer to the "Parts and

Features" section. Reinstall the rack if necessary.

•White residue on the front of the access panel

Was too much detergent used? Refer to the "Detergent

Dispenser" section.

Is the brand of detergent making excess foam? Try a

different brand to reduce foaming and eliminate

buildup.

•Odor in the dishwasher

Are dishes washed only every 2 or 3 days? Run a rinse

cycle once or twice a day until you have a full load.

Does the dishwasher have a new plastic smell? Run a

vinegar rinse as described in the section "Spotting and

filming on dishes."

Condensation on the kitchen counter (built-in

models)

Is the dishwasher aligned with the countertop?

Moisture from the vent in the dishwasher console can

form on the counter. Refer to the Installation

Instructions for more information.

•Bottom rack does not fully slide into the dishwasher

Check to see if items loaded for TURBOZONETM wash

option have shifted. Reload to keep items from

interfering with spray jets or spray arm. (See "Loading

Bottom Rack.")

21

Dishesare not completely clean Spots and stains on dishes

•Food soil left on the dishes

Is the dishwasher loaded correctly? Refer to the

"Dishwasher Loading" section.

Is the water temperature too low? For best

dishwashing results, water should be 120°F (49°C) as it

enters the dishwasher. Refer to the "Dishwasher

Efficiency Tips" section.

Did you use the correct amount of fresh detergent? Use

recommended dishwasher detergents only. Refer to the

"Detergent Dispenser" section. Detergent must be

fresh to be effective. Store detergent in a cool, dry area.

Heavy soil and/or hard water generally require extra

detergent.

Do you have hard water? You may need to increase the

amount of detergent you are using. Refer to the

"Detergent Dispenser" section. Also, you may need to

switch to a detergent with a phosphorus content of

8.7%.

Is detergent caked in dispenser? Use fresh detergent

only. Do not allow detergent to sit for several hours in a

wet dispenser. Clean dispenser when caked detergent

is present.

Is the pump or spray arm clogged by labels from

bottles and cans?

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20

to 120 psi (138 to 828 kPa) for proper dishwasher fill. If

you have questions about your water pressure, call a

licensed, qualified plumber.

Are high suds slowing the wash arm? Do not use soap

or laundry detergents. Use recommended dishwasher

detergents only.

•Dishes in the TURBOZONETM wash area are not clean

Are the dishes loaded to face the TURBOZONETM spray

jets? Load soiled dish surfaces to face the back of the

dishwasher toward the TURBOZONETM spray jets. Tilt the

dishes toward the back so water can drain from

surfaces, and the lower spray arm can wash the item

from below.

NOTE: Loaded items may shift when dish racks are

pushed into the dishwasher. Make sure dishes do not

interfere with the spray arms, water feed tube, or

TURBOZONETM spray jets.

Are items loaded so they do not overlap? Load items

only one row deep without any overlap so that the

TURBOZONETM spray jets can reach all surfaces.

Are the TURBOZONETM spray jets free to rotate? Make

sure that no loaded items are interfering with the spray

jets' rotation.

•Spotting and filming on dishes

Is your water hard or is there a high mineral content in

your water? Conditioning the final rinse water with a

liquid rinse aid helps eliminate spotting and filming.

Keep the rinse aid dispenser filled.

Is the water temperature too low? For best

dishwashing results, water should be 120°F (49°C) as it

enters the dishwasher. Refer to the "Dishwasher

Efficiency Tips" section.

Did you use the correct amount of effective detergent?

Use recommended dishwasher detergents only. Refer

to the "Detergent Dispenser" section. Detergent must

be fresh to be effective. Store detergent in a cool, dry

area. Heavy soil and/or hard water generally require

extra detergent.

Is the home water pressure high enough for proper

dishwasher filling? Home water pressure should be 20

to 120 psi (138 to 828 kPa) for proper dishwasher fill. If

you have questions about your water pressure, call a

licensed, qualified plumber.

NOTE: To remove spots and film from dishes, try a

white vinegar rinse. This procedure is intended for

occasional use only. Vinegar is an acid, and using it too

often could damage your dishwasher.

1. Wash and rinse dishes. Use an air-dry or an energy

saving dry option. Remove all silverware or metal

items.

2. Put 2 cups (500 mL) white vinegar in a glass or

dishwasher-safe measuring cup on the bottom

rack.

3. Run the dishwasher through a complete washing

cycle using an air-dry option. Do not use detergent.

Vinegar will mix with the wash water.

Silica film or etching (silica film is a milky, rainbow-

colored deposit; etching is a cloudy film)

Sometimes there is a water/chemical reaction with

certain types of glassware. This is usually caused by

some combination of soft or softened water, alkaline

washing solutions, insufficient rinsing, overloading the

dishwasher, and the heat of drying. It might not be

possible to avoid the problem, except by hand

washing.

To slow this process use a minimum amount of

detergent per load. Refer to the "Detergent Dispenser"

section. Use a liquid rinse aid and underload the

dishwasher to allow thorough rinsing. Silica film and

etching are permanent and cannot be removed. Do not

use heated drying.

22

•White spots on cookware with nonstick finish

Has the dishwasher detergent removed cookware

seasoning? Reseason cookware after washing in the

dishwasher.

•Brown stains on dishes and dishwasher interior

Does your water have high iron content? Rewash

dishes using 1-3 tsp (5-15 mL) of citric acid crystals

added to the covered section of the detergent

dispenser. Do not use detergent. Follow with a Normal

wash cycle with detergent. If treatment is needed more

often than every other month, the installation of an iron

removal unit is recommended.

Black or gray marks on dishes

Are aluminum items rubbing dishes during washing?

Disposable aluminum items can break down in the

dishwasher and cause marking. Hand wash these

items. Remove aluminum markings by using a mild

abrasive cleaner.

Orange stains on plastic dishes or dishwasher

interior

Are large amounts of tomato-based foods on dishes

placed in the dishwasher? Stains gradually fade over

time. Regular use of heated drying will slow fading.

Stains will not affect dishwasher performance. Regular

use of a rinse cycle and an air-dry or energy-saving dry

option will reduce the likelihood of staining.

Dishes do not dry completely

•Dishes are not dry

Did you load your dishwasher to allow proper water

drainage? Do not overload. Refer to the "Dishwasher

Loading" section. Use a liquid rinse aid to speed

drying.

Are the plastics wet? Plastics often need towel drying.

Is the rinse aid dispenser empty? Refer to the "Rinse

Aid Dispenser" section.

Did you use an air-dry option? Use a heated drying

option for dryer dishes.

Dishes are damaged during acycle

•Chipping of dishes

Did you load the dishwasher properly? Load the dishes

and glasses so they are stable and do not strike

together from washing action. Minimize chipping by

moving the rack in and out slowly.

NOTE: Antiques, feather-edged crystal, and similar

types of china and glassware might be too delicate for

automatic dishwashing. Wash by hand.

Noises

•Grinding, grating, crunching or buzzing sounds

A hard object has entered the wash module (on some

models). When the object is ground up, the sound

should stop. If the noise persists after a complete

cycle, call for service.

Dishwasher exterior is dirty or marked

•Marks, smudges or residue on dishwasher exterior

Did you clean the dishwasher with a mild detergent and

cloth or use a stainless steel cleaner on models with a

stainless steel exterior? In most cases, regular use of a

soft, damp cloth or sponge and a mild detergent is all

that is necessary to keep the outside of your

dishwasher looking fresh and clean. If your dishwasher

has a stainless steel exterior, a stainless steel cleaner is

recommended.

23

|NDICE

CONTRATOS DE PROTECCION ................................................. 24

GARANT JA..................................................................................... 25

SEGURIDAD DE LA LAVAVAJILLAS .......................................... 26

Antes de usar su lavavajillas...................................................... 27

PIEZAS Y CARACTERJSTICAS ................................................... 28

Sistema de remocion de suciedad ULTRA WASH ®.................. 29

Introduccion del ciclo smartwash TM y la opcion de lavado

TURBOZONE TM .......................................................................... 29

GUJA DE PUESTA EN MARCHA ................................................. 29

El uso de su nueva lavavajillas ................................................... 29

COMO CARGAR LA LAVAVAJILLAS .......................................... 30

Sugerencias para cargar la lavavajillas...................................... 30

Como cargar la canasta superior .............................................. 30

Como cargar la canasta inferior................................................. 32

Como Ilenar la canastilla de los cubiertos ................................. 34

COMO USAR LA LAVAVAJILLAS ............................................... 35

Deposito del detergente ............................................................. 35

Deposito del agente de enjuague .............................................. 37

Consejos para la eficiencia de la lavavajillas ............................. 37

Tablas de seleccion de ciclos .................................................... 38

Como cancelar un ciclo ............................................................. 39

Para cambiar un ciclo o una seleccion ...................................... 40

Para agregar articulos durante un ciclo ..................................... 40

Selecciones de opciones ........................................................... 40

Indicadores de estado del ciclo ................................................. 41

Orificio de ventilacion activo ...................................................... 42

Flotador de proteccion de sobrellenado .................................... 42

COMO LAVAR ARTICULOS ESPECIALES ................................. 42

CUIDADO DE LA LAVAVAJILLAS ............................................... 43

Limpieza ..................................................................................... 43

Purga de aire del desagQe ......................................................... 44

Almacenamiento ......................................................................... 44

SOLUCION DE PROBLEMAS ...................................................... 45

NUMEROS DE SERVICIO .............................. CONTRAPORTADA

CONTRATOS DE PROTECCION

Contratos maestros de proteccibn

iFeficitaciones por su inteligente adquisicidn! Su nuevo

producto Kenmore ®esta disefiado y fabricado para

proporcionarle a_os de funcionamiento confiable. Pero al

igual que todos los productos, puede necesitar

mantenimiento preventivo o reparaci6n de vez en cuando.

Es alli donde el Contrato maestro de protecci6n puede

ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambien ayuda a

prolongar la vida de su nuevo producto. He aqui Io que se

incluye en el Contrato*:

i/Piezas y mano de obra necesarias para ayudar a

mantener los productos funcionando correctamente

bajo uso normal, no s61o en caso de defectos. Nuestra

cobertura va mucho mAs alia de la garantia del

producto. No existen deducibles ni fallas de

funcionamiento que esten excluidas de la cobertura --

protecci6n verdadera.

i/Servicio experto a cargo de un personal de mas de

10.000 t_cnicos de servicio autorizados por Sears, Io

que significa que su producto sera reparado por alguien

en quien usted puede confiar.

i/Llamadas de servicio ilimitado y servicio en todo el

pals, con la frecuencia que usted desee, cuando usted

desee.

Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o mas del producto en

el transcurso de doce meses.

i/Reemplazo del producto si su producto protegido no

puede ser reparado.

i/Revisi6n anual de mantenimiento preventivo a

solicitud suya - sin costo adicional.

Ayuda r,_pida por tel6fono- Io que nosotros Ilamamos

Soluci6n r,_pida - apoyo por telefono a cargo de un

representante de Sears para todos los productos.

Piense en nosotros como si fueramos un "manual

parlante para el propietario".

Proteccibn de sobrevoltaje contra da_os electricos

debido a fluctuaciones de electricidad.

Protecci6n por p_rdida de comida, por un valor

anual de $250, por cualquier perdida de comida que

sea como resultado de fallas mecanicas de cualquier

refrigerador o congelador cubierto bajo la garantia.

Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido.

I/10% de descuento sobre el precio comOn por el

servicio de reparaci6n que no este bajo protecci6n, asi

como tambien las piezas relacionadas con el mismo que

se hayan instalado.

Una vez adquirido el Contrato, tan s61o tiene que Ilamar

para fijar la visita de servicio tecnico. Usted puede Ilamar a

cualquier hora, de dia o de noche, o fijar una visita tecnica

en Internet.

El Contrato maestro de protecci6n es una compra sin

riesgo. Si por algQn motivo usted Io cancela durante el

periodo de la garantia del producto, le proveeremos un

reembolso total. O un reembolso proporcional en cualquier

momento posterior a la expiraci6n del periodo de la

garantia, iAdquiera hoy su Contrato maestro de

protecci6n!

Se aplican algunas limitaciones y exclusiones. Para

obtener precios e informaci6n adicional en EE.UU.,

Ilame al 1-800-827-6655.

*La cobertura en Canada varia en algunos articulos.

Para obtener los detalles completos, Ilame a Sears

Canada al 1-800-361-6665.

Servicio de instalacibn de Sears

Para la instalaci6n profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje,

calentadores de agua y otros articulos principales del

hogar, en los EE.UU. o en Canada Ilame al

1-800-4-MY-HOME ®

24

GARANTIA DE LOS ELECTRODOMI STICOS KENMORE

GARANTJA LIMITADA DE UN ANO

Cuando este electrodomestico haya sido instalado,

operado y mantenido segQn las instrucciones provistas

con el producto, si este electrodomestico falla pot

defectos de material o de mano de obra dentro de un afio

a partir de la fecha de compra, Ilame al

1-800-4-MY-HOME ®para gestionar la reparaci6n libre de

cargo.

Si este electrodomestico es empleado para algQn otto uso

que no sea el domestico familiar, esta garantia s61o tiene

vigencia pot 90 dias a partir de la fecha de compra.

ESTA GARANTiA CUBRE SOLAMENTE LOS

DEFECTOS DE MATERIAL Y MANO DE OBRA. SEARS

NO PAGARA POR LO SIGUlENTE:

1. Los articulos no reutilizables que pueden gastarse pot

el uso normal, incluyendo, pero sin limitaci6n, filtros,

correas, focos y bolsas.

2. Un tecnico de servicio para ensefiarle al usuario c6mo

instalar, operar o mantener el producto

adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este

producto.

4. Dafios a este producto o fallas del mismo en caso de

no set instalado, operado o mantenido conforme a

todas las instrucciones provistas con el producto.

5. Dafios a este producto o fallas del mismo como

resultado de accidente, abuso, uso indebido o un uso

diferente de aquel para el cual fue creado.

6. Dafios a este producto o fallas del mismo causados

pot el uso de detergentes, limpiadores, productos

quimicos o utensilios diferentes de los recomendados

en todas las instrucciones provistas con el producto.

7. Dafios a piezas o sistemas o fallas de los mismos

como resultado de modificaciones no autorizadas que

se hayan efectuado en este producto.

EXCLUSION DE GARANTJAS IMPLJCITAS; LIMITACION

DE RECURSOS

El Qnico y exclusivo recurso del cliente segQn los t@minos

de esta garantia limitada sera el de reparar el producto

segQn se estipula en la presente. Las garantias implicitas,

incluyendo las garantias de comerciabilidad o de

capacidad para un prop6sito particular, seran limitadas a

un afio o al periodo mas corto permitido pot ley. Sears no

se hara responsable pot dafios incidentales o

consecuentes. Algunos estados y provincias no permiten

la exclusi6n o limitaci6n de dafios incidentales o

consecuentes, o limitaciones acerca de cuanto debe durar

una garantia implicita de comerciabilidad o capacidad, de

modo que las limitaciones o exclusiones arriba

mencionadas pueden no aplicarse en su caso.

Esta garantia se aplica s61o mientras este

electrodomestico se usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales especificos, yes

posible que usted tenga tambien otros derechos, los

cuales varian de un estado a otro.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

Anote el n_mero completo de modelo y serie asi como la

fecha de compra. Usted puede encontrar esta informaci6n

en la etiqueta con el nQmero de modelo y de serie ubicada

en el producto.

Tenga esta informaci6n disponible para facilitarle la

obtenci6n de asistencia o servicio con prontitud siempre

que Ilame a Sears con respecto a su electrodomestico.

N_mero de modelo

N_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de

compra para referencia futura.

25

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demos es muy importante,

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones basicas, incluyendo las siguientes:

m Lea todas las instrucciones antes de usar la lavavajillas.

m Use la lavavajillas 0nicamente para las funciones que fue

dise_ada.

[] Use 0nicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y

mant_ngalos fuera del alcance de los ni_os.

[] AI introducir los arficulos para lavar:

1) Coloque los arficulos puntiagudos de manera que no

da_en el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos hacia

arriba para reducir el riesgo de cortaduras.

[] No lave arficulos de plastico que no Ileven la indicaci6n

"lavables en la lavavajillas" u otra similar. Lea las

recomendaciones del fabricante para los articulos de

plastico que no Ileven tal indicaci6n.

[] No toque el elemento de calefacci6n durante o

inmediatamente despu6s de usar la lavavajillas.

[] No haga funcionar la lavavajillas a menos que todos los

paneles est_n colocados debidamente en su lugar.

[] No juegue con los controles.

[] No abuse, ni se siente ni se pare sobre la puerta, la tapa o

sobre las canastas de la lavavajillas.

[] Para reducir el riesgo de lesi6n, no permita que los ni_os

jueguen dentro ni sobre la lavavajillas.

[] Bajo ciertas condiciones, un sistema de agua caliente que

no ha sido usado pot dos semanas o mas puede producir

gas hidr6geno. EL GAS HIDROGENO ES EXPLOSlVO. Si

el sistema de agua caliente no ha sido usado por ese

periodo, abra todas las Ilaves de agua caliente y deje que

corra el agua por varios minutos antes de usar la

lavavajillas. Esto permitir_, que los gases acumulados

escapen. Debido a que el gas es inflamable, no fume ni

encienda ninguna llama abierta durante este tiempo.

[] Quite la puerta o la tapa del compartimiento de lavado

cuando remueva o deje de usar para siempre una vieja

lavavajillas.

GUARDE ESTAS INSTRUCCIONES

26

Peligro de Vuelco

No use la lavavajillas antes de estar completamente

instalada.

No se apoye en la puerta abierta.

No seguir estas instrucciones puede ocasionar heridas

serias o cortaduras.

Peligro de Choque El_ctrico

Conecte a tierra la lavavajillas.

Conecte el alambre de cone×i6n a tierra al conector

verde de conexi6n a tierra en la caja de terminales.

No use un cable el_ctrico de e×tensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el_ctrico.

[]

[]

INSTRUCCIONES DE

CONEXION A TIERRA

Para una lavavajillas con cable el_ctrico y conexi6n a

tierra:

La lavavajillas debe estar conectada a tierra. En caso de

funcionamiento defectuoso o averia, la conexi6n a tierra

reduce el riesgo de choque electrico al establecer una

ruta de menor resistencia para la corriente electrica. La

lavavajillas viene equipada con un cable electrico que

tiene un conductor para conexi6n a tierra y un enchufe

con conexi6n a tierra. El enchufe debe ser conectado a

un contacto apropiado que este instalado y conectado a

tierra de acuerdo con todos los c6digos y ordenanzas

locales.

ADVERTENCIA: La conexi6n inadecuada del

conductor de conexi6n a tierra puede resultar en riesgo

de choque electrico. Pregunte a un electricista calificado

o a un agente de servicio si no est,, seguro si la

lavavajillas esta adecuadamente conectada a tierra. No

modifique el enchufe que viene con la lavavajillas. Si no

cabe en el contacto, pida que un electricista calificado

instale un contacto apropiado.

Para lavavajillas con conexi6n permanente:

La lavavajillas debera estar conectada a un sistema

permanente de cableado electrico con conexi6n a tierra

de metal, o se debe instalar un alambre de tierra junto

con los alambres del circuito y conectarse a la terminal o

al alambre de tierra del equipo en la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

Instale su lavavajillas en un lugar protegido de las

inclemencias del tiempo. Evite una posible ruptura de

la valvula de Ilenado debida al congelamiento. Dichas

roturas no estan cubiertas pot la garantia. Vea la

secci6n "Almacenamiento" para obtener informaci6n

acerca de c6mo almacenar su lavavajillas durante el

invierno.

Instale y nivele la lavavajillas en un piso que pueda

soportar su peso yen un Area adecuada para su

tamaSo y uso.

Retire todos los tapones de las mangueras y

conectores (como la tapa en la salida de drenaje) antes

de instalarla. Vea la informaci6n completa en las

Instrucciones de instalaci6n.

27

PIEZAS Y CARACTER|STICAS

Este manual cubre varios modelos diferentes. Las caracteristicas de su lavavajillas pueden ser diferentes de las que se

muestran a continuaci6n.

M

C

D

E

N

0

P

Q

R

S

T

U

A. Lavado del nivel superior

B. Ajustes de la canasta superior (en

algunos modelos)

C. Canasta superior removible

D. Puntas flexibles

E. Etiqueta de nOmero de

modelo y serie

F. Puntas plegables

G. Canasta inferior

H. Portacuchillos (no se muestra/en

algunos modelos)

I. Orificio de entrada de agua

(en la pared de la tina)

J. Elemento de calefaccidn

K. Depdsito de detergente

L. Orificio de ventilacidn activo

M. Estantes para tazas (en

algunos modelos)

N. Sujetadores seguros

(en algunos modelos)

O. Brazo rociador superior

P. Tubo de alimentacidn de agua

ULTRA FLOW TM

Q. Surtidores de rociado de

TURBOZONE TM

R. Canastilla para cubiertos

S. Brazo rociador inferior

T. Flotador de proteccidn

de sobrellenado

U. Mddulo ULTRA WASH ®

V. Deposito del agente de enjuague

Panel de control

J

OPTIONS

Washing Drying Clean Sanitized W246

_0 O_O_O/O.,/O\

_ICANCEL_ _ START %

Lock On

28

8 ms de %ssoc <Snde suc edad Ut i H

El sistema de remoci6n de suciedad ULTRA WASH ®le

brinda platos limpios y relucientes, empleando el menor

tiempo posible y la menor cantidad de energia. El sistema

de remoci6n de suciedad ULTRA WASH ®incluye:

• Un sistema de Filtraci6n de Triple Acci6n que filtra

intermitentemente la suciedad del agua de lavado

eliminando asi la necesidad de refregar la vajilla.

• Un sensor de suciedad 6ptico ULTRA WASH ®que

detecta el nivel de suciedad y la cantidad de

detergente que aparece en el agua de lavado y ajusta

los ciclos seg0n sea necesario.

• Un Control Automatico de Temperatura (CAT) que

asegura la temperatura apropiada del agua seg0n el

ciclo de lavado seleccionado, el tama_o de la carga de

vajilla y el nivel de suciedad de la carga.

C6mo funciona el ciclo smartwash TM

Cuando se selecciona el ciclo smartwash TM, se ahorra

energia y agua ajustando el ciclo de lavado segQn sea

necesario.

• Los sensores detectan el tama_o de la carga de

lavado, el nivel de suciedad y la temperatura del agua

en la lavavajillas.

• Los sensores ajustan automaticamente la temperatura

y la cantidad de agua usada para la carga.

Alrededor de una vez al a_o esta lavavajillas calibrara

automaticamente el sensor segQn la calidad del agua.

IMPORTANTE: Despu@s de la instalaci6n en su hogar el

primer ciclo de lavado se ajustarA para incluir 2 enjuagues

adicionales y asi calibrar el sensor de suciedad 6ptico.

Para que se produzca un calibrado adecuado, el primer

ciclo no deberA ser interrumpido. Si este ciclo de calibrado

se cancela o detiene antes de que se encienda la luz de

Clean (Limpio) al final del ciclo, el pr6ximo ciclo de lavado

repetirA este calibrado del sensor.

C6mo funciona la opci6n de lavado TURBOZONETM

Cuando se selecciona la opci6n TURBOZONE TM, se

proporciona un lavado concentrado hacia una zona

especifica en la parte posterior de la canasta inferior, para

la vajilla que sea grande y dificil de lavar.

• 4 surtidores rotativos de rociado en el tubo mQltiple

TURBOZONETM se activan peri6dicamente en la parte

posterior de la tina a Io largo del ciclo de lavado.

• Solamente en esta Area de lavado especifica se provee

una limpieza intensa, Io que le permite a usted limpiar

suavemente el resto de la carga de la vajilla.

GUiA DE PUESTA EN MARCHA

Antes de usar su lavavajillas, quite todos los materiales de embalaje. Lea todo este Manual de uso y cuidado. Usted

encontrara informaci6n de seguridad importante, asi como consejos Otiles para la operaci6n.

3. Cargue adecuadamente la lavavajillas. (Consulte

,

.

_}_,uso de su u@A, 8vsv8 8_,

El agente de enjuague es esencial para un buen

secado. AsegOrese de Ilenar el dep6sito antes de usar

su nueva lavavajillas. Cada Ilenado durara de 1 a

8 meses segOn el uso.

Quite los pedazos grandes de restos de alimentos y

otros objetos duros (palillos o huesos) de los platos.

"C6mo cargar la lavavajillas".) Cargue los platos con

espacio entre ellos para que el agua alcance las

superficies con suciedad. AsegQrese de que nada

impida que el (los) brazo(s) rociador(es) gire(n)

libremente.

4. Agregue detergente. Siempre use un detergente de

marca de alta calidad. (Consulte "C6mo usar la

lavavajillas".)

5. Empuje la puerta cerrandola con firmeza. La puerta

queda asegurada automaticamente. 29

6. Dejecorreraguacalienteenelfregaderoqueestemas 8.

cercadesulavavajillashastaqueelaguasalga

caliente.(Consulte"Consejosparalaeficienciade la

lavavajillas".)CierrelaIlavedelagua.

PresioneSTART/RESUME(Inicio/Reanudar),o

presioneSTART/RESUME(Inicio/Reanudar)para

repetirel mismocicloy opcionesqueenelcicloprevio.

IMPORTANTE"LaluzdeStart/Resume(Inicio/

Reanudar)comenzaraadestellarsiseabrelapuerta

duranteunciclo.Loscortesdecorrienteduranteun

ciclotambienpuedenhacerquelaluzdeStart/Resume

destelle.PresioneSTART/RESUME(inicio/reanudar)

paracontinuarunciclo.

,Oprima las selecciones de ciclo y opciones que desee.

(Vea "C6mo usar la lavavajillas".)

O

COMO CARGAR LA LAVAVAJILLAS

Quite los restos de alimentos, huesos, palillos y otros

articulos duros de los platos. Para conservar agua,

energia y ahorrar tiempo, no es necesario enjuagar los

platos antes de ponerlos en la lavavajillas.

NOTA: Se recomienda preenjuagar la vajilla sucia con

productos a base de tomate para evitar que se manche

la vajilla.

El m6dulo de lavado quita las particulas de alimentos

del agua. El m6dulo contiene un sistema de filtraci6n

de triple acci6n que filtra intermitentemente la

suciedad del agua.

NOTA: Si objetos duros tales como semillas de frutas,

nueces y cascara de huevo entran en el m6dulo de

lavado, usted podra oir cuando el material esta siendo

molido, triturado o podra escuchar zumbidos. Estos

sonidos son normales cuando entran objetos duros en

el m6dulo. Para evitar da_os a la lavavajillas, no

permita que objetos metalicos (tales como los tornillos

de los mangos de ollas) se introduzcan en el m6dulo de

lavado.

• Para Iograr un mejor secado, el agua debe escurrirse

de todas las superficies.

• Es importante que el rociado de agua alcance todas las

superficies sucias.

• Coloque los platos de manera que no esten

amontonados o superpuestos de ser posible.

• Potes y cacerolas pesados de la carga suavemente.

Los articulos pesados pueden da_ar el interior de la

puerta si se dejan caer o se golpean.

• AsegQrese que las tapas de ollas y los mangos, moldes

para pizza, moldes para galletas, etc., no interfieran

con la rotaci6n del brazo rociador.

• Conserve agua, energia y ahorre tiempo de enjuague a

mano haciendo correr un ciclo de enjuague para

mantener los platos hOmedos, si usted no planea

lavarlos pronto. Los alimentos tales como los huevos,

arroz, pasta, espinaca y cereales cocidos pueden ser

dificiles de eliminar si Ilegan a secarse despues de un

tiempo.

• Coloque los objetos de manera que su parte c6ncava

mire hacia abajo para una mejor limpieza y para que el

agua se escurra.

Consejos para el funcionamiento silencioso

Para evitar ruidos descomunales o estrepitosos durante el

funcionamiento:

• AsegQrese de que los objetos livianos esten firmes en

las canastas.

• AsegQrese de que las tapas y los mangos de las ollas,

los moldes para pizza, los moldes para galletas, etc. no

toquen las paredes interiores ni interfieran con la

rotaci6n del (de los) brazo(s) rociador(es).

• Coloque los platos de manera que no se toquen entre

si.

NOTA: Para modelos empotrados, mantenga los tapones

de desag(Je del fregadero cerrados mientras la lavavajillas

este funcionando, para evitar que el ruido se pase por las

tuberias de desagQe.

La canasta superior se ha dise_ado para tazas, vasos y

articulos peque_os. Muchos articulos, hasta de 11"

(28 cm), caben en la canasta superior. (Yea los siguientes

modelos recomendados de carga.)

NOTA: Las caracteristicas de la canasta de su lavavajillas

pueden ser diferentes de las ilustraciones que siguen.

10 puestos

30

12 puestos

Coloque los objetos de manera que su parte c6ncava

mire hacia abajo para la limpieza y para que el agua se

escurra.

Coloque los vasos Onicamente en la canasta superior.

La canasta inferior no esta diseSada para vasos.

Pueden daSarse.

Coloque las tazas y vasos en las hileras entre las

puntas. Si los coloca sobre las puntas pueden

romperse o terminar con manchas de agua.

Los articulos de porcelana, de cristal y otros objetos

delicados no deben rozarse entre si durante el lavado.

Pueden da_arse.

Coloque los objetos ligeros de plastico s61o en la

canasta superior. Se recomienda s61o articulos de

plastico marcados como "lavable en la lavavajillas".

Coloque los articulos de plastico de manera tal que la

fuerza del rociado no los mueva durante el ciclo de

lavado.

Para evitar que se desportillen, no deje que los

articulos de cristal toquen otros articulos.

Los tazones peque_os, las sartenes y otros utensilios

pueden set colocados en la canasta superior. Coloque

los tazones en la secci6n central para Iograr una mejor

estabilidad.

Estantes para tazas (en algunos modelos)

Doble el estante extra que esta al lado izquierdo o derecho

de la canasta superior para sostener mas tazas, cristaleria

u objetos largos tales como utensilios y espatulas.

NOTA: Las caracteristicas de su lavavajillas pueden set

diferentes de las que se muestran a continuaci6n.

Canasta superior de lujo ajustable en 2 posiciones

(en algunos modelos)

Usted puede subir o bajar la canasta superior para

acomodar articulos altos tanto en la canasta superior

como en la inferior. Levante la canasta superior para

acomodar articulos de hasta 9" (22 cm) en la canasta

superior y hasta de 13" (33 cm) en la canasta inferior; o

baje la canasta superior para acomodar articulos de hasta

11" (28 cm) de altura en ambas canastas. Los ajustes se

encuentran a cada lado de la canasta superior.

Para subir la canasta superior

Levante la canasta de ambos lados hasta que este

nivelada.

NOTA: La canasta superior debe estar nivelada.

Para bajar la canasta superior

Presione ambas leng0etas en los ajustadores de la

canasta, como se muestra arriba, y deslice la canasta

nuevamente a su posici6n original.

Canasta superior removible

La canasta superior removible le permite lavar objetos mas

grandes tales como ollas grandes, fuentes para hornear y

moldes para galletas en la canasta inferior.

IMPORTANTE: Quite los platos antes de quitar la canasta

de la lavavajillas.

Para sacar la canasta superior

1. Jale la canasta un poco hacia adelante para tenet

acceso a los sujetadores.

2. Mientras presiona las aristas hacia adentro, presione el

sujetador hacia atras hasta que se desprenda el lado

de afuera. Deslice el sujetador hacia adentro del borde

del riel para sacarlo.

3. Luego de quitar ambos sujetadores, jale la canasta

hacia afuera.

31

Para volver acolocar la canasta superior

1. Coloque las ruedillas que estan a cada lado de la

canasta dentro de los rieles de la misma y empqela

hacia atras.

2. Alinee el lado abierto del sujetador con el borde interior

del riel de la canasta.

3. Presione las aristas y deslice el sujetador hacia el

borde de afuera de la canasta hasta que encaje en su

lugar.

4. Repita el procedimiento en el otto lado.

5. Jale la canasta hacia afuera completamente para

asegurarse de que los sujetadores esten bien

encajados.

Puntas flexibles

La hilera de puntas a ambos lados de la canasta superior

se puede ajustar para acomodar diversos tamafios de

platos.

Para ajustar las puntas flexibles

1. Sujete el cabo superior de la punta que esta en el

sujetador de puntas.

2. Jale con cuidado la punta hacia afuera del recipiente.

3. Doble las puntas hacia abajo, en direcci6n al centro de

la canasta.

Sujetadores seguros (en algunos modelos)

Los sujetadores seguros sirven para sostener los articulos

livianos de plastico tales como tazas, tapas o tazones en

su lugar durante el lavado.

Para mover un sujetador

1. Jale el sujetador hacia arriba y fuera de la punta.

2. Vuelva a colocar el sujetador en otra punta.

o s canss* s

La canasta inferior esta disefiada para platos, ollas,

cacerolas y utensilios. Muchos articulos, hasta de 13"

(88 cm) de altura, caben en la canasta inferior. (Vea los

siguientes modelos recomendados de carga.)

NOTA: Las caracteristicas de la canasta de su lavavajillas

pueden set diferentes de las ilustraciones que siguen.

10 puestos

No ponga vasos, tazas u objetos de plastico livianos en

la canasta inferior. Coloque los articulos pequefios en

la canasta inferior Onicamente si estan seguros en su

lugar.

Coloque los platos, tazones de sopa, etc. entre las

puntas.

Traslape los bordes de los platos cuando tenga cargas

voluminosas.

Coloque los tazones de sopa, de cereal y fuentes para

servir en la canasta de diferentes maneras,

dependiendo de sus tama5os y formas. Coloque los

tazones firmemente entre las hileras de puntas. No

amontone los tazones porque el rociador no alcanzara

todas las superficies.

12 puestos

Coloque los moldes para galletas, moldes para

pasteles y otros objetos grandes en los costados yen

la parte posterior. El colocar tales objetos en la parte

del frente puede impedir que el rociado de agua

alcance el dep6sito de detergente.

32

Asegurelasollasy cacerolasconsuciedadprofunda

bocaabajoenlacanasta.Siusalaopci6ndelavado

TURBOZONE TM, cargue los utensilios de cocina en el

Area de lavado TURBOZONETM. (Vea "Area de lavado

TURBOZONETM".)

Aseg0rese de que los mangos de las ollas y otros

objetos no impidan la rotaci6n del (de los) brazo(s)

rociador(es). El (los) brazo(s) rociador(es) debe(n)

moverse libremente.

No coloque objetos entre la canasta inferior y el

costado de la tina de la lavavajillas. Pueden bloquear el

orificio de admisi6n del agua.

Area de lavado TURBOZONETM

El Area de lavado TURBOZONETM esta ubicada en la parte

posterior de la canasta inferior.

NOTA: Usted debera seleccionar la opci6n de lavado

TURBOZONETM para utilizar esta caracteristica de lavado.

No coloque los articulos mirando hacia la parte posterior

de la unidad si no esta usando esta opci6n de lavado.

Area de lavado TURBOZONETM

IMPORTANTE: Solamente una hilera de articulos

puede quedar de cara a los surtidores de rociado de

TURBOZONETM. Cargue los articulos de modo tal que no

interfieran con la rotaci6n de los surtidores de rociado

de TURBOZONETM. Si los articulos se amontonan, se

superponen o se apilan, esto impedira que los

surtidores de rociado de TURBOZONETM alcancen todas

las superficies.

Vistalateral del _rea de lavado TURBOZONETM

Modelos sugeridos de carga para 10 puestos

Cargue las sartenes y cacerolas, etc. en la parte

posterior de la canasta para platos inferior con las

superficies sucias mirando hacia los surtidores de

rociado de TURBOZONETM. Aseg0rese de que los

articulos no interfieran con el tubo de alimentaci6n de

agua, los brazos rociadores o los surtidores de rociado

de TURBOZONETM.

Incline los articulos hacia la parte posterior de la

unidad entre las dos hileras de puntas posteriores para

cubrir al maximo.

Carga de 10 puestos en la canasta superior de TURBOZONETM

Carga de 10 puestos en la canasta inferior de TURBOZONETM

33

Puntasplegables

Usted puede plegar una hilera de puntas en la parte

posterior de la canasta inferior.

1. Sujete el cabo superior de la punta que esta en el

recipiente de puntas.

2. Jale con cuidado la punta hacia afuera del recipiente.

3. Doble la hilera de puntas de la canasta hacia abajo

para acomodar platos mas grandes, tazones, ollas,

cacerolas o fuentes para hornear.

NOTA: Cuando use la opci6n TURBOZONE TM, coloque las

puntas plegables posteriores en la posici6n de 60° para

obtener un mejor funcionamiento.

Portacuchillos (en algunos modelos)

Use el portacuchillos en el lado izquierdo de la canasta

inferior para sostener cuchillos demasiado grandes para la

canastilla de los cubiertos. Coloque los cuchillos en el

recipiente segQn se muestra.

.Coloque los ganchos que estan ubicados en la parte

posterior del portacuchillos, sobre el alambre central

de la canasta y empuje hacia abajo suavemente para

que encaje en su lugar.

A. Alineamiento superior

B. Gufa inferior con ranuras

C. Ganchos del portacuchillos

CSmo en@ scs ssst a

de escube s

Llene la canastilla de cubiertos mientras esta se encuentre

en la canasta inferior o saquela para Ilenarla sobre un

mostrador o una mesa.

IMPORTANTE: Coloque siempre los objetos (cuchillos,

pinchos, etc.) con las puntas hacia abajo.

• Coloque articulos peque_os como tapas de biberones,

tapas de frascos, pinchos para sostener mazorcas de

maiz, etc. en una secci6n cubierta. Cierre la cubierta

para mantener los articulos peque_os en su lugar.

Para quitar el portacuchillos

1. Deslicelo hacia arriba para liberar los ganchos que

estan sobre la canasta de alambre.

2. Levante el portacuchillos hacia afuera de la canasta.

Para instalar el portacuchillos

1. Alinee el portacuchillos con la canasta inferior, tal como

se muestra en la ilustraci6n a continuaci6n.

2. Coloque la guia inferior con ranuras sobre el alambre

vertical que esta al costado de la canasta.

Siga los modelos de carga sugeridos, segQn se

muestra, para mejorar los resultados del lavado de sus

cubiertos. Cargue los articulos utilizando las ranuras

con las tapas hacia abajo para evitar que los cubiertos

se apilen.

Algunas canastillas de cubiertos puede separarse y

colocarse en la canasta inferior en diferentes

posiciones. Coloque los cubiertos en todas las

secciones o en una sola, dependiendo de la carga.

Si la canastilla de los cubiertos no tiene tapas o

cuando las tapas estan hacia arriba, mezcle los

articulos en cada secci6n de la canastilla, algunos con

la punta hacia arriba y otros hacia abajo para evitar

apilamientos. El rociador no puede alcanzar los objetos

apilados.

34

Parasacar una canastilla peque5a (en algunos modelos)

1. Sostenga la canastilla del centro y una canastilla NOTAS:

peque_a. Deslice la canastilla peque_a hacia adelante

para soltar las lengQetas de las ranuras

correspondientes.

• No coloque cubiertos de plata o plateados con los de

acero inoxidable. Estos metales pueden da_arse con el

roce entre si durante el lavado.

Algunos alimentos (tales como la sal, vinagre,

productos lacteos, jugos de frutas, etc.) pueden picar o

corroer los cubiertos. Paselos por un ciclo de enjuague

si no tiene una carga completa para lavar de inmediato.

Descargue o quite la canastilla antes de descargar las

canastas a fin de evitar que salpiquen gotitas de agua

sobre los cubiertos.

2. Separe las canastillas.

COMO USAR LA LAVAVAJILLAS

El dep6sito del detergente tiene dos secciones. La secci6n

de prelavado mas peque_a vierte el detergente en la

lavavajillas cuando usted cierra la puerta. La secci6n mas

grande de lavado principal automaticamente vierte el

detergente en la lavavajillas durante el ciclo de lavado.

(Vea las "Tablas de selecci6n de ciclos".)

• Agregue el detergente justo antes de comenzar el ciclo.

• Guarde el detergente bien cerrado en un lugar fresco y

seco. El detergente para lavavajillas automaticas

produce mejores resultados cuando esta fresco.

NOTA: No use detergente con un ciclo de Quick Rinse

(Enjuague rapid@.

ALlenado del dep6sito

B1. Si la tapa del dep6sito esta cerrada, abra la tapa

moviendo el seguro de la misma hacia la derecha.

A. Seguro de la tapa

B. Seccidn de lavado principal

C.Seccidn de prelavado

Use Onicamente detergentes para lavavajillas

automaticas. Otros detergentes pueden producir

espuma en exceso, que puede derramarse fuera de la

lavavajillas y reducir el rendimiento del lavado.

i

2. Agregue la cantidad correcta de detergente en la

secci6n de lavado principal del dep6sito de acuerdo

con la siguiente tabla. Si usa un detergente en pastilla,

debera introducirlo en la secci6n de lavado principal.

(Vea "Cuanto detergente debe usar".)

3. Agregue la cantidad correcta de detergente en la

secci6n de prelavado del dep6sito, si fuera necesario,

de acuerdo con la siguiente tabla.

35

4. Cierre la tapa del dep6sito y trabela presionando la

tapa directamente arriba de su seguro.

Es normal que la tapa se abra parcialmente cuando se

vierte el detergente.

NOTA: Yea las "Tablas de selecci6n de ciclos" para saber

que secci6n Ilenar dependiendo del ciclo seleccionado.

Cuanto detergente debe usar

• La cantidad de detergente que debe usar depende del nivel de suciedad de la vajilla, de la dureza del agua y del

tipo de detergente. Si usa muy poco, los platos no quedaran limpios. Si usa demasiado en agua blanda, las piezas

de cristal quedaran manchadas.

• La dureza del agua puede cambiar durante un periodo de tiempo. Inf6rmese sobre el nivel de dureza del agua de su

Iocalidad, preguntando al representante de ventas de Sears, a la tienda comercial de agua, a la compafiia de

ablandadores de agua o al departamento de suministro de agua de su Iocalidad.

Recornendaciones de Ilenado del dep6sito de detergente seg_n el nivel de suciedad de la carga y la dureza

del agua

Dureza del agua

Blanda

(0-2 granos por

galbn de EE.UU.)

Media

(2-6 granos por

galbn de EE.UU.)

Dura

(7 granos o mas

por galbn de

EE.UU.)

Suciedad leve o preenjuagado

Seccibn de

lavado

principal

4 cdtas (20 mL)

Llene hasta la

linea Soft Water

(agua blanda)

6 cdtas (30 mL)

Llene pasando

la linea Soft

Water (agua

blanda)

8 cdtas (40 mL)

Llene hasta la

linea Hard

Water (agua

dura)

Seccibn de

prelavado

Vacio

2 cdtas (10 mL)

Llene hasta la

linea Soft Water

(agua blanda)

4 cdtas (20 mL)

Llene hasta la

linea Hard

Water

(agua dura)

Suciedad normal

Seccibn de

lavado

principal

6 cdtas (30 mL)

Llene pasando

la linea Soft

Water (agua

blanda)

6 cdtas (30 mL)

Llene pasando

la linea Soft

Water (agua

blanda)

9 cdtas (45 m L)

Llene la taza

por completo

Seccibn de

prelavado

2 cdtas (10 m L)

Llene hasta la

linea Soft Water

(agua blanda)

4 cdtas (20 mL)

Llene hasta la

linea Hard

Water

(agua dura)

7 cdtas (35 m L)

Llene la taza

por completo

Suciedad

Seccibn de

lavado

principal

9 cdtas (45 m L)

Llene la taza

por completo

9 cdtas (45 m L)

Llene la taza

por completo

9 cdtas (45 m L)

Llene la taza

por completo

profunda

Seccibn de

prelavado

7 cdtas (35 m L)

Llene la taza

por completo

7 cdtas (35 m L)

Llene la taza

por completo

7 cdtas (35 m L)

Llene la taza

por completo

NOTA: Los niveles de Ilenado que se indican corresponden a los detergentes en polvo estandares. Los niveles pueden

variar si usted usa detergente liquido o en polvo concentrado. Los detergentes en pastilla deberan colocarse en la

secci6n de lavado principal del dep6sito de detergente con la tapa cerrada. Siga las instrucciones del paquete cuando

use un detergente liquido para lavavajillas, un detergente en polvo concentrado o un detergente en pastilla.

36

IMPORTANTE: Su lavavajillas esta dise_ada para usar un

agente de enjuague liquido. El uso de agentes de

enjuague mejora mucho el secado al permitir que el agua

se escurra de la vajilla despues del @timo enjuague.

Tambien evitan que el agua forme gotitas que al secar

quedan como manchas o rayas. No use agentes de

enjuague s61idos o en barra.

Llenado del dep6sito

El dep6sito del agente de enjuague tiene capacidad para

5 onzas (150 mL) de agente de enjuague. En condiciones

normales, esta cantidad durara aproximadamente de 1 a

3 meses.

1. AsegQrese de que la puerta de la lavavajillas este

completamente abierta.

2. Gire la perilla del dep6sito hacia "Open" (abierto) y

levantela hacia afuera.

__ _ Add

Jli

A.......................0 et

A. Perilla del dep6sito

B. Indicador

C. Ventana del ind/cador

B

C

.Vierta el agente de enjuague en la abertura hasta que el

indicador este en "Full" (lleno). No Ilene en exceso.

(Cuando el indicador del agente de enjuague baje al

nivel "Add" [agregar], agregue mas agente de

enjuague.)

Full

Add

4. Limpie todo el agente de enjuague derramado con un

paso hOmedo.

5. Vuelva a colocar la perilla en la abertura y girela a la

posici6n "Lock" (bloquear).

Ajuste del agente de enjuague

La cantidad de agente de enjuague que se coloque en el

enjuague final puede regularse. Para casi todos los tipos

de agua, el ajuste de fabrica de 2 dara buenos resultados.

Si tiene agua dura o nota circulos o manchas de calcio en

sus vasos o platos, pruebe con un un ajuste mas alto.

Lock

Open

Para regular el ajuste

1. Saque la perilla del dep6sito.

2. Gire el regulador con forma de flecha que se encuentra

dentro del dep6sito hasta alcanzar el ajuste deseado

usando sus dedos o insertando un destornillador de

hoja plana en el centro de la flecha y haciendola girar.

3. Vuelva a colocar la perilla del dep6sito.

s s ,,

d@ 8 @VSVS_ 8S

El agua caliente disuelve y activa el detergente para

lavavajillas. El agua caliente tambien disuelve la grasa que

se encuentra en los platos y ayuda a secar los vasos sin

manchas. Para Iograr 6ptimos resultados en el lavado de

la vajilla, el agua debera tener una temperatura de 120°F

(49°C) al entrar en la lavavajillas. Si la temperatura del

agua esta demasiado baja, es posible que la vajilla no se

lave bien. El agua demasiado caliente puede dificultar la

eliminaci6n de algunos tipos de suciedad e impedir la

acci6n de ciertos ingredientes en el detergente. Si el

calentador de agua esta ubicado lejos de la lavavajillas,

quizas sea necesario dejar cotter el agua caliente en el

grifo que este mas cercano a la lavavajillas para minimizar

la cantidad de agua fria en la tuberia de agua.

37

Pararevisarlatemperaturadelagua

1. Deje correr el agua caliente del grifo que esta mas

cerca de su lavavajillas, por Io menos un minuto.

2. Coloque un term6metro de caramelo o de carne en una

taza medidora de vidrio.

.Verifique la temperatura en el term6metro mientras el

agua esta vertiendose en la taza.

Consejos de eficiencia adicionales

•Para ahorrar agua, energia y tiempo, no enjuague los

platos antes de ponerlos en la lavavajillas.

Use la funci6n de retraso para poner a funcionar su

lavavajillas durante las horas de menos consumo de

energia. Las empresas locales de servicios p0blicos

recomiendan que se evite un alto consumo de energia

en determinadas horas del dia.

Durante el verano, ponga a funcionar su lavavajillas por

la noche. Esto reduce la acumulaci6n de calor en la

cocina durante el dia.

Use un agente de enjuague para mejorar el secado.

Use ciclos u opciones que a_adan calor extra a la

porci6n de lavado o enjuague del ciclo 0nicamente

cuando sea necesario.

Si su casa esta equipada con un ablandador de agua,

tal vez quiera evitar comenzar a usar la lavavajillas

durante la regeneraci6n del ablandador, ya que esto

puede contribuir a un rendimiento de lavado

insuficiente.

JS: bas de se ecc de coos

Seleccione el ciclo de lavado y las opciones que desee. U

oprima START/RESUME (Inicio/Reanudar) para usar el

mismo ciclo y opciones del ciclo previo.

NOTA: Si el Oltimo ciclo que usted termin6 fue un ciclo de

enjuague, cuando oprima START/RESUME (Inicio/

reanudar) la lavavajillas hara funcionar el Oltimo ciclo

completo de lavado y opciones que usted seleccion6.

Un "O" muestra las etapas que tiene cada ciclo.

El uso de agua se muestra en galones de EE. UU./litros.

Estos modelos cumplen con las instrucciones de ENERGY

STAR®para la eficiencia de energia.

El tiempo del ciclo incluye el tiempo de secado. Un

asterisco ( * ) al lado del tiempo del ciclo, Lavado principal

y Enjuague final indica que el tiempo del ciclo podria durar

mas, segQn la temperatura del agua que entra en la

lavavajillas.

IMPORTANTE" Estos ciclos con sensor pueden durar

varias horas dependiendo del ciclo seleccionado, la

temperatura del agua, el nivel de suciedad, y volumen de

vajilla detectado.

Smart Wash/Lavado inteligente

Use este ciclo para los tipos de suciedad de todos los

dias cuando lave cargas de vajilla Ilenas o parcialmente

Ilenas. Durante este ciclo, los sensores determinaran la

temperatura del agua, el tiempo de lavado y la cantidad

de agua basados en el nivel de suciedad y el tama_o de

la carga de vajilla. Durante el lavado principal, la acci6n

de lavado hara pausas repetidamente pot unos cuantos

segundos.

Use ambas secciones del dep6sito de

detergente cuando lave una carga de vajilla

Ilena con suciedad pesada.

Carga

de vajilla

Llena

Par-

cial

Use una secci6n del dep6sito de detergente

cuando lave cargas de vajilla parcialmente

Ilenas con suciedad ligera.

Nivel de Pre- Lavado Enjua- Enjua- Se- Tiempo Uso de

sucie- lavado prin- gue gue cado pro- agua

dad cipal* o final* medio* (gal/L)

detec- p++ur (rain)

tado ga 1"

Pesado • • • • • 145" 6,6=7,5/

145°F Enjua- 140°F 25,0=28,4

(63°C) gue (60°C)

Nominal • • • • • 115" 5,6/21,2

119°F Purga 140°F

(48oc) (60oc)

Ligero • • • • 105" 4,3/16,3

115°F Purga 140°F

(46°C) (60°C)

Pesado • • • • • 130" 5,6-6,5/

145°F Purga 140°F 21,2=24,6

(63°C) (60°C)

Nominal • • • • • 105" 5,6/21,2

119°F Purga 140°F

(48oc) (60oc)

Ligero • • • • 105" 4,3/16,3

115°F Purga 140°F

(46°C) (60°C)

38

PotsPans/Ollas,Cacerolas

Use este ciclo para ollas, sartenes, cacerolas y vajilla

comOn con suciedad profunda yen caso de agua dura**.

Use ambas secciones del dep6sito de

detergente.

Pre- Lavado Pre- Enjuague Secado Tiempo Uso de

lavado principal* Enjuague final* pro- agua

t medio* (gal/L)

(rain)

•••••125" 6,9-7,8/

140°F 140°F 26-30

(60oc (60oc)

Normal Wash/Lavado normal

Use este ciclo para cargas que tengan cantidades

normales de suciedad. (La etiqueta de consumo de

energia esta basada en este ciclo.) Durante el ciclo de

lavado, la acci6n de lavado hara pausas repetidamente

pot unos cuantos segundos.

Use ambas secciones del dep6sito de

detergente.

Pre- Lavado Pre- Enjuague Secado Tiempo Uso de

lavado principal* Enjuaguet final* pro- agua

medio* (gal/L)

(rain)

•••••110* 4,3-7,8/

115°F 140°F 16-30

(46°C) (60°C)

Light Wash/Lavado ligero

Use este ciclo para vajilla de porcelana y cristaleria. Este

ciclo usa un lavado ligero y un secado delicado. Durante

el secado caliente, el elemento de calefacci6n se

enciende y se apaga.

Use la secci6n principal del dep6sito de

detergente.

Pre- Lavado Pre- Enjuague Secado Tiempo Uso de

lavado principal* enjuaguet final* pro- agua

medio* (gal/L)

(rain)

105*

••••• 4,6-6,8/

115°F 135°F 17-26

(46°C) (57°C)

Fast Wash/Lavado r&pido

Use este ciclo para un lavado rapido para limpiar la vajilla

antes de recibir invitados. Puede set necesario secar con

repasador. Este ciclo Ileva alrededor de 30 minutos.

Use la secci6n principal del dep6sito de

detergente.

Pre- Lavado Pre- Enjuague Secado Tiempo Uso de

lavado Principal enjuaguet final (rain) agua

(gal/L)

• • • • 30 6,9/26

Quick Rinse/Enjuague r&pido

Use este ciclo para enjuagar platos, vasos y cubiertos

que no van a lavarse de inmediato.

No use detergente con este ciclo.

Lavado Lavado Enjuague Enjuague Secado Tiempo Uso de

principal o final (rain) agua

Purga (gal/L)

•10 1,8-2,2/

Enjuague 6,8-8,3

1-Una peque_a cantidad de agua pasa por la bomba para

quitar las particulas de suciedad entre el lavado principal

y el enjuague final.

*Si la temperatura del agua de entrada es mas baja que la

temperatura recomendada, o si la suciedad es muy

profunda, el ciclo Io compensara automaticamente

agregando tiempo, calor y agua, segQn sea necesario.

**Se entiende pot agua dura el agua con 7 granos o mas

pot gal6n de EE.UU.

NOTA: El sensor en su lavavajillas monitorea el nivel de

suciedad. El tiempo del ciclo y/o el uso del agua pueden

set diferentes de los nQmeros anteriores ya que el sensor

ajusta el ciclo para obtener un rendimiento de lavado

6ptimo.

u coo

1. Oprima CANCEL/DRAIN (Cancelar/Desaguar). La luz

de cancelar/desaguar se enciende.

2. La lavavajillas comienza un desag(Je de 2 minutos (de

ser necesario). Deje que la lavavajillas complete el

desagL_e. La luz se apaga al cabo de los 2 minutos. La

puerta debera estar cerrada para que la lavavajillas

desagOe.

Para detener el desagiie

Usted puede oprimir CANCEL!DRAIN (Cancelar/Desaguar)

nuevamente para detener el desagL_e. Acuerdese de

desaguar la lavavajillas antes de comenzar un nuevo ciclo.

Para despejar los indicadores

Antes de poner la lavavajillas en marcha, oprima CANCEL!

DRAIN (Cancelar/Desaguar) para despejar todas las

opciones y ciclos.

39

camb un co® o uns se ®co

Durante el primer minuto de un ciclo

1. Seleccione un nuevo ciclo y/u opciones.

2. Revise los dep6sitos de detergente. Deben ser

Ilenados correctamente para el nuevo ciclo.

3. La luz de Start/Resume destellara cuando se abra la

puerta. Cerci6rese de que la puerta este cerrada.

4. Presione START/RESUME (Inicio/Reanudar).

Despu_s del primer minuto de un ciclo

1. ©prima CANCEL/DRAIN (Cancelar/Desaguar). La luz

de Cancel/Drain (Cancelar/Desaguar) se enciende. Su

lavavajillas inicia un desagQe de 2 minutos (de ser

necesario). Deje que la lavavajillas complete todo el

desag0e.

2. Revise los dep6sitos de detergente. Deben ser

Ilenados correctamente para el nuevo ciclo.

3. Cerci6rese de que la puerta este cerrada. La luz de

Start/Resume (Inicio/Reanudar) destellar&

4. Seleccione un nuevo ciclo y/u opciones.

5. Presione START/RESUME (Inicio/Reanudar).

Usted puede agregar un articulo en cualquier moment©

antes de que comience el lavado principal. Abra la puerta

y revise el dep6sito del detergente. Si la tapa esta aOn

cerrada, usted puede agregar art_culos.

Para agregar articulos

,Abra la puerta ligeramente para detener el ciclo. Espere

a que la acci6n de rociado se detenga antes de abrir la

puerta. La luz de Start/Resume (Inicio/Reanudar)

destellar&

2. Abra la puerta. Si la tapa del dep6sito del detergente

esta aOn cerrada, agregue el articulo.

3. Cierre la puerta con firmeza hasta que quede

asegurada. La luz de Start/Resume (Inicio/Reanudar)

destellar&

4. Presione START/RESUME (Inicio/Reanudar).

IMPORTANTE: Si la opci6n Lock On (Seguro de los

Controles) ha sido seleccionada, saque el seguro (vea la

secci6n Seguro de los Controles en "Selecciones de

opciones") o la luz de Start/Resume (Inicio/Reanudar)

continuara destellando.

S@ COO Ot'SeS d@ OpC_O_SeS

Puede personalizar sus ciclos al oprimir una opci6n. Si

cambia de opini6n, ©prima nuevamente la opci6n para

desactivarla, o seleccione otra opci6n diferente si Io

desea.

Usted puede cambiar una opci6n en cualquier moment©

antes de que dicha opci6n seleccionada comience. Por

ejemplo, usted puede oprimir una opci6n de secado sin

calor en cualquier moment© antes de que comience el

secado.

©prima START/RESUME (Inicio/Reanuda0 para usar el

raisin© ciclo y opci6n (opciones) del ciclo de lavado previo.

NOTA: Si el 01tim© ciclo que usted terrain6 fue uno de

enjuague, cuando usted ©prime START/RESUME (Inicio/

Reanudar), la lavavajillas pone en funcionamiento el Oltimo

ciclo completo de lavado y opciones.

Opci6n de lavado TURBOZONE TM

Seleccione esta opci6n para activar los surtidores de

rociado de TURBOZONE_"y proporcionar un rocio intenso de

agua en la parte posterior de la canasta para platos

inferior. La opci6n de lavado TURBOZONE_"proporciona una

acci6n concentrada de lavado para las sartenes,

cacerolas, etc. que tienen suciedad rebelde de comida.

Esta opci6n puede agregar calory tiempo de lavado al

ciclo.

NOTA: TURBOZONE,Mes una opci6n con los ciclos de

lavado SMART WASH TM (Lavado inteligente), Pots Pans

(Ollas, cacerolas) y Normal Wash (Lavado normal).

IMPORTANTE"

• Cargue las sartenes y cacerolas, etc. mirando hacia los

surtidores de rociado de TURBOZONE,Men la parte

posterior de la canasta para platos inferior. Incline los

articulos hacia la parte posterior de la canasta para

plat©s, para cubrir al maxim©. Solamente una hilera de

articulos puede quedar de cara a los surtidores de

rociado de TURBOZONE,M.Si los articulos se amontonan,

se superponen o se apilan, esto impedira que los

surtidores de rociado de TURBOZONE;Malcancen todas

las superficies.

• Para maximizar la cobertura de rociado, evite ubicar la

canasta de cubiertos u otros articulos que interfieran

con la rotaci6n de los surtidores de rociado de

TURBOZONE _M.

• Apague la opci6n de lavado TURBOZONE,Msi no va a

cargar articulos para esta opci6n. Siempre use la

cantidad recomendada de detergente para suciedad

profunda con la opci6n de lavado TURBOZONETM. (Vea

"Cuanto detergente debe usar" en la secci6n

"Dep6sito de detergente".)

Vista lateral del 4rea de lavado TURBOZONETM

40

HighTemp/Temperaturaalta

Seleccione esta opci6n para aumentar la temperatura del

agua durante las etapas de lavado del ciclo. High Temp

(Temperatura alta) eleva la temperatura del agua a 145°F

(63°C), en el lavado principal. El agua caliente ayuda a

mejorar los resultados de lavado. La funci6n High Temp

(Temperatura alta) es 0til cuando las cargas contienen

suciedad rebelde de comida.

Esta opci6n puede agregar calory tiempo de lavado al

ciclo.

NOTA: High Temp (Temperatura Alta) es una opci6n que

funciona con los ciclos de SMART WASH TM (Lavado

inteligente), Pots Pans (Ollas, Cacerolas), y Normal Wash

(Lavado normal).

Sani Rinse/Enjuague sanitario

Seleccione esta opci6n para aumentar la temperatura del

agua en el enjuague final a aproximadamente 155°F

(68°C). Sani Rinse hace que aumente la temperatura y el

tiempo de duraci6n del ciclo. Este enjuague con alta

temperatura higieniza sus platos y su cristaleria segQn el

Estandar NSF/ANSI 184 para lavavajillas domesticas. Las

lavavajillas residenciales certificadas no han sido

dise_adas para los establecimientos con licencia para

alimentos.

NOTA: Sani Rinse (Enjuague sanitario) es una opci6n con

SMART WASH TM (Lavado inteligente), Pots Pans (Ollas,

Cacerolas), y Normal Wash (Lavado normal). Solamente

estos ciclos de higienizado han sido designados para

cumplir con los requisitos de NSF/ANSI.

Heated Dry/Secado con calor

La opci6n de secado caliente, combinada con un agente

de enjuague, le dara excelentes resultados de secado. La

energia que usa el secado caliente cuesta unos pocos

centavos pot ciclo. La opci6n de secado caliente esta

encendida cuando la luz del bot6n de secado caliente esta

encendida. Para evitar da_os, asegQrese de cargar los

articulos de plastico en la canasta superior.

Puede apagar la opci6n de secado caliente presionando

HEATED DRY (Secado con calor) para que se apague la

luz. De todos modos, habra articulos en la carga que no se

secaran al final del ciclo.

NOTA: La opci6n de secado caliente se usa en todos los

ciclos excepto el de Fast Wash y Quick Rinse (Enjuague

rapido).

Lock On/Seguro de los controles

Use este seguro para evitar el uso no intencional de la

lavavajillas entre un ciclo y otro. Tambien puede usar la

opci6n de seguro de los controles para evitar cambios no

intencionales de ciclos u opciones durante un ciclo.

Cuando la luz del Lock On (Seguro de los controles) esta

encendida, todos los botones estan desactivados.

NOTA: La puerta de la lavavajillas puede abrirse mientras

los controles estan con seguro. AQn asi, el seguro debe

estar desactivado y el bot6n de Start/Resume (Inicio/

Reanudar) presionado para reanudar el ciclo.

Para activar el seguro

Oprima y sostenga HEATED DRY (Secado con calor)

durante 4 segundos. Lock On (Seguro de los controles) se

ilumina.

Si usted oprime cualquier bot6n mientras su lavavajillas

esta con seguro, la luz se enciende y apaga 3 veces.

NOTE: Si se selecciona la opci6n de Secado con calor, la

luz se apagara temporariamente hasta que se ilumine Lock

On.

Para desactivar el seguro

Oprima y sostenga HEATED DRY (Secado con calor)

durante 4 segundos. La luz se apaga.

Delay Hours/Horas de retraso

Seleccione esta opci6n para poner a funcionar su

lavavajillas mas tarde o durante las horas de menos

consumo de energia. Se pueden agregar articulos a la

carga en cualquier momento durante el retraso. Despues

de agregar los articulos, cierre la puerta firmemente hasta

asegurarla y optima START/RESUME (Inicio/reanudar) o el

retraso no se reanudara.

Para retrasar el inicio

1. Presione el bot6n de retraso para elegir el nQmero de

horas de retraso.

2. Seleccione un ciclo de lavado y opciones.

3. Optima START/RESUME (Inicio/Reanudar).

La lavavajillas inicia el ciclo dentro del nQmero

seleccionado de horas.

NOTAS:

• Para cancelar el retraso y el ciclo, oprima CANCEL/

DRAIN (Cancelar/Desaguar).

• Para cancelar el retraso y comenzar el ciclo, presione

START/RESUME (Inicio/reanudar).

nd cado de do de coo

Siga de cerca el progreso de lavado de su lavavajillas con

los Indicadores de estado del ciclo.

Washing Drying Clean Sanitized

NOTA: Las caracteristicas de su lavavajillas pueden ser

diferentes de las que se muestran a continuaci6n.

Clean/Limpio

La luz de Clean (Limpio) se ilumina cuando se ha

terminado un ciclo. La luz se apaga cuando usted presiona

cualquier bot6n o cierra la puerta.

Sanitized/Higienizado

Si usted selecciona la opci6n de Sani Rinse (Enjuague

sanitario), la luz de Sanitized (Higienizado) se ilumina

cuando el ciclo de Enjuague sanitario se ha terminado. Si

su lavavajillas no higieniz6 sus platos adecuadamente, la

luz se enciende y apaga al t@mino del ciclo. Esto puede

ocurrir si se interrumpe el ciclo o si la temperatura del

agua de entrada es muy baja. La luz se apaga cuando

usted presiona cualquier bot6n o cierra la puerta.

41

El orificio de ventilaci6n activo reduce los sonidos de su

lavavajillas. El orificio se cierra para bloquear el sonido

despues de que comienza el ciclo. El orificio de ventilaci6n

activo se abre cuando la acci6n del lavado termina y el

vapor se ventila en la habitaci6n. El orificio de ventilaci6n

permanece abierto entre ciclos para el flujo de aire, Io que

reduce la acumulaci6n de olores.

NOTA: Cuando se cierra y se abre la tapa del orificio, se

escucha un ruido ligero. Esto es normal.

IMPORTANTE: El vapor es caliente. No toque el orificio de

ventilaci6n durante el secado.

<, "(\.,.,

..................... de sob'°e essdo

El flotador de protecci6n de sobrellenado (ubicado en la

esquina frontal derecha de la tina de la lavavajillas) evita

que la lavavajillas se Ilene en exceso. Este dispositivo tiene

que estar en su lugar para que la lavavajillas pueda

funcionar.

Revise debajo del flotador si hay objetos que pudieran

impedir que el protector suba o baje.

COMO LAVARART|CULOS ESPECIALES

Si tiene dudas acerca del lavado de un articulo determinado, consulte con el fabricante para ver si se trata de un articulo

lavable en la lavavajillas.

Aluminio Si La temperatura alta del agua y los detergentes pueden afectar el acabado

del aluminio anodizado.

Aluminio desechable No No lave bandejas de aluminio desechables en la lavavajillas. I_stas podrian

moverse durante el lavado y dejar marcas negras en los platos y otros

objetos.

Botellas y latas No Lave las botellas y latas a mano. Las etiquetas engomadas pueden

soltarse y obstruir los brazos rociadores o la bombay reducir el

rendimiento de lavado.

Hierro fundido No Se perdera el curado y el hierro se oxidara.

Porcelana/Ceramica Si Siempre consulte las recomendaciones del fabricante antes de lavar. Los

de gres disefios antiguos, pintados a mano o sobre glaseado se destefiiran. Los

acabados dorados pueden perder su color o intensidad.

Cristal Si Siempre consulte las recomendaciones del fabricante antes de lavar.

Algunos tipos de cristal de sosa pueden corroerse despues de varias

lavadas.

Oro No Los cubiertos dorados perderan su color.

Vidrio Si Los vasos de leche se pondran amarillentos luego de varias lavadas en la

lavavajillas.

Cuchillos con mango No Los mangos de algunos cuchillos estan fijados a la hoja con adhesivos

hueco que pueden aflojarse al ser lavados en la lavavajillas.

Peltre, lat6n, bronce No Las temperaturas altas del agua y el detergente pueden decolorar o picar

el acabado.

Plasticos No No pueden resistir las temperaturas altas del agua y los detergentes.

desechables

42

Plasticos Si Siempre consulte las recomendaciones del fabricante antes de lavar. La

capacidad de los objetos de plastico para resistir las temperaturas altas y

los detergentes varia. Es recomendable colocar los objetos livianos, tales

como tapas y mantequeras, s61o en la canasta superior. Objetos duros

tales como refrigerantes y bandejas de sillas para bebes pueden

colocarse en la canasta inferior. Cuando lave objetos de plastico en la

canasta inferior, es recomendable usar un secado al aire.

Acero inoxidable Si Haga correr un ciclo de enjuague si no va a lavar de inmediato. El

contacto prolongado con los alimentos que contienen sal, vinagre,

productos lacteos o jugos de fruta puede da_ar el acabado.

Plata Sterling o con Si Haga correr un ciclo de enjuague si no va a lavar de inmediato. El

ba_o de plata contacto prolongado con los alimentos que contienen sal, acido o sulfuro

(huevos, mayonesa y mariscos) puede da_ar el acabado.

Hojalata No Puede oxidarse.

Articulos de madera No Lavelos a mano. Consulte siempre las recomendaciones del fabricante

antes de lavar. La madera no tratada puede deformarse, agrietarse o

perder el acabado.

CUIDADO DE LA LAVAVAJILLAS

Limpieza externa

En la mayoria de los casos, todo Io que se debe hacer es

usar peri6dicamente un paso suave y hQmedo o una

esponja con un detergente suave para que el exterior de

su lavavajillas se vea limpio y reluciente. Si el exterior de la

lavavajillas es de acero inoxidable, se recomienda un

limpiador de acero inoxidable.

Limpieza interna

Los residuos minerales del agua dura pueden causar la

acumulaci6n de una pelicula blanca en las superficies

interiores, sobre todo inmediatamente debajo del Area de

la puerta.

No limpie el interior de la lavavajillas hasta que se haya

enfriado. Quizas sea necesario usar guantes de hule. No

utilice ningQn tipo de limpiador que no sea el detergente

para lavavajillas debido a que puede producir espuma o

jab6n en exceso.

43

Para limpiar el interior

Haga una pasta con el detergente en polvo de lavavajillas

en una esponja hQmeda y limpie.

O

Use detergente liquido de lavavajillas y limpie con una

esponja hQmeda.

O

Consulte el procedimiento de enjuague con vinagre en la

secci6n "Manchas y formaci6n de peliculas en los platos"

bajo "Soluci6n de problemas".

NOTA: Ponga a funcionar un ciclo normal con detergente

despues de la limpieza interna.

Revise la purga de aire del desag0e siempre que su

lavavajillas no este desaguando bien.

Algunas normas de plomeria locales o estatales exigen

que se instale una purga de aire del desagL)e entre una

lavavajillas empotrada y el sistema de desagL)e de la casa.

Si el desag0e de la casa estA obstruido, la purga de aire

del desag0e evita que el agua retroceda y se estanque en

su lavavajillas.

La purga de aire del desag0e esta por Io general ubicada

encima del fregadero o en el mostrador cerca de la

lavavajillas. Para adquirir una purga de aire del desag0e,

Ilame al 1-800-4-MY-HOME ®.Pida la pieza

nQmero 300096.

NOTA: La purga de aire del desag0e es un dispositivo de

plomeria externo que no forma parte de su lavavajillas. La

garantia proporcionada con su lavavajillas no cubre los

costos de servicio tecnico directamente asociados con la

limpieza o reparaci6n de una purga de aire del desag0e

externa.

Para limpiar la purga de aire del desagLie

Limpie la purga de aire del desag0e cada cierto tiempo

para asegurar un desag0e apropiado de su lavavajillas.

Siga las instrucciones de limpieza proporcionadas pot el

fabricante. Para la mayoria de tipos de purgas, usted tiene

que levantar la tapa de cromo. Destornille la tapa de

plastico. Luego revise si hay alguna acumulaci6n de

suciedad. Limpie si es necesario.

A mace sam e l:o

C6mo guardar la lavavajillas para el verano

Cierre el suministro de agua y apague el suministro de

energia a la lavavajillas durante el verano, para evitar

daSos en la misma.

Cbmo acondicionar su lavavajillas para el invierno

Evite daSos de agua en la lavavajillas yen su casa debido

al congelamiento de las lineas de agua. Si deja su

lavavajillas en una vivienda de temporada o si pudiera

estar expuesta a temperaturas casi congelantes, haga

acondicionar su lavavajillas para el invierno pot un tecnico

autorizado.

44

SOLUCION DE PROBLEMAS

En primer lugar, pruebe las soluciones sugeridas aqui y posiblemente se

evite el gasto de una visita de servicio tecnico...

La lavavajillas no estb funcionando correctamente

La lavavajillas no funciona o se detiene durante

un ciclo

6Se ha cerrado y asegurado bien la puerta?

6Se ha seleccionado el ciclo correcto? Consulte

"Tablas de selecci6n de ciclos".

6Hay suministro electrico para la lavavajillas? 6Hay un

fusible de la casa fundido o se dispar6 el

cortacircuitos? Reemplace el fusible o reposicione el

cortacircuitos. Si el problema continQa, Ilame a un

electricista.

6Se ha detenido el motor debido a una sobrecarga? El

motor se reactiva automaticamente en unos minutos.

Si no Io hace, Ilame al servicio tecnico.

6Esta abierta la valvula de cierre del agua (si ha sido

instalada)?

Es normal queen ciertos ciclos se produzcan pausas

repetidamente pot unos cuantos segundos durante el

ciclo de lavado.

La luz de START/RESUME (Inicio/Reanudar) estb

titilando

6Se ha abierto la puerta durante el ciclo o se

interrumpi6 el suministro de energia? La luz de Start/

Resume (Inicio/Reanudar) destellar& cuando se abra la

puerta durante un ciclo o puede destellar si se

interrumpe la energia. Optima START/RESUME (Inicio/

Reanudar) para reanudar el ciclo. Cerci6rese de que la

puerta este bien cerrada y asegurada.

NOTA: En los modelos con control en la parte superior,

si no se cierra la puerta dentro de los 3 segundos de

haber presionado Start/Resume, presione START/

RESUME nuevamente.

•Esta destellando la luz de Clean (Limpio)

La lavavajillas no esta funcionando bien. Llame al

servicio.

La lavavajillas no se Ilena de agua

6Puede el flotador de protecci6n de sobrellenado

moverse hacia arriba o hacia abajo libremente? Optima

hacia abajo para liberarlo.

•La lavavajillas pasa mucho tiempo en marcha

6El agua que ingresa a la lavavajillas esta Io

suficientemente caliente? La lavavajillas toma mas

tiempo cuando calienta el agua. Consulte la secci6n

"Consejos para la eficiencia de la lavavajillas".

En algunos ciclos de lavado y enjuague hay un retraso

automatico hasta que el agua alcance la temperatura

apropiada.

•Queda agua en la lavavajillas

6Se ha terminado el ciclo?

6Se quit6 el tap6n del disco removible durante la

instalaci6n? (Vea "lnstalaci6n de la manguera de

desagQe" en las Instrucciones de instalaci6n.)

Queda detergente en la secci6n con tapa del

dep6sito

6Se ha terminado el ciclo?

6Esta el detergente sin grumos? Cambie el detergente

si fuera necesario.

6Esta la canasta inferior instalada correctamente con

los parachoques al frente (en algunos modelos)?

Consulte la secci6n "Piezas y caracteristicas". Si es

necesario, instale nuevamente la canasta.

Residuos blancos aparecen en la parte frontal del

panel de acceso

6Se us6 demasiado detergente? Consulte la secci6n

"Dep6sito del detergente".

6Es la marca de detergente Io que causa espuma en

exceso? Pruebe una marca diferente para reducir la

espuma y eliminar la acumulaci6n.

•Olor en la lavavajillas

6Se lavan los platos s61o cada 2 6 3 dias? Paselos por

un ciclo de enjuague una o dos veces pot dia hasta

que usted acumule una carga completa.

6Tiene la lavavajillas un olor a plastico nuevo? Haga un

enjuague con vinagre como se describe en "Manchas y

formaci6n de peliculas en los platos".

Condensaci6n en el mostrador de la cocina

(en modelos empotrados)

6Esta la lavavajillas alineada con el mostrador? La

humedad proveniente del orificio de ventilaci6n en la

consola de la lavavajillas puede formarse en el

mostrador. Consulte las Instrucciones de Instalaci6n

para obtener mas informaci6n.

La canasta inferior no se desliza completamente

dentro de la lavavajillas

Fijese si se han movido los articulos colocados para la

opci6n de lavado TURBOZONETM. Vuelva a arreglar la

carga de manera que los articulos no interfieran con los

surtidores de rociado o con el brazo de rociado. (Vea

"C6mo cargar la canasta inferior".)

45

Losplatosnoestancompletamentelimpios

•Residuos de alimentos en los platos

_,Se ha cargado la lavavajillas correctamente? Consulte

la secci6n "C6mo cargar su lavavajillas".

_,EstA la temperatura del agua demasiado baja? Para

Iograr 6ptimos resultados en el lavado de la vajilla, el

agua debera tener una temperatura de 120°F (49°C) al

entrar en la lavavajillas. Consulte la secci6n "Consejos

para la eficiencia de la lavavajillas".

_,Us6 usted la cantidad correcta de detergente fresco?

Use _nicamente detergentes recomendados para

lavavajillas. Consulte la secci6n "Dep6sito del

detergente". El detergente debe estar fresco para ser

eficaz. Guarde el detergente en un Area fresca y seca.

La suciedad profunda y/o el agua dura por Io general

requieren extra detergente.

_,Tiene agua dura? Es posible que tenga que aumentar

la cantidad de detergente que esta usando. Consulte la

secci6n "Dep6sito del detergente". Ademas puede

necesitar cambiar el detergente por uno cuyo

contenido de f6sforo sea de 8,7%.

sEstA el detergente endurecido en el dep6sito? Use

s61o detergente fresco. No permita que el detergente

permanezca por varias horas en un dep6sito hQmedo.

Limpie el dep6sito cuando haya detergente

endurecido.

sEstA la bomba o el brazo rociador obstruido por las

etiquetas de botellas y latas?

,_,EstAla presi6n del agua de la casa Io suficientemente

alta para Iograr un Ilenado adecuado de la lavavajillas?

La presion del agua de la casa debe ser de 20 a

120 libras por pulgada cuadrada (138-828 kPa) para

obtener un Ilenado apropiado de la lavavajillas. Si tiene

preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

,_,EstAel exceso de espuma reduciendo la velocidad

del brazo rociador? No use jab6n o detergentes para

lavar ropa. Use Onicamente detergentes

recomendados para lavavajillas.

Los platos en el Area de lavado TURBOZONETM no

estAn limpios

,_,EstAnlos platos cargados mirando hacia los

surtidores de rociado de TURBOZONETM?Cargue las

superficies sucias de los platos mirando hacia la parte

posterior de la lavavajillas, hacia los surtidores de

rociado de TURBOZONETM. Incline los platos hacia la

parte posterior de modo tal que el agua en las

superficies pueda drenarse, y que el brazo rociador

inferior pueda lavar los articulos desde abajo.

NOTA: Es posible que los articulos de la carga se

muevan cuando se empujen las canastas de la vajilla

dentro de la lavavajillas. Aseg0rese de que la vajilla no

interfiera con los brazos rociadores, el tubo de

alimentaci6n de agua o los surtidores de rociado de

TURBOZONE TM.

_,Se han cargado los articulos de tal forma que no se

traslapen? Cargue los articulos solamente en una ilia

de profundidad sin que se traslapen para que los

surtidores de rociado de TURBOZONETM puedan

alcanzar todas las superficies.

/,Los surtidores de rociado de TURBOZONETM pueden

rotar libremente? Aseg0rese que ninguno de los

articulos de la carga interfiera con la rotaci6n de los

surtidores de rociado.

Manchas y tintes en los platos

•Manchas y formaci6n de peliculas en los platos

sEs el agua dura o tiene un alto contenido de

minerales? El acondicionar el agua del enjuague final

con un agente de enjuague ayuda a eliminar las

manchas y la formaci6n de peliculas. Mantenga el

dep6sito del agente de enjuague Ileno.

_,EstA la temperatura del agua demasiado baja? Para

Iograr 6ptimos resultados en el lavado de la vajilla, el

agua debera tener una temperatura de 120°F (49°C) al

entrar en la lavavajillas. Consulte la secci6n "Consejos

para la eficiencia de la lavavajillas".

sUs6 usted la cantidad correcta de detergente eficaz?

Use s61o detergentes recomendados para lavavajillas.

Consulte la secci6n "Dep6sito del detergente". El

detergente debe estar fresco para ser eficaz. Guarde el

detergente en un Area fresca y seca. La suciedad

profunda y/o el agua dura por Io general requieren

extra detergente.

sEstA la presi6n del agua de la casa Io suficientemente

alta para Iograr un Ilenado adecuado de la lavavajillas?

La presi6n del agua de la casa debe ser de 20 a

120 libras por pulgada cuadrada (138-828 kPa) para

obtener un Ilenado apropiado de la lavavajillas. Si tiene

preguntas acerca de la presi6n del agua, Ilame a un

plomero competente autorizado.

NOTA: Para quitar manchas y las peliculas de los

platos, pruebe un enjuague con vinagre blanco. Este

procedimiento esta destinado Onicamente para uso

ocasional. El vinagre es un acido y su uso frecuente

podria da_ar la lavavajillas.

1. Lave y enjuague los platos. Use una opci6n de

secado al aire o un secado que ahorra energia.

Quite todos los objetos metalicos o cubiertos.

2. Ponga 2 tazas (500 mL) de vinagre blanco en una

taza medidora de vidrio o de otro material seguro

para lavavajillas en la canasta inferior.

3. Haga funcionar la lavavajillas por un ciclo completo

con una opci6n de secado al aire. No use

detergente. El vinagre se mezclara con el agua del

lavado.

46

Peliculadesiliceo corrosi6n(lapeliculadesilicees

undep6sitoblancoe iridiscente;lacorrosi6nes

unapeliculaturbia)

A veces se produce una reacci6n quimica al agua con

ciertos tipos de objetos de cristal. Pot Io general se

debe a una combinaci6n de agua suave o agua

ablandada, soluciones alcalinas para lavar, enjuague

insuficiente, sobrecarga de la lavavajillas y el calor del

secado. Evitar este problema no seria posible, excepto

lavando a mano.

Para retardar el proceso, use una minima cantidad de

detergente pot carga. Consulte la secci6n "Dep6sito

del detergente". Use un agente de enjuague liquido y

reduzca la carga de la lavavajillas para permitir un

enjuague a fondo. Las peliculas de silice y la corrosi6n

son permanentes y no se pueden eliminar. No use el

secado caliente.

Manchas blancas en las cacerolas con acabado

antiadherente

6Ha quitado el detergente de la lavavajillas el curado

de las cacerolas? Vuelva a curarlas luego de lavarlas en

la lavavajillas.

Manchas de color castaho en los platos y en el

interior de la lavavajillas

6Tiene el agua un alto contenido de hierro? Vuelva a

lavar los platos usando 1-3 cucharaditas (5-15 mL) de

cristales de acido citrico agregados en la secci6n con

tapa del dep6sito del detergente. No use detergente. A

continuaci6n use el ciclo de Lavado normal con

detergente. Si el tratamiento Ilega a set necesario mas

de una vez cada dos meses, se recomienda la

instalaci6n de una unidad de eliminaci6n de hierro.

•Marcas negras o grises en los platos

6Hay objetos de aluminio que rozan los platos durante

el lavado? Los objetos de aluminio desechables

pueden romperse en la lavavajillas y rayar los demas

articulos. Lave estos objetos a mano. Quite las marcas

de aluminio usando un producto de limpieza abrasivo

suave.

Manchas anaranjadas en los platos de plbstico o en

el interior de la lavavajillas

6Se han colocado grandes cantidades de platos con

restos de comida a base de tomate en la lavavajillas?

Las manchas desaparecen gradualmente con el

tiempo. El uso continuo del secado caliente retardara la

desaparici6n de las manchas. Las manchas no

afectaran el rendimiento de la lavavajillas. El uso

continuo de un ciclo de enjuague y una opci6n de

secado al aire o un secado que ahorra energia reducira

la posibilidad de manchas.

Los platos no quedan bien secos

•Los platos no estbn secos

6Se carg6 la lavavajillas de manera que permita el

escurrido apropiado del agua? No sobrecargue.

Consulte la secci6n "C6mo cargar su lavavajillas". Use

un agente de enjuague liquido para acelerar el secado.

6Estan mojados los objetos de plastico? Los objetos

de plastico a menudo necesitan un secado con toalla.

6Esta vacio el dep6sito del agente de enjuague?

Consulte la secci6n "Dep6sito del agente de

enjuague".

6Se us6 una opci6n de secado al aire? Use una opci6n

de secado caliente para obtener platos mas secos.

Los platos se dahan durante el ciclo

•Platos desportillados

6Se carg6 la lavavajillas adecuadamente? Coloque los

platos y vasos de manera que esten estables y no

choquen entre si pot la acci6n del lavado. El sacar y

meter la canasta despacio reduce la posibilidad de

desportilladuras.

NOTA: Algunos objetos de cristal antiguo, con cantos

biselados y objetos similares de porcelana y cristal

serian demasiado delicados para lavarse en la

lavavajillas automatica. Lavelos a mano.

Ruidos

•Se escuchan chirridos, trituraciones, crujidos o

zumbidos

Un objeto duro se ha introducido en el m6dulo de

lavado (en algunos modelos). El sonido debera cesar

una vez que el objeto haya sido pulverizado. Si el ruido

persiste despues de un ciclo completo, Ilame al

servicio tecnico.

El exterior de la lavavajillas est_ sucio o marcado

•Marcas, manchas o residuos en el exterior de la

lavavajillas

6Ha limpiado la lavavajillas con un detergente suave y

un paso o ha usado un limpiador de acero inoxidable

en los modelos con exterior de acero inoxidable? En la

mayoria de los casos, todo Io que se debe hacer es

usar peri6dicamente un paso o esponja suave hQmedo

con un detergente suave para que el exterior de su

lavavajillas se vea limpio y reluciente. Si el exterior de la

lavavajillas es de acero inoxidable, se recomienda el

uso de un limpiador para acero inoxidable.

47

TABLE DES MATII RES

CONTRATS DE PROTECTION .................................................... 48

GARANTIE ..................................................................................... 49

SleCURITle DU LAVE-VAISSELLE ............................................... 50

Avant d'utiliser le lave-vaisselle ................................................. 51

PIJ=CES ET CARACTleRISTIQUES .............................................. 52

Systeme d'elimination des solides ULTRA WASH ®.................. 53

Programme smartwash TM

et option de lavage TURBOZONE TM ........................................ 53

GUIDE DE MISE EN MARCHE .................................................... 53

Utilisation de votre nouveau lave-vaisselle ................................ 53

CI-IARGEMENT DU LAVE-VAISSELLE ....................................... 54

Suggestions de chargement ...................................................... 54

Chargement du panier superieur ............................................... 55

Chargement du panier inferieur ................................................. 56

Chargement du panier a couverts ............................................. 58

UTIMSATION DU LAVE-VAISSELLE .......................................... 59

Distributeur de detergent ........................................................... 59

Distributeur d'agent de ringage .................................................. 61

Conseils d'efficacite pour le lave-vaisselle ................................ 61

Tableaux de selection de programmes ..................................... 62

Annulation d'un programme ...................................................... 63

Changement d'un programme ou reglage ................................ 63

Addition de vaisselle durant un programme .............................. 64

Selection d'options ..................................................................... 64

Indicateurs d'etat d'avancement du programme ...................... 66

€:vent actif ................................................................................... 66

Dispositif de protection contre le debordement ........................ 66

LAVAGE D'ARTICLES SPI_CIAUX .............................................. 67

ENTRETIEN DU LAVE-VAISSELLE ............................................. 68

Nettoyage ................................................................................... 68

Dispositif anti-refoulement ......................................................... 68

Remisage .................................................................................... 68

DlePAN NAGE................................................................................. 69

NUMleROS DE SERVICE ....................... COUVERTURE ARRIERE

CONTRATS DE PROTECTION

Contrats principaux de protection

Nous vous fdficitons d'avoir fait un achat judicieux. Votre

nouvel appareil Kenmore ®est congu et fabrique pour vous

procurer des annees de fonctionnement fiable. Mais

comme pour tousles produits, il pourra & I'occasion

necessiter un entretien preventif ou une reparation. Le cas

ech6ant, un Contrat principal de protection peut vous

epargner de I'argent et des soucis.

Le Contrat principal de protection contribue aussi &

prolonger la vie utile de votre nouvel appareil menager. Le

Contrat* inclut :

i/Pi_ces et main-d'oeuvre necessaires pour conserver

les appareils en etat de fonctionnement correct pendant

une utilisation normale, pas uniquement les

defaillances. Notre couverture va bien au-del_ de la

garantie du produit. Aucune franchise, aucune

anomalie de fonctionnement ne sont exclues de ce

contrat - protection r_elle.

i/Un service d'expert propose par plus de 10 000

techniciens d'entretien Sears autorises, ce qui signifie

que quelqu'un de confiance prendra soin de votre

produit.

i/Appels de service illimit_s et service national, aussi

souvent que vous en avez besoin et quand vous en avez

besoin.

i/Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en deg&

de douze mois

i/Remplacement du produit si votre produit couvert ne

peut _tre repar6.

i/V_rification annuelle d'entretien pr6ventif sur

demande - sans frais supplementaires.

i/Aide rapide par t_16phone - nous appelons cela

R_solution rapide - support tel6phonique d'un agent

de Sears sur tousles produits. Consid@ez-nous comme

un "manuel d'utilisateur parlant".

i/Protection contre les sautes de puissance pour

prevenir les dommages electriques attribuables aux

fluctuations de courant.

i/Couverture pour la perte de nourriture de 250 $ par

an sur tout aliment alter6 en raison d'une defaillance

mecanique sur tout refrig@ateur ou congelateur couvert.

v' Remboursement de location si la reparation du produit

couvert prend plus de temps que promis.

i/10 % de r_duction sur le prix courant de toute

intervention de reparation non couverte et pieces de

rechange

Des que vous achetez le Contrat, il suffit d'un appel

tel6phonique pour obtenir un rendez-vous de service

Vous pouvez appeler en tout temps jour et nuit ou prendre

un rendez-vous de service en direct

Le Contrat principal de protection constitue un

investissement sans risque. Si vous annulez pour une

quelconque raison pendant la p@iode de garantie du

produit, nous vous rembourserons integralement ou nous

vous verserons un remboursement au prorata apres

I'expiration de la p@iode de garantie. Achetez votre

Contrat principal de protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour

des prix et renseignements suppl_mentaires aux I_tats-

Unis, composez le 1-800-827-6655.

*Le contrat de couverture au Canada varie pour

certains articles. Pour des informations d6taill_es,

appelez Sears Canada au 1-800-361-6665.

Service d'installation Sears

Pour I'installation professionnelle garantie par Sears

d'appareils menagers et d'articles tels que les ouvre-

portes de garage, chauffe-eau, et autres gros appareils

menagers, aux E-U ou au Canada, composez le

1-800-4-MY-HOME ®

48

GARANTIE DES APPAREILS MI NAGERS KENMORE

GARANTIE LIMITI_E DE UN AN

Lorsqu'il est installe, utilise et entretenu conformement &

toutes les instructions fournies avec le produit, si cet

appareil menager fait defaut par suite d'un vice de

materiau ou de fabrication au cours de I'annee qui suit la

date d'achat, composer le 1-800-4-MY-HOME ® pour

obtenir une reparation gratuite.

Si cet appareil menager fonctionne A toute autre fin que

I'utilisation familiale privee, la presente garantie ne

s'appliquera que pendant 90 jours A partir de la date

d'achat.

LA PRI_SENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATI_RIAUX ET DE FABRICATION, SEARS

NE PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite & une

utilisation normale, notamment les filtres, courroies,

ampoules et sacs.

2. L'intervention d'un technicien pour montrer A

I'utilisateur comment installer, utiliser et entretenir

correctement le produit.

3. L'intervention d'un technicien pour nettoyer ou

entretenir ce produit.

4. L'endommagement ou les defauts du produit si celui-ci

n'est pas installe, utilise ou entretenu conformement A

toutes les instructions fournies avec le produit.

5. L'endommagement ou les defauts du produit resultant

d'accident, usage impropre ou abusif ou utilisation

autre que celle pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes

par I'utilisation de detergents, agents de nettoyage,

produits chimiques ou ustensiles autres que ceux

recommandes dans toutes les instructions fournies

avec le produit.

7. L'endommagement ou les defauts des pieces ou

systemes resultant d'une modification non autorisee

faite au produit.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU

TITRE DES GARANTIES IMPLICITES; LIMITATION DES

RECOURS

Le seul et exclusif recours du client dans le cadre de la

presente garantie limitee consiste en la reparation prevue

ci-dessus. Les garanties implicites, y compris les garanties

applicables de qualite marchande et d'aptitude & un usage

particulier, sont limitees a un an ou a la plus courte periode

autorisee par la Ioi. Sears n'assume aucune responsabilite

pour les dommages fortuits ou indirects. Certains I_tats ou

certaines provinces ne permettent pas I'exclusion ou la

limitation des dommages fortuits ou indirects, ou la

limitation de la duree des garanties implicites de qualite

marchande ou d'aptitude a un usage particulier, de sorte

que cette exclusion ou limitation peut ne pas 6tre

applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil

menager est utilise aux Etats-Unis et au Canada.

Cette garantie vous confere des droits juridiques

specifiques et vous pouvez egalement jouir d'autres droits

qui peuvent varier d'un Etat a I'autre.

Sears, Roebuck and Co.

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Inscrivez les numeros de modele et de serie complets et la

date d'achat. Vous trouverez ces renseignements sur

I'etiquette des numeros de modele et de serie situee sur le

produit.

Gardez ces renseignements & disposition pour obtenir plus

rapidement assistance ou service Iorsque vous

communiquez avec Sears au sujet de votre appareil

menager.

Num6ro de module

Num6ro de s6rie

Date d'achat

Conservez ces instructions et votre regu de vente pour

r6f6rence ult6rieure.

49

SI CURITI DU LAVE-VAISSELLE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_ces ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_ces ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT :Lors de I'utilisation du lave-vaisselle, suivre les precautions el6mentaires dont les suivantes •

m Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

m N'utiliser le lave-vaisselle que pour laver la vaisselle.

[] Utiliser les detersifs ou agents de rin£_agerecommandes

pour lave-vaisselle et les garder hors de la portee des

enfants.

[] Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fa£_onqu'ils ne puissent

endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon & ne

pas vous couper.

[] Ne pas laver d'articles en plastique & moins qu'ils ne soient

marques "Peut aller au lave-vaisselle" ou I'equivalent. Si

I'article ne porte aucune indication, verifier aupres du

fabricant.

[] Ne pas toucher I'el6ment chauffant pendant le

fonctionnement ou immediatement apres.

[] Ne pas faire fonctionner le lave-vaisselle si tous les

panneaux de I'enceinte ne sont pas en place.

[] Ne pas jouer avec les commandes.

[] Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

[] Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

[] Sous certaines conditions, de I'hydrogene peut se former

dans un reseau d'eau chaude inutilise depuis deux

semaines ou plus. L'HYDROG#NE EST UN GAZ

EXPLOSIBLE. Si le systeme d'eau chaude n'a pas et6

utilise depuis un certain temps, laisser couler I'eau chaude

des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra &

I'hydrogene de s'evaporer. Ce gaz etant inflammable, ne

pas fumer ni utiliser de flamme nue pendant cette periode.

[] Enlever la porte ou le couvercle du compartiment de lavage

Iorsque vous remplacez ou mettez au rebut un vieux

lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

50

nt s@- ® ss® e

Risque de basculement

Ne pas utiliser le lave=vaisselle jusqu'a ce qu'il soit

compl_tement installS.

Ne pas appuyer sur la porte ouverte.

Le non=respect de ces instructions peut causer des

blessures graves ou des coupures.

Risque de choc _lectrique

Relier le lave=vaisselle ala terre d'une m_thode

_lectrique.

Brancher le fil reli_ a la terre au connecteur vert reli_

la terre dans la boite de la borne.

Ne pas utiliser un cable de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

iNSTRUCTiONS DE MISE A LA TERRE

[] Pour un lave=vaisselle reli_ & la terre, branch_ avec

un cordon :

Le lave-vaisselle doit _tre relie & la terre. En cas d'un

mauvais fonctionnement ou d'une panne, la mise & terre

reduira le risque d'un choc electrique en fournissant le

moins de resistance pour le courant electrique. Le lave-

vaisselle est equip6 d'un cordon avec un conducteur

pour relier les appareils a la terre. La fiche doit _tre

branchee sur une prise appropriee, installee et reliee a la

terre conformement aux codes et reglements Iocaux.

AVERTISSEMENT :La connexion incorrecte

du conducteur pour relier les appareils & la terre peut

causer le risque de choc electrique. Verifier avec un

electricien competent ou un representant de service si

vous avez des doutes si le lave-vaisselle est

correctement relie & la terre. Ne pas modifier la fiche

fournie avec le lave-vaisselle; si elle n'entre pas dans la

prise, faire installer une prise appropriee par un

electricien competent.

[] Pour un lave=vaisselle branch_ en permanence :

Le lave-vaisselle doit _tre branche a un systeme

d'installation electrique permanent en metal relie & la

terre, ou un conducteur pour relier les appareils a la terre

doit _tre relie avec les conducteurs du circuit et branche

une borne pour relier les appareils a la terre ou au

cordon d'alimentation electrique avec le lave-vaisselle.

CONSERVEZ CES iNSTRUCTiONS

Installer le lave-vaisselle la o_ il est abrite des

el6ments. I_viter la rupture possible de I'electrovanne

de remplissage de la congelation. De telles ruptures ne

sont pas couvertes par la garantie. Voir la section

"Remisage" pour la preparation du remisage en hiver.

Installer et niveler le lave-vaisselle sur un plancher qui

pourra en supporter le poids, et dans un espace

convenable pour ses dimensions et son utilisation.

Enlever tousles bouchons d'expedition des tuyaux et

des raccords (tel que le capuchon sur I'ouverture de

vidange) avant I'installation. Voir les instructions

d'installation pour des renseignements complets.

51

PII CES ET CARACTI RISTIQUES

Ce manuel couvre plusieurs modeles diff@ents. Les caract@istiques sur votre lave-vaisselle peuvent diff@er de celles

illustrees ci-dessous.

M

C

D

E

F]iiiiigiiiiiiilm¢

G

H/ii_i[iiiiii!ll_

/

N

0

P

Q

R

S

T

U

A. Lavage au niveau superieur

B. Regleurs du panier superieur

(sur certains modeles)

C. Panier superieur amovible

D. Tiges flexibles

E. Plaque signaletique des

numeros de modele et de serie

F. Tiges rabattables

G. Panier inferieur

H. Porte-couteaux (non illustre/

sur certains modeles)

I. Ouverture d'arrivee d'eau

(dans la paroi de la cuve)

J. EI6ment chauffant

K. Distributeur de detergent

L. Event actif

M. Tablettes d'appoint pour

tasses (sur certains modeles)

N. Agrafes de retenue

(sur certains modeles)

O. Bras d'aspersion superieur

P. Tube d'arrivee d'eau ULTRA

FLOW TM

O. Jets d'aspersion TURBOZONE TM

R. Panier a couverts

S. Bras d'aspersion inferieur

T. Dispositif de protection contre

le debordement

U. Module ULTRA WASH®

V. Distributeur d'agent de ringage

OPTIONS

•

Washing Drying Clean Sanitized (_urbo_

zokLtg

52

Lesystemed'eliminationdessolidesULTRAWASH®vous

donneunevaisselleetincelantetoutenutilisantmoins

d'energieetdetemps.Lesystemed'eliminationdes

solidesULTRAWASH®comprend:

• Unsystemedefiltrationatripleactionquifiltreles

saletesdansI'eaudelavageparintermittenceet

supprimeparconsequentlanecessit6degratterla

vaisselle.

UncapteuroptiqueULTRAWASH®quid@ectele

niveaudesaleteet laquantitededetergentpresent

dansI'eaudelavageet ajustelesprogrammesen

consequence.

Unecommandeautomatiquedelatemp@ature(CAT)

quigarantitunetemp@atured'eauadequatepourle

programmedelavagechoisi,levolumedelachargede

vaisselleet laquantitedesaletepresentedansla

charge.

,,,,,_,_, de svsge • _" " ' __"" ,s_

Fonctionnement du programme smartwash TM

Lorsque le programme smartwash TM est selectionne, on

peut economiser de I'energie et de I'eau en ajustant le

programme de lavage au besoin.

• Des capteurs detectent la quantite de vaisselle A laver,

le niveau de salete et la temp@ature de I'eau dans le

lave-vaisselle.

• Les capteurs ajustent automatiquement la temp@ature

et la quantite d'eau utilisee pour la charge.

Ce lave-vaisselle calibre automatiquement le capteur a la

qualite de votre eau environ une fois par an.

IMPORTANT : Le tout premier programme de lavage

apres I'installation au domicile inclut 2 ringages

additionnels pour le calibrage du capteur optique des

saletes. Pour un calibrage adequat, ne pas interrompre le

premier programme. Si ce programme de calibrage est

annule ou arr_te avant I'allumage du temoin Clean (propre)

& la fin du programme, le programme de lavage suivant

repetera I'op@ation de calibrage du capteur.

Fonctionnement de I'option de lavage TURBOZONETM

Lorsque I'option TURBOZONETM est selectionnee, elle

fournit un lavage concentre dans une zone specifique &

I'arriere du panier inf@ieur pour la vaisselle de grande taille

et les plats difficiles & nettoyer.

• 4 jets d'aspersion rotatifs sur la rampe TURBOZONETM

sont actives p@iodiquement & I'arri@e de la cuve tout

au long du programme de lavage.

• Un lavage intensifie est fourni seulement dans cette

zone specifique de lavage, permettant ainsi un lavage

delicat pour le reste de la vaisselle.

GUIDE DE MISE EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever tousles mat@iaux

d'emballage. Lire ce guide d'utilisation et d'entretien au

complet. Vous y trouverez des renseignements de securite

importants ainsi que des conseils d'utilisation utiles.

Ut sston de nou u ave, va sse e

.L'utilisation d'un agent de ringage est essentielle pour

un bon sechage. S'assurer de remplir le distributeur

avant d'utiliser le nouveau lave-vaisselle. Chaque

remplissage durera 1 a 3 mois, selon I'utilisation.

.Bien charger le lave-vaisselle. (Voir "Chargement du

lave-vaisselle".) Espacer la vaisselle pour que I'eau

puisse atteindre les surfaces sales. S'assurer que rien

n'emp_che le ou les bras d'aspersion de tourner

librement.

.Oter les grosses particules alimentaires et articles durs

(cure-dents ou os) de la vaisselle.

.Ajouter le detergent. Toujours utiliser un detergent

d'une marque de haute qualit& (Voir "Utilisation du

lave-vaisselle".)

\

53

5. Bienfermerlaporte.Leverroudelaportes'engage

automatiquement.

6. LaisserI'eaucoulerdurobinetlepluspresdulave-

vaissellejusqu'&cequ'ellesoitchaude.(Voir"Conseils

d'efficacite pour le lave-vaisselle".) Fermer le robinet.

,Appuyer sur START/RESUME (mise en marche/

reinitialisation), ou appuyer sur START/RESUME (mise

en marche/reinitialisation) pour rep@er le m_me

programme et les m_mes options que prec6demment.

IMPORTANT • Le temoin lumineux Start/Resume (mise

en marche/reinitialisation) clignote si la porte est

ouverte durant un programme. Les coupures de

courant pendant un programme peuvent egalement

amener le temoin Start/Resume a clignoter. Appuyer

sur START/RESUME (mise en marche/reinitialisation)

pour poursuivre un programme.

,Appuyer sur les boutons de programmes et d'options

desir6s. (Voir "Utilisation du lave-vaisselle".)

CHARGEMENT DU LAVE-VAISSELLE

Enlever de la vaisselle les testes alimentaires, os, cure-

dents et autres articles durs. Pour conserver I'eau,

I'energie et economiser du temps, il n'est pas

necessaire de rincer la vaisselle avant de la placer dans

le lave-vaisselle.

REMARQUE : Pour eviter de tacher la vaisselle, on

recommande de pr@incer les articles sur lesquels se

trouvent des produits a base de tomate.

Le module de lavage separe les particules alimentaires

de I'eau. Le module contient un systeme de filtration

triple action qui filtre les saletes de I'eau par

intermittence.

S'assurer que les couvercles et poignees de

casseroles, plaques & pizza ou & biscuits, etc.

n'entravent pas la rotation des bras d'aspersion.

Conserver I'eau, I'energie et economiser du temps sur

le ringage manuel en utilisant un programme de ringage

pour garder la vaisselle legerement mouillee si vous

n'avez pas I'intention de la laver bient6t. Les aliments

tels que les oeufs, riz, p&tes alimentaires, epinards et

c@eales cuites peuvent _tre difficiles a enlever si on les

laisse secher pendant quelque temps.

Placer les articles avec la partie ouverte vers le bas

pour un meilleur nettoyage et egouttement.

REMARQUE : Si des articles durs tels que noyaux de

fruits, noix et coquilles d'oeufs pen6trent dans le

module de lavage, il est possible que I'on entende des

sons de hachage, broyage ou bourdonnement. Ces

bruits sont normaux Iorsque des articles durs pen6trent

dans le module. Pour eviter d'endommager le lave-

vaisselle, ne pas laisser d'articles m@alliques (tels que

des vis de poignees de casserole) pen6trer dans le

module de lavage.

Pour le meilleur resultat de sechage, I'eau doit pouvoir

s'ecouler de toutes les surfaces.

II est important que le jet d'eau atteigne toutes les

surfaces sales.

Si possible, charger la vaisselle de telle sorte qu'elle ne

soit pas empilee ou en chevauchement.

Pots et casseroles Iourds de charge doucement. Les

articles Iourds peuvent endommager I'int@ieur de la

porte si on les fait tomber ou on les heurte.

Conseils de fonctionnement silencieux

Pour eviter les bruits de choc et d'entrechoc durant le

fonctionnement :

• S'assurer que les articles legers sont bien retenus dans

les paniers.

S'assurer que les couvercles et poignees de casserole,

plaques a pizza eta biscuits, etc. ne touchent pas les

parois int@ieures ou n'entravent pas la rotation du(des)

bras d'aspersion.

• Charger la vaisselle pour que les articles ne se

touchent pas les uns les autres.

REMARQUE : Pour les modeles encastres, boucher les

orifices d'evacuation des eviers avec leurs bondes

pendant les op@ations de lavage pour eviter le transfert

des bruits par les canalisations.

54

©Ba e sent du pa se su@ ' eus

Le panier sup@ieur est congu pour le chargement des REMARQUE : Les caract@istiques de votre lave-vaisselle

tasses, verres et petits articles. De nombreux articles peuvent diff@er des illustrations ci-dessous.

jusqu'& 11" (28 cm) de hauteur conviennent dans le panier

sup@ieur. (Voir les modeles de chargement recommandes

ci-dessous.)

REMARQUE : Les caract@istiques du panier de votre

lave-vaisselle peuvent diff@er des illustrations.

Charge pour 10 couverts

.............

Charge pour 12 couverts

Pour faciliter le nettoyage et le drainage, orienter la

cavite ouverte des articles vers le bas.

Charger les verres dans le panier sup@ieur seulement.

Le panier inf@ieur n'est pas congu pour les verres. IIs

pourraient y subir des dommages.

•Placer les tasses et verres dans les rangees entre les

tiges. Ces articles places sur les tiges peuvent subir

des dommages et des taches d'eau.

•Veiller & ce qu'il n'y ait aucun contact entre les articles

de porcelaine, de cristal et autres articles delicats. IIs

pourraient subir des dommages.

•Mettre les articles en plastique legers uniquement dans

le panier sup@ieur. Ne laver des articles de plastique

au lave-vaisselle que s'ils sont identifies comme

"lavable au lave-vaisselle".

Placer les articles de plastique pour que la force du jet

d'eau ne les deplace pas durant le lavage.

Pour eviter I'ecaillage, veiller & ce que les verres & pied

ne touchent pas les autres articles.

On peut placer dans le panier sup@ieur de petits bols,

moules et autres petits ustensiles. Placer les bols dans

la section centrale pour une meilleure stabilit&

Tablettes d'appoint pour tasses (sur certains modules)

Rabattre la tablette d'appoint du c6te gauche ou droit du

panier sup@ieur pour y placer des tasses, verres & pied ou

articles longs tels que les ustensiles et spatules.

Panier sup_rieur de luxe ajustable &2positions

(sur certains modules)

On peut monter ou baisser le panier sup@ieur pour qu'il

convienne & des articles de haute taille, soit dans le panier

sup@ieur soit dans le panier inf@ieur. Monter le panier

sup@ieur pour accommoder des articles jusqu'A 9"

(22 cm) dans le panier sup@ieur et jusqu'A 13" (33 cm)

dans le panier inf@ieur, ou baisser le panier sup@ieur pour

accommoder des articles jusqu'A 11" (28 cm) dans les

paniers sup@ieur et inf@ieur. Les regleurs sont situes de

chaque c6te du panier sup@ieur.

ii_i¸,;I

Pour monter le panier superieur

Soulever le panier des deux c6tes jusqu'& ce qu'il soit de

niveau.

REMARQUE : Le panier sup@ieur doit _tre de niveau.

Pour baisser le panier supedeur

Enfoncer les deux onglets sur les regleurs de panier, tel

qu'illustre ci-dessus, et glisser le panier& sa position

originale.

Panier sup_rieur amovible

Le panier sup@ieur amovible permet de laver des articles

plus grands tels que casseroles, r6tissoires, et t61es &

biscuits, dans le panier inf@ieur.

IMPORTANT : Retirer la vaisselle avant de retirer le panier

du lave-vaisselle.

55

Pour enlever le panier superieur

1. Retirer le panier legerement vers I'avant pour acceder

aux attaches.

2. En appuyant sur les bords vers I'int@ieur, pousser

I'attache jusqu'& ce que le c6te externe se degage.

Glisser I'attache vers I'int@ieur du bord de la glissiere

pour enlever I'attache.

3. Apres avoir enleve les deux attaches, retirer le panier.

Pour replacer le panier superieur

1. Placer les roulettes de chaque c6te du panier dans les

glissieres du panier et pousser le panier jusqu'au fond.

2. Aligner le c6te ouvert de I'attache avec le bord interne

de la glissiere du panier.

3. Appuyer sur les bords et glisser I'attache vers le bord

externe du panier jusqu'& fixation en place.

4. Rep6ter I'op@ation pour I'autre c6t&

5. Retirer completement le panier pour s'assurer que les

attaches sont en bonne position.

Tiges flexibles

La rangee de tiges sur les c6tes & gauche et & droite du

panier sup@ieur peut _tre regl6e pour faire de la place

pour divers articles de vaisselle.

Pour ajuster les tiges flexibles

1. Saisir la pointe de la tige qui se trouve dans le support

de la tige.

2. Pousser doucement la tige hors du support de la tige.

3. Abaisser la rangee de tiges, vers le centre du panier.

Agrafes de retenue (sur certains modules)

Les agrafes de retenue maintiennent les articles legers en

plastique tels que les tasses, couvercles ou bols en place

pendant le lavage.

Pour deplacer une agrafe

1. Tirer I'agrafe vers le haut pour la separer de la tige.

2. Reinstaller I'agrafe sur une autre tige.

Le panier inferieur est congu pour les assiettes, casseroles

et ustensiles. De nombreux articles jusqu'a 18" (88 cm) de

hauteur conviennent dans le panier inf@ieur. (Voir les

modeles de chargement recommandes ci-dessous.)

REMARQUE : Les caract@istiques du panier de votre

lave-vaisselle peuvent diff@er des illustrations.

Charge pour 10 couverts

Ne pas mettre de verres, de tasses ni d'articles en

plastique leger dans le panier inf@ieur. Ne charger de

petits articles dans le panier inf@ieur que s'ils sont bien

fixes en place.

Charger les assiettes, bols a soupe, etc. entre les tiges.

Pour une charge importante, placer les bords des

assiettes en chevauchement.

Charger les bols & soupe, & c@eales et de service dans

le panier de diverses fagons selon leur taille et forme.

Charger les bols solidement entre les rangees de tiges.

Ne pas imbriquer les bols car le jet d'eau n'atteindra

pas toutes les surfaces.

Charge pour 12 couverts

Charger les plaques & biscuits, moules & g&teaux et

autres gros articles sur les c6tes et & I'arri@e. Le

chargement de tels articles & I'avant peut emp_cher le

jet d'eau d'atteindre le distributeur de detergent.

Immobiliser les ustensiles de cuisson tres sales dans le

panier, cavite vers le bas. En cas d'utilisation de

I'option de lavage TURBOZONETM, charger les ustensiles

de cuisson dans la zone de lavage TURBOZONETM. (Voir

la zone de lavage "TURBOZONETM. '')

Veiller & ce que les poignees des ustensiles et autres

articles n'entravent pas la rotation du ou des bras

d'aspersion. Le ou les bras d'aspersion doivent pouvoir

tourner librement.

Ne pas charger d'articles entre le panier inf@ieur et la

paroi lat@ale de la cuve du lave-vaisselle. Cela risque

de bloquer I'arrivee d'eau.

56

Zone de lavage TURBOZONETM

La zone de lavage TURBOZONETM est situee & I'arri@e du

panier inf@ieur.

REMARQUE : On doit selectionner I'option de lavage

TURBOZONETM pour utiliser cette caract@istique de lavage.

Ne pas placer les articles vers I'arriere de I'unite si cette

option de lavage n'est pas utilisee.

ModUles de chargement suggeres pour 10 couverts

Zone de lavage TURBOZONETM

Charger potions, casseroles, etc. & I'arriere du panier

inf@ieur avec les surfaces sales en face des jets

d'aspersion TURBOZONETM. V@ifier que les articles

n'interferent pas avec le tube d'alimentation d'eau, les

bras d'aspersion ou les jets d'aspersion TURBOZONETM.

Incliner les articles vers I'arriere de I'unite entre les

deux derni@es rangees de tiges pour maximiser

I'arrosage des surfaces.

IMPORTANT : Seulement une rangee d'articles peut

_tre en face des jets d'aspersion TURBOZONETM.

Charger les articles de fagon & ce qu'ils ne puissent

pas interf@er avec les jets d'aspersion TURBOZONETM.

Les articles empiles, ou en chevauchement ou

imbriques emp_cheront les jets d'aspersion

TURBOZONETM d'atteindre toutes les surfaces.

Charge de 10 couverts dans le panier superieur TURBOZONETM

i ii

Charge de 10couverts dans le panier inferieur TURBOZONETM

Tiges rabattables

On peut abaisser une rangee de tiges & I'arriere du panier

inf@ieur.

Vue laterale de la zone de lavage TURBOZONETM

,

2.

3.

Saisir la pointe de la tige qui se trouve dans le support

de la tige.

Tirer doucement la tige hors du support de la tige.

Coucher la rangee de tiges dans le panier pour faire de

la place pour des plats plus gros, des bols, casseroles

ou r6tissoires.

REMARQUE : Lorsque I'on utilise I'option

TURBOZONE TM, placer les tiges rabattables arriere & la

position de 60° pour une performance optimale.

57

Porte-couteaux(sur certains modules)

Utiliser le porte-couteaux sur le c6te gauche du panier

inf@ieur pour les couteaux trop longs pour le panier&

couverts. Placer les couteaux comme dans I'illustration.

Placer les petits articles tels que les capuchons de

biberons, couvercles de bocaux, porte-epi de mai's,

etc. dans une section couverte. Fermer le couvercle

pour maintenir les petits articles en place.

Pour enlever le porte-couteaux

1. Faire glisser vers le haut pour lib@er les crochets sur

les tiges du panier.

2. Soulever le porte-couteaux du panier.

Pour installer le porte-couteaux

1. Aligner le porte-couteaux avec le panier inf@ieur tel

qu'indique sur I'illustration ci-dessous.

2. Placer le guide a rainure a la base sur la tige verticale

sur le c6te du panier.

3. Placer les crochets, situes a I'arriere du porte-

couteaux, sur la tige centrale du panier et appuyer

doucement vers le bas pour les enclencher en place.

Utiliser les modeles de chargement illustres pour

ameliorer le lavage des couverts. Charger les articles

en utilisant les fentes avec couvercle rabattu afin

d'eviter I'imbrication des articles.

Certains paniers & couverts peut _tre separ6 et place

dans le panier inf@ieur & diff@ents endroits. Charger

les couverts dans toutes les sections ou seulement

une, selon la charge.

Si votre panier& couverts ne dispose pas de

couvercles ou Iorsque les couvercles sont releves,

melanger les articles dans chaque section du panier,

certains vers le haut et d'autres vers le bas afin que les

articles ne s'imbriquent pas. Le jet d'eau ne peut

atteindre les articles imbriques.

Extraction d'un petit panier (sur certains mod61es)

1. Tenir le panier du milieu et un petit panier. Faire glisser

le petit panier vers I'avant pour le degager des

languettes situees dans les fentes.

A. Alignement superieur

B. Guide a rainure a la base

C. Crochets du porte-couteaux

Charger le panier a couverts alors qu'il est dans le panier

inf@ieur ou le retirer pour le charger sur un comptoir ou sur

une table.

IMPORTANT : Toujours charger les articles (couteaux,

brochettes, etc.) point@s vers le bas.

2. Separer les paniers.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques

argent avec des articles en acier inoxydable. Ces

m@aux peuvent _tre endommages s'ils se touchent

durant le lavage.

• Certains aliments (tels que le sel, le vinaigre, les

produits laitiers, les jus de fruits, etc.) peuvent causer

des piqOres ou de la corrosion sur les couverts.

Effectuer un programme de ringage si la charge n'est

pas assez pleine pour un lavage immediat.

• Toujours decharger ou enlever le panier avant de

decharger le reste du lave-vaisselle afin d'eviter que

des gouttes d'eau ne tombent sur les couverts.

58

UTILISATION DU LAVE-VAISSELLE

Le distributeur de detergent comporte 2 sections. La

section plus petite du prelavage vide le detergent dans le

lave-vaisselle lots de la fermeture de la porte. La partie

plus grande pour le lavage principal vide automatiquement

le d@ergent dans le lave-vaisselle au cours du programme

de lavage. (Voir les "Tableaux de selection de

programmes".)

A

B

A. Loquet du couvercle

B. Section du lavage principal

C. Section du prelavage

• Utiliser uniquement du detergent pour lave-vaisselle

automatique. Les autres d@ergents peuvent produire

une mousse excessive qui risque de deborder du lave-

vaisselle et reduire la performance de lavage.

• Verser le d@ergent juste avant de mettre le lave-

vaisselle en marche.

• Conserver le recipient du detergent bien ferme dans un

lieu sec et frais. Pour I'obtention de meilleurs resultats,

un detergent & lave-vaisselle automatique frais est

meilleur.

REMARQUE • Ne pas utiliser de d@ergent avec un

programme Quick Rinse (ringage rapide).

Remplissage du distributeur

1. Si le couvercle du distributeur est ferme, I'ouvrir en

deplagant le Ioquet du couvercle vers la droite.

!

2. Verser la quantite adaptee de detergent dans la section

de lavage principal du distributeur en vous ref6rant au

tableau ci-dessous. En cas d'utilisation de d@ergent en

pastilles, celles-ci doivent _tre placees dans la section

de lavage principal. (Voir "Quantite de detergent

utiliser".)

3. Si necessaire, verser la quantite adaptee de d@ergent

dans la section de prelavage du distributeur en vous

ref@ant au tableau ci-dessous.

4. Fermer le couvercle du distributeur et le bloquer en

appuyant sur le couvercle directement au-dessus du

Ioquet.

II est normal que le couvercle s'ouvre partiellement lots de

la distribution du detergent.

REMARQUE : Voir les "Tableaux de selection de

programmes" pour savoir quelle section remplir selon le

programme selectionn&

59

Quantite de detergent autiliser

• La quantite de d@ergent & utiliser depend du degre de salete de la vaisselle, de la durete de I'eau et du type de

d@ergent. Si on n'utilise pas assez de d@ergent, la vaisselle ne sera pas parfaitement lavee. Si on utilise trop de

d@ergent dans une eau douce, la solution attaquera les articles en verre.

• La durete de I'eau peut changer au cours d'une p@iode de temps. Pour d@erminer la durete de I'eau, interroger un

concessionnaire Sears, le service local de distribution d'eau potable, une entreprise d'adoucissement de I'eau ou

un agent local prepos6 & la distribution de I'eau.

Recommandations pour le remplissage du distributeur de detergent en fonction du degre de salete de la

charge de vaisselle et de la durete de I'eau

Duret_ de I'eau

Eau douce

(0 a2 grains par

gallon US)

Moyenne

(2 a6 grains par

gallon US)

Eau dure

(7 grains par

gallon US et plus)

Vaisselle I_g_rement sale

ou pr_rinc_e

Section de

lavage

principal

4 c. & the

(20 mL)

Remplir jusqu'&

la ligne Soft

Water (eau

douce)

6 c. & the

(30 mL)

Remplir au-

dessus de la

ligne Soft Water

8 c. & the

(40 mL)

Remplir jusqu'&

la ligne Hard

Water (eau

dure)

Section de

pr_lavage

Vide

2 c. & the

(10 mL)

Remplir jusqu'&

la ligne Soft

Water

(eau douce)

4 c. & the

(20 mL)

Remplir jusqu'&

la ligne Hard

Water

(eau dure)

Vaisselle normalement sale

Section de

lavage

principal

6 c. & the

(30 mL)

Remplir au-

dessus de la

ligne Soft Water

6 c. & the

(30 mL)

Remplir au-

dessus de la

ligne Soft Water

Section de

pr_lavage

2 c. & the

(10 mL)

Remplir jusqu'&

la ligne Soft

Water

(eau douce)

4 c. & the

(20 mL)

Remplir jusqu'&

la ligne Hard

Water

(eau dure)

7 c. & the

(35 mL)

Remplir

completement

Vaisselle tr_s sale

Section de

lavage

principal

9 c. & the

(45 mL)

Remplir

completement

9 c. & the

(45 mL)

Remplir

completement

9 c. & the

(45 mL)

Remplir

completement

9 c. & the

(45 mL)

Remplir

completement

Section de

pr_lavage

7 c. & the

(35 mL)

Remplir

completement

7 c. & the

(35 mL)

Remplir

completement

7 c. & the

(35 mL)

Remplir

completement

REMARQUE : Les quantites indiquees correspondent & I'emploi d'un d@ergent en poudre standard. La quantite peut

varier si on utilise un d@ergent en poudre concentre ou un detergent liquide. Les d@ergents en pastilles doivent _tre

ajoutes A la section de lavage principal du distributeur de d@ergent avec le couvercle ferm& Lors de I'utilisation d'un

d@ergent en poudre concentre, d'un detergent liquide ou d'un detergent en pastilles, proceder conformement aux

instructions indiquees sur I'emballage.

60

Di_ @_ _d_ °4 s_ ......_ _

IMPORTANT:Votrelave-vaisselleestcongupourutiliser

unagentderingageliquide.L'utilisationdesagentsde

ringageam61iorenettementles@hageenpermettant&

I'eaudes'6coulerdelavaisselleapr6sleringagefinal.IIs

emp@hentaussiI'eaudeformerdesgouttelettesqui

peuvents@herenlaissantdestachesoucoul6es.Nepas

utiliserunagentderingagesolideouenformedebarre.

Remplissage du distributeur

La capacite du distributeur d'agent de rin(_age est de 5 oz

(150 mL). Dans des conditions normales, cette quantite

devrait durer 1 a 3 mois environ.

1. S'assurer que la porte du lave-vaisselle est

completement ouverte.

2. Tourner le bouton du distributeur a "Open" (ouvert)et le

sou lever.

irUSER,,SEA,OFOR\

.AcE IIi...........................'

II U Add

A. Bouton du distributeur

B. Indicateur

C.Fen6tre de I'indicateur

B

C

.Verser I'agent de rin(_age dans I'ouverture jusqu'a ce

que I'indicateur soit sur "Full" (plein). Ne pas remplir

excessivement. (Lorsque I'indicateur atteint le niveau

marque "Add", ajouter de I'agent de ringage.)

Full

Add

.

5.

Absorber tout agent de ringage renverse avec un

chiffon humide.

Remettre le bouton du distributeur dans I'ouverture et

le tourner a la position "Lock" (verrouillee).

R6glage de la quantit_ dIagent de rin(;age

II est possible de regler la quantite d'agent de ringage

lib@e Iors du rin(_age final. Pour une majorite de types

d'eau, le reglage effectue a I'usine a 2 donnera de bons

resultats. En cas d'eau dure ou d'observation d'anneaux

ou dep6ts de calcaire sur les verres et la vaisselle, essayer

un reglage plus elev&

Lock

Open

Ajustement du reglage

1. Enlever le bouton du distributeur.

2. Tourner I'ajusteur a fleche a I'int@ieur du distributeur

la position desiree, soit a la main, soit en ins@ant un

tournevis a lame plate au centre de la fleche et en

tournant.

3. Replacer le bouton du distributeur.

Co_se s d _ 08 ,; te pou_

e ssee

L'eau chaude dissout et active le d@ergent de lavage de la

vaisselle. L'eau chaude dissout egalement la graisse sur la

vaisselle et contribue au sechage sans taches des verres.

Pour les meilleurs resultats de lavage, I'eau devrait 6tre

120°F (49°C) a son entree dans le lave-vaisselle. Les

charges peuvent ne pas 6tre lavees aussi bien si la

temp@ature de I'eau est trop basse. L'eau trop chaude

peut rendre certaines saletes plus difficiles a enlever et

emp6cher certains ingredients du detergent de faire effet.

Si le chauffe-eau se trouve loin du lave-vaisselle, il peut

6tre necessaire de faire couler I'eau chaude au robinet le

plus pres du lave-vaisselle pour minimiser la quantite

d'eau froide dans la canalisation d'eau.

Contr61e de la temp6rature de I'eau

1. Laisser couler I'eau chaude par le robinet le plus

proche du lave-vaisselle pendant au moins 1 minute.

2. Placer un thermometre a viande ou a confiserie dans

une tasse a mesurer en verre.

61

3. Verifier la temperature sur le thermometre pendant que

I'eau coule dans la tasse.

Conseils d'efficacit_ suppl_mentaires

• Pour economiser de I'eau, de I'energie et du temps, ne

pas rincer la vaisselle avant de la placer dans le lave-

vaisselle.

Utiliser la caracteristique de mise en marche differ6e

pour faire fonctionner votre lave-vaisselle en dehors

des heures de pointe. Les services publics Iocaux

recommandent d'eviter I'emploi intense d'energie

certaines heures du jour.

Durant I'et6, faire fonctionner le lave-vaisselle la nuit

pour reduire I'accumulation de chaleur dans la cuisine

durant la journee.

Utiliser un agent de rin(_age pour ameliorer le sechage.

Utiliser les programmes ou les options qui ajoutent un

supplement de chaleur au lavage ou a la section de

rin(_age du programme seulement Iorsque cela

s'impose.

Si votre domicile est equip6 d'un adoucisseur d'eau,

vous voudrez peut-_tre eviter de mettre le lave-

vaisselle en marche durant la reg6n6ration de

I'adoucisseur, laquelle pourrait entrafner une mauvaise

performance de lavage.

%b ux de s on de p c {7"smmes

Selectionner le programme de lavage et les options

desir6s. Ou appuyer sur START/RESUME (mise en

marche/reinitialisation) pour utiliser le m_me programme et

les m_mes options qu'au programme anterieur.

REMARQUE : Si le dernier programme acheve etait un

rin(_age, le lave-vaisselle executera le dernier programme

de lavage complet et les options que vous avez choisies

quand vous appuyez sur START/RESUME (mise en

marche/reinitialisation).

Le "O" indique les etapes de chaque programme.

La consommation d'eau est indiquee en gallons

am6ricains/litres.

Ces modeles sont conformes aux lignes directrices

d'efficacite energ6tique ENERGY STAR®.

La duree du programme inclut la duree de sechage. Un

asterisque ( * ) a c6te de la duree du programme, de Main

Wash (lavage principal), et de Final Rinse (rin(_age final)

indique que la duree du programme peut _tre plus Iongue

selon la temperature de I'eau entrant dans le lave-

vaisselle.

IMPORTANT : Ces programmes a detecteurs peuvent

durer plusieurs heures selon le programme s61ectionne, la

temperature de I'eau, le niveau de salete, et la quantite de

vaisselle detect6e.

Smart Wash/lavage intelligent

Utiliser ce programme pour tous les types de saletes

courantes lots du lavage d'une charge de vaisselle

complete ou partielle. Durant le programme, les

detecteurs determineront la temperature de I'eau, la

duree de lavage et la quantite d'eau en fonction du niveau

de salete et la quantite de vaisselle a laver. Lots du lavage

principal, I'action de lavage fera des pauses rep6t6es

pendant quelques secondes.

Utiliser les deux sections du distributeur de

d_tergent Iors du lavage d'une charge

complete de vaisselle sale.

Utiliser une seule section du distributeur de

d_tergent Iors du lavage de charges

partielles de vaisselle I_g_rement sale.

Charge Quan- Pr_- Lavage Rin- Rin- S_- Dur_e Con-

de vais- tit_ de lavage prin- (;age (;age chage rnoyenne* sorn-

selle d_bris cipal* ou vi- final* (rnin) mation

dange d'eau

1" (gal/L)

Vais- •••••145" 6,6-7,5/

selle 145°F Rin- 140°F 25,0-28,4

tr_s (63°C) (;age (60°C)

sale

Vais- •••••115* 5,6/21,2

Corn- selle 119°F Vi- 140°F

plate rnoy. (48°C) dange (60°C)

sale

Vais- ••••105" 4,3/16,3

selle 115°F Vi- 140°F

peu (46°C) dange (60°C)

sale

Vais- • • • • • 130" 5,6-6,5/

selle 145°F Vi- 140°F 21,2-24,6

tr_s (63°C) dange (60°C)

sale

Vais- •••••105" 5,6/21,2

Par- selle 119°F Vi- 140°F

tielle rnoy. (48°C) dange (60°C)

sale

Vais- ••••105" 4,3/16,3

selle 115°F Vi- 140°F

peu (46°C) dange (60°C)

sale

Pots Pans/Casseroles

Utiliser ce programme pour les marmites, casseroles et la

vaisselle ordinaire tres sales et Iorsque I'eau est dure**.

Utiliser les deux sections du distributeur de

d_tergent.

Pr_- Lavage Pr_- Rin- S_- Dur_e Con-

lavage principal* rin- (;age chage moyenne* som-

(;age1" final* (rnin) rnation

d'eau

(gal/L)

•••••125* 6,9-7,8/

140°F 140°F 26-30

(60oc) (60oc)

62

Normal Wash/lavage normal

Utiliser ce programme pour des charges comportant des

quantites normales de debris alimentaires. (L'etiquette de

consommation d'energie est basee sur ce programme.)

Lots du lavage principal, I'action de lavage fera des

pauses rep@6es pendant quelques secondes.

Utiliser les deux sections du distributeur de

d_tergent.

Pr_- Lavage Pr_- Rin- S_- Dur_e Con-

lavage principal* rin- gage chage moyenne* som-

gaget final* (rnin) rnation

d'eau

(gal/L)

•••••110" 4,3-7,8/

115°F 140°F 16-30

(46°C) (60°C)

Light Wash/lavage I_ger

Utiliser ce programme pour les articles en porcelaine et

en cristal. Ce programme comprend un lavage leger et un

rin(;age delicat. Pendant le sechage & chaud, I'el6ment

de chauffage fonctionne par intermittence.

Utiliser la section principale du distributeur

de d_tergent.

Pr_- Lavage Pr_- Rin- S_- Dur_e Con-

lavage principal* rin- gage chage moyenne* som-

gaget final* (rnin) rnation

d'eau

(gal/L)

• • • • • f05* 4,6-6,8/

17-26

115°F 135°F

(46°C) (57°C)

Fast Wash/lavage rapide

Utiliser ce programme pour un lavage rapide pour

nettoyer la vaisselle avant une reception. Le sechage

avec linge de vaisselle peut _tre necessaire. Ce

programme prend exactement 30 minutes.

Utiliser la section principale du distributeur

de d_tergent.

Pr_- Lavage Rin- Rin- S_- Dur_e Con-

lavage principal gage gage chage (rain) sore-

final rnation

d'eau

(gal/L)

• • • • 30 6,9/26

Quick Rinse/rin?age rapide

Utiliser ce programme de rin£;age pour rincer la vaisselle,

les verres et les couverts qui ne seront pas laves

immediatement.

Lavage

Ne pas utiliser de d_tergent avec ce

programme de ringage.

Lavage Ringage Ringage S_- Dur_e

principal ou final chage (rain)

vidange

•10

Ringage

Con-

som-

rnation

d'eau

(gal/L)

1,8-2,2/

6,8=8,3

tUne petite quantite d'eau circule dans la pompe pour

eliminer les saletes entre le lavage principal et le rin(;age

final.

*Si la temp@ature de I'eau a I'entree est inf@ieure a la

temp@ature recommandee ou si la vaisselle est tres sale,

le programme compensera automatiquement en ajoutant

du temps, de la chaleur et de I'eau si necessaire.

**L'eau est dure Iorsqu'elle comporte 7 grains par gallon

U.S. ou plus.

REMARQUE : Le detecteur incorpore au lave-vaisselle

contrSle le degre de salet& La duree du programme et/ou

la consommation d'eau peuvent varier etant donne que le

d@ecteur rajuste le programme pour assurer des

performances de lavage optimales.

,

.

A_s su/at o s d _ _"sP_ogY,_ _q_¢_e

Appuyer sur CANCEL/DRAIN (annulation/vidange). Le

temoin lumineux Cancel/Drain (annulation/vidange)

s'allume.

Le lave-vaisselle commence une vidange de 2 minutes

(si necessaire). Laisser le lave-vaisselle se vidanger

completement. Le temoin s'@eint apres 2 minutes. La

porte doit _tre fermee pour que le lave-vaisselle se

vidange.

Pour arr_ter la vidange

On peut appuyer de nouveau sur CANCEL/DRAIN

(annulation/vidange) pour arr_ter la vidange. Veiller

vidanger le lave-vaisselle avant de commencer un

nouveau programme.

Pour annuler les indicateurs

Appuyer sur CANCEL/DRAIN (annulation/vidange) avant

de mettre le lave-vaisselle en marche pour annulet

I'ensemble des options et programmes.

c emen :°du s p }g +8 ou 'eg scse

Au cours de la premiere minute d'un programme

1. Selectionner un nouveau programme et/ou de

nouvelles options.

2. Verifier les distributeurs de d@ergent. IIs doivent _tre

bien remplis pour le nouveau programme.

3. Le temoin lumineux Start/Resume (mise en marche/

reinitialisation) clignote Iorsque la porte est ouverte.

S'assurer que la porte est fermee.

4. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

Apr_s la premiere minute d'un programme

1. Appuyer sur CANCEL!DRAIN (annulation/vidange). Le

temoin lumineux Cancel/Drain (annulation/vidange)

s'allume. Le lave-vaisselle commence une vidange de

2 minutes (si necessaire). Laisser le lave-vaisselle se

vidanger completement.

2. Verifier les distributeurs de d@ergent. IIs doivent _tre

bien remplis pour le nouveau programme.

3. S'assurer que la porte est fermee. Le temoin lumineux

Start/Resume (mise en marche/reinitialisation)

clignotera.

4. Selectionner un nouveau programme et/ou de

nouvelles options.

5. Appuyer sur START/RESUME (mise en marche/

reinitialisation). 63

alton de sse e

On peut ajouter un article n'importe quand avant le debut

du lavage principal. Ouvrir la porte et v@ifier le distributeur

de detergent. Si le distributeur de d@ergent est encore

ferme, on peut ajouter des articles.

Pour ajouter des articles

1. Ouvrir legerement la porte pour arr_ter le programme.

Attendre I'arr_t des bras d'aspersion avant d'ouvrir la

porte. Le temoin lumineux Start/Resume (mise en

marche/rein itialisation) clignotera.

2. Ouvrir la porte. Si le couvercle du distributeur de

d@ergent est encore ferme, ajouter I'article.

3. Pousser fermement sur la porte jusqu'A ce qu'elle

s'enclenche. Le temoin lumineux Start/Resume (mise

en marche/reinitialisation) clignotera.

4. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

IMPORTANT : Si I'option Lock On (verrouillage) est

choisie, desactiver le verrouillage (voir Lock On/

Verrouillage dans la section "Selection d'options") ou le

temoin lumineux Start/Resume (mise en marche/

reinitialisation) continuera A clignoter.

e(,,,to

II est possible de personnaliser les programmes en

appuyant sur une option. Si on change d"idee, appuyer de

nouveau sur I'option pour I'annuler ou selectionner une

option diff@ente si desir6.

Vous pouvez changer une option en tout temps avant que

I'option choisie ne commence. Par exemple, vous pouvez

appuyer sur une option de sechage sans chaleur en tout

temps avant que le sechage commence.

Appuyer sur START/RESUME (raise en marche/

reinitialisation) pour utiliser le m_me programme et les

m_mes options que dans le programme de lavage

prec6dent.

RF:MARQUF: : Si le dernier programme termine etait un

programme de ringage, quand vous appuyez sur START/

RESUME (raise en marche/reinitialisation), le lave-vaisselle

execute le dernier programme complet de lavage et les

derni@es options.

Option de lavage TURBOZONETM

Selectionner cette option pour activer les jets d'aspersion

TURBOZONETM et fournir une aspersion intensifiee a I'arri@e

du panier inf@ieur. L'option de lavage TURBOZONETM

procure une action de lavage concentree pour les po_les,

casseroles, etc. auxquelles adh@ent des residus

alimentaires tres incrustes.

Cette option peut ajouter de la chaleur et accroTtre la duree

de lavage du programme.

REMARQUE : TURBOZONETM est une option avec les

programmes de lavage SMART WASH TM (lavage

intelligent), Pots Pans (casseroles) et Normal.

IMPORTANT :

Charger les po_les et casseroles en les orientant vers

les jets d'aspersion TURBOZONETM _t I'arri@e du panier

inf@ieur. Incliner les articles vers I'arri@e du panier

pour maximiser la surface atteinte par les jets. Une

seule rangee d'articles & la fois peut _tre orientee vers

les jets d'aspersion TURBOZONETM. Empiler, faire se

chevaucher ou imbriquer les articles emp_chera les

jets d'aspersion TURBOZONETM d'atteindre toutes les

surfaces.

Pour optimiser I'aspersion, eviter de placer le panier&

couverts ou d'autres articles qui pourraient interf@er

avec la rotation des jets d'aspersion TURBOZONETM.

Desactiver I'option de lavage TURBOZONETM si I'on ne

charge pas d'articles pour cette option. Avec I'option

de lavage TURBOZONE TM, il convient de toujours

respecter les recommandations de remplissage de

detergent pour une vaisselle tres sale. (Voir "Quantite

de detergent & utiliser" dans la section "Distributeur de

d@ergent".)

Vue laterale de la zone de lavage TURBOZONETM

64

High Temp/haute temp6rature

Selectionner cette option pour augmenter la temperature

de I'eau durant les portions de lavage du programme. High

Temp (haute temperature) augmente la temperature de

I'eau & 145°F (63°C), dans le lavage principal. Le chauffage

de I'eau aide a ameliorer les resultats de lavage. La

fonction High Temp (haute temperature) est utile Iorsque

les charges contiennent des residus alimentaires tres

incrustes.

Cette option peut ajouter de la chaleur et du temps de

lavage au programme.

REMAROUE : High Temp (haute temperature) est une

option avec les programmes SMART WASH TM (lavage

intelligent), Pots Pans (casseroles) et Normal Wash (lavage

normal).

Sani Rinse/ringage sanitaire

Choisir cette option pour augmenter la temperature de

I'eau de rin(_age final a environ 155°F (68°C). L'option Sani

Rinse augmente la chaleur et la duree du programme. Ce

ringage a haute temperature assainit la vaisselle et la

verrerie conformement a la norme 184 NSF/ANSI pour les

lave-vaisselle residentiels. Les lave-vaisselle residentiels

certifies ne sont pas destines pour les etablissements

alimentaires autorises.

REMARQUE : Sani Rinse est une option avec les

programmes SMARTWASH TM (lavage intelligent), Pots

Pans (casseroles), et Normal Wash (lavage normal). Seuls

ces programmes d'assainissement ont et6 con(_us pour

repondre aux exigences NSF/ANSI.

Heated Dry/s6chage avec chaleur

L'option Heated Dry (sechage avec chaleur) combinee

I'utilisation d'un agent de ringage vous donnera

d'excellents resultats de sechage. L'energie requise pour

utiliser Heated Dry (sechage avec chaleur) ne coQte que

quelques cents par programme. Heated Dry (sechage

avec chaleur) est active quand le temoin sur le bouton

Heated Dry (sechage avec chaleur) est allume. S'assurer

de bien charger les articles en plastique dans le panier

superieur pour eviter de les endommager.

L'option Heated Dry peut 6tre annulee en appuyant sur

HEATED DRY (sechage avec chaleur); le temoin lumineux

s'eteint alors. Cependant, certains articles dans le lave-

vaisselle ne seront pas secs a la fin du programme.

REMARQUE : L'option Heated Dry (sechage avec chaleur)

est utilisee dans tousles programmes a I'exception de

Fast Wash (lavage rapide) et Quick Rinse (rin(_age rapide).

Lock On/verrouillage

Utiliser le verrouillage des commandes pour eviter

I'utilisation non intentionnelle du lave-vaisselle entre les

programmes. Le verrouillage des commandes peut aussi

6tre utilise pour eviter les changements non intentionnels

de programme ou d'option durant un programme.

Lorsque Lock On (verrouillage) est allume, tous les

boutons sont desactiv6s.

REMARQUE : On peut ouvrir la porte du lave-vaisselle

Iorsque les commandes sont verrouillees. Toutefois, la

fonction verrouillage doit 6tre desactiv6e et on doit

appuyer sur Start/Resume (mise en marche/

reinitialisation) pour que le programme continue.

Pour enclencher le dispositif de verrouillage

Appuyer sur la touche HEATED DRY (sechage avec

chaleur) pendant 4 secondes. L'indicateur Lock On

(verrouillage) s'allume.

Lorsqu'on appuie sur une touche alors que les

commandes du lave-vaisselle sont verrouillees, I'indicateur

clignote 3 fois.

REMARQUE : Si I'option Heated Dry (sechage A chaud)

est selectionn6e, le temoin s'eteint temporairement

jusqu'A ce que Lock On (verrouillage) s'allume.

Pour deverrouiller les commandes du lave-vaisselle

Appuyer sur la touche HEATED DRY (sechage avec

chaleur) pendant 4 secondes. L'indicateur lumineux

s'eteint.

Delay Hours/lavage diff6r_

Choisir cette option pour mettre en marche le lave-

vaisselle plus tard ou en dehors des heures de pointe.

Vous pouvez ajouter des articles a la charge a tout

moment pendant le delai. Apres avoir ajoute des articles,

bien fermer la porte jusqu'a ce qu'elle s'enclenche et

appuyer sur START/RESUME (mise en marche/

reinitialisation) ou la mise en marche differ6e ne reprendra

pas.

Pour differer la mise en marche

1. Appuyer sur le bouton de delai pour choisir le nombre

d'heures differ6es.

2. Choisir un programme de lavage et des options.

3. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

Le lave-vaisselle commence le programme apres le

nombre d'heures selectionn6.

REMARQUES :

• Pour annuler la mise en marche differ6e et le

programme, appuyer sur CANCEL/DRAIN (annulation/

vidange).

• Pour annuler la mise en marche differ6e et mettre le

programme en marche, appuyer sur START/RESUME

(mise en marche/reinitialisation).

65

ndc d da ncement

Su up ' og smme

On peut suivre la progression du programme du lave-

vaisselle en v@ifiant les indicateurs d"@at d"avancement

du programme.

Washing Drying Clean Sanitized

REMARQUE : Les caract@istiques de votre lave-vaisselle

peuvent diff@er de celles qui sont illustrees ici.

Clean/propre

L'indicateur Clean (propre) s'allume Iorsque le programme

selectionn6 est termin& Le temoin lumineux s'eteint

Iorsqu'on appuie sur un bouton ou qu'on ferme la porte.

Sanitized/assainissement

Lorsqu'on selectionne I'option Sani Rinse, I'indicateur

Sanitized (assainissement) s'allume des que ce

programme est termin& Si le lave-vaisselle n'a pas bien

assaini la vaisselle, le temoin clignote & la fin du

programme. Ceci peut se produire si le programme est

interrompu ou si la temp@ature de I'eau a I'entree est trop

basse. Le temoin lumineux s'@eint Iorsqu'on appuie sur un

bouton ou qu'on ferme la porte.

L'event actif reduit le bruit de votre lave-vaisselle. Apres la

mise en marche du programme, I'event se ferme pour

enfermer le bruit. L'event actif s'ouvre une fois le lavage

termine et la vapeur s'echappe dans la piece. Entre les

programmes, I'event reste ouvert pour que I'air circule,

reduisant la formation d'odeurs.

REMARQUE : Un leger bruit se fait entendre Iorsque le

couvercle se ferme et s'ouvre. Ceci est normal.

IMPORTANT :La vapeur est chaude. Ne pas toucher

I'@ent Iors du sechage.

sm._

;-'. ,-,,-;.-

• | %"_%

I•%•

Le dispositif de protection contre le debordement (au coin

avant droit de la cuve du lave-vaisselle) emp_che le lave-

vaisselle de deborder. II faut qu'il soit en place pour que le

lave-vaisselle fonctionne.

S'assurer qu'il n'y a pas en dessous des objets qui

puissent emp_cher le dispositif de monter ou de

descendre.

66

LAVAGE D'ARTICLES SPI CIAUX

En cas de doute au sujet du lavage d'un article particulier, consulter le fabricant pour determiner s'il est lavable au lave-

vaisselle.

Mat_riau Lavable au lave. Commentaires

vaisselle?

Aluminium Oui L'eau chaude et les detergents peuvent affecter la finition de I'aluminium

anodis&

Aluminium jetable Non Ne pas laver les plats d'aluminium jetables au lave-vaisselle. IIs risquent

de se deplacer durant le lavage et de transf@er des marques noires & la

vaisselle eta d'autres articles.

Bouteilles et Non Laver manuellement les bouteilles et cannettes. Les @iquettes peuvent se

cannettes d@acher dans le lave-vaisselle et obstruer les orifices des bras

d'aspersion ou la pompe, et reduire la performance de lavage.

Fonte Non La patine sera elimin6e et la fonte rouillera.

Porcelaine/gres Oui Consulter toujours les recommandations du fabricant avant le lavage. La

decoration des articles antiques, peints a la main ou I'emaillage peut se

d@@iorer. Les dorures peuvent se dissiper ou changer de couleur.

Cristal Oui Consulter toujours les recommandations du fabricant avant le lavage.

Apres plusieurs lavages, la solution de detergent peut attaquer certains

types de cristal au plomb.

Or Non Les couverts dotes subiront un changement de couleur.

Verre Oui Le verre opaque jaunit apres de nombreux lavages au lave-vaisselle.

Coutellerie a manche Non Les manches de certains couteaux sont fixes a la lame au moyen d'un

creux adhesif qui peut se degager lots du lavage au lave-vaisselle.

I_tain, laiton, bronze Non L'eau chaude et les detergents peuvent modifier la couleur et la finition.

Plastiques jetables Non Ce mat@iau ne peut resister aux effets de I'eau chaude et des d@ergents.

Plastiques Oui Consulter toujours les recommandations du fabricant avant le lavage. La

capacite de resister aux temp@atures elev6es et aux d@ergents varie

parmi les articles en plastique. II est recommande que les articles legers

tels que les couvercles et les plats a beurre soient places dans le panier

sup@ieur seulement. Des articles robustes tels que les accessoires de

glaciere et plateaux de chaise haute peuvent _tre places dans le panier

inf@ieur. Lots du lavage d'articles en plastique dans le panier inf@ieur, il

est recommande que le sechage a I'air soit utilis&

Acier inoxydable Oui Si le lavage n'est pas effectue immediatement, executer un programme de

ringage. Le contact prolonge avec des residus alimentaires contenant sel,

vinaigre, produits laitiers ou jus de fruit peut endommager la finition.

Argent sterling ou Oui

plaque Si le lavage n'est pas effectue immediatement, executer un programme de

ringage. Le contact prolonge avec des residus alimentaires contenant sel,

acide ou sulfide (oeufs, mayonnaise et fruits de met) peut endommager la

finition.

Fer blanc Non Possibilite de rouille.

Ustensiles de bois Non Laver manuellement. Consulter toujours les recommandations du

fabricant avant le lavage. Le bois non traite peut se deformer, se fissurer

ou perdre sa finition.

67

ENTRETIEN DU LAVE-VAISSELLE

Nettoyage de I'ext6rieur

Dans la plupart des cas, il suffit d'utiliser un linge doux,

humide ou une eponge et un detergent doux pour nettoyer

les surfaces exterieures du lave-vaisselle et preserver son

aspect de

produit neuf. Si I'exterieur du lave-vaisselle est en acier

inoxydable, un nettoyant pour acier inoxydable est

recommande.

Verifier le dispositif anti-refoulement Iorsque votre lave-

vaisselle ne se vidange pas bien.

Certains codes de plomberie provinciaux ou Iocaux

exigent I'installation d'un dispositif anti-refoulement entre

un lave-vaisselle encastre et le systeme de canalisation du

domicile. Si un tuyau d'evacuation du domicile est

bouche, le dispositif anti-refoulement protege votre lave-

vaisselle contre un refoulement de I'eau.

Nettoyage de I'int6rieur

Les composes mineraux presents dans I'eau dure peuvent

provoquer I'accumulation d'un film blanch&tre sur les

surfaces interieures, particulierement juste au-dessous de

la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle

avant qu'elles aient refroidi. Vous voudrez peut-6tre porter

des gants en caoutchouc. Ne pas utiliser un produit de

nettoyage autre que le detergent pour lave-vaisselle car

cela pourrait provoquer un moussage excessif.

Nettoyage des surfaces internes

Faire une p&te avec un detergent pour lave-vaisselle en

poudre sur une eponge humide et nettoyer.

OU

Utiliser un detergent liquide pour lave-vaisselle

automatique, et nettoyer avec une eponge humide.

OU

Voir la methode de rin£;age au vinaigre A la section "Taches

et films sur la vaisselle" A "Depannage".

REMARQUE : Effectuer un programme de lavage normal

avec detergent apres avoir nettoye I'interieur.

Le dispositif anti-refoulement se trouve habituellement sur

le dessus de I'evier ou du comptoir pres du lave-vaisselle.

Pour commander un dispositif anti-refoulement, composer

le 1-800-4-MY-HOME ®. Demander le numero de

piece 300096.

REMARQUE :Le dispositif anti-refoulement est un article

de plomberie externe qui ne fait pas partie de votre lave-

vaisselle. La garantie fournie avec votre lave-vaisselle ne

couvre pas les coots de service directement associes au

nettoyage ou & la reparation d'un dispositif anti-

refoulement externe.

Nettoyage du dispositif anti-refoulement

Nettoyer le dispositif anti-refoulement periodiquement

pour assurer la vidange adequate de votre lave-vaisselle.

Suivre les instructions de nettoyage fournies par le

fabricant. Pour la plupart des types, il suffit de soulever le

couvercle chrome, de devisser le capuchon de plastique,

puis de verifier s'il y a une accumulation de salete.

Nettoyer au besoin.

Remisage pour 1'6t6

Arr6ter I'approvisionnement en eau et I'alimentation

d'energie au lave-vaisselle pendant I'et6 pour eviter

d'endommager votre lave-vaisselle.

Hiv6risation du lave-vaisselle

I_viter que le gel des conduites d'eau n'endommage le

lave-vaisselle et le domicile. Si le lave-vaisselle est laisse

dans une residence saisonniere ou risque d'6tre expose &

des temperatures pres du degre de congelation, faites

hiveriser le lave-vaisselle par un technicien de service

agre6.

68

DEPANNAGE

Essayer d'abord les solutions suggerees ici; elles pourraient vous eviter le co0t d'une visite de service...

Le lave-vaisselle ne fonctionne pas correctement

•Le lave-vaisselle ne fonctionne pas ou s'arr_te au

cours d'un programme

La porte est-elle bien fermee et enclenchee?

A-t-on selectionn6 le bon programme? Consulter

"Tableaux de selection de programmes".

Le lave-vaisselle est-il alimente par le courant

electrique? Un fusible est-il grille ou un disjoncteur

s'est-il declench6? Remplacer le fusible ou

reenclencher le disjoncteur. Si le probleme persiste,

appeler un electricien.

Le moteur s'est-il arr_t6 par suite d'une surcharge? Le

moteur se reactive automatiquement apres quelques

minutes. S'il ne se remet pas en marche, contacter le

service de depannage.

Le robinet d'arr_t (le cas ech6ant) est-il ouvert?

II est normal pour certains programmes de faire des

pauses rep6t6es pendant quelques secondes lots du

programme de lavage.

•Le t_moin lumineux START/RESUME (mise en

marche/r_initialisation) clignote

La porte a-t-elle et6 ouverte durant le programme ou le

courant electrique a-t-il et6 interrompu? Le temoin

Start/Resume clignote lots de I'ouverture de la porte

durant un programme ou est susceptible de clignoter

en cas de coupure de courant. Appuyer sur START/

RESUME (mise en marche/reinitialisation) pour

remettre le programme en marche. S'assurer que la

porte est bien fermee et verrouillee.

REMARQUE : Sur les modeles a commandes sur le

dessus, si la porte n'est pas fermee dans les

3 secondes apres que I'on a appuye sur Start/Resume,

appuyer a nouveau sur START/RESUME (mise en

marche/reinitialisation).

•Le t_moin lumineux Clean (propre) clignote

II y a eu un dysfonctionnement du lave-vaisselle.

Appeler le service.

•Le lave-vaisselle ne se remplit pas

Le dispositif de protection contre le debordement peut-

il monter et descendre librement? Appuyer dessus

pour le liberer.

•La dur_e d'ex_cution du programme semble _tre

trop Iongue

L'eau fournie au lave-vaisselle est-elle suffisamment

chaude? Le lave-vaisselle fonctionne plus Iongtemps

durant le chauffage de I'eau. Voir la section "Conseils

d'efficacite pour le lave-vaisselle".

Une periode d'attente s'ajoute automatiquement dans

certains programmes de lavage et de ringage jusqu'a

ce que reau atteigne la temperature correcte.

•R_sidus d'eau dans le lave-vaisselle

Le programme est-il acheve?

A-t-on retire le bouchon d'ejection du broyeur de

dechets au cours de I'installation? (Voir "Installation du

tuyau d'evacuation" dans les Instructions

d'installation.)

R_sidus de d_tergent dans la section avec

couvercle du distributeur

Le programme est-il termine?

Le detergent fait-il des grumeaux? Remplacer le

detergent au besoin.

Le panier inferieur est-il installe correctement avec les

butees (sur certains modeles) a I'avant? Voir la section

"Pieces et caracteristiques". Reinstaller le panier au

besoin.

Apparition d'un r_sidu blanc &I'avant du panneau

d'acc_s

A-t-on utilise une quantite excessive de detergent? Voir

la section "Distributeur de detergent".

La marque de detergent utilisee produit-elle trop de

mousse? Essayer une marque de detergent differente

pour reduire le moussage et eliminer I'accumulation.

Odeur dans le lave-vaisselle

La vaisselle est-elle lavee seulement tousles 2 ou

3 jours? Executer un programme de ringage une ou

deux fois par jour jusqu'a ce qu'une charge complete

soit accumulee.

Le lave-vaisselle a-t-il une odeur de plastique neuf?

Faire un rin(_age au vinaigre tel que decrit dans la

section "Taches et films sur la vaisselle".

Condensation sur le comptoir de la cuisine

(modUles encastr_s)

Le lave-vaisselle est-il aligne avec le dessus du

comptoir? L'humidite sortant de I'event de la console

du lave-vaisselle peut se former sur le comptoir. Voir

les instructions d'installation pour plus de

renseignements.

Le panier inf_rieur ne glisse pas compl_tement

dans le lave-vaisselle

Verifier que les articles charges pour I'option de lavage

TURBOZONETM ne se sont pas deplaces. Charger

nouveau pour emp_cher les articles d'interferer avec

les jets ou bras d'aspersion. (Voir "Chargement du

panier inferieur".)

69

Vaissellepascompl_tementnettoy_e

• R_sidusdeproduitsalimentairessurla vaisselle

La vaisselle est-elle chargee correctement? Voir la

section "Chargement du lave-vaisselle".

La temp@ature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait _tre a 120°F

(49°C) a son entree dans le lave-vaisselle. Voir la

section "Conseils d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de d@ergent frais?

Utiliser seulement les detergents recommandes pour

lave-vaisselle. Voir la section "Distributeur de

d@ergent". Pour qu'il soit efficace, il faut que le

d@ergent soit frais. Remiser le detergent dans un

endroit frais et sec. Une vaisselle tres sale et/ou une

eau dure necessitent gen@alement un supplement de

detergent.

L'eau que vous utilisez est-elle dure? II se peut que

vous ayez besoin d'augmenter la quantite de d@ergent

que vous utilisez. Consulter la section "Distributeur de

d@ergent". II se peut egalement que vous ayez besoin

de changer et de choisir un detergent avec un contenu

de phosphore de 8,7 %.

Y a-t-il des grumeaux de detergent dans le

distributeur? Utiliser uniquement un detergent frais. Ne

pas laisser le d@ergent pendant plusieurs heures dans

un distributeur humide. Nettoyer le distributeur Iorsqu'il

s'y trouve des grumeaux de d@ergent.

La pompe ou le bras d'aspersion est-elle/il obstrue(e)

par des etiquettes de bouteilles et de cannettes?

La pression d'eau du domicile est-elle suffisamment

elev6e pour un remplissage convenable du lave-

vaisselle? La pression d'eau du domicile devrait _tre de

20 a 120 Ib/po 2(138 a 828 kPa). Si vous avez des

questions au sujet de la pression de votre eau, appeler

un plombier qualifie agre6.

Une accumulation de mousse ralentit-elle le bras

d'aspersion? Ne pas utiliser de savon ou de detergent

lessive. Utiliser uniquement les detergents

recommandes pour lave-vaisselle.

•La vaisselle dans la zone de lavage TURBOZONETM

n'est pas propre

La vaisselle est-elle chargee face aux jets d'aspersion

TURBOZONETM?Charger les surfaces sales de la

vaisselle face a I'arriere du lave-vaisselle, vers les jets

d'aspersion TURBOZONETM. Incliner la vaisselle vers

I'arriere pour que I'eau puisse couler des surfaces et

pour que le bras d'aspersion inf@ieur puisse laver

I'article par le dessous.

REMARQUE : Les articles charges peuvent se

deplacer Iorsque les paniers sont pousses a I'int@ieur

du lave-vaisselle. V@ifier que les articles n'interferent

pas avec les bras d'aspersion, le tube d'alimentation

d'eau ou les jets d'aspersion TURBOZONETM.

Les articles sont-ils places sans chevauchement?

Charger les articles en une seule rangee de profondeur

sans chevauchement afin que les jets d'aspersion

TURBOZONETM puissent atteindre toutes les surfaces.

Les jets d'aspersion TURBOZONETM peuvent-ils

effectuer librement leur rotation? V@ifier qu'aucun

article n'interfere avec la rotation des jets d'aspersion.

Presence de taches sur la vaisselle

•Taches et films sur la vaisselle

L'eau est-elle dure ou contient-elle une concentration

elev6e de min@aux? Le conditionnement de I'eau de

rin(_age final avec un agent de rin(_age liquide favorise

I'elimination des taches et films. Veiller ace que le

distributeur soit toujours rempli d'un agent de rin(_age.

La temp@ature de I'eau est-elle trop basse? Pour les

meilleurs resultats de lavage, I'eau devrait _tre a 120°F

(49°C) a son entree dans le lave-vaisselle. Voir la

section "Conseils d'efficacite pour le lave-vaisselle".

A-t-on utilise la bonne quantite de detergent efficace?

Utiliser seulement les detergents recommandes pour

lave-vaisselle. Voir la section "Distributeur de

d@ergent". Pour qu'il soit efficace, il faut que le

d@ergent soit frais. Remiser le detergent dans un

endroit frais et sec. Une vaisselle tres sale et/ou une

eau dure necessitent gen@alement un supplement de

d@ergent.

La pression d'eau du domicile est-elle suffisamment

elev6e pour un remplissage convenable du lave-

vaisselle? La pression d'eau du domicile devrait _tre de

20 a 120 Ib/po 2(138 a 828 kPa). Si vous avez des

questions au sujet de la pression de votre eau, appeler

un plombier qualifie agre6.

REMARQUE : Pour eliminer les taches et films sur la

vaisselle, essayer un ringage avec de I'eau vinaigree.

Cette methode ne devrait _tre utilisee

qu'occasionnellement. Le vinaigre est un acide et son

utilisation trop frequente pourrait endommager le lave-

vaisselle.

1. Laver et rincer la vaisselle. Utiliser le sechage a I'air

ou une option de sechage economique. Enlever

tousles couverts ou articles metalliques.

2. Ajouter 2 tasses (500 mL) de vinaigre blanc dans

une tasse a mesurer en verre ou lavable au lave-

vaisselle dans le panier inf@ieur.

3. Faire executer au lave-vaisselle un programme de

lavage complet et un sechage a Fair. Ne pas utiliser

de d@ergent. Le vinaigre se melangera a I'eau de

lavage.

Film de silice ou attaque (le film de silice est un

d_pSt blanc irish; I'attaque produit I'apparence d'un

film translucide)

II y a parfois une reaction chimique de I'eau avec

certains types de verres. Ceci est habituellement

imputable a certaines combinaisons d'eau douce ou

adoucie, solution de lavage alcaline, ringage

insuffisant, chargement excessif du lave-vaisselle, et la

chaleur de sechage. II peut _tre necessaire de laver

manuellement ces articles pour eliminer completement

le probleme.

Pour ralentir ce processus, utiliser la quantite minimale

de detergent par charge. Consulter la section

"Distributeur de detergent". Utiliser un agent de rin(_age

liquide, et ne pas trop charger le lave-vaisselle pour

permettre un rin(_age a fond. II n'est pas possible

d'eliminer le film de silice ou I'effet de I'attaque

chimique qui demeurent en permanence. Ne pas

utiliser un sechage avec chaleur.

70

Tachesblanchessurlesustensilesdecuisson

rev6tementanti-adh6sif

Le detergent du lave-vaisselle a-t-il elimin6 la patine?

Gen6rer une nouvelle patine apres le lavage au lave-

vaisselle.

Taches marron sur la vaisselle et les surfaces

internes du lave-vaisselle

L'eau comporte-t-elle une concentration de fer elev6e?

Laver de nouveau la vaisselle apres avoir verse 1 a 3 c.

the (5-15 mL) de cristaux d'acide citrique dans la

section fermee du distributeur de detergent. Ne pas

utiliser de detergent. Executer ensuite un programme

de lavage Normal avec detergent. Si ce traitement est

necessaire plus frequemment qu'a intervalles de deux

mois, on recommande I'installation d'un dispositif

d'elimination du fer.

•Marques noires ou grises sur la vaisselle

Des articles d'aluminium frottent-ils contre la vaisselle

durant le lavage? Les articles d'aluminium jetables

peuvent se briser dans le lave-vaisselle et causer des

marques. Laver ces articles a la main. Pour eliminer les

marques d'aluminium, employer un produit de

nettoyage moyennement abrasif.

Taches orange sur les articles de plastique ou les

surfaces internes du lave-vaisselle

Place-t-on dans le lave-vaisselle de la vaisselle sur

laquelle il y a une quantite considerable de residus

alimentaires a base de tomates? Les taches peuvent se

dissiper graduellement a la Iongue. L'utilisation

frequente du sechage avec chauffage peut ralentir le

processus de dissipation des taches. Les taches

n'affectent pas la performance du lave-vaisselle. Pour

reduire le risque de formation de taches, utiliser

r6gulierement un programme de ringage et un sechage

I'air ou une option de sechage economique.

Vaisselle pas compl_tement s_che

•La vaisselle n'est pas s_che

Le lave-vaisselle a-t-il et6 charge de maniere

permettre un drainage adequat de I'eau? Ne pas

charger excessivement. Voir la section "Chargement du

lave-vaisselle". Utiliser un agent de rin(_age liquide pour

accel6rer le sechage.

Les articles de plastique sont-ils humides? II est

souvent necessaire de secher les articles de plastique

avec une serviette.

Le distributeur d'agent de ringage est-il vide? Voir la

section "Distributeur d'agent de rin(_age".

A-t-on utilise un sechage a I'air? Utiliser une option de

sechage avec chauffage pour une vaisselle plus seche.

Vaisselle endommag6e au cours d'un programme

•I_caillage de la vaisselle

A-t-on charge le lave-vaisselle correctement? Charger

la vaisselle et les verres de telle maniere qu'ils soient

stables et qu'ils ne s'entrechoquent pas lots du lavage.

Minimiser I'ecaillage en d6pla(_ant lentement les

paniers.

REMARQUE : Les antiquites, le cristal tres mince et

certains types de porcelaine et de verre peuvent 6tre

trop delicats pour le lavage automatique. Laver a la

main.

Bruits

I_mission de bruits de broyage ou de

bourdonnement

Un objet dur a pen6tr6 dans le module de lavage (sur

certains modeles). Le bruit devrait cesser apres le

broyage de I'objet. Si le bruit persiste apres un

programme complet, faire un appel de service.

Uext6rieur du lave-vaisselle est sale ou marqu6

•Marques, taches ou r6sidus sur I'ext6rieur du lave-

vaisselle

Avez-vous nettoye le lave-vaisselle avec un detergent

doux et un chiffon ou avez-vous utilise un nettoyant

pour acier inoxydable sur les modeles a exterieur en

acier inoxydable? Dans la plupart des cas, il suffit

d'utiliser un linge doux, humide ou une eponge et un

detergent doux pour nettoyer les surfaces exterieures

du lave-vaisselle et preserver son aspect de produit

neuf. Si I'exterieur de votre lave-vaisselle est en acier

inoxydable, un nettoyant pour acier inoxydable est

recommande.

71

Your Home

For expert troubleshooting and home solutions advice:

anage

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it t

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-8004694663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacidn Au Canada pour service en fran£ais:

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

1-888-S U-H OGAR ® (1-800-533-6937)

Sea/rs www.sears.ca

W10253606A

© 2009 Sears Brands, LLC

TM SM

® Registered Trademark /Trademark /Service Mark of Sears Brands, LLC

• TM . SM

® Marca reglstrada /Marca de comerclo /Marca de servicio de Sears Brands, LLC

TM

®Marque deposee /Marque de commerce /SaMarque de service de Sears Brands, LLC

3/09

Printed in U.S.A.

Impreso en EE.UU.

Imprime aux E.-U.
