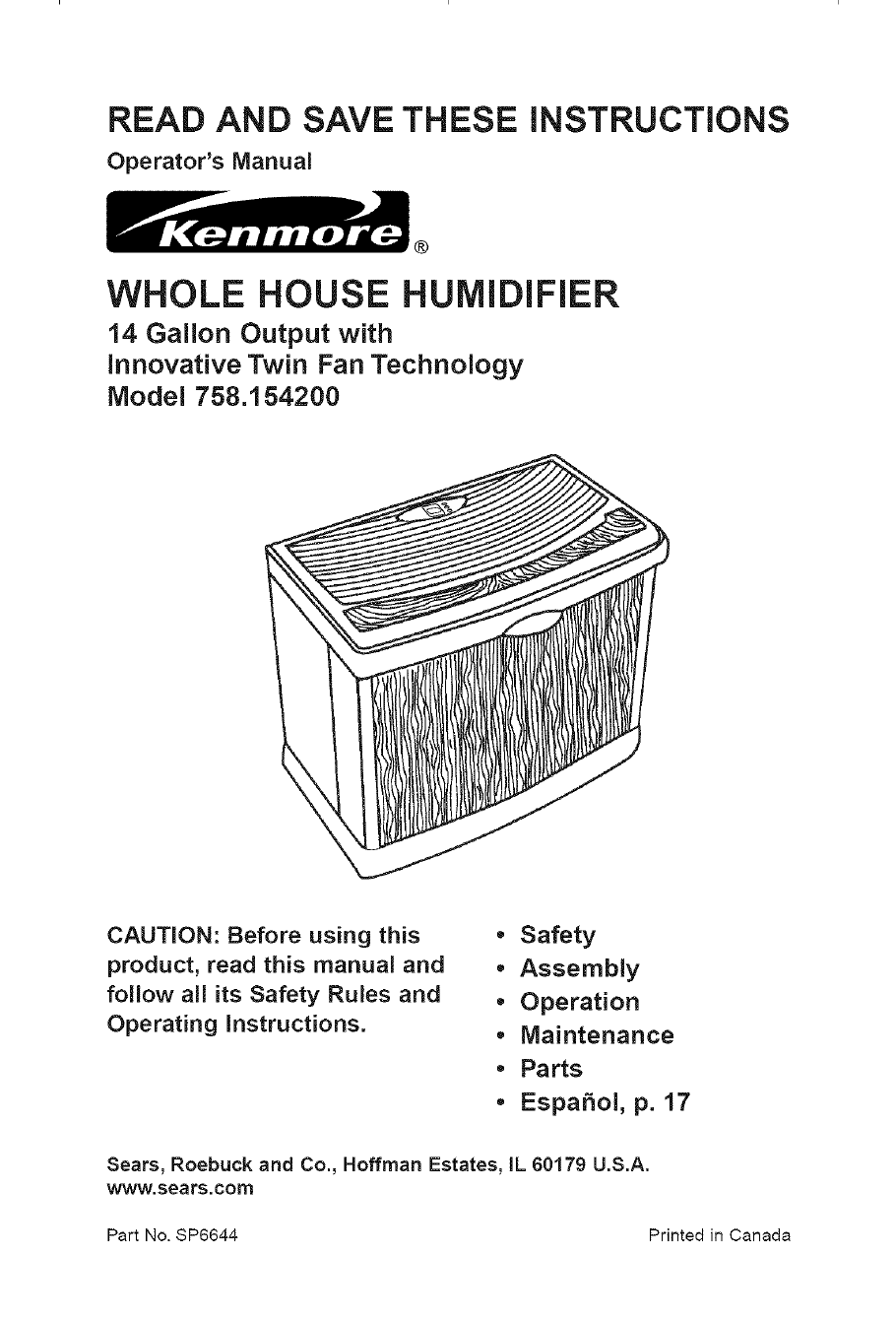

READ AND SAVE THESE iNSTRUCTiONS

Operator's Manual

WHOLE HOUSE HUMIDIFIER

14 Gallon Output with

innovative Twin Fan Technology

Model 758.154200

CAUTION: Before using this

product, read this manual and

follow all its Safety Rules and

Operating instructions.

•Safety

• Assembly

• Operation

•Maintenance

•Parts

• EspaSol, p. 17

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com

Part No. $P6644 Printed in Canada

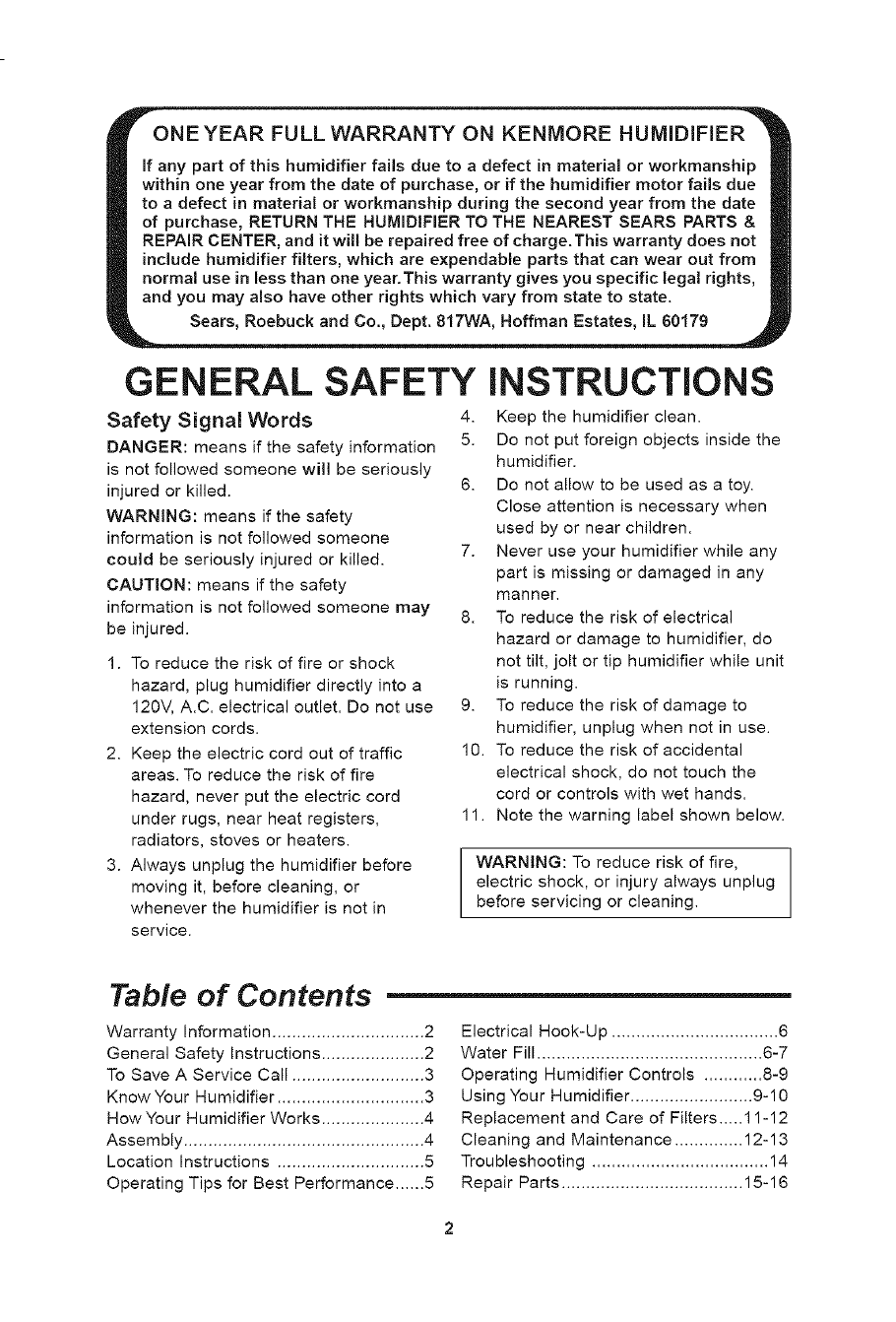

_!_ONEYEAR FULL WARRANTY ON KENMORE HUMIDIFIER "_!

if any part of this humidifier fails due to a defect in material or workmanship

within one year from the date of purchase, or if the humidifier motor fails due

to a defect in material or workmanship during the second year from the date

of purchase, RETURN THE HUMIDIFIER TO THE NEAREST SEARS PARTS &

REPAIR CENTER, and it will be repaired free of charge. This warranty does not

include humidifier filters, which are expendable parts that can wear out from

normal use in less than one year.This warranty gives you specific legal rights,

and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

GENERAL SAFETY

Safety Signal Words 4.

DANGER: means if the safety information 5.

is not followed someone will be seriously

injured or killed. 6.

WARNING: means if the safety

information is not followed someone

could be seriously injured or killed. 7.

CAUTION: means if the safety

information is not followed someone may 8.

be injured.

1. To reduce the risk of fire or shock

hazard, plug humidifier directly into a

120V, A.C. electrical outlet. Do not use

extension cords.

2. Keep the electric cord out of traffic

areas. To reduce the risk of fire

hazard, never put the electric cord

under rugs, near heat registers,

radiators, stoves or heaters.

3. Always unplug the humidifier before

moving it, before cleaning, or

whenever the humidifier is not in

service.

INSTRUCTIONS

Keep the humidifier clean.

Do not put foreign objects inside the

humidifier.

Do not allow to be used as a toy.

Close attention is necessary when

used by or near children.

Never use your humidifier while any

part is missing or damaged in any

manner.

To reduce the risk of electrical

hazard or damage to humidifier, do

not tilt, jolt or tip humidifier while unit

is running.

9. To reduce the risk of damage to

humidifier, unplug when not in use.

10. To reduce the risk of accidental

electrical shock, do not touch the

cord or controls with wet hands.

11. Note the warning label shown below.

WARNING: To reduce risk of fire,

electric shock, or injury always unplug

before servicing or cleaning.

Table of Contents

Warranty Information ............................... 2

General Safety Instructions ..................... 2

To Save A Service Call ........................... 3

Know Your Humidifier .............................. 3

How Your Humidifier Works ..................... 4

Assembly ................................................. 4

Location Instructions .............................. 5

Operating Tips for Best Performance ...... 5

Electrical Hook-Up .................................. 6

Water Fill .............................................. 6-7

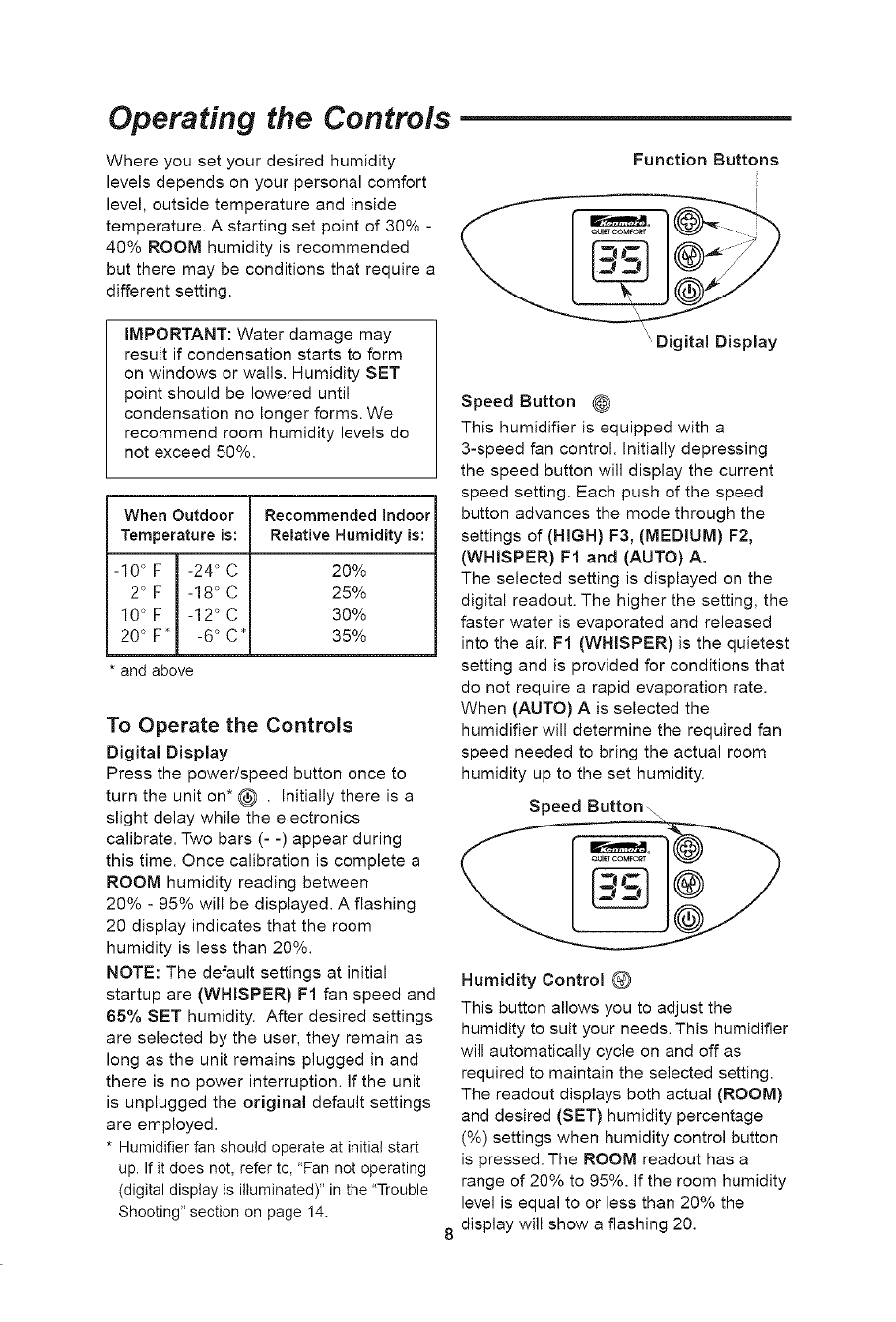

Operating Humidifier Controls ............ 8-9

Using Your Humidifier ......................... 9-10

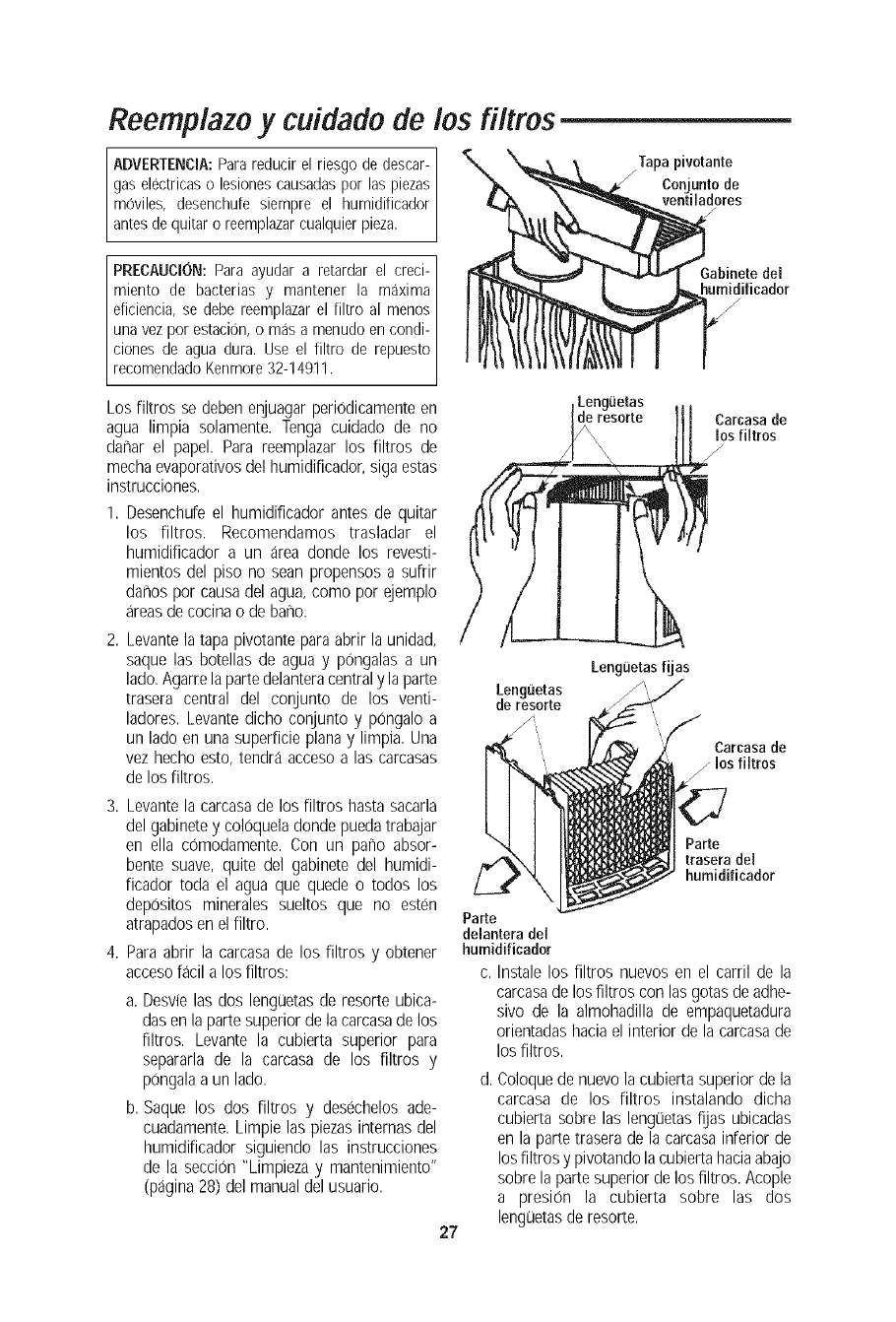

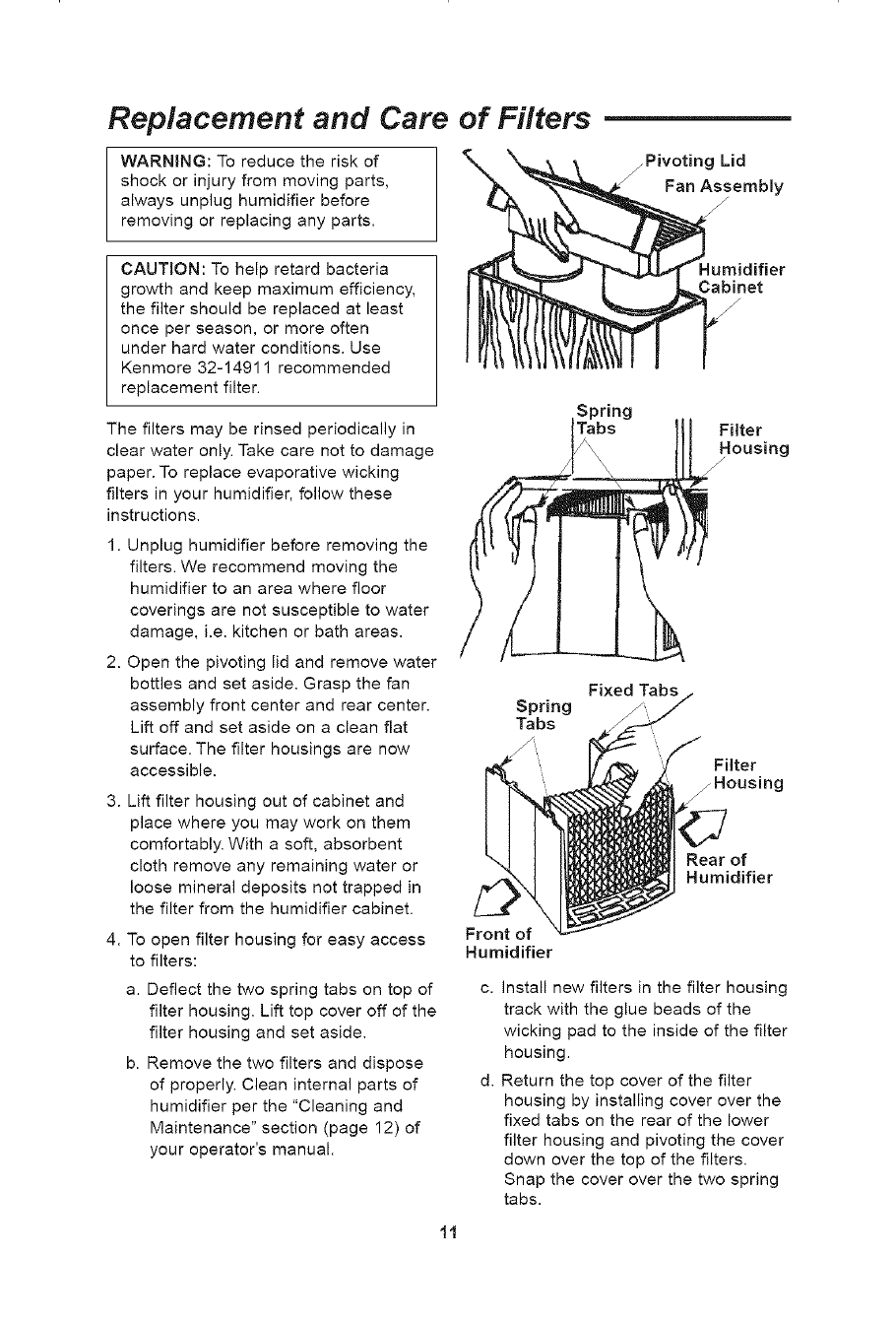

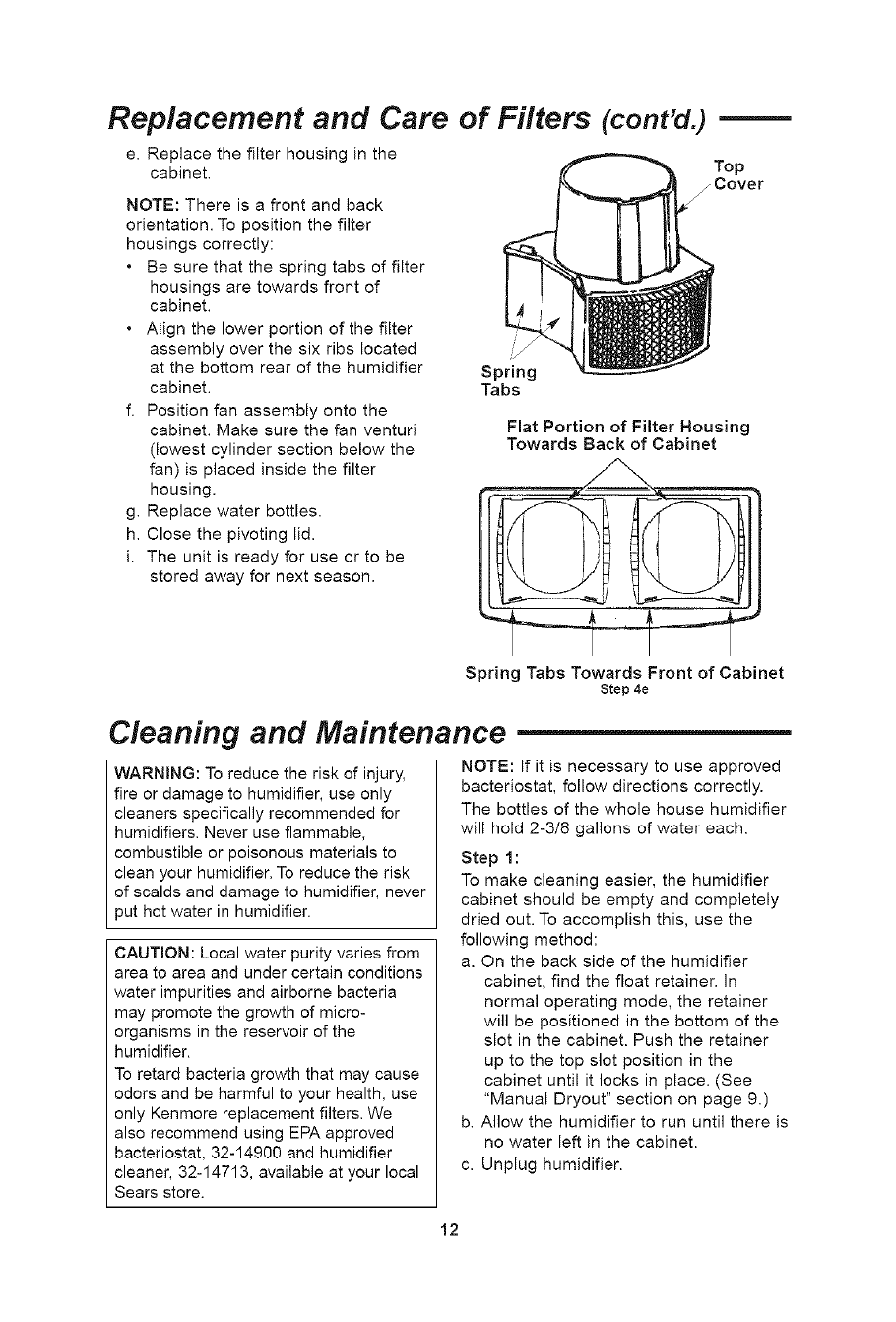

Replacement and Care of Filters.....11-12

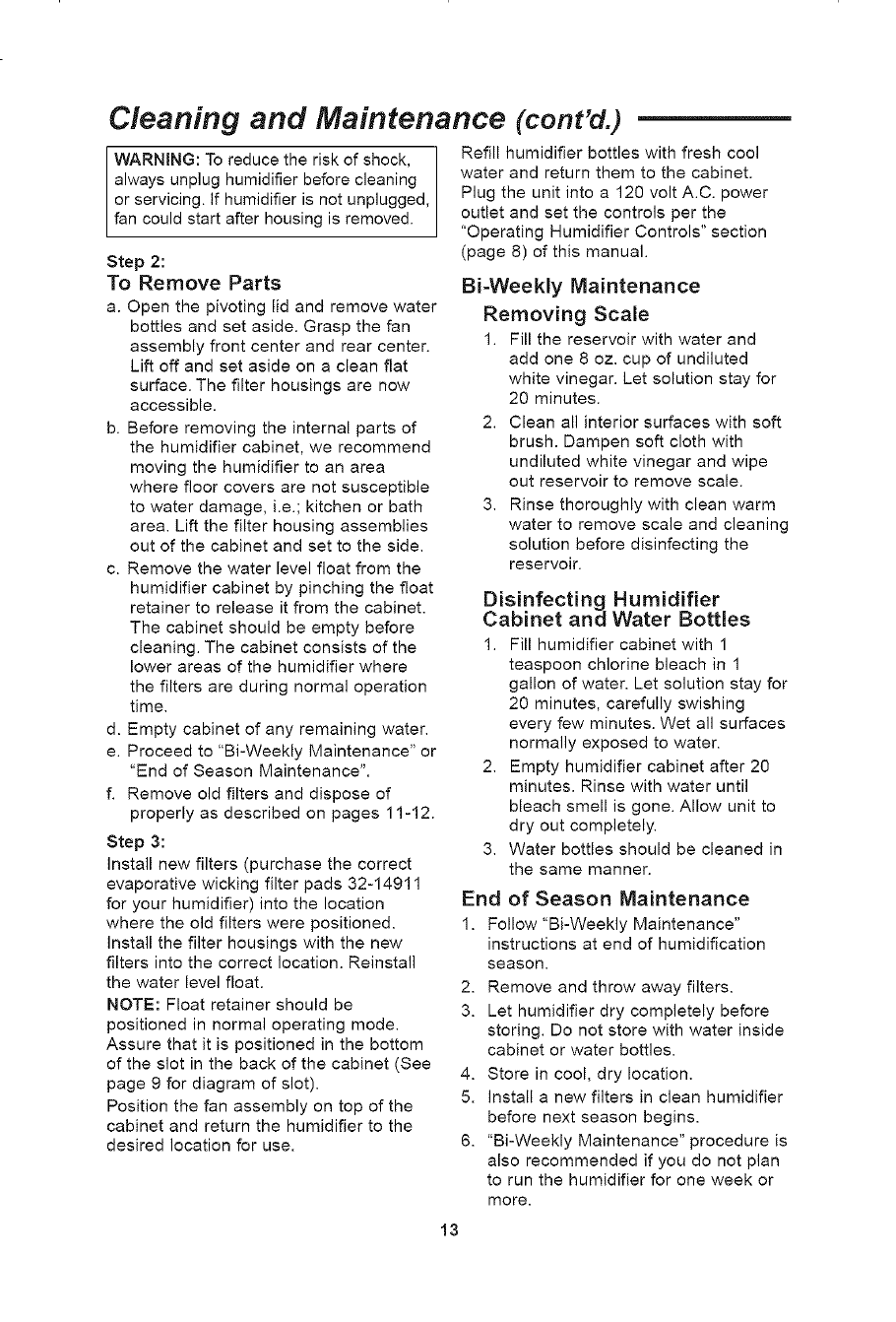

Cleaning and Maintenance .............. 12-13

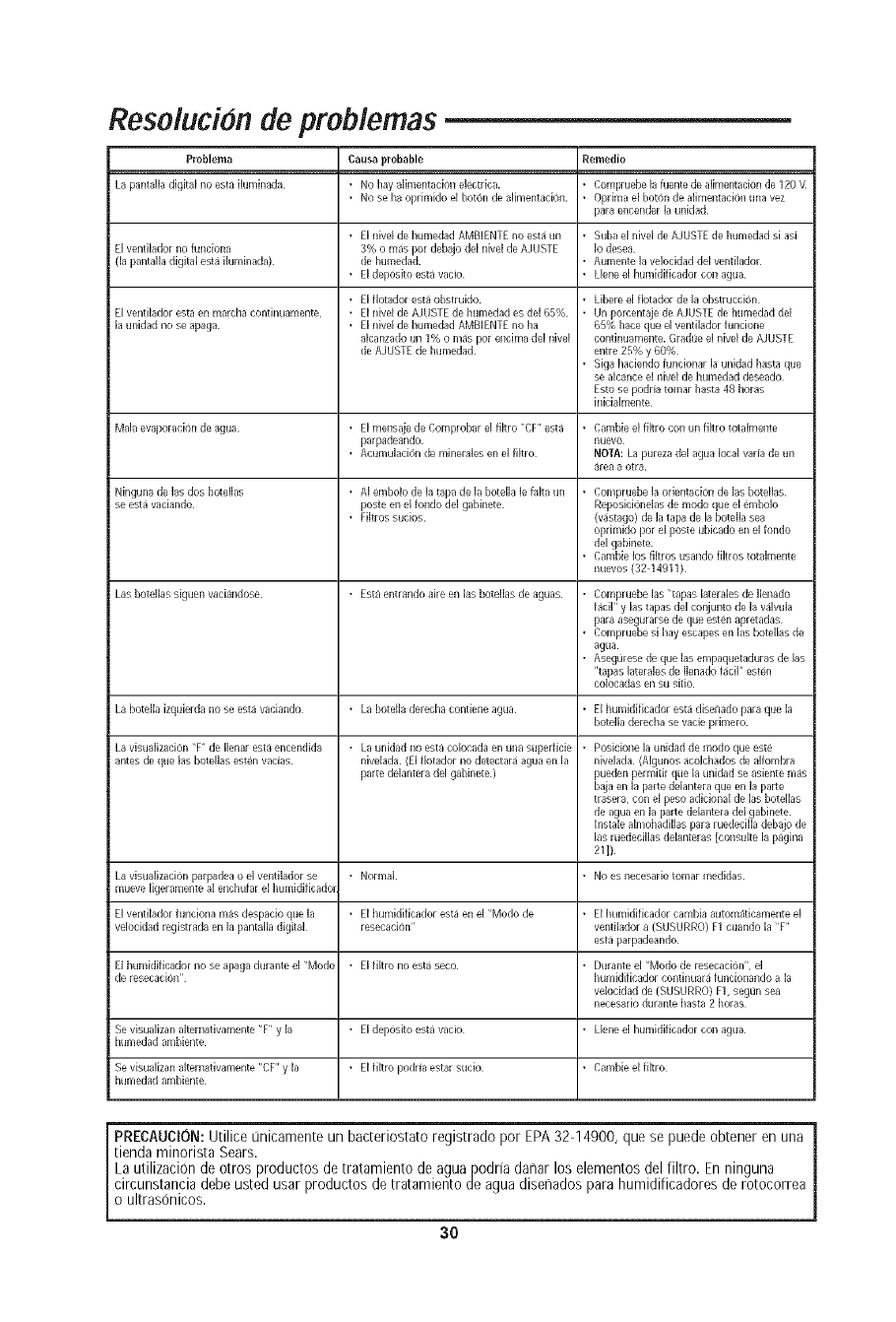

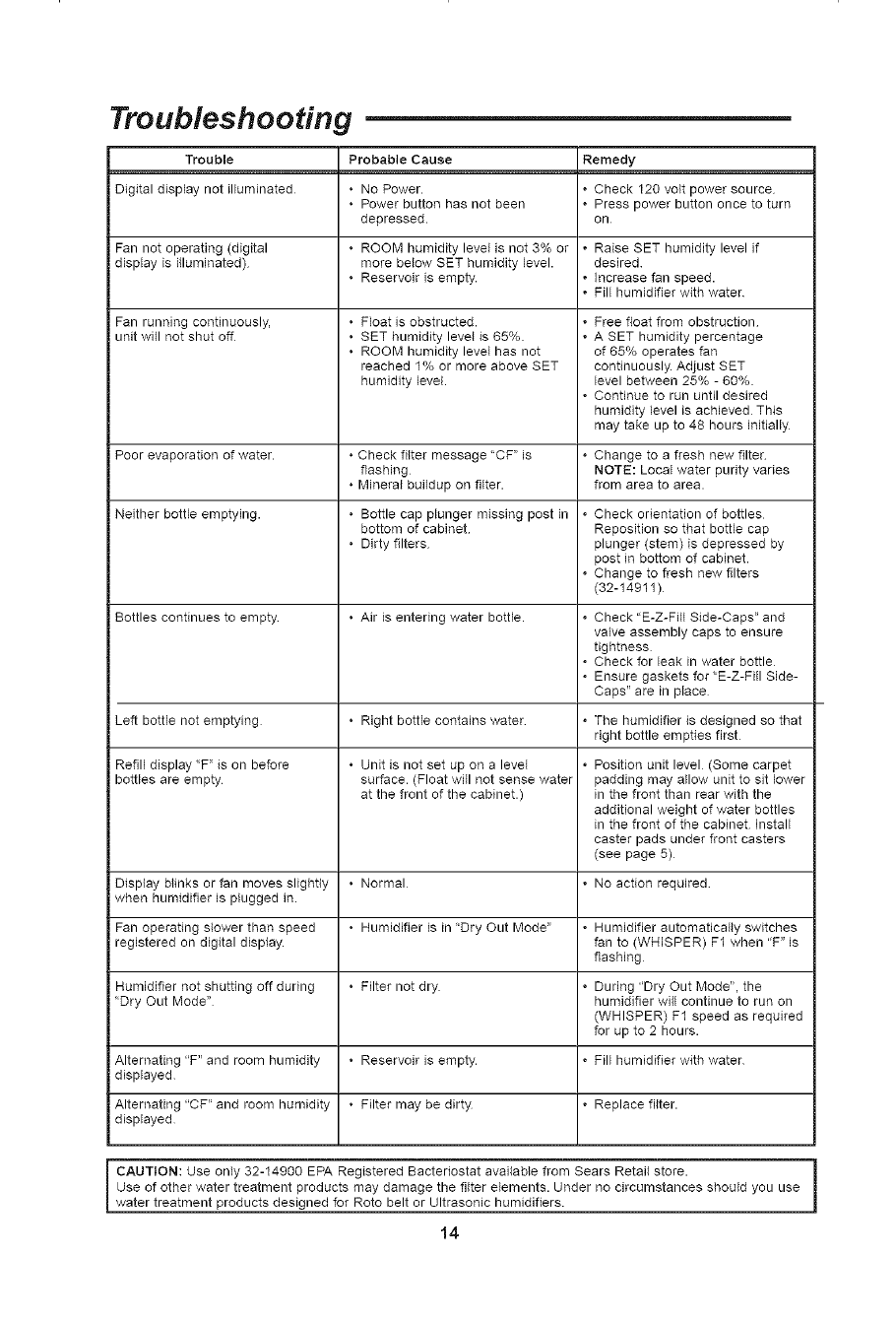

Troubleshooting .................................... 14

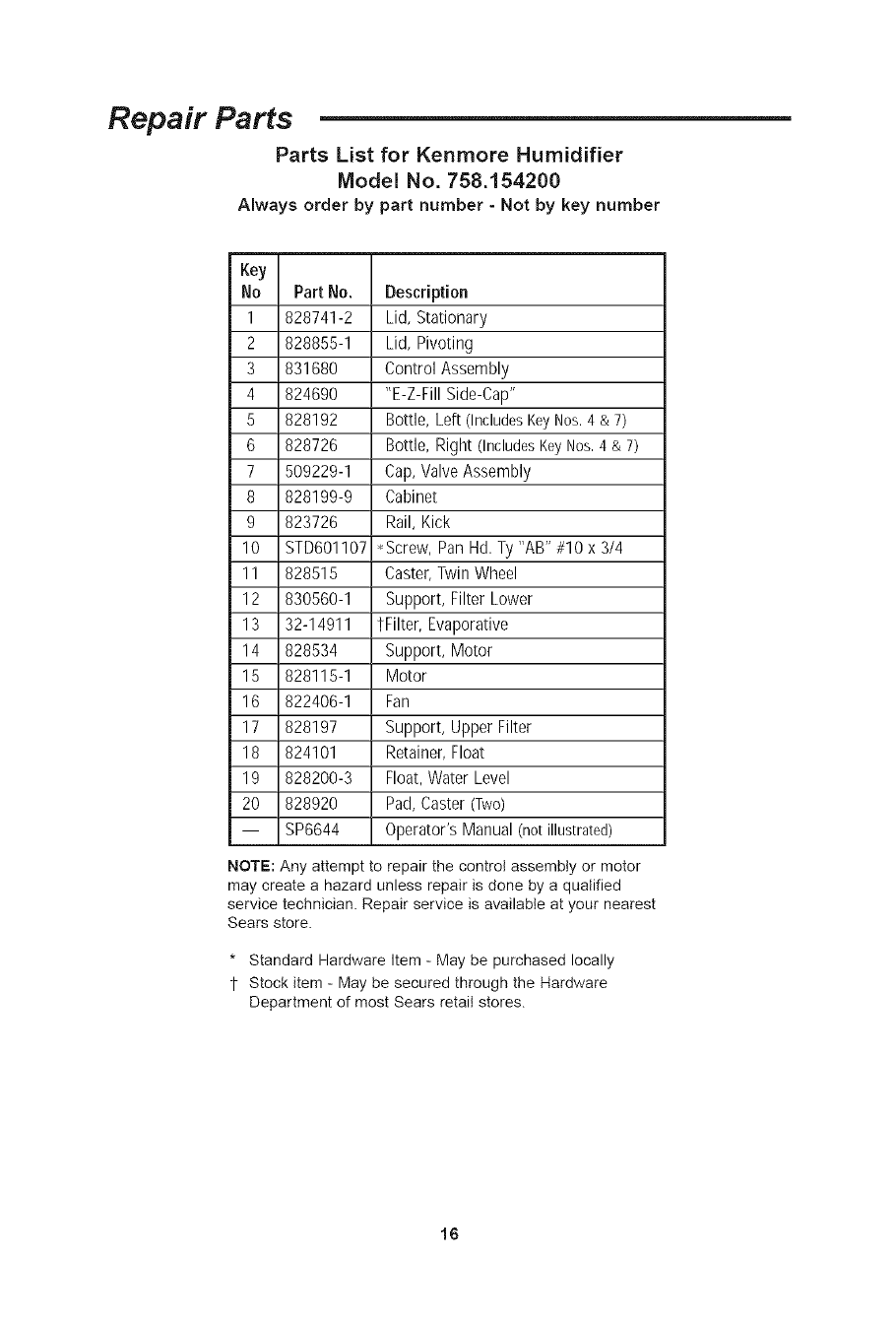

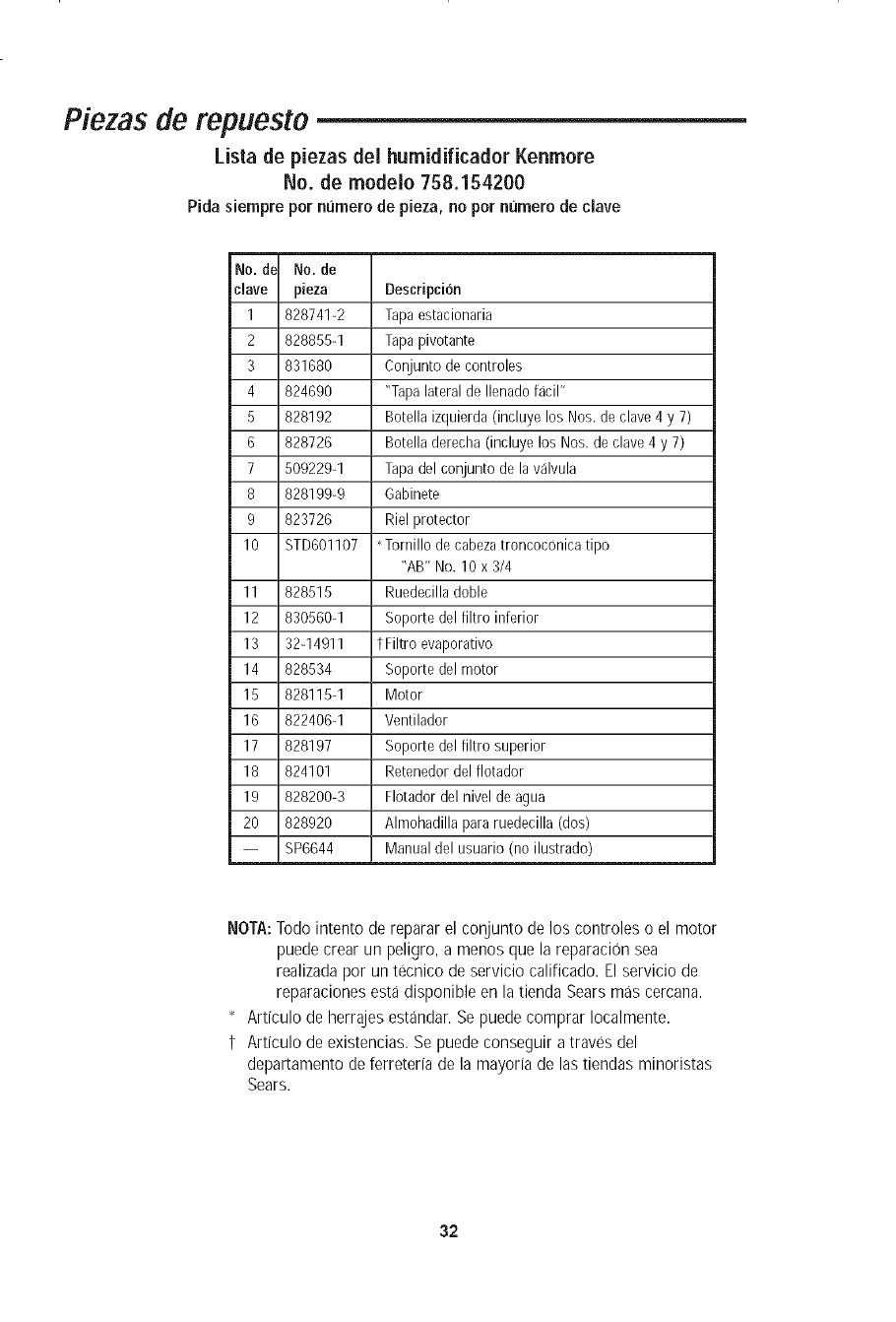

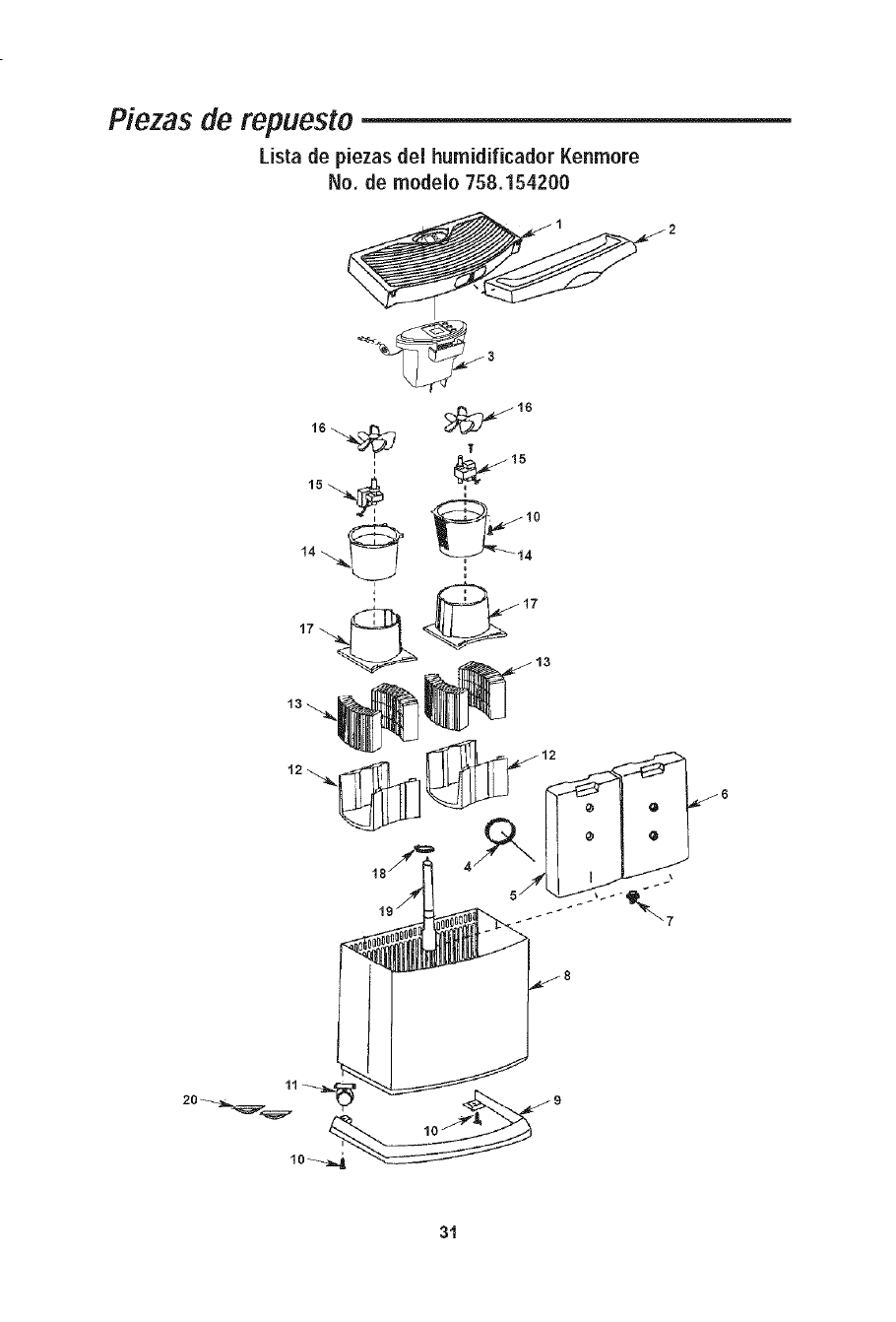

Repair Parts ..................................... 15-16

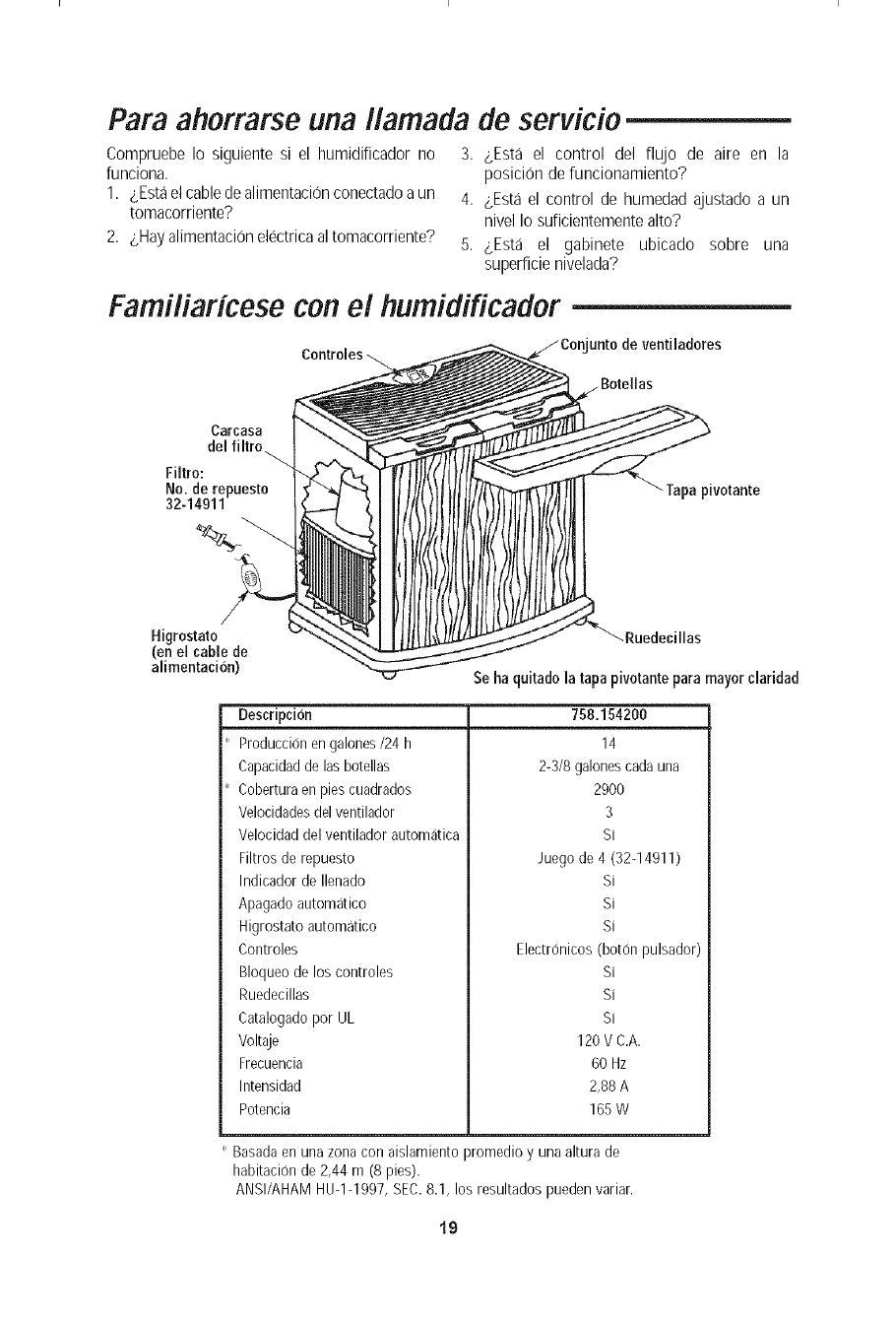

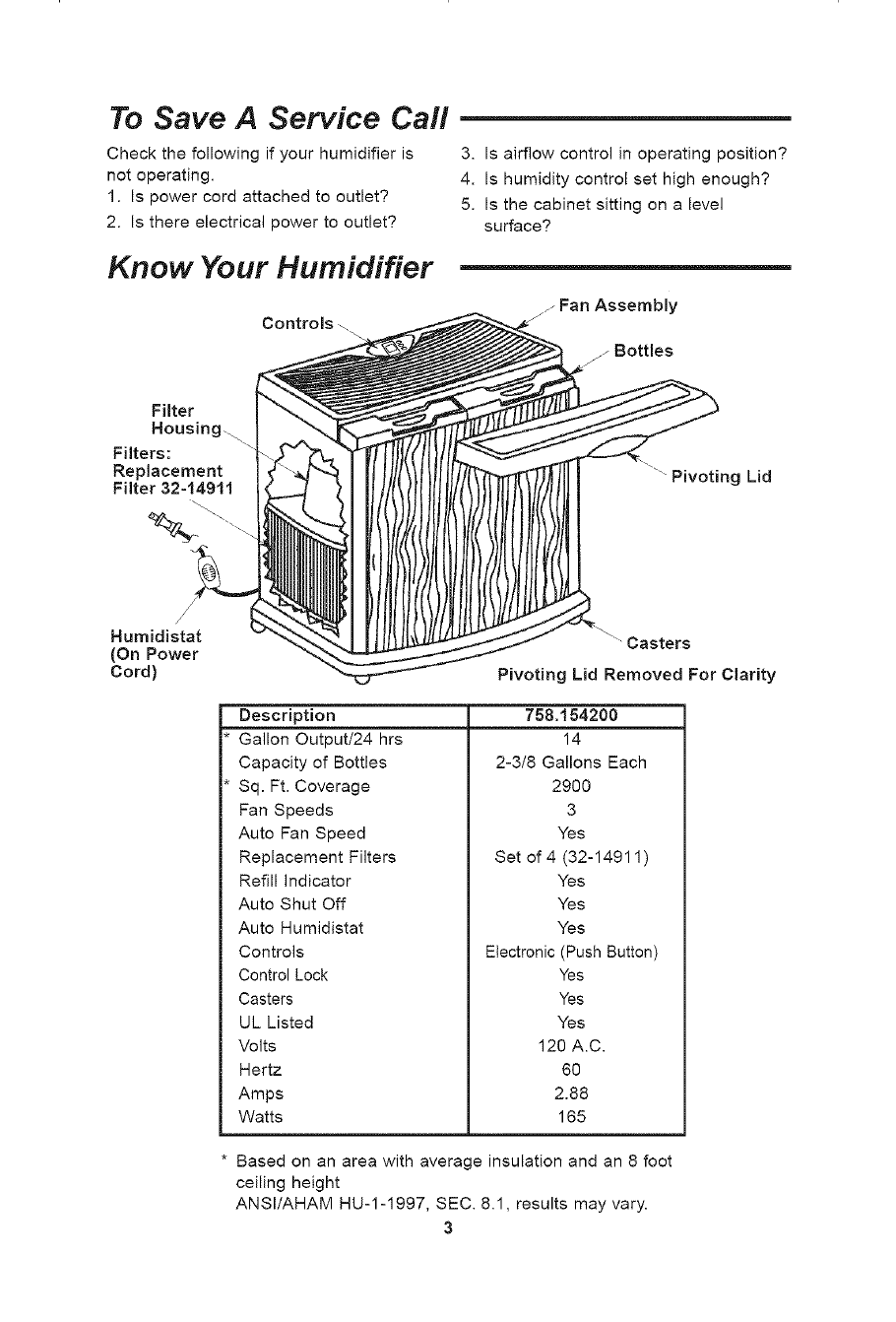

To Save A Service Call

Check the following if your humidifier is

not operating.

1. Is power cord attached to outlet?

2. Is there electrical power to outlet?

3. Is airflow control in operating position?

4. Is humidity control set high enough?

5. Is the cabinet sitting on a level

surface?

Know Your Humidifier

Controls zj Fan Assembly

Filter

Housing..

Filters:

Replacement

Filter 32=14911

4z__ _\--..

" Pivoting Lid

Humidistat

(On Power

Cord)

Description

Gallon Output/24 hrs

Capacity of Bottles

Sq. Ft. Coverage

Fan Speeds

Auto Fan Speed

Replacement Filters

Refill Indicator

Auto Shut Off

Auto Humidistat

Controls

Casters

Pivoting Lid Removed For Clarity

758.154200

2-3/8 Gallons Each

2900

Yes

Set of 4 (32-14911)

Yes

Electronic (Push Button)

Control Lock

Casters

UL Listed

Volts

Hertz

Amps

Watts

Yes

120 A.C.

2.88

165

Based on an area with average insulation and an 8 foot

ceiling height

ANSI/AHAM HU-1-1997, SEC. 8.1, results may vary.

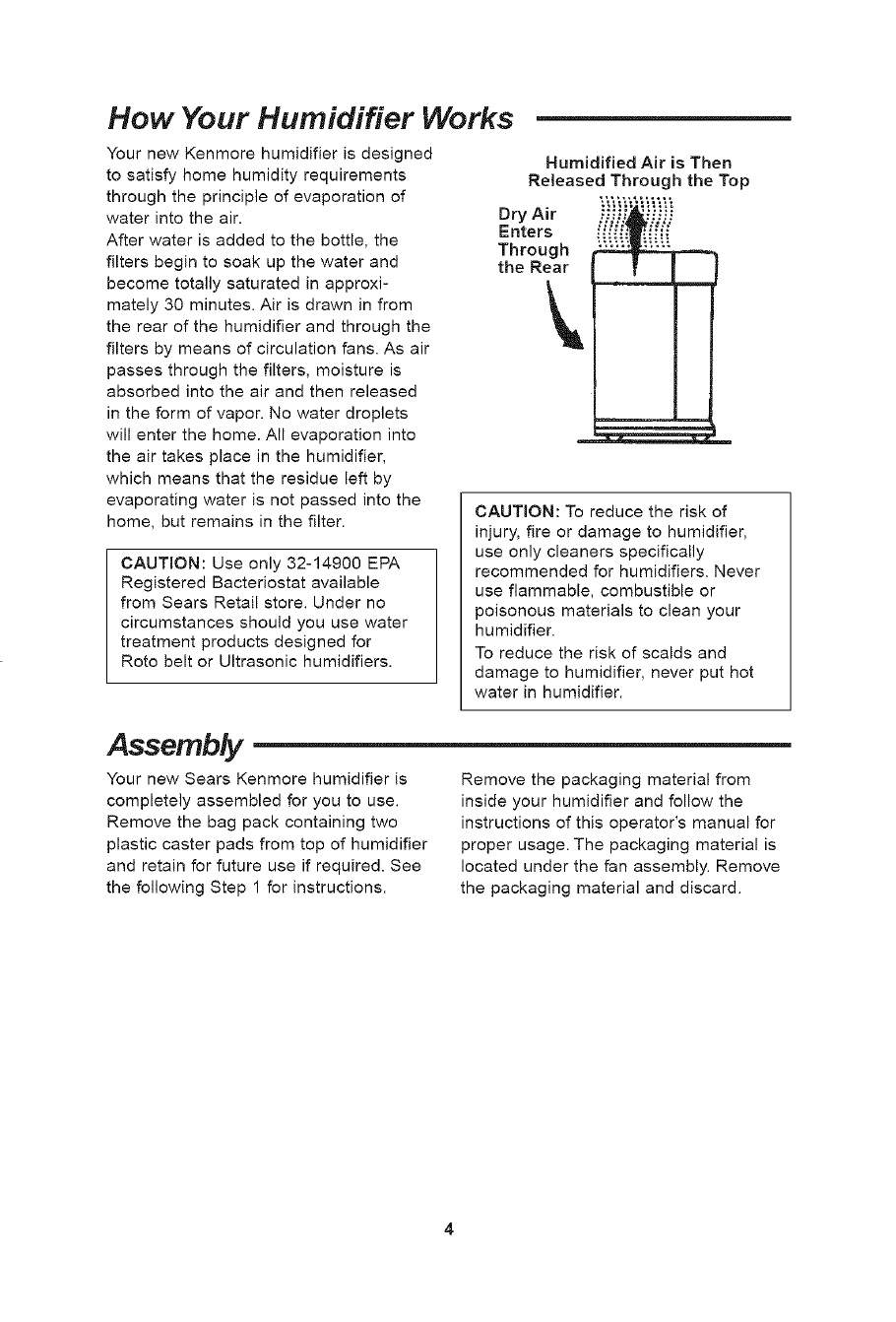

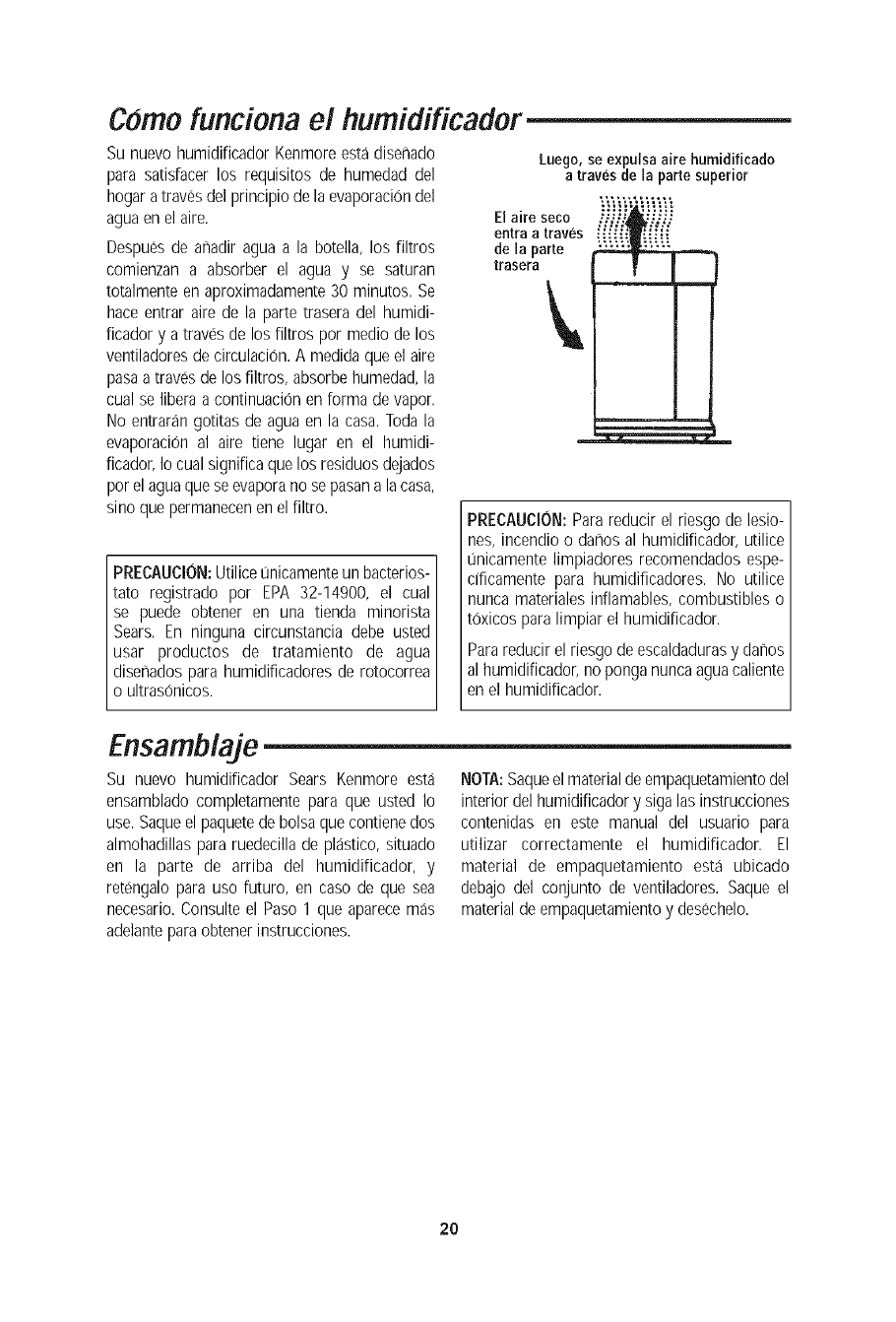

How Your Humidifier Works

Your new Kenmore humidifier is designed

to satisfy home humidity requirements

through the principle of evaporation of

water into the air.

After water is added to the bottle, the

filters begin to soak up the water and

become totally saturated in approxi-

mately 30 minutes. Air is drawn in from

the rear of the humidifier and through the

filters by means of circulation fans. As air

passes through the filters, moisture is

absorbed into the air and then released

in the form of vapor. No water droplets

will enter the home. All evaporation into

the air takes place in the humidifier,

which means that the residue left by

evaporating water is not passed into the

home, but remains in the filter.

CAUTION: Use only 32-14900 EPA

Registered Bacteriostat available

from Sears Retail store. Under no

circumstances should you use water

treatment products designed for

Roto belt or Ultrasonic humidifiers.

Humidified Air is Then

Released Through the Top

Dry Air _.."_ii" '_i_ii

Enters

Through

the Rear

CAUTION: To reduce the risk of

injury, fire or damage to humidifier,

use only cleaners specifically

recommended for humidifiers. Never

use flammable, combustible or

poisonous materials to clean your

humidifier.

To reduce the risk of scalds and

damage to humidifier, never put hot

water in humidifier.

Assembly

Your new Sears Kenmore humidifier is

completely assembled for you to use.

Remove the bag pack containing two

plastic caster pads from top of humidifier

and retain for future use if required. See

the following Step 1 for instructions.

Remove the packaging material from

inside your humidifier and follow the

instructions of this operator's manual for

proper usage. The packaging material is

located under the fan assembly. Remove

the packaging material and discard.

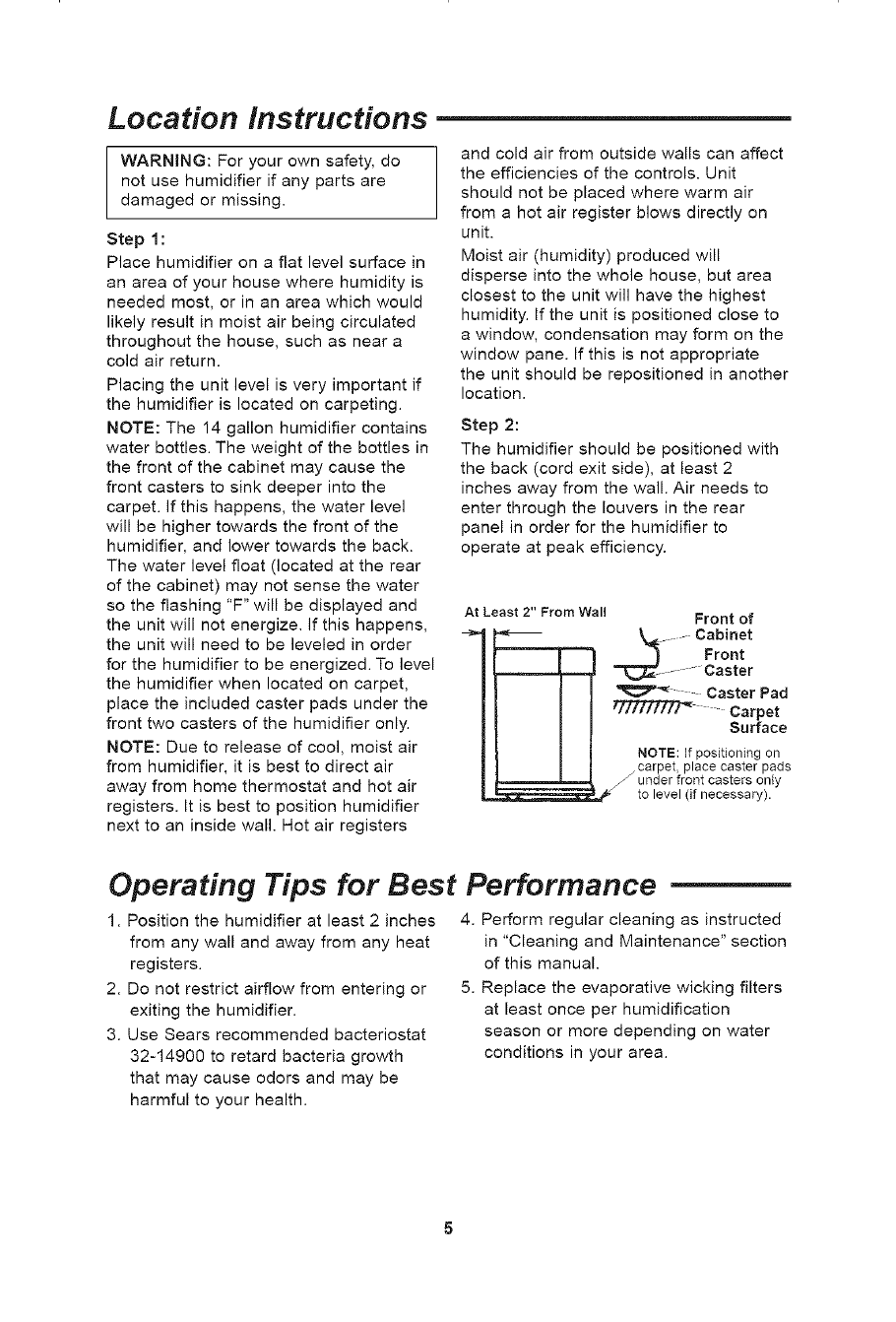

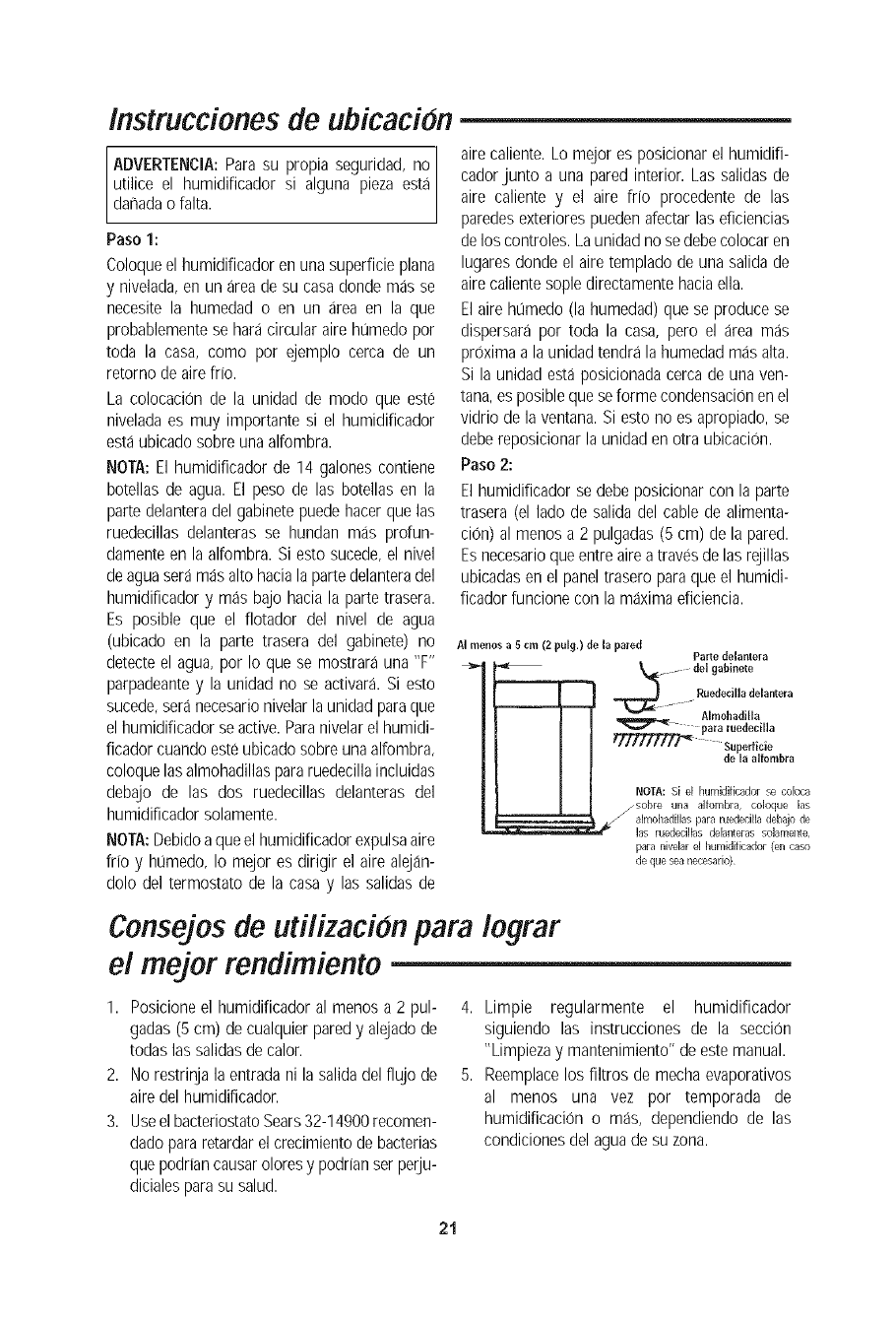

Location Instructions

WARNING: For your own safety, do

not use humidifier if any parts are

damaged or missing.

Step 1 :

Place humidifier on a flat level surface in

an area of your house where humidity is

needed most, or in an area which would

likely result in moist air being circulated

throughout the house, such as near a

cold air return.

Placing the unit level is very important if

the humidifier is located on carpeting.

NOTE: The 14 gallon humidifier contains

water bottles. The weight of the bottles in

the front of the cabinet may cause the

front casters to sink deeper into the

carpet. If this happens, the water level

will be higher towards the front of the

humidifier, and lower towards the back.

The water level float (located at the rear

of the cabinet) may not sense the water

so the flashing "F" will be displayed and

the unit will not energize. If this happens,

the unit will need to be leveled in order

for the humidifier to be energized. To level

the humidifier when located on carpet,

place the included caster pads under the

front two casters of the humidifier only.

NOTE: Due to release of cool, moist air

from humidifier, it is best to direct air

away from home thermostat and hot air

registers. It is best to position humidifier

next to an inside wall. Hot air registers

and cold air from outside walls can affect

the efficiencies of the controls. Unit

should not be placed where warm air

from a hot air register blows directly on

unit.

Moist air (humidity) produced will

disperse into the whole house, but area

closest to the unit will have the highest

humidity. If the unit is positioned close to

a window, condensation may form on the

window pane. If this is not appropriate

the unit should be repositioned in another

location.

Step 2:

The humidifier should be positioned with

the back (cord exit side), at least 2

inches away from the wall. Air needs to

enter through the louvers in the rear

panel in order for the humidifier to

operate at peak efficiency.

At Least 2" From Wall Front of

._ ....... Cabinet

Front

...... -Caster

Caster Pad

tffffffZTf_ Carpet

Surface

NOTE: If positioning on

_ carpet, place caster pads

under front casters only

to level (if necessary).

Operating Tips for Best Performance

1. Position the humidifier at least 2 inches

from any wall and away from any heat

registers.

2. Do not restrict airflow from entering or

exiting the humidifier.

3. Use Sears recommended bacteriostat

32-14900 to retard bacteria growth

that may cause odors and may be

harmful to your health.

4. Perform regular cleaning as instructed

in "Cleaning and Maintenance" section

of this manual.

5. Replace the evaporative wicking filters

at least once per humidification

season or more depending on water

conditions in your area.

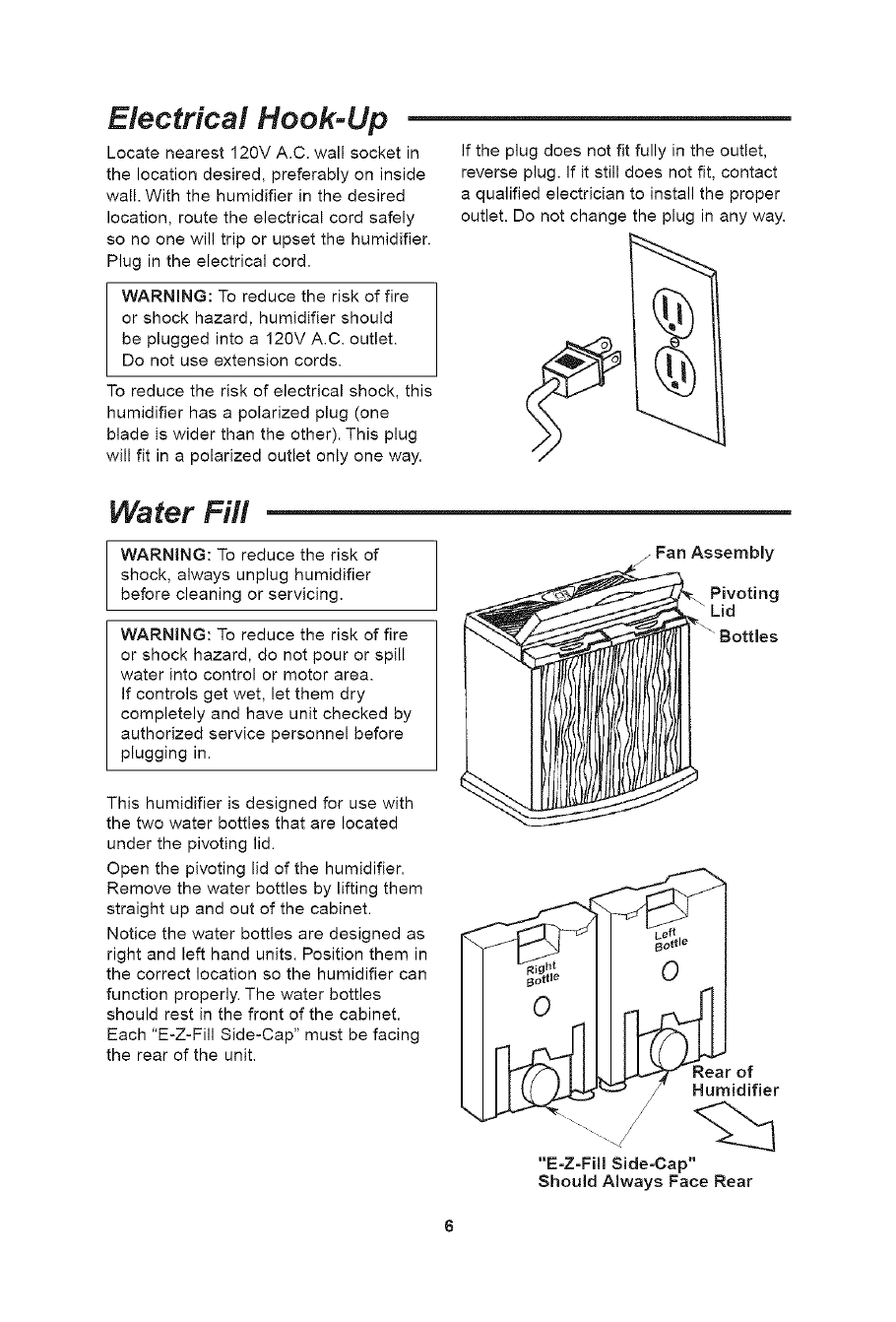

Electrical Hook-Up

Locate nearest 120V A.C. wall socket in

the location desired, preferably on inside

wall. With the humidifier in the desired

location, route the electrical cord safely

so no one will trip or upset the humidifier.

Plug in the electrical cord.

WARNING: To reduce the risk of fire

or shock hazard, humidifier should

be plugged into a 120V A.C. outlet.

Do not use extension cords.

To reduce the risk of electrical shock, this

humidifier has a polarized plug (one

blade is wider than the other). This plug

will fit in a polarized outlet only one way.

If the plug does not fit fully in the outlet,

reverse plug. If it still does not fit, contact

a qualified electrician to install the proper

outlet. Do not change the plug in any way.

Water Fill

WARNING: To reduce the risk of

shock, always unplug humidifier

before cleaning or servicing.

WARNING: To reduce the risk of fire

or shock hazard, do not pour or spill

water into control or motor area.

If controls get wet, let them dry

completely and have unit checked by

authorized service personnel before

plugging in.

This humidifier is designed for use with

the two water bottles that are located

under the pivoting lid.

Open the pivoting lid of the humidifier.

Remove the water bottles by lifting them

straight up and out of the cabinet.

Notice the water bottles are designed as

right and left hand units. Position them in

the correct location so the humidifier can

function properly. The water bottles

should rest in the front of the cabinet.

Each "E-Z-Fill Side-Cap" must be facing

the rear of the unit.

/Fan Assembly

.Pivoting

Lid

"E-Z=Fi!l Side-Cap"

Should Always Face Rear

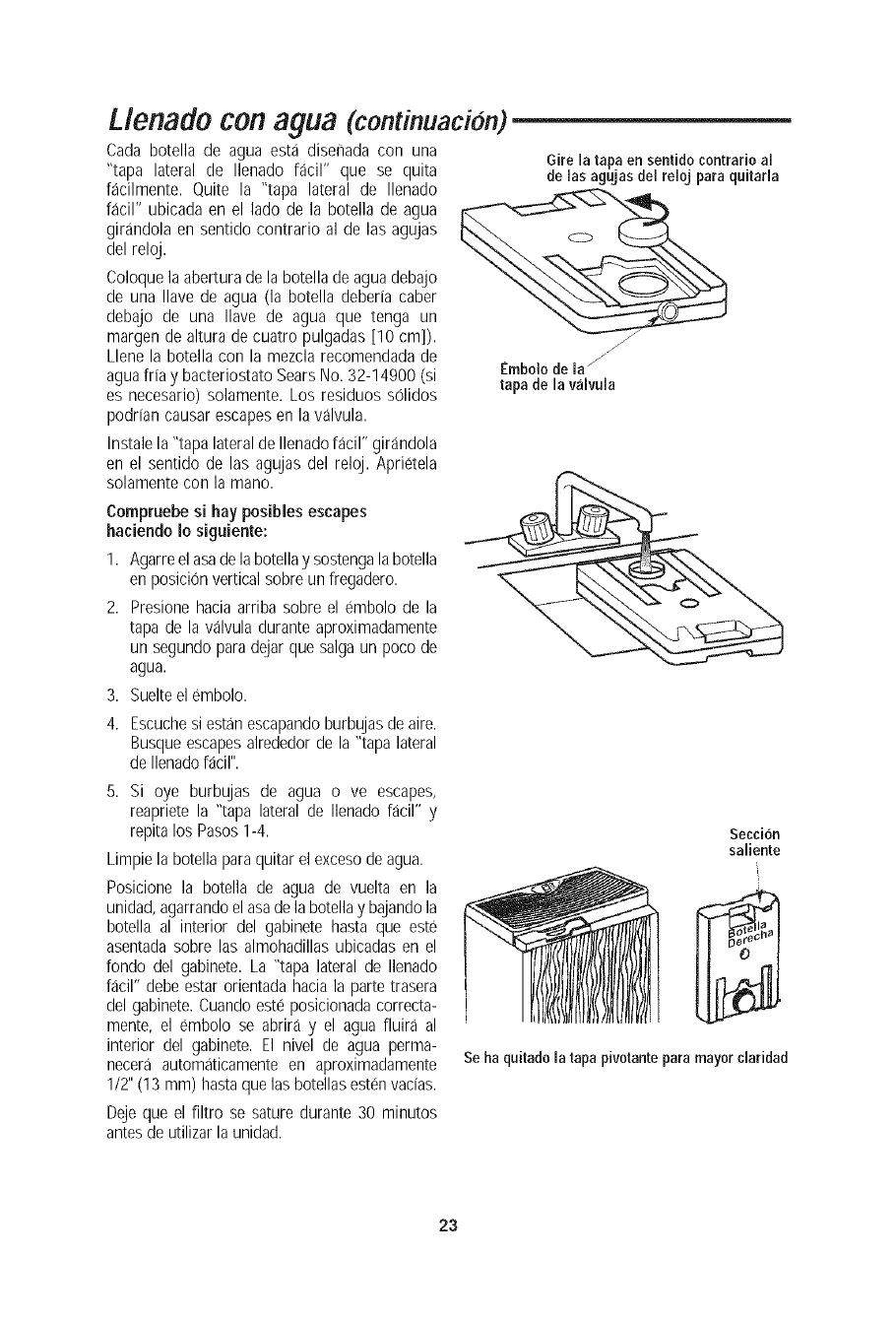

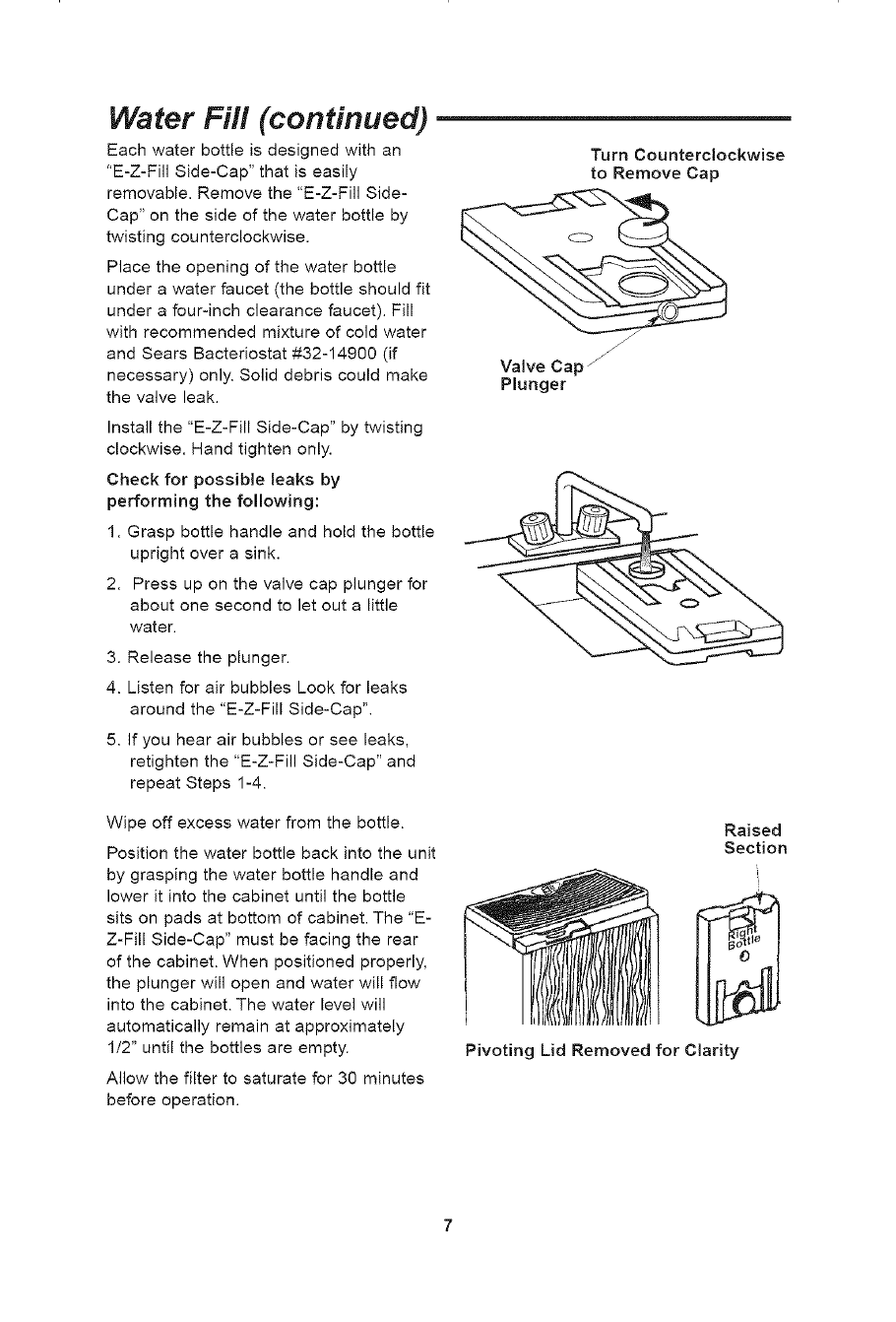

Water Fill (continued)

Each water bottle is designed with an

"E-Z-Fill Side-Cap" that is easily

removable. Remove the "E-Z-Fill Side-

Cap" on the side of the water bottle by

twisting counterclockwise.

Place the opening of the water bottle

under a water faucet (the bottle should fit

under a four-inch clearance faucet). Fill

with recommended mixture of cold water

and Sears Bacteriostat #32-14900 (if

necessary) only. Solid debris could make

the valve leak.

Turn Counterclockwise

to Remove Cap

Install the "E-Z-Fill Side-Cap" by twisting

clockwise. Hand tighten only.

Check for possible leaks by

performing the following:

1. Grasp bottle handle and hold the bottle

upright over a sink.

2. Press up on the valve cap plunger for

about one second to let out a little

water.

3. Release the plunger.

4. Listen for air bubbles Look for leaks

around the "E-Z-Fill Side-Cap".

5. If you hear air bubbles or see leaks,

retighten the "E-Z-Fill Side-Cap" and

repeat Steps 1-4.

Valve Cap _

Plunger

Wipe off excess water from the bottle.

Position the water bottle back into the unit

by grasping the water bottle handle and

lower it into the cabinet until the bottle

sits on pads at bottom of cabinet. The "E-

Z-Fill Side-Cap" must be facing the rear

of the cabinet. When positioned properly,

the plunger will open and water will flow

into the cabinet. The water level will

automatically remain at approximately

1/2" until the bottles are empty.

Allow the filter to saturate for 30 minutes

before operation.

Raised

Section

Pivoting Lid Removed for Clarity

Operating the Controls

Where you set your desired humidity

levels depends on your personal comfort

level, outside temperature and inside

temperature. A starting set point of 30% -

40% ROOM humidity is recommended

but there may be conditions that require a

different setting.

IMPORTANT: Water damage may

result if condensation starts to form

on windows or walls. Humidity SET

point should be lowered until

condensation no longer forms. We

recommend room humidity levels do

not exceed 50%.

When Outdoor Recommended Indoor

Temperature is: Relative Humidity is:

-10 °F -24 °C 20%

2° F -18 ° C 25%

10° F -12 ° C 30%

20° F_ -6 ° C_ 35%

* and above

To Operate the Controls

Digital Display

Press the power/speed button once to

turn the unit on* _ . Initially there is a

slight delay while the electronics

calibrate. Two bars (- -) appear during

this time. Once calibration is complete a

ROOM humidity reading between

20% - 95% will be displayed. A flashing

20 display indicates that the room

humidity is less than 20%.

NOTE: The default settings at initial

startup are (WHISPER) FI fan speed and

65% SET humidity. After desired settings

are selected by the user, they remain as

long as the unit remains plugged in and

there is no power interruption. If the unit

is unplugged the original default settings

are employed.

* Humidifier fan should operate at initial start

up. If it does not, refer to, "Fan not operating

(digital display is illuminated)" in the "Trouble

Shooting" section on page 14.

Function Buttons

' Digital Display

Speed Button @

This humidifier is equipped with a

3-speed fan control. Initially depressing

the speed button will display the current

speed setting. Each push of the speed

button advances the mode through the

settings of (HIGH) F3, (MEDIUM) F2,

(WHISPER) FI and (AUTO) A.

The selected setting is displayed on the

digital readout. The higher the setting, the

faster water is evaporated and released

into the air. FI (WHISPER) is the quietest

setting and is provided for conditions that

do not require a rapid evaporation rate.

When (AUTO) A is selected the

humidifier will determine the required fan

speed needed to bring the actual room

humidity up to the set humidity.

Speed Button\ \

Humidity Control O

This button allows you to adjust the

humidity to suit your needs. This humidifier

will automatically cycle on and off as

required to maintain the selected setting.

The readout displays both actual (ROOM)

and desired (SET) humidity percentage

(%) settings when humidity control button

is pressed. The ROOM readout has a

range of 20% to 95%. If the room humidity

level is equal to or less than 20% the

display will show a flashing 20.

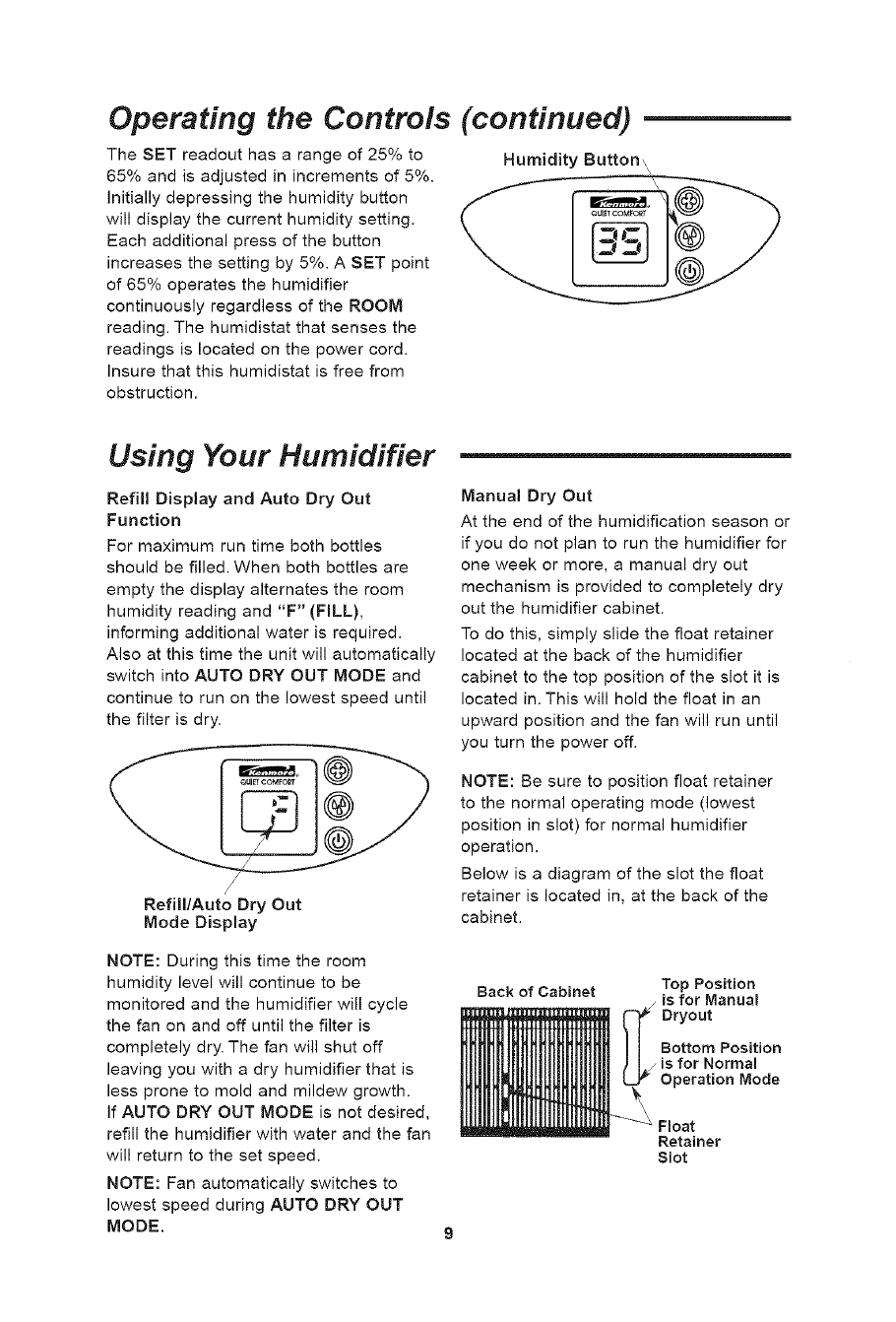

Operating the Controls

The SET readout has a range of 25% to

65% and is adjusted in increments of 5%.

initially depressing the humidity button

will display the current humidity setting.

Each additional press of the button

increases the setting by 5%. A SET point

of 65% operates the humidifier

continuously regardless of the ROOM

reading. The humidistat that senses the

readings is located on the power cord.

Insure that this humidistat is free from

obstruction.

(continued)

Humidity Button,,

Using Your Humidifier

Refill Display and Auto Dry Out

Function

For maximum run time both bottles

should be filled. When both bottles are

empty the display alternates the room

humidity reading and "F" (FILL),

informing additional water is required.

Also at this time the unit will automatically

switch into AUTO DRY OUT MODE and

continue to run on the lowest speed until

the filter is dry.

__ QUlE_COMFO_

Refill/Auto Dry Out

Mode Display

NOTE: During this time the room

humidity level will continue to be

monitored and the humidifier will cycle

the fan on and off until the filter is

completely dry. The fan will shut off

leaving you with a dry humidifier that is

less prone to mold and mildew growth.

if AUTO DRY OUT MODE is not desired,

refill the humidifier with water and the fan

will return to the set speed.

NOTE: Fan automatically switches to

lowest speed during AUTO DRY OUT

MODE.

Manual Dry Out

At the end of the humidification season or

if you do not plan to run the humidifier for

one week or more, a manual dry out

mechanism is provided to completely dry

out the humidifier cabinet.

To do this, simply slide the float retainer

located at the back of the humidifier

cabinet to the top position of the slot it is

located in. This will hold the float in an

upward position and the fan will run until

you turn the power off.

NOTE: Be sure to position float retainer

to the normal operating mode (lowest

position in slot) for normal humidifier

operation.

Below is a diagram of the slot the float

retainer is located in, at the back of the

cabinet.

Back of Cabinet Top Position

is for Manual

Dryout

Bottom Position

J is for Normal

Operation Mode

Float

Retainer

Slot

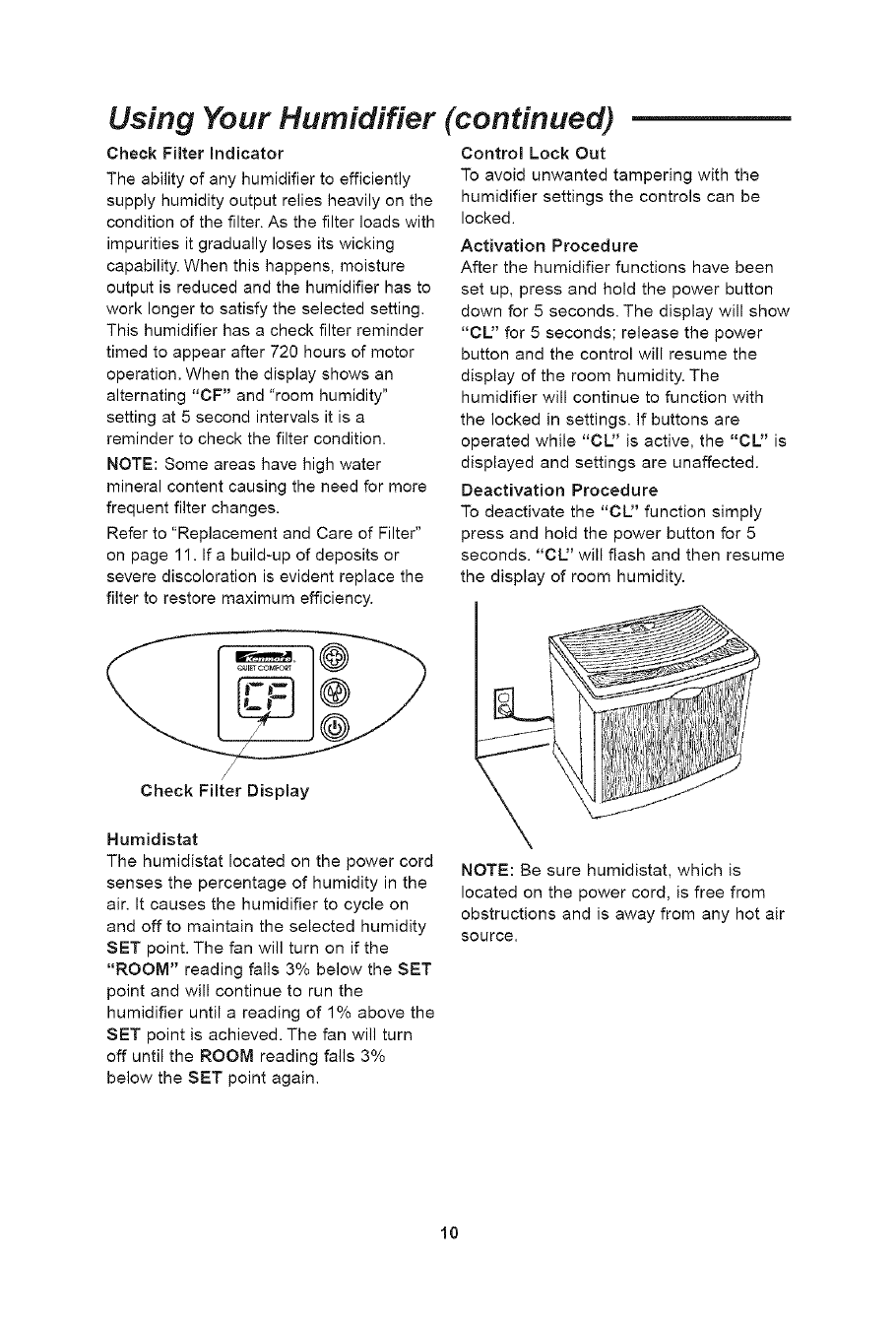

Using Your Humidifier (continued)

Check Filter Indicator

The ability of any humidifier to efficiently

supply humidity output relies heavily on the

condition of the filter. As the filter loads with

impurities it gradually loses its wicking

capability. When this happens, moisture

output is reduced and the humidifier has to

work longer to satisfy the selected setting.

This humidifier has a check filter reminder

timed to appear after 720 hours of motor

operation. When the display shows an

alternating "CF" and "room humidity"

setting at 5 second intervals it is a

reminder to check the filter condition.

NOTE: Some areas have high water

mineral content causing the need for more

frequent filter changes.

Refer to "Replacement and Care of Filter"

on page 1 I. If a build-up of deposits or

severe discoloration is evident replace the

filter to restore maximum efficiency.

Control Lock Out

To avoid unwanted tampering with the

humidifier settings the controls can be

locked.

Activation Procedure

After the humidifier functions have been

set up, press and hold the power button

down for 5 seconds. The display will show

"CL" for 5 seconds; release the power

button and the control will resume the

display of the room humidity. The

humidifier will continue to function with

the locked in settings. If buttons are

operated while "CL" is active, the "CL" is

displayed and settings are unaffected.

Deactivation Procedure

To deactivate the "CL" function simply

press and hold the power button for 5

seconds. "CU' will flash and then resume

the display of room humidity.

Check Filter Display

Humidistat

The humidistat located on the power cord

senses the percentage of humidity in the

air. It causes the humidifier to cycle on

and off to maintain the selected humidity

SET point. The fan will turn on if the

"ROOM" reading falls 3% below the SET

point and will continue to run the

humidifier until a reading of 1% above the

SET point is achieved. The fan will turn

off until the ROOM reading falls 3%

below the SET point again.

NOTE: Be sure humidistat, which is

located on the power cord, is free from

obstructions and is away from any hot air

source.

Replacement and Care of Filters

WARNING: To reduce the risk of

shock or injury from moving parts,

always unplug humidifier before

removing or replacing any parts.

jPivoting Lid

Fan Assembly

CAUTION: To help retard bacteria

growth and keep maximum efficiency,

the filter should be replaced at least

once per season, or more often

under hard water conditions. Use

Kenmore 32-14911 recommended

replacement filter.

The filters may be rinsed periodically in

clear water only. Take care not to damage

paper. To replace evaporative wicking

filters in your humidifier, follow these

instructions.

1. Unplug humidifier before removing the

filters. We recommend moving the

humidifier to an area where floor

coverings are not susceptible to water

damage, i.e. kitchen or bath areas.

2. Open the pivoting lid and remove water

bottles and set aside. Grasp the fan

assembly front center and rear center.

Lift off and set aside on a clean flat

surface. The filter housings are now

accessible.

3. Lift filter housing out of cabinet and

place where you may work on them

comfortably. With a soft, absorbent

cloth remove any remaining water or

loose mineral deposits not trapped in

the filter from the humidifier cabinet.

4. To open filter housing for easy access

to filters:

a. Deflect the two spring tabs on top of

filter housing. Lift top cover off of the

filter housing and set aside.

b. Remove the two filters and dispose

of properly. Clean internal parts of

humidifier per the "Cleaning and

Maintenance" section (page 12) of

your operator's manual.

Humidifier

Spring

Tabs Filter

Housing

Fixed Tabs

Front of

Humidifier

Install new filters in the filter housing

track with the glue beads of the

wicking pad to the inside of the filter

housing.

Return the top cover of the filter

housing by installing cover over the

fixed tabs on the rear of the lower

filter housing and pivoting the cover

down over the top of the filters.

Snap the cover over the two spring

tabs.

Replacement and Care of Filters (cont'd.)

e. Replace the filter housing in the

cabinet.

NOTE: There is a front and back

orientation. To position the filter

housings correctly:

• Be sure that the spring tabs of filter

housings are towards front of

cabinet.

• Align the lower portion of the filter

assembly over the six ribs located

at the bottom rear of the humidifier

cabinet.

f. Position fan assembly onto the

cabinet. Make sure the fan venturi

(lowest cylinder section below the

fan) is placed inside the filter

housing.

g. Replace water bottles.

h. Close the pivoting lid.

i. The unit is ready for use or to be

stored away for next season.

Top

j Cover

Spring

Tabs

Flat Portion of Filter Housing

Towards Back of Cabinet

Spring Tabs Towards Front of Cabinet

Step 4e

Cleaning and Maintenance

WARNING: To reduce the risk of injury,

fire or damage to humidifier, use only

cleaners specifically recommended for

humidifiers. Never use flammable,

combustible or poisonous materials to

clean your humidifier. To reduce the risk

of scalds and damage to humidifier, never

put hot water in humidifier.

CAUTION: Local water purity varies from

area to area and under certain conditions

water impurities and airborne bacteria

may promote the growth of micro-

organisms in the reservoir of the

humidifier.

To retard bacteria growth that may cause

odors and be harmful to your health, use

only Kenmore replacement filters. We

also recommend using EPA approved

bacteriostat, 32-14900 and humidifier

cleaner, 32-14713, available at your local

Sears store.

NOTE: If it is necessary to use approved

bacteriostat, follow directions correctly.

The bottles of the whole house humidifier

will hold 2-3/8 gallons of water each.

Step 1 :

To make cleaning easier, the humidifier

cabinet should be empty and completely

dried out. To accomplish this, use the

following method:

a. On the back side of the humidifier

cabinet, find the float retainer. In

normal operating mode, the retainer

will be positioned in the bottom of the

slot in the cabinet. Push the retainer

up to the top slot position in the

cabinet until it locks in place. (See

"Manual Dryout" section on page 9.)

b. Allow the humidifier to run until there is

no water left in the cabinet.

c. Unplug humidifier.

Cleaning and Maintenance (cont'd.)

WARNING: To reduce the risk of shock,

always unplug humidifier before cleaning

or servicing. If humidifier is not unplugged,

fan could start after housing is removed.

Step 2:

To Remove Parts

a. Open the pivoting lid and remove water

bottles and set aside. Grasp the fan

assembly front center and rear center.

Lift off and set aside on a clean flat

surface. The filter housings are now

accessible.

b. Before removing the internal parts of

the humidifier cabinet, we recommend

moving the humidifier to an area

where floor covers are not susceptible

to water damage, i.e.; kitchen or bath

area. Lift the filter housing assemblies

out of the cabinet and set to the side.

c. Remove the water level float from the

humidifier cabinet by pinching the float

retainer to release it from the cabinet.

The cabinet should be empty before

cleaning. The cabinet consists of the

lower areas of the humidifier where

the filters are during normal operation

time.

d. Empty cabinet of any remaining water.

e. Proceed to "Bi-Weekly Maintenance" or

"End of Season Maintenance".

f. Remove old filters and dispose of

properly as described on pages 11-12.

Step 3:

Install new filters (purchase the correct

evaporative wicking filter pads 32-14911

for your humidifier) into the location

where the old filters were positioned.

Install the filter housings with the new

filters into the correct location. Reinstall

the water level float.

NOTE: Float retainer should be

positioned in normal operating mode.

Assure that it is positioned in the bottom

of the slot in the back of the cabinet (See

page 9 for diagram of slot).

Position the fan assembly on top of the

cabinet and return the humidifier to the

desired location for use.

Refill humidifier bottles with fresh cool

water and return them to the cabinet.

Plug the unit into a 120 volt A.C. power

outlet and set the controls per the

"Operating Humidifier Controls" section

(page 8) of this manual.

Bi-Weekly Maintenance

Removing Scale

1. Fill the reservoir with water and

add one 8 oz. cup of undiluted

white vinegar. Let solution stay for

20 minutes.

2. Clean all interior surfaces with soft

brush. Dampen soft cloth with

undiluted white vinegar and wipe

out reservoir to remove scale.

3. Rinse thoroughly with clean warm

water to remove scale and cleaning

solution before disinfecting the

reservoir.

Disinfecting Humidifier

Cabinet and Water Bottles

1. Fill humidifier cabinet with 1

teaspoon chlorine bleach in 1

gallon of water. Let solution stay for

20 minutes, carefully swishing

every few minutes. Wet all surfaces

normally exposed to water.

2. Empty humidifier cabinet after 20

minutes. Rinse with water until

bleach smell is gone. Allow unit to

dry out completely.

Water bottles should be cleaned in

the same manner.

of Season Maintenance

Follow "Bi-Weekly Maintenance"

instructions at end of humidification

season.

Remove and throw away filters.

Let humidifier dry completely before

storing. Do not store with water inside

cabinet or water bottles.

Store in cool, dry location.

Install a new filters in clean humidifier

before next season begins.

"Bi-Weekly Maintenance" procedure is

also recommended if you do not plan

to run the humidifier for one week or

more.

End

Troubleshooting

Trouble Probable Cause Remedy

Digital display not illuminated • No Power. • Check 120 volt power source

• Power button has not been • Press power button once to turn

depressed, on

Fan not operating (digital • ROOM humidity level is not 3% or • Raise SET humidity level if

display is illuminated) more below SET humidity level, desired

• Reservoir is empty. • Increase fan speed.

• Fill humidifier with water

i Fan running continuously,

unit will not shut off

• Float is obstructed.

• SET humidity level is 65%.

• ROOM humidity level has not

reached 1% or more above SET

humidity level.

• Free float from obstruction

• A SET humidity percentage

of 65% operates fan

continuously. Adjust SET

level between 25% -60%.

• Continue to run until desired

humidity level is achieved This

may take up to 48 hours initially

Poor evaporation of water. ° Check filter message "CF" is • Change to a fresh new filter

flashing NOTE: Local water purity varies

° Mineral buildup on filter, from area to area.

Neither bottle emptying. ° Bottle cap plunger missing post in • Check orientation of bottles

bottom of cabinet Reposition so that bottle cap

° Dirty filters plunger (stem) is depressed by

post in bottom of cabinet.

• Change to fresh new filters

(32-14911)

Bottles continues to empty ° Air is entering water bottle. • Check "E-Z-FHi Side-Caps" and

valve assembly caps to ensure

tightness

• Check for leak in water bottle

• Ensure gaskets for"E-Z-Fi{I Side-

Caps" are in place

Left bottle not emptying ° Right bottle contains water • The humidifier is designed so that

right bottle empties first

Refill display "F" is on before ° Unit is not set up on a level • Position unit level (Some carpet

bottles are empty surface. (Float will not sense water padding may allow unit to sit lower

at the front of the cabinet.) in the front than rear with the

additional weight of water bottles

in the front of the cabinet Install

caster pads under front casters

(see page 5)

Display blinks or fan moves slightly • Normal • No action required

when humidifier is plugged in.

Fan operating slower than speed • Humidifier is in "Dry Out Mode" • Humidifier automatically switches

registered on digital display, fan to (WHISPER) F1 when "F" is

flashing

Humidifier not shutting off during • Filter not dry • During "Dry Out Mode", the

"Dry Out Mode" humidifier will continue to run on

(WHISPER) F1 speed as required

for up to 2 hours.

Alternating "F" and room humidity • Reservoir is empty. • Fill humidifier with water

displayed

Alternating "CF" and room humidity • Filter may be dirty • Replace filter.

displayed

CAUTION: Use only 32-14900 EPA Registered Bactebostat available from Sears Retail store.

Use of other water treatment products may damage the filter elements. Under no circumstances should you use

water treatment products designed for Roto belt or Ultrasonic humidifiers.

Repair Parts

Parts List for Kenmore Humidifier

Model No. 758.154200

II _15

Repair Parts

Parts List for Kenmore Humidifier

Model No. 758.154200

Always order by part number - Not by key number

Key

No Part No. Description

1 828741-2 Lid, Stationary

2 828855-1 Lid, Pivoting

3 831680 Control Assembly

4 824690 "E-Z-Fill Side-Cap"

5 828192 Bottle, Left (IncludesKeyNos.4 & 7)

6 828726 Bottle, Right (IncludesKeyNos.4 & 7)

7 509229-1 Cap, Valve Assembly

8 828199-9 Cabinet

9 823726 Rail, Kick

10 STD601107 • Screw, Pan Hd. Ty "AB" #10 x 3/4

11 828515 Caster, Twin Wheel

12 830560-1 Support, Filter Lower

13 32-14911 tFilter, Evaporative

14 828534 Support, Motor

15 828115-1 Motor

16 822406-1 Fan

17 828197 Support, Upper Filter

18 824101 Retainer,Float

19 828200-3 Float,Water Level

20 828920 Pad, Caster (Two)

-- SP6644 Operator's Manual (not illustrated)

NOTE: Any attempt to repair the control assembly or motor

may create a hazard unless repair is done by a qualified

service technician. Repair service is available at your nearest

Sears store.

* Standard Hardware Item - May be purchased locally

1- Stock item - May be secured through the Hardware

Department of most Sears retail stores.

LEA Y GUARDE ESTAS INSTRUCCIONES

IVlanual del usuario

HUMIDIFICADOR PARA TODA LA CASA

Produccionde 14 galonescon

tecnoiogiainnovadorade ventiiadoresgemeios

Modeio 758.154200

PRECAUCION: Antesde utilizareste

producto,leaestemanual y siga

todaslasnormas de seguridade

instruccionesde utilizaci0n.

• Seguridad

•Ensambiaje

• Utilizacion

• Mantenirniento

• Piezas

Sears,Roebuckand Co.,HoffmanEstates,IL60179U.S.A.

www.sears.com

No. de piezaSP6644 Impreso en Canada

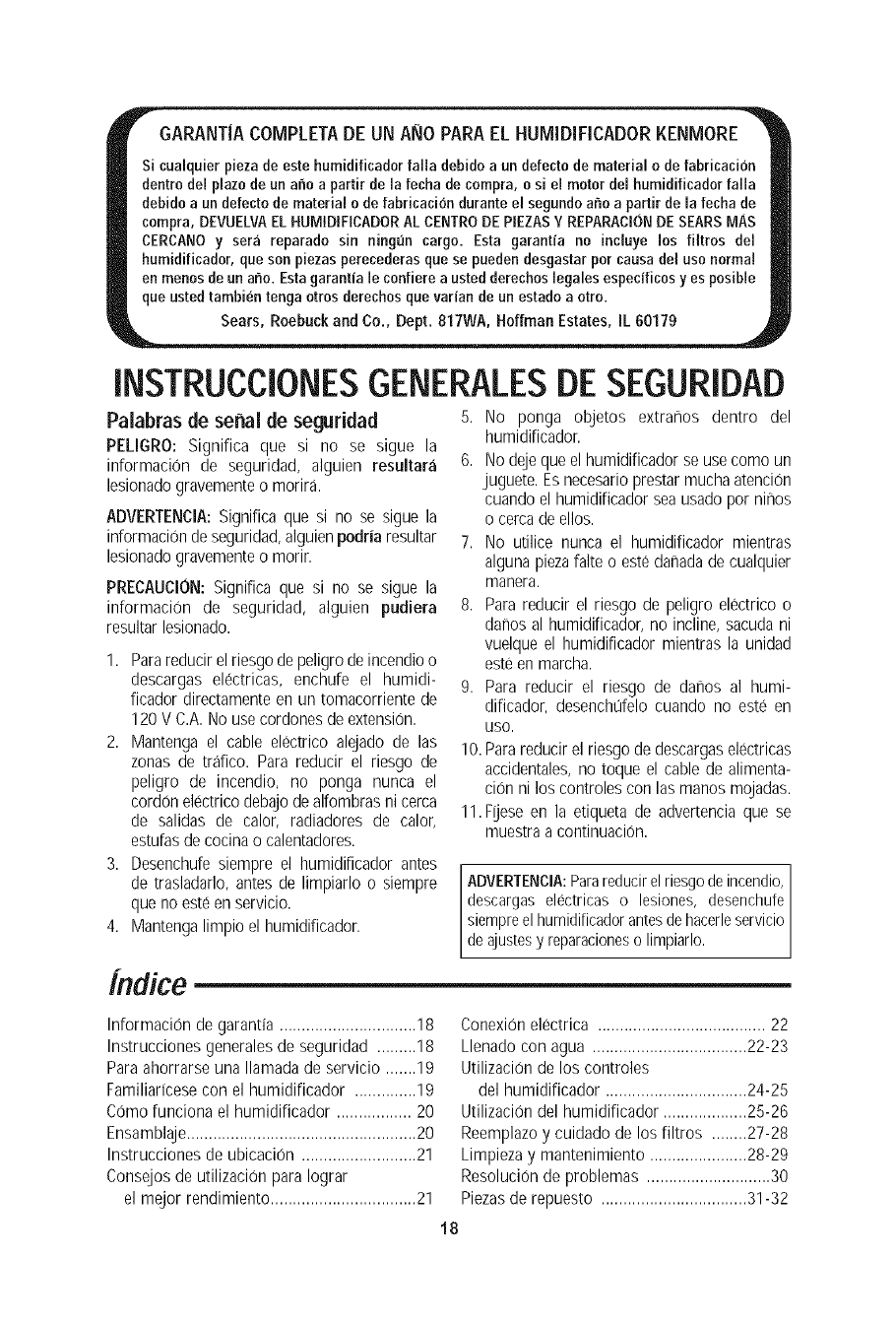

_"GARANTiA COMPLETA DE UN ANO PARA EL HUMIDIFICADORKENMORE "_II

Si cualquier pieza de estehumidificador falla debido a un defecto de material o de fabricacion

dentro del plazo de un ano a part# de la fecha de compra, o si el motor del humidificador falla

debido a un defecto de material o de fabrieaci6n durante el segundoano a partir de la fecha de

compra, DEVUELVAEL HUMIDIFICADORAL CENTRODE PIEZASY REPARACl0NDE SEARSMAs

CERCANO y sera reparado sin ningun cargo. Esta garantfa no induye los filtros del

humidificador, que son piezas pereeederas que se pueden desgastar por causa del uso normaJ

en menos de un ano. Estagarantia le confiere a usted derechos legales especificos yes posible

que usted tambien tenga otros dereehos que varian de un estado a otto.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

INSTRUCCIONESGENERALESDE SEGURIDAD

Palabras de senal de seguridad

PELIGRO: Significa que si no se sigue la

informacion de seguridad, alguien resultara

lesionadogravementeo morir&

ADVERTENCIA:Significa que si no se sigue la

informacion deseguridad,alguienpodria resultar

lesionadogravementeo morir.

PRECAUCION:Significa que si no se sigue la

informacion de seguridad, alguien pudiera

resultar lesionado.

1. Parareducir elriesgo depeligrode incendioo

descargas electricas, enchufe el humidi-

ficador directamenteen un tomacorrientede

120 V C.A. No use cordonesde extension.

2. Mantenga el cable electrico alejado de las

zonas de trafico. Para reducir el riesgo de

peligro de incendio, no ponga nunca el

cordon electrico debajode alfombrasni cerca

de salidas de calor, radiadores de calor,

estufasde cocinao calentadores.

3. Desenchufe siempre el humidificador antes

de trasladarlo, antes de limpiarlo o siempre

que no este enservicio.

4. Mantengalimpio el humidificador.

5. No ponga objetos extrarhos dentro del

humidificador.

6. Nodeje que el humidificador se usecomo un

juguete. Esnecesarioprestar muchaatencion

cuando el humidificador seausadopor nirhos

o cercade ellos.

7. No utilice nunca el humidificador mientras

alguna piezafalte o estedafiada de cualquier

manera.

8. Parareducir el riesgo de peligro eledrico o

danos al humidificador, no incline, sacudani

vuelque el humidificador mientras la unidad

este enmarch&

9. Para reducir el riesgo de danos al humi-

dificador, desenchdelo cuando no este en

USO.

10. Parareducir el riesgode descargaseleetrieas

aceidentales,no toque el cable de alimenta-

cion ni los controles con las manos mojadas.

11. Fijeseen la etiqueta de advertencia que se

muestraa continuacion.

ADVERTENCIA:Parareducirel riesgodeincendio,

descargas electricas o lesiones, desenchufe

siempreel humidificadorantesdehacerleservicio

deajustesy reparacioneso limpiarlo.

indice

Informacion de garantia ...............................18

Instrucciones generales de seguridad .........18

Paraahorrarse una Ilamada de servicio .......19

Familiaricesecon el humidificador ..............19

Como funciona el humidificador ................. 20

Ensamblaje....................................................20

Instrucciones de ubicacion ..........................21

Consejos de utilizacion para Iograr

el mejor rendimiento................................. 21

Conexionelectrica ...................................... 22

Llenado con agua ................................... 22-23

Utilizacion de los controles

del humidificador ................................24-25

Utilizacion del humidificador ...................25-26

Reemplazoy cuidado de los filtros ........27-28

Limpieza y mantenimiento ......................28-29

Resolucion de problemas ............................30

Piezasde repuesto .................................31-32

Para ahorrarse una Ilamada de servicio

Compruebe Io siguiente si el humidificador no

funciona.

1. &Estael cablede alimentacionconectadoa un

tomacorriente?

2. _,Hayalimentacion electricaaltomacorriente?

3. gEsta el control del flujo de aire en la

posiciOnde funcionamiento?

4. gEsta el control de humedad ajustado a un

nivel Io suficientementealto?

5. gEsta el gabinete ubicado sobre una

superficie nivelada?

Familiaricese con el humidificador

unto de ventiladeres

Carcasa

del filtro_

Filtro:

No. de repueste

32-14911 Tapa pivotante

Higrestato

(en el cable de

alimentacion)

_Ruedecillas

Se ha quitado la tapa pivotante para mayor claridad

Descripci6n

Produccion en galones/24 h

Capacidadde las botellas

Coberturaen pies cuadrados

Velocidadesdel ventilador

Veloeidad del ventilador automatica

Filtros de repuesto

Indicador de Ilenado

Apagado automatico

Higrostato automatieo

Controles

758.154200

2-3/8 galonescada una

2900

Juego de 4 (32-14911)

Eleetr0nicos (boron pulsador)

Bloqueo de los controles

Ruedeeillas

Catalogado por UL

Voltaje

Frecuencia

Intensidad

Poteneia

120 V C.A.

60 Hz

2,88 A

165 W

Basada en una zona con aislamiento promedio y una altura de

habitacion de 2,44 m (8 pies).

ANSI/AHAM HUqq997, SEC.8.1, los resultados pueden variar.

Como funciona el humidificador

Su nuevo humidificador Kenmoreesta diseflado

para satisfacer los requisitos de humedad del

hogar a traves del principio de la evaporaciOndel

aguaenel aire.

Despues de anadir agua a la botella, los filtros

comienzan a absorber el agua y se saturan

totalmente en aproximadamente30 minutos. Se

hace entrar aire de la parte trasera del humidi-

ficador y a traves de los filtros por medio de los

ventiladoresdecirculacion. A medidaque el aire

pasaa traves de los filtros, absorbe humedad,la

cual se libera a continuacion en forma de vapor.

No entrarangotitas de agua en la casa. Todala

evaporaciOnal aire tiene lugar en el humidi-

ficador,Io cual significa que los residuosdejados

por el agua quese evaporano sepasan a lacasa,

sino que permanecenen elfiltro.

PRECAUCION:Utilicet_nicamenteun bacterios-

tato registrado por EPA 32-14900, el cual

se puede obtener en una tienda minorista

Sears. En ninguna circunstancia debe usted

usar productos de tratamiento de agua

disenados para humidificadoresde rotocorrea

o ultrasonicos.

Luego,se expulsaaire humidificado

a travesde la parle superior

a rese o Vi@i"'@i

entraa traves _.."_[[i_

dela parte

trasera

PRECAUCION:Parareducir el riesgo de lesio-

nes, incendioo darhosal humidificador, utilice

unicamente limpiadores recomendadosespe-

cificamente para humidificadores. No utilice

nunca materialesinflamables, combustibles o

tOxicos paralimpiar el humidificador.

Parareducir el riesgo de escaldadurasy danos

al humidificador,no ponga nuncaagua caliente

en el humidificador.

Ensamblaje

Su nuevo humidificador Sears Kenmore esta

ensamblado completamente para que usted Io

use. Saqueel paquetede bolsaque contienedos

almohadillas para ruedecillade plastico, situado

en la parte de arriba del humidificador, y

retengalo para uso futuro, en caso de que sea

necesario.Consulte el Paso 1 que aparecemas

adelanteparaobtener instrucciones.

NOTA:Saqueelmaterialde empaquetamientodel

interior del humidificadory siga lasinstrucciones

contenidas en este manual del usuario para

utilizar correctamente el humidificador. El

material de empaquetamiento esta ubicado

debajo del conjunto de ventiladores. Saque el

material deempaquetamientoy desechelo.

Instrucciones de ubicacion

ADVERTENCIA:Para su propia seguridad, no

utilice el humidificador si alguna pieza esta

darhadao falta.

Paso 1:

Coloqueel humidificador en una superficie plana

y nivelada,en un areade su casa donde masse

necesite la humedad o en un area en la que

probablementese haracircular aire humedopor

toda la casa, como por ejemplo cerca de un

retorno de airefrio.

La colocacion de la unidad de modo que este

niveladaes muy importante si el humidificador

estaubicado sobreuna alfombra.

NOTA:El humidificador de 14 galones contiene

botellas de agua. El peso de las botellas en la

parte delanteradel gabinete puedehacer que las

ruedecillas delanteras se hundan mas profun-

damenteen la alfombra. Si esto sucede,el nivel

deaguaseramas alto haciala partedelanteradel

humidificador y mas bajo hacia la parte trasera.

Es posible que el flotador del nivel de agua

(ubicado en la parte trasera del gabinete) no

detecteel agua, por Io que se mostrara una "F"

parpadeantey la unidad no se activara.Si esto

sucede,sera necesarionivelarla unidad paraque

el humidificador se active.Paranivelarel humidi-

ficador cuandoesteubicadosobreuna alfombra,

coloquelasalmohadillaspararuedecillaincluidas

debajo de las dos ruedecillas delanteras del

humidificador solamente.

NOTA:Debidoa que el humidificadorexpulsaaire

frio y humedo, Io mejor es dirigir el aire alejan-

dolo del termostato de la casa y las salidas de

aire caliente. Lo mejor es posicionar el humidifi-

cadorjunto a una pared interior. Las salidas de

aire caliente y el aire fifo procedente de las

paredes exteriorespueden afectarlas eficiencias

de los controles. La unidadno sedebe colocar en

lugares donde el aire templado de una salida de

aire calientesople directamentehaciaella.

El aire hL_medo(la humedad)que se producese

dispersara por toda la casa, pero el area mas

proxima a launidadtendra la humedadmas alta.

Si la unidad esta posicionadacerca deuna ven-

tana,es posible que seforme condensacionen el

vidrio dela ventana.Si esto no es apropiado,se

debe reposicionar launidad en otra ubicaciOn.

Paso 2:

El humidificador se debe posicionar con la parte

trasera (el lado de salida del cable de alimenta-

ciOn)al menos a 2 pulgadas (5 cm) de la pared.

Esnecesarioque entreaire a traves delas rejillas

ubicadasen el panel trasero paraque el humidi-

ficador funcione con la maximaeficiencia.

AI rnenos a 5 cm (Z pulg.) de la pared Parte delanlera

Almohadilla

para ruedecilla

NOTA: S[ el humidificador qe co[oca

/sobre una alfombra, coloque las

/almohadillas para ruedecilla debajo de

las ruedecillas de[anteras solamente,

para nivelar el humidificador (en caso

de que _,eanecesar[o)

Conse#osde utilizacion para Iograr

el me#or rendimiento

1. Posicione el humidificador al menos a 2 pul-

gadas(5 cm) de cualquier paredy alejadode

todas las salidasdecalor.

2. No restrinja la entrada ni la salida del flujo de

aire del humidificador.

3. Useel bacteriostatoSears32-14900recomen-

dadopararetardarel crecimiento de bacterias

quepodrian causar oloresy podrianser perju-

dicialesparasu salud.

4. Limpie regularmente el humidificador

siguiendo las instrucciones de la seccion

"Limpiezay mantenimiento" de estemanual.

5. Reemplacelos filtros de mechaevaporativos

al menos una vez por temporada de

humidificacion o mas, dependiendo de las

condicionesdel aguade su zona.

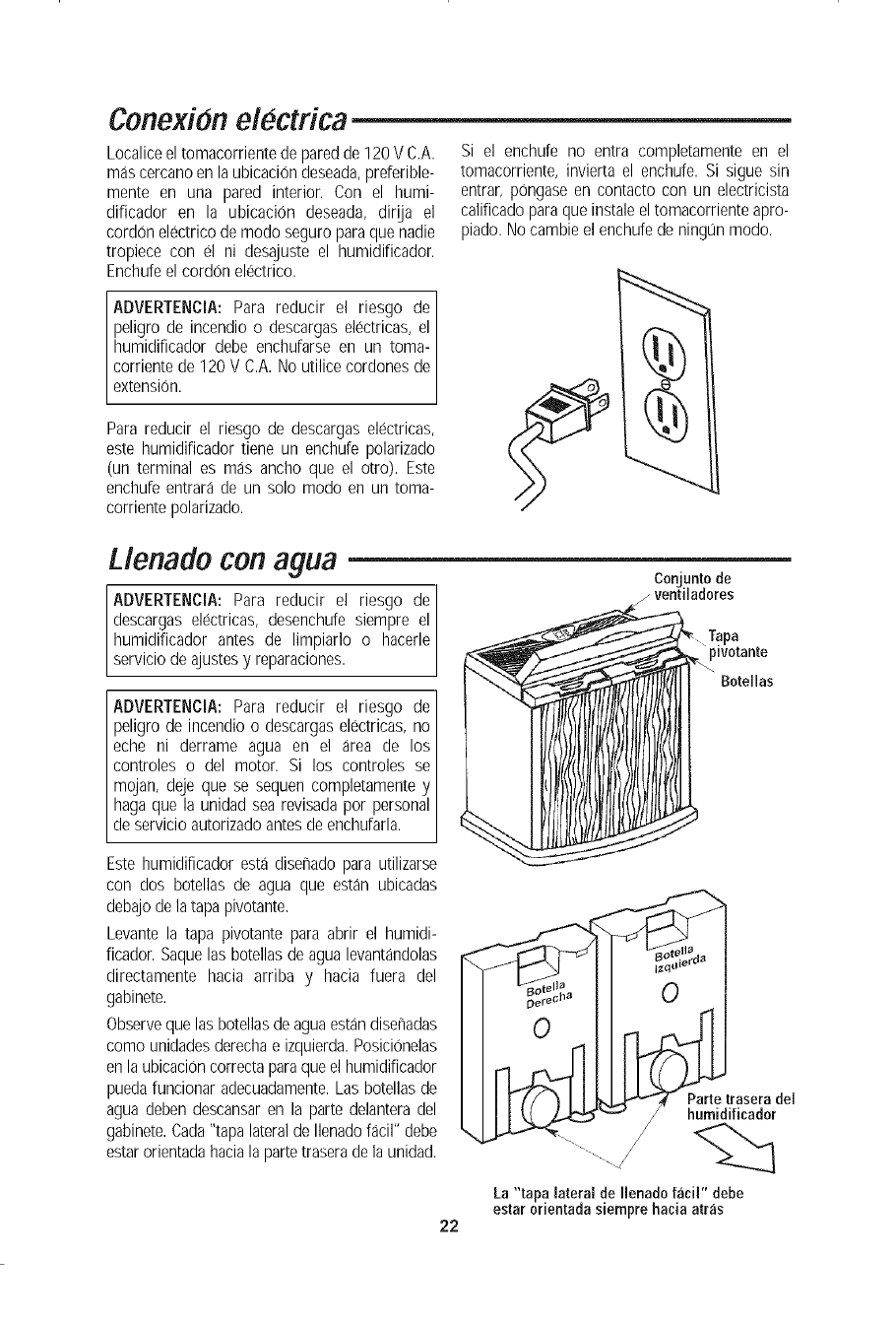

Conexion electrica

Localiceel tomacorrientede paredde 120 V C.A.

mas cercanoenla ubicacion deseada,preferible-

mente en una pared interior. Con el humi-

dificador en la ubicacion deseada, dirija el

cordon electrico de modo seguro paraque nadie

tropiece con el ni desajuste el humidificador.

Enchufeel cordon electrico.

Si el enchufe no entra completamente en el

tomacorriente, invierta el enchufe. Si sigue sin

entrar, pongase en contacto con un electricista

calificadoparaque instale eltomacorriente apro-

piado. Nocambie el enchufe de ningunmodo.

ADVERTENCIA: Para reducir el riesgo de

peligro de incendio o descargaselectricas, el

humidificador debe enchufarse en un toma-

corriente de 120 V C.A. No utilice cordones de

extension.

Para reducir el riesgo de descargas electricas,

este humidificador tiene un enchufe polarizado

(un terminal es mas ancho que el otro). Este

enchufe entrara de un solo modo en un toma-

corrientepolarizado.

Llenado con agua

ADVERTENCIA: Para reducir el riesgo de

descargas electricas, desenchufe siempre el

humidificador antes de limpiarlo o hacerle

servicio de ajustesy reparaciones.

Conjunto de

zventiladores

ADVERTENCIA: Para reducir el riesgo de

peligro de incendio o descargaselectricas, no

eche ni derrame agua en el area de los

controles o del motor. Si los controles se

mojan, deje que se sequen completamente y

hagaque la unidad sea revisadapor personal

de servicio autorizadoantes de enchufarla.

Bote[ias

Este humidificador esta disenado para utilizarse

con dos botellas de agua que estan ubicadas

debajode la tapa pivotante.

Levante la tapa pivotante para abrir el humidi-

ficador. Saquelas botellas de agua levantandolas

directamente hacia arriba y hacia fuera del

gabinete.

Observeque las botellasdeaguaestandisenadas

como unidadesderechae izquierda.Posicionelas

enla ubicacioncorrecta paraqueel humidificador

puedafuncionar adecuadamente.Las botellasde

agua deben descansaren la parte delantera del

gabinete.Cada"tapa lateralde Ilenadofacil" debe

estarorientadahaciala partetraseradela unidad.

traserade

La"tapa lateralde I[enadofacil" debe

estarorientadasiemprehaciaarras

Llenado con agua (continuacion)

Cada botella de agua esta disenada con una

"tapa lateral de Ilenado facil" que se quita

facilmente. Quite la "tapa lateral de Ilenado

facil" ubicada en el lado de la botella de agua

girandola en sentido contrario al de las agujas

del reloj.

Coloquela aberturade la botella de agua debajo

de una Ilave de agua (la botella deberia caber

debajo de una Ilave de agua que tenga un

margen de altura de cuatro pulgadas [10 cm]).

Llene la botella con la mezcla recomendada de

aguafria y bacteriostato Sears No. 32-14900 (si

es necesario) solamente. Los residuos solidos

podrian causar escapes en la valvula.

Instale la"tapa lateral de Ilenadofacil" girandola

en el sentido de las agujas del reloj. Aprietela

solamente con la mano.

Gire la tapaen sentidocontrarioal

de las agujasdel reloj paraquitarla

Embolodela_

tapade la valvula

Compruebe si hay posibles escapes

haciendoIo siguiente:

I. Agarreel asade labotellay sostengalabotella

en posicionvertical sobreun ffegadero.

2. Presione hacia arriba sobre el embolo de la

tapa de la valvula durante aproximadamente

un segundopara@jar que salga un poco de

agua.

3. Suelteel embolo.

4. Escuchesi estanescapando burbujas deaire.

Busque escapesalrededorde la "tapa lateral

de Ilenadofacil".

5. Si oye burbujas de agua o ve escapes,

reapriete la "tapa lateral de Ilenado f;_cil" y

repita los Pasos1-4.

Limpie la botella paraquitar el excesodeagua.

Posicione la botella de agua de vuelta en la

unidad,agarrandoelasa de la botellay bajandola

botella al interior del gabinete hasta que este

asentadasobre las almohadillas ubicadas en el

fondo del gabinete. La "tapa lateral de Ilenado

facil" debe estar orientadahacia la parte trasera

del gabinete.Cuando este posicionada correcta-

mente, el embolo se abrira y el agua fluira al

interior del gabinete. El nivel de agua perma-

necera automaticamente en aproximadamente

1/2" (13 mm) hastaque las botellas estenvadas.

Deje que el filtro se sature durante 30 minutos

antesde utilizar la unidad.

Secci6n

saliente

Se ha quitado la tapa pivotante para mayor claridad

Utilizacion de los controles

El punto en el que usted ajuste los niveles de

humedaddeseados dependede su nivel de con-

fort personal, latemperatura exterior y latempe-

ratura interior. Se recomiendaun punto deajuste

inicial de humedad AMBIENTEdel 30 al 40 por

ciento, pero puede haber situaciones que

requieranun ajuste distinto.

Botonesdefuncion

IMPORTANTE: Se pueden producir dar_os

causados por agua si se empieza a formar

condensaciOnenlasventanaso en lasparedes.

El punto de AJUSTE de la humedad se debe

bajarhasta que ya no se forme condensacion.

Recomendamosque los niveles de humedad

ambienteno excedanel 50%.

Cuandola temperatura Lahumedadrelativa

exteriorsea: interiorrecomendadaes:

-10 °F -24 °C 20%

2 °F -18 °C 25%

10 °F -12 °C 30%

20 °F" -6 °C" 35%

' y superior

Para utilizar los centroles

Pantalla digital

Oprima el boron de alimentaciOn/velocidaduna

vez para encender la unidad_(_. Inicialmente,

hayuna ligerademora mientraslos componentes

electrOnicos se calibran. Dos barras (- -)

aparecerandurante estetiempo. Una vez que la

calibracionse hayacompletado, se mostrara una

lecturade humedadAMBIENTEentre el20 y el 95

por ciento. Una visualizaci0n de un 20 que

parpadea indica que la humedad ambiente es

inferior al 20%.

NOTA:Los ajustes preestablecidosen la puesta

en marcha inicial son velocidaddel ventilador de

(SUSURRO)F1 y humedadAJUSTADAdel 65%.

Despuesdeque el usuario hayaseleccionadolos

ajustes deseados, dichos ajustes permanecen

siempre y cuando la unidad permanezcaenchu-

fada y no haya interrupci0n de la alimentaci0n

electrica.Si sedesenchufala unidad, se emplean

los ajustes preestablecidosoriginales.

' Elventiladordelhumidifieadordeberiafuneionarenla

puestaen marchainieial.Si no Io hace,eonsulte"El

ventilador no funciona (la pantalla digital esta

iluminada)"enlaseccion"Resoluciondeproblemas"

queseeneuentraenlapagina30.

"Pantalla digital

Boronde velocidad 0

Estehumidificador estaequipado con un control

de ventilador de 3 velocidades. Inicialmente, al

oprimir el boton de velocidad se visualizara el

ajuste de velocidad actual. Cada pulsaciOn del

boron develocidadhaceavanzarel modoa traves

de los ajustes de (ALTA)F3, (INTERMEDIA)F2,

(SUSURRO)F1y (AUTO)A.

El ajuste seleccionado se muestra en la lectura

digital. Cuanto mas alto sea el ajuste, mas

rapidamentese evaporarael aguay se liberara al

aire. F1 (SUSURRO)es el ajustemas silenciosoy

se proporciona para condiciones que no requie-

ran una velocidadde evaporacionrapida. Cuando

se seleccione (AUTO)A, el humidificador deter-

minara la velocidad del ventilador necesariapara

Ilevar la humedad ambiente real a la humedad

ajustada.

Botondeveloeidad\

Control de humedad 0

Este boton le permite ajustar la humedad para

adaptarlaa sus necesidades.Estehumidificador

se encenderay apagara dclicamente de modo

autom_Jticoseg0n seanecesarioparamantenerel

ajuste seleccionado.Lalectura muestralos ajus-

tes de porcentaje de humedad (%) tanto real

(AMBIENTE)como deseado(AJUSTADO)cuando

se oprime el boron de control de la humedad. La

lecturaAMBIENTEtiene un intervalodel 20 al 95

por ciento. Si el nivel de humedad ambientees

igualo inferior al 20%, la pantallamostraraun 20

que parpadea.

Utilizacion de los controles (continuacion)

La lecturade AJUSTE tiene un intervalodel 25 al

65 por ciento y se ajustaen incrementos de 5%.

AI oprimir inicialmente el boron de humedad, se

visualizara el ajuste de humedad actual. Cada

pulsacion adicional del boron aumenta el ajuste

en un 5%. Un punto de AJUSTEdel 65% hace

funcionar continuamente el humidiFicador,inde-

pendientemente de la lectura AIVIBIENTE.El

higrostato que detecta las lecturas esta ubicado

en el cable de alimentacion. Asegt_resede que

estehigrostato este libre deobstrucciones.

Borondehumedad,,,

Utflizacidn del humidificador

Visualizacion de relleno y funcion

de resecacion automatica

Para obtener el maximo tiempo de funcio-

namiento, se deben Ilenar ambas botellas.

Cuandolas dos botellas estenvacias, la pantalla

alternara la lectura de humedad ambiente y "F"

(LLENAR), informando que se requiere agua

adicional.Tambien en este momento, la unidad

cambiara automaticamenteal MODO DE RESE-

CAOIONAUTOMATIOAy continuarafuncionando

a la velocidad mas baja hasta que el filtro este

seco.

Visualizacionderelleno/

Modode resecacionautomatica

NOTA: Durante este tiempo, se seguira super-

visando el nivel de humedad ambiente y el

humidiFicadorencenderay apagara dclicamente

el ventilador hasta que el Filtro este completa-

mente seco.Elventilador se apagar& dejandoun

humidificador seco que es menos propenso al

crecimiento demoho y verdin. Si no se deseael

MODO DE RESECACIONAUTOMATICA,rellene

con agua el humidificador y el ventilador

regresaraa lavelocidad ajustada.

NOTA:Elventilador cambia automaticamentea la

velocidad mas baja durante el MODO DE

RESECACIONAUTOMATICA.

Resecaci6nmanual

Parael final dela temporadade humidificacion o

si usted no piensautilizarel humidificador duran-

te una semanao mas tiempo, se proporciona un

mecanismo de resecaciOn manual para secar

completamenteel gabinetedel humidificador.

Parahaceresto,simplementedeslice elretenedor

del flotador, ubicado en la partetrasera del gabi-

note del humidificador, hastala posiciOnsuperior

de laranura en laque estaubicado. Estosujetara

elflotador enposiciOnhaciaarriba y el ventilador

funcionara hastaque usted @aguela unidad.

NOTA:AsegL_resede posicionar el retenedor del

flotador en el modo de funcionamientonormal (la

posicion mas baja de la ranura) para el funcio-

namiento normal del humidificador.

Eldiagrama siguientecorrespondea la ranuraen

laque el retenedordel flotador estaubicado,en la

partetrasera del gabinete.

Parle lrasera del gal_inele La position superior es

para resecacion manual

La posici6n inferior

es para el modo de

|uncionamiento normal

Kanura para

el relenedor

del flolador

Utilizacion del humidificador (continuacion)

Indicadorde comprobaci6n del filtro

La capacidad de cualquier humidificador para

suministrar eficientemente humedad depende

en gran medida del estado del filtro. A medida

que el filtro se carga con impurezas, pierde

gradualmente su capacidad capilar. Cuando

esto ocurre, la producci0n de humedad se

reduce y el humidificador tiene que trabajar

mas tiempo para satisfacer el ajuste selec-

cionado. Este humidificador tiene un recorda-

torio de comprobacion del filtro, temporizado

para aparecer despues de 720 horas de

funcionamiento del motor. Cuando la pantalla

muestre un ajuste que alterna entre "CF" y

"humedad ambiente" a intervalos de 5 segun-

dos, eso es un recordatorio de que hay que

comprobar el estado del filtro.

NOTA: Algunas areas tienen un alto contenido

de minerales en el agua, Io cual crea la

necesidad de tener que cambiar el filtro con

mas frecuencia.

Consulte "Reemplazo y cuidado de los filtros"

en la pagina 27. Si es evidente que hay una

acumulaci0n de depositos o una descoloraciOn

intensa, reemplace el filtro para restablecer la

maxima eficiencia.

Visualizacion de comprobaci6n del filtro

Higrostato

El higrostato ubicadoen el cablede alimentacion

detectael porcentajede humedad del aire. Hace

que el humidificador se encienda y se apague

dclicamente para mantenerel punto de AJUSTE

de humedad seleccionado. El ventilador se

encenderasi lalectura"AMBIENTE"desciendeun

3% por debajo del punto de AJUSTEy continuara

haciendofuncionar el humidificador hastaque se

Iogre unalectura de un 1% por encimadel punto

de AJUSTE.Elventilador se apagarahastaque la

lectura AMBIENTEdescienda de nuevo un 3%

por debajodel punto de AJUSTE.

Bloqueo de los controles

Para evitar una manipulaci6n indebida y no

deseada de los ajustes del humidificador, se

pueden bloquearlos controles.

Procedimiento de activacion

Despuesde que se hayanajustado lasfunciones

del humidificador, oprima y mantenga oprimido

el boton de alimentaciondurante5 segundos.La

pantalla mostrara "CL" durante 5 segundos;

suelte el boton de alimentaci0ny el control rea-

nudarala visualizacionde la humedadambiente.

El humidificador seguira funcionando con los

ajustes bloqueados. Si se oprimen los botones

cuando lafuncion "CL" esteactiva,se visualizara

"CL" en la pantallay los ajustes no resultaran

afectados.

Procedimiento de desactivacion

Para desactivar la funcion "eL", simplemente

optima y mantenga oprimido el boton de

alimentaci0n durante 5 segundos. "CL" parpa-

deara y luego reanudara la visualizacion de la

humedadambiente.

NOTA:AsegL]resede que el higrostato, que esta

ubicadoen el cablede alimentacion,estelibre de

obstrucciones y este alejado de toda fuente de

aire caliente.

Reemplazo y cuidado de los filtros

ADVERTENCmA:Parareducirel riesgo de descar-

gas electricaso lesionescausadaspor las piezas

moviles, desenchufesiempre el humidificador

antesdequitaro reemplazarcualquierpieza.

Tapa pivotante

conjunto de

ventiladores

PRECAUCION:Paraayudar a retardar el creci-

miento de bacterias y mantener la maxima

eficiencia,se debereemplazarel filtro al menos

una vezpor estacion,o masa menudoencondi-

ciones de agua dura. Use el filtro de repuesto

recomendadoKenmore32-14911.

Los filtros se deben enjuagarperiodicamenteen

agua limpia solamente. Tenga cuidado de no

darharel papel. Para reemplazar los filtros de

mechaevaporativosdel humidificador, siga estas

instrucciones.

1. Desenchufe el humidificador antes de quitar

los filtros. Recomendamos trasladar el

humidificador a un area donde los revesti-

mientos del piso no sean propensos a suffir

darhospor causadel agua,como por ejemplo

areasde cocina o de bar_o.

2. Levantela tapa pivotantepara abrir la unidad,

saque las botellas de agua y pongalas a un

lado.Agarrelapartedelanteracentraly la parte

trasera central del conjunto de los venti-

ladores. Levantedicho conjunto y pongalo a

un lado enuna superficie plana y limpia. Una

vez hecho esto, tendra acceso alas carcasas

de losfiltros.

3. Levantela carcasade los filtros hasta sacarla

del gabinetey coloqueladonde puedatrabajar

en ella comodamente. Con un pano absor-

bente suave, quite del gabinete del humidi-

ficador toda el agua que quede o todos los

depositos minerales sueltos que no esten

atrapadosen elfiltro.

4. Para abrir la carcasade los filtros y obtener

accesofacil a los filtros:

a. Desvielas dos lenguetasde resorte ubica-

dasen la partesuperior dela carcasade los

filtros. Levante la cubierta superior para

separarla de la carcasa de los filtros y

pongalaa un lado.

b. Saque los dos filtros y desechelos ade-

cuadamente.Limpie las piezasinternas del

humidificador siguiendo las instrucciones

de la secciOn"Limpieza y mantenimiento"

(pagina 28) del manualdel usuario.

Lenguetas

de resorte

Parte

delantera del

humidificador

Lenguetas

de resorte Carcasa de

los filtros

LengiJetas fijas

Carcasa de

los filtros

Parte

trasera del

humidificador

c. Instale los filtros nuevos en el carril de la

carcasade losfiltros con lasgotas de adhe-

sivo de la almohadilla de empaquetadura

orientadashacia el interior de la carcasade

los filtros.

d. Coloquede nuevo la cubierta superiorde la

carcasa de los filtros instalando dicha

cubierta sobre las lengOetasfijas ubicadas

en la parte traserade la carcasainferior de

losfiltros y pivotandola cubiertahaciaabajo

sobrela parte superior de los filtros. Acople

a presiOn la cubierta sobre las dos

lenguetasderesorte.

Reemplazo y cuidado de los filtros (continuacion)

e. Coloquede nuevo lacarcasade los filtros en

el gabinete.

NOTA: Hay una orientacion delantera y una

orientacion trasera. Paraposicionar correcta-

mente lascarcasasde los filtros:

• Aseguresede que las lengL3etasde resorte

de las carcasasde los filtros esten orien-

tadas haciala parte delanteradel gabinete.

•Alinee la parte inferior del conjunto de los

filtros sobrelas seisnervadurasubicadasen

la parte trasera del fondo del gabinete del

humidificador.

f. Posicione el conjunto de los ventiladores

sobre el gabinete. Asegurese de que la

carcasa Venturi de los ventiladores (la

seccion cilindrica m_Jsbaja ubicada debajo

de los ventiladores) estecolocada dentro de

la carcasade los filtros.

g. Coloquede nuevo las botellasde agua.

h. Pongalatapa pivotanteen posiciOncerrada.

i. La unidad esta lista para utilizarse o para

almacenarseparala prOximatemporada.

Cubierta

/superior

Lenguetas

de resorte

Parte plana de la carcasa de los filtros

orientada haeia la parte trasera del gabinete

Lenguetasde resorte orientadashacia la parte

delantera de[ gabinete

Limpieza y mantenimiento Paso,e

ADVERTENClA: Para reducir el riesgo de

lesiones, incendio o dafios al humidificador,

utilice unicamente limpiadores recomendados

especificamente para humidificadores. No

utilice nunca materiales inflamables, combus-

tibles o toxicos para limpiar el humidificador.

Parareducir el riesgo de quemarsey de dafiar

el humidificador,no ponga nunca aguacaliente

en el humidificador.

PRECAUCION:La purezadel agualocal variade

una zona a otra y en ciertas condiciones las

impurezascontenidasen el aguay las baderias

suspendidasen elairepuedenfomentar elcreci-

miento de microorganismosen el deposito del

humidificador.

Para retardar el crecimiento de bacterias que

)uedencausaroloresy ser perjudicialesparala

salud, utilice L_nicamentefiltros de repuesto

Kenmore. Tambien recomendamos utilizar el

bacteriostato32-14900 aprobadopor la EPAy

el limpiador parahumidificadores32-14713, los

cuales se puedenconseguir en su tienda local

Sears.

NOTA: Si es necesario utilizar un bacteriostato

aprobado,siga correctamentelas instrucciones.

Las botellas del humidificador para toda la casa

tienencapacidadpara2-3/8 galonesde aguacada

una.

Paso 1:

Para facilitar la limpieza, el gabinete del humi-

dificador se debe vaciar y secar completamente.

Para Iograresto, use el metodo siguiente:

a. En el lado trasero del gabinete del humidifica-

dor, Iocalice el retenedor del flotador. En el

modo de funcionamientonormal, el retenedor

estara posicionado en la parte inferior de la

ranuraubicadaen el gabinete. Empujeel rete-

nedor haciaarriba hasta la posiciOnsuperior

de la ranura del gabinete, hasta que quede

bloqueadoen esa posicion. (Consultela sec-

cion "Resecacionmanual"en la pagina25.)

b. Dejeque el humidificador funcione hasta que

no quedeagua en el gabinete.

c. Desenchufeel humidificador.

Limpieza y mantenimiento (continuacidn)

ADVERTENCIA:Parareducir el riesgo de des-

cargaselectricas,desenchufesiempre el humi-

dificador antes de limpiarlo o hacerle servicio

de ajustes y reparaciones.Si el humidificador

no estadesenchufado,el ventilador podria po-

nerseen marcha despuesde quitar lacarcasa.

Paso 2:

Para quitar las piezas

a. Levante la tapa pivotante para abrir el

humidificador, saque las botellas de agua y

pOngalasa un lado. Agarre la parte delantera

central y la parte trasera central del conjunto

de los ventiladores. Levantedicho conjunto y

pongalo a un lado en una superficie plana y

limpia. Unavez hechoesto, setendra accesoa

las carcasasdelos filtros.

b. Antesde quitar las piezasinternasdel gabinete

del humidificador,recomendamostrasladarel

humidificador a un area donde los revesti-

mientos del piso no sean propensos a sufrir

danos por causadel agua,como por ejemplo

un area de cocina o de bano. Levante los

conjuntos de las carcasasde los filtros hasta

sacarlos del gabinetey pongalosa un lado.

c. Saqueelflotador del nivelde aguadel gabinete

del humidificador comprimiendo el retenedor

del flotador para soltarlo del gabinete. El

gabinetedebeestarvado antesdelimpiarlo. El

gabinete consiste en las areas inferiores del

humidificador donde estan los filtros durante

el tiempo defuncionamiento normal.

d. Vacieel gabinetehasta que no quede nadade

agua.

e. Vayaa "Mantenimiento cadados semanas" o

"Mantenimiento definal detemporada".

f. quite losfiltros viejos y desechelosapropiada-

mente de la manera que se describe en las

paginas27-28.

Paso 3:

Instale los filtros nuevos (compre las almoha-

dillas de filtro de mecha evaporativo correctas

32-14911 para su humidificador) en la ubica-

cion donde estaban posicionados los filtros

viejos. Instale las carcasasde los filtros con los

filtros nuevos en la ubicaciOn correcta. Rein-

stale el flotador del nivel de agua.

NOTA: El retenedor del flotador se debe posi-

cionar en el modo de funcionamiento normal.

Asegurese de que este posicionado en la parte

inferior de la ranura ubicada en la parte trasera

del gabinete (vea el diagrama de la ranura que

apareceen la pagina 25).

Posicioneel conjunto delos ventiladoressobreel

gabinete y devuelva el humidificador a la

ubicaciondeseadaparautilizarlo. 29

Rellene las botellas del humidificador con agua

limpia y ffia y pOngalasde nuevo en el gabinete.

Enchufela unidad en un tomacorrientede 120 V

C.A. y ajuste los controles siguiendo las

instrucciones de la secciOn"UtilizaciOnde los

controles del humidificador" (pagina 24) de este

manual.

Mantenimiento cada dos semanas

Remocion de costra

I. Lleneel deposito con agua y armadaunataza

de 236 ml (8 onzas) de vinagre blanco sin

diluir. Dejequela solucion permanezcaenel

deposito durante20 minutos.

2. Limpie todas las superficies interiores con

un cepillo blando. Humedezca un pano

suavecon vinagre blanco sin diluir y limpie

el deposito paraquitar la costra.

3. Enjuague a fondo el deposito con agua

templada limpia para quitar la costra y la

soluciOnlimpiadora antes de desinfectar el

deposito.

Desinfecci6n del gabinete del

humidificador y las botellas de agua

1. Llene el gabinete del humidificador con 1

cucharadita de blanqueador de cloro en

1 galon de agua. Deje que la soluciOn

permanezcaen la basedurante 20 minutos,

agitandola cuidadosamente cada pocos

minutos. Moje todas las superficies que

normalmente estenexpuestasa agua.

2. Vacie el gabinete del humidificador des-

pugs de 20 minutos. Enjuaguelocon agua

hasta que el olor a blanqueador haya

desaparecido.Dejeque la unidad se seque

completamente.

3. Las botellas deagua se deben limpiar de la

misma manera.

Mantenimiento de final de temporada

1. Siga las instrucciones de "Mantenimiento

cada dos semanas" al final de la temporada

de humidificaciOn.

2. Saquey tire los filtros.

3. Dejeque el humidificador se seque comple-

tamente antesde guardarlo.No Io guardecon

aguadentro del gabineteo de las botellasde

agua.

4. Guarde el humidificador en un lugar fresco y

seco.

5. Instale un filtro nuevo en el humidificador

limpio antes de que comience la proxima

temporada.

6. El procedimiento de "Mantenimiento cada

dos semanas" tambien se recomienda si

usted no piensa utilizar el humidificador

durante una semanao mas.

Resolucion de problemas

Problema Causa probable Remedio

La pantalla digital no esta iluminada • No hay aiimentadon electrica. • Compruebe la fuente de alimentacion de 120 \t

• No se ha oprimido el boron de alimentacion • Oprima el boron de alimentadon una vez

para encender la unidad

• El rlivel de humedad AMBIENTE rio esta un • Suba el nivel de AJUSTE de humedad si asJ

El ventilador no funciona 3% o mas por debajo del nivel de AJNSTE Io desea

([a pantalla digital esta iluminada) de humedad. •Aumente la velocidad de[ venfilador

• EidepositoestavacJo • Lieneel humidfficadorconagua

• El flotador esta obstruido • Libere el fiotador de la obstrucci6rl

El ventilador esta en marcha contbluamente, • El nivel de AJNSTE de humedad es de[ 65% • Un porcentaje de AJUSTE de humedad del

la unidad no se apaga • El nivel de humedad AMBIENTE no ha 65% hace que el ventilador fundone

aicanzado un 1% o mas pot endma del nivel continuamente. Gradlie el nivel de AJNSTE

de AJUSTE de humedad entre 25% y 60%

• Siga hadendo funcionar la unidad basra que

se alcance el nivel de humedad deseado

Esto se podda to€hat basra 48 horas

blidalmente

Mala evaporacion de agua • EI mensaje de Comprobar el fiitro "CF' esta • Cambie el fiitro con un fiitro totaimente

parpadeando, nuevo

• Acumulacion de minerales en el fikro NOTA: La pureza del agua local varia de un

area a otra

Ninguna de las dos botellas • AI embolo de la tapa de la bote[la le faita un • Compruebe la orientation de las botellas

se esta vadando poste en el fondo del gabinete Reposicionelas de modo que el embolo

• Filtros sucios Nastago) de la tapa de la botelia sea

oprimido por el poste ubicado en el rondo

del gabinete.

• Cambie los fikros usando filtros totalmente

nuevos (32 14911)

i Las _ote as slguen vaclandose • Esta entrando aire en las botellas de aguas • Compruebe las "tapas laterales de lienado

facil" y las tapas del conjunto de la valvula

para asegurarse de que esten apretadas

• Compruebe si hay escapes en las botelias de

agua

• Asegurese de que las empaquetaduras de las

"tapas laterales de Ilenado facil" esten

colocadas en su sifio

La botelia izquierda no se esta vaciando • La bote[la derecha contiene agua • El humidificador esta disenado para que la

botelia derecha se vacie primero

La visualizacion 'T" de Ilenar esta encendida • La unidad no esta colocada en una superfide • Posicione la unidad de modo que este

antes de que las botellas esten vacias nive[ada (El fiotador no detectara agua en la nivelada (Algunos acolchados de alfombra

parte delantera del gabinete ) pueden permitir que la unidad se asiente mas

baja en la parte delantera que en la parte

trasera, con el peso adicional de las botelias

de agua en la [taRe delantera del gabinete

[nstale aimohadiilas para ruededlia debajo de

las ruedecillas de[anteras [consuke la pagina

21])

La visualization parpadea o el ventilador se • Normal • No es necesario tomar medidas

mueve ligeramente al enchufar el humidificador

I Elventiladorfundonamasdespacioquela • Eihumidificadorestaenel"Modode • Eihumidificadorcambiaautomaticamenteel

velocidad registrada en la pantalia digital resecadon" ventilador a (SUSURRO) F1 cuando la "F"

esta parpadeando

i El humkJificador no se apaga durante el "Modo • El fikro no esta seco • Durante el "Modo de resecacion", el

de resecacioiP' humidificador contbluara fundonando a la

velocidad de (SUSURRO) F1, seg[in sea

necesario durante basra 2 horas

Se visualizan altemativamente "F' yla • Eideposito esta vado • Lieneel humidificador con agua

humedad ambiente

Se visualizan altemativamente "CF" y la • El fikro podrJa estar sucio • Cambie el fiitro

humedad ambiente

PRECAUCION:Utilice [inicamente un bacteriostato registrado por EPA32-14900, que se puede obtener en una

tienda minorista Sears.

La utilizacion de otros productos de tratamiento de aguapodria danar los elementos del filtro. En ninguna

circunstancia debe usted usar productos de tratamiento de agua disenados para humidificadores de rotocorrea

o ultrasonicos.

Piezasde repuesto

Lista de piezas del humidificador Kenmore

No. de modelo 758.154200

II _15

Piezas de repuesto

Lista de piezas dei humidificador Kenmore

No. de modelo 758.154200

Pida siempre pot numero de pieza, no pot numero de dave

No. de No. de

clave pieza Deseripcion

1 828741-2 Tapa estacionaria

2 828855-1 Tapa pivotante

3 831680 Conjunto de eontroles

4 824690 "Tapalateral de Ilenado facil"

5 828192 Botella izquierda (ineluye los Nos. de clave 4 y 7)

6 828726 Botella derecha (incluye los Nos. de clave 4 y 7)

7 509229-1 Tapadel conjunto de la valvula

8 828199-9 Gabinete

9 823726 Riel protector

10 8TD601107 ' Tornillo de cabezatroncoconica tipo

"AB" No. 10 x 3/4

11 828515 Ruedecilla doble

12 830560-1 Soporte del filtro inferior

13 32-14911 t Filtro evaporativo

14 828534 Soporte del motor

15 828115-1 Motor

16 822406-1 Ventilador

17 828197 Soporte del filtro superior

18 824101 Retenedor del flotador

19 828200-3 Flotador del nivel de agua

20 828920 Almohadilla para ruedecilla (dos)

-- 8P6644 Manual del usuario (no ilustrado)

NOTA:Todo intento de reparar el conjunto de los controles o el motor

puedecrear un peligro, a menos que la reparaci0n sea

realizada por un tecnico de servicio calificado. El servicio de

reparaciones esta disponible en la tienda Sears mas cercana.

* Articulo de herrajesestandar. Se puede comprar Iocalmente.

t Articulo de existencias. Se puedeconseguir a traves del

departamento de ferreteria de la mayoria de las tiendas minoristas

Sears.

Notes /Notas

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME _' Anytime, day or night

(1-800-489-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.eom

To purchase a protection agreement (U.S.A.) or

maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n a

domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER M°

(1-800-533-6937)

"i iiiii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ii!ili!:!i

'iiiiiiiiiiiiii_ii

iiiiiiiiiiiiiiiii

@ Sears, Roebuck and Co.

® Registered Trademark /TMTrademark /s_Service Mark of Sears, Roebuck and Co.

® Marca Registrada /TMMarca de Fabrica /s_qMarca de Servicio de Sears, Roebuck and Co.

Mc Marque de commerce /MDMarque deposee de Sears, Roebuck and Co.

Part No. SP6644 Form No. SP6644 Printed in Canada 05/06

Kenmore 758154200 User Manual HUMIDIFIER Manuals And Guides L0606248

KENMORE Humidifier Manual L0606248 KENMORE Humidifier Owner's Manual, KENMORE Humidifier installation guides

Navigation menu

Versions of this User Manual:

Views

Navigation
