SEWING MACHINE

Owner's Manual

MAQUINA DE COSER

Manual de Instrucciones

MACHINE .,_ COUDRE

Manuel d'instructions

Model, Modelo, Modele 385.16221300

0

5o5-8oo-o2o Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www,sears corn

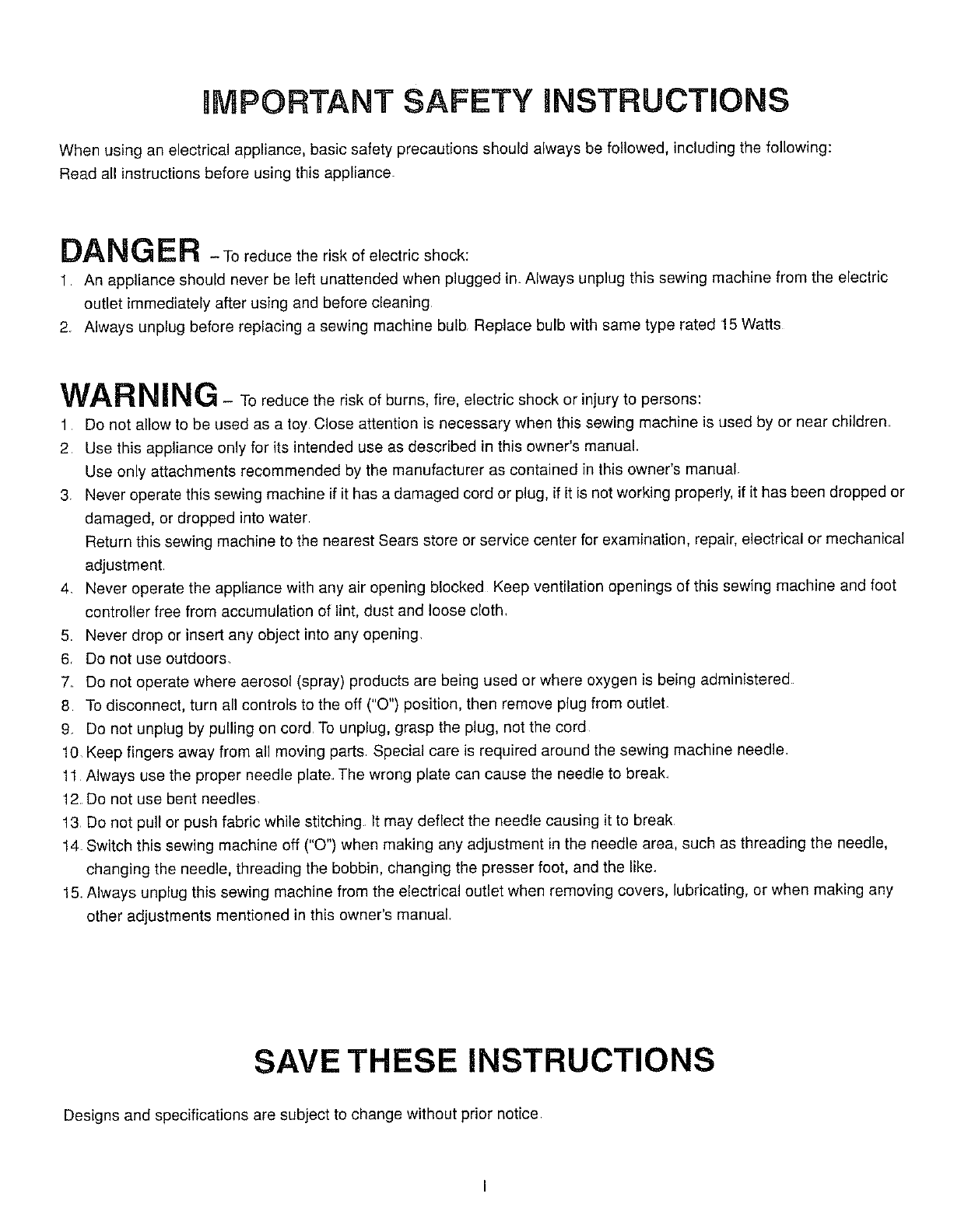

mMPORTANT SAFETY INSTRUCTIONS

When using an electrical appliance, basic safety precautions should always be followed, including the following:

Read all instructions before using this appliance.

DANGER -Toreduce the risk of electric shock:

1 An appliance should never be left unattended when plugged in. Always unplug this sewing machine from the electric

outlet immediately after using and before cleaning

2. Always unplug before replacing a sewing machine bulb Replace bulb with same type rated 15 Watts

WAR NiNG - To reduce the risk of burns, fire, electric shock or injury to persons:

1 Do not allow to be used as a toy Close attention is necessary when this sewing machine is used by or near children

2 Use this appliance only for its intended use as described in this owner's manual.

Use only attachments recommended by the manufacturer as contained in this owner's manual.

3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped or

damaged, or dropped into water

Return this sewing machine to the nearest Sears store or service center for examination, repair, electrical or mechanical

adjustment

4. Never operate the appliance with any air opening blocked Keep ventilation openings of this sewing machine and foot

controller free from accumulation of lint, dust and loose cloth.

5 Never drop or insert any object into any opening.

6 Do not use outdoers_

7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered

8 To disconnect, turn all controls to the off ("O") position, then remove plug from outleL

9. Do not unplug by pulling on cord To unplug, grasp the plug, not the cord

10. Keep fingers away from all moving parts Special care is required around the sewing machine needle

11 Always use the proper needle plate The wrong plate can cause the needle to break,

12. Do not use bent needles.

13 Do not pull or push fabric while stitching It may deflect the needle causing it to break

14_Switch this sewing machine off ("O") when making any adjustment in the needle area, such as threading the needle,

changing the needle, threading the bobbin, changing the presser foot, and the like.

15. Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any

other adjustments mentioned in this owner's manual.

SAVE THESE INSTRUCTIONS

Designs and specifications are subject to change without prior notice

UNSTRUCCRONES IMPORTANTES DE SEGURIDAD

Cuando se utiliza un aparato el_ctrico es necesario tornar ciertas precauciones b_sicas de seguridad, incluso la siguiente:

Lea todas las instrucciones antes de utilizar este aparato_

P E L_ G RO -- Para reducir e! riesgo de choque el6ctrico:

1. No deje nunca el aparato sin vigilancia rnientras est6 enchufado. Desenchufe siernpre larnb, quina de la toma

el6ctrica inmediatamente despu_s de utilizarla y antes de limpiarla.

2. Desenchufe la mAquina cada vez que vaya a carnbiar la bombilla. Carnbie la bornbilla por otra de rnismo tipo 15 W

AV_SO -- Para reducir el riesgo de quemaduras, incendio, choque electrico o heridas a personas:

1. No deje que nadie utilice la maquina como si fuera un juguete. Preste especial atenci6n cuando la maquina de

coser sea utilizada por ninos (a) o cerca de e!los (a)

2. Utilice el aparato unicarnente para los usos descritos en este manual del usuario.

Utilice t]nicarnente los accesorios recornendados por el fabricante e indicados en este manual del usuario

3. Nunca utilice esta rn&quina de coser si tiene un enchufe o un cable en real estado, si no funciona correctamente, si

se ha golpeado o est& daSada, o si ha caido en agua.

Envie esta rn&quina de coser a la tienda o centro de rnantenimiento Sears m&s cercanc si es necesario exarninarla,

repararla o sorneterla a ajustes el_ctricos o rnec&nicos.

4. No utilice nunca el aparato si tiene bloqueada alguna via de ventilaci6n Mantenga las vias de ventilaci6n de esta

m&quina de coser y e! pedal de control libres de pelusa, polvo y trozos de tela

5. No deje caer ni introduzca ningun tipo de objeto en ninguna abertura

6 No utilice la maquina en exteriores

7 No utilice la rn&quina donde se empleen productos de aerosol (spray) o donde se adrninistre oxigeno

8 Para desconectar, ponga todos los controles en la posici6n OFF ("O") y desenchufe la rn_.quina

9 No tire del cable para desenchufar. Para desenchufar hay que agarrar el enchufe, no el cable

10 Mantenga los dedos alejados de todas las piezas rn6viles. Tenga especial cuidado alrededor de la aguja de la

rn&quina de coser

11. Utilice siempre la placa de agujas adecuada. Una placa incorrecta puede hacer que se rompa la aguja.

12. No utilice agujas que est6n dobladas.

13_ No tire de la tela ni la ernpuje mientras est_ cosiendo. La aguja pedria desviarse y romperse.

14. Apague esta m_,quina de coser ("O") cada vez que tenga que hacer ajustes en la zona de la aguja, como enhebrar

la aguja, carnbiar la aguja, enhebrar la bobina, cambiar el prensatelas y operaciones sirnilares

15 Desenchufe esta m&quina de coser cada vez que tenga que desrnontar cubiertas, engrasar, o hacer cualquier otro

de los ajustes rnencionados en este manual del usuario

CONSERVE ESTAS JNSTRUCCIONES

Los disenos y las especificaciones estan conforme a carnbio sin el aviso anterior

11

CONSIGNES IMPORTANTE$ DE SI CURIT¢:

Pour utiliser un appareit _lectrique, il faut toujours respecter les consignes de s_curit6 fondamentales, notamment le consigne

suivantes :

Avant d'utiliser cet appareil, lisez toutes ces instructions

DAN ER- Pour r_duire les risques d'_lectrocution.

1. I! ne faut jamais laisser un appareil sans surveillance Iorsqu'il est branch,. II faut toujours d_brancher cette machine _.

coudre de la prise blectrique murale, apr_s son utilisation ou avant de la nettoyer

2. II faut toujours d_brancher la machine avant de remplacer une ampoule _lectrique Remplacez I'ampoule par une

ampoule du m_me type de 15 W.

AVE RT_ B S E M E N T--Afin de r6duire les risques de br_lures, incendie, _lectrocution

1 II ne faut pas se servir de la machine comme d'un jouet. II faut faire tr_s attention Iorsque cette machine & coudre est

utilis_e par des enfants ou _. proximit_ de ceux-ci

2 Utilisez cette machine uniquement pour les utilisations pr6vues, telles qu'elles sont d_crites dans le manuel de la

machine & coudre.

Utilisez uniquement les accessoires recommand_s par le fabricant tels qu'ils sont indiqu_s dans le manuel de la

machine & coudre.

3. II ne faut jamais faire fonctionner la machine _.coudre si le c&ble ou la prise est endommag6(e), si elle ne fonctionne pas

correctement, si on I'a laissbe tomber, si elle est endommag_e ou si elle est tomb_e dans I'eau

Retournez la machine & coudre au magasin ou au centre de r6paration Sears le plus proche, afin de la faire examiner,

r_parer ou d'effectuer des r_glages 61ectriques ou m_caniques_

4 II ne faut jamais faire fonctionner cette machine si les orifices d'a_ration sont colmat_s. Tenez les orifices d'a6ration de

cette machine & coudre et le curseur d'escamotage du pied-de-biche exempts de toute accumulation de peluches,

poussibres et de morceaux de chiffon

5. II ne faut jamais laisser tomber ou introduire d'objet dans les orifices

6. 11ne faut pas I'utiliser en plein air

7. II ne faut pas la faire fonctionner si des produits en abrosol (vaporisateur) sont utilis6s o0 s'il y a une installation

d'oxyg_ne

8 Pour la d_brancher, tournez le commutateur & la position OFF ("O"), puis retirez la prise de ladouille

9 Ne d_branchez pas la machine en tirant sur le c_ble. Pour la d_brancher, saisissez la prise, et non pas le c_ble _lectrique

10. Tenez les doigts & I'_cart de toutes les pi_ces mobiles. IIfaut faire particuli_rement attention dans la zone proche de

I'aiguiile de la machine & coudre.

1!. II faut toujours utiliser la semelle de piqL_recorrecte. Si la semelle de piqere ne convient pas, I'aiguille risque de se briser.

12. N'utilisez pas d'aiguilles courbbes.

13. Ne tirez nine poussez pas le tissu pendant les piq_res_ Cela risque de faire d_vier I'aiguille et de provoquer sa cassure.

14 Avant de faire des r_glages dans la zone de !'aiguille tels qu'enfiler I'aiguille, changer I'aiguille, enfiler la canette ou

changer le pied-de-biche, etc, mettez le commutateur de la machine _.coudre sur Arr_t ("O").

15. D_branchez toujours la machine _. coudre de la douille _lectrique avant de retirer les capots, de la graisser ou de faire

tous autres r_glages mentionn_s dans le manuel de la machine & coudre, ou blessures corporelles :

CONSERVEZ CETTE NOTICE

Les sp6cifications pourront _tre modifibes sans avis pr_alable.

Ill

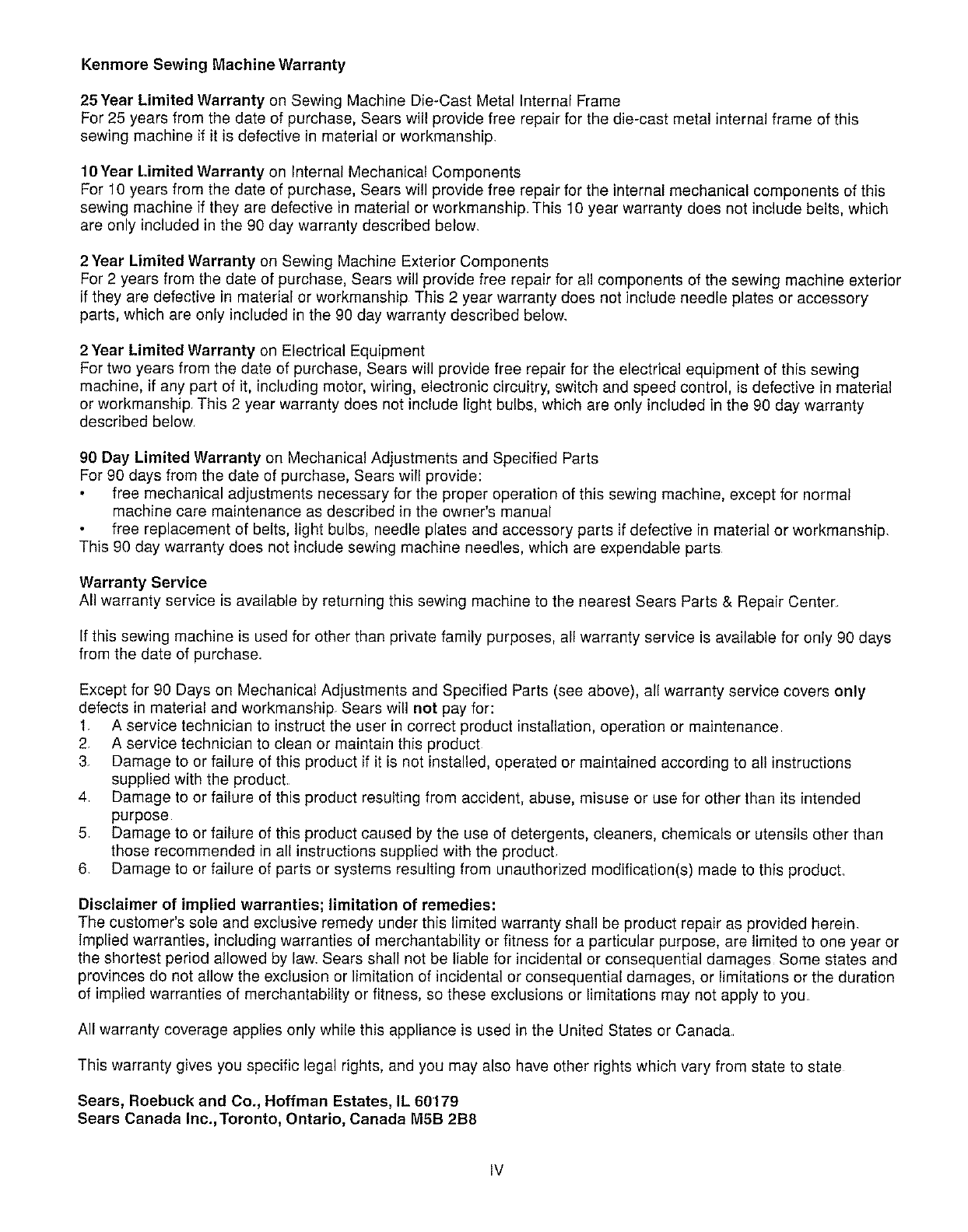

Kenmore Sewing Machine Warranty

25 Year Limited Warranty on Sewing Machine Die-Cast Metal Internal Frame

For 25 years from the date of purchase, Sears will provide free repair for the die-cast metal internal frame of this

sewing machine if it is defective in material or workmanship,

10 Year Limited Warranty on Internal Mechanical Components

For 10 years from the date of purchase, Sears will provide free repair for the internal mechanical components of this

sewing machine if they are defective in material or workmanship This 10 year warranty does not include belts, which

are only included in the 90 day warranty described below.

2 Year Limited Warranty on Sewing Machine Exterior Components

For 2 years from the date of purchase, Sears will provide free repair for all components of the sewing machine exterior

if they are defective in material or workmanship This 2 year warranty does not include needle plates or accessory

parts, which are only included in the 90 day warranty described below.

2Year Limited Warranty on Electrical Equipment

For two years from the date of purchase, Sears will provide free repair for the electrical equipment of this sewing

machine, if any part of it, including motor, wiring, electronic circuitry, switch and speed control, is defective in material

or workmanship This 2 year warranty does not include light bulbs, which are only included in the 90 day warranty

described below

90 Day Limited Warranty on Mechanical Adjustments and Specified Parts

For 90 days from the date of purchase, Sears will provide:

free mechanical adjustments necessary for the proper operation of this sewing machine, except for normal

machine care maintenance as described in the owner's manual

free replacement of belts, light bulbs, needle plates and accessory parts if defective in material or workmanship.

This 90 day warranty does not include sewing machine needles, which are expendable parts

Warranty Service

All warranty service is available by returning this sewing machine to the nearest Sears Parts & Repair Center

If this sewing machine is used for other than private family purposes, all warranty service is available for only 90 days

from the date of purchase.

Except for 90 Days on Mechanical Adjustments and Specified Parts (see above), all warranty service covers only

defects in material and workmanship. Sears will not pay for:

1. A service technician to instruct the user in correct product installation, operation or maintenance

2 A service technician to clean or maintain this product

3 Damage to or failure of this product if it is not installed, operated or maintained according to all instructions

supplied with the product.

4 Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its intended

purpose

5 Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other than

those recommended in all instructions supplied with the product.

6 Damage to or failure of parts or systems resulting from unauthorized modification(s) made to this producL

Disclaimer of implied warranties; limitation of remedies:

The customer's sole and exclusive remedy under this limited warranty shall be product repair as provided herein.

Implied warranties, including warranties of merchantability or fitness for a particular purpose, are limited to one year or

the shortest period allowed by law. Sears shall not be liable for incidental or consequential damages Some states and

provinces do not allow the exclusion or limitation of incidental or consequential damages, or limitations or the duration

of implied warranties of merchantability or fitness, so these exclusions or limitations may not apply to you

All warranty coverage applies only while this appliance is used in the United States or Canada

This warranty gives you specific legal rights, and you may also have other rights which vary from state to state

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

IV

Garantia de la mdquina de coser Kenmore

Garantfa limitada de 25 aries para la estructura interna de metal moldeado de la m_.quina de coser

A partir de la fecha de compra, Sears le ofrece una garantia de 25 ares que le perrnitir reparar de forma gratuita la estructura

interna de metal rnoldeado de su mAquina de coser, en case de que haya algun tipo de defecto en el material o en la mane de obra

Garantfa limitada de 10 aries para los componentes mecAnicos internes

A partir de la fecha de compra, Sears le ofrece una garantfa de 10 ares que le permitir reparar de forma gratuita los componentes

mecAnicos internes de la mAquina de coser, en case de que haya alg6n tipo de defecto en el material o en la mane de obrar Esta

garant[a de 10 ares no incluye Inscorreas Las correas cuentan con la garantfa de 90 dfas que se describe mAsadelanter

Garantfa ltmitada de 2aSos para Ins partesexteriores de la mAquina de coser

A partir de la fecha de compra, Sears le ofrece una garantia de 2 aSos que le permitir reparar de forma gratuita todas las partes

externas de la mAquina de coser, en case de que haya alg6n ripe de defecte en el material o en la mane de obra Esta garant[a de

2 ares no incluye la base de la aguja La base de la aguja cuenta con la garantia de 90 dias que se describe mAs adelante

Garantfa limitada de 2 aries para el equipo elActdco

A partir de la fecha de compra, Sears le ofrece une garantia de dos ares que le permitir reparar de forma gratuita el equipo

el_ctrico de la mAquina de coser, en case de que se detecte alg_n tipo de defecto en el material o en la mane de ebra de

cualquiera de las partes, incluyendo e! motor, el cableado, el circuito e!_ctrico, el interrupter y el control de velocidades. Esta

garantia de 2 ares no incluye las bombillas Las bombillas cuentan con la garantfa de 90 dias que se describe mAs adelante

Garant[a limitada de 90 dfas para ajustes mecAnicos y para algunas partes especfficas

A partir de la fecha de compra, Sears ofrece los siguientes servicios durante un lapse de 90 dias:

Los ajustes mecAnicos necesarios para garantizar el correcte funcionamiento de la m&quina de ceser, con excepci6n del

trabajo de mantenimiento normat que se describe en el manual del usuario (Sin cargo)

Reemplazo de correas, bombillas, placas para agujas y accesorios, en case de que se detecte algun tipo de defecto en el

material o en la mane de ebra

Esta garant[a de 90 dfas no incluye las agujas de la mAquina de ceser, ya que _stas son partes desgastables

Servicio de garant[a

Para hacer v&lida su garantia, Ileve la rnAquina de coser al Centre de repuestos yreparaciones de Sears mAs cercano a

su domicilio

Siesta mAquina de coser se utilizara con fines distintos de los familiares, el servicio de garantia se extender L_nicamente a 90 dias

a partir de la fecha de compra

Con excepci6n de la garantia de 90 dias que cubre los ajustes mecAnices y algunas partes especificas (ver mAs arriba),

redes los servicies de garant[a cubrirAn s61o los defectos en el material o en la mane de obra Sears no se harA responsable

econ6micamente de:

1 T_cnicos para aseserar a] usuado sobre la correcta instalaci6n, funcionamiento ni operaci6n del producto

2 T_cnicos para limpiar o realizar trabajos de mantenimiento de este producto

3 DaSos o fallas que se pudieran preducir en este producto per no instalarlo, operarIo o mantenedo tal come se explica en el

manual de instrucciones que se proporciona de forma adjunta

4 DaRes o fallas que se pudieran producir come consecuencia de accidentes, real use, abuse e use con fines diferentes de los

especificados

5 DaSos o fallas que se pudieran preducir come consecuencia del use de detergentes, preductos de limpieza, productos

qufmicos o utensilios que no sean Ios que se recomiendan en el manual de instrucciones que se proporciona de forma adjunta

& DaRes o fallas que pudieran producirse en Ins partes o sistemas come consecuencia de alteracion(es) no autorizada(s) que

se haga(n) en este producto

Desoargo de responsabilidad de las garantias implfcitas; lirnitaoiones en la soluci6n:

La t_nica y exciusiva soluci6n que se le proporcionar al cliente bajo esta garantia limitada ser la reparaci6n del preducto, tal come

aqu se expresa Las garantias implicitas, incluidas las garantias de aptitud para la venta e idoneidad para un fin concrete se

limitan aun afio o al periedo mlnimo que permita la ley Sears no set responsable de los dares fortuites o indirectos AIgunos

estados no autorizan la exclusi6n o la limitaci6n de los dares indirectos o fortuitos, o la limitaci6n sobre el periodo de vigencia de

las garant[as implicitas de de aptitud para la venta e ideneidad, de mode que es posible que las exclusiones o limitaciones antes

citadas no se apliquen a todos los usuarios

La cobertura de la garantia rige Lmicamente para las m_.quinas que se utilicen dentro del territorio de Estados Unidos o Canada

Esta garant[a proporciona una serie de derechos especfficos af usuario, quien podria ademAs tener otros derechos que varfan

segL_ne! estado en el que se encuentre

Sears, Roebuck and Co,, Hoffman Estates, IL 60179

Sears Canada Inco, Toronto, Ontario, Canad M5B 2B8

v

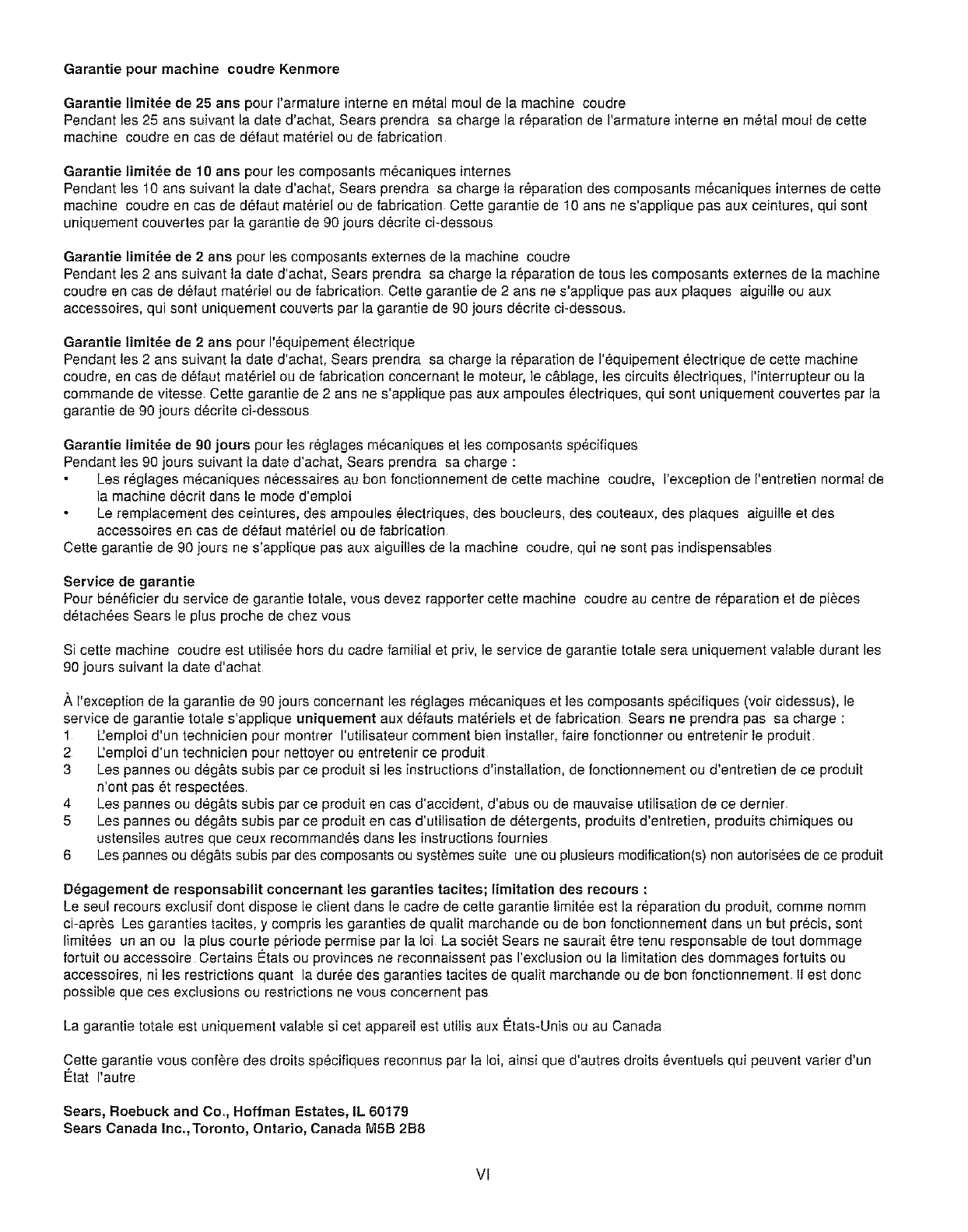

Garantie pour machine coudre Kenmore

Garantie limit_e de 25 ans pour rarmature interne en m_tal moul de la machine coudre

Pendant les 25 ans suivant la date d'achat, Sears prendra sa charge la r_paration de I'armature interne en m_tal moul de cette

machine coudre en cas de d_faut materiel ou de fabrication

Garantie limit_e de 10 arts pour les composants m@caniques internes

Pendant les 10 ans suivant la date d'achat, Sears prendra sa charge la r_paration des composants m_caniques internes de cette

machine coudre en cas de d_faut materiel ou de fabrication Cette garantie de 10 ans ne s'applique pas aux ceintures, qui sont

uniquement couvertes par la garantie de 90 jours d_crite ci-dessous

Garantie limit_e de 2 ans pour les composants exterees de la machine coudre

Pendant les 2 ans suivant la date d'achat, Sears prendra sa charge la r#paration de tousles composants externes de la machine

coudre en cas de d_faut materiel ou de fabrication Cette garantie de 2 arts ne s'applique pas aux plaques aiguille ou aux

accessoires, qui sont uniquement couverts par la garantie de 90 jours d_crite ci-dessous

Garantie limit_e de 2 ans pour I'_quipement 6lectrique

Pendant les 2 ans suivant Ia date d'achat, Sears prendra sa charge la r@paration de I'_quipement _lectrique de cette machine

coudre, en cas de d_faut materiel ou de fabrication concernant le moteur, ]e c&blage, les circuits _lectriques, rinterrupteur ou la

commande de vitesse_ Cette garantie de 2 ans ne s'applique pas aux ampoules _lectriques, qui sont uniquement couvertes par la

garantie de 90 jours d_crite ci-dessous

Garantie limit_e de 90 jours pour les reglages m_caniques et les composaets sp_cifiques

Pendant les 90 jours suivant la date d'achat, Sears prendra sa charge :

Les r_glages m_caniques n_cessaires au bon fonctionnement de cette machine coudre, l'exception de I'entretien normal de

la machine d_crit dans le mode d'emploi

Le remplacement des ceintures, des ampoules _lectriques, des boucleurs, des couteaux, des plaques aiguille et des

accessoires en cas de d_faut materiel ou de fabrication

Cette garantie de 90 jours ee s'applique pas aux aiguiltes de la machine coudre, qui ne soet pas indispensables

Service de garantie

Pour b6n_ficier du service de garaetie totale, vous devez rapporter cette machine coudre au centre de r_paration et de pi_ces

detach_es Sears le plus proche de chez vous

Si cette machine coudre est utilis_e hors du cadre familial et priv, le service de garantie tota]e sera uniquement valable durant les

90 jours suivant la date d'achat

A I'exception de Ia garantie de 90 ]ours concernant les r6glages m_caniques et les composants sp_cifiquee (volt cidessus), le

service de garantie totale s'applique uniquement aux d_fauts materiels et de fabrication Sears ne prendra pas sa charge :

1 L_emploi d'un technicien pour montrer I'utilisateur comment bien installer, faire fonctionner ou entreteeir le produit

2 I_emploi d'un technicien pour eetteyer ou entretenir ce produit

3 Les pannes ou deg&ts subis par ce produit si les instructions d'installatioe, de fonctionnement ou d'entretien de ce produit

n'ont pas _t respect_es

4 Les pannes ou deg&ts subis par ce produit en cas d'accident, d'abus ou de mauvaise utilisation de ce dernier

5 Les pannes eu d_g&ts subis par ce produit en cas d'utilisation de d@tergents, produits d'entretien, produits chimiques ou

ustensiles autres que ceux recommand_s dans les instructions fournies

6 Les pannes ou d_g&ts subis par des cornposants ou syst6mes suite une ou plusieurs modification(s) non autoris_es de ce produit

D_gagement de responsabilit concernant les garanties tacites; limitation des recours :

Le seul recours exclusif dont dispose le client dans le cadre de cette garantie limit,s est la r_paration du produit, comme nomm

ci-apr_s Les garanties tacites, y compris les garanties de qualit marchande ou de bon fonctionnement dans un but precis, sont

limit_es un an ou la plus courte p_riode permise par la Ioi La soci6t Sears ne saurait 6tre tenu responsable de tout dommage

fortuit ou accesseire Certains Etats ou provinces ne reconnaissent pas rexclusion ou la limitation des dommages fortuits ou

accessoires, ni les restrictions quant la dur_e des garanties tacites de qualit marchande ou de bon fonctieenemeet II est donc

possible que ces exclusions ou restrictions ee voue coecernent pas

La garantie totale est uniquement valable si cet appareit est utitis aux Etats-Unis ou au Canada

Cette garantie vous coef_re des droits sp_cifiques reconnue par la Ioi, ainsi que d'autres droits _ventuels qui peuvent varier d'un

l_tat rautre

Sears, Roebuck and Co,, Hoffman Estates, IL 60179

Sears Canada Inc.,Toronto, Ontario, Canada M6B 2B8

vI

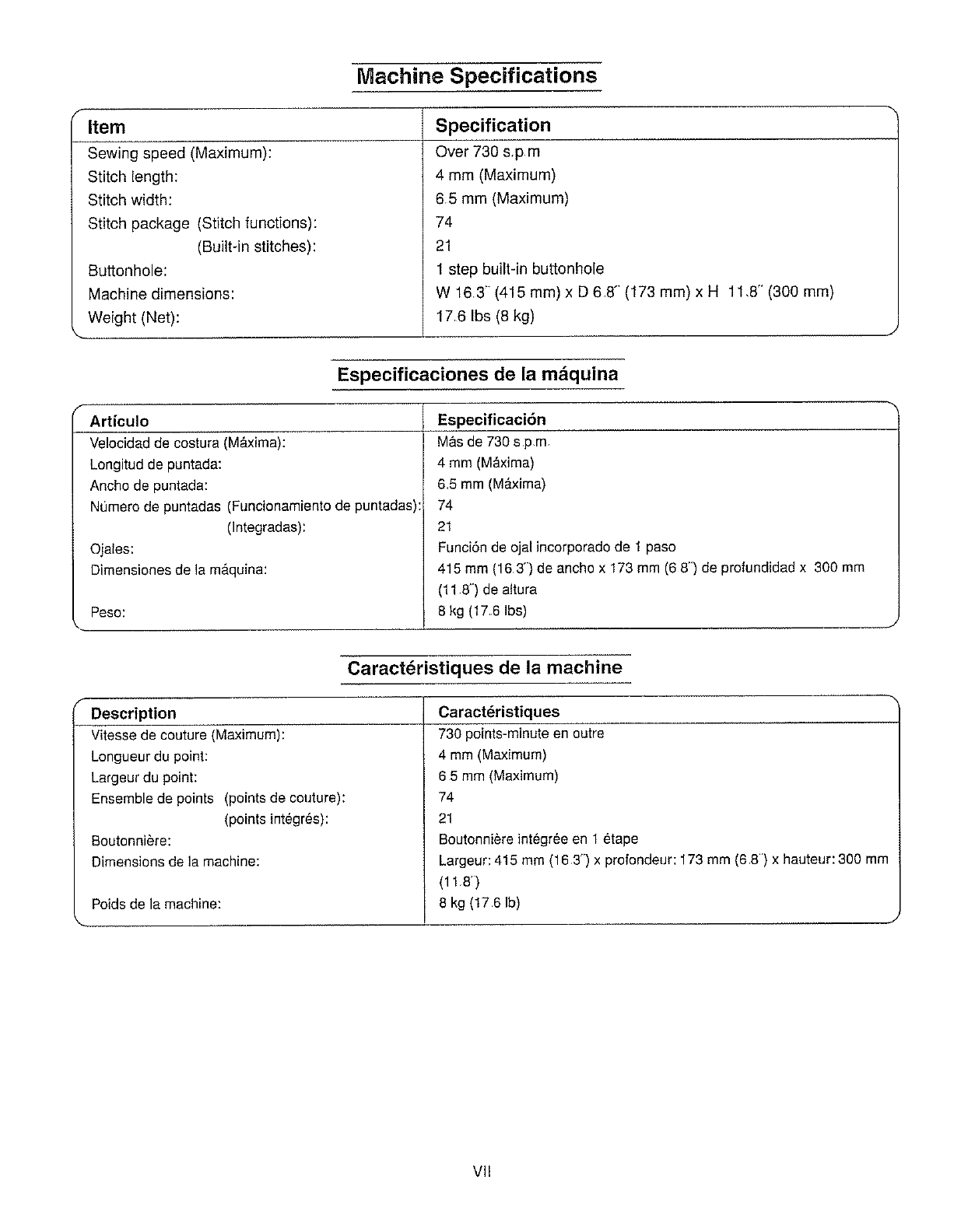

Machine Specifications

Item

Sewing speed (Maximum):

Stitch length:

Stitch width:

Stitch package (Stitch functions):

(Built-in stitches):

Buttonhole:

Machine dimensions:

Weight (Net):

Specification

Over 730 sp rn

4 rnrn (Maximum)

65 rnm (Maximum)

74

21

1 step built-in buttonhole

W 163-(415 rnm) x D 68" (173 rnrn) x H 11,8" (300 mrn)

176 Ibs (8 kg)

Especificaciones de la m_quina

Art[culo

Velocidad de costura (M_xima):

Longitud de puntada:

Ancho de puntada:

Numero de puntadas (Funcianamiento de puntadas):

Especificaci6n

M&sde730spm

4 mm (M_xima)

65 mm (M&xima)

74

(Integradas):

Ojales:

Dimensianes de la mAquina:

Peso:

21

Funci6n de ojal incorporado de 1 paso

415 mm (163") de ancho x 173 mm (6 8") de profundidad x 300 mm

(11.8") de altura

8 kg (176 Ibs)

Caract_ristiques de la machine

Description

Vitesse de couture (Maximum):

Longueur du point:

Largeur du point:

Ensemblede points (points de couture):

(points integres):

Boutonniere:

Dimensions de ]a machine:

Poids de la machine:

Caract_ristiques

730 points-minute en outre

4 rnm (Maximum)

6 5 mm (Maximum)

74

21

Boutonniere int_gree en 1 etape

Largeur: 415 mm (16 3") x profendeur: 173 mm (6 8) x hauteur: 300 mm

(118)

8 kg (1761b)

J

VII

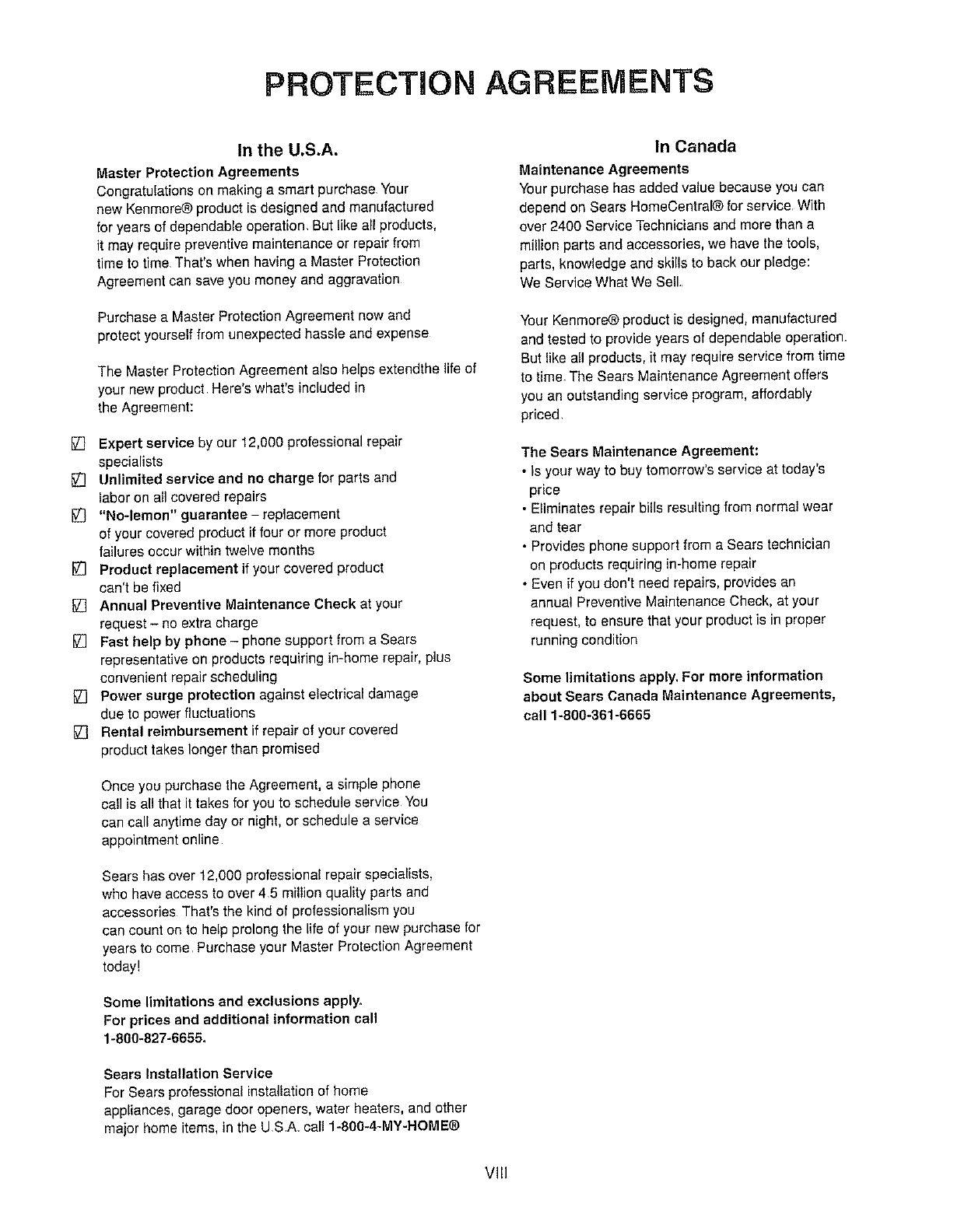

PROTECTION AGREEMENTS

In the U.S.A.

Master Protection Agreements

Congratulations on making a smart purchase Your

new Kenmere® product is designed and manufactured

for years of dependable operation, But like all products,

it may require preventive maintenance or repair from

time to time That's when having a Master Protection

Agreement can save you money and aggravation

Purchase aMaster Protection Agreement now and

protect yourself from unexpected hassle and expense

The Master Protection Agreement also helps extendthe life of

your new product Here's what's included in

the Agreement:

[] Expertservicebyour12,000professionalrepair

specialists

[] Unlimited service and no charge for parts and

labor on all covered repairs

_] "No-lemon" guarantee- replacement

of your covered product if four or more product

failures occur within twelve months

_] Product replacement if your covered product

can't be fixed

[] Annual Preventive Maintenance Check at your

request - no extra charge

[] Past help by phone- phone support from a Sears

representative on products requiring in-home repair, plus

convenient repair scheduling

[] Power surge protection against electrical damage

due to power fluctuations

[] Rental reimbursement if repair of your covered

product takes longer than promised

Once you purchase the Agreement, a simple phone

call is all that it takes for you to schedule service You

can call anytime day or night, or schedule a service

appointment online

Sears has over 12,000 professional repair specialists,

who have access to over 4 5 million quality parts and

accessories That's the kind of professionalism you

can count on to help prolong the life of your new purchase for

years to come Purchase your Master Protection Agreement

today!

Some limitations and exclusions apply,

For prices and additional information call

1-800-827-6655.

Sears installation Service

For Sears professional installation of home

appliances, garage door openers, water heaters, and other

major home items, in the USA call 1-800-4-MY-HOME®

In Canada

Maintenance Agreements

Yourpurchasehas added value because you can

depend on Sears HomeCentral® for service, With

over 2400 Service Technicians and more than a

million parts and accessories, we have the tools,

parts, knowledge and skills to back our pledge:

We Service What We Sell

Your Kenmore® product is designed, manufactured

and tested to provide years of dependable operation

But like all products, it may require service from time

to time_The Sears Maintenance Agreement offers

you an outstanding service program, affordably

priced

The Sears Maintenance Agreement:

•Is your way to buy tomorrow's service at today's

price

•Eliminatesrepair bills resulting from normal wear

and tear

• Provides phone support from a Sears technician

on productsrequiring in-home repair

• Even if you don't need repairs, provides an

annualPreventive Maintenance Check, at your

request, to ensure that your product is in proper

running condition

Some limitations apply, For more information

about Sears Canada Maintenance Agreements,

call 1-800-361-6665

VIII

SERViCIO

En Estados Unidos

Contratos de Protecci6n Experta

Felicidades per haber hecho unacompra inteligente Su nuevo

aparato Kenmore® ha side dise_ado y fabricado para darle largos

aSos de funcionamiento confiable Sin embargo, al igual que

todos los productos, en ocasiones puede requerir mantenimiento

preventive o reparaciones En estos cases, un Contrato de

ProtecciSn Experta (Master Protection Agreement) puede

ahorrarle tiempo y molestias

Compre ahora un Centrato de ProtecciSn Experta y prot_jase de

las molestias y los gastos inesperados

El Contrato de Protecci6n Experta tambi_n sirve para prolongar la

vida Litil de su nuevo aparato El contrato de protecci6n incluye Io

siguiente:

[] Servicio experto de nuestros 12,000 profesionales

especializados en reparaciones

[] Servicio ilimitado, sin cargo per piezas o mane de obra en todas

las reparaciones cubiertas

[] Garantia de alta calidad El producto cubierto ser& reemplazado

si tiene m_s de tres averJas en un plazo de 12 meses

[] Reemplazo del producto si _ste no puede ser reparado

[] Revisi6n anual de mantenimiento preventive si usted Io solicita,

sin cargo para usted.

[] Ayuda r&pida per via telef6nica Asistencia no t_cnica e

informativa sobre productos reparados en su hogar, asi come

pr&ctica programaci6n de reparaciones

[] Protecci6n contra daSos per sobrecargas el_ctricas provocadas

per variaciones en el suministro el_ctrico

[] Reembolso del alquiler si la reparaci6n del producto cubierto

tarda m&s que el tiempo prometido

Una vez que compre el contrato de protecciSn, sSIo tiene que hacer

una Ilamada telef6nica para programar el servicio Puede Ilamar a

cualquier hera del dia o de la noche, o incluso programar una cita

de servicio via lnternet

Sears tiene m_.s de 12,000 profesionales especializados en

reparaciones, con acceso a m&s de 4 5 millones de accesorios y

piezas de repuesto de lamAs alta calidad Este nivel de

profesionalismo es Io que usted necesita para prelongar durante

muchos aBos la vida uti] de su nueva compra iAdquiera hey

mismo un Contrato de Protecci6n Experta!

Se aplican algunas limitaciones y exclusiones. Llame al

1-800-827-6655 para conocer los precios y obtener

informaci6n adicional°

Servicio de instalaci6n Sears

Para la instalaci6n profesional, garantizada per Sears, de

aparatos electrodom_sticos y articu!os tales come calentadores

de agua y puertas autom&ticas para garajes, en Estados Unidos

Ilame a! 1-800-4-MY-HOME ®

Le contrat d'entretien de Sears

Au Canada

Votre achat comporte une vafeur ajout_e car vous pouvez

compter sur I'entretien chez Sears Home Central® Grace

plus de 2400 sp_cialistes au Service Clientele et I'acc_s & plus

de 900000 pi_ces d_tach_es et accessoires, nous poss_dons

les outils, les pi_ces, le savoir et I'exp_rience nous permettant

de promettre que ce que nous vendons, nous I'entretenons

Contrats d'entretien de Sears

La conception, la fabrication et le contr61e de v_rification de

votre dispositif Kenmore ® sent effectu_s de fagon & vous

garantir un fonctionnement fiable pendant plusieurs ann_es

Cependant, tout dispositif d'une certaine taille n_cessite paffois

un service d'entretien occesione! Le contrat d'entretien de

Sears vous propose un programme de service exceptionnel &

prix raisonnable

Le contrat d'entretien de Sears

• Veus afire la possibilit6 d'acheter I'entretien de demain au

prix d'aujourd'hui

• Elimine les co0ts de r_paration d6coulant de I'usure normale

• Dans le cas o0 vous n'avez pas besoin de r#paration, vous

donne acc_s, sur demande, & une v_rJfication d'entretien

pr_ventif annuelle vous permettant de vous assurer que votre

dispositif est en bonne condition de marche

Certaines limites existent. Pour toute information sur lea

Contrats d'entretien de Sears au Canada, tdl_phonez au

1-800-361-6665.

IX

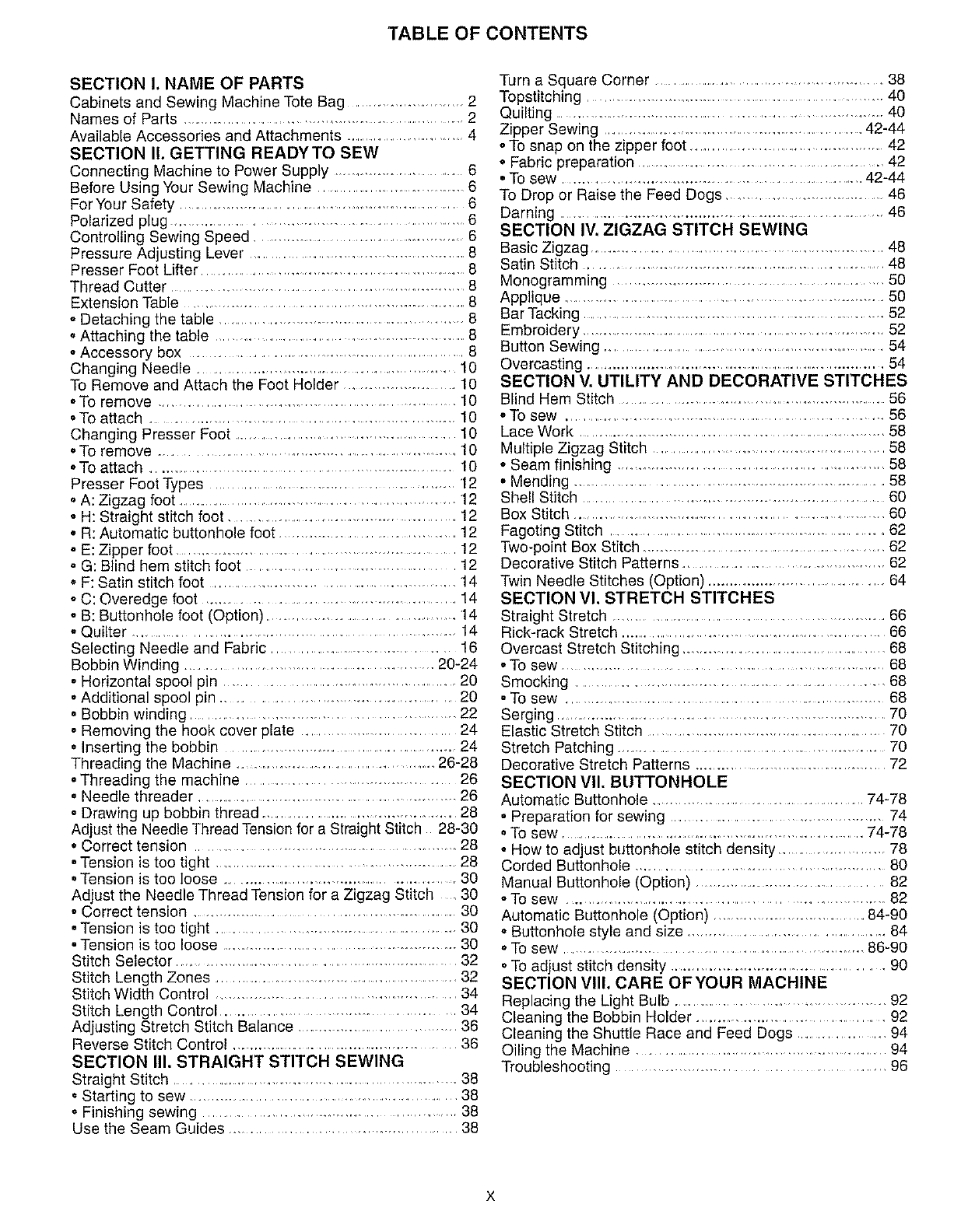

TABLE OF CONTENTS

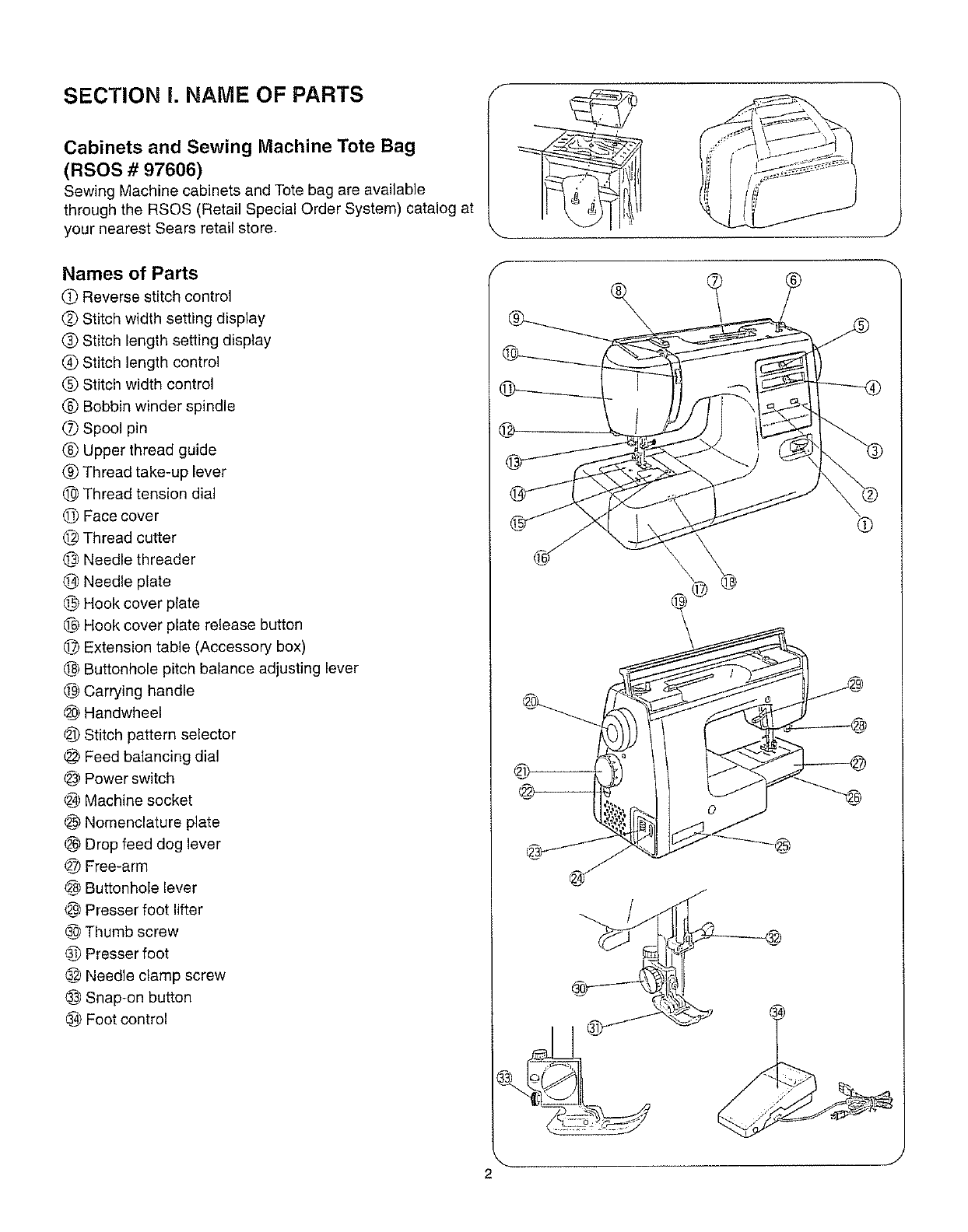

SECTION I. NAME OF PARTS

Cabinets and Sewing Machine Tote Bag ........................... 2

Names of Parts ................................................................... 2

Available Accessories and Attachments ................................4

SECTION II. GETTING READYTO SEW

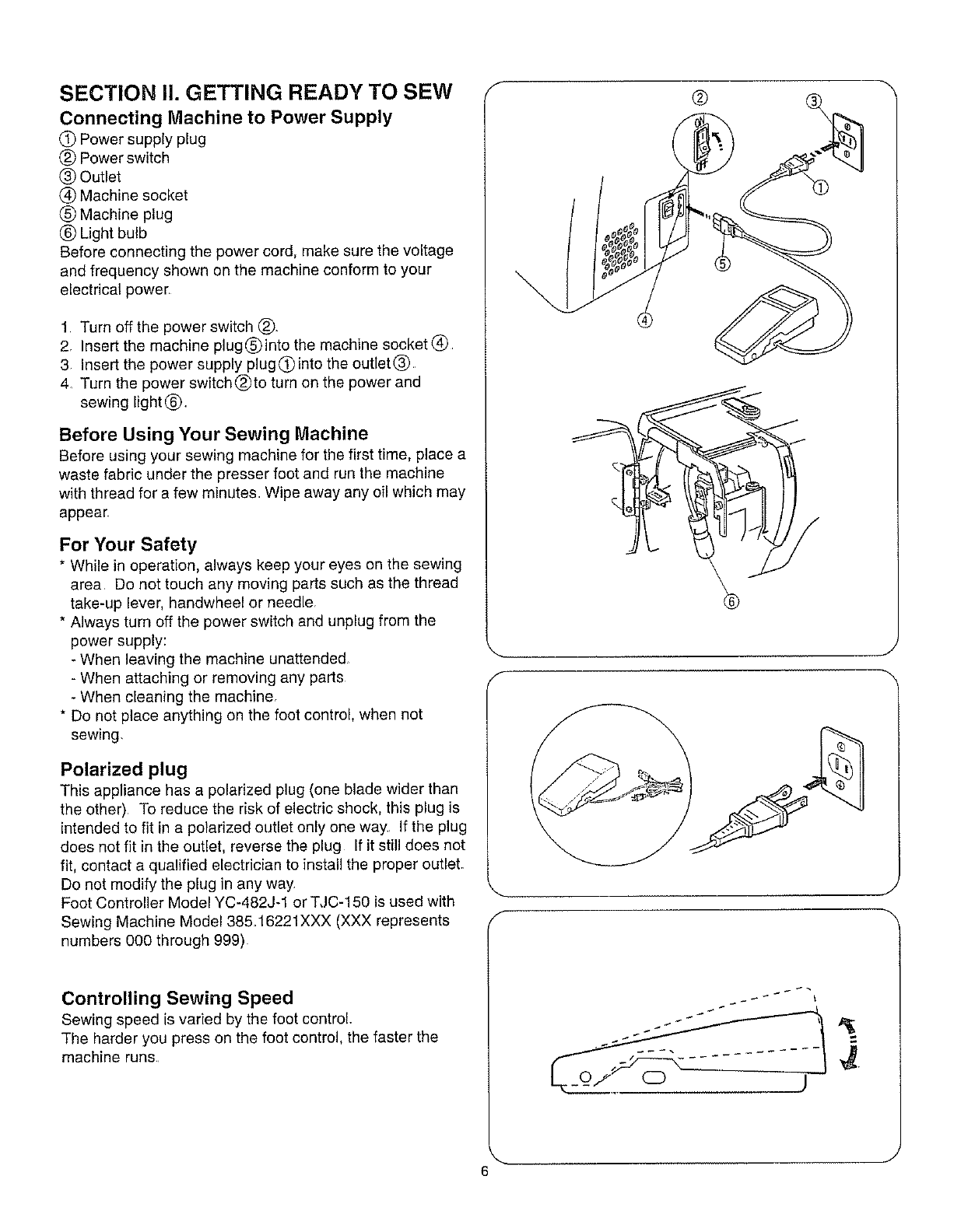

Connecting Machine to Power Supply ............................ 6

Before Using Your Sewing Machine ......................................6

For Your Safety ................................................................ 6

Polarized plug .................................................................... 6

Controlling Sewing Speed .................................................. 6

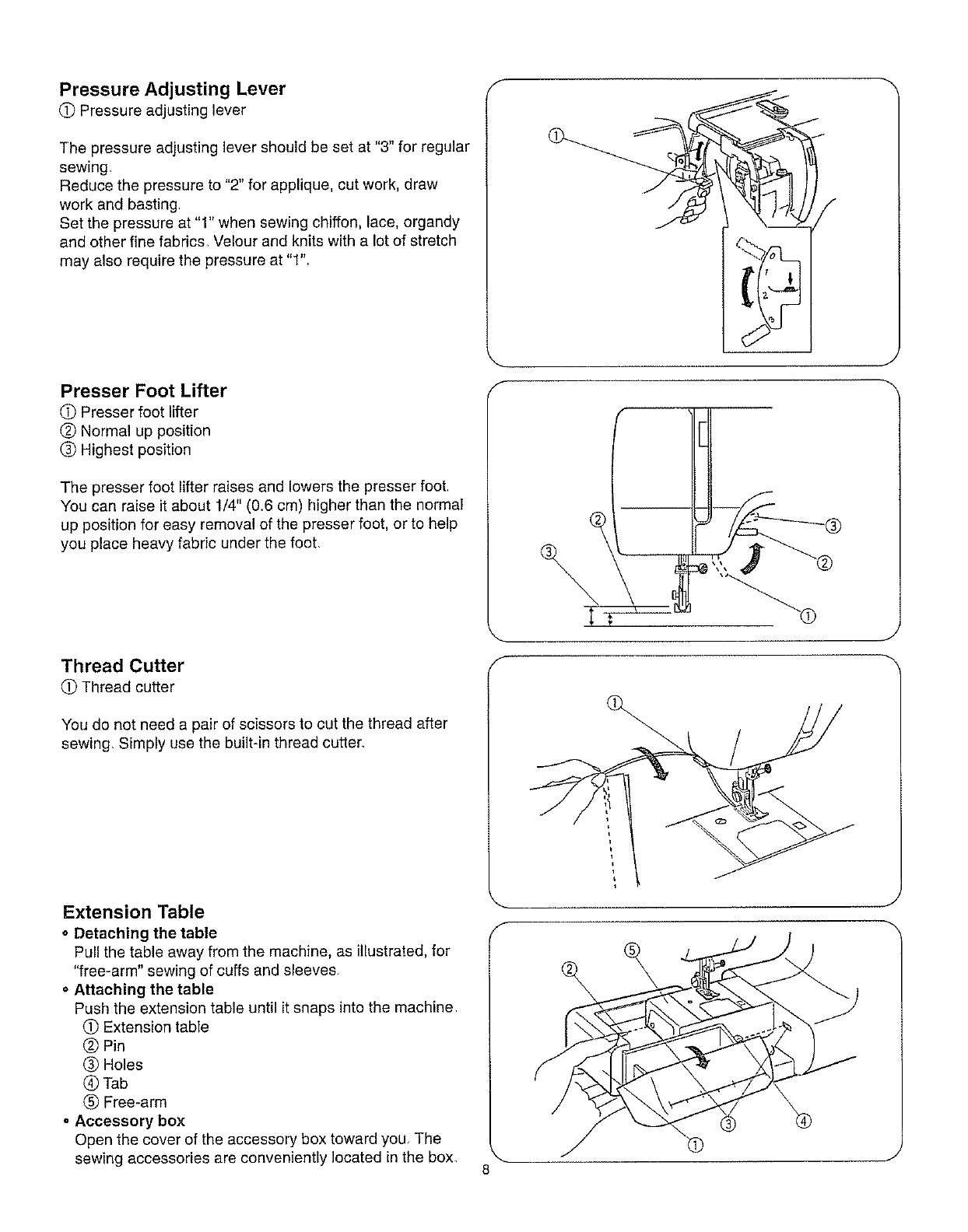

Pressure Adjusting Lever ..................................................... 8

Presser Foot Lifter ............................................................... 8

Thread Cutter .................................................................. 8

Extension Table ..................................................................... 8

oDetaching the table .............................................................. 8

,Attaching the table ............................................................. 8

-Accessory box ................................................................... 8

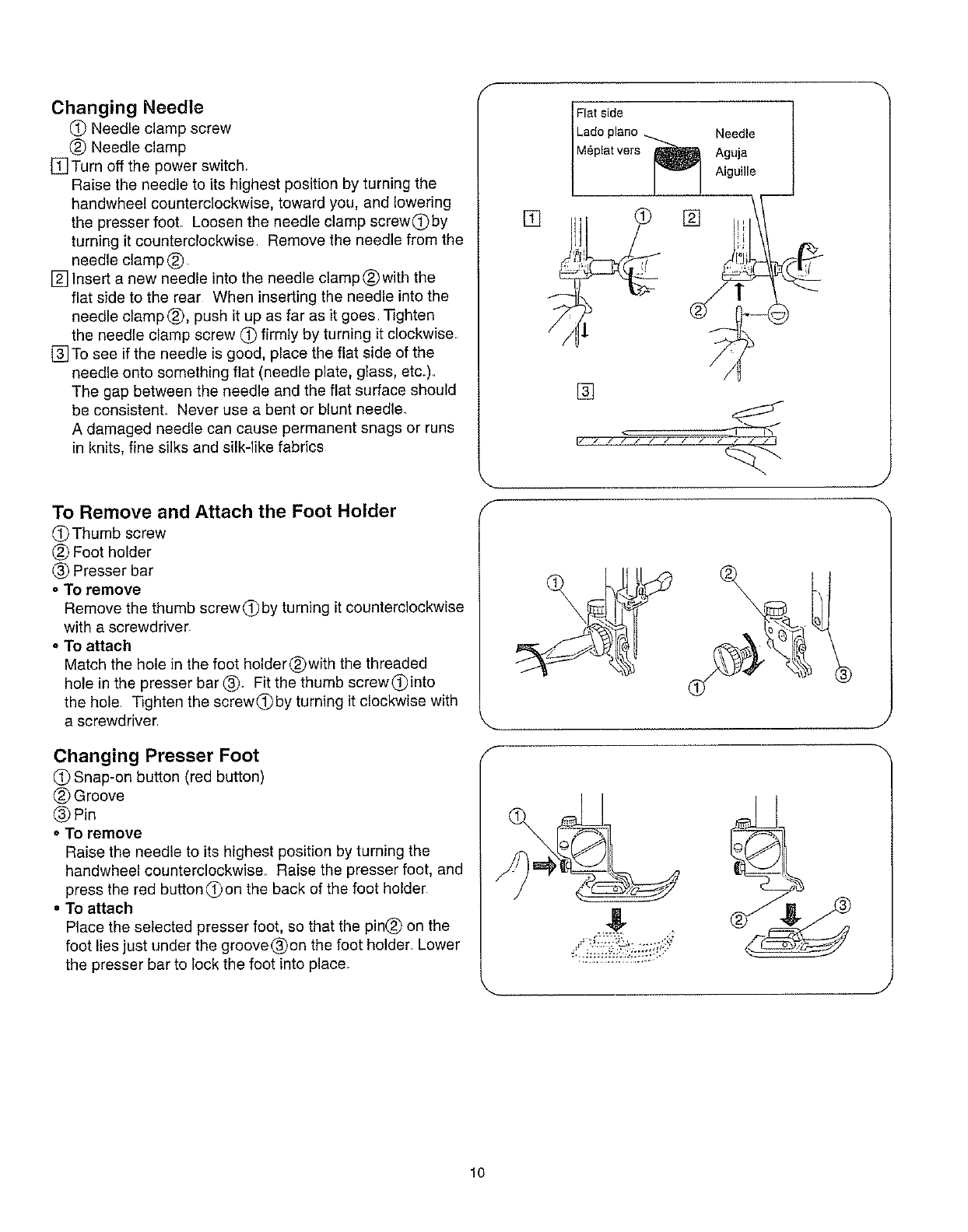

Changing Needle ......................................................... 10

To Remove and Attach the Foot Holder ........................... 10

•To remove ...................................................................... 10

• To attach ................................................................. 10

Changing Presser Foot ................................................. 10

oTo remove ................................................................. 10

• To attach ........................................................................ 10

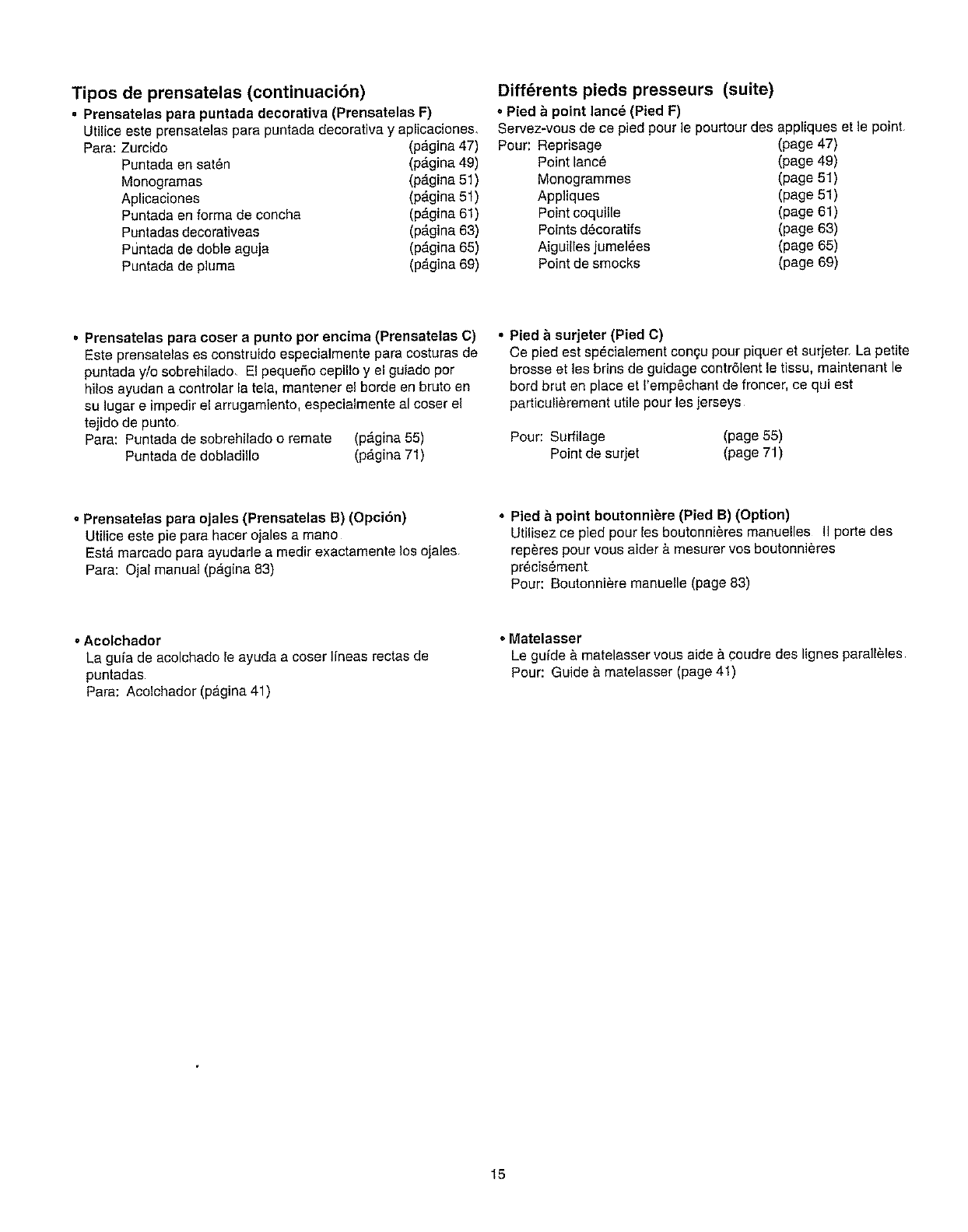

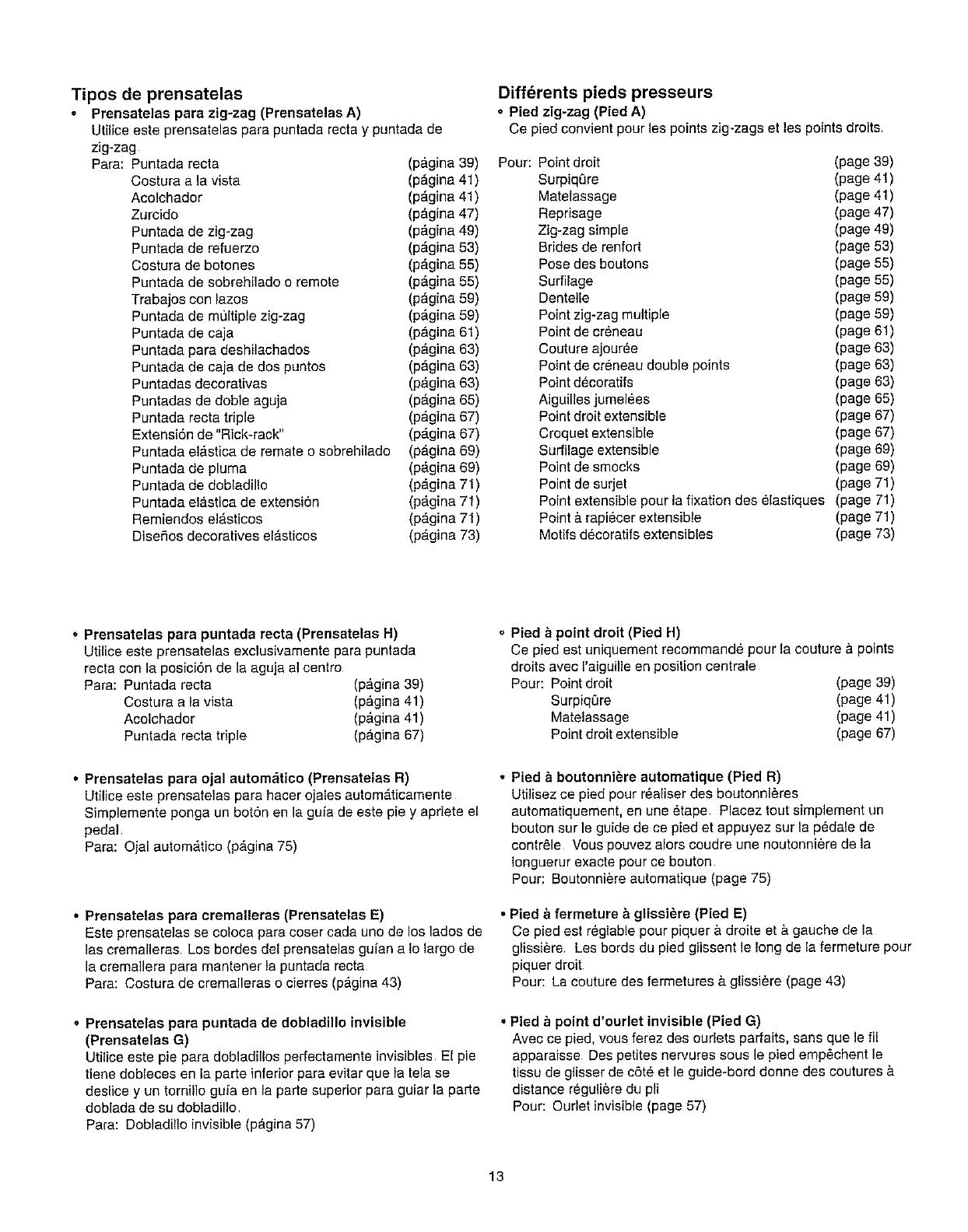

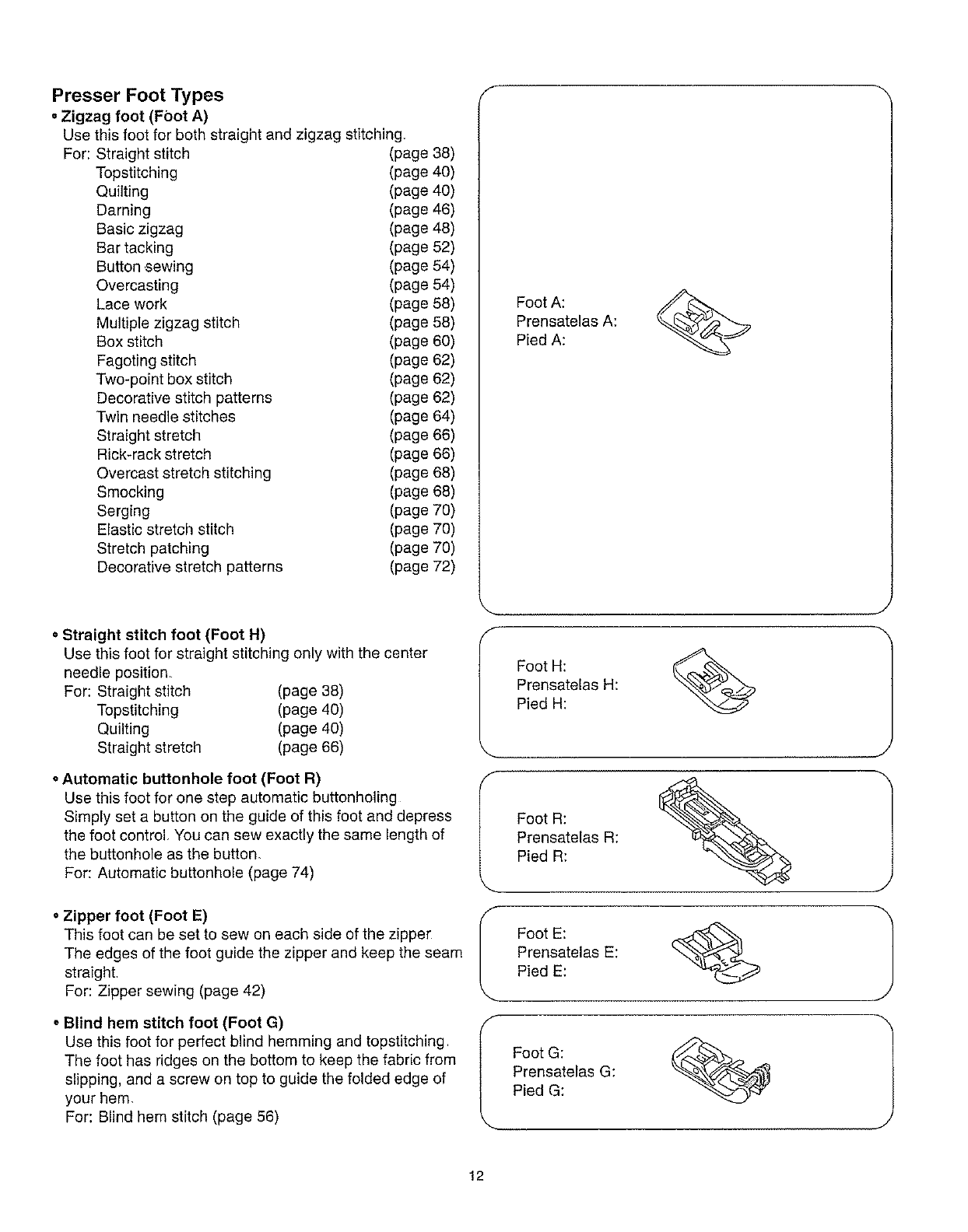

Presser Foot Types .................................................... 12

oA: Zigzag foot ............................................................... 12

• H: Straight stitch foot ...................................................... 12

° R: Automatic buttonhole foot .......................................... 12

-E: Zipper foot ............................................................... 12

° G: Blind hem stitch foot ................................................. 12

° F: Satin stitch foot ..................................................... 14

oC: Overedge foot ........................................................ 14

o B: Buttonhole foot (Option) ............................................... 14

°Quilter ......................................................................... 14

Selecting Needle and Fabric ...................................... 16

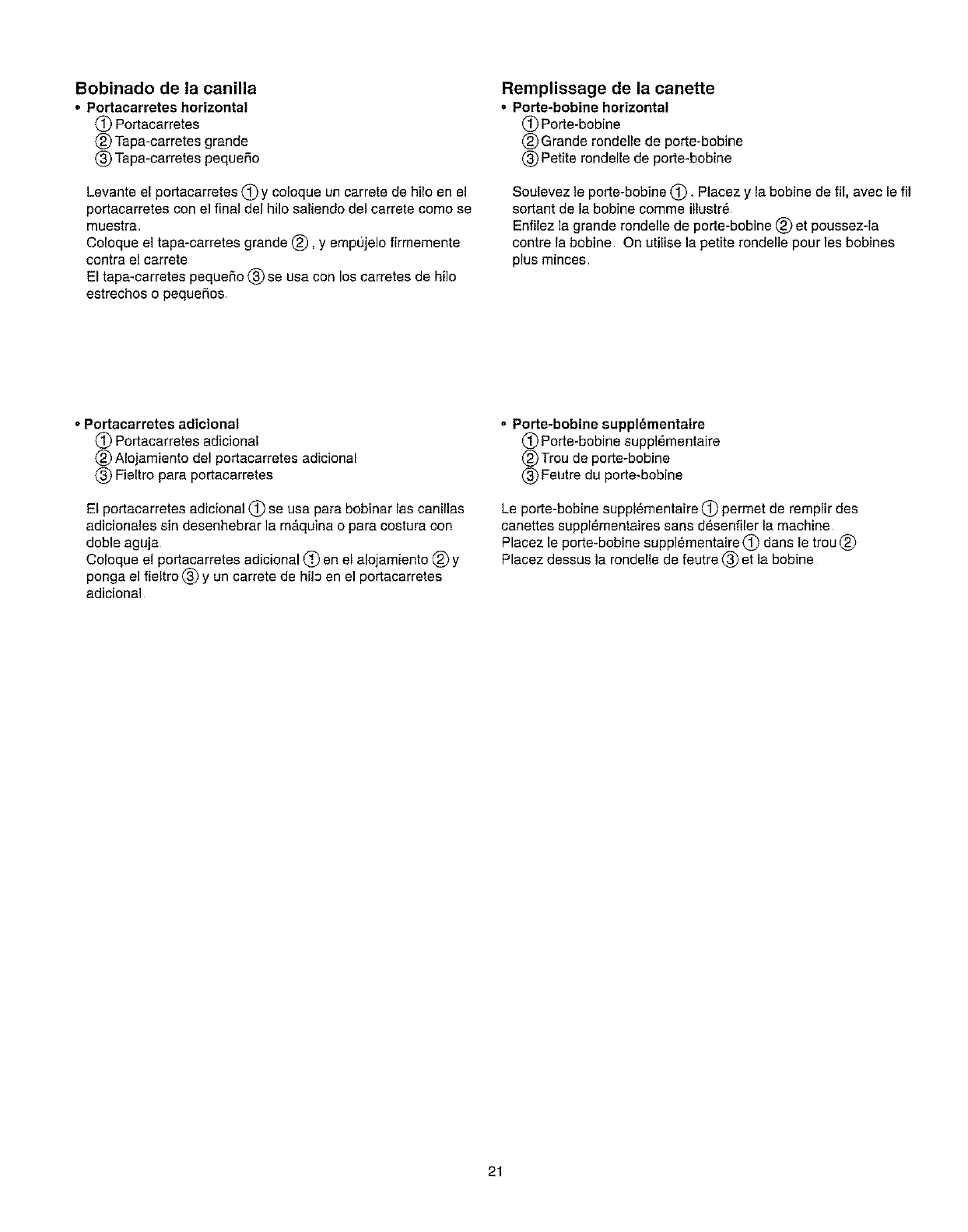

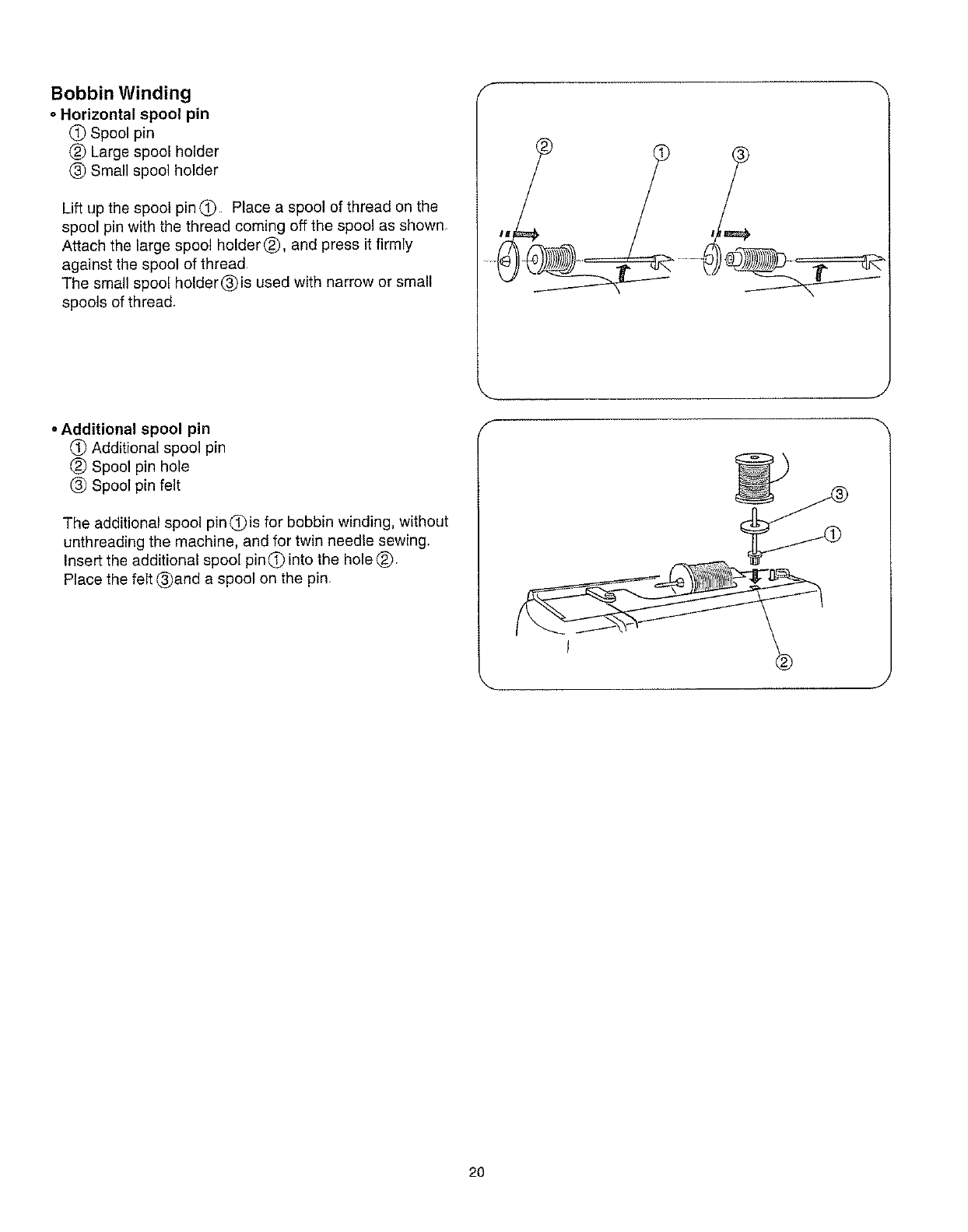

Bobbin Winding ...................................................... 20-24

oHorizontal spool pin ..................................................... 20

• Additional spool pin .................................................... 20

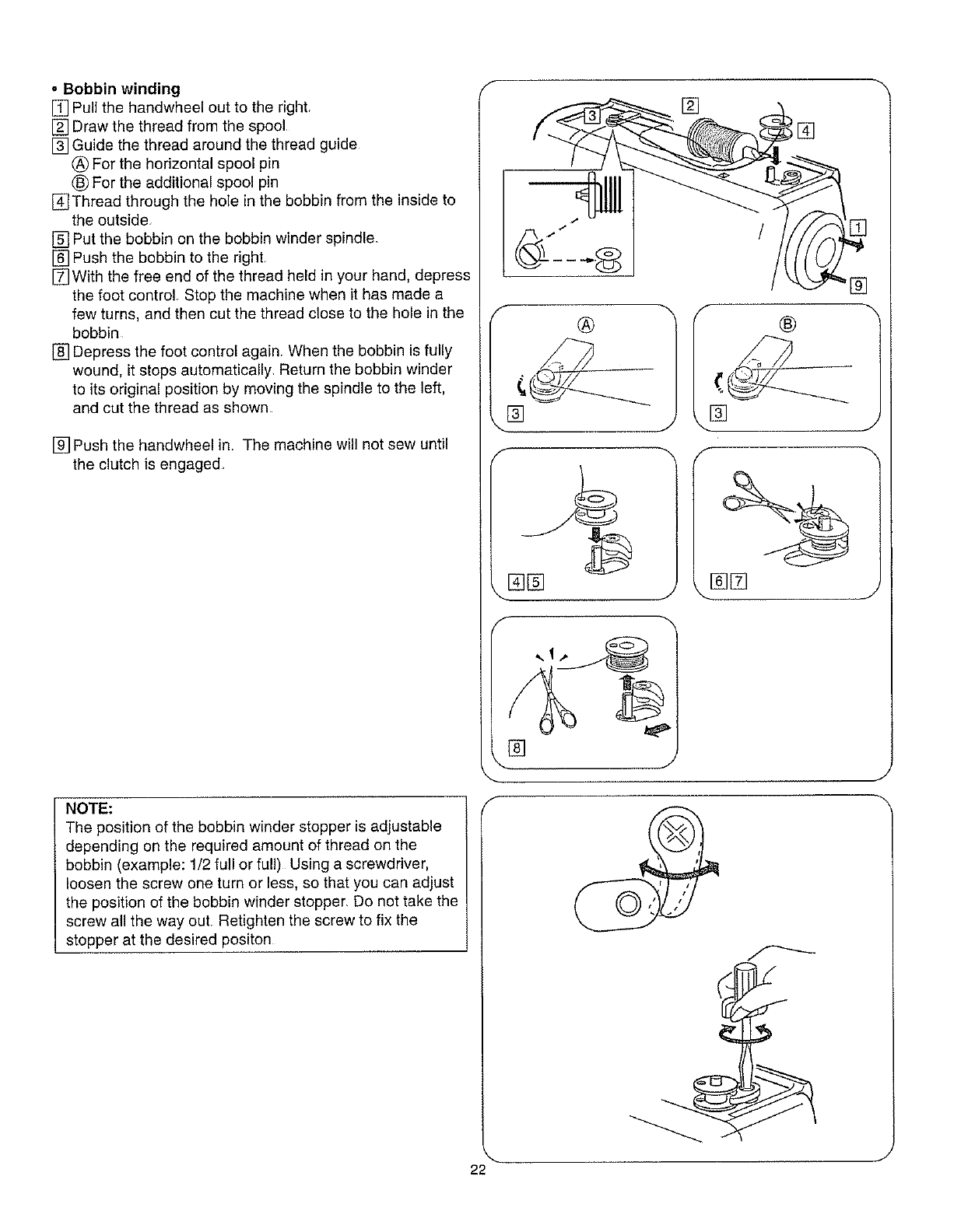

° Bobbin winding ...................................................... 22

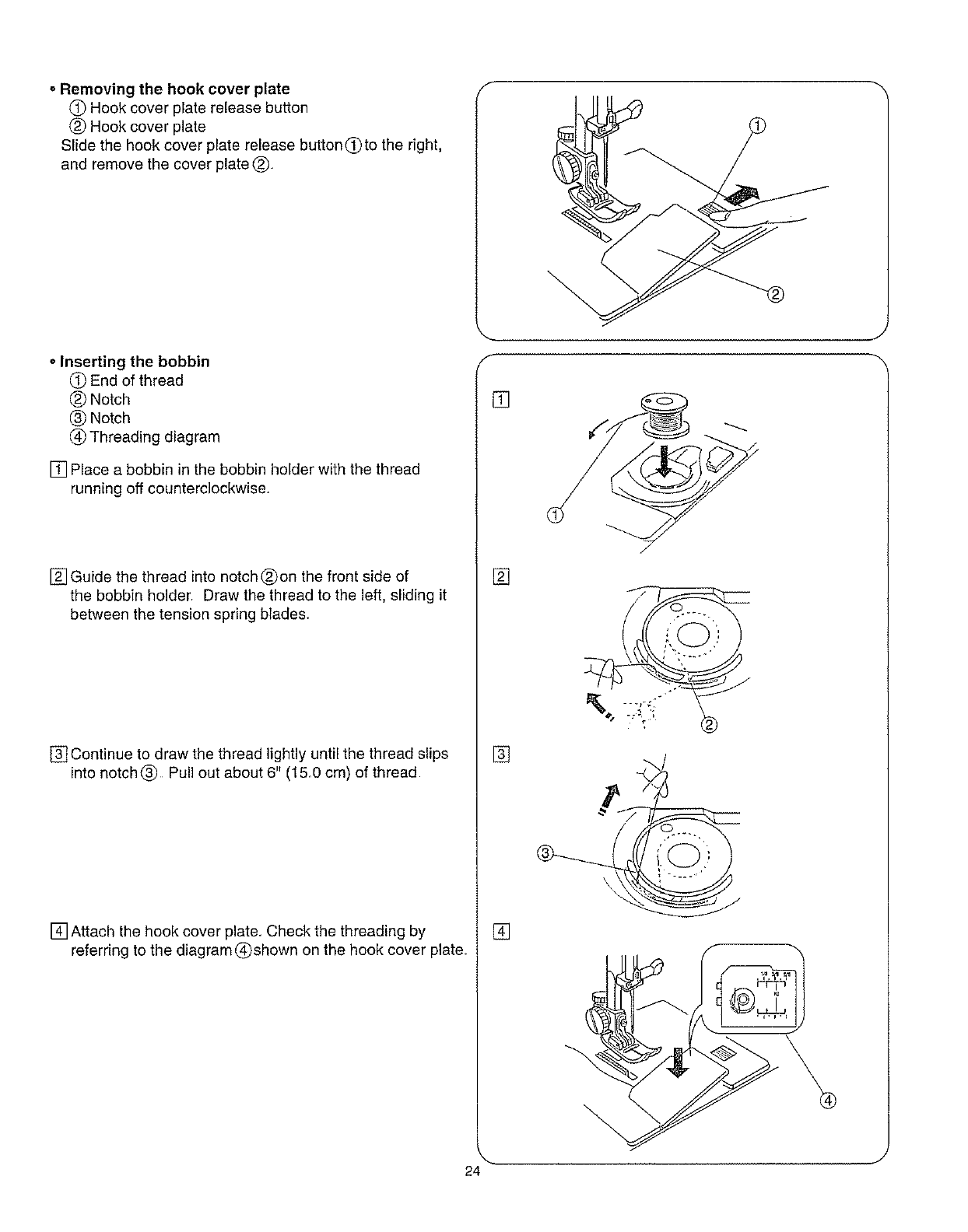

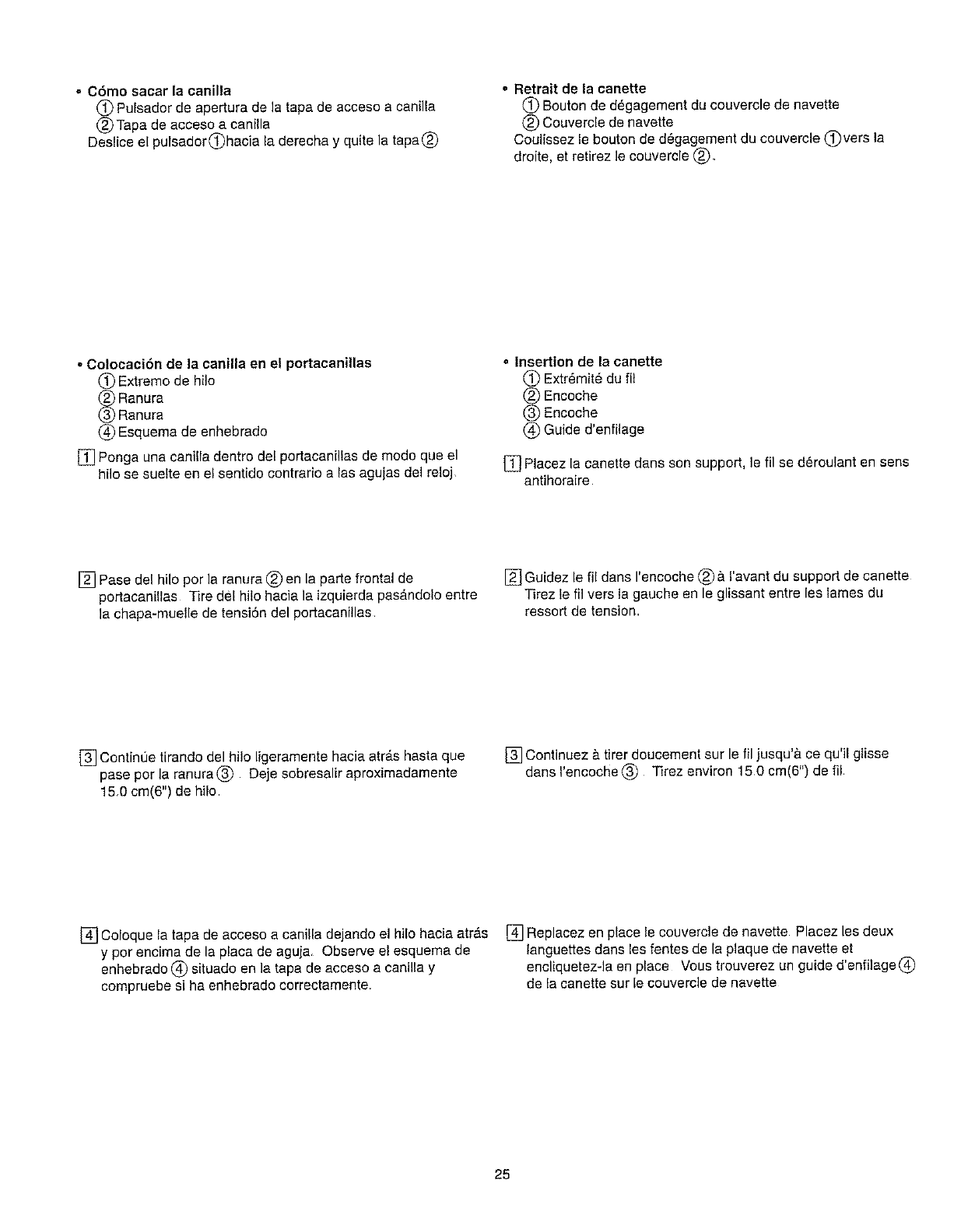

.Removing the hook cover plate .................................... 24

° Inserting the bobbin ................................................ 24

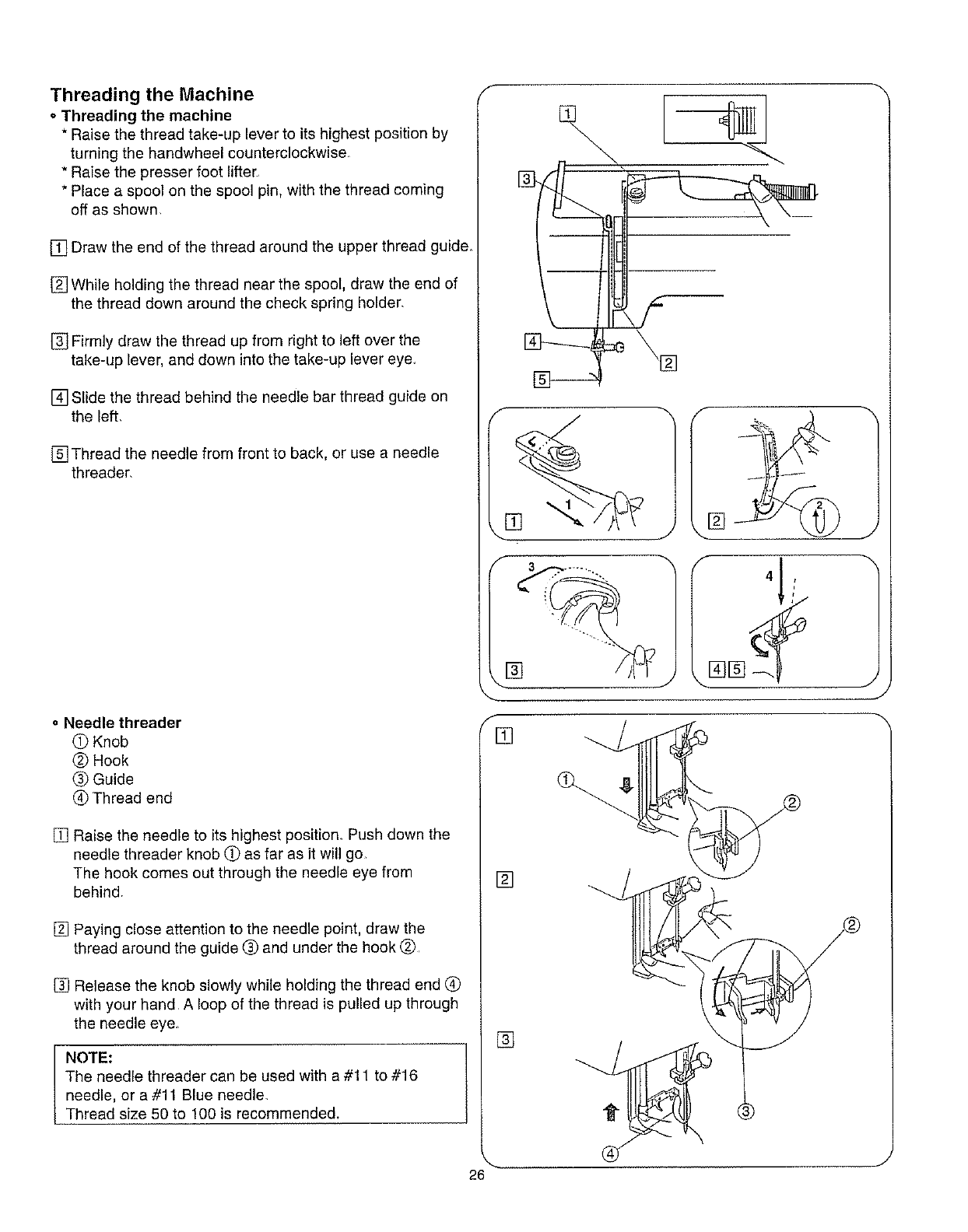

Threading the Machine ................................................ 26-28

,Threading the machine ................................................ 26

o Needle threader ............................................................... 26

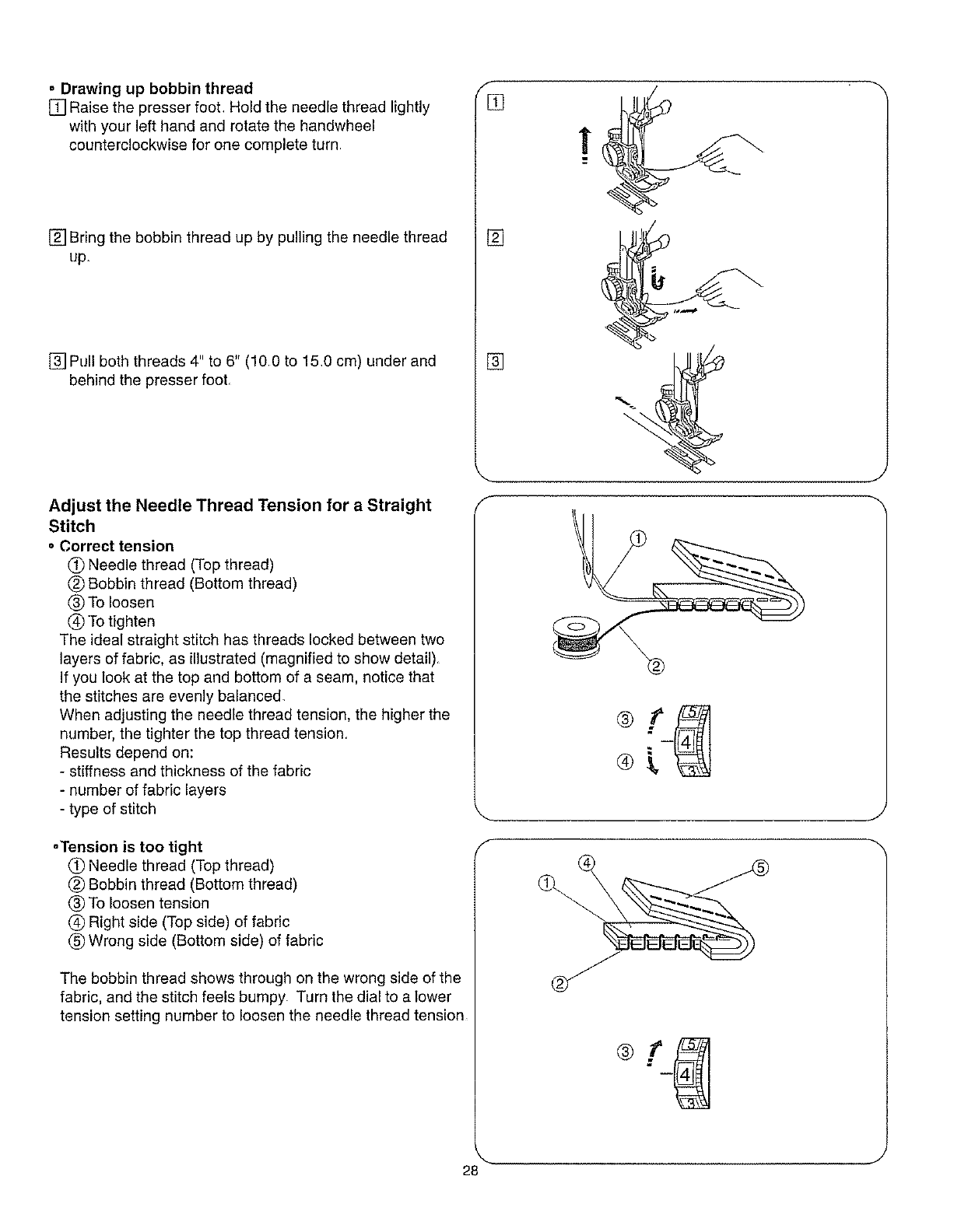

o Drawing up bobbin thread ............................................. 28

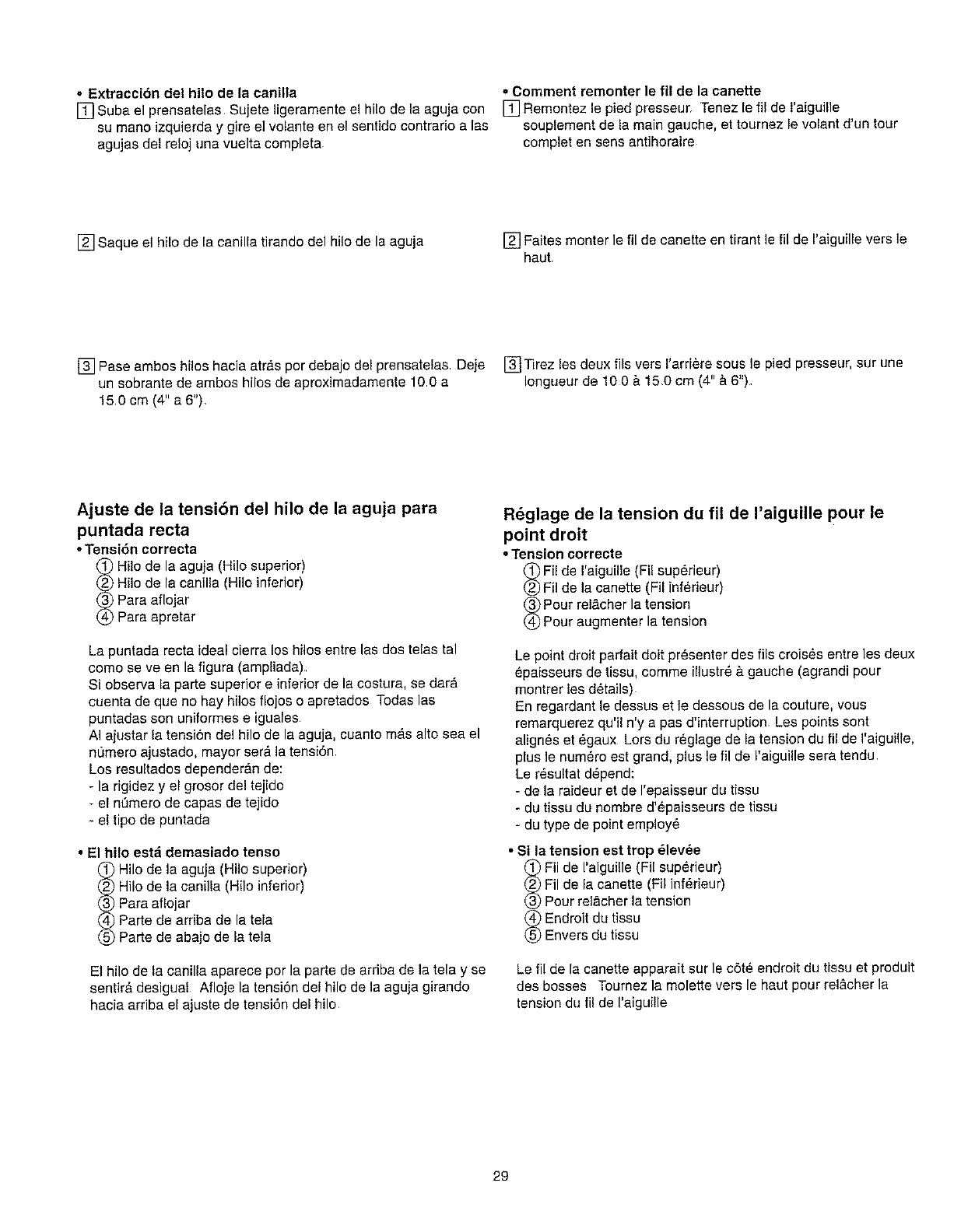

Adjust the Needle Thread Tension for a Straight Stitch 28-30

°Correct tension ........................................................... 28

-Tension is too tight .................................................... 28

° Tension is too loose ....................................................... 30

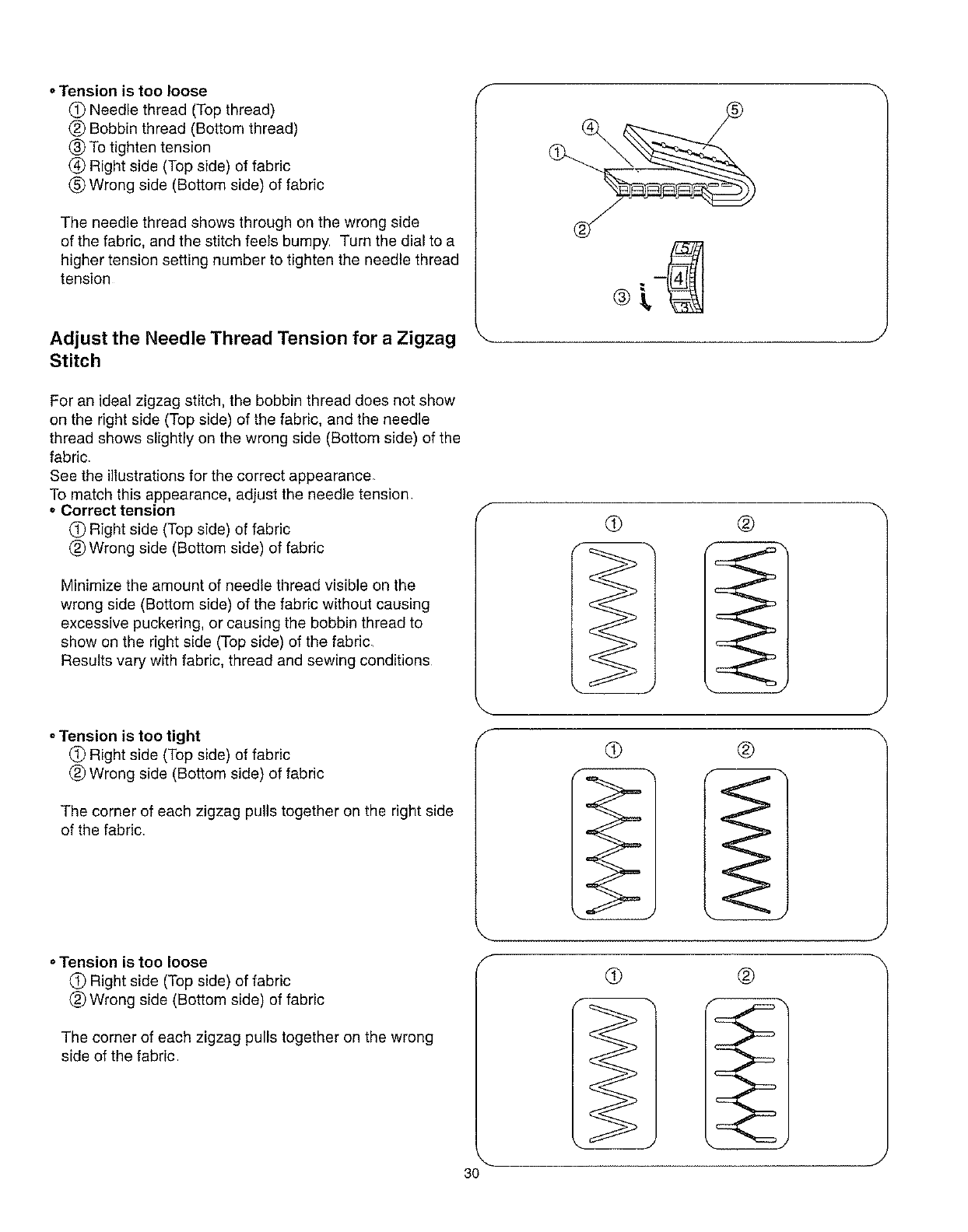

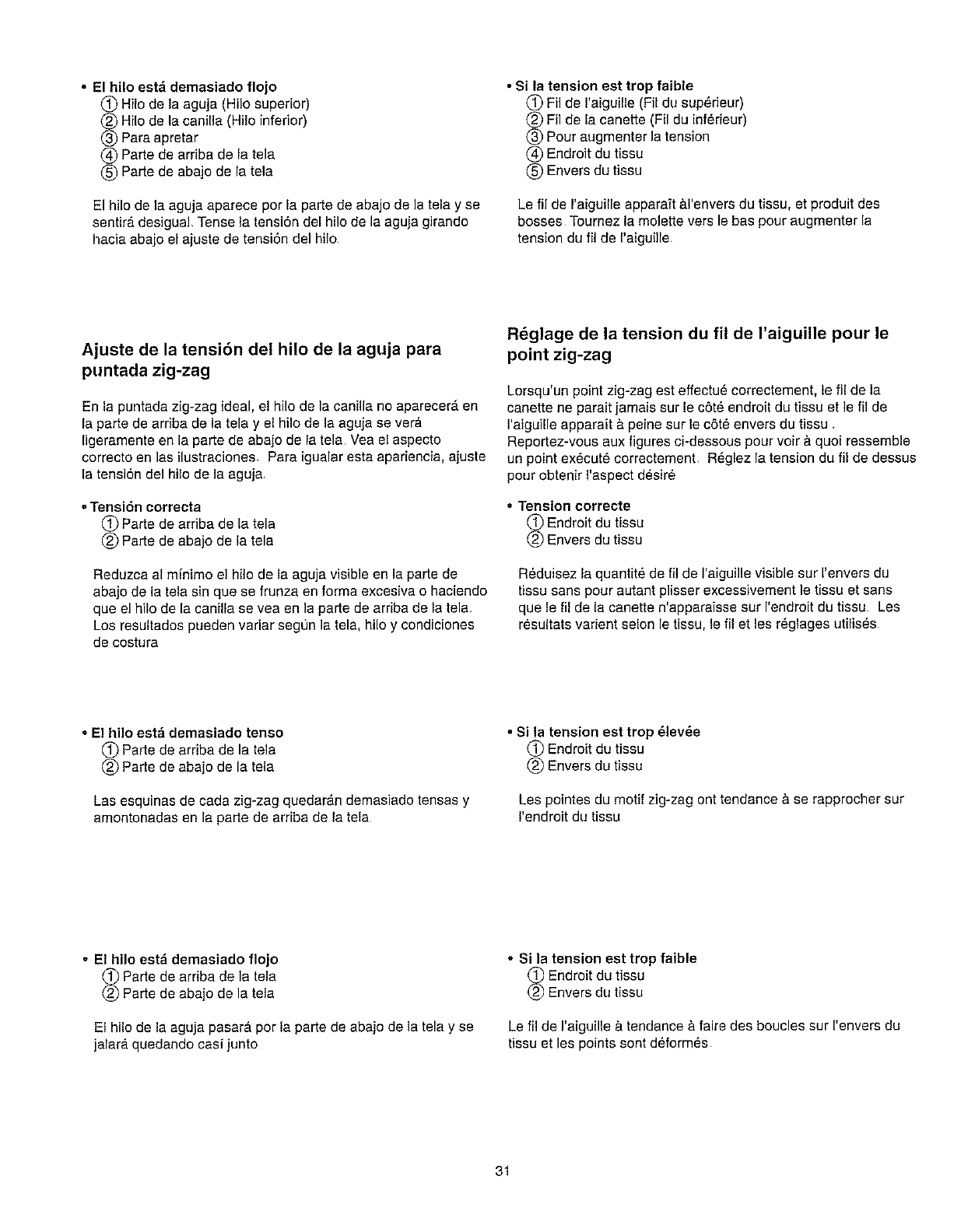

Adjust the Needle Thread Tension for a Zigzag Stitch . 30

° Correct tension .......................................................... 30

• Tension is too tight .......................................................... 30

• Tension is too loose ...................................................... 30

Stitch Selector ................................................................. 32

Stitch Length Zones ........................................................... 32

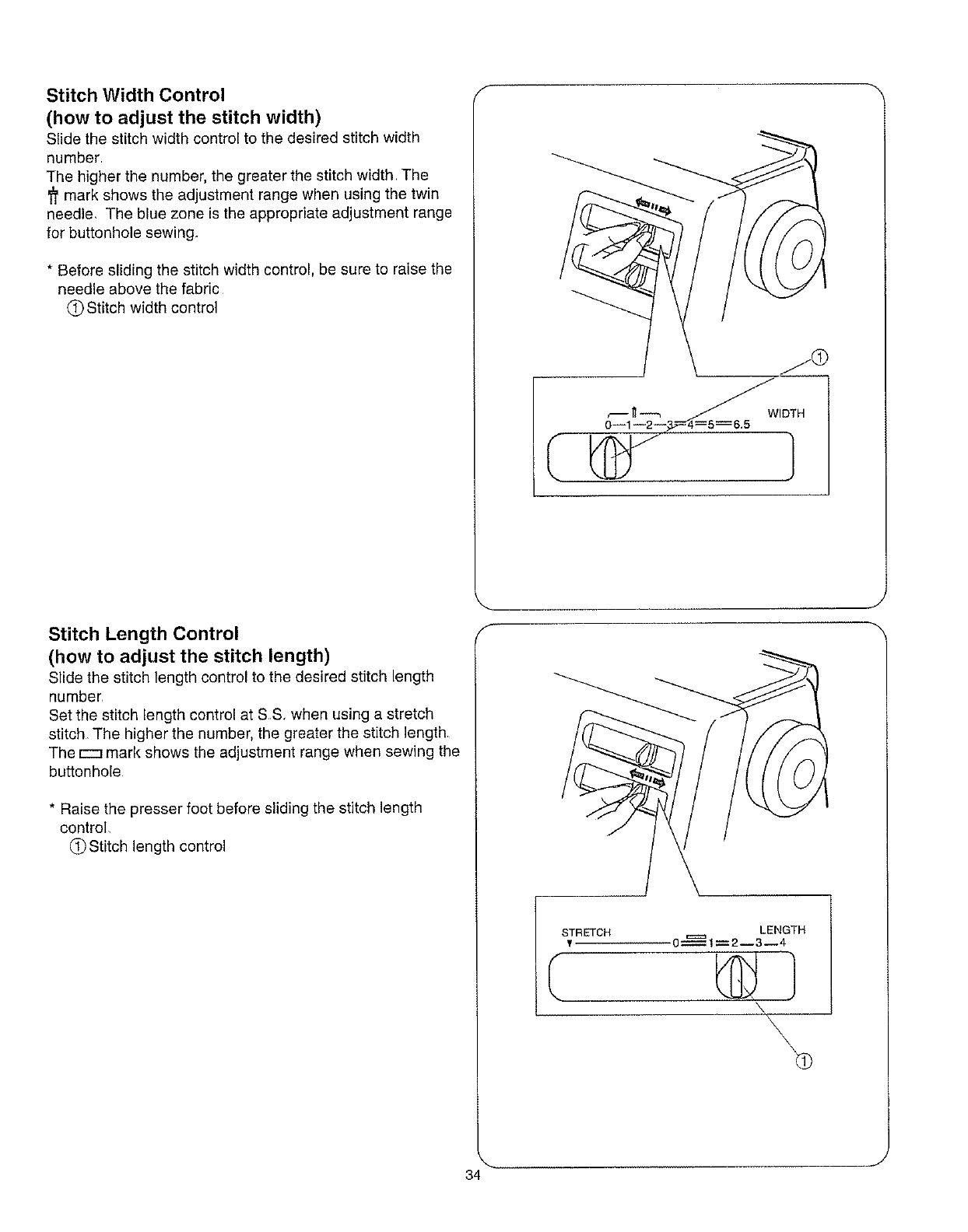

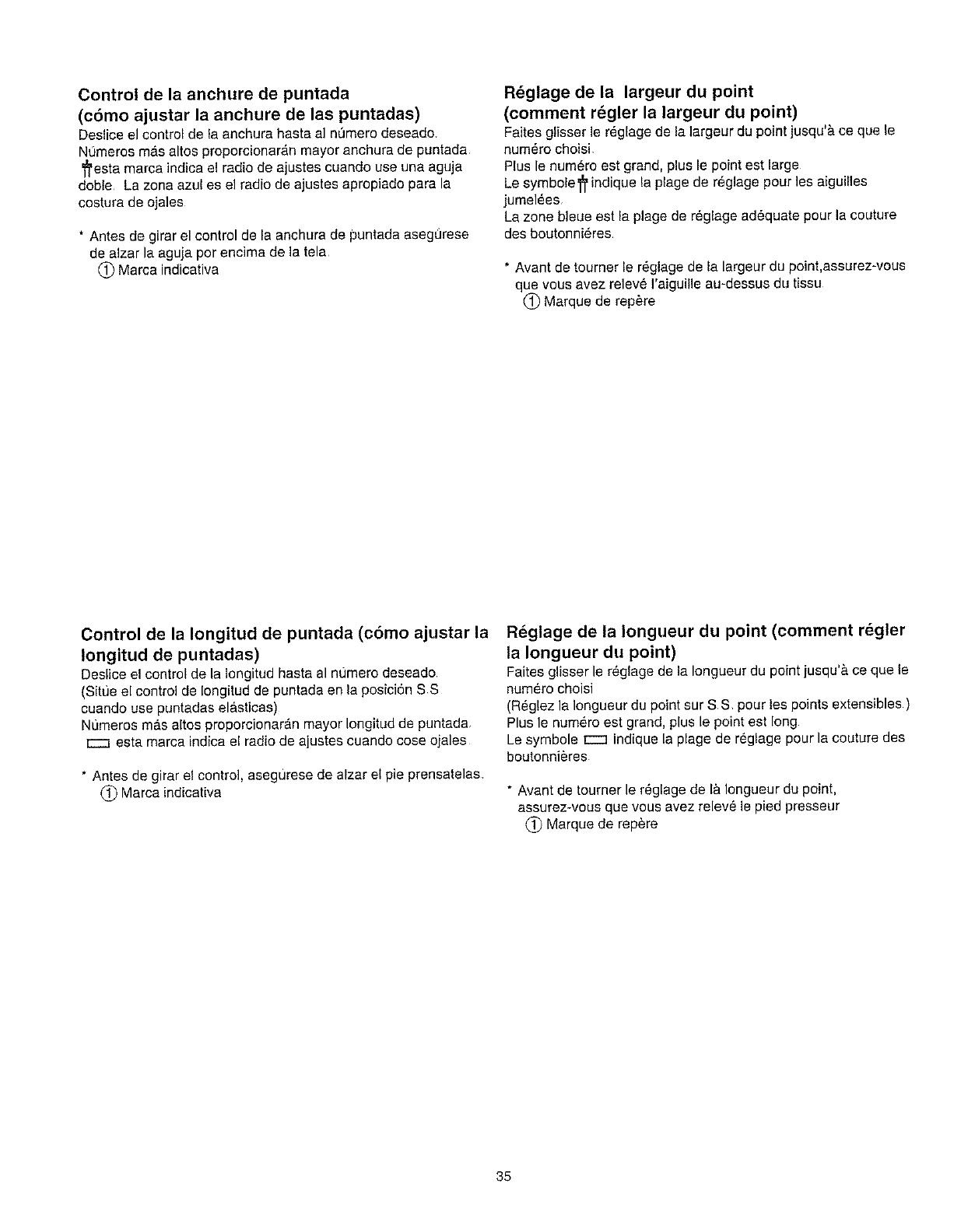

Stitch Width Control ...................................................... 34

Stitch Length Control .............................................. 34

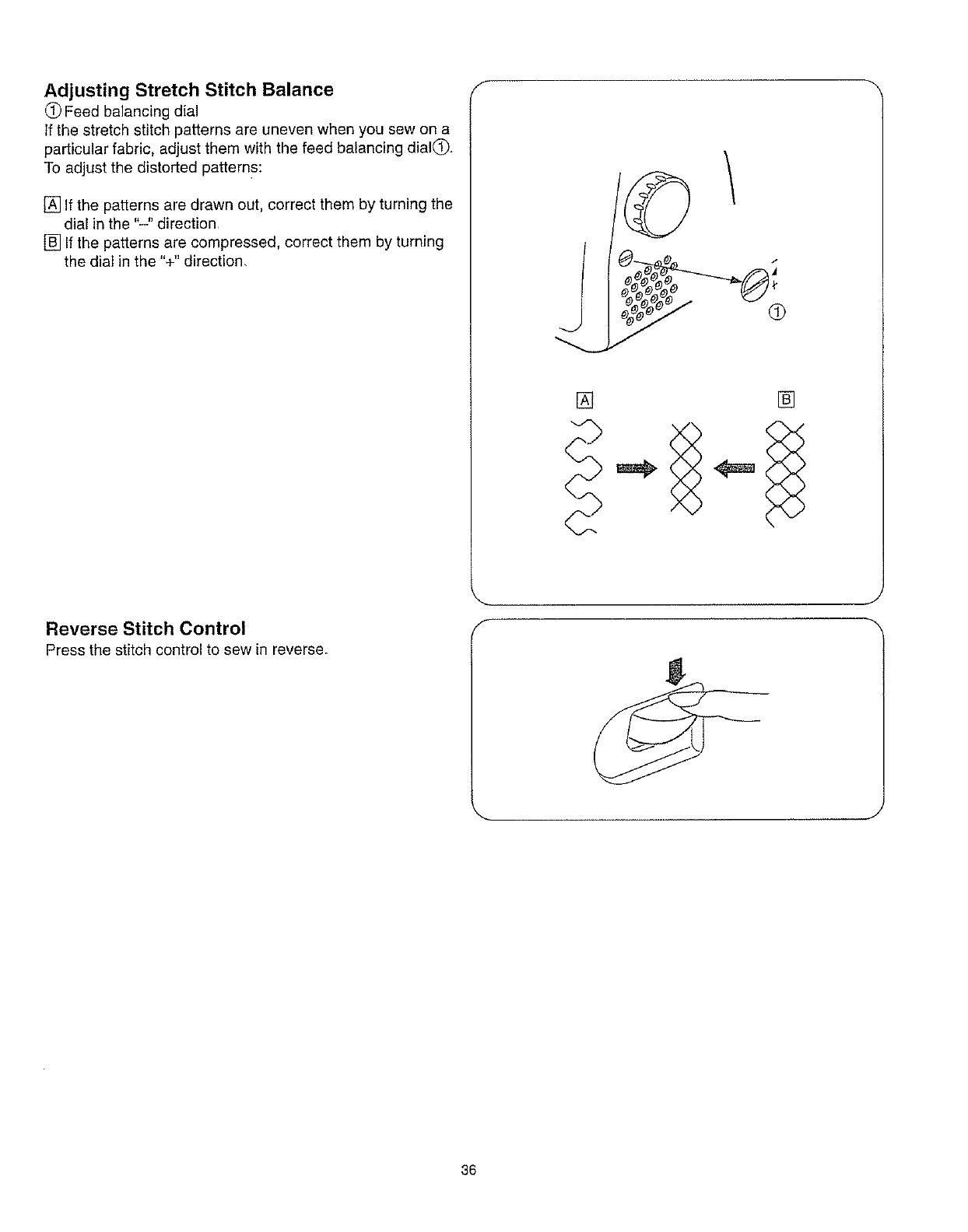

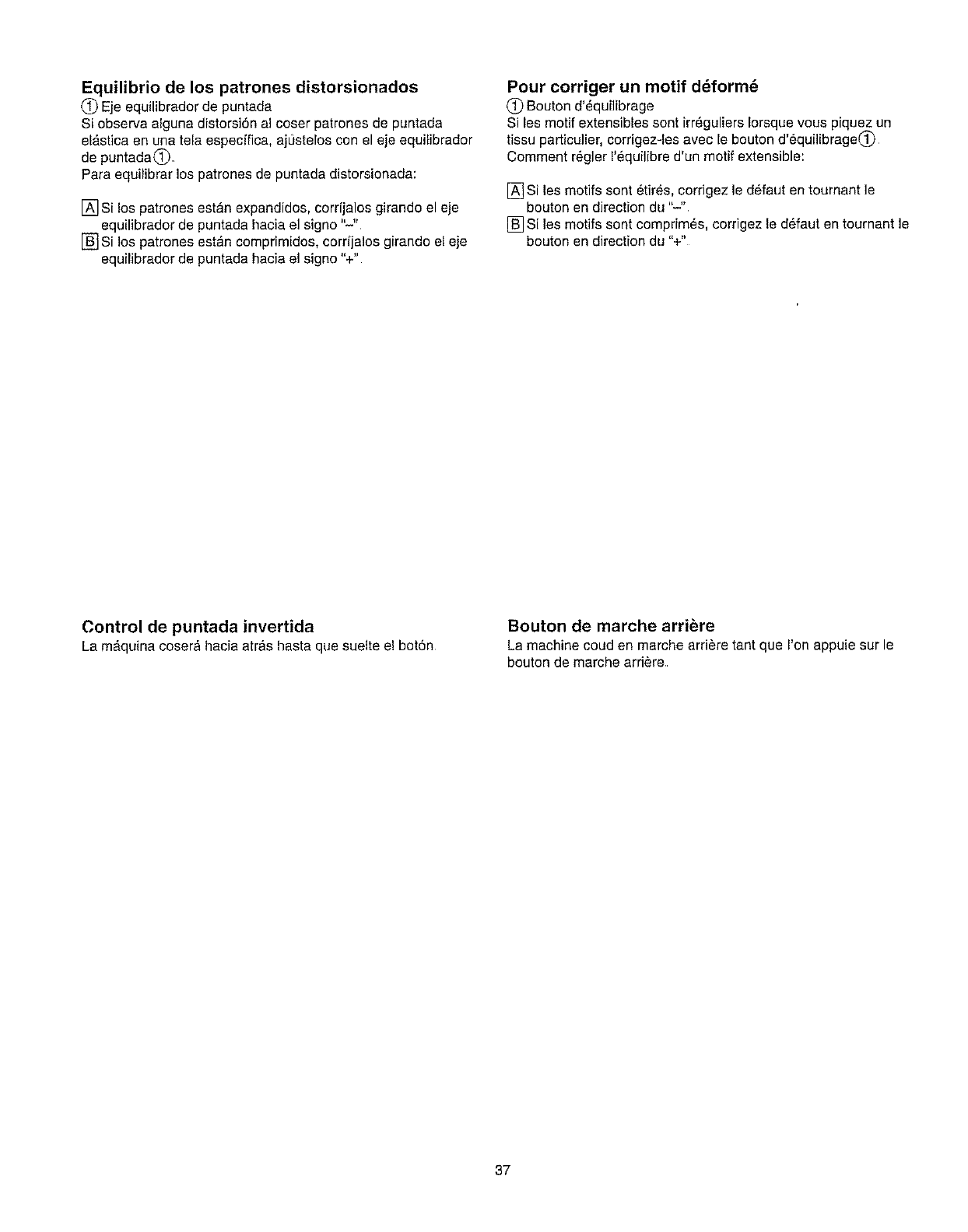

Adjusting Stretch Stitch Balance .................................... 36

Reverse Stitch Control ...................................................... 36

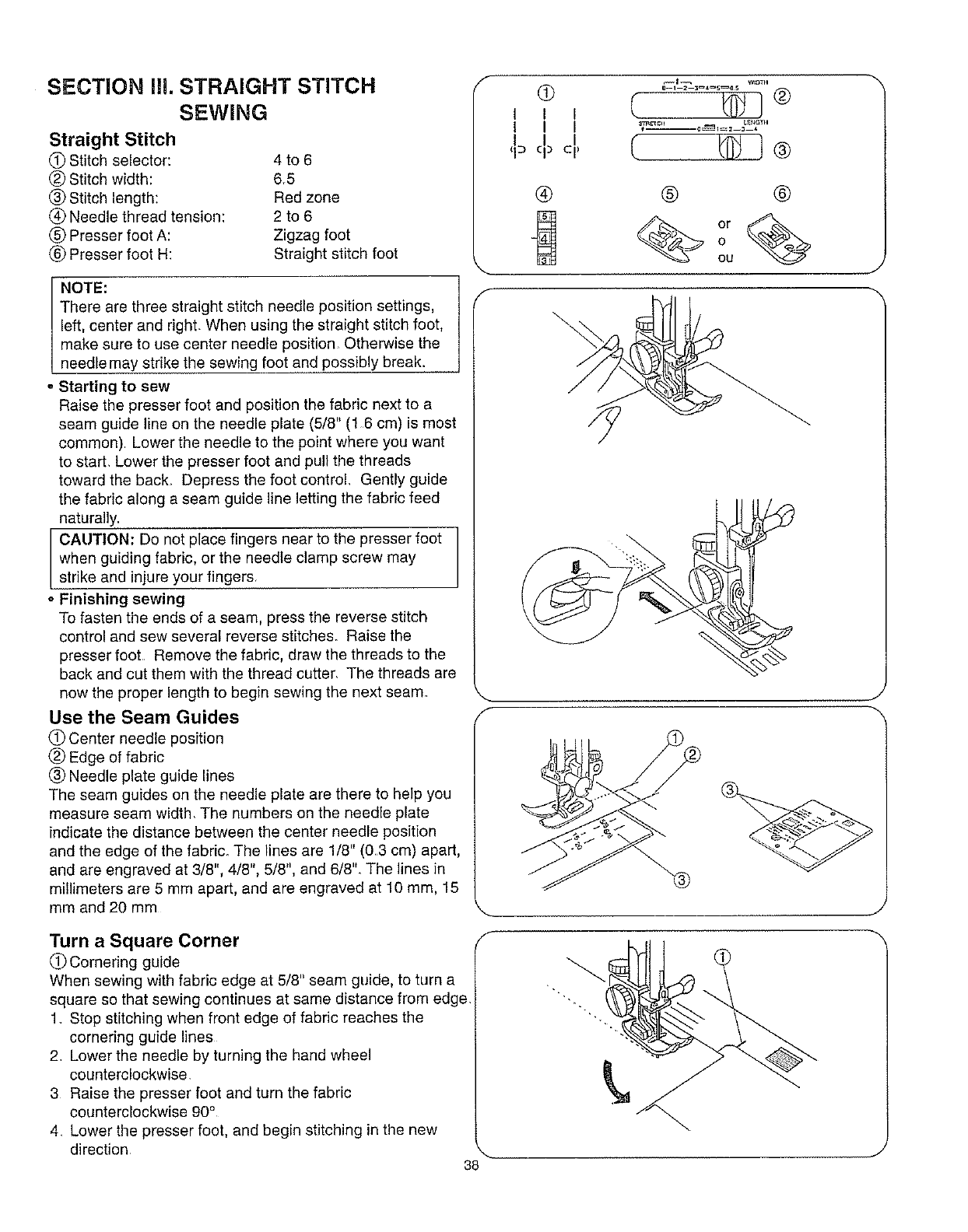

SECTION III. STRAIGHT STITCH SEWING

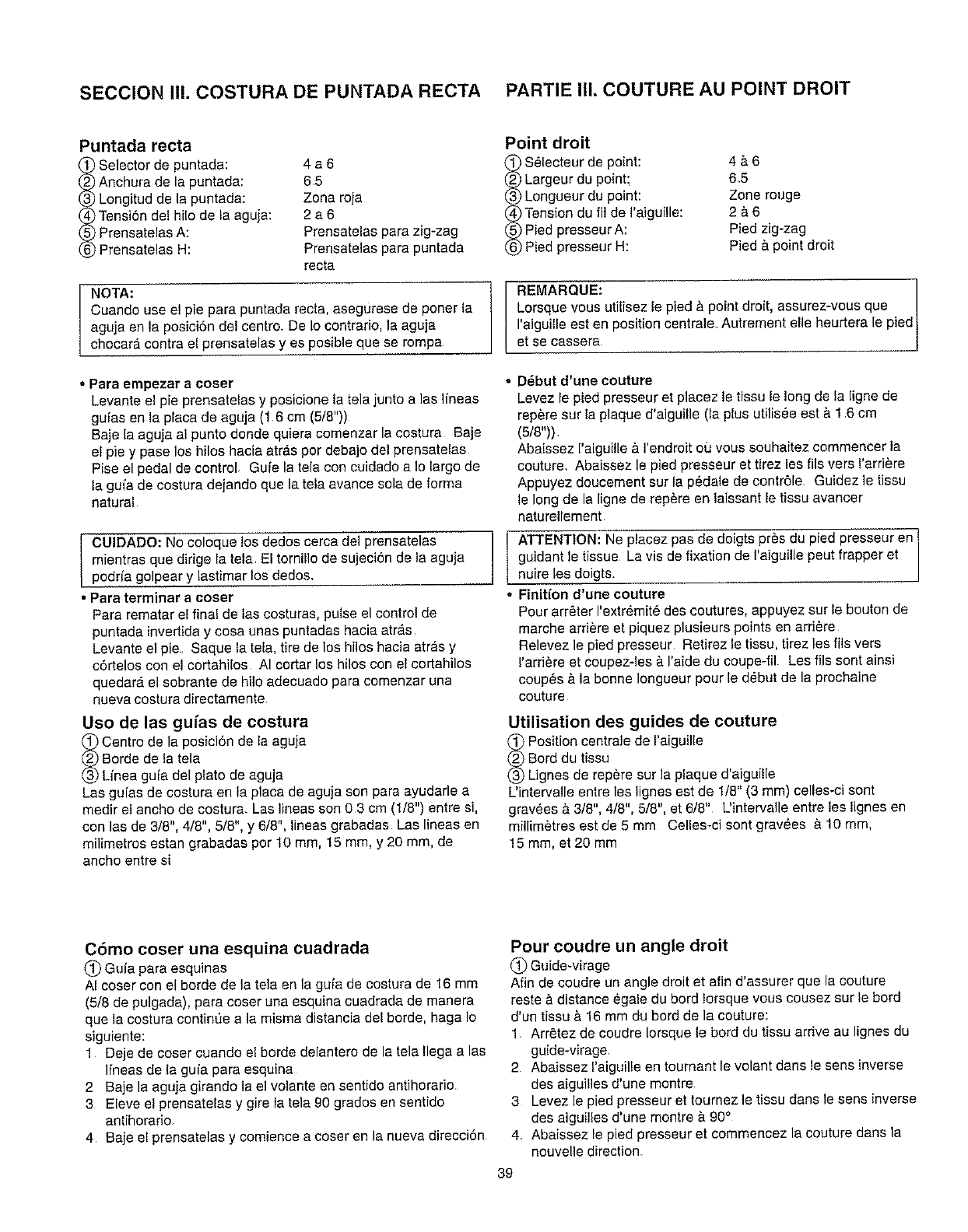

Straight Stitch .......................................................... 38

° Starting to sew ................................................................. 38

° Finishing sewing ........................................................ 38

Use the Seam Guides ......................................... 38

Turn a Square Corner .................................................... 38

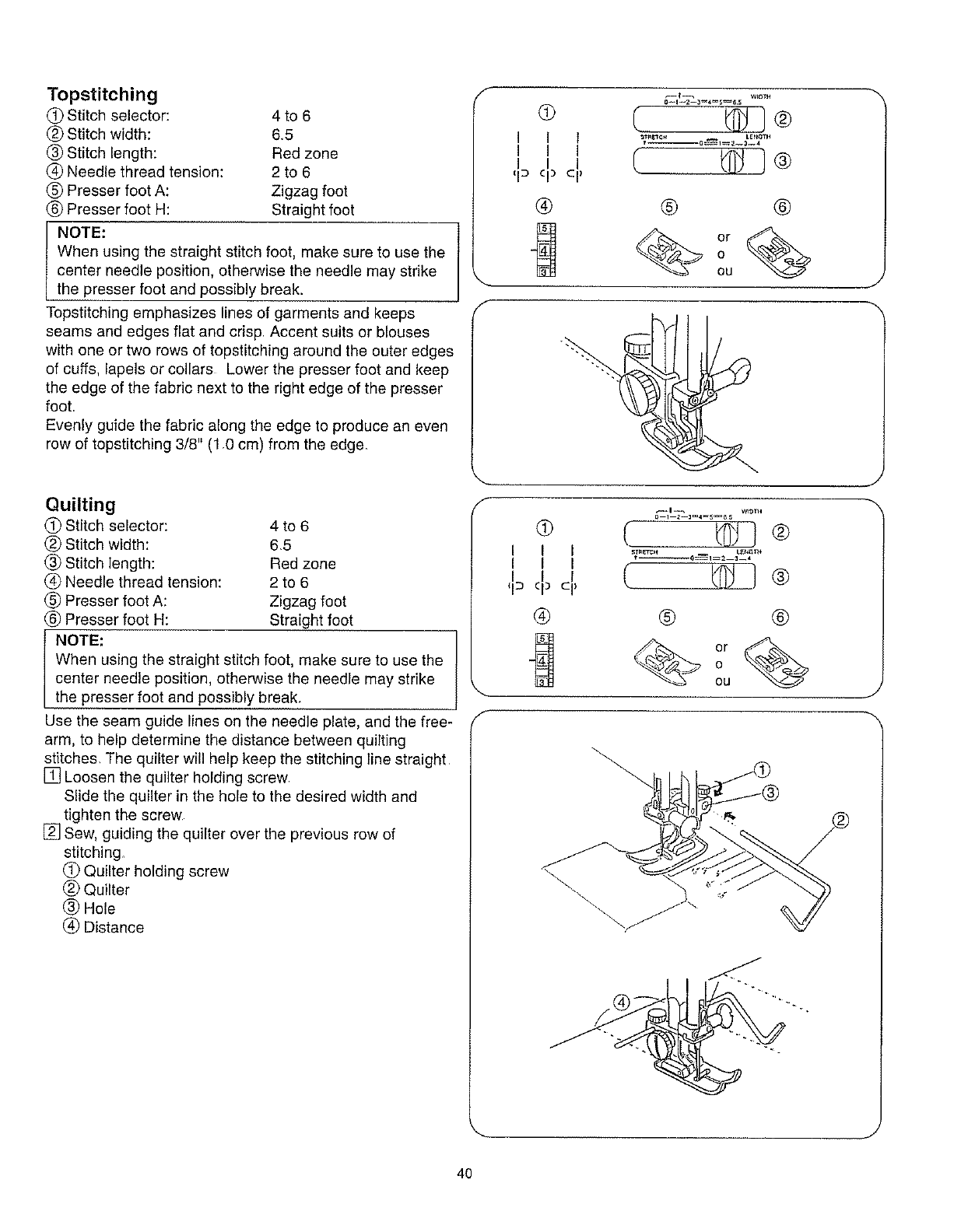

Topstitching ......................................................................... 40

Quilting ................................................................................ 40

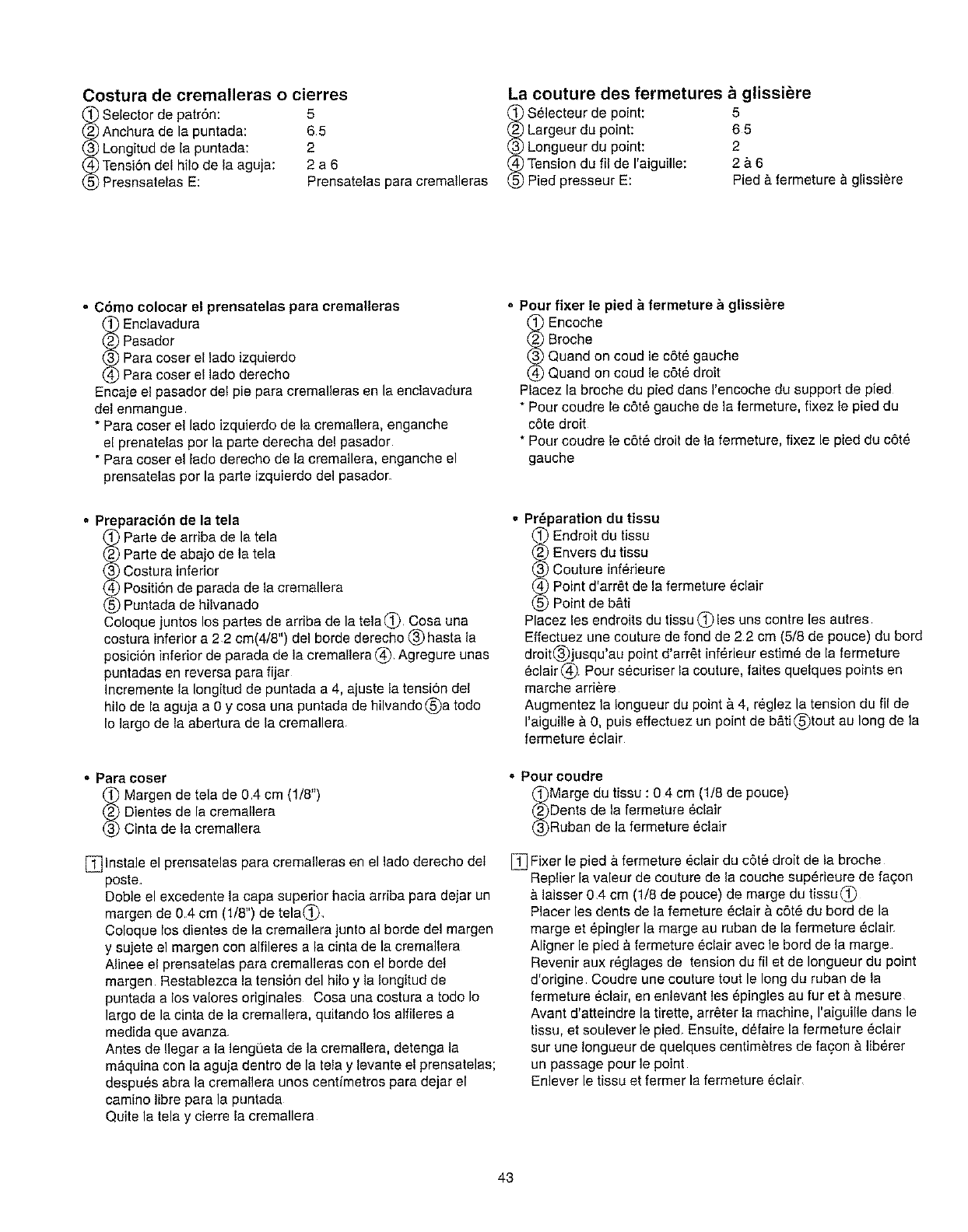

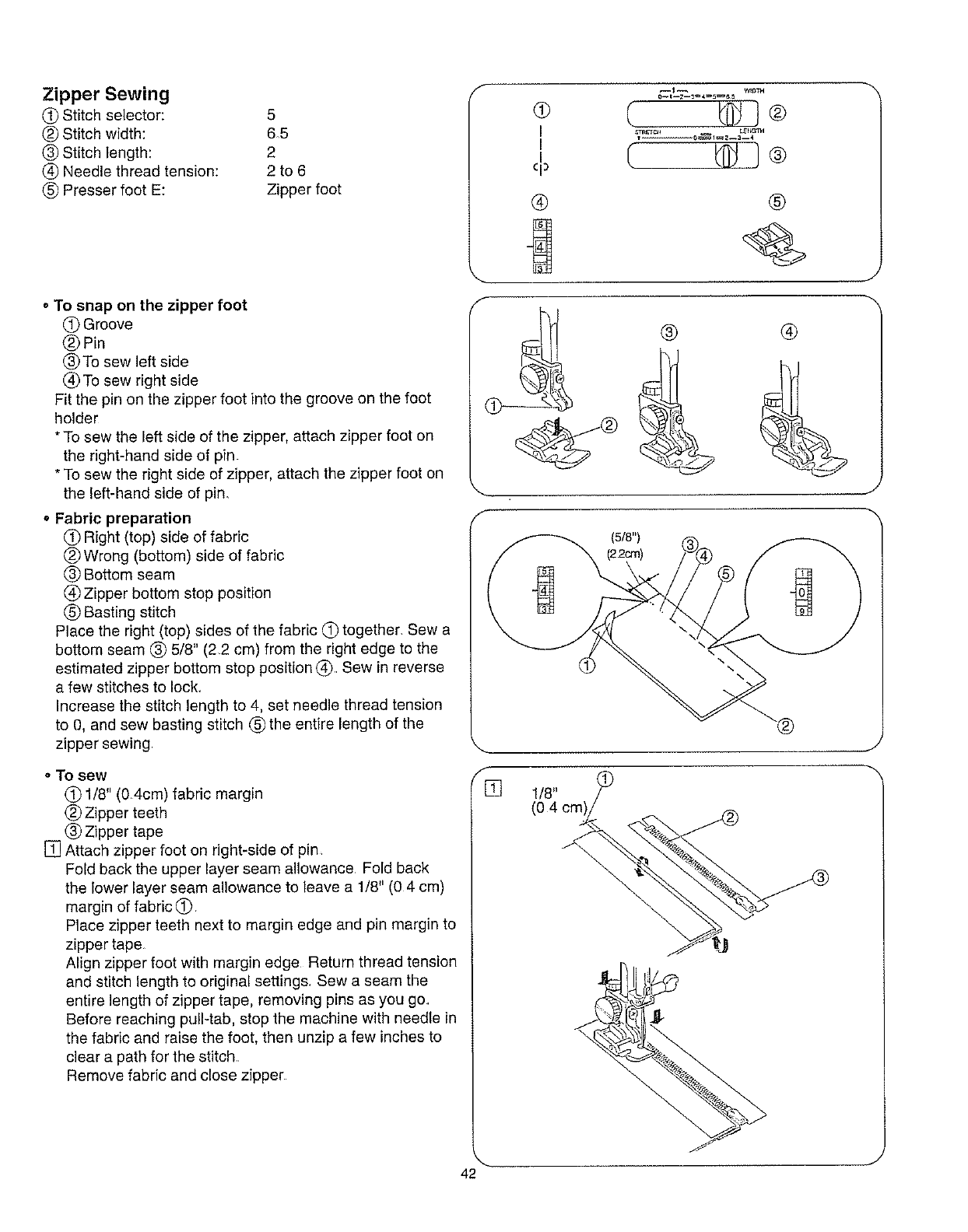

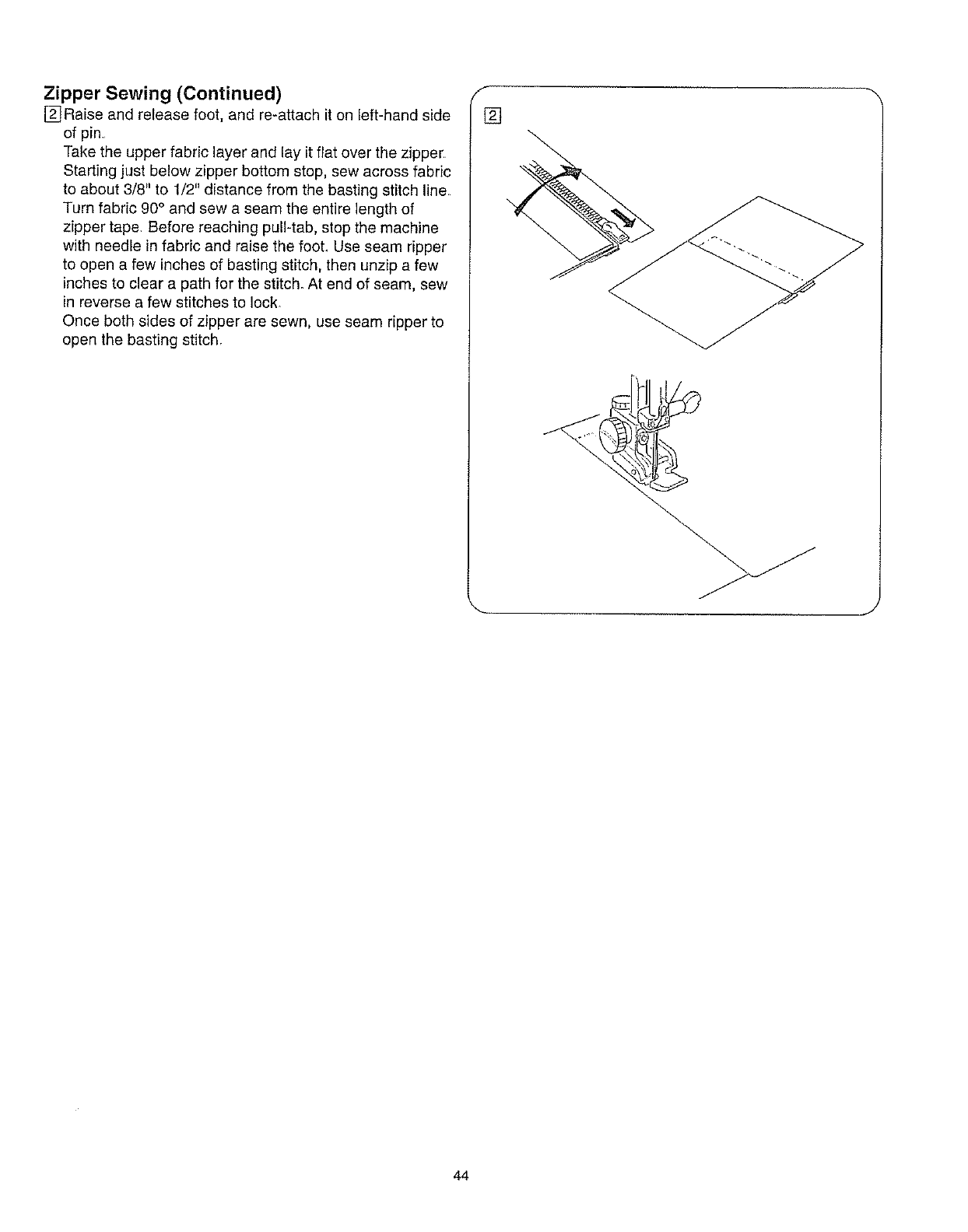

Zipper Sewing ...................................................................42-44

oTo snap on the zipper foot ................................................. 42

• Fabric preparation .......................................................... 42

• To sew .............................................................................42-44

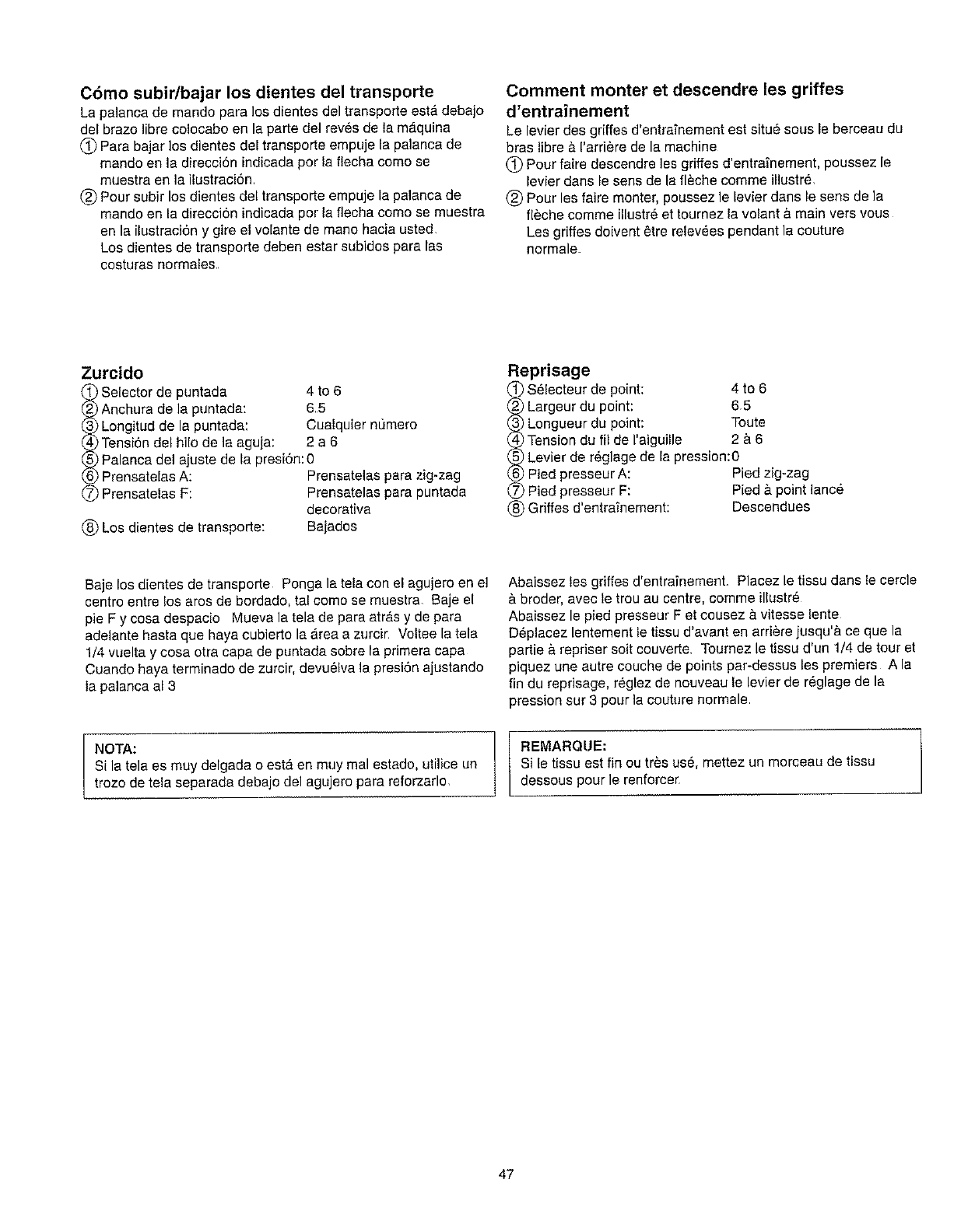

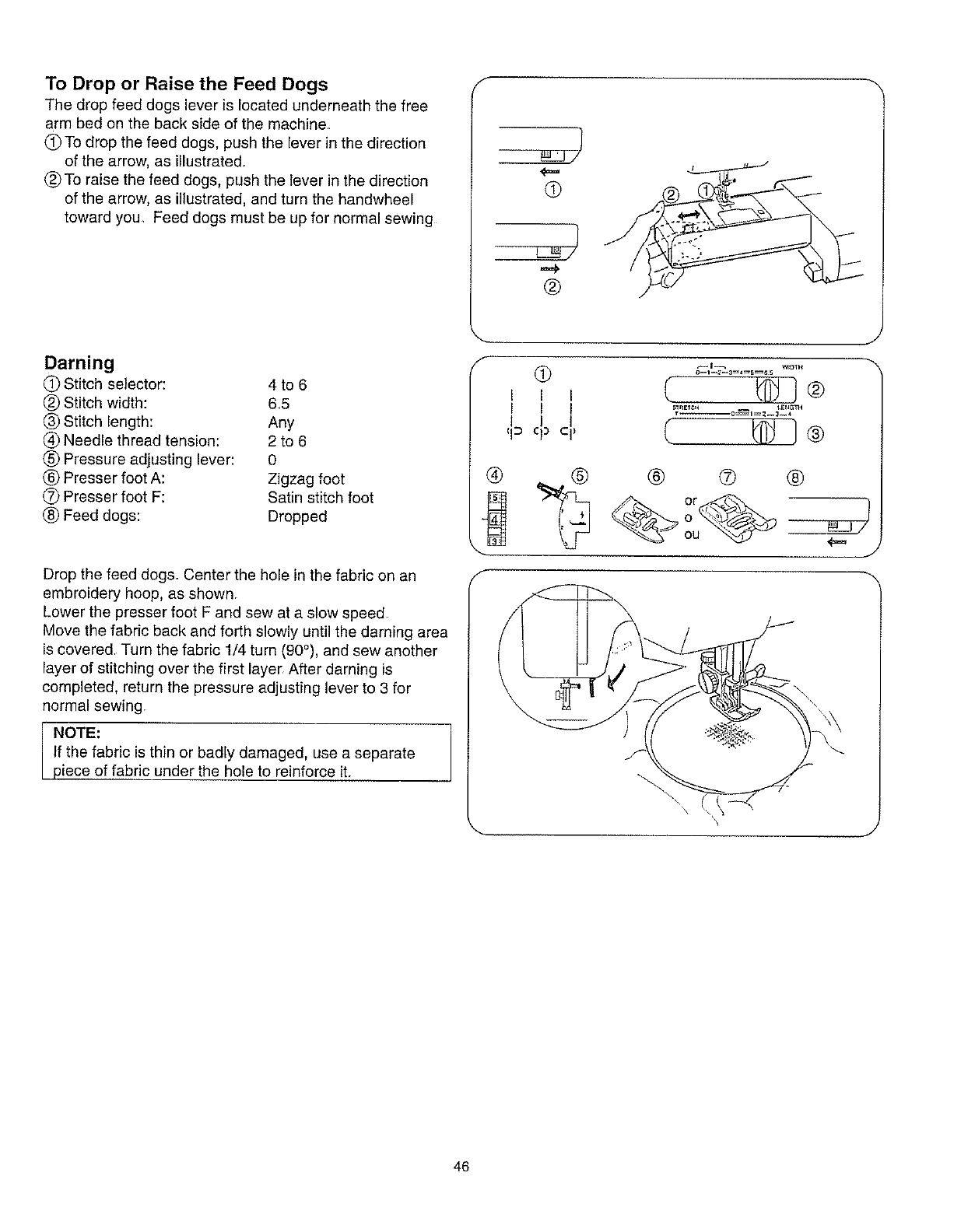

To Drop or Raise the Feed Dogs ......................................... 46

Darning .............................................................................. 46

SECTION IV. ZIGZAG STITCH SEWING

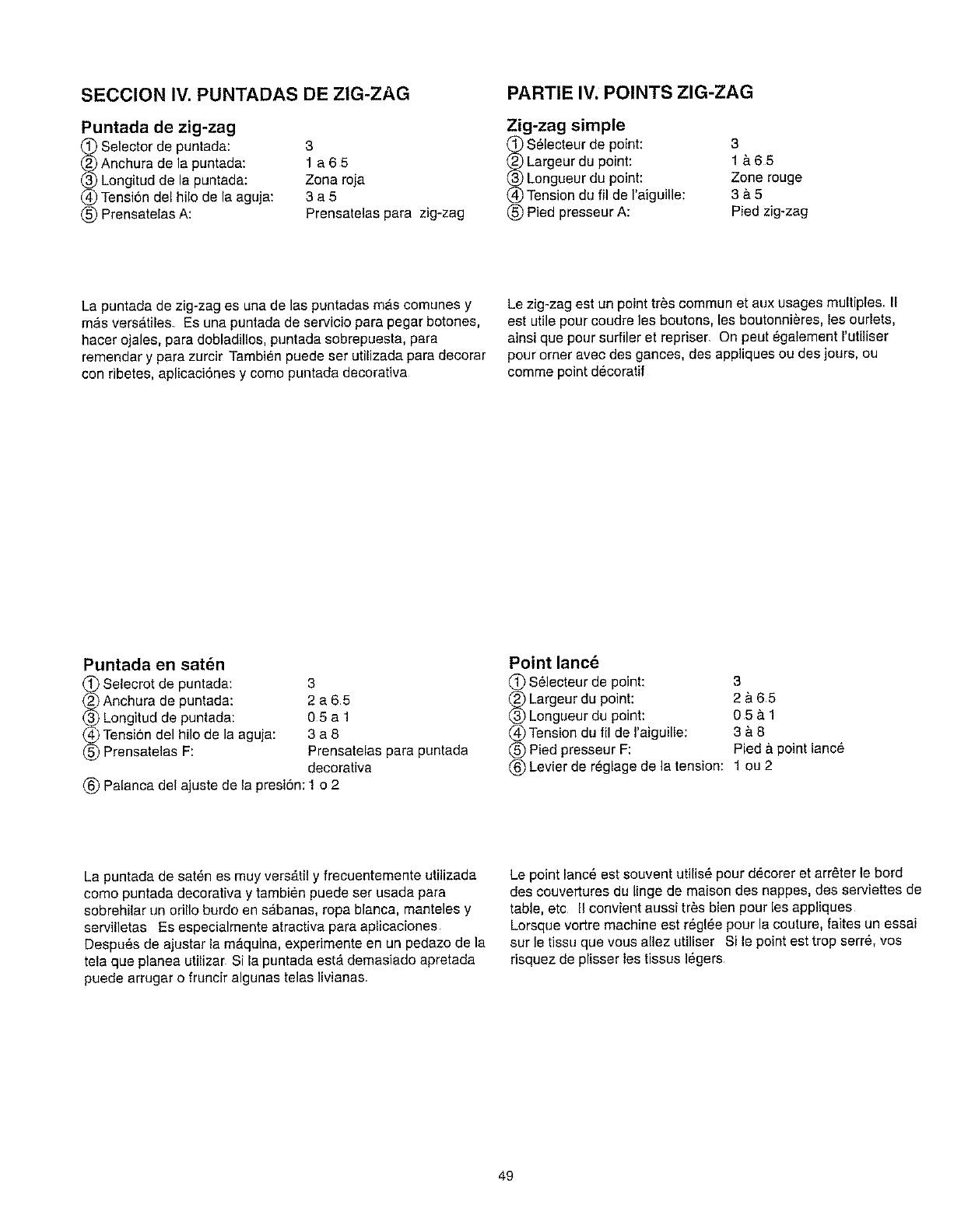

Basic Zigzag ...................................................................... 48

Satin Stitch ..................................................................... 48

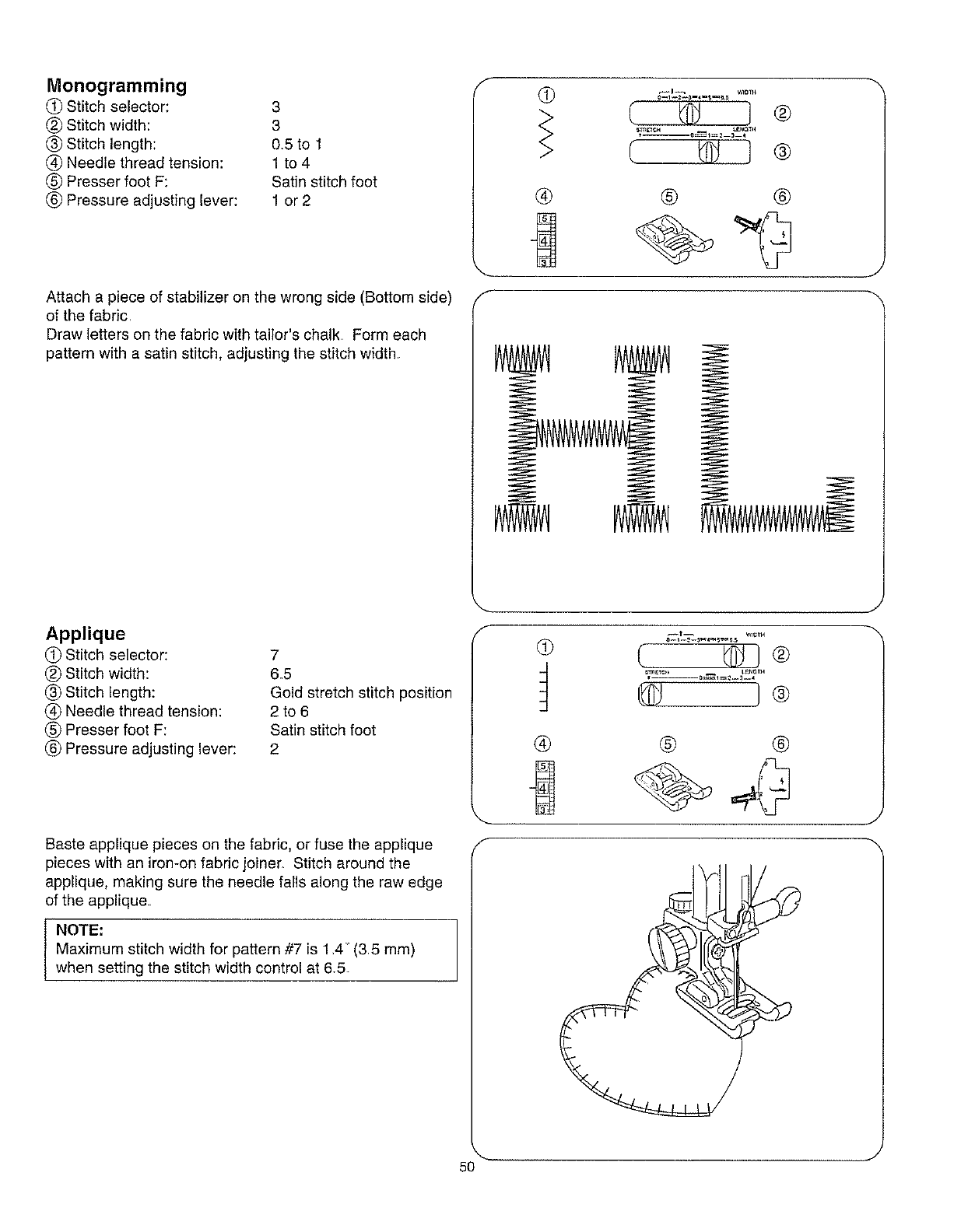

Monogramming .............................................................. 50

Applique ........................................................................... 50

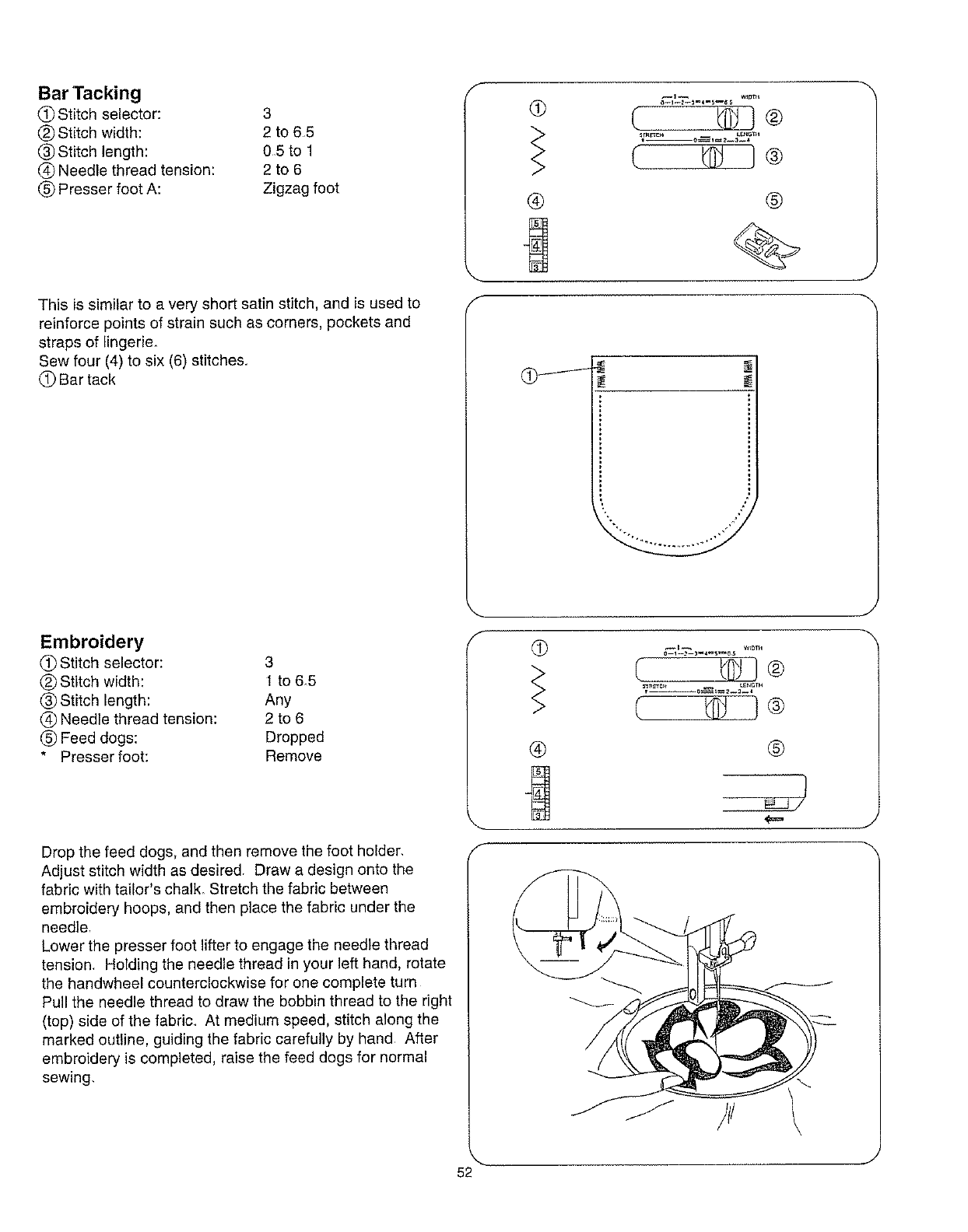

Bar Tacking ........................................................................... 52

Embroidery .......................................................................... 52

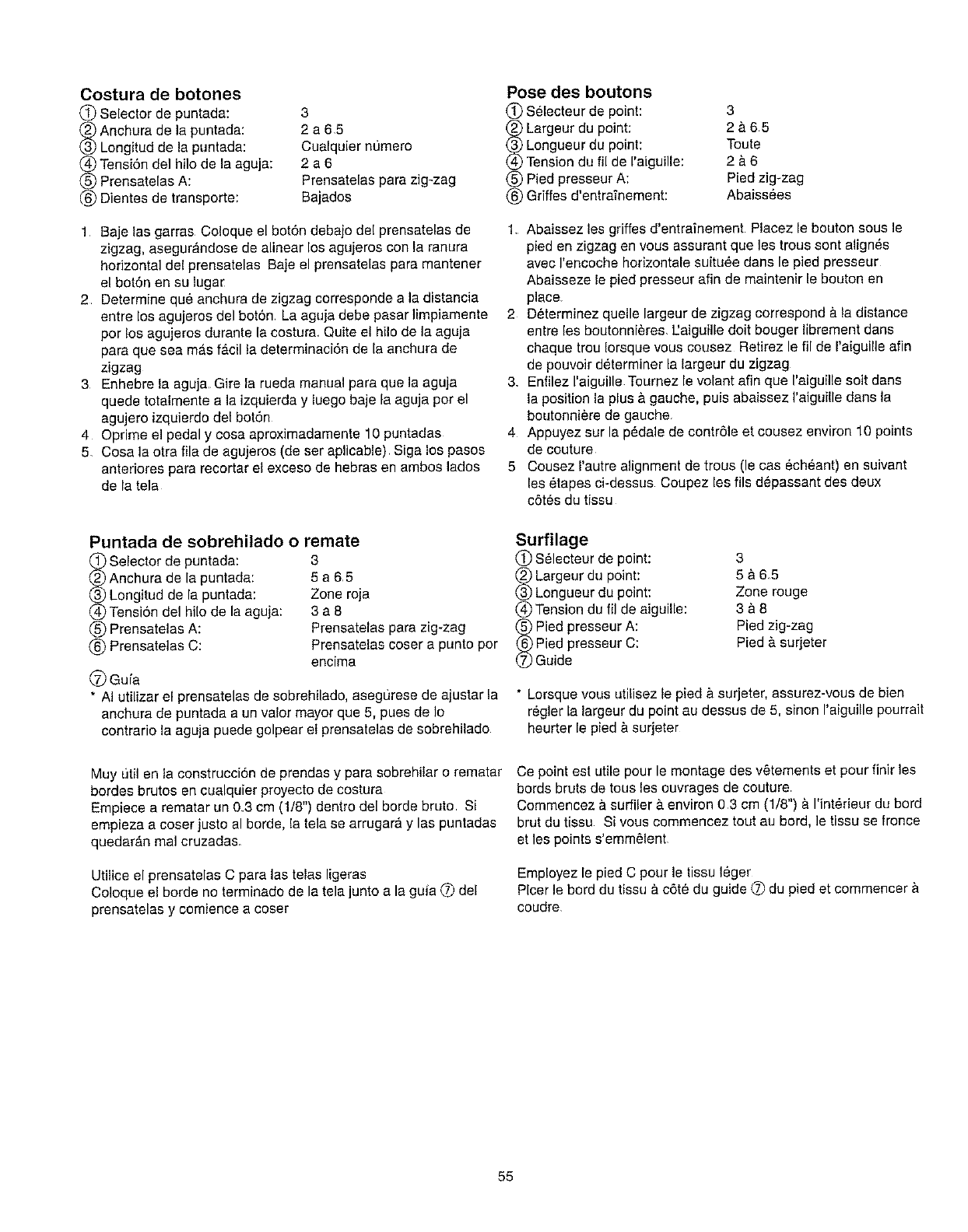

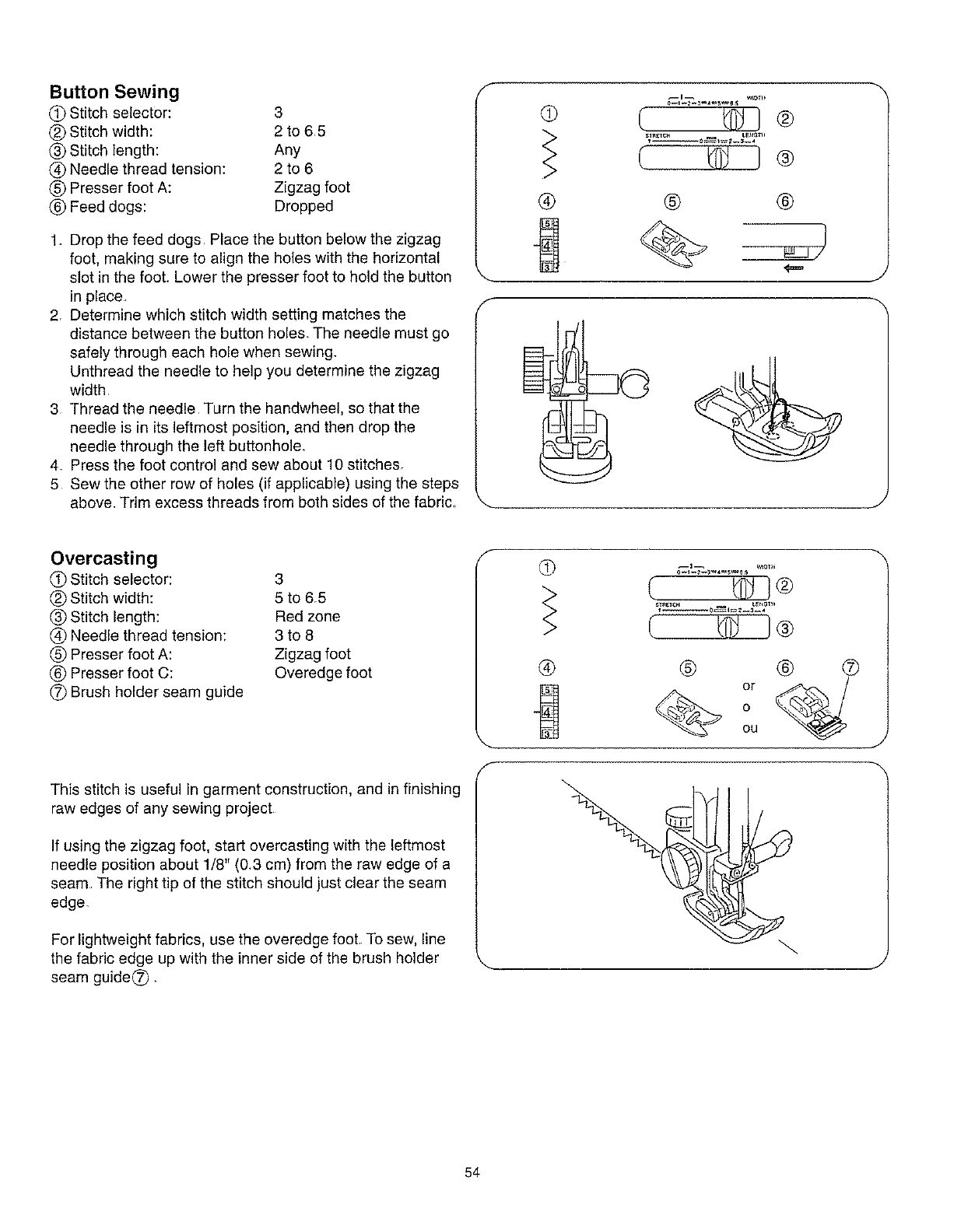

Button Sewing ............................................................. 54

Overcasting .................................................................................54

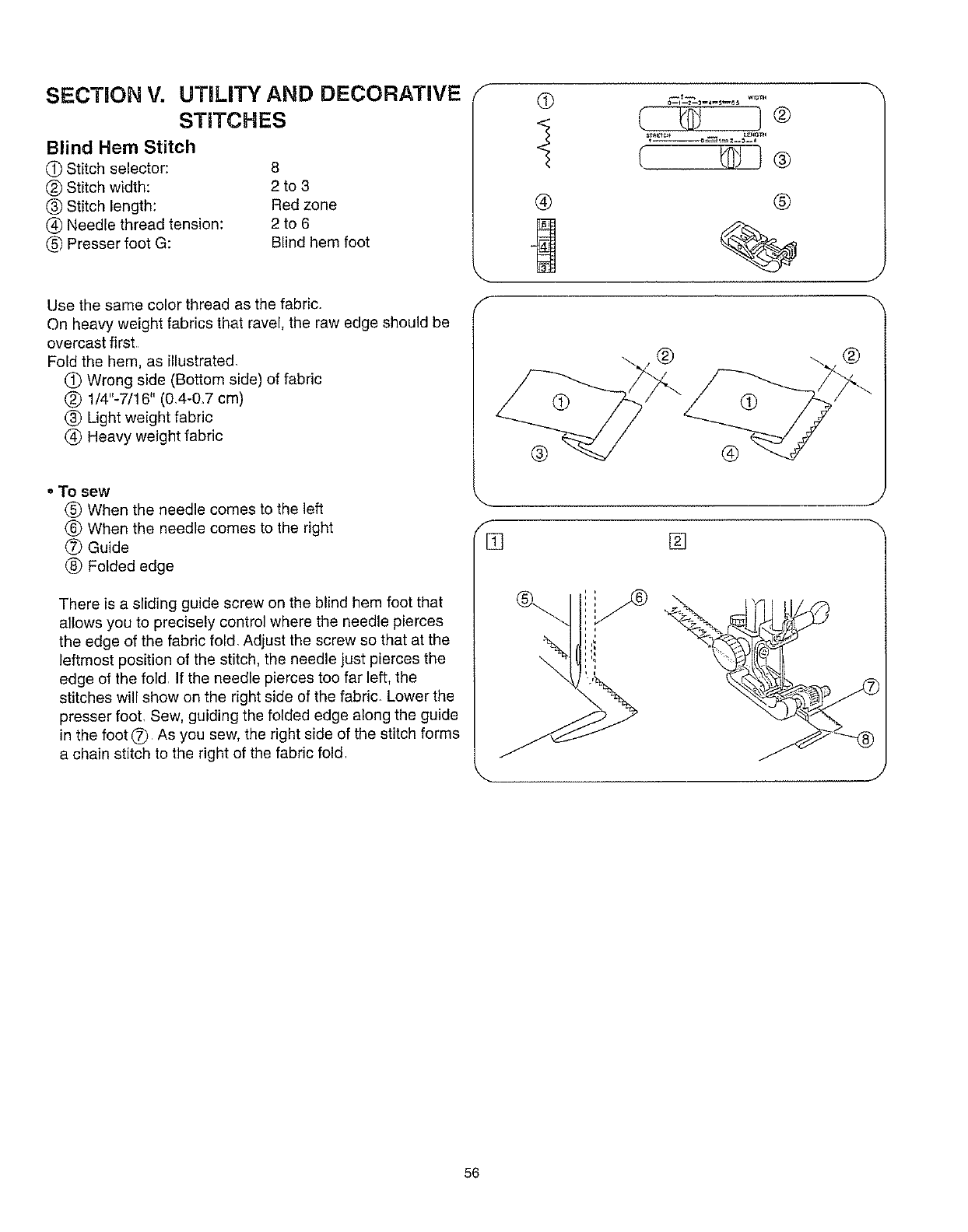

SECTION V. UTILITY AND DECORATIVE STITCHES

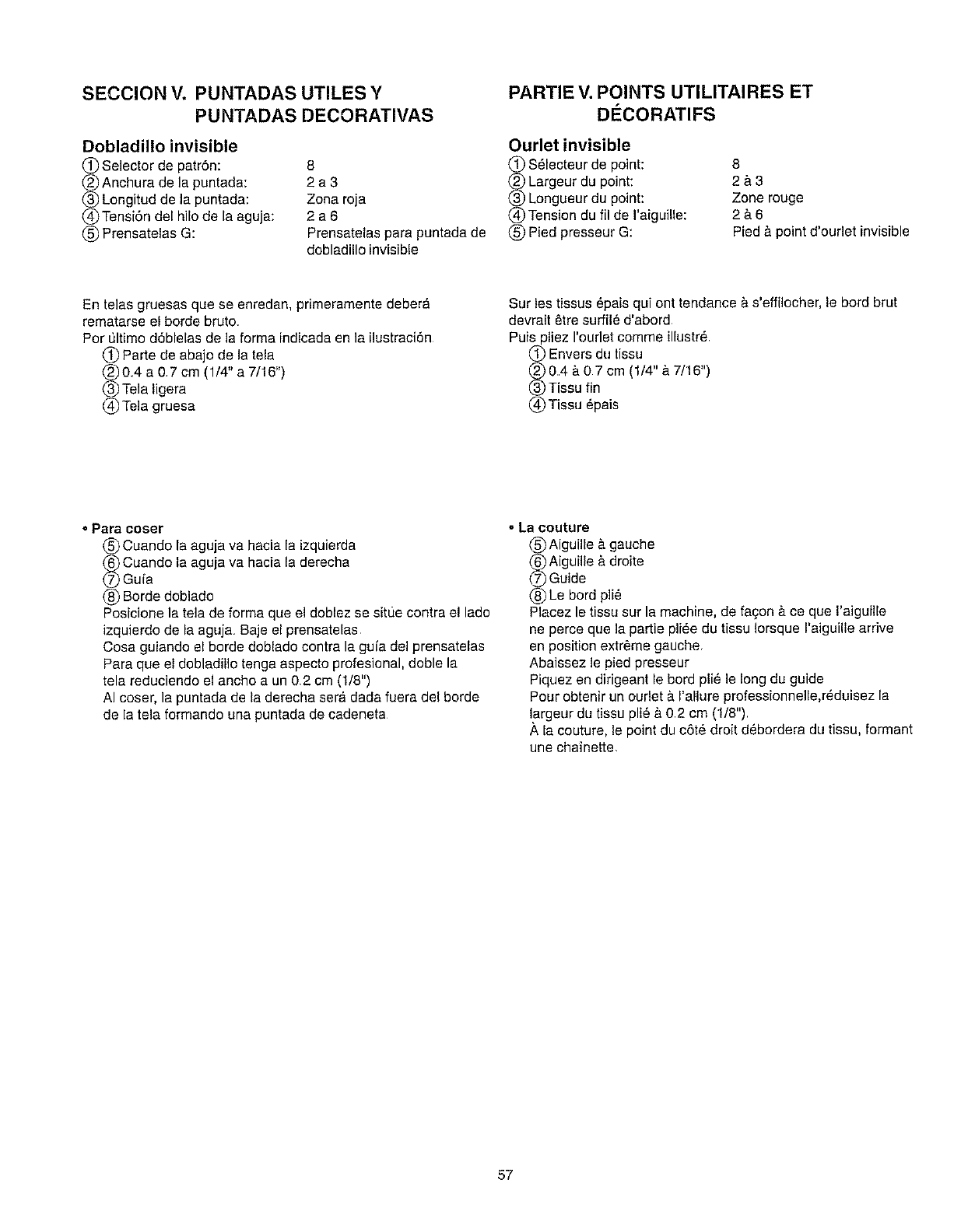

Blind Hem Stitch .................................................................. 56

oTo sew ............................................................................ 56

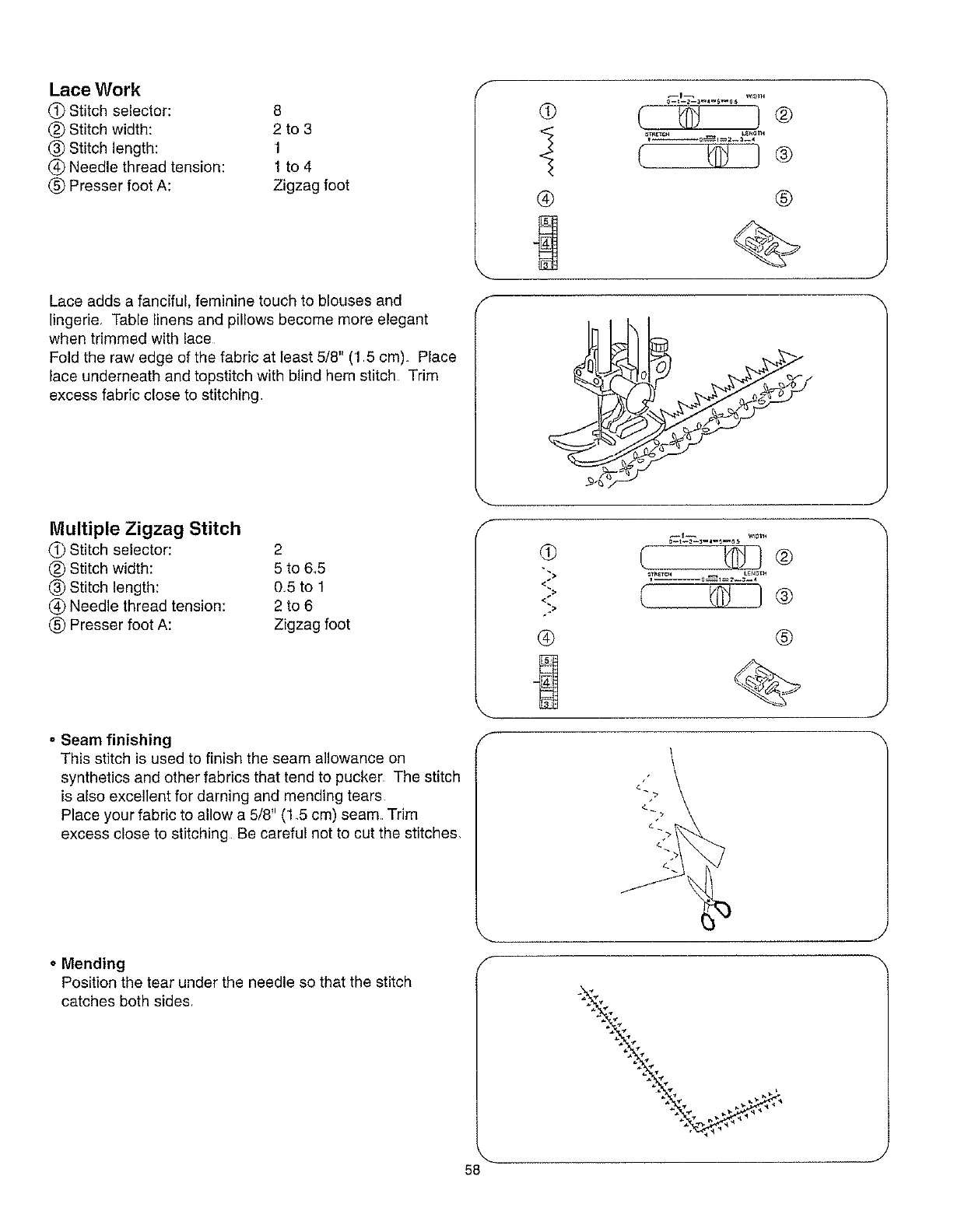

Lace Work ............................................................................ 58

Multiple Zigzag Stitch .................................................. 58

°Seam finishing ............................................................... 58

oMending ........................................................................... 58

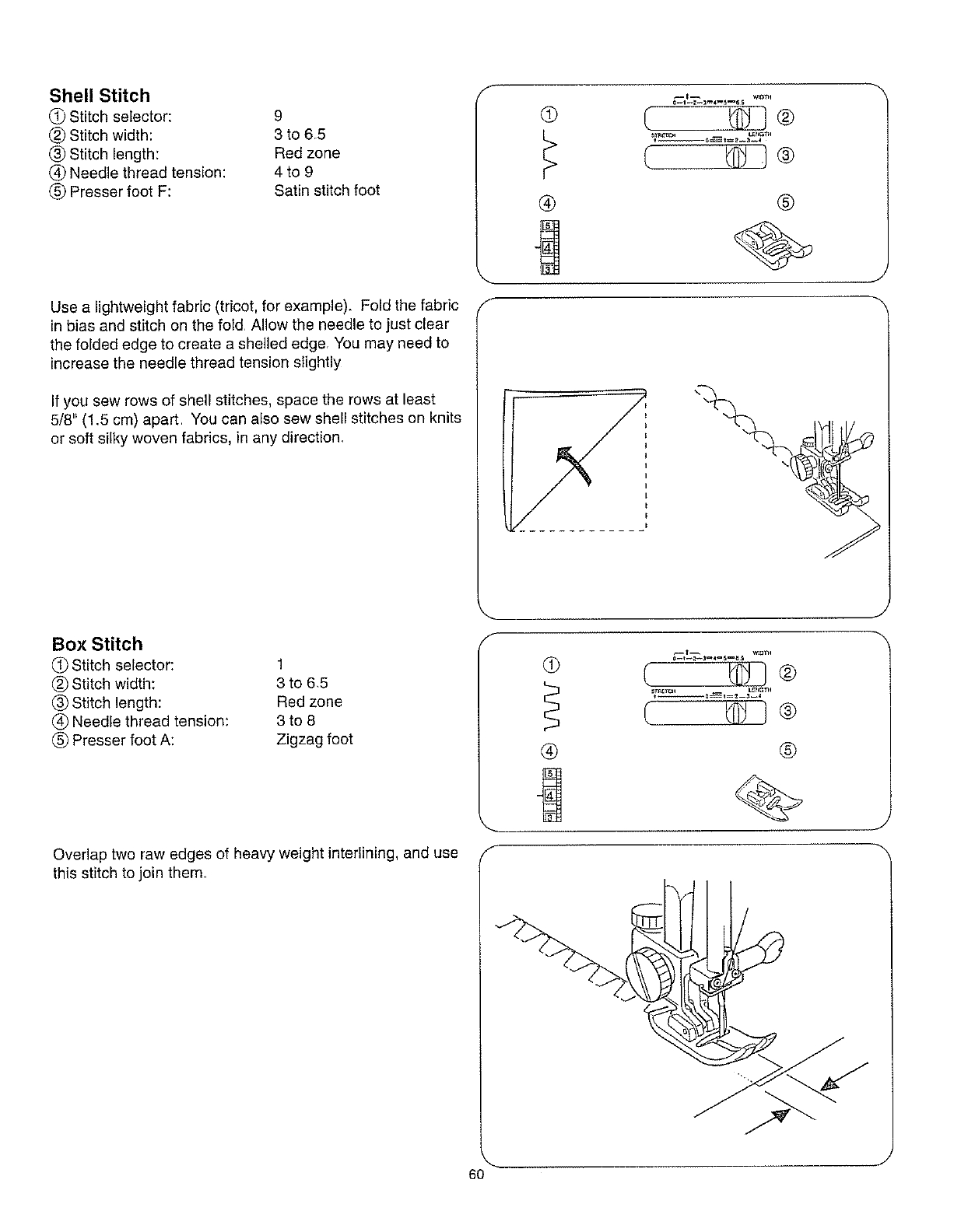

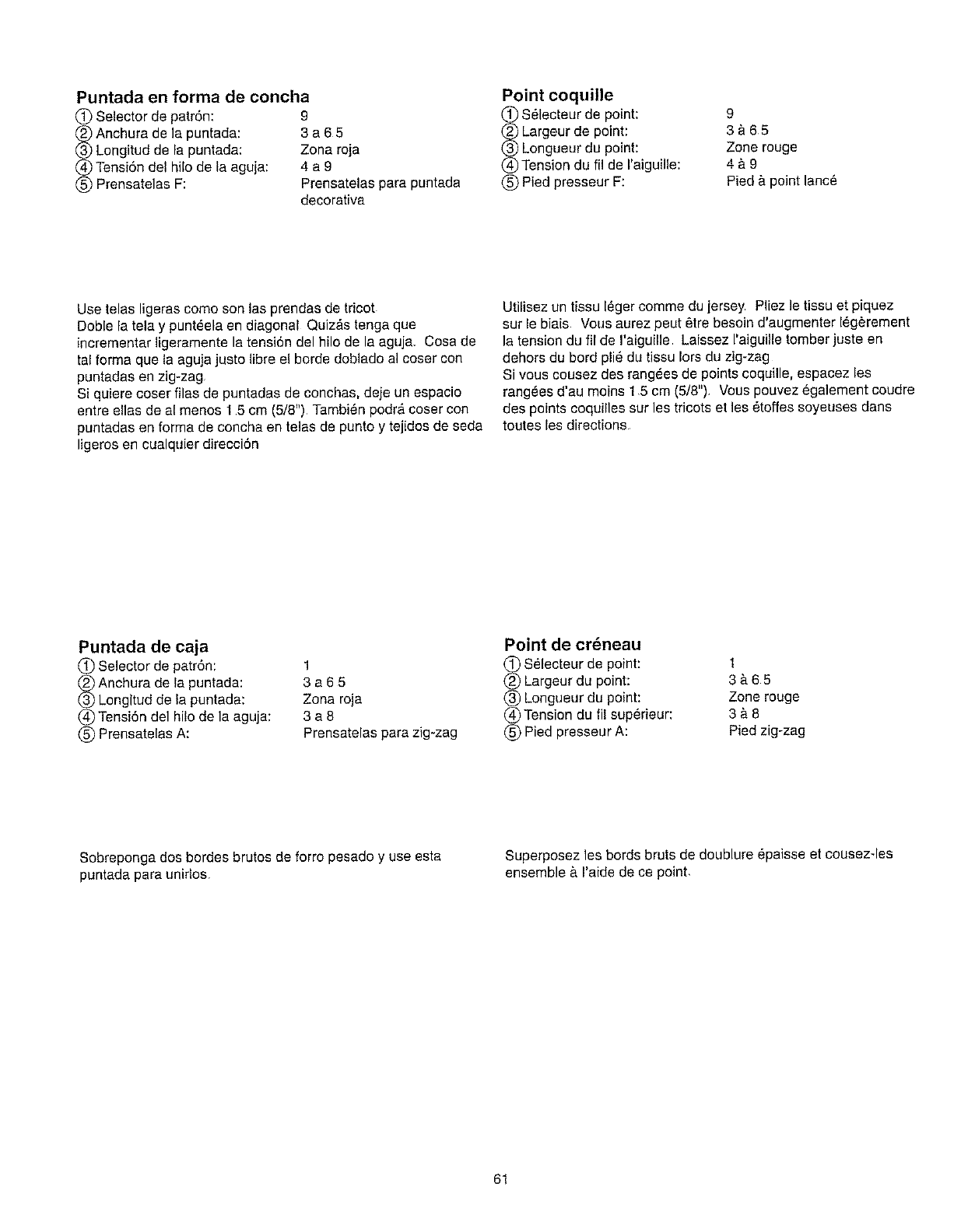

Shell Stitch ...................................................................... 60

Box Stitch ........................................................................ 60

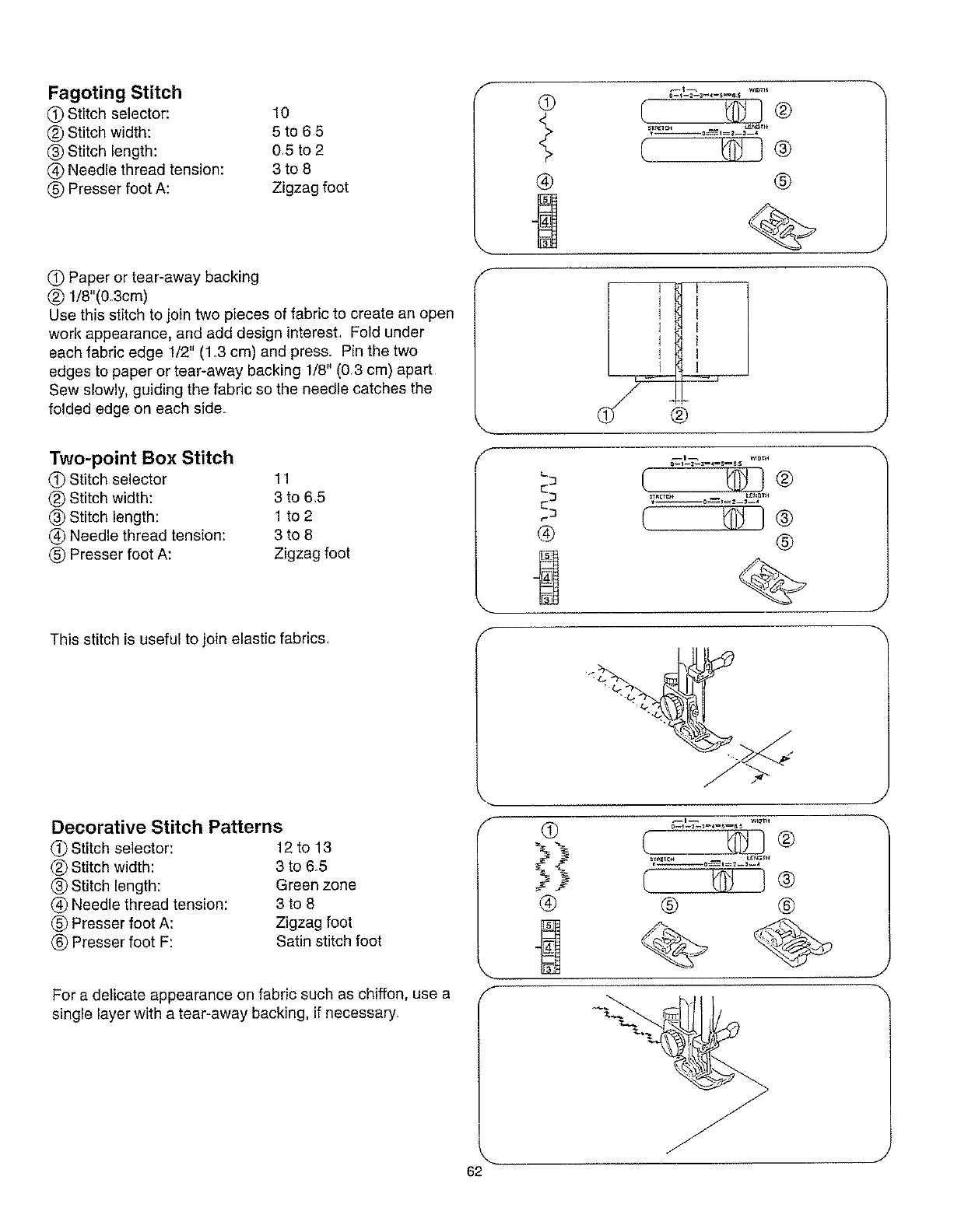

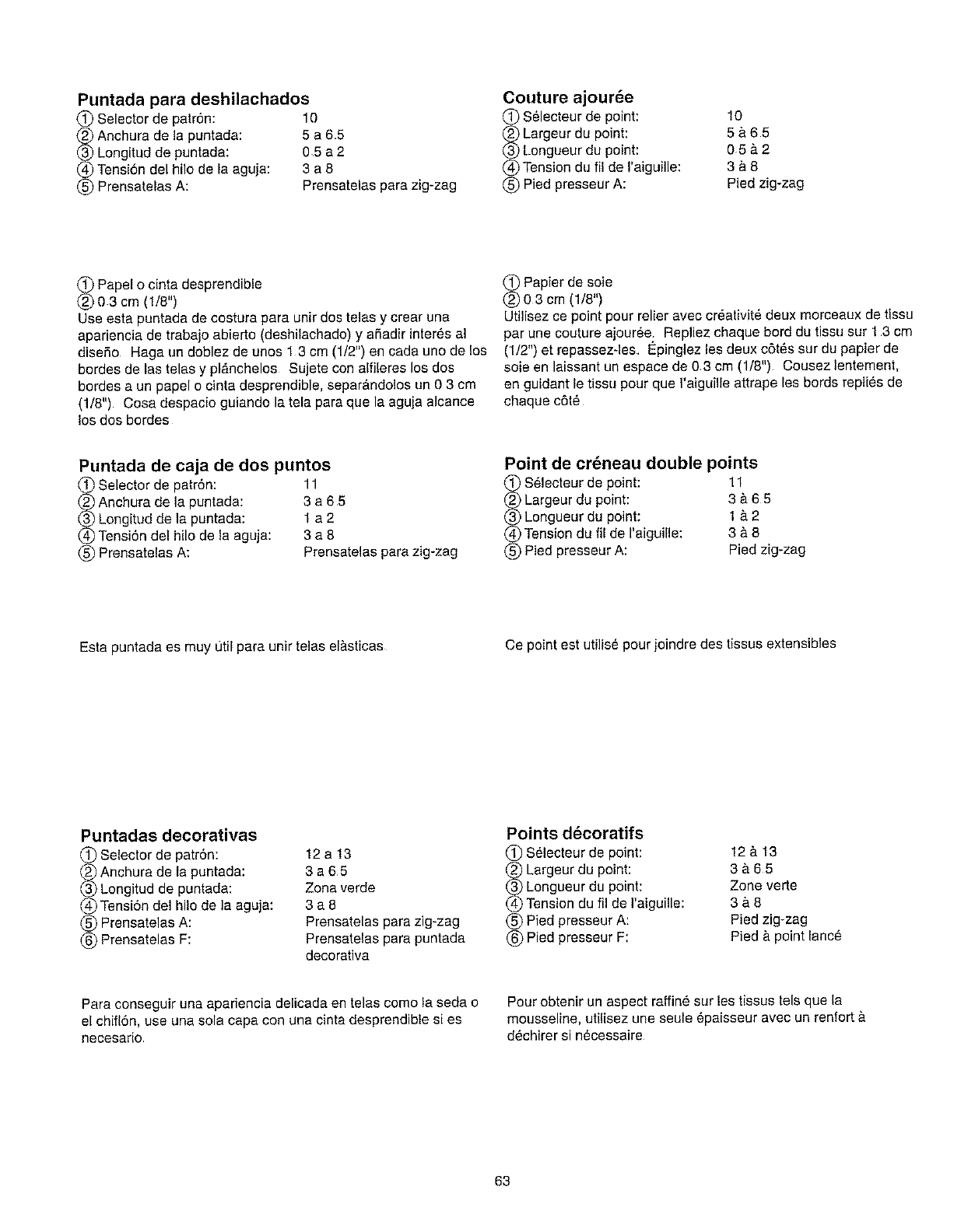

Fagoting Stitch ................................................................. 62

Two-point Box Stitch ............................................................. 62

Decorative Stitch Patterns .................................................. 62

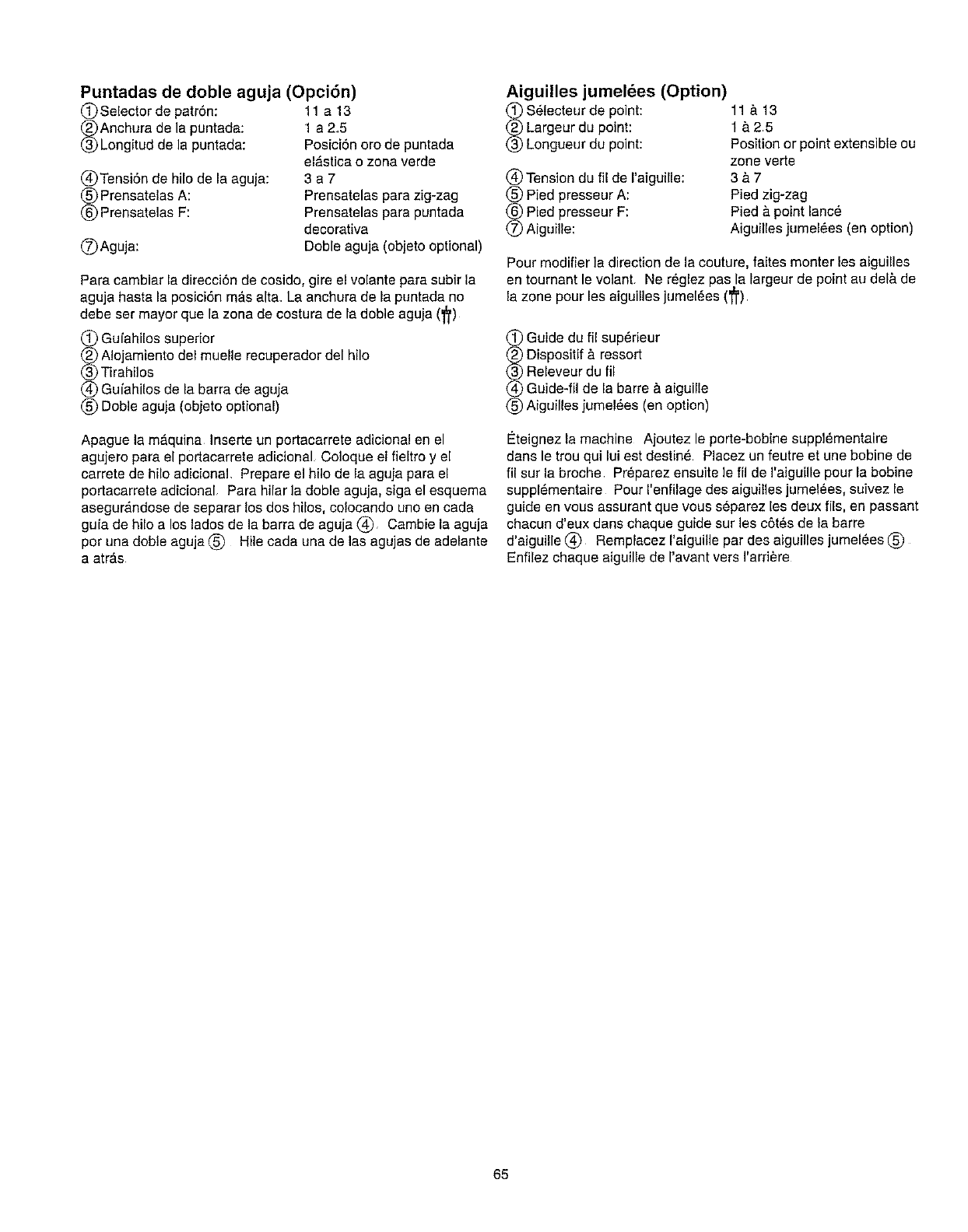

Twin Needle Stitches (Option) ...................................... 64

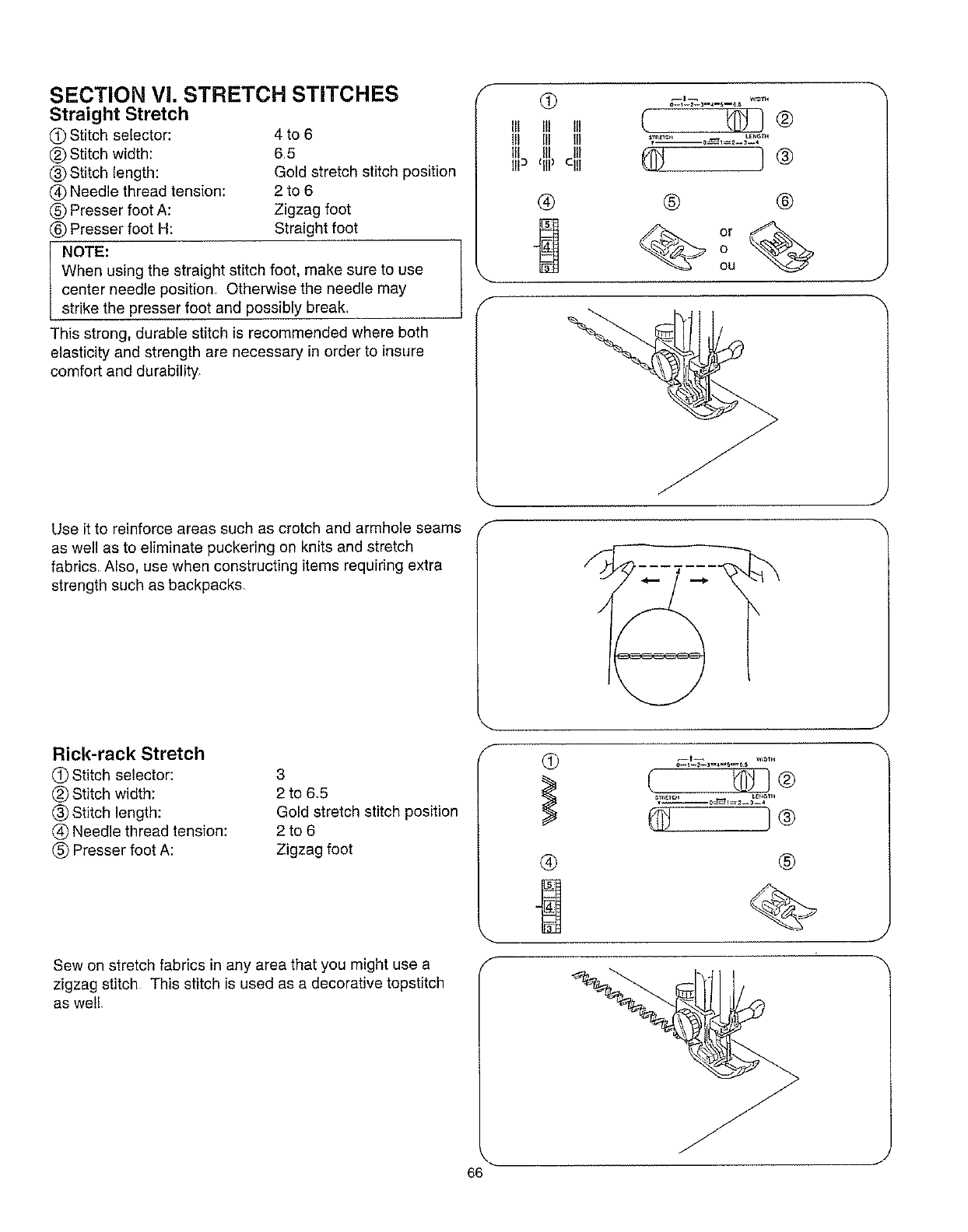

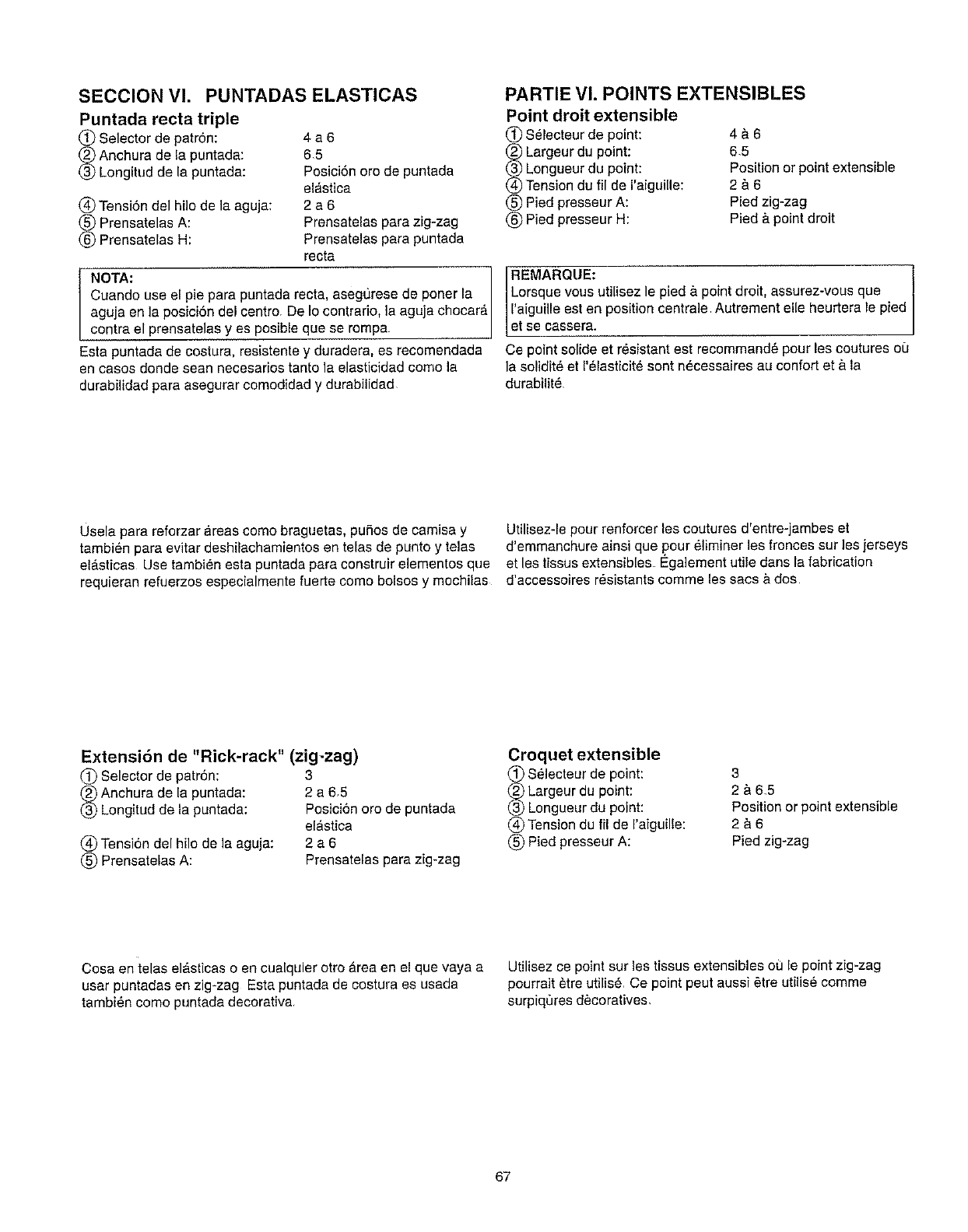

SECTION Vl. STRETCH STITCHES

Straight Stretch .............................................................. 66

Rick-rack Stretch ................................................................ 66

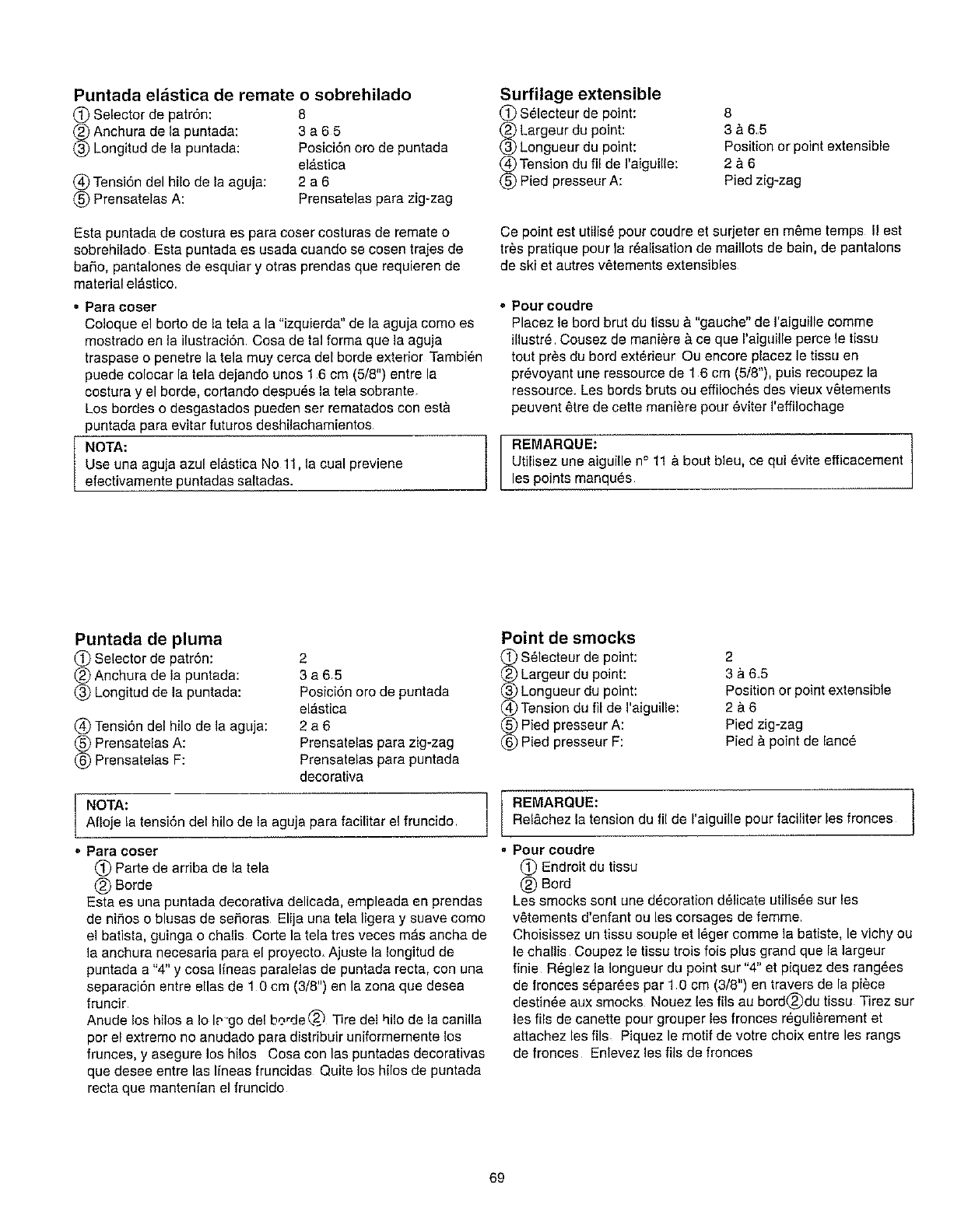

Overcast Stretch Stitching ................................................ 68

oTo sew ........................................................................ 68

Smocking ........................................................................... 68

oTo sew ......................................................................... 68

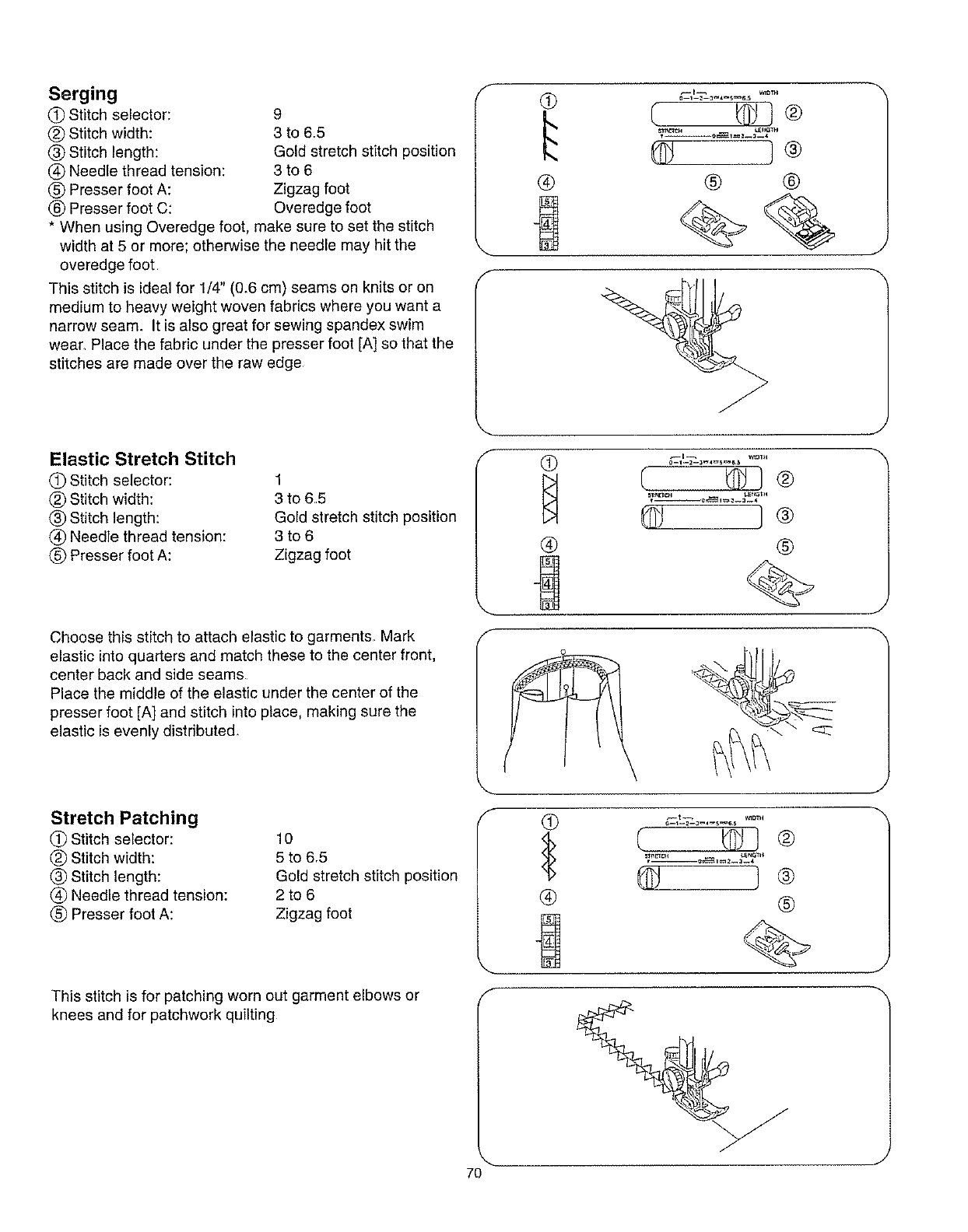

Serging .......................................................................... 70

Elastic Stretch Stitch .......................................................... 70

Stretch Patching ........................................................... 70

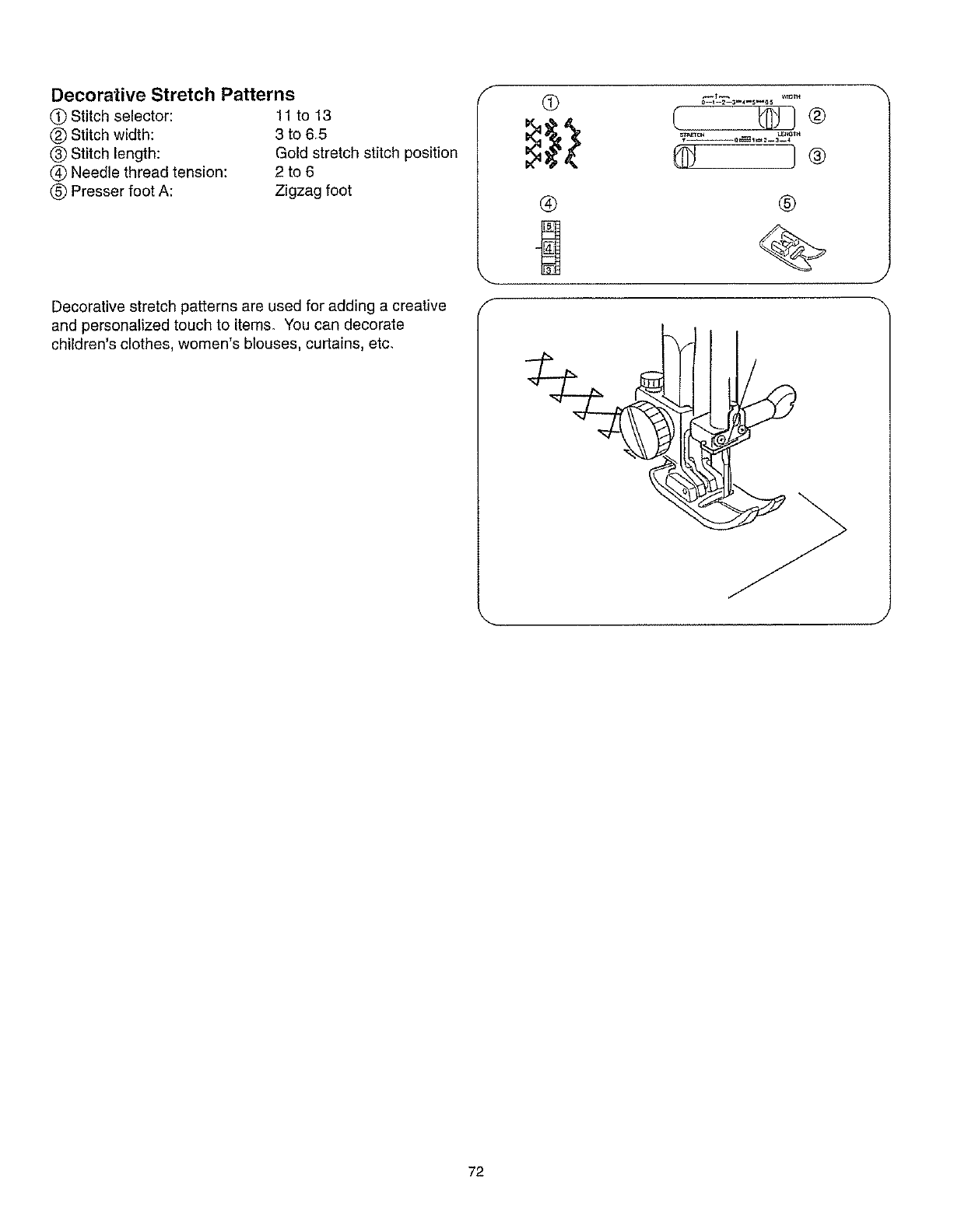

Decorative Stretch Patterns ................................................ 72

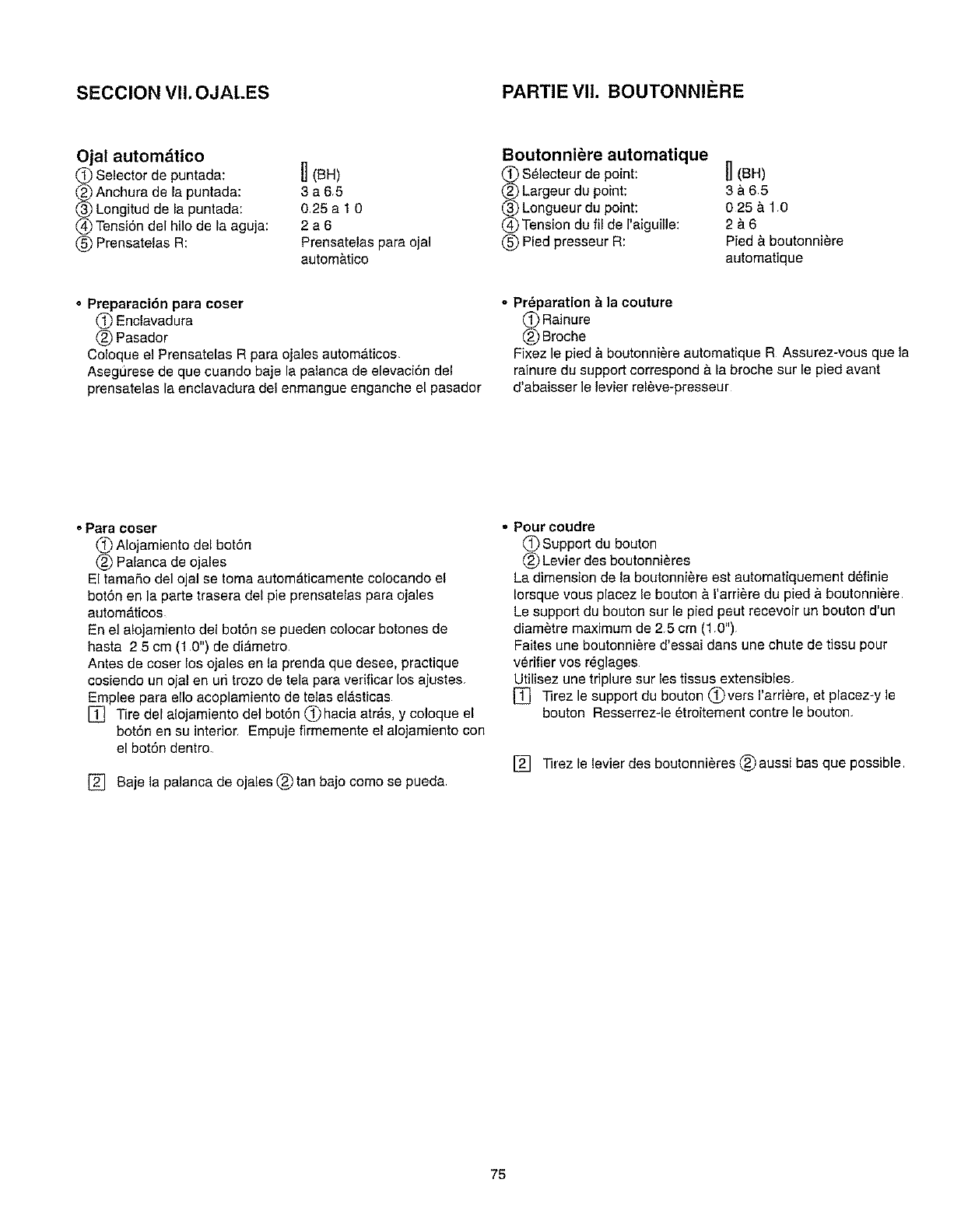

SECTION VII. BUTTONHOLE

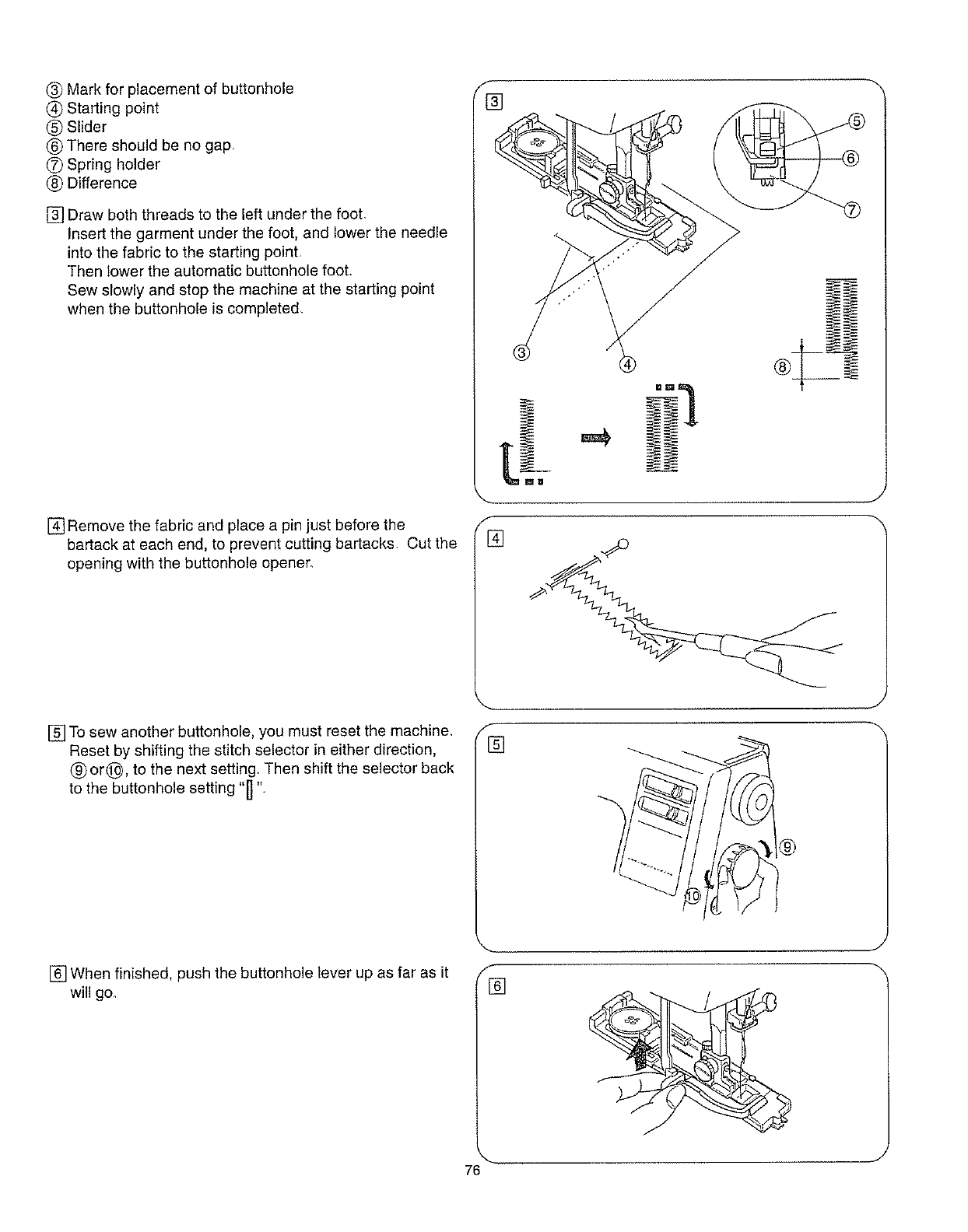

Automatic Buttonhole ...................................................... 74-78

• Preparation for sewing .................................................. 74

° To sew .......................................................................... 74-78

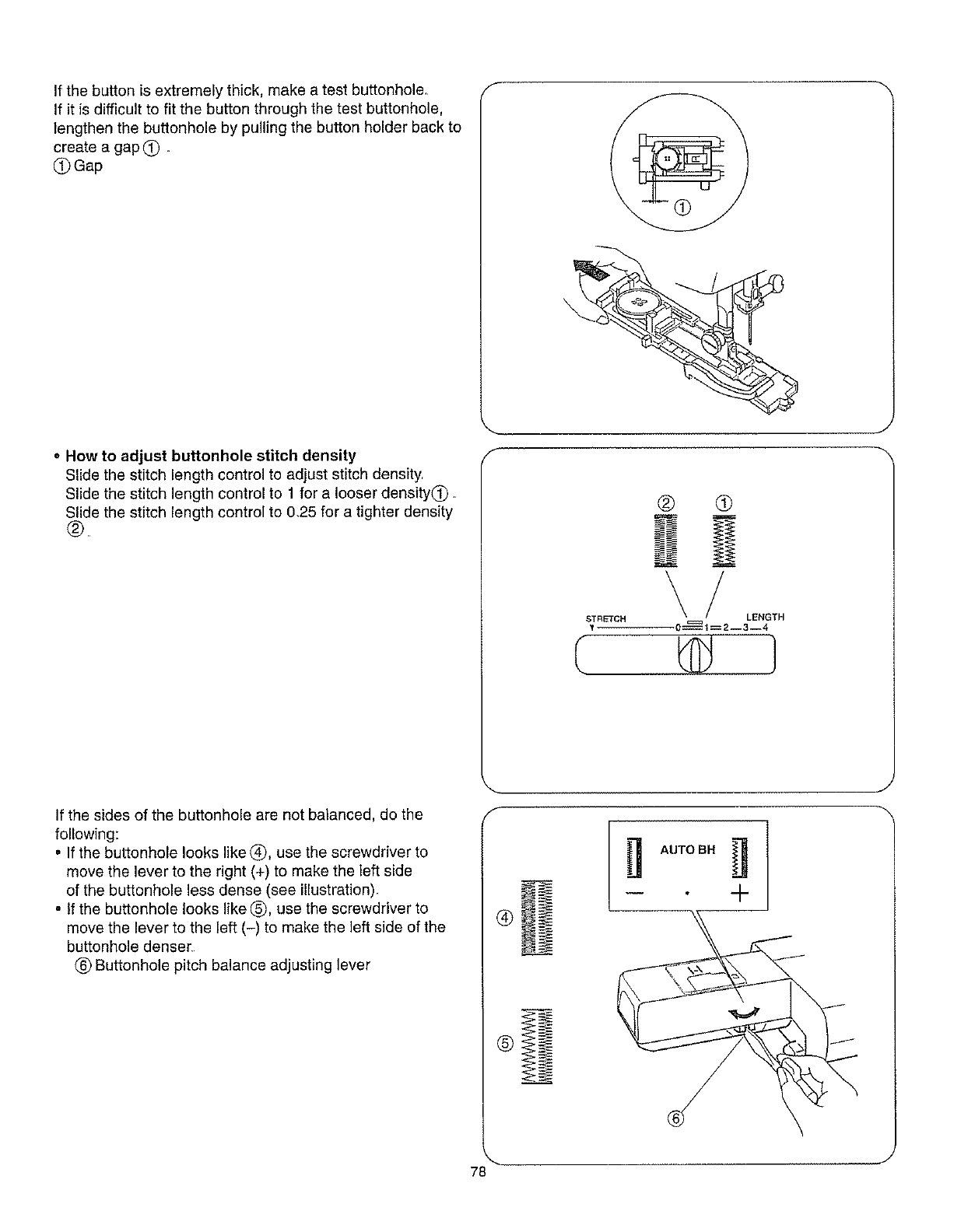

• How to adjust buttonhole stitch density ......................... 78

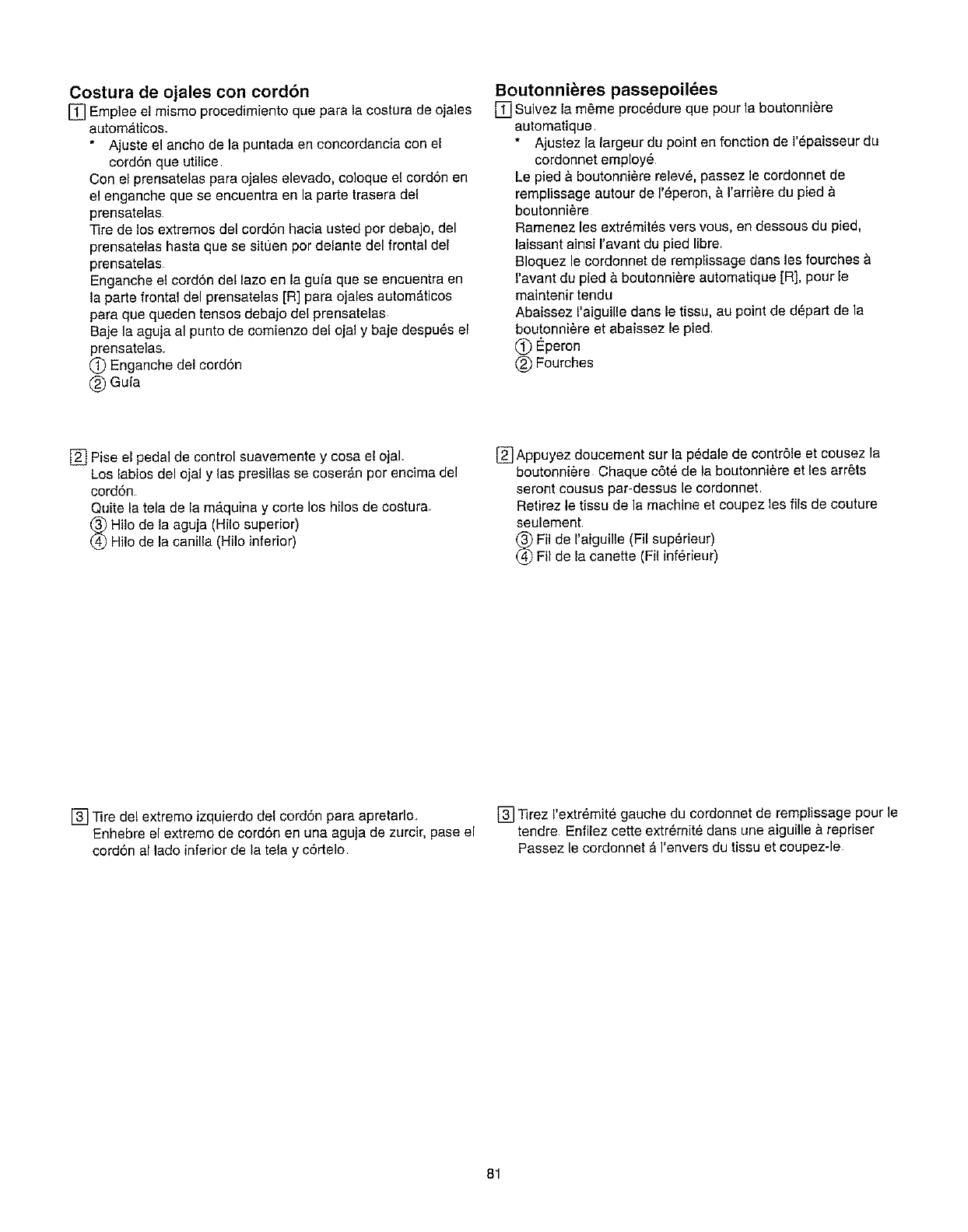

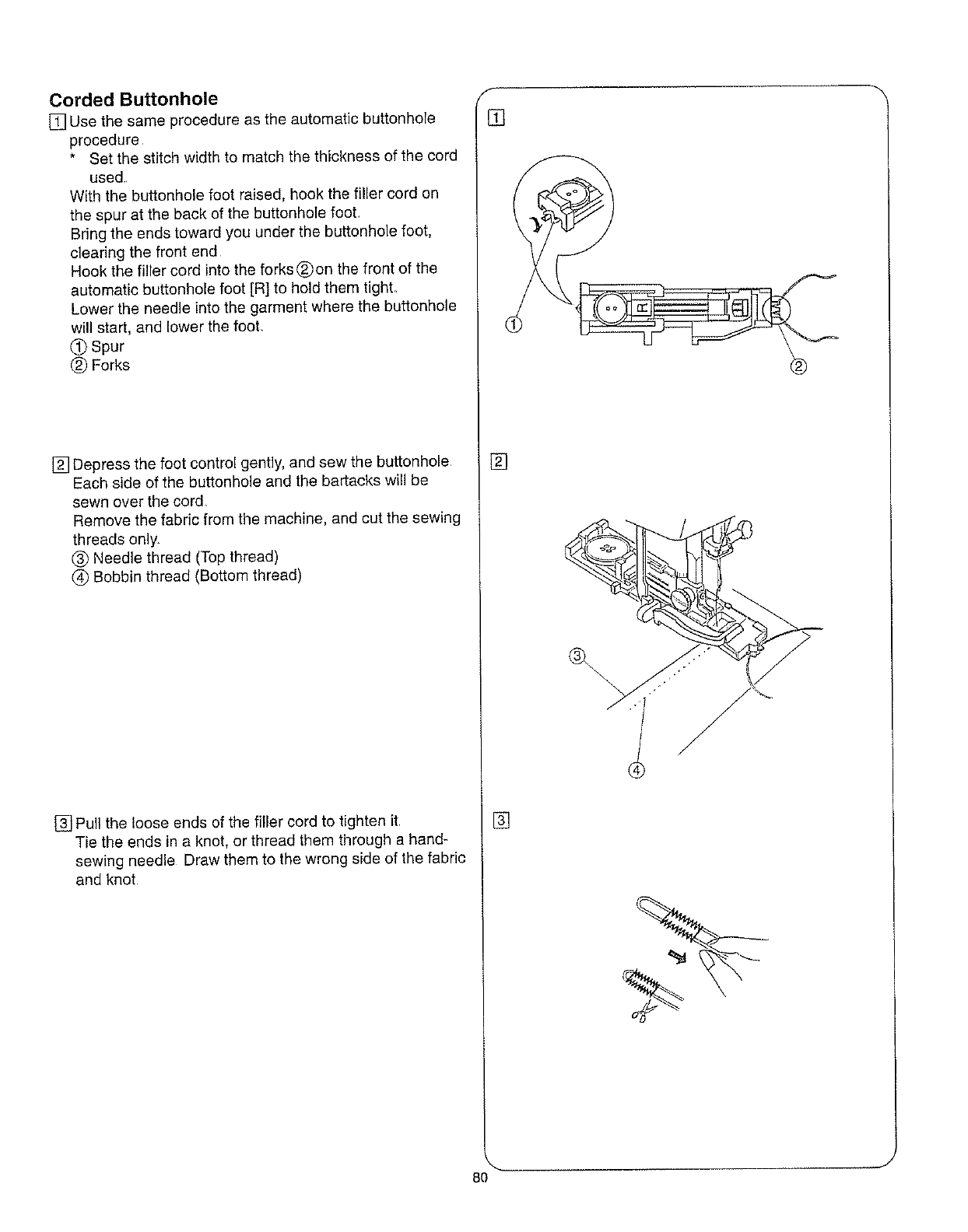

Corded Buttonhole ....................................................... 80

Manual Buttonhole (Option) ......................................... 82

oTo sew .......................................................................... 82

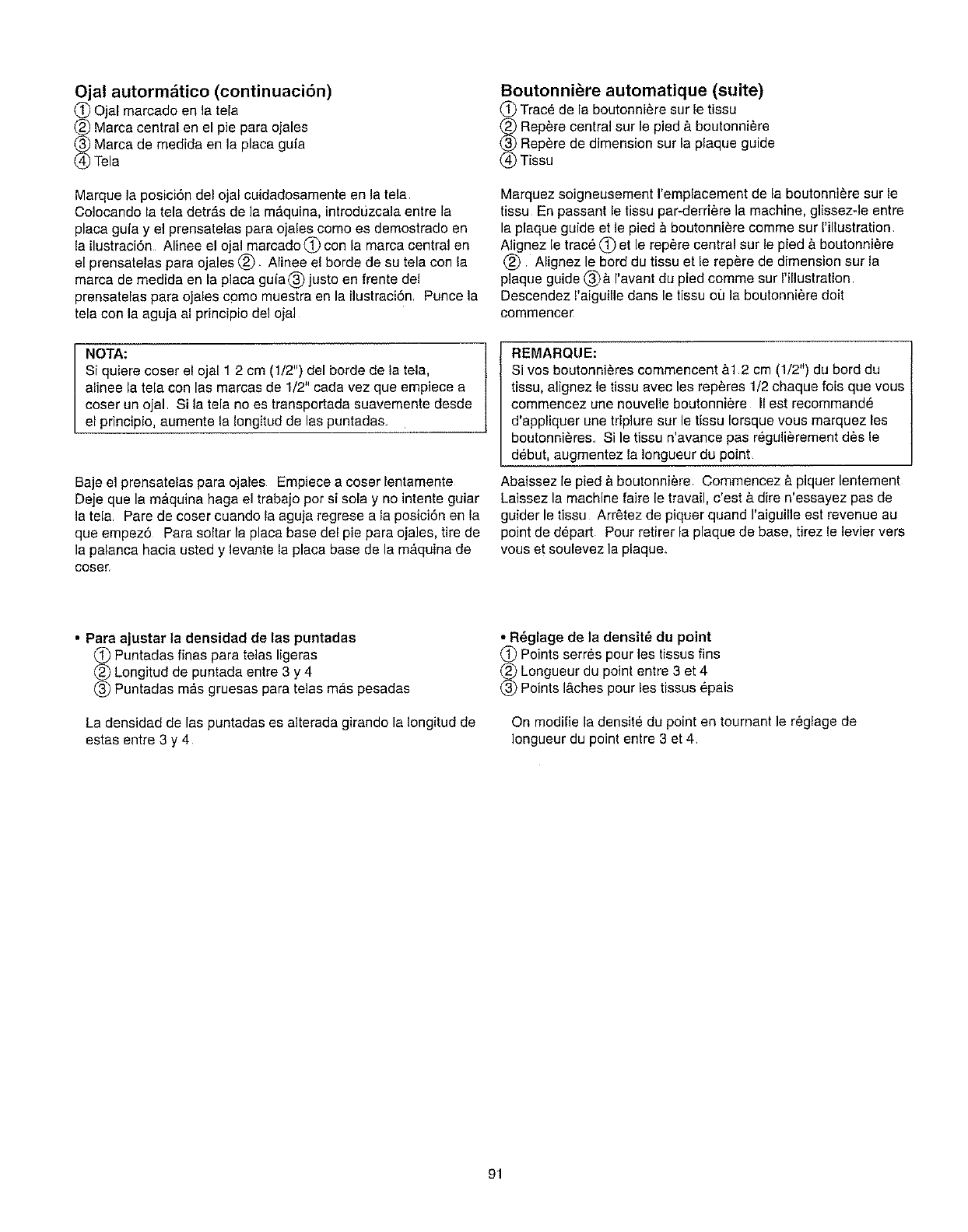

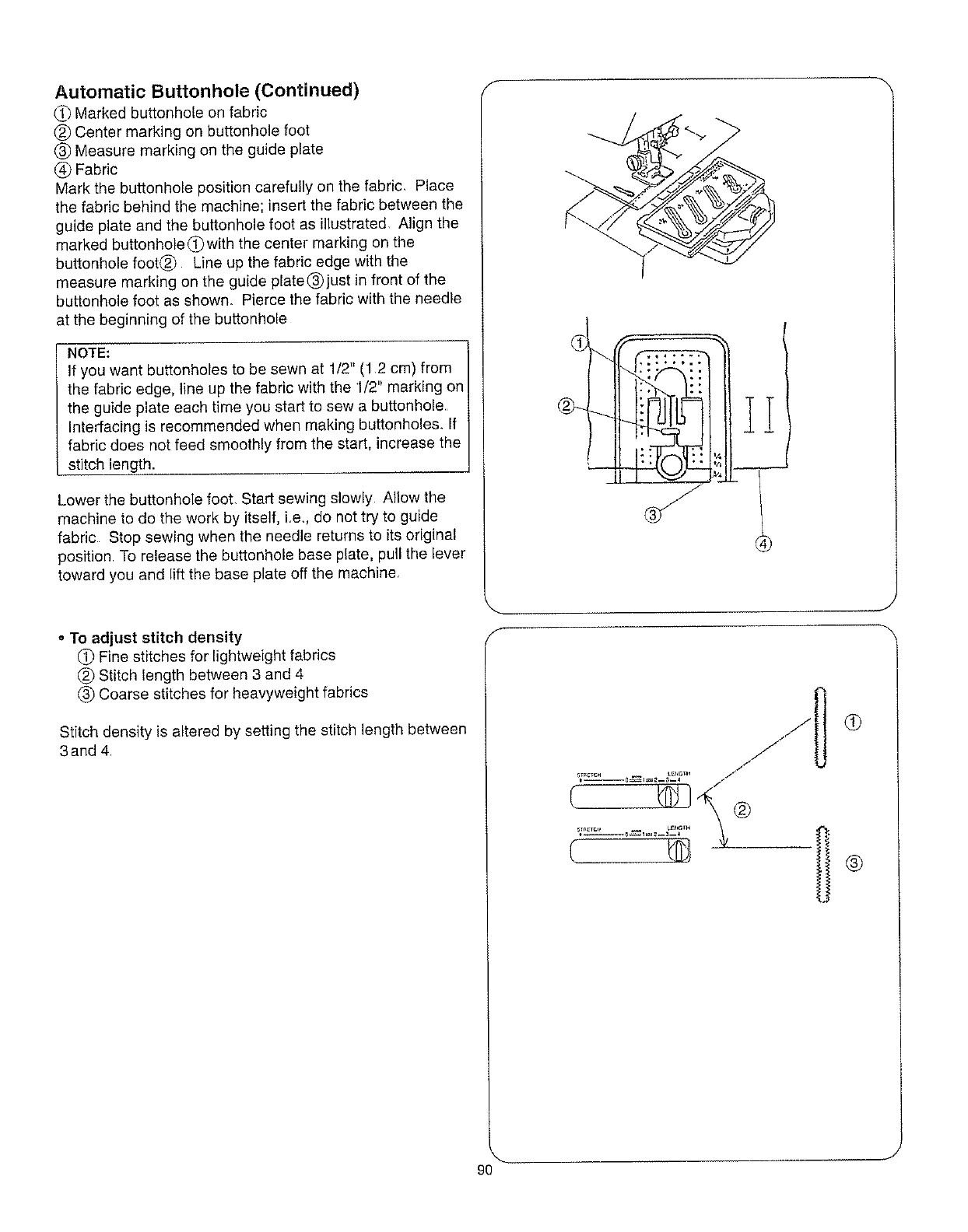

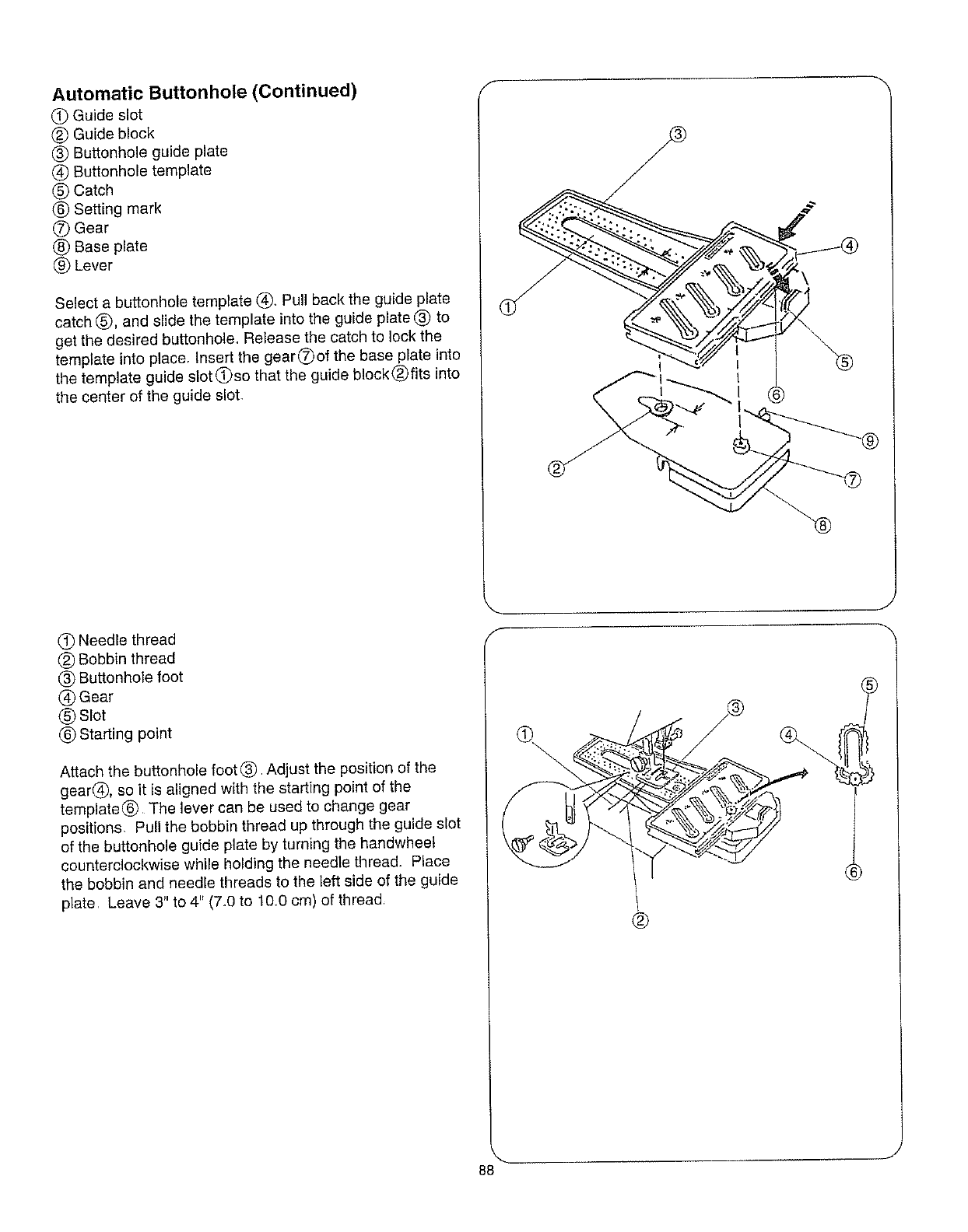

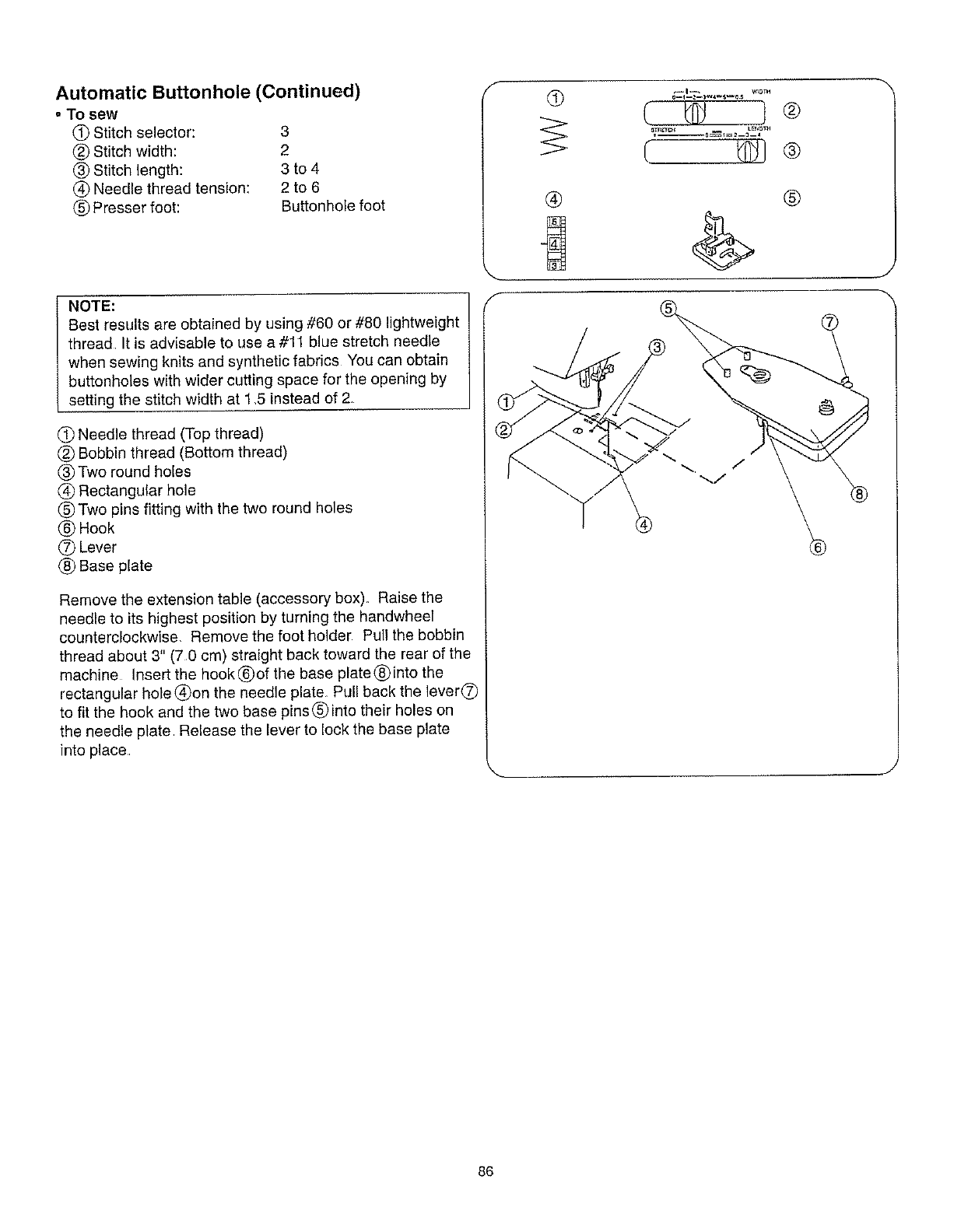

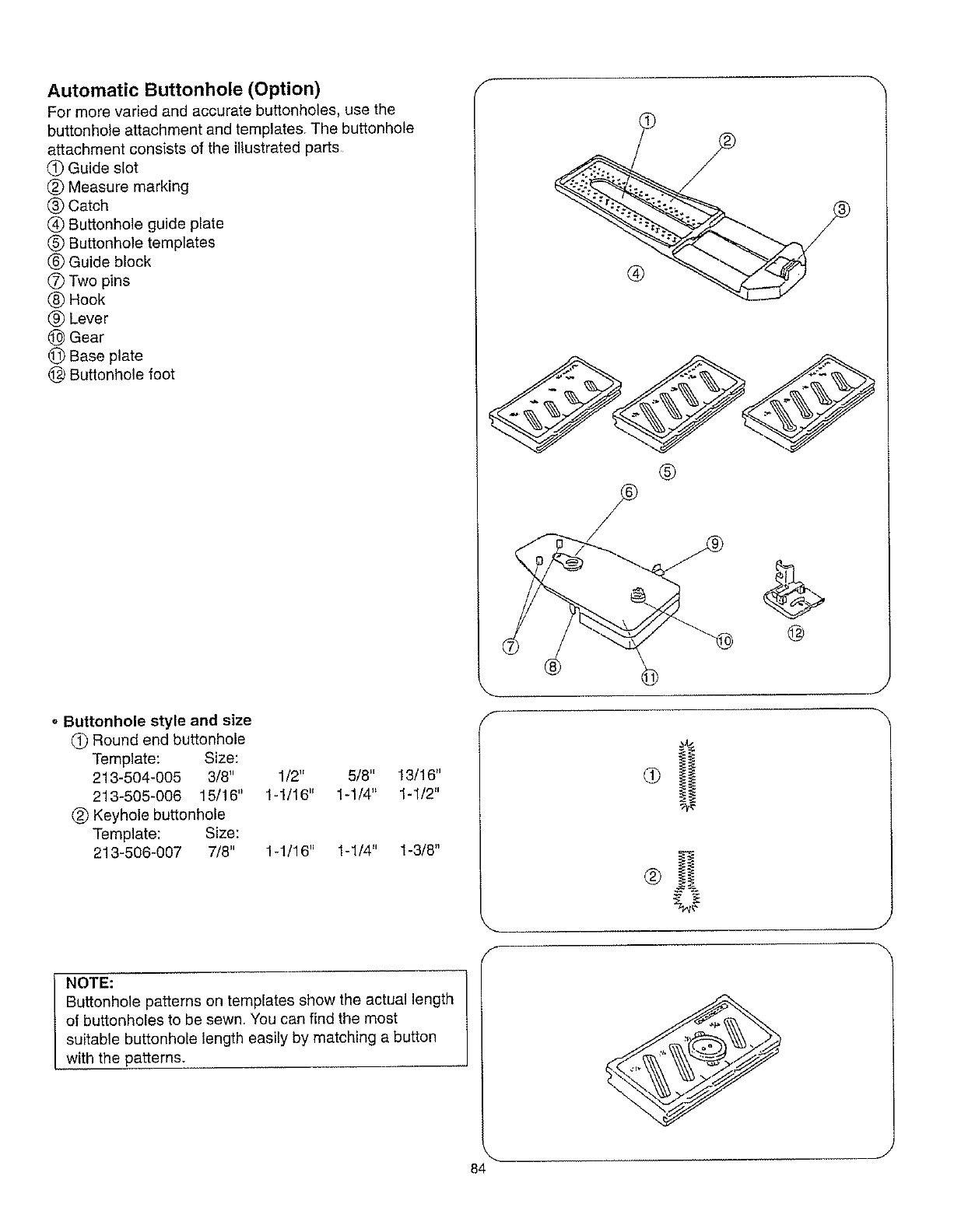

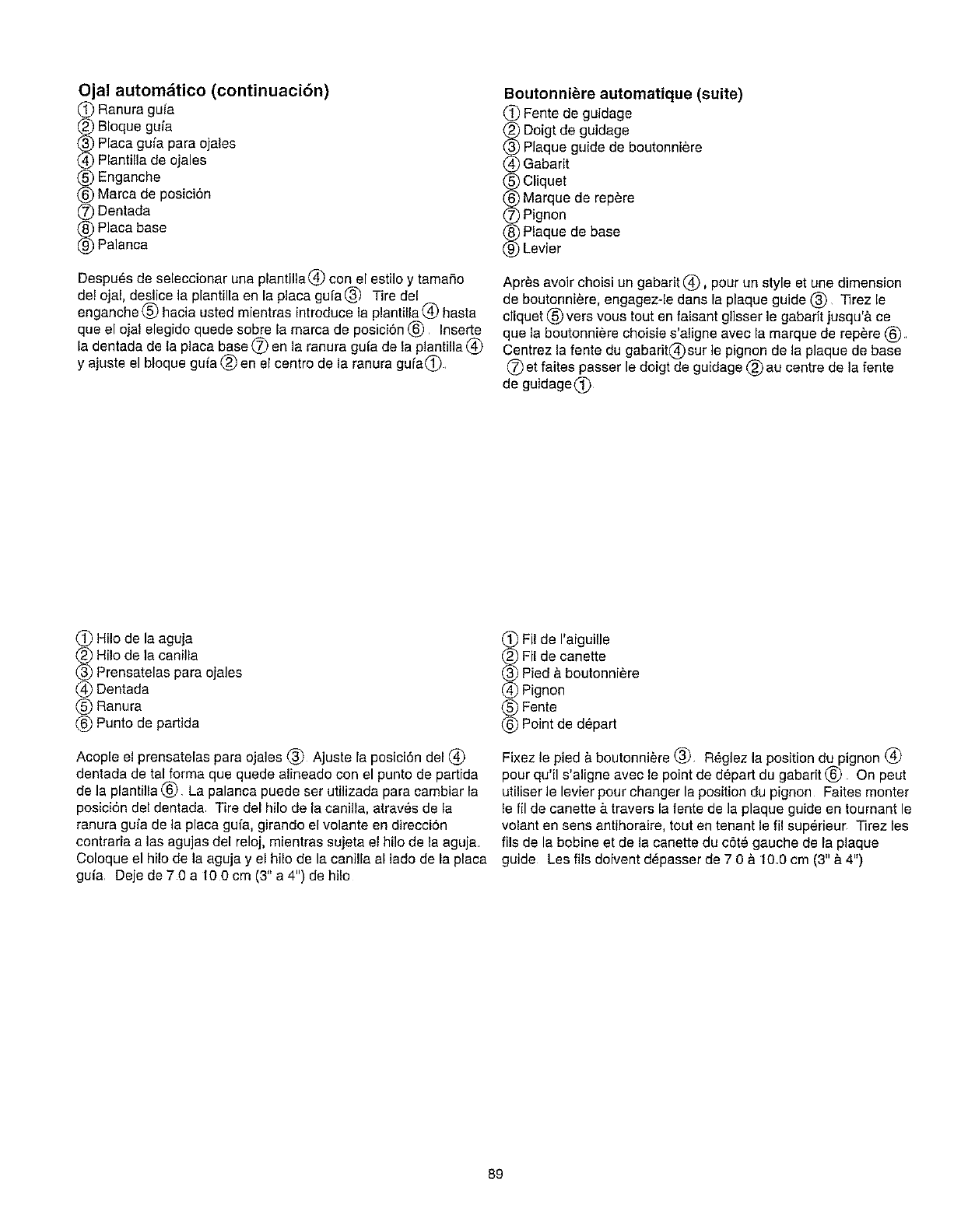

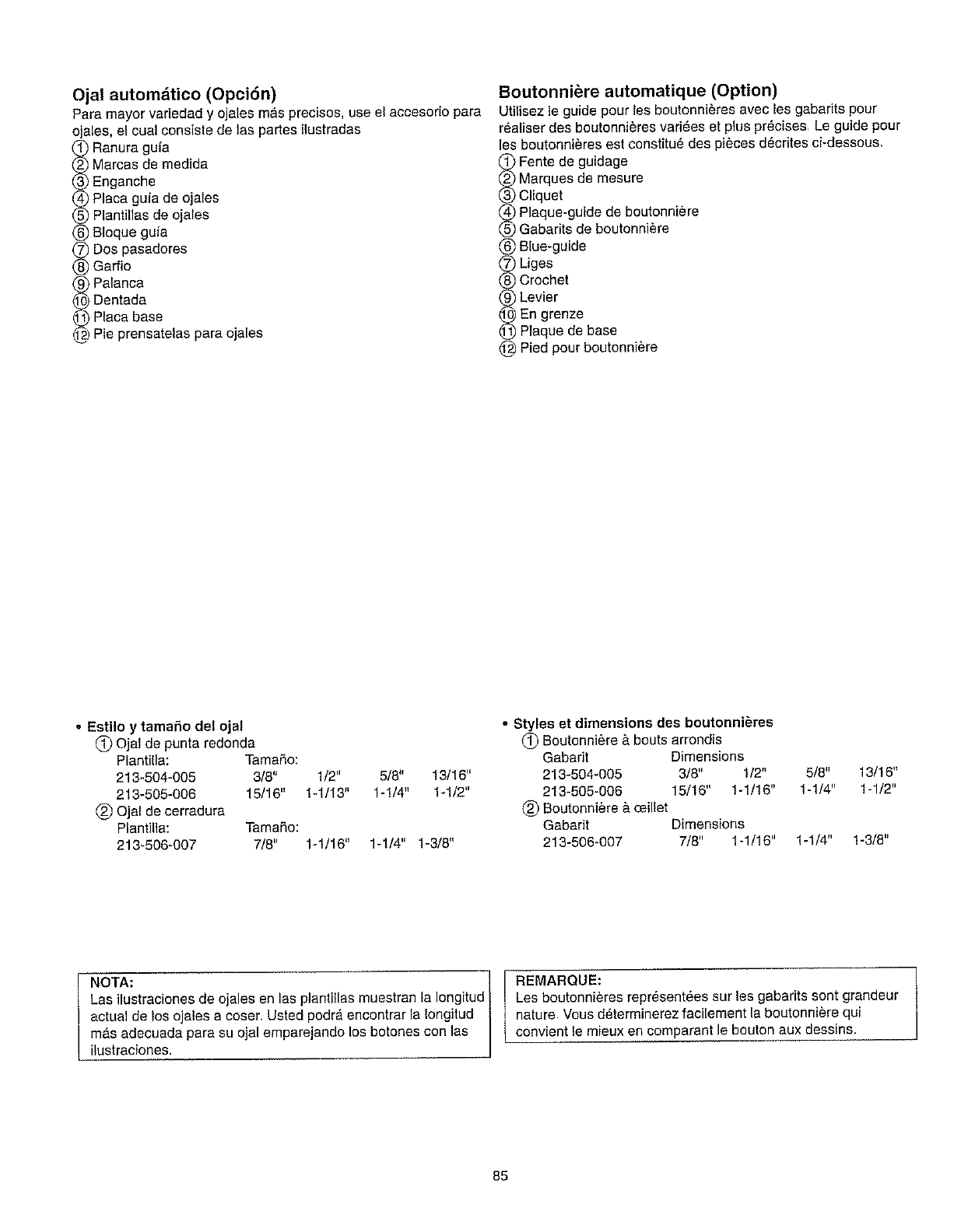

Automatic Buttonhole (Option) .................................... 84-90

,Buttonhole style and size ............................................ 84

,To sew ..................................................................... 86-90

° To adjust stitch density ................................................. 90

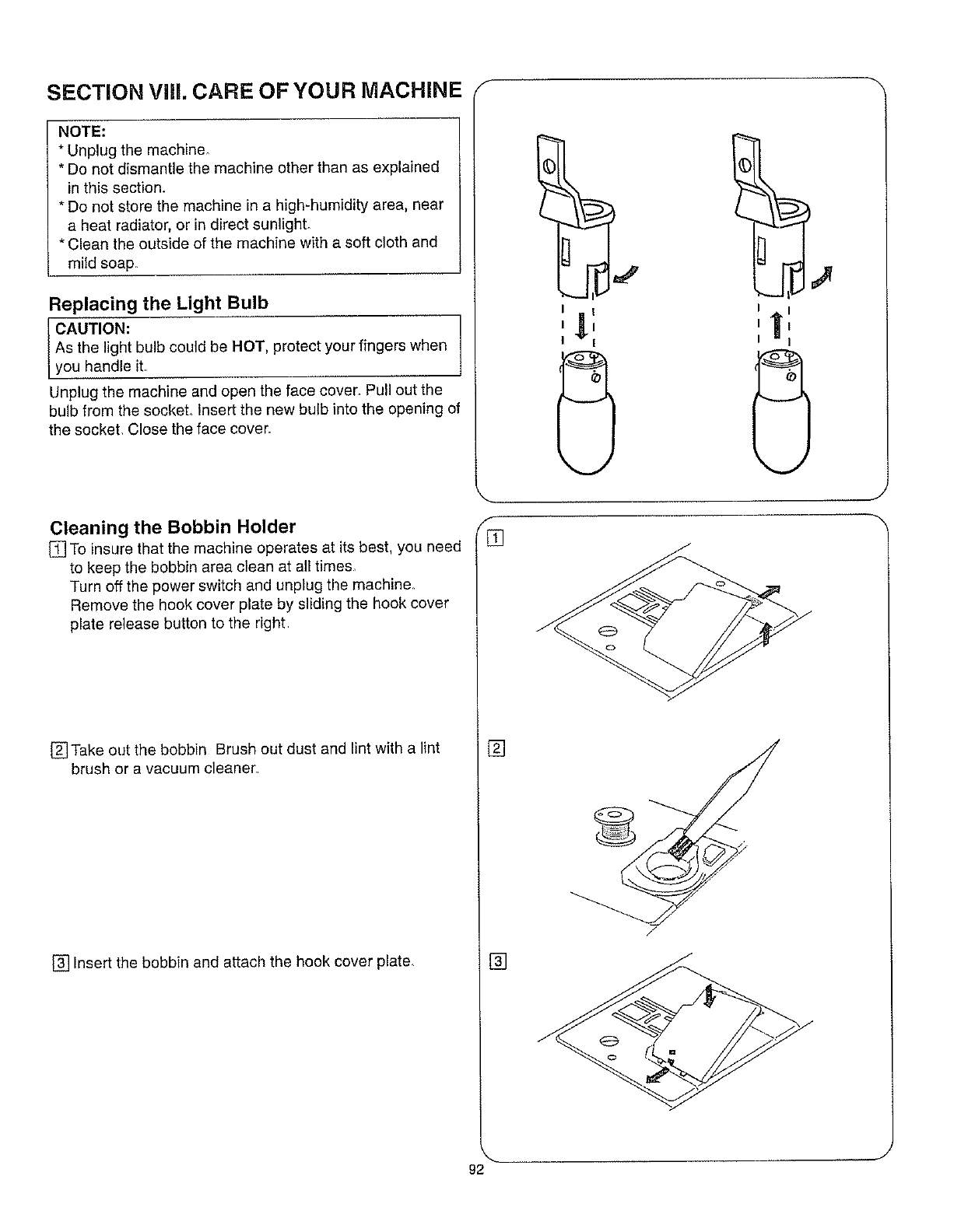

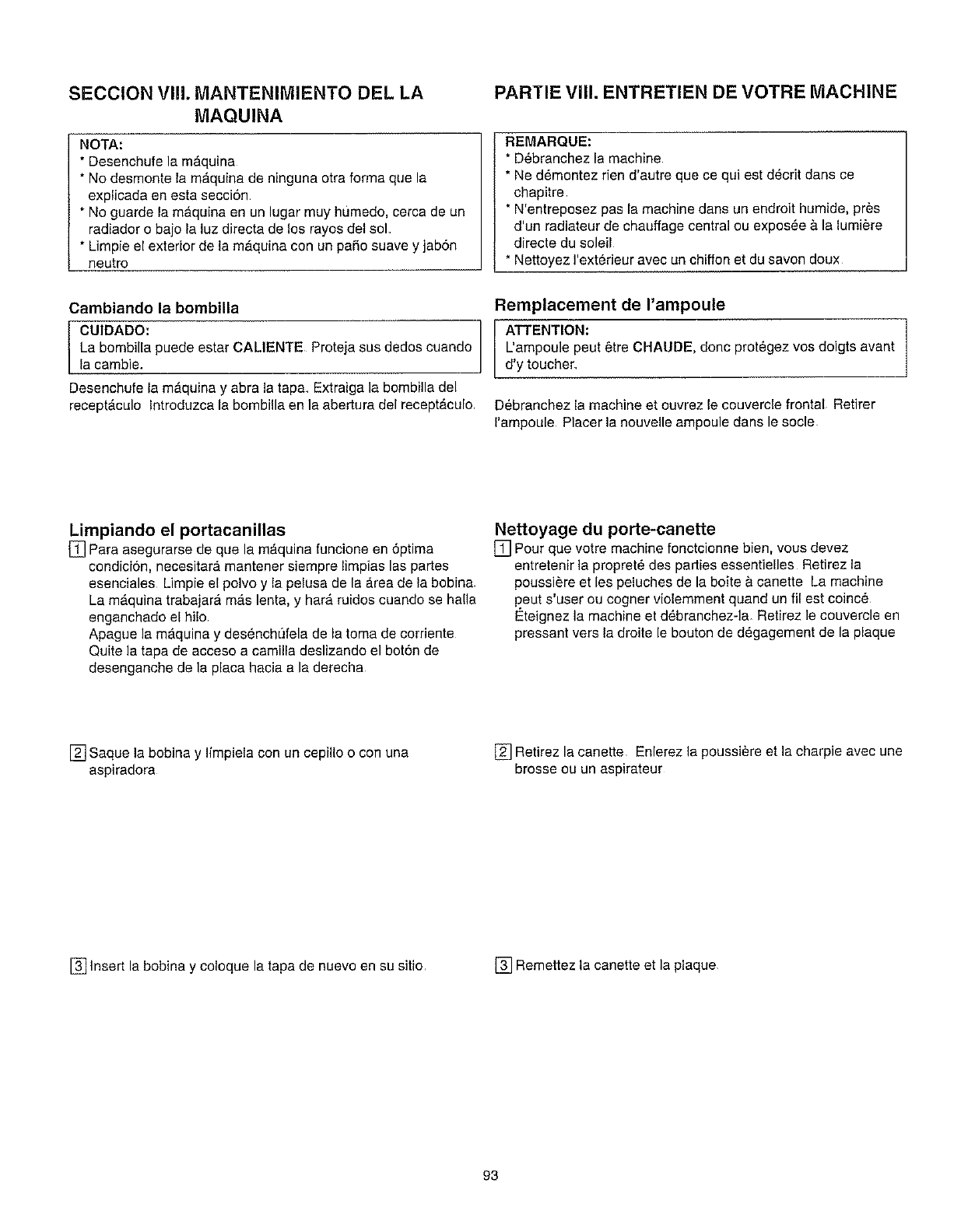

SECTION VIII, CARE OFYOUR MACHINE

Replacing the Light Bulb .................................................... 92

Cleaning the Bobbin Holder ...................................... 92

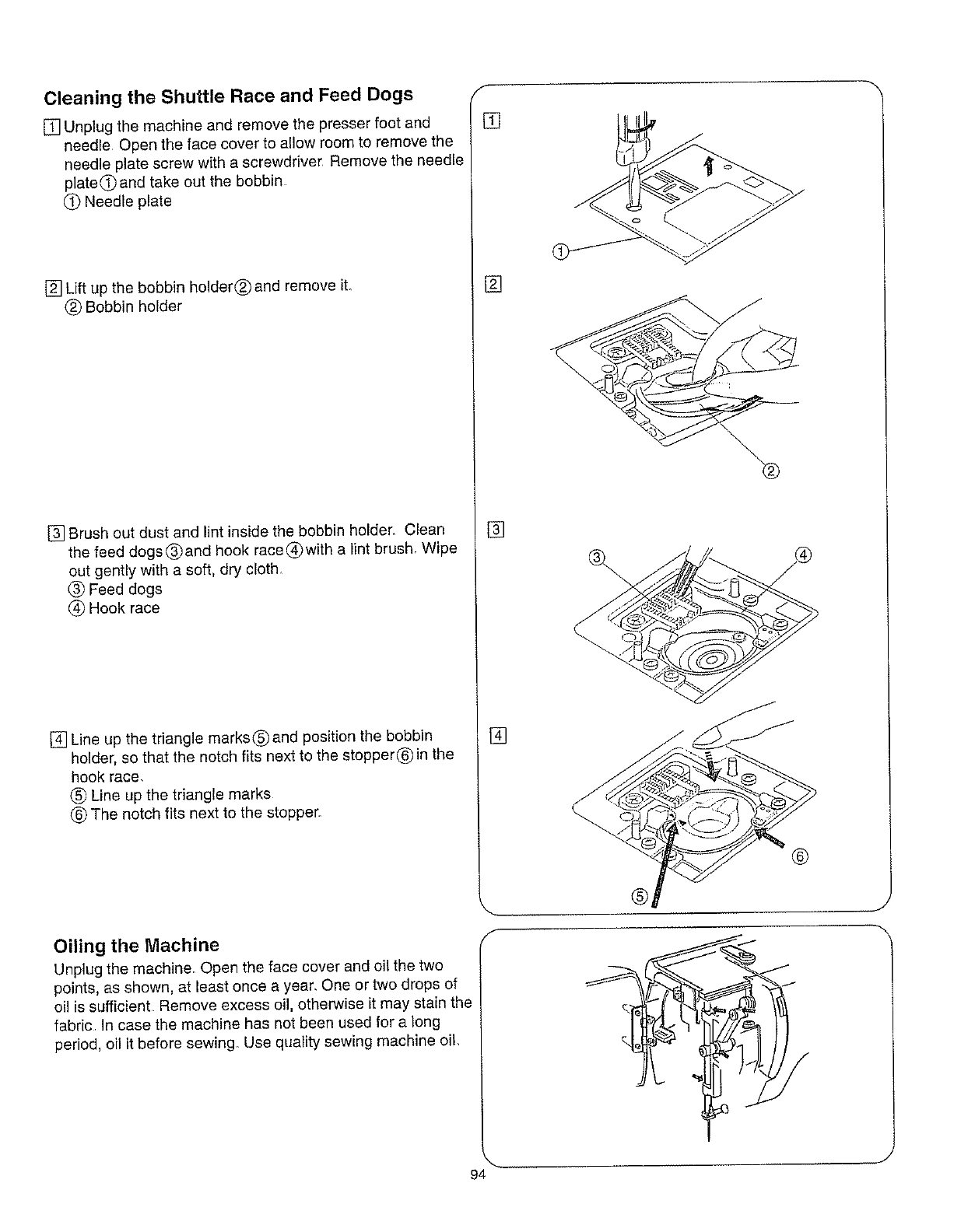

Cleaning the Shuttle Race and Feed Dogs ..................... 94

Oiling the Machine ............................................................ 94

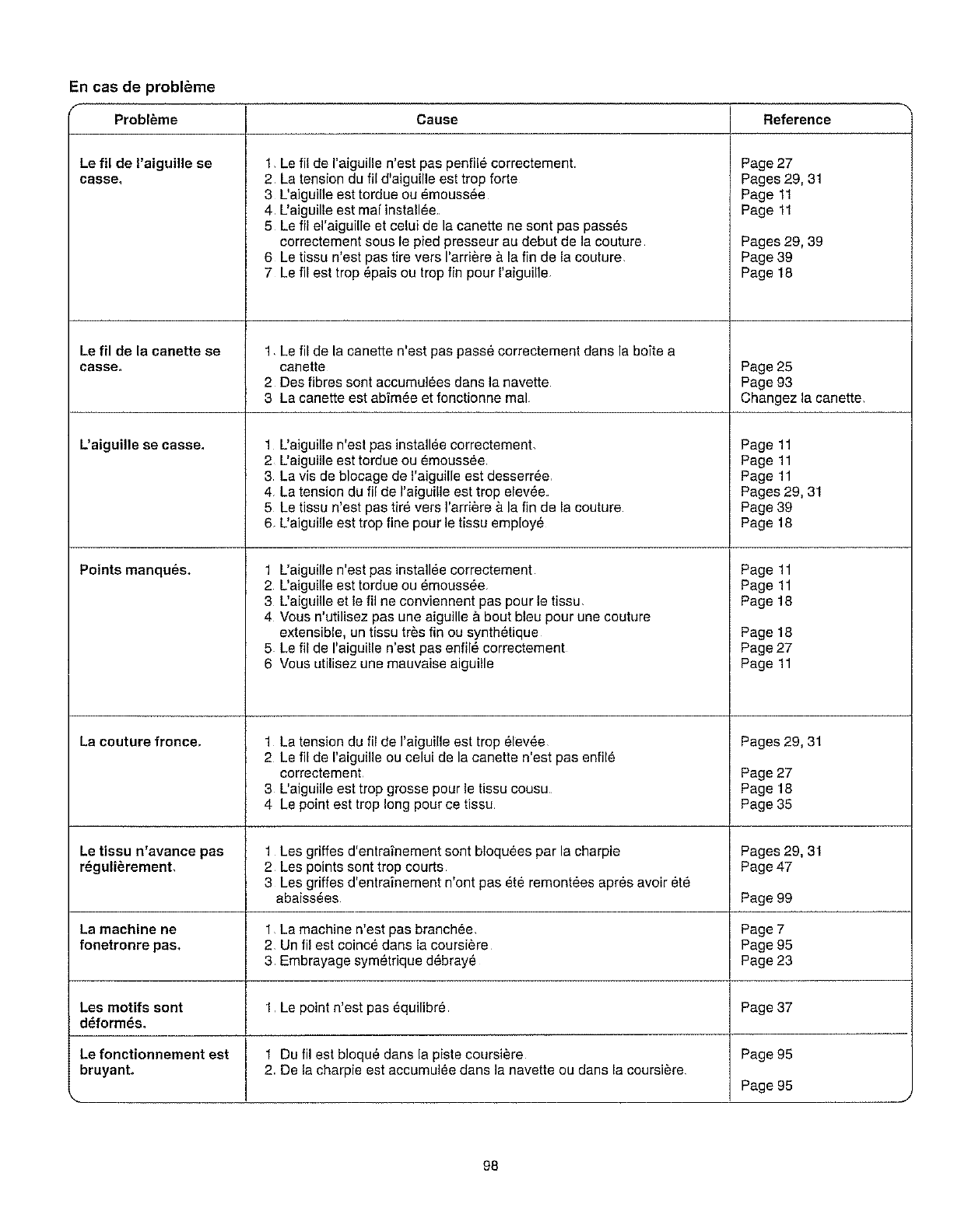

Troubleshooting ............................................... 96

X

INDICE

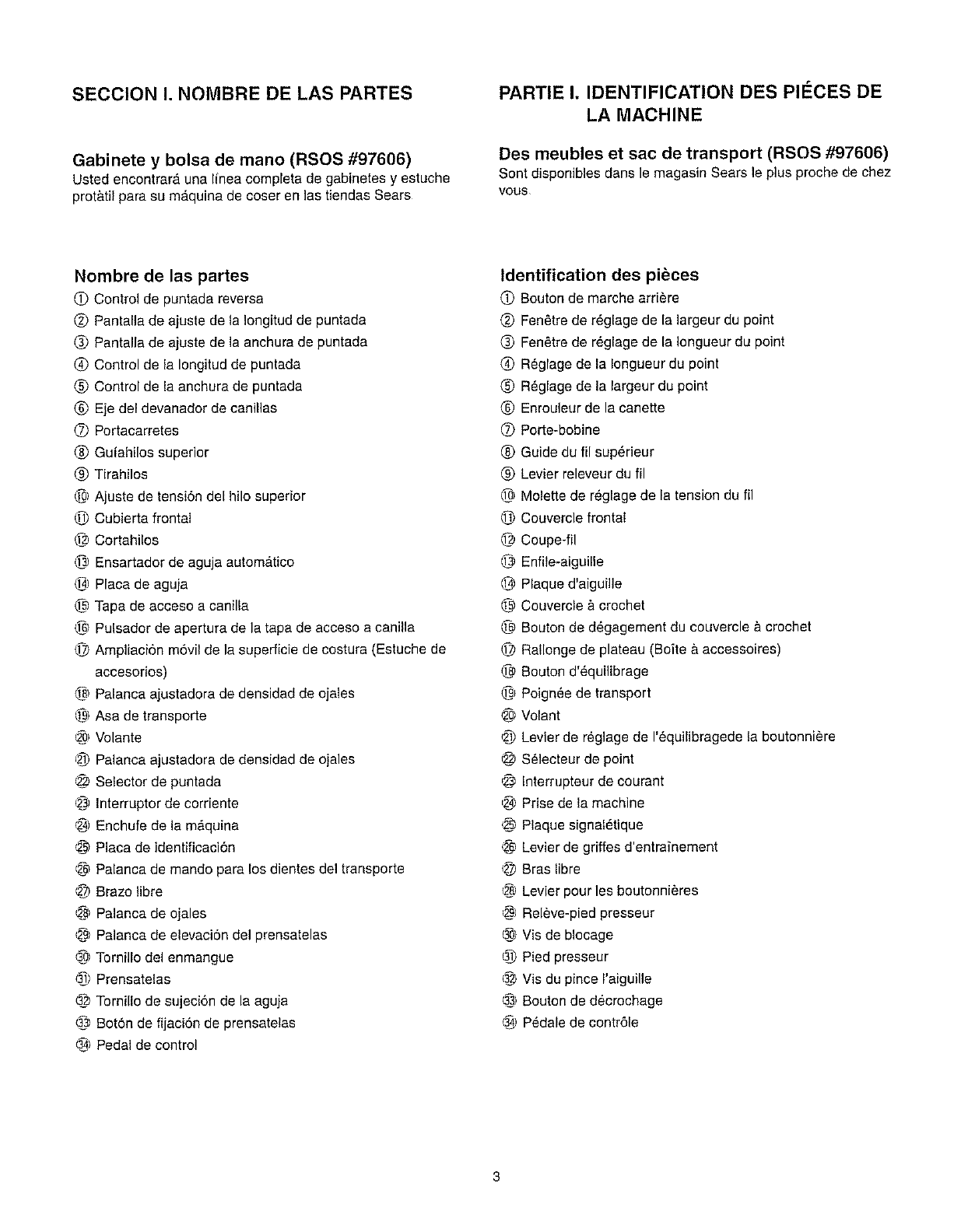

SECClON I. NOMBRE DE LAS PARTES

Gabinete y bolsa de mano .......................................................... 3

Nombre de las partes ............................................................. 3

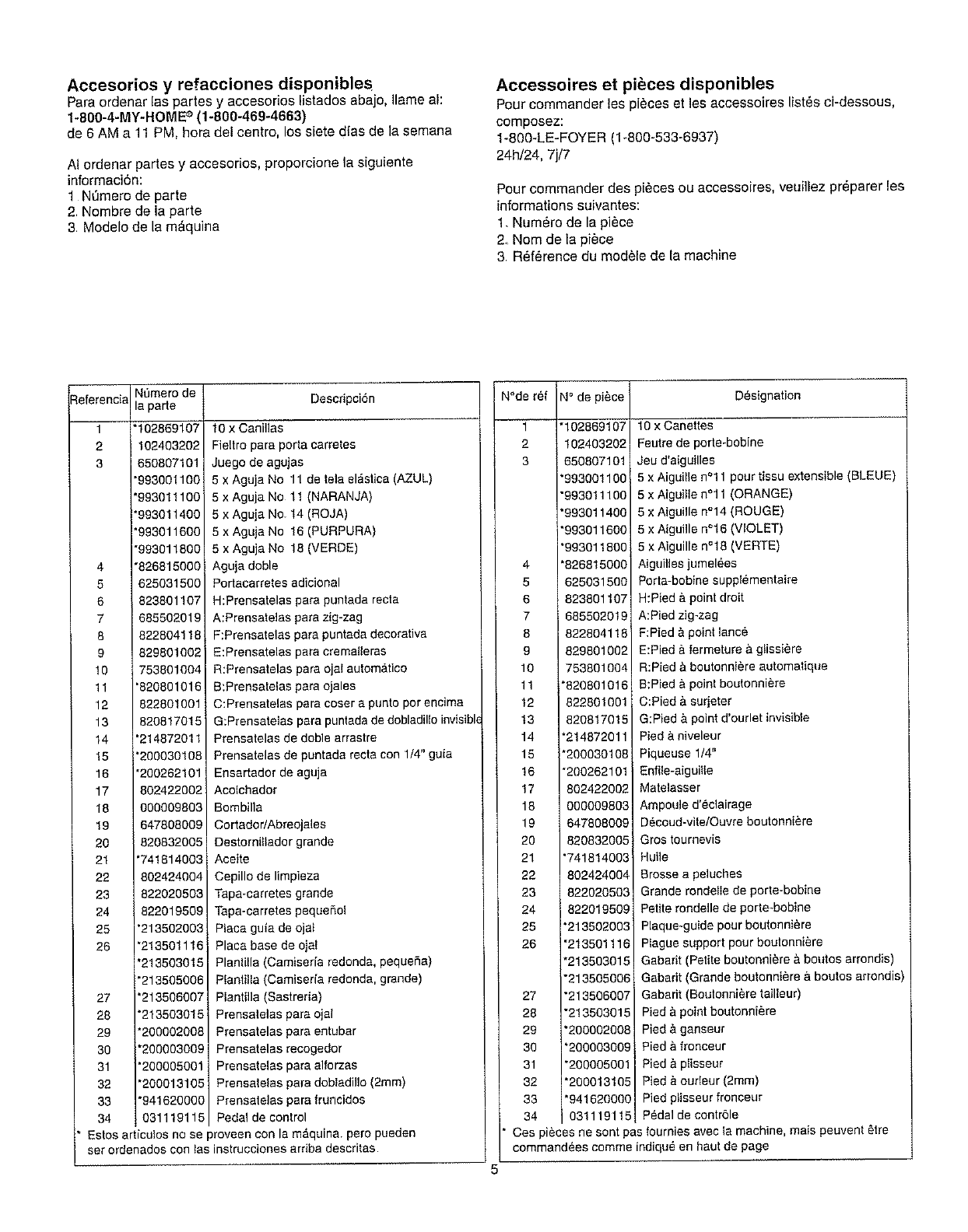

Accesorios y refacciones disponibies .............................. 5

SECClON IL PREPARAClON DE LA MAQUINA

PARA COSER

Conexi6n de la m_.quina a la red el_ctrica ............................ 7

Cuando utilice por primera vez su m_.quina de cose ............... 7

Para su seguridad .................................................................. 7

Clavija polarizada ................................................................... 7

Control de la velocidad de costura .......................................... 7

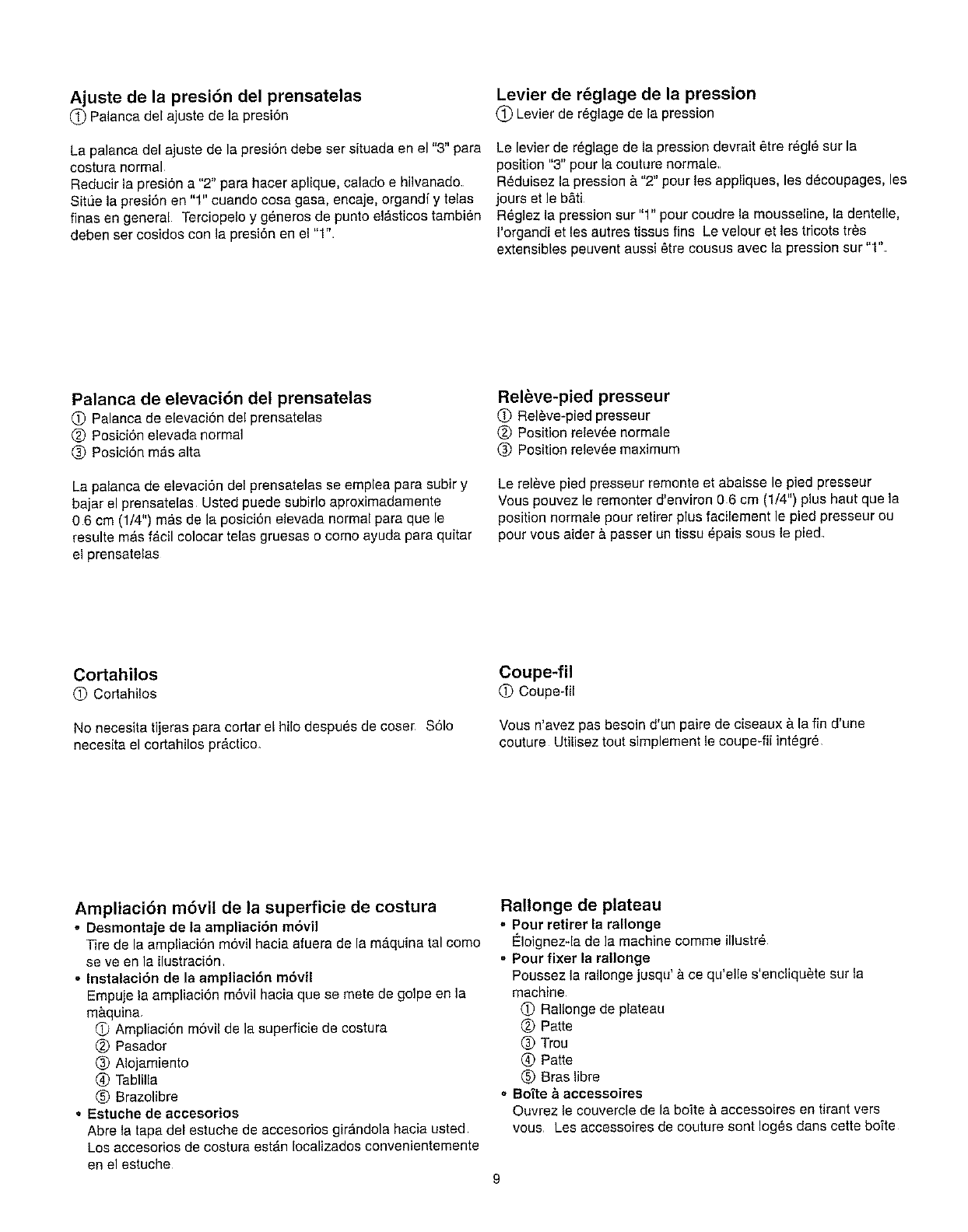

Ajuste de le presi6n del prensatelas ...................................... 9

Palanca de elevaci6n del prensatelas .................................... 9

Cortahilos .................................................................................... 9

Ampliaci6n m6vil de la superficie de costura ....................... 9

• Desmontaje de la ampliaci6n m6vil ......................................... 9

• Instalaci6n de la ampliaci6n m6vil ..................................... 9

• Estuche de accesorios .................................................................... 9

Cambio de aguja ..................................................... 11

C6mo quitar/poner el enmangue del prensatelas ................... 11

• Para quitar .............................................................. 11

• Para poner .................................................................. 11

C6mo quitar/poner el prensatelas ....................................... 11

•Para quitar ................................................... 11

oPara poner ...................................................................... 11

Tipos de prensatelas ....................................................... 13

• A: Prensatelas para zig-zag ....................................................... 13

• H: Prensatelas para puntada recta ................................. 13

• R: Prensatelas para oja! autom_tico .................................. 13

• E: Prensatelas para cremalleras ......................................... 13

° G: Prensatelas para puntada de dobladillo invisible ........... 13

• F: Prensatelas para puntada decorativa ................................. 15

• C: Prensatelas para coser a punto por encima ......................... 15

• B: Prensatelas para ojales (Opci6n) ..................................... 15

• Acolchador ..................................................................... 15

Selecci6n de hilo y tela ............................................................. 17

Bobinado de la canilfa ................................................... 21-25

•Portacarretes horizontal ................................................ 21

• Portacarretes adicional .................................................... 21

• Bobinado de la canilla ........................................... 23

• C6mo sacar la canilla ............................................ 25

• Colocaci6n de la canilla en el portacanillas .......................... 25

Enhebrado del hilo de la aguja ................................... 27-29

•Enhebrado del hilo de la aguja ................................... 27

• Ensartador de agujas .................................................................. 27

• Extracci6n del hilo de la canilla ........................................ 29

Ajuste de la tensi6n del hile de la aguja para puntada recta, 29-31

• Tensi6n correcta ........................................................ 29

° El hilo est& demasiado tenso ............................................ 29

. El hilo est_ demasiado flojo ................................................. 31

Ajuste de la tensi6n del hilo de la aguja para puntada zig-zag _,91

oTensi6n correcta ....................................................................... 31

• El hilo est_ demasiado tenso ....................................... 31

• El hilo est& demasiado flojo .............................................. 31

Seleccionador de puntadas ....................................................... 33

Zonas de Iongitud de puntada ........................................... 33

Control de la anchure de puntada ............................................. 35

Control de la Iongitud de puntada ......................................... 35

Equilibrio de los patrones distorsionados ................... 37

Control de puntada invertida ........................................................... 37

SECCION III, COSTURA DE PUNTADA RECTA

Puntada recta ....................................................................... 39

• Para empezar a coser .............................................. 39

• Para terminar a coser ..................................................... 39

Uso de las guias de costura ........................................... 39

C6mo coser una esquina cuadrada ........................... 39

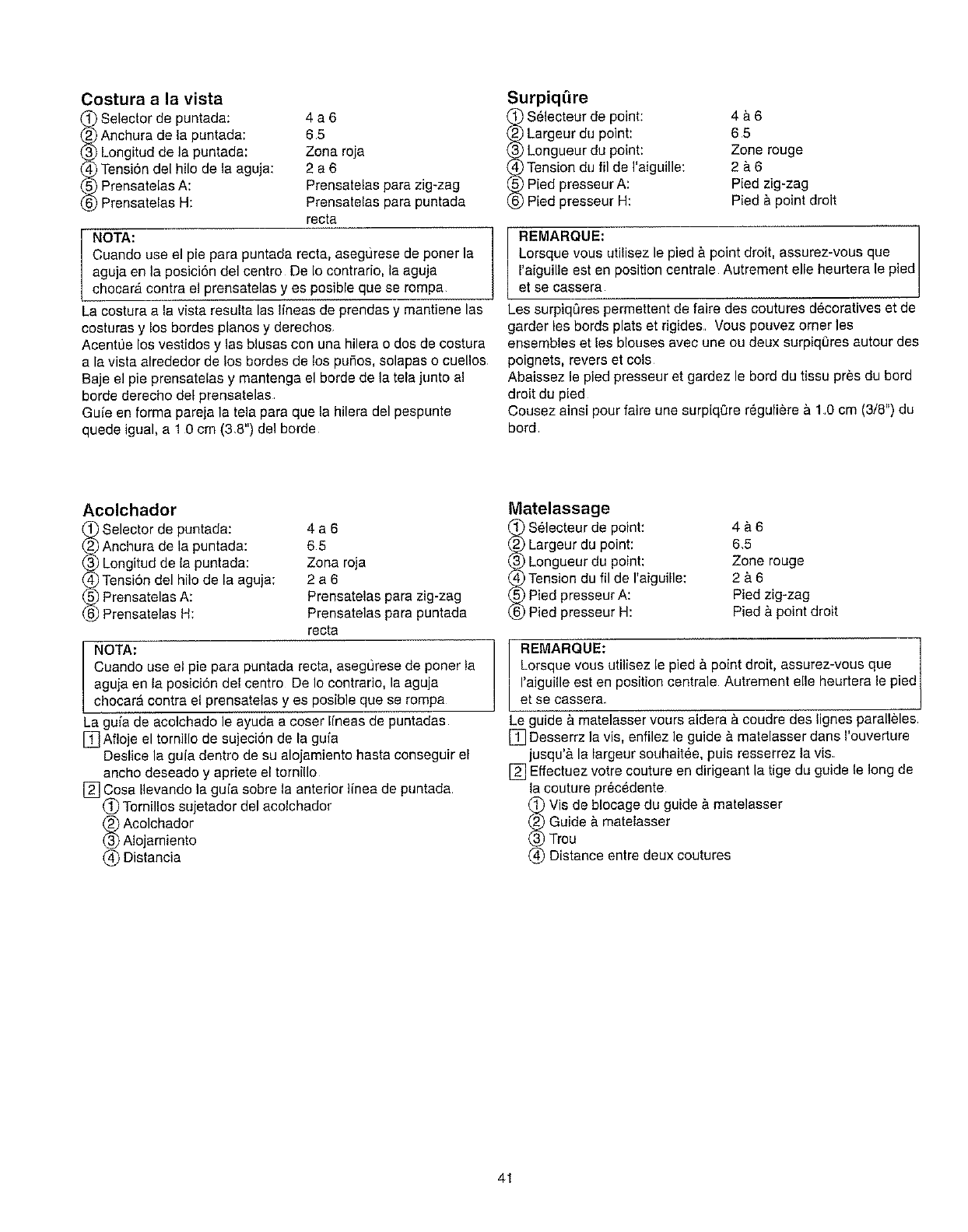

Costura a la vista ........................................... 41

Acolchador .................................................................... 41

Costura de cremalleras o cierres ...................................... 43-45

° C6mo colocar el prensatelas para cremalleras ....................... 43

•Preparaci6n de la tela ........................................... 43

, Para coser ........................................................................... 43-45

C6mo subir/bajar los dientes del transporte ........................... 47

Zurcido .......................................................................................... 47

SECCION IV. PUNTADAS DE ZIG-ZAG

Puntada de zig-zag ........................................................................ 49

Puntada en sat_n ........................................................................ 49

Monogramas ...................................................................... 51

Aplicaciones ........................................................................... 51

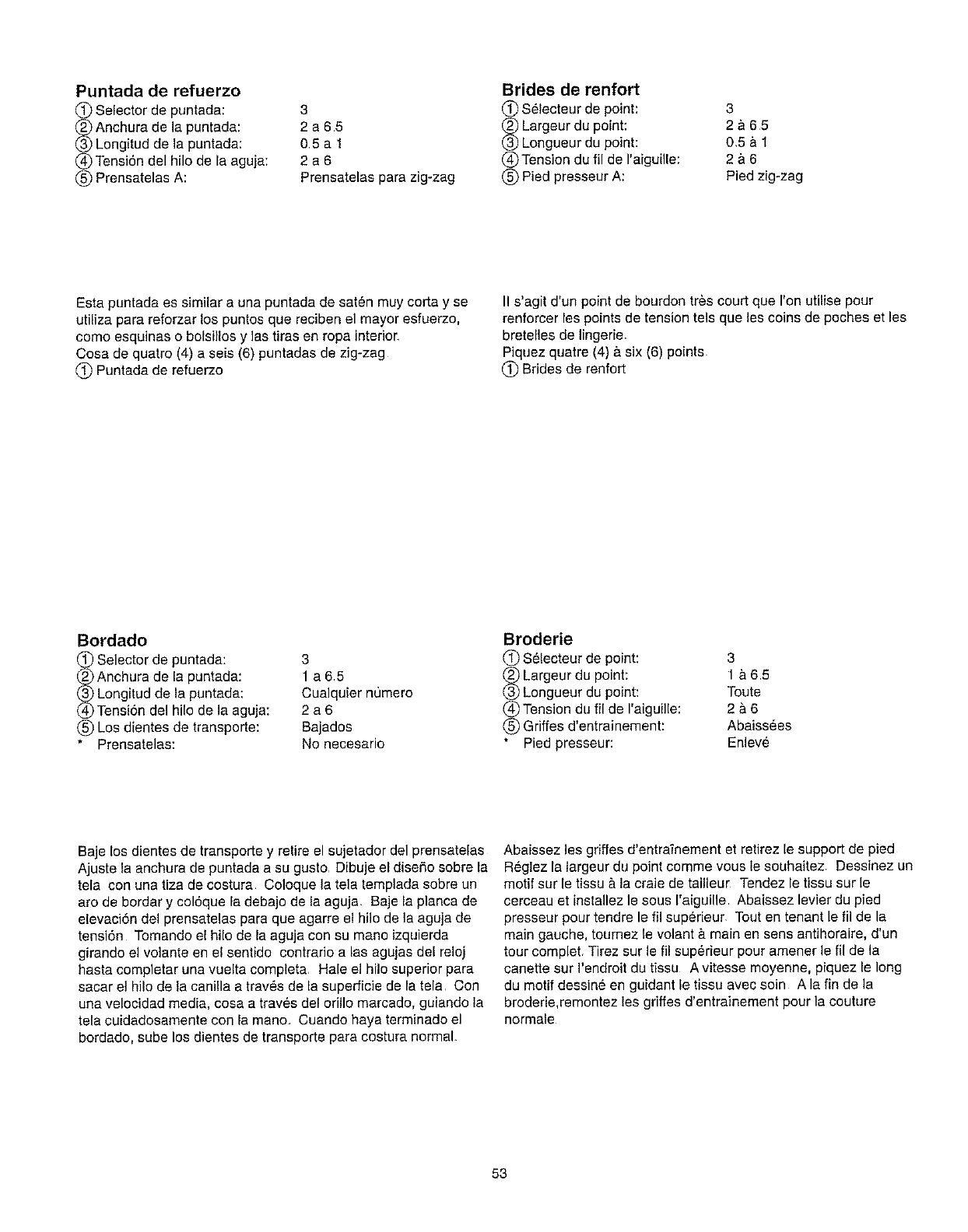

Puntada de refuerzo ................................................................. 53

Bordado .............................................................................. 53

Costura de botones ........................................................................ 55

Puntada de sobrehilado o remate ................................................ 55

SECCION V, PUNTADAS UTILES f PUNTADAS

DECORATIVAS

Dobladillo invisible ........................................................................ 57

• Para coser ................................................................................... 57

Trabajos con lazos ...................................................................... 59

Puntada de multiple zig-zag .......................................... 59

• Cosido fical ............................................................................ 59

• Zurciendo o remendando ............................................. 59

Puntada en forma de concha ......................................... 61

Puntada de caja ................................................................ 61

Puntade para deshilachados .............................................. 63

Puntada de caja de dos puntos ................................................... 63

Puntadas decorativas ...................................................... 63

Puntadas de doble aguja (opci6n) ....................................... 65

SECClON Vl. PUNTADAS ELASTIOAS

Puntada recta triple .................................................................. 67

Extensi6n de "Rick-rack" (zig-zag) .............................................. 67

Puntada el_stica de remate o sobrehilado ...................... 69

° Para coser .......................................................................... 69

Puntada de pluma ............................................................... 69

• Para coser ...................................................................... 69

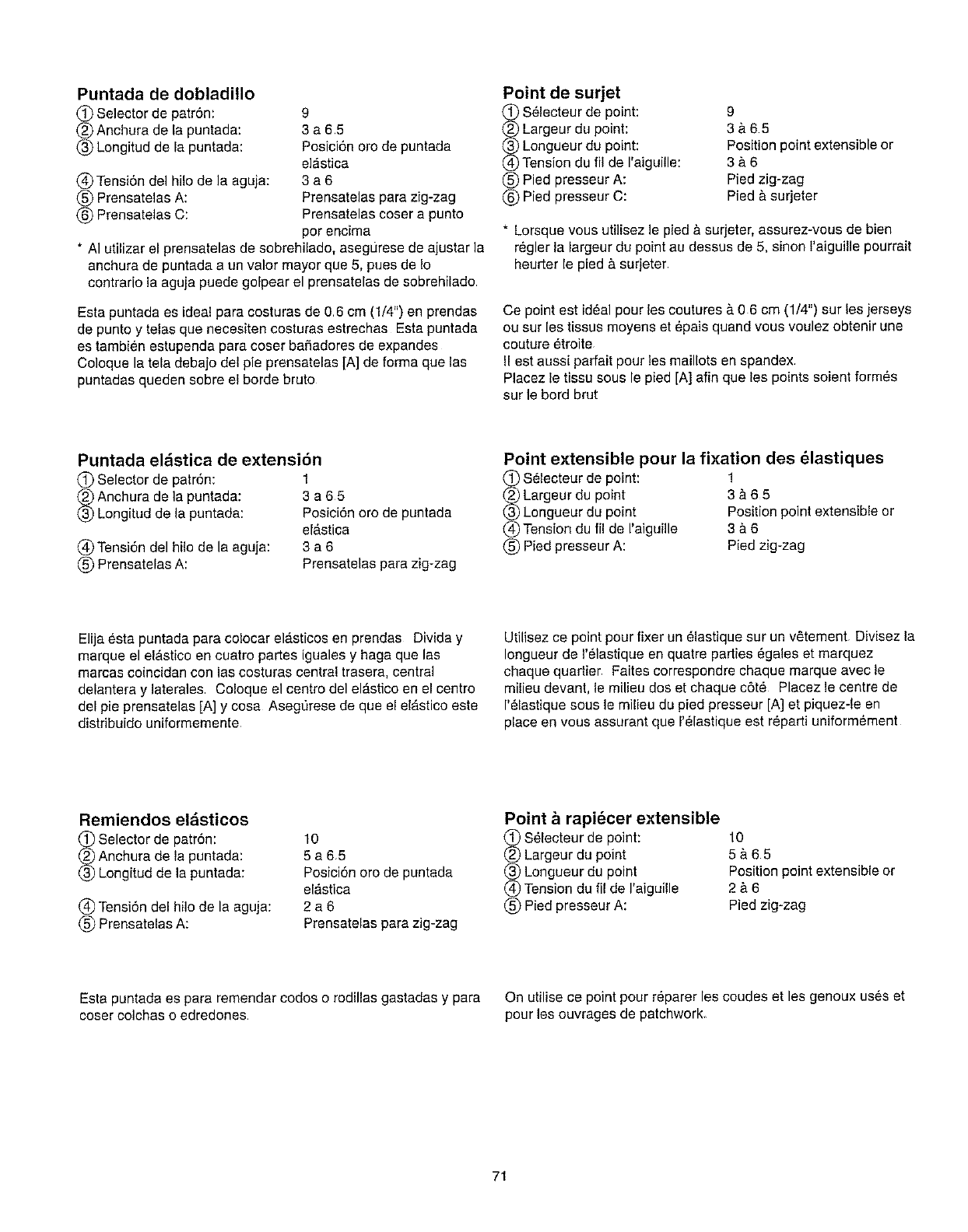

Puntada de dobladillo ......................................................... 71

Puntada el_stica de extensi6n ................................................ 71

Remiendos elasticos ........................................... 71

Disefios decorativos el_sticos ................................................. 73

SECClON VII. OJALES

Ojal autom_.tico ....................................................... 75-79

•Preparaci6n para coser ............................................................ 75

• Para coser ............................................................................... 75-79

.C6mo ajustar la densidad de los ojales .............................. 79

Costura de ojales con cord6n ........................................ 81

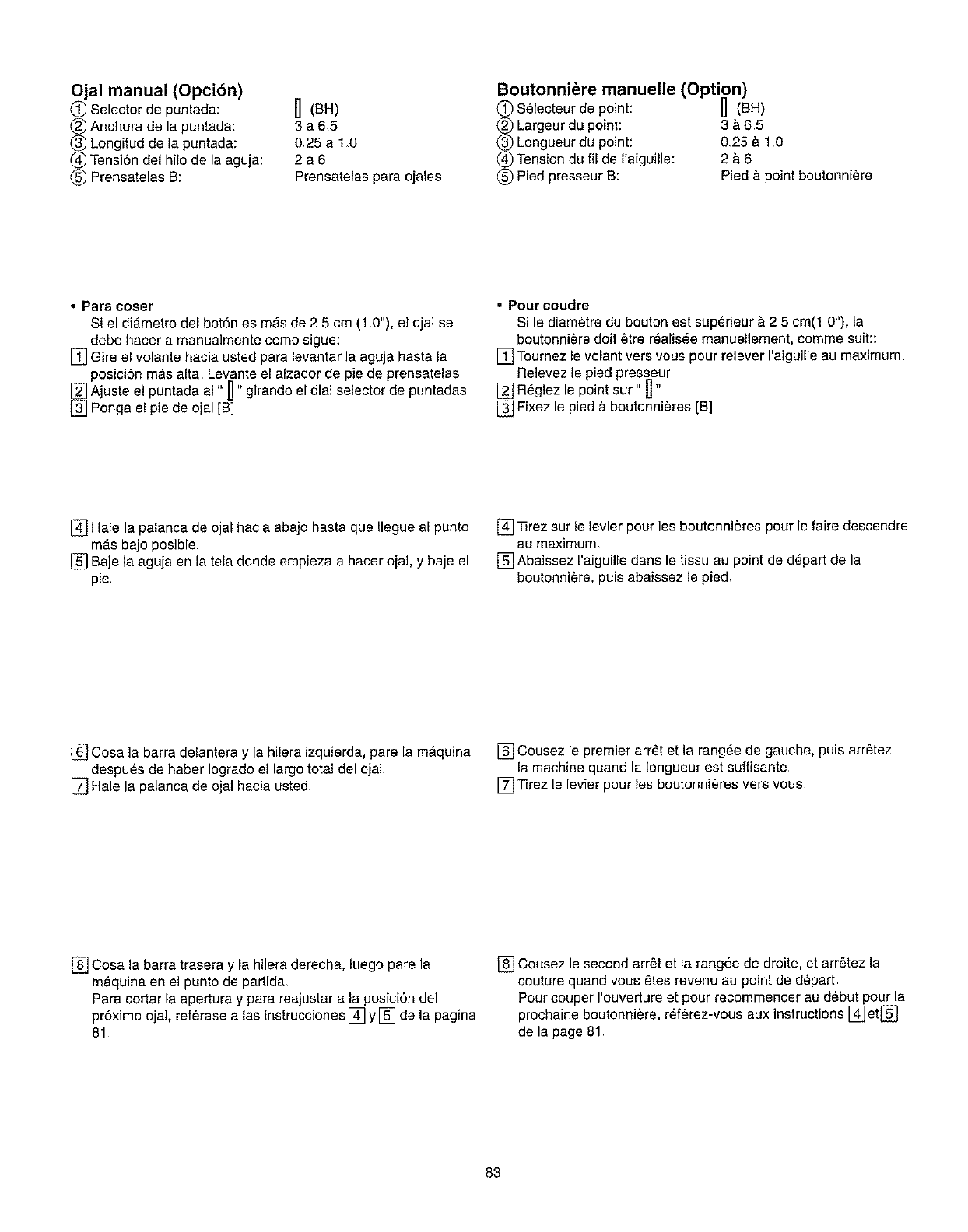

Ojal manual (Opci6n) .............................................................. 83

• Para coser ....................................................................... 83

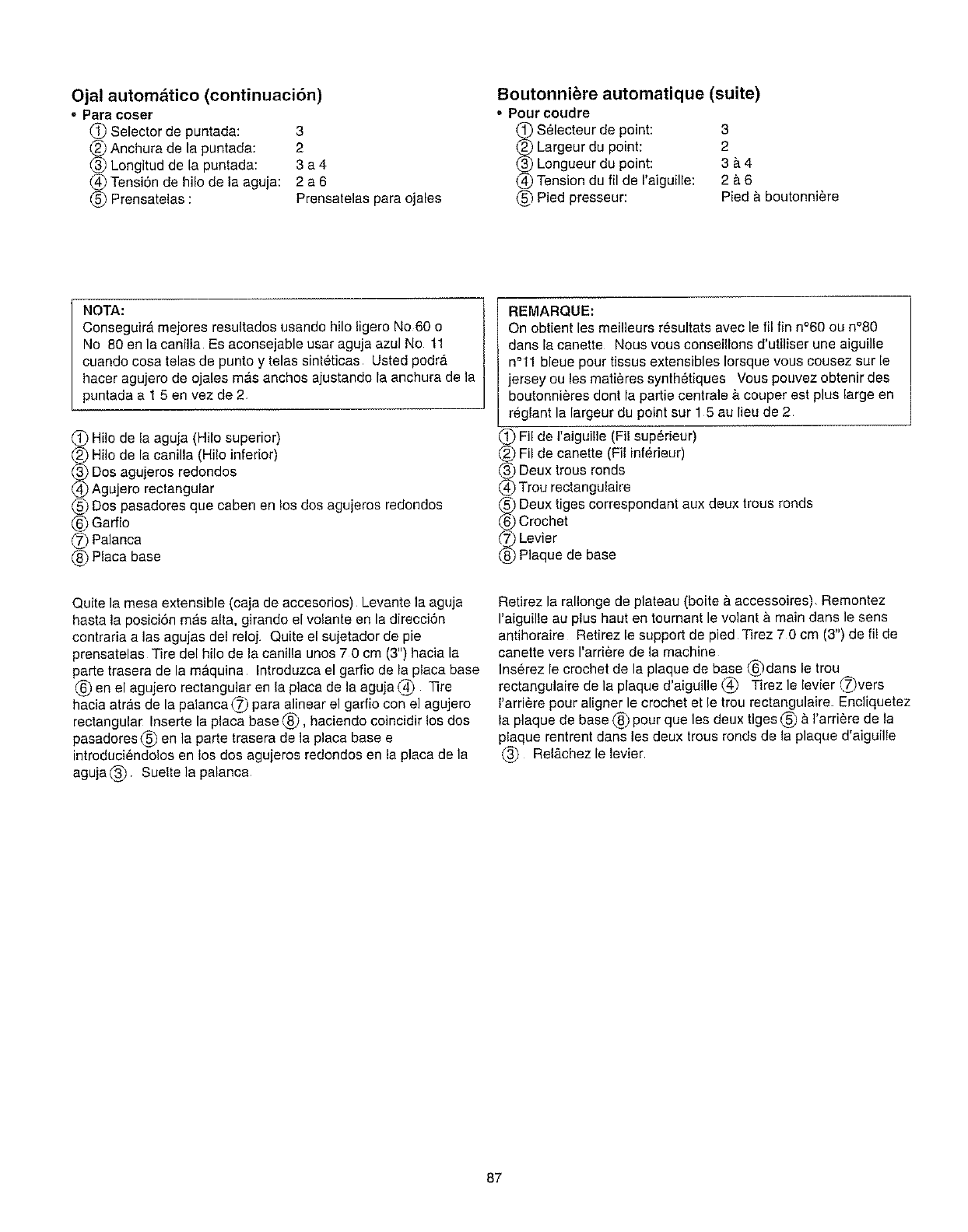

Ojal autom_tico (Opci6n) ..................................................... 85-91

o Estilo y tama£1o del ojal .............................................. 85

° Para coser .................................................................. 87-89

• Para ajustar la densidad de las puntadas .......................... 91

SECCION VIII, MANTENIMIENTO DELLA MAQUINA

Cambiando la bombi!la ....................................................... 93

Limpiando el portacanillas .................................................. 93

Limpieza del garfio y los dientes del transporte ................. 95

Engrasando la m_quina ................................................... 95

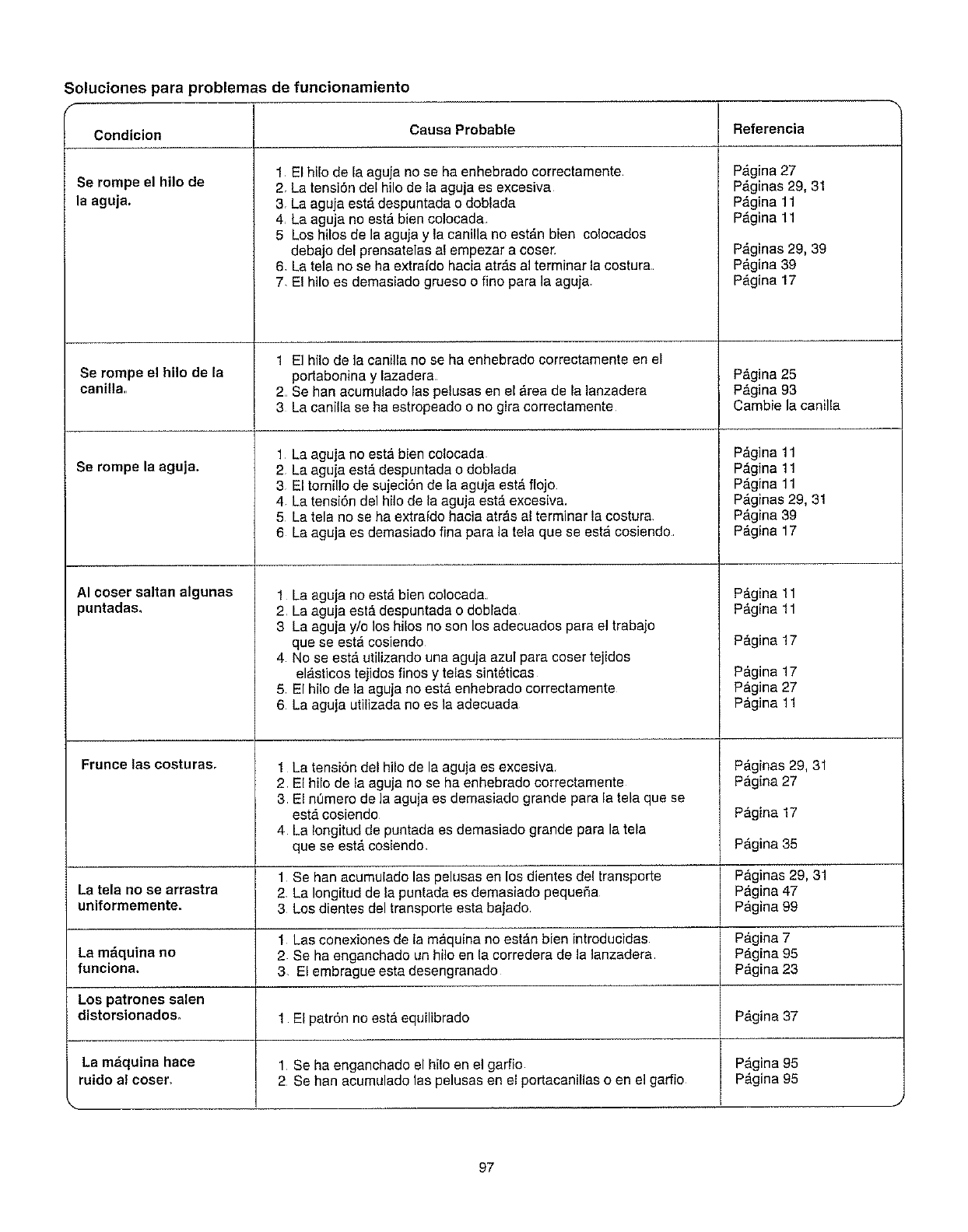

Soluciones de probfemas de funcionamiento .......................... 97

Xl

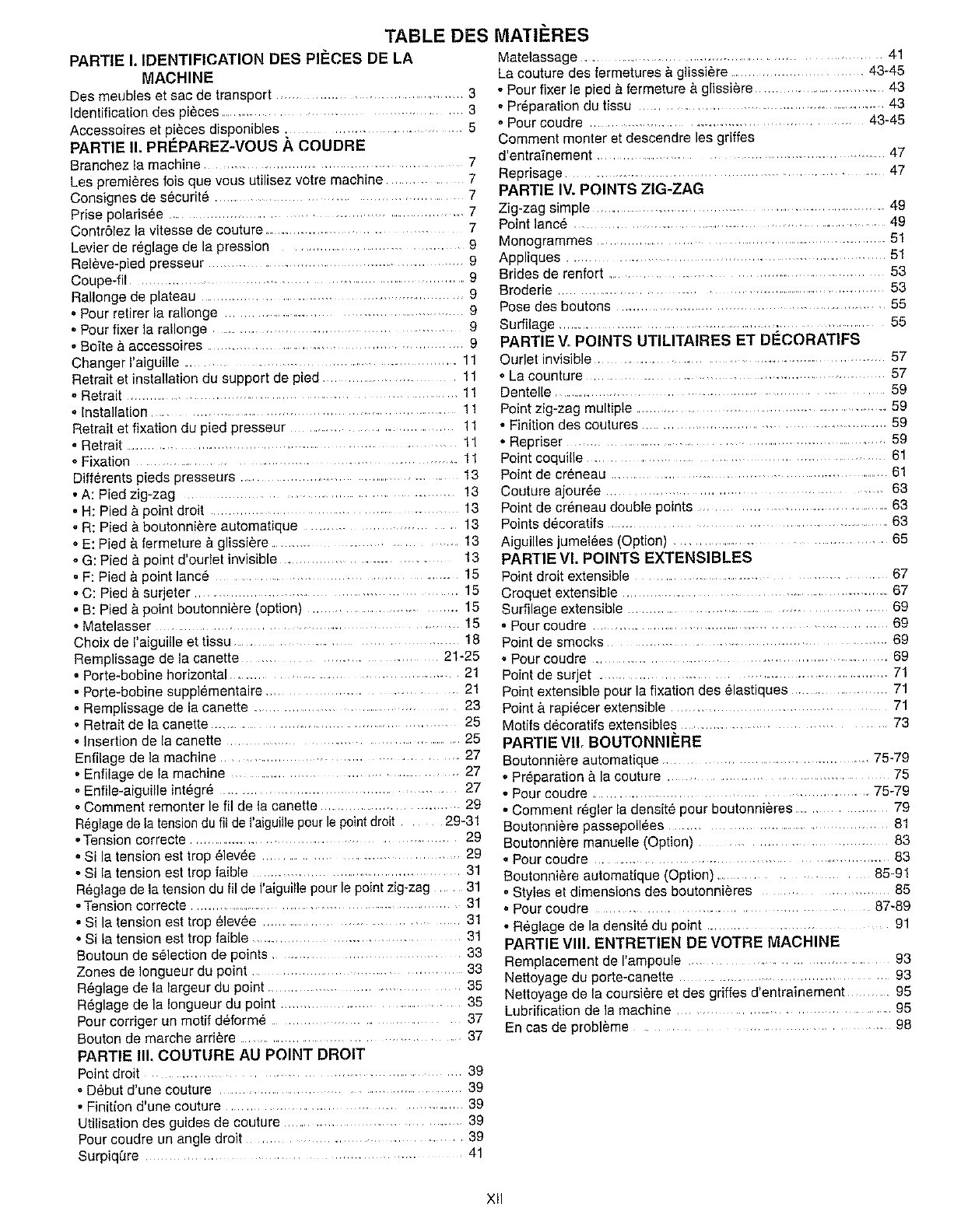

TABLE DES MATI#RES

PARTIE I. IDENTIFICATION DES PIECES DE LA

MACHINE

Des meubles et sac de transport ................................................. 3

Identification des pi_ces ................................................ 3

Accessoires et p!_ces disponibles :.................................. 5

PARTIE U, PREPAREZ-VOUS A COUDRE

Branchez la machine .............................................. 7

Les premieres lois que vous utilisez votre machine ........... 7

Consignes de securit6 .................................................. 7

Prise polaris_e .......................................................... 7

Contr6tez la vitesse de couture .............................................. 7

Levier de r6glage de la presslon ................................... 9

Releve-pied presseur .............................................................. 9

Coupe-ill ............................................................ 9

Rallonge de plateau .......................................................... 9

° Pour retirer la rallonge ................................................... 9

o Pour fixer la rallonge .................................................... 9

• Belle & accessoires ....................................................... 9

Changer I'aiguille ................................................... 11

Retrait et installation du support de pied ............................. 11

• Retrait .................................................................. 11

o Installation ............................................................... 11

Retrait et fixation du pied presseur ............................. 11

•Retrait .................................................................... 11

oFixation ......................................................... 1t

Diff6rents pieds presseurs .............................................. 13

°A: Pied zig-zag ......................................... !3

• H: Pied & point droit ............................................. 13

• R: Pied & boutonniere automatique .............................. 13

° E: Pied & fermeture & glissi_re ................................... 13

o G: Pied & point d'ourlet invisible ................................... 13

o F: Pied & point lanc_ .............................................. 15

.C: Pied & surjeter ..................................................... 15

o B: Pied & point boutonniere (option) .................................. 15

° Matelasser ................................................... 15

Choix de I'eiguille et tissu .................................... 18

Remplissage de la canette ................................................. 21-25

°Porte-bobine horizontal ............................................... 21

,, Porte-bobine suppl_mentaire ................................. 21

•Remplissage de la canette ............................................. 23

°Retrait de la canette ................................................... 25

° Insertion de la canette ........................................ 25

Enfilage de la machine ..................................... 27

•Enfilage de la machine ............................................ 27

• Enfile-aiguille int_gr_ ............................................................. 27

° Comment remonter le fil de la canette ............................ 29

R_glage de la tension du fil de I'aiguiIle pour le point droll ...... 29-31

°Tension correcte ............................................................. 29

•Sila tension est trop #]ev_e ..................................... 29

•Sila tension est trop faible ............................................ 31

R_glage de la tension du fil de l'aiguille pour le point zig-zag .... 31

•Tension correcte ................................................................... 31

°Sila tension est trop _levee .................................... 31

° Sila tension est trop foible ........................................... 31

Boutoun de s_lection de points ................................ 33

Zones de Iongueur du point ....................................... 33

R6glage de la largeur du point ...................................... 35

R_glage de la Iongueur du point .................................................... 35

Pour corriger un motif d_form6 .................................. 37

Bouton de marche arri#re ...................................... 37

PARTIE III. COUTURE AU POINT DROIT

Point droit ................................................... 39

° Debut d'une couture ................................................ 39

•Finition d'une couture .................................................. 39

Utilisation des guides de couture ..................................... 39

Pour coudre un angle droit .................................... 39

Surpiq_re ................................................. 41

Matelassage ......................................................... 41

La couture des fermetures & glissi6re .............................. 43-45

• Pour fixer le pied & fermeture & glissiere ................................ 43

°Preparation du tissu .................................................... 43

• Pour coudre ........................................................ 43-45

Comment monter et deseendre les griffes

d'entrainement ................................................................ 47

Reprisage ............................................................ 47

PARTIE IV. POINTS ZIG-ZAG

Zig-zag simple ................................................................... 49

Point lanc_ ........................................................... 49

Monogrammes ..................................................................... 51

Appliques ...................................................................... 51

Brides de renfort .................................................... 53

Broderie ................................................................... 53

Pose des boutons .......................................................... 55

Surfilage ...................................................................... 55

PARTIE V, POINTS UTILITAIRES ET DI_CORATIFS

Ourlet invisible ............................................................... 57

oLa counture ........................................................... 57

Dentelle ........................................................... 59

Point zig-zag multiple .......................................................... 59

•Finition des coutures ........................................................ 59

•Reprlser ...................................................................... 59

Point coquille .......................................................... 61

Point de creneau ........................................................... 61

Couture ajour_e ................................................... 63

Point de cr_neau double points ......................................... 63

Points d_coratifs .......................................................... 63

Aiguilles jumel_es (Option) ..................................... 65

PARTIE Vl. POINTS EXTENSlBLES

Point droit extensible .................................................... 67

Croquet extensible ............................................................ 67

Surfilage extensible ............................................. 69

°Pour coudre .............................................................. 89

Point de smocks ................................................... 69

°Pour coudre .................................................................. 69

Point de surjet .................................................................... 71

Point extensible pour la fixation des elastiques ........................ 71

Point _ rapi_cer extensible ....................................... 71

Motifs d_coratifs extensibles .................................. 73

PARTIE VII, BOUTONNIIeRE

Boutonniere automatique .......................................... 75_79

•Preparation & la couture .................................. 75

°Pour coudre ............................................................ 75-79

° Comment regler la densit# pour boutonnieres ......................... 79

Boutonniere passepoilees ................................................ 81

Boutonniere manuelle (Option) ................................... 83

°Pour coudre .............................................................. 83

Boutonniere automatique (Option) .................... 85-9!

° Styles et dimensions des boutonnieres ...................... 85

° Pour coudre ................................................ 87-89

• R6glage de la densit_ du point ...................... 91

PARTIE VIII. ENTRETIEN DE VOTRE MACHINE

Remplacement de I'ampoule ...................................... 93

Nettoyage du porte-canette ............................................ 93

Nettoyege de la coursiCre et des griffes d'entrainement ......... 95

Lubrification de la machine .......................................... 95

En cas de probl_me ........................................................ 98

XII

SECTION I. NAME OF PARTS

Cabinets and Sewing Machine Tote Bag

(RSOS #97606)

Sewing Machine cabinets and Tote bag are available

through the RSOS (Retail Special Order System) catalog at

your nearest Sears retail store,

Names of Parts

(_ Reverse stitch control

Stitch width setting display

_) Stitch length setting display

_) Stitch length control

Stitch width control

(_ Bobbin winder spindle

O Spool pin

Upper thread guide

Thread take-up lever

Thread tension dial

Face cover

C2_Thread cutter

_) Needle threader

Needle plate

_. Hook cover plate

1_ Hook cover plate release button

(_ Extension table (Accessory box)

_/Buttonhole pitch balance adjusting lever

Carrying handle

__ Handwheel

Stitch pattern selector

Feed balancing dial

_.) Power switch

Machine socket

Nomenclature plate

_ Drop feed dog lever

_-_Free-arm

_ Buttonhole lever

Presser foot litter

_) Thumb screw

_ Presser foot

(_ Needle clamp screw

I_) Snap-on button

_ Foot control

f

@

@

®

J

@

SECCION I. NOMBRE DE LAS PARTES

Gabinete y bolsa de mano (RSOS #97606)

Usted encontrar_ una linea completa de gabinetes y estuche

prot&til para su m_quina de coser en ]as tiendas Sears

PARTIE I. IDENTIFICATION DES PIECES DE

LA MACHINE

Des meubles et sac de transport (RSOS #97606)

Sent disponibles dans le magasin Sears le plus proche de chez

VOUS

Nombre de las partes

(D Control de puntada reversa

(_ Pantalla de ajuste de ta Iongitud de puntada

(_ Pantalla de ajuste de la anchura de puntada

(_ Control de la Iongitud de puntada

(_) Control de la anchura de puntada

(_) Eje del devanador de canillas

O Portacarretes

(_ Guiallilos superior

(_ Tirahilos

1@/Ajuste de tensi6n del hilo superior

@ Cubierta frontal

C_ Cortahilos

@ Ensartador de aguja automAtico

1@)Placa de aguja

O Tapa de acceso a canilla

Pulsador de apertura de la tapa de acceso a canilla

AmpliaciSn m6vii de la superficie de costura (Estuche de

accesorios)

@ Palanca ajustadora de densidad de ojales

@/Asa de transporte

@_Volante

_2_Palanca ajustadora de densidad de ojales

@ Selector de puntada

_interrupter de corriente

6) Enchufe de la mAquina

_5) Placa de identificaciSn

_ Palanca de mando para los dientes del transporte

__ Brazo libre

@ Palanca de ojales

_} Palanca de elevaci6n del prensatelas

_) Tornillo del enmangue

_j) Prensatelas

(_ Tornillo de sujeci6n de la aguja

Bot6n de fijaci6n de prensatelas

6/ Pedal de control

Identification des pi_ces

(_) Bouton de marche arri_re

(_) Fen_tre de r_glage de la largeur du point

_) Fen_tre de r_glage de la Iongueur du point

(_) R_glage de la Iongueur du point

(_) R_glage de la largeur du point

(_) Enrouleur de la canette

OPorte-bobine

(_) Guide du fil sup_rieur

(_ Levier releveur du fil

1@/Molette de r_glage de la tension du fil

O Couvercle frontal

1Q Coupeffil

Enfile-aiguille

@) Plaque d'aiguille

Couvercle & crochet

_e Bouton de d_gagement du couvercle & crochet

Rallonge de plateau (Boite & accessoires)

@ Beuton d'_quilibrage

1@_Poign_e de transport

@) Volant

{2_ Levier de r6glage de I'_quilibragede la boutonniere

@ S_lecteur de point

_3 Interrupteur de courant

6> Prise de la machine

_ Plaque signal_tique

_e Levier de griffes d'entrainement

_@Bras libre

@ Levier pour les boutonnieres

@) Releve-pied presseur

_) Vis de blocage

@ Pied presseur

_ Vis du pince I'aiguille

Bouton de d_crochage

@ P_,dale de contrSle

3

Available Accessories and Attachments

To order parts and accessories listed below call:

t-800.,4-MY-HOME (1-800-469-4663)

24 hours a day, 7 days a week

When ordering parts and accessories, provide the following

information:

1, Part Number

2 Part Name

& Model Number of Machine

:_ef, No.

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

Part No.

*102869107

102403202

650807101

*993001100

*993011100

*993011400

"993011600

*993011800

"826815000

625031500

823801107

685502019

822804118

829801002

753801004

*820801016

822801001

820817015

*214872011

"200030108

"200262101

802422002

000009803

647808009

820832005

"741814609

802424004

822020503

82201950£

*213502003

"213501116

*213504005

"213505005

*213506007

"213563015i

"200002008i

"200003009:

*200605001

*200013105

"941620006

031119115

Description

10 x Bobbin

Spool pin felt

Assorted needle set

5 x No 11 stretch fabric needle (BLUE)

5 x No.11 needle (ORANGE)

5 x No 14 needle (RED)

5 x No 16 needle (PURPLE)

5 x No 18 needle (GREEN)

Twin needle

Additional spool pin

H:Straight stitch foot

A:Zigzag foot

F:Satin stitch foot

E:Zipper toot

R:Automatic buttonhole foot

B:Buttonhole foot

C:Overedge foot

G:Blind hem foot

Walking foot

1/4" Seam foot

Needle threader

Quilter

Light bulb

Seam ripper/Buttonhole opener

Large screwdriver

Oil

Lint brush

Large spool holder

Small spoo! holder

Buttonhole guide plate

Buttonhole base plate

Template (Round end, small)

Template (Round end, large)

Template (Keyhole)

Buttonhole foot

Piping foot

Gathering foot

Pin-tuck foot

Hemmer foot (2mm)

Ruffler

Foot control

• These items are not furnished with the machine, but may be

ordered per instructions above

"1 2 3 *4 5

7 9 10

"11 12 13 "14

"15 "16 17 18 19

"21

24

0

*25 *26 *27

*28 *29 *30 "31

*32

R

4

*33 34

J

Accesorios y refacciones d sponibles

Paraordenarlaspartes y accesorios listados abajo,Ilame ah

1-800-4-MY-HOME®(1-800-469-4663)

de 6 AM a 11 PM, hera del centre, los siete dias de la semana

AI ordenar partes y accesorios, proporcione la siguiente

informaciSn:

1 NQmero de parte

2 Nombre de la parte

3 Modelo de la m&quina

Accessoires et pibces disponibles

Pour commander les pieces et les accessoires listes oi-dessous,

composez:

1-800-LE-FOYER (1-800-533-6937)

24h/24, 7j/7

Pour commander des pieces ou accessoires, veuillez preparer les

informations suivantes:

1, Numero de la piece

2_Nom de la piece

3 R_f_rence du med_le de la machine

leferencia I NQmero de

la parte

I

1 i'102669107

2 _102403202

3 650807101

"993001100

'993011100

'993011400

'993011600

•993011800

4 •826815600

5 625031500

6 823801107

7 685502019

8 822804118

9 829801002

10 753801004

11 '820801016

12 822801001

13 820817015

14 "214872011

15 "200030108

16 •200262101

17 802422002

18 000009803

19 647808009

20 820832005

21 "741814003

22 802424004

23 822020503

24 822019509

25 '213502003

26 "213501116

"213503015

i'213505006

27 '213506007

28 '213503015

29 '200002008

30 '200003009

31 '200005001

32 '200013105

33 '941620000

34 031119115

Estos articulos no se

Descdpci6n

10 x Canillas

Fieitro para porta carretes

Juego de agujas

5 x Aguja No 11 de tela el&stica (AZUL)

5 x Aguja No 11 (NARANJA)

5 x Aguja No 14 (ROJA)

5 x Aguja No !6 (PURPURA)

5 x Aguja No 18 (VERDE)

Aguja doble

Podacarretee adicional

H:Prensatelas para puntada recta

A:Prensatelas para zig-zag

F:Prensatelas para puntada decorativa

E:Prensatelas para cremaiieras

R:Prensatelas para oja[ automat!co

B:Prensalelas para ojales

C:Prensatelas para coser a punto per encima

G:Prensateias para puntada de dobladillo invisibl

Prensatelas de dobie arrastre

Prensatelas de puntada recta con 1/4" guia

Ensartador de aguja

Acoichador

Bombilla

CortadodAbreojales

Destorniilador grande

Aceite

Cepillo de limpieza

Tapa-carretes grande

Tapa-carretes pequel_ol

Placa guia de ojal

Placa base de ojal

Plantilla (Camiseria redonda, peque5a)

Piantitla (Camiseria redonda, grande)

Pientilla (Sastreria)

Prensatelas para ojal

Prensatelas para entubar

Prensatelas recogedor

Prensateias para alforzas

Prensatelas para dobladillo (2ram)

Prensatelas para fruncidos

Pedal de control

)roveen con la mAquina, pero pueden

ser ordenados con lee instrucciones ardba descritas

N°de r61

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

N° de piece Designation

'102869107

102403202

650807101

'993001100

'993011100

'993011400

•993011600

*993011800

*826815000

625031500

823801107

685502019

822804118

829801002

753801004

"820801016

822801001

820817015

*214872011

•200030108

•200262101

802422002

000009803

647808009

820832005

"741814003 !

802424004

822020503

822019509

"213502003

"213501116

*213503015

'213508006

'213506007

'213503015

'200002008

'200003009

"200005001

"200013105

"941620000

031119115

10 x Canettes

Feutre de porte-bobine

Jeu d'aiguilles

5 x Aiguilie n°l 1 pour tissu extensible (BLEUE)

5 x Aiguille n°l 1 (ORANGE)

5 x Aiguille n°14 (ROUGE)

5 x Aiguille n°16 (VIOLET)

5 x Aiguille n°18 (VERTE)

Aiguilles jumelees

Porta-bobine suppi_mentaire

H:Pied & point droit

A:Pied zig-zag

F:Pied & point [anc_

E:Pied & fermeture e glissi_re

R:Pied e boutonniere automatique

B:Pied & point boutonniere

C:Pied e surjeter

G:Pied e point d'ourlet invisible

Pied & niveleur

Piqueuse 1/4"

Enfile-aiguille

Matelasser

Ampoule d'eclairage

D_coud-vite/Ouvre boutonniere

Gros tournevis

Huile

Brosse a peluches

Grande rondelie de porte-bobine

Petite rondelle de porte-bobine

Plaque-guide pour boutonniere

Piague support pour boutonniere

Gabadt (Petite boutonniere & boutos arrondis)

Gabadt (Grande boutonniere & boutos arrondis)

Gabarit (Boutonniere tailleur)

Pied & point boutonniere

Pied & ganseur

Pied e fronceur

Pied & plisseur

Pied & oudeur (2ram)

Pied ptisseur fronceur

P_dal de contrSle

• Ces pi_ces ne sent _aslournies avec la machine, mais peuvent _tre

commandoes comme indiqu_ en haut de page

SECTION II. GETTING READY TO SEW

Connecting Machine to Power Supply

(_ Power supply plug

(_) Power switch

(_) Outlet

@ Machine socket

(_ Machine plug

(_ Light bulb

Before connecting the power cord, make sure the voltage

and frequency shown on the machine conform to your

electrical power

1 Turn off the power switch (_.

2, Insert the machine plug(_)into the machine socket @

3 Insert the power supply plug(_into the outlet(_

4. Turn the power switch(_)to turn on the power and

sewing light (_.

Before Using Your Sewing Machine

Before using your sewing machine for the first time, place a

waste fabric under the presser foot and run the machine

with thread for a few minutes Wipe away any oil which may

appear

For Your Safety

* While in operation, always keep your eyes on the sewing

area Do not touch any moving parts such as the thread

take-up lever, handwheel or needle.

* Always turn off the power switch and unplug from the

power supply:

- When leaving the machine unattended

- When attaching or removing any parts

- When cleaning the machine.

* Do not place anything on the foot control, when not

sewing.

Polarized plug

This appliance has a polarized plug (one blade wider than

the other) To reduce the risk of electric shock, this plug is

intended to fit in a polarized outlet only one way If the plug

does not fit in the outlet, reverse the plug If it still does not

fit, contact a qualified electrician to install the proper outleL

Do not modify the plug in any way.

Foot Controller Model YC-482J-1 or TJC-150 is used with

Sewing Machine Model 385.16221XXX (XXX represents

numbers 000 through 999)

Controlling Sewing Speed

Sewing speed is varied by the foot control.

The harder you press on the foot control, the faster the

machine runs

f

f

f

®

®

J

/

J

J

SECCION II. PREPARACION DE LA MAQUINA

PARA COSER

Conexi6n de la m_quina a la red el_ctrica

_ lavija de tome de eorriente

Interrupter de corriente

Red e_,ctrica

_ nchufe de la mAquina

Clavija de la m_quina

Bombilla

Antes de enchufar el cable de conexi_n ata red de corriente

aseg=urese de que el voltaje y la frecuencia de la maquina,

mostrados en laplaca de identificaciSn, coincidan con los de la

red de suministro ee su hogar

1, Desconecte el interruptor de corriente (_

2 Introduzca la clavija de la mAquina (_) en el enchufe de la

m#,quina (_

3 Introduzca la clavija de toma de corriente (_ ala red (_

40prima el interruptor de corriente (_ para encender la

m_quina y la bombllla _)

Cuando utilice per primera vez su m_quina de cose

Cuando utilice por primera vez su m_quiea de coser, coloque una

pieza de tela debajo del el prensatelas

y haga tuncionar la mf_quina sin hiIo, durente unos pocos minutoa

Es normal que aparezcan salpicaduras de

aceite, limpielas y cosa normalmente

Para su seguridad

* Cuando cosa, no pierda de vista el _rea de costura No toque

ninguna pieza en movimiento tal como tirahilos, volante o aguja

* Apague siempre la m_.quina con e! interruptor de corriente y

desenchufe la claviia de tome de corriente cuando:

- Deje la mgquina desatendida.

- Vaya a poner o quitar alguna pieza

- Limpie ta mgquina

*No ponga nada encima de! pedal de control al no coser

Clavija polarizada

Pare aparatos con clavija polarizada (una pieza del enchufe m_.s

ancha que la otra)_

A fin de evitar el riesgo de descargas el_ctricas, esta clavija estA

diseSada de forma que sSIo puede introducirse en un sentido

dentro de una toma de corriente polarizada Si no encaja

completamente en la toma de corriente, invierta la clavija Si

tampoco encaja de esta forma pbngase en contacto con un

electricista cualificado pare que le instale una toma de corriente

apropiada No intente modificar la clavija de ninguna forma

Con esta mAquina de coser Modelo 385 16221XXX deber&

userse el pedal de control Modelo YC-482J- 1 o TJC-150

XXX representa los numeros OO0a 999

Control de la velocidad de costura

El pedaJde control sirve pare regular la velocidadde la costara

La velocidad se regula pulsando el pedal de control con la planta

del pie, a m_s presi6n, mAsvelocidad

PARTIE II. PRE_PAREZ-VOUS .&.COUDRE

Branchez la machine

_ rise _lectrique

Interrupteur de courant

Prise de courant

_ rise de la machine

Fiche de raccord _lectrique

Ampoule d'_elairage

Avant de brencher la cordon d'alimentation, assurez-vous que

la tension etla fr_quence indiqu_es sur la machine sont

conformes & votre installation _lectrique

1 Tout d'abord, _teignez la machine (Basculez I'interrupteur (_) &

OFF)

2 Ensuite, branchez la fiche de raccord _lectrique (_) sur la prise

de la machine (_

3 Connectez la prise _lectrique (_ & la prise de courant (_

4 Appuyez sur I'interrupteur (_) pour mettre la machine sous

tension et a!lumer I'ampoule d'_clairage _)

Les premi6res fois que vous utilisez votre machine

Les premieres fcis que vous utilisez votre machine, placez une

chute de tissu sous le pied presseur et faites fonctionner la machine

sans fit pendant quelquea minutes Essuyez tes traces d'huile qui

pourraient se prcduire

Consignes de s6curit_

* Pendant fa couture, gardez toujours les yeux sur la couture en

cours el ne touchez aucune des parties mobiles, telles que le

levier releveur du ill, le volant ou I'aiguille

* Eteignez et d_brenchez syst_matiquement ta machine de ta

prise de courant:

- Iorsque vous laissez la machine sans surveillance

- Iorsque vous fixez ou retirez des parties d_tachables

- Iorsque vous nettoyez fa machine

* Ne placez rien sur la p_dale de contrSle, sauf pendant

I'utillsation

Prise polaris_e

Pour les appareils ayant une prise polaris_e (une lame plus large

que I'autre) Afin de r_duire les risques de choc _lectrique, cette

prise de brenchement est con£ue pour s'adapter & la prise

_lectrlque murele dens un seul sens Si elle ne rentre pas

compl_tement dans la prise, retournez-la Si elle ne se branche

toujours pas, faites appel & un _lectricien qualifi_ qui installera une

prise appropri_e N'essayez pas de modifier la prise

La p_dale de contrSle YC-482J-1 ou TJC-150 s'utilise avec la

machine modefe 385 16221XXX

XXX Repr_sente les nombres de 600 & 999

Contr_51ez la vitesse de couture

On change la vitessede couture #,I'aide de la p_daie de contrSle

Plus vous appuyez sur la pedale, plus la machineva vite

Pressure Adjusting Lever

(_ Pressure adjusting lever

The pressure adjusting lever should be set at "3" for regular

sewing.

Reduce the pressure to "2" for applique, cut work, draw

work and basting

Set the pressure at "1" when sewing chiffon, lace, organdy

and other fine fabrics Velour and knits with a lot of stretch

may also require the pressure at "1"_

Presser Foot Lifter

C) Presser foot lifter

(_) Normal up position

(_) Highest position

The presser foot lifter raises and lowers the presser foot,

You can raise it about 1/4" (0.6 cm) higher than the normal

up position for easy removal of the presser foot, or to help

you place heavy fabric under the foot.

f

J

Thread Cutter

O Thread cutter

You do not need a pair of scissors to cut the thread after

sewing. Simply use the built-in thread cutter.

Extension Table

oDetaching the table

Pull the table away from the machine, as illustrated, for

"free-arm" sewing of cuffs and sleeves.

• Attaching the table

Push the extension table until it snaps into the machine

(_) Extension table

(_) Pin

(_ Holes

QTab

(_) Free-arm

°Accessory box

Open the cover of the accessory box toward you. The

sewing accessories are conveniently located in the box_

f

f

J

J

Ajuste de la presien del prensatelas

(_) Palanca del ajuste de la presi6n

La palanca del ajuste de la presien debe ser situada en el "3" para

costura normal

Reducir la presien a "2" para hater aplique, calado e hilvanado

Situe la presien en "1" cuando cosa gasa, encaje, organdf y telas

finas en general Terciopelo y generos de punto elAsticos tambien

deben set cosidos con la presien en e! "1"

Levier de reglage de la pression

(_ Levier de reglage de la pression

Le levier de reglage de la pression devrait etre regle sur la

position "3" pour la couture normale,

Reduisez la pression #,"2" pour les appliques, les decoupages, les

jours et le b&ti

R_glez la pression sur "1" pour coudre la mousseline, la dentelle,

I'organdi et les autres tissus fins Le velour et les tricots tr_s

extensibles peuvent aussi _tre cousus avec la pression sur "1"

Palanca de elevacien del prensatelas

(_ Palanca de elevacien de! prensatelas

_) Posicien elevada normal

(_) Posicien mAsalta

La palanca de elevacien del prensatelas se emplea para subir y

bajar el prensatelas Usted puede subirlo aproximadamente

0 6 cm (1/4") mas de la posicien elevada normal para que le

resulte m_s facil colocar telas gruesas o como ayuda para quitar

el prensatelas

Relive-pied presseur

(_) Relive-pied presseur

(_) Position relev_e normale

(_) Positionrelevee maximum

Le relive pied presseur remonte et abaisse le pied presseur

Vous pouvez le remonter d'environ 06 cm (1/4") plus haut que la

position normale pour retirer plus facilement le pied presseur ou

pour vous aider & passer un tissu epais sous le pied

Cortahilos

(_) Cortahi!os

No necesita tijeras para cotlar e! hi!o despues de coser S61o

necesita el cortahilos pr_ctico,

Coupe-fil

C) Coupe-ill

Vous n'avez pas besoin d'un paire de ciseaux & la fin d'une

couture Utilisez tout simplement Ie coupe-fii int_gre

Ampliacien mevil de la superficie de costura

•Desmontaje de ta ampliacien mevil

Tire de la ampliacien mevil hacia afuera de la maquina tal come

seve en la ilustracien

oInstalacien de la ampliacien mevil

Empuje la ampliacien mevil hacia que se mete de golpe en la

m&quina

Ampliacien m6vil de la superficie de costura

(_) Pasador

(_) Alejamiento

Q Tablilla

(_) Brazolibre

°Estuche de accesorios

Abre la tapa del estuche de accesorios gir&ndola hacia usted

Los accesorios de costura est_n Iocalizados convenientemente

en el estuche

Rallonge de plateau

o Pour retirer la rallonge

Eloignez-la de la machine comme illustre

o Pour fixer la rallonge

Poussez la rallonge jusqu' & ce qu'elle s'encliquete sur fa

machine

(_) Ralfonge de plateau

(_) Patte

® Trou

(_) Patte

_) Bras libre

o Boite _ accessoires

Ouvrez le couvercle de la boite & accessoires en tirant vers

vous Les accesseires de couture sont loges dans cette beite

9

Changing Needle

(_) Needle clamp screw

(_ Needle clamp

[] Turn off the power switch.

Raise the needle to its highest position by turning the

handwheel counterclockwise, toward you, and lowering

the presser foot Loosen the needle clamp screw(_by

turning it counterclockwise Remove the needle from the

needle clamp (_)

[] Insert a new needle into the needle clamp(_)with the

flat side to the rear When inserting the needle into the

needle clamp (_), push it up as far as it goes Tighten

the needle clamp screw (_Dfirmly by turning it clockwise.

[_]To see if the needle is good, place the flat side of the

needle onto something flat (needle plate, glass, etc.).

The gap between the needle and the flat surface should

be consistent. Never use a bent or blunt needle.

A damaged needle can cause permanent snags or runs

in knits, fine silks and silk-like fabrics

To Remove and Attach the Foot Holder

(_ Thumb screw

(_ Foot holder

(_) Presser bar

o To remove

Remove the thumb screw(_by turning it counterclockwise

with a screwdrive£

•To attach

Match the hole in the foot holder (_)with the threaded

hole in the presser bar (_). Fit the thumb screw(_)into

the hole Tighten the screw(_by turning it clockwise with

a screwdriver

Changing Presser Foot

(_ Snap-on button (red button)

(_ Groove

(_Pin

oTO remove

Raise the needle to its Hghest position by turning the

handwhee! counterclockwise. Raise the presser foot, and

press the red button (_)on the back of the foot holder

• To attach

Place the selected presser foot, so that the pin(_ on the

foot lies just under the groove(_on the foot holder. Lower

the presser bar to lock the foot into place.

f

f

f

[]

Flat side

Lado piano _ Needle

M_p at vers _ Aguja

!'-'! Aiguille

[]

I/ / /" / f// / /" j

\

$

_:_.._. :%,. _._

J

J

J

10

Cambio de aguja

_ ornillo de sujeci6n de la aguja

Atojamiento de ta aguia

[] Apague la m_,quina con el interrupter de corriente.

Suba la aguja hasta su posici6n mAs alta gffando el

volante en el sentido contrario alas agujas de] reloj, y baje

el prensatelas Afloje el tornillo de sujeci6n de la aguja(_

gir_ndolo en el sentido contrario alas agujas del reloj Retire la

aguja de su alojamiento (_)tirando de ella hacia abajo

[] Inserte una nueva aguja en el alojamiento de la aguja (_) con

el lade piano mirando hacia atr&s Empuje la aguja hacia

arriba tanto come le permita apriete firmemente el torni!lo de

sujeci6n de la aguja (_

[] Para verificar que una aguja est,_ bien, ponga el Jade piano de

la misma sobre una superficie plana (placa de aguja, cristal,

etc.) La separaci6n entre la aguja y la supefficie plana debar&

set uniforme. No emplee nunca agujas dobladas o con la

punta en real estado Las agujas daSadas suelen causar

enganches y carreres ffreparab]es en tejidos de punto, sedas

fleas y de imitaci6n seda

Changer raiguille

(_) Vis du pince raiguiile

2_ Piece I'aiguille

[] Eteignez la machine Faites monter I'aiguille le plus haut

possible en tournant le volant en sens antihoraire et(_

abaissez le pied presseur Desserrez la vis du pince-aiguille

en la tournant en sens antihoraire Retire Paiguille du

pince-aiguille (_)

[] Ins6rez la neuvelle aiguille dans le du pince-aiguille (_, avec

te meplat vers I'ard6re. Lorsque vous mettez en place une

nouvelle aiguille, poussez-la & fond vers le haut dans le

pince-aiguille. Serrez fermement la vis de fixation en la

tournant en sees horaire(_)

[] Pour v_rifier la qualit6 d'une aigullle, placez le m_plat de

I'alguille sur une surface plate (la plaque d'aiguille, un morceau

de verre ) Uespace entre I'aiguille et la surface dolt 6tre

constant N'utilisez jamais une alguille tordue ou _mouss_e

Une aiguille d_fectueuse peut etre une cause continue

d'ennuis et de points sautes, de ills tir_s dans les jerseys et les

soles naturelles ou artificielles

C6mo quitar/poner el enmangue del prensatelas

(_) TorniHodel enmangue

(_) Enmangue del prensatelas

Barra prensatelas

•Para quitar

Gire con un destornillador el tomillo del enmangue (_) en

sentido contrario alas agujas de reloj.

oPara poner

Coloque el agujero del enmangue emparej_.ndolo con el

agujero de la barra prensatelas (_). Coloque el tornillo del

enmangue (1_)dentro del agujero Apriete el tornillo (1_

gir&ndolo en el sentido de las agujas del reloj

C6mo quitadponer el prensatelas

_ ot6n de fijaci6n de prensatelas (bct6n rojo)

Enclavadura

Pasador

• Para quitar

Suba la aguja hasta su posici6n m_s alta girando el volante en

el sentido contrario alas afujas de reloj_ Suba el prensatelas, y

pulse el bot6n rojo (T) situado en la parte trasera del enmangue

°Para poner

Coloque un pie prensatelas seleccionado en posici6n

longitudinal apoyado en su base con el pasador (_)justo per

debajo de la enclavadura _)del enmangue Baje la palanca de

etevacion det prensate/as para fijar el prensatetas en el

enmangue.

Retrait et installation du support de pied

(_) vis de blecage

_ Support de pied

Barre du pied presseur

° Retrait

Retirez la vis de blocage (_ en la teurnant dans le sens

antlhoraire & I'aide du tournevis

• Installation

AIignez le trou du support de pied (_)avec le trou filete de la

barre du pied presseur _ Placez la vie dans le trou, et

serrez-la en teumant darts le sees (_ heraire.

Retrait et fixation du pied presseur

Bouton de d_crochage (bouton rauge)

Encoche

Breche

° Retrait

Faites reenter I'aiguille le plus haut possible en tournant le volant

dans le sens antihoraire Relevez le pied presseur, et appuyez

sur le bouton rouge (T) situ_ & I'arri_re du support de pied

°Fixation

PIacez ie pied presseur choise afin que la broche _ au pied soit

align_e avec rencoche (_ sous le support de pied Abaissez la

barre du presseur pour effectuer I'accrochage

11

Presser Foot Types

oZigzag foot (Foot A)

Use this foot for both straight and zigzag stitching

For: Straight stitch

Topstitching

Quilting

Darning

Basic zigzag

Bar tacking

Button sewing

Overcasting

Lace work

Multiple zigzag stitch

Box stitch

Fagoting stitch

Two-point box stitch

Decorative stitch patterns

Twin needle stitches

Straight stretch

Rick-rack stretch

Overcast stretch stitching

Smocking

Serging

Elastic stretch stitch

Stretch patching

Decorative stretch patterns

(page 38)

(page 40)

(page 40)

(page 46)

(page 48)

(page 52)

(page 54)

(page 54)

(page 58)

(page 58)

(page 60)

(page 62)

(page 62)

(page 62)

(page 64)

(page 66)

(page 66)

(page 68)

(page 68)

(page 70)

(page 70)

(page 70)

(page 72)

f

Foot A:

Prensatelas A:

Pied A:

• Straight stitch foot (Foot H)

Use this foot for straight stitching only with the center

needle position

For: Straight stitch (page 38)

Topstitching (page 40)

Quilting (page 40)

Straight stretch (page 66)

°Automatic buttonhole foot (Foot R)

Use this foot for one step automatic buttonholing

Simply set a button on the guide of this foot and depress

the foot control, You can sew exactly the same length of

the buttonhole as the button.

For: Automatic buttonhole (page 74)

oZipper foot (Foot E)

This foot can be set to sew on each side of the zipper

The edges of the foot guide the zipper and keep the seam

straight,

For: Zipper sewing (page 42)

o Blind hem stitch foot (Foot G)

Use this foot for perfect blind hemming and topstitching

The foot has ridges on the bottom to keep the fabric from

slipping, and a screw on top to guide the folded edge of

your hem,

For: Blind hem stitch (page 56)

f

f

Foot H:

Prensatelas H:

Pied H: %

Foot R:

Prensatelas R:

Pied R:

Foot E:

Prensatelas E:

Pied E:

Foot G:

Prensatelas G:

Pied G:

J

J

J

12

Tipos de prensatelas

Prensatelas para zig-zag (Prensatelas A)

Utilice este prensatelas para puntada recta y puntada de

zig-zag

Para: Puntada recta (pagina 39)

Costura a la vista (p_gina 41)

Acolchador (p_.gina 41)

Zurcido (pAgina 47)

Puntada de zig-zag (p_.gina 49)

Puntada de refuerzo (p&gina 53)

Costura de betones (pAgina 55)

Puntada de sobrehilado o remote (pAgina 55)

Trabajos con lazos (p&gina 59)

Puntada de mL_ltiple zig-zag (pAgina 59)

Puntada de caja (p&gina 61)

Puntada para deshilachados (p_gina 63)

Puntada de caja de dos puntes (p_gina 63)

Puntadas decorativas (p&gina 63)

Puntadas de doble aguja (p&gina 65)

Puntada recta triple (p_gina 67)

Extensi6n de "Rick-rack" (pAgina 67)

Puntada el#.stica de remate o sobrehilado (p_tgina 69)

Puntada de pluma (pAgina 69)

Puntada de dobladillo (pAgina 71)

Puntada el;&stica de extensi6n (pAgina 71)

Remiendos el&sticos (pAgina 71)

DiseSos decoratives elAsticos (pAgina 73)

Diffdrents pieds presseurs

•Pied zig-zag (Pied A)

Ce pied convient pour les points zig+zagset les points droits

Pour: Point droit (page 39)

SurpiqQre (page 41)

Matelassage (page 41)

Reprisage (page 47)

Zig-zag simple (page 49)

Brides de renfort (page 53)

Pose des boutons (page 55)

Surfilage (page 55)

Dentelle (page 59)

Point zig-zag multiple (page 59)

Point de cr_neau (page 61)

Couture ajour_e (page 63)

Point de cr_neau double points (page 63)

Point d_coratifs (page 63)

Aiguilles jumel_es (page 65)

Point droit extensible (page 67)

Croquet extensible (page 67)

Surfilage extensible (page 69)

Point de smocks (page 69)

Point de surjet (page 71)

Point extensible pour la fixation des _[astiques (page 71)

Point & rapiecer extensible (page 71)

Motifs d_coratifs extensibles (page 73)

• Prensatelas para puntada recta (Prensatelas H)

Utilice este prensatelas exclusivamente para puntada

recta con la posici6n de la aguja al centro

Para: Puntada recta (pAgina 39)

Costura a la vista (p&gina 41)

Acolchador (p_gina 41)

Puntada recta triple (pagina 67)

o Pied _point droit (Pied H)

Ce pied est uniquement recommand_ pour la couture & points

droits avec I'aiguille en position centrale

Pour: Point dreit (page 39)

Surpiqt3re (page 41)

Matelassage (page 41)

Point dreit extensible (page 67)

•Prensatelas para ojal autom_tico (Prensatelas R)

Utilice este prensatelas para hacer ojaIes autem_.ticamente

Simplemente ponga un bot6n en la guia de este pie y apriete el

pedal

Para: Ojal autom&tico (pagina 75)

• Prensatelas para cremalleras (Prensatelas E)

Este prensate]as se coloca para coser cada uno de los lados de

las cremalleras Los bordes del prensatelas guiana Io largo de

la cremallera para mantener la puntada recta

Para: Costura de cremalleras o cierres (p&gina 43)

° Prensatelas para puntada de dobladillo invisible

(Prensatelas G)

Utilice este pie para debladillos perfectamente invisibles El pie

tiene debleces en la parte inferior para evitar que la tela se

deslice y un tornillo guia en la parte superior para guiar la parte

doblada de su dobladillo

Para: Dobladitlo invisible (p_.gina 57)

• Pied & boutonniere automatique (Pied R)

Utilisez ce pied pour r_aliser des boutonnieres

automatiquement, en une _tape, Placez tout simplement un

bouton sur le guide de ce pied et appuyez sur la p_dale de

contr_le Vous pouvez alors coudre une noutonni_re de la

Ionguerur exacte pour ce bouton

Pour: Boutonniere automatique (page 75)

°Pied & fermeture & glissi6re (Pied E)

Ce pied est r_glable pour piquer & droite et & gauche de la

glissi_re Les bords du pied glissent le long de la fermeture pour

piquer droit

Pour: La couture des fermetures & glissi_re (page 43)

°Pied _ point d'ourlet invisible (Pied G)

Avec ce pied, vous ferez des oudets parfaits, sans que le fil

apparaisse Des petites nervures sous le pied emp_chent le

tissu de glisser de cSt_ et le guide-bord donne des coutures &

distance reguliere du pli

Pour: Ourlet invisible (page 57)

13

Presser Foot Types (continued)

oSatin stitch foot (Foot F)

Use this foot for satin stitch and outlining applique,,

For: Darning (page 46)

Satin stitch (page 48)

Monograming (page 50)

Applique (page 50)

Shell stitch (page 60)

Decorative stitch patterns (page 62)

Twin needle stitches (page 64)

Smocking (page 68)

f

Foot F:

Prensatelas F:

Pied F:

J

o Overedge foot (Foot C)

This foot is specially constructed for stitching and/or

overcasting seams, The small brush and wire guides help

control the fabric, hold the raw edge in place and keep it

from puckering, especially when sewing on knit fabrics.

For: Overcasting (Page 54)

Serging (Page 70)

°Buttonhole foot (B) (Option)

Use this foot for manual buttonholing,

It is marked to help you measure your buttonholes

accurately,

For: Manual buttonhole (page 82)

•Quilter

The quilter helps keep the stitching lines straight

For: Quilting (page 40)

f

Foot C: %

Prensatelas C:

Pied C

Foot B:

PiedPrensatelasBB:

Quilter:

Acolchador:

Guide & matelasser:

J

J

14

Tipos de prensatelas (continuaci6n)

• Prensatelas para puntada decorativa (Prensatelas F)

Utilice este prensatelas para puntada decorativa y aplicaciones.

Para: Zurcido (p&gina 47) Pour: Repdsage (page 47)

Puntada en satan (p_.gina 49) Point lanc_ (page 49)

Monogramas (p_.gina 51) Monogrammes (page 51)

Aplicacienes (p_gina 51) Appliques (page 51)

Puntada en forma de concha (p&gina 61) Point coquille (page 61)

Puntadas decorativeas (p&gina 63) Points d_coratifs (page 63)

PL)ntada de dob]e aguja (p_gina 65) Aiguilles jumel_es (page 65)

Puntada de pluma (p_gina 69) Point de smocks (page 69)

Diff_rents pieds presseurs (suite)

=Pied _point lanc_ (Pied F)

Servez-vous de ce piedpourle pourtour des appliques et le point

. Prensatelas para coser a punto por encima (Prensatelas C)

Este prensatelas es construldo especialmente para costuras de

puntada y/o sebrehilado. El pequefio cepillo y el guiado por

hilos ayudan a controlar la tela, mantener e[ borde en bruto en

su lugar e impedir el arrugamiento, especialmente al coser el

tejido de punto

Para: Puntada de sobreHlado o remate (pAgina 55)

Puntada de dobladillo (pAgina 71)

• Pied _l surjeter (Pied C)

Ce pied est sp_cialement congu pour piquer et surjeter La petite

brosse et les brins de guidage contr61ent le tissu, maintenant le

bord brut en place et I'emp_chant de froncer, ce qui est

particuli_rement utile pour les jerseys

Pour: Surfilage (page 55)

Point de surjet (page 71)

• Prensatelas para ojales (Prensatelas B) (Opci6n)

Utilice este pie para hacer ojales a mano

Est_ marcado para ayudade a medir exactamente los ojales

Para: Ojal manual (p_gina 83)

• Pied & point boutonniere (Pied B) (Option)

Utilisez ce pied pour les boutonnieres manuelles II porte des

rep_res pour vous aider & mesurer vos boutonnieres

pr_cis_ment

Pour: Boutonniere manuelle (page 83)

• Acolchador

La guia de acolchado le ayuda a coser lineas rectas de

puntadas

Para: Acolchador (p&gina 41)

° Matelasser

Le gufde & matelasser vous aide & coudre des lignes parall_les

Pour: Guide & matelasser (page 41)

15

Selecting Needle and Fabric

For general sewing, use needle sizes tl or 14. A fine thread and needle should be

used for sewing lightweight fabrics, so the fabric will not be marred. Heavy fabrics

require a needle large enough to pierce the fabric without fraying the needle thread

In the needle set, there is one each of sizes 1'1, 14, 16, and 18, and a blue needle

[.lee the blue needle to eliminate skipped stitches when sewing knits and synthetic

fabric&

Special needles should be used on certain fabrics A denim needle with a sharp tip

effectively pierces dense fabrics such as denim and canvas. For topstitching, a

special topstitching needle with a larger eye, accommodates heavier weight thread

Leather needles punch small holes in leather and suede, allowing the thread to

follow through the hole.

Check your needles frequently for rough or blunt tips Snags and runs in knits, fine

silks and silk-like fabrics are permanent, and are often caused by damaged

needles

Always purchase a good quality thread It should be strong, smooth and consistent

in thickness.

f

WEIGHT

Very Light

Light

Medium

FABRIC

Chiffon, Georgette, Fine Lace, Organdy, Organdy

Net, Tulle

Batiste, Voile, Lawn, Pure Silk, Crepe de Chine,

Sheer Crepe, Chambray, Handkerchief Linen,

Gingham, Challis, Percale, Wool Crepe, Peau de Sole,

Taffeta, Satin, Silk Surah, Satin-backed Crepe,

Qiana

Single Knits, Jersey, Swimwear, Tricot

TYPE OF NEEDLE

Universal

Ball Point

Orange

Blue

Blue

BallPoint

Leather, Suede

Flannel, Velour, Velvet, Muslin, Velveteen, Poplin,

Corduroy, Broadcloth, Linen, Chintz, Gabardine, Felt,

Terry, Burlap, Quilted Fabrics

Double Knits, (synthetic and natural) Stretch

Velour,

Stretch Terry,

Sweater Knits

Leather, Vinyl, Suede

Denim, Sailcloth, Ticking

Double Faced Wool, Heavy Coating, Fake Fur,

Drapery Fabrics

Leather, Suede

Canvas, Duck, Upholstery Fabrics

Wedge Point Leather

Red

Ball Point

Wedge Point Leather

Denim

Purple

Heavy

Wedge Point Leather

Green

All Topstitching for Special Finish Topstitching

NEEDLE SIZE

9 (65)

9 (65)

11 (75)

11 (75)

12 (80)

11 (75)

11 (75)

11 (75)

14 (90)

14 (90)

14 (90)

16 (100)

16 (100)

18(lOO)

18(11o)

11 (75)

14 (90)

16

Selecci6n de hilo y tela

Para el cosido general se utilizan agujas del tamaSo 11 o 14

Los hilos y agujas delgados deberan utilizarse para coser tejidos Iigeros evitando asf que _stos se

puedan echar a perder Cosa tejidos gruesos con una aguja Io suficientemente gruesa come para que

pueda penetrar el tejido sin que el hilo de la aguja se deshilache.

En la caja de agujas hay una aguja de cada tamaSo 11, 14, 16, 18, y una de tal6n azul del tamaSo 11

Cuando cosa tejidos de punto y sint_ticos, emplee la aguja de tal6n azul para evitar los fallos de

puntada

Para ciertos tipos de tejidos deber_in utilizarse agujas especiales Para qua. la aguja pueda penetrar de

forma efectiva en los tejidos duros tales come tela vaquera y lena deber_ emplearse una aguja para

tela vaquera con una punta muy afilada Para costuras a la vista deber#, utilizarse una aguja especial

con un ojo grande per el que pueda pasar un hilo grueso resistente Las agujas para cuero perforan

pequeSos agujeros en el cuero y los expanden permitiendo asf que el hilo pase a trav_s del agujero

Inspeccione las agujas con frecuencia para cemprobar que no est_n embotadas o despuntadas. Las

agujas dafiadas suelen causar enganches ycarreras irreparables en tejidos de punto, sedas finas y

imitaci6n de seda

Adquiera siempre hilo de buena calidad Deber& ser fuerte, suave y de grosor uniforme

PESO TIPO DE TELA

Muy ligera

Ligera

Media

Gruesa

Todo

k.

Gasa,Gasa delgada, Encajefine,Organdi, Malla Organdf,

Tu!

Batista, Gasa, Lin6n, Seda natural, Crep_ de China, Crep_

pure, Pafiuelo de line, Guinga, Challis, Percal, Lana de

Crep_, Peau de Sole, Tafet&n, Raso, Seda de Surah, Crep6

con Raso, Qiana

Punto sencillo, Jersey, Trajes de bafio, Tricot

Cuero, Ante

Franela, Terciopelo, MuseNna, Pana, Popelina, Line,

Cretona, Gabardina, Fieltro, Toalla, ArpiNera, Tejidos

acolchados

Punto doble, Terciopelo el&stico, (sint_tice y natural)

Toalla elAstica, Jerseys de punto

Cuero, Vinilo, Ante

Vaquera, Lena de vela, Cutf

Lana de doble vista, Abrigo grueso,

Piel de imitaci6n,Tejidosde Bayet6n

Cuero, Ante

Lena, Brin, Tejidos para tapizado

Costuras a la vista para acabado especial

TIPO DE AGUJA

Universal

Punta de bola

Universal

Azul

Azul

Punta de bola

Aguja de Curia

Roja

Punta de bola

Aguja de Curia

Vaquera

Violeta

Aguja de Curia

Verde

Costuras a la vista

TAMARO

DE AGUJA

9 (65)

9 (65)

11(75)

11 (75)

12 (60)

11 (75)

11 (75)

11 (75)

14 (90)

14 (90)

14(90)

16 (100)

16 (100)

16 (100)

18 (110)

11 (75)

14 (90)

J

17

Choix de I'aiguille et tissu

Pour les coutures normales, utilisez une aiguille n°11 ou 14 On devrait utiliser du fil fin et une

aiguille fine avec les tissus I_gers pour ne pas les endommager Les tissus Iourds n_cessitent une

aiguille assez grosse pour percer le tissu sans effilocher le fil de I'aiguille,

Dans un jeu d'aiguilles, il y a une aiguille de chaque grosseur 11,14, 16, 18 et une aiguille & bout

bleu L'aiguille & bout bleu s'emploie pour coudre les tissus extensibles et les mati_res synth_tiques

sans sauter de points,

Des aiguilles sp_ciales devraient _tre utilis_es avec certains tissus, On utilisa une aiguille & jean

dont I'extr_mit_ est acCrUe pour piquet les _toffes denses comme le jean et le canevas Pour

surpiquer, une aiguille & surpiquer & gros chas permet I'emploi de fils plus _pais Les aiguilles pour

le cuir percent des petits trous duns le cuir et le daim, ce qui permet au fil de passer dans les trous,

V_rifiez r_guli_rement r6tat de vos aiguilles, qui peuvent 6tre _mouss6es ou _br_ch_es Les accrocs

et les fils tir6s dans les tricots, les soles fines et les _toffes semblables & la sole sont d6finitifs et

sont souvent provoqu_s par des aiguilles abfm_es

Achetez toujours du fil de bonne qualit_ II dolt 6tre solide, lisse et d'_paisseur r_guli_re

Poids

Tr_s 16ger

L_ger

Moyen

Lourd

Tissu

Mousseline,Cr_pe George_e, Dentellefine, O_andi, Tulle

Batiste, z_phyr linon, pure sole, cr_pe de chine, cr_pe fin,

chambray, lin rnouchoir, vichy, challis, percale, cr#pe de

laine, peau de sole, taffetas, satin, sole surab, cr#pe de

I satin, qiana

Tricots simple @aisseur, jersey, maillots de bain, tricot

Cuir, daim

Flanelle, velour lisse, velour frappe, popeline, drap, lin,

chintz, gabardine, feutre, _ponge, matelass_

Tricots double _paisseur (synth_tiques et naturels),

velour extensible, l_ponge extensible, tricot _pais

Cult, vinyle, daim

Denim, toile & Voile

Laine double face, manteau _pais, fourrure synth_tique,

tissu d'ameublement

Cuir, Daim

Toile, tissus d'ameublement

Type d'aiguille

Universelle

Pointe &bout rond

Orange

Bleue

Bleue

Pointe & bout rond

Biseaut_e sp_ciale cuir

Rouge

Pointe & bout rend

Biseaut_e sp_ciale cuir

Denim

Violet

Biseautee cuir

Verte

Tout Surpiq_re pour finitions sp_ciales Surpiqere

k

Diambtre

d'aiguille

9 (65)

9 (65)

--i

11(75)

11(75)

12(80)

11 (75)

11 (75)

11(75)

14(90)

14(90)

14(90)

16(100)

16(100)

16(100)

18(110)

11 (75)

14 (90) /

18

(blankpage)

(p_ginablanca)

(pageblanche)

19

Bobbin Winding

oHorizontal spool pin

(_ Spool pin

(_) Large spool holder

(_) Small spool holder

Lift up the spool pin (_ Place a spool of thread on the

spool pin with the thread coming off the spool as shown_

Attach the large spool holder (_), and press it firmly

against the spool of thread

The small spool holder (_)is used with narrow or small

spools of thread.

oAdditional spool pin

(_ Additional spool pin

(_) Spool pin hole

(_ Spool pin felt

The additional spool pin (_ is for bobbin winding, without

unthreading the machine, and for twin needle sewing,

Insert the additional spool pin(_ into the hole _),

Place the felt (_)and a spool on the pin

f

J

J

2O

Bobinado de la canilla

•Portacarretes horizontal

(_ Portacarretes

_) Tapa-carretes grande

(_) Tapa-carretes pequefio

Levante el por[acarretes (_) y coloque un carrete de hilo en el

portacarretes con el final del hilo saliendo del carrete como se

muestra,

Co[oque el tapa-carretes grande (_), y empujelo firmemente

contra el carrete

El tapa-carretes pequefio _) se usa con los carretes de hilo

estrechos o pequefios

Remplissage de la canette

•Porte-bobine horizontal

(_ Porte-bobine

(_ Grande rondelle de porte-bobine

(_) Petite rondelle de porte-bobine

Soulevez le pode-bobine (_)_ Placez y la bobine de fil, avec le fil

sortant de la bobine comme illustr_

Enfilez la grande rondelle de porte-bobine (_ et poussez-la

contre la bobine On utilise la petite rondelle pour les bobines

plus minces

°Portacarretes adicional

(_) Portacarretes adicional

(_ AIojamiento del portacarretes adicional

(_) Fieltro para portacarretes

El portacarretes adicional (_ se usa para bobinar las canillas

adicionales sin desenhebrar la mAquina e para costura con

doble aguje

Coloque el por[acarretes adicional (_) en el alojamiento (_ y

ponga el fieltro (_) y un carrete de hila en el portacarretes

adicional

°Porte-bobine suppl6mentaire

(T) Porte-bobine suppl_mentaire

(_)Treu de porte-bobine

(_ Feutre du porte-bobine

Le porte-bobine suppl_mentaire (_ permet de remplir des

canettes suppl_mentaires sans d_senfiler la machine

Placez Is porte-bebine suppl_mentaire (_) dans le trou (_)

Placez dessus la rondelle de feutre (_ et la bobine

21

o Bobbin winding

[] Pull the handwheel out to the right,

[] Draw the thread from the spool

[] Guide the thread around the thread guide

(_) For the horizontal spool pin

® For the additional spool pin

[_Thread through the hole in the bobbin from the inside to

the outside,

[] Put the bobbin on the bobbin winder spindle.

[] Push the bobbin to the right,

[_ With the free end of the thread held in your hand, depress

the foot control, Stop the machine when it has made a

few turns, and then cut the thread close to the hole in the

bobbin

[] Depress the foot control again, When the bobbin is fully

wound, it stops automatically, Return the bobbin winder

to its original position by moving the spindle to the left,

and cut the thread as shown

[] Push the handwheel in The machine will not sew until

the clutch is engaged,

NOTE:

The position of the bobbin winder stopper is adjustable

depending on the required amount of thread on the

bobbin (example: 1/2 full or full) Using a screwdriver,

loosen the screw one turn or less, so that you can adjust

the position of the bobbin winder stopper, Do not take the

screw all the way out Retighten the screw to fix the

stopper at the desired positon

f

f

f

\@@

f

r®

[]

@%

J ,.. J

J

J

22

oBobinado de la canilla

Hale la volante manual a ]a derecha

Saque el hilo de1 carette

[] Guie el hilo alrededor del gufahilos de bobinado

/(_ Para el portacarretes horizontal

_) Para el prortacarretes adicional

[] Pase el hilo por el agujero de la canilla desde dentro hacia

afuera tal corno se indica en la iluetraci6n

_ oloque la canilla en el eje del devanador de canillas

Empuje la canilla a la derecha.

[] Coja el final del hilo con los dedos y pise el pedal de control

Cuando haya dado unas cuantas vueltas, pare la m_quina

y corte el hilo que sale de la canilla

[] Pise nuevamente el pedal de control Cuando la canilla est_

Ilena dejar& de girar autom_ticamente

Empuje el eje de] devanador hacia la izquierda para volverlo

a poner en su posici6n original, y corte el hi!o como se

muestra

[] Empuje la volante manual a la izquJerda

La mAquina no coser_ hasta que el embrague est_ engranado

con la m_.quina

,, Remplissage de la canette

Tirez le volant vers la droite

Tirez sur le fil de la bobine

Passez le fil autour du guide fil

(_ Pour porte-bobine horizontal

Pour porte-bobine suppl_mentaire

[] Passez le fil darts le trou de la canette, de I'int_rieur vers

I'ext_rieur

[_ Placez la canette sur renrouleur de canette

[] Poussez la canette vers la droite

[] En tenant I'extr6mit_ libre du fil & la main, appuyez sur la

p_dale de contr61e. Arr_tez la machine apr_s quelques tours,

et coupez le fil au ras du trou dans la canatte

[] Appuyez de nouveau sur la p_dale de contr61e

Lorsque la canatte est pleine, elle e'arr_te automatiquement

Remettez I'enrouleur de la canette dans la position d'origine,

en poussant raxe vers la gauche, et coupez le fil comme

indique.

[] Poussez le volant vers I'int_rieur

La machine ne fonctionnera pas tant que rembrayage n'est

pas engage.

NOTA:

El tope del devanador de canillas puede ser ajustado a la

cantidad de hilo que requiere en la canilla (por ejemplo, I

a mitad o Ileno, etc ) Afloje e! tornillo dando una o menos de

una vuelta con el destornillador grande para ajustar la posici6n

del tope del devanador de canillas No quite el tornillo

completamente de su posici6n

REMARQUE:

La butte d'enroulement de la canette peut _tre r_gle_ selon la

quantit6 de fil d6sir_e sur la canette (par exemple, la canette &

moiti_ remplie, completement remplie ). A ['aide du tournevis,

desserrez la vis d'un tour ou moins, de fa_on & pouvoir r_gler la

position de la butte de I'enrouleur de canette Ne retirez pas la

vis compl_tement

23

oRemoving the hook cover plate

(_ Hook cover plate release button

(_) Hook cover plate

Slide the hook cover plate release button(T)to the right,

and remove the cover plate (_

oInserting the bobbin

(_) End of thread

(_ Notch

(_) Notch

(_ Threading diagram

[] Place a bobbin in the bobbin holder with the thread

running off counterclockwise.

[] Guide the thread into notch (_on the front side of

the bobbin holder. Draw the thread to the left, sliding it

between the tension spring blades.

[] Continue to draw the thread lightly until the thread slips

into notch(_ Pull out about 6" (15.0 cm) of thread

[] Attach the hook cover plate. Check the threading by

referring to the diagram (_shown on the hook cover plate_

f

[]

[]

[]

[]

J

J

24

° C6mosacarlacanilla

(_ Pulsadordeaperturadelatapadeaccesoacanilla

(_ Tapadeaccesoacanilla

Desliceelpulsador(_)hacialaderechayquitelatapa(_)

oRetraitdelacanette

(_)Boutonded_gagementducouvercledenavette

(_)Couvercledenavette

Coulissezleboutonded_gagementducouvercle(T)versla

droite,etretirezlecouvercle(_

oColocaci6ndelacanillaenelportacanillas

(_ Extremodehilo

_ anura

aanura

@Esquemadeenhebrado

[] Pongaunacanilladentrodelportacanillasdemodoqueel

hilosesuelteene!sentidocontrarioalasagujasdelrefoj

oInaeAiondelacane_e

(_Extr_mit6dufil

_)Encoche

(_Encoche

(_ Guided'enfilage

[] Placezlacanettedanssonsupport,lefilsed#roulantensens

antihoraire

[] Pasede!hiloper]aranura_) enlapartefrontalde [] GuidezlefildansI'encoche(_ &I'avantdusupportdecanette

portacanillasTiredelhilohacialaizquierdapas_ndoloentre Tirezfefilverslagaucheen le glissant entre les lames du

la chapa-muelle de tensi6n del portacanillas ressort de tension

[] Continue tirando del hilo ligeramente hacia atr_.s hasta que

pase por la ranura (_ Deje sobresalir aproximadamente

150 cm(6") de hilo

[] Continuez b. tirer doucement sur le fil jusqu'_, ce qu'il glisse

dans I'encoohe(_) Tirez environ 150 cm(6") de fil

[] Coloque la tapa de acceso a canilla dejando el hilo hacia atr_,s

y por encima de la place de aguja Observe el esquema de

enhebrado @ situado en la tapa de acceso a canilla y

compruebe si ha enhebrado correctamente

[] Replacez en place le couvercle de navette Placez les deux

languettes dans les fentes de la plaque de navette et

encliquetez-la en place Vous trouverez un guide d'enfilage @

de la canette sur le couvercie de navette

25

Threading the Machine

oThreading the machine

* Raise the thread take-up lever to its highest position by

turning the handwheel counterclockwise

* Raise the presser foot lifter,

* Place a spool on the spool pin, with the thread coming

off as shown.

[] Draw the end of the thread around the upper thread guide.

[] While holding the thread near the spool, draw the end of

the thread down around the check spring holder.

[] Firmly draw the thread up from right to left over the

take-up lever, and down into the take-up lever eye,

[] Slide the thread behind the needle bar thread guide on

the left.

@Thread the needle from front to back, or use a needle

threader.

o Needle threader

(_Knob

(_Hook

(_)Guide

(_Thread end

[] Raise the needle to its highest position. Push down the

needle threader knob (_ as far as it will go

The hook comes out through the needle eye from

behind,

[] Paying close attention to the needle point, draw the

thread around the guide (_) and under the hook Q

[] Release the knob slowly while holding the thread end (_

with your hand A loop of the thread is pulled up through

the needle eye.

NOTE:

The needle threader can be used with a #11 to #16

needle, or a #11 Blue needle

Thread size 50 to 100 is recommended.

f

[]

f3.......

f[]

[]

[]

J

26

Enhebrado del hilo de la aguja

°Enhebrado del hilo de la aguja

* Suba el tirahilos hasta su posici6n m_s alta girando el volante

en el senUdo contrario alas agujas del reloj

* Levante la palanca de elevaci6n del prensatelas

* Coloque un carrete en el portacarretes con el hilo saliendo, tat

come se muestra

Enfilage de la machine

=Enfilage de la machine

* Faites monter le levier releveur tendeur de fil le plus haut

possible en tournant le volant & main en sene antihoraire

* Relevez le relive presseur

* Placez la bobine de fil sur le porte-bobine, avec le fil sortant de

la bobine comme illustr_

[] Tire del hilo y col6quelo en el guiahilos superior

[] Sosteniendo el hi]o cerca al carrete, tire del extremo del hilo

hacia abajo y p_.selo alrededor del alojamiento del muelle

recuperador del hilo

[] Tire del hilo con firmeza y paselo de derecha a izquierda per

el tirahi!os

[_Tire hacia abajo y pAselo por el gufahilos de la barra de aguja

[] Enhebre la aguja pasando el hilo de adelante hacia atrAs o

utilice un enhebrador de la aguja

[] Tenez le fil de I'aiguille et passez-le sous le guide fil

[] En retenant le fit pros de la bobine, tirez-le vers le bas, et, de la

droite vers la gauche, autour du dispositif & reseort

[_ Tirez fermement le fil vers le haut, puis de la droite vers la

gauche dans I'oeillet du levier releveur de fil

[] Par la gauche, glissez le fil derriere le guide situ_ sur la barre

d'aiguille

[] Enfilez Paiguille de I'avant vers I'arri_re ou utilisez

I'enfile- aiguille

=Ensartador de agujas

O Tirador

(_) Enhebrador

(_ Gufa

(_ El extremo del hilo

[] Eleve la aguja hasta eu posici6n mAs alta Baje el tirador del

enhebrador de agujas (_ tanto como pueda+ El enhebrador

sale por el ojo de la aguja desde atrAs

[] Conc_ntrese en la punta de la aguja y pase el hilo alrededor

de la guia _ y per debajo det enhebrador (_

[] Suelte el tirador lentamente mientras sujeta el extreme del hilo

Q con su mano Pase una lazada de hilo a tray,s del ojo de la

aguja

NOTA:

Et enhebrador de agujas se puede utilizar con las agujas #11 a

#16, o con una aguja #11 azul

Se recomienda un hilo de tama5o 50 a 100

[]

[]

[]

Enfile-aiguille int_gr_

(_ Bouton

(_) Crochet

Guide

(_) L'extr_mit_ du fif

Soulever I'aiguilte & sa position la plus 6levee Appuyer sur le

bouton de I'enfile-aigui!le (_ aussi loin que possible

Le crochet ressort & travers le chas de I'aiguille de I'arri_re.

En faisant attention au point de I'aiguille, faire passer le fil

autour du guide (_ et sous le crochet (_

Ret&cher le bouton lentement tout en tenant I'extr_mit6 du fil @

avec la main Une boucle du fil est tir_e & travers le chas de

I'aiguille

REMARQUE:

L'enfile-aiguille peut 6tre utilis6 avec une aiguilfe du No 11 au

No !6, ou une aiguille bleue Nell

Un fil de taille 50 & 100 est recommand_

27

• Drawing up bobbin thread

[] Raise the presser foot. Hold the needle thread lightly

with your left hand and rotate the handwheel

counterclockwise for one complete turn

[] Bring the bobbin thread up by pulling the needle thread

up.

[] Pull both threads 4" to 6" (10.0 to 15.0 cm) under and

behind the presser foot

Adjust the Needle Thread Tension for a Straight

Stitch

•Correct tension

(_) Needle thread (Top thread)

(_) Bobbin thread (Bottom thread)

(_ To loosen

® To tighten

The ideal straight stitch has threads locked between two

layers of fabric, as illustrated (magnified to show detail)

If you look at the top and bottom of a seam, notice that

the stitches are evenly balanced.

When adjusting the needle thread tension, the higher the

number, the tighter the top thread tension.

Results depend on:

- stiffness and thickness of the fabric

- number of fabric layers

- type of stitch

.Tension is too tight

Q Needle thread (Top thread)

(_) Bobbin thread (Bottom thread

(_ To loosen tension

® Right side (Top side) of fabric

(_) Wrong side (Bottom side) of fabric

The bobbin thread shows through on the wrong side of the

fabric, and the stitch feels bumpy. Turn the dial to a lower

tension setting number to loosen the needle thread tension

f[]

[]

[]

f

f

T

®

J

J

J

28

° Extraeei6n del hilo de la canilla

[] Suba el prensatelas Sujete ligeramente el hilo de la aguja con

su mane izquierda y gire el velante en el sentido contrario alas

agujas del re!oj una vuelta completa

°Comment remonter le fil de la canette

[] Remontez le pied presseu_ Tenez le fil de I'aiguille

souplement de la main gauche, et tournez le volant d'un tour

complet en sens antihoraire

[] Saque el hilo de la canilla tirando del Hie de la aguja [] Faites monter le til de canette en tirant le fil de I'aiguille vers le

haut

[] Pase ambos hilos hacia atrAs per debajo del prensatelas Deje [] Tirez les deux fils vers I'arriere sous le pied presseur, sur une

un sobrante de ambos hilos de aproximadamente 100 a Iongueur de 100 & 15,0 cm (4" & 6")

150 cm (4" a 6"),

Ajuste de la tensi6n del hilo de la aguja para

puntada recta

°Tensi6n correcta

_3 i!o de la aguja (Hilo superior)

Hilo de la canilla (Hilo inferior)

Para aflojar

Para apretar

La puntada recta ideal cierra los hilos entre las dos telas tal

come se ve en la figura (ampliada)

Si observa la parte superior einferior de la costura, se dar&

cuenta de que no hay hilos flojos o apretados Todas las

puntadas son uniformes e iguales

AI ajustar la tensi6n del hilo de la aguja, cuanto m&s alto sea el

nL_mero ajustado, mayor ser& la tensi6n

Los resultados depender_n de:

- la rigidez y el grosor del tejido

+ el nt_mero de capas de tejido

- el ripe de puntada

•El bile est_ demasiado tense

Hilo de la aguja (Hilo superior)

Hilo de la canilla (Hilo inferior)

Para aflojar

_ arte de arriba de la tela

Parte de abajo de la tela

El hilo de la canilla aparece per la parte de arriba de la tela y se

sentir_ desigual Atloje la tensi6n del hilo de la aguja girando

hacia arriba el ajuste de tensi6n del hilo

Rdglage de la tension du fil de I'aiguille pour le

point droit

-Tension correcte

Fil de I'aiguille (Fil sup_rieur)

Fil de la canette (Fil inf6rieur)

Peur re!&cher la tension

Pour augmenter la tension

Le point droit parfait doit presenter des fils crois_s entre les deux

_paisseurs de tissu, comme illustr_ & gauche (agrandi pour

montrer les d6tails)

En regardant le dessus et le dessous de la couture, vous

remarquerez qu'il n'y a pas d'interruption Les points sent

alights et _gaux Lors du r_glage de la tension du til de I'aiguille,

plus le num_ro est grand, plus te fil de I'aiguille sera tendu

Le r_sultat d_pend:

- de la raideur et de I'epaisseur du tissu

- du tissu du nombre d'epaisseurs de tissu

- du type de point employ_

• Si la tension est trop _lev_e

Fii de I'aiguille (Fil sup_rieur)

Fil de la canette (Fil inf_rieur)

Pour rel&cher la tension

_ ndroit du tissu

Envers du tissu

Le til de la canette apparait sur le c6t_ endroit du tissu et produit

des bosses Tournez la molette vers le haut pour rel&cher la

tension du til de raiguille

29

oTension is too loose

(_) Needle thread (Top thread)

® Bobbin thread (Bottom thread)

_) To tighten tension

(_) Right side (Top side) of fabric

(_ Wrong side (Bottom side) of fabric

The needle thread shows through on the wrong side

of the fabric, and the stitch feels bumpy Turn the dial to a

higher tension setting number to tighten the needle thread

tension

f

Adjust the Needle Thread Tension for a Zigzag _-

Stitch

J

For an ideal zigzag stitch, the bobbin thread does not show

on the right side (Top side) of the fabric, and the needle

thread shows slightly on the wrong side (Bottom side) of the

fabric.

See the illustrations for the correct appearance_

To match this appearance, adjust the needle tension

• Correct tension

(_ Right side (Top side) of fabric

® Wrong side (Bottom side) of fabric

Minimize the amount of needle thread visible on the

wrong side (Bottom side) of the fabric without causing

excessive puckering, or causing the bobbin thread to

show on the right side (Top side) of the fabric.

Results vary with fabric, thread and sewing conditions

° Tension is too tight

(_) Right side (Top side) of fabric

® Wrong side (Bottom side) of fabric

The corner of each zigzag pulls together on the right side

of the fabric.

oTension is too loose

(_ Right side (Top side) of fabric

® Wrong side (Bottom side) of fabric

The corner of each zigzag pulls together on the wrong

side of the fabric

f

f

f

Q ®

® ®

J

J

',_ j

30

•El hilo est_ demasiado flojo

(T) Hilo de la aguja (Hilo superior)

(_) Hilo de la canilla (Hilo inferior)

(_ Para apretar

(_ Parte de arriba de la tela

(_ Parte de abajo de la tela

El hile de la aguja aparece per la parte de abajo de la tela y se

sentir_, desigua]. Tense la tensi6n del hilo de la aguja girando

hacia abajo el ajuste de tensi6n del bile

• Si la tension est trop fatble

(_) Fil de I'aiguille (Fil du sup_rieur)

(_) Fil de [a canette (Fil du inf6rieur)

(_ Pour augmenter la tension

(_ Endroit du tissu

(_ Envers du tissu

Le fil de raiguille apparait _.l'envers du tissu, et produit des

bosses Tournez la molette vers le bas pour augmenter la

tension du fil de ['aiguille

Ajuste de la tensi6n del hilo de la aguja para

puntada zig-zag

En la puntada zig-zag ideal, el hilo de la canilla no aparecerA en

la parte de arriba de la tela y el hilo de la aguja sever&

ligeramente en la parte de abajo de la tela Vea el aspecto

correcto en las ilustraciones. Para igualar esta apariencia, ajuste

la tensi6n del hilo de la aguja

•Tensi6n correcta

_ arte de arriba de la tela

Parte de abajo de la tela

Reduzca al m[nimo el Hie de la aguja visible en la parte de

abaje de la tela sin que se frunza en forma excesiva o haciendo

que el hilo de la canilla se vea en la parte de arriba de la tela.

Los resultados pueden variar segun la tela, hilo y condiciones

de costura

R_glage de ia tension du fil de I'aiguille pour le

point zig-zag

Lorsqu'un point zig-zag est effectu_ correctement, le fil de la

canette ne parait jamais sur le c6t6 endroit du tissu et le fil de

I'aiguille apparait & peine sur le cSt_ envers du tissu.

Reportez-vous aux figures ci-dessous pour voir & quoi ressemble

un point ex_cut_ correctement. R_glez la tension du fi! de dessus

pour obtenir I'aspect d_sir_

oTension correcte

(_) Endroit du tissu

Envers du tissu

R_duisez la quantit_ de fil de I'aiguille visible sur I'envers du

tissu sans pour autant plisser excessivement le tissu et sans

que le fil de la canette n'apparaisse sur I'endroit du tissu Les

resultats varient scion le tissu, le filet les r6glages utilis_s

°El hilo est_ demasiado tense

(_ Parte de arriba de la tela

(_) Parte de abajo de la tela

Las esquinas de cada zig-zag quedar&n demasiado tensas y

amontonadas en la parte de arriba de la tela

• Si la tension est trop _lev_e

(_ Endroit du tissu

(_) Envers du tissu

Les pointes du motif zig-zag ont tendance & se rapprocher sur

!'endroit du tissu

•El bile est_ demasiado flojo

_ arte de arriba de la tela

Parte de abajo de la tela

El hilo de la aguja pasar#, por la parte de abajo de la tela y se

jalar_, quedando casi junto

.Si la tension est trop faible

_ ndroit du tissu

Envers du tissu

Le fil de raiguille & tendance & faire des boucles sur renvers du

tissu et les points sont d6form_s

31

Stitch Selector (how to select stitches)

C) Sewing guide display

0 Red indicator

(_) Stitch selector

Turn the stitch selector until the red indicator reaches the

desired stitch.

The bottom row of stitches on the pattern indicating panel is

selected when the stitch length control is set at the stretch

stitch position.

Recommended stitch width, stitch length are shown in the

sewing guide display

When you turn the stitch selector, the information in the

display changes automatically.

Use the color in the sewing guide display which corresponds

to the color of the selected stitch

NOTE:

To avoid needle or fabric damage, make sure the needle

is up and out of the fabric while selecting a stitch,

Stitch patterns are color-coded to a recommended setting

zone at the stitch length control

Stitch Length Zones:

Red: Straight, Zigzag and Utility stitches

Green: Geometric decorative stitches

Blue: Built-in buttonhole

Gold: Stretch stitches

NOTE:

Only the stretch stitch is available in pattern #9. Set the

stitch width control at S S.

f

d)

I

RECOMMENDED

WIDTH

C)

2_€£-] RECOMMENDED

LENGTH

1 2 3BH4 5 6 7 8 910111213

I;II,o.N,lllIII

AAARAAA GFAAFF

/R'I='4

AAAFACAAAA

32

Seleccionador de puntadas (como seleccionar

puntadas)

C) Pantalla de guia de costura

(_ Indicador rojo

(_ Seleccionador de puntada

Gire el seleccionador de puntada hasta que el indicador rojo

alcance la puntada deseada

La ilia inferior de puntadas de! panel indicador de patrones es

seleccionado cuando el control de largo de puntada se fija en la

poeici6n de estiramiento de la puntada

El ancho recomendado de la puntada, y el largo se muestran en

la pantalla de guia de costura

Cuando usted gira el seleccionador de puntada, ta informaci6n en

la pantalla cambia automAticamente

Por favor use el color en la pantalla de guia de costura que

corresponde at color de la puntada seleccionada

NOTA:

Para evitar da5o en la aguja o la tela, asegurese que la aguja

estA hacia arriba y fuera de la tela mientras selecciona la

puntada

Los patrones de puntada estan codificados por colores, para

recomendar la zona a elegir en el control de Iongitud de puntada

Zonas de Iongitud de puntada:

Rojo: Recta, zigzag y puntadas de uso general

Verde: Puntadas decorativas geom6tricas

Azul: Ojal integrado

Oro: Puntadas extensibles

NOTA:

$61o la puntada extensible est& disponible en el patrSn #9

Escoja el contro! de ancho de puntada en SS

Bouton de s61ection de points (s_lectionner les

points)

(_ €:cran guide de couture

(_) Marque rouge

(_ Bouton de selection de points

Tourner le bouton de selection de points, jusqu'& ce que la

marque rouge atteigne le point recherche

Pour selectionner les points situes sur la rangee inferieure du

panneau indicateur de motifs, la commande de Iongueur du point

dolt etre reglee sur la position point extensible_

La largeur et la Iongueur de point recommandees s'affichent &

I'ecran guide de couture

Lorsqu'on tourne le bouton de selection de points, les informations

de I'ecran changent automatiquement

Veui!lez utiliser la couleur de I'ecran guide de couture

correspondant & la couleur du point choisi

REMARQUE:

Pour eviter tout endommagement de I'aiguille ou du tissu,

s'assurer que I'aiguille est en position levee et ne touche pas le

tissu, !ors de votre choix de point

Les motifs de points sont couples & un code de couleurs

caracterisant une zone de reglage recommandee pour la

commande de Iongueur du point

Zones de Iongueur du point:

Rouge: Droit, zigzag et points utilitaires

Vett: Points d_coratifs geometriques

Bleu: Boutonniere integree

Dor_: Points extensibles

REMARQUE:

Pour le motif #9, le point extensible est le seul qui soit

disponible Regler la commande de largeur du point sur SS

33

Stitch Width Control

(how to adjust the stitch width)

Slide the stitch width control to the desired stitch width

number

The higher the number, the greeter the stitch width The

mark shows the adjustment range when using the twin

needle, The blue zone is the appropriate adjustment range

for buttonhole sewing.

* Before sliding the stitch width control, be sure to raise the

needle above the fabric

Q Stitch width control

f

WIDTH

J

Stitch Length Control

(how to adjust the stitch length)

Slide the stitch length control to the desired stitch length

number

Set the stitch length control at SS when using a stretch

stitch The higher the number, the greater the stitch length

The r-m mark shows the adjustment range when sewing the

buttonhole

* Raise the presser foot before sliding the stitch length

control,

(_ Stitch length control

S

J

STRETCH

¥-

!(

LENGTH

0--.-._--_1___2__3__4

\2,

J

34

Control de la anchure de puntada

(c6mo ajustar la anchure de las puntadas)

Deslice el control de la anchura hasta al nQmero deseado

Nt]meros m_ts altos proporcionar&n mayor anchura de puntada

'_esta marca indica el radio de ajustes cuando use una aguja

doble La zona azul es el radio de ajustes apropiado para la

costura de ejales

* Antes de girar el control de la anchura de puntada asegurese

de alzar la aguja por encima de la tela

_) Marca indicativa

R_glage de la largeur du point

(comment r_gler la largeur du point)

Faites glisser le r_glage de la largeur du point jusqu'& ce que le

num6ro choisi,

Plus le num_ro est grand, plus le point est large

Le symboled' indique la plage de r_glage pour ]es aiguilles

jumel6es

La zone bleue est la plage de r6glage adequate pour la couture

des boutonnieres

* Avant de tourner le r_glage de la largeur du point,assurez-vous

que vous avez relev_ I'aiguifle au-dessus du tissu

(_) Marque de repute

Control de la Iongitud de puntada (cbmo ajustar la

Iongitud de puntadas)

Deslice el control de la Iongitudhasta al numero deseado

(Situe el control de Iongitud de puntada en la posici6n SS

cuando use puntadas elAsticas)

NL]merosmAsaltos proporcionar_,nmayor Iongitudde puntada

r'-m esta marca indica el radio de ajustes cuando cose ojales

* Antes de girar et control, asegurese de alzar e! pie prensatelas

(_ Marca indicativa

R_glage de la Iongueur du point (comment r_gler

la Iongueur du point)

Faites glisser le r_glage de la Iongueur du point jusqu'& ce que le

numero choisi

(R6glez la Iongueur du point sur SS pour lespoints extensibles )

Plus le nurn_ro est grand, plus le point est long

Le symbole _ indique la plage de r_glage pour la couture des

boutonnieres

* Avant de tourner le r_glage de la Iongueur du point,

assurez-vous que vous avez relev_ le pied presseur

(_ Marque de rep_re

35

Adjusting Stretch Stitch Balance

Feed balancing dial

If the stretch stitch patterns are uneven when you sew on a

particular fabric, adjust them with the feed balancing dial(_).

To adjust the distorted patterns:

[] If the patterns are drawn out, correct them by turning the

dial in the "-" direction

[] If the patterns are compressed, correct them by turning

the dial in the '%" direction_

f

[] []

Reverse Stitch Control

Press the stitch control to sew in reverse.

f

J

J

36

Equilibrio de los patrones distorsionados

(_ Eje equilibrador de puntada

Si observa alguna distorsi6n al coser patrones de puntada

el_stica en una tela especffica, ajL_stelos con el eje equilibrador

de puntada(_)_

Para equilibrar los patrones de puntada distorsionada:

[] Si los patrones est_n expandidos, corrfjalos girando el eje

equilibrador de puntada hacia el signo "-"

[] Si los patrones est&n comprimidos, corrijalos girande el eje

equilibrador de puntada hacia el signo "+"

Pour corriger un motif d6form6

(_) Bouton d'_quilibrage

Si les motif extensibles sent irr_guliers Iorsque vous piquez un

tissu particulier, corrigez4es avec le bouton d'_quilibrage(_

Comment r_gler I'_quilibre d'un motif extensible:

[] Si les motifs sont _tir_s, corrigez le d6faut en tournant ]e

bouton en direction du "-",

[] Si les motifs sont comprim_s, corrigez le d6faut en tournant is

bouton en direction du %"

Control de puntada invertida

La m_quina coser_ hacia atr_s hasta que suelte el bot6n

Bouton de marche arri_re

La machine coud en marche arri_re tant que Fen appuie sur le

bouton de marche arri_re.

37

SECTION Ill. STRAIGHT STITCH

SEWING

Straight Stitch

(&)Stitch selector: 4 to 6

® Stitch width: 6.5

(_) Stitch length: Red zone

(_ Needle thread tension: 2 to 6

(_) Presser foot A: Zigzag foot

_) Presser foot H: Straight stitch foot

NOTE:

There are three straight stitch needle position settings,

left, center and righL When using the straight stitch foot,

make sure to use center needle position Otherwise the

needle may strike the sewing foot and possibly break.

Starting to sew

Raise the presser foot and position the fabric next to a

seam guide line on the needle plate (5/8" (16 cm) is most

common) Lower the needle to the point where you want

to start. Lower the presser foot and pull the threads

toward the back. Depress the foot control Gently guide

the fabric along a seam guide line letting the fabric feed

naturally.

CAUTION: Do not place fingers near to the presser foot

when guiding fabric, or the needle clamp screw may

strike and injure your fingers

Finishing sewing

To fasten the ends of a seam, press the reverse stitch

control and sew several reverse stitches. Raise the

presser foot Remove the fabric, draw the threads to the

back and cut them with the thread cutter. The threads are

now the proper length to begin sewing the next seam.

Use the Seam Guides

(_ Center needle position

® Edge of fabric

(_) Needle plate guide lines

The seam guides on the needle plate are there to help you

measure seam width. The numbers on the needle plate

indicate the distance between the center needle position

and the edge of the fabric. The lines are 1/8" (0.3 cm) apart,

and are engraved at 3/8", 4/8", 5/8", and 6/8'L The lines in

millimeters are 5 mm apart, and are engraved at 10 mm, 15

mm and 20 mm

Turn a Square Corner

C) Cornering guide

When sewing with fabric edge at 5/8" seam guide, to turn a

square so that sewing continues at same distance from edge,

1, Stop stitching when front edge of fabric reaches the

cornering guide lines

2, Lower the needle by turning the hand wheel

countemlockwise

3 Raise the presser foot and turn the fabric

counterclockwise 90°

4. Lower the presser foot, and begin stitching in the new

direction

f

f

f

®

I I I

I I I _T_lq LI_I_Gnl

e--o_1_=--=_4

® ® ®

%Or ouO

\

J

J

J

J

38

SECCION II1. COSTURA DE PUNTADA RECTA PARTIE II1. COUTURE AU POINT DROIT

Puntada recta

I elector de puntada:

Anchura de la puntada:

Longitud de la puntada:

Tensi6n de! hilo de la aguja:

Prensatelas A:

Prensatelas H:

Point droit

4 a 6 _ S_lecteur de point: 4 & 6

65 _ Largeur du point; 6.5

Zona roja _3_Longueur du point: Zone rouge

2 a 6 (_ Tnnsion du fil de I'aiguille: 2 #, 6

Prensatelas para zig-zag (._ Pied presseur A: Pied zig-zag

Prensatelas para puntada @ Pied presseur H: Pied & point droit

recta

NOTA:

Cuando use el pie parn puntada recta, nsegurese de poner la

aguja en la posici6n del centro_ De Io contrario, la aguja

chocara contra el prensatelas yes posible que se rompa

•Para empezar a coser

Levante el pie prensatelas y posicione la tela junto alas Ifneas

gufas en In placa de aguja (16 em (5/8"))

Baje la aguja al punto donde quiera comenzar la costura Baje

el pie y pase los hilos hacia atr_s por debajo del prensatelas

Pise el pedal de control Guin la tela con cuidado a Io largo de

Ia gufa de costura dejando que la tela avance sola de forma

natural

CUIDADO: No coloque los dedos cerca del prensatelas

mientras que dirige la tela El tornillo de sujeci6n de la nguja

podrfa golpear y lastimar los dedos.

• Para terminar a coser

Para rematnr el final de las costuras, pulse el control de

puntada invertida y cosa unas puntadas hacin atr&s

Levante el pie Saque la tela, tire de los hilos hacia atras y

c6rtelos con el cortahilos AI cortar los hilos con el cor_ahilos

quedar#, el sobrante de hilo adecuado para comenzar una

nueva costura directnmente.

Uso de las gufas de costura

_ entro de la posici6n de la aguja

Borde de la tela

Lfnea guia del plato de agujn

Las guias de costura en la placa de aguja son para nyudnrle a

medir el ancho de costura. Las lineas son 03 cm (1/8") entre si,

con las de 3/8", 4/8", 5/8", y 6/8", lineas grabadas Las linens en

milimetros estan grabadas por !0 ram, 15 rnm, y 20 mm, de

ancho entre si

REMARQUE: ]

Lorsque vous utilisez le pied _. point droit, assurez-vous que

I'aiguille est en position centrale. Autrement elle heurtera le pied

et se cassera

°Ddbut d'une couture

Levez le pied presseur et placez le tissu le long de la ligne de

rep_re sur la plaque d'aiguille (la plus utilis_e est & 1 6 cm

(5/8")).

Abaissez I'aiguille & I'endroit eL=vous souhaitez commencer la

couture. Abaissez le pied presseur et tirez les ills vere I'arri_re

Appuyez doucement sur In p_dale de contr61e Guidez le tissu

le long de In ligne de rep_re en laissant le tissu avancer

naturellement

tATTENTION: Ne placez pas de doigts pros du pied presseur en

guidant le tissue Ln vis de fixation de I'aiguille peut frapper et

nuire les doigts.

• Finit[on d'une couture

Pour arr_ter I'extr_mit_ des coutures, appuyez sur le bouton de

marche arriere et piquez plusieurs points en arriere

Relevez le pied presseur Retirez le tissu, tirez Ins fils vers

I'arriere et coupez-les & I'aide du coupe-ill Les ills sont ainsi

coup_s & la bonne Iongueur pour le d_but de la prochaine

couture

Utilisation des guides de couture

_ osition centrale de raiguille

Bord du tissu

Lignns de rep_re sur la plaque d'aiguille

Uintervalle entre les lignes est de 1/8" (3 ram) celles-ci sont

gravies & 3/8", 4/8", 5/8", et 6/8" Uintervalle entre les lignes en

millim_tres est de 5 mm Celles-ci sont gravies & 10 mm,

15 mm, et 20 rnm

C6mo coser una esquina cuadrada

(_ Gufa para esquinas

AI coser con el borde de In tela en la gufa de costura de 16 mm

(5/8 de pulgada), para coser una esquina cuadrada de manera

que la costura continfle a la mismn distancia del borde, haga Io

siguiente:

1 Deje de coser cuando el borde delantero de In teln !lega alas

Ifneas de la guia para esquina

2 Bnje la aguja girando la el volante en sentido antihorario

3 Eleve el prensntelas y gire la teln 90 grades en sentido

nntihorario

4 Bnje el prensatelas y comience a coser en In nueva direcci6n

Pour coudre un angle droit

(_) Guide-virage

Afin de coudre un angle droit et afin d'assurer que la couture

reste & distance egale du bord Iorsque vous cousez sur le bord

d'un tissu & 16 mm du bord de la couture:

1 Arr_tez de coudre Iorsque le bord du tissu arrive au lignes du

guide-virnge

2 Abaissez raiguille en tournant le volant dans le sens inverse

des aiguilles d'une montre

3 Levez le pied presseur et tournez le tissu dans le sens inverse

des aiguilles d'une montre & 90 °

4 Abaissez le pied presseur et commencez In couture dans la

nouvelle direction

39

Topstitching

_) Stitch selector: 4 to 6

Stitch width: 65

® Stitch length: Red zone

Needle thread tension: 2 to 6

Presser foot A: Zigzag foot

Presser foot H: Straight foot

NOTE:

When using the straight stitch foot, make sure to use the

center needle position, otherwise the needle may strike

the presser foot and possibly break.

Topstitching emphasizes lines of garments and keeps

seams and edges flat and crisp Accent suits or blouses

with one or two rows of topstitching around the outer edges

of cuffs, lapels or collars Lower the presser foot and keep

the edge of the fabric next to the right edge of the presser

foot

Evenly guide the fabric along the edge to produce an even

row of topstitching 3/8" (10 cm) from the edge_

Quilting

(_ Stitch selector: 4 to 6

_) Stitch width: 6,5

(_ Stitch length: Red zone

Needle thread tension: 2 to 6

Presser foot A: Zigzag foot

Presser foot H: Straight foot

NOTE:

When using the straight stitch foot, make sure to use the

center needle position, otherwise the needle may strike

the presser foot and possibly break.

Use the seam guide lines on the needle plate, and the free-

arm, to help determine the distance between quilting

stitches, The quilter will help keep the stitching line straight

[] Loosen the quilter holding screw,

Slide the quilter in the hole to the desired width and

tighten the screw

[] Sew, guiding the quilter over the previous row of

stitching.

Quilter holding screw

(_) Quilter

(_) Hole

(_) Distance

f

f

f

f

(b

I 1

I I

_l_ WrOtH

( ®}®

I

4 ( 1®

® ® ®

%or%ouO

® _

II I .......... ,,,

III

® ® ®

J

J

4O

Costura a la vista

_ Selector de puntada; 4 a 6

Anchura de la puntada: 6 5

Longitud de la puntada: Zona roja

_ Tensi6n del hilo de la aguja: 2 a 6

Prensatelas A: Prensatelas para zig-zag

Prensatelas H: Prensatelas para puntada

recta

NOTA:

Cuando use el pie para puntada recta, asegurese de poner la

aguja en la posici6n del centro De Io contrario, la aguja

chocar& eontra el prensatelas yes posible que se rompa

La costura a la vista resulta las lineas de prendas y mantiene las

costuras y los bordes pianos y dereehos

AcenttJe los vestidos y las blusas con una hilera o dos de costura

a la vista alrededor de los bordes de Ios pufios, solapas o cuellos

Baje el pie prensatelas y mantenga el borde de la tela junto a!

horde dereeho del prensatelas

Guie en forma pareja la tela para que la hilera del pespunte

quede igual, a 10 cm (3,8") del borde

SurpiqCire

_ S_lecteur de point: 4 & 6

Largeur du point: 6 5

Longueur du point: Zone rouge

_j Tension du fil de I'aiguille: 2 & 6

Pied presseur A: Pied zig-zag

Pied presseur H: Pied & point droit

REMARQUE: I

Lorsque vous utilisez le pied & point droit, assurez-vous que

I'aiguille est en position centrale Autrement elle heurtera le pied I

et se cassera j

Les surpiq_res permettent de faire des coutures d_coratives et de

garder les bords plats et dgides Vous pouvez orner les

ensembles et les blouses avec une ou deux surpiq0res autour des

poignets, revers et cols

Abaissez le pied presseur et gardez le bord du tissu pres du bord

droit du pied

Cousez ainsi pour faire une surpiqQre r_guli_re & 10 cm (3/8") du

bord

Acolchador

_ elector de puntada:

Anchura de la puntada:

Longitud de la puntada:

)_Tensi6n del hilo de la aguja:

Prensatelas A:

Prensatelas H:

4a6

65

Zona roja

2a6

Prensatelas para zig-zag

Prensatelas para puntada

recta

NOTA;

Cuando use el pie para puntada recta, asegL)rese de poner la

aguja en la posici6n del centro De Io eontrario, la aguja

chocar& contra el prensatelas yes posible que se rompa

La gufa de acolchado le ayuda a coser Ifneas de puntadas

[] Afloje el torni!lo de sujeci6n de la guia

Deslice la guia dentro de su alojamiento hasta conseguir el

ancho deseado y apriete el tomillo

[] Cosa llevando la gufa sobre la anterior Ifnea de puntada

(_) Tornillos sujetador del acolchador

_ colchador

Alojamiento

(_ Distancia

Matelassage

_ S_lecteur de point: 4 & 6

Largeur du point: &5

Longueur du point: Zone rouge

_ Tension du fil de I'aiguille: 2 & 6

Pied presseur A: Pied zig-zag

Pied presseur H: Pied & point droit

REMARQUE:

Lorsque vous utilisez le pied & point droit, assurez-vous que

raiguille est en position centrale Autrement elle heurtera le pied

et se cassera

Le guide & matelasser vours aidera & coudre des lignes paralleles

[] Desserrz la vis, enfilez le guide & matelasser dans I'ouverture

jusqu'& la largeur souhait_e, puis resserrez la vis

[] Effectuez votre couture en dirigeant la tige du guide le long de

la couture pr_c_dente

Vis de b!ocage du guide & matelasser

Guide & matelasser

Trou

Distance entre deux coutures

41

Zipper Sewing

(_) Stitch selector: 5

Stitch width: 65

® Stitch length: 2

® Needle thread tension: 2 to 6

(_) Presser foot E: Zipper foot

=To snap on the zipper foot

(_ Groove

(_) Pin

®To sew left side

®To sew right side

Fit the pin on the zipper foot into the groove on the foot

holder

*To sew the left side of the zipper, attach zipper foot on

the right-hand side of pin.

* To sew the right side of zipper, attach the zipper foot on

the left-hand side of pin.

o Fabric preparation

Right (top) side of fabric

® Wrong (bottom) side of fabric

® Bottom seam

® Zipper bottom stop position

® Basting stitch

Place the right (top) sides of the fabric (_) together. Sew a

bottom seam ® 5/8" (2.2 cm) from the right edge to the

estimated zipper bottom stop position ®. Sew in reverse

a few stitches to lock.

Increase the stitch length to 4, set needle thread tension

to 0, and sew basting stitch _) the entire length of the

zipper sewing.

• To sew

® 1/8" (0 4cm) fabric margin

(_) Zipper teeth

® Zipper tape

[] Attach zipper foot on right-side of pin

Fold back the upper layer seam allowance Fold back

the lower layer seam allowance to leave a 1/8" (0 4 cm)

margin of fabric (_

Place zipper teeth next to margin edge and pin margin to

zipper tape

Align zipper foot with margin edge Return thread tension

and stitch length to original settings. Sew a seam the

entire length of zipper tape, removing pins as you go.

Before reaching pull-tab, stop the machine with needle in

the fabric and raise the foot, then unzip a few inches to

clear a path for the stitch.

Remove fabric and close zipper

f

f

f

[]

@

I

I

( ®j®

_m_t_ _ _I_G TM

® ®

® ®

(5/8")

(22cm)

1/8" P

(0 4 cm)_\

J

J

J

42

Costura de cremalleras o cierres

_ Selector de patren: 5

Anchura de la puntada: 65

Longitud de la puntada: 2

_ Tensien del hilo de la aguja: 2 a 6

Presnsatelas E: Prensatelas para cremalleras

La couture des fermetures bglissi_re

_ Selecteur de point: 5

Largeur du point: 65

Longueur du point: 2

_ Tension du fil de I'aiguille: 2 & 6

Pied presseur E: Pied & fermeture & glissiere

•C6mo colocar el prensatelas para cremalleras

_ nclavadura

Pasador

Para coser el lado izquierdo

Para coser el lado derecho

Encaje el pasador del pie para cremalleras en la enclavadura

del enmangue

• Para coser el lado izquierdo de la crema!lera, enganche

el prenatelas pot la parte derecha de! pasador

• Para coser el lado derecho de la cremallera, enganche el

prensatelas por la parte izquierdo del pasador,

oPour fixer le pied _ fermeture _ glissiere

_ ncoche

Broche

Quand on coud ie cete gauche

_ Quand on coud le c6te droit

Placez la broche du pied dans I'encoche du support de pied

* Pour coudre le cete gauche de la fermeture, fixez le pied du

c6te dreit

* Pour coudre le c6te droit de la fermeture, fixez le pied du cete

gauche

.Preparaci6n de la tela

(_ Parte de arriba de la tela

(_) Parte de abajo de la tela

Costura inferior

_ ositien de parada de la cremallera

Puntada de hilvanado

Co!oque juntos los partes de arriba de la tela (_ Cosa una

costura inferior a 22 cm(4/8") del borde derecho (_) hasta la

posici6n inferior de parada de la cremallera @ Agregure unas

puntadas en reversa para fijar

Incremente la Iongitud de puntada a 4, ajuste Ia tensien del

hilo de la aguja a 0 y cosa una puntada de hilvando (_)a todo

Io largo de la abertura de la cremallera

PrEparation du tissu

_ Endroit du tissu

Envers du tissu

Couture inferieure

_ oint d'arret de la fermeture eclair

Point de beti

Plaeez les endroits du tissu (_ les uns centre les autres

Effectuez une couture de fond de 22 cm (5/8 de pouce) du bord

droit(_jusqu'au point d'arret inferieur estime de la fermeture

eclair@. Pour securiser fa couture, faites quelques points en

marche arriere

Augmentez la tongueur du point & 4, reglez la tension du fil de

I'aiguille & 0, puis effectuez un point de beti(_)tout au long de la

fermeture _clair

o Para coser

2_ Margen de tela de 04 cm (1/8")

Dientes de la cremallera

Cinta de la cremallera

[_lnstale el prensatelas para cremalleras en el lade derecho del

poste

Doble el excedente la capa superior hacia arriba para dejar un

margen de 0,4 cm (1/8") de tela(_

Coloque los dientes de la cremallera junto al borde del margen

y sujete el margen con alfileres a la cinta de la cremallera

Alinee e! prensatelas para cremalleras con el borde del

margen Restablezca la tensien del hilo y la Iongitud de

puntada a los valores originales Cosa una costura a todo Io

largo de la cinta de la cremallera, quitando ios alfileres a

medida que avanza

Antes de !legar a la lengueta de la cremallera, detenga la

m_tquina con la aguja dentro de la telay levante el prensatelas;

despues abra la cremallera unos centfmetros para dejar el

camino libre para la puntada

Quite la tela y cierre la cremallera

•Pour coudre

Marge du tissu : 04 cm (1/8 de pouce)

Dents de fa fermeture _clair

Ruban de la fermeture 6clair

[] Fixer le pied & fermeture 6clair du cete droit de la broche

Replier la valeur de couture de la couche superieure de fagon

& laisser 04 cm (1/8 de pouce) de marge du tissu(_

Placer les dents de la femeture eclair & c6te du bord de la

marge et epingler la marge au ruban de la fermeture eclair

Aligner le pied & fermeture eclair avec le bord de la marge

Revenir aux r_glages de tension du filet de Iongueur du point

d'origine Coudre une couture tout le long du ruban de la

fermeture _clair, en enlevant les @ingles au fur et & mesure

Avant d'atteindre la tirette, arr_ter la machine, I'aiguille dans le

tissu, et soulever le pie& Ensuite, defaire la fermeture eclair

sur une Iongueur de quelques centimetres de facon & liberer

un passage pour le point

Enlever le tissu et fermer la termeture eclair

43

Zipper Sewing (Continued)

[] Raise and release foot, and re-attach it on left-hand side

of pin

Take the upper fabric layer and lay it flat over the zipper

Starting just below zipper bottom stop, sew across fabric

to about 3/8" to 1/2" distance from the basting stitch line

Turn fabric 90° and sew a seam the entire length of

zipper tape Before reaching pull-tab, stop the machine

with needle in fabric and raise the fool Use seam ripper

to open a few inches of basting stitch, then unzip a few

inches to clear a path for the stitch. At end of seam, sew

in reverse a few stitches to lock

Once both sides of zipper are sewn, use seam ripper to

open the basting stitch,

f

[]

J

44

Costura de cremalleras o cierres (continuaci6n)

[] Levante ylibere el prensatelas yvuelva acolocarlo en el lado

izquierdo del poste

Tome la cape supedor de la telay exti_ndala sobre la

cremallera_

Comience justo abajo del tope de la cremallera y cosa a Io

ancho de la techa hasta una distancia de 1a13 cm

(3/8" a 1/2") de la Ifnea de puntada de hilvanado

Gire la tela 90°y cosa una costura de todo Io largo de la cinta

de la cremallera, Antes de Ilegar a la lengL=eta de la

cremallera, detenga la m&quina con la aguja dentro de la tela y

levante el prensatelas Use un abrecosturas para abrir unos

centfmetros de la puntada de hilvanado y luego abra la

cremallera unos centfmetros para dejar el camino libre para la

puntada, Cosa unas puntadas inversas para fijar

Despu6s de coser ambos lados de la cremallera, utilice un

abrecosturas para abrir la puntada de hilvanado

La couture des fermeture b glissi_re (suite)

[]Soulever et rel&cher le pied, puis le fixer & nouveau du c6t_

gauche de la broche

Prendre la couche sup_rieure du tissu et la placer & plat sur la

fermeture, Coudre sur tout le tissu, en commenqant juste en-

dessous du point d'arr_t inf_deur, jusqu'& une distance

d'environ 3/8 de pouce & un demi pouce de la couture de b&tL

Toumer le tissu & 90° et coudre eur route la Iongueur du ruban

de la fermeture _clai_ Avant d'atteindre la tirette, arr_ter la

machine, I'aiguille dans le tissu, et soulever le pied Avec un

d_couvit, d6faire quelques centim_tres de point de b&ti, puis

ouvrir ]a fermeture _clair sur quelques centimetres de fa£:on &

d_gager un passage pour la couture Coudre quelques points

en marche arriere pour s_curiser la couture

Une fois que les deux cSt_s de la fermeture _clair sont coueus,

utiliser le d_couvit pour d_faire le point de b&ti,

45

To Drop or Raise the Feed Dogs

The drop feed dogs lever is located underneath the free

arm bed on the back side of the machine.

QTo drop the feed dogs, push the lever in the direction

of the arrow, as illustrated.

@)To raise the feed dogs, push the lever in the direction

of the arrow, as illustrated, and turn the handwheel

toward you. Feed dogs must be up for normal sewing

f

®

®

Darning

(_ Stitch selector: 4 to 6

® Stitch width: 6 5

(_ Stitch length: Any

® Needle thread tension: 2 to 6

® Pressure adjusting lever: 0

® Presser foot A: Zigzag foot

® Presser foot F: Satin stitch foot

® Feed dogs: Dropped

Drop the feed dogs. Center the hole in the fabric on an

embroidery hoop, as shown.

Lower the presser foot F and sew at a slow speed

Move the fabric back and forth slowly until the darning area

is covered. Turn the fabric 1/4 turn (g0°), and sew another

layer of stitching over the first layer After darning is

completed, return the pressure adjusting lever to 3 for

normal sewing.

I OTE:

If the fabric is thin or badly damaged, use a separate

piece of fabric under the hole to reinforce it.

F (b

I I I

I I t

¢ 4

®

J

_I_ W_DTH _,

( ®I®

® ® ®

or

J

\

46

C6mo subidbajar los dientes del transporte

La palanca de mando para los dientes del transporte est,. debajo

del brazo libre colocabo en la parte del rev_s de la m_quina

(_ Para bajar los dientes del transporte empuje la palanca de

mando en la direcciSn indicada por la flecha como se

muestra en la ilustraciSn

(_ Pour subir los dientes del transporte empuje la palanca de

mando en la direcci6n indicada per la flecha como se muestra

en la ilustraci6n y gire el vo[ante de mano hacia usted

Los dientes de transporte deben estar subidos para las

costuras normales

Comment monter et descendre les griffes

d'entrainement

Le levier des griffes d'entrainement est situe sous le berceau du

bras libre& I'arri_re de la machine

(_) Pour faire descendre les griffes d'entrafnement, poussez le

levier darts le sens de la fl_che comme illustr_,

(_) Pour les faire monter, poussez le levier dans le sens de la

fl_che comme illustr6 et tournez la volant & main vers vous

Les griffes doivent _tre relev_es pendant la couture

normale

Zurcido

l Selector de puntada 4 to 6

Anchura de la puntada: 65

Longitud de la puntada: Cualquier numero

Tensi6n del hilo de la aguja: 2 a 6

Palanca del ajuste de la presi6n: 0

Prensatelas A: Prensatelas para zig-zag

(_ Prensatelas F: Prensatelas para puntada

decorativa

(_) Los dientes de transporte: Bajados

Reprisage

l S_lecteur de point: 4 to 6

Largeur du point: 65

Longueur du point: Toute

Tension du fil de I'aiguille 2 & 6

Levier de r_glage de la pression:0

Pied presseur A: Pied zig-sag

(_ Pied presseur F: Pied _. point lanc_

(_ Gdffes d'entrainement: Descendues

Baje los dientes de transporte Ponga la tela con el agujero en el

centro entre los aros de bordado, tal como se muestra, Baje el

pie F y cosa despacio Mueva la tela de para atr&s y de para

adelante hasta que haya oubierto la Area a zurci_ Voltee la tela

1/4 vuelta y cosa otra capa de puntada sobre la primera eapa

Cuando haya terminado de zurcir, devu_lva la presi6n ajustando

la palanca al 3

Abaissez les griffes d'entrainement Placez le tissu dans le cercle

_. broder, avec le trou au centre, comma illustr_

Abaissez le pied presseur Fet cousez _. vitesse lente

D_placez lentement le tissu d'avant en arriere jusqu'& ce que la

partie & repriser soit couverte Toumez le tissu d'un 1/4 de tour et

piquez une autre couche de points par-dessus les premiers A la

fin du repdsage, r_glez de nouveau le levier de r_glage de la

pression sur 3 pour la couture normale

NOTA:

Si la tela es muy delgada o est_ en muy mal estado, utilice un

trozo de tela separada debajo del agujero para reforzarlo.

REMARQUE:

Si le tissu est fin ou tr#s us_, mettez un morceau de tissu

dessous pour le renforcer

47

SECTION IV. ZIGZAG STITCH SEWING

Basic Zigzag

(_ Stitch selector: 3

® Stitch width: 1 to 6_5

® Stitch length: Red zone

Needle thread tension: 3 to 5

_) Presser foot A: Zigzag foot

The zigzag stitch is one of the most common and versatile

stitches It can be a utility stitch for button sewing,

buttonhole making, hemming, overcasting, mending and

darning

Jtcan also be used to decorate with trims, appliques and

cut work or as a decorative stitch.

Satin Stitch

10 Stitch selector: 3

® Stitch Width: 2to 6_5

(_) Stitch length: 0.5 to 1

(_) Needle thread tension: 3 to 8

Presser foot F: Satin stitch foot

(_) Pressure adjusting lever: 1 to 2

The satin stitch is often used to decorate and overcast the

raw edge on blankets, linens, tablecloths, and napkins It is

also attractive in applique.

For best results, test the stitch on the fabric being used

A tight satin stitch may pucker some lightweight fabrics,

f

f

f

f-

G

®

Q

®

_t_ wol_

_m_T¢l_ m LEt;_TH

® ®

J

J

J

... j

48

SECCION IV. PUNTADAS DE ZIG-ZAG

Puntada de zig-zag

(_ Selector de puntada: 3

_ Anchura de la puntada: 1 a 6 5

Longitud de la puntada: Zona roja

@ Tensi6n deehilo de la aguja: 3 a 5

_) Prensatelas A: Prensatelas para zig-zag

PARTIE IV. POINTS ZIG-ZAG

Zig-zag simple

_) S61ecteurde point: 3

_ Largeur du point: 1 &6 5

Longueur du point: Zone rouge

Tensiondu fil de I'aiguille: 3 &5

(_) Pied presseur A: Pied zig-zag

La puntada de zig-zag es una de las puntadas m&s cemunes y

m;&s vers&tiles Es una puntada de servicio para pegar botones,

hacer ojales, para debladilfos, puntada sobrepuesta, para

remendar y para zurcir Tambien puede ser utilizada para decorar

con ribetes, aplicaci6nes y come puntada decorativa

Le zig-zag est un point tr_s commun et aux usages multiples. II

est utile pour coudre les boutons, les boutonnieres, les ourlets,

ainsi que pour surfiler et repriser. On peut _galement rutiliser

pour orner avec des gances, des appliques ou des jours, ou

comma point d6coratif

Puntada en sat6n

_ Selecrot de puntada: 3

Anchura de puntada: 2 a 65

Longitud de puntada: 05 a 1

(4) Tensi6n del hilo de la aguja: 3 a 8

_) Prensatelas F: Prensatelas para puntada

decorativa

(_ Palanca del ajuste de la presi6n: 1 o 2

Point lanc6

(_ S_lecteur de point:

_ argeur du point:

Longueur du point:

_._ Tension du fil de I'aiguille:

(_) Pied presseur F:

(_ Levier de r6glage de la tension: 1 ou 2

3

2&65

05&1

3&8

Pied & point lanc6

La puntada de sat6n es muy vers_.til y frecuentemente utilizada

come puntada decorativa y tambi_n puede ser usada para

sobrehilar un orillo burdo en sabanas, ropa blanca, manteles y

servilletas Es especialmente atractiva para aplicaciones

Despu6s de ajustar la m&quina, experimente en un pedazo de la

tela que planea utilizar Si la puntada est,. demasiado apretada

puede arrugar o fruncir algunas telas livianas

Le point lanc6 est souvent utilis_ pour d6corer et arr_ter le bord

des couvertures du linge de maison des nappes, des serviettes de

table, etc II convient aussi tr_s bien pour les appliques

Lorsque vortre machine est r6gl_e pour la couture, faites un essai

sur ]e tissu que vous allez utiliser Si le point est trop serr6, vos

risquez de plisser les tissus 16gers

49

Monogramming

(:_ Stitch selector: 3

® Stitch width: 3

(:_ Stitch length: 0.5 to 1

® Needle thread tension: 1 to 4

(:_ Presser foot F: Satin stitch foot

(:_ Pressure adjusting lever: 1 or 2

Attach a piece of stabilizer on the wrong side (Bottom side)

of the fabric

Draw letters on the fabric with tailor's chalk Form each

pattern with a satin stitch, adjusting the stitch width

f@

®

f

®

® ®

J

Applique

(:_ Stitch selector: 7

® Stitch width: 6.5

(:_ Stitch length: Gold stretch stitch position

® Needle thread tension: 2 to 6

_) Presser foot F: Satin stitch foot

(_ Pressure adjusting lever: 2

Baste applique pieces on the fabric, or fuse the applique

pieces with an iron-on fabric joiner. Stitch around the

applique, making sure the needle falls along the raw edge

of the applique.

NOTE:

Maximum stitch width for pattern #7 is 1.4 (35 mm)

when setting the stitch width control at 6.5.

f

f

J

o C.............®

t =,="°mo_-,=_.__L",""1®

® ® ®

5O

Monogramas

(_ Selector de puntada: 3

_ Anchura de la puntada: 3

Longitud de la puntada: 0.5 a 1

Tensi6n del hilo de la aguja: 1 a 4

(_) Prensatelas F: Prensatelas para puntada

decorativa

(_ Palaca del ajuste de la presi6n: 1 o 2

Monogrammes

_ _lecteur de point:

Largeur du point:

Longueur du point:

Tension du fil de I'aiguille:

(_) Pied preaseur F:

(_) Levier de r_glage de la tension: 1 ou 2

3

3

05&1

1&4

Pied & point lanc6

Coloque la entretela por la parte de abajo de la tela

Dibuje ]as letras sobre la tela utilizando tiza de costura Forme

cada modelo ajustando el ancho de la puntada

Fixez un tissu stabilisateur sur I'envers du tissu.

Dessinez les lettres sar le tissu avec une craie de tailleur, Suivez

cheque motif au point de bourdon en r_glant la largeur du point

Aplicaciones

_ elector de patr6n:

Anchura de la puntada:

Longitud de la puntada:

(_)Tensi6n del hilo de la aguja:

(_ Prensatelas F:

7

65

Posici6n oro de puntada

el_stica

2a6

Prensatelas pare puntada

decorative

(_) Palace del ajuste de la presi6n: 2

Appliques

S_lecteur de point:

_Largeur du point:

Longueur du point:

_._ Tension du fil de I'aiguine:

(_ Pied preaseur F:

(_) Levier de r_glage de la tension: 2

7

65

Position dor_e point extensible

2b. 6

Pied & point lance

Bastee las piezas de aplicaci6n sobre la tela, o pegue con tela

t_rmica Cosa alrededor de la aplicaci6n para asegurarae de que

la aguja cae sobre el borde exterior de la aplicaci6n.

NOTA:

El ancho mAximo de puntada para e! patr6n #7 es de 35 mm

(! 4) al fijar el control de la anchura de puntada en 6.5.

B&tissez les appliques sur le tissu ou collez-les avec de la colle

pour tissu (thermocollant) Piquez autour des appliques en vous

assurant que l'aiguille pique te long du bord brut du tissu

REMARQUE.'

La largeur de point maximale pour le motif n°7 est de 35 mm

(14 po) en plagant 1 reglage de la largeur du point _. 6.5

51

Bar Tacking

(_) Stitch selector: 3

(_) Stitch width: 2 to 65

® Stitch length: 05 to 1

® Needle thread tension: 2 to 6

® Presser foot A: Zigzag foot

This is similar to a very short satin stitch, and is used to

reinforce points of strain such as corners, pockets and

straps of lingerie.

Sew four (4) to six (6) stitche&

Q Bar tack

f

\

f

Q

®

(

®

J

Embroidery

O Stitch selector: 3

® Stitch width: 1 to 6.5

® Stitch length: Any

® Needle thread tension: 2 to 6

® Feed dogs: Dropped

* Presser foot: Remove

Drop the feed dogs, and then remove the foot holder.

Adjust stitch width as desired. Draw a design onto the

fabric with tailor's chalk_ Stretch the fabric between

embroidery hoops, and then place the fabric under the

needle.

Lower the presser foot lifter to engage the needle thread

tension. Holding the needle thread in your left hand, rotate

the handwheel counterclockwise for one complete turn

Pull the needle thread to draw the bobbin thread to the right

(top) side of the fabric. At medium speed, stitch along the

marked outline, guiding the fabric carefully by hand After

embroidery is completed, raise the feed dogs for normal

sewing.

f

f

O

®

(

( t 'J }®

®

J

J

J

52

Puntada de refuerzo

(_ Selector de puntada: 3

_ Anchura de la puntada: 2 a 6 5

Longitud de la puntada: 05 a 1

Tensi6n del hilo de la aguja: 2 a 6

Prensatelas A: Prensatelas para zig-zag

Brides de renfort

(_) S_lecteur de point: 3

_ Largeur du point: 2 & 6 5

Longueur du point: 0,5 & 1

@Tension du fil de I'aiguille: 2 & 6

(_) Pied presseur A: Pied zig-zag

Esta puntada es similar a una puntada de sat_n muy corta y se

utiliza para reforzar los puntos que reciben el mayor esfuerzo,

como esquinas o bolsillos y las tiras en ropa interior

Cosa de quatro (4) a seis (6) puntadas de zig-zag

(_ Puntada de refuerzo

II s'agit d'un point de bourdon tr_s court que I'on utilise pour

renforcer les points de tension tels que les coins de poches et les

bretelles de lingerie,

Piquez quatre (4) & six (6) points

(_ Brides de renfort

Bordado

(_) Selector de puntada: 3

Anchura de la puntada: 1 a 6,5

Longitud de la puntada: Cualquier numero

@ Tensi6n del hilo de la aguja: 2 a 6

C5_Los dientes de transporte: Bajados

* Prensatelas: No necesario

Broderie

S61ecteur de point: 3

_ Largeur du point: 1 & 6 5

Longueur du point: Toute

@Tension du fil de I'aigui]le: 2 & 6

(_ Griffes d'entrainement: Abaiss_es

* Pied presseur: Enleve

Baje los dientes de transporte y retire el sujetador del prensatelas

Ajuste la anchura de puntada a su gusto Dibuje el diseSo sobre la

tela con una tiza de costura Coloque la tela templada sobre un

aro de bordar y col6que la debajo de la aguja. Baje la planca de

elevaci6n del prensatelas para que agarre el hilo de la aguja de

tensi6n Tomando e! hilo de la aguja con su mano izquierda

girando el volante en el sentido contrario alas agujas del reloj

hasta completar una vuelta completa Hale el hilo superior para

sacar el hilo de la canilla a tray,s de la superficie de la tela Con

una velocidad media, cosa a traves del orille marcado, guiando la

tela cuidadosamente con la mano Cuando haya terminado el

bordado, sube los dientes de transporte para costura normal

Abaissez les griffes d'entra'inement et retirez le support de pied

R_glez la largeur du point comme vous le souhaitez, Dessinez un

motif sur le tissu & la craie de tailleur Tendez le tissu sur le

cerceau et installez le sous I'aiguille Abaissez levier du pied

presseur pour tendre le fil superieur Tout en tenant le fil de la

main gauche, toumez le volant & main en sens antihoraire, d'un

tour complet Tirez sur le fil sup_rieur pour amener le fil de la

canette sur I'endroit du tissu Avitesse moyenne, piquez le long

du motif dessin# en guidant le tissu avec soin A la fin de la

broderie,remontez les griffes d'entrainement pour la couture

normafe

53

Button Sewing

(_ Stitch selector: 3

® Stitch width: 2 to 65

® Stitch length: Any

(_ Needle thread tension: 2 to 6

® Presser foot A: Zigzag foot

® Feed dogs: Dropped

1. Drop the feed dogs Place the button below the zigzag

foot, making sure to align the holes with the horizontal

slot in the fool Lower the presser foot to hold the button

in place

2. Determine which stitch width setting matches the

distance between the button holes. The needle must go

safely through each hole when sewing.

Unthread the needle to help you determine the zigzag

width

3 Thread the needle Turn the handwheel, so that the

needle is in its leftmost position, and then drop the

needle through the left buttonhole.

4. Press the foot control and sew about 10 stitches.

5 Sew the other row of holes (if applicable) using the steps

above. Trim excess threads from both sides of the fabric.

f

O

_ m LEI_GTM

® ® ®

J

J

Overcasting

Stitch selector: 3

® Stitch width: 5 to 6.5

(_ Stitch length: Red zone

(_ Needle thread tension: 3 to 8

® Presser foot A: Zigzag foot

® Presser foot C: Overedge foot

® Brush holder seam guide

This stitch is useful in garment construction, and in finishing

raw edges of any sewing project

If using the zigzag foot, start overcasting with the leftmost

needle position about 1/8" (0.3 cm) from the raw edge of a

seam The right tip of the stitch should just clear the seam

edge.

For lightweight fabrics, use the overedge foot To sew, line

the fabric edge up with the inner side of the brush holder

seam guide(_.

f

®

or

%° OU

S

J

J

54

Costura de botones

_ Selector de puntada: 3

Anchura de la puntada: 2 a 65

Longitud de la puntada: Cualquier numero

@ Tensi6n del hilo de la aguja: 2 a 6

(_:6_Prensatelas A: Prensatelas para zig-zag

Dientes de transporte: Bajados

1 Baje las garras Coloque el bot6n debajo de! prensatelas de

zigzag, asegur_ndose de alinear los agujeros con la ranura

horizontal del prensatelas Baje el prensatelas para mantener

el bot6n en su lugar

2 Determine qu_ anchura de zigzag corresponde a la distancia

entre los agujeros del bot6n, La aguja debe pasar ]impiamente

por los agujeros durante la costur& Quite el hilo de la aguja

para que sea mas fAcil la determinaci6n de la anchura de

zigzag

3 Enhebre la aguja, Gire la rueda manual para que la aguja

quede totalmente a la izquierda y luego baje la aguja por el

agujero izquierdo del bot6n

40prime el pedal y cosa aproximadamente 10 puntadas

5, Cosa la otra ilia de agujeros (de ser aplicable), Siga los pasos

anterioree para recortar el exceso de hebras en ambos lades

de la tela

Pose des boutons

(_ Selecteur de point: 3

_ Largeur du point: 2 & 65

Longueur du point: Toute

Tension du fil de I'aiguille: 2 & 6

(_) Pied presseur A: Pied zig-zag

_6_Griffes d'entrafnement: Abaiss_es

1 Abaissez les griffes d'entraTnement Placez le bouton sous le

pied en zigzag en vous assurant que les trous sont align_s

avec I'encoche horizontale suitu#e dans le pied presseur

Abaisseze le pied presseur afin de maintenir le bouton en

place

2 D_terminez quelle largeur de zigzag correspond #, la distance

entre les boutonnieres 12aiguilledolt bouger librement darts

chaque trou Iorsque vous cousez Retirez le fil de raiguille afin

de pouvoir d_terminer la largeur du zigzag

3 Enfilez I'aiguille Tournez le volant afin que I'aiguille soit dans

la position la plus & gauche, puis abaissez I'aigui!le dans la

boutonni6re de gauche

4 Appuyez sur la p_dale de contr61e et ceusez environ 10 points

de couture

5 Cousez I'autre alignment de trous (le cas 6ch_ant) en suivant

les 6tapes ci-dessus Coupez les fils d#passant des deux

c6t6s du tissu

Puntada de sobrehilado o remate

_ elector de puntada:

Anchura de la puntada:

Longitud de la puntada:

(_ Tensi6n del hilo de la aguja:

(_) Prensatelas A:

(_) Prensatelas C:

(_ Gufa

3

5a65

Zone roja

3a8

Prensatelas para zig-zag

Prensatelas coser a punto por

encima

* A! utilizar el prensatelas de sobrehilado, asegtJrese de ajustar fa

anchura de puntada a un valor mayor que 5, pues de Io

contrario la aguja puede golpear el prensatelas de sebrehilado

Muy tJtil en la construcci6n de prendas y para sobrehilar o rematar

bordes brutos en cualquier proyecto de costura

Empiece a rematar un 03 cm (1/8") dentro del borde bruto Si

empieza a coser justo al borde, la tela se arrugarA y las puntadas

quedarAn real cruzadas.

Utiiice el prensatelas C para las telas ligeras

Coloque el borde no terminado de la tela junto a la guia O del

prensatelas y comience a coser

Surfilage

(_) S_lecteur de point: 3

_ Largeur du point: 5 & &5

Longueur du point: Zone rouge

@ Tension du fil de aiguille: 3 & 8

Pied presseur A: Pied zig-zag

Pied presseur C: Pied & surjeter

Guide

* Lorsque vous utilisez le pied & surjeter, assurez-vous de bien

r_gler la largeur du point au dessus de 5, sinon I'aiguille pourrait

heurter le pied & surjeter

Ce point est utile pour le montage des v#tements et pour finir les

bords bruts de tousles euvrages de couture

Commencez & surfiler & environ 0 3 crn (1/8") & I'interieur du bord

brut du tissu Si vous commencez tout au bord, le tissu se fronce

et les points s'emm¢lent

Emp!oyez le pied C pour le tissu I_ger

Plcer le bord du tissu & c6t_ du guide 0 du pied et commencer

coudre

55

SECTION V. UTiLiTY AND DECORATIVE

STITCHES

Blind Hem Stitch

Q Stitch selector: 8

® Stitch width: 2 to 3

® Stitch length: Red zone

® Needle thread tension: 2 to 6

Presser foot G: Blind hem foot

Use the same color thread as the fabric.

On heavy weight fabrics that ravel, the raw edge should be

overcast first.

Fold the hem, as illustrated.

(_) Wrong side (Bottom side) of fabric

(_) 1/4"-7/16" (0.4-0.7 cm)

® Light weight fabric

@ Heavy weight fabric

, To sew

® When the needle comes to the left

(_) When the needle comes to the right

(_ Guide

® Folded edge

There is a sliding guide screw on the blind hem foot that

allows you to precisely control where the needle pierces

the edge of the fabric fold. Adjust the screw so that at the

leftmost position of the stitch, the needle just pierces the

edge of the fold. If the needle pierces too far left, the

stitches will show on the right side of the fabric. Lower the

presser fool Sew, guiding the folded edge along the guide

in the foot (_ As you sew, the right side of the stitch forms

a chain stitch to the right of the fabric fold

f

/

\

%

\

@

® ®

®

® ®

[]

J

J

J

56

SECCiON V. PUNTADAS UTILES Y

PUNTADAS DECORATIVAS

Dobladillo invisible

_ elector de patr6n:

Anchura de la puntada:

Longitud de la puntada:

@Tensi6n del hilo de la aguja:

(_) Prensatelas G:

8

2a3

Zona roja

2a6

Prensatelas para puntada de

debladiilo invisible

PARTIE V,POINTS UTILITAIRES ET

DI CORATIFS

Ourlet invisible

(_) Selecteur de point: 8

_ Largeur du point: 2 & 3

Longueur du point: Zone rouge

@ Tension du fil de I'aigui_le: 2 & 6

(_) Pied presseur G: Pied & point d'ourlet invisible

En te]as gruesas que se enredan, primeramente deberA

rematarse el borde bruto

Per ultimo deblelas de la forma indicada en la ilustracien

(_ Parte de abajo de la tela

04 a 07cm (1/4" a 7/16")

Tela ligera

Tela gruesa

Sur les tissus @ais qui ont tendance & s'effilocher, le bord brut

devrait etre surfile d'abord

Puis pliez I'ourlet comme illustre

(_ Envers du tissu ,,

2(2(2_04 & 07 cm (1/4" & 7/16 )

_) Tissu fin

@ Tissu epais

• Para coser

(_) Cuando la aguja va hacia la izquierda

_ uando la aguja va hacia la derecha

Gufa

Borde doblado

Posicione la tela de forme que el doblez se sitL_econtra el lado

izquierdo de la aguja Baje el prensatelas

Cosa guiando e! borde doblado contra la gufa del prensatelas

Para que el dobladii]o tenga aspecto profesional, doble la

tela reduciendo el ancho a un 02 cm (1/8")

AI coser, la puntada de la derecha ser_ dada fuera del borde

de la tela formando una puntada de cadeneta

• La couture

_Aiguille & gauche

Aiguille & dreite

Guide

Le bord plie

Placez le tissu sur le machine, de fagon & ce que I'aiguille

ne perce que la partie pliee du tissu Iorsque I'aiguille arrive

en position extreme gauche

Abaissez le pied presseur

Piquez en dirigeant le bord pile le long du guide

Pour obtenir un ourlet & rallure professionnelle,reduisez la

largeur du tissu pile & 02 cm (1/8")

,_ la couture, le point du c6te droit d_bordera du tissu, formant

une chainette

57

Lace Work

(_ Stitch selector: 8

® Stitch width: 2 to 3

® Stitch length: 1

(_ Needle thread tension: 1 to 4

® Presser foot A: Zigzag foot

Lace adds a fanciful, feminine touch to blouses and

lingerie Table linens and pillows become more elegant

when trimmed with lace

Fold the raw edge of the fabric at least 5/8" (15 cm)_ Place

lace underneath and topstitch with blind hem stitch Trim

excess fabric close to stitching

Q

f

® ®

J

Multiple Zigzag Stitch

1_ Stitch selector: 2

(_) Stitch width: 5 to 6_5

® Stitch length: 05 to 1

@ Needle thread tension: 2 to 6

(_) Presser foot A: Zigzag foot

oSeam finishing

This stitch is used to finish the seam allowance on

synthetics and other fabrics that tend to pucker The stitch

is also excellent for darning and mending tears

Place your fabric to allow a 5/8" (15 cm) seam. Trim

excess close to stitching Be careful not to cut the stitches,

f

° Mending

Position the tear under the needle so that the stitch

catches both sides,

f

@

®

( t_ J®

@

,,f

J

J

J

J

58

Trabajos con lazos

_3 Selector de patr6n: 8

Anchura de la puntada: 2 a 3

Longitud de la puntade: 1

Tensi6n del hilo de la aguja: 1 a 4

(_ Prensatelas A: Prensatelas para zig-zag

Dentelle

(_ S61ecteur de point: 8

_ Largeur du point: 2 & 3

Longueur du point: 1

Tension du fil de I'aiguille: 1 & 4

(_) Pied presseur A: Pied zig-zag

Lazos aRaden un toque fino y femenino a blusas y lencerfa

Manteles y fundas de almohadas quedar_n m&s elegantes

cuando los adorne con lazos

Doble el borde por Io menos 1 5 cm (5/8") Coloque el lazo por

debajo y cosa sobre 61con la puntada de dobladillo invisible

Recorte el exceso de tela cerca de la costur&

La dentelle ajoute une touche f6minine aux chemisiers et & la

lingerie Le linge de table et les oreillers deviennent plus raffin6s

!orsqu'on les borde de dente!le

Repliez le bord brut du tissu sur 15 cm (5/8") au moins Plecez la

dentelle dessous et surpiquez au point d'ourlet invisible

Recoupez le tissu auras des points

Puntada de mlJltiple zig-zag

(_ Selector de patr6n: 2

_ Anchura de la puntada: 5 a 65

Longitud de Is puntada: 05 a 1

Tensi6n del hile de ia aguja 2 a 6

(_) Prensatelas A: Prensatelas parazig-zag

Point zig-zag multiple

(_ S61ecteur de point: 2

_ Largeur du point: 5 & 6.5

Longueur du point: 0 5 & 1

Tension du fil de I'aiguille: 2 & 6

(_) Pied presseur A: Pied zig-zag

. Cosido fical

La puntada el_stica es muy util pare la costura de telas que

tienden e fruncir Es excelente pare poner remiendos y arreglar

desgarros y sietes (zurcir)

Coloque la tela de tel forms que pueda coser una costura a

1,5 cm (5/8") del borde.

Despu6s de coser recorte el margen sobrante Tenga cuidado

de no cotter las puntadas

•Finition des coutures

Ce point est utilis6 pour finir les ressources des coutures sur les

tiesus synth6tiques ou les eutres tissus qui ont tendance & se

froncer Ce point est excellent pour repfiser et r6parer les

d6chirures

Mettez votre tissu en place en pr6voyant une ressource de

couture de 1 5 cm (5/8")

Recoupez la ressource 9.la fin de la piqQre Faites attention de

ne pas couper les points

. Zurciendo o remendando

Coloque la parte rote debajo de la aguja pars que la puntada

alcaece ambos lados

• Repriser

Placez la d6chirure sous I'aiguille de meni_re & ce que le point

attrape les deux c6t6s

59

Shell Stitch

Stitch selector: 9

® Stitch width: 3 to 6.5

® Stitch length: Red zone

@ Needle thread tension: 4 to 9

® Presser foot F: Satin stitch foot

Use a lightweight fabric (tricot, for example). Fold the fabric

in bias and stitch on the fold Allow the needle to just clear

the folded edge to create a shelled edge. You may need to

increase the needle thread tension slightly

If you sew rows of shell stitches, space the rows at least

5/8" (1.5 cm) apart You can also sew shell stitches on knits

or soft silky woven fabrics, in any direction_

Box Stitch

Q Stitch selector: 1

® Stitch width: 3 to 6.5

® Stitch length: Red zone

@ Needle thread tension: 3 to 8

® Presser foot A: Zigzag foot

Overlap two raw edges of heavy weight interlining, and use

this stitch to join them.

f

f

@

®

C

@

J

@

®

(_ ®

®

J

J

J

6O

Puntada en forma de concha

(_) Selector de patr6n: 9

,_ Anchura de la puntada: 3 a 65

Longitud de la puntada: Zone roja

Tensi6n del hilo de la aguja: 4 a 9

_) Prensatelas F: Prensatelas pare puntada

decorative

Point coquille

(T) S_lecteur de point: 9

_ Largeur de point: 3 & 65

Longueur du point: Zone rouge

Tension du fil de I'aiguille: 4 & 9

(_ Pied presseur F: Pied & point lanc_

Use telas ligeras como son las prendas de tricot

Doble la tela y punt_ela en diagonal Quiz&s tenga que

incrementar ligeramente la tensi6n del hilo de la aguja Cosa de

tel forma que la aguja justo libre el borde doblado al coser con

puntadas en zig-zag

Si quiere coser files de puntadas de conchas, deje un espacio

entre elias de al menos 15 cm (5/8") Tambi_n podr_ coser con

puntadas en forma de concha en telas de punto y tejidos de seda

ligeros en cualquier direcci6n

Utilisez un tissu leger comme du jersey Pliez le tissu et piquez

sur le biais Vous aorez peut _tre besoin d'augrnenter I_g_rement

la tension du fll de I'aiguille Laissez I'aiguille tomber juste en

dehors du bord pli_ du tissu Iors du zig-zag

Si vous cousez des rang_es de points coquille, espacez les

rang_.es d'au moins 15 cm (5/8") Vous pouvez egalement coudre

des points coquilles sur les tricots et les _toffes soyeuses dans

toutes les directions

Puntada de caja

(_ Selector de patr6n: 1

_ Anchura de la puntada: 3 a 65

Longltud de la puntada: Zona roja

Tensi6n del hilo de la aguja: 3 a 8

_) Prensatelas A: Prensatelas para zig-zag

Point de cr_neau

_ S_lecteur de point: 1

Largeur du point: 3 & 65

Longueur du point: Zone rouge

@Tension du fil sup_rieur: 3 & 8

(_) Pied presseur A: Pied zig-zag

Sobreponga dos bordes brutos de forro pesado y use esta

puntada para unirlos

Superposez les bards bruts de doublure _paisse et cousez-les

ensemble & raide de ce point,

61

Fagoting Stitch

(_) Stitch selector: 10

® Stitch width: 5 to 65

® Stitch length: 0,5 to 2

Needle thread tension: 3 to 8

® Presser foot A: Zigzag foot

(_ Paper or tear-away backing

® 1/8"(03cm)

Use this stitch to join two pieces of fabric to create an open

work appearance, and add design interesL Fold under

each fabric edge 1/2" (1.3 cm) and press. Pin the two

edges to paper or tear-away backing 1/8" (0.3 cm) apart

Sew slowly, guiding the fabric so the needle catches the

folded edge on each side.

Two-point Box Stitch

(_ Stitch selector 11

® Stitch width: 3 to 6,5

® Stitch length: 1 to 2

(_ Needle thread tension: 3 to 8

® Presser foot A: Zigzag foot

This stitch is useful to join elastic fabrics,,

fO

®

1

%.

f

L_J}®

®

f

_ _ ®

C3 =,,_,j.___o._,=.__L,,_..

;_ ( @ 1®

® ®

J

J

Decorative Stitch Patterns

(_ Stitch selector: 12 to 13

® Stitch width: 3 to 6.5

® Stitch length: Green zone

@ Needle thread tension: 3 to 8

® Presser foot A: Zigzag foot

® Presser foot F: Satin stitch foot

For a delicate appearance on fabric such as chiffon, use a

single layer with a tear-away backing, if necessary.

f

\

f

O

®

1

_1_ va811{

( lilj®

( _J ]®

® ®

% %

%%

J

J

62

Puntada para deshilachados

Q Selector de patr6n: 10

_ Anchura de la puntada: 5 a 65

Longitud de puntada: 0,5 a 2

Tensi6n del hilo de la aguja: 3 a 8

(_ Prensatelas A: Prensatelas para zig-zag

Couture ajour_e

_ S61ecteur de point: 10

Largeur do point: 5 & 65

Longueur du point: 05 & 2

@ Tension du fil de raiguille: 3 _ 8

(_ Pied presseur A: Pied zig-zag

Papel ocinta desprendibie

@_)03 om (1/8")

Use esta puntada de costura para unir dos telas y crear una

apariencia de trabajo abierto (deshilachado) y aBadir inter6s al

diseRo Haga un doblez de unos 13 cm (1/2") en cada uno de !os

bordes de las telas y pl_nchelos Sujete con alfileres los dos

bordes aun papel o cinta desprendible, separ__ndolos un 03 cm

(1/8") Cosa despacio guiando ta te/a para que la aguja alcance

los dos bordes

_apier de soie

0 3 cm (1/8")

Utilisez ce point pour relier avec cr_ativit_ deux morceaux de tissu

par une couture ajouree. Repliez chaque bord du tissu sur 1 3 cm

(1/2") et repassez-les Epinglez les deux c6t6s sur du papier de

sole en laissant un espace de 03 cm (1/8") Cousez lentement,

en guidant le tissu pour que I'aiguille attrape les bords replies de

chaque c6t_

Puntada de caja de dos puntos

_ Selector de patr6n: 11

Anchura de la puntada: 3 a 65

Longitud de fa puntada: 1 a 2

Tensi6n del hilo de la aguja: 3 a 8

Prensatelas A: Prensatelas para zig-zag

Point de cr_neau double points

(_ S_iecteur de point: 11

_ Largeur du point: 3 & 65

Longueur du point: 1 & 2

@Tension du fil de raiguille: 3 & 8

(_) Pied presseur A: Pied zig-zag

Esta puntada es muy util para unir telas el&sticas Ce point est utilis6 pour joindre des tissus extensibles

Puntadas decorativas

_ elector de patrbn:

Anchura de la puntada:

Longitud de puntada:

Tensi6n del hilo de la aguja:

_) Prensatelas A:

Prensatelas F:

12a13

3a65

Zona verde

3a8

Prensatelas para zig-zag

Prensatelas para puntada

decorativa

Points d_coratifs

(_ S_lecteur de point; 12 & 13

_ Largeur du point: 3 & 6 5

Longueur du point: Zone verte

Tension du fil de I'aiguille: 3 & 8

(_) Pied presseur A: Pied zig-zag

(_ Pied presseur F: Pied & point lance

Para conseguir una apariencla delicada en telas como la seda o Pour obtenir un aspect raffin6 sur ies tissus tels que la

el chifl6n, use una sola capa con una cinta desprendible si es mousseline, utilisez une seule _paisseur avec un renlort &

necesado d_chirer si n6cessaire

63

Twin Needle Stitches (Option)

(_ Stitch selector:

_) Stitch width:

(_) Stitch length:

(_ Needle thread tension:

_) Presser foot A:

(_ Presser foot F:

(_) Needle:

11 to 13

1 to 2.5

Gold stretch stitch position

or green zone

3to7

Zigzag foot

Satin stitch foot

Twin needle (optional item)

Select stitch width within the indicated twin needle sewing

zone ('_).

(_ Upper thread guide

(_) Check spring holder

(_) Thread take-up lever

(_ Needle bar thread guide

(_) Twin needle (optional item)

Turn off the power switch Insert the additional spool pin into

its hole Place a piece of felt and a spool on the additional

spool pin_ Make sure you separate the two threads by placing

one thread in each needle bar thread guide(_.

Change the needle to a twin needle (_L Thread each needle

from front to back.

When you want to shift the fabric to change the sewing

direction, you must first raise the needle out of the fabric.

f

f

d)

c _

c _

_ fJ

®® ® ®

®

J

64

Puntadas de doble aguja (Opci6n)

(_ Selector de patr6n:

Anchura de la puntada:

Longitud de la puntada:

(_)Tensi6n de Hie de la aguja:

(_ Prensatelas A:

_) Prensatelas F:

(_)Aguja:

11 a 13

1 a25

Posici6n oro de puntada

el&stica ozona verde

3a7

Prensatelas para zig-zag

Prensatelas pare puntada

decorativa

Doble aguja (objeto optional)

Para cambiar la direcci6n de cosido, gire el volante pare subir la

aguja hasta la posici6n m&s alta. La anchura de la puntada no

debe ser mayor que la zona de costura de la doble aguja (_)

(_) Gu[ahilos superior

_lojamiento del muelle recuperador del hilo

Tirahi]os

(_ Gu[ahilos de la barra de aguja

(_ Doble aguja (objeto optional)

Apague la mAquina Inserte un portacarrete adicional en el

agujero para el portacarrete adicional Coloque el fieltro y el

carrete de hilo adicional, Prepare el hilo de la aguja pare el

portacarrete adicional Para hilar la doble aguja, siga el esquema

asegur&ndose de separar los dos hilos, colocando uno en cada

guia de hilo a los lades de la barra de aguja (_) Cambie la aguja

por una doble aguja (_) Hile cada una de las agujas de adelante

a atr_ts

Aiguilles jumel_es (Option)

_ _lecteur de point:

Largeur du point:

Longueur du point:

@ Tension du fil de raiguille:

(_ Pied presseur A:

Pied presseur F:

Aiguille:

11 & 13

1&25

Position or point extensible ou

zone verte

3&7

Pied zig-zag

Pied & point lanc_

Aiguilles jumel_es (en option)

Pour modifier la direction de la couture, faites monter les aiguilles

en tournant le volant, Ne r_glez pas la largeur de point au del& de

la zone pour les aiguilles jumel_es ('_)

(_) Guide du fil superieur

_ispositif & ressort

Releveur du fil

Guide-ill de la barre & aiguille

(_) Aiguilles jumelees (en option)

Eteignez la machine Ajoutez le porte-bobine suppl_mentaire

darts le trou qui lui est destin_ Placez un feutre et une bobine de

fil sur la broche Pr_parez ensuite le fil de I'aiguille pour la bobine

suppl6mentaire Pour I'enfilage des aiguilles jumel#es, suivez le

guide en vous assurant que vous s_parez les deux ills, en passant

chacun d'eux dens cheque guide sur les cSt6s de la barre

d'aiguille (_ Remplacez I'aiguille par des aiguilles jumel_es (_

Enfilez chaque aiguille de I'avant vers I'arri#re

65

SECTION Vl. STRETCH STITCHES

Straight Stretch

(_ Stitch selector:

® Stitch width:

Stitch length:

® Needle thread tension:

® Presser foot A:

® Presser foot H:

NOTE:

When using the straight stitch foot, make sure to use

center needle position Otherwise the needle may

strike the presser foot and possibly break_

4to 6

65

Gold stretch stitch position

2to6

Zigzag foot

Straight foot

This strong, durable stitch is recommended where both

elasticity and strength are necessary in order to insure

comfort and durability_

Use it to reinforce areas such as crotch and armhole seams

as well as to eliminate puckering on knits and stretch

fabrics, Also, use when constructing items requiring extra

strength such as backpacks

f

Ul III Iit ..........

l, 6 ] ®

ill_ lU CUl

® ® ®

Or%o.O

f

J

J

Rick-rack Stretch

_) Stitch selector:

® Stitch width:

(_ Stitch length:

® Needle thread tension:

® Presser foot A:

3

2 to 6,5

Gold stretch stitch position

2to6

Zigzag foot

Sew on stretch fabrics in any area that you might use a

zigzag stitch This stitch is used as a decorative topstitch

as well,

f

\

f

/0

® ®

J

J

_ / j

66

SECCION Vl. PUNTADAS ELASTICAS

Puntada recta triple

(_ Selector de patrSn:

_ Anchura de la puntada:

Longitud de la puntada:

@ Tensi6n del hilo de la aguja:

(_) Prensatelas A:

(_ Prensatelas H:

4a6

65

Posici6n oro de puntada

el_stica

2a6

Prensatelas para zig-zag

Prensatelas para puntada

recta

NOTA:

Cuando use el pie para puntada recta, asegt]rese de poner la

aguja en la posici6n del centro, De Io contrario, ]a aguja chocar_

contra el prensatelas y es poeible que se rompa

Esta puntada de costura, resistente y duradera, es recomendada

en casos donde sean necesarios tanto la elasticidad como la

durabilidad para asegurar comodidad y durabilidad

PARTIE Vl. POINTS EXTENSIBLES

Point droit extensible

(_ S_lecteur de point:

_argeur du point:

Longueur du point:

Tension du fil de I'aigui[le:

(_ Pied presseur A:

(_) Pied presseur H:

4&6

6,5

Position or point extensible

2&6

Pied zig-zag

Pied & point droit

REMARQUE:

Lorsque vous utilisez le pied & point droit, assurez-vous que

I'aiguille est en position centrale Autrement el[e heurtera le pied

et se cassera,

Ce point eolide et r_sistant est recommand_ pour lee coutures ot_

la solidit_ et r_lasticit6 sont n_cessairee au confort et & la

durabilit_

Usela para reforzar &reas como braguetas, pufios de camisa y Utilisez-le pour renforcer les coutures d'entre-jambes et

tambi_n para evitar deshilachamientos en telas de punto y telas d'ernmanchure ainsi que pour _liminer les fronces sur les jerseys

el_.sticas Use tambi_n esta puntada para construir elementos que et les tissus extensibles Egalement utile dans la fabrication

requieran refuerzos especialmente fuerte como bolsos y mochilas d'accessoires r_sistants comme les sacs & dos

Extensi6n de "Rick-rack" (zig-zag)

(_ Selector de patr6n:

_ Anchura de la puntada:

Longitud de la puntada:

@ Tensi6n del hilo de la aguja:

(_) Prensatelas A:

3

2a6,5

Posici6n oro de puntada

el&stica

2a6

Prensatelas para zig-zag

Croquet extensible

(_) S_lecteur de point: 3

_ Largeur du point: 2 & &5

Longueur du point: Position or point extensible

@Tension du fil de I'aiguille: 2 & 6

(_ Pied preeseur A: Pied zig-zag

Cosa en telas el_sticas o en cualquier otto &rea en el que vaya a Utilieez ca point sur les tissue extensibles ou le point zig-zag

usar puntadas en zig-zag Esta puntada de costura es usada pourrait _tre utilis_, Ce point peut aussi _tre utilis_ comme

tambi_n corno puntada decorativa surpiqQres deeoratives,

67

Overcast Stretch Stitching

(&) Stitch selector: 8

® Stitch width: 3 to 65

(_ Stitch length: Gold stretch stitch position

@ Needle thread tension: 2 to 6

® Presser foot A: Zigzag foot

This stitch is for sewing a seam with an overcast finish. It is

used when making swim wear, ski pants and other

garments which require stretch

o To sew

Place raw edges of fabric to the "left" of the needle as

shown. Sew in a manner so that the needle pierces the

fabric very close to the outside edge Or place the fabric

to allow a 5/8" (1.6 cm) seam, then trim the seam

allowance Raw or worn edges of older garments can be

overcast to prevent further raveling.

NOTE:Use a #11 blue stretch needle, which effectively

prevents skipped stitching 1

f

® (--' ...... ®

_, o_,==__2,_,

® )®

® ®

J

Smocking

_) Stitch selector:

® Stitch width:

® Stitch length:

® Needle thread tension:

® Presser foot A:

(_ Presser foot F:

2

3to65

Gold stretch stitch position

2to6

Zigzag foot

Satin stitch foot

NOTE: Loosen the needle thread tension to make

gathering easier.

*To sew

® Wrong side (Bottom side) of fabric

® Knotted edge

Smocking is a delicate decorative treatment used on

children's clothes or women's blouse&

Choose a soft and lightweight fabric such as batiste,

gingham or challis. Cut the fabric three times wider than

the projected width. Set stitch length at "4" and sew rows

of straight stitches 3/8" (1.0 cm) apart across the area to

be smocked.

Knot the threads along one edge®. From the other

edge, pull the bobbin threads (bottom threads) to

distribute the gathers evenly and secure the threads

Sew the smocking stitches between the gathered rows

Remove the straight stitches by pulling them out.

\

f

® ® ®

®

/®

J

J

68

Puntada eldstica de remate o sobrehilado

_) Selector de patr6n:

_ Anchura de la puntada:

Longitud de la puntada:

(_ Tensi6n del hilo de la aguja:

(_) Prensatelas A:

8

3a65

Posici6n oro de puntada

elAstica

2a6

Prensatelas para zig-zag

Esta puntada de costura es para coser costuras de remate o

sobrehilado Esta puntada es usada cuando se cosen trajes de

bafio, pantalones de esquiar y otras prendas que requieren de

material elAstico

•Para coser

Coloque el borto de la tela a la "izquierda" de la aguja como es

mostrado en la ilustraci6n Cosa de ta] forma que la aguja

traspase o penetre la tela muy cerca del horde exterior Tambi_n

puede colocar la tela dejando unos 16 em (5/8") entre la

costura y el horde, cortando despu_s la tela sobrante

Los bordes o desgastados pueden set rematados con est&

puntada para evitar futuros deshilachamientos

NOTA:

Use una aguja azul el#,stica No 11, la cual previene

efectivamente puntadas saltadas.

Surfilage extensible

_ S_lecteur de point: 8

Largeur du point: 3 & 65

Longueur du point: Position or point extensible

(_) Tension du fil de I'aiguille: 2 & 6

(_) Pied presseur A: Pied zig-zag

Ce point est utilis_ pour coudre et surjeter en mCme temps II est

tr_s pratique pour la r_alisation de maillots de bain, de pantalons

de ski et autres v6tements extensibles

=Pour coudre

Placez le bord brut du tissu & "gauche" de I'aiguille eomme

illustr6 Cousez de mani_re & ce que I'aiguille perce le tissu

tout pros du bard ext_rieur Ou encore placez le tissu en

pr_voyant une ressource de 16 cm (5/8"), puis recoupez la

ressource. Les bords bruts ou effiloch_s des vieux vetements

peuvent _tre de cette mani_re pour 6viter I'effilochage

REMARQUE:

Utilisez une aiguille n° 11 & bout bleu, ce qui 6vite efficacement

les points manques

Puntada de pluma

(_) Selector de patr6n:

_ Anchura de la puntada:

Longitud de la puntada:

(_ Tensi6n del hilo de la aguja:

(_DPrensatelas A:

(_) Prensatelas F:

2

3a65

Posici6n oro de puntada

el&stica

2a6

Prensatelas para zig-zag

Prensatelas para puntada

decorativa

NOTA:

Atloje la tensi6n del hilo de fa aguja para facilitar el fruncido

Para coser

(_ Parte de arriba de la tela

{_) Borde

Esta es una puntada decorativa delieada, empleada en prendas

de nifios o blusas de sefioras Elija una tela ligera y suave como

el batista, guinga o chalis Corte la tela tres veces m&s ancha de

la anchura neeesaria para el proyecto. Ajuste la Iongitud de

puntada a "4" y cosa Ifneas paralelas de puntada recta, con una

separaei6n entre elias de 10 cm (3/8") en la zona que desea

fruneir

Anude los hilos a Io I_'go del borde_ Tire de! hilo de la canilla

per el extremo no anudado para distribuir uniformemente los

frunces, y asegure los hilos Cosa con las puntadas decorativas

que desee entre las Iineas fruncidas Quite los hilos de puntada

recta que mantenfan el fruncido

Point de smocks

_ _lecteur de point:

Largeur du point:

Longueur du point:

(_ Tension du fll de I'aiguille:

(_) Pied presseur A:

(_) Pied presseur F:

2

3&65

Position or point extensible

2&6

Pied zig-zag

Pied & point de lanc_

REMARQUE:

Re!&chez la tension du fil de I'aiguille pour faciliter les fronces

°Pour coudre

(_) Endroit du tissu

(_) Bord

Les smocks sent une d_coration d_licate utilis_e sur les

vCtements d'enfant ou les corsages de femme

Choisissez un tissu souple et I_ger comme la batiste, le vichy ou

le challis Coupez le tissu trois fois plus grand que la largeur

finie R_glez la Iongueur du point sur "4" et piquez des rang_es

de fronces s_par_es par 10 cm (3/8") en travers de la piece

destin_e aux smocks Nouez les ills au bord(_)du tissu Tirez sur

les fils de canette pour grouper les fronces r_gulierement et

attachez les fils Piquez le motif de votre choix entre les rangs

de fronces Enlevez les ills de fronces

69

Serging

(_ Stitch selector:

(_) Stitch width:

(_ Stitch length:

® Needle thread tension:

® Presser foot A:

® Presser foot C:

9

3to 6.5

Gold stretch stitch position

3to6

Zigzag foot

Overedge foot

* When using Overedge foot, make sure to set the stitch

width at 5 or more; otherwise the needle may hit the

overedge foot

This stitch is ideal for 1/4" (0.6 cm) seams on knits or on

medium to heavy weight woven fabrics where you want a

narrow seam. It is also great for sewing spandex swim

wear, Place the fabric under the presser foot [A] so that the

stitches are made over the raw edge

Elastic Stretch Stitch

(_ Stitch selector:

® Stitch width:

® Stitch length:

@ Needle thread tension:

(_ Presser foot A:

1

3 to 65

Gold stretch stitch position

3to6

Zigzag foot

Choose this stitch to attach elastic to garments. Mark

elastic into quarters and match these to the center front,

center back and side seams

Place the middle of the elastic under the center of the

presser foot [A] and stitch into place, making sure the

elastic is evenly distributed,

Stretch Patching

(_ Stitch selector:

® Stitch width:

® Stitch length:

® Needle thread tension:

® Presser foot A:

10

5 to 6.5

Gold stretch stitch position

2to6

Zigzag foot

This stitch is for patching worn out garment elbows or

knees and for patchwork quilting

f@

®

f

H

®

f

®

f

C

® /®

® ®

(

®

@ )®

®

%

J

J

J

"h

J

"h

J

..__ J

70

Puntada de dobladiilo

(_) Selector de patr6n:

_ Anchura de la puntada:

Longitud de la puntada:

(_ Tensi6n del hifo de 12 aguja:

(_)Prensatelas A:

(_)Prensatelas C:

9

3a65

Posici6n oro de puntada

elAstica

3a6

Prensatelas para zig-zag

Prensatelas coser a punto

por encima

* AI utilizar el prensatelas de sobrehilado, asegL_rese de ajustar la

anchura de puntada a un valor mayor que 5, pues de Io

contrario la aguja puede golpear el prensatelas de sobrehilado

Esta puntada es ideal para costuras de 06 cm (1/4") en prendas

de punto y telas que necesiten costuras estreshas Esta puntada

es tambien estupenda para coser ba5adores de expandes

Coloque 12tela debajo del pie prensatelas [A] de forma que las

puntadas queden sobre el borde bruto

Point de surjet

_ S_lecteur de point: 9

Largeur du point: 3 & 65

Loogueur du point: Position point extensible or

Tension du fil de I'aigui!le: 3 & 6

(_ Pied presseur A: Pied zig-zag

(_ Pied presseur C: Pied & surjeter

*Lorsque vous utilisez le pied b,surjeter, assurez-vous de bien

r_gler la largeur du point au dessus de 5, sinon I'aiguille pourrait

heuder le pied & surjeter

Ce point est id6al pour les coutures & 0 6 cm (1/4") sur les jerseys

ou sur les tissus moyens et #pais quand vous voulez obtenir une

couture _troite

!1est aussi parfait pour les maillots en spandex

Placez le tissu sous le pied [A] afin que les points soient formes

sur le bord brut

Puntada eldstica de extensi6n

_ elector de patr6n:

Anchura de la puntada:

Longitud de la puntada:

(_ Tensi6n del hilo de la aguja:

(_) Prensatelas A:

1

3a65

Posici6n oro de puntada

el_stica

3a6

Prensatelas para zig-zag

Point extensible pour la fixation des dlastiques

_4 S_lecteur de point: 1

Largeur du point 3 & 65

Longueur du point Position point extensible or

Tension du fil de I'aiguille 3 & 6

(_) Pied presseur A: Pied zig-zag

Elija esta puntada para colocar elAstieos en prendas Divida y

marque el elastico en cuatro partes iguales y haga que las

mamas coincidan con las costuras central trasera, central

delantera y laterales Coloque el centro del el#,stico en el centro

del pie prensatelas [A] y cosa Asegflrese de que el elAstico este

distribuido uniformemente

Utilisez ce point pour fixer un _lastique sur un vCtement Divisez la

Iongueur de l'61astique en quatre parties egales et marquez

chaque quartier Faites correspondre ehaque marque avec le

milieu devant, le milieu dos et chaque c6t_ Placez le centre de

I'_lastique sous le milieu du pied presseur [A] et piquez-le en

place en vous assurant que I'_lastique est reparti uniform_rnent

Remiendos el_sticos

_ elector de patr6n:

Anchura de la puntada:

Longitud de la puntada:

(_ Tensi6n del hilo de la aguja:

(_) Prensatelas A:

10

5a65

Posici6n oro de puntada

elAstica

2a6

Prensatelas para zig-zag

Point &rapidcer extensible

_) S_lecteur de point: 10

(_) Largeur du point 5 &65

Longueur du point Position point extensible or

(_ Tension du fil de I'aiguille 2 b.6

(_ Pied presseur A: Pied zig-zag

Esta puntada es pard remendar codos o rodillas gastadas y para On utilise ce point pour r_parer les coudes et les genoux uses et

coser colchas o edredones pour les ouvrages de patehwork_

71

Decorative Stretch Patterns

Stitch selector: 11 to 13

(_) Stitch width: 3 to 6.5

® Stitch length: Gold stretch stitch position

® Needle thread tension: 2 to 6

® Presser foot A: Zigzag foot

Decorative stretch patterns are used for adding a creative

and personalized touch to items. You can decorate

children's clothes, women's blouses, curtains, etc.

f

%.

f

® ®

J

J

72

DiseSos decorativos el_sticos

_ elector de puntada:

Anchura de la punteda:

Longitud de la puntada:

(_Tensi6n del hilo de la aguja:

(_ Prensatelas A:

11a13

3e65

Posici6n oro de puntada

elAstice

2a6

Prensatelas para zig-zeg

Motifs d_coratifs extensibles

(_ S_lecteur de point: 11 b 13

_, Largeur du point: 3 & 6 5

Longueur du point: Position point extensible or

Tension du fil de raiguille: 2 & 6

_') Pied presseur A: Pied zig-zag

DiseSos decorativos el&sticos son usados para aSadir un toque Les motifs d_coratifs vous permettent d'ajouter une note de

creativo personalizado alas prendas. Usted podr_ decorar ropa fantaisie et de personnaliser vos ouvreges. Vous pouvez d_corer

de niRos, bluses de seSoras, cortinas, etc les v_tements d'enfant, les corsages de femme, les ddeeux, etc.

73

SECTION Vii. BUTTONHOLE

Automatic Buttonhole

(_ Stitch selector:

(_ Stitch width:

(_) Stitch length:

@ Needle thread tension:

(_ Presser foot R:

D (BH)

3 to 6,5

0_25 to 1_0

2 to6

Automatic buttonhole foot

oPreparation for sewing

Groove

_) Pin

Attach the automatic buttonhole foot R Make sure the

groove on the foot holder catches the pin on the foot when

lowering the presser foot,

• To sew

(_ Button holder

(_ Buttonhole lever

The buttonhole size is automatically set by placing the

button in the rear of the automatic buttonhole fool

The button holder on the foot takes a button up to 1 0"

(2,5 cm) in diameter

Make a test buttonhole on an extra piece of the fabric to

check your settings,

Use interfacing on stretch fabrics

[] Pull the button holder(_to the back, and place the

button in it, Push it forward tightly against the button,

[] Pull the buttonhole lever_down as far as it will go

f

f

\

f[]

[]

@

l

®

vm0--1_2--a_

J

J

74

SECCION VII.OJAt.ES PARTIE VII. BOUTONNII_RE

Ojal automdtico H

_ Selector de puntada: (BH)

Anchura de la puntada: 3 a 6.5

Longitud de la puntada: 025 a 1 0

(_ Tensi6n del hilo de la aguja: 2 a 6

(_ Prensatelas R: Prensatelas para ojal

autom&tico

Boutonniere automatique

(_ S_lecteur de point: I] (BH)

_ Largeur du point: 3 _ 6.5

Longueur du point: 025 & 10

(_ Tension du fil de I'aiguille: 2 & 6

(_) Pied presseur R: Pied & boutonniere

automatique

oPreparaci6n para coser

(_ Enclavadura

Pasador

Coloque el Prensatelas R para ojales autom&ticos.

Asag_Jrese de que cuando baje la palanca de elevaci6n de!

prensatelas la enclavadura del enmangue enganche el pasador

- Preparation _, la couture

_)Rainure

Broche

Fixez le pied & boutonniere automatique R Assurez-vous que la

rainure du support correspond _. la broche sur le pied avant

d'abaisser le levier rei_ve-presseur

. Para coser

(_ Alojamiento del bot6n

Palanca de ojales

El tamafio del ojal se toma autom4ticamente co[ocando el

bot6n en ]a parte trasera del pie prensatelas para ojales

autom_ticos.

En el afojamiento del bot6n se pueden colocar botones de

hasta 2 5 cm (10") de di4metro

Antes de coser los ojales en la prenda que desee, practique

cosiendo un ojal en uri trozo de tela para verificar los ajustes

Emplee para ello acoplamiento de telas el_sticas

[] "13redel alojamiento del bot6n (_)hacia atr_s, y coloque el

bot6n en su interior Empuje firmemente el alojamiento con

el bot6n dentro

[] Baje la palanca de ojafes (_ tan bajo como se pueda

• Pour coudre

(_ Support du bouton

Levier des boutonnieres

La dimension de la boutonniere est automatiquement d_finie

Iorsque vous placez le bouton & I'arriOre du pied & boutonniere.

Le support du bouton sur le pied paut recevoir un bouton d'un

diam_tre maximum de 25 cm (10")

Faites une boutonniere d'essai dans une chute de tissu pour

v_rifier vos r_glages

Utilisez une triplure sur les tissue extensibles.

[] Tirez le support du bouton _)vers I'arriere, et placez-y le

bouton Resserrez-le 6troitement centre le bouton_

[] Tirez le levier des boutonnieres (_ aussi basque possible

75

(_ Mark for placement of buttonhole

@ Starting point

(_ Slider

(_ There should be no gap,

0 Spring holder

(_ Difference

[] Draw both threads to the left under the foot.

Insert the garment under the foot, and lower the needle

into the fabric to the starting point,

Then lower the automatic buttonhole foot.

Sew slowly and stop the machine at the starting point

when the buttonhole is completed,

\

[] Remove the fabric and place a pin just before the fr_

barrack at each end, to prevent cutting bartacks. Cut the L2J

opening with the buttonhole opener.

[] To sew another buttonhole, you must reset the machine,

Reset by shifting the stitch selector in either direction,

(_)or O, to the next setting, Then shift the selector back

to the buttonhole setting 'I]"

[] When finished, push the buttonhole lever up as far as it

will go.

\

f[]

I

J

J

J

76

(_ Marcaparahacerelojal

_ untodecomienzo

Deslizador

(_ Nodeber&haberholgura

_ oportedelresorte

Diferencia

(_ ReperepourI'emplacementdelaboutonniere

_ ointded_par[

Curseur

IInedevraitpasyavoird'espace

(_ Supper[duressort

(_ DifferencedeIongueur

[] Paseamboshiloshacialaizquierdaperdebajodel

prensatelas

Intreduzcalaprendadebajodelprensatelas,ybajelaeguja

enelpuntodondevaacomenzaracoser

Luegobajeelprensatelasparaojalesautom&ticos

Piseelpedaldecontrolhastaqoelam#,quinasepare

automAticamente

[] Tirezlesdeuxfilsverslagauche,souslepied,Passezle

vetementsouslepied,etabaissezI'aiguilleaupointde depart

Puis, abaissez le pied & boutonniere automatique

Appuyez doucement sur la p_dale de contr61e

Le resey leritement et arretez la machine au point de depart,

Iorszue la bouturniese est terminie

[] Saque la prenda y coloque un alfiler justo antes de cada

presilla para prevenir un corte accidental de las presillas

Certe la abertura del ojal con el abreojales

[] Retirez le tissu et placez une epingle juste avant chaque arr_t

pour _viter de couper les fils d'arr_t Coupez I'ouverture avec

t'ouvre boutonniere_

[] Despues de que un ojal sea cosido, mueva la puntada hasta la

puntada siguiente girando el control en direcci6n_)o ,(_

coloque de nuevo la puntada en la posicion "_]" para coser el

pr6ximo ojal

[] Apres avoir cousu une boutonniere, deplacez le point sur le

point suivant en tournant le s_lecteur de point en direction de

(_)ou 0, puis toumez de nouveau le point sur le "U" pour

remettre & zero, afin de coudre la boutonniere suivante

[] Cuando haya acabado, empuje la palanca de ojales tan alto

como se pueda

[] Lorsque vous avez termin_, relevez autant que possible le

levier des boutonnieres

77

If the button is extremely thick, make a test buttonhole.

If it is difficult to fit the button through the test buttonhole,

lengthen the buttonhole by pulling the button holder back to

create a gap (_).

(_) Gap

f

\

o How to adjust buttonhole stitch density

Slide the stitch length control to adjust stitch density,

Slide the stitch length control to 1 for a looser density(_),

Slide the stitch length control to 0,25 for a tighter density

f

® ®

STRETCH '_ /LENGTH

Y,0_1_2--3--4

J

If the sides of the buttonhole are not balanced, do the

following:

= If the buttonhole looks like ®, use the screwdriver to

move the lever to the right (+) to make the left side

of the buttonhole less dense (see illustration),

otf the buttonhole looks like (_, use the screwdriver to

move the lever to the left (-) to make the left side of the

buttonhole denser

Buttonhole pitch balance adjusting lever

f

®

®

H/

H_

AUTO BH 1

- +

J

... J

78

Si el bot6n es extremadamente grueso, haga un ojal de prueba

Si no pudiera meter el bot6n en el ojal de pruebe:

Alargue el ojal desplazande hacia atr&s el alojamiente del bot6n

del pr6nsatelas para aumentar la Iongitud del ojaL

(_ Holgure

Si le bouton est tr_s _pais, faites une boutonniere d'essai S'il est

difficile de passer le bouton dans I'ouverture, augmentez la

Iongueur de la boutonniere en tirant sur le support du bouton &

I'arri_re du pied

Ecart

,, C6mo ajustar la densidad de los ojales

Deslice el control de lengitud de puntadas para ajustar la

densidad

Deslice el control de [ongitud al 1 para hacerlas menos

densas(_

Deslice el control de Iongitud al 0 25 para hacerlas m&s

densas(_)

o Comment r_gler la densit_ pour boutonnieres

Faites glisser le r6glage de la Iongueur de point pour r_gler la

densit_ du point

Faites glisser le r6glage de la Iongueur du 1 pour des points

moins denses

Faites glisser le r_glage de la Iongeueur du 025 pour des points

plus denses (_)

Haga Io siguiente, si los lades del ojal no quedan equilibrados:

• Si el ojal se parece a el _'_ mueva la palanca con un

destomillador (como es mostrado en la ilustraci6n) hacia la

derecha (+) para hacer e! lado izquierdo de ojal menos denso

• Si el ojal pareee a el (_mueva la palanca con un destornillador

(como es mostrado en la ilustraci6n) hacia la izquierda (-) pera

hacer el lado izquierde del ojal m_s denso

(_) Palanca ajustadora de densidad de ojales

Si les c6t6s de la boutonniere ne sont pas equilibres, faites ce

quin ruit:

• Si la boutonniere ressemble &(_), d{#placez le levier (voir

I'ilustration) vers la droite (+) & I'aide du tournevis, pour rendre le

c6t_ gauche de la boutonniere moins dense

o Si la boutonniere ressemble & (_, d_placez le levier (voir

I'illustration) vers la gauche (-) #, I'aide du tournevis, pour

rendre le c6t6 gauche de la boutonniere plus dense

(_ Levier de reglege de r_quilibrage de la boutonniere

79

Corded Buttonhole

[] Use the same procedure as the automatic buttonhole

procedure

* Set the stitch width to match the thickness of the cord

used

With the buttonhole foot raised, hook the filler cord on

the spur at the back of the buttonhole fool

Bring the ends toward you under the buttonhole foot,

clearing the front end

Hook the filler cord into the forks(_)on the front of the

automatic buttonhole foot JR] to hold them tight.

Lower the needle into the garment where the buttonhole

will start, and lower the foot.

0 Spur

(_) Forks

[] Depress the foot control gently, and sew the buttonhole

Each side of the buttonhole and the bartacks will be

sewn over the cord.

Remove the fabric from the machine, and cut the sewing

threads only.

(_ Needle thread (Top thread)

(_ Bobbin thread (Bottom thread)

[] Pull the loose ends of the filler cord to tighten it

Tie the ends in a knot, or thread them through a hand-

sewing needle Draw them to the wrong side of the fabric

and knot

f

[]

[]

[]

J

80

Costura de ojales con cord6n

[] Emplee el mismo procedimiento que para la costura de ojales

automAticos.

Ajuste el ancho de la puntada en concordancia con el

cord6n que utilice

Con el prensatelas para ojales elevado, coloque e! cord6n en

el enganche que se encuentra en la parte trasera del

prensatelas

"Rre de !os extremos del cord6n hacia usted por debajo, del

prensatelas hasta que se sitL_enpor delante del frontal del

prensatelas

Enganche el cord6n del lazo en la gufa que se encuentra en

la parte frontal del prensatelas [R] para ojales automAticos

para que queden tensos debajo del prensatelas

Baje la aguja al punto de comienzo del ojal y baje despu6s el

prensatelas

(_ Enganche del cord6n

(_) Guia

Boutonnieres passepoil6es

[] Suivez la m6me proc6dure que pour la boutonniere

automatique

Ajustez la largeur du point en fonction de 1'6paisseur du

cordonnet employ6

Le pied & boutonniere relev6, passez le cordonnet de

remplissage autour de 1'6peron, & I'arri_re du pied &

boutonniere

Ramenez [es extr6mit6s vers vous, en dessous du pied,

laissant ainsi ravant du pied libre.

Bloquez le cordonnet de remplissage dans les fourches &

ravant du pied & boutonniere automatique [R], pour le

maintenir tendu

Abaissez I'aiguille darts le tissu, au point de d6part de la

boutonniere et abaissez le pied

(_ Eperon

(_ Fourches

[] Pise el pedal de control suavemente y cosa el ojaL

Los labios del ojal y las presillas se coserAn por encima del

cord6n

Quite la tela de la mAquina y corte los hilos de costura_

Hilo de la aguja (Hi!o superior)

Hilo de la canilla (Hilo inferior)

[] Appuyez doucement sur la p6dale de contr61e et cousez la

boutonniere Chaque c5t6 de la boutonniere et les arr6ts

seront cousus par-dessus le cordonnet

Retirez le tissu de la machine et coupez les ills de couture

seulement

Fil de I'aiguille (Fil sup6rieur)

Fil de la canette (Fil inf6rieur)

[] Tire de! extremo izquierdo del cord6n para apretarlo [] Tirez rextr6mit6 gauche du cordonnet de remplissage pour le

Enhebre el extreme de cord6n en una aguja de zurcir, pase el tendre Enfilez cette extr6mit6 dans une aiguille & repriser

cord6n al lado inferior de la telay c6rtelo Passez le cordonnet 6 I'envers du tissu et coupez-le

81

Manual Buttonhole (Option)

(_ Stitch selector: _] (BH)

_) Stitch width: 3 to 65

® Stitch length: 0.25 to 1.0

(_ Needle thread tension: 2 to 6

® Presser foot B: Buttonhole foot

oTo sew

If the diameter of the button is more than 1.0" (25 cm), a

buttonhole must be made manually as follows:

[_ Turn the handwheel toward you to raise the needle to

its highest position Raise the presser foot.

[] Set the stitch at "_]" by turning the stitch selector.

[] Attach the buttonhole foot [B]

[] Pull the buttonhole lever downward as far as it will go.

[]Lower the needle into the garment where the buttonhole

is to start, and lower the foot

[] Sew the front bartack and left row, then stop.

[] Click the buttonhole lever toward you,

[] Sew the back bartack and right row, then stop the

machine at the starting point.

To cut the opening and to reset for sewing the next

buttonhole, refer to instructions [] and [] on

page 8&

f

l C -fl®

( ® 1®

®

\

f

i

i

®

f[]

J

J

J

J

"-- j

82

Ojal manual (Opci6n)

(_ Selector de puntada: _] (BH)

_ Anchura de la puntada: 3 a 65

Longitud de la puntada: 025 a 1_0

Tensi6n del hilo de la aguja: 2 a 6

(_ Prensatelas B: Prensatelas para ojales

Boutonni6re manuelle (Option)

(_) S_leeteur de point: U (BH)

Largeur du point: 3 &6,5

(._ Longueurdu point: 025 & 10

(_) Tension du fil de I'a[guille: 2 & 6

(_) Pied presseur B: Pied & point boutonniere

= Para coser

Si el di_.metro del botSn as m_s de 25 cm (10"), el oja] se

debe hacer a manualmente como sigue:

[] Gire el volante hacia usted para levantar la aguja hasta la

posici6n m&s alta Levante el alzador de pie de prensatelas

_ Ajuste e! al" H" el dial selector de

puntada girando puntadas

Ponga e! pie de ojal [B].

• Pour coudre

Si le diam_tre du bouton est sup6rieur & 2 5 cm(1 0"), fa

boutonniere dolt _tre r_alis_e manuellement, comme suit::

[]Toumez le volant vers vous pour relever I'aiguille au maximum_

Re]evez le pied presseur

[] R_glez le point sur" H"

[] Fixez le pied & boutonnieres [B]

[] Hale la palanca de ojal hacia abajo hasta que Ilegue al punto

m&s bajo posible

[] Baje le aguja en la tela donde empieza a hacer ojal, y baje el

pie

[]'Rrez sur le levier pour les boutonnieres pour le faire descendre

au maximum

[] Abaissez I'aiguille dans le tissu au point de d_part de la

boutonniere, puis abaissez le pied.

[] Cosa la barra delantera y la hilera izquierda, pare la mAquina [] Cousez le premier arret et la rang#e de gauche, puis arretez

despu_s de haber Iogrado el largo total del ojal la machine quand la Iongueur est suffisante

[] Hale la palanca de oja] hacia usted [] T_rez le levier pour les boutonnieres vers vous

[] Cosa la barra trasera y la hilera derecha, luego pare la

m_quina en el punto de partida.

Para cortar la apertura y para reajustar a la posicien del

prSximo ojal, referase alas instrucciones [] y [] de la pagina

81

[] Cousez le second arret et la rangee de droite, et arretez la

couture quand vous etes revenu au point de d_part.

Pour couper I'ouverture et pour recommencer au d_but pour la

prochaine boutonniere, r_f_rez-vous aux instructions [] et[_]

de la page 81.

83

Automatic Buttonhole (Option)

For more varied and accurate buttonholes, use the

buttonhole attachment and templates, The buttonhole

attachment consists of the illustrated parts

(_ Guide slot

(_) Measure marking

Catch

(_ Buttonhole guide plate

_) Buttonhole templates

(_) Guide block

(_ Two pins

_) Hook

(_) Lever

@ Gear

(_ Base plate

@ Buttonhole foot

f

®

@ @

,Buttonhole style and size

(_) Round end buttonhole

Template: Size:

213-504-005 3/8" 1/2" 5/8" 13/16"

213-505-006 15/16" 1-1/16" 1-1/4" 1-1/2"

(_) Keyhole buttonhole

Template: Size:

213-506-007 7/8" 1-1/16" 1-1/4" 1-3/8"

NOTE:

Buttonhole patterns on templates show the actual length

of buttonholes to be sewn. You can find the most

suitable buttonhole length easily by matching a button

with the patterns.

f

J

84

Ojal autom_tico (Opci6n)

Para mayor variedad y ojales m&s precisos, use el accesorio para

ojales, el cual consiste de las partes ilustradas

_ anura guia

Mamas de medida

Enganche

Placa gula de ojales

Plantillas de ojales

(_) Bloque guia

Dos pasadores

Garfio

_ alanca

Dentada

Placa base

@ Pie prensatelas para ojales

Boutonni6re automatique (Option)

Utilisez le guide pour les boutonnieres avec les gabarits pour

r_aliser des boutonnieres vari_es et plus pr_cises Le guide pour

les boutonnieres est constitu_ des pi_ces d_crites ci-dessous,

_ ente de guidage

Marques de mesure

Cliquet

Plaque-guide de boutonniere

Gabadts de boutonniere

(_ Blue-guide

_ Liges

Crochet

_ evier

En grenze

Plaque de base

@ Pied pour boutonniere

•Estilo y tama£_o del ojal

(_) Ojal de punta redonda

Plantilla: TamaSo:

213_504-005 3/8"

213-505-606 15/16"

(_) Ojal de cerradura

Plantilla: TamaSo:

213-506-007 7/8"

1/2" 5/8' 13/16"

1-1/13" 1-1/4" 1-1/2"

1-1/16" 1-1/4" 1-3/8"

oStyles et dimensions des boutonnieres

(_ Boutonni6re & bouts arrondis

Gabarit Dimensions

213-504-605 3/8" 1/2" 5/8" 13/16"

213-505-606 15/16" 1- 1/16" 1- 1/4" 1-1/2"

(_1 Boutonniere & oeillet

Gabarit Dimensions

213-506-007 7/8" 1-1/16" 1-1/4" !-3/8"

NOTA:

Las ilustraciones de ojales en las plantillas muestran la Iongitud

actual de los ojales a coser, Usted podr& encontrar la Iongitud

m&s adecuada para su ojal emparejando los botones con las

ilustraciones.

REMARQUE:

Les boutonnieres reprbsent_es sur les gabarits sont grandeur

nature Vous d_terminerez facilement la boutonniere qui

convient le mieux en comparant le bouton aux dessins.

85

Automatic Buttonhole (Continued)

oTo sew

(_) Stitch selector: 3

® Stitch width: 2

® Stitch length: 3 to 4

@ Needle thread tension: 2 to 6

® Presser foot: Buttonhole foot

NOTE:

Best results are obtained by using #60 or #80 lightweight

thread It is advisable to use a #11 blue stretch needle

when sewing knits and synthetic fabrics You can obtain

buttonholes with wider cutting space for the opening by

setting the stitch width at 1,5 instead of 2

(_) Needle thread (Top thread)

® Bobbin thread (Bottom thread)

® Two round holes

@ Rectangular hole

® Two pins fitting with the two round holes

® Hook

(_ Lever

® Base plate

Remove the extension table (accessory box). Raise the

needle to its highest position by turning the handwheel

counterclockwise, Remove the foot holder Pull the bobbin

thread about 3" (7 0 cm) straight back toward the rear of the

machine Insert the hook(_of the base plate®into the

rectangular hole @on the needle plate Pull back the lever(_)

to fit the hook and the two base pins®into their holes on

the needle plate Release the lever to lock the base plate

into place

f

f

O

®

C ® t®

®

J

86

Ojal automdtico (continuaci6n)

= Para coser

Selector de puntada: 3

_ nchura de la puntada:

Longitud de la puntada:

(_ Tensi6n de hilo de la aguja:

(_ Prensatelas :

2

3a4

2a6

Prensatelas para ojales

Boutonni6re automatique (suite)

oPour coudre

_ _lecteur de point:

Largeur du point:

Longueur du point:

(_ Tension du fil de raiguille:

Pied presseur:

3

2

3&4

2&6

Pied & boutonniere

NOTA:

Conseguir& mejores resultados usando hilo ligero No 60 o

No 80 en la canilla Es aconsejable usar aguja azul No 11

cuando cosa telas de punta y telas sint_ticas Usted podr&

hacer agujero de ojales m&s anchos ajustando la anchura de la

puntada a 1 5 en vez de 2

Hilo de la aguja (Hilo superior)

Hilo de la canilla (Hi!o inferior)

(._ Dos agujeros redondos

(_ Agujero rectangular

6) Dos pasadores que caben en los dos agujeros redondos

_6_Garfio

_) Palanca

_._ Place base

REMARQUE:

On obtient les meilleurs r_sultats avec le fil fin n°60 ou n°80

dans la canette Nous vous conseillons d'utiliser une aiguille

n°11 bleue pour tissus extensibles Iorsque vous cousez sur le

jersey ou les mati_res synth6tiques Vous pouvez obtenir des

boutonnieres dent la partie centrale & couper est plus large en

r_glant la largeur du point sur 15 au lieu de 2

Fil de I'aigui!le (Fil sup6rieur)

Fil de canette (Fil inf_rieur)

Deux trous rends

Trou rectangulaire

5_ eux tiges correspondent aux deux trous rends

Crochet

(_8 Levier

Plaque de base

Quite la mesa extensible (caja de accesorios) Levante la aguja

hasta la posici6n rn_s alta, girando el volante en la direcci6n

contraria alas agujas del reloj Quite el sujetador de pie

prensatelas Tire del bile de la canilla unos 7 0 cm (3") hacia la

parte trasera de la m&quina Introduzca el garfio de laplaca base

6_ en el agujero rectangular en laplaca de la aguja (4_ Tire

hacia arras de la palanca _._ pare a]inear el garfio con el agujero

rectangular Inserte la place base _, haciendo coincidir los dos

pasadores _ en la parte trasera de la place base e

introduci_ndolos en los dos agujeros redondes en la place de la

aguja(_, Suelte la palanca

Retirez la rallonge de plateau (boite & accessoires). Remontez

I'aiguille au plus haut en tournant le volant a main dens le sens

antihoraire Retirez le support de pied Tirez 7 0 cm (3") de fil de

canette vers I'arriere de la machine

Inserez le crochet de le plaque de base (_dans le trou

rectangulaire de la plaque d'aiguille (_ Tirez le levier .¢'_vers

I'arri_re pour aligner le crochet et le trou rectangulaire Encliquetez

la plaque de base _') pour que les deux tiges (_) & I'arri6re de la

plaque rentrent dens les deux trous rends de la plaque d'aiguille

Rel&chez le Ievier

87

Automatic Buttonhole (Continued)

(_) Guide slot

Guide block

® Buttonhole guide plate

(_ Buttonhole template

® Catch

(_ Setting mark

(_ Gear

® Base plate

® Lever

Select a buttonhole template (_). Pull back the guide plate

catch (_), and slide the template into the guide plate ® to

get the desired buttonhole. Release the catch to lock the

template into place. Insert the gear(_of the base plate into

the template guide slot (_so that the guide block(_)fits into

the center of the guide slot.

f

(_) Needle thread

(_) Bobbin thread

(_ Buttonhole foot

@ Gear

® Slot

® Starting point

Attach the buttonhole foot®, Adjust the position of the

gear(_, so it is aligned with the starting point of the

template® The lever can be used to change gear

positions. Pull the bobbin thread up through the guide slot

of the buttonhole guide plate by turning the handwheet

counterclockwise while holding the needle thread. Place

the bobbin and needle threads to the left side of the guide

plate Leave 3" to 4" (7.0 to 100 cm) of thread

f

J

®

J

88

Ojal automdtico (continuaci6n)

3_ Ranura guia

Bloque guia

Placa gu[a para ojales

(_) Plantilla de ojales

_ nganehe

Marca de posici6n

Dentada

Placa base

Palanca

Despu_s de seleccionar una plantilla(_) con el estilo y tamafio

de! ojal, deslice la plantilla en la placa gu[a_) Tire del

enganche (_) hacia usted mientras introduce la plantilla (_ hasta

que el oja! elegido quede sobre la marca de posici6n (_ Inserte

la dentada de la placa base (Z) en la ranura guia de la plantilla (_)

y ajuste el bloque guia (_) en el centre de la ranura gufa(_

Boutonniere automatique (suite)

(_) Fente de guidage

_ oigt de guidage

Plaque guide de boutonniere

Gabarit

(_) Cliquet

_ arque de rep#re

Pignon

_ laque de base

Levier

Apr_s avoir choisi un gabarit (_, pour un style et une dimension

de boutonniere, engagez-le dans la plaque guide (_) Tirez le

cliquet (_) vers vous tout en faisant glisser le gabarit jusqu'& ce

que la boutonniere choisie s'aligne avee la marque de repute (_)

Centrez la fente du gabarit(_)sur le pignon de la plaque de base

(_ et faites passer le doigt de guidage _)au centre de la fente

de guidage(_)

Hilo de la aguja

Hilo de la canilla

Prensatelas para ojales

@ Dentada

5_ Ranura

(_ Punto de partida

Acople el prensatelas para ojales _ Ajuste la posici6n del (_)

dentada de tal forma que quede alineado con el punto de partida

de la plantilla (_ La palanca puede set utilizada para cambiar la

posici6n del dentada Tire del hilo de la canilla, atraves de la

ranura guia de la placa gufa, girando el volante en direcci6n

contraria alas agujas del reloj, mientras sujeta el hilo de la aguja

Celoque el hilo de la aguja y el hilo de la canilla al lade de la placa

guia Deje de 7 0 a t0 0 cm (3" a 4") de hilo

(_) Fil de I'aiguille

Fil de canette

Pied & boutonniere

Pignon

(_) Fente

(_) Point de d_part

Fixez le pied & boutonniere (_) R_glez la position du pignon @

pour qu'il s'aligne avec le point de d_part du gabarit (_) On peut

utiliser le levier pour changer la position du pignon Faites monter

le fil de canette & travers la fente de la plaque guide en tournant le

volant en sens antihoraire, tout en tenant le fil sup_rieu_ Tirez les

fils de la bobine et de la canette du c6t_ gauche de la plaque

guide Les ills doivent d_passer de 7 0 & 10,0 cm (3" & 4")

89

Automatic Buttonhole (Continued)

Marked buttonhole on fabric

(_) Center marking on buttonhole foot

_) Measure marking on the guide plate

(_ Fabric

Mark the buttonhole position carefully on the fabric, Place

the fabric behind the machine; insert the fabric between the

guide plate and the buttonhole foot as illustrated, Align the

marked buttonhole (_ with the center marking on the

buttonhole foot(_) Line up the fabric edge with the

measure marking on the guide plate_)just in front of the

buttonhole foot as shown. Pierce the fabric with the needle

at the beginning of the buttonhole

NOTE:

If you want buttonholes to be sewn at 1/2" (12 cm) from

the fabric edge, line up the fabric with the 1/2" marking on

the guide plate each time you start to sew a buttonhole,

Interfacing is recommended when making buttonholes. If

fabric does not feed smoothly from the start, increase the

stitch length.

Lower the buttonhole foot. Start sewing slowly Allow the

machine to do the work by itself, i,e. do not try to guide

fabric Stop sewing when the needle returns to its original

position To release the buttonhole base plate, pull the lever

toward you and lift the base plate off the machine.

o To adjust stitch density

(_ Fine stitches for lightweight fabrics

(_) Stitch length between 3 and 4

Coarse stitches for heavyweight fabrics

Stitch density is altered by setting the stitch length between

3 and 4

f

I

O

®

9O

Ojal autormdtico (continuaci6n)

(_ Ojal marcado en la tela

_ arca central en el pie para ojales

Marca de medida en la placa guia

@Tela

Marque la posici6n del ojal cuidadosamente en la tela

Colocando la tela detrAs de la rn&quina, introd[Jzcala entre la

placa gufa y el prensatelas para ojales como es demostrado en

la ilustraci6n Alinee el ojal mareado (_) con la marca central en

el prensatelas para ojales (_)_ Alinee el borde de su tela con la

marca de medida en la placa guia(_ justo en frente del

prensatelas para ojales como rnuestra en la ilustraci6n Punce la

tela con la aguja al principio de1ojal

Boutonniere automatique (suite)

_) Trac_ de la boutonniere sur le tissu

_ Repere central sur le pied & boutonniere

Rep_re de dimension sur la plaque guide

Tissu

Marquez soigneusement I'emplacement de la boutonniere sur le

tissu En passant le tiseu par-derriere la machine, glissez-le entre

la plaque guide et le pied & boutonniere comme sur I'illustration

Alignez le trac_ (_ et le repere central eur le pied & boutonniere

(_ Alignez le bord du tissu et le repere de dimension sur la

plaque guide (_& I'avant du pied comme sur rillustration

Descendez !'aiguille dans le tissu ou la boutonniere dolt

commencer

NOTA:

Si quiere coser el oja[ 1 2 cm (1/2") del borde de la tela,

alinee la tela con las marcas de 1/2" cada vez que empiece a

coser un ojal Si la tela no es transportada suavemente desde

el principio, aumente la lengitud de las puntadas

Baje el prensatelas para ojales Empiece a coser lentamente

Deje que la maquina haga el trabajo pot si sola y no intente guiar

la tela Pare de coser cuando la aguja regrese a la posici6n en la

que empez6 Para soltar la plaea base del pie para ojales, tire de

la palanca hacia usted y levante la placa base de la mAquina de

cose[_

REMARQUE:

Si vos boutonnieres commencent &l 2 crn (1/2") du bord du

tissu, alignez le tissu avec les reperes 1/2 chaque lois que vous

commencez une nouvelle boutonniere II est recommand_

d'appliquer une triplure sur le tissu Iorsque vous marquez les

boutonnieres Si le tissu n'avance pas regulierement des le

debut, augrnentez la Iongueur du point

Abaissez le pied & boutonniere Commencez & piquer lenternent

Laissez la machine faire le travail, c'est & dire n'essayez pas de

guider le tissu Arretez de piquer quand I'aiguille est revenue au

point de d_part Pour retirer la plaque de base, tirez le levier vers

vous et soulevez la plaque.

•Para ajustar la densidad de las puntadas

(_) Puntadas finas para telas ligeras

_ Longitud de puntada entre 3 y 4

Puntadas m&s gruesas para telas mas pesadas

La densidad de las puntadas es alterada girando la !ongitud de

estas entre 3 y 4

• Reglage de la densit_ du point

_ oints serres pour les tissue fins

Longueur du point entre 3 et 4

Points I&ches pour les tissus epais

On modifie la densite du point en tournant le reglage de

Iongueur du point entre 3 et 4

91

SECTION Viii. CARE OF YOUR MACHINE

NOTE:

* Unplug the machine_

* Do not dismantle the machine other than as explained

in this section.

* Do not store the machine in a high-humidity area, near

a heat radiator, or in direct sunlight°

* Clean the outside of the machine with a soft cloth and

mild soap

Replacing the Light Bulb

CAUTION:

As the light bulb could be HOT, protect your fingers when

you handle it.

Unplug the machine and open the face cover, Pull out the

bulb from the sockeL Insert the new bulb into the opening of

the socket, Close the face cover.

Cleaning the Bobbin Holder

[] To insure that the machine operates at its best, you need

to keep the bobbin area clean at all times

Turn off the power switch and unplug the machine.

Remove the hook cover plate by sliding the hook cover

plate release button to the right

[_Take out the bobbin Brush out dust and lint with a lint

brush or a vacuum cleaner.

[] Insert the bobbin and attach the hook cover plate.

f[]

[]

[]

!I

1

I

J

/

J

92

SECCION Viii. MANTENIMIENTO DEL LA

MAQUINA

NOTA:

* Desenchufe la mAquina

* No desmonte la mAquina de ninguna otra forma que la

explicada en esta secci6n

* No guarde la m&quina en un lugar muy hL_medo, cerca de un

radiador e bajo la luz directa de los rayos del sol

* Limpie el exterior de la m&quina con un paso suave y jab6n

neutro

PARTIE Viii. ENTRETIEN DE VOTRE MACHINE

REMARQUE:

* D_branchez la machine

* Ne d_montez rien d'autre que ce qui est decrit clans ce

chapitre

* N'entreposez pas la machine dans un endroit humide, pros

d'un radiateur de chauffage central ou expos_e & la lumi_re

directe du soleil

* Nettoyez I'exterieur avec un chiffon et du savon deux

Cambiando la bombilla

CUIDADO:

La bombilla puede estar CALIENTE Proteja sus dedos cuando

la cambie.

Desenchufe la m&quina y abra la tapa Extraiga la bombilla del

receptAculo Introduzca la bombilla en la abertura del recept&culo

Remplacement de I'ampoule

ATTENTION:

L'ampoule peut 6tre CHAUDE, donc prot_gez yes doigts avant

d'y toucher

D_branchez la machine et ouvrez le couvercle frontal Retirer

I'ampoule Placer la nouvelle ampoule dans le socle

Limpiando el portacanillas

[] Para asegurarse de qua la m_.quina funcione en @tima

condici6n, necesitar_ mantener siempre limpias las partes

esenciales Limpie el polvo y la pelusa de la Area de la bobina.

La mAquina trabajar& m_.s lenta, y har_ ruidos cuando se ha{la

enganchado el hilo

Apague la mAquina y des_nchufela de la toma de corriente

Quite la tapa de acceso a camilla deslizando el bot6n de

desenganche de la placa hacia a la derecha

Nettoyage du porte-canette

[] Pour que votre machine fonctcionne bien, vous devez

entretenir la propret_ des parties essentielles Retirez la

poussi_re et les peluches de la boite & canette La machine

p.eut s'user ou cogner violemment quand un fil est coinc_

Eteignez la machine et d_branchez-la+ Retirez le couverele en

pressant vers la droite le bouton de degagement de la plaque

[] Saque la bobina y limpiela con un cepillo o con una

aspiradora

[] Retirez la canette Enlerez la poussiere et la charpie avec une

brosse ou un aspirateur

[] Insert la bobina y coloque la tapa de nuevo en su sitio [] Remettez la canette et la plaque

93

Cleaning the Shuttle Race and Feed Dogs

[] Unplug the machine and remove the presser foot and

needte Open the face cover to allow room to remove the

needle plate screw with a screwdriver Remove the needle

plate_) and take out the bobbin

0 Needle plate

Lift up the bobbin holder_)and remove it,

_) Bobbin holder

[] Brush out dust and lint inside the bobbin holder. Clean

the feed dogs (_ and hook race(_ with a lint brush. Wipe

out gently with a soft, dry cloth

_) Feed dogs

Hook race

[] Line up the triangle marks ® and position the bobbin

holder, so that the notch fits next to the stopper® in the

hook race,

® Line up the triangle marks

® The notch fits next to the stopper.

/

[]

Oiling the Machine

Unplug the machine. Open the face cover and oil the two

points, as shown, at least once a year. One or two drops of

oil is sufficient Remove excess oil, otherwise it may stain the

fabric In case the machine has not been used for a long

period, oil it before sewing. Use quality sewing machine oil.

f

[]

[]

[]

®

/

/

/

J

94

Limpieza del garfio y los dientes del transporte

[] Desenchufe la m#.quina y quite el prensatelas y la aguja

Destornille el tornillo que sujeta la placa de aguja con un

destornillador Quite la placa de aguja _) y saque la canilla

(_ Placa de aguja

Nettoyage de la coursi_re et des griffes

d'entrainement

[] D_branchez la machine et retirez raiguille et le pied presseur

Retirez la vis situ6e du c6t_ gauche de la plaque & aiguille

avec un tournevis, Retirez la plaque d'aiguille (T) et la canette

(_ Plaque & aiguille

[] Levante el portacanillas (_) y sAquelo

(_) Portacanillas

[] Soulevez le support de la canette (_ et retirez-le

(_) Support de la canette

[] Cepille el polvo y la pelusa dentro de portacanillas Limpie los

dientes del transporte (_ y el garfio @ con el cepillo Limpie

cuidadosamente con un paso suave y seco Tambi6n puede

utilizarse una aspiradora

_ientes del transporte

Garfio

[] Nettoyez & la brosse les poussi_res et la charpie dans la boite

& canette Nettoyez les griffes d'entrafnement (_) et la (_)

coursiere avec la brosse Essuyez doucement avec un chiffon

doux et sec

_ riffes d'entrainement

Corsier_

[] Alinee las marcas tdangulares (_) y coloque el portacanillas de

forma que el saliente ajuste junto al tope _) en la via del

garfio

_ linee las marcas triangulares

El saliente ajuste junto al tope

[] Alignez les rep_res triangulaires (_ et installez la boite &

canette afin que I'encoche se place contre la butte (_ darts la

piste du crochet,

_ Alignez les rep¢res triangulaires.

L'encoche se place contre la butte

Engrasando la m_quina

Abra la tapa frontal y afiada aceite como es mostrado en la

ilustraci6n, al menos una vez al aSo Una o dos gotas de aceite

ser_n suficiente Limpie el exceso de aceite o de otra forma

manchar_, las telas Si no usa la m_,quina por un largo pertodo de

tiempo, afiada aceite antes de usarla Use aceite de buena

calidad para m#,quinas de coser

Lubrification de la machine

Ouvrez le couvercle frontal et lubrifiez les deux points indiqu_s, au

moins une fois par an Une ou deux gouttes d'huile sont

suffisantes Nettoyez ]'exc_s d'huile qui pourrait tb,cher le tissu Si

vous n'utilisez pas la machine pendant un certain temps, lubrifiez

la machine avant de commencer & coudre Utilisez une huile pour

machine de bonne qualit6

95

Troubleshooting

fCondition

The needle thread

breaks.

The bobbin thread

breaksr

The needle breaks.

Skipped stitches

Seam puckering

The cloth is not

feeding smoothly.

The machine

doesn't work.

Cause

1 The needle thread is not threaded properly

2. The needle thread tension is too tight

3 The needle is bent or blunt.

4. The needle is incorrectly inserted

5 The needle thread and the bobbin thread are not set properly

under the presser foot at the start of sewing.

6 The threads were not drawn to the rear after the previous use.

7. The thread is too heavy or too fine for the needle

•The bobbin thread is not threaded properly in the bobbin holder

2 Lint has collected in the bobbin holder

3The bobbin is damaged and doesn't turn smoothly.

1. The needle is incorrectly inserted

2 The needle is bent or blunt

3 The needle clamp screw is loose

4, The needle thread tension is too tight.

5. The threads were not drawn to the rear after the previous use

6 The needle is too fine for the fabric being sewn,

1 The needle is incorrectly inserted.

2 The needle is bent or blunL

3 The needle and/or threads are not suitable for the work being

sewn

4 A blue needle is not being used for sewing stretch, very fine

fabrics and synthetic&

5 The needle thread is not threaded properly

6. The wrong needle is used

1. The needle thread tension is too tight

2 The needle thread is not threaded properly

3. The needle is too heavy for the fabric being sewn_

4 The stitch length is too long for the fabric

1_The stitches are too fine

2 The feed dog is not raised after"drop feed" sewing

3 The feed dog is packed with lint

=

i1. The machine is not plugged in

2. A thread is caught in the shuttle race.

3 The push-clutch is disengaged

Reference

Page26

Pages28,30

Page10

Page10

Pages 28,38

Page38

Page16

Page 24

Page 92

Change the bobbin

Page10

Page10

Page10

Pages28,30

Page 38

Page16

Page10

Page10

Page16

Page!6

Page 26

Page10

Pages 28, 30

Page 26

Page16

Page34

Pages 28,30

Page 46

Page 98

Page 6

Page 94

Page 22

For customer assistance call or e-maih

1-877-SEWING-U (1-877-739-4648)

9 am - 4:30 pro, CST, Monday - Friday

support @kenmore-sewing.com

96

Patterns are 1 The stitch is not balanced Page 36

distorted.

Noisy operation 1• There is thread caught in the hook race. Page 94

2 Lint has built up in the shuttle or the shuttle race. Page 94

Soluciones para problemas de funcionamiento

f

Condicion Causa Probable Referencia

Se rompe el hilo de

la aguja,

Se rompe el hilo de la

canilla,,

Se rompe la aguja.

AI coser saltan algunas

puntadas.

Frunce las costuras,

P_gina 27

PAginas 29, 31

P4gina 11

P_igina 11

1 El hi!o de la aguja no se ha enhebrado correctamente

2+La tensi6n del hilo de la aguja es excesiva

3+La aguja estA despuntada o doblada

4 La aguja no estA bien colocada

5 Los hitos de la aguja y la canilla no est_in bien colocados

debajo del prensatelas a! empezar a coser

6. La tela no se ha extraido hacJa arras al terminar la costura

7 El hilo es demasiado grueso o fino para la aguja+

1 El hi!o de ]a canilla no se ha enhebrado correctamente en el

portabonina y lazadera

2 Se han acumulado las pelusas en el _rea de la lanzadera

3 La canilta se ha estropeado o no gira correctamente

1 La aguja no est& bien coIocada

2 La aguja estA despuntada o doblada

3 ELtornillo de sujeci6n de la aguja est& flojo

4 La tensi6n del hilo de la aguja est& excesiva.

5 La tela no se ha extrafdo hacia atr&s al terminar la costura

6 La aguja es demasiado fina para la tela que se est4 cosiendo

1 La aguja no est_ bien colocada

2 La aguja estA despuntada o doblada

3 La aguja y/o los hilos no son los adecuados para el trabajo

que se est_ cosiendo

4 No se estA utilizando una aguja azul para coser tejidos

elAsticos tejidos finos y telas sint_ticas

5 El hilo de la aguja no esta enhebrado correctamente

6 La aguja utilizada no es la adecuada

1 La tensiSn del hilo de la aguja es excesiva

2 El hilo de la aguja no se ha enhebrado correctamente

3 El nQmero de la aguja es demasiado grande para la tela que se

est_ cosiendo

4 La longitud de puntada es demasiado grande para la tela

que se estA cosiendo

1 Se han acumulado las pelusas en [os dientes deI transporte

2+La Iongitud de la puntada es demasiado pequefia

3 Los dientes del transporte esta bajado

1 Las conexiones de la maquina no est_in bien introducidas

2 Se ha enganchado un hilo en ta corredera de la lanzadera

3 El embrague esta desengranado

1 El patr6n no esta equilibrado

1 Se ha enganchado el hiio en el garfio

2 Se han acumulado las pelusas en el portacanillas o en el garfio

P&ginas 29, 39

P_gina 39

PAgina 17

P_gina 25

P_gina 93

Cambie la canilla

P_gina 11

P4gina 11

P4gina 11

P&ginas 29, 31

P4gina 39

P_.gina 17

P_gina 11

P_gina 11

P_gina 17

P&gina 17

P&gina 27

Pagina 11

P&ginas 29, 31

P_gina 27

P&gina 17

P4,gina 35

P&ginas 29, 31

La tela no se arrastra P&gina 47

uniformemente. P&gina 99

P_.gina 7

La m_quina no P_gina 95

funciona. P_gina 23

Los patroees salen

distersionados° P&gina 37

La m_quina hace P_gina 95

ruido al coser+ P_gina 95

%. I -'

97

En cas de probl_me

Problbme

Le fil de I'aigaille se

casse.

Le fil de la canette se

casse.

Uaiguille se casse.

Points manqu_s.

La couture fronce.

Le tissu n'avance pas

rdguli_rement,

La machine ne

fonetronre paso

Les motifs sent

d_form_s,

Le fonctionnement est

bruyanto

Cause Reference

1, Le fil de I'aiguille n'est pas penfil6 correctement

2 La tension du fil d'aiguille est trop forte

3 L'aiguille est tordue ou _mouss_e

4 L'aiguille est mar install_e

5 Le fil el'aiguille et celui de la canette ne sent pas passes

correctement sous le pied presseur au debut de la couture

6 Le tissu n'est pas tire vers I'arri_re & la fin de la couture

7 Le fil est trop _pais oa trop fin pour I'aiguille

1, Le fil de la canette n'est pas pass_ correctement dans la boite a

canette

2 Des fibres sent accumul6es dans la navette

3 La canette est abim_e et fonctionne real

1 Uaiguille n'est pas install_e correctement,

2 Uaiguilie est tordue ou _mouss_e

3 La vis de blocage de I'aiguille est desserr_e,

4 La tension du fil de I'aiguille est trop elev_e.

5 Le tissu n'est pas tir_ vers I'arri_re & la fin de la couture

6 L'aigui!le est trap fine pour le tissu emp[oy_

1 L'aiguille n'est pas install_e correctement

2 L'aiguille est tordue ou _mouss_e

3 L'aiguiile et le fil ne conviennent pas pour le tissu

4 Vous n'utilisez pas une aiguille _. bout bleu pour une couture

extensible, un tissu tr_s fin ou synth_tique

5 Le fil de I'aiguille n'est pas enfil_ correctement

6 Vous utilisez une mauvaise aiguille

1La tension du fil de I'aiguille est trop _lev_e

2 Le fil de raiguille ou celui de la canette n'est pas enfil6

correctement

3 L'aiguille est trop grosse pour le tissu cousu

4 Le point est trop long pour ce tissu

1 Les griffes d'entrainement sent bloqu_es par Is charpie

2 Les points sent trop courts

3 Les griffes d'entrainement n'ont pas _te remontees apr_s avoir _t_

abaiss_es

1La machine n'est pas branch_e,

2 Un fil est coinc_ dans la coursi_re

3, Embrayage sym_trique d_bray_

1 Le point n'est pas _quilibr_

1 Du fil est bloqu_ dans la piste coursiere

2, De la charpie est accumui_e dans la navette ou dans la coursi_re

Page 27

Pages 29,31

Page 11

Page 11

Pages 29,39

Page 39

Page 18

Page 25

Page 93

Changezla cane_e,

Page 11

Page 11

Page 11

Pages 29,31

Page 39

Page 18

Page !1

Page !1

Page18

Page18

Page 27

Page 11

Pages 29, 31

Page 27

Page18

Page 35

Pages 29, 31

Page 47

Page 99

Page 7

Page 95

Page 23

Page 37

Page 95

Page 95

98

Get it fixed, at your home or ours!

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ®(1-800-469-4663)

Car anytime, day or night (U_S.A. and Canada)

www.sears.com www.sears.ca

.............. . .............................................................................. ............. .. _, ......................

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.SA only)

www.sears.com

To purchase a protection agreement (U.S.A)

or maintenance agreement (Canada) on a product serviced by Sears

1-800-827-6655 (U.S.A) 1-800-361-6665 (Canada)

Para pedir servicio de reparacl6n

a domicilio, y para ordenar pezas:

1-888"SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran(_ais:

1-800"LE-FOYER Mc

(1-800-533-6937)

WWW sears.ca

® Registered Trademark /_MTrademark /s_ Service Mark of Sears, Roebuck and Co

@Marca Registrada /TMMarca de F&brica /SMMarca de Servicio de Sears, Roebuck and Co

MCMarque de commerce /MoMarque d_pos6e de Sears, Roebuck and Co © Sears, Roebuck and Co

Printed in Taiwan lmpfesoenTaiwan tmprIm_auTaiwan
