SEWmNG MACHINE

Owner's Manual

NIAQUINA DE COSER

Manual de lnstrucciones

MACHINE A COUDRE

Manuel d'instructions

Model, Modelo, Modele 385.19365 _ _ o

#842-800-208 SEARS CANADA INC,, TRONT_ ONT., M5B 2B8 www.searscorn

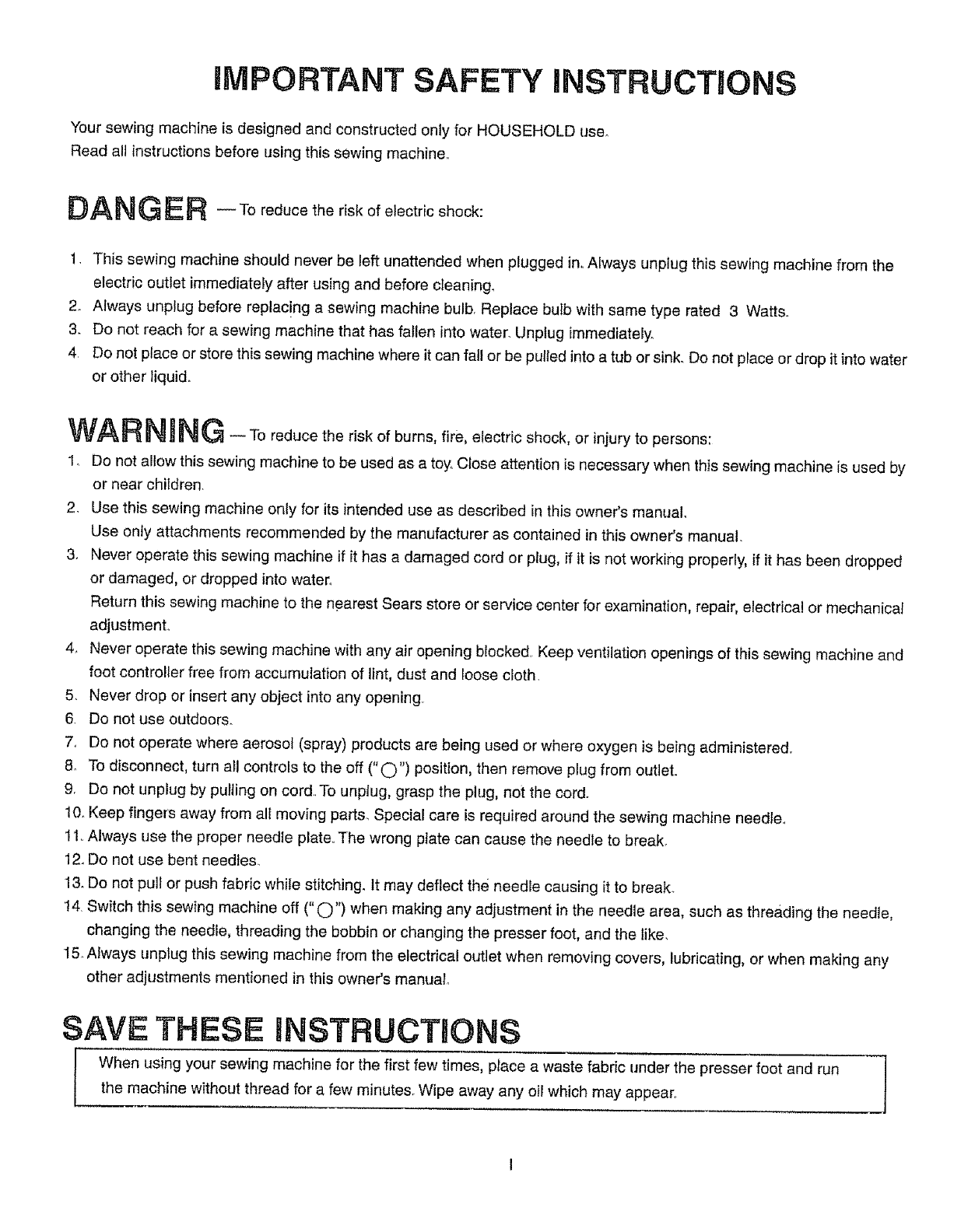

ilVIPORTANT SAFETY iNSTRUCTIONS

Your sewing machine is designed and constructed only for HOUSEHOLD use°

Read all instructions before using this sewing machine,,

DAN G E R -- To reduce the risk of electric shock:

1, This sewing machine should never be left unattended when plugged inoAlways unplug this sewing machine from the

electric outlet immediately after using and before cleaning,

2. Always unplug before replacing a sewing machine bulb, Replace bulb with same type rated 3 Watts.,

3. Do not reach for a sewing machine that has fallen into water. Unplug immediately,,

4, Do not place or store this sewing machine where it can fall or be pulled into a tub or sink,. Do not place or drop it into water

or other liquid.

WARNJNG- To reduce the risk of burns, fire, electric shock, or injury to persons:

1 Do not allow this sewing machine to be used as a toy..Close attention is necessary when this sewing machine is used by

or near children.

2. Use this sewing machine only for its intended use as described in this owneCs manual.

Use only attachments recommended by the manufacturer as contained in this owner's manual.

3. Never operate this sewing machine if it has a damaged cord or plug, if it is not working properly, if it has been dropped

or damaged, or dropped into water.

Return this sewing machine to the nearest Sears store or service center for examination, repair, electrical or mechanical

adjustment,.

4. Never operate this sewing machine with any air opening blocked. Keep ventilation openings of this sewing machine and

foot controller free from accumulation of lint, dust and loose cloth.

5. Never drop or insert any object into any opening.

6. Do not use outdoors.

7. Do not operate where aerosol (spray) products are being used or where oxygen is being administered.

8° To disconnect, turn all controls to the off ("0") position, then remove plug from out_et.

9. Do not unplug by pulling on cord.To unplug, grasp the plug, not the cord.

10. Keep fingers away from all moving parts. Special care is required around the sewing machine needle.

t 1_Always use the proper needle plate..The wrong plate can cause the needle to break.

12. Do not use bent needles

13. Do not pull or push fabric while stitching. It may deflect the needEecausing it to break.

'14.Switch this sewing machine off (" O") when making any adjustment in the needle area, such as threading the needle,

changing the needle, threading the bobbin or changing the presser foot, and the like.

15 Always unplug this sewing machine from the electrical outlet when removing covers, lubricating, or when making any

other adjustments mentioned in this owner's manual

SAVE THESE INSTRUCT ONS

When using your sewing machine for the first few times, place a waste fabric under the presser foot and run

the machine without thread for a few minutes. Wipe away any oil which may appear, ]

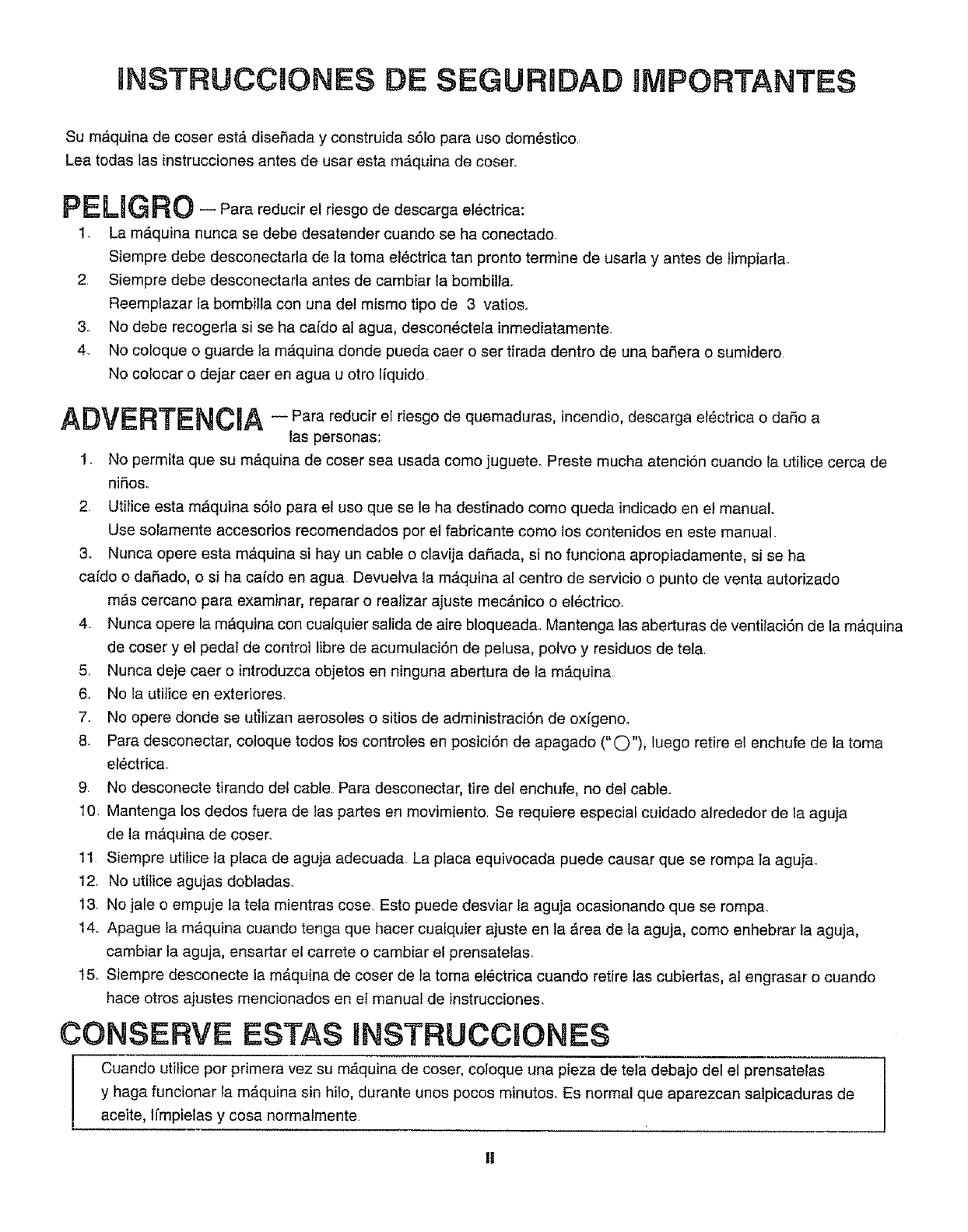

INSTRUCCIONES DE SEGURJDAD IIMPORTANTES

Su mAquina de coser estA diseSada y construida sSIo para uso dom_stico.

Lea todas las instrucciones antes de usar esta m_.quina de coser.

PEUGRO -Para reducir el rtesgo de descarga el_ctdca:

1. La mAquina nunca se debe desatender cuando se ha conectado.

Siempre debe desconectarla de la toma e!6ctrica tan pronto termine de usarla y antes de timpiarla.

2. Siempre debe desconectarla antes de cambiar la bombilla..

Reemplazar la bombitla con una del mismo tipo de 3 vatioso

3. No debe recogeda si se ha cafdo al agua, descon_ctela inmediatamente

4. No coloque o guarde la mAquina donde pueda caer o ser tirada dentro de una baSera o sumidero

No colecar o dejar caer en agua u otro Ifquido

ADVERTENClA -Parareducir el riesgo de quemaduras, incendio, descarga el_ctrica o daSo a

las personas:

1. No permita que su mAquina de coser sea usada como juguete_ Preste mucha atenci6n cuande la utilice cerca de

niRo&

2. Utilice esta mAquina s61o pare el uso que se le ha destinado como queda indicado en et manual.

Use solamente accesorios recomendados por el fabdcante camo los contenidos en este manual

3.. Nunca opere esta mAquina si hay un cable o clavija daRada, si no funciona apropiadamente, si se ha

eafdo o daSado, o si ha caido en agua Devuetva la mAquina al centro de servicio o punto de venta autorizado

mAs cercano para examinar, reparar o realizar ajuste mecAnico o el_ctrico.

4_ Nunca opere la mAquina con cualquier salida de aire bloqueadao Mantenga las aberturas de ventilaci6n de la mAquina

de coser y el pedal de control libre de acumulaei6n de pelusa, potvo y residuos de tela.

5_ Nunca deje caer o introduzca objetos en ninguna abertura de la mAquina

6. No fa utitice en exteriores.

7. No opere donde se ut_tizan aerosoles o sitios de administraciSn de oxigeno.

8. Para desconectar, coloque todos los controles en posici6n de apagado ("(_"), luego retire el enchufe de la toma

electric&

9. No desconecte tirando dei cable Para desconectar, tire del enchufe, no del cable.

10. Mantenga {os dedos fuera de las partes en movimiento. Se requiere especiai cuidado airededor de la aguja

de la mAquina de coser.

11 Siempre utilice la placa de aguja adecuada La ptaca equivocada puede causar que se rompa la agujao

12. No utilice agujas doblada&

13. No jale o empuje la tela mientras cose. Esto puede desviar la aguja ocasionando que se romp&

14. Apague la m_quina cuando tenga que hacer cualquier ajuste en la Area de la aguja, como enhebrar la aguja,

cambiar la aguja, ensartar el carrete o cambiar el prensateta&

15.. Siempre desconeete la mAquina de coser de la toma el_ctrica cuando retire las cubiertas, al engrasar e cuando

hace otros ajustes mencionados en et manual de instruccione&

CONSERVE ESTAS 8NSTRUCCIONES

Cuando utiiice por primera vez su m_.quina de coser, cotoque una pieza de tela debajo de! el prensatelas

y haga funcionar Ia mAquina sin hilo, durante unos pocos minuto& Es normal que aparezcan salpicaduras de

aceite, limpielas y cosa normalmente

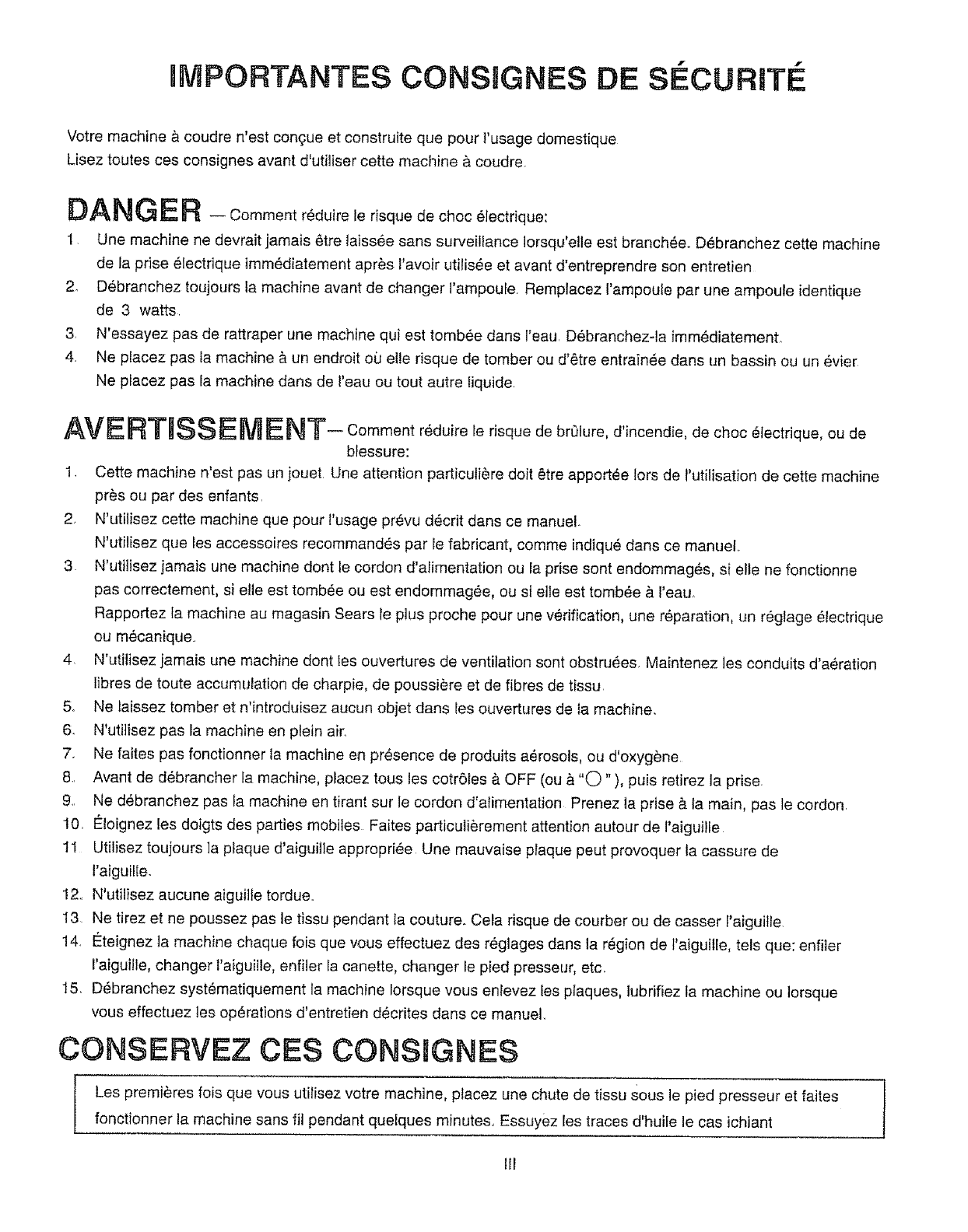

nMPORTANTES CONSIGNES DE SE CURITI=

Votre machine & coudre n'est con#ue et construite que pour l'usage domestique

Lisez toutes ces consignes avant d'utiiiser cette machine & coudre

DA NGER - Commentr duirelerisque dechoc61ectrique:

1 Une machine ne devrait jamais _tre laiss_e sans surveillance Iorsqu'etle est branch_e. Debranchez cette machine

de la prise 61ectrique imm_diatement apr_s l'avoir utilis_e et avant d'entreprendre sen entretien

2_ D6branchez toujours la machine avant de changer I'ampoule Remplacez I'ampoule par une ampoule identique

de 3 watts

3. N'essayez pas de rattraper une machine qui est tomb_e dans reau D6branchez-la imm_diatement.

4. Ne ptacez pas la machine & un endroit oLI elle risque de tomber ou d'6tre entrain_e dans un bassin ou un 6vier

Ne placez pas la machine dans de I'eau ou tout autre liquide

AVE RT_S S E M E NT-Comment r_duire le risque de brOlure, d'incendie, de choc _lectrique, ou de

blessure:

1_ Cette machine n'est pas un jouet Une attention particuti_re dolt _tre apport_e !ors de f'utilisation de cette machine

pr#s ou par des enfants

2. N'utilisez cette machine que pour l'usage pr_vu d_crit dans ce manuel.

N'utilisez que les accessoires recommand_s par le fabricant, comme indiqu_ dans ce manuel.

3 N'utiiisez jamais une machine dent le cordon d'alimentation ou la prise sont endommag_s, si elte ne fonctionne

pas correctement, si elle est tomb_e ou est endommag_e, ou si elle est tomb_e & reau,

Rapportez la machine au magasin Sears le plus proche pour une v_rificatien, une r_paration, un r_glage _lectrique

ou m_caniqueo

4 N'utilisez jamais une machine dont les ouvertures de ventilation sont obstru_es Maintenez les conduits d'a_ration

libres de toute accumulation de charpie, de poussiere et de fibres de tissu

5o Ne laissez tomber et n'introduisez aucun objet dans les ouvertures de la machine.

6. N'utitisez pas fa machine en plein air_

7. Ne faites pas fonctionner la machine en presence de produits a_rosols, ou d'oxyg_ne

8.. Avant de d6brancher la machine, placez tousles cotr61es & OFF (ou b,"O "), puis retirez la prise.

9.. Ne d_branchez pas la machine en tirant sur le cordon d'alimentation Prenez la prise & la main, pas le cordon.

10. E_loignez les doigts des parties mobiles Faites particulierement attention autour de l'aiguille

11 Utilisez toujours la plaque d'aiguitle appropri_e Une mauvaise plaque peut provoquer la cassure de

I'aiguille.

12.. N'utilisez aucune aiguille tordue.

13 Ne tirez et ne poussez pas le tissu pendant ta couture_ Cela risque de courber ou de casser f'aiguille.

14. Eteignez ta machine chaque fois que vous effectuez des r_glages dans la r_gion de l'aiguiile, tels que: enfiler

raiguille, changer l'aiguille, enfiler la canette, changer le pied presseur, etc.

15. D_branchez syst_matiquement la machine lorsque vous enlevez les plaques, lubrifiez ta machine ou Iorsque

vous effectuez les operations d'entretien d_crites dans ce manuel.

CONSERVEZ CIES CONSUGNES

Les premieres fois que vous utilisez votre machine, placez une chute de tissu Sous le pied presseur et faites

fonctionner la machine sans fil pendant quelques minutes° Essuyez les traces d'huile le cas ichiant

Ill

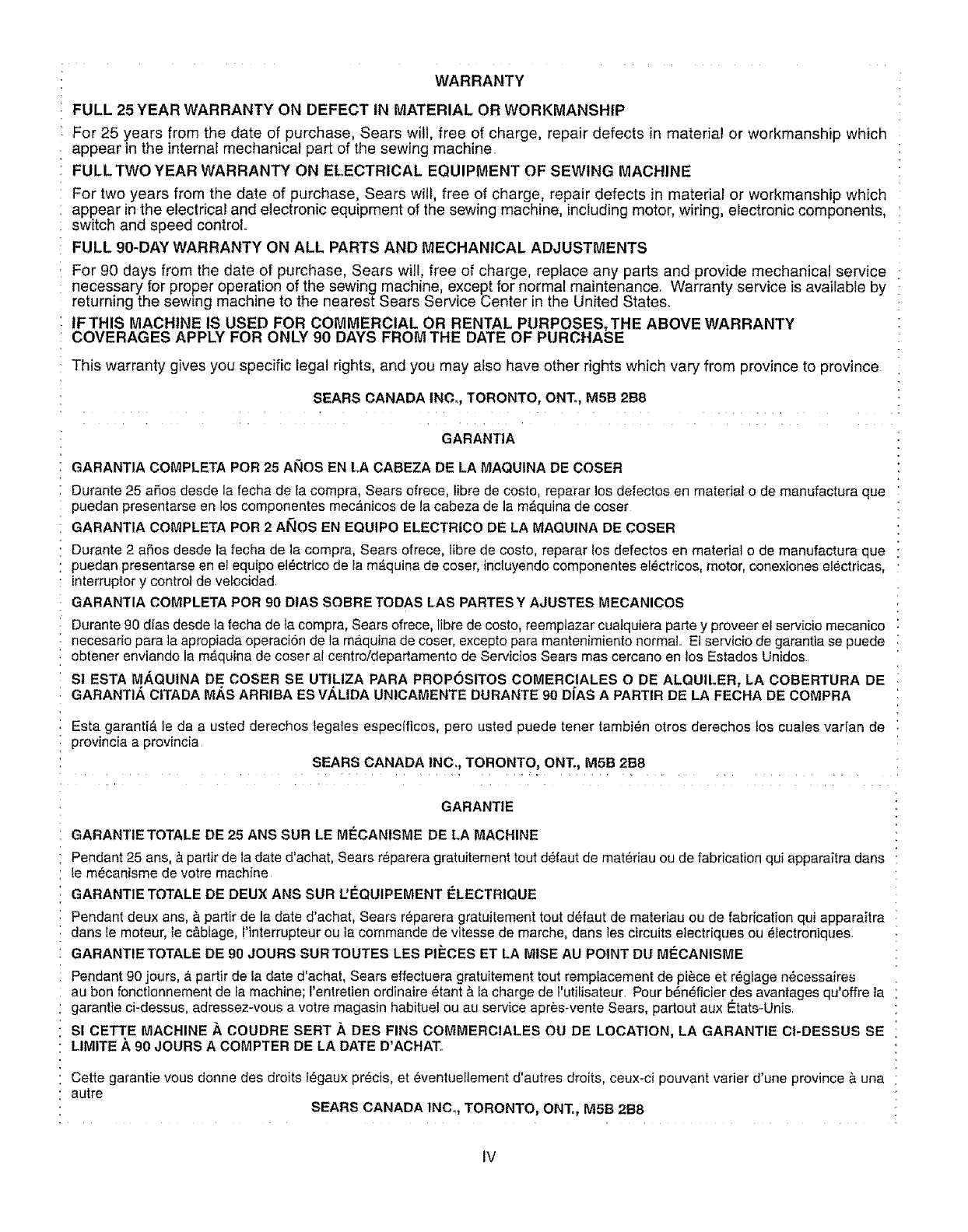

WARRANTY

FULL 25 YEAR WARRANTY ON DEFECT IN MATERIAL OR WORKMANSHIP

For 25 years from the date of purchase, Sears will, free of charge, repair defects in material or workmanship which

appear in the internal mechanical part of the sewing machine.

FULLTWO YEAR WARRANTY ON ELECTRICAL EQUIPMENT OF SEWING MACHINE

For two years from the date of purchase, Sears will, free of charge, repair defects in material or workmanship which

appear in the electrical and electronic equipment of the sewing machine, including motor, wiring, electronic components,

switch and speed control.

FULL 90-DAY WARRANTY ON ALL PARTS AND MECHANICAL ADJUSTMENTS

For 90 days from the date of purchase, Sears will, free of charge, replace any parts and provide mechanical service

necessary for proper operation of the sewing machine, except for normal maintenance. Warranty service is available by

returning the sewing machine to the nearest Sears Service Center in the United States.

IFTHIS MACHINE IS USED FOR COMMERCIAL OR RENTAL PURPOSES, THE ABOVE WARRANTY

COVERAGES APPLY FOR ONLY 90 DAYS FROMTHE DATE OF PURCHASE

This warranty gives you specific legal rights, and you may also have other rights which vary from province to province

SEARS CANADA INC._ TORONTO, ONT., M5B 2B8

GARANTIA

GARANTIA COMPLETA POR 25 AI_IOS EN LA CABEZA DE LA MAQUINA DE COSER

Durante 25 afios desde la fecha de la cornpra, Sears ofrece, libre de costo, reparar los defectos en material o de manufactura que

puedan presentarse en los componentes rnec_nicos de la eabeza de la rn_quina de coser

GARANTIA COMPLETA POR 2 ANOS EN EQUIPO ELECTRICO DE LA MAQUINA DE COSER

Durante 2 aSos desde ta fecha de la compra, Sears ofrece, libre de costo, reparar los defectos en material o de rnanufactura que

puedan presentarse en el equipo el_ctrico de la m_quina de coser, incluyendo componentes el_ctricos, motor, conexiones el_ctricas,

interruptor y control de velocidad

GARANTIA COMPLETA POR 90 DIAS SOBRE TODAS LAS PARTES Y AJUSTES MECANICOS

Durante g0 dias desde ta fecha de ta compra, Sears ofrece, libre de costo, reernptazar cuatquiera parte y proveer el servicio rnecanico

necesario para ta apropiada operaci6n de la maquina de coser, excepto para mantenirniento normal.. Et servicio de garantia se puede

obtener enviando la rn&quina de coser al centro/departamento de Servicios Sears rnas cercano en los Estados Unidos..

SI ESTA M._QUINA DE COSER SE UTIL!ZA PARA PROPOStTOS COMERCIALES O DE ALQUILER, LA COBERTURA DE

GARANTI._ CtTADA M_,S ARRIBA ES V.&.LIDA UNICAMENTE DURANTE 90 DI'AS A PARTIR DE LA FECHA DE COMPRA

Esta garanti& le da a usted derechos legales especificos, pero usted puede tener tambi_n otros derechos los cuales var[an de

provincia a provincia

SEARS CANADA INC., TORONTO, ONT., M5B 2B8

GARANTIE

GARANTIETOTALE DE 25 ANS SUR LE MI_CANISME DE LA MACHINE

Pendant 25 ans,& partir de la date d'aehat, Sears r_parera gratuitement tout d6faut de mat_riau ou de fabrication qui apparaitra dans

te mecanisme de votre machine

GARANTIE TOTALE DE DEUX ANS SUR L'EQUIPEMENT I_LECTRIQUE

Pendant deux ans,& partir de la date d'achat, Sears reparera gratuitement tout d_faut de materiau ou de fabrication qui apparaitra

dans le rnoteur, le c&blage, I'interrupteur ou la comrnande de vitesse de marche, dans les circuits electriques ou _lectroniques.

GARANTIETOTALE DE 90 JOURS SURTOUTES LES PII_CES ET LA MISE AU POINT DU MECANtSME

Pendant 90 jours, a partir de la date d'achat, Sears effectuera gratuitement tout rernplacement de piece et r_glage n_cessaires

au bon fonctionnement de fa machine; l'entretien ordinaire _tant & la charge de l'utilisateur. Pour b_n_ficier des avantages qu'offre la

garantie ci-dessus, adressez-vous a votre rnagasin habituet ou au service apr_s-vente Sears, partout aux Etats-Unis

SI CETTE MACHINE A COUDRE SERT A DES FINS COMMERCtALES OU DE LOCATION, LA GARANTIE Ct-DESSUS SE

LIMITE ._ 90 JOURS A COMPTER DE LA DATE D'ACHATo

Cette garantie vous donne des droits l_gaux precis, et _ventuellement d'autres droits, ceux-ci pouvant varlet d'une province & una

autre

SEARS CANADA 1NCo, TORONTO_ ONTo_1"7t5t32B8

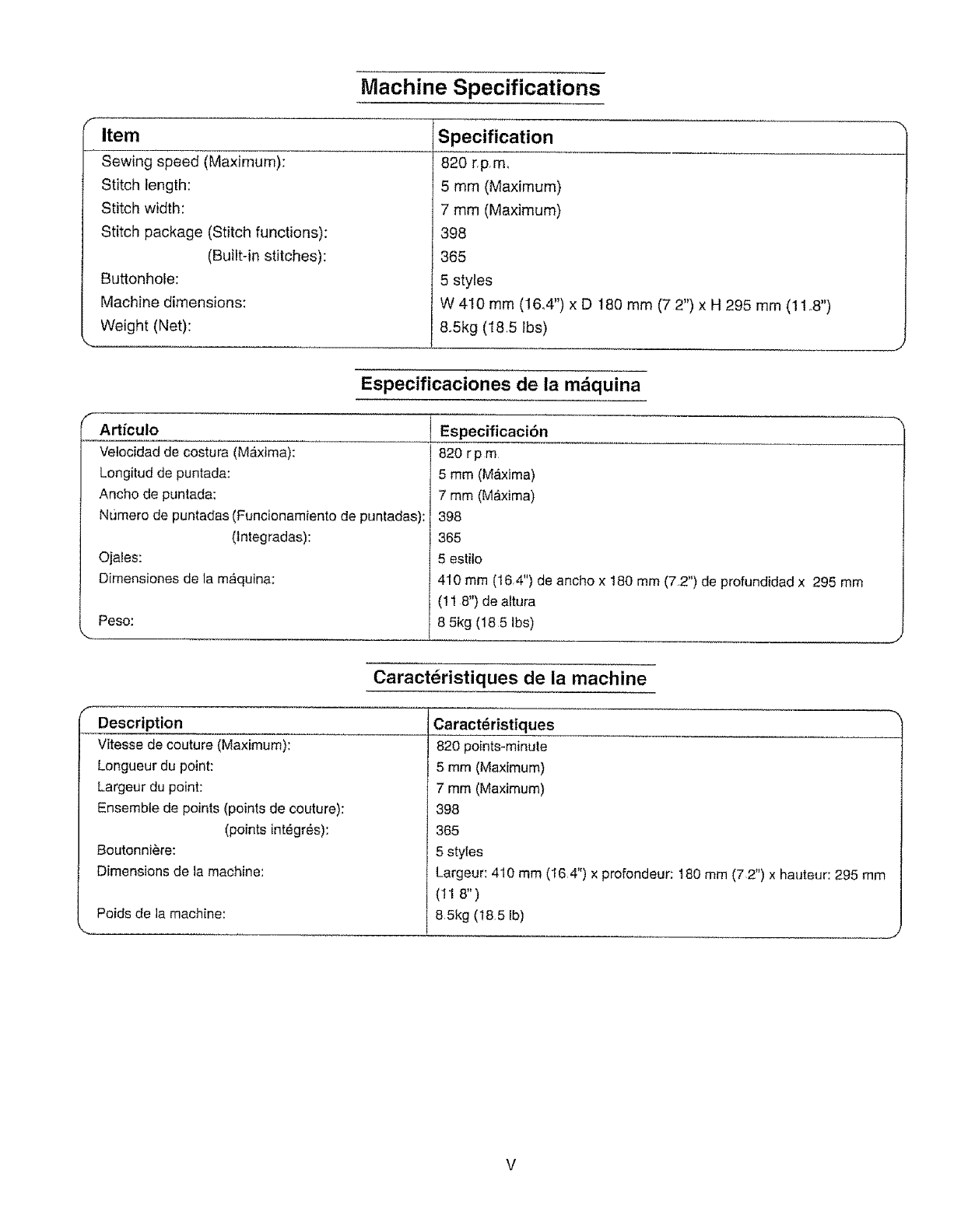

Machine Specifications

Item

Sewing speed (Maximum):

Stitch length:

Stitch width:

Stitch package (Stitch functions):

(Built-in stitches):

Buttonhole:

Machine dimensions:

Weight (Net):

ISpecification

820 r,p,m,

5 mm (Maximum)

7 mm (Maximum)

398

365

5 styles

W 410 mm (16,4") x D 180 mm (7 2") x H 295 mm (11 _8")

8,5kg (18,5 Ibs)

Especificaciones de la m_quina

Artfculo

Velocidad de costura (MAxima):

Longitud de puntada:

Ancho de puntada:

NLimero de puntadas (Funcionamiento de puntadas):

(Integradas):

Ojales:

Dimensiones de la mAquina:

Peso:

Especificaci6n

820 rp m

5 mm (MAxima)

7 mm (MAxima)

398

365

5 estilo

410 mm (!64") de ancho x 180 mm (72") de profundidad x 295 mm

(11 8") de altura

8 5kg (185 Ibs)

Caract_ristiques de la machine

Description

Vitesse de couture (Maximum):

Longueur du point:

Largeur du point:

Ensemble de points (points de couture):

(points integr_s):

Boutonniere:

Dimensions de la machine:

Poids de ta machine:

Caract_ristiques "_

820 points-minute

5 mm (Maximum)

7 mm (Maximum)

398

365

5 styles

Largeur: 410 mm (I64") x profondeur: 180 mm (72") x hauteur: 295 mm

(!18")

85kg (185 fb)

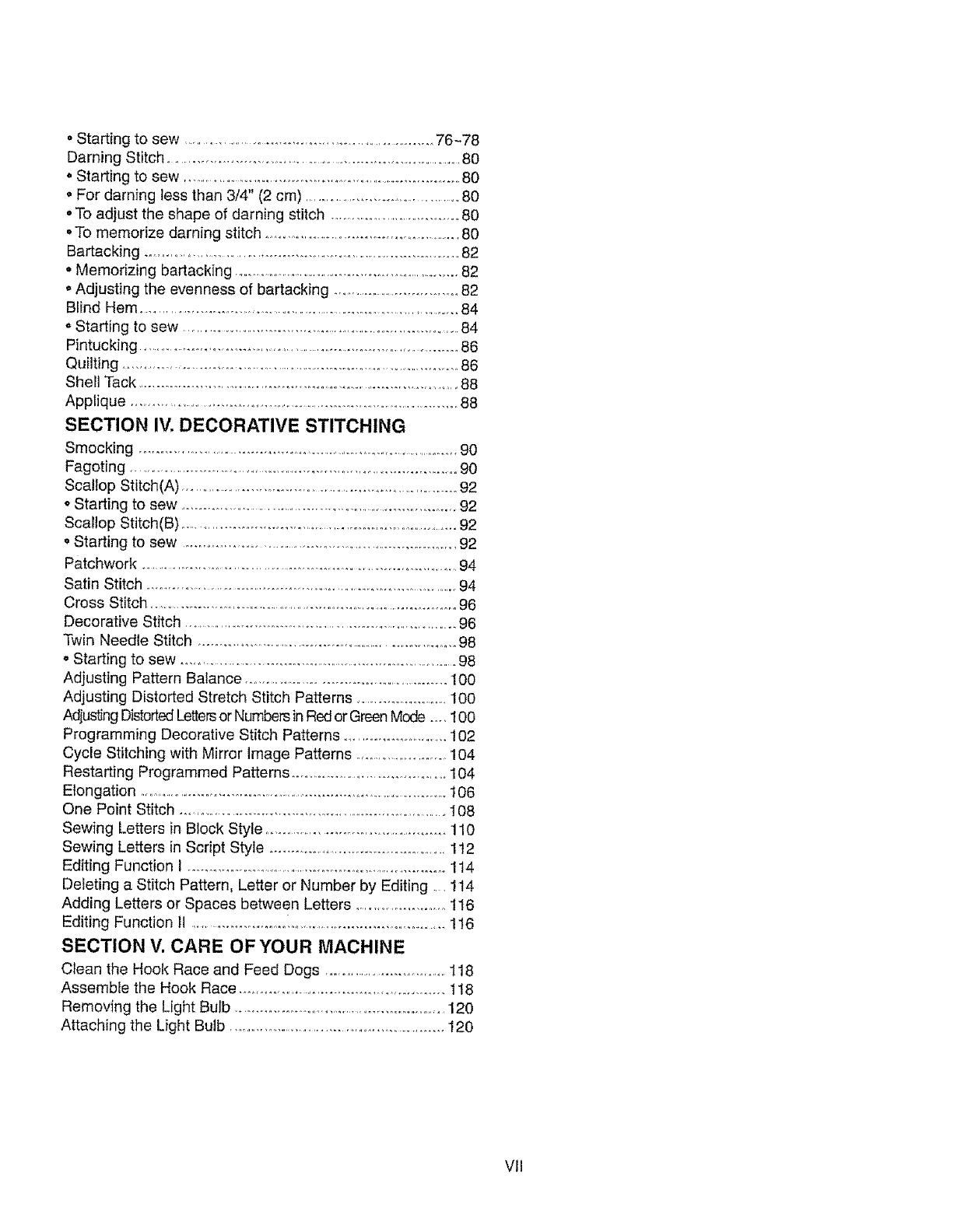

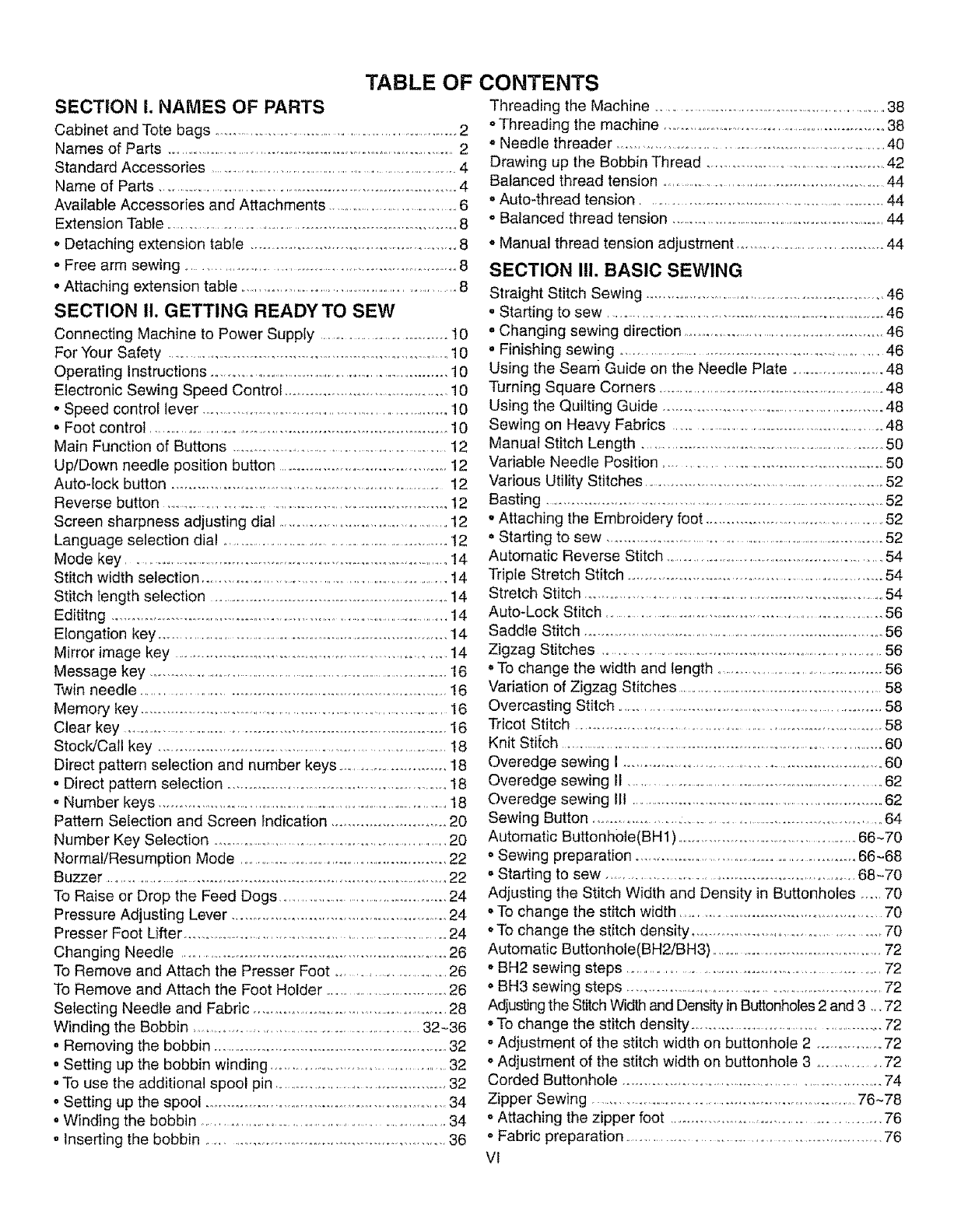

TABLE OF CONTENTS

SECTION I. NAMES OF PARTS

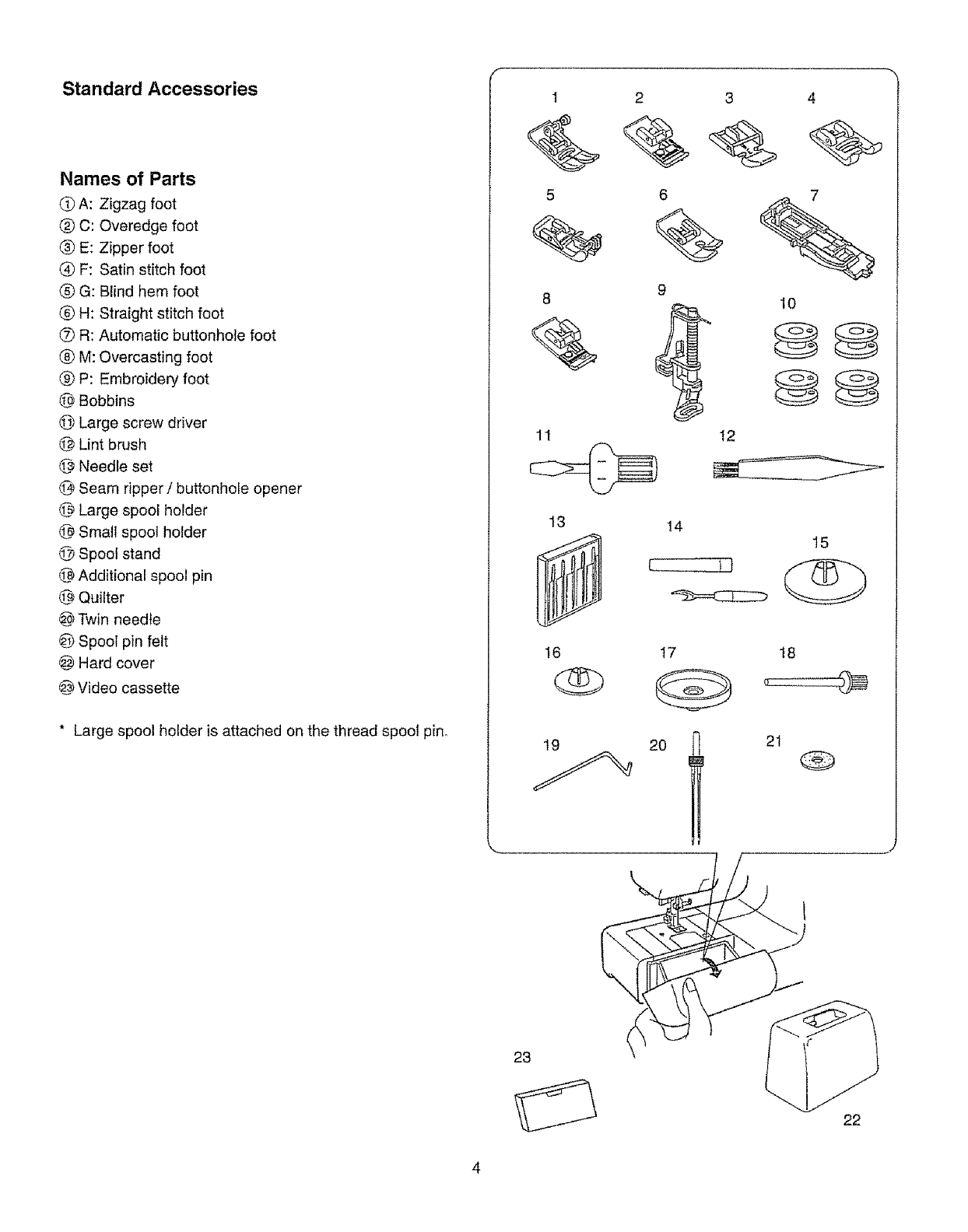

Cabinet and Tote bags .................................................................2

Names of Parts ...............................................................................2

Standard Accessories ..............................................................................4

Name of Parts ...................................................................................4

Available Accessories and Attachments ...........................................6

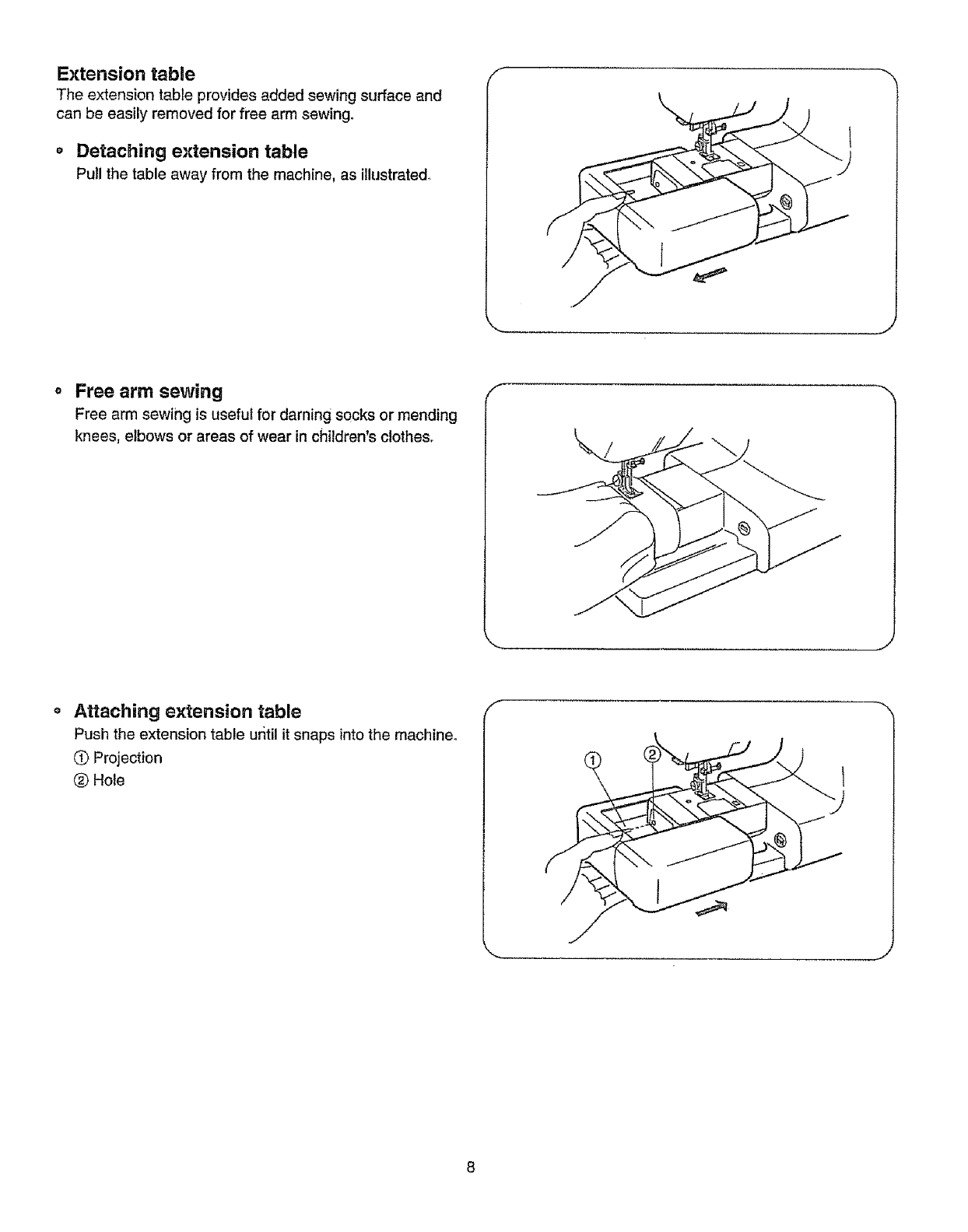

Extension Table ............................................................................8

o Detaching extension table ................................................... 8

o Free arm sewing ........................................................................8

• Attaching extension table .................................................................8

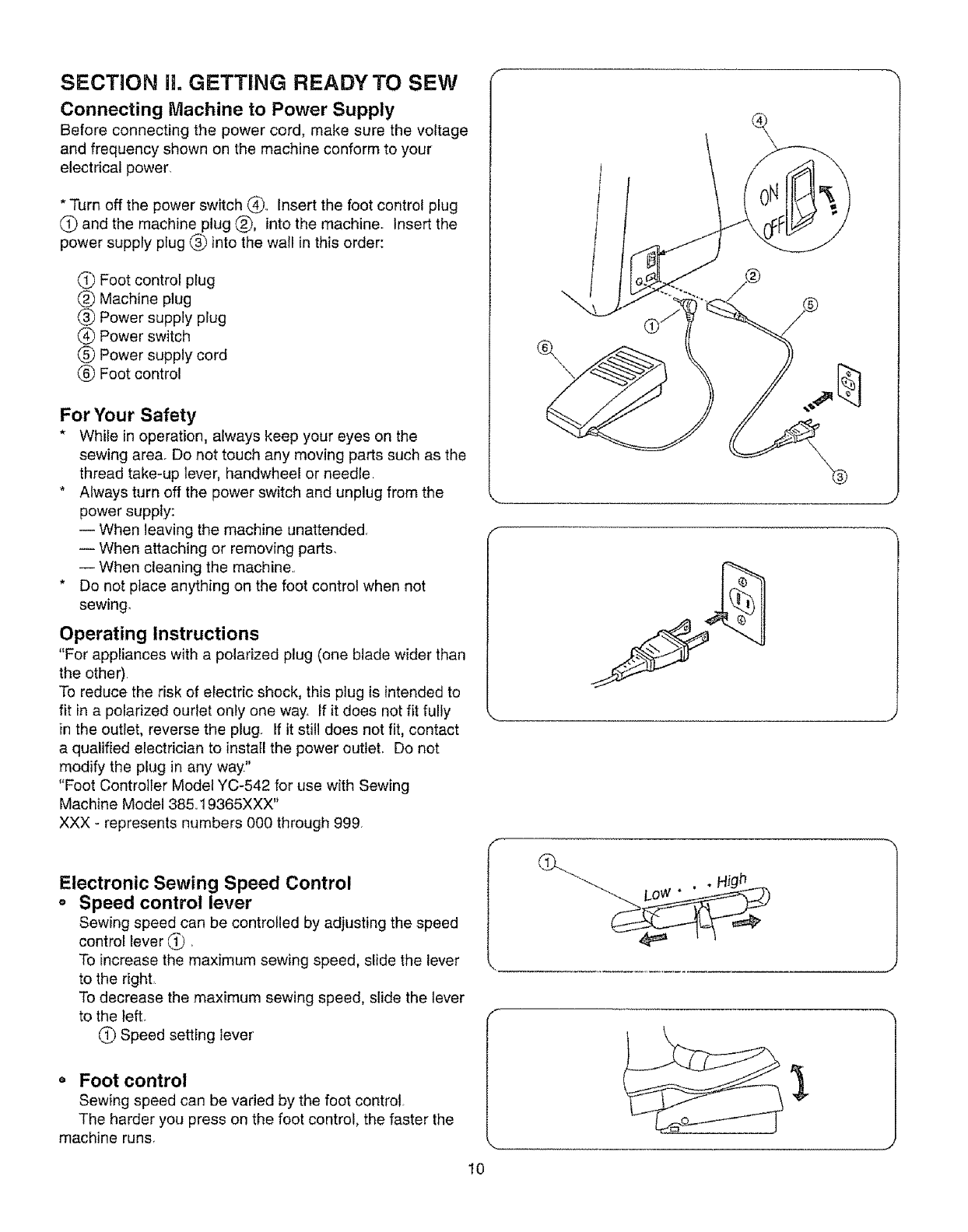

SECTION II. GETTING READY TO SEW

Connecting Machine to Power Supply ................................. 10

For Your Safety .........................................................................10

Operating Instructions ...........................................................................10

Electronic Sewing Speed Control ...........................................10

•Speed control lever ..................................................................... 10

• Foot control ..................................................................................10

Main Function of Buttons .........................................................12

Up/Down needle position button ......................................... 12

Auto-lock button ...........................................................................12

Reverse button ...........................................................................12

Screen sharpness adjusting dial ..............................................12

Language selection dia! .......................................................................12

Mode key ......................................................................................14

Stitch width selection ....................................................................14

Stitch length selection .................................................................'14

Edititng ...................................................................................................14

Elongation key .................................................................................14

Mirror image key ................................................................... 14

Message key ............................................................................................. 16

Twin needle ........................................................................... 16

Memory key ................................................................................16

Clear key ....................................................................................16

Stock/Call key ...............................................................................18

Direct pattern selection and number keys ........................... 18

o Direct pattern selection ....................................................... 18

° Number keys ..............................................................................18

Pattern Selection and Screen Indication ........................... 20

Number Key Selection ..............................................................20

Normal/Resumption Mode .............................................................22

Buzzer ..................................................................................... 22

To Raise or Drop the Feed Dogs ...................................................24

Pressure Adjusting Lever ...................................................... 24

Presser Foot Lifter ..............................................................................24

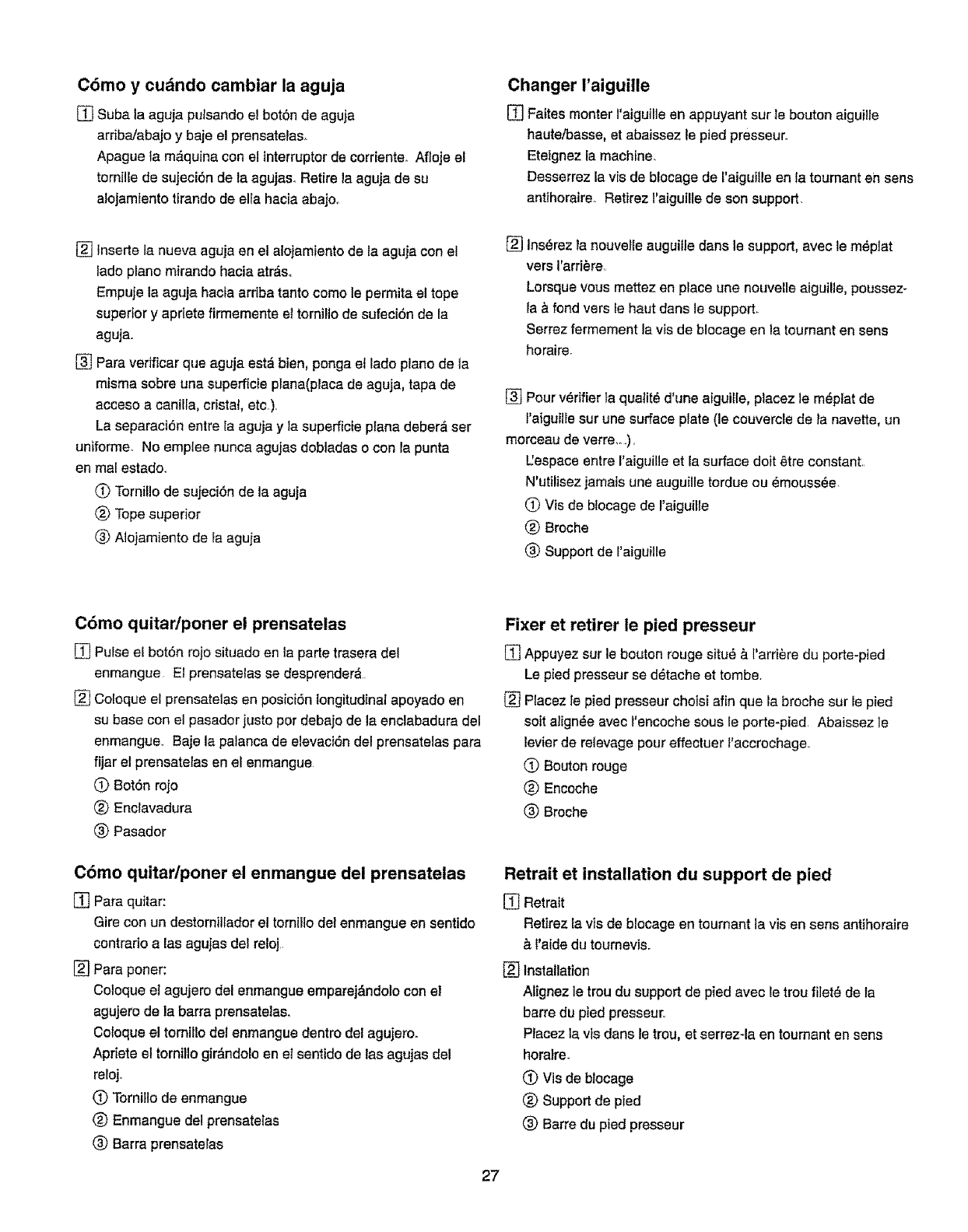

Changing Needle ......................................................................26

To Remove and Attach the Presser Foot ........................... 26

To Remove and Attach the Foot Holder ........................................ 26

Selecting Needle and Fabric ................................................. 28

Winding the Bobbin ...........................................................32-36

o Removing the bobbin ......................................................... 32

oSetting up the bobbin winding ............................................. 32

° To use the additional spool pin ......................................... 32

° Setting up the spool ........................................................... 34

, Winding the bobbin ...................................................................34

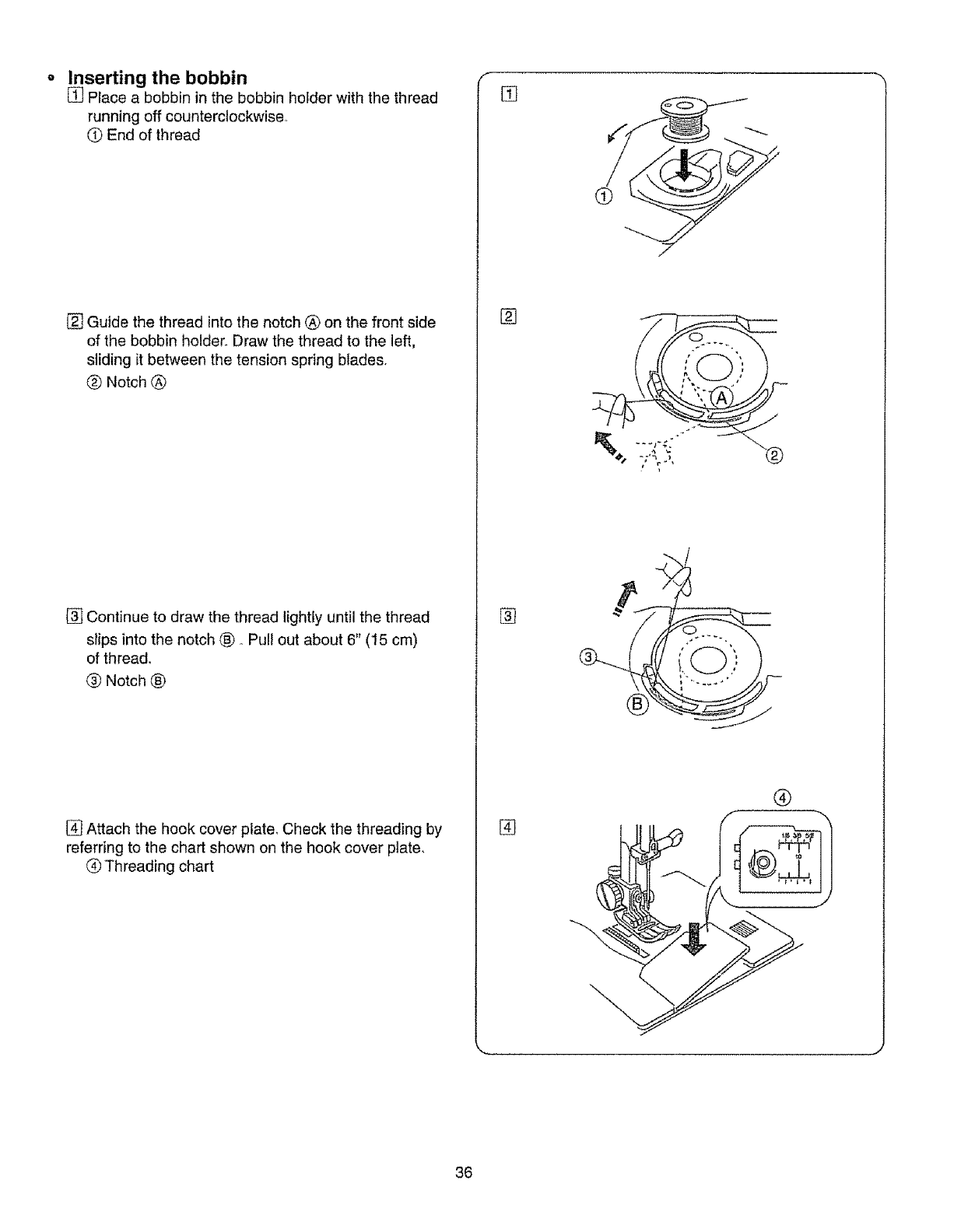

o Inserting the bobbin ....................................................... 36

Threading the Machine .................................................................... 38

- Threading the machine ...............................................................38

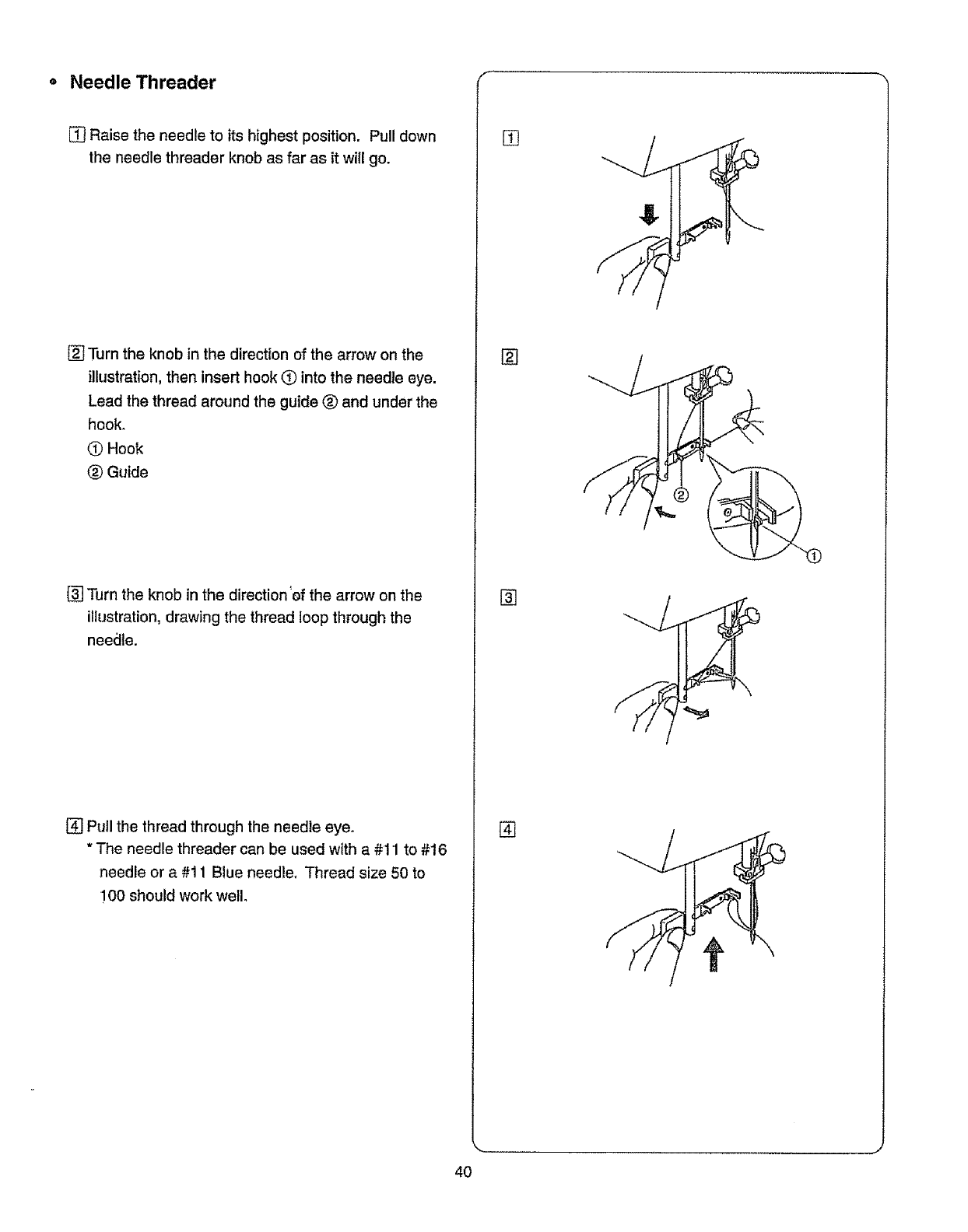

o Needle threader .........................................................................40

Drawing up the Bobbin Thread ...............................................42

Balanced thread tension .................................................................44

•Auto-thread tension ................................................................44

o Balanced thread tension ...................................................................44

• Manual thread tension adjustment ......................................44

SECTION liB. BASIC SEWING

Straight Stitch Sewing ..................................................................46

oStarting to sew ...............................................................................46

° Changing sewing direction .........................................................46

• Finishing sewing ................................................................. 46

Using the Seam Guide on the Needle Plate ...........................48

Turning Square Corners .......................................................................48

Using the Quilting Guide ....................................................... 48

Sewlng on Heavy Fabrics ..............................................................48

Manual Stitch Length ...................................................................50

Variable Needle Position ....................................................... 50

Various Utility Stitches ................................................................52

Basting .................................................................................................52

o Attaching the Embroidery foot .................................................52

° Starting to sew ...................................................................................52

Automatic Reverse Stitch ...........................................................54

Triple Stretch Stitch .......................................................................54

Stretch Stitch ................................................................................... 54

Auto-Lock Stitch ..............................................................................56

Saddle Stitch ........................................................................................ 56

Zigzag Stitches .................................................................................56

, To change the width and length ........................................ 56

Variation of Zigzag Stitches ............................................................. 58

Overcasting Stitch ............................................................................58

Tricot Stitch ........................................................................... 58

Knit Stitch ...............................................................................................60

Overedge sewing I ...................................................................60

Overedge sewing II .................................................................. 62

Overedge sewing III ..................................................................... 62

Sewing Button ....................................................................................64

Automatic Buttonh01e(BH 1) .....................................................66-70

=Sewing preparation ..............................................................66-68

oStarting to sew ..................................................................68-.70

Adjusting the Stitch Width and Density in Buttonholes ..... 70

oTo change the stitch width .................................................... 70

oTo change the stitch density ................................................ 70

Automatic Buttonhole(BH2/BH3) ................................................72

oBH2 sewing steps .....................................................................72

oBH3 sewing steps .................................................................. 72

Adjustingthe Stitch Width and Density in Buttonholes 2 and 3 ...72

•To change the stitch density .....................................................72

oAdjustment of the stitch width on buttonhole 2 .................72

oAdjustment of the stitch width on buttonhole 3 ..................72

Corded Buttonhole .....................................................................74

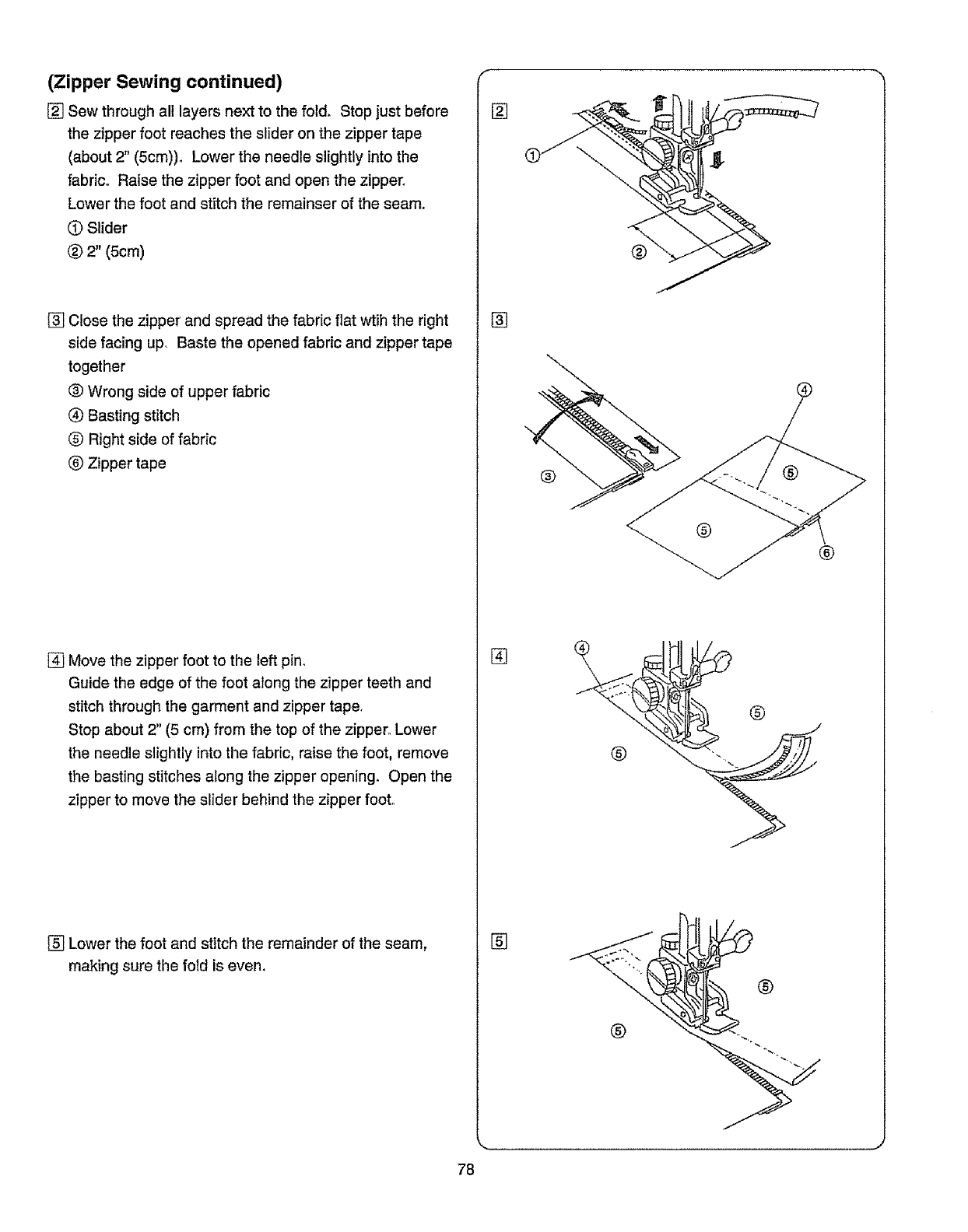

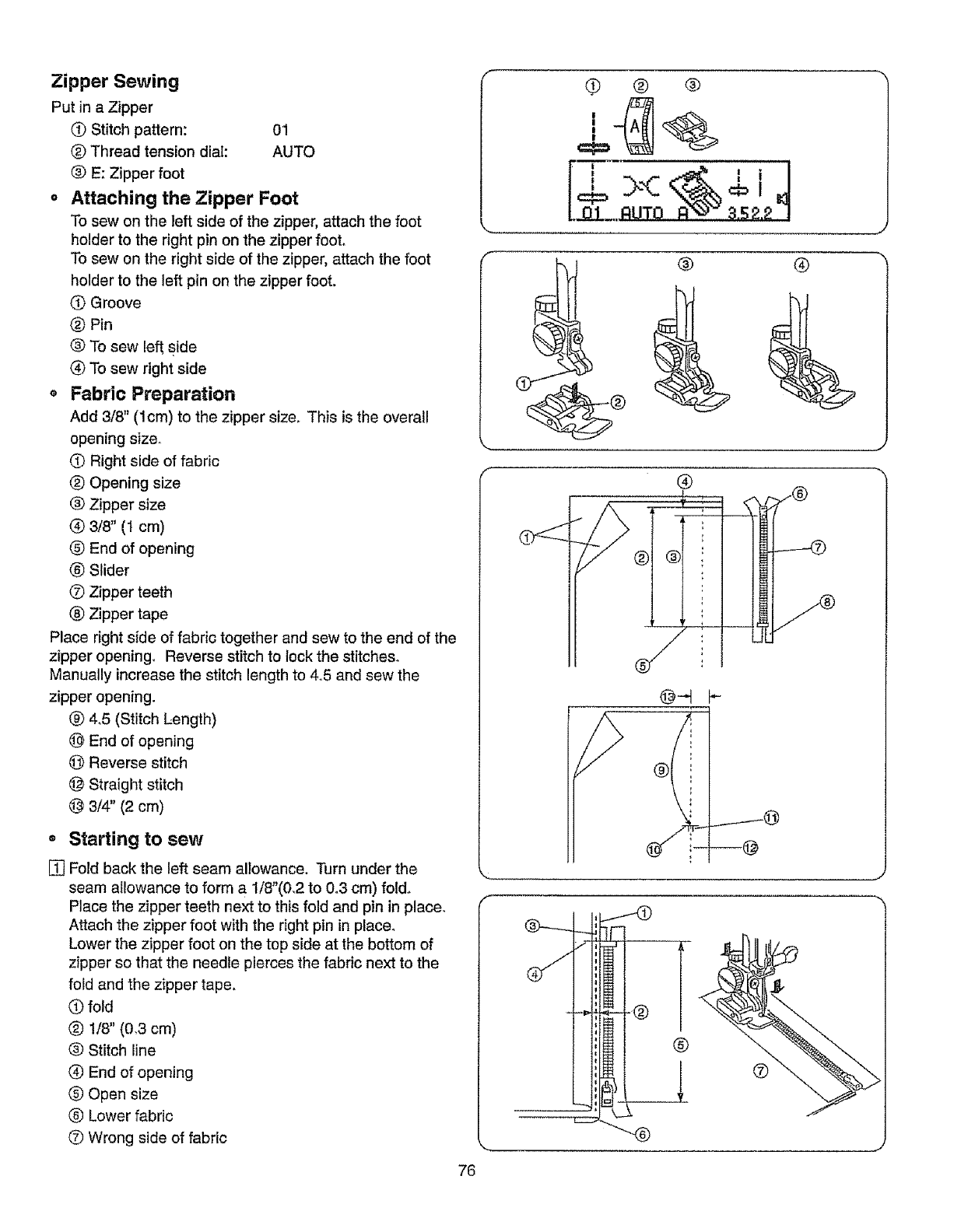

Zipper Sewing ................................................................ 76-78

oAttaching the zipper foot ........................................................ 76

oFabric preparation ................................................................ 76

•Startingtosew..............................................................76~78

DarningStitch....................................................................................80

oStartingtosew..................................................................................80

•For darning less than 3/4" (2 cm) ...........................................80

•To adjust the shape of darning stitch ......................................80

• To memorize darning stitch .....................................................80

Barracking ............................................................................... 82

oMemorizing bartacking ...................................................................82

.Adjusting the evenness of barracking ....................................82

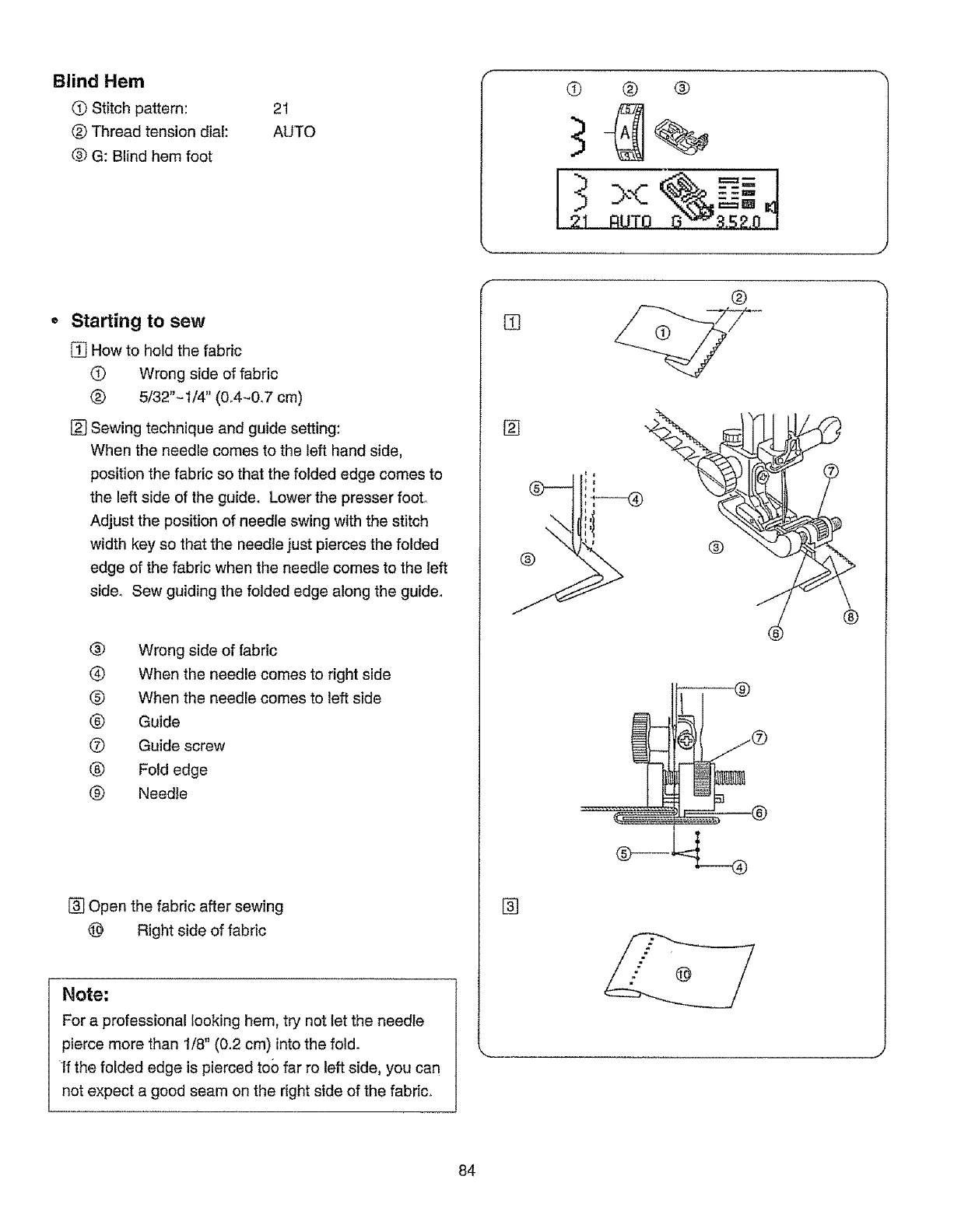

Blind Hem ........................................................................................84

-Starting to sew ..............................................................................84

Pintucking .....................................................................................86

Quilting ...........................................................................................86

Shell Tack ........................................................................................88

Applique ...........................................................................................88

SECTION IV, DECORATIVE STITCHING

Smocking ....................................................................................90

Fagoting ..........................................................................................90

Scallop Stitch(A) ..........................................................................92

oStarting to sew ............................................................................92

Scallop Stitch(B) ..............................................................................92

° Starting to sew ............................................................................92

Patchwork .....................................................................................94

Satin Stitch .......................................................................................94

Cross Stitch .....................................................................................96

Decorative Stitch .........................................................................96

Twin Needle Stitch .....................................................................98

°Starting to sew ...............................................................................98

Adjusting Pattern Balance ........................................................100

Adjusting Distorted Stretch Stitch Patterns .........................100

AdjustingDistortedLettersor NumbersinRed or GreenMode .... 100

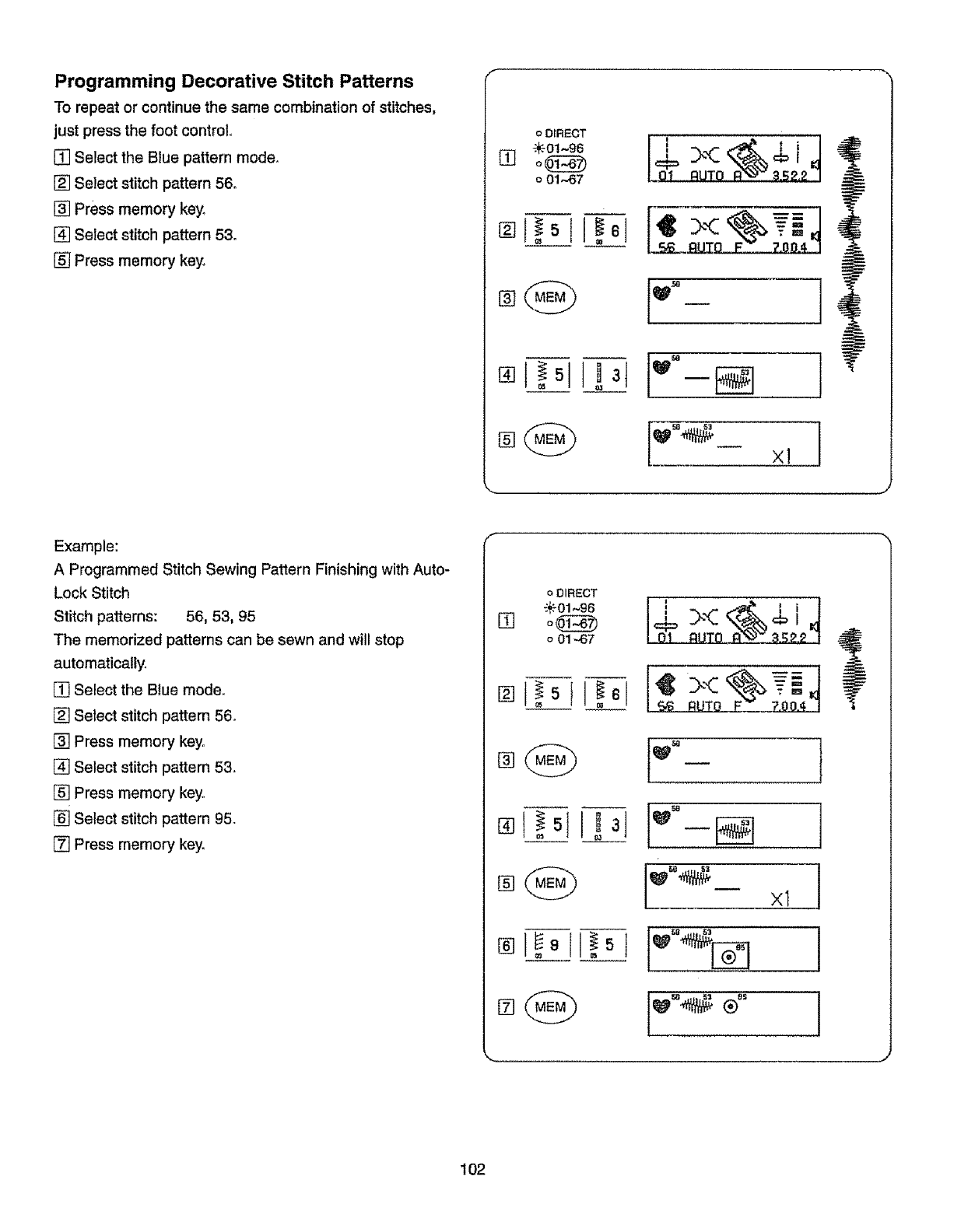

Programming Decorative Stitch Patterns .............................102

Cycle Stitching with Mirror Image Patterns .........................104

Restarting Programmed Patterns ............................................104

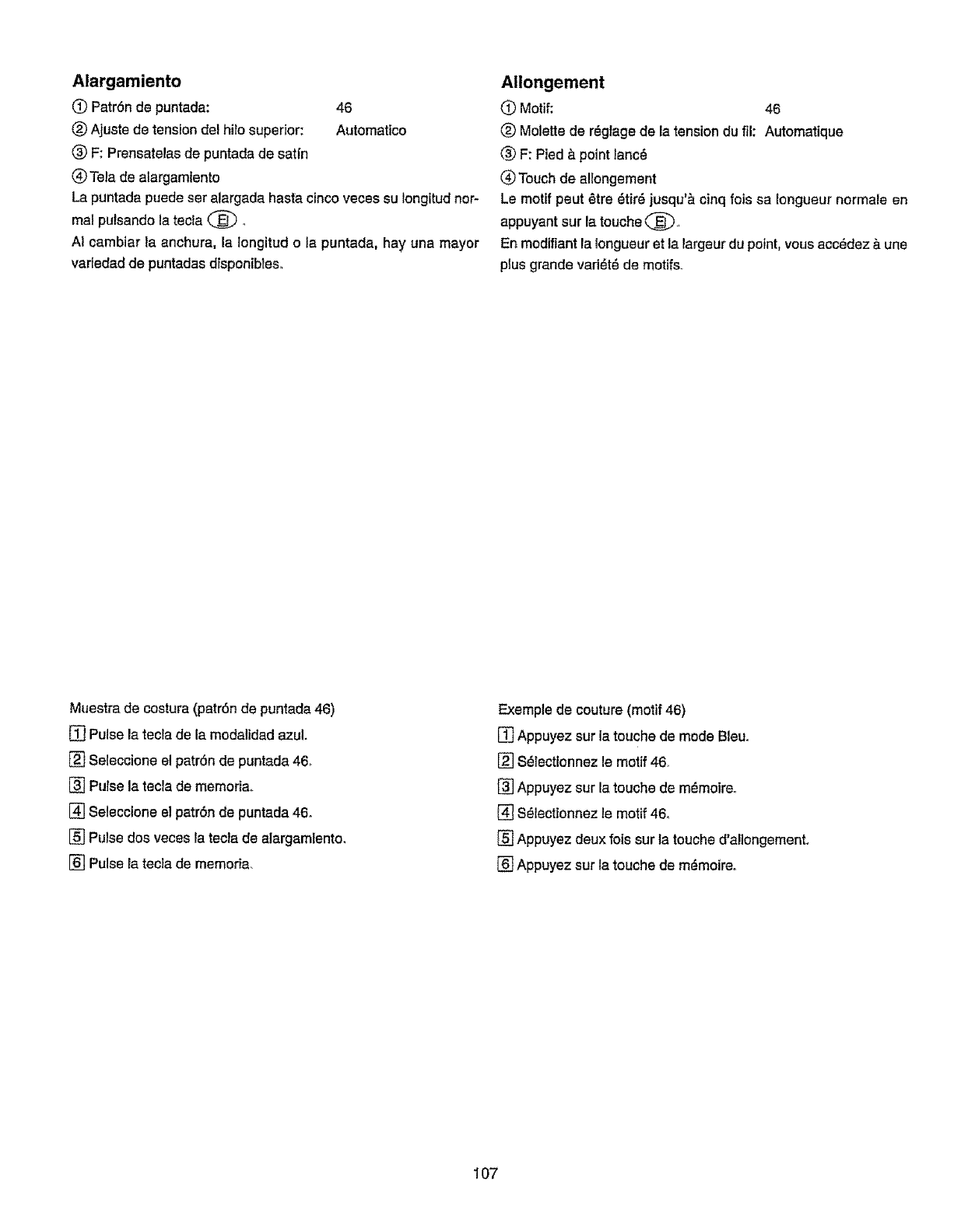

Elongation ........................................................................................106

One Point Stitch .........................................................................108

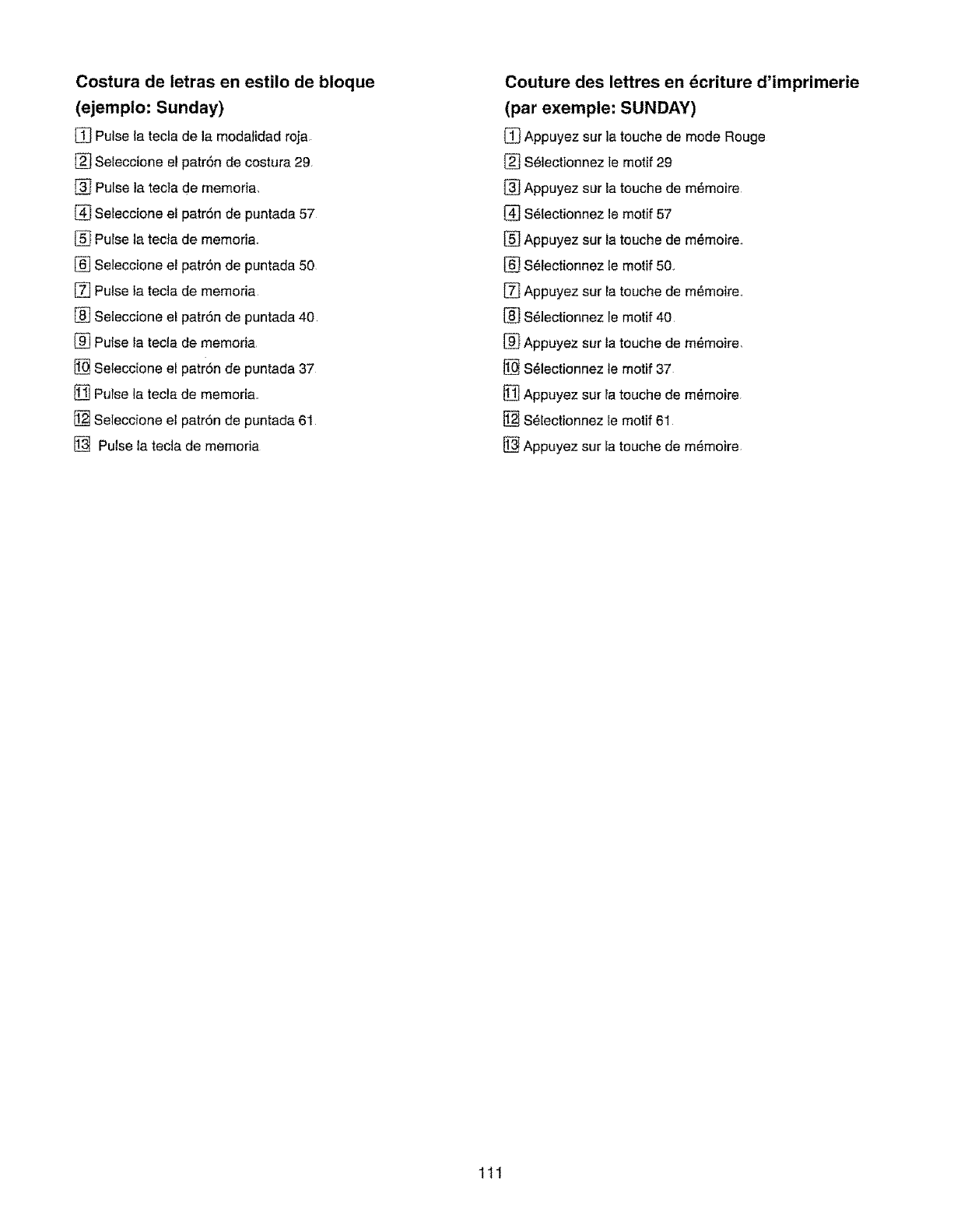

Sewing Letters in Block Style ...................................................110

Sewing Letters in Script Style ...............................................1t2

Editing Function I ...........................................................................114

Deleting a Stitch Pattern, Letter or Number by Editing ....114

Adding Letters or Spaces between Letters .........................116

Editing Function II ..................................................................116

SECTION V, CARE OF YOUR MACHINE

Clean the Hook Race and Feed Dogs ...................................118

Assemble the Hook Race ..................................................... 118

Removing the Light Bulb ...................................................... 120

Attaching the Light Bulb ............................................................120

VII

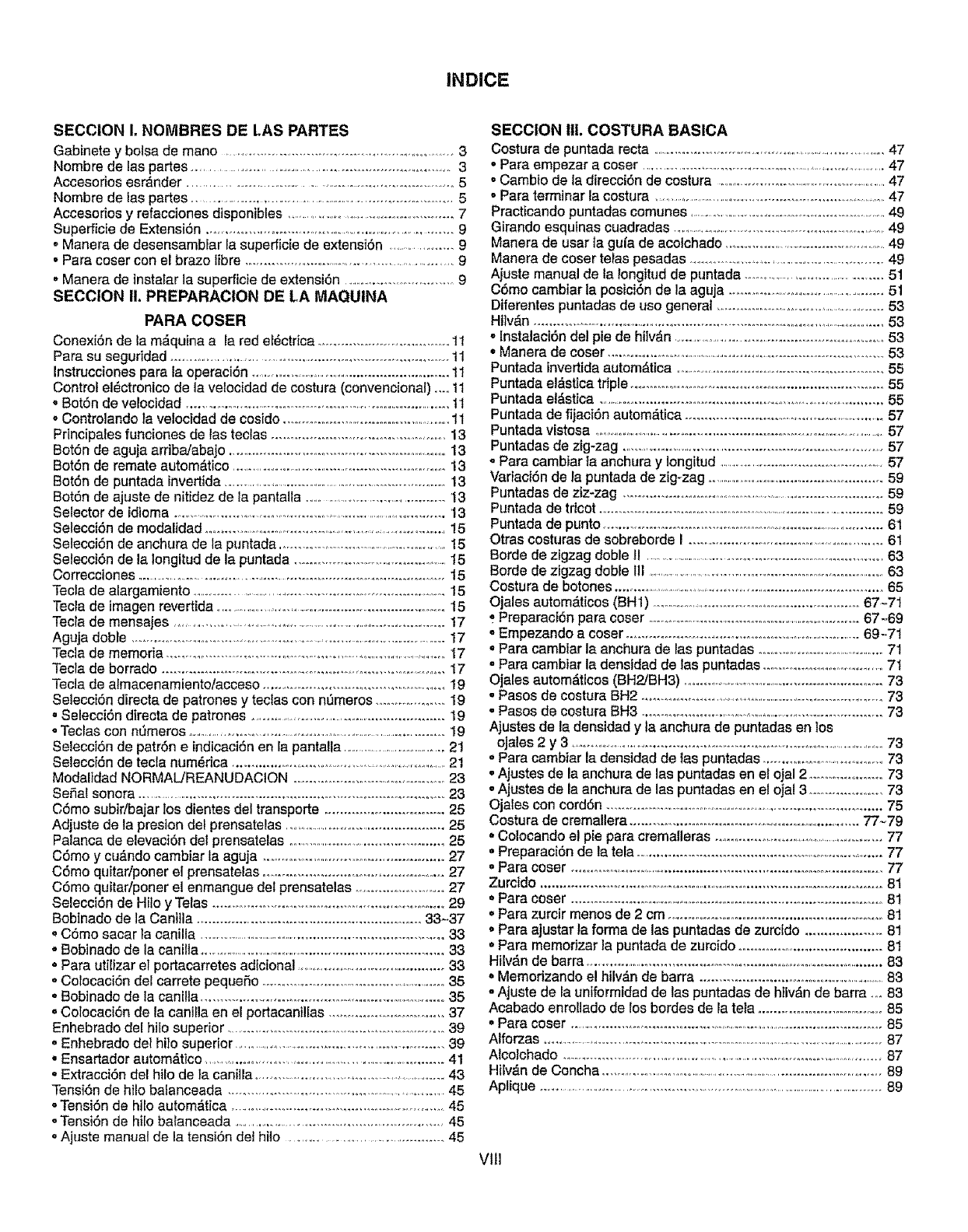

INDiCE

SECCION L NOIVIBRES DE LAS PARTES

Gabinete y bolsa de mano ................................................................ 3

Nombre de las partes .......................................................................... 3

Accesodos esr_nder .................................................................................5

Nombre de tas partes ......................................................................... 5

Accesofios y refacciones disponibles ..................................................7

Superficte de Extensi6n .............................................................................9

, Manera de desensamblar Ia superficie de extensi6n ....................9

•Para coser con e! brazo libre ............................................................ 9

•Manera de instalar la superficie de extensi6n .............................. 9

SEOOION IL PREPARAClON DE LA MAQUINA

PARA COSER

Conexi6n de la m_.quina a la red el6ctrica ..................................... 11

Para su seguridad ............................................................................. 1t

Instrucciones para la operaci6n ...............................................................1t

Control el_ctronico de la velocidad de costura (convencional) .,.o11

o Bot6n de veloctdad ....................................................................................t 1

o Controlando }a velocidad de cosido ..................................................1t

Principales funciones de las teclas .................................................. 13

Bot6n de aguja arriba/abajo .......................................................... 13

Bot6n de remate automAtico ................................................................... !3

Bot6n de puntada invertida ...................................................................... 13

Bot6n de ajuste de nitidez de la pantalla ..............................................13

Selector de idioma .........................................................................................13

Selecci6n de modalidad ................................................................................... 15

Selecci6n de anchura de la puntada .......................................................... 15

Selecci6n de la longitud de la puntada .............................................15

Correcciones .................................................................................... 15

Tecla de alargamiento ..........................................................................15

Tecla de imagen revertida .....................................................................15

Tecla de mensajes ..................................................................................... 17

Aguja dobte ..................................................................................................17

Tecla de memoria ..................................................................................... 17

Tecta de borrado .............................................................................. 17

Tecla de almacenamiento/acceso ................................................ 19

Selecci6n dtrecta de patrones y teclas con nt_meros .................. 19

= Selecci6n directa de patrones .............................................................19

° Teclas con ndmeros ....................................................................................19

Selecci6n de patrSn e indicaci6n en la pantalla ..................................21

Selecci6n de tecla num6flca ........................................................................21

Modalldad NORMAUREANUDACtON ..............................................23

SeSat sonora ..................................................................................... 23

C6mo subiribajar los dientes del transporte ............................... 25

Adjuste de la preston dei prensatelas ...................................................25

Palanca de elevaci6n del prensatelas .....................................................25

C6mo y cu_ndo cambiar la aguja ................................................... 27

C6mo quitar/poner et prensatelas .................................................. 27

C6mo quitar/poner el enmangue det prensatelas .......................... 27

Selecci6n de Hilo y Telas ............................................................ 29

Bobinado de la Canilla .......................................................... 33-37

oC6mo sacar la canilla ........................................................................ 33

, Bobinado de la canilta ............................................................................ 33

oPara utillzar el portacarretes adicionel .................................................. 33

o Colocaci6n dei carrete pequeSo ..............................................................35

° Bobinado de la canilla .................................................................... 35

= Colocaci6n de la caniIla en el portacanillas .................................. 37

Enhebrado del hilo superior ......................................................... 39

oEnhebrado deI hiIo superior ...............................................................39

•Ensartador autom_,tico ..................................................................... 41

° Extracci6n del hilo de la canilla ..........................................................43

Tensi6n de hilo balanceada ..................................................................45

oTensi6n de htto autom_tica .......................................................... 45

° Tensi6n de hilo ba{anceada ......................................................... 45

• Ajuste manual de la tensi6n dei hilo ........................................... 45

SECCION IIL COSTURA BASICA

Costura de puntada recta ........................................................................47

•Para empezar a coser ......................................................................... 47

• Cambio de la direcci6n de costura ......................................................47

° Para terminar la costura ............................................................................ 47

Practicando puntadas comunes ................................................................ 49

Girando esquinas cuadradas ................................................................. 49

Manera de usar ]a gufa de acolchado ................................................. 49

Manera de coser teias pesadas .........................................................49

Ajuste manual de la longitud de puntada ...........................................51

C6mo cambiar la posici6n de la aguja ...................................................51

Diferentes puntadas de uso general ..................................................53

Hitv_n ................................................................................................ 53

oInstalact6n del pie de hilwtn ...................................................................53

•Manera de coser .....................................................................................53

Puntada fnvertida autom&tica ...............................................................55

Puntada el_sttca triple .................................................................. 55

Puntada el&stica .................................................................................. 55

Puntada de fijact6n autom#,tica ....................................................... 57

Puntada vistosa ..........................................................................................57

Puntadas de zig-zag ............................................................................... 57

oPara cambfar fa anchura y Iongitud ..................................................57

Variaci6n de _a puntada de zig-zag ........................................................59

Puntadas de ziz-zag ...................................................................................59

Puntada de tricot ....................................................................................59

Puntada de punto ...................................................................................61

Otras costuras de sobreborde I...........................................................61

Borde de zigzag doble tl ............................................................................ 63

Borde de zigzag doble III ...........................................................................63

Costura de botones ....................................................................................65

Ojales autom&ticos (BH1) ..................................................................67-71

Preparaci(_n para coser ....................................................................67-69

,, Empezando a coser ........................................................................69-71

,Para cambiar la anchura de ias puntadas ...........................................71

° Para cambtar la densidad de las puntadas ................................. 7t

Ojales autom_lttcos (BH2/BH3) ...............................................................73

o Pasos de costura BH2 .............................................................................. 73

•Pasos de costura BH3 ............................................................................... 73

Ajustes de la densidad y ta anchura de puntadas en los

ojales 2 y 3 ....................................................................................................73

oPara cambiar la densidad de }as puntadas ........................................... 73

°Ajustes de la anchura de las puntadas en el ojal 2 .................... 73

° Ajustes de la anchura de las puntadas en el ojal 3 ..................... 73

Ojales con cord6n ...................................................................................75

Costura de cremallera .................................................................. T7_79

• Colocando el pie para cremalleras ......................................................77

•Preparaci6n de la tela ....................................................................... 77

•Para coser ................................................................................... 77

Zurctdo ....................................................................................................81

o Para ceser ...........................................................................................81

o Para zurcir menos de 2 cm .............................................................. 81

oPara a]ustar la ferma de las puntadas de zurcido .................... 81

o Para memorizar la puntada de zurcido ...................................... 81

Hilv#,n de barra ...........................................................................................83

• Memodzando el hilv_n de barra .........................................................83

oAjuste de Ia untformidad de las puntadas de h}lv_n de barra .oo83

Acabado enrollado de los bordes de la tela ................................... 85

o Para coser ...........................................................................................85

Alforzas ............................................................................................................87

AIcolchado .............................................................................................. 87

Hilv_n de Concha ............................................................................................ 89

Aplique ............................................................................................................89

VIii

SECCION IV. COSTURA DECORATIVA

Puntada con frunces ............................................................... 91

Deshilachado ........................................................................ 91

Puntada de concha (A) ................................................................. 93

•Manera de coser ................................................................. _........... 93

Puntada de concha (B) ...................................................................... 93

', Manera de coser ............................................................................ 93

Costura para trabajo tipo mosaico .....................................................95

Costura de puntada de satin ............................................................ 95

Puntada en cruz ................................................................................ 97

Puntada decorativa ................................................................... 97

Puntada de aguja dobfe ...................................................................... 99

o Manera de coser ......................................................................................99

Ajuste de barance det patr6n ...................................................... 101

Ajuste de patrones de puntada el_.stica distorsionados ......... 101

Ajuste de tetras o n0meros distorsionados en fa modatidad

reja o verde .........................................................................................I01

Programacibn de patrones de costura decorativa .......................103

Costura de cicfo con patrones de refiejo ...................................... 105

Reajuste de patrones preprogrmados ........................................... 105

Alargamiento.....................................................................................107

Costura de puntada 0nica ................................................................. 109

Costura de letras en estilo de bloque .............................................111

Combinando fetras on estilo caligr_fico ......................................... 113

Fu nciSnde correcci6nI....................................................................115

COme quitar un patr6n de costura, letra o numero usando

la funct6n de correcci6n .............................................................. 115

Agregando letras o espacios entre letras ..................................... 117

Funcidnde correcciOnII.....................................................................117

SECCION V.MANTENIMEINTO DE LA MAQUINA

Limpieza del garfio y de Ios dientes de transporte ...................... 119

Ensamble e! garfio ........................................................................... 1I9

C6mo quitar la bombilta ................................................................ 121

InstalaciOn de la bombilla ........................................................ 12I

TABLE DES MATli_RES

PARTIE L IDENTIFICATION DES PII_CES DE

LA MACHINE

Moubles et eac de transport ................................................................ 3

identification des pi_ces ...................................................................... 3

Accessoires foumis avec la machine ........................................................5

Identification des pi_ces ......................................................................... 5

Accessoires disponibles ....................................................................... 7

Rallonge de plateau ........................................................................... 9

o Pour retirer la ral[onge ........................................................................ 9

,Couture avec le bras libre .............................................................. 9

oPour fixer la rallonge ........................................................................... 9

PARTIE II, PR_PAREZ-VOUS A COUDRE

Branchement de la machine au secteur ..............................................11

Consignes de securit_ ............................................................................tl

Consignes de foncticnnement ........................................................ 11

Contr6le electrique de vitesse de couture (conventionnelle) ....... 11

•Levier de reglage de la vitesse .........................................................11

°Contr61ez la vitesse de couture ...................................................... 11

Fonction pdncipale des boutons ..................................................... 13

Bouton aiguiile haute/basse .................................................................. 13

Bouton d'arr6t automatique .....................................................................13

Bouten de marche arriere ...................................................................... 13

Bouton de reglage de la nettete de I'ecran .........................................13

Bouton de selection de la langue ................................................... 13

S_lection du mode .................................................................................15

S_lection de la largeur du motif ...........................................................15

Selection de la Iongueur du motif ................................................ I5

l:!:dition ............................................................................................ 15

Touche d'ailongement ..................................................................... t5

Touche d'image en miroir .......................................................................15

Touche de message ......................................................................... t7

Aiguilles double .................................................................................... 17

Touche de m_moire ........................................................................ 17

Touche d'effacement ........................................................................... 17

Touche de stockage/rappel ..................................................................I9

Selection directe de motifs et touches numerotees ................. t9

oS_lectton directe de motifs ...............................................................I9

,Touches num6rot_es .............................................................................I9

Selection des motifs et affichage sur I'_cran ................................... 21

Selection par touche num6rotee ................................................................21

Mode NORMAL!REPRISE .....................................................................23

Sonnerie ..............................................................................................................23

Comment reenter et descendre les griffes d'entrainment ..............25

Levier de r_glage de la pression ............................................................ 25

Levier de relevage du pied presseur .............................................. 25

Changer f'aigui]le ....................................................................... : ....................... 27

Fixer et retirer le pied presseur ................................................................ 27

Retrait et installation du support de pied .................................................. 27

Choix de l'aiguiUe et tissu ..................................................................... 30

Rempiir la canette .............................................................. 33_37

, Retrait de ]a canette .......................................................................... 33

,Preparatifs avant de remplir la canette ......................................... 33

•Utilisatin du support de bobine supplementaire ....................... 33

, Installation de la petite bobine ....................................................... 35

• Remplissage de la canette ............................................................. 35

°insertion de la canette ..................................................................... 37

Enfilage de la machine ...................................................................... 39

, Enfilage de [a machine ............................................................ 39

, Enfile-aiguitle ............................................................................ 4l

°Comment faire monter ie fil de ta canette .................................. 43

Equitibrage des tensions de fil ................................................. 45

°R_glage automatique de ia tension du fif ............................... 45

° Tension du fil equilibr_e ............................................................... 45

,Reglage manuel de ]a tension .............................................. 45

PARTIE I!1. COUTURE DE BASE

Couture avec ie point droit ................................................................. 47

" Commencer une couture ......................................................................47

-Changer la direction de la couture .................................................. 47

o A la fin d'une couture ...........................................................................47

Entrainement & la couture simple ............................................................49

Tourner & angle droit ................................................................................49

Utilisation du guide & matelasser ......................................................... 49

Coudre les tissus epais ............................................................................49

Reglage manuel de la Iongueur du point ...................................... 51

Les diff6rentes positions de l'aiguille .................................................51

Les diff_rents points utilitalres ...............................................................53

B&tir ............................................................................................... 53

• La fixation du pied & b&tir ............................................................................ 53

° La couture ...............................................................................................53

Point arri_re automatique .....................................................................55

Point extensibte triple ....................................................................... 55

Point extensibte ................................................................................... 55

Point d'arr_t automatique ................................................................ 57

Point sellier ............................................................................................ 57

Points zigzag ......................................................................................... 57

oChanger la largeur et la Ionguer ........................................................57

Variantes du point zigzag ........................................................................59

Points zigzag ...............................................................................................59

Point pour jersey ..........................................................................................59

Point pour ]es tricots ......................................................................................61

Autre point de surfilage 1...............................................................................61

Bordure zigzag double 11................................................................. 63

Bordure zigzag double 111.............................................................................63

Coudre un bouton ............................................................................................ 65

Boutonniere automatique (BHt) .........................................................67-71

° Preparatife avant la couture ........................................................67-69

.Commencer _ coudre ............................................................................... 69-71

-Pour changer la targeur du point .................................................................. 71

- Pour changer la densit_ du point .................................................... 71

Boutonniere automatique (BH2/BH3) .....................................................73

-Etapes de couture pour BH2 .....................................................................73

- _tapes de couture pour BH3 ........................................................................73

Regler la targeur et la densit_ du point pour les boutonnieres

2et3 .........................................................................................................73

o Pour changer la densit_ du point ........................................................... 73

o Reglage de la largeur du point sur la boutonniere 2 .................... 73

oReglage de la largeur du point sur la boutonni#re 3 ................... 73

Boutonnieres rebrodees .......................................................................75

Couture des fermetures & gfissi_re ....................................................77-79

- Fixation du pied & fermeture & giisse_re ..........................................77

oPr_paratifs avant la couture ......................................................... 77

. La couture ..................................................................................................77

Les reprises ......................................................................................................81

oLa couture ....................................................................................... 81

• Pour repdser moins que 2 cm .....................................................................81

oPour changer la forme d'une reprise ..................................................81

• Pour m_moriser un point de reprise ...................................... 81

Les points de fixation ......................................................................... 83

• M_moriser les points de fixation .........................................................83

o Reglez la r_guladte des points de fixation ............................ 83

Ourlet roulott_ ........................................................................................ 85

. Pour coudre ............................................................................... 85

Ptis religieuse ..................................................................................... 87

Matelasser .................................................................................. 87

Point de coquiile ................................................................................... 89

Appliques .......................................................................................... 89

PARTIE IV. POINTS DI_CORATIFS

Les smocks ................................................................................ 91

Couture ajour_e ....................................................................... 91

Feston (A) ............................................................................................... 93

•La couture .......................................................................................... 93

Feston (B) .......................................................................................... 93

oLa couture ............................................................................. 93

Patchwork ........................................................................................ 95

Point lanc_ ............................................................................................ 95

Point de croix .............................................................................. 97

Point d{_ccratif .................................................................................. 97

Couture & t'aiguille double .............................................................. 99

.La couture ............................................................................ 99

Equilibrer un motif .................................................................................. 101

Ri_glage d'un motif extensible d_forme ...................................... 101

R_g]age des iettres et des chiffres d6form_s en mode rouge

ou vert .................................................................................. 101

La programmation des motifs d6coratifs ........................................ 103

Cycles de couture avec des motifs en miroir ..................................105

Red_marrer des motifs programm_s .......................................... 105

Aliongement ...................................................................................... 107

Couture d'un point ................................................................... 109

Couture des lettres en _criture dlrnprirnerie ......................... 111

Combiner des lettres en _cdture cursive ........................................113

Fonction dl_dition I ................................................................................t15

Effacer un motif, une lettre ou un chiffre en l_ditant .............. 115

Ajouter des ]ettres ou un espace entre les lettres .........................117

Fonction d'Edition II ...............................................................................117

PARTIE V. ENTRETIEN DE VOTRE MACHINE

Nettoyage de ta piste du crochet et des griffes

d'entrafneme nt ..................................................................................... 11g

Remontage de la piste du crochet ............................................. t19

Comment changer l'arnpoute d'eclairage ........................ I21

Remplacernent de rarnpoute .................................................... 12t

SECTION i. NAMES OF PARTS

Cabinet and Tote bags

A full line of sewing machine cabinets and Tote bags are

available through the RSOS catalog at your nearest Sears

retail store,

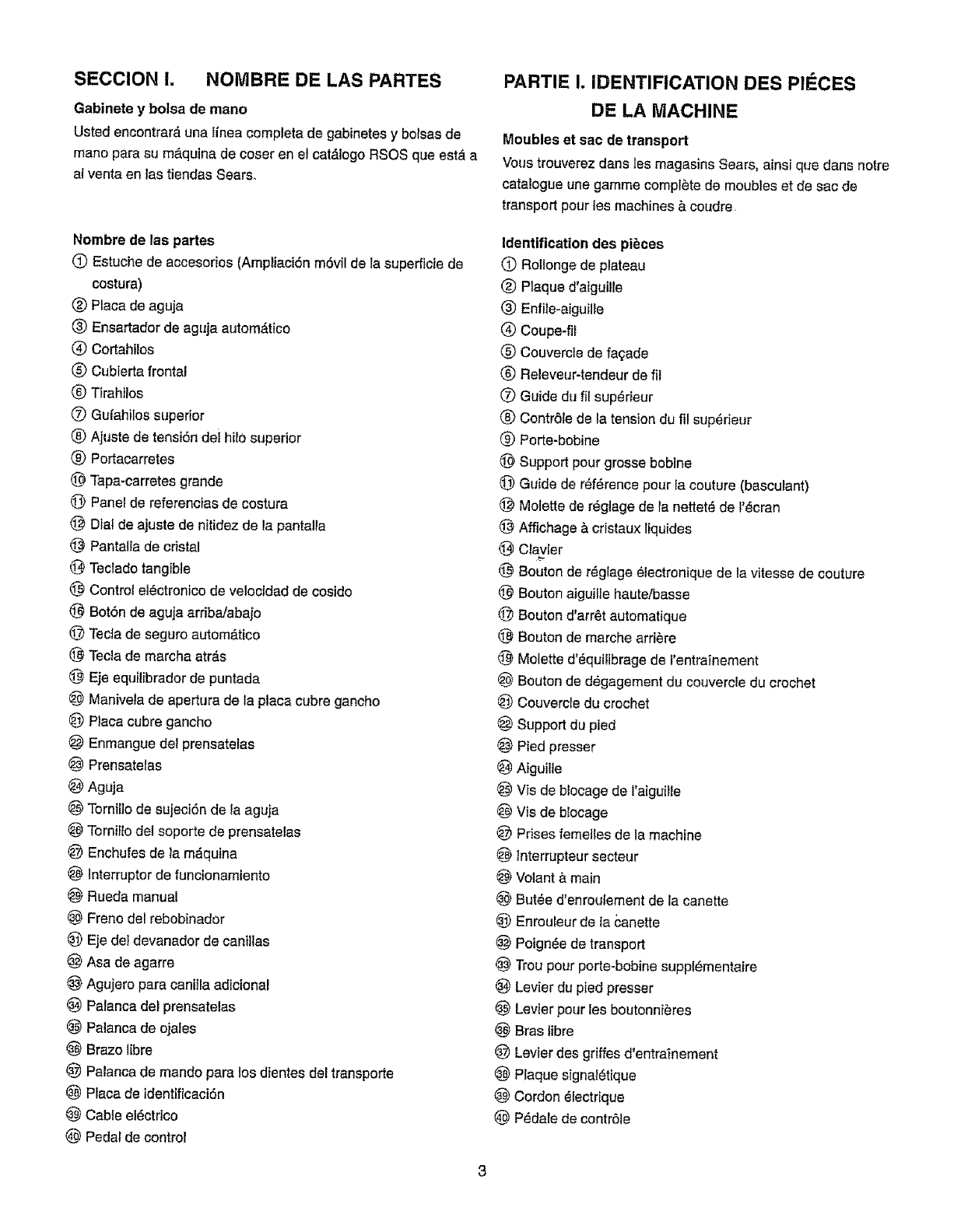

Names of Parts

O Extension table (Accessory box)

(_ Needle plate

(_ Needle threader

@ Thread cutter

O Face cover plate

(_DThread take-up lever

O Upper thread guide

(_ Top thread tension control

O Spool pin

@ Large spool holder

O Flip top stitch chart

@ Screen sharpness adjusting dia!

@ Liquid crystal display

@ Function touchpad

@ Electronic sewing speed control lever

Up/Down needle position button

@ Auto-lock button

@ Reverse stitch button

@ Feed balancing dial

@ Hook cover plate release button

@ Hook cover plate

@ Foot holder

@ Presser foot

@ Needle

2--@Needle clamp screw

Thumb screw

2@Machine sockets

@ Power switch

@ Handwheel

@ Bobbin winder stopper

@ Bobbin winder spindle

@ Carrying handle

@ Hole for additional spool pin

@ Presser foot lifter

@ Buttonhole lever

@ Free arm

@ Drop feed dog lever

@ Nomenclature plate

@ Power supply cord

@ Foot control

@ @

SECCION !. NOMBRE DE LAS PARTES

Gabinete y bolsa de mane

Usted encontrar& una tinea completa de gabinetes y bolsas de

mane para su m_quina de coser en el cat&logo RSOS que est& a

ai venta en las tiendas Sears.

PARTIE I. IDENTIFICATION DES PI!_CES

DE LA MACHINE

Moubles et sac de transport

Vous trouverez dans les magasins Sears, ainsi que dans notre

catalogue une gamme complete de moubles et de sac de

transport pour tes machines & coudre,

Nombre de las partes

OEstuche de aceesorios (Ampiiaci6n mSvil de la superflcie de

costura)

(_) Piaca de aguja

(_) Ensartador de aguja autom&tico

Q CortahIIos

(_) Cubterta frontal

Tirahflos

OGufahilos superior

(_ Ajuste de tenst6n dei hil0 superior

(_ Portacarretes

"[bpa-carretes grande

(U) Panel de referencias de costura

10 Dial de ajuste de nitidez de la pantalia

Pantalla de cdstal

(_ Teclado tangibte

Control el6ctronico de velocidad de cosido

(_ Bot6n de aguja arribaJabajo

10 Tecla de seguro autem_tico

Tecia de marcha atr&s

Eje equilibrador de puntada

Maniveta de apertura de la ptaca eubre gancho

_) Ptaea cubre gancho

Enmangue del prensatetas

Prensatelas

@ Aguja

@ Torntlio de sujeci6n de ta aguja

Tornilto dei soporte de prensatelas

Enchufes de la m_quina

Interrupter de funcionamiento

Rueda manual

Freno del rebobinader

_) Eje del devanador de cantllas

@ Asa de agarre

Agujero para caniila adicional

(_ Palanca del prensatelas

_) Patanca de ojales

Braze libre

Palanca de mando para los dtentes del transporte

1_ Placa de identificaci6n

Cable el6ctrico

Pedal de control

Identification des pi_ces

_) Rollonge de plateau

(_) Plaque d'alguille

(_ Enfile-aiguille

(_ Coupe-ill

(_ Couvercle de fagade

(_) Releveur-tendeur de fit

O Guide du fil sup6rieur

(_) Contr61e de la tension du fll sup_rieur

(_) Porte-bobine

Support pour grosse boblne

(_ Guide de r_f6rence pour fa couture (basculant)

Molette de r6giage de la nettet_ de I'_cran

(_ Affichage & cristaux liquides

(_ Clavier

Boutan de r_glage 61ectronique de la vitesse de couture

Bouton aiguilie haute/basse

(_ Bouton d'arr6t automatique

Beuton de marche arri_re

O Motette d'Squilibrage de rentrainement

_'_ Bouton de d_gagement du couvercle du crochet

_L_Couvercle du crochet

_) Support du pied

Pied presser

Aiguille

Vis de blocage de t'aiguille

Vis de blocage

Prises femelles de la machine

]nterrupteur secteur

Volant _. main

But6e d'enroulement de la canette

_) Enrouleur de ia canette

_) Poign6e de transport

_} Trou pour porte-bobine suppI_mentaire

_) Levier du pied presser

Levier pour les boutonnieres

Bras libre

Levier des griffes d'entrainement

Plaque signal6tique

Cordon _lectrique

P6dafe de contr61e

Standard Accessories

Names of Parts

(_ A: Zigzag foot

(_)C: Overedge foot

(_) E: Zipper foot

(_ F; Satin stitch foot

(_)G: Blind hem foot

(_)H: Straight stitch foot

O R: Automatic buttonhole foot

(_ M: Overcasting foot

(_)P: Embroidery foot

@ Bobbins

@ Large screw driver

@ Lint brush

@ Needle set

@ Seam ripper /buttonhole opener

@ Large spool holder

@ Small spool holder

@ Spool stand

@ Additional spool pin

@ Quilter

@ Twin needle

d'_Spool pin felt

@ Hard cover

@ Video cassette

* Large spool holder is attached on the thread spool pin.

1 2 3

5 6

11 12

14 15

16 17 t8

Accesorios Esr ndar Accessorios fournis avec la machine

Nombre de las parte

(_ A: Prensatelas para zig-zag

(_ C: Prensatelas para costuras sobre el borde

(_ E: Prensatelas para crematleras

(_ F: Prensatelas para puntada decorativa

® G: Prensatetas para puntada invisible

(_ H: Prensatelas para puntada recta

O R: Prensatelas para ojates autom4ticos

(_) M: Prensatelas para bordado

O P: Prensatelas para acabado

@ Canillas

@ Destornillador

@ Cepillo de limpieza

@ Caja de agujas

@ Cortador/abreojales

@ Tapa-carretes grande

@ Tapa-carretes pequefio

@ Soporte para portacarretes adicional

@ Portacarretes adicional

@ Gufa de acolchado

@ Fieltro para portacarretes

@ Aguja dobte

@ Maletfn de transpote

@ Video casete

Identification des pi_ces

(_A: Pied & zigzag

(_ C: Pied _.surjeter

O E: Pied & fermeture & glissi@e

Q F: Pied & point lanc_

(_) G: Pied & ourlet invisible

(_) H: Pied #,point droit

O R: Pied & boutorni_re automatique

(_ M: Pied & broder

O P: Pied ,_surfiler

@ Canette

@ Tournevis

@ Brosse & peluches

@ Jeu d'aiguitles

@ D6coud-vite /Ouvre-boutonni_re

@ Grande roudetle de btocage de bobine

1@Petite rondelle de blocage de bibine

@ Support de bobine

@ Porte-bobine suppl_mentaire

@ Guide & marelasser

Q Feutre de porte-bobine

@ Aiguille double

@ Couvercle de transport

@ Video-cassette

* El tapa-carretes grande est,, colocado en el

portacarretes.

* La grande rondelle de blocage est fix_e sur le support

de bobine.

Available Accessories and Attachments

All parts listed may be ordered from any Sears store or

service center,

WHEN ORDERING REPAIR PARTS, ALWAYS GIVE THE

FOLLOWING INFORMATION:

1 PART NUMBER

2, PART DESCRIPTION

3, MODEL NUMBER

4. NAME OF ITEM (SEWING MACHINE)

If the parts you need are not stocked locally, your order wil!

be electronically transmitted to a Sears Repair Parts

Distribution Center for expedited handling.

For the repair or replacement parts you need delivered

directly to your home.

Call 6 am - '11pm, CST, 7 days a week.

1-800-366-PART (1-800-366-7278)

Ref. No

Part No.

i'!02869107

802422002

102403202

650807008i

*993001100!

"993011100i

"993011400i

"993011600

"993011800

625031500

832523007

822801001

829801002

822824118

820817015

823801015

822808008

753801004

654805008

802424004

822020503

822019509

829803004

647808009

820832005

"647803004

"741814003

*784805004

000009906

'2oo002008

*200003009

_20o005001

"20o077107

"20o0131o5

*200081104

*200080103

*200031109

"2ooo32!0o

*200030108

*200029104

"200028103

*200027102

*214872011

"942630000

-200o78108

"2oo079109

826815000

842801014

Description

10 x Bobbin

Quilter

Spool pin felt

Assorted needle set

5xNo 11 stretch fabric needle (BLUE)

x No 11 needle (ORANGE)

x No 14 needle (RED)

5 × No !6 needle (PURPLE)

5x No18 needle (GREEN)

Additional spool pin

A: Zigzag foot

C:Overedge foot

i E: Zipper foot

F: Satin stitch foot

G:Blind hem foot

H:Straight stitch foot

M:Overcast foot

R:Automatic BH foot

Embroidery foot

Lint brush

Large spool holder

Small spool holder

Spool stand

Seam ripper /Buttonhole opener

Large screw driver

Small screw driver

Oil

Needle threader

Light bulb

Piping foot

Gathering foot

Pin-tuck foot

Deep groove pin4uck foot

Hemmer foot (2mm)

Hemmer foot set (4mm. 6mm)

Ribbon /Sequin foot

Applique foot

Cording foot

1/4" Seam foot

Ultraglide foot

Roller foot

Binder foot

Walking foot

Ruffler

FSn4uck cord guide

Circular sewing attachment

Twin needle

Video cassette

These items are not furnished with the machine, but may be ordered per

instructions above.

"1 2

_ 5 6 7

9 10 11

%%,%

13 14

17 18

"21_

*26

"31 *32 *33 "34

*35 "36 *37 "38j----._

Accesorios y refacciones disponibles

Todas ]as partes lietadas se pueden ordenar de cuatquier

tienda de Sears o centre de servicio de Sears.

CUANDO ORDENE REPUESTOS, SIEMPRE PRORORCIONE

LA SIGUIENTE INFORMACION:

I NUMERO DE PARTE

2 DESCRIPCION DE LA PARTE

3. NUMERO DEL MODELO

4. NOMBRE DEL ARTICULO (MAQUINA DE COSER)

Si las partes que necesita no se consiguen ]ocalmente, su orden

sere etectr6nicamente transmitida al Centre de Distribuci6n de

Repuestos Sears pare su envfo inmediato.

Para ordenar piezas con entrega a su domicilio en EEUU.

Llame per tel6fono entre 6AM - tt PM, 7 dias ala semana.

t-888-SU-HOGAR _"

(1-888-784-6427)

Accessoires disponibles

Toutes ces pi_ces peuvent 6tre command6es dans un magasin ou

un centre de r6paration Sears

JOIGNEZ TOUJOURS ,_ VOTRE COMMANDE LES

RENSEIGNEMENTS SUIVANTS:

1 LE NUMERO DE LA PIECE

2 LA DI_S1GNATION DE LA PIECE

3, LE NUMI_RC} DU MOD_LE

4 LE NOM DE I'ARTICLE (MACHINE ,_ COUDRE)

Si les pi_ces ne sent pas disponibles sur place, votre commande

sera transmise 61ectroniquement & notre dep6t central des pi_ces

de rechange

Referencta

N_mero de

la pa_e

*102869107

802422002

1024032O2

650807008

"993001100

"9930t1100

"993011400

"993011600

"993011800

625031500

832523007

822801001

829801002

822824118

820817015

823801015

822808008

753801004

654805008

802424004

822020503

822019509

829803004

647808009

820832005

"647803004

*741814003

*784805004

000009906

"200002008

°200003009

"200005001

"200077107

!'200013105

1"200081104

"200080103

"200031109

"200032100i

"200030108i

"200029104!

"200028103,

"200027102

"214872011

"942630000

*200078108

"200079109

826815000

842801014

Descrlpcldn

10 canillas

Guia de acolchado

Fieltro para portacarretes

3aja de agujas

_gujas 5 x No1 t de tela elastica (azul)

_gujas 8 x No 11 seneillas (naranja)

Agujas 5 x No 14 senciElas (roja)

Agujas 5 x No 16 sencillas (pOrpura)

Agujas 5 x No18 senei_las (verde)

Pertacarretes adicionai

A:Prensatetas pare zig-zag 832523007

C:Prensatelas para cosluras sobre et borde

E; Prensatelas para crematleras

F: Prensatelas pare puntad8 decorative

G:Prensateias para puntada invisible

H:Prensatelas para puntada recta

M:Prensateias pare aeabado

R:Prensatelas pare ojaies autom_ticos

Prensatelas pare bordado

Cepillo de fimpieza

Tapa-carretes grande

Tapa-carretes pequefio

Soporte pare portacarretes adicional

Cortador /Abreojales

Destornillador grande

PequeSo destornillador

deaguia

Aceite

Enhebrador

Bombilla

PrensateJas para entubar

Prensatelas reeogedor

Prensatelas para alforzas

Prensate]as de atforcita (ranura profunda)

Prensatelas de dobladilto (2ram)

Prensatelas de dobladil!o (4ram, 6ram)

Prensatelas de cinta /lentejueta

Prensatetas para api[que

Prensatelas del cord6n

Prensatetas de puntada recta con 1/4" guia

Prensatelas par uttragfide

Prensatelas con roditlos

Prensatelas pare atar

Prensatelas de doble arrastre

Prensatetas para fruncidos

Juego de gufa de cord6n de alforcita

Accesorio de costura circutar

Aguja dob]e

V dee cassette

* Estos articulos no se proveen con la m_quina, pero pueden set

dordenados con ias instrucciones arriba descritas

N° de pi6ce

*102869107

802422002

102403202

650807008

"993001100

*993011100

'993011400

"993011600

"g93011800

625031500

-T

822801001

829801002

822824118

820817015

823801015

822808008

753801004

654805008

802424004

822020503

822019509

829803004

647808009

820832005

"647803004

i'741814003

"784805004

000009906

"200002008

*200003009

"200005001

"200077107

"200013105

"200081104

*200080103

*200031109

"200032100

*200030108

"200029104

"200028103

*200027102

*214872011

"942630000

*200078108

*200079109

826815000

842801014

D_signation

t0 canettes

Guide & matekasser

Feture de porte-bobine

Jes d'aigui#es

5 x No 1t Aig & tissus extensibles-boile (BLEUE)

Aiguilles no 5 x NO.1t needles (ORANGE)

Aiguiiles no 5 x No 14 needles (RED)

Aiguittes no 5 x No t6 needles (PURPLE)

Aiguities no 5 x No t8 needles (GREEN)

Porte-bobine suppl_mentaire

A: Pied zig-zag

C:Pied & surjeter

E:Pied & fermeture & gllssiere

F: Pied & point tance

G:Pied & outlet invisible

H:Pied & point droit

M:Pied & sufficer

R:Pied & boutonni_.re automatique

Pied & broder

Brosse & peluches

Grande rondelle de b]ocage de bobine

Petite rondelle de blocage de bobine

Support de bobine

D,_coudwite /Ouvre-boutonniere

Gros tournevis

Petit tournevis

Huile

Enfile-aiguilte

Ampoule d'_clairage

Pied ganseur

Pied fronceu[

Pied fautilage

Pied pour nervures

Pied ourleur (2ram)

Pied pour roulette (4ram, 6ram)

Pied ruban/ paillette

Pied pour applique

Accessoire fronceur

Piqueuse 1/4 po

Pied ultraglide

Pied & galets

Bordeur

Pied niveleur

Pied plisseur-fronceur

Jeu guide-cordonnet pour nervures

Accessoire de eoutre eireulaire

Aiguilles jumelees

Vid,bo-cassette

*Ces pieces ne sent pas fournies avec la machine, mais peuvent _tre

commandoes comme indiqu6 en haut de page,

Extension table

The extension table provides added sewing surface and

can be easily removed for free arm sewing.

oDetaching extension table

Pull the table away from the machine, as itlustrated_

Free arm sewing

Free arm sewing is useful for darning socks or mending

knees, etbows or areas of wear in children's clothe& \

............. i

Attaching extension table

Push the extension table urlti! it snaps into the machine.

0 Projection

(_ Hole

Superficie de Extensi6n

La superficie de extensi6n proporciona una superficte de costura

adicional y se puede quitar f_cilmente para costura de braze

libreo

oManera de desensamblar la superficie de

extensi6n

Jale la superficie de extensidn alej_ndorade la m_,quina,tal

come se describe en la ilustraci6no

Ralionge de plateau

La rallonge de pEateauaugmente la surface de couture

et peut 8tre retiree facilement pour coudre avec le brae

libre.

oPour retirer la rallonge

Eletgnez-lade la machine comme sur I'iHustrationo

•Para coser con el braze libre

La costurade braze librees _til parazurctrcalcetineso

remendarrodillas, codeso dreas desgastadasen ta

ropade los niSos,

Couture avec ie bras libre

La coutureavec Eebras libreest pratiquepourrepdser

les chaussettes ou raccommoder losgenoux, tes coudes eu

les surfaces usdes dans losv6tements des enfants.

IVlanera de instalar la superficie de extensi6n

Empuje la superficie de extenstSnhasta que quede sujeta a la

m_.quina.

0 Proyecci6n

_) Agujero

Pour fixer la railonge

Poussezla ra{Iongejusqu'_,ce qu'etle s'enclfqu_te sur

la machine..

0 Patte

(_ Trou

SECTION ii. GETTING READY TO SEW

Connecting Machine to Power Supply

Before connecting the power cord, make sure the voltage

and frequency shown on the machine conform to your

electrical power,

* Turn off the power switch (_,. Insert the foot control plug

(_ and the machine plug (_, into the machine. Insert the

power supply ptug (_ into the wall in this order:

(_ Foot control plug

(_) Machine plug

(_ Power supply plug

(_ Power switch

(_) Power supply cord

(_ Foot control

For Your Safety

* While in operation, always keep your eyes on the

sewing area. Do not touch any moving parts such as the

thread take-up lever, handwheel or needle.

* Always turn off the power switch and unplug from the

power supply:

-- When leaving the machine unattended.

-- When attaching or removing parts.

-- When cleaning the machine..

* Do not place anything on the foot control when not

sewing

Operating Instructions

"For appliances with a polarized plug (one blade wider than

the othe r)

To reduce the risk of efectric shock, this plug is intended to

fit in a polarized ourlet only one way, tf it does not fit fully

in the outlet, reverse the plug. If it still does not fit, contact

a qualified electrician to install the power outlet. Do not

modify the plug in any way"

"Foot Controller Model YC-542 for use with Sewing

Machine Model 385.19365XXX"

XXX - represents numbers 000 through 999,

Electronic Sewing Speed Control

o Speed control lever

Sewing speed can be controlled by adjusting the speed

contro_ lever 1_,

To increase the maximum sewing speed, slide the lever

to the right

To decrease the maximum sewing speed, slide the lever

to the }eft.

(_ Speed setting lever

.Foot control

Sewing speed can be varied by the foot control

The harder you press on the foot control, the faster the

machine runs,

SECCION II PREPARACION DE LA PARTIE ii PRi_PAREZ-VOUS A COUDRE

MAQUINA PARA COSER

Conexi6n de la mdquina a la red eldctrica

Antes de enchufar el cable de conexi6n a la red asegt]rese de

que el veltaje y la frecuencia de la m_quina, mostrados en la

placa de {dentificaci6n, se corresponden con los de la red de

suministro en su hogar..

* Desconecte eJinterrupter de corriente (_) e introduzca la

clavija del pedal de control (_, la clavija de alimentaci6n (_

en enchufes de la m&quina, y la clavija del tomacorrisnte {.33_a

la red

Clavija del pedal de control

Cfavija de alimentaci6n

Clavija del tomacorriente

Interrupter de corriente

Cable de conexi6n a la red

Pedal de control

Para Su Seguridad

*Cuando est_ cosiendo mantenga su vista en la zona de

costura en todo memento y no toque ninguna pieza en

movimiento tales come fa palanca de enganche de hilo, la

rueda manuat o la aguja

* Apague y desenchufe la m_.quina siempre que:

Vaya a dejar la maquina desatendida

-- Poniendo y quitando piezas.

-- Limpie la me_.quina.

*Nunca ponga nada encima del pedal, excepto cuando Io est6

usando_

Instrucciones para la operacibn

"Para e]ectredom_stices con enchufe polarizado (una ctavija m_s

ancha que la otra).r

A fin de evitar el riesgo de descargas el_ctricas, esta clavi]a est_

disefiada de forma que sSlo puede introducirse en un sentido

dentro de una toma de corriente polarizad& Si no encaja

completamente en el temacorriente, invierta la ctavija.. Si

tampoco encaja de esta forma, pSngase en contacto con un

eleetricista cualificado para que le instate un tomacorriente

apropiado No intente modificar la clavija de ninguna forma".

"El Controlador de Pie Medeie YC-542 se debe usar con la

M_quina de Coser Modelo 385..19365XXX"

XXX - representa los nLimeros del 000 al 999

Control el_ctronico de la velocidad de costura

• Bot6n de vetocidad

La ve/ocidad m_.xima de costura puede ser controlada

mediante el bot6n de velocidad.(_

Para aumentar ta vetocidad, desfice ei bot6n hacia la

derecha (hacia "High").

Para disminuir ta velocidad, deslice et botSn hacia la

izquierda (hacia "Low")

Branchement de la machine au secteur

Avant de brancher le cordon d'alimentation, assurez-vous que fa

tension et la frequence indiqu_es sur la machine sent conformes

& votre installation _lectrique.

* Basculez Hnterrupteur d'alimentation (_ sur OFF et branchez

fa fiche (_ de la p_dale de contr61e et fa fiche de

branchement _lectrique sur la machine et la prise _lectrique

(_ sur ]a prise murale darts I'ordre suivant:

lFiche de la p_dale de contr61e

Fiche de raccord _lectrique

Prise _tectrique

Interrupteur secteur

Cordon d'alimentation

P_daIe de contr01e

Consignes de sdcuritd

* Pendant fa couture, gardez toujours les yeux sur la couture en

cours, et ne touchez aucune des parties mobiles, tefles que le

levier tendeur du fil, le volant, et I'aiguille

* Eteignez et d_branchez syst_matiquement la machine du

secteur:

-- Lorsque vous laissez ta machine sans surveillance

-- Lorsque vous fixez ou retirez des parties d6tachables.

-- Lorsque vous nettoyez la machine

* Ne placez den sur la p_dale de contr51e, sauf pendant

!'utilisation

Consignes de fonctionnement

"Pour les appareils ayant une prise polaris_e (une lame plus

large que l'autre).

Afin de r_duire Ie risque de choc _lectrique, cette prise de

branchement est con;ue pour s°adapter sur ta prise blectrique

murale dans un seul sens Si e]le ne rentre pas compl6tement

dans la prise, retournez-ia Si e]fe nese branche toujeurs pas,

faites appel & un _lectricien quafifi_ qui installera une prise

appropri_e. N'essayez pas de modifier la prise."

La p_dale de contr01e modeie YC-542 s'utilise avec la machine

Mod_Ee385.19365XXX"

Xxx repr_sente los hombres de 000 & 999.

ContrOle dlectrique de la vitesse de couture

-Levier de rdglage de la vitesse

La vitesse maximum de couture peut _tre d_finie & I'aide du

levier de r_glage de la vitesse.(_)

Pour augmenter la vitesse, faites ceulisser le levier vers la

droite (vers High)

Pour diminuer la vitesse, faites coulisser le levier vers ta

gauche (vers Low)

o Controtando la velociaded de cosido

La velocidad de cosido puede ser aiterada con el use

de] pedal, mientras m_s fuerte oprima et pedal m&s

r&pido la m_quina coser&

Contr01ez la vitesse de couture

On change la vitesse de couture & t'aide de fa p_da]e de

contr6le Plus vous appuez sur la p_dale, plus ]a machine va

vite

Main Function of Buttons

Up/Down needle position button

When the Up/Down needle position button is pressed,

the needle bar goes down and stops in the lowest

position. When pressed again, the needle bar goes up

and stops in the highest position°

* When this button is pressed, the needie bar

alternates up and down positions when the

machine stops.

_) Auto-lock button

When stitches • _ -> are selected, the machine

will immediately sew locking stitches when the

auto-lock button is pressed, then automatically stop.

When sewing all other stitches, the machine will sew

locking stitches at the end of the current pattern and

automatically step.

(_ Reverse button

When stitches ¢_ _ :_ are selected, the machine

will sew in reverse while the reverse button is pressed,

if you press the reverse button when sewing all other

stitches, the machine will immediately sew locking

stitches and automaticaly stop,

®Screen sharpness adjusting dial

Use this to adjust the sharpness of the liquid crystal

display. If no indication is shown on the screen after

you switch on the power, adjust the screen brightness

with this dial.

(_ Language selection dial

Set the indication mark "A" to a dot" -" with the end of

the lint brush to select the language you need.

[] English

_] Spanish

[] French

I 1

® ®

® U

,'I_A \/-7; ,

\v [] [] []

Principales funciones de tas teclas

(_ Bot6n de aguja arriba/abajo

AI pulsar este bot6n, la aguja subir_, o bajar&.

Si la aguja estA arriba, ai pulsar este bot6n bajara a su

posici6n m&s baja.

St la aguja est_ abajo, al pulsar este bot6n subir_ a ta posici6n

m_s aRa.

* AI pulsar este bot6n, la barra de aguja aiterna entre las

posiciones alta y baja cuando la mAquina se para.

Fonction principale des boutons

(_) Bouton Aiguitle Haute /Basse

Lorsqu'on appuie sur le bouton Aiguille Haute/Basse, la barre

de raiguifle descend st s'arr6te dans la position la plus basse

Lorsque ron appuie de nouveau, la barre de l'aiguitle monte st

s'arr6te dans ta position la plus haute

* Lorsque ron appuie sur ce bouton, la barre de raiguille

aiterne entre les positions hautes at basses lorsque fa ma

chine s'arr_te

(_) Bot6n de remate autom_tico

Cuando pulse e] bot6n de remate autom_.tico habiendo

seleccionado [as puntas _ €= , la m_quina coser_

inmediatamente puntadas de remate y tuego se parar&

autom,_ticamente

Con todas las demos puntadas, Ia m_quina coser_ puntadas

de remate cuando se acabe el patr6n que est_ cosiendo en

ese momento y luego se parar& autom_ticamente

(_ Botdn de puntada invertida

Cuando pulse el bot6n de puntada invertida habiendo

= _ _ i_i lam_quinacoser_

seleccionado las puntadas @ _ _,

hacia atr_.s hasta que suelte el bot6n

Si pulsa el bot6n de puntada invertida mientras cose con una

puntada diferente alas mencionadas, la m_quina coser&

inmediatamente puntadas de remate y luego se parar&

autom&ticamente.

(_ Bot6n de ajuste de nitidez de la pantalla

Use este bot6n para ajustar la nitidez de ta pantalla de cristal

l[quido Si no se notan cambios en la pant_lla despu_s de

encenderla, ajuste la claridad de la pantalla con este

bot6n.

(_) Bouton d'arr_t automatique:

Lorsque les points @ €= _ i}: sont selectionn6s, la machine

couds automatiquement des points d'arr6t Iorsqu'on appuie

sur le bouton d'arr6t automatique, puis s'arr6te

automatiquement

Lors de la couture des autres points, la machine coud des

points d'arr_t automatiquement & la fin du motif en cours, puis

s'arr6te automatiquement.

(_) Bouton de marche arribre

Lorsque tes points @ _ sont s61ectionn_s, la machine

couds en marche arri_re lorsque ron appuie sur le bouton de

marche arri_re. Si vous appuyez sur le bouton de marche

arri_re larsque vous cousez les autres points, la machine coud

automatiquement des points d'arr6t puis s'arr6te

automatiquemento

Bouton de r6glage de ia nettet6 de 1'6cran

Utitisez ce bouton pour n_gler ta nettet6 de t'affichage

cristaux liquides. Si rien n'apparait sur l'_cran iorsque vous

allumez la machine, r6glez la iuminosit6 de celui-ci _.f'aide de

ce bouton.

(_) Selector de idioma

Uti]izando fa punta det mango del cepilio de limpieza,

desplace la marca "A" hasta el punto ".."Correspondiente al

idioma que desee seleccionar.

[] lngl6s

[] Espa_ot

[] Franc6s

(_) Bouton de s61ection de la langue

Alignez la marque de rep_re "A" sur un point "." avec

I'extr_mit_ de fa brosse _ peluches pour choisir une langue.

[_nglais

[] Espagnol

[] Frangais

_Mode key

By pressing the key, the LED light moves step by step

to select the stitch mode, as shown.

[] Direct mode pattern selection

[] Blue mode pattern selection using number keys

(utility and decorative stitches)

[] Red mode character selection using number keys

(block type)

[] Green mode character selection using number

keys (script type)

®Stitch width selection

Press "+" or "-" to change the stitch width°

_)Stitch length selection

Press "+" or "-" to change the stitch tength_

@Editing

This button can be used for adding and changing

combinations and monograms before sewing while

programming stitch patterns or monograms.

For editing, use the stitch width "+" or '-" key to select

editing position (see page 114,116)o

Manual setting function of the zigzag width and stitch

length for programmed patterns.

The individual programmed zigzag pattern width or

stitch length can be changed (see page 56).

@Elongation key

(For Blue mode stitches)

Stitches 40 to 55 can be elongated up to five times

their normal length by pressing this key.

_Mirror image key

(For Blue mode stitches)

Select a desired pattern and press (_ (Mirror image

key) so the selected pattern's mirror image will be

shown on the screen.

Use this key to memorize and sew patterns in a mirror

image. Programmed letters or numbers will be

reduced to 2/3 of their actual size when you press the

mirror image key.

'!4

[] []

"_SDIRECT o DIRECT

o 01"-'99 '+:-01~99

o 01~67 o 01~67

o 01,-,67 o 01~67

_+.DIRECT

o 01-,99

o 01,-,67

o 01~67

[]

o DIRECT

o 0'1"-,99

"+:-01~67

o 01,'-'67

WIDTH

®- +

®LENGTH

[]

o DIRECT

o 01"-'99

o 01--,67

3:-01~67

(_) Selecci6n de modalidad

AI oprimir la teda, la luz LED se mover4 paso a paso para

seleccionar la modalidad de costura, de ta manera en que se

ilustra.

[] Selecci6n directa de modalidad de patr6n

[_ Setecci6n de patr6n de modatidad azul usando tas teclas

con numeros (puntadas de uso general y decorativas)

_[] Selecci6n de caracteres de la modalidad roja usando tas

teclas con nt_meros (estilo de bloque).

[] Selecci6n de caracteres de la modalidad verde usando tas

teclas con numeros (estilo ortogr_.fico).

OSetecci6n de anchura de la puntada

Pulse "+" o "-" para cambiar la anchura de Ia puntada

(_Sdlection du mode

Lorsque vous appuyez sur cette touche, le voyant LED va se

d#placer pas & pas pour vous permettre de s6]ectionner le

mode de couture, comme indiqu_

[] Mode de s61ection directe du motif

Mode de s_lection Bleu du motif & Paide des touche

num_rot_es (motifs utilitaires et d_coratifs)o

Mode de s6lection Rouge des caract_res & l'aide des

touches numerot_es (Caract_res d'imprimerie)

[_ Mode de s_lection Veil des caract_res & I'aide des touches

num_rotees (E_criturecursive).

OS_lection de la largeur du motif

Appuyez sur "+" ou "-" pour varier la largeur du motif.

(_)Selecci6n de la Iongitud de la puntada

Pulse la teda "+" o "-" para camblar la longitud de la puntada.

(_ S61ection de la Iongueur du motif

Appuyez sur "+" ou "-" pour varier la longueurdu motif

(_ Correcciones

Este bot6n puede ser usado para agregar, eliminar o cambiar

combinaciones y monogramas antes de coser mientras al

mismo tiempo se programan ios patrones de costura o

monog rama&

Para corregir, use la tecla de anchura de puntada "+" o "-"

para seleccionar la posici6n de correcci6n (ver p&gtna 115, 117).

Funci6n de ajuste manual de la anchura de zig-zag y longitud

de puntada para los patrones programados

Se pueden cambiar los patrones individuates de anchura de

ztg-zag o longitud de puntada (vet p&gina 57).

@Tecla de alargamiento

(Pare puntadas de la modalidad Azut)

Las puntadas 40 a 55 pueden ser alargadas hasta un mAximo

de cinco veces la longItud normal pulsando esta tecla.

@Tecla de imagen revertida

(Para puntadas de la modalidad Azul)

Seleccione el patr6n deseado y pu]se la tecla de imagen

revertida para que la imagen revertida del patron aparezca en

la pantalla.

Use esta tecla para memorizar y coser patrones con

imAgenes revertidas. AI oprimir la tecla de imagen revertida,

[as letras o numeros programados se reducir_n alas dos

terceras partes det tamafio real.

(_i_dition

Ce bouton peut _tre utilis_ pour ajouter, effacer, ou changer

les combinaisons et les monogrammes avant ta couture lors

de la programmation des motifs de couture ou des

monogramme&

Pour @diter,utilisez la touche de largeur du point "+" ou "-"

pour s_lectionner Pemplacement & _diter. (Voir pages 115, 117)

R_glage manuel de la largeur du paint zigzag et de la largeur

du point pour les motifs pr_-programm_.

La largeur et ]a Iongueur du motif zigzag pr6-programm_

peuvent 6tre modifi_es (voir page 57).

@Touche d'allongement

(Pour les points en mode Bleu)

Les points 40 & 55 peuvent 6tre allong_s jusqu'& cinq lois leur

Iongueur normale en appuyant sur cette touche,

@Touche d'image en miroir

(Pour les points en mode Bleu)

S_lectlonnez un motif et appuyez sur la touche d'image en

miroir afin d'afficher sur l'_cran l'image en miroir du motif

s_lectionn&

Utilisez cette touche pour m_moriser et coudre des motifs en

miroir. Les letfres et les chiffres pr_-p_'ogramm6 seront r_duits

d'un tiers lorsque vous appuyez sur la touche d'image en

miroir

@Message key

When the message key is pressed, a detailed message

will display suitable stitches, patterns and

machine setting,.

@Twin needle

Press this button and "1_" mark will appear on the

display screen° Press button again for single needle

sewing.

@ Memory key

When this key is pressed after selecting a pattern, the

pattern will be memorized as many times as the key is

pressed,. When the key is pressed after selecting

another pattern, that pattern will be memorized after

the previously memorized pattern.

(The maximum number of memory patterns are 5&)

* The following patterns cannot be memorized.

clP cL

*The Direct mode patterns cannot be memorized.

@Clear key

if an incorrect pattern is memorized, pressing this key

will immediately clear it (like a backspace key).

' _ Ii

. x%.., J

--> _ nUTO_n'_ 3.52._(

STRAIGHT STITC_

PRESSURE:3 d

ZIPPER SEWING

FOOT:E

_.2.5__RUTO F" 3.52.5J

MEM

OTecla de mensajes

AI pulsar la tecla de mensajes, aparecer& un mensaje con las

puntadas, patrones y ajustes de m_.quina apropiados.

_Touche de message

Lorsqu'on appule sur la touche de message, un message

d_tailt_ apparait, indiquant des points, des rnotifs et des

r6giages souhaitables

_Aguja doble

Unicamente putse este bot6n. Una marca "_" aparecer_ en

ta pantafla Optima este bot6n nuevamente para costura de

aguja cinicao

QAiguilles double

Appuyez sirnpiernent sur ce bouton et un "_" apparait sur

t'_cran.. Appuyez de nouveau sur ce bouton pour coudre avec

une aiguille simple..

Tecla de memoria

AI pulsar esta tecla despu_s de seleccionar un patr6n, el

patr6n set& rnernorizado el nurnero de veces que se pulse la

tecla., AI pulsar la teela despues de seleccionar otro patr6n,

ese patr6n ser_ rnemorizado despu_s del patr6n mernorizado

anteriorrnente.

(El nlJmero m_xirno de patrones de memoria es 50)

* Los siguientes patrones no pueden set memofizados.

* Los patrones de modalidad Directa no pueden ser

mernofizados.

QTecla de borrado

8i se rnernoriza un patr6n tncorrecto, pulse esta tecla para

borrarfo inrnediatamente (similar a una tecla de "retroceso").

_Touche de m_moire

Lorsqu'on appuie sur cette touche apr_s avoir s_lectionn_

un motif, celui-ci sera m_moris_ autant de fois que I'on

appuie sur la touche.. Lorsqu'on appuie sur cette touche

apr_s avoir s_lectionn_ un autre motif, ce nouveau motif

sera m_moris_ apr_s le motif rn_rnoris8 pr_c_dernrnent,

(Le nornbre maximum de motifs en rn_rnoire est 50)

* Les motifs suivants ne peuvent pas _tre m_moris_s.

*Les motifs en mode Direct ne peuvent pas _tre mSrnoris6s.

_Touche d'effacement

Si vous m_morisez un motif par erreur, vous pouvez l'effacer

irnm_diaternent en appuyant sur cette touche.

@Stock/Call key

When you press the Stock/Call key after memorizing a

pattern or editing patterns, the current registered

patterns witf be deleted and new patterns will be

stored° Other than this, you can recall the stored

patterns when you press the Stock/Call key°

You can store a maximum of 50 programmed patterns

per mode.

* You cannot store the Direct mode patterns. Also

you cannot memorize patterns by using the memory

key.,

QDirect pattern selection and number keys

•Direct pattern selection

You can select the patterns 01 to 10, and buttonhole

stitches BH1 to BH3 when the mode key is set at the

direct selection.

In the Blue mode 01 _96, the patterns 0t to 10 can

be selected when you setect the numbers instead of

Direct mode..

°Number keys

Press Number key of the pattern number to select

the desired pattern.

$ 1 2 Ill

BH1 01 02 O3

BH2 04 O5 08

g i o

BH3 07 08 0S

@Tecia de almacenamiento/acceso

Ai pulsar la tecla de almacenamiento/acceso despu_s de

memorizar un patr6n o corregir patrones, los patrones

registrados actualmente ser_.n borrados, y se almacenar&n los

nuevos patrones.. Adem&s, puede acceser ros patrones

almacenados al opdmir la tecla de almacenamiento/acceso.

Puede almacenar un m_ximo de 50 patrones programades para

coser.

* No se pueden almacenar los patrones de ia mcdatidad

Directa, ni tampoco memorizar patrones usando la tecla de

memoria.

Touche de Stockage/Rappel

Lorsque vous appuyez sur la touche Stockage/Rappei apr_s

avotr mis un motif en m_moire, ou apr_s avoir modifi_ un motif,

tes motifs en cours d'enregistrement sent effaces et de nouveau

motifs peuvent 6tre enregistr_s. A partir de ce moment, vous

pouvez rappeler les motifs enregistr_s en appuyant sur cette

touche Stockage/RappeL

Vous pouvez enregislrer un maximum de 50 motifs pr6-

programm_ et les coudre.

* Vous ne pouvez pas stecker les motifs en mode Direct at vous

ne pouvez pas enregtstrer de motifs en utilisant la touche de

m_moire.

Selecci6n directa de patrones y teclas con

n_meros

Selecci6n directa de patrones

Puede seleccionar Ios patrones de{ 01 al 10, y tambi_n ias

puntadas pare ojales BH1 a BH3, cuando ia tecFade

modalidad est_ ajustada en la selecciSn deseada.

En la modalidad Azut 01-96, los patrones del 01 al 10

pueden set escogidos seleccionando los n_meros en vez

de la modalidad Directa

o Teclas con nSmeros

Puise la tecla numerada correspondiente al n_mero de

patr6n pare seieccionar ei patrSn deseado

_Sdlection Directe de motifs et touches

numdrotdes

• S_lection Directe de motifs

Vous pouvez s_iectionner les motifs 01 _ 10, ainsi que les

boutonnieres BHI & BH3 Iorsque la touche de mode est

r_gl_e sur la s01ection directe.

Dans le mode Bleu 01-96, les motifs 01 & 10 peuvent 6tre

s_lectionn_s Iorsque vous choisissez les chiffres au lieu du

mode Direct.

- Touches num_rot_es

Appuyez sur les touches num_rot_es correspondent au

num_ro du motif pour s_lectionner te motif de votre choix

Pattern Selection and Screen Indication

[]Select the Direct mode pattern selection.

_jPress the pattern key on the keyboard°

Example: Pattern 04, as shown,

[_The display screens shows from left to right:

(_ Stitch pattern: 04

(_ Thread tension: AUTO

® Presser foot: A

@ Stitch width: 5.0

(_) Stitch length: 2_0

(_ Buzzer sound I_

(See page 22 to delete the buzzer sound)

* The type of presser foot is selected for suitable sewing

on display screen° A different presser foot, for the same

stitch on various sewing techniques, may be indicated.

mDIRECT

o 01~96

o 01_67

[]

I@°1

[]

AUTO

Number Key Selection

You can select the patterns by pressing number keys.

Example: pattern number 46 o DIRECT

_+_01~96

o 01 --_67

ol 9._2,2/ / ¢ x%- J

4-6 RUTO F_ 2.08,4•

Selecci6n de patr6n e indicaci6n en la pantalla

_] Escoja la selecci6n de modalidad Directa,

[] Pulse la tecta de patr6n en et teclado_

Ejempio: Patr6n 04, tal como se muestra,

[] La pantalia muestra, de izquierda a derecha:

(_ Patr6n de puntada: 04

(_ Tensi6n de hilo: AUTO

(_) Prensatelas- A

(_ Anchura de puntada: 50

(_) Longitud de puntada: 2,0

(_) Sonido de la serial sonora: I_

(Ver la p&gina 23 para borrar la serial sonora)

El tipo de prensatetas es seleccionado para la costura

correspondiente en ta pantalla,

Se puede indicar un prensatelas diferente para la misma

puntada para vadas t_cnicas de costura usadas

Sdlection des motifs et affichage sur rdcran

[_ S_tectionnez le mode de S_Iection Directe.

[] Appuyez sur la touche de motif sur le clavier

Par exemple: motif 04, comme indiqu6,

U_cran affiche de la gauche vers la droite:

(_ Motif: 04

(_) Tension du ill: AUTO

(_ Pied preseeur: A

(_) Largeur du point: 5.O

(_) Longueur du point: 2,0

(_ Sonnerie: I_

(Voir page 23 pour arr_ter la sonnerie)

Le type de pied presseur est s_lectionn6 en fonction du projet

de couture affich_ sur l'_cran,, Un pied preeseur different pout

8tre conselll6 avec le memo point dans le cas de diff_rentes

techniques de couture

Selecci6n de tecla numdrica

Puede seleccionar los patrones seleccionando las teclas

num_ricas

Efemplo: patr6n 46

Sdlection par touche numdrotde

Vous pouvez s_lectionner les motifs en appuyant sur los touches

num_rot_es.

Par exempie: motif 46

Normal /Resumption Mode

Turn on the power switch while pressing the memory

key,

(_ Memory key

(_ Power switch

[] Select "1" (_ on the number key to access the Normal/

Resumption mode. You can select the mode by

pressing the stitch width key "+" or "-",,

* Normal mode

The last selected pattern setting will not be recalled

when restarting your machine. Direct mode is

shown when the machine is turned on.

* Resumption mode

The last selected pattern setting will always be

recalled when you restart your machine.

[] Select desired mode: NORMAL SET or RESUMPTION

SET

[] Press the Memory key.

Buzzer

[2] ]3Jrn on the power switch while pressing the memory

key,

Q Memory key

(_) Power switch

[] Select "2" @ on the number key to access the Buzzer

mode. You can select the mode by pressing the stitch

width key "+" or ",

[_ Select desired mode "-" SOUND ON or "+" SOUND

OFE

[] Press the Memory key,

(_ Buzzer sound setting mark

(_ NORMAL /RESUMPTION setting mark

[] -I 1I

RESUMPTION SET

SOUND OFF

h SOUNDON

Modalidad NORMAL /REANUDACION

Encienda el interruptor de corriente mientras pulsa fa tecla de

memoria..

(_ Tecia de memoria

(_ Interruptor de corriente

[] Seleccione "1" (_ en la tecla num_rica para accesar la

modatidad Normal/Reanudaci6n. Puede seleccionar la

modatidad pulsand0 fa tecta de anchura de puntada %" o "-".

* Modalidad normal - E! t_ltimo ajuste de patr6n seleccionado

no set#, accesado al volver a poner en marcha la m&quina

La mAquina se enciende en la modalidad directa

* Modalidad de ReanudaciSn _Et L_ftimoajuste de patr6n

ser_ siempre accesado af volver a porter en marcha la

m_quina.

[_ Seleccionelamodalidaddeseada:AJUSTE NORMAL o

AJUSTE DE REANUDACION

[_ Pu_se fa tecia de memoda.

Mode NORMAL /REPRISE

[_ Basculez l'interrupteur de marche tout en appuyant sur la

touche de m6moireo

(1_Touche de m_moire

(_ lnterrupteur de marche

[_ S_lectionnez "1" (_ sur ta touche numerot_e pour acceder au

mode Normal /Reprise° Vous pouvez sefectionner ce mode

en appuyant sur les touches de largeur du point "+" ou "_"

* Mode Normal - Les r_glages du dernier motif s_fectionne

ne seront pas rappeles lorsque vous allumerez de nouveau

votre machine. La machine s'allume en mode direct

* Mod_ Reprise - Les reglages du dernier motif selectionne

seront toujours rappel,_s Iorsque vous allumerez votre

machine.

[] S_lectionnez le mode de votre choix: REGLAGE NORMAL ou

REGLAGE REPRISE°

[_ Appuyez sur la touche de memoire.

Se6al sonora

[_ Encienda el interruptor de corriente mientras pulsa la tecla de

memori&

Tecta de memeda

(&) Interruptor de corriente

[] Selecciene "2" O en la tecla num6rica para accesar la

modalidad de serial sonora Puede sefeccionar Ia modalidad

pulsando la tecla de anchura de puntada "+" o "-"

[] Seteccione la modalidad deseada "-" SONfDO ENCENDIDO o

"+" SONIDO APAGADO.

[] Pulse la tecla de memoria..

(_) La marca de seSaJ sonora sonido

(_) La marca de NORMAL /REANUDACION

Sonnerie

[] Basculez l'interrupteur de marche tout en appuyant sur la

touche de memoire

(]_)Touche de m6moire

(_ Interrupteur de marche

[_ S_lectionnez "2" (_ sur ta touche num6rotee pour acceder au

mode Sonnerieo Vous pouvez selectionner ce mode & I'aide

des touches de largeur du point %" ou "-"

[] S_lectionnez le mode de votre choix "-" SONNERIE

ALLUM_E ou "+" SONNERIE _:TEINTE,

[_ Appuyez sur la touche de memoire,

(_ Marque de somerie

(_ Marque de NORMAL /REPRISE

To Raise or Drop the Feed Dogs

The drop feed dogs lever is located underneath the free

arm bed on the back side of the machine.

Q To drop the feed dogs, push the lever in the direction

of the arrow as illustrated°

® To raise the feed dogs, push the lever in the direction

of the arrow as illustrated and turn the handwheet

toward you°

Feed dogs must be up for normal sewing.

4==,

.==1,

)

Pressure Adjusting Lever

Q Pressure adjusting lever

The pressure adjusting lever should be set at "3" for

regular sewing. Reduce pressure to "2" for applique, cut

the work, draw work and basting°

Set pressure at "1" when sewing chiffon, lace, organdy and

other fine fabrics, Velour and knits with a lot of stretch may

also require pressure at "1"o

Presser Foot Lifter

O Presser foot lifter

@ Normal up position

_) Highest position

The presser foot lifter raises and lowers your presser foot,,

You can raise it about 1/4"(0.6ore)higher than the normal

up position for easy removal of the presser foot or help you

place heavy fabric under the foot.

C6mo subir /bajar los dientes dei tranporte

La paianca de mondo para los dlentes def transporte est& bebajo

del brazo libra colocabo en la parte del rev_s de la m_quin&

(_ Para bajar losdientes del transporte empuje la palanca de

mando en ia direcci6n indicada por la flecha como se

rnuestra en la ilustraci6no

(_) Para sublr los dientes del transporte empujr Ia paianca de

mando en la direcci6n indidcada por la flecha como se

muestra en ta iiustraci6ny gire el votante de mano bacia

usted. Los dientes de transpor{e deben estar subtdos para

Ins ccsturas normales.

Comment monter et descendre les griffes

d'entrainement

Le levier des gdffes d'entraTnement est situ_ sous fe berceau du

bras libre & Earri_re de ta mavhine,

(_ Pour faire descendre ies gruffes d'entrainement, poussez

le levier darts le sens de la fl_che comme ]ilustr&

(_ Pour les fatre monter, poussez le levier dans le sens de la

fl_che comme i]lustr_ et tournez la volant &main vers you&

Les griffes doivent _tre relev_es pendant la couture

normale

Adjuste de la presi6n del prensatelas

Q Palanca de! ajuste de la presi6n

La palanca del adjuste de la presi6n debeser situada en el "3"

para costura normal.

Reducir la presi(Sn a "2" para hater aptique, calado ehifvanado.

SitSe la presi6n en "t" cuando cosa gasa, encaje, organdf y telas

finns en general, Terc{opelo y g_neros de punto elAsticos

tarnbi_n deben ser cosidos con la presi6n en el "1",

Levier de rdglage de la pression

(_ Levier de r6glage de la pression

Le levier de r_glage de la press}on devrait etre r_gl_ sur ta

position "3" pour }a couture normale,

R_duisez la pression & "2" pour les appliques, Ies d_coupes, les

jours et le b&ti,

R_glez la pression sur "1" pour coudre Ia mousseline, ta dentelle,

i'organdi et autress tissus fins, Le velour etles tricots tres

extensibles peuvent aussi 6tre cousus avec la pression sur "I"

Palanca de elevaci6n del prensatelas

Q Pa}anca de elevaci6n del prensatelas

(_) Posici6n eievada normal

(_) Posick_n m&s alta

La paianca de elevaci(_n del prensatelas se emplea para subir y

bajar el prensatela& Usted puede subirlo aproxtrnadamente

&6 cm (1/4") m&s de fa posici6n elevada normal para que le

resulte m&s f#.cil coloar tetas gruesas o como ayuda para quitar

e] prensatelas.

Levier de relevage du pied presseur

(_ Levier de relevage du pied presseur

(g) Position haute norrnale

(_) Position haute maximum

Le levier de relevage du pied presseur remonte et abaisse le pied

presseur. Vous pouvez le rernonter d'environ 0,6 cm (1/4") pius

haut que la position normale pour retirer plus facilement le pied

presseur ou pour vous alder & passerun tissu @ais sous le pied

Changing Needle

[_ Raise the needle by pressing the up/down needle

button and lower the presser foot,,

Turn off the power switch.,

Loosen the needle clamp screw by turning it

counterclockwise.

Remove the needle from the clamp.

[] Insert the new needle into the needle clamp with the flat

side to the rear.

When inserting the needle into the clamp, push it up as

far as it will go. Tighten the clamp screw firmly by

turning it clockwise.

[] To check for a good needle, put the flat side of the

needle onto something fiat (the needle plate, glass,

etc.). The gap between the needle and the flat surface

should be consistent° Never use a bent or blunt needle.

(_ Needle clamp screw

(_) Pin

® Needle clamp

[] []

[]

r/-7-7-7-// f / E /

k ...............................

To Remove and Attach the Presser Foot

[] Press the red button on the back of the foot holder,. The

presser foot wilt drop off,

[] Place the selected presser foot so the pin on the foot

lies just under the groove of the foot holder, Lower the

presser bar to lock the foot in place,

0 Red button

(_) Groove

® Pin

To Remove and Attach the Foot Holder

[] To Remove:

Remove the thumb screw by turning the screw counter-

clockwise with the screwdriver.

[] To Attach:

Match the hole in the foot holder with the threaded hole

in the presser bar,

Fit the thumb screw into the holeo

Tighten the screw by turning clockwise.

O Thumb screw

(_) Foot holder

® Presser bar

[]

,*.1%t

[]

@___/

[] []

C6mo y cudndo cambiar la aguja

Suba la aguja pulsando e! bot6n de aguja

arriba/abajo y baje el prensatelas,

Apague fa m_quina con el Interrupter de corriente. Afloje el

tomille de sujeci6n de la agujas. Retire la aguja de su

alojamiento tfrando de ella hacia abajo_

[] lnserte la nueva aguja an et aloIamiento de la aguja con el

lade plane mirando hacia atr_&.

Empuje la aguja hacia arflba tanto come le permita el tope

superior y apriete firmemente el torniflo de sufeci6n de la

aguja..

_[] Para verificar que aguja est_ bien, ponga el lade piano de la

misma sobre una superficie plane(place de aguja, tapa de

acceso a canilta, cristat, etc.).

La separaci6n entre Ia aguja y ta superficie plana deber& ser

uniforme. No emplee nunca agujas dobladas o con la punta

en real estado..

O TorniIle de sujeci6n de la aguja

Tope superior

AIojamiento de la aguja

Changer I'aiguille

[] Faites reenter raiguille en appuyant sur le bouton aiguille

hauteibasse, et abaissez te pied presseuro

Eteignez la macNne.

Desserrez la vis de blecage de l'aiguille en la teurnant en sens

antihoraire. Retirez I'aiguille de son support.

[] Ins_rez ta nouvelle auguille dens le support, avec le m_piat

vers I'arri_rer

Lorsque vous mettez en place une nouvelle aiguilie, poussez-

la & fond vers Ie haut dans le support.

Serrez refinement la vis de blocage en la tournant en sens

horaire.

[] Pour v_rifier ta qualit6 d'une aiguille, placez le m_plat de

t'aiguille sur une surface plate (Is couvercle de la navette, un

morceau de verre._.).

Uespace entre I'aiguille et la surface dolt Otre constant..

N'utilisez jamais une auguille tordue ou _mouss_e.

Vis de blocage de raiguille

(&) Broche

Support de I'aiguille

C6mo quitar/poner el prensatelas

[] Pulse el bot6n rojo situado en ta parts trasera del

enmangue El prensatelas se desprenderd

[] Coloque el prensatelas en posici6n longitudinal apoyado en

su base con el pasader justo per debajo de la enclabadura del

enmangue. Baje la palanca de elevaci6n de! prensatelas para

fijar el prensatelas en ef enmangue

Bot6n rojo

(_ Enclavadura

(_ Pasador

C6mo quitar/poner el enmangue del prensatelas

[] Para quitar:

Gire con un destornillador et torniiio del enmangue en sentido

centrario alas agujas de! reloj

[] Pare poner:

Coloque et agujero del enmangue emparejdndolo con e!

agujero de la barra prensatelas,

Coloque el tomillo del enmangue dentro del agujero.

Apriete el tornillo girdndolo en el sentido de las agujas del

reloj_

O Tornillo de enmangue

_) Enmangue de! prensatetas

Barra prensatefas

Fixer et retirer le pied presseur

[] Appuyez sur le bouton rouge situ_ & l'arri_re du porte-pied

Le pied presseur se d_tache et tombs

[] Piacez le pied presseur choisi afin que la broche sur le pied

soit aIignde avec l'enceche sous le porte-pied Abaissez le

levier de reievage pour effectuer l'accrochage.

_L) Bouton rouge

(_ Enceche

_) Broche

Retrait et installation du support de pied

[] Retrait

Retirez Eavis de blocage en tournant la vis en sons antihoraire

& t'aide du tournevis.

[] Installation

Alignez le trou du support de pied avec le trou filet_ de la

barre du pied presseur,

Placez la vts dans le trou, et serrez-la en tournant en sens

horaire.

O Vis de blocage

(_) Support de pied

_) Barre du pied presseur

Selecting Needle and Fabric

For general sewing use needle size 11 or 14. A fine thread and needle should be used for sewing lightweight

fabrics so the fabric will not be marred° Heavy fabrics require a needle large enough to pierce the fabric

without fraying the needle thread.

In the needles case there is one each of size 11, 14, 16, 18 and blue needieo Use a blue needle to eliminate

skipped stitches when sewing knits and synthetic fabrics°

Special needles should be used on certain fabrics. A denim needle with a sharp tip is used to effectively

pierce dense fabrics such as denim and canvas.. For topstitching, a special topstitching needle with a larger

eye accommodates heavier weight thread. Leather needles punch small holes in leather and suede allowing

the thread to follow through the hole.

Check your needles frequently for rough or blunt tips. Snags and runs in knits, fine silks and silk4ike fabrics

are permanent and are often caused by damaged needle&

Always purchase a good quality thread. It should be strong, smooth and consistent in thickness°

WEIGHT

Very Light

Light

Medium

Heavy

FABRIC

Chiffon, Georgette, Fine Lace,

Organdy, Organdy, Net, Tulle

Batiste, Voile, Lawn, Pure Silk,

Crepe de Chine, Sheer Crepe,

Chambray, Handkerchief Linen,

Gingham, Challis, Percale, Wool

Crepe, Peau de Soie, Taffeta, Satin,

Silk Surah, Satin-backed

Crepe, Qiana

Single Knits, Jersey, Swimwear,

Tricot

Leather, Suede

Flannel, Velour, Velvet, Muslin,

Velveteen, Poplin, Corduroy, Broad-

cloth, Linen, Chintz, Gabardine, Felt,

Terry, Burlap, Quilted Fabrics

Double Knits, (synthetic and natural)

Stretch

Velour,

Stretch Terry,

Sweater Knits

Leather, Vinyl, Suede

Denim, Sailcloth, Ticking

Double Faced Wool, Heavy Coating,

Fake Fur, Drapery Fabrics

Leather, Suede

Canvas, Duck, Upholstery Fabrics

Topstitching for Special Finish

Universal

Bail point

TYPE OF NEEDLE NEEDLE SIZE

9 (65)

Blue

Orange

Blue

Ball point

Wedge point leather

Red

Ball point

Wedge point leather

Denim

Purple

Wedge point leather

Green

Topstitching

11 (75)

12(80)

1! (75)

11 (75)

11(75)

14 (90)

14(90)

16 (100)

16(1oo)

i 6 (1oo)

18(11o)

1ii75)

14(90)

Selecci6n de Aguja y Tela

Para costura normal use agujas del tama_o 11 o 14, Hilo y agujas finos deben ser usados con telas ligeras, para

que la tela no se desgarre, Telas pesadas requieren una aguja Io suficientemente gruesa para traspasada sin

deshilachar el hiio ensartado+

En la caja de las agujas hay una de cada tama5o 11, 14, 16, I8, y una aguja de punta azuL Use la aguja de

punta azul para eliminar puntos pasados por alto cuando cosa tetas de punto y sint_ticas.

Agujas especiales deben ser usadas con ciertas tela& Agujas de fricase con punta afilada son usadas eficazmente

para coser telas densas como ta vaquera y ia Ion& Agujas para cuero hacen agujeros peque5os en el cuero

para que el h+loentre m_.s suavementeo

Revise sus agujas frecuentemente. Descartando las dobladas y las sin fito ya que estas son las que ocasionan

mayor destrozo en telas finas como la seda y el terciopelo. Compre siempre agujas de buena calidad. Las

agujas deben ser fuertes lisas y consistentes en su grosor.

PESO

Muy Ligero

Ligero

Mediano

Pesado

TELA

Gasa, Encaje Fino, Organd, Redecilla y

Tul

Tul, Batista, Gasa, Lin6n, Seda,

Crepe-Chino, Crepe de lana,

Tafet&n, Raso y Seda

TIPO DE AGUJA

Universal

Punta redonda

Azul

Naranja

Punto Simple, Jersey, Trajes de BaSo Punta azul

Punta redonda

Cuero, Gamuza Aguja de cuSa

Franela, Temiopelo, Muselina, Pana

Fina, Popelin, Pana Gorda, Forro,

Cretona, Gabardina, Fieitro, Tela Para

Toa!las y Telas

Acolchadas

Punto Doble (Sint_tico y Natural),

Temiopelo, Tela pare Toallas,

Jerseys de Punto

Cuero, Vinilo, Ante

Tela Vaquera, Lona y Terliz

Lana Reversible, Abrigo Grueso, Piel

Sint6tica y Tela Para Cortinas

Cuero y Gamuza

Tetas para Tapizar

Pur_tos de rematado para

finatizar costuras especiales

Roja

Punta redonda

Aguja de cuSa

Aguja para tela

Vaquera

Purpura

Punta de cuSa

Verde

Puntos de

rematado

TAMANO

DE AGUJA

9 (65)

11(75)

12(80)

11 (75)

14 (90)

14(90)

'16(100)

16 (100)

I8 (t00)

11 (75)

14 (90) _J

Choix de I'aiguiile et Tissu

Pour les coutures normales, utifisez une aigui!le n_t I ou !4. On devrait utiliser du fil fin et une aiguille fine

avec les tissus I_gers pour ne pas les endommagero Les tissus Iourds n6cessitent une aiguille assez

grosse pour percer le tissu sans effilocher le fil de I'aiguille.

Dans 1'4tui des aiguilles, il y a une aiguitle de chaque diametre 11, 14, 16, 18 et une aiguille & bout bleuo

Uaiguille & bout bleu s'emploie pour coudre les tissus extensibles et les mati_res synth4tiques sans rater

de point.

Des aiguilles sp6ciales devraient 6tre utilis_es avec certains tissus. On utilise une aiguille &jean dont

I'extr4mit6 est ac6r_e pour piquer les _toffes denses comme te jean et le canevas. Pour surpiquer, une

aiguille & surpiquer avec un gros chas permet I'emploi de ills plus 6pals. Les aigui!les pour le cuir percent

des petits trous dans le cuir et le daim, ce qui permet au fil de passer dans les trous.

V_rifiez r4guli_rement l'_tat de vos aiguiUes, qui peuvent _tre _moussSes ou _br6ch_es. Les accrocs et

les ills tir_s dans les tricots, les soies fines et les 6toffes semblables & la sole sont d6finitifs et sont

souvent provoqu_s par des aigui!les abim_es.

Achetez toujours du fil de bonne qualit4.. II doit 6tre solide, lisse et d'_paisseur r_guli_reo

Poids Tissu Type d'aiguille

Mousseline, Cr_pe Georgette, Dentelle Universelle

Tr_s 16ger fine, Organdi, Tulle Bout Rond

Batiste, z_phyr, pure soie, cr_pe de

chine, cr_pe fin, Chambray, Lin

mouchoir, Vichy, Challis, Percale, Bleue

Cr6pe de laine, Peau de soie, Taffetas, Orange

L_ger Satin, Soie Surah, Cr6pe de satin,

Qiana

Extensibles simple _paisseur, Jersey, Bleue

maillots de bain, Tricot Bout rond

Biseaut_e sp6ciale

Cuir, Daim cuir

Flanelle, Velour lisse, velour frappe,

popeline, drap, lin, Chintz, Gabardine, Rouge

Feutre, 4ponge, matelass6

Moyen Extensibles double _paisseur

(synth_tiques et naturels), velour

extensible, I_ponge extensibte, Bout rond

tricot 6pals

Biseaut_e sp_ciale cuir

Cuir, Vinyl, Daim Jean

Jean, toile & voile Violet 16 (100)

Laine double face, manteau _pais,

fourrure synth_tique, tissu Biseaut_e 16 (100)

Lourd d'ameublement

Cuir, Bairn ...........................sP'_ciale 16 (100)

cuir

Canevas, Tissus d'ameublement Verte 18 (110)

Surpiquage pour finitions sp_ciales Surpiquage 11 (75)

14 (90) ,,

Diam_tre

d'aiguille

9 (65)

9(65)

11 (75)

12 (75)

t 1(75)

11 (75)

11(75)

14 (90)

!4 (90)

(blankpage)

(p_.ginablanca)

(pageblanche)

Winding the Bobbin

Removing the bobbin

Gently slide the hook cover plate release button to the

right and remove the cover plate,.

Lift out the bobbin

O Hook cover plate release button

(_ Hook cover plate

......... J

oSetting up the bobbin winding

[] Lift up the spool pin O. Place the spool of thread on

the spool pin with the thread (_ coming off the spool

as shown_ Attach the large spool holder (_), and

press it firmly against the spool of thread.

[] Guide the thread around the thread guide_

[_ Thread through the hole in the bobbin from the

inside to the outside_ Put the bobbin on the bobbin

winder spindle.

o To use the additional spool pin

Set the Spoo! stand under the additional spool pin,

place the felt, then insert into the hole,

(_ Spool pin

Q Spool

(_ Large spool holder

(_ Additional spool pin

@ Felt

(_ Additional spqol pin hole

0 Bobbin winder spindle

[] "h f

J _ ........

Bobinado de la Canilla Remplir la canette

C6mo sacar la canilla

Deslfce et pulsador de apertura de la tapa de acceso a canilla

hacia fa derecha y quite la tap&.

AIce la canillao

Q Pulsador de apertura de ia tapa de acceso a canilta

(_)Tapa de acceso a canilla

Retrait de la canette

Faites coulisser doucement vers la droite le bouton de

d_gagement du couvercte du crochet et retirez le couvercle.

Sortez la canette.

Bouton de d_gagement du couvercle du crochet

(_) CouvercTe du crochet

•Bobinado de la canilla

[] Levante el portacarretes (_ y coloque el carrete de Hie (_ en

el portacarretes con el final del hilo satiendo de ta caniila

come se muestra.. Coioque el tapacarretes grande (_), y

empujelo firmemente contra el carrete.

[] Gufe el htlo atrededor del gufahi!os de bobinado

[_ Pase el hilo per el agujere de ta canilla desde dentro

hacia afuera tal come so indica on la itustraci6n..

Coloque la canilla en el eje del devanador de canilias.

o Para utilizar el portacarretes adicional:

Penga el soporte para portacarretes adicTonal debajo dei

portacarretes adicional y luego coI6queto en el alojamiento

O Portacarretes

(_ Carretes

(_ Tapacarretes

@ Portacarretes adicional

0 Fieltro

(_) Alojamiento para el portacarretes adictonal

O Eje det devanador de caniTlas

oPrdparatifs avant de remplir la canette

[] Soulevez te porte-bobine (_. Placez-y la bobine de fil (_) avec

le fil sortant de le bobine comme illustr& Enfilez ia grande

rondetle de blocage (_ et poussez-la centre la bobine

[] Passez le fit autour du guide dufi! sup6rieur

[_ Passez le fil darts le trou de la canette, de I'interieur vers

I'ext6rieur Piacez la canette sur }'axe de renrouleur de

canette.

oUtilisation du support de bobine

suppi_mentaire:

Placez le support de bobine sous la broche & bobine

suppl6mentaire, puis enffiezqe dans le trou suppt_mentaire.

(_ Porte-bobine

(_) Bobine

(_) Rondelle de blocage

(_) Porte-bobtne suppl_mentaire

(_) Feutre

(_) Treu de porte-bobine suppl_mentaire

_) Axe de I'enrouteur

• Setting up the spool

The small spool holder (_) is used with narrow or small

spools of thread.

[] When using a regular spool.

_[] When using a small spool.

[] If the thread jams around the spool pin O, use the

spool stand (_).

0 Small spool holder

0 Spool stand

[]

oWinding the bobbin

[] Push the bobbin to the righL

[] With the free end of the thread held in your hand,

depress the foot control° Stop the machine when it

has made a few turns, and cut the thread close to

the hole in the bobbin_

[] Depress the foot control again., When the bobbin is

fully wound, it will stop automatically. Return the

bobbin winder to its original position by moving the

spindle to the left, and cut the thread as shown°

* The machine will net sew until the spindle is in the

left position.

[]

Colocaci6n del carrete peque_o

El tapacarretes peque_o (_ se utiliza con carretes estrechos o

pequeSoso

[] Cuando se utiltza un carrete normal

[] Cuando se utiliza un carrete pequeSo..

[] Si el bite se enreda en et portacarretes O, utilice el

soporte para portacarretes adicional _).

(_ Tapacarretes (pequeSo)

(_ Soporte para portacarretes adicional

Installation de la petite bobine

On utilise la petite rondelle de blocage (_ avec les bebines

petites ou dtroites.

[] Avec une bobine nermale

[] Avec une petite bobina

[] Lorsque le fil s'entortilfe autour du porte-bobtne O, utilisez

le support (_)..

_) Rondetle de blecage (Petit)

(_) Support de bobine

oBobinado de la canilla oRemplissage de la canette

[] Celoque ta caniila en el eje dot devanador de caniltas y

empujela hacia la derecha hasta el tope.

[] Coja et final dot hilo con los dodos y pise el pedal de

control Cuando haya dado unas cuantas vueltas, pare la

m,_quina y corte el hilo que sale de la canitJa.

[] Pise nuevamente el pedal de control Cuando la canilla

est_ Ilena dejar_ de girar autem&ticamente_

* La m&quina no coser& hasta que el eje del devanador no

se encuentre en su posict6n odginat hacia ta izquierda

[] Poussez la canette vers la droite

[] En tenant l'extr_mit6 du fi! & la main, appuyez sur ]a p6daie

de contrSle.. Arr_tez la machine apr_s quelques tours, et

coupez le fi! auras du trou dans la canette.

Appuyez de nouveau sur la p_dale de contrSle. Lorsque la

canette est pleine, elle s'arr_te automatiquement,

Ramenez I'enrou/eur de fa canette dans sa position

d'origine, en poussant I'axe vers la gauche, et coupez le fil

comme indtqu_.

* La machine ne coudra que si t'enrouleur est & gauche.

Inserting the bobbin

[] Place a bobbin in the bobbin holder with the thread

running off counterclockwise_

O End of thread

[] Guide the thread into the notch (_ on the front side

of the bobbin holder. Draw the thread to the left,

sliding it between the tension spring blades,

(_ Notch @

Continue to draw the thread lightly until the thread

slips into the notch ®o Pull out about 6" (15 cm)

of thread.

(_) Notch ®

[] Attach the hook cover plate, Check the threading by

referring to the chart shown on the hook cover plate,

(_ Threading chart

[]

Colocaci6n de la canilla en el portacanillas

(_ Ponga la cani[la dentro de] portacaniltas de mode que el

hito se sueite en el sentido contrario alas agujas del reloj

(_ Extremo del hilo

o Insertion de la canette

[] Placez la canette dans son support, avec le fil se d_roulant en

sens antihoraire_

(_ Extr_m[td du fil

[] Pase el hflo por la ranura Q en la parte frontal del

portacanillas Tire el hilo hacia la izquferda pas_ndolo

entre ta chapa-muelle de tensiSn del portacan[!las_

(_ Ranura (_)

[] Guldez te fildans l'encoche (_ ,_ ravant du support de

canette. Tirez re fil vers la gauche en le giissant entre les

lames du ressort de tension.

(_ Encoche Q

[_ Contin0e tirandodet hito ligeramentehac[aatr_.shasta que

pase pot la ranura (_, Deje sobresalir aproximadamente

15 cm (6") de hilo,,

(_ Ranura (_

[_]Continuez &timrdoucementsurlefitjusqu°& ce qu'ilglisse

dansl'encoche(_.

Tirez environ 15 cm (6")defiL

(_Encoche(_

[] Coloque la tapa de acceso a canilla

Observe el esquema de enhebrado situado en la tapa de

acceso a canilFa y compruebe si ha enhebrado

correctamenteo

_) Esquema de enhebrado

[] Remettez en place le couvercle de ia navette. Vous trouverez

un diagramme d_cfivant t'enfilage sur le couvercle de la

navette.

(_ Dtagramme d'enffiage.

Threading the Machine

oThreading the machine

Raise the presser foot lifter (_.

Press the Up/Down needle position button twice to raise

the needle°

C) Up/Down needle position button

Q Presser foot lifter

[_ Draw the thread around the upper thread guide°

O Upper thread guide

[] Then, down around the check spring holder,

@ Check spring holder

[] Firmly draw the thread from right to left over the take-up

lever and down into the take-up lever eye,

Q Thread take-up lever

[] Then down through the lower thread guide.

(_ Lower thread guide

[_ Slide the thread behind the needle bar thread guide on

the left. Thread the neeale from front to back or use the

needle threader,

O Needle bar thread guide

[]

Enhebrado del hilo superior

• Enhebrado del hilo superior

Levante la palanca de elevaci6n del prensatelas (_)..

Pulse el botSn de aguja arriba/abajo dos veces para subir la

aguja en su pos{ci6n m,_s alta.

(_ BotSn de aguja arfiba/abajo

(_) Palanca de elevaci6n del prensatelas

Enfilage de la machine

•Enfilage de la machine

Retevez le levier du pied presseur _).

Appuyez deux fois sur ie bouton aiguilte haute/basse pour

remonter I'aiguilte

(_ Bouton aiguilie haute/basse

_) Levier du pied presseur

[!] Tire de! hilo con ambas manes y cof6quelo en el gufahHos

super_oro

(_ Gufahiles superior

[] Tenez ie fil de ]'aigu[lteet passez-le sous le guide du fil

_) Guide du fil sup_rieur.

[] Tire del hilo hacia abajo y p_.selo alrededor del atojamiento del [] Tirez le fil vers le bas, autour du dispositif & ressort, pule tirez

muelle recuperador del hilo. le fil vers ]e haut.

Q Alojamiento del muelle recuperador del hilo (_ Dispos{tif & ressort

[] Tire del hilo con firmeza y pAselo de derecha a izquierda per

encima de la patanca del tirahilos y hacia abajo a trav_s del

ojo dei tirahilos.

(_) T]rahilos

[] Tirez fermement ie fil de la droite vers la gauche dans I'oeillet

du releveur-tendeur de fil.

(_) Releveur-tendeur de fll

[] Tire hacia abajo y p_selo per detrds del gufahilos inferior,,

(_) Gufahiles inferior

[] Puts vers le bas, pour le passer darts Teguide lnf_rieur.

(_) Guide [nf_rieur

[] Pase el hilo per el gu[ahilos de Ia barra de aguja.

Enhebre la aguja pasando el bile de de]ante hacia atr&s, o

utilice e] enhebrador de la aguja,

O Gufahilos de la barra de aguja

[] Par ta gauche, glissez le fil dans le guide situ_ sur la barre

d'aiguitle. EnfiEez l'aiguiIIe de I'avant vers ]'arrI_re ou utilisez

I'enffie-alguille.

(Z) Guide situ_ sur la barre d'aigutlle

° Needle Threader

[] Raise the needle to its highest position. Pull down

the needle threader knob as far as it will go.

[] Turn the knob in the direction of the arrow on the

illustration, then insert hook O into the needle eye.

Lead the thread around the guide (_)and under the

hook°

(D Hook

(_) Guide

[] Turn the knob in the direction'of the arrow on the

illustration, drawing the thread loop through the

needle.

[] Pull the thread through the needle eye_

* The needle threader can be used with a #11 to #16

needle or a #11 Blue needle. Thread size 50 to

! 00 should work well.

[]

• Ensartadorautomdtico • Enfile-aigutlte

[] Levantela aguja basra la postciSn m__salta. Tire del

tlrador del ensaltador, tanto comosea postble_

[] Faites monter raigullle au maximum. Abaissez le

plus possiblele bouton de _'enfile-aiguille.

[] Gireel tirador en la direcoi6n de la flecha de la tlustraci6n,

entonces Introduzca el gancho O en el agujero de la

aguja,.Dirtjael hilo alrededor del gu_a_ y pot debajo del

ganchoo

(_ Gancho

®Gufa

[] Tournez ie bouton dans la directionde la fl_che sur

le dessin, puis enfilez {ecrochet O dans le chas de

I'aigul{_e. Guidez _efilautor du guide(_ et sous le

crochet.

O Crochet

_) Guide

_] Gire el tirador en la direcci6n de la ilustraci6n,

sacando el lazo de hilo a trav_s de la agujao

_] Tournez te bouton dans la direction de la fl_che sur

le dessin, entrainant la boucle du fil _ travers

I'aiguilleo

[] Tire del hito a tray,s del ojo de la aguja..

*Ei ensarlador autom_tico puede ser usado con

agujas del #11 hasta el # t6, agujas con punta aZUlo

Los hilos tama_o 50 a 100 deben asimismo ensartar

bfeno

[] Tirez le fil _ traversle chas de l'aiguille.

* Uenflle-auguitir peut6tre employ_avec des

algulltes n°l I &n°16, ou avec les aiguiElesn°l I _.

bout bleuo Les fils de diam6tre 50 _.100 devralent

passerfacilementA

Drawing up the Bobbin thread

[]Raise the presser foot lifter_ Hold the needle thread

lightly with your left hand.

[] Press the Up/Down needle position button twice to pick

the bobbin thread up by pulling the needle thread up.

O Needle thread

Bobbin thread

(_ Up/Down needle position button

[] Pull both threads under and to the back of the presser

foot, leaving 4 to 6 inches ('10 to 15 cm) of thread clear°

[]

Extracci6n del hilo de la canilla Comment faire monter le fil de la canette

[] Suba et prensatelas, Sujete ligeramenteel hilo de fa aguja

con Ia mano fzquierda,

[] Relevez le pied presseur.Tenez le fitde f'aiguille souplement

de la main gauche,,

[] Pulse el bot6n de aguja arrlbaiabajo dos veces para

enganchar el hilo de la canilF&

Saque et hilo de la canilla tirando del htlo de la aguja,

0 Hito de la aguja

(_ Hilo de la canitla

(_ Tocla de subida /bajada de aguja

[] Appuyez deux lois sur le bouton aiguitle haute[basse pour

accrocher le fil de la canetteoFaites-le monter en tirant le fit de

t'aiguille vers le haut.

0 Fil FaI&iguille

(_._Fil de la canette

(_ Bouton aiguille haute /basse

[_ Pase ambos hilos hacia atr,_s por debaio del prensatelas,

dejando un sobrante de 10 a 15 cm (4" a 6").

[] Titez les deux fils vers l'arriere sous le pied presseur, sur une

longueur de 10 & 15 cm (4" & 6")

Balanced thread tension

oAuto-thread tension

When the thread tension diat is set at AUTO for

automatic thread tension, the green lightwill on.

The thread tension balance is set automaticaUy.

[] Set "A" mark of thread tension dial with the

indication line.

[] Green light on.

[] Display screen shows "AUTO"_

= Balanced thread tension

For straight stitch sewing, both needle and bobbin

threads will join at the middle of the fabric.

For zigzag stitch sewing, the needle thread will

appear slightly on the wrong side of the fabric.

O Wrong side of fabric

(_ Right side of fabric

(_ Bobbin thread

(_ Needle thread (Top thread)

oManual thread tension adjustment

If the thread tension does not balance, set the thread

tension dial at "0 to 9", the green light will disappear.

Adjust the desired thread tension setting manually. The

screen shows the recommended tension setting for

nomal sewing.

[] tf the top thread is too tight, the bobbin thread

appears on the right side of the fabric.

(_ Wrong side of fabric

(_ Right side of fabric

O Bobbin thread

(_ Needle thread (Top thread)

(_ Green light off

® Tension setting guide

Turn the thread tension dial in the direction of the

arrow to decrease the number°

[] If the top thread is too loose, the bobbin thread

appears on the underside of the fabric°

O Wrong side of fabric

(_) Right side of fabric

(_) Bobbin thread

O Needle thread (Top thread)

O Green light off

® Tension setting guide

Turn the thread tension dial in the direction of the

arrow to increase the number.

_O1 AUTO R_-_- _._;22_J

®J

% iJ

[] @

[j=x%;JJ

_',+6 3,S2.P,_J

Tensien de hilo balanceada

oTensien de hilo automdtica

Cuando el eje equilibrador de tensi6n de hilo est_ colocado en

el icono "A" para la tensicSnde hilo autom_tica, la luz verde

estar& encendida. La tensien de hue balanceada es ajustada

autom_tlcamente.

[] Ajuste la marca "A" del eje equilibrador de tensien de hilo

con la linea de tndicacien_

[] Luz verde encendida

[] La pantal]a de desplegamiento muestra "AUTO".

o Tensien de hilo balanceada

Para la costura de puntada recta, el hilo de la aguja y de la

canilla converger_n en medio de la telao

Para la costura de puntada de zig-zag, el hilo de la aguja

parecerd estar un poco en el lade posterior de la tela.

Equilibrage des tensions de fil

oR_glage automatique de la tension du fil

Quand la molette de r_glage de la tension du fil est r_gl_e sur

"A" qui est le r_glage automatique de ta tension du fil, te

voyant vert est altum6 La tension du fi! est _quilibree

automatiquement.

[] Alignez la marque "A" sur la molette de tension avec fa

ligne de rep_re..

[] Le voyant vert est aliume.

[] 1'ecran d'affichage indique "AUTO"

,, Tension du fil _quilibr_e

Pour la couture avec le point droit, les ills de I'aiguille et de Ia

canette se croisent au milieu du tissue

Pour Ia couture avec Ie point zigzag, le f]i de I'aiguille apparait

un peu sur l'envers du tissu.

(_ Lade posterior de la tela

Lade anterior de la tela

(_ Hilo de la canilla

(_ Hilo de la aguja (bile superior)

_) Cet6 envers du tissu

(_ Cet6 endroit du tissu

_) Fii de I'aiguille

FII de I'aiguille (Fil superieur)

Ajuste manual de la tensien de hilo

Si la tensiSn de hilo no esterbalanceada, coloque el eje

equllibrador de tensi6n de hilo en "0 a9", La tuz verde

desaparecer_ y usted podr& ajustar manualmente el ajuste de

la tensien de bile deeeada

La pantalla muestra et ajuste de tensi6n recomendado para la

ostura normal

[] Si el htlo superior est_ demasiado tense, el hilo de la

caniIla aparecer_ en el lade anterior de Ia teta,

_) Lade posterior de la teia

Lade anterior de ta tela

(_ Hilo de la caniIla

Hilo de la aguja (hilo superior)

Q La luz verda cerrado

(_ Gufa de ajuste de tensien

Gire el eje equilibrador de tensi_Snde hiio para disminuir el

n_mero_

[] si et hiIo superior est& demasiado flejo, el hito de la canilla

aparece en el lade inferior de la tela_

Q Lade posterior de la teia

O Lade anterior de la tela

Q Hilo de ta canilla

Q Hilo de la aguja (hito superior)

(g_ La _uzverde cerradQ

Gufa de ajuste de tensf6n

Gire el eje equitibrador de tensi6n de h}Eopara disminuir el

numero.

Rdglage manuel de la tension

St la tension du fil n'est pas _quilibr_e, r_glez la molette de

r_glage de la tension du ffi sur "0 & 9" et le voyant vert

disparait. Vous pouvez alors r_gler la tension de votre choix

la main. U_cran indique alors la tension recommand_e pour la

couture normale.

[] Si le fil sup_rieur est trop tendu, le fil de I'aigui!le apparai't

sur I'envers du tissu.

Envers du tissu

(_ Endroit du tissu

(_) Fil de la canette

Q Fit de I'aiguille (Fil sup_rieur)

(_ Voyant ver 6teint

_) Guide de tension du fil

Tournez la molette de r_glage de la tension du fil pour

diminuer le chiffre.

[] S} le fil sup_rieur est trop d_tendu, re fif de la canette

apparatt sur renvers du tissue

Envers du tissu

(_ Endroit du tissu

(_ Fil de ia canette

(_ Fil de l'aiguille (Fll sup_rieur)

_) Voyant ver _teint

(_) Guide de tension du fil

Tournez ia molette de r_gtage de la tension du fil pour

augmenter le chiffre,

SECTION Ill BASSO SEWING

Straight Stitch Sewing

O Stitch pattern: 01 or 11

O Thread tension dial: AUTO

Q A: Zigzag foot

Q H: Straight stitch foot

oStarting to sew

Raise the presser foot and position the fabric next to a

seam guide line on the needle plate (see page 48).

Lower the needle to the point where you want to start°

Lower the presser foot and pull the threads toward the

back. Depress the foot control Gently guide the fabric

along a seam line letting the fabric feed naturally.

Note:

When using the straight stitch foot, make sure to use

center needle position, Otherwise the needle may

strike the sewing foot and possibly break.

Changing Sewing Direction

Stop the machine and bring the needle down into the

fabric by pressing the Up/Down needle position button°

Raise the presser foot.

Pivot the fabric around the needle to change sewing

direction as desired. Lower the presser foot,

O Up/Down needle position button

(_ Presser foot lifter

® ®

i ! I

_=_1

oi AUTOA_-3_S_'J

....................... J

Finishing sewing

To fasten the ends of seams, press the reverse button

and sew several reverse stitches.

Raise the presser fdoto Remove the }abric, draw the

threads to the back and cut the proper length for starting

the next seam.

-When pattern _ is selected, reverse stitches are

sewn automatically at the beginning of the seam, then

continue sewing forward°

-When you reach the end edge of the fabric, press

the reverse button once.

The machine will sew four reverse stitches, four forward

stitches then stop sewing,

QReverse button

(_ Thread cutter

Fabric

SECCION I!! COSTURA BASICA

Costura de puntada recta

O Patr6n de puntada: 01 o 11

(_ Ajuste de tensi6n del hilo superior: Automatico

(_) A: Prensatelas para zigzag

(_ H: Puntada recta

o Para empezar acoser

Levante et pie prensatetas y posicione la tela junto a Ias linea

guia en iaplaca de aguja (ver ta p,_gina 49)

Baje la aguja al punto donde qutera comenzar ta costura Baje

el prensatelas y paso los hilos hacia arras per debajo del

prensatelaso Pise el pedal de control Gule la tela con cuidado

aio largo de ta gufa de costura dejando que la teia avarice

ella sola de forma natural.

Nota:

Cuando use ei pie pare puntada recta, asegurese de poner }a

aguja en la posiciSn del centre. De Io contrario, la aguja chocar,_

centre el prensatetas yes pos ble que se rompa.

PARTIE IllCOUTURE DE BASE

Couture avec le point droit

(_) Motif: 01 ou 11

(_) Motet e de reglage de la tension du ill: Automatique

(_ A: Pied Zigzag

(_ H: Point drolt

•Commencer une couture

Levez Ie pied presseur et placez le tissu le long de la ligne de

rep_re sur Ia plaque d'aiguitle (voir page 49). Abaissez I'aiguille

oiJ vous souhaitez commencer la couture. Abaissez le pied

presseur et tirez los ills vers I'arri_re Appuyez doucement sur la

p_dale de contr6le.

Accompagnez le tissu le long de la ligne de rep_re en laissant le

tissu avancer naturellemento

fRemarque:

/ Lorsque vous utilisez le pied & point droit, assurez-vcus que

l'aiguiIle est en position centrale Autrement elle heurtera le pied

let se cassera

Cambio de ia direcci6n de costura

Pare la m,_quina y baje ]a aguja hasta !a tela puisando el

bot6n de posici6n de la aguja arribaJabajo Alce el

prensatelas.. Gire la tela alrededer de la aguja pare cambiar ia

direcci6n de costura segun Io desee Baje el prensatelas

(_) BotSn de posici6n de eguja arribaJabajo

_) Palanca de eievaci6n del prensateias

Para terminar ia costura

Para rematar el final de las costuras, pulse el bot6n de

puntada invertida y cosa unas puntadas hacia atr_s.

Levante el prensatelas_ Saquela tela, tire de los hilos hacia

atr_,s y cSrtelos con el cortahilos. At cortar Ios hilos con el

cortahiles, quedar_ el sobrante de hilo adecuado pare

comenzar directamente una nueva costura.

- Cuando se haya seleccionado el patr6n _le, la m_quina

ceser& autom&ticamente unas puntadas hacia atr_s al

iniciarse la ccstura, y luego continuer& coslendo hacia

adelanteo

- Cuando est& terminando la costura al final de la tela, pulse

una vez el bot6n de puntada invertida. La m_.quina coser_

cuatro puntadas hacia atr&s, cuatro hacia adelante y se

parer& autom_ticamente.

O Bot6n de puntada lnvertida

(_) Cortahilos

(_ Tela

o Changer la direction de la couture

Arr_tez la machine et abaissez l'aiguilie dens le tissu en

appuyant sur le bouton aiguille haute/basse Relevez le pied

presseur. Faites pivoter le tissu autour de i'aiguille pour

changer la direction de la couture comme vous te souhaitez.

Abaissez le pied presseur.

(_ Bouton aiguille haute/basse

(_ Levier du pied presseur

o,_,la fin d'une couture

Pour finir l'extr_mitd d'une couture, appuyez sur le bouton de

marche arri_,re et piquez piusieurs points en artiste.

Relevez [e pied presseur. Retirez le tissu, tirez los ills vers

l'arri_re et coupez-les & I'aide du coupe-ilL Los ills sent atnsi

coup_s & la bonne Iongueur pour commencer la prochaine

couture.

-Lorsque le motif _ est s_lectionn_, des points en arri_re

sent piques automatiquement au d@but de la couture puis la

machine continue en event.

- Lorsque vous attefgnez I'extr_mit6 firtate dU tissu, appuyez

une fois sur ie bouton de marche arri_re La machine pique

alors quatre points en arri_re, quatre point en avant et s'arrOte

automatiquement.r

[_) Bouton de marche arri_re

_) Coupe-ill

_'_Tissu

Using the Seam Guides on the Needle Plate

The seam guides on the needle plate are engraved to help

you measure seam width. The lines are marked as follows..

_iumberson the needle plate 15" 20" 4/8" 5/8" 6/8'%'

' ieam width Of center ..............

leedle position guide line (cm) 1.5 2.0 't.3 1.6 1.9J

(_) Needle drop position

_) Edge of fabric

0 Needle plate guide line

Turning Square Corners

Turning a square corner 5/8" (1.6 cm) from the fabric edge:

[] Stop stitching and lower the needle by pressing the Up/

down needle position button when the fabric edge

facing you lines up with the cornering guide as shown.

[] Raise the presser foot and turn the fabric to line up

the edge with the 5/8" (1o6 cm) seam guide,

[] Lower the presser foot and begin stitching in the new

direction.

O Cornering guide

(_) Up/Down needle position button

O Presser foot lever

Using the Quilting Guide

The stitch and its uses:

Quilting is stitching two layers of fabric together in between

to add dimension and warmth.

Yod can use quilting on entire garments or parts garments,

such as yokes, pockets, cuffs and collars..

It is also popular for table fashions.

In addition to straight stitch quilting, you can quilt with

decorative stitches or stitch pattern combinations.

To do quilting successfully, follow these simple steps:

[] Loosen the quilter screw on the back of the presser foot

as showR°

[] Slide the quilting guide into the opening under the

screw to the width of quilting stitches you desire

between measurement lines.

[] Tighten the screw.

[] See page 86 for how to operate_

Q Measurement lines

(_) Screw

® Quilter

Sewing on Heavy Fabrics

The black button on foot A will lock the foot in a horizontal

position if you push it in before lowering the presser foot.

This ensures even feeding at the beginning of seams and

helps when sewing many layers of fabric such as sewing

over welt seams when hemming jeans°

When you reach the point of an increased thickness, lower

the needle and raise the presser fool Press the toe of the

foot and push in the black button, then lower the foot and

continue sewing.

This button releases automatically after a few stitches.

Note: When sewing an edge, select stitch pattern 11.

0 Fabric

(_) Black button

................. J

IVlanera de usar las gufas de costura en la placa

de la aguja

Las gufas de costura en la placa de la aguja estdn gravadas para

ayudade a medir la anchura de ta ccstura. Las tfneas est_n

marcadas del siguiente modc:

rMarcasen platodelaagujaIlS"t20"t4/8"{ i i

en laposiei6ndel centro la lfnea[ 1.5 12,0 i 1,3 t 1,6 ] 1.9 !

< a(cm) ! I I ............I.... I J

(_) Pcsici6n de cafda de la aguja

(_) Borde de la tela

(_) Lfnea gufa

ln_qsUe

de rep_re

ition

_entrale (cm)

O Position de I'aiguille

(_ Bord du tissu

(_ Ligne de guidage

Utilisation des guides de couture sur la plaque

d'aiguille

Les guides de couture sent graves sur la plaque d'aiguille pour

vous aider & mesurer la largeur des ressources. Les lignes sent

marquees de ta mani_re sufvante:115.120"14/8

2_0 13 16 19

Girando esquinas cuadradas

Girandc una esquina cuadrada 1.6 cm (5/8") desde el borde de la

tela:

[] Deje de coser y baje la aguja pulsando el bot6n de posici6n

de aguja arriba/abajo cuando el borde de la tela que est&

orientada hacia usted est#, atineado con la gufa de esquinas

tal come se muestr&

[] Alce el prensatelas y gire la tela de mode que quede afineada

con el horde de la gufa de costura de 1,6 cm (5/8").

[] Baje et prensatelas y comience a coser en la nueva direcciSn.

O Gufa para esquinas

(_) Bot6n de aguja arribaJabajc

(_ Palanca de elevaci6n del prensatelas

Manera de usar la gufa de acolchado

Puntada y aplicaciones:

La puntada de acolchado consiste en coser dos capas de tela

para untrlas con acolchonamiento adentro para hacer que la

prenda terminada tenga una mayor dimensi6n y sea m#.s

caliente_ Puede usar la puntada de acolchado total o

parcialmente (canes_, bclsa, pure o cuello) al hacer una prenda.

Esta puntada tambi_n es muy usada para hacer manteles.

Adem_s de la puntada acolchada recta, puede acolchar con

puntadas decorativas o combinaciones de patrones de puntada

Para acolchar correctamente, siga estos pasos senciltos:

[] Afloje el tornillo de acolchadc en ta parte posterior del

prensatelas tal come se muestra.

[] Deslice la gufa de acclchado hacia la apertura debajc el

tomil!o de acuerdo con Ia anchura de las puntadas de

acolchadc que desea entre Ins linens de medici6n.

[] Apriete e! tornilto..

[] Consulte la p&gina 87 para la cperaci6n.

O Lfneas de medici6n

(_) Tornilto

(_ Acolchador

Tourner _angle droit

Pour piquer en angle droit & 1,6 cm (5/8") du bcrd du tissu.

[] Arr_tez de piquet et abaissez I'atguille en appuyant sur le

boutcn aiguille hauteibasse lersque le bord du tissu vous

faisant face s'aligne avec les guides d'angle comme indiqu{_,

[] Reievez le pied presseur et tournez le tissu en alignant le bord

avecla ligne de rep6re 1.6 cm (5/8")_

[] Baissez le pied presseur et commencez & coudre dans Ea

nouvelle direction+

(_) RepUte pour tourner

(_)Touche aiguille haute/basse

(_) Levier du pied presseur

Utilisation du guide _matelasser

Le point et ses utilisatione:

Matelasser consiste & coudre des _paisseurs de tissu ensemble

avec du rembourrage entre elles pour ajouter du volume et les

rendre plus chaudes Vous pouvez matelasser entierement des

v6tements ou juste certaines parties telles que I'empiecement

des _paules, les poches, les revers de manches et le col

C'est aussi tr_s populaire pour les sets de table.

En plus de matelasser au point droit, vous pcuvez employer des

points d_coratifs ou des combinaisons de points

Pour effectuer cette technique avec succ_s, suivez les etapes

suivantes:

[] Desserrez la vis du guide & I'arri_re du pied presseur comme

indiqu&

[] Enfilez le guide & matelasser dans rouverture sous la vie,

de la targeur que vous souhaitez entre les rang_es de points.

[] Resserrez fa vts.

[] Voir page 87 pour fe fonctionnement,

O Lignes de mesure

® Vis

(_) Guide & matelasser

Manera de coser telas pesadas

El bot6n negro del pie A fijar,_ al pie en la posiei6n horizcntaI si Io

pulsa antes de bajar el prensatelas. Esto asegura una

alimentaci6n uniforme a! comienzo de Ins costuras y ayuda al

coser muchas capas de tela, come per ejemplo al coser ribetes al

hacer los bordes de los pantalones "jeans".

AI llegar a un Area de mayor espesor, baje la aguja y alce el

prensatelas. Opdma el pulgar del pie y pulse el bot6n negro

despu_e, baje el pie y siga cosiendo_

Esfe bot6n se suelta autom_ticamente despu_s de hacer algunas

puntadas.

Nora: A1coser un horde, selecciene el patr6n de puntada t 1,

(_ Tela

(&) Bot6n negro

Coudre ies tissus _pais

Appuyer sur le boutcn situ_ sur le pied A (avant de l'abaisser) le

bloque en position horizcntale. Cela vous assure une progression

r_guti_re du tissu au ddbut des coutures et facitite la couture de

plusieurs _paisseurs de tissu relies que te passage des coutures

anglaises Iorsque vous faites un oudet sur les jeans. Lcrsque

vous arrivez & un endroit tr_s _pais, abaissez I'a!guilie et relevez

le pied, Appuyez sur I'avant du pied et appuyez sur te bouton

ncir, puis abaissez le pied et continuez la couture.

Cette fcncticn se rel&che apr_s quelques points.

Remarque: Lorsque vous cousez une bordure, s{_leCtionnez le

motif 11.

(_Tissu

0 A: Pied & point zigzag

Manual Stitch Length

Press "-" or "+" to adjust the stitch iength_

To decrease length, press "-".

To increase length, press "+'L

The pre-programmed stitch length setting is suitable for

most of your sewing needs. However, you can change

these settings to accommodate different fabric

characteristics or achieve adesired effect. Hold down "-'

or %" until you reach the desired setting.

* The reverse stitch length cannot be set longer than

1/8" (0.3 cm)

LENGTH

J !

I I ' ]

01 nuro :3,5 2.2

Variable Needle Position

These settings apply only to "straight" stitch patterns #1

through #3, #10, #1 t, #19, and #30°

When you select stitch patterns #1 through #3, #10, #11,

#19, and #30, (see bottom of box on right), you can adjust

the left/right needle position. When you press "-", the

needle positionwill move to the left.

When you press "+", the needle position wil! move to the

right.

OLeft (0.0)

Middle (3°5)

(_ Right (7°0)

Note:

When using the straight stitch foot, make sure to use

center needle position (_.

Otherwise the needle may strike the sewing foot and

possibly break_

WIDTH

I i

I !

............_01_UTO:S.5

2.2

0 ® ®

Ill c _ I I:]

01 02 03 t0 I 1 18 30

Ajuste manual de la iongitud de puntada

Pulse ia tecla "-" o "+" para ajustar ta Iongftud de puntada.

Para disminutr la longitud de puntada, pulse la tecla "-"o

Para aumentar la Iongitud de puntada, pulse la tecla "+"o

Longitud de puntada pregramada es adecuado para la mayorfa

de los tipcs de c0stura que usted vaya a necesitar_ Sin embargo,

usted puede cambiar estos ajustes para acomodados a

diferentes caracterfsticas de tejido o para obtener los efectos que

desee.

Mantenga pulsada la tecla "J' o "+" hasta poder ver en la pantalla

el ajuste que desea

* La fongitud de puntadas invertidas no puede ajustarse a

una longitud superior a los 0.3 crn (1/8")

Rdglage manuel de la Iongueur du point

Appuyez sur les touches "-" ou "+" pour r_gler manueliement ta

longueur du point°

Pour dimtnuer la tongueur, appuyez sur la touche "-",

Pour augmenter la Iongueur, appuyez sur la touche %"

Le r_glage pr_-programm_ de la Iongueur du point est adapt_ &

la ptupart de ves travaux de couture.

Toutefois, vous pouvez modifier ces r_glages pour les adapter

aux caract_risttques d'un tissu particulier, ou pour obtenir un

certain effeL

Maintenez fa touche %" ou "-" enfonc_e jusqu'& I'obtention du

r_glage d_sir_.

* La Iongueur du point arri_re ne peut pas exc_der 0_3 cm

(1/_")..

C6mo cambiar la posici6n de la aguja

Estos ajustes s61o son aplicables a los patrones de puntada recta

numeros del #1 al #3, y #10, #11, #19 y #30.

Cuando seleccione los patrones de puntada ntJmeros del #1 al

#3, y #10, #11, #19 y #30 (ver la parte inferior del cuadro en la

ilustraciSn), podr,_ mover la aguja a la posici6n

derscha /izquierda.

AI pulsar ta tecla "-", fa aguja se mover& a la posici6n izquierda_

AI pulsar la tecla "+", la aguja se mover_ a la posici6n derecha_

O Izquierda (0_0)

_) Centre (3.5)

Derecha (7_0)

Nota;

Cuando use el pie para la puntada recta, asegSresede ponerta

aguja en la posici6n de! centre (_).

De Io contrarlo, la aguja chocar_,contra el prensatetas y

posiblemente se romper&.

Les diff_rentes positions de I'aiguille

Ces r_glages ne s'appliquent qu'aux motifs & points "droits", n°l

& n°3 et n°10, tl, 19 et n°30_

Lersque les motifs n°l & n=3 et n°10, 11, 19 et 30 sent

sSlectionn_s, (voir le has de rencadr_ & gauche), vous pouvez

r_gler la position droite/gauche de l'aiguitle_

Lorsque vous appuyez sur la touche "-", I'aiguiTle se d_place vers

ta gauche.

Lorsque vous appuyez sur Ia touche "+", l'aiguille se d_piace vers

ta droite..

Gauche (0.0)

(_ Milieu (3.5)

(_ Droite (7.0)

i Flemarque:

Lorsquevous utilisez le pted & pointdrott, assurez-vous que 1

I'aiguilteest en position centrals Q.

Autrement, I'aiguille heurtera le pied et se cassera certa nement.

5'1

Various Utility Stitches

Basting

OStitch pattern:

Thread tension dial:

(_) P: Embroidery foot

t to 3 J

19 1_"4 P3.5

Attaching the Embroidery Foot

[] Raise the needle

[j_ Remove the foot holder by loosening the thumb

screw.

[] Attach the Embroidery foot on the presser bar

putting the pin on the needle clamp_ Tighten the

thumb screw firmly with alarge screwdriver,.

0Foot holder

QThumb screw

_) Pin

Needle clamp

[]

°Starting to sew

[_ Lower the feed dogs by switching the drop feed lever to

the right,, (See page 24)

[] Set the thread tension dial between 1 and 3o

[_ Put some fabric under the foot and press Up/down

needEebutton twice to bring the needle thread down

through the hole in the foot,. Pull the fabric and thread

to the rear. Lower the presser foot°

[] While pressing clown the foot control, gently pull and

guide the fabric.

[] When the machine is stopped after I stitch sewing,

pull the threads and fabric to the near side and cut the

threads.

[] Repeat steps [] to [] to sew. Afrer finishing sewing,

pull the threads and fabric to the rear sider

'*,_, J

* After sewing, reset the thread tension dial at "AUTO"

and raise the feed dogs, slide the drop feed lever to

the left.

Diferentes puntadas de uso general

Hilvdn

(_ Patr6n de puntada: 19

(_ Eje equifibrador de tensi6n de hilo: 1 a 3

(_ Prensatelas: Pie de hilv&n P

Les diffdrents points utilitaires

B_tir

($) Motif 19

(_) Tension du fil 1 & 3

(_ Pied presseur Pied & b&tir P

• Instalacidn del pie de hilvdn

[] Alce la aguja,

[] Quite et enmangue del prensatelas atlojando el tornitlo de

orejas°

[] lnstale el pie de hitv&n en Is barra prensatetas colocando

e! pasader sobrs el sujetador de aguj& Apriete el tornilto de

orejas firmemente usando un destomillador grande

(_ Enmangue det prensatelas

(_) Tornillo

(_) Pasador

Q Sujetador de aguja

•La fixation du pied &b_tir

[] Refevez I'aiguille

[] Retirez le support du pied en desserrant la vis & oreille&

[] Fixez le pied & b&tir sur la berre du pied presseur en

plagant la broche sur la plnce de fixation de l'aiguilte

Serrez fermement Is vis & oreille & I'aide du gros tournevis..

O Support du pied

(_ Vis

(_) Broche

(_ Pince de raiguille

o Manera de coser

[] Baje los dientes de transporte cambiando la palanca hacia fa

derecha, (Ver fa p_gina 25)

[] Cotoque el eje equilibrador de tensi6n de hito entre 1 y 3,

[] Coloque tela bajo el pie y pulse dos veces el bot6n de aguja

arriba/abajo pare hacer que el hito de la aguja subs a travds

del agujero en el pie. Jale la tela y et hilo hacia atr_s> Baje el

pie prenssteles

[_ Mientras oprime el pedat de control, jale y gufe ia

tel&

[_ Cuando la m_quina pare despu#s de t costura de puntada,

jafe la tela con el hilo hacia la parte trasera

[] Repita los pesos [_ y [] pare cosero Despu_s de terminar de

coser, jale los hilos y tela hacia atr&s y corte los hilos.

* Despu6s de coser, coloque nuevamente el eje equilibrador

de la tensi6n del hilo en el icono "A" y alce los dientes de

transporte, deslice la paianca haeia la izquierda

oLa couture

[] Abaissez les griffes d'entrainement en basculant le levier des

griffes vers la droite (voir page 25),

[] R_glez la molette de r_glage de tension du fit entre 1 et 3.

[] Placez un morceau de tissu sous le pied et appuyez deux fois

sur le bouton aiguille haute/basse pour amener le fil de

raiguille vers le haut & travers le trou dans le pied.. Tirez le

tissu et le fil vers l'arri_re. Abalssez le pied presseur,

[] Tout en appuyant sur fa p_dale de contr61e, tirez et guidez le

tissu.

[_ Lorsque la machine s'arr_te apr_s avoir cousu un point, tirez

le tissu avec le fil vers t'arri_re.

[] R_p_tez los _tapes [] et [] pour coudre. _ latin de ta

couture, tirez les ills et le tissu vers I'erri_re et coupez Ies ills,

* A la fin de la couture, r_glez de nouveau la molette de

r_glage de la tension du fil sur Is marque "A" et retevez lea

griffes d'entrainement en coulissant le levier des griffes

vers la gauche.

Automatic Reverse Stitch

Q Stitch pattern: 02

(_ Thread tension dia!:AUTO

_) A: Zigzag foot

(_ H: Straight stitch foot

This reverse stitch can be used for securing, mending or

reinforcement stitches. At the end of seams, press

(reverse button) once, so that the machine will sew

auto-lock stitch immediately and stop automatically.

Note."

When using the straight stitch foot, make sure to use

center needle position,1 Otherwise the needle may

strike the sewing foot and possibly break.

@ ® ® ®

soG%

Triple Stretch Stitch

OStitch pattern: 03

@Thread tension dial:AUTO

_) A: Zigzag foot

Q H: Straight stitch foot

This strong, durable stitch is recommended where both

elasticity and strength are needed for comfort and

durability_

Use it to reinforce areas such as crotch and armhole

seams. Also use it when construsting items such as

backpacks for extra reinforcement.

Note:

When using the straight stitch foot, make sure to use

center needle position.. Otherwise the needle may

strike the sewing foot and possibly break.

@ ® ® ®

G%%

_" _ i]

Stretch Stitch

Q Stitch pattern: 08

@ Thread tension dia!:AUTO

@ A: Zigzag foot

This stitch is a narrow stretch stitch designed to eliminate

puckering on kriit fabrics and bias seams, while permitting

the seam to be pressed completely flat.

The stitch can also be used to simultaneously seam and

overcast when sewing on tricot and chiffon for a narrow,

almost invisible seam finish_

@ @ @

AUTO 1.02.5

Puntada invertida automdtica

O Seleccione el patr6n de puntada: 02

(_ Aiuste de tensi6n del htlo superior: Automatico

(_ A: Prensatelas pare zigzag

(_ H: Puntada recta

Puede usar la puntada invertida pare asegurar, remendar o

reforzar puntadaso AI final de los hordes, optima _ (bot6n de

inversi6n) una sola vez para que la mAquina cosa

inmediatamente usando puntadas de fijaci6n autom_ttca y pare

autom_,ticamente.

I Nota:

Cuando use el pie para puntada recta, aseglJrese de poner la

aguja en ia postci6n del centre. De Io contrado, ia aguja chocar&

centre el prensatelas yes posible que se rompa.

Point arribre automatique

Motif: 02

(_) Molette de r_glage de Ia tension du ill: Automatique

(_ A: Pied zig-zag

(_ H: Pied & point droit

Ce point en arribre peut _tre utilisd pour fixer, r_parer et

renfercer. ,_ la fin d'une couture, appuyez une fois sur le bouton

de marche arribre O, pour que la machine pique imm_diatement

des points d'arr_t et s'arr_te automatiquement.

Remarque:

Lorsque vous utilisez le pied __point droit, assurez-vous que l

l'aiguille est en position centrate Autrement eUe heurtera le pied

et se oessera,

Puntada eldstica triple

(]_ PatrSn de puntada: 03

(_) Ajuste detensi6n de! hilo superior: Automatico

(_ A: Prensatelas pare zigzag

Q H: Puntada recta

Esta puntada fuerte y resistente es recomendada en los cases

donde ta elasttcidad y la fuerza son necesartas pare hacer

prendas c6modas y duraderas.

Usela pare reforzar dreas tales come las costuras de entrepierna

y axiia. Useta tambi_n pare hacer artfculos tales come mochilas

para obtener un refuerzo adicionato

INota:

Cuando use ef pie pare puntada recta, aseg(_rese de pener Ia

aguja en Ia posici6n del centre. De 1ocontrario, Ia aguja chocard

centre el prensatelas y es posibie que se rompa.

Point extensible triple

(_ Motif 03

Molette de rdglage de la tension du ill: Automatique

_) A:Pted ztg-zag

Q H:Pied _ point droit

Ce point solide et durable est recommandd pour _escoutures o0

la soliditd et I'_lasticit_ sent n_cessaire au confort et b la

r_sistance darts le temps

Utilisezqe pour renforcer les coutures d'entre-jambe ou

d'emmanchure. Egalement utile pour la fabrication d'accessoires

r_sistants comme les sacs-&-dos

Remarque:

Lorsque vous utilisez le pied _ point droit, assurez-vous que

I aiguille est en position centrale. Autrement ella heurtera le pied

et se cassera.

Puntada eldstica

O Patr6n de puntada: 08

(g) Aju§te detenstSn del hifo superior: Automattco

(_) A: Prensatelas pare zigzag

Esta puntada es una puntada el&stica angosta disefiada para

e_imtnar Ias arrugas en las teias tejidas o en los bordes cortados

al sesgo, permitiendo al mismo tiempo pianchar el borde y

dejaflo completamente piano..

Esta puntada tambi_n puede ser usada pare coser y sobrehiiar al

mismo tiempo a! trabajar con tricot y Chiff6n pare una acabado

de cestura detgado y casi invisible.

Point extensible

Motif 08

(_) Molette de r_glage de la tension du fil: Automatique

(_ A:Pied zig-zag

Ce point est un point extensibre _troit con_u pour _viter que les

coutures ne fi'oncent sur tes tricots ou les tissus en biais, tout en

permettant de repasser la couture parfaitement & piaL

Ce point peut _galement servir pour coudre et suffiler

simultan6ment Ies tricots et los mousselines, en une couture

presque invisible

Auto-Lock Stitch

Stitch pattern: 10

Q Thread tension dial:AUTO

(_ A: Zigzag foot

@ H: Straight stitch foot

Lower the needle close to the front edge of the fabric and

lower the presser foot. The machine will sew several

locking stitches in place and continue sewing forward.

By pressing the reverse button, the machine will sew

several locking stitches in place, then stop sewing

automatica!ly..

Note:

When using the straight stitch foot, make sure to use

center needle position. Otherwise the needle may

strike the sewing foot and possibly break.

Saddle Stitch

O Stitch pattern: 30

(_ Thread tension dial:AUTO

(_ A: Zigzag foot

@ H: Straight stitch foot

This saddle stitch is formed with one stitch forward, two

stitches backward, and a fourth stitch forward.

You can achieve a lovely hand-worked look when

topstitching suits, blazers, jumpers, and denim outfits with

the saddle stitch.

Note=

When using the straight stitch foot, make sure to use

center needle position.. Otherwise the needle may

strike the sewing foot and possibly break.

Zigzag Stitches

Q Stitch pattern: 04

(_ Thread tension dial:AUTO

A: Zigzag foot

• To change the Width and Length

Zigzag stitch is useful for overcasting, applique,

mending etco When you change the zigzag width, make

sure the needle position is above the fabric°

J_] Press the zigzag width key "+", "-" or stitch length

key "+", "-" to change the stitch width and length

manually.

[] Pre+programmed stitch settings.

[_ When the %" or "-" key is pressed, the width and

length will be changed accordingly1

G Narrow width (smaller number)

_) Wider width (large number)

_D Denser stitch (smaller number)

@ Coarser stitch (large number)

O Width

(_ Length

6) ® ® ®

olox % 'o,'"J

Io AUTO__

@) ® ® ®

II1 b"C -_,.,.-+_1

30 AUTO A_-_

@ ® ®

04 I::IUTO A"_ :'_ 5,02.0 •

_@@

@:)

],.-C5.0 m

04 UTO 2.0

WIDTH LENGTH

Puntada de fijaci6n automdtica

(_ Patr6n de puntada: 10 (fljaci6n invertida)

(_) Adjuste de tensi6n del bile superior: Automatico

(_) A: Prensatelas para zigzag

(_ H: Prensatelas para puntada recta

Baje la aguja para acercarta at horde frontal de la telay baje el

prensatelas. La mAquina coser_ varias puntadas de fijaci6n en el

lugar apropiado y continuar& cosiendo hacia adelante.

AI pulsar el bot6n de inversi6n, la m_.quina coser_, varias

puntadas de fijaci6n en el lugar correspondiente, y despu_s

dejar_, de coser automAticamente.

I Nota:

Cuando use el pie para puntada recta, asegurese de poner la

aguja en la posict6n del centre. De lo contrario, la aguja chocar_

contra et prensatelas yes posible que se rompao

Puntada vistosa

(_ Patr6n de puntada: 30

(_) Adjuste de tensi6n del hilo superior: Automatico

(_ A: Prensatelas para zigzag

(_ H: Prensatelas para puntada recta

La puntada vistosa es creada con una puntada hacia adelante,

dos puntadas hacia atrds, y una cuarta puntada hacia adelante.

Use la puntada vistosa para lograr una apariencia artesanal al

usar sobrepuntadas en trajes, chaquetas, jumpers y prendas de

tela de jeans.

N0ta:

JCuando use el pie para puntada recta, aseg0rese de poner la

t aguja en la posici6n del centre. De 1ocontrario, la aguja chocara

teontra et prensatelas yes posibte que se rompa.

Puntadas de zig-zag

(_) Patr6n de puntada: 04

(_) Adjuste de tenst6n del bile superior: Automatico

(_) A: Prensatelas para zigzag

o Para cambiar la anchura y Iongitud

La puntada de zig-zag es utit para sobrehilar, aplicar,

remendar, etc. AI cambiar la anchura de zig-zag0 aseg(irese

de que la aguja est_ posicionada sobre la tela.

[] Pulse la tec]a de anchura de zig-zag "+" o "-", o la tecla de

Iongitud de puntada "+" o "-", para cambiar manualmente la

anchura c ]a !ongitud de la puntada_

[] Ajustes preprogramados de puntada.

[] AI pulsar la tecia "+" o "-", la anchura y la Iongitud

cambiar&n de la manera correspondiente

(_ Anchura angesta (nemero menor)

(_) Anchura m_s ancha (nt.imero mayor)

(_) Puntada m_s densa (n0mero menor)

(_ Puntada rods burda (nt_mero mayor)

(_) Anchura

(_) Longitud

Point d'arr_t automatique

(_ Motif 10 (Point en ardbre)

(_) Molette de r_glage de ]a tension du ill: Autematique

(_) A: Pied zigzag

(_) H: Pied _. p6int droit

Abaissez i'aiguille & proximit_ du bord avant du tissu et abaissez

le pied presseur La machine coud plusieurs points d'arr_t sur

place puis continue en avanL

Lorsque vous appuyez sur le bouton d'arr_t automatique, la

machine coud plusieurs points d'arr6t sur place puis s'arr_te de

coudre automatiquement.

Remarque:

tLorsque vous utilisez le pied & point droit, assurez-vous que

li'afguille est en position centra]e. Autrement elle heurtera le pied

Let.l.Secassera,

Point sellier

(_ Motif 30

(g) Molette de r_glage de la tension du fil: Automatique

(_) A: Pied zigzag

(_) H: Pied point droit

Ce point sellier est form_ d'un point en avant, deux points en

arri_re et un quatri_me point en avant.

Vous obtiendrez un superbe aspect "cousu main" lorsque vous

surpiquerez avee le point seliier los costumes, tes vestes, les

chasubles et los tenues en jean.

Remarque:

Lorsque vous utilisez ]e pied & point droit, assurez_vous que

I'aiguilie est en position centrale.. Autrement elie heurtera le pied

et se cassera

Points zigzag

O Motif: 04

(_) Me{otto de r_glage de ]a tension du ill: Automatique

(_) A: Pied zigzag

o Changer la largeur et la Iongueur

Le point zigzag est utite pour surfiler, r_aftser des applications,

repriser, etc_ Lorsque vous changez la iargeur du zigzag,

assurez-veus que raigui]le est au-dessus du tissu..

[] Appuyez sur los touches de Iargeur du zigzag "+" ou "-"

ou Ia touche de longueur du point pour changer

manuellement la largeur et ta Iongueur du point.

[] R_glages pr_-programm_s du point.

[] Lorsque I'on appuie sur los touches "+" ou "-", la targeur et

ra Iongueur sent medifi_es en consequence.

(_ Point _troit (plus petit chiffre)

(g) Point large (plus grand chiffre)

(_) Point dense (plus petit chiffre)

(_ Point plus long (plus grand chiffre)

(_) Largeur

(_) Longueur

Variation of Zigzag Stitches

Overcasting stitch

OStitch pattern: 04

(_)Thread tension dial:AUTO

_'3_C:Overedge foot

This zigzag variation is very useful in garment construction

and in finishing raw edges of any sewing project°

[] The black ridge and the guide wires en the overedge

foot keep the edge neat and the fabric straight.

[] Place your fabric so that the double guide wires come to

the edge_ The machine will stitch over these wires. The

black ridge will keep the loose threads in so that the

needle can stitch over them_

[_ As you sew, be sure your fabric edge pushes up against

the black ridge.

@ ® ®

%[]%

Tricot Stitch

QStitch pattern: 05

QThread tension dial:AUTO

A: Zigzag foot

This stitch can be used to prevent stretch material edges

from fraying, when sewing folded fabric_

Second methed is to keep an extra space allowance from

the fabric edge and after finishing the sewing, cut the extra

seam allowance as shown.

@ ® ®

[ii:

05 nUTOn_-£O!,0j

4_. 7

, ,J

VariatiOn de la puntada de zig-zag

Puntadas de zig-zag

O PatrOnde puntada: 04

(_)Ajuste de tension det hilo superior: Automatlco

(_)C: Prensatelas para costuras sobre el horde

La variaciOnde zig-zag es muy =Jtitpara la creaciOnde prendas y

el acabado de bordes para cualquIer proyecto de costura..

[] Laprotuberancta negra y los alambres de gul'aen el pie de

sobreborda manttenen el borde nfftdo y la tela recta.

[] Coioque ta teta de mode que los alambres de gura dobles

tequen et borde.

La m_.quinacoser& sobre estos alambres_La protuberancia

negra mantendr_ hacia adentro los htTosflojos para que la

aguja puedadar las puntadas per encima de ellos.

[] Mientras cose, asegdrese de que el borde de lateia tiende a

empujar hacfaJ,_protuberancia negra.

Variantes du point zigzag

Points zigzag

(_ Motif: 04

(_ Molette de rOglagede la tension du fil: Automatique

(_)C: Pied & surjeter

Cette variante du point zigzag est tr_aSutile pendant laconstruc-

tion des vetements et pour la fintlion du herd brut de tousles

ouvrages de couture.

[] Ltar_tenoireet les brins de guidage cr_ent un bord net et

gardent le tissu droit.

[] Mettez le tissu en place de mani_re &ce que les doubles brins

de guidage touchent le bordoLa machine va piquer par-dessus

ces brins. Uarete noire rabat fes ills d_tach_s pour que

l'aiguille puisse ptquer par-dessus.

[] Lorsque vous ceusez, assurez-vous que le bord du tissu est

pouss_centre t'ar0te noire

Puntada de Tricot

O PatrOnde puntada: 05

_) Ajuste de tension del hilo superior: Automatico

A: Prensatelas pare zigzag

Esta puntada puede ser usada para evitar que los hordes de

material el_stico se arruguen at coser una tela doblada.

El segundo m_todo consiste en mantener un espacto adicional

desde el borde de latela y,despu_s de terminar de coser, cortar

el mlsmo espacio adicional de borde tal come se muestra,.

Point pour jersey

(_ Motif: 05

Q Molette de n_glagede la tension du fii: Automatique

(_ A: Pied zigzag:

Ce point peut Otreutilis0 pour emp_cher les tissus extenslbles de

s'effilocher lorsque l'on pique sur un tissu repli_.

La deuxi_me m_thede consiste & garder un petitespace au bord

du tissu et, &la fin de ta couture, recouper cette petite'ressource

comme indlqu_.

Knit Stitch

O Stitch pattern: 09

(_)Thread tension dial:AUTO

(_ A: Zigzag foot

Keep an extra space allowance from the fabric edge and

after finishing the sewing, cut the extra seam allowance

edge as shown.

® ® ®

-_--

09 AUTO 5;,02.E;/

...... J

Overedge sewing I

Q Stitch pattern: 06

(_ Thread tension dial:AUTO

(_ C: Overedge foot

This stitch pattern combines the straight and the zigzag

stitches, using the overedge foot, to stitch and overcast

seams in one step.

It is ideal for I/4" (0.6 cm) seams on knits (when attaching

ribbing) or on medium to heavyweight woven fabrics where

you want a narrow seam.

Place your fabric so that the raw edges fit under the wire

guides and touch the black ridge and brush guide.

Note: Stitch width should be set between 5.0 to 7.0.

The blue tip needle is recommended for stretch

materials.

@ @ ®

Puntada de punto

(_) Patr6n de puntada:

(_) Ajuste de tension del hito superior:

(_) A" Prensatelas pie para zig-zag

Automatico

Point pour les tricots

(_) Motifi 09

(_) Molette de r_glage de la tension du fit:

(_ A: Pied zig-zag

Automatique

Mantenga un espacio adicionat desde el borde de ia tela y

despu_s de termlnar de coser, corte el espacio adicional del

borde como se muestra.

Laissez un petit espace au bord du tissu et apr_s avoir fini la

couture, recoupez cette ressource comme indiqu_.

Otras costuras de sobreborde I

(&) Patr6n de puntada: 06

(_) Ajuste de tension del hilo superior: Autematico

(_) C: Prensatefas:pie de sobreborde

Este patr6n de puntada combina las puntadas recta y de zig-zag,

usando el pie de sobreborde, para coser y sobrehilar bordes con

un solo paso° Tambien es una puntada el_stica que proporctona

elasticidad para prendas tejidas, y fuerza adicional para ias telas

entretejidas. Use esta puntada cuando desee bordes angostos

que no deban ser abierto s y planchadoso Esta puntada es ideat

para bordes de &6 cm(1/4") en telas entretejidas (al adherir

listones) o en telas tejidas medianas o pesadas cuando desea un

borde angosto. Coloque la tela de modo que los hordes no

acabados encajen en los alambres de gu[a y toque ta

protuberancia negra y la gufa de cepillo. Gu_e suavemente la

tela para que los bordes no acabados toquen siempre la

protuberancia negra y guia de cepillo.

Autre point de surfilage I

(_ Motif 06

(_) Molette de r#glage de la tension du ill:

(_) C: pied & surfiler

Automatique

Oe motif combine les points droits et zigzag, et, & l'aide du pied

presseur & surfiler, coud et surfile en m_me temps.

C'est & la lois un point extensibfe pour Ies jerseys et un point

extra solide pour lea tissage& Utilisez ce point lorsque vous

recherchez une couture _troite que vous ne vo{dez pas repasser

& plato ll est ideal pour les coutures de 0.6 cm(t/4") sur les

jerseys (pour fixer des c6tes par exemple) ou sur du tissage

moyen & _pais Iorsque vous souhaitez une couture _troite.

Mettez votre tissu en place de maniere b.ce que les bords bruts

se treuvent sous les bdns de guidage et touchent l'ar_te noire,

Guidez le ttssu sans forcer pour garder les bords bruts en contact

avec l'ar6te noire et les brins de guidage,

Nota: La anchura de puntada debe estar ajustada entre 5.0 y

7.0, 8e recomienda usar la aguja de punta azul para los

materiales el_sticos.

Remarque: La largeur du point devrait 6tra r_gl_e entre 5,0 et

7,0,, Uaiguille & bout bleu est recommand_e pour les tissus

extensibles,.

Overedge sewing !!

O Stitch pattern: 12

(_Thread tension diahAUTO

(_) C: Overedge foot

This stitch can be used for sewing fabrics that tend to fray

extensively such as linens and gabardines.

Two rows of zigzag stitches are simultaneously sewn over

the edge to insure that your seams will not ravel.

Adjust the thread tension so both needle thread and

bobbin thread meet at the edge of the fabric.

@ ® ®

,..,,

Overedge sewing Ill

QStitch pattern:

(_)Thread tension dial:

_) M: Overcasting foot

6 to 8

This stitch is more like the overlock stitch which is very

convenient to reinforce the fabric edge,

Place the fabric under the foot and guide it to the fabric

edge and lower the presser foot.

* The stitch width cannnot be adjusted for this stitch

pattern°

F® @ ®

13, ,6"8 7.02.0

.......................................... t

Borde de zig-zag doble !i

Q Patr6n de puntada: '12

(_) Ajuste de tensi6n del hilo superior: Automatieo

_) C: Prensatelas para costuras sobre e! borde

Bordure zigzag double !1

O Motif !2

_) Molette de r_glage de la tension du ill:

(_ C: Pied _.surjeter

Automatique

Puede usar esta puntada paracosertelas que tiendena

arrugarse excesivamente, como por ejemplo lino y gabardina.

Se cosen slmult_neamente dos filas de puntadas de zig-zag

sobre el borde para evttar que se enreden Ins costuras_

Ajuste la tensi6n del hilo para que el hilo de la aguja y el hilo de

la cantlia converjan en el borde de la tela.

Ce point peut 0tre uttlis_ pour coudre lestissus qui ont tendance

beaucoup s'effilocher tels que les Itns et la gabardine.

Deux rangs de points zigzag sont piques simultan_ment surle

bord pour vous assurer que vos coutures ne vont passe d_faire_

R_glez la tension pourque le fil de I'aiguiite et celui de la canatte

se croisent au bord du tissu.

Borde de zig-zag doble I!!

OPatr6nde puntada:

_) Ajuste de tensi6n det superior:

(_) M: Prensateias piede sobreborde

6a8

Bordure zigzag double !!1

(_ Motif: 13

(_) Molette de r_gtage de la tension du fit:

(_) M: Pied & surfiler

6&8

Estapuntada es m&s similar a la puntada de sobreftjaci6nla cual

es muy conveniente para reforzar el borde de la tela°

Coloque la tela entre el pie y gufela al borde de la gufa. Despu_s,

baje el prensatelas.

* La anchura de puntada no se puede ajustar para este patr6n

de puntadao

Ce point est plutSt un point de surfilage tr_s pratique pour

renforcer le bord du tissu.

Mettez te tissu en place sous te pied en ralignant le iong du bord

puis abatssez le pted presseu_.

* La iargeur du pointne peut pas _tre r_g!_e pour ce motif,,

Sewing Button

(_ Stitch pattern: 04

® Thread tension dial:AUTO

® F: Satin stitch foot

@ Drop the feed dogs:Lowered position

(see page 24)

[] Match the holes on the button with the horizontal slot on

the presser foot.

Lower the foot to hold the button in place,,

[] Turn the handwheel 5 times by hand until the needle

sewing to the right.

[] Press the stitch width control key '%" or "' to set zigzag

width matching with the distance of the holes on the

button.

[] Check if the needle enters into the holes on the button

by turning the handwheel by hand.

[] Readjust the zigzag width if necessary.

[] Sew about ten stitches, then cut the threads leaving

about 4" (10 cm). Trim both needle and bobbin threads

at the begining

[] Pull the bobbin thread to draw the needle thread to the

bottom side of the fabric and knot the threads.

* After the button sewing is completed, raise the

feed dogs for normal sewing,

@ ® ®

5.02,0

___J

Costura de botones

(&) Patr6n de puntada: 04

(_ Ajuste de tensi6n def htlo superior: Automatico

(_ F: Pie de puntada de satin

(_ PaFanca de etevaciSn del prensatelas: Baje los dientes de

transporte

(ver la p_gina 25)

Coudre un bouton

Q Motif 04

(_ Mofette de r_glade de la tension du fii: Automatique

(_) F: Pied & point lanc_

(_) Griffes d'entrainement: Abalssez lee gdffes d'entraTnement

(voir page 25)

[] Sit_Jelos agujeros del botSn sim_tdcamente debajo de la

ranura horizontal dei prensatelas

[] Baje el prensatetas para sujetar el bot6n en su posiciSn.

[] Gire 5 vezes manuatmente la rueda de mano hasta que la

aguja mueva a la postsion derecha.

[] Pulse e:l botSn de anchura de puntada %" o .2, para que la

aguja se introduzca en e! agujero fzquierdo del botSn.

[] Gire la rueda de mano para hacer que fa aguja penetre en el

agujero derecho del bot6no

* Reaiuste la anchura de la puntada segtln sea necesario.

[] Coteque el pasador en el bot6n y cosa diez veces.

[] Despu_s de terminar de coser, corte el hito dejando de 10 cm

(3" a 4") purgadas de hilo en ta parte inferior.

[] Ueve el hilo al lado opuesto de la tela y anude los hilos.

Nota: AI terminar de coser el bot6n, alce los dientes de

transporteo

* Los dientes de transporte siempre deben estar alzados

para la costura normal,,

[] Alignez les trous du boutons avec ta fente horizontale sur le

pied presseuro

[] Abaissez le pied pour mafntentr le bouton,

[_[] Tournez te volant 5 fois & main & fa main jusqu'& ce que ]a

pointe de I'aiguille arrive en position gauch..

[] Appuyez sur la touche de targeur du point %" ou "-" pour que

i'aiguilie puisse entrer dans fe trou gauche du bouton.

[] Toumez le volant & main pour que I'aiguille puisse entrer dans

Fetrou droit du bouton,

* R_glez de nouveau la targeur dtJ point si n_cessaire.

[] Placez l'_pingle sur le bouton et ptquez dix points.

[] A la fin de la couture, ceupez le fil en en laissant 10 cm

(3" ou 4") pouces,

[] Fattes passer les firs sur t'envers du tissu et nouez-les..

Remarque: Lorsque vous avez termin_ de coudre les

boutons, relevez les griffes d'entrainement.

* Les griffes dolvent toujours 6tre relev_es pour la couture

normale.

Automatic Buttonhole (BH1)

(_ Stitch pattern: BH1

(_ Thread tension dia!: AUTO

(_) R: Automatic buttonhole foot

* When you select the buttonhole stitch, the screen

indicates the message: "PUUL DOWN BH LEVER"

for a few seconds.

BH LEUER

Sewing preparation

[] Attach the automatic buttonhole foot R. Make sure

the groove on the holder catches the pin on the foot,

when lowering the presser foot.

O Groove

(_ Pin

[] Pull the button holder to the back, and place the

button in iL Push it together tightly on the button°

(_ Button holder

ff the button is extremly thick, make a test buttonhole.

ff it is difficult to fit the button through the test

buttonhole, lengthen by pulling the button holder on

the foot back to increase length.

Q Button holder

[] Pull the buttonhole lever down as far as it will go.

(_) Buttonhole lever

[]

Ojales automdticos (BH1)

(_)Patr6n de puntada: BH1

(_) Ajuste de tensi6n del hilo superior: Automatico

(_ R:Pie deoja! autom&t[co

* AI seteceionar la puntada de ojal, la pantalla indica et

mensaje: mostrando "PULL DOWN BH LEVER" (empujar

ta patanea de ojales) per algunos segundos_

Boutonniere automatique (BH1)

(_ Motif: BHt

(_) Mollete de r_glage de Patension du ill: Automatique

(_ R:Pied & boutonniere automatiqua

* Lorsque vous s_lectionnez }emotif de boutonniere, l'_cran

affiche "PULL DOWN BH LEVER" (abaissez le levier des

boutonnieres) pendant quelques secondes_

Preparaci6n para coser

[!] Instals el pie de ojat autom_tico R.Aseg_rese de q_e

¢uando baje la palanca de elevaci6ndel prensatelas, la

encravaduradel enmangue enganche el pasador..

(_)Enclavadura

(_)Pasador

Prdparatifs avant la couture

[] Fixez _epied _ boutonniere automatique R.Assurez-vous

que la rainure du support accroche la broche sur le pied

Iorsque vous abaissez le _evierdu pied.

(_) Rainure

(_) Broche

[] Tire del alojamientodel bet6n hacia atr_s, y celoque el

bot6n en su interior,,Empuje firmemente eTalojamiento con

el bot6n adentro.

(_ Aiojamiento del botSn

Si el bot6n es extremadamentegrueso, haga un ojal de

pmebaoSi no pudiera meter el bot6n en el ojat de prueba,

al_rguelo desplazando hacia atr_s e! alojamiento del bot6n

del prensatelas a fin de aumentar la !ongttuddel ojaL

0 Hotgura

[] Tirez le support du bouton vers I'arrI_re, et placez-y le

bouton. Resserrez fe support _troitement centre te bouton.

(_) Support de bouton

Si le bouton esttr_s _pais, faites une boutonniere d'essaL

Si c'est tr_sdtffici_ede passer le bouton dans I'ouverture

de la boutonniere d'essat, augmentezla Iongueur en tirant

sur le support du bouton _.rarri_re du pied.

(_ Espace

[] Baje la palanca de ojales tan bajo comese pueda.

_-_Pafancade ojales

[] Tirez le levier des boutonnieres aussi basque posslbte,

(_ Levler des boutonnl0res

(Sewing preparation continued)

[] After attaching the sensor buttonhole foot, raise the foot

once°

Insert corner of fabric under the foot,.

Press the Up/dOwn needle position button twice°

Remove the fabric to the left to draw both threads under

the fool

Insert the garment under the foot, and lower the needle

at the starting poinL

Then lower the automatic buttonhole foot°

If there is a gap ®, it may cause an uneven buttonhole

stitch length as shown,

(_) Mark for placement of buttonhole

(Z) Starting point

® Slider

0 No gap

@ Spring holder

@ Uneven stitch results

[]

Starting to sew

After sewing the buttonhole stitch, the machine stops

automatically.

Sewing steps:

[] The buttonhole will be automatically sewn first: the

front backtack and left row_

[_ Next, the right row.

[_ Last the back bartack and locking stitch_

Raise the presser foot.

To sew another buttonhole, press BH1 key, then

depress the foot control. For buttonhole stitches

BH14, BH15, you can repeat sewing without

pressing keys. Raise the presser foot and lower the

foot again_

[]

°1

°i

[

SEN

RAISE

SEN

FOOT]

PRESS j

[BHI]KEY

_:--j

Preparaci6n para coser (continuaci6n)

[_ Despu_s de colocar el prensatelas de ojal de sensor, alce la

palanca del pie una vez,

Inserte la esquina de la tela debajo del prensateias,

Pulse el bet6n de aguja arriba/abajo dos veces.

Quite la tela a la izquierda para captar a ambos hilos debajo

del prensatelas.

Inserte la prenda debajo del pie, y baje la aguja en el punto de

cemienzo.

Despu_s, baje el pie autom_tico para ojales.

Si hubiera holgura _), esto pedrfa causar una tongitud de ojal

dispareja tal come se muestra.

('_ Marca

Q Punto de comienzo

(_ Deslizador

No hay holgura

(_ Soporte del resorte

O Resultados de puntadas disparejas

Pr_paratifs avant ia couture (suite)

[] Aprbs avoir mis en place le pied & boutonnibre, relevez le pied

une lois pour vous,

Ins_rez un coin du tlssu sous le pied_

Appuyez deux lois sur le bouton aiguilte haute/basse.

Retirez le tissu vers la gauche pour tirar los deux ills sous le

pied. Passez le vetement sous le pied et abaissez I'aiguilie au

point de d_part.

Puis abaissez {e pied presseur pour boutonnieres

automatiqueso

S'IIy aun espace(_, ilse produira une difference dans la

longueur des rang_es, comma indiqu6.

(_) Rep_re

Pointde d_part

(_ Curseun

(_)Aucun espace

Support du ressort

10 Differencede longueur

Empezando acoser

Despu_s de coser con puntada de ojal, la mdquina parar&

automdticamente.

Pasos para coser:

[] El ojal ser& cosido primero automdticamente: la presilfa

frontal y Ia ilia izquierda.

Commencer __coudre

Apr_s avoir cousu la boetonni_re, la machine s'arr_te

automatiquement.

I_tapes de couture:

[] La boutonniere est cousue dans l'ordre suivant: le premier

arr_t et ta rang6e de gauche.

[] A continuaci6n, ta ilia derecha.. [] Puis, la rang_e de droite.

Parafinalizar, la presitla posterior y la puntada de fijaciOn,

Aloe la palanca de elevaci6n del prensatelas.

Para coser otro ojal, pulse la tecla BH1, y despues optima

et pedal de control,

Para puntadas de ojal BH14, BHI5, puede repetir la

costura sin pulsar las teclas,AIce el pie de elevaci6n del

prensatelas y baje nuevamente el pie.

[_ Puis le second arr6t et Tepoint d'arr6t.

Relevez le pied presseur.

Pour coudre une autre boutonniere,appuyez sur la touche

BH1, puis appuyez sur la p_daie de contr6{e.

Pour los motifs BH14, BH15, vous pouvez recommencer

_.coudre sans appuyer sur les touches, Relevez et

abaissez le pied presseuro

(Starting to sew continued)

[] Raise the buttonhole foot and draw the garment with

both needle and bobbin threads away about 4" (10cm)

and cut off°

Pull the bobbin thread so that the needle thread is

pulled out to the wrong side of fabric°

Knot both threads under the fabric.

Place a pin on the rear side of the bartack position so

that you do not need to worry about cutting the end of

buttonhole stitch.

Cut the opening with the buttonhole opener in your

accessory box.

0 Pin

_) Buttenholer opener tSeam ripper

(_ Punch (use for BH 3)

[] After sewing the buttonhole stitch, raise the buttonhole

lever until it stops.

(_ Buttonhole tever

Adjusting the Stitch Width and Density in

Buttonholes

[] ®

"° 1

To change the stitch width

The stitchwidth key controls the stitch width,

The pre-set buttonhole widths are: square buttonhole

5.0, rounded buttonhole 4.0, keyhote buttonhole 7.0.

Press "+" or "-" to adjust the stitch width of the entire

buttonhole, ranging between 2.5 to 7.0 depending on

the selected buttonhole.

O Narrower width by pressing "-"

(_ Wider width by pressing "+"

o To Change the Stitch Density

The stitch length key controls the stitch density.

The pre-set density varies from 0,4 to 0.7 according to

the buttonhole selected.

Press "+" or "--" to adjust the stitch density of the entire

buttonhole between 0.2 to 1.0 depending on the

selected buttonhole.

Press %" or "-" to adjust the stitch density between 0.5

to t,0 for the buttonhole density for U U "

® Denser stitch by pressing "-".

O Coarser stitch by pressing "+".

=Empezando a coser (continuaci6n)

[] Alce el pie del ojal y mueva, la prenda con los hilos de la aguja

y la cantlla 10 cm (4")y corte los Hies.Tire el hilo de la conUia

para que el hi!o de la aguja sea jalado hacia el lade posterior

de ta tela,

Anude ambos hilos debajo de la tela,

Ceroque un pasador en et lade posterior de la pesici6n de la

presilla para evitar cortar el extreme de la puntada det ojal.

Corte la abertura con el abridor de ojales que se tncluye en la

caja de accesodoso

Pasador

(_ Abridor de oja[es

(_ Punzador (Oselo para BH3)

[] Despu_s de coser el ojat, alce Ia palanca de ojal hasta que se

pare,

(_ Paianca de ojal

°Commencer bcoudre (suite)

[] Relevez le pied presseur et tirez le v_tement avee los ills de

l'aiguiile et de la canette sur une longueur d'environ !0 cm

(4") et coupez-les.

Tirez sur te fil de canette pour attirer le fil de la bobine sur

l'envers_

Nouez los fils sous le tissu.

Placez une _pingle sur les arr_ts aux extr_mit_s de ta

boutonni_re pour pouvoir I'ouvrir sans craindre de ceuper les

points d'arr_L D_coupez I'ouverture & l'aide de l'ouvre-

boutonniere situ_ dans votre boTte d'accessoires.

(_) E'.:pingIe

_) Ouvre°boutonni_re

_) Poin_on (Pour BH3)

[] Apr_s avoir cousu {es boutonnieres, relevez autant que

possible le levier des boutonnieres

(_ Levier des boutonnieres

Ajustes de la densidad y la anchura de los ojales Rdgler la largeur et la densitd du point pour les

boutonnieres

=Para cambiar ia anchura de las puntadas

La tecla de anchura de puntada controla ta anchura de tas

puntadas,

Las anchuras predeterminadas son: Pare los &jates

cuadrados 50, para oja{es redondos 4,0 y para ojales de

cerradura 7.0

Pulse las teclas "+" o "-") pare ajustar la anchura de todas las

puntedas del ojat de 2.5 a 7.0, dependiendo det tipo de ojat.

C) Menor anehura pulsando la tecta "-"

(_ Mayor anchura pulsando ta tecla "+"

o Para cambiar la densidad de las puntadas

La tecla de denstdad de puntada controla la densidad de las

puntadas. Las densidades predeterminadas vadan de 4°0 a

0,,7, dependiendo del tipo de ojal seleccionado.

Pulse las teclas %"0 "-" pare ajustar la densidad de todas ias

puntades del ojal de 0,2 a 0ot, dependiendo del ttpo de ejalo

Pulse lee teclas "+"o "-" para ajustar la densidad de 0.5 a 1.0

parala deneldeLddeloja,para _ _,

(_ Puntadas rods densas pulsando la tecla "-"_

Q Puntadas menos densas pulsando ta tecla %"°

Pour changer la lai'geur du point

La touche de largeur du point contrite la largeur du point.

Los largeurs pr_-programm_es pour ia boutonniere

rectanguiaire 5,0, boutonniere arrondie 4.0, boutonniere

tailleur 70. Appuyez sur %" ou "-" pour r_gier la largeur du

point pour toute la boutonniere s_lectionn_,

Largeur plus _troite en appuyant sur "-"

_) PIus large en appuyant sur "+"

oPour changer la densitd du point

La touche de longueur du point contr_le la densit_ du point.

Los densit_s pr_-proguamm_es varient de 0.4 & 0,7 selon la

boutonniere s_Iectionn6e,

Appuyez sur %" eu "-" pour r_gier Ia densit_ du point entre

0.5 et 1.0 pour ajuster la densit_ des boutonnieres H H

(_) Point plus dense en appuyant sur "o

(_ Point mois dense en appuyant sur "+'L

Automatic Buttonhole (BH2/BH3)

BH2 sewing steps

O Stitch pattern: BH2

(_ Thread tension dial: AUTO

® R: Automatic buttonhole foot

@ Starting point

(_ Barracking

* Sewing procedure is the same as BH1.

oBH3 sewing steps

O Stitch pattern: BH 3

(_ Thread tension dial: AUTO

® R: Automatic buttonhole foot

Q Starting point

(_ Barracking

* Sewing procedure is the same as BHlo

Note: See page 70 to make the hole of the key hole

buttonhole1

Adjusting the Stitch Width and Density in

Buttonholes 2 and 3

oTo change the stitch density

The adjustment of the stitch density is between 0.2 to

0,8 the same as BHt° (refer to page 70)

oAdjustment of the stitch width on

buttonhole 2

When you press the zigzag width key, the pre-set

buttonhole width is set for the rounded buttonhole at

4,0, Press "+" or "-" to adjust the stitch width of the

entire buttonhole between 2,5 to 5.5.

Q Width: 2°5

@ Width: 4.0

® Width: 5.5

, Adjustment of the stitch width on

buttonhole 3

When you press the zigzag width key, the pro-set

buttonhole width is set for the keyhole buttonhole at 7.0.

Press %" or "-" to adjust the stitch width of the entire

buttonhole between 5°5 to 7_0,

Width: 5,5

® Width: 6.0

® Width: 7.0

8 %

--=--=

I AUTO R _" 7.00,4 ®

AUTO 7.0

WIDTH

® ®

Ojales automdticos (BH2 /BH3)

•Pasos de costura BH2

O Patrdn de puntada: BH2

(_) Ajuste de tens[6n del hIIo superior: Automatico

R: Pie para ojales autom6ticos

(_ Punto de incio de costura

® Rernate

•El proced[mlendo de cestura es el re]some qua el ojal BH1,

Boutonnibre automatique (BH2 /BH3)

•P-tapes de couture pour BH2

Q Motif:

(_) Mo/ette de r6gtage de la tension du ill:

(_) R: Pied t_bouronni_re automatique

G Point de d6part

® A,r ,t

BH2

Automatique

Le prnc6d6 de coutre est le rn6me que pour BH1,

Pasos de costura BH3

(_) Patrdn depuntada: BH3

(_) Ajuste de tensiSn del hilo superior: Automatico

(_ R: Pie para oiates autom_ticos

Q Punto de incto de costura

® Remate

*El procadirn[ando de costura es el misomo qua el oja[ BHI.,

Nota: Consulte la pfigina 71 para hacer et agujero del ojal de 1

[sastrer[a. J

Ajustes de la densidad y la anchura de puntadas

en los ojales 2 y 3

oPara cambiar la densidad de las puntadas

La dens[dad de [as puntadas puede ser carnbiada de 0.2 a

0°8 a[ igual qua en ojat BHIo (lea la pdgina 71)

oAjsutes de ia anchura de las puntadas en el

ojal 2

Cuando oprima [a tecla de anchura de zig zag, la anchura

predeterrn[nada es ajustada para los ojales redondos a4.0.

Pulse las teclas '%" o --" para ajustar la anchura de todas las

puntadas del ojal de 2.5 a 554

Auchura: 2_5

(_ Auchura: 4.0

(_) Auchura: 55

Ajsutes de ia anchura de las puntadas en el

ojal 3

Cuando oprirna [a tec[a de anchura de zig zag, la anchura

predeterminada es ajustada para los ojaies redondos a 7.0.

Pulse tas tectas %" o "-" para ajustar la anchura de todas las

puntadas de{ oja[ de 5+5 a 7.0.

Q Auchura: 5.5

® Auchura: 6.0

(_) Auchura: 70

• F_tapes de couture pour BH3

Motif: BH3

(_) Molette de r6glage de la tension du f[l: Automatique

(_) R: Pied & bouronni_re autornat[que

(_) Point de d_part

® Arr_t

•Le proc6d6 de coutre ast le m_me qua pour BH1.

Remarque: Votr page 71 pour savoir comment faire le trou dan_

la boutonni6re tatlleur. 3

R6gler la largeur et ia densit6 du point pour les

boutonnidres 2 et 3

=Pour changer la densit6 du point

Le r6glage de la densit6 du point pour les boutonnieres 0.2 at

0o8+(voir page 71)

=R6glage de la largeur du point sur la

boutonniere 2

Lorsque vous appuyez sur la touche de largeur du zigzag, la

largeur pr6-r6g!_e de la boutonni6re est r6g[6e sur 4°0 pour [a

boutonniere arrondie, Appuyez sur '%" ou "-" pour r6gler la

largeur pour toute la boutonni6re sur 2_5 & 5,,5

(_ Largeur: 2.5

(_) Largeur: 4°0

® Largeur: 5_5

oR6glage de la largeur du point sur la

boutonniere 3

Lorsque vous appuyez sur la touche de largeur du zigzag, ia

[argeur pr6-r6g[_e de la boutonni6re est r6g[6a sur 70 pour la

boutonniere arrondie Appuyez sur %" ou "-" pour r6gler la

targeur pour route la boutonni6re sur 5,5 _.7,0.

Largeur: 5.5

® Largeur: 6.0

® Largeur: 70

Corded Buttonhole

O Stitch pattern: BH 1

_) Thread tension dial: AUTO

® R: Automatic buttonhole foot

Use this procedure when you want to achieve a tailored,

more attractive raised buttonhole..

Use filler cord (at least 10 inches of heavy thread).

Try a practice buttonhole first.

_] Set the automatic buttonhole foot R on the foot holder.

[] With the buttonhole foot raised, hook the filler cord

on the spur at the back of the buttonhole foot°

[] Bring the ends toward you under the buttonhole foot

until they clear the front end,

[] Hook the filler cord into the forks on the front of foot

R to hold them tight,

[] Lower the needle into the garment where the button

hole will start and lower the foot.

[] Sew the buttonhole according to the buttonhole

sewing instructions on Page 66

Remove the fabric from the machine and cut the

sewing threads.

[] Pull the left end of the filler cord to tighten it°

[] Thread the end of the filler cord through a darning

needle, draw to the bottom side of the fabric and cut.

===_=

===

_sa

[]

Ojales con cord6n

(_ Patr6n de puntada: BHI

(_) Ajuste de tensi6n del hilo superior: Automatico

(_) R: Pie de oja_autom&tico

Use este procedimiento si desea un ojal alzado m_.s

personalizado y atractivo,

Use el cord6n (per re menos 10 pulgadas de hJ!o grueso).

Primero haga un ojal de pr&ctica.

[] Coloque el pie R de ojal autom_.tico en el sost_n del pie.

[] Con el prensatelas para ojates elevado, coloque e! cord6n en

el enganche que se encuentra en la parte trasera del

prensatelas,

[] Tire de los extremes del cord6n hacia usted per debajo del

prensatelas hasta que se sitt_en per detante del extreme

frontal del prensatelaso

[_ Enganche el cord6n en la horquillas el frente del prensatelas

R para sostenerlo en tensi6n.

Boutonnieres rebroddes

(D Motif BH1

(_) Mollete de r_glage de la tension du fil: Automatique

R: Pied & boutonniere automatique

Utilisez cette m_thode Iorsque vous souhaitez obtenir un effet

plus sephistiqu_, une boutonniere en relief,

Utilisez un cordonnet de rempiissage (au moins 10 pouces de fil

tr_s _pais).

Faites d'abord une boutonniere d'essai,

Fixez le pied & boutonniere automatique R sur le support de

pied.

[] Relevez le pied presseur, et passez ]e cordonnet autour de

l'_peron & I'arri_re du pied & boutonniere.

[] Ramenez les extr_mit_s du cordonnet vers vous, en-dessous

du pied jusqu'& ce qu'ils apparaissent & ravant_

[] Bloquez le cordonnet dans ies fourches _ I'avant du pied R

pour le maintenir tendu,

[] Baje la aguja hacta la prenda en el punto donde desea

comenzar a hacer el ojal y baje el prensatelaso

[] Cosa el ojal seg_n tas instrucciones de costura de ojal en la

p_,gtna 67°

Cada lade del ojat y la prensilla trasera deben ser cosidos per

encfma de la cuerdao

Retire la tela de la m&quina y corte los hilos de costura.

[] Abaissez l'aiguille dans le v_tement au point de d_part de la

boutonniere et abatssez le pied presseur.

[] Cousez la boutonniere en suivant les instructions de la page

Les deux cSt_,s de la boutonniere et rarr_t arri_re seront

piqu@s par-dessus le cordonnet

Retirez le tissu de la machine et coupez les ills de couture

[] Jale el extreme izquierdodel cord6n para apretarlo,,

[] Enhebre et extreme del cord6n a trav_s de la aguja de

zurcido, mu_valo hacia el lade inferior de latela y cofle,

[] Ttrez sur l'extr_mit_ gauche du cordonnet pour le tendreo

[] Enfilez I'extrOmit_ du cordonnet dans une aiguifle A repriser et

faites-le passer sur l'envers du tissu, puis coupez-leo

Zipper Sewing

Put in a Zipper

OStitch pattern: 01

(_)Thread tension dial: AUTO

® E: Zipper foot

o Attaching the Zipper Foot

To sew on the left side of the zipper, attach the foot

holder to the right pin on the zipper foot°

To sew on the right side of the zipper, attach the foot

holder to the left pin on the zipper foot.

0 Groove

_) Pin

(_ To sew left;side

_') To sew right side

oFabric Preparation

Add 3/8" (lcm) to the zipper size. This is the overall

opening size°

O Right side of fabric

@ Opening size

® Zipper size

(_ 3/8" (t cm)

(_) End of opening

® Slider

O Zipper teeth

® Zipper tape

Place right side of fabric together and sew to the end of the

zipper opening° Reverse stitch to lock the stitches.

Manually increase the stitch length to &5 and sew the

zipper opening.

(_ 4.5 (Stitch Length)

@ End of opening

@ Reverse stitch

@ Straight stitch

@ 3/4" (2 cm)

=Starting to sew

[] Fold back the left seam allowance. Turn under the

seam allowance to form a 1/8"(0,2 to &3 cm) fold.

Place the zipper teeth next to this fold and pin in place°

Attach the zipper foot with the right pin in place.

Lower the zipper foot on the top side at the bottom of

zipper so that the needle pierces the fabric next to the

fold and the zipper tape,

0 fold

Q 1/8" (0.3 cm)

® Stitch line

(_) End of opening

(f!) Open size

O Lower fabric

(Z) Wrong side of fabric

qb ® ®

L..O.L.AUTO R-_.'_-3_;_,;_]

.............J

@-4 --

®,

Costura de cremallera (yea la hoja adjunta)

Colocando una cremallera

Q Patr6n de puntada: 01

(_) Ajuste de tensin del hilo superior: Automa|ico

(_) E: Prensatelas de cremallera

•Colocando el pie para cremalleras

Para coser el lado tzquierdo de la cremaHera, enganche el

pasador de_prensatelas al enmanguer

Para coser el lado izquierdo de la cremallera, enganche el

pasador de! prensatetas al enmangue.

O Enclavedura

(_ Pasador

(_ Para coser et lado izquierdo

(_) Para ceser el lado derecho

• Preparaci6n de la tela

ASada 1 cm al tamaSo de 1a cremalIer& Este es el tamaSo

general de fa abertura,,

O Parte de ardba de fa tela

(_) TamaSo de la abertura

(_) Tamafie de la cremallera

(_ 1 cm (3/83

O Final de Ia abertura

_) Deslizador

(_) Dientes de la cremaflera

(_ Cinta de la cremallera

Junte las partes de arfiba de la tela y cosa hasta el final de la

abertura de la cremalleraL Cosa hacia atr_s para rematar las

puntadas. Aumente manualmente la lengitud de la puntada

hasta 4,5 y cosa la abertura de la cremaNera,

(_ 4.5 0ongitud de puntada)

@ Final de ia abertura

(_) Puntada hac[a arras

@ Puntada recta

@ 2 cm (3/4")

o Para coser

[] Dobie la tela superior de la costura izquierda hacia arfiba todo

Io posibte, Doble la tela inferior hacia abajo de forma que

sobresalga de 0.,2 a 0,3 cm (1/8") respecto a ]a tela superior,,

Ponga los dientes de la cremallera contra el segundo dobiez y

suj_tetos. Baje et pie para cremallera contra la crematlera de

forma que la aguja coincida encima del doblez que sobresale

de 0.2 a 0.3 cm (1/8") y de la cinta de la cremailera.

O Dobtez

(_) 0.3 em (1/8")

(_)Linea de puntada

(_) Final de la aberlura

(_)TamaSo de la abertura

_) Tela inferior

(Z) Parte de abajo de fa tela

Couture des fermetures _ glissibre

Installation d'une fermeture & glissibre

t_ Motif: 01

(_ Molette de r_glage de ta tension du ill: Automatique

(_) E: Pied b fermeture & glissi_re

Fixation du pied & fermeture _ glissi_re

Pour coudre Ie cSt_ gauche de la fermeture & gllssi_re, fixez ]e

pied avec le c8t6 droit de ta broche sur le support de pied°

Pour coudre le cStd dreit de la fermeture & glissi_re, fixez le

pied avec Ie cSt_ gauche de la broche sur le support de pied.

(_ Rainure

(_ Broche

(_ Pour coudre le cSt_ gauche

Q Pour coudre le cSt_ droit

, Prdparatifs avant la couture

Ajoutez 1 cm & la dimension de la fermetureo Vous obtenez Ia

dimension de F'ouverture.

Q Endroit du tissu

(_ Dimension de I'ouverture

_) Dimension de _afermeture & glissi_re

@ t cm (3/8")

(_) ExtrSmit_ de l'ouverture

(_ Glissiere

(_ Dents de la fermeture

(_) Ruban de la fermeture

Piacez le tissu endroit contre endroit et piquez jusqu'& I'extr_mit_

de I'ouverture. Cousez en arrf_re pour arr6ter la couture.

Augmentez manuellement la iengueur du point jusqu'& 4.5 et

piquez I'ouverture de la fermeture & glissiere

4.5 (Longueur du point)

O Extrdmit_ de I'ouverture

@ Points en arri_re

@ Point droit

@ 2 cm (314")

• La couture

Repliez la ressource du cSt_ gauche., Repliez le rentr6 du c6t_

droit pour former un pli de 0.2 & 0.3 cm (1/8"). Placez tes

dents de la fermeture auras de ce pli et _pinglez-la en place,,

Fixez le pied & fermeture & glissi_re avec la broche du cSt_

droit. Abaissez le pied sur le c8t6 endroit, en bas de ta

fermeture, pour que ]'aigui]le perce le tissu auras du pli, et le

ruban de la fermeture,

(_) 0.3 cm (1/8")

(_) Ligne de couture

(_) Extr_mitO de I'ouverture

0 Dimension de I'ouverture

_') Tissu du dessous

(_) CSt_ envers du tissu

(Zipper Sewing continued)

[] Sew through all layers next to the fold. Stop just before

the zipper foot reaches the slider on the zipper tape

(about 2" (Scm)). Lower the needle slightly into the

fabric° Raise the zipper foot and open the zipper_

Lower the foot and stitch the remainser of the seam.

0 Slider

® 2" (5cm)

[] Close the zipper and spread the fabric flat wtih the right

side facing up. Baste the opened fabric and zipper tape

together

® Wrong side of upper fabric

Q Basting stitch

0 Right side of fabric

® Zipper tape

[] Move the zipper foot to the left pin.

Guide the edge of the foot along the zipper teeth and

stitch through the garment and zipper tape

Stop about 2" (5 cm) from the top of the zipper° Lower

the needle slightly into the fabric, raise the foot, remove

the basting stitches along the zipper opening, Open the

zipper to move the slider behind the zipper foot°

[] Lower the foot and stitch the remainder of the seam,

making sure the fold is even.

[]

Costura de cremalieras (continuaci6n)

[] Cosa todas las capas de tela junto at doblez. Pare justo antes

de que el prensatelas llegue al deslfzador de la cremaUera.

Baje la aguja para sujetar ta tela. Suba el prensatelas y abra

la cremalIera_ Baje el prensatelas y cosa hasta el final

Q Deslizador

@ 5 cm (2")

Couture des fermetures b glissibre (suite)

[] P_quez & travers toutes lee _paisseurs de tissu auras du plL

Arr_tez-vous juste avant que le pied n'atteigne le curseur sur

Ie ruban de la fermeture. Piquez I_g_rement I'aiguille dans re

tissu_ Remontez le pied et ouvrez la fermeture_ Abaissez le

pied et plquez le rests de la couture

(_ Curseur

@5 cm(2")

[] Cierrs la crsmallera y extiendala tela de forma que la parte de

arriba de la tela quede hacia arriba. Hilvane la tela de la

derecha junto con ta cinta de la cremallera.

(_ Parte de abajs de la tela superior

(_ Hilvanado

(_ Parte de arriba de la teta

(_ Cinta de la cremallera

[] Fermez la fermeture et placez Ie tissu & plat, cSt_ endroit vers

le haul B&tissez ensembts le tissu mie _. plat et le ruban de la

fermeture,.

(_ C6t_ envers du tissu du dessus

(_ Points de b&ti

@ C6t_ endrelt du tissu

(_ Ruban de la fermeture

[] Cambie de posiciSn el pie para cremalleras fij&ndols en Is

parts izquierda del pasador. Cosa la tela derecha y la cinta de

la cremallera guiando el prensatetas contra los dtentes de la

cremaliera. Pare a unos 5 cm (2") de la parte superior de la

cremallera,

[] Changsz la position du pied et fixez-le sur le c6t_ gauche de

sa broche

Guidez le bsrd du pied ts long des dents de la fermeture et

piquez fe tissu et le ruban de la fsrmeture° ArrOtez-vous &

environ 5cm (2") du haut de la fermeture

[] Baje la aguja para sujetar la teia y suba el prensate!as,quite

las puntadas de hilvanado hecho iniclalmentey abra la

cremaIlera_Baje el prensatelasy cosa hasta el final,

asegur&ndose de que cose uniforrnemsnteel doblez de la tela

y de la cinta de la cremallera.

[] Ptquez I_g_rement I'aiguille dans te tissu, rernontez le pied,

retirez les points de b&ti le long de I'ouverture de Ia ferrneture.

Abaissez le pied st piquez le reste de la couture en vous

assurant que le pli est r_gulier.

Darning Stitch

Q Stitch pattern: 17

Q Thread tension dial: AUTO

® R: Automatic buttonhole foot

@ Darning shape: See below for setting

,, Starting to sew

[] Pull the button holder to the rear.

[] Place the ga_rment under the foot, Press the Up/Down

needle position button twice. Remove the fabric to the

left to draw both threads under the foot°

[] Lower the foot. Press down the foot control.

The machine wil! lock stitch, sew 16 rows of darning,

lock stitch again and the machine stops automatically.

* The size of one darn cycle is variable.

However, the maximum iength is 3/4" (2 cm) and the

maximum width is 9/32" (0_7 cm),

[] Turn the fabric and repeat sewing

_) Button holder

Hole

Starting point

@ 3/4" (2 cm)

O 9/32" (0.7 cm)

For darning less than 3/4" (2 cm)

Stitch to "Low" speed setting, 4lock stitches will be

sewn first. Then sew to the desired length and press

the reverse button, The desired length has now been

determined. Continue sewing until the machine stops

automatically,

(_ Reverse button

Q Desired length

(_ Starting point

oTo adjust the shape of Darning stitch

If one side of the darn is higher than the other, make

them even by pressing the stitch length "+" or "-" key.

When you press the "+" or "-'° key, d3 will be indicated

automatically_ You can adjust the shape of the darn by

pressing "+" or "-" key, dl to d5,

To memorize Darning stitch

When repeatedly sewing the same-size dam to repair a

side rip or belt loop, press "MEM" key and restart

sewing,

@ ® ® @

..................................... J

_[]@@

IAb_I_A_,A

UllllllllilII

IIIllllttlllllll

Iil!Yflll

l__i_

AAAAAAAA

IIIIIIJlJliJllll

IlllllJllHJJlll

UllllI!lEllIlII

IIIlllltiIlltU

VVVVVVV

lllllllllllIIIll

IiVViiiil

lllil_lllll

I_Illllilllllll

IiVVVIVV

Zurcido

(_ Patr6n de puntada: 17

(_) Ajuste de tensin del hilo superior: Automatico

Q R: Pie de ojal autom_tico

(_ Forma del zurcido

(consulte las stguientes p_ginas para los ajustes)

Para coser

[] Jale el sost_n de bot6n hacia atr_&

[] Coloque la teta bajo el pie° Pulse dos veces el bot6n de

aguja ardba/abajo. Quite la tela hacia la izquierda para atraer

ambos htlos bajo el pie y coloque la tela nuevamente bajo el

pie.

[] Baje el pie. Oprima el pedal de control La m_quina dar_.

puntadas de fijaci6n. Cosa 16 fitas de zureido, d_ nuevamente

puntadas de fijaci6n. La m_.quina parar_, autom_tieamente.

* E1tamafio de un ciclo de zurcido es variabieo Sin embargo,

la longitud m_xtma de zurcido es de 2 cm (3/4"), y la

anchura m_xima de zurcido es de &7 cm (9/32")o

[] voltee la teiay vuelva a coser para reforzar la costura.

O Sost_n de botdn

(_) Agujero

(_ Punto de comienzo

@ 2 cm (3/4")

(_) 0.7 cm (9/'32")

oPara zurcir menos de 2 cm (3/4")

Cambie al ajuste de velocidad bajo_ Primero se coser_n 4

puntadas de fijaci6n° Despu6s, cosa la Iongitud deseada y

pulse el bot6n de inversi6n. Ahora la longitud deseada ya ha

sido determinada. Siga cosiendo hasta que la m_.quina pare

autom_ticamente

(_ Bot6n de inversi6n

(_) Longitud deseada

(_ El punto de comienzo

• Para ajustar la forma de las puntadas de

zurcido

Si un lade de[ zurc[do es m_s alto que el otto, h_galos quedar

parejos pulsando la tecla de longffud de puntada %" o "-".

AI pulsar la tecla %" o "-", d3 quedar_, ind[cado

autom&ticamente Puede ajustar la forma dot zurcido

putsando ]a tecla %" o "-", dl a dS.

o Para memorizar ia puntada de zurcido

Ai coser repetidamente un zurcido de] mismo tamaSo para

reparar una rasgadura lateral o el bucle de un cintur6n, pulse

la tecla "MEM" y comience a coser nuevamente.

Les reprises

(_ Motif 17

(_ Molette de r_glage de Ia tension du fi[: Automatique

O R: Pied & boutonniere automatique

Q Forme de la reprise

(volr los pages suivantes pour [as r_glages)

La couture

[] Tirez le support du pied vers l'arri_re.

[] Placez le tissu sous le pied. Appuyez deux lois sur le bouton

aiguille haute_asse.r Retirez le tissu vers la gauche pour ttrer

los deux ills sous le pied et remettez le tissu sous le pie&

[] Abatssez le pied.. Appuyez sur la p_dale de contr6fe. La

machine fair des points d'arr_t, puis coud 16 rang_es de

reprise, puis pique de nouveau des points d'arr6t et s'arr6te

automatiquemenL

*La dimension du cycle de reprise est variable. Toutefois la

longueur maximum est 2 cm (3/4") et la largeur maximum

est 0..7 cm (9/32").

[] Tournez le tissu et recommencez & coudre pour crier un

tenfort,

(_ Support de bouton

Q Trou

(_) Point de d_part

(_ 2 cm (3/4")

(_ 0.7 cm (9/32")

Pour repriser moins que 2 cm (3/4")

Passez & ta vitesse de couture "lento" (Low). On coud d'abord

4points d'arr_t. Puis cousez la longueur souhait_e et appuyez

sur le bouque ia machine s'arr_te automatiquement.

(_ Point on arri_re

(Z) Longueur d_sir_e

(_) Au point de d_part

oPour changer ia forme d'une reprise

Si run des c6t_s de la reprise est plus Iong qua rautre,

_galisez-les en appuyant sur la touche de Iongueur du point

Lorsque vous appuyez sur la touche "+" ou "-", d3 s'affiche

automatiquement.

Vous pouvez changer la forme de la reprise en appuyant sur

%" ou "-", dl& d5.

=Pour m_moriser un point de reprise

Lorsque vous devez coudre p]usieurs reprises de la m_me

dimension pour r6parer une couture de cSt_.ou des passants

de ceinture, appuyez sur la touche MEM et recommencez &

coudre.

Bartacking

O Stitch pattern: 18

(_ Thread tension dia!: AUTO

® F: Satin stitch foot

Switching to "Low" speed setting° 4 lock stitches will be

sewn first. Then sew to the desired length and press the

reverse button.,

The desired length has been now determined. Continue

sewing until the machines stops automatically.

* This stitch is used for reinforcement of the heavily

strengthened part of a garment.

The maximum bartack length is t" (2.5 cm) depending

upon fabric.

When you change the stitch length or stitch width, press

width "+", or "-" or length "+" or "-" key,

O Starting position

(_ Ending position

(_) Pre-set 5/8" (1.5 cm)

oMemorizing bartacking

When repeatedly sewing the same size bartack, press

"MEM" key and restart sewing.

(_) Length required

Q Reverse button

(_ Starting position

O Ending position

f@ @ ®

t8 AUTO

XX®

Adjusting the evenness of bartacking

Make a test on an extra piece of fabric to check your

settings,, If the bartacking is uneven, adjust the stitch

length by turning the feed balancing dial as shown.

(_)Starting position

@ An extra length is left from the starting position

@ Turn the feed balancing dial to %" direction.

@ Matching the position. (Correct position)

@ An extra length is left from the returning position,

@ Turn the feed balancing dial to '-" position.

Hilvdn de barra

QPatr6n de puntada: 18

(_) Ajuste de tensin del hilo superior: Automatico

(_) F: Prensatelas de puntada de satfn

Cambie al ajuste de velccidad bajo. Primero se coser&n 4

puntadas de fijaci6n, Despu_s, cosa la Iongitud deseada y pulse

el bot6n de inversl6n.

Ahora la longitud deseada ya ha sido determinada. Siga

cosiendo haste que la m_quina pare autom_.ticamente,

* Esta puntada es usada para reforzar partes de una prenda,

La Iongitud m_xima de hilv_n de barra es de 25 cm (1"),

dependiendo de Ia telao

AI cambiar la longttud o la anchura de la puntada, pulse la tecla

de anchura '%" o "-", o la tecla de longttud "+" o "-".

(_) Posfct6n inictat

(_) Posict6n final

(_) Preajuste de 1.5 cm (5/8")

Memorizando el hilvdn de barra

AI coser repetidamente un hilv_n de barra det mismo tamaSo,

pulse la tecla "MEM" y vue/va a coser.

Q Longitud requerida

(_) BotSn de inversi6n

(_) Posict6n tnicial

Q Posici6n final

Los points de fixation

(_ Motif 18

(_ Molette de r_glage de la tension du ill: Automatique

(_ Pied presseur Pied & point lanc_ F

Passez & la vitesse de couture "Lente" (Low). On coud d'abord 4

points d'arr6t. Puis cousez la Iongueur souhaitde et appuyez,sur

le bouton de marche arri_re, On a alors d_fini [a Iongueur

souhaitde, Continuez _ piquer jusqu'& ce que la machine s'arr_te

automatiquemento

* On utilise ce point pour renforcer des parties de v_tement qui

sont tr_s sollicit_es,

La iongueur maximum des points de fixation est 2.5 cm (1") selon

le tissu.

Lorsque vous souhaitez changer la longueur ou la largeur du

point, appuyez sur la touche de longueur %" ou "-" ou de largeur

"+" OU "J',

(_ Point de ddpart

(_) Position finale

(_) Pr_-r_giage I _5crn (5/8")

o Mdmoriser les points de fixation

Lorsque vous devez coudre plusieurs points de fixation de la

m_me dimension, appuyez sur la touche "MEM" et

recommencez _ coudre,

Q Longueur d_sir_e

(_ Bouton de marche arri_re

(_) Point de d_part

(Z) Position finale

Ajuste de la uniformidad de las puntadas de

hilvdn de barra

Haga una prueba en un trozo de tela pare reviser sus ajustes,

Si el hilv&n de barra es disparejo, ajuste la Iongltud de

puntada girando el bot6n de balance de alimentaci6n de la

manera indtcada,,

_) Posici6n inicial

(_) Se deja un espacio adtcional desde la poslci6n inicial

(_ Gtre el bot6n de balance de alimentaci6n a la dtrecci6n""+"

O Igualando la poslc[6n (posici6n correcta)

(_ Se deja una tongitudadtcional desde la postct6n de retorno

Gire e_bot6n de balance de alimentact6n a la posici6n "-".

Rdglez la rdgularit_ des points de fixation

Fa[tes un essai sur une chute de tissu pour v_rifier vcs

n#giages. Si los points d'arr6t sont in_gaux, r_glez la tongueur

en tournant la molette d'_quilibrage de I'entrai'nement comme

indiqu_.

(_ Point de d_part

(_) Une Iongueur suppl_mentaire est laiss_e _, parttr du point

de d_part

O Tournez la motette d'6quillbrage dans la direction %".

Faites correspondre ta position (position correcte),,

@ Une longueur suppl_mentaire est iaiss_e & parttr de la

position de retour,

Tournez la molette d'_quilibrage de l'entrai'nement vers _a

position "-"

Blind Hem

O Stitch pattern: 21

® Thread tension dial: AUTO

G: Blind hem foot

Starting to sew

[] How to hold the fabric

O Wrong side of fabric

® 5/32"- 1/4" (&4-0o7 cm)

[] Sewing technique and guide setting:

When the needle comes to the left hand side,

position the fabric so that the folded edge comes to

the left side of the guide, Lower the presser foot,,

Adjust the position of needle swing with the stitch

width key so that the needle just pierces the folded

edge of the fabric when the needle comes to the left

side, Sew guiding the folded edge along the guide,

® Wrong side of fabric

@ When the needle comes to right side

® When the needle comes to left side

® Guide

O Guide screw

_) Fold edge

® Needle

[] Open the fabric after sewing

@ Right side of fabric

Note;

For a professional looking hem, try not let the needle

pierce more than 1/8" (0.2 cm) into the foldo

If the folded edge is pierced too far re left side, you can

not expect a good seam on the right side of the fabric.,

[]

@ ® ®

Acabado enrollado de los bordes de la tela (vea la

hoja adjunta)

Q Patr6n de puntada: 21

Ajuste de tensin del hilo superior: Automatico

(_ G: Prensatelas de borde enroltado

Ourlet roulott_

Q Motif 21

(_ Molette de r_g]age de la tension du ill: Automatique

(_ G: Pied pour outlet roulott_

Para coser

[] Manera de doblar la tela.

Lado posterior de la tela

(_ 0 4 - 0.7 cm (5/32"~ 1/4")

[] T_cnica de costura y ajuste de ta gufa.

* Cuando ra aguja llega al lado izquierdo, coloque la tela

de mode que el borde dobPado estA ai lado izquierdo de

la gufa. Baje el prensatelas

"Ajuste la posici6n de la aguja con la tecla de anchura de

puntada, de modo que la aguja atraviese apenas el borde

doblado de la teia cuando la aguja ilegue af lado izquierdo.

Cosa guiando el borde doblado a Io largo de la gufa.

(_ Lado posterior de la tela

(_ Cuando ]a aguja IIega af fado derecho

Cuando la aguja ltega al lade izquierdo

Gufa

0 Rueda gula

Borde dobiado

C_)Aguja

Pour coudre

[] Comment replier le tissu.

(_ Envers du tissu

_) 0.4 -07 cm (5/32" -t/4")

[] Techniques de couture et r_glage du guide

* Lorsque l'aiguiIle est en position & gauche, placez Ie tissu

de mani_re & ce que ie bord repii_ arrive & gauche du

guide Abaissez le pied presseur.

* R_glez la position de couture de I'aiguil{e & I'afde de la

touche de largeur du point de mani_re & ce que I'aiguiHe

perce juste le bord pti_ du tissu Ierequ'elle arrive & gauche

Piquez en guidant le bord plid le long du guide.

Q Envers du tissu

Q Lorsque I'aiguille arrive du cSt_ droit

(_ Lorsque I'aiguilte arrive du c6t_ gauche

_) Guide

Q Motette du guide

(_ Bord repli_

_) AiguiJle

[] Abra la tela despu6s de cosec,

(_ Lado anterior de la tela

[] D_pliez le tissu apr_s la couture.

Q Endroit du tissu

Nota: Para bordes con un acabado profesional, trate de no dejar

que la aguja atraviese m,_s de 1/8" (0.2 cm) en el doblez.

Si el berde doblado es perforado excesivamente hacia la

izquierda, no se puede esperar tenor un buen borde del lado

derecho de la tela_

Remarque: Pour obtenir un ourlet & I'aspec! professtonner,

, essayez de ne pas laisser l'atguiIle percer plus que t/8" (0.2 cm)

darts le pE,

Si le bord repli_ est percQ trop Ioin & gauche, vous n'obtiendrez

_asune belle couture sur l'endroit du tissu_

Pintucking

Q Stitch pattern: 01

(_ Thread tension dial: AUTO

G: Blind hem foot

Place the folded fabric under the presser fool Position the

folded fabric under the presser foot. Position the needle

1/16" (0.,1to 0,2 cm) inside from the folded edge by turning

the handwheel and lower the presser foot. Adjust the

sliding guide on the blind hem stitch foot to the folded edge

by turning the guide screw°

Feed the folded edge smoothly against the sliding guide.

After sewing is finished, use an iron to make pleats.

Quilting

@Stitch pattern: 01

_) Thread tension dial: AUTO

G A: Zigzag foot

@ H: Straight stitch foot

(_ Quilter

Note:

When using the straight stitch foot, make sure to use

center needle position., Otherwise the needle may

strike the sewing foot and possibly break,

[] The quilter will keep the stitching lines straight. Loosen

the quilter screw. Slide the quilter in the opening to the

desired width and tighten the screw°

[] Sew guiding the quilter over the previous row of

stitches.

@ Quilter holding screw

(_) Quilter

® Hole

@ Distance

f@ @ ® ®

,,@%%

lax =Jdo

L___9,UTO A_7_ 3.52.2

Aiforzas

(_ Patr6n de puntada: 01

(_) Ajuste de tensin del hi[o superior: Automatico

_) G: Prensatelas de borde ciego de puntada ajustabte

Plis religieuse

(_ Motif 01

_) Moiette de r_glage de la tension du ill: Automatique

(_) G: Pied r_glable pour outlet invisible

Coloque la teta dobtada bajo el prensatelas,

Coloque ia aguja de 0.1 a 0.2 cm (1/16") hacia el interior desde el

horde doblado girando [a rueda de mano y bajando el pie del

prensate[as. Ajuste la gufa deslizable en el pie de puntada de

horde al horde doblado girando el tornillo gufa,

Alimente uniformemente el borde doblado en contra de ia gufa

deslizab]e. Despu_s de terminar de coser, use una plancha para

hacer dobleceso

Placez Ie tissu repli_ sous le pied presseur.

Placez l'aiguil[e & 01 & &2 cm (1/16") & I'int_rieur du bord repli_

en tournant le volant & main, et abaissez le pied presseur.

R_glez le guide ceulissant sur le pied & ourlet invisible sur le bord

repli_ en tournant la vis du guide.,

Entrafnez r_guii_rement le bord repli_ le long du guide coulissant.

A la fin de la couture, marquez les plis au fer& repasser

Acolchado

(_ Patr6n de puntada:

(_ Ajuste de tensin del hilo superior:

(_) A: Prensatelas pare zigzag

(_ H: Prensatelas para puntada recta

(_ Acolchador

Automatico

Nota:

Cuando use el pie para puntada recta, asegt;_resede porter la

aguja en la posici6n del centro. De to contrario, Ia aguja chocar&

contra el prensate[as yes posible que se romp&

[] La gufa de acolchado le ayuda a coser Ifneas rectas de

puntadas, Afloje et troniIle de suject6n de la gufa Deslice la

gufa dentro de su alojamiento hasta conseguir ei ancho

deseado y apfiete et tornillo,

Matelasser

(_ Motif: 01

(_) Molette de r_glage de la tension du fiL: Automatique

(_) A: Pied zigzag

O H: Pied & point droit

(_) Guide pour matelasser

Remarque:

Lorsque vous utilisez le pied &point droit, assurez-veus que

I'aiguiiie est en position centrale. Autrement elEeheurtera le pied

et se cassera,.

[] Le guide & matelasser vous aidera &coudre des lignes

parall_les. Desserrez la vis, enfilez le guide & matelasser

dans I'ouverturejusqu'& la largeur souhait{_e,puis resserrez la

vis_

r_ Cosa Ilevando la gufa sobre la anterior Ifnea de

puntada,

Q Tornillo sujetador del acolchador

(_) Acolchador

('_ Alojamiento

(_ Distancia

[] Effectuez vorte couture en dirigent Ia tiga du guide le longde

la couture pr_c_dente,,

(_ Vis de btocage du guide &matelasser

(_) Guide &matelasser

® Trou

(_ Distanceentre deux coutures

Shell Tack

(_ Stitch pattern: 20

@)Thread tension dial: 6 to 8

® F: Satin stitch foot

(9 ® ®

D,--C ==

20 G-'-8 710

Use a light weight fabric such as tdcot.

Fold and stitch on the bias_ When the needle swings to

right, allow the needle to just clear the folded edge of the

fabric° Open the fabric and iron on one side of fabric°

Green auto thread tension light flashes on stitch 20 to

make you aware that thread tension may have to be

adjusted.

Applique

Q Stitch pattern: 22

(_) Thread tension dial: AUTO

Q F: Satin stitch foot

@ Presser foot adjusting lever: 2

* Stitch pattern 23, 24 can also be used°

Applique, a technique for stitching fabric shapes onto

another fabric, opens limitless design possibilities.

Dimension and texture can be added by lightly stuffing all

or part of design°

This machine has several different patterns that can be

used to enhance your applique°

In this type of applique, raw edges are folded unden To

finish the raw edge, cut the applique design out of

cardboard.

Fold the fabric then cut the fabric slightly larger than the

cardboard_

Fold the fabric around the cardboard and press to form a

perfectly shaped design. Tape the applique in place and

sew, guiding the slit on Satin stitch foot next to the finished

edge of the applique.

@ Applique fabric

@)Slit

(_ Edge

@® ®

a@%

I %--

22 RUTO g" 8._;2.B

Hilv_n de Concha

(_ Patr6n de puntada:

(_) Ajuste de tensin del hilo superior:

(_) F: Prensatelas de puntada de satfn

6a8

Point de coquille

(D Motif: 20

(_) Molette de r_glage de ta tension du ill:

(_) F: Pied & point lanc6

6&8

Use una teia liviana, como por ejemplo tricot,

Doble y cosa al sesgo Cuando la aguja se mueva hacia la

derecha, aleje la aguja un poco del borde dobfado de la telao

Abra la teia y pt_nchela de un lado,

* La luz verde autom_tica de tensi6n de hilo brilla

tntermitentemente al usar la puntada 20 para indicarle que poLlrfa

ser necesario ajustar la tensiSn del hilo.

•_ utiliser sur les tissus fins comme du jersey,

Pliez le tissu et piquez sur le biais° Lorsque I'aiguille se d_place

vers ta droite, eile doit alier jusque au-del& du bord repli6 du

tissu_

Ouvrez le tissu et repassez sur l'un des c6t_s du tissu,

• Le voyant vert de r6glage automatique de la tension du fil

clignote pendant Puttlisation du motif 20 pour vous rappeler que

vous aurez peut _tre besoin de r_gler la tension du fiL

Aplique

(_) Patr6n de puntada: 22

(_) Ajuste de tensin del hilo superior: Automafico

O Palanca de ajuste de presi6n: 2

(_) F: Prensatelas de puntada de satin

* Tambi_n se pueden usar los patrones de puntada 23 y 24

Appliques

%q')Motif: 22

(_) Motette de r_glage de la tension du fii:

(_) Levier de r6glage de la pression: 2

(_ F: Pied & point Ianc_

* On peut aussi utiliser les motifs 23 et 24,

Automatique

Aplique es una t_cnica usada para coser trozos de tela sobre una

tela diferente y aumentar ta gama de dise_o. Se puede agregar

dimensi6n y textura rellenando ligeramente todo el dise5o o parte

del mismo. Esta mAquina tiene diferentes patrones qua se

pueden usar para las t6cnicas de aplique.

En este tipo de aplique, los bordes son doblados hacia adentro,.

Para terminar el barde, corte el diseSo de aplique en un trozo de

cart6n, Fusione un entrelace liviano a[ lado posterior de la tela y

corte la tela con dimensiones un poco m#.s grandes que las del

cart6n.

Doble la tela alrededor del cart6n y oprfmala para formar un

dise_o con una forma perfect& Adhiera el aplique en su lugar y

c6salo, gulando la ranura en el pie F a Io largo del borde del

aplique.

(_ Tela para aplique

(_) Ranura

_) Borde

Les applications, une technique consistant & coudre des formes

en tissu sur un autre tissu, offrent des possibilit_s illimit_es de

d_coration. On peut ajouter du relief et de la texture en

rembourrant certaines parties ou I'int6gralit_ d'un motif. Cette

machine poss_de plusieurs points que vous pouvez utiliser pour

mettre en vaieur votre application°

Dans ce genre d'application, les bords bruts sent replies em

dessous. Pour finir le bord brut, d6coupez la forme de

rapplicati0n dans du carton 16ger. Collez une triplure fine sur

l'envers du tissu puis d6coupez le tissu un peu plus grand qua le

carton.. Pliez le tissu autour du carton et repassez-le pour crier

un motif parfait.

Collez le motif en place grace & du ruban adh_sif et piquez en

guidant la fente sur le pied F le long du bord fini de l'applieation.

(_ Application

(_) Fente

_) aord

SECTION iV DECORATIVE STiTCHiNG

Smocking

O Stitch pattern: 25

(_ Thread tension dial: AUTO

(_ F: Satin stitch foot

* Stitch patterns 35, 61 to 63, 84 can also be used..

For a delicate, decorative treatment, smocking can be

applied whenever gathers are used. Turn a child's dress

into something very special or smock a yoke on a blouse.

Choose a soft, lightweight fabric such as batiste, gingham

or challis. Cut the fabric three times the finished width.

With the manual stitch length at 3.0 to 4_0 sew straight

lines 3/8"(lcm) apart, across the area to be smocked, A

looser needle thread tension will make gathering easier,

Knot the threads along one edge,. Pull the bobbin threads

and distribute the gathers evenly,. Secure the threads at

the other end,

Reduce the tension and presser if necessary and sew

decorative pattern stitches between the straight seams

Pull out the gathering stitches°

@ ® ®

"'-'4

J-k_ .': B

2_=; RUTO 7.0 2.5

Fagoting

O Stitch pattern: 29

Q Thread tension dial: AUTO

(_ F: Satin stitch foot

* Stitch patterns 26, 27 and 34 can also be used..

Use this stitch to join two pieces of fabric to create an open

work appearance and add design interest,.

Fold under each fabric edge 5/8" (t.5 cm) and press. Pin

the two edges to paper or tear backing 1/8" apart. Sew

slowly, guiding the fabric so the needle catches the folded

edge on each side..

After finishing the sewing, take off the paper.

@ ® ®

SECCION IV COSTURA DECORATIVA

Puntada con frunces

O Patr6n de puntada: 25

(_) Ajuste de tensin del hits superior: Automatico

(_ F: Prensatelas de puntada de satin

* Tambi_n se pueden usar los patrones (35, 61 a 63, 84).

Para un tratamiento deticado ydecorative, la puntada con

frunces se puede aplicar al usar frunces.. Mejore la apariencia de

la ropa para n]fies o cree frunces en las blusas. Seleccione una

teia suave y liviana come per ejemplo batista, tela de atgod6n a

cuadros o chalis. Corte la tela tres veces m_s iarga del ancho

necesado.

Con la Iongitud manual de puntada de 30 a 40, cosa Ifneas

rectas con una separaci6n de tcm (3/8"), a trav_s clef _rea que

desea frunciroLa tensi6n menos ajustada del hile de la aguja

factlita la creaci6n de frunces,. Anude los hifos del borde Tire det

hilo de ta canilla per el extreme no anudado para distribuir

uniformemente tos hilo& Asegure _os hilos en el otto extreme

Si es neeesario, reduzca la tensi6n y la presi6n y cesa con

puntadas de patrSn decorative entre los bordes rectos.

PARTIE IV POINTS DECORATIFS

Les Smocks

(_) Motif: 25

{_ Moiette de r_glage de la tension du ill:

O F: Pied & point lanc_

* On peut aussi utiliser tes motifs (35, 61 & 63, et 84),

Automatique

Les smocks sent une d_coration raffin_e qui peuvent _tre

appliques partout ou des fronces sent n_cessaires. Transformez

une robe d'enfant en un ouvrage d'exception, ou appfiquez des

smocks sur l'empi_cement d'un cersage_ Choisissez un tissu

souple et l_ger comme le batiste, le Vichy ou le chaffis. Coupez le

tissu trois fois plus grand que la largeur finie.

Apr_s avoir r_gle manuellement ia !ongueur du point sur 30 ou

4_0, piquez des rang_es de points & t cm (3/8") d'intervalle, en

travers de ]a partie qui dolt recevoir les smocks° Rel&chez la

tension du fil de I'aiguille pour faciliter tes fronces. Nouez les ills

sur un bord. Tirez sur les fils de canette et distribuez

r_guli_rement tes fronces Nouez Ies ills sur I'autre bord.

Diminuez la tension et la pression si n_icessaire et piquez des

motifs d_coratifs entre ]es rang_es de points droits.

Retirez les fils de fronces.

Deshilachado

(_) Patr6n de puntada: 29

(_) Ajuste de tensin det hito superior: Automatico

(_) F: Prensatelas de borde enrollado

* Tambt_n se pueden usar ios patrones (26, 27 y 34).r

Couture ajour_e

(_ Motif: 29

(g) Molette de r_glage de Ia tension du ill:

(_) F: Pied & point lancO

* On peut aussi utiliser les motifs 26, 27 et 34.

Automatique

Emplee esta puntada para unir dos telas y crear la apariencia de

trabajo abiedo (deshilachado) y aSadir interns al dise5o.

Haga un doblez de 1 5 cm (5/8") en cada teta y planche_

Sujete con alfileres los dos b0rdes a un papet o cinta

desprendible separ&ndolos 0.3 cm (1/8").

Cosa despacio guiando Ia teta para que la aguja alcance los dos

bordes.

Despu_s de terminar de coser, quite el papel

Utilisez ce point pour relier deux morceaux de tissu en cr_ant un

jour, et ajeuter un styie& votre creation.

Repliez 1.5 cm (5/8") au bord de chaque piece de tissu et

repassez, Epfnglezqes sur du papier de sole avec un espace de

0.3 cm (1t8").

Cousez lentement en guidant le tissu afin que l'aiguilIe pique

dans les rebords de chaque c6t&

,_ la fin de la couture, retirez le papier

Scallop Stitch(A)

0 Stitch Pattern: 31

@)Thread tension dial: AUTO

_) A: Zigzag foot

• Starting to sew

[] Fold the hem with right sides together,, Sew

scallops 3/8" (1 cm) from folded edges,

[] Trim close to stitching leaving 1/8" (O,3cm) seam

allowance° Clip seams as shown or trim with pinking

shears.

[] Turn the hem to right side and press°

@ @ ®

)@e

31 RUTO --Z

%@@

Scallop Stitch(B)

QStitch Pattern: 32

Thread tension dial: AUTO

0 A: Zigzag foot

Stitch pattern 42 can also be used,

Starting to sew

[] Sew the stitches approximately 3/8" (1 cm) inside of

the edge of fabric,

[] Trim the outside of the stitches as shown. Make sure

you don't cut the thread.

Puntada de concha (A)

(_ Patr6n de puntada: 31

(_ Ajuste de tension del hilo superior: Automattco

_) A: Prensateias pie para zigzag

,Manera de coser

[] Dobte el horde juntando los lades derechos. Cosa conchas

a I cm (3/8") del borde doblado.

[] Recorte cerca de ras puntadas dejando 0,3 cm (1/8") de

espacio para el borde° Sujete los hordes tat come se

muestra orecorte con tijeras dentadas,

[] Voltee eI borde hacta et lade anterior y oprima..

Vea la hoja adjunta

Feston (A)

O Motif 31

(_) Malette de r_glage de la tension du fil: Automatlque

_) A: Pied zigzag

•La couture

[] Pliez roudet endroit centre endroiL Piquez fes festons _ 1

cm (3/8") du bord reprt_,

[] Recoupez en suivant [es points en latssant une ressource

de 0.3 cm (1/8"). RetaIIlez les ressources comme indiqu,_

ou utilisez des ciseaux _ denteler.

[] Retoumez l'ouflet sur t'endroit et repassez.

Puntada de concha (B)

Q Patr6n de puntada: 32

(_ A: Prensatetas pie para zigzag

(_) Ajuste de tension de] hi]o superior: Automatico

* Tambi_n se puede usar el patr6n de puntada 42.

Feston (B)

(_ Motif: 32

A: Pied zigzag

(_ Malette de rEigiage de la tension du fil:

* On peut aussi util[ser le motif 42

Automatique

IVlanera de coser

[] Tambi_n, cosa las puntadas aproximadamente 1 cm (3/8")

adentro del borde de la tela

[] Recorte la parte externa de las puntadas tal come se

muestra. Aseg_rsse de no cortar e_h[lo.

* No voltee la tela,

La couture

[] De la m_me mani_re, piquez & 1 cm (3/8") du herd du

tissu.

[] Recoupez au herd des points comme indiqu_. Faites bien

attention & ne pas couper les points°

* Ne retournez paste t[ssu.

Patchwork

Q Stitch Pattern: 01 and 28

® Thread tension dial:AUTO

® F: Satin stitch foot

Sew seam with straight stitch 01 and press seam allowance

to open. Sew pattern stitch 28 on right side of garment

centering over the seam line.

0 Wrong side of fabric

® Right side of fabric

® ®

_UTO

, @

[

Satin Stitch

_'DStitch Pattern: 47

0Thread tension dial:AUTO

0 F: Satin stitch foot

Stitch pattern 40 to 60 can also be used.

To get fine sewing results, the interfacing should be used on

the wrong side of fabric when you use stretch or elastic

garments.

Press "Lock stitch" key to finish the end of the pattern.

(D ® ®

4"2 AUTO ?.0 0.4

4. ....

Costura para trabajo tipo mosaico

(_) Patr6n de puntada: 01 y 28

(_) Ajuste de tension det hilo superior: Automatico

(_ F:Prensatelas de puntada de satfn

Patchwork

0Motif 01 et 28

(_ Malette de r_glage de la tension du fil:

(_ F: Pied & point lanc_

Automatique

Cosa el horde con la puntada recta 01 y d_le la vuelta de forma

que la parte de arriba de la tela quede a la vista.

Cosa con el patr6n de puntada 28 siguiendo la Ifnea de la

costura

(_ Parte de abajo de la tela

(_ Parte de arriba de la tela

Piquez la couture au point drolt 01 et repassez la ressource de

couture & plat,

Piquez te motif 28 sur I'envers du tissu en vous centrant sur la

Iigne de couture.

(_ Envers du tissu

(&) Endroit du tissu

Costura de puntada de satfn

(_ Patr6n de puntada: 47

(_ Ajuste de tension del hifo superior: Automatico

(_ F: Prensate!as pfe de puntada de satfn

* Tambi_n se pueden usar los patrones de puntada 40 a 60,

Point lanc_

(_ Motif 47

(_) Malette de reglage de la tension du ill:

(_) F:Pied & point lanc_

* On peut aussi utiliser les motifs 40 & 60

Automatique

Para obtener buenos resultados de costura, el entrelace debe ser

usado en el lado posterior de la tela al usar prendas el_sticas.

Optima la tecta de fijaci6n de puntada para acabar el extremo del

patr6no

Pour obtenir ies meilleurs r_sultats, on devrait toujours utiliser de

la tripture sur I'envers pour les tissus 61astiques ou extenstbles.

Appuyez sur la touche "Lock Stitch" (Point d'arr_t) & la fin de la

couture,,

Cross Stitch

(_) Stitch Pattern: 70

® Thread tension dial:AUTO

® F: Satin Stitch Foot

You'll love the beautiful designs you can use with this craft

stitch pattern, and in half the time it would take if

embroidered by hand. Cross stitches can be effectively

combined with the other craft patterns for attractive

samplers and other sewing projects.

A plain close weave such as linen or wool flannel make the

best background fabric.. Support lightweight fabrics with a

stabilizer backing.

The size of cross stitch can be adjusted by pressing the

stitch width "+" or" -" key.

@ ® ®

I l

QUT0 5.02.5

Decorative Stitch

Q Stitch Pattern: 92

® Thread tension dial:AUTO

® F: Satin Stitch Foot

* Stitch pattern 33 to 39, 61 to 69, 73 to 94 can also

be used.

The satin stitches are used for decorative stitches on table

linens, etc. For the best sewing results, carefully align and

guide the fabric when you sew with decorative stitches.

Use a tear-way backing if necessary°

@ ® ®

=_=

.....92 AUTO F-'- 7.02._;

Puntada en cruz

(_ Patr6n de puntada: 70

Q Ajuste de tension del hilo superior:

(_ F: Prensatelas de puntsda de satfn

Automatfco

Con este tipo de puntada se pueden crear unos diseSos muy

vjstosos yen f8 mitad det tiempo que Ilevarfa en hacerlos a

mano. Les puntadss en cruz pueden ser combinadas

eficazmente con otros patrones artesanales pars hacer muestras

atractivas y otros proyectos de costura_

La mejor tela de fondo es la de tejido sencillo y cerrado, como

por ejemplo el lino o la franela de lane. Apoye lss telas livianas

con un respardo estabilizado_

* El tamaSo de la puntada en cruz puede ser sjustado oprimiendo

la tecla de anchura de puntada %" o "-".

Point de croix

0 Motif 70

(_) Malette de r_glsge de la tension du fit:

F: Pied & point lanc_

Automatique

Vous aliez adorer les motifs superbes que vous pouvez coudre

avec ce point d_coratif, en y consacrant la moiti6 du temps que

vous y passeriez & les r_sltser & la main. Les points de croix

peuvent 6tre combinSs avec d'autres motifs d_coratifs pour

r_aliser des ABC superbes et d'autres ouvrages.

Tousles tisssges serf, stels que le lin ou la flanelie de laine vous

procurent un bon supporL €:ventuellement un tissu fin renforc6

avec un stabiiisateur_

* La dimension du point de croix peut 6tre ajust_e en appuyant

sur les touches de largeur du point "+' ou ":'.

Puntada decorativa

O Patr6n de puntada: 92

Ajuste de tension del hiio superior: Automatico

(_ F: Prensstelas de puntada de satfn

* Tambi_n se pueden usar _ospatrones de puntada 33 a

39, 61 a 69, 73 a 94.

Les puntadas de satfn se utilizan pars puntadas decorativas en

manteles, etc.

Pars obtener los mejores resultados de costura, alines

cufdadossmente la tela y gufeia ai coser con puntadss

decorativas_ En caso de ser necesario, use uns tira de refuerzo

desprendibie.

Point ddcoratif

O Motif: 92

(_ Malette de r_glage de la tension du ill: Automatique

(_ F: Pied _ point lsnc_

* On peut aussi utiliser les motifs 33 & 39, 61 & 69 et 73 &

94,

Les points Ianc_s peuvent servir de point d_coratif sur les nappes

st les serviettes, etc.

Pour obtenir les meilleurs r_sultats, alignez et guidez le tissu

avec soin Iorsque Vous piquez avec ies motifs d_coratifs, Utilisez

un support _ d_chirer si n_cessaire

Twin Needle Stitch

Q Stitch Pattern: 92

® Thread tension dial: AUTO

(_) F: Satin stitch foot

* Press the (_ Twin needle button°

This machine is equipped with a twin needle that can be

used to sew parallel rows straight on decorative stitches

adding an exquisite touch to table linens and clothing.

These stitch patterns (01, 04, 28, 3t, 32, 35, 40, 42, 51,

52, 54, 82, 92) can also be used. Turn off and unplug the

machine before changing the needle to the twin needle.

Insert the additional spool pin, and put the felt and spool on

it with the thread coming off the spool as shown.

When threading the machine for twin needle sewing follow

this chart making sure you separate the threads, placing

one in each thread guide on the needle bar.

Q ® ®

3-< =-=

92 {qUT0

•Starting to sew

Threading steps from [1-7to [_ are the same as

Threading the machine.. (See page 38)

The additional spool thread should roll out clockwise as

shown.

[] Slide one of the threads through the needle bar

thread guide on the left and the other one on the

righL

[] Thread the needles from front to back.

[_ Turn the power switch on, select the stitch pattern

and press the twin needle stitch key.

At comers, raise the needles till they clear the fabric°

Partially raise the presser foot and carefully pivot the

fabric,.

When twin needle sewing is completed, change needle

and reset tension if necessary and press twin needle

key to disenagage twin needle function.

* The needle threader cannot be used with twin

needles.

[]

Puntada de aguja doble

(!) Patr6n de puntada: 92

(_) Ajuste de tension del hilo superior: Automatico

(_ F: Prensatetas de satfn

* Pulse el boton de (_ aguja doble.

Esta m_.quina est& equipada con una aguja doble que se puede

usar para coser filas paralefas directamente en puntadas

decorativas, agregando un toque elaborado pare manteles y

prendas

* Tambi_n se pueden user los patrones de costura (01, 04, 28,

31,32, 35, 40, 42, 51,52, 54, 82, 92)_

Apague y desenchufe la m_quina antes de cambiar la aguja a la

aguja doble

lnserte el portacarretes adicional ycoloque e! fiettro y el carrete

en el portacarretes con el hilo saliendo de carrete tel como se

muestr&

Af instalar el hflo de la m&quina para la costura de aguja dobte,

siga esta tabla y asegt_rese de separar los hilos, eolocando uno

en cada gu[a de hilo a los lados de la barra de ta aguja.

Manera de coser

Los paso del [_ al [_ son iguales e los de la costura con

aguja t]nicao

* Ef hilo adicional del carrete debe girar hacia afuera en

direcci6n de tas agujas del reloj tel como se muestra.

Deslice uno de los hilos a trav_s de ia gufa de hilo de la

barra de la aguja a la izqu[erda, yel otro a la derecha.

Enhebre las agujas desde et frente hacia atr_s.

[] Enctenda el interruptor de corriente, seleccione el patrSn

de puntada y pulse la tecla de puntada de aguja doble.

*En las esquinas, alce ta aguja hasta que se separa de la

tel& Alce parcialmente e] prensatetas y gire

cuidadosamente a teta A] completar la costura de aguja

doble, cambie la aguja y, si es necesario, ajuste

nuevamente ta tensiSn Despu_s, pulse la tec]a de aguja

dobte pare desacUvar la funciSn de aguja dobfe.

* El enhebrador de agujas no puede set usado con tas

agujas dobles.

Couture _ i'aiguille double

(_ Motif 92

(_) Malette de r_glage de Ia tension du fiI: Automatique

(_) F: Pied & point lanc_

* Appuyez sur le botton a la _ aiguille jumel_s.

Cette machine est _quip_e d'une aiguille double qui pout 6tre

utilis_e pour coudre des rangs parall_les de points d_coratifs qui

ajouteront une touche personnalis_e sur votre linge de table et

sur [es v6tements.

* On peut aussi utiliser los motifs suivants: 01, 04, 28, 31,32, 35,

40, 42, 51, 52, 54, 82 et 92.

I_teignez et d_branchez la machine avant de changer I'aiguilte

pour I'aiguille double, lnserez ta broche & bobine suppl_mentaire,

instaflez dessus Ie feutre et la bobine avec fe fil se d_roulant

comme indiqu_

Lorsque vous enfllez Ia machine pour ra couture avec I'aiguille

double, suivez ce diagramme en vous assurant qua voue s_parez

bien les ills, en Les pla£ant sur tes guides de cheque c6t_ de ta

barre d"aiguifle.

• La couture

Les _tapes [] & [] sent les m_mes que pour I'enfilage

avec l'aiguilte simple.

• Le fil de la bobine suppI_mentaire devrait se d_roule dens le

sens horaire comme indiqu_.

[_ GEissez I'un des ills & gauche sous le guide de la barre

d'aiguilte, et l'autre fil & droite sous ce guide

[_ Enfilez les aiguilles de I'avant vers I'arri_re.

[] Basculez rinterrupteur de marche/arret, selectionnez le

motif et appuyez sur la touche de l'aiguille double

*Dens Ies angtes, relevez I'aiguille jusqu'& ce qu'elle soit

sortie du tissu.

Relevez partielEement le pied presseur et faite pivoter le

tissu avec soin,,

,_,la fin de la couture avec I'aiguille double, changez

I'aiguille et r_glez de nouveau fa tension si n_cessaire, puis

appuyez sur la touche de I'aiguille double pour annuler

cette fonction,.

* Uenfile-aiguille ne peut pas 6tre utilis_ avec f'alguitle

double,

Adjusting Pattern Balance

If the decorative stitch patterns, letters, numbers or manual

buttonhole stitch are uneven when you sew on a particular

fabric, adjust them with the feed balancing dial

* The machine is set with the feed balancing dial position

with the setting mark as shown.

0 Feed balancing dial

_) Standard setting mark

(_) indication line

Adjusting Distorted Stretch Stitch Patterns

If the patterns are uneven when sewing with aparticular

fabric, adjust them by turning the feed balancing dial with a

coin.

When patterns are too compressed, correct by turning the

dial in the direction of "+".

When patterns are too drawn out, correct by turning the

dial in the direction of "-".

Adjusting Distorted Letters or Numbers in

Red or Green Mode

If the letters are uneven when sewn on a particular fabric,

select pattern 8 to test the stitch then turn the feed

balancing dial with a coin.

When the letters or numbers overlap, turn the dial to "+".

When the letters or numbers are too drawn out, turn the

dial to "-'.

100

Ajuste de balance del patr6n i_quilibrer un motif

Sitos patrones de puntada decorativa, las letras, tos nL_meros o

fa puntada de ojal manual est_n distarsionados al coser una tela

en particular, ajustelos con eI eje equilibrador de puntada

* La mAquina estd ajustada con _aposiciSn del eje equilibrador

de puntada con la marca de ajuste tat come se muestra..

O Eje equilibrador de puntada

(_ Marca de pesict6n est_ndar

O Lfnea de tndicaci6n

Si Ies motifs d_coratifs, les lettres, les chiffres ou les

boutonnieres manuelles sent irr6gulfers lorsque vous piquez sur

un certain tissu, r6glez-les & t'aide de la molette d'_quilibrage de

I'entrainement.

* La machine est r6gl6e avec la molette d'6quilibrage de

l'entra_nement dans Ia position indiqu6e.

(_) Molette d'equilibrage de l'entrafnement

(_) R6glage normal

(_) Ugne indicative

Ajuste de patrones de puntada eldstica

distorsionados

Si observa alguna distorsi6n al coser patrones de puntada en

una tela en particular, aj_Jstetos girando el eje equilibrador de

puntada con una moneda

Si los patrones est_in comprimidos, corr[jatos girando ei eje

equilibrador de puntada hacia ef signo "+"

Si los patrones estdn expandidos, corrfjalos girando el eje

equilibrador de puntada hacia el signo "-"..

Ajuste de letras o ndmeros distorsionados en la

modalidad roja o verde

Si _asletras est#,n disparejas al coser en una tela en particular,

seleccione eI patr6n 8 para probar la puntadao Despu6s, gire el

eje equilibrador de puntada con una moneda.

Cuando las letras o los numeros se trasiapan, gire el eje

equilibrador a "+"..

Cuando las letras o los nt]meros estAn muy separados, gire el eje

equilibrador hacia "-".

R6glage d'un motif extensible d6form6

Si les motifs sent tn_gaux avec un certain tissu, r_giez-les en

tournant la moIette d'6quilibrage de l'entrainement _t I'aide d'une

piece de monnaie.

Lorsque Ies motifs sent trop comprim_s, corrigez-les en tournant

la molette vers le "+".

Lorsque les motifs sent trap _tir6s, corrigez-les en tournant la

molette vers le "-"_

R6glage des lettres et des chiffres d6form6s en

mode rouge ou vert

Si les lettres sent d6form_es Iorsque vous cousez sur un certain

tissu, s_lectionnez fe motif 8 pour faire un essai de couture, puis

tournez la molette & raide d'une piece de monnaie°

Lorsque les lettres ou les chiffres se chevauchent, tournez la

matette vers le "+".r

Lorsque les lettres ou les chiffres sent trop espac_s, tournez la

molette vers le "-".

10t

Programming Decorative Stitch Patterns

To repeat or continue the same combination of stitches,

just press the foot control°

[] Select the Blue pattern modem

[] Select stitch pattern 56.

[] Press memory key°

[] Select stitch pattern 53.

[] Press memory key,

oDIRECT

-_,-o!~9e

[] o_

o01-,67

[]t= 11!3t

Example:

A Programmed Stitch Sewing Pattern Finishing with Auto-

Lock Stitch

Stitch patterns: 56, 53, 95

The memorized patterns can be sewn and will stop

automaticatly_

[] Select the Blue mode.,

[] Select stitch pattern 56.

[] Press memory key.,

[] Select stitch pattern 53,

[] Press memory key..

[] Select stitch pattern 95.

[] Press memory key,

o DIRECT

_01 ~96

[] o_

o 01-67

[]1 511N31

3 I i

÷ x o,d

102

Programacidn de patrones de costura decorativa

Para repetir o continuer la misma combinaci6n de puntadas,

simptemente oprima et pedal de control.,

[_ Puise ta tecla de la modatidad azulo

[] Seleccfone el patr6n de puntada 56,

[_] Pulse ia tecla de memoria.

[] Seleccione el patrSn de puntada 53..

[] Pulse la tecla de memoria_

La programmation des motifs ddcoratifs

Pour rdp_ter ou continuer la m_me combinaison de motifs, appuyez

sImptement sur la p_dale de contrSle..

[] Appuyez sur la touche de mode Bleu°

[] SeIectionnez le motif 56.

[] Appuyez sur la touche de m_motre.

[] S_iectionnez le motif 53.

[] Appuyez sur la touche de m_moire_

Ejemplo:

Un acabado de patr6n de costura de puntada programada con

puntada de fijaci6n automdtica

Patrones de puntada: 56, 53, 95

Los patrones memorizados pueden ser cosidos y parar_n

automdticamente.

[] Pulse la tecla de ]a modatidad azuL

[] Seleccione el patr6n de puntada 56.

[] Pulse la tecla de memoda.

[] Selecc]one el patr6n de puntada 53.

[] Pulse la tecla de memoria.

[] Se[eccione el patr6n de puntada 95,

[] Pulse la tecla de memoria..

Exemple:

M_modser une combinaison de motifs se terminant avec des points

d'arr6t

Motifs: 56, 53 et 95

Los motifs m_moris_s peuvent _tre cousus et arr0tds

automatiquemento

[] Appuyez sur la touche de mode Bleu,

[] S_lectionnez le motif 56.

[] Appuyez sur la touche de mdmoire

[] S_lectionnez Eemotif 53.

[] Appuyez sur la touche de mOmoire.

[] S_lectionnez le motif 95.

[] Appuyez sur la touche de rn_moire.,

103

Cycle Stitching with Mirror Image Patterns

After selecting a pattern, press the mirror image key°

[_ Select the Blue mode.

[] Select stitch pattern 45.

[] Press memory key.

I-4"]Press mirror image key.

o DIRECT

IZ] _+_o1~96

o 01~67

[]

[] (3)

x,1

! i

Restarting Programmed Patterns

After stopping in the middle of your sewing, press the

memory key to return to the starting position of your

programmed stitch pattern.

0 Contents of program.

(_) The position where machine is stopped,,

® Press memory key after machine is stopped_

d) ®

After stopping in the middle of your sewing, press mirror

image key to return to the begining of the last pattern

sewn.

0 Contents of program.

0 The position where machine is stopped.

® Press mirror image key after machine is stopped,

d) ®

104

Costura de ciclo con patrones de imagen

revertida

Despu_s de seleccionar un patr6n, pulse la tecla de imagen

revertid&

[_ Seteccione la modalidad azul

[_ Seleccione el patr6n de puntada 45

[] Pulse la tecia de memoda

[] Pulse [a tecla de imagen revertida

Cycles de couture avec des motifs en miroir

Apr_s avoir s_lectionn_ un motif, appuyez sur la touche d'image en

miroir_

[] Appuyez sur la touche de s_lection du mode Bieu,

[] S61ectionnez le motif 45

[] Appuyez sur la touche de memoire

[] Appuyez sur la touche d'image en miroir

Reajuste de patrones programados

Despues de parar a la mitad de la costura, pulse la tecla de

memoria para regresar a ]a posici6n de comienzo del patrSn de

puntada programado..

(_) Contenido del programa

(_) Posicidn en la que para ]a mAquin&

(_ Pulse ia tecla de memoria despu_s de que pare la m&quina,

Red6marrer des motifs programmds

Apr_s vous _tre interrompu au milieu de votre couture, appuyez

sur la touche de m_moire pour revenir au point de d6part de vos

motifs programm6s,

Q Contenu du programme,

(_ Uendroit ou la machine est arr_t6e,

(_ Appuyez sur Ia touche de m_moire [orsque la machine est arr6tee,

Despu6s de parar a la mitad de la costura, pulse la tecla de [magen

revertida para regresar al comienzo de la t}ltima puntada utilizada,

(!) Contenido del programao

(_) Posict6n en la que para lamb, quina.

(_) Pufse la tecia de imagen revertida despu_s de que pare la

mAquina.

Apr_s vous 6tre interrompu au milieu de votre couture, appuyez

sur ta touche d'image en miroir pour revenir au debut du dernier

motif ceusu,

(_ Centenu du programme.

(_) Uendroit oLl _amachine est arr_t6e,

(_) Appuyez sur la touche d'unage en miroir [orsque la machine est

arr_t6

105

Elongation

Q Stitch pattern: 46

(_ Thread tension dial:AUTO

F: Satin Stitch Foot

_) Elongation key

The stitch can be elongated up to five times its normal

length by pressing the _ key.

When the width or length of stitch is changed, a greater

variety of patterns are available°

Stitches 40 to 55 can be elongated°

Sewing Sample (Stitch Pattern 46)

[] Select the Blue mode°

[] Select stitch pattem 46.

[] Press memory key.

[] Select stitch pattern 46.

[] Press elongation key°

[] Press memory key.

[]

106

o DIRECT

-,k-01~96

o 0t_67

I I

['_'_ _ x2

Alargamiento

(_) PatrOn de puntada: 46

(_ Ajuste de tension del hilo superior: Automatico

(_) F: Prensatelas de puntada de satin

(_0Tela de atargamiento

La puntada puede ser alargada hasta cinco veces su Iongitud nor-

mal putsando la tecla (_,

A1cambiar fa anchura, la longitud o la puntada, hay una mayor

vadedad de puntadas disponibtes,,

Aliongement

O Motif: 46

(_) Molette de r_glage de la tension du ill: Automatique

('_ F: Pied & point ianc_

Q Touch de allongement

Le motif peut 6tre _tir_ jusqu'& cinq lois sa Iongueur normale en

appuyant sur la touche _,,

En modifiant la longueur et la largeur du point, vous acc_dez & une

plus grande vad_t6 de motifs,

Muestra de costura (patrOnde puntada46)

[] Pulse la tecla de la modalidad azul.

[] Seleccionee! patron de puntada 46,

Pu_sela tecla de memoda.

[] Seleccione el patron de puntada 46,

[_] Pulse dos veces la tecta de alargamlento.

[] Pulse la tecla de memoda.

Exemple de couture (motif 46)

[] Appuyez sur la touche de mode Bleu.

[] Selectionnezle motif 46,

Appuyez sur la touche de m_moireo

[] S_lectionnez le motif 46°

['5qAppuyez deux lois sur la touche d'a!longemenL

[] Appuyez sur la touche de m_moireo

107

One Point Stitch

O Stitch pattern: 71,72

_) Thread tension dial:AUTO

® F: Satin stitch foot

Draw both needle and bobbin threads to the left side of

foot. Depress the foot control and sew until machine stops

by itself. The thread will be knotted at the begining and at

the end, To sew a second pattern, release the presser foot

and separate the pattern by clipping the connecting

threads°

O Top thread

(_) Bobbin thread

@ ® ®

®i

108

Costura de puntada dnica

Q Patr6n de puntada: 7t, 72

(_) Ajuste de tension de] hilo superior: Automatico

(_) F: Prensatelas de puntada de satfn

Jale loshiIos de la aguja y de la canilla hacia el lade izqulerdo del

pie. Baje el pedal de control y cosa hasta que la mdquina pare

per sf sota. El hireser& anudado al comienzo y al final

Para coser un segundo patr6n, suelte el prensatelas y separe Ios

patrones recortando loshilos de conexi6no

(_)Htlo superior

(_) Hi_ode la canilla

Couture d'un point

(_) Motif: 71,72

Q Maiette de r_gtage de 1atension du ffi: Automatique

(_ F: Pied b point lanc6

Tirez tes illsde I'aiguille et de la canette du c6t_ gauche du pied.

Appuyez sur la p_dale de contr61eet ceusez jusqu'_tce que la

machine s'arr_te d'elle-m_meo Nouez les ills au ddbut et b la fin°

Pour coudre un second motif, rel&chezla pddale de contrSle et

sdparez Ies motifs en coupant les fils qui les relient.

OFil supdr[eur

(_) Fil de la canette

109

Sewing Letters in Block Style

(Example: Sunday)

[] Select the Red mode.

_] Select stitch pattern 29°

[] Press memory key,

[_ Select stitch pattern 57_

[] Press memory key,

[_ Select stitch pattern 50.

[] Press memory key.

[] Select stitch pattern 4&

[] Press memory key°

Select stitch pattern 37.

_]] Press memory key,

Select stitch pattern 61_

Press memory key.

oDIRECT

[] o01~96

o 01-,67

[] (_ ,Sunday_

AUTO F_ ?.02.5 1

IS_ o_

Is_

ISu

[Su__

Sun_

[Sun_

Sund_

Is°°

Sunda_

IS°n 1

110

Costura de letras en estilo de bloque

(ejemplo: Sunday)

[_ Pulse ta tecla de la modatidad roja,

[_] Seleccione el patr6n de costura 29,

[] Pulse la tecla de memoria,

[_ Sefeccione el patr6n de puntada 57

[_ Purse ta teefa de memori&

[] Seleccione el patr6n de puntada 50

[] Pulse la tecla de memoria

[] Seteccione el patr6n de puntada 40

[] Pulse la tecta de memoria

[] Selecc{one el patrSn de puntada 37

Purse ta tecle de memoria.

[_ Seleccione el patr6n de puntada 61

[] Pulse ta tecla de memoria

Couture des lettres en _criture d'imprimerie

(par exemple: SUNDAY)

[_ Appuyez sur la touche de mode Rouge

[] S#tectionnez le motif 29

[] Appuyez sur la touche de m6moire

[] S_lectionnez le motif 57

[] Appuyez sur ta touche de m_moire,

[] S_lectionnez le motif 50,,

[] Appuyez sur la touche de m6moire,

[] S_lectionnez le motif 40

[] Appuyez sur la touche de m_moire,

[] SOlectionnez le motif 37

Appuyez sur ta touche de mOmoire,

[] S61ectionnez Ie motif 61

Appuyez sur la touche de m_moire

111

Sewing Letters in Script Style

(Example: A, B, C)

[] Select the Green mode_

[_ Select stitch pattern 11.

[] Press memory key.

[] Select stitch pattern 63.

[] Press memory key.

[] Select stitch pattern 12.

[] Press memory key.

[] Select stitch pattern 63°

[] Press memory key.

[] Select stitch pattern 13°

[] Press memory key,

[] Select stitch pattern 63°

[] Press memory key°

[]

o DIRECT

o 01~96

_-0t _67

[]!._otl_.3

[] I_III½2

I12

[]i_Ilira.3

[]

D-'C -=

AUTO 7.02

>-'C --

[] @ j.._.c._

]

Combinando letras en estilo caligrdfico (A, B, C)

[] Puise la teclade la modalidad verde.

[] Seleccioneel patr6n de puntada 11

[] Pulse Ia tecla de memoda_

[] Seleccfone el patr6n de costura 63,

[] Pulse la tecla de memoria,

[] Seleccione el patr6n de puntada 12,

[] Pulse la tecla de memoria,

[] Seleccione el patron de puntada 63,

[] Pulse la tecla de memoda.

[] Seieccioneel patrSn de puntada13,

[] Pulse la tecla de memoria,

[] Seleccione el petr6n de puntada 63,

[] Puise la teda de memoria,

Combiner des lettres en dcriture cursive (A, B, C.)

[_ Appuyez sur la touche de mode VerL

[] S_lectionnez le motif 11,

[] Appuyez sur Jetouche de

[] S_tectionnezle motif 63.

[] Appuyez sur latouchede

[] S61ectionnezle motif 12.

[] Appuyez sur la touchede

[] S_lectionnezle motif 63.

[] Appuyez sur la touchede

[] S_lectionnezle motif13,

[] Appuyez sur la touchede

[] S_lectionnezle motif63.

[] Appuyez sur la touchede

m_moire_

m_moireo

m_moire,

m_molreo

m_moire,

113

Editing Function I

(Check and correct pattern combination before sewing)

Example: ABCDEFGH have been memorized°

Confirmation of programming.

[] Press "EDIT" key°

The cursor wilt flash under the first letter selection,,

[] Shift the cursor by pressing the zigzag width key "+" or

* The arrow to the right means there are some more

letters after "G", the arrow to the left means there are

some letters before "B",,

[] Press "EDIT" key to return the starting position.

WIDTH

[ --BOOEF I

IABCDEFG_I

iBCDEFGH

_ J

Deleting a Stitch Pattern, Letter or Number by

Editing

[] Press "EDIT" key.

Shift the cursor to letter "D" by pressing the zigzag width

"+" key.,

[] Press "CLR" key

[_ Press "EDIT" key,

[]

WIDTH

ABCDEFG I

ABCE__FGH

ABCEFGH

%,............

!14

Funci6n de correccibn !

(Revise y corrija ia combinaci6n de patrones antes de coser)

Ejemplo: ABCDEFGH han side memorizadas

Confirmaci6n de programaci6n_

[] Pulse la tecla "EDIT'

El cursor brillar& intermitentemente bajo ta primera seiecci6n

de letras

[] Mueva el cursor puisando la tecla de anchura de zig-zag %" o

* La fiecha a ta derecha significa que hay algunas letras m_s

despu6s de la "G", La flecha a ta izquterda significa que

hay algunas tetras antes de la "B",

[_ Pulse ta tecla "EDIT' para regresar a la posici6n iniciat,

Fonction d'l_dition I

(V_rifieret corrigerune cembinaisonde motifs avantde coudre,,)

Exemple: ABCDEFGH ont _t6 m_moris_s

Confirmation de ta programmation

[] Appuyez sur la touche "EDIT" (_diter).

Le curseur clignote en-dessous de la premiere lettre,

[] D_placez ]e curseur en appuyant sur la touche de largeur du

zigzag "+" ou "-'L

*La fteche & droite signifie qu'il y a d'autres fettres apr_s le

G, la fl_che & gauche indique qu'it y a d'autres lettres avant

le "B",,

[_ Appuyez sur ia touche "EDIT' (l_diter) pour revenir & la

position de d_part,

C6mo quitar un patr6n de costura, letra o ndmero

usando la funci6n de correcci6n

[_ Pulse la tecta "EDIT',,

[] Mueva el cursor a la letra "D" pufsando la tecla de anchura de

zig=zag "+".

[_] Pulse Ia tecta "CLR",.

Pulse ]a tecla "EDIT'

Effacer un motif, une lettre ou un chiffre en

#ditant

[] Appuyez sur la touche "EDIT' (l_diter)

[] D_placez ie curseur sur Ia lettre "D" en appuyant sur ]a touche

de largeur du zigzag %"

[_ Appuyez sur ta touche d'effacernent "CLR",

_] Appuyez sur Ia touche d'Edition "EDIT" (t_diter),

115

Adding Letters or Space between Letters

[] Press "EDIT' key°

[] Press the zigzag width key %" and slide the cursor

past the last letter where you would like to add letters.

[] Select the stitch pattern 67 (space),

[] Press memory key to input stitch pattern 67.

[] Press "EDIT' key.

[]

WIDTH

[] @

[]

ABCDEFGl

IABC--DEFG!

[ABC_DEF_I

I A B Ci:::::iDE F I

Editing Function II

Adjust the stitch width and length of the memorized

individual patterns.

To change the length of a particular pattern (Stitch pattern

48, 46, 48)

[] Press "EDIT" key°

[] Press the zigzag width key "+" or "-" to slide the cursor

where you would like to change the stitch elongation.

[_ Press the message key°

[] Press the Elongation key to get "x2" length°

[] Press message key.

[]

I_I_

m Xl

WIDTH

[]

>'2

116

Agregando letras oespacios entre letras Ajouter des lettres ou un espace entre les lettres

[_ Pulse la tecla "EDIT",

[_ Pulse fa tecta de anchura de zig-zag "+" y mueva el cursor

m_s atl_ de fa Qltima letra hacia el punto donde le gustarfa

agregar letras,

[] Seleccione el patr6n de puntada 67 (espacio).

[] Pulse la tecla de memoria para activar el patr6n de puntada

67,

[] Pulse la tecla "EDIT"

[_ Appuyez sur ta touche "Edit" (l_diter)

[] D_placez le curseur apr_s fa derni_re lettre & l'endroit o_ vous

souhaitez ajouter des lettres en appuyant sur la touche de

Iargeur du zigzag "+".

[] S61ectionnez motif 67(espacement)..

[] Appuyez sur Ia touche de m_molre pour enregistrer le motif

[] Appuyez sur la touche "Edit" (l_diter)

Funci6n de correcci6n II

Ajuste la anchura y Iongitud de puntada de los patrones

individuales memorizados

(Ejemplo): Para cambiar la Iongitud y ta anchura de un

patr6n en particular (Patr6n de puntada 48, 46, 48)

[_ Pulse la tecla "EDIT'L

[_ Pulse la tecla de anchura de zig-zag "+" o "-" para

mover el cursor hacia donde le gustarfa cambiar la

Iongitud de patr6n de puntada_

[] Pulse tecla de mensaje.

[] Pulse dos veces la tecla de alargamiento para obtener

una Iongitud doble.

[] Pulse tecla de mensaje

Fonction d'Edition Ii

R_glez la largeur etla Iongueur du point des motifs individuels

m_moris_s

Exemple: Pour changer la longueur etla largeur d'un certain

motif (Motifs 48, 46, 48)

Appuyez sur la touche "Edit" (l_diter)

[] Appuyez sur la touche de largeur du zigzag %" ou "-" pour

d_placer le curseur ou vous voulez changer la longueur du

motif_

[] Appuyez sur la touche de message

[] Appuyez sur la touche d'altongement deux fois pour obtenir la

longueur "x2",

[] Appuyez sur ta touche de message.

117

SECTION V CARE OF YOUR MACHINE

Clean the Hook Race and Feed Dogs

(_) Screw driver

Q Set screw

® Needle plate

OLint brush

® Hook race

® Bobbin holder

O Feed dogs

O Soft, dry cloth

Press the needle Up/down needle position button to raise

the needle, then unplug the sewing machine.

Do not dismantle the machine other than explained on this

page.

Remove the cover plate by sliding the hook cover plate

release button to the right. Take out the bobbin. Brush out

dust and lint.. (You may also use a vacuum cleaner°)

[] Remove the set screw on the left hand side of the

needle plate with the screwdriver supplied with the

machine. Remove the needle plate.

[] Take out the bobbin. Lift up the bobbin holder and

remove it,.

[] Clean the hook with a soft dry cloth°

[] Clean the feed dogs and hook race with the lint brush°

[] Clean the center of the hook race with a dry cloth.

You may also use a vacum cleaner.

Assemble the Hook Race

O Bobbin holder

® Stopper

® Knob

@ Needle plate guide pins

@ Screwdriver

® Guide holes

[] Insert the bobbin holder so that the knob fits next to the

stopper in the hook race.

[] Insert the bobbin.

[] Attach the needle plate with screw_

After cleaning the machine, make sure the needle

and presser foot are attached,,

[]

i[]

'1t 8

SECCION V MANTENIMIENTO DE LA

MAQUINA

Limpieza del garfio y de los dientes de transporte

O Destomillador

(_ El tornilto

(_) La placa de aguia

@ Cepillo de limpieza

@ Garfio

(_) Porta canillas

O Dientes del transporte

Q Un patio suare y seco

Pulse el bot6n de aguja arriba!abajo para alzar la aguja

Despu_s, desenchufe la m&quina de coser,

No desensamble la m_,quina de una manera que no est#

explicada en esta p#,gina.

Quite la placa de cobertura deslizando hacia la derecha el bot6n

para soltar la ptaea de cobertura del garfio.

Saque ]a canillao Cepifle el poivo y Gashilas. (Tambi_n puede usar

una aspiradora).

PARTIE V ENTRETiEN DE VOTRE MACHINE

Nettoyage de la piste du crochet et des griffes

d'entrainement

OTournevis

(_) La vis

® La plaque d'aiguille

Q Brosse & peluches

(_) Piste du crochet

_) Support de la canette

Q Griffes d'entrainement

(_) Un chiffon doux et sec

Appuyez sur la touche Aiguilte haute/basse pour relever l'aiguille

et d_branchez la machine

Ne d_montez den de plus que ce qui est fndiqu_ sur cette page,

Retirez la plaque en faisant coulisser le bouton de d_gagement

du couvercle du crochet vers la droite.

Sortez la canette. Brossez la poussi_re et les peluches. (Vous

pouvez aussi utiliser un aspirateur,,)

[_ Quite el tornillo de fijaci6n det fado izquierdo de la placa de la

aguja con el destornillador que se suministra con la mAquin&

Quite la placa de aguja.,

_] Retire la canill& Alce el portacanitlas y quffelo,

[] Limpie el gadio con una tela suave

[] Limpie los dientes de transporte y el garfie con el cepillo para

hllas,,

[_ Limpie el centre del gadio con un trapo seco,

*Tambi_n puede usar una aspiradora.

[] Retirez fa vis de fixation situee du c6t6 gauche de la plaque

d'aiguille & l'aide du tournevis fourni avec la machine,

Enlevez la plaque d'aiguille.

[] Sortez la canette, Soutevez le support de canette et retirez-le_

[] Nettoyez le crochet avec un chiffon doux

[] Nettoyez les griffes d'entrainement et la piste du crochet avec

la brosse,

[] Essuyez le centre de la piste du crochet avec un chiffon sec,

* Vous pouvez _galement utiliser un aspirateur.

Ensamble el garfio

[] Insede el portacanillas de modo que el safiente quede junto al

tope

[] Inserte la canilla y coloque la placa de aguja con un tomillo.

[] Despu_s de limpiar la m#,quina, aeegLirese de que la aguja y

el prensatelas esten instalados

Remontage de la piste du crochet

[] Ins_rez le support de la canette de fa_on & ce que le bouton

s'ajuste contre la butte dans la piste du crochet,

[] Ins_rez la canette.

[] Apr_s aveir nettoy_ ta machine, assurez-vous que I'aiguille et

le pied presseur sont bien fixes,

119

Removing the Light Bulb

Make sure the power supply is turned off.

To change the lamp, wait until the lamp has cooled

down°

[_ Open face plate cover.

[] Remove the black rubber lamp socket from the lamp

holder and pull out the light bulb.

@ Face cover plate

(_) Lamp socket

(_) Holder

@ Lamp

0 Pins

Attaching the Light Bulb

[_] To insert the lamp in the lamp socket, match the pins on

the lamp with the lamp socket holes.

Attach the lamp socket on the holder and close face

plate cover,.

120

Cbmo quitar ta bombilla

Asegt]rese de queta corriente est_ apagada..

Para cambiar la I,_mpara, espere hasta que _sta se haya

enfriado.

[] Abra la tapa frontal.

[] Quite el recept&culo de hute negro del portal_mpara y jb.lelo

para sacarle de ta bombilfa

(_) Tapa frontal

(_) Recept&culo de la l&mpara

(_ Portal_mpara

(_) L_mpara

(&) Clavijas

Instalaci6n de la bombilla

[_] Para insertar la I_.mpara en el recept&culo, asegtJrese de que

las clavijas de la l&mpara correspondan con los agujeros del

recept&culo de la l_mpara.

[_ Instale el recept_culo de Ia l_mpara en el portal_mpara y

cierre la tapa frontal.

Comment changer I'ampoule d'_clairage

Assurez-vous que t'alimentation _lectrique est d_branch_e.

Avant de changer I'ampoule, patientez jusqu'& ce qu'elle ait

refroidi.

[_ Ouvrez le couvercle frontal.

[] Retirez la douilfe en caoutchouc noir du support de l'ampoule

et retirez celle-ci-

(_) Couvercle frontal

(_) Douille de I'ampoule

(_ Support

(_ Ampoule

(_) Broches

Remplacement de rampoule

[] Pour insurer rampoule darts la doulile, alignez les broches de

rampoule sur les trous dans la douille

[_ Fixez ]a douille sur le support et fermez le couvercle de

fagade.

121

Condition

The needle thread

breaks.

The bobbin thread

breaks.

Cause

1_The needle thread is not threaded properly,

2. The needle thread tension is too light.

3. The needle is bent or blunt.

4. The needle is incorrectly inserted,,

5_ The needle thread and the bobbin thread are not set

properly under (drawn to the rear of) the presser

foot when sewing is starting°

6. The fabric is not drawn to the rear when sewing is

finished,

7. The thread is too heavy or too fine for the needle.

1. The bobbin thread is not threaded properly in the

bobbin holder.

2o Lint has collected in the bobbin holder,

Reference

Page 38

Page 44

Page 26

Page 42

Page 46

Page 28 ................................

Page 36

Page 120

The needle breaks, 1

3. The bobbinis damaged and doesn'tturn smoothly Changethe bobbin

Page 26

Page 44

Page 46

Page 28

Screen is not clear,

Skipped stitches

• Needle is incorrectly inserted,,

2. The needle is bent or blunL

3, The needle clamp screw is too loose,

4o The needle thread tension is too tight°

5,. The fabric is not drawn to the rear when sewing is

finished,

6,, The needle is too fine for the fabric being sewn.

1o The sharpness of the liquid crystal display is not

adjusted ,properly,.....................................

1,.The needle is incorrectly inserted.

2. The needle is bent or blunt.,

3. The needle and!or thread are not suitable for the work

being sewn,,

4. A blue needle is not being used for sewing stretch,

very fine fabrics and synthetics,

5. The needle thread is not threaded properly.

6o The presser foot pressure is not strong enough°

7, The wrong needle is used.

1. The needle thread tension is too tight.

24 The needle thread is not threaded properly,

3, The needle is too heavy for the fabric being sewn.

4. The stitch length is too long for the fabric.

5. The presser foot pressure is not correctly adjusted.

1_ The feed dog is packed with lint.

2. The presser foot pressure is too weak,,

3. The stitches are too fine,

4. The feed dog was not raised after "drop feed" was

Seam puckering

The cloth is not

feeding smoothly.

Page1,2 ..............................................

Page 26

Page 28

Page 38

Page 24

Changethe need!e

Page 44

Page 38

Page 28

Make stitch denser

Page 24

Page 118

Page 24

Make sti_h coaser

use& Page 24

The machine 1, The machine is not plugged ino Page 10

doesn't work. 2o A thread is caught in the hook race. Page 118

3. The bobbin winder spindle is still in the winding

position. Page 34

1. The stitch is not balanced. Page 100

Patterns are

distorted.

The automatic

buttonhole

stitches are not

working.

1. The stitch density is not suitable for the fabric being

sewn°

2. Interfacing is not being used with stretch fabrics. Page 70

Page 66

122

Condition

Noisy operation 1, There is thread caught in the hook race,

2o Lint has built up in the bobbin holder or hook race°

3, Slight humming sound coming from internal motor_

For customer assistance call or e-mail:

1-877-SEWING-U (1-877-739-4648)

9 am -5 pm, CST, Monday - Friday

support@ kenmore-sewing.com

Reference "_

Page t 18

Page 118

Normal

123

Condicion

Se rompe el hilo

de la aguja.

Causa probable

I, Et hilo de la aguja no se ha enhebrado correctamente

2, La tensiSn del hilo de la aguja es excesiva

Se rompe el hilo

de la canilla.

3, La aguja est#. despuntada odoblada.

4, La aguja no estb. bien colocada

5., Los hilos de la aguja y la canilia no est_n bien

colocados debajo del prensatelas al empezar acoser,

6., La tela no se ha extraido hacia atr_s al terminar la

costura,

7, El hilo es demasiado grueso o fino para la aguja.

1. E! Hie de fa canilla no se ha enhebrado

correctamente en el portacaniIlas

2. Se han acumulado las pelusas en el portacanillas.

3o La Canilla se ha estropeado o no gira correctamente,

Referencia

P&g,,39

P_.g, 45

P_.g_27

P#,g,,27

P_.go43

PAgo47

P&g,29

P&g. 37

PAg, 119

Cambiela canifla

Se rompe la aguja. 1, La aguja no estA bien colocada., P_.g. 27

2. La aguja est& despuntada o dobladao PAg° 27

3, E! tornil!o de sujeci6n de la aguja est,, flojo, P&g. 27

4. La tensi6n del hiio de la aguja estb. excesiva, P_.g. 45

5. La tela no se ha extraido hacia atrAs al terminar la PAg, 47

costura

6, La aguja es demasiado fina para Eatela que se estA P#.g. 29

cosiendo,

La pantalla no seve 1 La nitidez de la pantalla de cristat liquido no ester bien

"fien. ajustadao P#.g.13

AI coser saltan I_ La aguja no est_ bien colocadao P_g, 27

alguna puntadas 2, La aguja est_ despuntada o doblada, PAg, 27

3, La aguja y/o los hilos, no son los adecuados para e!

trabajo que se est_ cosiendo, PAg, 29

4. No se estA utiFizando una aguja de tal6n azut para

coser tejido el_,sticos, tejidos fines y telas sintetica P#.go29

5_ El hilo de la aguja no estb. enhebrado correctamente. P&g, 39

& La presi6n del prensatelas es insuficiente, P_.g, 25

7, La aguja utilizada no es la adecuada° Cambie la canilla

La tela no se

arrastra

uniformemente.

Frunce las costuras 1, La tensi6n del hito de la agUja es excesiva,

2. El hilo de la aguja no se ha enhebrando

correctamente,

3. El nOmero de ta aguja es demasiado grande para la

tela que se est,_ cosiendo..

4. La longitud de puntada es demasiado grande para la

tela que se est& cosiendo ..

5. La presi6n del prensatetas no est#, correctamente

ajustada.

1. Se han acumulado las pelusas en los dientes del

transporte.

2.. La presi6n del prensatetas est& demasiado floja.

3. La longitud de fa puntada es demasiado pequeSa.

4o No se ha subido los dientes de transporte despu_s de

haberlos bajado.

La m_quina no 1o Las conexiones de la m#.quina no est_.n

funciona, bienintroducidas

2o Se ha enganchado un hilo en el garfio,

3., El eje del devanador de canillas estA en la posici6n

de devanado

PAg,,45

P_.g, 39

P_g,, 29

Aumente la longitud

P#.g. 25

PAg. 119

P_.g. 25

Aumente la Iongitud

P&g. 25

PAg. 11

P_tg.'l19

P#.g..35

t24

FCondicion Causa probable Referencia

Los patrones salen 1 El patr6n no est4 equilibrado, P4g. 101

distorsionados.

Las puntadas para I, El tupido de puntada no es apropiado para la teta que P_g 71

ojales automdticos est,. cosi6ndos

no funcionan. 2. No se est,. utilizando acoplamiento con telas P_g. 67

et#,sticas,

La mdquina hace

ruido al coser. 1. Se ha enganchado el hilo en el garfio.

2. Se han acumulado las pelusas en el portacanitias o

en el garfio.

3_ Se nota un ligero zumbido procedente del motor,

P_g. 119

P_go119

Normal

125

Probibme

Le fi! d'aiguille se

casse.

Le fil de canette se

casse.

L'aiguille se casse.

Cause

1+ Le fil d'aiguil]e n'est pas pass_ correctement,,

2 La tension du fll d'aiguiHe est trop forte,

3. Uaiguille est tordue ou _mouss_e_

4Uaiguille est real install_e,

5 Le fi! d'aiguitle et cetui de la canette no sont pas

passes.,

6, On ne tire pas le tissu vers l'arribre ia la fin de la

couture°

7, Le fil est trop _pais ou trop fin pour l'aiguille.

1,, Le fil de canette n'est pas pass_ correctemente dans

le support de canette

2, Des fibres sont accumul_es dans le support de canette

& La canette est abim_e et fonctionne mal

1. Uaiguitle n'est pas install_e,

2. i'aiguitle est tordue ou6mous_e

3o La vis de blocage de I'aiguille est desserr_e,

4, La tension du fi! de I'aiguilie est trop _lev_e,

5, Le tissu n'est pas tir_ vers l'arri_re & la fin de la

couture.

6 Uaiguille est trop fine pour le tissu employ&

Page de r_f_rence

Page 39

Page 45

Page 27

Page 43

Page 47

Page 30

Page 37

Page119

Changezia cane_e.

Page 27

Page45

Page 47

Page 30

L'_cran n'est pas !1 La nettet_ de I'_vran & cristaux liquides n'est pas Page 13

net. r6g!_e correctemento

Points manqu_s, t. 1]aiguille n'est pas installee correctemenL Page

2., l'aiguiile n'est tordue ou _mouss_e., Page

3,, L:aiguilie et/ou ie fil ne conviennent pas pour le tissu Page

4, Vous n'utilisez pas une aiguille & bout bleu pour une Page

couture extensible, un tissu tr_s fin ou synth_tiquer

La couture

fronceo

Le tissu n'avance pas

r_guli_rement,

La machine ne

marche pas.

Le fi de i'aiguiile n'est pas pass_ correctement, Page

La pression sur le pied est insuffisante_

Vous utilisez une mauvaise aiguille.

La tensi6n du fil de raiguille est trop _lev6e

2. Le fil de I'aiguilte ou cetui de la canette n'est pas

pass_ correctement.

3., IZaiguille est trop grosse pour fe tissu cousu,

4, La tongueur du point est trop _lev_e pour ce tissu,,

5. La pression du pied presseur est incorrecte,

1. Les griffes d'entrainment sont bloqu_es par des fibre&

2 La pression du pied presseur est insuffisante

3. Les points sont trop courts,

4, Les griffes d'entrainment n'ont pas _t6 remont_es

apr_s avoir _t_ abaissees.,

1., La machine n'est pas branch_e

2_ Un fil est coinc6 dans la piste du crochet,

3 Uenrouler de la canette est en position de bobinage,

Page 25

Changez !'aiguille

Page 45

Page 39

Page 30

R_glezle pointplus

cou_

Page 25

Page 119

Page 25

Raliongezle point

Page 25

Page 11

Page119

Page 35

../

126

Condicion

Les motifs sont

d_formds.

La boutonnibre

automatique ne

fonctionne pas°

La fonctionnement

est bruyant.

Causa probable

1,. Le point n'est pas _quilibr_,

1_ La densit_ du point n'est pas adapt_e au tissu cousu

2, Vous n'utilisez pas de tripiure avec un tissu

extensible

I. Du fil est bloqu_ dans la piste du crochetr

2 Des peluches sont accumul_es dans le support de la

canette ou dans la piste du crochet

3o Ronronnement en provenance du moteur interne

Referencia

Page 101

Page 71

Page 67

Page t19

Page119

Normal

127

Your Home

For repair-in your home-of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

•For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Calt anytime, day or night (U.S.Ao and Canada)

www.sears.com wwwosears°ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center.

1-800-488-1222

Call anytime, day or night (U.SoA only)

www.sears.com

.................................................................................. ........ . ,.=.= .. .........................................................................................................................

i:?:i:=?

::?]

',2:

:: [

: ?: :

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A,) 1-800-381-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(t-888-784-6427)

Au Canada pour service en franqais:

1-800-LE-FOYER Mc

(1-800-533-6937)

WWW sears.ca

T_ SM

® Registered Trademark tTrademark /Service Mark of Sears Roebuck and Co

® Marca Regis_rada tTM Marca de F,'&bdcaISMMarca de Servicie de Sears. Roebuck and Co

Pdnled in Taiwan Impreso en Taiwan lmprim# au Taiwan

Kenmore 385 19365 Users Manual

38519365990 38519365990 KENMORE ELITE SEWING MACHINE - Manuals and Guides L0707073 View the owners manual for your KENMORE ELITE SEWING MACHINE #38519365990. Home:Laundry & Garment Care Parts:Kenmore Elite Parts:Kenmore Elite SEWING MACHINE Manual

KENMORE ELITE Electronic Sewing Manual L0707073 KENMORE ELITE Electronic Sewing Owner's Manual, KENMORE ELITE Electronic Sewing installation guides

385.19365 to the manual adcef796-6a51-4659-8593-15d3d0363cb1

Navigation menu

Versions of this User Manual:

Views

Navigation
