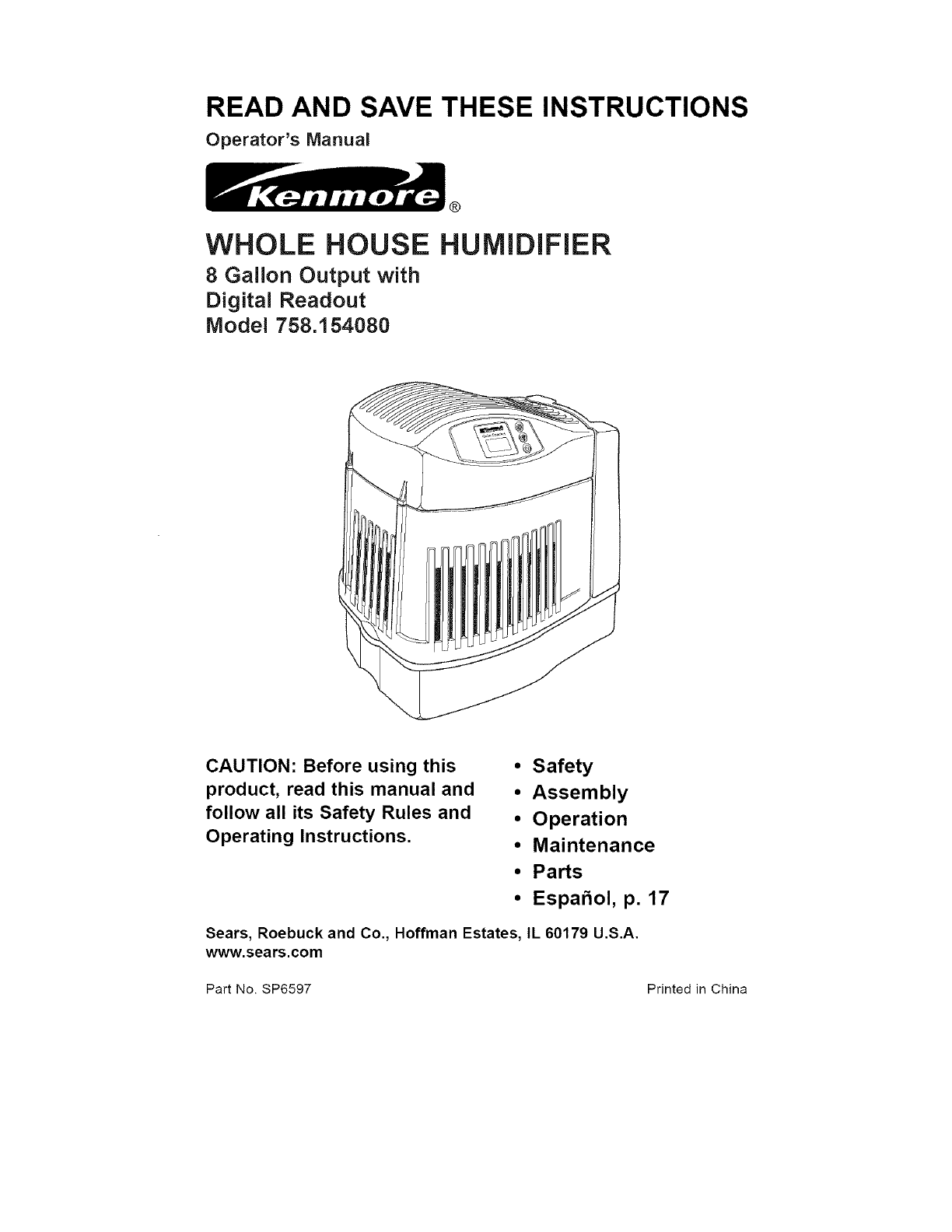

READ AND SAVE THESE INSTRUCTIONS

Operator's Manual

WHOLE HOUSE

8 Gallon Output with

Digital Readout

Model 758.154080

HUMIDIFIER

CAUTION: Before using this

product, read this manual and

follow all its Safety Rules and

Operating Instructions.

• Safety

•Assembly

•Operation

•Maintenance

•Parts

•Espa_ol, p. 17

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

www.sears.com

Part No. SP6597 Printed in China

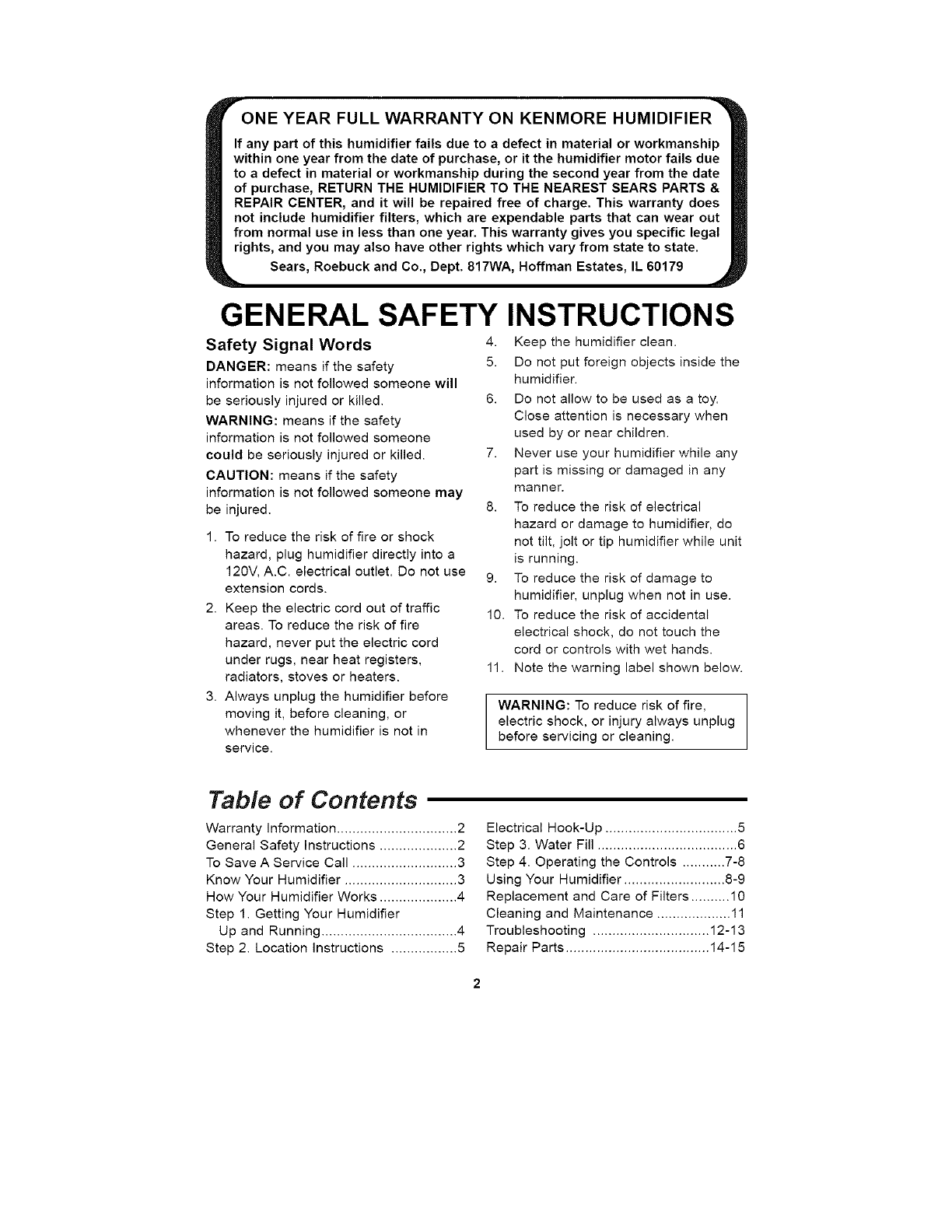

P_ONE YEAR FULL WARRANTY ON KENMORE HUMIDIFIER _

If any part of this humidifier fails due to a defect in material or workmanship

within one year from the date of purchase, or it the humidifier motor fails due

to a defect in material or workmanship during the second year from the date

of purchase, RETURN THE HUMIDIFIER TO THE NEAREST SEARS PARTS &

REPAIR CENTER, and it will be repaired free of charge. This warranty does

not include humidifier filters, which are expendable parts that can wear out

from normal use in less than one year. This warranty gives you specific legal

rights, and you may also have other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

GENERAL SAFETY INSTRUCTIONS

Safety Signal Words

DANGER: means if the safety

information is not followed someone will

be seriously injured or killed.

WARNING: means if the safety

information is not followed someone

could be seriously injured or killed.

CAUTION: means if the safety

information is not followed someone may

be injured.

1. To reduce the risk of fire or shock

hazard, plug humidifier directly into a

120V, A.C. electrical outlet. Do not use

extension cords.

2. Keep the electric cord out of traffic

areas. To reduce the risk of fire

hazard, never put the electric cord

under rugs, near heat registers,

radiators, stoves or heaters.

3. Always unplug the humidifier before

moving it, before cleaning, or

whenever the humidifier is not in

service.

4. Keep the humidifier clean.

5. Do not put foreign objects inside the

humidifier.

6. Do not allow to be used as a toy.

Close attention is necessary when

used by or near children.

7. Never use your humidifier while any

part is missing or damaged in any

manner.

8. To reduce the risk of electrical

hazard or damage to humidifier, do

not tilt, jolt or tip humidifier while unit

is running.

9. To reduce the risk of damage to

humidifier, unplug when not in use.

10. To reduce the risk of accidental

electrical shock, do not touch the

cord or controls with wet hands.

11. Note the warning label shown below.

WARNING: To reduce risk of fire,

electric shock, or injury always unplug

before servicing or cleaning.

Table of Contents

Warranty Information ............................... 2

General Safety Instructions .................... 2

To Save A Service Call ........................... 3

Know Your Humidifier ............................. 3

How Your Humidifier Works .................... 4

Step 1. Getting Your Humidifier

Up and Running ................................... 4

Step 2. Location Instructions ................. 5

Electrical Hook-Up .................................. 5

Step 3. Water Fill .................................... 6

Step 4. Operating the Controls ........... 7-8

Using Your Humidifier .......................... 8-9

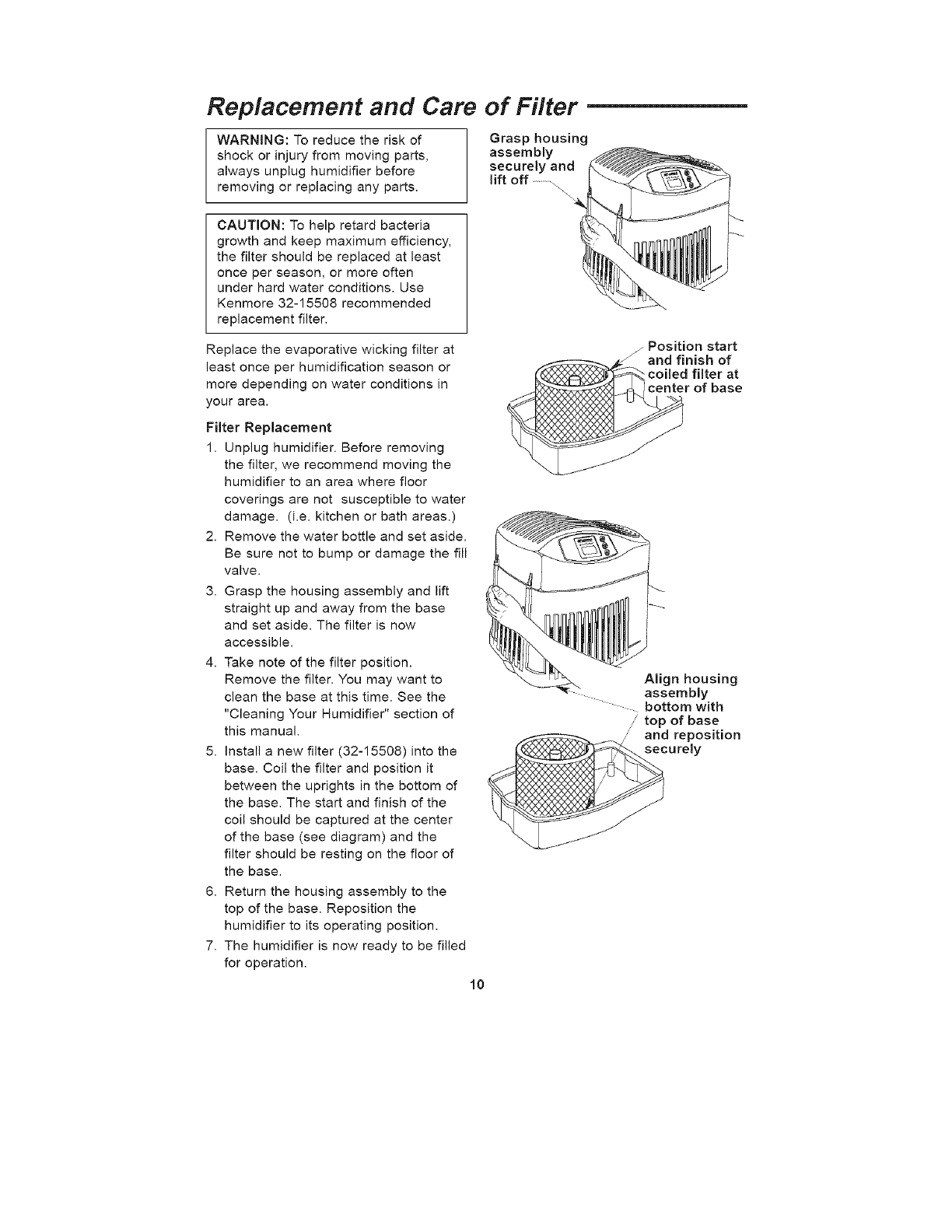

Replacement and Care of Filters .......... 10

Cleaning and Maintenance ................... 11

Troubleshooting .............................. 12-13

Repair Parts ..................................... 14-15

To Save A Service Call --

Check the following if your humidifier is

not operating.

1. Is power cord attached to outlet?

2. Is there electrical power to outlet?

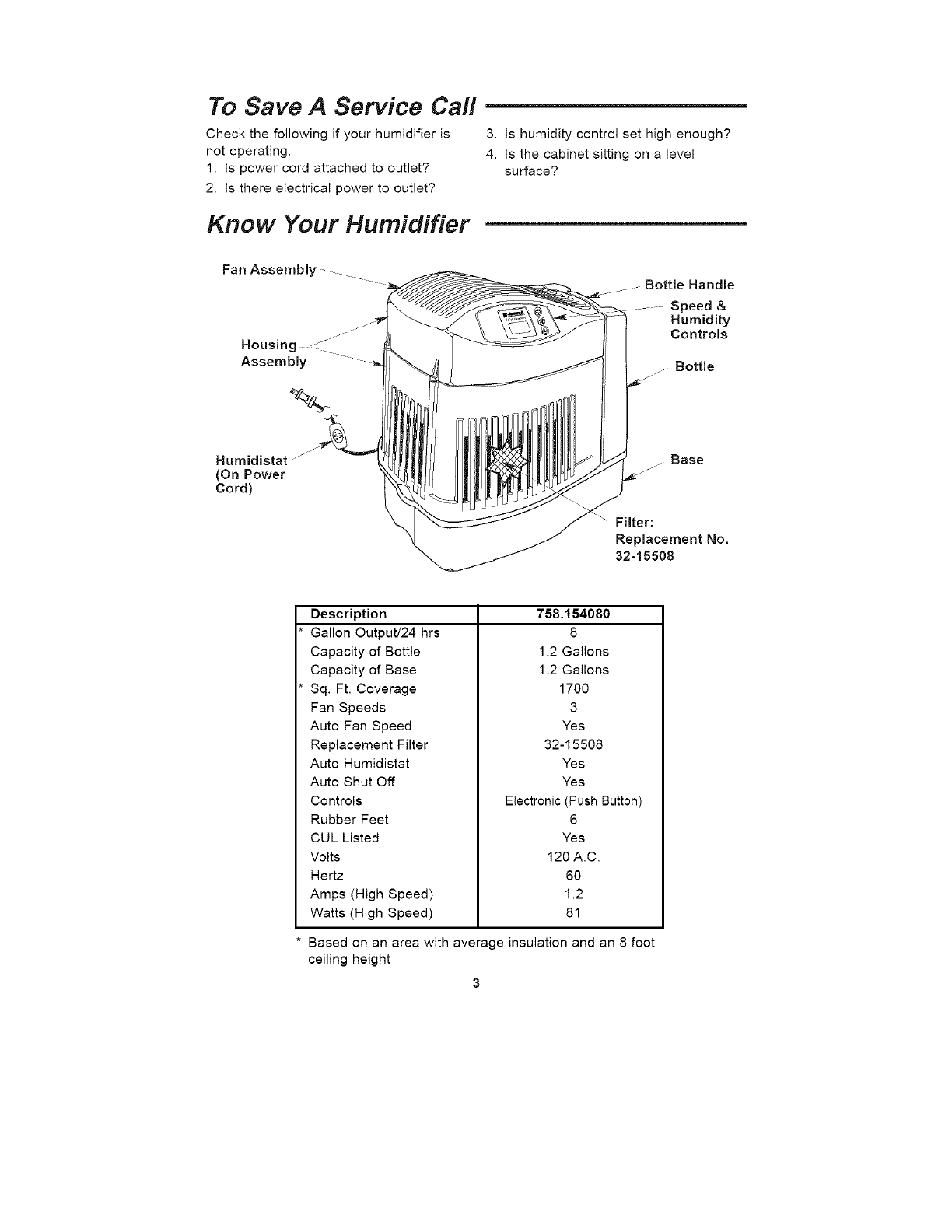

Know Your Humidifier

3. Is humidity control set high enough?

4. Is the cabinet sitting on a level

surface?

Fan Assembly --

Housing =:

Assembly

.. Bottle Handle

...... Speed &

Humidity

Controls

.......Bottle

Humidistat

(On Power

Cord)

Base

Filter:

Replacement No.

32-15508

Description

Gallon Output/24 hrs

Capacity of Bottle

Capacity of Base

Sq. Ft. Coverage

Fan Speeds

Auto Fan Speed

Replacement Filter

Auto Humidistat

Auto Shut Off

758.154080

1.2 Gallons

1700

Yes

32-15508

Yes

Controls

Rubber Feet

CUL Listed

Volts

Hertz

Amps (High Speed)

Watts (High Speed)

Electronic (Push Button)

Yes

120 A.C.

1.2

Based on an area with average insulation and an 8 foot

ceiling height

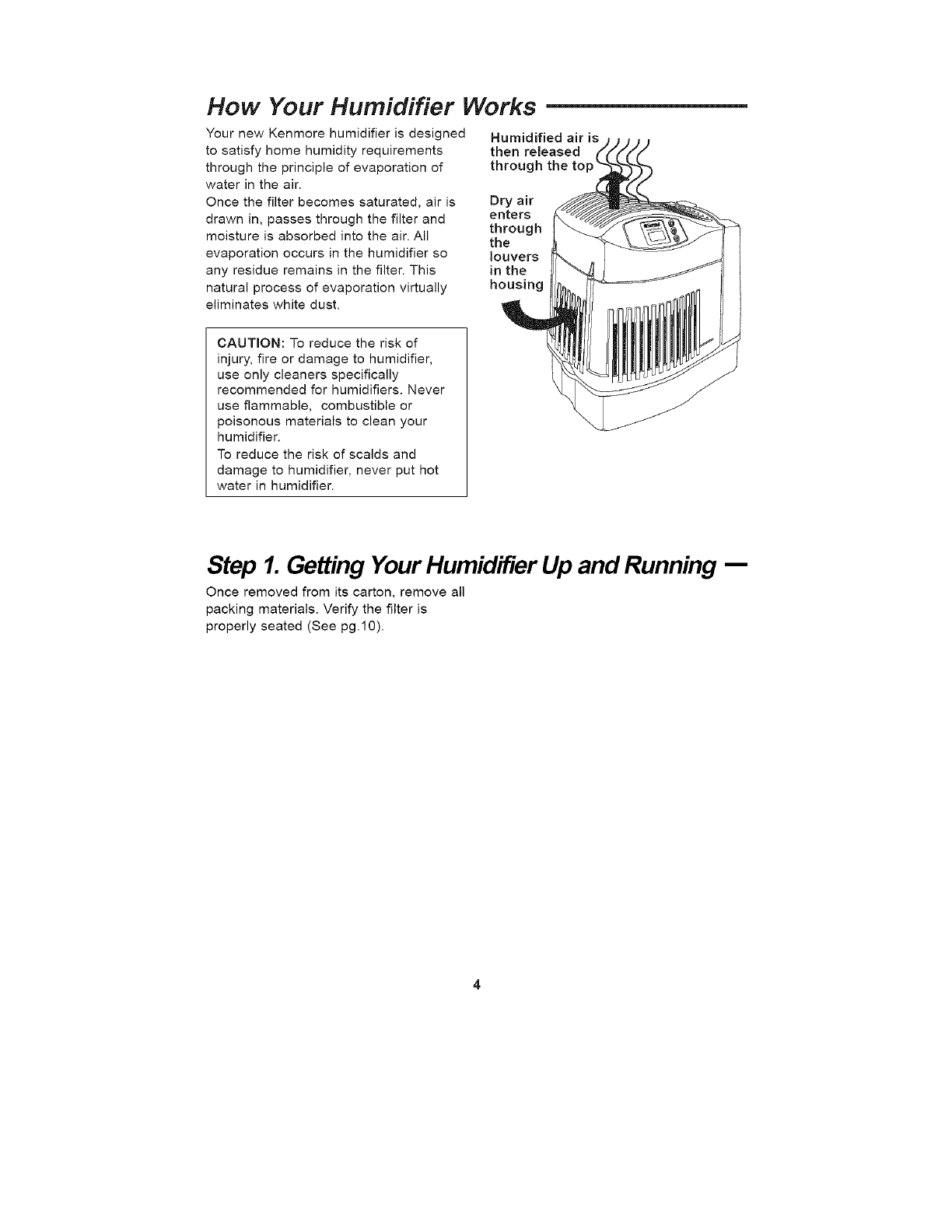

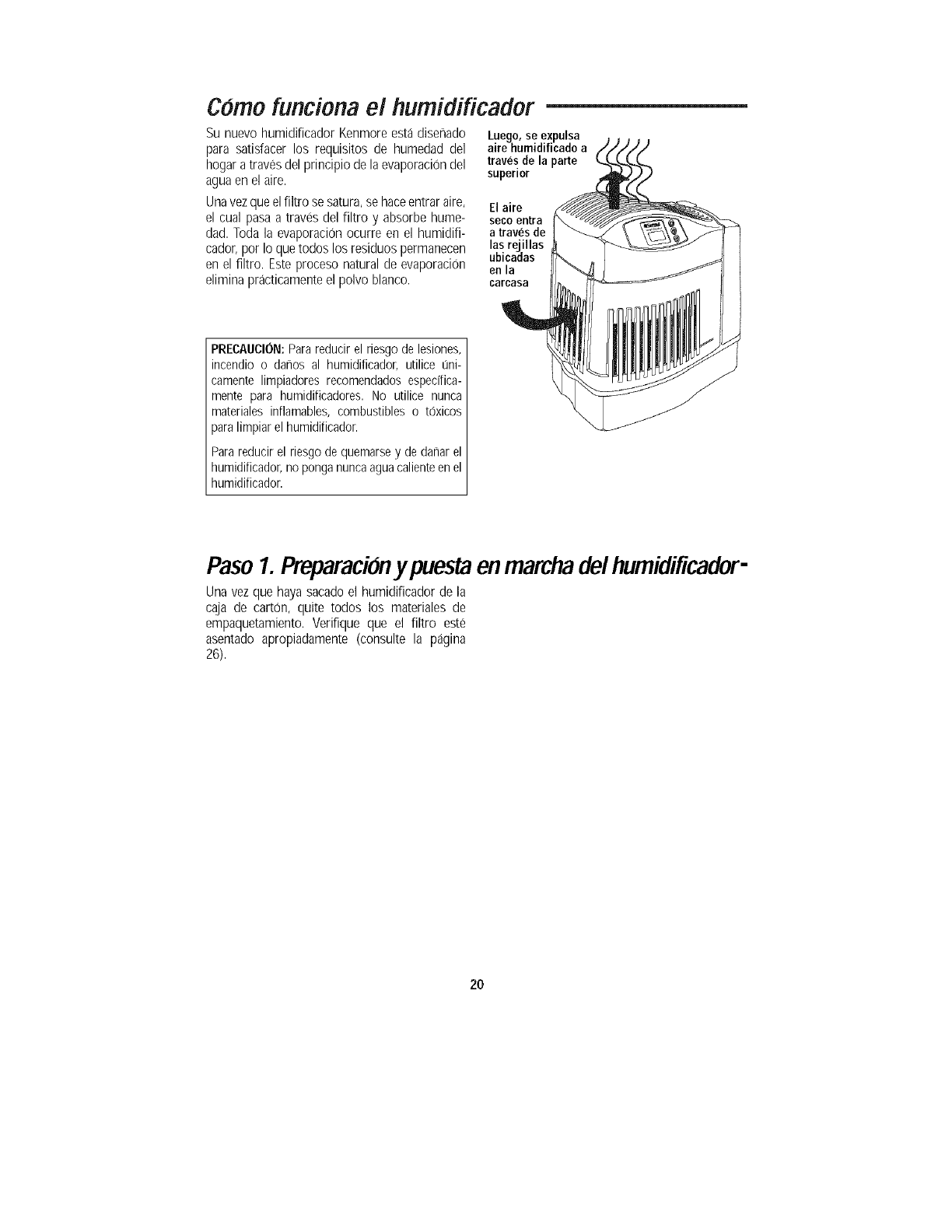

How Your Humidifier Works --

Your new Kenmore humidifier is designed

to satisfy home humidity requirements

through the principle of evaporation of

water in the air.

Once the filter becomes saturated, air is Dry air

drawn in, passes through the filter and enters

through

moisture is absorbed into the air. All the

evaporation occurs in the humidifier so louvers

any residue remains in the filter. This in the

natural process of evaporation virtually housing

eliminates white dust.

Humidified air is

then released

throuc

CAUTION: To reduce the risk of

injury, fire or damage to humidifier,

use only cleaners specifically

recommended for humidifiers. Never

use flammable, combustible or

poisonous materials to clean your

humidifier.

To reduce the risk of scalds and

damage to humidifier, never put hot

water in humidifier.

Step 1. Getting Your Humidifier Up and Running --

Once removed from its carton, remove all

packing materials. Verify the filter is

properly seated (See pg.10).

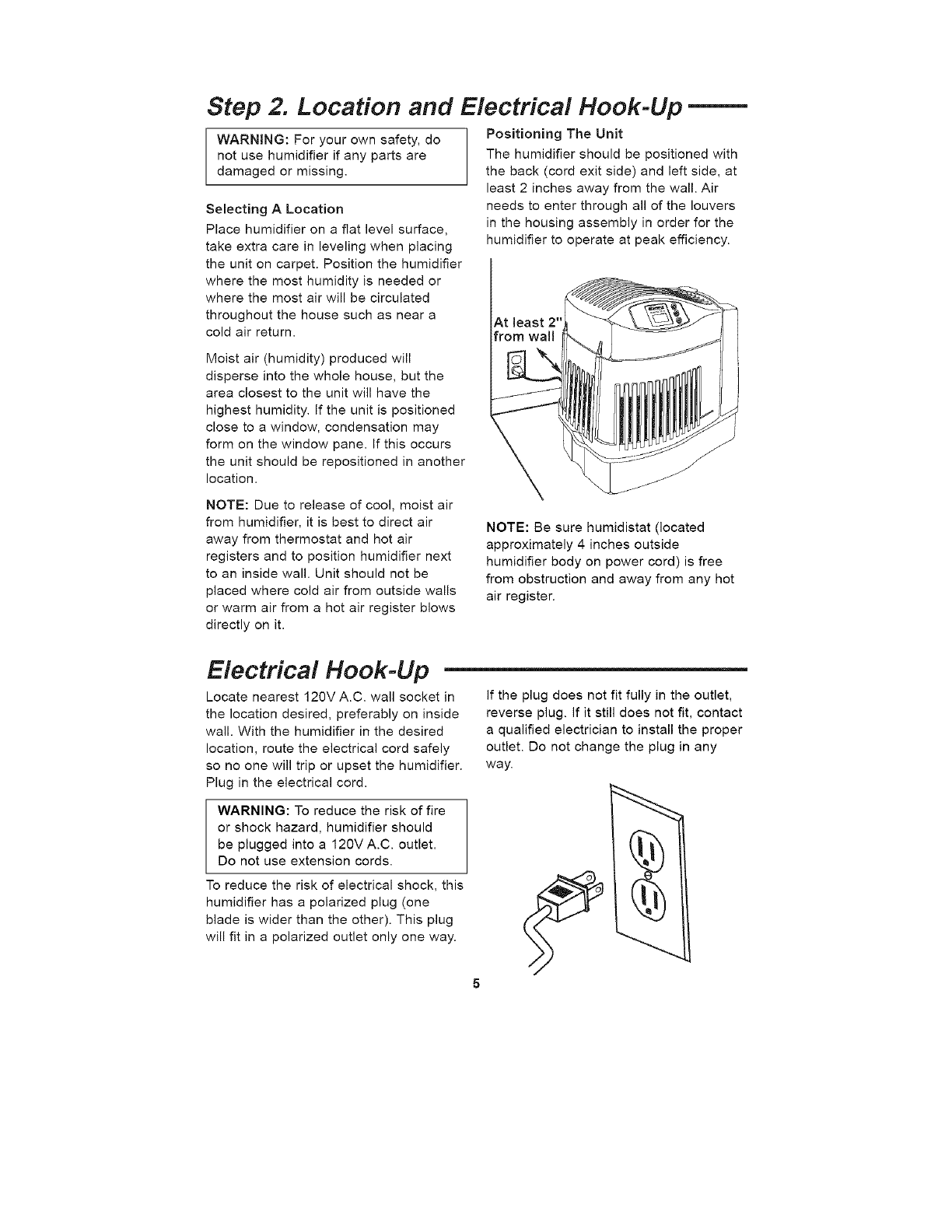

Step 2.

WARNING: For your own safety, do

not use humidifier if any parts are

damaged or missing.

Selecting A Location

Place humidifier on a flat level surface,

take extra care in leveling when placing

the unit on carpet. Position the humidifier

where the most humidity is needed or

where the most air will be circulated

throughout the house such as near a

cold air return.

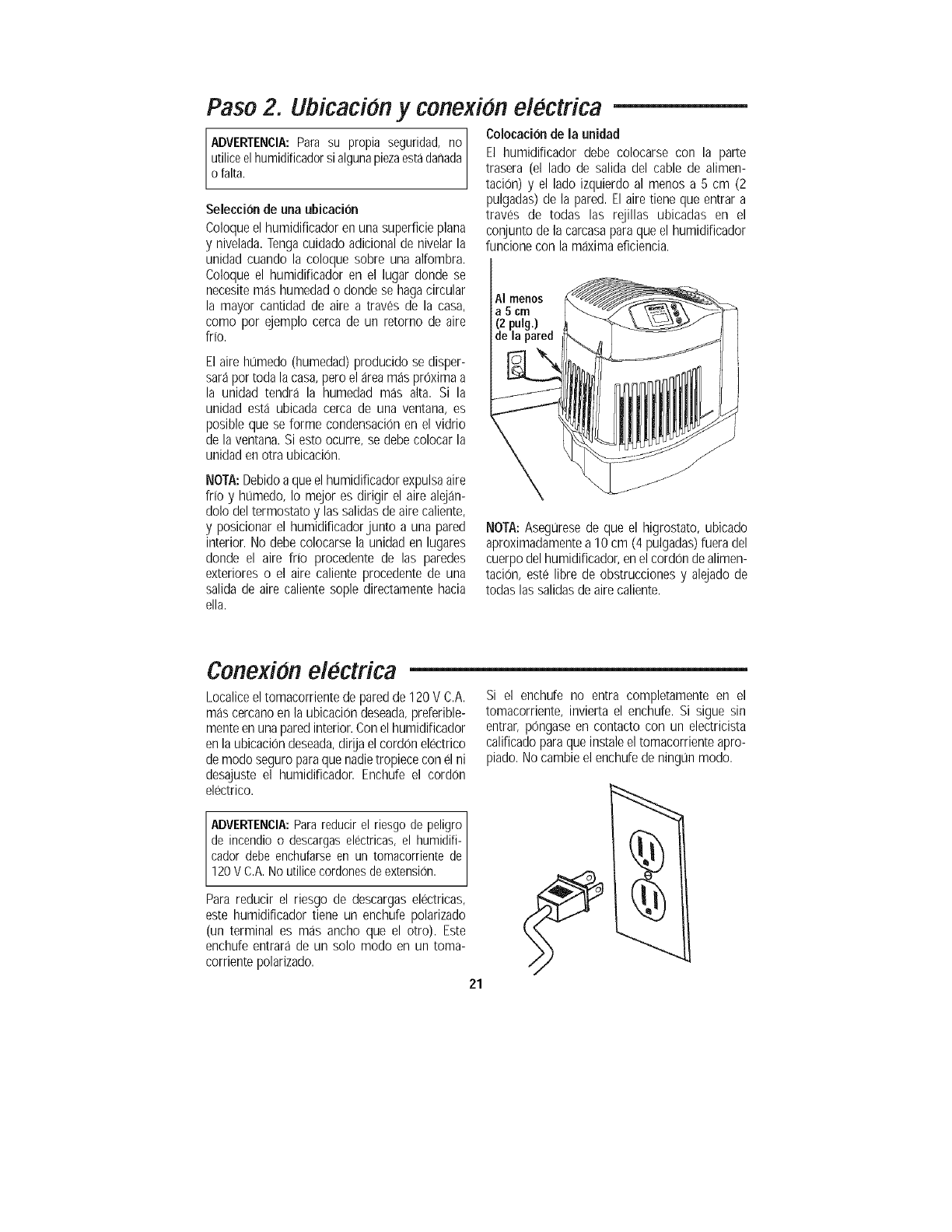

Location and Electrical Hook-Up

Positioning The Unit

The humidifier should be positioned with

the back (cord exit side) and left side, at

least 2 inches away from the wall. Air

needs to enter through all of the louvers

in the housing assembly in order for the

humidifier to operate at peak efficiency.

Moist air (humidity) produced will

disperse into the whole house, but the

area closest to the unit will have the

highest humidity. If the unit is positioned

close to a window, condensation may

form on the window pane. If this occurs

the unit should be repositioned in another

location.

At least 2"

from wall

NOTE: Due to release of cool, moist air

from humidifier, it is best to direct air

away from thermostat and hot air

registers and to position humidifier next

to an inside wall. Unit should not be

placed where cold air from outside walls

or warm air from a hot air register blows

directly on it.

NOTE: Be sure humidistat (located

approximately 4 inches outside

humidifier body on power cord) is free

from obstruction and away from any hot

air register.

Electrical Hook-Up

Locate nearest 120V A.C. wall socket in

the location desired, preferably on inside

wall. With the humidifier in the desired

location, route the electrical cord safely

so no one will trip or upset the humidifier.

Plug in the electrical cord.

If the plug does not fit fully in the outlet,

reverse plug. If it still does not fit, contact

a qualified electrician to install the proper

outlet. Do not change the plug in any

way.

WARNING: To reduce the risk of fire

or shock hazard, humidifier should

be plugged into a 120VA.C. outlet.

Do not use extension cords.

To reduce the risk of electrical shock, this

humidifier has a polarized plug (one

blade is wider than the other). This plug

will fit in a polarized outlet only one way.

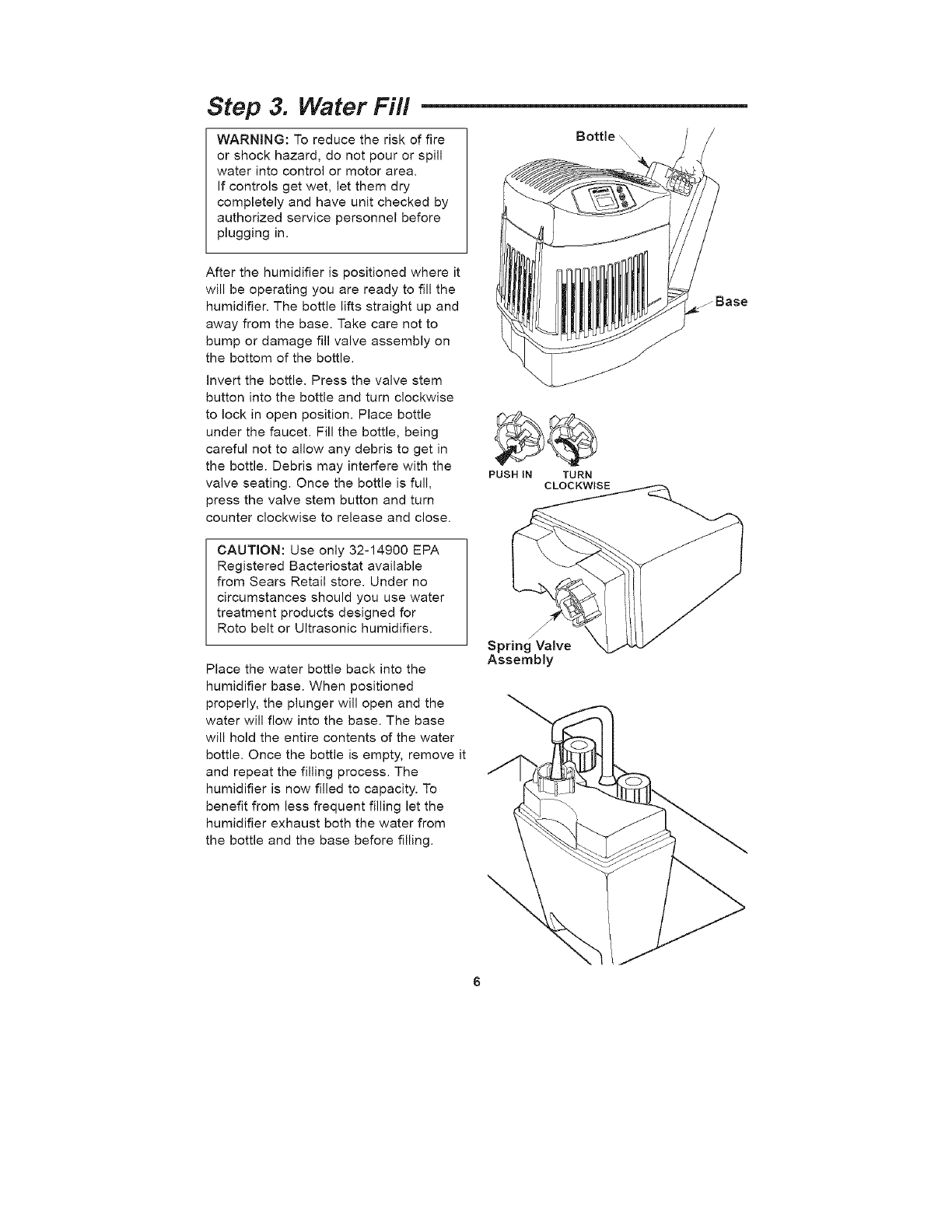

Step 3.

WARNING: To reduce the risk of fire

or shock hazard, do not pour or spill

water into control or motor area.

If controls get wet, let them dry

completely and have unit checked by

authorized service personnel before

plugging in.

Water Fifl ,

Bottle \

After the humidifier is positioned where it

will be operating you are ready to fill the

humidifier. The bottle lifts straight up and

away from the base. Take care not to

bump or damage fill valve assembly on

the bottom of the bottle.

Invert the bottle. Press the valve stem

button into the bottle and turn clockwise

to lock in open position. Place bottle

under the faucet. Fill the bottle, being

careful not to allow any debris to get in

the bottle. Debris may interfere with the

valve seating. Once the bottle is full,

press the valve stem button and turn

counter clockwise to release and close.

PUSH iN TURN

CLOCKWISE

z Base

CAUTION: Use only 32-14900 EPA

Registered Bacteriostat available

from Sears Retail store. Under no

circumstances should you use water

treatment products designed for

Roto belt or Ultrasonic humidifiers.

Place the water bottle back into the

humidifier base. When positioned

properly, the plunger will open and the

water will flow into the base. The base

will hold the entire contents of the water

bottle. Once the bottle is empty, remove it

and repeat the filling process. The

humidifier is now filled to capacity. To

benefit from less frequent filling let the

humidifier exhaust both the water from

the bottle and the base before filling.

Spring Valve

Assembly

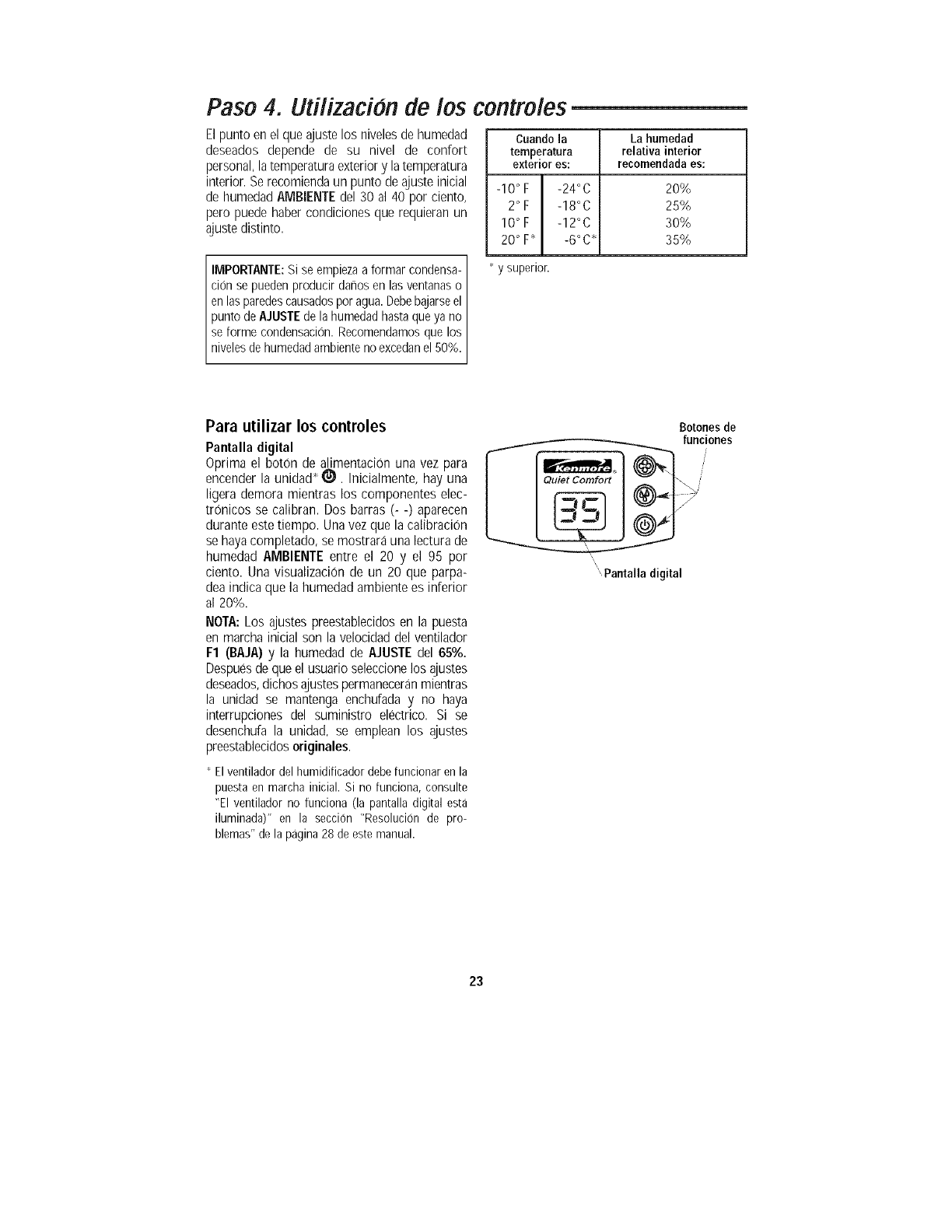

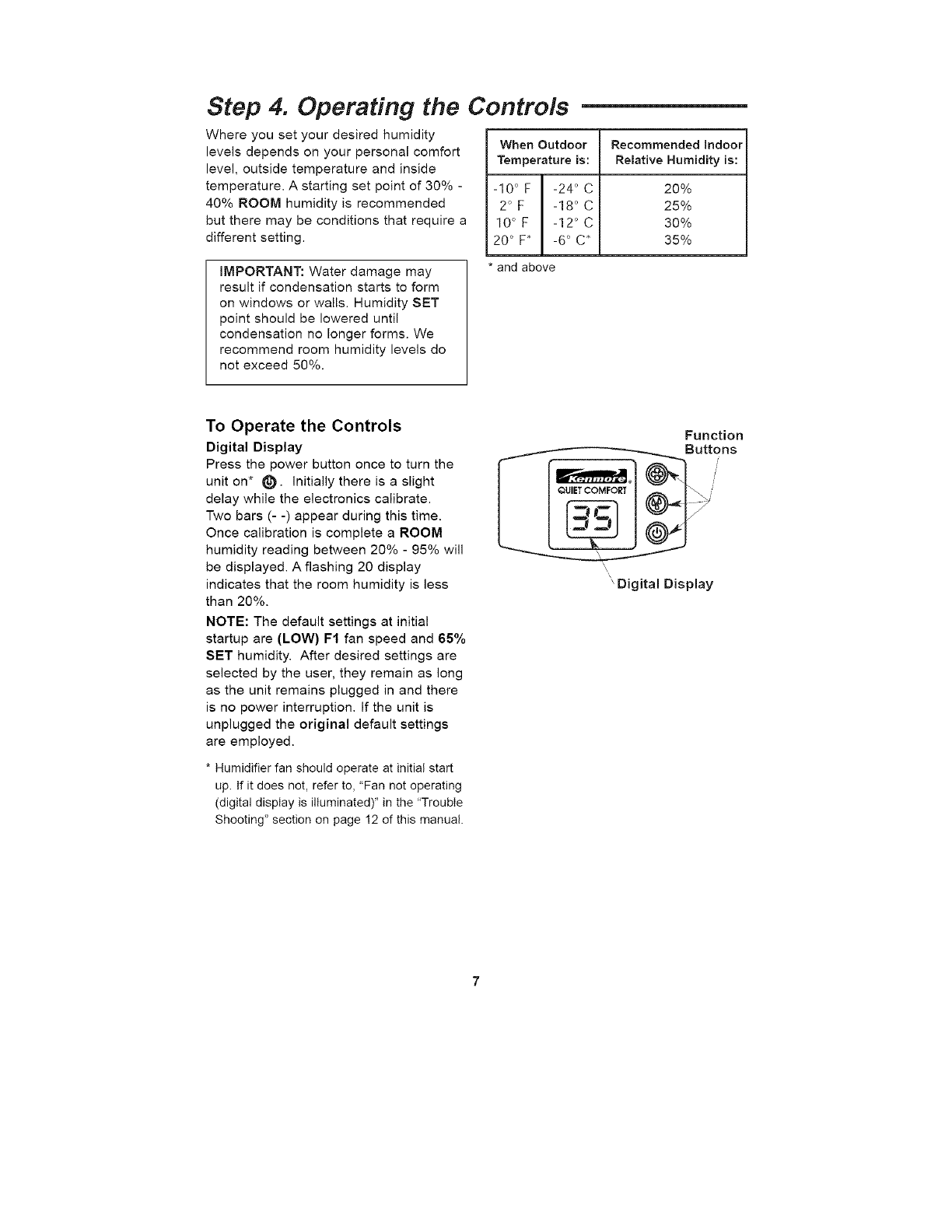

Step 4.

Where you set your desired humidity

levels depends on your personal comfort

level, outside temperature and inside

temperature. A starting set point of 30% -

40% ROOM humidity is recommended

but there may be conditions that require a

different setting.

Operating the Controls --

When Outdoor

Temperature is:

-10 ° F -24 ° C

2°F -18°C

10° F -12 ° C

20° F• _6° C•

Recommended indoor

Relative Humidity is:

20%

25%

3O%

35%

IMPORTANT: Water damage may

result if condensation starts to form

on windows or walls. Humidity SET

point should be lowered until

condensation no longer forms. We

recommend room humidity levels do

not exceed 50%.

* and above

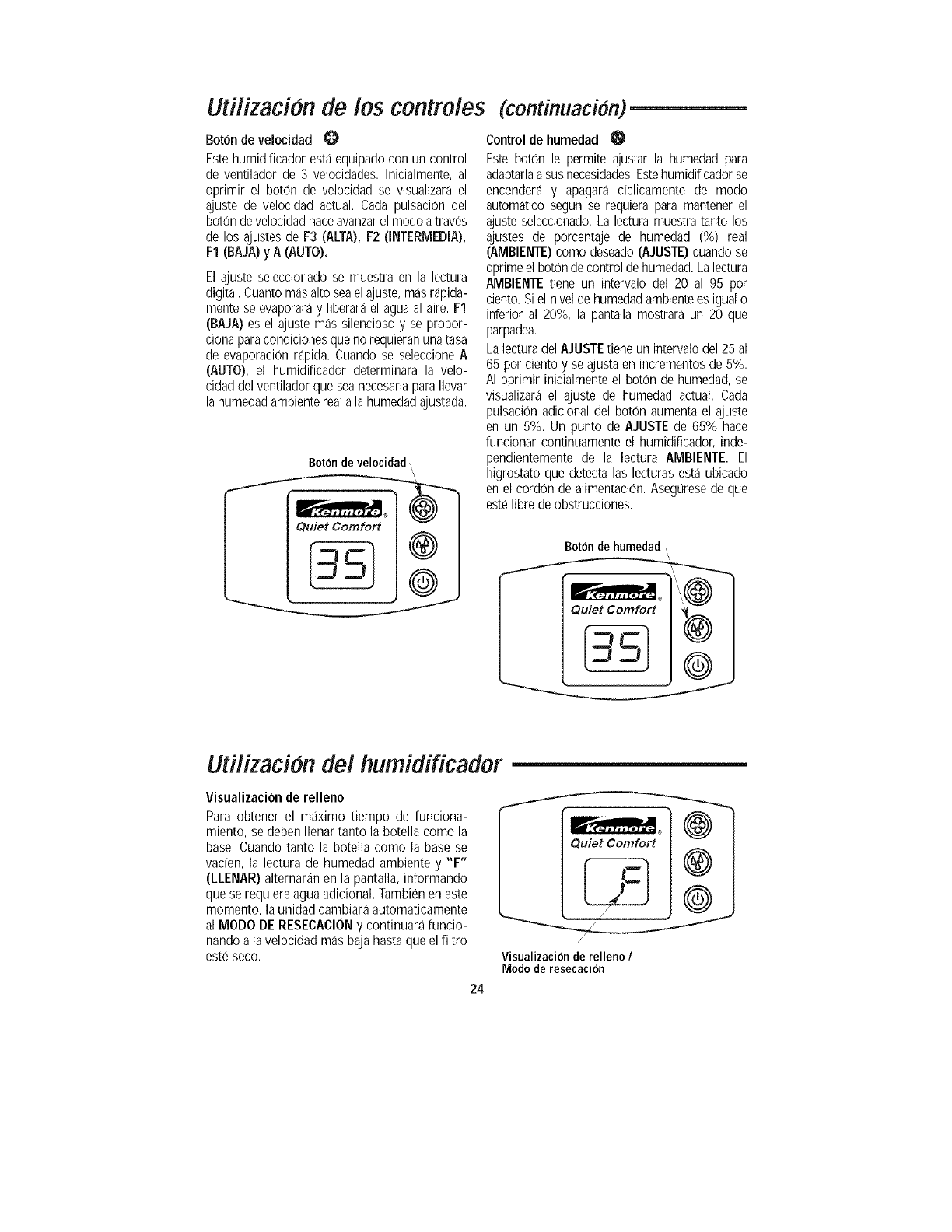

To Operate the Controls

Digital Display

Press the power button once to turn the

unit on* _). initially there is a slight

delay while the electronics calibrate.

Two bars (- -) appear during this time.

Once calibration is complete a ROOM

humidity reading between 20% - 95% will

be displayed. A flashing 20 display

indicates that the room humidity is less

than 20%.

NOTE: The default settings at initial

startup are (LOW) FI fan speed and 65%

SET humidity. After desired settings are

selected by the user, they remain as long

as the unit remains plugged in and there

is no power interruption. If the unit is

unplugged the original default settings

are employed.

* Humidifier fan should operate at initial start

up. If it does not, refer to, "Fan not operating

(digital display is illuminated)" in the "Trouble

Shooting" section on page !2 of this manual.

Function

Buttons

'_Digital Display

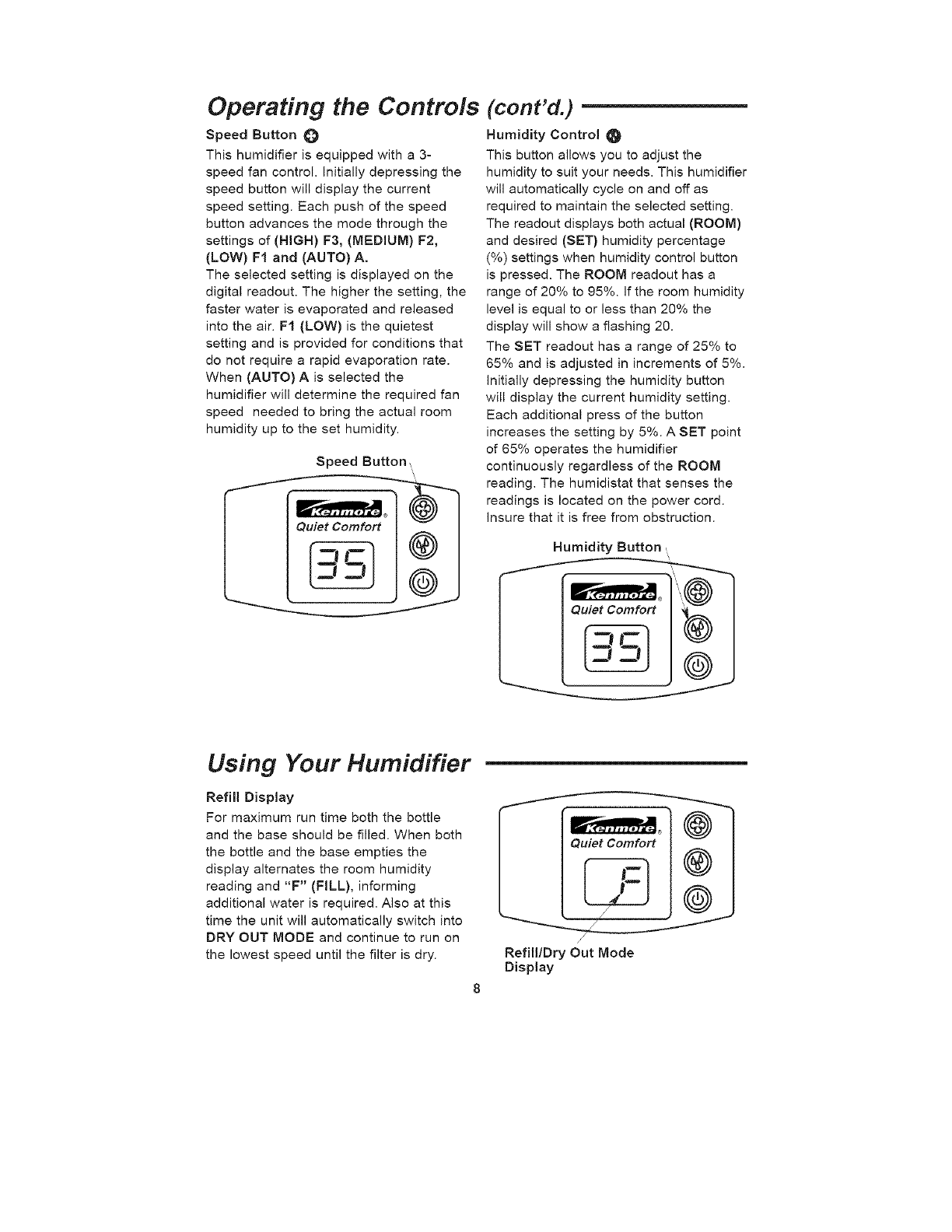

Operating the Controls

Speed Button O

This humidifier is equipped with a 3-

speed fan control. Initially depressing the

speed button will display the current

speed setting. Each push of the speed

button advances the mode through the

settings of (HIGH) F3, (MEDIUM) F2,

(LOW} FI and (AUTO) A.

The selected setting is displayed on the

digital readout. The higher the setting, the

faster water is evaporated and released

into the air. FI (LOW) is the quietest

setting and is provided for conditions that

de not require a rapid evaporation rate.

When (AUTO) A is selected the

humidifier will determine the required fan

speed needed to bring the actual room

humidity up to the set humidity.

Speed Button ,,

(cont'd.) --

Humidity Control O

This button allows you to adjust the

humidity to suit your needs. This humidifier

will automatically cycle on and off as

required to maintain the selected setting.

The readout displays both actual (ROOM)

and desired (SET) humidity percentage

(%) settings when humidity control button

is pressed. The ROOM readout has a

range of 20% to 95%. if the room humidity

level is equal to or less than 20% the

display will show a flashing 20.

The SET readout has a range of 25% to

65% and is adjusted in increments of 5%.

initially depressing the humidity button

will display the current humidity setting.

Each additional press of the button

increases the setting by 5%. A SET point

of 65% operates the humidifier

continuously regardless of the ROOM

reading. The humidistat that senses the

readings is located on the power cord.

insure that it is free from obstruction.

Humidity Button, 1

Using Your Humidifier

Refill Display

For maximum run time both the bottle

and the base should be filled. When both

the bottle and the base empties the

display alternates the room humidity

reading and "F" (FILL), informing

additional water is required. Also at this

time the unit will automatically switch into

DRY OUT MODE and continue to run on

the lowest speed until the filter is dry. Refill/Dry Out Mode

Display

NOTE: During this time the room

humidity level will continue to be

monitored and the humidifier will cycle

the fan on and off until the filter is

completely dry. The fan will shut off

leaving you with a dry humidifier that is

less prone to mold and mildew growth.

If DRY OUT MODE is not desired, refill

the humidifier with water and the fan will

return to the set speed.

NOTE: Fan automatically switches to

lowest speed during DRY OUT MODE.

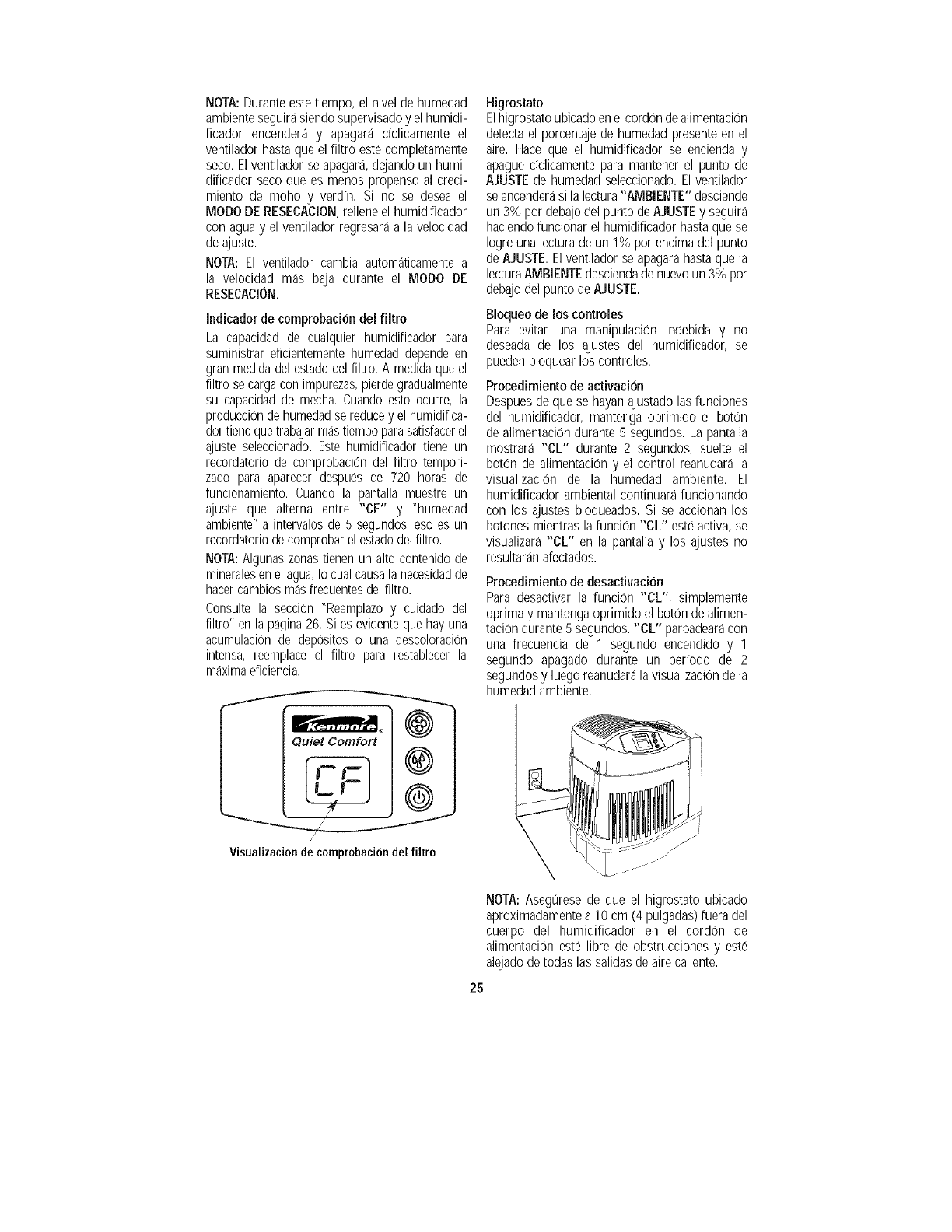

Check Filter indicator

The ability of any humidifier to efficiently

supply humidity output relies heavily on the

condition of the filter. As the filter loads with

impurities it gradually loses its wicking

capability. When this happens, moisture

output is reduced and the humidifier has to

work longer to satisfy the selected setting.

This humidifier has a check filter reminder

timed to appear after 720 hours of

operation. When the display shows an

alternating "CF" and "room humidity"

setting at 5 second intervals it is a

reminder to check the filter condition.

NOTE: Some areas have high water

mineral content causing the need for more

frequent filter changes.

Refer to "Replacement and Care of Filter"

on page 10. If a build-up of deposits or

severe discoloration is evident replace the

filter to restore maximum efficiency.

Check Filter /

Display

Humidistat

The humidistat located on the power cord

senses the percentage of humidity in the

air. It causes the humidifier to cycle on

and off to maintain the selected humidity

SET point. The fan will turn on if the

"ROOM" reading falls 3% below the SET

point and will continue to run the

humidifier until a reading of 1% above the

SET point is achieved. The fan will turn

off until the ROOM reading falls 3%

below the SET point again.

Control Lock Out

To avoid unwanted tampering with the

humidifier settings the controls can be

locked.

Activation Procedure

After the humidifier functions have been

set up, hold the power button down for 5

seconds. The display will show "CL" for

2 seconds; release the power button and

the control will resume the display of the

room humidity. The room humidifier will

continue to function with the locked in

settings. If buttons are operated while

"CL" is active, the "CL" is displayed and

settings are unaffected.

Deactivation Procedure

To deactivate the "CL" function simply

press and hold the power button for 5

seconds. "CL" will flash at the rate of

1 second on and 1 second off for a

period of 2 seconds and then resume the

display of room humidity.

NOTE: Be sure humidistat located

approximately 4 inches outside humidifier

body on power cord is free from

obstruction and away from any hot air

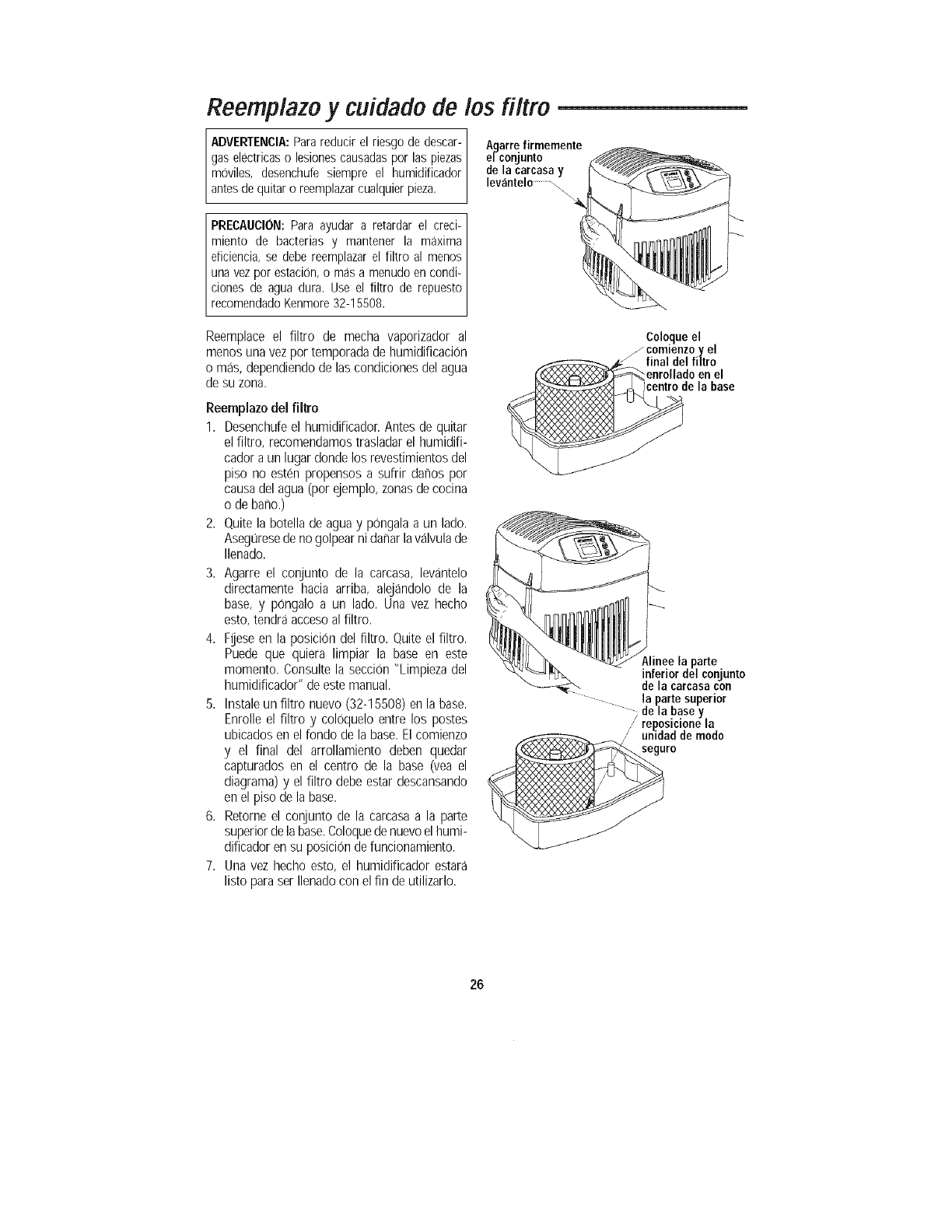

Replacement and Care of Filter --

WARNING: To reduce the risk of

shock or injury from moving parts,

always unplug humidifier before

removing or replacing any parts.

Grasp housing

assembly

securely and

lift off ............._

CAUTION: To help retard bacteria

growth and keep maximum efficiency,

the filter should be replaced at least

once per season, or more often

under hard water conditions. Use

Kenmore 32-15508 recommended

replacement filter.

Replace the evaporative wicking filter at

least once per humidification season or

more depending on water conditions in

your area.

_Position start

and finish of

coiled filter at

center of base

Filter Replacement

1. Unplug humidifier. Before removing

the filter, we recommend moving the

humidifier to an area where floor

coverings are not susceptible to water

damage. (i.e. kitchen or bath areas.)

2. Remove the water bottle and set aside.

Be sure not to bump or damage the fill

valve.

3. Grasp the housing assembly and lift

straight up and away from the base

and set aside. The filter is now

accessible.

4. Take note of the filter position.

Remove the filter. You may want to

clean the base at this time. See the

"Cleaning Your Humidifier" section of

this manual.

5. Install a new filter (32-15508) into the

base. Coil the filter and position it

between the uprights in the bottom of

the base. The start and finish of the

coil should be captured at the center

of the base (see diagram) and the

filter should be resting on the floor of

the base.

6. Return the housing assembly to the

top of the base. Reposition the

humidifier to its operating position.

7. The humidifier is now ready to be filled

for operation.

Align housing

assembly

bottom with

top of base

and reposition

curely

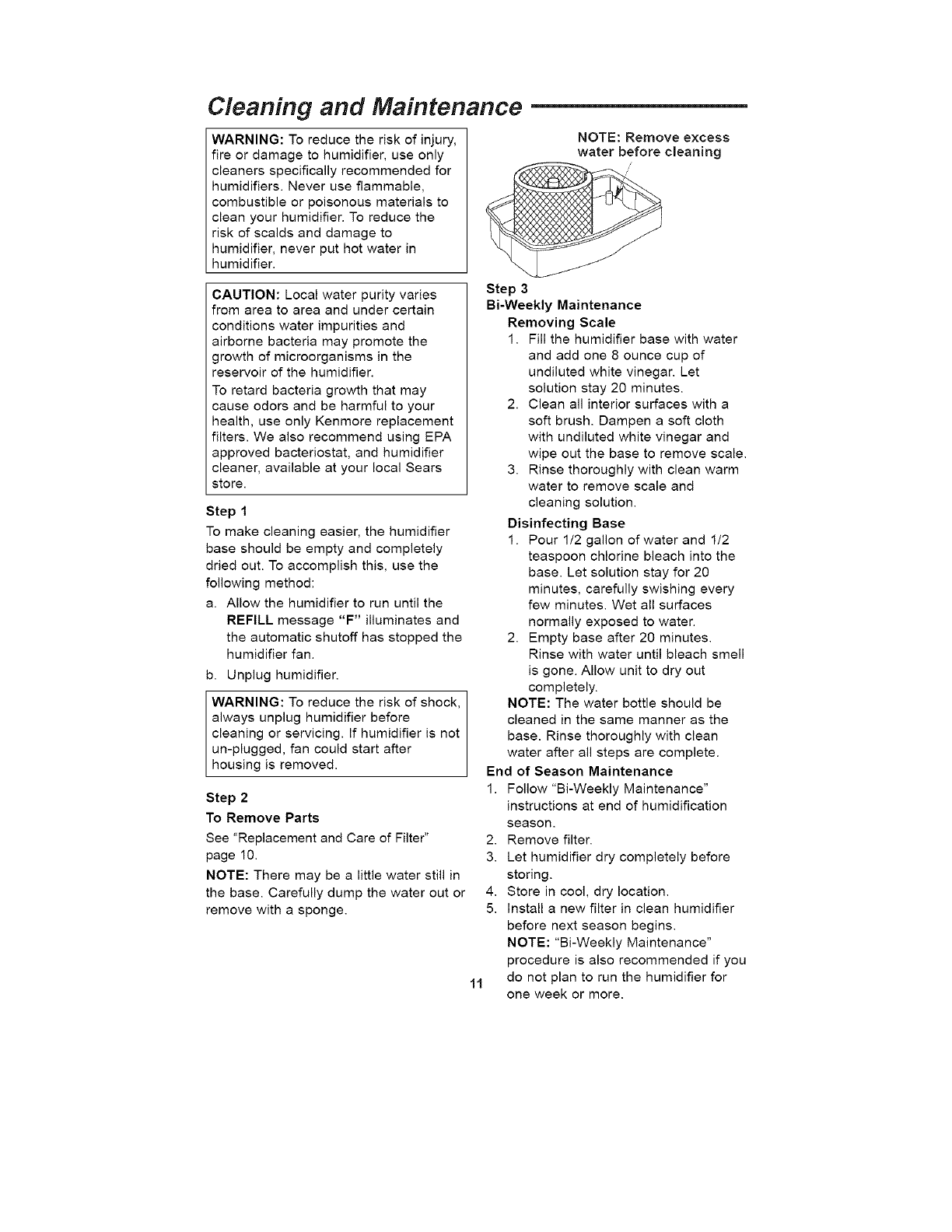

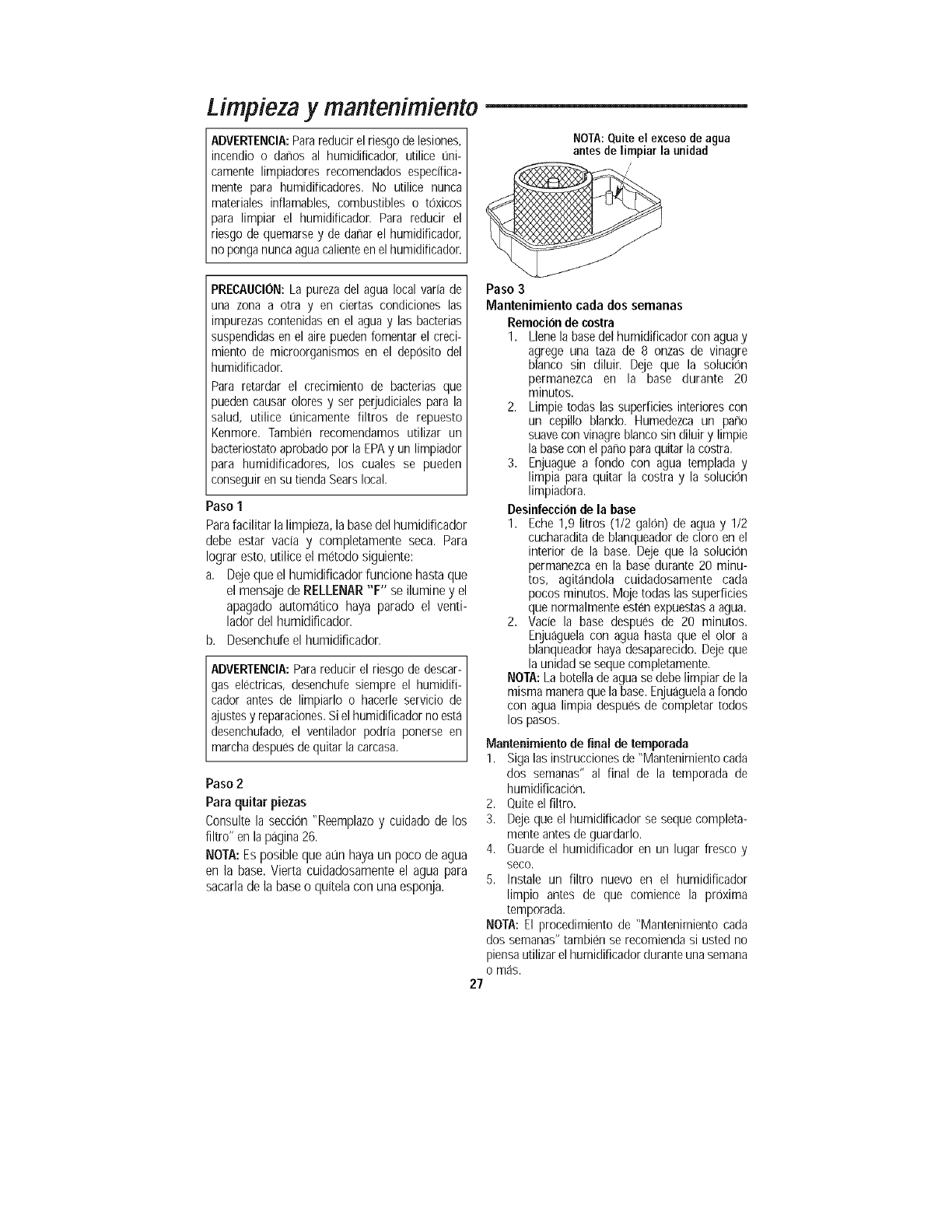

Cleaning and Maintenance --

WARNING: To reduce the risk of injury,

fire or damage to humidifier, use only

cleaners specifically recommended for

humidifiers. Never use flammable,

combustible or poisonous materials to

clean your humidifier. To reduce the

risk of scalds and damage to

humidifier, never put hot water in

humidifier.

NOTE: Remove excess

water before cleaning

CAUTION: Local water purity varies

from area to area and under certain

conditions water impurities and

airborne bacteria may promote the

growth of microorganisms in the

reservoir of the humidifier.

To retard bacteria growth that may

cause odors and be harmful to your

health, use only Kenmore replacement

filters. We also recommend using EPA

approved bacteriostat, and humidifier

cleaner, available at your local Sears

store.

Step 1

To make cleaning easier, the humidifier

base should be empty and completely

dried out. To accomplish this, use the

following method:

a. Allow the humidifier to run until the

REFILL message "F" illuminates and

the automatic shutoff has stopped the

humidifier fan.

b. Unplug humidifier.

WARNING: To reduce the risk of shock,

always unplug humidifier before

cleaning or servicing. If humidifier is not

un-plugged, fan could start after

housing is removed.

Step 2

To Remove Parts

See "Replacement and Care of Filter"

page 10.

NOTE: There may be a little water still in

the base. Carefully dump the water out or

remove with a sponge.

Step 3

Bi-Weekly Maintenance

Removing Scale

1. Fill the humidifier base with water

and add one 8 ounce cup of

undiluted white vinegar. Let

solution stay 20 minutes.

2. Clean all interior surfaces with a

soft brush. Dampen a soft cloth

with undiluted white vinegar and

wipe out the base to remove scale.

3. Rinse thoroughly with clean warm

water to remove scale and

cleaning solution.

Disinfecting Base

1. Pour 1/2 gallon of water and 1/2

teaspoon chlorine bleach into the

base. Let solution stay for 20

minutes, carefully swishing every

few minutes. Wet all surfaces

normally exposed to water.

2. Empty base after 20 minutes.

Rinse with water until bleach smell

is gone. Allow unit to dry out

completely.

NOTE: The water bottle should be

cleaned in the same manner as the

base. Rinse thoroughly with clean

water after all steps are complete.

End of Season Maintenance

1. Follow "Bi-Weekly Maintenance"

instructions at end of humidification

season.

2. Remove filter.

3. Let humidifier dry completely before

storing.

4. Store in cool, dry location.

5. Install a new filter in clean humidifier

before next season begins.

NOTE: "Bi-Weekly Maintenance"

procedure is also recommended if you

do not plan to run the humidifier for

one week or more.

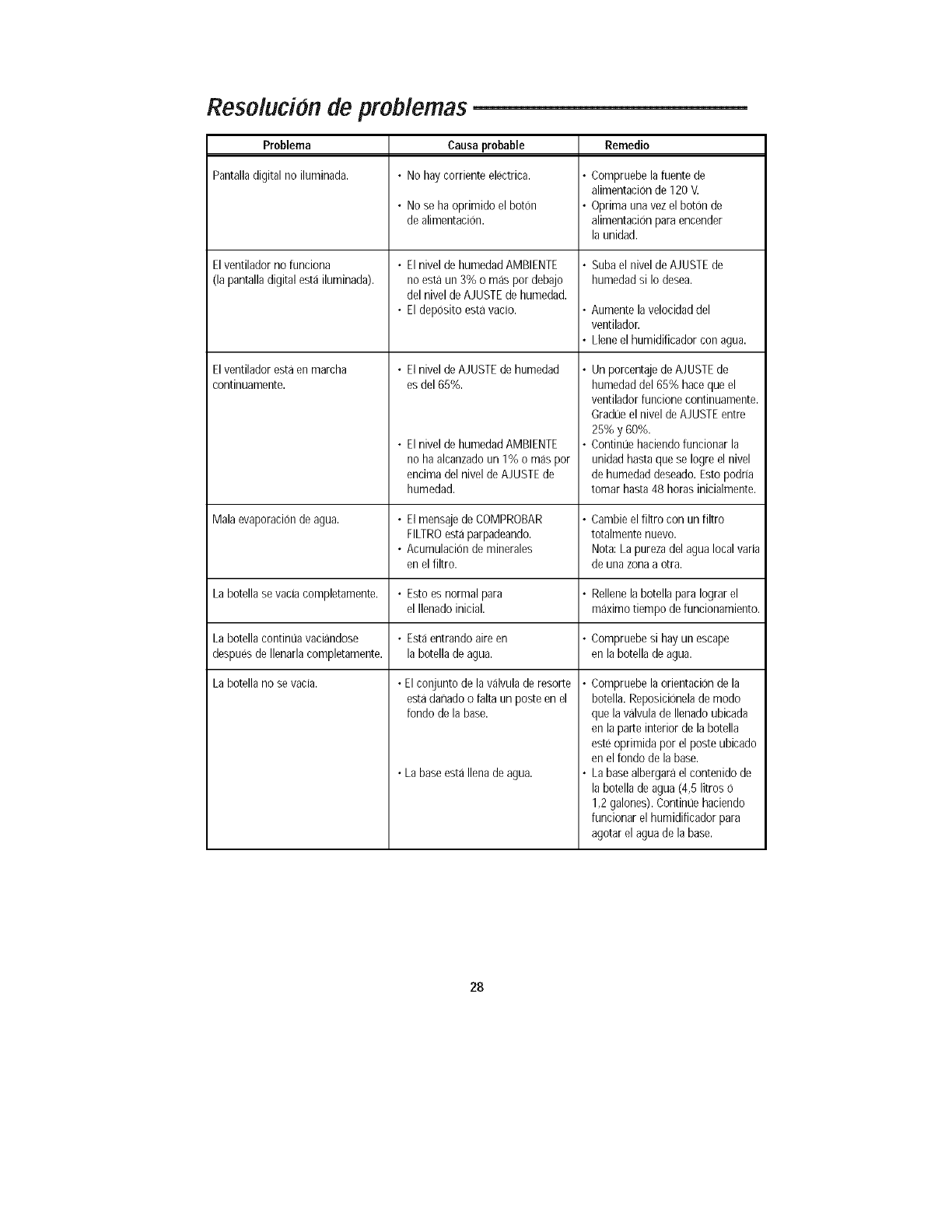

Troubleshooting,

Trouble Probable Cause Remedy

Digital display not illuminated. • No Power. • Check 120 volt power source.

• Power button has not been • Press power button once to

depressed, turn on.

Fan not operating (digital •ROOM humidity level is not •Raise SET humidity level if

display is illuminated). 3% or more below SET desired.

humidity level.

• Reservoir is empty. • Increase fan speed.

• Fill humidifier with water.

Fan running continuously. • SET humidity level is 65%.

• ROOM humidity level has not

reached 1% or more above

SET humidity level.

• A SET humidity percentage

of 65% operates fan

continuously. Adjust SET

level between 25% - 60%.

• Continue to run until desired

humidity level is achieved.

This may take up to 48 hours

initially.

Poor evaporation of water. • CHECK FILTER message • Change to a fresh new

flashing, filter.

• Mineral buildup on filter. NOTE: Local water purity

varies from area to area.

Bottle empties completely. • This is normal for initial filling. • Refill bottle for maximum run

time.

Bottle continues to empty • Air is entering water bottle. • Check for leak in water bottle.

after complete filling.

Bottle not emptying. • Spring Valve Assembly

damaged or missing post

in bottom of base.

• Base full of water.

• Check orientation of bottle.

Reposition so that fill valve on

bottom of bottle is depressed

by post in bottom of base.

• The base will hold the

contents of water bottle (1.2

gallons). Continue to run

humidifier to deplete water

from base.

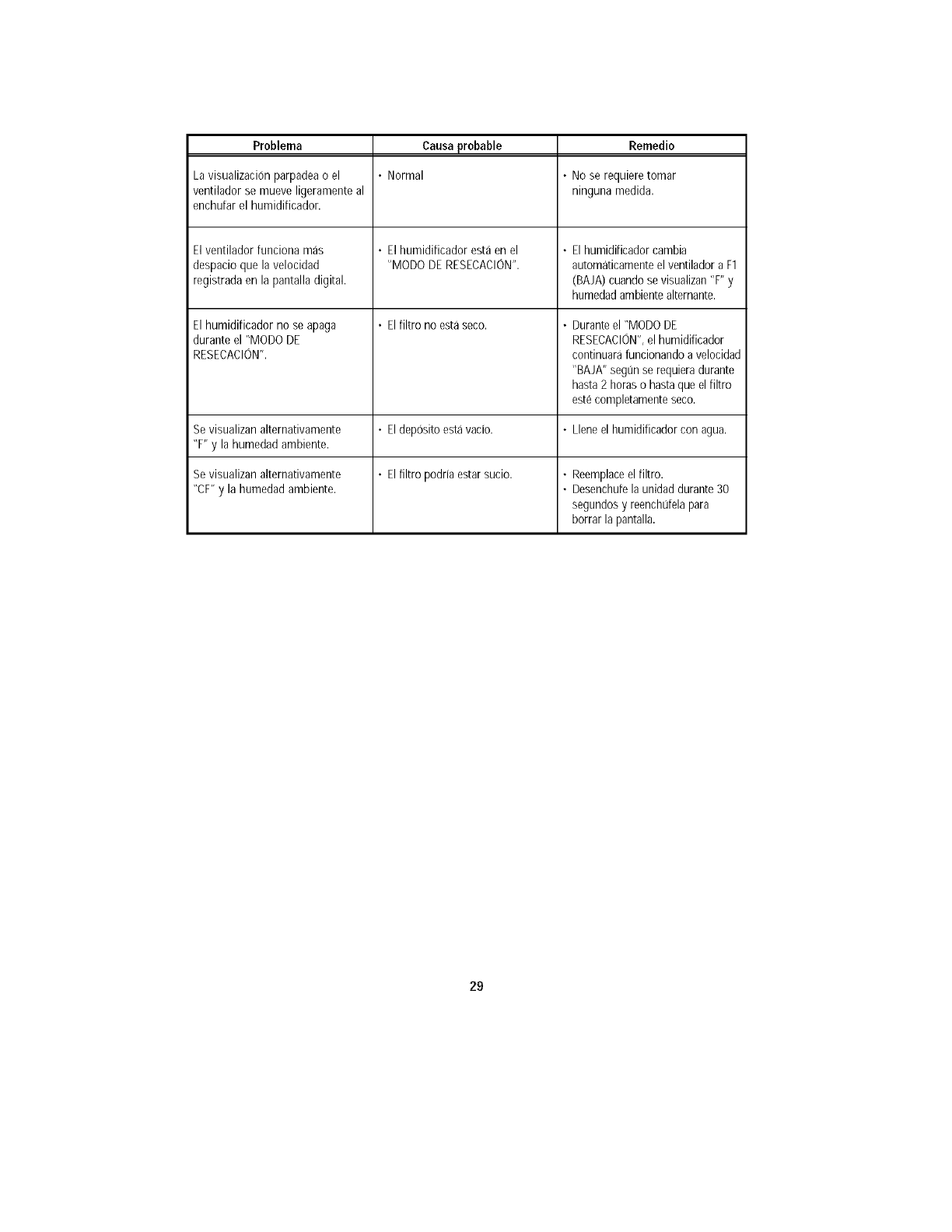

Trouble Probable Cause Remedy

Display blinks or fan moves • Normal • No action required.

slightly when humidifier is

plugged in.

Fan operating slower than • Humidifier in "DRY OUT • Humidifier automatically

speed registered on digital MODE". switches fan to (LOW) F1

display, when "F" and alternating room

humidity is displayed.

Humidifier not shutting off • Filter not dry. • During "DRY OUT MODE" the

during "DRY OUT MODE". humidifier will continue to run

on "LOW" speed as required

for up to 2 hours or until the

filter is completely dry.

Alternating "F" and room • Reservoir is empty. • Fill humidifier with water.

humidity displayed.

Alternating "CF" and room ° Filter may be dirty. • Replace filter.

humidity displayed. • Unplug unit for 30 seconds

and reptug in to clear display.

Repair Parts

Parts List for Kenmore Humidifier

Model No. 758.154080

Parts List for Kenmore Humidifier

Model No. 758.154080

Always order by part number - Not by key number

Key No Part No, Description

1 758.154080 Housing, Upper Assembly

(includes all parts 1-9)

2 32-15508 1 Filter

3 831188-1 Support, Float

4 831189 Float, Reservoir

5 831187-1 Base

6 831190 Foot Rubber

7 831199 Bottle Assembly

8 831207 Cap, Screw

9 SP6597 Owner's Manual (not shown)

* Standard Hardware item - May be purchased locally

1 Stock item - May be secured through the Hardware

Department of most Sears retail stores.

• Any attempt to repair the control assembly or motor may

create a hazard unless repair is done by a qualified service

technician. Repair service is available at your nearest Sears

store.

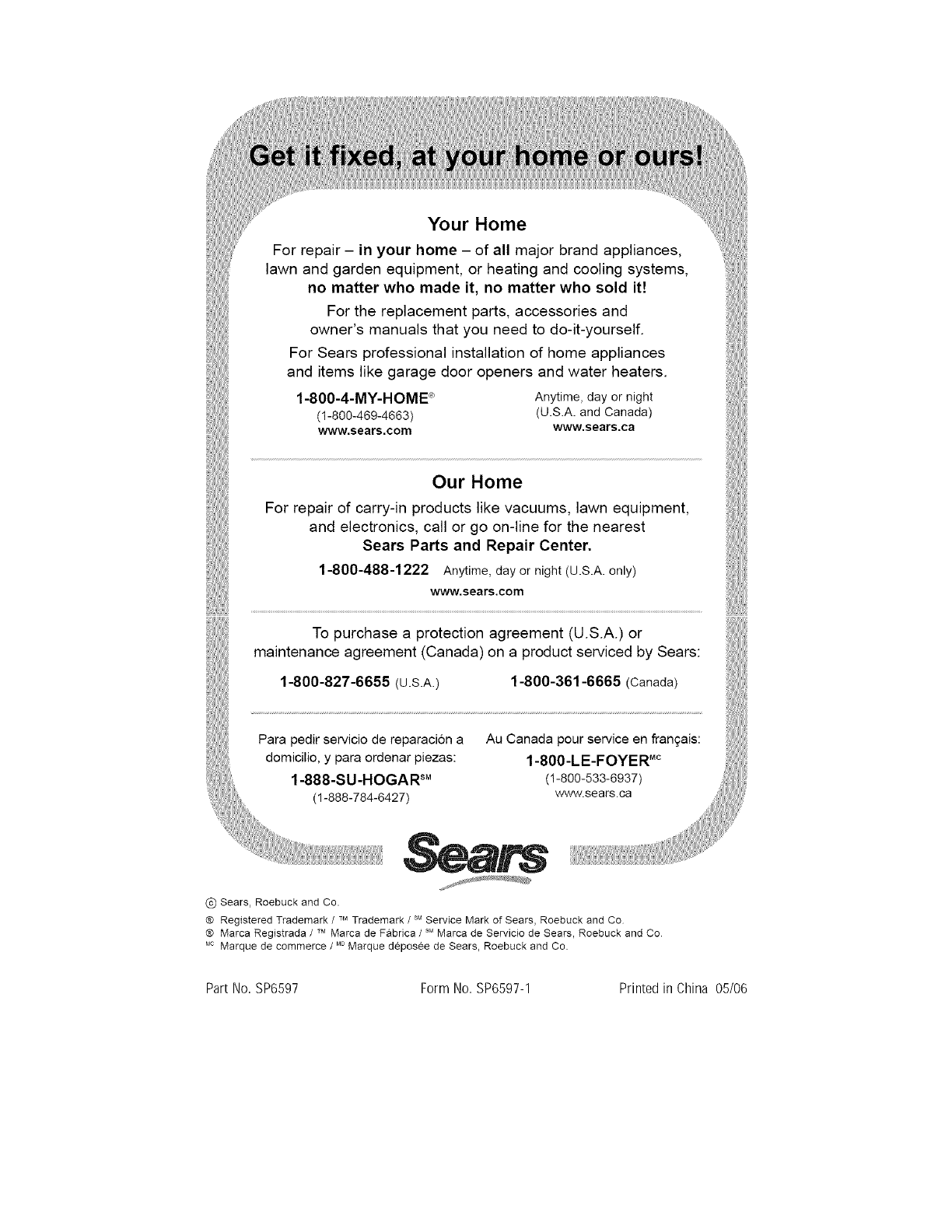

YourHome

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter whomade it, no matter who sold it!

For the replacement parts, accessories and

owner's manualsthat you needto do-it-yourself.

For Sears professional installation of home appliances

and items like garagedoor openers and water heaters.

1-800-4-MY-HOME_ Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

OurHome

For repair of carry-in products like vacuums, lawn equipment, and

electronics, call or go on-line for the nearest

Sears Parts and RepairCentre.

1-800-533-6937

www.sears.ca

To purchasea protection agreement (U.S.A.)or

maintenanceagreement(Canada)on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-381-6665 (Canada)

Parapedirserviciodereparaciona AuCanadapourserviceenfran_ais:

domicilio,y paraordenarpiezas: 1-800-LE-FOYERMc

1-888-SU-HOGARsM (1-800-533-6937)

(1-888-784-6427) www.sears.ca

C) Sears, Roebuck and Co.

(_' Registered Trademark /TMTrademark /sMService Mark of Sears, Roebuck and Co.

(_' Mama Registrada /TMMama de Fabrica /sMMama de Servicio de Sears, Roebuck and Co.

Mc Marque de commerce /MoMarque deposee de Sears, Roebuck and Co.

Sold by: Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8

Part No. SP6597 Form No. SP6597-1 Printed in China 05/06

LEAY GUARDE ESTASINSTRUCCIONES

IVlanualdel usuario

HUIViIDIFICADORPARA TODA LA CASA

Produccion de 8 galones con

lecturadigital

modelo 758.154080

PRECAUCION: Antes de utilizar este

producto, lea este manual y siga

todas las normas de seguridad e

instrucciones de utilizacion.

• Seguridad

•Ensamblaje

•Utilizacion

•Mantenimiento

• Piezas

Sears, Roebuck and Co., HoffmanEstates,IL 60179 U.S.A.

www.sears.com

No. de piezaSP6597 Impreso en China

GARANTiACOMPLETADE UN ANOPARAEL HUMIDIFICADORKENMORE_'_

Si cualquierpiezade estehumidificadorfalladebidoa un defectodematerialodefabricacion

dentrodelplazodeunanoa partirde la fechadecompra,o siel motordel humidificadorfalla

debidoaundefectodematerialodefabricacionduranteel segundoanoa partirdela fechade

compra,DEVUELVAELHUMIDIFICADORALCENTRODEPIEZASY REPARACl0NDESEARSMAs

CERCANOy serzi reparado sin ning_Jncargo. Esta garantiano incluye los filtros del

humidificador,quesonpiezasperecederasquesepuedendesgastarpor causadel uso normal

enmenosdeun ann. Estagarantiale confierea ustedderechoslegalesespecificosyes posible

queustedtambientengaotrosderechosquevarian deunestadoa otro.

Sears, Roebuckand Co., Dept.817WA,HoffmanEstates,IL 60179

INSTRUCCIONESGENERALESDE SEGURIDAD

Palabras de senal de seguridad

PELIGRO: Significa que si no se sigue la

informaci0n de seguridad, alguien resultara

lesionadogravementeo morir&

ADVERTENClA:Significa que si no se sigue la

informacion deseguridad,alguienpodriaresultar

lesionadogravementeo morir.

PREOAUCION:Significa que si no se sigue la

informacion de seguridad, alguien pudiera

resultar lesionado.

1. Parareducir el riesgo depeligrode incendioo

descargas electricas, enchufe el humidi-

ficador directamenteen un tomacorriente de

120 V C.A.Nouse cordonesde extension.

2. Mantenga el cable electrico alejado de las

zonas de trafico. Para reducir el riesgo de

peligro de incendio, no ponga nunca el

cordon electricodebajode alfombrasni cerca

de salidas de calor, radiadores de calor,

estufasde cocinao calentadores.

3. Desenchufe siempre el humidificador antes

de trasladarlo, antes de limpiarlo o siempre

que no este enservicio.

4. Mantenga limpio el humidificador.

5. No ponga objetos extranos dentro del

humidificador.

6. Nodeje queel humidificador se use como un

juguete. Esnecesarioprestarmucha atencion

cuando el humidificador sea usado por nifios

o cercade ellos.

7. No utilice nunca el humidificador mientras

alguna piezafalte o estedaflada decualquier

manera.

8. Parareducir el riesgo de peligro electrico o

danos al humidificador,no incline, sacudani

vuelque el humidificador mientras la unidad

esteen marcha.

9. Para reducir el riesgo de dar_os al

humidificador, desenchdelo cuando la base

estevacia o cuando el humidificador no este

en USO.

10. Parareducir el riesgo de descargaselectricas

accidentales, no toque el cable de alimenta-

cion ni los controles con las manos rnojadas.

11. Fijeseen la etiqueta de advertencia que se

muestraa continuacion.

ADVERTENClA:Parareducirel riesgodeincendio,

descargas electricas o lesiones, desenchufe

siempreel humidificadorantesdeIlenarlo,hacerle

serviciodeajustesy reparacioneso limpiarlo.

indice

Informacion de garantia ...............................18

Instrucciones generales de seguridad .........18

Paraahorrarse una Ilamada de servicio .......19

Familiaricesecon el humidificador ..............19

Como funciona el humidificador ................. 20

Paso 1. Preparacion y puesta en

marcha del hurnidificador ...................... 20

Paso 2. Instrucciones de ubicacion ............. 21

Conexionelectrica ...................................... 21

Paso 3. Llenado con agua ...........................22

Paso 4. UtilizaciOnde los controles .......23-24

Utilizacion del humidificador ...................24-25

Reemplazoy cuidado de los filtros ..............26

Limpieza y mantenimiento ...........................27

Resolucion de problemas .......................28-29

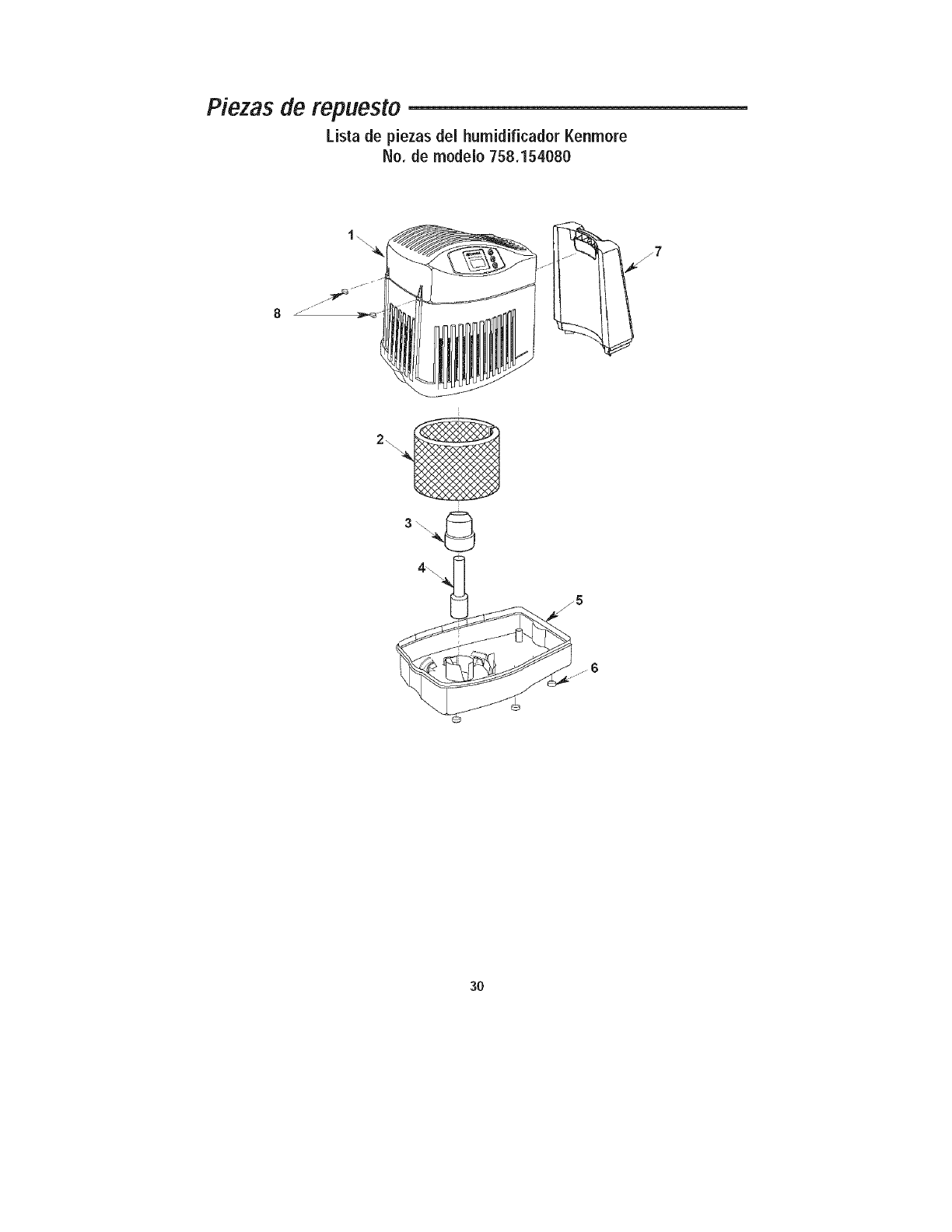

Piezasde repuesto .................................30-31

Para ahorrarse una Ilamada de servicio--

Compruebe Io siguiente si el humidificador no 3. _,Esta el control de humedad ajustado a un

funciona, nivel Io suficientemente alto?

1. _Esta el cable de alimentacion conectado a 4. _,Esta el gabinete ubicado en una superficie

un tomacorriente? nivelada?

2. gHay alimentaciOn electrica al tomacorriente?

Familiaricese con el humidificador --

Conjunto del .

ventilador

Conjunto de la <

carcasa

Asa de la botella

Controles de

velocidad y

humedad

Botella

Higrostato

(en el cordon de

alimentacion)

Base

"- Filtro:

No. de repuesto

32-15508

Descripcion

Producci0n en galones/24 h

Capacidad de la botella

Capacidad de la base

Cobertura en pies cuadrados

Velocidades del ventilador

Velocidad automatica del ventilador

Filtro de repuesto

Higrostato automatico

758.154080

8 (30 litros)

1,2 galones (4,5 litros)

1,2 galones

1700 (158 m2)

32-15508

Apagado automatico

Controles

Pies de goma

Catalogado por CUL

Voltaje

Frecuencia

Intensidad (alta velocidad)

Potencia (alta velocidad)

Electr6nicos (pulsadores)

120 V C.A.

60 Hz

1,2A

81 W

Basada en una zona con aislamiento promedio y una altura de habitacion

de 2,44 m (8 pies).

Como funciona el humidificador --

Su nuevo humidificador Kenmoreesta disenado

para satisfacer los requisitos de humedad del

hogar a traves del principio dela evaporaciondel

aguaenel aire,

Unavezque elfiltro se satura,se haceentrar aire, [I aire

el cual pasa a traves del filtro y absorbe hume- secoentra

dad Todala evaporacionocurre en el humidifi- a travesde

cador,por Io quetodos los residuos permanecen las rejillas

ubicadas

en el filtro Esteproceso natural de evaporacion enla

elimina practicamenteel polvo blanco, carcasa

Luego, se expulsa

aire humidificado a

traves de la parte

superior

PRECAUCION:Parareducirel riesgo delesiones,

incendioo danos al humidificador,utilice uni-

camente limpiadores recomendadosespecifica-

mente para humidificadores,No utilice nunca

materialesinfiamables, combustibleso toxicos

paralimpiarel humidificador,

Para reducir el riesgo de quemarse y de daflar el

humiditicador, no ponga nunca agua caliente en el

humidificador.

Paso 1.Preparaciony puestaen marchadel humidificador-

Una vez que hayasacado el humidificador de la

caja de carton, quite todos los materiales de

empaquetamiento, Verifique que el filtro este

asentado apropiadamente (consulte la p_igina

26).

Paso 2. Ubicacion y conexion electrica

ADVERTENCIA: Para su propia seguridad, no

utilice el humidificador si alguna pieza esta danada

o falta.

Selecci6n de una ubicaci6n

Coloqueel humidificador enuna superficie plana

y nivelada,Tengacuidado adicional de nivelar la

unidad cuando la coloque sobre una alfombra,

Coloque el humidificador en el lugar donde se

necesitemas humedado donde se hagacircular

la mayor cantidad de aire a traves de la casa,

como por ejemplo cema de un retorno de aire

frio,

El aire hL_medo(humedad) producido se disper-

sara por toda la casa,peroel areamas proxima a

la unidad tendra la humedad mas alta. Si la

unidad esta ubicada cerca de una ventana, es

posible que se forme condensacion en el vidrio

de la ventana. Si esto ocurre, se debe colocar la

unidaden otra ubicacion,

NOTA:Debidoaque elhumidificador expulsaaire

frio y hL_medo,Io mejor es dirigir el aire alejan-

dolo del termostato y las salidasde aire caliente,

y posicionar el humidificador junto a una pared

interior, No debe colocarse la unidad en lugares

donde el aire frio procedente de las paredes

exteriores o el aire caliente procedente de una

salida de aire caliente sople directamente hacia

ella.

Colocacion de la unidad

El humidificador debe colocarse con la parte

trasera (el lado de salida del cable de alimen-

taci6n) y el lado izquierdo al menos a 5 cm (2

pulgadas) de la pared. El aire tiene que entrar a

traves de todas las rejillas ubicadas en el

conjunto de la carcasaparaque el humidificador

funcione con la maximaeficiencia,

AI menos

a5 cm

NOTA:Aseguresede que el higrostato, ubicado

aproximadamentea 10 cm (4 pulgadas)fuera del

cuerpo del humidificador,enel cordon de alimen-

tacion, este libre de obstrucciones y alejado de

todas las salidasdeaire caliente.

Conexion electrica ,

Localiceel tomacorrientedepared de 120V C.A.

mas cercanoenla ubicacion deseada,prderible-

menteen una paredinterior.Con el humidificador

enla ubicaciondeseada,dirija el cordon electrico

demodo seguro paraque nadietropiece con el ni

desajuste el humidificador. Enchufe el cordon

electrico.

Si el enchufe no entra completamente en el

tomacorriente, invierta el enchufe. Si sigue sin

entrar, pongase en contacto con un eledricista

calificadopara que instaleel tomacorriente apro-

piado. Nocambie el enchufe deningun modo.

ADVERTENCIA:Para reducir el riesgo de peligro

de incendio o descargas electricas, el humidifi-

cador debe enchufarse en un tomacorriente de

120 V C.A. No utilice cordones de extension.

Para reducir el riesgo de descargaselectricas,

este humidificador tiene un enchufe polarizado

(un terminal es mas ancho que el otro). Este

enchufe entrara de un solo modo en un toma-

corriente polarizado.

Paso 3. Llenado con agua

ADVERTENCIA:Parareducir el riesgo de peligro

de incendioo descargaselectricas,no eche ni

derrameagua en el areade los controleso del

motor. Si los controles se mojan, deje que se

sequencompletamentey hagaque la unidadsea

revisadapot personaldeservicioautorizadoantes

deenchufarla.

Despues de que el humidificador este posicio-

nado en el lugar donde vaya a utilizarse, habra

Ilegado el momento de Ilenarlo. La botella se

levantadiredamente haciaarriba y alejandosede

la base. Tengacuidadode no golpear ni danar el

conjunto de la valvula de Ilenado ubicadaen la

parte inferior de la botella.

Inviertalabotella.Oprimael boton del vastagode

lavalvula haciael interior de la botella y girelo en

el sentidode las agujas del reloj parabloquearla

valvula en la posicion abierta. Coloque la botella

bajo una Ilavede agua.Llene la botella, teniendo

cuidado de no permitir que entren residuos en

ella. Los residuospueden interferir con el asiento

de la valvula. Una vez que la botella este Ilena,

oprima el boton del vastagode lavalvulay girelo

ensentidocontrario al de las agujasdel reloj para

desbloquearlavalvulay cerrarla.

I PRECAUCION:UtiliceL]nicamenteun bacterios-

taro registrado por EPA 32-14900, el cual se

puedeobtenerenuna tiendaminoristaSears.En

ningunacircunstanciadebeustedusar productos

de tratamientodeaguadisenadosparahumidifi-

cadoresdediscode impulsoo ultrasonicos.

Coloquelabotella deaguade vueltaen la basedel

humidificador. Cuando este colocada correcta-

mente, el embolo se abrira y el agua fluira al

interior de la base. La base albergara todo el

contenido de la botella de agua. Unavez que la

botella este vacfa, retirela y repita el proceso de

Ilenado. El humidificador esta ahora Ileno a su

maxima capacidad. Para beneficiarse de tener

que Ilenar el humidificador con menos ffecuen-

cia, dejeque el humidificador agoteel aguatanto

de la botellacomo de la baseantes deIlenarlo.

Botella,

Base

OPRIIVIA GIRE EN EL SENTIDO DE

LAS AGUJAS DEL RELOJ

Conjunto de la

valvula de resorte

Paso 4. Utilizacion de los contro/es-

El punto enel que ajuste los nivelesde humedad

deseados @pen@ de su nivel de confort

personal,latemperaturaexteriory latemperatura

interior. Se recomiendaun punto de ajuste inicial

de humedadAMBIENTEdel 30 al 40 por ciento,

pero puede haber condiciones que requieran un

ajustedistinto.

Cuandola

temperatura

exteriores:

-10° F -24°C

2° F -18°0

IO°F -12°C

20° F* -6°0 *

Lahumedad

relativainterior

recomendadaes:

2O%

25%

3O%

35%

IMPORTANTE: Si se empieza a formar condensa-

cion se pueden producir danos en las ventanas o

en las paredes causados por agua. Debe bajarse el

punto de AJUSTE de la humedad hasta que ya no

se forme condensacion. Recomendamos que los

niveles de humedad ambiente no excedan el 50%.

* y superior.

Para utilizar los controles

Pantalla digital

Optima el boton de alimentacion una vez para

encender la unidad__. Inicialmente, hay una

ligera demora mientras los componentes elec-

trOnicos se calibran. Dos barras (- -) aparecen

durante este tiempo. Unavez que la calibracion

se hayacompletado, se mostrara una lectura de

humedad AMBIENTEentre el 20 y el 95 por

ciento. Una visualizacion de un 20 que parpa-

dea indica que la humedad ambiente es inferior

al 20%.

NOTA:Los ajustes preestablecidosen la puesta

en marcha inicial son la velocidaddel ventilador

F1 (BAJA)y la humedad de AJUSTEdel 65%.

Despuesdeque el usuario seleccionelos ajustes

deseados,dichos ajustespermaneceranmientras

la unidad se mantenga enchufada y no haya

interrupciones del suministro electrico. Si se

desenchufa la unidad, se emplean los ajustes

preestablecidosoriginales.

El ventilador del humidificador debe funcionar en la

puesta en marcha inicial. Si no funciona, consulte

"El ventilador no funciona (la pantalla digital esta

iluminada)" en la seccion "Resolucion de pro-

blemas" de la pagina 28 de este manual.

Botonesde

funciones

' Pantalla digital

Utflizacbn de los controles (continuacion)--

Bot6nde velocidad

Estehumidificador estaequipadocon un control

de ventilador de 3 velocidades. Inicialmente, al

oprimir el boron de velocidad se visualizara el

ajuste de velocidad actual. Cada pulsacion del

boton develocidadhaceavanzarel modoa traves

de los ajustes de F3 (ALTA),F2 (INTERMEDIA),

F1 (BAJA)y A (AUTO).

El ajuste seleccionado se muestra en la lectura

digital.Cuantom_isalto seael ajuste,mas rapida-

mente se evaporara y liberara el agua al aire. F1

(BAJA) es el ajuste mas silencioso y se propor-

cionaparacondicionesqueno requieranunatasa

de evaporacionrapida. Cuando se seleccione A

(AUTO), el humidificador determinara la velo-

cidaddel ventilador que sea necesariapara Ilevar

la humedadambientereal a lahumedadajustada.

Botondevelocidad,,

'\ 1

Control de humedad 0

Este boton le permite ajustar la humedad para

adaptarlaa sus necesidades.Estehumidificadorse

encendera y apagara ciclicamente de modo

automatico segun se requiera para mantener el

ajuste seleccionado.La lectura muestra tanto los

ajustes de porcentaje de humedad (%) real

(AIV]BIENTE)como deseado(AJUSTE)cuandose

oprimeel botondecontrol dehumedad.Lalectura

AMBIENTEtiene un intervalo del 20 al 95 por

ciento.Si el nivelde humedadambientees igual o

inferior al 20%, la pantallamostrara un 20 que

parpadea.

Lalecturadel AJUSTEtiene un intervalo del25 al

65 por ciento y se ajustaen incrementos de 5%.

AI oprimir inicialmente el boton de humedad, se

visualizara el ajuste de humedad actual. Cada

pulsacion adicional del boton aumenta el ajuste

en un 5%. Un punto de AJUSTEde 65% hace

funcionar continuamente el humidificador, inde-

pendientemente de la lectura AIV]BIENTE El

higrostato que detecta las lecturas esta ubicado

en el cordon de alimentacion,AsegL]resede que

estelibre de obstrucciones.

Botondehumedad

Utilizacbn del humidificador --

Visualizacion de relleno

Para obtener el maximo tiempo de funciona-

miento, se deben Ilenar tanto la botella como la

base. Cuando tanto la botella como la base se

vacfen, la lectura de humedad ambiente y "F"

(LLENAR) alternaranen la pantalla, informando

que se requiem aguaadicional. Tambieneneste

momento, la unidad cambiara automaticamente

al MODODE RESECACIONy continuara funcio-

nando a la velocidad mas bajahasta que el filtro

este seco. Visualizacionderelleno/

Mododeresecaci6n

NOTA:Duranteestetiempo,elniveldehumedad

ambienteseguirasiendosupervisadoyelhumidi-

ficadorencenderay apagar_Jciclicamenteel

ventiladorhastaqueelfiltroestecompletamente

seco.Elventiladorseapagara,dejandounhumi-

dificadorsecoqueesmenospropensoalcreci-

mientodemohoy verdin.Sinosedeseael

IVIODODERESECAClON,relleneelhumidificador

conaguayelventiladorregresaraalavelocidad

dea]uste.

NOTA:Elventiladorcambiaautomaticamentea

lavelocidadmasba]aduranteel IV]ODODE

RESECACION.

Indicadorde comprobaci6ndel filtro

La capacidad de cualquier humidificador para

suministrar eficientementehumedad dependeen

gran medidadel estadodel filtro. A medidaque el

filtro se cargaconimpurezas,pierdegradualmente

su capacidadde mecha. Cuandoesto ocurre, la

produccionde humedadsereducey el humidifica-

dor tienequetrabajarmastiempoparasatisfacerel

a]uste seleccionado.Estehumidificador tiene un

recordatorio de comprobaciondel filtro tempori-

zado para aparecer despues de 720 horas de

funcionamiento. Cuando la pantalla muestre un

a]uste que alterna entre "CF" y "humedad

ambiente"a intervalosde 5 segundos,eso es un

recordatoriodecomprobarel estadodelfiltro.

NOTA:Algunaszonastienen un alto contenido de

mineralesenel agua,Io cual causala necesidadde

hacercambios masfrecuentesdel filtro.

Consulte la seccion "Reemplazoy cuidado del

filtro" en la pagina26. Si es evidentequehay una

acumulacionde depositos o una descoloracion

intensa, reemplace el filtro para restablecer la

maximaeficiencia.

visualizaciondecomprobaciondel filtro

Higrostato

Elhigrostatoubicadoenelcordon de alimentacion

detectael porcenta]ede humedadpresenteen el

aire. Hace que el humidificador se encienda y

apague ciclicamentepara mantener el punto de

AJUSTEde humedad seleccionado.Elventilador

seencenderasi la lectura"AMBIENTE" desciende

un 3% por debajo del punto de AJUSTEy seguira

haciendofuncionar el humidificador hastaque se

Iogreuna lecturade un 1% por encima del punto

de AJUSTE.Elventilador se apagarahastaque la

lecwraAMBIENTEdesciendade nuevoun 3% por

debajodel punto deAJUSTE.

Bloqueo de los contreles

Para evitar una manipulacion indebida y no

deseada de los a]ustes del humidificador, se

pueden bloquearlos controles.

Procedimiento de activacion

Despuesde que se hayan ajustado lasfunciones

del humidificador, mantenga oprimido el boton

de alimentaciondurante 5 segundos. La pantalla

mostrara "CL" durante 2 segundos; suelte el

boton de alimentaciony el control reanudarala

visualizacion de la humedad ambiente. El

humidificador ambiental continuara funcionando

con los a]ustesbloqueados. Si se accionan los

botones mientras lafuncion "CL" este activa,se

visualizara"CL" en la pantalla y los a]ustes no

resultaranafectados.

Procedimiento de desactivaciOn

Para desactivar la funcion "CL", simplemente

oprima y mantengaoprimido el boron de alimen-

tacion durante5 segundos."CL" parpadearacon

una frecuencia de 1 segundo encendido y 1

segundo apagado durante un periodo de 2

segundosy luego reanudaralavisualizacionde la

humedadambiente.

NOTA:Asegurese de que el higrostato ubicado

aproximadamentea 10 cm (4 pulgadas)fuera del

cuerpo del humidificador en el cordon de

alimentacion este libre de obstrucciones y este

alejadode todas las salidas deaire caliente.

Reemplazo y cuidado de los filtro --

ADVERTENCIA:Parareducir el riesgo dedescar-

gas electricaso lesionescausadaspor las piezas

moviles, desenchutesiempre el humidificador

antesdequitaro reemplazarcualquierpieza.

A_larre firmemente

e/conjunto

de la carcasa y

lev_intelo -\

PREOAUCION:Paraayudar a retardarel creci-

miento de bacterias y mantener la maxima

eficiencia,se debe reemplazarel filtro al menos

una vezpor estacion,o masa menudoencondi-

ciones de agua dura. Use el filtro de repuesto

recomendadoKenmore32-15508.

Reemplace el filtro de mecha vaporizador al

menos unavez por temporadade humidificaciOn

o mas, dependiendode las condiciones del agua

de su zona.

Reemplazo del filtro

1. Desenchufeel humidificador. Antes de quitar

el filtro, recomendamostrasladar el humidifi-

cadora un lugar dondelos revestimientosdel

piso no esten propensos a suffir dafios por

causadel agua (por ejemplo,zonasde cocina

o debafio.)

2. Quite la botella de agua y pOngalaa un lado.

Aseguresedeno golpear nidafiar lavalvula de

Ilenado.

3. Agarre el conjunto de la carcasa, levantelo

directamente hacia arriba, alejandolo de la

base, y pongalo a un lado. Una vez hecho

esto, tendra accesoal filtro.

4. Fijeseen la posicion del filtro. Quite el filtro.

Puede que quiera limpiar la base en este

momento. Consulte la seccion "Limpieza del

humidificador" deeste manual.

5. Instale un filtro nuevo (32-15508) en la base.

Enrolle el filtro y coloquelo entre los postes

ubicadosen el fondo de la base.El comienzo

y el final del arrollamiento deben quedar

capturados en el centro de la base (vea el

diagrama)y el filtro debe estar descansando

en el piso de la base.

6. Retorne el conjunto de la carcasaa la parte

superiordelabase.Coloquede nuevoel humi-

dificadoren su posicion de funcionamiento.

7. Una vez hecho esto, el humidificador estara

listo paraser Ilenadoconel fin de utilizarlo.

Coloclue el

_ comlenzo y el

final del filtro

enrollado en el

centro de la base

_llnee la parte

inferior del conjunto

de la carcasa con

la parte superior

de la base y

reposicione la

unidad de modo

_ro

Limpieza y mantenimiento --

ADVERTENCIA:Parareducirelriesgodelesiones,

incendioo daflos al humidificador,utilice uni-

camente limpiadores recomendadosespecifica-

mente para humidificadores.No utilice nunca

materialesinflamables, combustibleso toxicos

para limpiar el humidificador. Para reducir el

riesgode quemarsey de danarel humidificador,

no ponganuncaaguacalienteenelhumidificador.

NO]A:Quiteel excesode agua

antesdelimpiar la unidad

PREOAUCION:La purezadel agua local variade

una zona a otra yen ciertas condiciones las

impurezascontenidasen el aguay las bacterias

suspendidasenel aire puedenfomentarel creci-

miento de microorganismosen el deposito del

humidificador.

Para retardar el crecimiento de bacteriasque

_uedencausarolores y ser perjudicialesparala

salud, utilice LJnicamentefiltros de repuesto

Kenmore. Tambien recomendamosutilizar un

bacteriostatoaprobadopor la EPAy un limpiador

_ara humidificadores, los cuales se pueden

conseguiren sutiendaSearslocal.

Paso 1

Parafacilitar la limpieza,la basedel humidificador

debe estar vacia y completamente seca. Para

Iograr esto, utilice el metodo siguiente:

a. Dejequeel humidificador funcione hastaque

el mensajede RELLENAR"F" se ilumine y el

apagado automatico haya parado el venti-

lador del humidificador.

b. Desenchufeel humidificador.

ADVERTENCIA:Parareducir el riesgo de@scar-

gas electricas,desenchufesiempre el humidifi-

cador antes de limpiarlo o hacerleservicio de

ajustesy reparaciones.Sielhumidificadornoesta

desenchufado,el ventilador podria ponerse en

marchadespuesdequitarlacarcasa.

Paso 2

Paraquitar piezas

Consultela seccion "Reemplazoy cuidadode los

filtro" en lapagina26.

NOTA:Es posible que at_nhayaun poco deagua

en la base.Vierta cuidadosamenteel agua para

sacarlade la baseo quitela con una esponja.

Paso3

Mantenimiento cada dossemanas

Remocionde rostra

1. Llenela basedel humidificadorcon aguay

agrege una taza de 8 onzas de vinagre

blanco sin diluir. Deje que la solucion

permanezca en la base durante 20

minutos.

2. Limpietodas las superficiesinteriorescon

un cepillo blando. Humedezcaun patio

suavecon vinagreblancosin diluiry limpie

la basecon el paf_oparaquitarlacostra.

3. Enjuaguea rondo con agua templada y

limpia para quitar la costra y la solucion

limpiadora.

Desinfeccionde la base

1. Eche1,9 litros (1/2 galon) de aguay 1/2

cucharaditade blanqueadorde cloro enel

interior de la base. Deje que la solucion

permanezcaen la basedurante 20 minu-

tos, agitandola cuidadosamente cada

pocos minutos.Moje todaslas superficies

que normalmenteestenexpuestasa agua.

2. Vacie la base despues de 20 minutos.

Enjuaguelacon agua hasta que el olor a

blanqueadorhaya desaparecido.Dejeque

la unidadsesequecompletamente.

NOTA:Labotellade aguase debelimpiar dela

mismamaneraque labase.Enjuaguelaa rondo

con agualimpia despuesde completartodos

los pasos.

Mantenimiento de final de temporada

1. Sigalasinstruccionesde "Mantenimientocada

dos semanas" al final de la temporada de

humidificacion.

2. Quiteel filtro.

3. Dejequeel humidificadorse sequecompleta-

menteantesde guardarlo.

4. 6uardeel humidificador en un lugar fresco y

seco.

5. Instale un filtro nuevo en el humidificador

limpio antes de que comience la proxima

temporada.

NOTA:El procedimientode "Mantenimientocada

dos semanas"tambiense recomiendasi usted no

piensautilizarel humidificadorduranteunasemana

o mas.

Resolucion de problemas --

Problema Causa probable Remedio

Pantalladigital no iluminada. •No hay corriente electrica. •Compruebela fuente de

alimentacionde 120 V.

•No se ha oprimido el boron • Oprima una vez el boton de

de alimentacion, alimentacion paraencender

la unidad.

Elventilador no funciona

(la pantalladigital esta iluminada).

Elventilador estaen marcha

continuamente.

• El nivel de humedad AMBIENTE

no estaun 3% o mas por debajo

del nivel de AJUSTEde humedad.

• El deposito esta vacio.

• El nivel de AJUSTEde humedad

es de165%.

• El nivel de humedad AMBIENTE

no ha alcanzado un 1% o mas por

encima del nivel de AJUSTEde

humedad.

• Subael nivel de AJUSTEde

humedadsi Io desea.

• Aumentela velocidad del

ventilador.

• Lleneel humidificador con agua.

• Un porcentajede AJUSTEde

humedadde165% haceque el

ventilador funcione continuamente.

Gradueel nivel de AJUSTEentre

25% y 60%.

• Continuehaciendofuncionar la

unidadhasta que se Iogre el nivel

de humedad deseado.Esto podria

tomar hasta 48 horas inicialmente.

Mala evaporacionde agua. • El mensajede COMPROBAR • Cambieel filtro con un filtro

FILTROesta parpadeando, totalmente nuevo.

• Acumulacion de minerales Nota: La purezadel agua local varia

en elfiltro, de una zona aotra.

La botella sevacia completamente. • Esto esnormal para • Rellenela botella para Iograr el

el Ilenado inicial, maximo tiempo de funcionamiento.

La botella contintJavaciandose • Estaentrando aire en • Compruebesi hayun escape

despues de Ilenarla completamente, la botella de agua. en la botella de agua.

La botella no se vacia. • Elconjunto de lavalvula de resorte

estadanado o falta un posteen el

rondo de la base.

• La baseesta Ilena de agua.

• Compruebela orientacbn de la

botella. Reposicionelade modo

que la valvula de Ilenado ubicada

en la parte interior de la botella

esteoprimida por el poste ubicado

en el fondo de la base.

• La basealbergara el contenido de

la botella de agua (4,5 litros O

1,2 galones). Contint]e haciendo

funcionar el humidificador para

agotar el agua de la base.

Problema Causa probable Remedio

La visualizacion parpadea o el • Normal • No se requiere tomar

ventilador se mueve ligersmente sl ninguna medida.

enchufar el humidificador.

Elventilador funciona mas • El humidificador esta en el • Elhumidificador cambia

despscio que Is velocidsd "MODO DE RESECACION'. sutomaticamente el ventilsdor s F1

registrada en la pantalls digital. (BAJA)cuando se visuslizsn "F' y

humedad smbiente alternante.

• Elfiltro no estaseco.

El humidificsdor no se apsgs

durante el "MODO DE

RESECACION".

• Duranteel "MODODE

RESECACION",el humidificador

continusra funcionando s velocidad

"BAJA" segtJnse requiera durante

hasta 2 horss o hasta que el filtro

este completamente seco.

Se visualizsn slternativsmente • Eldeposito esta vacio. • Lleneel humidificsdor con sgua.

"F' y Is humedad ambiente.

Se visualizsn slternativsmente • Elfiltro podris estar sucio. • Reemplsceel filtro.

"CF" y la humedsd smbiente. • DesenchufeIs unidsd durante 30

segundos y reenchdela pars

borrar la psntalls.

Piezas de repuesto ,

Lista de piezas del humidificador Kenmore

No. de modelo 758.154080

Lista de piezas del humidificador Kenmore

No. de modelo 758.154080

Pidasiemprepornumerode pieza,nopornumerode clave

No. de

clave No. de pieza Descripcion

1 758.154080 Conjunto superior de la carcasa

(incluye todas las piezas 1 a 9)

2 32-15508 i Filtro

3 831188-1 Soporte del flotador

4 831189 Deposito del flotador

5 831187-1 Base

6 831190 Pie de goma

7 831199 Conjunto de la botella

8 831207 Tapade tornillo

9 SP6597 Manual del usuario (no mostrado)

Articulo de herrajesestandar. Se puedecomprar Iocalmente.

t Articulo de existencias. Se puede conseguir a traves del departamento

de ferreteria de la mayoria de lastiendas minoristas Sears.

•Todo intento de reparar el conjunto de los controles o el motor puede

crear un peligro, a menos que la reparaciOnsea realizada por un

tecnico de servicio calificado. El servicio de reparaciones esta

disponible en la tienda Sears m_iscercana.

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME _' Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U.S.A.) or

maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacion a

domicilio, y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

@ Sears, Roebuck and Co.

® Registered Trademark /7MTrademark /sMService Mark of Sears, Roebuck and Co

® Marca Registrada /TMMarca de Fabrica /s_ Marca de Servicio de Sears, Roebuck and Co

Mc Marque de commerce /MDMarque deposee de Sears, Roebuck and Co.

Part No. SP6597 Form No. SP6597-1 Printed in China 05/06

Kenmore 758 15408 Users Manual

758154080 758154080 KENMORE HUMIDIFIER - Manuals and Guides L0802702 View the owners manual for your KENMORE HUMIDIFIER #758154080. Home:Heating & Cooling Parts:Kenmore Parts:Kenmore HUMIDIFIER Manual

KENMORE Humidifier Manual L0802702 KENMORE Humidifier Owner's Manual, KENMORE Humidifier installation guides

758.15408 to the manual 37cfa0e6-1edc-48cf-9e7d-c7e4726e1e5f

Navigation menu

Versions of this User Manual:

Views

Navigation
