Front-Loading Automatic Washer

Use & Care Guide

Lavadora automática de carga frontal

Manual de Uso y Guidado

Laveuse automatique à chargement frontal

Guide d’utilisation et d’entreien

Models/Modelos/Modèles 110.4708✼, 4709✼

✼ = color number, número de color, numéro de couleur

461970235741 Sears Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. www.sears.com

✔ 8183014 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

Designed to use only HE High

Efficiency detergent

Diseñado para utilizar solamente

detergente de alta eficacia

Conçu pour l'utilisation d'un

détergent haute efficacité

seulement

TABLE OF CONTENTS

PROTECTION AGREEMENTS.......................................................2

In the U.S.A...................................................................................2

In Canada .....................................................................................2

WARRANTY.....................................................................................3

WASHER SAFETY...........................................................................4

INSTALLATION REQUIREMENTS ................................................5

Tools and Parts ............................................................................5

Options .........................................................................................5

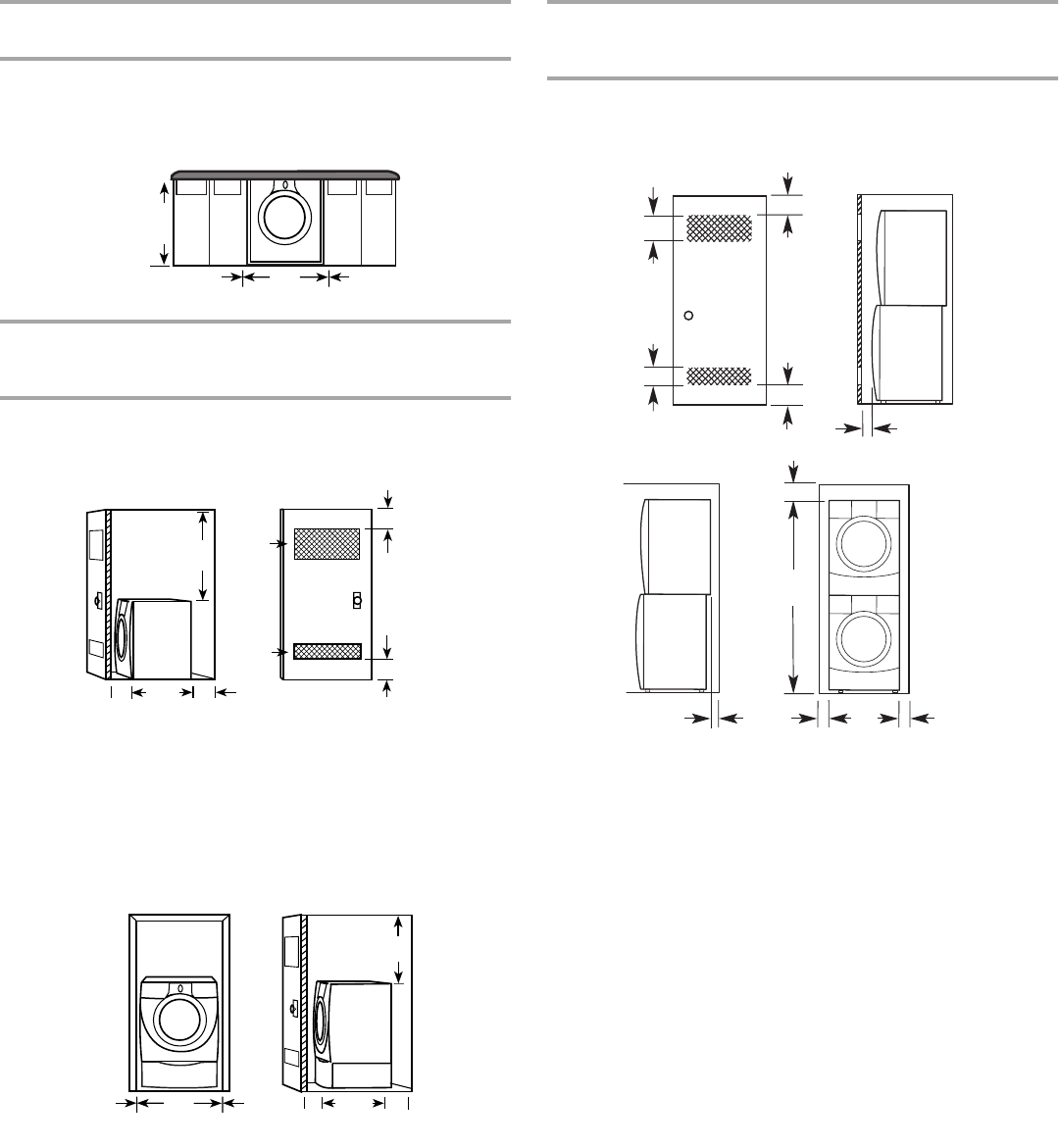

Location Requirements ................................................................6

Drain System ................................................................................7

Electrical Requirements................................................................8

INSTALLATION INSTRUCTIONS ..................................................8

Remove Transport System...........................................................8

Connect the Inlet Hoses...............................................................9

Route the Drain Hose ...................................................................9

Secure the Drain Hose .............................................................. 10

Level the Washer....................................................................... 10

Complete Installation................................................................. 10

FEATURES AND BENEFITS ....................................................... 11

WASHER USE .............................................................................. 12

Starting Your Washer ................................................................ 12

Using the Proper Detergent ...................................................... 12

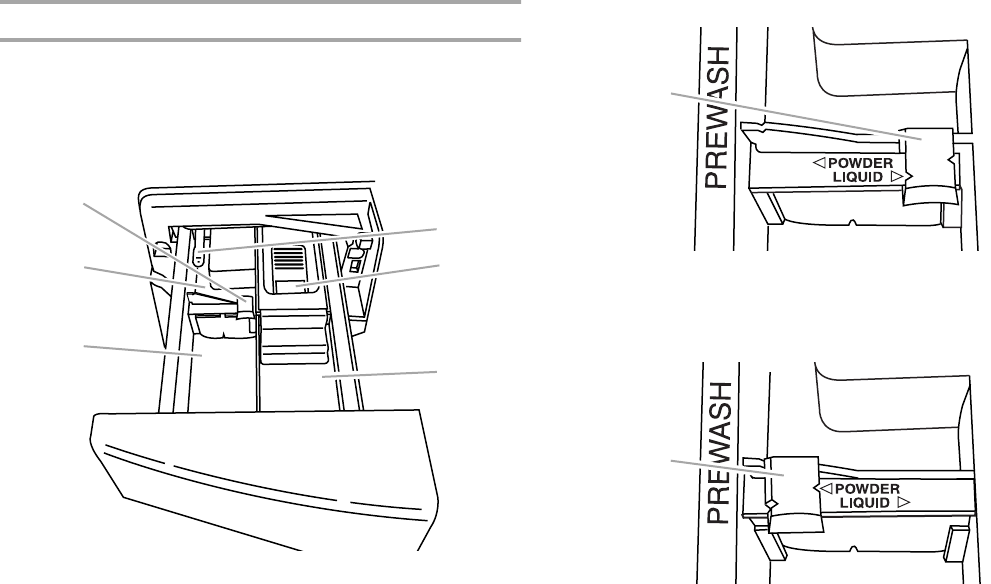

Using the Dispenser .................................................................. 13

Pausing or Restarting................................................................ 14

Changing Cycles, Options and Modifiers ................................. 14

Status Lights.............................................................................. 15

Cycles........................................................................................ 15

Normal Washer Sounds ............................................................ 17

Options ...................................................................................... 17

Modifiers.................................................................................... 18

Laundry Guide........................................................................... 19

LAUNDRY TIPS............................................................................ 20

Loading...................................................................................... 20

WASHER CARE ........................................................................... 21

Cleaning Your Washer............................................................... 21

Water Inlet Hoses ...................................................................... 22

Vacation, Storage, and Moving Care........................................ 22

TROUBLESHOOTING.................................................................. 23

SERVICE NUMBERS ............................................... BACK COVER

PROTECTION AGREEMENTS

In the U.S.A.

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore® product is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That’s when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new product. Here’s what’s included in the Agreement:

✔Expert service by our 12,000 professional repair specialists

✔Unlimited service and no charge for parts and labor on all

covered repairs

✔“No-lemon” guarantee – replacement of your covered

product if four or more product failures occur within twelve

months

✔Product replacement if your covered product can’t be fixed

✔Annual Preventive Maintenance Check at your request – no

extra charge

✔Fast help by phone – phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

✔Power surge protection against electrical damage due to

power fluctuations

✔Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That’s

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the

U.S.A. call 1-800-4-MY-HOME®.

In Canada

Maintenance Agreements

Your purchase has added value because you can depend on

Sears HomeCentral® for service. With over 2,400 Service

Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:

We Service What We Sell.

Your Kenmore® product is designed, manufactured and tested to

provide years of dependable operation. But like all products, it

may require service from time to time. The Sears Maintenance

Agreement offers you an outstanding service program, affordably

priced.

The Sears Maintenance Agreement

■Is your way to buy tomorrow’s service at today’s price

■Eliminates repair bills resulting from normal wear and tear

■Provides phone support from a Sears technician on products

requiring in-home repair

■Even if you don’t need repairs, provides an annual Preventive

Maintenance Check, at your request, to ensure that your

product is in proper running condition.

Some limitations apply. For more information about Sears

Canada Maintenance Agreements, call 1-800-361-6665.

KENMORE ELITE® APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all

instructions supplied with the product, if this appliance fails due

to a defect in material or workmanship within one year from the

date of purchase, call 1-800-4-MY-HOME® to arrange for free

repair.

LIMITED LIFETIME WARRANTY ON STAINLESS

STEEL DRUM

For the lifetime of the washer from the date of purchase, when

this washer is installed, operated and maintained according to all

instructions supplied with the product, Sears will replace the

stainless steel wash drum due to defective materials or

workmanship. After the first year, customer assumes any labor

costs associated with replacement of this part.

TEN YEAR LIMITED WARRANTY ON PLASTIC TUB

For ten years from the date of purchase, when this washer is

installed, operated and maintained according to all instructions

supplied with the product, Sears will replace the plastic tub due

to defective materials or workmanship. After the first year,

customer assumes any labor costs associated with replacement

of this part.

FIVE YEAR LIMITED WARRANTY ON DRIVE SYSTEM PARTS

For five years from the date of purchase, when this washer is

installed, operated and maintained according to all instructions

supplied with the product, Sears will replace the following drive

system parts if defective in materials or workmanship: drive

pulley and drive belt. After the first year, customer assumes any

labor costs associated with replacement of these parts.

TWO YEAR LIMITED WARRANTY ON SENSOR SMART™

ELECTRONIC BOARD

For two years from the date of purchase, when this washer is

installed, operated and maintained according to all instructions

supplied with the product, Sears will replace the electronic

control board if defective in materials or workmanship. After the

first year, customer assumes any labor costs associated with

replacement of these parts.

If this appliance is used for other than private family purposes,

this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL

AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions supplied

with the product.

5. Damage to or failure of this product resulting from accident,

abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of

detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from

unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF

REMEDIES

Customer’s sole and exclusive remedy under this limited

warranty shall be product repair as provided herein. Implied

warranties, including warranties of merchantability or fitness for a

particular purpose, are limited to one year or the shortest period

allowed by law. Sears shall not be liable for incidental or

consequential damages. Some states and provinces do not allow

the exclusion or limitation of incidental or consequential

damages, or limitations on the duration of implied warranties of

merchantability or fitness, so these exclusions or limitations may

not apply to you.

This warranty applies only while this appliance is used in the

United States and Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label located on the product.

Have this information available to help you obtain assistance or

service more quickly whenever you contact Sears concerning

your appliance.

Model number __ __ __. __________________________________________

Serial number___________________________________________________

Purchase date __________________________________________________

Save these instructions and your sales receipt for future

reference.

WASHER SAFETY

You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

SAVE THESE INSTRUCTIONS

■

Read all instructions before using the washer.

■

Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline,

dry-cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

■ Do not add gasoline, dry-cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

■ Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been

used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during

this time.

■

Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used

near children.

■ Before the washer is removed from service or

discarded,

remove the door or lid.

■ Do not reach into the washer if the drum, tub or agitator is

moving.

■ Do not install or store the washer where it will be exposed to

the weather.

■ Do not tamper with controls.

■ Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user-repair instructions that you understand and

have the skills to carry out.

■ See “Electrical Requirements”for grounding instructions.

WARNING:

To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

INSTALLATION REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

■Pliers (that open to 1⁹⁄₁₆" [39.5 mm])

■Flashlight (optional)

Tools needed for installation

■Open end wrenches 17 mm and 13 mm

■Level

■Wood block

■Ruler or measuring tape

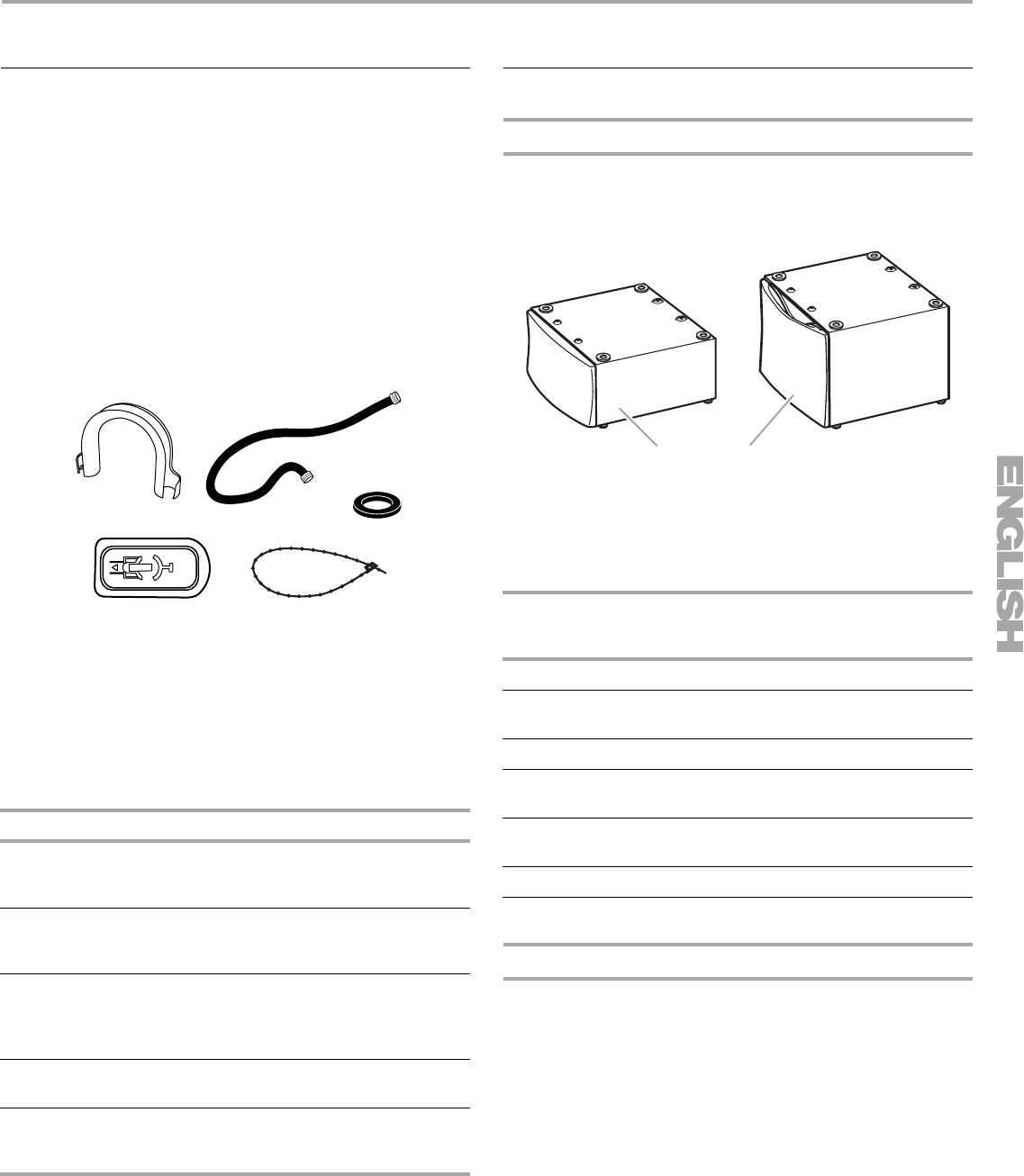

Parts supplied

Alternate Parts

Parts listed are available from your local Sears store or Sears

Service Center. For further information, please call

1-800-4-MY-HOME® (1-800-469-4663).

Options

Pedestal

You have the option of purchasing pedestals of different heights

separately for this washer. You may select a 10" (25.4 cm) or a

15.5" (39.4 cm) pedestal. Remember that the pedestal will add to

the total height of the washer.

This pedestal (with storage drawer) is available in several colors.

To order, call your local Sears store. For further information,

please call 1-800-4-MY-HOME® (1-800-469-4663).

Stack Kit

Are you planning to stack your Kenmore washer and dryer? To do

so, find the stack kit (8541503) in the drum of the matching

Kenmore dryer. Follow instructions included with the kit. See

“Location Requirements.”

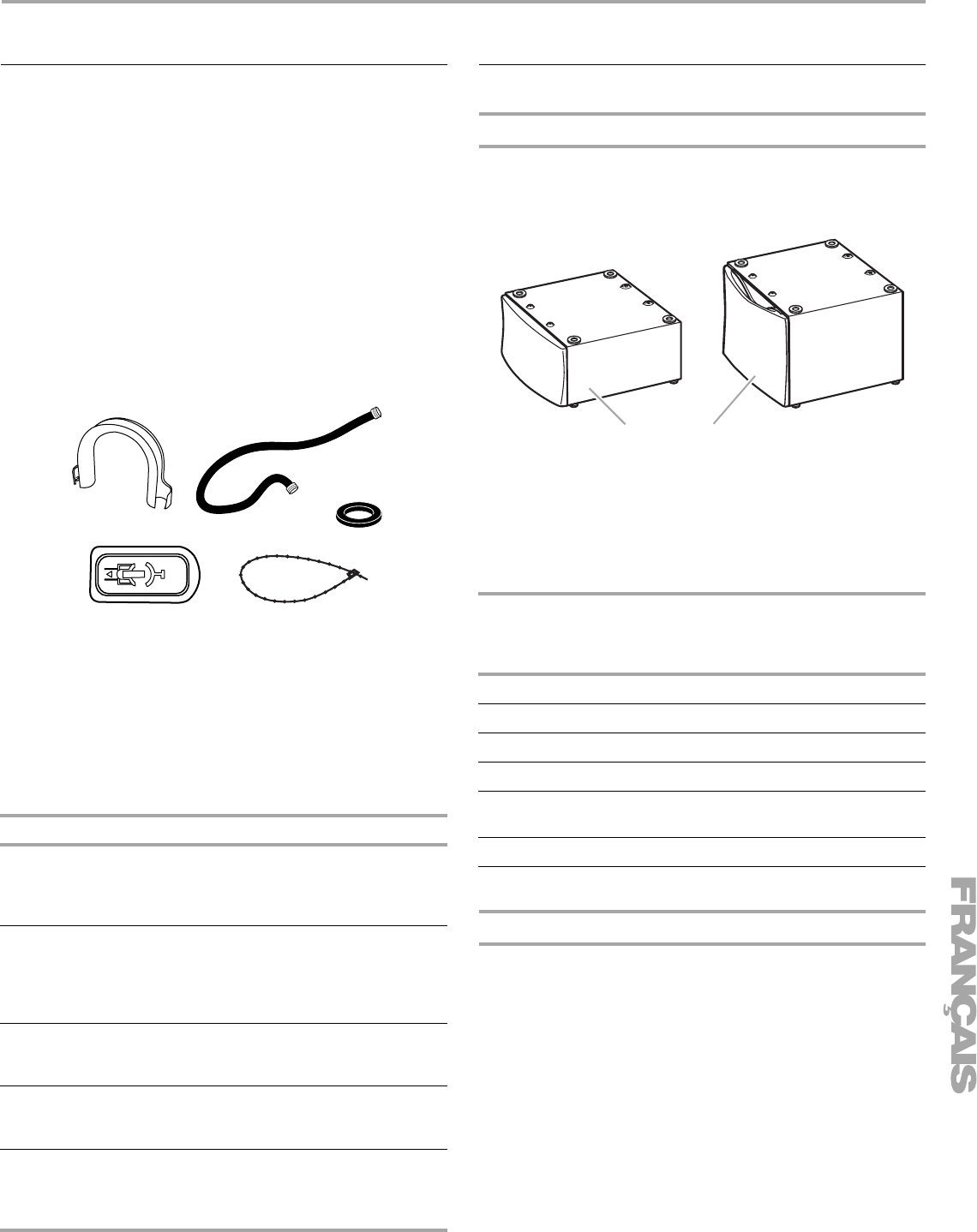

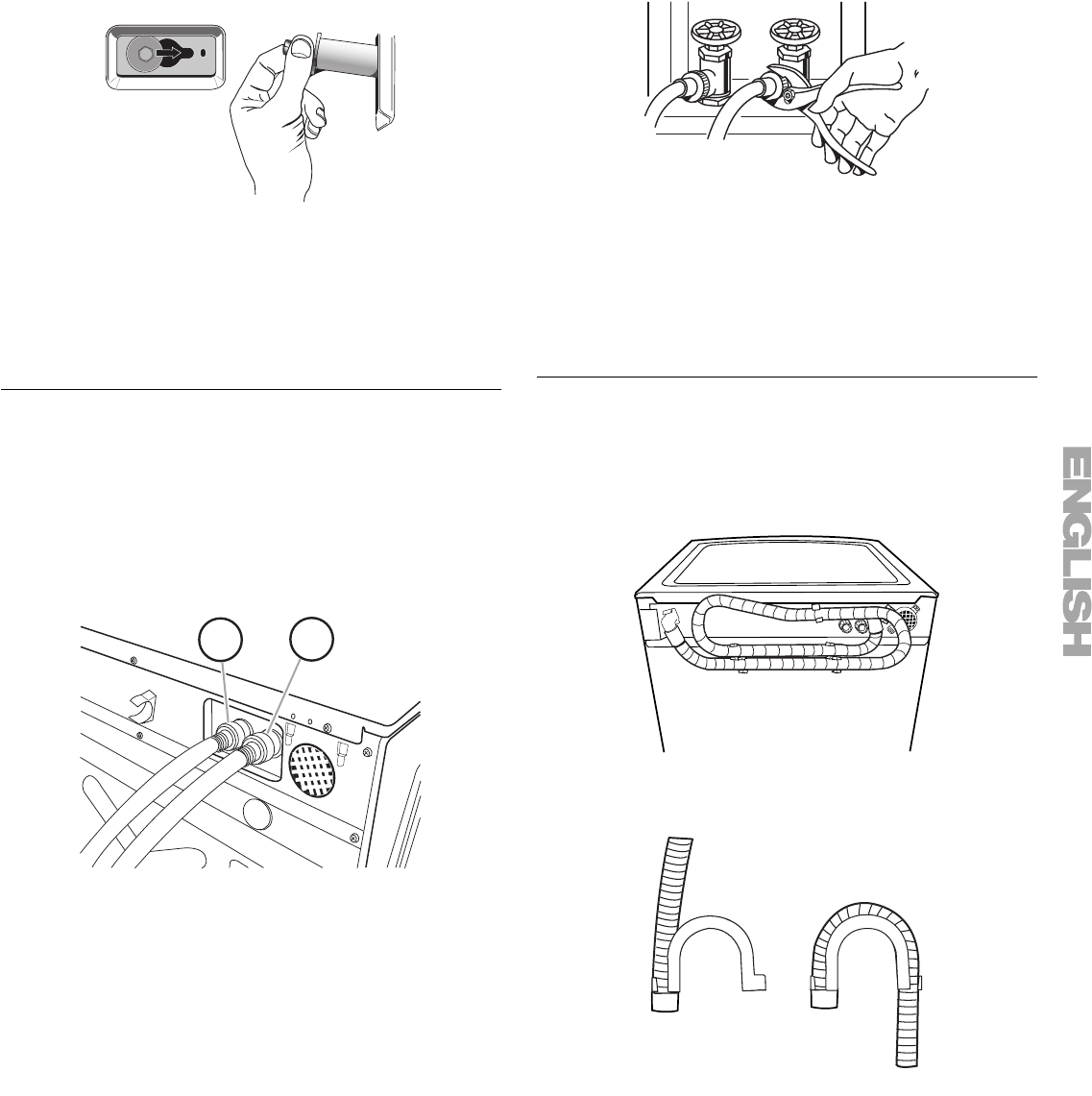

A. Drain hose form

B. Inlet hose (2)

C. Inlet hose washer (4)

D. Transport bolt hole plug (4)

E. Beaded strap

If You Have You Will Need to Buy

Laundry tub or

standpipe taller

than 96" (2.4 m)

Sump pump system (if not already

available)

Overhead sewer Standard 20 gal. (76 L), 30" (76.2 cm) tall

drain tub or utility sink and sump pump

(available from local plumbing suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose, Part

Number 8318155; and connector kit, Part

Number 285835

Drain hose too

short 4 ft (1.2 m) drain hose extension kit,

Part Number 285863

Water faucets

beyond reach of fill

hoses

2 longer water fill hoses:

6 ft (1.8 m) Part Number 76314,

10 ft (3.0 m) Part Number 350008

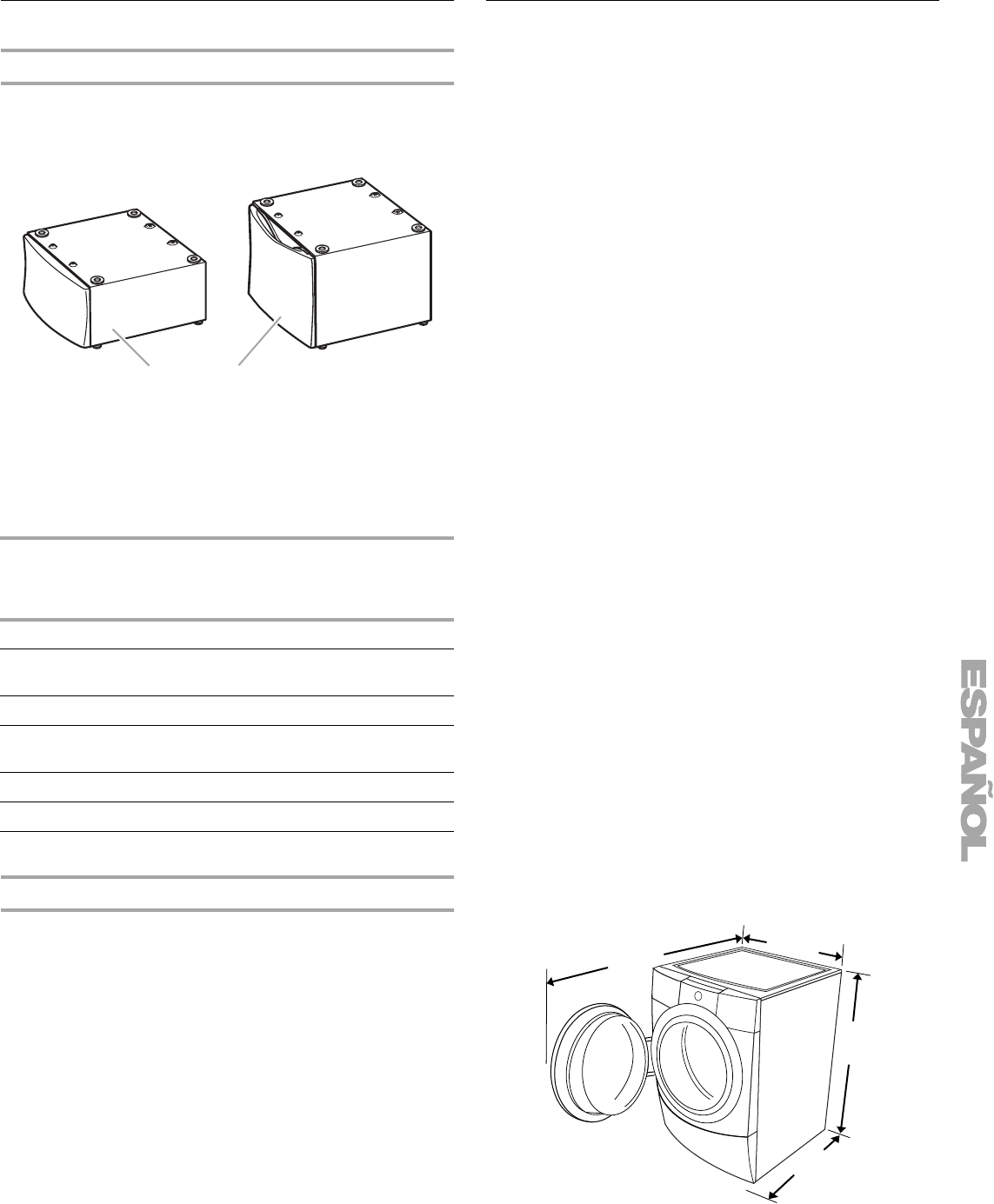

A. 10" (25.4 cm) pedestal

B. 15.5" (39.4 cm) pedestal

Pedestal

Height Approximate

Height with

Washer

Color Part

Number

10" (25.4 cm) 48" (122 cm) White 46822

10" (25.4 cm) 48" (122 cm) Black

Diamond 46826

15.5" (39.4 cm) 53" (135 cm) White 57822

15.5" (39.4 cm) 53" (135 cm) Black

Diamond 57826

15.5" (39.4 cm) 53" (135 cm) Pacific

Blue 57827

15.5" (39.4 cm) 53" (135 cm) Champagne 57828

15.5" (39.4 cm) 53" (135 cm) Barolo 58829

Location Requirements

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer “walk.”

Your washer can be installed under a custom counter, or in a

basement, laundry room, closet, or recessed area. See “Drain

System.”

Companion appliance location requirements should also be

considered. Proper installation is your responsibility.

You will need

■A water heater set to deliver 120°F (49°C) water to the

washer.

■A grounded electrical outlet located within 6 ft (1.8 m) of

where the power cord is attached to the back of the washer.

See “Electrical Requirements.”

■Hot and cold water faucets located within 4 ft (1.2 m) of the

hot and cold water fill valves, and water pressure of

20-100 psi (137.9-689.6 kPa).

■A level floor with a maximum slope of 1" (2.5 cm) under

entire washer. Installing the washer on soft floor surfaces,

such as carpets or surfaces with foam backing, is not

recommended.

■A sturdy and solid floor to support the washer with a total

weight (water and load) of 400 lbs (180 kg).

Do not operate your washer in temperatures below 32°F (0°C).

Some water can remain in the washer and can cause damage in

low temperatures.

Installation clearances

■The location must be large enough to allow the washer door

to be fully opened.

■Additional spacing should be considered for ease of

installation and servicing.

■Additional clearances might be required for wall, door, and

floor moldings.

■Additional spacing of 1" (2.5 cm) on all sides of the washer is

recommended to reduce noise transfer.

■Companion appliance spacing should also be considered.

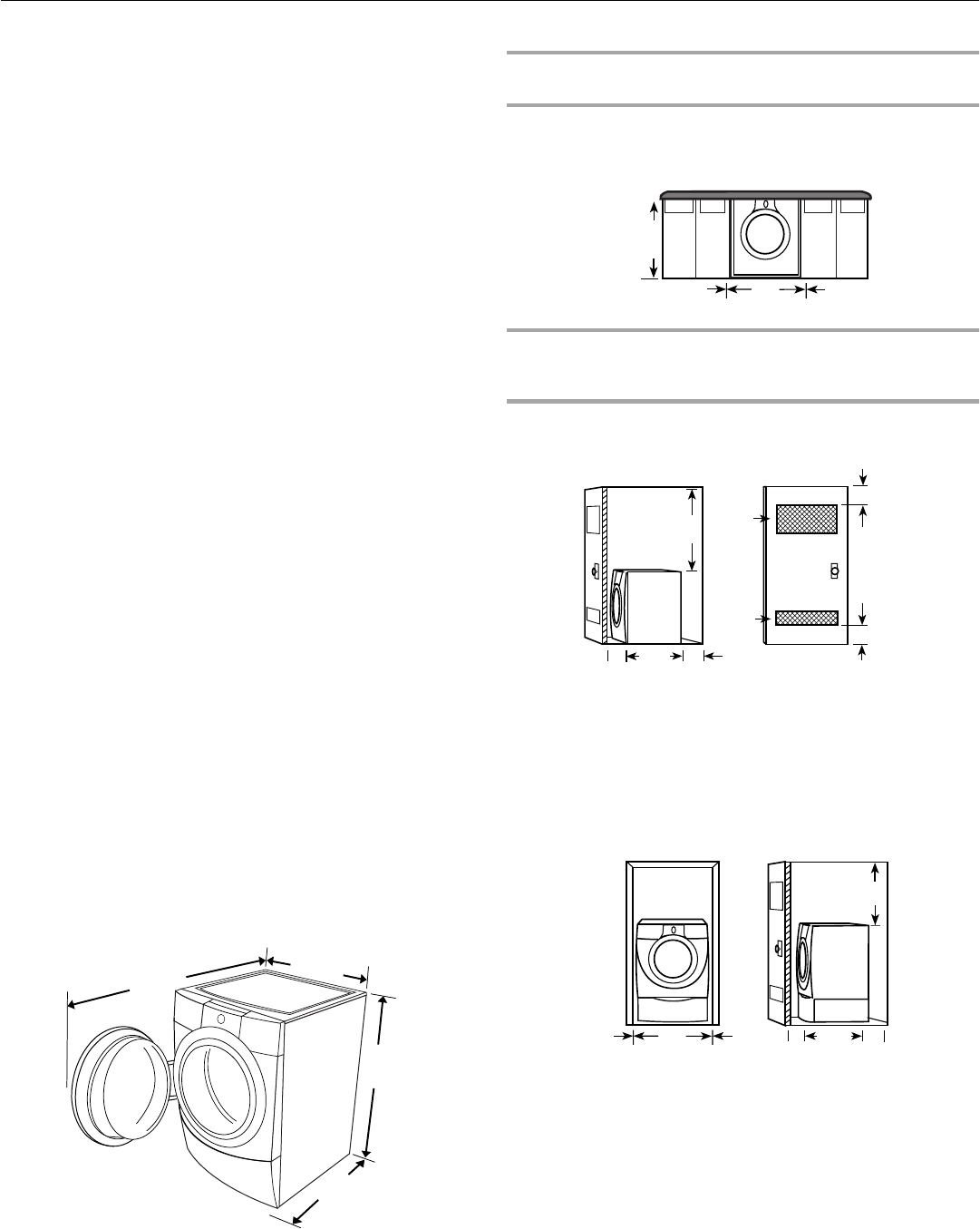

Washer Dimensions

Recommended installation spacing for custom

undercounter installation

The dimensions shown are for the recommended spacing.

Custom undercounter installation - Washer only

Recommended installation spacing for recessed or

closet installation, with or without a pedestal

The dimensions shown are for the recommended spacing.

Recessed area or closet installation

*Min. top and bottom air openings for closet door.

Recessed or closet installation - Washer on pedestal

27"

(68.6 cm)

50¹⁄₂"

(128.3 cm)

38"

(96.5 cm)

31¹⁄₂"

(80.0 cm)

A. Side view - closet or confined area

B. Closet door with vents

A. Recessed area

B. Side view - closet or confined area

(2.5 cm

)

(2.5 cm)

39" min.

(99.0 cm)

27"

(68.6 cm)

34"

(86.4 cm)

(7.6 cm)

48 in.

(310 cm

)

24 in.

(155 cm

)

(2.5 cm) 4"

(10.2 cm)

31¹⁄₂"

(80 cm)

(2.5 cm) 31¹⁄₂"

(80 cm)

(2.5 cm) 1"

(2.5 cm)

27"

(68.6 cm) 4"

(10.2 cm)

18" min.

(45.7 cm)

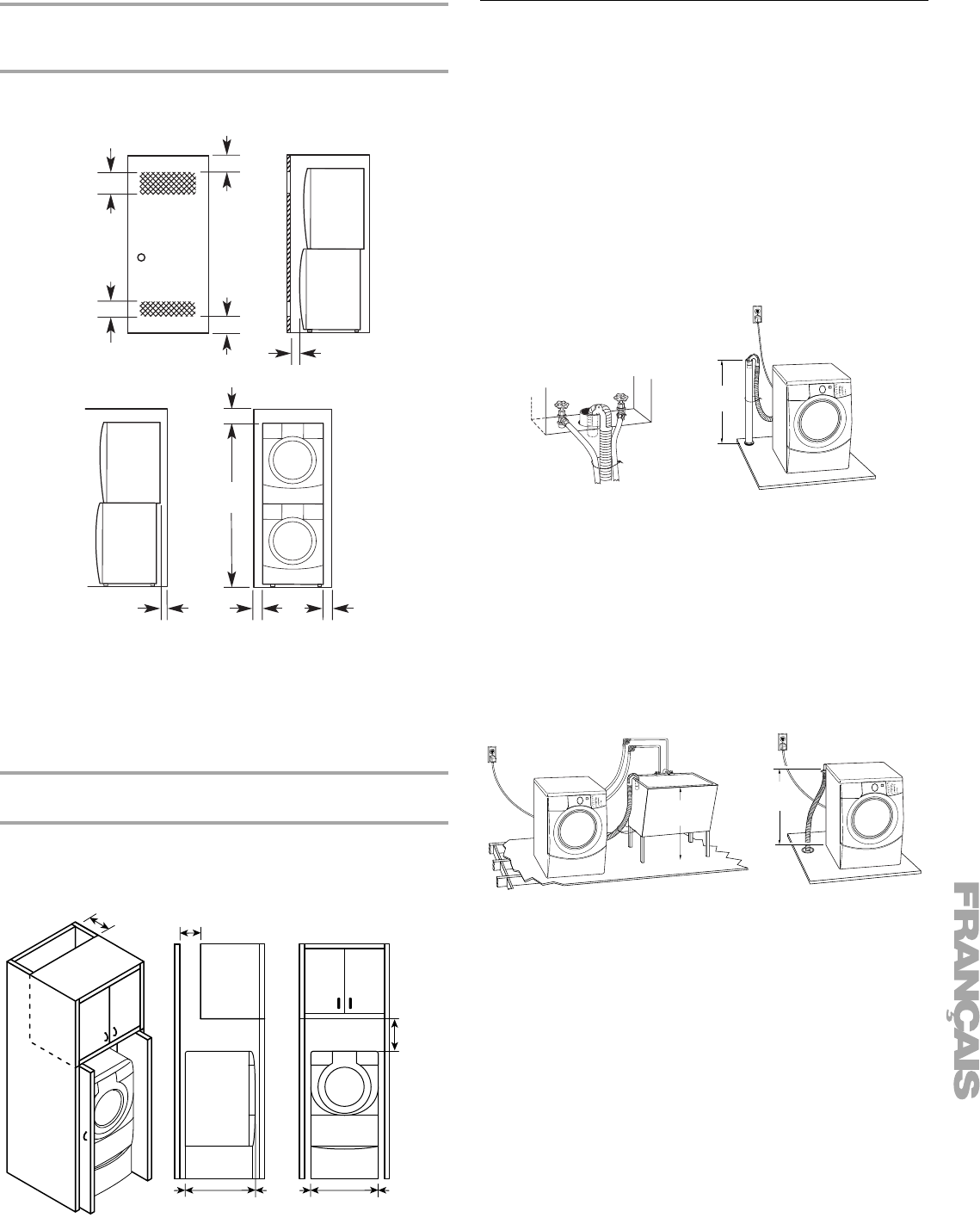

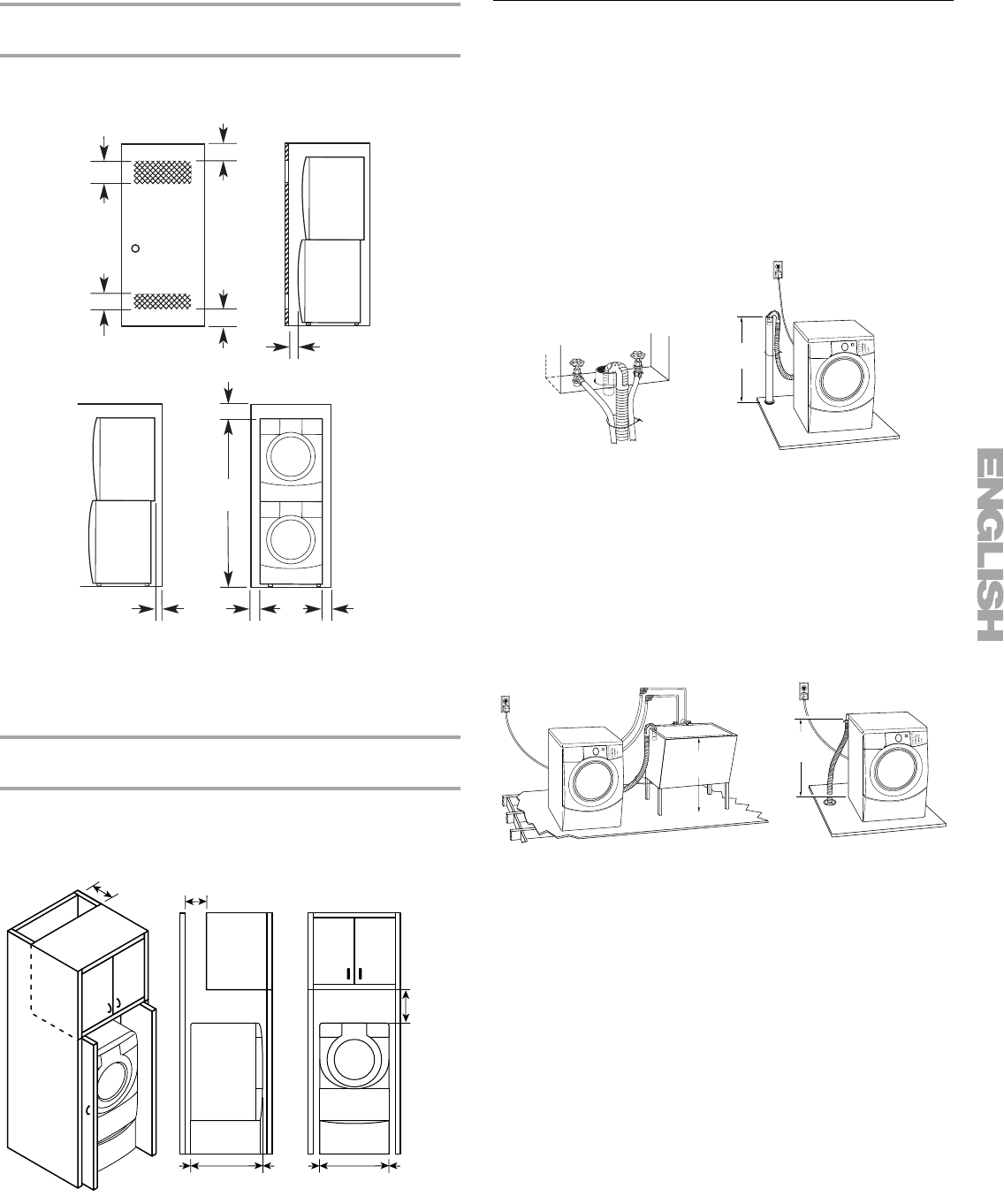

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

*Min. top and bottom air openings for closet door.

**External exhaust elbow requires additional space.

***Wall, door and floor molding may require

additional spacing.

Recommended installation spacing for cabinet

installation

■The dimensions shown are for the recommended spacing.

■For cabinet installation, with a door, the minimum ventilation

openings in the top are required.

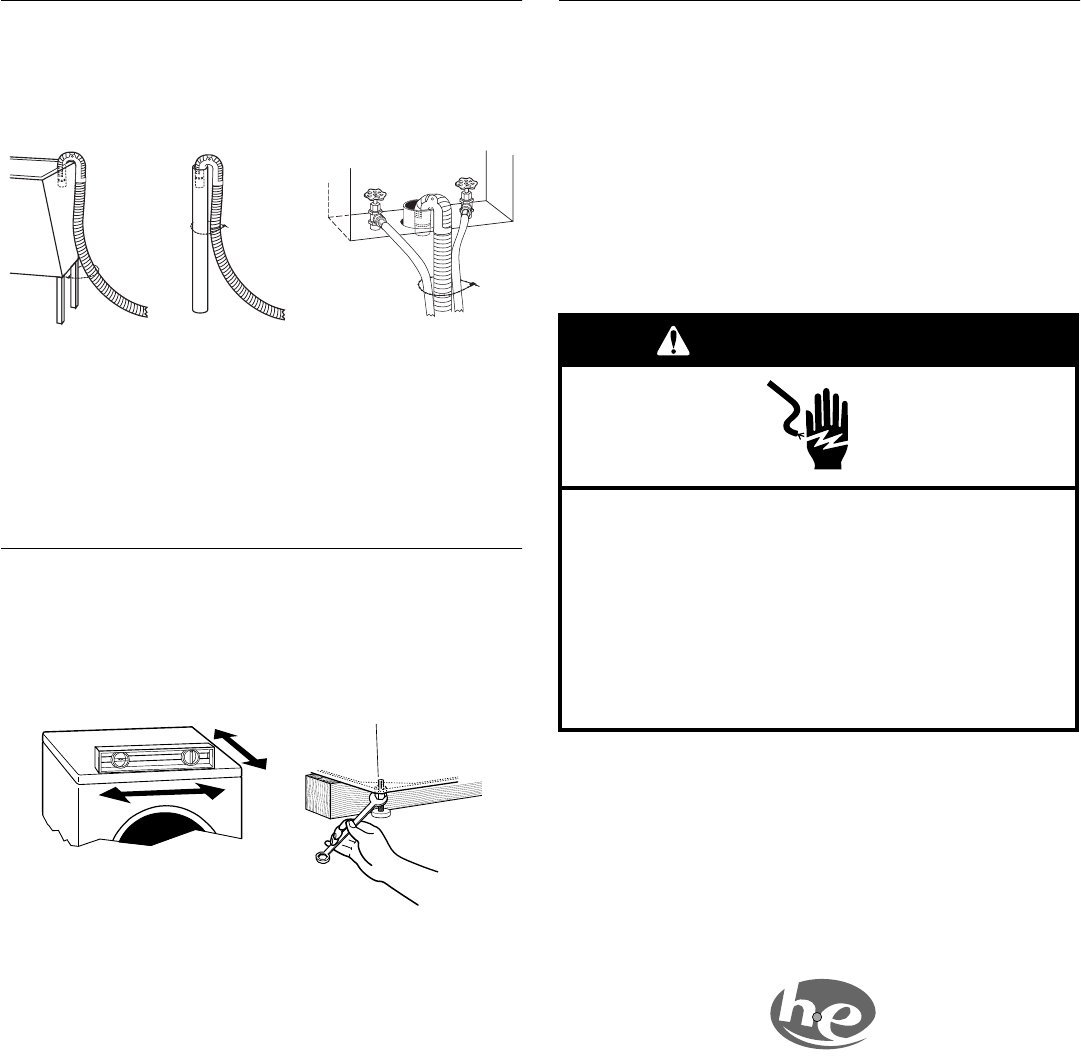

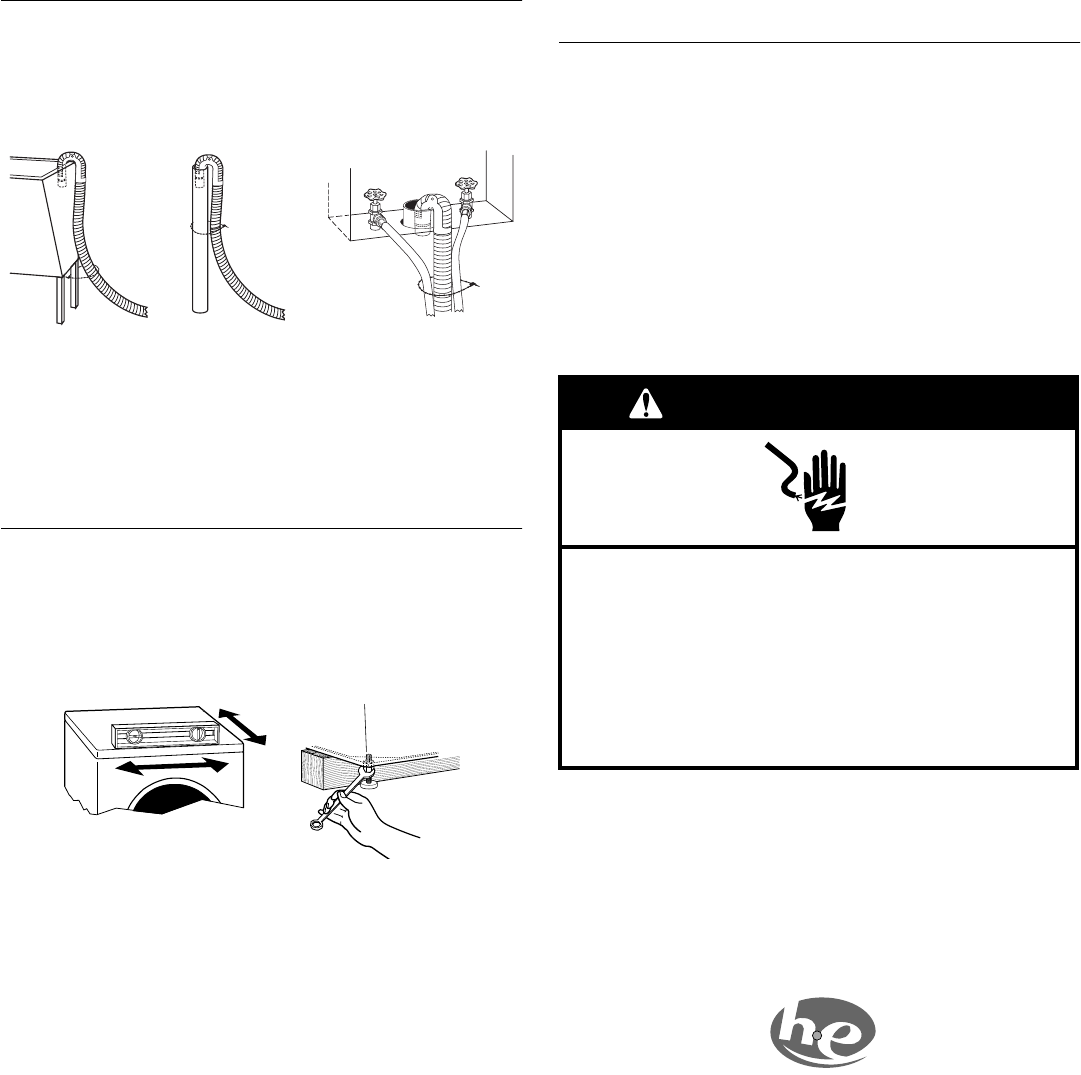

Drain System

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need. See

“Tools and Parts.”

Standpipe drain system - wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of

2" (5 cm). The minimum carry-away capacity can be no less than

17 gal. (64 L) per minute.

The top of the standpipe must be at least 30" (76.2 cm) high and

no higher than 96" (2.4 m) from the bottom of the washer.

Laundry tub drain system (view A)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 30" (76.2 cm) above the floor.

Floor drain system (view B)

The floor drain system requires a siphon break that may be

purchased separately. See “Tools and Parts.”

The siphon break must be a minimum of 28" (71 cm) from the

bottom of the washer. Additional hoses might be needed.

48 in.

(310 cm

)

3" (7.6 cm)

6" (15.2 cm)

76"

(193 cm)

27"

(68.6 cm)

3" (7.6 cm)

1" (2.5 cm)

5½"**

(14 cm) 1"***

(2.5 cm) 1"***

(2.5 cm)

24 in.

(155 cm

)

7" (17.8 cm)

(22.9 cm)

7" (17.8 cm)

(10.2 cm) 31½"

(80.0 cm) 27"

(68.6 cm)

(2.5 cm) 1"

(2.5 cm)

30" min.

(76.2 cm)

30" min.

(76.2 cm)

28" min.

(71 cm)

Electrical Requirements

■A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical

supply is required. A time-delay fuse or circuit breaker is

recommended. It is recommended that a separate circuit

serving only this appliance be provided.

■This washer is equipped with a power supply cord having a

3 prong grounding plug.

■To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, grounding-type outlet,

grounded in accordance with local codes and ordinances. If a

mating outlet is not available, it is the personal responsibility

and obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.

■If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

■Do not ground to a gas pipe.

■Check with a qualified electrician if you are not sure the

washer is properly grounded.

■Do not have a fuse in the neutral or ground circuit.

INSTALLATION INSTRUCTIONS

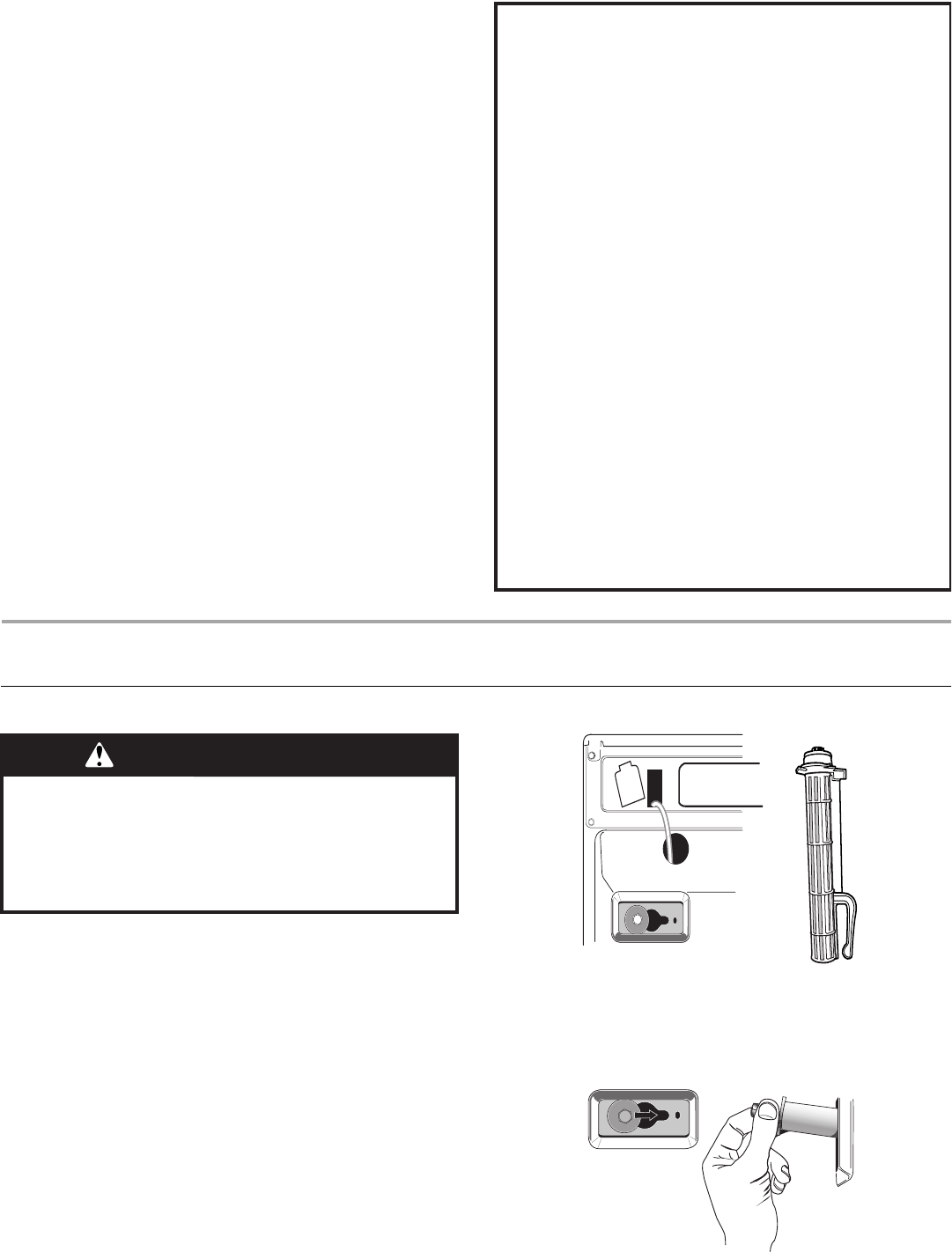

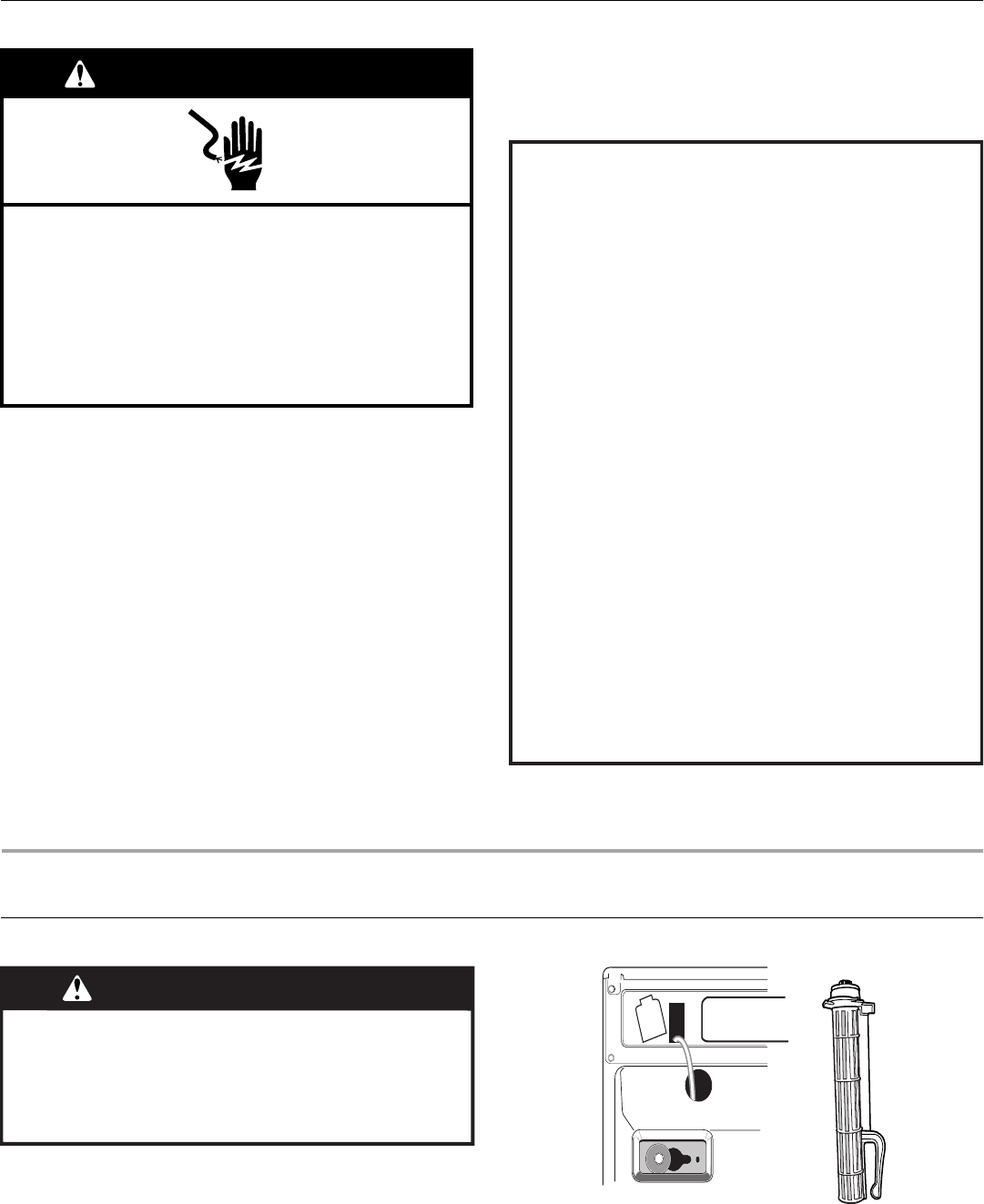

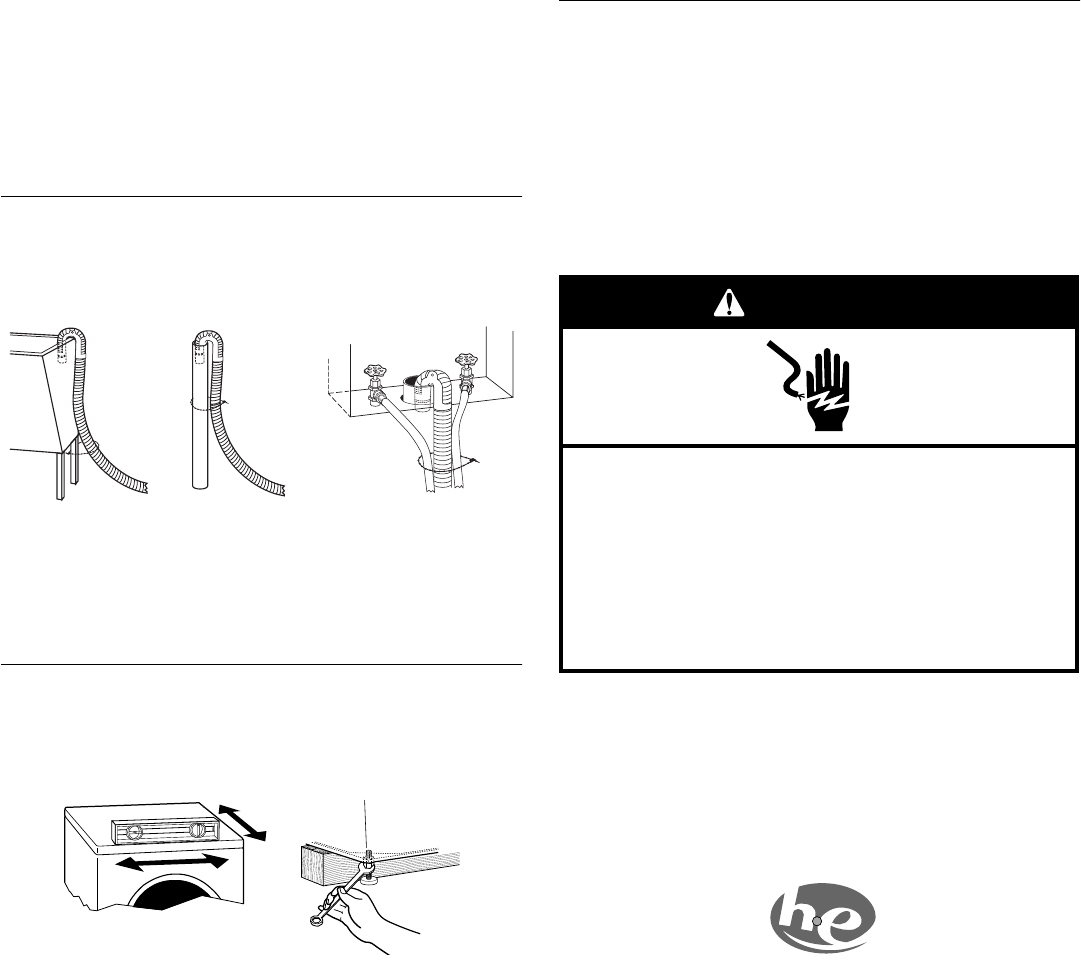

Remove Transport System

IMPORTANT: Position the washer so that the rear of the washer

is within approximately 3 ft (90 cm) of its final location.

There are 4 bolts in the rear panel of the washer that support the

suspension system during transportation. These bolts also retain

the power cord inside the washer until the bolts are removed.

1. Using a 13 mm wrench, loosen each of the bolts.

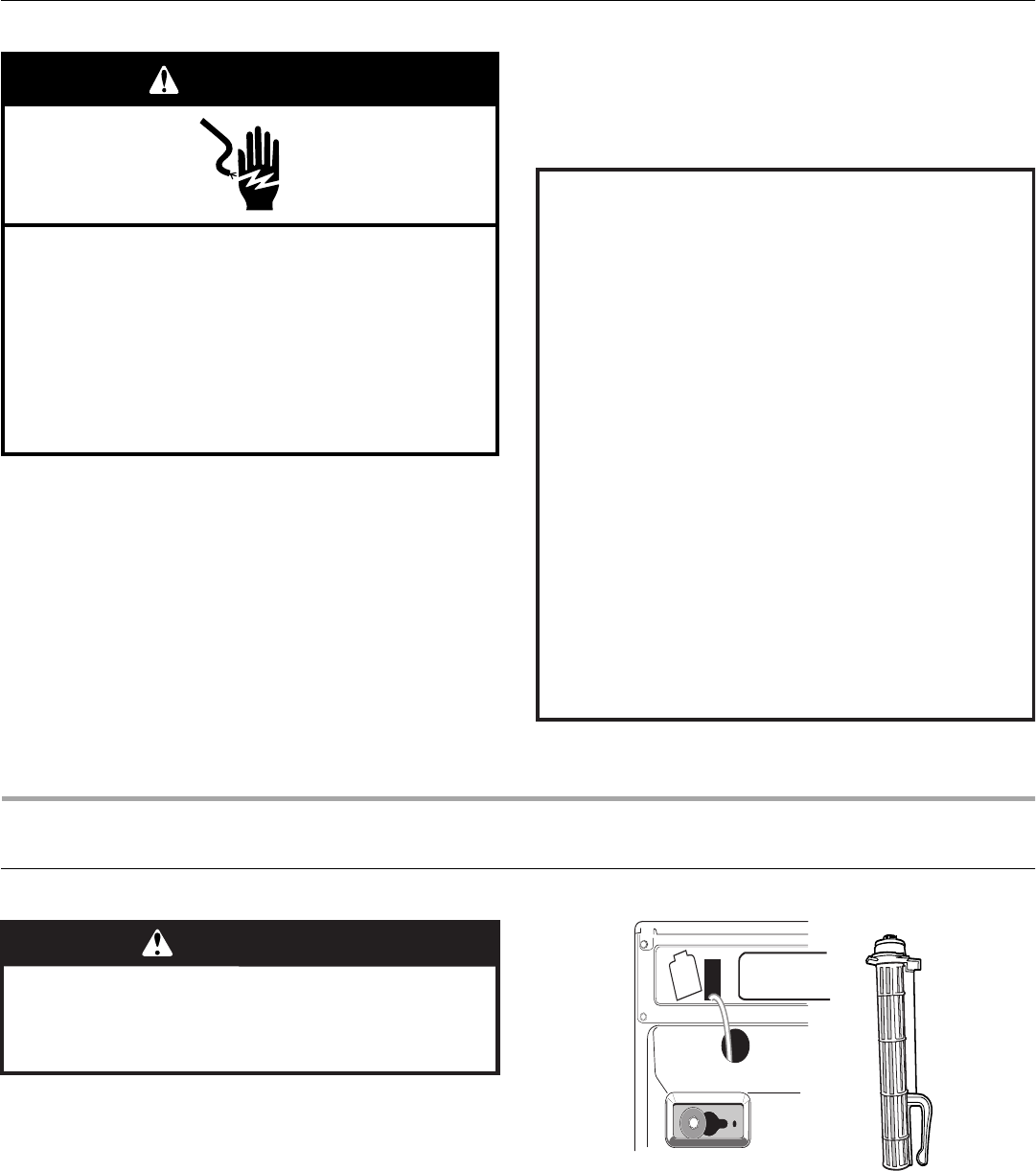

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

GROUNDING INSTRUCTIONS

For a grounded, cord-connected washer:

This washer must be grounded. In the event of a malfunction

or breakdown, grounding will reduce the risk of electrical

shock by providing a path of least resistance for electric

current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding plug. The

plug must be plugged into an appropriate outlet that is

properly installed and grounded in accordance with all local

codes and ordinances.

WARNING:

Improper connection of the equipment-

grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance –if it will

not fit the outlet, have a proper outlet installed by a qualified

electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on

the appliance.

WARNING

Excessive Weight Hazard

Use two or more people to move and install washer.

Failure to do so can result in back or other injury.

2. Once the bolt is loose, move it to the center of the hole and

completely pull out the bolt, including the plastic spacer

covering the bolt.

3. Once all 4 bolts are removed, discard the bolts and spacers.

Then pull the power cord through the opening of the rear

panel and close the hole with the attached cap.

4. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call your

local service center. To avoid suspension and structural damage

to your washer, it must be properly set up for relocation by a

certified technician.

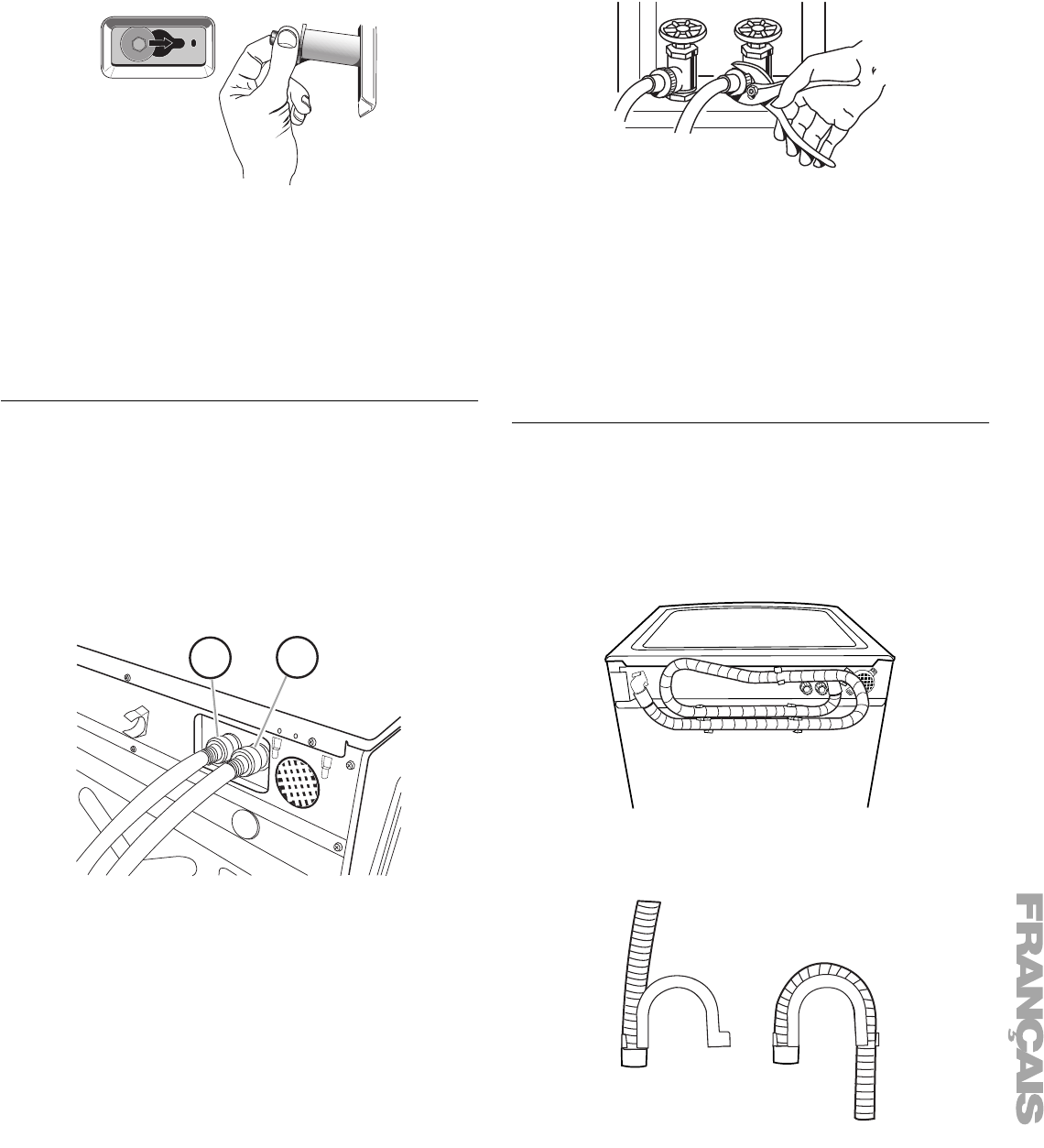

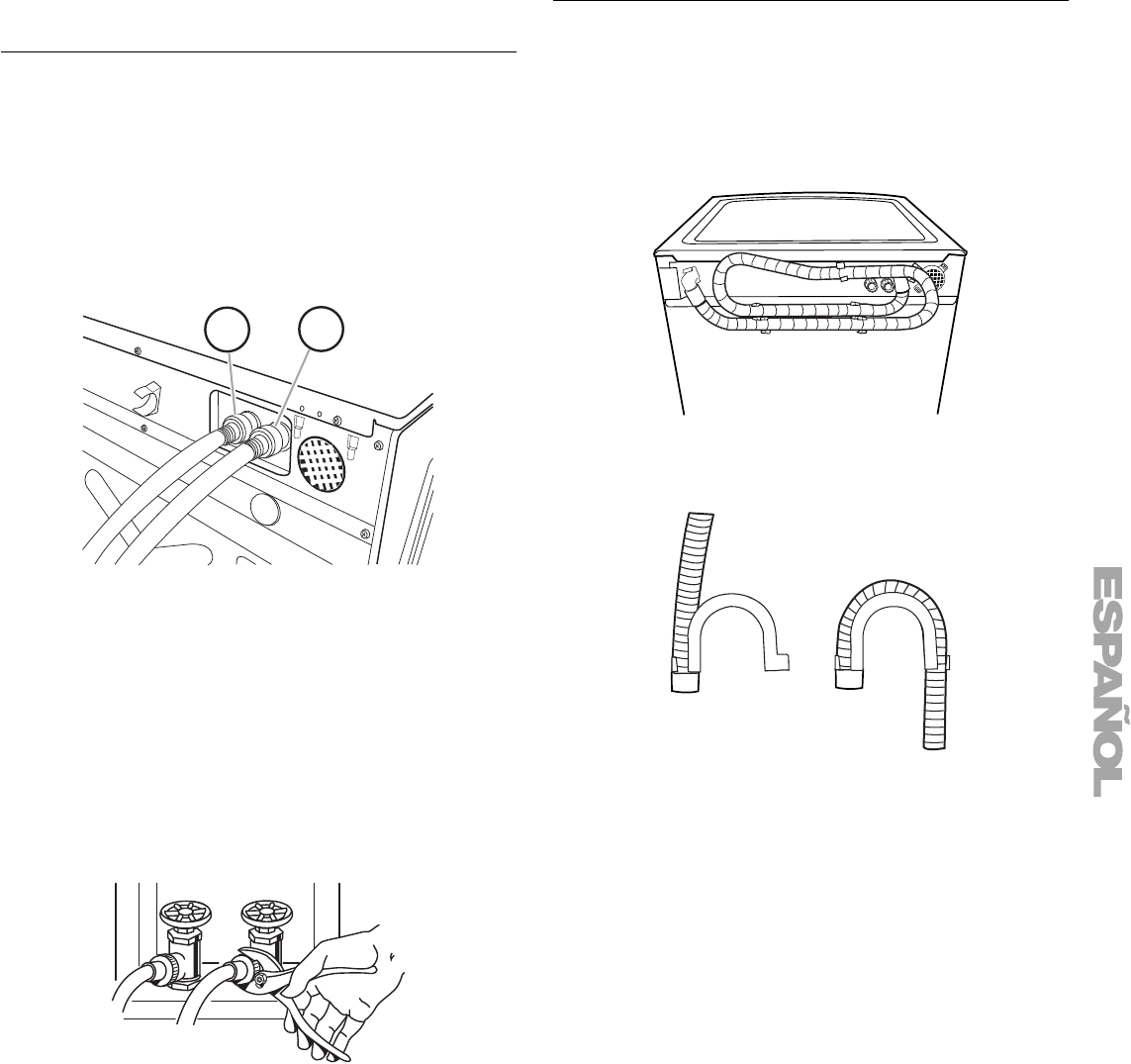

Connect the Inlet Hoses

Make sure the washer drum is empty.

1. Attach the hose with the red color indicator to the Hot (left)

inlet valve. Attaching the red coupling first makes it easier to

tighten connection with pliers. Screw on coupling by hand

until it is seated on the washer.

2. Attach the hose with the blue color indicator to the Cold

(right) water inlet valve. Screw on coupling by hand until it is

seated on the washer.

3. Using pliers, check the tightness of the hose couplings

already attached to the washer.

NOTE: Do not overtighten. Damage to the coupling can

result.

4. Attach the hose with the red color indicator to the hot water

faucet. Screw on coupling by hand until it is seated on the

washer.

5. Attach the hose with the blue color indicator to the cold water

faucet. Screw on coupling by hand until it is seated on the

washer.

6. Using pliers, tighten the couplings with an additional

two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can

result.

7. Turn on the water faucets and check for leaks.

NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement

dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

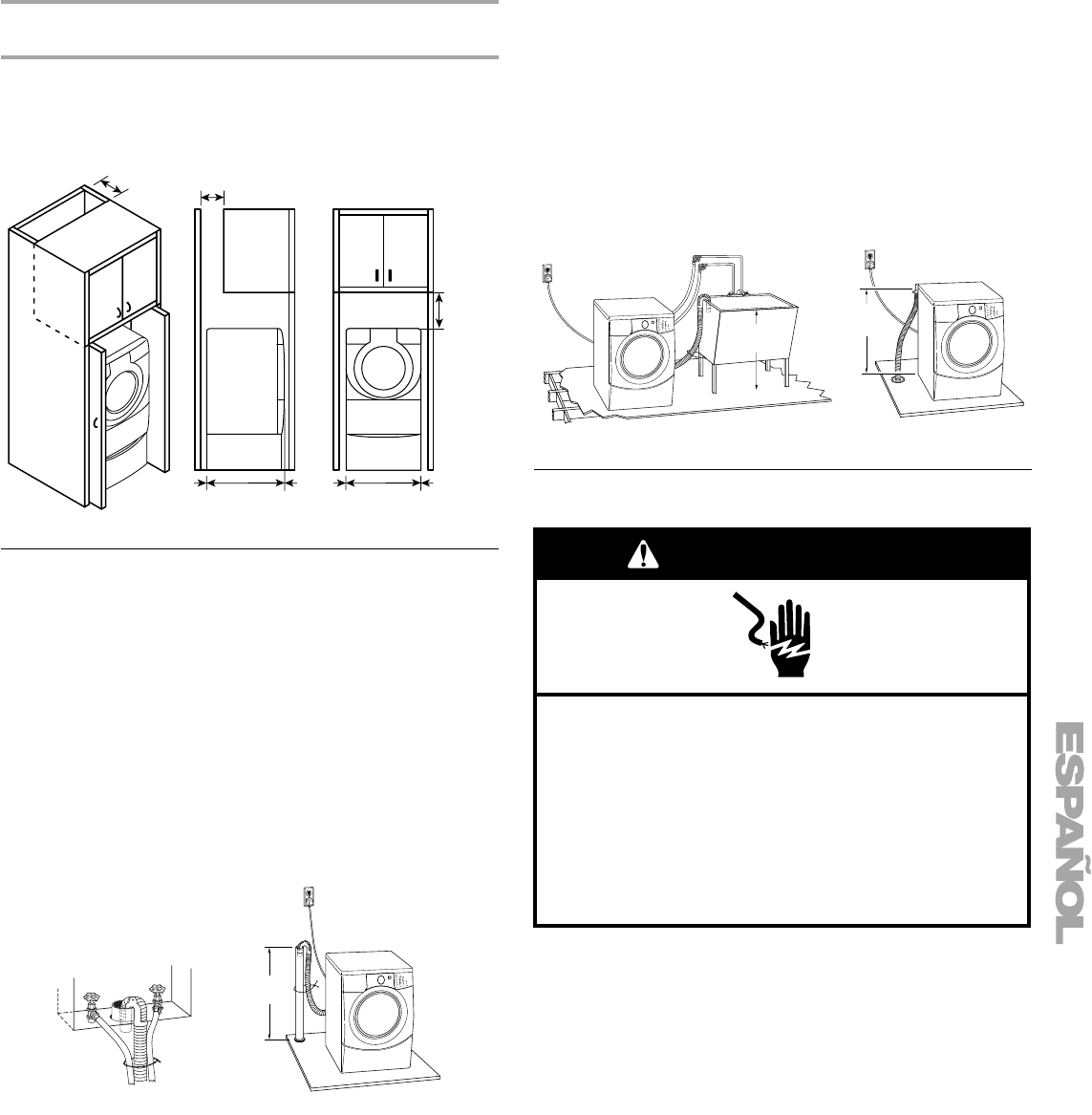

Route the Drain Hose

Proper routing of the drain hose protects your floors from damage

due to water leakage. Read and follow these instructions.

Remove drain hose from washer cabinet

Gently pull the corrugated drain hose from the shipping clips.

Laundry tub drain or standpipe drain

Connect the drain hose form to the corrugated drain hose.

H. Hot

C. Cold

A. Snap either end of the drain hose form to the drain hose at

the point where the corrugation begins.

B. Bend drain hose over drain hose form and snap into place.

To keep drain water from going back into the washer:

■Do not straighten the drain hose, and do not force excess

drain hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

■Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor drain under “Tools and

Parts.”

Secure the Drain Hose

1. Drape the power cord over the washer top.

2. Secure the drain hose to the laundry tub leg or standpipe with

the beaded strap provided. (See illustrations A and B.)

If the washer faucets and the drain standpipe are recessed

(see illustration C), put the hooked end of the drain hose in

the standpipe. Tightly wrap the beaded strap around the

water inlet hoses and the drain hose.

Do not force excess drain hose into the standpipe.

Level the Washer

Properly leveling your washer avoids excessive noise and vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side to side, then front to back.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block and adjust the feet as necessary;

then prop the back and adjust feet as necessary. Repeat this

step until washer is level.

2. Make sure that all four feet are stable and resting on the floor.

Then check that the appliance is perfectly level (use a level).

3. After the washer is level, use a 17 mm open-end wrench to

turn the nuts on the feet tightly against the washer cabinet.

IMPORTANT: All four feet must be tightened. If the nuts are

not tight against the washer cabinet, the washer may vibrate.

When you are pushing on the edges of the washing machine

top plate, the machine should not move front to back, side to

side, or diagonally.

4. Slide the washer to its final location.

5. Confirm the levelness of the washer.

Complete Installation

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. See “Electrical Requirements.”

2. Be sure all parts are now installed. If there is an extra part, go

back through the steps to see which step was skipped.

3. Be sure you have all of your tools.

4. Dispose of/recycle all packaging materials.

5. Be sure the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

7. Plug into a grounded 3 prong outlet.

8. Read “Washer Use.”

9. To test and to clean your washer, measure ¹⁄₂ the

manufacturer’s recommended amount of powdered or liquid

High Efficiency (HE) detergent for a medium size load. Pour

the detergent into the detergent dispenser. Select NORMAL/

CASUAL, and then select START. Allow the washer to

complete one whole cycle.

AB C

Use only HE High Efficiency detergent.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

FEATURES AND BENEFITS

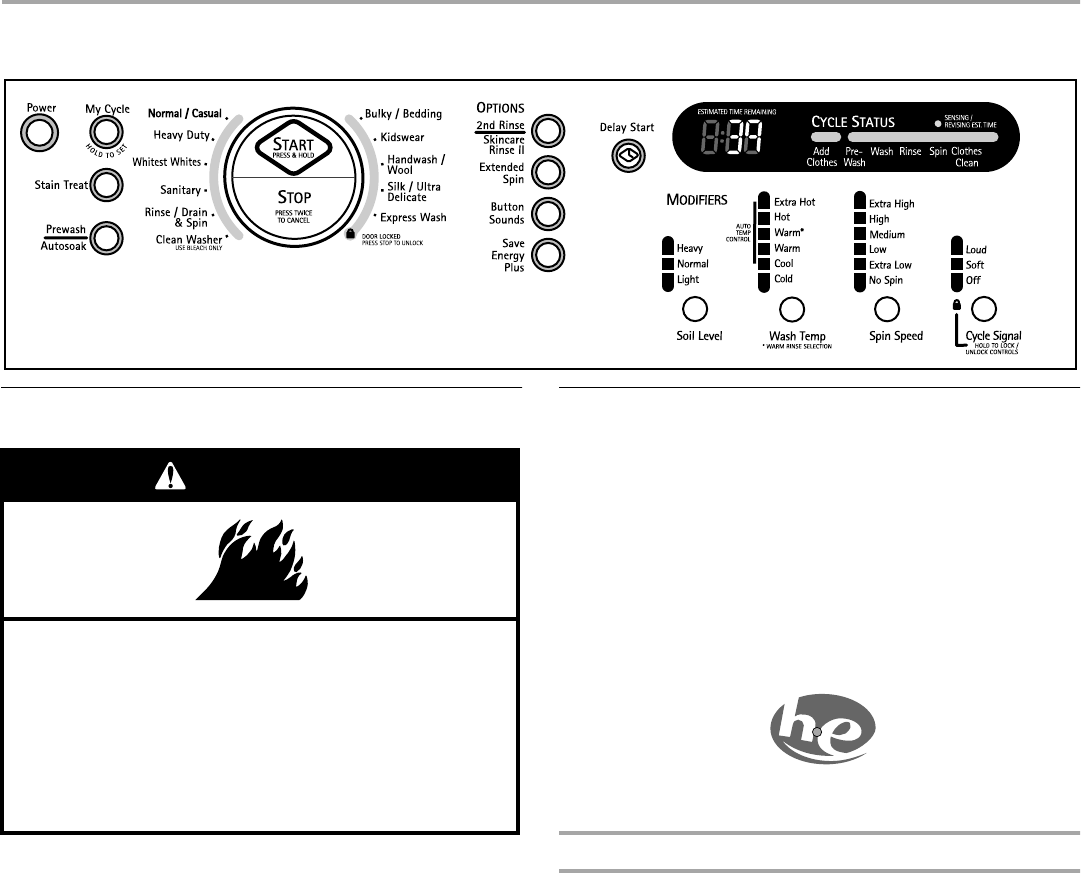

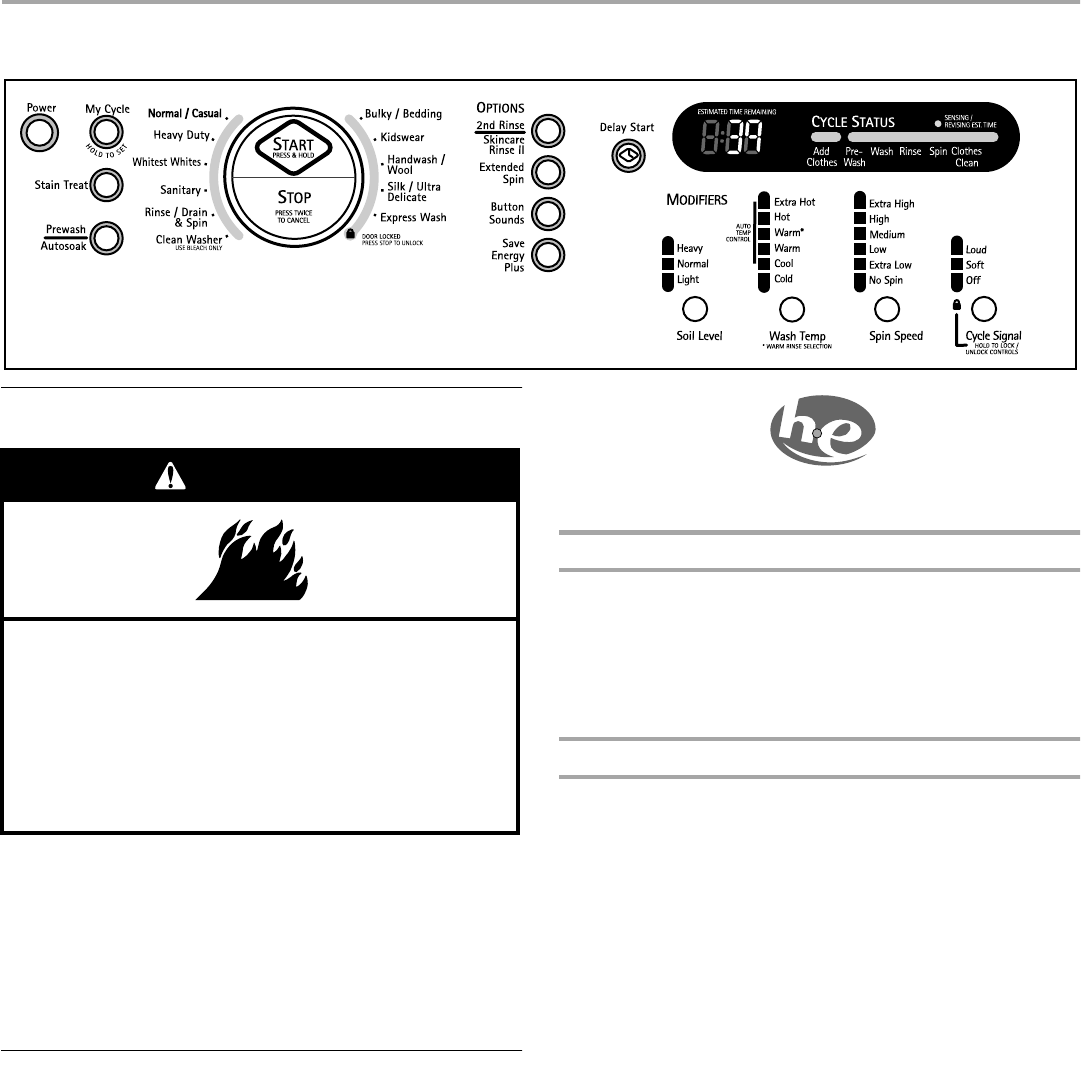

Audio Visual Electronic Controls

Flexible electronic controls are easy to use whether you are a

beginner or an expert.

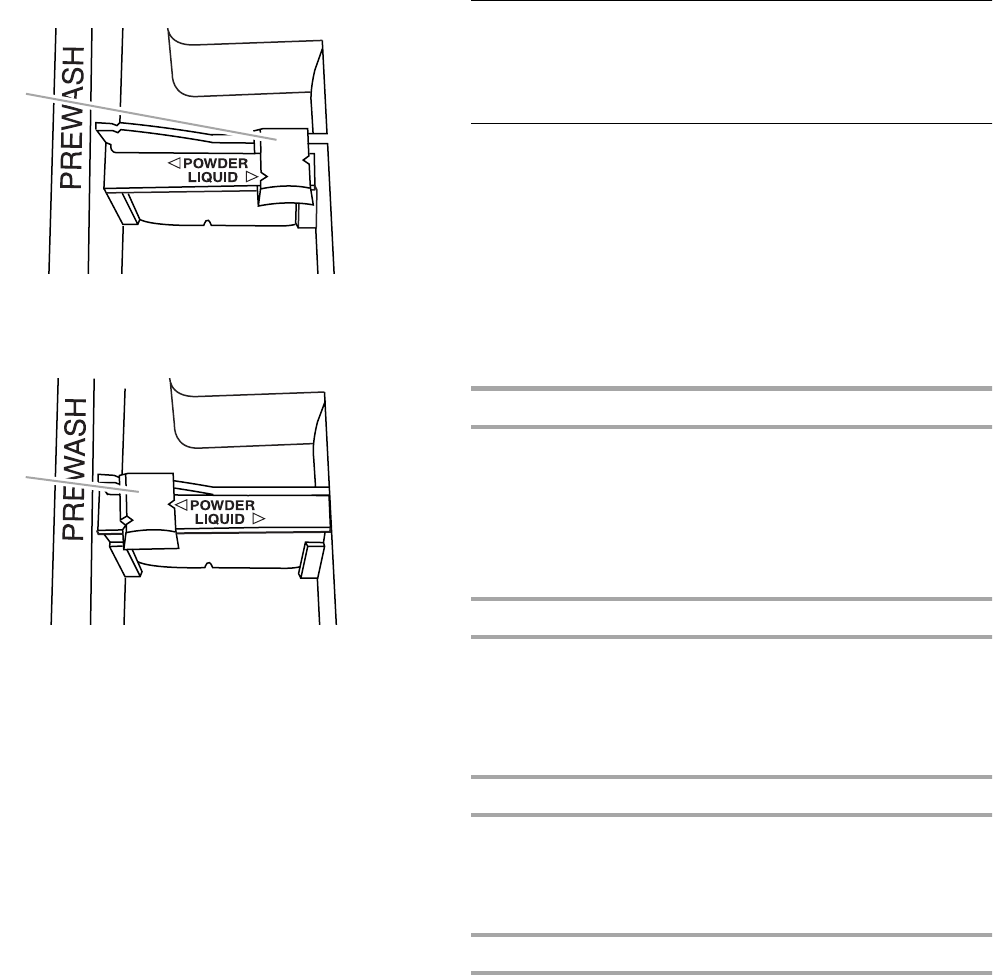

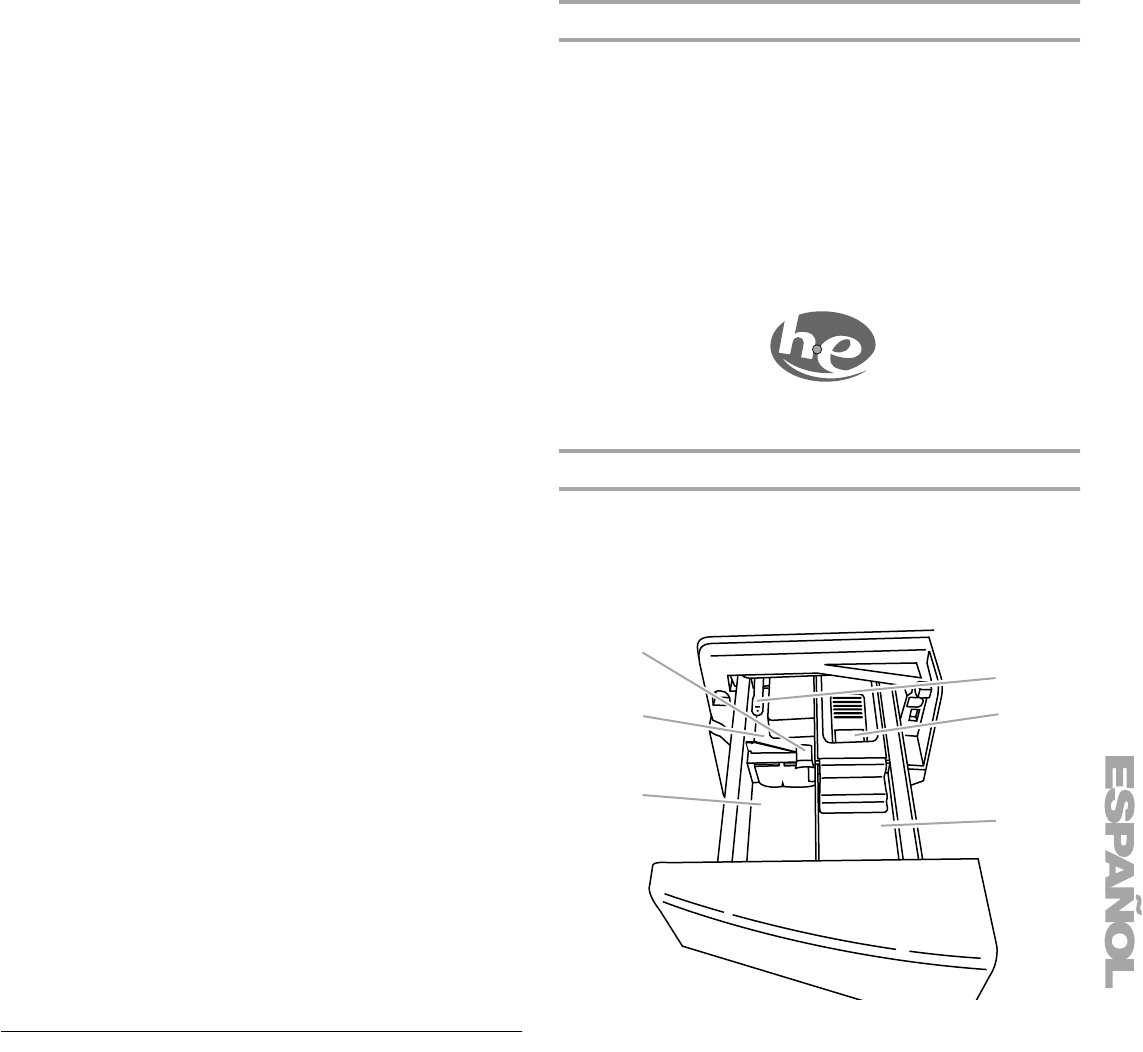

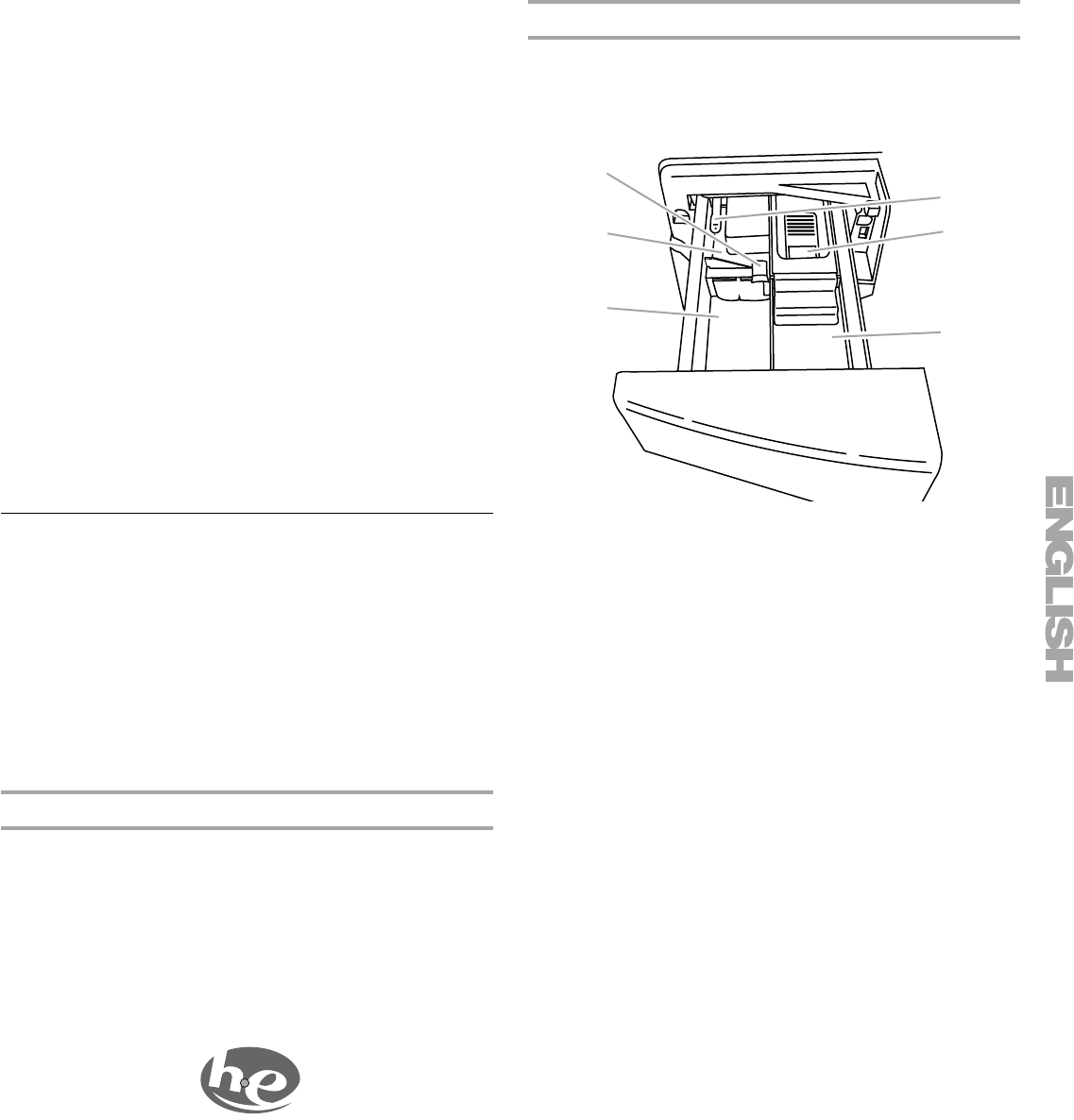

Detergent Advantage System Dispenser

The four compartments in the dispenser allow loading of all

laundry products before the washer is started. The products will

be dispensed into the wash at the optimal time for

high-performance cleaning. TIMED BLEACH™ release is

included in the detergent advantage system. The detergent is

added at the beginning of the cycle, and the bleach is added

after the enzymes have had a chance to do their cleaning. The

fabric softener is dispensed in the rinse cycle. The Detergent

Advantage System Dispenser tray can easily be removed for

cleaning.

Auto Water Level

Adjusting to the size of the load, this feature allows the washer to

use the minimal amount of water needed to clean and rinse the

clothes. With a low water level, you can obtain the same results

with smaller amounts of laundry products. Because only the

required amount of water is used, the washer saves energy, too.

Larger Load Size

Since there is no agitator, you can wash larger, bulkier items such

as an average size sleeping bag, pillow or a king size comforter.

You are also able to wash more clothes at one time, which means

fewer loads.

Suspension System

To reduce washer “walk” and “off-balance” conditions, your new

washer combines:

■2 Springs to isolate vibration

■4 Shock absorbers at the washer base to minimize movement

Stainless Steel Drum

The stainless steel drum eliminates corrosion and enables higher

spin speeds for more water extraction, helping to reduce drying

time.

High-Efficiency Wash System

Your new front-loading, high-efficiency washer saves time with

fewer, larger loads. It also conserves resources and lowers your

water and energy bills.

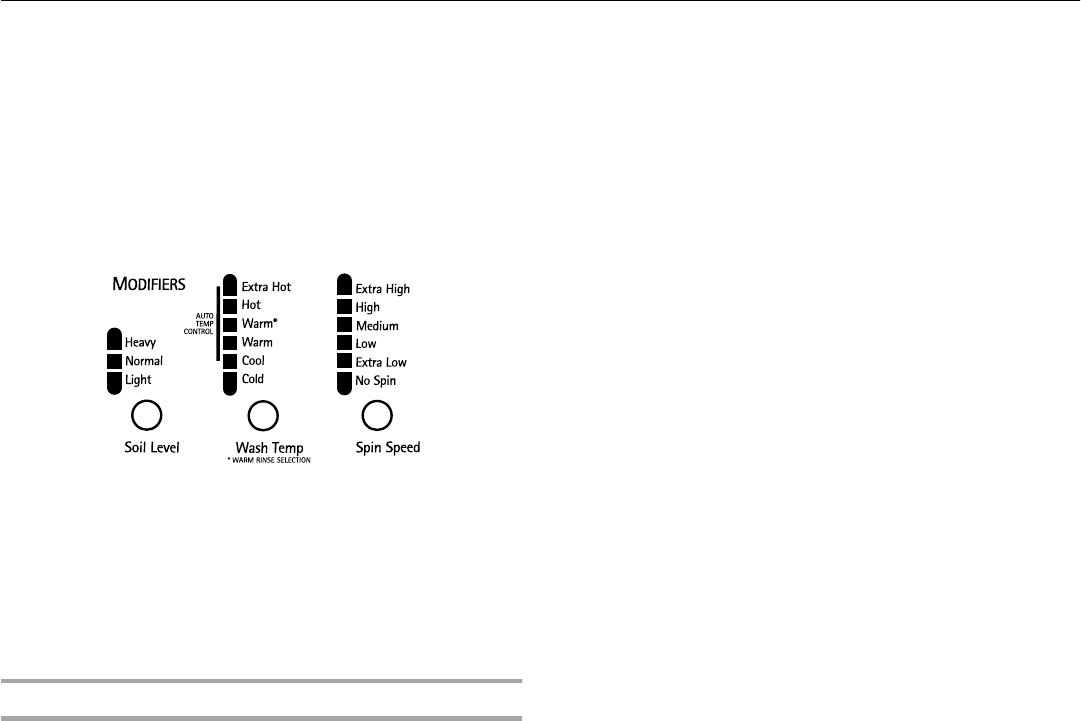

Spin Speeds

This washer automatically selects a spin speed based on the

cycle selected. This factory setting can be changed, however,

with up to six different spin speed choices.

Thermal Optimizer with Smart Wash Technology

The heating system ensures that the wash water is heated to the

preset temperature for Heavy Duty, Whitest Whites, Sanitary, and

the Stain Treat option. It also provides Smart Wash Technology

with “Stepped Cleaning” when using the sanitary cycle or the

stain treat option. “Stepped Cleaning” starts the wash cycle with

warm water to remove stains (such as blood or grass). The water

continues to be heated in order to remove stains such as

perspiration.

Add Clothes

This option is available in all wash cycles except Rinse/Spin,

Drain/Spin and Clean Washer. When this option is available at the

beginning of the cycle, the Add Clothes status light will illuminate

for the first 8 minutes. This washer allows a 8-minute period in

which other garments may be added to a load.

Catalyst® Cleaning Action

A concentrated detergent solution is sprayed onto the clothes at

the beginning of the cycle to ensure that the detergent comes

into contact with the clothes as quickly as possible, helping to

remove stains from your clothes without pretreating.

Dynamic Balance

A precision balancing system that allows the washer to reach

spin speeds of up to 1,300 rpm. The washer spins faster so that

clothes coming out of the washer will dry faster. In addition, if the

Dynamic Balance system detects off-balance loads during

spinning, it redistributes the clothes so that they are evenly

balanced.

WASHER USE

Starting Your Washer

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

The following is a guide to using your washer. Please refer to

specific sections of this manual for more detailed information.

Do not store laundry products on the top surface of this washer.

Vibration is normal during operation.

Using the Proper Detergent

Use only High Efficiency detergents. The package for this type of

detergent will be marked “HE” or “High Efficiency.” This wash

system, along with less water, will create too much sudsing with a

regular non-HE detergent. Using regular detergent will likely result

in washer errors, longer cycle times and, reduced rinsing

performance. It may also result in component failures and

noticeable mold or mildew. HE detergents are made to produce

the right amount of suds for the best performance. Follow the

manufacturer's instructions to determine the amount of detergent

to use.

First Wash Cycle Without Laundry

Before washing clothes for the first time, if not completed during

the final installation step, choose the Normal/Casual cycle and

run it without clothes. Use only HE High Efficiency detergent. Use

¹⁄₂ the manufacturer’s recommended amount for a medium-sized

load. This initial cycle serves to ensure the interior is clean before

washing clothes.

For All Wash Cycles

1. Open the washer door by pulling on the handle. Sort laundry

according to color and type of fabric. Place a load of sorted

clothes in the washer. Do not overload washer. Overloading

can cause poor cleaning.

■The washer can be fully loaded, but not tightly packed.

Washer door should close easily.

■Mix large and small items. Avoid washing a single item.

Load evenly.

■Wash small items such as infant socks in mesh garment

bags. It is recommended that more than one garment bag

be used and that each garment bag be filled with equal

amounts of material.

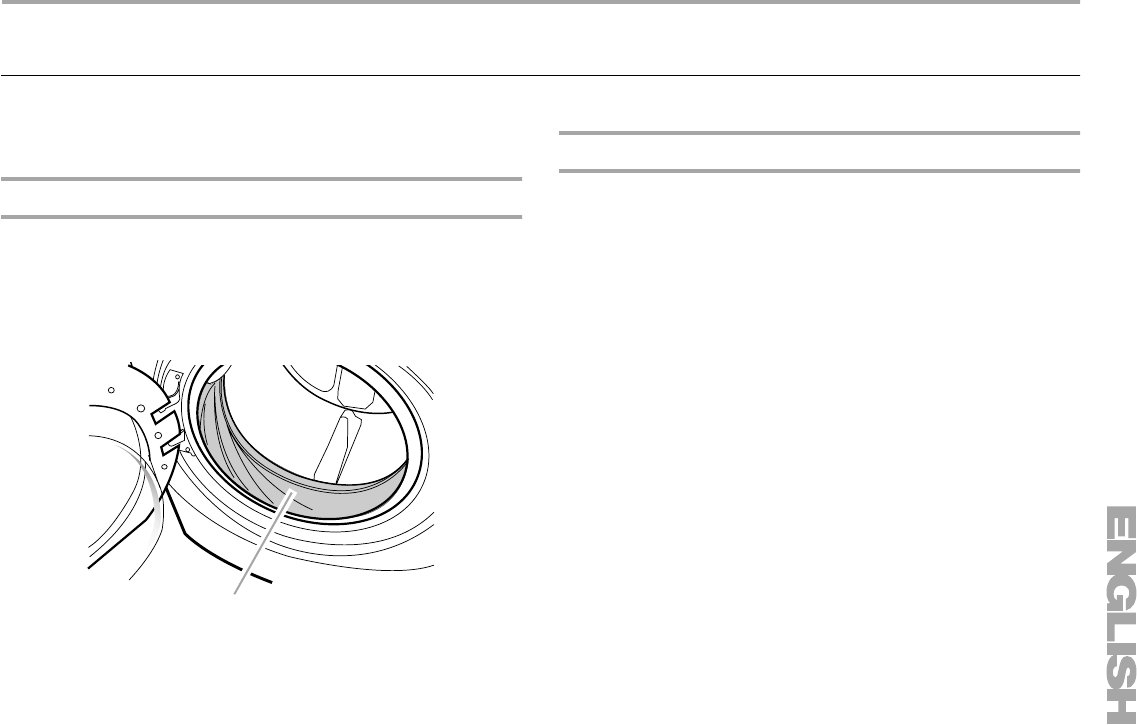

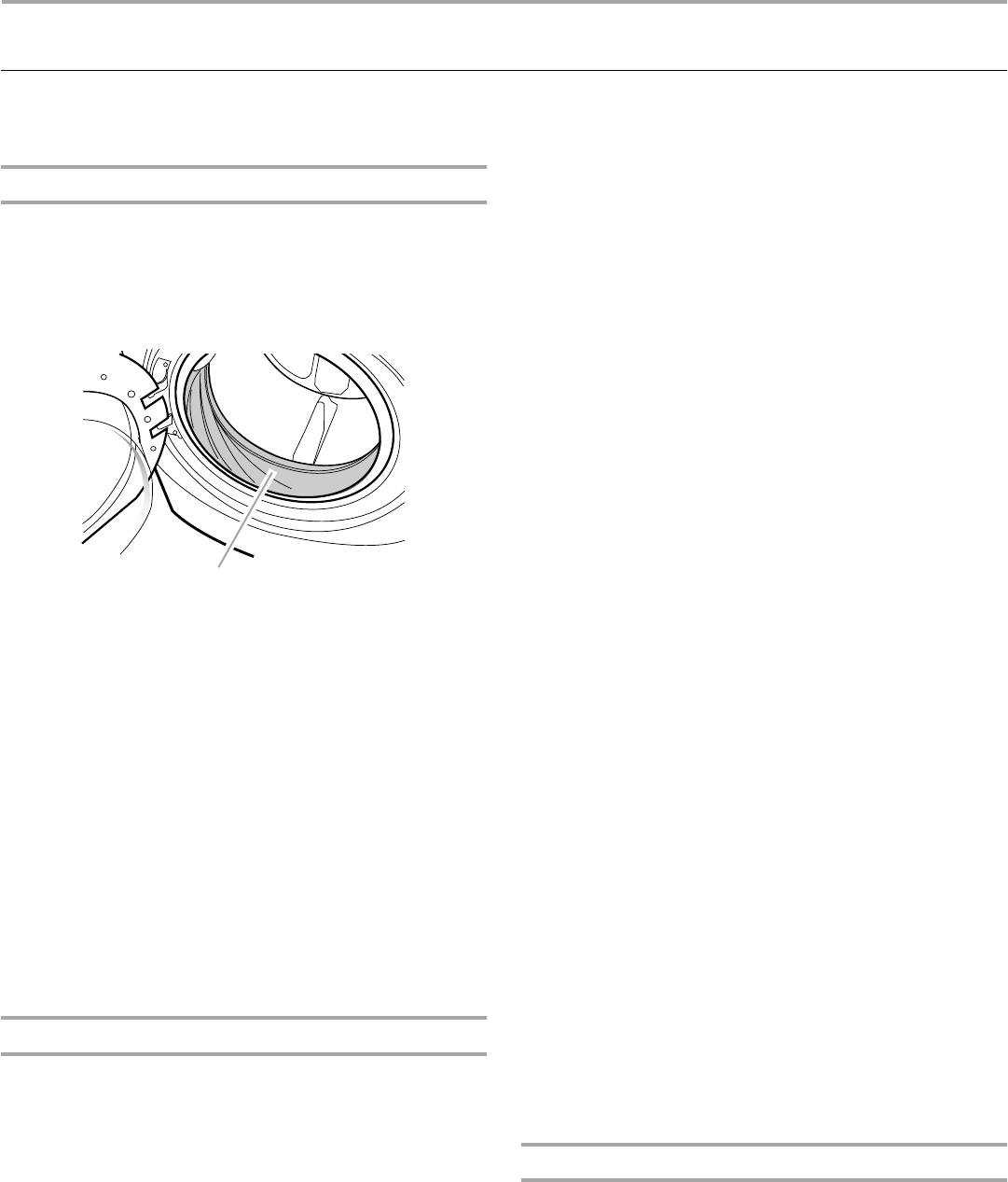

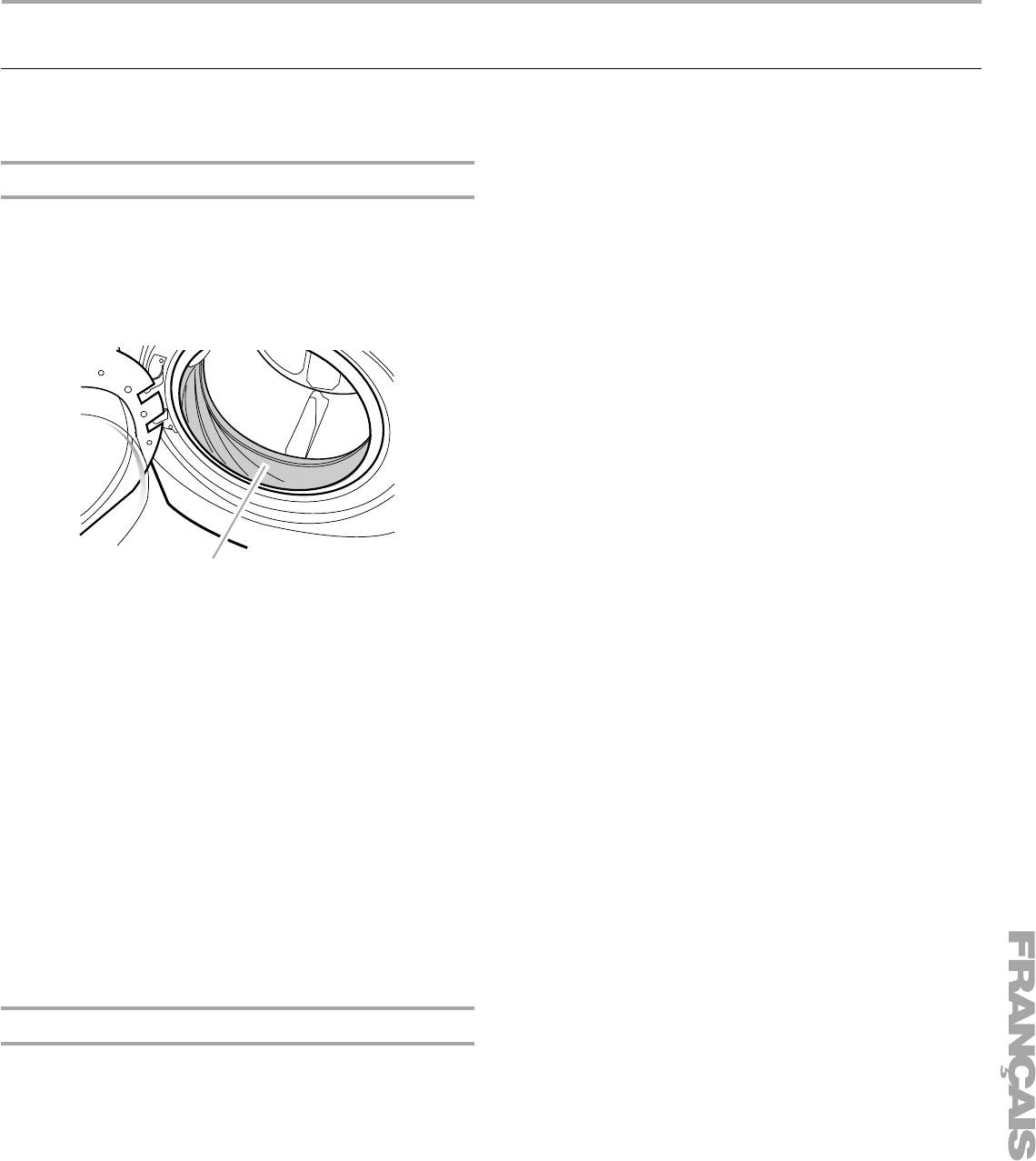

■When unloading garments, check under the gray colored

seal at the front of the tub for small items.

2. Close the washer door by pushing it firmly until the lock clicks.

The washer door will remain locked during the wash cycle.

NOTES:

■After any wash cycle is completed, the door must be

opened and then closed before a new cycle can begin.

■The door can be opened only if STOP is selected while

the ADD CLOTHES light is glowing or if the cycle has

been canceled.

■See “To cancel a cycle” in “Changing Cycles, Options and

Modifiers” section.

3. Open the dispenser drawer and add laundry products to the

detergent, bleach, or fabric softener compartments. Close

drawer slowly to avoid spills. See “Using the Dispenser.”

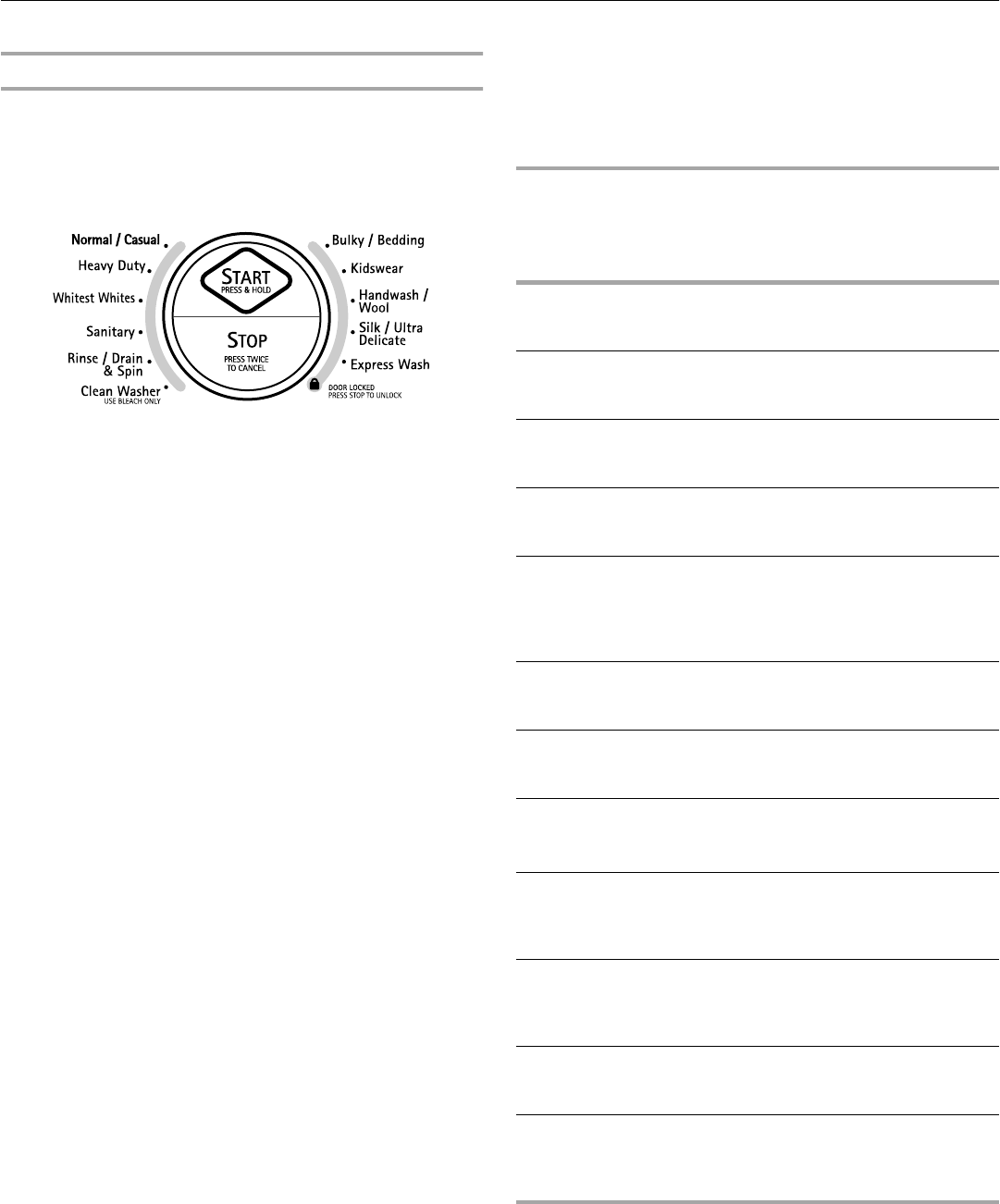

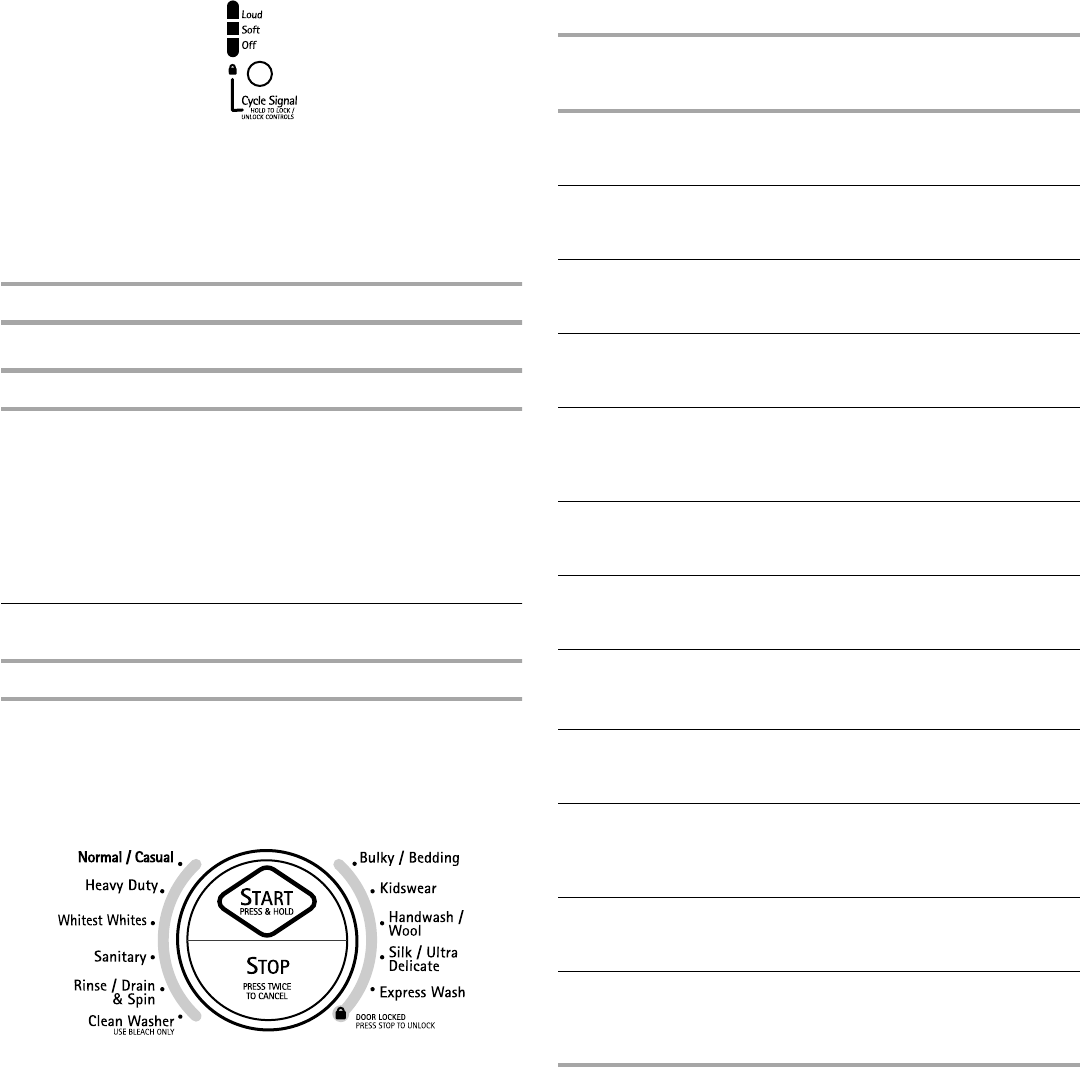

4. Turn on the washer by selecting POWER. Select one of the

cycles by turning the cycle selector. The indicator light for the

selected cycle will glow green. When you are selecting a

wash cycle, the preset modifiers (Soil Level, Wash Temp and

Spin Speed) for the cycle, will glow green. Selectable options

will glow amber. If an option or modifier is unavailable with

the selected cycle, the light will not illuminate. The preset

settings provide the recommended fabric care for the

selected cycle. The display shows the estimated time

remaining. See “Cycles.”

Use only “HE” High Efficiency detergent.

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

WARNING

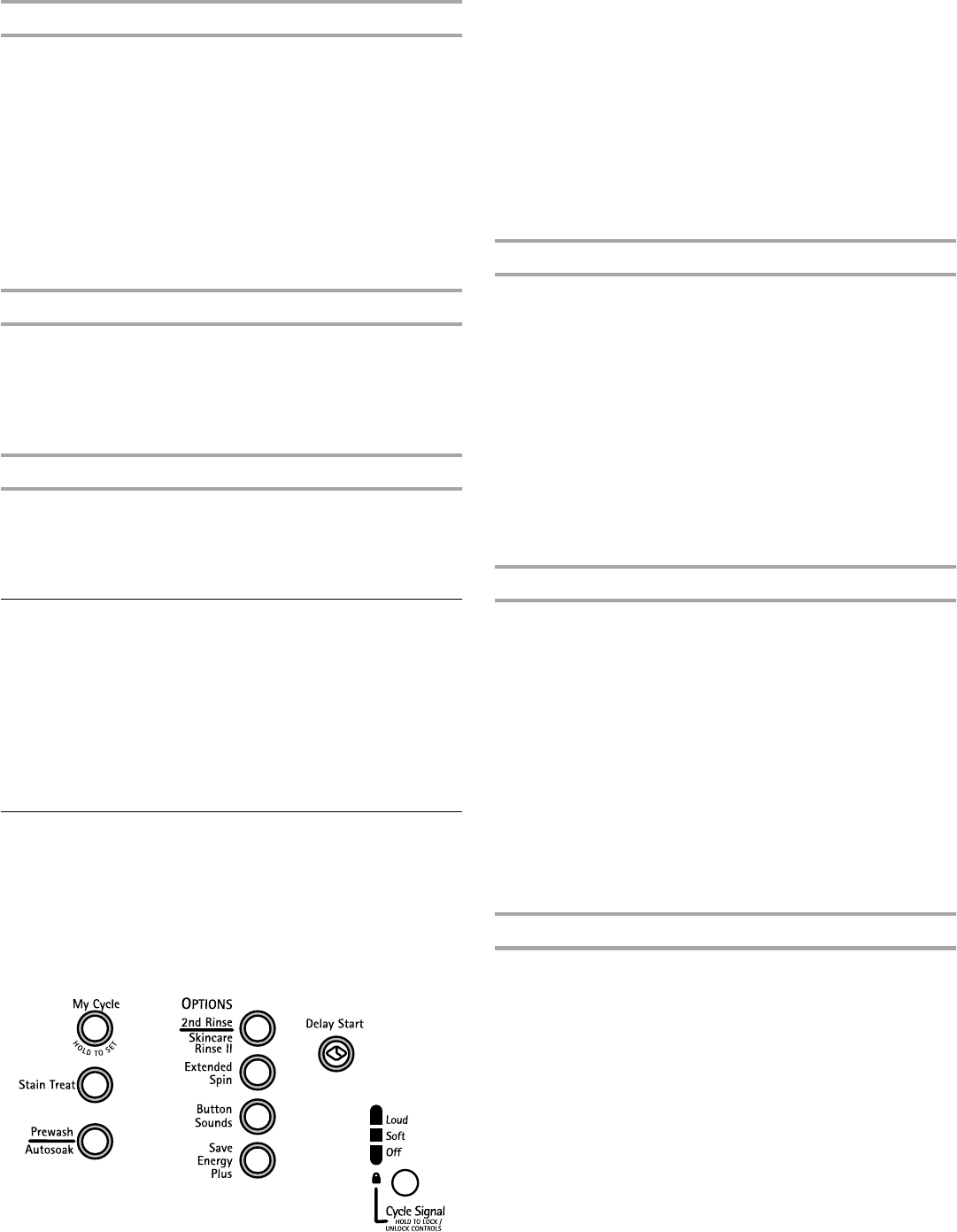

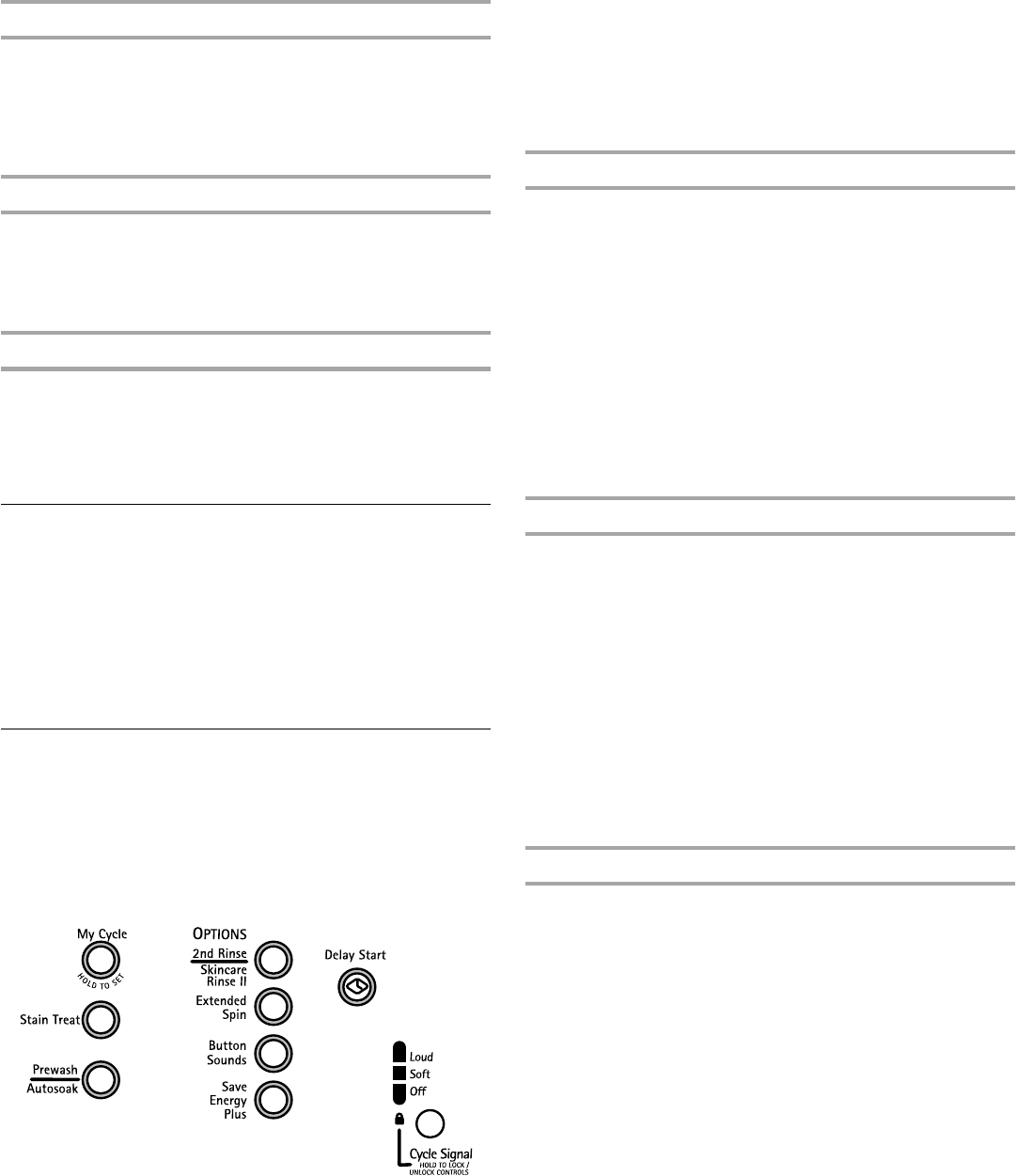

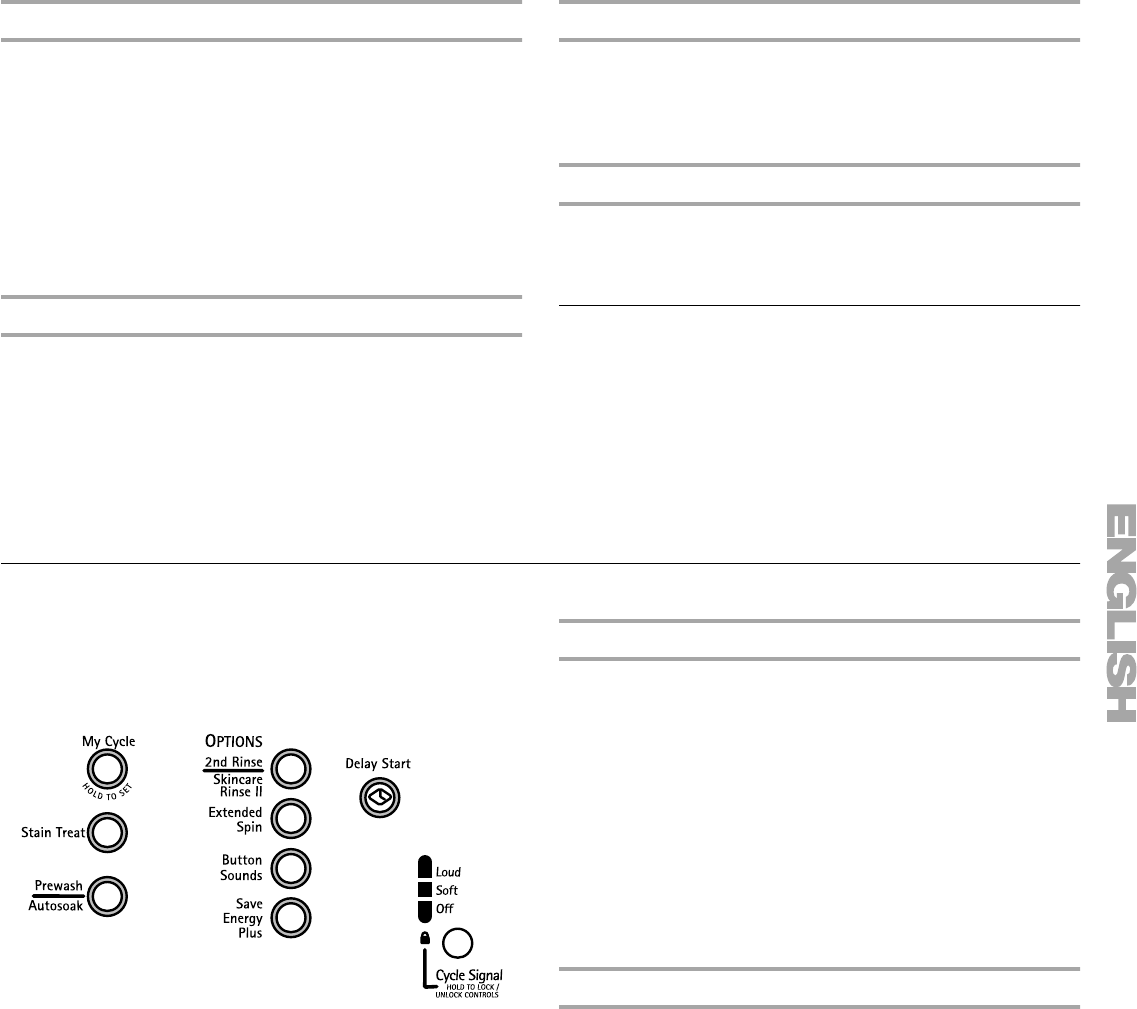

5. Select the desired OPTIONS. Not all Options are available

with all cycles. See “Options.”

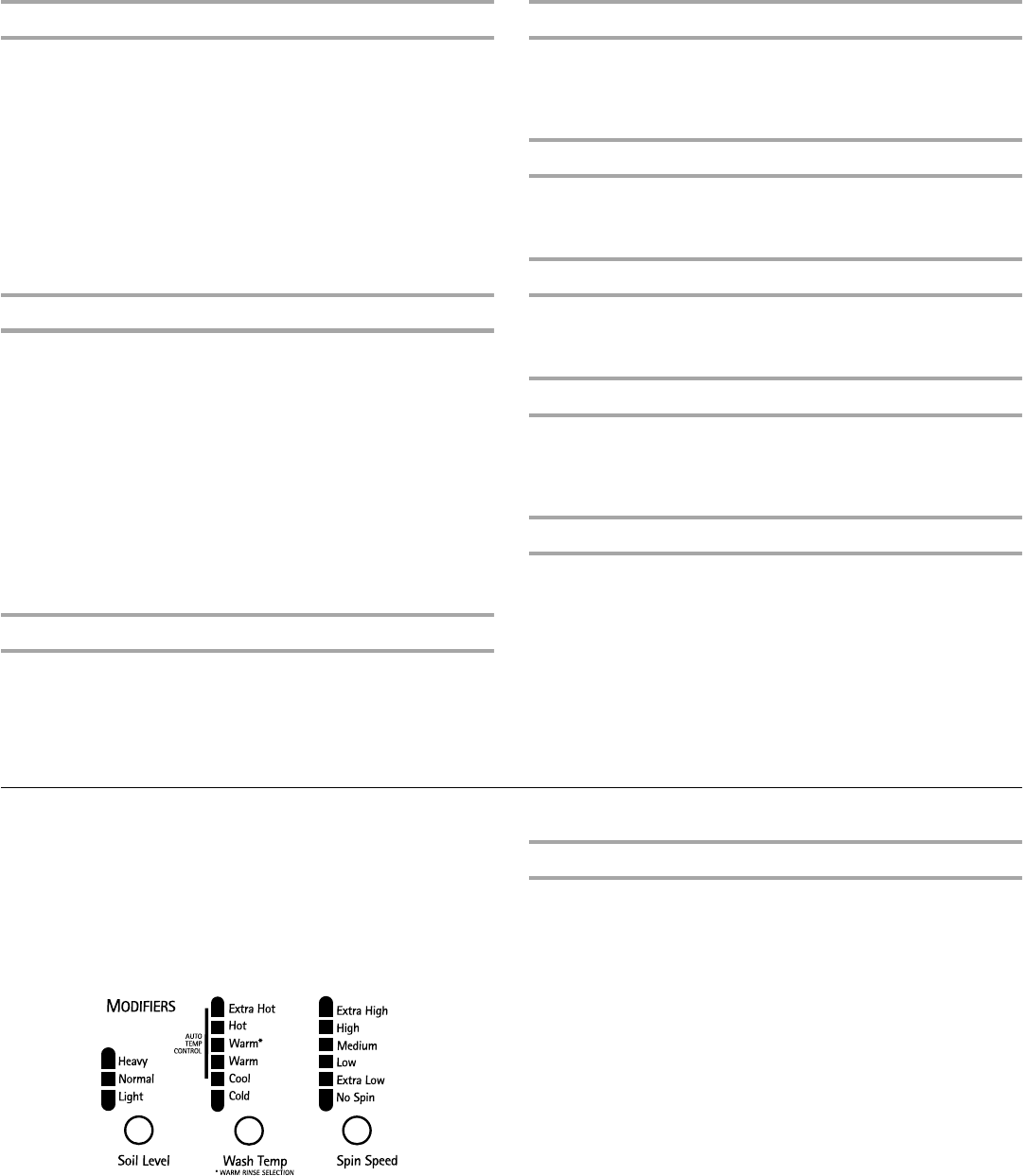

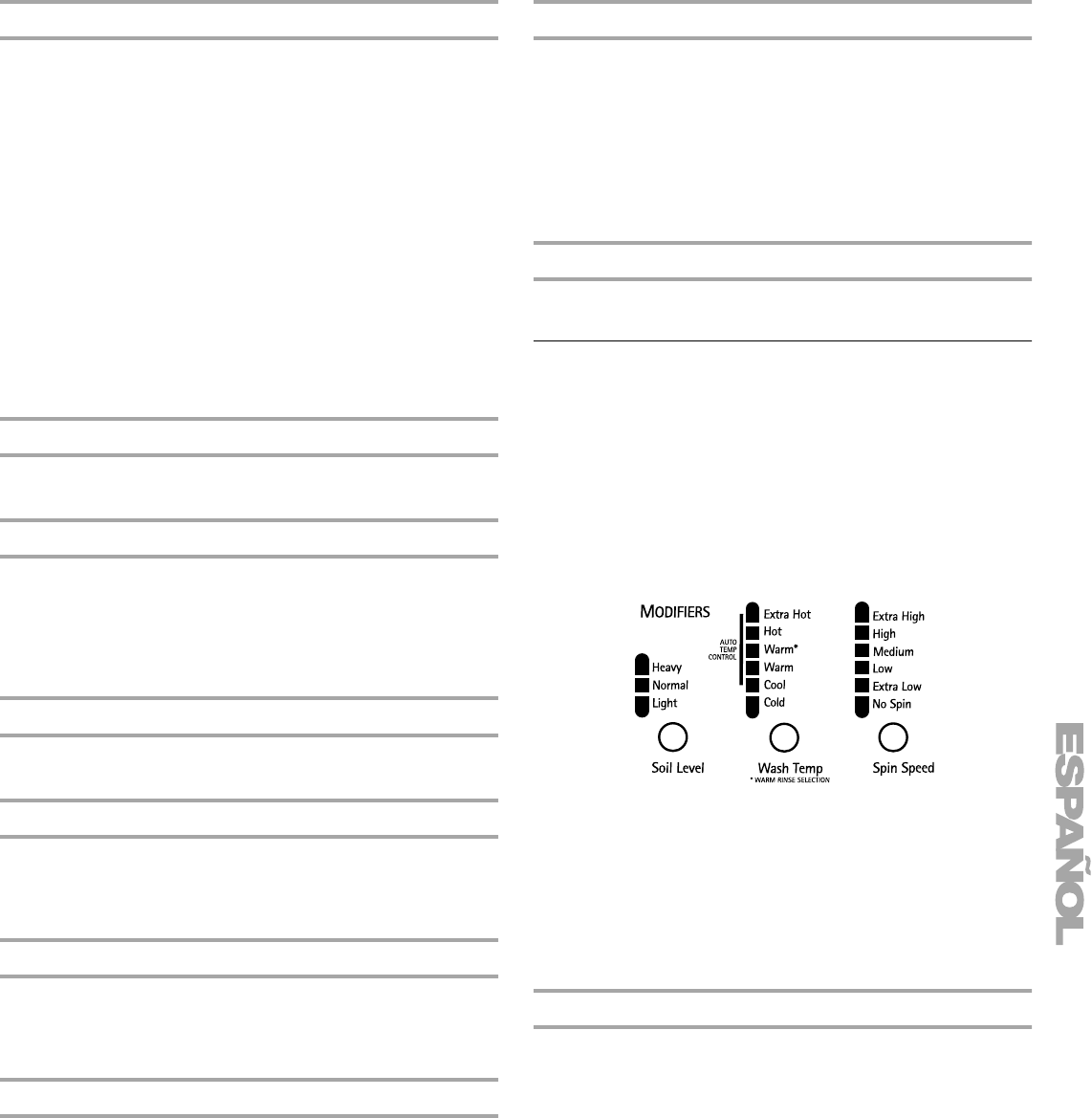

6. Select the desired MODIFIERS. Not all Modifiers are available

with all Cycles and Options. See “Modifiers.”

7. If desired, select the CYCLE SIGNAL. The signal is helpful

when you are washing items that should be removed from the

washer as soon as it stops. Select LOUD, SOFT or OFF.

8. To begin the wash cycle immediately

Select and hold START (for approximately 1 second).

■If you do not select START within 5 minutes of choosing a

cycle, the washer automatically shuts off.

■When the wash cycle is complete, the CLOTHES CLEAN

status light glows, the door unlocks, and the wash load

can be removed from the washer. The washer powers

down automatically 60 minutes after the cycle is

complete and the CLOTHES CLEAN light goes off.

9. To begin the wash cycle later

Select DELAY until the desired delay time (in hours) shows in

the Estimated Time Remaining display. Select START. The

countdown to the wash cycle will show in the display window,

and the button indicator will blink until the cycle begins.

IMPORTANT: When delaying a cycle, use only powdered

detergents in the main wash compartment since liquid

detergents may seep out of the compartment during Delay,

before the wash cycle begins.

Using the Dispenser

Your new washer has a dispenser drawer with four separate

compartments for your laundry products—two are for detergent,

one is for liquid chlorine bleach, and one is for liquid fabric

softener. Laundry products are diluted and dispensed

automatically at the proper time during the wash cycle, making it

unnecessary for you to return to the washer during the cycle to

add them.

It is normal for small amounts of water to remain in the

dispensers when the wash cycle is complete.

Do not put laundry products directly into the wash tub. Always

use the proper dispensers when adding laundry products.

Choosing the Right Detergent

Use only High Efficiency detergents. The package for this type of

detergent will be marked “HE” or “High Efficiency.” This wash

system, along with less water, will create too much sudsing with a

regular non-HE detergent. Using regular detergent will likely result

in washer errors, longer cycle times and, reduced rinsing

performance. It may also result in component failures and

noticeable mold or mildew. HE detergents are made to produce

the right amount of suds for the best performance. Follow the

manufacturer's instructions to determine the amount of detergent

to use.

To fill dispenser compartments

1. Pull out the dispenser drawer.

2. Add the desired laundry product to the proper compartment.

3. Push in the dispenser drawer slowly and completely (to avoid

a spill).

Prewash detergent compartment

(Letter B in Dispenser Illustration)

Add detergent to this compartment when using the Prewash

option or Auto Soak cycle. Liquid or powdered detergent may be

used in this compartment. The detergent will automatically be

dispensed during Prewash if the Prewash option is selected or

during the soak time if Auto Soak is selected.

■Using only High Efficiency (HE) detergent, add ¹⁄₃ the

recommended amount to the prewash compartment and

²⁄₃ the recommended amount to the main wash compartment.

Main Wash detergent compartment

(Letter A and C in Dispenser Illustration)

Add liquid or powdered HE detergent to this compartment for

your main wash cycle. The detergent type selector (A) must

always be in the correct position for the detergent type used.

Slide the detergent type selector to the correct position.

IMPORTANT: If you are using the Prewash, Auto Soak or Delay

option, powdered detergent must be used in the main wash

compartment since liquid detergents may seep out of the main

wash compartment, before the main wash begins.

■Use the detergent manufacturer’s recommended amount for

the load size.

■Liquid or powdered color-safe bleach may be added to the

Main Wash compartment along with the same type of

detergent, liquid or powdered.

Use only “HE” High Efficiency detergent.

Dispenser

A. Detergent type selector

B. Prewash detergent compartment

C. Main Wash detergent compartment

D. Dispenser release lever

E. Chlorine bleach compartment

F. Fabric softener compartment

Deleted "fill to max level" part of statement.

■Liquid detergent:

■Powdered detergent:

Chlorine bleach compartment

(Letter E in Dispenser Illustration)

Add no more than ²⁄₃ cup (160 mL) liquid chlorine bleach to this

compartment. The bleach will be automatically diluted and

dispensed at the best time during the first rinse after the wash

cycle. This compartment cannot dilute powdered bleach.

■Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess. Follow the manufacturer’s

directions for proper use.

■Do not fill beyond the “MAX” level.

NOTE: Overfilling could cause garment damage.

Fabric softener compartment

(Letter F in Dispenser Illustration)

Pour measured liquid fabric softener into the fabric softener

dispenser, if desired.

■Do not overfill. The dispenser holds ¼cup (60 mL) of fabric

softener.

■The fabric softener is dispensed in the rinse cycle. If 2nd

Rinse or SkinCare Rinse II is selected, the fabric softener will

be dispensed during the 2nd Rinse or SkinCare Rinse II.

■Do not use fabric softener dispensing balls in this washer.

Dispensing balls will not operate correctly with this washer.

■Do not spill or drip any fabric softener onto the clothes.

■At the end of the cycle, a small amount of water may be left in

the dispenser. This is normal.

■NOTE: Use only liquid fabric softener in this dispenser.

Pausing or Restarting

1. To pause the washer at any time, select STOP.

2. To continue the cycle, select and hold START (for

approximately 1 second).

Changing Cycles, Options and Modifiers

Not all Options and Modifiers are available with all Cycles.

Available modifier selections will glow amber. Selectable options

will glow amber. If an option or modifier is unavailable with the

selected cycle, the light will not illuminate. Once an option or

modifier is selected it will glow green. Preset or chosen options or

modifiers will glow green.

Cycles, Options and Modifiers can be changed anytime before

START is selected.

Options and Modifiers can be changed anytime after START is

selected and before the start of the selected Option or Modifier.

To cancel a cycle and select a new cycle

1. Select STOP twice.

2. Select POWER.

3. Select desired cycle.

4. Select the desired OPTIONS and MODIFIERS.

5. Select and hold START (for approximately 1 second) to restart

the washer at the beginning of the new cycle.

To cancel a cycle

1. Select STOP twice.

2. The washer powers down, the door unlocks, and clothes can

be removed.

NOTE: If the water level or the temperature is too high, the

washer will drain automatically before the door unlocks.

To change Options or Modifiers after the cycle has started

1. Select STOP once.

2. Select the desired OPTIONS or MODIFIERS.

3. Select and hold START (for approximately 1 second) to

continue the cycle.

To drain the washer manually

1. Select STOP twice to cancel the wash cycle.

2. Select POWER.

3. Select RINSE/DRAIN & SPIN.

4. Press the 2ND RINSE button to remove any rinse options.

5. Select and hold START (for approximately 1 second) to begin

the drain.

6. When the spin is complete, the door unlocks. Items can be

removed from the washer.

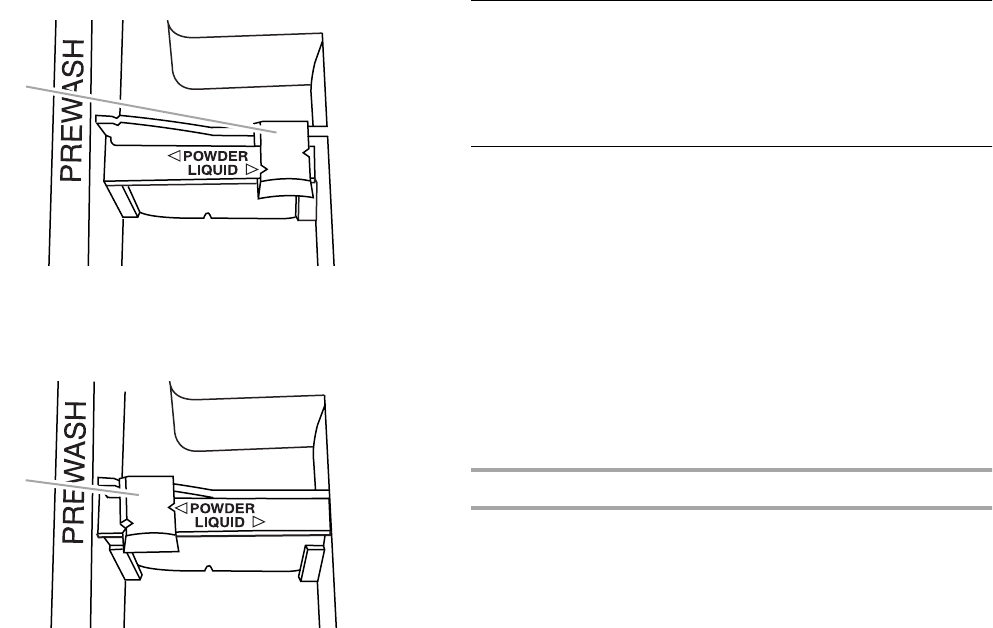

Selector in position for liquid detergent

A. Detergent type selector

Selector in position for powdered detergent

A. Detergent type selector

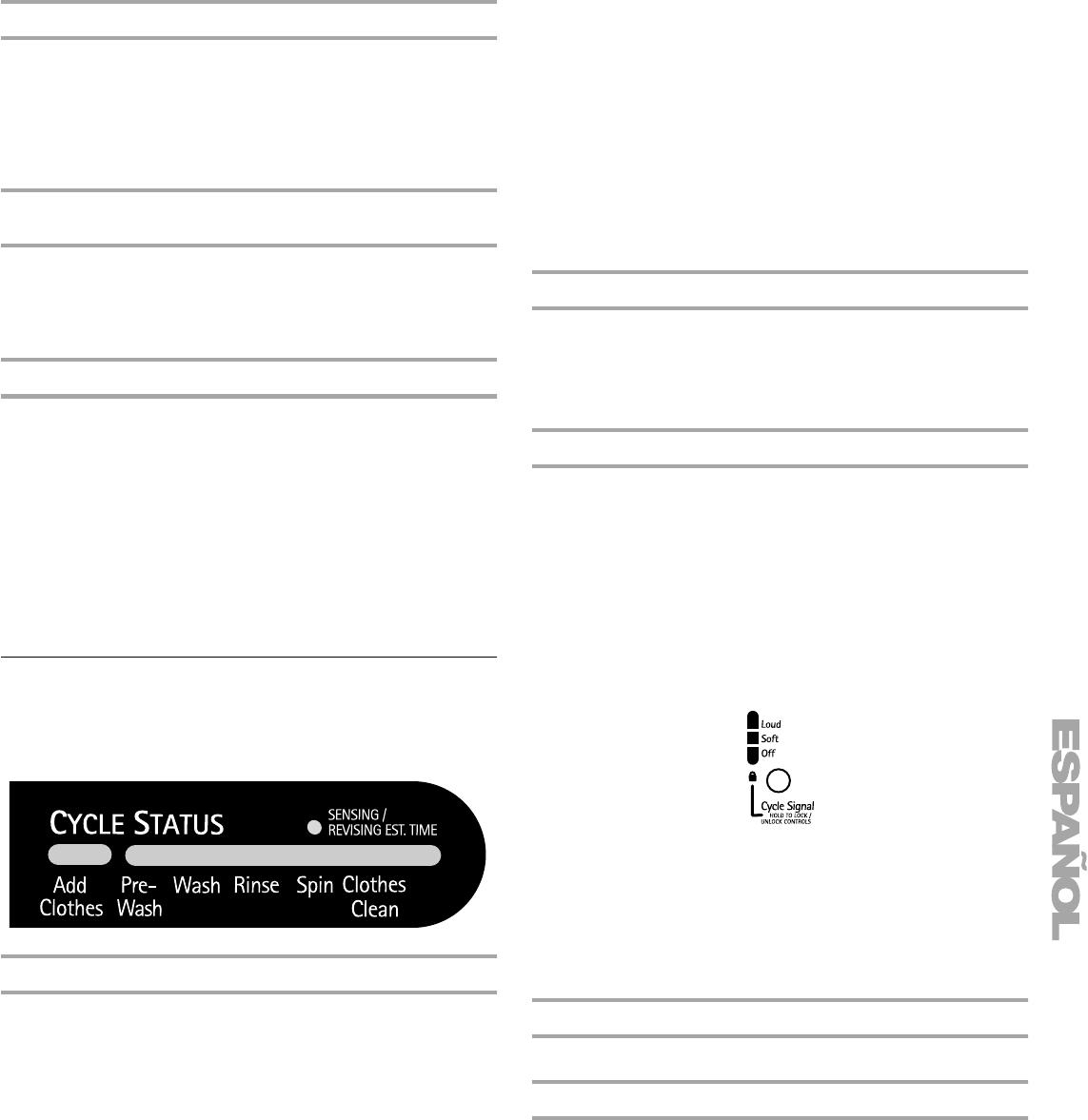

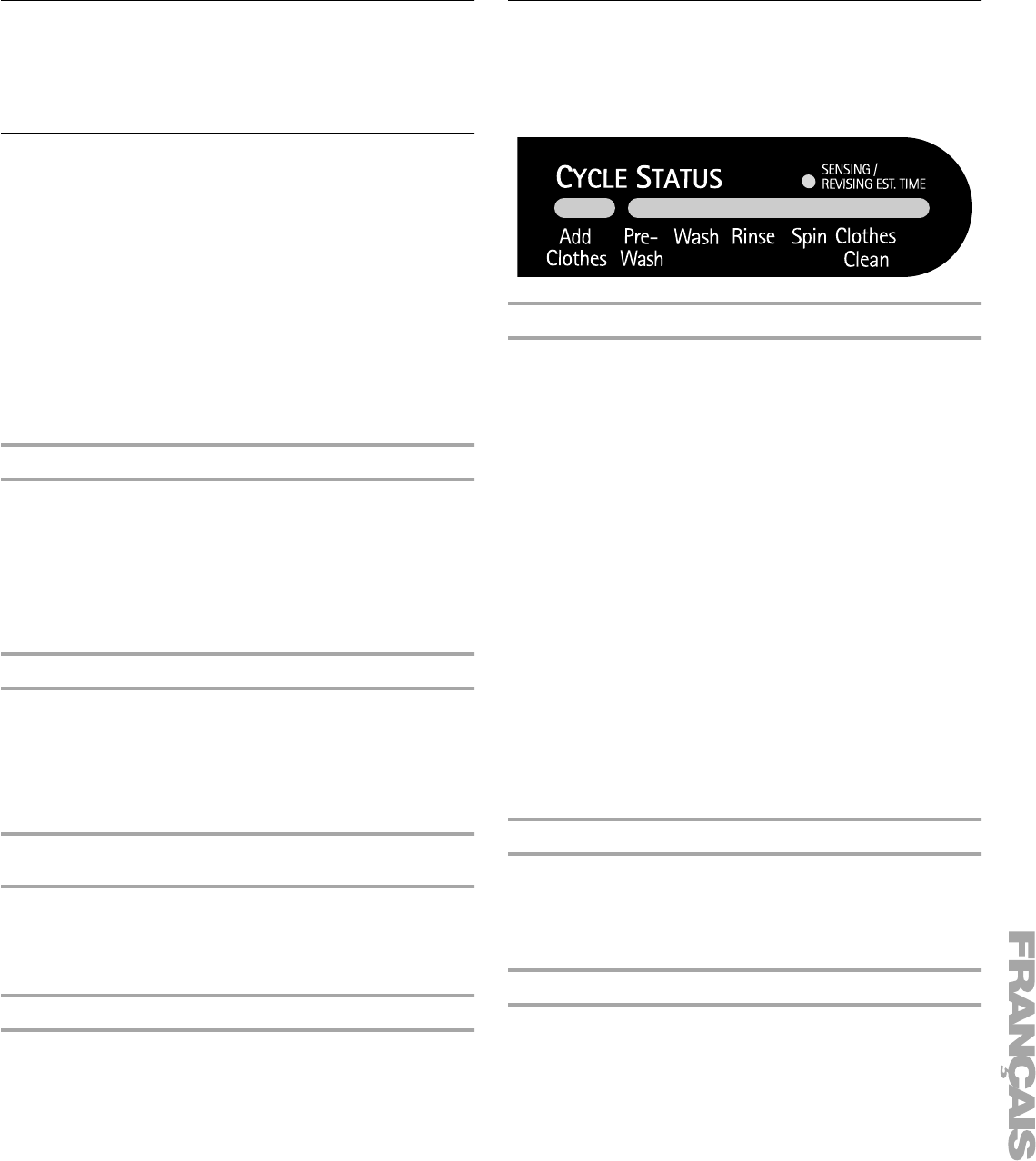

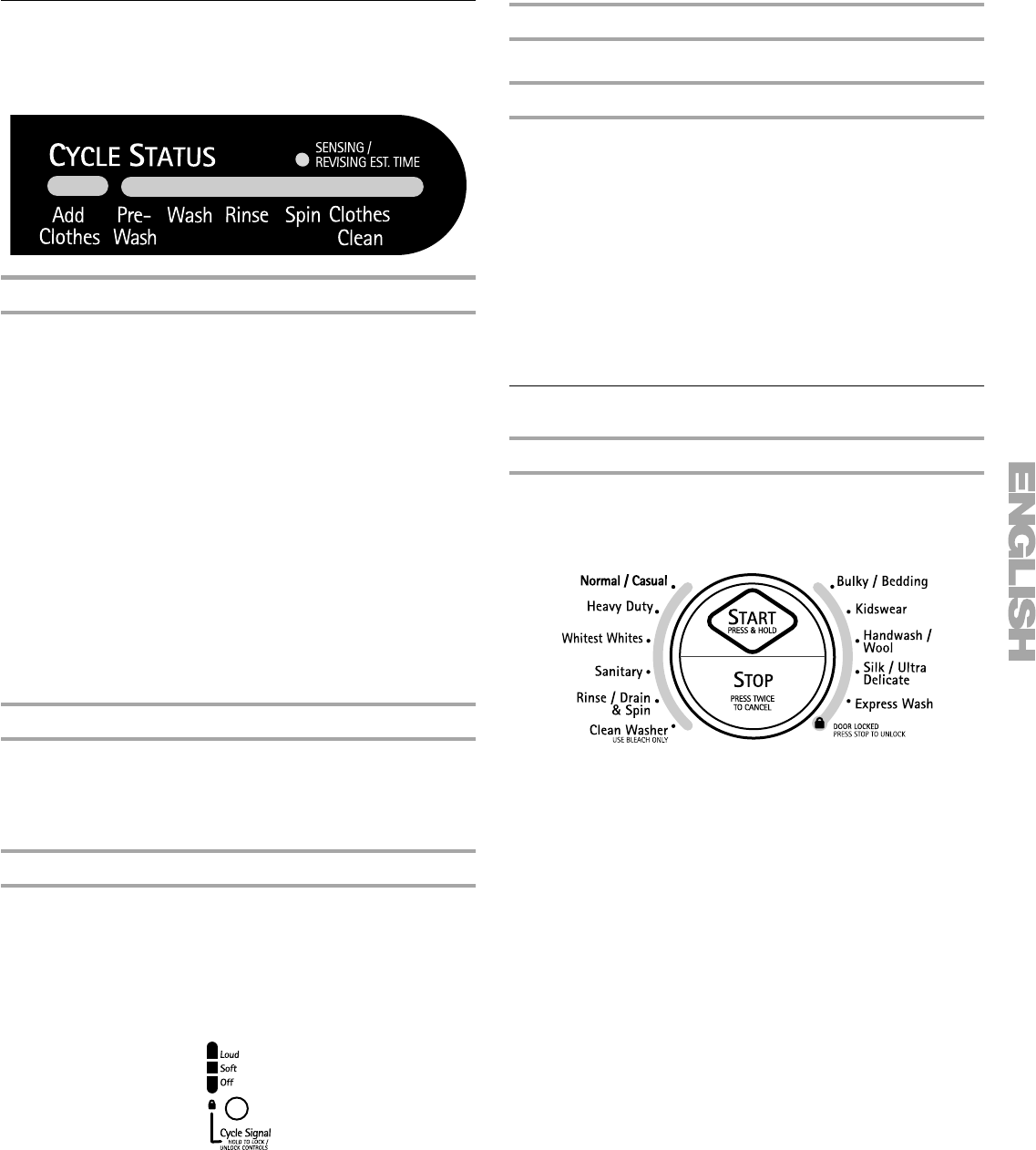

Status Lights

These lights show which portion of the cycle the washer is

operating. They also indicate when you can add an additional

item to the wash cycle and when the controls are locked.

Adding clothes

This washer allows an 8-minute period in which other garments

may be added to the load. You can add items to the washer if the

ADD CLOTHES status light is glowing.

To add items when Add Clothes light is glowing

1. Select STOP once. The washer door unlocks, and items can

be added.

2. To continue the cycle, close the door and select and hold

START (for approximately 1 second).

To add items when Add clothes light is not glowing

1. Select STOP twice. This will cancel the wash cycle and

options. The washer door unlocks, and items can be added.

2. Close the door and select the new cycle and options. Select

and hold START (for approximately 1 second).

NOTES:

■When selecting a new cycle do not add additional detergent.

■Adding an item after the “Add Clothes” light is off may not

allow for proper cleaning of that item.

Clothes Clean

When the wash cycle is complete, the CLOTHES CLEAN status

light glows, the door unlocks, and the wash load can be removed

from the washer. The washer powers down automatically

60 minutes after the cycle is complete and the CLOTHES CLEAN

light goes off.

Locking controls

The Control Lock prevents unintended use of the washer. You

can also use the control lock feature to prevent unintended cycle

or option changes during a cycle. When CONTROL LOCKED is

lit, all buttons are disabled except for STOP and START. You can

lock the controls while the washer is operating.

To lock the controls

Select and hold CYCLE SIGNAL for 3 seconds.

The status light next to the CYCLE SIGNAL button will glow.

To unlock the controls

Select and hold CYCLE SIGNAL for 3 seconds until the status

light turns off.

NOTE: To lock or unlock the controls when the washer is off,

press and hold CONTROLS LOCK/UNLOCK for 3 seconds.

Door Locked

When the status light glows, the door is locked.

Sensing/Revising Est. Time

The cycle times vary automatically based on your water pressure,

water temperature, detergent, and clothes load.

The washer will automatically sense the progress in the cycle and

adjust the Estimated Time Remaining display. While sensing, the

estimated time will flash and the Sensing/Revising Est. Time

status light will glow. When the sensing is complete, the flashing

stops, the status light goes off and the Estimated Time

Remaining display is updated.

The cycle time will be extended if oversudsing occurs or the load

is unbalanced. The SUD routine removes extra suds and assures

proper rinsing of your garments. See “Troubleshooting.” During

the unbalance routine the time displayed may pause until this

activity is complete, then resume with the remainder of the cycle.

Cycles

Wash Cycles

Choose Wash Cycles by turning the selector knob. The cycle indicator

light will glow when selected. Each cycle is designed for different

types of fabric and soil levels. The modifier indicator lights, on the

right-hand side of the panel, will change as cycles are selected.

■Each cycle has a preset Soil Level (estimated cycle time),

Water Temperature and Spin Speed and may have preset

Options. The preset settings provide the recommended fabric

care for the selected cycle.

■The preset settings will glow green to show the preselected

options and modifiers, and can be changed anytime before

START is selected. Not all Options and Modifiers are available

with all cycles. Available modifier selections will glow amber.

(To change settings after the cycle has started, select STOP

once, then select the desired settings. Select and hold START

[for approximately 1 second] to continue the cycle.)

Preset cycle settings

Each cycle has a preset Cycle Time, Water Temp, and Spin

Speed. The preset settings provide the recommended fabric care

for the selected cycle. See chart.

To change the preset cycle settings

Press the selector of each available setting until the desired

setting glows green.

Normal/Casual

Use this cycle to wash loads of no-iron fabrics such as sport

shirts, blouses, casual business clothes, permanent press

blends, cottons and linens, and synthetic fabrics. This cycle

combines medium-speed tumbling, high-speed spin, and a load

cooling process to reduce wrinkling.

NOTE: For the best energy performance, use the Normal/Casual

Cycle.

Heavy Duty

Use this cycle to wash loads of sturdy, colorfast fabrics and

heavily soiled garments. This cycle combines fast-speed

tumbling, longer wash time, and extra high speed spin to shorten

drying times. If the water temperature is lower than needed for

this cycle, the heater will warm the water to the optimum

temperature.

NOTE: Stain Treat is a default option for this cycle. To ensure

best performance, the water is heated as the cycle progresses.

This gradual heating assists in the removal of organic soils such

as blood. Stain Treat must be turned off to change the modifiers.

Whitest Whites

This cycle is especially designed for cleaning loads of soiled

white fabrics with the addition of bleach. Hot washing

temperatures assure optimal bleach activity. An additional rinse

provides optimal rinse performance to avoid chlorine residues on

your laundry. This cycle combines fast-speed tumbling, longer

wash time, and extra high speed spin to shorten drying time.

Sanitary

Use this cycle to clean heavily soiled colorfast fabrics. This cycle

combines a very hot water temperature and fast-speed tumbling

to help ensure the removal of heavy soils and stains. It is

recommended that you set your hot water heater to 120ºF (49ºC)

to ensure proper performance during this cycle. Extra high speed

spin helps shorten drying time.

Rinse/Drain & Spin

This is a combined cycle. See below for detailed instructions on

each option.

Use this cycle to rinse, drain, and spin your wash load. This cycle

combines fast-speed tumbling and high-speed spin. If desired,

you can reduce the spin speed by selecting the speed you want

from the SPIN SPEED modifier.

Rinse/Drain & Spin is useful for

■Loads that need rinsing only.

■Adding fabric softener to a load using the fabric softener

dispenser.

Drain & Spin

Use this cycle to drain your washer or to drain and spin your

wash load. The spin speed is preset to high. If desired, you can

reduce the spin speed by selecting the speed you want from the

SPIN SPEED modifier.

NOTE: Loads of synthetics, delicate fabrics, handwashables, and

woolens should be drained with no spin or low spin to avoid

fabric stress.

To use Drain & Spin setting

■Select RINSE/DRAIN & SPIN cycle.

■Press the 2ND RINSE button to deselect the rinse option.

■Press START.

Clean Washer

Use the Clean Washer cycle once a month to keep the inside of

your washer fresh and clean. This cycle uses a higher water level

in combination with liquid chlorine bleach to thoroughly clean the

inside of your washing machine. This cycle takes approximately

50 minutes to complete and should not be interrupted. See

“Cleaning Your Washer.”

IMPORTANT: Do not place garments or other items in the washer

during the Clean Washer cycle. Use this cycle with an empty

wash drum.

Express Wash

Use this cycle to wash small loads of 2-3 lightly soiled garments

that are needed in a hurry. This cycle combines fast-speed

tumbling, a shortened wash time, and extra high speed spin to

shorten drying time. Large wash loads will result in the machine

increasing the wash time.

Cycle Soil Level

(hr:min) Water Temp

(Wash/Rinse) Spin Speed

Normal/Casual Normal

(0:50) Warm/Cold High

Heavy Duty Heavy

(1:35) Hot/Cold Extra High

Whitest Whites Heavy

(1:45) Hot/Cold Extra High

Sanitary Heavy

(2:00) Extra Hot/Cold Extra High

Rinse/Drain &

Spin N/A

(0:20) Cool/Cold Extra High

Drain & Spin Normal

(0:11) N/A Extra High

Express Wash

(2-3 items)

Light

(0:30) Warm/Cold Extra High

Silk/Ultra

Delicate Normal

(0:30) Cool/Cold No spin

Handwash/

Wool Normal

(0:35) Cool/Cold Extra Low

Kids Wear Heavy

(1:25) Warm/Cold Extra High

Bulky/Bedding Normal

(0:55) Warm/Cold Extra Low

Deleted "Clean Washer" from Preset Settings chart.

Deleted asterisk "*" from time shown for Whitest Whites cycle and

deleted the foot note reading: *Time may be different from

that of your model.

Silk/Ultra Delicate

Use this cycle to clean washable silk and ultra delicate garments.

(Check label instructions to make sure that garment is washable.)

This cycle gently tumbles and drains without spinning to gently

clean garments and minimize wrinkling. Garments will contain a

higher amount of water at the end of this cycle, because there is

no spinning action.

■Use mesh garment bags to wash undergarments such as

underwire bras, items with strings, and small items such as

infant socks.

■

Powdered detergents may not dissolve well in a slow-speed cycle.

For best results, use liquid detergent for slow-speed cycles.

Handwash/Wool

Use this cycle to clean washable woolen and special care

garments. (Check label instructions to make sure that the

garment is washable.) Similar to the way garments are hand

washed in a sink, the wash action of this cycle combines periods

of extra low tumbling speeds and soaking. Low spin speeds

minimize wrinkling.

■Use mesh garment bags as necessary.

■

Powdered detergents may not dissolve well in a slow-speed cycle.

For best results, use liquid detergent for slow-speed cycles.

Kids Wear

This cycle is specifically designed to clean and thoroughly rinse

children's clothing. The Skincare Rinse II with extra water

provides optimal rinse performance to minimize detergent

residue. This cycle combines fast-speed tumbling and extra high

spin speeds to shorten drying time.

Bulky/Bedding

Use this cycle to wash large items such as blankets and

comforters. This cycle starts with a soak to thoroughly saturate

your large load. This is followed by medium wash action and

extra low spin speeds to maintain load balance.

Normal Washer Sounds

As with any new product, you will hear sounds that you are not

accustomed to. You may hear various sounds when the door is

locked or unlocked, and during the washing, rinsing, or spinning

process. Between changes in wash actions, there will be

momentary pauses. You will hear water spraying and splashing

during the wash and rinse cycles. These new sounds and pauses

are part of normal washer operation. (See “Troubleshooting.”)

Options

You can customize your wash by adding options to your cycle

selections. You can add or change an option after starting a cycle

anytime before the selected option begins. Not all Options are

available with all cycles. Current selections will glow green. If an

option is unavailable with a selected cycle, the light will not illuminate.

■See the “Laundry Guide” section for an overview of possible

options for each Wash Cycle selection.

■You can select more than one option for a cycle. Some

options cannot be added to some cycles, for example, Stain

Treat cannot be added to the Express Wash cycle.

■If an option is unavailable with a selected cycle, there will be

3 short tones, and the light for that option will not glow when

selected.

My Cycle

My Cycle allows you to store a customized wash cycle for future

use.

To Customize a Wash Cycle:

1. Select a cycle.

2. Select the desired OPTIONS.

3. Select the desired MODIFIERS.

4. To save the cycle press and hold MY CYCLE (approximately

3 seconds) until a beep sounds and the letters “SET” are

displayed on your machine.

5. Press START.

6. To reuse this cycle at another time, select MY CYCLE and

press START.

Stain Treat

Use this option for heavily soiled loads that need improved stain

treatment. When Stain Treat is selected, the water temperature of

the selected wash cycle is automatically set to warm. The water

will then be heated to a hot water temperature to aid in stain

removal. This option will provide optimal removal of organic

stains such as blood.

NOTE:

■If Stain Treat is selected with the Sanitary cycle, the water will

be heated to a very hot temperature.

■The Stain Treat and Energy Saver options cannot be selected

in the same cycle.

Prewash

Use this option for loads of heavily soiled items that need

pretreatment. This option adds a 15-minute prewash and drain to

the main wash cycle. When selected, the top half of the button

indicator light will glow green.

■Add detergent to the Prewash and Main Wash compartments

of the Dispenser Drawer.

■When using Prewash, do not use liquid detergent in the Main

Wash compartment. Use powdered detergent for the main

wash cycle (see “Using the Dispenser”).

NOTE: The Prewash and Soak options cannot be selected in the

same cycle.

Auto Soak

Use the Auto Soak option to remove small spots or stains on

fabrics. This option provides up to a 30-minute soak time prior to

the start of the selected cycle.

Using the Auto Soak option: The Auto Soak option provides a

soak time with warm or cold water followed by drain.

1. Add detergent only to the Prewash compartment of the

dispenser drawer. (See “Using the Dispenser.”)

2. Select desired cycle.

3. Choose the desired temperature.

4. Select Auto Soak. When selected, the bottom half of the

button indicator will glow green.

5. Select and hold START (approximately 1 second).

2nd Rinse

A second rinse can be used to aid in the removal of detergent or

bleach residue from garments. This option provides an additional

rinse with the same water temperature as the normal rinse. This is

the default rinse setting for the Whitest Whites cycle. When 2nd

Rinse is selected, the top half of the button indicator light will

glow green.

Skincare Rinse II

This option provides the best rinse level, to allow for even better

detergent removal. Press the 2nd Rinse/Skincare Rinse II button

twice to select this option. When Skincare Rinse II is selected, the

bottom half of the button indicator light will glow green.

Extended Spin

Use this option to add an additional spin to any cycle to improve

drying times for some heavy fabrics or special-care items by

reducing excess water, which may save energy.

Button Sounds

Button sounds are used to notify you of what has been selected

or to let you know when something is not available. Button

sounds may be turned on or off by selecting BUTTON SOUNDS.

Save Energy Plus

The Save Energy Plus option allows you to increase your energy

savings on the higher temperature cycles (Whitest Whites and

Heavy Duty) while maintaining cleaning performance by

lengthening the wash time by only 10 minutes.

Delay Start

To begin the wash cycle later, select DELAY START until the

desired delay time (in hours) shows in the Estimated Time

Remaining display, and then select START. The countdown to the

wash cycle will show in the display window, and the button

indicator will blink until the cycle begins.

IMPORTANT: When delaying a cycle, use only powdered

detergents in the main wash compartment since liquid detergents

may seep out of the compartment during Delay, before the wash

cycle begins.

Modifiers

Preset cycle settings of Water Temperature, Spin Speed, and

Rinse Options can be changed. You can change a modifier after

starting a cycle anytime before the selected Modifier begins. Not

all Modifiers are available with all options and cycles. Available

modifier settings will glow amber. Current selections will glow

green. If an option is unavailable with a selected cycle, the light

will not illuminate.

■To change cycle time, select SOIL LEVEL button.

■To change the water temperature, select the WASH TEMP

button until the desired setting glows green.

■To change the spin speed, select the SPIN SPEED button

until the desired setting glows green.

Wash Temp

Select a water temperature based on the type of load you are

washing. Use the warmest wash water safe for fabrics. Follow

garment label instructions.

Warm rinses leave the loads dryer than cold rinses. Warm rinses

increase wrinkling. In cold climates, a warm rinse makes the load

more comfortable to handle. Cold rinses save energy.

■Extra Hot is available only with the Sanitary cycle

■When used with Stain Treat option, the water is heated

gradually to assist in the removal of organic soils such as

blood.

■In wash water temperatures colder than 60°F (15.6°C),

detergents do not dissolve well. Soils may be difficult to

remove.

Auto Temp Control

ATC (Auto Temp Control) electronically senses and maintains a

uniform water temperature. ATC regulates incoming hot and cold

water. The ATC is automatically turned on when a cycle is

selected. (See “Preset Cycle Settings” in “Cycles.”)

■ATC works for the wash temperature with Extra Hot, Hot,

Warm, and Cool settings.

■The Cold wash temperature depends on the cold water at

your faucet.

■ATC works for the rinse temperature where the wash temp

setting is marked with an asterisk, such as Warm*. All other

rinse temperatures are cold.

Laundry Guide

Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these

washer cycles.

*Prewash and Soak cannot be selected at the same time.

CYCLE SUGGESTED LOAD TYPE AVAILABLE OPTIONS

Delay

Start Prewash/

Auto Soak* Stain

Treat Save

Energy

Plus

2nd Rinse/

Skincare

Rinse II

Extended

Spin

Normal/Casual Normally soiled blouses, shirts, overalls,

etc., made of polyester, nylon, cotton, linen,

or cotton blends

✔✔ ✔ ✔ ✔

Heavy Duty Heavily soiled underwear, towels, shirts,

etc., made of cotton

✔✔ ✔✔ ✔ ✔

Whitest Whites Soiled white fabrics ✔✔ ✔✔ ✔ ✔

Sanitary Heavily soiled underwear, towels, work

clothes, diapers, etc.

✔✔ ✔ ✔ ✔

Rinse/Drain &

Spin All loads ✔✔

Clean Washer No clothes

Silk/Ultra

Delicate Silk or Ultra Delicate fabrics identified as

machine washable.

✔✔

Handwash/Wool Woolens with a felt-free finish and special-

care items identified as machine washable.

✔✔

Kids Wear Children's clothing or any fabric that

requires extra rinsing

✔✔ ✔ ✔ ✔

Bulky/Bedding Normally soiled blankets and comforters ✔✔

Express Wash Small loads of 2-3 lightly soiled cotton,

polyester, nylon, and cotton blends.

✔✔✔

LAUNDRY TIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of

your garments.

■Use only High Efficiency detergents. The package for this type

of detergent will be marked “HE” or “High Efficiency.” This

wash system, along with less water, will create too much

sudsing with a regular non-HE detergent. Using regular

detergent will likely result in washer errors, longer cycle times

and reduced rinsing performance. It may also result in

component failures and noticeable mold or mildew. HE

detergents are made to produce the right amount of suds for

the best performance. Follow the manufacturer's instructions

to determine the amount of detergent to use.

■Close zippers, snaps, and hooks to avoid snagging other

items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim

and ornaments.

■Empty pockets and turn them inside-out.

■Turn down cuffs; brush away lint and dirt.

■Turn synthetic knits inside-out to avoid pilling.

■Tie strings and sashes so they will not tangle.

■Mend tears, loose hems, and seams.

■Treat spots and stains.

■Stained or wet garments should be washed promptly for best

results.

■Mix large and small items, avoid washing single items, and

load evenly.

■Wash small items, such as infant socks, in a mesh garment

bag. To create a balanced load it is recommended that more

than one garment bag be used, and that each garment bag

be filled with equal amounts of material.

NOTE: If you are washing only small items, it is

recommended that more than one mesh garment bag be

used, and that each garment bag be filled with equal

amounts of material.

Sorting

■Separate heavily soiled items from lightly soiled ones, even if

they would normally be washed together. Separate lint-givers

(towels, chenille) from lint-takers (corduroy, synthetics,

permanent press). When possible, turn lint-givers inside-out.

■Separate dark colors from light colors, colorfast items from

noncolorfast items.

■Sort by fabric and construction (sturdy cottons, knits, delicate

items).

Unloading

■Remove clothes from washer after the cycle is completed.

Metal objects such as zippers, snaps, and buckles may rust if

left in the washer basket for a long time.

■When unloading garments, occasionally check under the gray

colored seal at the front of the tub for small items.

Use only HE High Efficiency detergent.

Loading suggestions

Heavy Work Clothes

4jeans

4workpants

4workshirts

2 sweatpants

2 sweatshirts

Towels

10 bath towels

10 hand towels 14 washcloths

Mixed Load

3 sheets (1 king, 2 twin)

4 pillowcases

3shirts

3blouses

9T-shirts

9shorts

10 handkerchiefs

Delicates

3 camisoles

4slips

4 panties

2bras

2 nighties

EXPRESS WASH cycle

(2-3 garments) 2 dress shirts

1 pair dress pants

WASHER CARE

Cleaning Your Washer

The Washer Maintenance Procedure should be performed on a

monthly basis.

Cleaning the door seal

1. Open the washer door and remove any clothing or items from

the washer.

2. Inspect the gray colored seal between the door opening and

the basket for stained areas. Pull back the seal to inspect

areas under the seal. Remove any foreign objects.

3. If stained areas are found, wipe down these areas of the

seals, using the procedure that follows.

IMPORTANT:

■Wear rubber gloves when cleaning for prolonged periods.

■Refer to the bleach manufacturer’s instructions for proper

use.

Washer Maintenance Procedure

This washer has a special cycle that uses higher water volumes in

combination with liquid chlorine bleach to thoroughly clean the

inside of the washer.

NOTES:

■Read these instructions completely before beginning the

cleaning process.

■If necessary, the cleaning cycle may be interrupted by

pressing the STOP button. However, this will not immediately

stop the cycle. The machine will display “int” (interrupt) and

continue with several rinse and drain steps to ensure that all

remaining bleach is rinsed from the washer.

Begin procedure

1. Open the washer door and remove any clothing or items from

the washer.

2. Close the washer door.

3. Open the dispenser drawer and immediately add ²⁄₃ cup

(160 mL) of liquid chlorine bleach to the bleach compartment.

NOTE: Do not add any detergent to this cycle. Use of more

than ²⁄₃ cup (160 mL) of bleach will cause product damage

over time.

4. Be sure the dispenser drawer is closed.

5. Select the CLEAN WASHER cycle.

6. Press START.

NOTE: The basket will rotate, then the door will unlock, lock

again, and then the cycle will continue.

■The machine will not fill, but the basket will rotate while

the washer runs a short sensing cycle. This will take

approximately 3 minutes.

7. The cycle will determine whether clothing or other items are

in the washer.

8. Once the cycle has begun, allow the cycle to complete.

9. After the cycle is complete, leave the door open slightly, to

allow for better ventilation and drying of washer interior.

A. Seal

a) Mix a dilute solution, using ³₄ cup (177.4 mL) of liquid

chlorine bleach, and 1 gal. (3.8 L) of warm tap water.

b) Wipe the seal area with the dilute solution, using a damp

cloth.

c) Let stand 5 minutes.

d) Wipe down area thoroughly with a dry cloth and let the

washer interior air dry with door open.

If no items are detected in the washer, it will proceed to

Step 8.

If any items are detected in the washer, all the Cycle

lights will flash, “rL” or “F-34” will be displayed, and the

WASH and CONTROLS LOCKED lights will remain lit.

The door will unlock.

■Press STOP to cancel the failure code. Then repeat

steps 1, 2 and 6 to start the cycle again.

Always do the following to maintain washer freshness

■Use only HE High Efficiency detergent.

■Leave the door slightly open after each cycle to allow for

better ventilation and drying of washer interior.

■Run this procedure on a monthly basis using ²⁄₃ cup (160 mL)

of liquid chlorine bleach.

■If the procedure does not sufficiently improve the machine

freshness, evaluate your installation and usage conditions for

other causes.

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever in

the Prewash compartment. See “Using the Dispenser.”

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments and the selector).

3. Wash the parts under running water.

4. Replace the inserts and return the dispenser to the drawer.

Water Inlet Hoses

Replace inlet hoses after 5 years of use to reduce the risk of hose

failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, record the date of replacement.

Vacation, Storage, and Moving Care

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

■Unplug washer or disconnect power.

■Turn off the water supply to the washer. This helps avoid

unintended flooding (due to a water pressure surge) while you

are away.

■Slightly open door to provide ventilation.

To winterize washer:

1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.

2. Run washer on a Drain & Spin cycle.

3. Unplug washer or disconnect power.

4. Shut off both water faucets.

5. Disconnect water inlet hoses from faucets and drain.

To use washer again:

1. Flush water pipes. Reconnect water inlet hoses to faucets.

Turn on both water faucets.

2. Plug in washer or reconnect power.

3. Run the washer through the Normal/Casual cycle with ¹₂ the

manufacturer’s recommended amount of HE detergent for a

medium-size load, to clean the washer and remove the

antifreeze, if used.

To transport the washer:

1. If washer will be moved during freezing weather, put in 1 qt

(1 L) of R.V.-type antifreeze in the drum. Run washer on a

Drain & Spin cycle.

2. Unplug the power cord.

3. Disconnect the drain hose from the drain system and attach

to rear panel clips.

4. Shut off both water faucets.

5. Disconnect the water inlet hoses from faucets, then drain the

hoses and clip them to the rear panel of the washer.

IMPORTANT: Call for service. Do not reuse transport bolts.

Washer must be transported in the upright position. To avoid

suspension and structural damage to your washer, it must be

properly set up for relocation by a certified technician.

Reinstalling the washer

1. Follow the “Installation Instructions” to locate, level and

connect the washer.

2. Run the washer through the Normal/Casual cycle with ¹₂ the

manufacturer’s recommended amount of HE detergent for a

medium-size load, to clean the washer and remove the

antifreeze, if used.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

TROUBLESHOOTING

First try the solutions suggested here to possibly avoid the cost of a service call...

Washer displaying code message and tone sounds

■“F20” (Water Inlet Problem—no water or insufficient

water supply)

Select STOP twice to cancel the cycle. Unplug washer or

disconnect power.

Check the following:

Are water faucets completely turned on?

Are screens at inlet hose connection to washer clogged?

Are water inlet hoses kinked?

Are water inlet hoses frozen?

Plug in washer or reconnect power. Re-select cycle and press

START. If the problem remains, call for service.

■“F21” (Drain Problem)

Select STOP twice to cancel the cycle. Unplug washer or

disconnect power.

Check the following:

Is the drain hose kinked?

Is the drain hose frozen?

Is the drain hose clogged?

Is the drain hose more than 96" (2.4 m) above the floor?

Plug in washer or reconnect power. Re-select cycle and press

START. If the problem remains, call for service.

■“SUD” (Suds Routine)

When excessive suds are detected, a suds routine

automatically starts. This routine removes extra suds and

assures proper rinsing of your garments. “SUD” is displayed

during rinsing and at the end of the cycle to inform you that

Suds Routine was activated. Use only HE (High Efficiency)

detergents.

■“F22” (Front door lock)

Select STOP twice to cancel the cycle.

Is the washer door firmly shut?

The door must be completely closed for the washer to

operate. The door may look closed, but may not be latched.

Open the door and close firmly.

Were you washing a large load?

Before you close the washer door, check for laundry items

sticking out beyond the door opening. Leave enough space

in the washer to allow the clothes to tumble freely. An

overloaded basket may keep the door from shutting

completely. Reduce your load size if needed.

Press POWER, re-select cycle and press START.

■“F” Codes other than F20, F21 and F22]

Select STOP twice to cancel the cycle. Select DRAIN & SPIN if

there is excessive water in the washer.

Re-select cycle and press START. If the problem remains, call

for service.

Washer won’t start

■Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is the washer door firmly shut?

Has a cycle been selected, but START has not been selected

and held for 1 second?

Was the door open after completion of last cycle?

Washer won’t fill, wash or rinse

■Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug? Check electrical source or call

electrician.

Are the hot and cold water faucets turned on?

Is the water inlet hose kinked?

Are the water inlet valve screens clogged?

Turn off the water and remove inlet hoses from the washer.

Remove any accumulated film or particles. Reinstall hoses,

turn water on and check for leaks.

Washer stops

■Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug?

Check electrical source or call electrician.

Has a household fuse blown, or has a circuit breaker tripped?

Replace the fuse or reset the circuit breaker. If the problem

continues, call an electrician.

Are you using an extension cord?

Do not use an extension cord.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Washer won’t drain or spin

■Is the drain hose clogged, or the end of the drain hose

more than 96" (2.4 m) above the floor?

■Is your voltage low?

Check electrical source or call electrician. Do not use an

extension cord.

■Is the “SUD” routine active?

Cycle will complete once extra suds are removed.

■Is the load balanced?

A single or bulky item may cause imbalance. Add more items

or redistribute the load.

Washer makes noise or vibrates

■Is the washer level?

The washer must be level. The four feet should be properly

installed, and the nuts should be tightened against the

washer cabinet.

As water is drained from the washer, you may hear air being

pulled through the pump. This happens during the end of

draining. It is normal.

■Are you washing items with metal snaps, buckles or

zippers?

You may hear metal items touching the washer drum. This is

normal.

■Is washer installed on a sturdy and solid floor?

Refer to the “Installation Instructions” for flooring

requirements. Noise and vibration may be reduced by placing

a piece of ¾" (19.1 mm) plywood underneath your washer.

The plywood may extend underneath both washer and dryer

to keep them at equal heights.

Water near washer

Check household plumbing for leaks.

Dispensers clogged or leaking

■Are the laundry products in the correct dispenser

compartment?

Add the correct amounts of detergent, fabric softener or

liquid chlorine bleach to the correct compartments. Add

powdered or liquid color-safe bleach to the Main Wash

compartment. Be sure to match powdered color-safe bleach

with powdered detergent or match liquid color-safe bleach

with liquid detergent.

■Is the detergent type separator in the correct position?

Separator should be in the lowered position when using liquid

detergent and in the upper position when using powdered

detergent.

Washer odor

■See “Cleaning Your Washer.”

■Are you using HE detergent?

Use of non-HE detergent can cause a film residue which can

result in odor.

■Did you leave the door open after use?

This washer has a tight seal to avoid water leaks. To avoid

odors leave the door open to allow the washer to dry

between uses.

Load too wet

■Did you use the right cycle for the load being washed?

Select a cycle with a higher spin speed.

■Did you wash a single item or bulky items or have you

overloaded the washer?

A single item, bulky items, or overloading may cause

imbalance. Add items or try to evenly distribute your wet

laundry in the drum, and start a Drain & Spin cycle. If the

laundry is still wet, take half of the load out of the washer and

try again.

Residue or lint on load

■Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

■Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

■Did you overload the washer?

Do not overload the washer. The washer can be fully loaded,

but not tightly packed. The wash load must be balanced. Lint

can be trapped in the load if overloaded.

■Check the following:

Was paper or tissue left in pockets?

■Did you use enough HE detergent?

Use enough detergent to remove lint and hold it in

suspension. Use only HE detergent. Follow the

manufacturer’s instructions to determine the amount of

detergent to use.

■Is your water colder than 60°F (15.6°C)?

Wash water colder than 60°F (15.6°C) may not completely

dissolve the detergent.

■Are you using a low speed wash cycle?

Powdered detergents may not dissolve well in a slow-speed

cycle. For best results, use liquid detergent for slow-speed

cycles such as Handwash/Wool and Silk/Ultra Delicate.

Stains on load

■Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

■Did you use enough HE detergent?

Use enough detergent to remove soil and hold it in

suspension. Use only HE detergent. Follow the

manufacturer's instructions to determine the amount of

detergent to use.

■Is there above average iron (rust) in water?

You may need to install an iron filter.

■Did you properly sort the load?

Sort dark clothes from whites and lights.

■Did you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

■Did you use a fabric softener dispensing ball?

Dispensing balls will not operate correctly with this washer.

Add liquid fabric softener to the fabric softener compartment.

■Did you use powdered detergent in a low-speed cycle?

Consider using liquid detergent.

■Did you use Express Wash on a large load?

For best results, use Express Wash for small, lightly soiled

loads.

Load is wrinkled

■Did you unload the washer promptly?

Unload the washer as soon as it stops.

■Did you use the right cycle for the load being washed?

Use the Silk/Ultra Delicate cycle or another cycle with a low

spin speed to reduce wrinkling.

■Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should tumble freely during washing.

Gray whites, dingy colors

■Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

■Was the wash temperature too low?

Use hot or warm washes if safe for the fabric load. Make sure

your hot water system is adequate to provide a hot water

wash.

■Did you use enough detergent, or do you have hard

water?

Use more detergent for washing heavy soils in cold or hard

water.

Cycle too long

■Did you choose the Sanitary cycle or Stain Treat option?

In both cases the heater will be activated to provide

maximum cleaning performance. Additional time will be

added to the regular cycle to heat the water. This additional

time will depend on the load size and the hot water inlet

temperature.

■Is “SUD” shown in the display?

Excessive sudsing has been detected and a suds routine has

been started to reduce excessive suds. This routine will add

time to the original cycle.

■Did the load cause imbalance?

When too much imbalance occurs, an imbalance routine will

start to redistribute the load. During the imbalance routine the

time displayed may pause until this activity is complete, then

resume with the remainder of the cycle.

■Did you wash a large load on the Express Cycle?

The Express Cycle is designed for smaller load sizes

(2-3 items) of lightly soiled garments. If larger loads are

washed in this cycle, wash time will be increased.

■Did you wash a large load in a gentle or Delicate cycle?

When using the Express wash, Handwash/Wool, or Silk/Ultra

Delicate wash cycles you should use small loads. This

ensures a gentle wash for your garments without increasing

cycle times.

Door locked at end of wash cycle

■Did all of the water drain out of the washer during the

spin?

Select DRAIN & SPIN to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

ÍNDICE

CONTRATOS DE PROTECCIÓN................................................ 26

En los EE.UU. ............................................................................ 26

En Canadá................................................................................. 27

GARANTÍA.................................................................................... 27

SEGURIDAD DE LA LAVADORA................................................ 29

REQUISITOS DE INSTALACIÓN ................................................ 30

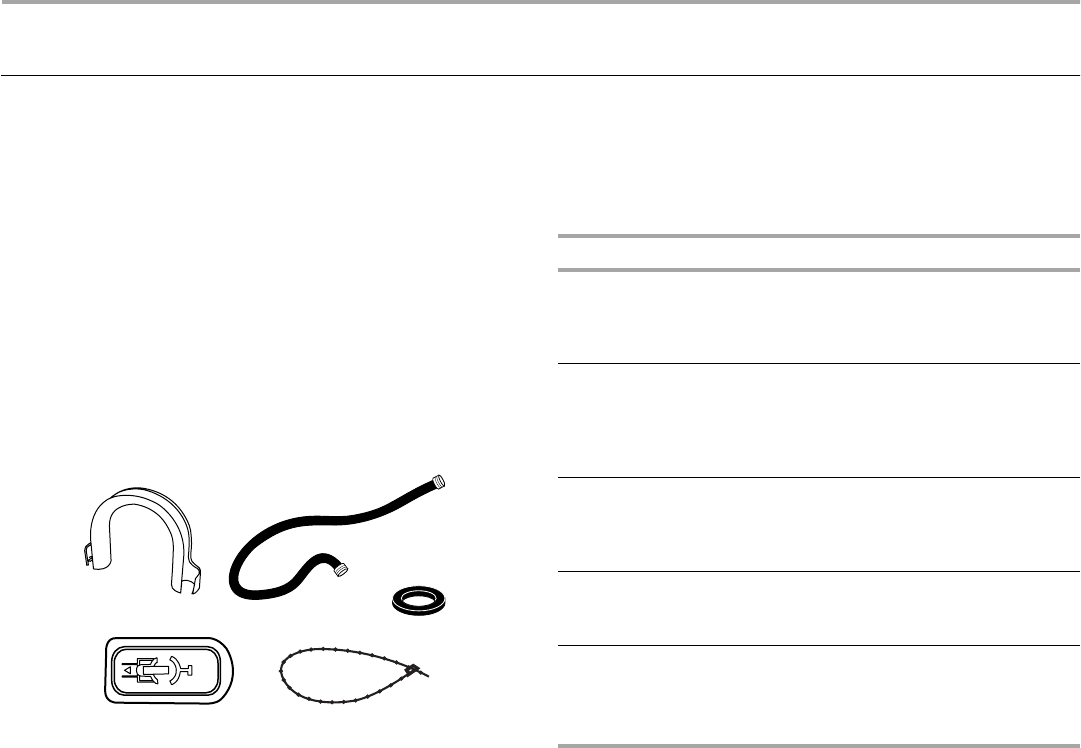

Herramientas y piezas............................................................... 30

Opciones ................................................................................... 31

Requisitos de ubicación............................................................ 31

Sistema de desagüe.................................................................. 33

Requisitos eléctricos ................................................................. 33

INSTRUCCIONES DE INSTALACIÓN ........................................ 34

Eliminación del sistema de transporte...................................... 34

Conexión de las mangueras de entrada................................... 35

Tendido de la manguera de desagüe ....................................... 35

Fijación de la manguera de desagüe........................................ 36

Nivelación de la lavadora .......................................................... 36

Complete la instalación............................................................. 36

CARACTERÍSTICAS Y BENEFICIOS ......................................... 37

USO DE LA LAVADORA.............................................................. 38

Puesta en marcha de la lavadora.............................................. 38

Uso del detergente adecuado................................................... 38

Uso del depósito ....................................................................... 39

Pausa o reanudación de la marcha .......................................... 40

Cambio de ciclos, opciones y modificadores........................... 40

Luces de estado........................................................................ 41

Ciclos......................................................................................... 42

Sonidos normales de la lavadora.............................................. 44

Opciones ................................................................................... 44

Modificadores............................................................................ 45

Guía para el lavado.................................................................... 46

CONSEJOS DE LAVANDERÍA.................................................... 47

Cómo cargar.............................................................................. 47

CUIDADO DE LA LAVADORA .................................................... 48

Cómo limpiar su lavadora ......................................................... 48

Mangueras de entrada de agua................................................ 49

Cuidado durante las vacaciones,

el almacenamiento y la mudanza.............................................. 49

SOLUCIÓN DE PROBLEMAS..................................................... 50

NÚMEROS DE SERVICIO ..............................CONTRAPORTADA

CONTRATOS DE

PROTECCIÓN

En los EE.UU.

Contratos Maestros de Protección

¡Felicitaciones por su inteligente adquisición! Su nuevo producto

Kenmore® ha sido diseñado y fabricado para brindarle años de

funcionamiento confiable. Pero al igual que todos los productos,

puede necesitar mantenimiento preventivo o reparación de vez

en cuando. Es allí donde el Contrato Maestro de Protección

puede ahorrarle dinero e inconvenientes.

Adquiera un Contrato Maestro de Protección hoy y protéjase

contra molestias y gastos inesperados.

El Contrato Maestro de Protección también ayuda a prolongar la

vida de su nuevo producto. He aquí lo que se incluye en el

Contrato:

✔Servicio experto por nuestros 12.000 especialistas en

reparación competentes

✔Servicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

✔Garantía “sin disgustos” - reemplazo de su producto

protegido si ocurren cuatro o más fallas del producto en el

transcurso de doce meses

✔Reemplazo del producto si su producto protegido no puede

ser reparado

✔Revisión Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

✔Ayuda rápida por teléfono - asistencia por teléfono a cargo

de un técnico de Sears para productos que deban ser

reparados en su hogar, además de un horario de reparación

conveniente

✔Protección de sobrevoltaje contra daños eléctricos debido a

fluctuaciones de electricidad

✔Reembolso de la renta si la reparación de su producto

protegido tarda más de lo prometido

Una vez adquirido el Contrato, tan sólo tiene que llamar para fijar

la visita de servicio técnico. Usted puede llamar a cualquier hora,

de día o de noche, o fijar una visita técnica en internet.

Sears cuenta con un equipo de más de 12.000 especialistas en

reparación competentes, quienes tienen a disposición más de

4,5 millones de piezas y accesorios de calidad. Ése es el tipo de

profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto por muchos años más.

¡Adquiera hoy su Contrato Maestro de Protección!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e información adicional, llame al 1-800-827-6655.

Servicio de Instalación de Sears

Para la instalación profesional de Sears de artefactos

electrodomésticos, abridores de puertas de garaje, calentadores

de agua y otros artículos importantes de la casa, en los EE.UU.

llame al 1-800-4-MY-HOME ® .

En Canadá

Contratos de mantenimiento

Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral® para obtener servicio de reparación. Con

más de 2.400 especialistas capacitados en reparaciones y

acceso a más de un millón de piezas y accesorios, contamos con

las herramientas, piezas, conocimiento y la destreza para

asegurarnos de respaldar nuestra promesa de que: Reparamos

lo que vendemos.

Su producto Kenmore® está diseñado, fabricado y sometido a

prueba para proporcionarle años de funcionamiento confiable.

No obstante, cualquier producto puede necesitar servicio técnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece

un programa de servicio excepcional, a un precio accesible.

El contrato de mantenimiento Sears

■Es la manera de comprar el servicio técnico del mañana a

precios de hoy

■Elimina las facturas de reparación producidas por el uso

normal y el desgaste

■Ofrece apoyo por teléfono a cargo de un técnico de Sears

para los productos que deban ser reparados en el hogar

■Aún si usted no necesita reparaciones, proporciona una

revisión anual de mantenimiento preventivo a solicitud suya,

para asegurarse de que su producto está en condiciones

apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener más

información referente a los Contratos de mantenimiento de

Sears Canada, llame al 1-800-361-6665.

GARANTÍA DE LOS

ELECTRODOMÉSTICOS

KENMORE ELITE®

GARANTÍA LIMITADA DE UN AÑO

Cuando este electrodoméstico haya sido instalado, operado y

mantenido según las instrucciones provistas con el producto, si

este electrodoméstico falla por defectos de material o de mano

de obra dentro de un año a partir de la fecha de compra, llame al

1-800-4-MY-HOME® para gestionar la reparación libre de cargo.

GARANTÍA LIMITADA DE POR VIDA PARA EL TAMBOR DE

ACERO INOXIDABLE

Durante la vida útil de la lavadora a partir de la fecha de compra,

siempre y cuando esta lavadora haya sido instalada, operada y

mantenida de conformidad con todas las instrucciones provistas

con el producto, Sears reemplazará el tambor de lavado de acero

inoxidable si tuviera defectos en los materiales o en la mano de

obra. Después del primer año, el cliente asume la

responsabilidad por cualquier costo de mano de obra relativa al

reemplazo de esta pieza.

GARANTÍA LIMITADA DE DIEZ AÑOS EN EL TAMBOR DE

PLÁSTICO

Durante diez años a partir de la fecha de compra, siempre y

cuando esta lavadora haya sido instalada, operada y mantenida

de conformidad con todas las instrucciones provistas con el

producto, Sears reemplazará el tambor de plástico si tuviera

defectos en los materiales o en la mano de obra. Después del

primer año, el cliente asume la responsabilidad por cualquier

costo de mano de obra relativa al reemplazo de esta pieza.

GARANTÍA LIMITADA DE CINCO AÑOS EN LAS PIEZAS DEL

SISTEMA DE ACCIONAMIENTO

Durante cinco años a partir de la fecha de compra, siempre y

cuando esta lavadora haya sido instalada, operada y mantenida

de conformidad con todas las instrucciones provistas con el

producto, Sears reemplazará las siguientes piezas del sistema de

accionamiento si tuvieran defectos en los materiales o en la

mano de obra: la polea de accionamiento y la correa de

accionamiento. Después del primer año, el cliente asume la

responsabilidad por cualquier costo de mano de obra relativa al

reemplazo de estas refacciones.

GARANTÍA LIMITADA DE DOS AÑOS PARA EL TABLERO

ELECTRÓNICO SENSOR SMART™

Durante dos años a partir de la fecha de compra, siempre y

cuando esta lavadora haya sido instalada, operada y mantenida

de conformidad con todas las instrucciones provistas con el

producto, Sears reemplazará el tablero de control electrónico si

tuviera defectos en los materiales o en la mano de obra. Después

del primer año, el cliente asume la responsabilidad por cualquier

costo de mano de obra relativa al reemplazo de estas

refacciones.

Si este electrodoméstico es empleado para algún otro uso que

no sea el doméstico familiar, esta garantía sólo tiene vigencia por

90 días a partir de la fecha de compra.

ESTA GARANTÍA CUBRE SOLAMENTE LOS DEFECTOS DE

MATERIAL Y MANO DE OBRA. SEARS NO PAGARÁ POR LO

1. Los artículos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitación, filtros, correas, focos

y bolsas.

2. Un técnico de servicio para enseñarle al usuario cómo

instalar, operar o mantener el producto adecuadamente.

3. Un técnico de servicio para limpiar o mantener este

producto.

4. Daños a este producto o fallas del mismo en caso de no ser

instalado, operado o mantenido conforme a todas las

instrucciones provistas con el producto.

5. Daños a este producto o fallas del mismo como resultado de

accidente, abuso, uso indebido o un uso diferente de aquel

para el cual fue creado.

6. Daños a este producto o fallas del mismo causados por el

uso de detergentes, limpiadores, productos químicos o

utensilios diferentes de los recomendados en todas las

instrucciones provistas con el producto.

7. Daños a piezas o sistemas o fallas de los mismos como

resultado de modificaciones no autorizadas que se hayan

efectuado en este producto.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE

RECURSOS

El único y exclusivo recurso del cliente según los términos de

esta garantía limitada será el de reparar el producto según se

estipula en la presente. Las garantías implícitas, incluyendo las

garantías de comerciabilidad o de capacidad para un propósito

particular, serán limitadas a un año o al período más corto

permitido por ley. Sears no se hará responsable por daños

incidentales o consecuentes. Algunos estados y provincias no

permiten la exclusión o limitación de daños incidentales o

consecuentes, o limitaciones acerca de cuánto debe durar una

garantía implícita de comerciabilidad o capacidad, de modo que

las limitaciones o exclusiones arriba mencionadas pueden no

aplicarse en su caso.

Esta garantía se aplica sólo mientras este electrodoméstico se

usa en los Estados Unidos y Canadá.

Esta garantía le otorga derechos legales específicos, y es posible

que usted tenga también otros derechos, los cuales varían de un

estado a otro.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuación, anote el número completo de

modelo y serie así como la fecha de compra. Usted puede

encontrar esta información en la etiqueta con el número de

modelo y de serie ubicada en el producto.

Tenga esta información disponible para facilitarle la obtención de

asistencia o servicio con prontitud siempre que llame a Sears

con respecto a su electrodoméstico.

Número de modelo __ __ __. _____________________________________

Número de serie ________________________________________________

Fecha de compra _______________________________________________

Guarde estas instrucciones y su comprobante de compra

para referencia futura.

SEGURIDAD DE LA LAVADORA

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

■

Lea todas las instrucciones antes de usar la

lavadora.

■

No lave artículos que hayan sido previamente

limpiados, lavados, remojados o humedecidos con

gasolina, solventes para lavar en seco, u otras

sustancias inflamables o explosivas ya que éstas

emanan vapores que podrían encenderse o causar

una explosión.

■

No agregue gasolina, solventes para lavar en seco,

u otras sustancias inflamables o explosivas al agua

de lavado. Estas sustancias emanan vapores que

podrían encenderse o causar una explosión.

■

En ciertas condiciones, puede generarse gas

hidrógeno en un sistema de agua caliente que no se

haya usado por dos semanas o un período mayor.

EL GAS HIDRÓGENO ES EXPLOSIVO. Si no se ha

usado el agua caliente durante dicho período, antes

de usar la lavadora, abra todos los grifos de agua

caliente y deje que corra el agua por varios minutos.

Esto liberarátodo el gas hidrógeno que se haya

acumulado. Debido a la inflamabilidad de dicho gas,

no fume ni use una llama abierta durante este lapso.

■

No permita que los niños jueguen encima o dentro de la

lavadora. Es necesario una supervisión cuidadosa de los

niños toda vez que se use la lavadora cerca de ellos.

■

Antes de poner la lavadora fuera de servicio o desecharla,

quítele la puerta o la tapa.

■

No introduzca las manos en la lavadora si el tambor, la

tina, o el agitador están funcionando.

■

No instale ni almacene esta lavadora donde pudiese estar

sometida a la intemperie.

■

No trate de forzar los controles.

■

No repare ni cambie pieza alguna de la lavadora ni intente

realizar tarea alguna de servicio técnico, excepto cuando

asíse le indique específicamente en este manual o en

instrucciones de reparación para el usuario publicadas,

que usted entienda y para cuya ejecución cuente con la

habilidad necesaria.

■

Para obtener información respecto a los requisitos de

conexión a tierra, refiérase a los “Requisitos Eléctricos”.

ADVERTENCIA:

Para reducir el riesgo de incendio, choque eléctrico o lesiones a personas al usar su lavadora, siga las

precauciones básicas, incluyendo las siguientes:

REQUISITOS DE INSTALACIÓN

Herramientas y piezas

Reúna las herramientas y piezas necesarias antes de comenzar

la instalación. Las piezas provistas están en el tambor de la

lavadora.

Herramientas necesarias para la conexión de las

mangueras de entrada del agua

■Alicates (que se abran a 1⁹⁄₁₆" [39,5 mm])

■Linterna (opcional)

Herramientas necesarias para la instalación

■Llaves de boca de 17 mm y 13 mm

■Nivel

■Bloque de madera

■Regla o cinta de medir

Piezas proporcionadas

Piezas alternativas

Las piezas aquí enumeradas se pueden adquirir en la tienda

Sears o en el Centro de Servicio Sears de su localidad. Para más

información, llame por favor al 1-800-4-MY-HOME®

(1-800-469-4663).

A. Molde de la manguera de

desagüe

B. Mangueras de entrada (2)

C. Arandelas de las

mangueras de entrada (4)

D. Tapón para orificios de

pernos de transporte (4)

E. Fleje rebordeado

Si tiene Necesitará adquirir

Un lavadero o tubo

vertical a una altura

mayor de 96"

(2,4 m)

Sistema de bomba de sumidero (si ya no

está disponible)

Una alcantarilla

suspendida Un tanque de desagüe normal o un

lavadero de uso general de 20 gal. (76 L)

y 30" (76,2 cm) de altura y una bomba de

sumidero (en venta en establecimientos

de fontanería locales)

Un desagüe por el

piso Desviación del sifón, Pieza

Número 285834; manguera de desagüe

adicional, Pieza No. 8318155; y juego de

conectores, Pieza Número 285835

Una manguera de

desagüe muy corta Juego de extensión para manguera de

desagüe de 4 pies (1,2 m),

Pieza No. 285863

Grifos del agua

fuera del alcance

de las mangueras

de llenado

2 mangueras de llenado de agua más

largas:

6 pies (1,8 m) Pieza Número 76314,

10 pies (3,0 m) Pieza Número 350008

Opciones

Pedestal

Usted tiene la opción de comprar por separado pedestales de

alturas diferentes para esta lavadora. Puede seleccionar un

pedestal de 10" (25,4 cm) o uno de 15,5" (39,4 cm). Recuerde

que el pedestal se agregará a la altura total de la lavadora.

Este pedestal (con cajón de almacenaje) está disponible en

varios colores.

Para hacer su pedido, llame a la tienda local de Sears. Para

obtener más información, sírvase llamar al 1-800-4-MY-HOME®

(1-800-469-4663).

Juego de apilamiento

¿Planea apilar su lavadora y secadora Kenmore? Para hacerlo,

busque el juego de apilamiento (8541503) en el tambor de la

secadora Kenmore que hace juego. Siga las instrucciones que se

incluyen con el juego. Vea “Requisitos de ubicación”.

Requisitos de ubicación

La selección de una ubicación apropiada para su lavadora realza

el rendimiento y reduce al mínimo el ruido y la posible “caminata”

de la lavadora.

La instalación de su lavadora puede ser debajo de un mostrador

hecho a la medida, en un sótano, en un cuarto de lavandería, en

un clóset o en una zona empotrada. Vea “Sistema de desagüe”.

Deberá tenerse en cuenta también los requisitos para la

ubicación de otro electrodoméstico acompañante. La instalación

correcta es responsabilidad suya.

Usted necesitará

■Un calentador de agua fijado para suministrar a la lavadora el

agua a 120ºF (49ºC).

■Un contacto eléctrico con conexión a tierra ubicado a una

distancia de no más de 6 pies (1,8 m) del lugar donde el

cable eléctrico está fijado a la parte posterior de la lavadora.

Vea “Requisitos eléctricos”.

■Los grifos de agua caliente y de agua fría ubicados a una

distancia de no más de 4 pies (1,2 m) de las válvulas de

llenado del agua caliente y fría y una presión de agua de

20-100 bs/pulg² (137,9 - 689,6 kPa).

■Un piso nivelado con un declive máximo de 1" (2,5 cm)

debajo de toda la lavadora. No se recomienda instalar la

lavadora sobre superficies blandas del piso, tales como

alfombras o superficies con reverso de espuma.

■Un piso resistente y firme que soporte la lavadora con un

peso total (del agua y de la carga) de 400 libras (180 kg).

No ponga a funcionar su lavadora a temperaturas inferiores a

32ºF (0ºC). Puede quedar algo de agua en la lavadora y podría

ocasionar daños a bajas temperaturas.

Espacios libres para la instalación

■La ubicación debe ser lo suficientemente grande para

permitir que la puerta abra completamente.

■Se debe considerar espacio adicional para facilitar la

instalación y el servicio.

■Es posible que se requieran espacios libres adicionales para

moldes de pared, puerta y piso.

■Se recomienda un espacio libre adicional de 1" (2,5 cm) en

todos los lados de la lavadora para reducir la transferencia de

ruidos.

■También se debe considerar un espacio para un

electrodoméstico que le acompañe.

Dimensiones de la lavadora

A. 10" (25.4 cm) pedestal

B. 15.5" (39.4 cm) pedestal

Altura del

pedestal Altura

aproximada

con la

lavadora

Color Número

de pieza

10" (25,4 cm) 48" (122 cm) Blanco 46822

10" (25,4 cm) 48" (122 cm) Diamante

negro 46826

15,5" (39,4 cm) 53" (135 cm) Blanco 57822

15,5" (39,4 cm) 53" (135 cm) Diamante

negro 57826

15,5" (39,4 cm) 53" (135 cm) Azul pacífico 57827

15,5" (39,4 cm) 53" (135 cm) Champaña 57828

15,5" (39,4 cm) 53" (135 cm) Rojo Barolo 58829

27"

(68,6 cm)

50¹⁄₂"

(128,3 cm)

38"

(96,5 cm)

31¹⁄₂"

(80 cm)

Recomendaciones de espacios de instalación para

instalación debajo del mostrador hecho a la medida

Las dimensiones que se muestran son para los espacios

recomendados.

Instalación debajo del mostrador hecho a la medida-

Lavadora solamente

Recomendaciones de espacios de instalación para

instalación empotrada o en el armario, con o sin

pedestal

Las dimensiones que se muestran son para los espacios

recomendados.

Instalación en el área empotrada o en el armario

*Aberturas superior e inferior de aire mínimas para la puerta del

armario.

Instalación empotrada o en el armario – Lavadora sobre

pedestal

Recomendaciones de espacios de instalación para

instalación empotrada o en el armario, con lavadora y

secadora apiladas

Las dimensiones que se muestran son para los espacios

recomendados.

*Aberturas superior e inferior de aire mínimas para la puerta del

armario.

**El codo de escape externo requiere espacio adicional.

***Los moldes de pared, puerta y piso pueden requerir espacio

adicional.

A. Vista lateral – armario o área confinada

B. Puerta del armario con ventilación

A. Área empotrada

B. Vista lateral – armario o área confinada

(2,5 cm) 1"

(2,5 cm)

39" mín.

(99,0 cm)

27"

(68,6 cm)

34"

(86,4 cm)

(7,6 cm)

(2,5 cm) 4"

(10,2 cm)

¹⁄₂

(80 cm)

24 pulg.

(155 cm

)

48 pulg.

(310 cm

)

(2,5 cm) 31¹⁄₂"

(80 cm)

(2,5 cm) 1"

(2,5 cm)

27"

(68,6 cm) 4"

(10,2 cm)

18" mín.

(45,7 cm)

3" (7,6 cm)

6" (15,2 cm)

76"

(193 cm)

27"

(

68,6 cm

)

3" (7,6 cm)

1" (2,5 cm)

5¹⁄₂"**

(14 cm) 1"***

(2,5 cm) 1"***

(2,5 cm)

24 pulg.

(155 cm

)

48 pulg.

(310 cm

)

Recomendaciones de espacios de instalación para la

instalación en el gabinete

■Las dimensiones que se muestran son para los espacios

recomendados.

■Para la instalación en el gabinete con puerta, se requieren las

aberturas de ventilación mínimas en la parte superior.

Sistema de desagüe

Se puede instalar la lavadora utilizando el sistema de desagüe

por tubo vertical (en el piso o en la pared), el sistema de desagüe

por el lavadero, o el sistema de desagüe por el piso. Seleccione

el método de instalación de la manguera de desagüe que usted

necesite. Vea “Herramientas y piezas”.

Sistema de desagüe por tubo vertical – en la pared o en el

piso (ilustraciones A y B)

El desagüe por tubo vertical necesita un tubo vertical con un

diámetro mínimo de 2" (5 cm). La capacidad mínima de desagüe

no puede ser menor de 17 gal (64 L) por minuto.

La parte superior del tubo vertical debe estar a una altura mínima

de 30" (76,2 cm) y máxima de 96" (2,4 m) de la parte inferior de la

lavadora.

Sistema de desagüe por el lavadero (ilustración A)

El lavadero necesita una capacidad mínima de 20 gal. (76 L). La

parte superior del lavadero debe estar a una altura mínima de

30" (76,2 cm) del piso.

Sistema de desagüe por el piso (ilustración B)

El sistema de desagüe por el piso necesita una desviación del

sifón que puede adquirirse por separado. Vea “Herramientas y

piezas”.

La desviación del sifón debe estar a una distancia mínima de

28" (71 cm) de la parte inferior de la lavadora. Quizás necesite

mangueras adicionales.

Requisitos eléctricos

■Se necesita un suministro eléctrico de 120 voltios,

60 hertzios, CA solamente, de 15 ó 20 amperios y protegido

con fusibles. Se aconseja el uso de un fusible retardador o

cortacircuitos. Asimismo se recomienda el empleo de un

circuito separado sólo para este electrodoméstico.

7" (17,8 cm)

(22,9 cm)

7" (17,8 cm)

(10,2 cm) 31½"

(80 cm) 27"

(68,6 cm)

(2,5 cm) 1"

(2,5 cm)

30" mín.

(76,2 cm)

30" mín.

(76,2 cm)

28" mín.

(71 cm)

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

■Esta lavadora viene equipada con un cable eléctrico dotado

de un enchufe con tres terminales y conexión a tierra.

■Para reducir el peligro de posibles choques eléctricos, el

cable debe conectarse en un contacto apropiado que tenga

3 terminales y conexión a tierra de conformidad con los

códigos y ordenanzas locales. Si no dispone del contacto

apropiado, es obligación y responsabilidad del cliente

contratar a un electricista competente para que instale el

contacto debido con conexión a tierra.

■Si los códigos lo permiten y se utiliza un cable a tierra

separado, se recomienda verificar con un electricista

competente si el circuito de conexión a tierra es el adecuado.

■No derive la conexión a tierra hacia una tubería de gas.

■Si no está seguro de que la conexión a tierra de la lavadora

sea la adecuada, verifíquela con un electricista competente.

■No coloque un fusible en el circuito neutro o de conexión a

tierra.

INSTRUCCIONES DE INSTALACIÓN

Eliminación del sistema de transporte

IMPORTANTE: Coloque la lavadora de modo que la parte

posterior del aparato esté aproximadamente a 3 pies (90 cm) de

distancia de su ubicación final.

Hay 4 pernos en el panel posterior de la lavadora, los cuales

sostienen el sistema de suspensión durante el transporte. Estos

pernos también retienen el cable de suministro de energía dentro

de la lavadora hasta que se quiten los pernos.

1. Utilice una llave de tuercas de 13 mm para aflojar cada uno

de los pernos.

2. Una vez que el perno esté flojo, muévalo hacia el centro del

orificio y jálelo hacia fuera por completo, incluyendo el

espaciador de plástico que cubre el perno.

INSTRUCCIONES PARA LA CONEXIÓN

A TIERRA

Para una lavadora conectada a tierra con cable

eléctrico:

Esta lavadora debe conectarse a tierra. En caso de

funcionamiento defectuoso o avería, la conexión a tierra

reducirá el riesgo de choque eléctrico al proporcionar una

vía de menor resistencia para la corriente eléctrica. Esta

lavadora viene equipada con un cable eléctrico que tiene un

conductor de conexión a tierra del equipo y un enchufe con

conexión a tierra. El enchufe debe conectarse en un

contacto de pared apropiado que haya sido debidamente

instalado y conectado a tierra de conformidad con todos los

códigos y ordenanzas locales.

ADVERTENCIA: La conexión incorrecta de la terminal

de conexión a tierra del equipo puede ocasionar un riesgo

de choque eléctrico. Consulte con un electricista o técnico

en reparaciones calificado si tiene duda alguna en cuanto a

la conexión a tierra correcta del electrodoméstico.

No modifique el enchufe provisto con el electrodoméstico. Si

éste no encaja en el contacto de pared, pida a un

electricista calificado que le instale un contacto de pared

apropiado.

Para una lavadora con contacto eléctrico permanente:

Esta lavadora debe conectarse a un metal puesta a tierra,

un sistema con cableado permanente a tierra o conectarse

a un equipo cuyo suministro incluya una terminal de tierra.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

la lavadora.

No seguir esta instrucción puede ocasionar una lesión

en la espalda u otro tipo de lesiones.

3. Una vez que haya quitado los 4 pernos, descarte los pernos y

los espaciadores. Después jale el cable eléctrico por la

abertura del panel trasero y cierre el orificio con la tapa

adjunta.

4. Cierre los orificios de los pernos con los 4 tapones para

orificios de pernos de transporte.

NOTA: Llame a su centro de servicio más cercano si la lavadora

se va a transportar unos días más tarde. Para prevenir daños

estructurales y de suspensión, su lavadora debe estar

debidamente preparada para ser nuevamente ubicada por un

técnico certificado.

Conexión de las mangueras de entrada

Asegúrese de que el tambor de la lavadora esté vacío.

1. Conecte la manguera con el indicador rojo a la válvula de

entrada Caliente (izquierda). El conectar el acoplamiento rojo

primero facilita el ajuste de la conexión con los alicates.

Atornille el acoplamiento con la mano hasta que se asiente

en la arandela.

2. Conecte la manguera con el indicador azul a la válvula de

entrada del agua Fría (derecha). Atornille el acoplamiento con

la mano hasta que se asiente en la arandela.

3. Usando los alicates, fíjese cuánto están apretados los

acoplamientos de la manguera que ya están sujetos a la

lavadora.

NOTA: No los apriete demasiado. Se pueden dañar los

acoplamientos.

4. Conecte la manguera que tiene el indicador de color rojo con

el grifo del agua caliente. Atornille el acoplamiento con la

mano hasta que quede asentado en la arandela.

5. Conecte la manguera que tiene el indicador de color azul al

grifo del agua fría. Atornille el acoplamiento con la mano

hasta que quede asentado en la arandela.

6. Usando los alicates, apriete los acoplamientos dos tercios de

vuelta adicional.

NOTA: No los apriete demasiado. Se pueden dañar los

acoplamientos.

7. Abra los grifos del agua y revise si hay fugas de agua.

NOTA: Reemplace las mangueras de entrada después de

5años de uso para reducir el riesgo de que fallen. Para

consulta en el futuro, anote en las mangueras la fecha de

instalación o la fecha de reposición de las mismas.

Inspeccione periódicamente y reemplace las mangueras si

aparecen bultos, torceduras, cortaduras, desgaste o fugas

de agua.

Tendido de la manguera de desagüe

El tendido apropiado de la manguera de desagüe protege sus

pisos contra daños ocasionados por filtraciones de agua. Lea y

siga estas instrucciones.

Quite la manguera de desagüe del gabinete de la lavadora

Jale suavemente de la manguera de desagüe corrugada para

sacarla de los sujetadores de embalaje.

Desagüe de la tina de lavadero o desagüe del tubo vertical

Conecte el molde de la manguera de desagüe a la manguera de

desagüe corrugada.

Para evitar que el agua de desagüe vuelva a su lavadora:

■No enderece la manguera de desagüe ni fuerce el exceso de

la manguera de desagüe dentro del tubo vertical. La

manguera debe quedar asegurada pero lo suficientemente

floja que permita un espacio para el aire.

■No tienda el exceso de la manguera en el fondo del lavadero.

Desagüe por el piso

Quizás necesite piezas adicionales. Vea desagüe por el piso en la

sección “Herramientas y piezas”.

A. Encaje cualquiera de los extremos del molde a la

manguera de desagüe en el lugar donde comienza el

corrugado.

B. Doble la manguera de desagüe sobre el molde y trábela

en su lugar.

Fijación de la manguera de desagüe

1. Coloque el cable eléctrico encima de la lavadora.

2. Asegure la manguera de desagüe a la pata del lavadero o al

tubo vertical utilizando el fleje rebordeado que viene con la

lavadora. (Vea las ilustraciones A y B.)

Si los grifos de suministro de la lavadora y el tubo vertical de

desagüe están empotrados (vea la ilustración C), ponga el

extremo en forma de gancho de la manguera de desagüe en

el tubo vertical. Enrolle el fleje rebordeado con firmeza

alrededor de las mangueras de entrada del agua y de la

manguera de desagüe.

No fuerce el exceso de la manguera de desagüe dentro del tubo

vertical.

Nivelación de la lavadora

La nivelación apropiada de su lavadora evita el ruido excesivo y

la vibración.

1. Revise si la lavadora está nivelada colocando un nivel en el

borde superior de la lavadora, primero de lado a lado, luego

de frente hacia atrás.

Si la lavadora está contra la pared, mueva la lavadora

ligeramente hacia afuera antes de inclinarla hacia atrás. Si la

lavadora no está nivelada, primero apuntale la parte frontal

con un bloque de madera y regule las patas según sea

necesario, después apuntale la parte de atrás y regule las

patas según sea necesario. Repita este paso hasta que la

lavadora quede nivelada.

2. Asegúrese de que las cuatro patas estén estables y

descansando sobre el suelo. Después verifique que el

aparato esté perfectamente nivelado (use un nivel).

3. Una vez que la lavadora esté nivelada, use una llave de boca

de 17 mm para apretar las tuercas de las patas contra el

gabinete de la lavadora.

IMPORTANTE: Se deben ajustar las 4 patas. Si no se

aprietan las tuercas contra el gabinete de la lavadora, la

lavadora podría vibrar.

Cuando empuje los bordes de la placa superior de la

lavadora, ésta no se debe mover de adelante hacia atrás, de

lado a lado ni en forma diagonal.

4. Deslice la lavadora hasta su ubicación final.

5. Verifique el grado de nivelación de la lavadora.

Complete la instalación

1. Revise los requisitos eléctricos. Asegúrese de contar con la

fuente de electricidad correcta y el método recomendado de

conexión a tierra. Vea “Requisitos eléctricos”.

2. Cerciórese de que todas las piezas estén instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para ver

cuál se omitió.

3. Cerciórese de tener todas las herramientas.

4. Deshágase de todos los materiales de embalaje o recíclelos.

5. Cerciórese de que los grifos del agua estén abiertos.

6. Revise si hay filtraciones de agua alrededor de los grifos y las

mangueras de entrada.

7. Conecte a un contacto de pared de conexión a tierra de

3 terminales.

8. Lea “Uso de la lavadora”.

9. Para probar y limpiar su lavadora, mida ¹⁄₂ de la cantidad de

detergente de alto rendimiento (HE) en polvo o líquido

recomendada por el fabricante para una carga mediana.

Vierta el detergente en el depósito del detergente. Seleccione

Normal/Informal (NORMAL/CASUAL) y luego seleccione

Puesta en marcha (START). Deje que la lavadora funcione

durante un ciclo completo.

AB C

Use solamente un detergente de alto rendimiento (HE).

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

CARACTERÍSTICAS Y BENEFICIOS

Controles electrónicos SENSOR SMART™

Los controles electrónicos flexibles son fáciles de usar tanto sea

usted principiante o experto.

Depósito con sistema ventajoso para el detergente

Los cuatro compartimientos en el depósito permiten cargar

todos los productos de lavandería antes de poner la lavadora en

marcha. Los productos serán agregados dentro del lavado en el

tiempo óptimo para una limpieza de alto rendimiento. El sistema

ventajoso para el detergente incluye la liberación de TIMED

BLEACH™ (Blanqueador programado). El detergente se agrega

en el comienzo del ciclo, y el blanqueador se agrega después de

que las enzimas hayan tenido la posibilidad de hacer su limpieza.

El suavizante de telas se agrega en el ciclo de enjuague. Se

puede remover fácilmente la bandeja del Depósito con sistema

ventajoso para el detergente, para su limpieza.

Nivel automático del agua

Al ajustarse al tamaño de la carga, esta característica permite a la

lavadora usar la cantidad mínima de agua que necesita para

lavar y enjuagar la ropa. Con un bajo nivel de agua, usted podrá

obtener los mismos resultados con cantidades más pequeñas de

productos de lavandería. Al usarse solamente la cantidad de

agua requerida, la lavadora también ahorra energía.

Cargas más voluminosas

Debido a que no tiene agitador, usted puede lavar artículos más

voluminosos y más grandes como una bolsa de dormir de

tamaño común, una almohada o un oso relleno de peluche.

También puede lavar más ropas a la vez, lo que significa menor

cantidad de lavados.

Sistema de suspensión

Para reducir los problemas de la “caminata” y el “desequilibrio”

de la lavadora, su nueva lavadora cuenta con:

■2 resortes para aislar la vibración

■4 amortiguadores en la base de la lavadora para minimizar el

movimiento.

Tambor de acero inoxidable

El tambor de acero inoxidable elimina la corrosión y permite

velocidades más altas de exprimido, logrando mayor extracción

del agua, que a su vez ayuda a reducir el tiempo de secado.

Sistema de lavado de alto rendimiento

Su nueva lavadora de carga frontal y alta eficacia ahorra tiempo

con menos y más grandes cargas. También conserva los

recursos y reduce sus cuentas de los servicios de agua y

electricidad.

Velocidades de exprimido

Esta lavadora selecciona automáticamente una velocidad de

exprimido según el ciclo seleccionado. Sin embargo, se puede

modificar este ajuste de fábrica con hasta seis opciones de

velocidad de exprimido.

Optimizador térmico

El sistema de calentamiento se asegura de que el agua de

lavado se caliente a la temperatura prefijada para los ciclos

Intenso (Heavy Duty), Blancos blanquísimos (Whitest Whites),

Sanitario (Sanitary) y la opción de tratamiento de manchas (Stain

Treat). También proporciona una “limpieza por pasos” cuando se

usa el ciclo sanitario o la opción de tratamiento de manchas. La

“limpieza por pasos” comienza el ciclo con agua tibia para quitar

manchas (tales como sangre o pasto). El agua continúa

calentándose para poder quitar manchas tales como el aceite

mecánico sucio.

Agregado de prendas

Esta opción está disponible en todos los ciclos de lavado,

excepto en los de enjuague/exprimido (Rinse/Spin), desagüe/

exprimido (Drain/Spin) y limpiar la lavadora (Clean Washer).

Cuando esta opción esté disponible al comienzo del ciclo, la luz

de estado de agregar prendas (Add Clothes) se iluminará durante

los primeros 8 minutos. Esta lavadora permite que durante un

período de 8 minutos se puedan agregar más prendas a una

carga.

Tratamiento de manchas

Una solución concentrada de detergente rocía las prendas en el

comienzo del ciclo para asegurarse de que el detergente entra en

contacto con las mismas tan rápido como sea posible, lo que

ayuda a quitar las manchas de las prendas sin un tratamiento

previo.

Equilibrio dinámico

Un sistema preciso de equilibrio que permite a la lavadora

alcanzar velocidades de exprimido de 1.300 rpm. La lavadora

exprime rápidamente de manera que las prendas que salen de la

misma se sequen más rápido. Además, si el Sistema de

equilibrio dinámico detecta las cargas desequilibradas durante el

exprimido, redistribuye las prendas para que queden

uniformemente equilibradas.

USO DE LA LAVADORA

Puesta en marcha de la lavadora

ADVERTENCIA: A fin de reducir el riesgo de incendio, de

choque eléctrico o de daños personales, lea las

INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de

operar este aparato.

La siguiente es una guía para el empleo de su lavadora. Consulte

las secciones específicas de este manual para obtener

información detallada.

No almacene productos de lavandería encima de esta lavadora.

La vibración es normal durante el funcionamiento.

Uso del detergente adecuado

Use solamente detergentes de alto rendimiento. El paquete para

este tipo de detergente incluye la indicación “HE” o “Alto

Rendimiento”. Este sistema de lavado, junto con menos agua,

creará demasiada espuma con un detergente común que no sea

de alto rendimiento (HE). El uso de un detergente común

probablemente derive en errores de la lavadora, tiempos de

lavado más prolongados y menor rendimiento de enjuague.

También puede ocasionar fallas en los componentes y moho

evidente. Los detergentes de alto rendimiento HE están hechos

para producir la cantidad adecuada de espuma para el mejor

rendimiento. Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

Primer ciclo de lavado sin ropa

Antes de lavar la ropa por primera vez, elija el ciclo Normal/

Informal (Normal/Casual) y póngalo a funcionar sin ropa, si esto

no se ha completado durante el paso final de la instalación. Use

solamente un detergente de alto rendimiento (HE). Use ¹⁄₂ de la

cantidad recomendada por el fabricante para una carga de

tamaño mediano. Este ciclo inicial sirve para asegurar la limpieza

del interior de la lavadora antes de lavar la ropa.

Para todos los ciclos de lavado

Abra la puerta de la lavadora jalando la manija. Separe la ropa

por color y tipo de tela. Coloque una carga de ropa separada

en la lavadora. No sobrecargue la lavadora. El sobrecargar la

lavadora puede causar una limpieza insatisfactoria.

■La lavadora puede llenarse por completo, pero sin

apretujar la ropa. La puerta de la lavadora debe cerrarse

con facilidad.

■

Mezcle artículos grandes con artículos pequeños. Evite

lavar de a un solo artículo. Coloque la carga uniformemente.

■Lave los artículos pequeños, tales como calcetines de

niños, en bolsas de malla para prendas. Se recomienda

usar más de una bolsa para prendas y que cada una de

ellas se llene con la misma cantidad de material.

■Al sacar las prendas de la lavadora, revise si no han

quedado pequeños artículos debajo del sello de color

gris que está al frente de la tina.

2. Cierre la puerta de la lavadora empujándola con firmeza

hasta que escuche el chasquido de la traba. La puerta de la

lavadora permanecerá con seguro durante el ciclo de lavado.

NOTAS:

■

Al cabo de cualquier ciclo de lavado, se debe abrir la puerta

y luego cerrarla para que pueda iniciar un nuevo ciclo.

■

La puerta puede abrirse solamente si se ha seleccionado

Parada (STOP) mientras la luz de Agregado de prendas

(ADD CLOTHES) esté encendida o si se ha anulado el ciclo.

■Vea “Para anular un ciclo” en la sección “Cambio de

ciclos, opciones y modificadores”.

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

WARNING Use solamente un detergente de alto rendimiento (HE).

3. Abra la gaveta de depósito y agregue los productos de

lavandería en los compartimientos de detergente,

blanqueador, o suavizante de telas. Cierre la gaveta

lentamente para evitar derrames. Vea “Uso del depósito”.

4. Encienda la lavadora seleccionando encendido (POWER).

Seleccione uno de los ciclos girando el selector de ciclos. La

luz indicadora del ciclo seleccionado se iluminará de verde.

Cuando usted vaya a seleccionar un ciclo de lavado, se

encenderán de verde los modificadores prefijados para el

ciclo (Nivel de suciedad, temperatura del agua y velocidad de

exprimido). Las opciones que puedan seleccionarse se

pondrán de color ámbar. Si una opción o modificador no está

disponible con el ciclo seleccionado, la luz no se encenderá.

Los ajustes prefijados proporcionan el cuidado recomendado

de las telas en el ciclo seleccionado. La pantalla muestra el

tiempo aproximado restante. Vea “Ciclos”.

5. Seleccione las opciones (OPTIONS) deseadas. No todas las

opciones están disponibles con todos los ciclos. Vea

“Opciones”.

6. Seleccione los modificadores (MODIFIERS) deseados. No

todos los modificadores están disponibles con todos los

ciclos y opciones. Vea "Modificadores".

7. Si lo desea, seleccione la señal de ciclo (CYCLE SIGNAL).

Esta señal es útil cuando tiene que lavar artículos que deben

quitarse de la lavadora tan pronto ésta se detenga.

Seleccione alto (LOUD), bajo (SOFT) o apagado (OFF).

8. Para comenzar el ciclo de lavado de inmediato

Seleccione y sostenga START (durante 1 segundo

aproximadamente).

■Si no selecciona puesta en marcha (START) dentro de

5 minutos de haber elegido el ciclo, la lavadora se apaga

automáticamente.

■Al cabo del ciclo de lavado, la luz de estado de Ropa

limpia (CLOTHES CLEAN) se ilumina, la puerta se

destraba y se puede descargar la lavadora. La lavadora

se apaga automáticamente 60 minutos después de que

el ciclo se complete y se apague la luz de ropa limpia

(CLOTHES CLEAN).

9. Para que el ciclo de lavado comience más tarde,

seleccione Retraso (DELAY) hasta que se vea el tiempo de

retraso deseado (en horas) en la pantalla de tiempo estimado

restante (Estimated Time Remaining). Seleccione Puesta en

marcha (START). La cuenta regresiva del ciclo de lavado

aparecerá en la pantalla.

IMPORTANTE: Al diferir un ciclo, use sólo detergentes en

polvo en el compartimiento para el lavado principal, ya que

los detergentes líquidos se pueden filtrar fuera del

compartimiento durante el ciclo Diferido antes de que

comience el ciclo.

Uso del depósito

Su nueva lavadora tiene una gaveta de depósito con cuatro

compartimientos separados para sus productos de lavandería –

dos son para detergente, otro es para blanqueador líquido con

cloro y el otro es para suavizante líquido de telas. Los productos

de lavandería se diluyen y se distribuyen automáticamente en el

momento oportuno durante el ciclo de lavado, sin que usted

tenga que regresar en el transcurso del ciclo de lavado para

agregarlos.

Es normal que quede un poco de agua en los depósitos al

término del ciclo de lavado.

No ponga productos de lavandería directamente en la tina de

lavado. Siempre use los depósitos apropiados al agregar

productos de lavandería.

Selección del detergente adecuado

Use solamente detergentes de alto rendimiento. El paquete para

este tipo de detergente incluye la indicación “HE” o “Alto

Rendimiento”. Este sistema de lavado, junto con menos agua,

creará demasiada espuma con un detergente común que no sea

de alto rendimiento (HE). El uso de un detergente común

probablemente derive en errores de la lavadora, tiempos de

lavado más prolongados y menor rendimiento de enjuague.

También puede ocasionar fallas en los componentes y moho

evidente. Los detergentes de alto rendimiento HE están hechos

para producir la cantidad adecuada de espuma para el mejor

rendimiento. Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

Para llenar los compartimientos del depósito

1. Jale hacia afuera la gaveta del depósito.

2. Agregue el producto de lavandería deseado en el

compartimiento apropiado.

3. Empuje la gaveta del depósito despacio y completamente

hacia adentro (para evitar derrames).

Use solamente un detergente de alto rendimiento (HE).

Depósito

A. Selector de tipo de detergente

B. Compartimiento del detergente para el prelavado

C. Compartimiento del detergente para el lavado principal

D. Palanca de desenganche del depósito

E. Compartimiento del blanqueador con cloro

F. Compartimiento del suavizante de telas

Compartimiento del detergente para el prelavado

(Letra B en la ilustración del depósito)

Agregue detergente en este compartimiento siempre que use la

opción de Prelavado (Prewash) o el ciclo de Remojo automático

(Auto Soak). En este compartimiento se puede utilizar el

detergente líquido o en polvo. El detergente se distribuirá

automáticamente durante el prelavado si se ha seleccionado la

opción Prewash, o durante el tiempo de remojo si se ha

seleccionado Auto Soak.

■Agregue ¹⁄₃ de la cantidad recomendada en el

compartimiento de prelavado y ²⁄₃ de la cantidad

recomendada en el compartimiento de lavado principal,

usando solamente detergente de alto rendimiento (HE).

Compartimiento del detergente para el lavado principal

(Letra A y C en la ilustración del depósito)

Agregue detergente líquido o en polvo de alto rendimiento (HE)

en este compartimiento para su ciclo de lavado principal. El

selector de tipo de detergente (A) deberá estar siempre en la

posición correcta para el tipo de detergente que se use. Slide the

detergent type selector to the correct position.

IMPORTANTE: Si está utilizando la opción Prelavado (Prewash),

Remojo automático (Auto Soak) o retraso (Delay), se debe usar

detergente en polvo en el compartimiento del lavado principal ya

que los detergentes líquidos pueden filtrarse fuera del

compartimiento de lavado principal antes de que comience el

lavado principal.

■No llene encima del nivel máximo “MAX”. Use la cantidad de

detergente recomendada por el fabricante para el tamaño de

la carga.

■Se puede agregar blanqueador líquido o en polvo que no

decolora en el compartimiento del lavado principal junto con

el mismo tipo de detergente, líquido o en polvo.

■Detergente líquido:

■Detergente en polvo:

Compartimiento del blanqueador con cloro

(Letra E en la ilustración del depósito)

Agregue no más de ²⁄₃ taza (160 mL) de blanqueador líquido con

cloro en este compartimiento. El blanqueador se diluirá y

distribuirá automáticamente en el mejor momento durante el

primer enjuague después del ciclo de lavado. Este

compartimiento no puede diluir blanqueador en polvo.

■Siempre mida el blanqueador líquido con cloro. Use una taza

medidora con pico vertedor; no lo haga al cálculo. Siga las

instrucciones del fabricante para lograr un uso adecuado.

■No llene encima del nivel máximo “MAX”.

NOTA: El sobrellenado puede ocasionar daños en las

prendas.

Compartimiento del suavizante de telas

(Letra F en la ilustración del depósito)

Si lo desea, vierta el suavizante de telas líquido en el depósito del

suavizante de telas líquido.

■No sobrellene. El depósito tiene capacidad para ¼taza

(60 mL) de suavizante de telas.

■El suavizante de telas se agrega en el ciclo de enjuague. Si se

selecciona el segundo enjuague (2nd Rinse), el suavizante de

telas será distribuido durante el segundo enjuague.

■No use bolas que distribuyen suavizante de telas en esta

lavadora. Las bolas que distribuyen suavizante de telas no

funcionan correctamente en esta lavadora.

■No derrame ni gotee el suavizante de telas sobre las prendas.

■Al final del ciclo, puede quedar una pequeña cantidad de

agua en el depósito. Esto es normal.

NOTA: Use solamente suavizante de telas líquido en este

depósito.

Pausa o reanudación de la marcha

1. Para detener la lavadora en cualquier momento, seleccione

parada (STOP).

2. Para reanudar el ciclo, seleccione y sostenga Inicio (START)

(durante 1 segundo aproximadamente).

Cambio de ciclos, opciones y

modificadores

No todas la Opciones y Modificadores están disponibles con

todos los ciclos. Las selecciones de modificadores que estén

disponibles se pondrán de color ámbar. Las opciones que

puedan seleccionarse se pondrán de color ámbar. Si una opción

o modificador no está disponible con el ciclo seleccionado, la luz

no se encenderá.

Los Ciclos, Opciones y Modificadores se pueden cambiar en

cualquier momento antes de seleccionar START (Puesta en marcha).

Las Opciones y Modificadores se pueden cambiar en cualquier

momento después de seleccionar START y antes de que

comience la Opción o Modificador seleccionado.

Para anular un ciclo y seleccionar uno nuevo

1. Presione Parada (STOP) dos veces.

2. Seleccione POWER.

3. Seleccione el ciclo deseado.

4. Seleccione las opciones (OPTIONS) y modificadores

(MODIFIERS) deseados.

5. Seleccione y sostenga START (durante 1 segundo

aproximadamente) para reanudar la marcha de la lavadora al

inicio de un nuevo ciclo.

Selector en la posición para el detergente líquido

A. Selector de tipo de detergente

Selector en la posición para el detergente en polvo

A. Selector de tipo de detergente

Para anular un ciclo

1. Presione Parada (STOP) dos veces.

2. La lavadora se apaga, la puerta se destraba y se puede sacar

la ropa.

NOTA: Si el nivel del agua o la temperatura están demasiado

altos, la lavadora se desaguará automáticamente antes de que la

puerta se destrabe.

Para cambiar Opciones o Modificadores después de

que haya comenzado el ciclo

1. Presione STOP (Parada) una vez.

2. Seleccione las OPCIONES o MODIFICADORES deseados.

3. Seleccione y sostenga START (durante 1 segundo

aproximadamente) para continuar el ciclo.

Para escurrir la lavadora manualmente

1. Seleccione Parada (STOP) dos veces para cancelar el ciclo

de lavado.

2. Seleccione POWER.

3. Seleccione Enjuague/Desagüe y Exprimido (RINSE/DRAIN &

SPIN).

4. Presione el botón de segundo enjuague (2ND RINSE) para

borrar la selección de la opción de segundo enjuague.

5. Seleccione y sostenga START (durante 1 segundo

aproximadamente) para comenzar el escurrido.

6. Al cabo del exprimido, la puerta se destraba. Se puede

descargar la lavadora.

Luces de estado

Estas luces muestran en qué porción del ciclo está funcionando

la lavadora. También indican cuándo puede agregar un artículo

en el ciclo de lavado y cuándo los controles están bloqueados.

Agregado de prendas

Esta lavadora permite que durante un período de 8 minutos se

puedan agregar otras prendas a la carga. Puede agregar

artículos a la lavadora si la luz de estado de agregado de prendas

(ADD CLOTHES) está encendida.

Para agregar artículos cuando esté encendida la luz de

agregado de prendas

1. Presione Parada (STOP) una vez. La puerta de la lavadora se

destraba y se puede añadir artículos.

2. Para continuar el ciclo, cierre la puerta y seleccione y

sostenga START (durante 1 segundo aproximadamente).

Para agregar artículos cuando no esté encendida la luz de

agregado de prendas

1. Presione Parada (STOP) dos veces. Esto anulará el ciclo y las

opciones de lavado. La puerta de la lavadora se destraba y

se puede añadir artículos.

2. Cierre la puerta y seleccione el nuevo ciclo y opciones.

Seleccione y sostenga START (durante 1

segundo aproximadamente).

NOTES:

■When selecting a new cycle do not add additional detergent.

■Adding an item after the “Add Clothes” light is off may not

allow for proper cleaning of that item.

Ropa limpia

Al cabo del ciclo de lavado, la luz de estado de Ropa limpia

(CLOTHES CLEAN) se ilumina, la puerta se destraba y se puede

descargar la lavadora. La lavadora se apaga automáticamente

60 minutos después que el ciclo se complete y se apague la luz

de ropa limpia (CLOTHES CLEAN).

Cómo bloquear los controles

El Control Lock (Bloqueo de controles) evita el uso accidental de

la lavadora. También puede usar la función de bloqueo de

controles para evitar cambios accidentales del ciclo o de

opciones durante un ciclo. Cuando CONTROL LOCKED (Bloque

de Controles) está encendido, ningún botón podrá usarse con

excepción de parada (STOP) y puesta en marcha (START). Usted

puede bloquear los controles mientras la lavadora se encuentre

en funcionamiento.

Para bloquear los controles

Seleccione y sostenga la señal de ciclo (CYCLE SIGNAL) durante

3segundos.

Se encenderá la luz de estado próxima al botón de CYCLE

SIGNAL.

Para desbloquear los controles

Seleccione y sostenga CYCLE SIGNAL durante 3 segundos

hasta que se apague la luz de estado.

NOTE: To lock or unlock the controls when the washer is off,

press and hold CONTROLS LOCK/UNLOCK for 3 seconds.

Bloqueo de la puerta

Cuando la luz de estado se enciende, la puerta está bloqueada.

Tiempo estimado restante

Los tiempos del ciclo varían automáticamente según la presión

de agua, temperatura del agua, detergente y carga de ropa. El

tiempo del ciclo se alargará si hay demasiada espuma o si la

carga no está balanceada. La rutina de espuma quita la espuma

excedente y asegura el enjuague apropiado de sus prendas.

Durante la rutina de desequilibrio, el tiempo en la pantalla puede

hacer una pausa hasta que se complete esta actividad; luego

reanudará el resto del ciclo.

Ciclos

Ciclos de lavado

Elija los ciclos de lavado girando la perilla del selector. La luz

indicadora del ciclo se encenderá cuando éste se seleccione.

Cada ciclo fue diseñado para distintos tipos de tela y niveles de

suciedad. Las luces indicadoras de modificadores, que están en

el lado derecho del panel, cambiarán a medida que se

seleccionen los ciclos.

■Cada ciclo tiene los siguientes ajustes prefijados: Nivel de

suciedad (Soil Level) (tiempo estimado del ciclo),

Temperatura del agua (Water Temperature), Velocidad de

exprimido (Spin Speed) y puede tener opciones

programadas. Los ajustes prefijados proporcionan el cuidado

recomendado de las telas en el ciclo seleccionado.

■Los ajustes prefijados se iluminarán de verde para mostrar

las opciones y modificadores seleccionados previamente y

cambiarán antes de que se presione Inicio (START). No todas

las Opciones y Modificadores están disponibles con todos

los ciclos. Las selecciones de modificadores que estén

disponibles se pondrán de color ámbar. (Para cambiar los

ajustes después de que haya comenzado el ciclo, seleccione

Parada (STOP) una vez, luego seleccione los ajustes

deseados. Seleccione y sostenga START [durante un

segundo aproximadamente] para continuar el ciclo.)

Ajustes prefijados de ciclos

Cada ciclo tiene los siguientes ajustes prefijados: Tiempo del

ciclo (Cycle Time), Temperatura del agua (Water Temp), y

Velocidad de exprimido (Spin Speed). Los ajustes prefijados

proporcionan el cuidado recomendado de las telas en el ciclo

seleccionado. Vea el cuadro.

Para cambiar los ajustes programados

Oprima el selector de cada ajuste que esté disponible hasta que

el ajuste deseado se encienda verde.

Ciclo Nivel de

suciedad

(hr:min)

Temperatura

del agua (Water

Temp)

(Lavado/

Enjuague

[Wash/Rinse])

Velocidad

exprimido

(Spin

Speed)

Normal/

Informal

(Normal/Casual)

Normal

(0:50) Tibia/Fría

(Warm/Cold) Alta (High)

Intenso (Heavy

Duty) Intenso

(Heavy)

(1:35)

Caliente/Fría

(Hot/Cold) Extra alta

(Extra High)

Blancos

blanquísimos

(Whitest Whites)

Intenso

(Heavy)

(1:45)*

Caliente/Fría

(Hot/Cold) Extra alta

(Extra High)

Sanitario

(Sanitary) Intenso

(Heavy)

(2:00)

Extra caliente/

Fría (Extra Hot/

Cold)

Extra alta

(Extra High)

Enjuague/

Desagüe y

exprimido

(Rinse/Drain &

Spin)

N/A

(0:20) Fresca/Fría

(Cool/Cold) Extra alta

(Extra High)

Desagüe y

exprimido

(Drain & Spin)

Normal

(0:11) N/A Extra alta

(Extra High)

Limpiar la

lavadora (Clean

Washer)

N/A N/A N/A

Lavado expreso

(Express Wash)

(2 a 3 artículos)

Ligero

(Light)

(0:30)

Tibia/Fría

(Warm/Cold) Extra alta

(Extra High)

Seda/

Ultradelicado

(Silk/Ultra

Delicate)

Normal

(0:30) Fresca/Fría

(Cool/Cold) No exprime

Lavado a mano/

lana

(Handwash/

Wool)

Normal

(0:35) Fresca/Fría

(Cool/Cold) Extra baja

(Extra Low)

Ropa de niños

(Kids Wear) Pesado

(Heavy)

(1:25)

Tibia/Fría

(Warm/Cold) Extra alta

(Extra High)

Artículos

voluminosos/

Ropa de cama

(Bulky/Bedding)

Normal

(0:55) Tibia/Fría

(Warm/Cold) Extra Baja

(Extra Low)

*El tiempo puede ser diferente del de su modelo.

Normal/Informal (Normal/Casual)

Use este ciclo para lavar telas inarrugables como camisas

deportivas, blusas, ropa de negocios informal, fibras mixtas de

planchado permanente, fibras de algodón y de lino y fibras

sintéticas. Este ciclo combina una agitación a velocidad media,

exprimido a alta velocidad y un proceso de enfriamiento de la

ropa para reducir la formación de arrugas.

NOTA: Para un mejor rendimiento de energía, use el ciclo

Normal/Informal (Normal/Casual).

Intenso (Heavy Duty)

Use este ciclo para lavar telas resistentes que no destiñen y

prendas con suciedad intensa. Este ciclo combina una agitación

veloz, un tiempo de lavado más prolongado y un exprimido a

velocidad extra alta para acortar el tiempo de secado. Si la

temperatura del agua está más baja que la necesaria para este

ciclo, el calentador calentará el agua hasta la temperatura

óptima.

NOTA: El tratamiento de manchas (Stain Treat) es una opción

prefijada para este ciclo. Para asegurar el máximo rendimiento, el

agua se calienta a medida que el ciclo avanza. Este

calentamiento gradual ayuda a eliminar suciedad orgánica como

la sangre. Deberá apagarse el tratamiento de manchas (Stain

Treat) para cambiar los modificadores.

Blancos blanquísimos (Whitest Whites)

Este ciclo ha sido diseñado especialmente para el lavado de

telas blancas sucias con la ayuda del blanqueador. Las

temperaturas calientes de lavado aseguran la óptima acción del

blanqueador. El enjuague adicional proporciona un rendimiento

óptimo de enjuague para evitar residuos de cloro en su ropa.

Este ciclo combina una agitación veloz, un tiempo de lavado más

prolongado y un exprimido a velocidad extra alta para acortar el

tiempo de secado.

Sanitario (Sanitary)

Use este ciclo para lavar telas que no destiñen, con suciedad

profunda. Este ciclo combina una temperatura de agua muy

caliente y agitación de alta velocidad para ayudar a eliminar la

suciedad y manchas profundas. Es recomendable fijar el

calentador de agua en 120°F (49°C) para asegurar un

rendimiento adecuado durante este ciclo. El exprimido a

velocidad extra alta ayuda a acortar el tiempo de secado.

Enjuague/Desagüe y exprimido (Rinse/Drain & Spin)

Este es un ciclo combinado. Vea a continuación para las

instrucciones detalladas acerca de cada opción.

Use este ciclo para enjuagar, desaguar y exprimir su carga de

ropa. Este ciclo combina una agitación veloz y un exprimido a

velocidad alta. Si lo desea, puede reducir la velocidad de

exprimido seleccionando la velocidad que desee del modificador

SPIN SPEED (Velocidad de exprimido).

El ciclo de Enjuague/Desagüe y exprimido (Rinse/Drain &

Spin) es útil para

■Cargas que necesitan únicamente enjuague.

■Agregar suavizante de telas a una carga utilizando el

depósito del suavizante de telas.

Desagüe y exprimido (Drain & Spin)

Use este ciclo para vaciar el agua de la lavadora o para escurrir y

exprimir la ropa. La velocidad de exprimido ha sido prefijada en

alta. Si lo desea, puede reducir la velocidad de exprimido

seleccionando la velocidad que desee del modificador SPIN

SPEED (Velocidad de exprimido).

NOTA: Las cargas de fibras sintéticas, fibras delicadas, de

lavado a mano y de lana se deben escurrir sin exprimir o con un

exprimido bajo para evitar deformaciones de las telas.

Para usar el ajuste de desagüe y exprimido

■Seleccione el ciclo de Enjuague/Desagüe y Exprimido

(RINSE/DRAIN & SPIN).

■Presione el botón de segundo enjuague (2ND RINSE) para

borrar la selección de la opción de enjuague.

■Presione Inicio (START).

Limpiar la lavadora (Clean Washer)

Use el ciclo de limpiar la lavadora (Clean Washer) una vez por

mes para mantener el interior de su lavadora fresco y limpio. Este

ciclo utiliza un nivel más alto de agua junto con blanqueador

líquido con cloro para limpiar meticulosamente el interior de su

lavadora. Vea “Cómo limpiar su lavadora”.

IMPORTANTE: No coloque prendas ni otros artículos en la

lavadora durante el ciclo de limpieza de la lavadora. Use este

ciclo con el tambor de lavado vacío.

Seda/Ultradelicado (Silk/Ultra Delicate)

Use este ciclo para lavar prendas de seda y ultradelicada

lavables. (Verifique las instrucciones de la etiqueta para

asegurarse de que la prenda es lavable.) Este ciclo rota con

cuidado y escurre sin exprimir para un lavado delicado de las

prendas y para reducir la formación de arrugas. Las prendas

tendrán una cantidad mayor de agua al final de este ciclo, ya que

no hay acción de exprimido.

■Use bolsas de malla para prendas al lavar ropa interior tales

como sostenes con alambre, artículos con cordeles y

artículos pequeños como calcetines de niños.

■Los detergentes en polvo quizás no se disuelvan bien en los

ciclos de velocidad baja. Para obtener óptimos resultados,

use detergente líquido para los ciclos con velocidad lenta.

Lavado a mano/lana (Handwash/Wool)

Use este ciclo para lavar prendas de lana de lavado a mano y de

cuidado especial. (Verifique las instrucciones de la etiqueta para

asegurarse de que la prenda es lavable.) De manera similar en

que se lavan las prendas a mano en el lavadero, la acción de

lavado de este ciclo combina períodos de rotación a velocidad

extra baja y remojo. Las bajas velocidades de exprimido

minimizan la formación de arrugas.

■Use bolsas de malla para prendas, según sea necesario.

■Los detergentes en polvo quizás no se disuelvan bien en los

ciclos de velocidad baja. Para obtener óptimos resultados,

use detergente líquido para los ciclos con velocidad lenta.

Ropa de niños

Este ciclo ha sido diseñado especialmente para lavar y enjuagar

a fondo la ropa de niños. El enjuague para el cuidado de la piel

(SkinCare Rinse) con agua extra proporciona un rendimiento de

enjuague óptimo para reducir al mínimo el residuo de

detergente. Este ciclo combina una rotación veloz y un exprimido

a velocidad extra alta para acortar el tiempo de secado.

Artículos voluminosos/Ropa de cama (Bulky/Bedding)

Use este ciclo para lavar artículos grandes como pueden ser

frazadas y edredones. Este ciclo comienza con un remojo para

saturar completamente su carga voluminosa. Le sigue una

acción de lavado mediano y un exprimido a velocidad extra baja

para mantener el equilibrio de la carga.

Lavado expreso (Express Wash)

Use este ciclo para lavar cargas pequeñas de 2 a 3 prendas con

suciedad ligera que necesite de prisa. Este ciclo combina una

agitación veloz, un tiempo de lavado corto y un exprimido a

velocidad extra alta para acortar el tiempo de secado. El lavar

cargas grandes dará como resultado que la máquina aumente el

tiempo de lavado.

Sonidos normales de la lavadora

Como ocurre con cualquier producto nuevo, usted escuchará

sonidos a los cuales no está acostumbrado. Podrá oír varios

sonidos al trabar o destrabar la puerta, y durante el proceso de

lavado, enjuague o exprimido. Durante los intervalos entre las

etapas de lavado, habrá pausas momentáneas. Usted escuchará

el rociado y chapoteo del agua durante los ciclos de lavado y

enjuague. Estos nuevos sonidos y pausas son parte del

funcionamiento normal de la lavadora. (Vea “Solución de

problemas.”)

Opciones

Usted puede personalizar su lavado al agregar opciones a sus

selecciones de ciclo. Puede agregar o cambiar una opción

después del inicio del ciclo en cualquier momento antes de que

comience la opción seleccionada. No todas las opciones están

disponibles con todos los ciclos. Las selecciones actuales se

pondrán verdes. Si una opción no está disponible cuando se

selecciona un ciclo, la luz no se encenderá.

■Vea la sección “Guía para el lavado” para obtener un cuadro

global de las opciones posibles en cada selección de ciclo de

lavado.

■Usted puede seleccionar más de una opción por ciclo.

Algunas opciones no se pueden añadir a ciertos ciclos. Por

ejemplo, Tratamiento de manchas (Stain Treat) no puede

añadirse al ciclo de Lavado expreso (Express Wash).

■Si una determinada opción no está disponible en el ciclo

seleccionado, se escucharán 3 tonos cortos y la luz para esa

opción no se iluminará al ser seleccionada.

Mi ciclo (My Cycle)

Mi ciclo (My Cycle) le permite guardar un ciclo de lavado

personalizado para un uso futuro.

Para personalizar un ciclo de lavado:

1. Seleccione un ciclo.

2. Seleccione las opciones (OPTIONS) deseadas.

3. Seleccione los modificadores (MODIFIERS) deseados.

4. Para guardar el ciclo, presione y sostenga “Mi ciclo” (MY

CYCLE) (aproximadamente por 3 segundos) hasta que se

escuche un bip y aparezcan en la pantalla de la máquina las

letras “SET” (Fijo).

5. Presione Inicio (START).

6. Para volver a usar este ciclo en otro momento, seleccione MY

CYCLE y presione START.

Tratamiento de manchas (Stain Treat)

Use esta opción para cargas con suciedad profunda que

necesiten un tratamiento especial de manchas. Al seleccionar

Stain Treat (Tratamiento de manchas), la temperatura del agua

del ciclo de lavado seleccionado se fija automáticamente en

tibia. Luego el agua se calentará hasta alcanzar el nivel de

caliente para ayudar a eliminar las manchas. Esta opción

proporcionará la eliminación óptima de manchas orgánicas como

la sangre.

NOTA:

■Si se selecciona Stain Treat con el ciclo Sanitario (Sanitary), el

agua alcanzará una temperatura muy caliente.

■Las opciones de tratamiento de manchas (Stain Treat) y

ahorro de energía (Energy Saver) no se pueden seleccionar

en el mismo ciclo.

Prelavado (Prewash)

Use esta opción para cargas de artículos con suciedad profunda

que necesitan tratamiento previo. Esta opción añade al ciclo de

lavado principal un período de 15 minutos de prelavado y

desagüe.

■Agregue el detergente en los compartimientos de prelavado

(Prewash) y lavado principal (Main Wash) de la gaveta de

depósito.

■Siempre que emplee Prelavado, no use detergente líquido en

el compartimiento de lavado principal. Utilice detergente en

polvo para el ciclo de lavado principal (vea “Uso del

depósito”).

NOTA: Las opciones de prelavado y remojo no se pueden

seleccionar en el mismo ciclo.

Remojo automático

Use el ciclo de Remojo para quitar manchas pequeñas de

suciedades agarradas a las telas. Este ciclo proporciona un

tiempo de remojo de 30 minutos con agua tibia o fría seguido por

el desagüe. Agua extra, una fase corta de rotación para la

distribución equitativa de la ropa, y un tiempo de remojo sin

movimiento del tambor mejoran la remoción de manchas

rebeldes. El desagüe sin exprimido asegura un tratamiento suave

hasta para los artículos delicados.

Al usar el ciclo de remojo: El ciclo de remojo proporciona un

tiempo de remojo con agua tibia o fría seguido por el escurrido.

1. Agregue detergente sólo en el compartimiento de Prelavado

de la gaveta de depósito.

2. Seleccione primero Desagüe y Exprimido (DRAIN & SPIN) o

Enjuague y Exprimido (RINSE & SPIN), luego remojo (SOAK).

3. Elija la temperatura de remojo deseada.

4. Seleccione y sostenga START (durante 1 segundo

aproximadamente).

Enjuague normal

Consiste en un proceso de enjuague de dos fases que es eficaz

para el lavado de todos los días.

Segundo enjuague (2nd Rinse)

Se puede utilizar un segundo enjuague para ayudar en la

eliminación de residuos del detergente o del blanqueador que

haya quedado en las prendas. Esta opción proporciona un

enjuague adicional con la misma temperatura del agua del

enjuague normal. Este es un ajuste de enjuague prefijado para el

ciclo de Blancos Blanquísimos.

Enjuague para el cuidado de la piel II (SkinCare Rinse II)

Esta opción le proporciona el mejor nivel de enjuague, para

permitir aún una mejor remoción del detergente.

Exprimido prolongado (Extended Spin)

Use esta opción para agregar un exprimido adicional a cualquier

ciclo a fin de mejorar los tiempos de secado para algunos tejidos

pesados o artículos de cuidado especial, al reducir el exceso de

agua, lo cual puede ahorrar energía.

Sonidos de los botones

Los sonidos de los botones se usan para avisarle lo que se ha

seleccionado o para hacerle saber cuando alguna función no

está disponible. Los sonidos de los botones pueden apagarse al

seleccionar el sonido de los botones (BUTTON SOUNDS).

Ahorro extra de energía (Save Energy Plus)

La opción de ahorro extra de energía (Save Energy Plus) le

permite incrementar el ahorro de energía en los ciclos con

temperaturas más altas (Blancos blanquísimos y Lavado intenso)

a la vez que mantiene el rendimiento de lavado prolongando el

tiempo de lavado por solamente 10 minutos.

NOTA: Para un mejor rendimiento de energía, use el ciclo

Normal/Informal (Normal/Casual).

Inicio diferido (Delay Start)

Para que el ciclo de lavado comience más tarde, seleccione Inicio

diferido (DELAY START) hasta que se vea el tiempo de retraso

deseado (en horas) en la pantalla de tiempo estimado restante

(Estimated Time Remaining), y después seleccione Inicio (START).

La cuenta regresiva del ciclo de lavado aparecerá en la pantalla.

IMPORTANTE: Al diferir un ciclo, use sólo detergentes en polvo

en el compartimiento para el lavado principal, ya que los

detergentes líquidos se pueden filtrar fuera del compartimiento

durante el ciclo Diferido antes de que comience el ciclo.

Señal de ciclo (Cycle Signal)

Esta señal es útil cuando tiene que quitar artículos de la lavadora

tan pronto como ésta se detenga. Seleccione alto, bajo o apagado.

Modificadores

Los ajustes prefijados de los ciclos de temperatura del agua

(Water Temperature), velocidad de exprimido (Spin Speed) y

opciones de enjuague (Rinse Options) pueden modificarse.

Usted puede cambiar el modificador después del inicio el ciclo

en cualquier momento antes de que comience el modificador

seleccionado. No todos los modificadores están disponibles con

todos los ciclos y opciones. Los ajustes de modificadores que

estén disponibles se pondrán de color ámbar. Las selecciones

actuales se pondrán verdes. Si una opción no está disponible

cuando se selecciona un ciclo, la luz no se encenderá.

■Para cambiar el tiempo del ciclo, seleccione el botón SOIL

LEVEL (Nivel de suciedad).

■Para cambiar la temperatura del agua, seleccione el botón de

temperatura de lavado (WASH TEMP) hasta que el ajuste

deseado se ilumine de verde.

■Para cambiar la velocidad de exprimido, seleccione el botón

de velocidad de exprimido (SPIN SPEED) hasta que el ajuste

deseado se ilumine de verde.

Temperatura de lavado

Seleccione una temperatura de agua basado en el tipo de carga

que esté lavando. Use el agua de lavado más caliente que las telas

puedan resistir. Siga las instrucciones de la etiqueta de las prendas.

Los enjuagues tibios dejan las cargas más secas que los

enjuagues fríos. Los enjuagues tibios aumentan la formación de

arrugas. En climas fríos, el enjuague tibio hace que la ropa sea

más cómoda para manejar. Los enjuagues fríos ahorran energía.

■Extra caliente (Extra Hot) está disponible solamente con el

ciclo sanitario (Sanitary)

■Cuando use la opción de tratamiento de manchas (Stain

Treat), el agua se calentará gradualmente para ayudar en la

remoción de suciedad orgánica, como la sangre.

■En temperaturas de agua inferiores a 60ºF (15,6ºC), los

detergentes no se disuelven bien. Además puede resultar

difícil quitar la suciedad.

Control automático de temperatura

El CAT (Control automático de la temperatura) detecta y

mantiene electrónicamente una temperatura de agua uniforme. El

CAT regula el agua fría y caliente que ingresa. El CAT se enciende

automáticamente al seleccionar un ciclo. (Vea “Ajustes prefijados

de ciclos” en la sección “Ciclos.”)

■El CAT funciona para las temperaturas de lavado con los

ajustes Extra caliente (Extra Hot), Caliente (Hot), Tibia (Warm),

y Fresca (Cool).

■La temperatura del lavado con agua fría depende de la

temperatura del agua fría de su grifo.

■El CAT funciona para la temperatura de enjuague si el ajuste

de temperatura de lavado está marcado con un asterisco,

como en caso de tibio (Warm)*. Las temperaturas para todos

los otros tipos de enjuague son frías.

Guía para el lavado

Consulte este cuadro para obtener sugerencias sobre tipos de cargas y sus ciclos correspondientes. A la derecha se detallan las

opciones disponibles para cada uno de estos ciclos de lavado.

*No se puede seleccionar Prewash (Prelavado) y Soak (Remojo) a la vez.

CICLO TIPO DE CARGA SUGERIDA OPCIONES DISPONIBLES

Inicio

diferido

(Delay

Start)

Prelava

-do*

(Pre-

wash)

Trata-

miento de

manchas

(Stain

Treat)

Ahorro

extra

ener-

gía

(Save

Energy

Plus)

Segundo

enjuague/

Enjuague

para el

cuidado de

la piel II

(2nd

Rinse/

Skincare

Rinse II)

Exprimi-

do prolon-

gado

(Extended

Spin)

Normal/

Informal

(Normal/Casual)

Blusas, camisas, overols, etc. de poliéster,

náilon, algodón, lino o mezclas de algodón

con suciedad normal

✔✔ ✔ ✔ ✔

Intenso (Heavy

Duty) Ropa interior, toallas, camisas, etc. de

algodón con suciedad intensa ✔✔ ✔ ✔ ✔ ✔

Blancos

blanquísimos

(Whitest Whites)

Telas blancas sucias ✔✔ ✔ ✔ ✔ ✔

Sanitario

(Sanitary) Ropa interior, toallas, ropa de trabajo,

pañales, etc. con suciedad intensa ✔✔ ✔ ✔ ✔

Enjuague/

Desagüe y

exprimido

(Rinse/Drain &

Spin)

Todas las cargas ✔✔

Limpiar la

lavadora (Clean

Washer)

Sin ropa

Seda/

Ultradelicado

(Silk/Ultra

Delicate)

Telas de seda o ultradelicadas cuya

etiqueta indica que se pueden lavar en

lavadora.

✔✔

Lavado a mano/

lana

(Handwash/

Wool)

Ropa de lana con un acabado sin fieltro y

artículos de cuidado especial cuya

etiqueta indica que se pueden lavar en la

lavadora.

✔✔

Ropa de niños Ropa de niños o cualquier tela que

requiera un enjuague extra ✔✔ ✔ ✔ ✔

Artículos

voluminosos/

Ropa de cama

(Bulky/Bedding)

Frazadas y edredones con suciedad

normal ✔✔

Lavado expreso

(Express Wash) Cargas pequeñas de 2 a 3 prendas de

algodón y mezclas de poliéster, nylon y

algodón con suciedad ligera.

✔✔✔

CONSEJOS DE LAVANDERÍA

Preparación de la ropa para lavar

Siga estas recomendaciones para ayudarle a prolongar la vida de

sus prendas.

■Use solamente detergentes de alto rendimiento. El paquete

para este tipo de detergente incluye la indicación “HE” o

“Alto Rendimiento”. Con este sistema de lavado y el menor

uso de agua, se formará demasiada espuma si se utiliza un

detergente común que no sea de Alto Rendimiento. El uso de

un detergente común probablemente derive en errores de la

lavadora, tiempos de ciclo más prolongados, menor

rendimiento de enjuague, así como también en fallas de los

componentes y evidente formación de moho. Los

detergentes de Alto Rendimiento HE están hechos para

producir la cantidad adecuada de espuma para el mejor

rendimiento. Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

■Cierre los zípers, broches de presión y corchetes para evitar

que enganchen otros artículos. Quite alfileres, hebillas y

demás objetos duros para evitar que rayen el interior de la

lavadora. Quite todo adorno y ornamento que no sea lavable.

■Vacíe los bolsillos y vuélvalos al revés.

■Doble los puños y limpie con un cepillo la pelusa y la

suciedad.

■Vuelva al revés las prendas de tejido sintético para evitar que

se llenen de pelusas.

■Ate los cordones y fajas de modo que no se enreden.

■Remiende lo que esté roto así como las costuras y

dobladillos flojos.

■Trate las manchas y suciedades.

■Las prendas manchadas o mojadas deberán lavarse con

prontitud para obtener mejores resultados.

■Mezcle artículos grandes y pequeños, evite lavar artículos

separados y cargue de modo uniforme.

■Lave los artículos pequeños, tales como calcetines de niños,

en bolsas de malla para prendas. Para crear una carga

balanceada, se recomienda usar más de una bolsa para

prendas y que cada una de ellas se llene con la misma

cantidad de material.

NOTA: Si solamente va a lavar prendas pequeñas, se

recomienda usar más de una bolsa para prendas y que cada

una de ellas se llene con la misma cantidad de material.

Selección de la ropa

■Separe las prendas con suciedad profunda de las que están

ligeramente sucias, aún cuando éstas normalmente se

lavarían juntas. Separe las prendas que sueltan pelusa

(toallas, felpilla) de las que atraen pelusa (pana, artículos

sintéticos y de planchado permanente). Siempre que sea

posible, vuelva al revés las prendas que sueltan pelusa.

■Separe los colores oscuros de los colores claros, los artículos

no desteñibles de los que sí lo son.

■Separe por tipo de tela y estructura (prendas fuertes de

algodón, tejidos de punto y prendas finas).

Cómo descargar

■Saque la ropa de la lavadora después de que se haya

completado el ciclo. Los objetos metálicos como zípers,

broches a presión y hebillas pueden herrumbrarse si se dejan

en la lavadora por largo tiempo.

■Al sacar las prendas de la lavadora, de vez en cuando revise

si no han quedado pequeños artículos debajo del sello de

color gris que está al frente de la tina.

Cómo cargar

Use solamente un detergente de alto rendimiento (HE).

Sugerencias para cargar

Ropa pesada de trabajo

4 pantalones de mezclilla

4 pantalones de trabajo

4 camisas de trabajo

2 pantalones de deporte

2 camisetas de deporte

Toallas

10 toallas de baño

10 toallas de mano 14 toallas faciales

Carga mixta

3sábanas (1 de cama

doble, 2 de camas gemelas)

4fundas

3 camisas

3blusas

9 camisetas

9pantalones cortos

10 pañuelos

Artículos delicados

3 camisolas

4fondos

4pantaletas

2 sujetadores

2 camisones

Ciclo de lavado expreso

(EXPRESS WASH)

(de 2 a 3 prendas)

2 camisas de vestir

1 par de pantalones de

vestir

CUIDADO DE LA LAVADORA

Cómo limpiar su lavadora

El procedimiento de mantenimiento de la lavadora deberá

hacerse todos los meses.

Limpieza del sello de la puerta

1. Abra la puerta de la lavadora y quite cualquier ropa o artículo

que estuviera dentro de la misma.

2. Inspeccione el sello gris que se encuentra entre la abertura

de la puerta y la canasta para detectar si hay áreas

manchadas. Jale el sello hacia atrás para inspeccionar las

áreas debajo del mismo. Saque todos los objetos extraños.

3. Si se encuentran áreas manchadas en el sello, límpielas

usando el siguiente procedimiento.

IMPORTANTE:

■Use guantes de goma cuando limpie por períodos

prolongados.

■Vea las instrucciones de uso adecuado provistas por el

fabricante del blanqueador.

Procedimiento para el mantenimiento de la lavadora

Esta lavadora tiene un ciclo especial que utiliza mayores

volúmenes de agua junto con blanqueador líquido con cloro para

limpiar meticulosamente el interior de su lavadora.

NOTAS:

■Lea estas instrucciones completamente antes de comenzar

el proceso de limpieza.

■Si fuera necesario, el ciclo de limpieza puede ser

interrumpido al presionar el botón de parada (STOP). Sin

embargo, el ciclo no se detendrá inmediatamente. La

máquina mostrará en la pantalla “int” (interrumpir) y

continuará con varios pasos de enjuague y desagüe para

asegurar que se haya enjuagado todo el blanqueador de la

lavadora.

Comience el procedimiento

1. Abra la puerta de la lavadora y quite cualquier ropa o artículo

que estuviera dentro de la misma.

2. Cierre la puerta de la lavadora.

3. Abra la gaveta del depósito y agregue inmediatamente

²⁄₃ taza (160 mL) de blanqueador líquido con cloro en el

compartimiento del blanqueador.

NOTA: No agregue ningún detergente a este ciclo. Si usa

más de ²⁄₃ taza (160 mL) de blanqueador el producto podrá

dañarse con el tiempo.

4. Cerciórese de que el cajón del depósito esté cerrado.

5. Seleccione el ciclo de limpiar la lavadora (CLEAN WASHER).

6. Presione Inicio (START).

NOTA: La canasta rotará, después la puerta se destrabará,

se trabará nuevamente y después continuará el ciclo.

■La máquina no se llenará, pero la canasta rotará mientras

la lavadora hace un ciclo corto de detección. Esto tardará

aproximadamente 3 minutos.

7. El ciclo determinará si hay ropa u otros artículos en la

lavadora.

8. Una vez que haya comenzado el ciclo, deje que el ciclo

finalice.

9. Una vez que haya finalizado el ciclo, deje la puerta levemente

abierta para que haya una mejor ventilación y secado del

interior de la lavadora.

Siempre haga lo siguiente para mantener la frescura de la

lavadora

■Use solamente un detergente de alto rendimiento (HE).

■Deje la puerta levemente abierta después de cada ciclo para

permitir una mejor ventilación y secado del interior de la

lavadora.

■Siga este procedimiento todos los meses usando ²⁄₃ taza

(160 mL) de blanqueador líquido con cloro.

■Si el procedimiento no mejora suficientemente la frescura de

la máquina, sírvase evaluar su instalación y las condiciones

de uso para detectar otras causas.

Limpieza externa

Use un paño suave y húmedo o una esponja para limpiar

cualquier derrame. De vez en cuando, limpie el exterior de su

lavadora para que se vea como nueva. Use jabón suave y agua.

No use productos abrasivos.

A. Se-llo

a) Mezcle una solución diluida utilizando ³₄ taza (117,4 mL)

de blanqueador líquido con cloro y 1 gal. (3,8 L) de agua

tibia del grifo.

b) Limpie el área del sello con la solución diluida y un paño

húmedo.

c) Déjela reposar durante 5 minutos.

d) Limpie el área meticulosamente con un paño seco y deje

que el interior de la lavadora se seque al aire con la

puerta abierta.

Si no se detectan artículos en la lavadora, ésta procederá

al paso 8.

Si se detecta algún artículo en la lavadora, todas las

luces de ciclo destellarán, aparecerán en la pantalla “rL”

o “F-34” y las luces de lavado (WASH) y controles

bloqueados (CONTROLS LOCKED) permanecerán

encendidas. La puerta se desbloqueará.

■Presione parada (STOP) para anular el código de

falla. Después repita los pasos 1, 2 y 6 para

comenzar nuevamente el ciclo.

Limpieza de la gaveta de depósito

La gaveta de depósito es desmontable para facilitar la limpieza.

1. Destrabe la gaveta de depósito presionando la palanca de

desenganche que está en el compartimiento de prelavado.

Vea “Uso del depósito”. Quite la gaveta.

2. Quite los insertos (el sifón de los compartimientos del

suavizante y del blanqueador y el selector).

3. Lave las piezas en el agua del grifo.

4. Vuelva a colocar los insertos y coloque nuevamente el

depósito en la gaveta.

Mangueras de entrada de agua

Reemplace las mangueras de entrada después de 5 años de uso

para reducir el riesgo de que fallen. Revise periódicamente y

cambie las mangueras de entrada si se hallan protuberancias,

torceduras, cortes, desgaste o pérdidas de agua.

Cuando reemplace las mangueras de entrada del agua, anote la

fecha de reposición.

Cuidado durante las vacaciones, el

almacenamiento y la mudanza

Instale y guarde su lavadora donde no se congele. Debido a que

puede quedar algo de agua en las mangueras, la congelación de

ésta puede dañar su lavadora. Si va a almacenar o mover su

lavadora durante una temporada de invierno riguroso,

acondiciónela para el invierno.

Falta de uso o cuidado durante las vacaciones:

Ponga a funcionar su lavadora únicamente cuando esté en casa.

Si va a salir de vacaciones o no va a usar la lavadora durante un

período prolongado, usted debe:

■Desenchufar la lavadora o desconectar el suministro de

energía.

■Interrumpir el suministro de agua a la lavadora. Esto ayuda a

evitar inundaciones involuntario (debido a aumentos en la

presión del agua) en ausencia suya.

■Abra ligeramente la puerta para proporcionar ventilación.

Para acondicionar la lavadora para el invierno:

1. Vierta un cuarto (1 L) de anticongelante tipo R.V. en el tambor.

2. Ponga la lavadora a funcionar en el ciclo de Desagüe y

Exprimido (Drain & Spin).

3. Desenchufe la lavadora o desconecte el suministro de

energía.

4. Cierre ambos grifos del agua.

5. Desconecte las mangueras de entrada del agua de los grifos

y desagüe.

Para volver a usar la lavadora:

1. Deje correr agua por las tuberías. Vuelva a conectar las

mangueras de entrada del agua a los grifos. Abra ambos

grifos del agua.

2. Enchufe la lavadora o reconecte el suministro de energía.

3. Ponga a funcionar la lavadora durante el ciclo Normal/

Informal (Normal/Casual) con ¼ de la cantidad recomendada

de detergente HE para eliminar el anticongelante.

Para transportar la lavadora:

1. Si va a mover la lavadora durante una temporada de invierno

riguroso, vierta 1 cuarto (1 L) de anticongelante tipo R.V. en el

tambor. Ponga la lavadora a funcionar en el ciclo de Desagüe

y Exprimido (Drain & Spin).

2. Desenchufe el cable de suministro de energía.

3. Desconecte la manguera de desagüe del sistema de desagüe

y fíjela a los ganchos del panel posterior.

4. Cierre ambos grifos del agua.

5. Desconecte las mangueras de entrada del agua de los grifos,

luego elimine el agua de las mangueras y fíjelas al panel

posterior de la lavadora.

IMPORTANTE: Llame al servicio técnico. No vuelva a usar los

pernos de transporte. La lavadora debe ser transportada en la

posición vertical. Para prevenir daños estructurales y de

suspensión, su máquina debe estar debidamente preparada para

ser nuevamente ubicada por un técnico certificado.

Para volver a instalar la lavadora

1. Siga las “Instrucciones de instalación” para ubicar, nivelar y

conectar la lavadora.

2. Ponga la lavadora a funcionar en el ciclo Normal/Informal

(Normal/Casual) con ¼ de la cantidad normal recomendada

de detergente HE para limpiar la lavadora y eliminar el

anticongelante, de haberlo usado.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

SOLUCIÓN DE PROBLEMAS

Pruebe primero las soluciones aquí sugeridas y posiblemente se evite el costo de una visita de servicio técnico...

La pantalla de la lavadora muestra mensajes

codificados y emite señales audibles

■“F20” (Problema de entrada de agua - no hay suministro

de agua o hay un suministro de agua insuficiente)

Selecione Parada (STOP) dos veces para anular el ciclo.

Desenchufe la lavadora o desconecte el suministro de

energía.

Verifique lo siguiente:

¿Están completamente abiertos los grifos del agua?

¿Están obstruidos los filtros en la conexión de la manguera

de entrada con la lavadora?

¿Están retorcidas las mangueras de entrada del agua?

¿Se han congelado las mangueras de entrada del agua?

Enchufe la lavadora o reconecte el suministro de energía.

Vuelva a seleccionar el ciclo y presione START. Si el problema

persiste, llame al servicio técnico.

■“F21” (Problema de desagüe)

Selecione Parada (STOP) dos veces para anular el ciclo.

Desenchufe la lavadora o desconecte el suministro de

energía.

Verifique lo siguiente:

¿Está retorcida la manguera de desagüe?

¿Se ha congelado la manguera de desagüe?

¿Está obstruida la manguera de desagüe?

¿Está la manguera de desagüe a una altura mayor de 96"

(2,4 m) del piso?

Enchufe la lavadora o reconecte el suministro de energía.

Vuelva a seleccionar el ciclo y presione START. Si el problema

persiste, llame al servicio técnico.

■“SUD” (Rutina de espuma)

Cuando el sistema detecta la presencia de exceso de

espuma, la rutina de espuma comienza automáticamente.

Esta rutina quita la espuma excedente y asegura el enjuague

apropiado de sus prendas. “SUD” aparece en la pantalla

durante el enjuague y al final del ciclo para informarle que la

Rutina de espumas ha sido activada. Use solamente

detergentes de alto rendimiento (HE).

■“F22” (Está bloqueada la puerta frontal)

Selecione Parada (STOP) dos veces para anular el ciclo.

¿Se ha cerrado bien la puerta de la lavadora?

La puerta deberá estar completamente cerrada para que la

lavadora funcione. La puerta puede parecer cerrada pero no

estar asegurada. Abra la puerta y ciérrela con firmeza.

¿Está lavando una carga grande?

Antes de cerrar la puerta de la lavadora, fíjese si hay artículos

que se salen de la abertura de la puerta. Deje espacio

suficiente para que la ropa pueda rotar libremente en la

lavadora. Una canasta que esté sobrecargada impedirá que

la puerta se cierre por completo. Si es necesario, reduzca el

tamaño de la carga.

Presione encendido (POWER), vuelva a seleccionar el ciclo y

presione START.

■“F” Codes other than F20, F21 and F22]

Seleccione Parada (STOP) dos veces para cancelar el ciclo.

Seleccione desagüe/exprimido (DRAIN/SPIN) si hay exceso

de agua en la lavadora.

Vuelva a seleccionar el ciclo y presione START. Si el problema

persiste, llame al servicio técnico.

La lavadora no funciona

■Verifique lo siguiente:

¿Está el cable eléctrico enchufado en un contacto de

3 terminales de conexión a tierra?

¿Se ha cerrado bien la puerta de la lavadora?

¿Se ha seleccionado un ciclo, pero no se ha seleccionado

START sosteniéndolo durante 1 segundo?

¿Se ha abierto la puerta después de haberse terminado el

ciclo anterior?

La lavadora no se llena, ni lava ni enjuaga

■Verifique lo siguiente:

¿Está el cable eléctrico enchufado en un contacto de

3 terminales de conexión a tierra?

¿Hay corriente en el enchufe? Revise la fuente de electricidad

o llame a un electricista.

¿Están abiertas las llaves del agua caliente y del agua fría?

¿Está retorcida la manguera de entrada del agua?

¿Están obstruidos los filtros de la válvula de entrada del

agua?

Cierre el agua y quite las mangueras de entrada de la

lavadora. Saque cualquier película o partículas que se hayan

acumulado. Vuelva a instalar las mangueras, abra el agua y

revise si hay fugas de agua.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

La lavadora se detiene

■Verifique lo siguiente:

¿Está el cable eléctrico enchufado en un contacto de

3 terminales de conexión a tierra?

¿Hay corriente en el enchufe?

Revise la fuente de electricidad o llame a un electricista.

¿Hay un fusible de la casa fundido o se disparó el

cortacircuitos?

Reemplace el fusible o reconecte el cortacircuitos. Si el

problema continúa, llame a un electricista.

¿Está usando un cable eléctrico de extensión?

No use un cable eléctrico de extensión.

La lavadora no desagua ni exprime

■¿Está obstruida la manguera de desagüe, o el extremo de

la manguera de desagüe está a más de 96" (2,4 m) de

distancia del piso?

■¿Está bajo el voltaje?

Revise la fuente de electricidad o llame a un electricista. No

use un cable eléctrico de extensión.

■¿Se ha activado la rutina de espuma “SUD”?

El ciclo concluirá una vez que se haya eliminado el exceso de

espuma.

■¿Está equilibrada la carga?

Un solo artículo o uno que sea voluminoso puede causar

desequilibrio. Agregue más artículos o redistribuya la carga.

La lavadora hace ruidos o vibra

■¿Está nivelada la lavadora?

La lavadora debe estar nivelada. Las cuatro patas deben

instalarse correctamente, y las tuercas deben apretarse

contra el gabinete de la lavadora.

Mientras se escurre el agua de la lavadora, usted podrá oír el

aire que se succiona a través de la bomba. Esto ocurre

durante la fase final del desagüe. Es normal.

■¿Está lavando artículos con broches metálicos a presión,

hebillas o zípers?

Usted podrá escuchar el ruido producido por los artículos al

tocar el tambor de la lavadora. Esto es normal.

■¿Se ha instalado la lavadora sobre un piso firme?

Consulte la sección “Instrucciones de instalación” para

informarse respecto a los requisitos del piso. El ruido y la

vibración pueden reducirse colocando un pedazo de madera

laminada de ¾" (19,1 mm) debajo de su lavadora. La madera

laminada puede extenderse debajo de la lavadora y la

secadora para mantenerlas a la misma altura.

Agua cerca de la lavadora

Revise la plomería de la casa y fíjese si hay fugas de agua.

Los depósitos están obstruidos o hay fugas

■¿Se han colocado los productos de lavandería en el

compartimiento apropiado del depósito?

Agregue las cantidades adecuadas de detergente, suavizante

de telas o blanqueador líquido con cloro en los

compartimientos apropiados. Agregue el blanqueador en

polvo o líquido que no decolora en el compartimiento del

lavado principal. Asegúrese de combinar el blanqueador en

polvo no decolorante con el detergente en polvo, o de

combinar el blanqueador líquido no decolorante con el

detergente líquido.

■¿Está el separador de detergente en la posición

correcta?

El separador deberá estar en la posición inferior cuando use

detergente líquido y en la posición superior cuando use

detergente en polvo.

Olores de la lavadora

■Vea “Cómo limpiar su lavadora”.

■¿Está usando detergente de alto rendimiento (HE)?

Si se usa detergente que no es de alto rendimiento, se

pueden generar residuos de películas los que a su vez

pueden producir olor.

■¿Dejó la puerta abierta después del uso?

Esta lavadora tiene un sello hermético que evita las fugas de

agua. Para evitar olores, deje la puerta abierta para permitir

que la lavadora se seque entre cada uso.

Ropa demasiado mojada

■¿Ha empleado el ciclo correcto para la carga que está

lavando?

Seleccione un ciclo con un exprimido más rápido.

■¿Ha lavado sólo un artículo o artículos voluminosos o ha

sobrecargado la lavadora?

Un solo artículo, artículos voluminosos, o sobrecargar

pueden causar desequilibrio. Agregue artículos o trate de

distribuir uniformemente la ropa mojada en el tambor, y

ponga en marcha un ciclo de desagüe y exprimido (Drain &

Spin). Si la ropa continúa mojada, saque la mitad de la carga

de la lavadora e inténtelo de nuevo.

Residuos o pelusa en la ropa

■¿Ha agregado detergente en el depósito?

Para obtener óptimos resultados, agregue el detergente al

compartimiento de detergente. No agregue detergente en el

tambor de la lavadora.

■¿Ha separado la ropa adecuadamente?

Separe las prendas que sueltan pelusa (toallas, felpilla) de las

que atraen pelusa (pana, artículos sintéticos). También separe

por color.

■¿Ha sobrecargado la lavadora?

No sobrecargue la lavadora. La lavadora puede llenarse por

completo, pero sin apretujar la ropa. La carga debe estar

equilibrada. Si la lavadora está sobrecargada, la pelusa

puede quedar adherida a las prendas.

■Verifique lo siguiente:

¿Se dejó papel o pañuelo de papel en los bolsillos?

■¿Ha usado suficiente detergente de alto rendimiento HE?

Use suficiente detergente para quitar la pelusa y mantenerla

en suspensión. Use solamente un detergente HE (de alto

rendimiento). Siga las instrucciones del fabricante para

determinar la cantidad de detergente que debe usar.

■¿Está la temperatura del agua por debajo de los 60°F

(15,6ºC)?

El agua de lavado con una temperatura inferior a 60°F

(15,6ºC) quizás no disuelva por completo el detergente.

■¿Está usando un ciclo de lavado de baja velocidad?

Los detergentes en polvo quizás no se disuelvan bien en los

ciclos de velocidad baja. Para obtener óptimos resultados,

utilice detergente líquido para los ciclos de velocidad baja

como lavado a mano/lana (Handwash/Wool) y seda/

ultradelicado (Silk/Ultra Delicate).

Manchas en la ropa

■¿Ha agregado detergente en el depósito?

Para obtener óptimos resultados, agregue el detergente al

compartimiento de detergente. No agregue detergente en el

tambor de la lavadora.

■¿Ha usado suficiente detergente de alto rendimiento HE?

Use suficiente detergente para quitar la suciedad y

mantenerla en suspensión. Use solamente un detergente HE

(de alto rendimiento). Siga las instrucciones del fabricante

para determinar la cantidad de detergente que debe usar.

■¿Hay hierro (óxido) por encima del promedio en el agua?

Tal vez necesite instalar un filtro de óxido ferroso.

■¿Ha separado la ropa adecuadamente?

Separe las prendas de color oscuro de las blancas y claras.

■¿Ha descargado la lavadora con rapidez?

Para evitar la transferencia de tintes, descargue la lavadora

tan pronto como se detenga.

■¿Ha usado una bola con suavizante de telas?

Las bolas que distribuyen suavizante de telas no funcionan

correctamente en esta lavadora. Agregue el suavizante

líquido de telas en el compartimiento del suavizante de telas.

■¿Ha usado detergente en polvo en un ciclo de baja

velocidad?

Considere el empleo de un detergente líquido.

■¿Han usado el lavado expreso (Express Wash) en una

carga grande?

Para obtener óptimos resultados, use el ciclo de lavado

expreso para cargas pequeñas con suciedad ligera.

La ropa está arrugada

■¿Ha descargado la lavadora con rapidez?

Descargue la lavadora tan pronto como se detenga.

■¿Ha empleado el ciclo correcto para la carga que está

lavando?

Utilice el ciclo de Seda/Ropa ultradelicada (Silk/Ultra

Delicate) u otro ciclo con velocidad baja de exprimido para

reducir la formación de arrugas.

■¿Ha sobrecargado la lavadora?

La carga debe estar equilibrada y no sobrecargada. Las

cargas deben moverse con libertad durante el lavado.

Ropa blanca percudida y colores opacos

■¿Ha separado la ropa adecuadamente?

Siempre que mezcle ropa blanca y de color en una carga

puede ocurrir una transferencia de tintes. Separe las prendas

de color oscuro de las blancas y claras.

■¿Estaba la temperatura del agua demasiado baja?

Para lavar use agua caliente o tibia que no afecte la carga de

ropa. Cerciórese de que el sistema de agua caliente sea el

adecuado para proveer un lavado con agua caliente.

■¿Ha usado suficiente detergente, o tiene agua dura?

Use más detergente cuando lave prendas con suciedad

rebelde en agua dura.

Ciclo demasiado prolongado

■¿Ha elegido el ciclo Sanitario (Sanitary) o la opción

Tratamiento de manchas (Stain Treat)?

En ambos casos, el calentador se activará para dar un

rendimiento máximo de limpieza. Se añadirá tiempo adicional

al ciclo común para calentar el agua. Este tiempo adicional

dependerá del tamaño de la carga y la temperatura del agua

caliente que ingresa.

■¿Aparece en la pantalla “SUD”?

Se ha detectado excesiva espuma y la rutina de espuma ha

sido activada para reducir el exceso. Esta rutina añadirá

tiempo adicional al ciclo original.

■¿Ha sido la carga lo que causa un desequilibrio?

Cuando hay demasiado desequilibrio, una rutina de

desequilibrio comenzará a redistribuir la carga. Durante la

rutina de desequilibrio, el tiempo en la pantalla puede hacer

una pausa hasta que se complete esta actividad; luego

reanudará el resto del ciclo.

■¿Ha lavado una carga grande usando el ciclo expreso?

El ciclo expreso está diseñado para cargas de tamaño más

pequeño (de 2 a 3 artículos) de prendas con suciedad ligera.

Si se lavan cargas más grandes en este ciclo, aumentará el

tiempo de lavado.

■¿Ha lavado una carga grande en un ciclo suave o

delicado?

Cuando use los ciclos de lavado expreso, lavado a mano/

lana o seda/ultradelicado, debe usar cargas pequeñas. Esto

le asegura un lavado delicado para sus prendas sin aumentar

los tiempos del ciclo.

La puerta está trabada al final del ciclo de lavado

■¿Se ha escurrido toda el agua de la lavadora durante el

período de exprimido?

Seleccione desagüe y exprimido (DRAIN & SPIN) para

eliminar toda el agua que haya quedado en la lavadora. La

puerta de la lavadora se destrabará al término del desagüe.

TABLE DES MATIÈRES

CONTRATS DE PROTECTION....................................................53

Aux États-Unis ...........................................................................53

Au Canada ................................................................................. 54

GARANTIE ....................................................................................54

SÉCURITÉ DE LA LAVEUSE ....................................................... 56

EXIGENCES D’INSTALLATION...................................................57

Outillage et pièces .....................................................................57

Options....................................................................................... 57

Exigences d’emplacement ........................................................58

Système de vidange .................................................................. 59

Spécifications électriques..........................................................60

INSTRUCTIONSD’INSTALLATION ............................................. 60

Enlèvement du système de transport........................................60

Raccordement des tuyaux d'alimentation.................................61

Acheminement du tuyau de vidange.........................................61

Immobilisation du tuyau de vidange..........................................62

Réglage de l’aplomb de la laveuse............................................ 62

Achever l’installation ..................................................................62

CARACTÉRISTIQUES ET AVANTAGES.....................................63

UTILISATION DE LA LAVEUSE...................................................64

Mise en marche de la laveuse ...................................................64

Utilisation du détergent approprié.............................................64

Utilisation du distributeur...........................................................65

Pause ou remise en marche......................................................67

Changement des programmes, options et modificateurs ........67

Témoins lumineux......................................................................67

Programmes............................................................................... 68

Sons normaux émis par la laveuse............................................70

Options....................................................................................... 70

Modificateurs .............................................................................72

Guide de lessivage.....................................................................73

CONSEILS DE LESSIVAGE.........................................................74

Chargement ............................................................................... 74

ENTRETIEN DE LA LAVEUSE.....................................................75

Nettoyage de la laveuse ............................................................ 75

Tuyaux d'arrivée d'eau ..............................................................76

Préparation avant des vacances,

un entreposage ou un déménagement .....................................76

DÉPANNAGE ................................................................................ 77

NUMÉROS DE SERVICE ...................... COUVERTURE ARRIÈRE

CONTRATS DE PROTECTION

Aux États-Unis

Contrats principaux de protection

Nous vous félicitons d’avoir fait un achat judicieux. Votre

nouveau produit Kenmore® est conçu et fabriqué pour vous

procurer des années de fonctionnement fiable. Mais comme pour

tous les produits, il pourra à l’occasion nécessiter un entretien

préventif ou une réparation. Le cas échéant, un Contrat principal

de protection peut vous épargner de l’argent et des soucis.

Souscrivez dès maintenant un Contrat principal de protection et

protégez-vous contre les dépenses et ennuis inattendus.

Le Contrat principal de protection contribue aussi à prolonger la

vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

✔Service expert par nos 12 000 réparateurs professionnels

✔Service illimité et sans frais pour les pièces et la main-

d’œuvre pour toutes les réparations couvertes

✔Garantie “Anti-citron” - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en deçà de

douze mois

✔Remplacement du produit si votre produit couvert ne peut

être réparé

✔Vérification annuelle d’entretien préventif sur demande -

sans frais supplémentaires

✔Aide rapide au téléphone - assistance téléphonique fournie

par un technicien de Sears pour les produits réparables à

domicile, plus un horaire de réparation commode

✔Protection contre les sautes de puissance pour prévenir les

dommages attribuables aux fluctuations de courant

✔Remboursement de location si la réparation prend plus de

temps que promis

Dès que vous souscrivez le Contrat, il suffit d'un simple appel

téléphonique pour obtenir un rendez-vous de service. Vous

pouvez appeler en tout temps jour et nuit ou prendre un rendez-

vous de service en ligne.

Sears compte plus de 12 000 réparateurs professionnels qui ont

accès à plus de 4,5 millions de pièces et accessoires de qualité.

C’est le genre de professionnalisme sur lequel vous pouvez

compter pour aider à prolonger la vie de votre nouvel achat

pendant des années. Achetez votre Contrat principal de

protection aujourd’hui même!

Certaines limitations et exclusions s’appliquent. Pour des

prix et renseignements supplémentaires, composer le

1-800-827-6655.

Service d’installation Sears

Pour l’installation professionnelle par Sears d’appareils

ménagers, d’ouvre-portes de garage, de chauffe-eau et d’autres

articles importants de la maison, aux É.-U. composer le

1-800-4-MY-HOME®.

Au Canada

Contrats d’entretien

Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400

spécialistes formés et l’accès à plus d’un million de pièces et

accessoires, nous avons les outils et les pièces ainsi que les

connaissances et compétences pour remplir cette promesse que

nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore® est conçu, fabriqué et vérifié pour qu’il

puisse vous fournir de nombreuses années de service en toute

confiance. Cependant, tout produit peut nécessiter des

interventions de service de temps à autre. Le contrat d’entretien

Sears vous offre un programme de service remarquable à un prix

abordable.

Le contrat d’entretien Sears

■Constitue une manière d’acheter un service pour demain au

prix d’aujourd’hui

■Élimine les factures pour les réparations imputables à l’usure

normale

■Fournit un support téléphonique assuré par un technicien de

chez Sears pour les produits nécessitant une réparation à

domicile

■Même si vous n’avez pas besoin de réparations, comprend

une inspection annuelle d’entretien préventif (sur votre

demande) pour maintenir votre appareil en bon état de

fonctionnement.

Certaines limitations s’appliquent. Pour plus de

renseignements concernant les contrats d’entretien de Sears

Canada, composer le 1-800-361-6665.

GARANTIE DES APPAREILS

MÉNAGERS

KENMORE ELITE®

GARANTIE LIMITÉE DE UN AN

Lorsqu'il est installé, utilisé et entretenu conformément à toutes

les instructions fournies avec le produit, si cet appareil ménager

fait défaut par suite d'un vice de matériau ou de fabrication au

cours de l'année qui suit la date d'achat, composer le

1-800-4-MY- HOME® pour obtenir une réparation gratuite.

GARANTIE LIMITÉE À VIE SUR LE TAMBOUR EN ACIER

INOXYDABLE

Pendant la durée de vie de la laveuse à partir de la date d'achat,

lorsque celle-ci est installée, utilisée et entretenue conformément

à toutes les instructions fournies avec le produit, Sears

remplacera le tambour en acier inoxydable s'il existe des

défectuosités de matériaux ou de main-d'œuvre. Après la

première année, le client assume tous les frais de main-d'oeuvre

associés au remplacement de cette pièce.

GARANTIE LIMITÉE DE DIX ANS SUR LA CUVE EN

PLASTIQUE

Pendant dix ans à compter de la date d'achat, lorsque cette

laveuse est installée, utilisée et entretenue conformément à

toutes les instructions fournies avec le produit, Sears remplacera

la cuve en plastique s'il existe des défectuosités de matériaux ou

de main-d'œuvre. Après la première année, le client assume tous

les frais de main-d'oeuvre associés au remplacement de cette

pièce.

GARANTIE LIMITÉE DE CINQ ANS SUR LES PIÈCES DU

SYSTÈME D'ENTRAÎNEMENT

Pendant cinq ans à compter de la date d'achat, lorsque cette

laveuse est installée, utilisée et entretenue conformément à

toutes les instructions fournies avec le produit, Sears remplacera

les pièces suivantes du système d'entraînement s'il existe des

défectuosités de matériaux ou de main-d'œuvre : poulie

d'entraînement et courroie d'entraînement. Après la première

année, le client assume tous les frais de main-d'oeuvre associés

au remplacement de ces pièces.

GARANTIE LIMITÉE DE DEUX ANS SUR LE TABLEAU DE

COMMANDE ÉLECTRONIQUE SENSOR SMART™

Pendant deux ans à compter de la date d'achat, lorsque cette

laveuse est installée, utilisée et entretenue conformément à

toutes les instructions fournies avec le produit, Sears remplacera

le tableau de commande électronique s'il existe des

défectuosités de matériaux ou de main-d'œuvre. Après la

première année, le client assume tous les frais de main-d'oeuvre

associés au remplacement de ces pièces.

Si cet appareil ménager fonctionne à toute autre fin que

l'utilisation familiale privée, la présente garantie ne s'appliquera

que pendant 90 jours à partir de la date d'achat.

LA PRÉSENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATÉRIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pièces courantes qui peuvent s'user suite à une

utilisation normale, notamment les filtres, courroies,

ampoules et sacs.

2. L'intervention d'un technicien pour montrer à l'utilisateur

comment installer, utiliser et entretenir correctement le

produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce

produit.

4. L'endommagement ou les défauts du produit si celui-ci n'est

pas installé, utilisé ou entretenu conformément à toutes les

instructions fournies avec le produit.

5. L'endommagement ou les défauts du produit résultant

d'accident, usage impropre ou abusif ou utilisation autre que

pour laquelle il est destiné.

6. L'endommagement ou les défauts du produit causés par

l'utilisation de détergents, agents de nettoyage, produits

chimiques ou ustensiles autres que ceux recommandés dans

toutes les instructions fournies avec le produit.

7. L'endommagement ou les défauts des pièces ou systèmes

résultant d'une modification non autorisée faite au produit.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE

DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la présente

garantie limitée consiste en la réparation prévue ci-dessus. Les

garanties implicites, y compris les garanties applicables de

qualité marchande et d'aptitude à un usage particulier, sont

limitées à un an ou à la plus courte période autorisée par la loi.

Sears n'assume aucune responsabilité pour les dommages

fortuits ou indirects. Certains États ou certaines provinces ne

permettent pas l'exclusion ou la limitation des dommages fortuits

ou indirects, ou la limitation de la durée des garanties implicites

de qualité marchande ou d'aptitude à un usage particulier, de

sorte que cette exclusion ou limitation peut ne pas être

applicable dans votre cas.

Cette garantie s'applique seulement lorsque cet appareil

ménager est utilisé aux États-Unis et au Canada.

Cette garantie vous confère des droits juridiques spécifiques et

vous pouvez également jouir d'autres droits qui peuvent varier

d'un État à l'autre.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Dans l'espace ci-dessous, inscrire les numéros de modèle et de

série complets et la date d'achat. Vous trouverez ces

renseignements sur la plaque signalétique située sur le produit.

Gardez ces renseignements à disposition pour obtenir plus

rapidement assistance ou service lorsque vous communiquez

avec Sears au sujet de votre appareil ménager.

Numéro de modèle __ __ __.______________________________________

Numéro de série ________________________________________________

Date d'achat ____________________________________________________

Conservez ces instructions et votre reçu de vente pour

référence ultérieure.

SÉCURITÉ DE LA LAVEUSE

Risque possible de décès ou de blessure grave si vous ne

suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de

toujours lire tous les messages de sécurité et de vous y conformer.

AVERTISSEMENT

DANGER

Voici le symbole d’alerte de sécurité.

Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous

et à d’autres.

Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou

“AVERTISSEMENT”. Ces mots signifient :

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

CONSERVEZ CES INSTRUCTIONS

■ Lire toutes les instructions avant d’utiliser la laveuse.

■ Ne pas laver des articles qui ont éténettoyésou

lavés avec de l’essence ou imbibésd’essence,

solvants de nettoyage àsec, ou autres substances

inflammables ou explosives; ces substances

peuvent émettre des vapeurs susceptibles de

s’enflammer ou d’exploser.

■ Ne pas ajouter d’essence, solvant de nettoyage à

sec ou autre produit inflammable ou explosif dans

l’eau de lavage. Ces substances peuvent émettre

des vapeurs susceptibles de s’enflammer ou

d’exploser.

■ Dans certaines conditions, de l’hydrogène gazeux

peut se former dans un circuit d’eau chaude qui n’a

pas étéutilisépendant 2 semaines ou plus. LE GAZ

HYDROGÈNE EST EXPLOSIBLE. Si le circuit d’eau

chaude n’a pas étéutilisépendant une telle période,

avant d’utiliser la laveuse, ouvrir tous les robinets

d’eau chaude et laisser l’eau s’écouler pendant

plusieurs minutes par chaque robinet. Ceci

permettra l’évacuation de l’hydrogène gazeux

accumulé. Comme ce gaz est inflammable, ne pas

fumer ou utiliser une flamme nue au cours de cette

période.

■ Ne pas laisser des enfants jouer sur ou àl’intérieur de la

laveuse. Bien surveiller les enfants lorsque la laveuse est

utiliséeàproximitéd’enfants.

■ Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

■ Ne pas tenter d’atteindre un article àl’intérieur de la cuve de

la laveuse lorsque le tambour, la cuve ou l’agitateur est en

mouvement.

■ Ne pas installer ou remiser cette laveuse àun endroit oùelle

serait exposée aux intempéries.

■ Ne pas modifier les organes de commande.

■ Ne pas réparer ou remplacer un composant quelconque de

la laveuse, ni entreprendre une opération de service, si ce

n’est spécifiquement recommandédans ce manuel ou dans

un manuel d’instructions de réparations destinéàl’utilisateur;

il est alors essentiel que la personne concernée comprenne

ces instructions et soit compétente pour les exécuter.

■ Voir “Spécifications électriques”pour les instructions de

liaison àla terre.

AVERTISSEMENT :

Pour réduire les risques d’incendie, de choc électrique ou de blessures lors de l’utilisation de la

laveuse, suivre les précautions fondamentales dont les suivantes :

EXIGENCES D’INSTALLATION

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer

l’installation. Les pièces fournies se trouvent dans le tambour de

la laveuse.

Outils nécessaires pour raccorder les tuyaux d’arrivée

d’eau

■Pince (ouverture jusqu’à 1⁹⁄₁₆" [39,5 mm])

■Lampe de poche (facultative)

Outils nécessaires pour l’installation

■Clés plate de 17 mm et de 13 mm

■Niveau

■Bloc de bois

■Règle ou ruban à mesurer

Pièces fournies

Autres pièces

Les pièces indiquées sont disponibles à votre magasin Sears

local ou au centre de service Sears. Pour obtenir plus de

renseignements, veuillez composer le 1-800-4-MY-HOME®

(1-800-469-4663).

Options

Piédestal

Vous pouvez acheter des piédestaux de différentes hauteurs

séparément pour cette laveuse. Vous pouvez choisir un piédestal

de 13" (33 cm) ou de 15,5" (39,4 cm). Ne pas oublier que le

piédestal ajoutera à la hauteur totale de la laveuse.

Le piédestal (avec tiroir de remisage) est disponible en plusieurs

couleurs.

Pour commander, téléphoner à votre magasin Sears local. Pour

obtenir plus de renseignements, veuillez composer le

1-800-4-MY HOME® (1-800-469-4663).

Ensemble de superposition

Prévoyez-vous superposer votre laveuse et votre sécheuse

Kenmore? Pour ce faire, vous trouverez l’ensemble de

superposition (8541503) dans le tambour de la sécheuse

Kenmore correspondante. Suivre les instructions incluses avec

cet ensemble. Voir “Exigences d'emplacement”.

A. Support de tuyau de

vidange

B. Tuyau d’arrivée d’eau (2)

C. Rondelle du tuyau

d’arrivée d’eau (4)

D. Bouchon du trou du

boulon de transport (4)

E. Courroie perlée

Si vous avez Il faudra acheter

Évier de buanderie

ou tuyau de rejet à

l’égout plus haut

que 96" (2,4 m)

Système de pompe de puisard (si non

déjà disponible)

Égout surélevéÉvier de vidange standard de 20 gal

(76 L) et de 30" (76,2 cm) de hauteur ou

évier utilitaire et pompe de puisard

(disponibles chez votre fournisseur local

d’articles de plomberie)

Vidange au

plancher Brise-siphon, pièce no285834; tuyau de

vidange additionnel, pièce no8318155; et

trousse de connexion, pièce no285835

Tuyau de vidange

trop court Trousse de rallonge de tuyau

d’écoulement de 4 pi (1,2 m),

pièce no285863

Robinets d’eau

éloignés du tuyau

d’entrée d’eau

2 tuyaux plus longs de remplissage d’eau

6 pi (1,8 m) pièce no76314,

10 pi (3,0 m) pièce no350008

A. Piédestal de 10" (25,4 cm)

B. Piédestal de 15,5" (39,4 cm)

Hauteur du

piédestal Hauteur

approxi-

mative avec

laveuse

Couleur Pièce n°

10" (25,4 cm) 48" (122 cm) Blanc 46822

10" (25,4 cm) 48" (122 cm) Diamant noir 46826

15,5" (39,4 cm) 53" (135 cm) Blanc 57822

15,5" (39,4 cm) 53" (135 cm) Diamant noir 57826

15,5" (39,4 cm) 53" (135 cm) Bleu

pacifique 57827

15,5" (39,4 cm) 53" (135 cm) Champagne 57828

15,5" (39,4 cm) 53" (135 cm) Barolo 58829

Exigences d’emplacement

Le choix d’un emplacement approprié pour la laveuse en

améliore le rendement et réduit au minimum le bruit et le

‘‘déplacement” possible de la laveuse.

La laveuse peut être installée sous un comptoir sur mesure, dans

un sous-sol, une salle de buanderie, un placard ou un

encastrement. Voir “Système de vidange”.

Les exigences d’un emplacement pour les appareils connexes

doivent être également considérées. Il vous incombe d’assurer

une installation appropriée.

Il vous faudra

■Un chauffe-eau pour fournir de l’eau à 120°F (49°C) à la

laveuse.

■Une prise électrique reliée à la terre située à moins de

6 pi (1,8 m) de la prise du cordon électrique se trouvant à

l’arrière de la laveuse. Voir “Spécifications électriques”.

■Des robinets d’eau chaude et d’eau froide situés à moins de

4 pi (1,2 m) des robinets de remplissage d’eau chaude et

d’eau froide, et une pression d’eau de 20-100 lb/po2

(137,9-689,6 kPa).

■Un plancher de niveau ayant une pente maximale de

1" (2,5 cm) sous toute la laveuse. L’installation de la laveuse

sur des surfaces de sol molles, telles que tapis ou surfaces

avec sous-couche en mousse, n'est pas recommandée.

■Un plancher robuste et solide pour supporter la laveuse dont

le poids total (eau et charge) est de 400 lb (180 kg).

Ne pas faire fonctionner la laveuse à des températures au-

dessous de 32°F (0°C). Une quantité d’eau peut demeurer dans

la laveuse et causer des dommages à des températures basses.

Dégagements de séparation à respecter

■L'emplacement doit être assez grand pour permettre d'ouvrir

complètement la porte de la laveuse.

■On doit prévoir un peu plus d'espace pour faciliter

l'installation et l'entretien.

■Un espace supplémentaire peut être requis pour les moulures

de porte et de murs ainsi que pour les plinthes.

■Un espace supplémentaire de 1" (2,5 cm) de tous les côtés

de la laveuse est recommandé pour réduire le transfert du

bruit.

■Il faut aussi tenir compte de l'espace requis pour des

appareils connexes.

Dimensions de la laveuse

Espacement recommandé pour une installation

personnalisée sous un comptoir

Les dimensions indiquées sont pour l'espacement recommandé.

Installation personnalisée sous un comptoir - laveuse

seulement

Espacement recommandé pour une installation dans un

encastrement ou dans un placard, avec ou sans

piédestal

Les dimensions indiquées sont pour l'espacement recommandé.

Installation dans un encastrement ou placard

*Orifices d’entrée d’air min. supérieurs et inférieurs pour porte de

placard.

Installation dans un encastrement ou placard - laveuse sur

piédestal

27"

(68,6 cm)

50¹⁄₂"

(128,3 cm)

38"

(96,5 cm)

31¹⁄₂"

(80 cm)

A. Vue latérale - placard ou endroit exigu

B. Porte de placard avec orifices d'entrée d'air

A. Encastrement

B. Vue latérale - placard ou endroit exigu

(2,5 cm) 1"

(2,5 cm)

39" min

(99 cm)

27"

(68,6 cm)

34"

(86,4 cm)

(7,6 cm)

(2,5 cm) 4"

(10,2 cm)

31¹⁄₂"

(80 cm)

48 po

(310 cm

)

24 po

(155 cm

)

(2,5 cm) 31½"

(80 cm)

(2,5 cm) 1"

(2,5 cm)

27"

(68,6 cm) 4"

(10,2 cm)

18" min.

(45,7 cm)

Espacement recommandé pour une installation dans un

encastrement ou dans un placard, avec une laveuse et

une sécheuse superposées

Les dimensions indiquées sont pour l'espacement recommandé.

*Orifices d’entrée d’air min. supérieurs et inférieurs pour porte

de placard.

**Espace supplémentaire nécessaire pour coude d’évacuation

externe.

***Un espace supplémentaire peut être nécessaire pour les

moulures de mur, de porte et les plinthes.

Espacement recommandé pour l'installation dans un

placard

■

Les dimensions indiquées sont pour l'espacement recommandé.

■

Pour installation dans un placard avec porte, on doit prévoir

des ouvertures minimums d'entrée d'air au sommet du placard.

Système de vidange

La laveuse peut être installée en utilisant le système de rejet à

l’égout (au plancher ou mural), le système de vidange de l'évier

de buanderie ou le système de vidange au plancher. Sélectionner

la méthode d’installation du tuyau de vidange selon les besoins.

Voir “Outillage et pièces”.

Système de rejet à l’égout - mural ou au plancher

(vues A et B)

Le système de rejet à l’égout nécessite un tuyau de diamètre

minimum de 2" (5 cm). La capacité minimale d’acheminement ne

doit pas être de moins de 17 gal (64 L) par minute.

Le sommet du tuyau de vidange doit être d’au moins

30" (76,2 cm) de haut et au maximum à 96" (2,4 m) de la base de

la laveuse.

Système de vidange de l’évier de buanderie (vue A)

L’évier de buanderie doit avoir une capacité minimale de 20 gal

(76 L). Le sommet de l’évier doit être à au moins 30” (76,2 cm)

au-dessus du plancher.

Système de vidange au plancher (vue B)

Le système de vidange au plancher exige un brise-siphon qui

peut être acheté séparément. Voir “Outillage et pièces”.

Le brise-siphon doit être à un minimum de 28" (71 cm) de la base

de la laveuse. D’autres tuyaux peuvent être requis.

48 po

(310 cm

)

3" (7,6 cm)

6" (15,2 cm)

76"

(193 cm)

27"

(68,6 cm)

3" (7,6 cm)

1" (2,5 cm)

5¹₂"**

(14 cm) 1"***

(2,5 cm) 1"***

(2,5 cm)

24 po

(155 cm

)

7" (17,8 cm)

(22,9 cm)

7" (17,8 cm)

(10,2 cm) 31½"

(80 cm) 27"

(68,6 cm)

(2,5 cm) 1"

(2,5 cm)

30" min.

(76,2 cm)

30" min.

(76,2 cm)

28" min.

(71 cm)

Spécifications électriques

■Une alimentation électrique de 120 volts, 60-Hz, CA

seulement, de 15 ou 20 ampères, protégée par un fusible est

requise. Un fusible temporisé ou disjoncteur est

recommandé. Il est recommandé d’utiliser un circuit distinct

pour alimenter seulement cet appareil.

■Cette laveuse est dotée d’un cordon d’alimentation avec

fiche de branchement à 3 trois broches pour liaison à la terre.

■Pour minimiser le risque de choc électrique, le cordon doit

être branché sur une prise de courant de configuration

correspondante (3 alvéoles) reliée à la terre, conformément

aux codes et règlements locaux. Si une prise de configuration

correspondante n’est pas disponible, c’est au client

qu’incombe la responsabilité et l’obligation de faire installer

par un électricien qualifié une prise convenablement mise à la

terre.

■Si les codes le permettent et si un conducteur distinct de

mise à la terre est utilisé, il est recommandé qu’un électricien

qualifié détermine si la liaison à la terre est adéquate.

■Ne pas effectuer de liaison à la terre sur une canalisation de

gaz.

■En cas de doute concernant la qualité de la liaison à la terre

de la laveuse, vérifier auprès d’un électricien qualifié.

■Ne pas utiliser un fusible dans le circuit neutre ou de liaison à

la terre.

INSTRUCTIONSD’INSTALLATION

Enlèvement du système de transport

IMPORTANT : Positionner la laveuse de sorte que l’arrière de la

machine soit à environ 3pi (90cm) de l’emplacement final.

On trouve sur le panneau arrière de la laveuse 4 boulons qui

supportent le système de suspension durant le transport. Ces

boulons retiennent également le cordon d'alimentation à

l'intérieur de la laveuse jusqu'à ce qu'on les enlève.

1. Au moyen d’une clé de 13 mm, desserrer chacun des

boulons.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à3 alvéoles reliéeàla terre.

Ne pas enlever la broche de liaison àla terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

INSTRUCTIONS DE LIAISON ÀLA TERRE

Pour une laveuse reliéeàla terre et connectée par

un cordon :

Cette laveuse doit être reliéeàla terre. En cas d’anomalie

de fonctionnement ou de panne, la liaison àla terre réduira

le risque de choc électrique en offrant au courant électrique

un itinéraire d’évacuation de moindre résistance. Cette

laveuse est alimentée par un cordon électrique comportant

un conducteur reliéàla terre et une fiche de branchement

munie d’une broche de liaison àla terre. La fiche doit être

branchée sur une prise de courant appropriée qui est bien

installée et reliéeàla terre conformément àtous les codes

et règlements locaux.

AVERTISSEMENT :

Le raccordement incorrect de cet

appareil au conducteur de liaison àla terre peut susciter un

risque de choc électrique. En cas de doute quant àla qualité

de la liaison àla terre de l’appareil, consulter un électricien

ou technicien d’entretien qualifié.

Ne pas modifier la fiche de branchement fournie avec

l’appareil –si la fiche ne correspond pas àla configuration

de la prise de courant, demander àun électricien qualifié

d’installer une prise de courant convenable.

Pour une laveuse raccordée en permanence :

Cette laveuse doit être raccordéeàun système de câblage

permanent en métal reliéàla terre ou un conducteur reliéà

la terre doit être en fonction avec les conducteurs de circuit

et raccordésàla borne de liaison àla terre ou la borne sur

l’appareil ménager.

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et

installer la laveuse.

Le non-respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

2. Une fois le boulon desserré, le déplacer au centre du trou et

le retirer complètement, y compris la cale d’espacement en

plastique couvrant le boulon.

3. Lorsque les 4 boulons sont retirés, les jeter, ainsi que les

cales d'espacement. Ensuite, tirer le cordon d'alimentation

par l'ouverture du panneau arrière et boucher le trou avec le

bouchon fourni.

4. Obturer les trous avec les 4 bouchons des boulons de

transport.

REMARQUE : Si la laveuse doit être transportée à une date

ultérieure, appeler votre centre local de service. Pour éviter

d'endommager la suspension et la structure de la laveuse, celle-

ci doit être correctement réinstallée par un technicien certifié.

Raccordement des tuyaux d'alimentation

S'assurer que le tambour de la laveuse est vide.

1. Raccorder le tuyau à indicateur rouge à la valve du tuyau

d'alimentation d’eau chaude (à gauche). Le fait d'attacher

d'abord le tuyau à raccord rouge permet de resserrer plus

facilement la connexion avec la pince. Visser le raccord à la

main jusqu'à ce qu'il soit bien fixé à la laveuse.

2. Raccorder le tuyau à indicateur bleu à la valve du tuyau

d'alimentation d’eau froide (à droite). Visser complètement le

raccord à la main jusqu'à ce qu'il soit bien fixé à la laveuse.

3. À l'aide d'une pince, vérifier l'étanchéité des raccords de

tuyaux déjà reliés à la laveuse.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d’être endommagé.

4. Raccorder le tuyau à indicateur rouge au robinet d’eau

chaude. Visser le raccord à la main jusqu'à ce qu'il soit bien

fixé à la laveuse.

5. Raccorder le tuyau à indicateur bleu au robinet d’eau froide.

Visser le raccord à la main jusqu'à ce qu'il soit bien fixé à la

laveuse.

6. Terminer le serrage des raccords en effectuant deux tiers de

tour avec une pince.

REMARQUE : Ne pas serrer excessivement. Le raccord

risque d’être endommagé.

7. Ouvrir les robinets d’eau et vérifier s’il y a des fuites.

REMARQUE : Remplacer les tuyaux d’arrivée d’eau après

5ans d’utilisation pour réduire le risque de défaillance

intempestive. Prendre note de la date d’installation ou de

remplacement des tuyaux d’arrivée d’eau, pour référence

ultérieure.

Inspecter périodiquement les tuyaux; les remplacer en cas de

renflement, de déformations, de coupures, d’usure ou de

fuite.

Acheminement du tuyau de vidange

Le bon acheminement du tuyau de vidange protège vos

planchers contre les dommages imputables à une fuite d’eau.

Lire et suivre ces instructions.

Libération du tuyau d'évacuation fixé sur la caisse

Tirer doucement pour dégager le tuyau d'évacuation (matériau

ondulé) des agrafes d'arrimage.

Décharge de l'eau de lavage dans un évier de buanderie ou

tuyau de rejet à l’égout

Connecter le support de tuyau sur le tuyau d'évacuation ondulé.

A. Emboîter une extrémité ou l'autre du support de tuyau sur

le tuyau d'évacuation, au point de commencement des

ondulations.

B. Plier le tuyau d'évacuation pour le mettre au contact du

support de tuyau, et emboîter l'autre extrémité du support

sur le tuyau.

Pour empêcher l’eau de vidange de refluer dans la laveuse :

■Ne pas redresser le tuyau de vidange ni forcer l’excédent de

tuyau dans le tuyau de rejet à l’égout. Le tuyau doit être bien

immobilisé, tout en permettant le passage d’air.

■Ne pas mettre l’excédent du tuyau de vidange au fond de

l'évier de buanderie.

Égout au plancher

Il vous faudra peut-être des pièces supplémentaires. Voir

Vidange au plancher dans “Outillage et pièces”.

Immobilisation du tuyau de vidange

1. Faire passer le cordon d’alimentation par-dessus la laveuse.

2. Fixer le tuyau de vidange au pied de l’évier de buanderie ou

au tuyau rigide de rejet à l’égout avec la courroie perlée

fournie. (Voir les illustrations A et B.)

Si les robinets d’eau et le tuyau rigide de rejet à l’égout sont

placés en retrait (voir l’illustration C), introduire l’extrémité en

col de cygne du tuyau de vidange dans le tuyau rigide de

rejet à l’égout. Attacher fermement les tuyaux d’arrivée d’eau

et le tuyau de vidange ensemble, avec la courroie perlée.

Ne pas forcer l’excédent du tuyau de vidange dans le tuyau rigide

de rejet à l’égout.

Réglage de l’aplomb de la laveuse

Un bon aplomb de la laveuse évite le bruit et les vibrations

excessifs.

1. Vérifier l’aplomb en plaçant un niveau sur le bord supérieur

de la laveuse, transversalement, puis dans le sens avant

arrière.

Si la laveuse est contre un mur, la déplacer légèrement avant

de l’incliner vers l’arrière. Si la laveuse n’est pas d’aplomb,

soulever d’abord l’avant avec un bloc de bois et ajuster le

déploiement des pieds selon le besoin, puis soulever l’arrière

et ajuster le déploiement des pieds selon le besoin. Répéter

ceci jusqu’à l’aplomb parfait de la laveuse.

2. S'assurer que les quatre pieds de nivellement sont bien

stables et en contact avec le sol. Puis vérifier que l'appareil

est parfaitement d'aplomb (à l'aide d'un niveau).

3. Après avoir réglé l’aplomb de la laveuse, utiliser une clé plate

de 17 mm pour visser les écrous sur les pieds fermement

contre la caisse de la laveuse.

IMPORTANT : Les 4 pieds doivent être bien serrés. Si les

écrous ne sont pas bloqués contre la caisse de la laveuse, la

laveuse peut vibrer.

La machine ne doit bouger ni d'avant en arrière, ni

transversalement ou en diagonale, lorsque l'on pousse sur

les bords de la plaque supérieure.

4. Faire glisser la laveuse à son emplacement final.

5. Confirmer l’aplomb de la laveuse.

Achever l’installation

1. Consulter les spécifications électriques. Vérifier que la

tension électrique disponible est correcte et que la prise de

courant est convenablement reliée à la terre. Voir

“Spécifications électriques”.

2. Vérifier que toutes les pièces sont installées. S’il reste une

pièce, passer en revue les différentes étapes pour découvrir

laquelle aurait été oubliée.

3. S’assurer d’avoir récupéré tous les outils.

4. Jeter ou recycler tous les matériaux d'emballage.

5. Vérifier que chaque robinet d’arrivée d’eau est ouvert.

6. Vérifier s’il y a des fuites autour des robinets et des tuyaux

d’arrivée d’eau.

7. Brancher sur une prise à 3alvéoles reliée à la terre.

8. Lire “Utilisation de la laveuse”.

9. Pour tester et nettoyer la laveuse, mesurer la moitié de la

quantité normale recommandée de détergent en poudre ou

liquide Haute efficacité (HE) pour une charge de taille

moyenne. Verser le détergent dans le distributeur de

détergent. Sélectionner NORMAL/CASUAL (Normal/tout-

aller), puis START (Mise en marche). Laisser la machine

exécuter un programme complet.

AB C

Utiliser uniquement un détergent “HE” Haute efficacité.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à3 alvéoles reliéeàla terre.

Ne pas enlever la broche de liaison àla terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

CARACTÉRISTIQUES ET AVANTAGES

Commandes électroniques SENSOR SMART™

Les commandes électroniques flexibles sont faciles à utiliser, que

vous soyez débutant ou expert.

Système supérieur de distribution de détergent

Les quatre compartiments du distributeur permettent le

chargement de tous les produits de lessive avant la mise en

marche de la laveuse. Les produits seront distribués dans la

laveuse au moment opportun pour un nettoyage performant. Un

système minuté de libération de l'agent de blanchiment TIMED

BLEACH™ est inclus dans le système supérieur de distribution

de détergent. Le détergent est ajouté au début du programme et

l'agent de blanchiment est ajouté une fois que les enzymes ont

pu effectuer leur nettoyage. L'assouplissant de tissu est distribué

au cours du programme de rinçage. Le plateau du système

supérieur de distribution de détergent peut être retiré facilement

pour le nettoyage.

Niveau d'eau automatique

En s'ajustant au volume de la charge, cette caractéristique

permet à la laveuse d'utiliser la quantité d'eau minimum

nécessaire au nettoyage et au rinçage des vêtements. Un faible

niveau vous permet d'obtenir les mêmes résultats avec de plus

petites quantités de produits de lessive. Étant donné que seule la

quantité nécessaire d'eau est utilisée, la laveuse vous fait aussi

économiser de l'énergie.

Volume de charge plus important

L'absence d'agitateur permet de laver des articles plus grands et

plus encombrants tels qu'un sac de couchage de taille moyenne,

un oreiller ou un gros ours en peluche. Vous pouvez aussi laver

davantage de vêtements à la fois, ce qui signifie moins de

charges.

Système de suspension

Pour réduire le “déplacement” ou le “déséquilibre” de la laveuse,

celle-ci comprend :

■2 ressorts pour isoler les vibrations

■4 amortisseurs à la base de la laveuse pour minimiser le

mouvement

Tambour en acier inoxydable

Le tambour en acier inoxydable élimine la corrosion et permet

des vitesses d'essorage plus élevées pour une meilleure

évacuation de l'eau, laquelle aide à réduire la durée de séchage.

Système de lavage Haute efficacité

Votre nouvelle laveuse à chargement frontal, haute efficacité,

vous fait économiser du temps grâce à des charges plus

importantes moins fréquentes. Elle conserve également les

ressources et réduit vos factures d'eau et d'énergie.

Vitesses d'essorage

Cette laveuse sélectionne automatiquement une vitesse

d'essorage en fonction du programme sélectionné. Ce réglage

effectué à l'usine peut toutefois être modifié; il y a jusqu'à 6choix

différents de vitesse d'essorage.

Optimiseur thermique

Le système de chauffage garantit que l'eau de lavage est

chauffée à la température préréglée pour les programmes Heavy

Duty (service intense), Whitest Whites (blancs les plus blancs),

Sanitary (sanitaire), et l'option Stain Treat (traitement des taches).

Il fournit également un “nettoyage par étapes” lors de l'utilisation

du programme Sanitary (sanitaire) ou de l'option Stain Treat

(traitement des taches). Le “nettoyage par étapes” débute le

programme de lavage avec de l'eau tiède pour éliminer les

taches (de sang ou d'herbe par exemple). L'eau continue d'être

chauffée afin d'éliminer les taches telles que la transpiration.

Ajout de vêtements

Cette option est disponible avec tous les programmes de lavage

sauf Rinse/Spin (rinçage/essorage), Drain/Spin (vidange/

essorage) et Clean Washer (nettoyage de la laveuse). Lorsque

cette option est disponible au début du programme, le témoin

lumineux de l'état de l'élément “Add Clothes” (ajout de

vêtements) s'allume pendant les 8 premières minutes. Cette

laveuse octroie une période de 8 minutes pendant laquelle

d'autres vêtements peuvent être ajoutés à la charge.

Traitement des taches

Une solution de détergent concentrée est aspergée sur les

vêtements au début du programme pour garantir que le

détergent est en contact avec les vêtements dès que possible, ce

qui aide à éliminer les taches sans prétraitement.

Équilibre dynamique

Un système d'équilibrage de précision qui permet à la laveuse

d'atteindre des vitesses d'essorage jusqu'à 1 300 tr/min. La

laveuse essore plus vite pour que les vêtements sortant de la

laveuse sèchent plus rapidement. De plus, si le système

d'équilibre dynamique détecte des charges déséquilibrées durant

l'essorage, il redistribue les vêtements de façon à ce qu'ils soient

répartis uniformément.

UTILISATION DE LA LAVEUSE

Mise en marche de la laveuse

AVERTISSEMENT : Pour réduire le risque d'incendie, de choc

électrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SÉCURITÉ avant de faire fonctionner cet

appareil.

Le texte suivant est un guide pour l'utilisation de la laveuse.

Veuillez vous référer aux sections spécifiques de ce manuel pour

obtenir des renseignements plus détaillés.

Ne pas remiser des produits de lessive sur le dessus de cette

laveuse. Il est normal d'observer des vibrations durant le

fonctionnement.

Utilisation du détergent approprié

Utiliser uniquement des détergents Haute efficacité. Pour ce type

de détergent, “HE” ou “Haute efficacité” sera mentionné sur

l'emballage. Ce système de lavage, utilisant moins d'eau,

provoquera trop de mousse avec un détergent ordinaire non HE.

L'utilisation d'un détergent ordinaire est susceptible

d'occasionner des erreurs de la part de la laveuse, des durées de

programmes plus longues et une performance de rinçage

réduite. Ceci peut aussi entraîner des défaillances des

composants et une moisissure perceptible. Les détergents HE

sont conçus pour produire la quantité de mousse adéquate pour

le meilleur rendement. Suivre les recommandations du fabricant

pour déterminer la quantité de détergent à utiliser.

Premier programme de lavage sans linge

Avant de laver les vêtements pour la première fois, choisir le

programme Normal/Casual (normal/tout-aller) et l'exécuter sans

linge (si cela n'a pas déjà été fait au cours de l'étape d'installation

finale). Utiliser uniquement un détergent HE Haute efficacité.

Utiliser la moitié de la quantité recommandée par le fabricant

pour une charge de taille moyenne. Ce programme préalable sert

à garantir que l'intérieur est propre avant de laver des vêtements.

Fire Hazard

Never place items in the washer that are dampened

with gasoline or other flammable fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of oil on

it (including cooking oils).

Doing so can result in death, explosion, or fire.

WARNING

Utiliser uniquement un détergent “HE” Haute efficacité.

Pour tous les programmes de lavage

1. Ouvrir la porte de la laveuse en tirant sur la poignée. Trier le

linge d'après la couleur et le type de tissu. Placer une charge

de linge trié dans la laveuse. Ne pas surcharger la laveuse.

Une surcharge peut causer un nettoyage médiocre.

■La laveuse peut être bien remplie mais le linge ne doit pas

être tassé. La porte de la laveuse doit fermer facilement.

■Mélanger les gros et les petits articles. Éviter de laver un

article seul. Charger la laveuse uniformément.

■Laver les petits articles tels que les chaussettes d'enfants

dans un sac en filet pour le linge. Il est recommandé

d'utiliser plus d'un sac de linge et de remplir chaque sac

avec des quantités similaires de linge.

■Lorsqu'on retire le linge, vérifier sous le joint de couleur

grise à l'avant de la cuve qu'il n'y ait pas de petits articles

coincés.

2. Fermer la porte de la laveuse en la poussant fermement

jusqu'à ce que le verrou s'enclenche. La porte de la laveuse

demeurera verrouillée durant le programme de lavage.

REMARQUES :

■Lorsqu'un programme de lavage est terminé, la porte doit

être ouverte puis refermée avant qu'un nouveau

programme puisse commencer.

■La porte peut être ouverte seulement si STOP (arrêt) a été

sélectionné alors que le témoin ADD CLOTHES (ajout de

vêtements) était allumé ou si le programme a été annulé.

■Voir “Pour annuler un programme” dans la section

“Changement de programmes, options et modificateurs”.

3. Ouvrir le tiroir distributeur et verser les produits de lessive

dans les compartiments de détergent, d'agent de

blanchiment ou d'assouplissant de tissu. Fermer le tiroir

lentement pour éviter les renversements. Voir “Utilisation du

distributeur”.

4. Mettre la laveuse en marche en sélectionnant POWER

(alimentation). Sélectionner un des programmes en tournant

le sélecteur de programme. Le témoin lumineux

correspondant au programme sélectionné s'allume en vert.

Lors de la sélection d'un programme de lavage, les

modificateurs préréglés (niveau de saleté, température de

lavage et vitesse d'essorage) pour le programme sont

allumés en vert. Les options sélectionnables s'allument d'une

couleur ambre. Si une option ou un modificateur est

indisponible avec le programme sélectionné, le témoin ne

s'allume pas. Les préréglages procurent les soins aux tissus

recommandés pour le programme sélectionné. L'afficheur

indique la durée résiduelle estimée. Voir “Programmes”.

5. Sélectionner les OPTIONS désirées. Toutes les options ne

sont pas disponibles avec tous les programmes. Voir

“Options”.

6. Sélectionner les MODIFICATEURS désirés. Tous les

modificateurs ne sont pas disponibles avec tous les

programmes et toutes les options. Voir “Modificateurs”.

7. Si désiré, sélectionner le CYCLE SIGNAL (signal de

programme). Le signal est utile lorsque vous lavez des

articles qui doivent être enlevés de la laveuse aussitôt qu'elle

s'arrête. Sélectionner LOUD (fort), SOFT (faible) ou OFF

(désactivé).

8. Pour commencer le programme de lavage

immédiatement

Sélectionner START (pendant 1 seconde environ).

■Si vous n'appuyez pas sur START (mise en marche) dans

les 5 minutes qui suivent le choix d'un programme, la

laveuse s'éteint automatiquement.

■Lorsque le programme de lavage est terminé, le témoin

lumineux CLOTHES CLEAN s'allume, la porte se

déverrouille et la charge peut être retirée de la laveuse. La

laveuse s'éteint automatiquement 60 minutes après la fin

du programme et le témoin CLOTHES CLEAN s'éteint.

9. Pour commencer le programme de lavage ultérieurement

Sélectionner DELAY (lavage différé) jusqu'à ce que la durée

de délai désirée (en heures) soit indiquée sur l'afficheur de la

durée résiduelle estimée. Sélectionner START (mise en

marche). La fenêtre d'affichage indique le compte à rebours

jusqu'au programme de lavage.

IMPORTANT : En cas de mise en marche différée d'un

programme, utiliser seulement des détergents en poudre

dans le compartiment de lavage principal car les détergents

liquides risquent de suinter hors du compartiment avant le

début du programme de lavage.

Utilisation du distributeur

Votre nouvelle laveuse comporte un tiroir distributeur avec quatre

compartiments pour les produits de lessive - deux pour le

détergent, un pour l'agent de blanchiment liquide et un pour

l'assouplissant de tissu liquide. Les produits de lessive sont dilués

et distribués automatiquement au moment approprié durant le

programme de lavage, ce qui évite à l'utilisateur de retourner à la

laveuse durant le programme pour ajouter ces produits.

Il est normal que de petites quantités d'eau demeurent dans les

distributeurs lorsque le programme de lavage est achevé.

Ne pas placer de produits de lessive directement dans la cuve de

lavage. Toujours utiliser les distributeurs appropriés pour ajouter

les produits de lessive.

Choix du détergent approprié

Utiliser uniquement des détergents Haute efficacité. Pour ce type

de détergent, “HE” ou “Haute efficacité” sera mentionné sur

l'emballage. Ce système de lavage, utilisant moins d'eau,

provoquera trop de mousse avec un détergent ordinaire non HE.

L'utilisation d'un détergent ordinaire est susceptible

d'occasionner des erreurs de la part de la laveuse, des durées de

programmes plus longues et une performance de rinçage

réduite. Ceci peut aussi entraîner des défaillances des

composants et une moisissure perceptible. Les détergents HE

sont conçus pour produire la quantité de mousse adéquate pour

le meilleur rendement. Suivre les recommandations du fabricant

pour déterminer la quantité de détergent à utiliser.

Utiliser uniquement un détergent "HE" Haute efficacité.

Pour remplir les compartiments du distributeur

1. Tirer le tiroir distributeur.

2. Verser le produit de lessive désiré dans le compartiment

approprié.

3. Enfoncer le tiroir distributeur lentement et complètement

(pour éviter les renversements).

Compartiment pour détergent de prélavage

(Lettre B sur l'illustration du distributeur)

Verser le détergent dans ce compartiment en cas d'utilisation de

l'option de prélavage ou du programme de trempage

automatique. Un détergent liquide ou en poudre peut être utilisé

dans ce compartiment. Le détergent sera distribué

automatiquement au cours de l'option de prélavage si l'option

est sélectionnée ou durant la période de trempage si Auto Soak

est sélectionné.

■En utilisant seulement un détergent Haute efficacité (HE),

ajouter ¹⁄₃ de la quantité recommandée dans le compartiment

de prélavage et ²⁄₃ de la quantité recommandée dans le

compartiment de lavage principal.

Compartiment pour détergent du lavage principal

(Lettres A et C sur l'illustration du distributeur)

Verser le détergent HE liquide ou en poudre dans ce

compartiment pour le programme de lavage principal. Le

sélecteur de type de détergent (A) doit toujours être placé dans la

bonne position pour le type de détergent utilisé. Slide the

detergent type selector to the correct position.

IMPORTANT : En cas d'utilisation du prélavage, du trempage

automatique ou de l'option de mise en marche différée, on doit

utiliser un détergent en poudre dans le compartiment de lavage

principal car les détergents liquides sont susceptibles de couler

hors du compartiment du lavage principal, avant même le début

du lavage principal.

■Ne pas remplir au-delà du niveau “MAX”. Utiliser la quantité

recommandée par le fabricant en fonction de la taille de la

charge.

■L'agent de blanchiment liquide ou en poudre peut être versé

dans le compartiment du lavage principal avec le même type

de détergent, liquide ou en poudre.

■Détergent liquide :

■Détergent en poudre :

Compartiment pour agent de blanchiment

(Lettre E sur l'illustration du distributeur)

Ne pas verser plus de

²⁄₃

de tasse (160 mL) d'agent de blanchiment

liquide dans ce compartiment. L'agent de blanchiment sera

automatiquement dilué et distribué au moment approprié au cours

du premier rinçage après le programme de lavage. Ce

compartiment ne peut diluer un agent de blanchiment en poudre.

■Toujours mesurer la quantité d'agent de blanchiment liquide.

Utiliser une tasse à mesurer avec un bec verseur; ne pas

utiliser une quantité approximative. Suivre les instructions du

fabricant pour une utilisation appropriée.

■Ne pas remplir au-delà du niveau “MAX”.

REMARQUE : Un remplissage excessif pourrait causer des

dommages aux vêtements.

Compartiment pour assouplissant de tissu

(Lettre F sur l'illustration du distributeur)

Verser une quantité mesurée d'assouplissant de tissu liquide

dans le distributeur d'assouplissant de tissu, si désiré.

■Ne pas remplir excessivement. La capacité du distributeur

d'assouplissant de tissu est de ¼de tasse (60 mL).

■L'assouplissant de tissu est distribué au cours du programme

de rinçage. Si 2nd Rinse (2nd rinçage) ou SkinCare Rinse II

(soin de la peau-rinçage II) est sélectionné, l'assouplissant de

tissu sera distribué au cours de ces programmes.

■Ne pas utiliser de boules distributrices d'assouplissant de

tissu dans cette laveuse. Les boules distributrices ne

fonctionnent pas correctement avec cette laveuse.

■Ne pas renverser ou faire couler d'assouplissant de tissu sur

les vêtements.

■À la fin du programme, il est possible qu'une petite quantité

d'eau reste dans le distributeur. Ceci est normal.

REMARQUE : Utiliser seulement de l’assouplissant de tissu

liquide dans ce distributeur.

Distributeur

A. Sélecteur du type de détergent

B. Compartiment pour détergent de prélavage

C. Compartiment pour détergent du lavage principal

D. Levier de dégagement du distributeur

E. Compartiment pour agent de blanchiment

F. Compartiment pour assouplissant de tissu

Sélecteur en position pour le détergent liquide

A. Sélecteur du type de détergent

Sélecteur en position pour le détergent en poudre

A. Sélecteur du type de détergent

Pause ou remise en marche

1. Pour mettre la laveuse en pause à tout moment, sélectionner

STOP (arrêt).

2. Pour poursuivre le programme, sélectionner START (pendant

environ 1 seconde).

Changement des programmes, options et

modificateurs

Toutes les options et tous les modificateurs ne sont pas

disponibles avec tous les programmes. Les modificateurs

disponibles s'allument d'une couleur ambre. Les options

sélectionnables s'allument d'une couleur ambre. Si une option ou

un modificateur est indisponible avec le programme sélectionné,

le témoin ne s'allume pas.

Les programmes, options et modificateurs peuvent être changés

à tout moment tant que START (mise en marche) n'a pas été

sélectionné.

Les options et modificateurs peuvent être changés à tout

moment après avoir sélectionné START et avant la mise en

marche de l'option ou du modificateur.

Pour annuler un programme et en sélectionner un autre

1. Sélectionner deux fois STOP (arrêt).

2. Sélectionner POWER.

3. Sélectionner le programme désiré.

4. Sélectionner les OPTIONS et MODIFICATEURS désirés.

5. Sélectionner START (pendant environ 1 seconde) pour

remettre la laveuse en marche au début du nouveau

programme.

Pour annuler un programme

1. Sélectionner deux fois STOP (arrêt).

2. La laveuse s'éteint, la porte se déverrouille et les vêtements

peuvent être retirés.

REMARQUE : Si le niveau d'eau ou la température est trop

élevé(e), la laveuse effectuera automatiquement une vidange

avant le déverrouillage de la porte.

Pour changer les options ou les modificateurs lorsque le

programme a commencé

1. Sélectionner une fois STOP (arrêt).

2. Sélectionner les OPTIONS ou MODIFICATEURS désirés.

3. Appuyer sur la touche START (pendant environ 1 seconde)

pour poursuivre le programme.

Pour vidanger la laveuse manuellement

1. Sélectionner deux fois STOP (arrêt) pour annuler le

programme de lavage.

2. Sélectionner POWER.

3. Sélectionner RINSE/DRAIN & SPIN (rinçage/vidange et

essorage).

4. Appuyer sur le bouton 2ND RINSE (2nd rinçage) pour

désactiver l'option de second rinçage.

5. Sélectionner START (pendant environ 1 seconde) pour

commencer la vidange.

6. Lorsque l'essorage est terminé, la porte se déverrouille. Les

articles peuvent être retirés de la laveuse.

Témoins lumineux

Ces témoins lumineux indiquent quelle partie du programme la

laveuse est en train d'effectuer. Ils peuvent aussi indiquer à quel

moment vous pouvez ajouter un article supplémentaire et à quel

moment les commandes sont verrouillées.

Ajout de vêtements

Cette laveuse octroie une période de 8 minutes pendant laquelle

d'autres vêtements peuvent être ajoutés à la charge. Vous

pouvez ajouter des articles dans la laveuse tant que le témoin

lumineux ADD CLOTHES est allumé.

Pour ajouter des articles lorsque le témoin Add Clothes est

allumé

1. Sélectionner une fois STOP (arrêt). La porte de la laveuse se

déverrouille et les articles peuvent être ajoutés.

2. Pour poursuivre le programme, fermer la porte et sélectionner

START (pendant environ 1 seconde).

Pour ajouter des articles lorsque le témoin Add Clothes n'est

pas allumé

1. Sélectionner deux fois STOP (arrêt). Ceci annule le

programme de lavage et les options. La porte de la laveuse

se déverrouille et les articles peuvent être ajoutés.

2. Fermer la porte et sélectionner le nouveau programme et les

nouvelles options. Sélectionner START (pendant 1 seconde

environ).

NOTES:

■When selecting a new cycle do not add additional detergent.

■Adding an item after the “Add Clothes” light is off may not

allow for proper cleaning of that item.

Clothes Clean (linge propre)

Lorsque le programme de lavage est terminé, le témoin lumineux

CLOTHES CLEAN s'allume, la porte se déverrouille et la charge

peut être retirée de la laveuse. La laveuse s'éteint

automatiquement 60 minutes après la fin du programme et le

témoin CLOTHES CLEAN s'éteint.

Verrouillage des commandes

La fonction Control Lock (verrouillage des commandes) empêche

l'utilisation involontaire de la laveuse. Vous pouvez aussi utiliser la

caractéristique de verrouillage des commandes pour empêcher des

changements involontaires de programme ou d'option durant un

programme. Lorsque CONTROL LOCKED (commandes verrouillées)

est allumé, tous les boutons sont désactivés à l'exception de STOP

(arrêt) et START (mise en marche). Vous pouvez verrouiller les

commandes alors que la laveuse est en marche.

Pour verrouiller les commandes

Sélectionner CYCLE SIGNAL (signal de programme) pendant

3 secondes.

Le témoin lumineux à côté du bouton CYCLE SIGNAL s'allume.

Pour déverrouiller les commandes

Sélectionner CYCLE SIGNAL (signal de programme) pendant

3 secondes jusqu'à ce que le témoin lumineux s'éteigne.

NOTE: To lock or unlock the controls when the washer is off,

press and hold CONTROLS LOCK/UNLOCK for 3 seconds.

Door Locked (porte verrouillée)

Lorsque le témoin lumineux s'allume, la porte est verrouillée.

Durée résiduelle estimée

Les durées de programme varient automatiquement en fonction

de la pression et de la température de l'eau, du détergent et de la

charge de linge. La durée du programme sera prolongée en cas

d'excès de mousse ou si la charge est déséquilibrée. La

procédure contre la mousse élimine l'excès de mousse et permet

un rinçage correct de vos vêtements. Pendant la procédure de

rééquilibrage, l'affichage du temps se mettra en pause jusqu'à ce

que cette activité soit terminée, puis se réactivera pour le reste

du programme.

Programmes

Choisir le programme de lavage en tournant le bouton de

sélection. Le témoin lumineux du programme s'allume une fois le

programme sélectionné. Chaque programme est conçu pour

différents types de tissu et niveaux de saleté. Les témoins

lumineux des modificateurs, situés sur le côté droit du tableau,

changent en fonction des programmes sélectionnés.

■

Chaque programme comporte un niveau de saleté (durée

estimée du programme), une température de l'eau et une

vitesse d'essorage préréglés et peut comporter des options

préréglées. Les préréglages procurent les soins aux tissus

recommandés pour le programme sélectionné.

■

Les préréglages de programme s'allument en vert pour indiquer

les options et modificateurs présélectionnés; ils peuvent être

modifiés à tout moment tant que START (mise en marche) n'a

pas été sélectionné. Toutes les options et tous les

modificateurs ne sont pas disponibles avec tous les

programmes. Les modificateurs disponibles s'allument d'une

couleur ambre. (Pour modifier les réglages après le début d'un

programme, sélectionner une fois STOP (arrêt) puis

sélectionner les réglages désirés. Appuyer sur la touche START

[pendant environ 1 seconde] pour poursuivre le programme.)

Préréglages de programme

Chaque programme comporte une durée de programme, une

température de l'eau et une vitesse d'essorage préréglées. Les

préréglages procurent les soins aux tissus recommandés pour le

programme sélectionné. Voir le tableau.

Modification des préréglages de programme

Appuyer sur le sélecteur de chaque réglage disponible jusqu'à ce

que le réglage désiré s'allume en vert.

Programme Niveau de

saleté

(hr:min)

Temp. de l’eau

(lavage/

rinçage)

Vitesse

d'essorage

Normal/Casual

(normal/tout-

aller)

Normal

(0:50) Warm/cold

(tiède/froide) High

(élevée)

Heavy Duty

(service

intense)

Très sale

(1:35) Hot/cold

(chaude/froide) Extra High

(très élevée)

Whitest Whites

(blancs les plus

blancs)

Très sale

(1:45)* Hot/cold

(chaude/froide) Extra High

(très élevée)

Sanitary

(sanitaire) Très sale

(2:00) Extra Hot/Cold

(très chaude/

froide)

Extra High

(très élevée)

Rinse/Drain &

Spin (rinçage/

vidange et

essorage)

N/A

(0:20) Cool/Cold

(fraîche/froide) Extra High

(très élevée)

Drain & Spin

(vidange et

essorage)

Normal

(0:11) N/A Extra High

(très élevée)

Clean Washer

(nettoyage de la

laveuse)

N/A N/A N/A

Express Wash

(lavage rapide)

(2-3 articles)

Léger

(0:30) Warm/Cold

(tiède/froide) Extra High

(très élevée)

Silk/Ultra

Delicate (soie/

ultra-délicat)

Normal

(0:30) Cool/Cold

(fraîche/froide) Pas

d’essorage

Handwash/

Wool (articles

lavables à la

main/lainages)

Normal

(0:35) Cool/Cold

(fraîche/froide) Extra Low

(très basse)

Kids Wear

(vêtements

d'enfants)

Très sale

(1:25) Warm/Cold

(tiède/froide) Extra High

(très élevée)

Bulky/Bedding

(articles

encombrants/

literie)

Normal

(0:55) Warm/Cold

(tiède/froide) Extra Low

(très basse)

*La durée peut être différente de celle de votre modèle.

Normal/Casual (normal/tout-aller)

Utiliser ce programme pour laver des charges de tissus qui ne se

repassent pas tels que chemises de sport, chemisiers, vêtements

de travail tout-aller, mélanges à pressage permanent, coton et

linge de maison et tissus synthétiques. Ce programme combine

un culbutage à vitesse moyenne, un essorage à vitesse élevée et

un processus de refroidissement de la charge pour réduire le

froissement.

REMARQUE : Pour un meilleur rendement énergétique, utiliser le

programme Normal/Casual (normal/tout-aller).

Heavy Duty (service intense)

Utiliser ce programme pour laver des charges de vêtements

robustes, aux couleurs grand teint et très sales. Ce programme

combine un culbutage à vitesse rapide, une durée de lavage

prolongée et un essorage à vitesse très élevée pour réduire la

durée de séchage. Si la température de l'eau est inférieure à celle

nécessaire pour ce programme, le chauffe-eau réchauffera l'eau

à la température idéale.

REMARQUE : L'option Stain Treat (traitement des taches) est

activée par défaut avec ce programme. Pour garantir un

rendement optimal, l'eau est chauffée au fur et à mesure de

l'avancement du programme. Ce chauffage progressif favorise

l'élimination des souillures organiques telles que le sang. L'option

Stain Treat peut être désactivée pour changer les modificateurs.

Whitest Whites (blancs les plus blancs)

Ce programme est spécialement conçu pour le nettoyage de

charges de linge blanc sale avec ajout d'agent de blanchiment.

Les températures de lavage élevées assurent un fonctionnement

optimal de l'agent de blanchiment. Un rinçage supplémentaire

fournit une performance de rinçage optimale pour éviter les

résidus de chlore sur votre lessive. Ce programme combine un

culbutage à vitesse rapide, une durée de lavage prolongée et un

essorage à vitesse très élevée pour réduire la durée de séchage.

Sanitary (sanitaire)

Utiliser ce programme pour nettoyer des tissus grand teint très

sales. Ce programme combine une température de l'eau très

chaude et une vitesse de culbutage rapide pour garantir

l'élimination des saletés intenses et des taches. Il est

recommandé de régler le chauffe-eau à 120ºF (49ºC) pour

assurer un rendement efficace pendant ce programme. Une

vitesse d'agitation très élevée réduit la durée de séchage.

Rinse/Drain & Spin (rinçage/vidange et essorage)

Il s'agit d'un programme combiné. Voir ci-dessous pour des

instructions détaillées sur chaque option.

Utiliser ce programme pour rincer, vidanger et essorer la charge

de lavage. Ce programme combine un culbutage à vitesse élevée

et un essorage à vitesse élevée. On peut réduire la vitesse

d'essorage en sélectionnant la vitesse souhaitée à partir du

modificateur SPIN SPEED (vitesse d'essorage).

Le programme Rinse/Drain & Spin est utile pour

■Les charges qui nécessitent un rinçage uniquement.

■Ajouter de l'assouplissant de tissu à une charge en utilisant le

distributeur d'assouplissant de tissu.

Drain & Spin (vidange et essorage)

Utiliser ce programme pour vidanger la laveuse ou pour vidanger

et essorer la charge de lavage. La vitesse d'essorage est

préréglée à High (élevée). On peut réduire la vitesse d'essorage

en sélectionnant la vitesse souhaitée à partir du modificateur

SPIN SPEED (vitesse d'essorage).

REMARQUE : Les charges de vêtements synthétiques, tissus

délicats, articles lavables à la main et lainages doivent être

vidangées sans essorage ou avec essorage à basse vitesse pour

ne pas déformer les tissus.

Pour utiliser le réglage Drain & Spin (vidange et essorage)

■Sélectionner le programme RINSE/DRAIN & SPIN (rinçage/

vidange et essorage).

■Appuyer sur le bouton 2ND RINSE (2nd rinçage) pour

désactiver l'option de rinçage.

■Appuyer sur START (mise en marche).

Clean Washer (nettoyage de la laveuse)

Utiliser le programme Clean Washer une fois par mois pour

conserver l'intérieur de la laveuse frais et propre. Ce programme

utilise un niveau d'eau plus élevé en combinaison avec l'agent de

blanchiment liquide pour nettoyer à fond l'intérieur de la machine

à laver. Voir “Nettoyage de la laveuse”.

IMPORTANT : Ne pas placer de vêtements ou autres articles

dans la laveuse pendant le programme Clean Washer. Utiliser ce

programme avec un tambour de lavage vide.

Express Wash (lavage rapide)

Utiliser ce programme pour laver des petites charges de

2-3 articles légèrement sales dont on a besoin rapidement. Ce

programme combine un culbutage à vitesse rapide, une durée de

lavage plus courte et un essorage à vitesse très élevée pour

réduire la durée de séchage. Les grandes charges prolongent la

durée de lavage.

Silk/Ultra Delicate (soie/ultra-délicat)

Utiliser ce programme pour nettoyer les soies et les vêtements

ultra-délicats. (Consulter les consignes de l'étiquette pour

s'assurer que le vêtement est lavable.) Ce programme effectue

un culbutage délicat et évacue l'eau sans essorage pour nettoyer

les vêtements en douceur et réduire le froissement au minimum.

Les vêtements seront davantage mouillés à la fin du programme,

du fait de l'absence d'essorage.

■Utiliser des sacs en filet pour laver les sous-vêtements tels

que les soutiens-gorge à armature, les articles avec ficelles et

les articles de petite taille tels que les chaussettes d'enfants.

■Les détergents en poudre peuvent ne pas se dissoudre

correctement durant un programme à basse vitesse. Pour

des résultats optimaux, utiliser un détergent liquide pour les

programmes à basse vitesse.

Handwash/Wool (articles lavables à la main/lainages)

Utiliser ce programme pour nettoyer les lainages et les vêtements

nécessitant un soin spécial. (Consulter les consignes de

l'étiquette pour s'assurer que le vêtement est lavable.) Semblable

à la façon dont les vêtements sont lavés à la main dans un évier,

l'action de lavage de ce programme combine des périodes de

culbutage à très basse vitesse et de trempage. Les faibles

vitesses d'essorage réduisent le froissement.

■Utiliser des sacs en filet pour le linge au besoin.

■Les détergents en poudre peuvent ne pas se dissoudre

correctement durant un programme à basse vitesse. Pour

des résultats optimaux, utiliser un détergent liquide pour les

programmes à basse vitesse.

Kids Wear (vêtements d’enfants)

Ce programme est spécialement conçu pour nettoyer et rincer à

fond les vêtements d'enfants. Le rinçage SkinCare (soin de la

peau) avec supplément d'eau fournit un rinçage optimal pour

minimiser les résidus de détergent. Ce programme combine une

vitesse de culbutage rapide et une vitesse d'essorage extra

élevée pour réduire la durée de séchage.

Bulky/Bedding (articles encombrants/literie)

Utiliser ce programme pour laver de gros articles tels que

couvertures et édredons. Ce programme commence par un

trempage pour bien imbiber la charge. Ceci est suivi d'une action

de lavage moyenne et de vitesses d'essorage extra basses pour

maintenir l'équilibre de la charge.

Sons normaux émis par la laveuse

Comme pour tout appareil neuf, vous entendrez des sons

auxquels vous n'êtes pas habitué. Vous pouvez entendre

différents sons lors du verrouillage/déverrouillage de la porte et

durant le processus de lavage, rinçage ou essorage. Entre les

changements dans les actions de lavage, la laveuse fera des

pauses momentanées. Vous entendrez l'éclaboussement de

l'eau pendant les programmes de lavage et de rinçage. Ces

nouveaux sons et pauses font partie du fonctionnement normal

de la laveuse. (Voir “Dépannage”.)

Options

Vous pouvez personnaliser votre lavage en ajoutant des options à

vos sélections de programme. Vous pouvez ajouter ou modifier

une option après le début d'un programme à tout moment avant

la mise en marche de l'option sélectionnée. Toutes les options ne

sont pas disponibles avec tous les programmes. Les sélections

en cours s'allument en vert. Si une option est indisponible avec

un programme sélectionné, le témoin ne s'allume pas.

■Consulter la section “Guide de lessivage” pour un aperçu des

options possibles pour chaque sélection de programme de

lavage.

■Vous pouvez choisir plusieurs options par programme.

Certaines options ne peuvent être sélectionnées avec

certains programmes; par exemple, l'option Stain Treat

(traitement des taches) est incompatible avec le programme

Express Wash (lavage rapide).

■Si une option n'est pas disponible avec un programme

sélectionné, 3 brefs signaux sonores sont émis et le témoin

lumineux de cette option ne s'allume pas au moment de la

sélection.

My Cycle (mon programme)

Le programme My Cycle vous permet d'enregistrer un

programme de lavage personnalisé pour une utilisation ultérieure.

Pour personnaliser un programme de lavage :

1. Sélectionner un programme.

2. Sélectionner les OPTIONS désirées.

3. Sélectionner les MODIFICATEURS désirés.

4. Pour mémoriser le programme, appuyer sur MY CYCLE

(pendant environ 3 secondes) jusqu'à ce qu'un signal sonore

retentisse et que les lettres “SET” s'affichent sur votre

machine.

5. Appuyer sur START (mise en marche).

6. Pour réutiliser ce programme, sélectionner MY CYCLE et

appuyer sur START.

Stain Treat (traitement des taches)

Utiliser cette option pour des charges de vêtements très sales qui

nécessitent un traitement renforcé contre les taches. Lorsque

l'option Stain Treat est sélectionnée, la température de l'eau du

programme de lavage sélectionné est automatiquement réglée à

tiède. L'eau sera ensuite chauffée pour atteindre une température

élevée afin de favoriser l'élimination des taches. Cette option

permettra l'élimination optimale des souillures organiques telles

que le sang.

REMARQUE :

■Si l'option Stain Treat est sélectionnée avec le programme

Sanitary (sanitaire), l'eau sera chauffée pour atteindre une

température très élevée.

■Les options Stain Treat (traitement des taches) et Energy

Saver (économie d'énergie) ne peuvent pas être

sélectionnées au cours du même programme.

Prewash (prélavage)

Utiliser cette option pour des charges d'articles très sales qui

nécessitent un prétraitement. Cette option ajoute une période de

prélavage et de vidange de 15 minutes au programme de lavage

principal.

■Verser le détergent dans les compartiments de prélavage et

de lavage principal du tiroir distributeur.

■En cas de prélavage, ne pas utiliser de détergent liquide dans

le compartiment de lavage principal. Utiliser un détergent en

poudre pour le programme de lavage principal (voir

“Utilisation du distributeur”.

REMARQUE : Les options de prélavage et de trempage ne

peuvent pas être sélectionnées en même temps.

Auto Soak (trempage automatique)

Utiliser le programme de trempage pour enlever les petites

taches fixées sur les tissus. Ce programme fournit jusqu'à

30 minutes de trempage dans de l'eau tiède ou froide, suivi d'une

vidange. La quantité supplémentaire d'eau, la courte phase de

culbutage pour une distribution uniforme de la lessive, et la

période de trempage sans mouvement du tambour permettent

une élimination plus efficace des taches incrustées. La vidange

sans essorage prend soin des articles, même les plus délicats.

Utilisation du programme de trempage : Le programme de

trempage comporte une période de trempage dans l'eau tiède ou

froide, suivie d'une vidange.

1. Ajouter du détergent uniquement dans le compartiment de

prélavage du tiroir distributeur.

2. Sélectionner d'abord DRAIN & SPIN (vidange et essorage) ou

RINSE & SPIN (rinçage et essorage), puis SOAK (trempage).

3. Choisir la température de trempage désirée.

4. Appuyer sur la touche START (mise en marche) (pendant

1 seconde environ).

Normal Rinse (rinçage normal)

Processus de rinçage en deux phases efficace pour la lessive de

tous les jours.

2nd Rinse (2nd rinçage)

Un second rinçage peut être effectué pour favoriser l'élimination

des résidus de détergent ou d'agent de blanchiment sur les

vêtements. Cette option fournit un rinçage supplémentaire avec

une eau à la même température que pour le rinçage normal. Il

s'agit du réglage de rinçage par défaut pour le programme

Whitest Whites (blancs les plus blancs).

SkinCare Rinse II (soin de la peau-rinçage II)

Cette option fournit le meilleur niveau de rinçage, afin de

permettre une élimination encore meilleure du détergent.

Extended Spin (essorage prolongé)

Utiliser cette option pour ajouter un essorage supplémentaire à

n'importe quel programme pour réduire les durées de séchage

pour certains tissus lourds ou les articles nécessitant un soin

spécial en réduisant l'excès d'eau, ce qui peut faire économiser

de l'énergie.

Button Sounds (sons des boutons)

Les sons des boutons sont utilisés pour vous indiquer ce qui a

été sélectionné ou vous faire savoir que quelque chose n'est pas

disponible. Les sons des boutons peuvent être activés ou

désactivés en sélectionnant BUTTON SOUNDS.

Save Energy Plus (économie d'énergie Plus)

L'option Save Energy Plus vous permet d'augmenter les

économies d'énergie sur les programmes à température plus

élevée (Whites Whites/blancs les plus blancs et Heavy Duty/

service intense) tout en préservant la performance de nettoyage

grâce à une prolongation de la durée de lavage d'environ

10 minutes.

REMARQUE : Pour un meilleur rendement énergétique, utiliser le

programme Normal/Casual (normal/tout-aller).

Delay Start (mise en marche différée)

Pour différer la mise en marche d'un programme, sélectionner

DELAY START jusqu'à ce que la durée différée désirée (en

heures) soit indiquée sur l'afficheur de la durée résiduelle

estimée, puis sélectionner START. La fenêtre d'affichage indique

le compte à rebours jusqu'au programme de lavage.

IMPORTANT : En cas de mise en marche différée d'un

programme, utiliser seulement des détergents en poudre dans le

compartiment de lavage principal car les détergents liquides

risquent de suinter hors du compartiment avant le début du

programme de lavage.

Cycle signal (signal de programme)

Ce signal est utile lorsqu'on retire les articles de la laveuse

aussitôt qu'elle s'arrête. Sélectionner Loud (fort), Soft (doux) ou

Off (désactivé).

Modificateurs

Les préréglages pour la température de l'eau, la vitesse

d'essorage et les options de rinçage peuvent être modifiés. Vous

pouvez changer un modificateur après le début d'un programme

à tout moment avant la mise en marche du modificateur

sélectionné. Tous les modificateurs ne sont pas disponibles avec

toutes les options et tous les programmes. Les réglages des

modificateurs disponibles s'allument d'une couleur ambre. Les

sélections en cours s'allument en vert. Si une option est

indisponible avec un programme sélectionné, le témoin ne

s'allume pas.

■Pour modifier la durée du programme, sélectionner le bouton

SOIL LEVEL (niveau de saleté).

■Pour modifier la température de l'eau, sélectionner le bouton

WASH TEMP jusqu'à ce que le réglage désiré s'allume en

vert.

■Pour modifier la vitesse d'essorage, sélectionner le bouton

SPIN SPEED jusqu'à ce que le réglage désiré s'allume en

vert.

Wash Temp (température de lavage)

Sélectionner une température de l'eau selon le type de charge à

laver. Utiliser l'eau de lavage la plus chaude sans danger pour les

tissus. Suivre les instructions figurant sur l'étiquette des

vêtements.

Les rinçages à l'eau tiède permettent un meilleur séchage que les

rinçages à froid. Les rinçages à l'eau tiède augmentent le

froissement. Dans les climats froids, un rinçage à l'eau tiède

facilite la manipulation de la charge. Les rinçages à froid

économisent de l'énergie.

■Le réglage Extra Hot (très chaude) est disponible seulement

avec le programme Sanitary (sanitaire).

■Lorsque l'option Stain Treat (traitement des taches) est

sélectionnée, l'eau est chauffée progressivement pour

favoriser l'élimination des souillures organiques telles que le

sang.

■Dans les températures d'eau de lavage inférieures à 60ºF

(15,6ºC), les détergents ne se dissolvent pas correctement.

Les saletés peuvent être difficiles à enlever.

Commande automatique de la température

La Commande automatique de la température (CAT) détecte et

maintient une température uniforme de l'eau. La CAT régule

l'arrivée d'eau chaude et d'eau froide. La fonction CAT est

automatiquement activée lorsqu'un programme est sélectionné.

(Voir “Préréglages de programme” dans “Programmes”.)

■La fonction CAT fonctionne pour la température de lavage

avec les réglages Extra Hot (très chaude), Hot (chaude),

Warm (tiède) et Cool (fraîche).

■La température de l'eau pour le lavage à froid dépend de la

température de l'eau froide au robinet.

■La fonction CAT fonctionne pour la température de rinçage

lorsque le réglage de la température de lavage est marqué

d'un astérisque, comme Warm* (tiède). Toutes les autres

températures de rinçage sont froides.

Guide de lessivage

Consulter ce tableau pour les types de charges suggérés et le programme correspondant. Pour chacun des programmes de la laveuse,

les options disponibles sont indiquées à droite.

*Les options de prélavage et de trempage ne peuvent pas être sélectionnées en même temps.

PROGRAMME TYPE DE CHARGE SUGGÉRÉOPTIONS DISPONIBLES

Delay

Start

(mise en

marche

différée)

Prewash*

(prélavage) Stain

Treat

(traite-

ment

des

taches)

Save

Energy

Plus

(économie

d'énergie

Plus)

2nd Rinse/

Skincare

Rinse II

(2nd

rinçage/

soin de la

peau-

rinçage II)

Extended

Spin

(essorage

prolongé)

Normal/Casual

(normal/tout-

aller)

Articles normalement sales tels que

chemisiers, chemises, salopettes,

etc., en polyester, nylon, coton, lin

ou mélanges de coton

✔✔✔ ✔ ✔

Heavy Duty

(service intense) Articles en coton très sales tels que

sous-vêtements, serviettes,

chemises, etc.,

✔✔✔✔ ✔ ✔

Whitest Whites

(blancs les plus

blancs)

Tissus blancs sales ✔✔✔✔ ✔ ✔

Sanitary

(sanitaire) Articles très sales tels que sous-

vêtements, serviettes, vêtements de

travail, couches, etc.

✔✔✔ ✔ ✔

Rinse/Drain &

Spin (rinçage/

vidange et

essorage)

Toutes les charges ✔✔

Clean Washer

(nettoyage de la

laveuse)

Pas de vêtement

Silk/Ultra

Delicate (soie/

ultra-délicat)

Articles en soie ou ultra-délicats

lavables en machine.

✔✔

Handwash/

Wool (articles

lavables à la

main/lainages)

Lainages avec un fini non feutré et

articles nécessitant un soin

particulier, lavables en machine.

✔✔

Kids Wear

(vêtements

d'enfants)

Vêtements d'enfants ou tout tissu

nécessitant un rinçage

supplémentaire

✔✔✔ ✔ ✔

Bulky/Bedding

(articles

encombrants/

literie)

Couvertures et édredons

normalement sales

✔✔

Express Wash

(lavage rapide) Petites charges de 2 à 3articles en

coton, polyester, nylon, et mélanges

de coton légèrement sales.

✔✔✔

CONSEILS DE LESSIVAGE

Préparation des vêtements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de

vos vêtements.

■Utiliser uniquement des détergents Haute efficacité. Pour ce

type de détergent, “HE” ou “Haute efficacité” sera mentionné

sur l'emballage. Ce système de lavage, utilisant moins d'eau,

provoquera trop de mousse avec un détergent ordinaire non-

HE. L'utilisation d'un détergent ordinaire est susceptible

d'occasionner des erreurs de la part de la laveuse, des durées

de programmes plus longues et une performance de rinçage

réduite. Ceci peut aussi entraîner des défaillances des

composants et une moisissure perceptible. Les détergents HE

sont conçus pour produire la quantité de mousse adéquate

pour le meilleur rendement. Suivre les recommandations du

fabricant pour déterminer la quantité de détergent à utiliser.

■Fermer les fermetures à glissière, les boutons pression et les

crochets pour éviter d'accrocher d'autres articles. Retirer les

épingles, boucles et autres objets durs pour éviter

d'égratigner l'intérieur de la laveuse. Ôter les garnitures et les

ornements non lavables.

■Vider les poches et les retourner.

■Retourner les revers et enlever la charpie et la poussière avec

une brosse.

■Retourner les tricots synthétiques pour éviter le boulochage.

■Attacher les cordons et les ceintures pour empêcher

l'emmêlement.

■Raccommoder les déchirures, les ourlets défaits et les

coutures.

■Traiter les taches.

■Les vêtements tachés ou mouillés doivent être lavés sans

délai pour obtenir les meilleurs résultats.

■Mélanger les petits articles avec les gros, éviter de laver un

article seul et répartir la charge de façon égale dans la

laveuse.

■Laver les petits articles tels que les chaussettes d'enfants

dans un sac en filet pour le linge. Pour obtenir une charge

équilibrée, on recommande d'utiliser plus d'un sac et de

remplir chaque sac avec des quantités similaires.

REMARQUE : Si vous lavez uniquement des petits articles, il

est recommandé d'utiliser plus d'un sac et de remplir chaque

sac avec des quantités similaires.

Tri

■Séparer les articles très sales des articles légèrement sales,

même si on les lave normalement ensemble. Séparer les

articles qui forment de la charpie (serviettes, chenille) des

articles qui retiennent la charpie (velours côtelé, synthétiques,

pressage permanent). Dans la mesure du possible, retourner

les articles qui forment de la charpie.

■Séparer les couleurs foncées des couleurs claires et les

articles grand teint des articles qui déteignent.

■Trier en fonction des tissus et de la confection (cotons

solides, tricots, articles délicats).

Déchargement

■Retirer les vêtements de la laveuse une fois que le

programme est terminé. Des objets en métal comme les

fermetures à glissière, les boutons-pression et les boucles

peuvent rouiller si on les laisse longtemps dans le panier de la

laveuse.

■Lorsqu'on retire le linge, vérifier de temps en temps sous le

joint de couleur grise à l'avant de la cuve qu'il n'y ait pas de

petits articles coincés.

Chargement

Utiliser uniquement un détergent HE Haute efficacité.

Suggestions de chargement

Vêtements de travail lourds

4jeans

4pantalons

4chemises

2survêtements (bas)

2survêtements (haut)

Serviettes

10 serviettes de bain

10 serviettes à main 14 débarbouillettes

Charge mixte

3draps (1 très grand,

2 simples)

4 taies d’oreiller

3chemises

3chemisiers

9T-shirts

9shorts

10 mouchoirs de poche

Articles délicats

3 maillots de corps

4jupons

4culottes

2 soutiens-gorge

2 chemises de nuit

Programme EXPRESS WASH

(2 à 3 articles) 2chemises habillées

1pantalon de ville

ENTRETIEN DE LA LAVEUSE

Nettoyage de la laveuse

La procédure d'entretien de la laveuse doit être effectuée chaque

mois.

Nettoyage du joint de la porte

1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article

de la laveuse.

2. Examiner le joint de couleur grise entre l'ouverture de la porte

et le panier pour déceler des zones tachées. Tirer sur le joint

pour examiner des zones situées en dessous. Ôter tout objet

étranger.

3. Si des zones tachées sont décelées, essuyer ces zones en

respectant la procédure indiquée ci-dessous.

IMPORTANT :

■Porter des gants en caoutchouc en cas de nettoyage

pendant une période prolongée.

■Consulter les instructions du fabricant de l'agent de

blanchiment pour une utilisation correcte.

Procédure d'entretien de la laveuse

Cette laveuse comporte un programme spécial qui utilise des

volumes d'eau plus importants en combinaison avec l'agent de

blanchiment liquide pour nettoyer à fond l'intérieur de la laveuse.

REMARQUES :

■Lire ces instructions complètement avant de débuter la

procédure de nettoyage.

■Si nécessaire, le programme de nettoyage peut être

interrompu en appuyant sur le bouton STOP (arrêt).

Cependant, ceci n'arrêtera pas immédiatement le

programme. La machine affichera “int” (interruption) et

poursuivra avec plusieurs rinçages et vidanges afin d'évacuer

toute trace d'agent de blanchiment de la laveuse.

Début de la procédure

1. Ouvrir la porte de la laveuse et retirer tout vêtement ou article

de la laveuse.

2. Fermer la porte de la laveuse.

3. Ouvrir le tiroir distributeur et ajouter immédiatement

²⁄₃ de tasse (160 mL) d'agent de blanchiment au chlore liquide

au compartiment d'agent de blanchiment.

REMARQUE : Ne pas verser de détergent pour ce

programme. L'utilisation de plus de ²⁄₃ de tasse (160 mL)

d'agent de blanchiment occasionnera, avec le temps, des

dommages au produit.

4. S'assurer que le tiroir distributeur est fermé.

5. Sélectionner le programme CLEAN WASHER (nettoyage de la

laveuse).

6. Appuyer sur START (mise en marche).

REMARQUE : Le panier pivotera, la porte se déverrouillera,

se verrouillera à nouveau et enfin le programme se

poursuivra.

■La machine ne se remplira pas mais le panier pivotera

alors que la laveuse effectuera un court programme de

détection. Ceci prendra environ 3 minutes.

7. Le programme déterminera si des vêtements ou autres

articles se trouvent dans la laveuse.

8. Une fois que le programme a commencé, laisser le

programme s'achever.

9. À la fin du programme, laisser la porte légèrement ouverte,

pour permettre une meilleure ventilation et le séchage de

l'intérieur de la laveuse.

Toujours suivre la procédure qui suit pour préserver la

fraîcheur de la laveuse

■Utiliser uniquement un détergent HE Haute efficacité.

■Laisser la porte légèrement ouverte après chaque

programme pour permettre une meilleure ventilation et le

séchage de l'intérieur de la laveuse.

■Effectuer cette procédure une fois par mois en utilisant

²⁄₃ de tasse (160 mL) d'agent de blanchiment liquide.

■Si la procédure ne permet pas de remédier suffisamment aux

problèmes de fraîcheur de la machine, examiner les

conditions d'installation et d'utilisation pour déceler d'autres

causes.

A. Joint

a) Mélanger une solution diluée en utilisant ¾de tasse

(177,4 mL) d'agent de blanchiment liquide et 1 gal. (3,8 L)

d'eau tiède du robinet.

b) Essuyer la zone du joint avec la solution diluée, en

utilisant un chiffon humide.

c) Laisser agir pendant 5 minutes.

d) Essuyer la zone complètement avec un chiffon sec et

laisser l'intérieur de la laveuse sécher avec la porte

ouverte.

Si aucun article n'est détecté dans la laveuse, il passera à

l'étape 8.

Si des articles sont détectés dans la laveuse, tous les

témoins lumineux clignoteront, “rL” ou “F-34”

s'afficheront et les témoins WASH (lavage) et CONTROLS

LOCKED (commandes verrouillées) resteront allumés. La

porte se déverrouillera.

■Appuyer sur STOP (arrêt) pour annuler le code

d'échec. Puis répéter les étapes 1, 2 et 6 pour

remettre le programme en marche.

Nettoyage de l'extérieur

Utiliser une éponge ou un chiffon doux humide pour essuyer les

renversements. Essuyer occasionnellement les surfaces externes

de la laveuse pour maintenir son apparence d'appareil neuf.

Utiliser un savon doux et de l'eau. Ne pas utiliser de produits

abrasifs.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Déverrouiller le tiroir distributeur en appuyant sur le levier de

dégagement dans le compartiment de prélavage. Voir

“Utilisation du distributeur”. Retirer le tiroir.

2. Ôter les pièces incluses (le siphon des compartiments de

l'assouplissant de tissu et de l'agent de blanchiment et le

sélecteur).

3. Laver les pièces sous l'eau du robinet.

4. Réinstaller les pièces incluses et remettre le distributeur dans

le tiroir.

Tuyaux d'arrivée d'eau

Remplacer les tuyaux d'arrivée d'eau après 5 ans d'utilisation

pour réduire le risque de défaillance intempestive. Inspecter

périodiquement les tuyaux; les remplacer en cas de renflement,

de déformation, de coupure et d'usure ou si une fuite se

manifeste.

Lors du remplacement des tuyaux d'arrivée d'eau, inscrire la date

du remplacement.

Préparation avant des vacances, un

entreposage ou un déménagement

Installer et remiser la laveuse à un emplacement où elle ne sera

pas exposée au gel. Comme il peut rester un résidu d’eau dans

les tuyaux, le gel pourrait endommager la laveuse. Si la laveuse

doit faire l’objet d’un déménagement ou de remisage au cours

d’une période où il gèle, préparer l’appareil pour l’hiver.

Période d’inutilisation ou de vacances :

Faire fonctionner la laveuse seulement lorsqu’on est présent. Si

vous devez partir en vacances ou si vous n’utilisez pas votre

laveuse pendant une période prolongée, vous devez :

■Débrancher la laveuse ou déconnecter la source de courant

électrique.

■Fermer les robinets d’arrivée d’eau. Ceci évitera le risque

d’inondation fortuit (à l’occasion d’une surpression d’eau) au

cours de la période d’absence.

■Ouvrir légèrement la porte pour fournir une ventilation.

Préparation de la laveuse pour l’hiver :

1. Verser 1 pte (1 L) d’antigel de type pour véhicule récréatif,

dans le tambour.

2. Faire exécuter à la laveuse un programme Drain & Spin

(Vidange et essorage).

3. Débrancher la laveuse ou déconnecter la source de courant

électrique.

4. Fermer les deux robinets d’arrivée d’eau.

5. Déconnecter les tuyaux flexibles d’alimentation d’eau des

robinets et les vider.

Avant la réutilisation :

1. Rincer les tuyaux d’arrivée d’eau. Reconnecter les tuyaux

flexibles d’alimentation d’eau aux robinets. Ouvrir les deux

robinets d’arrivée d’eau.

2. Brancher la laveuse ou reconnecter la source de courant

électrique.

3. Faire exécuter à la laveuse un programme complet Normal/

Casual (Normal/Tout-aller) avec ¼ de la quantité normale

recommandée de détergent HE pour éliminer l’antigel.

Transport de la laveuse :

1. Si la laveuse est déménagée pendant une période de gel,

verser dans le tambour 1 pte (1 L) d’antigel pour véhicule

récréatif. Faire exécuter à la laveuse un programme Drain &

Spin (Vidange et essorage).

2. Débrancher le cordon d'alimentation.

3. Déconnecter le tuyau de vidange du système de vidange et le

fixer aux pinces du panneau arrière.

4. Fermer les deux robinets d’arrivée d’eau.

5. Déconnecter les tuyaux d’arrivée d’eau des robinets, ensuite

vider les tuyaux et les fixer au panneau arrière de la laveuse.

IMPORTANT : Appeler le service. Ne pas réutiliser les boulons de

transport. L’appareil doit être transporté dans la position

verticale. Pour éviter des dommages sur la structure et sur la

suspension, la laveuse doit être correctement préparée pour le

déplacement par un technicien agréé.

Réinstallation de la laveuse

1. Suivre les “Instructions d’installation” pour choisir

l’emplacement, mettre la laveuse d’aplomb et la raccorder.

2. Faire exécuter à la laveuse un programme Normal/Casual

(Normal/tout-aller) avec ¼ de la quantité normale

recommandée de détergent HE pour nettoyer la laveuse et

enlever l’antigel, le cas échéant.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à3 alvéoles reliéeàla terre.

Ne pas enlever la broche de liaison àla terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

DÉPANNAGE

Essayer d'abord les solutions suggérées ici pour éviter possiblement le coût d'une visite de service...

La laveuse affiche un message code et un signal sonore

est émis

■“F20” (problème d'entrée d'eau - approvisionnement en

eau nul ou insuffisant)

Sélectionner deux fois STOP (arrêt) pour annuler le

programme. Débrancher la laveuse ou déconnecter la source

de courant électrique.

Vérifier ce qui suit :

Les robinets d'eau sont-ils complètement ouverts?

Les tamis au point de raccordement des tuyaux d'arrivée

d'eau à la laveuse sont-ils obstrués?

Les tuyaux d'arrivée d'eau sont-ils déformés?

Les tuyaux d'arrivée d'eau sont-ils gelés?

Brancher la laveuse ou reconnecter la source de courant

électrique. Sélectionner à nouveau le programme et appuyer

sur START (mise en marche). Si le problème persiste, faire un

appel de service.

■“F21” (problème de vidange)

Sélectionner deux fois STOP (arrêt) pour annuler le

programme. Débrancher la laveuse ou déconnecter la source

de courant électrique.

Vérifier ce qui suit :

Le tuyau de vidange est-il déformé?

Le tuyau de vidange est-il gelé?

Le tuyau de vidange est-il obstrué?

Le tuyau de vidange est-il à plus de 96" (2,4 m) au-dessus du

plancher?

Brancher la laveuse ou reconnecter la source de courant

électrique. Sélectionner à nouveau un programme et appuyer

sur START (mise en marche). Si le problème persiste, faire un

appel de service.

■“SUD” (procédure contre la mousse)

Lorsqu'un excès de mousse est détecté, une procédure

contre la mousse se met en marche automatiquement. Cette

procédure élimine l'excès de mousse et permet un rinçage

correct de vos vêtements. “SUD” s'affiche durant la période

de rinçage et à la fin du programme pour indiquer que la

procédure contre la mousse a été activée. Utiliser

uniquement des détergents HE (haute efficacité).

■“F22” (verrouillage de la porte avant)

Sélectionner deux fois STOP (arrêt) pour annuler le

programme.

La porte de la laveuse est-elle bien fermée?

La porte doit être complètement fermée pour que la laveuse

puisse fonctionner. La porte peut paraître fermée mais ne pas

être enclenchée. Ouvrir la porte et bien l'enclencher.

Avez-vous lavé une grande charge?

Avant de fermer la porte de la laveuse, vérifier qu'il n'y a pas

d'articles ne dépassent pas de l'ouverture. Laisser

suffisamment d'espace dans la laveuse pour permettre aux

vêtements de culbuter librement. Un panier surchargé peut

empêcher la porte de fermer complètement. Réduire la

charge si nécessaire.

Appuyer sur POWER, sélectionner à nouveau le programme

et appuyer sur START.

■“F” Codes other than F20, F21 and F22]

Sélectionner deux fois STOP (arrêt) pour annuler le

programme. Sélectionner DRAIN & SPIN (vidange et

essorage) en cas d'excès d'eau dans la laveuse.

Sélectionner à nouveau le programme et appuyer sur START.

Si le problème persiste, faire un appel de service.

La laveuse ne se met pas en marche

■Vérifier ce qui suit :

Le cordon d'alimentation est-il branché dans une prise à

3alvéoles reliée à la terre?

La porte de la laveuse est-elle bien fermée?

Un programme a-t-il été sélectionné sans que START ait été

sélectionné pendant 1 seconde?

La porte a-t-elle été ouverte après l'achèvement du dernier

programme?

La laveuse ne se remplit pas, ne rince pas ou ne lave pas

■Vérifier ce qui suit :

Le cordon d'alimentation est-il branché dans une prise à

3alvéoles reliée à la terre?

La prise est-elle alimentée par le courant électrique? Vérifier

la source de courant électrique ou appeler un électricien.

Les robinets d'eau chaude et d'eau froide sont-ils ouverts?

Le tuyau d'arrivée d'eau est-il déformé?

Les tamis de la valve d'arrivée d'eau sont-ils obstrués?

Couper l'arrivée d'eau et retirer les tuyaux d'arrivée d'eau de

la laveuse. Ôter toute pellicule ou particules accumulées.

Réinstaller les tuyaux, ouvrir l'arrivée d'eau et vérifier s'il y a

des fuites.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

La laveuse s'arrête

■Vérifier ce qui suit :

Le cordon d'alimentation est-il branché dans une prise à

3alvéoles reliée à la terre?

La prise est-elle alimentée par le courant électrique?

Vérifier la source de courant électrique ou appeler un

électricien.

Un fusible est-il grillé ou le disjoncteur s'est-il déclenché?

Remplacer le fusible ou réenclencher le disjoncteur. Si le

problème persiste, appeler un électricien.

Utilisez-vous un câble de rallonge?

Ne pas utiliser un câble de rallonge.

La laveuse n'effectue pas de vidange ou d'essorage

■Le tuyau de vidange est-il obstrué ou l'extrémité du tuyau

de vidange se trouve-t-elle à plus de 96" (2,4 m) au-

dessus du plancher?

■La tension est-elle basse?

Vérifier la source de courant électrique ou appeler un

électricien. Ne pas utiliser un câble de rallonge.

■La procédure contre la mousse est-elle activée?

Le programme se terminera une fois que l'excès de mousse

sera éliminé.

■La charge est-elle équilibrée?

Un seul article ou un article encombrant peut provoquer un

déséquilibre. Ajouter des articles ou redistribuer la charge.

La laveuse fait du bruit ou vibre.

■La laveuse est-elle d'aplomb?

La laveuse doit être d'aplomb. Les quatre pieds doivent être

installés correctement et les écrous doivent être serrés contre

la caisse de la laveuse.

Lorsque l'eau est vidangée de la laveuse, on peut entendre le

bruit de la succion de l'air par la pompe. Ceci se produit à la

fin de la vidange. Ceci est normal.

■Lavez-vous des articles avec agrafes en métal, boucles

ou fermetures à glissière?

Vous pouvez entendre le bruit des articles métalliques

touchant le tambour de la laveuse. Ceci est normal.

■La laveuse est-elle installée sur un plancher robuste et

solide?

Se référer aux “Instructions d'installation” pour les exigences

relatives au plancher. Le bruit et les vibrations peuvent être

réduits en plaçant une planche de contreplaqué de ¾"

(19,1 mm) sous la laveuse. Le contreplaqué peut se prolonger

en dessous de la laveuse et de la sécheuse pour les maintenir

à des hauteurs égales.

Présence d'eau près de la laveuse

Vérifier la plomberie du domicile pour voir s'il y a des fuites.

Distributeurs obstrués ou ayant une fuite

■Les produits de lessive sont-ils dans le bon compartiment

du distributeur?

Verser les quantités appropriées de détergent,

d'assouplissant de tissu ou d'agent de blanchiment au chlore

liquide dans le compartiment adéquat. Verser l'agent de

blanchiment en poudre ou liquide sans danger pour les

couleurs dans le compartiment du détergent principal. Veiller

à utiliser un agent de blanchiment en poudre sans danger

pour les couleurs avec un détergent en poudre approprié ou

un agent de blanchiment liquide sans danger pour les

couleurs avec un détergent liquide approprié.

■Le séparateur de type de détergent est-il correctement

installé?

Le séparateur doit être en position inférieure en cas

d'utilisation de détergent liquide et en position supérieure en

cas d'utilisation de détergent en poudre.

Mauvaises odeurs de la laveuse

■Voir “Nettoyage de la laveuse”.

■Utilisez-vous un détergent HE?

L'utilisation d'un détergent non HE peut provoquer un film

résiduel à l'origine d'odeurs.

■Avez-vous laissé la porte ouverte après utilisation?

Cette laveuse dispose d'une fermeture étanche pour éviter

les fuites d'eau. Pour éviter la formation d'odeurs, laisser la

porte ouverte afin de permettre à la laveuse de sécher entre

les utilisations.

Charge trop mouillée

■Avez-vous utilisé le bon programme pour la charge à

laver?

Choisir un programme avec une vitesse d'essorage plus

élevée.

■Avez-vous lavé un article seul, des articles encombrants

ou avez-vous surchargé la laveuse?

Le lavage d'un seul article ou d'un article encombrant, ou une

charge excessive peuvent provoquer un déséquilibre. Ajouter

des articles ou essayer de distribuer uniformément votre

lessive mouillée dans le tambour, et commencer un

programme Drain & Spin (vidange et essorage). Si la lessive

est encore mouillée, retirer la moitié de la charge de la

laveuse et essayer de nouveau.

Résidus ou charpie sur le linge

■Avez-vous versé le détergent dans le distributeur?

Pour des résultats optimaux, verser le détergent dans le

compartiment de détergent. Ne pas verser le détergent dans

le tambour de la laveuse.

■Avez-vous effectué le tri correctement?

Trier les articles causant la charpie (serviettes, chenille) des

articles qui retiennent la charpie (velours côtelé,

synthétiques). Trier également en fonction des couleurs.

■Avez-vous surchargé la laveuse?

Ne pas surcharger la laveuse. La laveuse peut être bien

remplie mais le linge ne doit pas être tassé. La charge de

lavage doit être équilibrée. De la charpie peut être coincée

dans la charge s'il y a surcharge.

■Vérifier ce qui suit :

Avez-vous laissé du papier ou des mouchoirs en papier dans

les poches?

■Avez-vous utilisé suffisamment de détergent HE?

Utiliser suffisamment de détergent pour enlever la charpie et

la maintenir en suspension. Utiliser uniquement un détergent

HE. Suivre les recommandations du fabricant pour

déterminer la quantité de détergent à utiliser.

■La température de l'eau est-elle inférieure à 60°F

(15,6°C)?

Une eau de lavage dont la température est inférieure à 60°F

(15,6°C) peut ne pas dissoudre complètement le détergent.

■Utilisez-vous un programme de lavage à basse vitesse?

Les détergents en poudre peuvent ne pas se dissoudre

correctement durant un programme à basse vitesse. Pour de

meilleurs résultats, utiliser un détergent liquide pour les

programmes à basse vitesse tels que Handwash/Wool

(articles lavables à la main/lainages) et Silk/Ultra Delicate

(soie/ultra-délicats).

Présence de taches sur le linge

■Avez-vous versé le détergent dans le distributeur?

Pour des résultats optimaux, verser le détergent dans le

compartiment de détergent. Ne pas verser le détergent dans

le tambour de la laveuse.

■Avez-vous utilisé suffisamment de détergent HE?

Utiliser suffisamment de détergent pour enlever la saleté et la

maintenir en suspension. Utiliser uniquement un détergent

HE. Suivre les recommandations du fabricant pour

déterminer la quantité de détergent à utiliser.

■La présence de fer (rouille) dans l'eau est-elle supérieure

à la moyenne?

Vous aurez peut-être besoin d'installer un filtre à fer.

■Avez-vous bien trié la charge?

Séparer les articles de teinte foncée des articles blancs ou

clairs.

■Avez-vous déchargé la laveuse immédiatement?

Pour éviter le transfert de teinture, décharger la laveuse dès

qu'elle s'arrête.

■Avez-vous utilisé une boule distributrice d'assouplissant

de tissu?

Les boules distributrices ne fonctionnent pas correctement

avec cette laveuse. Verser un assouplissant de tissu liquide

dans le compartiment d'assouplissant de tissu.

■Avez-vous utilisé un détergent en poudre pour un

programme à vitesse faible?

Envisager l'utilisation d'un détergent liquide.

■Avez-vous utilisé le programme Express Wash (lavage

rapide) pour une grande charge?

Pour des résultats optimaux, utiliser le programme Express

Wash (lavage rapide) pour les petites charges de linge

légèrement sale.

Linge froissé

■Avez-vous déchargé la laveuse immédiatement?

Décharger la laveuse dès qu'elle s'arrête.

■Avez-vous utilisé le bon programme pour la charge à

laver?

Utiliser le programme Silk/Ultra Delicate (soie/ultra-délicats)

ou un autre programme avec essorage à basse vitesse pour

réduire le froissement.

■Avez-vous surchargé la laveuse?

La charge de lavage doit être équilibrée et pas surchargée.

Les charges doivent pouvoir se déplacer librement durant le

lavage.

Blanc grisâtre, couleurs défraîchies

■Avez-vous bien trié la charge?

Le transfert de teinture peut se produire lors du mélange

d'articles blancs et de couleur dans une même charge.

Séparer les articles de teinte foncée des articles blancs ou

clairs.

■La température de lavage était-elle trop basse?

Utiliser les lavages à l'eau chaude ou tiède si celles-ci sont

sans danger pour les tissus de la charge. S'assurer que le

système d'eau chaude est adéquat pour fournir un lavage à

l'eau chaude.

■Avez-vous utilisé suffisamment de détergent, ou avez-

vous une eau dure?

Utiliser plus de détergent pour laver la saleté intense à l'eau

froide ou dure.

Programme trop long

■Avez-vous choisi le programme Sanitary (sanitaire) ou

l'option Stain Treat (traitement des taches)?

Dans les deux cas, le chauffe-eau sera activé pour fournir le

rendement de nettoyage maximal. La durée du programme

normal sera prolongée pour chauffer l'eau. Cette durée

supplémentaire dépendra du volume de la charge et de la

température de l'eau à son entrée dans la laveuse.

■Le mot “SUD” est-il affiché?

Un excès de mousse a été détecté et une procédure contre la

mousse a commencé. Cette procédure prolongera la durée

initiale du programme.

■La charge a-t-elle causé un déséquilibre?

Lorsqu'il y a un trop grand déséquilibre, une procédure de

rééquilibrage se met en marche pour redistribuer la charge.

L'affichage de la durée se mettra en pause jusqu'à ce que

cette activité soit terminée, puis se réactivera pour le reste du

programme.

■Avez-vous lavé une grande charge avec le programme

Express (lavage rapide)?

Le programme Express (lavage rapide) est conçu pour les

plus petites charges (2 à 3 articles) de vêtements légèrement

sales. Si des charges plus grandes sont lavées avec ce

programme, la durée de lavage augmentera.

■Avez-vous lavé une grande charge en utilisant un

programme doux ou le programme Delicate (articles

délicats)?

Avec les programmes Express (lavage rapide), Handwash/

Wool (articles lavables à la main/lainages) ou Silk/Ultra

Delicate (soie/articles délicats), vous devez utiliser des petites

charges. Ceci assure un lavage délicat de vos vêtements

sans augmenter les durées de programme.

Porte verrouillée à la fin du programme de lavage

■Toute l'eau s'est-elle écoulée de la laveuse durant

l'essorage?

Sélectionner DRAIN & SPIN (vidange et essorage) pour

enlever toute eau restée dans la laveuse. La porte de la

laveuse se déverrouillera à la fin de la vidange.

®Registered Trademark/ TMTrademark/SMService Mark of Sears Brands LLC,

under licensee by Sears Canada.

®CATALYST is a registered trademark of Whirlpool U.S.A.,

used under licensee by Sears Brands LLC and Sears Canada.

®Marca registrada/ TM Marcadecomercio/SMMarca de servicio de Sears Brands LLC,

usada bajo licencia por Sears Canada.

®CATALYST es una marca registrada de Whirlpool U.S.A.,

usada bajo licencia por Sears Brands LLC y Sears Canada.

461970235741

®Marque déposée/ TM Marque de commerce/ SM Marque de service de Sears Brands LLC,

en vertu d’un porteur de licence par Sears Canada.

®CATALYST est une marque déposée de Whirlpool, U.S.A., en vertu d’un porteur

de licence par Sears Brands LLC et Sears Canada.

9/06

Printed in Germany or Mexico

ImpresoenAlemaniaoMéxico

Impriméen Allema

ne ou Mexi
