Manual de Uso y Cuidado

Modelos: 795.7303*

Congelador Inferior Refrigerador

* = número de color

MFL67227106

Sears Brands Management Corporation

Hoﬀ man Estates, IL 60179 U.S.A.

www.kenmore.com

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.com

www.sears.ca

Español

MFL67227106

TABLE OF CONTENTS

Warranty............................................................................. 3

Protection Agreements ..............................................4

Important Safety Instructions ........................... 5-7

Electrical & Grounding Requirements ..............7

Parts and Features ....................................................... 8

Refrigerator Installation .............................. 9-16

Unpacking Your Refrigerator ..........................9

Installation .................................................................... 10

Removing/Replacing Your Refrigerator and

Freezer Handles and Doors ...........................11-15

Leveling and Door Alignment ......................16

Using Your Refrigerator ............................17-24

Setting the Controls ..................................17-18

Replacing the Air Filter.......................................... 18

Automatic Icemaker......................................19

Food Storage Guide .................................... 20

Refrigerator Section

Refrigerator Shelves .................................................21

Humidity Controlled Crisper ........................ 22

Pantry Drawer ...................................................22

Dairy Bin ...........................................................22

Door Bin ............................................................23

Freezer Section

Extra Ice Bin ................................................. 23

Durabase ....................................................... 24

Durabase Divider .......................................... 24

Pullout Drawer ............................................... 24

Care And Cleaning ................................... 25-26

General Cleaning Tips ................................ 25

Outside ........................................................... 25

Inside Walls ................................................... 25

Door Liner And Gaskets ............................... 25

Plastic Parts .................................................... 25

Condenser Coils ............................................. 25

LED Light Replacement ................................ 26

Power Interruptions ....................................... 26

When You Go On Vacation ........................ 26

When You Move ............................................ 26

Connecting the Water Line ...................... 27-29

Troubleshooting Guide ............................. 30-35

Kenmore ConnectTM System .......................... 36

Service ...............................................Back Cover

WARRANTY

REFRIGERATOR WARRANTY

Kenmore Elite Limited Warranty

WITH PROOF OF SALE, the following warranty coverage applies when this appliance is correctly installed, operated

and maintained according to all supplied instructions. To arrange for warranty service, call: 1-800-4-MY-HOME®

(1-800-469-4663)

• FOR ONE YEAR from the date of sale this appliance is warranted against defects in material or workmanship. A

defective appliance will receive free repair or replacement at option of seller. This warranty coverage applies for only

90 days from the sale date in the United States, and is void in Canada, if the appliance is ever used for other than

private household purposes.

• FOR FIVE YEARS from the date of sale, the sealed refrigerant system of this appliance is warranted against defects

in material or workmanship. New system components will be supplied for defective ones free of charge. You are

responsible for the labor cost of component installation after the ﬁ rst year from the sale date. This warranty coverage

applies for only one year from the sale date in the United States, and is void in Canada, if the appliance is ever used

for other than private household purposes.

• FOR TEN YEARS from the date of sale, the linear compressor of this appliance is warranted against defects in

material or workmanship. A new linear compressor will be supplied free of charge. You are responsible for the labor

cost of installation after the ﬁ rst year from the date of purchase. This warranty coverage applies for only two years

from the sale date in the United States, and is void in Canada, if the appliance is ever used for other than private

household purposes.

This warranty covers ONLY defects in material and workmanship, and will NOT pay for:

1. Expendable items that can wear out from normal use, including but not limited to ﬁ lters, belts, screw-in base light

bulbs and bags.

2. A service technician to instruct the user in correct product installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed, operated or maintained according to all instructions

supplied with the product.

5. Damage to or failure of this product resulting from accident, abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of detergents, cleaners, chemicals or utensils other than those

recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from unauthorized modiﬁ cations made to this product.

Disclaimer of implied warranties; limitation of remedies

Customer’s sole and exclusive remedy under this limited warranty shall be product repair or replacement as provided

herein. Implied warranties, including warranties of merchantability or ﬁ tness for a particular purpose, are limited to one

year or the shortest period allowed by law. Seller shall not be liable for incidental or consequential damages. Some

states and provinces do not allow the exclusion or limitation of incidental or consequential damages, or limitation on the

duration of implied warranties of merchantability or ﬁ tness, so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the United States or Canada*.

This warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

* In-home repair service is not available in all Canadian geographical areas, nor will this warranty cover user or servicer

travel and transportation expenses if this product is located in a remote area (as deﬁ ned by Sears Canada Inc.) where

an authorized servicer is not available.

Sears Brands Management Corporation, Hoﬀ man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

PROTECTION AGREEMENTS

PRODUCT RECORD

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore Elite® product is designed and manufactured

for years of dependable operation. But like all products,

it may require preventive maintenance or repair from

time to time. That’s when having a Master Protection

Agreement can save you money and aggravation.

The Master Protection Agreement also helps extend

the life of your new product. Here’s what the

Agreement* includes:

• Parts and labor needed to help keep products

operating properly under normal use, not just defects.

Our coverage goes well beyond the product warranty.

No deductibles, no functional failure excluded from

coverage— real protection.

• Expert service by a force of more than 10,000

authorized Sears service technicians, which means

someone you can trust will be working on your product.

• Unlimited service calls and nationwide service, as

often as you want us, whenever you want us.

• “No-lemon” guarantee – replacement of your covered

product if four or more product failures occur within

twelve months.

• Product replacement if your covered product can’t be

ﬁ xed.

• Annual Preventive Maintenance Check at your request

– no extra charge.

• Fast help by phone – we call it Rapid Resolution

– phone support from a Sears representative on all

products. Think of us as a “talking owner’s manual.”

• Power surge protection against electrical damage due

to power ﬂ uctuations.

• $250 Food Loss Protection annually for any food

spoilage that is the result of mechanical failure of any

covered refrigerator or freezer.

• Rental reimbursement if repair of your covered

product takes longer than promised.

• 25% discount oﬀ the regular price of any non-covered

repair service and related installed parts.

Once you purchase the Agreement, a simple phone call

is all that it takes to schedule service. You can call at

any time day or night, or schedule a service appointment

online.

The Master Protection Agreement is a risk free purchase.

If you cancel for any reason during the product warranty

period, we will provide a full refund or a prorated refund

anytime after the product warranty period expires.

Purchase your Master Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information in the

U.S.A. call 1-800-827-6655.

* Coverage in Canada varies on some items. For full

details call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major

home items, in the U.S.A. or Canada call

1-800-4-MY-HOME®.

In the space below, record the date of purchase, model and serial number of your product. You will ﬁ nd the model and

serial number printed on an identiﬁ cation label located on the interior liner of the refrigerator compartment. Have these

items of information available whenever you contact Sears concerning your product.

Model No.___________________ Date of Purchase ___________________

Serial No.___________________

Save these instructions and attach your sales receipt for future reference.

IMPORTANT SAFETY INSTRUCTIONS

WARNING

SAVE THESE INSTRUCTIONS

To reduce the risk of ﬁ re, electric shock, or personal

injury when using your product, basic safety precautions

should be followed, including the following.

Read all instructions before using this appliance.

• NEVER unplug your refrigerator by pulling on the

power cord. Always grip the plug ﬁ rmly and pull it

straight out from the outlet.

• Immediately repair or replace all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either the plug or connector end.

• Do not modify or extend the power cord length. It

could cause electric shock or ﬁ re.

• When moving your refrigerator away from the wall, be

careful not to roll over or damage the power cord.

• The insulation in this unit contains cyclopentane or a

pentane-like gas which is ﬂ ammable and requires a

special elimination process. Before discontinuing use of

this refrigerator, contact local authorities to arrange for

safe disposal of the unit.

BASIC SAFETY PRECAUTIONS

This guide contains many important safety messages. Always read and obey all safety messages.

This is the safety alert symbol. It alerts you to safety messages that inform you of hazards that can kill

or hurt you or others, or cause damage to the product.

All safety messages will be preceded by the safety alert symbol and the hazard

signal word DANGER, WARNING or CAUTION. These words mean:

You will be killed or seriously injured if you do not follow instructions.

You can be killed or seriously injured if you do not follow instructions.

Indicates an imminently hazardous situation which, if not avoided,

may result in minor or moderate injury, or product damage.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen

if the instructions are not followed.

• DO NOT store or use gasoline or other ﬂ ammable

vapors and liquids in the vicinity of this or any other

appliance.

• DO NOT store explosive substances such as aerosol

cans containing ﬂ ammable propellants in this

appliance.

• DO NOT allow children to climb, stand, or hang on the

refrigerator doors or shelves in the refrigerator. They

could damage the refrigerator and seriously injure

themselves.

• Keep ﬁ ngers out of pinch point areas; clearances

between the doors and cabinets are necessarily small.

Be careful closing doors when children are in the area.

• Unplug your refrigerator before cleaning or making

any repairs.

NOTE: It is strongly recommended that any service be

performed by a qualiﬁ ed technician.

DANGER

WARNING

CAUTION

WARNING

DANGER: RISK OF CHILD ENTRAPMENT

SAVE THESE INSTRUCTIONS

• Before service is performed on interior LED lighting,

unplug the refrigerator or turn oﬀ power at the circuit

breaker or fuse box.

NOTE: The refrigerator and freezer compartment

lights are LED interior lighting, and service should be

performed by a qualiﬁ ed technician.

WARNING: Setting either or both controls to the OFF

position does not remove power to the light circuit.

• When you are ﬁ nished, reconnect the refrigerator to

the electrical source and reset the controls (Thermostat,

Refrigerator Control, and or Freezer Control, depending

on the model) to the desired setting.

• This refrigerator must be properly installed in

accordance with the Attention Installer Instructions that

were taped to the front of the refrigerator.

• After your refrigerator is in operation, do not touch the

cold surfaces in the freezer compartment when hands

are damp or wet. Skin may adhere to the extremely cold

surfaces.

Junked or abandoned refrigerators are dangerous, even

if they are sitting for only a few days. If you are getting

rid of your old refrigerator, please follow the instructions

at right to help prevent accidents (child entrapment and

suﬀ ocation).

• DO NOT touch the automatic ice making mechanism

while the refrigerator is plugged in.

• DO NOT refreeze frozen foods which have thawed

completely. The United States Department of

Agriculture in Home and Garden Bulletin No. 69 says:

…You may safely refreeze frozen foods that have

thawed if they still contain ice crystals or if they are

still cold—below 4°C.

…Thawed ground meats, poultry or ﬁ sh that have any

oﬀ -odor or oﬀ -color should not be refrozen and should

not be eaten. Thawed ice cream should be discarded.

If the odor or color of any food is poor or questionable,

dispose of it. The food may be dangerous to eat.

Even partial thawing and refreezing reduces the

eating quality of foods, particularly fruits, vegetables

and prepared foods. The eating quality of red meats

is aﬀ ected less than that of many other foods. Use

refrozen foods as soon as possible to save as much of

their quality as you can.

WARNING: This product contains chemicals known to

the State of California to cause cancer and birth defects

or other reproductive harm. Wash hands after handling.

BEFORE YOU THROW AWAY

YOUR OLD REFRIGERATOR

OR FREEZER:

• Take oﬀ the doors.

• Leave the shelves in place so that

children may not easily climb inside.

CFC/HCFC DISPOSAL

ELECTRICAL & GROUNDING REQUIREMENTS

WARNING

Your old refrigerator may have a cooling system

that used CFCs or HCFCs (chloroﬂ uorocarbons or

hydrochloroﬂ uorocarbons). CFCs and HCFCs are

believed to harm stratospheric ozone if released to the

atmosphere. Other refrigerants may also cause harm to

the environment if released to the atmosphere.

IMPORTANT: Please read carefully.

TO CONNECT ELECTRICITY

RECOMMENDED GROUNDING METHOD

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for

115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes.

This provides the best performance and also prevents

overloading house wiring circuits which could cause a ﬁ re

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

Use a receptacle that cannot be turned oﬀ with a switch

or pull chain. Do not use an extension cord.

Where a standard two-prong wall outlet is encountered,

it is your personal responsibility and obligation to have

it replaced with a properly grounded three-prong wall

outlet.

Electrical Shock Hazard

FOR PERSONAL SAFETY, this appliance must be

properly grounded. Have the wall outlet and the circuit

checked by a qualiﬁ ed electrician to make sure the

outlet is properly grounded.

If you are throwing away your old refrigerator, make

sure the refrigerant is removed for proper disposal

by a qualiﬁ ed technician. If you intentionally release

refrigerant, you may be subject to ﬁ nes and imprisonment

under provisions of environmental legislation.

USE OF EXTENSION CORDS

WARNING: Do not use extension cords or ungrounded

(two-prong) adaptors. Because of potential safety

hazards under certain conditions, the use of an extension

cord is not recommended. However, if you still elect to

use an extension cord, it is absolutely necessary that it

be a UL-listed (USA), 3-wire grounding type appliance

extension cord having a grounding type plug and outlet,

and that the electrical rating of the cord be 15 amperes

(minimum) and 120 volts.

Use of an extension cord will increase the clearance

needed for the back of the refrigerator.

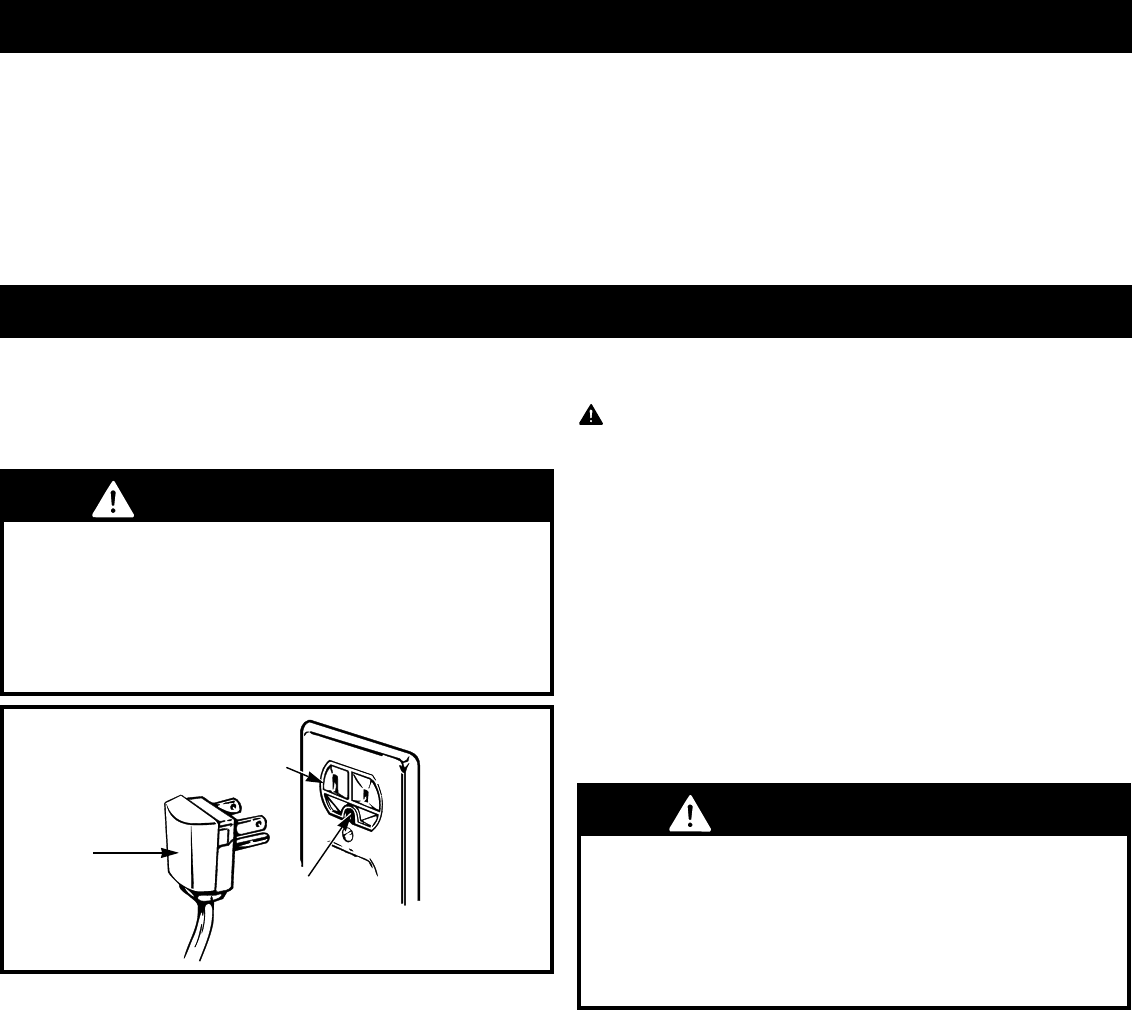

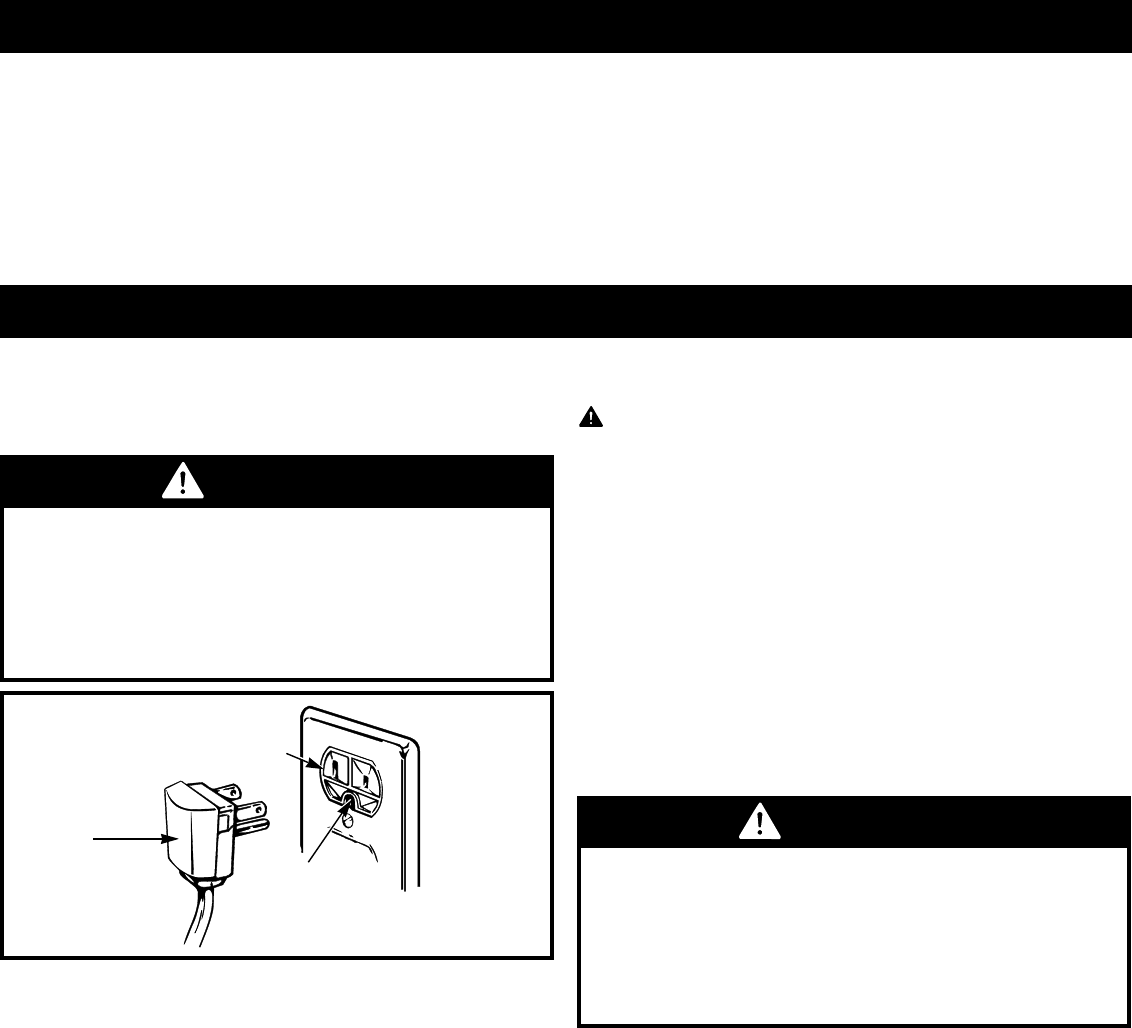

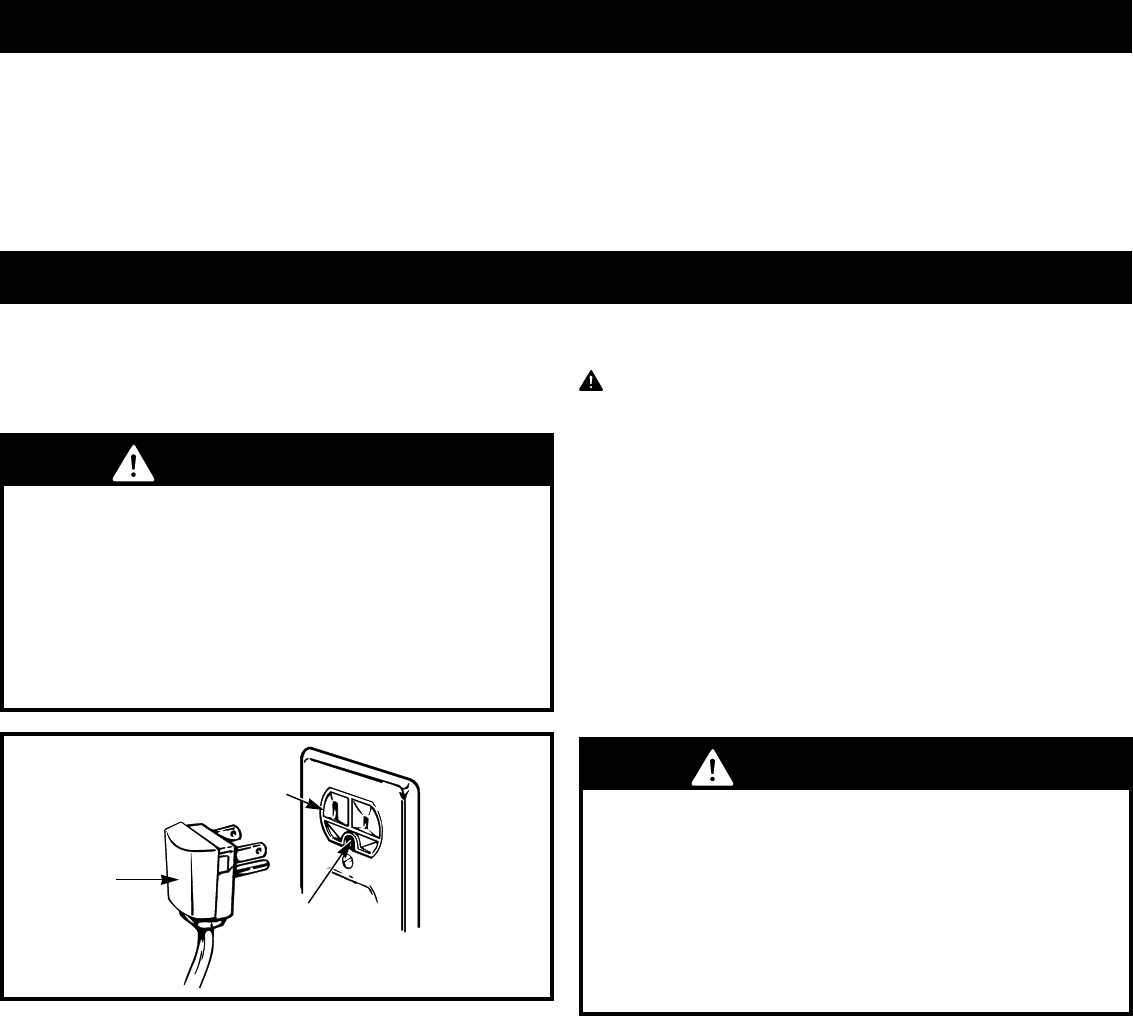

3-prong

grounding

plug

3-prong

grounding type

wall receptacle

Ensure proper

ground exists

before use.

WARNING

Replacing Electrical Cord

To avoid hazard, damaged power cords must be

replaced by the manufacturer or its service agent or

a similarly qualiﬁ ed technician. Do not operate the

appliance with a damaged power cord.

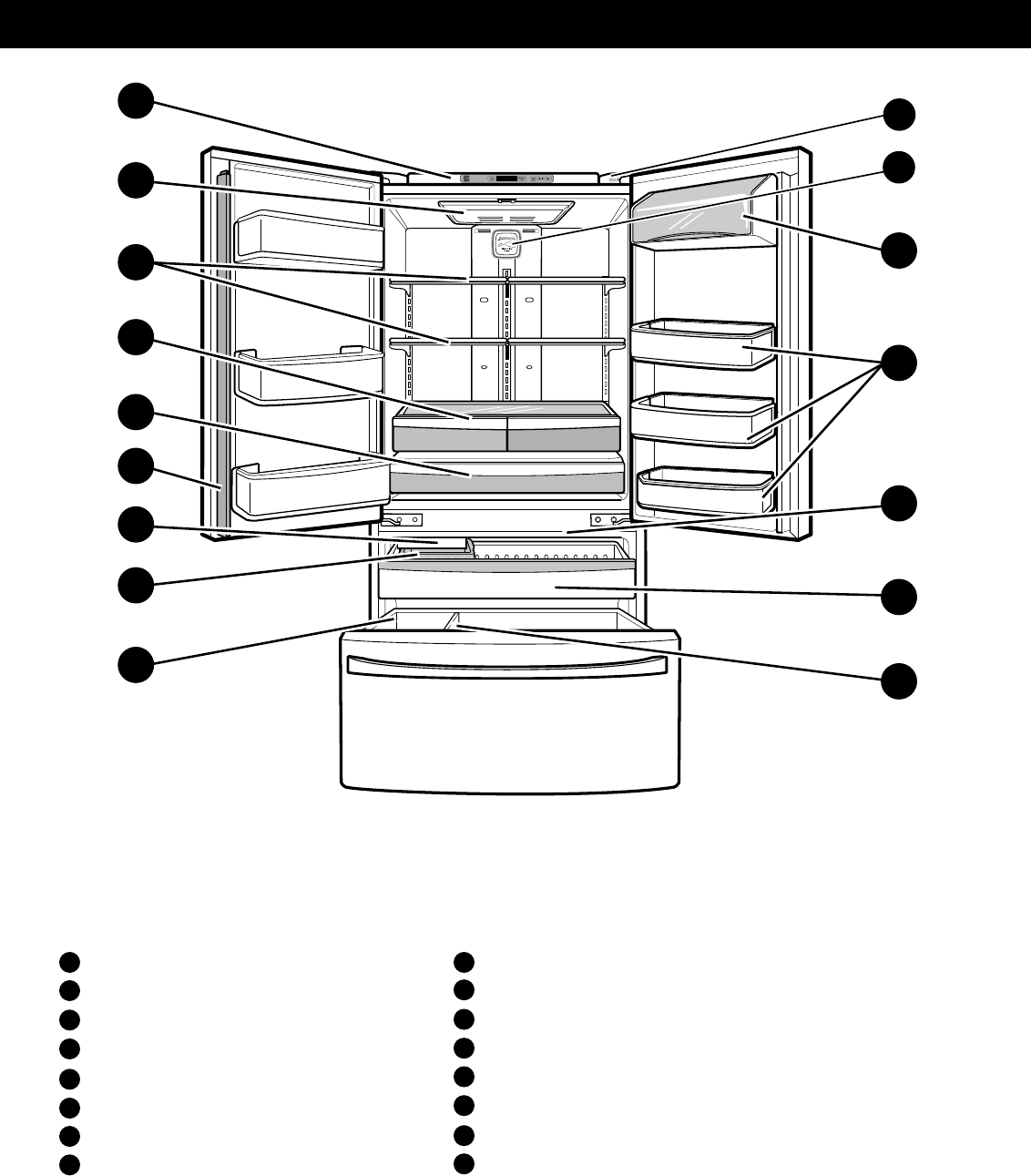

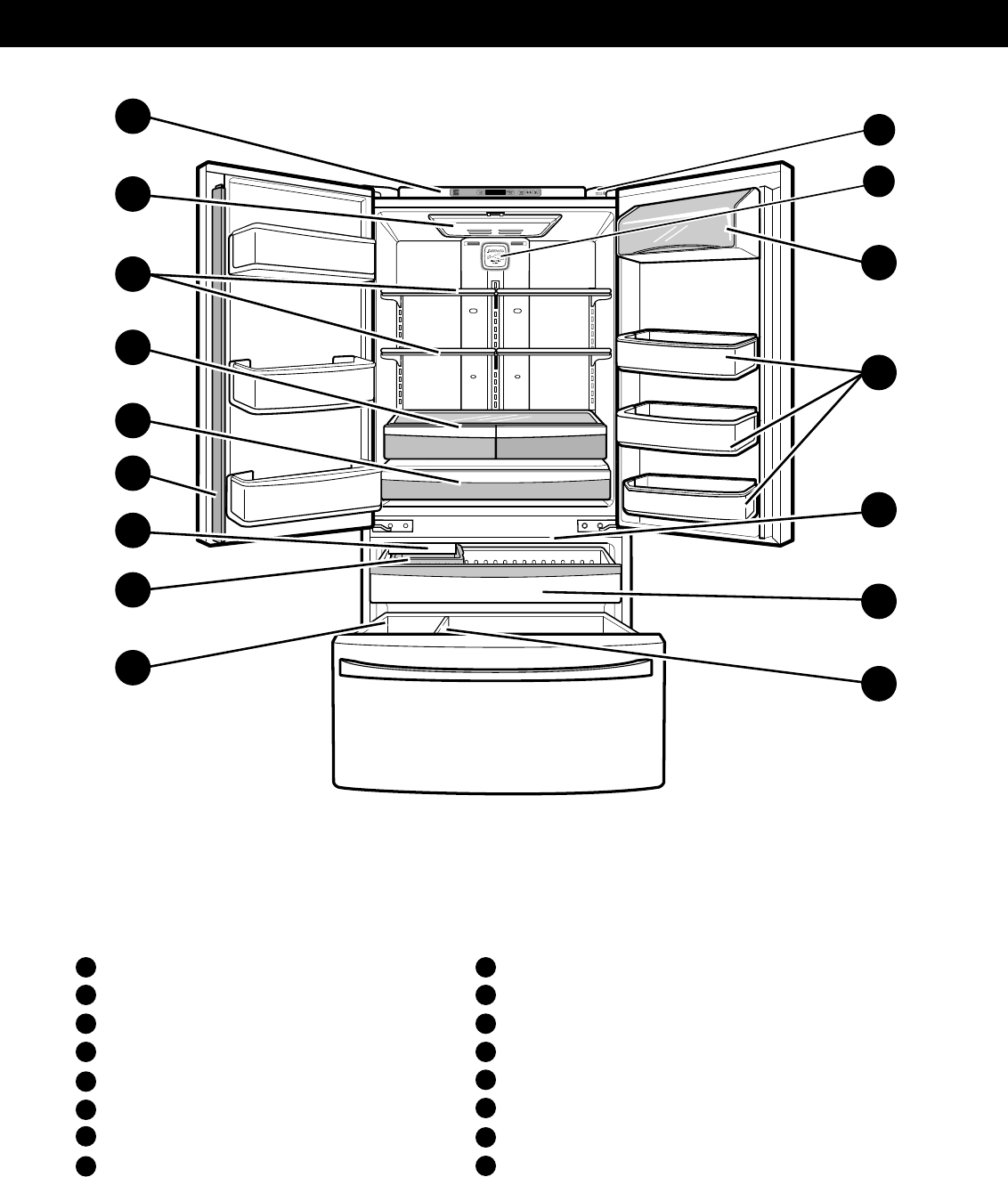

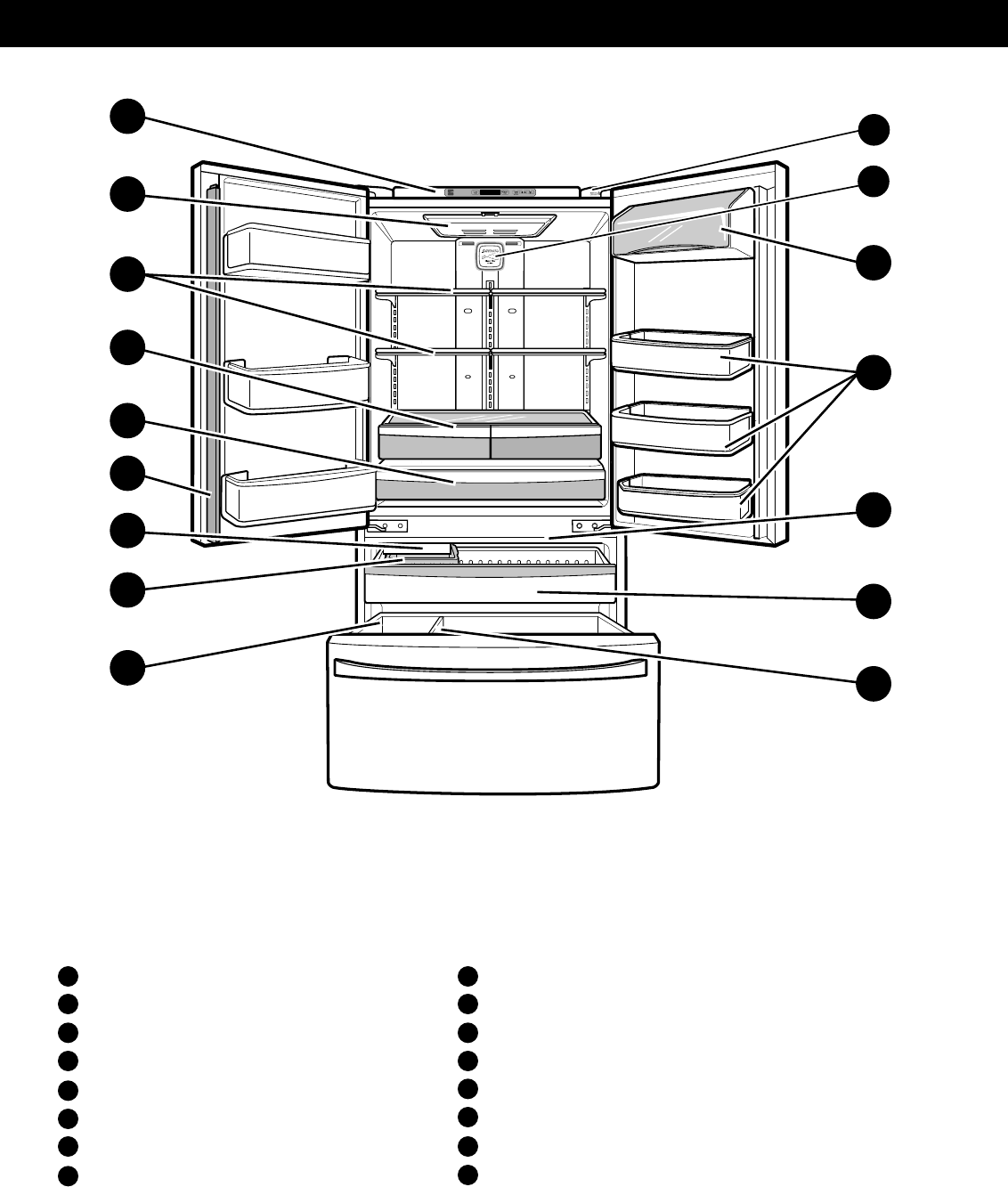

PARTS AND FEATURES

Use this page to become more familiar with the parts and features of your refrigerator.

NOTE: This guide covers several diﬀ erent models. The refrigerator you have purchased may have some or all of the items

listed below. The locations of the features shown below may not match your model.

Temperature Control

Refrigerator Light

Shelves

Humidity Controlled Crisper

Pantry*

Articulating Mullion

Icemaker*

Ice Bin*

* On some models

Durabase

Durabase Divider

Pullout Drawer

Freezer Light

Door Bins

Dairy Bin

Air Filter

Kenmore ConnectTM Speaker

REFRIGERATOR INSTALLATION

WARNING WARNING

WARNING

UNPACKING YOUR REFRIGERATOR

Remove tape and any temporary labels from your

refrigerator before using. Do not remove any warning-

type labels, the model and serial number label, or

the Tech Sheet that is located under the front of the

refrigerator.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also be

easily removed by rubbing a small amount of liquid dish

soap over the adhesive with your ﬁ ngers. Wipe with warm

water and dry.

Do not use sharp instruments, rubbing alcohol, ﬂ ammable

ﬂ uids, or abrasive cleaners to remove tape or glue. These

products can damage the surface of your refrigerator.

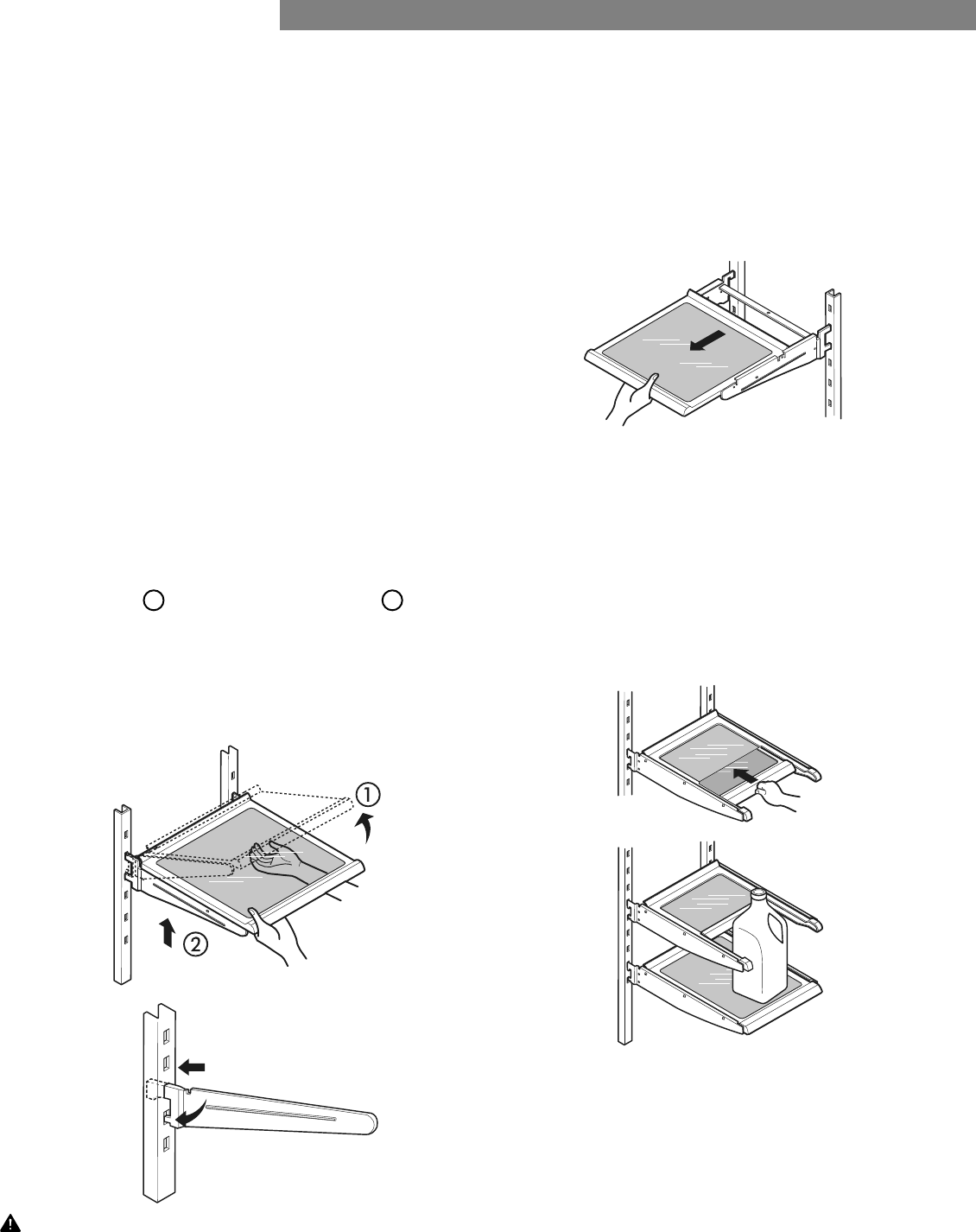

Refrigerator shelves are installed in the shipping position.

Please reinstall shelves according to your individual

storage needs.

Excessive Weight Hazard:

Use two or more people to move and install the

refrigerator. Failure to do so can result in back or

other injury.

Excessive Weight Hazard:

Your refrigerator is heavy. When moving the

refrigerator for cleaning or service, be sure to protect

the ﬂ oor. Always pull the refrigerator straight out when

moving it. Do not wiggle or walk the refrigerator when

trying to move it, as ﬂ oor damage could occur.

Explosion Hazard:

Keep ﬂ ammable materials and vapors, such as

gasoline, away from the refrigerator. Failure to do so

can result in ﬁ re, explosion, or death.

INSTALLATION (continued)

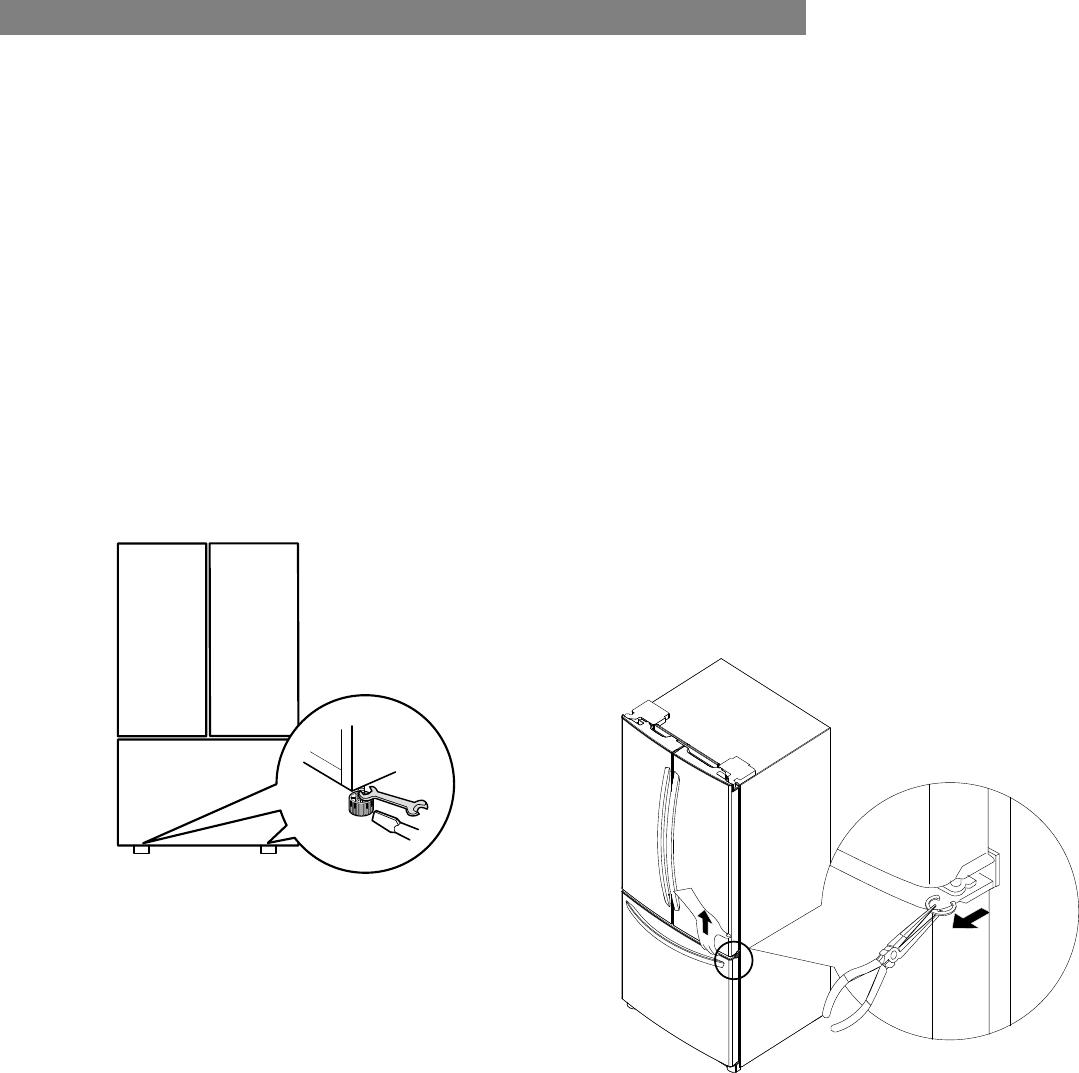

1. To avoid noise and vibration, the unit must be

leveled and installed on a solidly constructed ﬂ oor. If

required, adjust the leveling legs to compensate for

unevenness of the ﬂ oor. The front should be slightly

higher than the rear to aid in door closing. Leveling

legs can be turned easily by tipping the cabinet

slightly. Turn the leveling legs clockwise to raise the unit

or counterclockwise to lower it. (See LEVELING AND

DOOR ALIGNMENT.)

NOTE: Installing on carpeting, soft tile surfaces,

a platform or weakly supported structure is not

recommended.

2. Install this appliance in an area where the temperature

is between 55°F (13°C) and 110°F (43°C). If the

temperature around the appliance is too low or high,

cooling ability may be adversely aﬀ ected.

3. Select a place where a water supply can be easily

connected for the automatic icemaker.

NOTE: The water pressure must be between 20 and

120 psi on models without a water ﬁ lter and between

40 and 120 psi on models with a water ﬁ lter.

4. Too small of a distance from adjacent items may

result in lowered freezing capability and increased

electricity consumption charges. Allow at least 24

inches (61 cm) in front of the refrigerator to open the

doors.

PRIOR TO USE

1. Clean your refrigerator thoroughly and wipe oﬀ all

dust that accumulated during shipping.

2. Install accessories such as ice cube bin, drawers,

shelves, etc., in their proper places. They are packed

together to prevent possible damage during shipment.

3. Allow your refrigerator to run for at least two to three

hours before putting food in it. Check the ﬂ ow of

cold air in the freezer compartment to ensure proper

cooling. Your refrigerator is now ready for use.

INSTALLATION

The refrigerator should always be plugged into its own

individual properly grounded electrical outlet rated for

115 Volts, 60 Hz, AC only, and fused at 15 or 20 amperes.

This provides the best performance and also prevents

overloading house wiring circuits which could cause a ﬁ re

hazard from overheated wires. It is recommended that a

separate circuit serving only this appliance be provided.

NOTE:

This appliance is intended to be used in household and

similar applications such as:

• staﬀ kitchen areas in shops, oﬃ ces and other working

environments

• farm houses and by clients in hotels, motels and other

residential environments

• bed and breakfast environments

• catering and similar non-retail applications.

This product is not to be used for special purposes such

as the storage of medicine or test materials, or for use

on ships, etc.

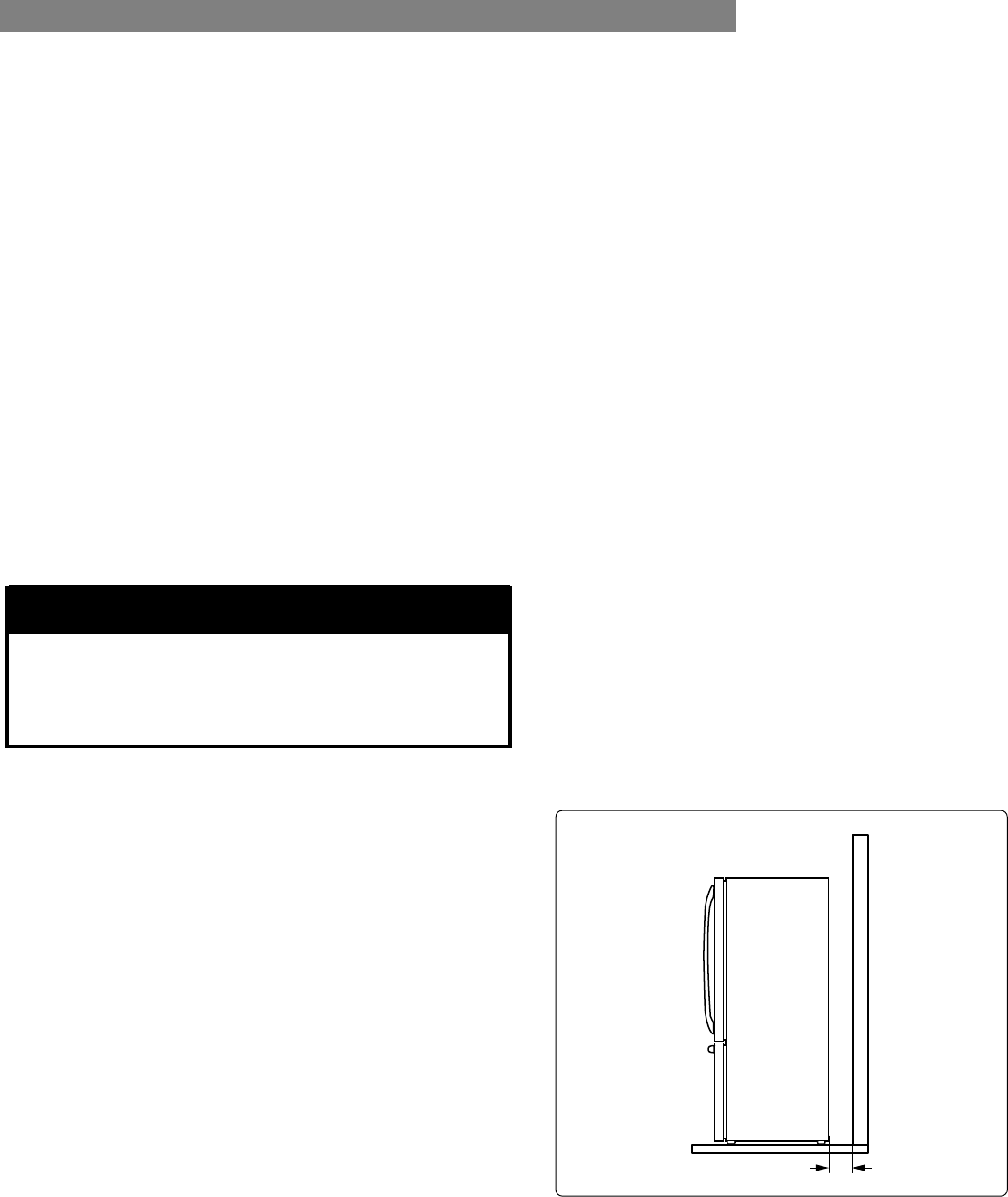

REFRIGERATOR INSTALLATION

Shock Hazard:

To reduce the risk of electric shock, do not install the

refrigerator in a wet or damp area.

WARNING

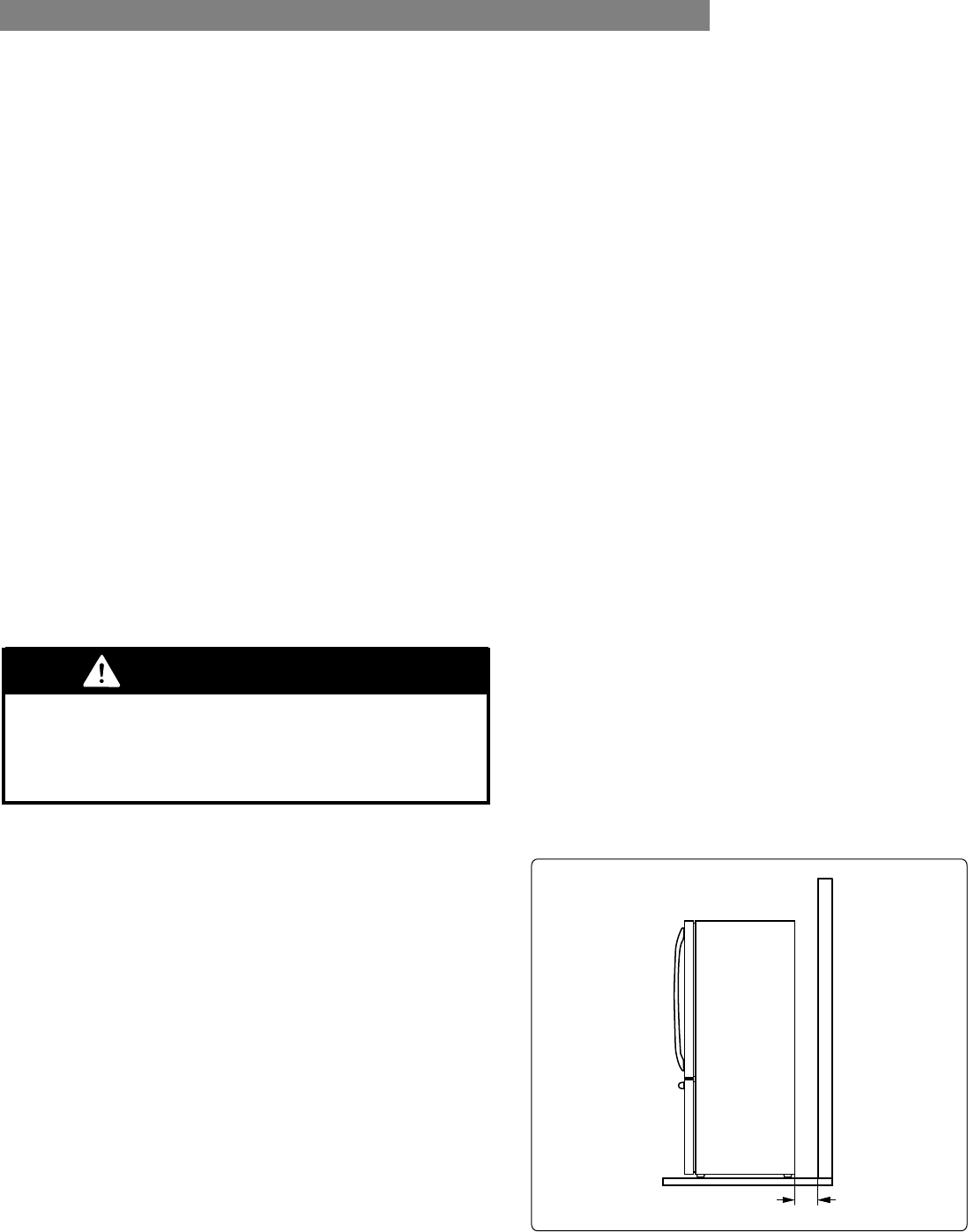

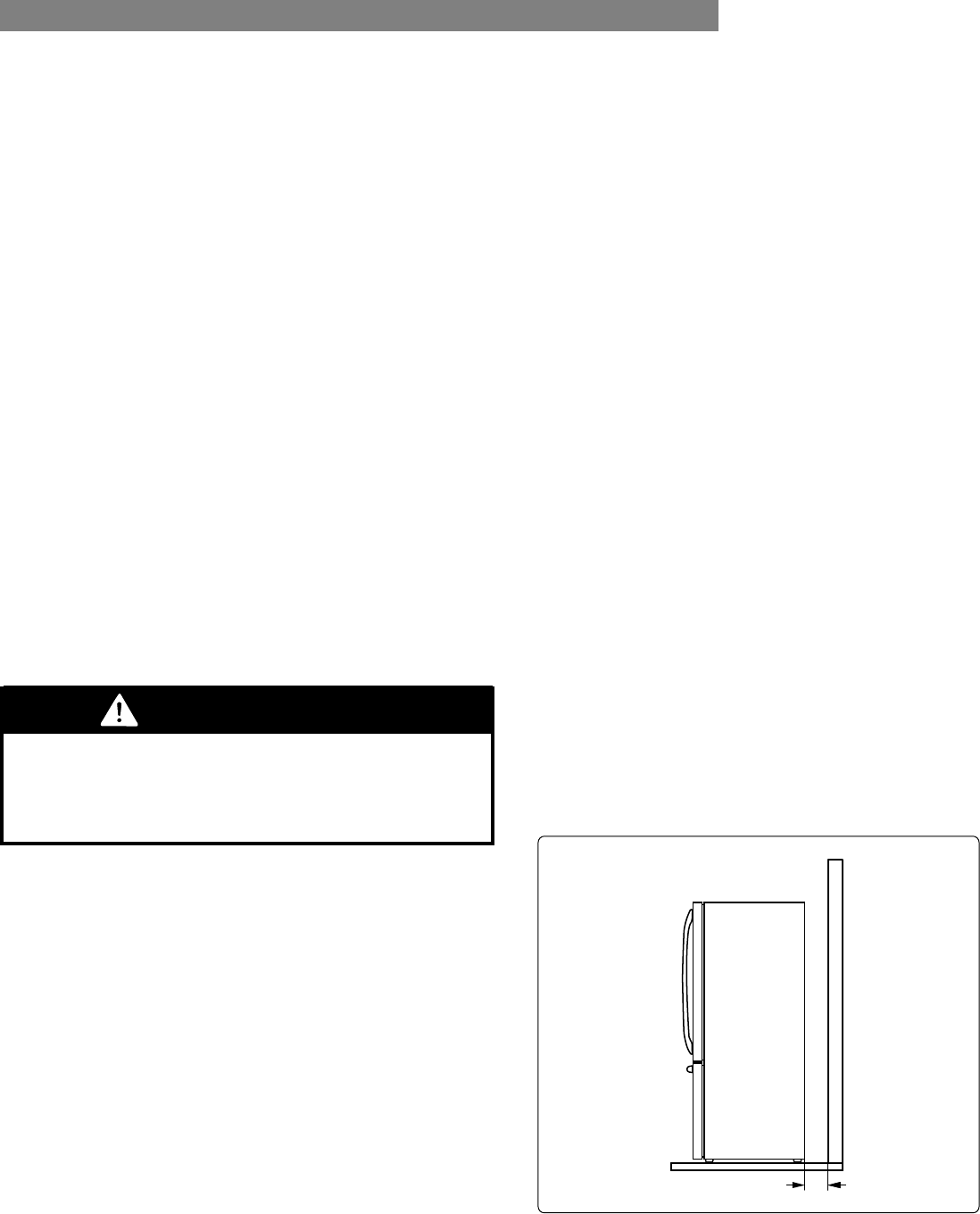

2" (5.08 cm)

HOW TO REMOVE REFRIGERATOR

DOOR HANDLE

NOTE: Handle appearance may vary from the

illustrations on this page.

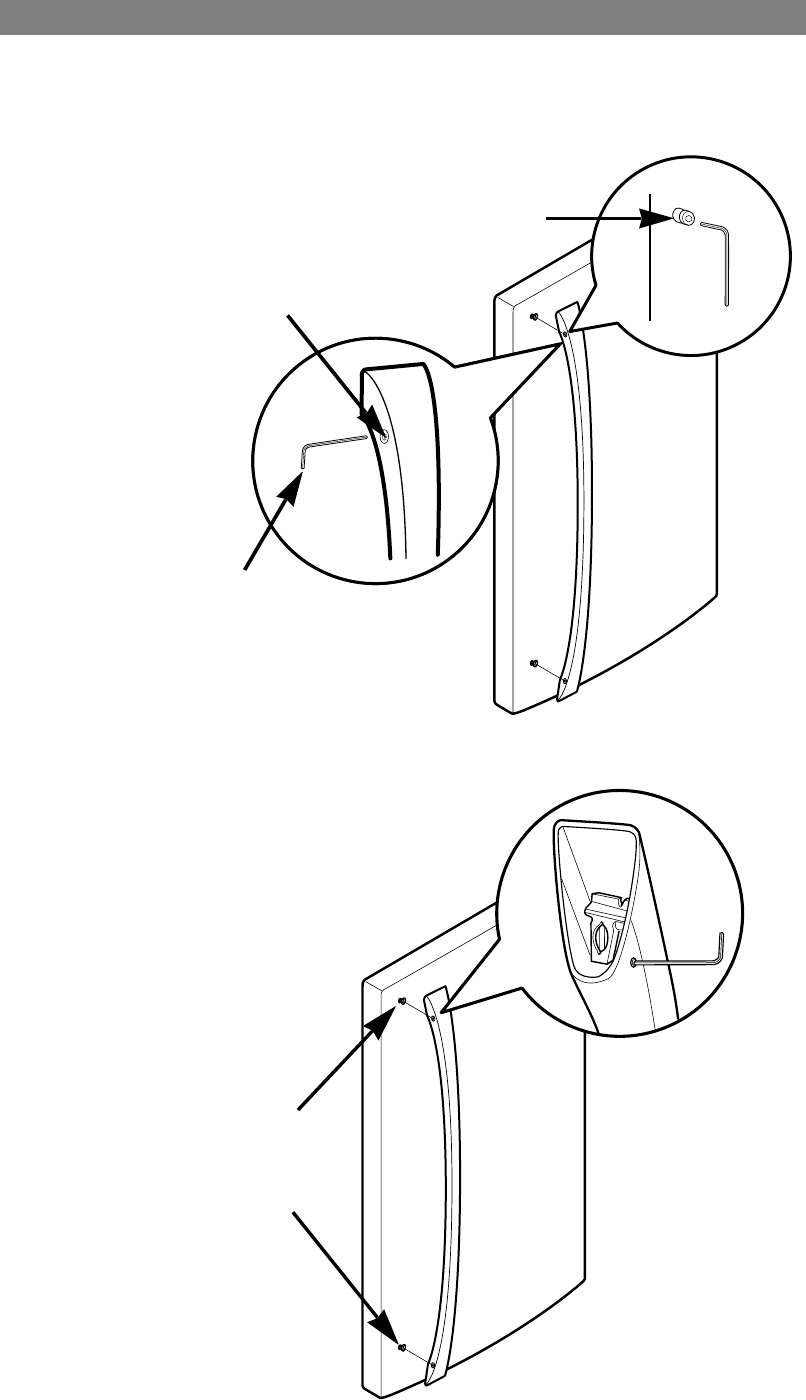

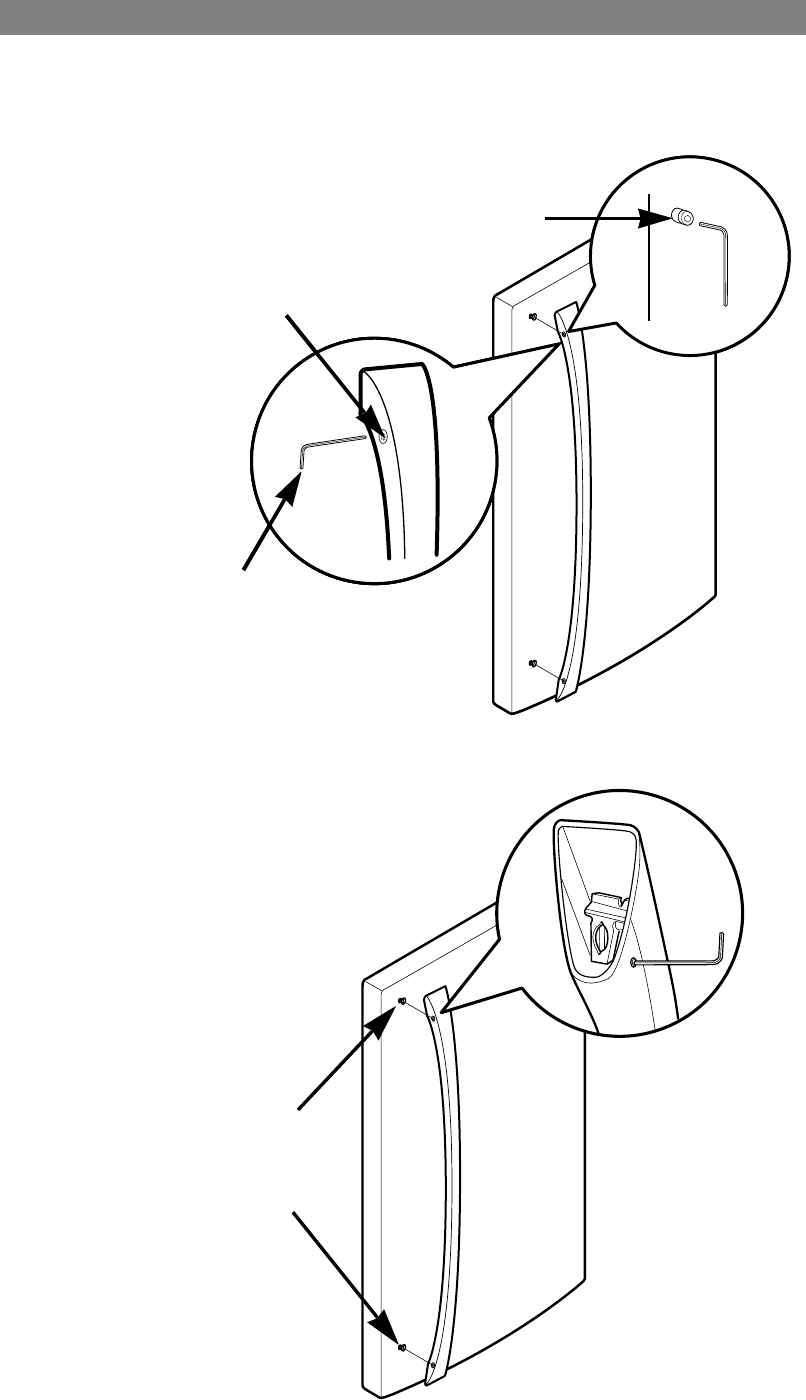

Removing Refrigerator Handle

Loosen the set screws with a 3/32 in. (2.5 mm)

Allen wrench and remove the handle.

NOTE: If the handle mounting fasteners need

to be tightened or removed, use a ¼ in. (6.4

mm) Allen wrench.

NOTE: Removing the doors is the recommended procedure when it is necessary to move the refrigerator through a

narrow opening. If it is necessary to remove the handles, follow the directions below.

REFRIGERATOR INSTALLATION

Mounting

Fasteners

Set Screw

Allen

Wrench

HOW TO REPLACE REFRIGERATOR

DOOR HANDLE

NOTE: Handle appearance may vary from the

illustrations on this page.

Replacing Refrigerator Door Handle

Place the handle on the door by ﬁ tting

the handle footprints over the mounting

fasteners and tightening the set screws

with a 3/32 in (2.5 cm) Allen wrench.

NOTE: If the handle mounting fasteners

need to be tightened or removed, use a

¼ in. (6.4 mm) Allen wrench.

Mounting

Fasteners

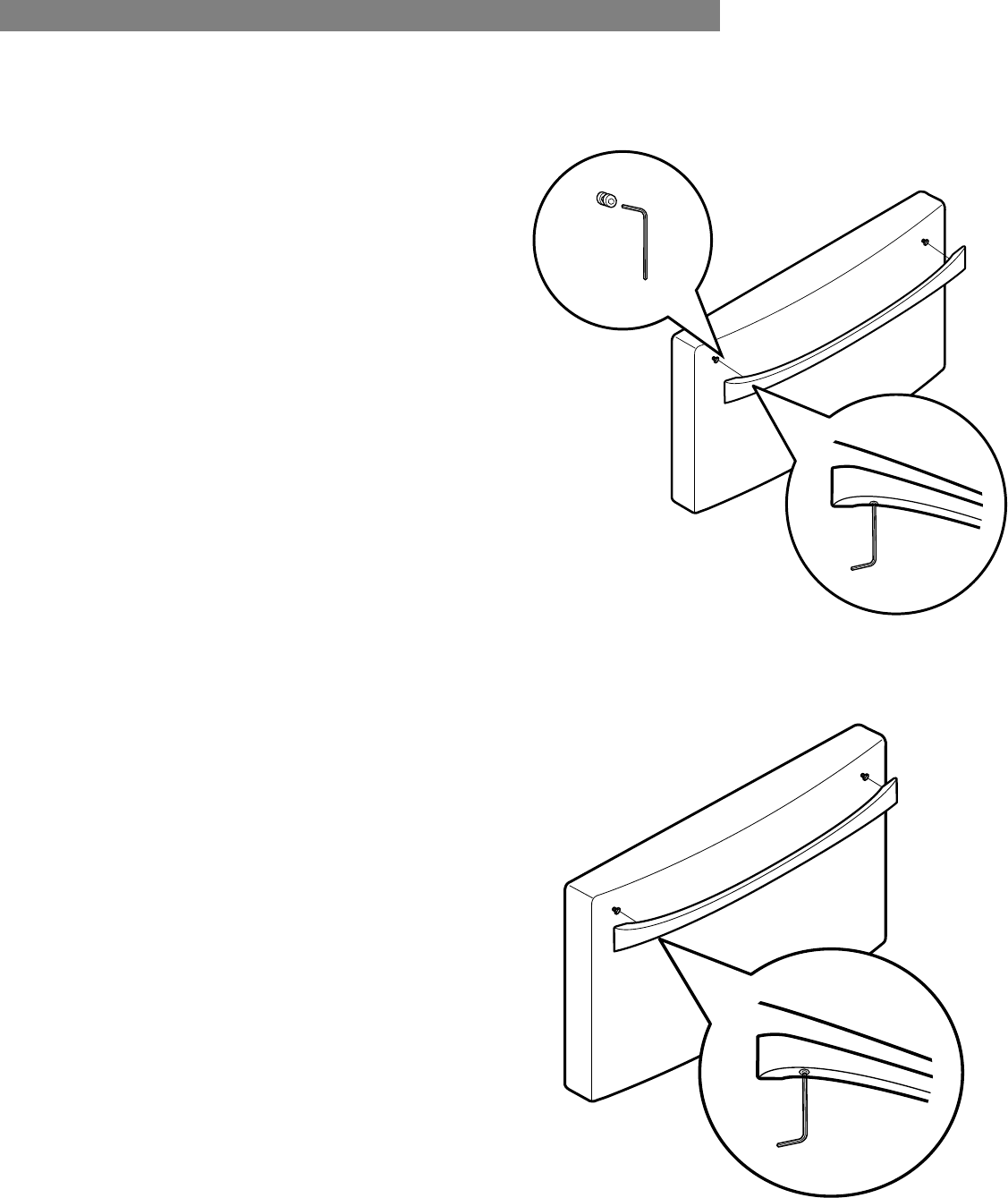

HOW TO REPLACE FREEZER DOOR HANDLE

NOTE: Handle appearance may vary from the illustrations

on this page.

Replacing Freezer Drawer Handle

Place the handle on the door by ﬁ tting the handle

footprints over the mounting fasteners and tightening

the set screws with a ⅛ in. (3.1 mm) Allen wrench.

NOTE: If the handle mounting fasteners need to be

tightened or removed, use a ¼ in. (6.4 mm) Allen

wrench.

REFRIGERATOR INSTALLATION

HOW TO REMOVE FREEZER DOOR HANDLE

NOTE: Handle appearance may vary from the illustrations

on this page.

Removing Freezer Drawer Handle

Loosen the set screws located on the lower side of the

handle with a ⅛ in. (3.1 mm) Allen wrench and remove

the handle.

NOTE: If the handle mounting fasteners need to be

tightened or removed, use a ¼ in. (6.4 mm) Allen

wrench.

NOTE: Removing the doors is the recommended procedure when it is necessary to move the refrigerator through a

narrow opening. If it is necessary to remove the handles, follow the directions below.

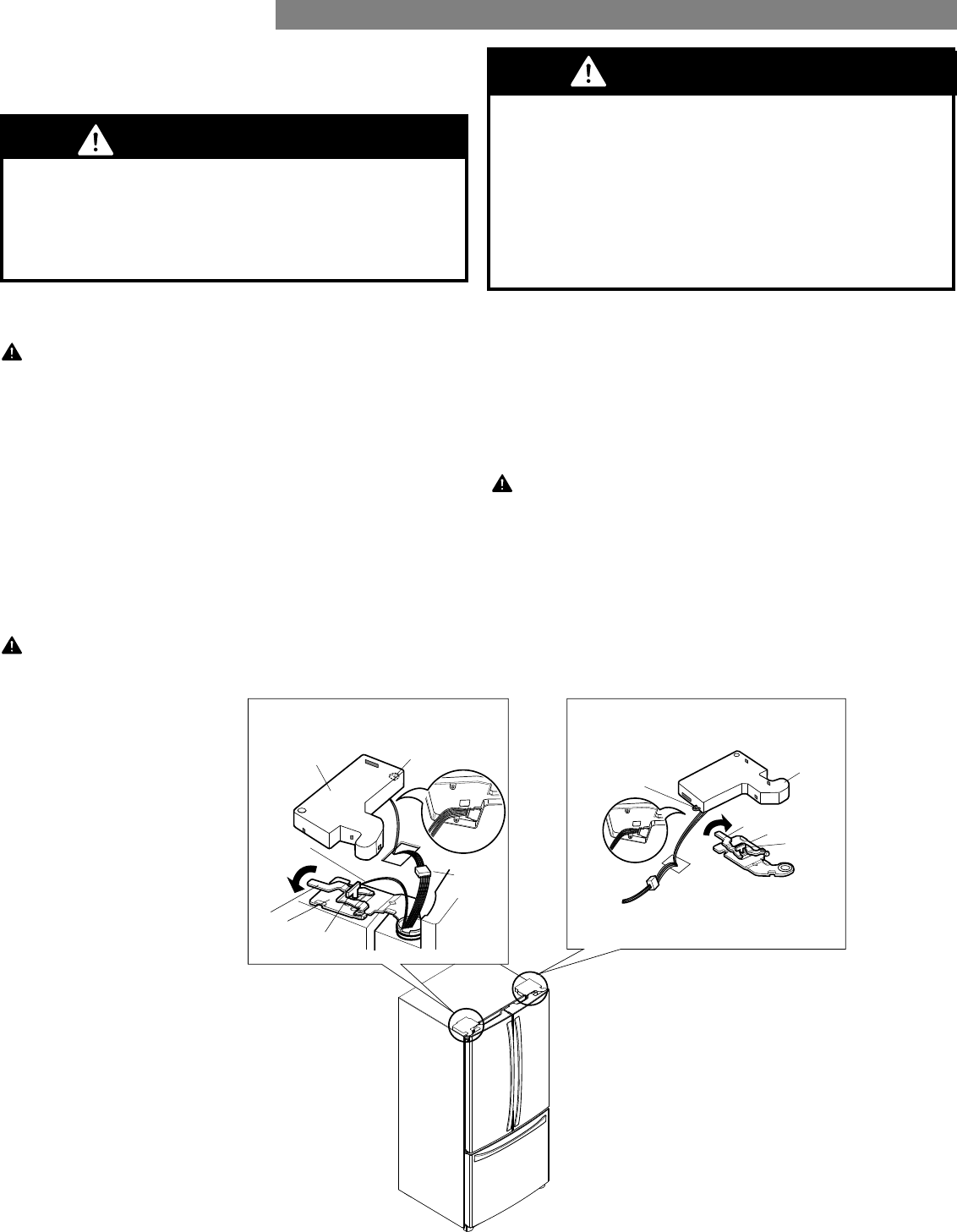

REFRIGERATOR INSTALLATION

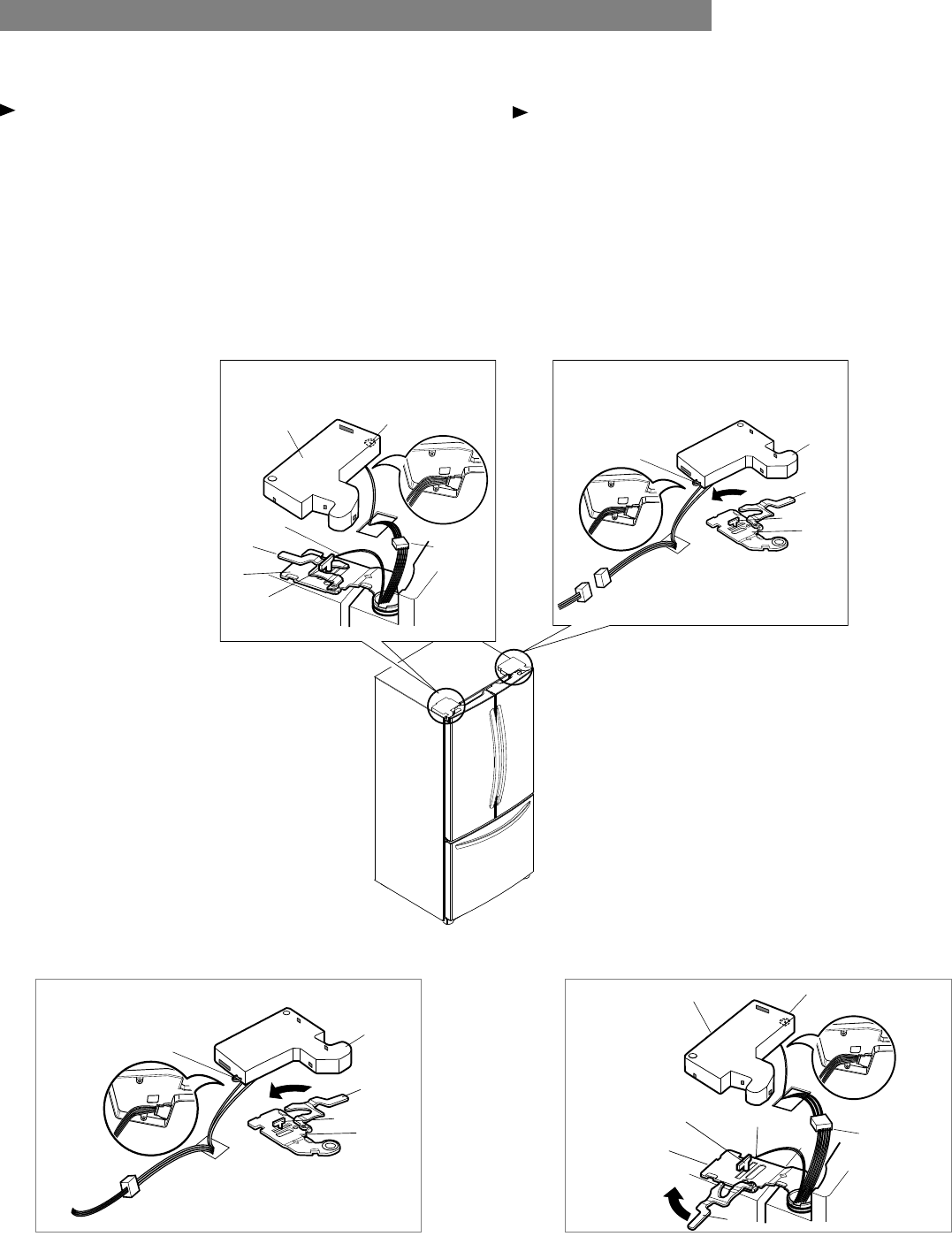

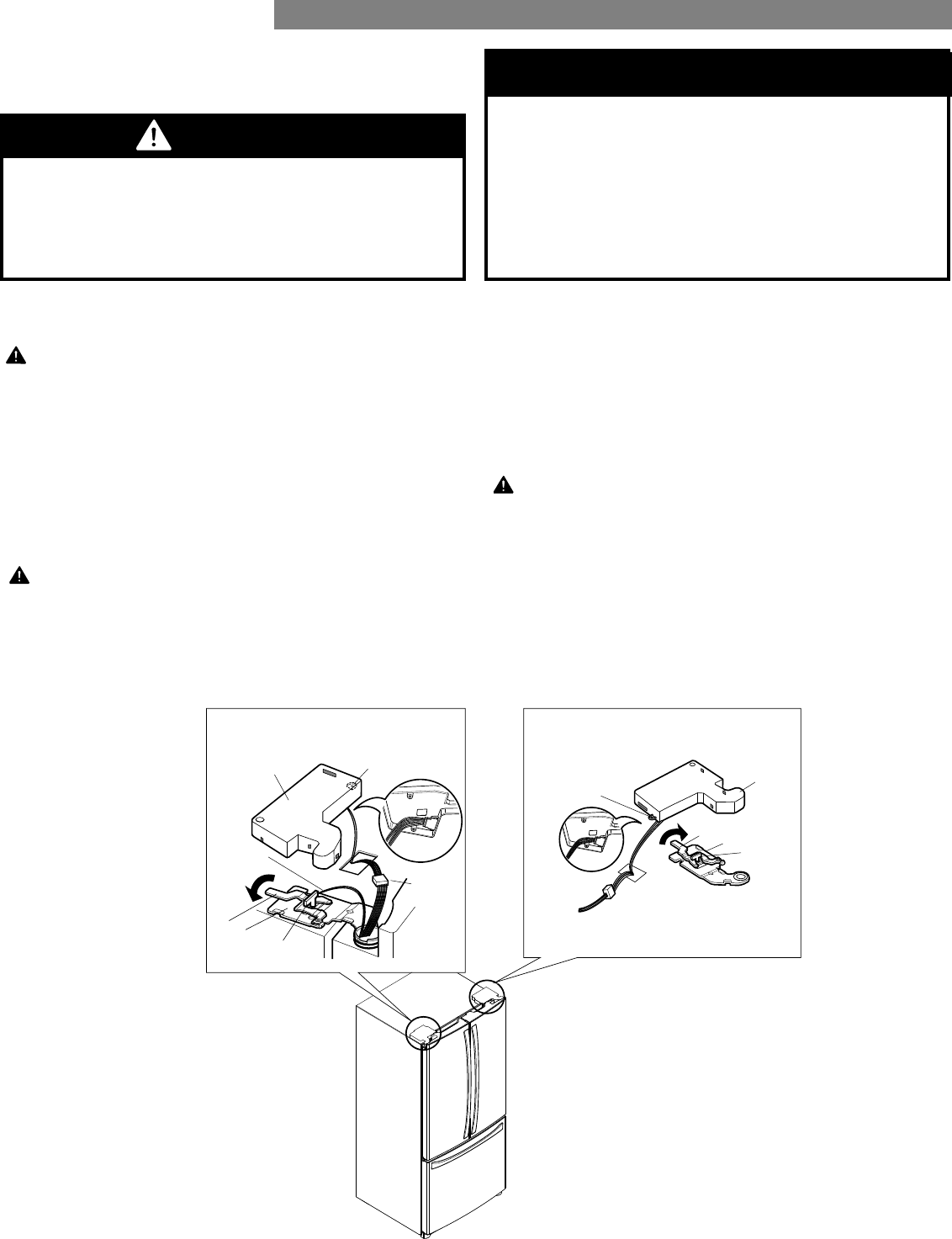

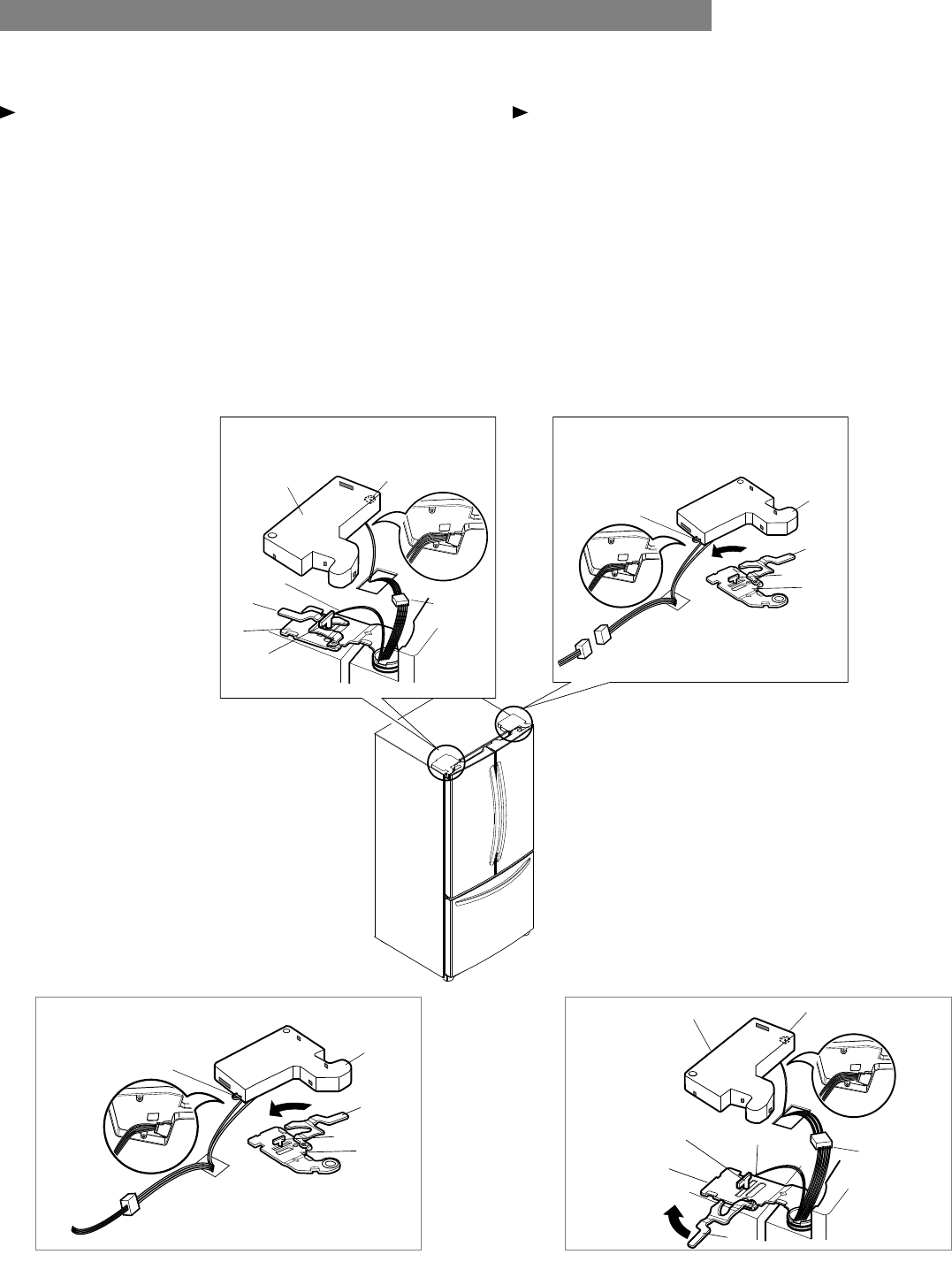

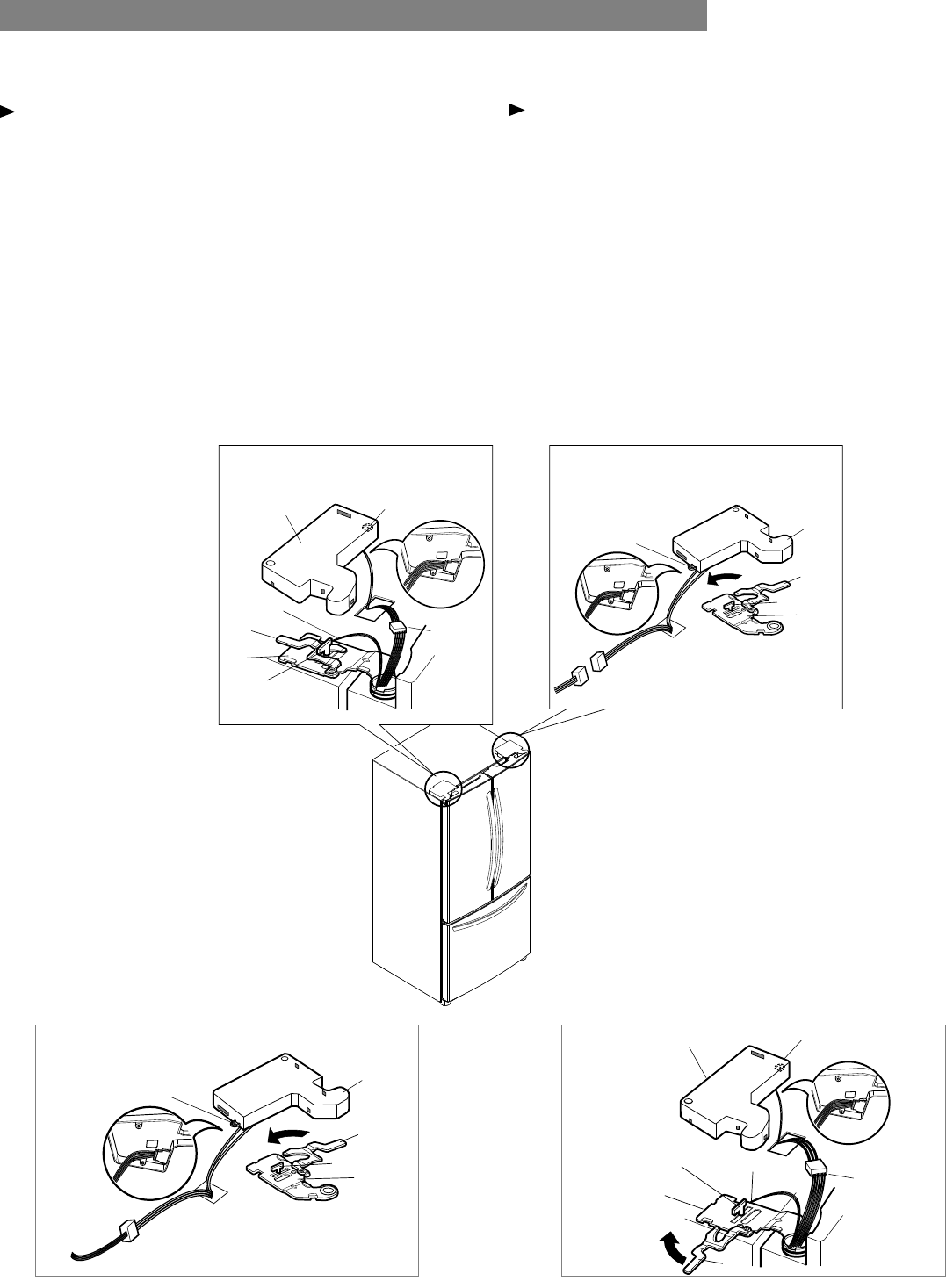

1. Open the door. Remove the top hinge cover screw (1).

Lift up the cover (2).

2. Remove the cover.

3. Disconnect all wire harnesses (3).

4. Remove the grounding screw (4).

5. Rotate the hinge lever (5) counterclockwise. Lift the top

hinge (6) free of the hinge lever latch (7).

CAUTION: When lifting the hinge free of the latch,

be careful that the door does not fall forward.

6. Lift the door from the middle hinge pin and remove

the door.

7. Place the door, inside facing up, on a non-scratching

surface.

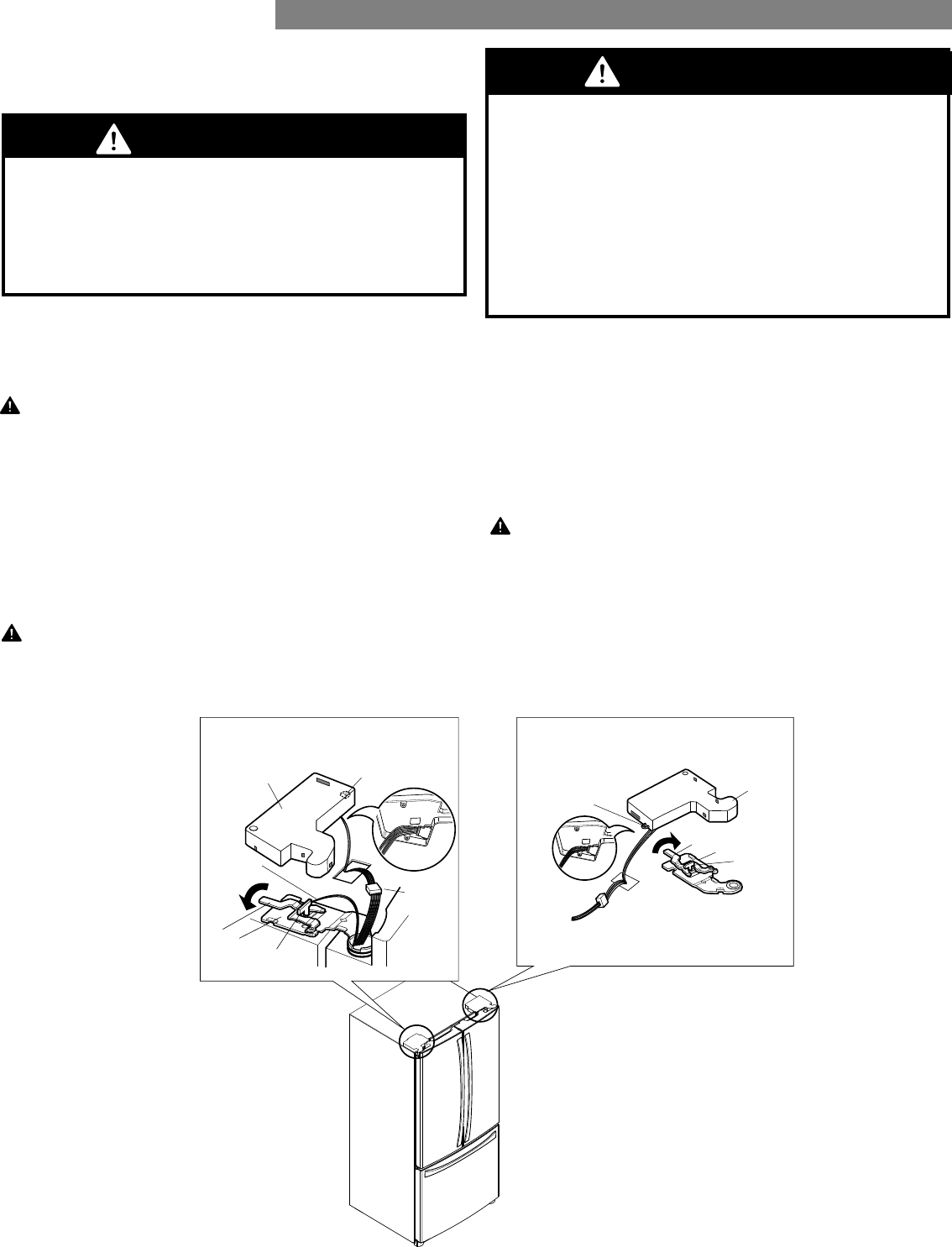

1. Open the door. Remove the top hinge cover screw (8).

Lift up the cover (9).

2. Remove the cover.

3. Rotate the hinge lever (10) clockwise. Lift the top hinge

(11) free of the hinge lever latch (12).

CAUTION: When lifting the hinge free of the latch, be

careful that the door does not fall forward.

4. Lift the door from the middle hinge pin and remove

the door.

5. Place the door, inside facing up, on a non-scratching

surface.

WARNING

Electrical Shock Hazard

• Disconnect the electrical supply to the refrigerator

before installing. Failure to do so could result in

serious injury or death.

• Do not put hands, feet or other objects into the air

vents, base grille, or bottom of the refrigerator. You

may be injured or receive an electrical shock.

To remove the right refrigerator door:

REMOVING AND REPLACING

REFRIGERATOR DOORS

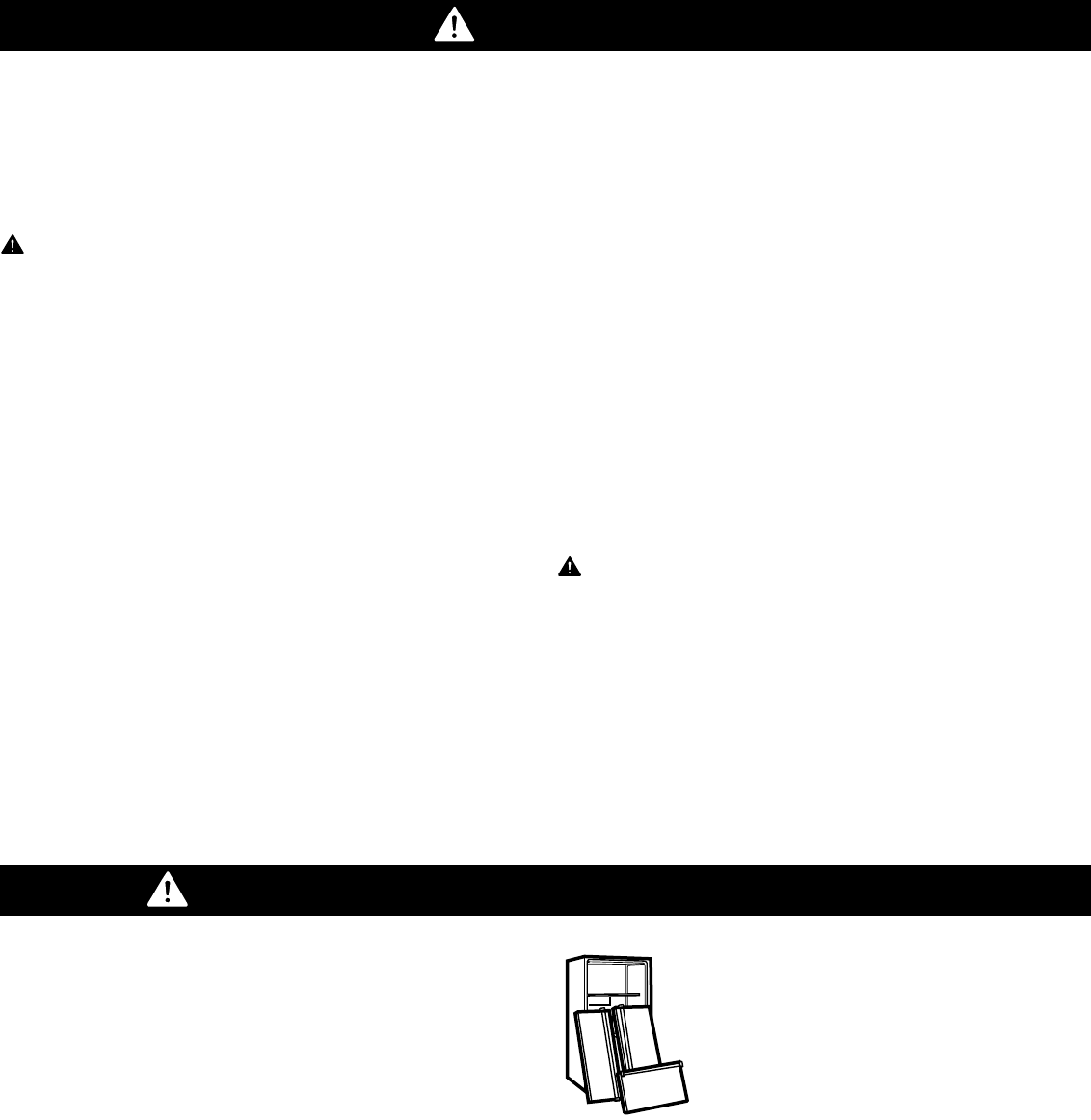

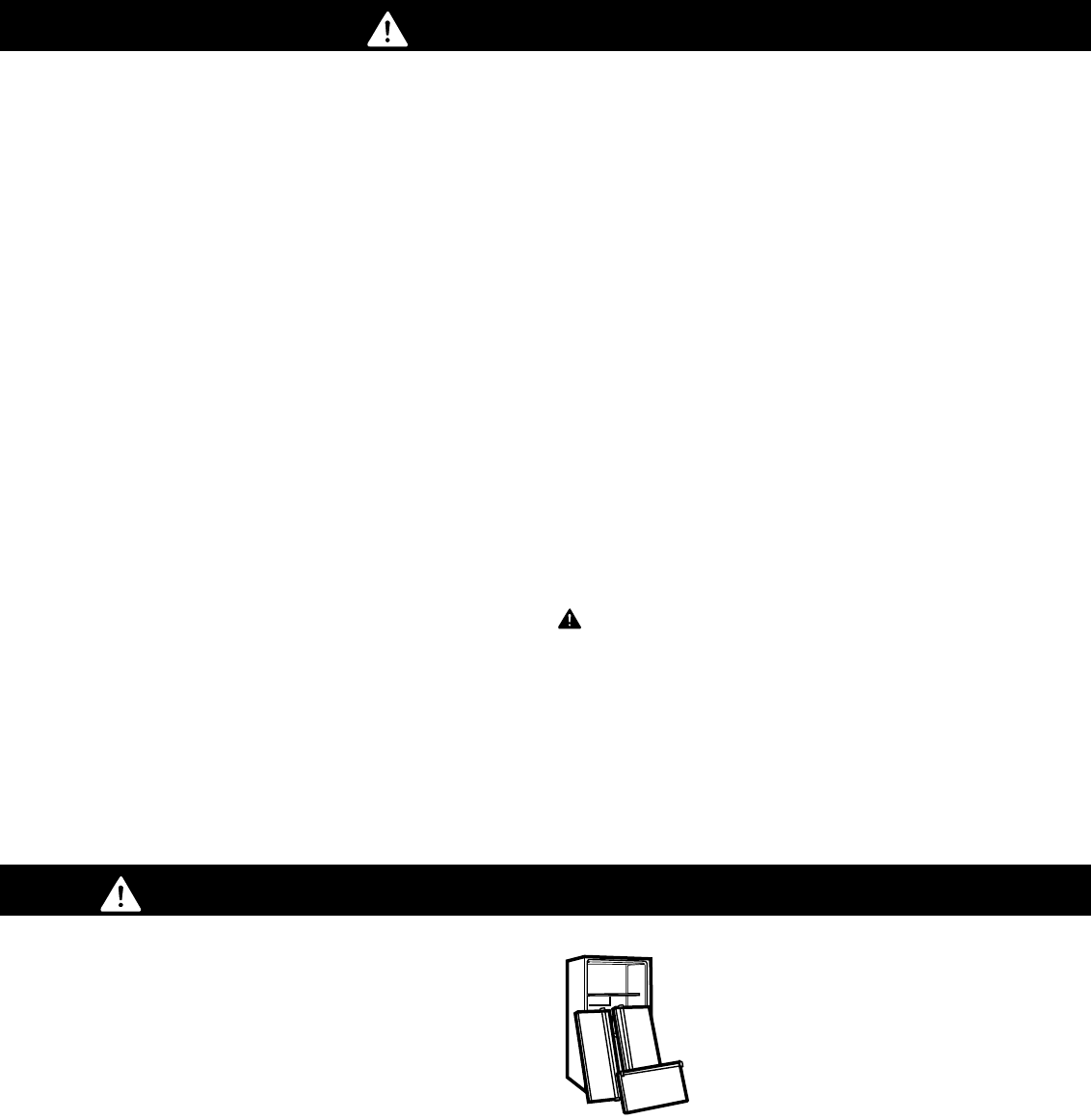

CAUTION: Before you begin, remove food and bins

from the doors.

WARNING

Excessive Weight Hazard:

Use two or more people to remove and install the

refrigerator doors. Failure to do so can result in back or

other injury.

(1)

(2)

(3)

(4)

(5) (6)

(7)

(8) (9)

(10) (11)

(12)

To remove the left refrigerator door:

REFRIGERATOR INSTALLATION

Left Door

1. Lower the door onto the middle hinge pin (7).

2. Fit the top hinge (8) over the hinge lever latch (9) and

into place. Rotate the lever (10) clockwise to secure

the hinge.

3. Install the grounding screw (11) and connect the two

wire harnesses (12).

4. Hook the tabs on the left side of the hinge cover (13)

under the edge of the top hinge and position the

cover in place. Insert and tighten the cover screw (14).

Reinstalling the Refrigerator Door

Right Door (install right door ﬁ rst)

1. Lower the door onto the middle hinge pin (1).

2. Fit the top hinge (2) over the hinge lever latch (3) and

into place. Rotate the lever (4) counterclockwise to

secure the hinge.

3. Hook the tabs on the right side of the hinge cover

(5) under the edge of the top hinge and position the

cover in place. Insert and tighten the cover screw (6).

(5)

(6)

(7)

(1 ) (2)

(1)

(2)

(3 )

(4)

(5)

(6)

(7)

(9)

(8)

(10)

(11)

(14)

(13)

(12)

(4)

(3)

(2)

(6)

(5)

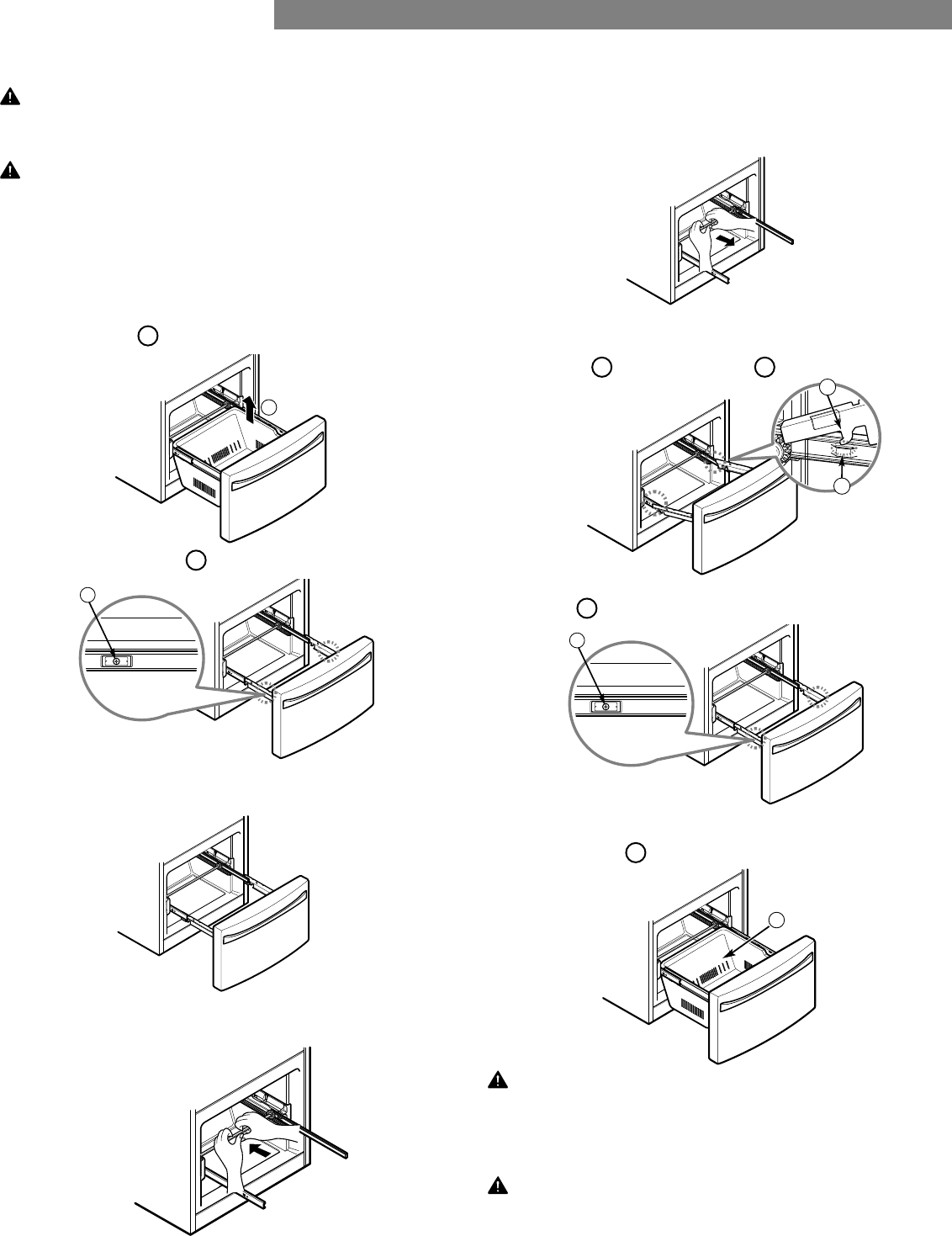

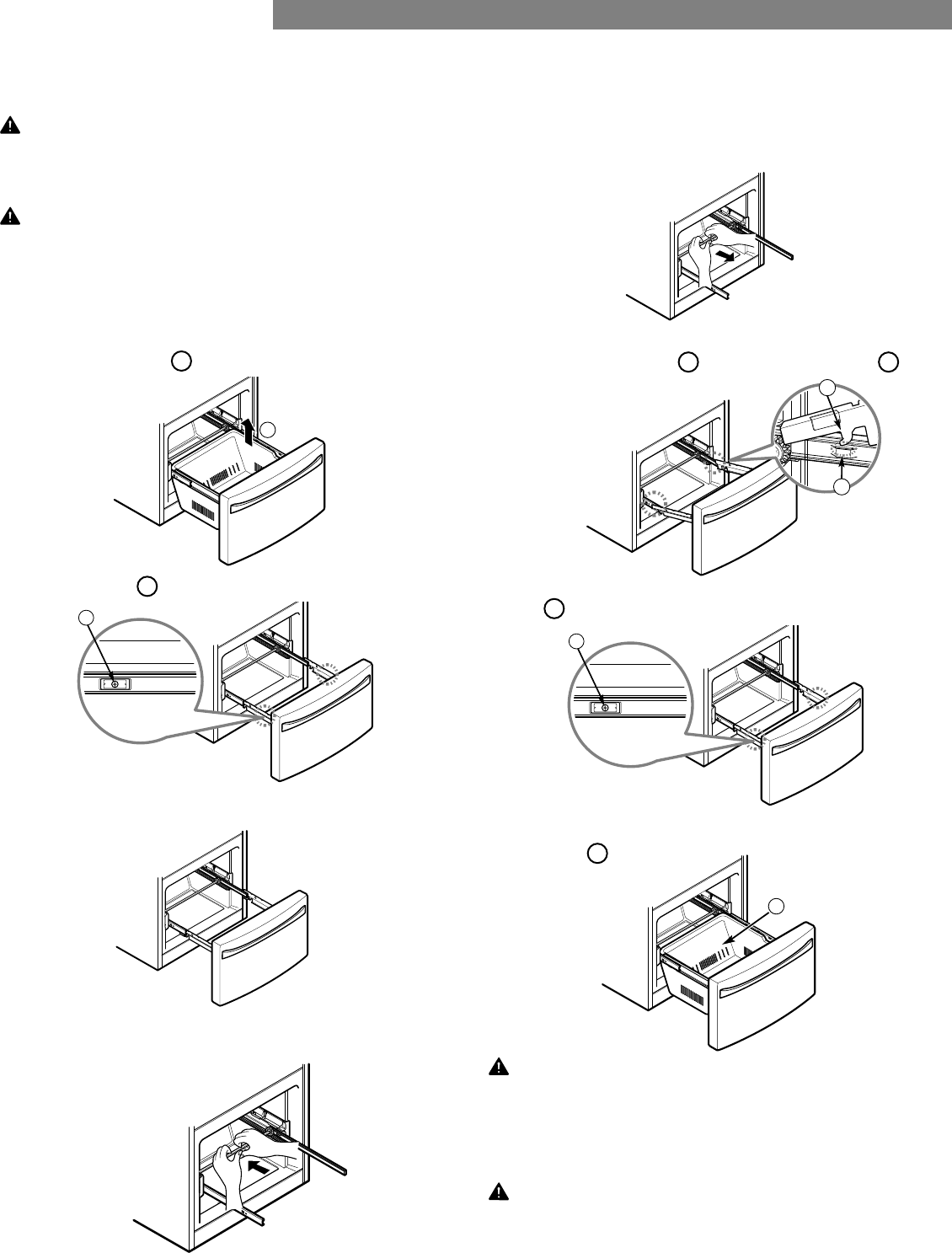

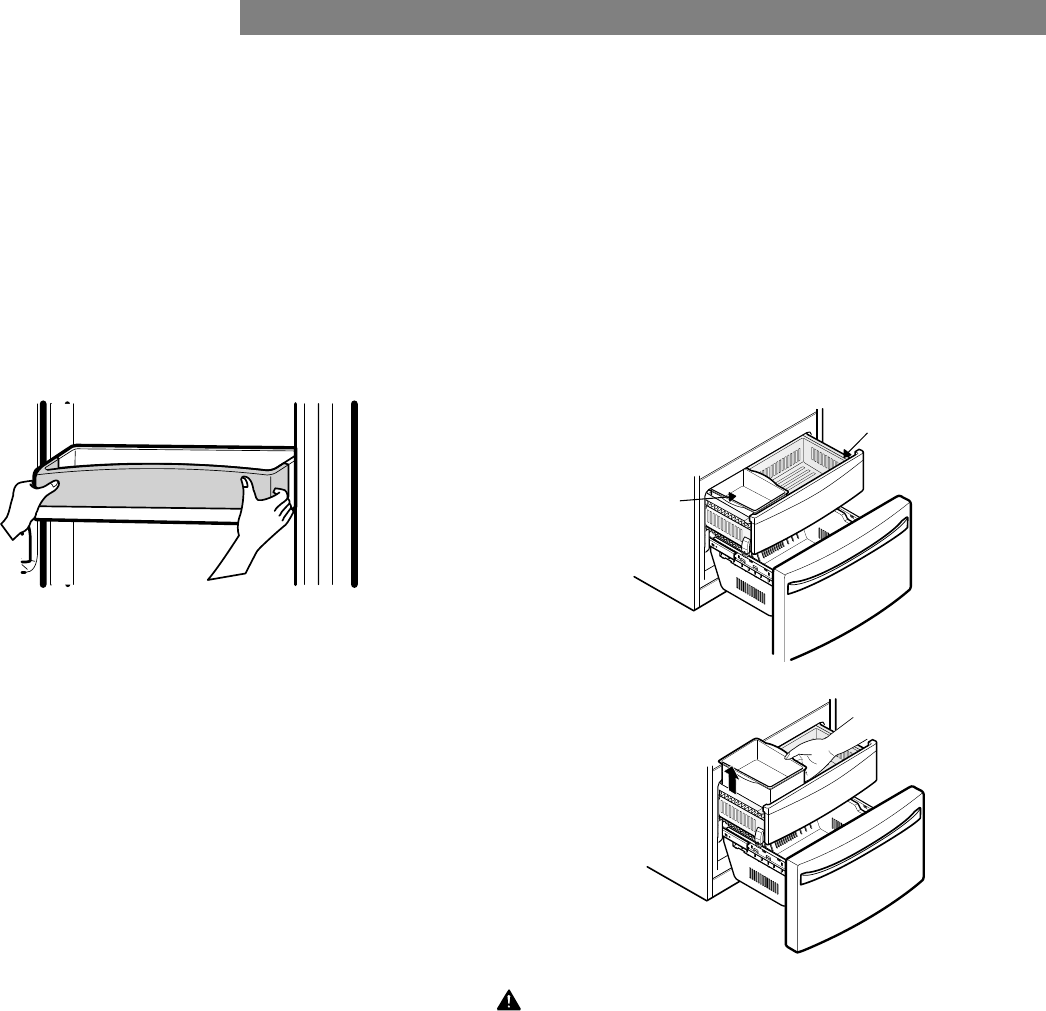

Pull the drawer open to full extension. Remove the

lower basket 1 by lifting the basket from the rail

system.

Remove the screws 2 from the rail on both sides.

Grasp the drawer on each side and pull it up to

separate it from the rails.

With both hands, hold the center bar and push it in to

allow both rails to slide in simultaneously.

CAUTION: Do not hold the handle when removing or

replacing the drawer. The handle may come oﬀ and it

could cause personal injury.

REFRIGERATOR INSTALLATION

With both hands, hold the center bar and pull it out

until both rails are fully extended.

Lower the door into its ﬁ nal position and tighten the

screws 3 located on both sides.

With the drawer pulled out to full extension, insert the

lower basket 4 in the rail assembly.

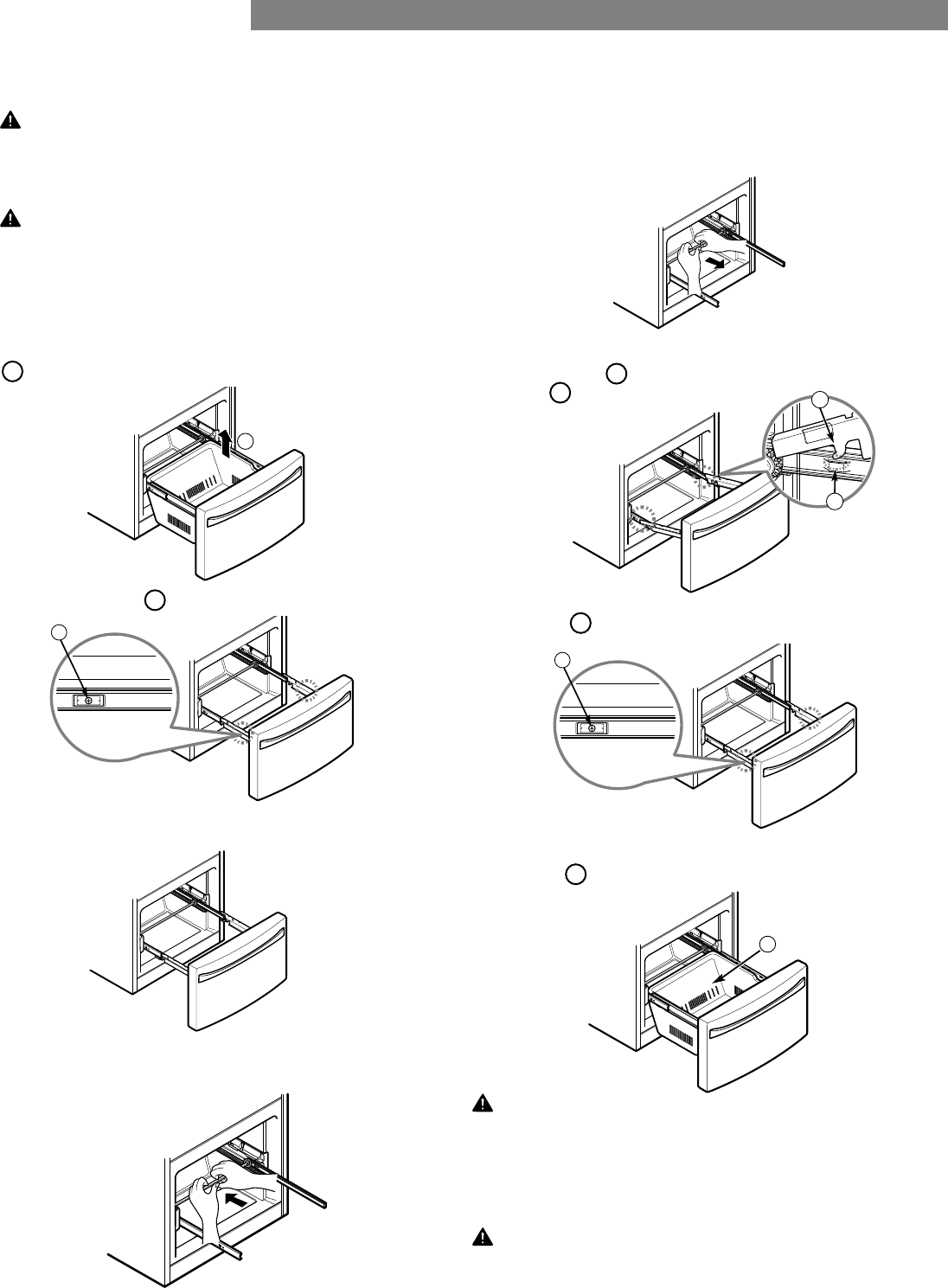

Grasp the drawer on each side and hook the door

supports 1 into the rail tabs 2 located on both

sides.

WARNING: If the Durabase divider is removed, there is

enough open space for children or pets to crawl inside.

To prevent accidental child and pet entrapment or

suﬀ ocation, DO NOT allow them to touch or go

near the freezer drawer.

WARNING: DO NOT step or sit down on the freezer

drawer.

HOW TO REMOVE THE FREEZER DRAWER HOW TO INSTALL THE FREEZER DRAWER

WARNING: Use two or more people to remove and

install the freezer drawer. Failure to do so can result in

back or other injury.

NOTE: In the following ﬁ gures, the Pullout Drawer

located above the freezer drawer is not shown for

clarity.

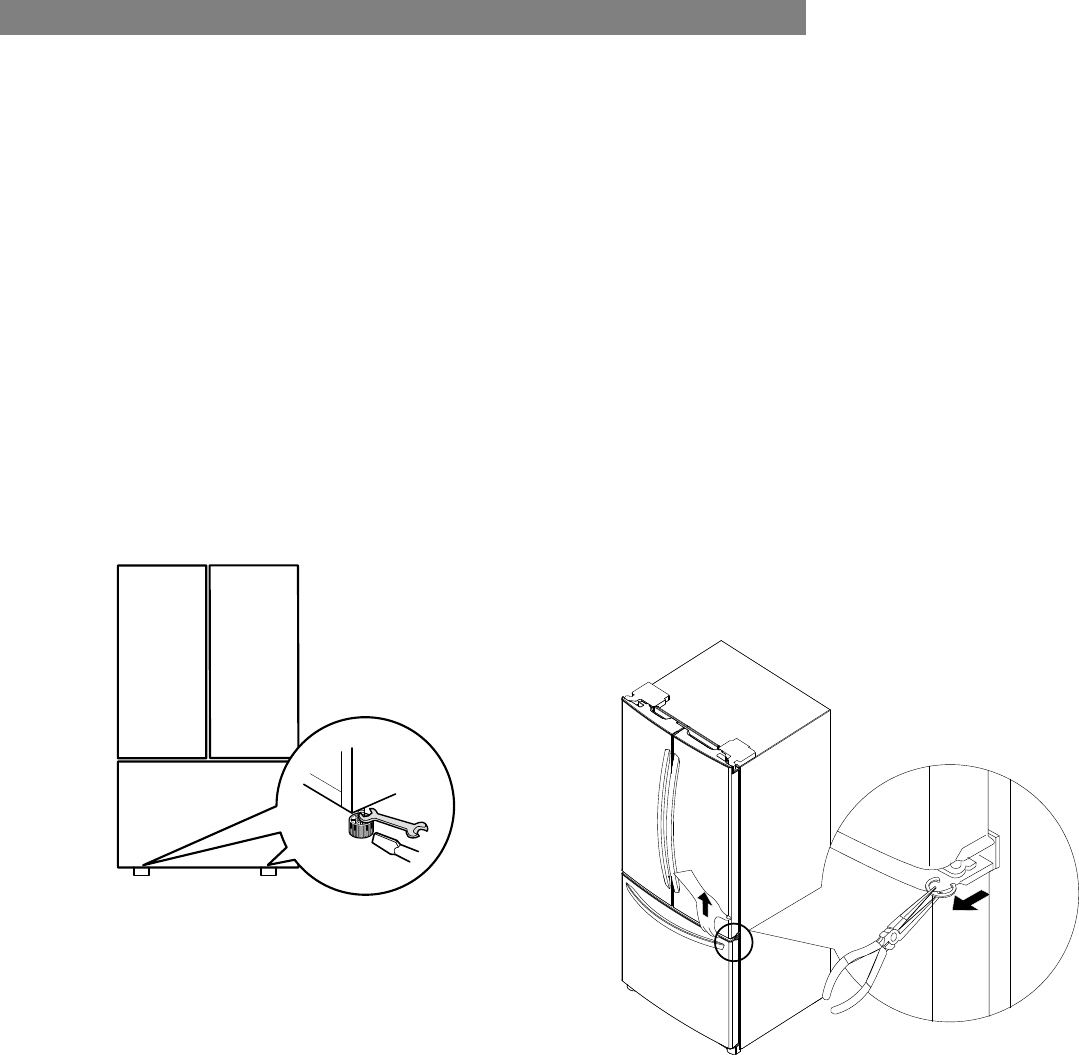

LEVELING AND DOOR ALIGNMENT

Leveling

After installing, plug the refrigerator’s power cord into a

3-prong grounded outlet and push the refrigerator into the

ﬁ nal position.

Your refrigerator has two front leveling legs—one on the

right and one on the left. Adjust the legs to alter the tilt

from front-to-back or side-to-side. If your refrigerator

seems unsteady, or you want the doors to close more

easily, adjust the refrigerator’s tilt using the instructions

below:

NOTE: Tools required: 11/16” (18mm) wrench or ﬂ at blade

screwdriver.

1. Turn the leveling leg counterclockwise to raise that

side of the refrigerator or clockwise to lower it. It may

take several turns of the leveling leg to adjust the tilt

of the refrigerator.

NOTE: Having someone push backward against the top of

the refrigerator takes some weight oﬀ of the leveling legs.

This makes it easier to adjust the legs.

2. Open both doors again and check to make sure that

they close easily. If the doors do not close easily, tilt

the refrigerator slightly more to the rear by turning

both leveling legs counterclockwise. It may take

several more turns, and you should turn both leveling

legs the same amount.

NOTE: Your refrigerator is uniquely designed with

two fresh food doors. Either door can be opened or

closed independently of the other. You may have to

exert slight pressure on the doors to get them to close

completely.

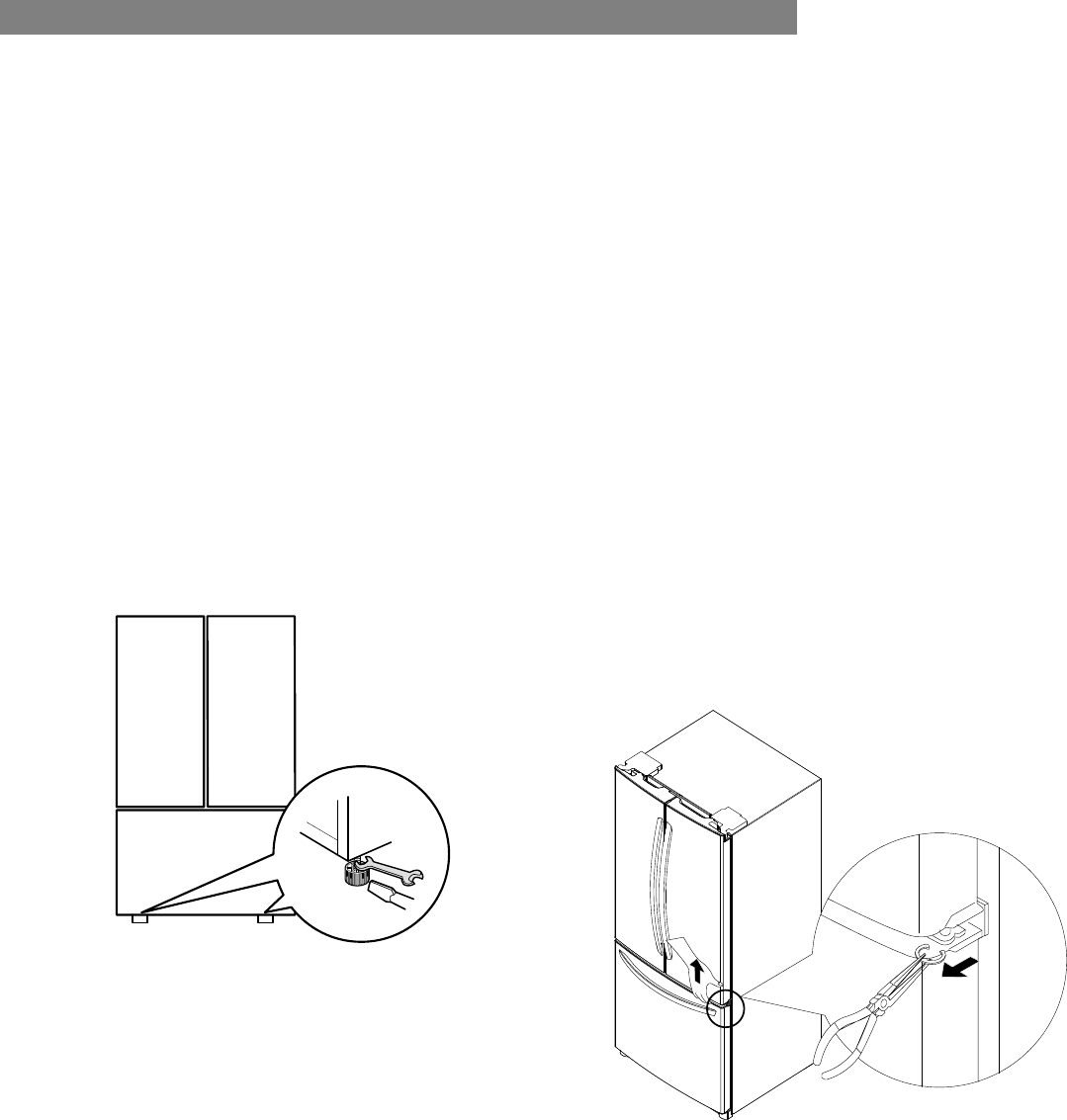

Door Alignment

Both the left and right refrigerator doors have an

adjustable nut, located on the bottom hinge, to raise and

lower them to align properly.

If the space between your doors is uneven, follow the

instructions below to align the doors evenly:

Use the wrench (included with the Use & Care Guide) to

turn the nut in the door hinge to adjust the height. Turn

the nut clockwise to raise or counterclockwise to lower the

door.

REFRIGERATOR INSTALLATION

USING YOUR REFRIGERATOR

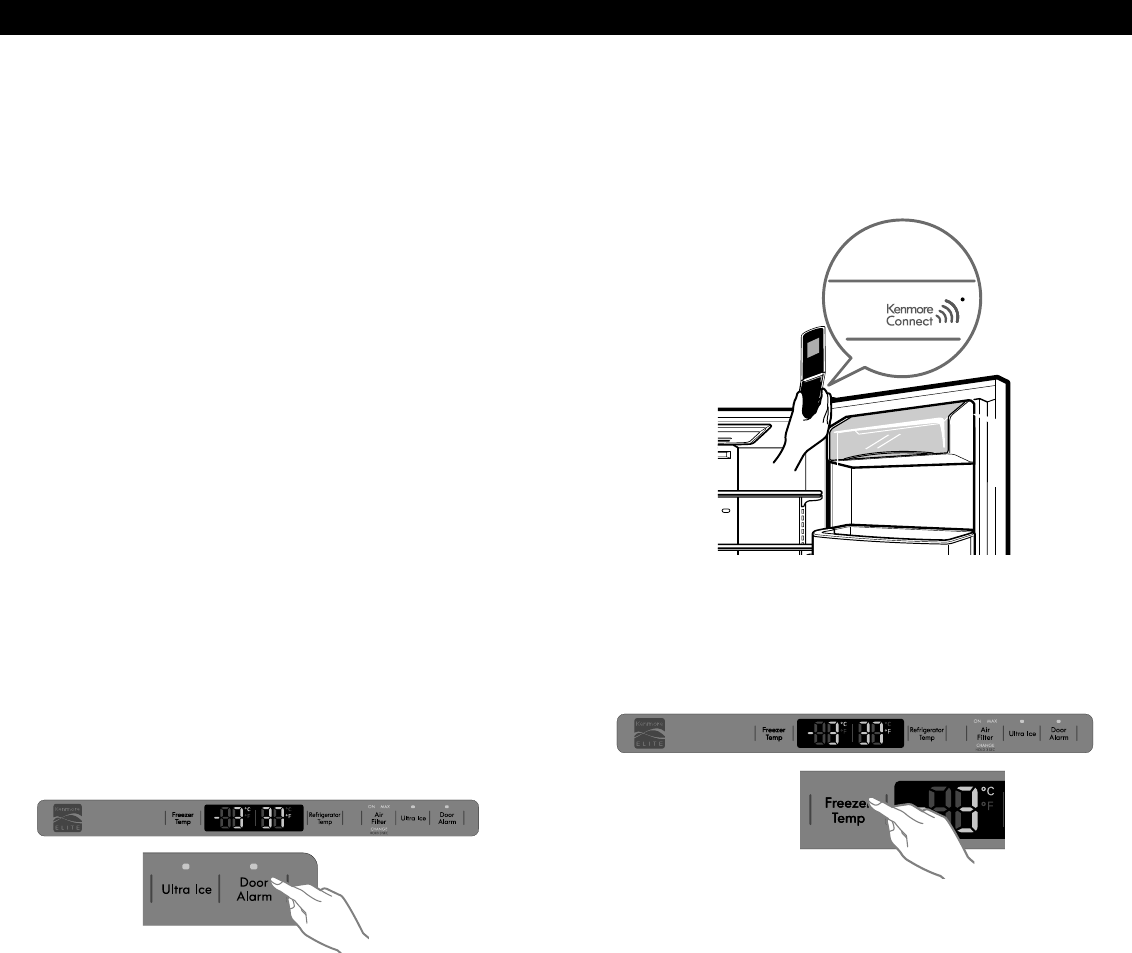

SETTING THE CONTROLS

The refrigerator control functions as the thermostat for the

entire appliance (refrigerator and freezer sections). The

colder the setting, the longer the compressor will run to

keep the temperature colder. The freezer control adjusts

the cold air ﬂ ow from the freezer to the refrigerator.

Setting the freezer control to a lower temperature keeps

more cold air in the freezer compartment to make it

colder.

• The Refrigerator Temp. Control ranges from 33°F to

46°F (0°C to 8°C). Press the Refrigerator Temp. button

to cycle through the available temperature settings one

increment at a time.

• The Freezer Temp. Control range is from -6°F to 8°F

(-21°C to -13°C). Press the Freezer Temp. button to

cycle through the available temperature settings one

increment at a time.

NOTE: When changing control settings, wait 24 hours

before making additional adjustments. The controls are set

correctly when milk or juice is as cold as you would like

and when ice cream is ﬁ rm. If the temperature in either

compartment is too cold or too warm, change the setting

one increment at a time. Wait 24 hours for the change to

stabilize before adjusting again.

Ultra Ice

• When you touch the Ultra Ice button, the graphic will

illuminate in the display and will continue for 24 hours.

The function will automatically shut oﬀ after 24 hours.

• You can stop this function manually by touching the

button one more time.

• This function increases both ice making and freezing

capabilities.

Door Alarm

• When power is connected to the refrigerator, the door

alarm is initially set to ON. When you press the Door

Alarm button, the display will change to OFF and the

Door Alarm function will deactivate.

• When either the refrigerator or the freezer door is left

open for more than 60 seconds, the alarm tone will

sound to let you know that the door is open.

• When you close the door, the door alarm will stop.

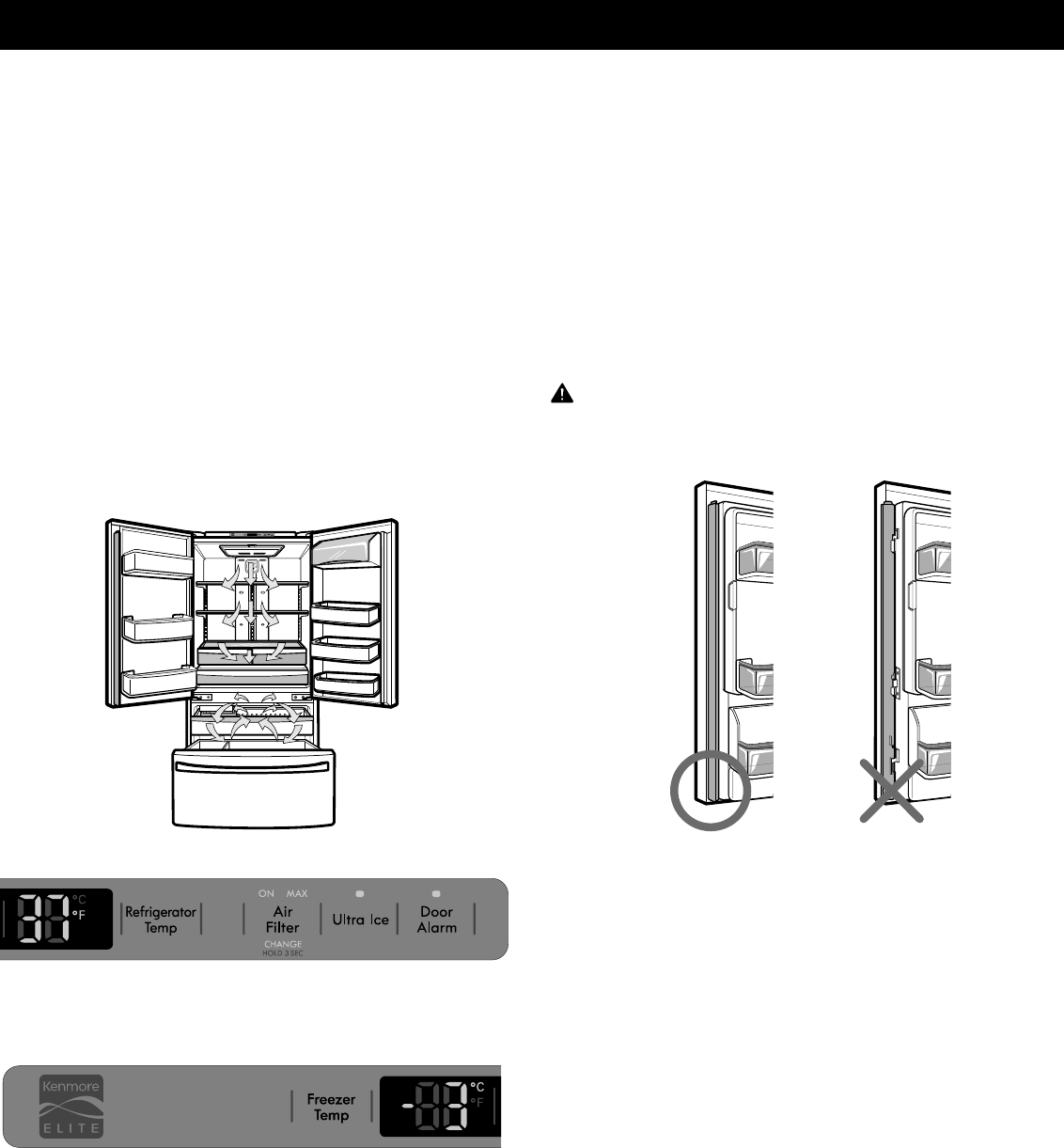

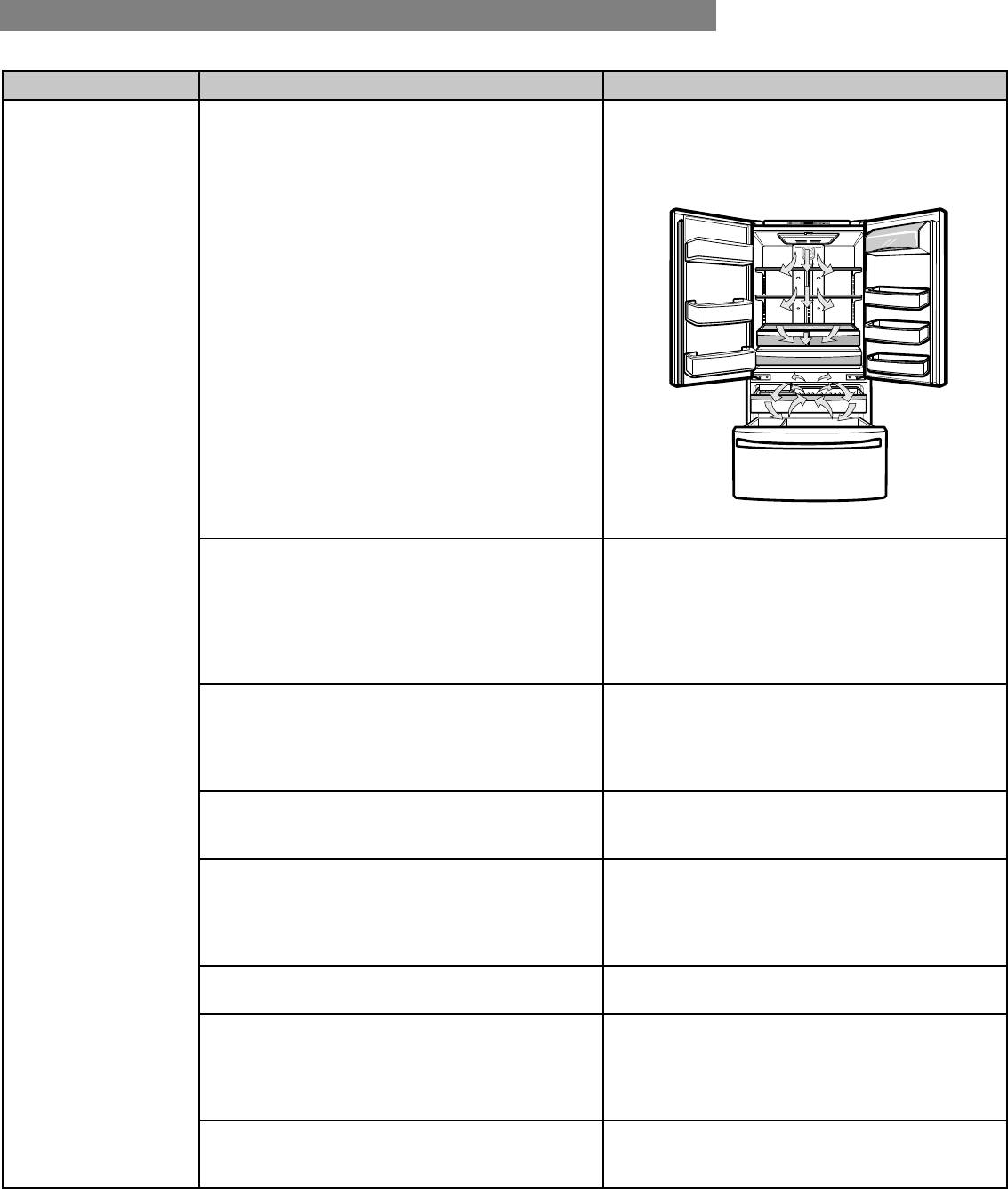

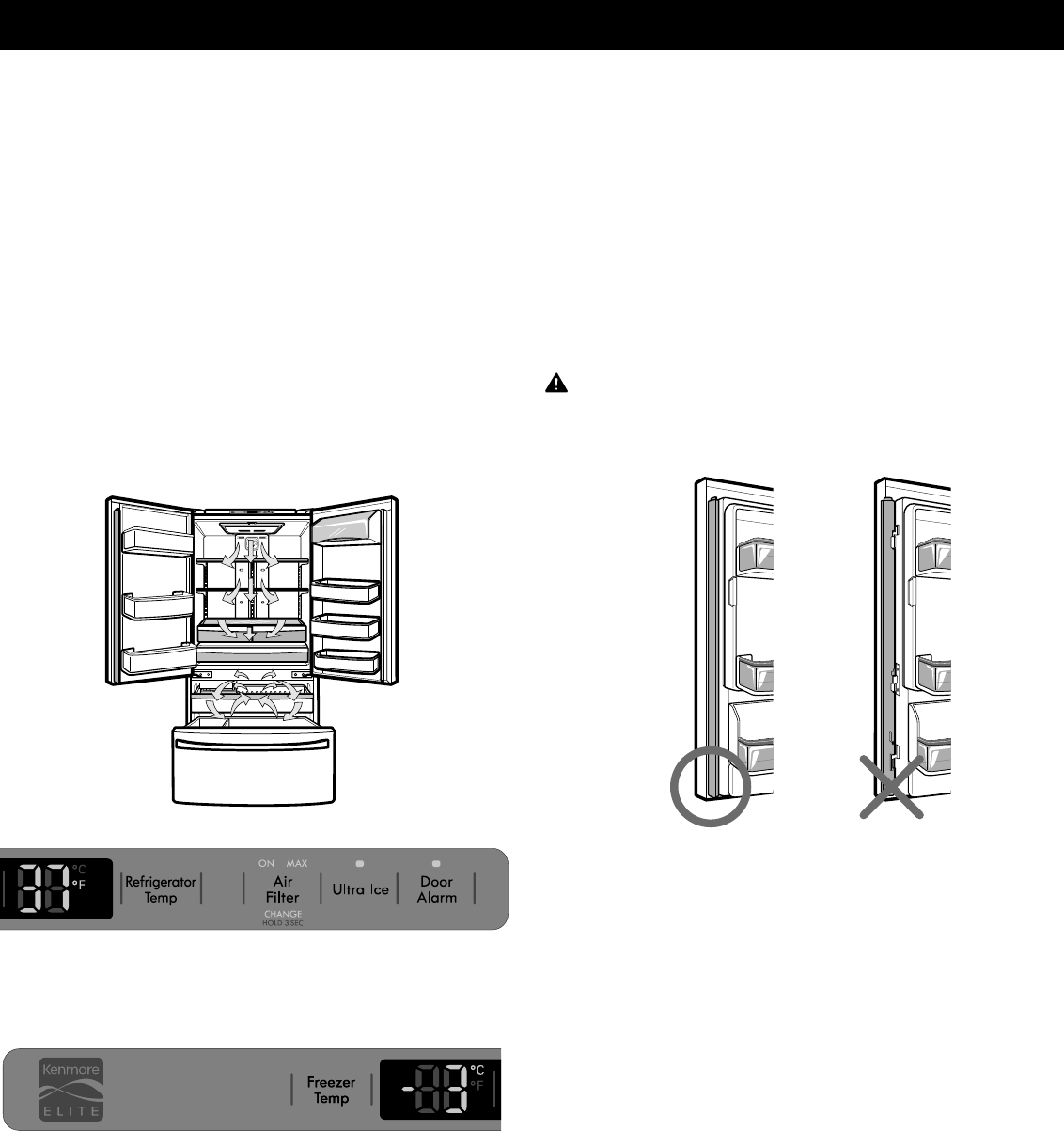

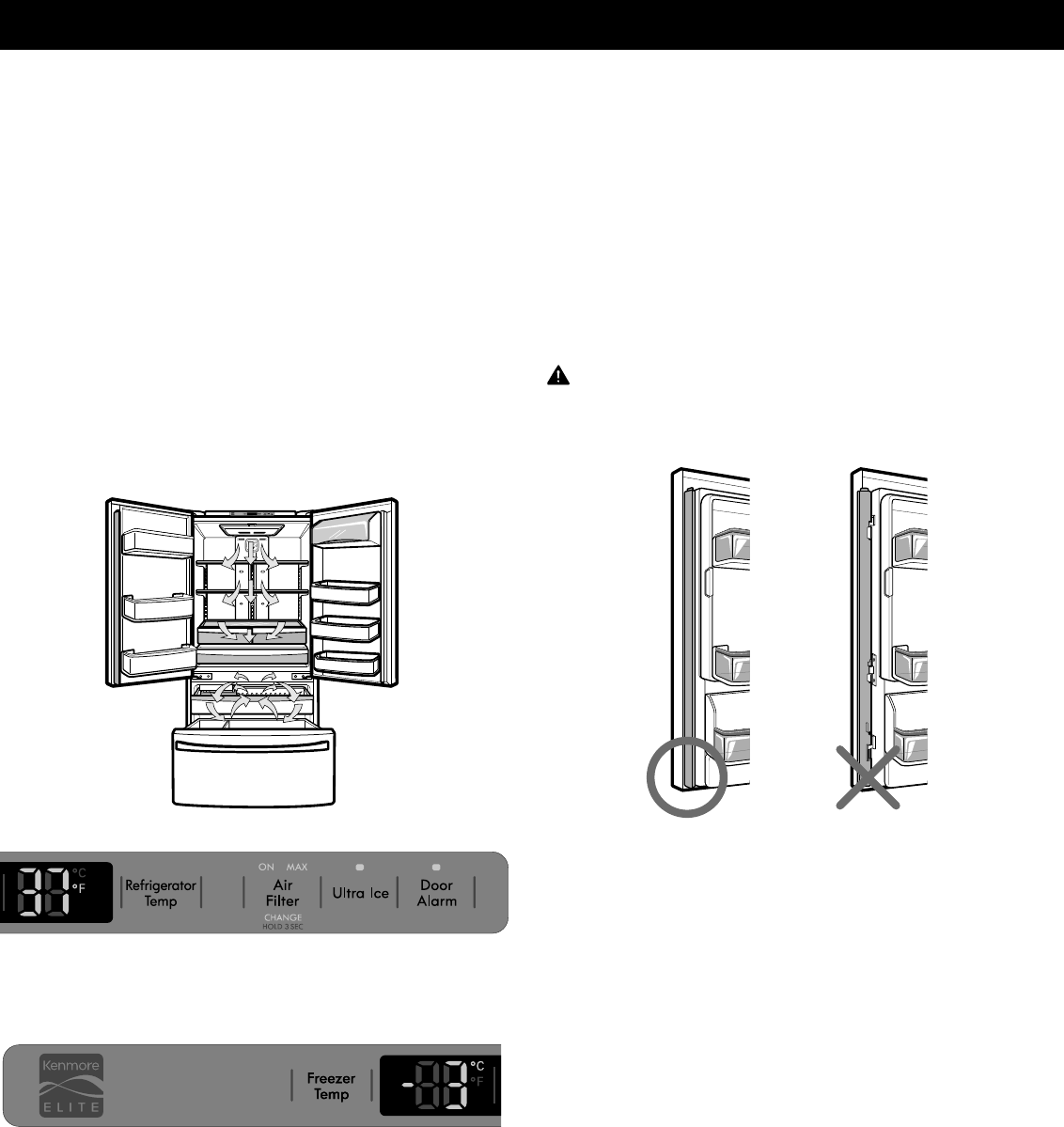

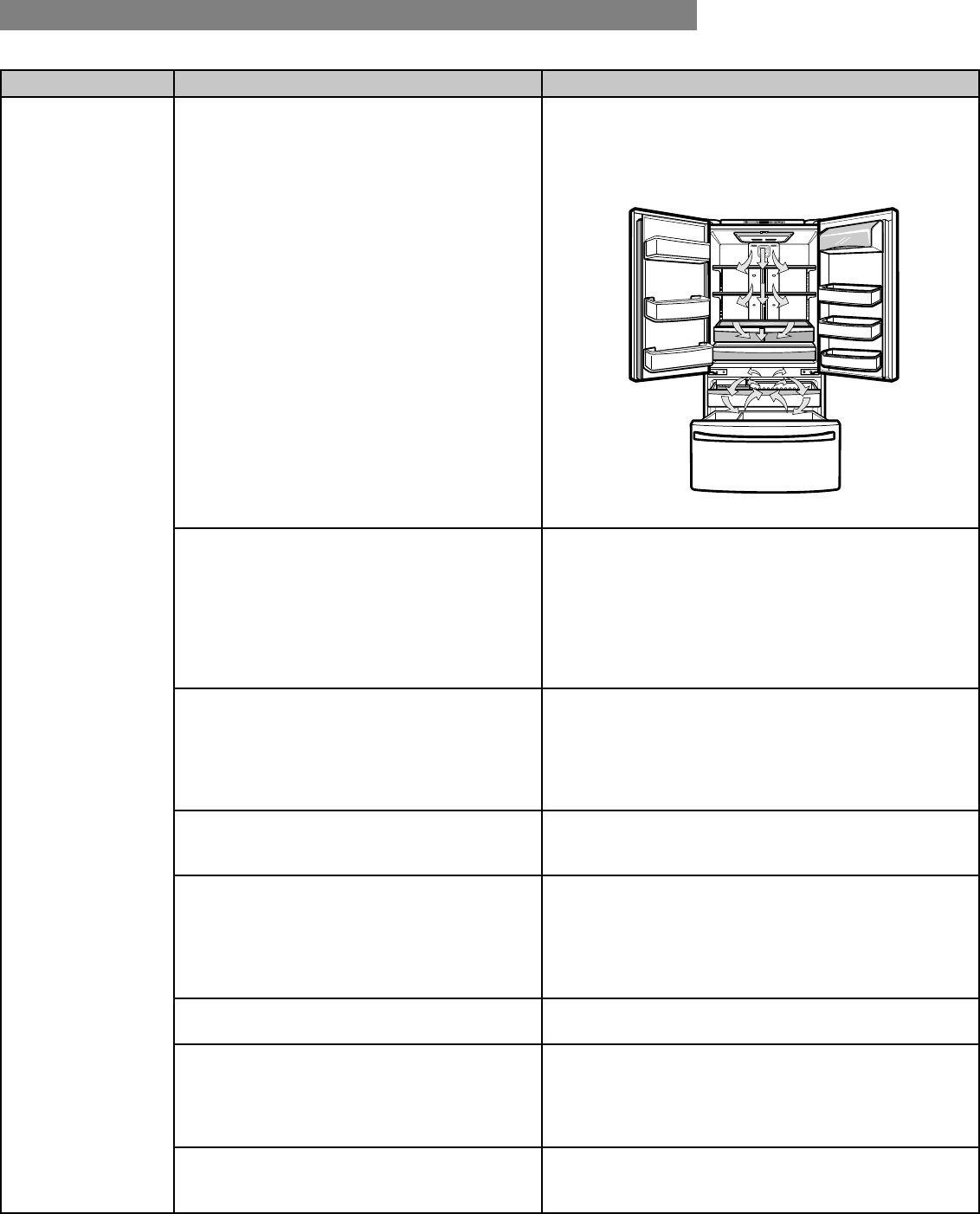

AIRFLOW

Cold air circulates from the freezer to the fresh food

section and back again through air vents in the wall

dividing the two sections. Be sure not to block vents while

packing your refrigerator. Doing so will restrict airﬂ ow

and may cause the refrigerator temperature to become

too warm or cause interior moisture buildup. (See air ﬂ ow

diagram below.)

Temperature

Temperature Mode Switch Function (°F <->°C)

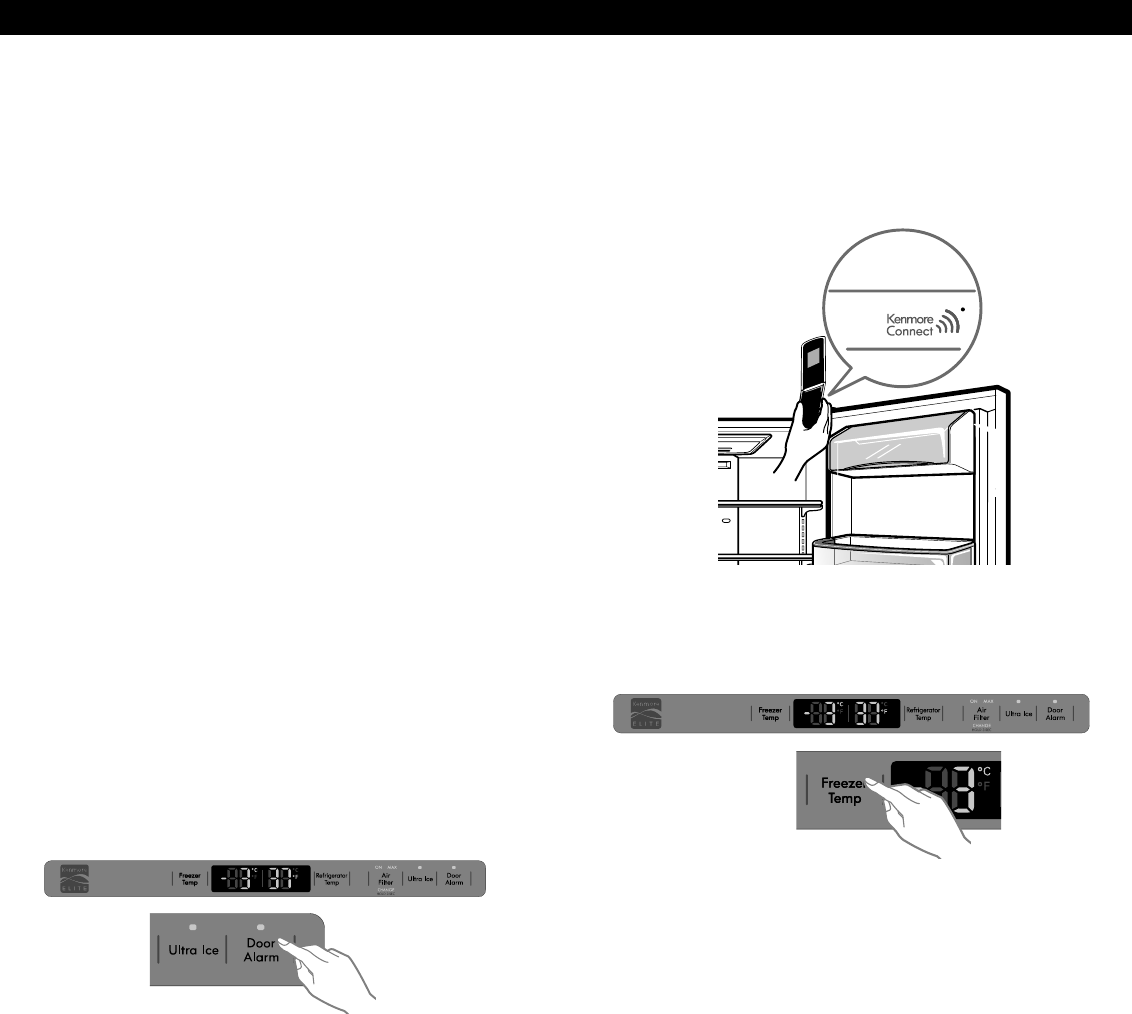

If you want to convert °F to °C or vice versa, press and

hold the Freezer Temp and Refrigerator Temp buttons at

the same time for approximately ﬁ ve seconds.

Articulating Mullion

This feature is a metal strip attached to the left door

that articulates (rotates) 90 degrees as the door is

closed, forming a mullion (base) for the left and right

door gaskets to seal against.

CAUTION

To reduce the risk of scratching the door or breaking the

door mullion, make sure that the refrigerator door mullion

is always folded in.

Display Oﬀ Mode

• When the refrigerator is in the Power Saving Mode,

the display will remain oﬀ until a door is opened

or a button is pressed. Once on, the display will

remain on for 20 seconds.

• To deactivate the Power Saving Mode, press the

Freezer Temp. and Ultra Ice buttons at the same

time and hold them for ﬁ ve seconds until the tone

sounds (in some models).

CAUTION

Demo Mode (For Store Use Only)

The Demo Mode disables all cooling in the refrigerator

and freezer sections to conserve energy while on display

in a retail store. When activated, OFF will display on the

control panel.

To deactivate:

With either refrigerator door opened, press and hold the

Refrigerator Temp. and Ultra Ice buttons at the same

time for ﬁ ve seconds. The control panel will beep and the

temperature settings will display to conﬁ rm that Demo

Mode is deactivated. Use the same procedure to activate

the Demo Mode.

USING YOUR REFRIGERATOR

Air Filter

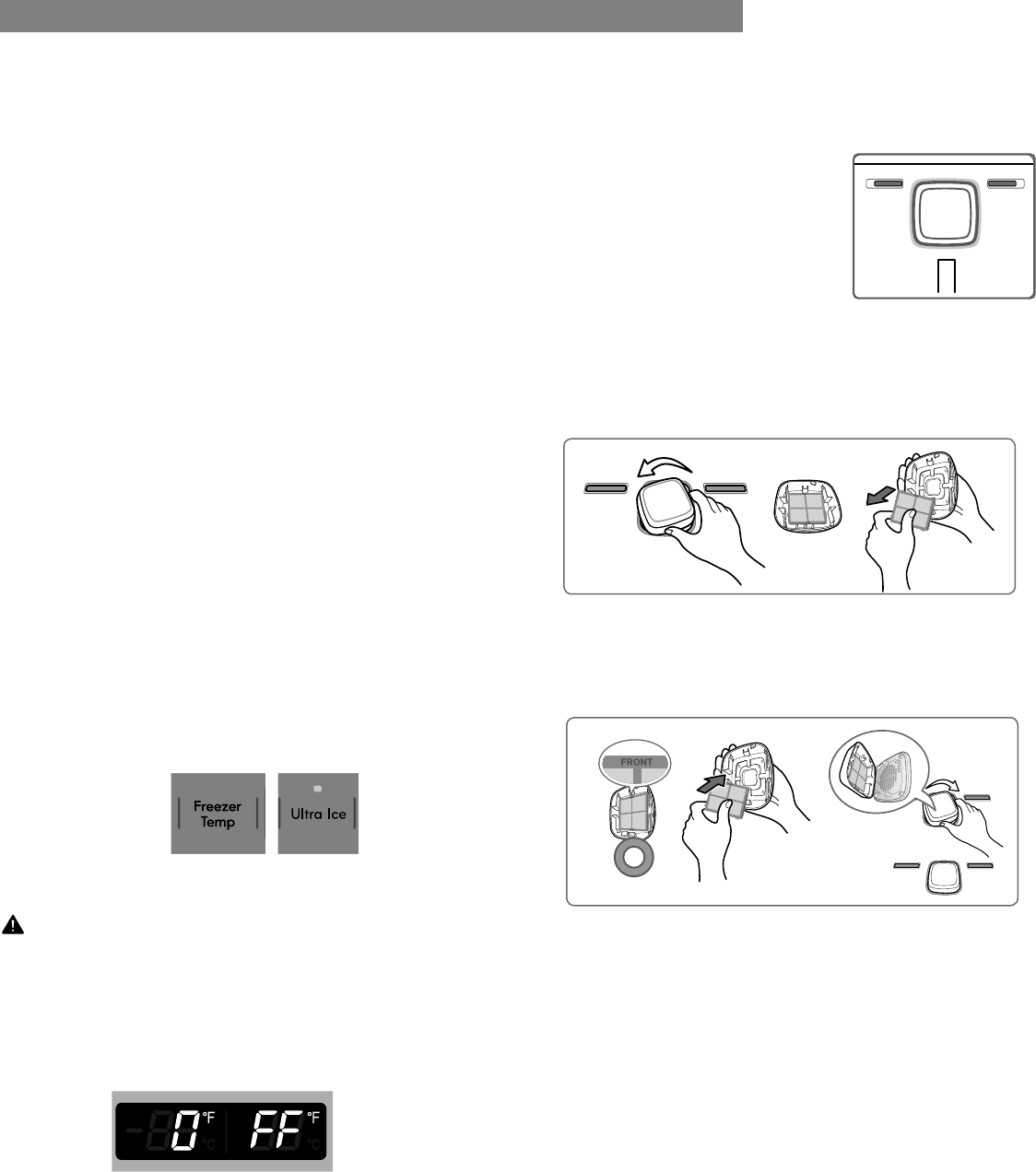

The Air Filter helps remove odors from the

refrigerator. The Air Filter has two settings, Auto and

MAX. In Auto mode, the Air Filter will cycle on and

oﬀ in increments of ten minutes on and 110 minutes

oﬀ . If set to the MAX mode, the Air Filter will stay

on continuously for four hours, cycling on and oﬀ in

increments of ten minutes on and ﬁ ve minutes oﬀ .

After four hours, the Air Filter will switch to Auto

mode.

• Auto mode is the default mode.

• Press the

Air Filter button once for MAX mode.

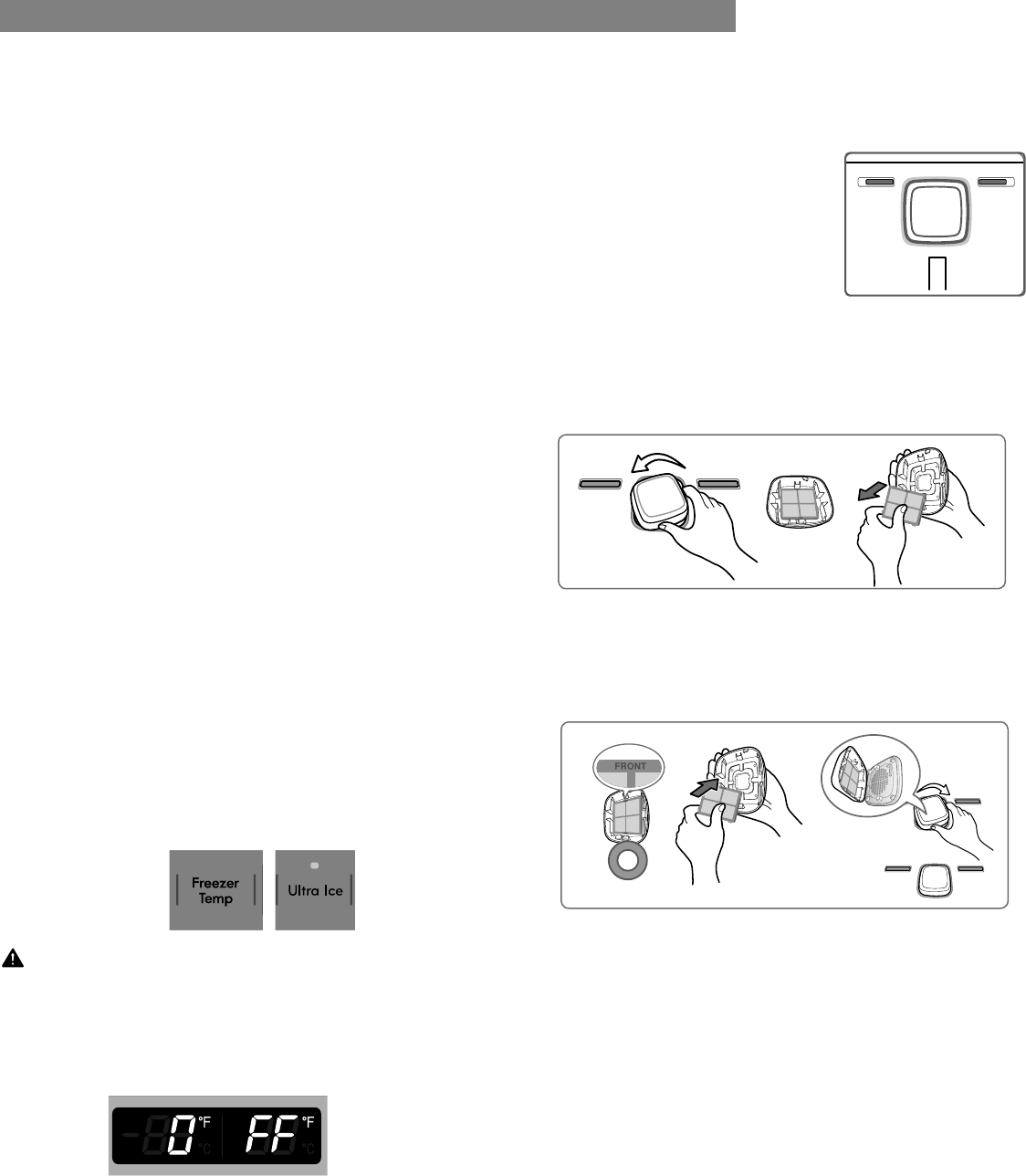

Air Filter Reset

When the CHANGE icon turns on, the air ﬁ lter needs

to be replaced. After replacing the air ﬁ lter, press and

hold the Air Filter button for three seconds to turn the

icon light oﬀ . It is recommended to change the air

ﬁ lter approximately every six months.

REPLACING THE AIR FILTER

It is recommended that you replace the air ﬁ lter:

• Approximately every six months.

• When the CHANGE light turns on.

1. Remove the Old Filter

Place the new ﬁ lter inside of the cover with the side that

says “Front” facing outward. Turn the ﬁ lter cover to the

right to attach it to the refrigerator wall.

2. Install a New Air Filter.

Turn the ﬁ lter cover to the left to detach it from the

refrigerator wall. The ﬁ lter is located on the inside of

the ﬁ lter cover. Remove the ﬁ lter from the cover and

replace it with a new ﬁ lter.

After changing the ﬁ lter, press and hold the Air Filter

button for three seconds to reset the ﬁ lter sensor.

NOTE: To purchase a replacement air ﬁ lter, visit a Sears

store or call 1-800-4-MY-HOME®. Also, you may order

on-line at www.sears.com/partsdirect.

USING YOUR REFRIGERATOR

AUTOMATIC ICEMAKER

The icemaker will produce approximately 80-100 cubes

in a 24-hour period, depending on freezer compartment

temperature, room temperature, number of door openings

and other operating conditions.

• It takes about 12 to 24 hours for a newly installed

refrigerator to begin making ice. Wait 72 hours for full

ice production to occur.

• Ice making stops when the bin ﬁ lls to the lever of the

feeler arm.

• To turn oﬀ the automatic icemaker, set the icemaker

switch to OFF (O). To turn on the automatic icemaker,

set the switch to ON (I).

• The water pressure must be between 20 and

120 psi on models without a water ﬁ lter and between

40 and 120 psi on models with a water ﬁ lter to

produce the normal amount and size of

ice cubes.

WARNING: Connect to a potable water supply only.

CAUTION

• Throw away the ﬁ rst few batches of ice (about 24

cubes). This is also necessary if the refrigerator has not

been used for a long time.

• Never store beverage cans or other items in the ice

bin for the purpose of rapid cooling. Doing so may

damage the icemaker or the containers may burst.

• Never use thin crystal glass or crockery to collect ice.

Such containers may chip or break resulting in glass

fragments in the ice.

WHEN YOU SHOULD SET THE ICEMAKER

POWER SWITCH TO OFF (O)

• When the water supply will be shut oﬀ for several

hours.

• When the ice bin is removed for more than one or two

minutes.

• When the refrigerator will not be used for several days.

NOTE: The ice bin should be emptied when the

icemaker ON/OFF switch is turned to the OFF position.

WARNING

Personal Injury Hazard

DO NOT place ﬁ ngers or hands on the automatic ice

making mechanism while the refrigerator is plugged in.

NORMAL SOUNDS YOU MAY HEAR

• The icemaker water valve will buzz as the icemaker ﬁ lls

with water. If the power switch is in the ON (I) position,

it will buzz even if it has not yet been hooked up to

water. To stop the buzzing, move the power switch to

OFF (O).

NOTE: Keeping the power switch in the ON (I) position

before the water line is connected can damage the

icemaker.

• You will hear the sound of cubes dropping into the bin

and water running in the pipes as the icemaker reﬁ lls.

PREPARING FOR VACATION

Set the icemaker power switch to OFF (O) and shut oﬀ

the water supply to the refrigerator.

NOTE: The ice bin should be emptied any time the

icemaker ON/OFF switch is turned to the OFF (O)

position.

If the ambient temperature will drop below freezing, have

a qualiﬁ ed technician drain the water supply system to

prevent serious property damage due to ﬂ ooding caused

by ruptured water lines or connections.

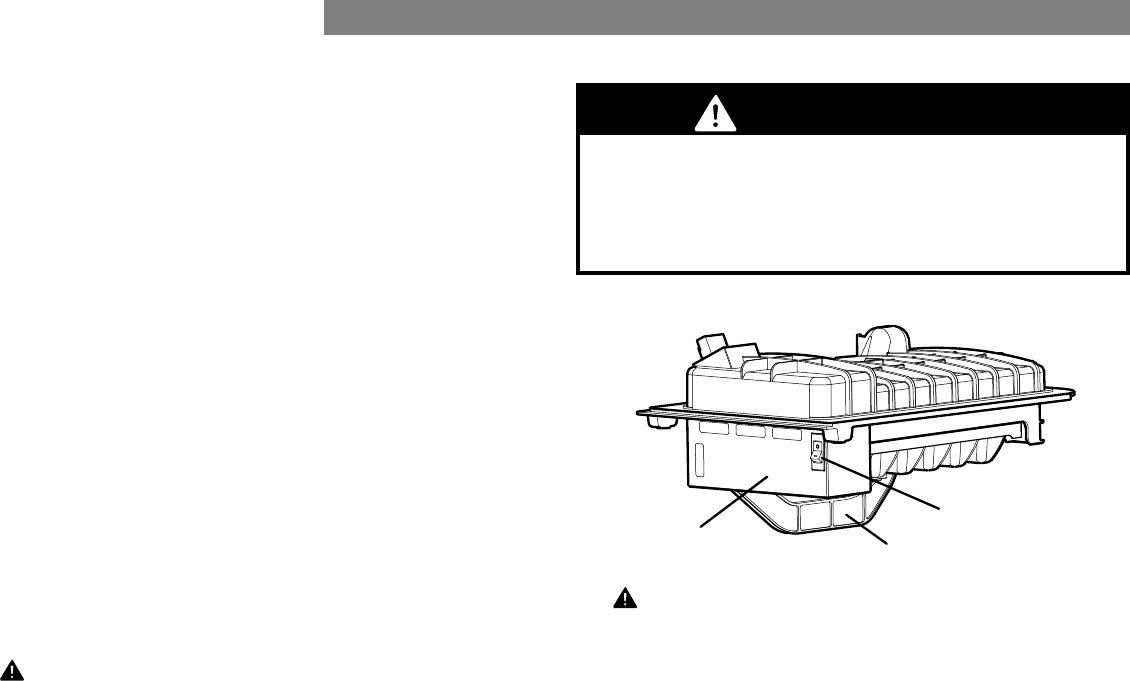

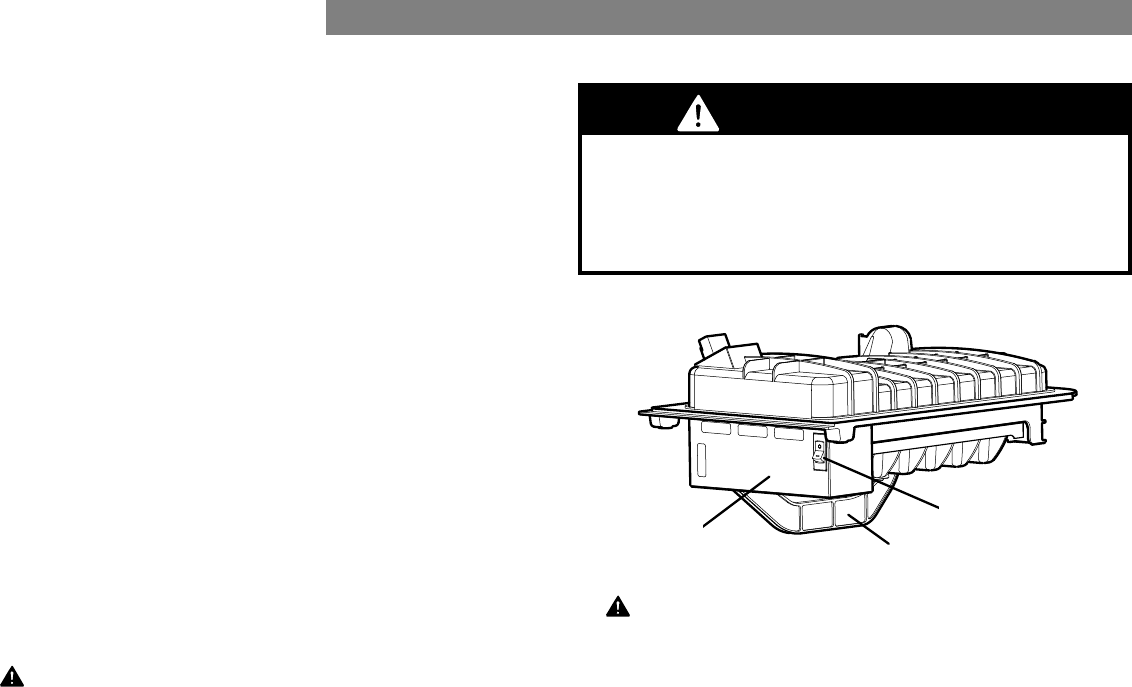

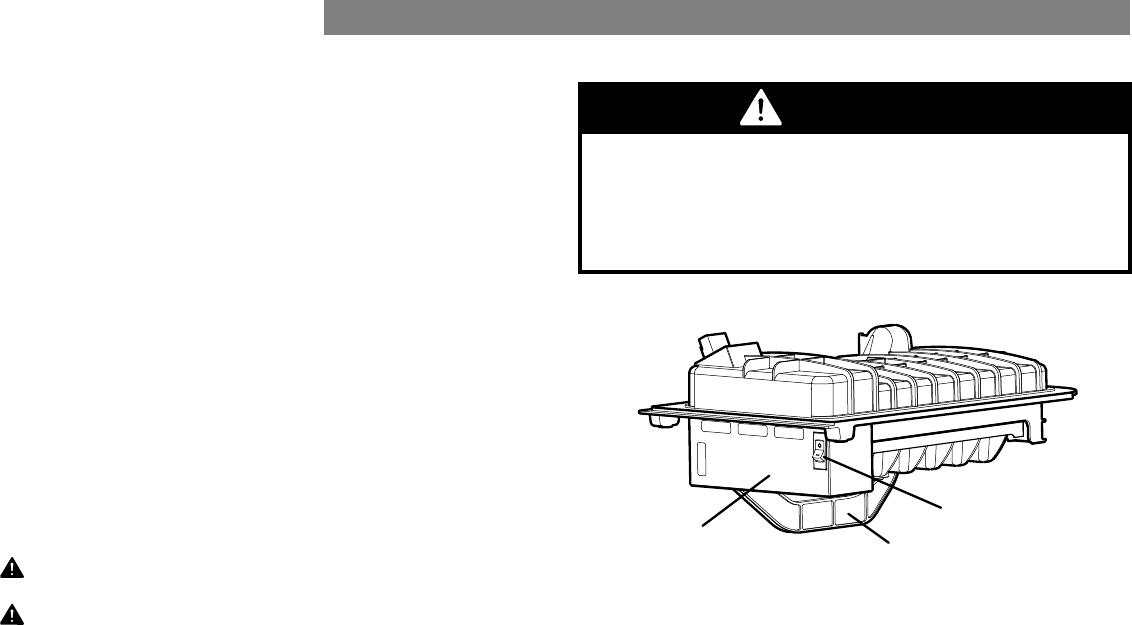

Feeler Arm

Power Switch

Icemaker (sensor)

FOOD STORAGE GUIDE

Wrap or store food in the refrigerator in airtight and

moisture-proof material unless otherwise noted. This

prevents food odor and taste transfer throughout the

refrigerator. For dated products, check date code to

ensure freshness.

STORING FROZEN FOOD

NOTE: Check a freezer guide or a reliable cookbook

for further information about preparing food for

freezing or food storage times.

Freezing

Your freezer will not quick-freeze a large quantity of

food. Do not put more unfrozen food into the freezer

than will freeze within 24 hours (no more than 2 to 3

lbs. of food per cubic foot of freezer space). Leave

enough space in the freezer for air to circulate around

packages. Be careful to leave enough room at the

front so the door can close tightly.

Storage times will vary according to the quality and

type of food, the type of packaging or wrap used

(how airtight and moisture-proof) and the storage

temperature. Ice crystals inside a sealed package are

normal. This simply means that moisture in the food

and air inside the package have condensed, creating

ice crystals.

NOTE: Allow hot foods to cool at room temperature

for 30 minutes, then package and freeze. Cooling hot

foods before freezing saves energy.

Packaging

Successful freezing depends on correct packaging.

When you close and seal the package, it must not

allow air or moisture in or out. If it does, you could

have food odor and taste transfer throughout the

refrigerator and could also dry out frozen food.

Packaging recommendations:

• Rigid plastic containers with tight-ﬁ tting lids

• Straight-sided canning/freezing jars

• Heavy-duty aluminum foil

• Plastic-coated paper

• Non-permeable plastic wraps

• Speciﬁ ed freezer-grade self-sealing plastic bags

Follow package or container instructions for proper

freezing methods.

Do not use

• Bread wrappers

• Non-polyethylene plastic containers

• Containers without tight lids

• Wax paper or wax-coated freezer wrap

• Thin, semi-permeable wrap

CAUTION: Do not keep beverage cans or plastic

food containers in the freezer compartment. They may

break or burst if they freeze.

Items How to

Butter or

margarine

Cheese

Milk

Eggs

Fruit

Leafy

vegetables

Vegetables

with skins

(carrots,

peppers)

Fish

Leftovers

Keep opened butter in a covered

dish or closed compartment.

When storing an extra supply,

wrap in freezer packaging and

freeze.

Store in the original wrapping

until you are ready to use it. Once

opened, rewrap tightly in plastic

wrap or aluminum foil.

Wipe milk cartons. For best

storage, place milk on interior

shelf, not on door shelf.

Store in original carton on interior

shelf, not on door shelf.

Wash, let dry, and store in

refrigerator in plastic bags or in

the crisper. Do not wash or hull

fruit until you are ready to use

them. Sort and keep fruit in its

original container, in a crisper, or

store in a completely closed paper

bag on a refrigerator shelf.

Remove store wrapping and trim

or tear oﬀ bruised and discolored

areas. Wash in cold water and

drain. Place in plastic bag or

plastic container and store in

crisper.

Place in plastic bags or plastic

container and store in crisper.

Use fresh ﬁ sh and shellﬁ sh the

same day purchased.

Cover leftovers with plastic wrap

or aluminum foil, or store in plastic

containers with tight lids.

USING YOUR REFRIGERATOR

REFRIGERATOR SECTION

REFRIGERATOR SHELVES

The shelves in your refrigerator are adjustable to meet

your individual storage needs. Your model may have glass

or wire shelves.

Adjusting the shelves to ﬁ t items of diﬀ erent heights will

make ﬁ nding the exact item you want easier. Doing so will

also reduce the amount of time the refrigerator door is

open which will save energy.

IMPORTANT: Do not clean glass shelves with warm water

while they are cold. Shelves may break if exposed to

sudden temperature changes or impact.

NOTE: Glass shelves are heavy. Use special care when

removing them.

Adjusting Shelves

Remove shelves from the shipping position and replace

shelves in the position you want.

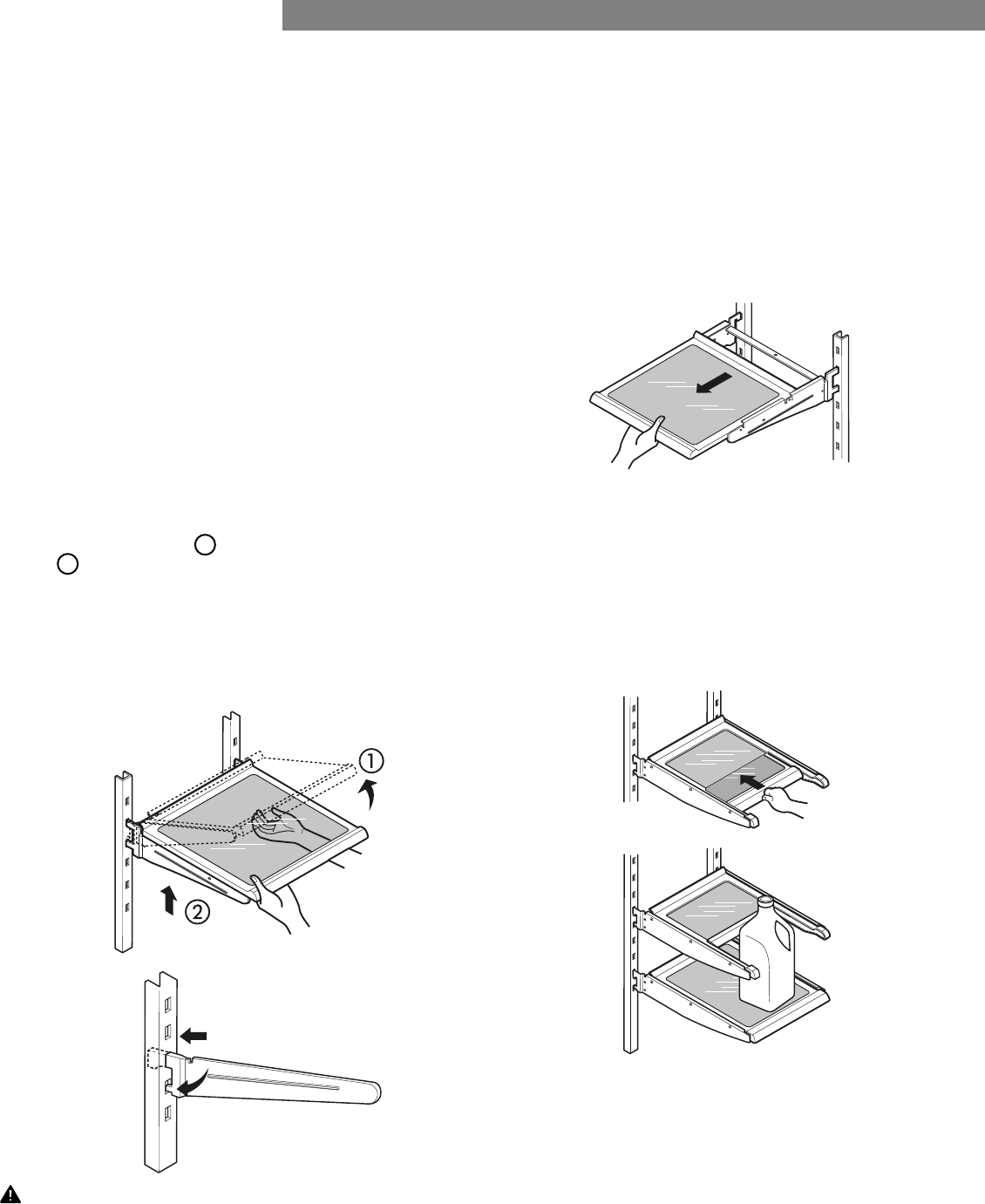

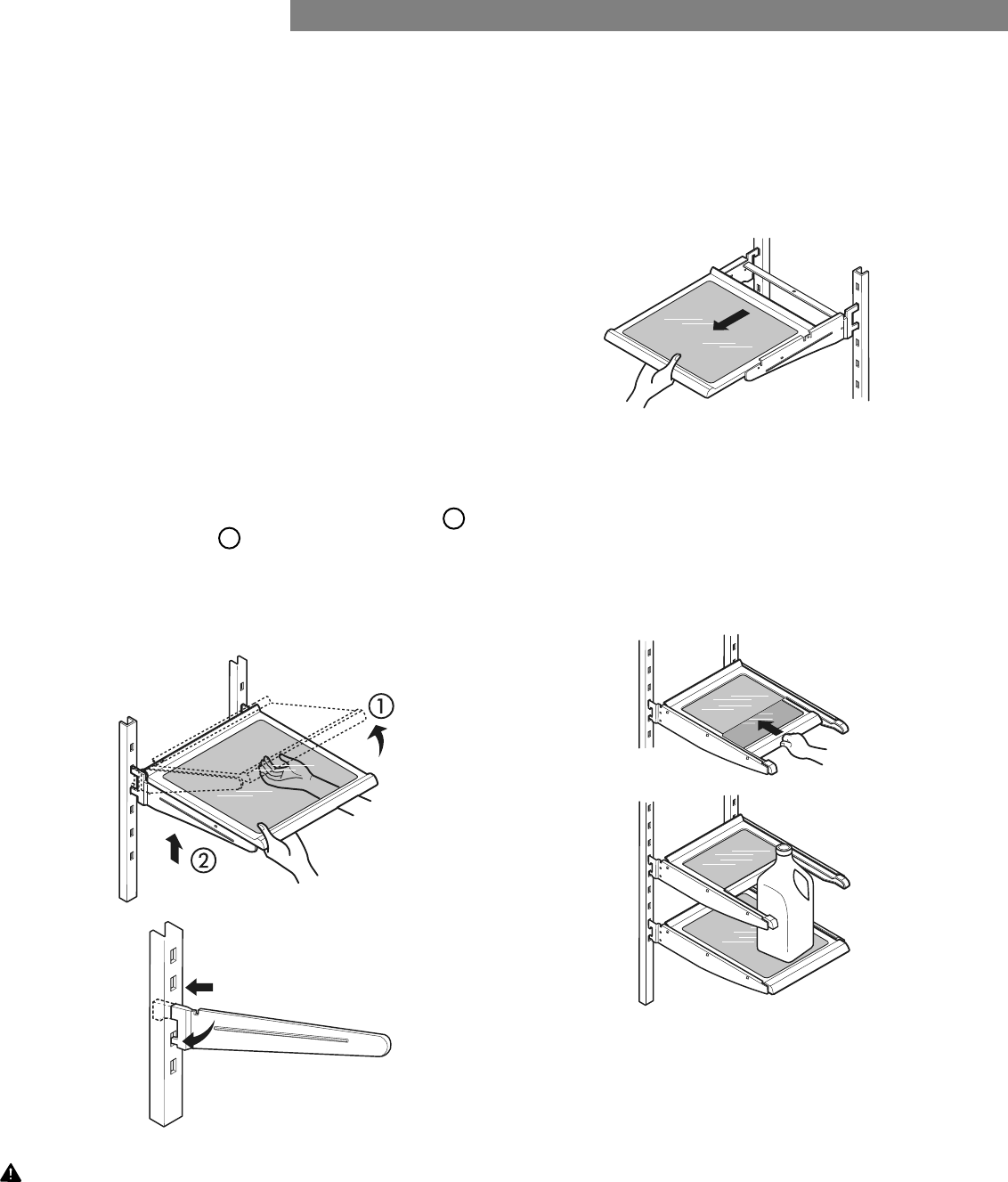

To remove a shelf—Tilt up the front of the shelf 1

and lift it from below 2. Pull the shelf out.

To reinstall a shelf—Tilt the front of the shelf up and

guide the shelf hooks into the slots at a desired height.

Then, lower the front of the shelf so that the hooks

drop into the slots.

Folding Shelf (on some models)

You can store taller items, such as a gallon container

or bottles, by simply pushing the front half of the shelf

underneath the back half of the shelf. Pull the front of the

shelf toward you to return to a full shelf.

CAUTION: Make sure that shelves are level from one

side to the other. Failure to do so may result in the shelf

falling or food spilling.

Slide Out Shelves (optional on some models)

Some of the refrigerator shelves can be slid in and out of

the refrigerator by carefully pulling the front of the shelf

toward you or pushing the shelf in until it stops.

NOTE: The dairy bin will only ﬁ t in the top space on the

right-hand door.

USING YOUR REFRIGERATOR

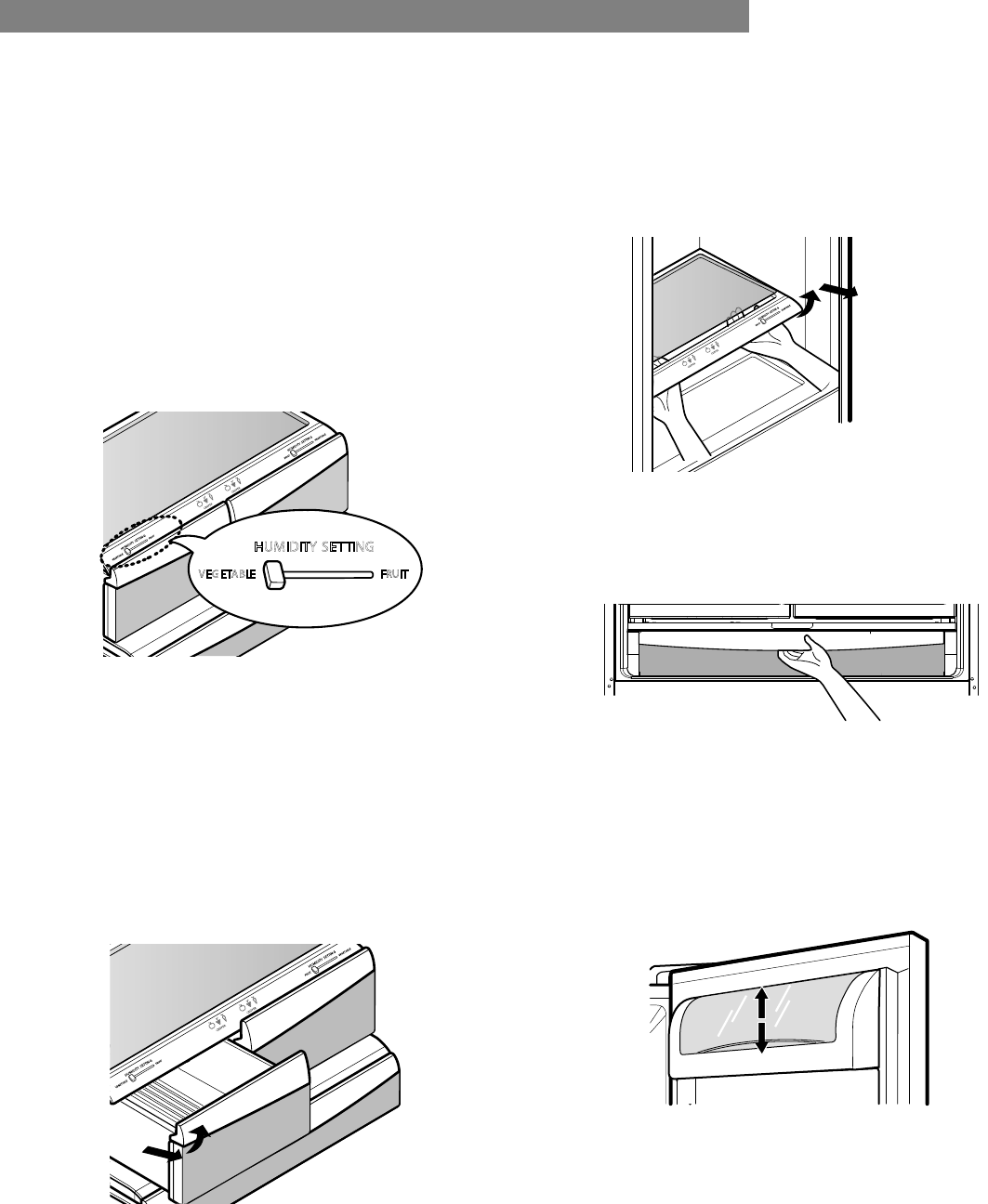

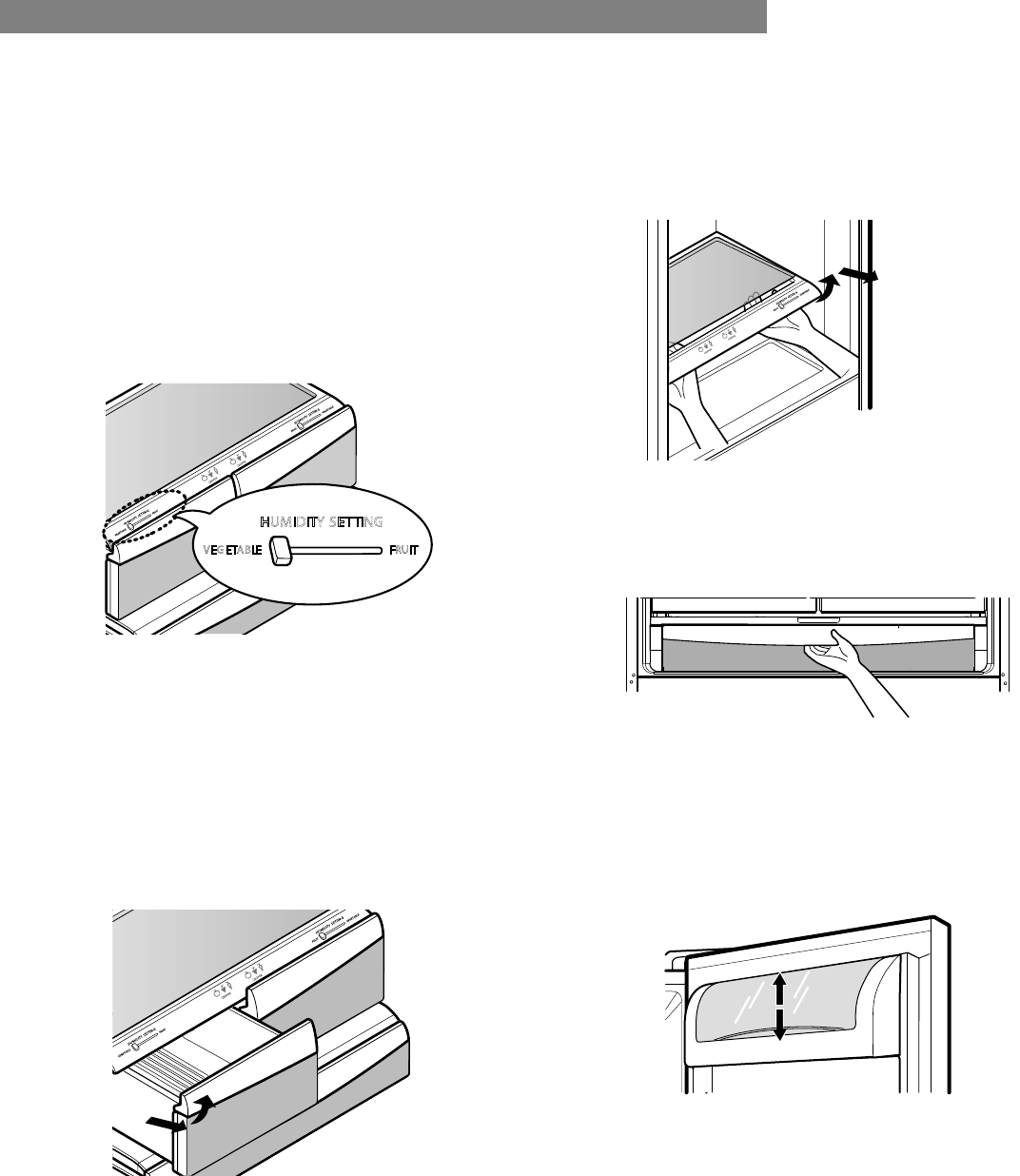

HUMIDITY CONTROLLED CRISPER

The crispers provide fresher tasting fruit and vegetables by

letting you easily control humidity inside the drawer.

You can control the amount of humidity in the moisture-

sealed crispers by adjusting the control to any setting

between VEGETABLE and FRUIT.

• VEGETABLE keeps moist air in the crisper for best

storage of fresh, leafy vegetables.

• FRUIT lets moist air out of the crisper for best storage

of fruit.

To remove the glass

1. Lift up the glass under the crisper cover.

2. Pull the glass up and out.

NOTE: Pantry drawer not shown for clarity.

PANTRY DRAWER (on some models)

Pull forward to open. Lift slightly and pull it out to remove.

REMOVING THE HUMIDITY CONTROLLED CRISPER

1. To remove, pull the drawer out to full extension.

2. Lift the front of the crisper up, then pull it straight out.

3. To install, slightly tilt up the front, insert the drawer into

the frame and push it back into place.

DAIRY BIN

1. To remove the dairy bin, simply lift it and pull straight out.

2. To replace the dairy bin, slide it above the desired

location and push down until it stops.

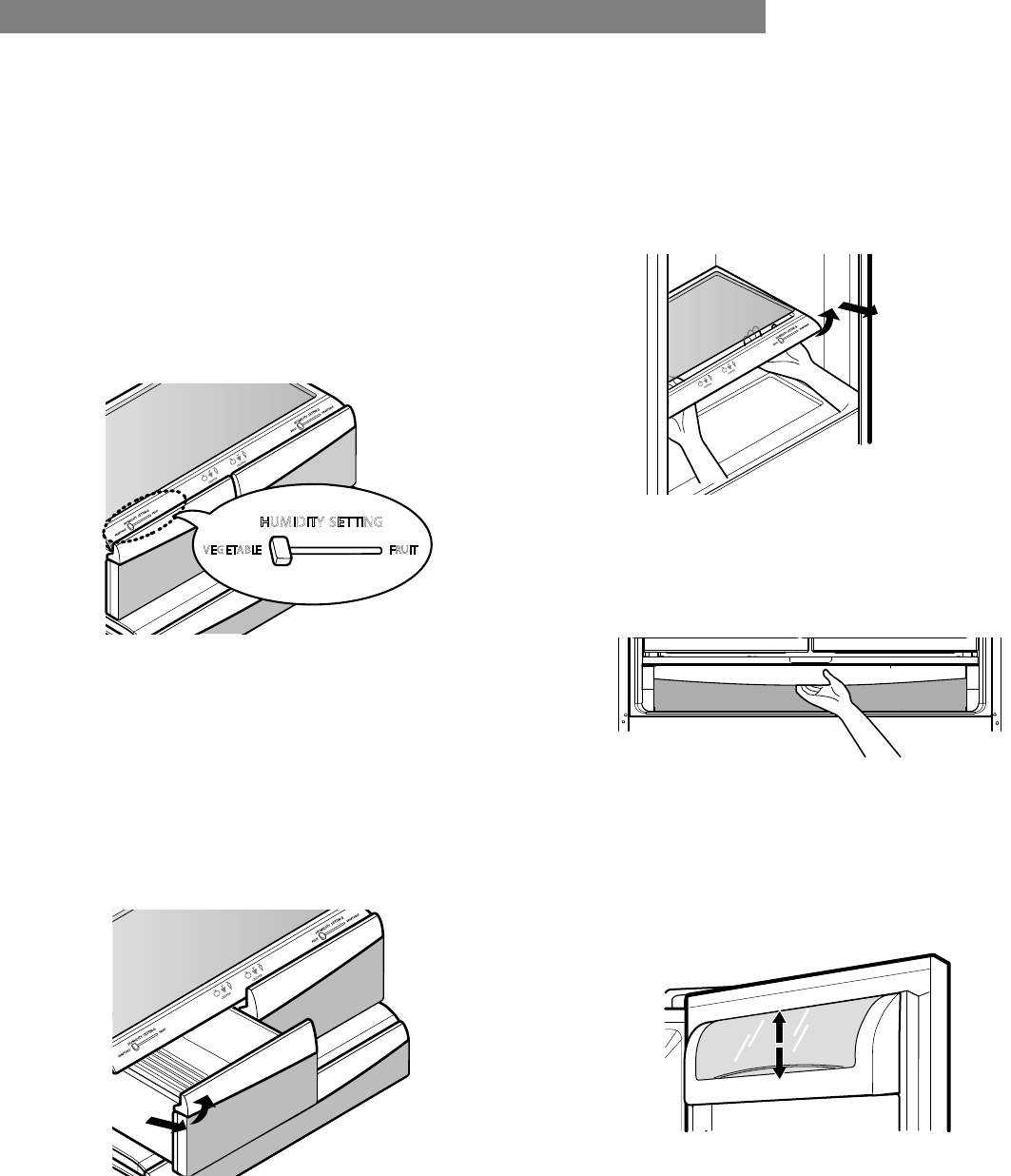

HUMIDITY SETTING

VEGETABLEFRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

HUMIDITY SETTING

VEG ETA BLE FRUIT

HUMIDITY SETTING

VEGETABLEFRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

DOOR BIN

The door bins are removable for easy cleaning and

adjustment.

1. To remove the bin, simply lift the bin up and pull

straight out.

2. To replace the bin, slide it in above the desired support

and push down until it snaps into place.

NOTE: Some bins may vary in appearance and will

only ﬁ t in one location.

USING YOUR REFRIGERATOR

FREEZER SECTION

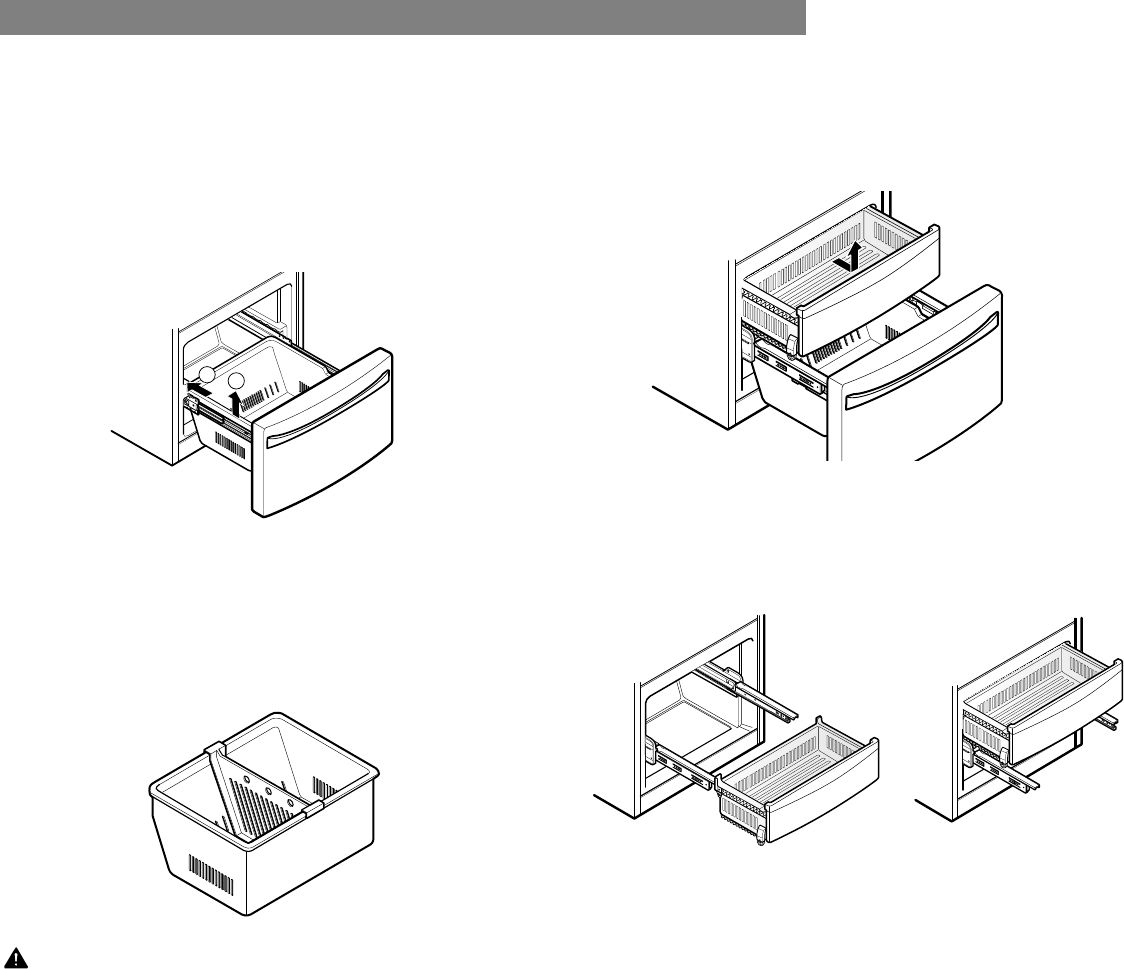

EXTRA ICE BIN

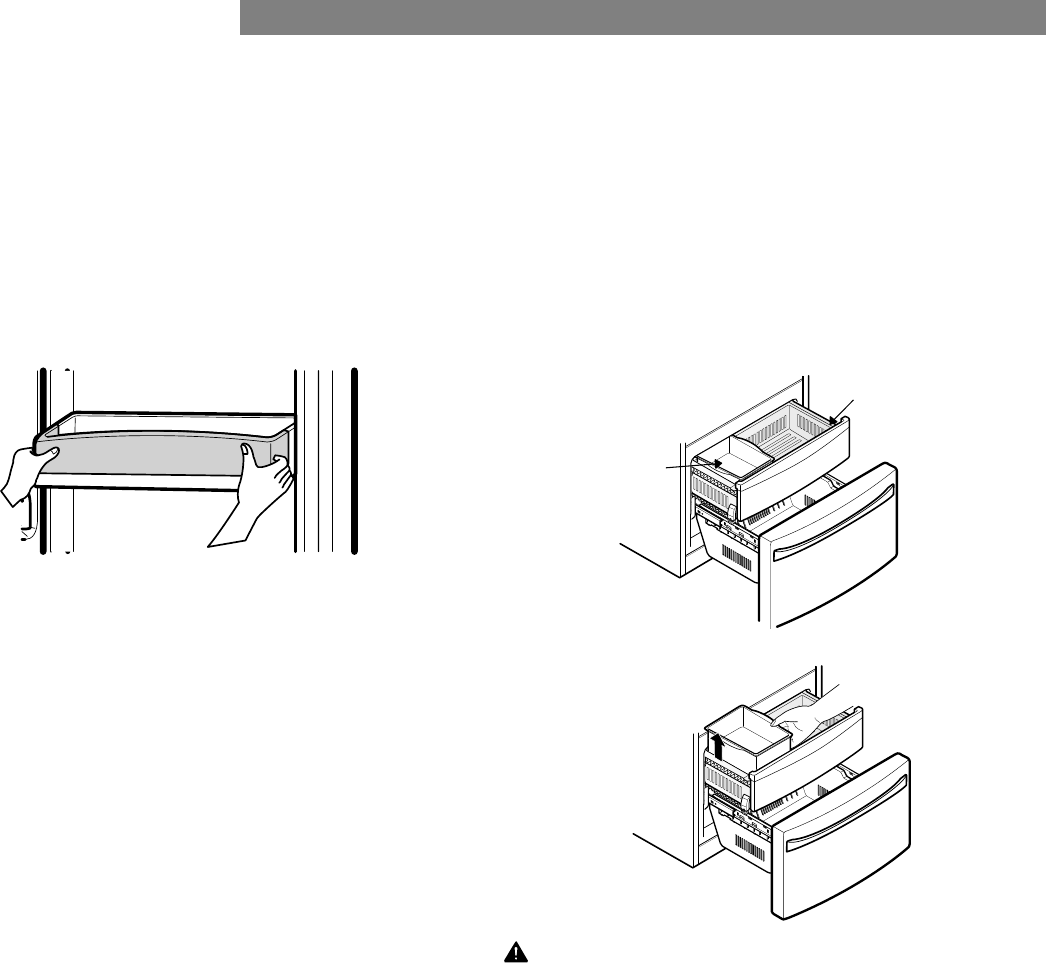

1. Pull the freezer drawer and the pullout drawer out as

far as possible to remove the extra ice bin.

2. Gently lift and pull out the ice bin.

3. To replace, pull both drawers out as far as possible,

and set the bin in its correct position in the pullout

drawer. Close the pullout drawer and then the freezer

drawer.

CAUTION: Pinch hazard! Keep hands and feet clear

of the bottom of the freezer drawer when opening

and closing.

Extra Ice Bin

Pullout Drawer

DURABASE

1. To remove the Durabase, push it to the back as much

as possible. Tilt up the front of the Durabase and pull

straight out.

2. To replace, insert the Durabase in the rail assembly.

DURABASE DIVIDER

The Durabase divider allows you to organize the

Durabase area into sections. It can be adjusted from side

to side to accommodate items of diﬀ erent sizes.

WARNING: If the Durabase divider is removed, there is

enough open space for children or pets to crawl inside.

To prevent accidental child and pet entrapment or

suﬀ ocation risk, DO NOT allow children or pets to

touch or go near the drawer.

PULLOUT DRAWER

1. To remove, pull the drawer out to full extension. Lift the

front of the drawer up, then pull it straight out.

2. To replace, slightly tilt up the drawer front, insert the

drawer into the frame, and push the drawer back into

place.

USING YOUR REFRIGERATOR

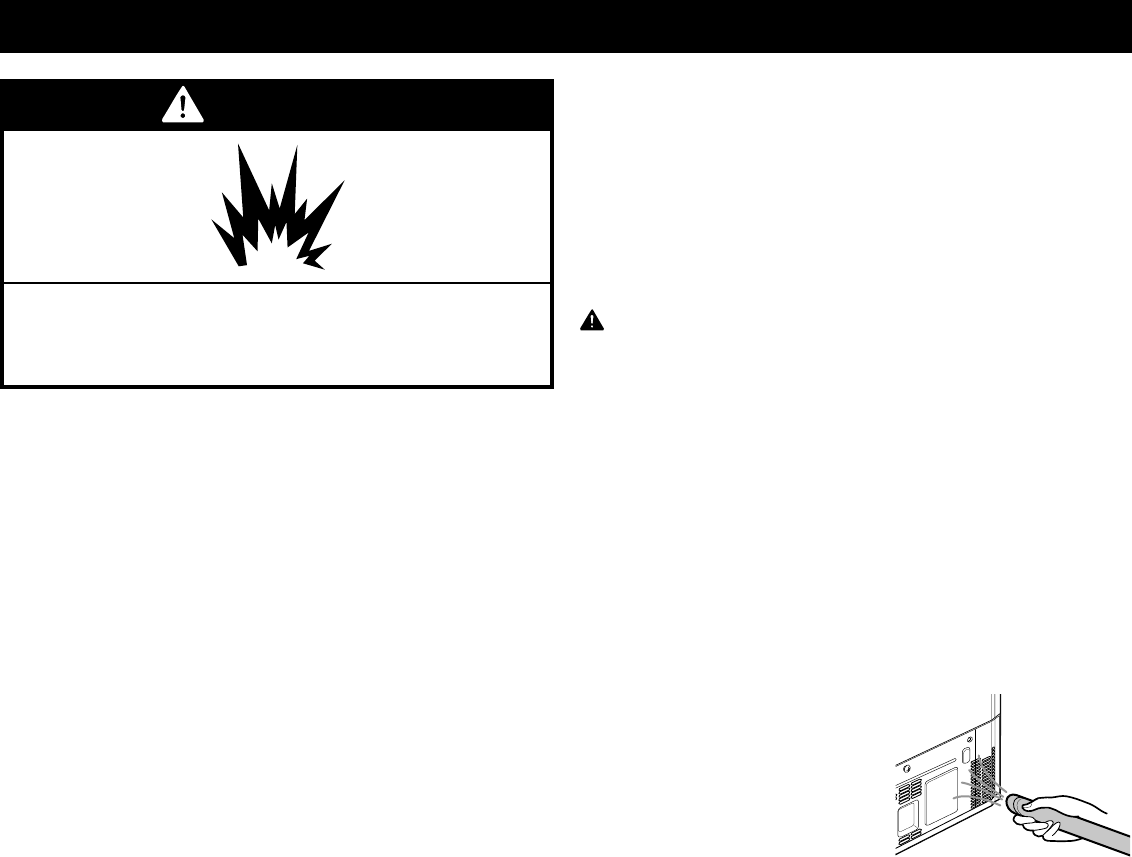

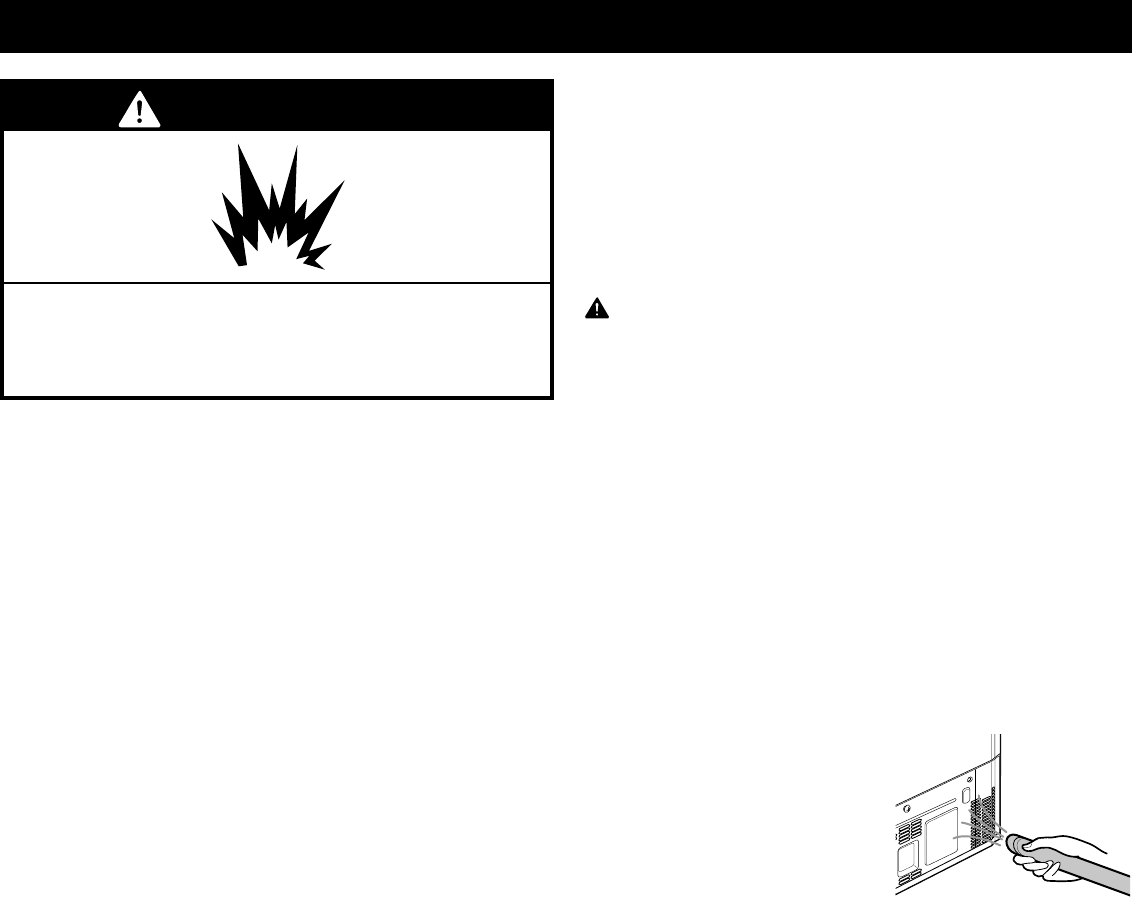

CARE AND CLEANING

WARNING

Explosion Hazard

Use non-ﬂ ammable cleaner. Failure to do so can result

in ﬁ re, explosion, or death.

Both the refrigerator and freezer sections defrost

automatically; however, clean both sections about once a

month to prevent odors. Wipe up spills immediately.

GENERAL CLEANING TIPS

• Unplug the refrigerator or disconnect power.

• Remove all removable parts, such as shelves, crispers,

etc. Refer to the sections in Using Your Refrigerator for

removal instructions.

• Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use abrasive or harsh cleaners.

• Hand wash, rinse and dry all surfaces thoroughly.

• Plug in the refrigerator or reconnect power.

OUTSIDE

Waxing external painted metal surfaces helps provide

rust protection. Do not wax plastic parts. Wax painted

metal surfaces at least twice a year using appliance wax

(or auto paste wax). Apply wax with a clean, soft cloth.

For products with a stainless steel exterior, use a clean

sponge or soft cloth and a mild detergent in warm water.

Do not use abrasive or harsh cleaners. Dry thoroughly

with a soft cloth.

INSIDE WALLS (allow freezer to warm up so

the cloth will not stick)

To help remove odors, you can wash the inside of the

refrigerator with a mixture of baking soda and warm

water. Mix 2 tablespoons of baking soda to 1 quart of

water (26 g soda to 1 liter water.) Be sure the baking soda

is completely dissolved so it does not scratch the surfaces

of the refrigerator.

DOOR LINERS AND GASKETS

Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use cleaning waxes, concentrated

detergents, bleaches, or cleaners containing petroleum on

plastic refrigerator parts.

PLASTIC PARTS (Covers and Panels)

Use a clean sponge or soft cloth and a mild detergent

in warm water. Do not use window sprays, abrasive

cleansers, or ﬂ ammable ﬂ uids. These can scratch or

damage the material.

CONDENSER COILS

Use a vacuum cleaner with

an attachment to clean the

condenser cover and vents.

Do not remove the panel

covering the condenser

coil area.

CAUTION: While cleaning the inside, do not spray

water.

LED LIGHT REPLACEMENT

NOTE: The refrigerator and freezer compartment lights

are LED interior lighting, and service should be performed

by a qualiﬁ ed technician.

POWER INTERRUPTIONS

1. If the power will be out for 24 hours or less, keep all

refrigerator doors closed to help foods stay cold and

frozen.

2. If the power will be out for more than 24 hours, remove

all frozen food and store it in a frozen food locker.

WHEN YOU GO ON VACATION

If you choose to leave the refrigerator on while you are

away, follow these steps to prepare your refrigerator

before you leave.

1. Use up any perishables and freeze other items.

2. Turn oﬀ the icemaker and empty the ice bin.

If you choose to turn the refrigerator oﬀ before you leave,

follow these steps.

1. Remove all food from the refrigerator.

2. Depending on your model, set the thermostat control

(refrigerator control) to OFF. See the Setting the

Controls section.

3. Clean the refrigerator, wipe it and dry well.

4. Tape rubber or wood blocks to the tops of both doors

to prop them open far enough for air to get in. This

stops odor and mold from building up.

WARNING

Electrical Shock Hazard

Before service is performed on the interior LED lighting,

unplug the refrigerator or turn oﬀ power at the circuit

breaker or fuse box.

Setting either or both controls to the OFF position does

not remove power to the light circuit.

WHEN YOU MOVE

When you are moving your refrigerator to a new home,

follow these steps to prepare it for the move.

1. Remove all food from the refrigerator and pack all

frozen food in dry ice.

2. Unplug the refrigerator.

3. Clean, wipe and dry thoroughly.

4. Take out all removable parts, wrap them well and

tape them together so they do not shift and rattle

during the move. Refer to the Using your Refrigerator

section for removal instructions.

5. Depending on the model, raise the front of the

refrigerator so it rolls more easily OR screw in the

leveling legs all the way so they do not scrape the

ﬂ oor. See the Door Closing section.

6. Tape the doors shut and tape the power cord to the

refrigerator cabinet.

When you get to your new home, put everything back and

refer to the Refrigerator Installation section for preparation

instructions.

CARE AND CLEANING

CONNECTING THE WATER LINE

BEFORE YOU BEGIN

This water line installation is not covered by the refrigerator

warranty. Follow these instructions carefully to minimize the

risk of expensive water damage.

Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and can

lead to water leakage or ﬂ ooding. Call a qualiﬁ ed plumber

to correct water hammer before installing the water supply

line to the refrigerator.

CAUTION: To prevent burns and product damage, only

connect the refrigerator water line to a cold water supply.

Connect to a potable water supply only.

If you use your refrigerator before connecting the water

line, make sure the icemaker power switch is in the OFF (O)

position.

IMPORTANT: To avoid property damage, do not install the

icemaker tubing in areas where temperatures fall below

freezing.

WATER PRESSURE

The water pressure must be between 20 and 120 psi on

models without a water ﬁ lter and between 40 and 120 psi

on models with a water ﬁ lter.

If a reverse osmosis water ﬁ ltration system is connected

to your cold water supply, this water line installation is

not covered by the refrigerator warranty. Follow these

instructions carefully to minimize the risk of expensive water

damage.

If a reverse osmosis water ﬁ ltration system is connected

to your cold water supply, the water pressure to the reverse

osmosis system needs to be a minimum of 40 to 60 psi (2.8

kgf/cm2 ~ 4.2 kgf/cm2, less than 2.0~3.0 sec. to ﬁ ll a cup

of 7 oz capacity).

If the water pressure from the reverse osmosis system is less

than 21 psi or 1.5 kgf/cm2 (takes more than 4.0 sec to ﬁ ll a

cup of 7 oz capacity):

• Check to see if the sediment ﬁ lter in the reverse osmosis

system is blocked. Replace the ﬁ lter if necessary.

• Allow the storage tank on the reverse osmosis system to

reﬁ ll after heavy usage.

• If the issue concerning water pressure from reverse

osmosis remains, call a licensed, qualiﬁ ed plumber.

• All installations must be in accordance with local

plumbing code requirements.

CAUTION: Wear eye protection during installation to

prevent injury.

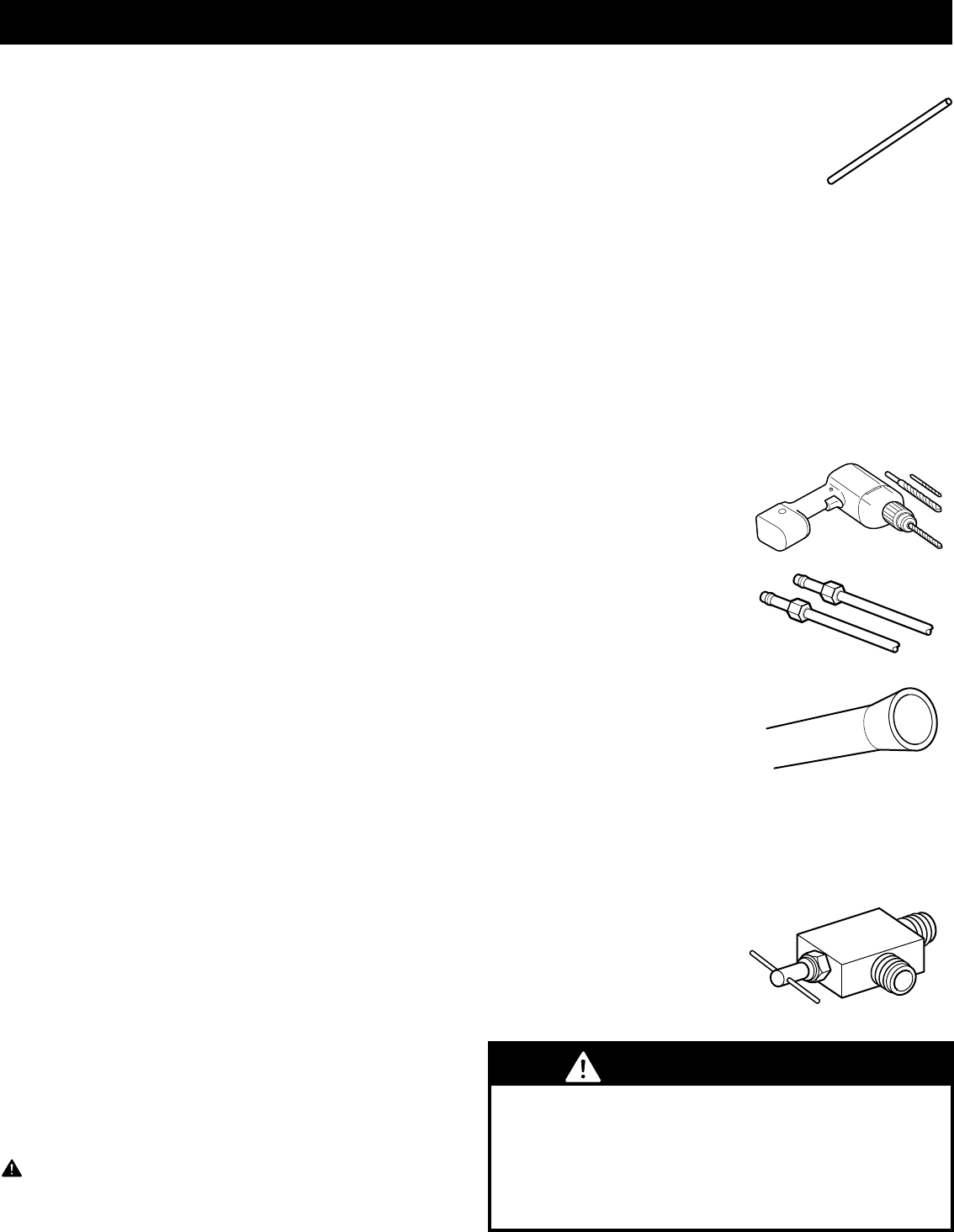

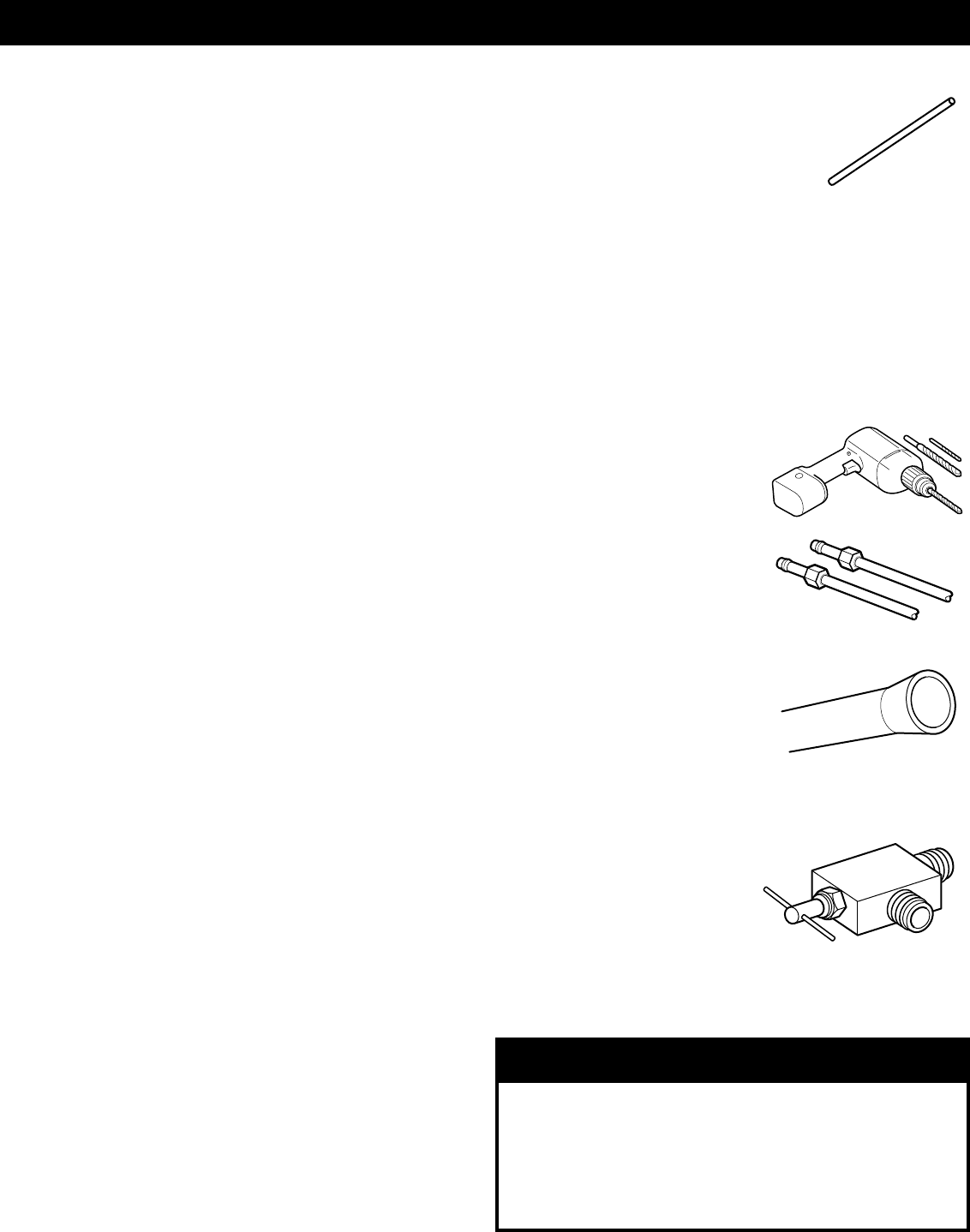

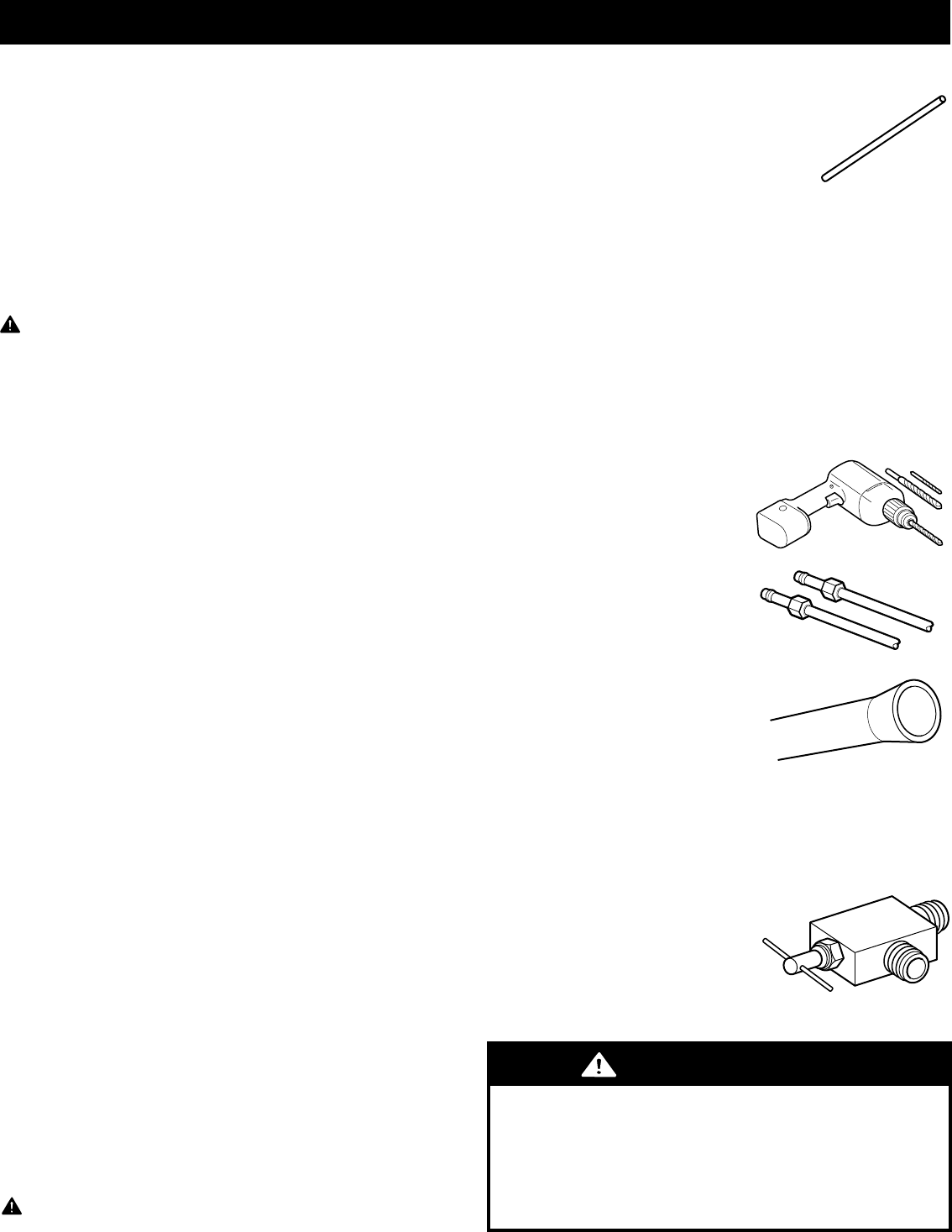

WHAT YOU WILL NEED

• Copper Tubing, ¼ in. outer

diameter, to connect the refrigerator

to the water supply. Be sure both

ends of the tubing are cut square.

• To determine how much tubing you

need: measure the distance from the water valve on the

back of the refrigerator to the water supply pipe. Then,

add 8 feet (2.4 m). Be sure there is suﬃ cient extra tubing

(about 8 feet [2.4 m] coiled into 3 turns of about 10 in.

[25 cm] diameter) to allow the refrigerator to move out

from the wall after installation.

• Power drill.

• ½ in. or adjustable wrench.

• Flat blade and Phillips head screwdrivers.

• Two ¼ in. outer diameter

compression nuts and

2 ferrules (sleeves) to

connect the copper tubing

to the shutoﬀ valve and the

refrigerator water valve.

• If your existing copper water

line has a ﬂ ared ﬁ tting at the

end, you will need an adapter

(available at plumbing supply

stores) to connect the water line

to the refrigerator OR you can

cut oﬀ the ﬂ ared ﬁ tting with

a tube cutter and then use a

compression ﬁ tting.

• Shutoﬀ valve to connect

to the cold water line. The

shutoﬀ valve should have a water inlet with a minimum

inside diameter of 5/32 in. at the point of connection

to the COLD WATER LINE.

Saddle-type shutoﬀ valves

are included in many water

supply kits. Before purchasing,

make sure a saddle-type

valve complies with your local

plumbing codes.

NOTE: A Self Piercing Saddle Type Water Valve should

not be used.

WARNING

Electrical Shock Hazard

When using any electrical device (such as a power

drill) during installation, be sure the device is battery

powered, double insulated or grounded in a manner that

will prevent the hazard of electric shock.

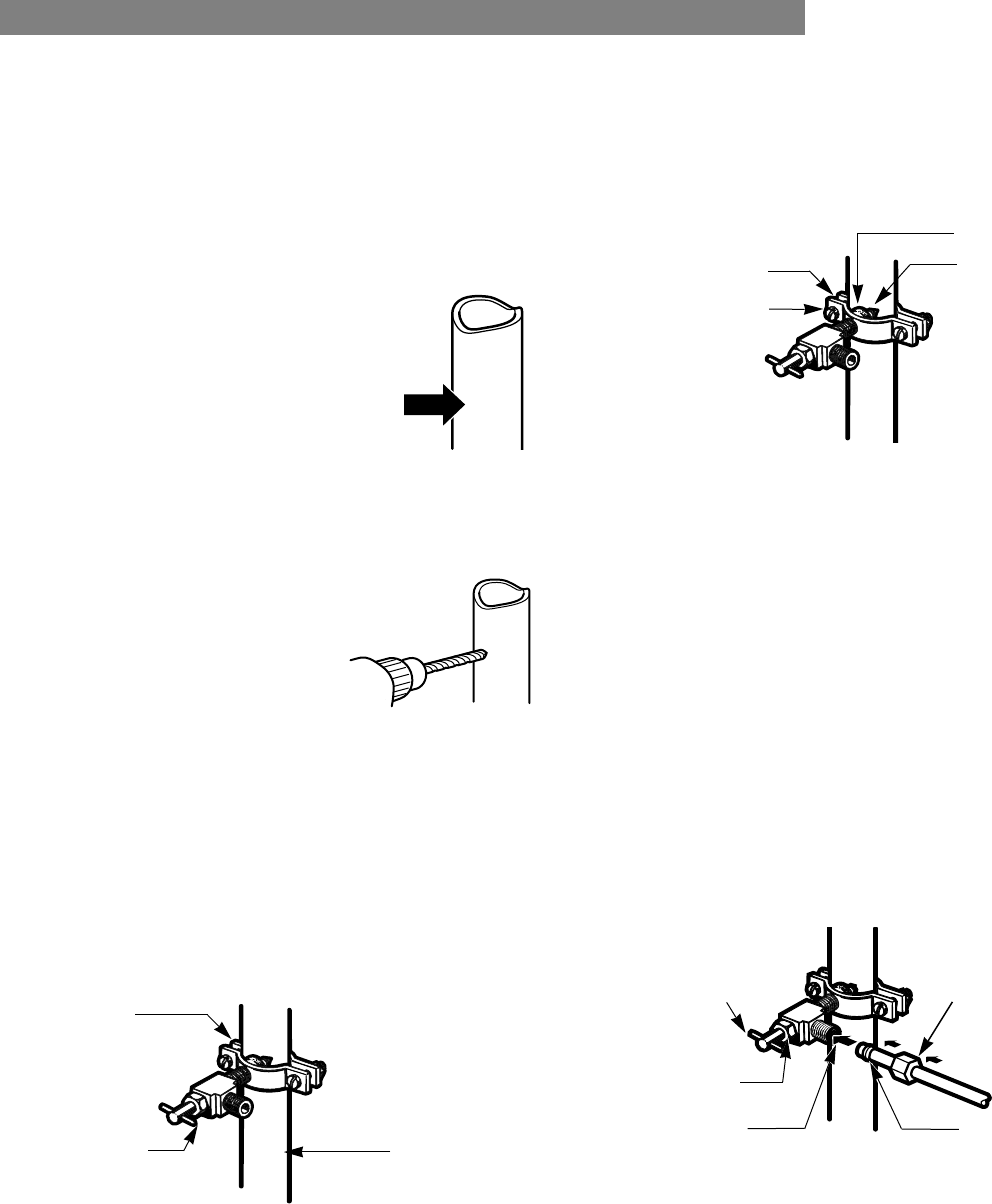

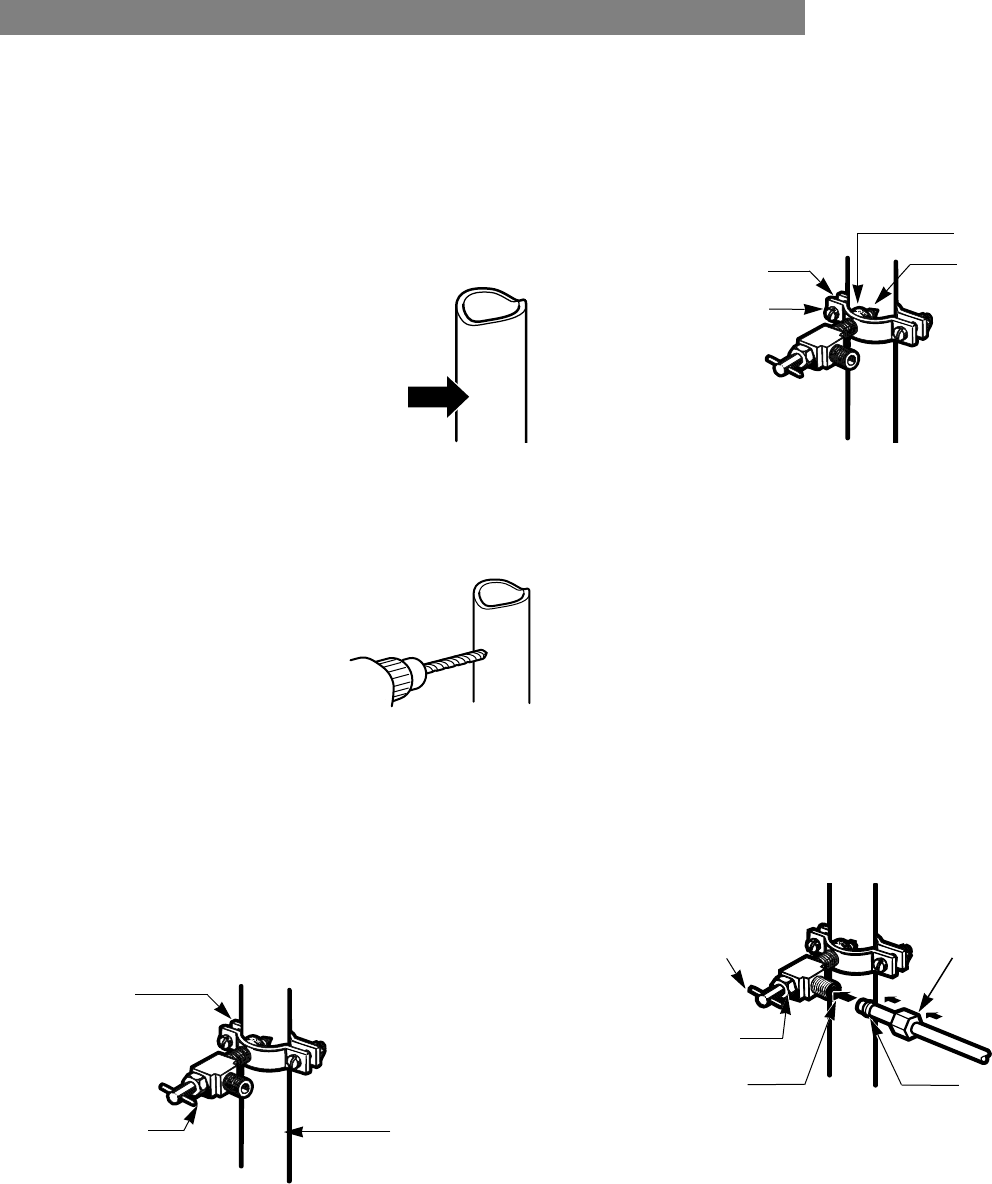

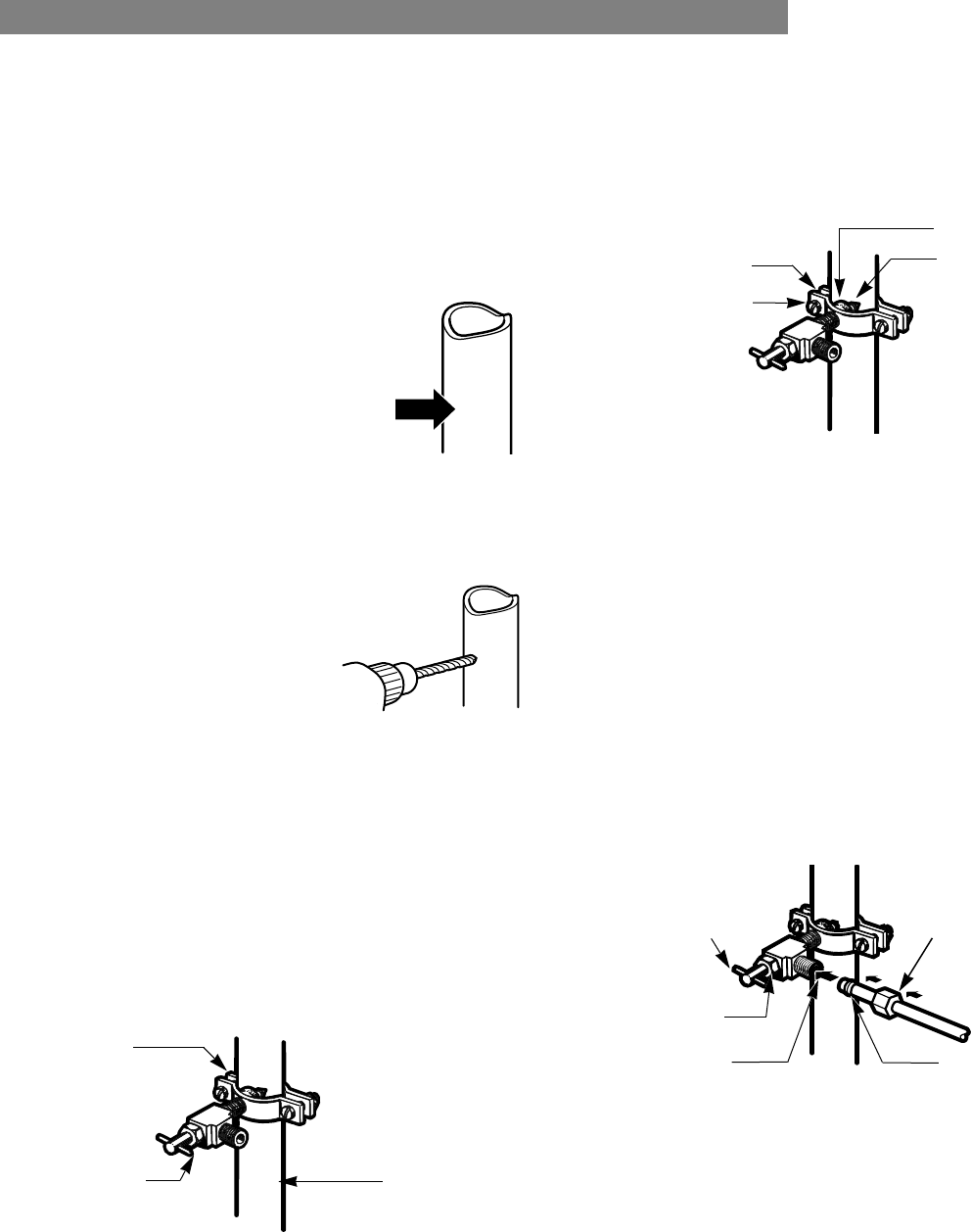

INSTALLATION INSTRUCTIONS

Install the shutoﬀ valve on the nearest frequently used

drinking water line.

1. SHUT OFF THE MAIN WATER SUPPLY

Turn on the nearest faucet to relieve the pressure on the

line.

2. CHOOSE THE VALVE LOCATION

Choose a location for the valve that is

easily accessible. It is best to connect

into the side of a vertical water pipe.

When it is necessary to connect into

a horizontal water pipe, make the

connection to the top or side, rather

than at the bottom, to avoid drawing

oﬀ any sediment from the water pipe.

3. DRILL THE HOLE FOR THE VALVE

Drill a ¼ in. hole in the water pipe using a sharp bit.

Remove any burrs resulting from

drilling the hole in the pipe. Be

careful not to allow water to

drain into the drill. Failure to

drill a ¼ in. hole may result

in reduced ice production or

smaller cubes.

NOTE: The hookup line cannot be white, plastic

tubing. Licensed plumbers must use only copper

tubing (NDA tubing #49595 or #49599) or Cross Link

Polyethylene (PEX) tubing.

4. FASTEN THE SHUTOFF VALVE

Fasten the shutoﬀ valve to the cold water pipe with

the pipe clamp.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves are

illegal and their use is not permitted in Massachusetts.

Consult with your licensed plumber.

5. TIGHTEN THE PIPE CLAMP

Tighten the clamp screws until the sealing washer

begins to swell.

NOTE: Do not overtighten the clamp or you may crush

the tubing.

6. ROUTE THE TUBING

Route the tubing between the cold water line and the

refrigerator.

Route the tubing through a hole drilled in the wall or

ﬂ oor (behind the refrigerator or adjacent base cabinet)

as close to the wall as possible.

NOTE: Be sure there is suﬃ cient extra tubing (about

8 feet coiled into 3 turns of about 10 in. diameter) to

allow the refrigerator to move out from the wall after

installation.

7. CONNECT THE TUBING TO THE VALVE

Place the compression nut and ferrule (sleeve) for the

copper tubing onto the end of the tubing and connect

it to the shutoﬀ valve. Make sure the tubing is fully

inserted into the valve. Tighten the compression nut

securely.

NOTE: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves are

illegal and their use is not permitted in

Massachusetts. Consult with your licensed plumber.

Pipe Clamp

Saddle-Type

Shutoﬀ Valve Vertical Cold

Water Pipe

Pipe Clamp

Clamp Screw

Washer

Inlet End

Saddle-Type

Shutoﬀ Valve

Packing Nut

Outlet Valve

Compression Nut

Ferrule (sleeve)

CONNECTING THE WATER LINE

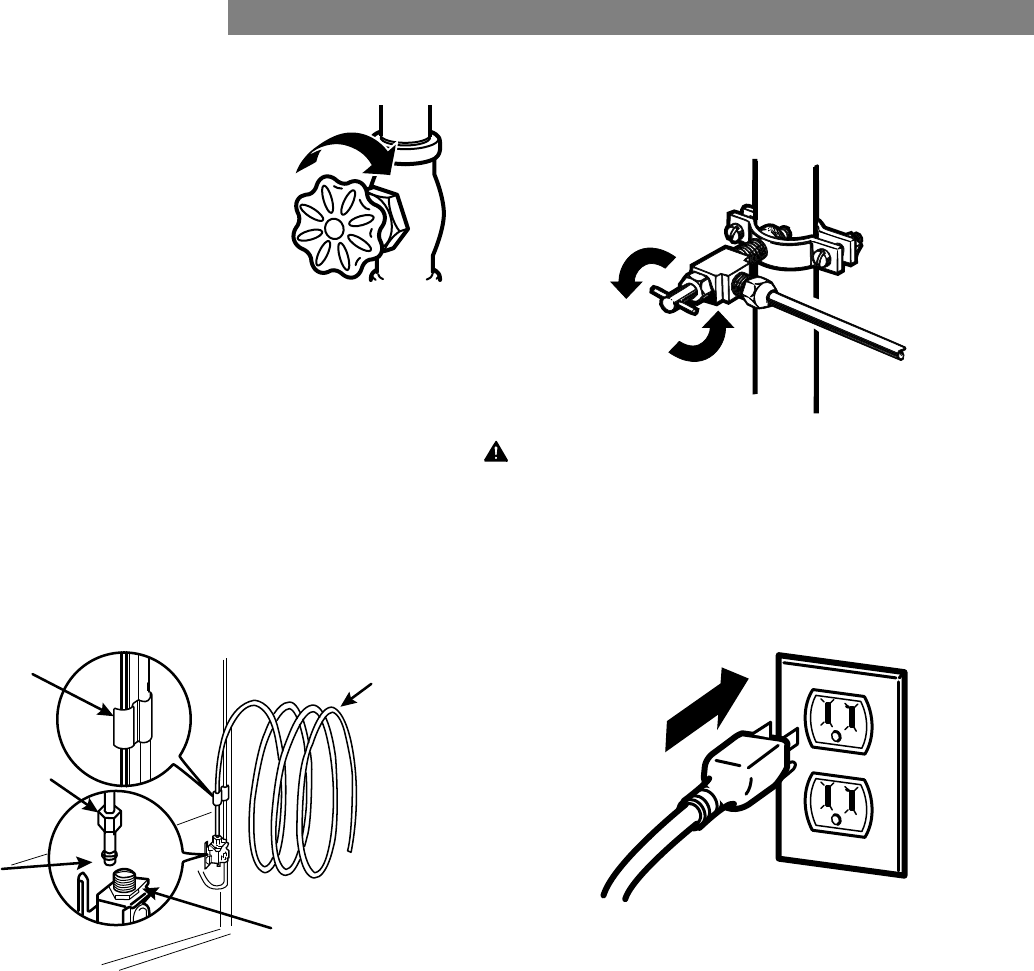

8. FLUSH OUT THE TUBING

Turn the main water supply on and

ﬂ ush out the tubing until the water

is clear.

Shut the water oﬀ at the water

valve after about one quart of

water has been ﬂ ushed through the

tubing.

9. CONNECT THE TUBING TO THE

REFRIGERATOR

NOTE: Before making the connection to the

refrigerator, be sure that the refrigerator power cord is

not plugged into the wall outlet.

1. Remove the plastic ﬂ exible cap from the water valve.

2. Place the compression nut and ferrule (sleeve) onto the

end of the tubing as shown.

3. Insert the end of the copper tubing into the connection

as far as possible. While holding the tubing, tighten the

ﬁ tting.

10. TURN THE WATER ON AT THE SHUTOFF VALVE

Tighten any connections that leak.

11. PLUG IN THE REFRIGERATOR

Arrange the coil of tubing so that it does not vibrate

against the back of the refrigerator or against the wall.

Push the refrigerator back to the wall.

12. START THE ICEMAKER

Set the icemaker power switch to the ON position.

The icemaker will not begin to operate until it reaches

its operating temperature of 15°F (–9°C) or below. It

will then begin operation automatically if the icemaker

power switch is in the ON (I) position.

Tubing Clamp ¼ in. Tubing

¼ in.

Compression

Nut

Refrigerator

Connection

Ferrule

(sleeve)

CAUTION: Check to see if leaks occur at the water line

connections.

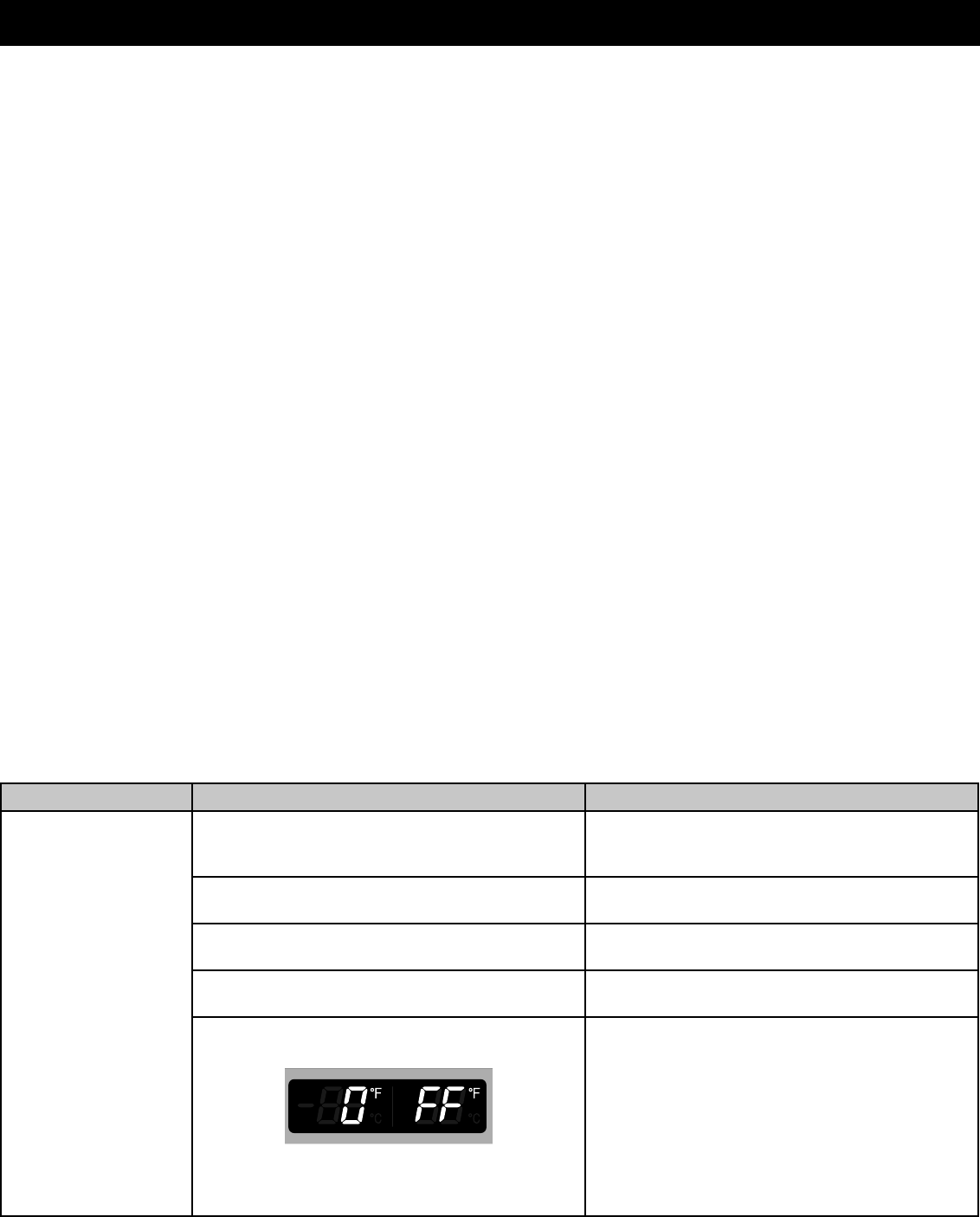

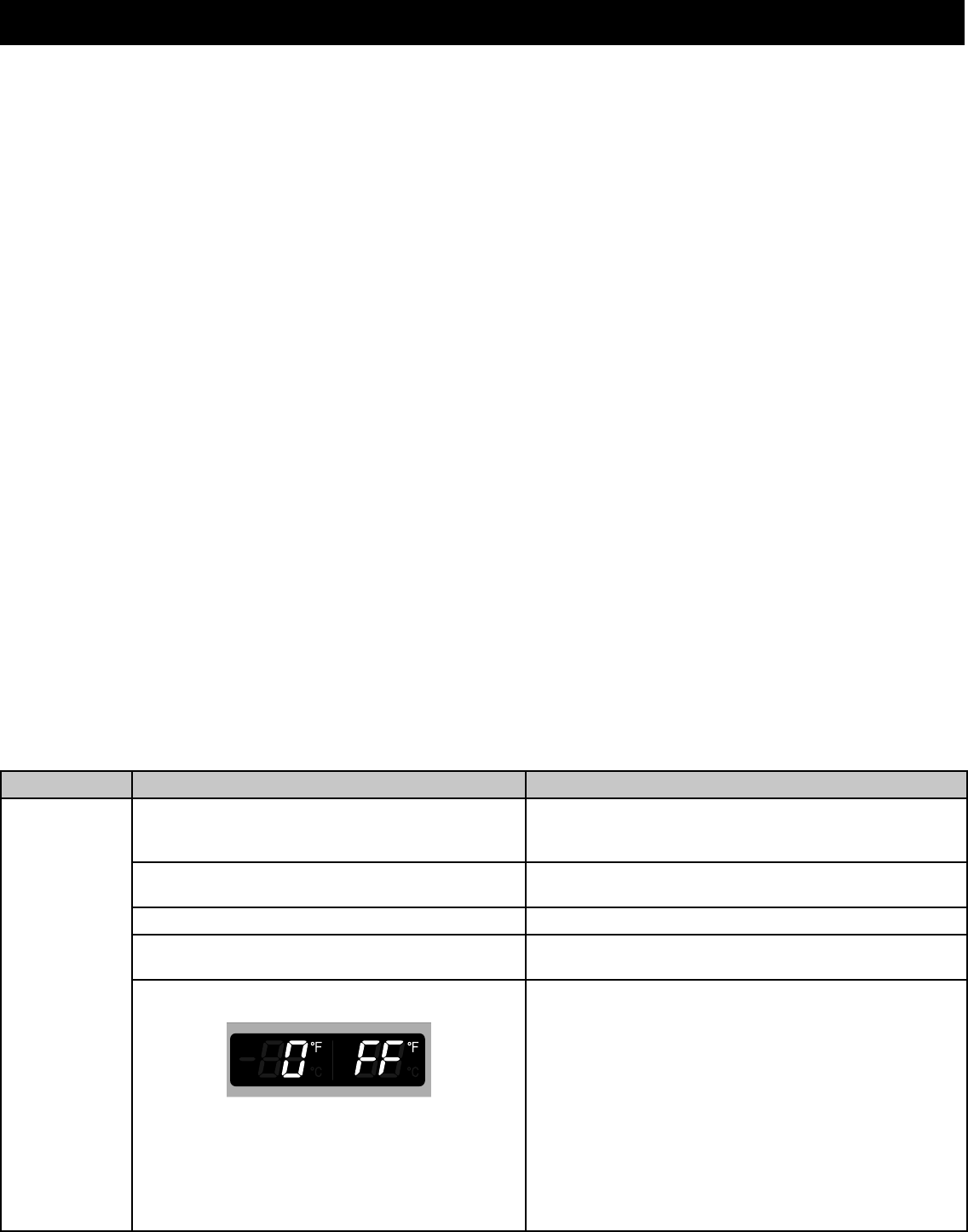

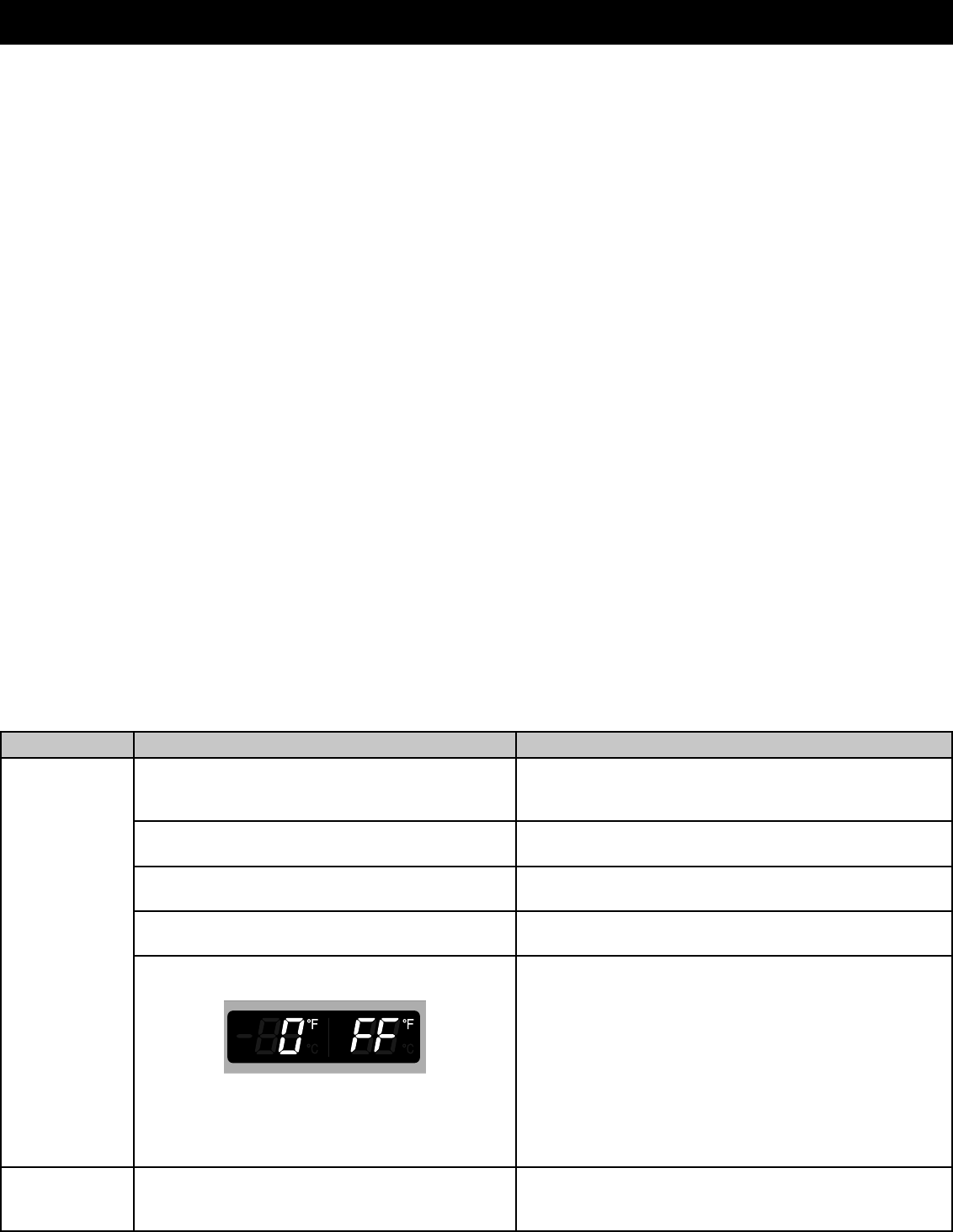

TROUBLESHOOTING GUIDE

UNDERSTANDING SOUNDS YOU MAY HEAR

Your new refrigerator may make sounds that your old one

did not make. Most of the new sounds are normal. Hard

surfaces, like the ﬂ oor, walls and cabinets, can make the

sounds seem louder than they actually are. The following

describes the kinds of sounds you may hear and what

may be causing them.

Problem Possible Causes Solutions

Refrigerator is not

cooling. The power supply cord is unplugged. Firmly plug the cord into a live outlet with

proper voltage (see Electrical & Grounding

Requirements).

A household fuse has blown or a circuit

breaker has tripped. Replace the fuse or reset the circuit breaker. If

the problem persists, contact an electrician.

The refrigerator control is set to the OFF

position. Refer to the Setting the Controls section.

The refrigerator is in the defrost cycle. Wait about 30 minutes for defrost cycle

to end.

The refrigerator is in Demo Mode.The Demo Mode allows the lights and control

display to work normally while disabling

the cooling system to save energy while on

the showroom ﬂ oor. To disable Demo Mode,

open one door, then press and hold the Ultra

Ice and Refrigerator Temp. buttons for ﬁ ve

seconds. Once disabled, OFF will disappear

and the previous temperature settings will be

displayed (refer to Setting the Controls for

recommended temperatures).

Clicking:

The defrost control will click when the automatic defrost

cycle begins and ends. The thermostat control (or

refrigerator control, depending on the model) will also

click when cycling on and oﬀ .

Rattling:

Rattling noises may come from the ﬂ ow of refrigerant, the

water line, or items stored on top of the refrigerator.

Whooshing:

• Evaporator fan motor circulating the air through the

refrigerator and freezer compartments.

• Air being forced over the condenser by the condenser

fan.

• Ice compartment fan in the freezer on the left side of

the refrigerator when the doors are open.

Gurgling:

As each cycle ends, you may hear a gurgling sound

caused by the refrigerant ﬂ owing through the cooling

system.

Popping:

Contraction and expansion of the inside walls.

Sizzling:

Water dripping on the defrost heater during a defrost

cycle.

Vibrating Noise:

If the side or back of the refrigerator is touching a

cabinet or wall, some of the normal vibrations may make

an audible sound. To eliminate the noise, make sure that

the sides and back cannot vibrate against any wall or

cabinet.

Dripping:

Water running into the drain pan during the defrost cycle.

Pulsating or High-Pitched Sound:

Your refrigerator is designed to run more eﬃ ciently to

keep your food items at the desired temperature. The high

eﬃ ciency compressor may cause your new refrigerator

to run longer than your old one, but is still more energy

eﬃ cient than previous models. While the refrigerator is

running, it is normal to hear a pulsating or high-pitched

sound.

Problem Possible Causes Solutions

Lights do not work. The power supply cord is unplugged.

NOTE: The refrigerator lamps are LED interior

lighting, and service should be performed by

a qualiﬁ ed technician.

Firmly plug the cord into a live outlet

with proper voltage (refer to Electrical &

Grounding Requirements).

Vibration or rattling

noise. The refrigerator is not resting solidly on the

ﬂ oor. Floor is weak or uneven or leveling legs need

adjusting. See the Installation section for

leveling instructions.

Compressor seems to

run too much. The refrigerator that was replaced was an

older model. Modern refrigerators require more operating

time but use less energy due to more eﬃ cient

technology.

The room temperature is warmer than normal. The compressor will run longer under warm

conditions. At normal room temperatures

(70°F) expect your compressor to run about

40% to 80% of the time. Under warmer

conditions, expect it to run even more often.

The refrigerator should not be operated

above 110°F.

The door is opened often or a large amount

of food has just been added. Adding food and opening the door warms the

refrigerator, requiring the compressor to run

longer in order to cool the refrigerator back

down. In order to conserve energy, try to get

everything you need out of the refrigerator

at once, keep food organized so it is easy to

ﬁ nd, and close the door as soon as the food is

removed. Refer to the Food Storage Guide.

The refrigerator was recently plugged in and

the refrigerator control was set correctly. The refrigerator will take up to 24 hours to

cool completely.

The refrigerator control is not set correctly for

the surrounding conditions. See the Adjusting Control Settings section.

The doors are not closed completely. Firmly push the doors shut. If they will not

shut all the way, see “Doors will not close

completely” in the Troubleshooting section.

The back cover is dirty. This prevents air transfer and makes the motor

work harder. Clean the back cover. Refer to

the Care and Cleaning section.

The refrigerator

seems to make too

much noise.

The sounds may be normal for your

refrigerator. Refer to the Understanding Sounds You May

Hear section for more information.

TROUBLESHOOTING GUIDE

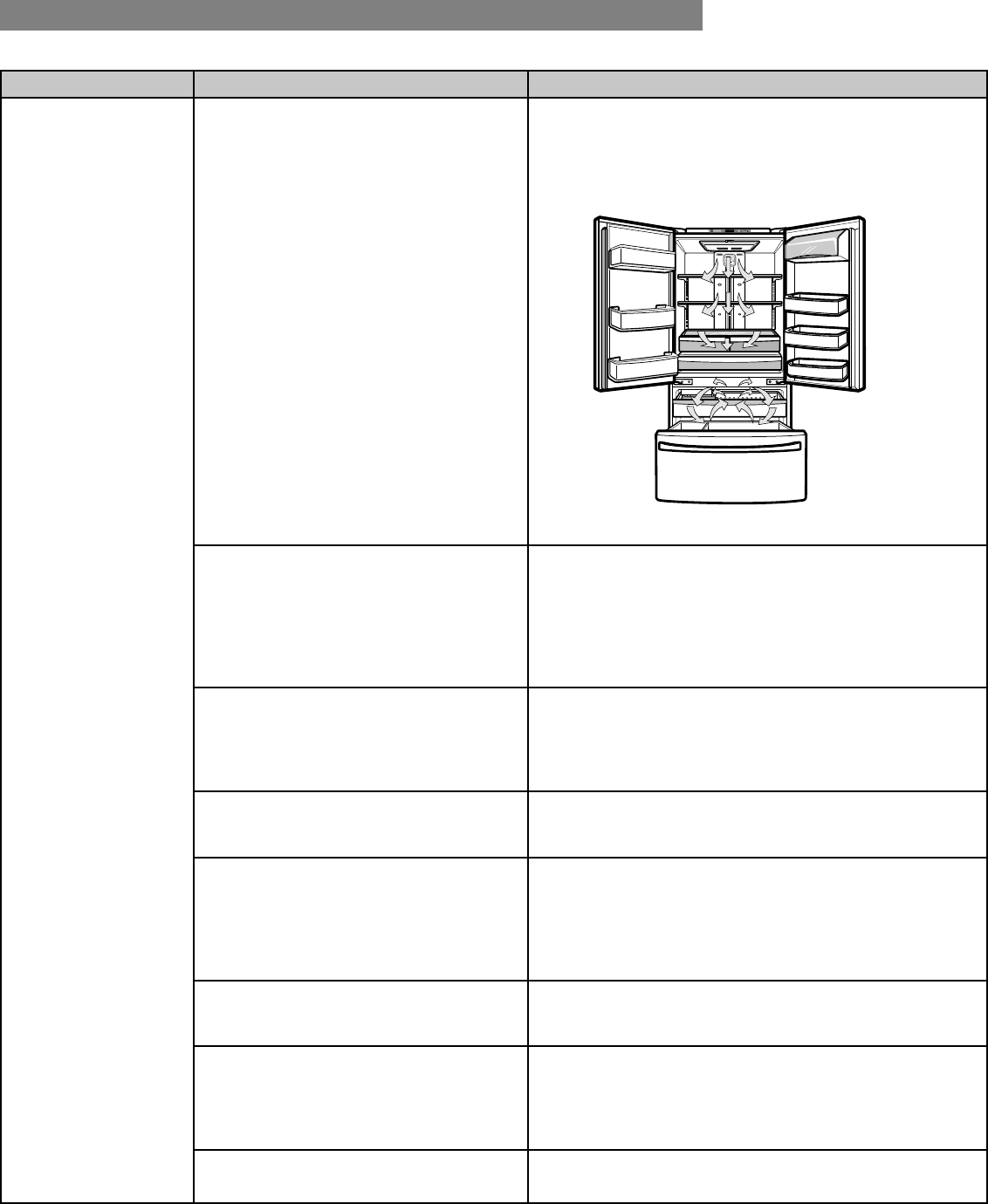

Problem Possible Causes Solutions

Doors will not close

completely. The refrigerator is not level. See the Leveling and Door Alignment section.

Food packages are blocking the door open. Rearrange food containers to clear door and

door shelves.

The ice bin, crisper cover, pans, shelves, door

bins or baskets are out of position. Push bins all the way in and put crisper cover,

pans, shelves and baskets into their correct

positions. See the Using Your Refrigerator

section for more information.

The gaskets are sticking. Clean gaskets and the surfaces that they

touch. Rub a thin coat of appliance polish or

kitchen wax on the gaskets after cleaning.

The refrigerator wobbles or seems unstable. Level the refrigerator. Refer to the Leveling

and Door Alignment section for more

information.

The doors were removed during product

installation and not properly replaced. Remove and replace the doors according to

the Removing and Replacing Refrigerator

Handles and Doors section, or call a qualiﬁ ed

technician.

Articulating Mullion is out of position. Rotate the articulating mullion to the closed

position and reattempt to shut the door. Refer

to Refrigerator Features for more information

on the articulating mullion.

Frost or ice crystals

on frozen food. The door is not closing properly. See “Doors will not close completely” in the

Troubleshooting section.

The door is opened often. When the door is opened, warm, humid air is

allowed in the freezer, resulting in frost.

Ice has bad taste or

odor. The icemaker was recently installed. Discard the ﬁ rst few batches of ice to avoid

discolored or bad tasting ice.

The ice has been stored for too long. Throw away old ice and make a new supply.

The food has not been wrapped tightly in

either compartment. Rewrap foods since odors may migrate to the

ice if food is not wrapped properly.

The water supply contains minerals such as

sulfur. A water ﬁ lter may need to be installed to

eliminate taste and odor problems.

The interior of the refrigerator needs cleaning. See the Care and Cleaning section for more

information.

The ice storage bin needs cleaning. Empty and wash bin. Discard old cubes.

There is water in the

defrost drain pan. The refrigerator is defrosting. The water will evaporate. It is normal for

water to drip into the defrost pan.

It is more humid than normal. Expect that the water in the defrost pan will

take longer to evaporate. This is normal when

it is hot or humid.

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

The icemaker is not

producing ice or not

enough ice.

New installation. Wait 12 to 24 hours after icemaker

installation for ice production to begin. Wait

72 hours for full ice production.

The refrigerator is not connected to a water

supply or the supply shutoﬀ valve is not

turned on.

Connect refrigerator to the water supply and

turn water shutoﬀ valve fully open.

Reverse osmosis water ﬁ ltration system is

connected to your cold water supply. Reverse osmosis ﬁ ltration systems can reduce

the water pressure below the minimum

amount and result in icemaker issues. (Refer to

Water Pressure section.)

Kink in the water source line. A kink in the line can reduce water ﬂ ow.

Straighten the water source line.

Ice demand has exceeded storage capacity. The icemaker will produce approximately 100

cubes in a 24 hour period.

NOTE: An extra ice bucket is provided in

the freezer section for additional storage

capacity.

The icemaker is not turned on. Locate the icemaker ON/OFF switch and

conﬁ rm it is in the ON (I) position.

There is something on the ice-detecting sensor. Foreign substances or frost on the ice-

detecting sensor can interrupt ice production.

Make sure the sensor area is clean at all times

for proper operation.

The temperature setting for the freezer is too

warm. The recommended temperature for the freezer

compartment for normal ice production is

0°F. If the freezer temperature is warmer, ice

production will be aﬀ ected.

The doors are opened often. If the doors of the unit are opened often,

ambient air will warm the refrigerator which

will prevent the unit from maintaining the

set temperature. Lowering the refrigerator

temperature can help, as well as not opening

the doors as frequently.

The doors are not closing properly. If the doors are not properly closed, ice

production will be aﬀ ected. See “Doors will

not close completely” in the Troubleshooting

section for more information.

Ultra Ice is not selected. Ultra Ice increases ice production by lowering

the freezer compartment temperature. Refer

to Setting the Controls for more information.

Refrigerator or

Freezer section is too

cold.

Controls are not set correctly for conditions. If the temperature is too cold, raise the

temperature setting one increment at a time

(refer to the Setting the Controls section).

When changing control settings, wait 24 hours

before making additional adjustments.

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

Temperature is too

warm or there is

interior moisture

buildup.

The air vents are blocked. Cold air circulates

from the freezer to the fresh food section

and back again through air vents in the wall

dividing the two sections.

Locate air vents by using your hand to

sense airﬂ ow and move all packages that

block vents and restrict airﬂ ow. (See airﬂ ow

diagram below.)

The doors are opened often. Opening the door warms the refrigerator,

requiring the compressor to run longer in

order to cool the refrigerator back down. In

order to conserve energy, try to get everything

you need out of the refrigerator at once, keep

food organized so it is easy to ﬁ nd, and close

the door as soon as the food is removed.

The control is not set correctly for the

surrounding conditions. If the temperature is too warm, change the

setting one increment at a time (see the

Adjusting Control Settings section). Refer

to the Setting the Controls section. Wait 24

hours for temperatures to stabilize or even out.

A large amount of food has just been added

to the refrigerator or freezer. Adding food warms the refrigerator. It can

take a few hours for the refrigerator to return

to normal temperature.

The food is not packaged correctly. Wrap food tightly and wipe oﬀ damp

containers prior to storing in the refrigerator

to avoid moisture accumulation. If necessary,

repackage food according to the guidelines in

the Food Storage Guide section.

The doors are not closing completely. See “Doors will not close completely” in the

Troubleshooting section.

The weather is humid. In humid weather, air carries moisture

into the refrigerator when the doors are

opened. Increased humidity in the freezer or

refrigerator compartments can lead to frost or

condensation.

An automatic defrost cycle was completed. It is normal for droplets to form on the interior

back wall after the refrigerator automatically

defrosts.

TROUBLESHOOTING GUIDE

Problem Possible Causes Solutions

The doors are

diﬃ cult to open. The gaskets are dirty or sticky. Clean the gaskets and the surfaces that they

touch. Rub a thin coat of appliance polish or

kitchen wax on the gaskets after cleaning.

The door is reopened within a short time after

having been opened. When you open the door, warmer air enters

the refrigerator. As the warm air cools, it can

create a vacuum. If the door is hard to open,

wait one minute to allow the air pressure to

equalize, then see if it opens more easily.

Frozen food

in refrigerator

compartment.

The temperature control in the refrigerator

compartment is set too cold. Press the Refrigerator Temp. button to set

the refrigerator compartment to a warmer

temperature.

Refrigerator is installed in a cold location. When room temperature is below 41°F (5°C),

food can freeze. The refrigerator should not

be operated in temperatures below 55°F

(13°C).

Food with a high water content was placed

too close to the cold air discharge vent. Place food with a high water content toward

the front of the refrigerator.

Kenmore Connect™ System

Should you experience any problems with your

refrigerator, it has the capability of transmitting data

via your telephone to the Kenmore ConnectTM Team.

This gives you the capability of speaking directly to

our trained specialists. The specialist records the data

transmitted from your machine and uses it to analyze the

issue, providing a fast and eﬀ ective diagnosis.

If you experience problems with your refrigerator, call

1-800-4-MY-HOME®. Only use the Kenmore ConnectTM

System feature when instructed to do so by the Kenmore

ConnectTM Team. The transmission sounds that you will

hear are normal and sound similar to a fax machine.

Kenmore ConnectTM cannot be activated unless your

refrigerator is connected to power. If your refrigerator

is unable to turn on, then troubleshooting must be done

without using Kenmore ConnectTM.

Using Kenmore ConnectTM

First, call 1-800-4-MY-HOME® (1-800-469-4663).

If the number of the phone you are using is on ﬁ le and

is associated with your refrigerator, you will be quickly

relayed to a Kenmore ConnectTM Team agent. Only use

the Kenmore ConnectTM feature when instructed to do so

by the Kenmore ConnectTM Team agent.

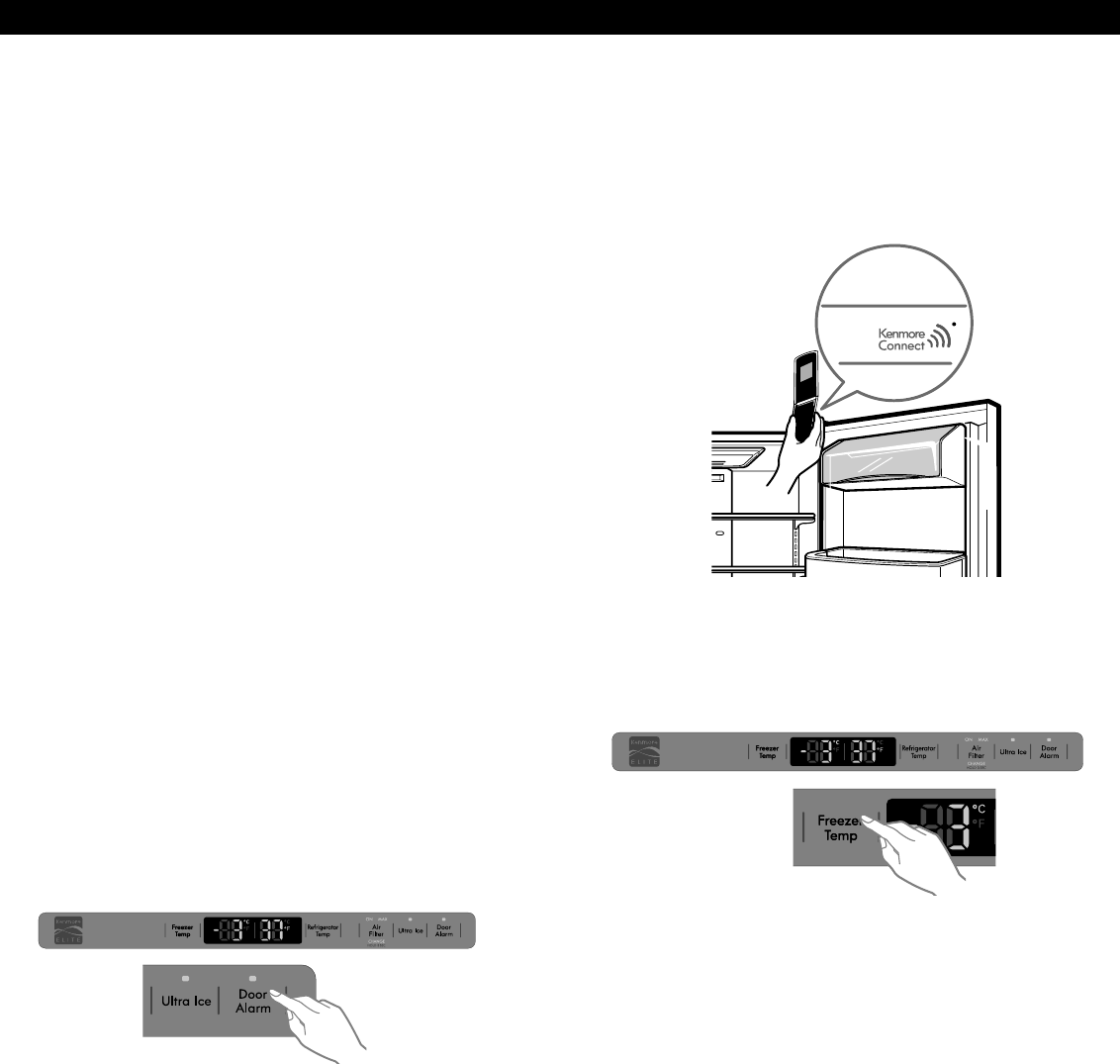

1. Lock the display. To lock the display, press and hold

the Door Alarm button for three seconds. (If the

display has been locked for over ﬁ ve minutes, you

must deactivate the lock and then reactivate it.)

2. Open the right refrigerator door.

NOTE:

• For best results, do not move the phone while the tones are being transmitted.

• If the call center agent is not able to get an accurate recording of the data, you may be asked to

try again.

• Call quality diﬀ erences by region may aﬀ ect the Kenmore ConnectTM function.

• For best results, use Kenmore ConnectTM with a landline phone.

• Bad call quality may result in poor data transmission from your phone to the machine, which could

cause Kenmore ConnectTM to malfunction.

Kenmore Connect™ (on some models)

3. Hold the mouthpiece of your phone in front of the

speaker that is located on the right hinge of the

refrigerator door, when instructed to do so by the call

center.

4. Press and hold the Freezer Temp button for three

seconds while continuing to hold your phone to the

speaker.

5. After you hear three beeps, release the Freezer Temp

button.

6. Keep the phone in place until the tone transmission has

ﬁ nished. The display will count down the time. Once

the countdown is over and the tones have stopped,

resume your conversation with the specialist, who will

then be able to assist you in using the information

transmitted for analysis.

NOTE

ÍNDICE

Garantía .............................................................................. 45

Contratos de protección ........................................... 46

Instrucciones de seguridad importantes 47-49

Requisitos eléctricos y de conexión a tierra ... 49

Componentes y características ............................50

Instalación del refrigerador ..................... 51-58

Desembalaje del refrigerador ..................... 51

Instalación .......................................................................52

Desmontaje y colocación de las

manijas y puertas del congelador ...........53-57

Nivelación y alineación de las puertas ..... 58

Uso del refrigerador ................................. 59-69

Ajuste de los controles ...........................59-60

Depósito de hielo del interior

de la puerta.....................................................................61

Máquina de hielo automática .............. 62-63

Guía para el almacenamiento

de alimentos .................................................64

Sección refrigerador

Dispensador de agua ................................... 65

Estantes del refrigerador .......................................66

Cajón con control de humedad ..................67

Cajón despensero con control

de temperatura .............................................67

Bandejas de puerta ..................................... 68

Bandeja para lácteos .................................. 68

Sección congelador

Depósito de hielo adicional ....................... 68

Durabase ....................................................... 69

Divisor Durabase ........................................... 69

Cajón extraíble .............................................. 69

Filtro de agua ...........................................70-73

Cuidado y limpieza ....................................74-75

Sugerencias generales de limpieza ...........74

Exterior ............................................................74

Paredes interiores ...........................................74

Revestimiento de las puertas y juntas .........74

Piezas de plástico ..........................................74

Bobinas del condensador .............................74

Reemplazo de luces LED .............................. 75

Interrupciones de alimentación ................... 75

Cuando se va de vacaciones ...................... 75

Cuando se muda ........................................... 75

Conexión de la tubería de agua ............76-78

Guía para la solución de problemas .....79-85

Sistema Kenmore ConnectTM ..................... 86

Servicio técnico ..........................Contraportada

GARANTÍA

GARANTÍA DEL REFRIGERADOR

GARANTÍA LIMITADA DE KENMORE ELITE

JUNTO CON LA PRUEBA DE VENTA, la siguiente cobertura de garantía aplica cuando la instalación, operación y

mantenimiento del electrodoméstico son correctos y siguen todas las instrucciones suministradas. Para solicitar servicio

en garantía, comuníquese al: 1-800-4-MY-HOME® (1-800-469-4663).

• POR UN AÑO a partir de la fecha de venta, este electrodoméstico está cubierto por la garantía contra defectos de

material o mano de obra. El electrodoméstico defectuoso recibirá sin cargo su reparación o reemplazo, a opción del

vendedor. Esta cobertura de garantía aplica sólo por 90 días a partir de la fecha de venta en los Estados Unidos, y

no será válida en Canadá, si el electrodoméstico es utilizado para otro ﬁ n que no sea de uso doméstico.

• POR CINCO AÑOS a partir de la fecha de venta, el sistema refrigerante sellado de este electrodoméstico está cubierto

por la garantía contra defectos de material o mano de obra. Se suministrarán sin cargo nuevos componentes del sistema para

reemplazar los componentes defectuosos. Usted será responsable del costo de mano de obra de la instalación del componente

después del primer año de la fecha de venta del producto. Esta cobertura de garantía aplica sólo por un año a partir de la fecha

de venta en los Estados Unidos, y no será válida en Canadá, si el electrodoméstico es utilizado para otro ﬁ n que no sea

de uso doméstico.

• POR DIEZ AÑOS a partir de la fecha de venta, el compresor lineal de este electrodoméstico está cubierto por la

garantía contra defectos de material o mano de obra. Se suministrará un nuevo compresor linear sin cargo. Usted

será responsable del costo de mano de obra de la instalación después del primer año de la fecha de venta. Esta

cobertura de garantía aplica sólo por dos años a partir de la fecha de venta en los Estados Unidos, y no será válida

en Canadá, si el electrodoméstico es utilizado para otro ﬁ n que no sea de uso doméstico.

Esta garantía SÓLO cubre defectos de material y mano de obra, y NO cubrirá:

1. Elementos consumibles que puedan gastarse debido al uso normal, incluyendo entre otros, ﬁ ltros, correas, bombillas

y bolsas extraíbles.

2. Un técnico de servicio para mostrar al usuario la instalación, funcionamiento o mantenimiento correctos del producto.

3. Un técnico de servicio para realizar labores de limpieza o mantenimiento del producto.

4. Daños o averías como consecuencia de no seguir todas las instrucciones de instalación, operación o mantenimiento

incluidas con el producto.

5. Daños o averías en caso de accidente, abuso, uso inadecuado o uso con propósitos distintos a los ﬁ nes para los que fue diseñado.

6. Daños o averías en caso de utilizar detergentes, limpiadores, sustancias químicas o utensilios distintos a los

recomendados en las instrucciones incluidas con el producto.

7. Daños o fallas de piezas o sistemas como resultado de modiﬁ caciones sin autorización hechas a este producto.

Descargo de responsabilidad de garantías implícitas; limitación de acciones legales

El único y exclusivo recurso del cliente bajo esta garantía limitada será la reparación o reemplazo del producto, tal

como se ha mencionado. Las garantías implícitas, incluyendo garantías de comerciabilidad y aptitud para un objetivo

particular, se encuentran limitadas a un año o al período más corto permitido por la ley. El vendedor no será responsable

de ningún daño incidental o emergente. Algunos estados no permiten la exclusión o limitación de daños incidentales

o emergentes, o limitaciones en la duración de garantías implícitas o de comerciabilidad o aptitud; por lo tanto, las

limitaciones o exclusiones anteriores pueden no aplicarse en su caso.

Esta garantía podrá aplicarse sólo si este electrodoméstico se utiliza en los Estados Unidos o Canadá*.

Esta garantía le otorga derechos legales especíﬁ cos, y usted también puede contar con otros derechos que pueden

variar de estado a estado.

* El servicio de reparación a domicilio no está disponible en todas las áreas geográﬁ cas de Canadá. Tampoco esta

garantía cubrirá los gastos de viaje y transporte del usuario o del técnico de servicio si este producto está ubicado en un

área remota (tal como la deﬁ ne Sears Canada Inc.) cuando no haya ningún técnico de servicio autorizado disponible.

Sears Brands Management Corporation, Hoﬀ man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canadá M5B 2B8

CONTRATOS DE PROTECCIÓN

REGISTRO DEL PRODUCTO

Contratos maestros de protección

Felicidades por haber realizado una compra inteligente.

Sunuevo producto Kenmore® ha sido diseñado y fabricado

para proporcionarle años de funcionamiento ﬁ able. No

obstante, al igual que cualquier otro producto, es posible que

requiera un mantenimiento preventivo o alguna reparación

cada cierto tiempo. Por este motivo, disponer de un contrato

maestro de protección puede ahorrarle dinero y molestias.

El contrato maestro de protección también le ayuda a

prolongar la vida de este nuevo producto. A continuación,

seindica lo que incluye este contrato*:

• Material y mano de obra necesarios para mantener

los productos en funcionamiento bajo uso normal, no

únicamente los defectos de fabricación. Nuestra cobertura

es muy superior a la garantía del producto. No hay

ninguna avería funcional deducible que se excluya de

lacobertura: se trata de una protección real.

• Servicio experto llevado a cabo por un personal de más

de 10.000 técnicos de servicio expertos de Sears, lo que

signiﬁ ca que alguien en quien puede conﬁ ar trabajará en

su producto.

• Sin límite de solicitudes de reparación y servicio en el

país, con tanta frecuencia como desee y en cualquier

momento.

• Funcionamiento garantizado: sustitución del producto

cubierto por el servicio si se producen cuatro o más

averías del producto en un plazo de 12 meses.

• Sustitución del producto: si el producto cubierto por

elservicio no se puede reparar.

• Comprobación anual de mantenimiento preventivo

silosolicita, sin ningún gasto adicional.

• Ayuda rápida por teléfono: también llamada solución

rápida – Asistencia por teléfono de un representante de

Sears para cualquier producto. Puede pensar en nosotros

como un “manual del usuario parlante”.

• Protección de sobretensiones contra daños eléctricos

debidos ﬂ uctuaciones de energía.

• Protección por pérdida de alimentos de 250 dólares

al año por cualquier alimento que quede inservible

a consecuencia de un fallo mecánico de cualquier

refrigerador o congelador cubierto por el servicio.

• Reembolso del alquiler si la reparación del producto

cubierto por el servicio tarda más de lo previsto.

• 25% de descuento del precio habitual de cualquier

servicio de reparación y componente instalado

relacionado no cubierto por el servicio.

Una vez adquirido el contrato, sólo tendrá que realizar

unallamada de teléfono para programar el servicio.

Puedellamarnos en cualquier momento del día o de la

noche, o ﬁ jar la cita de la reparación a través de Internet.

El contrato maestro de protección es una compra sin riesgos.

Si por cualquier motivo cancela el contrato durante el plazo

de garantía del producto, le devolveremos todo el importe o

bien una cantidad prorrateada una vez que haya ﬁ nalizado

el plazo de garantía del producto. Adquiera hoy mismo su

contrato maestro de protección.

Se aplican ciertas limitaciones y exclusiones.

Para consultar las tarifas y obtener más información en

EE. UU. llame al número de teléfono 1-800-827-6655.

* La cobertura en Canadá varía en algunos aspectos.

Paraobtener más información, llame a Sears Canada

al1-800-361-6665.

Servicio de instalación de Sears

Para solicitar la instalación profesional de Sears de

electrodomésticos, mecanismos de apertura de puertas

degaraje, calentadores de agua y otros electrodomésticos

de gran tamaño, llame en EE. UU. o Canadá a:

1-800-4-MY-HOME®.

En el espacio siguiente, anote la fecha de la compra, el modelo y el número de serie del producto. Encontrará el modelo

y el número de serie impreso en la placa de identiﬁ cación situada en el revestimiento interior del compartimiento del

refrigerador. Tenga esta información a mano siempre que se ponga en contacto con Sears en relación con su producto.

N.º de modelo___________________ Fecha de compra ___________________

N.º de serie.___________________

Guarde estas instrucciones y su ticket de compra para futuras consultas.

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

ADVERTENCIA

GUARDE ESTAS INSTRUCCIONES

Para reducir el riesgo de incendio, descarga eléctrica

o lesiones personales al utilizar el producto, se deben

respetar una serie de precauciones de seguridad básicas,

entre las que se incluyen las siguientes:

Lea todas las instrucciones antes de utilizar este

electrodoméstico.

• NUNCA desenchufe el refrigerator tirando del cable

decorriente. Agarre siempre el enchufe ﬁ rmemente y

tiredel mismo para retirarlo de la toma de corriente.

• Repare o reemplace de inmediato todos los cables de

corriente pelados o con cualquier tipo de daño. No use

un cable con grietas o abrasiones sobre su extensión o

enlos extremos del enchufe o conector.

• No modiﬁ que ni alargue la longitud del cable de

corriente, ya que podría causar una descarga eléctrica

oprovocar un incendio.

• Cuando separe el refrigerador de la pared, tenga

cuidado de no torcer o dañar el cable de alimentación.

• El aislante de esta unidad contiene ciclopentano o un gas

parecido al pentano que es inﬂ amable y que necesita

un proceso especial para su eliminación. Antes de

discontinuar el uso de este refrigerador, comuníquese con

las autoridades locales para acordar el desecho seguro

de la unidad.

PRECAUCIONES BÁSICAS DE SEGURIDAD

Este manual contiene muchos mensajes de seguridad importantes. Lea y cumpla siempre todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad. Le avisa de mensajes de seguridad que le informan de peligros

de muerte o lesiones para usted o los demás, o que puedan dañar el producto.

Todos los mensajes de seguridad estarán precedidos del símbolo de alerta de seguridad y de las

palabras de señal de peligro PELIGRO, ADVERTENCIA o PRECAUCIÓN. Estas palabras signiﬁ can:

Si no respeta las instrucciones, morirá o sufrirá lesiones graves.

Si no respeta las instrucciones, podría morir o sufrir lesiones graves.

Indica una situación de peligro inminente que, si no se evita,

podría provocar lesiones leves o moderadas, o daños en el producto.

Todos los mensajes de seguridad le indicarán el peligro, lo que debe hacer para reducir la probabilidad de lesiones y lo que

puede ocurrirle si no se siguen las instrucciones.

• NO guarde ni utilice gasolina ni ningún otro gas o líquido

inﬂ amable cerca de este electrodoméstico o de cualquier

otro.

• NO guarde en esta unidad sustancias explosivas tales

como latas de aerosol que contengan gases propelentes

inﬂ amables.

• NO permita que los niños escalen, se monten o se

cuelguen de las puertas o estantes del refrigerador.

Podrían dañar el refrigerador o sufrir lesiones graves.

• Mantenga los dedos lejos de los puntos de riesgo de

pinzamiento; las distancias de separación entre las

puertas y los gabinetes son necesariamente pequeños.

Tenga especial cuidado al cerrar las puertas cuando

haya niños cerca.

• Desenchufe el refrigerador antes de limpiar o realizar

cualquier reparación.

NOTA: Se recomienda encarecidamente que cualquier

reparación sea realizada por un técnico cualiﬁ cado.

PELIGRO

ADVERTENCIA

PRECAUCIÓN

ADVERTENCIA

PELIGRO: RIESGO DE ATRAPAMIENTO DE NIÑOS

GUARDE ESTAS INSTRUCCIONES

• Antes de realizar el servicio de las luces interiores LED,

desenchufe el refrigerador o corte la corriente eléctrica

desde el disyuntor o caja de fusibles.

NOTA: Las luces del refrigerador y del compartimiento

congelador son luces interiores LED, y el servicio de las

mismas debe ser realizado por un técnico caliﬁ cado.

ADVERTENCIA: Poner uno o ambos controles en posición

de apagado (OFF) no corta la alimentación decircuito

de iluminación.

• Cuando haya terminado, vuelva a conectar el

refrigerador a la red eléctrica y restablezca los controles

(Termostato, Control del refrigerador y/o Control del

congelador, en función del modelo) al ajuste deseado.

• Este refrigerador se debe instalar correctamente de

acuerdo con las instrucciones importantes para el

instalador incluidas en la hoja adhesiva pegada al

frontal del refrigerador.

• Cuando el refrigerador esté en funcionamiento, no toque

las superﬁ cies frías del compartimiento del congelador

con las manos húmedas o mojadas. La piel se podría

adherir a las superﬁ cies extremadamente frías.

Los refrigeradores desechados o abandonados son

peligrosos, incluso si sólo es por unos pocos días. Si va a

deshacerse de su antiguo refrigerador, le recomendamos

que siga las instrucciones que encontrará a la derecha para

evitar posibles accidentes (atrapamiento de niños y asﬁ xia).

• NO toque el mecanismo de fabricación automática

dehielo mientras esté el refrigerador enchufado.

• NO vuelva a congelar alimentos congelados que se

hayan descongelado completamente. El Departamento

de Agricultura de Estados Unidos, en el boletín n.º 69

deCasa y jardín, dice:

…Se pueden volver a congelar con seguridad alimentos

congelados que se hayan descongelado si aún contienen

cristales de hielo o si aún siguen fríos: por debajo de los

4 °C.

…La carne picada, la carne de ave o el pescado

descongelados cuyo olor o color indiquen mal estado

no deberían volver a congelarse ni deberían comerse.

El helado descongelado se debe desechar. Si el olor o

el color de cualquier alimento ha perdido frescura o es

cuestionable, deséchelo. Comer este tipo de alimentos

puede ser peligroso.

Incluso si se descongela parcialmente un alimento y se

vuelve a congelar, su calidad alimenticia se ve reducida,

particularmente si se trata de frutas, verduras y comida

preparada. La calidad alimenticia de las carnes rojas se

ve menos afectada que la de la mayoría de alimentos.

Utilice los alimentos recongelados lo antes posible para

salvaguardar el máximo de calidad.

ADVERTENCIA: Este producto contiene químicos

conocidos por el Estado de California como causantes

de cáncer y defectos de nacimiento u otros daños

reproductivos. Lávese las manos después de usarlo.

ANTES DE DESECHAR SU ANTIGUO

REFRIGERADOR O CONGELADOR:

• Desmonte las puertas.

• Deje los estantes en su sitio para que los

niños no puedan trepar con facilidad al

interior.

ELIMINACIÓN DE CFC/HCFC

REQUISITOS ELÉCTRICOS Y DE CONEXIÓN A TIERRA

ADVERTENCIA

Es posible que su antiguo refrigerador tenga un sistema

de refrigeración que use CFC (cloroﬂ uorocarbonos) o

HCFC (hidrocloroﬂ uorocarbonos). Los CFC y los HCFC son

considerados perjudiciales para el ozono estratosférico si se

liberan a la atmósfera. Otros refrigerantes también pueden

causar daño al medio ambiente si se liberan a la atmósfera.

IMPORTANTE: Lea atentamente la siguiente

información.

PARA CONECTAR LA ELECTRICIDAD

MÉTODO DE CONEXIÓN A TIERRA

RECOMENDADO

El refrigerador debe estar siempre enchufado a su toma

de corriente individual conectada a tierra adecuadamente

con una tensión nominal de 115 voltios, 60 Hz, sólo CA,

y protegida mediante fusible a 15 ó 20 amperios. Esta

conﬁ guración proporciona el mejor rendimiento y, al mismo

tiempo, evita la sobrecarga de la instalación eléctrica de

la casa que podría provocar un peligro de incendio debido

a un sobrecalentamiento de los cables. Se recomienda

disponer de un circuito independiente para la exclusiva

alimentación de este electrodoméstico.

Use un receptáculo que no se pueda apagar con un interruptor

o una cadena de tracción. No utilice un alargador de corriente.

Si únicamente se dispone de una toma de corriente de 2

clavijas, será responsabilidad y obligación suya sustituirla

por otra de 3 clavijas con una conexión a tierra adecuada.

Riesgo de descargas eléctricas

POR MOTIVOS DE SEGURIDAD PERSONAL, este

electrodoméstico debe estar conectado a tierra

adecuadamente. Solicite a un electricista cualiﬁ cado que

compruebe la toma de corriente y el circuito eléctrico

para asegurarse de que la toma de corriente está

correctamente conectada a tierra.

Si va a desechar su antiguo refrigerador, asegúrese de

que un técnico cualiﬁ cado se encargue de retirar el

refrigerante para su adecuada eliminación. Si de forma

intencionada libera este refrigerante, podría estar sujeto a

multas y penas de prisión según lo previsto en la legislación

medioambiental.

USO DE CABLES ALARGADORES

ADVERTENCIA: No use cables alargadores o

adaptadores sin conexión a tierra (de dos clavijas).

Debido a los posibles peligros de seguridad que se pueden

producir bajo ciertas condiciones, no se recomienda el

uso de un cable alargador. Sin embargo, si a pesar de ello

elige usar un cable alargador, es absolutamente necesario

que sea un cable alargador para electrodomésticos de 3

clavijas con conexión a tierra y clasiﬁ cación UL (EE. UU.),

que disponga de un enchufe y una toma de corriente con

conexión a tierra, y que la clasiﬁ cación eléctrica del cable

sea de 15 amperios (mínimo) y 120 voltios.

El uso de un cable alargador aumentará la separación

necesaria para la parte posterior del refrigerador.

Enchufe

de conexión

a tierra de

3 clavijas

Toma de pared

con conexión a

tierra de 3 clavijas

Antes de usar el

electrodoméstico, asegúrese

de disponer de una conexión a

tierra adecuada.

ADVERTENCIA

Reemplazo de cable eléctrico

Para evitar peligros, los cables de alimentación dañados

deben ser reemplazados por el fabricante, por su

representante de servicio técnico o por un técnico

caliﬁ cado. No ponga en funcionamiento el refrigerador

si el cable eléctrico está dañado.

COMPONENTES Y CARACTERÍSTICAS

Use esta página para familiarizarse con los componentes y características del refrigerador.

NOTA: Esta guía cubre varios modelos distintos. El refrigerador que ha adquirido puede tener algunos o todos los componentes

que se enumeran a continuación. Es posible que las ubicaciones de las características que se indican no coincidan con su modelo.

Control de temperatura

Luz del refrigerador

Estantes del refrigerador

Cajón con control de humedad

Despensa*

Parteluz articulado

Fábrica de hielo*

Compartimento de hielo

*En algunos modelos

Durabase

Divisor Durabase

Cajón extraíble

Congelador de la luz

Recipientes de la puerta

Bandeja para lácteos

Filtro de aire

Altavoz Kenmore ConnectTM

INSTALACIÓN DEL REFRIGERADOR

ADVERTENCIA ADVERTENCIA

ADVERTENCIA

DESEMBALAJE DEL REFRIGERADOR

Antes de su uso, retire la cinta adhesiva y todas las etiquetas

temporales del refrigerador. No retire las etiquetas que

indican advertencias, la etiqueta de modelo y número de

serie ni la Hoja técnica que está ubicada debajo del frontal

del refrigerador.

Para retirar los restos de pegamento o cinta adhesiva,

frote enérgicamente el área con el pulgar. Los residuos de

pegamento o cinta adhesiva también se pueden retirar

fácilmente frotando con los dedos una pequeña cantidad

de lavavajillas líquido sobre el adhesivo. Aclare con agua

templada y seque el área.

No utilice instrumentos aﬁ lados, alcohol desinfectante,

líquidos inﬂ amables ni limpiadores abrasivos para retirar

la cinta adhesiva o el pegamento. Estos productos pueden

dañar la superﬁ cie del refrigerador.

Los estantes del refrigerador están instalados en la posición

de transporte. Vuelva a colocar los estantes de acuerdo con

sus necesidades personales de almacenamiento.

Riesgo de peso excesivo:

El desplazamiento e instalación del refrigerador deben

realizarse entre dos o más personas. Si no se respeta esta

advertencia, se podrán producir lesiones en la espalda o

de otro tipo.

Riesgo de peso excesivo:

Su refrigerador es muy pesado. Al desplazarlo para su

limpieza o mantenimiento, asegúrese de proteger el suelo.

Siempre debe tirar del refrigerador en línea recta cuando

los desplace. No menee ni zigzaguee el refrigerador al

tratar de desplazarlo, ya que esto puede dañar el suelo.

Riesgo de explosión:

Mantenga los materiales o vapores inﬂ amables, como

la gasolina, lejos del refrigerador. Si no se respeta esta

advertencia, existe peligro de explosión, incendio o muerte.

INSTALACIÓN (continuación)

1. Para evitar el ruido y la vibración, es necesario

nivelar la unidad e instalarla en un suelo sólidamente

construido. Si es necesario, ajuste los pies de nivelación

para compensar los desniveles del suelo. La parte

delantera debe estar ligeramente más elevada que la

posterior para ayudar al cierre de la puerta. Los pies

de nivelación se pueden girar con facilidad inclinando

ligeramente el aparato. Gire los pies de nivelación

en sentido antihorario para elevar la unidad y en

sentido horario para bajarla. (Consulte NIVELACIÓN Y

ALINEACIÓN DE LAS PUERTAS).

NOTA: No se recomienda realizar la instalación

sobre moqueta, superﬁ cies de baldosas ﬂ exibles, una

plataforma o en una estructura con soporte inestable.

2. Instale este electrodoméstico en una zona donde la

temperatura esté entre 13 °C (55 °F) y 43 °C (110 °F).

Si la temperatura alrededor del electrodoméstico es

demasiado baja o demasiado alta, la capacidad de

refrigeración se verá gravemente afectada.

3. Seleccione un lugar en el que se pueda conectar

fácilmente el suministro de agua para la máquina

dehielo automática.

NOTA: La presión del agua debe estar entre los

20ylos120 psi en modelos sin ﬁ ltro de agua, y

entrelos40y 120 psi en modelos con ﬁ ltro de agua.

4. Una distancia demasiado pequeña con los elementos

adyacentes puede dar como resultado una reducción de

la capacidad de congelación y un aumento del consumo

eléctrico. Deje al menos 61 cm (24 pulgadas) en la parte

frontal del refrigerador para abrir las puertas.

ANTES DE USAR

1. Limpie el refrigerador a fondo y quite todo el polvo

acumulado durante el transporte.

2. Instale los accesorios como el depósito de cubito de

hielo, los cajones, los estantes, etc., en su sitio. Están

empaquetados juntos para evitar posibles daños durante

el transporte.

3. Deje que el refrigerador esté en funcionamiento durante

al menos dos o tres horas antes de almacenar comida

dentro de él. Compruebe el ﬂ ujo de aire frío en el

compartimiento del congelador para asegurarse de que

la refrigeración sea la adecuada. Su refrigerador ya

está listo para su uso.

INSTALACIÓN

El refrigerador debe estar siempre enchufado a su toma

de corriente individual conectada a tierra adecuadamente

con una tensión nominal de 115 voltios, 60 Hz, sólo CA,

y protegida mediante fusible a 15 ó 20 amperios. Esta

conﬁ guración proporciona el mejor rendimiento y, al mismo

tiempo, evita la sobrecarga de la instalación eléctrica de

la casa que podría provocar un peligro de incendio debido

a un sobrecalentamiento de los cables. Se recomienda

disponer de un circuito independiente para la exclusiva

alimentación de este electrodoméstico.

NOTA:

Este electrodoméstico está destinado a ser utilizado para

uso doméstico y en aplicaciones similares tales como:

• áreas de cocina para el personal de tiendas, oﬁ cinas y

otros entornos de trabajo

• casas de campo, y por los huéspedes en hoteles, moteles

y otros entornos residenciales

• hostales y posadas

• hostelerías y aplicaciones similares

Este producto no debe utilizarse para propósitos especiales,

como por ej. para el almacenamiento de materiales de

medicina o de ensayo, o para su uso en barcos, etc.

INSTALACIÓN DEL REFRIGERADOR

Riesgo de descarga:

Para reducir el riesgo de descarga eléctrica, no instale

el refrigerador en un área húmeda ni mojada.

ADVERTENCIA

5,08 cm (2 pulg.)

CÓMO DESMONTAR LA MANIJA DE

LA PUERTA DEL REFRIGERADOR

NOTA: El aspecto de la manija puede ser distinto

del que aparece en las

ilustraciones de esta página.

Desmontaje de la manija del refrigerador

Aﬂ oje los tornillos de presión con una llave

Allen de 2,5 mm (3/32 pulg.) y retire la manija.

NOTA: Si es necesario apretar o retirar los

sujetadores de montaje de la manija, use una

llave Allen de 6,4 mm (¼ pulg.).

NOTA: Siempre se recomienda desmontar las puertas cuando sea necesario desplazar el refrigerador a través de un espacio

estrecho. Si es necesario desmontar las manijas, siga las instrucciones que se indican a continuación.

INSTALACIÓN DEL REFRIGERADOR

Sujetadores

de montaje

Tornillo de

presión

Llave Allen

CÓMO SUSTITUIR LA MANIJA DE

LA PUERTA DEL REFRIGERADOR

NOTA: El aspecto de la manija puede ser

distinto del que aparece en las ilustraciones

deesta página.

Sustitución de la manija de la puerta

delrefrigerador

Coloque la manija en la puerta ajustando

las zonas de contacto de la manija

coincidan sobre los sujetadores de montaje

y apretando los tornillos de presión con una

llave Allen de 2,5 cm (3/32 pulg.).

NOTA: Si es necesario apretar o retirar

lossujetadores de montaje de la manija,

useuna llave Allen de 6,4 mm (¼ pulg.).

Sujetadores

montaje

CÓMO SUSTITUIR LA MANIJA DE LA

PUERTA DEL CONGELADOR

NOTA: El aspecto de la manija puede ser distinto del que

aparece en las ilustraciones de esta página.

Sustitución de la manija del cajón del congelador

Coloque la manija en la puerta ajustando las zonas de

contacto de la manija coincidan sobre los sujetadores

de montaje y apretando los tornillos de presión con una

llave Allen de 3,1 mm (⅛ pulg.).

NOTA: Si es necesario apretar o retirar los sujetadores

de montaje de la manija, use una llave Allen de 6,4 mm

(¼ pulg.).

INSTALACIÓN DEL REFRIGERADOR

CÓMO DESMONTAR LA MANIJA DE LA

PUERTA DEL CONGELADOR

NOTA: El aspecto de la manija puede ser distinto del que

aparece en las ilustraciones de esta página.

Desmontaje de la manija del cajón del congelador

Aﬂ oje los tornillos de presión ubicados en la parte inferior

de la manija con una llave Allen de 3,1 mm (⅛ pulg.) y

retire la manija.

NOTA: Si es necesario apretar o retirar los sujetadores

demontaje de la manija, use una llave Allen de 6,4 mm

(¼ pulg.).

NOTA: Siempre se recomienda desmontar las puertas cuando sea necesario desplazar el refrigerador a través de un espacio

estrecho. Si es necesario desmontar las manijas, siga las instrucciones que se indican a continuación.

Para desmontar la puerta izquierda del refrigerador:

PRECAUCIÓN: Antes de comenzar, saque los alimentos y

quite las bandejas de las puertas.

1. Abra la puerta. Retire el tornillo de la tapa de la bisagra

superior (1).

2. Retire la tapa.

3. Desconecte todos los mazos de cables (3).

4. Retire el tornillo de conexión a tierra (4).

5. Gire la palanca de la bisagra (5) en sentido antihorario.

Levante la bisagra superior (6) libre del pestillo de

palanca de la bisagra (7).

PRECAUCIÓN: Cuando levante la bisagra libre del

pestillo, tenga cuidado de que la puerta no se caiga

hacia delante.

6. Levante la puerta del pasador de la bisagra central y

retire la puerta.

7. Coloque la puerta,

con el interior hacia

arriba, sobre una

superﬁ cie que no

raye.

1. Abra la puerta. Retire el tornillo de la tapa de la bisagra

superior (8). Levante la tapa (9).

2. Retire la tapa.

3. Gire la palanca de la bisagra (10) en sentido horario.

Levante la bisagra superior (11) libre del pestillo de

palanca de la bisagra (12).

PRECAUCIÓN: Cuando levante la bisagra libre del

pestillo, tenga cuidado de que la puerta no se caiga

hacia delante.

4. Levante la puerta del pasador de la bisagra central y

retire la puerta.

5. Coloque la puerta, con el interior hacia arriba, sobre

una superﬁ cie que no raye.

ADVERTENCIA

Riesgo de descargas eléctricas

• Desenchufe el suministro eléctrico al refrigerador

antes de realizar la instalación. Si no se respeta esta

advertencia, pueden producirse lesiones graves e

incluso la muerte.

• No ponga las manos, pies ni ningún otro objeto

en las rejillas de ventilación de aire o debajo del

refrigerador. Podría sufrir lesiones o recibir una

descarga eléctrica.

INSTALACIÓN DEL REFRIGERADOR

Para desmontar la puerta derecha del refrigerador:

DESMONTAJE Y SUSTITUCIÓN

DE LAS PUERTAS DEL REFRIGERADOR

ADVERTENCIA

Riesgo de peso excesivo:

El desplazamiento e instalación de las puertas del

refrigerador deben realizarse entre dos o más personas.

Si no se respeta esta advertencia, se podrán producir

lesiones en la espalda o de otro tipo.

NOTA: Tenga cuidado cuando trabaje con la bisagra.

Podría sufrir alguna lesión.

(1)

(2)

(3)

(4)

(5) (6)

(7)

(8) (9)

(10) (11)

(12)

Puerta izquierda

1. Baje la puerta hasta insertarla en el pasador de la

bisagra central (7).

2. Encaje la bisagra superior (8) sobre el pestillo de palanca

de la bisagra (9) y ajústela en su sitio. Gire la palanca

(10) en sentido horario para bloquear la bisagra.

3. Instale el tornillo de conexión a tierra (11) y conecte los

dos mazos de cables (12).

4. Enganche las pestañas situadas en el lado izquierdo de

la tapa de la bisagra (13) situada debajo del borde de

la bisagra superior y coloque la tapa en su sitio. Inserte

y apriete el tornillo de la tapa (14).

Reinstalación de la puerta del refrigerador

Puerta derecha

1. Baje la puerta hasta insertarla en el pasador de la

bisagra central (1).

2. Encaje la bisagra superior (2) sobre el pestillo de palanca

de la bisagra (3) y ajústela en su sitio. Gire la palanca (4)

en sentido antihorario para bloquear la bisagra.

3. Enganche las pestañas situadas en el lado derecho de

la tapa de la bisagra (5) situada debajo del borde de la

bisagra superior y coloque la tapa en su sitio. Inserte y

apriete el tornillo de la tapa (6).

INSTALACIÓN DEL REFRIGERADOR

(5)

(6)

(7)

(1 ) (2)

(1)

(2)

(3 )

(4)

(5)

(6)

(7)

(9)

(8)

(10)

(11)

(14)

(13)

(12)

(4)

(3)

(2)

(6)

(5)

Saque el cajón todo lo posible. Retire la cesta inferior

1levantándola del sistema de rieles.

Retire los tornillos2del riel en ambos lados.

Sujete el cajón por cada lado y tire de él hacia arriba

para separarlo de los rieles.

Con las dos manos, sujete la barra central y empújela

hacia dentro de forma que ambos rieles se deslicen de

forma simultánea.

PRECAUCIÓN: No agarre la manija mientras

desmonta o vuelve a colocar el cajón. La manija podría

salirse y provocar lesiones personales.

INSTALACIÓN DEL REFRIGERADOR

Con las dos manos, sujete la barra central y tire

de ella hacia fuera hasta que ambos rieles queden

completamente extendidos.

Baje la puerta hasta su posición ﬁ nal y apriete los

tornillos3ubicados a ambos lados.

Con el cajón completamente sacado, inserte la cesta

inferior4en la estructura de rieles.

Sujete el cajón por cada lado y enganche los soportes

de la puerta1para introducirlos en las pestañas de los

rieles2que hay a ambos lados.

ADVERTENCIA: Si se retira el divisor Durabase, habrá

suﬁ ciente espacio abierto para que un niño o una

mascota puedan gatear hasta el interior. Para evitar

el atrapamiento accidental de un niño o na mascota,

y el posible riesgo de asﬁ xia, NO permita que niños y

mascotas toquen ni se acerquen al cajón del congelador.

ADVERTENCIA: NO pise ni se siente en el cajón del

congelador.

CÓMO DESMONTAR EL CAJÓN

DEL CONGELADOR

CÓMO INSTALAR EL CAJÓN

DEL CONGELADOR

ADVERTENCIA: El desplazamiento e instalación del

cajón del congelador deben realizarse entre dos o más

personas. Si no se respeta esta advertencia, se podrán

producir lesiones en la espalda o de otro tipo.

NOTA: En las ﬁ guras siguientes, no se muestra el cajón

extraíble situado por encima del cajón del congelador

para que la imagen sea más clara.

NIVELACIÓN Y ALINEACIÓN DE LAS PUERTAS

Nivelación

Tras la instalación, enchufe el cable de alimentación del

refrigerador en una toma de corriente de 3 clavijas con conexión

a tierra y empuje el refrigerador hasta su posición deﬁ nitiva.

Su refrigerador tiene dos pies de nivelación delanteros:

uno a la derecha y otro a la izquierda. Ajuste los pies para

modiﬁ car la inclinación de delante hacia atrás o de lado a

lado. Si el refrigerador parece inestable o si desea que las

puertas se cierren más fácilmente, ajuste la inclinación del

refrigerador mediante las siguientes instrucciones:

NOTA: Herramientas necesarias: Llave de 18 mm (11/16”)

oun destornillador plano.

1. Gire los pies de nivelación en sentido antihorario para

levantar esa parte del refrigerador o en sentido horario

para bajarla. Puede que sean necesarios varios giros

del pie de nivelación para ajustar la inclinación del

refrigerador.

NOTA: Si una persona empuja hacia atrás la parte superior

del refrigerador, descargará parte del peso de los pies de

nivelación. Esta operación facilitará el ajuste de los pies.

2. Vuelva a abrir ambas puertas y compruebe que se

cierran con facilidad. Si no es así, incline el refrigerador

ligeramente hacia atrás girando ambos pies de

nivelación en sentido antihorario. Puede que sean

necesarios varios giros y debería girar ambos pies

denivelación el mismo número de giros.

NOTA: Su refrigerador tiene un diseño exclusivo con dos

puertas para alimentos frescos. Cada una de las puertas

se puede abrir o cerrar de forma independiente de la

otra. Puede que deba ejercer una ligera presión en las

puertas para cerrarlas completamente.

Alineación de las puertas

Ambas puertas del refrigerador tienen una tuerca ajustable,

ubicada en la bisagra inferior, para levantarlas y bajarlas

con el ﬁ n de alinearlas correctamente.

Si el espacio entre las puertas es desigual, siga estas

instrucciones para alinear las puertas de forma uniforme:

Use la llave (incluida con el Manual de Uso y Cuidado)

para girar la tuerca que hay en la bisagra de la puerta

para ajustar la altura. En sentido horario para levantar

oensentido antihorario para rebajar la altura.

INSTALACIÓN DEL REFRIGERADOR

USO DEL REFRIGERADOR

AJUSTE DE LOS CONTROLES

El control del refrigerador funciona como termostato para

todo el electrodoméstico (secciones refrigerador y congelador).

Cuando más frío sea el ajuste, más tiempo funcionará el

compresor para mantener la temperatura más fría. El control

del congelador ajusta el ﬂ ujo de aire frío desde el congelador

hacia el refrigerador. Si se ajusta el control del congelador a

una temperatura más reducida, se mantendrá más aire frío en

el compartimiento del congelador para que éste esté más frío.

• El rango del control de temperatura del refrigerador de 0

°C a 8 °C (33°F a 46°F). Pulse el botón de temperatura del

refrigerador para alternar entre los ajustes de temperatura

disponibles con incrementos de un grado encada pulsación.

• El rango del control de temperatura del congelador es de

-21 °C a -13 °C (-6 °F a 8 °F). Pulse el botón de Freezer

Temp. para alternar entre los ajustes de temperatura

disponibles con incrementos de un grado encada pulsación.

NOTA: Cada vez que cambie los ajustes de los controles,

debe esperar 24 horas antes de realizar ajustes adicionales.

Los controles están correctamente ajustados cuando la leche

o el zumo están a la temperatura fría de su gusto y el helado

está ﬁ rme. Si la temperatura es demasiado fría o demasiado

caliente en alguno de los compartimientos, cambie el ajuste

en incrementos de un grado cada vez. Espere 24 horas a que

se estabilice la temperatura antes de volver a ajustarla.

Ultra Ice

• Cuando se toca el botón Ultra Ice, el símbolo se iluminará

en la pantalla y continuará encendido durante 24 horas.

De forma automática, se apagará cuando transcurran

24horas.

• Para detener esta función manualmente, vuelva a tocar

elbotón otra vez.

• Esta función aumenta tanto las capacidades de

congelación como las de fabricación de hielo.

FLUJO DE AIRE

El aire frío circula desde el congelador hacia la sección de

alimentos frescos y vuelta atrás de nuevo a través de los

conductos de ventilación del aire que hay en la pared que divide

las dos secciones. Asegúrese de no bloquear los conductos de

ventilación al cargar su refrigerador. De lo contrario, restringirá

el ﬂ ujo de aire y puede que la temperatura del refrigerador suba

demasiado o que se acumule humedad en su interior. (Consulte el

siguiente diagrama de ﬂ ujo de aire).

Temperatura

Función para cambiar el modo de temperatura (°F <->°C)

Si desea convertir °F a °C o viceversa, mantenga

presionados los botones Freezer Temp. y Refrigerator Temp.

al mismo tiempo durante aproximadamente cinco segundos.

PRECAUCIÓN

Para reducir el riesgo de rayar la puerta o romper el

parteluz, asegúrese de que el parteluz de la puerta del

refrigerador esté siempre plegado.

Parteluz articulado

Esta característica es una tira de metal situada en la

puerta izquierda que se articula (gira) 90 grados al

cerrarse la puerta y forma un parteluz (base) para que

se sellen las juntas de las puertas izquierda y derecha.

Alarma de la puerta

• Cuando se conecta el refrigerador a la corriente, la

alarma de la puerta está inicialmente activada. Si pulsa

el botón Door Alarm, la pantalla cambiará a OFF y la

función de alarma de la puerta se desactivará.

• Si la puerta del refrigerador o del congelador se deja

abierta durante más de 60 segundos, sonará el tono de

la alarma para avisarle de que la puerta está abierta.

• Cuando se cierre la puerta, la alarma de la puerta dejará

de sonar.

USO DEL REFRIGERADOR

Modo de pantalla apagada

• Cuando el refrigerador está en el modo de pantalla

apagada, la pantalla permanecerá apagada hasta

que se abra una puerta o se pulse un botón. Una vez

encendida, la pantalla seguirá así durante 20 segundos.

• Para desactivar el modo de pantalla apagada, pulse

los botones Freezer Temp. y Ultra Ice al mismo tiempo y

manténgalos pulsados durante cinco segundos hasta que

suene el tono.

PRECAUCIÓN

Modo demostración (sólo para uso en tienda)

El modo demostración desactiva toda la refrigeración en las

secciones refrigerador y congelador para ahorrar energía

mientras está en exposición en una tienda. Cuando se activa,

en el panel de control aparece la palabra OFF.

Para desactivar:

Con la puerta del refrigerador abierta, mantenga presionados

los botones Refrigerator Temp. y Ultra Ice al mismo tiempo

durante cinco segundos. El panel de control pitará y

aparecerán los ajustes de temperatura para conﬁ rmar que se

ha desactivado el modo de demostración. Use el mismo same

procedimiento para activar el modo de demostración.

Filtro de aire

El ﬁ ltro de aire ayuda a eliminar olores del refrigerador.

El ﬁ ltro de aire tiene dos conﬁ guaciones: Auto y MAX.

En el modo Auto, el ﬁ ltro de aire se encenderá y

apagará en un ciclo de diez minutos para el encendido

y ciento diez minutos para el apagado. Si se conﬁ gua

en el modo MAX, el ﬁ ltro de aire permanecerá

encendido de forma continua durante cuatro horas,

apagándose y encendiéndose en un ciclo de diez

minutos para el encendido y cinco minutos para el

apagado. Después de cuatro horas, el ﬁ ltro de aire

pasará al modo Auto.

• El modo Auto es el modo predeterminado.

• Presione el botón del ﬁ ltro de aire una vez para entrar en

modo MAX

Restablecimiento del ﬂ tro de aire

Cuando se enciende el ícono CHANGE, esto signiﬁ caque

el ﬁ ltro de aire debe ser reemplazado. Luego de

reemplazar el ﬁ ltro de aire, mantenga pulsado el

botón Air Filter durante tres segundos para apagar la

luz del ícono. Se recomienda cambiar el ﬁ ltro de aire

aproximadamente cada 6 meses.

REEMPLAZO DEL FILTRO DE AIRE

Se recomienda remplazar el ﬁ ltro de aire:

• Aproximadamente cada seis meses.

• Cuando se encienda la luz

CHANGE AIR FILTER (Cambiar

ﬁ ltro de aire).

1. Extraiga el ﬁ ltro viejo

Coloque un ﬁ ltro nuevo dentro de la tapa con el lateral

que dice “Frente” mirando hacia afuera. Gire el ﬁ ltro ha-

cia la derecha para sujetarlo a la pared del refrigerador.

2. Instale un nuevo ﬁ ltro de aire

Gire la tapa del ﬁ ltro hacia la izquierda para separarlo

de la pared del refrigerador. El ﬁ ltro se ubica en la

parte interior de la tapa del ﬁ ltro. Quite el ﬁ ltro de la

tapa y reemplácelo con uno nuevo.

Luego de cambiar el ﬁ ltro, mantenga pulsado el botón Air

Filter durante tres segundos para restablecer el sensor del

ﬁ ltro.

NOTA: Para adquirir un ﬁ ltro de aire de reemplazo, diríjase

a cualquier tienda Sears, o comuníquese al teléfono

1-800-4-MY-HOME®. También puede hacer el pedido en

línea en www.sears.com/partsdirect

MÁQUINA DE HIELO AUTOMÁTICA

La máquina de hielo puede fabricar 10 cubitos por cada

ciclo (aproximadamente 80-100 cubitos en un período de 24

horas), en función de la temperatura del compartimiento del

congelador, la temperatura ambiente, el número de puertas

abiertas y otras condiciones de funcionamiento.

• Un refrigerador recién instalado tardará entre 12 y

24horas en empezar a fabricar hielo. Espere 72 horas

para que comience la fabricación de hielo.

• La fabricación de hielo se detiene cuando se llena el

depósito de hielo. En ese caso, el depósito de hielo contiene

aproximadamente de 6 a 8 (12-16 oz) vasos de hielo.

• Para apagar la máquina de hielo automática, ponga

el interruptor de la máquina en posición OFF (O). Para

encender la máquina de hielo automática, ponga el

interruptor en posición ON (I).

• La presión del agua debe estar entre los 20 y los 120 psi

en modelos sin ﬁ ltro de agua, y entre los 40 y 120 psi en

modelos con ﬁ ltro de agua para fabricar cubitos de hielo

en la cantidad y tamaño normales.

ADVERTENCIA

Riesgo de lesiones personales

NO introduzca los dedos o las manos en el mecanismo

de fabricación automática de hielo con el refrigerador

enchufado.

USO DEL REFRIGERADOR

Feeler Arm

Power Switch

Icemaker

Sensor de detección de hielo

Interruptor de

alimentación

Maquina

de hielo

• Deseche las primeras tandas de hielo (aproximadamente

24 cubitos). Esto también es necesario si el refrigerador

no se usa durante un largo período de tiempo.

• Nunca almacene latas de bebidas u otros artículos en

el depósito de hielo con el propósito de que se enfríen

rápidamente. Si lo hace, podría dañar la máquina de

hielo o los contenedores podrían estallar.

• Nunca use vasos de cristal ﬁ no o recipientes de loza

para recoger hielo. Ese tipo de contenedores podrían

descascarillarse o romperse, y podrían caer fragmentos

de cristal al hielo.

ADVERTENCIA

CUÁNDO DEBERÍA AJUSTAR LA MÁQUINA DE HIELO

INTERRUPTOR DE ALIMENTACIÓN EN POSICIÓN OFF (O)

• Cuando el suministro de agua vaya a estar interrumpido

durante varias horas.

• Cuando se retire el depósito de hielo durante más de uno

o dos minutos.

• Cuando no se vaya a usar el refrigerador durante varios

días.

NOTA: Se debe vaciar el depósito de hielo cuando el

interruptor de ENCENDIDO/APAGADO de la máquina

de hielo se cambie a la posición OFF.

SONIDOS NORMALES QUE SE PUEDEN ESCUCHAR

• La válvula de agua de la máquina de hielo emite un

zumbido cuando la máquina se llena de agua. Si el

interruptor de alimentación está en posición ON (I),

emitirá un zumbido incluso aunque aún no se haya

conectado al agua. Para detener el zumbido, mueva

elinterruptor de alimentación a la posición OFF (O).

NOTA: Mantener el interruptor de alimentación en

posición ON (I) antes de conectar la tubería de agua

podría dañar la máquina de hielo.

• Oirá el sonido de los cubitos de hielo al caer en el

depósito y el agua corriendo por las tuberías cuando

serellena la máquina de hielo.

PREPARACIÓN PARA LAS VACACIONES

Ponga el interruptor de la máquina de hielo en posición

OFF (O) y corte el suministro de agua al refrigerador.

NOTA: Se debe vaciar el depósito de hielo siempre que el

interruptor de ENCENDIDO/APAGADO de la máquina de

hielo se cambie a la posición OFF (O).

Si la temperatura ambiente cae por debajo del punto

de congelación, póngase en contacto con un técnico

cualiﬁ cado para que purgue el sistema de suministro de

agua para evitar graves daños materiales debidos a las

inundaciones provocadas por la rotura de las tuberías o

conexiones de agua.

ADVERTENCIA

Conecte sólo a un suministro de agua potable.

GUÍA PARA EL ALMACENAMIENTO DE ALIMENTOS

Envuelva o almacene los alimentos en el refrigerador dentro

de materiales herméticos y antihumedad, a menos que se

indique lo contrario. Esto evitará que el olor y sabor de

los alimentos se transﬁ era por todo el refrigerador. Para

productos con fecha de caducidad, compruebe el código

de fecha para garantizar la frescura.

ALMACENAMIENTO DE ALIMENTOS CONGELADOS

NOTA: Consulte una guía de congelación o un libro de

cocina ﬁ able para obtener más información sobre la

forma de preparar los alimentos para su congelación o

sobre los tiempos de almacenamiento de los alimentos

congelados.

Congelación

El congelador no congelará rápidamente una gran

cantidad de alimentos. No coloque más alimentos sin

congelar en el congelador que los que se congelarán

en 24 horas (no más de 1 o 1,5 kg de alimento por cada

30 litros de espacio en el congelador). Deje suﬁ ciente

espacio en el congelador para que el aire pueda circular

entre los paquetes. Tenga cuidado de dejar suﬁ ciente

espacio en la parte delantera para que se pueda cerrar

la puerta herméticamente.

Los tiempos de almacenamiento variarán en función

de la calidad y el tipo de alimento, el tipo de envase o

envoltorio utilizado (si son herméticos y antihumedad)

y la temperatura de almacenamiento. La aparición

de cristales de hielo dentro de un paquete sellado es

normal. Esto sólo signiﬁ ca que la humedad del alimento

y del aire del interior del paquete se ha condensado,

creando cristales de hielo.

NOTA: Deje que los alimentos calientes se enfríen

a temperatura ambiente durante 30 minutos y, a

continuación, empaquételos y congélelos. Enfriar

alimentos calientes antes de congelarlos ahorra energía.

Empaquetamiento

Una congelación correcta depende de un

empaquetamiento adecuado. Cuando se cierra y sella

el paquete, no debe dejar que entre ni salga aire ni

humedad. Si eso sucede, es posible que el olor y el sabor

de los alimentos se transﬁ eran por todo el refrigerador y

también se podrían resecar los alimentos congelados.

Recomendaciones de empaquetamiento:

• Contenedores de plástico rígido con tapas herméticas

• Tarros de congelación / enlatado con lados rectos

• Papel de aluminio grueso

• Papel con revestimiento plástico

• Envoltorios plásticos no permeables

• Bolsas de plástico con autosellado y calidad

especíﬁ ca apta para congelador

Siga las instrucciones del contenedor o paquete para

unos métodos de congelación adecuados.

No usar

• Envoltorios de pan

• Contenedores de plástico que no sean de polietileno

• Contenedores sin tapas herméticas

• Papel de cera o envoltorio para congelador revestidos

de cera

• Envoltorio ﬁ no y semipermeable

PRECAUCIÓN: No almacene latas de bebidas

o contenedores de comida de plástico en el

compartimiento del congelador. Podrían romperse

oestallar al congelarse.

Elementos Cómo

Mantequilla o

margarina

Queso

Leche

Huevos

Fruta

Verdura

con hoja

Vegetales con

piel (zanahorias,

pimientos)

Pescado

Sobras

Conserve la mantequilla abierta

en un plato cubierto o en un

compartimiento cerrado. Cuando

se almacena una cantidad extra,

envuélvala en una bolsa para

congelar y congélela.

Almacene en el envoltorio original

hasta que esté listo para consumirlo.

Una vez abierto, vuelva a envolverlo

herméticamente en un envoltorio

plástico o en papel de aluminio.

Limpie los cartones de leche. Para

un mejor almacenamiento, coloque

la leche en los estantes interiores y

no en los estantes de la puerta.

Almacénelos en el cartón original

en un estante interior, no en un

estante de la puerta.

Lave, deje secar y almacénela en

el refrigerador, dentro de bolsas de

plástico o en el cajón para verduras.

No lave ni pele la fruta hasta justo

antes de su consumo. Organice y

mantenga la fruta en su contenedor

original, en el cajón para la verdura,

o almacénela en una bolsa de papel

completamente cerrada en

un estante del refrigerador.

Retire el envoltorio comercial

y corte o arranque las zonas

magulladas o decoloradas. Lave en

agua fría y deje escurrir. Colóquela

en una bolsa o un contenedor de

plástico, y almacénela en el cajón

para verduras.

Colóquelos en una bolsa o

un contenedor de plástico, y

almacénelos en el cajón para

verduras.

Consuma el pescado y el marisco

fresco el mismo día de su adquisición.

Cubra las sobras con un envoltorio

plástico, papel de aluminio o dentro

de contenedores de plástico con

tapas herméticas.

USO DEL REFRIGERADOR

ESTANTES DEL REFRIGERADOR

Los estantes del refrigerador son ajustables para satisfacer

sus necesidades personales de almacenamiento. En función

del modelo, los estantes pueden ser de vidrio o de rejilla

metálica.

Organizar los estantes para que se ajusten a las diferentes

alturas de los artículos hará que le resulte más fácil encontrar

lo que busca. Con ello también reducirá el tiempo que

permanece la puerta del refrigerador abierta y ahorrará

energía.

IMPORTANTE: No limpie los estantes de vidrio con agua

templada mientras aún están fríos. Los estantes podrían

romperse si se ven expuestos a cambios repentinos de

temperatura o a impactos.

NOTA: Los estantes de vidrio son pesados. Tenga especial

cuidado en el momento de retirarlos.

Para ajustar los estantes

Retire los estantes de su posición de fábrica y póngalos en

la posición que a Ud. le sea más útil.

Para quitar los estantes:

Incline el estante por la parte frontal en la dirección que

se muestra en 1y levántelo en la dirección 2. Jale el

estante hacia usted.

Para volver a instalar un estante: incline la parte

delantera del estante hacia arriba y guíe los ganchos

del estante al interior de las ranuras a la altura deseada.

A continuación, baje la parte delantera del estante de

manera que los ganchos caigan en las ranuras.

Estante plegable

Para almacenar artículos más altos, como botellas o

garrafas, empuje la mitad delantera del estante para que se

deslice debajo de la mitad posterior del estante. Tire de la

parte delantera del estante hacia usted para volver a tener

un estante completo.

PRECAUCIÓN: Asegúrese de que los estantes tienen

ambos lados nivelados. De lo contrario, podría caerse

elestante o derramarse los alimentos.

SECCIÓN REFRIGERADOR

Estantes Deslizables (en algunos modelos)

Ud. puede deslizar algunos de los estantes de su

refrigerador hacia fuera o hacia adentro como a

continuación se describe. Para deslizar el estante hacia

fuera, jale cuidadosamente hacia Ud. el frente del estante.

Para deslizar el estante hacia adentro, empuje el estante

hasta que tope.

USO DEL REFRIGERADOR

CAJÓN CON CONTROL DE HUMEDAD

Los cajones para verduras mantienen el sabor y la frescura

de la fruta y la verdura al permitir controlar fácilmente la

humedad dentro del cajón.

Para controlar la cantidad de humedad en los cajones para

verduras con sellado antihumedad, ajuste el control en

cualquier posición entre VEGETABLE (verdura) y FRUIT (fruta).

• VEGETABLE mantiene un aire húmedo en el cajón para

un mejor almacenamiento de las verduras frescas y de

hoja.

• FRUIT mantiene el aire húmedo fuera del cajón para un

mejor almacenamiento de la fruta.

Para quitar el vidrio

1. Levante el vidrio situado bajo la tapa del cajón para

verduras.

2. Tire del vidrio hacia arriba y hacia fuera.

NOTA: Para mayor claridad, no se muestra el cajón.

CAJÓN DE DESPENSA (en algunos modelos)

Tire hacia adelante para abrir. Levante ligeramente y tire

de él para extraerlo.

DESMONTAJE DEL CAJÓN CON CONTROL DE HUMEDAD

1. Para desmontarlo, saque el cajón todo lo posible.

2. Levante la parte delantera del cajón para verduras y tire

de él hacia fuera.

3. Para instalarlo, incline la parte delantera ligeramente

hacia arriba, inserte el cajón en el marco y empuje

hasta que encaje en su sitio.

BANDEJA PARA LÁCTEOS

1. Para desmontar la bandeja para lácteos, simplemente

levántela hacia arriba y tire de ella hacia fuera.

2. Para volver a colocar la bandeja para lácteos, deslícela

en su sitio y empuje hasta que se detenga.

NOTA: La bandeja para lácteos sólo encaja en el espacio

superior de la puerta derecha.

USO DEL REFRIGERADOR

HUMIDITY SETTING

VEGETABLEFRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

HUMIDITY SETTING

VEG ETA BLE FRUIT

HUMIDITY SETTING

VEGETABLEFRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

BANDEJAS DE LA PUERTA

Las bandejas de la puerta son extraíbles para facilitar su

limpieza y ajuste.

1. Para desmontar la bandeja, simplemente levántela hacia

arriba y tire de ella hacia fuera.

2. Para volver a colocar la bandeja, deslícela por encima

del soporte deseado y empuje hacia abajo hasta que

encaje en su sitio.

NOTA: Algunas bandejas tienen una apariencia

diferente y sólo encajarán en una ubicación.

SECCIÓN CONGELADOR

DEPÓSITO DE HIELO ADICIONAL

1. Tire del cajón congelador y el cajón extraíble lo

máximo posible para retirar el depósito de hielo

adicional.

2. Con cuidado levante y saque el depósito de hielo.

3. Para volver a colocarlo, tire de los dos cajones lo

máximo posible y ponga el depósito en su posición

correcta en el cajón extraíble. Cierre el cajón extraíble

y, después, el cajón del congelador.

PRECAUCIÓN: Peligro de pinzamiento. Mantenga las

manos y pies lejos de la parte inferior del cajón del

congelador al abrir y al cerrar.

Depósito de

hielo adicional

Cajón extraíble

USO DEL REFRIGERADOR

DURABASE

1. Para desmontar el Durabase, empújelo hacia atrás todo

lo posible. Incline hacia arriba la parte delantera del

Durabase y tire de él hacia fuera.

2. Para volver a colocarlo, inserte el Durabase en la

estructura de rieles.

CAJÓN EXTRAÍBLE

1. Para desmontarlo, saque el cajón todo lo posible.

Levante la parte delantera del cajón y tire de él hacia

fuera.

2. Para volver a colocarlo, incline la parte delantera del

cajón ligeramente hacia arriba, inserte el cajón en el

marco y empuje hasta que encaje en su sitio.

DIVISOR DURABASE

El divisor Durabase le permite organizar el área Durabase

en secciones. Se puede ajustar de lado a lado para alojar

artículos de diferentes tamaños.

ADVERTENCIA: Si se retira el divisor Durabase, habrá

suﬁ ciente espacio abierto para que un niño o una

mascota puedan gatear hasta el interior.

Para evitar el atrapamiento accidental de un niño o una

mascota y el posible riesgo de asﬁ xia, NO permita que

niños y mascotas toquen ni se acerquen al cajón.

USO DEL REFRIGERADOR

CUIDADO Y LIMPIEZA

ADVERTENCIA

Riesgo de explosión

Use un limpiador no inﬂ amable. Si no se respeta esta

advertencia, existe peligro de explosión, incendio o

muerte.

Tanto las secciones refrigerador como congelador se

descongelan de forma automática; sin embargo, se

recomienda limpiar ambas secciones una vez al mes

para evitar la aparición de olores. Seque los derrames

inmediatamente.

SUGERENCIAS GENERALES DE LIMPIEZA

• Desenchufe el refrigerador o desconecte la alimentación.

• Retire todos los componentes extraíbles, como estantes,

cajones, etc. Consulte las secciones en Usodel refrigerador

para obtener instrucciones acerca del desmontaje.

• Use una esponja limpia o un trapo suave, junto con

un detergente suave en agua templada. No utilice

limpiadores abrasivos o agresivos.

• Lave a mano, aclare y seque todas las superﬁ cies a fondo.

• Enchufe el refrigerador o vuelva a conectar la corriente.

EXTERIOR

El encerado de las superﬁ cies metálicas pintadas externas

proporciona una protección contra el óxido. No encere las

piezas de plástico. Encere las superﬁ cies metálicas pintadas

al menos dos veces al año con cera para electrodomésticos

(o cera en pasta para coches). Aplique la cera con un trapo

suave y limpio.

Para productos con un exterior en acero inoxidable, use una

esponja limpia o un trapo suave, junto con un detergente

suave en agua templada. No utilice limpiadores abrasivos o

agresivos. Seque a fondo con un trapo suave.

PAREDES INTERIORES (deje que el congelador se caliente

para que el trapo no se quede pegado)

Para ayudarle a eliminar los olores, puede lavar el interior

del refrigerador con una mezcla de bicarbonato sódico

y agua templada. Mezcle 2 cucharadas soperas de

bicarbonato sódico (unos 26 g) en 1 litro de agua. Asegúrese

de que el bicarbonato sódico esté completamente disuelto

para que no raye las superﬁ cies del refrigerador.

REVESTIMIENTO DE LAS PUERTAS Y JUNTAS

Use una esponja limpia o un trapo suave, junto con un

detergente suave en agua templada. No utilice ceras de

limpieza, detergentes concentrados, lejías ni limpiadores que

contengan petróleo en las piezas del refrigerador que son

de plástico.

PIEZAS DE PLÁSTICO (tapas y paneles)

Use una esponja limpia o un trapo suave, junto con un

detergente suave en agua templada. No utilice sprays para

ventanas, limpiadores abrasivos ni líquidos inﬂ amables, ya

que pueden arañar o dañar el material.

BOBINAS DEL CONDENSADOR

Use un aspirador con un

accesorio para limpiar las

bobinas del condensador

y las rejillas de ventilación.

No retire el panel que cubre

el área de las bobinas

del condensador.

PRECAUCIÓN: Cuando esté limpiando el interior, no

pulverice agua.

REEMPLAZO DE LUCES LED

ADVERTENCIA

Peligro de descarga eléctrica

Antes de realizar el servicio de las luces interiores LED,

desenchufe el refrigerador o corte la corriente eléctrica

desde el disyuntor o caja de fusibles.

Poner cualquier o ambos controles en la posición OFF

(APAGADO) no cortará la energía eléctrica del circuito

de iluminación.

CUANDO SE MUDA

Cuando vaya a trasladar su refrigerador a una nueva casa,

siga estos pasos para prepararlo para la mudanza.

1. Saque todos los alimentos del refrigerador y empaquete

todos los alimentos congelados en hielo seco.

2. Desenchufe el refrigerador.

3. Lávelo y séquelo a fondo.

4. Retire todos los componentes extraíbles, envuélvalos bien

y, con cinta adhesiva, embálelos juntos para que no se

muevan ni traqueteen durante la mudanza. Consulte la

sección Uso del refrigerador para obtener instrucciones

sobre componentes extraíbles.

5. En función del modelo, levante la parte delantera del

refrigerador para que ruede con más facilidad O BIEN

atornille los pies de nivelación para que no rayen el

suelo. Consulte la sección Cierre de las puertas.

6. Use cinta adhesiva para mantener las puertas cerradas

y para pegar el cable de alimentación al cuerpo del

refrigerador.

Cuando llegue a su nueva casa, vuelva a colocar todo en su

sitio y consulte la sección Instalación del refrigerador para

obtener las instrucciones de preparación.

NOTA: Las luces del refrigerador y del compartimiento

congelador son luces interiores LED, y el servicio de las

mismas debe ser realizado por un técnico caliﬁ cado.

INTERRUPCIONES DE ALIMENTACIÓN

1. Si la interrupción de la corriente durará 24 horas o

menos, mantenga todas las puertas del refrigerador

cerradas para que los alimentos permanezcan fríos y

congelados.

2. Si la interrupción de la corriente durará más de 24 horas,

saque todos los alimentos congelados y almacénelos en

un arcón congelador.

CUANDO SE VA DE VACACIONES

Si decide dejar encendido el refrigerador mientras está

fuera, siga estos pasos para preparar el refrigerador antes de

irse.

1. Consuma los alimentos perecederos y congele los demás.

2. Apague la máquina de hielo y vacíe el depósito de hielo.

Si decide apagar el refrigerador antes de partir, siga estos

pasos.

1. Saque todos los alimentos del refrigerador.

2. En función del modelo, ajuste el control del termostato

(control del refrigerador) en OFF. Consulte la sección

Ajuste de los controles.

3. Limpie el refrigerador y séquelo a fondo.

4. Con cinta adhesiva, coloque bloques de madera o goma

en la parte superior de ambas puertas para mantenerlas

lo suﬁ cientemente abiertas para que pueda pasar el aire.

Esto evitará la aparición de moho y malos olores.

CUIDADO Y LIMPIEZA

CONEXIÓN DE LA TUBERÍA DE AGUA

ANTES DE EMPEZAR

Esta instalación de la tubería de agua no está cubierta por

la garantía del refrigerador. Siga estas instrucciones con

cuidado para minimizar el riesgo de costosos daños debidos

al agua.

El golpe de ariete (golpeteo del agua en las tuberías) en

la fontanería de la casa podría dañar componentes del

refrigerador y provocar una fuga o una inundación de agua.

Llame a un fontanero cualiﬁ cado para resolver el golpe de

ariete antes de instalar la tubería de suministro de agua en

el refrigerador.

PRECAUCIÓN: Para evitar quemaduras y daños en

el producto, conecte sólamente el tubo de agua del

refrigerador a un suministro de agua fría. Conecte sólo a un

suministro de agua potable.

Si va a usar el refrigerador antes de conectar la tubería de

agua, asegúrese de que el interruptor de alimentación de la

máquina de hielo está en la posición OFF (O).

No instale la tubería de la máquina de hielo en zonas

donde las temperaturas descienden por debajo del punto

decongelación.

PRESIÓN DEL AGUA

Un suministro de agua fría. La presión del agua debe estar

entre los 20 y los 120 psi en modelos sin ﬁ ltro de agua, y

entre los 40 y 120 psi en modelos con ﬁ ltro de agua.

Si se conecta un sistema de ﬁ ltración de agua de ósmosis

inversa al suministro de agua fría, esta instalación de

la tubería de agua no está cubierta por la garantía del

refrigerador. Siga estas instrucciones con cuidado para

minimizar el riesgo de costosos daños debidos al agua.

Si se conecta un sistema de ﬁ ltración de agua de ósmosis

inversa al suministro de agua fría, la presión de agua

al sistema de ósmosis inversa debe ser como mínimo de

entre 40 y 60 psi (2,8 kgf/cm2 ~ 4,2 kgf/cm2, menos

de 2,0~3,0segundos en llenar una taza de 200 cc de

capacidad).

Si la presión del agua procedente del sistema de ósmosis

inversa es inferior a 21 psi o 1,5 kgf/cm2 (tarda más de

4segundos en llenar una taza de 200 cc de capacidad):

• Compruebe si el ﬁ ltro de sedimentos del sistema de ósmosis

inversa está bloqueado. Reemplace el ﬁ ltro si es necesario.

• Después de un uso intensivo, déle tiempo al depósito de

almacenamiento del sistema de ósmosis inversa para que

se llene.

• Si el problema relacionado con la presión de agua

procedente de la ósmosis inversa persiste, llame a un

fontanero cualiﬁ cado.

• Todas las instalaciones deben realizarse conforme a los

requisitos de los códigos locales de fontanería.

PRECAUCIÓN: Use gafas protectoras durante la

instalación para evitar lesiones.

QUÉ NECESITARÁ

• Tubería de cobre, de ¼ de pulgada

de diámetro, para conectar el

refrigerador al suministro de agua.

Asegúrese de que ambos extremos de

la tubería están cortados a escuadra.

• Para determinar la cantidad de tubería que necesita: mida

la distancia desde la válvula de agua situada en la parte

posterior del refrigerador a la tubería del suministro de

agua. A continuación, súmele 2,4 metros (8 pies). Asegúrese

de que haya suﬁ ciente tubería adicional (aproximadamente

2,4 metros [8 pies] enrollada en 3 vueltas de unos 25 cm

[10pulg.] de diámetro) para permitir que se pueda despegar

el refrigerador de la pared después de la instalación.

• Taladro eléctrico.

• Llave de ½ pulg. o una llave inglesa.

• Destornilladores de punta plana y de estrella.

• Dos tuercas de compresión

con un diámetro exterior de

¼ de pulg. y 2 abrazaderas

para unir el tubo de cobre a la

válvula de corte y a la válvula

de agua del refrigerador.

• Si la tubería de agua de cobre

existente tiene una conexión

abocinada en el extremo,

necesitará un adaptador

(disponible en cualquier ferretería)

para conectar la tubería de agua

al refrigerador O puede cortar

la conexión abocinada con un

cortatubos y, a continuación, usar

una tuerca de unión.

• Una válvula de corte para conectar a la tubería de agua

fría. La válvula de corte debería tener una entrada de

agua con un diámetro interior mínimo de 5/32 pulg. en el

punto de conexión con la TUBERÍA DE AGUA FRÍA. Las

válvulas de corte de montura se incluyen en muchos kits

de suministros de agua. Antes de

comprarla, asegúrese de que la

válvula de montura cumple con

los códigos locales de fontanería.

NOTA: No se debe usar una

válvula de agua de tipo de montura autoperforante.

ADVERTENCIA

Riesgo de descargas eléctricas

Si usa un dispositivo eléctrico (como un taladro) durante

la instalación, asegúrese de que esté alimentado por

batería y que tenga doble aislamiento o que esté

correctamente conectado a tierra de manera que evite

elriesgo de una descarga eléctrica.

INSTRUCCIONES DE INSTALACIÓN

Instale la válvula de corte cerca de la tubería de agua

potable que más se usa.

1. CORTE EL SUMINISTRO DE AGUA PRINCIPAL

Abra el grifo más cercano para liberar la presión

de la línea.

2. ELIJA LA UBICACIÓN DE LA VÁLVULA

Elija una ubicación para la válvula a

la que se pueda acceder fácilmente.

Es mejor conectarla en el lateral de

una tubería de agua vertical. Cuando

sea necesario conectarla en una

tubería de agua horizontal, realice la

conexión en la parte superior o lateral,

en lugar de conectarla a la parte inferior, para evitar

la acumulación de sedimentos de la tubería de agua.

3. TALADRE EL ORIFICIO PARA LA VÁLVULA

Taladre un oriﬁ cio de ¼ pulg. en

la tubería de agua mediante una

punta aﬁ lada. Quite todas las

rebabas resultantes de taladrar

el oriﬁ cio en la tubería. Tenga

cuidado de que no caiga agua

en el taladro. Si no se taladra un

oriﬁ cio de ¼ de pulg., podría

verse reducida la producción de hielo y el tamaño

de los cubitos.

NOTA: La tubería de conexión no puede ser una tubería

blanca de plástico. Los fontaneros autorizados sólo

deben usar tuberías de cobre NDA #49595 o 49599 o

tuberías PEX (polietileno reticulado).

4. FIJE LA VÁLVULA DE CORTE

Fije la válvula de corte a la tubería de agua fría con la

abrazadera para tubos.

NOTA: Se deben cumplir los códigos de fontanería

248CMR del Estado de Massachusetts. Las válvulas

de montura son ilegales y no se permite su uso en

Massachusetts. Consulte a su fontanero autorizado.

5. APRIETE LA ABRAZADERA PARA TUBOS

Apriete los tornillos de la abrazadera hasta que

la arandela de sellado comience a hincharse.

NOTA: Tenga cuidado de no sobreapretar la

abrazadera, ya que podría romper la tubería.

6. ENCAMINE LA TUBERÍA

Encamine la tubería entre la tubería de agua fría y el

refrigerador.

Encamine la tubería a través de un oriﬁ cio taladrado

en la pared o suelo (detrás del refrigerador o junto a

la base del aparato) lo más cerca de la pared que sea

posible.

NOTA: Asegúrese de que haya suﬁ ciente tubería

adicional (aproximadamente 2,4 metros enrollada en

3vueltas de unos 25 cm diámetro) para permitir que se

pueda despegar el refrigerador de la pared después de

la instalación.

7. CONECTE LA TUBERÍA A LA VÁLVULA

Coloque la tuerca de compresión y la abrazadera

para la tubería de cobre en el extremo de la tubería y

conéctela a la válvula de corte. Asegúrese de que la

tubería está completamente insertada en la válvula.

Apriete la tuerca de compresión con fuerza.

NOTA: Se deben cumplir los códigos de fontanería

248CMR del Estado de Massachusetts. Las válvulas de

montura son ilegales y no se permite su uso en

Massachusetts. Consulte a su fontanero autorizado.

Abrazadera

para tubos

Válvula de

corte de

montura

Tubería de

agua fría

vertical

Abrazadera

para tubos

Tornillo de la

abrazadera

Arandela

Extremo de

entrada

Válvula de

corte de

montura

Tuerca

prensaestopas

Válvula de

salida

Tuerca de

compresión

Guarnición

(manguito)

CONEXIÓN DE LA TUBERÍA DE AGUA

8. ACLARE EL INTERIOR DE LA TUBERÍA

Active el suministro de agua

principal y deje correr el agua por la

tubería hasta que salga agua limpia.

Corte la válvula de agua después de

que haya pasado aproximadamente

un litro de agua a través de la

tubería.

9. CONECTE LA TUBERÍA AL

REFRIGERADOR

NOTA: Antes de realizar la conexión con el refrigerador,

asegúrese de que el cable de alimentación del

refrigerador no está enchufado a la toma de corriente.

1. Retire la tapa de plástico ﬂ exible de la válvula de agua.

2. Coloque la tuerca de compresión y la guarnición

(manguito) en el extremo del tubo tal como se muestra

en la imagen.

3. Inserte el extremo de la tubería de cobre en la conexión

todo lo que pueda. Mientras sujeta la tubería, apriete el

adaptador.

10. ABRA EL PASO DE AGUA EN LA VÁLVULA DE CORTE

Apriete las conexiones que goteen.

11. ENCHUFE EL REFRIGERADOR

Disponga la bobina de tubería de tal manera que no

vibre contra la parte posterior del refrigerador ni contra

la pared. Empuje el refrigerador hacia la pared.

12. ENCIENDA LA MÁQUINA DE HIELO

Ponga el interruptor de alimentación de la máquina

de hielo en la posición ON.

La máquina de hielo no comenzará a funcionar hasta

que no alcance su temperatura de funcionamiento de

–9 °C (15 °F) o menos. En ese momento, comenzará

automáticamente a funcionar si el interruptor de

alimentación de la máquina de hielo está en la posición

ON (I).

Abrazadera de

tubería Tubería de

¼ de pulg.

Tuerca de

compresión de

¼ de pulg.

Conexión del

refrigerador

Guarnición

(manguito)

PRECAUCIÓN: Compruebe si hay fugas en las

conexiones de las tuberías de agua.

GUÍA DE SOLUCIÓN DE PROBLEMAS

DESCRIPCIÓN DE LOS SONIDOS QUE SE PUEDEN

ESCUCHAR

Es posible que su nuevo refrigerador haga ruidos que el

antiguo no hacía. La mayoría de los nuevos sonidos son

normales. Las superﬁ cies duras, como el suelo, las paredes

y los muebles, pueden hacer que los sonidos parezcan

más fuertes de lo que realmente son. A continuación, se

describen los tipos de sonidos que se pueden escuchar y

qué los puede estar causando.

Problema Causas posibles Soluciones

El refrigerador

no enfría. El cable de alimentación no está enchufado. Enchufe ﬁ rmemente el cable en una toma de corriente

con el voltaje adecuado (consulte Requisitos eléctricos

y de conexión a tierra).

Se ha fundido un fusible o ha saltado el

disyuntor. Sustituya el fusible o reinicie el disyuntor. Si el problema

persiste, póngase en contacto con un electricista.

El control del refrigerador está en la posición OFF. Consulte la sección Ajuste de los controles.

El refrigerador está en el ciclo de

descongelación. Espere unos 30 minutos a que termine el ciclo de

descongelación.

El refrigerador está en Modo demostración.El Modo demostración permite que las luces y la

pantalla de control funcionen con normalidad, si bien

el sistema de refrigeración está deshabilitado para

ahorrar energía mientras el electrodoméstico está en

la planta de exposición del establecimiento comercial.

Para deshabilitar el modo de demostración, abra

una puerta y, a continuación, mantenga presionados

los botones Ultra Ice y Refrigerator Temp. durante

cinco segundos. Una vez deshabilitado, el mensaje

OFF desaparece de la pantalla y se muestran los

ajustes de temperatura anteriores (consulte Ajuste

de los controles para obtener información sobre las

temperaturas recomendadas).

Clics:

El control de descongelación emitirá un “clic” al comenzar

y al ﬁ nalizar el ciclo de descongelación. El control del

termostato (o control del refrigerador, en función del modelo)

también emitirá un “clic” al iniciar o ﬁ nalizar un ciclo.

Traqueteo:

Los ruidos de traqueteos pueden proceder del ﬂ ujo del

refrigerante, la tubería de agua o de artículos almacenados

encima del refrigerador.

Ruido de aspas:

• El motor del ventilador del evaporador moviendo el aire

a través de los compartimentos del refrigerador y del

congelador.

• El ventilador del condensador forzando el paso de aire

a través del condensador.

• El ventilador del compartimento de hielo en el

congelador o en el lado izquierdo del refrigerador

cuando las puertas están abiertas.

Borboteo:

Al ﬁ nalizar cada ciclo, es posible que oiga un sonido de

borboteo causado por el refrigerante ﬂ uyendo por el

sistema de refrigeración.

Crujido:

Contracción y expansión de las paredes interiores.

Crepitación:

El agua cayendo en el calentador de descongelación

durante un ciclo de descongelación.

Ruido de vibración:

Si el lateral o la parte posterior del refrigerador está en

contacto con un mueble o una pared, algunas de las

vibraciones normales pueden producir un sonido audible.

Para eliminar el ruido, asegúrese de que los laterales y la parte

posterior no puedan vibrar contra las paredes o los muebles.

Goteo:

El agua cayendo en la batea de drenaje durante el ciclo

de descongelación.

Sonido de pulsación o agudo:

Su refrigerador está diseñado para funcionar de forma más

eﬁ ciente para conservar los alimentos a la temperatura

deseada. El compresor de alta eﬁ ciencia puede hacer

que su nuevo refrigerador funcione durante más tiempo

que su antiguo refrigerador, y aún así será más eﬁ ciente

energéticamente que los modelos anteriores. Mientras el

refrigerador está en funcionamiento, es normal escuchar

un sonido de pulsación o agudo.

Problema Causas posibles Soluciones

Las luces no

funcionan. El cable de alimentación no está

enchufado.

Las luces interiores no funcionan

correctamente.

Enchufe ﬁ rmemente el cable en una toma de corriente con

el voltaje adecuado (consulte Requisitos eléctricos y de

conexión a tierra).

Las luces interiores son LED de iluminación por lo que

el mantenimiento deberá ser realizado por un técnico

cualiﬁ cado.

Ruido de vibración

o traqueteo. El refrigerador no está sólidamente

apoyado en el suelo. El suelo es poco sólido o irregular, o es necesario ajustar

los pies de nivelación. Consulte la sección Instalación para

obtener instrucciones sobre la nivelación.

El compresor

parece que

funciona

demasiado.

El refrigerador sustituido era un modelo

antiguo. Los refrigeradores modernos requieren más tiempo de

funcionamiento pero consumen menos energía gracias a

una tecnología más eﬁ ciente.

La temperatura ambiente es más cálida

de lo habitual. El compresor funcionará más tiempo en condiciones

calurosas. A temperaturas ambiente normales, (21 °C) el

compresor debería funcionar entre el 40% y el 80% del

tiempo. En condiciones más calurosas, sería esperable que

funcionara incluso más a menudo. No se debería usar el

refrigerador si la temperatura supera los 43 ºC.

La puerta se abre a menudo o se acaba

de introducir una gran cantidad de

alimentos.

Cuando se introducen alimentos o se abren las puertas,

aumenta la temperatura del refrigerador, lo que obliga al

compresor a funcionar más tiempo para volver a enfriar

el refrigerador. Para ahorrar energía, intente sacar todo lo

que necesite del refrigerador de una sola vez, mantenga los

alimentos organizados para que resulte fácil encontrarlos y

cierre la puerta en cuanto se saque el alimento. (Consulte la

Guía para el almacenamiento de alimentos).

El refrigerador se enchufó hace poco

tiempo y el control del refrigerador se

ajustó correctamente.

El refrigerador puede tardar hasta 24 horas en enfriarse

completamente.

El control del refrigerador no está

correctamente ajustado para las

condiciones medioambientales.

Consulte la sección Ajuste de los controles.

Las puertas no están completamente

cerradas. Empuje ﬁ rmemente para cerrar las puertas. Si no se

cerraran, consulte el apartado “Las puertas no se cierran

completamente” en la sección Guía para la solución de

problemas.

La tapa posterior está sucia. Esto impide la transferencia de aire y obliga al motor a

trabajar más duramente. Limpie la tapa posterior. Consulte

la sección Cuidado y limpieza.

El refrigerador

parece que hace

demasiado ruido.

Los sonidos podrían ser normales para su

refrigerador. Consulte la sección Descripción de los sonidos que se

pueden escuchar para obtener más información.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Soluciones

Las puertas

no se cierran

completamente.

El refrigerador no está nivelado. Consulte la sección Nivelación y alineación de las puertas.

Hay paquetes de alimentos

bloqueando la puerta que impiden que

se cierre.

Reorganice los contenedores de alimentos para liberar la

puerta y los estantes de la puerta.

El depósito de hielo, la tapa del cajón

para verduras, las bateas, los estantes,

las bandejas de las puertas o las cestas

no están en su sitio.

Coloque correctamente las bandejas, la tapa del cajón para

verduras, las bateas, los estantes y las cestas. Consulte la

sección Uso del refrigerador para obtener más información.

Las juntas se pegan. Limpie las juntas y las superﬁ cies de contacto. Aplique una

ﬁ na capa de cera para electrodomésticos o cera de cocina

en las juntas después de limpiarlas.

El refrigerador se bambolea o parece

inestable. Nivele el refrigerador. Consulte la sección Nivelación y

alineación de las puertas para obtener más información.

Las puertas se desmontaron durante

la instalación del producto y no se

volvieron a colocar correctamente.

Desmonte y vuelva a colocar las puertas siguiendo las

instrucciones de la sección Desmontaje y sustitución de las

manijas y puertas del refrigerador o llame a un técnico

cualiﬁ cado.

El parteluz articulado no está en su

sitio. Gire el parteluz articulado hasta la posición de cerrado

y trate de cerrar la puerta de nuevo. Consulte las

Características del refrigerador para obtener más

información del parteluz articulado.

Escarcha o

cristales de hielo

sobre los alimentos

congelados.

La puerta no se cierra correctamente. Consulte el apartado “Las puertas no se cierran completamente”

en la sección Guía para la solución de problemas.

La puerta se abre a menudo. Si la puerta está abierta, el aire húmedo y caliente penetra

en el congelador, produciendo escarcha.

El hielo huele o

sabe mal. La máquina de hielo se instaló hace

poco tiempo. Deseche las primeras tandas de hielo para evitar hielo

manchado o con mal sabor.

El hielo ha estado almacenado

demasiado tiempo. Deseche el hielo antiguo y fabrique un nuevo suministro.

Hay alimentos que no se han

envuelto herméticamente en algún

compartimento.

Vuelva a envolver los alimentos ya que, si no están

correctamente envueltos, los olores podrían migrar

hasta el hielo.

El suministro de agua contiene

minerales como el azufre. Es posible que deba reemplazar el ﬁ ltro de agua para

eliminar los problemas de olor y sabor.

El interior del refrigerador necesita una

limpieza. Consulte la sección Cuidado y limpieza para obtener más

información.

El depósito de hielo necesita una

limpieza. Vacíe y limpie el depósito. Deseche los cubitos antiguos.

Hay agua en

la batea de

drenaje de la

descongelación.

El refrigerador se está descongelando. El agua se evaporará. Es normal que gotee agua en la

batea de descongelación.

Hay más humedad de lo habitual. Sería esperable que el agua de la batea de descongelación

tarde más en evaporarse. Eso es normal cuando hace calor

o hay humedad.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Soluciones

La máquina de hielo

no está fabricando

hielo o no en la

cantidad suﬁ ciente.

La instalación es nueva. Espere de 12 a 24 horas tras la instalación de la máquina

de hielo para que comience la fabricación de hielo. Espere

72 horas para que la fabricación de hielo esté a pleno

rendimiento.

El refrigerador no está conectado a

un suministro de agua o la válvula de

corte del suministro no está abierta.

Conecte el refrigerador al suministro de agua y abra

completamente la válvula de corte de agua.

Tiene conectado un sistema de

ﬁ ltración de agua de ósmosis inversa

al suministro de agua fría.

Los sistemas de ﬁ ltración de agua de ósmosis inversa

pueden reducir la presión de agua por debajo del mínimo

y provocar problemas en la máquina de hielo. (Consulte la

sección Presión del agua).

La tubería de entrada de agua está

retorcida. Si la tubería está retorcida se puede ver reducido el ﬂ ujo

de agua. Desenrede la tubería de entrada de agua.

La demanda de hielo ha superado la

capacidad de almacenamiento. La máquina de hielo fabricará aproximadamente 100 cubitos

en un período de 24 horas.

NOTA: En la sección del congelador, se incluye un

depósito de hielo adicional para aumentar la capacidad

de almacenamiento.

La máquina de hielo no está

encendida. Localice el interruptor de ENCENDIDO/APAGADO de la

máquina de hielo y conﬁ rme que está en la posición ON (I).

Hay algo en el sensor de detección

de hielo. La presencia de sustancias extrañas o de escarcha en

el sensor de detección de hielo pueden interrumpir la

fabricación de hielo. Asegúrese de que el área del sensor esté

siempre limpia para que el funcionamiento sea correcto.

El ajuste de temperatura del

congelador es demasiado cálido. La temperatura recomendada para el compartimento

del congelador para una fabricación normal de hielo es

de –18 °C (0 °F). Si la temperatura del congelador es

superior, la fabricación de hielo se verá afectada.

Las puertas se abren a menudo. Si las puertas de la unidad se abren a menudo, el aire

ambiental calentará el refrigerador e impedirá que la

unidad pueda mantener la temperatura establecida.

Para ayudar a resolver este problema puede bajar la

temperatura del refrigerador, además de no abrir la

puerta con tanta frecuencia.

Las puertas no se cierran

correctamente. Si las puertas no se cierran correctamente, la fabricación

de hielo se verá afectada. Consulte el apartado “Las

puertas no se cierran completamente” en la sección

Guía para la solución de problemas para obtener más

información.

La puerta del compartimento de

hielo no se cierra correctamente. Si la puerta del compartimento de hielo no se cierra

correctamente, la fabricación de hielo se verá afectada.

Asegúrese de que la puerta del compartimento de hielo

está cerrada para un funcionamiento correcto. Consulte la

sección Características del refrigerador.

Ultra Ice no está seleccionado. Ultra Ice aumenta la fabricación de hielo al reducir la

temperatura del compartimento del congelador. Consulte

la sección Ajuste de los controles para obtener más

información.

La sección del

REFRIGERADOR o

CONGELADOR está

demasiado fría.

Los controles no están ajustados

correctamente para las condiciones

ambientales.

Cada vez que cambie los ajustes de los controles, debe

esperar 24 horas antes de realizar ajustes adicionales.

Si la temperatura es demasiado baja, suba el ajuste de

temperatura en incrementos de uno en uno (consulte la

sección Ajuste de los controles).

GUÍA DE SOLUCIÓN DE PROBLEMAS

Problema Causas posibles Soluciones

La temperatura es

demasiado cálida o

hay una acumulación

de humedad en el

interior.

Los conductos de ventilación del aire

están bloqueados. El aire frío circula

desde el congelador hacia la sección

de alimentos frescos y vuelta atrás de

nuevo a través de los conductos de

ventilación del aire que hay en la pared

que divide las dos secciones.

Con la mano, busque los conductos de ventilación

del aire para sentir el ﬂ ujo de aire y mover todos los

paquetes que bloquean los conductos de ventilación

y restringen el ﬂ ujo de aire. (Consulte el siguiente

diagrama de ﬂ ujo de aire).

Las puertas se abren a menudo. Al abrir las puertas, aumenta la temperatura del

refrigerador, lo que obliga al compresor a funcionar

más tiempo para volver a enfriar el refrigerador. Para

ahorrar energía, intente sacar todo lo que necesite del

refrigerador de una sola vez, mantenga los alimentos

organizados para que resulte fácil encontrarlos y cierre

la puerta en cuanto se saque el alimento.

El control no está correctamente

ajustado para las condiciones

medioambientales.

Consulte la sección Ajuste de los controles. Espere

24horas a que se estabilicen o nivelen las temperaturas.

Si la temperatura es demasiado fría o demasiado

caliente, cambie el ajuste en incrementos de un grado

cada vez. Consulte la sección Ajuste de los controles.

Se acaba de introducir una gran

cantidad de alimentos al refrigerador o

al congelador.

La introducción de alimentos calienta el refrigerador.

El refrigerador tardará unas horas en recuperar la

temperatura normal.

Los alimentos no están empaquetados

correctamente. Envuelva los alimentos herméticamente y seque los

contenedores húmedos antes de almacenarlos en el

refrigerador para evitar la acumulación de humedad.

Si es necesario, vuelva a empaquetar los alimentos

siguiendo las instrucciones de la sección Guía para el

almacenamiento de alimentos.

Las puertas no se cierran

completamente. Consulte el apartado “Las puertas no se cierran

completamente” en la sección Guía para la solución de

problemas.

El tiempo es húmedo. Cuando el ambiente es húmedo, el aire transporta

humedad al interior del refrigerador cuando se

abren las puertas. El aumento de humedad en los

compartimentos del congelador o refrigerador pueden

provocar la aparición de escarcha o condensación.

Se ha completado un ciclo completo de

descongelación automática. Es normal que se formen gotas en la pared interior tras

la descongelación automática del refrigerador.

Problema Causas posibles Soluciones

Las puertas se abren

con gran diﬁ cultad. Las juntas están sucias o pegajosas. Limpie las juntas y las superﬁ cies de contacto.

Aplique una ﬁ na capa de cera para

electrodomésticos o cera de cocina en las juntas

después de limpiarlas.

La puerta se vuelve a abrir al poco tiempo

de haberla abierto. Cuando abre la puerta, aire más caliente entra al

refrigerador. Al enfriarse, crea el vacío. Si le cuesta

abrir la puerta, espere un minuto para permitir que

la presión del aire se ecualice y, a continuación,

compruebe si se abre con más facilidad.

Hay alimentos

congelados en el

compartimento del

refrigerador.

El control de temperatura en el

compartimento del

refrigerador está ajustado a una

temperatura demasiado fría.

Presione el botón Refrigerator Temp. para ajustar el

compartimento del refrigerador a una temperatura

más cálida.

El refrigerador está instalado en un lugar

frío. Cuando la temperatura de la habitación está por

debajo de los 5 °C (41 °F), los alimentos pueden

congelarse. No se debería usar el refrigerador si la

temperatura es inferior a los 13 ºC (55 °F).

Se han colocado alimentos con gran

contenido en agua demasiado cerca de la

descarga de aire frío.

Coloque los alimentos con un gran contenido en

agua cerca de la parte delantera del refrigerador.

GUÍA DE SOLUCIÓN DE PROBLEMAS

Sistema Kenmore Connect™

Si experimenta algún problema en el refrigerador,

puede transmitir datos a través de su teléfono al equipo

Kenmore Connect™. Esto le da la posibilidad de hablar

directamente con nuestros especialistas cualiﬁ cados. El

espcialista graba los datos transmitidos por su máquina

y los utiliza para analizar el problema, suministrando un

diagnóstico rápido y efectivo.

Si experimenta problemas con su refrigerador, llame al

1-800-4MY-HOME (1-800-469-4663). Utilice la función

Kenmore Connect™ solo cuando así se lo indique el agente

del equipo Kenmore Connect™. Los sonidos de transmisión

que oirá son normales y suenan como un fax.

Kenmore Connect™ no se puede activar si su refrigerador

no está conectado a la alimentación eléctrica. Si su

refrigerador no se enciende, la localización y resolución de

problemas debe hacerse sin utilizar Kenmore Connect™.

Uso de Kenmore Connect™

En primer lugar, llame al 1-800-4MY-HOME (1-800-

469-4663). Si el número de teléfono que está usando ya

está registrado y asociado con su refrigerador, podrá

contactar rápidamente con un agente del equipo Kenmore

Connect™. Utilice la función Kenmore Connect™ solo

cuando así se lo indique el agente del equipo Kenmore

Connect™.

1. Bloquee la pantalla. Para bloquear la pantalla,

mantenga pulsado el botón Door Alarm durante tres

segundos. (Si la pantalla está bloqueada, reactívela.)

2. Abra la puerta derecha del refrigerador.

NOTA:

• Para lograr los mejores resultados, no mueva el teléfono

mientras se transmiten los tonos

• Si el agente del servicio telefónico de atención al cliente

no puede grabar los datos con precisión, se le pedirá

volver a intentarlo.

Kenmore Connect™ (en algunos modelos)

3. Sujete el auricular del teléfono delante del altavoz

situado sobre la bisagra derecha de la puerta del

refrigerador, cuando así se lo indique el centro de

atención.

4. Mantenga pulsado el botón de temperatura del

congelador Freezer Temp durante tres segundos con el

teléfono junto al altavoz.

5. Tras oír tres pitidos, suelte el botón de temperatura del

congelador Freezer Temp.

6. Mantenga el teléfono en posición hasta que ﬁ naliceel

tono de transmisión. La pantalla mostrará el tiempo

transcurrido. Al ﬁ nalizar la cuenta atás y detenerse los

tonos, reanude su conversación con el especialista, quien

estará entonces en medida de asistirle utilizando la

información transmitida para su análisis.

TABLE DES MATIÈRES

Garantie ............................................................................... 75

Contrats de protection ................................................76

Consignes de sécurité importantes ..........77-79

Conditions électriques et de mise

à la masse ......................................................................... 79

Pièces et fonctionnalités .......................................... 80

Installation du réfrigérateur .....................81-88

Déballage du réfrigérateur ..........................81

Installation .......................................................................82

Retrait/remise en place des poignées

et des portes du congélateur ......................83-87

Mise à niveau et alignement des portes ... 88

Utilisation du réfrigérateur ......................89-96

Réglage des contrôles ............................89-90

Filtre d’air .......................................................90

Machine à glaçons automatique ................91

Guide de stockage des aliments ................ 92

Section réfrigérateur

Étagères du réfrigérateur ......................................93

Bac à légumes à humidité contrôlée .........94

Tiroir à provisions ............................................94

Bac à produits laitiers ......................................94

Bac de porte .....................................................95

Compartiment congélateur

Bac à glace supplémentaire ........................ 95

Durabase ........................................................ 96

Diviseur du Durabase ................................... 96

Tiroir coulissant .............................................. 96

Entretien et nettoyage ..............................97-98

Conseils de nettoyage généraux ................97

Exterieur .........................................................97

Parois intérieures ...........................................97

Contre-porte et joints ...................................97

Pièces en plastique .......................................97

Serpentins réfrigérants .................................97

Remplacement de voyant LED ................... 98

Coupures de courant .................................... 98

Lorsque vous partez en vacances ............... 98

Lorsque vous déménagez............................. 98

Connexion du tuyau d’eau ..................... 99-101

Guide de dépannage ............................102-106

Système Kenmore Connect™ ..................... 107

Service ..................................................Plat verso

GARANTIE

GARANTIE DU RÉFRIGÉRATEUR

GARANTIE LIMITÉE KENMORE ELITE

AVEC PREUVE D’ACHAT, la couverture de garantie suivante s’applique lorsque cet équipement est correctement installé,

utilisé et entretenu conformément à l’ensemble des consignes fournies. Pour organiser un service de garantie, appelez le

1-800-4-MY-HOME® (1-800-469-4663).

• PENDANT UN AN à compter de sa date d’achat, cet appareil est garanti contre tout défaut de matériel et de main

d’œuvre. Tout appareil défectueux sera réparé ou remplacé gratuitement, à la seule discrétion du vendeur. Cette

couverture de garantie ne s’applique que pendant 90 jours à compter de la date d’achat aux États-Unis, et est nulle

au Canada, si l’appareil est utilisé à d’autres ﬁ ns que personnelles et domestiques.

• PENDANT CINQ ANS à compter de sa date d’achat, le système de réfrigération fermé de cet appareil est garanti

contre tout défaut de matériel et de main d’œuvre. De nouveaux composants du système seront fournis gratuitement

pour remplacer les éléments défectueux. Le coût de la main d’œuvre pour l’installation du composant sera à votre

charge à compter d’un an après la date d’achat. Cette couverture de garantie s’applique seulement pendant un

an à compter de la date d’achat aux États-Unis, et est nulle au Canada, si l’appareil est utilisé à d’autres ﬁ ns que

personnelles et domestiques.

• PENDANT DIX ANS à compter de sa date d’achat, le compresseur linéaire de cet appareil est garanti contre tout

défaut de matériel et de main d’œuvre. Un nouveau compresseur linéaire vous sera fourni gratuitement. Le coût de

la main d’œuvre pour l’installation du composant sera à votre charge à compter d’un an après la date d’achat.

Cette couverture de garantie s’applique seulement pendant deux ans à compter de la date d’achat aux États-Unis,

et est nulle au Canada, si l’appareil est utilisé à d’autres ﬁ ns que personnelles et domestiques.

Cette garantie NE COUVRE QUE les défauts de matériel et de main d’œuvre, et NE COUVRIRA PAS :

1. Les éléments consommables pouvant s’user dans le cadre d’une utilisation normale, y compris notamment les ﬁ ltres,

courroies, ampoules électriques à culot à vis et sacs.

2. Le technicien de service pour former l’utilisateur à l’installation, à l’utilisation ou à l’entretien correct du produit.

3. Le technicien de service pour nettoyer ou entretenir le produit.

4. Le dommage ou la panne du produit si celui-ci n’est pas installé, utilisé ou entretenu conformément à l’ensemble

des consignes fournies avec celui-ci.

5. Le dommage ou la panne du produit suite à un accident, une utilisation abusive, une mauvaise utilisation ou une

utilisation à d’autres ﬁ ns que celles pour lesquelles le produit a été conçu.

6. Le dommage ou la panne du produit causé par l’utilisation de détergents, de produits nettoyants, chimiques ou

d’ustensiles autres que ceux recommandés dans l’ensemble des consignes fournies avec celui-ci.

7. Le dommage ou la panne de pièces ou de systèmes résultant de modiﬁ cations non autorisées de ce produit.

Exclusion des garanties implicites, limitation des recours

Le seul et unique recours du client dans le cadre de cette garantie limitée sera la réparation ou le remplacement du

produit comme indiqué dans ce document. Les garanties implicites, y compris les garanties de valeur marchande ou

d’adaptation à un usage particulier, sont limitées à un an ou à la plus courte période établie par la loi. Le vendeur ne

saurait être responsable en cas de dommages accidentels ou indirects. Certains États ou provinces ne permettent pas

l’exclusion ou la limitation des dommages accidentels ou indirects, ou la limitation de la durée d’application des garanties

implicites de valeur marchande ou d’adaptation, auquel cas ces exclusions ou limitation ne s’appliqueront pas à votre cas.

Cette garantie ne s’applique que lorsque cet appareil est utilisé aux États-Unis ou au Canada*.

Cette garantie vous accorde des droits légaux spéciﬁ ques, et vous pouvez également bénéﬁ cier d’autres droits pouvant

varier en fonction des États.

* Le service de réparation à domicile n’est pas disponible dans toutes les zones géographiques canadiennes, et cette garantie

ne couvrira pas non plus les frais de transport et de déplacement de l’utilisateur ou du dépanneur si le produit est situé dans

une zone isolée (telle que déﬁ nie par Sears Canada Inc.) dans laquelle aucun dépanneur certiﬁ é n’est disponible.

Sears Brands Management Corporation, Hoﬀ man Estates, IL 60179

Sears Canada Inc., Toronto, Ontario, Canada M5B 2C3

CONTRATS DE PROTECTION

ENREGISTREMENT DU PRODUIT

Contrats de protection étendue

Nous vous remercions d’avoir choisi notre produit. Votre

nouveau produit Kenmore Elite® est conçu et fabriqué

pour garantir des années de ﬁ abilité. Mais comme tous les

produits, il peut nécessiter à l’occasion un entretien préventif

ou une réparation. C’est pourquoi un contrat de protection

étendue peut vous permettre d’économiser de l’argent et

d’éviter toute aggravation.

Le contrat de protection étendue contribue également

àprolonger la durée de vie de votre nouveau produit.

Lecontrat* inclut notamment:

• Les pièces et la main-d’œuvre requis pour garantir le

bon fonctionnement des produits dans le cadre d’une

utilisation normale, et non simplement les défauts. Notre

couverture va bien au-delà de la garantie du produit.

Aucune défaillance fonctionnelle n’est exclue de cette

couverture— protection réelle.

• Services d’experts par plus de 10000 techniciens

d’entretien agréés Sears, ce qui signiﬁ e que vous pouvez

être certain qu’une personne qualiﬁ ée interviendra sur

votre produit.

• Appels d’intervention illimités et service à l’échelle du

pays, aussi souvent que vous le souhaitez, où que vous

vous trouviez.

• Garantie «anti-citron» – remplacement du produit

couvert si quatre défaillances se produisent en moins

dedouze mois.

• Remplacement du produit si le produit couvert ne peut

pas être réparé.

• Contrôle de maintenance préventive annuel à votre

demande, sans frais supplémentaires.

• Aide rapide au téléphone – nous l’appelons Résolution

rapide – assistance téléphonique d’un agent Sears pour

tous les produits. Ce sera votre «manuel de l’utilisateur

parlant».

• Protection contre les surtensions contre les dommages

électriques dus à des ﬂ uctuations de tension.

• Protection contre les pertes de nourriture de 250 $

annuellement pour toute détérioration de nourriture

résultant d’une panne mécanique d’un réfrigérateur

oucongélateur couvert.

• Remboursement de location si la réparation du produit

couvert est plus longue que promise.

• 25% de remise sur le prix normal d’un service de

réparation non couvert et des pièces installées associées.

Une fois le contrat acheté, un simple appel téléphonique

suﬃ t pour programmer une intervention. Vous pouvez

appeler à toute heure du jour et de la nuit, ou programmer

un rendez-vous d’entretien en ligne.

Le contrat de protection étendue est un achat sans risque.

Si vous l’annulez pour une raison quelconque au cours de

la période de garantie du produit, nous eﬀ ectuerons un

remboursement complet ou un remboursement au prorata

àtout moment après l’expiration de la période de garantie.

Achetez dès aujourd’hui votre contrat de protection étendue!

Certaines restrictions et exclusions s’appliquent.

Pour les prix et des informations supplémentaires aux

États-Unis composez le 1-800-827-6655.

* La couverture au Canada varie sur certains articles. Pour

plus de détails, appelez Sears Canada au 1-800-361-6665.

Service d’installation Sears

Pour une installation professionnelle Sears d’appareils

électroménagers, ouvertures de porte de garage, chauﬀ e-

eau, et autres articles domestiques majeurs, aux États-Unis

ou au Canada, composez le 1-800-4-MY-HOME®.

Dans l’espace ci-dessous, notez la date d’achat, le modèle et le numéro de série du produit. Le modèle et le numéro de série

sont indiqués sur une étiquette d’identiﬁ cation située à l’intérieur du compartiment réfrigérateur. Ayez ces informations sous

la main lorsque vous contactez Sears au sujet de votre produit.

Numéro de modèle___________________ Date d’achat___________________

Numéro de série.___________________

Conservez ces instructions et agrafez votre preuve d’achat pour une référence ultérieure.

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

CONSERVEZ CES INSTRUCTIONS

Pour réduire les risques d’incendie, d’électrocution ou

de blessure lors de l’utilisation du produit, les consignes

de sécurité de base doivent être suivies, notamment les

consignes suivantes.

Lisez toutes les instructions avant d’utiliser cet appareil.

• Ne débranchez JAMAIS le réfrigérateur en tirant sur

le cordon d’alimentation. Saisissez toujours fermement

la ﬁ che de branchement et tirez sur celle-ci pour la

débrancher de la prise.

• Réparez ou remplacez immédiatement tous les cordons

d’alimentation eﬃ lochés ou endommagés. N’utilisez pas

un cordon présentant des craquelures ou des dommages

d’abrasion sur toute sa longueur ou au niveau de la ﬁ che

ou des connecteurs.

• Ne modiﬁ ez pas le cordon d’alimentation et ne le

prolongez jamais. Une telle intervention pourrait

provoquer une électrocution ou créer des risques

d’incendie.

• Lorsque vous devez écarter le réfrigérateur du mur, veillez

à ne pas endommager le cordon d’alimentation.

• L’isolation de cette unité contient du cyclopentane ou

un gaz de type pentane, qui est inﬂ ammable et exige

une procédure d’élimination particulière. Avant de jeter

ce réfrigérateur, contactez les autorités locales pour

organiser l’élimination correcte de l’appareil.

PRÉCAUTIONS DE SÉCURITÉ DE BASE

Ce guide contient des consignes de sécurité importantes. Lisez et observez toujours toutes les consignes de sécurité.

Voici le symbole d’alerte de sécurité. Il signale les messages de sécurité qui vous informent des dangers

demort ou de blessures, ou des risques de dommages du produit.

Tous les messages de sécurité seront précédés du symbole d’alerte de sécurité et des mots

DANGER, AVERTISSEMENT ou ATTENTION. Ces mots signiﬁ ent:

Vous serez tué ou gravement blessé si vous ne suivez pas les instructions.

Vous pouvez être tué ou gravement blessé si vous ne suivez pas les instruc-

tions.

Indique une situation de danger imminent qui, si elle n’est pas évitée, pourrait

provoquer une blessure mineure ou modérée, ou endommager le produit.

Tous les messages de sécurité identiﬁ ent le danger, indiquent comment réduire les risques de blessures, et précisent ce qui

pourrait se produire si les instructions ne sont pas suivies.

• Ne JAMAIS entreposer ni utiliser d’essence ou autres

vapeurs et liquides inﬂ ammables à proximité de cet

appareil ou de tout autre appareil.

• NE PAS stocker de substances explosives telles que

des bombes aérosoles contenant des combustibles

inﬂ ammables dans cet appareil.

• NE laissez PAS les enfants grimper sur le réfrigérateur ou

se pendre aux portes ou aux étagères du réfrigérateur.

Ils pourraient endommager le réfrigérateur et se blesser

gravement.

• N’approchez jamais les doigts des zones de pincement;

les dégagements entre les portes et les armoires sont

nécessairement petits. Soyez prudent lors de la fermeture

de portes lorsque des enfants se trouvent à proximité.

• Débranchez le réfrigérateur avant de le nettoyer ou d’y

apporter des réparations.

REMARQUE: Il est fortement recommandé de conﬁ er tout

entretien à un technicien qualiﬁ é.

DANGER

AVERTISSEMENT

ATTENTION

AVERTISSEMENT

DANGER: RISQUE DE PIÉGEAGE DES ENFANTS

CONSERVEZ CES INSTRUCTIONS

• Avant d’eﬀ ectuer l’entretien de l’éclairage LED intérieur,

débranchez le réfrigérateur ou coupez le courant au

niveau du disjoncteur ou de la boîte de fusibles.

REMARQUE: Les lumières des compartiments réfrigérateur

et congélateur sont des éclairages LED d’intérieur, et leur

entretien

AVERTISSEMENT : La mise du contrôle sur ARRÊT

necoupe pas l’alimentation du circuit d’éclairage.

• Une fois l’intervention terminée, reconnectez le

réfrigérateur à la source électrique et remettez les

contrôles (thermostat, contrôle de réfrigérateur ou contrôle

de congélateur, selon le modèle) au réglage souhaité.

• Ce réfrigérateur doit être installé conformément aux

Instructions à l’intention de l’installateur apposées à

l’avant du réfrigérateur.

• Une fois le réfrigérateur mis en marche, ne touchez pas les

surfaces froides du compartiment de congélation lorsque

vous avez les mains humides ou trempées. La peau pourrait

adhérer aux surfaces extrêmement froides.

Les réfrigérateurs abandonnés sont dangereux, même

s’ils sont laissés sans surveillance seulement quelques

jours. Si vous souhaitez vous débarrasser de votre ancien

réfrigérateur, veuillez suivre les instructions à droite pour

éviter les accidents (piégeage et suﬀ ocation des enfants).

• NE TOUCHEZ PAS le mécanisme de la machine à glaçons

automatique pendant que le réfrigérateur est branché.

• Ne recongelez PAS des aliments ayant complètement

décongelé. Le département d’agriculture des États-Unis

dans sa publication Home and Garden Bulletin No. 69

précise:

…Vous pouvez recongeler en toute sécurité des aliments

ayant décongelé s’ils contiennent toujours des cristaux de

glace ou s’ils sont toujours froids, sous 4°C.

…Les viandes hachées, les volailles ou le poisson

présentant des odeurs ou étant décolorés ne doivent être

ni recongelés ni consommés. La crème glacée décongelée

doit être jetée. Si l’odeur ou la couleur d’un aliment

semble suspecte, jetez l’aliment. La consommation de

l’aliment pourrait être dangereuse.

Même une décongélation et une recongélation partielles

réduit la qualité sanitaire des aliments, particulièrement

pour les fruits, les légumes et les aliments préparés. La

qualité sanitaire des viandes rouges est moins exposée

que celle des autres aliments. Utilisez les aliments

recongelés le plus tôt possible aﬁ n de préserver leur

qualité au maximum.

ATTENTION : Ce produit contient des produits chimiques

pouvant, d’après l’État de Californie, causer le cancer ou

des malformations congénitales ou autres troubles de la

reproduction. Lavez-vous les mains après usage.

AVANT DE JETER VOTRE ANCIEN RÉFRI-

GÉRATEUR OU CONGÉLATEUR:

• Retirez les portes.

• Laissez les étagères en place aﬁ n que

les enfants ne puissent pas grimper

facilement à l’intérieur.

ÉLIMINATION DES CFC/HCFC

CONDITIONS ÉLECTRIQUES ET DE MISE À LA MASSE

AVERTISSEMENT

Votre ancien réfrigérateur peut être équipé d’un système

utilisant les CFC (chloroﬂ uorocarbones) ou HCFC

(hydrochloroﬂ uorocarbones). Il est estimé que les CFC et

les HCFC aﬀectent la couche d’ozone lorsqu’ils sont rejetés

dans l’atmosphère. D’autres gaz réfrigérants peuvent aussi

être nocifs pour l’environnement lorsqu’ils sont rejetés dans

l’atmosphère.

IMPORTANT: Veuillez lire attentivement.

POUR EFFECTUER LES BRANCHEMENTS

ÉLECTRIQUES

MÉTHODE DE MISE À LA TERRE

RECOMMANDÉE

Le réfrigérateur doit toujours être branché sur sa propre

prise secteur correctement mise à la terre avec des valeurs

nominales de 115 volts, 60 Hz, protégée par un fusible de

15ou 20ampères. Cela garantit les meilleures performances

et évite également une surcharge des circuits domestiques

qui pourrait créer un risque d’incendie par surchauﬀ e des

ﬁ ls. Il est recommandé d’utiliser un circuit séparé pour

alimenter cet appareil.

Utilisez une prise ne pouvant pas être mise hors tension

parun interrupteur. N’utilisez pas de rallonge.

En présence d’une prise à deux connecteurs, vous avez la

responsabilité et l’obligation de la remplacer par une prise

à3 connecteurs correctement mise à la terre.

Risque d’électrocution

POUR GARANTIR LA SÉCURITÉ, cet appareil doit être

correctement mis à la terre. Faites vériﬁ er la prise murale

et le circuit par un électricien qualiﬁ é pour vous assurer

que la prise est correctement mise à la terre.

Si vous décidez de jeter votre ancien réfrigérateur, assurez-vous

que le gaz réfrigérant est retiré de manière appropriée par

un technicien qualiﬁ é. Si vous retirez intentionnellement le gaz

réfrigérant, vous vous exposez à des amendes ou des peines

de prison conformément à la législation environnementale

applicable.

UTILISATION DE RALLONGES

AVERTISSEMENT : Ne pas utiliser de rallonge ou

d’adaptateur non relié à la masse (2 broches). En raison de

risques en matière de sécurité dans certaines conditions,

l’utilisation d’une rallonge n’est pas recommandée.

Cependant, si vous choisissez quand même d’utiliser une

rallonge, il est absolument nécessaire d’utiliser une rallonge

UL (États-Unis) à 3 conducteurs avec broche demise à la

terre, dont les caractéristiques nominales sont de 15 ampères

(minimum) et 120 volts.

L’utilisation d’une rallonge augmente le dégagement requis

àl’arrière du réfrigérateur.

Fiche à trois

connecteurs

avec mise à

la terre

Prise murale de

type mise à la terre

à 3 connecteurs

Vériﬁ ez

l’existence d’une mise à la

terre appropriée avant de

commencer l’utilisation.

AVERTISSEMENT

Remplacement du cordon électrique

Pour éviter tout risque, les cordons électriques endommagés

doivent être remplacés par le fabricant, son agent

d’entretien ou un technicien qualiﬁ é. Ne pas utiliser

l’appareil si le cordon d’alimentation est endommagé.

PIÈCES ET FONCTIONNALITÉS

Utilisez cette page pour vous familiariser avec les pièces et les fonctionnalités du réfrigérateur.

REMARQUE: Ce guide couvre plusieurs modèles. Le réfrigérateur que vous avez acheté peut comporter tous les éléments

répertoriés ci-dessous ou seulement une partie. Les emplacements des divers éléments indiqués ci-dessus peuvent ne pas

correspondre à votre modèle.

Panneau de commande

Éclairage du réfrigérateur

Étagères du réfrigérateur

Bac à légumes à humidité contrôlée

Tiroir à provisions*

Meneau articulé

Machine à glaçons*

Bac à glaçons*

*Sur certains modèles

Durabase

Diviseur de Durabase

Tiroir coulissant

Éclairage congélateur

Bacs de porte

Bac à produits laitiers

Filtre à air

Haut-parleur Kenmore ConnectTM

INSTALLATION DU RÉFRIGÉRATEUR

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

DÉBALLAGE DU RÉFRIGÉRATEUR

Retirez les bandes adhésives et les étiquettes temporaires du

réfrigérateur avant de l’utiliser. Ne retirez pas les étiquettes

d’avertissement, l’étiquette de numéro de modèle et de

numéro de série, ou la ﬁ che signalétique qui se trouve sous

lapartie avant du réfrigérateur.

Pour retirer une bande adhésive ou de la colle résiduelle,

frottez la zone concernée avec votre pouce. Les résidus de

bande adhésive ou de colle peuvent être facilement retirés

en les frottant avec vos doigts et une petite quantité de

liquide vaisselle. Essuyez avec de l’eau chaude et séchez.

N’utilisez pas d’instruments pointus, d’alcool à friction, de

liquides inﬂ ammables ou de nettoyants abrasifs pour retirer

des résidus de bande adhésive ou de colle. Ces produits

peuvent endommager la surface du réfrigérateur.

Les étagères du réfrigérateur sont installées en position

d’expédition. Veuillez réinstaller les étagères en fonction

devos besoins de stockage.

Risques liés au poids excessif:

Faites appel à au moins deux personnes pour déplacer et

installer le réfrigérateur. Sinon, il y a risque de blessures

au dos ou d’autres blessures.

Risques liés au poids excessif:

Le réfrigérateur est lourd. Lors du déplacement du

réfrigérateur à des ﬁ ns de nettoyage ou d’entretien,

veillez à protéger le sol. Tirez toujours le réfrigérateur

en le maintenant bien droit à la verticale lorsque vous

le déplacez. Évitez de déplacer le réfrigérateur par

basculements successifs, vous risquez d’endommager le sol.

Risque d’explosion:

Maintenir les vapeurs et produits inﬂ ammables, comme

l’essence, loin du réfrigérateur. Sinon, vous risquez de

provoquer un incendie, une explosion ou des blessures

mortelles.

INSTALLATION (suite)

1. Pour éviter bruit et vibration, l’appareil doit être mis à

niveau et installé sur un plancher solidement construit.

Si nécessaire, ajustez les cales de réglage pour

compenser tout défaut de planéité du sol. L’avant doit

être légèrement plus haut que l’arrière pour favoriser

la fermeture de la porte. Les cales de réglage peuvent

être tournées facilement en faisant basculer légèrement

l’armoire. Tournez les cales de réglage dans le sens

des aiguilles d’une montre pour relever l’unité ou dans

le sens inverse des aiguilles d’une montre pour l’abaisser.

(VoirMISE À NIVEAU ET ALIGNEMENT DES PORTES.)

REMARQUE: L’installation sur de la moquette, des

surfaces carrelées molles, sur une plateforme ou sur une

structure mal supportée n’est pas recommandée.

2. Installez cet appareil dans une zone où la température

est comprise entre 55°F (13°C) et 110°F (43°C). Si la

température autour de l’appareil est trop basse ou

trop élevée, la capacité de refroidissement peut être

compromise.

3. Choisissez un emplacement où un approvisionnement

d’eau peut être facilement raccordé pour la machine

àglaçons automatique.

REMARQUE: La pression de l’eau doit être comprise

entre 20 et 120 psi sur les modèles ne comportant pas

deﬁ ltre à eau, et entre 40 et 120 psi sur les modèles

quien sont dotés.

4. Une trop faible distance des objets avoisinants peut

réduire la capacité de congélation et augmenter la

consommation d’électricité. Prévoir un dégagement

minimal de 61cm à l’avant du réfrigérateur pour

permettre l’ouverture des portes.

AVANT L’UTILISATION

1. Nettoyez complètement le réfrigérateur et essuyez

lapoussière accumulée pendant l’expédition.

2. Installez les accessoires tels que le bac à glaçons, les

tiroirs, les étagères, etc., à leurs positions appropriées.

Ces éléments sont emballés ensemble pour éviter

d’éventuels dommages pendant l’expédition.

3. Laissez le réfrigérateur fonctionner pendant au moins

deux à trois heures avant d’y placer des aliments.

Contrôlez la circulation d’air froid dans le compartiment

du congélateur pour vériﬁ er un refroidissement approprié.

Le réfrigérateur est maintenant prêt à être utilisé.

INSTALLATION

Le réfrigérateur doit toujours être branché sur sa propre

prise secteur correctement mise à la terre avec des valeurs

nominales de 115 volts, 60 Hz, protégée par un fusible de 15

ou 20ampères. Cela garantit les meilleures performances et

évite également une surcharge des circuits domestiques qui

pourrait créer un risque d’incendie par surchauﬀ e des ﬁ ls. Il

est recommandé d’utiliser un circuit séparé pour alimenter

cet appareil.

INSTALLATION DU RÉFRIGÉRATEUR

Risque d’électrocution :

Pour réduire le risque d’électrocution, n’installez pas

leréfrigérateur dans une zone humide ou trempée.

AVERTISSEMENT

5,08 cm (1 po.)

REMARQUE :

Cet appareil est prévu pour une utilisation domestique ou

similaire telle que :

- Coins cuisine du personnel dans les magasins, bureaux et

autres environnements de travail

- Gites et par les clients des hôtels, motels et autres

environnements résidentiels

- Environnements de gite chez l’habitant

- Restauration et autres applications commerciales

Ce produit ne doit pas être utilisé à des ﬁ ns particulières

telles que pour le stockage de matériel médical ou de test, ni

être utilisé sur des navires, etc.

COMMENT RETIRER LA POIGNÉE DE

LA PORTE DU RÉFRIGÉRATEUR

REMARQUE:L’aspect de la poignée peut être

diﬀ érent de celui des illustrations sur cette page.

Retrait de la poignée du réfrigérateur

Desserrez les vis pression avec une clé

hexagonale de 3/32 po. (2,5 mm) et retirez

lapoignée.

REMARQUE: Si les attaches de montage de la

poignée doivent être serrées ou retirées, utilisez

une clé hexagonale de ¼ po. (6,4 mm).

REMARQUE: Le retrait des portes est toujours recommandé lorsqu’il faut faire passer le réfrigérateur par une ouverture

étroite. S’il faut retirer les poignées, procédez comme suit.

INSTALLATION DU RÉFRIGÉRATEUR

Attaches de

montage

Vis de pression

Clé

hexagonale

COMMENT REMETTRE EN PLACE

LA POIGNÉE DE LA PORTE DU

RÉFRIGÉRATEUR

REMARQUE: L’aspect de la poignée peut être

diﬀ érent de celui des illustrations sur cette page.

Remise en place de la poignée de porte

du réfrigérateur

Placez la poignée sur la porte en ajustant

l’empreinte de la poignée sur les attaches

de montage et en serrant les vis de pression

avec une clé hexagonale de 3/32 po. (2.5 cm).

REMARQUE: Si les attaches de montage de

la poignée doivent être serrées ou retirées,

utilisez une clé hexagonale de ¼ po. (6,4 mm).

Attaches

de montage

COMMENT REMETTRE EN PLACE LA

POIGNÉE DE LA PORTE DU CONGÉLATEUR

REMARQUE: L’aspect de la poignée peut être diﬀ érent de

celui des illustrations sur cette page.

Remise en place de la poignée du tiroir du congélateur

Placez la poignée sur la porte en ajustant l’empreinte de

la poignée sur les attaches de montage et en serrant les vis

de pression avec une clé hexagonale de ⅛ po. (3,1 mm).

REMARQUE: Si les attaches de montage de la poignée

doivent être serrées ou retirées, utilisez une clé hexagonale

de ¼ po. (6,4 mm).

INSTALLATION DU RÉFRIGÉRATEUR

COMMENT RETIRER LA POIGNÉE

DE LA PORTE DU CONGÉLATEUR

REMARQUE: L’aspect de la poignée peut être diﬀ érent

de celui des illustrations sur cette page.

Retrait de la porte du tiroir du congélateur

Desserrez les vis pression situées du côté inférieur de la

poignée avec une clé hexagonale de ⅛ po. (3,1 mm) et

retirez la poignée.

REMARQUE: Si les attaches de montage de la poignée

doivent être serrées ou retirées, utilisez une clé hexagonale

de ¼ po. (6,4 mm).

REMARQUE: Le retrait des portes est toujours recommandé lorsqu’il faut faire passer le réfrigérateur par une ouverture

étroite. S’il faut retirer les poignées, procédez comme suit.

1. Ouvrez la porte. Retirez la vis du couvercle de la

charnière supérieure (8). Soulevez le couvercle (9).

2. Retirez le couvercle.

3. Faites pivoter le levier de la charnière (10) dans le sens des

aiguilles d’une montre. Soulevez la charnière supérieure (11)

pour la libérer du levier de fermeture de la charnière (12).

ATTENTION : Lors du soulèvement de la charnière du

levier de fermeture, veillez à ce que la porte ne tombe

pas en avant.

4. Soulevez la porte de la tige d’articulation du milieu et

retirez la porte.

5. Placez la porte, face intérieure vers le haut, sur une

surface non griﬀ ante.

AVERTISSEMENT

Risque d’électrocution

• Déconnectez l’alimentation électrique du réfrigérateur

avant de procéder à l’installation. Sinon, vous risquez

de vous blesser ou de subir une issue fatale.

• Ne placez pas les mains, les pieds ou autres

objets dans les ouvertures d’aération ou le bas du

réfrigérateur. Vous pourriez vous blesser ou être

électrocuté.

INSTALLATION DU RÉFRIGÉRATEUR

Pour retirer la porte droite du réfrigérateur:

RETRAIT ET REMISE EN PLACE

DES PORTES DU RÉFRIGÉRATEUR

AVERTISSEMENT

Risques liés au poids excessif:

Faites appel à au moins deux personnes pour retirer et

installer le réfrigérateur. Sinon, il y a risque de blessures

au dos ou d’autres blessures.

Pour retirer la porte de gauche du réfrigérateur :

ATTENTION : Avant de commencer, retirez des portes les

aliments et les bacs.

1. Ouvrez la porte. Retirez la vis du couvercle de la

charnière supérieure (1).

2. Utilisez un tournevis à lame plate pour soulever vers

l’arrière les crochets (non illustrés) à l’avant sous le

couvercle (2). Soulevez le couvercle.

3. Retirez le couvercle.

4. Débranchez tous les faisceaux de ﬁ ls (3).

5. Retirez la vis de mise à la terre (4).

6. Faites pivoter le levier de la charnière (5) dans le sens

inverse des aiguilles d’une montre. Soulevez la charnière

supérieure (6) pour la libérer du levier de fermeture de

la charnière (7).

ATTENTION: Lors du soulèvement de la charnière du

levier de fermeture, veillez à ce que la porte ne tombe

pas en avant.

7. Soulevez la porte de la

tige d’articulation du

milieu et retirez la porte.

8. Placez la porte, face

intérieure vers le haut, sur

une surface non griﬀ ante.

(1)

(2)

(3)

(4)

(5) (6)

(7)

(8) (9)

(10) (11)

(12)

Réinstallation de la porte du réfrigérateur

Porte droite (installez la porte de droite en premier)

1. Posez la porte sur la tige d’articulation du milieu (1).

2. Placez la charnière supérieure (2) sur le levier de

fermeture de la charnière (3) et en position. Faites

pivoter le levier (4) dans le sens inverse des aiguilles

d’une montre pour ﬁ xer la charnière.

3. Accrochez les pattes sur le côté droit du couvercle de la

charnière (5) sous le bord de la charnière supérieure et

positionnez le couvercle en place. Insérez et serrez la vis

du couvercle (6).

Porte gauche

1. Posez la porte sur la tige d’articulation du milieu (7).

2. Placez la charnière supérieure (8) sur le levier de

fermeture de la charnière (9) et en position. Faites

pivoter le levier (10) dans le sens des aiguilles d’une

montre pour ﬁ xer la charnière.

3. Installez la vis de mise à la terre (11) et connectez les

deux faisceaux de ﬁ ls (12).

4. Accrochez les pattes sur le côté gauche du couvercle de

la charnière (13) sous le bord de la charnière supérieure

et positionnez le couvercle en place. Insérez et serrez la

vis du couvercle (14).

INSTALLATION DU RÉFRIGÉRATEUR

(5)

(6)

(7)

(1 ) (2)

(1)

(2)

(3 )

(4)

(5)

(6)

(7)

(9)

(8)

(10)

(11)

(14)

(13)

(12)

(4)

(3)

(2)

(6)

(5)

Tirez le tiroir en position d’ouverture maximale. Retirez

le panier inférieur 1 en soulevant le panier du système

de rails.

Retirez les vis 2 du rail des deux côtés.

Saisissez le tiroir de chaque côté et tirez-le vers le haut

pour le séparer des rails.

Des deux mains, tenez la barre centrale et poussez-la

vers l’intérieur pour permettre aux deux rails de glisser

vers l’intérieur simultanément.

ATTENTION : Ne tenez pas la poignée lors du retrait

ou de la remise en place du tiroir. La poignée pourrait

tomber et provoquer une blessure.

INSTALLATION DU RÉFRIGÉRATEUR

Des deux mains, saisissez la barre centrale et tirez-

la vers l’extérieur jusqu’à ce que les deux rails soient

entièrement sortis.

Abaissez la porte à sa position ﬁ nale et serrez les

vis 3 situées des deux côtés.

Le tiroir étant entièrement sorti, insérez le panier

inférieur 4 dans le rail.

Saisissez le tiroir de chaque côté et accrochez les

supports de la porte 1 dans les pattes du rail 2

se trouvant des deux côtés.

AVERTISSEMENT : Si le diviseur du Durabase est retiré,

il y a suﬃ samment d'espace ouvert pour permettre à

des enfants ou des animaux de se glisser à l'intérieur.

Pour éviter les risques qu'un enfant ou un animal reste

coincé ou suﬀ oque accidentellement, NE LES LAISSEZ

PAS toucher le tiroir du congélateur ou s'en approcher.

AVERTISSEMENT : NE montez PAS et n vous asseyez pas

sur le tiroir du congélateur.

COMMENT RETIRER LE TIROIR

DU CONGÉLATEUR

COMMENT INSTALLER LE TIROIR

DU CONGÉLATEUR

AVERTISSEMENT : Faites appel à au moins deux personnes

pour retirer et installer le tiroir du congélateur. Sinon, il y a

risque de blessures au dos ou d’autres blessures.

REMARQUE: Dans les ﬁ gures suivantes, le tiroir coulissant

situé au-dessus du tiroir du congélateur n'apparaît pas par

souci de clarté.

MISE À NIVEAU ET ALIGNEMENT DES PORTES

Mise à niveau

Après l’installation, branchez le cordon d’alimentation du

réfrigérateur sur une prise à 3connecteurs mise à la terre

etpoussez le réfrigérateur en position ﬁ nale.

Le réfrigérateur comporte deux cales de réglage à l’avant,

une du côté droit, l’autre du côté gauche. Ajustez les cales

de réglage pour modiﬁ er l’inclinaison avant-arrière ou

côté à côté. Si le réfrigérateur semble instable, ou si vous

souhaitez que les portes se ferment plus facilement, réglez

l’inclinaison du réfrigérateur en utilisant les instructions ci-

dessous:

REMARQUE: Outils requis: Clé de 11/16 po. (18mm) ou

tournevis à lame plate.

1. Tournez la cale de réglage dans le sens inverse des

aiguilles d’une montre pour soulever ce côté du

réfrigérateur ou dans le sens des aiguilles d’une montre

pour l’abaisser. Il faudra éventuellement plusieurs

tours de cales de réglage pour régler l’inclinaison

duréfrigérateur.

REMARQUE: Demandez à une personne de pousser vers

l’arrière le haut du réfrigérateur pour retirer une partie du

poids sur les cales de réglage. Cela simpliﬁ e le réglage des

cales.

2. Ouvrez de nouveau les portes pour vériﬁ er qu’elles

se ferment facilement. Si les portes ne se ferment pas

facilement, inclinez le réfrigérateur un peu plus vers

l’arrière en tournant les deux cales de réglage dans

le sens inverse des aiguilles d’une montre. Il faudra

éventuellement plusieurs tours, et vous devrez eﬀ ectuer le

même nombre de tours pour les deux cales de réglage.

REMARQUE: Votre réfrigérateur est doté de

deux portes. Chacune peut être ouverte ou fermée

indépendamment. Vous devrez éventuellement exercer

une légère pression sur les portes pour les fermer

complètement.

Alignement des portes

Les portes gauche et droite du réfrigérateur possèdent un

écrou ajustable, situé sur la charnière inférieure, pour les

soulever et les abaisser aﬁ n de les aligner.

Si l’espace entre vos portes n’est pas uniforme, suivez les

instructions ci-dessous pour les aligner:

Utilisez la clé (incluse avec le Guide d’utilisation et

d’entretien) pour tourner l’écrou dans la charnière de la

porte aﬁ n d’en ajuster la hauteur. Tournez dans le sens des

aiguilles d’une montre pour augmenter la hauteur ou dans

le sens inverse des aiguilles d’une montre pour la diminuer.

INSTALLATION DU RÉFRIGÉRATEUR

UTILISATION DU RÉFRIGÉRATEUR

RÉGLAGE DES CONTRÔLES

Le Contrôle du réfrigérateur agit comme un thermostat pour

tout l’appareil (sections réfrigérateur et congélateur). Plus

le réglage est froid, plus le compresseur travaillera pour

maintenir la température choisie. Le contrôle du congélateur

règle le ﬂ ux d’air froid du congélateur au réfrigérateur.

Le réglage du contrôle du congélateur à une température

plus basse conserve plus d’air froid dans le compartiment

congélateur pour le maintenir plus froid.

Fonction de changement de mode de température (°F <->°C)

Si vous souhaitez passer de °F à °C ou vice versa, maintenez

enfoncés les boutons Freezer Temp. et Refrigerator Temp.

simultanément pendant environ cinq secondes.

• Le contrôle Refrigerator Temp. va de 33°F à 46°F (0°C

à 8°C). Appuyez sur le bouton Refrigerator Temp. pour

parcourir les réglages de température disponibles un

incrément à la fois.

• Le contrôle Freezer Temp. va de -6°F à 8°F (-21°C à -13°C).

Appuyez sur le bouton Freezer Temp. pour parcourir les

réglages de température disponibles un incrément à la fois.

REMARQUE: Lors du changement des réglages de contrôle,

attendez 24heures avant d’eﬀ ectuer des ajustements

supplémentaires. Les contrôles sont correctement réglés

lorsque la température du lait ou du jus vous convient et que

la crème glacée est ferme. Si la température est trop basse

ou trop élevée, changez le réglage un incrément à la fois.

Attendez 24 heures que le changement se stabilise avant de

procéder à un nouveau réglage.

Ultra Ice (extra glace)

• Lorsque vous touchez le bouton Ultra Ice, le graphisme

s’allume dans l’aﬃ chage et reste allumé pendant 24 heures.

La fonction s'arrêtera automatiquement après 24 heures.

• Vous pouvez désactiver cette fonction manuellement

entouchant le bouton une autre fois.

• Cette fonction augmente les possibilités de fabrication

deglace et de congélation.

CIRCULATION D'AIR

L’air froid circule du congélateur à la section produits frais,

puis revient par les ouvertures d’aération dans la paroi

divisant les deux sections. Veillez à ne pas obstruer les

ouvertures d'aération lors du remplissage du réfrigérateur.

Vous pourriez ainsi restreindre la circulation de l'air et

faire monter la température du réfrigérateur ou provoquer

l'accumulation d'humidité à l'intérieur. (Voir le schéma de

circulation d’air ci-dessous.)

Température

ATTENTION : Pour réduire les risques d’égratignures de

la porte ou de rupture du meneau de la porte, veuillez

vous assurer que le meneau de la porte du réfrigérateur

est toujours replié vers l’intérieur.

Meneau articulé

Cette fonction est une bande métallique attachée à la

porte gauche qui s'articule (pivote) sur 90 degrés lorsque

la porte est fermée, formant un meneau (base) sur lequel

viennent s'appuyer les joints d'étanchéité des portes

gauche et droite.

Door Alarm (alarme de porte)

• Lorsqu’une alimentation électrique est connectée au

réfrigérateur, l’alarme de la porte est initialement

activée. Lorsque vous appuyez sur le bouton Door Alarm,

l’aﬃ chage change à OFF et la fonction Door Alarm se

désactive.

• Lorsque la porte du réfrigérateur ou du congélateur est

laissée ouverte pendant plus de 60secondes, l’alarme

retentit pour vous indiquer que la porte est ouverte.

• Lorsque vous fermez la porte, l’alarme s’arrête.

UTILISATION DU RÉFRIGÉRATEUR

Filtre d’air

Le ﬁ ltre à air aide à retirer les odeurs du réfrigérateur.

Le ﬁ ltre à air a deux réglages, automatique et MAX. En

mode Automatique, le ﬁ ltre à air cyclera à marche et

arrêt en incréments de dix minutes de marche et cent

dix minutes d’arrêt. Si réglé en mode MAX, le ﬁ ltre à

air restera en marche continuellement pendant quatre

heures, passant de marche à arrêt en incréments de dix

minutes de marche et cinq minutes d’arrêt. Après quatre

heures, le ﬁ ltre à air passe au mode Automatique.

• Le mode Automatique est le mode par défaut.

• Appuyez sur le bouton de ﬁ ltre à air une fois pour le

mode MAX.

Réinitialisation du Filtre d’air

Quand le symbôle CHANGE s’allume, le ﬁ ltre d’air doit être

changé. Après avoir changé le ﬁ ltre d’air, appuyer sur le

bouton du Filtre d’air pendant trois secondes pour éteindre

la lumière du symbôle. Il est conseillé de changer le ﬁ ltre

d’air tous les six mois.

Mode Aﬃ chage désactivé

• Lorsque le réfrigérateur est en mode Aﬃ chage

désactivé, l’aﬃ chage reste désactivé jusqu’à

l’ouverture d’une porte ou la pression d’un bouton.

Une fois activé, l’aﬃ chage est maintenu pendant

20 secondes.

• Pour désactiver le mode Aﬃ chage désactivé,

appuyez sur les boutons Freezer Temp. et Ultra Ice

simultanément et maintenez-les enfoncés pendant

cinq secondes jusqu'à ce que la tonalité retentisse.

ATTENTION : Mode Démonstration (uniquement pour un

usage en magasin)

Le mode Démonstration désactive tout refroidissement dans

les sections réfrigérateur et congélateur pour préserver

l’énergie alors que l’aﬃ chage est activé chez un détaillant.

Lorsque cette fonction est activée, OFF s’aﬃ che sur le

panneau de commande.

Pour désactiver cette fonction :

L'une des portes du réfrigérateur étant ouverte, maintenez

enfoncés les boutons Refrigerator Temp. et Ultra Ice en

même temps pendant cinq secondes. Le panneau de

commande émet un bip et les réglages de température

s’aﬃ chent pour conﬁ rmer la désactivation du mode

Démonstration. Utilisez la même procédure pour activer

le mode Démonstration.

REMPLACEMENT DU FILTRE D’AIR

Il est conseillé de remplacer le ﬁ ltre d’air:

• Tous les six mois.

• Quand le symbôle CHANGE AIR

FILTER (Changer le ﬂ tre d’air)

s’allume.

1. Retirer le ﬁ ltre utilisé

Placez le nouveau ﬁ ltre à l’intérieur du couvercle avec le

côté portant la mention « Avant » face vers l’extérieur.

Tournez le ﬁ ltre vers la droite pour le ﬁ xer sur la paroi du

réfrigérateur.

2. Installer un nouveau ﬁ ltre d’air

Tournez le couvercle du ﬁ ltre vers la gauche pour le

détacher de la paroi du réfrigérateur. Le ﬁ ltre se trouve

à l’intérieur du couvercle du ﬁ ltre. Retirez le ﬁ ltre du

couvercle et remplacez-le par un nouveau ﬁ ltre.

Après avoir changé le ﬁ ltre d’air, appuyer pendant trois sec-

ondes sur le bouton du Filtre d’air pour réinitialiser le senseur

du ﬁ ltre.

NOTE: Pour acheter un ﬁ ltre d’air de rechange, visiter

un magasin Sears ou appeler le 1-800-4-MY-HOME®.

Commander en ligne: www.sears.com/partsdirect

MACHINE À GLAÇONS AUTOMATIQUE

La machine à glaçons produit 10 cubes par cycle, c’est-à-dire

environ 80-100 cubes dans une période de 24 heures, selon la

température du compartiment du congélateur, la température

de la pièce, le nombre d’ouverture de porte et les conditions de

fonctionnement.

• Il faut compter entre 12 et 24 heures avant qu’un

réfrigérateur venant d’être installé commence à fabriquer

de la glace. Attendez 72 heures pour une production

maximale de glace.

• La fabrication de glace s’arrête dès que le bac de

stockage de glace est plein. Lorsqu’il est plein, le bac à

glace contient environ 6 à 8 (12-16 onces) verres de glace.

• Pour désactiver la machine à glaçons automatique, réglez

le commutateur de la machine à glaçons sur OFF (O).

Pour activer la machine à glaçons automatique, réglez

lecommutateur de la machine à glaçons sur ON (I).

• La pression de l’eau doit être comprise entre 20 et 120psi

sur les modèles ne comportant pas de ﬁ ltre à eau, et

entre 40 et 120 psi sur des modèles qui en sont dotés

pour produire la quantité et la taille normale de glaçons.

AVERTISSEMENT

Risque de blessure

N’approchez PAS les doigts ou les mains du mécanisme

de la machine à glaçons automatique pendant que le

réfrigérateur est branché.

Feeler Arm

Power Switch

Icemaker

Machine à

glaçons

Interrupteur

Capteur de détection

de glace

• Jetez les premiers lots de glaçons (environ 24 cubes). Cela

est également nécessaire lorsque le réfrigérateur n’a pas

été utilisé pendant une période prolongée.

• Ne stockez jamais des boîtes de boissons ou

autres articles dans le bac à glace pour obtenir un

refroidissement rapide. Vous pourriez endommager

la machine à glaçons automatique ou les contenants

peuvent éclater.

• N’utilisez jamais de verre ou de vaisselle en cristal pour

recueillir la glace. De tels contenants peuvent s’ébrécher

ou se casser en fragments de verre dans la glace.

•

QUAND CONVIENT-IL DE RÉGLER L’INTERRUPTEUR DE

LA MACHINE À GLAÇONS AUTOMATIQUE SUR OFF (O)

• Lorsque l’approvisionnement en eau sera coupé pendant

plusieurs heures.

• Lorsque le bac à glace est retiré pendant plus qu’une ou

deux minutes.

• Lorsque le réfrigérateur ne sera pas utilisé pendant

plusieurs jours.

REMARQUE: Le bac à glace peut être vidé lorsque

le commutateur ON/OFF de la machine à glaçons

automatique est réglé en position OFF.

ATTENTION BRUITS NORMAUX QUE VOUS POUVEZ ENTENDRE

• Le robinet automatique de débit d’eau bourdonne

lorsque la machine se remplit d’eau. Si l’interrupteur

est en position ON (I), il bourdonne même s’il n’est pas

encore raccordé à l’eau. Pour arrêter le bourdonnement,

positionnez l’interrupteur sur OFF (O).

REMARQUE: Le maintien de l’interrupteur en position

ON (I) avant le raccordement de la conduite d’eau

pourrait endommager la machine à glaçons.

• Vous entendrez le bruit des cubes tombant dans le bac

et l’eau coulant dans les tuyaux lors du remplissage de

la machine à glaçons.

PRÉPARATION POUR LES VACANCES

Mettez l’interrupteur de la machine à glaçons sur OFF (O)

et coupez l’approvisionnement d’eau du réfrigérateur.

REMARQUE: Le bac à glace peut être vidé à tout moment

lorsque le commutateur ON/OFF de la machine à glaçons

automatique est réglé en position OFF.

Si la température ambiante tombe au-dessous du niveau du

gel, demandez à un technicien qualiﬁ é de drainer le système

d’approvisionnement d’eau aﬁ n d’éviter de graves dégâts

des eaux provoqués par la rupture d’une conduite ou d’un

raccordement d’eau.

UTILISATION DU RÉFRIGÉRATEUR

AVERTISSEMENT

Ne relier qu’à une source d’eau potable.

GUIDE DE STOCKAGE DES ALIMENTS

Enveloppez ou stocker la nourriture dans le réfrigérateur

dans une matière hermétique à l’épreuve de l’humidité

sauf indication contraire. Cela empêche le transfert des

odeurs et du goût dans le réfrigérateur. Pour les produits

datés, vériﬁ ez le code de date pour vous assurer de la

fraîcheur des aliments.

STOCKAGE DES ALIMENTS CONGELÉS

REMARQUE: Consultez un guide sur la congélation ou un

livre de cuisine ﬁ able pour obtenir d’autres informations

sur la préparation des aliments en vue d’une congélation

ou sur les durées de conservation des aliments.

Congélation

Le congélateur ne peut pas congeler rapidement une

grande quantité de nourriture. Ne placez pas d’aliments

non congelés dans le congélateur qui ne pourra pas

congeler en moins de 24 heures (pas plus de 2 à 3 livres

de nourriture par pied cube d’espace de congélation).

Laissez suﬃ samment d’espace dans le congélateur pour

permettre la circulation de l’air entre les paquets. Veillez

à laisser suﬃ samment d’espace à l’avant pour garantir

la fermeture hermétique de la porte.

Les durées de stockage varient en fonction de la

qualité et du type de nourriture, du type d’emballage

ou d’enveloppement utilisé (hermétique à l’air et à

l’humidité) et de la température de stockage. Les cristaux

de glace à l’intérieur d’un paquet fermé sont normaux.

Cela signiﬁ e simplement que l’humidité dans la nourriture

et l’air à l’intérieur du paquet se sont condensés, formant

des cristaux de glace.

REMARQUE: Laissez les aliments chauds refroidir à la

température de la pièce pendant 30 minutes, puis emballez

et congelez. Le refroidissement des aliments chauds avant

la congélation permet d’économiser l’énergie.

Emballage

La qualité de la congélation dépend du choix d’un

emballage approprié. Lorsque vous fermez et scellez le

paquet, il doit être parfaitement hermétique à l’air ou à

l’humidité. Dans le cas contraire, l’odeur et le goût des

aliments pourraient être transférés dans le réfrigérateur,

ou les aliments congelés pourraient sécher.

Recommandations d’emballage:

• Contenants en plastique rigide avec couvercle

à fermeture hermétique

• Bocaux à bords droits/bocaux de congélation

• Papier d’aluminium renforcé

• Papier plastiﬁ é

• Films plastiques imperméables

• Sac de congélation à fermeture incorporée

Suivez les instructions de l’emballage ou du contenant

pour utiliser les méthodes de congélation appropriées.

N’utilisez pas

• Papier d’emballage de pain

• Contenants en plastique non-polyéthylène

• Contenants sans couvercle hermétique

• Papier ciré ou papier de congélation ciré

• Film ﬁ n semi-perméable

ATTENTION: Ne placez pas les boîtes de boissons

ou les contenants de nourriture en plastique dans le

compartiment congélateur. Ils pourraient se rompre

ou éclater en congelant.

Produits Procédure

Beurre ou

margarine

Fromage

Lait

Œufs

Fruit

Légume-

feuille

Légumes à

peau (carottes,

poivrons)

Poisson

Restes

Gardez le beurre ouvert dans

une assiette couverte ou un

compartiment fermé. Lors

du stockage d’une réserve

supplémentaire, enveloppez dans

un emballage à congélation et

congelez le produit.

Stockez dans un emballage

d’origine jusqu’à utilisation. Une fois

ouvert, remballez hermétiquement

dans un ﬁ lm de plastique ou du

papier d’aluminium.

Essuyez les cartons de lait. Pour un

meilleur stockage, placez le lait sur

une étagère intérieure, et non sur

une étagère de porte.

Stockez dans le carton d’origine sur

une étagère intérieure, et non sur

une étagère de porte.

Lavez, laissez sécher et stockez

dans le réfrigérateur dans des

sacs en plastique ou dans le bac

à légumes. Ne lavez pas ou ne

pelez pas un fruit avant d’être prêt

à l’utiliser. Gardez le fruit ans son

contenant d’origine, dans un bac à

légumes, ou stockez-le dans un sac

en papier fermé ou sur une étagère

du réfrigérateur.

Retirez l’emballage du magasin

et enlevez les zones meurtries ou

décolorées. Lavez à l’eau froide et

égouttez. Placez dans un sac ou un

conteneur en plastique, et rangez

dans le bac à légumes.

Placez dans des sacs ou un

conteneur en plastique, et rangez

dans le bac à légumes.

Utilisez le poisson frais et les

mollusques et crustacés le jour

d’achat.

Couvrez les restes avec du ﬁ lm

plastique, du papier d’aluminium ou

des contenants en plastique avec

couvercle hermétique.

UTILISATION DU RÉFRIGÉRATEUR

ÉTAGÈRES DU RÉFRIGÉRATEUR

Les étagères du réfrigérateur sont ajustables en fonction

devos besoins. Votre modèle peut comporter des étagères

en verre ou en treillis métallique.

L’ajustement des étagères en fonction de diﬀ érentes hauteurs

d’articles permet de trouver l’article recherché plus facilement.

Cela permet également de réduire les temps d’ouverture des

portes du réfrigérateur et d’ainsi économiser de l’énergie.

IMPORTANT: Évitez de nettoyer les étagères en verre avec

de l’eau chaude alors qu’elles sont froides. Les étagères

pourraient se casser si elles sont soumises à de brusques

changements de température ou à un impact.

REMARQUE: Les étagères en verre sont lourdes. Soyez prudent

lors de leur retrait.

Réglage des étagères (en porte-à-faux)

Retirez les étagères de la position d’expédition et placez-les

à la position souhaitée.

Pour retirer une étagère—Inclinez l’avant de l’étagère

dans la direction de 1 et soulevez-la dans la direction

de 2. Tirez sur l’étagère pour la retirer.

Pour réinstaller une étagère—Inclinez l’avant de

l’étagère vers le haut et introduisez les crochets

de l’étagère dans les fentes à la hauteur souhaitée.

Ensuite, abaissez l’avant de l’étagère aﬁ n que les

crochets se positionnent dans les fentes.

Étagère coulissante

Vous pouvez ranger des articles plus hauts, par exemple

des contenants ou des bouteilles d’un gallon, en poussant

simplement la moitié avant de l’étagère sous sa moitié

arrière. Tirez vers vous l’avant de l’étagère pour revenir à

une étagère complète.

ATTENTION : Veillez à placer les étagères au même

niveau des deux côtés. Sinon, l’étagère pourrait tomber

ou renverser des aliments.

SECTION RÉFRIGÉRATEUR

UTILISATION DU RÉFRIGÉRATEUR

Étagères glissantes (en option sur certains modèles))

Certaines des étagères du réfrigérateur sont glissables en

tirant soigneusement la partie frontale de l’étagère vers vous

ou en la poussant jusqu’au fond.

BAC À LÉGUMES À HUMIDITÉ CONTRÔLÉE

Les bacs à légumes préservent le goût des fruits et des

légumes en vous laissant contrôler facilement l’humidité à

l’intérieur du tiroir.

Vous pouvez contrôler la quantité d’humidité dans les bacs à

légumes étanches en ajustant le contrôle à un réglage compris

entre VEGETABLE et FRUIT.

• VEGETABLE maintient l’air humide dans le bac à légumes

pour une meilleure conservation des légumes-feuille frais.

• FRUIT laisse sortir l’air humide du bac à légumes pour

une meilleure conservation des fruits.

Pour retirer le verre

1. Soulevez le verre sous le couvercle du bac à légumes.

2. Tirez le verre vers le haut et sortez-le.

REMARQUE: (Tiroir non représenté par souci de clarté.)

TIROIR À PROVISIONS (sur certains modèles)

Tirez pour ouvrir. Soulevez légèrement et tirez pour le retirer.

RETRAIT DU BAC À LÉGUMES À HUMIDITÉ CONTRÔLÉE

1. Pour le retirer, tirez le tiroir pour le sortir complètement.

2. Soulevez l’avant du bac à légumes, puis tirez-le vers

l’extérieur pour le sortir.

3. Pour installer le bac, inclinez légèrement l’avant vers

le haut, insérez le tiroir dans le cadre et poussez-le en

place.

BAC À PRODUITS LAITIERS

1. Pour retirer le bac à produits laitiers, soulevez-le simplement

et tirez vers l’extérieur.

2. Pour remettre en place le bac à produits laitiers, faites-le

glisser en place et appuyez vers le bas pour l’enclencher.

REMARQUE: Le bac à produits laitiers ne peut être placé

que dans l’espace supérieur de la porte droite.

UTILISATION DU RÉFRIGÉRATEUR

HUMIDITY SETTING

VEGETABLEFRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

HUMIDITY SETTING

VEG ETA BLE FRUIT

HUMIDITY SETTING

VEGETABLEFRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

HUMIDITY SETTING

VEGETABLE

FRUIT

BAC DE PORTE

Les bacs de porte sont amovibles pour simpliﬁ er leur

nettoyage et leur réglage.

1. Pour retirer le bac, soulevez-le simplement et tirez-le vers

l’extérieur.

2. Pour remettre en place le bac, faites-le glisser à

l’intérieur au-dessus du support souhaité et poussez-le

vers le bas pour l’enclencher.

REMARQUE: Certains bacs peuvent avoir un aspect

diﬀ érent et ne tenir qu’à un seul emplacement.

SECTION CONGÉLATEUR

BAC À GLAÇONS SUPPLÉMENTAIRES

1. Tirez le tiroir du congélateur et le tiroir coulissant le plus

loin possible pour retirer le bac à glace supplémentaire.

2. Soulevez délicatement le bac à glaçons et tirez vers

l’extérieur pour le retirer.

3. Pour remettre en place, tirez les deux tiroirs le plus loin

possible, et placez le bac à sa position appropriée dans

le tiroir coulissant. Fermez le tiroir coulissant, puis le tiroir

du congélateur.

ATTENTION : Risque de pincement! N’approchez pas

les mains et les pieds du tiroir du congélateur lors de

l’ouverture et de la fermeture.

Bac à glace

supplémentaire

Tiroir coulissant

UTILISATION DU RÉFRIGÉRATEUR

DURABASE

1. Pour retirer le Durabase, poussez-le vers l’arrière le plus

loin possible. Inclinez l’avant du Durabase et tirez-le vers

l’extérieur.

2. Pour le remettre en place, insérez le Durabase dans le rail.

TIROIR COULISSANT

1. Pour le retirer, tirez le tiroir pour le sortir complètement.

Soulevez l’avant du tiroir, puis tirez-le vers l’extérieur.

2. Pour remettre en place, inclinez légèrement l'avant du

tiroir vers le haut, insérez le tiroir dans le châssis, puis

poussez le tiroir en place.

DIVISEUR DU DURABASE

Le diviseur du Durabase permet d’organiser le volume du

Durabase en deux sections. Il peut être réglé d'un côté à

l'autre pour recevoir des articles de tailles diﬀ érentes.

AVERTISSEMENT : Si le diviseur du Durabase est retiré,

il y a suﬃ samment d’espace ouvert à l’intérieur pour

qu’un enfant ou des animaux s’y glissent.

Pour prévenir les risques qu’un enfant ou un animal reste

coincé ou suﬀ oque accidentellement, NE les laissez PAS

toucher le tiroir ou s'en approcher.

UTILISATION DU RÉFRIGÉRATEUR

ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Risque d’explosion

Utilisez un produit de nettoyage ininﬂ ammable. Sinon,

vous risquez de provoquer un incendie, une explosion ou

des blessures mortelles.

Les sections réfrigérateur et congélateur se dégivrent

automatiquement; cependant, il convient de nettoyer les deux

sections environ une fois par mois pour empêcher la formation

d’odeurs. Essuyez immédiatement les renversements.

CONSEILS DE NETTOYAGE GÉNÉRAUX

• Débranchez le réfrigérateur ou déconnectez la source

de courant.

• Retirer toutes les parties mobiles, telles que les étagères,

les bacs à légumes, etc. Reportez-vous aux sections

Utilisation de votre réfrigérateur pour consulter les

instructions de retrait.

• Utilisez une éponge propre ou un chiﬀ on doux et un

détergent léger dilué dans l’eau chaude. N’utilisez pas

de produits de nettoyage abrasifs ou corrosifs.

• Lavez, rincez et essuyez à la main toutes les surfaces.

• Branchez le réfrigérateur et reconnectez l’alimentation

électrique.

EXTÉRIEUR

Le cirage des surfaces métalliques peintes externes favorise

la protection contre la rouille. Ne cirez pas les pièces en

plastique. Cirez les surfaces métalliques peintes au moins

deux fois par année à l’aide d’une cire pour appareils

électroménagers (ou cire auto). Appliquez la cire avec un

chiﬀ on propre et doux.

Pour les produits dotés d’un extérieur en acier inoxydable,

utilisez une éponge propre ou un chiﬀ on doux et un

détergent léger dilué dans l’eau chaude. N’utilisez pas

de produits de nettoyage abrasifs ou corrosifs. Essuyez

complètement avec un chiﬀ on doux.

PAROIS INTÉRIEURES (laissez le congélateur se réchauﬀ er

aﬁ n d’éviter que le chiﬀ on ne colle à la surface)

Pour faciliter l’élimination des odeurs, vous pouvez laver

l’intérieur du réfrigérateur avec un mélange de bicarbonate

de soude et d’eau chaude. Mélangez 2 cuillerées à table

de bicarbonate de soude à une pinte d’eau (26 g de

bicarbonate de soude à 1 litre d’eau.) Vériﬁ ez que le

bicarbonate de soude est entièrement dissous aﬁ n qu’il

ne risque pas de rayer les surfaces du réfrigérateur.

CONTRE-PORTES ET JOINTS

Utilisez une éponge propre ou un chiﬀ on doux et un

détergent léger dilué dans l’eau chaude. N’utilisez pas de

cires nettoyantes, de détergent concentré, de javellisants ou

de produits de nettoyage contenant des dérivés de pétrole

sur les pièces en plastique du réfrigérateur.

PIÈCES EN PLASTIQUE (couvercles et panneaux)

Utilisez une éponge propre ou un chiﬀ on doux et un

détergent léger dilué dans l’eau chaude. N’utilisez pas

d’aérosols de fenêtres, de produits de nettoyage abrasif

ou de ﬂ uides inﬂ ammables. Ceux-ci peuvent égratigner

ou endommager les matériaux.

SERPENTINS RÉFRIGÉRANTS

Utilisez un aspirateur équipé d’une

rallonge pour nettoyer le couvercle

et les ouvertures d’aération du

serpentin réfrigérant.

Ne retirez pas le panneau

couvrant la zone du

serpentin réfrigérant.

ATTENTION : Pendant le nettoyage de l’intérieur,

n’aspergez pas d’eau.

REMPLACEMENT DU VOYANT LED

AVERTISSEMENT

Risque de choc électrique

Avant de dépanner l’éclairage LED d’intérieur,

débranchez le réfrigérateur et coupez le courant au

niveau du disjoncteur ou de la boîte à fusibles.

La mise des commandes en position OFF ne met pas le

circuit électrique de l’éclairage hors tension..

LORSQUE VOUS DÉMÉNAGEZ

Lorsque vous déménagez votre réfrigérateur dans une

nouvelle maison, procédez comme suit pour le préparer

au déménagement.

1. Retirez tous les aliments du réfrigérateur et emballez-les

dans de la glace sèche.

2. Débranchez le réfrigérateur.

3. Nettoyez, essuyez et séchez complètement.

4. Retirez toutes les pièces amovibles, emballez-les et

attachez-les ensemble avec du ruban adhésif aﬁ n

qu’elles ne s’entrechoquent pas pendant le transport.

Reportez-vous à la section Utilisation du réfrigérateur

pour les instructions concernant les pièces amovibles.

5. Selon le modèle, soulevez l’avant du réfrigérateur

aﬁ n qu’il roule plus facilement OU vissez à fond vers

l’intérieur les cales de réglage aﬁ n d’éviter qu’elles ne

raient le plancher. Reportez-vous à la section Fermeture

des portes.

6. Maintenez les portes fermées avec du ruban adhésif

et ﬁ xez le cordon d’alimentation à l’armoire du

réfrigérateur avec du ruban adhésif.

Lorsque vous arrivez dans votre nouvelle maison, remettez

tout en place et reportez-vous à la section Installation du

réfrigérateur pour les instructions de préparation.

REMARQUE: Les lumières des compartiments réfrigérateur

et congélateur sont des éclairages LED d’intérieur, et leur

entretien doit être réalisé par un technicien qualiﬁ é.

COUPURES DE COURANT

1. En cas de coupure de courant de 24 heures ou moins,

maintenez toutes les portes du réfrigérateur fermées pour

maintenir les aliments froids et congelés.

2. Si la coupure de courant devait durer plus que 24 heures,

retirez tous les aliments congelés et stockez-les dans un

casier pour denrées congelées.

LORSQUE VOUS PARTEZ EN VACANCES

Si vous choisissez de laisser en service le réfrigérateur

pendant votre voyage, suivez les instructions suivantes pour

préparer le réfrigérateur avant votre départ.

1. Consommez toutes les denrées périssables et congelez les

autres denrées.

2. Arrêtez la machine à glaçons et videz le bac à glace.

Si vous choisissez de mettre hors tension le réfrigérateur avant

votre départ, procédez comme suit.

1. Retirez tous les aliments du réfrigérateur.

2. Selon votre modèle, réglez le contrôle du thermostat

(contrôle du réfrigérateur) sur OFF. Reportez-vous à

la section Réglage des contrôles.

3. Nettoyez le réfrigérateur, essuyez-le et séchez-le.

4. Avec du ruban adhésif ﬁ xez des blocs de caoutchouc

ou de bois en haut des deux portes pour les maintenir

ouvertes suﬃ samment pour laisser pénétrer l’air à

l’intérieur. Cela permet d’éviter la formation d’odeurs

et de moisissures.

ENTRETIEN ET NETTOYAGE

CONNEXION DU TUYAU D’EAU

AVANT DE COMMENCER

Cette installation de raccordement d’eau n’est pas couverte

par la garantie de ce réfrigérateur. Suivez attentivement ces

instructions pour minimiser les risques de coûteux dégâts des

eaux.

Des coups de bélier (brusques déplacements d’eau dans les

tuyaux) dans une plomberie domestique peuvent endommager

les pièces du réfrigérateur et provoquer des fuites d’eau ou

des dégâts des eaux. Contactez un plombier qualiﬁ é pour

corriger les eﬀ ets de coups de bélier avant de raccorder la

conduite d’approvisionnement d’eau au réfrigérateur.

Pour éviter les brûlures et les dommages au produit,

raccordez uniquement le tuyau d'eau du réfrigérateur à un

approvisionnement d'eau froide.

Si vous utilisez votre réfrigérateur avant de raccorder l’eau,

assurez-vous que l’interrupteur de la machine à glaçons est

en position OFF (O) .

IMPORTANT: Pour éviter tout dommage matériel, ne

pas soumettre les tuyaux de la machine à glaçon à des

températures négatives. Ne relier qu’à une source d’eau

potable.

PRESSION DE L’EAU

Un approvisionnement d’eau froide. La pression de l’eau

doit être comprise entre 20 et 120 psi sur les modèles ne

comportant pas de ﬁ ltre à eau, et entre 40 et 120 psi sur des

modèles qui en sont dotés.

Si un système de ﬁ ltration d’eau à osmose inverse est raccordé

à votre approvisionnement d’eau froide, cette installation de

raccordement d’eau n’est pas couverte par la garantie du

réfrigérateur. Suivez attentivement les instructions suivantes pour

minimiser les risques de coûteux dégâts des eaux.

Si un système de ﬁ ltrage d'eau à osmose inverse est raccordé

à un votre d'approvisionnement d'eau froide, la pression d'eau

au système à osmose inverse doit être d'au moins40 à 60 psi

(2,8 kgf/cm2 ~ 4,2 kgf/cm2, moins de 2,0~3,0 secondes pour

remplir une tasse d'une capacité de 7 onces).

Si la pression d’eau du système à osmose inverse est inférieure

à 21 psi ou 1,5 kgf/cm2 (plus de 4,0 secondes pour remplir

une tasse d’une capacité de 7 onces):

• Vériﬁ ez que le ﬁ ltre à sédiments dans le système à osmose

inverse n’est pas bloqué. Remplacez le ﬁ ltre si nécessaire.

• Laissez le réservoir de stockage du système à osmose

inverse se remplir après une utilisation intensive.

• Si le problème de la pression d’eau du système à osmose

inverse persiste, contactez un plombier qualiﬁ é.

• Toutes les installations doivent être conformes aux

conditions du code de plomberie local.

ATTENTION : Portez une protection des yeux pendant

l'installation pour prévenir toute blessure.

CE DONT VOUS AUREZ BESOIN

• Tuyau de cuivre,¼ po. de diamètre

extérieur pour accorder le réfrigérateur

à l’approvisionnement d’eau. Assurez-

vous que les deux extrémités du tuyau

ont une coupe perpendiculaire.

• Pour déterminer la longueur de tuyau requise : mesurez la

distance entre la vanne à eau à l’arrière du réfrigérateur

et la conduite d’approvisionnement d’eau. Ajoutez

ensuite 8 pieds (2,4 m). Assurez-vous qu’il y a une section

supplémentaire de tuyau suﬃ sante (environ 8 pieds [2,4 m]

bouclée en 3 coudes d’environ 10 po. [25 cm] le diamètre)

pour permettre de placer le réfrigérateur à une distance

adéquate du mur après l’installation.

• Perceuse.

• Clé de ½ po. ou clé à ouverture variable.

• Tournevis à lame plate et à pointe cruciforme.

• Deux écrous de serrage

d’un diamètre extérieur de

¼ po. et 2 bagues (gaines)

pour raccorder les tuyaux de

cuivre à la vanne d’arrêt et à la

vanne à eau du réfrigérateur.

• Si votre conduite d’eau

en cuivre a une extrémité

évasée, vous aurez besoin d’un

adaptateur (disponible dans les

magasins d'articles de plomberie)

pour raccorder la conduite d'eau

au réfrigérateur OU vous pouvez

couper le bout évasé avec un

coupeur de tuyau et utiliser un

dispositif de serrage.

• Vanne d’arrêt pour raccorder la conduite d’eau froide. La

vanne d’arrêt doit comporter une entrée d’eau d’un diamètre

intérieur minimal de 5/32 po. au point de raccordement à la

CONDUITE D’EAU FROIDE. Les vannes d’arrêt de type étrier

sont incluses dans plusieurs kits d’approvisionnement d’eau.

Avant d’en acheter, assurez-vous

qu’une vanne de type étrier

est conforme aux codes de

plomberie locaux.

REMARQUE: Une vanne à eau

de type étrier auto-perceuse

ne doit pas être utilisée.

AVERTISSEMENT

Risque d’électrocution

Lors de l’utilisation d’un dispositif électrique (telle qu’une

perceuse) pendant l’installation, assurez-vous que le

dispositif est alimenté par batterie, est doté d’une double

isolation ou est mis à la terre aﬁ n d’éliminer les risques

d’électrocution.

100

INSTRUCTIONS D’INSTALLATION

Installez la vanne d’arrêt sur la conduite d’eau potable

fréquemment utilisé le plus proche.

1. ARRÊTEZ L’APPROVISIONNEMENT D’EAU PRINCIPAL

Ouvrez le robinet le plus proche pour libérer la pression

sur la ligne.

2. CHOISISSEZ L’EMPLACEMENT DE LA VANNE

Choisissez un emplacement facilement

accessible pour la vanne. Il est

préférable d’établir le raccordement

dans le côté d’un tuyau d’eau

vertical. S’il est nécessaire de faire le

raccordement dans un tuyau d’eau

horizontal, utilisez la face supérieure

ou latérale et non la face inférieure,

pour éviter la récupération des sédiments du tuyau d’eau.

3. PERCEZ LE TROU POUR LA VANNE

Percez un trou de ¼ po. dans le tuyau d’eau avec une

mèche aiguisée. Enlevez toute

ébarbure résultant du perçage du

trou dans le tuyau. Veillez à ne

pas laisser l’eau s’écouler dans la

perceuse. Si vous ne percez pas

un trou de ¼ po., il est possible

que la production de glace soit

réduite ou que les glaçons soient

plus petits.

REMARQUE: La conduite de raccordement ne peut

pas être un tuyau en plastique blanc. Les plombiers

professionnels doivent utiliser uniquement un tuyau de

cuivre NDA #49595 ou 49599 ou un tuyau polyéthylène

réticulé (PEX, Cross Link Polyéthylène).

4. FIXEZ LA VANNE D’ARRÊT

Fixez la vanne d’arrêt au tuyau d’eau froide avec le

collier de serrage pour tuyau.

REMARQUE: Les codes de plomberie Commonwealth of

Massachusetts 248CMR doivent être observés. Les vannes

de type étrier sont illégales et leur utilisation n’est pas

autorisée dans le Massachusetts. Consultez votre plombier

licencié.

5. SERREZ LE COLLIER DE SERRAGE

Serrez les vis du collier de serrage jusqu’à ce que la

rondelle d’étanchéité commence à gonﬂ er.

REMARQUE: Ne serrez pas trop le collier de serrage,

vous pourriez écraser le tuyau.

6. ACHEMINEZ LA TUYAUTERIE

Acheminez la tuyauterie entre la conduite d’eau froide et

le réfrigérateur.

Acheminez la tuyauterie par un trou pratiqué dans le mur

ou le plancher (derrière le réfrigérateur ou l’armoire de

base adjacente) aussi près que possible du mur.

REMARQUE: Assurez-vous qu’il y a une section

supplémentaire de tuyau suﬃ sante (environ 8 pieds

bouclée en 3 coudes d’environ 10 po. de diamètre) pour

permettre de placer le réfrigérateur à une distance

adéquate du mur après l’installation.

7. RACCORDEZ LA TUYAUTERIE À LA VANNE

Placez l’écrou de serrage et la bague (gaine) pour le

tuyau de cuivre à l’extrémité du tuyau et raccordez-le à la

vanne d’arrêt. Assurez-vous que le tuyau est complètement

introduit dans la vanne. Serrez solidement l’écrou de

serrage.

REMARQUE: Les codes de plomberie Commonwealth of

Massachusetts 248CMR doivent être observés. Les vannes

de type étrier sont illégales et leur utilisation n’est pas

autorisée dans le Massachusetts. Consultez votre plombier

licencié.

Collier pour

tuyaux

Vanne d’arrêt

de type étrier Tuyau d’eau

froide vertical

Collier pour

tuyaux

Vis de serrage

Rondelle

Entrée

Vanne d’arrêt

de type étrier

Écrou de

presse-

garniture

Vanne

de sortie

Écrou de serrage

Bague (gaine)

CONNEXION DU TUYAU D’EAU

101

CONNEXION DU TUYAU D’EAU

8. LAVEZ LA TUYAUTERIE

Ouvrez l’approvisionnement d’eau

principal et laissez couler l’eau

jusqu’à ce que l’eau soit propre.

Arrêtez l’eau au niveau de la vanne

d’eau après avoir laissé s’écouler

environ une pinte d’eau par la

tuyauterie.

9. RACCORDEZ LE TUYAU AU

RÉFRIGÉRATEUR

REMARQUE: Avant d’établir le raccordement au

réfrigérateur, assurez-vous que le cordon d’alimentation

du réfrigérateur n’est pas branché sur la prise murale.

1. Retirez le bouchon ﬂ exible en plastique de la vanne d’eau.

2. Placez l’écrou de serrage et la bague (gaine) à l’extrémité

de la tuyauterie, tel qu’indiqué.

3. Insérez l’extrémité du tuyau en cuivre dans la connexion,

le plus loin possible. Tout en tenant la tuyauterie, serrez le

raccord.

10. OUVREZ L’EAU SUR LA VANNE D’ARRÊT

Serrez les raccords présentant une fuite.

11. BRANCHEZ LE RÉFRIGÉRATEUR

Disposez le cheminement de la tuyauterie de façon à

éviter les vibrations contre l’arrière du réfrigérateur ou

contre le mur. Repoussez le réfrigérateur vers le mur.

12. DÉMARREZ LA MACHINE À GLAÇONS

Mettez l’interrupteur de la machine à glaçons en position

ON.

La machine à glaçons commence à fonctionner jusqu’à

ce qu’elle atteigne sa température de fonctionnement de

15°F (–9°C) ou une température inférieure. Elle commence

automatiquement à fonctionner si l’interrupteur de la

machine à glaçons est en position ON (I).

Collier pour

tuyauterie Tuyauterie de

¼ po.

Écrou de

serrage de

¼ po.

Raccordement

au réfrigérateur

Bague

(gaine)

ATTENTION : Vériﬁ ez l’absence de fuite sur les

raccordements à la conduite d’eau.

102

GUIDE DE DÉPANNAGE

COMPRENDRE LES SONS QUE VOUS POUVEZ ENTENDRE

Votre nouveau réfrigérateur peut produire des sons que votre

ancien appareil ne produisait pas. La plupart des nouveaux

sons sont normaux. Les surfaces dures, comme le plancher,

les murs et les armoires, peuvent faire percevoir les sons

plus forts qu’ils ne sont réellement. Les paragraphes suivants

décrivent les types de sons que vous pourriez entendre et ce

qui pourrait les causer.

Problème Causes possibles Solutions

Le réfrigérateur

ne refroidit

pas.

Le cordon d’alimentation est débranché. Branchez fermement le cordon d’alimentation sur

une prise sous tension ayant une tension appropriée

(voir Conditions électriques et de mise à la masse).

Un fusible domestique a grillé ou un disjoncteur

a sauté. Remplacez le fusible ou réinitialisez le disjoncteur.

Si le problème persiste, contactez un électricien.

Le contrôle du réfrigérateur est réglé sur la

position OFF .Reportez-vous à la section Réglage des contrôles.

Le réfrigérateur eﬀ ectue le cycle de dégivrage. Attendez environ 30 minutes la ﬁ n du cycle

de dégivrage.

Le réfrigérateur est en mode Démonstration.Le mode Démonstration permet aux témoins et à

l’aﬃ chage du contrôle de fonctionner normalement

alors que le système de refroidissement est désactivé

aﬁ n d’économiser de l’énergie dans la salle

d’exposition. Pour désactiver le mode Démonstration,

ouvrez une porte, puis maintenez enfoncés les boutons

Ultra Ice et Refrigerator Temp. pendant cinq secondes.

Une fois désactivé, OFF disparaît et les réglages de

température précédents s’aﬃ chent (reportez-vous à la

section Réglage des contrôles pour les températures

recommandées).

Le réfrigérateur

semble faire

trop de bruit.

Les sons peuvent être normaux pour votre

réfrigérateur. Reportez-vous à la section Comprendre les sons que

vous pouvez entendre pour plus d’informations.

Déclic:

Le contrôle de dégivrage émet un déclic lorsque le cycle

de dégivrage automatique commence et se termine. La

commande du thermostat (ou commande du réfrigérateur,

selon le modèle) produit aussi un déclic au début ou à la ﬁ n

de son cycle.

Crépitement:

Des crépitements peuvent provenir du ﬂ ux du réfrigérant, de

la conduite d’eau, ou des produits placés sur le réfrigérateur.

Grincement:

• Moteur du ventilateur de l’évaporateur faisant circuler

de l’air à travers les compartiments réfrigérateur et

congélateur.

• Air forcé sur le condensateur par leventilateur du

condensateur.

• Le ventilateur du compartiment de glace dans le

congélateur ou du côté gauche du réfrigérateur lorsque

les portes sont ouvertes.

Gargouillement:

À la ﬁ n de chaque cycle, vous pourriez entendre un bruit

de gargouillement causé par le réfrigérant circulant dans le

système de refroidissement.

Claquement :

Contraction et expansion des parois intérieures.

Grésillement:

Égouttement d’eau dans le radiateur de dégivrage pendant

le cycle de dégivrage.

Bruit de vibration :

Si le côté ou l’arrière du réfrigérateur touche une armoire ou

un mur, une partie des vibrations normales peut produire un

son audible. Pour éliminer le bruit, assurez-vous que les côtés et

l’arrière ne peuvent pas vibrer contre un mur ou une armoire.

Égouttement:

Eau qui tombe dans le plateau de dégivrage pendant le

cycle de dégivrage.

Son modulé ou aigu:

Votre réfrigérateur est conçu pour fonctionner plus

eﬃ cacement et conserver vos aliments à la température

souhaitée. Le compresseur très eﬃ cace peut fonctionner plus

longtemps que celui de votre ancien réfrigérateur, mais il

est quand même plus écoénergétique que ceux des modèles

précédents. Lorsque le réfrigérateur fonctionne, il est normal

d’entendre un son aigu modulé.

103

Problème Causes possibles Solutions

Les lumières ne

fonctionnent pas. Le cordon d’alimentation est débranché.

Les lumières intérieures ont mal

fonctionné.

Branchez fermement le cordon d’alimentation sur une

prise sous tension ayant une tension appropriée (voir

Conditions électriques et de mise à la masse).

La lampe du compartiment est un éclairage intérieur LED

dont l’entretien doit être conﬁ é à un technicien qualiﬁ é.

Bruit de vibration ou

de cliquetis. Le réfrigérateur n’est pas posé

correctement au sol. Le plancher est faible ou irrégulier ou les cales de réglage

nécessitent un ajustement. Reportez-vous à la section

Installation pour les instructions de mise à niveau.

Le compresseur

semble trop

fonctionner.

Le réfrigérateur qui a été remplacé

était un ancien modèle. Les réfrigérateurs modernes nécessitent plus de temps de

fonctionnement mais utilisent moins d’énergie en raison

d’une technologie plus eﬃ cace.

La température de la pièce est

supérieure à la normale. Le compresseur fonctionne plus longtemps à des

températures plus élevées. À des températures ambiantes

normales (70°F) votre compresseur devrait fonctionner

environ 40% à 80% du temps. À des températures plus

élevées, vous pouvez vous attendre qu’il fonctionne plus

souvent. Le réfrigérateur ne doit pas être utilisé à une

température supérieure à 110°F.

La porte est souvent ouverte ou une

grande quantité de nourriture vient

d’être ajoutée.

L’ajout de nourriture et les ouvertures fréquentes de la

porte font perdre du froid au réfrigérateur, ce qui oblige

le compresseur à fonctionner plus longtemps pour refroidir

de nouveau le réfrigérateur. Pour économiser de l’énergie,

essayez de prendre tout ce qu’il vous faut dans le

réfrigérateur en une seule fois, de bien ranger les aliments

pour les trouver rapidement et de fermer la porte dès que

vous avez récupéré l’aliment souhaité. (Reportez-vous à la

section Guide de stockage des aliments.)

Le réfrigérateur a été récemment

branché et son contrôle n’a pas été

correctement réglé.

Le réfrigérateur mettra jusqu’à 24 heures pour se

refroidir complètement.

Le contrôle du réfrigérateur n’est pas

correctement réglé pour les conditions

ambiantes.

Reportez-vous à la section Ajustement des réglages de

contrôle.

Les portes ne sont pas complètement

fermées. Appuyez fermement sur les portes pour les fermer. Si

elles ne ferment pas entièrement, reportez-vous à «Les

portes ne se ferment pas complètement» dans la section

Dépannage.

Le couvercle arrière est sale. Cela empêche la circulation de l’air et augmente

le travail du moteur. Nettoyez le couvercle arrière.

Reportez-vous à la section Entretien et nettoyage.

Il y a de l’eau dans le

plateau de dégivrage. Le réfrigérateur est en cours de

dégivrage. L’eau s’évaporera. Il est normal que de l’eau s’égoutte

dans le plateau de dégivrage.

Le temps est anormalement humide. Il faut prévoir que l’eau dans le plateau de dégivrage

mettra plus longtemps à s’évaporer. C’est normal par

temps chaud ou humide.

Les portes sont

diﬃ ciles à ouvrir. Les joints d’étanchéité sont sales ou

collants. Nettoyez les joints d’étanchéité et les surfaces

avec lesquelles ils entrent en contact. Appliquez

une ﬁ ne couche de produit à polir pour appareils

électroménagers ou de cire de cuisine sur les joints

d’étanchéité après nettoyage.

La porte est rouverte peu de temps

après avoir été ouverte. Lorsque vous ouvrez la porte, de l’air plus chaud pénètre

dans le réfrigérateur. Comme l’air chaud refroidit, il

crée un vide. Si la porte est diﬃ cile à ouvrir, attendez

une minute pour laisser la pression d’air s’égaliser, puis

vériﬁ ez si elle s’ouvre plus facilement.

GUIDE DE DÉPANNAGE

104

Problème Causes possibles Solutions

Les portes ne

se ferment pas

complètement.

Le réfrigérateur n’est pas à niveau. Reportez-vous à la section Mise à niveau et

alignement des portes.

Des aliments empêchent la fermeture des

portes. Redisposez les contenants d’aliments pour dégager la

porte et les étagères de la porte.

Le bac à glace, le couvercle du bac à

légumes, les plateaux, les étagères, les bacs

dans la porte ou les paniers ne sont pas

correctement positionnés.

Poussez les bacs à fond et placez le couvercle du bac

à légumes, les plateaux, les étagères et les paniers

aux positions appropriées. Reportez-vous à la section

Utilisation du réfrigérateur pour plus d’informations.

Les joints d’étanchéité sont collants. Nettoyez les joints d’étanchéité et les surfaces

avec lesquelles ils entrent en contact. Appliquez

une ﬁ ne couche de produit à polir pour appareils

électroménagers ou de cire de cuisine sur les joints

d’étanchéité après nettoyage.

Le réfrigérateur branle ou semble instable. Mettez à niveau le réfrigérateur. Reportez-vous à

Mise à niveau et alignement des portes pour plus

d’informations.

Les portes ont été retirées pendant

l’installation du produit et n’ont pas été

correctement remises en place.

Retirez et remettez en place les portes conformément

à la section Retrait et remise en place des portes et

poignées du réfrigérateur, ou appelez un technicien

qualiﬁ é.

Le meneau articulé n’est pas bien positionné. Faites pivoter le meneau articulé à sa position

fermée et réessayez de fermer la porte. Reportez-

vous à Fonctionnalités du réfrigérateur pour plus

d’informations sur le meneau articulé.

Givre ou cristaux

de glace sur la

nourriture congelée.

La porte ne se ferme pas correctement. Reportez-vous à «Les portes ne se ferment pas

complètement» dans la section Dépannage.

Les portes sont souvent ouvertes. Lorsque la porte est ouverte, de l’air chaud, humide

peut entrer dans le congélateur, ce qui produit du givre.

La glace a un

mauvais goût ou

une mauvaise

odeur.

La machine à glaçons a été récemment

installée. Jetez les premiers lots de glaçons pour éviter la glace

décolorée ou ayant un mauvais goût.

La glace a été stockée trop longtemps. Jetez les anciens glaçons et fabriquez-en de

nouveaux.

La nourriture n’a pas été bien enveloppée

dans un compartiment. Emballez de nouveau les aliments car les odeurs

pourraient passer dans la glace s’ils ne sont pas

correctement enveloppés.

L’approvisionnement d’eau contient des

minéraux tels que du soufre. Un ﬁ ltre à eau devra éventuellement être installé pour

éliminer les problèmes de goût et d’odeur.

L’intérieur du réfrigérateur a besoin d’un

nettoyage. Reportez-vous à la section Entretien et nettoyage pour

plus d’informations.

Le bac de stockage de glace doit être

nettoyé. Videz et nettoyez le bac. Jetez les anciens cubes.

Aliments

congelés dans

le compartiment

réfrigérateur.

Le contrôle de température dans le

compartiment

réfrigérateur est trop froid.

Appuyez sur le bouton Refrigerator Temp. pour régler

le compartiment réfrigérateur à une température

moins froide.

Le réfrigérateur est installé dans un lieu

froid. Lorsque la température de la pièce est inférieure à

41°F (5°C), la nourriture peut congeler. Le réfrigérateur

ne doit pas fonctionner à une température inférieure à

55°F (13°C).

Un aliment à contenu en eau très élevé a été

placé trop près de l'ouverture de décharge

d’air froid.

Placez les aliments à contenu en eau très élevé vers

l’avant du réfrigérateur.

GUIDE DE DÉPANNAGE

105

GUIDE DE DÉPANNAGE

Problème Causes possibles Solutions

La machine à

glaçons ne produit

pas de glace ou

pas suﬃ samment

de glace.

Nouvelle installation. Attendez 12 à 24 heures après l’installation de la

machine à glaçons pour que la production de glace

commence. Attendez 72 heures pour une production

maximale de glace.

Le réfrigérateur n’est pas raccordé à un

approvisionnement d’eau ou la vanne

d’arrêt d’approvisionnement n’est pas

ouverte.

Raccordez le réfrigérateur à l’approvisionnement d’eau

et ouvrez entièrement la vanne d’arrêt.

Le système de ﬁ ltrage d’eau à

osmose inverse est raccordé à votre

approvisionnement d’eau froide.

Les systèmes de ﬁ ltrage à osmose inverse peuvent

réduire la pression d’eau sous le seuil minimal et

provoquer des problèmes de machine à glaçons.

(Reportez-vous à la section Pression de l’eau.)

Nœud dans le tuyau d’approvisionnement

d’eau. Un nœud ans le tuyau peut réduire le débit. Assurez-vous

que le tuyau d’approvisionnement d’eau a un parcours

rectiligne.

La demande de glace a dépassé la

capacité de stockage. La machine à glaçons produira environ 100cubes par

période de 24heures.

REMARQUE: Un bac à glaçons supplémentaire est

fourni dans la section congélateur pour augmenter la

capacité de stockage.

La machine à glaçons n’est pas activée. Localisez l’interrupteur ON/OFF de la machine à

glaçons et vériﬁ ez qu’il est en position ON (I).

Il y a quelque chose sur le capteur de

détection de glace. Des corps étrangers ou du givre sur le capteur de

détection de glace peuvent interrompre la production de

glace. Vériﬁ ez à tout moment la propreté de la zone du

capteur pour garantir un bon fonctionnement.

Le réglage de température du congélateur

est trop élevé. La température recommandée du compartiment

congélateur pour une production normale de glace est

de 0°F. Si la température du congélateur est plus élevée,

la production de glace s’en trouve aﬀ ectée.

Les portes sont souvent ouvertes. Si les portes de l’appareil sont souvent ouvertes, l’air

ambiant réchauﬀ era le réfrigérateur ce qui empêchera

l’appareil de maintenir la température réglée.

L’abaissement de la température du réfrigérateur peut

contribuer à résoudre le problème tout autant qu’une

ouverture moins fréquente des portes.

Les portes ne sont pas correctement

fermées. Si les portes ne sont pas correctement fermées, la

production de glace s’en trouve aﬀ ectée. Reportez-vous

à «Les portes ne se ferment pas complètement» dans

la section Dépannage pour plus d’informations.

La porte du compartiment de glacene se

ferme pas correctement. Si la porte du compartiment de glace n’est pas

correctement fermée, la production de glace s’en trouve

aﬀ ectée. Vériﬁ ez que la porte du compartiment de

glace est fermée pour garantir un bon fonctionnement.

Reportez-vous à la section Fonctionnalités du

réfrigérateur.

La fonction Ultra Ice n’est pas sélectionnée. Ultra Ice augmente la production de glace en abaissant

la température du compartiment congélateur. Reportez-

vous à Réglage des contrôles

La section

RÉFRIGÉRATEUR

ou CONGÉLATEUR

est trop froide.

Les contrôles ne sont pas réglés

correctement pour les conditions

ambiantes.

Lors du changement des réglages de contrôle,

attendez 24heures avant d’eﬀ ectuer des ajustements

supplémentaires. Si la température est trop froide,

augmentez le réglage de température d'un incrément

à la fois (reportez-vous à la section Réglage des

contrôles).

106

Problème Causes possibles Solutions

La température

est trop chaude

ou de l’humidité

s’était accumulée à

l’intérieur.

Les ouvertures d’aération sont bloquées.

L’air froid circule du congélateur à la section

produits frais, puis revient par les ouvertures

d’aération dans la paroi divisant les deux

sections.

Localisez les ouvertures d’aération en détectant avec

votre main le ﬂ ux d’air et déplacez tous les objets qui

obstruent les ouvertures et restreignent la circulation

d’air. (Voir le schéma de circulation d’air ci-dessous.)

Les portes sont souvent ouvertes. L’ouverture de la porte fait perdre du froid au

réfrigérateur, ce qui oblige le compresseur à

fonctionner plus longtemps pour refroidir de nouveau

le réfrigérateur. Pour économiser de l’énergie,

essayez de prendre tout ce qu’il vous faut dans le

réfrigérateur en une seule fois, de bien ranger les

aliments pour les trouver rapidement et de fermer la

porte dès que vous avez récupéré l’aliment souhaité.

Le contrôle n’est pas correctement réglé pour

les conditions ambiantes. Reportez-vous à la section Réglage des contrôles.

Attendez 24 heures la stabilisation ou l’égalisation

des températures. Si la température est trop basse

ou trop élevée, changez le réglage un incrément à

la fois. Reportez-vous à la section Ajustement des

réglages de contrôle.

Une grande quantité d’aliments a été ajoutée

au réfrigérateur ou au congélateur. L’ajout d’aliments réchauﬀ e le réfrigérateur. Il faut

quelques heures au réfrigérateur pour revenir à la

température normale.

La nourriture n’est pas correctement

emballée. Enveloppez hermétiquement la nourriture et essuyez

les contenants humides avant de stocker les aliments

dans le réfrigérateur pour éviter l’accumulation

d’humidité. Si nécessaire, remballez la nourriture

conformément aux directives de la section Guide de

stockage des aliments.

Les portes ne se ferment pas complètement. Reportez-vous à «Les portes ne se ferment pas

complètement» dans la section Dépannage.

Le temps est humide. Par temps humide, l’air transfère de l’humidité dans

le réfrigérateur lorsque les portes sont ouvertes. Une

forte humidité dans les compartiments congélateur

et réfrigérateur peut créer du givre ou de la

condensation.

Un cycle de dégivrage automatique a été

eﬀ ectué. Il est normal que des gouttelettes se forment sur

la paroi arrière intérieure après le dégivrage

automatique du réfrigérateur.

GUIDE DE DÉPANNAGE

Système Kenmore Connect™

Si vous rencontrez un problème avec votre réfrigérateur,

vous pouvez transmettre des informations via votre

téléphone en contactant l’équipe Kenmore Connect™.

Vous pourrez ainsi parler directement à l’un de nos

techniciens. Le technicien enregistre les informations

transmises par votre réfrigérateur et s’en sert pour

analyser le problème, oﬀ ant un diagnostic rapide et

eﬃ cace.

Si vous rencontrez des problèmes avec votre

réfrigérateur, appelez le 1-800-4MY-HOME (1-800-

469-4663). N’utilisez la fonction Kenmore Connect™

que si l’agent de l’équipe Kenmore Connect™ vous le

demande. Les bruits de transmission que vous entendrez

sont normaux et ressemblent à ceux émis par un fax.

La fonction Kenmore Connect™ ne peut être activée que

si votre réfrigérateur est sous tension. S’il est impossible

de mettre en marche votre réfrigérateur, le dépannage

devra se faire sans la fonction Kenmore Connect™.

Utilisation de la fonction Kenmore Connect™

Tout d’abord, appelez le 1-800-4MY-HOME (1-800-

469-4663). Si le numéro de téléphone que vous utilisez

est enregistré et associé à votre réfrigérateur, vous serez

rapidement mis en relation avec un agent de l’équipe

Kenmore Connect™. N’utilisez la fonction Kenmore

Connect™ que si l’agent de l’équipe Kenmore Connect™

vous le demande..

1. Verrouillez l’aﬃ che. Pour verrouiller l’aﬃ che,

maintenez enfoncé le bouton Door Alarm pendant

environ trois secondes. (Si l’aﬃ cheur est déjà

verrouillé, vous devez désactiver le verrou, puis le

réactiver.)

2. Ouvrez la porte droite du réfrigérateur.

• REMARQUE:

- Pour des résultats optimaux, ne déplacez pas le téléphone pendant la

transmission des signaux sonores.

- Si l’agent du centre d’appels n’est pas en mesure d’obtenir un

enregistrement précis des données, il est possible qu’il vous demande de

réessayer.

Kenmore Connect™ (certains modèles uniquement)

3. Lorsque l’agent du centre d’appels vous le demande,

maintenez le micro de votre téléphone devant le haut-

parleur situé sur la charnière droite de la porte du

réfrigérateur.

4. Maintenez enfoncée la touche de température du

congélateur pendant trois secondes tout en maintenant

votre téléphone près du haut-parleur.

5. Relâchez-la dès que vous aurez entendu trois signaux

sonores.

6. Maintenez le téléphone en place jusqu’à la ﬁ n de la

transmission sonore. Le temps restant est décompté

dans l’aﬃ cheur. Une fois le compte à rebours et

la transmission sonore terminés, reprenez votre

conversation avec le technicien qui pourra alors vous

aider à utiliser les informations fournies pour l’analyse.

® Registered Trademark / TM Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca Registrada / TM Marca de Fábrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros países

MC Marque de commerce / MD Marque déposée de Sears Brands, LLC

Get it fixed, at your home or ours!

Your Home

For troubleshooting, product manuals and expert advice:

www.managemylife.com

For repair – in your home – of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner’s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME®(1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparación

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR®

(1-888-784-6427)

www.sears.com

Au Canada pour service en français:

1-800-LE-FOYERMC

(1-800-533-6937)

www.sears.ca

Kenmore Elite 25 Cu Ft French Door Bottom Freezer Refrigerator Non Dispenser Energy Star Owners Manual Espanol 795 7303_Raptor2_Good

Navigation menu

Versions of this User Manual:

Views

Navigation
