KDC-HD548U

CD-RECEIVER

INSTRUCTION MANUAL

AMPLI-TUNER LECTEUR DE CD

MODE D’EMPLOI

REPRODUCTOR DE DISCOS COMPACTOS RECEPTOR DE FM/AM

MANUAL DE INSTRUCCIONES

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you obtain the best performance from

your new CD-receiver.

For your records

Record the serial number, found on the back of the unit, in the spaces designated on the warranty card, and in the

space provided below. Refer to the model and serial numbers whenever you call upon your Kenwood dealer for

information or service on the product.

Model KDC-HD548U Serial number

US Residents Only

Cover_KDC-HD548U[K]f.indd 1Cover_KDC-HD548U[K]f.indd 1 11/10/10 9:04:25 AM11/10/10 9:04:25 AM

CONTENTS

Safety 2

Preparation 3

How to attach/detach the faceplate

How to reset your unit

How to prepare the remote controller

(RC-405)

Basic operations 4

Getting started 6

Canceling the display demonstration

Setting the demonstration mode

Adjusting the clock

Initial settings before operations

Listening to HD Radio™

Broadcasts 7

Direct Access Tuning using the remote

controller (RC-405)

iTunes Tagging

Adjust [SETTINGS] mode settings

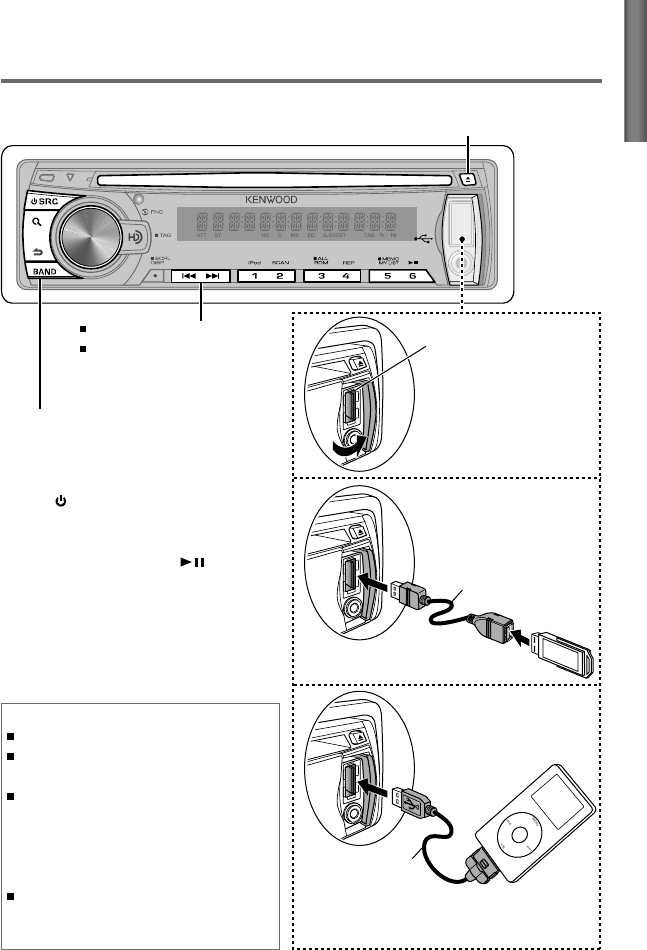

Listening to a disc/

USB device/ iPod 9

Start playing a disc

Connecting a USB device

Connecting an iPod

Selecting Repeat Play

Selecting Random Play

Selecting Scan Play

Selecting a folder/track/file

Direct Music Search using the remote

controller (RC-405)

Alphabet Search and My Playlist for iPod

iPod control by Hand Mode

Adjust [SETTINGS] mode settings

Listening to the other

external components 12

Function settings 12

Troubleshooting 14

Specifications 17

Safety

WARNING

Stop the car before operating the unit.

Important to know...

To prevent a short circuit, never put or

leave any metallic objects (such as coins or

metal tools) inside the unit.

Caution: Adjust the volume so that you

can hear sounds outside the car. Driving

with the volume too high may cause an

accident.

Condensation: When the car is air-

conditioned, moisture may collect on the

laser lens. This may cause disc read errors.

In this case, remove the disc and wait for

the moisture to evaporate.

This unit can only play the CDs with:

The illustrations in this manual are

examples used to explain more clearly

how the controls are used. Therefore, what

appears on the illustrations may differ from

what appears on the actual equipment.

A USB connection cable, CA-U1EX (optional

accessory) is required for connecting a USB

device.

You can connect an Apple iPod/iPhone

with this unit.

The word “iPod” appearing in this manual

indicates the iPod or iPhone connected

to this unit with a connection cable,

KCA-iP102 (optional accessory).

If you experience problems during

installation, consult your Kenwood dealer.

When you purchase external components,

check with your Kenwood dealer to make

sure that they work with your model and in

your area.

Detailed information and notes about the

playable audio files are stated in an online

manual on the following site:

www.kenwood.com/cs/ce/audiofile/

EN02-17_KDC-HD548U[K]f.indd 2EN02-17_KDC-HD548U[K]f.indd 2 11/18/10 1:45:50 PM11/18/10 1:45:50 PM

ENGLISH

Preparation

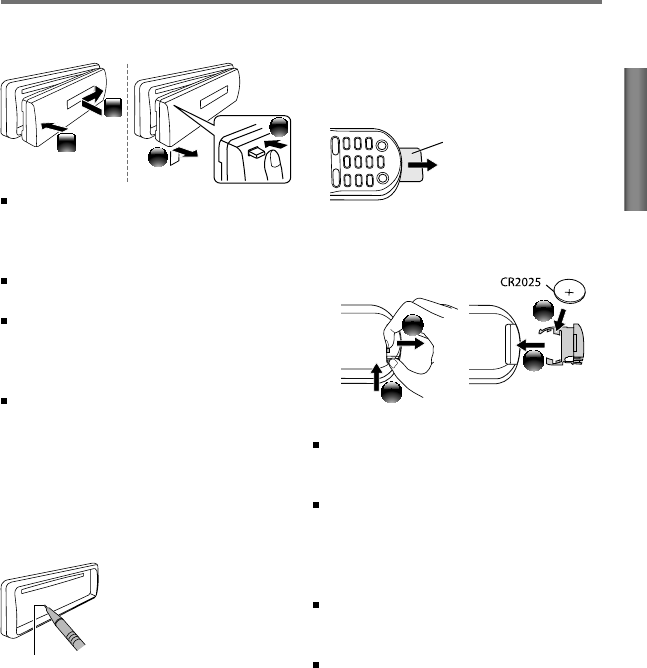

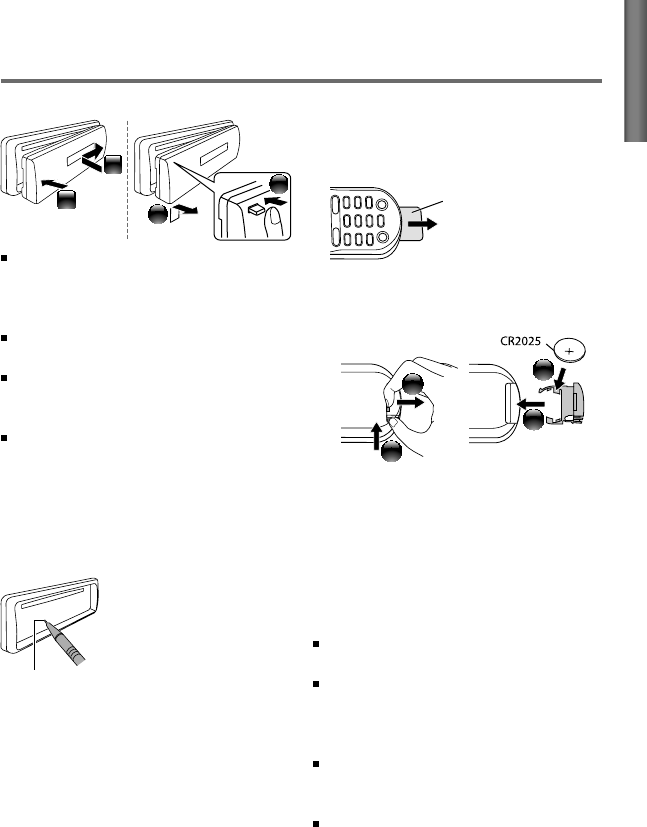

How to attach/detach the faceplate

Do not expose the faceplate to direct

sunlight, excessive heat, or humidity. Also

avoid places with too much dust or the

possibility of water splashing.

Keep the faceplate in its casing while

detached.

The faceplate is a precision piece of

equipment and can be damaged by shocks

or jolts.

To prevent deterioration, do not touch the

terminals of the unit and faceplate with

your fingers.

How to reset your unit

If this unit fails to operate properly, press the

reset button.

The unit returns to factory

settings when the reset

button is pressed.

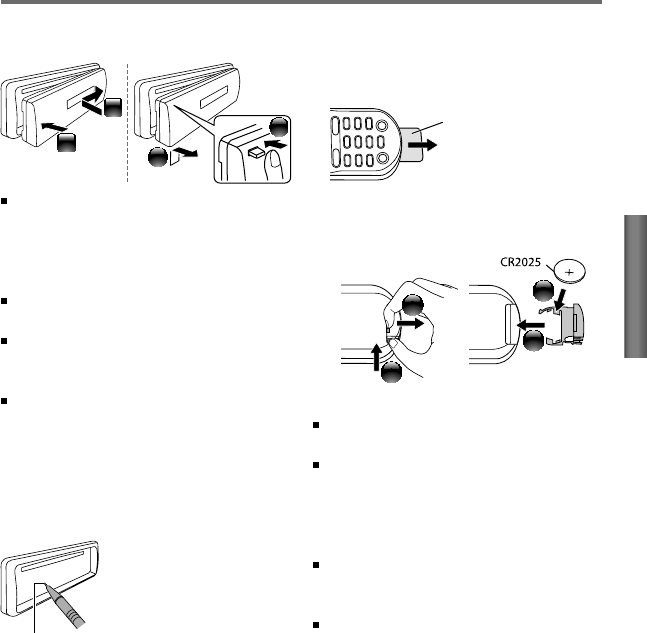

How to prepare the remote

controller (RC-405)

When you use the remote controller for the

first time, pull out the insulation sheet.

If the effectiveness of the remote

controller decreases, replace the battery.

CALIFORNIA, USA ONLY

This perchlorate WARNING applies only

to the product sold or distributed in

California USA “Perchlorate Material–special

handling may apply, See www.dtsc.ca.gov/

hazardouswaste/perchlorate.”

Caution:

Do not set the remote control in hot places

such as on the dashboard.

Lithium battery.

Danger of explosion if the battery is

incorrectly replaced. Replace only with the

same or equivalent type.

The battery pack or batteries shall not be

exposed to excessive heat such sunshine,

fire or the like.

Keep battery out of reach of children and in

original package until ready to use. Dispose

of used batteries promptly. If swallowed

contact physician immediately.

Insulation sheet

Reset button

EN02-17_KDC-HD548U[K]f.indd 3EN02-17_KDC-HD548U[K]f.indd 3 11/10/10 9:03:40 AM11/10/10 9:03:40 AM

The following indicator lights up when...

ATT

(blink)

: The sound attenuates. (Applicable only when using the remote controller,

RC-405).

ST : A stereo broadcast is received.

HD : HD Radio™ broadcast is tuned in.

D : HD Radio digital broadcast is tuned in.

MC : HD Radio multicast broadcast is tuned in.

EQ : [SYSTEM Q] is set to an EQ mode other than [NATURAL]. (page 12)

B.BOOST : [BASS BOOST] is set to [B.BOOST LV1] or [B.BOOST LV2]. (page 12)

TAG : The song information can be registered.

: In Search Mode or when a Playlist is displayed.

IN : A disc is in the unit.

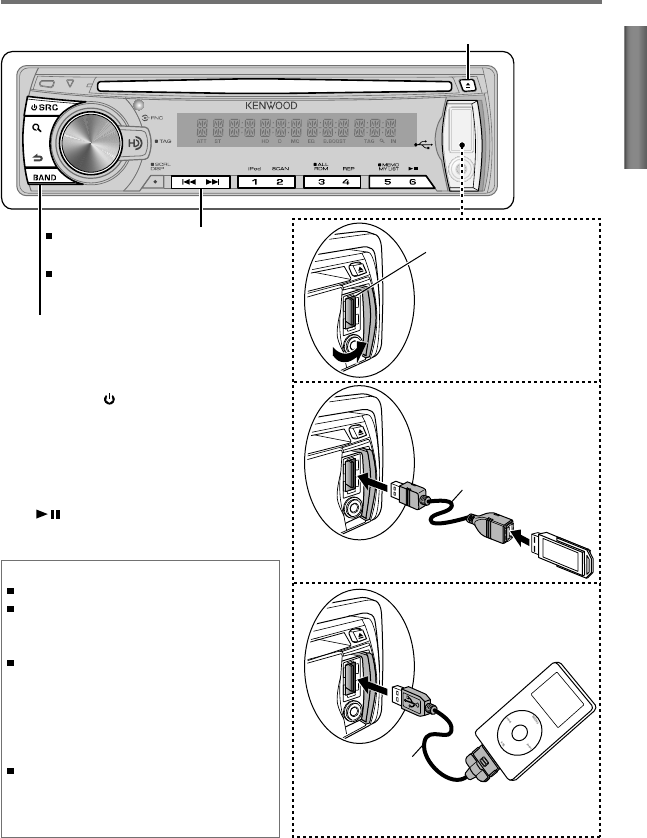

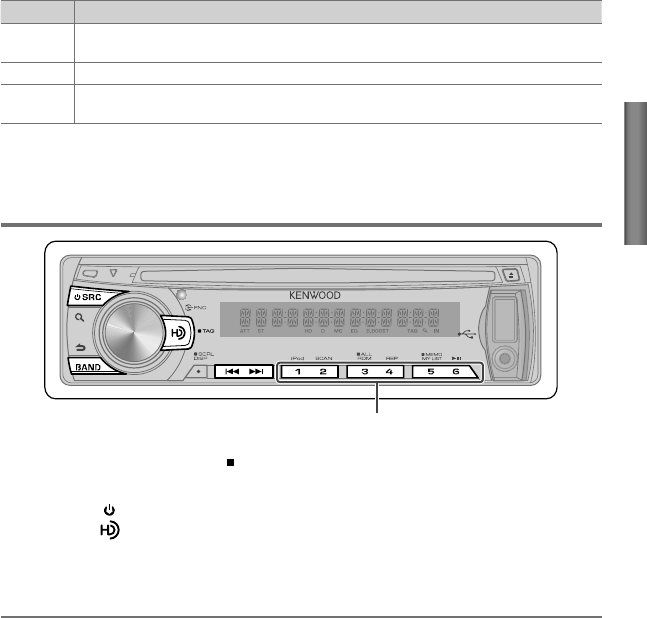

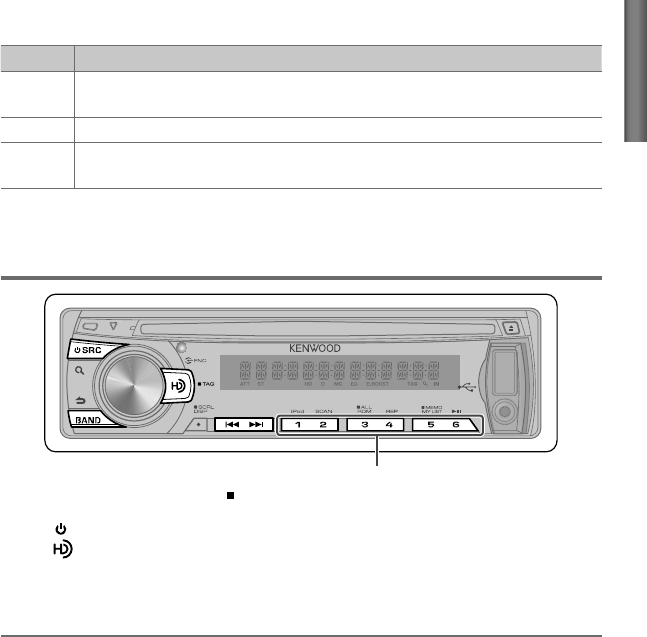

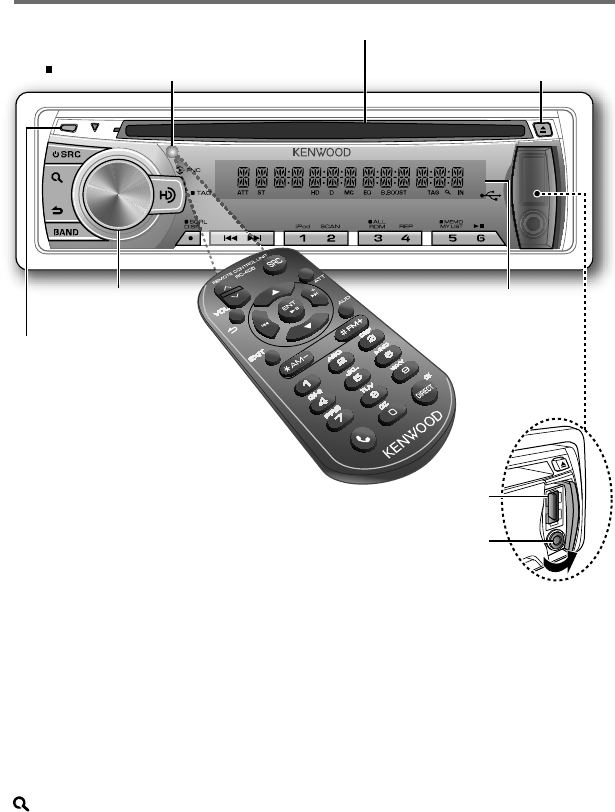

Basic operations

Volume knob

Loading slot

Ejects the disc

Detaches the faceplate

Display window

Auxiliary input jack

USB terminal

Remote sensor

Do not expose to bright sunlight.

EN02-17_KDC-HD548U[K]f.indd 4EN02-17_KDC-HD548U[K]f.indd 4 11/11/10 2:09:52 PM11/11/10 2:09:52 PM

ENGLISH

When you press or hold the following button(s)...

Main unit Remote

controller General operation

SRC

— Turns on.

Turns off if pressed and held.

SRC

Selects the available sources (HD RADIO, USB or iPod, CD, AUX,

STANDBY), if the power is turned on.

• If the source is ready, playback also starts. “iPod” or “CD” is

selectable only when an iPod is connected or a disc is loaded.

Volume knob

(turn)

VOL Adjusts the volume level.

∞Selects items.

Volume knob

(press)

ENT Confirms selection.

— Enters [FUNCTION] settings.

BAND *AM– /

#FM+

Selects the FM bands (FM1/ FM2/ FM3) or AM.

Selects the next/previous folder. (Pressing BAND on the main

unit can only select the next folders.)

6 ( ) ENT Pauses/resumes playback of a disc/ USB device/ iPod.

¢4

Searches for radio station.

Selects track/file.

Fast-forwards/reverses tracks if pressed and held.

SCRL DISP —

Changes the display information.

Scrolls the display information if pressed and held.

Enters clock adjustment mode directly (page 6) if pressed and

held while in clock display screen.

— Selects “HD RADIO” source.

Enters HD Radio tagging mode if pressed and held. (page 8)

—AUD Enters [AUDIO CTRL] settings directly.

—ATT Attenuates the sound.

• To return to the previous level, press the button again.

Returns to the previous item.

EXIT

Exit from setting mode.

• Press and hold on the main unit will also exit from the setting

mode.

EN02-17_KDC-HD548U[K]f.indd 5EN02-17_KDC-HD548U[K]f.indd 5 11/10/10 9:03:42 AM11/10/10 9:03:42 AM

Item Selectable setting (Preset: *)

PRESET

TYPE NORMAL *: Memorizes one station for each preset button in each band (FM1/ FM2/ FM3/ AM).

;

MIX: Memorizes one station for each preset button regardless of the selected band (FM1/ FM2/ FM3/ AM).

KEY

BEEP ON */ OFF: Activates/deactivates the keypress tone.

BUILT-IN

AUX ON1 *: Outputs sound of the connected external component through the car speakers when “AUX” is selected

as the source.

; ON2: Outputs sound from the connected external component when “AUX” is selected as the

source. When you turn on the power, the sound attenuates (to prevent noise when no external component is

connected). Turn the volume knob clockwise to return to the previous volume level.

; OFF: Disables “AUX” in

source selection.

Getting started

Canceling the display

demonstration

The display demonstration is always turned

on unless you cancel it.

When you turn on the power (or after you

reset the unit), the display shows:

[CANCEL

DEMO] \ [PRESS] \

[VOLUME KNOB]

Press the volume knob.

[YES] is selected as the initial setup.

Press the volume knob again to confirm.

[DEMO

OFF] appears.

If no operation is done for about

15 seconds or if you turn the volume knob

to select [NO] in step

, [DEMO

MODE]

appears and the display demonstration

starts.

Setting the demonstration mode

Press the volume knob to enter

[FUNCTION].

Turn the volume knob to select

[DEMO MODE], then press to enter.

Turn the volume knob to select [ON] or

[OFF].

If [ON] is selected, display demonstration

starts if no operation is done for about

20 seconds.

Hold to finish the procedure.

Adjusting the clock

Press the volume knob to enter

[FUNCTION] mode.

Turn the volume knob to select

[SETTINGS], then press to enter.

Turn the volume knob to select [CLOCK],

then press to enter.

Turn the volume knob to select

[CLOCK ADJUST], then press to enter.

Clock hour flashes on the display.

Turn the volume knob to adjust the

hour, then press to enter minute

adjustment.

Clock minutes flashes on the display.

Turn the volume knob to adjust the

minute, then press to confirm.

Press 4

¢ to move between the

hour and minute adjustment.

Hold to finish the procedure.

Initial settings before operations

Press SRC to enter [STANDBY] mode.

Press the volume knob to enter

[FUNCTION] mode.

Turn the volume knob to select

[INITIAL SET], then press to enter.

Turn the volume knob to make a

selection, then press to confirm.

See table below for selection.

Hold to finish the procedure.

EN02-17_KDC-HD548U[K]f.indd 6EN02-17_KDC-HD548U[K]f.indd 6 11/10/10 9:03:42 AM11/10/10 9:03:42 AM

ENGLISH

Hold for about 2 seconds to memorize the current station.

Press briefly to recall memorized station or channel.

Direct Access Tuning using the remote controller (RC-405)

Press DIRECT to enter Direct Access Tuning Mode.

“– – – –” appears.

Press DIRECT repeatedly to select the tuning item.

Tuning item: Frequency “– – – –”, Channel “HD –”, or Cancelling Direct Access Tuning

Press the number buttons to enter the frequency or channel.

You can enter the FM band frequency in steps of a minimum of 0.1 MHz.

Press 4 / ¢ to tune in to the entered frequency or channel.

Using the remote controller (RC-405)

FM+ / AM– : Selects band.

4 / ¢ ( + ) : Selects station.

1 – 6 : Selects preset station.

Continued...

Listening to HD Radio™ Broadcasts

Item Selectable setting (Preset: *)

READ 1 *: Automatically distinguishes between audio file disc and music CD.

; 2:

Forces to play as a music CD. No

sound can be heard if an audio file disc is played.

SELECT OFF */ 5/4/ 6 × 9/6/ OEM: Selects the speaker size for optimum performance.

F/W

xx.xx YES: Starts upgrading the firmware.

; NO *:

Cancels (upgrading is not activated).

For details on how to update the firmware, see: www.kenwood.com/cs/ce/

Press SRC to select “HD RADIO.”

Press to select “HD RADIO” source directly.

Press BAND repeatedly to select a band (FM1/ FM2/ FM3/ AM).

Press 4

¢ to search for a station or channel.

“LINKING” appears while linking to a multicast channel.

EN02-17_KDC-HD548U[K]f.indd 7EN02-17_KDC-HD548U[K]f.indd 7 11/18/10 1:45:36 PM11/18/10 1:45:36 PM

iTunes Tagging

When you hear a song you enjoy on your local HD Radio station, you can tag the song and

save the song’s information on this unit. Up to 50 TAGs (song’s information) can be registered

to this unit.

By using this tagging function, you can easily purchase the songs from Apple iTunes Store.

Hold to enter HD Radio tagging mode and tag the song.

“TAG” will be indicated on the display when the song information can be registered.

To transfer the tagged songs to your iPod and purchase the songs from iTunes Store

Connect an iPod to this unit. (page 9)

The tagged information registered to this unit is automatically transferred to the connected

iPod.

Connect the iPod to your computer.

Synchronize the iPod to the iTunes.

The saved songs will be shown in a playlist called “Tagged.” You can now purchase and

download the songs easily from the iTunes Store.

Adjust [SETTINGS] mode settings

While listening to the radio...

Press the volume knob to enter [FUNCTION] mode.

Turn the volume knob to select [SETTINGS], then press to enter.

Turn the volume knob to make a selection, then press to confirm.

See table below for selection.

Hold to finish the procedure.

Item Selectable setting (Preset: *)

SEEK

MODE Selects the tuning mode for

buttons.

AUTO1 *: Automatically search for a station. ; AUTO2: Search in the order of the stations in the preset

memory. ; MANUAL: Manually search for a station.

AUTO

MEMORY YES: Automatically starts memorizing 6 stations with good reception.

; NO *:

Cancels (automatic

memorizing is not activated). (Selectable only if [NORMAL] is selected for [PRESET

TYPE].) (page 6)

RECEIVE

MODE Sets the receive mode of the HD

Radio receiver.

AUTO *: Automatically tunes to analog broadcast when there is no digital broadcast.

; DIGITAL:

Tunes in to

digital broadcast only.

; ANALOG:

Tunes in to analog broadcast only.

TAG

MEMORY Displays the tag memory usage of the HD

Radio receiver.

—

(Preset: 00): Up to 50 tags can be registered to this unit.

EN02-17_KDC-HD548U[K]f.indd 8EN02-17_KDC-HD548U[K]f.indd 8 11/10/10 9:03:43 AM11/10/10 9:03:43 AM

ENGLISH

Start playing a disc

Press SRC to turn on the power.

Insert a disc into the loading slot.

Playback starts automatically.

Press number button 6 ( ) to

resume/pause playback (if necessary).

Ejects the disc.

(“NO DISC” appears and “IN” indicator goes off.)

Press to select track/file.

Hold to fast-forwards/reverses.

Listening to a disc/ USB device/ iPod

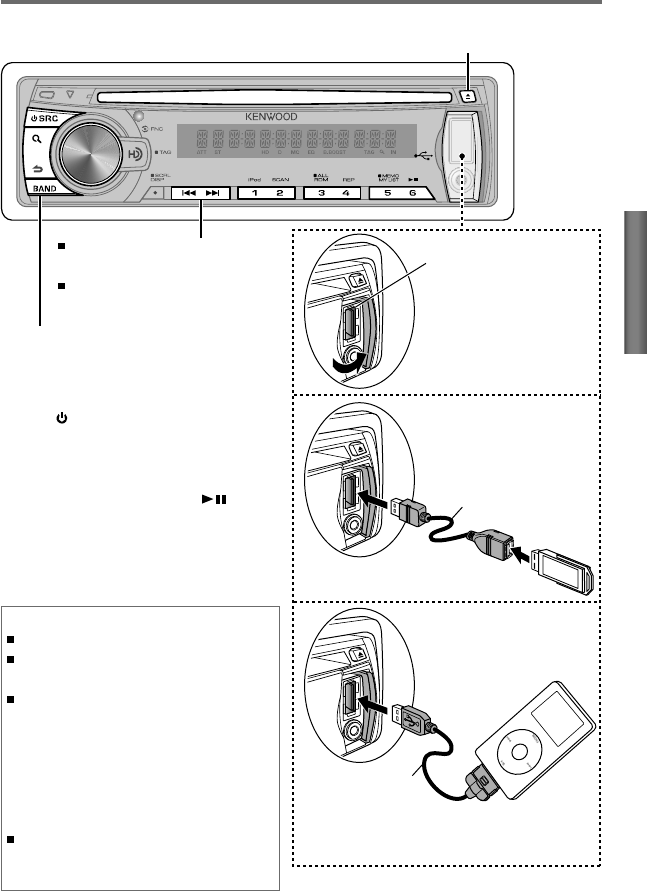

USB device (commercially available)

USB terminal

Press to select next folder.

Connecting a USB

device

Connecting an iPod

Apple

iPod

(commercially available)

Slide open the cover.

The source automatically switches, and

playback starts.

CA-U1EX

(optional accessory)

KCA-iP102

(optional accessory)

Discs that cannot be used

Discs that are not round.

Discs with coloring on the recording

surface or discs that are dirty.

You cannot play a Recordable/

ReWritable disc that has not been

finalized. (For the finalization process

refer to your disc writing software, and

your disc recorder instruction manual.)

3-inch CD cannot be used. Attempt

to insert using an adapter can cause

malfunction.

Continued...

EN02-17_KDC-HD548U[K]f.indd 9EN02-17_KDC-HD548U[K]f.indd 9 11/22/10 3:48:58 PM11/22/10 3:48:58 PM

< or > on the display indicates that

preceded/next item is available.

For USB device * and iPod: To skip search,

press 4 / ¢.

* This operation is effective only for the files

registered in the database created with

Kenwood Music Editor. (page 16)

To return to the top menu while in the

search mode of an iPod, press BAND.

Direct Music Search using the

remote controller (RC-405)

• Cannot be performed during playing of iPod,

“KENWOOD Music Editor” media, Random

Play, or Scan Play.

Press DIRECT to enter Direct Music

Search Mode.

“– – –” appears.

Press the number buttons to enter the

track number.

Press 4 / ¢ to search for the music.

To cancel the Direct Music Search Mode,

press or EXIT.

Using the remote controller (RC-405)

In playback mode:

FM+ / AM– : Selects folder.

4 / ¢ ( + ) : Selects track/file.

ENT : Pauses/resumes playback.

In Music Search Mode:

ENT : Confirms selection.

5 / ∞ : Selects folders/files.

: Returns to the previous folder.

Alphabet Search and My Playlist

for iPod

Selecting a song by alphabet

Press to enter Music Search mode.

“SEARCH” appears.

Turn the volume knob to select a

category, then press to confirm.

Press again to enter alphabet search

mode.

“SEARCH <– – –>” appears.

Selecting Repeat Play

Press number button 4 (REP) repeatedly

to make a selection.

Audio CD : TRACK REPEAT, REPEAT OFF

AAC/MP3/WMA : FILE REPEAT,

FOLDER REPEAT, REPEAT OFF

iPod : FILE REPEAT, REPEAT OFF

Selecting Random Play

Press number button 3 (ALL RDM)

repeatedly to make a selection.

Audio CD : DISC RANDOM, RANDOM OFF

AAC/MP3/WMA/iPod : FOLDER RANDOM,

RANDOM OFF

Press and hold number button

3 (ALL RDM) to select “ALL RANDOM.”

– Applicable only if “RANDOM OFF” is

selected initially.

– Changes the iPod browsing item to

“songs.”

Selecting Scan Play

Press number button 2 (SCAN)

repeatedly to make a selection.

Audio CD : TRACK SCAN, SCAN OFF

AAC/MP3/WMA : FILE SCAN, SCAN OFF

If scan play is selected, the unit starts

playing the first 10-second intro of the

music in the disc/current folder.

If “SCAN OFF” is selected, the unit resumes

normal play of the current song.

Selecting a folder/track/file

Press to enter Music Search mode.

“SEARCH” appears, then the current file

name appears on the display.

Turn the volume knob to select a folder/

track/file, then press to confirm.

To return to the root folder (or first track for

audio CD), press BAND.

To return to the previous folder, press .

To cancel the Music Search mode, press

and hold .

EN02-17_KDC-HD548U[K]f.indd 10EN02-17_KDC-HD548U[K]f.indd 10 11/10/10 5:19:27 PM11/10/10 5:19:27 PM

ENGLISH

Turn the volume knob to select the

character to be searched for.

Press 4 / ¢ to move to the entry

position.

You can enter up to three characters.

Press the volume knob to start

searching.

To cancel the Alphabet Search mode, press

and hold .

A longer searching time is required if there

are many songs or playlists in the iPod.

To search for a character other than A to Z

and 0 to 9, enter only “

* ”.

The article (a, an, the) of songs name will

be skipped during search.

Registering songs in the playlist

Select and play the song you want to

Press and hold number button

5 (MEMO MY LIST) to register.

“## STORED” (registration number)

appears.

You can register up to 10 songs.

“MEMORY FULL” appears, if you try to

If you attempt to register a song from

a different iPod, “NO INFO” followed by

“MPLIST DELETE” appears.

To delete the playlist, turn the volume knob

to select “YES,” then press to confirm.

You can also register the song displayed in

the Music Search mode by following the

same procedure.

Do not register Podcasts.

Playing a song on the playlist

Press number button 5 (MEMO MY LIST)

to display the playlist.

“MY PLAYLIST” appears.

Turn the volume knob to select the song

you want, then press to confirm.

Random play cannot be performed during

playback of a song in the playlist.

Deleting a song on the playlist

Press number button 5 (MEMO MY LIST)

to display the playlist.

“MY PLAYLIST” appears.

Turn the volume knob to select the song

you want to delete, then press and hold

the volume knob.

Turn the volume knob to select

“DELETE ONE” or “DELETE ALL,” then

press to confirm.

Select “DELETE ALL” to delete all the songs

in the playlist.

Turn the volume knob to select “YES,”

then press to confirm.

“COMPLETE” appears.

iPod control by Hand Mode

Press 1 (iPod) to enter iPod mode.

HANDS ON :

Control iPod from the iPod. “iPod MODE”

appears on the display.

HANDS OFF: Control iPod from the unit.

Adjust [SETTINGS] mode settings

While listening to an iPod...

Press the volume knob to enter

[FUNCTION] mode.

Turn the volume knob to select

[SETTINGS], then press to enter.

Turn the volume knob to make a

selection, then press to confirm.

See the following table for selection.

Hold to finish the procedure.

Item Selectable setting (Preset: *)

SKIP SEARCH 0.5% */ 1%/ 5%/ 10%: Sets the ratio of

skip when searching for a song in Music

Search mode.

(Keep pushing the

4 / ¢

button

for 3 seconds or longer skips songs at 10%

regardless of the setting.)

MPLIST

DELETE

YES: Deletes the saved My Playlist.

;

NO *:

Cancels.

EN02-17_KDC-HD548U[K]f.indd 11EN02-17_KDC-HD548U[K]f.indd 11 11/12/10 4:05:55 PM11/12/10 4:05:55 PM

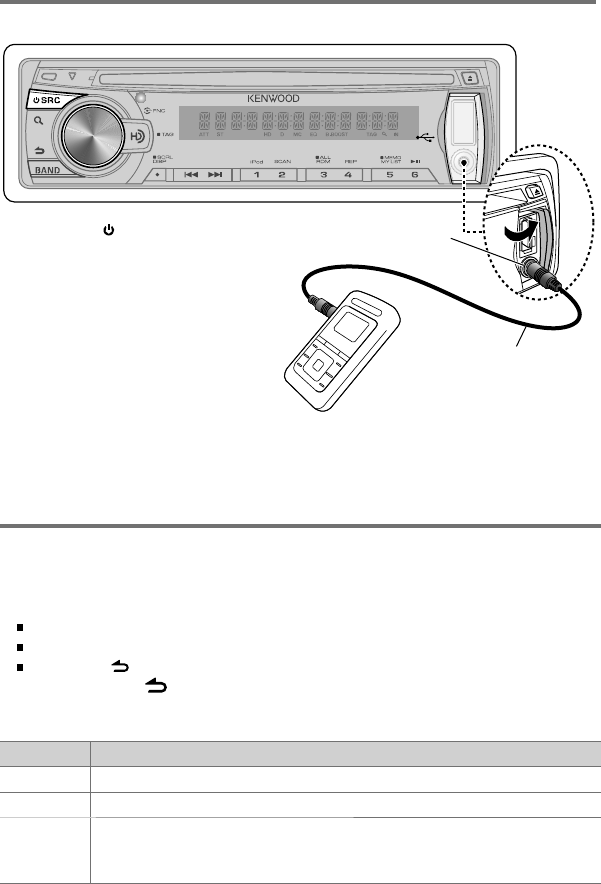

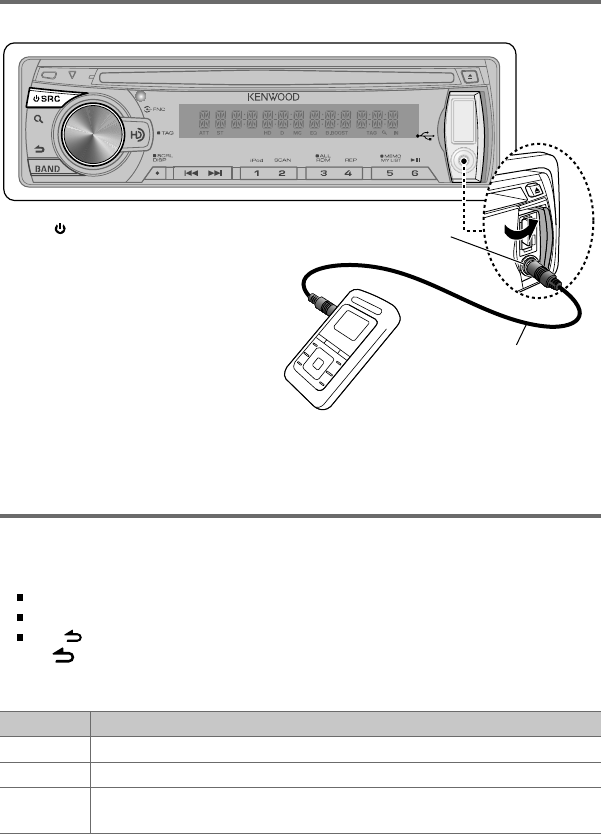

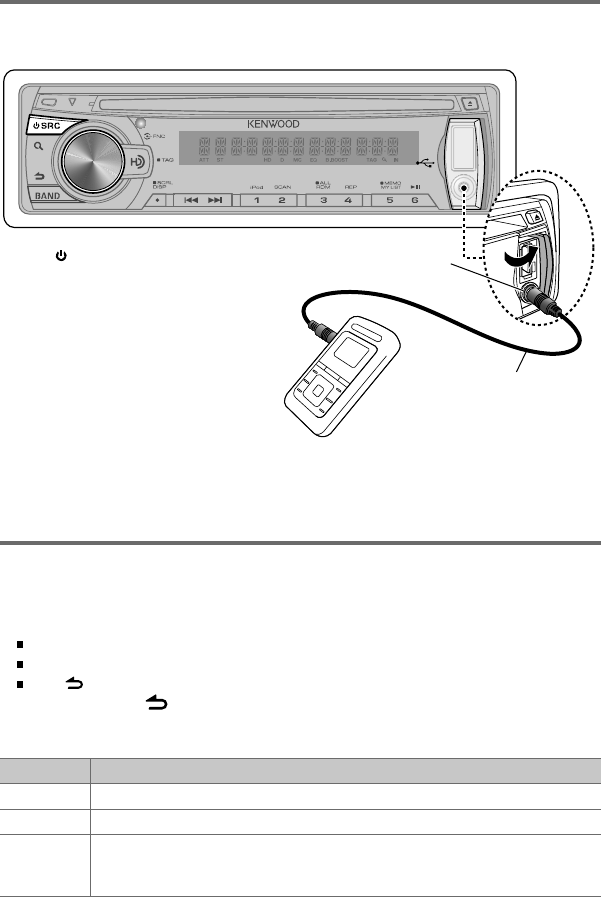

Preparation : Make sure [ON1] or [ON2] is selected for [BUILT-IN AUX]. (page 6)

3.5 mm (3/16") stereo mini plug

(commercially available)

Portable audio device

(commercially available)

Auxiliary input jack

Listening to the other external

components

Press SRC to select “AUX.”

Turn on the external component and

start playing.

Turn the volume knob to adjust the

volume.

Press the volume knob to enter [FUNCTION] mode.

Turn the volume knob to select [AUDIO CONTROL] or [SETTINGS], then press to enter.

Turn the volume knob to make a selection, then press to confirm.

See table below for selection.

Repeat step 3 until the desired item is selected/activated.

Press to return to the previous item.

Hold to finish the procedure.

[AUDIO CONTROL] : While listening to any source except in STANDBY state...

Item Selectable setting (Preset: *)

SUB-W LEVEL –15 — +15 (Preset: 0): Adjusts the subwoofer output level.

BASS BOOST B.BOOST LV1 */ B.BOOST LV2: Selects your preferred bass boost level.

; OFF:

Cancels.

SYSTEM Q NATURAL */ USER/ ROCK/ POPS/ EASY/ TOP40/ JAZZ/ GAME: Selects a preset sound mode suitable to

the music genre. (Selects [USER] to use the customized bass, middle, and treble settings.)

Function settings

EN02-17_KDC-HD548U[K]f.indd 12EN02-17_KDC-HD548U[K]f.indd 12 11/10/10 5:20:56 PM11/10/10 5:20:56 PM

ENGLISH

Item Selectable setting (Preset: *)

BASS LEVEL –8 — +8 (Preset: 0):

Source tone memory: Adjusts the level to memorize in each source. (Before making

an adjustment, select the source you want to adjust.)

MID LEVEL

TRE LEVEL

BALANCE L15 — R15 (Preset: 0): Adjusts the left and right speaker output balance.

FADER R15 — F15 (Preset: 0): Adjusts the rear and front speaker output balance.

SUBWOOFER SET ON *: Turns on the subwoofer output.

; OFF:

Cancels.

DETAILED SET LPF

SUBWOOFER: THROUGH *: All signals are sent to the subwoofer. ; 85HZ/ 120HZ/ 160HZ:

Frequencies higher than 85 Hz/ 120 Hz/ 160 Hz are cut off.

SUB-W

PHASE: REVERSE

(180°)

NORMAL

(0°)

Selects the phase angle of the subwoofer output

to be in line with the speaker output for optimum performance. (Selectable only if a

setting other than [THROUGH] is selected for [LPF SUBWOOFER].)

SUPREME SET: ON *: Creates realistic sound by interpolating the high-frequency components that

are lost in AAC/MP3/WMA audio compression.

; OFF: Cancels. (Selectable only when

playback an AAC/MP3/WMA disc or a USB device, except iPod.)

VOLUME OFFSET:

(Preset: 0)

–8 — +8

(for AUX)

; –8 — 0

(for other sources)

Presets the volume adjustment

level of each source. The volume level will automatically increase or decrease when

you change the source. (Before making an adjustment, select the source you want to

adjust.)

[SUB-W LEVEL/ LPF SUBWOOFER/ SUB-W PHASE] is selectable only if [SUBWOOFER SET] is set to [ON].

[SETTINGS]

Item Selectable setting (Preset: *)

AUX NAME SET AUX */ DVD/ PORTABLE/ GAME/ VIDEO/ TV: Selects the desired name for the connected component.

(Selectable only if “AUX” is selected as the source.)

CLOCK CLOCK ADJUST: (For details, see page 6.)

DISPLAY DIMMER SET: ON: Dims the display illumination.

; OFF *: Cancels.

TEXT SCROLL: AUTO */ ONCE: Selects to scroll the display information automatically, or scroll only

once. ; OFF: Cancels.

Muting upon the reception of a phone call

To use this feature, connect the MUTE lead to your telephone using a commercial telephone

accessory. (See “Installation Manual” on a separate volume.)

When a call comes in, “CALL” appears.

The audio system pauses.

To continue listen to the audio system during a call, press SRC. “CALL” disappear and the

audio system resumes.

When a call ends, “CALL” disappear.

The audio system resumes.

EN02-17_KDC-HD548U[K]f.indd 13EN02-17_KDC-HD548U[K]f.indd 13 11/10/10 5:23:42 PM11/10/10 5:23:42 PM

Troubleshooting

Symptom Remedy/Cause

Sound cannot be heard. Adjust the volume to the optimum level.

/ Check the cords and connections.

“PROTECT” appears and no operations can

be done.

Check to be sure the terminals of the speaker leads are covered with insulating

tape properly, then reset the unit. If “PROTECT” does not disappear, consult your

nearest service center.

The unit does not work at all. Reset the unit.

Radio reception is poor. / Static noise while

listening to the radio.

Connect the antenna firmly.

/ Pull the antenna out all the way.

“MEMORY

FULL” appears. The tag memory of HD Radio receiver is full. / My Playlist in the iPod is full.

“NO

TAG

FNC” appears. The connected iPod does not support iTunes tagging function.

“TAG

ERROR” appears. The unit is unable to complete transferring the tagged information to the iPod.

“IN” flashes. The CD player is not operating properly. Reinsert the disc properly. If the condition

did not improve, turn off the unit and consult your nearest service center.

CD-R/CD-RW cannot be played back and

tracks cannot be skipped.

Insert a finalized CD-R/CD-RW (finalize with the component which you used for

recording).

Disc sound is sometimes interrupted. Stop playback while driving on rough roads.

/ Change the disc.

/ Check the cords

and connections.

“NA

FILE” appears. The unit is playing an unsupported audio file.

“NO

DISC” appears. Insert a playable disc into the loading slot.

“TOC

ERROR” appears. The CD is quite dirty.

/ The CD is upside-down.

/ The CD is scratched a lot. Try

another disc instead.

“ERROR

99” appears. The unit is malfunctioning for some reason. Press the reset button on the unit. If

the “ERROR

99” code does not disappear, consult your nearest service center.

“COPY

PRO” appears. A copy-protected file is played.

“READ

ERROR” appears. Copy the files and folders for the USB device again. If the error message is still

displayed, initialize the USB device or use other USB devices.

“NO

DEVICE” appears. No USB device is connected. Connect an USB device, and change the source to

USB again.

“NO

MUSIC” appears. The connected USB device contains no playable audio file.

“NA

DEVICE” appears. Connect a supported USB device, and check the connections.

“USB

ERROR” appears. Remove the USB device, turn the unit off, then turn it on again. If the unit is still

showing the same display, try to connect another USB device.

“iPod

FULL” appears. The iPod memory is full.

“iPod

ERROR” appears. Reconnect the iPod.

/ Confirm that the software for the iPod is the latest version.

Noise is generated. Skip to another track or change the disc.

Tracks cannot play back as you have

intended them to play.

Playback order is determined when files are recorded.

EN02-17_KDC-HD548U[K]f.indd 14EN02-17_KDC-HD548U[K]f.indd 14 11/11/10 9:07:10 AM11/11/10 9:07:10 AM

ENGLISH

Symptom Remedy/Cause

“READING” keeps flashing. Longer readout time is required. Do not use too many hierarchies and folders.

Elapsed playing time is not correct. This is caused by how the tracks are recorded.

The number of songs contained in “SONGS”

category of this unit is different from that

contained in “SONGS” category of iPod.

Podcast files are not counted in this unit as this unit does not support the

playback of podcast files.

Correct characters are not displayed (e.g.

album name).

This unit can only display letters (upper case), numbers, and a limited number

of symbols.

Maintenance

Cleaning the unit: Wipe off the dirt on the panel with a dry silicon or soft cloth. Failure to

observe this precaution may result in damage to the monitor or unit.

Cleaning the connector: Wipe off dirt on the connector of the unit and faceplate. Use a

cotton swab or cloth.

Handling discs

Do not touch the recording surface of the disc.

Do not stick tape etc. on the disc, or use a disc with tape stuck on it.

Do not use any accessories for the disc.

Clean from the center of the disc and move outward.

Clean the disc with a dry silicon or soft cloth. Do not use any solvents.

When removing discs from this unit, pull them out horizontally.

Remove the rims from the center hole and disc edge before inserting a disc.

HD Radio Technology manufactured under license from iBiquity

Digital Corporation. U.S. and Foreign Patents. HD Radio™ and the

HD, HD Radio, and “Arc” logos are proprietary trademarks of iBiquity

Digital Corp.

Program Service Data: Contributes to the superior user

experience of HD Radio Technology. Presents song name,

artist, station IDs, HD2/HD3 Channel Guide, and other

relevant data streams.

Adjacent to traditional main stations are extra local FM

channels. These HD2/HD3 Channels provide new, original

music as well as deep cuts into traditional genre.

Digital, CD-quality sound. HD Radio Technology enables local

radio stations to broadcast a clean digital signal. AM sounds

like today’s FM and FM sounds like a CD.

iTunes® Tagging provides you the opportunity to discover a

wide range of content and the means to “tag” that content

for later review and purchase from the iTunes® Store.

EN02-17_KDC-HD548U[K]f.indd 15EN02-17_KDC-HD548U[K]f.indd 15 11/10/10 9:03:46 AM11/10/10 9:03:46 AM

About Audio file

Playable Audio file: AAC-LC (.m4a), MP3 (.mp3), WMA (.wma)

Playable disc media: CD-R/RW/ROM

Playable disc file format: ISO 9660 Level 1/2, Joliet, Romeo, Long file name.

Playable USB device file system: FAT16, FAT32

Although the audio files are complied with the standards listed above, the play maybe

impossible depending on the types or conditions of media or device.

About USB device

This unit can play AAC/MP3/WMA files stored on a USB mass storage class device.

Install the USB device in the place where it will not prevent you from driving your vehicle

properly.

You cannot connect a USB device via a USB hub and Multi Card Reader.

Make sure all important data has been backed up to avoid losing the data.

Connecting a cable whose total length is longer than 5 m can result in abnormal playback.

About compatible iPod/iPhone

Made for

– iPod touch (4th generation)

– iPod touch (3rd generation)

– iPod touch (2nd generation)

– iPod touch (1st generation)

– iPod classic

– iPod with video

– iPod nano (6th generation)

– iPod nano (5th generation)

– iPod nano (4th generation)

– iPod nano (3rd generation)

– iPod nano (2nd generation)

– iPod nano (1st generation)

– iPhone 4

– iPhone 3GS

– iPhone 3G

– iPhone

For the latest compatible list and software

version of iPod/iPhone, see:

www.kenwood.com/cs/ce/ipod

If you start playback after connecting the

iPod, the music that has been played by

the iPod is played first.

In this case, “RESUMING” is displayed

without displaying a folder name, etc.

Changing the browse item will display a

correct title, etc.

You cannot operate iPod if “KENWOOD” or

“✓” displayed on iPod.

About “KENWOOD Music Editor”

This unit supports the PC application “KENWOOD Music Editor Light ver1.1” or later.

When you use the audio file with database information added by the “KENWOOD Music

Editor Light ver1.1,” you can search a file by title, album or artist name using Music Search.

In the Instruction manual, the term “USB device” is used to mean the device that contains

audio files with database information added with KENWOOD Music Editor.

“KENWOOD Music Editor Light ver1.1” is available from the following web site:

www.kenwood.com/cs/ce/

For further information on “KENWOOD Music Editor Light ver1.1,” refer to the site above or

the application help.

EN02-17_KDC-HD548U[K]f.indd 16EN02-17_KDC-HD548U[K]f.indd 16 11/10/10 9:03:46 AM11/10/10 9:03:46 AM

ENGLISH

FM tuner section

Frequency range (200

kHz space):

87.9 MHz — 107.9 MHz

Usable sensitivity (S/N = 26

dB):

11.2 dBf (1.0 μV/75 Ω)

Quieting sensitivity (DIN S/N = 46

dB):

19.2 dBf (2.5 μV/75 Ω)

Frequency response (±3

dB):

30 Hz — 15 kHz

Signal-to-Noise ratio (MONO):

63 dB

Stereo separation (1

kHz):

40 dB

Digital FM tuner section

Frequency range (200

kHz space):

87.9 MHz — 107.9 MHz

Frequency response (±3

dB):

20 Hz — 20 kHz

Signal-to-Noise ratio (STEREO):

70 dB

AM tuner section

Frequency range (10

kHz space):

530 kHz — 1 700 kHz

Usable sensitivity (S/N= 20

dB):

31 dBμ (36 μV)

Digital AM tuner section

Frequency range (10

kHz space):

530 kHz — 1 700 kHz

Frequency response (±3

dB):

40 Hz — 15 kHz

Signal-to-Noise ratio (STEREO):

70 dB

CD player section

Laser diode:

GaAIAs

Digital filter (D/A):

8 Times Over Sampling

D/A converter:

24 Bit

Spindle speed:

500 rpm — 200 rpm (CLV)

Wow & Flutter:

Below Measurable Limit

Frequency response (±1

dB):

20 Hz — 20 kHz

Total harmonic distortion (1

kHz):

0.01 %

Signal-to-Noise ratio (1

kHz):

105 dB

Dynamic range:

90 dB

AAC decode:

AAC-LC “.m4a” files

MP3 decode:

Compliant with MPEG-1/2 Audio

Layer-3

WMA decode:

Compliant with Windows

Media Audio

USB interface

USB standard:

USB1.1/ 2.0 (Full speed)

Maximum supply current:

500 mA

File system:

FAT16/ 32

AAC decode:

AAC-LC “.m4a” files

MP3 decode:

Compliant with MPEG-1/2 Audio

Layer-3

WMA decode:

Compliant with Windows

Media Audio

Audio section

Maximum output power:

50 W × 4

Full bandwidth power (at less than 1 % THD):

22 W × 4

Speaker impedance:

4 Ω — 8 Ω

Tone action:

Bass:

100 Hz ±8 dB

Middle:

1 kHz ±8 dB

Treble:

10 kHz ±8 dB

Preout level / load (CD):

2 000 mV/10 kΩ

Preout impedance:

≤ 600 Ω

Auxiliary input section

Frequency response (±3

dB):

20 Hz — 20 kHz

Input maximum voltage:

1 200 mV

Input impedance:

10 kΩ

General

Operating voltage (11

V — 16

V allowable):

14.4 V

Maximum current consumption:

10 A

Installation size (W × H × D):

182 mm × 53 mm × 158 mm

(7-3/16" × 2-1/8" × 6-1/4")

Weight:

1.3 kg (2.9 lbs)

Subject to change without notice.

Specifications

EN02-17_KDC-HD548U[K]f.indd 17EN02-17_KDC-HD548U[K]f.indd 17 11/22/10 9:39:08 AM11/22/10 9:39:08 AM

TABLE DES

MATIERES

Sécurité 2

Préparation 3

Comment attacher/détacher la façade

Comment réinitialiser votre appareil

Comment préparer la télécommande

(RC-405)

Fonctionnement basique 4

Pour commencer 6

Annulation des démonstrations des

affichages

Réglage du mode de démonstration

Réglage de l’horloge

Réglages initiaux avant d’utiliser l’appareil

Écoute d’une émission

HD Radio™ 7

Syntonisation à accès direct en utilisant la

télécommande (RC-405)

Balisage iTunes

Réglages du mode [SETTINGS]

Écoute d’un disque/

périphérique USB/ iPod 9

Démarrez la lecture d’un disque

Connexion d’un périphérique USB

Connexion d’un iPod

Sélection de la lecture répétée

Sélection de la lecture aléatoire

Sélection de la lecture par balayage

Sélection d’un dossier/plage/fichier

Recherche directe d’un morceau en

utilisant la télécommande (RC-405)

Recherche alphabétique et liste de lecture

personnalisé pour iPod

Mode de contrôle manuel de l’iPod

Réglages du mode [SETTINGS]

Écoute d’un autre appareil

extérieur 12

Réglages des fonctions 12

Guide de dépannage 14

Caractéristiques techniques 17

Sécurité

AVERTISSEMENT

Arrêtez la voiture avant de manipuler l’appareil.

Important...

Pour éviter les courts-circuits, ne jamais

mettre ou laisser d’objets métalliques

(comme une pièce de monnaie ou un outil

en métal) à l’intérieur de l’appareil.

Attention: Ajustez le volume de façon à

pouvoir entendre les sons extérieurs à la

voiture. Conduire avec le volume trop haut

peut être la cause d’un accident.

Condensation: Quand une voiture est

climatisée, de la condensation peut se

produire sur la lentille du laser. Cela peut

être la cause d’une erreur de lecture du

disque. Dans ce cas, retirez le disque et

attendez que l’humidité s’évapore.

Cet appareil ne peut lire que les CD

comportant:

Les illustrations dans ce manuel sont des

exemples utilisés pour expliquer plus

clairement comment les commandes sont

utilisées. Par conséquent, ce qui apparaît

sur les illustrations peut différer de ce qui

apparaît réellement sur l’appareil.

Pour pouvoir connecter un périphérique

USB, il est nécessaire de disposer d’un câble

de connexion USB CA-U1EX (accessoire en

option).

Vous pouvez connecteur un iPod/iPhone

Apple à cet appareil.

Tout au long de ce mode d’emploi, le mot

“iPod” désigne un iPod ou iPhone connecté

à cet appareil avec un câble de connexion,

KCA-iP102 (accessoire en option).

Si vous rencontrez des problèmes pendant

l’installation, consultez votre revendeur

Kenwood.

Lorsque vous achetez des appareils

extérieurs, vérifiez auprès de votre revendeur

Kenwood que ces accessoires fonctionnent

avec votre modèle dans votre région.

Des informations détaillées et des

remarques à propos des fichiers audio

pouvant être lus se trouvent dans le manuel

en ligne disponible sur le site suivant:

www.kenwood.com/cs/ce/audiofile/

FR02-17_KDC-HD548U[K]f.indd 2FR02-17_KDC-HD548U[K]f.indd 2 11/18/10 4:28:53 PM11/18/10 4:28:53 PM

FRANÇAIS

Préparation

Comment attacher/détacher la

façade

N’exposez pas la façade à la lumière directe

du soleil, à trop de chaleur ou d’humidité.

Évitez également les endroits trop

poussiéreux ou exposés aux éclaboussures.

Conserver la façade dans son étui

lorsqu’elle est détachée.

La façade est une pièce de précision

de l’équipement et elle peut être

endommagée en cas de chocs ou de

secousses.

Afin d’éviter d’endommager les contacts de

l’appareil et de la façade, ne les touchez pas

avec les doigts.

Comment réinitialiser votre

appareil

Si l’appareil ne fonctionne pas correctement,

appuyez sur la touche de réinitialisation.

L’appareil retourne aux

réglages d’usine une fois la

touche de réinitialisation

enfoncée.

Comment préparer la

télécommande (RC-405)

Lorsque vous utilisez la télécommande pour

la première fois, tirez sur la feuille isolante

pour la retirer.

Si la télécommande perd de son

efficacité, remplacez la pile.

Attention:

Ne pas placer la télécommande dans des

endroits exposés à la chaleur, comme sur le

tableau de bord par exemple.

Pile au lithium.

Danger d’explosion en cas de

remplacement incorrect de la pile. Ne

remplacer uniquement qu’avec le même

type de pile ou son équivalent.

Le boîtier de la pile ou les piles ne doivent

pas être exposés à des chaleurs excessives

telles que les rayons du soleil, du feu, etc.

Conservez les piles hors de portée des

enfants dans leur conditionnement original

jusqu’à leur utilisation. Débarrassez-

vous des piles usagées rapidement. En

cas d’ingestion, contactez un médecin

immédiatement.

Feuille isolante

Bouton de

réinitialisation

FR02-17_KDC-HD548U[K]1.indd 3FR02-17_KDC-HD548U[K]1.indd 3 11/12/10 12:02:11 PM11/12/10 12:02:11 PM

L’indicateur suivant s’allume quand...

ATT

(clignote)

: Le son est atténué. (Applicable uniquement en utilisant la télécommande,

RC-405).

ST : Une émission stéréo est reçue.

HD : Une station HD Radio™ est accordée.

D : Une station HD Radio numérique est accordée.

MC : Une station HD Radio multiplex est accordée.

EQ : [SYSTEM Q] est réglé sur un autre mode EQ que [NATURAL]. (page 12)

B.BOOST : [BASS BOOST] est réglé sur [B.BOOST LV1] ou [B.BOOST LV2]. (page 12)

TAG : L’information du morceau peut être enregistrée.

: En mode de recherche ou lorsqu’une liste de lecture est affichée.

IN : Un disque se trouve dans l’appareil.

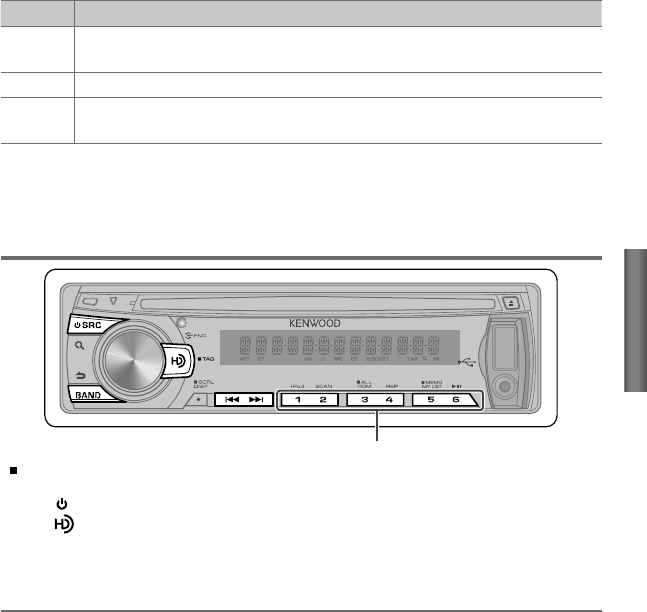

Fonctionnement basique

Bouton de volume

Fente d’insertion

Éjection d’un disque

Détacher la façade

Fenêtre d’affichage

Prise d’entrée auxiliaire

Borne USB

Capteur de télécommande

NE l’exposez PAS à la lumière directe du soleil.

FR02-17_KDC-HD548U[K]1.indd 4FR02-17_KDC-HD548U[K]1.indd 4 11/12/10 11:41:23 AM11/12/10 11:41:23 AM

FRANÇAIS

Quand vous appuyez ou maintenez pressées les touches suivantes...

Appareil

principal Télécommande Opérations générales

SRC

—

Met l’appareil sous tension.

Maintenez cette touche pressée pour mettre l’appareil

hors tension.

SRC

Choisit les sources disponibles (HD RADIO, USB ou iPod,

CD, AUX, STANDBY) si l’appareil est sous tension.

• Si la source est prête, la lecture démarre aussi. “iPod” ou

“CD” peuvent être choisis uniquement quand un iPod est

connecté ou qu’un CD est en place.

Bouton de

volume

(tournez)

VOL Ajuste le niveau de volume.

∞Choisissez les éléments.

Bouton de

volume

(appuyez)

ENT Valide la sélection.

— Permet d’accéder aux réglages [FUNCTION].

BAND *AM– / #FM+

Choisit la bande FM (FM1/ FM2/ FM3) ou AM.

Choisit le dossier suivant/précédent. (Appuyer sur BAND

sur l’appareil permet uniquement de choisir les dossiers

suivants.)

6 ( ) ENT Met en pause/reprend la lecture d’un disque/

périphérique USB/ iPod.

¢4

Recherche une station radio.

Choisit une plage ou un fichier.

Maintenez la touche pressée pour effectuer une avance

rapide de la plage vers l’avant/vers l’arrière.

SCRL DISP —

Change l’information sur l’affichage.

Maintenez la touche pressée pour faire défiler les

informations affichées.

Permet d’accéder directement au mode de réglage de

l’horloge (page 6) si la touche est maintenue pressée

pendant que l’horloge est affichée.

—

Choisit une source “HD RADIO”.

Entre en mode de balisage HD Radio si vous maintenez

la touche pressée. (page 8)

—AUD

Permet d’accéder directement aux réglages [AUDIO CTRL].

—ATT

Atténue le son.

• Pour retourner au niveau précédent, appuyez de nouveau

sur la touche.

Retourne à l’élément précédent.

EXIT

Quitte le mode de réglage.

• Maintenir pressée sur l’appareil permet aussi de quitter le

mode de réglage.

FR02-17_KDC-HD548U[K]1.indd 5FR02-17_KDC-HD548U[K]1.indd 5 11/12/10 11:38:34 AM11/12/10 11:38:34 AM

Élément

Réglage sélectionnable (Préréglage: *)

PRESET TYPE

NORMAL *: Mémorise une station pour chaque touche de préréglage dans chaque bande (FM1/ FM2/ FM3/ AM). ;

MIX: Mémorise une station pour chaque touche de préréglage quelle que soit la bande choisie (FM1/ FM2/ FM3/ AM).

KEY BEEP

ON */ OFF: Met en/hors service la tonalité des touches.

BUILT-IN AUX

ON1 *: Sort le son de l’appareil extérieur connecté par les enceintes de la voiture quand “AUX” est choisi comme

source. ; ON2: Sort le son sur l’appareil extérieur connecté quand “AUX” est choisi comme source. Quand vous mettez

l’appareil sous tension, le son est atténué (pour éviter les bruits quand aucun appareil extérieur n’est connecté).

Tournez le bouton de volume dans le sens des aiguilles d’une montre pour retourner au niveau de volume précédent. ;

OFF: Met hors service “AUX” dans la sélection de la source.

Pour commencer

Annulation des démonstrations

des affichages

La démonstration des affichages reste toujours

en service tant que vous ne l’annulez pas.

Quand vous mettez l’appareil sous tension

(ou après une réinitialisation de l’appareil),

l’affichage apparaît.

[CANCEL

DEMO] \ [PRESS] \

[VOLUME KNOB]

Appuyez sur le bouton de volume.

[YES] est choisi comme réglage initial.

Appuyez de nouveau sur le bouton de

volume pour valider.

[DEMO

OFF] apparaît.

Si aucune opération n’est effectuée pendant

environ 15 secondes, ou si vous tournez

le bouton de volume pour choisir [NO]

à l’étape 2, [DEMO MODE] apparaît et la

démonstration des affichages démarre.

Réglage du mode de démonstration

Appuyez sur le bouton de volume pour

entrer [FUNCTION].

Tournez le bouton de volume pour

choisir [DEMO MODE], puis appuyez sur

le bouton pour valider.

Tournez le bouton de volume pour

choisir [ON] ou [OFF].

Si [ON] est choisi, la démonstration des

affichages démarre si aucune opération

n’est faite pendant environ 20 secondes.

Maintenez pressée pour terminer la

procédure.

Réglage de l’horloge

Appuyez sur le bouton de volume pour

entrer en mode [FUNCTION].

Tournez le bouton de volume pour

choisir [SETTINGS], puis appuyez sur le

bouton pour valider.

Tournez le bouton de volume pour

choisir [CLOCK], puis appuyez sur le

bouton pour valider.

Tournez le bouton de volume pour

choisir [CLOCK ADJUST], puis appuyez

sur le bouton pour valider.

Le chiffre des heures de l’horloge clignote

sur l’affichage.

Tournez le bouton de volume pour

régler les heures, puis appuyez dessus

pour passer au réglage des minutes.

Le chiffre des minutes de l’horloge

clignote sur l’affichage.

Tournez le bouton de volume pour

régler les minutes, puis appuyez dessus

pour valider.

Appuyez sur 4

¢ pour passer entre

le réglage des heures et des minutes.

Maintenez pressée pour terminer la

procédure.

Réglages initiaux avant d’utiliser

l’appareil

Appuyez sur SRC pour entrer en mode

[STANDBY].

Appuyez sur le bouton de volume pour

entrer en mode [FUNCTION].

Tournez le bouton de volume pour

choisir [INITIAL SET], puis appuyez sur le

bouton pour valider.

Tournez le bouton de volume pour faire

votre choix, puis appuyez dessus pour

valider.

Voir le tableau pour la sélection.

Maintenez pressée pour terminer la

procédure.

FR02-17_KDC-HD548U[K]1.indd 6FR02-17_KDC-HD548U[K]1.indd 6 11/12/10 11:38:34 AM11/12/10 11:38:34 AM

FRANÇAIS

Maintenez la touche pressée pendant environ 2 secondes

pour mémoriser la station actuelle.

Appuyez brièvement pour rappeler la station ou le canal

mémorisé.

Syntonisation à accès direct en utilisant la télécommande (RC-405)

Appuyez sur DIRECT pour entrer en mode de Syntonisation à accès direct.

“– – – –” apparaît.

Appuyez répétitivement sur DIRECT pour choisir l’élément de syntonisation.

Élément de syntonisation: Fréquence “– – – –”, Canal “HD –”, ou annulation de la

Syntonisation à accès direct

Appuyez sur les touches numériques pour entrer la fréquence ou le canal.

L’entrée de fréquences de bande FM se fait par étapes de 0,1 MHz minimum.

Appuyez sur 4 / ¢ pour accorder la fréquence ou le canal entré.

Utilisation de la télécommande (RC-405)

FM+ / AM– : Choisit la bande.

4 / ¢ ( + ) : Choisit la station.

1 – 6 : Choisit une station préréglée.

Suite...

Écoute d’une émission HD Radio™

Élément Réglage sélectionnable (Préréglage: *)

READ 1 *: Distingue automatiquement les disques de fichiers audio et les CD de musique.

; 2:

Reproduit de force le

disque comme un CD de musique. Aucun son n’est entendu si un disque de fichiers audio est reproduit.

SELECT OFF */ 5/4/ 6 × 9/6/ OEM: Choisit la taille d’enceinte permettant d’obtenir les performances optimales.

F/W

xx.xx YES: Démarrer la mise à niveau du micrologiciel.

; NO *:

Annulation (la mise à niveau n’est pas activée).

Pour en savoir plus sur la mise à niveau du micrologiciel, référez-vous à: www.kenwood.com/cs/ce/

Appuyez sur SRC pour choisir “HD RADIO”.

Appuyez sur pour choisir “HD RADIO”.

Appuyez répétitivement sur BAND pour choisir une bande (FM1/ FM2/ FM3/ AM).

Appuyez sur 4

¢ pour recherche une station ou un canal.

“LINKING” apparaît pendant la liaison à un canal multiplex.

FR02-17_KDC-HD548U[K]f.indd 7FR02-17_KDC-HD548U[K]f.indd 7 11/18/10 3:51:20 PM11/18/10 3:51:20 PM

Balisage iTunes

Quand vous entendez une chanson que vous aimez sur votre station HD Radio locale, vous

pouvez baliser la chanson et enregistrer les informations de la chanson sur cet appareil. Vous

pouvez enregistrer jusqu’à 50 balises (données relatives aux morceaux) dans cet appareil.

En utilisant cette fonction de balisage, vous pouvez acheter facilement les morceaux à iTunes

Store d’Apple.

Maintenez pressé pour entrer en mode de balisage HD Radio et balisez la chanson.

L’indication “TAG” s’affichera sur l’appareil lorsque les données des morceaux pourront être

enregistrées.

Pour transférer les chansons balisées sur votre iPod et achetez les chansons à partir de

iTunes Store

Connectez un iPod à l’appareil. (page 9)

Les informations balisées enregistrées sur cet appareil sont automatiquement transférées

sur l’iPod connecté.

Connectez le iPod à votre ordinateur.

Synchronisez le iPod avec iTunes.

Les chansons sauvegardée apparaissent dans une liste de lecture appelée “Tagged”. Vous

pouvez maintenant acheter et télécharger les chansons facilement à partir de iTunes Store.

Réglages du mode [SETTINGS]

Lors de l’écoute de la radio...

Appuyez sur le bouton de volume pour entrer en mode [FUNCTION].

Tournez le bouton de volume pour choisir [SETTINGS], puis appuyez sur le bouton pour

valider.

Tournez le bouton de volume pour faire votre choix, puis appuyez dessus pour valider.

Voir le tableau pour la sélection.

Maintenez pressée pour terminer la procédure.

Élément Réglage sélectionnable (Préréglage: *)

SEEK

MODE Permet de choisir le mode de syntonisation pour les touches

AUTO1 *: Recherche automatiquement une station. ; AUTO2: Recherche dans l’ordre des stations présentes

dans la mémoire de pré-réglage. ; MANUAL: Recherche manuellement une station.

AUTO

MEMORY YES: Mémorise automatiquement 6 stations dont la réception est bonne.

; NO *:

Annulation (la

mémorisation automatiquement n’est pas en service). (Peut être sélectionné uniquement si [NORMAL] est

sélectionné pour [PRESET

TYPE].) (page 6)

RECEIVE

MODE Définit le mode de réception du système HD

Radio.

AUTO *: Sélectionne automatiquement l’émission analogique lorsqu’il n’y a pas d’émission numérique.

;

DIGITAL:

Accode uniquement des émissions numériques.

; ANALOG:

Accode uniquement des émissions

analogiques.

TAG

MEMORY Affiche l’utilisation de la mémoire des balises du récepteur HD

Radio.

—

(Préréglage: 00): Il est possible d’enregistrer jusqu’à 50 balises dans cet appareil.

FR02-17_KDC-HD548U[K]1.indd 8FR02-17_KDC-HD548U[K]1.indd 8 11/15/10 12:47:00 PM11/15/10 12:47:00 PM

FRANÇAIS

Démarrez la lecture d’un disque

Appuyez sur SRC pour mettre

l’appareil sous tension.

Insérez un disque dans la fente

d’insertion.

La lecture démarre automatiquement.

Appuyez sur la touche numérique

6 ( ) pour reprendre/mettre en

pause la lecture (si nécessaire).

Éjection d’un disque.

(“NO DISC” apparaît et l’indicateur “IN” s’éteint.)

Appuyez sur cette touche pour

choisir une plage ou un fichier.

Maintenez pressée cette touche

pour faire une avance/retour rapide.

Écoute d’un disque/ périphérique

USB/ iPod

Périphérique USB (en vente dans le commerce)

Borne USB

Appuyez sur cette touche pour choisir le

dossier suivant.

Connexion d’un

périphérique USB

Connexion d’un iPod

iPod

Apple

(en vente dans le

commerce)

Faites glisser le

couvercle pour l’ouvrir.

La source est sélectionnée automatiquement

et le lecture démarre.

CA-U1EX

(accessoire en option)

KCA-iP102

(accessoire en option)

Disques qui ne peuvent pas être utilisés

Disques qui ne sont pas ronds.

Disques avec des colorations sur la

surface d’enregistrement ou disques

sales.

Vous ne pouvez pas reproduire un

disque enregistrable/réinscriptible qui

n’a pas été finalisé. (Pour le processus

de finalisation, reportez-vous au logiciel

utilisé pour graver le disque et au mode

d’emploi du graveur de disque.)

Les CD de 3 pouces ne sont pas

supportés. Essayer d’insérer un disque à

l’aide d’un adaptateur peut entraîner un

dysfonctionnement de l’appareil.

Suite...

FR02-17_KDC-HD548U[K]f.indd 9FR02-17_KDC-HD548U[K]f.indd 9 11/22/10 3:58:44 PM11/22/10 3:58:44 PM

< ou > indique sur l’affichage que l’élément

précédent/suivant est disponible.

Pour les périphériques USB * et les iPod: Pour

sauter la recherche, appuyez sur

4 / ¢.

* Cette opération ne peut être réalisée qu’avec

les fichiers enregistrés dans la base de

données créée à l’aide du programme Music

Editor de KENWOOD. (page 16)

Pour retourner au menu supérieur pendant

le mode de recherche d’un iPod, appuyez

sur BAND.

Recherche directe d’un morceau en

utilisant la télécommande (RC-405)

• Ne peut pas être utilisée lors de la lecture d’un

iPod, d’un support “KENWOOD Music Editor”,

pendant la lecture aléatoire ou la lecture par

balayage.

Appuyez sur DIRECT pour entrer en

mode de recherche directe de morceau.

“– – –” apparaît.

A l’aide des touches numériques, entrez

le numéro de plage.

Appuyez sur 4 / ¢ pour rechercher

un morceau.

Pour annuler le mode de recherche directe

de morceau, appuyez sur ou EXIT.

Utilisation de la télécommande (RC-405)

En mode de lecture:

FM+ / AM– : Choisit un dossier.

4 / ¢ ( + ) : Choisit une plage ou un

fichier.

ENT :

Arrête provisoirement

(pause) ou reprend la lecture.

En mode de recherche de morceau:

ENT : Valide la sélection.

5 / ∞ : Choisit des dossiers/fichiers.

: Retour au dossier précédent.

Recherche alphabétique et liste de

lecture personnalisé pour iPod

Sélection d’une chanson par alphabet

Appuyez sur pour entrer en mode de

recherche de morceau.

“SEARCH” apparaît.

Tournez le bouton de volume pour

choisir une catégorie, puis appuyez

dessus pour valider.

Appuyez sur pour entrer en mode de

recherche de morceau.

“SEARCH <– – –>” apparaît.

Sélection de la lecture répétée

Appuyez répétitivement sur la touche

numérique 4 (REP) pour faire un choix.

CD audio : TRACK REPEAT, REPEAT OFF

AAC/MP3/WMA : FILE REPEAT,

FOLDER REPEAT, REPEAT OFF

iPod : FILE REPEAT, REPEAT OFF

Sélection de la lecture aléatoire

Appuyez répétitivement sur la touche

numérique 3 (ALL RDM) pour faire un

choix.

CD audio : DISC RANDOM, RANDOM OFF

AAC/MP3/WMA/iPod : FOLDER RANDOM,

RANDOM OFF

Maintenez pressée la touche numérique

3 (ALL RDM) pour choisir “ALL RANDOM”.

– Applicable uniquement si “RANDOM OFF”

est déjà choisi.

– Change l’élément parcouru du iPod sur

“songs” (chansons).

Sélection de la lecture par balayage

Appuyez répétitivement sur la touche

numérique 2 (SCAN) pour faire un choix.

CD audio : TRACK SCAN, SCAN OFF

AAC/MP3/WMA : FILE SCAN, SCAN OFF

Si la lecture par balayage est choisie,

l’appareil reproduit les 10 premières

secondes des musiques du disque/dossier

actuel.

Si “SCAN OFF” est choisi, l’appareil retourne

à la lecture normale du morceau actuel.

Sélection d’un dossier/plage/fichier

Appuyez sur pour entrer en mode de

recherche de morceau.

“SEARCH” apparaît puis le nom du fichier

actuel apparaît sur l’affichage.

Tournez le bouton de volume pour

choisir un dossier/plage/fichier, puis

appuyez dessus pour valider.

Pour retourner au dossier racine (ou à la

première plage du CD audio), appuyez sur

BAND.

Pour revenir au dossier précédent, appuyez

sur .

Pour annuler le mode de recherche de

morceau, maintenez pressée .

FR02-17_KDC-HD548U[K]1.indd 10FR02-17_KDC-HD548U[K]1.indd 10 11/15/10 12:47:01 PM11/15/10 12:47:01 PM

FRANÇAIS

Tournez le bouton du volume pour

choisir le caractère à rechercher.

Appuyez sur 4 / ¢ pour déplacer la

position d’entrée.

Vous pouvez entrer un maximum de trois

caractères.

Appuyez sur le bouton de volume pour

démarrer la recherche.

Pour annuler le mode de recherche

alphabétique, maintenez pressée .

Un temps de recherche plus long est

nécessaire s’il y a beaucoup de chansons

ou de listes de lecture dans l’iPod.

Pour rechercher un autre caractère qu’une

lettre de A à Z et un chiffre de 0 à 9, entrez

seulement “ * ”.

L’article (un, une, des, le, la les) apparaissant

au début du nom d’une chanson sera

ignoré pendant la recherche.

Enregistrer des morceaux dans la

liste de lecture

Choisissez et reproduisez le morceau que

vous souhaitez enregistrer. (page 10)

Maintenez pressée la touche numérique

5 (MEMO MY LIST) pour enregistrer.

“## STORED” (numéro d’enregistrement)

apparaît.

Vous pouvez enregistrer jusqu’à 10

morceaux. “MEMORY FULL” apparaît si vous

essayez d’enregistrer un onzième morceau.

Si vous essayez d’enregistrer un morceau

d’un iPod différent, “NO INFO” suivi de

“MPLIST DELETE” apparaît.

Pour supprimer la liste de lecture, tournez

le bouton de volume pour choisir “YES” puis

appuyez sur dessus pour valider.

Vous pouvez aussi enregistrer le morceau

affiché en mode de recherche musicale en

suivant la même procédure.

N’enregistrez pas les podcasts.

Lecture d’un morceau de la liste de

lecture

Appuyez sur la touche numérique

5 (MEMO MY LIST) pour afficher la liste

de lecture.

“MY PLAYLIST” apparaît.

Tournez le bouton de volume pour

choisir le morceau souhaité, puis

appuyez dessus pour valider.

La lecture aléatoire ne peut pas être lancée

si un morceau de la liste est en cours de

lecture.

Suppression d’un morceau de la liste

de lecture

Appuyez sur la touche numérique

5 (MEMO MY LIST) pour afficher la liste

de lecture.

“MY PLAYLIST” apparaît.

Tournez le bouton de volume pour choisir

le morceau que vous souhaitez supprimer,

puis appuyez dessus pour valider.

Tournez le bouton de volume pour

choisir “DELETE ONE” ou “DELETE ALL”,

puis appuyez sur le bouton pour valider.

Choisissez “DELETE ALL” pour supprimer

tous les morceaux de la liste de lecture.

Tournez le bouton de volume pour

choisir “YES”, puis appuyez sur le bouton

pour valider.

“COMPLETE” apparaît.

Mode de contrôle manuel de l’iPod

Appuyez sur 1 (iPod) pour entrer en

mode iPod.

HANDS ON :

Commandez l’iPod à partir de l’iPod.

“iPod MODE” apparaît sur l’affichage.

HANDS OFF : Commandez l’iPod à partir de

l’appareil.

Réglages du mode [SETTINGS]

Lors de l’écoute d’un iPod...

Appuyez sur le bouton de volume pour

entrer en mode [FUNCTION].

Tournez le bouton de volume pour

choisir [SETTINGS], puis appuyez sur le

bouton pour valider.

Tournez le bouton de volume pour faire

votre choix, puis appuyez dessus pour

valider.

Référez-vous au tableau suivant pour la

sélection.

Maintenez pressée pour terminer la

procédure.

Élément Réglage sélectionnable (Préréglage: *)

SKIP

0.5% */ 1%/ 5%/ 10%: Règle l’ampleur des

sauts lors de la recherche d’un morceau en

mode de recherche musicale.

(Appuyez sur la touche

4 / ¢

pendant

au moins 3 secondes pour passer 10% des

morceaux indépendamment du réglage

effectué.)

MPLIST

DELETE

YES: Supprime la liste de lecture personnalisée

(My Playlist) sauvegardée. ; NO *: Annulation.

FR02-17_KDC-HD548U[K]f.indd 11FR02-17_KDC-HD548U[K]f.indd 11 11/18/10 3:58:39 PM11/18/10 3:58:39 PM

Préparation : Assurez-vous que [ON1] ou [ON2] est choisi pour [BUILT-IN AUX]. (page 6)

3,5 mm (3/16 pouces) Mini-

fiche stéréo (en vente dans le

commerce)

Appareil audio portable

(en vente dans le commerce)

Prise d’entrée auxiliaire

Écoute d’un autre appareil extérieur

Appuyez sur SRC pour choisir “AUX”.

Mettez l’appareil extérieur sous tension

et démarrez la lecture.

Tournez le bouton de volume pour

régler le volume.

Appuyez sur le bouton de volume pour entrer en mode [FUNCTION].

Tournez le bouton de volume pour choisir [AUDIO CONTROL] ou [SETTINGS], puis

appuyez sur le bouton pour valider.

Tournez le bouton de volume pour faire votre choix, puis appuyez dessus pour valider.

Voir le tableau pour la sélection.

Répétez l’étape 3 jusqu’à ce que l’élément souhaité soit sélectionné/activé.

Appuyez sur pour retourner à l’élément précédent.

Maintenez pressée pour terminer la procédure.

[AUDIO CONTROL] : Pendant l’écoute de n’importe quelle source sauf en mode STANDBY...

Élément Réglage sélectionnable (Préréglage: *)

SUB-W LEVEL –15 — +15 (Préréglage: 0): Ajuste le niveau de sortie du caisson de grave.

BASS BOOST B.BOOST LV1 */ B.BOOST LV2: Choisit votre niveau préféré d’accentuation des graves.

; OFF:

Annulation.

SYSTEM Q NATURAL */ USER/ ROCK/ POPS/ EASY/ TOP40/ JAZZ/ GAME: Choisit un mode sonore préréglé adapté

à votre genre de musique. (Choisit [USER] pour utiliser les réglages personnalisés des graves, médiums et

aigus.)

Réglages des fonctions

FR02-17_KDC-HD548U[K]1.indd 12FR02-17_KDC-HD548U[K]1.indd 12 11/12/10 11:38:38 AM11/12/10 11:38:38 AM

FRANÇAIS

Élément Réglage sélectionnable (Préréglage: *)

BASS LEVEL –8 — +8 (Préréglage: 0):

Mémoire de tonalité de source: Réglez le niveau à mémoriser pour chaque

source. (Avant de réaliser un ajustement, choisissez la source que vous souhaitez ajuster.)

MID LEVEL

TRE LEVEL

BALANCE L15 — R15 (Préréglage: 0): Règle la balance de sortie gauche-droite des enceintes.

FADER R15 — F15 (Préréglage: 0): Règle la balance de sortie des enceintes arrière et avant.

SUBWOOFER SET ON *: Met en service la sortie du caisson de grave.

; OFF:

Annulation.

DETAILED SET LPF

SUBWOOFER: THROUGH *: Tous les signaux sont envoyés au caisson de grave. ; 85HZ/ 120HZ/

160HZ: Les fréquences supérieures à 85 Hz/ 120 Hz/ 160 Hz sont coupées.

SUB-W

PHASE: REVERSE

(180°)

NORMAL

(0°)

Choisit l’angle de phase de la sortie du caisson

de grave à synchroniser avec la sortie des enceintes afin d’obtenir des performances

optimales. (Peut être uniquement sélectionné si un réglage autre que [THROUGH] est

choisi pour [LPF SUBWOOFER].)

SUPREME SET: ON *: Crée un son réaliste par interpolation des composantes haute fréquence qui sont

perdues lors de la compression AAC/MP3/WMA.

; OFF: Annulation. (Sélectionnable

uniquement lors de la lecture d’un disque AAC/MP3/WMA ou d’un périphérique USB,

sauf iPod.)

VOLUME OFFSET:

(Préréglage: 0)

–8 — +8

(pour AUX)

; –8 — 0

(pour les autres sources)

Prérègle le niveau de

réglage du volume pour chaque source. Le niveau de volume augmente ou diminue

automatiquement quand vous changez la source. (Avant de réaliser un ajustement,

choisissez la source que vous souhaitez ajuster.)

[SUB-W LEVEL/ LPF SUBWOOFER/ SUB-W PHASE] peut être choisi uniquement si [SUBWOOFER SET] est réglé sur [ON].

[SETTINGS]

Élément Réglage sélectionnable (Préréglage: *)

AUX NAME SET AUX */ DVD/ PORTABLE/ GAME/ VIDEO/ TV: Choisit le nom souhaité pour l’appareil connecté. (Peut être

choisi uniquement si “AUX” est choisi comme source.)

CLOCK CLOCK ADJUST: (Pour les détails, référez-vous à la page 6.)

DISPLAY DIMMER SET: ON: Assombrit l’éclairage de l’affichage.

; OFF *: Annulation.

TEXT SCROLL: AUTO */ ONCE: Choisit de faire défiler automatiquement l’information sur l’affichage, de

la faire défiler une seule fois. ; OFF: Annulation.

Mise en sourdine lors de la réception d’un appel téléphonique

Pour utiliser cette fonction, connectez le fil MUTE à votre téléphone en utilisant un

accessoire téléphonique en vente dans le commerce. (Référez-vous au “Manuel d’installation”

dans un volume séparé.)

Quand un appel arrive, “CALL” apparaît.

Le système audio est mis en pause.

Pour continuer d’écouter le système audio pendant un appel, appuyez sur SRC. “CALL”

disparaît et le son du système audio est rétabli.

Quand l’appel est terminé, “CALL” disparaît.

Le son du système audio est rétabli.

FR02-17_KDC-HD548U[K]1.indd 13FR02-17_KDC-HD548U[K]1.indd 13 11/15/10 12:47:03 PM11/15/10 12:47:03 PM

Guide de dépannage

Symptôme Remède/Cause

Le son ne peut pas être entendu. Ajustez le volume sur le niveau optimum.

/ Vérifiez les cordons et les connexions.

“PROTECT” apparaît et aucune opération ne

peut être réalisée.

Assurez-vous que les prises des fils d’enceintes sont recouvertes correctement de

ruban isolant, puis réinitialisez l’appareil. Si “PROTECT” ne disparaît pas, consultez

le centre de service après-vente le plus proche.

Cet autoradio ne fonctionne pas du tout. Réinitialisez l’appareil.

La réception radio est mauvaise. / Bruit

statique pendant l’écoute de la radio.

Connectez l’antenne solidement.

/ Sortez l’antenne complètement.

“MEMORY

FULL” apparaît. La mémoire pour les balises du récepteur HD Radio est pleine. / La liste de lecture

personnalisée (My Playlist) dans le iPod est pleine.

“NO

TAG

FNC” apparaît. L’iPod connecté ne prend pas en charge la fonction de balisage iTunes.

“TAG

ERROR” apparaît. L’appareil ne peut pas transférer complètement les informations balisées sur le

iPod.

“IN” clignote. Le lecteur CD ne fonctionne pas correctement. Réinsérez le disque correctement.

La condition n’est pas améliorée, mettez l’appareil hors tension et consultez votre

centre de service le plus proche.

Un CD-R/CD-RW ne peut pas être reproduit

et les plages ne peuvent pas être sautées.

Insérez un CD-R/CD RW finalisé (finalisez-le avec l’appareil que vous avez utilisé

pour l’enregistrement).

Le son du disque est parfois interrompu. Arrêtez la lecture lorsque vous conduisez sur une route accidentée.

/ Changez le

disque.

/ Vérifiez les cordons et les connexions.

“NA

FILE” apparaît. L’appareil est en train de reproduire un fichier audio non pris en charge.

“NO

DISC” apparaît. Insèrez un disque reproductible dans la fente d’insertion.

“TOC

ERROR” apparaît. Le CD est très sale.

/ Le CD est à l’envers.

/ Le CD est très rayé. Essayez un autre

disque.

“ERROR

99” apparaît. L’appareil fonctionne mal pour certaines raisons. Appuyez sur la touche de

réinitialisation sur l’appareil. Si le message “ERROR

99” ne disparaît pas, veuillez

consulter votre centre de service après-vente le plus proche.

“COPY

PRO” apparaît. Un fichier interdit de copie a été lu.

“READ

ERROR” apparaît. Copier les fichiers et les dossiers pour le périphérique USB de nouveau. Si le

message d’erreur est toujours affiché, initialiser le dispositif USB ou utiliser un

autre dispositif USB.

“NO

DEVICE” apparaît. Aucun périphérique USB n’est connecté. Connectez un périphérique USB puis

repassez à la source USB.

“NO

MUSIC” apparaît. Le périphérique USB connecté ne contient aucun fichier audio reproductible.

“NA

DEVICE” apparaît. Connectez un périphérique compatible et vérifiez les connexions.

“USB

ERROR” apparaît. Retirez le périphérique USB, mettez l’appareil hors tension, puis de nouveau sous

tension. Si l’appareil montre toujours le même affichage, essayez de connecter un

autre périphérique USB.

“iPod

FULL” apparaît. La mémoire de l’iPod est pleine.

“iPod

ERROR” apparaît. Reconnectez l’iPod.

/ Vérifiez que le logiciel de l’iPod soit de la version la plus

récente.

Du bruit est produit. Sautez à une autre plage ou changez le disque.

Les plages ne sont pas reproduites comme

vous le souhaitiez.

L’ordre de lecture est déterminé quand les fichiers sont enregistrés.

FR02-17_KDC-HD548U[K]1.indd 14FR02-17_KDC-HD548U[K]1.indd 14 11/12/10 11:38:39 AM11/12/10 11:38:39 AM

FRANÇAIS

Symptôme Remède/Cause

“READING” continue de clignoter. Le temps d’initialisation est plus long. N’utilisez pas trop de hiérarchies et de

dossiers.

La durée de lecture écoulée n’est

pascorrecte.

C’est causé par la façon don’t les plages ont été enregistrées sur le disque.

Le nombre de morceaux contenus dans la

catégorie “SONGS” de cet appareil diffère

du nombre de morceaux contenus dans la

catégorie “SONGS” de l’iPod.

Les fichiers podcasts ne comptent pas dans cet appareil étant donné que leur

lecture n’est pas prise en charge.

Les caractères corrects ne sont pas affichés

(ex.: nom de l’album).

Cet appareil peut uniquement afficher les lettres (majuscules), les chiffres et un

nombre limité de symboles.

Entretien

Nettoyage de l’appareil: Essuyez la saleté sur le panneau avec un chiffon sec au silicone

ou un chiffon doux. Ne pas respecter ces précautions peut entraîner des dommages au

moniteur ou à l’appareil.

Nettoyage du connecteur: Essuyez toute les saletés sur le connecteur de l’appareil et la

façade. Utilisez une coton-tige ou un chiffon.

Manipulation des disques

Ne pas toucher la surface d’enregistrement du disque.

Ne pas coller de ruban adhésif, etc. sur les disques et ne pas utiliser de disque avec du

ruban adhésif collé dessus.

N’utilisez aucun accessoire pour le disque.

Nettoyer le disque en partant du centre vers l’extérieur.

Nettoyez le disque avec un chiffon sec au silicone ou un chiffon doux. N’utilisez aucun

solvant.

Pour retirer les disques de cet appareil, tirez-les horizontalement.

Retirez les ébarbures du bord du trou central du disque avant d’insérer un disque.

HD Radio Technology manufactured under license from iBiquity

Digital Corporation. U.S. and Foreign Patents. HD Radio™ and the

HD, HD Radio, and “Arc” logos are proprietary trademarks of iBiquity

Digital Corp.

Program Service Data: Contributes to the superior user

experience of HD Radio Technology. Presents song name,

artist, station IDs, HD2/HD3 Channel Guide, and other

relevant data streams.

Adjacent to traditional main stations are extra local FM

channels. These HD2/HD3 Channels provide new, original

music as well as deep cuts into traditional genre.

Digital, CD-quality sound. HD Radio Technology enables local

radio stations to broadcast a clean digital signal. AM sounds

like today’s FM and FM sounds like a CD.

iTunes® Tagging provides you the opportunity to discover a

wide range of content and the means to “tag” that content

for later review and purchase from the iTunes® Store.

FR02-17_KDC-HD548U[K]1.indd 15FR02-17_KDC-HD548U[K]1.indd 15 11/15/10 12:47:04 PM11/15/10 12:47:04 PM

À propos des fichiers audio

Fichier audio reproductible: AAC-LC (.m4a), MP3 (.mp3), WMA (.wma)

Supports de disque compatibles: CD-R/RW/ROM

Formats de fichiers de disques compatibles: ISO 9660 Niveau 1/2, Joliet, Romeo, Nom de

fichier étendu.

Systèmes de fichier de périphérique USB compatibles: FAT16, FAT32

Bien que les fichiers audio soient conformes aux normes établies ci-dessus, il est possible

que la reproduction ne soit pas possible suivant le type ou les conditions du support ou

périphérique.

À propos du périphérique USB

Cet appareil peut reproduire les fichiers AAC/MP3/WMA mémorisés sur un périphérique USB

à mémoire de grande capacité.

Placer le périphérique USB de façon à ce qu’il ne gêne pas la conduite du véhicule.

Vous ne pouvez pas connecter un périphérique USB via un hub USB et un lecteur

multicartes.

Assurez-vous que toutes les données importantes ont été sauvegardées pour éviter toute

perte de données.

La connexion d’un câble dont la longueur totale dépasse 5 m peut avoir pour

conséquence un fonctionnement anormal de la lecture.

À propos des iPod/iPhone compatibles

Made for

– iPod touch (4th generation)

– iPod touch (3rd generation)

– iPod touch (2nd generation)

– iPod touch (1st generation)

– iPod classic

– iPod with video

– iPod nano (6th generation)

– iPod nano (5th generation)

– iPod nano (4th generation)

– iPod nano (3rd generation)

– iPod nano (2nd generation)

– iPod nano (1st generation)

– iPhone 4

– iPhone 3GS

– iPhone 3G

– iPhone

Pour consulter la liste la plus récente des

iPod/iPhone et des versions compatibles:

www.kenwood.com/cs/ce/ipod

Si vous démarrez la lecture après avoir

connecté l’iPod, le morceau qui a été

reproduit par l’iPod est lu en premier.

Dans ce cas, “RESUMING” s’affiche sans

afficher de nom de dossier, etc. En

changeant le paramètre de recherche, le

titre correct etc. s’affichera.

Il n’est pas possible d’utiliser iPod lorsque

“KENWOOD” ou “✓” est affiché sur l’iPod.

À propos de “KENWOOD Music Editor”

Cet appareil prend en charge le programme “KENWOOD Music Editor Light ver1.1” ou

supérieure

Lorsque vous utilisez des fichiers audio possédant des informations de base de données

ajoutées par le programme “KENWOOD Music Editor Light ver1.1”, vous pouvez chercher

un fichier par titre, par album ou par nom d’artiste à l’aide de la Recherche de morceau.

Dans ce manuel, l’expression “USB device” désigne un dispositif qui contient des fichiers

audio associés aux informations de la base de données ajoutées par le programme Music

Editor de KENWOOD.

“KENWOOD Music Editor Light ver1.1” est disponible sur le site Web suivant:

www.kenwood.com/cs/ce/

Pour en savoir plus sur le programme “KENWOOD Music Editor Light ver1.1”, veuillez

consulter le site Web ci-dessus ou bien l’aide du programme.

FR02-17_KDC-HD548U[K]1.indd 16FR02-17_KDC-HD548U[K]1.indd 16 11/15/10 2:25:20 PM11/15/10 2:25:20 PM

FRANÇAIS

Section tuner FM

Bandes de fréquences (espacement de 200

kHz):

87,9 MHz — 107,9 MHz

Sensibilité utilisable (S/B = 26

dB):

11,2 dBf (1,0 μV/75 Ω)

Sensibilité d’atténuation (DIN S/B = 46

dB):

19,2 dBf (2,5 μV/75 Ω)

Réponse en fréquence (±3

dB):

30 Hz — 15 kHz

Taux de Signal/Bruit (MONO):

63 dB

Séparation stéréo (1

kHz):

40 dB

Section Tuner FM numérique

Bandes de fréquences (espacement de 200

kHz):

87,9 MHz — 107,9 MHz

Réponse en fréquence (±3

dB):

20 Hz — 20 kHz

Taux de Signal/Bruit (STEREO):

70 dB

Section tuner AM

Bandes de fréquences (espacement de 10

kHz):

530 kHz — 1 700 kHz

Sensibilité utilisable (S/B = 20

dB):

31 dBμ (36 μV)

Section Tuner AM numérique

Bandes de fréquences (espacement de 10

kHz):

530 kHz — 1 700 kHz

Réponse en fréquence (±3

dB):

40 Hz — 15 kHz

Taux de Signal/Bruit (STEREO):

70 dB

Section Disque Compact

Diode laser:

GaAIAs

Filtre numérique (D/A):

8 fois

suréchantillonnage

Convertisseur D/A:

24 Bit

Vitesse de rotation:

500 t/min. — 200 t/min.

(CLV)

Pleurage et scintillement:

Non mesurables

Réponse en fréquence (±1

dB):

20 Hz — 20 kHz

Distorsion harmonique totale (1

kHz):

0,01 %

Taux de Signal/Bruit (1

kHz):

105 dB

Gamme dynamique:

90 dB

Décode AAC:

Fichiers AAC-LC “.m4a”

Décodage MP3:

Compatible avec le format

MPEG-1/2 Audio Layer-3

Décodeur WMA:

Compatible Windows Media

Audio

Interface USB

Standard USB:

USB1.1/ 2.0 (Full speed)

Courant d’alimentation maximum:

500 mA

Système de fichiers:

FAT16/ 32

Décode AAC:

Fichiers AAC-LC “.m4a”

Décodage MP3:

Compatible avec le format

MPEG-1/2 Audio Layer-3

Décodeur WMA:

Compatible Windows Media

Audio

Section audio

Puissance de sortie maximum:

50 W × 4

Pleine Puissance de Largeur de Bande (avec une DHT

inférieure à 1 %):

22 W × 4

Impédance d’enceinte:

4 Ω — 8 Ω

Action en tonalité:

Graves:

100 Hz ±8 dB

Médiums:

1 kHz ±8 dB

Aiguës:

10 kHz ±8 dB

Niveau de préamplification/charge (CD):

2 000 mV/10 kΩ

Impédance du préamplificateur:

≤ 600 Ω

Section d’entrée auxiliaire

Réponse en fréquence (±3

dB):

20 Hz — 20 kHz

Tension maximum d’entrée:

1 200 mV

Impédance d’entrée:

10 kΩ

Généralités

Tension de fonctionnement (entre 11

V et 16

V):

14,4 V

Consommation de courant maximale:

10 A

Dimensions d’installation (L x H x P):

182 mm × 53 mm × 158 mm

(7-3/16 pouces × 2-1/8 pouces ×

6-1/4 pouces)

Poids:

1,3 kg (2,9 livres)

Sujet à changement sans notification.

Caractéristiques techniques

FR02-17_KDC-HD548U[K]f.indd 17FR02-17_KDC-HD548U[K]f.indd 17 11/22/10 10:46:52 AM11/22/10 10:46:52 AM

CONTENIDO

Seguridad 2

Preparativos 3

Cómo instalar/desmontar la placa frontal

Cómo reposicionar su unidad

Cómo preparar el mando a distancia (RC-405)

Funciones básicas 4

Procedimientos iniciales 6

Cancelación de las demostraciones en pantalla

Ajuste del modo de demostración

Ajuste del reloj

Ajustes iniciales previos a las operaciones

Para escuchar la transmisión de

HD Radio™ 7

Sintonización de acceso directo mediante

el mando a distancia (RC-405)

Etiquetas de iTunes

Ajuste de la configuración del modo [SETTINGS]

Escucha de un disco/

dispositivo USB/ iPod 9

Comience a reproducir un disco

Conexión de un dispositivo USB

Conexión de un iPod

Cómo seleccionar Repetir reproducción

Cómo seleccionar Reproducción aleatoria

Cómo seleccionar Explorar reproducción

Cómo seleccionar una carpeta, pista o archivo

Búsqueda directa de música mediante el

mando a distancia (RC-405)

Búsqueda por alfabeto y My Playlist para iPod

Control del iPod en modo manual

Ajuste de la configuración del modo [SETTINGS]

Escuchando otros componentes

externos 12

Configuraciones de las

funciones 12

Localización de averías 14

Especificaciones 17

Seguridad

ADVERTENCIA

Detenga el automóvil antes de operar la unidad.

Información importante…

Para evitar cortocircuitos, nunca coloque

ni deje objetos metálicos (por ejemplo,

monedas o herramientas metálicas) dentro

de la unidad.

Precaución: Ajuste el volumen de forma tal

que pueda escuchar los sonidos exteriores.

Si conduce con el volumen demasiado alto

podría provocar un accidente.

Condensación: Cuando funciona el

acondicionador de aire del automóvil puede

acumularse humedad en la lente del láser.

Esto puede provocar errores en la lectura de

los discos. En tal caso, retire el disco y espere

hasta que se evapore la humedad.

Esta unidad sólo puede reproducir los CD

con:

Las ilustraciones del presente manual

son ejemplos utilizados para explicar

más claramente cómo se utilizan los

controles. Por lo tanto, las imágenes de

las ilustraciones pueden diferir de las que

aparecen en el equipo real.

Se requiere un cable de conexión USB,

CA-U1EX (accesorio opcional) para

conectar un dispositivo USB.

Puede conectar un Apple iPod/iPhone con

esta unidad.

La palabra “iPod” que se utiliza en este

manual hace referencia a un iPod o iPhone

conectado a esta unidad mediante el cable

de conexión KCA-iP102 (accesorio opcional).

Si tiene problemas durante la instalación,

consulte con su distribuidor Kenwood.

Cuando compre componentes externos,

verifique antes con su distribuidor

Kenwood que dichos accesorios funcionen

con su modelo y en su área.

En un manual en línea en el siguiente

sitio, encontrará información detallada y

notas acerca de los archivos de audio que

pueden reproducirse:

www.kenwood.com/cs/ce/audiofile/

SP02-17_KDC-HD548U[K]f.indd 2SP02-17_KDC-HD548U[K]f.indd 2 11/18/10 3:59:31 PM11/18/10 3:59:31 PM

ESPAÑOL

Preparativos

Cómo instalar/desmontar la placa

frontal

No exponga la placa frontal a la luz directa

del sol, calor excesivo ni humedad. Además

deberá evitar sitios con mucho polvo o la

posibilidad de que se derrame agua sobre

ella.

Guarde la placa frontal en su estuche

cuando se encuentre desmontada.

La placa frontal es una pieza de precisión

y puede resultar dañada por golpes o

sacudidas.

Para evitar el deterioro, no toque los

terminales de la unidad y la placa frontal

con los dedos.

Cómo reposicionar su unidad

Si la unidad no funciona correctamente,

pulse el botón de reposición.

La unidad se restaura a los

ajustes de fábrica al pulsar

el botón de reposición.

Cómo preparar el mando a

distancia (RC-405)

Cuando utilice el mando a distancia por

primera vez, quite la lamina aislante.

Si la efectividad del mando a distancia

disminuye, cambie la batería.

Precaución:

No deje el mando a distancia en superficies

calientes como el salpicadero.

Batería de litio.

Existe peligro de explosión si la batería no

se sustituye correctamente. Sustituya la

batería únicamente con el mismo tipo o un

tipo equivalente.

El bloque de baterías no debe exponerse

a una fuente de calor excesiva, como luz

solar, fuego o similar.

Mantenga la batería fuera del alcance de

los niños y en su embalaje original hasta

que esté listo para su uso. Deseche las

baterías utilizadas de forma rápida. En

caso de tragarse, póngase con un médico

inmediatamente.

Lámina aislante

Botón de reposición

SP02-17_KDC-HD548U[K]f.indd 3SP02-17_KDC-HD548U[K]f.indd 3 11/15/10 2:18:49 PM11/15/10 2:18:49 PM

El siguiente indicador se enciende cuando...

ATT

(Parpadeo)

: El sonido se atenúa. (Aplicable sólo cuando se utiliza el mando a distancia,

RC-405).

ST : Se recibe una difusión en estéreo.

HD : Sintoniza una emisión HD Radio™.

D : Sintoniza una emisión digital de HD Radio.

MC : Sintoniza una emisión de HD Radio multicast.

EQ : [SYSTEM Q] está ajustado a un modo EQ que no sea [NATURAL]. (página 12)

B.BOOST : [BASS BOOST] está ajustado a [B.BOOST LV1] o [B.BOOST LV2]. (página 12)

TAG : Puede registrar la información de la canción.

: En el modo de búsqueda o cuando se visualiza una lista de reproducción.

IN : Existe un disco en la unidad.

Funciones básicas

Rueda de volumen

Ranura de carga

Expulsa el disco

Desmonte la placa frontal

Ventanilla de visualización

Toma de entrada auxiliar

Terminal USB

Sensor remoto

DO lo exponga a la luz solar brillante.

SP02-17_KDC-HD548U[K]f.indd 4SP02-17_KDC-HD548U[K]f.indd 4 11/15/10 2:18:51 PM11/15/10 2:18:51 PM

ESPAÑOL

Si pulsa o mantiene pulsado(s) el(los) siguiente(s) botón(es)...

Unidad

principal

Mando a

distancia Operaciones generales

SRC

— Se enciende.

Se apaga si lo pulsa y mantiene pulsado.

SRC

Si la unidad está encendida, selecciona las fuentes disponibles

(HD RADIO, USB o iPod, CD, AUX, STANDBY).

• Si la fuente está preparada, también se iniciará la reproducción.

“iPod” o “CD” sólo puede seleccionarse cuando hay un iPod

conectado o un disco cargado.

Rueda de

volumen

(girar)

VOL Ajusta el nivel de volumen.

∞Selecciona las opciones.

Rueda de

volumen

(pulse)

ENT Confirma la selección.

— Ingresar en la configuración [FUNCTION].

BAND *AM– /

#FM+

Selecciona las bandas de FM (FM1/FM2/FM3) o AM.

Selecciona la carpeta siguiente/anterior. (Si pulsa BAND en la

unidad principal solo puede seleccionar las carpetas siguientes.)

6 ( ) ENT

Pausa/reanuda la reproducción de un disco/ dispositivo USB / iPod.

¢4

Busca una emisora de radio.

Selecciona una pista/archivo.

Si lo pulsa y mantiene pulsado adelanta/retrocede pistas.

SCRL DISP —

Cambia la información en pantalla.

Si lo pulsa y mantiene pulsado desplaza la información en

pantalla.

Si lo pulsa y mantiene pulsado en la pantalla de visualización

del reloj, ingresa directamente en el modo de ajuste del reloj

(página 6).

—

Selecciona “HD RADIO” como fuente.

Se ingresa al modo de asignación de etiquetas de HD Radio si

lo pulsa y mantiene pulsado. (página 8)

—AUD Ingresa directamente en la configuración [AUDIO CTRL].

—ATT Atenúa el sonido.

• Para volver al nivel anterior pulse nuevamente el botón.

Volver al elemento anterior.

EXIT

Sale del modo de configuración.

• Si pulsa y mantiene pulsado en la unidad principal también

saldrá del modo de configuración.

SP02-17_KDC-HD548U[K]f.indd 5SP02-17_KDC-HD548U[K]f.indd 5 11/12/10 12:10:57 PM11/12/10 12:10:57 PM

Opción Ajuste seleccionable (Predefinido: *)

PRESET

TYPE NORMAL *: Memoriza una emisora para cada botón predefinido de cada banda (FM1/FM2/FM3/AM).

;

MIX: Memoriza una emisora para cada botón predefinido independientemente de la banda seleccionada

(FM1/FM2/FM3/AM).

KEY

BEEP ON */ OFF: Activa/desactiva el tono de teclas.

BUILT-IN

AUX ON1 *: Cuando selecciona “AUX” como fuente, se emite el sonido del componente externo conectado a través

de los altavoces del vehículo.

; ON2: Cuando selecciona “AUX” como fuente, se emite el sonido procedente del

componente externo conectado. El sonido se atenúa cuando se enciende la unidad (para evitar ruidos cuando

no haya un componente externo conectado). Gire la rueda de volumen para restablecer el nivel de volumen

anterior.

; OFF: Se desactiva “AUX” en la selección de fuente.

Procedimientos iniciales

Cancelación de las demostraciones

en pantalla

La demostración en pantalla está siempre

activada a menos que la cancele.

Cuando enciende la unidad (o después de

reposicionarla) la pantalla muestra:

[CANCEL DEMO] \ [PRESS] \

[VOLUME KNOB]

Pulse la rueda de volumen.

Se selecciona [YES] como configuración

inicial.

Pulse nuevamente la rueda de volumen

para confirmar.

Aparece [DEMO

OFF].

Si no realiza ninguna operación durante

aproximadamente 15 segundos o gira

la rueda de volumen para seleccionar

[NO] en el paso

, aparece el mensaje

[DEMO

MODE] y comienza la

demostración en pantalla.

Ajuste del modo de demostración

Pulse la rueda de volumen para ingresar

en [FUNCTION].

Gire la rueda de volumen para

seleccionar [DEMO MODE], después

púlsela para ingresar.

Gire la rueda de volumen para

seleccionar [ON] u [OFF].

Si selecciona [ON], comienza la

demostración en pantalla si no

realiza ninguna operación durante

aproximadamente 20 segundos.

Mantenga pulsado para finalizar el

procedimiento.

Ajuste del reloj

Pulse la rueda de volumen para ingresar

en el modo [FUNCTION].

2 Gire la rueda de volumen para seleccionar

[SETTINGS], después púlsela para ingresar.

Gire la rueda de volumen para seleccionar

[CLOCK], después púlsela para ingresar.

Gire la rueda de volumen para

seleccionar [CLOCK ADJUST], después

púlsela para ingresar.

La hora del reloj destella en la pantalla.

Gire la rueda de volumen para ajustar

la hora, después púlsela para pasar al

ajuste de los minutos.

Los minutos del reloj destellan en la pantalla.

Gire la rueda de volumen para ajustar los

minutos, después púlsela para confirmar.

Pulse 4

¢ para alternar entre los

ajustes de horas y minutos.

Mantenga pulsado para finalizar el

procedimiento.

Ajustes iniciales previos a las

operaciones

Pulse SRC para ingresar en el modo

[STANDBY].

Pulse la rueda de volumen para ingresar

en el modo [FUNCTION].

Gire la rueda de volumen para

seleccionar [INITIAL SET], después

púlsela para ingresar.

Gire la rueda de volumen para seleccionar,

después púlsela para confirmar.

Consulte la siguiente tabla para realizar la

selección.

Mantenga pulsado para finalizar el

procedimiento.

SP02-17_KDC-HD548U[K]f.indd 6SP02-17_KDC-HD548U[K]f.indd 6 11/12/10 12:10:59 PM11/12/10 12:10:59 PM

ESPAÑOL

Mantenga pulsado durante aproximadamente 2 segundos para memorizar la emisora actual.

Pulse brevemente para recuperar la emisora o el canal memorizado.

Sintonización de acceso directo mediante el mando a distancia (RC-405)

Pulse DIRECT para ingresar al modo de sintonización de acceso directo.

Aparece “– – – –”.

Pulse DIRECT repetidamente para seleccionar el elemento de sintonización.

Elemento de sintonización: Frecuencia “– – – –”, Canal “HD –”, o Cancelación de la

sintonización de acceso directo

Pulse los botones numéricos para ingresar la frecuencia o el canal.

Puede introducir la frecuencia de banda FM en pasos de un mínimo de 0,1 MHz.

Pulse 4 / ¢ para sintonizar la frecuencia o el canal ingresado.

Empleo del mando a distancia (RC-405)

FM+ / AM– : Selecciona una banda.

4 / ¢ ( + ) : Selecciona una emisora.

1 – 6 : Selecciona una emisora predefinida.

Continúa...

Para escuchar la transmisión de

HD Radio™

Opción Ajuste seleccionable (Predefinido: *)

READ 1 *: Distingue automáticamente entre disco de archivos de audio y CD de música.

; 2:

Fuerza la reproducción

como CD de música. No se puede escuchar el sonido si se reproduce un disco de archivo de audio.

SELECT OFF */ 5/4/ 6 × 9/6/ OEM: Selecciona el tamaño de altavoz para una reproducción óptima.

F/W

xx.xx YES: Se empieza a actualizar el firmware.

; NO *:

Se cancela (la actualización no se activa).

Para obtener información sobre cómo actualizar el firmware, consulte: www.kenwood.com/cs/ce/

Pulse SRC para seleccionar “HD RADIO”.

Pulse para seleccionar directamente la fuente “HD RADIO”.

Pulse repetidamente BAND para seleccionar una banda (FM1/ FM2/ FM3/ AM).

Pulse 4

¢ para buscar una emisora o un canal.

Aparece “LINKING” mientras se enlaza con un canal multicast.

SP02-17_KDC-HD548U[K]f.indd 7SP02-17_KDC-HD548U[K]f.indd 7 11/18/10 4:24:54 PM11/18/10 4:24:54 PM

Etiquetas de iTunes

Cuando escuche una canción difundida por su emisora de HD Radio local, puede etiquetarla y

guardar la información de la canción en esta unidad. En esta unidad pueden registrarse hasta

50 etiquetas (información de canciones).

La función de etiquetado le permite adquirir canciones en Apple iTunes Store.

Mantenga pulsado para ingresar al modo de asignación de etiquetas de HD Radio y

etiquete la canción.

En la pantalla aparecerá “TAG” cuando pueda registrarse información de una canción.

Para transferir las canciones etiquetadas a su iPod y adquirir canciones en iTunes Store

Conecte un iPod a esta unidad. (página 9)

La información etiquetada registrada en esta unidad será transferida automáticamente al

iPod conectado.

Conecte el iPod a su computadora.

Sincronice el iPod con iTunes.

Las canciones guardadas serán mostradas en una lista de reproducción denominada

“Tagged”. Ahora podrá adquirir y descargar fácilmente las canciones de iTunes Store.

Ajuste de la configuración del modo [SETTINGS]

Cuando escucha la radio....

Pulse la rueda de volumen para ingresar en el modo [FUNCTION].

Gire la rueda de volumen para seleccionar [SETTINGS], después púlsela para ingresar.

Gire la rueda de volumen para seleccionar, después púlsela para confirmar.

Consulte la siguiente tabla para realizar la selección.

Mantenga pulsado para finalizar el procedimiento.

Opción Ajuste seleccionable (Predefinido: *)

SEEK

MODE Selecciona el modo de sintonización para los botones

AUTO1 *: Buscar automáticamente una emisora. ; AUTO2: Búsqueda de emisoras por orden en la memoria

de presintonización. ; MANUAL: Buscar manualmente una emisora.

AUTO

MEMORY YES: Memorización automática de 6 emisoras con buena señal de recepción.

; NO *:

Se cancela (la

memorización automática no se activa). (Solo puede seleccionarse si selecciona previamente [NORMAL] en

[PRESET

TYPE].) (página 6)

RECEIVE

MODE Ajusta el modo de recepción del receptor de HD

Radio.

AUTO *: Sintoniza automáticamente la transmisión analógica cuando no hay ninguna transmisión digital

disponible.

; DIGITAL:

Sintoniza sólo emisión digital.

; ANALOG:

Sintoniza sólo emisión analógica.

TAG

MEMORY Muestra el uso de memoria de etiquetas del receptor de HD

Radio.

—

(Predefinido: 00): En esta unidad pueden registrarse hasta 50 etiquetas.

SP02-17_KDC-HD548U[K]f.indd 8SP02-17_KDC-HD548U[K]f.indd 8 11/15/10 2:19:03 PM11/15/10 2:19:03 PM

ESPAÑOL

Comience a reproducir un disco

Pulse SRC para encender la unidad.

Inserte un disco en la ranura de carga.

La reproducción se inicia

automáticamente.

Pulse el botón numérico 6 ( ) para

reanudar/pausar la reproducción (si

fuera necesario).

Expulsa el disco.

(Aparece el mensaje “NO DISC” (sin disco) y el indicador “IN” se apaga.)

Pulse para seleccionar una pista o

archivo.

Mantenga pulsado para adelantar

o retroceder rápidamente.

Escucha de un disco/ dispositivo USB/ iPod

Dispotivo USB (disponible en los

establecimientos del ramo)

Terminal USB

Pulse para seleccionar la siguiente carpeta.

Conexión de un

dispositivo USB

Conexión de un iPod

Apple

iPod

(disponible en los

establecimientos del ramo)

Abra la tapa

deslizándola.

La fuente cambia automáticamente y se

inicia la reproducción.

CA-U1EX

(accesorio opcional)

KCA-iP102

(accesorio opcional)

Discos que no se pueden utilizar

Discos que no son redondos.

Discos con la superficie de grabación

pintada o discos sucios.

No se puede reproducir un disco

grabable/regrabable que no esté

finalizado. (Si necesita información

acerca del proceso de finalización,

consulte el software de grabación de

discos y el manual de instrucciones de

la grabadora.)

No pueden utilizarse CDs de 3

pulgadas. Intentar insertar uno con un

adaptador puede resultar en una avería. Continúa...

SP02-17_KDC-HD548U[K]f.indd 9SP02-17_KDC-HD548U[K]f.indd 9 11/22/10 3:59:42 PM11/22/10 3:59:42 PM

El mensaje < o > en la pantalla indica

que el elemento anterior o siguiente se

encuentra disponible.

Para el dispositivo USB * y iPod: Para omitir

la búsqueda, pulse 4 / ¢.

* Esta operación solo funcionará para los

archivos registrados en la base de datos

creada con el editor de música KENWOOD.

(página 16)

Para volver al menú superior en el modo de

búsqueda de un iPod, pulse BAND.

Búsqueda directa de música mediante

el mando a distancia (RC-405)

• No se puede llevar a cabo durante la

reproducción del iPod, soporte “KENWOOD

Music Editor”, reproducción aleatoria o

reproducción con exploración.

Pulse DIRECT para ingresar en el modo

de búsqueda directa de música.

Aparece “– – –”.

Pulse los botones de número para

ingresar el número de pista.

Pulse 4 / ¢ para buscar la música.

Para cancelar el modo de búsqueda directa

de música, pulse o EXIT.

Empleo del mando a distancia (RC-405)

En el modo de reproducción:

FM+ / AM– : Selecciona una carpeta.

4 / ¢ ( + ) :

Selecciona una pista/archivo.

ENT : Pausa/reanuda la

reproducción.

En el modo de búsqueda de música:

ENT : Confirma la selección.

5 / ∞ : Selecciona carpetas o archivos.

: Volver a la carpeta anterior.

Búsqueda por alfabeto y My

Playlist para iPod

Selección de una canción mediante

alfabeto

Pulse para ingresar en el modo de

búsqueda de música.

Aparece “SEARCH”.

Gire la rueda de volumen para

seleccionar una categoría, luego púlsela

para confirmar.

Pulse de nuevo para ingresar al modo

de búsqueda por alfabeto.

Aparece “SEARCH <– – –>”.

Cómo seleccionar Repetir

reproducción

Pulse repetidamente el botón de

número 4 (REP) para realizar la selección.

CD de audio : TRACK REPEAT, REPEAT OFF

AAC/MP3/WMA : FILE REPEAT,

FOLDER REPEAT, REPEAT OFF

iPod : FILE REPEAT, REPEAT OFF

Cómo seleccionar Reproducción

aleatoria

Pulse repetidamente el botón de número

3 (ALL RDM) para realizar la selección.

CD de audio : DISC RANDOM, RANDOM OFF

AAC/MP3/WMA/iPod : FOLDER RANDOM,

RANDOM OFF

Pulse y mantenga pulsado el botón

numérico 3 (ALL RDM) para seleccionar

“ALL RANDOM”.

– Aplicable sólo si seleccionó inicialmente

“RANDOM OFF”.

– El elemento de búsqueda de iPod cambia

a “songs” (canciones).

Cómo seleccionar Explorar

reproducción

Pulse repetidamente el botón de número

2 (SCAN) para realizar la selección.

CD de audio : TRACK SCAN, SCAN OFF

AAC/MP3/WMA : FILE SCAN, SCAN OFF

Si selecciona reproducción con exploración,

la unidad comienza a reproducir los

primeros 10 segundos de introducción

musical del disco/carpeta actual.

Si selecciona “SCAN OFF”, la unidad reanuda

la reproducción normal de la canción actual.

Cómo seleccionar una carpeta,

pista o archivo

Pulse para ingresar en el modo de

búsqueda de música.

Aparece el mensaje “SEARCH” y, a

continuación, aparece en la pantalla el

nombre del archivo actual.

Gire la rueda de volumen para

seleccionar una carpeta, pista o archivo,

después púlsela para confirmar.

Para volver a la carpeta raíz (o a la primera

pista de un CD de audio), pulse BAND.

Para volver a la carpeta anterior, pulse .

Para cancelar el modo de búsqueda de

música, pulse y mantenga pulsado .

SP02-17_KDC-HD548U[K]f.indd 10SP02-17_KDC-HD548U[K]f.indd 10 11/15/10 2:47:25 PM11/15/10 2:47:25 PM

ESPAÑOL

Gire la rueda de volumen para

seleccionar el carácter que desea buscar.

Pulse 4 / ¢ para desplazarse a la

posición de introducción.

Podrá introducir hasta tres caracteres.

Pulse la rueda de volumen para iniciar la

búsqueda.

Para cancelar el modo de búsqueda por

alfabeto, pulse y mantenga pulsado .

Se requiere un tiempo de búsqueda más

prolongado si hay numerosas canciones o

listas de reproducción en el iPod.

Para realizar la búsqueda de un carácter

distinto de A a Z y 0 a 9, introduzca

solamente “ * ”.

El artículo (

“

”

“

”

“

the

”

) de los nombres

de las canciones será omitido durante la

búsqueda.

Registro de canciones en la lista de

reproducción

Seleccione y reproduzca la canción que

desea registrar. (página 10)

Para registrar, pulse y mantenga pulsado

el botón numérico 5 (MEMO MY LIST).

Aparece

“## STORED” (número de registro).

Puede registrar hasta 10 canciones. Si

intenta registrar la undécima canción,

aparecerá “MEMORY FULL”.

Si intenta registrar una canción de un iPod

distinto, aparecerá “NO INFO” seguido por

“MPLIST DELETE”.

Para eliminar la lista de reproducción, gire

la rueda de volumen para seleccionar “YES”

y luego pulse para confirmar.

También puede registrar la canción

visualizada en el modo de búsqueda de

música mediante el mismo procedimiento.

No registre Podcasts.

Reproducción de una canción en la

lista de reproducción

Pulse el botón numérico

5 (MEMO MY LIST) para visualizar la lista

de reproducción.

Aparece “MY PLAYLIST”.

Gire la rueda de volumen para

seleccionar la canción que desea,

después púlsela para confirmar.

La reproducción aleatoria no se puede

realizar durante la reproducción de una

canción en la lista de reproducción.

Eliminación de una canción de la lista

de reproducción

Pulse el botón numérico 5 (MEMO MY LIST)

para visualizar la lista de reproducción.

Aparece “MY PLAYLIST”.

Gire la rueda de volumen para

seleccionar la canción que desea

eliminar, luego pulse y mantenga

pulsada la rueda de volumen.

Gire la rueda de volumen para seleccionar

“DELETE ONE” o “DELETE ALL”, después

púlsela para confirmar.

Seleccione “DELETE ALL” para eliminar todas

las canciones de la lista de reproducción.

Gire la rueda de volumen para seleccionar

“YES” después púlsela para confirmar.

Aparece “COMPLETE”.

Control del iPod en modo manual

Pulse 1 (iPod) para ingresar al modo de

iPod.

HANDS ON :

Controlar el iPod desde el iPod. Aparece

“iPod MODE” en la pantalla.

HANDS OFF:

Controlar el iPod desde la unidad.

Ajuste de la configuración del

modo [SETTINGS]

Mientras escucha un iPod...

Pulse la rueda de volumen para ingresar

en el modo [FUNCTION].

2 Gire la rueda de volumen para seleccionar

[SETTINGS], después púlsela para ingresar.

Gire la rueda de volumen para seleccionar,

después púlsela para confirmar.

Para realizar la selección, consulte la

siguiente tabla.

Mantenga pulsado para finalizar el

procedimiento.

Opción Ajuste seleccionable

(Predefinido: *)

SKIP SEARCH

0.5% */ 1%/ 5%/ 10%: Define el porcentaje de

omisión cuando se efectúa la búsqueda de una

canción en el modo de búsqueda de música.

(Si se mantiene pulsado el botón

4 /

durante al menos 3 segundos, avanzará

las canciones un 10%, independientemente de

la configuración.)

MPLIST

DELETE

YES: Elimina las listas de reproducción propias

guardadas. ; NO *: Se cancela.

SP02-17_KDC-HD548U[K]f.indd 11SP02-17_KDC-HD548U[K]f.indd 11 11/18/10 4:00:02 PM11/18/10 4:00:02 PM

Preparativos : Asegúrese de que [ON1] u [ON2] estén seleccionados en [BUILT-IN AUX].

(página 6)

Miniclavija estéreo de 3,5 mm

(3/16 pulgada) (disponible en

los establecimientos del ramo)

Dispositivo portátil de audio

(disponible en los establecimientos del ramo)

Toma de entrada auxiliar

Escuchando otros componentes externos

Pulse SRC para seleccionar “AUX”.

Encienda el componente externo y

comience la reproducción.

Gire la rueda de volumen para ajustar el

volumen.

Pulse la rueda de volumen para ingresar en el modo [FUNCTION].

Gire la rueda de volumen para seleccionar [AUDIO CONTROL] o [SETTINGS], después

púlsela para ingresar.

Gire la rueda de volumen para seleccionar, después púlsela para confirmar.

Consulte la siguiente tabla para realizar la selección.

Repita el paso 3 hasta que el elemento deseado se seleccione/active.

Pulse para volver a la opción anterior.

Mantenga pulsado para finalizar el procedimiento.

[AUDIO CONTROL] : Cuando escucha cualquier fuente a excepción del estado STANDBY...

Opción Ajuste seleccionable (Predefinido: *)

SUB-W LEVEL –15 — +15 (Predefinido: 0): Ajusta el nivel de salida del subwoofer.

BASS BOOST B.BOOST LV1 */ B.BOOST LV2: Selecciona su nivel de refuerzo de graves preferido.

; OFF:

Se cancela.

SYSTEM Q NATURAL */ USER/ ROCK/ POPS/ EASY/ TOP40/ JAZZ/ GAME: Selecciona un modo de sonido predefinido

adecuado para el género de música. (Selecciona [USER] para utilizar los ajustes de graves, medios y agudos

personalizados.)

Configuraciones de las funciones

SP02-17_KDC-HD548U[K]f.indd 12SP02-17_KDC-HD548U[K]f.indd 12 11/15/10 2:19:09 PM11/15/10 2:19:09 PM

ESPAÑOL

Opción Ajuste seleccionable (Predefinido: *)

BASS LEVEL –8 — +8 (Predefinido: 0):

Memoria del tono de fuente: Ajusta el nivel a memorizar para cada fuente.

(Antes de realizar un ajuste, seleccione la fuente que desea ajustar.)

MID LEVEL

TRE LEVEL

BALANCE L15 — R15 (Predefinido: 0): Ajusta el balance de salida de los altavoces izquierdo y derecho.

FADER R15 — F15 (Predefinido: 0): Ajusta el balance de salida de los altavoces trasero y delantero.

SUBWOOFER SET ON *: Activa la salida del subwoofer.

; OFF:

Se cancela.

DETAILED SET LPF

SUBWOOFER: THROUGH *: Todas las señales se envían al subwoofer. ; 85HZ/ 120HZ/ 160HZ: Se

suprimen las frecuencias superiores a los 85 Hz/ 120 Hz/ 160 Hz.

SUB-W

PHASE: REVERSE

(180°)

NORMAL

(0°)

Selecciona el ángulo de fase de la salida del

subwoofer en línea con la salida de los altavoces, para lograr un desempeño óptimo.

(Puede seleccionarse solo si se seleccionó un ajuste distinto de [THROUGH] para

[LPF SUBWOOFER].)

SUPREME SET: ON *: Crea sonido realista al interpolar los componentes de alta frecuencia que se

pierden en la compresión de audio AAC/MP3/WMA.

; OFF: Se cancela. (Sólo puede

seleccionarse durante la reproducción de un disco AAC/MP3/WMA o de un dispositivo

USB, excepto iPod.)

VOLUME OFFSET:

(Predefinido: 0)

–8 — +8

(para AUX)

; –8 — 0

(para otras fuentes)

Predefine el nivel de

ajuste de volumen para cada fuente. El nivel de volumen aumenta o disminuye

automáticamente al cambiar la fuente. (Antes de realizar un ajuste, seleccione la

fuente que desea ajustar.)

[SUB-W LEVEL/ LPF SUBWOOFER/ SUB-W PHASE] solo pueden seleccionarse si [SUBWOOFER SET] está ajustado en [ON].

[SETTINGS]

Opción Ajuste seleccionable (Predefinido: *)

AUX NAME SET AUX */ DVD/ PORTABLE/ GAME/ VIDEO/ TV: Selecciona el nombre deseado para el componente

conectado. (Solo puede seleccionarse si se selecciona “AUX” como fuente.)

CLOCK CLOCK ADJUST: (Para los detalles, consulte la página 6.)

DISPLAY DIMMER SET: ON: La iluminación de la pantalla se oscurece.

; OFF *: Se cancela.

TEXT SCROLL: AUTO */ ONCE: Selecciona entre el desplazamiento automático de la información en

pantalla o un único desplazamiento. ; OFF: Se cancela.

Silencio cuando se recibe una llamada telefónica

Para utilizar este función, conecte el conector MUTE a su teléfono por medio de un accesorio

telefónico disponible en el mercado. (Consulte el “Manual de instalación” por separado.)

Cuando se recibe una llamada aparece el mensaje “CALL”.

El sistema de audio se detiene.

Para seguir escuchando el sistema de audio durante una llamada, pulse SRC. El mensaje

“CALL” desaparece y se reanuda el sistema de audio.

Cuando finaliza la llamada, el mensaje “CALL” desaparece.

Se reanuda el sistema de audio.

SP02-17_KDC-HD548U[K]f.indd 13SP02-17_KDC-HD548U[K]f.indd 13 11/15/10 2:19:14 PM11/15/10 2:19:14 PM

Localización de averías

Síntoma Soluciones/Causas

El sonido no se escucha. Ajuste el volumen al nivel óptimo.

/ Inspeccione los cables y las conexiones.

Aparece “PROTECT” y no se puede realizar

ninguna operación.

Asegúrese de que los terminales de los conductores de altavoz estén correctamente

cubiertos con cinta aislante y luego reposicione la unidad. Si el mensaje “PROTECT”

no desaparece, póngase en contacto con su centro de servicio más cercano.

El receptor no funciona en absoluto. Reinicialice la unidad.

Recepción de radio deficiente. / Ruidos

estáticos mientras se escucha la radio.

Conecte firmemente la antena.

/ Extraiga completamente la antena.

Aparece “MEMORY

FULL”. La memoria de etiquetas del receptor de HD Radio está llena. / My Playlist del

iPod está llena.

Aparece “NO

TAG

FNC”. El iPod conectado no es compatible con la función de etiquetado de iTunes.

Aparece “TAG

ERROR”. La unidad no puede finalizar la transferencia de la información etiquetada al iPod.

“IN” parpadea. El reproductor de CD no está funcionando apropiadamente. Vuelva a colocar el

disco correctamente. Si el problema no mejora, apague la unidad y consulte al

centro de servicio más cercano.

El CD-R/CD-RW no puede reproducirse ni se

pueden omitir pistas.

Inserte un CD-R/CD-RW finalizado (finalícelo con el componente que utilizó para

grabarlo).

Algunas veces el sonido del disco se

interrumpe.

Detenga la reproducción mientras conduce por caminos accidentados.

/ Cambie

el disco.

/ Inspeccione los cables y las conexiones.

Aparece “NA

FILE”. La unidad reproduce un archivo de audio no compatible.

Aparece “NO

DISC”. Inserte un disco reproducible en la ranura de carga.

Aparece “TOC

ERROR”. El CD está muy sucio.

/ El CD está boca abajo.

/ El CD está muy rayado. Pruebe

otro disco.

Aparece “ERROR

99”. Por algún motivo, la unidad funciona en forma defectuosa. Pulse el botón de

reposición en la unidad. Si el código “ERROR

99” no desaparece, póngase en

contacto con su centro de servicio más cercano.

Aparece “COPY

PRO”. Se reprodujo un archivo con protección contra copias.

Aparece “READ

ERROR”.

Copie los archivos y carpetas para el dispositivo USB nuevamente. Si se visualiza

todavía el mensaje de error, inicialice el dispositivo USB o use otros dispositivos USB.

Aparece “NO

DEVICE”. No hay dispositivo USB conectado. Conecte un dispositivo USB y cambie de nuevo

a la fuente USB.

Aparece “NO

MUSIC”. El dispositivo USB conectado no contiene archivos de audio reproducibles.

Aparece “NA

DEVICE”. Conecte un dispositivo USB compatible y verifique las conexiones.

Aparece “USB

ERROR”. Extraiga el dispositivo USB, apague la unidad y vuélvala a encender. Si se repite la

misma visualización en la unidad, intente conectar otro dispositivo USB.

Aparece “iPod

FULL”. La memoria del iPod está llena.

Aparece “iPod

ERROR”.

Vuelva a conectar el iPod. / Confirme que el software del iPod es la última versión.

Se generan ruidos. Salte a otra pista o cambie el disco.

Las pistas no se reproducen de la manera

intentada por usted.

Se ha determinado el orden de reproducción durante la grabación de los archivos.

SP02-17_KDC-HD548U[K]f.indd 14SP02-17_KDC-HD548U[K]f.indd 14 11/12/10 12:11:18 PM11/12/10 12:11:18 PM

ESPAÑOL

Síntoma Soluciones/Causas

El mensaje “READING” sigue destellando. Se requiere mayor tiempo de lectura. No utilice demasiadas jerarquías y carpetas.

El tiempo de reproducción transcurrido no

escorrecto.

Esto depende de cómo fueron grabadas las pistas.

El número de canciones contenidas en

la categoría “SONGS” de esta unidad es

diferente a las contenidas en la categoría

“SONGS” del iPod.

Los archivos podcast no se cuentan en esta unidad ya que esta unidad no es

compatible con la reproducción de archivos podcast.

No se visualizan los caracteres correctos

(por ej.: nombre del álbum).

Esta unidad sólo puede visualizar letras (mayúsculas), números, y un número

limitado de símbolos.

Mantenimiento

Limpieza de la unidad: Limpie la suciedad del panel con un paño seco o de silicona. Si no

observa esta precaución podría dañar el monitor o la unidad.

Limpieza del conector: Limpie la suciedad del conector y la placa frontal. Utilice un hisopo

o paño.

Cómo manipular los discos

No toque la superficie de grabación del disco.

No pegue cinta etc. sobre el disco ni utilice un CD con cinta pegada sobre él.

No utilice accesorios para el disco.

Limpie desde el centro del disco hacia el exterior.

Limpie el disco con un paño seco o de silicona. No utilice disolventes.

Cuando extraiga los discos de esta unidad, tire de estos en sentido horizontal.

Antes de insertar un disco, quite las rebabas de los bordes del orificio central y del borde

exterior.

HD Radio Technology manufactured under license from iBiquity

Digital Corporation. U.S. and Foreign Patents. HD Radio™ and the

HD, HD Radio, and “Arc” logos are proprietary trademarks of iBiquity

Digital Corp.

Program Service Data: Contributes to the superior user

experience of HD Radio Technology. Presents song name,

artist, station IDs, HD2/HD3 Channel Guide, and other

relevant data streams.

Adjacent to traditional main stations are extra local FM

channels. These HD2/HD3 Channels provide new, original

music as well as deep cuts into traditional genre.

Digital, CD-quality sound. HD Radio Technology enables local

radio stations to broadcast a clean digital signal. AM sounds

like today’s FM and FM sounds like a CD.

iTunes® Tagging provides you the opportunity to discover a

wide range of content and the means to “tag” that content

for later review and purchase from the iTunes® Store.

SP02-17_KDC-HD548U[K]f.indd 15SP02-17_KDC-HD548U[K]f.indd 15 11/12/10 12:11:18 PM11/12/10 12:11:18 PM

Acerca del archivo de audio

Archivos de audio que pueden reproducirse: AAC-LC (.m4a), MP3 (.mp3), WMA (.wma)

Medio de disco reproducible: CD-R/RW/ROM

Formato de archivo de disco reproducible: ISO 9660 Nivel 1/2, Joliet, Romeo, nombre de

archivo largo.

Sistema de archivos del dispositivo USB reproducible: FAT16, FAT32

Aunque los archivos de audio cumplen los estándares anteriores, puede que no sea posible

la reproducción según los tipos o condiciones del medio o dispositivo.

Acerca del dispositivo USB

Esta unidad puede reproducir archivos AAC/MP3/WMA guardados en un dispositivo de

clase de almacenamiento masivo USB.

Instale el dispositivo USB en un lugar que no le impida conducir su vehículo correctamente.

No puede conectar un dispositivo USB por medio de un concentrador USB y un Lector

multi tarjetas.

Realice la copias de respaldo de todos los datos importantes para evitar la pérdida de los

datos.

Conectar un cable cuya longitud total sea superior a 5 m puede provocar una

reproducción anormal.

Acerca del iPod/iPhone compatible

Made for

– iPod touch (4th generation)

– iPod touch (3rd generation)

– iPod touch (2nd generation)

– iPod touch (1st generation)

– iPod classic

– iPod with video

– iPod nano (6th generation)

– iPod nano (5th generation)

– iPod nano (4th generation)

– iPod nano (3rd generation)

– iPod nano (2nd generation)

– iPod nano (1st generation)

– iPhone 4

– iPhone 3GS

– iPhone 3G

– iPhone

Para la información sobre la lista de

compatibilidad más reciente y la versión

de software del iPod/iPhone, consulte:

www.kenwood.com/cs/ce/ipod

Si inicia la reproducción después de

conectar el iPod, se reproduce primero la

música que se ha reproducido en el iPod.

En este caso, se muestra “RESUMING”

sin que se muestre un nombre de

carpeta, etc. Si se cambia el elemento

de exploración se visualizará un título

correcto, etc.

No es posible utilizar el iPod si en éste se

visualiza “KENWOOD” o “✓”.

Acerca del “Editor de música KENWOOD”

Esta unidad es compatible con la aplicación informática “KENWOOD Music Editor Light

ver1.1” o superior.

Cuando se utiliza el archivo de audio con información de la base de datos agregada

mediante “KENWOOD Music Editor Light ver1.1,” puede buscar un archivo por título, álbum

o nombre del artista utilizando la búsqueda de música.

En el Manual de instrucciones, el término “USB device” hace referencia a que el dispositivo

contiene archivos de audio con información de la base de datos añadida con el editor de

música KENWOOD.

“KENWOOD Music Editor Light ver1.1” está disponible desde el siguiente sitio web:

www.kenwood.com/cs/ce/

Para obtener más información acerca del programa “KENWOOD Music Editor Light ver1.1”,

consulte la página web anterior o la sección de ayuda de la aplicación.

SP02-17_KDC-HD548U[K]f.indd 16SP02-17_KDC-HD548U[K]f.indd 16 11/15/10 2:22:49 PM11/15/10 2:22:49 PM

ESPAÑOL

Sección del sintonizador de FM

Gama de frecuencias (Intervalo 200

kHz) :

87,9 MHz — 107,9 MHz

Sensibilidad útil (Relación señal/ruido = 26

dB) :

11,2 dBf (1,0 V/75 Ω)

Sensibilidad de silenciamiento (DIN Relación señal/

ruido = 46

dB) :

19,2 dBf (2,5 V/75 Ω)

Respuesta de frecuencia (± 3

dB) :

30 Hz — 15 kHz

Relación señal a ruido (MONO) :

63 dB

Separación estéreo (1

kHz) :

40 dB

Sección del sintonizador FM digital

Gama de frecuencias (Intervalo 200

kHz) :

87,9 MHz — 107,9 MHz

Respuesta de frecuencia (± 3

dB) :

20 Hz — 20 kHz

Relación señal a ruido (STEREO) :

70 dB

Sección del sintonizador de AM

Gama de frecuencias (Intervalo 10

kHz) :

530 kHz — 1 700 kHz

Sensibilidad útil (Relación señal/ruido = 20

dB) :

31 dBµ (36 µV)

Sección del sintonizador AM digital

Gama de frecuencias (Intervalo 10

kHz) :

530 kHz — 1 700 kHz

Respuesta de frecuencia (± 3

dB) :

40 Hz — 15 kHz

Relación señal a ruido (STEREO) :

70 dB

Sección del reproductor de CD

Diodo láser :

GaAIAs

Filtro digital (D/A) :

8 veces sobremuestreo

Convertidor D/A :

24 Bit

Velocidad de giro :

500 rpm — 200 rpm (CLV)

Fluctuación y trémolo :

Por debajo del límite

medible

Respuesta de frecuencia (± 1

dB) :

20 Hz — 20 kHz

Distorsión armónica total (1

kHz) :

0,01 %

Relación señal a ruido (1

kHz) :

105 dB

Gama dinámica :

90 dB

Decodificación AAC :

Archivos AAC-LC “.m4a”

MP3 decodificado :

Compatible con MPEG-1/2

Audio Layer-3

WMA decodificado :

Compatible con Windows

Media Audio

Interfaz USB

Estándar USB :

USB1.1/ 2.0 (Full speed)

Corriente de alimentación máxima :

500 mA

Sistema de archivos :

FAT16/ 32

Decodificación AAC :

Archivos AAC-LC “.m4a”

MP3 decodificado :

Compatible con MPEG-1/2

Audio Layer-3

WMA decodificado :

Compatible con Windows

Media Audio

Sección de audio

Potencia de salida máxima :

50 W × 4

Potencia completa de todo el ancho de banda(a

menos del 1 % THD) :

22 W × 4

Impedancia del altavoz :

4 Ω — 8 Ω

Acción tonal:

Graves :

100 Hz ±8 dB

Registro medio :

1 kHz ±8 dB

Agudos :

10 kHz ±8 dB

Nivel de salida de preamplificador/carga (CD) :

2 000 mV/10 kΩ

Impedancia de salida de preamplificador :

≤ 600 Ω

Sección de entrada auxiliar

Respuesta de frecuencia (± 3

dB) :

20 Hz — 20 kHz

Voltaje de entrada máximo :

1 200 mV

Impedancia de entrada :

10 kΩ

General

Voltaje de funcionamiento (11

V – 16

V admisibles) :

14,4 V

Consumo de corriente máxima :

10 A

Tamaño de instalación (An x Al x F) :

182 mm × 53 mm × 158 mm

(7-3/16 pulgada × 2-1/8 pulgada ×

6-1/4 pulgada)

Peso :

1,3 kg (2,9 lbs)

Sujeto a cambios sin previo aviso.

Especificaciones

SP02-17_KDC-HD548U[K]f.indd 17SP02-17_KDC-HD548U[K]f.indd 17 11/22/10 10:52:23 AM11/22/10 10:52:23 AM

FCC WARNING

This equipment may generate or use radio frequency energy. Changes or modifications to this equipment may

cause harmful interference unless the modifications are expressly approved in the instruction manual. The user

could lose the authority to operate this equipment if an unauthorized change or modification is made.

FCC NOTE

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in

a residential installation. This equipment may cause harmful interference to radio communications, if it is not

installed and used in accordance with the instructions. However, there is no guarantee that interference will

not occur in a particular installation. If this equipment does cause harmful interference to radio or television

reception, which can be determined by turning the equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

This symbol mark indicates that Kenwood manufactured this product so as to decrease

harmful influence on the environment.

CAUTION

Use of controls or adjustments or performance of procedures other than those specified herein may result in

hazardous radiation exposure.

In compliance with Federal Regulations, following are reproductions of labels on, or inside the product relating

to laser product safety.

Kenwood Corporation

2967-3, ISHIKAWA-MACHI,

HACHIOJI-SHI

TOKYO, JAPAN

KENWOOD CORP. CERTIFIES THIS EQUIPMENT

CONFORMS TO DHHS REGULATIONS N0.21 CFR.

1040. 10, CHAPTER 1, SUBCHAPTER J.

Location : Top Panel

“Made for iPod,” and “Made for iPhone” mean that an electronic accessory has been designed to connect

specifically to iPod, or iPhone, respectively, and has been certified by the developer to meet Apple

performance standards. Apple is not responsible for the operation of this device or its compliance with safety

and regulatory standards. Please note that the use of this accessory with iPod or iPhone may affect wireless

performance.

iPhone, iPod, iPod classic, iPod nano, iPod touch and iTunes are trademarks of Apple Inc., registered in the U.S.

and other countries.

The “AAC” logo is a trademark of Dolby Laboratories.

HD Radio Technology manufactured under license from iBiquity Digital Corporation. U.S. and Foreign Patents.

HD Radio™ and the HD, HD Radio, and “Arc” logos are proprietary trademarks of iBiquity Digital Corp.

Rear_KDC-HD548U[K]f.indd 1Rear_KDC-HD548U[K]f.indd 1 11/10/10 9:04:35 AM11/10/10 9:04:35 AM

Kenwood Kdc Hd548U Users Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
