KDC-MP222

©B64-2493-00/00 (KW)

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you

obtain the best performance from your new CD receiver.

For your records

Record the serial number, found on the back of the unit, in the spaces

designated on the warranty card, and in the space provided below. Refer

to the model and serial numbers whenever you call upon your

KENWOOD dealer for information or service on the product.

Model KDC-MP222 Serial number

KDC-MP222 CD-RECEIVER

INSTRUCTION MANUAL

AMPLI-TUNER-LECTEUR DE CD

MODE D’EMPLOI

RECEPTOR DE CD

MANUAL DE INSTRUÇÕES

REPRODUCTOR DE DISCOS COMPACTOS RECEPTOR DE FM/AM

MANUAL DE INSTRUCCIONES

KDC-MP222_U.S_Cover_r3 2002.11.14 05:04 PM Page 1

— 2 —

English

Contents

Safety precautions......................4

About Sirius Satellite radio tuner

..................................................5

Notes on playing MP3 ................6

About CDs...................................8

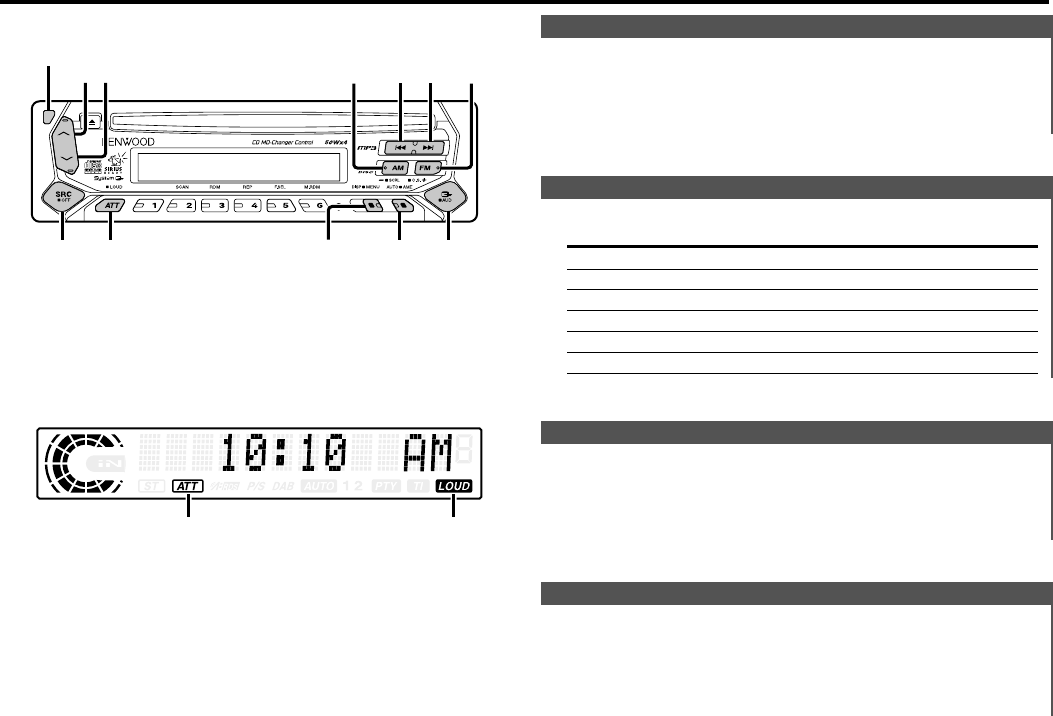

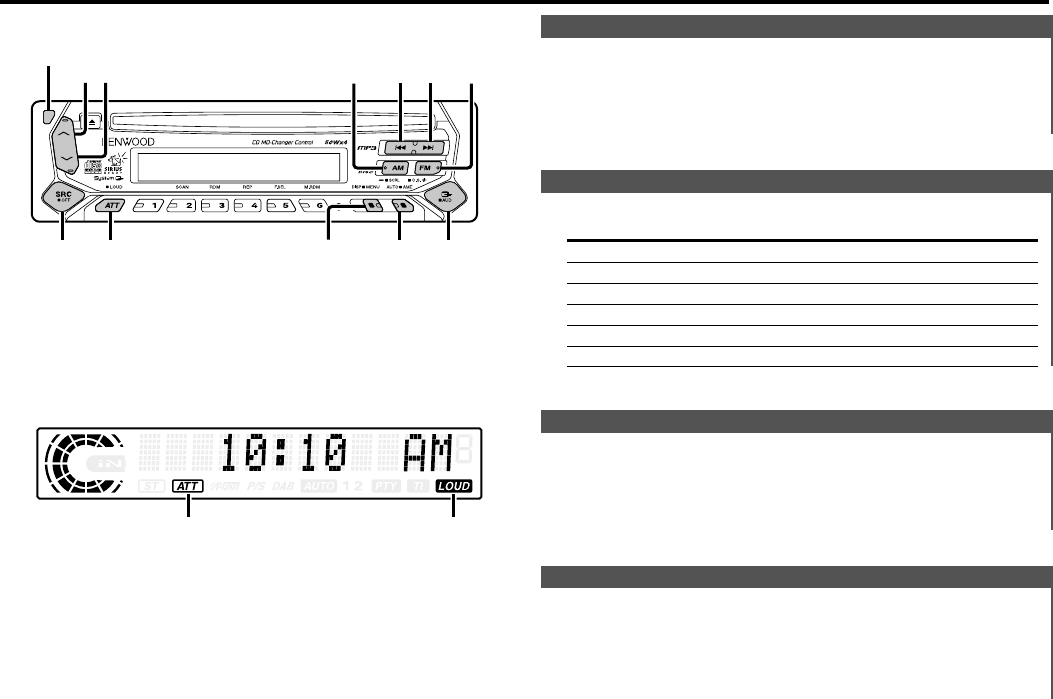

General features .........................9

Power

Selecting the Source

Volume

Attenuator

Loudness

System Q

Audio Control

Speaker Setting

Switching Display

Station/Disc Naming (SNPS/DNPS)

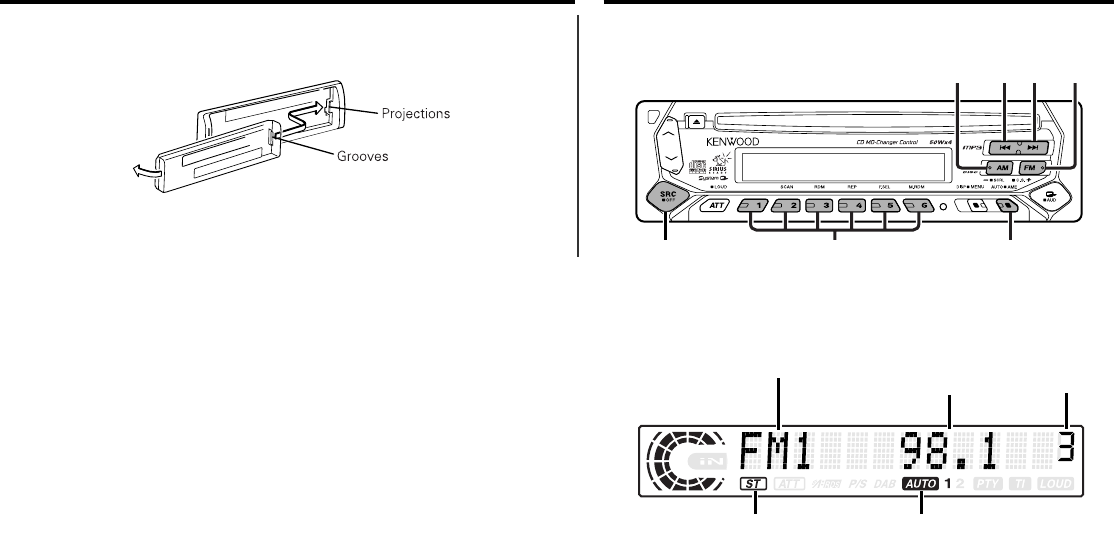

Theft Deterrent Faceplate

Tuner features ...........................13

Tuning Mode

Tuning

Direct Access Tuning

Station Preset Memory

Auto Memory Entry

Preset Tuning

CD/MP3/External disc control

features ..................................15

Playing CD & MP3

Playing External Disc

Fast Forwarding and Reversing

Track/File Search

Disc/ Folder Search

Direct Track/File Search

Direct Disc Search

Track/File/Disc/Folder Repeat

Scan Play

Random Play

Magazine Random Play

Folder Select

Text/Title Scroll

DNPP (Disc Name Preset Play)

Menu system.............................19

Menu System

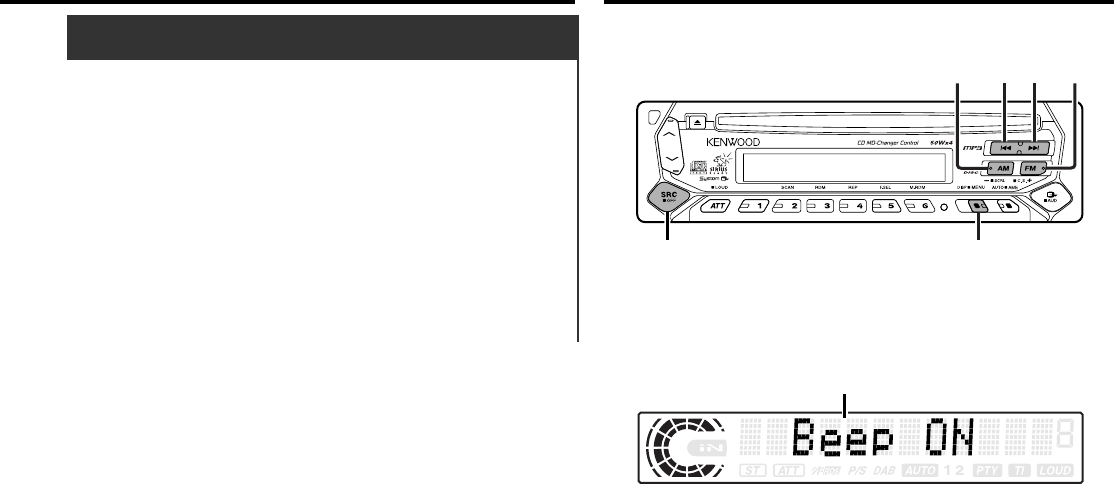

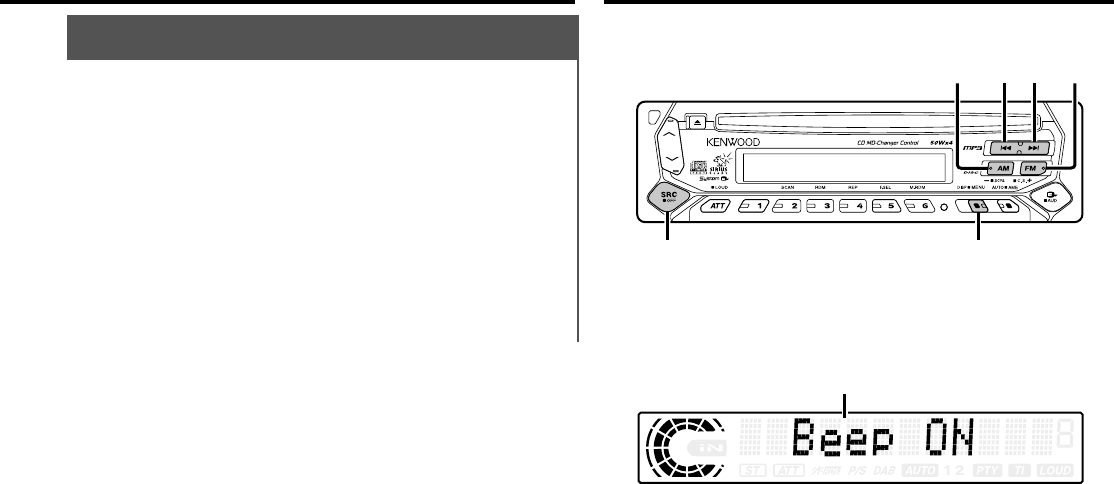

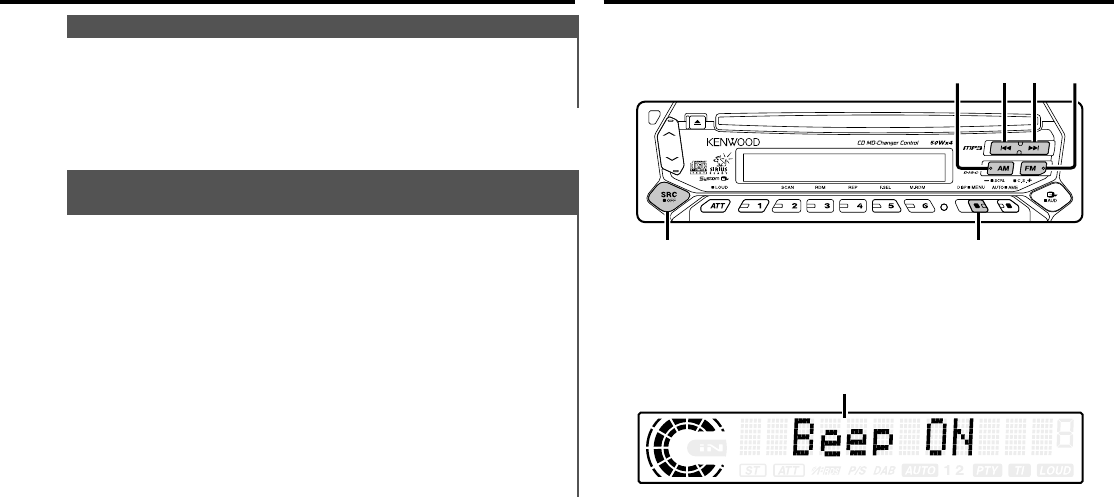

Touch Sensor Tone

Manual Clock Adjustment

DSI (Disabled System Indicator)

Contrast Adjustment

CRSC (Clean Reception System Circuit)

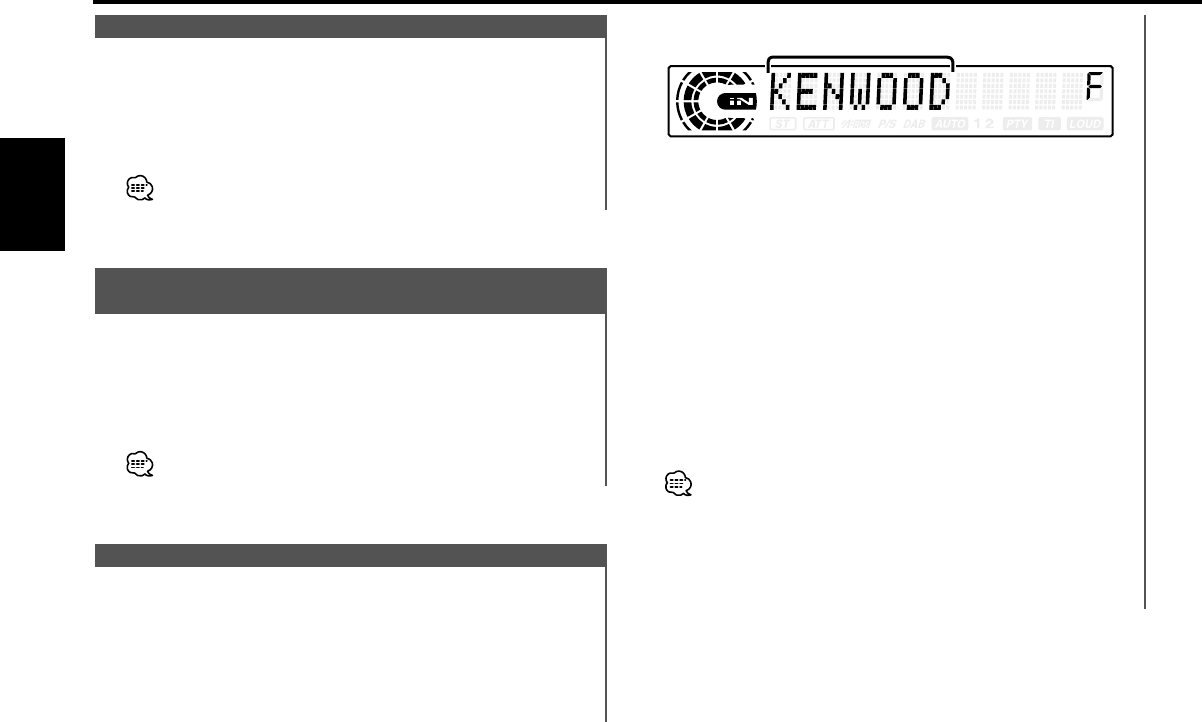

Auxiliary Input Display Setting &

Station/Disc Naming

Text Scroll

CD Read Setting

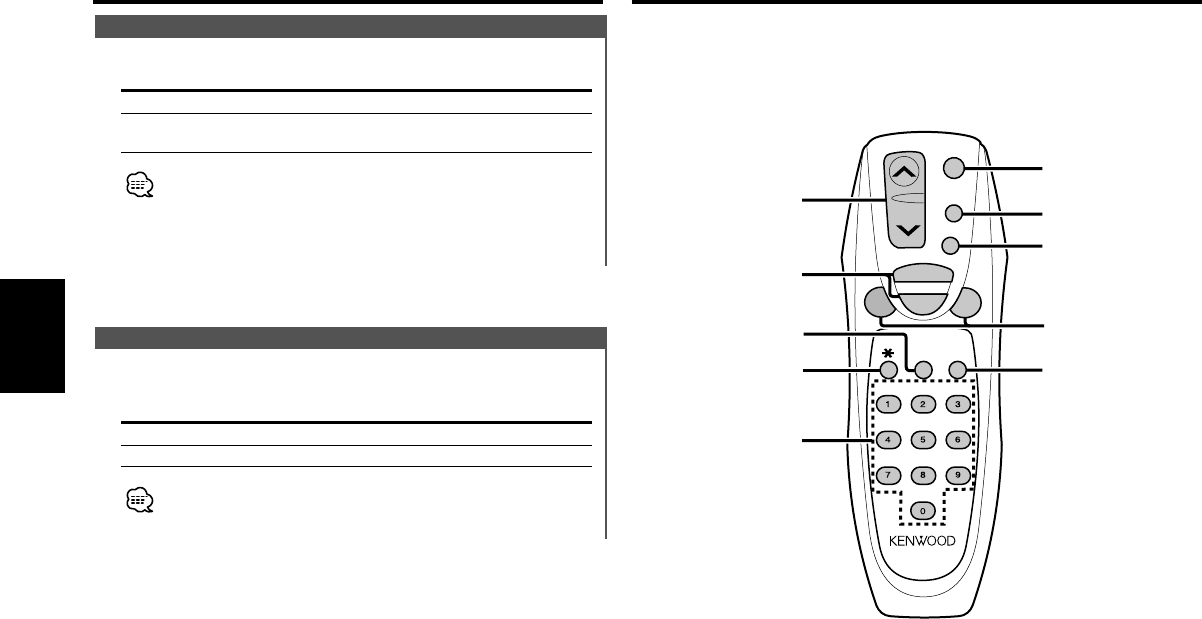

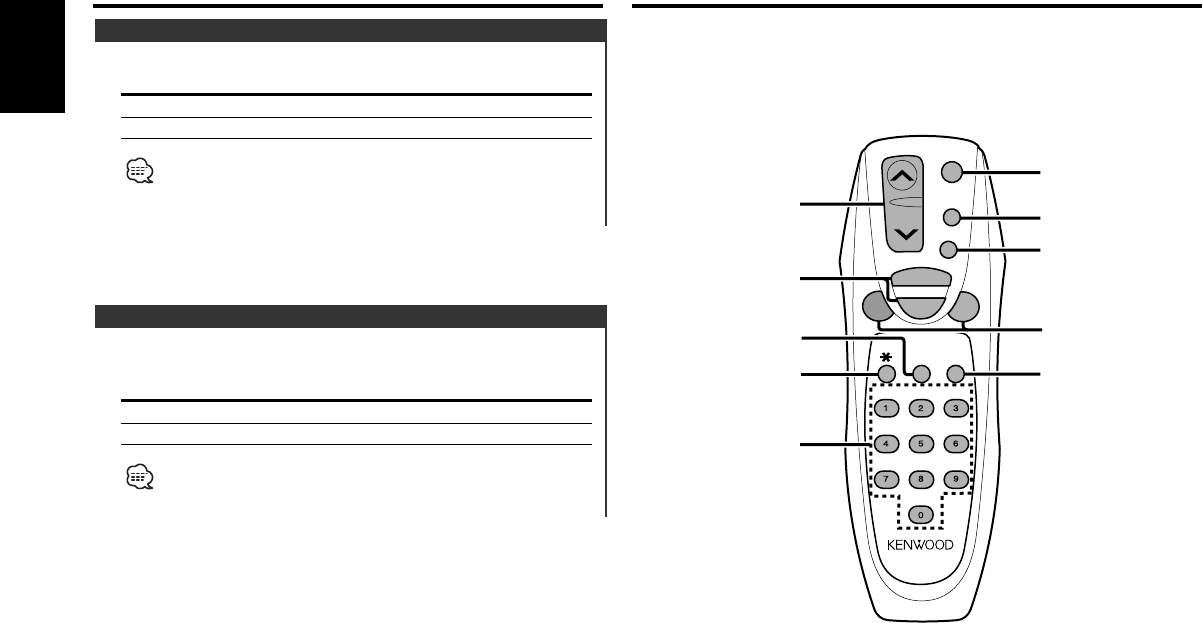

Basic Operations of remote......22

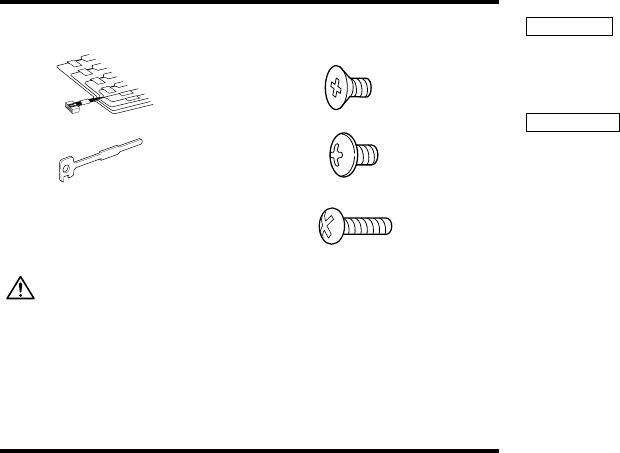

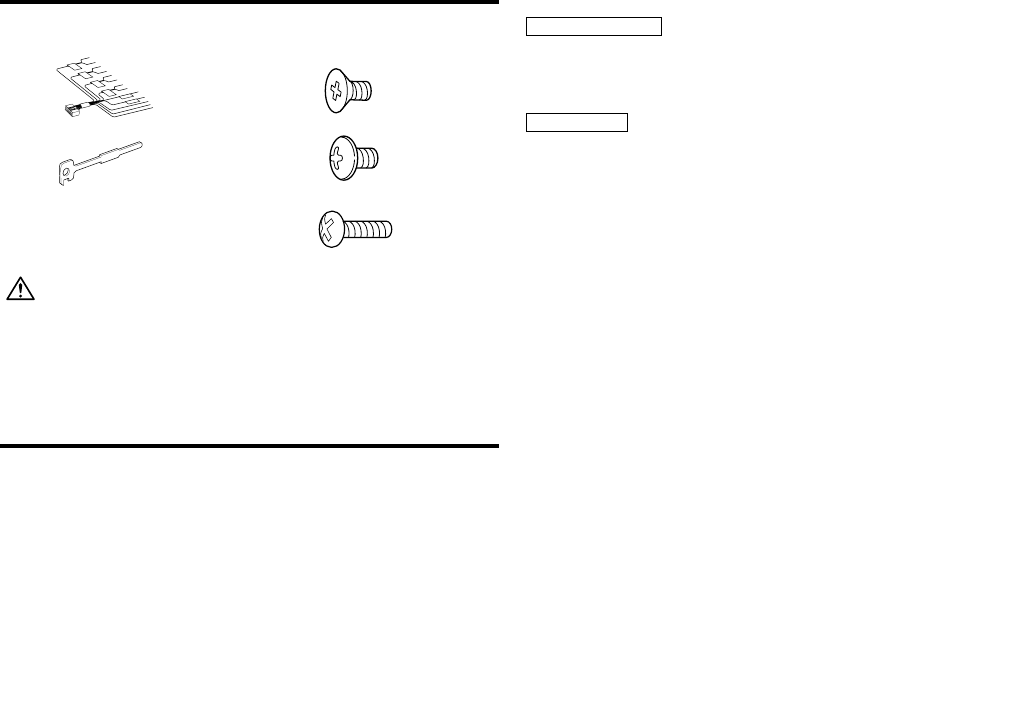

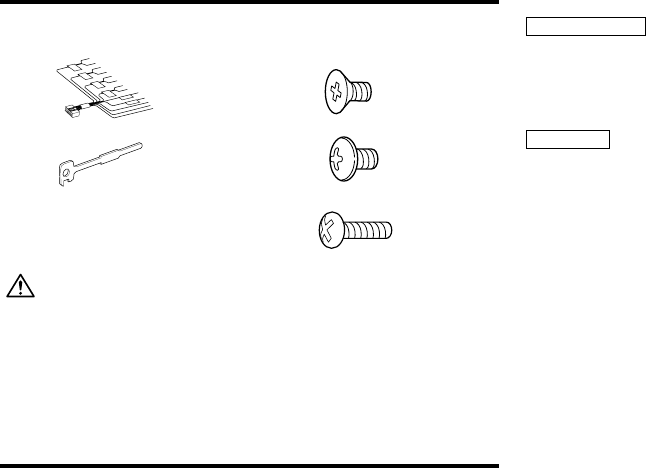

Accessories ...............................25

Installation Procedure ..............25

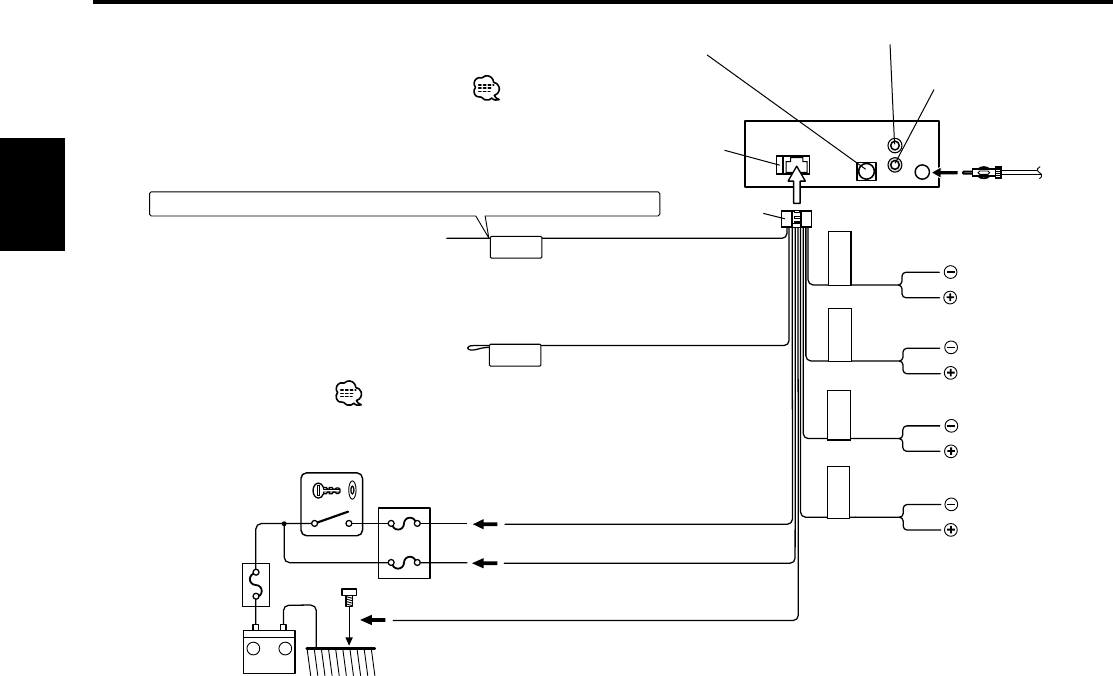

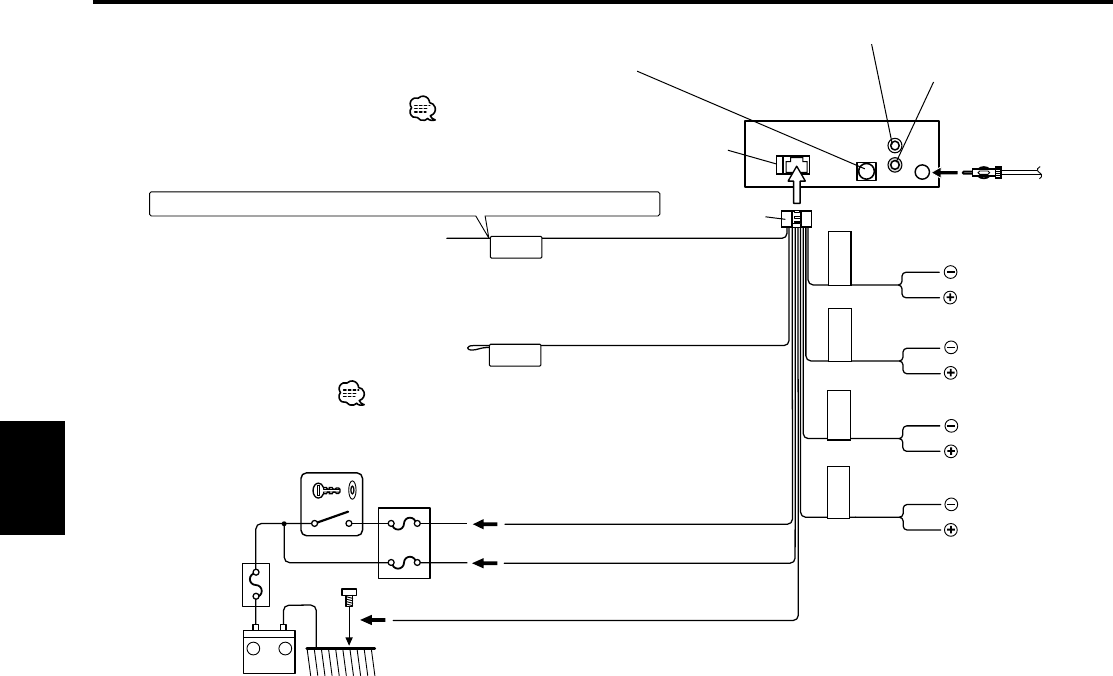

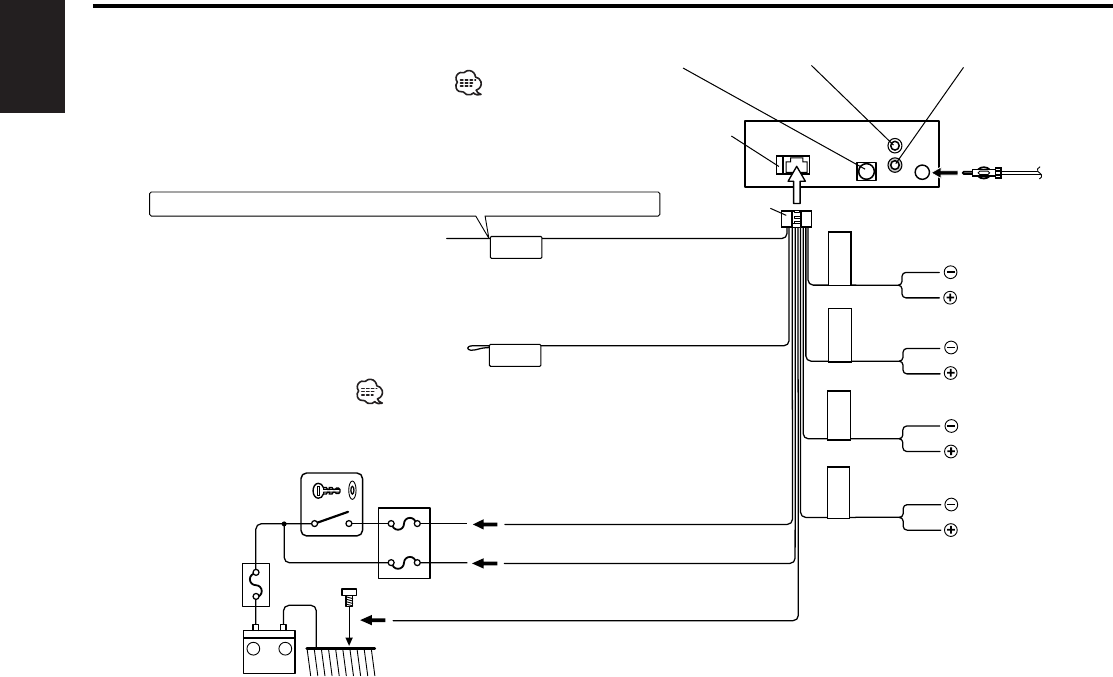

Connecting Wires to Terminals ....

................................................26

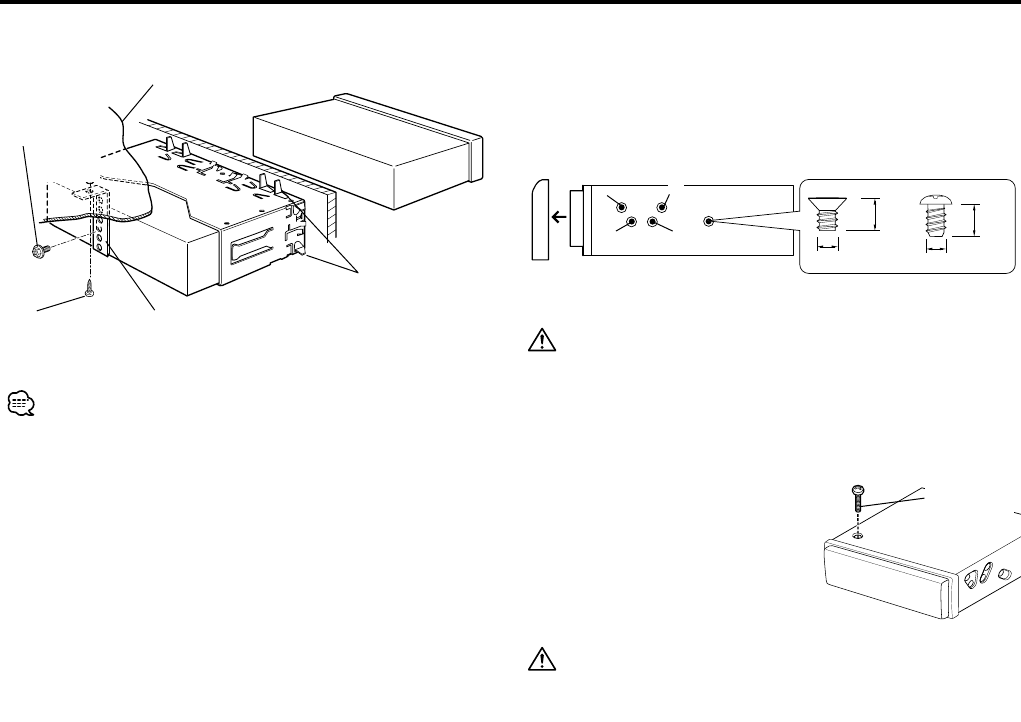

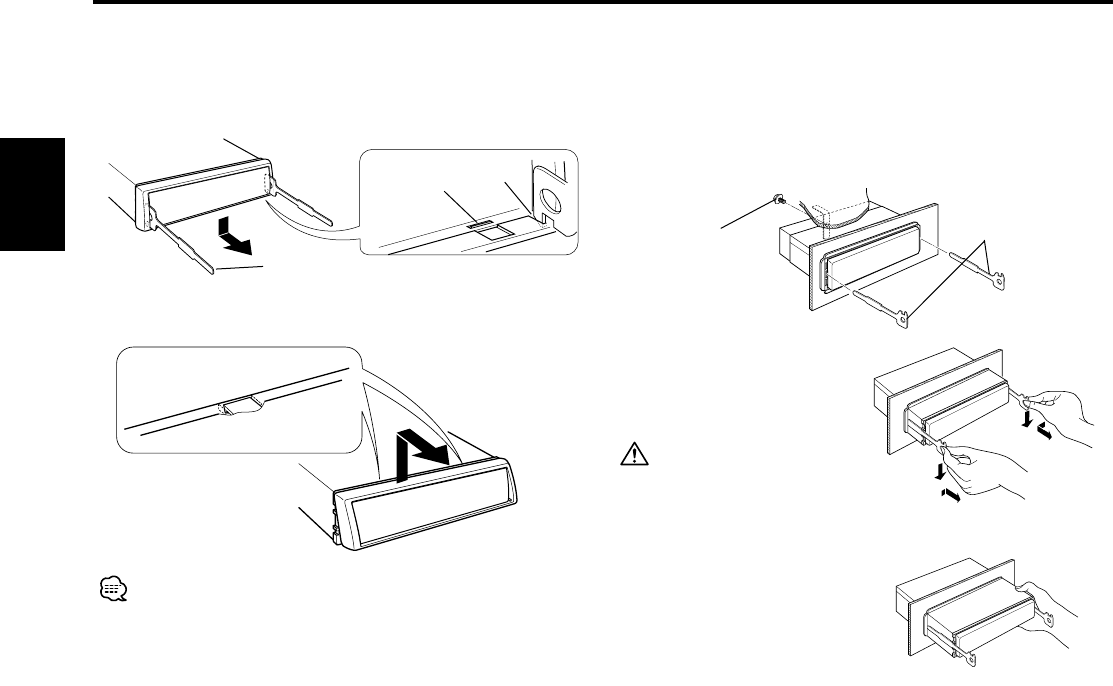

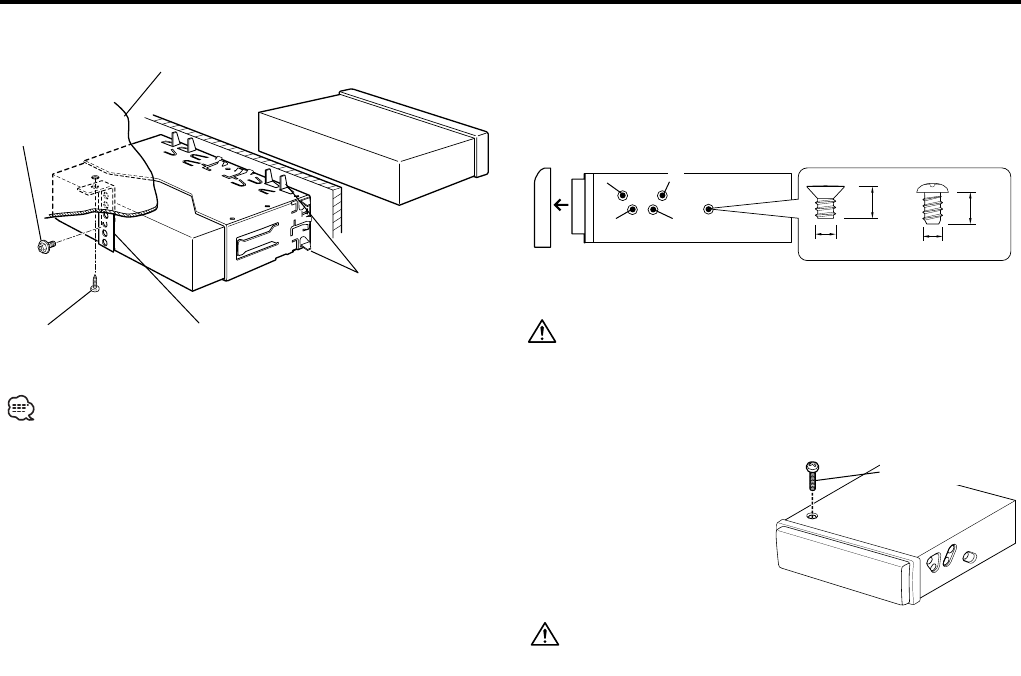

Installation ................................27

Troubleshooting Guide .............29

Specifications ...........................32

KDC-MP222_U.S_r3 2002.11.19 10:12 AM Page 2

— 3 —

2Warning

Use of controls or adjustments or performance

of procedures other than those specified

herein may result in hazardous radiation

exposure.

In compliance with Federal Regulations,

following are reproductions of labels on, or

inside the product relating to laser product

safety.

Location : Bottom Panel

FCC WARNING

This equipment may generate or use radio

frequency energy. Changes or modifications to

this equipment may cause harmful

interference unless the modifications are

expressly approved in the instruction manual.

The user could lose the authority to operate

this equipment if an unauthorized change or

modification is made.

2CAUTION

KENWOOD CORPORATION

2967-3, ISHIKAWA-CHO,

HACHIOJI-SHI

TOKYO, JAPAN

KENWOOD CORP. CERTIFIES THIS EQUIPMENT

CONFORMS TO DHHS REGULATIONS N0.21 CFR

1040. 10, CHAPTER 1, SUBCHAPTER J.

This equipment has been tested and found to

comply with the limits for a Class B digital

device, pursuant to Part 15 of the FCC Rules.

These limits are designed to provide

reasonable protection against harmful

interference in a residential installation. This

equipment may cause harmful interference to

radio communications, if it is not installed and

used in accordance with the instructions.

However, there is no guarantee that

interference will not occur in a particular

installation. If this equipment does cause

harmful interference to radio or television

reception, which can be determined by turning

the equipment off and on, the user is

encouraged to try to correct the interference

by one or more of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the

equipment and receiver.

•Connect the equipment into an outlet on a

circuit different from that to which the

receiver is connected.

•Consult the dealer or an experienced

radio/TV technician for help.

This Class B digital apparatus complies with

Canadian ICES-003.

NOTE

KDC-MP222_U.S_r3 2002.11.19 10:12 AM Page 3

— 4 —

English

Safety precautions

To prevent injury or fire, take the

following precautions:

•Insert the unit all the way in until it is fully

locked in place. Otherwise it may fall out of

place when jolted.

•When extending the ignition, battery, or

ground wires, make sure to use automotive-

grade wires or other wires with a 0.75mm2

(AWG18) or more to prevent wire

deterioration and damage to the wire

coating.

•To prevent a short circuit, never put or leave

any metallic objects (such as coins or metal

tools) inside the unit.

•If the unit starts to emit smoke or strange

smells, turn off the power immediately and

consult your Kenwood dealer.

•Make sure not to get your fingers caught

between the faceplate and the unit.

•Be careful not to drop the unit or subject it to

strong shock.

The unit may break or crack because it

contains glass parts.

•Do not touch the liquid crystal fluid if the

LCD is damaged or broken due to shock. The

liquid crystal fluid may be dangerous to your

health or even fatal.

If the liquid crystal fluid from the LCD

contacts your body or clothing, wash it off

with soap immediately.

2WARNING

To prevent damage to the machine,

take the following precautions:

•Make sure to ground the unit to a negative

12V DC power supply.

•Do not open the top or bottom covers of the

unit.

•Do not install the unit in a spot exposed to

direct sunlight or excessive heat or humidity.

Also avoid places with too much dust or the

possibility of water splashing.

•Do not set the removed faceplate or the

faceplate case in areas exposed to direct

sunlight, excessive heat or humidity. Also

avoid places with too much dust or the

possibility of water splashing.

•To prevent deterioration, do not touch the

terminals of the unit or faceplate with your

fingers.

•Do not subject the faceplate to excessive

shock, as it is a piece of precision

equipment.

•When replacing a fuse, only use a new one

with the prescribed rating. Using a fuse with

the wrong rating may cause your unit to

malfunction.

•To prevent a short circuit when replacing a

fuse, first disconnect the wiring harness.

•Do not place any object between the

faceplate and the unit.

•Do not use your own screws. Use only the

screws provided. If you use the wrong

screws, you could damage the unit.

2CAUTION IMPORTANT INFORMATION

About CD players/disc changers

connected to this unit

KENWOOD disc changers/ CD players

released in 1998 or later can be connected to

this unit.

Refer to the catalog or consult your Kenwood

dealer for connectable models of disc

changers/ CD players.

Note that any KENWOOD disc changers/ CD

players released in 1997 or earlier and disc

changers made by other makers cannot be

connected to this unit.

Unsupported connection may result in

damage.

Setting the "O-N" Switch to the "N" position for

the applicable KENWOOD disc changers/ CD

players.

The functions that can be used and the

information that can be displayed will differ

depending on the models being connected.

You can damage both your unit and the CD

changer if you connect them incorrectly.

Do Not Load 3-in. CDs in the CD slot

If you try to load a 3 in. CD with its adapter

into the unit, the adapter might separate from

the CD and damage the unit.

KDC-MP222_U.S_r3 2002.11.19 10:12 AM Page 4

— 5 —

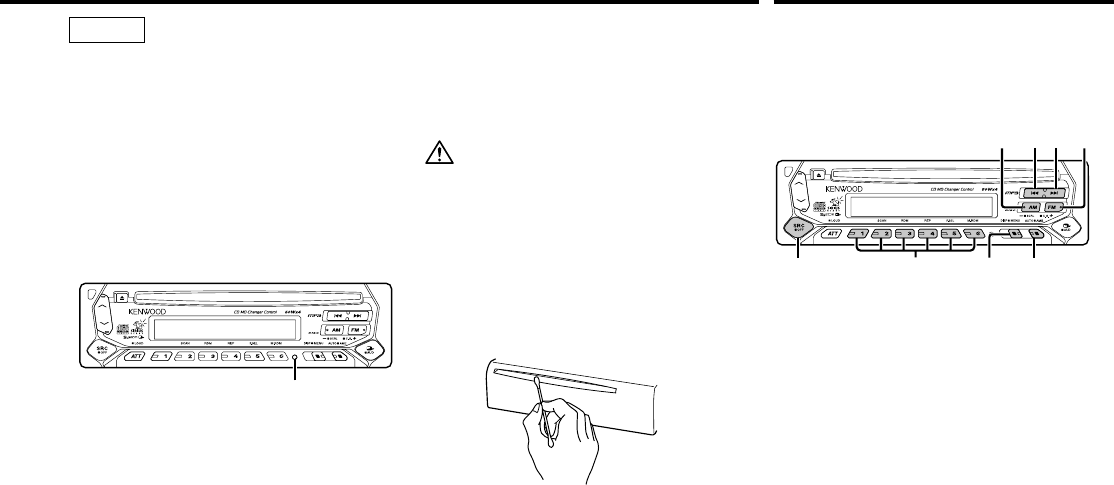

•If you experience problems during

installation, consult your Kenwood dealer.

•If the unit does not seem to be working

right, try pressing the reset button first. If

that does not solve the problem, consult

your Kenwood dealer.

•Press the reset button if the Disc auto

changer fails to operate correctly. Normal

operation should be restored.

•Characters in the LCD may become difficult

to read in temperatures below 41 ˚F (5 ˚C).

•The illustrations of the display and the panel

appearing in this manual are examples used

to explain more clearly how the controls are

used. Therefore, what appears on the display

in the illustrations may differ from what

appears on the display on the actual

equipment, and some of the illustrations on

the display may represent something

impossible in actual operation.

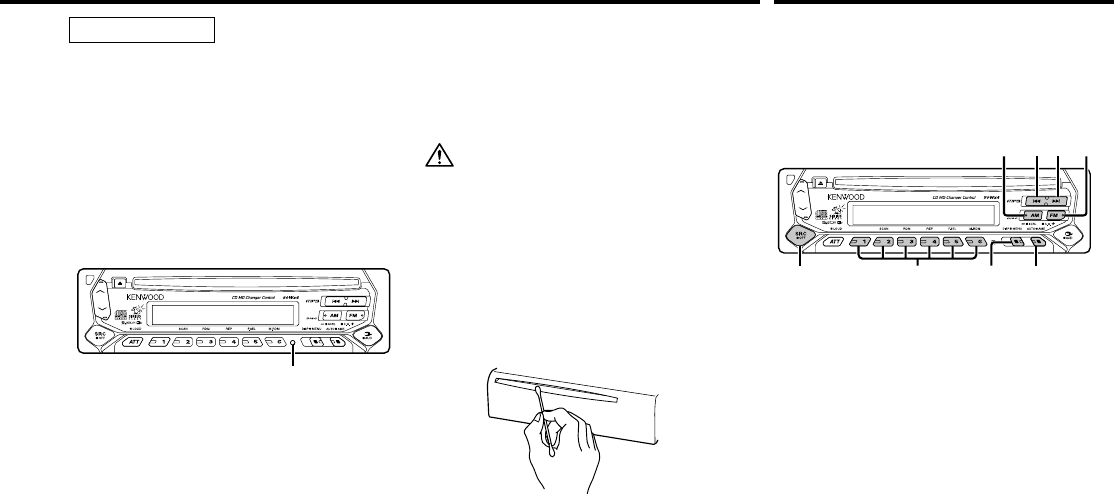

Cleaning the Faceplate Terminals

If the terminals on the unit or faceplate get

dirty, wipe them with a dry, soft cloth.

NOTE Cleaning the Unit

If the faceplate of this unit is stained, wipe it

with a dry soft cloth such as a silicon cloth.

If the faceplate is stained badly, wipe the stain

off with a cloth moistened with neutral

cleaner, then wipe neutral detergent off.

Applying spray cleaner directly to the unit may

affect its mechanical parts. Wiping the

faceplate with a hard cloth or using a volatile

liquid such as thinner or alcohol may scratch

the surface or erases characters.

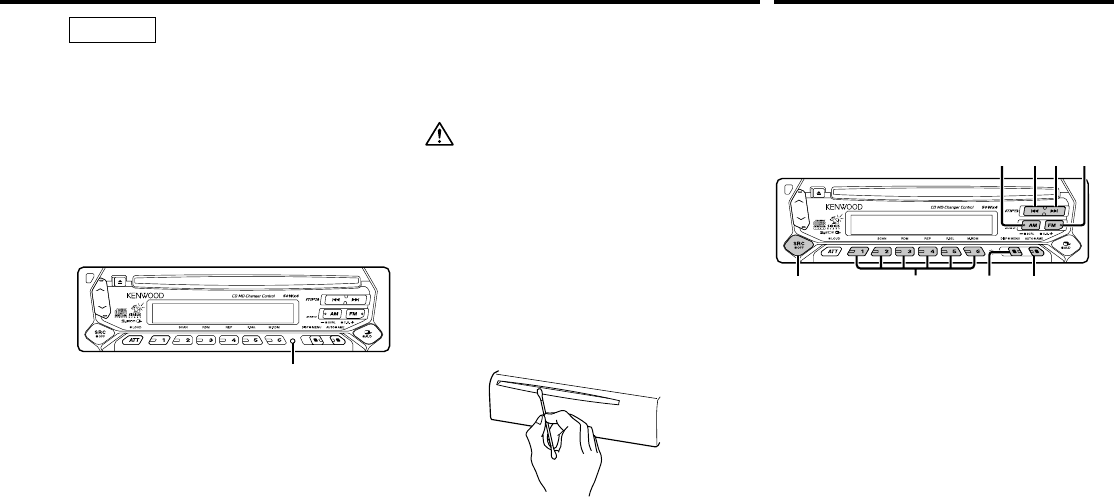

Cleaning the CD Slot

As dust tends to accumulate in the CD slot,

clean it every once in a while. Your CDs can

get scratched if you put them in a dusty CD

slot.

Lens Fogging

Right after you turn on the car heater in cold

weather, dew or condensation may form on

the lens in the CD player of the unit. Called

lens fogging, CDs may be impossible to play.

In such a situation, remove the disc and wait

for the condensation to evaporate. If the unit

still does not operate normally after a while,

consult your Kenwood dealer.

Refer to the instruction manual of Sirius

Satellite radio tuner KTC-SR901 (optional

accessory), when connected, for the operation

method.

Refer to the sections of A models for

operations.

Entering and Exiting Channel Search

in Sirius Satellite radio tuner source

When entering and exiting the Channel Search

mode press the [C.S.] button for at least 1

second.

Each time the [C.S.] button is pressed for at

least 1 second the Channel Search mode turns

ON or OFF.

About Sirius Satellite radio

tuner

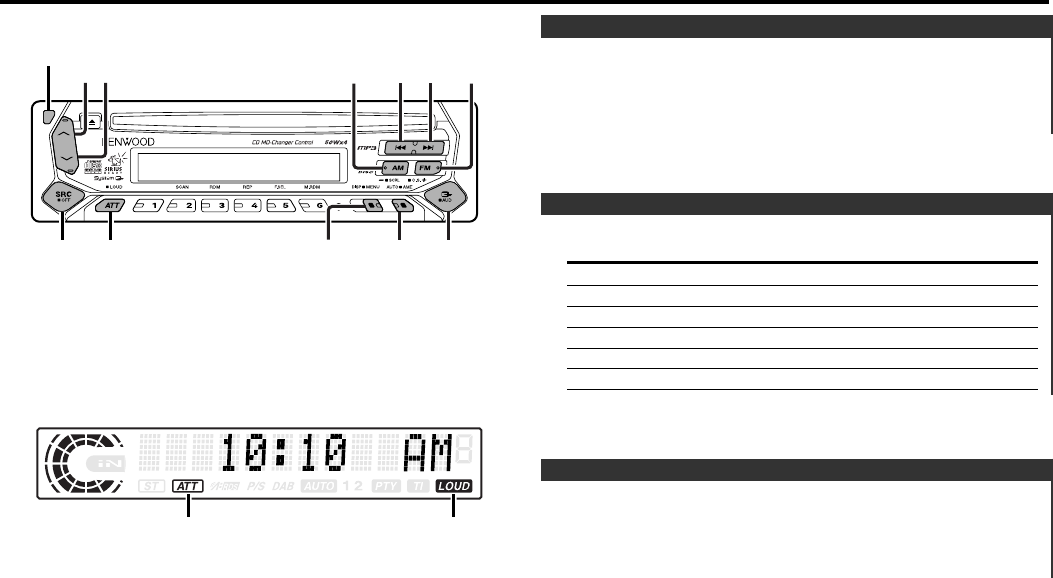

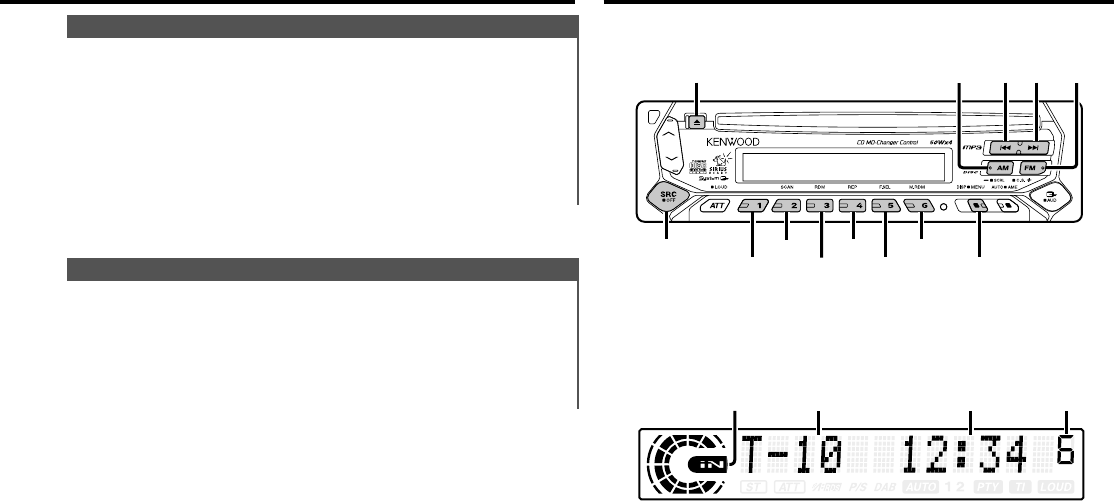

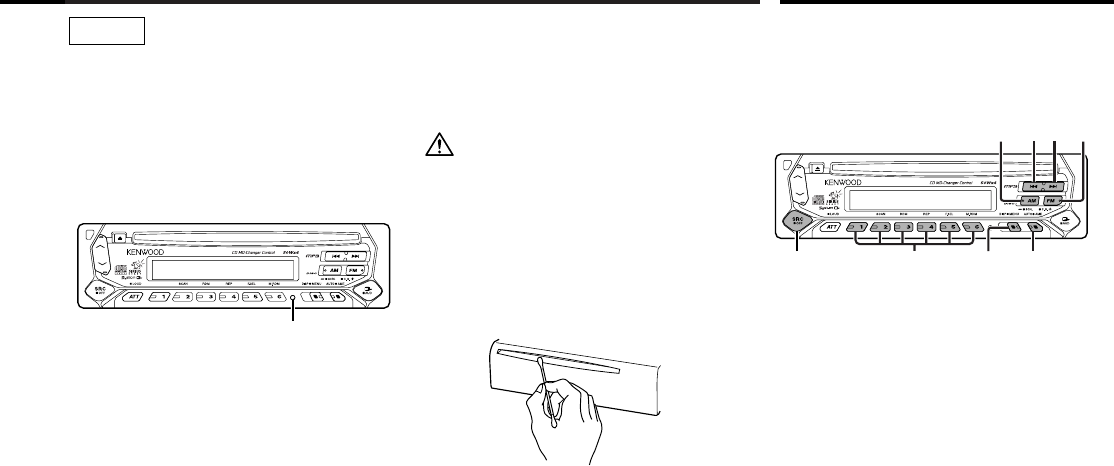

Reset button

SRC

¢4 FM/C.S.AM

AUTO

1 - 6 DISP/

KDC-MP222_U.S_r3 2002.11.19 10:12 AM Page 5

— 6 —

English

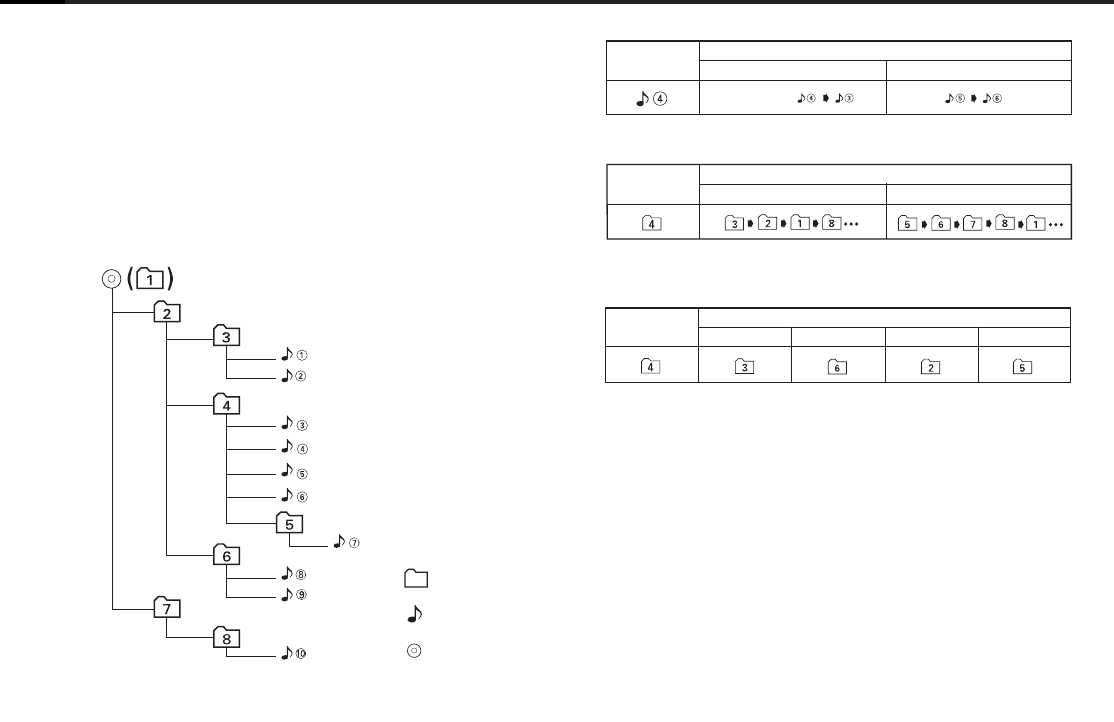

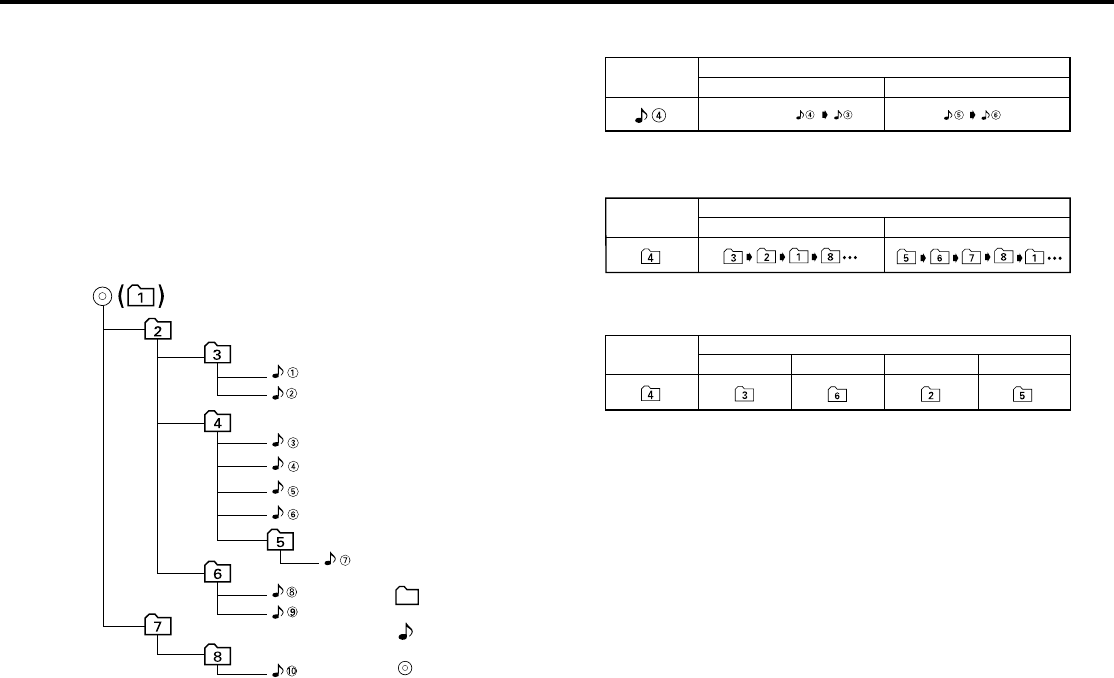

Notes on playing MP3

This unit can play MP3(MPEG1, 2, 2.5 Audio Layer 3). Note,

however, that the MP3 recording media and formats acceptable

are limited. When writing MP3, pay attention to the following

restrictions.

Acceptable media

The MP3 recording media acceptable to this unit are CD-ROM, CD-R,

and CD-RW.

When using CD-RW, do full format not quick format to prevent

malfunction.

Acceptable medium formats

The following formats are available for the media used in this unit. The

maximum number of characters used for file name including the

delimiter (".") and three-character extension are indicated in

parentheses.

•ISO 9660 Level 1 (12 characters)

•ISO 9660 Level 2 (31 characters)

•Joliet (64 characters)

•Romeo (128 characters)

Up to 200 characters can be displayed in the long file name format.

For a list of available characters, see the instruction manual of the

writing software and the section Entering file and folder names below.

The media reproducible on this unit has the following limitations:

•Maximum number of directory levels: 8

•Maximum number of files per folder: 255

•Maximum number of characters for folder name: 64

•Maximum number of folders: 50

MP3 written in the formats other than the above may not be

successfully played and their file names or folder names are not

properly displayed.

Settings for your MP3 encoder and CD writer

Do the following setting when compressing audio data in MP3 data

with the MP3 encoder.

•Transfer bit rate : 8 — 320 kbps

•Sampling frequency : 8, 11.025, 12, 16, 22.05, 24, 32, 44.1, 48 kHz

When you use your CD writer to record MP3 up to the maximum disc

capacity, disable additional writing. For recording on an empty disc up

to the maximum capacity at once, check Disc at Once.

Entering ID3 tag

The Displayable ID3 tag is ID3 version 1.x.

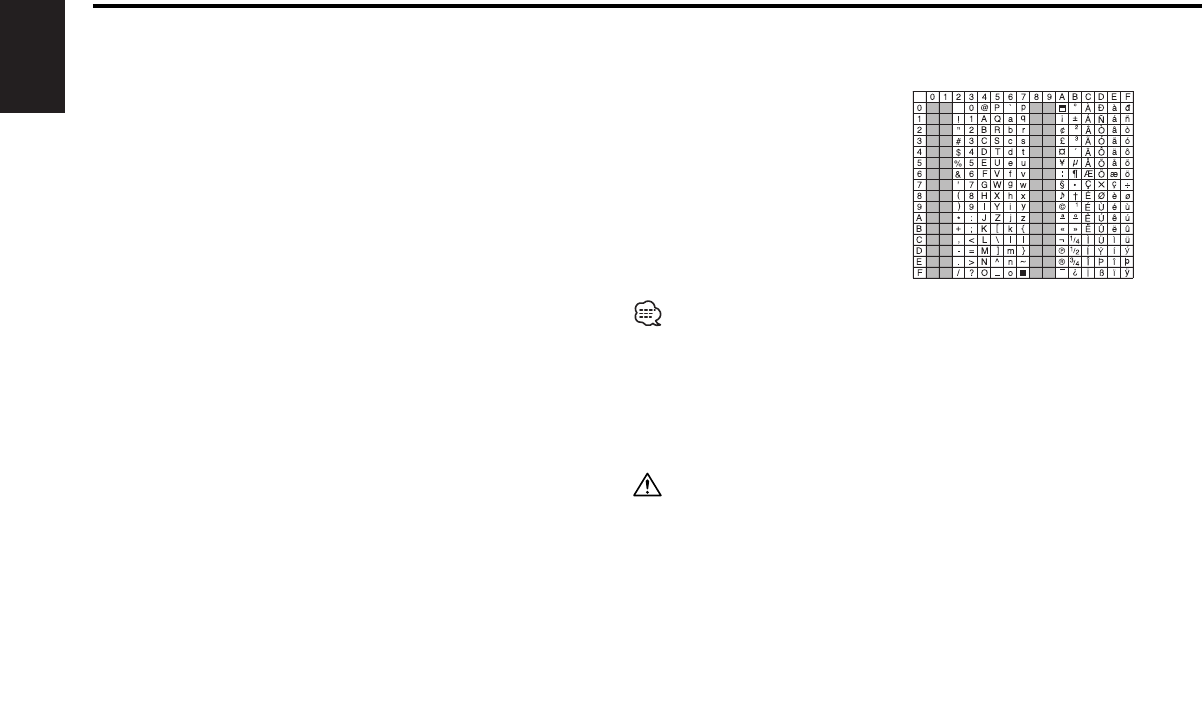

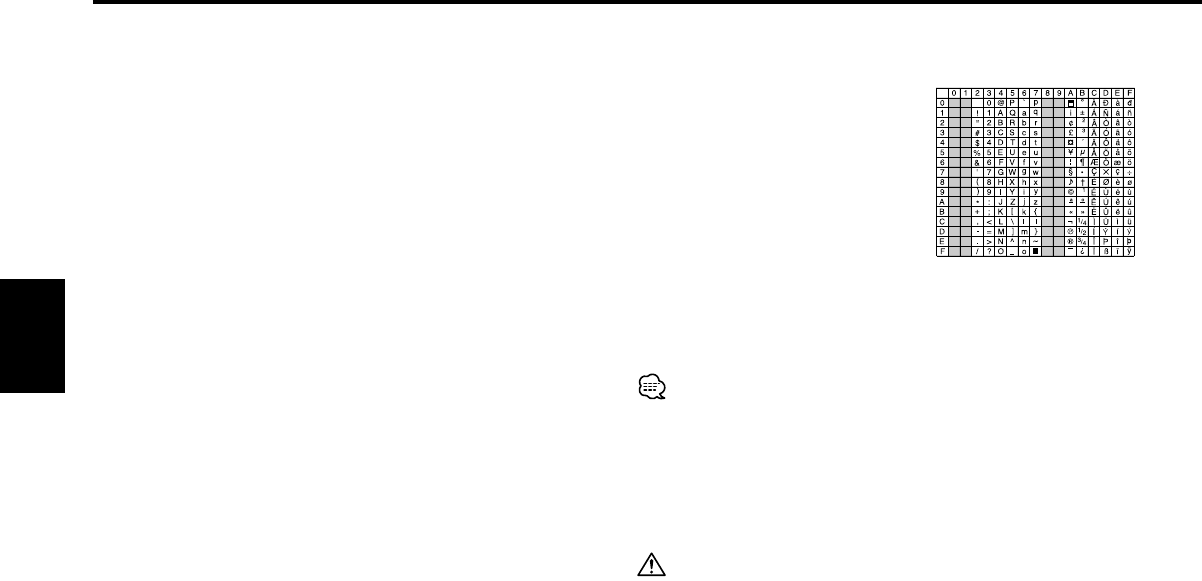

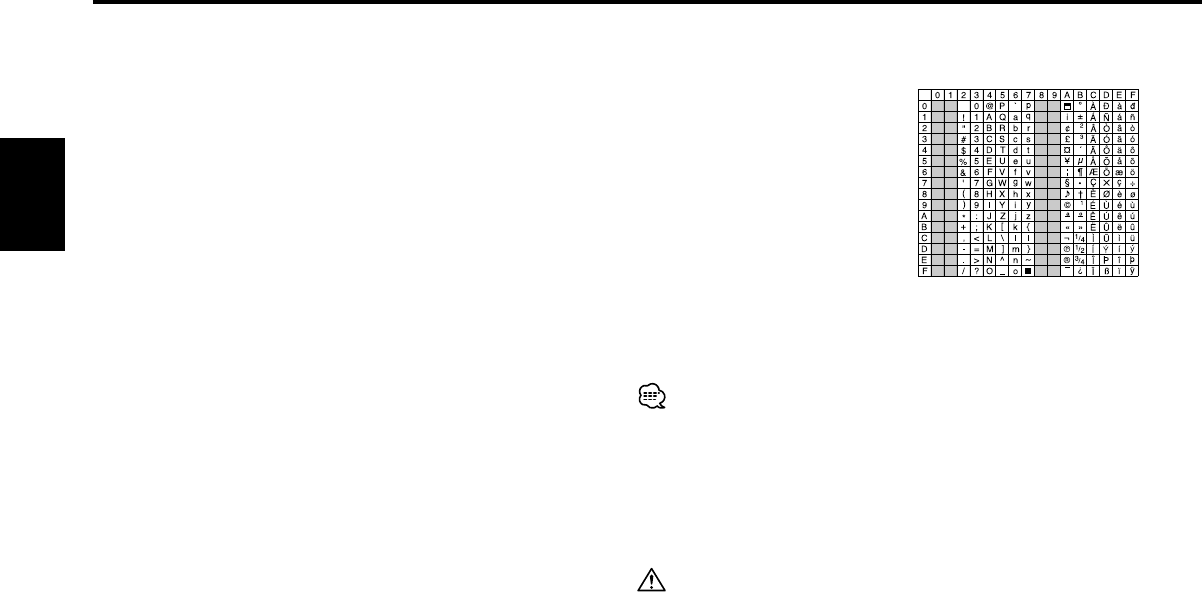

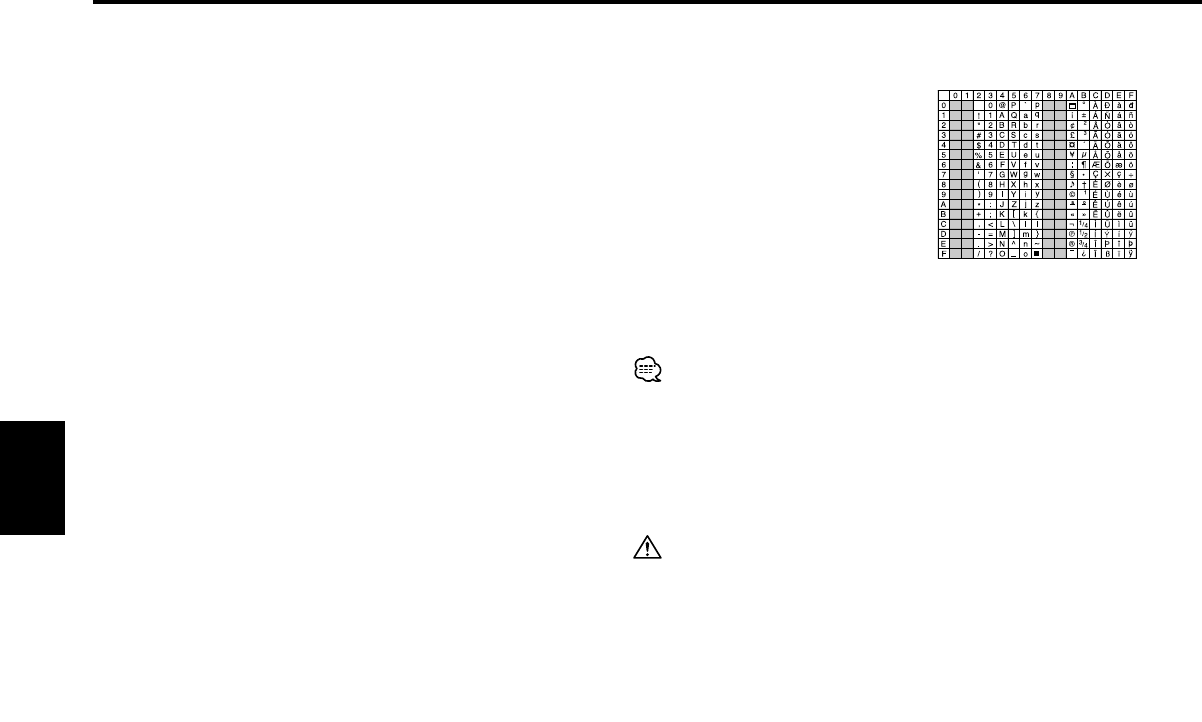

For the character code, refer to the List of Codes.

Entering file and folder names

The code list characters are the only

file names and folder names that can

be entered and displayed.

If you use any other character for

entry, the file and folder names are

not displayed correctly. They may

neither be displayed correctly

depending on the CD writer used.

The unit recognizes and plays only

those MP3 which have the MP3

extension (MP3).

A file with a name entered with characters not on the code list may not

play correctly.

Writing files into a medium

When a medium containing MP3 data is loaded, the unit checks all the

data on the medium. If the medium contains a lot of folders or non-

MP3 files, therefore, it takes a long time until the unit starts playing

MP3.

In addition, it may take time for the unit to move to the next MP3 file

or a File Search or Folder Search may not be performed smoothly.

Loading such a medium may produce loud noise to damage the speakers.

•Do no attempt to play a medium containing a non-MP3 file with the

MP3 extension.

The unit mistakes non-MP3 files for MP3 data as long as they have

the MP3 extension.

•Do not attempt to play a medium containing non MP3.

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 6

— 7 —

MP3 playing order

When selected for play, Folder Search, File Search, or for Folder

Select, files and folders are accessed in the order in which they were

written by the CD writer.

Because of this, the order in which they are expected to be played

may not match the order in which they are actually played. You may be

able to set the order in which MP3 are to be played by writing them

onto a medium such as a CD-R with their file names beginning with

play sequence numbers such as "01" to "99", depending on your CD

writer.

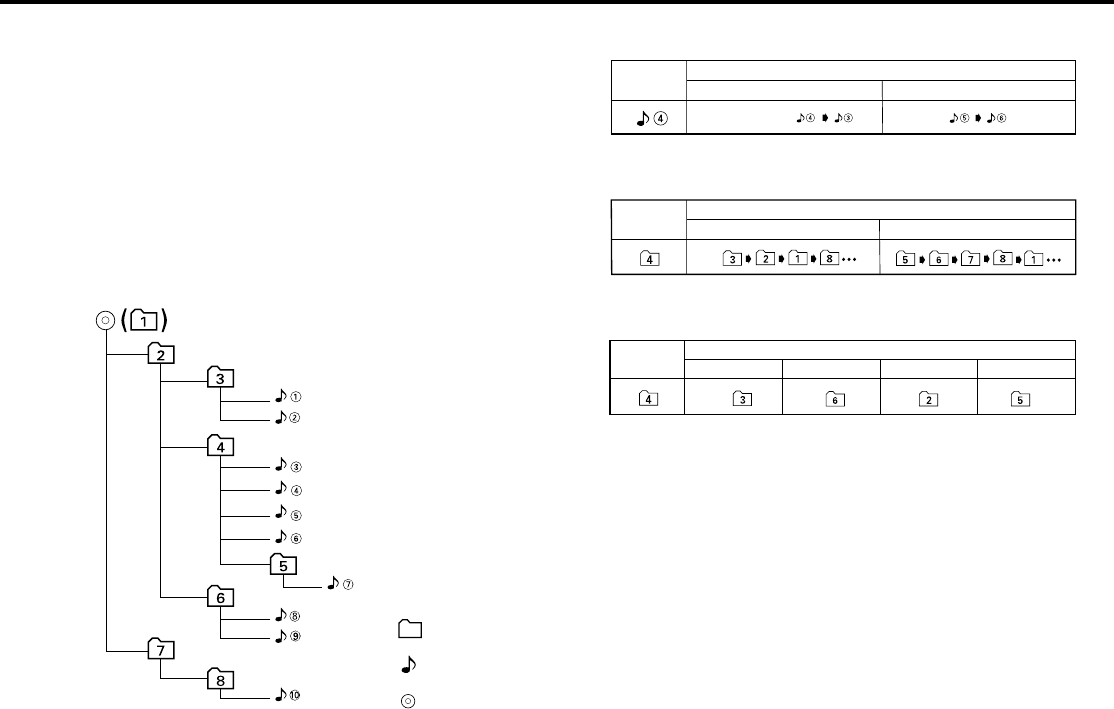

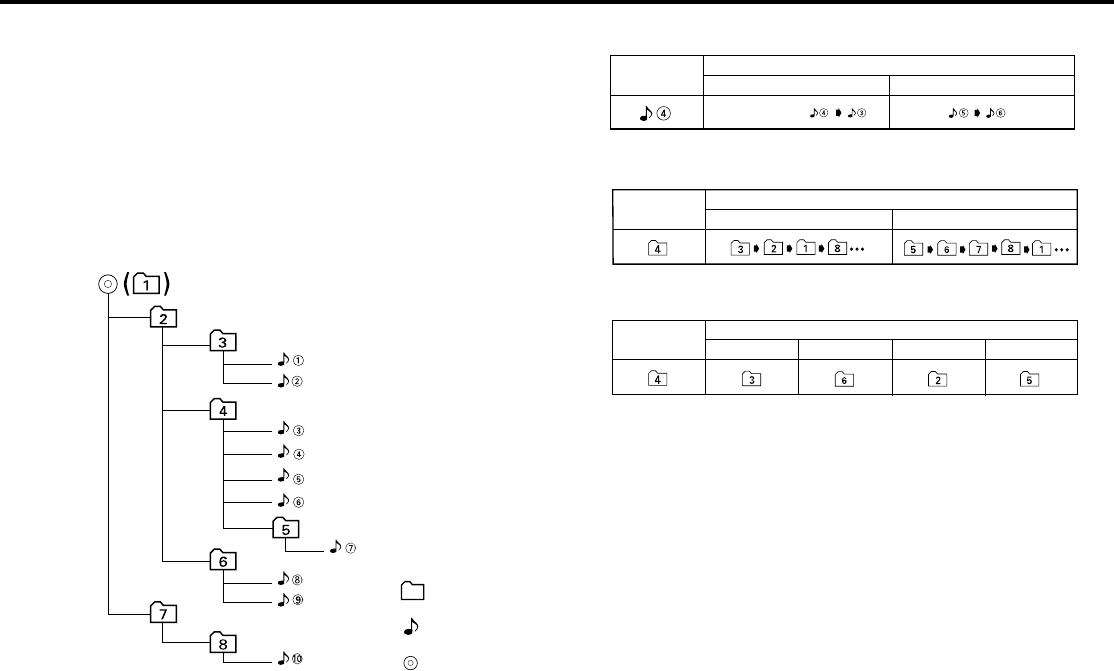

For example, a medium with the following folder/ file hierarchy is

subject to Folder Search, File Search, or Folder Select as shown below.

When a File Search is executed with file ¡$ being played ...

When a Folder Search is executed with file ¡$ being played ...

When Folder Select is selected with file ¡$ being played to move

from folder to folder ...

4 Button ¢ Button AM Button FM Button

Operation of the button

Current

folder number

AM Button FM Button

Operation of the button

Current

folder number

Current

file number 4 Button ¢ Button

Operation of the button

Beginning of file

Folder

Example of a medium's folder/file hierarchy

Level 2 Level 4

Level 1 Level 3

File

Root

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 7

— 8 —

English

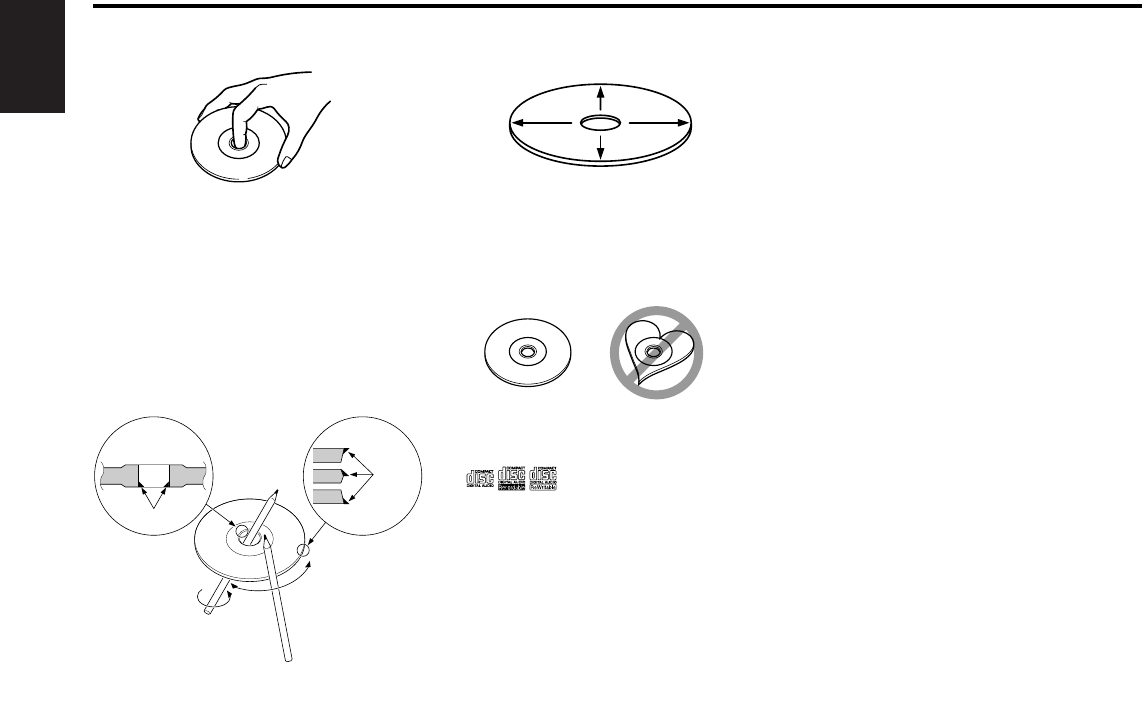

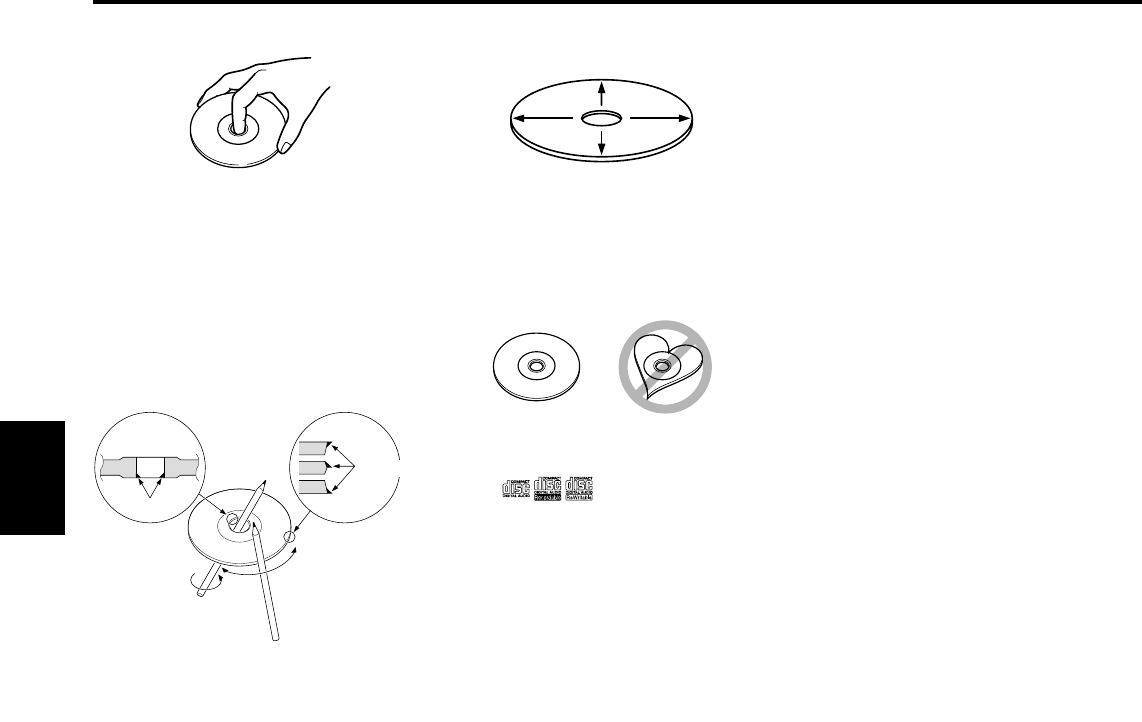

About CDs

Handling CDs

•Don’t touch the recording surface of the CD.

•CD-R and CD-RW are easier to damage than

a normal music CD. Use a CD-R or a CD-RW

after reading the caution items on the

package etc.

•Don’t stick tape etc. on the CD.

Also, don’t use a CD with tape stuck on it.

When using a new CD

If the CD center hole or outside rim has burrs,

use it after removing them with a ball pen etc.

CD accessories

Don’t use disc type accessories.

CD cleaning

Clean from the center of the disc and move

outward.

Removing CDs

When removing CDs from this unit pull them

out horizontally.

CDs that can’t be used

•CDs that aren’t round can’t be used.

•CDs with coloring on the recording surface

or that are dirty can’t be used.

•This unit can only play the CDs with

It may not correctly play disks which do not

have the mark.

•A CD-R or CD-RW that hasn’t been finalized

can’t be played. (For the finalization process

refer to your CD-R/CD-RW writing software,

and your CD-R/CD-RW recorder instruction

manual.)

CD storage

•Don’t place them in direct sunlight (On the

seat or dashboard etc.) and where the

temperature is high.

•Store CDs in their cases.

Burrs

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 8

Increasing Volume

Press the [u] button.

Decreasing Volume

Press the [d] button.

Volume

Press the [SRC] button.

Source required Display

Sirius tuner (Optional accessory)"SIRIUS"

Tuner "TUNER"

CD "CD"

External disc (Optional accessory)"DISC CH"

Auxiliary input (Optional accessory)"AUX1"

Standby (Illumination only mode) "ALL OFF"

Selecting the Source

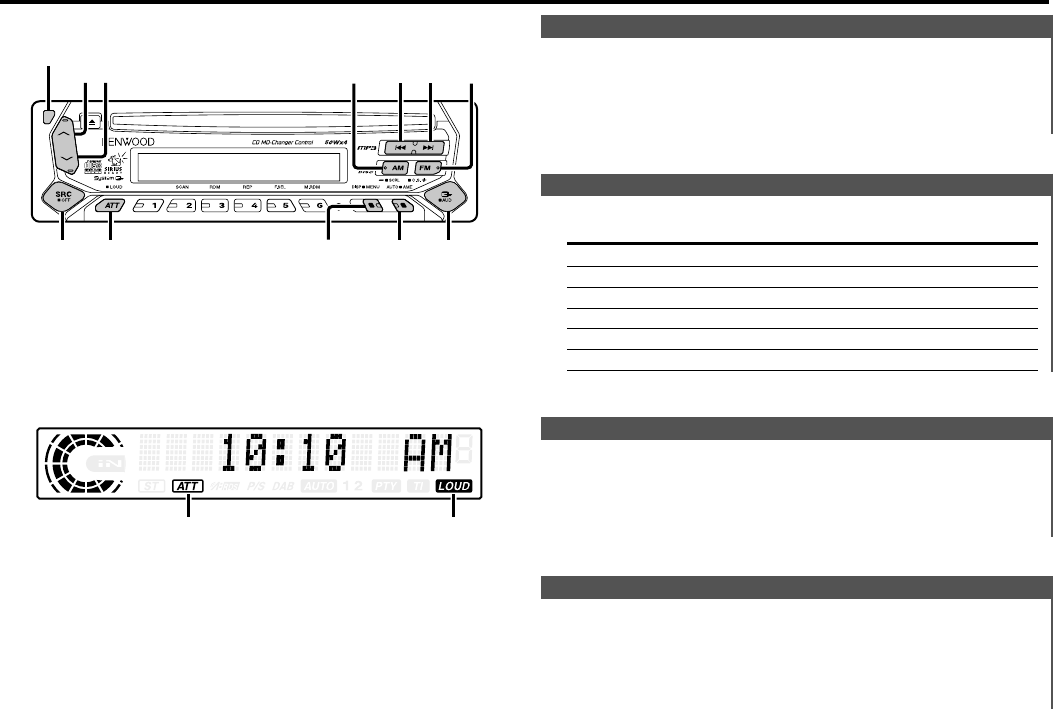

Turning ON the Power

Press the [SRC] button.

Turning OFF the Power

Press the [SRC] button for at least 1 second.

Power

AUD

ATT/

LOUD

SRC

¢4ud FMAM

DISP/

AUTO

General features

— 9 —

Release

button

ATT indicator LOUD indicator

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 9

1Select the source for adjustment

Press the [SRC] button.

2Enter Audio Control mode

Press the [AUD] button for at least 1 second.

3Select the Audio item for adjustment

Press the [FM] or [AM] button.

Each time the button is pressed the items that can be adjusted

switch as shown below.

4Adjust the Audio item

Press the [4] or [¢] button.

Adjustment Item Display Range

Bass level "Bass" –8 — +8

Middle level "Middle" –8 — +8

Treble level "Treble" –8 — +8

Balance "Balance" Left 15 — Right 15

Fader "Fader" Rear 15 — Front 15

Volume offset "V-Offset" –8 — ±0

Volume offset: Each source's volume can be set as a difference

from the basic volume.

Audio Control

Jazz "Jazz"

•User memory: The values set on the <Audio control> (page 10).

•Each setting value is changed with the <Speaker setting> (page

11).

First, select the speaker type with the Speaker setting.

You can recall the best sound setting preset for different types of

music.

1Select the source to set

Press the [SRC] button.

2Select the Sound type

Press the [Q] button.

Each time the button is pressed the sound setting switches.

Sound setting Display

Flat "Flat"

User memory "User"

Rock "Rock"

Pops "Pops"

Easy "Easy"

Top 40 "Top40"

System Q

Compensating for low and high tones during low volume.

Press the [LOUD] button for at least 1 second.

Each time the button is pressed for at least 1 second the

Loudness turns ON or OFF.

When it’s ON, "LOUD" indicator is ON.

Loudness

Turning the volume down quickly.

Press the [ATT] button.

Each time the button is pressed the Attenuator turns ON or OFF.

When it’s ON, the "ATT" indicator blinks.

Attenuator

General features

— 10 —

English

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 10

In Tuner source

Information Display

Station name or Frequency "SNPS"

Frequency "BAND+FREQ"

Clock

In CD & External disc source

Information Display

Disc title "D-TITLE"

Track title "T-TITLE"

Play time & Track number "P-Time"

Disc name "DNPS"

Clock

In MP3 source

Information Display

Song title & Artist name "TITLE"

Album name & Artist name "ALBUM"

Folder name "FOLDER NAME"

File name "FILE NAME"

Play time & Track number "P-Time"

Disc name "DNPS"

Clock

In Auxiliary input source

Information

Auxiliary input name

Clock

If the Disc title, Track title, Song title & Artist name, or Album name

& Artist name is selected when the disc which does not have Disc

title, Track title, Song title, Album name, or Artist name is played,

track number and play time are displayed.

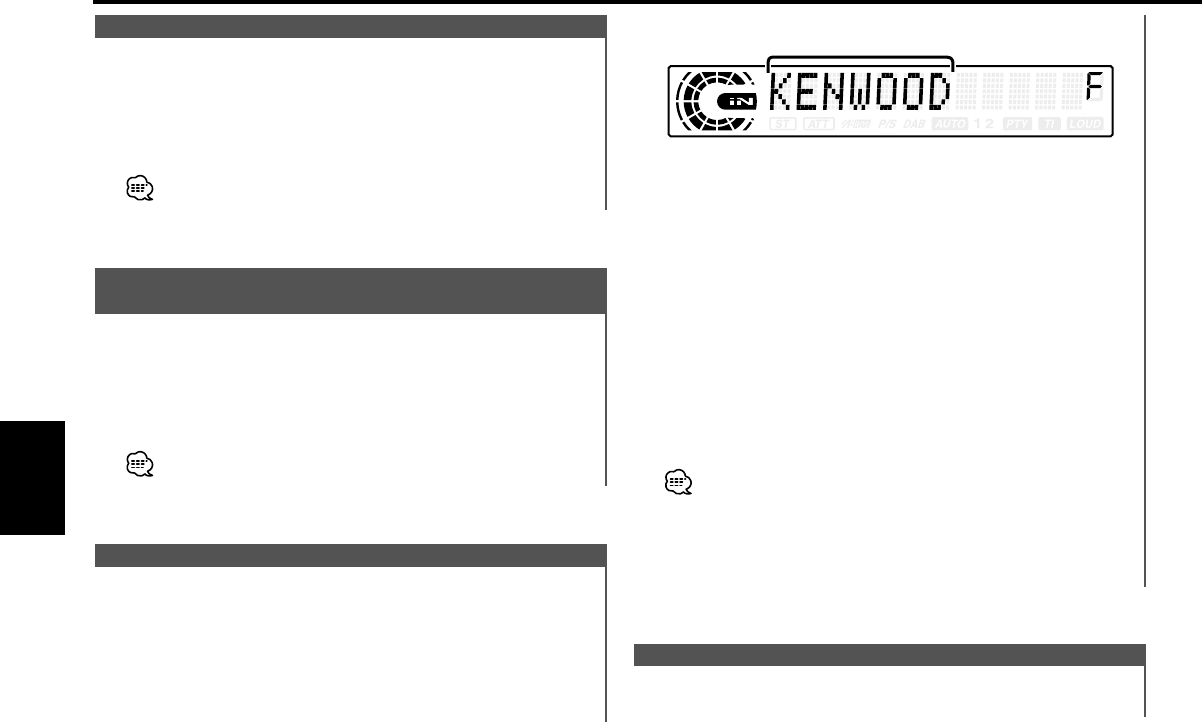

Switching the information displayed.

Press the [DISP] button.

Each time the button is pressed the display switches as shown

below.

Switching Display

Fine-tuning so that the System Q value is optimal when setting

the speaker type.

1Enter Standby

Press the [SRC] button.

Select the "ALL OFF" display.

2Enter Speaker Setting mode

Press the [Q] button.

3Select the Speaker type

Press the [4] or [¢] button.

Each time the button is pressed the setting switches as shown

below.

Speaker type Display

OFF "SP OFF"

For 5 & 4 in. speaker "SP 5/4inch"

For 6 & 6x9 in. speaker "SP 6*9/6inch"

For the OEM speaker "SP O.E.M."

4Exit Speaker Setting mode

Press the [Q] button.

Speaker Setting

5Exit Audio Control mode

Press the [AUD] button.

— 11 —

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 11

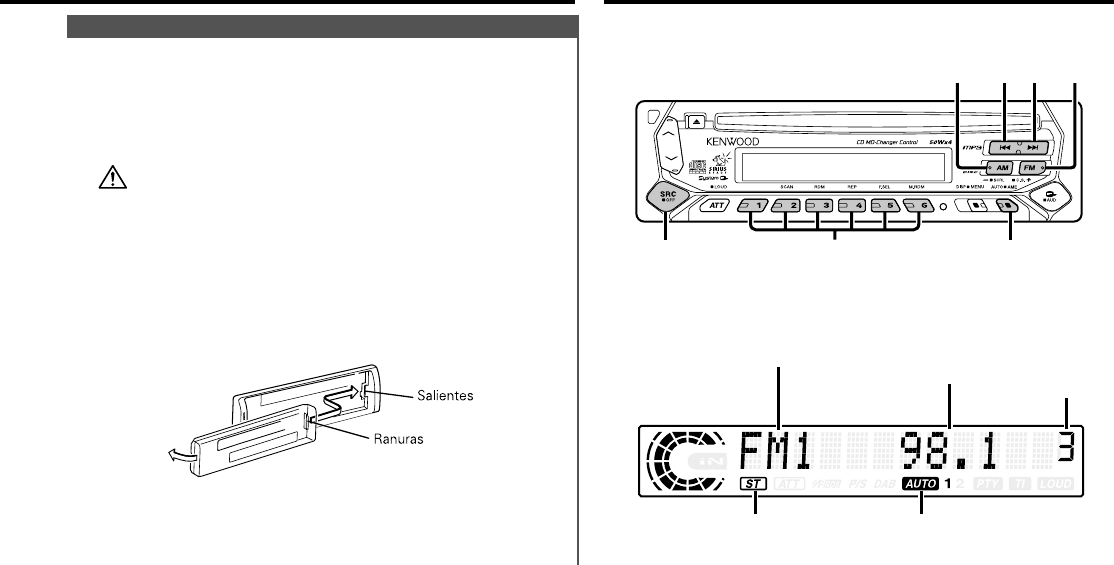

The faceplate of the unit can be detached and taken with you,

helping to deter theft.

Removing the Faceplate

Press the Release button.

The faceplate is unlocked, allowing you to detach it.

•The faceplate is a precision piece of equipment and can be

damaged by shocks or jolts. For that reason, keep the faceplate in

its special storage case while detached.

•Do not expose the faceplate or its storage case to direct sunlight

or excessive heat or humidity. Also avoid places with too much

dust or the possibility of water splashing.

Theft Deterrent Faceplate

Character Button Times pressed

"D" [3] 1

"A" [2] 1

"N" [6] 2

"C" [2] 3

"E" [3] 2

8Repeat steps 5 through 7and enter the name.

9Exit Name Set mode

Press the [MENU] button.

•When operation stops for 10 seconds the name at that time is

registered, and Name Set mode closes.

•Memory numbers

- FM: 32 stations

- AM: 16 stations

- Internal CD player: 30 discs

- External CD changer/ player: Varies according to the CD changer/

player. Refer to the CD changer/ player manual.

•The title of station/CD can be changed by the same operation

used to name it.

Attaching a title to a Station or CD.

1Receive/play the station/disc you want to attach a title to

A title can't be attached to a MD.

2Enter Menu mode

Press the [MENU] button for at least 1 second.

"MENU" is displayed.

3Select Name set mode

Press the [FM] or [AM] button.

Select the "NAME SET" display.

4Enter Name set mode

Press the [4] or [¢] button for at least 2 seconds.

5Move the cursor to the enter character position

Press the [4] or [¢] button.

6Select the character type

Press the [AUTO] button.

Each time the button is pressed the character typed switches as

shown below.

Character type

Alphabet upper case

Alphabet lower case

Numbers and symbols

Special characters (Accent characters)

7Select the characters

Press the [FM] or [AM] button.

Characters can be entered by using a remote with a numbers

buttons.

Example:If "DANCE" is entered.

Station/Disc Naming (SNPS/DNPS)

General features

— 12 —

English

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 12

AM FM

AUTO/

AME

1 - 6SRC

¢4

Tuner features

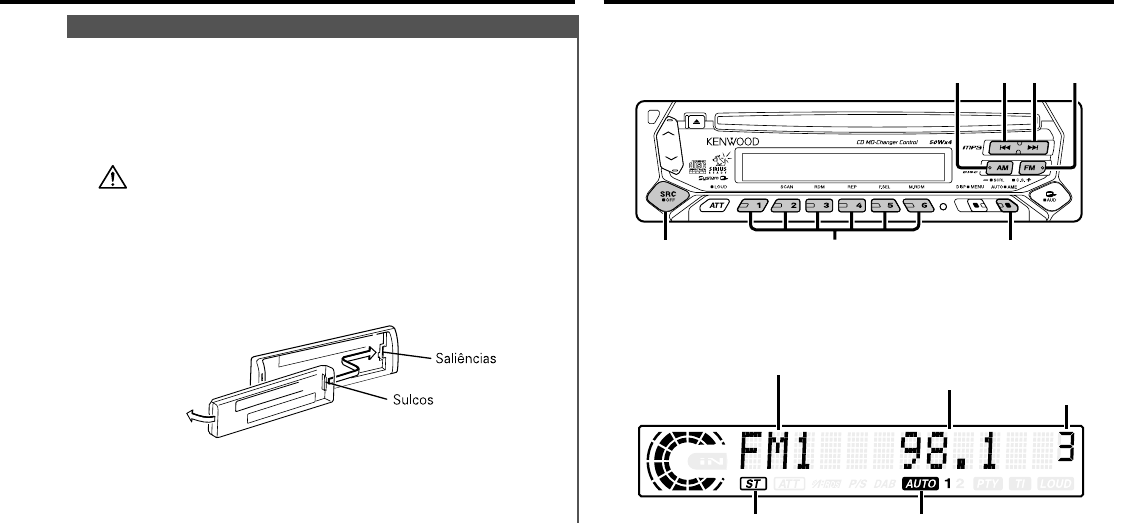

Reattaching the Faceplate

1Align the projections on the unit with the grooves on the

faceplate.

2Push the faceplate in until it clicks.

The faceplate is locked in place, allowing you to use the unit.

— 13 —

Band display Frequency

display

Preset station

number

ST indicator AUTO indicator

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 13

Putting the station in the memory.

1Select the band

Press the [FM] or [AM] button.

2Select the frequency to put in the memory

Press the [4] or [¢] button.

3Put the frequency in the memory

Press the desired [1] — [6] button for at least 2 seconds.

The preset number display blinks 1 time.

On each band, 1 station can be put in the memory on each [1] —

[6] button.

Station Preset Memory

Entering the frequency and tuning.

1Select the band

Press the [FM] or [AM] button.

2Enter Direct Access Tuning mode

Press the [DIRECT] button on the remote.

"– – – –" is displayed.

3Enter the frequency

Press the number buttons on the remote.

Example:

Desired frequency Press button

92.1 MHz (FM) [0], [9], [2], [1]

810 kHz (AM) [0], [8], [1], [0]

Canceling Direct Access Tuning

Press the [DIRECT] button on the remote.

Direct Access Tuning (Function of remote)

Selecting the station.

1Select tuner source

Press the [SRC] button.

Select the "TUNER" display.

2Select the band

Press the [FM] or [AM] button.

Each time the [FM] button is pressed it switches between the

FM1, FM2, and FM3 bands.

3Tune up or down band

Press the [4] or [¢] button.

During reception of stereo stations the "ST" indicator is ON.

Tuning

Choose the tuning mode.

Press the [AUTO] button.

Each time the button is pressed the Tuning mode switches as

shown below.

Tuning mode Display Operation

Auto seek "AUTO 1" Automatic search for a station.

indicator

Preset station "AUTO 2" Search in order of the stations

seek indicator in the Preset memory.

Manual "Manual" Normal manual tuning control.

Tuning Mode

Tuner features

— 14 —

English

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 14

AM/

DISC-/

SCRL

FM/

DISC+

SRC

¢4

REP

RDM/

SCAN M.RDM

F.SEL

CD/MP3/External disc control features

Calling up the stations in the memory.

1Select the band

Press the [FM] or [AM] button.

2Call up the station

Press the desired [1] —[6] button.

Preset Tuning

Putting stations with good reception in the memory

automatically.

1Select the band for Auto Memory Entry

Press the [FM] or [AM] button.

2Open Auto Memory Entry

Press the [AME] button for at least 2 seconds.

When 6 stations that can be received are put in the memory

Auto Memory Entry closes.

Auto Memory Entry

— 15 —

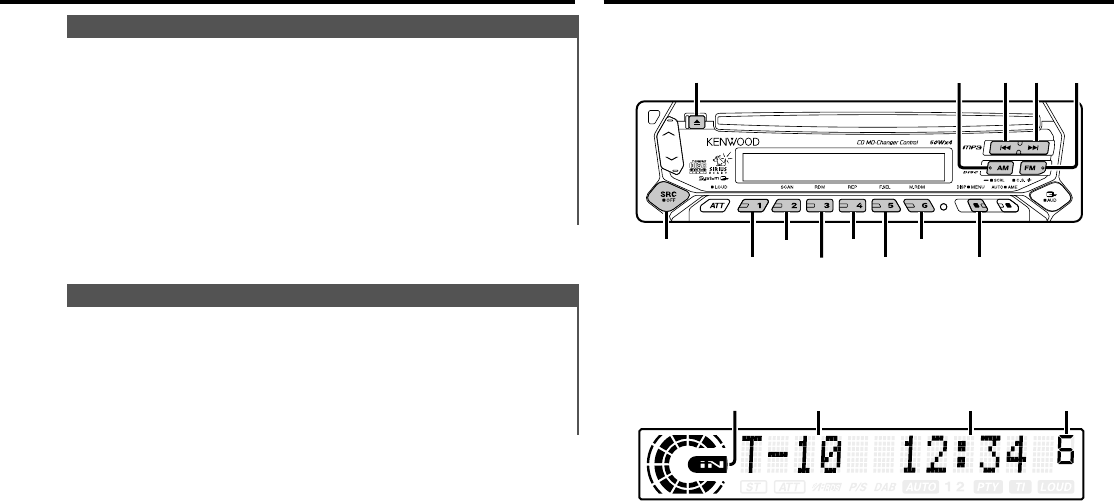

IN indicator Track number Track time Disc number

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 15

Selecting the disc set in the Disc changer or the folder recorded

on the MP3 media.

Press the [DISC–] or [DISC+] button.

Disc/ Folder Search

Disc Search (Function of disc changer)

Folder Search (Function of MP3/WMA)

Searching for a song on the disc or in the MP3 folder.

Press the [4] or [¢] button.

Track/File Search

Fast Forwarding

Hold down on the [¢] button.

Release your finger to play the disc at that point.

Reversing

Hold down on the [4] button.

Release your finger to play the disc at that point.

Fast Forwarding and Reversing

Playing discs set in the optional accessory disc player connected

to this unit.

Press the [SRC] button.

Select the display for the disc player you want.

Display examples:

Display Disc player

"CD2" CD player

"DISC CH" CD changer / MD changer

•Disc 10 is displayed as "0".

•The functions that can be used and the information that can be

displayed will differ depending on the external disc players being

connected.

Playing External Disc

When a CD is inserted

Press the [SRC] button.

Select the "CD" display.

When a CD is inserted, the "IN" indicator is ON.

Eject the CD

Press the [0] button.

3 in. (8cm) CD cannot be played. Using an adapter and inserting

them into this unit can cause damage.

The MP3 media that this unit can play are CD-ROM, CD-R, and CD-

RW.

The medium formats must be ISO 9660 Level 1, Level 2, Joliet, or

Romeo. The methods and precautions to be followed for writing

MP3 data are covered in <Notes on playing MP3> (page 6).

Check that section before creating your MP3 media.

Playing CD & MP3

CD/MP3/External disc control features

— 16 —

English

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 16

Playing the first part of each song on the disc or MP3 folder you

are listening to and searching for the song you want to listen to.

1Start Scan Play

Press the [SCAN] button.

"Scan ON" is displayed.

2Release it when the song you want to listen to is played

Press the [SCAN] button.

Scan Play

Press the [REP] button.

Each time the button is pressed the Repeat Play switches as

shown below.

In CD & External disc source

Repeat play Display

Track Repeat "Repeat ON"/

"T-Repeat ON"

Disc Repeat (In Disc Changer) "D-Repeat ON"

OFF "Repeat OFF"

In MP3 source

Repeat play Display

File Repeat "File REP ON"

Folder Repeat "FOLD REP ON"

OFF "Repeat OFF"

Replaying the song, disc in the Disc changer or MP3 folder

you're listening to.

Track/File/Disc/Folder Repeat

Doing Disc Search by entering the disc number.

1Enter the disc number

Press the number buttons on the remote.

2Do Disc Search

Press the [DISC+] or [DISC–] button.

Canceling Direct Disc Search

Press the [38] button.

Input "0" to select disc 10.

Direct Disc Search

(Function of disc changers with remote)

Doing Track/File Search by entering the track/file number.

1Enter the track/file number

Press the number buttons on the remote.

2Do Track/File Search

Press the [4] or [¢] button.

Canceling Direct Track/File Search

Press the [38] button.

Direct Track/File Search (Function of remote)

(Direct File Search: Function of MP3)

— 17 —

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 17

Scrolling the displayed CD text, MP3 text, or MD title.

Press the [SCRL] button for at least 1 second.

Text/Title Scroll

2Select the folder level

Press the [FM] or [AM] button.

With the [FM] button you move 1 level down and with the [AM]

button 1 level up.

Selecting a folder in the same level

Press the [4] or [¢] button.

With the [4] button you move to the previous folder, and with

the [¢] button to the next folder.

Returning to the top level

Press the [3] button.

3Decide the folder to play

Press the [1] button.

The Folder Select mode releases, and the MP3 in the folder

being displayed is played.

The methods for moving to other folders in the folder select mode

are different from those in the folder search mode.

See <Notes on playing MP3> (page 6) for details.

Canceling the Folder Select mode

Press the [F.SEL] button.

Quickly selecting the folder you want to listen to.

1Enter Folder Select mode

Press the [F.SEL] button.

"Select Mode" is displayed.

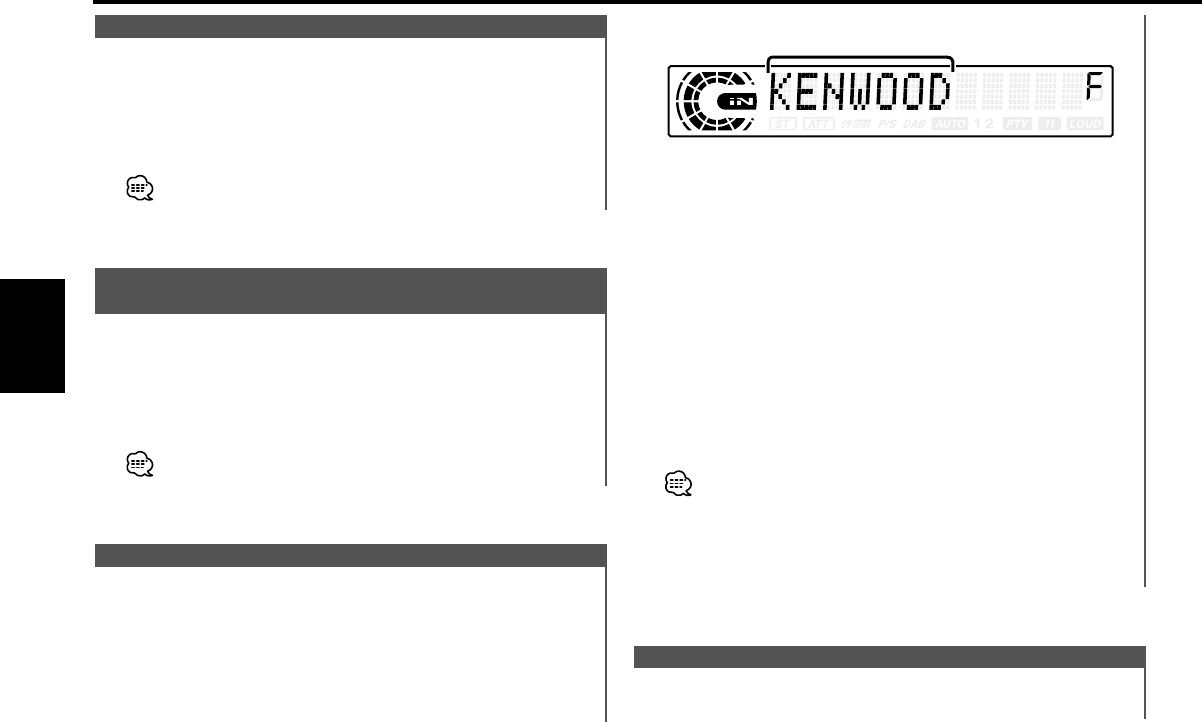

During Select mode the folder information is displayed as shown

below.

Folder Select (Function of MP3)

Play the songs on all the discs in the disc changer in random

order.

Press the [M.RDM] button.

Each time the button is pressed the Magazine Random Play turns

ON or OFF.

When it's ON, "M-Random ON" is displayed.

When the [¢] button is pressed, the next song select starts.

Magazine Random Play

(Function of disc changer)

Play all the songs on the disc or MP3 folder in random order.

Press the [RDM] button.

Each time the button is pressed Random Play turns ON or OFF.

When it's ON, "Random ON" is displayed.

When the [¢] button is pressed, the next song select starts.

Random Play

CD/MP3/External disc control features

— 18 —

English

Displays the current folder name.

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 18

AM FM

¢4

SRC

Menu system

Selecting the CD displayed in the DNPS of the CDs set in the

Disc changer.

1Enter DNPP mode

Press the [DNPP] button on the remote.

When "DNPP" is displayed the DNPS display in order.

Forward / Reverse display

Press the [DISC–] or [DISC+] button.

2When the disc you want is displayed

Press the [OK] button on the remote.

The disc being displayed is played.

Canceling the DNPP mode

Press the [DNPP] button on the remote.

DNPP (Disc Name Preset Play)

(Function of disc changers with remote)

— 19 —

Menu display

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 19

A red indicator will blink on the unit after the faceplate is

removed, warning potential thieves.

Display Setting

"DSI ON" LED flashes.

"DSI OFF" LED OFF.

DSI (Disabled System Indicator)

1Select Clock Adjustment mode

Press the [FM] or [AM] button.

Select the "Clock Adjust" display.

2Enter Clock Adjust mode

Press the [4] or [¢] button for at least 1 second.

The clock display blinks.

3Adjust the hours

Press the [FM] or [AM] button.

Adjust the minutes

Press the [4] or [¢] button.

4Exit Clock adjustment mode

Press the [MENU] button.

Manual Clock Adjustment

Display Setting

"Beep ON" Beep is heard.

"Beep OFF" Beep canceled.

Setting the operation check sound (beep sound) ON/OFF.

Touch Sensor Tone

Setting during operation beep sound etc. functions.

The Menu system basic operation method is explained here. The

reference for the Menu items and their setting content is after

this operation explanation.

1Enter Menu mode

Press the [MENU] button for at least 1 second.

"MENU" is displayed.

2Select the menu item

Press the [FM] or [AM] button.

Example: When you want to set the beep sound select the

"Beep" display.

3Set the menu item

Press the [4] or [¢] button.

Example: When "Beep" is selected, each time the button is

pressed it switches "Beep ON" or "Beep OFF". Select 1

of them as the setting.

You can continue by returning to step 2 and setting other items.

4Exit Menu mode

Press the [MENU] button.

When other items that are applicable to the basic operation method

above are displayed afterwards their setting content chart is

entered. (Normally the uppermost setting in the chart is the original

setting.)

Also, the explanation for items that aren't applicable (<Manual Clock

Adjustment>etc.) are entered step by step.

Menu System

Menu system

— 20 —

English

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 20

2Enter Menu mode

Press the [MENU] button for at least 1 second.

"MENU" is displayed.

3Select Auxiliary input display setting mode

Press the [FM] or [AM] button.

Select the "NAME SET" display.

4Enter Auxiliary input display setting mode

Press the [4] or [¢] button for at least 2 seconds.

The presently selected Auxiliary input display is displayed.

5Select the Auxiliary input display

Press the [4] or [¢] button.

Each time the button is pressed the display switches as shown

below.

• "AUX1"

• "TV"

• "VIDEO"

• "GAME"

• "PORTABLE"

• "DVD"

6Exit Auxiliary input display setting mode

Press the [MENU] button.

For selecting the display when switched to Auxiliary input

source. For the Station/Disc Naming refer to the <Station/Disc

Naming (SNPS/DNPS)> (page 12).

1Select Auxiliary input source

Press the [SRC] button.

Select the "AUX1" display.

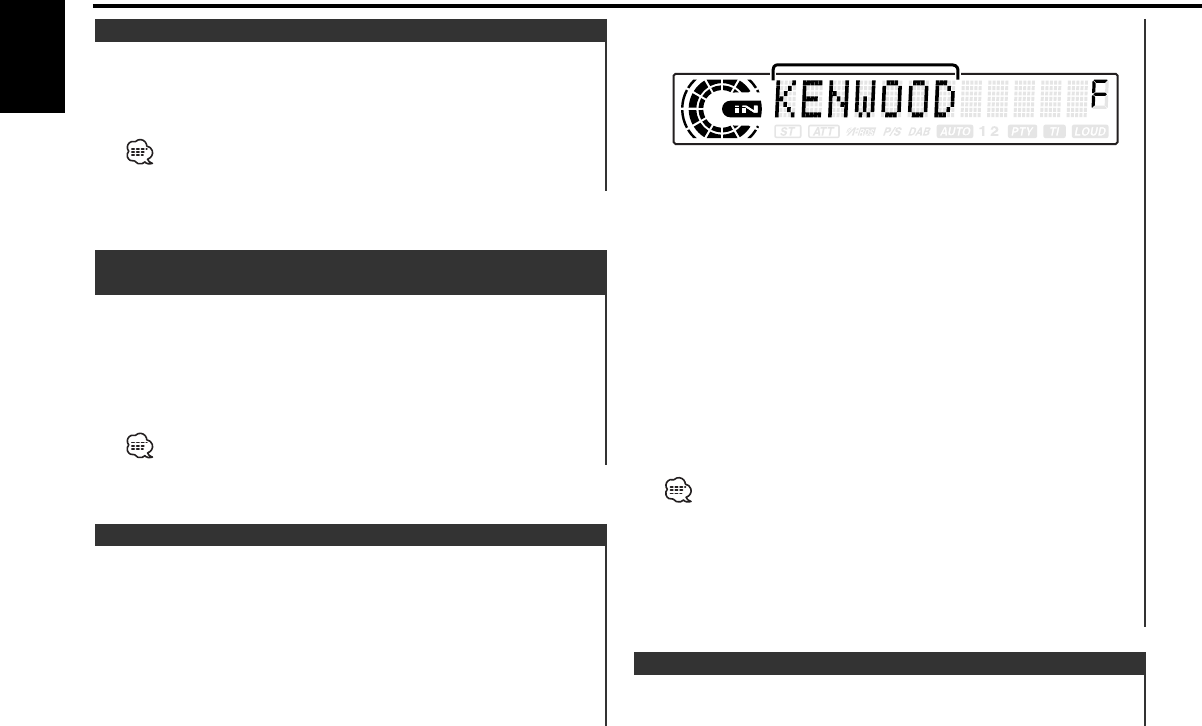

Auxiliary Input Display Setting & Station/Disc Naming

Temporarily have reception switched from stereo to mono to

reduce multi-path noise when listening to the FM station.

Display Setting

"CRSC ON" The CRSC is ON.

"CRSC OFF" The CRSC is OFF.

Strong electrical fields (such as from power lines) may cause

unstable sound quality when CRSC is turned ON. In such a situation,

turn it OFF.

CRSC (Clean Reception System Circuit)

Adjusting the display contrast.

Display and Setting

"Contrast 0"

"Contrast 5" (Original setting)

"Contrast 10"

… …

Contrast Adjustment

— 21 —

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 21

ATT

DIRECT/OK

[0] – [9]

SRC

4/¢

FM/AM/DISC

/DISC–

DNPP

VOL.

SRC

DIRECT

/OK

DNPP

/SBF

ABC DEF

JKLGHI MNO

TUV

PRS WXY

VOL.

AT T

DISC

FM+

AM–

¢4

Basic Operations of remote

When there is a problem on playing a CD with special format,

this setting play the CD by force.

Display Setting

"CD READ 1" Play CD and MP3.

"CD READ 2" Play CD by force.

Setting "CD READ 2" cannot play MP3.

Some music CDs may not be played back even in the "CD READ 2"

mode.

CD Read Setting <In Standby mode>

Setting the displayed text scroll.

Display Setting

"Scroll Auto" Repeats scroll.

"Scroll MANU" Scrolls when the display changes.

The text scrolled is shown below.

• CD text

• Folder name/ File name/ Song title/ Artist name/ Album name

• MD title

Text Scroll

Menu system

— 22 —

English

Not Used

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 22

[FM]/ [AM] buttons

Select the band.

Each time the [FM] button is pressed it switches between the

FM1, FM2, and FM3 bands.

[4]/ [¢] buttons

Tune up or down band.

[0] — [9] buttons

Press buttons [1] — [6] to recall preset stations.

[DIRECT] button

Enters and cancels the <Direct Access Tuning> (page 14) mode.

In Tuner source

[VOL.] buttons

Adjusting the volume.

[SRC] button

Each time the button is pressed the source switches.

For the source switching order refer to <Selecting the Source>

(page 9).

[ATT] button

Turning the volume down quickly.

When it is pressed again it returns to the previous level.

Basic operations

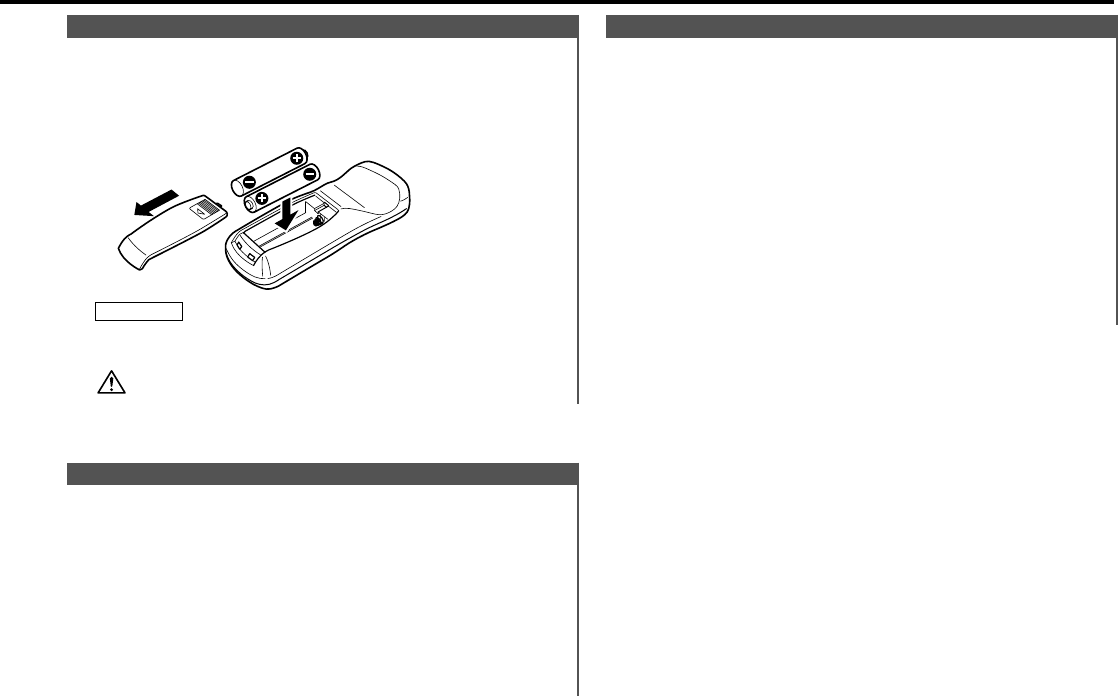

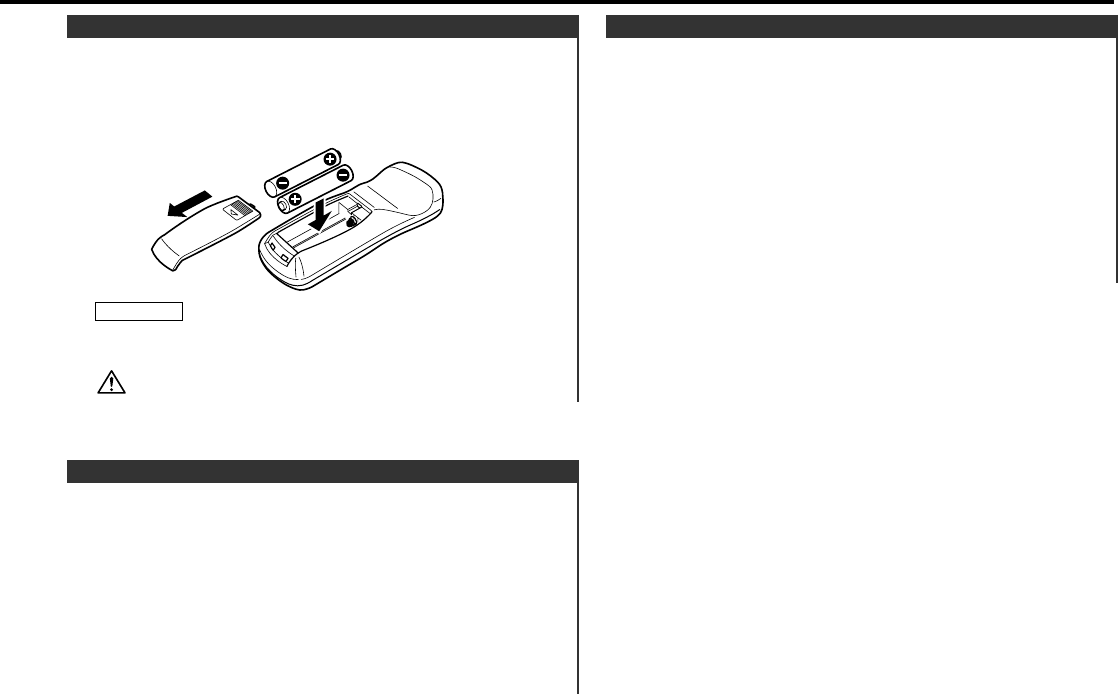

Use two "AA"-size batteries.

Slide the cover while pressing downwards to remove it as

illustrated.

Insert the batteries with the + and – poles aligned properly,

following the illustration inside the case.

Store unused batteries out of the reach of children. Contact a doctor

immediately if the battery is accidentally swallowed.

Do not set the remote on hot places such as above the dashboard.

2WARNING

Loading and Replacing the battery

— 23 —

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 23

— 24 —

English

[4]/ [¢] buttons

Doing track/file forward and backward.

[DISC+]/ [DISC–] buttons

Doing disc/folder forward and backward.

[38] button

Each time the button is pressed the song pauses and plays.

[DNPP]/ [OK] button

Enters and cancels the <DNPP (Disc Name Preset Play)> (page

19) mode.

[0] — [9] buttons

When in <Direct Track/File Search> (page 17) and <Direct Disc

Search> (page 17), enter the track/file/disc number.

In Disc source

Basic Operations of remote

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 24

— 25 —— 25 —

The use of any accessories except for those provided might result in

damage to the unit. Make sure only to use the accessories shipped with

the unit, as shown above.

1. To prevent a short circuit, remove the key from the ignition and

disconnect the -battery.

2. Make the proper input and output wire connections for each unit.

3. Connect the speaker wires of the wiring harness.

4. Connect the wiring harness wires in the following order: ground,

battery, ignition.

5. Connect the wiring harness connector to the unit.

6. Install the unit in your car.

7. Reconnect the -battery.

8. Press the reset button.

If you connect the ignition wire (red) and the battery wire (yellow)

to the car chassis (ground), you may cause a short circuit, that in

turn may start a fire. Always connect those wires to the power

source running through the fuse box.

•If your car's ignition does not have an ACC position, connect the

ignition wires to a power source that can be turned on and off

with the ignition key. If you connect the ignition wire to a power

source with a constant voltage supply, as with battery wires, the

battery may die.

•If the console has a lid, make sure to install the unit so that the

faceplate will not hit the lid when closing and opening.

•If the fuse blows, first make sure the wires aren’t touching to

cause a short circuit, then replace the old fuse with one with the

same rating.

•Insulate unconnected wires with vinyl tape or other similar

material. To prevent a short circuit, do not remove the caps on

the ends of the unconnected wires or the terminals.

•Connect the speaker wires correctly to the terminals to which

they correspond. The unit may be damaged or fail to work if you

share the -wires or ground them to any metal part in the car.

•When only two speakers are being connected to the system,

connect the connectors either to both the front output terminals

or to both the rear output terminals (do not mix front and rear).

For example, if you connect the +connector of the left speaker

to a front output terminal, do not connect the -connector to a

rear output terminal

•After the unit is installed, check whether the brake lamps,

blinkers, wipers, etc. on the car are working properly.

•Mount the unit so that the mounting angle is 30° or less.

2CAUTION

2WARNING

Installation Procedure

.........1

External view

......... Number of items

External view

......... Number of items

.........4

.........2

.........4

.........1

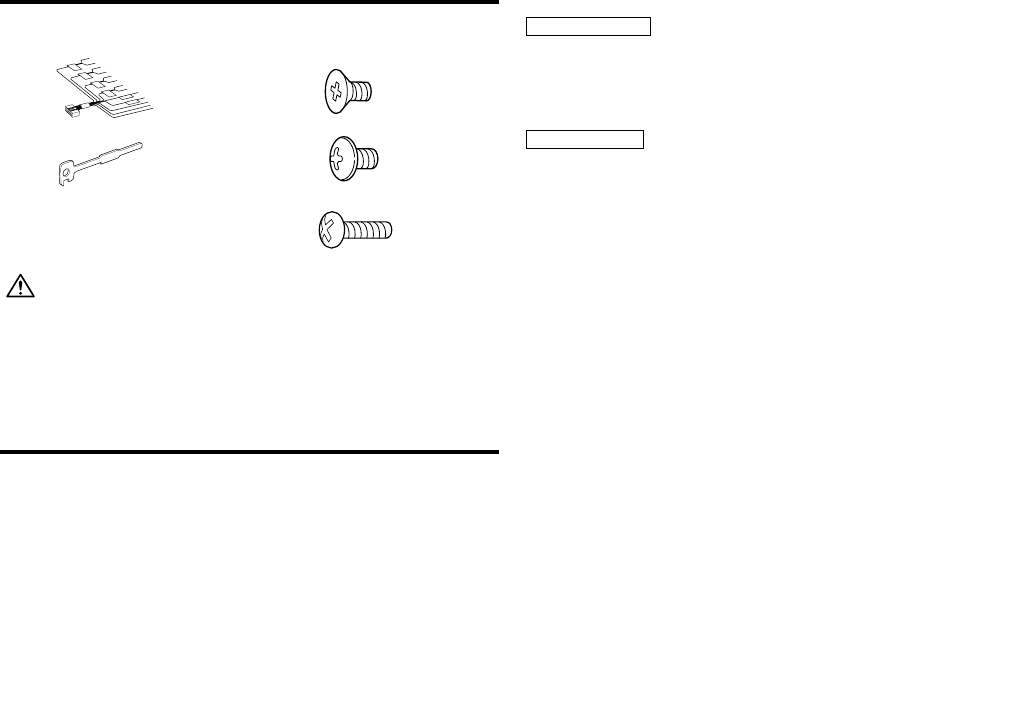

Accessories

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 25

English

— 26 —— 26 —

P. CONT

ANT CONT

FRONT L

FRONT R

REAR L

REAR R

–

REAR

FM/AM antenna input 1

Fuse (10A)

2 KENWOOD disc changer control input

Wiring harness

(Accessory1)

White/Black

Gray/Black

Green/Black

Purple/Black

White

Gray

Green

Purple

To front left

speaker 30

To front right

speaker 33

To rear right

speaker 39

To rear left

speaker 36

Ignition wire (Red) 20

Battery wire (Yellow) 21

Ground wire (Black) ·(To car chassis) 22

Ignition key

switch

Car fuse box

(Main fuse)

ACC 13

Car fuse

box 14

Battery 12

If no connections are made, do not let the wire come out from the tab.

Rear left output (White) 26 Rear right output (Red) 27

To connect the Disc changer,

consult your Disc changer

manual. 3

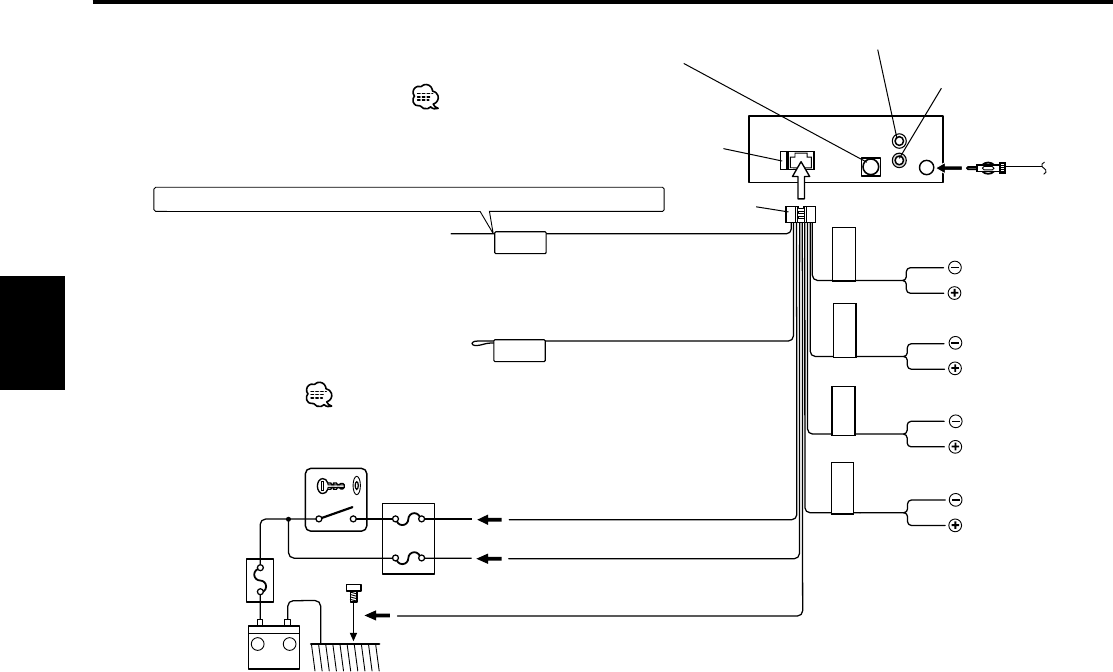

Connecting Wires to Terminals

Not Used

Do not let the wire

come out from the tab.

Motor antenna control wire (Blue).

Power control/ Motor antenna

control wire (Blue/White) 20

Connect either to the power control terminal

when using the optional power amplifier, or to

the antenna control terminal in the vehicle. 23

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 26

— 27 —— 27 —

Make sure that the unit is installed securely in place. If the unit is

unstable, it may malfunction (for example, the sound may skip).

Metal mounting strap

(commercially available)

Self-tapping screw

(commercially available)

Firewall or metal support

Screw (M4X8)

(commercially

available)

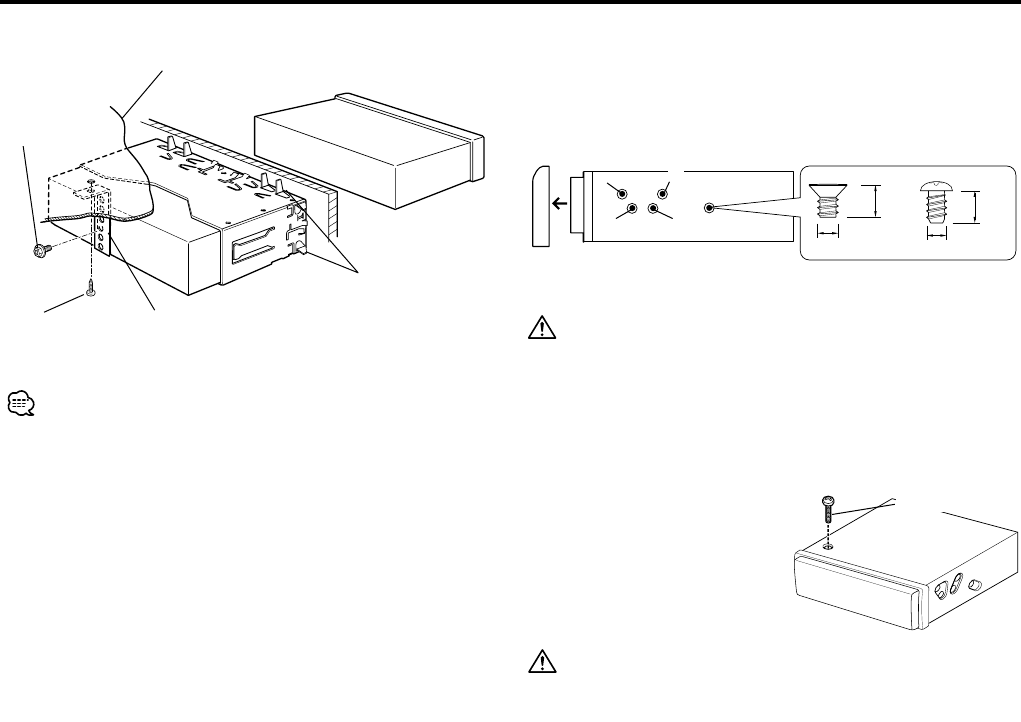

■Installation

8 mm

MAX.

ø5mm ø5mm

8mm

MAX.

■Installing in Japanese-Made Cars

T: Toyota cars

N: Nissan cars

TT/N

Accessory3...for Nissan car

Accessory4...for Toyota car

•During installation, do not use any screws except for those provided.

The use of different screws might result in damage to the main unit.

•Damage may occur if a screwdriver or similar tool is used with

excessive force during the installations.

1Refer to the section <Removing the hard rubber frame> and

then remove the hard rubber frame.

2Align the holes in the unit (two locations on each side) with

the vehicle mounting bracket and secure the unit with the

accessory screws.

Bend the tabs of the

mounting sleeve

with a screwdriver or

similar utensil and

attach it in place.

Installation

Accessory5

■Screwing the Faceplate on the Unit

Never insert the taptite screw (ø4 ×16 mm) in any other screw hole

than the one specified. If you screw it in another hole, it will contact

and may cause damage to the mechanical parts inside the unit.

If you want to fasten the

faceplate to the main unit so

that it does not fall off,

screw in the provided screw

(ø4 X 16 mm) in the hole

shown below.

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 27

English

— 28 —— 28 —

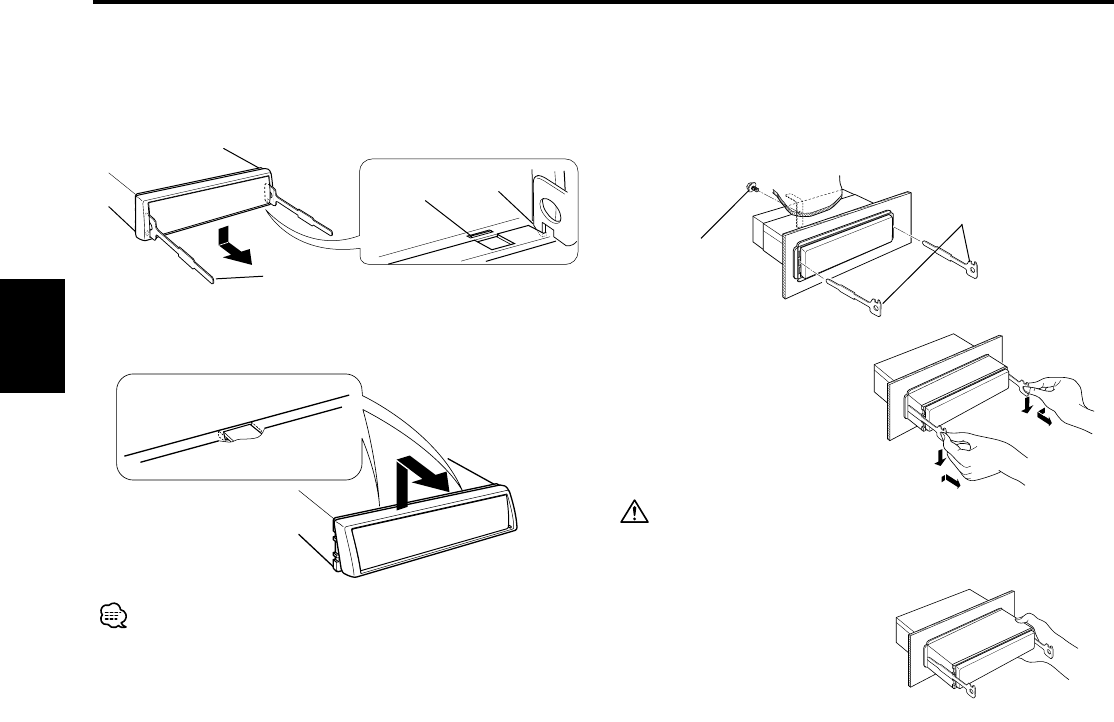

■Removing the hard rubber frame

2When the lower level is removed, remove the upper two

locations.

The frame can be removed from the top side in the same manner.

Catch

Lock

1Engage the catch pins on the removal tool and remove the

two locks on the lower level.

Lower the frame and pull it forward as shown in the figure.

Accessory2

Removal tool

Accessory2

Removal tool

Screw (M4X8)

(commercially

available)

■Removing the Unit

4Lower the removal tool

toward the bottom, and

pull out the unit halfway

while pressing towards the

inside.

Be careful to avoid injury from

the catch pins on the removal

tool.

5Pull the unit all the way out

with your hands, being

careful not to drop it.

1Refer to the section <Removing the hard rubber frame> and

then remove the hard rubber frame.

2Remove the screw (M4 × 8) on the back panel.

3Insert the two removal tools deeply into the slots on each

side, as shown.

Installation

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 28

— 29 —

What might seem to be a malfunction in your unit may

just be the result of slight misoperation or miswiring.

Before calling service, first check the following table

for possible problems.

General

?The power does not turn ON.01

✔The fuse has blown.

☞After checking for short circuits in the wires, replace the fuse with

one with the same rating.

?There’s a source you can’t switch.07

✔There’s no media inserted.

☞Set the media you want to listen to. If there’s no media in this

unit, you can't switch to each source.

✔The Disc changer isn’t connected.08

☞Connect the Disc changer. If the Disc changer isn’t connected to

it's input terminal, You can't switch to an external disc source.

?The memory is erased when the ignition is turned OFF.10

✔The ignition and battery wire are incorrectly connected.11

☞Connect the wire correctly, referring to the section on

<Connecting Wires to Terminals>.

?Even if Loudness is turned ON, high-pitched tone isn't compensated

for. 17

✔Tuner source is selected.

☞High-pitched tone isn't compensated for when in Tuner source.

?No sound can be heard, or the volume is low.

✔The fader or balance settings are set all the way to one side.21

☞Center the fader and balance settings.

✔The input/output wires or wiring harness are connected incorrectly.22

☞Reconnect the input/output wires or the wiring harness correctly.

See the section on <Connecting Wires to Terminals>.

✔The values of Volume offset are low.24

☞Turn up the Volume offset, referring to the section on <Audio

control> (page10).

?The sound quality is poor or distorted.25

✔One of the speaker wires is being pinched by a screw in the car.

☞Check the speaker wiring.

✔The speakers are not wired correctly.27

☞Reconnect the speaker wires so that each output terminal is

connected to a different speaker.

?The Touch Sensor Tone doesn’t sound.34

✔The preout jack is being used.

☞The Touch Sensor Tone can’t be output from the preout jack.

Tuner source

?Radio reception is poor.39

✔The car antenna is not extended.

☞Pull the antenna out all the way.

✔The antenna control wire is not connected.40

☞Connect the wire correctly, referring to the section on

<Connecting Wires to Terminals>.

?The desired frequency can’t be entered with the Direct Access

Tuning.41

✔A station that can’t be received is being entered.

☞Enter a station that can be received.

✔You’re trying to enter a frequency with a 0.01 MHz unit.42

☞What can be designated in the FM band is to 0.1 MHz.

Disc source

?"AUX1" is displayed without achieving External disc control mode.50

✔Unsupported disc changer is connected.51

☞Use the disc changer mentioned in the IMPORTANT

INFORMATION of the section on <Safety precautions> (page 4).

?The specified disc does not play, but another one plays instead.52

✔The specified CD is quite dirty.

☞Clean the CD.

✔The disc is loaded in a different slot from that specified.54

☞Eject the disc magazine and check the number for the specified

disc.

✔The disc is severely scratched.55

☞Try another disc instead.

Troubleshooting Guide

— 29 —

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 29

English

— 30 —

Troubleshooting Guide

MP3 source

?Cannot play an MP3.67

✔The media is scratched or dirty.69

☞Clean the media, referring to the CD cleaning of the section on

<About CDs> (page 8).

?The sound skips when an MP3 is being played.73-1

✔The media is scratched or dirty.

☞Clean the media, referring to the section on <CD cleaning> (page

8).

✔The recording condition is bad.73-2

☞Record the media again or use another media.

?The MP3 track time isn’t displayed correctly.80

✔---

☞There are times when it isn’t displayed correctly according to the

MP3 recording conditions.

If the following situations, consult your nearest service

center:

Even though the disc changer is connected, the Disc Changer source is not

ON, with "AUX1" showing in the display during the Changer Mode.

?A CD ejects as soon as it is loaded.62

✔The CD is quite dirty.63

☞Clean the CD, referring to the CD cleaning of the section on

<About CDs> (page 8).

?Can’t remove disc.64

✔The cause is that more than 10 minutes has elapsed since the vehicle

ACC switch was turned OFF.

☞The disc can only be removed within 10 minutes of the ACC

switch being turned OFF. If more than 10 minutes has elapsed,

turn the ACC switch ON again and press the Eject button.

?The disc won’t insert.65

✔There’s already another disc inserted.

☞Press the [0] button and remove the disc.

?Direct Search can’t be done.66-1

✔Another function is ON.

☞Turn Random Play or other functions OFF.

?Track Search can't be done.66-2

✔For the discs/folders first or last song.

☞For each disc/folder, Track Search can't be done in the backward

direction for the first song or in the forward direction for the last

song.

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 30

— 31 —

The messages shown below display your systems

condition.

EJECT: No disc magazine has been loaded in the changer. The disc

magazine is not completely loaded.E01

➪Load the disc magazine properly.

No CD in the unit.

➪Insert the CD.

No Disc: No disc has been loaded in the disc magazine.E02

➪Load a disc into the disc magazine.

TOC Error: No disc has been loaded in the disc magazine.E04

➪Load a disc into the disc magazine.

The CD is quite dirty. The CD is upside-down. The CD is

scratched a lot.

➪Clean the CD and load it correctly.

E-05: The CD is upside-down.E05

➪Load the CD correctly.

Blank Disc: Nothing has been recorded on the MD.E10

No Track: No tracks are recorded on the MD, although it has a title.E11

E-15: Media was played that doesn’t have data recorded that the

unit can play. E15

➪Use media that has data recorded that the unit can play.

No Panel: The faceplate of the slave unit being connected to this unit

has been removed.E30

➪Replace it.

E-77: The unit is malfunctioning for some reason.E77

➪Press the reset button on the unit. If the "E-77" code does

not disappear, consult your nearest service center.

Mecha Error: Something is wrong with the disc magazine. Or the unit is

malfunctioning for some reason.E99

➪Check the disc magazine. And then press the reset button

on the unit. If the "Mecha Error" code does not disappear,

consult your nearest service center.

Hold Error: The protective circuit in the unit activates when the

temperature inside the automatic disc changer exceeds 60°C

(140°F), stopping all operation.E0d

➪Cool down the unit by opening the windows or turning on

the air conditioner. As the temperature falls below 60°C

(140°F), the disc will start playing again.

NO NAME: Attempted to display DNPS during the CD play having no disc

names preset.E51

Load: Discs are being exchanged in the Disc changer.E57-1

Reading: The unit is reading the data on the disc.E57-2

NO ACCESS: After setting it in the Disc Changer, DNPP was done without

having it been played at least 1 time.E58

IN (Blink): The CD player section is not operating properly.E59

➪Reinsert the CD. If the CD cannot be ejected or the display

continues to flash even when the CD has been properly

reinserted, please switch off the power and consult your

nearest service center.

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 31

English

— 32 —

Specifications

Specifications subject to change without notice.

FM tuner section

Frequency range (200 kHz space) ............87.9 MHz – 107.9 MHz

Usable sensitivity (S/N = 30dB) ....................9.3dBf (0.8 µV/75 Ω)

Quieting Sensitivity (S/N = 50dB) ...............15.2dBf (1.6 µV/75 Ω)

Frequency response (±3 dB).................................30 Hz – 15 kHz

Signal to Noise ratio (MONO)..............................................70 dB

Selectivity (±400 kHz).......................................................≥80 dB

Stereo separation (1 kHz) ....................................................40 dB

AM tuner section

Frequency range (10 kHz space) ...................530 kHz – 1700 kHz

Usable sensitivity (S/N = 20dB) .............................28 dBµ (25 µV)

CD player section

Laser diode ....................................................GaAlAs (λ=780 nm)

Digital filter (D/A) ....................................8 Times Over Sampling

D/A Converter .......................................................................1 Bit

Spindle speed .................................1000 – 400 rpm (CLV 2times)

Wow & Flutter........................................Below Measurable Limit

Frequency response (±1 dB).................................10 Hz – 20 kHz

Total harmonic distortion (1 kHz) ......................................0.01 %

Signal to Noise ratio (1 kHz) ..............................................105 dB

Dynamic range ....................................................................93 dB

Channel separation..............................................................85 dB

MP3 decode .....Compliant with MPEG-1.0/2.0/2.5 Audio Layer-3

Audio section

Maximum output power.................................................50 W x 4

Full Bandwidth Power (at less than 1% THD) ...............22 W x 4

Tone action

Bass : ..............................................................100 Hz ±10 dB

Middle : .............................................................1 kHz ±10 dB

Treble : ............................................................10 kHz ±10 dB

Preout level / Load (during disc play) .................. 2000 mV/10 kΩ

Preout impedance............................................................≤600 Ω

General

Operating voltage (11 – 16V allowable) .............................14.4 V

Current consumption.............................................................10 A

Installation Size (W x H x D) .........................182 x 53 x 157 mm

7-3/16 x 2-1/16 x 6-3/16 inch

Weight...................................................................3.1 lbs (1.4 kg)

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 32

KDC-MP222_U.S_r3 2002.11.19 10:13 AM Page 33

KDC-MP222_French r5 02.11.18 9:20 PM Page 34

— 35 —

Table des matiéres

Précautions de sécurité............36

Au sujet du tuner radio satellite

Sirius ......................................37

Remarques sur la lecture

de MP3 ..................................38

Au sujet des CD ........................40

Caractéristiques générales.......41

Alimentation

Sélectionner la source

Volume

Atténuateur

Bruit

System Q

Commande du son

Réglage des enceintes

Mode de commutation de l'affichage

Nomination de Station/Disque

(SNPS/DNPS)

Façade antivol

Fonctions du tuner ...................45

Mode d'accord

Accord

Syntonisation à accès direct

Mémoire de station pré-réglée

Entrée en mémoire automatique

Accord pré-réglé

Fonctions de contrôle de

CD/MP3/disque externe .........47

Lire des CD & MP3

Lire un disque extérieur

Avance rapide et retour

Recherche de plage/fichier

Recherche de disque/dossier

Recherche directe de plage/fichier

Recherche directe de disque

Répétition de

Plage/Fichier/Disque/Dossier

Lecture par balayage

Lecture aléatoire

Lecture aléatoire du chargeur

Sélection de dossier

Défilement du Texte/Titre

DNPP (Disc Name Preset Play)

A propos du menu ....................51

A propos du menu

Tonalité capteur tactile

Ajustement manuel de l'horloge

DSI (Disabled System Indicator)

Réglage du contraste

CRSC (Clean Reception System Circuit -

Circuit de réception nette)

Sélection de l'affichage d'entrée

auxiliaire & nommination de

Station/Disque

Défilement du texte

Réglage de lecture CD

Opérations de base de la

télécommande .......................54

Accessoires...............................57

Procédure d’installation ...........57

Connexion des câbles sur les

prises......................................58

Installation ................................59

Guide de depannage .................61

Spécifications ...........................64

KDC-MP222_French r5 02.11.18 9:20 PM Page 35

— 36 —

Français

Précautions de sécurité

Pour éviter toute blessure et/ou

incendie, veuillez prendre les

précautions suivantes:

•Insérez l’appareil à fond jusqu’à ce qu’il soit

complètement calé. Sinon, il risquerait d’être

projeté en cas de collisions ou de cahots.

•Si vous prolongez un câble d’alimentation, de

batterie ou de masse, assurez vous d’utiliser

un câble pour automobile ou un câble avec

une section de 0,75mm2(AWG18) afin

d’éviter tous risques de détérioration ou

d’endommagement du revêtement des

câbles.

•Pour éviter les court-circuits, ne jamais

mettre ou laisser d’objets métalliques

(comme une pièce de monnaie ou un outil

en métal) à l’intérieur de l’appareil.

•Si l’appareil commence à émettre de la

fumée ou une odeur bizarre, mettez

immédiatement l’appareil hors tension et

consultez un revendeur Kenwood.

•Faites attention de ne pas vous prendre les

doigts entre la façade et l’appareil.

•Faites attention de ne pas laisser tomber

l’appareil ou lui faire subir de chocs

importants. L’appareil risque de se casser ou

de se fêler car il contient des parties en

verre.

•Ne touchez pas le cristal liquide si l’affichage

LCD était endommagé ou cassé à cause

d’un choc. Le cristal liquide peut être

dangereux pour votre santé et même mortel.

Si le cristal liquide de l’affichage LCD entrait

en contact avec votre corps ou un vêtement,

lavez-le immédiatement avec du savon.

2AVERTISSEMENT

Pour éviter tout dommage à l'appareil,

veuillez prendre les précautions

suivantes:

•Assurez-vous de mettre l'appareil à la masse

sur une alimentation négative de 12V CC.

•N'ouvrez pas le couvercle supérieur ou

inférieur de l'appareil.

•N'installez pas l'appareil dans un endroit

exposé directement à la lumière du soleil, à

une chaleur excessive ou à l'humidité. Evitez

aussi les endroits trop poussiéreux et où

l'appareil risque d'être éclaboussé.

•Ne placez pas la façade amovible ou le

boîtier de la façade dans un endroit exposé

directement à la lumière du soleil, à une

chaleur excessive ou à l'humidité. Evitez

aussi les endroits trop poussiéreux et où la

façade risque d'être éclaboussée.

•Pour éviter toute détérioration, ne touchez

pas les contacts de l'appareil ou de la façade

avec les doigts.

•Ne faites pas subir de chocs excessifs à la

façade car elle fait partie d'un équipement de

précision.

•Lors du remplacement d'un fusible, utilisez

seulement un fusible neuf avec la valeur

indiquée. L'utilisation d'un fusible d'une

valeur différente peut être la cause d'un

mauvais fonctionnement de votre appareil.

•Pour éviter les courts-circuits lors du

remplacement d'un fusible, déconnectez

d'abord le faisceau de câbles.

•Ne placez aucun objet entre la façade et l'appareil.

•Pendant l'installation, n'utilisez aucunes autres

vis que celles fournies. L'utilisation de vis

incorrectes pourrait endommager l'appareil.

2ATTENTION INFORMATION IMPORTANTE

Au sujet des lecteurs de CD/changeurs

de disque connectée à cet appareil:

Les changeurs de disque/ lecteurs de CD

KENWOOD commercialisés en 1998 ou

ultérieurement peuvent être connectés à cet

appareil.

Veuillez-vous référer au catalogue ou consultez

votre revendeur Kenwood pour les modèles

de changeurs de disque/ lecteurs de CD

pouvant être connectés.

Veuillez prendre note que tous les changeurs

de disque/ lecteurs de CD KENWOOD

commercialisés en 1997 ou précédemment et

les changeurs de disque d’autres fabricants ne

peuvent être connectés à cet appareil.

Les connections non préconisées peuvent

causer des dommages.

Réglage du commutateur O-N sur la position

"N" pour les chargeurs de disque KENWOOD/

lecteurs de CD KENWOOD applicables.

Les fonctions utilisables et les informations

affichables diffèrent suivant les modèles

connectés.

Vous pouvez endommager à la fois votre

appareil et le changeur de CD si vous les

connectez incorrectement.

Ne chargez pas de CD de 8 cm

(3 pouces) dans la fenêtre à CD

Si vous essayez de charger un CD de 8 cm

avec son adaptateur dans l’appareil,

l’adaptateur peut se séparer du CD et

endommager l’appareil.

Cet appareil numérique de la classe B est

conforme à la morme NMB-003 du Canada.

REMARQUE

KDC-MP222_French r5 02.11.18 9:20 PM Page 36

— 37 —

•Si vous rencontrez des problèmes pendant

l’installation, consultez votre revendeur

Kenwood.

•Si l'appareil semble ne pas fonctionner

correctement, essayez d'abord d'appuyer sur

la touche de réinitialisation. Si cela ne résout

pas le problème, consultez votre revendeur

Kenwood.

•Appuyez sur la touche de réinitialisation si le

changeur CD est commandé en premier et

fonctionne incorrectement. Les conditions de

fonctionnement originales seront rappelées.

•Les caractères de l’affichage LCD peuvent

devenir difficiles à lire quand la température

est inférieure à 5 °C (41 °F).

•Les illustrations de l’affichage et du panneau

apparaissant dans ce manuel sont des

exemples utilisés pour expliquer avec plus

de clarté comment les commandes sont

utilisées. Il est donc possible que les

illustrations d’affichage puissent être

différentes de ce qui réellement affiché sur

l’appareil et aussi que certaines illustrations

représentent des choses impossibles à

réaliser en cours de fonctionnement.

Nettoyage des contacts de la façade

Si les contacts de l'appareil ou de la façade

deviennent sales, essuyez-les avec un tissu

sec et doux.

REMARQUE

Touche de réinitialisation

Nettoyage de l’appareil

Si le panneau avant de cet appareil est taché,

essuyez-le avec un chiffon sec et doux

comme ceux au silicone. Si le panneau avant

est très taché, essuyez-le avec un chiffon

imbibé d'un produit de nettoyage neutre et

ensuite essuyez toute trace de ce produit.

La pulvérisation directe de produit de

nettoyage sur l'appareil risque d'affecter les

pièces mécaniques. L'utilisation d'un chiffon

rugueux ou d'un liquide volatile tel que solvant

ou alcool pour essuyer le panneau avant peut

rayer la surface ou effacer des caractères.

Nettoyage de la fente à CD

De la poussière peut s’accumuler dans la

fenêtre à CD, nettoyez-la occasionnellement.

Vos CD peuvent être rayés si vous les

introduisez dans une fenêtre poussiéreuse.

Condensation sur la lentille

Juste après avoir mis le chauffage de la

voiture par temps froid, de l’humidité risque

de se former sur la lentille à l’intérieur du

lecteur CD (voile). La reproduction de CD peut

être impossible. Dans ce cas, retirez le disque

et attendez que l’humidité s’évapore. Si

l’appareil ne fonctionne toujours pas

normalement après quelques temps, consultez

votre revendeur Kenwood.

Veuillez-vous référer au manuel d’utilisation du

tuner radio satellite Sirius KTC-SR901 (en

option), lorsque celui-ci est connecté, pour le

mode de fonctionnement.

Veuillez-vous référer aux sections des modèles

A pour les instructions d’utilisation.

Entrer et sortir de la recherche de

canaux avec la source tuner radio

satellite Sirius

Lorsque vous entrez ou sortez la recherche de

canaux, appuyez sur la touche [C.S.] pendant

au moins une seconde.

Chaque fois que la touche [C.S.] est

maintenue appuyée au moins une seconde, la

recherche de canaux s'active ou se désactive.

Au sujet du tuner radio satellite

Sirius

SRC

¢4 FM/C.S

AUTO

1 - 6 DISP/

KDC-MP222_French r5 02.11.18 9:20 PM Page 37

— 38 —

Français

Remarques sur la lecture de MP3

Cet appareil peut lire les MP3 (MPEG1, 2, 2.5 Couche audio 3).

Remarquez que les média et formats d'enregistrement MP3

acceptables sont cependant limités. Lors de l'écriture de MP3, faites

attention aux restrictions suivantes.

Supports acceptables

Les supports d'enregistrement MP3 acceptables dans cet appareil

sont les CD-ROM, CD-R et CD-RW. Lorsque vous utilisez le CD

réinscriptible et afin d’éviter tout dysfonctionnement, procéder au

formatage complet et non au seul formatage rapide.

Formats de support acceptables

Les formats de supports suivants peuvent être utilisés dans cet

appareil. Le nombre de caractères maximaln incluant le séparateur (".")

et l'extension à trois caractères pouvant être utilisés pour le nom du

fichier sont indiqués entre parenthèses.

•ISO 9660 Niveau 1 (12 caractères)

•ISO 9660 Niveau 2 (31 caractères)

•Joliet (64 caractères)

•Romeo (128 caractères)

Jusqu'à 200 caractères peuvent être affichés en format de fichier

long. Une liste des caractères est inclusedans le mode d'emploi du

logiciel d'écriture ainsi que dans la section Entrée de noms de fichiers

et de dossiers ci-dessous. Les supports utilisables dans cette unité

sont restreints aux limitations suivantes:

•Nombre maximum de niveaux de dossiers: 8

•Nombre maximum de fichiers par dossier: 255

•Nombre maximum de caractères pour les noms de dossier : 64

•Nombre maximum de dossiers: 50

Les MP3 écrits dans d'autres formats que ceux indiqués ci-dessus

risquent de ne pas être correctement lus et leurs noms de fichiers

risquent de ne pas être correctement affichés.

Réglages de votre décodeur MP3 et graveur de CD

Effectuer le réglage suivant lors de la compression de données MP3 à

l'aide d'un codeur MP3.

•Débit de Transfer: 8 —320 kbps

•Fréquence d'échantillonage:

8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48 kHz

Lorsque vous utilisez votre graveur de CD pour enregistrer des fichiers

MP3 jusqu'au maximum de la capacité du disque, désactivez l'écriture

supplémentaire. Pour l'enregistrement sur un disque vierge jusqu'au

maximum de la capacité, vérifiez la fonction "Disc at Once".

Entrée d'étiquette ID3

La balise ID3 affichable est l’ID3

version 1.x.

En ce qui concerne le code des

caractères, se référer à la liste des

codes.

Entrer les noms des fichiers et

des dossiers

Les caractères de la liste des codes

sont les seuls noms de fichier et de

dossier pouvant être saisis et affichés.

Si vous utilisez d'autres caractères pour ces entrées, les noms de

fichier et de dossier ne s'afficheront pas correctement. Ils peuvent ne

pas être affichés correctement en fonction du graveur de CD utilisé.

L'appareil reconnaît et lit uniquement les fichiers MP3 qui ont

l'extension de nom de fichier MP3 (.MP3).

Un fichier portant un nom saisi à l’aide de caractères ne figurant pas sur la

liste des codes peut ne pas être lu correctement.

Graver des fichiers sur un support

Lorsqu'un support contenant des données MP3 est chargé, l'appareil

vérifie tous les fichiers sur le support. Si le support contient beaucoup

de dossiers ou de fichiers qui ne sont pas de type MP3, l'appareil met

beaucoup de temps avant de commencer la lecture des fichiers MP3.

De plus, il est possible que le passage au fichier MP3 suivant prenne

du temps ou que la recherche de fichier ou de dossier ne s’effectue

sans heurt.

Le fait de charger un support qui produit du bruit risque d'endommager

les enceintes.

•N'essayez pas de lire un support contenant un fichier qui n'est pas de

type MP3 portant l'extension MP3.

L'appareil risque de considérer des fichiers qui ne sont pas de type

MP3 comme des fichiers MP3 si ils ont l'extension MP3.

•N'essayez pas de lire un support contenant des fichiers qui ne sont

pas de type MP3.

KDC-MP222_French r5 02.11.18 9:20 PM Page 38

— 39 —

Lorsque la recherche de fichiers est exécutée avec le fichier ¡$

en cours de lecture ...

Lorsque la recherche de dossiers est exécutée avec le fichier ¡$

en cours de lecture ...

Lorsque la sélection de dossiers est sélectionnée avec le fichier

¡$ en cours de lecture pour se déplacer de dossier en dossier ...

Numéro d'dossier

en cours

Touche 4Touche ¢Touche AM Touche FM

Opération de la touche

Numéro d'dossier

en cours

Touche AM Touche FM

Opération de la touche

Numéro de

Fichier

en cours Touche 4 Touche ¢

Opération de la touche

Début de la

fichier

Ordre de lecture d'un fichier MP3

Lorsqu’ils sont sélectionnés pour la lecture, la recherche de fichiers ou

de dossiers, ces derniers sont parcourus dans l’ordre d’écriture effectué

par le graveur de CD.

Pour cette raison, l'ordre dans lequel ils devraient être lus ne correspond

pas à l'ordre dans lequel ils seront effectivement lus. Vous pouvez régler

l'ordre dans lequel les fichiers MP3 doivent être lus en les gravant sur

un support, par exemple un CD-R avec leurs noms de fichier

commençant par le numéro d'ordre de lecture, ex. "01" à "99", en

fonction de votre graveur de CD.

Par exemple, un support comportant la hiérarchie de dossiers/fichiers

suivante est soumis à la recherche de dossiers, de fichiers ou de

sélection de dossiers comme indiqué ci-dessous.

Dossier

Exemple de hiérarchie d'dossiers / Fichiers de média

Niveau 1 Niveau 3

Niveau 2 Niveau 4

Fichier

Racine

KDC-MP222_French r5 02.11.18 9:20 PM Page 39

— 40 —

Français

Au sujet des CD

Manipulation des CD

•Ne pas toucher la surface d'enregistrement

d'un CD.

•Les CD-R et CD-RW sont plus fragiles que

les CD de musique normaux. Utilisez un CD-

R ou un CD-RW après avoir lu les mises en

garde sur l'emballage, etc.

•Ne pas coller de ruban adhésif et autre sur

les CD. Ne pas non plus utiliser de CD avec

du ruban collé dessus.

Lors de l'utilisation d'un nouveau CD

Si le trou central ou le bord extérieur du CD

comporte des bavures, ne l'utiliser qu'après

les avoir retiré avec un stylo à bille ou autre.

Accessoires de CD

Ne pas utiliser d'accessoires de type disque

CD.

Nettoyage de CD

Nettoyez un CD en partant du centre vers

l'extérieur.

Retrait des CD

Pour retirer les CD de cet appareil, les extraire

à l'horizontale.

CD qui ne peuvent être utilisés

•Les CD non circulaire ne peuvent être

utilisés.

•Les CD comportant des colorations sur la

surface d'enregistrement ou sales ne

peuvent être utilisés.

•Cet appareil ne peut lire que les CD

comportant .

Il ne peut jouer les disques qui ne

comportent pas la marque.

•Un CD-R ou CD-RW qui n'a pas été finalisé

ne peut être lu. (pour le procédé de

finalisation, veuillez consulter votre

programme de gravure de CD-R/CD-RW et

les instructions du manuel d'utilisation de

votre graveur de CD-R/CD-RW).

Rangement des CD

•Ne pas les placer à la lumière solaire directe

(sur le siège ou tableau de bord, etc.) et

dans les endroits où la température est

élevée.

•Rangez les CD dans leur boîtier.

Bavures

KDC-MP222_French r5 02.11.18 9:20 PM Page 40

Baisser le volume rapidement.

Appuyez sur la touche [ATT].

Chaque fois que l'on appuie sur cette touche, l'Atténuateur est

activé ou désactivé.

Lorsqu'il est activé, l'indicateur "ATT" clignote.

Atténuateur

Augmenter le volume

Appuyez sur la touche [u].

Baisser le volume

Appuyez sur la touche [d].

Volume

Appuyez sur la touche [SRC].

Source requise Affichage

Tuner Sirius (Accessoire optionnel) "SIRIUS"

Tuner "TUNER"

CD "CD"

Disque extérieur (Accessoire optionnel) "DISC CH"

Entrée auxiliaire (Accessoire optionnel) "AUX1"

Veille (Mode éclairage seulement) "ALL OFF"

Sélectionner la source

Allumer l'alimentation

Appuyez sur la touche [SRC].

Eteindre l'alimentation

Appuyez sur la touche [SRC] pendant au moins 1 seconde.

Alimentation

Caractéristiques générales

— 41 —

AUD

ATT/

LOUD

SRC

¢4ud FMAM

DISP/

MENU AUTO

Touche de

déverrouillage

Indicateur ATT Indicateur LOUD

KDC-MP222_French r5 02.11.18 9:20 PM Page 41

1Sélectionnez la source pour l'ajustement

Appuyez sur la touche [SRC].

2Entrez en mode de commande du son

Appuyez sur la touche [AUD] pendant au moins 1 seconde.

3Sélectionnez l'élément audio pour l'ajustement

Appuyez sur la touche [FM] ou [AM].

Chaque fois que l'on appuie sur la touche, les éléments qui

peuvent être ajustés défilent de la manière décrite ci-dessous.

4Ajustez l'élément audio

Appuyez sur la touche [4] ou [¢].

Elément d'ajustement Affichage Gamme

Niveau des graves "Bass" –8 — +8

Niveau des fréquences "Middle" –8 — +8

moyennes

Niveau des aigus "Treble" –8 — +8

Balance "Balance" Gauche 15 — Droite 15

Balance avant/arrière "Fader" Arrière 15 — Avant 15

Compensation du volume "V-Offset" –8 — ±0

Compensation du volume: Le volume de chaque source peut être

réglé différemment du volume de base.

5Sortez du mode de commande du son

Appuyez sur la touche [AUD].

Commande du son

Vous pouvez rappeler le meilleur réglage de son pré-réglé pour

différents types de musique.

1Sélectionnez la source à régler

Appuyez sur la touche [SRC].

2Sélectionnez le type de son

Appuyez sur la touche [Q].

Chaque fois que l'on appuie sur la touche, le réglage du son

change.

Réglage du son Affichage

Flat (Normal) "Flat"

Mémoire utilisateur "User"

Rock "Rock"

Pops (Musique pop) "Pops"

Easy (Ambiance) "Easy"

Top 40 "Top40"

Jazz "Jazz"

•Mémoire utilisateur: Les valeurs réglées sur la <Commande du

son> (page 42).

•Chaque valeur de réglage est changée avec le <Réglage des

enceintes> (page 43).

D'abord, sélectionnez le type d'enceinte avec le Réglage des

enceintes.

System Q

Compenser les graves et les aigus lorsque le volume est bas.

Appuyez sur la touche [LOUD] pendant au moins 1 seconde.

Chaque fois que l'on appuie sur la touche pendant au moins 1

seconde, le système Bruit est activé ou désactivé.

Lorsqu'il est activé, l'indicateur "LOUD" est allumé.

Bruit

Caractéristiques générales

— 42 —

Français

KDC-MP222_French r5 02.11.18 9:20 PM Page 42

En source CD et disque extérieur

Information Affichage

Titre du disque "D-TITLE"

Titre de la plage "T-TITLE"

Temps de lecture & Numéro de plage "P-Time"

Nom du disque "DNPS"

Horloge

En source MP3

Information Affichage

Titre de chanson & Nom d'artiste "TITLE"

Nom d'album & Nom d'artiste "ALBUM"

Nom du dossier "FOLDER NAME"

Nom du fichier "FILE NAME"

Temps de lecture & Numéro de plage "P-Time"

Nom du disque "DNPS"

Horloge

Avec source d'entrée auxiliaire

Information

Nom de l'entrée auxiliaire

Horloge

Si le titre du disque, le titre de la plage, le titre de la chanson, ou le

nom de l'album et le nom de l'artiste est sélectionné lorsqu'un

disque qui n'a ni titre de disque, ni titre de plage, ni titre de

chanson, ni nom d'album, ni nom d'artiste est joué, le numéro de la

plage et le temps de lecture s'affichent.

Changer les informations affichées.

Appuyez sur la touche [DISP].

Chaque fois que l'on appuie sur la touche, l'affichage change de

la manière suivante.

En source tuner

Information Affichage

Nom de la station ou Fréquence "SNPS"

Fréquence "BAND+FREQ"

Horloge

Mode de commutation de l'affichage

Accord fin pour que la valeur du System Q soit optimale en

réglant le type d'enceinte.

1Entrez en Veille

Appuyez sur la touche [SRC].

Sélectionnez l'affichage "ALL OFF".

2Entrez en mode de réglage des enceintes

Appuyez sur la touche [Q].

3Sélectionnez le type d'enceinte

Appuyez sur la touche [4] ou [¢].

Chaque fois que l'on appuie sur la touche, le réglage change de

la manière suivante.

Type d'enceinte Affichage

ETEINT "SP OFF"

Pour enceinte 5 & 4 pouces "SP 5/4inch"

Pour enceinte 6 & 6x9 pouces "SP 6*9/6inch"

Pour enceinte OEM "SP O.E.M."

4Sortez du mode de réglage des enceintes

Appuyez sur la touche [Q].

Réglage des enceintes

— 43 —

KDC-MP222_French r5 02.11.18 9:20 PM Page 43

Caractère Touche Nombre de pressions

"D" [3] 1

"A" [2] 1

"N" [6] 2

"C" [2] 3

"E" [3] 2

8Répétez les étapes 5 à 7 et saisissez le nom.

9Sortez du mode de définition de nom

Appuyez sur la touche [MENU].

•Lorsque l'opération est interrompue pendant 10 secondes, le nom

alors présent est enregistré et le mode de définition de nom est

fermé.

•Numéros de mémoire

- FM: 32 stations

- AM: 16 stations

- Lecteur CD interne : 30 disques

- Changeur/lecteur de CD externe: Cela varie en fonction du

changeur/lecteur de CD. Référez-vous au manuel du

changeur/lecteur de CD.

•Le titre de la station/du CD peut être changé en suivant la même

procédure que pour le nommer.

Attribuer un titre à une Station ou à un CD.

1Mettez la station/le disque auxquels vous souhaitez

attribuer un nom

On ne peut pas attribuer un titre à un MD.

2Entrez en mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

"MENU" est affiché.

3Sélectionnez le mode de définition de nom

Appuyez sur la touche [FM] ou [AM].

Sélectionnez l'affichage "NAME SET".

4Entrez en mode de définition de nom

Appuyez sur la touche [4] ou [¢] pendant au moins 2

secondes.

5Mettez le curseur en position de saisie de caractère

Appuyez sur la touche [4] ou [¢].

6Sélectionnez le type de caractère

Appuyez sur la touche [AUTO].

Chaque fois que l'on appuie sur la touche, le type de caractère

change de la manière suivante.

Type de caractère

Alphabet haut de casse

Alphabet bas de casse

Chiffres et symboles

Caractères spéciaux (Caractères accentués)

7Sélectionnez les caractères

Appuyez sur la touche [FM] ou [AM].

Les caractères peuvent être saisis à l'aide d'une télécommande à

touches numériques.

Exemple:Si l'on saisit "DANCE".

Nomination de Station/Disque (SNPS/DNPS)

Caractéristiques générales

— 44 —

Français

KDC-MP222_French r5 02.11.18 9:20 PM Page 44

Fonctions du tuner

Vous pouvez détacher la façade de l'appareil et l'emmener avec

vous, ce qui permet d'éviter les vols.

Retirer la façade

Appuyez sur la touche de détachement.

La façade est déverrouillée et vous pouvez la détacher.

•La façade est une pièce de précision de l'équipement et elle peut

être endommagée en cas de chocs ou de secousses. C'est

pourquoi, vous devez garder la façade dans sa boîte spéciale

lorsqu'elle est détachée.

•N'exposez pas la façade ou sa boîte aux rayons du soleil, à des

températures excessives ou à l'humidité. Evitez aussi les endroits

trop poussiéreux et où l'appareil risque d'être éclaboussé.

Remettre en place la façade

1Alignez les parties saillantes situées sur l'appareil avec les

rainures situées sur la façade.

2Poussez la façade jusqu'au clic.

La façade est vérouillée en position et vous pouvez alors utiliser

l'appareil.

Façade antivol

— 45 —

AM FM

AUTO/

AME

1 - 6SRC

¢4

Affichage de la gamme d'onde Affichage de

la fréquence Numéro de

station préréglée

Indicateur ST Indicateur AUTO

KDC-MP222_French r5 02.11.18 9:20 PM Page 45

Mettre la station en mémoire.

1Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

2Sélectionnez la fréquence à mettre en mémoire

Appuyez sur la touche [4] ou [¢].

3Mettez en mémoire la fréquence

Appuyez sur la touche souhaitée [1] — [6] pendant au moins

2 secondes.

Le numéro pré-réglé affiché clignote 1 fois.

Sur chaque bande, 1 station peut être mise en mémoire sur

chaque touche [1] — [6].

Mémoire de station pré-réglée

Entrer dans le mode fréquence et accord.

1Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

2Entrez en mode de syntonisation à accès direct

Appuyez sur la touche [DIRECT] de la télécommande.

"– – – –" est affiché.

3Saisissez la fréquence

Appuyez sur les touches numériques de la télécommande.

Exemple:

Fréquence souhaitée Appuyez sur la touche

92,1 MHz (FM) [0], [9], [2], [1]

810 kHz (AM) [0], [8], [1], [0]

Annuler la syntonisation à accès direct

Appuyez sur la touche [DIRECT] de la télécommande.

Syntonisation à accès direct

(Fonction de commande à distance)

Sélectionner la station.

1Sélectionnez la source tuner

Appuyez sur la touche [SRC].

Sélectionnez l'affichage "TUNER".

2Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

Chaque fois que l'on appuie sur la touche [FM] la gamme d'onde

change parmi FM1, FM2 et FM3.

3Réglez une bande supérieure ou inférieure

Appuyez sur la touche [4] ou [¢].

Pendant la réception de stations stéréo, l'indicateur "ST" est allumé.

Accord

Choisissez le mode d'accord.

Appuyez sur la touche [AUTO].

Chaque fois que l'on appuie sur la touche, le mode d'accord

change de la manière suivante.

Mode d'accord Affichage Opération

Recherche automatique Indicateur Recherche automatique

"AUTO 1" d'une station

Recherche de station Indicateur Recherche dans l'ordre

pré-réglée "AUTO 2" des stations présentes

dans la mémoire de

pré-réglage

Manuel "Manual" Contrôle de l'accord

manuel normal

Mode d'accord

Fonctions du tuner

— 46 —

Français

KDC-MP222_French r5 02.11.18 9:20 PM Page 46

Fonctions de contrôle de CD/MP3/disque externe

Rappeler les stations mises en mémoire.

1Sélectionnez la bande

Appuyez sur la touche [FM] ou [AM].

2Rappelez la station

Appuyez sur la touche souhaitée [1] — [6].

Accord pré-réglé

Mettre automatiquement en mémoire les stations dont la

réception est bonne.

1Sélectionnez la bande pour l'entrée en mémoire automatique

Appuyez sur la touche [FM] ou [AM].

2Ouvrez le mode entrée en mémoire automatique

Appuyez sur la touche [AME] pendant au moins 2 secondes.

Lorsque 6 stations qui peuvent être captées sont mises en

mémoire, le mode entrée en mémoire automatique est fermé.

Entrée en mémoire automatique

— 47 —

AM/

DISC-/

SCRL FM/

DISC+

SRC

¢4

REP

RDM/

SCAN M.RDM

F.SEL

Indicateur IN Numéro de plage Durée de la plage Numéro de disque

KDC-MP222_French r5 02.11.18 9:20 PM Page 47

Sélectionner le disque activé dans le changeur de disques ou le

dossier enregistré sur le support MP3.

Appuyez sur la touche [DISC–] ou [DISC+].

Recherche de disque/dossier

Recherche de disque

(Fonction du changeur de disques)

Recherche de dossier

(Fonction du support MP3)

Recherche de chanson ou de disque dans le dossier MP3.

Appuyez sur la touche [4] ou [¢].

Recherche de plage/fichier

Avance rapide

Maintenez la touche [¢] enfoncée.

Relâchez la touche pour reproduire le disque à partir de ce point.

Retour

Maintenez la touche [4] enfoncée.

Relâchez la touche pour reproduire le disque à partir de ce point.

Avance rapide et retour

Lire des disques présents dans le lecteur de disque optionnel

connecté à cet appareil.

Appuyez sur la touche [SRC].

Sélectionnez l'affichage pour le lecteur de disque que vous

désirez.

Exemples d'affichage:

Affichage Lecteur de disque

"CD2" Lecteur de CD

"DISC CH" Changeur de CD/ Changeur de MD

•Le disque 10 est affiché comme "0".

•Les fonctions pouvant être utilisées et les informations affichées

peuvent être différentes suivant les lecteurs de disques externes

connectés.

Lire un disque extérieur

Lorsqu'il y a un CD

Appuyez sur la touche [SRC].

Sélectionnez l'affichage "CD".

Lorsqu'un CD est présent dans l'appareil, l'indicateur "IN" est allumé.

Ejectez le CD

Appuyez sur la touche [0].

Les CD de 3 pouces (8cm) ne peuvent pas être lus. Utiliser un

adapteur et les insérer dans cet appareil pourrait causer des dégâts.

Les supports MP3 que cet appareil peut lire sont des CD-ROM, CD-

R, et CD-RW.

Les formats des supports doivent être ISO 9660 Niveau 1, Niveau 2,

Joliet, ou Romeo. Les méthodes et précautions à suivre pour écrire

des données MP3 sont abordées à la section <Remarques sur la

lecture de MP3> (page 38). Vérifiez cette section avant de créer

votre support MP3.

Lire des CD & MP3

Fonctions de contrôle de CD/MP3/disque externe

— 48 —

Français

KDC-MP222_French r5 02.11.18 9:20 PM Page 48

Ecouter le début de chaque chanson du disque ou le dossier

MP3 que vous écoutez et rechercher la chanson que vous

souhaitez écouter.

1Lancement de la lecture par balayage

Appuyez sur la touche [SCAN].

"Scan ON" est affiché.

2Relâchez la touche lorsque vous entendez la chanson que

vous souhaitez écouter

Appuyez sur la touche [SCAN].

Lecture par balayage

Réécouter la chanson, le disque dans le changeur de disque ou

le dossier MP3 que vous êtes en train d'écouter.

Appuyez sur la touche [REP].

Chaque fois que l'on appuie sur le bouton, la fonction Répétition

de la lecture change de la manière suivante.

En source CD & disque externe

Répétition de la lecture Affichage

Répétition de plage "Repeat ON"/"T-Repeat ON"

Répétition de disque

(Dans le changeur de disque) "D-Repeat ON"

Désactivé "Repeat OFF"

En source MP3

Répétition de la lecture Affichage

Répétition de fichier "File REP ON"

Répétition de dossier "FOLD REP ON"

Désactivé "Repeat OFF"

Répétition de Plage/Fichier/Disque/Dossier

Exécuter la recherche de disque en saisissant le numéro de

disque.

1Saisissez le numéro de disque

Appuyez sur les touches numériques de la télécommande.

2Effectuez une recherche de disque

Appuyez sur la touche [DISC+] ou [DISC–].

Annulation d'une recherche directe de disque

Appuyez sur la touche [38].

Tapez "0" pour sélectionner le disque 10.

Recherche directe de disque (Fonction de

changeurs de disques avec commande à distance)

Recherche directe de plage/fichier par la saisie du numéro de

plage/fichier.

1Entrez le numéro de plage/fichier

Appuyez sur les touches numériques de la télécommande.

2Effectuez une recherche de plage/fichier

Appuyez sur la touche [4] ou [¢].

Annulation d'une recherche de plage/fichier

Appuyez sur la touche [38].

Recherche directe de plage/fichier

(Fonction de commande à distance)

(Recherche directe de fichier :

Fonction du support MP3)

— 49 —

KDC-MP222_French r5 02.11.18 9:20 PM Page 49

Affiche le nom de dossier actuel.

2Sélectionnez le niveau du dossier

Appuyez sur la touche [FM] ou [AM].

Avec la touche [FM] vous diminuez d'un niveau et avec la touche

[AM] vous augmentez d'un niveau.

Sélectionner un dossier dans le même niveau

Appuyez sur la touche [4] ou [¢].

Avec la touche [4] vous passez au dossier précédent, et avec

la touche [¢] vous passez au dossier suivant.

Retourner au niveau le plus haut

Appuyez sur la touche [3].

3Décidez quel dossier vous voulez écouter

Appuyez sur la touche [1].

Lorsque l'on quitte le mode de sélection de dossier, le MP3 qui

se trouve dans le dossier affiché est joué.

Les méthodes de déplacement vers d'autres dossiers en mode de

sélection de dossier sont différentes de celles en mode de

recherche de dossier.

Pour plus de détails, voir la section <Remarques sur la lecture de

MP3> (page 38).

Annulation du mode de sélection de dossier

Appuyez sur la touche [F.SEL].

Sélectionner rapidement le dossier que vous voulez écouter.

1Entrer en mode de sélection de dossier

Appuyez sur la touche [F.SEL].

"Select Mode" est affiché.

Pendant le mode de sélection, les informations concernant le

dossier sont affichées comme suit.

Sélection de dossier (Fonction du support MP3)

Ecoutez les chansons de tous les disques présents dans le

changeur de disque dans un ordre aléatoire.

Appuyez sur la touche [M.RDM].

Chaque fois que l'on appuie sur la touche, la lecture aléatoire du

chargeur est activée ou désactivée.

Lorsqu'elle est activée, "M-Random ON" est affiché.

Lorsque l'on appuie sur la touche [¢], la chanson suivante

sélectionnée commence.

Lecture aléatoire du chargeur

(Fonction du changeur de disque)

Ecoutez toutes les chansons du disque ou du dossier MP3 dans

un ordre aléatoire.

Appuyez sur la touche [RDM].

Chaque fois que l'on appuie sur la touche, la lecture aléatoire est

activée ou désactivée.

Lorsqu'elle est activée, "Random ON" est affiché.

Lorsque l'on appuie sur la touche [¢], la chanson suivante

sélectionnée commence.

Lecture aléatoire

Fonctions de contrôle de CD/MP3/disque externe

— 50 —

Français

KDC-MP222_French r5 02.11.18 9:20 PM Page 50

A propos du menu

Sélectionner le CD affiché dans le DNPS des CDs activés dans le

changeur de disque.

1Entrez en mode DNPP

Appuyez sur la touche [DNPP] sur la télécommande.

Lorsque "DNPP" est affiché, le DNPS est affiché dans l'ordre.

Affichage normal / sens inverse

Appuyez sur la touche [DISC–] ou [DISC+].

2Lorsque le disque que vous voulez est affiché

Appuyez sur la touche [OK] de la télécommande.

Le disque affiché est en cours d'écoute.

Annuler le mode DNPP

Appuyez sur la touche [DNPP] sur la télécommande.

DNPP (Disc Name Preset Play) (Fonction de

changeurs de disques avec commande à distance)

Faire défiler le texte du CD affiché, le texte du MP3, ou le titre du

MD.

Appuyez sur la touche [SCRL] pendant au moins 1 seconde.

Défilement du Texte/Titre

— 51 —

AM FM

¢4

SRC

Affichage des menus

KDC-MP222_French r5 02.11.18 9:20 PM Page 51

Un indicateur rouge clignotera sur l'appareil après que la façade

aura été enlevée, pour mettre en garde les éventuels voleurs.

Affichage Réglage

"DSI ON" La LED clignote.

"DSI OFF" LED éteinte.

DSI (Disabled System Indicator)

1Sélectionnez le mode d'ajustement de l'horloge

Appuyez sur la touche [FM] ou [AM].

Sélectionnez l'affichage "Clock Adjust".

2Entrez en mode d'ajustement de l'horloge

Appuyez sur la touche [4] ou [¢] pendant au moins 1

seconde.

L'affichage de l'horloge clignote.

3Réglez les heures

Appuyez sur la touche [FM] ou [AM].

Réglez les minutes

Appuyez sur la touche [4] ou [¢].

4Sortez du mode d'ajustement de l'horloge

Appuyez sur la touche [MENU].

Ajustement manuel de l'horloge

Activer/Désactiver le signal sonore de contrôle d'opération (bip).

Affichage Réglage

"Beep ON" Le bip est entendu.

"Beep OFF" Le bip est annulé.

Tonalité capteur tactile

Activer en cours de fonctionnement des fonctions de signaux

sonores etc..

La méthode de base d'utilisation du système du menu est

expliquée ici. Les références pour les éléments du menu et leur

réglage se trouve après l'explication de cette opération.

1Entrez en mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

"MENU" est affiché.

2Sélectionnez l'élément du menu

Appuyez sur la touche [FM] ou [AM].

Exemple:Lorsque vous voulez activer le signal sonore,

sélectionnez l'affichage "Beep".

3Réglez l'élément du menu

Appuyez sur la touche [4] ou [¢].

Exemple: Lorsque "Beep" est sélectionné, chaque fois que l'on

appuie sur la touche, on commute sur "Beep ON" ou

"Beep OFF". Sélectionnez l'un d'eux comme réglage.

Vous pouvez continuer en retournant à l'étape 2 et en réglant

d'autres éléments.

4Sortez du mode menu

Appuyez sur la touche [MENU].

Lorsque d'autres éléments pour lesquels la méthode de

fonctionnement normale ci-dessus est applicable sont affichés, on

entre ensuite dans le graphique de réglage. (Normalement les

réglages au sommet du graphique sont les réglages d'origine.)

De plus, l'explication des éléments pour lesquels la méthode n'est

pas applicable (<Ajustement manuel de l'horloge>etc.) sont exposés

étape par étape.

A propos du menu

— 52 —

Français

KDC-MP222_French r5 02.11.18 9:20 PM Page 52

1Sélectionnez la source d'entrée auxiliaire

Appuyez sur la touche [SRC].

Sélectionnez l'affichage "AUX1".

2Entrez en mode menu

Appuyez sur la touche [MENU] pendant au moins 1 seconde.

"MENU" est affiché.

3Sélectionnez le mode de réglage de l'affichage d'entrée

auxiliaire

Appuyez sur la touche [FM] ou [AM].

Sélectionnez l'affichage "NAME SET".

4Entrez en mode de réglage de l'affichage d'entrée auxiliaire

Appuyez sur la touche [4] ou [¢] pendant au moins 2

secondes.

L'affichage d'entrée auxiliaire actuellement sélectionné est

affiché.

5Sélectionnez la source d'entrée auxiliaire

Appuyez sur la touche [4] ou [¢].

Chaque fois que l'on appuie sur la touche, l'affichage change de

la manière suivante.

• "AUX1"

• "TV"

• "VIDEO"

• "GAME"

• "PORTABLE"

• "DVD"

6Sortez du mode de sélection de l'affichage d'entrée auxiliaire

Appuyez sur la touche [MENU].

Pour sélectionner l'affichage lorsque l'appareil est commuté à la

source entrée Auxiliaire. En ce qui concerne l'attribution d'un

nom pour la Station/le Disque, se référer au paragraphe

<Nomination de Station/Disque (SNPS/DNPS)> (page 44).

Sélection de l'affichage d'entrée auxiliaire &

nommination de Station/Disque

Faites passer temporairement la réception du mode stéréo au

mode mono afin de réduire les parasites lorsque vous écoutez

une station FM.

Affichage Réglage

"CRSC ON" Le système CRSC est activé.

"CRSC OFF" Le système CRSC est désactivé.

Les champs électriques puissants (comme les lignes électriques)

peuvent causer une instabilité de la qualité sonore lorsque le

système CRSC est activé. Dans ce type de situation, désactivez-le.

CRSC (Clean Reception System Circuit - Circuit

de réception nette) <En réception FM>

Régler le contraste de l'affichage.

Affichage et réglage

"Contrast 0"

"Contrast 5" (Réglage d'origine)

"Contrast 10"

……

Réglage du contraste

— 53 —

KDC-MP222_French r5 02.11.18 9:20 PM Page 53

Opérations de base de la télécommande

En cas de problème de lecture d'un CD de format spécial, ce

réglage force la lecture du CD.

Affichage Réglage

"CD READ 1" Lecture de CD et MP3.

"CD READ 2" Lecture de CD forcée.

Le réglage "CD READ 2" ne peut lire les MP3.

Certains CD de musique peuvent ne pas être lus même en mode

"CD READ 2".

Réglage de lecture CD

Régler le défilement du texte affiché.

Affichage Réglage

"Scroll Auto" Répète le défilement.

"Scroll MANU" Défile lorsque l'affichage change.

Le texte qui défile est indiqué ci-dessous.

• Texte CD

• Nom du dossier/ Nom du fichier/ Titre de chanson/

Nom d'artiste/ Nom d'album

• Titre du MD

Défilement du texte

A propos du menu

— 54 —

Français

ATT

DIRECT/OK

[0] — [9]

SRC

4/¢

FM/AM/DISC

/DISC–

DNPP

VOL. SRC

DIRECT

/OK

DNPP

/SBF

ABC DEF

JKLGHI MNO

TUV

PRS WXY

VOL.

ATT

DISC

FM+

AM–

¢4

Non utilisé

KDC-MP222_French r5 02.11.18 9:20 PM Page 54

Touches [FM]/ [AM]

Sélectionnez la bande.

Chaque fois que l'on appuie sur la touche [FM] la gamme d'onde

change parmi FM1, FM2 et FM3.

Touches [4]/ [¢]

Réglez une bande supérieure ou inférieure.

Touches [0] — [9]

Appuyez sur les touches [1] — [6] pour rappeler des stations pré-

réglées.

Touche [DIRECT]

Sélectionne et annule le mode <Syntonisation à accès direct>

(page 46).

En source tuner

Touche [VOL.]

Régler le volume.

Touche [SRC]

Chaque fois que l'on appuie sur la touche, la source change.

Pour connaître l'ordre de changement de la source, référez-vous

à la section <Sélectionner la source> (page 41).

Touche [ATT]

Baisser le volume rapidement.

Lorsque l'on appuie de nouveau sur la touche, le volume revient

à son niveau précédent.

Opérations de base

Utiliser deux piles format "AA".

Faire coulisser le couvercle tout en l'appuyant vers le bas

pour l'enlever comme indiqué sur l'illustration.

Introduire les piles en prenant soin de bien aligner les pôles +

et –, en suivant l'illustration située à l'intérieur du boîtier.

Rangez les piles non utilisées hors de portée des enfants. Contactez un

docteur immédiatement si la pile était avalée.

Ne posez pas la télécommande sur des endroits chauds tels que sur

le tableau de bord.

2AVERTISSEMENT

Recharger et remplacer la pile

— 55 —

KDC-MP222_French r5 02.11.18 9:20 PM Page 55

Touches [4]/ [¢]

Déplacement avant/arrière vers Plage/Fichier.

Touches [DISC+]/ [DISC–]

Déplacement avant/arrière vers Disque/Dossier.

Touche [38]

Chaque fois que l'on appuie sur cette touche, la chanson se met

en pause ou en lecture.

Touche [DNPP]/ [OK]

Sélectionne et annule le mode <DNPP (Disc Name Preset Play)>

(page 51).

Touches [0] — [9]

En <Recherche directe de Plage/fichier> (page 49) et

<Recherche directe de disque> (page 49) , entrez le numéro de

plage/fichier/disque.

En source disque

Opérations de base de la télécommande

— 56 —

Français

KDC-MP222_French r5 02.11.18 9:20 PM Page 56

— 57 —— 57 —

L’utilisation d’accessoires autres que les accessoires fournis pourrait

endommager l’appareil. Assurez-vous d’utiliser les accessoires fournis,

indiqués ci-dessus.

1. Pour éviter les courts-circuits, retirez la clef de contact et

déconnectez la borne ·de la batterie.

2. Effectuez les connexions d’entrée et sortie correctement pour

chaque appareil.

3. Connectez les câbles de haut-parleur du faisceau de câbles.

4. Connectez les câbles du faisceau dans l’ordre suivant: masse,

batterie, allumage.

5. Connectez le connecteur du faisceau à l’appareil.

6. Installez l’appareil dans votre voiture.

7. Reconnectez la borne ·de la batterie.

8Appuyez ensuite sur la touche de réinitialisation.

Si vous connectez le câble d’allumage (rouge) et le câble de

batterie (jaune) au châssis de la voiture (masse), vous risquez de

causer un court-circuit qui peut provoquer un incendie. Connectez

toujours ces câbles à la source d’alimentation de la boîte à fusible.

•Si l’allumage de votre voiture n’a pas de position ACC,

connectez le câble d’allumage à une source d’alimentation qui

peut être mise sous et hors tension avec la clef de contact. Si

vous connectez le câble d’allumage à une source d’alimentation

constante, comme un câble de batterie, la batterie risque de se

décharger.

•Si la console est équipée d’un couvercle, assurez-vous d’installer

l’appareil de façon à ce que la façade ne frappe pas le couvercle

lors de la fermeture ou de l’ouverture.

•Si un fusible grille, assurez-vous d’abord que les câbles n’ont pas

causé de court-circuit puis remplacez le vieux fusible par un

nouveau de même valeur.

•Isolez les câbles non-connectés avec un ruban vinyle ou autre

matériel similaire. Pour éviter, les courts-circuits, ne retirez pas

non plus les capuchons à l’extrémité des câbles non-connectés

ou des prises.

•Connectez séparément chaque câble d'enceinte à la prise

correspondante. L'appareil peut être endommagé si le câble

négatif -pour une des enceintes ou le câble de masse entre en

contact avec une partie métallique du véhicule.

•Quand deux haut-parleurs seulement sont connectés au

système, connectez les câbles soit aux prises de sortie avant,

soit aux prises de sortie arrière (c.a.d. ne mélangez pas l'avant et

l'arrière). Par exemple, si vous connectez le câble +du haut

parleur de gauche à une prise de sortie avant, ne connectez pas

le câble -du haut-parleur droit à la prise de sortie arrière.

•Après avoir installé l’appareil, vérifiez si les lampes de frein, les

indicateurs, les clignotants, etc de la voiture fonctionnent

correctement.

•Monter l'unité de façon à ce que l'angle de montage soit de 30˚

ou moins.

2ATTENTION

2AVERTISSEMENT

Procédure d’installation

.........1

Vue externe

......... Nombre d’éléments

.........4

.........2

.........4

.........1

Vue externe

......... Nombre d’éléments

Vue externe

......... Nombre d’éléments

Vue externe

......... Nombre d’éléments

Accessoires

KDC-MP222_French r5 02.11.18 9:20 PM Page 57

— 58 —

Français

— 58 —

P. CONT

ANT CONT

FRONT L

FRONT R

REAR L

REAR R

–

REAR

Entrée de l’antenne

AM/FM 1

Fusible (10A)

Entrée de commande du changeur de

disque KENWOOD2

Faisceau de câbles

(Accessoire1)

Blanc/Noir 29

Gris/Noir

Vert/Noir

Violet/Noir

Blanc

Gris

Vert

Violet

A l'haut-parleur

avant gauche 30

A l'haut-parleur

avant droite 33

A l'haut-parleur

arrière droite 39

A l'haut-parleur

arrière gauche 36

Câble d’allumage (Rouge) 20

Câble de batterie (Jaune) 21

Câble de masse (Noir) ·(Au châssis de la voiture) 22

10 Interrupteur

d’allumage

Boîte á fusibles

de la voiture

(Fusible principal)

ACC 13

Boîte á fusibles

de la voiture 14

Batterie

Si aucune connexion n'est faite, ne laissez pas le câble sortir à l'extérieur. 4a

Sortie arrière gauche

(Blanc)26

Sortie arrière droite

(rouge)27

Pour connecter le changeur de

disques, consultez le mode

d’emploi du changeur. 3

Câble de commande de l’antenne

moteur (Bleu)17

Connexion des câbles sur les prises

Non utilisé

Ne pas laisser le fil sortir

par la languette. 4b

6 Connectez à la prise de commande

d'alimentation lors de l'utilisation d'un

amplificateur de puissance optionnel, ou à la

prise de commande d'antenne du véhicule.

Câble de commande de

l’alimentation/ antenne moteur

(Bleu/Blanc)16

KDC-MP222_French r5 02.11.18 9:20 PM Page 58

— 59 —— 59 —

Assurez-vous que l’appareil est solidement installé. Si l’appareil est

instable, il risque de mal fonctionner (ex. le son risque de sauter).

Armature de montage

métallique

(disponibles dans le

commerce)

Vis à tôle

(disponibles

dans le

commerce)

Tôle pare-feu ou support

métallique

Vis (M4X8)

(disponibles

dans le

commerce)

■Installation

8 mm

MAX.

ø5mm ø5mm

8mm

MAX.

■Installation de l’appareil dans les voitures fabriquées

au Japon

T: Voitures Toyota

N: Voitures Nissan

TT/N

Accessoire3...pour les voitures Nissan

Accessoire4...pour les voitures Toyota

•Pendant l’installation, n’utilisez aucune autres vis que celles fournies.

L’utilisation de vis différentes pourrait endommager l'appareil.

•L'appareil risque d'être endommagé si un tournevis ou un outil

similaire est utilisé avec une force excessive pendant le montage.

1Référez vous à la section <Retrait du cadre en caoutchouc

dur> puis retirez le cadre en caoutchouc dur.

2Alignez les creux de l'appareil (deux de chaque côté) avec le

support de montage du véhicule et fixez l'appareil avec les vis

accessoires.

Tordre les pattes du

manchon de

montage avec un

tournevis ou un outil

similaire et fixer.

Installation

Accessoire5

■Vissage de la façade sur l’appareil

N’insérez jamais la vis taraudé (ø4 ×16 mm) dans un autre trou que

celui spécifié. Si vous la vissez dans un autre trou, elle fera contact et

risquera d’endommager des parties mécaniques à l’intérieur de

l’appareil.

Si vous souhaitez fixer la façade sur

l’appareil principal de façon qu’elle ne

tombe pas, vissez-la avec la vis (ø4 ×

16 mm) dans le trou montré

cidessous.

KDC-MP222_French r5 02.11.18 9:20 PM Page 59

— 60 —

Français

— 60 —

Accessoire2

Qutil de démontage

Vis (M4X8)

(disponibles dans

le commerce)

■Retrait de l’appareil

4Baissez les outils de

démontage vers le bas et

tirez l'appareil à moitié en

faisant pression vers

l'intérieur.

Faites attention de ne pas

vous blesser avec le loquet de

l'outil de démontage.

5Sortez l’appareil

entièrement avec les mains,

en faisant attention de ne

pas le faire tomber.

1Référez vous à la section <Retrait du cadre en caoutchouc

dur> puis retirez le cadre en caoutchouc dur.

2Retirez la Vis á tête hexagonale avec rondelle intégrale (M4 ×

8 mm) sur le panneau arrière.

3Insérez les deux outils de démontage profondément dans les

fentes de chaque côté, comme montré.

Installation

■Retrait du cadre en caoutchouc dur

2Quand la partie inférieure est retirée, retirez les deux crochets

supérieurs.

Le cadre peut être retiré à partir de la partie supérieur de la même

façon.

loquet

crochet

1Engagez les loquets sur l'outil de démontage et enlevez les

deux crochets inférieurs.

Baissez le cadre et tirez-le vers l'avant comme montré sur

l'illustration.

Accessoire2

Qutil de démontage

KDC-MP222_French r5 02.11.18 9:20 PM Page 60

— 61 —

Ce qui peut apparaître comme un mauvais

fonctionnement de votre appareil n’est peut être que le

résultat d’une mauvaise opération ou d’une mauvaise

connexion. Avant d’appeler un centre de service, vérifiez

d’abord dans le tableau suivant les problèmes possibles.

Général

?L’appareil ne se met pas sous tension.01

✔Le fusible a grillé.

☞Après avoir vérifiez qu'il n'y a pas de court-circuits dans les

câbles, remplacez le fusible par un de la même valeur.

?Impossible de commuter sur une source. 07

✔Aucun support n’est inséré.

☞Effectuez les réglage pour le média que vous souhaitez écouter.

S'il n'y a aucun média dans cet appareil, il est impossible de

commuter les sources.

✔Le changeur de disque n'est pas connecté.08

☞Connectez le changeur de disque. Si le changeur de disque n'est

pas connecté à sa borne d'entrée, il est impossible de commuter

l'appareil sur une source de disque externe.

?La mémoire est effacée quand le contact est mis. 10

✔Les câble de batterie et d'allumage ne sont pas connectés

correctement. 11

☞Connectez le câble correctement en vous référant à la section

<Connexion des câbles sur les prises>.

?Même si la force est activée, les sons de haute fréquence ne seront

pas compensés. 17

✔La source de tuner est sélectionnée.

☞Les sons de haute fréquence ne seront pas compensés lorsque la

source est le tuner.

?Aucun son ne peut être entendu, ou le volume est faible. 20

✔Les réglages du fader ou de l'équilibre sont réglés complètement

d'un côté. 21

☞Centrer les réglages du fader et de la balance.

✔Les câbles d’entrée/sortie ou le faisceau de câbles sont connectés

incorrectement.22

☞Reconnectez les câbles d’entrée/sortie et/ou le faisceau de câbles

correctement. Voir la section sur la <Connexion des câbles sur les

prises>.

Guide de depannage

— 61 —

✔Les valeurs de décalage de volume sont faibles.24

☞Augmentez le décalage du volume en vous référant à la section

<Commande du son> (page 42).

?Le son est de mauvaise qualité ou déformé.25

✔Un câble de haut-parleur a peut être été pincé par une vis dans la

voiture.

☞Vérifiez la connexion des haut-parleurs.

✔Les enceintes ne sont pas connectées correctement.27

☞Reconnectez les câbles de haut-parleurs de manière que chaque

prise de sortie soit connectée à un haut-parleur différent.

?La tonalité de touche ne s'entend pas. 34

✔La sortie de préampli sans fading est en cours d'utilisation.

☞La tonalité de touche ne peut être émise par le jack de préampli.

Source tuner

?La réception radio est mauvaise.39

✔L’antenne de la voiture n’est pas sortie.

☞Sortez l’antenne complètement.

✔Le câble de commande de l’antenne n’est pas connecté.40

☞Connectez le câble correctement en vous référant à la section

<Connexion des câbles sur les prises>.

?La fréquence souhaitée ne peut être entrée avec la fonction de

syntonisation directe Direct Access Tuning.41

✔Une station qui ne peut être reçue a été saisie.

☞Saisissez une station qui peut être reçue.

✔Vous essayez de d'entrer une fréquence avec des unités de 0,01

MHz.42

☞L'unité pour la bande FM est 0,1 MHz.

KDC-MP222_French r5 02.11.18 9:20 PM Page 61

Français

— 62 —

En source disque

?"AUX1" s'affiche sans réaliser le mode de commande de disque

extérieur.50

✔Un changeur de disque non reconnu est connecté.51

☞Utilisez le changeur de disque mentionné dans la rubrique

INFORMATION IMPORTANTE de la section <Précautions de

sécurité> (page 36).

?Le disque spécifié n’est pas reproduit mais un autre est reproduit à

sa place.52

✔Le disque spécifié est très sale.

☞Nettoyez le CD.

✔Le disque a été inséré dans une autre fente que celle spécifiée.54

☞Ejectez le magasin et vérifiez le numéro du disque spécifié.

✔Le disque est très rayé.55

☞Essayez un autre disque.

?Le CD est éjecté aussitôt après être introduit.62

✔Le CD est très sale.63

☞Nettoyez le CD en vous référant à la rubrique Nettoyage de CD de

la section <Au sujet des CD> (page 40).

?Impossible de retirer le disque.64

✔La cause en est que plus de 10 minutes se sont écoulées depuis que

le commutateur ACC du véhicule a été coupé.

☞Le disque ne peut être retiré que dans les 10 minutes suivant la

mise hors tension du commutateur ACC.

Si plus de 10 minutes se sont écoulées, remettez le commutateur

ACC sous tension et appuyez sur la touche d’éjection.

?Le disque ne s'insère pas. 65

✔Un disque est déjà chargé.

☞Pressez la touche [0] et retirez le disque.

?La recherche directe ne peut être effectuée.66-1

✔Une autre fonction est activée.

☞Désactivez la lecture aléatoire ou les autres fonction.

?La recherche par piste ne peut pas être effectuée.66-2

✔Pour les premiers disques ou dossiers ou la dernière chanson.

☞Pour chaque disque ou dossier, la recherche de plage ne peut être

effectuée en marche arrière pour la première chanson ou en

marche avant pour la dernière chanson.

En source MP3

?Impossible de lire un fichier MP3.67

✔Le support est rayé ou sale.69

☞Nettoyez le support media en vous référant à la rubrique

Nettoyage de CD de la section <Au sujet des CD> (page 40).

?Le son saute lors de la lecture de pistes MP3.73-1

✔Le support est rayé ou sale.

☞Nettoyez le support media en vous référant à la rubrique

Nettoyage de CD de la section <Au sujet des CD> (page 40).

✔L'enregistrement est de mauvaise qualité.73-2

☞Enregistrez de nouveau le support ou utilisez un nouveau support.

?Le temps de piste MP3 n’est pas affiché correctement.80

✔---

☞Il existe certains temps n’étant pas affichés correctement en

accord avec les conditions d’enregistrement MP3.

Dans les situations suivantes, contacter le centre SAV

le plus proche :

Bien que le changeur de disques soit connecté, la source n'est pas activée

et "AUX1" s'affiche en mode changeur.

Guide de depannage

KDC-MP222_French r5 02.11.18 9:20 PM Page 62

— 63 —

Les messages ci-dessous indiquent l’état de votre

système.

EJECT: Aucun magasin à disque n’a été inséré dans le changeur. Le

magasin à disque n’est pas complètement inséré.E01

➪Insérez le magasin à disques correctement.

Absence de CD dans l'unité.

➪Insérer le CD.

No Disc: Aucun disque n’a été inséré dans le magasin à disque.E02

➪Insérez un disque dans le magasin à disques.

TOC Error: Aucun disque n’a été inséré dans le magasin à disque.E04

➪Insérez un disque dans le magasin à disques.

Le CD est très sale. Le CD est à l’envers. Le CD est très

rayé.

➪Nettoyez le CD et insérez-le correctement.

E-05: Le CD est à l’envers. E05

➪Chargez le CD correctement.

Blank Disc: Rien n’a été enregistré sur le MD.E10

No Track: Aucune plage n’est enregistrée sur le MD bien qu’il y ait un

titre.E11

E-15: Le support utilisé ne dispose pas de données enregistrées

que l'appareil peut lire. E15

➪Utilisez un support comportant des données enregistrées

que l'appareil peut lire.

No Panel: La façade de l'unité esclave connectée à cet appareil a été

enlevée.E30

➪La remplacer.

E-77: L’appareil fonctionne mal pour certaines raisons.E77

➪Appuyez sur la touche de réinitialisation sur l’appareil. Si le

code "E-77" ne disparaît pas, consultez la station technique

la plus proche.

Mecha Error: Il y a une anomalie dans le magasin de disque. Ou l'unité

fonctionne mal pour une raison quelconque.E99

➪Vérifier le magasin de disque. Et appuyer ensuite sur la

touche de initialisation de l'unité.Si le code "Mecha Error"

ne disparaît pas, consultez la station technique la plus

proche.

Hold Error: Le circuit de protection de l’appareil se met en service quand

la température à l’intérieur du changeur de disques

automatique dépasse 60°C (140°F), arrêtant toutes les

opérations.E0d

➪Refroidir l’appareil en ouvrant les fenêtres ou en mettant

en service l’air conditionné. Quand la température descend

au dessous de 60°C (140°F), la lecture du disque reprend

de nouveau.

NO NAME: Il y a eu tentative d'afficher DNPS en cours de lecture de CD,

mais il n'y avait pas de nom de disque préréglé.E51

Load: Les disques sont été échangés dans le changeur de disque.

Reading: L'appareil lit les données sur le disque.E57-2

NO ACCESS: Après avoir été placés dans le changeur de disque, le DNPP a

été effectué sans avoir été joué au moins une fois. E58

IN (clignote): Le lecteur CD ne marche pas correctement.E59

➪Réinsérez le CD. si le CD ne peut pas être ejecté ou si

l'affichage continue à clignoter même si le CD a àtà

correctement remis en place, veuillez couper le courant et

consulter votre centre de service après-vente le plus

proche.

KDC-MP222_French r5 02.11.18 9:20 PM Page 63

Français

— 64 —

Spécifications

Les spécifications sont sujettes à changements sans notification.

Section tuner FM

Plage de fréquence (espacement de 200 kHz)

.......................................................87,9 MHz – 107,9 MHz

Sensibilité utilisable (S/N = 30dB) ...............9,3 dBf (0,8 µV/75 Ω)

Sensibilité silencieuse (S/N = 50dB)..........15,2 dBf (1,6 µV/75 Ω)

Réponse en fréquence (±3 dB).............................30 Hz – 15 kHz

Taux de Signal/Bruit (MONO) ..............................................70 dB

Sélectivité (±400 kHz) ......................................................≥80 dB

Séparation stéréo (1 kHz) ....................................................40 dB

Section tuner AM

Plage de fréquence (espacement de 10 kHz)

............................................................530 kHz – 1700 kHz

Sensibilité utilisable (S/N = 20dB) .........................28 dBµ (25 µV)

Section Disque Compact

Diodes laser...................................................GaAlAs (λ=780 nm)

Filtre numérique (A/N) ..........................8 fois suréchantillonnage

Convertisseur A/N .................................................................1 Bit

Vitesse de l’axe ................................1000 – 400 rpm (CLV 2 fois)

Pleurage et scintillement ....................................Non mesurables

Réponse en fréquence (±1 dB).............................10 Hz – 20 kHz

Distorsion harmonique totale (1 kHz) ...............................0,01 %

Taux de Signal/Bruit (1 kHz)...............................................105 dB

Gamme dynamique .............................................................93 dB

Séparation de canaux ..........................................................85 dB

Décodage MP3 ........Compatible avec le format MP3 1,0/2,0/2,5

Section audio

Puissance de sortie maximum .......................................50 W x 4

Pleine Puissance de Largeur de Bande

(avec une DHT inférieure à 1%) ...............................22 W x 4

Action en tonalité

Graves : ..........................................................100 Hz ±10 dB

Centrale : ..........................................................1 kHz ±10 dB

Aiguës : ...........................................................10 kHz ±10 dB

Niveau de préamplification/charge (pendant le mode CD)

...................................................................2000 mV/10 kΩ

Impédance de sortie préamplificateur..............................≤600 Ω

Général

Tension de fonctionnement (11 – 16 V admissible) ...........14,4 V

Courant absorbé....................................................................10 A

Taille d’installation (L x H x P) .......................182 x 53 x 157 mm

7-3/16 x 2-1/16 x 6-3/16 pouce

Masse ...................................................................3,1 lbs (1,4 kg)

KDC-MP222_French r5 02.11.18 9:20 PM Page 64

KDC-MP222_French r5 02.11.18 9:20 PM Page 65

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 66

— 67 —

Índice

Precauciones de Seguridad......68

Acerca del sintonizador de radio

por satélite Sirius ..................69

Notas sobre la reproducción de

MP3 .......................................70

Acerca de los CDs ...................72

Características generales .........73

Alimentación

Selección de la fuente

Volumen

Atenuador

Sonoridad

System Q

Control de audio

Ajuste de altavoz

Cambio de Visualización

Asignación de Nombre de Emisora/Disco

(SNPS/DNPS)

Placa frontal antirrobo

Características del

sintonizador ...........................77

Modo de Sintonización

Sintonización

Sintonización de Acceso Directo

Memoria de presintonización de

emisoras

Entrada de Memoria Automática

Sintonización preajustada

Características de

CD/MP3/control de disco

Externo...................................79

Reproducción de CD y MP3

Reproducción de un Disco Externo

Avance rápido y rebobinado

Búsqueda de Pista/Archivo

Búsqueda de Disco/Carpeta

Búsqueda de Pista/Archivo Directa

Búsqueda de Disco Directa

Repetición de

Pista/Archivo/Disco/Carpeta

Reproducción con Exploración

Reproducción aleatoria

Reproducción Aleatoria de Magazine

Selección de carpetas

Despliegue de Texto/Título

DNPP (Disc Name Preset Play)

Acerca del Menú.......................83

Sistema de Menús

Tono de Sensor de Contacto

Ajuste manual del reloj

DSI (Disabled System Indicator)

Ajuste del Contraste

CRSC (Clean Reception System Circuit)

Selección de pantalla de entrada auxiliar

y asignación de nombre de

emisora/disco

Despliegue de Texto

Ajuste de la lectura del CD

Operaciones básicas del control

remoto....................................86

Accesorios.................................89

Procedimiento de instalación...89

Conexión de cables a los

terminals ................................90

Instalación.................................91

Guia Sobre Localización De

Averias....................................93

Especificaciones .......................96

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 67

— 68 —

Español

Precauciones de Seguridad

Para evitar el riesgo de lesiones y/o

fuego, observe las siguientes

precauciones:

•Inserte la unidad hasta el fondo, de manera

que quede firmemente bloqueada en su

sitio. De lo contrario, podría salir despedida

con fuerza durante un choque u otras

sacudidas.

•Cuando extienda los cables del encendido,

de la batería o de masa, asegúrese de utilizar

cables para automóviles u otros cables que

tengan un área de 0,75mm2(AWG18) o más,

para evitar el deterioro del cable y daños en

su revestimiento.

•Para evitar cortocircuitos, nunca coloque ni

deje objetos metálicos (por ejemplo,

monedas o herramientas metálicas) dentro

de la unidad.

•Si nota que la unidad emite humos u olores

extraños, desconecte inmediatamente la

alimentación y consulte con su distribuidor

Kenwood.

•Asegúrese de que sus dedos no queden

atrapados entre la placa frontal y la unidad.

•Preste atención para no dejar caer ni aplicar

un golpe fuerte a la unidad. Los

componentes de vidrio de la unidad podrían

romperse o agrietarse.

•Si se daña o rompe la LCD debido a un

golpe, no toque nunca el fluido de cristal

líquido contenido en su interior. El fluido de

cristal líquido podría ser perjudicial e incluso

fatal para su salud. Si el fluido de cristal

líquido entrara en contacto con su cuerpo o

vestimenta, lave inmediatamente con agua y

jabón.

2ADVERTENCIA

Para evitar daños en la unidad, tome

las siguientes precauciones:

•Asegúrese de utilizar para la unidad una

fuente de alimentación de 12V CC con masa

negativa.

•No abra las cubiertas superior o inferior de la

unidad.

•No instale la unidad en un sitio expuesto a la

luz directa del sol, o excesivamente húmedo

o caluroso. Asimismo evite los lugares muy

polvorientos o sujetos a salpicaduras de

agua.

•No deje la placa frontal desmontada o el

estuche de la placa frontal en lugares

expuestos a la luz directa del sol, o

excesivamente húmedos o calurosos.

Asimismo evite los lugares muy polvorientos

o sujetos a salpicaduras de agua.

•Para evitar el deterioro, no toque con sus

dedos los terminales de la unidad o de la

placa frontal.

•Evite aplicar golpes fuertes a la placa frontal,

dado que se trata de un componente de

precisión.

•Cuando tenga que reemplazar un fusible,

utilice únicamente uno del régimen prescrito.

El uso de un fusible de régimen incorrecto

podría ocasionar un funcionamiento

defectuoso de la unidad.

•Para evitar cortocircuitos mientras sustituye

el fusible, desconecte previamente el mazo

de conductores.

•No coloque ningún objeto entre la placa

frontal y la unidad.

•Durante la instalación, no utilice otros

tornillos que no sean los suministrados. El

uso de tornillos diferentes podría causar

daños en la unidad principal.

2PRECAUCIÓN INFORMACION IMPORTANTE

Acerca de los reproductores de

CD/cambiadores de discos conectados

a esta unidad:

Pueden conectarse a esta unidad los

cambiadores de discos/ reproductores de CD

KENWOOD comercializados en 1998 o

posterior.

Remítase al catálogo o consulte al distribuidor

Kenwood respecto de los modelos de

cambiadores de discos/ reproductores de CD

que pueden conectarse.

Observe que cualquier cambiador de discos/

reproductor de CD comercializado en 1997 o

anterior y los cambiadores de discos de otros

fabricantes no pueden conectarse a esta

unidad.

Una conexión de productos sin soporte puede

ocasionar daños.

Ajuste del interruptor O-N a la posición "N"

para cambiadores de disco/ reproductures de

CD KENWOOD que corresponda.

Las funciones que pueden utilizarse y la

información que puede visualizarse diferirá

según sean los modelos que se conecten.

Una conexión incorrecta podrá producir daños

tanto en la unidad como en el cambiador de

CD.

No cargue discos compactos de

8 cm (3 pulg.) en la ranura del CD.

Si intenta cargar en la unidad un CD de 8 cm

con su adaptador, éste podría separarse del

CD y dañar la unidad.

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 68

— 69 —

•Si tiene problemas durante la instalación,

consulte con su distribuidor KENWOOD.

•Si le parece que su unidad no está

funcionando satisfactoriamente, primero

pruebe pulsando el botón de reposición. Si

con esto no consigue corregir el problema,

consulte con su concesionario Kenwood.

•Pulse el botón de reposición cuando el

cambiador automático de CD no funciona

correctamente al accionar sus mandos por

primera vez. Se restablecerán las

condiciones de operación originales.

•Los caracteres en la pantalla LCD pueden ser

difíciles de leer en temperaturas inferiores a

los 5 °C (41 °F).

•Las ilustraciones de la Pantalla y el panel que

aparecen en este manual son ejemplos

utilizados para explicar mejor cómo se

utilizan los mandos. Por lo tanto, las

ilustraciones de la pantalla que aparecen

pueden ser distintas a las que aparecen

realmente en la pantalla del equipo, y

algunas de las ilustraciones de la pantalla

puede que representen algo imposible

durante el funcionamiento actual.

Limpieza de los terminales de la placa

frontal

Si se ensucian los terminales de la unidad o de

la placa frontal, límpielos con un paño suave y

seco.

NOTA

Botón de reposición

Limpieza de la unidad

Si la placa frontal de esta unidad está

manchada, límpiela con un paño seco tal como

un paño de silicona. Si la placa frontal está

muy sucia, límpiela con un paño humedecido

en jabón neutro, y luego aclárelo.

Si se aplica algún spray para limpiar

directamente a la unidad puede que afecte a

sus partes mecánicas. Si se limpia la placa

frontal con un paño duro o utilizando líquido

volátil tal como deluente o alcohol puede que

se raye la superficie o que se borren algunos

caracteres.

Limpieza de la ranura de CD

Como el polvo tiende a acumularse en la

ranura de CD, limpiela de vez en cuando.

Recuerde que sus discos compactos podrían

rayarse si los pone en una ranura de CD donde

haya polvo acumulado.

Empañamiento de la lente

Inmediatamente después de encender el

calefactor del automóvil en épocas de frío, se

podría formar condensación o vaho sobre la

lente de la reproductora de CD. Este

empañamiento de la lente podría hacer

imposible la reproducción de los discos

compactos. En tal caso, retire el disco y

espere hasta que se evapore la condensación.

Si la unidad no opera de la manera normal

después de un tiempo, consulte con su

distribuidor Kenwood.

Remítase al manual de instrucciones del

sintonizador de radio por satélite Sirius KTC-

SR901 (accesorio opcional) cuando esté

conectado, respecto del método de

funcionamiento

Remítase a las secciones de los modelos A

respecto del funcionamiento.

Entrada y salida de la búsqueda de

canales con la fuente del sintonizador

de radio Sirius Satellite

Cuando entre o salga de la búsqueda de

canales, pulse durante por lo menos 1

segundo el botón [C.S.].

Cada vez que se pulsa el botón [C.S.] durante

al menos 1 segundo, la búsqueda de canales

se activa o desactiva.

Acerca del sintonizador de

radio por satélite Sirius

SRC

¢4 FM/C.S.AM

AUTO

1 - 6 DISP/

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 69

— 70 —

Español

Notas sobre la reproducción de MP3

Esta unidad puede reproducir MP3 (MPEG1, 2, 2.5 Audio Layer 3).

Tenga en cuenta, sin embargo, que los medios de grabación MP3 y

los formatos aceptables están limitados. Al escribir los MP3, preste

atención a las siguientes restricciones.

Medios aceptables

Los medios de grabación MP3 aceptables para esta unidad son CD-

ROM, CD-R, y CD-RW. Cuando utilice discos CD-RW, realice un

formateo completo, no formateo rápido para evitar posibles fallos de

funcionamiento.

Formatos de medio aceptables

Los formatos siguientes están disponibles para los medios utilizados

en esta unidad. El máximo número de caracteres utilizado para

nombre de fichero incluyendo el delimitador (".") y extensión de tres

caracteres está indicada entre paréntesis.

•ISO 9660 Nivel 1 (12 caracteres)

•ISO 9660 Nivel 2 (31 caracteres)

•Joliet (64 caracteres)

•Romeo (128 caracteres)

Se pueden visualizar hasta 200 caracteres en el formato de nombre de

fichero largo. Para conseguir una lista de los caracteres disponibles,

consulte el manual de instrucciones del software escrito y la sección

Introducción de nombres de ficheros y de carpetas a continuación.

Los medios reproducibles en esta unidad tienen las siguientes

limitaciones:

•Cantidad máxima de niveles de directorios: 8

•Cantidad máxima de ficheros por carpeta: 255

•Cantidad máxima de caracteres por nombre de carpeta: 64

•Cantidad máxima de carpetas: 50

Los MP3 escritos en formatos diferentes a los mencionados

anteriormente pueden no ser reproducidos en forma exitosa y puede

que sus nombres de ficheros o nombres de carpetas no se visualicen

apropiadamente.

Ajustes para su codificador de MP3 y quemador de CD

Realice el siguiente ajuste al comprimir datos de audio en datos MP3

con el codificador MP3.

•Velocidad de bit de transferencia: 8 —320 kbps

•Frecuencia de muestreo:

8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48 kHz

Cuando utilice su quemador de CD para grabar MP3 hasta la

capacidad máxima de disco, deshabilite la escritura adicional. Para

grabar en un disco vacío hasta la capacidad máxima de una vez,

marque Disco Completo.

Introducción de etiqueta de

identificación ID3

La etiqueta visible ID3 es ID3 versión

1.x.

Para conocer el código de caracteres,

consulte la lista de códigos.

Introducción de nombres de

ficheros y carpetas

Los caracteres de la lista de códigos son

los únicos nombres de archivo y carpeta

que pueden introducirse y visualizarse. Si introduce algún otro

caracter, los nombres de ficheros y carpetas no se visualizarán

correctamente. Puede que tampoco se visualicen correctamente

según sea el quemador de CD utilizado.

La unidad reconoce y reproduce sólo aquellos MP3 que tienen la

extensión MP3 (.MP3).

Un archivo cuyo nombre se escriba con caracteres que no aparezcan en la

lista de códigos, podría no reproducirse correctamente.

Escritura de ficheros dentro de un medio

Cuando se carga un medio que contiene datos MP3, la unidad verifica

todos los datos en el medio. Si el medio contiene muchas carpetas o

no contiene ficheros MP3, por consiguiente, le tomará a la unidad un

largo tiempo antes de empezar a reproducir MP3.

Además, puede que transcurra algo de tiempo para que la unidad se

mueva al siguiente archivo MP3 o puede que no se realice

correctamente una Búsqueda de archivo o una Búsqueda de carpeta.

La carga de tales medios puede ocasiownar fuertes ruidos que dañen los

altavoces.

•No intente reproducir un medio que no contenga ficheros MP3 con la

extensión MP3.

La unidad confunde los ficheros que no sean MP3 para datos MP3

mientras tengan la extensión MP3.

•No intente reproducir un medio que no contenga MP3.

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 70

— 71 —

Orden de reproducción de MP3

Cuando se seleccionan para reproducción, Búsqueda de carpeta,

Búsqueda de archivo o para Selección de carpeta, el acceso a los

archivos y carpetas se realiza en el orden en que fueron escritor con

escritor de CD.

Debido a esto, el orden en el cual se espera que sean reproducidos

puede que no coincida con el orden en el cual se están reproduciendo

actualmente. Usted puede seleccionar el orden en el cual los MP3 se

van a reproducir escribiéndolos en un medio tal como CD-R con sus

nombres de fichero comenzando con números de secuencia de

reproducción tales como "01" a "99", dependiendo de su quemador de

CD.

Por ejemplo, un medio con la siguiente jerarquía de carpeta/archivo

está sujeto a Búsqueda de carpeta, Búsqueda de archivo o Selección

de carpeta, tal como se indica a continuación.

Carpeta

Ejemplo de una jerarquía carpeta/fichero de medio

Fichero

Raíz

Nivel 1 Nivel 3

Nivel 2 Nivel 4

Cuando se ejecuta una Búsqueda de archivo con el archivo ¡$

reproduciéndose...

Cuando se ejecuta una Búsqueda de carpeta con el archivo ¡$

reproduciéndose ...

Cuando se realiza una Selección de carpeta con el archivo ¡$

reproduciéndose para moverse de carpeta a carpeta ...

Número de

Carpeta actual

Botón 4 Botón ¢ Botón AM Botón FM

Funcionamiento del botón

Número de

Carpeta actual

Botón AM Botón FM

Funcionamiento del botón

Número de

Fichero actual

Comienzo de la Fichero

Botón 4 Botón¢

Funcionamiento del botón

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 71

— 72 —

Español

Acerca de los CDs

Manipulación de CDs

•No toque la superficie de grabación del CD.

•CD-R y CD-RW son más fáciles de dañar que

un CD de música normal. Utilice un CD-R o un

CD-RW después de leer los ítems de

precaución en el paquete etc.

•No pegue cinta etc. sobre el CD.

Tampoco, no utilice un CD con cinta pegada

sobre el.

Cuando utilice un CD nuevo

Si el agujero central del CD o el margen

exterior tiene rebaba, utilícelo después de

haberla quitado con un bolígrafo.

Accesorios de CD

No utilice accesorios de tipo disco.

Limpieza de CD

Limpie desde el centro del disco hacia el

exterior.

Extracción de CDs

Al extraer los CDs de esta unidad tire de ellos

hacia afuera en forma horizontal.

CDs que no se pueden utilizar

•No se pueden utilizar CDs que no sean

redondos.

•No se pueden utilizar CDs coloreados en la

superficie de grabación o que estén sucios.

•Esta unidad sólo puede reproducir los CD

con .

Puede que no reproduzca correctamente los

discos que no tienen la marca.

•No se puede reproducir un CD-R o CD-RW que

no ha sido finalizado. (Para el proceso de

finalización remítase a su software escrito CD-

R/CD-RW, y a su manual de instrucciones de

grabador de CD-R/CD-RW.

Almacenamiento de CD

•No los coloque expuestos a la luz solar directa

(Sobre el asiento o el tablero de instrumentos

etc.) ni donde la temperatura sea alta.

•Guarde los CDs en sus cajas.

Rebaba

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 72

Para aumentar el nivel de volumen

Pulse el botón [u].

Para disminuir el nivel de volumen

Pulse el botón [d].

Volumen

Pulse el botón [SRC].

Fuente requerida Visualización

Sintonizador Sirius (Accesorio opcional) "SIRIUS"

Sintonizador "TUNER"

CD "CD"

Disco externo (Accesorio opcional) "DISC CH"

Entrada auxiliar (Accesorio opcional) "AUX1"

En espera (sólo modo de iluminación) "ALL OFF"

Selección de la fuente

Encendido de la alimentación

Pulse el botón [SRC].

Apagado de la alimentación

Pulse el botón [SRC] durante más de 1 segundo.

Alimentación

Características generales

— 73 —

AUD

ATT/

LOUD

SRC

¢4ud FMAM

DISP/

MENU AUTO

Botón de

liberación

Indicador ATT Indicador LOUD

Para bajar el volumen rápidamente.

Pulse el botón [ATT].

Cada vez que se pulsa el botón, el Atenuador se activa o

desactiva.

Cuando está activado, el indicador "ATT" parpadea.

Atenuador

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 73

1Seleccione la fuente para el ajuste

Pulse el botón [SRC].

2Acceda al modo de Control de Audio

Pulse el botón [AUD] durante más de 1 segundo.

3Seleccione el elemento de Audio para el ajuste

Pulse el botón [FM] o [AM].

Cada vez que se pulse el botón, los elemento que pueden

ajustarse cambian como se indica a continuación.

4Ajuste el elemento de Audio

Pulse el botón [4] o [¢].

Ítem de ajuste Visualización Margen

Nivel de graves "Bass" –8 — +8

Nivel de medios "Middle" –8 — +8

Nivel de agudos "Treble" –8 — +8

Balance "Balance" Izquierda 15 — Derecha 15

Fader "Fader" Posterior 15 — Frontal 15

Compensación de

volumen "V-Offset" –8 — ±0

Compensación del volumen: El volumen de cada fuente puede

ajustarse como una diferencia del

volumen básico.

5Salga del modo de Control de Audio

Pulse el botón [AUD].

Control de audio

Es posible recuperar el mejor ajuste de sonido predefinido para

los diferentes tipos de música.

1Seleccione la fuente que desea ajustar

Pulse el botón [SRC].

2Seleccione el tipo de Sonido

Pulse el botón [Q].

Cada vez que pulse el botón, el ajuste del sonido cambiará.

Ajuste del sonido Visualización

Plano "Flat"

Memoria de usuario "User"

Rock "Rock"

Pops "Pops"

Ligera "Easy"

Top 40 "Top40"

Jazz "Jazz"

•Memoria de usuario: Los valores se ajustan en <Control de audio>

(página 74).

•Cada ajuste de valor se cambia con <Ajuste de altavoz> (página

75). Primero deberá seleccionar el tipo de altavoz con el ajuste de

Altavoz.

System Q

Compensación de los registros graves y agudos a bajo volumen.

Pulse el botón [LOUD] durante más de 1 segundo.

Cada vez que se pulsa el botón durante al menos 1 segundo el

Loudness se activa o se desactiva.

Cuando está activado, el indicador "LOUD" se ACTIVA.

Sonoridad

Características generales

— 74 —

Español

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 74

En fuente de CD y disco Externo

Información Visualización

Título del disco "D-TITLE"

Título de la pista "T-TITLE"

Tiempo de Reproducción y Número de Pista "P-Time"

Nombre del disco "DNPS"

Reloj

En fuente MP3

Información Visualización

Título de canción y Nombre de artista "TITLE"

Nombre de álbum y Nombre de artista "ALBUM"

Nombre de Carpeta "FOLDER NAME"

Nombre de Archivo "FILE NAME"

Tiempo de Reproducción y Número de Pista "P-Time"

Nombre de Disco "DNPS"

Reloj

En fuente de entrada auxiliar

Información

Nombre de entrada auxiliar

Reloj

Si se selecciona el título de disco, título de pista, título de la canción

y nombre del artista, o nombre del álbum y nombre del artista

cuando se reproduce un disco que no tiene un título de disco, títulos

de pista, títulos de canciones, nombres de álbumes o nombres de

artistas, el número de pista y el tiempo de reproducción serán

visualizados.

Cambio de la información visualizada.

Pulse el botón [DISP].

Cada vez que se pulse el botón, la visualización cambiará como

se indica a continuación.

En fuente Sintonizador

Información Visualización

Nombre de Emisora o Frecuencia "SNPS"

Frecuencia "BAND+FREQ"

Reloj

Cambio de Visualización

Realice el ajuste exacto para que el valor de System Q sea

óptimo al ajustar el tipo de altavoz.

1Acceda a En Espera

Pulse el botón [SRC].

Seleccione la visualización "ALL OFF".

2Acceda al modo de Ajuste de Altavoz

Pulse el botón [Q].

3Seleccione el tipo de Altavoz

Pulse el botón [4] o [¢].

Cada vez que se pulse el botón, el ajuste cambiará como se

indica a continuación.

Tipo de altavoz Visualización

DESACTIVAR "SP OFF"

Para altavoz de 5 y 4 pulgadas "SP 5/4inch"

Para altavoz de 6 y 6x9 pulgadas "SP 6*9/6inch"

Para altavoz OEM "SP O.E.M."

4Salga del modo de Ajuste de Altavoz

Pulse el botón [Q].

Ajuste de altavoz

— 75 —

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 75

Carácter Botón veces que es pulsado

"D" [3] 1

"A" [2] 1

"N" [6] 2

"C" [2] 3

"E" [3] 2

8Repita los pasos 5 a 7 e introduzca el nombre.

9Salga del modo de ajuste de nombre

Pulse el botón [MENU].

•Cuando la operación se detiene durante 10 segundos, se registra

el nombre de ese momento y el modo de Ajuste de Nombre se

cierra.

•Números de memoria

- FM: 32 emisoras

- AM: 16 emisoras

- Reproductor de CD interno:30 discos

- Cambiador/Reproductor de CD externo: Varía de acuerdo con el

cambiador/reproductor de CD. Remítase al manual del

cambiador/reproductor de CD.

•El título de la emisora/CD puede cambiarse mediante el mismo

procedimiento utilizado para la asignación de nombre.

Asignación de un título a una Emisora o CD.

1Reciba/reproduzca la emisora/disco al que desee asignar el

título

No es posible asignar un título a un MD.

2Acceda al modo de menú

Pulse el botón [MENU] durante más de 1 segundo.

Se visualiza "MENU".

3Seleccione el modo de ajuste de Nombre

Pulse el botón [FM] o [AM].

Seleccione la visualización "NAME SET".

4Acceda al modo de ajuste de Nombre

Pulse el botón [4] o [¢] durante más de 2 segundos.

5Mueva el cursor a la posición de introducción de carácter

Pulse el botón [4] o [¢].

6Seleccione el tipo de carácter

Pulse el botón [AUTO].

Cada vez que se pulse el botón, el tipo de carácter cambiará

como se indica a continuación.

Visualización de tipo de carácter

Alfabeto mayúscula

Alfabeto minúscula

Números y símbolos

Caracteres especiales (caracteres de acento)

7Seleccione los caracteres

Pulse el botón [FM] o [AM].

Los caracteres pueden introducirse en el mando a distancia con los

botones numéricos.

Ejemplo:Si se introduce "DANCE".

Asignación de Nombre de Emisora/Disco

(SNPS/DNPS)

Características generales

— 76 —

Español

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 76

Características del sintonizador

La placa frontal de la unidad puede extraerla y llevarla con usted

para impedir robos.

Extracción de la placa frontal

Pulse el botón de liberación.

La placa frontal queda desbloqueada permitiendo su extracción.

•La placa frontal es una pieza de precisión y puede resultar dañada

por gólpes o sacudidas. Por tal motivo, guarde la placa frontal en

su estuche especial cuando esté fuera del vehículo.

•No exponga la placa frontal o su estuche a la luz solar directa ni al

calor o humedad excesivos Además deberá evitar sitios con

mucho polvo o la posibilidad de que se derrame agua sobre ella.

Colocación de la placa frontal después de haberla

extraído

1Alinee las proyecciones de la unidad con las ranuras en la

placa frontal.

2Deslice la placa frontal hasta que sienta que hace clic.

La placa frontal queda bloqueada en su sitio, permitiendo utilizar

la unidad.

Placa frontal antirrobo

— 77 —

AM FM

AUTO/

AME

1 - 6SRC

¢4

Visualización de banda Pantalla de

frecuencia Número de la

emisora

preajustada

Indicador ST Indicador AUTO

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 77

Almacenamiento de la emisora en la memoria.

1Seleccione la banda

Pulse el botón [FM] o [AM].

2Seleccione la frecuencia para guardarla en la memoria

Pulse el botón [4] o [¢].

3Guarde la frecuencia en la memoria

Pulse el botón [1] — [6] deseado durante al menos 2

segundos.

La visualización del número predefinido parpadea 1 vez.

En cada banda, se puede guardar 1 emisora en la memoria de

cada botón [1] — [6].

Memoria de presintonización de emisoras

Introducción de la frecuencia y sintonización.

1Seleccione la banda

Pulse el botón [FM] o [AM].

2Acceda al modo de Sintonización de Acceso Directo

Pulse el botón [DIRECT] del mando a distancia.

Se visualiza "– – – –".

3Introduzca la frecuencia

Pulse los botones numérico en el mando a distancia.

Ejemplo:

Frecuencia deseada Pulse el botón

92,1 MHz (FM) [0], [9], [2], [1]

810 kHz (AM) [0], [8], [1], [0]

Cancelación de la Sintonización de Acceso Directo

Pulse el botón [DIRECT] del mando a distancia.

Sintonización de Acceso Directo

(Función del mando a distancia)

Selección de la emisora.

1Seleccione la fuente de sintonizador

Pulse el botón [SRC].

Seleccione la visualización "TUNER".

2Seleccione la banda

Pulse el botón [FM] o [AM].

Cada vez que pulse el botón [FM] cambiará entre las bandas

FM1, FM2, y FM3.

3Sintonice la banda hacia arriba o hacia abajo

Pulse el botón [4] o [¢].

Durante la recepción de emisoras en estéreo, el indicador "ST" se

activa.

Sintonización

Elija el modo de sintonización.

Pulse el botón [AUTO].

Cada vez que se pulse el botón, el modo de Sintonización

cambiará como se indica a continuación.

Modo de Sintonización Visualización Funcionamiento

Búsqueda automática Indicador Búsqueda automática

"AUTO 1" de una emisora.

Búsqueda de emisora Indicador Búsqueda de emisoras

predefinida "AUTO 2" por orden en la

memoria de preajuste.

Manual "Manual" Control de sintonización

manual normal.

Modo de Sintonización

Características del sintonizador

— 78 —

Español

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 78

Características de CD/MP3/control de disco Externo

Recuperación de las emisoras de la memoria

1Seleccione la banda

Pulse el botón [FM] o [AM].

2Recupere la emisora

Pulse el botón [1] — [6] deseado.

Sintonización preajustada

Almacenamiento automático de emisoras con buena recepción

en la memoria.

1Seleccione la banda de la Entrada de Memoria Automática

Pulse el botón [FM] o [AM].

2Abra la Entrada de Memoria Automática

Pulse el botón [AME] durante más de 2 segundos.

Cuando se guardan en memoria 6 emisoras que pueden

recibirse, la Entrada de Memoria Automática se cierra.

Entrada de Memoria Automática

— 79 —

AM/

DISC-/

SCRL FM/

DISC+

SRC

¢4

REP

RDM/

SCAN M.RDM

F.SEL

Indicador IN Número de pista Tiempo de pista Número de disco

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 79

Selección del ajuste de disco en el cambiador de disco o la

carpeta grabada en el MP3 media.

Pulse el botón [DISC–] o el botón [DISC+].

Búsqueda de Disco/Carpeta

Búsqueda de Disco

(Función de cambiador de discos)

Búsqueda de Carpeta (Función de MP3)

Búsqueda de una canción en el disco o en la carpeta MP3.

Pulse el botón [4] o [¢].

Búsqueda de Pista/Archivo

Avance rápido

Mantenga pulsado el botón [¢].

Libere el botón en el punto en el que desea reanudar la

reproducción.

Inversión

Mantenga pulsado el botón [4].

Libere el botón en el punto en el que desea reanudar la

reproducción.

Avance rápido y rebobinado

Reproducción de discos colocados en el accesorio opcional de

reproductor de discos conectado a esta unidad.

Pulse el botón [SRC].

Seleccione la visualización del reproductor de discos deseado.

Ejemplos de visualizaciones:

Visualización Reproductor de Discos

"CD2" reproductor-CD

"DISC CH" cambiador de CD/ cambiador de MD

•El disco 10 se visualiza como "0".

•Las funciones que pueden utilizarse y la información que se puede

visualizar, pueden ser diferentes dependiendo del reproductor de

discos externo conectado.

Reproducción de un Disco Externo

Cuando hay un CD insertado

Pulse el botón [SRC].

Seleccione la visualización "CD".

Cuando haya un CD insertado, el indicador "IN" se activa.

Expulse el CD

Pulse el botón [0].

Los CD de 3 pulgadas (8cm) no pueden reproducirse. El uso e

inserción de un adaptador en esta unidad puede ocasionar daños.

Los formatos MP3 que puede reproducir esta unidad deben estar en

soportes CD-ROM, CD-R y CD-RW.

Los formatos de medios deben ser ISO 9660 Nivel 1, Nivel 2, Joliet,

o Romeo. Los métodos y precauciones que deben seguirse para

escribir datos MP3 están descritos en <Notas sobre la reproducción

de MP3> (página 70).

Compruebe dicha sección antes de crear los medios MP3.

Reproducción de CD y MP3

Características de CD/MP3/control de disco Externo

— 80 —

Español

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 80

Reproducción de la primera parte de cada canción de la carpeta

de disco o MP3 que esté escuchando y búsqueda de la canción

que desee escuchar.

1Inicie la Reproducción con Exploración

Pulse el botón [SCAN].

Se visualiza "Scan ON".

2Libere cuando se reproduzca la canción que desee escuchar

Pulse el botón [SCAN].

Reproducción con Exploración

Repetición de la canción, disco del cambiador de discos o

carpeta MP3 que esté escuchando.

Pulse el botón [REP].

Cada vez que se pulse el botón, la Repetición de Reproducción

cambiará como se indica a continuación.

En un CD y fuente de disco Externa

Repetición de reproducción Visualización

Repetición de Pista "Repeat ON"/"T-Repeat ON"

Repetición de Disco

(En cambiador de discos) "D-Repeat ON"

DESACTIVADO "Repeat OFF"

En fuente MP3

Repetición de reproducción Visualización

Repetición de Archivo "File REP ON"

Repetición de Carpeta "FOLD REP ON"

DESACTIVADO "Repeat OFF"

Repetición de Pista/Archivo/Disco/Carpeta

Búsqueda de Disco mediante la introducción del número de

pista.

1Introduzca el número de disco

Pulse los botones numérico en el mando a distancia.

2Realice la Búsqueda de Disco

Pulse el botón [DISC+] o [DISC–].

Cancelación de la Búsqueda de Disco Directa

Pulse el botón [38].

Introduzca "0" para seleccionar el disco 10.

Búsqueda de Disco Directa (Función de

cambiadores de discos con mando a distancia)

Búsqueda de Pista/Archivo mediante la introducción del número

de pista/archivo.

1Introduzca el número de pista/archivo

Pulse los botones numérico en el mando a distancia.

2Realice la Búsqueda de Pista/Archivo

Pulse el botón [4] o [¢].

Cancelación de la Búsqueda de Pista/Archivo Directa

Pulse el botón [38].

Búsqueda de Pista/Archivo Directa

(Función de mando a distancia)

(Búsqueda de archivo directa: Función de MP3)

— 81 —

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 81

Despliegue del texto de CD, texto de MP3, o título MD.

Pulse el botón [SCRL] durante más de 1 segundo.

Despliegue de Texto/Título

<Visualización del nombre de la carpeta>

Muestra el nombre de la carpeta actual.

2Seleccione el nivel de carpeta

Pulse el botón [FM] o [AM].

Con el botón [FM] se moverá 1 nivel hacia abajo y con el botón

[AM] 1 nivel hacia arriba.

Selección de una carpeta del mismo nivel

Pulse el botón [4] o [¢].

Con el botón [4] se moverá a la carpeta anterior y con el botón

[¢] a la carpeta siguiente.

Retorno al nivel superior

Pulse el botón [3].

3Decida la carpeta que desee que se reproduzca

Pulse el botón [1].

El modo de selección de carpeta se libera y el MP3 de la carpeta

visualizada es reproducido.

Los métodos para ir a otras carpetas en el modo de selección de

carpetas son diferentes de los del modo de búsqueda de carpetas.

Véase <Notas sobre la reproducción de MP3> (página 70) respecto

de los detalles.

Cancelación del modo de selección de carpeta

Pulse el botón [F.SEL].

Selección rápida de la carpeta que desee escuchar.

1Acceso al modo de selección de carpetas

Pulse el botón [F.SEL].

Se visualiza "Select Mode".

Durante el modo de Selección, se visualizará la información de

carpeta tal como se indica a continuación.

Selección de carpetas (Función de MP3)

Reproduzca las canciones de todos los discos del cambiador de

discos en orden aleatorio.

Pulse el botón [M.RDM].

Cada vez que se pulsa el botón, la Reproducción Aleatoria

Magazine se activa o desactiva.

Cuando está activada se visualiza "M-Random ON".

Cuando se pulsa el botón [¢], comenzará la selección de la

siguiente canción.

Reproducción Aleatoria de Magazine

(Función de cambiador de discos)

Reproduzca todas las canciones del disco o carpeta MP3 en

orden aleatorio.

Pulse el botón [RDM].

Cada vez que se pulsa el botón, la Reproducción Aleatoria se

activa o desactiva.

Cuando está activada se visualiza "Random ON".

Cuando se pulsa el botón [¢], comenzará la selección de la

siguiente canción.

Reproducción aleatoria

Características de CD/MP3/control de disco Externo

— 82 —

Español

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 82

Acerca del Menú

Selección del CD visualizado en la DNPS de los discos CD

ajustados en el cambiador de discos.

1Acceda al modo DNPP

Pulse el botón [DNPP] del mando a distancia.

Cuando se visualiza "DNPP", DNPS se visualiza por orden.

Visualización de Avance / Inversión

Pulse el botón [DISC–] o botón [DISC+].

2Cuando se visualiza el disco deseado

Pulse el botón [OK] del mando a distancia.

Se reproducirá el disco visualizado.

Cancelación del modo DNPP

Pulse el botón [DNPP] del mando a distancia.

DNPP (Disc Name Preset Play) (Función de

cambiadores de discos con mando a distancia)

— 83 —

AM FM

¢4

SRC

Visualización Menú

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 83

Después de retirar la placa frontal de la unidad, parpadea un

indicador rojo como advertencia para potenciales ladrones.

Visualización Preajuste

"DSI ON" El LED parpadea.

"DSI OFF" LED desactivado.

DSI (Disabled System Indicator)

1Seleccione el modo de Ajuste de Reloj

Pulse el botón [FM] o [AM].

Seleccione la visualización "Clock Adjust".

2Acceda al modo de Ajuste del Reloj

Pulse el botón [4] o [¢] durante más de 1 segundo.

La indicación horaria parpadea.

3Ajuste las horas

Pulse el botón [FM] o [AM].

Ajuste los minutos

Pulse el botón [4] o [¢].

4Salga del modo de ajuste del Reloj

Pulse el botón [MENU].

Ajuste manual del reloj

ACTIVACIÓN/DESACTIVACIÓN del sonido de comprobación de

funcionamiento (sonido bip).

Visualización Preajuste

"Beep ON" Se escucha un beep.

"Beep OFF" Beep cancelado.

Tono de Sensor de Contacto

Ajuste de la función de sonido bip, etc. durante el

funcionamiento.

Aquí se explica el método de funcionamiento básico del sistema

de Menús. La referencia a los elemento de menús y el contenido

de sus ajustes se encuentra a continuación de esta explicación

de funcionamiento.

1Acceda al modo de Menús

Pulse el botón [MENU] durante más de 1 segundo.

Se visualiza "MENU".

2Seleccione el elemento de menú

Pulse el botón [FM] o [AM].

Ejemplo:Cuando desee ajustar el sonido de bip, seleccione la

visualización "Beep".

3Ajuste el elemento de menús.

Pulse el botón [4] o [¢].

Ejemplo:Cuando se selecciona "Beep", cada vez que se pulse el

botón cambiará a "Beep ON" o "Beep OFF". Seleccione 1

de ellos como el ajuste.

Puede continuar volviendo al paso 2 y ajustando otras opciones.

4Salga del modo de Menús

Pulse el botón [MENU].

Cuando se visualizan otras opciones, aplicables al método de

funcionamiento básico mencionado, se introduce la tabla de

contenidos de sus ajustes. (Normalmente, el ajuste situado en la

parte superior de la tabla es el ajuste original)

Además, la explicación de los elemento que no son aplicables

(<Ajuste manual del reloj>etc.) se introducen paso a paso.

Sistema de Menús

Acerca del Menú

— 84 —

Español

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 84

Para seleccionar la pantalla cuando se cambia a fuente de

entrada Auxiliar. Para conocer cómo nombrar la Estación / Disco

consulte <Asignación de Nombre de Emisora/Disco> (página 76).

1Seleccione la fuente de entrada Auxiliar

Pulse el botón [SRC].

Seleccione la visualización "AUX1".

2Acceda al modo de menú

Pulse el botón [MENU] durante más de 1 segundo.

Se visualiza "MENU".

3Seleccione el modo de selección de pantalla de entrada

auxiliar

Pulse el botón [FM] o [AM].

Seleccione la visualización "NAME SET".

4Acceda al modo de selección de pantalla de entrada auxiliar

Pulse el botón [4] o [¢] durante más de 2 segundos.

Se visualizará la pantalla de entrada auxiliar seleccionada en ese

momento.

5Seleccione la pantalla de entrada auxiliar

Pulse el botón [4] o [¢].

Cada vez que se pulse el botón, la visualización cambiará como

se indica a continuación.

• "AUX1"

• "TV"

• "VIDEO"

• "GAME"

• "PORTABLE"

• "DVD"

6Salga del modo de selección de pantalla de entrada auxiliar

Pulse el botón [MENU].

Selección de pantalla de entrada auxiliar y

asignación de nombre de emisora/disco

Cambie temporalmente la recepción de estéreo a mono para

reducir el ruido de paso múltiple al oír la emisora FM.

Visualización Preajuste

"CRSC ON" El CRSC está activado.

"CRSC OFF" El CRSC está desactivado.

Los campos eléctricos fuertes (como las líneas de alta tensión)

pueden producir que la calidad del sonido sea inestable cuando

CRSC está activado. En tal caso, desactivelo.

CRSC (Clean Reception System Circuit)

<Recepción en FM>

Ajuste del contraste de la pantalla de visualización.

Visualización y Ajuste

"Contrast 0"

"Contrast 5" (Ajuste Original)

"Contrast 10"

……

Ajuste del Contraste

— 85 —

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 85

Operaciones básicas del control remoto

Cuando existe algún problema en la reproducción de un CD con

formato especial, este ajuste reproduce el CD forzosamente.

Visualización Preajuste

"CD READ 1" Reproducir CD y MP3.

"CD READ 2" Reproducir CD forzosamente.

El ajuste "CD READ 2" no puede reproducir MP3.

Es posible que algunos CDs de música no se puedan reproducir

aún en el modo "CD READ 2".

Ajuste de la lectura del CD <En modo En espera>

Ajuste del Despliegue de texto visualizado.

Visualización Preajuste

"Scroll Auto" Repite el despliegue.

"Scroll MANU" Hace el despliegue cuando la

visualización cambia.

El texto desplegado se indica a continuación.

• Texto de CD

• Nombre de Carpeta/ Nombre de Archivo/ Título de canción/

Nombre de artista/ Nombre de álbum

• Título de MD

Despliegue de Texto

Acerca del Menú

— 86 —

Español

ATT

DIRECT/OK

[0] — [9]

SRC

4/¢

FM/AM/DISC

/DISC–

DNPP

VOL. SRC

DIRECT

/OK

DNPP

/SBF

ABC DEF

JKLGHI MNO

TUV

PRS WXY

VOL.

ATT

DISC

FM+

AM–

¢4

Sin utilizar

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 86

Botones [AM]/ [FM]

Seleccione la banda.

Cada vez que pulse el botón [FM] cambiará entre las bandas

FM1, FM2, y FM3.

Botones [4]/ [¢]

Sintonice la banda hacia arriba o hacia abajo.

Botones [0] — [9]

Pulses los botones [1] — [6] para recuperar las emisoras

predefinidas.

Botón [DIRECT]

Selecciona y cancela el modo <Sintonización de Acceso Directo>

(página 78).

En fuente Sintonizador

Botones [VOL.]

Ajuste del volumen.

Botón [SRC]

Cada vez que se pulse el botón, la fuente cambiará.

Respecto del orden de cambio de la fuente, remítase a

<Selección de la fuente> (página 73).

Botón [ATT]

Baja el volumen rápidamente.

Cuando se pulsa de nuevo, vuelve al nivel anterior.

Operaciones básicas

Utilice dos pilas tamaño "AA".

Deslice la cubierta del compartimiento de las pilas

presionándola ligeramente como se muestra en la figura.

Inserte las pilas con los polos + y – alineados correctamente,

siguiendo la ilustración del interior del compartimiento.

Guarde las pilas no utilizadas lejos del alcance de los niños.Llame al

médico inmediatamente si la pila fuera tragada por accidente.

No coloque el mando a distancia sobre sitios calientes como encima

del salpicadero.

2ADVERTENCIA

Carga y Recambio de la Pila

— 87 —

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 87

Botones [4]/ [¢]

Pista/archivo hacia delante y hacia atrás .

Botones [DISC+]/ [DISC–]

Disco/Carpeta hacia delante y hacia atrás .

Botón [38]

Cada vez que se pulse el botón, la canción queda en el estado de

pausa o es reproducida.

Botón [DNPP]/ [OK]

Selecciona y cancela el modo <DNPP (Disc Name Preset Play)>

(página 83).

Botones [0] — [9]

Estando en <Búsqueda de Pista/Archivo Directa> (página 81) y

<Búsqueda de Disco Directa> (página 81), introduzca el número

de pista/archivo/disco .

En fuente de Disco

Operaciones básicas del control remoto

— 88 —

Español

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 88

— 89 —— 89 —

El uso de accesorios distintos de los suministrados podría causar daños

en la unidad. Asegúrese de utilizar únicamente los accesorios

entregados con la unidad, mencionados arriba.

1. Para evitar cortocircuitos, retire la llave del encendido y desconecte el

terminal ·de la batería.

2. Conecte correctamente los cables de entrada y de salida de cada

unidad.

3. Conecte los cables del altavoz del mazo de conductores.

4. Conecte los cables del mazo de conductores en el siguiente orden:

masa, batería, encendido.

5. Conecte el conector del mazo de conductores a la unidad.

6. Instale la unidad en su automóvil.

7. Vuelva a conectar el terminal ·de la batería.

8. Luego pulse el botón de reposición.

Si conecta el cable de encendido (rojo) y el cable de la batería

(amarillo) al chasis del automóvil (masa), podría producir un

cortocircuito y esto a su vez, un incendio. Siempre conecte estos

cables a la fuente de alimentación que pasa a través de la caja de

fusibles.

•Si el encendido de su automóvil no está provisto de la posición

ACC, conecte los cables de encendido a una fuente de

alimentación que pueda conectarse y desconectarse con la llave

de encendido. Si conecta el cable de encendido a una fuente de

alimentación que recibe un suministro constante de alimentación

tales como los cables de la batería, la batería podría descargarse.

•Si la consola tiene una tapa, asegúrese de instalar la unidad de

modo que la placa frontal no golpee la tapa al abrir y cerrar.

•Si se funde el fusible, en primer lugar asegúrese de que los

cables no hayan causado un cortocircuito, y luego reemplace el

fusible usado por otro del mismo régimen.

•Enrolle los cables no conectados con una cinta de vinilo u otro

material similar para que queden aislados. Para evitar

cortocircuitos, no retire las tapas de los extremos de los cables o

terminales no conectados.

•Conecte los cables de los altavoces a cada uno de los terminales

correspondientes. La conexión compartida de los cables -o la

conexión a masa de los mismos a cualquier parte metálica del

automóvil podrá dañar la unidad o impedir su correcto

funcionamiento.

•Cuando se han conectado solamente dos altavoces al sistema,

conecte los conectores ya sea a ambos terminales de salida

delanteros, o a ambos terminales de salida traseros (o sea, no

mezcle terminales delanteros y traseros). Por ejemplo, si

conecta el conector +del altavoz izquierdo a un terminal de

salida delantero, no conecte el conector -del altavoz derecho a

un terminal de salida trasero.

•Después de instalar la unidad, compruebe que las lámparas de

freno, las lámparas de destello, el limpiaparabrisas, etc.

funcionen satisfactoriamente.

•Instale la unidad en un ángulo de 30˚ o menos.

2PRECAUCIÓN

2ADVERTENCIA

Procedimiento de instalación

Vista exterior

......... Número de ítems

Vista exterior

......... Número de ítems

.........1

.........4

.........2

.........4

.........1

Accesorios

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 89

— 90 —

Español

— 90 —

P. CONT

ANT CONT

FRONT L

FRONT R

REAR L

REAR R

–

REAR

Entrada de antena de

FM/AM1

Fusible (10A)

Entrada de control del cambiador de discos

KENWOOD2

Mazo de

conductores

(Accesorio1) 25

Blanco/Negro

Gris/Negro

Verde/Negro

Púrpura/Negro

Blanco

Gris

Verde

Púrpura

Al altavoz delantero

izquierdo 30

Al altavoz delantero

derecho 33

Al altavoz trasero

derecho 39

Al altavoz trasero

izquierdo 36

Cable del encendido (Rojo) 20

Cable de la batería (Amarillo) 21

Cable de masa (Negro) ·(Al chasis del automóvil) 22

Interruptor de

la llave de

encendido 10

Caja de fusibles

del automóvil

(Fusible principal)

ACC 13

Caja de fusibles

del automóvil 14

Batería

Si no se efectúan las conexiones, no deje que el cable sobresalga de la lengüeta.

Salida delantera

izquierda (Blanco) 26

Salida delantera

derecha (Rojo)27

Para conectar el Cambiador de

discos, consulte el manual de su

cambiador de discos. 3

No permita que el cable

salga de la etiqueta. 4b

Cable de control de antena motriz

(Azul)17

Conexión de cables a los terminals

Sin utilizar

6 Conecte al terminal de control de

alimentación cuando utilice el amplificador

de potencia opcional, o al terminal de

control de antena del vehículo.

Cable de control de potencia/

control de antena motriz

(Azul/blanco)16

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 90

— 91 —— 91 —

Asegúrese de que la unidad esté firmemente instalada en su lugar. Si

está instalada en forma inestable, podrían ocurrir fallas de

funcionamiento (p.ej., saltos de sonido).

Correa de montaje

metálico

(disponible en el comercio)

Tornillo

autorroscante

(disponible en

el comercio)

Muro cortafuego o soporte de metal

Tornillo (M4X8)

(disponible en

el comercio)

■Instalación

8 mm

MAX.

ø5mm ø5mm

8mm

MAX.

■Instalación de la unidad en automóviles japoneses

T: Automóviles Toyota

N: Automóviles Nissan

TT/N

Accesorio3...para automóviles Nissan

Accesorio4...para automóviles Toyota

•Durante la instalación, no utilice otros tornillos que no sean los

suministrados. El uso de tornillos diferentes podría causar daños en la

unidad principal.

•El apriete excesivo utilizando un destornillador eléctrico o similar

durante la instalación podrá ocasionar daños en el chasis.

1Refiérase a la sección <Extracción del Marco de Goma Dura>

y retire el marco de goma dura.

2Alinee los orificios de la unidad (dos lugares en cada lado) con

la ménsula de montaje del vehículo y fije la unidad con los

tornillos suministrados.

Doble las lengüetas

del manguito de

montaje con un

destornillador o

similar y fíjelo.

Instalación

Accesorio5

■Fijación de la placa frontal a la unidad

No inserte nunca el tornillo para metales (ø4x16mm) en cualquier otro

orificio distinto del especificado. Si lo introduce en otro orificio, podría

entrar en contacto con las partes mecánicas del interior de la unidad,

causando daños.

Si desea dejar firmemente sujeta la

placa frontal a la unidad, enrosque

el tornillo para metales (ø4x16mm)

entregado con la unidad en el

orificio indicado abajo.

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 91

— 92 —

Español

— 92 —

Tornillo (M4X8)

(disponible en

el comercio)

■Desmontaje de la unidad

4Mueva la herramienta de

extracción hacia abajo, y

extraiga la unidad hasta la

mitad mientras presiona

hacia adentro.

5Termine de sacar la unidad

con las manos, prestando

atención para no dejarla

caer.

Preste atención para no lastimarse con las uñas de la

herramienta de extracción.

1Refiérase a la sección <Extracción del Marco de Goma Dura>

y retire el marco de goma dura.

2Quite el tornillo con arandela (M4x8) del panel posterior.

3Inserte profundamente las dos herramientas de extracción en

las ranuras de cada lado, tal como se muestra en la figura.

Accesorio2

Herramieta de extracción

Instalación

■Extracción del Marco de Goma Dura

2Después de extraer la parte inferior, libere de la misma

manera los dos lugares del lado superior.

El marco podrá desmontarse también de la misma manera

desde el lado superior.

Uña

Fiador

1Enganche la uña de la herramienta de extracción y libere los

cierres provistos en dos lugares de la parte inferior.

Tal como se muestra en la figura, baje el marco y extráigalo

hacia adelante.

Accesorio2

Herramieta de extracción

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 92

— 93 —

Lo que podría parecer una falla de funcionamiento de

su unidad podría ser simplemente el resultado de un

pequeño error de operación o de un defecto de

conexión. Antes de acudir al servicio, verifique primero

el siguiente cuadro sobre los problemas que se podrían

presentar.

General

?No se puede conectar la alimentación.01

✔El fusible está fundido.

☞Después de verificar si hay cortocircuitos en los cables, reemplace

el fusible por otro del mismo régimen.

?Hay una fuente que no se puede conmutar.07

✔No hay ningún medio insertado.

☞Ajuste los medios que desea escuchar. Si no hay ningún medio en

esta unidad, no se puede conmutar a cada fuente.

✔El cambiador de discos no está conectado.08

☞Conecte el cambiador de discos. Si el cambiador de discos no

está conectado a su terminal de entrada, No se puede conmutar a

una fuente de disco externa.

?Se borra la memoria al desconectar el encendido.10

✔El encendido y el cable de la batería están incorrectamente

conectados.11

☞Conecte correctamente el cable, refiriéndose a la sección

<Conexión de cables a los terminals>.

?Aún si la sonoridad esta activada, el tono agudo no se compensa. 17

✔Se selecciona la fuente de sintonizador.

☞El tono agudo no se compensa cuando está la fuente de

sintonizador.

?No se escucha el sonido, o el volumen es bajo.20

✔Las configuraciones de desvanecimiento o balance se ajustan todas

hacia un lado.21

☞Centre los ajustes de desvanecimiento y balance.

✔Los cables de entrada/salida o el mazo de conductores están

conectados incorrectamente.22

☞Vuelva a conectar correctamente los cables de entrada/salida y/o

el mazo de conductores. Consulte la sección de <Conexión de

cables a los terminals>.

Guia Sobre Localización De Averias

— 93 —

✔Los valores de desviación de volumen son bajos.24

☞Suba la compensación de Volumen, remitiéndose a la sección

<Control de audio> (página 74).

?Calidad del sonido deficiente o distorsionada.25

✔Uno de los cables del altavoz está siendo apretado por uno de los

tornillos del automóvil.

☞Verifique el conexionado del altavoz.

✔Los altavoces no están conectados correctamente.27

☞Vuelva a conectar los cables del altavoz de manera que cada

terminal de salida quede conectado a un altavoz diferente.

?El tono del sensor de toque no suena.34

✔El terminal de presalida está siendo utilizado.

☞El tono del sensor de toque no puede ser emitido desde el

terminal de presalida.

Fuente de sintonizador

?Recepción de radio deficiente.39

✔No está extendida la antena del automóvil.

☞Extraiga completamente la antena.

✔El cable de control de antena no está conectado.40

☞Conecte el cable correctamente, refiriéndose a la sección

<Conexión de cables a los terminals>.

?No se puede introducir la frecuencia deseada con la Sintonización de

acceso directo.41

✔Una emisora que no se puede recibir está siendo introducida.

☞Introduzca una emisora que se pueda recibir.

✔Está tratando de introducir una frecuencia con una unidad 0,01

MHz.42

☞Lo que se puede designar en la banda FM es para 0,1 MHz.

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 93

— 94 —

Español

Fuente de Disco

?Se visualiza "AUX1" sin llevar a cabo el modo de control de disco

externo.50

✔Está conectado un cambiador de discos no soportado.51

☞Utilice el cambiador de discos mencionado en INFORMACION

IMPORTANTE de la sección <Precauciones de Seguridad> (página

68).

?No se reproduce el disco especificado, sino otro.52

✔El CD especificado está muy sucio.

☞Limpie el CD, refiriéndose a la sección <Limpieza de CD>.

✔El disco está cargado en una ranura diferente de la especificada.54

☞Saque el cartucho del disco y verifique el número del disco

especificado.

✔El disco está muy rayado.55

☞Pruebe otro disco.

?El CD es expulsado en cuanto se lo carga.62

✔El CD está muy sucio.63

☞Limpie el CD, remitiéndose a Limpieza de CDs de la sección

<Acerca de los CDs> (página 72).

?No se puede extraer el disco.64

✔La causa de esto es que han transcurrido más de 10 minutos desde

que el interruptor ACC del automóvil fue desactivado.

☞El disco solo se puede extraer durante un termino de 10 minutos

después de que se ha desactivado el interruptor ACC.

Si han transcurrido más de 10 minutos, active nuevamente el

interruptor ACC y pulse el botón Eject.

?El disco no se insertará.65

✔Existe ya otro disco insertado.

☞Pulse el botón [0] y extraiga el disco.

?La Búsqueda directa no puede realizarse. 66-1

✔Otra función se activa.

☞Desactive la reproducción aleatoria u otras funciones.

?No se puede realizar la búsqueda de pistas.66-2

✔Para los discos/carpetas primera o última canción.

☞Para cada disco/carpeta, la Búsqueda de pista no puede realizarse

en dirección de retroceso para la primera canción o en dirección

de avance para la última canción.

Fuente MP3

?No se puede reproducir un MP3.67

✔El medio está rayado o sucio.69

☞Limpie el medio, remitiéndose a Limpieza de CDs de la sección

<Acerca de los CDs> (página 72).

?El sonido salta cuando un MP3 está siendo reproducido.73-1

✔El medio esta rayado o sucio.

☞Limpie el medio, remitiéndose a Limpieza de CDs de la sección

<Acerca de los CDs> (página 72).

✔No es buena la condición de grabación.73-2

☞Grabe los medios nuevamente o utilice otros.

?El tiempo de pista de MP3 no se visualiza correctamente.80

✔---

☞Hay veces en las que no se visualiza correctamente de acuerdo

con las condiciones de grabación de MP3.

En las siguientes circunstancias, consulte a su centro

de servicio técnico más próximo:

Aún cuando el cambiador de disco esté conectado, la fuente del cambiador

de disco no está ACTIVADA, con "AUX1" visualizándose en la pantalla

durante el modo de cambiador.

Guia Sobre Localización De Averias

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 94

— 95 —

Los mensajes mostrados a continuación presentan las

condiciones de su sistema.

EJECT: No se ha cargado el cartucho de discos en el cambiador. El

cartucho de discos no está completamente cargado.E01

➪Cargue correctamente el cartucho de discos.

No hay ningún CD en la unidad.

➪Inserte el CD.

No Disc: No se ha cargado el disco en el cartucho de discos.E02

➪Cargue un disco en el cartucho de discos.

TOC Error: No se ha cargado el disco en el cartucho de discos.

➪Cargue un disco en el cartucho de discos.E04

El CD está muy sucio. Limpie el CD y cárguelo

correctamente. El CD está boca abajo. El CD está muy

rayado.

➪Limpie el CD y cárguelo correctamente.

E-05: El CD está boca abajo.E05

➪Cargue el CD correctamente.

Blank Disc: No hay nada grabado en el MD.E10

No Track: No hay pistas grabadas en el MD, aunque hay título

grabado.E11

E-15: Se reproducieron medios que no tenían datos grabados que

la unidad pudiera reproducir.E15

➪Utilice medios que tengan datos grabados que la unida

pueda reproducir.

No Panel: La placa frontal de la unidad esclava que se conecta a esta

unidad ha sido extraida.E30

➪Vuélvala a colocar.

E-77: Por algún motivo, la unidad funciona en forma defectuosa.E77

➪Pulse el botón de reposición de la unidad. Si el código "E-

77" no desaparece, consulte con el centro de servicio más

cercano.

Mecha Error: El magazín de disco tiene algún problema.

O la unidad está funcionando incorrectamente por alguna

razón.E99

➪Revise el magazín de discos. Luego, pulse el botón de

reposición de la unidad.

Si el código "Mecha Error" no desaparece, consulte con el

centro de servicio más cercano.

Hold Error: El circuito de protección de la unidad se activa cuando la

temperatura interior del cambiador de discos automático

excede de 60˚C (140˚F), interrumpiendo toda operación.E0d

➪Enfríe la unidad abriendo las ventanillas o encendiendo el

acondicionador de aire. Cuando la temperatura disminuya

por debajo de 60˚C (140˚F), se reanudará la reproducción

del disco.

NO NAME: Intento de visualización del DNPS durante la reproducción de

CD sin tener nombres de disco preajustados.E51

Load: Los discos se están intercambiando en el cambiador de

discos.E57-1

Reading: La unidad está leyendo los datos en el disco.E57-2

NO ACCESS: Después de ajustarlo en el cambiador de disco, el DNPP fue

realizado sin haberlo reproducido al menos 1 vez.E58

IN (Parpadeo): La sección del reproductor de CD no está funcionando

apropiadamente.E59

➪Reinserte el CD. Si el CD no se puede expulsar o si la

pantalla continua relampagueando aún cuando el CD ha

sido reinsertado apropiadamente, por favor desactive la

alimentación y consulte con su centro de servicios más

cercano.

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 95

Español

— 96 —

Especificaciones

Las especificaciones se encuentran sujetas a cambios sin previo aviso.

Sección del sintonizador de FM

Gama de frecuencias (intervalo 200 kHz)

.......................................................87,9 MHz – 107,9 MHz

Sensibilidad útil (Relación señal / ruido: 30dB)

..........................................................9,3 dBf (0,8 µV/75 Ω)

Sensibilidad de silenciamiento (Relación señal / ruido : 50dB)

........................................................15,2 dBf (1,6 µV/75 Ω)

Respuesta de frecuencia (±3 dB)..........................30 Hz – 15 kHz

Relación señal a ruido (MONO) ...........................................70 dB

Selectividad (±400 kHz)....................................................≥80 dB

Separación estéreo (1 kHz)..................................................40 dB

Sección del sintonizador de AM

Gama de frecuencias (intervalo 10 kHz) ........530 kHz – 1700 kHz

Sensibilidad útil (Relación señal / ruido : 20dB) .....28 dBµ (25 µV)

Sección del disco compacto

Diode láser.....................................................GaAlAs (λ=780 nm)

Filtro digital (D/A) ....................................8 veces sobremuestreo

Convertidor D/A.....................................................................1 Bit

Velocidad de giro...........................1000 – 400 rpm (CLV 2 veces)

Fluctuación y trémolo ...........................Menos del límite medible

Respuesta de frecuencia (±1 dB)..........................10 Hz – 20 kHz

Distorsión armónica total (1 kHz) .....................................0,01 %

Relación señal a ruido (1 kHz) ...........................................105 dB

Gama dinámica....................................................................93 dB

Separación de canales.........................................................85 dB

Decodificación de MP3

................Compatible con MPEG-1,0/2,0/2,5 Audio Layer-3

Sección de audio

Potencia máxima de salida.............................................50 W x 4

Potencia completa de todo el ancho de band

(a menos del 1% de distorsión armónica total) ........22 W x 4

Acción tonal

Graves : ..........................................................100 Hz ±10 dB

Registro medio : ................................................1 kHz ±10 dB

Agudos : ..........................................................10 kHz ±10 dB

Nivel de salida del preamplificador/carga

(durante la reproducción del disco)..................2000 mV/10 kΩ

Impedancia de salida de preamplificador .........................≤600 Ω

General

Tensión de funcionamiento (11 – 16 V admisibles) ............14,4 V

Consumo...............................................................................10 A

Tamaño de instalación (An x Al x F) ..............182 x 53 x 157 mm

7-3/16 x 2-1/16 x 6-3/16 pulgada

Peso ....................................................................3,1 lbs (1,4 kg)

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 96

KDC-MP222_Spanish r5 02.11.18 9:19 PM Page 97

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 98

— 99 —

Índice

Precauções de Segurança ......100

Sobre o sintonizador rádio Sirius

Satellite................................101

Notas sobre a reprodução de

MP3 ......................................102

Sobre CDs ..............................104

Características gerais .............105

Alimentação

Selecção da Fonte

Volume

Atenuador

Loudness

System Q

Controlo de áudio

Regulação do Altifalante

Comutação do mostrador

Nomear Estação/Disco (SNPS/DNPS)

Painel Anti Roubo

Características do rádio .........109

Modo de sintonia

Sintonia

Sintonia de Acesso Directo

Memória de Estações Predefinidas

Entrada Automática de Memória

Sintonia Predefinida

Características de CD/MP3

controlo de Disco externo...111

Reprodução de CD e MP3

Reprodução de Discos Externos

Avanço Rápido e Recuo

Busca de Faixa/Ficheiro

Busca de Disco/Pasta

Busca Directa de Faixa/Ficheiro

Busca Directa de Disco

Repetir Faixa/Ficheiro/Disco/Pasta

Busca de Reprodução

Reprodução Aleatória

Reprodução Aleatória de Magazine

Selecção de Pasta

Correr Texto/Título

DNPP (Disc Name Preset Play)

Sistema de Menu ....................115

Sistema de Menu

Som Sensor de Toque

Ajuste Manual do Relógio

DSI (Disabled System Indicator)

Ajuste de Contraste

CRSC (Clean Reception System Circuit)

Regulação da Afixação de Entrada

Auxiliar e Nomear Estação/Disco

Correr Texto

Leitura de CD regulada

Operações Básicas de Controle

Remotos ...............................118

Acessórios...............................121

Procedimentos para

Instalação.............................121

Ligar os Cabos aos Terminals.122

Instalação................................123

Guia de Diagnóstico ...............125

Especificações ........................128

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 99

— 100 —

Português

Precauções de Segurança

As seguintes precauções devem ser

tomadas para evitar acidentes e/ou

incêndio:

•Colocar o aparelho até que fique bem

encaixado no lugar. Se isto não for feito, ele

pode sair do lugar em caso de colisão ou

solavancos.

•Ao prolongar os fios de alimentação, positivo

ou massa, utilize apenas fios para

automóvel ou equivalentes com uma secção

mínima de 0,75mm2(AWG18) ou superior,

para evitar danos ou deterioração do

isolamento dos fios.

•Para prevenir curtos-circuitos, nunca se deve

colocar ou deixar objetos metálicos (p.ex.,

moedas ou ferramentas de metal) dentro do

aparelho.

•Se o aparelho começar a deitar fumo ou

odores estranhos, deve-se desligá-lo

imediatamente e consultar seu

concessionário Kenwood.

•Cuidado para não prender os seus dedos

entre a placa e o aparelho.

•Tome cuidado para não deixar cair o aparelho

ou sujeitá-lo a fortes choques.

O aparelho pode quebrar ou rachar, pois

contém componentes de vidro.

•Não toque no fluido de cristal líquido se o

LCD (visor) estiver danificado ou quebrado

devido a um choque.

O fluido de cristal líquido pode causar danos

à sua saúde, chegando mesmo a ser fatal.

Se o fluido de cristal líquido do LCD (visor)

entrar em contacto com seu corpo ou roupa,

lave imediatamente a parte afetada com

água e sabão.

2ADVERTÊNCIA

Para evitar danificar o equipamento,

devem-se tomar:

•Ligar o aparelho a um veiculo de 12 voltes

negativo à massa.

•Não abrir as tampas . de cima e de baixo do

aparelho.

•Não instalar o aparelho num local exposto à

luz solar direta ou calor e umidade excessivos.

Evitar também locais com poeira em demasia

ou a possibilidade de pingos de água.

•Não colocar o painel frontal que foi removido

ou o estojo do painel em áreas expostas à

luz solar direta, calor e umidade excessivos.

Evitar também locais com poeira em

demasia ou a possibilidade de pingos de

água.

•Para prevenir deterioração, não se deve tocar

nos terminais do aparelho ou painel frontal

com os dedos.

•Não submeter o painel frontal a choques

excessivos, pois se trata de uma peça de

precisão do equipamento.

•Ao trocar um fusível, deve-se utilizar somente

um novo com a potência nominal prescrita

(como está escrito no estojo). Usar um

fusível com potência nominal errada pode

causar mau funcionamento do aparelho.

•Para evitar curtos-circuitos ao trocar um

fusível, primeiro deve-se desconectar a

fiação.

•Não coloque nenhum objecto entre a placa e

o aparelho.

•Durante a instalação, não use nenhum

parafuso exceto os que foram fornecidos. O

uso de parafusos não apropriados pode

resultar em danos ao aparelho principal.

2CUIDADO INFORMAÇÃO IMPORTANTE

Sobre leitores de CD/carregadores de

discos ligados a esta unidade:

Os carregadores de discos/ leitores de CD

KENWOOD lançados em 1998 ou

posteriormente, podem ser ligados a esta

unidade.

Consulte o catálogo ou consulte o seu

revendedor Kenwood sobre modelos de

carregadores de discos/ leitores de CD.

Note que quaisquer carregadores de discos/

leitores de CD KENWOOD lançados em 1997

ou anteriormente e carregadores de discos de

outros fabricantes não podem ser ligados a

esta unidade.

Um ligação não suportada poderá provocar

danos.

Regulação do interruptor O-N na posição "N"

para os carregadores de disco/ leitores de CD

KENWOOD aplicáveis.

As funções que podem ser usadas e a

informação que pode ser exibida diferirá de

acordo com os modelos ligados.

Se os aparelhos forem conectados

incorretamente, tanto o aparelho como o CD

changer podem ser danificados.

Não coloque CDs de 8 cm (3-pol.) na

abertura do CD.

Se tentar enfiar no aparelho um CD de 8 cm

com seu adaptador, este pode se separar do

CD e danificar o aparelho.

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 100

— 101 —

•Se aparecerem problemas durante a

instalação, consulte o seu concessionário

Kenwood.

•Se a unidade parecer que não está

funcionando bem, tente em primeiro lugar

pressionar o botão de reajuste. Se isto não

resolver o problema, consulte o seu

concessionário Kenwood.

•Aperte o botão de reajuste se o CD changer

automático estiver sendo usado pela

primeira vez e não funcionar corretamente. A

condição de funcionamento original vai

retornar.

•Os caracteres, no mostrador LCD, poder-se-

ão tornar difíceis de ser lidos a temperaturas

abaixo de 5 °C (41 °F).

•As ilustrações do mostrador e o painel

apresentados neste manual são exemplos

usados para explicar mais claramente como

são usados os controlos. Portanto, o que

aparece nas ilustrações poderá diferir do que

aparece no equipamento real, e algumas

ilustrações poderão representar algo

impossível na operação real.

Para Limpar os Terminais do Painel

Frontal

Se os terminais do aparelho ou do painel

frontal ficarem sujos, limpe-os com um pano

seco e macio.

NOTA Para Limpar o Aparelho

Se a placa desta unidade estiver manchada,

limpe-a com um pano macio e seco tal como

um pano de silicone. Se a placa estiver muito

manchada, limpe a mancha com um pano

humedecido num produto de limpeza neutro e

depois seque o detergente neutro.

Aplicar um produto de limpeza directamente na

unidade poderá afectar as suas peças

mecânicas. Limpar a placa com um pano

áspero ou usar um líquido volátil tal como um

diluente ou álcool poderá riscar a superfície ou

apagar caracteres.

Limpando a abertura do CD

À medida que a poeira se acumula na abertura

do CD, limpe-a de vez em quando. Seus CDs

podem ficar arranhados se forem colocados

numa abertura suja.

Embaciamento da Lente

Logo depois que ligar o aquecedor do carro no

inverno, pode-se formar vapores ou

condensação nas lentes do CD player. Se a

lente ficar embaciada, os CDs não poderão

tocar. Num caso desses, retire o disco e

espere que a condensação se evapore. Se o

aparelho ainda assim não funcionar

normalmente, consulte o seu concessionário

Kenwood.

Botão de reajuste

Consulte o manual de instruções do

sintonizador rádio Sirius Satellite KTC-SR901

(acessório opcional), quando ligado, sobre o

método de operação.

Consulte as secções dos modelos A sobre

operações.

Entrar e Sair de Procura de Canal com

a fonte sintonizador de rádio Sirius

Satellite

Quando entrar ou sair de Procura de Canal,

pressione o botão [C.S.] durante pelo menos 1

segundo.

De cada vez que o botão [C.S.] for pressionado

durante pelo menos 1 segundo, a Procura de

Canal é ligada ou desligada.

Sobre o sintonizador rádio

Sirius Satellite

SRC

¢4 FM/C.S.AM

AUTO

1 - 6 DISP/

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 101

— 102 —

Português

Notas sobre a reprodução de MP3

Esta unidade pode reproduzir ficheiros MP3 (MPEG1, 2, 2.5 Audio

Layer 3). Note, contudo, que os suportes de gravação e formatos

aceitáveis para os ficheiros MP3 são limitados. Ao gravar ficheiros

MP3, tome atenção à seguintes restrições.

Suportes aceitáveis

Os suportes de gravação de MP3 aceitáveis por esta unidade são CD-

ROM, CD-R e CD-RW.

Quando utilizar CD-RW (CD regraváveis), efectue uma formatação

completa para evitar avarias.

Formatos de suporte aceitáveis

Os formatos seguintes estão disponíveis para os suportes utilizados

nesta unidade. O número máximo de caracteres usados para o nome

do ficheiro incluindo o limitador (".") e a extensão de três caracteres é

indicado entre parênteses.

•ISO 9660 Nível 1 (12 caracteres)

•ISO 9660 Nível 2 (31 caracteres)

•Joliet (64 caracteres)

•Romeo (128 caracteres)

Até 200 caracteres podem ser afixados no formato de nome de

ficheiro longo. Para uma lista de caracteres disponíveis, consulte o

manual de instruções do software de gravação e a secção Introdução

de nomes de ficheiro e pasta a seguir.

Os suportes reproduzíveis nesta unidade têm as seguintes limitações:

•Número máximo de níveis de directório: 8

•Número máximo de ficheiros por pasta: 255

•Número máximo de caracteres por nome de pasta: 64

•Número máximo de pastas: 50

MP3 escritos em formatos diferentes dos acima poderão não ser

reproduzidos correctamente e os seus nomes de ficheiros ou pastas

não afixados correctamente.

Definições para o seu codificador MP3 e gravador de CD

Faça a regulação seguinte quando comprimir dados áudio para dados

MP3 com o codificador MP3.

•Taxa de transferência de bits: 8 —320 kbps

•Frequência de amostragem:

8, 11,025, 12, 16, 22,05, 24, 32, 44,1, 48 kHz

Quando usa o seu gravador de CD para gravar ficheiros MP3 até à

capacidade máxima dos discos, desactive a gravação adicional.

Para gravar num disco vazio até à capacidade máxima de uma só vez,

verifique Disco de Uma Vez.

Introdução da tarjeta ID3

A etiqueta ID3 visualizável é a ID3 versão

1.x.

Para mais informações sobre o código do

carácter, consulte a lista de códigos.

Introdução de nomes de ficheiro e

pasta

Os caracteres da lista de códigos são os

únicos nomes de ficheiros e de pastas

que podem ser introduzidos e vistos.

Se usar qualquer outro caractere, os nomes dos ficheiros e das pastas

não serão apresentados correctamente. Poderão até nunca ser

apresentados correctamente, dependendo do gravador de CD utilizado.

A unidade reconhece e reproduz apenas os ficheiros MP3 que tiverem

a extensão dos nomes de ficheiros MP3 (.MP3).

Um ficheiro com um nome introduzido com caracteres inexistentes na lista

de códigos pode reproduzir-se incorrectamente.

Gravar ficheiros num suporte

Quando é carregado um suporte contendo dados MP3, a unidade

verifica todos os dados no suporte. Se o suporte contiver muitas

pastas ou ficheiros não MP3, por essa razão a unidade levará muito

tempo até começar a reproduzir os ficheiros MP3.

Adicionalmente, a unidade poderá demorar algum tempo a passar para

o ficheiro MP3 seguinte ou uma Busca de Ficheiro ou Busca de Pasta

poderá não ser executada normalmente.

Carregar tal suporte poderá provocar ruído forte que danifique os

altifalantes.

•Não tente reproduzir um suporte que contenha um ficheiro não MP3

com a extensão MP3.

A unidade confundirá ficheiros não MP3 como sendo MP3 desde que

estas tenham a extensão MP3.

•Não tente reproduzir um suporte que contenha não MP3.

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 102

Ordem de reprodução MP3

Quando seleccionada para reproduzir, Busca de Pasta, Bisca de

Ficheiro, ou para Seleccionar Pasta, os ficheiros e pastas são acedidos

pela ordem segundo a qual foram gravados pelo gravador de CDs.

Por esta razão, a ordem pela qual se espera que eles sejam

reproduzidos poderá não corresponder à ordem pela qual eles são de

facto reproduzidos. Poderá ser capaz de definir a ordem pela qual os

ficheiros MP3 deverão ser reproduzidos gravando-os num suporte tal

como um CD-R, com os seus nomes de ficheiro começando por

números de sequência de reprodução tais como "01" a "99",

dependendo do seu gravador de CDs.

Por exemplo, um suporte com a seguinte hierarquia de pastas/

ficheiros está sujeito a Busca de Pasta, Busca de Ficheiro ou Selecção

de Pasta conforme indicado abaixo.

Quando é executada uma Busca de Ficheiro com o ficheiro ¡$ a ser

reproduzido ...

Quando é executado uma Busca de Pasta com um ficheiro ¡$ a ser

reproduzido ...

Quando é seleccionado Seleccionar Pasta com um ficheiro ¡$ a ser

reproduzido para deslocar de pasta para pasta ...

Número do

Pasta actual Botão 4Botão ¢Botão AM Botão FM

Funcionamento do botão

Número do

Pasta actual Botão AM Botão FM

Funcionamento do botão

Número da

Ficheiro actual

Início da Ficheiro

Botão 4Botão ¢

Funcionamento do botão

Pasta

Exemplo de uma hierarquia pasta/ficheiro de um suporte

Ficheiro

Raiz

Nível 1 Nível 3

Nível 2 Nível 4

— 103 —

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 103

— 104 —

Português

Sobre CDs

Manuseamento de CDs

•Não toque na superfície de gravação do CD.

•Os CD-R e CD-RW são mais fáceis de

danificar que um CD de música normal. Use

um CD-R ou um CD-RW após ler os itens de

precaução na embalagem etc.

•Não cole fita etc. no CD.

Também não utilize um CD com fita nele

colada.

Quando usar um CD novo

Se o orifício central do CD ou rebordo exterior

tiverem rebarbas, utilize-o após remover as

rebarbas com uma esferográfica etc.

Acessórios CD

Não use acessórios de tipo de disco.

Limpeza de CDs

Limpe a partir do centro do disco e com um

movimento para fora.

Remoção de CDs

Quando removendo CDs desta unidade puxe-

os para fora horizontalmente.

CDs que não podem ser usados

•CDs que não sejam redondos não podem

ser usados.

•CDs com cores na superfície de gravação ou

que estejam sujos não podem ser usados.

•Esta unidade apenas pode reproduzir CDs

com .

Não consegue reproduzir correctamente

discos sem esta marca.

•Um CD-R ou CD-RW que não tenha sido

finalizado não pode ser reproduzido. (Para o

processo de finalização consulte os manuais

de instruções do seu software de gravação

de CD-R/CD-RW, e do seu gravador CD-

R/CD-RW.)

Armazenagem de CDs

•Não os exponha ao sol directo (No assento

ou painel etc.) nem onde as temperaturas

sejam muito elevadas.

•Guarde os CDs nas suas caixas.

Rebarbas

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 104

Reduzir rapidamente o volume.

Pressione o botão [ATT].

De cada vez que o botão é pressionado o Atenuador é ligado ou

desligado.

Quando este está ligado, a indicação "ATT" pisca.

Atenuador

Aumentar o volume

Pressione o botão [u].

Diminuir o volume

Pressione o botão [d].

Volume

Pressione o botão [SRC].

Fonte requerida Indicação

Sintonizador Sirius (Acessório opcional) "SIRIUS"

Sintonizador "TUNER"

CD "CD"

Disco externo (Acessório opcional) "DISC CH"

Entrada auxiliar (Acessório opcional) "AUX1"

Espera (Modo apenas iluminação) "ALL OFF"

Selecção da Fonte

Ligar a alimentação

Pressione o botão [SRC].

Desligar a Alimentação

Pressione o botão [SRC] durante pelo menos 1 segundo.

Alimentação

Características gerais

— 105 —

AUD

ATT/

LOUD

SRC

¢4ud FMAM

DISP/

MENU AUTO

Botão de

libertar

Indicação ATT Indicação LOUD

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 105

1Seleccione a fonte para ajuste

Pressione o botão [SRC].

2Entre em modo Controlo de Áudio

Pressione o botão [AUD] durante pelo menos 1 segundo.

3Seleccione o elemento Áudio para ajuste

Pressione o botão [FM] ou [AM].

De cada vez que o botão é pressionado os elementos que

podem ser ajustados são comutados como indicado a seguir.

4Ajuste o elemento Áudio

Pressione o botão [4] ou [¢].

Elemento de ajuste Indicação Gama

Nível de Graves "Bass" –8 — +8

Nível de Médios "Middle" –8 — +8

Nível de Agudos "Treble" –8 — +8

Balanço "Balance" Esquerda 15 — Direita 15

Atenuador "Fader" Traseira 15 — Frente 15

Compensação de volume "V-Offset" –8 — ±0

Compensação do Volume: O volume de cada fonte pode ser

definida como uma diferença do volume

básico.

5Saia do modo Controlo de Áudio

Pressione o botão [AUD].

Controlo de áudio

Poderá chamar a pré-selecção da regulação do som para

diferentes tipos de música.

1Seleccione a fonte a definir

Pressione o botão [SRC].

2Seleccione o tipo de Som

Pressione o botão [Q].

De cada vez que o botão é pressionado a regulação do som é

comutada.

Regulação do Som Indicação

Neutro "Flat"

Memória de utilizador "User"

Rock "Rock"

Populares "Pops"

Fácil "Easy"

Top 40 "Top40"

Jazz "Jazz"

•Memória de utilizador: Os valores definidos em <Controlo de

áudio> (página 106).

•Cada valor definido é alterado com <Regulação do Altifalante>

(página 107).

Primeiro, seleccione o tipo de altifalante com a regulação do

Altifalante.

System Q

Compensação de tons baixos e altos com o volume baixo.

Pressione o botão [LOUD] durante pelo menos 1 segundo.

De cada vez que o botão é pressionado durante pelo menos 1

segundo o Loudness é ligado ou desligado.

Quando este está ligado, a indicação "LOUD" está ligada.

Loudness

Características gerais

— 106 —

Português

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 106

Fonte Disco externo e CD

Informação Indicação

Título do disco "D-TITLE"

Título da faixa "T-TITLE"

Tempo de reprodução e Número de faixa "P-Time"

Nome do disco "DNPS"

Relógio

Fonte MP3

Informação Indicação

Título da música e Nome do artista "TITLE"

Nome do álbum e Nome do artista "ALBUM"

Nome da pasta "FOLDER NAME"

Nome do ficheiro "FILE NAME"

Tempo de reprodução e Número de faixa "P-Time"

Nome do disco "DNPS"

Relógio

Em Fonte de Entrada Auxiliar

Informação

Nome da entrada auxiliar

Relógio

Se o título do disco, o título da faixa, o título e nome do artista da

música, ou o nome do álbum e o nome do artista for seleccionado

quando um disco que não tenha título de disco, títulos de faixas,

títulos de músicas, nomes de álbum, ou nomes de artista, for

reproduzido, são apresentados o número da faixa e o tempo de

reprodução.

Comutação de informação afixada.

Pressione o botão [DISP].

De cada vez que o botão é pressionado a afixação comuta como

indicado a seguir.

Fonte de Sintonizador

Informação Indicação

Nome da estação ou Frequência "SNPS"

Frequência "BAND+FREQ"

Relógio

Comutação do mostrador

Sintonia fina de forma a que o valor de System Q seja óptimo

quando regular o tipo de altifalante.

1Entre em Espera

Pressione o botão [SRC].

Seleccione o mostrador "ALL OFF".

2Entre em Modo de Regulação do Altifalante

Pressione o botão [Q].

3Seleccione o tipo de Altifalante

Pressione o botão [4] ou [¢].

De cada vez que o botão é pressionado a regulação comuta

como indicado a seguir.

Tipo de altifalante Indicação

Desligado "SP OFF"

Para altifalante de 5 e 4 pol. "SP 5/4inch"

Para altifalante de 6 e 6x9 pol. "SP 6*9/6inch"

Para altifalante OEM "SP O.E.M."

4Saia de modo de Regulação do Altifalante

Pressione o botão [Q].

Regulação do Altifalante

— 107 —

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 107

Caractere Botão No de Vezes Pressionado

"D" [3] 1

"A" [2] 1

"N" [6] 2

"C" [2] 3

"E" [3] 2

8Repita os passos 5 a 7 e introduza o nome.

9Saia de modo de definição de nome

Pressione o botão [MENU].

•Quando o funcionamento parar durante 10 segundos o nome

nesse momento é registado, e o modo Definição de Nome é

fechado.

•Números de memória

- FM: 32 estações

- AM: 16 estações

- Leitor de CD interno: 30 discos

- Carregador/leitor de CD externo: Varia de acordo com o

carregador/ leitor de CD. Consulte o manual do carregador /leitor

de CD.

•O título da estação/CD pode ser alterado pela mesma operação

usada para o nomear.

Atribuir um título a uma Estação ou CD.

1Receba/reproduza a estação/disco a que quer atribuir um

título

Não pode ser atribuído um título a um MD.

2Entre em modo Menu

Pressione o botão [MENU] durante pelo menos 1 segundo.

É afixado "MENU".

3Seleccione o modo de Definição de nome

Pressione o botão [FM] ou [AM].

Seleccione o mostrador "NAME SET".

4Entre em modo Definição de nome

Pressione o botão [4] ou [¢] durante pelo menos 2

segundos.

5Mova o cursor para a posição de introdução do caractere

Pressione o botão [4] ou [¢].

6Seleccione o tipo de caractere

Pressione o botão [AUTO].

De cada vez que o botão é pressionado o tipo de caractere

comuta como indicado a seguir.

Tipo de caractere

Alfabeto maiúsculas

Alfabeto minúsculas

Números e símbolos

Caracteres especiais (Caracteres acentuados)

7Seleccione os caracteres

Pressione o botão [FM] ou [AM].

Os caracteres podem ser introduzidos usando um controlo remoto

com botões numerados.

Exemplo: Se é introduzido "DANCE".

Nomear Estação/Disco (SNPS/DNPS)

Características gerais

— 108 —

Português

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 108

Características do rádio

Poderá retirar o painel da unidade e levá-lo consigo,

contribuindo para evitar o roubo.

Remoção do Painel

Pressione o Botão de liberação.

O painel é desbloqueado, permitindo-lhe removê-lo.

•O painel é uma peça de precisão e poderá ser danificado por

pancadas ou sacudidelas. Por este motivo, mantenha o painel no

seu estojo quando removido.

•Não exponha o painel ou o respectivo estojo à luz solar directa ou

a calor ou humidade excessivos. Evite também locais com

demasiada poeira ou a possibilidade de salpicos de água.

Recolocação do Painel

1Alinhe as saliências da unidade com os sulcos no painel.

2Empurre o painel para dentro até ele fazer um clique.

O painel fica bloqueado no seu lugar, permitindo-lhe que use a

unidade.

Painel Anti Roubo

— 109 —

AM FM

AUTO/

AME

1 - 6SRC

¢4

Indicação de Faixa Afixação da

frequência Número da

estaçâo

pré-selecionada

Indicação ST Indicação AUTO

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 109

Memorizar a estação.

1Seleccione a banda

Pressione o botão [FM] ou [AM].

2Seleccione a frequência a memorizar

Pressione o botão [4] ou [¢].

3Memorize a frequência

Pressione o botão desejado [1] — [6] durante pelo menos 2

segundos.

A afixação do número predefinido pisca uma vez.

Em cada banda, uma estação pode ser memorizada em cada

botão [1] —[6].

Memória de Estações Predefinidas

Introdução da frequência e sintonia.

1Seleccione a banda

Pressione o botão [FM] ou [AM].

2Entre em modo Sintonia de Acesso Directo

Pressione o botão [DIRECT] do controlo remoto.

É afixado "– – – –".

3Introduza a frequência

Pressione os botões numerados do controlo remoto.

Exemplo:

Frequência desejada Pressione o botão

92,1 MHz (FM) [0], [9], [2], [1]

810 kHz (AM) [0], [8], [1], [0]

Cancelar a Sintonia de Acesso Directo

Pressione o botão [DIRECT] do controlo remoto.

Sintonia de Acesso Directo

(Função do controlo remoto)

Selecção da Estação.

1Seleccione a fonte sintonizador

Pressione o botão [SRC].

Seleccione o mostrador "TUNER".

2Seleccione a banda

Pressione o botão [FM] ou [AM].

De cada vez que o botão [FM] é pressionado comuta entre as

bandas FM1, FM2, e FM3.

3Sintonize a banda para cima ou para baixo

Pressione o botão [4] ou [¢].

Durante a recepção de estações estéreo a indicação "ST" está ligada.

Sintonia

Escolha o modo de sintonia.

Pressione o botão [AUTO].

De cada vez que o botão é pressionado o modo de Sintonia

comuta como indicado a seguir.

Modo de sintonia Afixação Operação

Auto busca Indicação Procura automática de uma

"AUTO 1" estação.

Busca de estação Indicação Procura pela ordem as

predefinida "AUTO 2" estações na Memória

predefinida.

Manual "Manual" Controlo de sintonia

manual normal.

Modo de sintonia

Características do rádio

— 110 —

Português

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 110

Características de CD/MP3 controlo de Disco

externo

Chamar as estações em memória.

1Seleccione a banda

Pressione o botão [FM] ou [AM].

2Chame a estação

Pressione o botão [1] — [6] desejado.

Sintonia Predefinida

Memorizar automaticamente estações com boa recepção.

1Seleccione a banda para Entrada Automática de Memória

Pressione o botão [FM] ou [AM].

2Abra Entrada Automática de Memória

Pressione o botão [AME] durante pelo menos 2 segundos.

Quando forem memorizadas 6 estações que possam ser

recepcionadas a Entrada Automática de Memória fecha.

Entrada Automática de Memória

— 111 —

AM/

DISC-/

SCRL FM/

DISC+

SRC

¢4

REP

RDM/

SCAN M.RDM

F.SEL

Indicação IN Número da faixa Tempo da faixa Número do disco

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 111

Selecção do disco definido no Carregador de discos ou na pasta

gravada no suporte MP3.

Pressione o botão [DISC–] ou [DISC+].

Busca de Disco/Pasta

Busca de Disco (Função do carregador de discos)

Busca de Pasta (Função do MP3)

Procura de uma canção no disco ou na pasta MP3.

Pressione o botão [4] ou [¢].

Busca de Faixa/Ficheiro

Avanço Rápido

Pressione repetidamente o botão [¢].

Neste ponto, tire seu dedo do botão para o disco tocar.

Recuo

Pressione repetidamente o botão [4].

Neste ponto, tire seu dedo do botão para o disco tocar.

Avanço Rápido e Recuo

Reprodução de discos colocados no leitor de discos acessório

opcional ligada a esta unidade.

Pressione o botão [SRC].

Seleccione a indicação do leitor de disco que pretende.

Exemplos de discos:

Indicação Leitor de disco

"CD2" CD-leitor

"DISC CH" Carregador CD/ Carregador MD

•O disco 10 é afixado como "0".

•As funções que podem ser usadas, e a informação que pode ser

apresentada, variará dependendo dos leitores de discos externos

conectados.

Reprodução de Discos Externos

Quando há um CD introduzido

Pressione o botão [SRC].

Seleccione o mostrador "CD".

Quando há um CD introduzido, a indicação "IN" fica ligada.

Ejecte o CD

Pressione o botão [0].

CDs de 3 pol. (8 cm) não podem ser reproduzidos. A utilização de

um adaptador e a sua introdução nesta unidade poderá provocar

danos.

Os suportes MP3 que este aparelho pode reproduzir são CD-ROM,

CD-R, e CD-RW.

Os formatos dos suportes devem ser ISO 9660 Nível 1, Nível 2,

Joliet, ou Romeo. Os métodos e precauções a seguir para escrever

dados MP3 são cobertos em <Notas sobre a reprodução de MP3>

(página 102). Verifique essa secção antes de criar o seu suporte MP3.

Reprodução de CD e MP3

Características de CD/MP3 controlo de Disco

externo

— 112 —

Português

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 112

Reprodução da primeira parte de cada música do disco ou da

pasta MP3 que está a escutar e procura da música que quer

escutar.

1Iniciar a Busca de Reprodução

Pressione o botão [SCAN].

É afixado "Scan ON".

2Cancele-o quando a música que quer escutar está a ser

reproduzida

Pressione o botão [SCAN].

Busca de Reprodução

Repetir a música, disco no Carregador de discos ou pasta MP3

que está a escutar.

Pressione o botão [REP].

De cada vez que o botão é pressionado a Repetição de

Reprodução comuta como indicado a seguir.

Fonte Disco externo e CD

Repetir reprodução Indicação

Repetir Faixa "Repeat ON"/"T-Repeat ON"

Repetir Disco "D-Repeat ON"

(Função do carregador de discos)

DESLIGADO "Repeat OFF"

Fonte MP3

Repetir reprodução Indicação

Repetir Ficheiro "File REP ON"

Repetir Pasta "FOLD REP ON"

DESLIGADO "Repeat OFF"

Repetir Faixa/Ficheiro/Disco/Pasta

Fazer Procura de Disco introduzindo o número de disco.

1Introduza o número do disco

Pressione o botão numerado do controlo remoto.

2Execute a Busca do Disco

Pressione o botão [DISC+] ou [DISC–].

Cancelar a Busca Directa de Disco

Pressione o botão [38].

Introduza "0" para seleccionar o disco 10.

Busca Directa de Disco (Função de carregadores

de discos com controlo remoto)

Executar Busca de Faixa/Ficheiro introduzindo o número de

faixa/ficheiro.

1Introduza o número de faixa/ficheiro

Pressione o botão numerado do controlo remoto.

2Execute a Busca de Faixa/Ficheiro

Pressione o botão [4] ou [¢].

Cancelar a Busca Directa de Faixa/Ficheiro

Pressione o botão [38].

Busca Directa de Faixa/Ficheiro

(Função do controlo remoto)

(Busca Directa de Ficheiro: Função do MP3)

— 113 —

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 113

Correr o texto CD, texto MP3, ou título MD afixados.

Pressione o botão [SCRL] durante pelo menos 1 segundo.

Correr Texto/Título

<Afixação do nome da pasta>

Apresenta o nome da pasta actual.

2Seleccione o nível da pasta

Pressione o botão [FM] ou [AM].

Com o botão [FM] move um nível para baixo e com o botão [AM]

um nível para cima.

Seleccionar uma pasta no mesmo nível

Pressione o botão [4] ou [¢].

Com o botão [4] move para a pasta anterior, e com o botão

[¢] para a pasta seguinte.

Voltar ao nível superior

Pressione o botão [3].

3Decida qual a pasta a reproduzir

Pressione o botão [1].

O modo Selecção de Pasta é cancelado, e o MP3 na pasta

afixada é reproduzido.

Os métodos para deslocar para outras pastas em modo selecção de

pasta são diferentes destes em modo procura de pasta.

Consulte <Notas sobre a reprodução de MP3> (página 102) para

detalhes.

Cancelamento do modo de Selecção de Pasta

Pressione o botão [F.SEL].

Selecção rápida da pasta que pretende escutar.

1Entre em modo de Selecção de Pasta

Pressione o botão [F.SEL].

É afixado "Select Mode".

Durante o modo Seleccionar a informação da pasta é afixada

como indicado a seguir.

Selecção de Pasta (Função do MP3)

Reproduz as músicas de todos os discos do carregador por

ordem aleatória.

Pressione o botão [M.RDM].

De cada vez que o botão é pressionado a Reprodução Aleatória

do Magazine é ligada ou desligada.

Quando este está ligado, é afixado "M-Random ON".

Quando o botão [¢] é pressionado, começa a próxima música

seleccionada.

Reprodução Aleatória de Magazine

(Função de carregador de discos)

Reproduz todas as músicas do disco ou pasta MP3 por ordem

aleatória.

Pressione o botão [RDM].

De cada vez que o botão é pressionado a Reprodução Aleatória é

ligada ou desligada.

Quando este está ligado, é afixado "Random ON".

Quando o botão [¢] é pressionado, começa a próxima música

seleccionada.

Reprodução Aleatória

Características de CD/MP3 controlo de Disco

externo

— 114 —

Português

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 114

Sistema de Menu

Selecção do CD afixado no DNPS do CDs carregado no

Carregador de discos.

1Entre em modo DNPP

Pressione o botão [DNPP] do controlo remoto.

Quando "DNPP" é afixado o DNPS afixa por ordem.

Afixação Para frente / Para trás

Pressione o botão [DISC–] ou [DISC+].

2Quando o disco que pretende for afixado

Pressione o botão [OK] do controlo remoto.

O disco afixado é reproduzido.

Cancelar o modo DNPP

Pressione o botão [DNPP] do controlo remoto.

DNPP (Disc Name Preset Play) (Função de

carregadores de discos com controlo remoto)

— 115 —

AM FM

¢4

SRC

Ecrã Menu

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 115

Uma indicação vermelha piscará na unidade depois do painel

ser removido, alertando potenciais ladrões.

Indicação Ajuste

"DSI ON" O LED pisca.

"DSI OFF" O LED é desligado.

DSI (Disabled System Indicator)

1Seleccione o modo Ajuste de Relógio

Pressione o botão [FM] ou [AM].

Seleccione o mostrador "Clock Adjust".

2Entre em modo de ajuste de relógio

Pressione o botão [4] ou [¢] durante pelo menos 1

segundo.

A afixação do relógio pisca.

3Acerte as horas

Pressione o botão [FM] ou [AM].

Ajuste os minutos

Pressione o botão [4] ou [¢].

4Saia de modo de ajuste de relógio

Pressione o botão [MENU].

Ajuste Manual do Relógio

Ligar e desligar o som de confirmação de operação (som bip).

Indicação Ajuste

"Beep ON" É ouvido um bip.

"Beep OFF" O bip é cancelado.

Som Sensor de Toque

Funções de regulação durante o funcionamento, som bip etc.

O método de operação básica do sistema de menu é explicado

aqui. A referência para os elementos de Menu e o conteúdo das

suas regulações está após a explicação desta operação.

1Entre em modo Menu

Pressione o botão [MENU] durante pelo menos 1 segundo.

É afixado "MENU".

2Seleccione o elemento de menu

Pressione o botão [FM] ou [AM].

Exemplo: Quando quiser definir o som do bip seleccione o

mostrador "Beep".

3Defina o elemento do menu

Pressione o botão [4] ou [¢].

Exemplo: Quando "Beep" está seleccionado, de cada vez que o

botão é pressionado ele comuta "Beep ON" ou "Beep

OFF". Seleccione um deles como regulação.

Pode continuar voltando ao passo 2 e regular outros elementos.

4Saia do modo Menu

Pressione o botão [MENU].

Quando outros elementos que são aplicáveis ao método de

operação básica acima são afixados depois o conteúdo da sua

regulação é introduzido. (Normalmente a regulação mais elevada da

tabela é a regulação original.)

Além disso, a explicação dos elementos que não são aplicáveis

(<Ajuste Manual do Relógio> etc.) é introduzida passo a passo.

Sistema de Menu

— 116 —

Português

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 116

1Seleccione a fonte de entrada Auxiliar

Pressione o botão [SRC].

Seleccione o mostrador "AUX1".

2Entre em modo Menu

Pressione o botão [MENU] durante pelo menos 1 segundo.

É afixado "MENU".

3Seleccione o modo de Regulação de afixação de entrada

auxiliar

Pressione o botão [FM] ou [AM].

Seleccione o mostrador "NAME SET".

4Entre em modo de Regulação de afixação de entrada auxiliar

Pressione o botão [4] ou [¢] durante pelo menos 2

segundos.

É apresentada a Afixação de entrada auxiliar actualmente

seleccionada.

5Seleccione a Afixação de entrada auxiliar

Pressione o botão [4] ou [¢].

De cada vez que o botão é pressionado a afixação comuta como

indicado a seguir.

• "AUX1"

• "TV"

• "VIDEO"

• "GAME"

• "PORTABLE"

• "DVD"

6Saia de modo de Regulação de afixação de entrada auxiliar

Pressione o botão [MENU].

Para seleccionar o visor quando comutado para a fonte de

entrada auxiliar. Para mais informações sobre dar nome à

estação/disco, consulte <Nomear Estação/Disco (SNPS/DNPS)>

(página 108).

Regulação da Afixação de Entrada Auxiliar e

Nomear Estação/Disco

Comute temporariamente a recepção de estéreo para mono para

reduzir o ruído multi via quando escutar a estação FM.

Indicação Ajuste

"CRSC ON" O CRSC está ligado.

"CRSC OFF" O CRSC está desligado.

Campos eléctricos fortes (tais como provocados por linhas de

tensão) poderão provocar qualidade de som instável quando CRSC é

ligado. Em tal situação, desligue-o.

CRSC (Clean Reception System Circuit)

Adjustar o contraste do mostrador.

Indicação e ajuste

"Contrast 0"

"Contrast 5" (Regulação original)

"Contrast 10"

… …

Ajuste de Contraste

— 117 —

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 117

Operações Básicas de Controle Remotos

Quando existe um problema ao reproduzir um CD com formato

especial, esta regulação força a reprodução do CD.

Indicação Ajuste

"CD READ 1" Reprodução de CD e MP3.

"CD READ 2" Reprodução forçada CD.

O ajuste "CD READ 2" não pode reproduzir MP3.

Alguns CDs de música poderão não ser reproduzidos mesmo em

modo "CD READ 2".

Leitura de CD regulada <No modo de espera>

Regulação do correr de texto afixado.

Indicação Ajuste

"Scroll Auto" Repetir correr.

"Scroll MANU" Correr quando o mostrador muda.

O texto corrido é apresentado a seguir.

• Texto CD

• Nome da pasta/ Nome do ficheiro/ Título da música/

Nome do artista/ Nome do álbum

• Título MD

Correr Texto

Sistema de Menu

— 118 —

Português

ATT

DIRECT/OK

[0] — [9]

SRC

4/¢

FM/AM/DISC

/DISC–

DNPP

VOL. SRC

DIRECT

/OK

DNPP

/SBF

ABC DEF

JKLGHI MNO

TUV

PRS WXY

VOL.

ATT

DISC

FM+

AM–

¢4

Não Usado

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 118

Botões [FM]/ [AM]

Seleccione a banda.

De cada vez que o botão [FM] é pressionado comuta entre as

bandas FM1, FM2, e FM3.

Botões [4]/ [¢]

Sintonize a banda para cima ou para baixo.

Botões [0] — [9]

Pressione os botões [1] — [6] para chamar as estações

predefinidas.

Botão [DIRECT]

Entra e cancela o modo <Sintonia de Acesso Directo> (página

110).

Fonte de Sintonizador

Botões [VOL.]

Ajuste do Volume.

Botão [SRC]

De cada vez que o botão é pressionado a fonte comuta.

Sobre a ordem de comutação da fonte consulte <Selecção da

Fonte> (página 105).

Botão [ATT]

Reduzir rapidamente o volume.

Quando for novamente pressionado volta ao nível anterior.

Operações básicas

UUse duas pilhas tamanho "AA".

Faça deslizar a tampa pressionando-a para baixo para a

remover, como se mostra na figura.

Coloque as pilhas com os pólos + e – correctamente

alinhados, de acordo com a ilustração dentro da caixa.

Guarde as pilhas novas fora do alcance das crianças. Contacte um médico

imediatamente se a pilha for acidentalmente engolida.

Não coloque o controlo remoto em locais quentes tais como sobre o

tablier.

2AVISO

Carregar e Substituir a pilha

— 119 —

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 119

Botões [4]/ [¢]

Fazer avançar e recuar a faixa/ficheiro.

Botões [DISC+]/ [DISC–]

Fazer avançar e recuar o disco/pasta.

Botão [38]

De cada vez que o botão é pressionado a música pausa ou é

reproduzida.

Botão [DNPP]/ [OK]

Entra e cancela o modo <DNPP (Direct Name Preset Play)>

(página 115).

Botões [0] — [9]

Quando em <Busca Directa de Faixa/Ficheiro> (página 113) e

<Busca Directa de Disco> (página 113), introduza o número da

faixa/ficheiro/disco.

Em Fonte Disco

Operações Básicas de Controle Remotos

— 120 —

Português

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 120

— 121 —

O uso de quaisquer acessórios que não sejam os fornecidos pode

resultar em danos ao aparelho. Certifique-se de usar apenas os

acessórios que foram enviados juntos com o aparelho, segundo a lista

acima.

Se você conectar o cabo de ignição (vermelho) e o cabo da bateria

(amarelo) ao chassis do carro (terra), você pode causar um curto-

circuito que, por sua vez, pode acabar em incêndio. Sempre

conecte esses cabos à fonte de energia que estiver passando

através da caixa de fusíveis.

•Se a ignição de seu carro não vier com uma posição ACC, ligue os

cabos de ignição a uma fonte de energia que possa ser ligada e

desligada com a chave de ignição. Se você ligar o cabo de ignição

a uma fonte de energia que receba um fornecimento constante de

voltagem, como com os cabos de bateria, a bateria pode

descarregar.

•Se a consola tiver tampa, certifique-se que instala o aparelho de

forma a que a placa não bata na tampa ao abrir e ao fechar.

•Se o fusível queimar, primeiro certifique-se de que os cabos não

foram causadores de um curto circuito, então substitua o antigo

fusível por um do mesmo tipo.

•Não deixe que os cabos não ligados ou os terminais toquem o

metal do carro ou qualquer outro condutor de eletricidade. Para

evitar curtos-circuitos, não remova as capas dos finais dos cabos

não conectados ou dos terminais.

•Isole os cabos não ligados com fita isolante ou outro material

similar. O aparelho pode ficar danificado se o cabo -negativo do

alto-falantes ou do fio terra entrarem em contacto com qualquer

uma das partes metálicas do veículo.

•Quando apenas dois alto falantes forem conectados ao sistema,

ligue os conectores a ambos terminais de saída frontais ou a

ambos os terminais de saída traseiros (isto é, não misture frente e

trás). Por exemplo, se você ligar o conector +do alto falante da

esquerda a um terminal de saída frontal, não ligue o conector -

ao alto falante da direita a um terminal de saída traseiro.

•Depois que o aparelho tiver sido instalado, verifique se as

lâmpadas de stop, os pisca-piscas, os limpa pára-brisa, etc. do

carro estão funcionando corretamente.

•Monte a unidade de forma a que o ângulo de montagem seja de

30˚ ou menos.

2CUIDADO

2ADVERTÊNCIA

1. Para evitar curtos-circuitos, remova a chave da ignição e desligue o

terminal -da bateria.

2. Faça as ligações apropriadas dos cabos de entrada e saída de cada

aparelho.

3. Ligue os cabos de fiação dos alto-falantes.

4. Ligue os cabos de fiação na seguinte ordem: terra, bateria, ignição.

5. Ligue o conector da fiação com o aparelho.

6. Instale o aparelho no seu carro.

7. Ligue o terminal -da bateria.

8. Pressione o botão de reajuste.

Procedimentos para Instalação

Vista externa

......... Número de items

Vista externa

......... Número de items

.........1

.........4

.........2

.........4

.........1

Acessórios

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 121

— 122 —

Português

P. CONT

ANT CONT

FRONT L

FRONT R

REAR L

REAR R

–

REAR

Entrada da antena

FM/AM 1

Fusível (10A)

Controle de entrada do disc changer

KENWOOD 2

Fiação

(acessório1)

25 29

Branco/Preto

Cinza/Preto

Verde/Preto

Roxo/Preto

Branco

Cinza

Verde

Roxo

Para o alto-falante

dianteiro esquerdo

Para o alto-falante

dianteiro direito 33

Para o alto-falante

traseiro direito 39

Para o alto-falante

traseiro esquerdo 36

Cabo de ignição (vermelho) 20

Cabo de bateria (amarelo) 21

Fio terra (preto) -(para o chassis do carro) 22

Comutador

da chave de

ignição 10

Caixa de fusíveis

do carro

(fusível principal)

ACC 13

Caixa de fusíveis

do carro 14

Bateria

Se não não tiver sido feita nenhuma conexão, não deixe o cabo do lado de fora da lingüeta. 4a

Saída traseira

esquerda (branco) 26

Saída traseira

direita (vermelho)27

Para ligar o DISC changer,

consulte o manual de DISC

changer. 3

Não deixe o fio sair

da patilha. 4b

Cabe de controle de motor antena

(azul) 17

Ligar os Cabos aos Terminals

Não Usado

Cabo de controle de potência/

cabo de controle de motor antena

(azul/branco) 16

6 Ligue seja ao terminal de controle de energia, ao

usar o amplificador de potência opcional, seja ao

terminal de controle de antena do veículo.

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 122

— 123 —

Certifique-se de que o aparelho está instalado de maneira segura no

lugar. Se o aparelho estiver instável, ele pode apresentar problemas de

mau funcionamento (p. ex. o som pode oscilar).

Correia de metal

(disponível no

comércio)

Parafuso de

rôsca

(disponível

no comércio)

Anteparo à prova de fogo

ou suporte de metal

Parafuso

(M4X8)

(disponível no

comércio)

■Instalação

8 mm

MAX.

ø5mm ø5mm

8mm

MAX.

■Instalando o aparelho em carros japoneses

T: carros da Toyota

N: carros da Nissan

TT/N

Acessório3: para carros da Nissan

Acessório4: para carros da Toyota

•Durante a instalação, não use nenhum parafuso exceto os que foram

fornecidos. O uso de parafusos não apropriados pode resultar em

danos ao aparelho principal.

•Podem ocorrer danos se uma chave de fenda ou ferramenta similar for

usada com força excessiva durante a instalação.

1Leia primeiro a seção <Removendo a Armação de Borracha

Dura> antes de remover a armação de borracha dura.

2Alinhe os furos do aparelho (dois locais de cada lado) com o

suporte de montagem e prenda o aparelho com os parafusos

acessórios.

Vergue as alças da

gaveta para

montagem com uma

chave de fenda ou

ferramenta similar e

prenda-a no lugar.

Instalação

Acessório5

■Aparafusando o painel frontal ao aparelho

Nunca coloque o parafuso auto-raçante (ø4x16mm) em nenhum outro

furo fora dos especificados. Se usar outro furo, o parafuso vai entrar em

contato com as partes internas do aparelho e causar danos a elas.

Se desejar prender o painel

frontal ao aparelho principal para

que não saia para fora, prenda

com o parafuso auto-raçante

(ø4x16mm) no furo mostrado na

figura abaixo.

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 123

— 124 —

Português

Acessório2

Ferramenta de remoção

Parafuso (M4X8)

(disponível no

comércio)

■Retirando o aparelho

4Abaixe a ferramenta de

remoção para baixo e puxe

o aparelho para fora até a

metade, ao mesmo tempo

em que o pressiona em

direção à parte de dentro.

Tome cuidado para não se ferir

com os pinos da lingüeta da

ferramenta de remoção.

5Puxe o aparelho

completamente para a fora

com as mãos, tendo o

cuidado para não deixá-lo

cair.

1Leia primeiro a seção <Removendo a Armação de Borracha

Dura> antes de remover a armação de borracha dura.

2Retire o parafuso com arruela (M4x8mm) no painel de trás.

3Coloque as duas ferramentas de remoção profundamente nas

aberturas de cada lado, como mostra a figura.

Instalação

■Removendo a armação de borracha dura

2Depois de remover embaixo, retire os de cima em dois

lugares.

A armação pode ser removida pelo lado de cima da mesma maneira.

Lingüeta

Tranca

1Prenda os pinos da lingüeta na ferramenta de remoção e retire

as duas trancas de baixo.

Abaixe a armação e puxe-a para frente como na ilustração.

Acessório2

Ferramenta de remoção

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 124

— 125 —

O que pode parecer como defeito ou mau

funcionamento no seu aparelho pode ser apenas o

resultado de uma pequena falha de operação ou na

fiação. Antes de chamar um técnico para consertá-lo,

verifique primeiro na seguinte tabela os possíveis

problemas.

Geral

?O aparelho não liga.01

✔O fusível queimou.

☞Depois de checar se houve algum curto-circuito nos

cabos,substitua o fusível por um de mesma potência nominal.

?Existe uma fonte que não pode comutar.07

✔Não há suporte carregado.

☞Prepare o suporte que pretende escutar. Se não existir qualquer

suporte nesta unidade, não poderá comutar para cada fonte.

✔O Carregador de discos não está ligado.08

☞Ligue o Carregador de discos. Se o carregador de discos não

estiver ligado ao seu terminal de entrada, você não poderá

comutar para uma fonte de disco exterior.

?A memória foi apagada quando a ignição foi desligada.10

✔A ignição e o cabo da bateria estão conectados de maneira

incorreta.11

☞Conecte corretamente o cabo de acordo com as instruções da

seção <Ligar os Cabos aos Terminals>.

?Mesmo se Loudness estiver ligado, os tons agudos não são

compensados. 17

✔A fonte do sintonizador está seleccionada.

☞Os tons agudos não são compensados quando em fonte

Sintonizador.

?Não se ouve nenhum som, ou o volume está baixo.20

✔As regulações do atenuador ou do balanço estão reguladas

completamente para um dos lados.21

☞Centre as regulações do atenuador e do balanço.

✔Os cabos de entrada/saída ou a fiação estão conectados de maneira

incorreta.22

☞Reconecte corretamente os cabos de entrada/saída e/ou a fiação.

Veja a seção <Ligar os Cabos aos Terminals>.

Guia de Diagnóstico

— 125 —

✔Os valores da Compensação de volume são baixos.24

☞Eleve a diferença do volume, consultando a secção sobre

<Controlo de áudio> (página 106).

?A qualidade do som está má ou distorcida.25

✔Um cabo do alto-falante pode estar preso no carro por um parafuso.

☞Verifique a ligação do alto-falante.

✔Os altifalantes não estão ligados corretamente.27

☞Ligue os cabos dos alto-falantes de tal forma que cada terminal de

saída está ligado a um alto-falante diferente.

?O Som Sensor de Toque não se ouve.34

✔A ficha Preout está sendo utilizada.

☞O Som Sensor de Toque não pode ser debitado pela ficha preout.

Fonte sintonizador

?A recepção do rádio está má.39

✔A antena do carro não está estendida.

☞Puxe a antena até o fim.

✔O cabo de controle da antena não está ligado.40

☞Ligue o cabo corretamente, de acordo com as instruções da seção

<Ligar os Cabos aos Terminals>.

?A frequência desejada não pode ser introduzida com a Sintonização

de Acesso Directo.41

✔Está a ser introduzida uma estação que não pode ser recepcionada.

☞Introduza uma estação que possa ser recepcionada.

✔Você está tentando introduzir uma frequência com uma unidade de

0,01 MHz.42

☞O que pode ser definido na banda FM é 0,1 MHz.

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 125

— 126 —

Português

Fonte Disco

?"AUX1" é apresentado sem executar o Modo controlo de disco

externo.50

✔Está ligado um carregador de discos não suportado.51

☞Use o carregador de discos mencionado em INFORMAÇÃO

IMPORTANTE da secção sobre <Precauções de Segurança>

(página 100).

?O disco especificado não toca, ao invés disso, toca um outro.52

✔O CD especificado está bem sujo.

☞Limpe o CD.

✔O disco foi colocado muma abertura diferente da especificada.54

☞Ejete o carregador de disco e verifique o número do disco

especificado.

✔O disco está muito arranhado.55

☞Experimente outro disco.

?Um CD é ejetado assim que ele é colocado.62

✔O CD está muito sujo.63

☞Limpe o CD, consultando Limpeza do CD da secção <Sobre CDs>

(página 104).

?Não é possível remover o disco.64

✔O motivo é que decorreram mais de 10 minutos desde que o

interruptor ACC do veículo foi desligado.

☞O disco só pode ser removido dentro de 10 minutos após o

interruptor ACC ser desligado. Se decorreram mais de 10 minutos,

ligue novamente o interruptor ACC e prima o botão Eject (ejectar).

?O disco não pode ser inserido.65

✔Já existe outro disco inserido.

☞Pressione o botão [0] e remova o disco.

?Busca directa não pode ser efectuada.66-1

✔Está ligada outra função.

☞Desligue Reprodução Aleatória ou outras funções.

?Não pode ser feita Busca de Faixa.66-2

✔Para a primeiro ou última música dos discos/pastas.

☞Para cada disco/pasta, a Busca de Faixa não pode ser feita para

trás a partir da primeira música nem para a frente a partir da

última música.

Fonte MP3

?Não pode reproduzir um MP3.67

✔O suporte está riscado ou sujo.69

☞Limpe o suporte, consultando Limpeza do CD da secção <Sobre

CDs> (página 104).

?O som salta quando um MP3 está a ser reproduzido.73-1

✔O suporte está riscado ou sujo.

☞Limpe o suporte, consultando Limpeza do CD da secção <Sobre

CDs> (página 104).

✔A condição da gravação é má.73-2

☞Grave novamente o suporte ou utilize outro suporte.

?O tempo da faixa MP3 não é apresentado correctamente.80

✔---

☞Há alturas em que o tempo não é apresentado correctamente

conforme as condições de gravação do MP3.

Consultar o seu centro de reparação mais próximo, nas

seguintes situações:

Mesmo se o carregador de discos estiver ligado, a fonte carregador de

discos não está ligada, com "AUX1" a ser afixado no mostrador durante o

Modo Carregador.

Guia de Diagnóstico

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 126

— 127 —

A mensagem mostrada a seguir apresenta a condição

do seu sistema.

EJECT: Nenhum carregador de discos foi colocado no changer. O

carregador de discos não foi colocado completamente.E01

➪Coloque o carregador de discos corretamente.

Não há CD na unidade.

➪Introduza o CD.

No Disc: Não há nenhum disco dentro do carregador.E02

➪Coloque um disco no carregador de discos.

TOC Error: Não há nenhum disco dentro do carregador.E04

➪Coloque um disco no carregador de discos.

O CD está bastante sujo. Limpe o CD e insira-o

corretamente. O CD está de cabeça para baixo. O CD está

muito arranhado.

➪Limpe o CD e insira-o corretamente.

E-05: Limpe o CD e insira-o corretamente.E05

➪Carregue o CD correctamente.

Blank Disc: Não há nada gravado no MD.E10

No Track: Não foi gravada nenhuma faixa no MD, embora ele tenha um

título.E11

E-15: Foi reproduzido suporte que não tem dados gravados que a

unidade possa reproduzir.E15

➪Use suporte que tenha dados gravados que a unidade

possa reproduzir.

No Panel: A placa facial da unidade escravizada a ser ligada a esta

unidade foi removida. E30

➪Reponha-a.

E-77: O aparelho está funcionando mal por algum motivo.E77

➪Aperte o botão de reajuste do aparelho. Se o código "E-77"

não desaparecer, consulte o concessionário mais próximo.

Mecha Error: Há algo de errado com o carregador de discos. Ou a unidade

apresenta, por alguma razão, mau funcionamento.E99

➪Verifique o carregador de discos. Depois pressione o botão

de rearmar da unidade.

Se o código "Mecha Error" não desaparecer, consulte o

concessionário mais próximo.

Hold Error: O circuito de proteção do aparelho é acionado quando a

temperatura dentro do changer automático ou o CD player

excede 60° C (140° F), suspendendo todas as operações.E0d

➪Deixe o aparelho arrefecer abrindo as janelas do carro ou

ligando o ar condicionado. Quando a temperatura cair

abaixo de 60° C (140° F), o disco volta a tocar novamente.

NO NAME: Tentativa de afixar DNPS durante a reprodução de um CD

que não tem nomes de disco predefinidos.E51

Load: Estão sendo comutados discos no carregador de discos.E57-1

Reading: A unidade está a ler os dados do disco.E57-2

NO ACCESS: Depois de o definir no carregador de discos, DNPP foi

executado sem ter sido reproduzido pelo menos 1 minuto.E58

IN (Piscar): A secção do leitor de CD não está a funcionar

correctamente.E59

➪Reintroduza o CD. Se o CD não puder ser ejectado ou se o

mostrador continuar a piscar mesmo quando o CD tiver

sido correctamente reintroduzido, desligue a alimentação e

consulte o centro de serviço mais próximo.

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 127

Português

— 128 —

Especificações

As especificações podem ser alteradas sem prévia notificação.

Seção do Rádio FM

Alcance de Frequência (espaço de 200 kHz)

.......................................................87,9 MHz – 107,9 MHz

Sensibilidade Úti (S/N = 30dB) ....................9,3 dBf (0,8 µV/75 Ω)

Sensibilidade de Saída Silenciosa (S/N = 50dB)

........................................................15,2 dBf (1,6 µV/75 Ω)

Resposta de Frequência (±3 dB)...........................30 Hz – 15 kHz

Relação sinal/ruído (MONO) ................................................70 dB

Seletividade (±400 kHz)....................................................≥80 dB

Separação de Estéreo (1 kHz) .............................................40 dB

Seção de Rádio AM

Alcance de Frequência (espaço de 10 kHz) ...530 kHz – 1700 kHz

Sensibilidade Úti (S/N = 20dB) ..............................28 dBµ (25 µV)

Seçã de CD player

Diodo laser.....................................................GaAlAs (λ=780 nm)

Filtro digital (D/A) .............................8 Sobreamostragem óctupla

Conversor D/A.......................................................1 dígito binário

Velocidade de fuso ........................1000 – 400 rpm (CLV 2 vezes)

Modulação & Vibração......................Abaixo do limite mensurável

Resposta de Frequência (±1 dB)...........................10 Hz – 20 kHz

Distorção harmônica total (1 kHz) ....................................0,01 %

Relação sinal/ruído (1 kHz).................................................105 dB

Faixa dinâmica.....................................................................93 dB

Separação entre canais .......................................................85 dB

Descodificação MP3

...............Compatível com MPEG-1,0/2,0/2,5 Audio Layer-3

Seção de Áudio

Potência Máxima de Saída .............................................50 W x 4

Potência em toda a banda (a menos do que 1% THD).....22 W x 4

Ação de Tonalidade

Baixos : ...........................................................100 Hz ±10 dB

Médios : ............................................................1 kHz ±10 dB

Agudos : ..........................................................10 kHz ±10 dB

Nível de Saída do Pre/ Carga (Durante a reprodução do disco)

...................................................................2000 mV/10 kΩ

Impedância da saída do pre .............................................≤600 Ω

Geral

Voltagem de operação (11 – 16 V tolerável) ......................14,4 V

Consumo de energia .............................................................10 A

Tamanho (L x A x P) ......................................182 x 53 x 157 mm

7-3/16 x 2-1/16 x 6-3/16 polegada

Peso ....................................................................3,1 lbs (1,4 kg)

KDC-MP222_Portuguese r5 02.11.18 9:19 PM Page 128

Kenwood Kdc Mp222 Owner S Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
