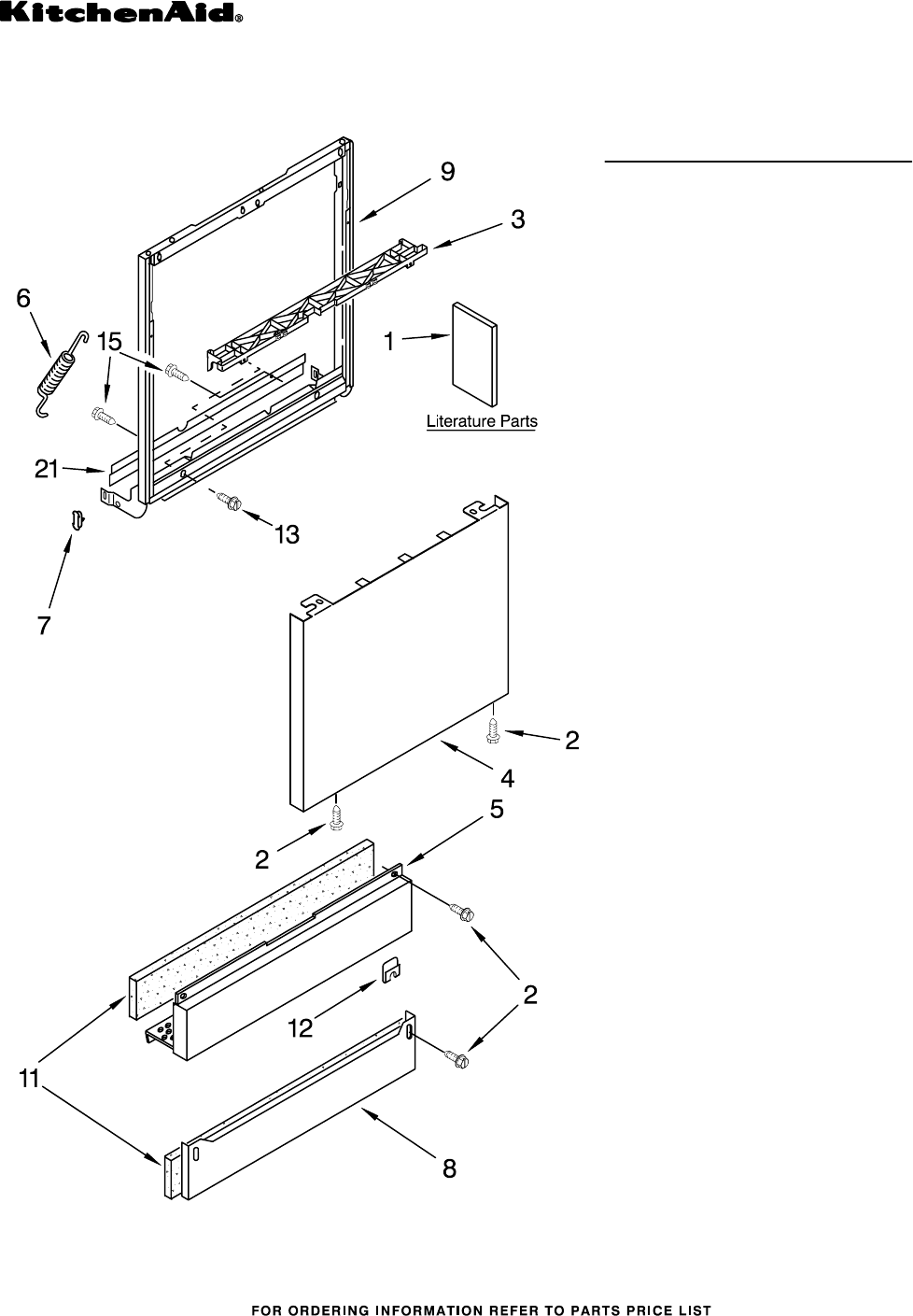

DOOR AND PANEL PARTS
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
6-99 Litho in U.S.A. (rle) Part No. 4172167
UNDERCOUNTER
DISHWASHER
Illus. Part
No. No. DESCRIPTION
1 Literature Parts
LIT9743822
Instructions,
Installation
LIT9744391
Guide, Energy
LIT9744037
Guide, Use&Care
Tech Sheet
LIT9744033
English
LIT9744034
French
2 302868 Screw
3 9742964 Stiffener,
Door
4 Panel, Front
3379375 Black Mdl.
3379376 White Mdl.
8054178 Biscuit Mdl.
5 Access Panel
& Clip Assembly
(Includes Items 11 & 12)
3379917 Black Mdl.
3379918 White Mdl.
8054179 Biscuit Mdl.
6 9743986 Spring, Door (2)
7 3373234 Bushing, Spring
Door (2)
8 Toe Panel
(Includes Item 11)
3375422 Black Mdl.
9742871 White Mdl.
8054181 Biscuit Mdl.
9 9743788 Frame,Door
11 3382404 Insulation
12 3378123 Clip, Grounding
13 3367670 Screw (2)
15 3400803 Screw (2)
21 8054188 Barrier,
Lower Vent

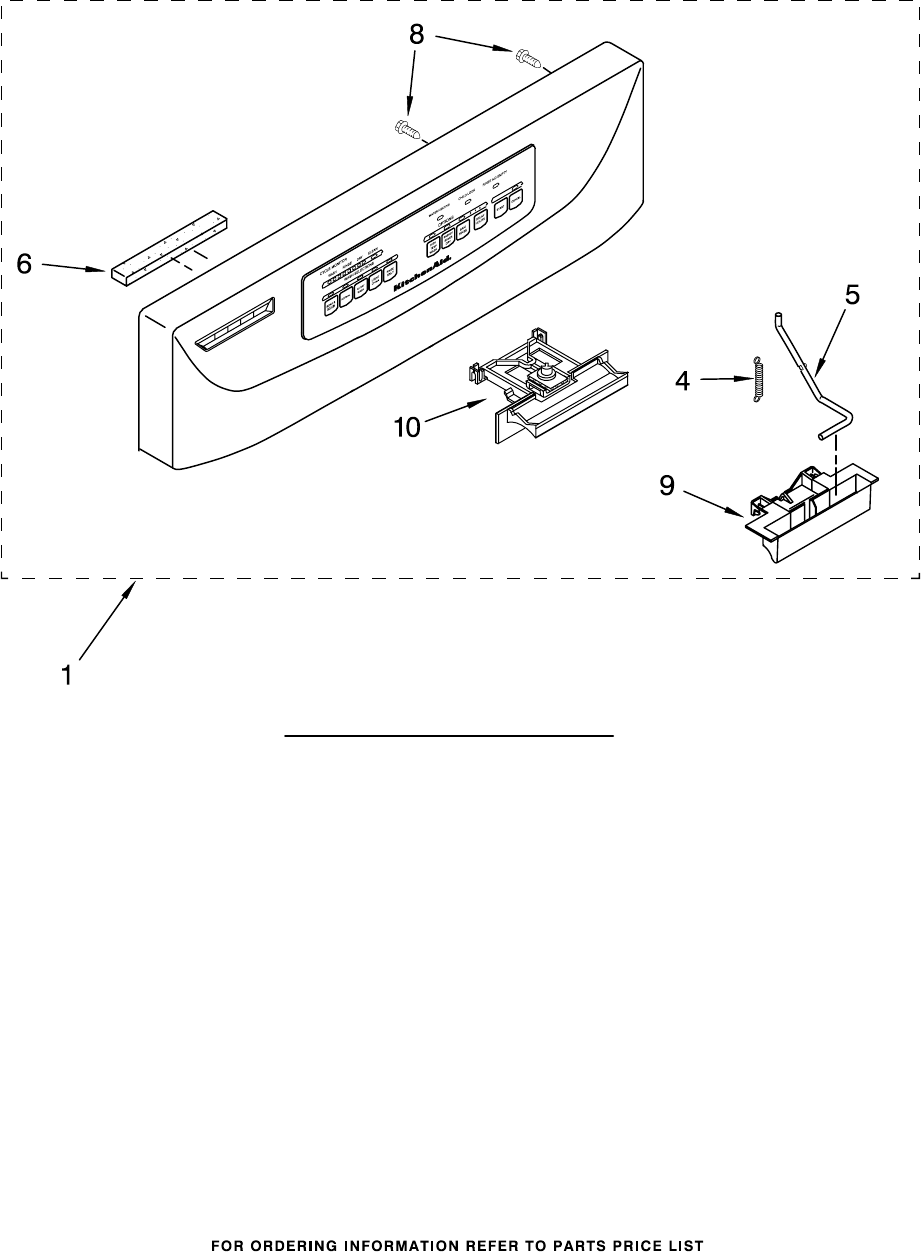

CONTROL PANEL PARTS
2
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 Console, complete
9744106 Black Mdl.
9744107 White Mdl.
9744309 Biscuit Mdl.
4 9743573 Spring, Handle
5 9743572 Link, Handle
6 9743412 Sponge, Vent
8 3369051 Screw (4)
9 Handle, Latch
9743903 Black Mdl.
9743904 White Mdl.
9743906 Biscuit Mdl.
10 3380655 Latch Lever Asm.
DOOR AND LATCH PARTS
3
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167

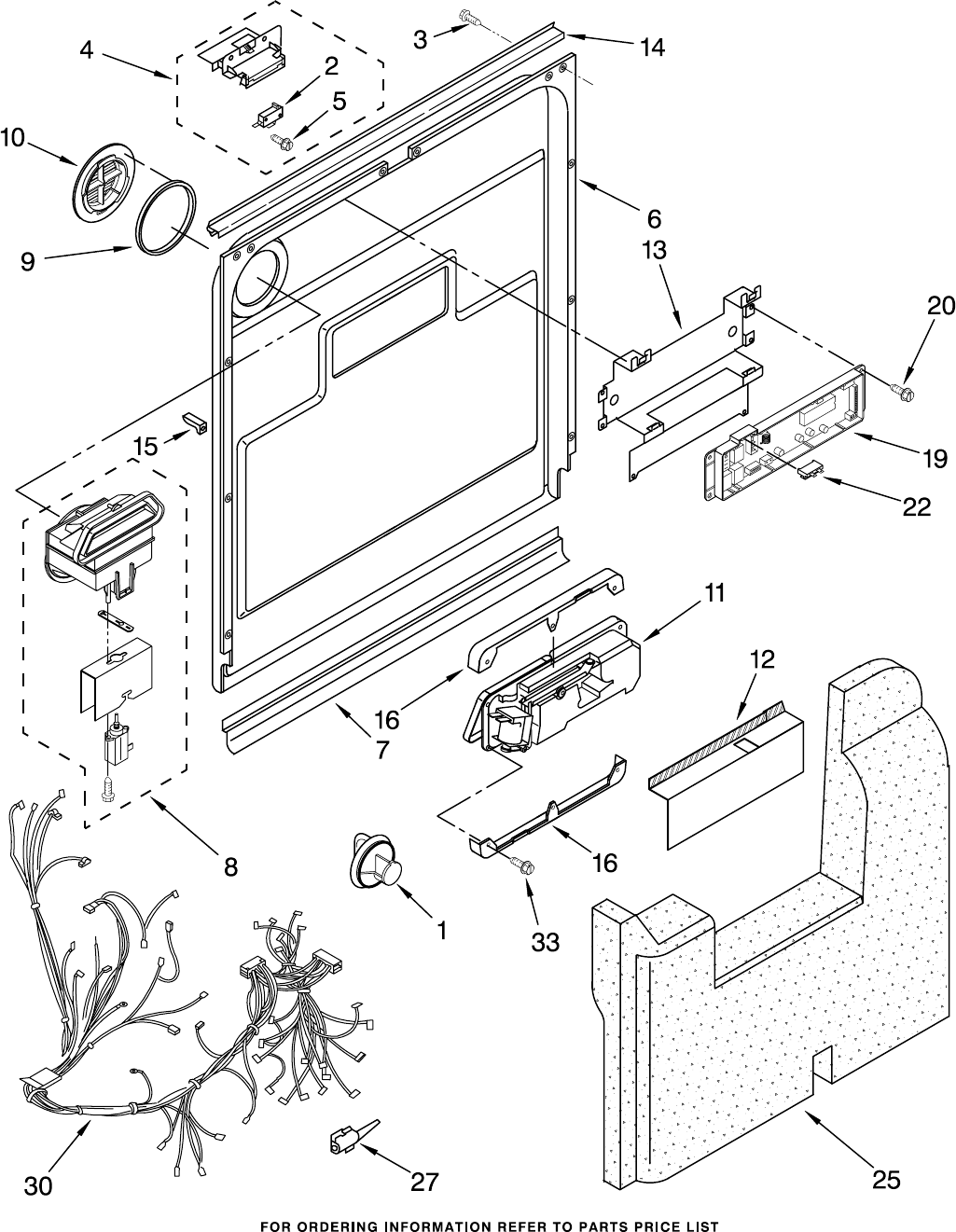

DOOR AND LATCH PARTS
4
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 9743399 Knob, Dispenser
2 3369325 Switch, Micro
3 3369051 Screw, Door
4 3380654 Latch, Bolt Assy.
(Includes Item 2)
5 3400404 Screw
6 9742353 Inner Door
Mastic Assembly
(Also Includes
Items 7, 9 & 10)
7 9743542 Seal, Door
Lower
8 9742770 Vent Assembly
(Also Order Item 9)
9 9742782 Gasket, Vent
10 9742780 Deflector, Vent
(Also Order
Item 9)
11 9744335 Dispenser,
Assembly
12 9743450 Shield,
Dispenser
13 9742623 Bracket, Controls
14 9743806 Seal,
Console/door
15 9743487 Guide, Door
16 9743486 Bracket,
Dispenser (2)
19 9744031 Control,
Electronic
20 3177991 Screw (2)
22 9743451 Fuse Thermal
Electronic
25 9742397 Sound Absorber
27 3376405 Elbow, Harness
30 9744027 Wiring Harness,
Main
33 3400700 Screw (6)
5

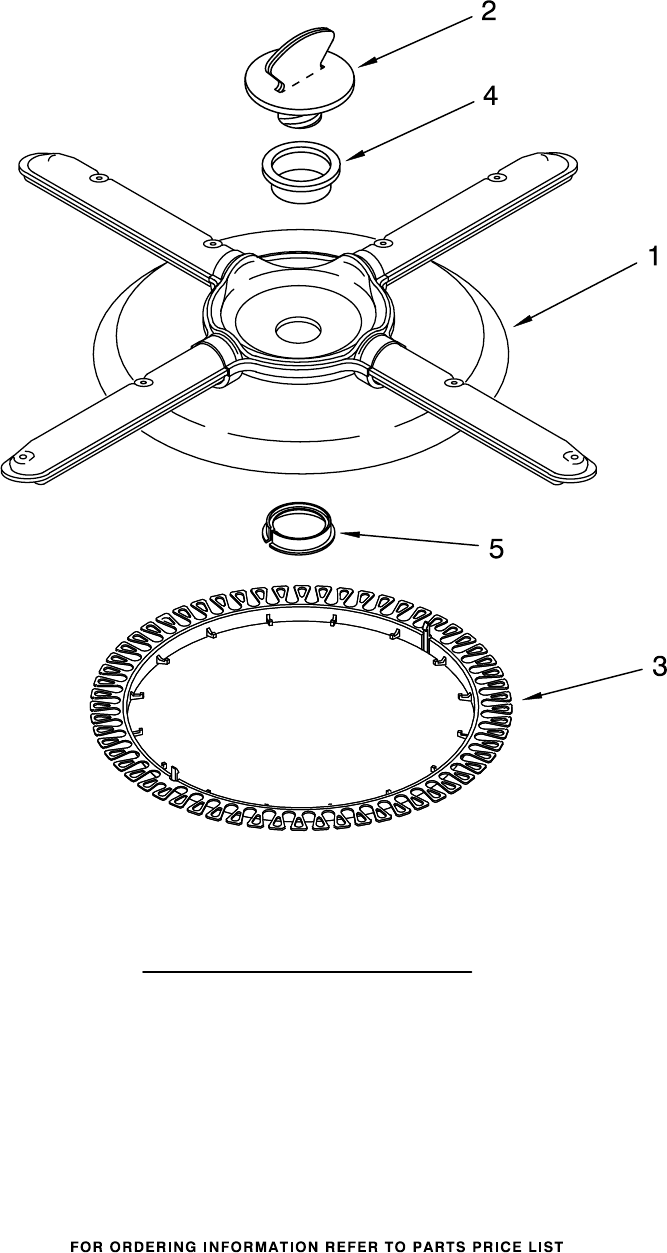

LOWER WASHARM AND STRAINER PARTS
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 9742947 Wash Arm Assembly
2 9742945 Nut, Washarm
3 9742646 Strainer (Coarse)
4 9742946 Bearing, Radial
5 3376846 Seal, Sprayarm

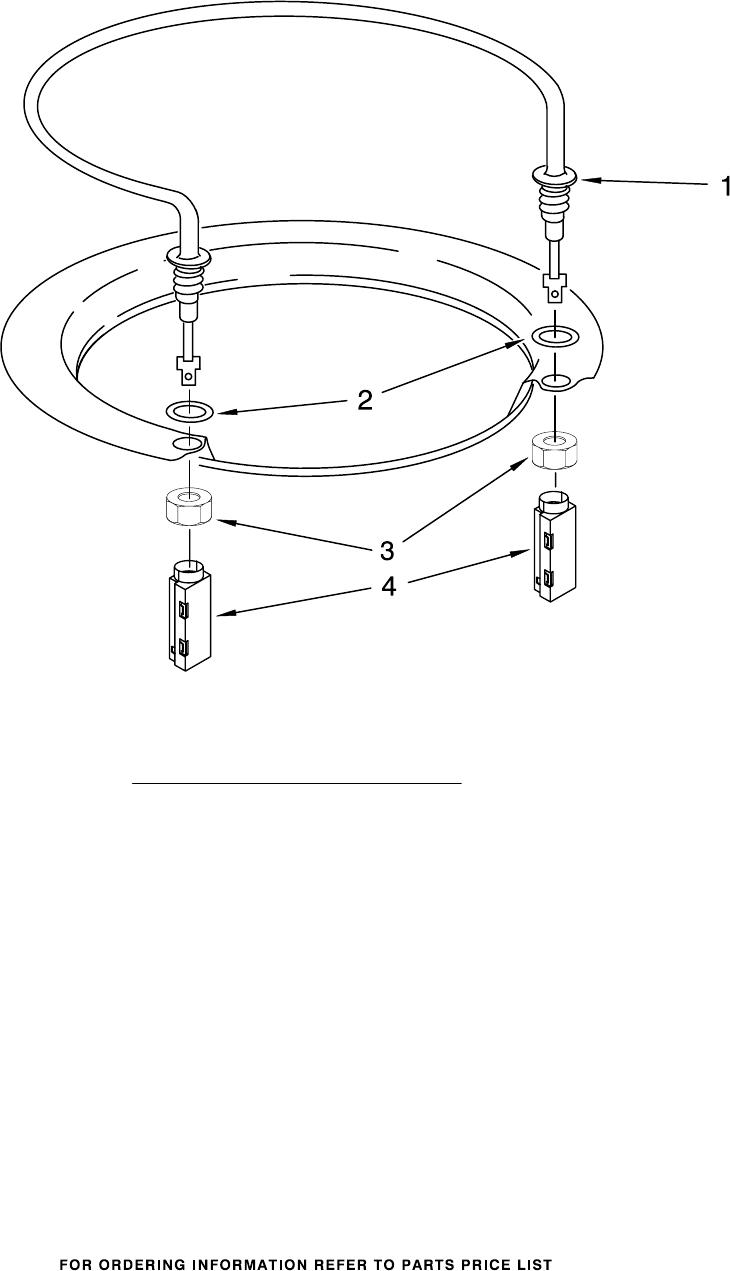

HEATER PARTS
6
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 9743495 Heater Element
Assembly
(Also Includes
Item 2)
2 717273 Washer, Heater
Element
3 9743039 Nut, Heater
Element
4 9743166 Pod, Terminal
Heater

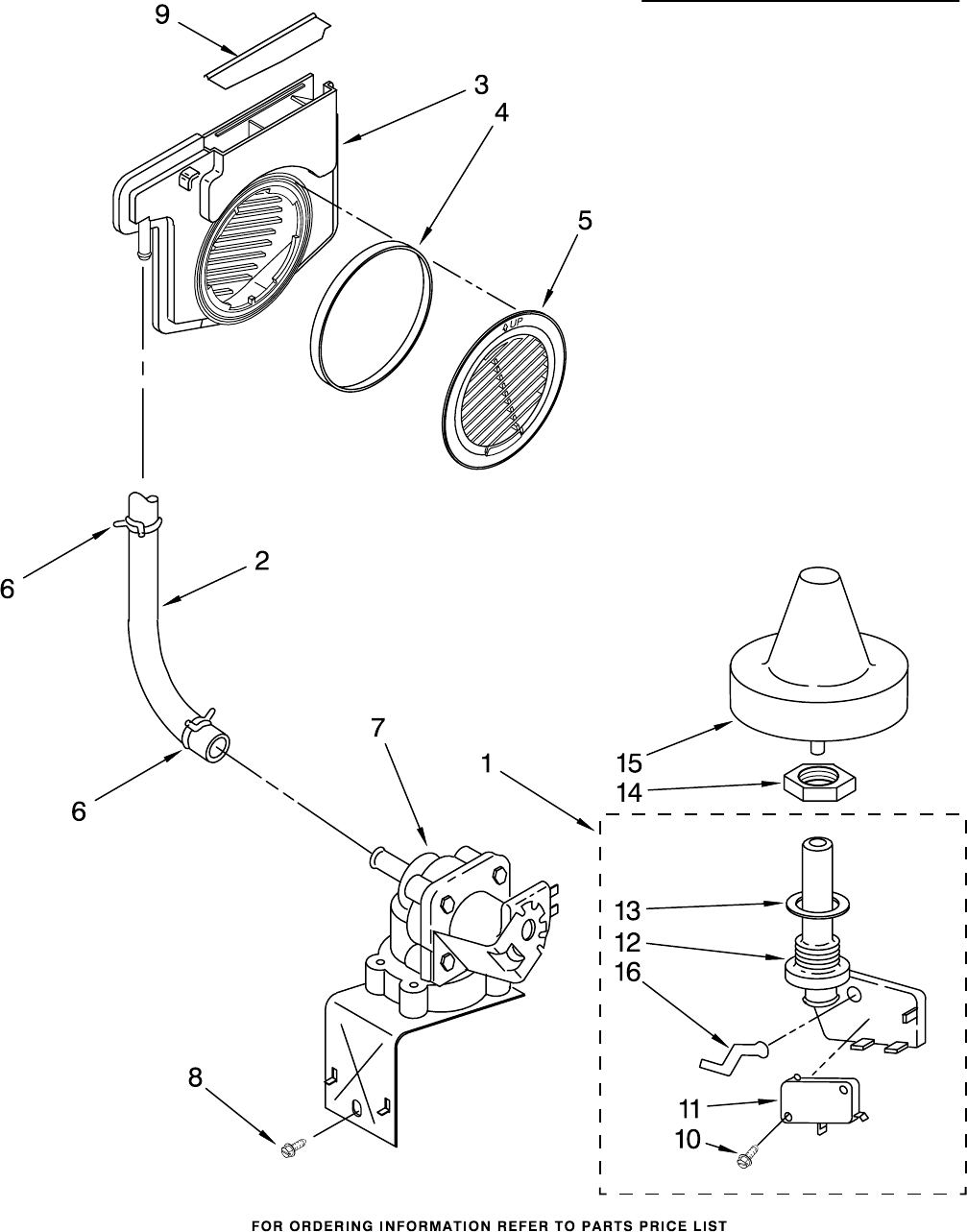

FILL AND OVERFILL PARTS
7
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 9741999 Control, Overfill
Assembly
(Also Order
Item 14)
2 9742727 Hose, Inlet
3 9744288 Water Inlet
Assembly
(Includes
Items 4 & 5)
4 9742787 Gasket
5 9742786 Benzel, Inlet
6 301958 Clamp, Hose
7 9744284 Fill Valve
Assembly
8 304392 Screw
9 9744360 Flapper
10 3935667 Screw
11 9743413 Switch, Overfill
Control
12 9741997 Standpipe,
Overfill
13 4161670 Gasket, Flat
14 9741998 Nut, Standpipe
15 9743070 Float & Retainer
Assembly
16 4171116 Lever, Overflow
Switch
UPPER WASH AND RINSE PARTS
8
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 3378147 Seal, Sprayarm
2 3400031 Screw
3 9742989 Sprayarm, Upper
(Also Order
Item 1)
5 9742994 Mount, Tiered
6 3378144 Tube, Connector
7 3378145 Holder, Water
Inlet Funnel
9 9743473 Connector
(Includes Items
13, 14 & 15)
10 9744135 Feed Tube
Assembly
13 9743475 Washer
14 9740848 Screw
15 9743474 Gasket, Connector
16 9742953 Seal, Tube
17 9743194 Mount, Top
Upper Sprayarm
24 9743958 Tube (3rd level)
25 3379369 Wash Asm.
(3rd level)
TUB AND FRAME PARTS
9
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
10
TUB AND FRAME PARTS
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 9744192 Tub Assembly
3 9743590 Door Seal
4 9742788 Plug Tub (2)
5 9743468 Wheel & Mount
Assembly
(Also Order
Item 6)
6 9743002 Gasket, Bracket
Mounting
7 3378056 Tub Stiffener
8 3400003 Screw (8)
9 9743149 Rear Support
Assembly
10 343641 Screw
11 9742610 Connector
Tub To Brace
12 90767 Screw (2)
13 304392 Screw
14 3370389 Screw (2)
15 302819 Wheel Leg
16 3374849 Leveler, Leg
17 9743488 Spacer, Tank - RH
18 9743489 Spacer, Tank - LH
19 3378131 Terminal Box
20 3369138 Screw
21 300068 Cover, Terminal
Box
22 3400014 Screw
23 3378128 Washer
24 3370307 Strain, Relief
25 9743460 Trim Strip, Tub
26 304666 Retainer, Push (2)
27 9742789 Corner Trim, Tub
28 9743789 Shield, Sound
Tub
29 9742648 Bracket,
Thermostat
30 661566 Thermostat
31 9742722 Strike, Latch
32 3379938 Pad, Friction
33 3370225 Screw, Ground

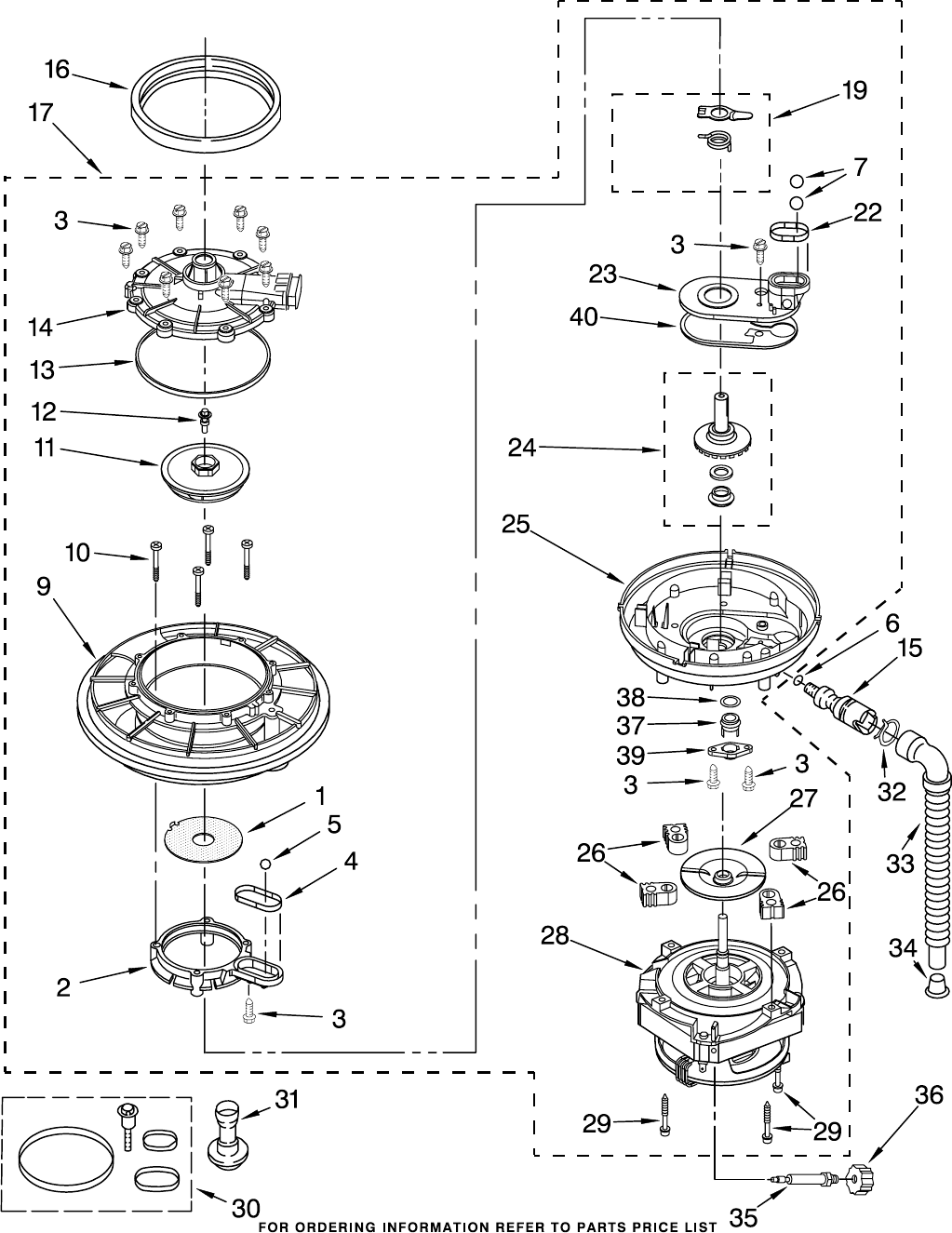

PUMP AND MOTOR PARTS
Note: The Pump Gasket
Must Be Replaced Anytime
The Pump Assembly Is
Removed And Reinstalled
In The Dishwasher.
Pump Centering Tool Required
For Pump Re-Assembling
Order Item 31.
11
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
PUMP AND MOTOR PARTS
12
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION
1 9740982 Plate, Perforated
(Also Order
Item 30)
See Note A.
2 3367173 Base, Inlet
(Includes Items
1 & 5)
(Also Order
Item 30)
See Note A.
3 9741232 Screw
4 302710 Seal, Inlet Base
5 302709 Ball, Check
6 95080 "O" Ring
7 719929 Ball, Check (2)
9 9742968 Filter Assembly
10 3400001 Screw
11 3378176 Impeller, Wash
(Includes Items
12 & 13)
12 3371152 Screw & Seal,
13 302711 Seal, Pump Outlet
14 9742973 Outlet, Pump
(Includes Item 13)
15 3369482 Check Valve
(Includes Item 6)
16 717000 Gasket, Pump
17 8051314 Pump & Motor
Assembly
(Includes Item 16)
19 3378175 Chopper Kit
(Also Order
Item 30)
See Note A.
22 302704 Seal, Drain Cover
23 3376845 Cover, Drain
(Also Order
Item 30 & 40)
See Note A.
24 303539 Impeller,
Drain Kit
(Also Order
Item 30)
See Note A.
25 3376157 Base, Pump
(Also Order
Item 30)
See Note A.
26 3367197 Support, Pump
Mounting (4)
27 3368270 Slinger
(Also Order
Item 30)
(See Note A.)
28 3377333 Motor & Fan
(Assembly)
(Includes Item
27)
(Also Order
Item 30)
See Note A.
29 3369331 Screw (4)
30 675703 Pump Seal Kit
(Includes Items
4, 12, 13 & 22)
31 303918 Tool, Pump
Centering
32 356138 Clamp, Hose
33 3374077 Hose, Drain
34 3371748 Cap, Drain
35 3374757 Shaft, Absorber
36 3378202 Weight, Absorber
37 3378083 Thermostat
38 3376723 Seal, O-Ring
39 3376358 Retainer,
Thermostat
40 9740674 Gasket, Drain
Cover
NOTE A:
Pump Centering Tool Required
For Pump Re-Assembling
Order Item 31.

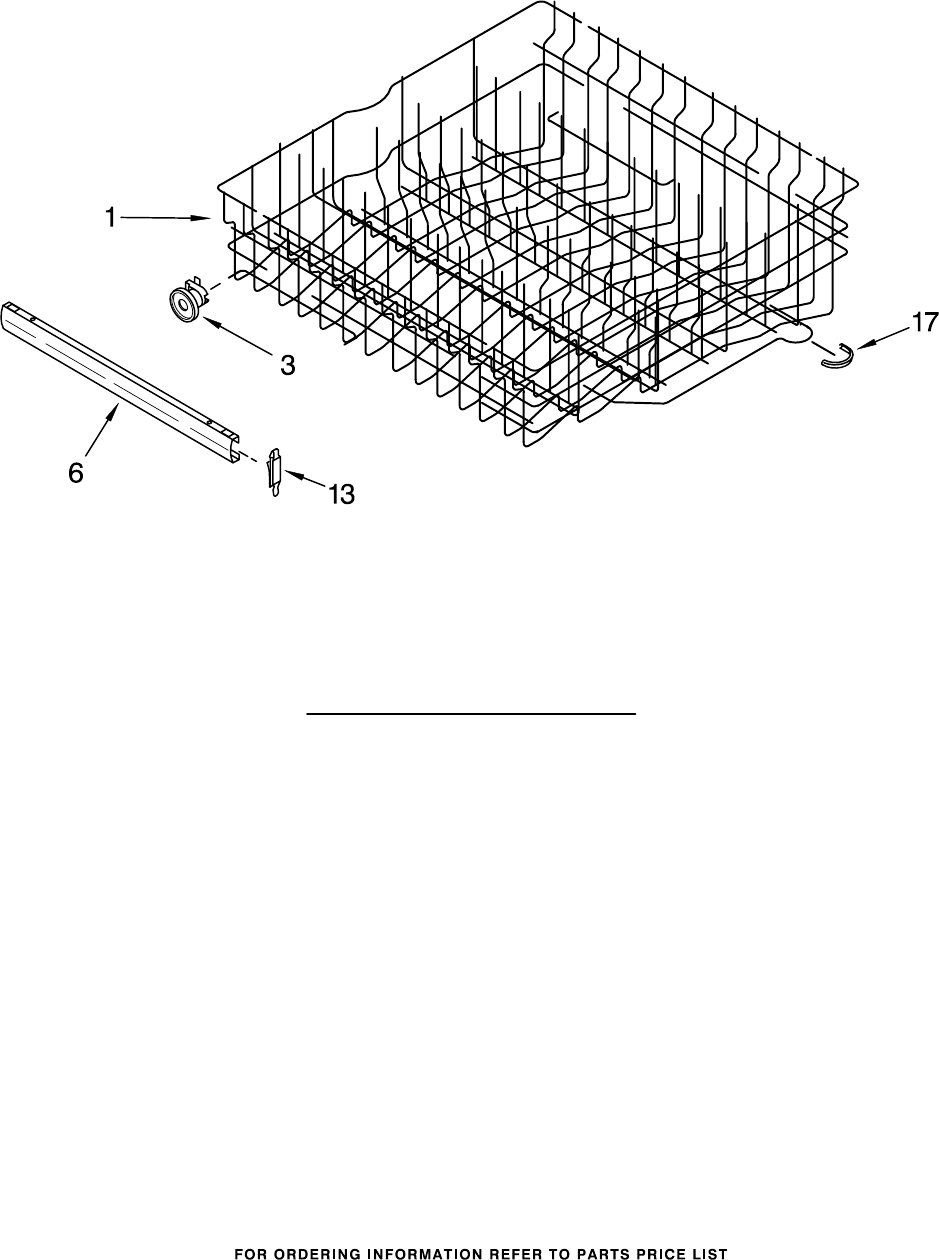

UPPER RACK AND TRACK PARTS
13
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 3377450 Dishrack, Upper
(Also Order
Item 3)
3 9742983 Wheel & Bearing
Assembly (4)
6 9742998 Track, Rack (2)
13 3379941 Track Stop (4)
17 9742999 Protector,
Sprayarm Guard

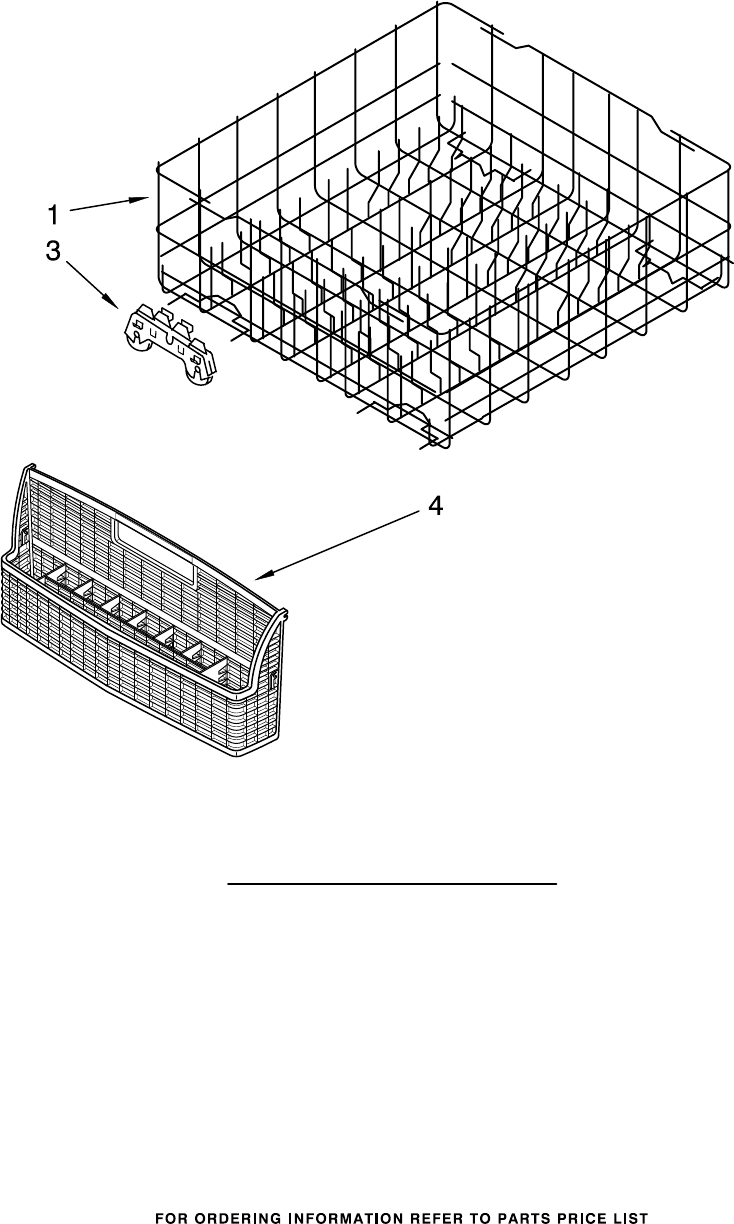

LOWER RACK PARTS
14
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 3381480 Lower Rack
Assembly
(Includes Item 3)
3 8051252 Wheel & Transport
Assembly
4 9742853 Basket,
Silverware
MISCELLANEOUS PARTS
LITERATURE AND OPTIONAL PARTS
15
For Models: KUDM25SHBL1, KUDM25SHWH1, KUDM25SHBT1
(Black) (White) (Biscuit)
4172167
Illus. Part
No. No. DESCRIPTION
1 3369816 Miscellanous
Parts Bag
(Includes 2 Screws
& 2 Hose Clamps)
Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION Illus. Part
No. No. DESCRIPTION
ACCESSORIES
SIDE PANEL KITS
4378867 White
4378868 Black
4378869 Almond
Door Frame Kits
Framed
4378864 White
4378865 Black
4378866 Almond
Frameless
4378861 White
4378862 Black
4378863 Almond
PAINT, TOUCH-UP (1/2oz.)
72017 White
72107 Almond
72032 Black
4392899 Biscuit
PAINT, PRESSURIZED SPRAY
(12 oz.)
350930 White
350956 Almond
285006 Superior Black
4392901 Biscuit
PAINT, BULK (1 qt.)
799344 White (Uncut)
978883 Almond (Uncut)
4392900 Biscuit
HARD START KIT
4317824 Hard Start Kit
(Includes Power
Cord & Misc.
Hardware)
ANTI-TIP KIT
4378968 Floor Mount Kit
Tub Cleaner:
4319102 Glisten
