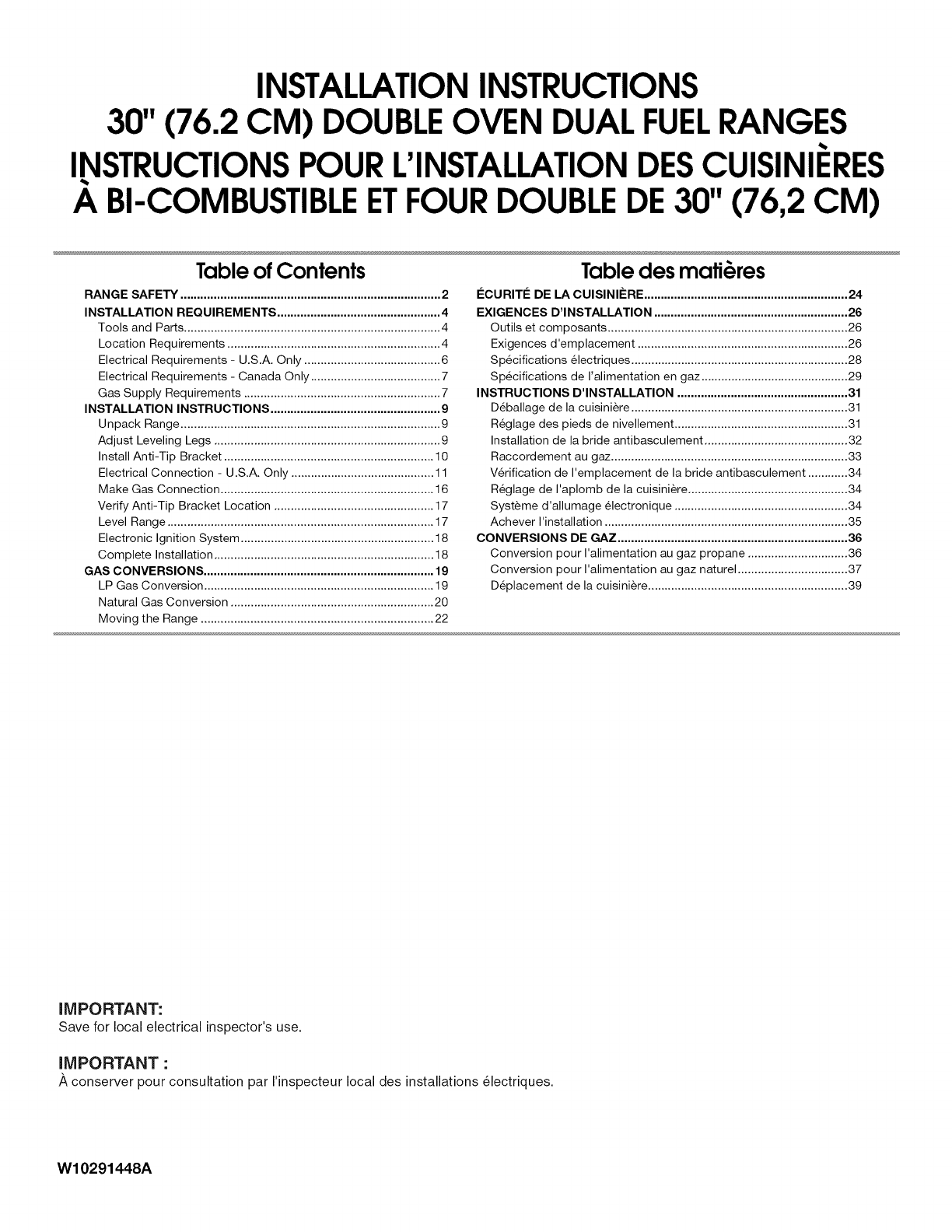

INSTALLATIONINSTRUCTIONS

30" (76.2 CM) DOUBLEOVEN DUALFUELRANGES

INSTRUCTIONSPOURL'INSTALLATIONDESCUISINIERES

A BI-COMBUSTIBLEETFOURDOUBLEDE 30" (76,2 CM)

Table of Contents Table des mati_res

RANGE SAFETY .............................................................................. 2

INSTALLATION REQUIREMENTS ................................................. 4

Tools and Parts ............................................................................. 4

Location Requirements ................................................................ 4

Electrical Requirements - U.S.A. Only ......................................... 6

Electrical Requirements - Canada Only ....................................... 7

Gas Supply Requirements ........................................................... 7

INSTALLATION INSTRUCTIONS ................................................... 9

Unpack Range .............................................................................. 9

Adjust Leveling Legs .................................................................... 9

Install Anti-Tip Bracket ............................................................... 10

Electrical Connection - U.S.A. Only ........................................... 11

Make Gas Connection ................................................................ 16

Verify Anti-Tip Bracket Location ................................................ 17

Level Range ................................................................................ 17

Electronic Ignition System .......................................................... 18

Complete Installation .................................................................. 18

GAS CONVERSIONS ..................................................................... 19

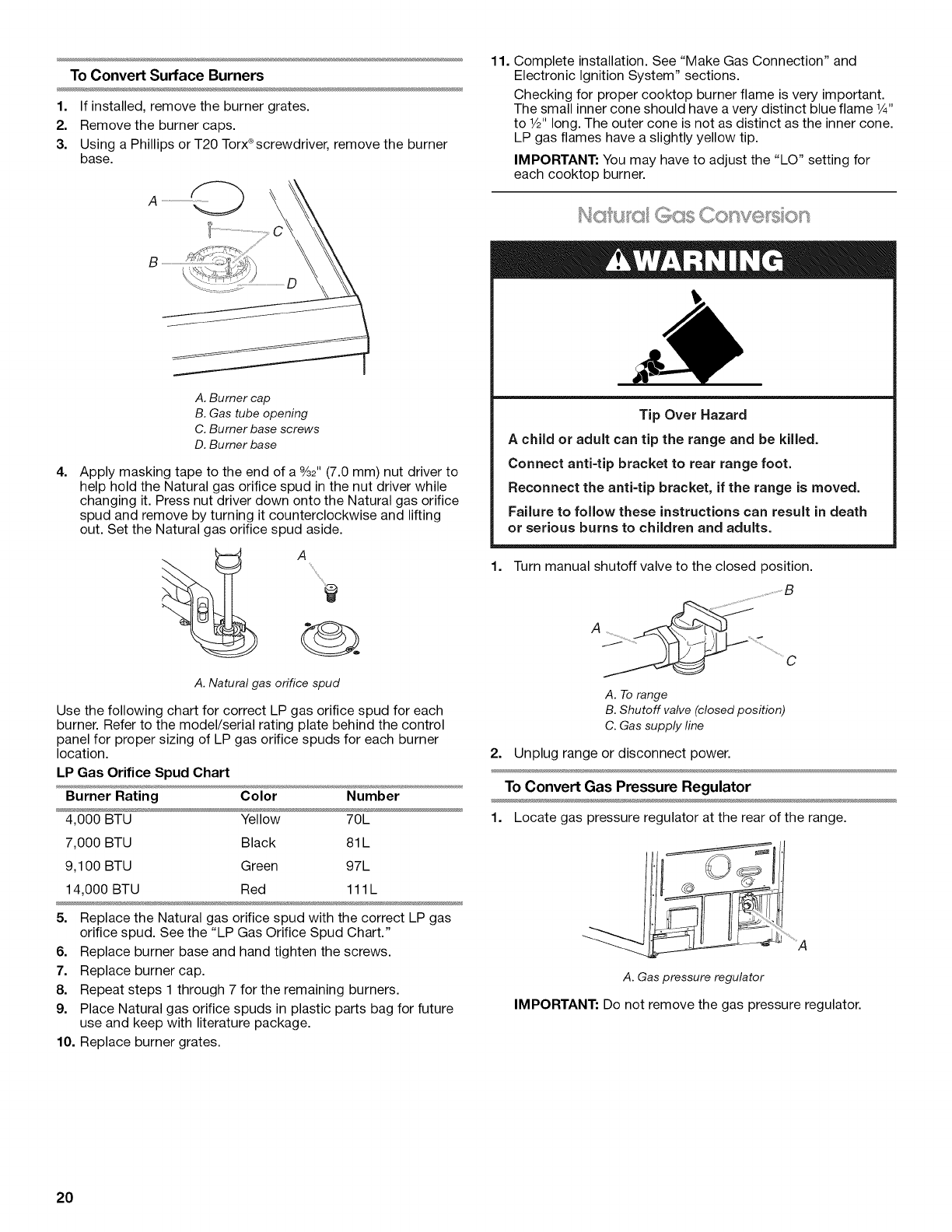

LP Gas Conversion ..................................................................... 19

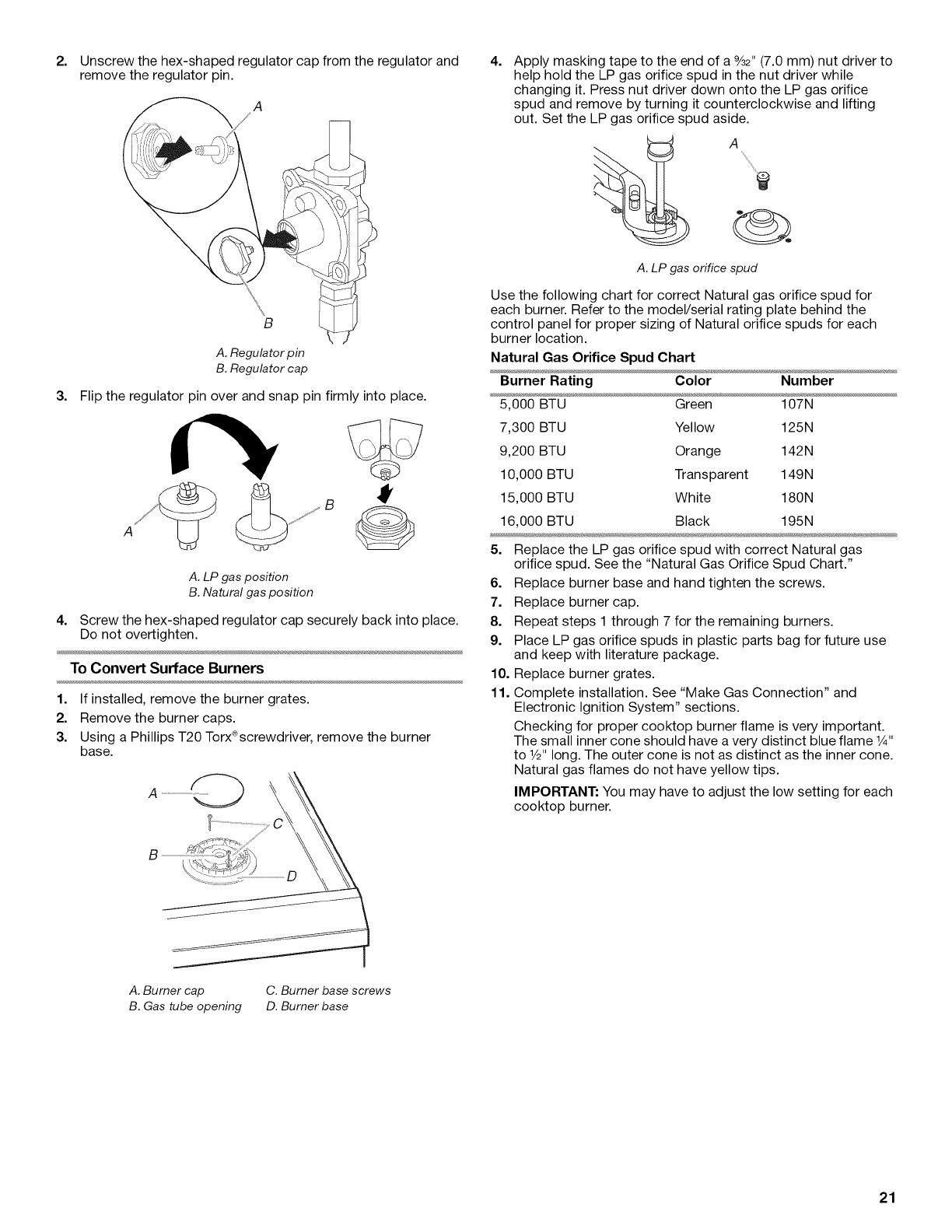

Natural Gas Conversion ............................................................. 20

Moving the Range ...................................................................... 22

I_CURITI_ DE LA CUISINII_RE ............................................................. 24

EXIGENCES D'INSTALLATION .......................................................... 26

Outils et composants ........................................................................ 26

Exigences d'emplacement ............................................................... 26

Specifications _lectriques ................................................................. 28

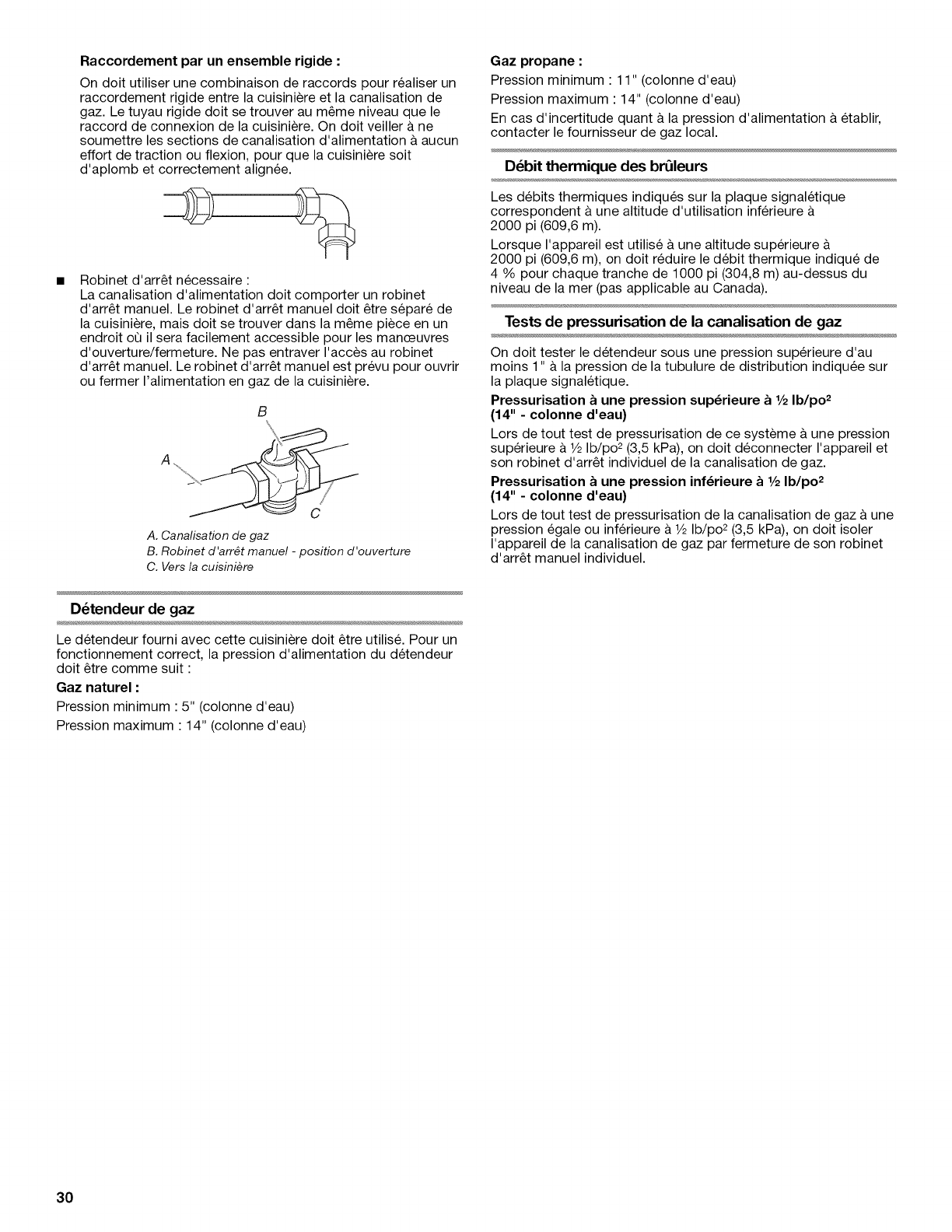

Specifications de I'alimentation en gaz ............................................ 29

INSTRUCTIONS D'INSTALLATION ................................................... 31

Deballage de la cuisiniere ................................................................. 31

R_glage des pieds de nivellement .................................................... 31

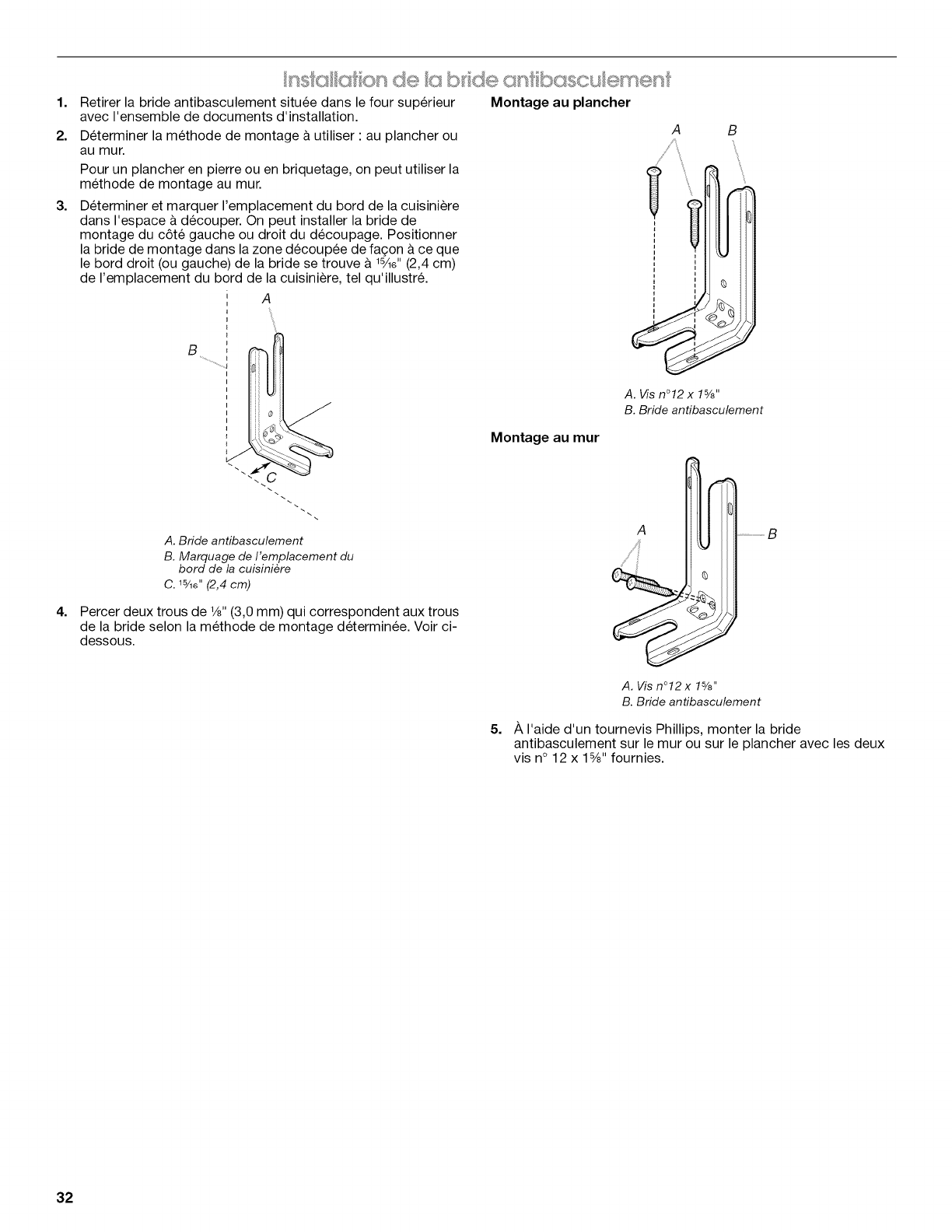

Installation de la bride antibasculement ........................................... 32

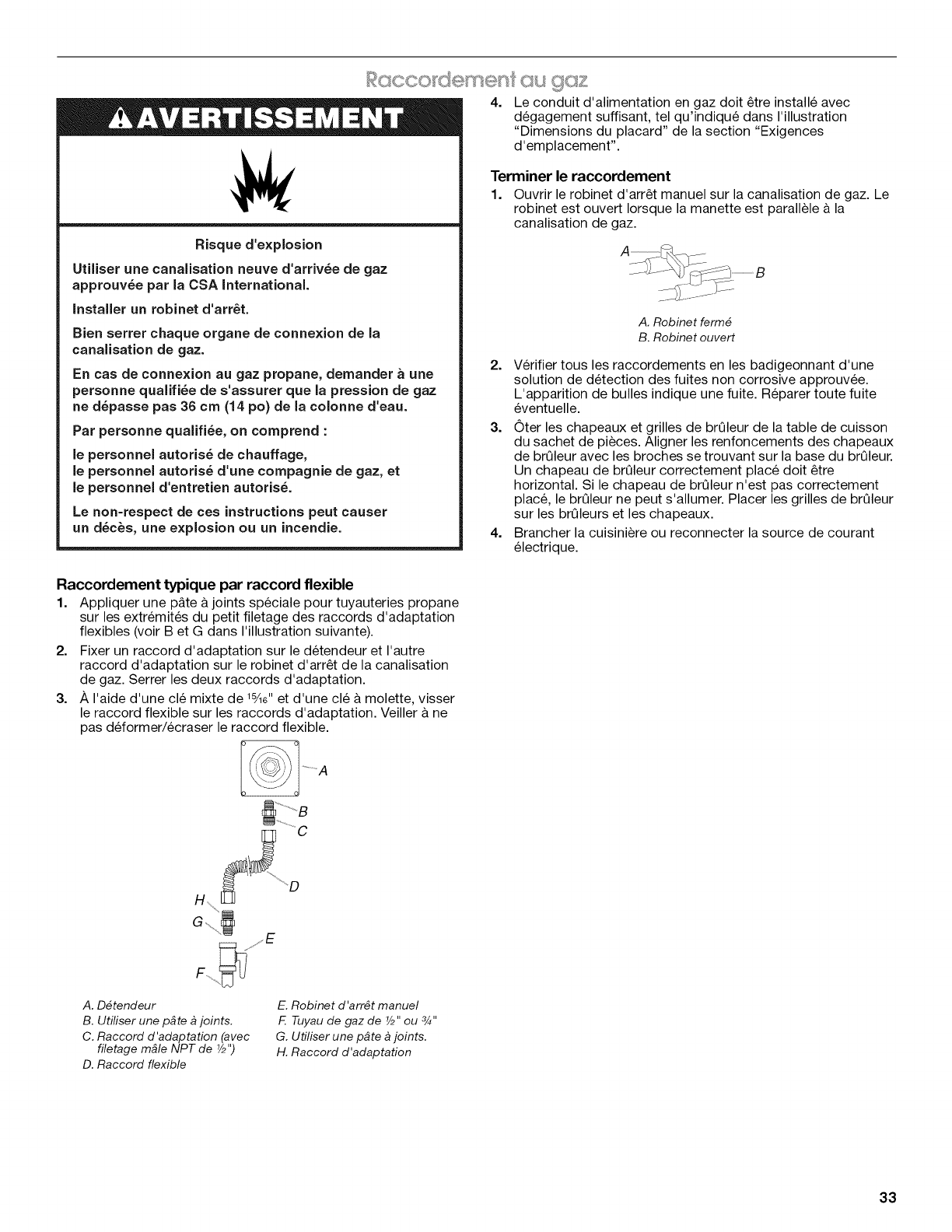

Raccordement au gaz ....................................................................... 33

Verification de I'emplacement de la bride antibasculement ............ 34

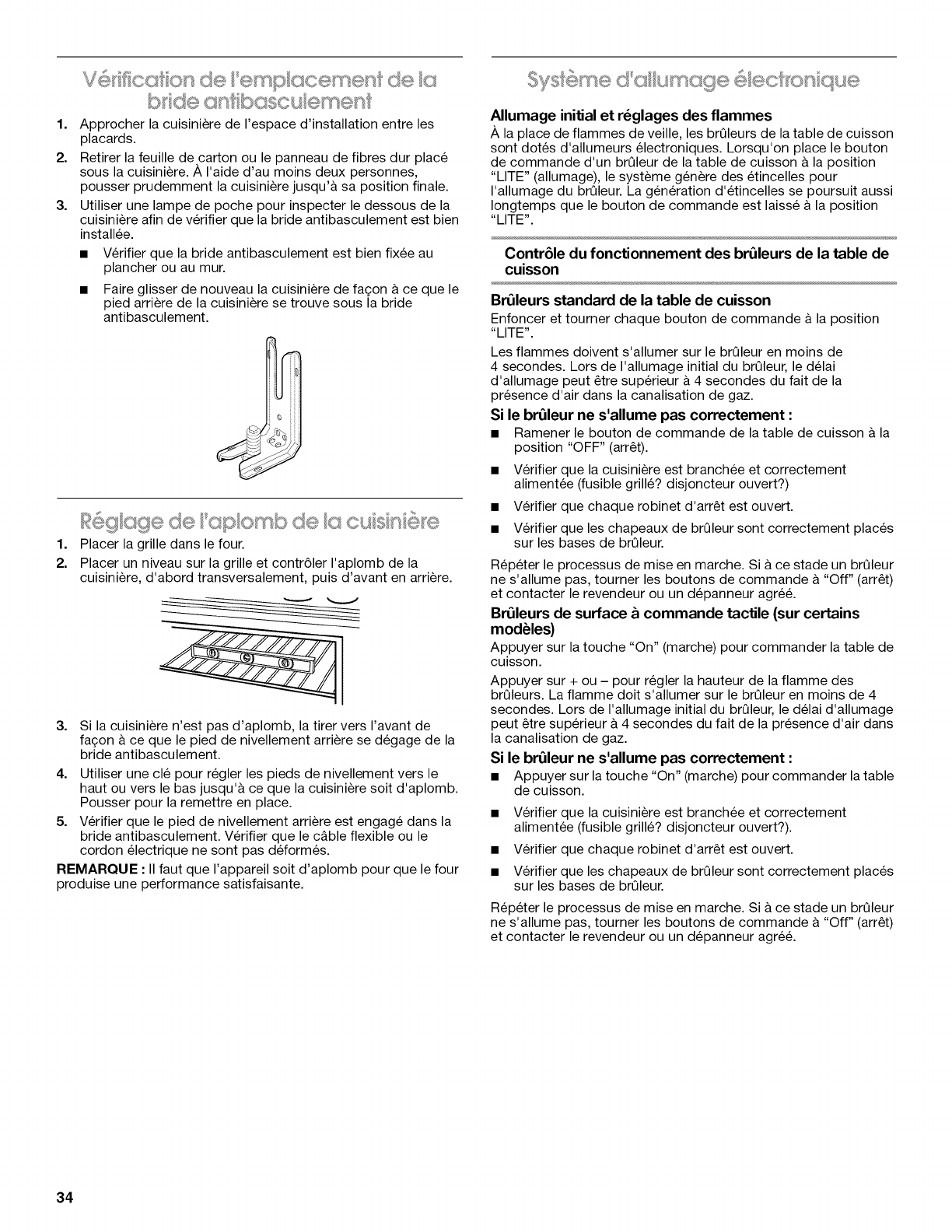

R_glage de I'aplomb de la cuisiniere ................................................ 34

Systeme d'allumage 61ectronique .................................................... 34

Achever I'installation ......................................................................... 35

CONVERSIONS DE GAZ ..................................................................... 36

Conversion pour I'alimentation au gaz propane .............................. 36

Conversion pour I'alimentation au gaz naturel ................................. 37

Deplacement de la cuisiniere ............................................................ 39

iMPORTANT:

Save for local electrical inspector's use.

iMPORTANT :

,&,conserver pour consultation par I'inspecteur local des installations 61ectriques.

W10291448A

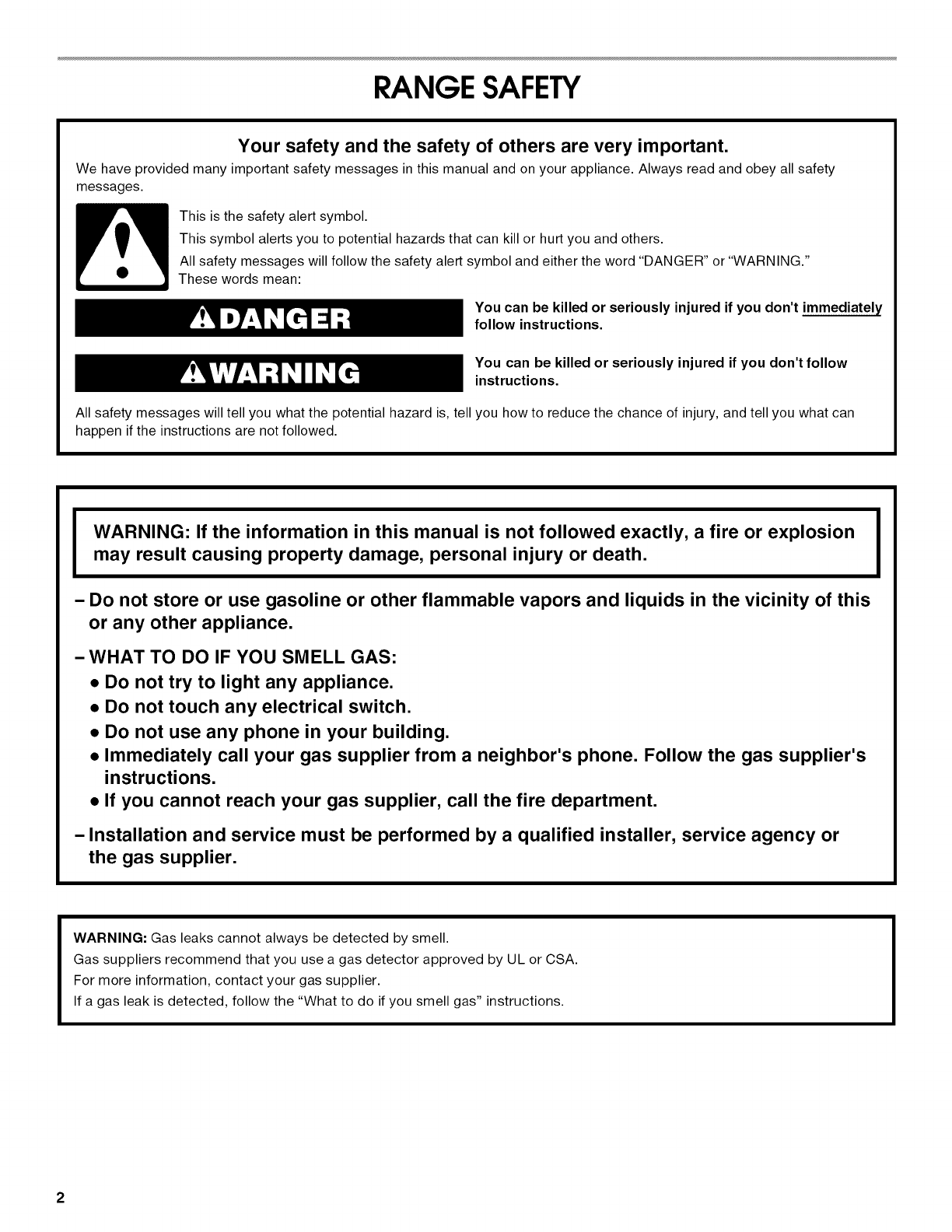

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

WARNING: If the information in this manual is not followed exactly, a fire or explosion

may result causing property damage, personal injury or death,

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance,

-WHAT TO DO IF YOU SMELL GAS:

•Do not try to light any appliance.

•Do not touch any electrical switch.

•Do not use any phone in your building.

•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency or

the gas supplier,

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the "What to do if you smell gas" instructions.

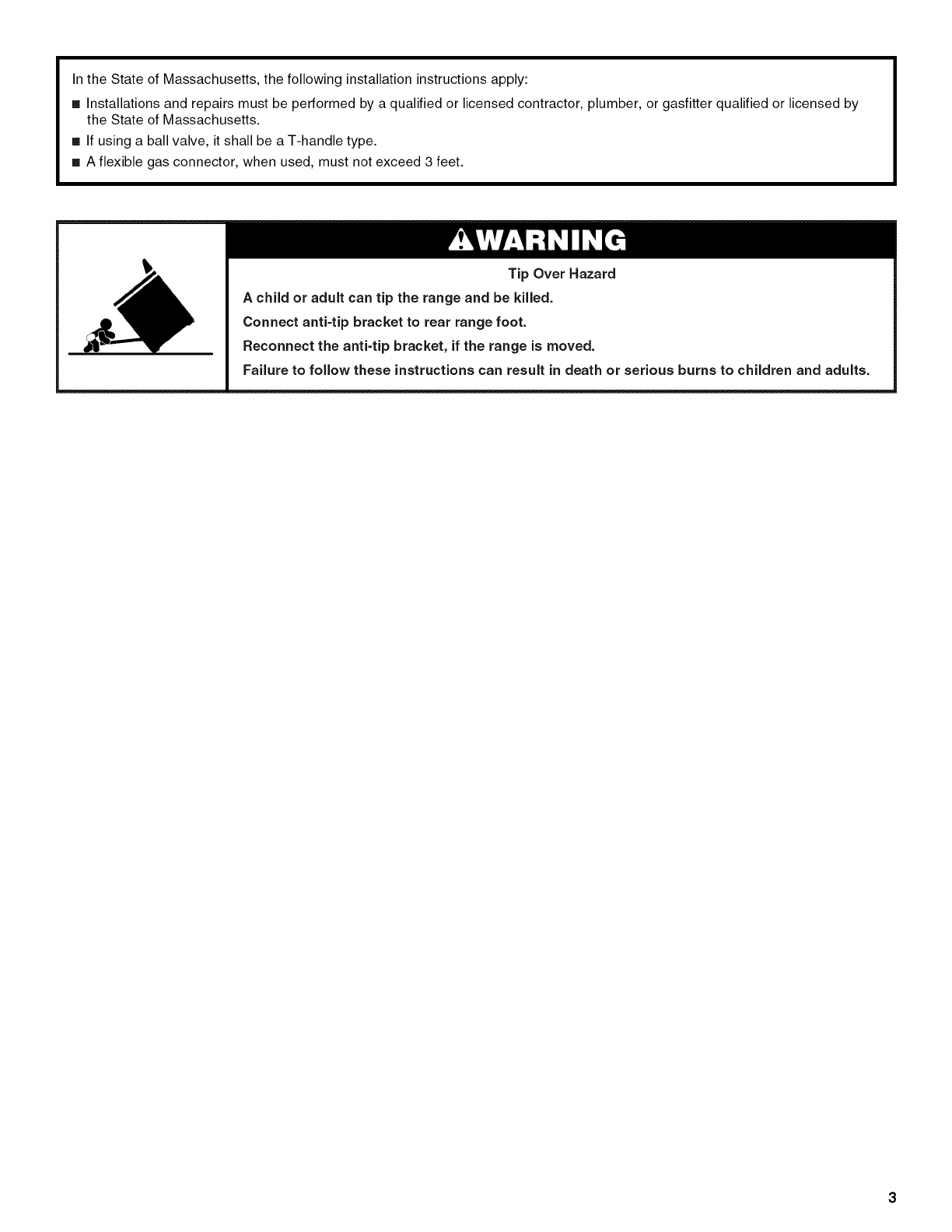

In the State of Massachusetts, the following installation instructions apply:

[] Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

[] If using a ball valve, it shall be a T-handle type.

[] A flexible gas connector, when used, must not exceed 3 feet.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death or serious burns to children and adults.

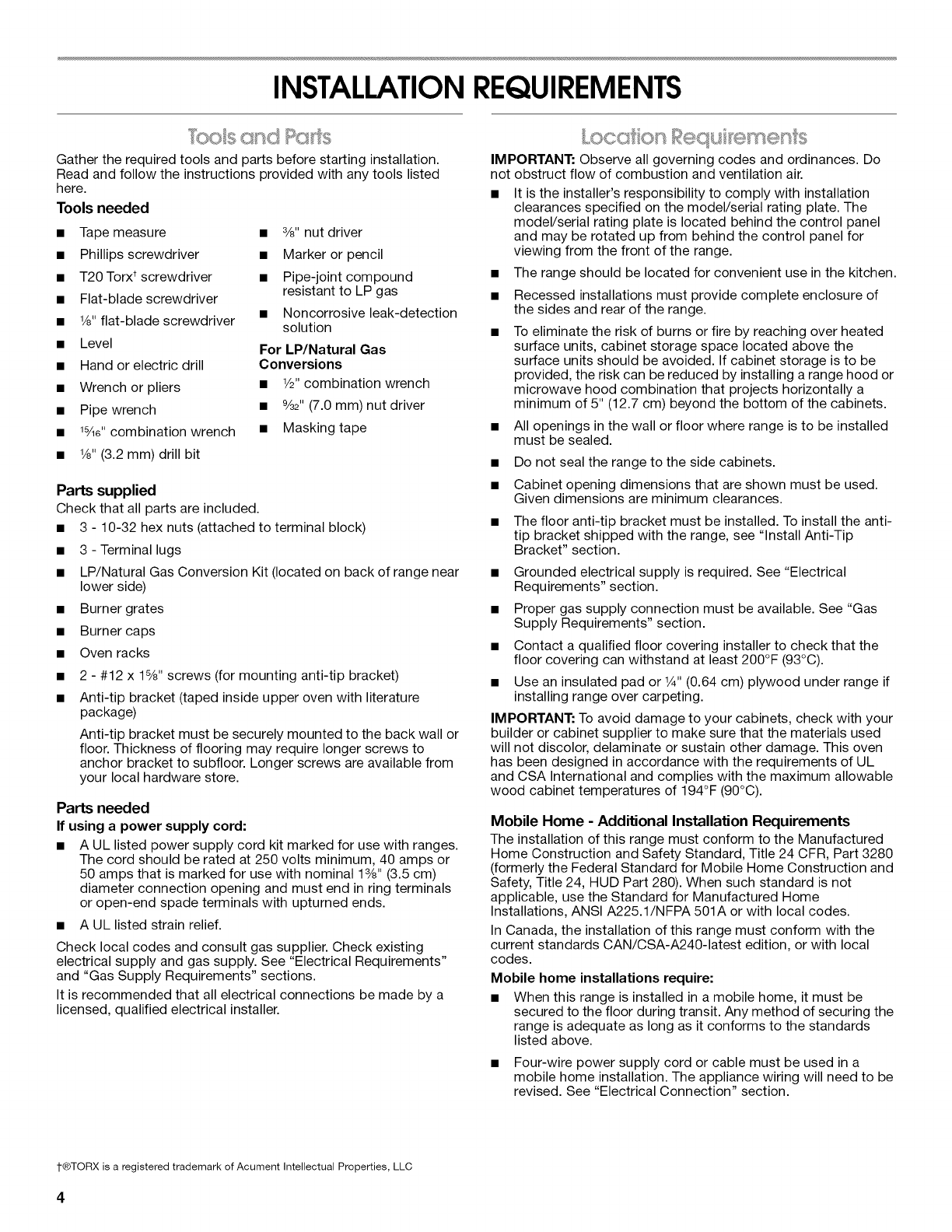

INSTALLATIONREQUIREMENTS

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

• Tape measure • 3/8"nut driver

• Phillips screwdriver • Marker or pencil

• T20 Torxt screwdriver • Pipe-joint compound

resistant to LP gas

• Flat-blade screwdriver

• 1/8"flat-blade screwdriver • Noncorrosive leak-detection

solution

• Level For LP/Natural Gas

•Hand or electric drill Conversions

• Wrench or pliers • 1/2"combination wrench

• Pipe wrench • %#' (7.0 mm) nut driver

• 15A6"combination wrench • Masking tape

• 1/8"(3.2 mm) drill bit

Parts supplied

Check that all parts are included.

• 3 - 10-32 hex nuts (attached to terminal block)

• 3 - Terminal lugs

• LP/Natural Gas Conversion Kit (located on back of range near

lower side)

• Burner grates

• Burner caps

• Oven racks

• 2 - #12 x 15/8'' screws (for mounting anti-tip bracket)

• Anti-tip bracket (taped inside upper oven with literature

package)

Anti-tip bracket must be securely mounted to the back wall or

floor. Thickness of flooring may require longer screws to

anchor bracket to subfloor. Longer screws are available from

your local hardware store.

Parts needed

If using a power supply cord:

• A UL listed power supply cord kit marked for use with ranges.

The cord should be rated at 250 volts minimum, 40 amps or

50 amps that is marked for use with nominal 13/8"(3.5 cm)

diameter connection opening and must end in ring terminals

or open-end spade terminals with upturned ends.

• A UL listed strain relief.

Check local codes and consult gas supplier. Check existing

electrical supply and gas supply. See "Electrical Requirements"

and "Gas Supply Requirements" sections.

It is recommended that all electrical connections be made by a

licensed, qualified electrical installer.

IMPORTANT: Observe all governing codes and ordinances. Do

not obstruct flow of combustion and ventilation air.

It is the installer's responsibility to comply with installation

clearances specified on the model/serial rating plate. The

model/serial rating plate is located behind the control panel

and may be rotated up from behind the control panel for

viewing from the front of the range.

The range should be located for convenient use in the kitchen.

Recessed installations must provide complete enclosure of

the sides and rear of the range.

To eliminate the risk of burns or fire by reaching over heated

surface units, cabinet storage space located above the

surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood or

microwave hood combination that projects horizontally a

minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

All openings in the wall or floor where range is to be installed

must be sealed.

Do not seal the range to the side cabinets.

Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

The floor anti-tip bracket must be installed. To install the anti-

tip bracket shipped with the range, see "Install Anti-Tip

Bracket" section.

Grounded electrical supply is required. See "Electrical

Requirements" section.

Proper gas supply connection must be available. See "Gas

Supply Requirements" section.

Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

Use an insulated pad or 1¼,,(0.64 cm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of 194°F (90°C).

Mobile Home -Additional Installation Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home

Installations, ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-A240-1atest edition, or with local

codes.

Mobile home installations require:

•When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing the

range is adequate as long as it conforms to the standards

listed above.

• Four-wire power supply cord or cable must be used in a

mobile home installation. The appliance wiring will need to be

revised. See "Electrical Connection" section.

I"®TORX is a registered trademark of Acument Intellectual Properties, LLC

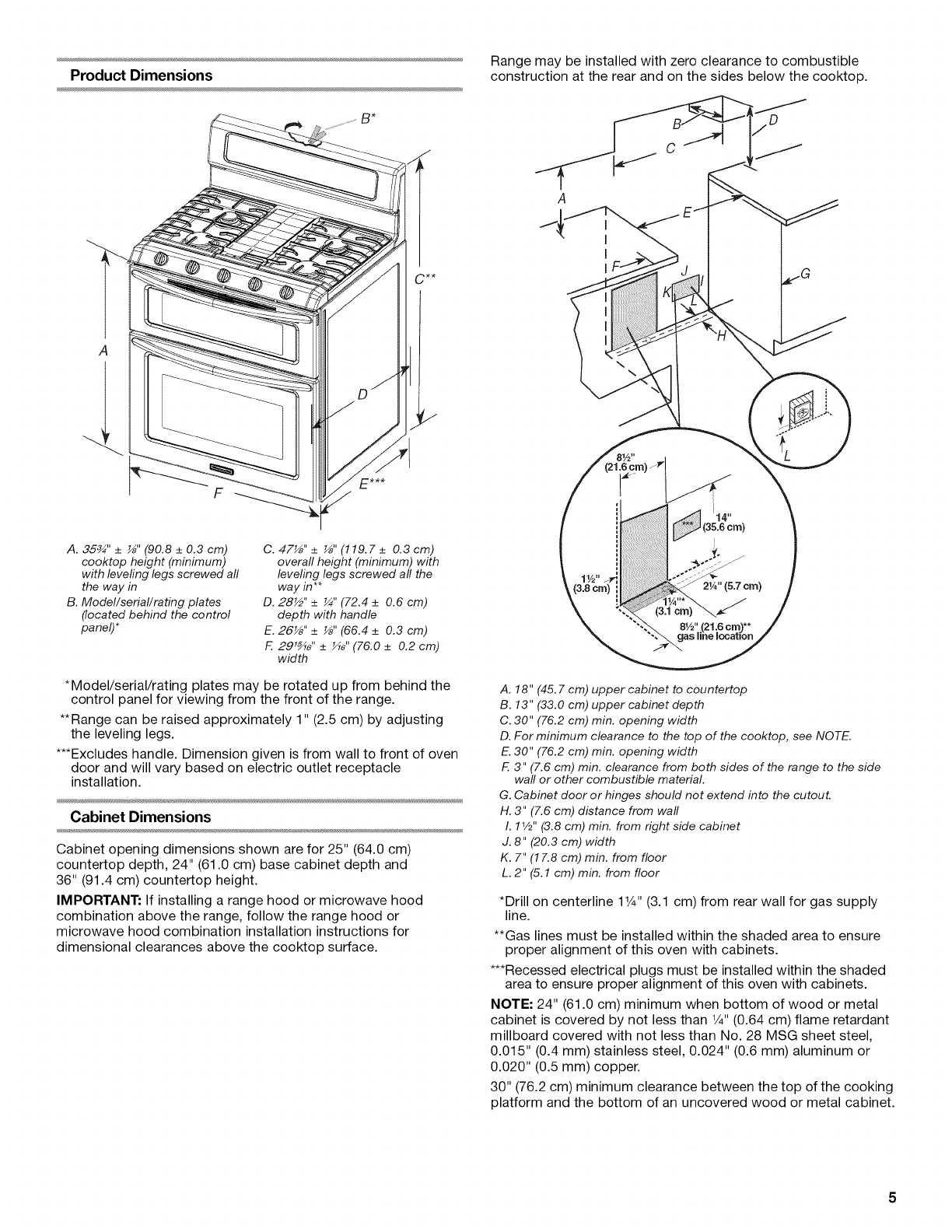

Range may be installed with zero clearance to combustible

Product Dimensions construction at the rear and on the sides below the cooktop.

A. 35_" +__" (90.8 +_0.3 cm)

cooktop height (minimum)

with levering legs screwed all

the way in

B. Model/serial/rating plates

(located behind the control

panel)*

C. 47_"+ _"(119.7+ 0.3cm)

overall height (minimum) with

leveling legs screwed all the

way in**

D. 28½" +_¼" (72.4 +0.6 cm)

depth with handle

E. 26_" + _" (66.4 +0.3 cm)

F. 2915_ '' + _" (76.0 +0.2 cm)

width

*Model/serial/rating plates may be rotated up from behind the

control panel for viewing from the front of the range.

**Range can be raised approximately 1" (2.5 cm) by adjusting

the leveling legs.

***Excludes handle. Dimension given is from wall to front of oven

door and will vary based on electric outlet receptacle

installation.

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm)

countertop depth, 24" (61.0 cm) base cabinet depth and

36" (91.4 cm) countertop height.

IMPORTANT: If installing a range hood or microwave hood

combination above the range, follow the range hood or

microwave hood combination installation instructions for

dimensional clearances above the cooktop surface.

A. 18" (45.7 cm) upper cabinet to countertop

B. 13" (33.0 cm) upper cabinet depth

C. 30" (76.2 cm) min. opening width

D. For minimum clearance to the top of the cooktop, see NOTE.

E. 30" (76.2 cm) min. opening width

F. 3" (7.6 cm) min. clearance from both sides of the range to the side

wall or other combustible material.

G. Cabinet door or hinges should not extend into the cutout.

H. 3" (7.6 cm) distance from wall

I. 11/2'' (3.8 cm) min. from right side cabinet

J. 8" (20.3 cm) width

K. 7" (17.8 cm) min. from floor

L. 2" (5.1 cm) min. from floor

*Drill on centerline 11¼'' (3.1 cm) from rear wall for gas supply

line.

**Gas lines must be installed within the shaded area to ensure

proper alignment of this oven with cabinets.

***Recessed electrical plugs must be installed within the shaded

area to ensure proper alignment of this oven with cabinets.

NOTE: 24" (61.0 cm) minimum when bottom of wood or metal

cabinet is covered by not less than 1/4"(0.64 cm) flame retardant

millboard covered with not less than No. 28 MSG sheet steel,

0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or

0.020" (0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the cooking

platform and the bottom of an uncovered wood or metal cabinet.

Ifcodespermitandaseparategroundwireisused,itis

recommendedthataqualifiedelectricalinstallerdeterminethat

thegroundpathandwiregaugeareinaccordancewithlocal

codes.

Donotuseanextensioncord.

Besurethattheelectricalconnectionandwiresizeareadequate

andinconformancewiththeNationalElectricalCode,ANSI/NFPA

70-latesteditionandalllocalcodesandordinances.

Acopyoftheabovecodestandardscanbeobtainedfrom:

NationalFireProtectionAssociation

OneBatterymarchPark

Quincy,MA02269.

WARNING:Improperconnectionoftheequipment-grounding

conductorcanresultinariskofelectricshock.Checkwitha

qualifiedelectricianifyouareindoubtastowhethertheappliance

isproperlygrounded.Donotmodifythepowersupplycordplug.

Ifitwillnotfittheoutlet,haveaproperoutletinstalledbya

qualifiedelectrician.

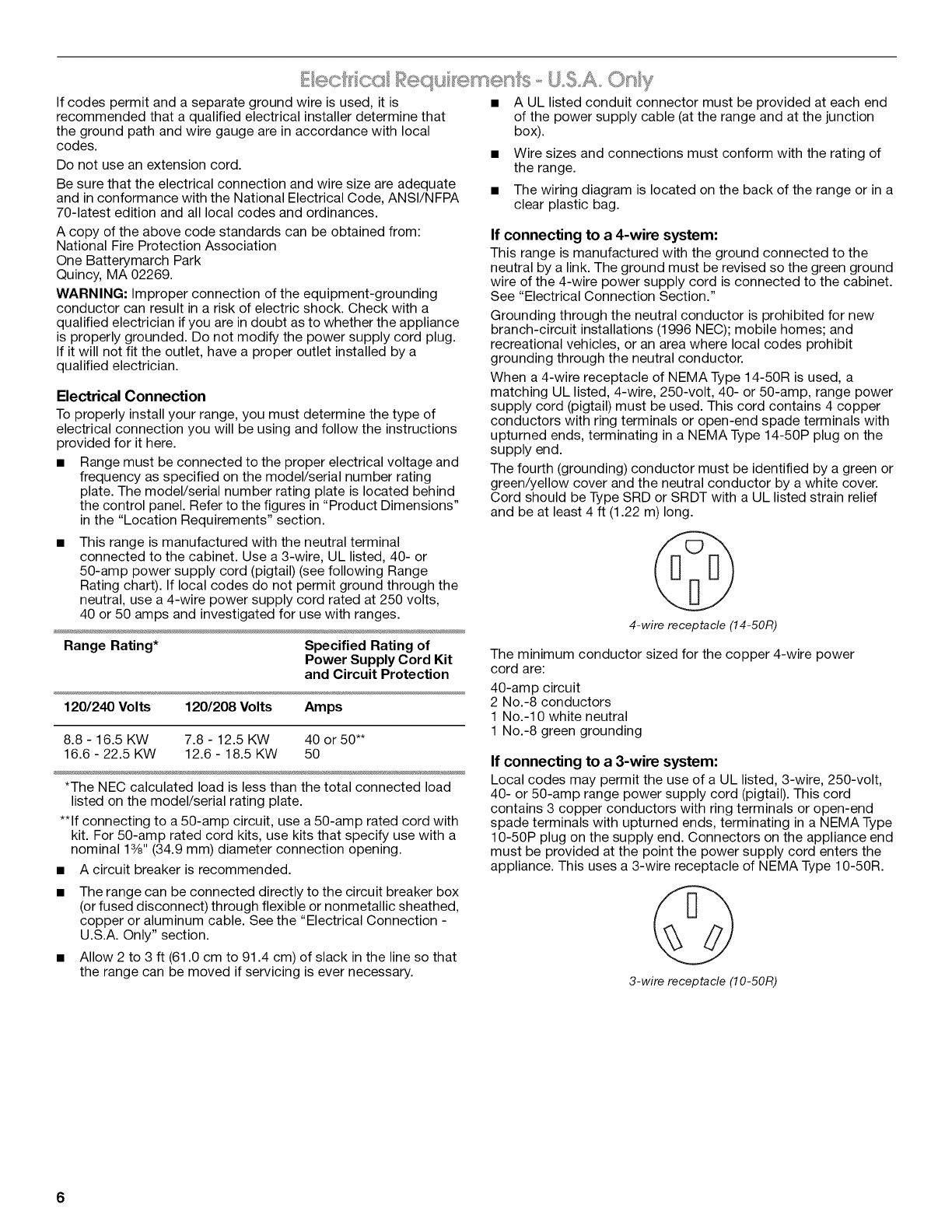

Electrical Connection

To properly install your range, you must determine the type of

electrical connection you will be using and follow the instructions

provided for it here.

• Range must be connected to the proper electrical voltage and

frequency as specified on the model/serial number rating

plate. The model/serial number rating plate is located behind

the control panel. Refer to the figures in "Product Dimensions"

in the "Location Requirements" section.

• This range is manufactured with the neutral terminal

connected to the cabinet. Use a 3-wire, UL listed, 40- or

50-amp power supply cord (pigtail) (see following Range

Rating chart). If local codes do not permit ground through the

neutral, use a 4-wire power supply cord rated at 250 volts,

40 or 50 amps and investigated for use with ranges.

Range Rating* Specified Rating of

Power Supply Cord Kit

and Circuit Protection

120/240 Volts 120/208 Volts Amps

8.8 - 16.5 KW 7.8 - 12.5 KW 40 or 50**

16.6 - 22.5 KW 12.6 - 18.5 KW 50

*The NEC calculated load is less than the total connected load

listed on the model/serial rating plate.

**If connecting to a 50-amp circuit, use a 50-amp rated cord with

kit. For 50-amp rated cord kits, use kits that specify use with a

nominal 13/8'' (34.9 mm) diameter connection opening.

• A circuit breaker is recommended.

A UL listed conduit connector must be provided at each end

of the power supply cable (at the range and at the junction

box).

Wire sizes and connections must conform with the rating of

the range.

The wiring diagram is located on the back of the range or in a

clear plastic bag.

If connecting to a 4-wire system:

This range is manufactured with the ground connected to the

neutral by a link. The ground must be revised so the green ground

wire of the 4-wire power supply cord is connected to the cabinet.

See "Electrical Connection Section."

Grounding through the neutral conductor is prohibited for new

branch-circuit installations (1996 NEC); mobile homes; and

recreational vehicles, or an area where local codes prohibit

grounding through the neutral conductor.

When a 4-wire receptacle of NEMA Type 14-50R is used, a

matching UL listed, 4-wire, 250-volt, 40- or 50-amp, range power

supply cord (pigtail) must be used. This cord contains 4 copper

conductors with ring terminals or open-end spade terminals with

upturned ends, terminating in a NEMA Type 14-50P plug on the

supply end.

The fourth (grounding) conductor must be identified by a green or

green/yellow cover and the neutral conductor by a white cover.

Cord should be Type SRD or SRDT with a UL listed strain relief

and be at least 4 ft (1.22 m) long.

4-wire receptacle (14-50R)

The minimum conductor sized for the copper 4-wire power

cord are:

40-amp circuit

2 No.-8 conductors

1 No.-10 white neutral

1 No.-8 green grounding

If connecting to a 3-wire system:

Local codes may permit the use of a UL listed, 3-wire, 250-volt,

40- or 50-amp range power supply cord (pigtail). This cord

contains 3 copper conductors with ring terminals or open-end

spade terminals with upturned ends, terminating in a NEMA Type

10-50P plug on the supply end. Connectors on the appliance end

must be provided at the point the power supply cord enters the

appliance. This uses a 3-wire receptacle of NEMA Type 10-50R.

The range can be connected directly to the circuit breaker box

(or fused disconnect) through flexible or nonmetallic sheathed,

copper or aluminum cable. See the "Electrical Connection -

U.S.A. Only" section.

Allow 2 to 3 ft (61.0 cm to 91.4 cm) of slack in the line so that

the range can be moved if servicing is ever necessary. 3-wire receptacle (10-50R)

,. ,, ,% _

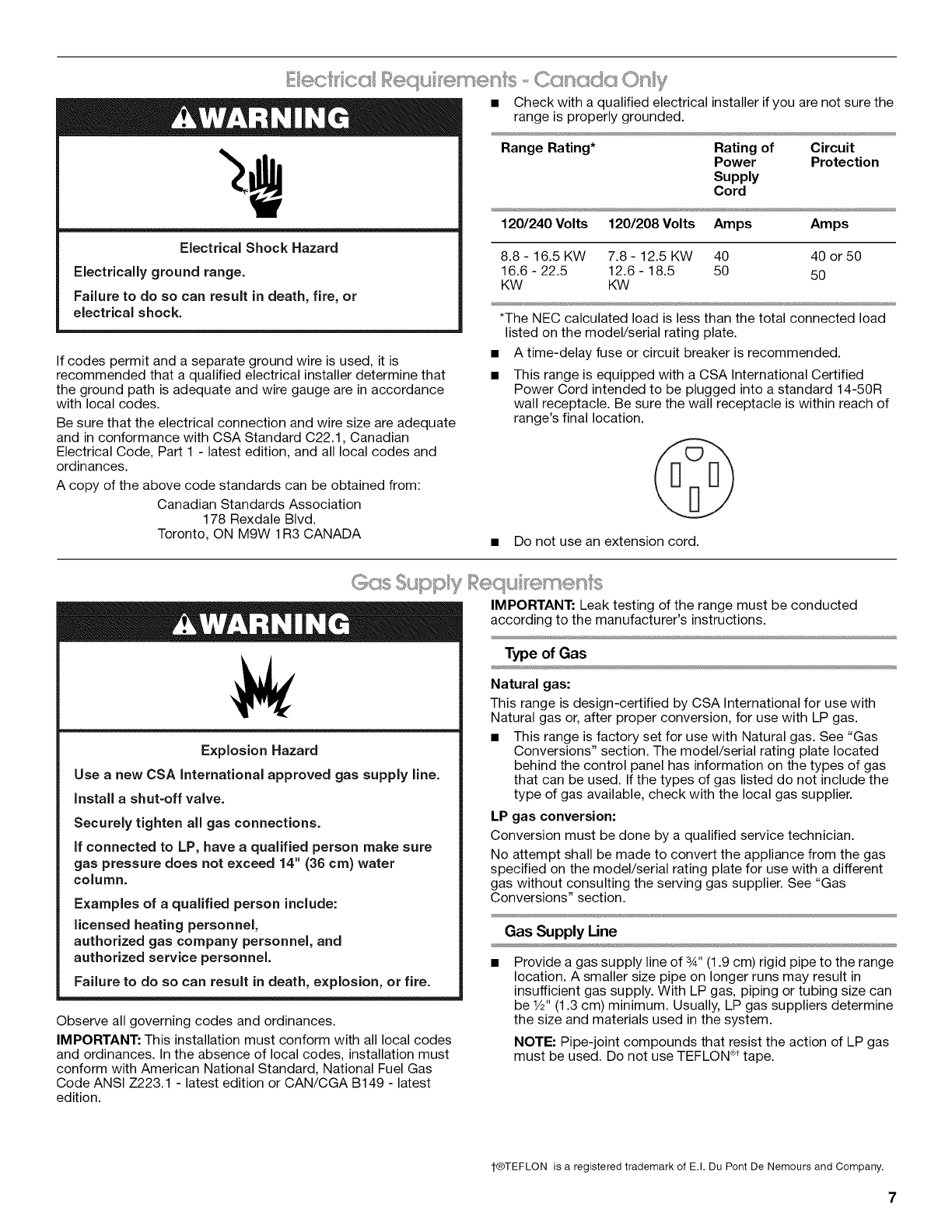

Electrical Shock Hazard

Electrically ground range.

Failure to do so can result in death, fire, or

electrical shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate and wire gauge are in accordance

with local codes.

Be sure that the electrical connection and wire size are adequate

and in conformance with CSA Standard C22.1, Canadian

Electrical Code, Part 1 - latest edition, and all local codes and

ordinances.

A copy of the above code standards can be obtained from:

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

• Check with a qualified electrical installer if you are not sure the

range is properly grounded.

Range Rating* Rating of Circuit

Power Protection

Supply

Cord

120/240 Volts 120/208 Volts Amps Amps

8.8 - 16.5 KW 7.8 - 12.5 KW 40 40 or 50

16.6 - 22.5 12.6 - 18.5 50 50

KW KW

*The NEC calculated load is less than the total connected load

listed on the model/serial rating plate.

• A time-delay fuse or circuit breaker is recommended.

This range is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-50R

wall receptacle. Be sure the wall receptacle is within reach of

range's final location.

• Do not use an extension cord.

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 crn) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with American National Standard, National Fuel Gas

Code ANSI Z223.1 - latest edition or CAN/CGA B149 - latest

edition.

IMPORTANT: Leak testing of the range must be conducted

according to the manufacturer's instructions.

Type of Gas

Natural gas:

This range is design-certified by CSA International for use with

Natural gas or, after proper conversion, for use with LP gas.

• This range is factory set for use with Natural gas. See "Gas

Conversions" section. The model/serial rating plate located

behind the control panel has information on the types of gas

that can be used. If the types of gas listed do not include the

type of gas available, check with the local gas supplier.

LP gas conversion:

Conversion must be done by a qualified service technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting the serving gas supplier. See "Gas

Conversions" section.

Gas Supply Line

Provide a gas supply line of 3A,,(1.9 cm) rigid pipe to the range

location. A smaller size pipe on longer runs may result in

insufficient gas supply. With LP gas, piping or tubing size can

be 1/2"(1.3 cm) minimum. Usually, LP gas suppliers determine

the size and materials used in the system.

NOTE: Pipe-joint compounds that resist the action of LP gas

must be used. Do not use TEFLON ®ttape.

1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

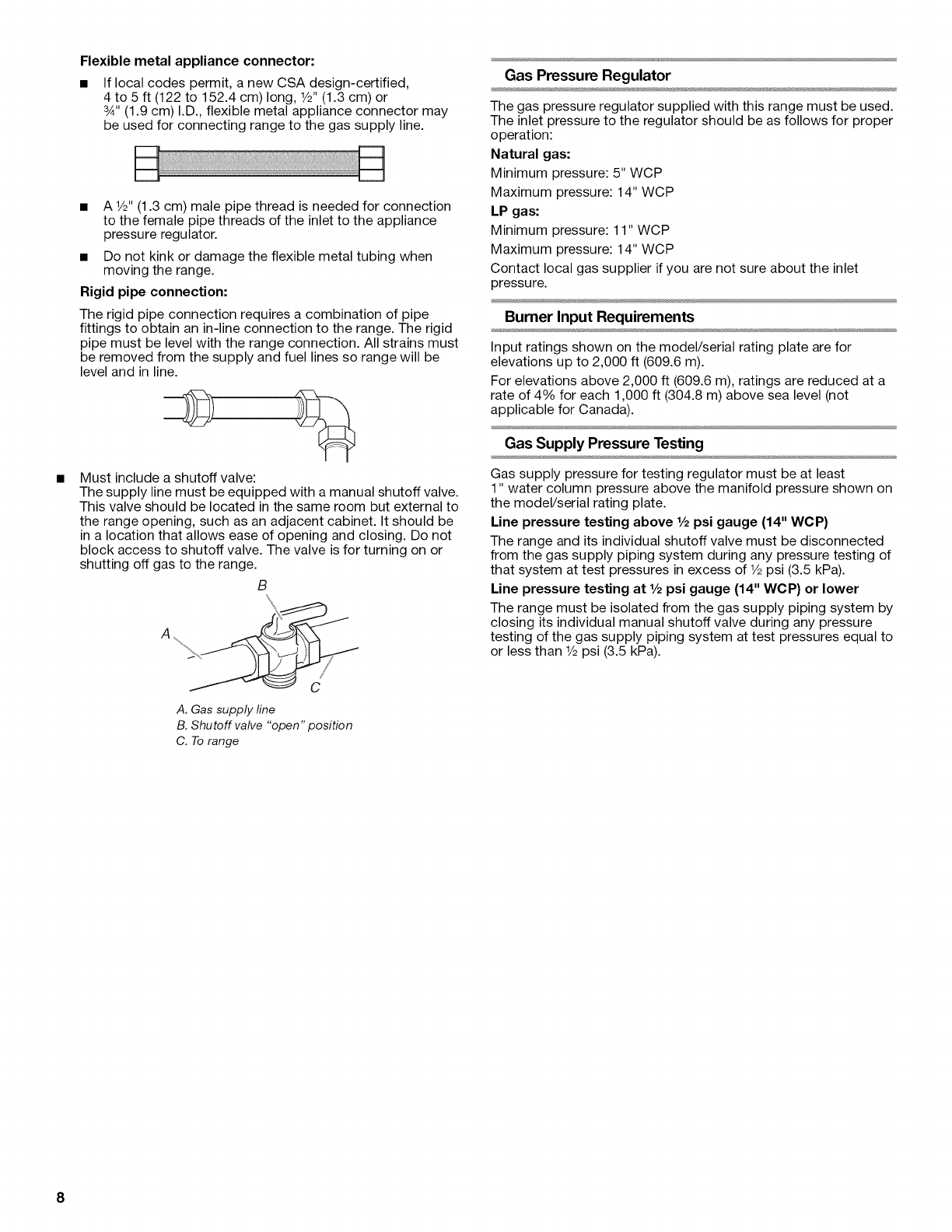

Flexible metal appliance connector:

If local codes permit, a new CSA design-certified,

4 to 5 ft (122 to 152.4 cm) long, 1/2"(1.3 cm) or

3_,,(1.9 cm) I.D., flexible metal appliance connector may

be used for connecting range to the gas supply line.

• A 1/2"(1.3 cm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the appliance

pressure regulator.

• Do not kink or damage the flexible metal tubing when

moving the range.

Rigid pipe connection:

The rigid pipe connection requires a combination of pipe

fittings to obtain an in-line connection to the range. The rigid

pipe must be level with the range connection. All strains must

be removed from the supply and fuel lines so range will be

level and in line.

Must include a shutoff valve:

The supply line must be equipped with a manual shutoff valve.

This valve should be located in the same room but external to

the range opening, such as an adjacent cabinet. It should be

in a location that allows ease of opening and closing. Do not

block access to shutoff valve. The valve is for turning on or

shutting off gas to the range.

A. Gas supply line

B. Shutoff valve "open" position

C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be used.

The inlet pressure to the regulator should be as follows for proper

operation:

Natural gas:

Minimum pressure: 5" WCP

Maximum pressure: 14" WCP

LP gas:

Minimum pressure: 11" WCP

Maximum pressure: 14" WCP

Contact local gas supplier if you are not sure about the inlet

pressure.

Burner Input Requirements

Input ratings shown on the model/serial rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at a

rate of 4% for each 1,000 ft (304.8 m) above sea level (not

applicable for Canada).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least

1" water column pressure above the manifold pressure shown on

the model/serial rating plate.

Line pressure testing above 1/2psi gauge (14" WCP)

The range and its individual shutoff valve must be disconnected

from the gas supply piping system during any pressure testing of

that system at test pressures in excess of 1/2psi (3.5 kPa).

Line pressure testing at 1/2psi gauge (14" WCP) or lower

The range must be isolated from the gas supply piping system by

closing its individual manual shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal to

or less than 1/2psi (3.5 kPa).

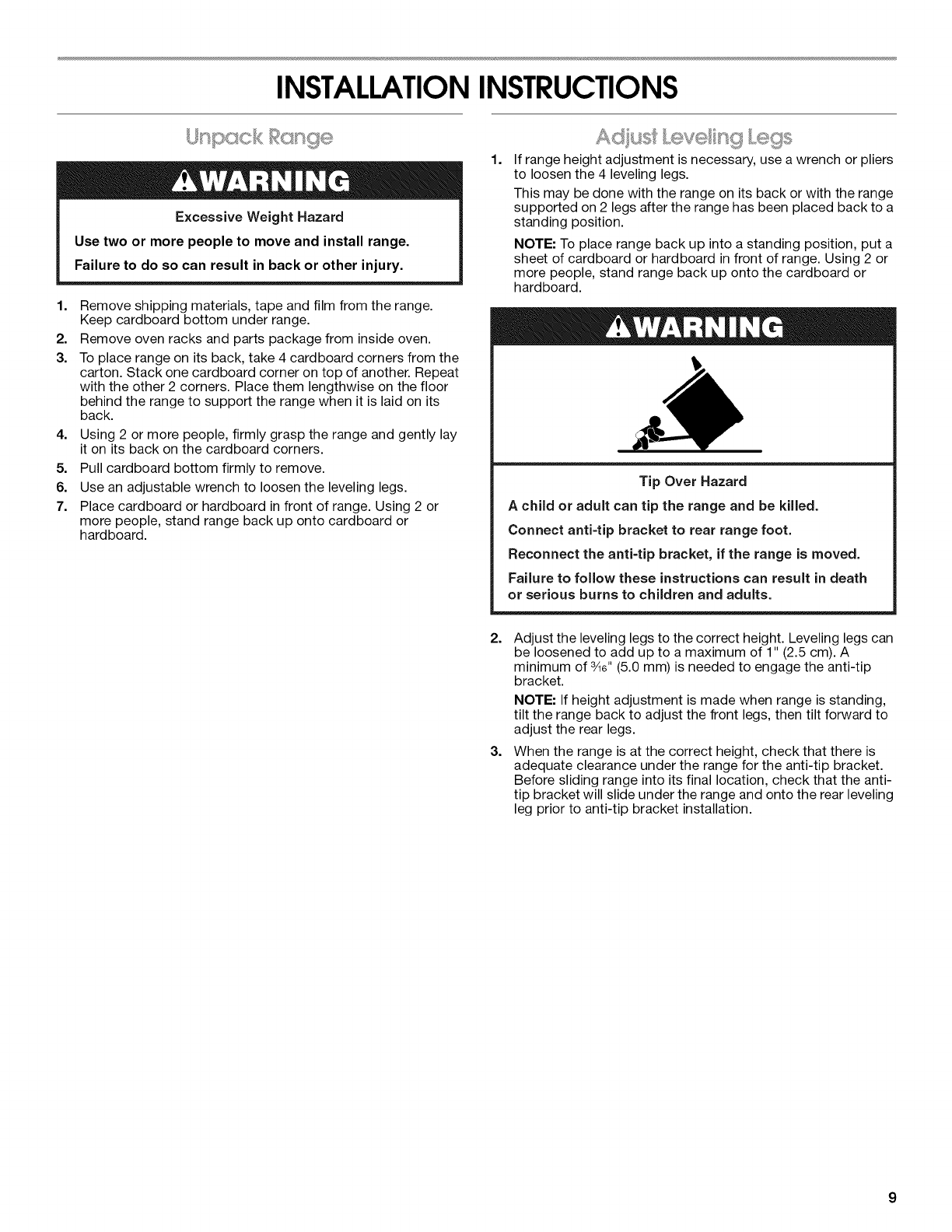

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install range.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and film from the range.

Keep cardboard bottom under range.

2. Remove oven racks and parts package from inside oven.

3. To place range on its back, take 4 cardboard corners from the

carton. Stack one cardboard corner on top of another. Repeat

with the other 2 corners. Place them lengthwise on the floor

behind the range to support the range when it is laid on its

back.

4. Using 2 or more people, firmly grasp the range and gently lay

it on its back on the cardboard corners.

5. Pull cardboard bottom firmly to remove.

6. Use an adjustable wrench to loosen the leveling legs.

7. Place cardboard or hardboard in front of range. Using 2 or

more people, stand range back up onto cardboard or

hardboard.

_6 '_4 @ 6 Leve Legs

If range height adjustment is necessary, use a wrench or pliers

to loosen the 4 leveling legs.

This may be done with the range on its back or with the range

supported on 2 legs after the range has been placed back to a

standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using 2 or

more people, stand range back up onto the cardboard or

hardboard.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

Adjust the leveling legs to the correct height. Leveling legs can

be loosened to add up to a maximum of 1" (2.5 cm). A

minimum of 3Ae"(5.0 mm) is needed to engage the anti-tip

bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, then tilt forward to

adjust the rear legs.

When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final location, check that the anti-

tip bracket will slide under the range and onto the rear leveling

leg prior to anti-tip bracket installation.

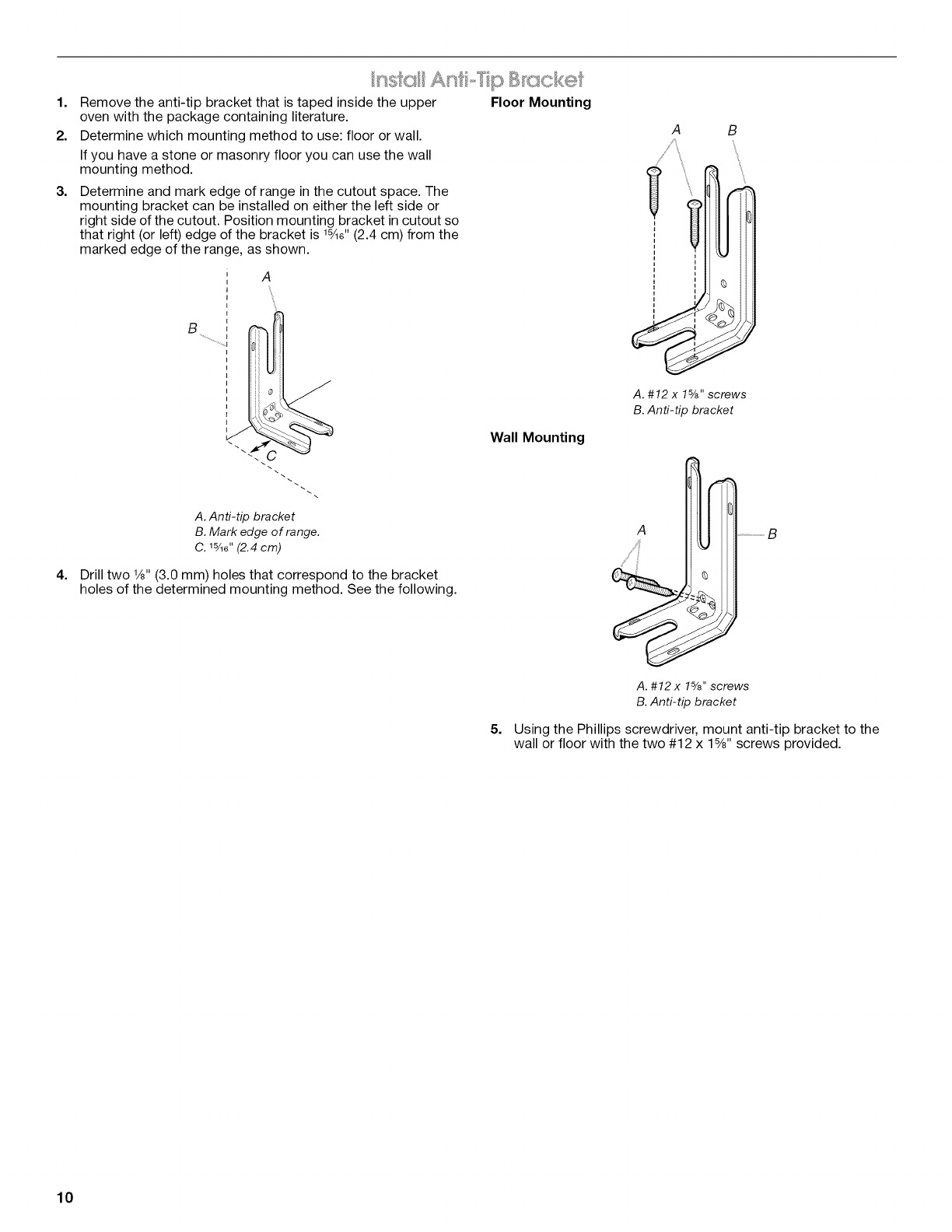

Remove the anti-tip bracket that is taped inside the upper Floor Mounting

oven with the package containing literature.

Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor you can use the wall

mounting method.

Determine and mark edge of range in the cutout space. The

mounting bracket can be installed on either the left side or

right side of the cutout. Position mounting bracket in cutout so

that right (or left) edge of the bracket is 15/16"(2.4 cm) from the

marked edge of the range, as shown.

A. Anti-tip bracket

B. Mark edge of range.

C. 15/16"(2.4 cm)

Drill two 1/8"(3.0 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following.

Wall Mounting

A B

A. #12 x 1%" screws

B. Anti-tip bracket

A. #12 x 1%" screws

B. Anti-tip bracket

Using the Phillips screwdriver, mount anti-tip bracket to the

wall or floor with the two #12 x 1%" screws provided.

eci Cc 's secto ' s USA

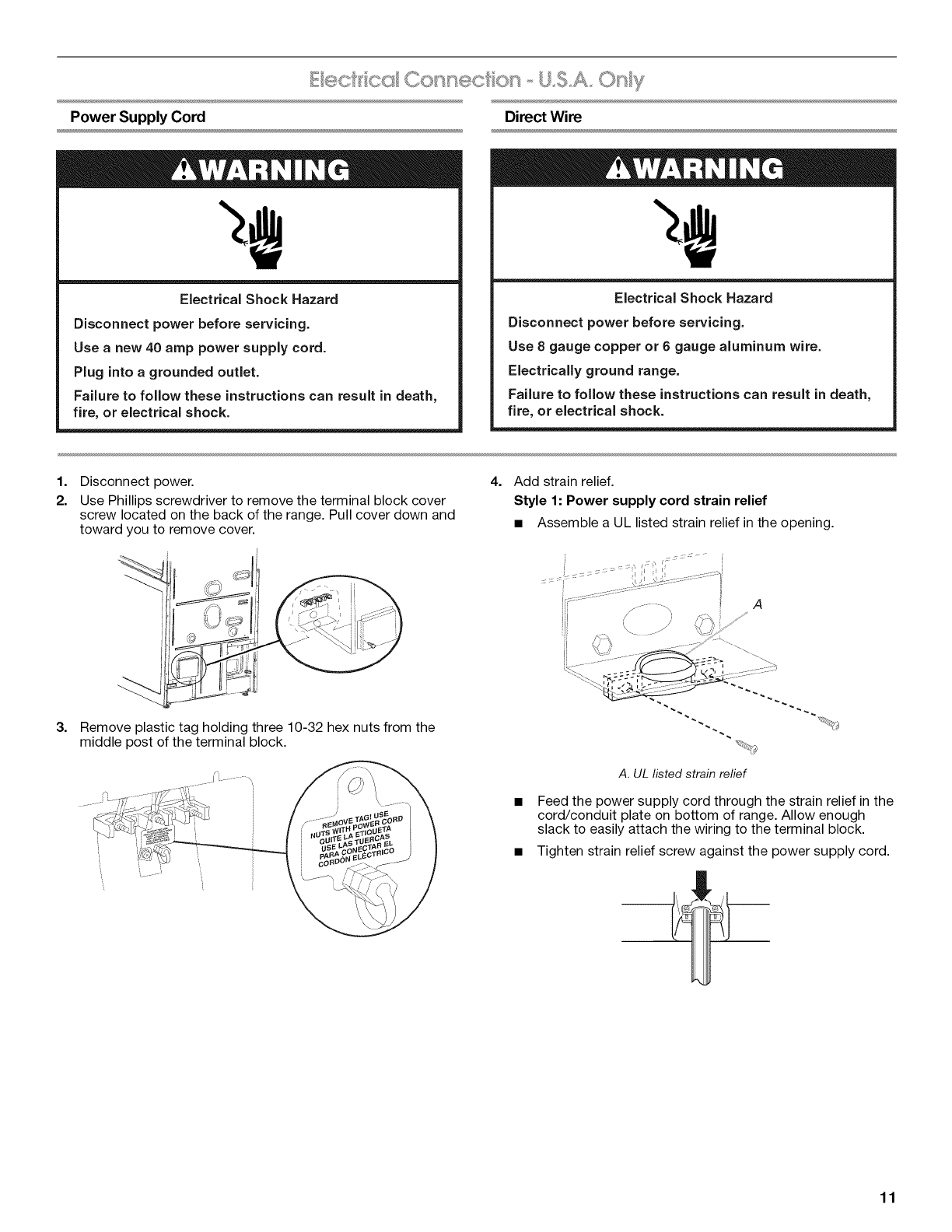

Power Supply Cord

Electrical Shock Hazard

Disconnect power before servicing.

Use a new 40 amp power supply cord.

Plug into agrounded outlet.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Direct Wire

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper or 6 gauge aluminum wire.

Electrically ground range.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Disconnect power.

Use Phillips screwdriver to remove the terminal block cover

screw located on the back of the range. Pull cover down and

toward you to remove cover.

Remove plastic tag holding three 10-32 hex nuts from the

middle post of the terminal block.

j"L..........

4= Add strain relief.

Style 1: Power supply cord strain relief

• Assemble a UL listed strain relief in the opening.

A. UL listed strain relief

Feed the power supply cord through the strain relief in the

cord/conduit plate on bottom of range. Allow enough

slack to easily attach the wiring to the terminal block.

• Tighten strain relief screw against the power supply cord.

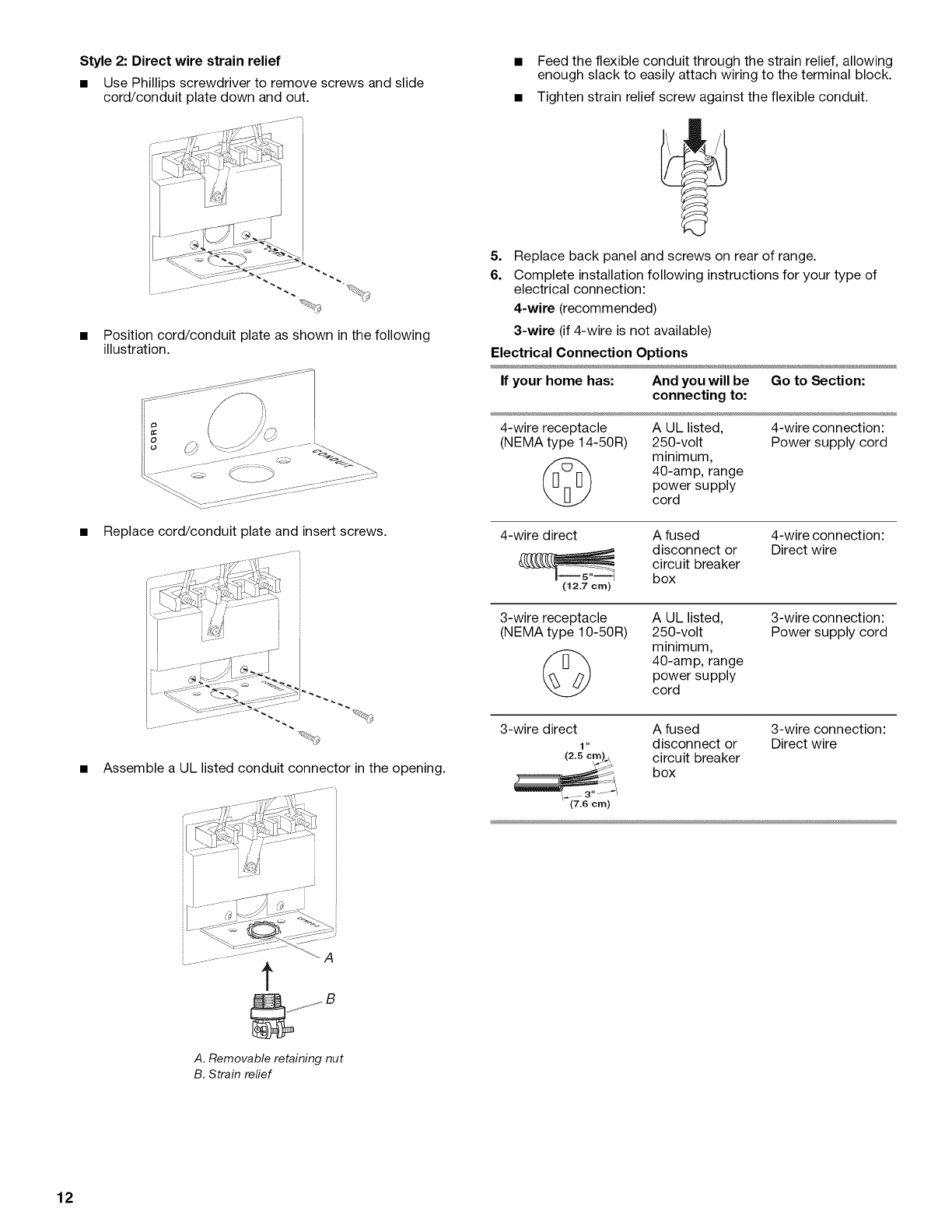

Style 2: Direct wire strain relief

• Use Phillips screwdriver to remove screws and slide

cord/conduit plate down and out.

• Position cord/conduit plate as shown in the following

illustration.

• Replace cord/conduit plate and insert screws.

r...............

• Assemble a UL listed conduit connector in the opening.

ii _Ji

; ")_t.:::::::........................................A

............... t

A. Removable retaining nut

B. Strain relief

• Feed the flexible conduit through the strain relief, allowing

enough slack to easily attach wiring to the terminal block.

• Tighten strain relief screw against the flexible conduit.

5. Replace back panel and screws on rear of range.

6. Complete installation following instructions for your type of

electrical connection:

4-wire (recommended)

3-wire (if 4-wire is not available)

Electrical Connection Options

If your home has: And you will be Go to Section:

connecting to:

4-wire receptacle A UL listed,

(NEMA type 14-50R) 250-volt

minimum,

40-amp, range

power supply

cord

4-wire connection:

Power supply cord

4-wire direct A fused

disconnect or

circuit breaker

box

(12.7 crn)

4-wire connection:

Direct wire

3-wire receptacle A UL listed,

(NEMA type 10-50R) 250-volt

minimum,

(_ 40-amp, range

power supply

cord

3-wire connection:

Power supply cord

3-wire direct A fused

1- disconnect or

(2.5cm)_ circuit breaker

box

3-wire connection:

Direct wire

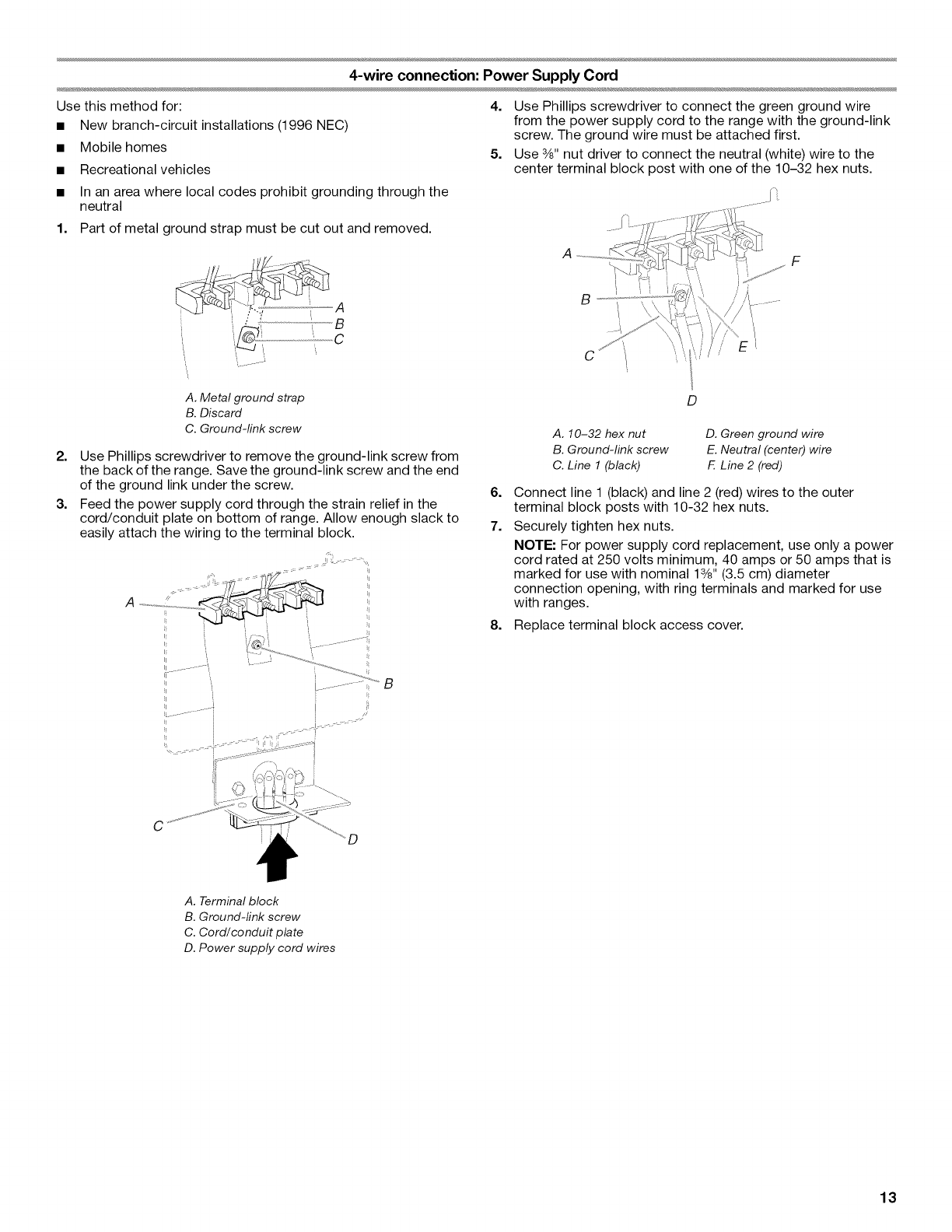

4-wire connection: Power Supply Cord

Use this method for:

• New branch-circuit installations (1996 NEC)

• Mobile homes

• Recreational vehicles

• In an area where local codes prohibit grounding through the

neutral

4. Use Phillips screwdriver to connect the green ground wire

from the power supply cord to the range with the ground-link

screw. The ground wire must be attached first.

5. Use 3/8"nut driver to connect the neutral (white) wire to the

center terminal block post with one of the 10-32 hex nuts.

1. Part of metal ground strap must be cut out and removed.

A. Metal ground strap

B. Discard

C. Ground-link screw

2. Use Phillips screwdriver to remove the ground-link screw from

the back of the range. Save the ground-link screw and the end

of the ground link under the screw.

3. Feed the power supply cord through the strain relief in the

cord/conduit plate on bottom of range. Allow enough slack to

easily attach the wiring to the terminal block.

?:.............,

A. 10-32 hex nut

B. Ground-link screw

C. Line 1 (black)

D. Green ground wire

E. Neutral (center) wire

F. Line 2(red)

Connect line 1 (black) and line 2 (red) wires to the outer

terminal block posts with 10-32 hex nuts.

Securely tighten hex nuts.

NOTE: For power supply cord replacement, use only a power

cord rated at 250 volts minimum, 40 amps or 50 amps that is

marked for use with nominal 13/8"(3.5 cm) diameter

connection opening, with ring terminals and marked for use

with ranges.

8. Replace terminal block access cover.

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Power supply cord wires

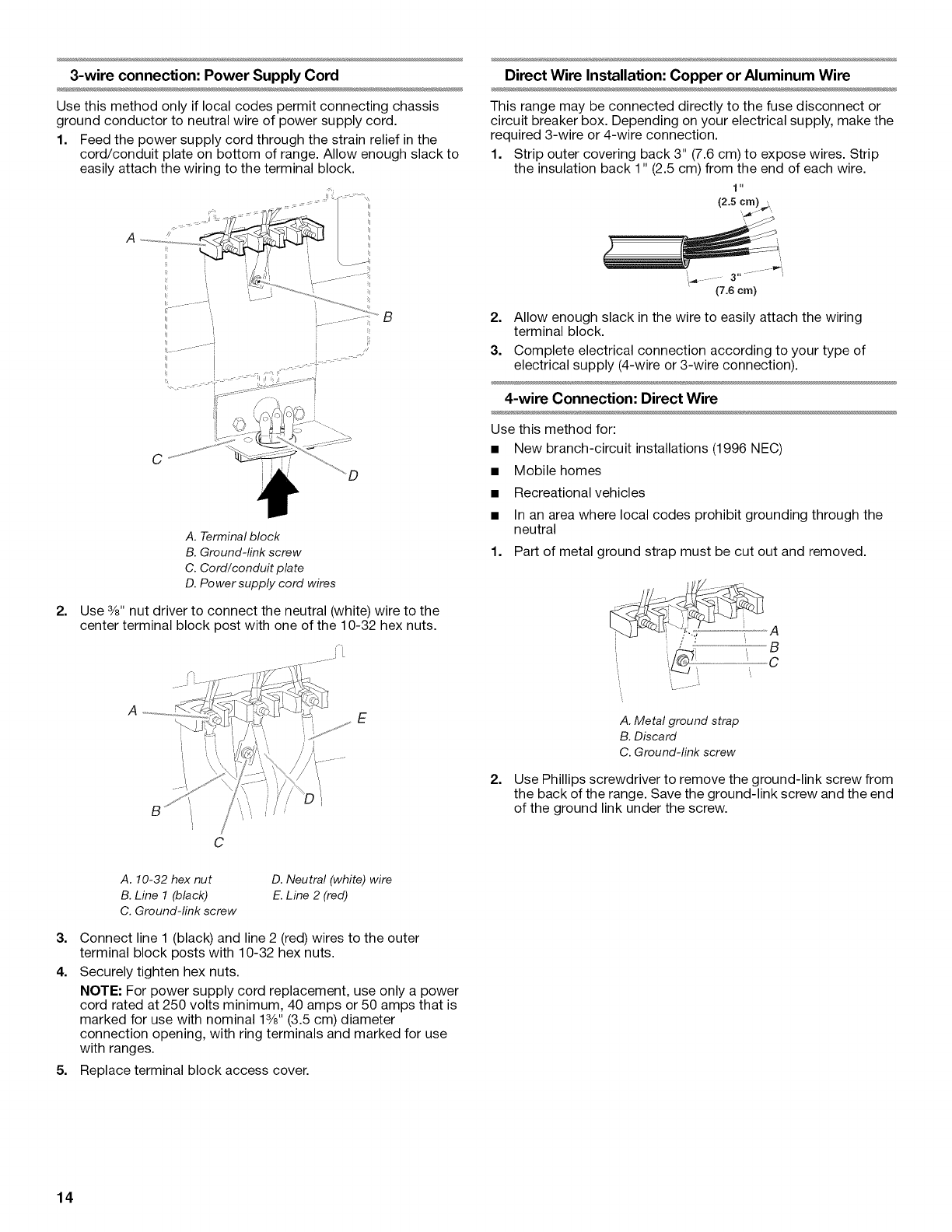

3-wire connection: Power Supply Cord

Use this method only if local codes permit connecting chassis

ground conductor to neutral wire of power supply cord.

1. Feed the power supply cord through the strain relief in the

cord/conduit plate on bottom of range. Allow enough slack to

easily attach the wiring to the terminal block.

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Power supply cord wires

Use 3/8"nut driver to connect the neutral (white) wire to the

center terminal block post with one of the 10-32 hex nuts.

Direct Wire Installation: Copper or Aluminum Wire

This range may be connected directly to the fuse disconnect or

circuit breaker box. Depending on your electrical supply, make the

required 3-wire or 4-wire connection.

1. Strip outer covering back 3" (7.6 cm) to expose wires. Strip

the insulation back 1" (2.5 cm) from the end of each wire.

(7.6 crn)

Allow enough slack in the wire to easily attach the wiring

terminal block.

Complete electrical connection according to your type of

electrical supply (4-wire or 3-wire connection).

4-wire Connection: Direct Wire

Use this method for:

• New branch-circuit installations (1996 NEC)

• Mobile homes

• Recreational vehicles

• In an area where local codes prohibit grounding through the

neutral

1. Part of metal ground strap must be cut out and removed.

i i.....

A. Metal ground strap

B. Discard

C. Ground-link screw

Use Phillips screwdriver to remove the ground-link screw from

the back of the range. Save the ground-link screw and the end

of the ground link under the screw.

A. 10-32 hex nut

B. Line 1 (black)

C. Ground-link screw

D. Neutral (white) wire

E. Line 2(red)

Connect line 1 (black) and line 2 (red) wires to the outer

terminal block posts with 10-32 hex nuts.

Securely tighten hex nuts.

NOTE: For power supply cord replacement, use only a power

cord rated at 250 volts minimum, 40 amps or 50 amps that is

marked for use with nominal 13/8'' (3.5 cm) diameter

connection opening, with ring terminals and marked for use

with ranges.

5. Replace terminal block access cover.

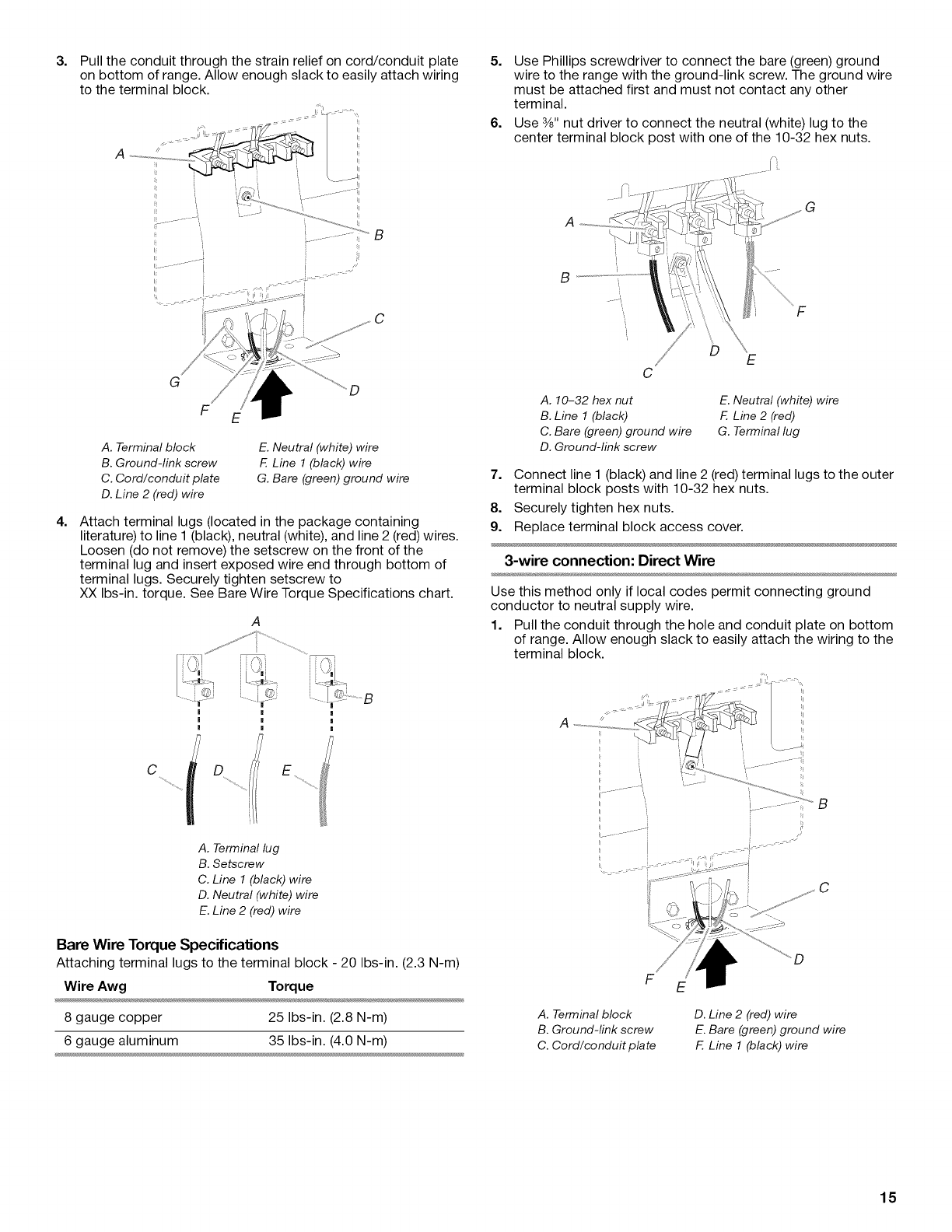

3= Pull the conduit through the strain relief on cord/conduit plate

on bottom of range. Allow enough slack to easily attach wiring

to the terminal block.

!,?!...........,

L....... I

®.......... , ....... ,

i _ ' i '_, il

i ..... g

I i

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Line 2 (red) wire

E. Neutral (white) wire

F. Line 1 (black) wire

G. Bare (green) ground wire

Attach terminal lugs (located in the package containing

literature) to line 1 (black), neutral (white), and line 2 (red) wires.

Loosen (do not remove) the setscrew on the front of the

terminal lug and insert exposed wire end through bottom of

terminal lugs. Securely tighten setscrew to

XX Ibs-in. torque. See Bare Wire Torque Specifications chart.

! !

A. Terminal lug

B. Setscrew

C. Line 1 (black) wire

D. Neutral (white) wire

E. Line 2(red) wire

Bare Wire Torque Specifications

Attaching terminal lugs to the terminal block - 20 Ibs-in. (2.3 N-m)

Wire Awg Torque

8 gauge copper 25 Ibs-in. (2.8 N-m)

6 gauge aluminum 35 Ibs-in. (4.0 N-m)

Use Phillips screwdriver to connect the bare (green) ground

wire to the range with the ground-link screw. The ground wire

must be attached first and must not contact any other

terminal.

Use 3/8"nut driver to connect the neutral (white) lug to the

center terminal block post with one of the 10-32 hex nuts.

/ E

A. 10-32 hex nut

B. Line 1 (black)

C. Bare (green) ground wire

D. Ground-link screw

E. Neutral (white) wire

F. Line 2(red)

G. Terminal lug

7. Connect line 1 (black) and line 2 (red) terminal lugs to the outer

terminal block posts with 10-32 hex nuts.

8. Securely tighten hex nuts.

9. Replace terminal block access cover.

3-wire connection: Direct Wire

Use this method only if local codes permit connecting ground

conductor to neutral supply wire.

1. Pull the conduit through the hole and conduit plate on bottom

of range. Allow enough slack to easily attach the wiring to the

terminal block.

:::::::............B

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Line 2 (red) wire

E. Bare (green) ground wire

F. Line 1 (black) wire

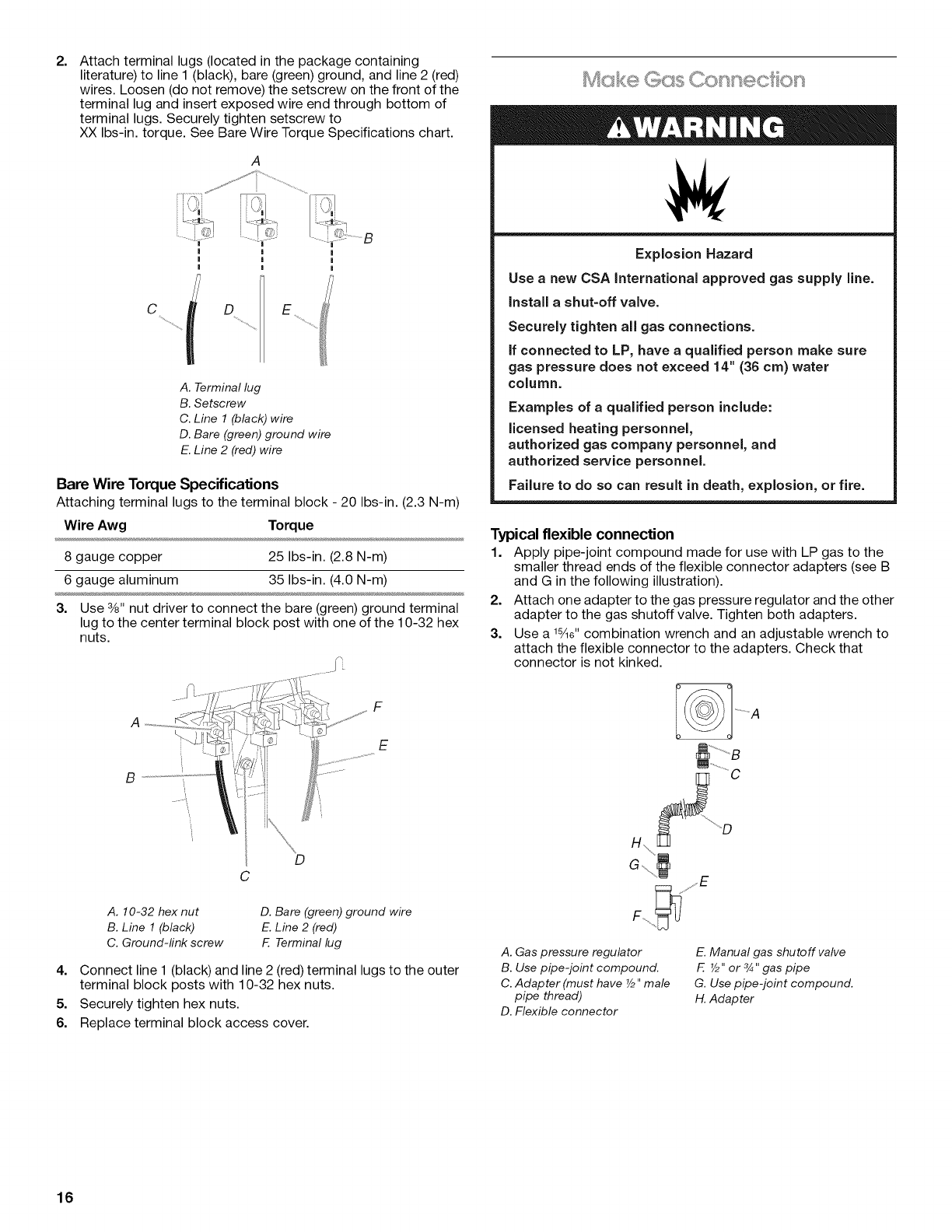

2= Attach terminal lugs (located in the package containing

literature) to line 1 (black), bare (green) ground, and line 2 (red)

wires. Loosen (do not remove) the setscrew on the front of the

terminal lug and insert exposed wire end through bottom of

terminal lugs. Securely tighten setscrew to

XX Ibs-in. torque. See Bare Wire Torque Specifications chart.

C D

A. Terminal lug

B. Setscrew

C. Line 1 (black) wire

D. Bare (green) ground wire

E. Line 2 (red) wire

Bare Wire Torque Specifications

Attaching terminal lugs to the terminal block - 20 Ibs-in. (2.3 N-m)

Wire Awg Torque

8 gauge copper 25 Ibs-in. (2.8 N-m)

6 gauge aluminum 35 Ibs-in. (4.0 N-m)

3. Use 3/8"nut driver to connect the bare (green) ground terminal

lug to the center terminal block post with one of the 10-32 hex

nuts.

A. 10-32 hex nut

B. Line 1 (black)

C. Ground-link screw

D. Bare (green) ground wire

E. Line 2(red)

FTerminal lug

4. Connect line 1 (black) and line 2 (red) terminal lugs to the outer

terminal block posts with 10-32 hex nuts.

5. Securely tighten hex nuts.

6. Replace terminal block access cover.

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Typical flexible connection

1. Apply pipe-joint compound made for use with LP gas to the

smaller thread ends of the flexible connector adapters (see B

and G in the following illustration).

2. Attach one adapter to the gas pressure regulator and the other

adapter to the gas shutoff valve. Tighten both adapters.

3. Use a l_e" combination wrench and an adjustable wrench to

attach the flexible connector to the adapters. Check that

connector is not kinked.

......D

A. Gas pressure regulator

B. Use pipe-joint compound.

C. Adapter (must have Y2"male

pipe thread)

D. Flexible connector

E. Manual gas shutoff valve

F Y2"or 3/4"gas pipe

G. Use pipe-joint compound.

H. Adapter

4. Gas supply pipe must be located within clearance area as

shown in the "Cabinet Dimensions" illustration in "Location

Requirements" section.

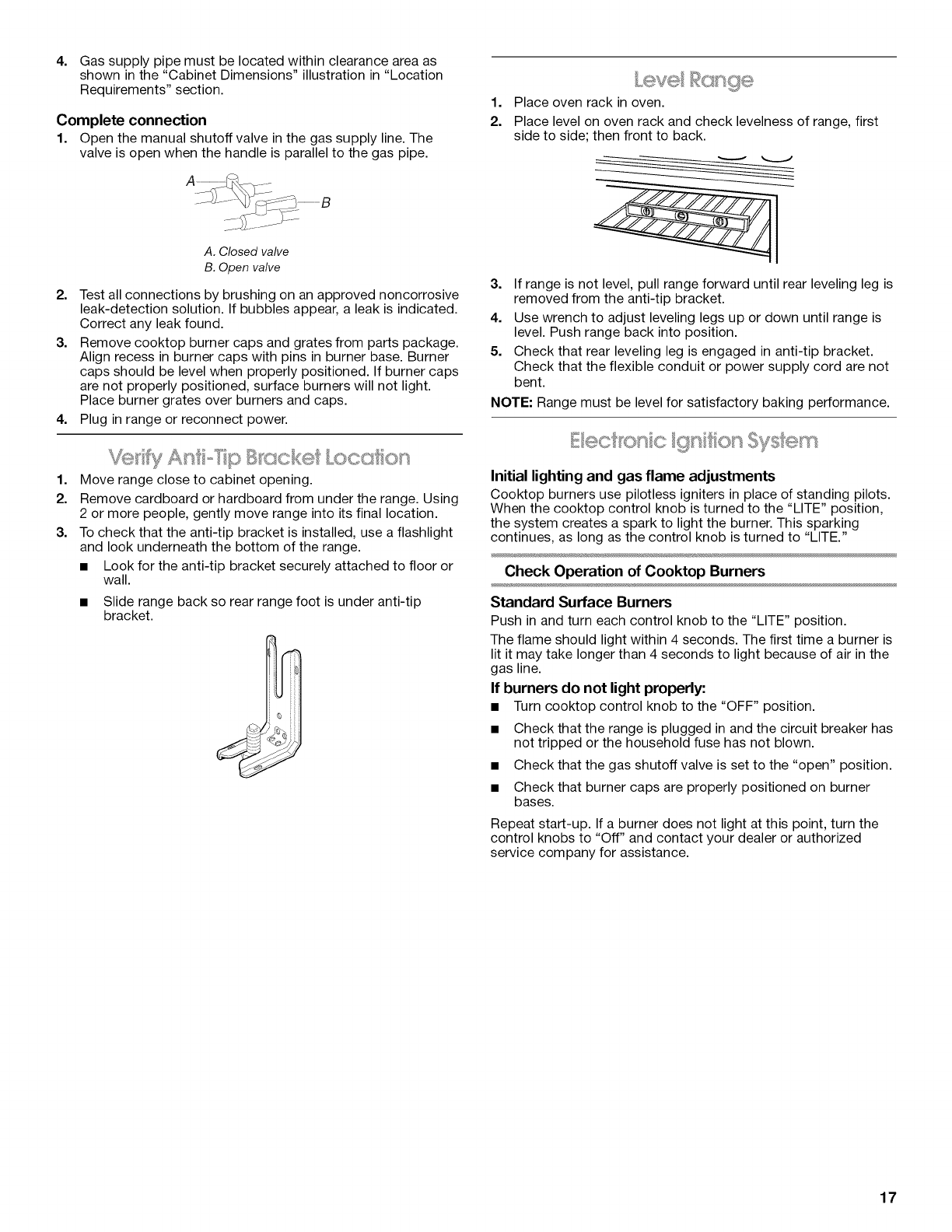

Complete connection

1. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

2. Test all connections by brushing on an approved noncorrosive

leak-detection solution. If bubbles appear, a leak is indicated.

Correct any leak found.

3. Remove cooktop burner caps and grates from parts package.

Align recess in burner caps with pins in burner base. Burner

caps should be level when properly positioned. If burner caps

are not properly positioned, surface burners will not light.

Place burner grates over burners and caps.

4. Plug in range or reconnect power.

Move range close to cabinet opening.

Remove cardboard or hardboard from under the range. Using

2 or more people, gently move range into its final location.

To check that the anti-tip bracket is installed, use a flashlight

and look underneath the bottom of the range.

• Look for the anti-tip bracket securely attached to floor or

wall.

• Slide range back so rear range foot is under anti-tip

bracket.

L®ve c;xnge

Place oven rack in oven.

Place level on oven rack and check levelness of range, first

side to side; then front to back.

3. If range is not level, pull range forward until rear leveling leg is

removed from the anti-tip bracket.

4. Use wrench to adjust leveling legs up or down until range is

level. Push range back into position.

5. Check that rear leveling leg is engaged in anti-tip bracket.

Check that the flexible conduit or power supply cord are not

bent.

NOTE: Range must be level for satisfactory baking performance.

Initial lighting and gas flame adjustments

Cooktop burners use pilotless igniters in place of standing pilots.

When the cooktop control knob is turned to the "LITE" position,

the system creates a spark to light the burner. This sparking

continues, as long as the control knob is turned to "LITE."

Check Operation of Cooktop Burners

Standard Surface Burners

Push in and turn each control knob to the "LITE" position.

The flame should light within 4 seconds. The first time a burner is

lit it may take longer than 4 seconds to light because of air in the

gas line.

If burners do not light properly:

• Turn cooktop control knob to the "OFF" position.

Check that the range is plugged in and the circuit breaker has

not tripped or the household fuse has not blown.

Check that the gas shutoff valve is set to the "open" position.

Check that burner caps are properly positioned on burner

bases.

Repeat start-up. If a burner does not light at this point, turn the

control knobs to "Off" and contact your dealer or authorized

service company for assistance.

Tap Touch Surface Burners (on some models)

Tap the "On" pad for the cooktop control.

Tap the + or - to adjust the cooktop burner flame hieght. The

flame should light within 4 seconds. The first time a burner is lit it

may take longer than 4 seconds to light because of air in the gas

line.

If burners do not light properly:

• Tapthe "Off" pad for the cooktop control.

Check that the range is plugged in and the circuit breaker has

not tripped or the household fuse has not blown.

Check that the gas shutoff valve is set to the "open" position.

Check that burner caps are properly positioned on burner

bases.

Repeat start-up. If a burner does not light at this point, tap the

"Off" pad for the cooktop control and contact your dealer or

authorized service company for assistance.

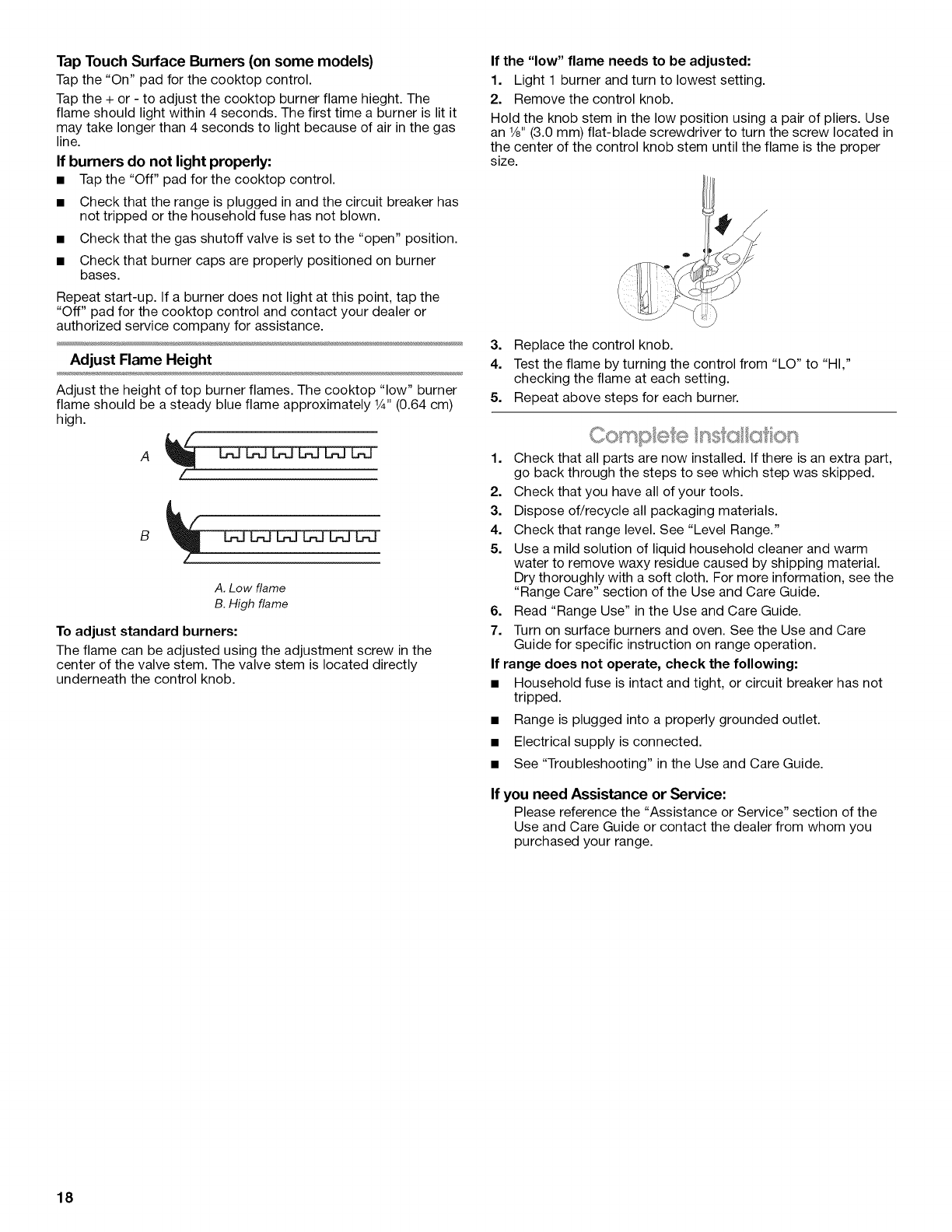

Adjust Flame Height

Adjust the height of top burner flames. The cooktop "low" burner

flame should be a steady blue flame approximately 1¼,,(0.64 cm)

high.

A. Low flame

B. High flame

To adjust standard burners:

The flame can be adjusted using the adjustment screw in the

center of the valve stem. The valve stem is located directly

underneath the control knob.

If the "low" flame needs to be adjusted:

1. Light 1 burner and turn to lowest setting.

2. Remove the control knob.

Hold the knob stem in the low position using a pair of pliers. Use

an 1/8"(3.0 mm) flat-blade screwdriver to turn the screw located in

the center of the control knob stem until the flame is the proper

size.

3. Replace the control knob.

4. Test the flame by turning the control from "LO" to "HI,"

checking the flame at each setting.

5. Repeat above steps for each burner.

ComD)®t® )nst <s on

1, Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2, Check that you have all of your tools.

3, Dispose of/recycle all packaging materials.

4, Check that range level. See "Level Range."

5, Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see the

"Range Care" section of the Use and Care Guide.

6. Read "Range Use" in the Use and Care Guide.

7, Turn on surface burners and oven. See the Use and Care

Guide for specific instruction on range operation.

If range does not operate, check the following:

• Household fuse is intact and tight, or circuit breaker has not

tripped.

• Range is plugged into a properly grounded outlet.

• Electrical supply is connected.

• See "Troubleshooting" in the Use and Care Guide.

If you need Assistance or Service:

Please reference the "Assistance or Service" section of the

Use and Care Guide or contact the dealer from whom you

purchased your range.

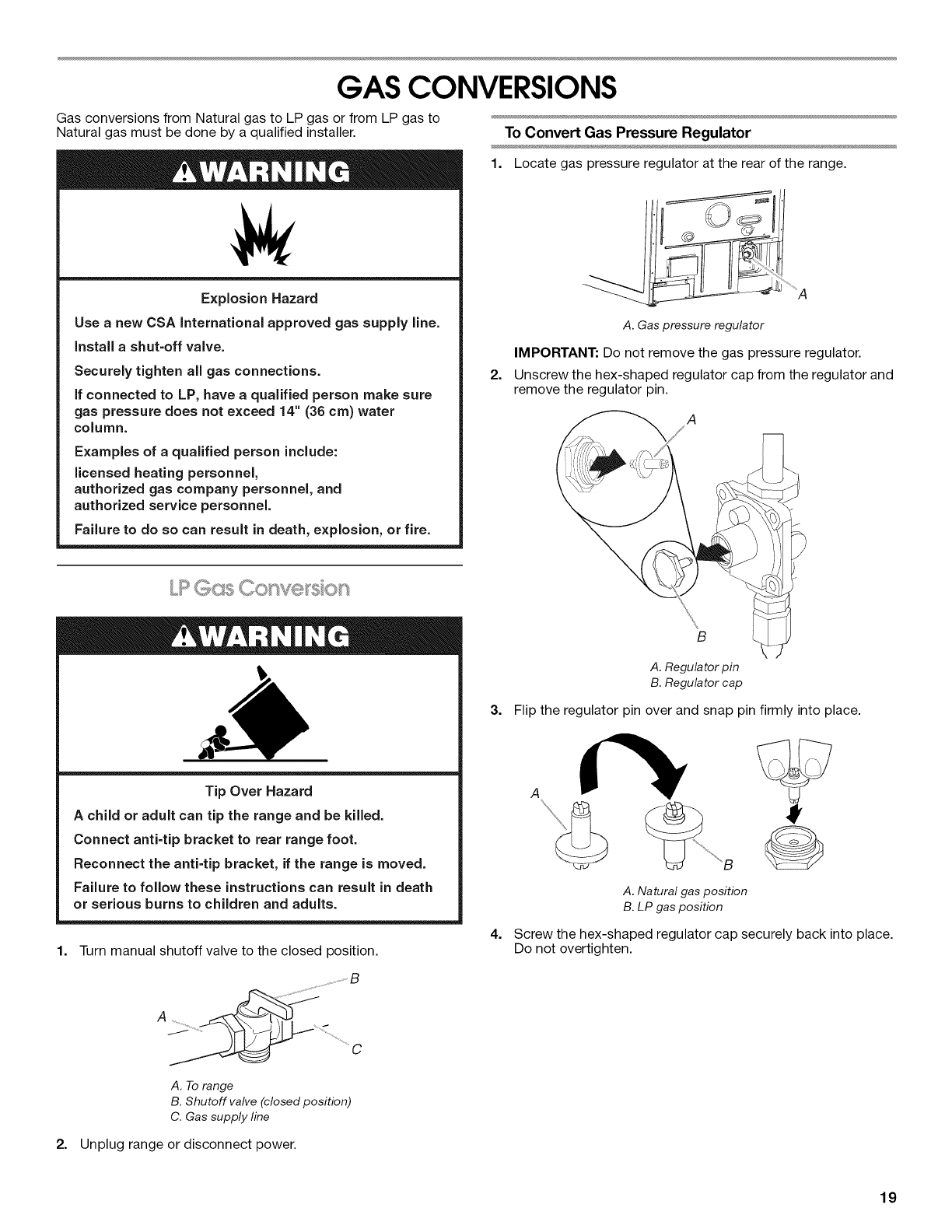

GAS CONVERSIONS

Gas conversions from Natural gas to LP gas or from LP gas to

Natural gas must be done by a qualified installer.

Explosion Hazard

Use a new CSA International approved gas supply line.

instal a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti-tip bracket to rear range foot.

Reconnect the anti-tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

1. Turn manual shutoff valve to the closed position.

To Convert Gas Pressure Regulator

1. Locate gas pressureregulator at the rear of the range.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

Unscrew the hex-shaped regulator cap from the regulator and

remove the regulator pin.

A. Regulator pin

B. Regulator cap

3. Flip the regulator pin over and snap pin firmly into place.

A. Natural gas position

B. LP gas position

Screw the hex-shaped regulator cap securely back into place.

Do not overtighten.

A. To range

B. Shutoff valve (closed position)

C. Gas supply line

2. Unplug range or disconnect power.

To Convert Surface Burners

1. If installed, remove the burner grates.

2. Remove the burner caps.

3. Using a Phillips or T20 Torx®screwdriver, remove the burner

base.

B.................................

A. Burner cap

B. Gas tube opening

C. Burner base screws

D. Burner base

4= Apply masking tape to the end of a %2" (7.0 mm) nut driver to

help hold the Natural gas orifice spud in the nut driver while

changing it. Press nut driver down onto the Natural gas orifice

spud and remove by turning it counterclockwise and lifting

out. Set the Natural gas orifice spud aside.

A. Natural gas orifice spud

Use the following chart for correct LP gas orifice spud for each

burner. Refer to the model/serial rating plate behind the control

panel for proper sizing of LP gas orifice spuds for each burner

location.

LP Gas Orifice Spud Chart

Burner Rating Color Number

4,000 BTU Yellow 70L

7,000 BTU Black 81 L

9,100 BTU Green 97L

14,000 BTU Red 111 L

5. Replace the Natural gas orifice spud with the correct LP gas

orifice spud. See the "LP Gas Orifice Spud Chart."

6. Replace burner base and hand tighten the screws.

7. Replace burner cap.

8. Repeat steps 1 through 7 for the remaining burners.

9. Place Natural gas orifice spuds in plastic parts bag for future

use and keep with literature package.

10. Replace burner grates.

11. Complete installation. See "Make Gas Connection" and

Electronic Ignition System" sections.

Checking for proper cooktop burner flame is very important.

The small inner cone should have a very distinct blue flame W'

to V2" long. The outer cone is not as distinct as the inner cone.

LP gas flames have a slightly yellow tip.

IMPORTANT: You may have to adjust the "LO" setting for

each cooktop burner.

_(i_ %, (_]__' _'_ '" '*_ _(_S °'* (_i_]_'d*_lY_t_;_/(_)___''_'_'_........... '_ *_

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

1= Turn manual shutoff valve to the closed position.

....................S

'J_ .......................C

A. To range

B. Shutoff valve (closed position)

C. Gas supply line

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator

1. Locate gas pressureregulator at the rear of the range.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

2. Unscrew the hex-shaped regulator cap from the regulator and

remove the regulator pin.

\\B

A. Regu_rp_

B. Regu_rcap

Flip the regulator pin over and snap pin firmly into place.

A. LP gas position

B. Natural gas position

4. Screw the hex-shaped regulator cap securely back into place.

Do not overtighten.

To Convert Surface Burners

1. If installed, remove the burner grates.

2. Remove the burner caps.

3. Using a Phillips T20 Torx®screwdriver, remove the burner

base.

4= Apply masking tape to the end of a 9/32"(7.0 mm) nut driver to

help hold the LP gas orifice spud in the nut driver while

changing it. Press nut driver down onto the LP gas orifice

spud and remove by turning it counterclockwise and lifting

out. Set the LP gas orifice spud aside.

A. LP gas orifice spud

Use the following chart for correct Natural gas orifice spud for

each burner. Refer to the model/serial rating plate behind the

control panel for proper sizing of Natural orifice spuds for each

burner location.

Natural Gas Orifice Spud Chart

Burner Rating Color Number

5,000 BTU Green 107N

7,300 BTU Yellow 125N

9,200 BTU Orange 142N

10,000 BTU Transparent 149N

15,000 BTU White 180N

16,000 BTU Black 195N

5. Replace the LP gas orifice spud with correct Natural gas

orifice spud. See the "Natural Gas Orifice Spud Chart."

6. Replace burner base and hand tighten the screws.

7. Replace burner cap.

8. Repeat steps 1 through 7 for the remaining burners.

9. Place LP gas orifice spuds in plastic parts bag for future use

and keep with literature package.

10. Replace burner grates.

11. Complete installation. See "Make Gas Connection" and

Electronic Ignition System" sections.

Checking for proper cooktop burner flame is very important.

The small inner cone should have a very distinct blue flame W'

to V2" long. The outer cone is not as distinct as the inner cone.

Natural gas flames do not have yellow tips.

IMPORTANT: You may have to adjust the low setting for each

cooktop burner.

A. Burner cap

B. Gas tube opening

C. Burner base screws

D. Burner base

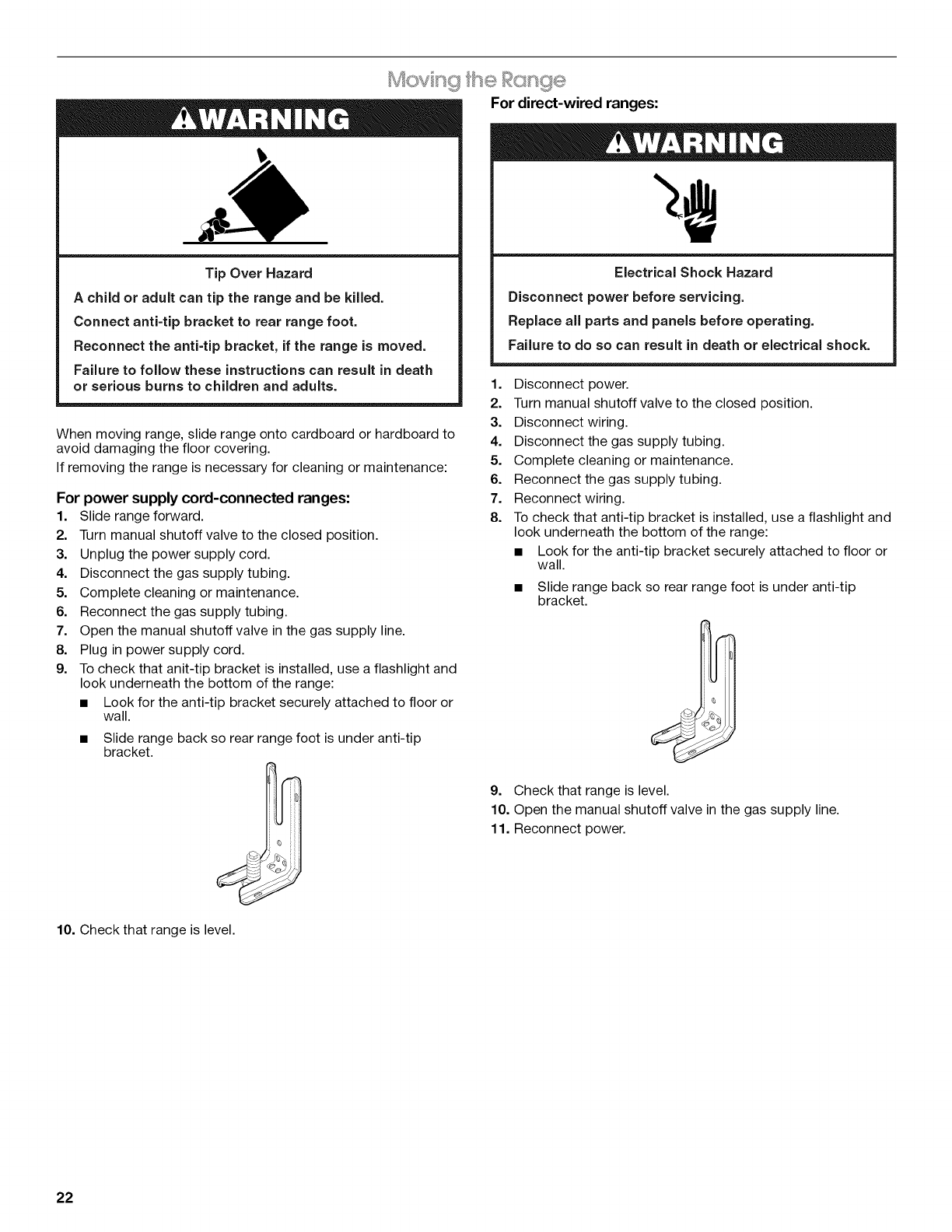

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

When moving range, slide range onto cardboard or hardboard to

avoid damaging the floor covering.

If removing the range is necessary for cleaning or maintenance:

For power supply cord-connected ranges:

1. Slide range forward.

2. Turn manual shutoff valve to the closed position.

3. Unplug the power supply cord.

4. Disconnect the gas supply tubing.

5. Complete cleaning or maintenance.

6. Reconnect the gas supply tubing.

7. Open the manual shutoff valve in the gas supply line.

8. Plug in power supply cord.

9. To check that anit-tip bracket is installed, use a flashlight and

look underneath the bottom of the range:

• Look for the anti-tip bracket securely attached to floor or

wall.

• Slide range back so rear range foot is under anti-tip

bracket. j

J!S

For direct-wired ranges:

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Turn manual shutoff valve to the closed position.

3. Disconnect wiring.

4. Disconnect the gas supply tubing.

5. Complete cleaning or maintenance.

6. Reconnect the gas supply tubing.

7. Reconnect wiring.

8. To check that anti-tip bracket is installed, use a flashlight and

look underneath the bottom of the range:

• Look for the anti-tip bracket securely attached to floor or

wall.

• Slide range back so rear range foot is under anti-tip

bracket.

9. Check that range is level.

10. Open the manual shutoff valve in the gas supply line.

11. Reconnect power.

10. Check that range is level.

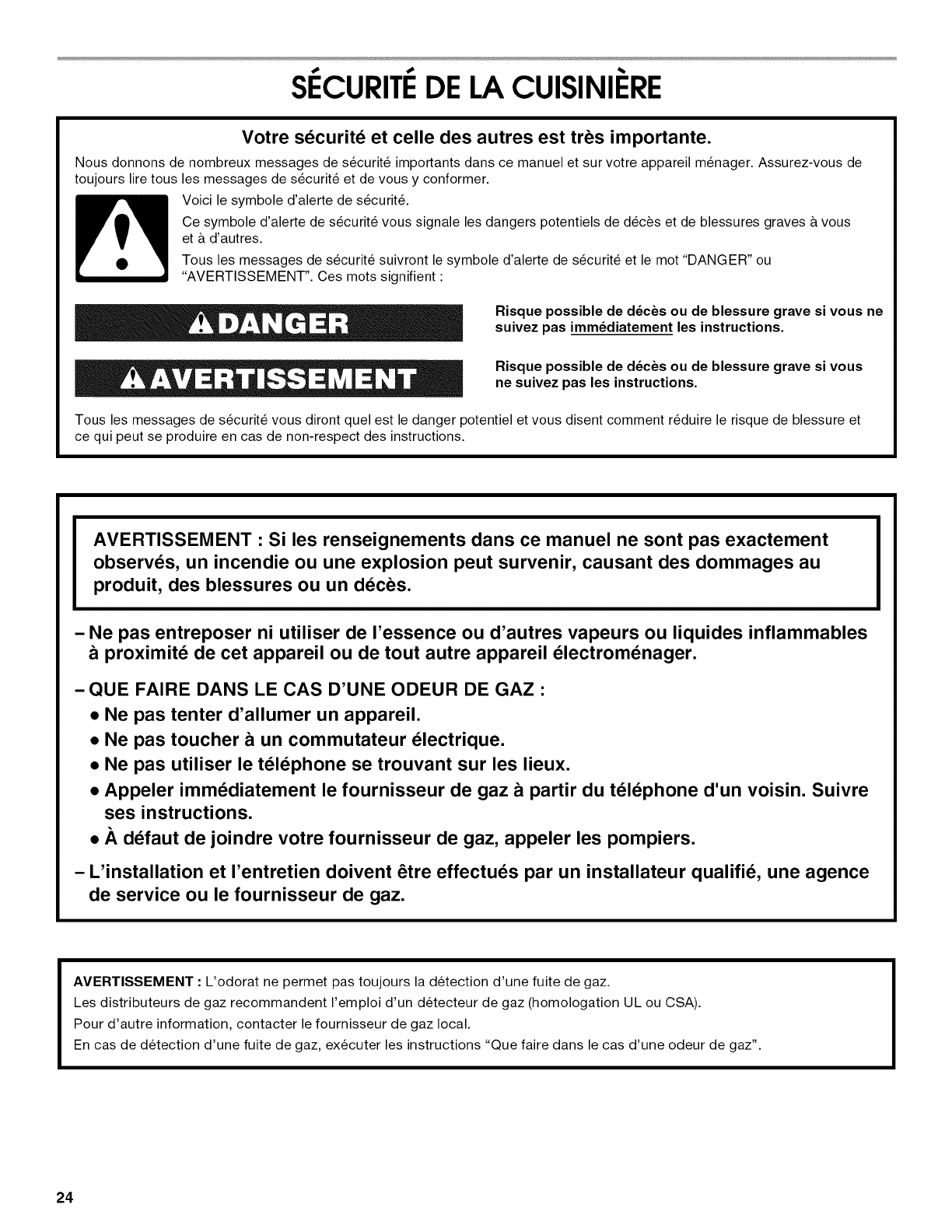

SECURITEDE LA CUISINIERE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tous les messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT • Si les renseignements dans ce manuel ne sont pas exactement

observes, un incendie ou une explosion peut survenir, causant des dommages au

produit, des blessures ou un deces.

- Ne pas entreposer ni utiliser de ressence ou d'autres vapeurs ou liquides inflammables

proximite de cet appareil ou de tout autre appareil electromenager.

-QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

•Ne pas tenter d'allumer un appareil.

•Ne pas toucher a un commutateur electrique.

•Ne pas utiliser le telephone se trouvant sur les lieux.

•Appeler immediatement le fournisseur de gaz a partir du telephone d'un voisin. Suivre

ses instructions.

•.&.defaut de joindre votre fournisseur de gaz, appeler les pompiers.

- L'installation et rentretien doivent _tre effectues par un installateur qualifie, une agence

de service ou le fournisseur de gaz,

AVERTISSEMENT : L'odorat ne permet pas toujours la detection d'une fuite de gaz.

Les distributeurs de gaz recommandent I'emploi d'un detecteur de gaz (homologation UL ou CSA).

Pour d'autre information, contacter le fournisseur de gaz local.

En cas de detection d'une fuite de gaz, executer les instructions "Que faire dans le cas d'une odeur de gaz".

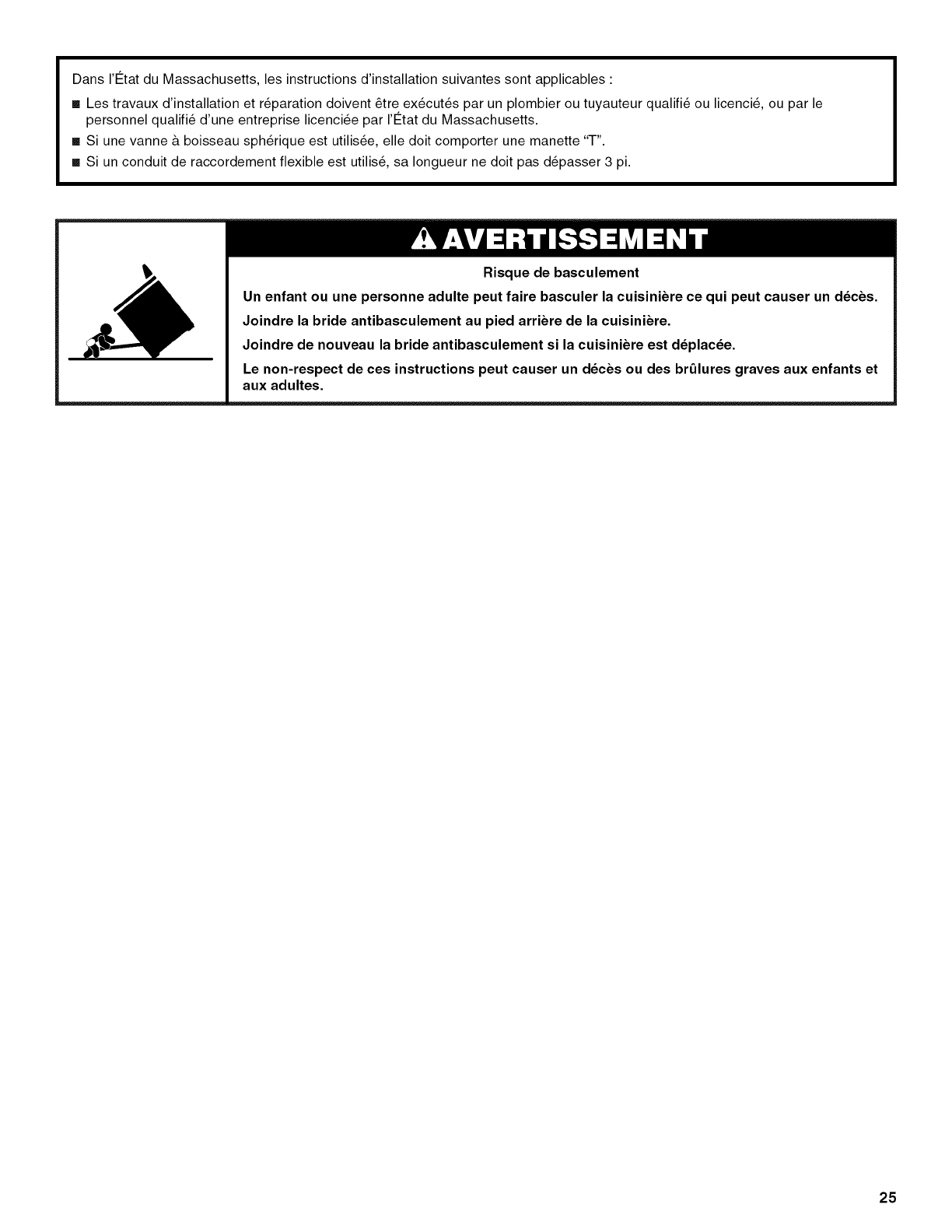

Dans I'€:tat du Massachusetts, les instructions d'installation suivantes sont applicables :

[] Les travaux d'installation et r_paration doivent 6tre executes par un plombier ou tuyauteur qualifi_ ou licenci_, ou par le

personnel qualifi_ d'une entreprise licenci_e par I'€:tat du Massachusetts.

[] Si une vanne & boisseau sph_rique est utilis_e, elle doit comporter une manette "T".

[] Si un conduit de raccordement flexible est utilis_, sa Iongueur ne doit pas d_passer 3 pi.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de la cuisiniere.

Joindre de nouveau la bride antibasculement si la cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un d_ces ou des brQlures graves aux enfants et

aux adultes.

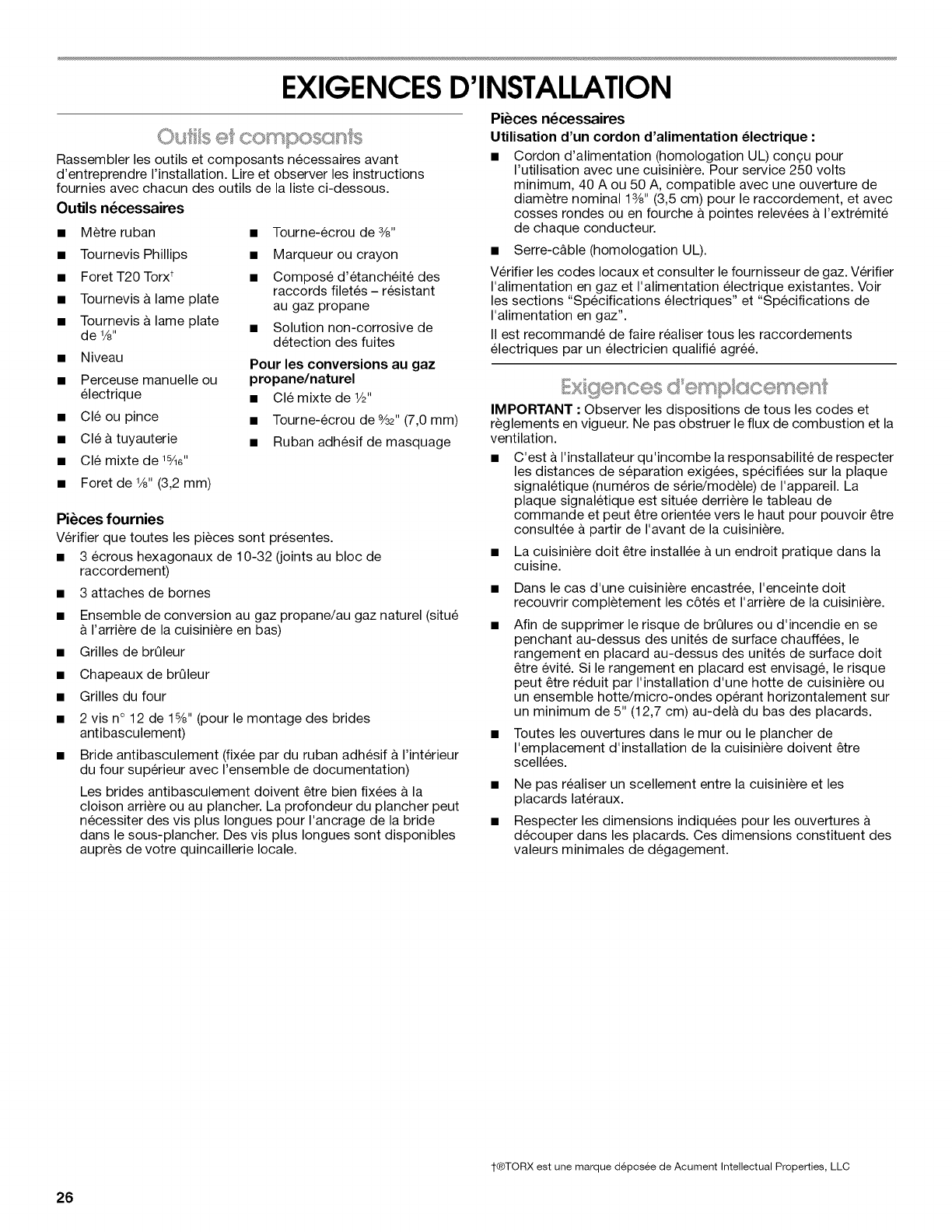

EXIGENCES D'INSTALLATION

®t composo sts

Rassembler les outils et composants necessaires avant

d'entreprendre I'installation. Lire et observer les instructions

fournies avec chacun des outils de la liste ci-dessous.

Outils n_cessaires

• Metre ruban • Tourne-ecrou de 3/8"

• Tournevis Phillips • Marqueur ou crayon

• Foret T20 Torxt • Compose d'etancheite des

raccords filetes - resistant

• Tournevis a lame plate au gaz propane

• Tournevis a lame plate • Solution non-corrosive de

de 1/8" detection des fuites

• Niveau Pour les conversions au gaz

• Perceuse manuelle ou propane/naturel

electrique • Cle mixte de 1/2"

• Cle ou pince • Tourne-ecrou de 3/32"(7,0 mm)

• Cle a tuyauterie • Ruban adhesif de masquage

• Cle mixte de ls/le"

• Foret de 1/8"(3,2 mm)

Pi_ces fournies

Verifier que toutes les pieces sont presentes.

• 3 ecrous hexagonaux de 10-32 (joints au bloc de

raccordement)

• 3 attaches de bornes

• Ensemble de conversion au gaz propane/au gaz naturel (situe

& I'arriere de la cuisiniere en bas)

• Grilles de brQleur

• Chapeaux de brQleur

• Grilles du four

2 vis n° 12 de 13/8"(pour le montage des brides

antibasculement)

Bride antibasculement (fixee par du ruban adhesif & I'interieur

du four superieur avec I'ensemble de documentation)

Les brides antibasculement doivent etre bien fixees & la

cloison arriere ou au plancher. La profondeur du plancher peut

necessiter des vis plus Iongues pour I'ancrage de la bride

dans le sous-plancher. Des vis plus Iongues sont disponibles

aupres de votre quincaillerie locale.

Pi_ces n_cessaires

Utilisation d'un cordon d'alimentation _lectrique :

• Cordon d'alimentation (homologation UL) con£_upour

I'utilisation avec une cuisiniere. Pour service 250 volts

minimum, 40 A ou 50 A, compatible avec une ouverture de

diametre nominal 13/8'' (3,5 cm) pour le raccordement, et avec

cosses rondes ou en fourche a pointes relevees a I'extremite

de chaque conducteur.

• Serre-c&ble (homologation UL).

Verifier les codes Iocaux et consulter le fournisseur de gaz. Verifier

I'alimentation en gaz et I'alimentation electrique existantes. Voir

les sections "Specifications electriques" et "Specifications de

I'alimentation en gaz".

II est recommande de faire realiser tous les raccordements

electriques par un electricien qualifie agree.

IMPORTANT • Observer les dispositions de tous les codes et

reglements en vigueur. Ne pas obstruer le flux de combustion et la

ventilation.

C'est & I'installateur qu'incombe la responsabilite de respecter

les distances de separation exigees, specifiees sur la plaque

signaletique (numeros de serie/modele) de I'appareil. La

plaque signaletique est situee derriere le tableau de

commande et peut etre orientee vers le haut pour pouvoir etre

consultee a partir de I'avant de la cuisiniere.

• La cuisiniere doit etre installee a un endroit pratique dans la

cuisine.

Dans le cas d'une cuisiniere encastree, I'enceinte doit

recouvrir completement les c6tes et I'arriere de la cuisiniere.

Afin de supprimer le risque de brQlures ou d'incendie en se

penchant au-dessus des unites de surface chauffees, le

rangement en placard au-dessus des unites de surface doit

etre evit& Si le rangement en placard est envisage, le risque

peut etre reduit par I'installation d'une hotte de cuisiniere ou

un ensemble hotte/micro-ondes operant horizontalement sur

un minimum de 5" (12,7 cm) au-del& du bas des placards.

Toutes les ouvertures dans lemur ou le plancher de

I'emplacement d'installation de la cuisiniere doivent etre

scellees.

Ne pas realiser un scellement entre la cuisiniere et les

placards lateraux.

Respecter les dimensions indiquees pour les ouvertures &

decouper dans les placards. Ces dimensions constituent des

valeurs minimales de degagement.

1-®TORX est une marque d6pos6e de Acument Intellectual Properties, LLC

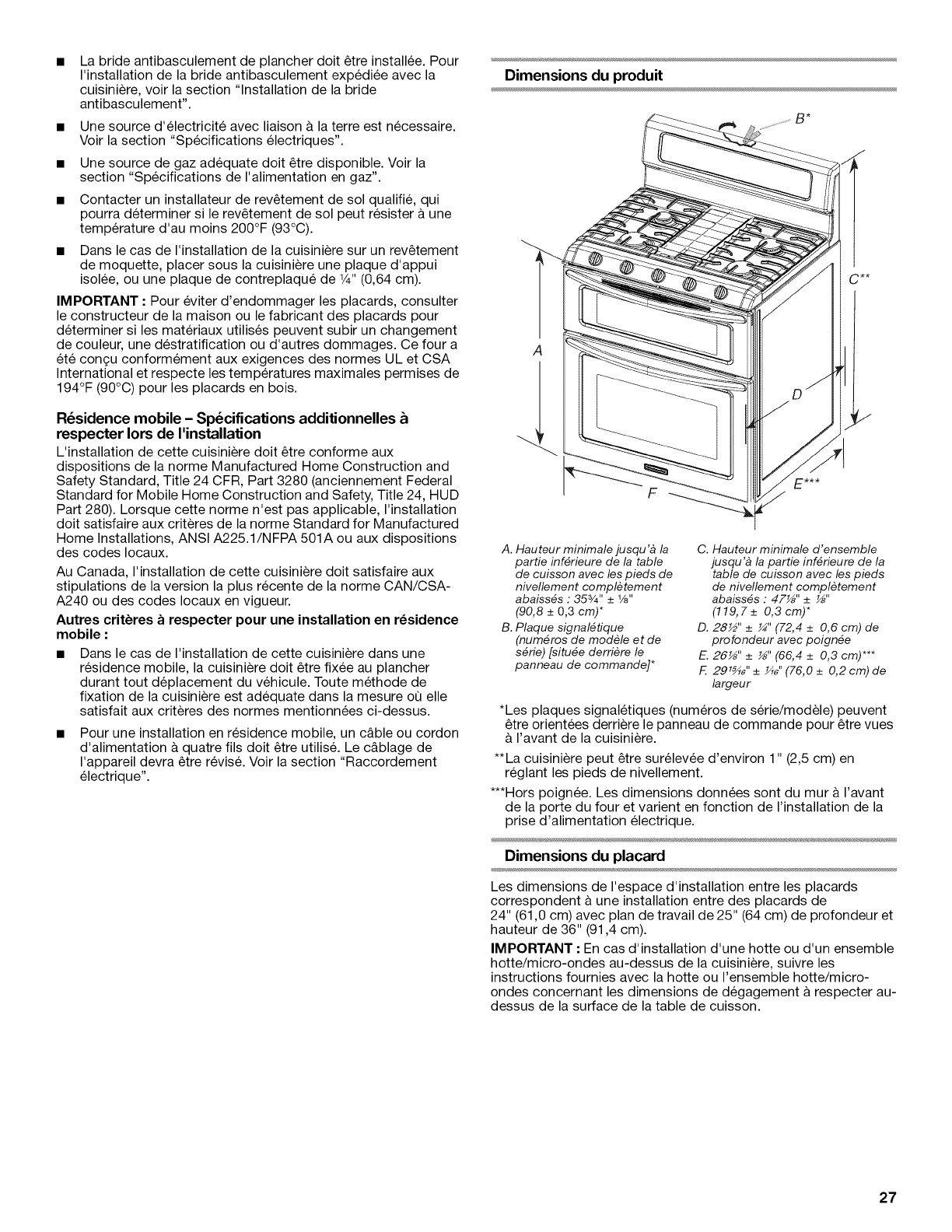

Dimensions du produit

La bride antibasculement de plancher doit _tre installee. Pour

I'installation de la bride antibasculement expedi6e avec la

cuisiniere, voir la section "Installation de la bride

antibasculement".

Une source d'electricite avec liaison & la terre est necessaire.

Voir la section "Specifications electriques".

Une source de gaz adequate doit _tre disponible. Voir la

section "Specifications de I'alimentation en gaz".

Contacter un installateur de rev_tement de sol qualifie, qui

pourra determiner si le rev_tement de sol peut resister a une

temperature d'au moins 200°F (93°C).

Dans le cas de I'installation de la cuisiniere sur un rev_tement

de moquette, placer sous la cuisiniere une plaque d'appui

isolee, ou une plaque de contreplaque de 1¼,,(0,64 cm).

IMPORTANT :Pour eviter d'endommager les placards, consulter

le constructeur de la maison ou le fabricant des placards pour

determiner si les materiaux utilises peuvent subir un changement

de couleur, une destratification ou d'autres dommages. Ce four a

ete con£_uconformement aux exigences des normes UL et CSA

International et respecte les temperatures maximales permises de

194°F (90°C) pour les placards en bois.

R_sidence mobile mSpecifications additionnelles

respecter Iors de I'installation

L'installation de cette cuisiniere doit _tre conforme aux

dispositions de la norme Manufactured Home Construction and

Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal

Standard for Mobile Home Construction and Safety, Title 24, HUD

Part 280). Lorsque cette norme n'est pas applicable, I'installation

doit satisfaire aux criteres de la norme Standard for Manufactured

Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions

des codes Iocaux.

Au Canada, I'installation de cette cuisiniere doit satisfaire aux

stipulations de la version la plus recente de la norme CAN/CSA-

A240 ou des codes Iocaux en vigueur.

Autres crit_res arespecter pour une installation en r_sidence

mobile :

Dans le cas de I'installation de cette cuisiniere dans une

residence mobile, la cuisiniere doit _tre fixee au plancher

durant tout deplacement du vehicule. Toute methode de

fixation de la cuisiniere est adequate dans la mesure oQ elle

satisfait aux criteres des normes mentionnees ci-dessus.

Pour une installation en residence mobile, un c&ble ou cordon

d'alimentation & quatre ills doit _tre utilis& Le c&blage de

I'appareil devra _tre revise. Voir la section "Raccordement

electrique".

C**

A. Hauteur minimale jusqu'b la

pattie inf_rieure de la table

de cuisson avec les pieds de

nivellement completement

abaiss_s : 353/4 '' 4- 1/8"

(90,8 4-0,3 cm)*

B. Plaque signal_tique

(num_ros de modele et de

s_rie) [situ_e derriere le

panneau de commande]*

C. Hauteur minimale d'ensemble

jusqu'b la partie inf_rieure de la

table de cuisson avec les pieds

de nivellement completement

abaiss_s : 4T_" 4- _"

(119,74- 0,3 cm)*

D. 28½" 4- ¼" (72,4 4- 0,6 cm) de

profondeur avec poign_e

E. 26_" 4- _" (66,4 4- 0,3 cm)***

F. 291_ '' 4- _" (76,0 4- 0,2 cm) de

largeur

*Les plaques signaletiques (numeros de serie/modele) peuvent

_tre orientees derriere le panneau de commande pour _tre vues

& I'avant de la cuisiniere.

**La cuisiniere peut _tre surelevee d'environ 1" (2,5 cm) en

reglant les pieds de nivellement.

***Hors poignee. Les dimensions donnees sont du mur & I'avant

de la porte du four et varient en fonction de I'installation de la

prise d'alimentation electrique.

Dimensions du placard

Les dimensions de I'espace d'installation entre les placards

correspondent a une installation entre des placards de

24" (61,0 cm) avec plan de travail de 25" (64 cm) de profondeur et

hauteur de 36" (91,4 cm).

IMPORTANT: En cas d'installation d'une hotte ou d'un ensemble

hotte/micro-ondes au-dessus de la cuisiniere, suivre les

instructions fournies avec la hotte ou I'ensemble hotte/micro-

ondes concernant les dimensions de degagement & respecter au-

dessus de la surface de la table de cuisson.

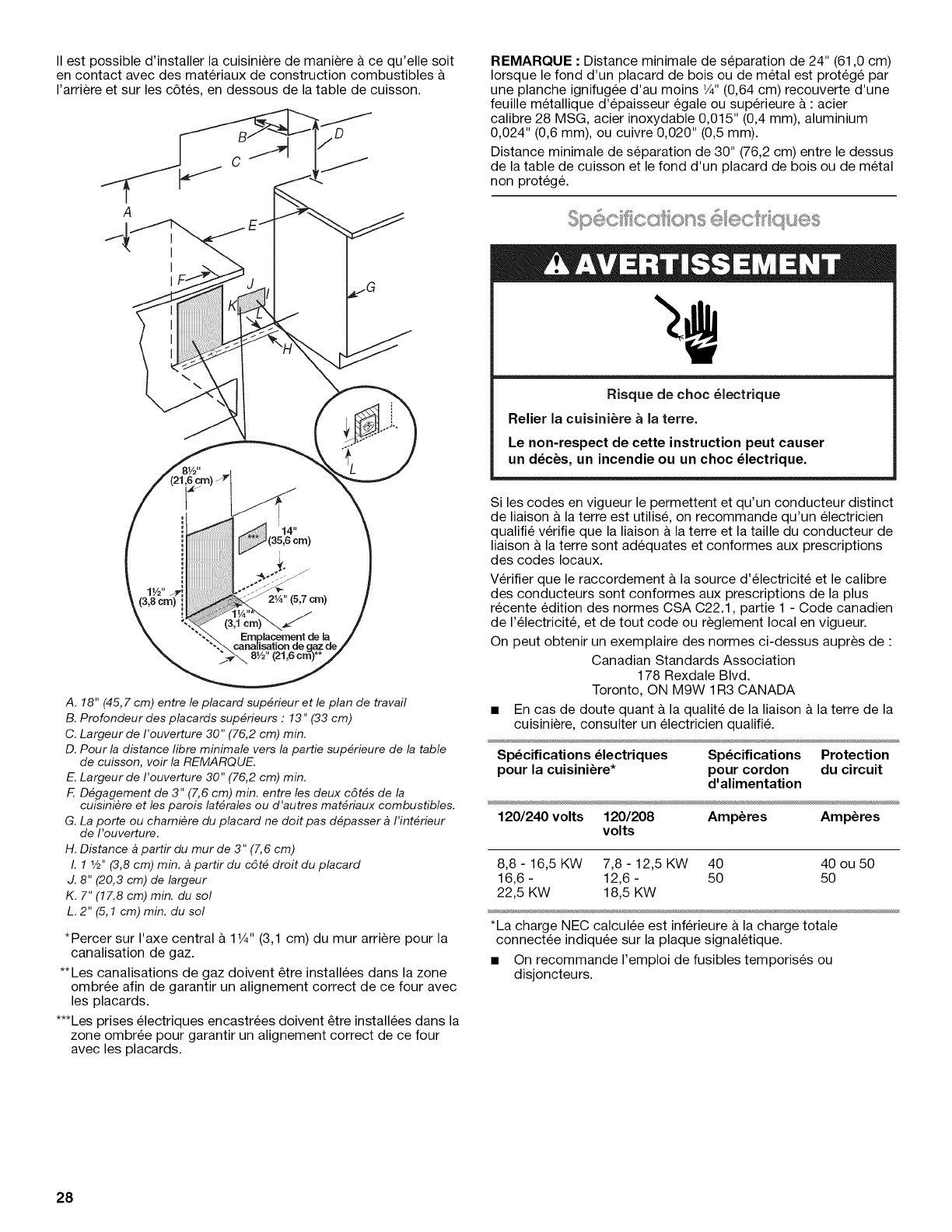

II est possible d'installer la cuisiniere de maniere & ce qu'elle soit

en contact avec des materiaux de construction combustibles

I'arriere et sur les c6tes, en dessous de la table de cuisson.

Emplacement de la

canalisation de gaz,

8W' (21,6 cm)**

A. 18" (45, 7 cm) entre le placard sup_rieur et le plan de travail

B. Profondeur des placards sup_rieurs : 13" (33 cm)

C. Largeur de I'ouverture 30" (76,2 cm) min.

D. Pour la distance libre minimale vers la partie sup_rieure de la table

de cuisson, voir la REMARQUE.

E. Largeur de I'ouverture 30" (76,2 cm) min.

F. D_gagement de 3" (7,6 cm) min. entre les deux c6t_s de la

cuisiniere et les patois lat_rales ou d'autres mat_riaux combustibles.

G. La porte ou charniere du placard ne doit pas d_passer _I'int_rieur

de I'ouverture.

H. Distance _partir du mur de 3" (7,6 cm)

I. 1 1/2"(3,8 cm) min. _partir du c6t_ droit du placard

J. 8" (20,3 cm) de largeur

K. 7" (17,8 cm) min. du sol

L. 2" (5,1 cm) min. du sol

*Percer sur I'axe central & 11¼'' (3,1 cm) du mur arriere pour la

canalisation de gaz.

**Les canalisations de gaz doivent _tre installees dans la zone

ombree afin de garantir un alignement correct de ce four avec

les placards.

***Les prises electriques encastrees doivent _tre installees dans la

zone ombree pour garantir un alignement correct de ce four

avec les placards.

REMARQUE : Distance minimale de separation de 24" (61,0 cm)

Iorsque le fond d'un placard de bois ou de metal est protege par

une planche ignifugee d'au moins 1/4"(0,64 cm) recouverte d'une

feuille metallique d'epaisseur egale ou superieure & : acier

calibre 28 MSG, acier inoxydable 0,015" (0,4 ram), aluminium

0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).

Distance minimale de separation de 30" (76,2 cm) entre le dessus

de la table de cuisson et le fond d'un placard de bois ou de metal

non protege.

Risque de choc 61ectrique

Relier la cuisini_re &la terre.

Le non-respect de cette instruction peut causer

un d_c_s, un incendie ou un choc _lectrique.

Si les codes en vigueur le permettent et qu'un conducteur distinct

de liaison & la terre est utilise, on recommande qu'un electricien

qualifie verifie que la liaison & la terre et la taille du conducteur de

liaison & la terre sont adequates et conformes aux prescriptions

des codes Iocaux.

Verifier que le raccordement & la source d'electricite et le calibre

des conducteurs sont conformes aux prescriptions de la plus

recente edition des normes CSA C22.1, partie 1 - Code canadien

de I'electricite, et de tout code ou reglement local en vigueur.

On peut obtenir un exemplaire des normes ci-dessus aupres de :

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

• En cas de doute quant & la qualite de la liaison & la terre de la

cuisiniere, consulter un electricien qualifi&

Specifications _lectriques

pour la cuisini_re* Specifications Protection

pour cordon du circuit

d'alimentation

120/240 volts 1201208 Amperes Amperes

volts

8,8 - 16,5 KW 7,8 - 12,5 KW 40 40 ou 50

16,6 - 12,6 - 50 50

22,5 KW 18,5 KW

*La charge NEC calculee est inferieure & la charge totale

connectee indiquee sur la plaque signaletique.

• On recommande I'emploi de fusibles temporises ou

disjoncteurs.

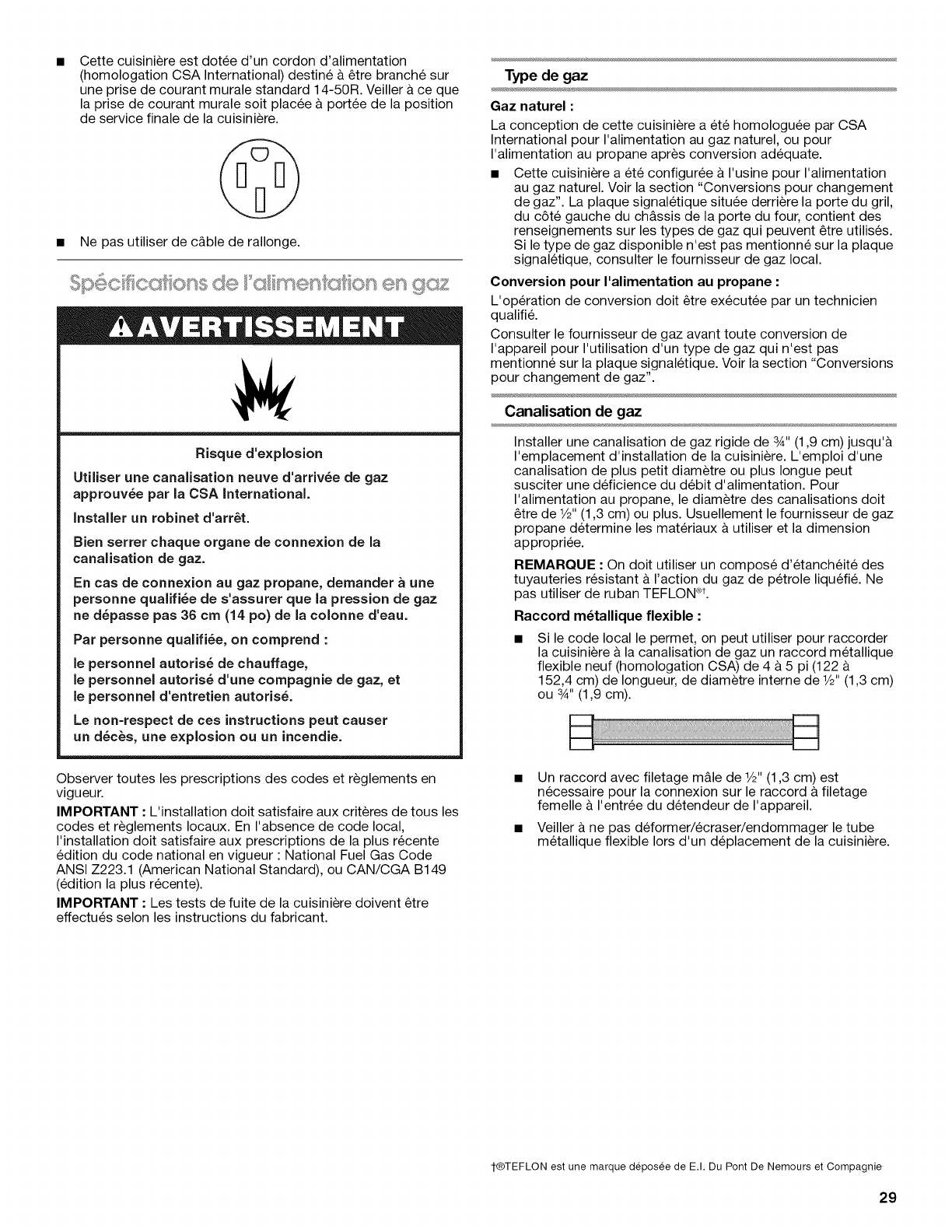

Type de gaz

Cette cuisiniere est dotee d'un cordon d'alimentation

(homologation CSA International) destine & _tre branche sur

une prise de courant murale standard 14-50R. Veiller & ce que

la prise de courant murale soit placee a portee de la position

de service finale de la cuisiniere.

• Ne pas utiliser de c&ble de rallonge.

Risque d'expiosion

Utiiser une canaisation neuve d'arriv_e de gaz

approuv_e par la CSA international.

installer un robinet d'arr_to

Bien setter chaque organe de connexion de la

canaisation de gaz.

En cas de connexion au gaz propane, demander _ une

personne quaifi6e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifi_e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Observer toutes les prescriptions des codes et reglements en

vigueur.

IMPORTANT •L'installation doit satisfaire aux criteres de tous les

codes et reglements Iocaux. En I'absence de code local,

I'installation doit satisfaire aux prescriptions de la plus recente

edition du code national en vigueur : National Fuel Gas Code

ANSI Z223.1 (American National Standard), ou CAN/CGA B149

(edition la plus recente).

IMPORTANT •Les tests de fuite de la cuisiniere doivent _tre

effectues selon les instructions du fabricant.

Gaz naturel :

La conception de cette cuisiniere a ete homologuee par CSA

International pour I'alimentation au gaz naturel, ou pour

I'alimentation au propane apres conversion adequate.

• Cette cuisiniere a ete configuree & I'usine pour I'alimentation

au gaz naturel. Voir la section "Conversions pour changement

de gaz". La plaque signaletique situee derriere la porte du gril,

du c6te gauche du chassis de la porte du four, contient des

renseignements sur les types de gaz qui peuvent _tre utilises.

Si le type de gaz disponible n'est pas mentionne sur la plaque

signaletique, consulter le fournisseur de gaz local.

Conversion pour I'alimentation au propane :

L'operation de conversion doit _tre executee par un technicien

qualifi&

Consulter le fournisseur de gaz avant toute conversion de

I'appareil pour I'utilisation d'un type de gaz qui n'est pas

mentionne sur la plaque signaletique. Voir la section "Conversions

pour changement de gaz".

Canalisation de gaz

Installer une canalisation de gaz rigide de 3_,,(1,9 cm) jusqu'&

I'emplacement d'installation de la cuisiniere. L'emploi d'une

canalisation de plus petit diametre ou plus Iongue peut

susciter une deficience du debit d'alimentation. Pour

I'alimentation au propane, le diametre des canalisations doit

_tre de 1/2"(1,3 cm) ou plus. Usuellement le fournisseur de gaz

propane determine les materiaux & utiliser et la dimension

appropriee.

REMARQUE : On doit utiliser un compose d'etancheite des

tuyauteries resistant a I'action du gaz de petrole liquefi& Ne

pas utiliser de ruban TEFLON ®t.

Raccord metallique flexible :

Si le code local le permet, on peut utiliser pour raccorder

la cuisiniere a la canalisation de gaz un raccord metallique

flexible neuf (homologation CSA) de 4 a 5 pi (122

152,4 cm) de Iongueur, de diametre interne de 1/2"(1,3 cm)

ou 3_,,(1,9 cm).

Un raccord avec filetage male de 1/2"(1,3 cm) est

necessaire pour la connexion sur le raccord a filetage

femelle a I'entree du detendeur de I'appareil.

Veiller & ne pas deformer/ecraser/endommager le tube

metallique flexible Iors d'un deplacement de la cuisiniere.

1-@TEFLON est une marque deposee de E.I. Du Pont De Nemours et Compagnie

Raccordement par un ensemble rigide :

On doit utiliser une combinaison de raccords pour realiser un

raccordement rigide entre la cuisiniere et la canalisation de

gaz. Le tuyau rigide doit se trouver au m_me niveau que le

raccord de connexion de la cuisiniere. On doit veiller a ne

soumettre les sections de canalisation d'alimentation & aucun

effort de traction ou flexion, pour que la cuisiniere soit

d'aplomb et correctement alignee.

Robinet d'arr_t necessaire :

La canalisation d'alimentation doit comporter un robinet

d'arr_t manuel. Le robinet d'arr_t manuel doit _tre separ6 de

la cuisiniere, mais doit se trouver dans la m_me piece en un

endroit oQ il sera facilement accessible pour les manceuvres

d'ouverture/fermeture. Ne pas entraver I'acces au robinet

d'arr_t manuel. Le robinet d'arr_t manuel est prevu pour ouvrir

ou fermer I'alimentation en gaz de la cuisiniere.

A. Canalisation de gaz

B. Robinet d'arr_t manuel -position d'ouverture

C. Vers la cuisiniere

D_tendeur de gaz

Le detendeur fourni avec cette cuisiniere doit _tre utilis& Pour un

fonctionnement correct la pression d'alimentation du detendeur

doit _tre comme suit :

Gaz naturel :

Pression minimum : 5" colonne d'eau)

Pression maximum : 14" (colonne d'eau)

Gaz propane :

Pression minimum : 11" (colonne d'eau)

Pression maximum : 14" (colonne d'eau)

En cas d'incertitude quant & la pression d'alimentation & etablir,

contacter le fournisseur de gaz local.

D_bit thermique des br_leurs

Les debits thermiques indiques sur la plaque signaletique

correspondent & une altitude d'utilisation inferieure

2000 pi (609,6 m).

Lorsque I'appareil est utilise & une altitude superieure &

2000 pi (609,6 m), on doit reduire le debit thermique indique de

4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus du

niveau de lamer (pas applicable au Canada).

Tests de pressurisation de la canalisation de gaz

On doit tester le detendeur sous une pression superieure d'au

moins 1" & la pression de la tubulure de distribution indiqu6e sur

la plaque signaletique.

Pressurisation aune pression sup_rieure a1/2Ib/po 2

(14" - celonne d'eau)

Lors de tout test de pressurisation de ce systeme & une pression

superieure & 1/2Ib/po 2 (3,5 kPa), on doit deconnecter I'appareil et

son robinet d'arr_t individuel de la canalisation de gaz.

Pressurisation aune pression inf_rieure a 1/2Ib/po 2

(14" - colonne d'eau)

Lors de tout test de pressurisation de la canalisation de gaz & une

pression egale ou inferieure & 1/2Ib/po 2 (3,5 kPa), on doit isoler

I'appareil de la canalisation de gaz par fermeture de son robinet

d'arr_t manuel individuel.

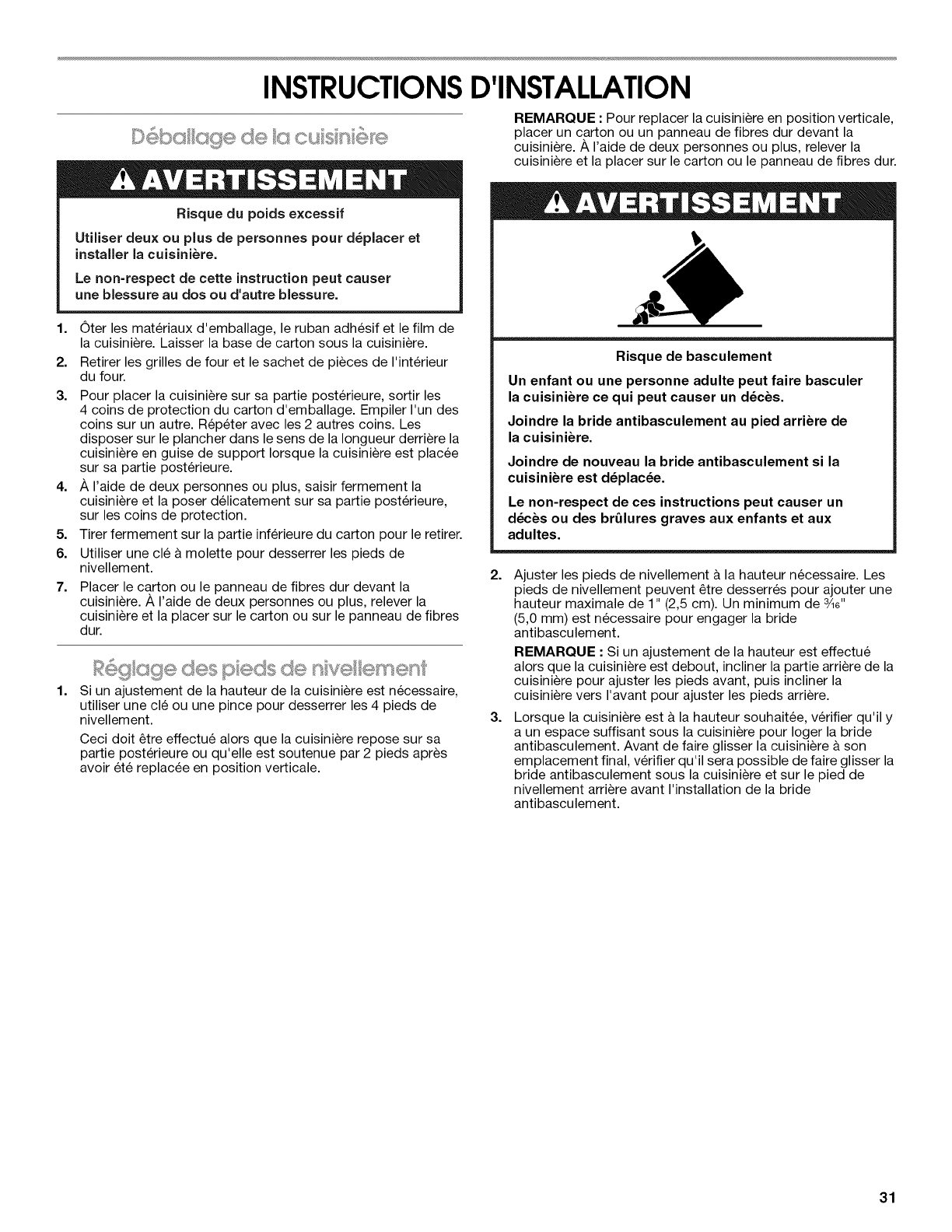

INSTRUCTIONSD'INSTALLATION

REMARQUE : Pour replacer la cuisiniere en position verticale,

placer un carton ou un panneau de fibres dur devant la

cuisiniere. A I'aide de deux personnes ou plus, relever la

cuisiniere et la placer sur le carton ou le panneau de fibres dur.

Risque du poids excessif

Utiliser deux ou plus de personnes pour d_placer et

installer la cuisini_re.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

Oter les materiaux d'emballage, le ruban adhesif et le film de

la cuisiniere. Laisser la base de carton sous la cuisiniere.

Retirer les grilles de four et le sachet de pieces de I'interieur

du four.

Pour placer la cuisiniere sur sa partie posterieure, sortir les

4 coins de protection du carton d'emballage. Empiler I'un des

coins sur un autre. Repeter avec les 2 autres coins. Les

disposer sur le plancher dans le sens de la Iongueur derriere la

cuisiniere en guise de support Iorsque la cuisiniere est placee

sur sa partie posterieure.

A I'aide de deux personnes ou plus, saisir fermement la

cuisiniere et la poser delicatement sur sa partie posterieure,

sur les coins de protection.

Tirer fermement sur la partie inferieure du carton pour le retirer.

Utiliser une cle a molette pour desserrer les pieds de

nivellement.

Placer le carton ou le panneau de fibres dur devant la

cuisiniere. A I'aide de deux personnes ou plus, relever la

cuisiniere et la placer sur le carton ou sur le panneau de fibres

dur.

$i un ajustement de la hauteur de la cuisiniere est necessaire,

utiliser une cle ou une pince pour desserrer les 4 pieds de

nivellement.

Ceci dolt _tre effectue alors que la cuisiniere repose sur sa

partie posterieure ou qu'elle est soutenue par 2 pieds apres

avoir ete replacee en position verticale.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

Joindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_cbs ou des br_lures graves aux enfants et aux

adultes.

Ajuster les pieds de nivellement a la hauteur necessaire. Les

pieds de nivellement peuvent _tre desserres pour ajouter une

hauteur maximale de 1" (2,5 cm). Un minimum de 3/le"

(5,0 mm) est necessaire pour engager la bride

antibasculement.

REMARQUE : Si un ajustement de la hauteur est effectue

alors que la cuisiniere est debout, incliner la partie arriere de la

cuisiniere pour ajuster les pieds avant, puis incliner la

cuisiniere vers I'avant pour ajuster les pieds arriere.

Lorsque la cuisiniere est a la hauteur souhaitee, verifier qu'il y

a un espace suffisant sous la cuisiniere pour Ioger la bride

antibasculement. Avant de faire glisser la cuisiniere & son

emplacement final, verifier qu'il sera possible de faire glisser la

bride antibasculement sous la cuisiniere et sur le pied de

nivellement arriere avant I'installation de la bride

antibasculement.

....... G ode ff bcsscu ® s®n

Retirer la bride antibasculement situ6e dans le four superieur

avec I'ensemble de documents d'installation.

Determiner la methode de montage a utiliser : au plancher ou

au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser la

methode de montage au mur.

Determiner et marquer I'emplacement du bord de la cuisiniere

dans I'espace & decouper. On peut installer la bride de

montage du c6te gauche ou droit du decoupage. Positionner

la bride de montage dans la zone decoup6e de fa£_onace que

le bord droit (ou gauche) de la bride se trouve & 15/16"(2,4 cm)

de I'emplacement du bord de la cuisiniere, tel qu'illustre.

A. Bride antibasculement

B. Marquage de I'emplacement du

bord de la cuisiniere

C. 15/16"(2,4 cm)

Percer deux trous de 1/8"(3,0 mm) qui correspondent aux trous

de la bride selon la methode de montage determin6e. Voir ci-

dessous.

Montage au plancher

A B

A. Vis n°12 x 1%"

B. Bride antibasculement

Montage au tour

A. Vis n°12 x 1%"

B. Bride antibasculement

A I'aide d'un tournevis Phillips, monter la bride

antibasculement sur le mur ou sur le plancher avec les deux

vis n° 12 x 1%" fournies.

Risque d'explosion

Utiliser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA International.

installer un robinet d'arr_t.

Bien serrer chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander _ une

personne qualifi_e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne qualJfi_e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

4. Le conduit d'alimentation en gaz doit _tre installe avec

degagement suffisant, tel qu'indiqu6 dans I'illustration

"Dimensions du placard" de la section "Exigences

d'emplacement".

Terminer le raccordement

1. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz. Le

robinet est ouvert Iorsque la manette est parallele a la

canalisation de gaz.

A. Robinet ferm_

B. Robinet ouvert

2. Verifier tousles raccordements en les badigeonnant d'une

solution de detection des fuites non corrosive approuvee.

L'apparition de bulles indique une fuite. Reparer toute fuite

eventuelle.

3. Oter les chapeaux et grilles de brOleur de la table de cuisson

du sachet de pieces. Aligner les renfoncements des chapeaux

de brOleur avec les broches se trouvant sur la base du brOleur.

Un chapeau de brOleur correctement place doit _tre

horizontal. Si le chapeau de brQleur n'est pas correctement

place, le brOleur ne peut s'allumer. Placer les grilles de brOleur

sur les brQleurs et les chapeaux.

4. Brancher la cuisiniere ou reconnecter la source de courant

electrique.

Raccordement typique par raccord flexible

1. Appliquer une p&te & joints speciale pour tuyauteries propane

sur les extremites du petit filetage des raccords d'adaptation

flexibles (voir Bet G dans I'illustration suivante).

2. Fixer un raccord d'adaptation sur le detendeur et I'autre

raccord d'adaptation sur le robinet d'arr_t de la canalisation

de gaz. Serrer les deux raccords d'adaptation.

3. A I'aide d'une cle mixte de l_e" et d'une cle & molette, visser

le raccord flexible sur les raccords d'adaptation. Veiller & ne

pas deformer/ecraser le raccord flexible.

.............A

{}limb

...... C

A. D_tendeur

B. Utiliser une p#te _joints.

C. Raccord d'adaptation (avec

filetage m#le NPT de Y2")

D. Raccord flexible

E. Robinet d'arr_t manuel

F. Tuyau de gaz de Y2"ou 3/4"

G. Utiliser une p#te _joints.

H. Raccord d'adaptation

bfde ' ....... ......

1. Approcher la cuisiniere de I'espace d'installation entre les

placards.

2. Retirer la feuille de carton ou le panneau de fibres dur place

sous la cuisiniere. A I'aide d'au moins deux personnes,

pousser prudemment la cuisiniere jusqu'& sa position finale.

3. Utiliser une lampe de poche pour inspecter le dessous de la

cuisiniere afin de verifier que la bride antibasculement est bien

installee.

• Verifier que la bride antibasculement est bien fixee au

plancher ou au mur.

• Faire glisser de nouveau la cuisiniere de fa£_on& ce que le

pied arriere de la cuisiniere se trouve sous la bride

antibasculement.

(i[

....................cst::}o de ""-"

Placer la grille dans le four.

Placer un niveau sur la grille et contr61er I'aplomb de la

cuisiniere, d'abord transversalement, puis d'avant en arriere.

3. Si la cuisiniere n'est pas d'aplomb, la tirer vers I'avant de

fa(_on & ce que le pied de nivellement arriere se degage de la

bride antibasculement.

4. Utiliser une cle pour regler les pieds de nivellement vers le

haut ou vers le bas jusqu'& ce que la cuisiniere soit d'aplomb.

Pousser pour la remettre en place.

5. Verifier que le pied de nivellement arriere est engage dans la

bride antibasculement. Verifier que le c&ble flexible ou le

cordon electrique ne sont pas deformes.

REMARQUE : II faut que I'appareil soit d'aplomb pour que le four

produise une performance satisfaisante.

Allumage initial et r_glages des flammes

A la place de flammes de veille, les brQleurs de la table de cuisson

sont dotes d'allumeurs electroniques. Lorsqu'on place le bouton

de commande d'un brQleur de la table de cuisson & la position

"LITE" (allumage), le systeme genere des etincelles pour

I'allumage du brQleur. La generation d'etincelles se poursuit aussi

Iongtemps que le bouton de commande est laisse & la position

"LITE".

Contr61e du fonctionnement des brOleurs de la table de

cuisson

BrOleurs standard de la table de cuisson

Enfoncer et tourner chaque bouton de commande & la position

"LITE".

Les flammes doivent s'allumer sur le brQleur en moins de

4 secondes. Lors de I'allumage initial du brQleur, le delai

d'allumage peut etre superieur & 4 secondes du fait de la

presence d'air dans la canalisation de gaz.

Si le brOleur ne s'allume pas correctement :

Ramener le bouton de commande de la table de cuisson & la

position "OFF" (arret).

Verifier que la cuisiniere est branchee et correctement

alimentee (fusible grille? disjoncteur ouvert?)

Verifier que chaque robinet d'arret est ouvert.

Verifier que les chapeaux de brQleur sont correctement places

sur les bases de brQleur.

Repeter meprocessus de mise en marche. Si & ce stade un brQleur

ne s'allume pas, tourner les boutons de commande & "Off" (arret)

et contacter le revendeur ou un depanneur agree.

BrOleurs de surface & commande tactile (sur certains

modules)

Appuyer sur la touche "On" (marche) pour commander la table de

cuisson.

Appuyer sur + ou - pour regler la hauteur de la flamme des

brQleurs. La flamme doit s'allumer sur le brQleur en moins de 4

secondes. Lors de I'allumage initial du brQleur, le delai d'allumage

peut etre superieur & 4 secondes du fait de la presence d'air dans

la canalisation de gaz.

Si le brOleur ne s'allume pas correctement :

• Appuyer sur la touche "On" (marche) pour commander la table

de cuisson.

•Verifier que la cuisiniere est branchee et correctement

alimentee (fusible grille? disjoncteur ouvert?).

• Verifier que chaque robinet d'arret est ouvert.

• Verifier que les chapeaux de brQleur sont correctement places

sur les bases de brQleur.

Repeter meprocessus de mise en marche. Si & ce stade un brQleur

ne s'allume pas, tourner les boutons de commande & "Off" (arret)

et contacter le revendeur ou un depanneur agree.

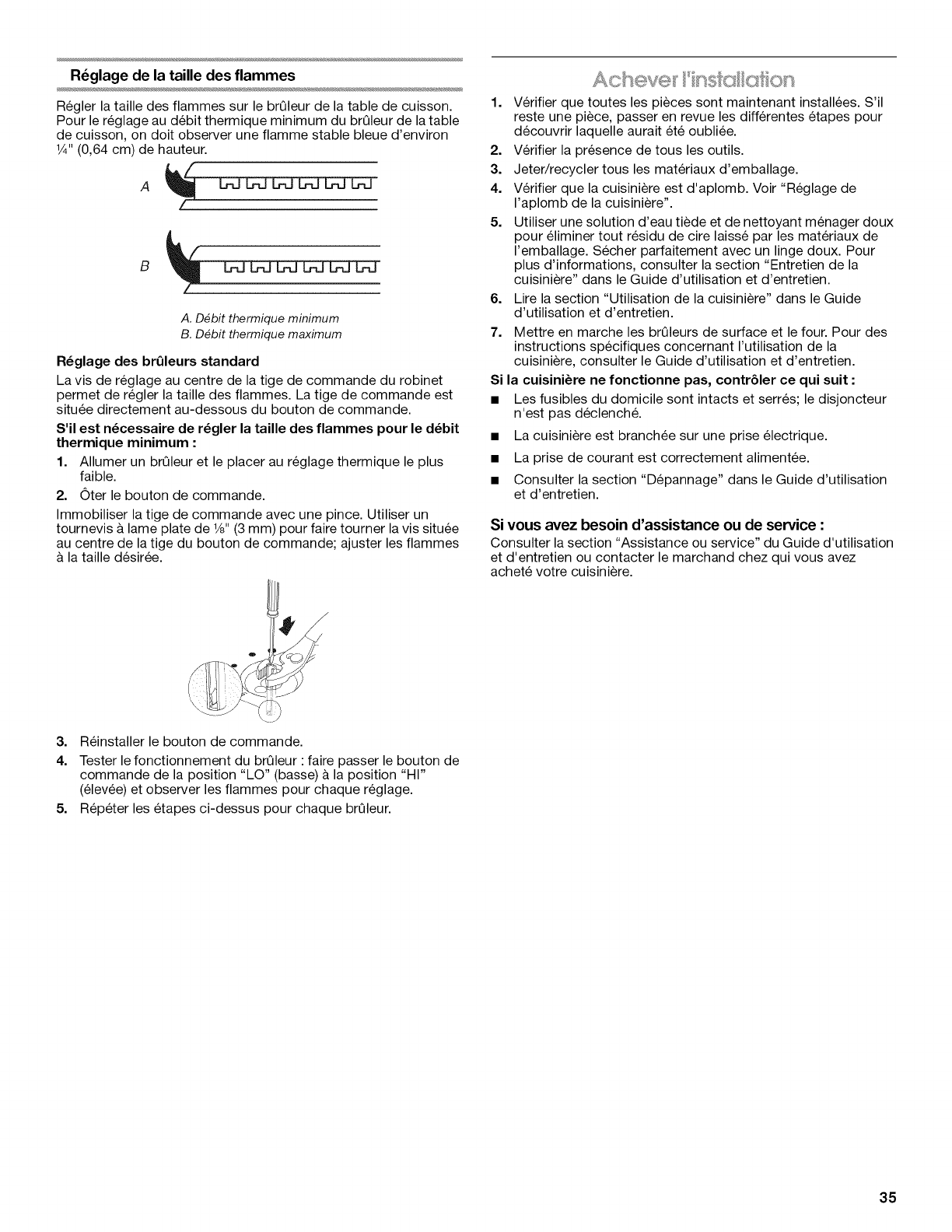

R_glage de la taille des flammes

Regler la taille des flammes sur le brQleur de la table de cuisson.

Pour le reglage au debit thermique minimum du brQleur de la table

de cuisson, on doit observer une flamme stable bleue d'environ

1¼.(0,64 cm) de hauteur.

A. D_bit thermique minimum

B. D_bit thermique maximum

R_glage des brQleurs standard

La vis de reglage au centre de la tige de commande du robinet

permet de regler la taille des flammes. La tige de commande est

situee directement au-dessous du bouton de commande.

S'il est n_cessaire de r_gler la taille des flammes pour le d_bit

thermique minimum :

1. Allumer un brQleur et le placer au reglage thermique le plus

faible.

2. Oter le bouton de commande.

Immobiliser la tige de commande avec une pince. Utiliser un

tournevis & lame plate de 1/8"(3 mm) pour faire tourner la vis situ6e

au centre de la tige du bouton de commande; ajuster les flammes

& la taille desir6e.

1. Verifier que toutes les pieces sont maintenant installees. S'il

reste une piece, passer en revue les differentes etapes pour

decouvrir laquelle aurait et6 oubliee.

2. Verifier la presence de tousles outils.

3. Jeter/recycler tous les materiaux d'emballage.

4. Verifier que la cuisiniere est d'aplomb. Voir "Reglage de

I'aplomb de la cuisiniere".

5. Utiliser une solution d'eau tiede et de nettoyant menager doux

pour eliminer tout residu de cire laisse par les materiaux de

I'emballage. Secher parfaitement avec un linge doux. Pour

plus d'informations, consulter la section "Entretien de la

cuisiniere" dans le Guide d'utilisation et d'entretien.

6. Lire la section "Utilisation de la cuisiniere" dans le Guide

d'utilisation et d'entretien.

7. Mettre en marche les brQleurs de surface et le four. Pour des

instructions specifiques concernant I'utilisation de la

cuisiniere, consulter le Guide d'utilisation et d'entretien.

Si la cuisini_re ne fonctionne pas, contr61er ce qui suit :

• Les fusibles du domicile sont intacts et serres; le disjoncteur

n'est pas declench&

• La cuisiniere est branchee sur une prise electrique.

• La prise de courant est correctement alimentee.

• Consulter la section "Depannage" dans le Guide d'utilisation

et d'entretien.

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du Guide d'utilisation

et d'entretien ou contacter le marchand chez qui vous avez

achete votre cuisiniere.

Reinstaller le bouton de commande.

Tester le fonctionnement du brQleur : faire passer le bouton de

commande de la position "LO" (basse) & la position "HI"

(elevee) et observer les flammes pour chaque reglage.

Repeter les etapes ci-dessus pour chaque brQleur.

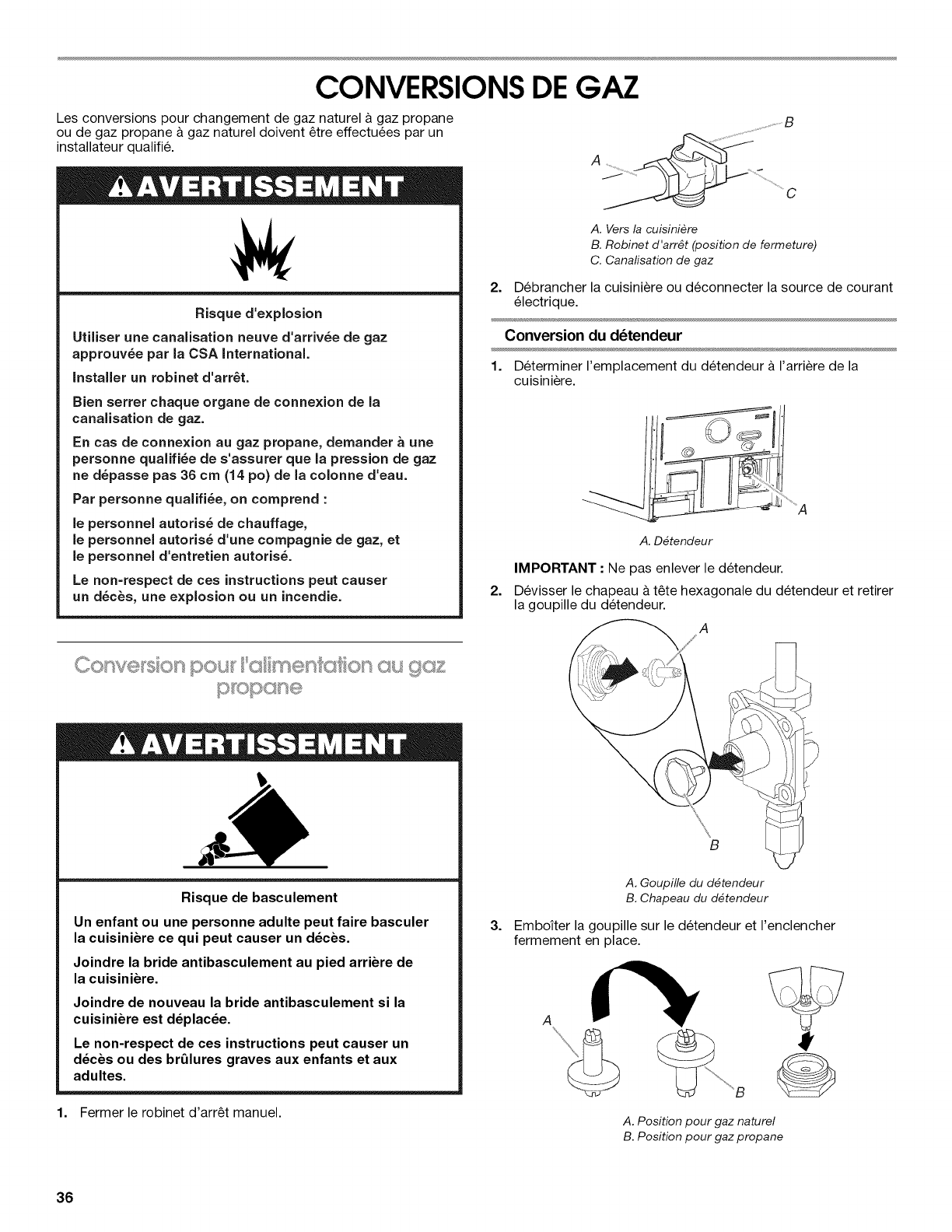

CONVERSIONS DE GAZ

Les conversions pour changement de gaz naturel & gaz propane

ou de gaz propane & gaz naturel doivent _tre effectu6es par un

installateur qualifi&

Risque d'expiosion

UtiJJser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA international.

installer un robinet d'arr_to

Bien setter chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander & une

personne qualifi6e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifi6e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

Joindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_ces ou des br_lures graves aux enfants et aux

adultes.

1. Fermer le robinet d'arr@t manuel.

..................S

j ...... /.................................

A. Versla cuisiniere

B. Robinet d'arr_t (position de fermeture)

C. Canalisationde gaz

Debrancher la cuisiniere ou deconnecter la source de courant

electrique.

Conversion du d_tendeur

1. Determiner I'emplacement du detendeur a I'arriere de la

cuisiniere.

A. D_tendeur

IMPORTANT : Ne pas enlever le detendeur.

Devisser le chapeau &t_te hexagonale du detendeur et retirer

la goupille du detendeur.

A. Goupille du d_tendeur

B. Chapeau du d_tendeur

Emboiter la goupille sur le detendeur et I'enclencher

fermement en place.

A. Position pour gaz naturel

B. Position pour gaz propane

4. Revisser le chapeau & forme hexagonale du detendeur. Ne

pas serrer excessivement.

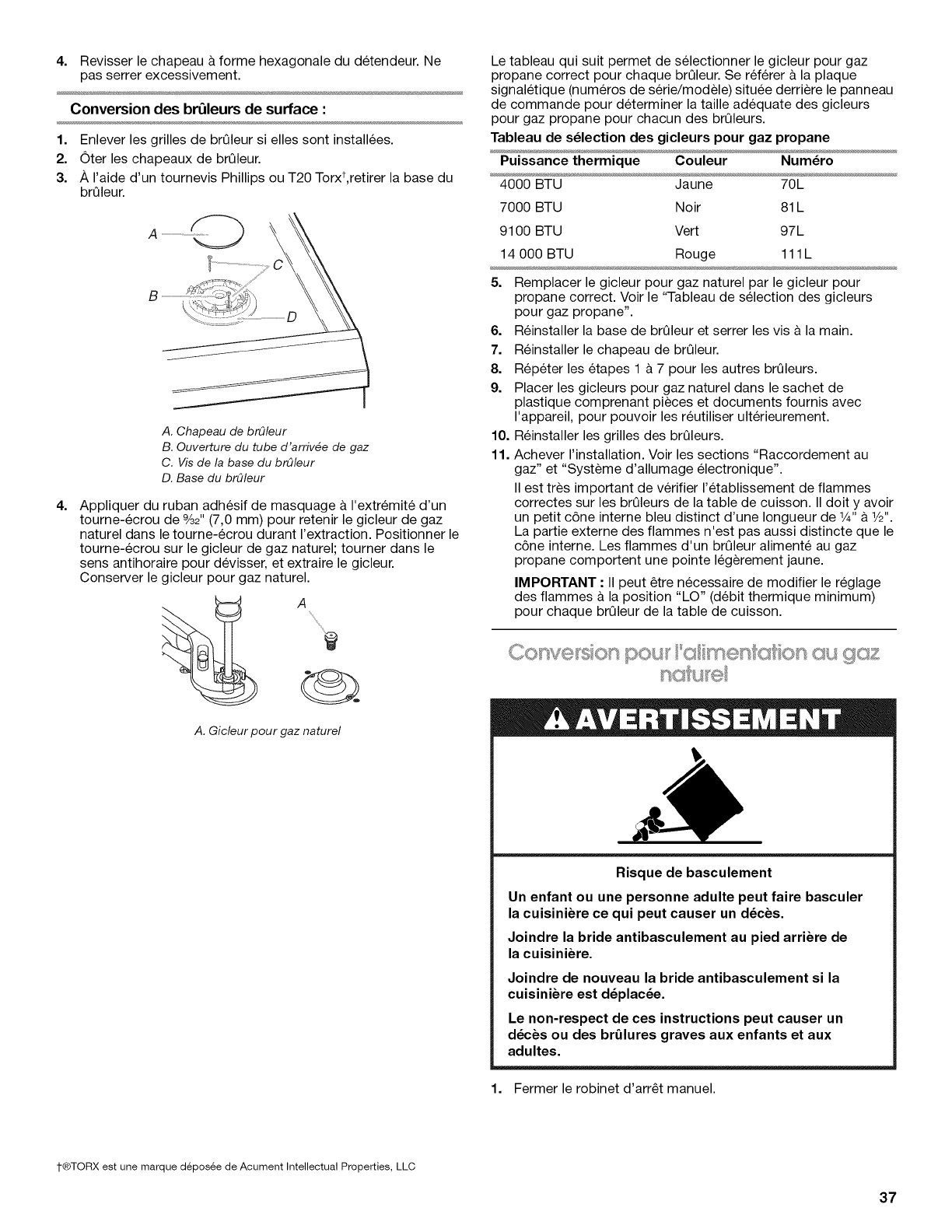

Conversion des bn]leurs de surface :

1. Enlever les grilles de brQleur si elles sont installees.

2. Oter les chapeaux de brQleur.

3. A I'aide d'un tournevis Phillips ou T20 Torxt,retirer la base du

brQleur.

_,,_

B.................................:_

A. Chapeau de brOleur

B. Ouverture du tube d'arriv_e de gaz

C. Vis de la base du brOleur

D. Base du brOleur

Appliquer du ruban adhesif de masquage & I'extremit6 d'un

tourne-ecrou de 9/32"(7,0 mm) pour retenir le gicleur de gaz

naturel dans le tourne-ecrou durant rextraction. Positionner le

tourne-ecrou sur le gicleur de gaz naturel; tourner dans le

sens antihoraire pour devisser, et extraire le gicleur.

Conserver le gicleur pour gaz naturel.

".%9

A. Gicleur pour gaz naturel

Le tableau qui suit permet de selectionner le gicleur pour gaz

propane correct pour chaque brQleur. Se referer & la plaque

signaletique (numeros de serie/modele) situee derriere le panneau

de commande pour determiner la taille adequate des gicleurs

pour gaz propane pour chacun des brQleurs.

Tableau de s_lection des gicleurs pour gaz propane

Puissance thermique Couleur Num_ro

4000 BTU Jaune 70L

7000 BTU Noir 81L

9100 BTU Vert 97L

14 000 BTU Rouge 111L

10.

11.

Remplacer le gicleur pour gaz naturel par le gicleur pour

propane correct. Voir le "Tableau de selection des gicleurs

pour gaz propane".

Reinstaller la base de brOleur et serrer les visa la main.

Reinstaller le chapeau de brOleur.

Repeter les etapes 1 & 7 pour les autres brQleurs.

Placer les gicleurs pour gaz naturel dans le sachet de

plastique comprenant pieces et documents fournis avec

I'appareil, pour pouvoir les reutiliser ulterieurement.

Reinstaller les grilles des brOleurs.

Achever rinstallation. Voir les sections "Raccordement au

gaz" et "Systeme d'allumage electronique".

II est tres important de verifier retablissement de flammes

correctes sur les brQleurs de la table de cuisson. II doit y avoir

un petit c6ne interne bleu distinct d'une Iongueur de %" & 1/2".

La partie externe des flammes n'est pas aussi distincte que le

c6ne interne. Les flammes d'un brOleur alimente au gaz

propane comportent une pointe legerement jaune.

IMPORTANT : II peut _tre necessaire de modifier le reglage

des flammes & la position "LO" (debit thermique minimum)

pour chaque brQleur de la table de cuisson.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

Joindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_ces ou des brOlures graves aux enfants et aux

adultes.

1. Fermer le robinet d'arr_t manuel.

I"®TORX est une marque depos&e de Acument Intellectual Properties, LLC

..................S

........................C

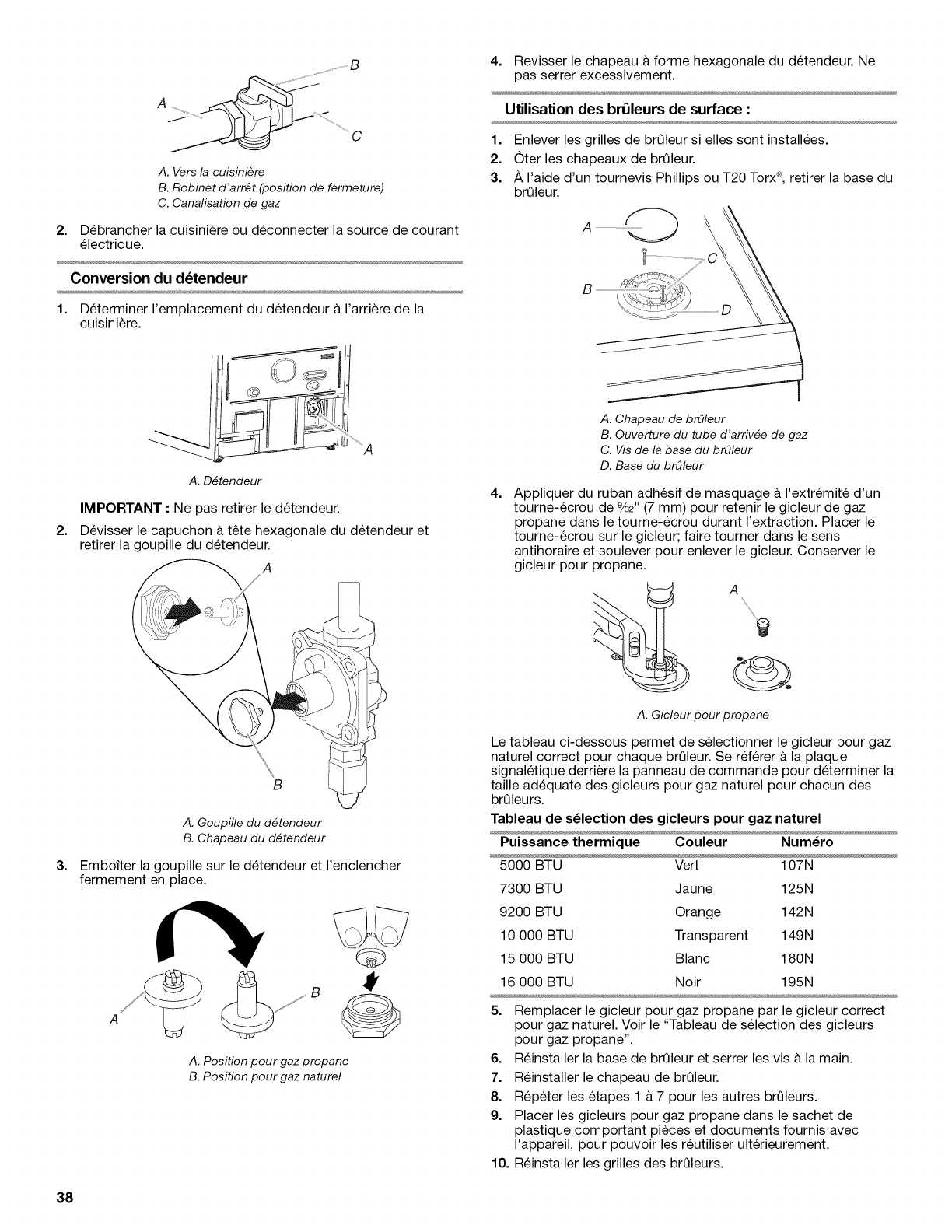

A. Versla cuisiniere

B. Robinet d'arr#t (position de fermeture)

C.Canalisation de gaz

2. Debrancher la cuisiniere ou deconnecter la source de courant

electrique.

Conversion du d_tendeur

1. Determiner I'emplacement du detendeur & I'arriere de la

cuisiniere.

A. D_tendeur

IMPORTANT • Ne pas retirer le detendeur.

Devisser le capuchon & t_te hexagonale du detendeur et

retirer la goupille du detendeur.

A. Goupille du d_tendeur

B. Chapeau du d_tendeur

3. Emboiter la goupille sur le detendeur et I'enclencher

fermement en place.

A. Position pour gaz propane

B. Position pour gaz naturel

4. Revisser le chapeau & forme hexagonale du detendeur. Ne

pas serrer excessivement.

Utilisation des br_leurs de surface :

Enlever les grilles de brQleur si elles sont installees.

Oter les chapeaux de brQleur.

A I'aide d'un tournevis Phillips ou T20 Torx®,retirer la base du

brQleur.

A. Chapeau de brOleur

B. Ouverture du tube d'arriv_e de gaz

C. Vis de la base du brOleur

D. Base du brOleur

4. Appliquer du ruban adhesif de masquage & I'extremit6 d'un

tourne-ecrou de 9/32"(7 mm) pour retenir le gicleur de gaz

propane dans le tourne-ecrou durant I'extraction. Placer le

tourne-ecrou sur le gicleur; faire tourner dans le sens

antihoraire et soulever pour enlever le gicleur. Conserver le

gicleur pour propane.

A. Gicleur pour propane

Le tableau ci-dessous permet de selectionner le gicleur pour gaz

naturel correct pour chaque brQleur. Se r6ferer & la plaque

signaletique derriere la panneau de commande pour determiner la

taille adequate des gicleurs pour gaz naturel pour chacun des

brQleurs.

Tableau de s_lection des gicleurs pour gaz naturel

Puissance thermique Couleur Num_ro

5000 BTU Vert 107N

7300 BTU Jaune 125N

9200 BTU Orange 142N

10 000 BTU Transparent 149N

15 000 BTU Blanc 180N

16 000 BTU Noir 195N

5. Remplacer le gicleur pour gaz propane par le gicleur correct

pour gaz naturel. Voir le "Tableau de selection des gicleurs

pour gaz propane".

6. Reinstaller la base de brQleur et serrer les visa la main.

7. Reinstaller le chapeau de brQleur.

8. Rep6ter les etapes 1 a 7 pour les autres brQleurs.

9. Placer les gicleurs pour gaz propane dans le sachet de

plastique comportant pieces et documents fournis avec

I'appareil, pour pouvoir les reutiliser ulterieurement.

10. Reinstaller les grilles des brQleurs.

11. Achever I'installation. Voir les sections "Raccordement au

gaz" et "Systeme d'allumage electronique".

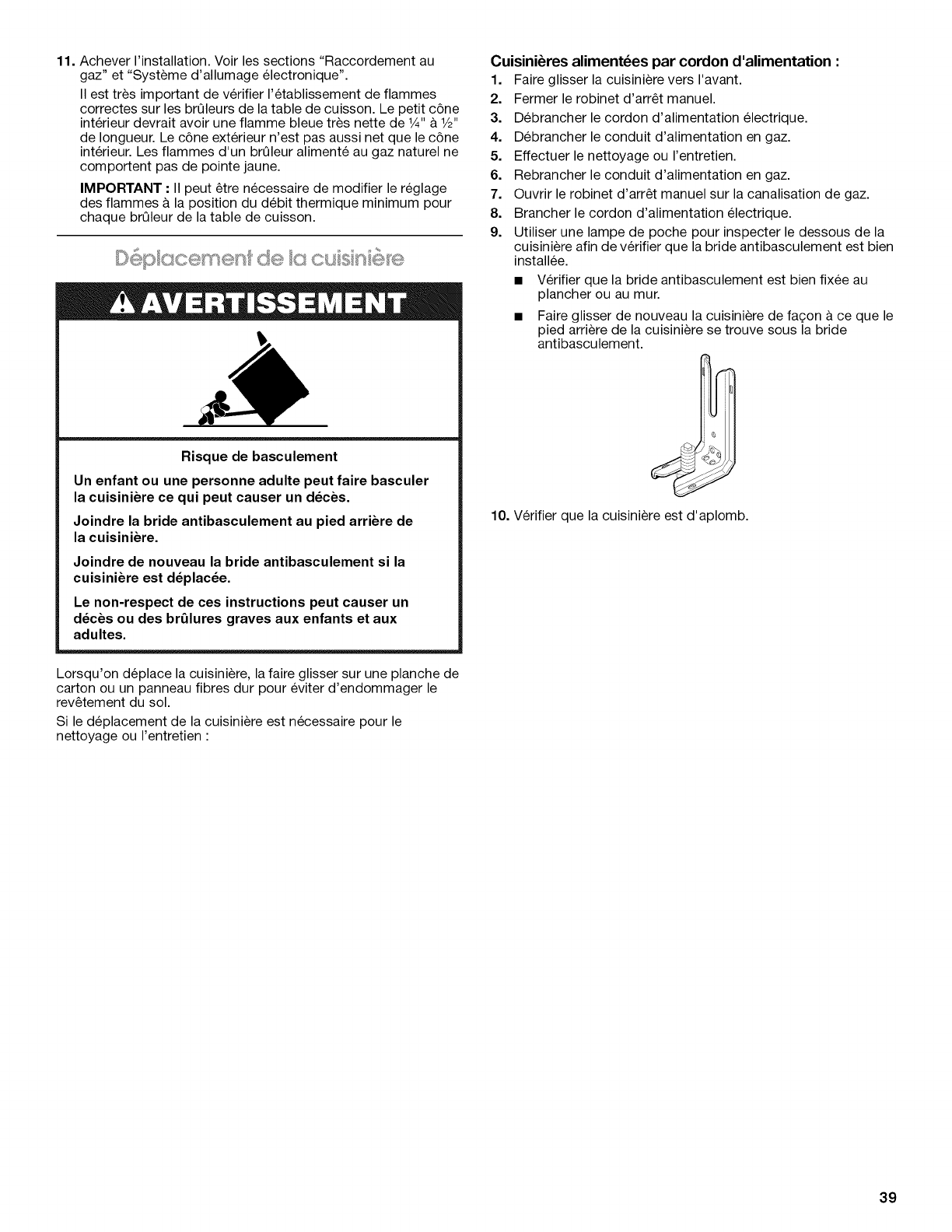

II est tres important de verifier I'etablissement de flammes

correctes sur les brQleurs de la table de cuisson. Le petit c6ne

interieur devrait avoir une flamme bleue tres nette de 1¼,,& 1/2,,

de Iongueur. Le c6ne exterieur n'est pas aussi net que le c6ne

interieur. Les flammes d'un brQleur alimente au gaz naturel ne

comportent pas de pointe jaune.

IMPORTANT : II peut _tre necessaire de modifier le reglage

des flammes a la position du debit thermique minimum pour

chaque brQleur de la table de cuisson.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

Joindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_ces ou des br_lures graves aux enfants et aux

adultes.

Cuisini_res aliment_es par cordon d'alimentation :

Faire glisser la cuisiniere vers I'avant.

Fermer le robinet d'arr_t manuel.

Debrancher le cordon d'alimentation electrique.

Debrancher le conduit d'alimentation en gaz.

Effectuer le nettoyage ou I'entretien.

Rebrancher le conduit d'alimentation en gaz.

Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz.

Brancher le cordon d'alimentation electrique.

Utiliser une lampe de poche pour inspecter le dessous de la

cuisiniere afin de verifier que la bride antibasculement est bien

installee.

• Verifier que la bride antibasculement est bien fixee au

plancher ou au mur.

• Faire glisser de nouveau la cuisiniere de fa£_on& ce que le

pied arriere de la cuisiniere se trouve sous la bride

antibasculement.

10. Verifier que la cuisiniere est d'aplomb.

Lorsqu'on deplace la cuisiniere, la faire glisser sur une planche de

carton ou un panneau fibres dur pour eviter d'endommager le

rev_tement du sol.

Si le deplacement de la cuisiniere est necessaire pour le

nettoyage ou I'entretien :

W10291448A

@2010.

3/10

Printed in U.S.A.

Imprime aux E.-U.

Kitchenaid KDRS505XSS00 User Manual DOUBLE OVEN DUAL FUEL RANGE Manuals And Guides 1009566L

Navigation menu

Versions of this User Manual:

Views

Navigation
