I_itc enAid _

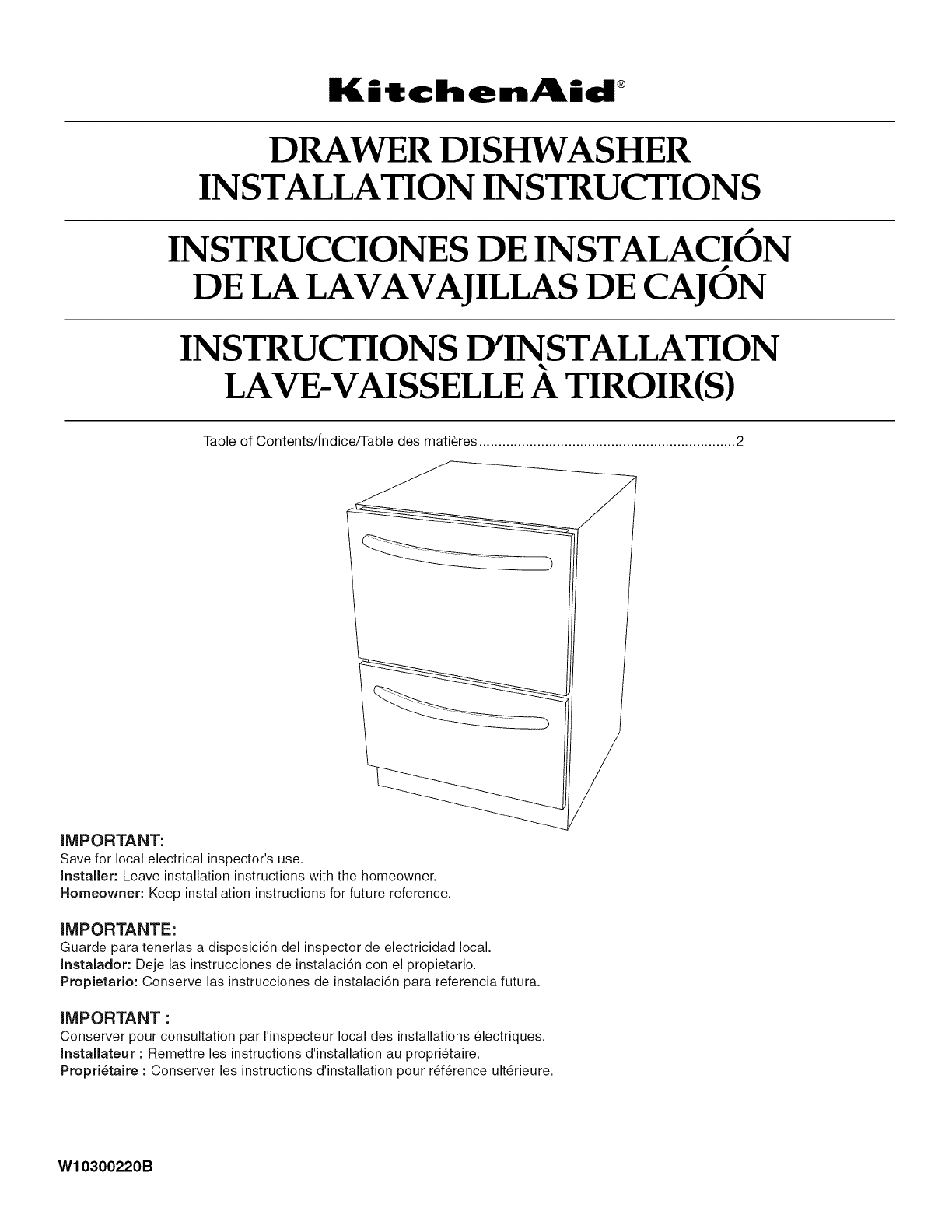

DRAWER DISHWASHER

INSTALLATION INSTRUCTIONS

P

INSTRUCCIONES DE INSTALACION

P

DE LA LAVAVAJILLAS DE CAJON

INSTRUCTIONS D'INSTALLATION

LAVE-VAISSELLE A TIROIR(S)

Table of Contents/Jndice/Table des matieres .................................................................. 2

iMPORTANT:

Save for local electrical inspector's use.

Installer: Leave installation instructions with the homeowner.

Homeowner: Keep installation instructions for future reference.

IMPORTANTE:

Guarde para tenerlas a disposici6n del inspector de electricidad local.

Instalador: Deje las instrucciones de instalaci6n con el propietario.

Propietario: Conserve las instrucciones de instalaci6n para referencia futura.

iMPORTANT :

Conserver pour consultation par I'inspecteur local des installations 61ectriques.

Installateur : Remettre les instructions d'installation au propri6taire.

Propri6taire : Conserver les instructions d'installation pour r6f6rence ult6rieure.

W10300220B

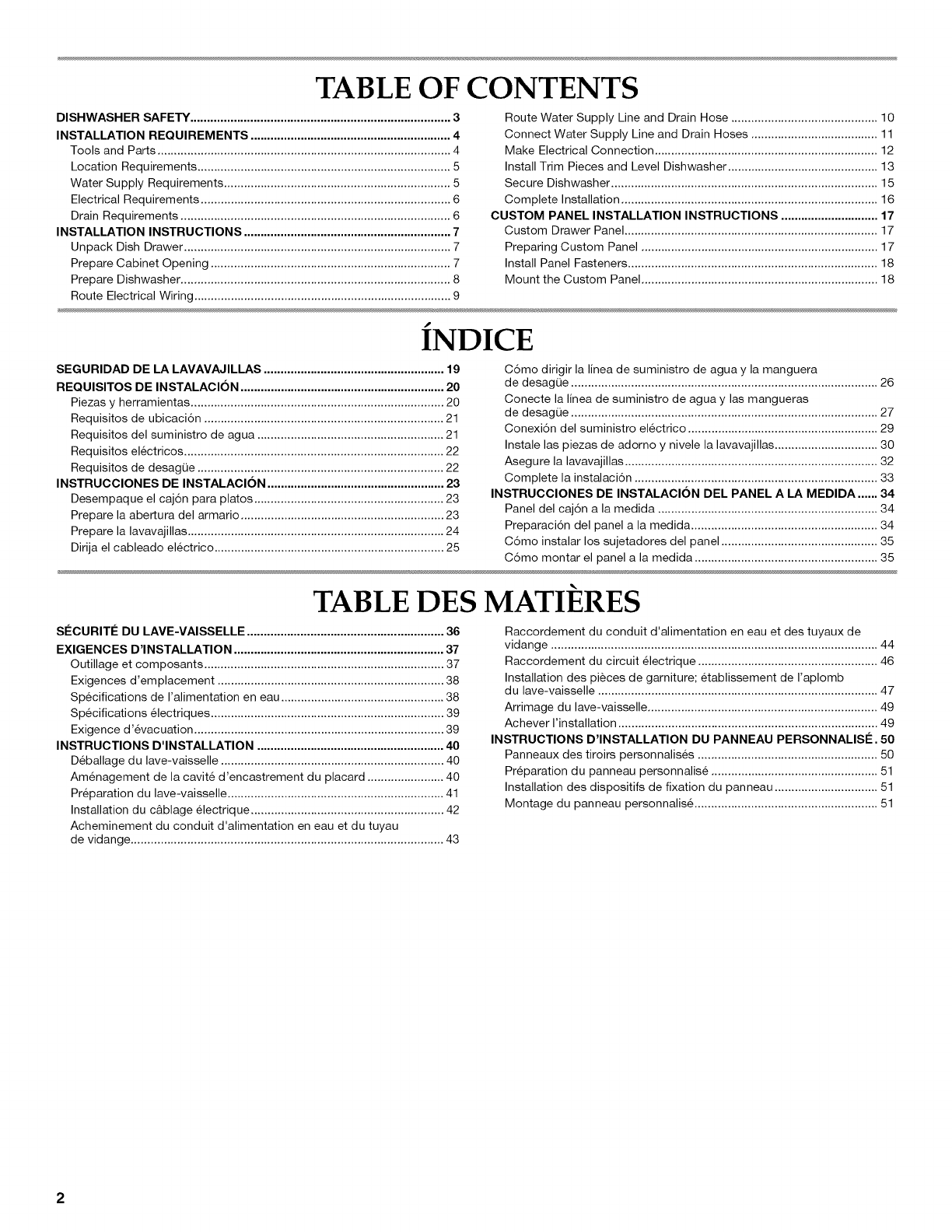

TABLE OF CONTENTS

DISHWASHER SAFETY .............................................................................. 3

INSTALLATION REQUIREMENTS ............................................................ 4

Tools and Parts ........................................................................................ 4

Location Requirements ............................................................................ 5

Water Supply Requirements .................................................................... 5

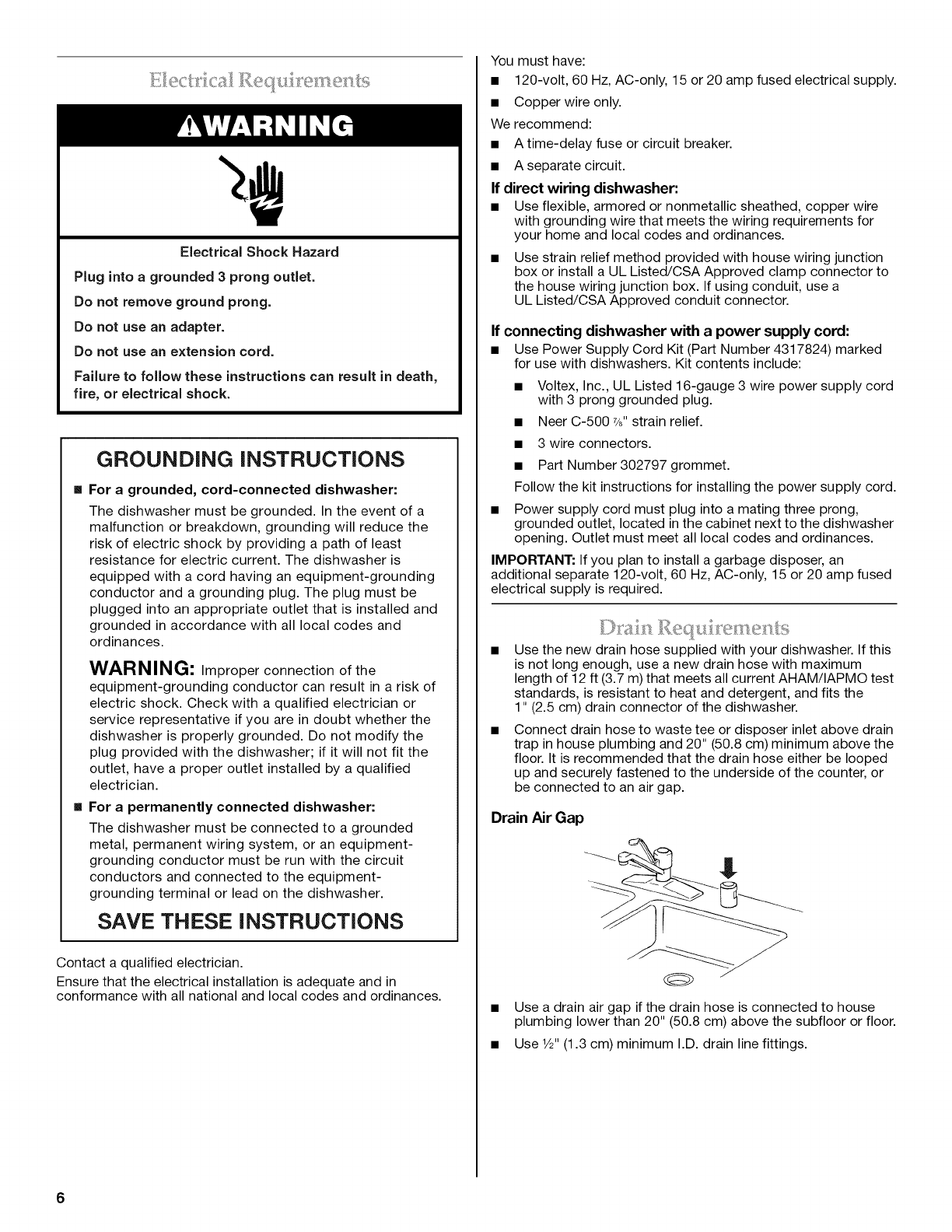

Electrical Requirements ........................................................................... 6

Drain Requirements ................................................................................. 6

INSTALLATION INSTRUCTIONS .............................................................. 7

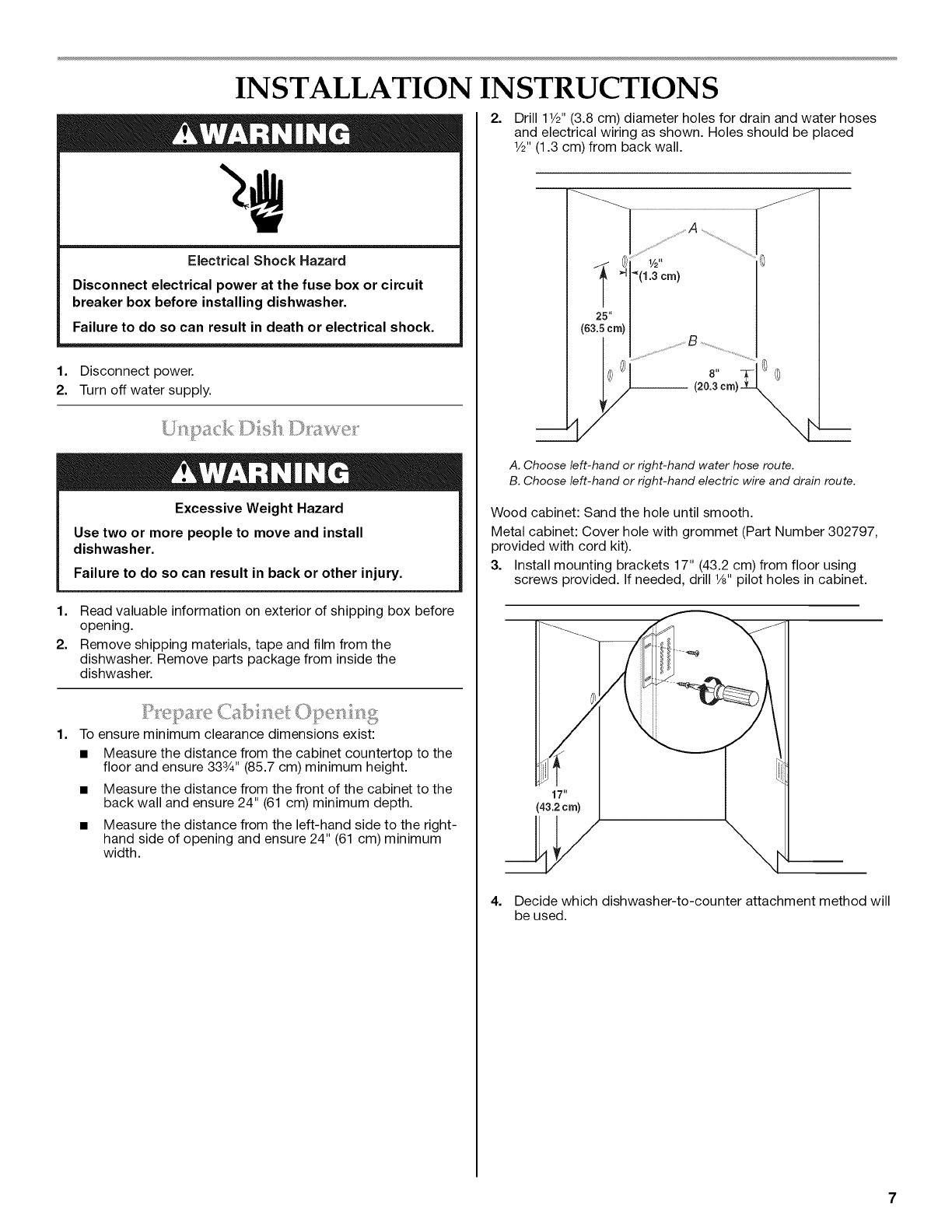

Unpack Dish Drawer ................................................................................ 7

Prepare Cabinet Opening ........................................................................ 7

Prepare Dishwasher ................................................................................. 8

Route Electrical Wiring ............................................................................. 9

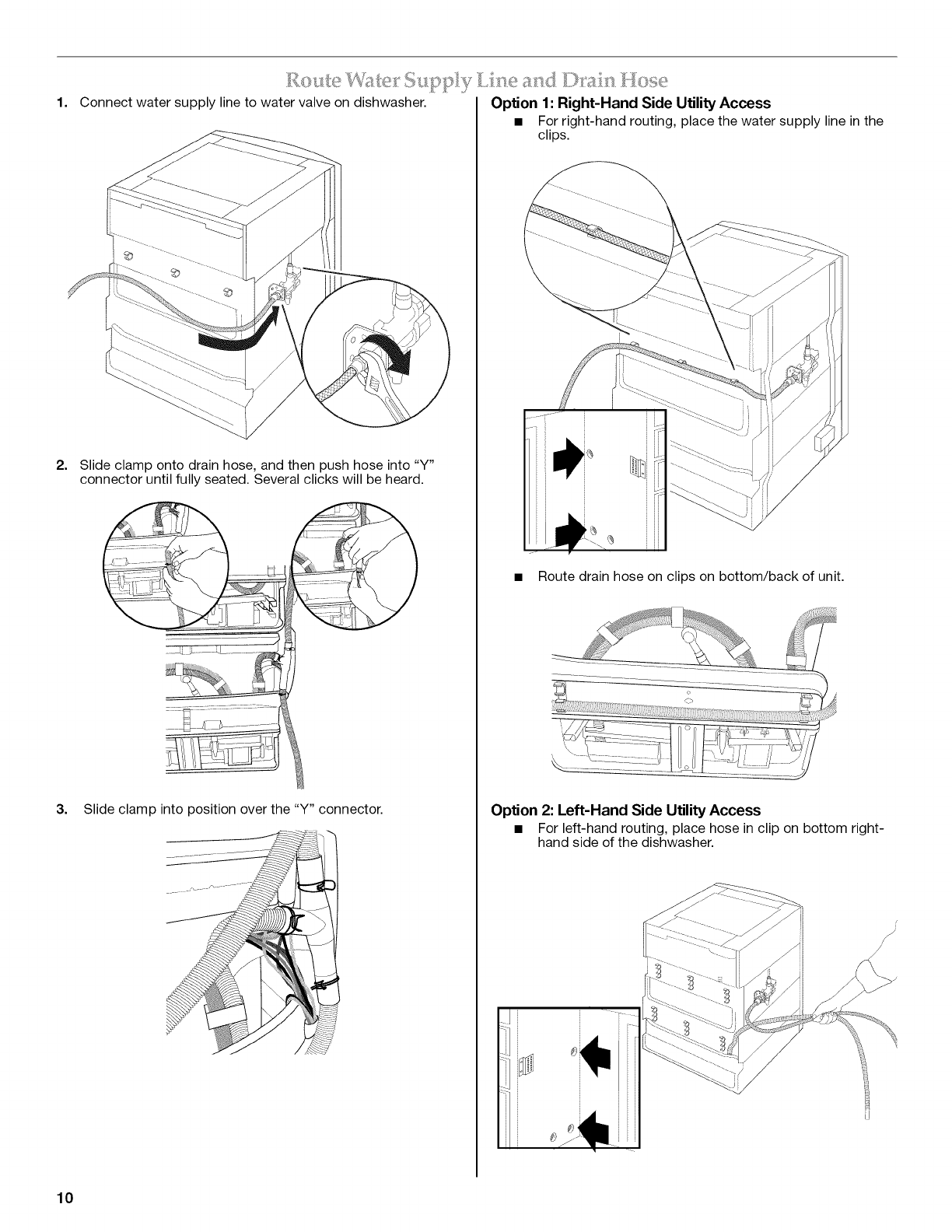

Route Water Supply Line and Drain Hose ............................................ 10

Connect Water Supply Line and Drain Hoses ...................................... 11

Make Electrical Connection ................................................................... 12

Install Trim Pieces and Level Dishwasher ............................................. 13

Secure Dishwasher ................................................................................ 15

Complete Installation ............................................................................. 16

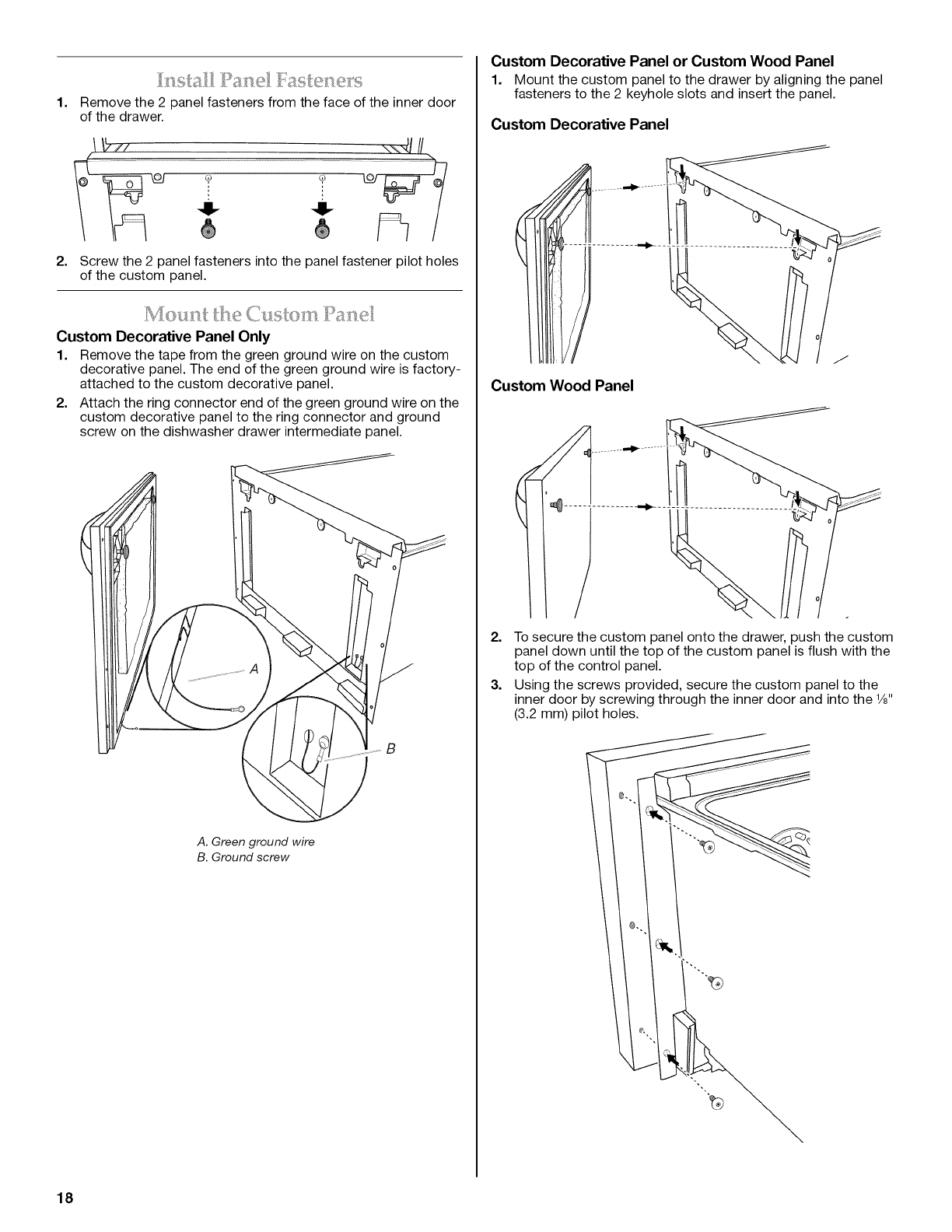

CUSTOM PANEL INSTALLATION INSTRUCTIONS ............................. 17

Custom Drawer Panel ............................................................................ 17

Preparing Custom Panel ....................................................................... 17

Install Panel Fasteners ........................................................................... 18

Mount the Custom Panel ....................................................................... 18

p

INDICE

SEGURIDAD DE LA LAVAVAJILLAS ...................................................... 19

REQUlSITOS DE INSTALACION ............................................................. 20

Piezas y herramientas ............................................................................ 20

Requisitos de ubicaci6n ........................................................................ 21

Requisitos del suministro de agua ........................................................ 21

Requisitos electricos .............................................................................. 22

Requisitos de desagQe .......................................................................... 22

INSTRUCCIONES DE INSTALACION ..................................................... 23

Desempaque el caj6n para platos ......................................................... 23

Prepare la abertura del armario ............................................................. 23

Prepare la lavavajillas ............................................................................. 24

Dirija el cableado electrico ..................................................................... 25

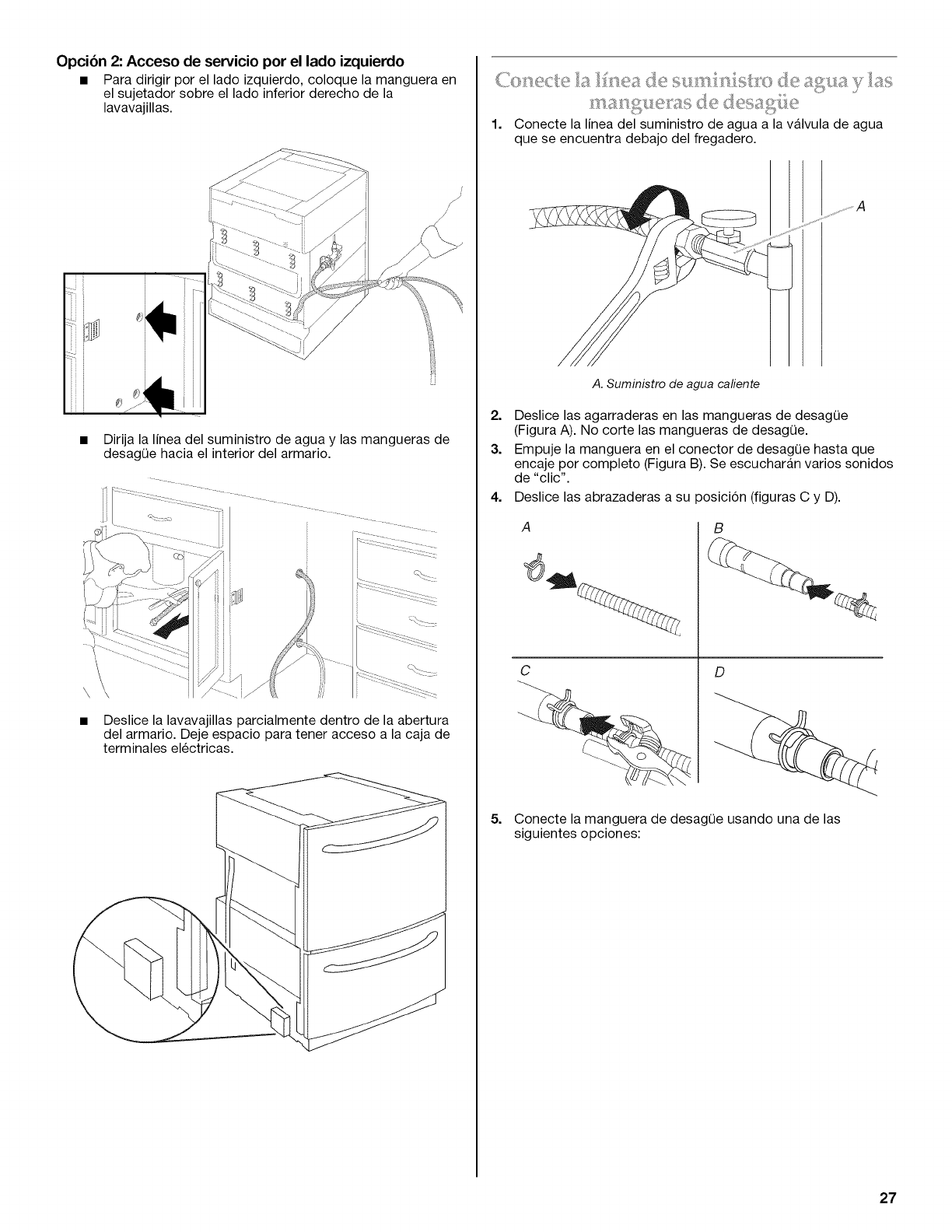

C6mo dirigir la linea de suministro de agua y la manguera

de desagOe ............................................................................................ 26

Conecte la linea de suministro de agua y las mangueras

de desagOe ............................................................................................ 27

Conexi6n del suministro electrico ......................................................... 29

Instale las piezas de adorno y nivele la lavavajillas ............................... 30

Asegure la lavavajillas ............................................................................ 32

Complete la instalaci6n ......................................................................... 33

INSTRUCCIONES DE INSTALACION DEL PANEL A LA MEDIDA ...... 34

Panel del caj6n a la medida .................................................................. 34

Preparaci6n del panel a la medida ........................................................ 34

C6mo instalar los sujetadores del panel ............................................... 35

C6mo montar el panel a la medida ....................................................... 35

TABLE DES MATIERES

SI_CURITI_ DU LAVE-VAISSELLE ........................................................... 36

EXIGENCES D'INSTALLATION ............................................................... 37

Outillage et composants ........................................................................ 37

Exigences d'emplacement .................................................................... 38

Specifications de I'alimentation en eau ................................................. 38

Sp6cifications electriques ...................................................................... 39

Exigence d'evacuation ........................................................................... 39

INSTRUCTIONS D'INSTALLATION ........................................................ 40

Deballage du lave-vaisselle ................................................................... 40

Am_nagement de la cavit6 d'encastrement du placard ....................... 40

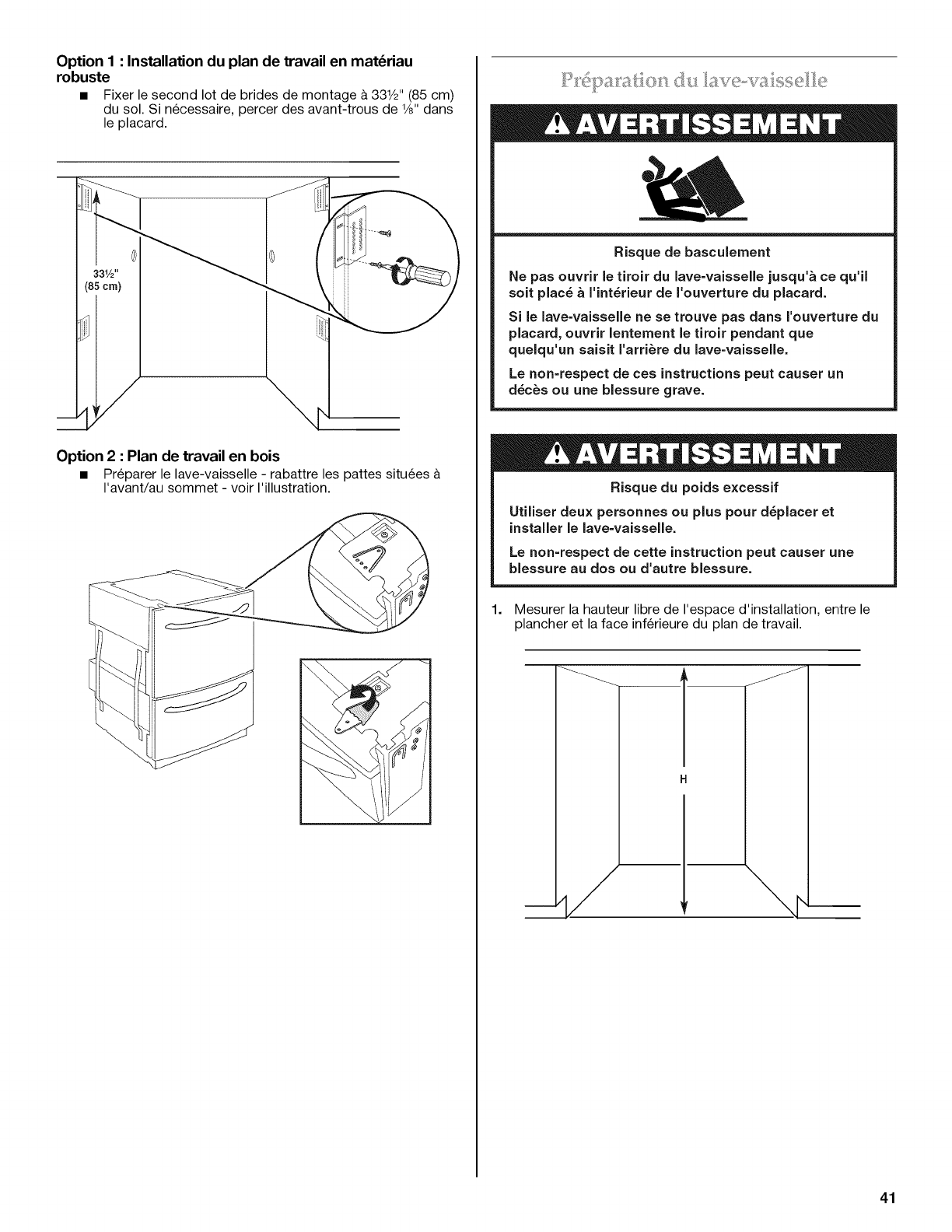

Pr6paration du lave-vaisselle ................................................................. 41

Installation du c&blage _lectrique .......................................................... 42

Acheminement du conduit d'alimentation en eau et du tuyau

de vidange .............................................................................................. 43

Raccordement du conduit d'alimentation en eau et des tuyaux de

vidange .................................................................................................. 44

Raccordement du circuit electrique ...................................................... 46

Installation des pieces de garniture; etablissement de I'aplomb

du lave-vaisselle .................................................................................... 47

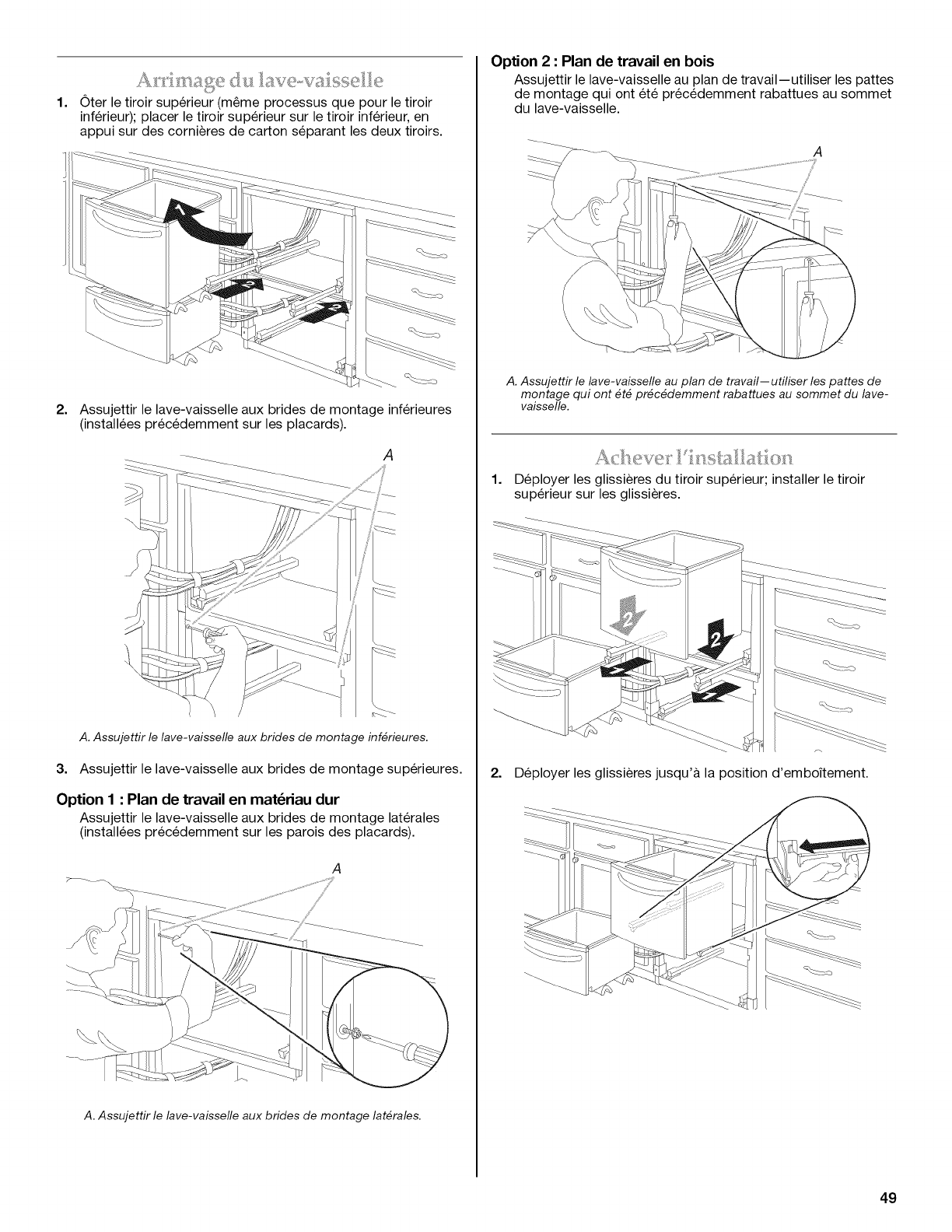

Arrimage du lave-vaisselle ..................................................................... 49

Achever I'installation .............................................................................. 49

INSTRUCTIONS D'INSTALLATION DU PANNEAU PERSONNALISI_. 50

Panneaux des tiroirs personnalis_s ...................................................... 50

Preparation du panneau personnalise .................................................. 51

Installation des dispositifs de fixation du panneau ............................... 51

Montage du panneau personnalise ....................................................... 51

2

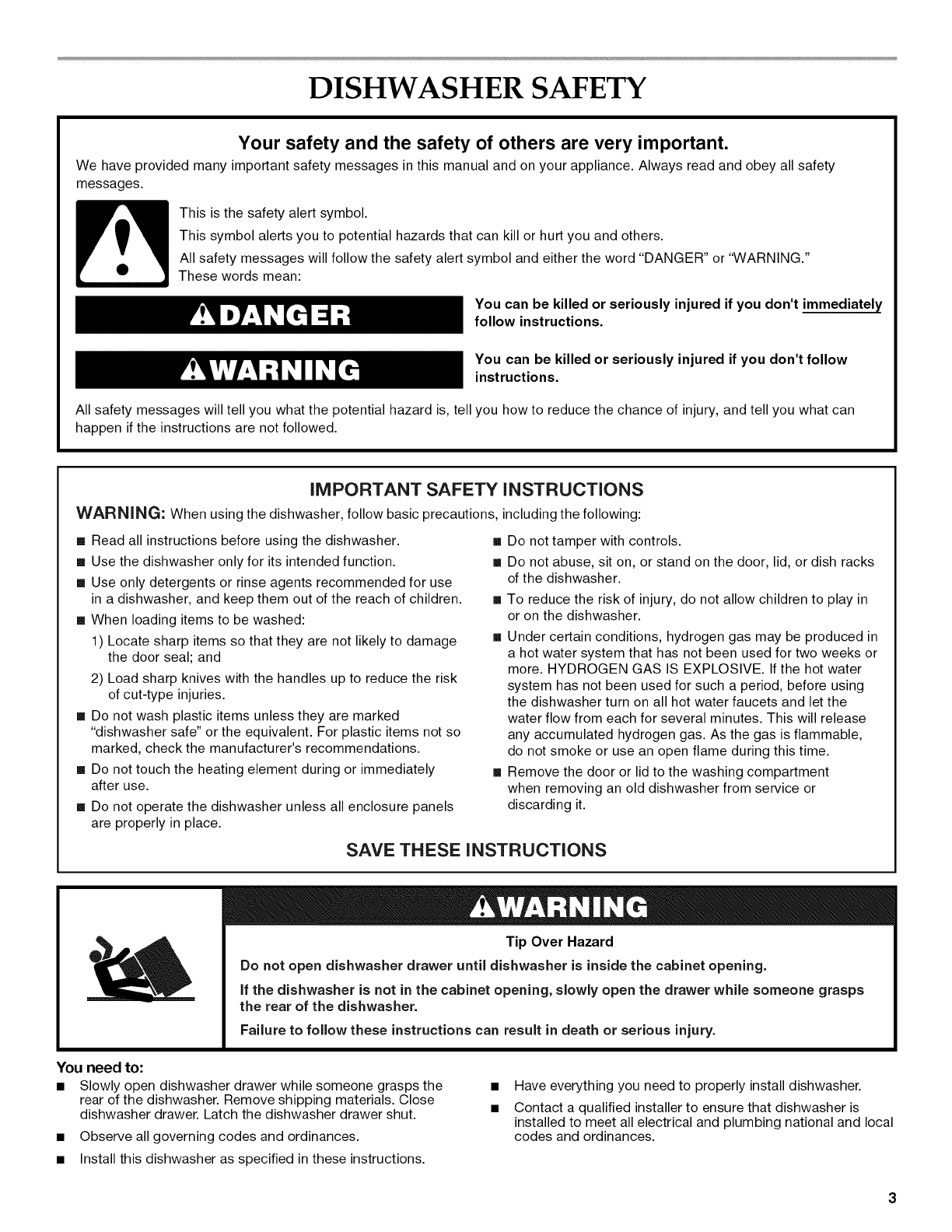

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

• Read all instructions before using the dishwasher.

• Use the dishwasher only for its intended function.

• Use only detergents or rinse agents recommended for use

in a dishwasher, and keep them out of the reach of children.

• When loading items to be washed:

1) Locate sharp items so that they are not likely to damage

the door seal; and

2) Load sharp knives with the handles up to reduce the risk

of cut-type injuries.

• Do not wash plastic items unless they are marked

"dishwasher safe" or the equivalent. For plastic items not so

marked, check the manufacturer's recommendations.

• Do not touch the heating element during or immediately

after use.

• Do not operate the dishwasher unless all enclosure panels

are properly in place.

[] Do not tamper with controls.

[] Do not abuse, sit on, or stand on the door, lid, or dish racks

of the dishwasher.

[] To reduce the risk of injury, do not allow children to play in

or on the dishwasher.

[] Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for two weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the dishwasher turn on all hot water faucets and let the

water flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is flammable,

do not smoke or use an open flame during this time.

[] Remove the door or lid to the washing compartment

when removing an old dishwasher from service or

discarding it.

SAVE THESE INSTRUCTIONS

Tip Over Hazard

Do not open dishwasher drawer until dishwasher is inside the cabinet opening.

if the dishwasher is not in the cabinet opening, slowly open the drawer while someone grasps

the rear of the dishwasher.

Failure to follow these instructions can result in death or serious injury.

You need to:

• Slowly open dishwasher drawer while someone grasps the

rear of the dishwasher. Remove shipping materials. Close

dishwasher drawer. Latch the dishwasher drawer shut.

• Observe all governing codes and ordinances.

• Install this dishwasher as specified in these instructions.

Have everything you need to properly install dishwasher.

Contact a qualified installer to ensure that dishwasher is

installed to meet all electrical and plumbing national and local

codes and ordinances.

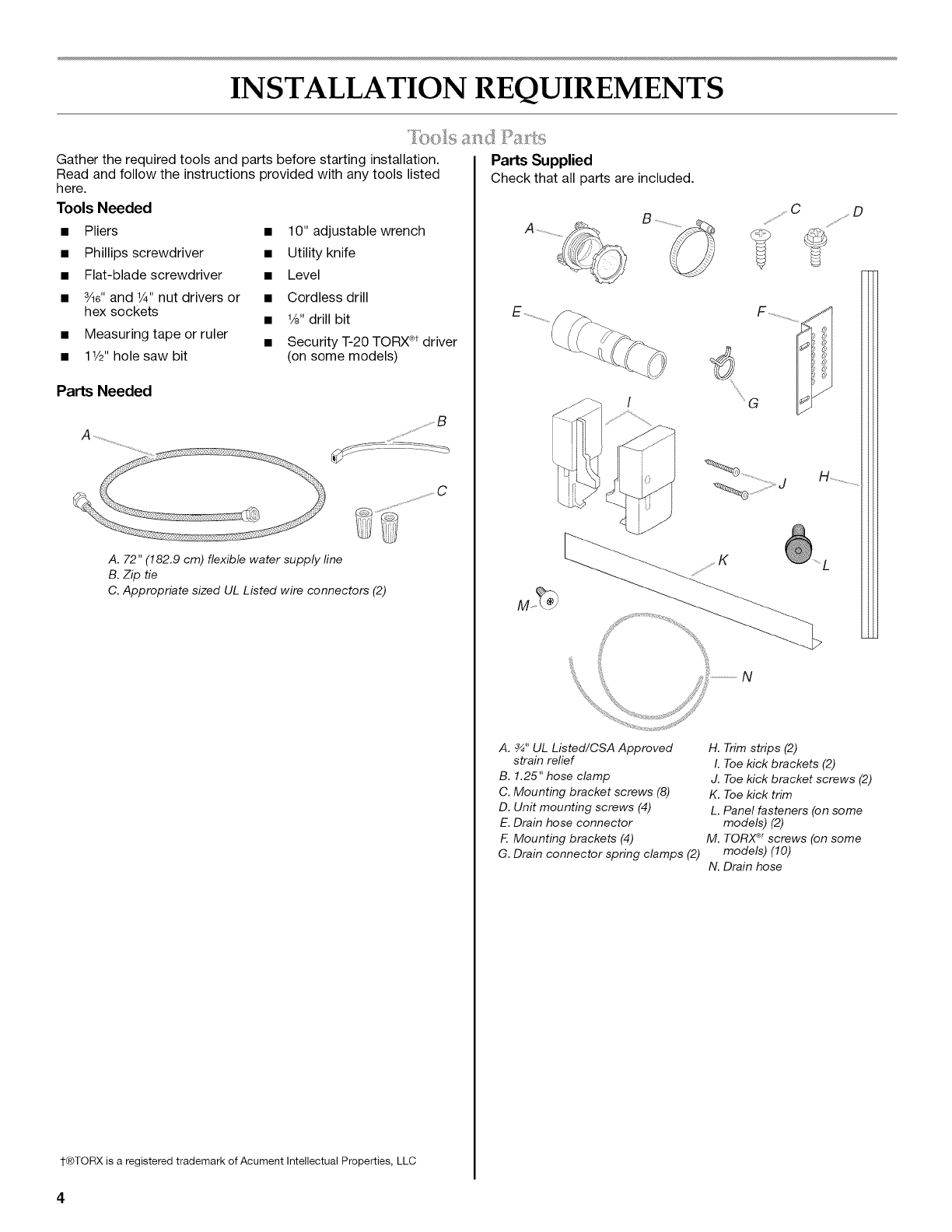

INSTALLATION REQUIREMENTS

_4_9 __ _J_ _'__

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools Needed

• Pliers

• Phillips screwdriver

• Flat-blade screwdriver

• ¾e" and 1¼,,nut drivers or

hex sockets

• Measuring tape or ruler

• 1Y2" hole saw bit

• 10" adjustable wrench

• Utility knife

• Level

• Cordless drill

•V8"drill bit

• Security T-20 TORX®tdriver

(on some models)

Pa_s Needed

A. 72" (182.9 cm) flexible water supply fine

B. Zip tie

C. Appropriate sized UL Listed wire connectors (2)

1-®TORX is a registered trademark of Acument Intellectual Properties, LLC

Parts Supplied

Check that all parts are included.

A. _" UL Listed/CSA Approved

strain relief

B. 1.25" hose clamp

C. Mounting bracket screws (8)

D. Unit mounting screws (4)

E. Drain hose connector

F. Mounting brackets (4)

G. Drain connector spring clamps (2)

_G

N

H. Trim strips (2)

I. Toe kick brackets (2)

J. Toe kick bracket screws (2)

K. Toe kick trim

L. Panel fasteners (on some

models) (2)

M. TORX®tscrews (on some

models) (10)

N. Drain hose

IMPORTANT: Observe all governing codes and ordinances.

Failure to meet codes and ordinances could lead to fire or

electrical shock.

Proper installation is your responsibility.

• Contact a qualified installer to ensure that the dishwasher is

installed to meet all electrical and plumbing national and local

codes and ordinances.

• Install the dishwasher as specified in these instructions.

• Have everything you need to properly install dishwasher.

• Avoid damage from freezing to dishwasher and water lines

leading to dishwasher. Damage from freezing is not covered

by the warranty.

• This dishwasher is manufactured for indoor use only.

• Install and level dishwasher on a floor that will hold the weight,

and in an area suitable for its size and use.

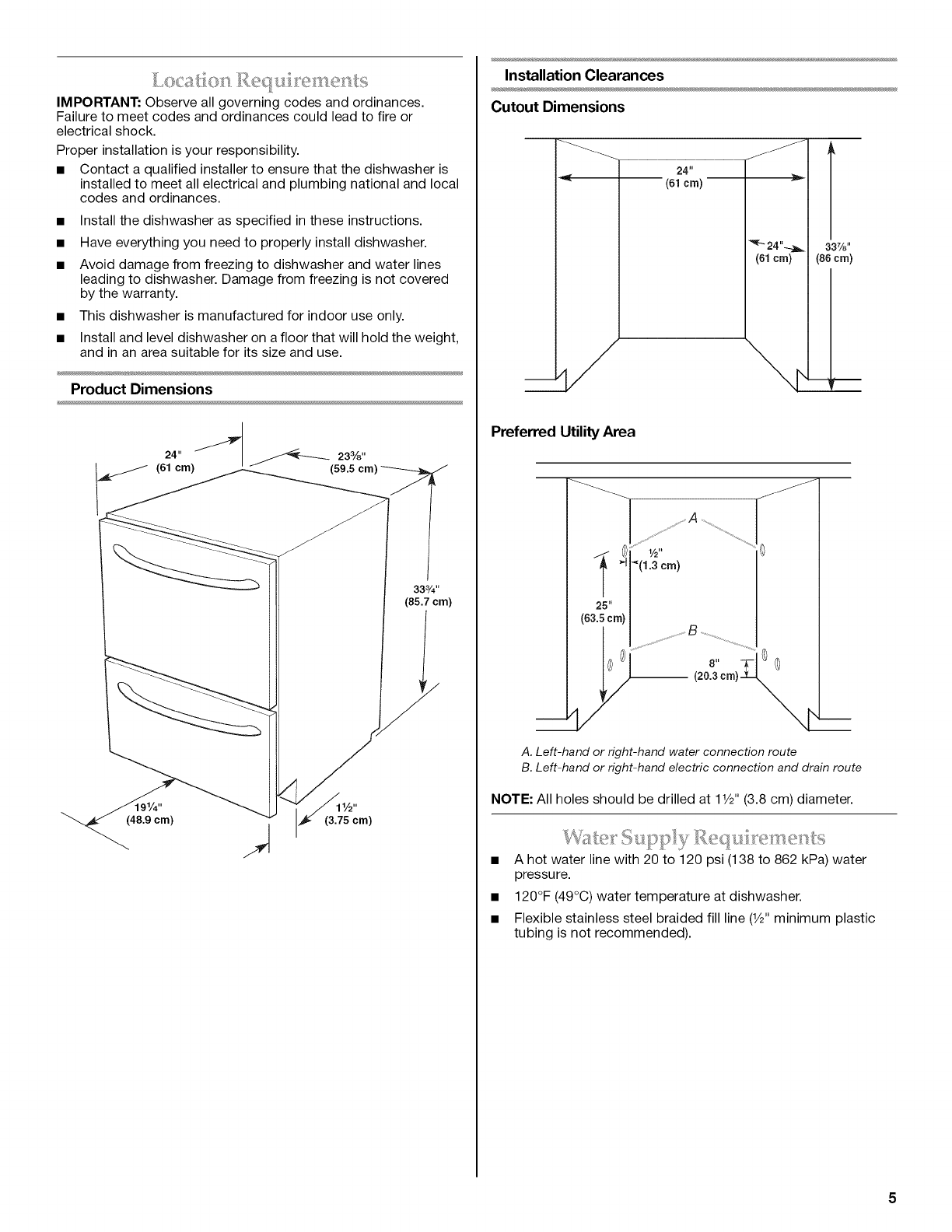

Product Dimensions

24,, .... 23 ,,

(61 cm)

333/4"

(85.7 cm)

48.9 cm)

11/2"

(3.75 cm)

Installation Clearances

Cutout Dimensions

+

................................................................................................................................................../

(61 cm) /

Preferred Utility Area

(13crn)

A. Left-hand or right-hand water connection route

B. Left-hand or right-hand electric connection and drain route

NOTE: All holes should be drilled at 1V2" (3.8 cm) diameter.

• A hot water line with 20 to 120 psi (138 to 862 kPa) water

pressure.

• 120°F (49°C) water temperature at dishwasher.

• Flexible stainless steel braided fill line (1/2"minimum plastic

tubing is not recommended).

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

[]

GROUNDING iNSTRUCTiONS

For a grounded, cord-connected dishwasher:

The dishwasher must be grounded. In the event of a

malfunction or breakdown, grounding will reduce the

risk of electric shock by providing a path of least

resistance for electric current. The dishwasher is

equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is installed and

grounded in accordance with all local codes and

ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a risk of

electric shock. Check with a qualified electrician or

service representative if you are in doubt whether the

dishwasher is properly grounded. Do not modify the

plug provided with the dishwasher; if it will not fit the

outlet, have a proper outlet installed by a qualified

electrician.

For apermanently connected dishwasher:

The dishwasher must be connected to a grounded

metal, permanent wiring system, or an equipment-

grounding conductor must be run with the circuit

conductors and connected to the equipment-

grounding terminal or lead on the dishwasher.

SAVE THESE INSTRUCTIONS

Contact a qualified electrician.

Ensure that the electrical installation is adequate and in

conformance with all national and local codes and ordinances.

You must have:

• 120-volt, 60 Hz, AC-only, 15 or 20 amp fused electrical supply.

• Copper wire only.

We recommend:

• A time-delay fuse or circuit breaker.

• Aseparate circuit.

If direct wiring dishwasher:

• Use flexible, armored or nonmetallic sheathed, copper wire

with grounding wire that meets the wiring requirements for

your home and local codes and ordinances.

• Use strain relief method provided with house wiring junction

box or install a UL Listed/CSA Approved clamp connector to

the house wiring junction box. If using conduit, use a

UL Listed/CSA Approved conduit connector.

If connecting dishwasher with a power supply cord:

• Use Power Supply Cord Kit (Part Number 4317824) marked

for use with dishwashers. Kit contents include:

• Voltex, Inc., UL Listed 16-gauge 3 wire power supply cord

with 3 prong grounded plug.

• Neer C-500 7/8"strain relief.

• 3 wire connectors.

• Part Number 302797 grommet.

Follow the kit instructions for installing the power supply cord.

• Power supply cord must plug into a mating three prong,

grounded outlet, located in the cabinet next to the dishwasher

opening. Outlet must meet all local codes and ordinances.

IMPORTANT: If you plan to install a garbage disposer, an

additional separate 120-volt, 60 Hz, AC-only, 15 or 20 amp fused

electrical supply is required.

Use the new drain hose supplied with your dishwasher. If this

is not long enough, use a new drain hose with maximum

length of 12 ft (3.7 m) that meets all current AHAM/IAPMO test

standards, is resistant to heat and detergent, and fits the

1" (2.5 cm) drain connector of the dishwasher.

Connect drain hose to waste tee or disposer inlet above drain

trap in house plumbing and 20" (50.8 cm) minimum above the

floor. It is recommended that the drain hose either be looped

up and securely fastened to the underside of the counter, or

be connected to an air gap.

Drain Air Gap

Use a drain air gap if the drain hose is connected to house

plumbing lower than 20" (50.8 cm) above the subfloor or floor.

Use 1/2"(1.3 cm) minimum I.D. drain line fittings.

6

INSTALLATION INSTRUCTIONS

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Turn off water supply.

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

1. Read valuable information on exterior of shipping box before

opening.

2. Remove shipping materials, tape and film from the

dishwasher. Remove parts package from inside the

dishwasher.

1. To ensureminimum clearancedimensionsexist:

• Measure thedistancefromthe cabinetcountertopto the

floorand ensure333/4''(85.7cm) minimum height.

• Measure thedistancefromthe frontof thecabinettothe

back wall and ensure 24" (61 cm) minimum depth.

• Measure the distance from the left-hand side to the right-

hand side of opening and ensure 24" (61 cm) minimum

width.

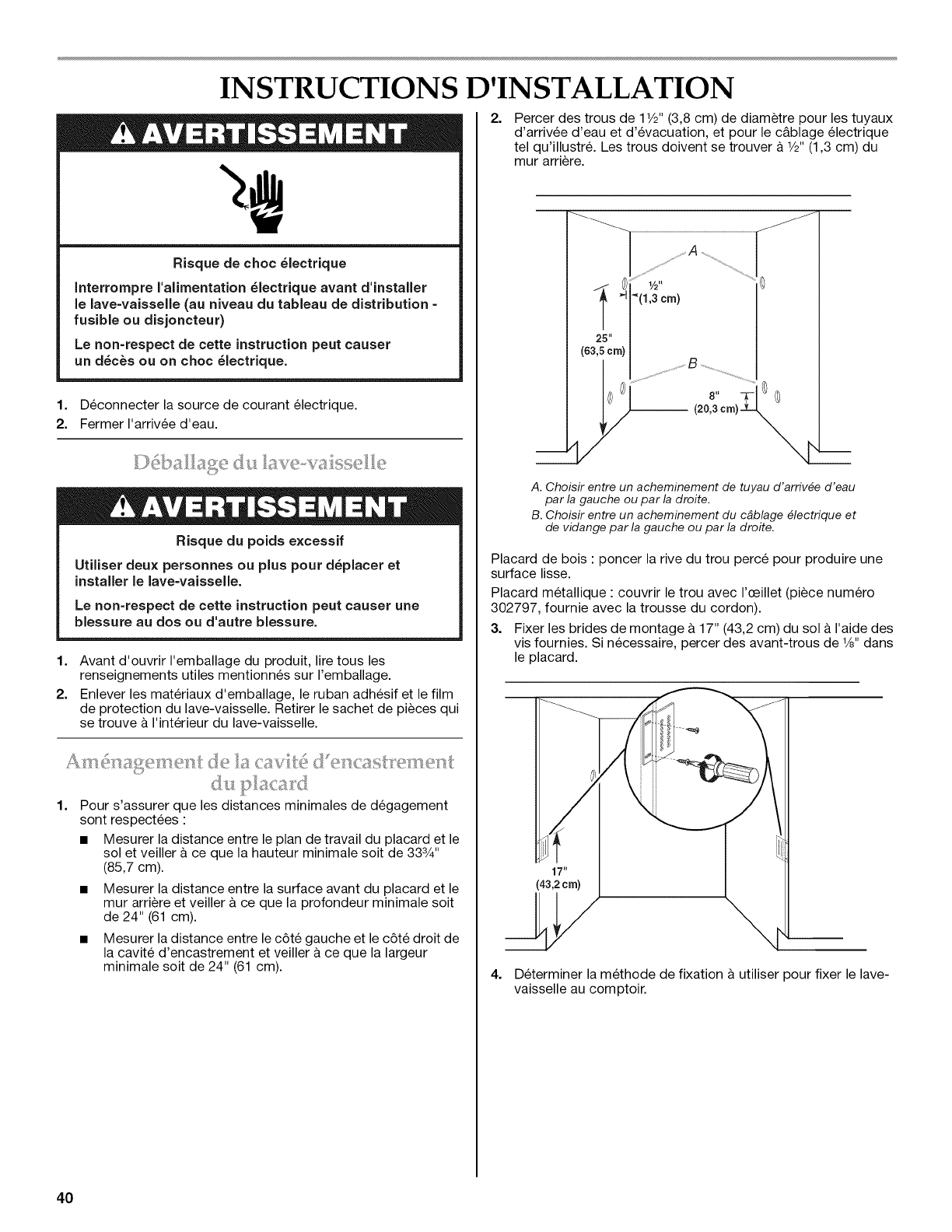

2. Drill 1Y2"(3.8 cm) diameter holes for drain and water hoses

and electrical wiring as shown. Holes should be placed

1/2"(1.3 cm) from back wall.

1/2"

_(1.3cm)

n

A. Choose left-hand or right-hand water hose route.

B. Choose left-hand or right-hand electric wire and drain route.

Wood cabinet: Sand the hole until smooth.

Metal cabinet: Cover hole with grommet (Part Number 302797,

provided with cord kit).

3. Install mounting brackets 17" (43.2 cm) from floor using

screws provided. If needed, drill 1/8"pilot holes in cabinet.

17"

(43.2 cm)

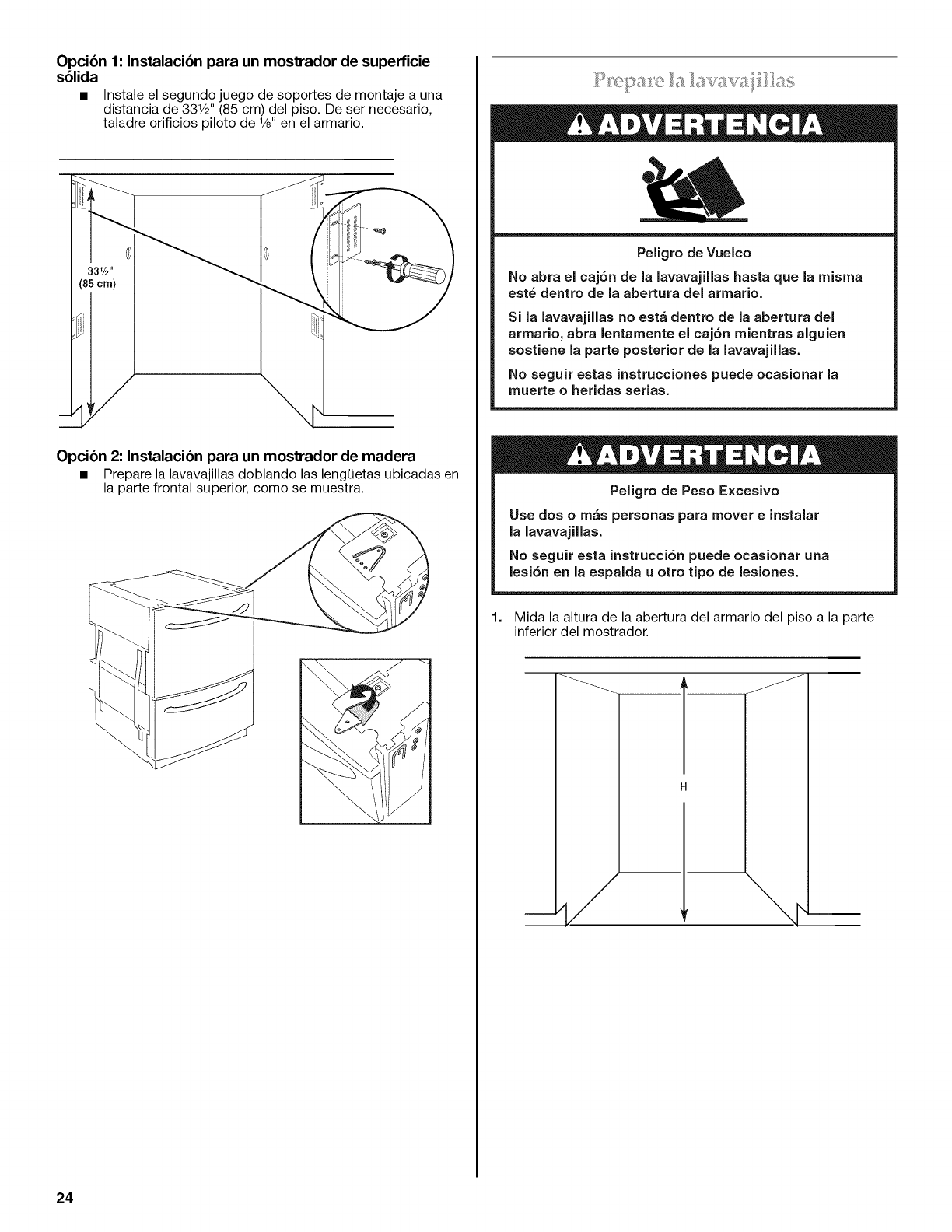

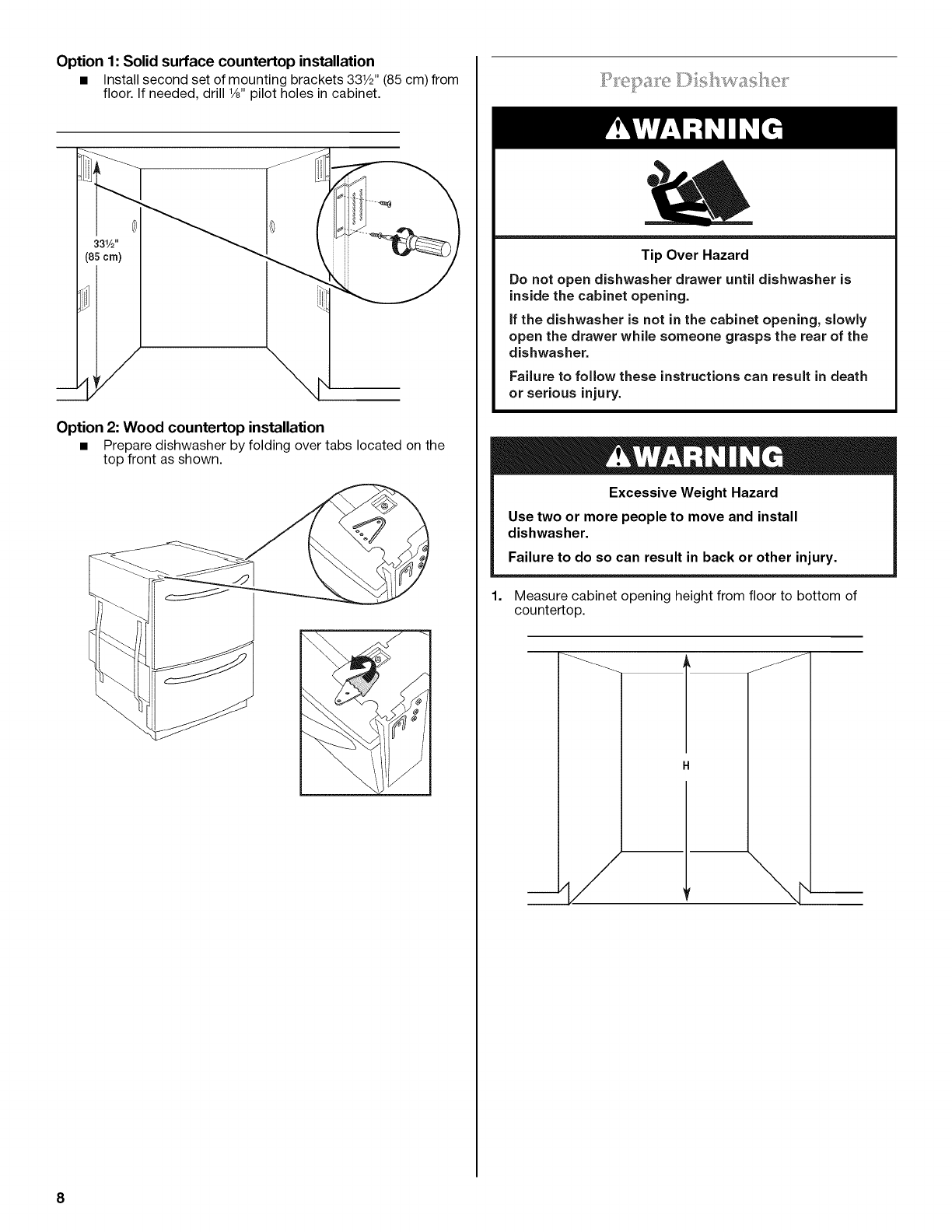

4. Decide which dishwasher-to-counter attachment method will

be used.

Option 1: Solid surface countertop installation

• Install second set of mounting brackets 331/2"(85 cm) from

floor. If needed, drill 1/8"pilot holes in cabinet.

Option 2: Wood countertop installation

• Prepare dishwasher by folding over tabs located on the

top front as shown.

........ _ ....

Tip Over Hazard

Do not open dishwasher drawer until dishwasher is

inside the cabinet opening.

if the dishwasher is not in the cabinet opening, slowly

open the drawer while someone grasps the rear of the

dishwasher.

Failure to follow these instructions can result in death

or serious injury.

Excessive Weight Hazard

Use two or more people to move and install

dishwasher.

Failure to do so can result in back or other injury.

1. Measure cabinet opening height from floor to bottom of

countertop.

8

2. Using two or more people, place corner packaging on the

floor and place dishwasher on its back.

3. Adjust leveling legs based on the cabinet opening

measurement and the chart below.

:::::!!!!!!!!!!!!....

-E

H :X

33 _" (86 cm) : 0"

34" (86.3 cm) : _" (0.3 cm)

34 _" (86.7 cm) :¼" (0.6 cm)

34 _" (87 cm) : _" (1 cm)

34_" (87.3 cm) :V2" (1.3 cm)

H

34½" (87.6cm)

34_" (87.9 cm)

34_" (88.3 cm)

34_" (88.6 cm)

35" (88.9 cm)

4. Place dishwasher in upright position.

:X

:_" (1.6 cm)

:%" (1.9 cm)

:_" (2.2 cm)

:1" (2.5 cm)

:1 _" (2.9 cm)

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

Follow all national and local codes and ordinances for completing

electrical supply to cabinet.

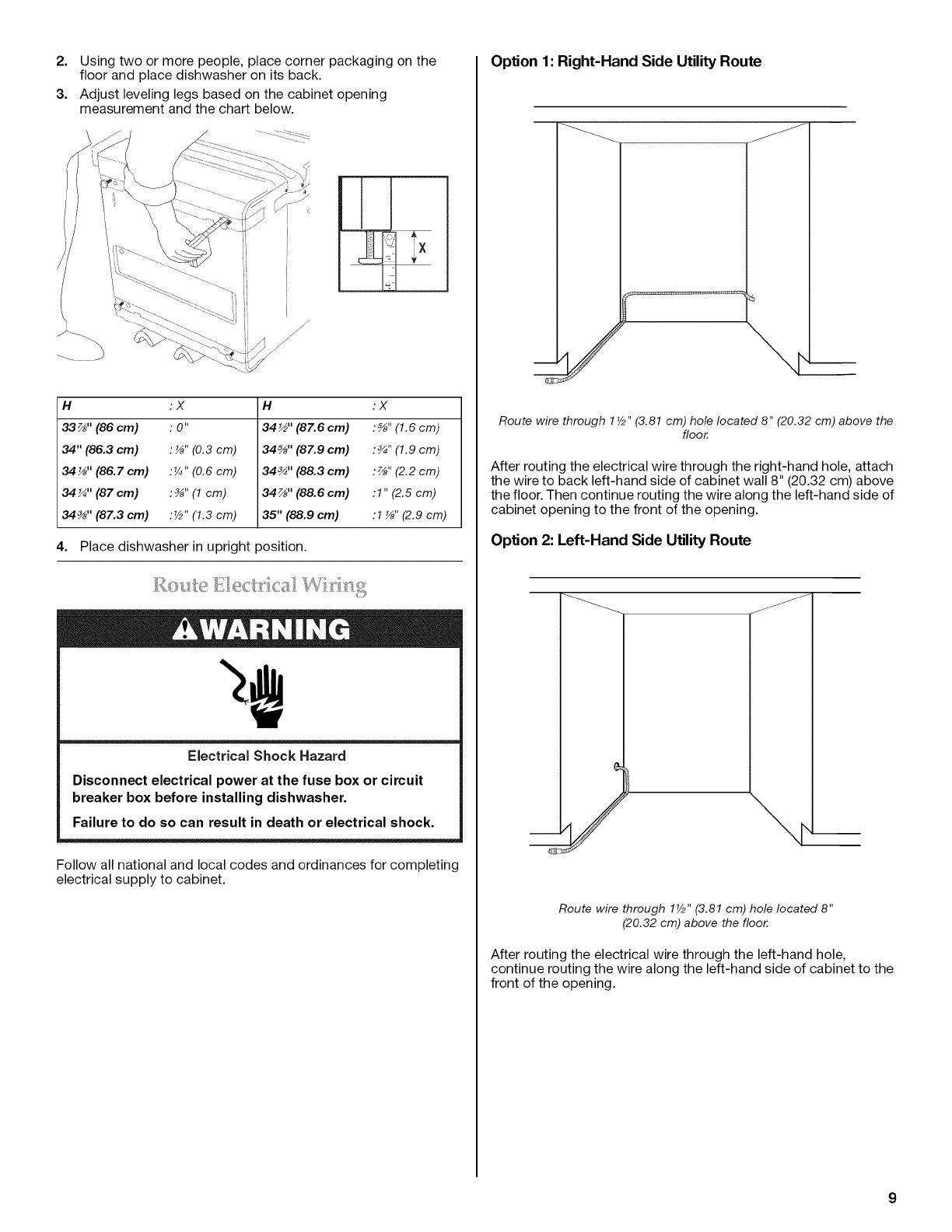

Option 1: Right-Hand Side Utility Route

Route wire through 1V2" (3.81 cm) hole located 8" (20.32 cm) above the

floor.

After routing the electrical wire through the right-hand hole, attach

the wire to back left-hand side of cabinet wall 8" (20.32 cm) above

the floor. Then continue routing the wire along the left-hand side of

cabinet opening to the front of the opening.

Option 2: Left-Hand Side Utility Route

q

Route wire through 1V2" (3.81 cm) hole located 8"

(20.32 cm) above the floor.

After routing the electrical wire through the left-hand hole,

continue routing the wire along the left-hand side of cabinet to the

front of the opening.

1.

2.

k_,"__" _ _e_ S_:_p_t_J_ _ _ L,:i:_e2_d __.......i_ ......

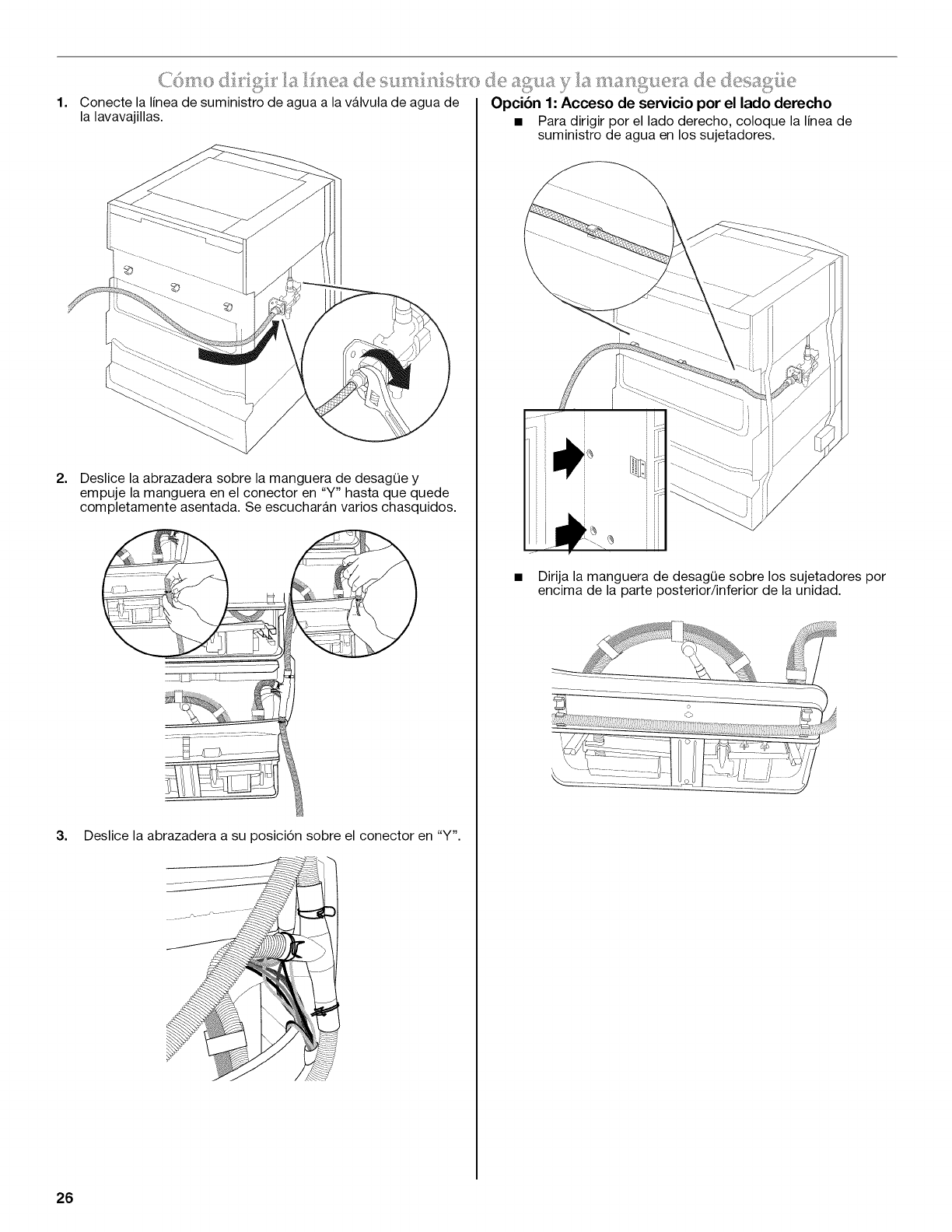

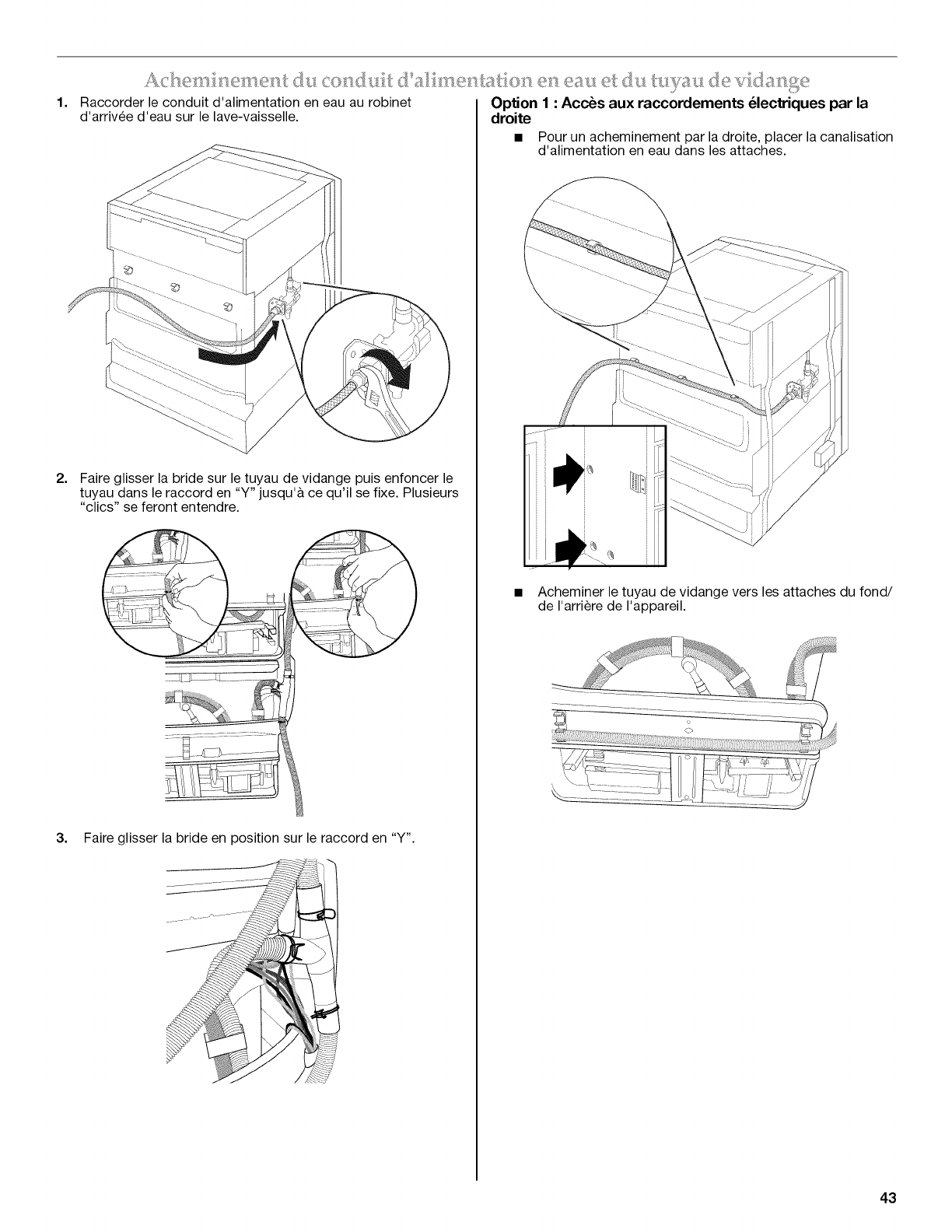

Connect water supply line to water valve on dishwasher.

Slide clamp onto drain hose, and then push hose into "Y"

connector until fully seated. Several clicks will be heard.

\

3. Slide clamp into position over the "Y" connector.

Option 1: Right-Hand Side Utility Access

• For right-hand routing, place the water supply line in the

clips.

• Route drain hose on clips on bottom/back of unit.

Option 2: Left-Hand Side Utility Access

• For left-hand routing, place hose in clip on bottom right-

hand side of the dishwasher.

10

1=

2=

3.

• Route water supply line and drain hoses into the cabinet.

• Slide dishwasher partway into the cabinet opening. Allow

for access to the electrical terminal box.

I I = ........

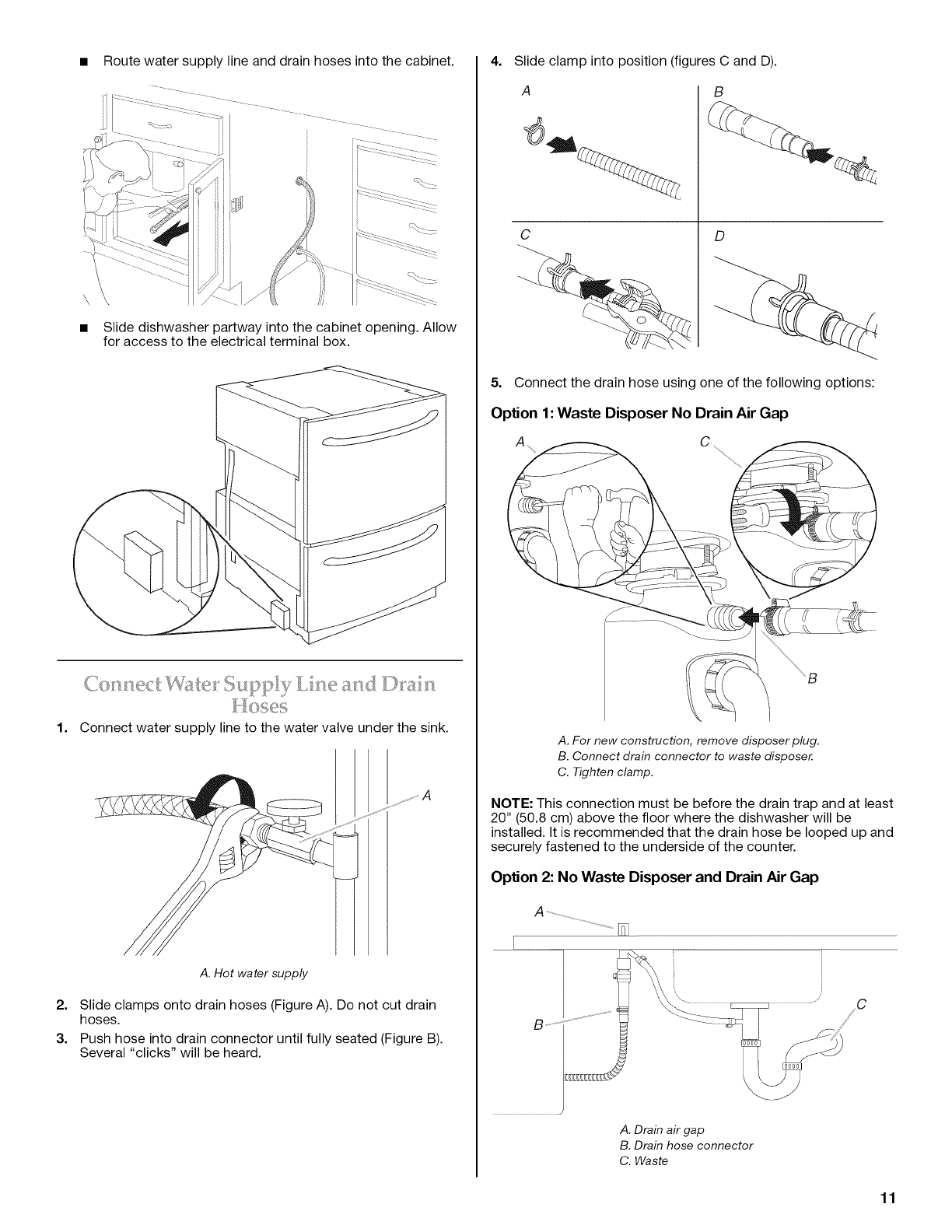

Connect water supply line to the water valve under the sink.

A. Hot water supply

Slide clamps onto drain hoses (Figure A). Do not cut drain

hoses.

Push hose into drain connector until fully seated (Figure B).

Several "clicks" will be heard.

4= Slide clamp into position (figures C and D).

A B

CD

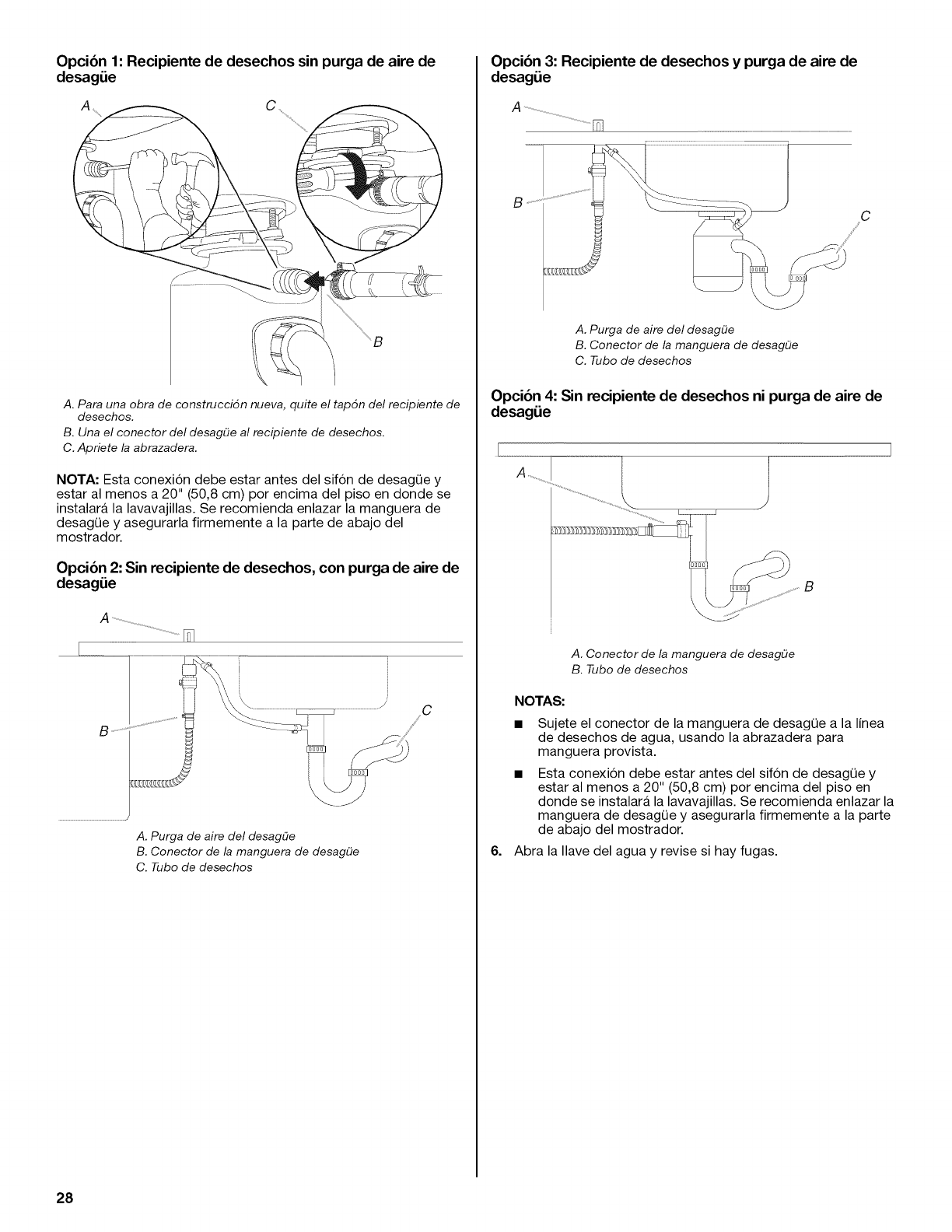

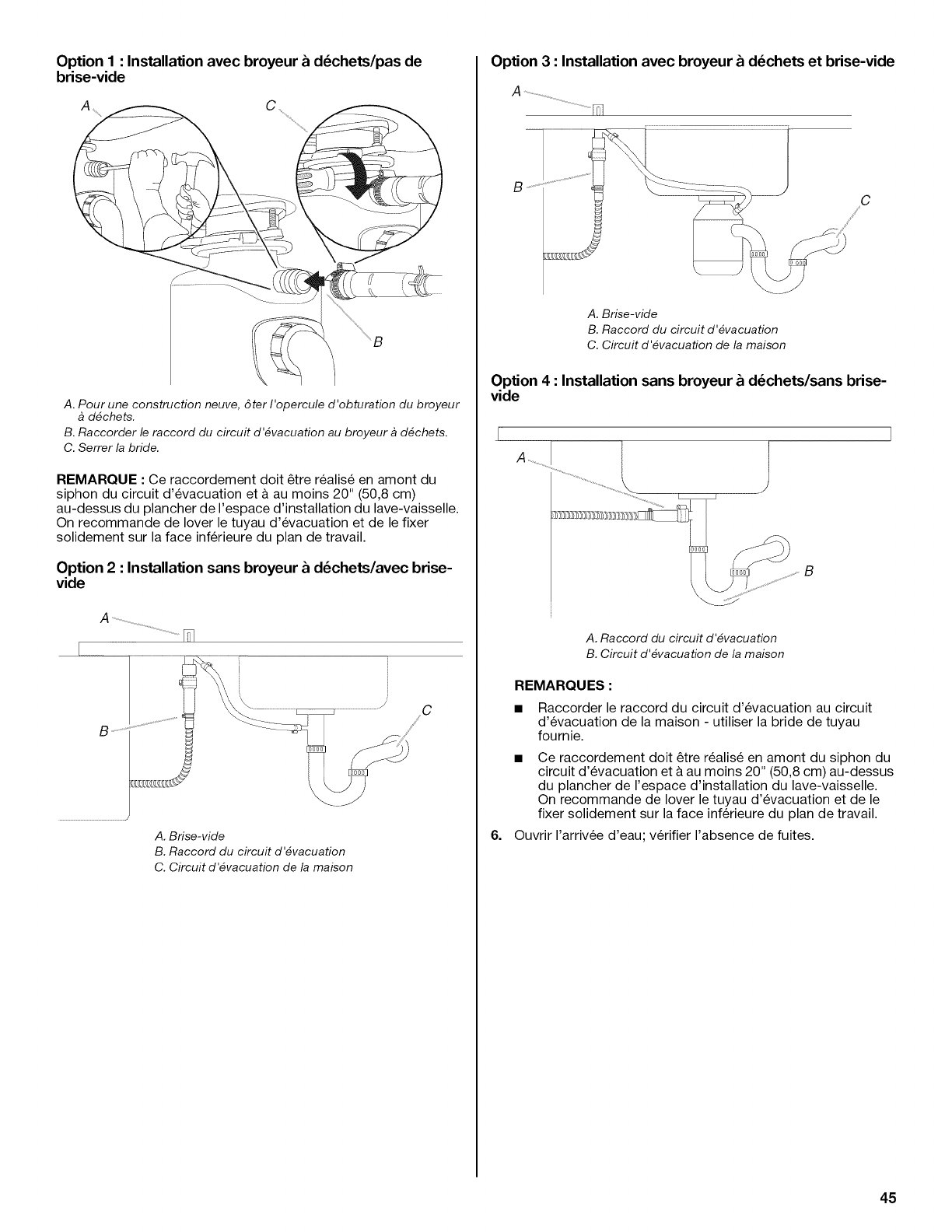

5. Connect the drain hose using one of the following options:

Option 1: Waste Disposer No Drain Air Gap

A C

A. For new construction, remove disposer plug.

B. Connect drain connector to waste disposer.

C. Tighten clamp.

NOTE: This connection must be before the drain trap and at least

20" (50.8 cm) above the floor where the dishwasher will be

installed. It is recommended that the drain hose be looped up and

securely fastened to the underside of the counter.

Option 2: No Waste Disposer and Drain Air Gap

A. Drain air gap

B. Drain hose connector

C. Waste

11

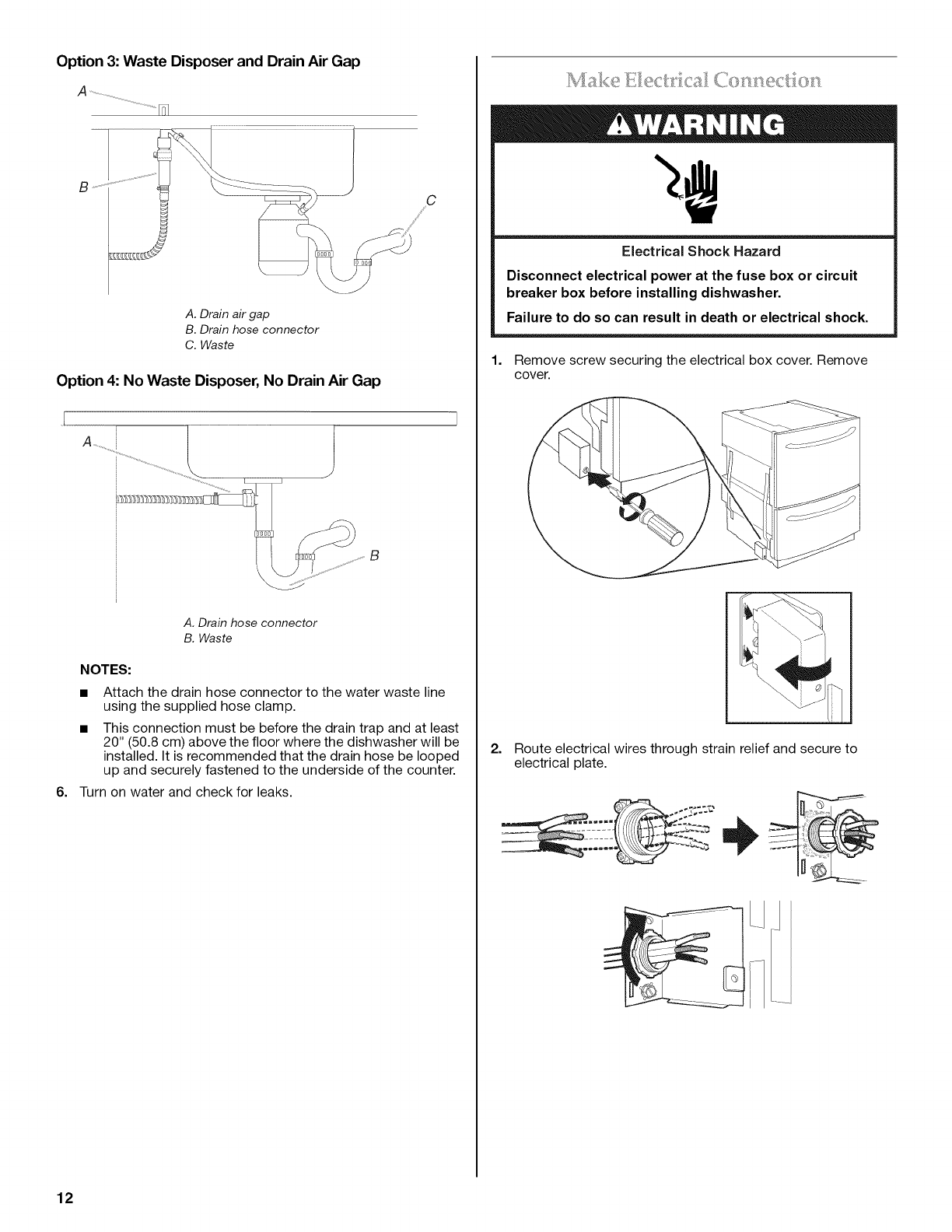

Option 3: Waste Disposer and Drain Air Gap

A........................

B.............

A. Drain air gap

B. Drain hose connector

C. Waste

Option 4: No Waste Disposer, No Drain Air Gap

B

A. Drain hose connector

B. Waste

NOTES:

• Attach the drain hose connector to the water waste line

using the supplied hose clamp.

This connection must be before the drain trap and at least

20" (50.8 cm) above the floor where the dishwasher will be

installed. It is recommended that the drain hose be looped

up and securely fastened to the underside of the counter.

6. Turn on water and check for leaks.

Electrical Shock Hazard

Disconnect electrical power at the fuse box or circuit

breaker box before installing dishwasher.

Failure to do so can result in death or electrical shock.

1. Remove screw securing the electrical box cover. Remove

cover.

2. Route electrical wires through strain relief and secure to

electrical plate.

12

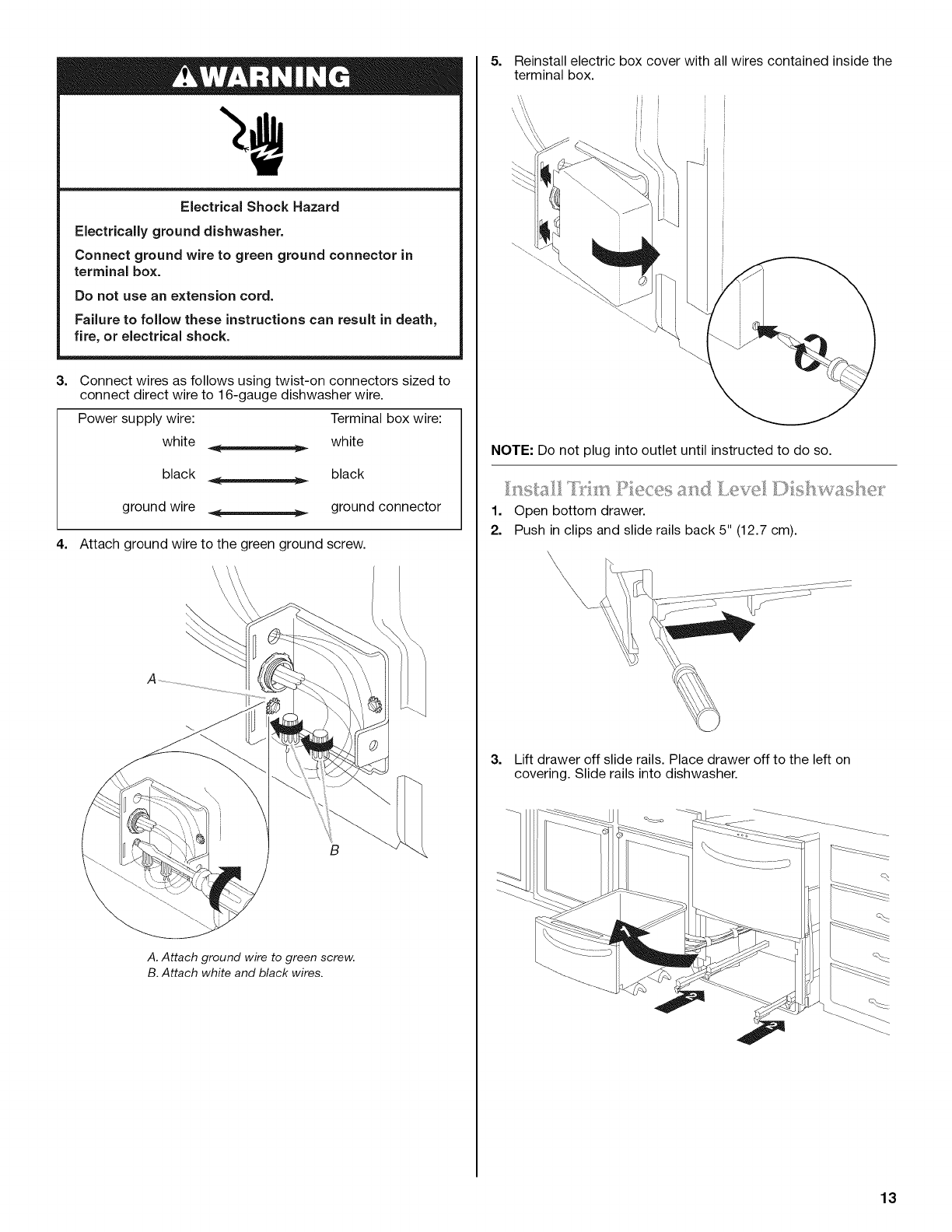

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

3. Connect wires as follows using twist-on connectors sized to

connect direct wire to 16-gauge dishwasher wire.

Power supply wire: Terminal box wire:

white white

black black

ground wire _ _ ground connector

4. Attach ground wire to the green ground screw.

\\\

B

A. Attach ground wire to green screw.

B. Attach white and black wires.

5= Reinstall electric box cover with all wires contained inside the

terminal box.

NOTE: Do not plug into outlet until instructed to do so.

1. Open bottom drawer.

2. Push in clips and slide rails back 5" (12.7 cm).

3. Lift drawer off slide rails. Place drawer off to the left on

covering. Slide rails into dishwasher.

13

4. Slide the dishwasher into position in the cabinet opening.

Check that the drain hose and electrical wiring are not kinked.

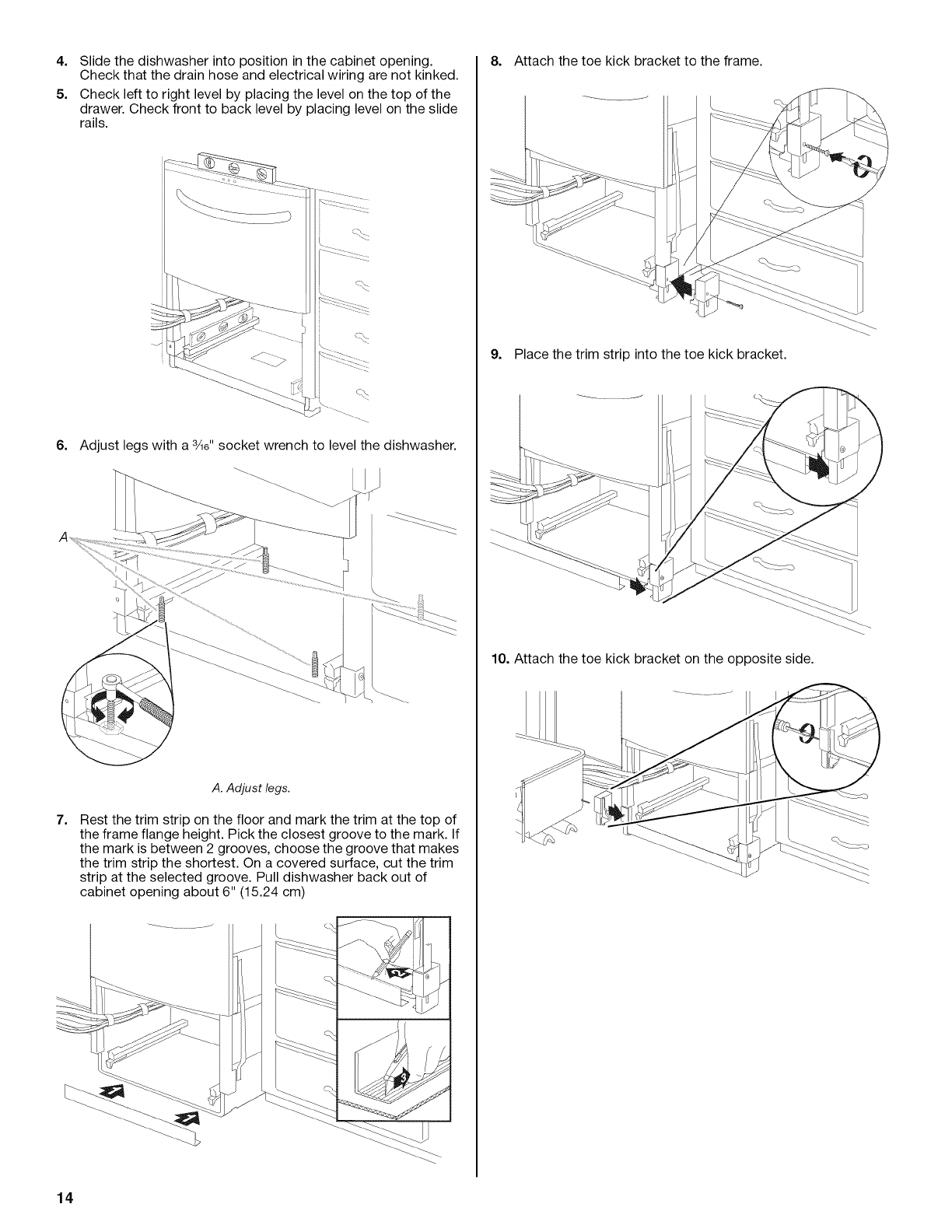

5. Check left to right level by placing the level on the top of the

drawer. Check front to back level by placing level on the slide

rails.

6.

7.

Adjust legs with a 3/le" socket wrench to level the dishwasher.

A. Adjust legs.

Rest the trim strip on the floor and mark the trim at the top of

the frame flange height. Pick the closest groove to the mark. If

the mark is between 2 grooves, choose the groove that makes

the trim strip the shortest. On a covered surface, cut the trim

strip at the selected groove. Pull dishwasher back out of

cabinet opening about 6" (15.24 cm)

8. Attach the toe kick bracket to the frame.

9. Place the trim strip into the toe kick bracket.

10. Attach the toe kick bracket on the opposite side.

14

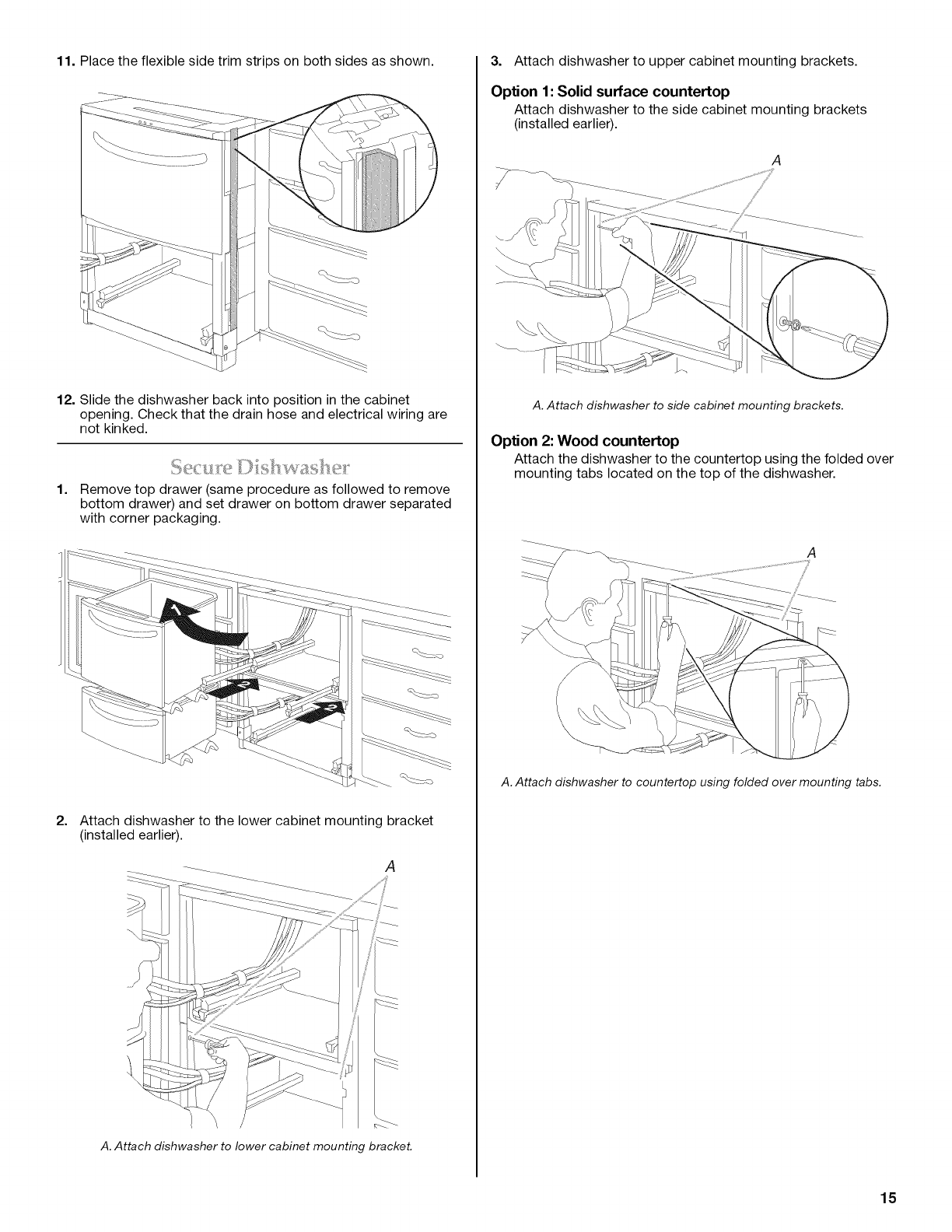

11. Place the flexible side trim strips on both sides as shown.

12. Slide the dishwasher back into position in the cabinet

opening. Check that the drain hose and electrical wiring are

not kinked.

1= Remove top drawer (same procedure as followed to remove

bottom drawer) and set drawer on bottom drawer separated

with corner packaging.

2= Attach dishwasher to the lower cabinet mounting bracket

(installed earlier).

A. Attach dishwasher to lower cabinet mounting bracket.

3. Attach dishwasher to upper cabinet mounting brackets.

Option 1: Solid surface countertop

Attach dishwasher to the side cabinet mounting brackets

(installed earlier).

A. Attach dishwasher to side cabinet mounting brackets.

Option 2: Wood countertop

Attach the dishwasher to the countertop using the folded over

mounting tabs located on the top of the dishwasher.

A

\\

A. Attach dishwasher to countertop using folded over mounting tabs.

15

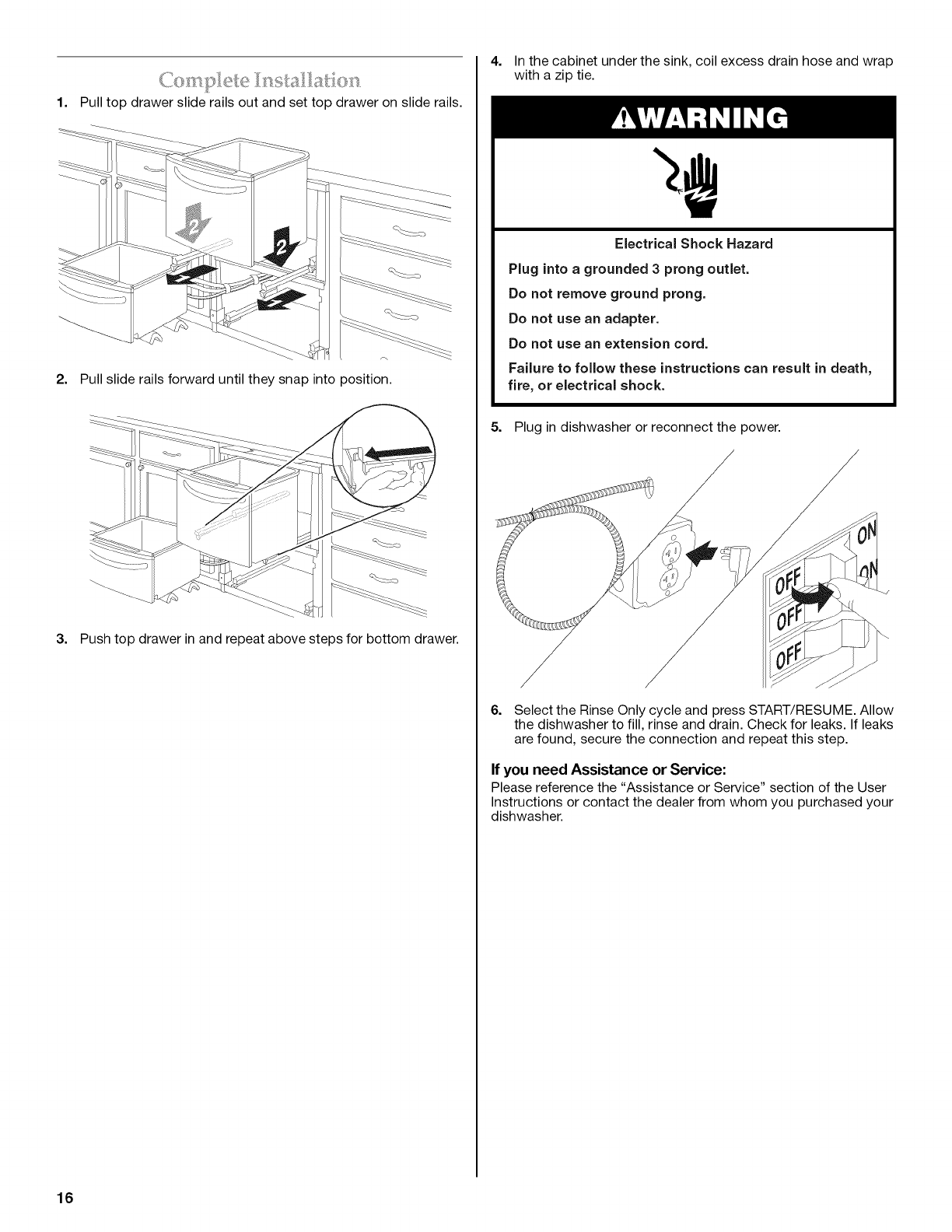

1. Pull top drawer slide rails out and set top drawer on slide rails.

2. Pull slide rails forward until they snap into position.

3. Push top drawer in and repeat above steps for bottom drawer.

4. In the cabinet under the sink, coil excess drain hose and wrap

with a zip tie.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

5. Plug in dishwasher or reconnect the power.

/

6. Select the Rinse Only cycle and press START/RESUME. Allow

the dishwasher to fill, rinse and drain. Check for leaks. If leaks

are found, secure the connection and repeat this step.

If you need Assistance or Service:

Please reference the "Assistance or Service" section of the User

Instructions or contact the dealer from whom you purchased your

dishwasher.

16

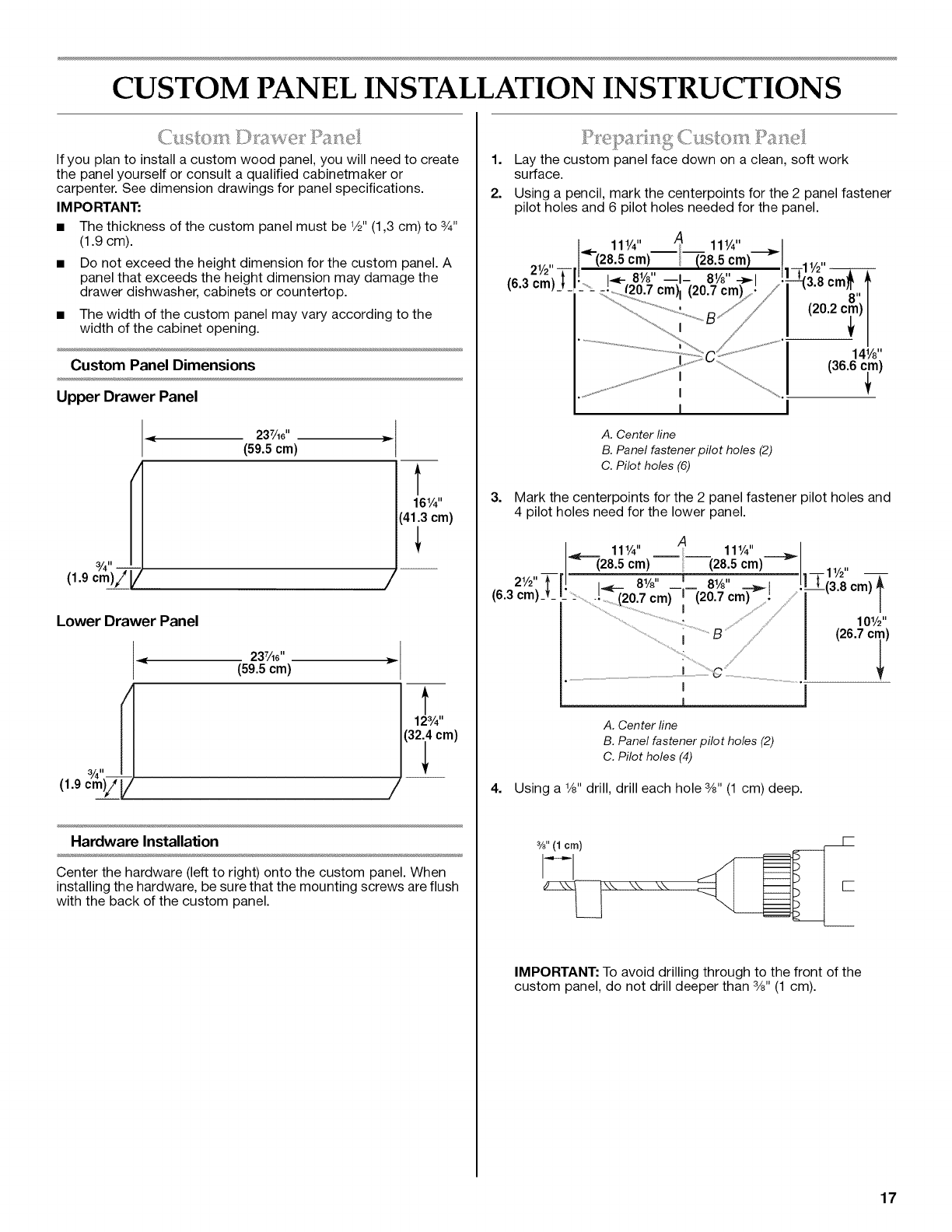

CUSTOM PANEL INSTALLATION INSTRUCTIONS

If you plan to install a custom wood panel, you will need to create

the panel yourself or consult a qualified cabinetmaker or

carpenter. See dimension drawings for panel specifications.

IM PO RTANT:

• The thickness of the custom panel must be W' (1,3 cm)to 3/4"

(1.9 cm).

• Do not exceed the height dimension for the custom panel. A

panel that exceeds the height dimension may damage the

drawer dishwasher, cabinets or countertop.

• The width of the custom panel may vary according to the

width of the cabinet opening.

Custom Panel Dimensions

Upper Drawer Panel

3 ii

¼

(1,9 cm)/

237/16'' >,

(59.5 cm)

16W'

(41.3 cm)

Lower Drawer Panel

237/%''

< (59.5 cm)

3II

'/4

(1.9cm)/,

Hardware Installation

Center the hardware (left to right) onto the custom panel. When

installing the hardware, be sure that the mounting screws are flush

with the back of the custom panel.

1,

2.

Lay the custom panel face down on a clean, soft work

surface.

Using a pencil, mark the centerpoints for the 2 panel fastener

pilot holes and 6 pilot holes needed for the panel.

A. Center line

B. Panel fastener pilot holes (2)

C. Pilot holes (6)

3. Mark the centerpoints for the 2 panel fastener pilot holes and

4 pilot holes need for the lower panel.

A

11W' 11V4" _ I

_28.5 cm) (28.5 cm)---_l _ ,,

2W, T__ __l --1Y2 -,___ 8V8" _'_ 8V8" .-4_1 !] _ (3 8 cm)/_

(6.3cm)__ ...........! (207cm) I(20.7cm) ; ........._ "|

..................... ....................... zll

.............................................................:.................................... 10V2'

......................i ................B.... ..... (26.7 cm)

• I

, I

A. Center line

B. Panel fastener pilot holes (2)

C. Pilot holes (4)

4. Using a V8"drill, drill each hole 3/8"(1 cm) deep.

IMPORTANT: To avoid drilling through to the front of the

custom panel, do not drill deeper than 3/8"(1 cm).

17

1.

2.

Remove the 2 panel fasteners from the face of the inner door

of the drawer.

\\4///.,

Screw the 2 panel fasteners into the panel fastener pilot holes

of the custom panel.

Custom Decorative Panel Only

1. Remove the tape from the green ground wire on the custom

decorative panel. The end of the green ground wire is factory-

attached to the custom decorative panel.

2. Attach the ring connector end of the green ground wire on the

custom decorative panel to the ring connector and ground

screw on the dishwasher drawer intermediate panel.

(

o

A. Green ground wire

B. Ground screw

Custom Decorative Panel or Custom Wood Panel

1. Mount the custom panel to the drawer by aligning the panel

fasteners to the 2 keyhole slots and insert the panel.

Custom Decorative Panel

Custom Wood Panel

2. To secure the custom panel onto the drawer, push the custom

panel down until the top of the custom panel is flush with the

top of the control panel.

3. Using the screws provided, secure the custom panel to the

inner door by screwing through the inner door and into the Y8"

(3.2 mm) pilot holes.

18

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomestico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que

puede suceder si no se siguen las instrucciones.

INSTRUCCIONES (MPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones basicas, incluyendo las siguientes:

• Lea todas las instrucciones antes de usar la lavavajillas.

• Use la lavavajillas 0nicamente para las funciones que fue

dise_ada.

• Use 0nicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y

mant_ngalos fuera del alcance de los ni_os.

• AI introducir los articulos para lavar:

1) Coloque los articulos puntiagudos de manera que no

da_en el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos hacia

arriba para reducir el riesgo de cortaduras.

• No lave arficulos de plastico que no Ileven la indicaci6n

"lavables en la lavavajillas" u otra similar. Lea las

recomendaciones del fabricante para los articulos de

plastico que no Ileven tal indicaci6n.

• No toque el elemento de calefacci6n durante o

inmediatamente despu6s de usar la lavavajillas.

[] No haga funcionar la lavavajillas a •enos que todos los

paneles est_n colocados debidamente en su lugar.

[] No juegue con los controles.

[] No abuse, ni se siente ni se pare sobre la puerta, la tapa o

sobre las canastas de la lavavajillas.

[] Para reducir el riesgo de lesi6n, no permita que los ni_os

jueguen dentro ni sobre la lavavajillas.

[] Bajo ciertas condiciones, un sistema de agua caliente que

no ha sido usado pot dos semanas o •as puede producir

gas hidr6geno. EL GAS HIDROGENO ES EXPLOSlVO. Si

el sistema de agua caliente no ha sido usado por ese

periodo, abra todas las Ilaves de agua caliente y deje que

corra el agua por varios minutos antes de usar la

lavavajillas. Esto permitir_, que los gases acumulados

escapen. Debido a que el gas es inflamable, no fume ni

encienda ninguna llama abierta durante este tiempo.

[] Quite la puerta o la tapa del compartimiento de lavado

cuando remueva o deje de usar para siempre una vieja

lavavajillas.

GUARDE ESTAS (NSTRUCCIONES

Peligro de Vuelco

No abra el caj6n de la lavavajillas hasta que la misma est_ dentro de (a abertura del armario.

Si la lavavajillas no est_ dentro de la abertura del armario, abra lentamente el caj6n mientras

alguien sostiene la parte posterior de la lavavajillas.

No seguir estas instrucciones puede ocasionar la muerte o heridas serias.

Usted necesita:

• Abrir despacio el cajon de la lavavajillas mientras otra persona

agarra la parte posterior de la lavavajillas. Quite el material de

transporte. Cierre el cajon de la lavavajillas. Asegure el cajon

de la lavavajillas.

• Observar todos los codigos y reglamentos aplicables.

• Instalar esta lavavajillas como se especifica en estas

instrucciones.

19

Tener todo Io necesario para instalar la lavavajillas

adecuadamente. Ponerse en contacto con un instalador calificado para

asegurarse de que la lavavajillas haya sido instalada de

manera que cumpla con todos los codigos y ordenanzas

electricos y de plomeria nacionales y locales.

p

REQUISITOS DE INSTALACION

ReOna las herramientas y piezas necesarias antes de comenzar la

instalacion. Lea y siga las instrucciones provistas con cualquiera

de las herramientas enlistadas aqui.

Herramientas necesarias

• Pinzas

• Destornillador Phillips

• Destornillador de hoja plana

• Llave de tuercas o Ilave de

tubo hexagonal de ¾e" y 1¼.

• Cinta de medir o regla

• Broca de sierra perforadora

de 11/2"

Piezas suministradas

Verifique que esten todas las piezas.

Piezas necesarias

• Llave de tuercas ajustable

de 10"

• Cuchillo para uso general

• Nivel

• Taladro inalambrico

• Broca de V8"

• Destornillador de seguridad

T-20 TORX ®t(en algunos

modelos)

A. Lfnea de suministro de agua flexible de 72" (182,9 cm)

B. Atadura

C. Conectores de tamat]o apropiado para cables que se encuentren

en la lista de UL (2)

1-®TORX es una marca registrada de Acument Intellectual Properties, LLC

I

MJ

A. Protector de cables de _" que

est_ en la lista de UL/certificado

por CSA

B. Abrazadera para manguera de

1,25"

C. Tornillos para los soportes de

montaje (8)

D. Tornillos de montaje para la

unidad (4)

E. Conector de la manguera de

desag[Je

F. Soportes de montaje (4)

G. Abrazaderas tipo resorte para el

conector del desag[Je (2)

_G

H..........................

H. Tiras de adorno (2)

I. Soportes para la cubierta

protectora (2)

J. Tornillos para el soporte de la

cubierta protectora (2)

K. Adorno para la cubierta

pro tectora

L. Sujetadores para panel (en

algunos modelos) (2)

M. Tornillos TORX ®_(en algunos

modelos) (10)

N. Manguera de desag[Je

20

IMPORTANT[: Observe todos loscodigosy reglamentos

aplicables. Si no se siguen los codigos y ordenanzas, esto podria

hacer que se produzca un incendio o choque electrico.

La instalacion correcta es su responsabilidad.

• Pongase en contacto con un instalador calificado para

asegurarse que la lavavajillas haya sido instalada de manera

que cumpla con todos los codigos y ordenanzas electricos y

de plomeria nacionales y locales.

• Instale la lavavajillas como se especifica en estas

instrucciones.

• Tenga todo Io necesario para instalar la lavavajillas

adecuadamente.

Evite los da_os ocasionados por congelamiento a la

lavavajillas y alas lineas de agua que van a la misma. Los

da_os ocasionados por congelamiento no estan cubiertos

bajo la garantia.

Esta lavavajillas fue fabricada Onicamente para uso en

interiores.

• Instale y nivele la lavavajillas en un piso que pueda soportar

su peso yen un Area adecuada para su tama_o y uso.

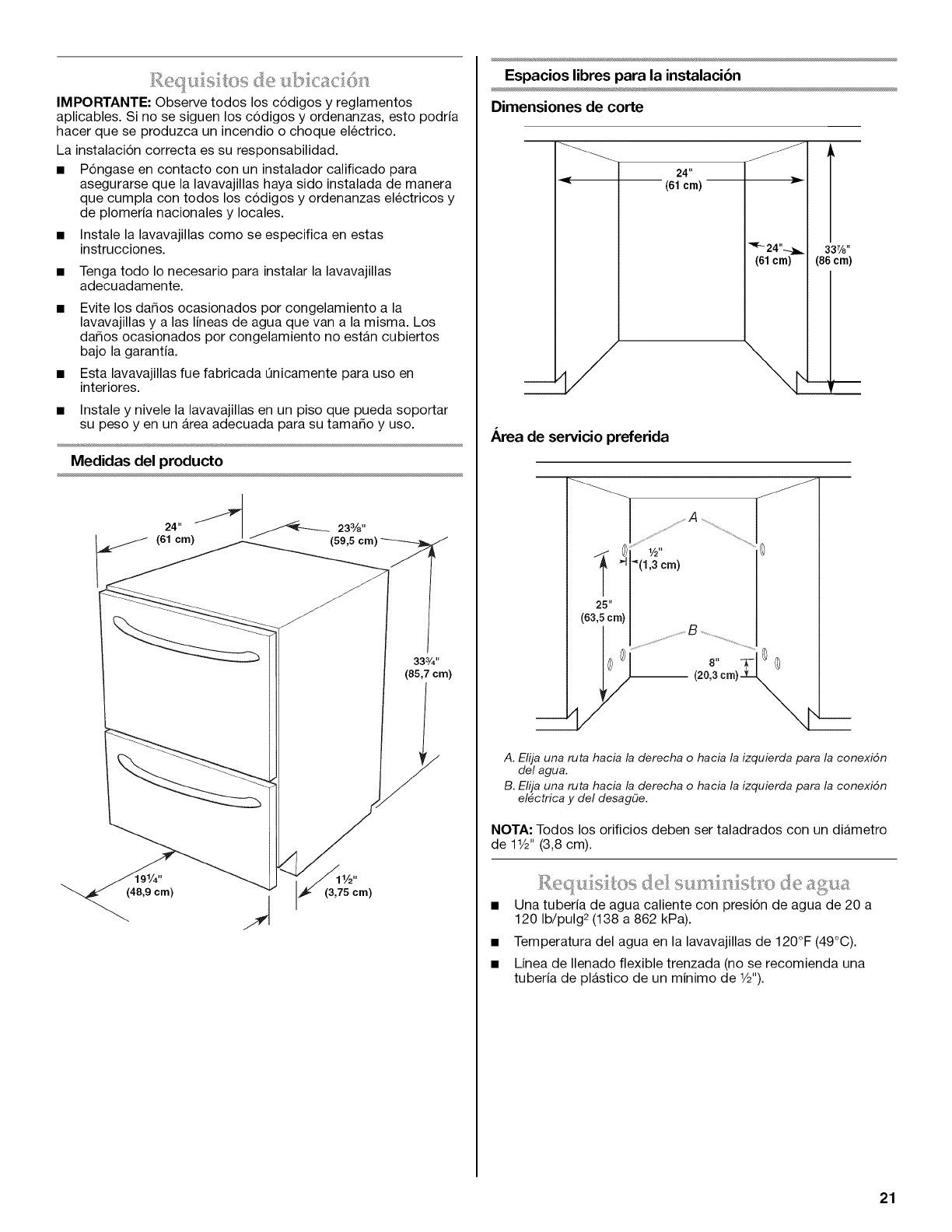

Medidas del producto

333/4"

(85,7 cm)

11/2"

(3,75 cm)

Espacios libres para la instalaci6n

Dimensiones de corte

24" ]

(61 cm)

Area de servicio preferida

1

,20 cm,<_

A. Elija una ruta hacia la derecha o hacia la izquierda para la conexi6n

del agua.

B. Elija una ruta hacia la derecha o hacia la izquierda para la conexi6n

el_ctrica y del desagOe.

NOTA: Todos los orificios deben ser taladrados con un diametro

de 11/2"(3,8 cm).

• Una tuberia de agua caliente con presion de agua de 20 a

120 Ib/pulg 2(138 a 862 kPa).

• Temperatura del agua en la lavavajillas de 120°F (49°C).

• Linea de Ilenado flexible trenzada (no se recomienda una

tuberia de plastico de un minimo de 1/2").

21

PelJgro de Choque El_ctrico

Conecte aun contacto de pared de conexi6n a tierra de

3terminales.

No quite la terminal de cone×i6n a tierra.

No use un adaptador.

No use un cable el_ctrico de e×tensi6n.

No seguir estas instrucciones puede ocasionar

la rnuerte, incendio o choque el_ctrico.

INSTRUCCIONES DE

CONEXION A TIERRA

•Para una lavavajillas con cable el_ctrico y cone×i6n a

tierra:

La lavavajillas debe estar conectada a tierra. En caso de

funcionarniento defectuoso o averia, la conexi6n a tierra

reduce el riesgo de choque electrico al establecer una

ruta de rnenor resistencia para la corriente electrica. La

lavavajillas viene equipada con un cable electrico que

tiene un conductor para conexi6n a tierra y un enchufe

con conexi6n a tierra. El enchufe debe ser conectado a

un contacto apropiado que este instalado y conectado a

tierra de acuerdo con todos los c6digos y ordenanzas

locales.

ADVERTENCIA: La conexi6n inadecuada del

conductor de conexi6n a tierra puede resultar en riesgo

de choque electrico. Pregunte a un electricista calificado

o a un agente de servicio si no estb, seguro si la

lavavajillas esta adecuadamente conectada a tierra. No

modifique el enchufe que viene con la lavavajillas. Si no

cabe en el contacto, pida que un electricista calificado

instale un contacto apropiado.

•Para lavavajillas con conexJ6n permanente:

Esta lavavajillas debe estar conectada a un sisterna de

cableado de metal perrnanente, conectado a tierra, o se

debe tender un conducto para la conexi6n a tierra del

equipo con los conductores de circuito y conectado a la

terminal de tierra del equipo o al conductor de surninistro

de la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

Pongase en contacto con un electricista calificado.

AsegQrese que la conexion electrica sea adecuada y de

conformidad con todos los codigos y ordenanzas locales y

nacionales.

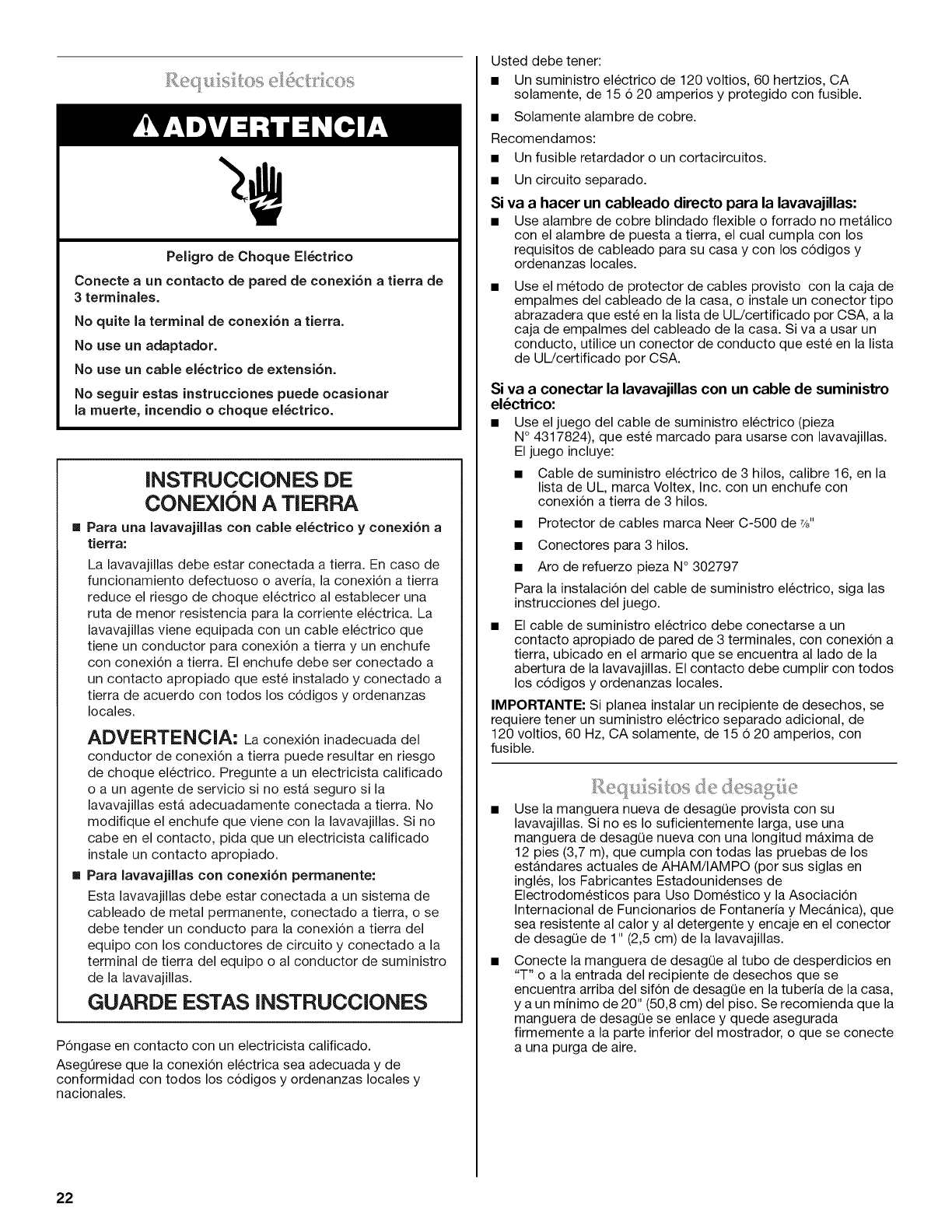

Usted debe tener:

• Un suministro electrico de 120 voltios, 60 hertzios, CA

solamente, de 15 6 20 amperios y protegido con fusible.

• Solamente alambre de cobre.

Recomendamos:

• Un fusible retardador o un cortacircuitos.

• Un circuito separado.

Si va a hacer un cableado directo para la lavavajillas:

• Use alambre de cobre blindado flexible o forrado no metalico

con el alambre de puesta a tierra, el cual cumpla con los

requisites de cableado para su casa y con los codigos y

ordenanzas locales.

Use el metodo de protector de cables provisto con la caja de

empalmes del cableado de la casa, o instale un conector tipo

abrazadera que este en la lista de UL/certificado por CSA, a la

caja de empalmes del cableado de la casa. Siva a usar un

conducto, utilice un conector de conducto que este en la lista

de UL/certificado per CSA.

Si va aconectar la lavavajillas con un cable de suministro

el_ctrico:

• Use el juego del cable de suministro electrico (pieza

N° 4317824), que este marcado para usarse con lavavajillas.

El juego incluye:

• Cable de suministro electrico de 3 hilos, calibre 16, en la

lista de UL, marca Voltex, Inc. con un enchufe con

conexion a tierra de 3 hilos.

• Protector de cables marca Neer C-500 de 7/8"

• Conectores para 3 hilos.

• Are de refuerzo pieza N ° 302797

Para la instalacion del cable de suministro electrico, siga las

instrucciones del juego.

El cable de suministro electrico debe conectarse a un

contacto apropiado de pared de 3 terminales, con conexion a

tierra, ubicado en el armario que se encuentra al lade de la

abertura de la lavavajillas. El contacto debe cumplir con todos

los codigos y ordenanzas locales.

IMPORTANTE: Si planea instalar un recipiente de desechos, se

requiere tener un suministro electrico separado adicional, de

120 voltios, 60 Hz, CA solamente, de 15 6 20 amperios, con

fusible.

Use la manguera nueva de desagOe provista con su

lavavajillas. Si no es Io suficientemente larga, use una

manguera de desagQe nueva con una Iongitud maxima de

12 pies (3,7 m), que cumpla con todas las pruebas de los

estandares actuales de AHAM/IAMPO (per sus siglas en

ingles, los Fabricantes Estadounidenses de

Electrodomesticos para Use Domestico y la Asociacion

Internacional de Funcionarios de Fontaneria y Mecanica), que

sea resistente al calory al detergente y encaje en el conector

de desagQe de 1" (2,5 cm) de la lavavajillas.

Conecte la manguera de desagQe al tubo de desperdicios en

"T" o a la entrada del recipiente de desechos que se

encuentra arriba del sifon de desagQe en la tuberia de la casa,

y a un minimo de 20" (50,8 cm) del piso. Se recomienda que la

manguera de desagQe se enlace y quede asegurada

firmemente a la parte inferior del mostrador, o que se conecte

a una purga de aire.

22

Purga de aire del desagLie Use una purga de aire del desagQe si la manguera de desagQe

esta conectada a la tuberia de la casa a una altura menor a las

20" (50,8 cm) sobre el contrapiso o el piso.

Use accesorios para la linea de desagQe con un diametro

interior de 1/2"(1,3 cm) como minimo.

p

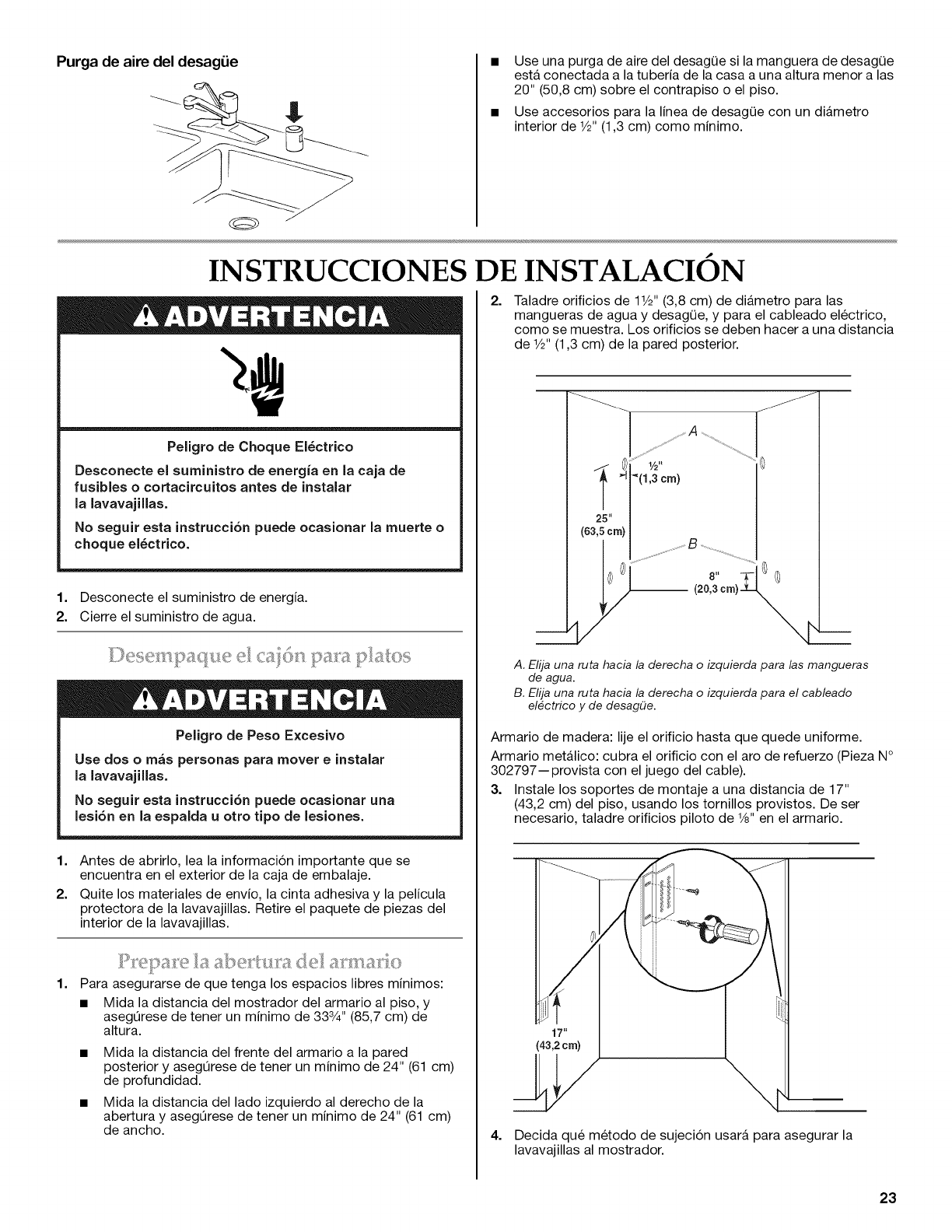

INSTRUCCIONES DE INSTALACION

Peligro de Choque EI6ctrJco

Desconecte el sumJnistro de energJa en la caja de

fusibles o cortacircuitos antes de instalar

la JavavajJllas.

No seguir esta instrucci6n puede ocasionar la muerte o

choque el6ctrico.

1. Desconecte el suministro de energia.

2. Cierre el suministro de agua.

Peligro de Peso Excesivo

Use dos o mas personas para mover e instalar

la JavavajJllas.

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda uotto tipo de lesiones.

1. Antes de abrirlo, lea la informacion importante que se

encuentra en el exterior de la caja de embalaje.

2. Quite los materiales de envio, la cinta adhesiva y la pelicula

protectora de la lavavajillas. Retire el paquete de 3iezas del

interior de la lavavajillas.

1. Para asegurarse de que tenga los espacios libres minimos:

• Mida la distancia del mostrador del armario al piso, y

asegQrese de tener un minimo de 333/4'' (85,7 cm) de

altura.

Mida la distancia del frente del armario a la pared

posterior y asegQrese de tener un minimo de 24" (61 cm)

de profundidad.

Mida la distancia del lado izquierdo al derecho de la

abertura y asegQrese de tener un minimo de 24" (61 cm)

de ancho.

2. Taladre orificios de 11/2'' (3,8 cm) de diametro para las

mangueras de agua y desagQe, y para el cableado electrico,

como se muestra. Los orificios se deben hacer a una distancia

de V2"(1,3 cm) de la pared posterior.

A. Elija una ruta hacia la derecha o izquierda para las mangueras

de agua.

B. Elija una ruta hacia la derecha o izquierda para el cableado

el_ctrico y de desag(Je.

Armario de madera: lije el orificio hasta que quede uniforme.

Armario metalico: cubra el orificio con el aro de refuerzo (Pieza N°

302797--provista con el juego del cable).

3. Instale los soportes de montaje a una distancia de 17"

(43,2 cm) del piso, usando los tornillos provistos. De ser

necesario, taladre orificios piloto de V8"en el armario.

4.

17"

(43,2 cm)

Decida que metodo de sujecion usarA para asegurar la

lavavajillas al mostrador.

23

Opcibn 1: Instalaci6n para un mostrador de superficie

s61ida

• Instale el segundo juego de soportes de montaje a una

distancia de 331/2'' (85 cm) del piso. De ser necesario,

taladre orificios piloto de 1/8"en el armario.

Opci6n 2: Instalaci6n para un mostrador de madera

• Prepare la lavavajillas doblando las lengQetas ubicadas en

la parte frontal superior, como se muestra.

Peligro de Vuelco

No abra el caj6n de la lavavajillas hasta que la misma

est_ dentro de la abertura del armario.

Si la lavavajillas no est_ dentro de la abertura del

armario, abra lentamente el caj6n mientras alguien

sostiene la parte posterior de la lavavajillas.

No seguir estas instrueciones puede ocasionar la

muerte o heridas serias.

Peligro de Peso Excesivo

Use dos o mas personas para mover einstalar

la lavavajillas.

No seguir esta instrucci6n puede oeasionar una

lesi6n en la espalda uotro tipo de lesiones.

1. Mida la altura de la abertura del armario del piso a la parte

inferior del mostrador.

24

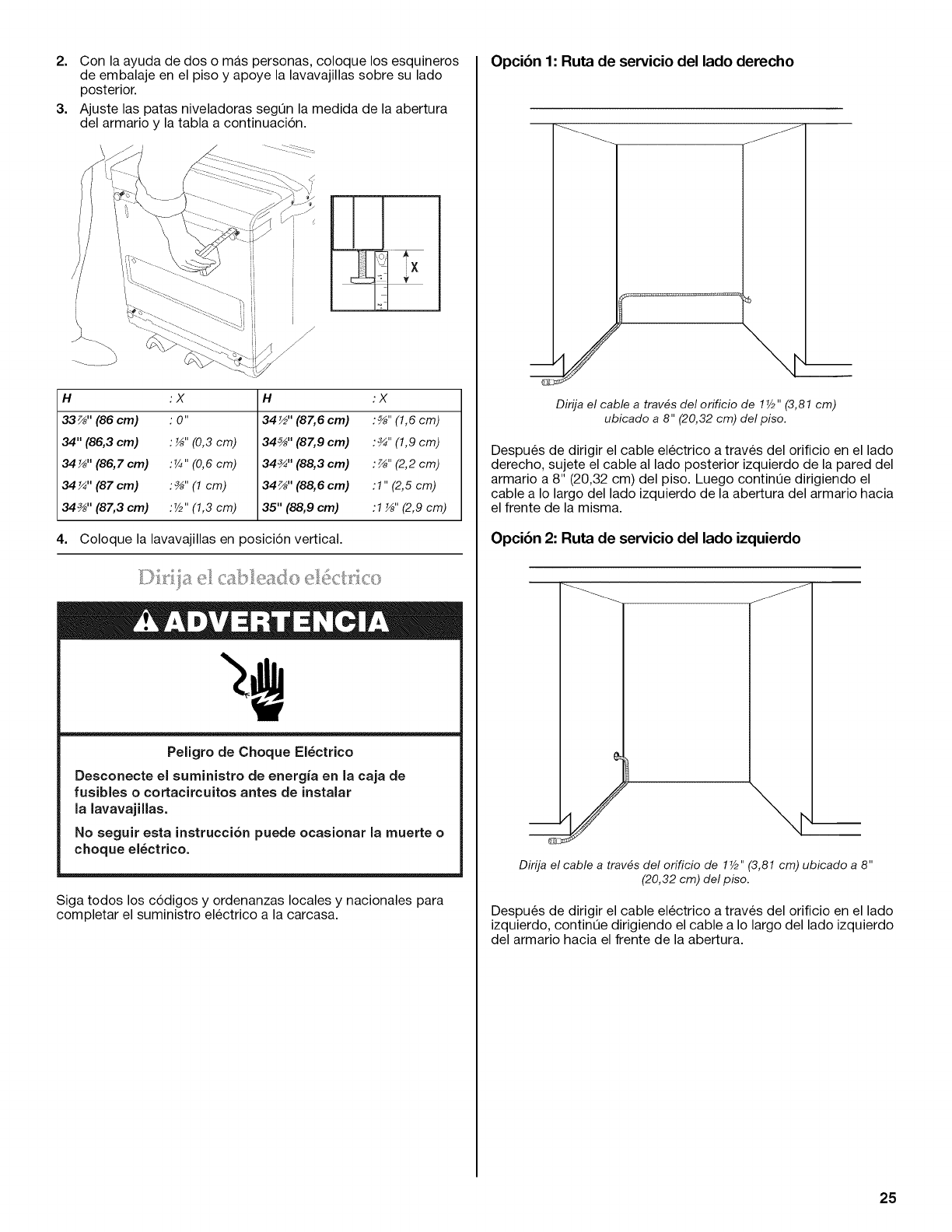

2. Con la ayuda de dos o mas personas, coloque los esquineros

de embalaje en el piso y apoye la lavavajillas sobre su lado

posterior.

3. Ajuste las patas niveladoras segOn la medida de la abertura

del armario y la tabla a continuacion.

............. ".............. -h

ix

v

H :X

33 _" (86 cm) : 0"

34" (86,3 cm) : _" (0,3 cm)

34 _" (86,7 cm) :¼" (0,6 cm)

34 ¼" (87 cm) :_" (1 cm)

34_" (87,3 cm) :7/2"(1,3 cm)

H :X

34½" (87,6cm) :_" (1,6 cm)

34_" (87,9 cm) :_" (1,9 cm)

34_" (88,3 cm) :_" (2,2 cm)

34_" (88,6cm) :1" (2,5 cm)

35" (88,9 cm) : 1 _" (2,9 cm)

4. Coloque la lavavajillas en posicion vertical.

A

Peligro de Choque EI6ctrico

Desconecte el suministro de energia en la caja de

fusibles o cortacircuitos antes de instalar

la lavavajillas.

No seguir esta instrucci6n puede ocasionar la muerte o

choque el6ctrico.

Siga todos los codigos y ordenanzas locales y nacionales para

completar el suministro electrico a la carcasa.

Opci6n 1: Ruta de servicio del lado derecho

m

Dirija el cable a trav_s del orificio de 17/2'' (3,81 cm)

ubicado a 8" (20,32 cm) del piso.

Despues de dirigir el cable electrico a traves del orificio en el lado

derecho, sujete el cable al lado posterior izquierdo de la pared del

armario a 8" (20,32 cm) del piso. Luego continQe dirigiendo el

cable a Io largo del lado izquierdo de la abertura del armario hacia

el frente de la misma.

Opci6n 2: Ruta de servicio del lado izquierdo

Dirija el cable a trav_s del orificio de 17/2'' (3,81 cm) ubicado a 8"

(20,32 cm) del piso.

Despu6s de dirigir el cable electrico a traves del orificio en el lado

izquierdo, continOe dirigiendo el cable a Io largo del lado izquierdo

del armario hacia el frente de la abertura.

25

1,

2.

Conecte la linea de suministro de agua a la valvula de agua de

la lavavajillas.

Deslice la abrazadera sobre la manguera de desagQe y

empuje la manguera en el conector en "Y" hasta que quede

completamente asentada. Se escucharAn varios chasquidos.

3. Deslice la abrazadera a su posicion sobre el conector en "Y".

Opci6n 1: Acceso de servicio por el lado derecho

• Para dirigir por el lado derecho, coloque la linea de

suministro de agua en los sujetadores.

• Dirija la manguera de desagQe sobre los sujetadores por

encima de la parte posterior/inferior de la unidad.

26

Opci6n 2: Acceso de servicio por el lado izquierdo

• Para dirigir por el lado izquierdo, coloque la manguera en

el sujetador sobre el lado inferior derecho de la

lavavajillas.

Dirija la linea del suministro de agua y las mangueras de

desagQe hacia el interior del armario.

• Deslice la lavavajillas parcialmente dentro de la abertura

del armario. Deje espacio para tener acceso a la caja de

terminales electricas.

(,.<) ?eCl !_Ii I!i!II i_ i,_ I _,,_

_,l_:)SlliI}ll II_,_I]I( CI@ ..... ........

I i_I.11l:_i!il IilS 111 (i!i@Sll _Q

_J

1. Conecte la linea del suministro de agua a la vAIvula de agua

que se encuentra debajo del fregadero.

A. Suministro de agua caliente

2. Deslice las agarraderas en las mangueras de desagQe

(Figura A). No corte las mangueras de desagQe.

3. Empuje la manguera en el conector de desagQe hasta que

encaje por completo (Figura B). Se escucharAn varios sonidos

de "clic".

4. Deslice las abrazaderas a su posicion (figuras C y D).

A

C

B

D

5. Conecte la manguera de desagQe usando una de las

siguientes opciones:

27

Opci6n 1: Recipiente de desechos sin purga de aire de

desagLie

C

A. Para una obra de construcci6n nueva, quite el tap6n del recipiente de

desechos.

B. Una el conector del desagEle al recipiente de desechos.

C. Apriete la abrazadera.

NOT.&: Esta conexion debe estar antes del sifon de desagQe y

estar al menos a 20" (50,8 cm) por encima del piso en donde se

instalara la lavavajillas. Se recomienda enlazar la manguera de

desagQe y asegurarla firmemente a la parte de abajo del

mostrador.

Opci6n 2: Sin recipiente de desechos, con purga de aire de

desagLie

A. Purga de aire del desagDe

B. Conector de la manguera de desagDe

C. Tubo de desechos

Opci6n 3: Recipiente de desechos y purga de aire de

desagLie

BC

A. Purga de aire del desagDe

B. Conector de la manguera de desagDe

C. Tubo de desechos

Opci6n 4: Sin recipiente de desechos ni purga de aire de

desagLie

B

A. Conector de la manguera de desagDe

B. Tubo de desechos

NOTAS:

Sujete el conector de la manguera de desagQe a la linea

de desechos de agua, usando la abrazadera para

manguera provista.

Esta conexi6n debe estar antes del sif6n de desagQe y

estar al menos a 20" (50,8 cm) por encima del piso en

donde se instalara la lavavajillas. Se recomienda enlazar la

manguera de desagQe y asegurarla firmemente a la parte

de abajo del mostrador.

6. Abra la Ilave del agua y revise si hay fugas.

28

Peligro de Choque El_ctrico

Desconecte el surninistro de energ{a en la caja de

fusibles o cortacircuitos antes de instalar

la lavavajillas.

No seguir esta instrucci6n puede ocasionar la rnuerte o

choque el_ctrico.

1. Quite el tornillo que sujeta la tapa de la caja electrica. Quite la

tapa.

2. Dirija los cables electricos a traves del protector de cables y

sujetelos a la placa electrica.

3=

4,

Peligro de Choque El_ctrico

Conecte a tierra la lavavajillas.

Conecte el alarnbre de conexi6n a tierra al conector

verde de conexi6n a tierra en la caja de terrninales.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la rnuerte, incendio o choque el6ctrico.

Conecte los cables como se describe a continuacion, usando

ataduras en los conectores del tamafio adecuado para

conectar el cable directo al cable de la lavavajillas de calibre

16.

Cable de suministro

electrico: Cable de la caja de

terminales:

blanco blanco

negro _ negro

hilo de puesta a tierra conector de puesta a

tierra

Conecte el alambre de conexion a tierra al tornillo verde de

conexion a tierra.

\\\

B

A. Sujete el alambre de conexi6n a tierra al tornillo verde

B. Conecte el alambre blanco y el negro

29

5. Vuelva a colocar la tapa de la caja electrica con todos los

alambres dentro de la caja de terminales.

\

ij

ii

i

i

i

NOTA: No Io enchufe en el contacto hasta que se le indique.

J

1. Abra el cajon inferior.

2. Trabe los sujetadores y deslice los rieles 5" (12,7 cm) hacia

dentro.

\\\\\

\

3. Levante y quite el cajon de los rieles deslizables. Coloque el

cajon a la izquierda, sobre una cubierta. Deslice los rieles

dentro de la lavavajillas.

4.

5.

Deslice la lavavajillas a su posicion en la abertura del armario.

Revise que la manguera de desagQe y el cableado electrico

no esten retorcidos.

Revise la nivelacion de izquierda a derecha colocando el nivel

encima del cajon. Revise la nivelacion de adelante hacia atrAs

colocando el nivel sobre los rieles deslizables.

6. Para nivelar la lavavajillas, ajuste las patas con una Ilave de

tubo de ¾e".

A. Ajuste las patas

30

7. Coloque la tira de adorno en el piso y haga una marca en la

misma, en la parte superior de la altura del reborde del marco.

Elija la ranura mas cercana a la marca. Si la marca se

encuentra entre dos ranuras, elija la ranura que hace la tira de

adorno mas corta. Sobre una superficie protectora, corte la

tira de adorno en la ranura elegida. Jale la lavavajillas hacia

atrAs y fuera del armario aproximadamente 6" (15,24 cm).

8. Sujete el soporte de la cubierta protectora al marco.

9. Coloque la tira de adorno en el soporte de la cubierta

protectora.

10. Sujete el soporte de la cubierta protectora al lado contrario.

11. Coloque las tiras de adorno flexibles laterales en ambos

lados, como se muestra.

12. Deslice la lavavajillas nuevamente a su posicion en la abertura

del armario. Revise que la manguera de desagQe y el

cableado electrico no esten retorcidos.

31

1.

2.

3.

Quite el cajon superior (se sigue el mismo procedimiento que

para quitar el cajon inferior), y coloquelo sobre el cajon

inferior, separAndolos con los esquineros del embalaje.

Sujete la lavavajillas al soporte de montaje inferior del armario

(el cual se instalo anteriormente).

A. Sujete la lavavajillasal soporte de montaje inferior del armario.

Sujete la lavavajillas a los soportes de montaje superiores del

armario.

Opci6n 1: Mostrador de superficie s61ida

Sujete la lavavajillas a los soportes de montaje lateral del

armario (los cuales se instalaron anteriormente).

A

/

A. Sujete la lavavajillas a los soportes de montaje laterales del armario.

Opci6n 2: Mostrador de madera

Sujete la lavavajillas al mostrador usando las lengQetas de

montaje dobladas, ubicadas en la parte superior de la

lavavajillas.

A. Sujete la lavavajillas al mostrador usando las lengOetas de

montaje dobladas.

32

1=

2=

3=

dale haoia afuera los rieles deslizables del oajon superior y 4, En el armario que se enouentra debajo del fregadero,

coloque el cajon superior en los mismos, enrosque la manguera de desagQe que sobre y am_rrela con

una atadura.

Jale hacia adelante los rieles deslizables hasta que encajen en

su posicion.

Empuje el cajon superior hacia adentro y repita los pasos

anteriores con el cajon inferior.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.

No use un adaptador.

No use un cable el_ctrico de extensi6n.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

5. Enchufe la lavavajillas o reconecte el suministro de energia.

/ /

/

6. Seleccione el ciclo Rinse Only ($61o enjuague) y presione

START/RESUME (Inicio/Reanudar). Espere a clue la

lavavajillas se Ilene y Ileve a cabo el enjuague y el desagQe.

Revise si hay fugas. Si encuentra fugas, asegure la conexion y

repita este paso.

Si necesita ayuda o servicio t_cnico."

Sirvase consultar la seccion "Ayuda o servioio tecnico" de las

Instrucciones para el usuario o pongase en contacto con el

distribuidor en donde usted compro la lavavajillas.

33

p

INSTRUCCIONES DE INSTALACION DEL PANEL A LA

MEDIDA

Pa et ¸.....

Siva a instalar un panel de madera a la medida, debera hacerlo

usted mismo o consultar un carpintero o fabricante de armarios

calificado. Para obtener informacion acerca de las

especificaciones del panel, vea los grAficos dimensionales.

IM PO RTANTE:

•El grosor del panel a la medida debe ser de 1/2"(1,3 cm) a 3/4"

(1,9 cm).

No sobrepase la medida de altura establecida para el panel a

la medida. El panel que sobrepasa la medida de altura puede

da_ar la lavavajillas de cajon, los armarios o el mostrador.

El ancho del panel a la medida puede variar de acuerdo con el

ancho de la abertura del armario.

Dimensiones del panel a la medida

Panel del caj6n superior

_._ 237/16"

(59,5cm) t

161/4''

(41i cm)

3/4"

(1,9cm)/

Panel del caj6n inferior

237/16''

(59,5 cm)

3/4"/4

(1,9 cm)/! , /

t

12%"

(32,4 cm)

Instalaci6n de los herrajes

Centre los herrajes (de izquierda a derecha) sobre el panel a la

medida. AsegQrese al instalar los herrajes que los tornillos de

montaje esten al ras con la parte trasera del panel a la medida.

1.

2.

Coloque el panel a la medida boca abajo en una superficie de

trabajo limpia y blanda.

Use un I_tpiz para marcar los puntos centrales de los

2 orificios guia para los sujetadores de los paneles y 6 orificios

guia necesarios para el panel.

A

11W' 11W'

I_ (28,5cm)----(28,5 cm)_

2W'--[I 1" i 1"

+. 8/_ __ 8/_

(6,3cm) I:_:_ _ I_"_20,7cm) I1207 cm---_I/'

,, •,,,,,f • #

,...... j /i

+++++-+, I j

.............................................................ii_}ili++,, ,+411/,, .................,,_'"_*

......,,+_1:::::+::c]]

...................................I

................. I

I

-T1W'

(20,2 C8'i

14%"

(36,6 cm_

I

A. Lfnea central

B. Orificios gufa para el sujetador del panel (2)

C. Orificios gufa (6)

3. Marque los puntos centrales para los orificios guia de los dos

sujetadores de los paneles y los 4 orificios guia necesarios

para el panel inferior.

A11W'

(28,5 cm)

__ 81/8''

(20,7

_-IW' -

--(3,8 cm) l

10'Y2"

(26,7 im)

, I

A. Lfnea central

B. Orificiosgufa para el sujetador del panel (2)

C. Orificios gufa (4)

4. Con una broca de 1 ,,

/8 , haga cada orificio de una profundidad

de 3/8"(1 cm).

I-

IMPORTANTE: Para evitar taladrar hasta atravesar el frente

del panel a la medida, no taladre a una profundidad de mas

de 3/8"(1 cm).

34

1=

2=

Quite los dos sujetadores del panel del frente de la puerta

interior del cajon.

\\4///.,

Atornille los dos sujetadores del panel en los orificios guia

para los sujetadores del panel a la medida.

Panel decorativo a la medida solamente

1. Quite la cinta del alambre verde a tierra en el panel decorativo

a la medida. El extremo del alambre verde a tierra esta

sujetado de fabrica al panel decorativo a la medida.

2. Sujete el extremo del conector de anillo del alambre verde de

conexion a tierra, ubicado en el panel decorativo a la medida,

al conector de anillo y el tornillo de conexion a tierra en el

panel intermedio del cajon de la lavavajillas.

Panel decorativo a la medida o panel de madera a la

medida

1. Para colocar el panel a la medida en el cajon, alinee los

sujetadores del panel alas dos ranuras de cerradura e inserte

el panel.

Panel decorativo a la medida

Panel de madera a la medida

2=

3=

Para asegurar el panel a la medida al cajon, ponga presion

sobre el panel hasta que la parte superior del panel a la

medida este alineada con la parte superior del panel de

control.

Usando los tornillos provistos, asegure el panel a la medida a

la puerta interior atornillando a traves de la misma, hasta los

orificios guia de V8" (3,2 mm).

35

p p

SECURITE DU LAVE-VAISSELLE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d6cbs ou de blessure grave si vous ne

suivez pas imm6diatement les instructions.

Risque possible de d6cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tousles messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITI_

AVERTISSEMENT :Lors de I'utilisation du lave-vaisselle, suivre les precautions el6mentaires dont les suivantes •

• Lire la totalite des instructions avant d'utiliser le

lave-vaisselle.

• N'utiliser le lave-vaisselle que pour laver la vaisselle.

• Utiliser les detersifs ou agents de ringage recommandes

pour lave-vaisselle et les garder hors de la portee des

enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fa(;on qu'ils ne puissent

endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de fagon & ne

pas vous couper.

• Ne pas laver d'articles en plastique & moins qu'ils ne soient

marques "Peut aller au lave-vaisselle" ou I'equivalent. Si

I'article ne porte aucune indication, verifier aupres du

fabricant.

• Ne pas toucher I'el6ment chauffant pendant le

fonctionnement ou immediatement apres.

[] Ne pas faire fonctionner le lave-vaisselle si tousles

panneaux de I'enceinte ne sont pas en place.

[] Ne pas jouer avec les commandes.

[] Ne pas abuser, vous asseoir ni monter sur la porte,

le couvercle ou les paniers du lave-vaisselle.

[] Pour eviter tout risque d'accident, ne pas laisser les

enfants jouer dans ou sur le lave-vaisselle.

[] Sous certaines conditions, de I'hydrogene peut se former

dans un reseau d'eau chaude inutilise depuis deux

semaines ou plus. L'HYDROG#NE EST UN GAZ

EXPLOSIBLE. Si le systeme d'eau chaude n'a pas et6

utilise depuis un certain temps, laisser couler I'eau chaude

des robinets pendant quelques minutes avant de faire

fonctionner le lave-vaisselle. Cette mesure permettra &

I'hydrogene de s'evaporer. Ce gaz etant inflammable, ne

pas fumer ni utiliser de flamme nue pendant cette periode.

[] Enlever la porte ou le couvercle du compartiment de lavage

Iorsque vous remplacez ou mettez au rebut un vieux

lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Risque de basculement

Ne pas ouvrir le tiroir du lave=vaisselle jusqu'_ ce qu'il soit plac_ _ rint_rieur de rouverture du

placard.

Si le lave-vaisseHe ne se trouve pas dans rouverture du placard, ouvrir lentement le tiroir

pendant que quelqu'un saisit I'arri_re du lave=vaisselle.

Le non=respect de ces instructions peut causer un d6c_s ou une blessure grave.

Op6rations &ex6cuter :

• Ouvrir lentement le tiroir du lave-vaisselle tandis qu'une autre

personne saisit/retient I'arriere du lave-vaisselle. Retirer les

materiaux d'emballage. Fermer le tiroir du lave-vaisselle.

Verrouiller le tiroir du lave-vaisselle.

• Respecter les prescriptions de tousles codes et r_glements

en vigueur.

36

Installer le lave-vaisselle conformement aux presentes

instructions.

Veiller & disposer de tout ce qui est necessaire pour

I'installation correcte du lave-vaisselle.

Contacter un installateur qualifie pour garantir que

I'installation du lave-vaisselle soit executee conformement

aux prescriptions de tousles codes et reglements nationaux

et Iocaux regissant les installations electriques et de

plomberie en vigueur.

EXIGENCES D'INSTALLATION

} .......

6J:!

Rassembler les outils et pieces necessaires avant de commencer

I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

Outillage necessaire

• Pince

• Tournevis Philips

• Tournevis & lame plate

• Douilles hexagonales/

tourne-ecrou de ¾e" et 1¼.

• Metre ruban ou regle

• Mechedescie & guichet

de 11/2"

• Cle & molette de 10"

• Couteau utilitaire

• Niveau

• Perceuse sans fil

• Foret de 1/8"

• Tournevis TORX _t T-20 (sur

certains modeles)

Composants n_cessaires

C

A. Tuyau d'arriv_e d'eau flexible 72" (182,9 cm)

B. Attache en plastique

C. Conneeteurs de ills de taille appropri_e -homologation UL (2)

t®TORX est une marque deposee de Acument Intellectual Properties, LLC

Pi_ces fournies

Verifier la presence de toutes les pieces.

A. Serre-c_ble _" - homologation UL

B. Bride de tuyau 1,25"

C. Vis de bride de montage (8)

D. Vis de fixation de I'appareil (4)

E. Raccord du tuyau d'_vacuation

F. Brides de montage (4)

G. Brides _ressorts pour tuyau

d'_vacuation (2)

H. Cornieres de garniture (2)

?9

I. Brides pour corniere de

plinthe (2)

J. Vis des brides de la corniere

de plinthe (2)

K. Corniere de plinthe

L. Vis de fixation de panneau

(sur certains modeles) (2)

M. Vis TORX¢t (sur certains

modeles) (10)

N. Tuyaux d'_vacuation

37

IMPORTANT : Observer les dispositions de tousles codes et

r_glements en vigueur. Le non-respect de ces codes et

reglements pourrait entrainer un incendie ou un choc electrique.

C'est a I'utilisateur du produit qu'incombe la responsabilite de

realiser une installation correcte.

Contacter un installateur qualifie pour garantir que

I'installation du lave-vaisselle soit execut6e conformement

aux prescriptions de tousles codes Iocaux et nationaux en

vigueur regissant les installations d'electricit6 et de plomberie.

Realiser I'installation du lave-vaisselle tel que specifi6 dans

ces instructions.

Veiller &disposer de tousles outils et composants necessaires

pour I'installation du lave-vaisselle.

Proteger le lave-vaisselle et les canalisations d'eau qui

I'alimentent contre les dommages imputables au gel. La

garantie ne couvre pas les dommages imputables au gel.

Ce lave-vaisselle est con£;u et fabriqu6 uniquement pour une

utilisation & I'interieur.

Installer le lave-vaisselle d'aplomb en un endroit approprie sur

un sol capable d'en soutenir le poids compte tenu de sa taille

et de son utilisation.

Dimensions du produit

333/4''

(85,7 cm)

11/2"

(3,75 cm)

Distances de d_gagement _respecter

Dimensions de I'espace d'installation

24" l

(61 crn)

Emplacements pr_f_rentiels pour le passage des tuyaux et

du c&ble

(( m)

/

A. Choisir la position d'installation des tuyaux d'arriv_e d'eau - _ gauche

ou _droite.

B. Choisir la position d'installation du c#blage _lectrique et d'_vacuation

- _ gauche ou _droite.

REMARQUE : Diam_tre de 1W' (3,8 cm) pour tousles trous.

Canalisation d'eau chaude avec pression de 20 a 120 Ib/po2

(138 a 862 kPa).

Admission dans le lave-vaisselle d'eau &temperature de

120°F (49°C).

Raccordement entre I'appareil et la canalisation d'eau & I'aide

d'un conduit flexible & gaine tressee (on deconseille I'emploi

de tube de plastique--diam_tre minimum W').

38

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e a la terre.

hie pas enlever la broche de liaison ala terre.

hie pas utiliser un adaptateur.

hie pas utiliser un c&ble de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

iNSTRUCTiONS DE MISE ALA TERRE

•Pour un lave=vaisselle reli_ &la terre, branch_ avec

un col_on :

Le lave-vaisselie doit _tre relie & la terre. Fn cas d'un

mauvais fonctionnement ou d'une panne, la mise & terre

reduira le risque d'un choc electrique en fournissant le

moins de resistance pour le courant electrique. Le lave-

vaisselle est equipe d'un cordon avec un conducteur

pour relier les appareils a la terre. La fiche doit _tre

branchee sur une prise appropriee, installee et reliee a la

terre conformement aux codes et reglements Iocaux.

AVERTISSEM ENT "La connexion incorrecte

du conducteur pour relier les appareils a la terre peut

causer le risque de choc electrique. Verifier avec un

electricien competent ou un representant de service si

vous avez des doutes si le lave-vaisselle est

correctement relie & la terre. Ne pas modifier la fiche

fournie avec le lave-vaisselle; si elle n'entre pas dans la

prise, faire installer une prise appropriee par un

electricien competent.

•Pour un lave-vaisselle branch_ en permanence :

Le lave-vaisselle doit _tre branche a un systeme

d'installation electrique permanent en metal relie & la

terre, ou un conducteur pour relier les appareils a la terre

doit _tre relie avec les conducteurs du circuit et branche

une borne pour relier les appareils a la terre ou au

cordon d'alimentation electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Contacter un electricien qualifi&

Verifier que le circuit d'alimentation disponible est adequat et

conforme aux prescriptions de tous les codes et r_glements

nationaux et Iocaux en vigueur.

Caracteristiques de la source d'electricite necessaire :

• 120 V, 60 Hz, CA seulement, fusible de 15 ou 20 A.

• Conducteurs de cuivre seulement.

Nous recommandons :

• Fusible temporise ou disjoncteur.

• Alimentation par un circuit distinct.

Raccordement direct du lave-vaisselle :

• Utiliser un c&ble flexible & conducteurs de cuivre, avec gaine

metallique ou non metallique et conducteur de raccordement

la terre, qui satisfait aux exigences des codes et r_glements

Iocaux en vigueur.

Utiliser le serre-c&ble fourni avec le boitier de raccordement

de la maison, ou installer un serre-c&ble (homologation UL/

CSA) sur le boitier de raccordement de la maison. Dans le cas

de I'utilisation de conduit, utiliser un connecteur de conduit

(homologation UL/CSA).

Branchement de I'appareil &I'aide d'un cordon

d'alimentation :

• Utiliser le cordon d'alimentation (piece n° 4317824) con£su

pour I'utilisation avec un lave-vaisselle; cet ensemble

comporte :

• Cordon d'alimentation a 3 conducteurs de calibre 16, avec

fiche de branchement a 3 broches, pour liaison & la terre -

homologation UL (Voltex, Inc.).

• Serre-c&ble de _/_"(Neer, C-500).

• 3 connecteurs de fils

• Passe-fil (piece n° 302797).

Pour I'installation du cordon d'alimentation, executer les

instructions fournies avec I'ensemble.

La fiche du cordon d'alimentation doit _tre branchee sur une

prise de courant de m_me configuration, a 3 alveoles, reliee

la terre, installee dans le placard a c6te de I'espace

d'installation du lave-vaisselle. La prise de courant doit

satisfaire les prescriptions de tousles codes et r_glements

Iocaux en vigueur.

IMPORTANT : Si on envisage I'installation d'un broyeur

dechets, un circuit electrique additionnel est egalement

necessaire - 120 V, 60 H, CA seulement, fusible de 15 ou 20 A

seulement.

Utiliser le tuyau d'evacuation neuf fourni avec I'appareil. Si la

Iongueur de ce tuyau n'est pas suffisante, utiliser un autre

tuyau d'evacuation avec Iongueur maximale de 12 pi (3,7 m),

conforme aux prescriptions de la norme AHAM/IAPMO,

resistant & la chaleur et au detergent, et compatible avec le

raccord de connexion de 1" (2,5 cm) du lave-vaisselle.

Connecter le tuyau d'evacuation sur un raccord en T ou

I'entree du broyeur a dechets au-dessus du siphon du circuit

d'evacuation de la maison eta au moins 20" (50,8 cm) au-

dessus du plancher. On recommande de former une boucle

avec le tuyau d'evacuation (arrimage avec une attache de

plastique sous le plan de travail), ou de connecter le tuyau

d'evacuation & un brise-vide.

Brise-vide

Si le tuyau d'evacuation doit _tre raccorde au circuit

d'evacuation de la maison a moins de 20" (50,8 cm) au-

dessus du sous-sol ou du sol, utiliser un brise-vide.

Utiliser des raccords de diam_tre interne de V_" (1,3 cm) ou

plus.

39

INSTRUCTIONS D'INSTALLATION

Risque de choc _lectrique

Interrompre I'alimentation _lectrique avant d'installer

le lave-vaisseiie (au niveau du tableau de distribution -

fusible ou disjoncteur)

Le non-respect de cette instruction peut causer

un d_c_s ou on choc _lectrique.

1. Deconnecter la source de courant electrique.

2. Fermer I'arrivee d'eau.

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et

installer Je Jave=vaisselJe.

Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

1. Avant d'ouvrir I'emballage du produit, lire tousles

renseignements utiles mentionnes sur I'emballage.

2. Enlever les materiaux d'emballage, le ruban adhesif et le film

de protection du lave-vaisselle. Retirer le sachet de pieces qui

se trouve a I'interieur du lave-vaisselle.

1. Pour s'assurer que les distances minimales de d@gagement

sont respect@es :

• Mesurer la distance entre le plan de travail du placard et le

sol et veiller ace que la hauteur minimale soit de 33@"

(85,7 cm).

• Mesurer la distance entre la surface avant du placard et le

mur arriere et veiller ace que la profondeur minimale soit

de 24" (61 cm).

• Mesurer la distance entre le c6te gauche et le c6te droit de

la cavite d'encastrement et veiller ace que la largeur

minimale soit de 24" (61 cm).

2. Percer des trous de 1Y2" (3,8 cm) de diam_tre pour les tuyaux

d'arrivee d'eau et d'evacuation, et pour le c&blage electrique

tel qu'illustr& Les trous doivent se trouver a W' (1,3 cm) du

mur arriere.

.......

(1,3cm)

A. Choisir entre un acheminement de tuyau d'arriv_e d'eau

par la gauche ou par la droite.

B. Choisir entre un acheminement du c_blage _lectrique et

de vidange par la gauche ou par la droite.

Placard de bois •poncer la rive du trou perce pour produire une

surface lisse.

Placard metallique : couvrir le trou avec I'ceillet (piece numero

302797, fournie avec la trousse du cordon).

3. Fixer les brides de montage & 17" (43,2 cm) du sol & I'aide des

vis fournies. Si necessaire, percer des avant-trous de V8"dans

le placard.

17"

(43,2 cm)

4. Determiner la methode de fixation & utiliser pour fixer le lave-

vaisselle au comptoir.

40

Option 1 : Installation du plan de travail en mat_riau

robuste

• Fixer le second lot de brides de montage a 331/2"(85 cm)

du sol. Si necessaire, percer des avant-trous de 1/8"dans

le placard.

Option 2 : Plan de travail en bois

• Preparer le lave-vaisselle - rabattre les pattes situ6es

I'avant/au sommet - voir I'illustration.

Risque de basculement

Ne pas ouvrir le tiroir du lave=vaisselle jusqu'a ce qu'il

soit plac_ &I'int_rieur de I'ouverture du placard.

Si le lave=vaisselle ne se trouve pas dans I'ouverture du

placard, ouvrir lentement le tiroir pendant que

quelqu'un saisit rarri_re du lave=vaisselle.

Le non=respect de ces instructions peut causer un

d_c_s ou une blessure grave.

Risque du poids excessif

Utiliser deux personnes ou plus pour d_placer et

installer le lave=vaisselle.

Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

1. Mesurer la hauteur libre de I'espace d'installation, entre le

plancher et la face inferieure du plan de travail.

41

2.

3.

En utilisant deux personnes ou plus, placer I'emballage des

coins du lave-vaisselle sur le sol et coucher le lave-vaisselle

sur le dos.

Ajuster la Iongueur de deploiement des pieds, selon la hauteur

libre de I'espace d'installation - voir le tableau ci-dessous.

IA

IX

v

14 :X

33_" (86 cm) : 011

34" (8&3 cm) "_" (0,3era)

a4 _" (8&7 cm) -_ " (0,6 era)

a4_" (87,3 cm) -Y_"(1,3 era)

H

34½" (87,6cm)

34_" (87,9 cm)

34_" (88,3 cm)

347_,, (88, 6 cm)

35" (88,9 cm)

:X

:5_,,(1,6 cm)

:_" (1,9 cm)

:_11(2,2 cm)

:1" (2,5 ore)

:1 _11(2,9 cm)

4. Redresser le lave-vaisselle a la position verticale.

Risque de choc 61ectrique

Interrompre I'alimentation 61ectrique avant d'installer

le lave=vaisselle (au niveau du tableau de distribution =

fusible ou disjoncteur)

Le non=respect de cette instruction peut causer

un d6c_s ou on choc 61ectrique.

Pour I'installation du c&blage electrique jusqu'& I'appareil,

observer les dispositions de tous les codes et r_glements

nationaux et Iocaux.

Option I :Acheminement du c&blage 61ectrique par le c6t6

droit

Faire passer le c_blage _travers un trou de ly211(3,81 cm)

plac6 _8" (20,32 cm) au-dessus du sol.

Apr_s avoir fait passer le c&ble electrique & travers un trou sur le

c6te droit, fixer le c&ble & I'arriere de I'espace d'installation & 8"

(20,32 cm) au-dessus du sol. Poursuivre I'installation du c&ble le

long du c6te gauche de I'espace d'installation, jusqu'& I'avant de

I'espace d'installation.

Option 2:Acheminement du c&blage 61ectrique par le c6t6

gauche

4

Faire passer le c#ble _travers un trou de I y211(3,81 cm)

plac6 _8" (20,32 cm) au-dessus du sol.

Apr_s avoir fait passer le c&ble electrique & travers un trou sur le

c6te gauche, fixer le c&ble le long du c6te gauche de I'espace

d'installation, jusqu'& I'avant de I'espace d'installation.

42

1.

2.

3.

Raccorder le conduit d'alimentation en eau au robinet

d'arrivee d'eau sur le lave-vaisselle.

Faire glisser la bride sur le tuyau de vidange puis enfoncer le

tuyau dans le raccord en "Y" jusqu'& ce qu'il se fixe. Plusieurs

"clics" se feront entendre.

Faire glisser la bride en position sur le raccord en "Y".

Option 1 :Acc_s aux raccordements _lectriques par la

droite

• Pourun acheminement par ladroite, placer la canalisation

d'alimentation en eau dans les attaches.

• Acheminer le tuyau de vidange vers les attaches du fond/

de I'arriere de I'appareil.

43

Option2:Acc_s aux raccordements _lectriques par la

gauche

• Pour un acheminement par la gauche, placer le tuyau

dans la bride sur le c6te inferieur droit du lave-vaisselle.

Acheminer la canalisation d'alimentation en eau et les

tuyaux de vidange jusqu'& I'interieur du placard.

\

Faire glisser le lave-vaisselle jusqu'& mi-chemin dans la

cavite d'encastrement. L'acces au boiler de connexion

doit _tre laisse libre.

................._,.........;,:_.......__ .................................II I 0 a I l[lel31].R Iii01'Ii @I"I

Q_:!/_ Qt tQI:,_ l_, W;i!!_u)I ! > _/i(t i_ 17 :_,

1. Connecter le tuyau d'arrivee d'eau au robinet d'arrSt sous

I'evier.

A. Arrivde d'eau chaude

2. Enfiler les brides sur les tuyaux d'evacuation (figure A). Ne pas

couper les tuyaux d'evacuation.

3. Engager completement les tuyaux sur les branches du

raccord du circuit d'evacuation (figure B); on doit entendre

plusieurs "clics".

4. Placer la bride de serrage a la position appropriee (figures C et

D).

A

C

B

D

5. Connecter le tuyau d'evacuation - utiliser I'une des options

suivantes •

44

OptionI :Installationavec broyeur &d_chets/pas de

brise-vide

C

A. Pour une construction neuve, 6ter I'opercule d'obturation du broyeur

d_chets.

B. Raccorder le raccord du circuit d'_vacuation au broyeur _d_chets.

C. Setter la bride.

REMARQUE : Ce raccordement doit _tre realis6 en amont du

siphon du circuit d'evacuation eta au moins 20" (50,8 cm)

au-dessus du plancher de I'espace d'installation du lave-vaisselle.

On recommande de lover le tuyau d'evacuation et de le fixer

solidement sur la face inferieure du plan de travail.

Option 2 : Installation sans broyeur &d_chets/avec brise-

vide

C

A. Brise-vide

B. Raccord du circuit d'_vacuation

C. Circuit d'_vacuation de la maison

Option 3 : Installation avec broyeur _d_chets et brise-vide

BC

A. Brise-vide

B. Raccord du circuit d'_vacuation

C. Circuit d'_vacuation de la maison

Option 4: Installation sans broyeur &d_chets/sans brise-

vide

B

A. Raccord du circuit d'_vacuation

B. Circuit d'_vacuation de la maison

REMARQUES :

• Raccorder le raccord du circuit d'evacuation au circuit

d'evacuation de la maison - utiliser la bride de tuyau

fournie.

Ce raccordement doit _tre realis6 en amont du siphon du

circuit d'evacuation eta au moins 20" (50,8 cm) au-dessus

du plancher de I'espace d'installation du lave-vaisselle.

On recommande de lover le tuyau d'evacuation et de le

fixer solidement sur la face inferieure du plan de travail.

6. Ouvrir I'arrivee d'eau; verifier I'absence de fuites.

45

2. Inserer les conducteurs electriques £ travers le serre-c&ble;

fixer le serre-c&ble sur la plaque du boftier de raccordement.

Risque de choc _lectrique

Interrornpre I'alirnentation _lectrique avant d'installer

le lave=vaisselie (au niveau du tableau de distribution =

fusible ou disjoncteur)

Le non=respect de cette instruction peut causer

un d_c_s ou on choc 61ectrique.

1. Oter la vis fixant le couvercle du boftier de raccordement

electrique. Oter le couvercle.

@

Risque de choc _lectrique

Relier le lave=vaisselle ala terre d'une m_thode

61ectrique.

Brancher le fJl reli_ a la terre au connecteur vert reli_

la terre darts la boite de la borne.

Ne pas utiliser un cable de rallonge.

Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

3= Raccorder les conducteurs a I'aide de connecteurs de ills de

taille appropriee pour le raccordement direct des conducteurs

du c&ble et des conducteurs de calibre 16 du lave-vaisselle,

comme suit.

Conducteur Conducteur dans le

d'alimentation • boftier de connexion

Blanc Blanc

Noir Noir

Conducteur de Vis de liaison & la

liaison & la terre terre

46

4. Fixer le conducteur de liaison & la terre sous la vis verte de

liaison & la terre.

'\\\

B

5.

A. Fixer le conducteur de fiaison _la terre sous la vis verte

de liaison _la terre.

B. Connecter ensemble les conducteurs blancs et les

conducteurs noirs.

Reinstaller le couvercle du bolier de raccordement electrique.

Veiller & ce que tousles conducteurs soient bien places

I'interieur du boiler de connexion.

\ '_,,,,,

i

J

I

i

i

REMARQUE : Ne pas brancher dans une prise avant d'en avoir

re£_uI'instruction.

i:!l]ll]l}]ll]lili[=@ =-,,

1. Ouvrir le tiroir inferieur de I'appareil.

2. Pousser les agrafes et faire glisser les glissieres vers I'arriere,

de 5" (12,7 cm).

3.

4.

5.

Soulever le tiroir pour le separer des glissieres. Placer le tiroir &

gauche sur la protection. Inserer les glissieres dans le lave-

vaisselle.

Faire glisser le lave-vaisselle jusqu'& sa position de service

finale dans I'espace d'installation entre les placards. Verifier

que les tuyaux et le c&blage electrique ne sont pas deform6s/

ecras6s.

Contr61er I'aplomb transversal • placer un niveau au sommet

du tiroir. Contr61er I'aplomb avant/arriere •placer un niveau sur

une glissiere.

i

i

cx

ZIL;21;21£;21LI;:111[

47

6.

7.

8.

€:tablir I'aplomb du lave-vaisselle • ajuster la Iongueur de

deploiement des pieds--utiliser une douille de 3/le".

A. R_glage du d_ploiement des pieds

Placer la corniere de garniture sur le sol et marquer sur la

garniture le niveau correspondant au sommet du rebord du

chassis. Choisir la rainure la plus proche du repere trac& Si le

repere est entre deux rainures, choisir la rainure pour laquelle

la corniere de garniture sera la plus courte. Sur une surface

proteg6e, couper la corniere de garniture au niveau de la

rainure choisie. Tirer le lave-vaisselle pour le faire sortir

d'environ 6" (15,24 cm) de I'encastrement.

Fixer la bride de la corniere de plinthe sur le chassis.

9. Inserer la corniere de garniture (plinthe) dans la bride de

plinthe.

10. Fixer la bride de la corniere de plinthe du c6te oppos&

11. Installer une corniere de garniture laterale flexible de chaque

c6t6--voir I'illustration.

12. Faire glisser le lave-vaisselle dans la cavite d'encastrement

jusqu'& sa position finale. Inspecter le tuyau de vidange et le

c&blage electrique pour verifier qu'ils ne sont pas deform6s.

48

1.

..................... iave-va: sselte

Oter le tiroir superieur (m_me processus que pour le tiroir

inferieur); placer le tiroir superieur sur le tiroir inferieur, en

appui sur des cornieres de carton separant les deux tiroirs.

2.

c__ -.b

Assujettir le lave-vaisselle aux brides de montage inferieures

(installees prec6demment sur les placards).

A

A. Assujettir le lave-vaisselleaux brides de montage inf_rieures.

3. Assujettir le lave-vaisselle aux brides de montage superieures.

Option 1 : Plan de travail en mat_riau dur

Assujettir le lave-vaisselle aux brides de montage laterales

(installees prec6demment sur les parois des placards).

/

A. Assujettir le lave-vaisselle aux brides de montage lat_rales.

Option 2 : Plan de travail en bois

Assujettir le lave-vaisselle au plan de travail--utiliser les pattes

de montage qui ont et6 prec6demment rabattues au sommet

du lave-vaisselle.

\\

A. Assujettir le lave-vaisselle au plan de travail--utiliser les pattes de

montage qui ont _t_ pr_c_demment rabattues au sommet du lave-

vaisselle.

1. Deployer les glissieres du tiroir superieur; installer le tiroir

superieur sur les glissieres.

2. Deployer les glissieres jusqu'& la position d'emboitement.

49

3. Pousser completement le tiroir superieur dans son Iogement;

repeter le processus ci-dessus pour le tiroir inferieur.

4. Dans le placard sous I'evier, former une boucle avec I'exces

de Iongueur du tuyau d'evacuation. Utiliser I'attache pour

former et immobiliser la boucle.

5,

Risque de choc _lectrique

Brancher sur une prise a3aIv_oles reli_e a la terre.

Ne pas enlever la broche de liaison ala terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Brancher le lave-vaisselle ou reconnecter la source de courant

electrique.

/

6. Selectionner le programme Rinse Only (rin(;age seulement) et

appuyer sur le bouton START/RESUME (mise en marche/

reprise). Laisser le lave-vaisselle effectuer le processus de

remplissage, rin£;age et vidange de I'eau. Verifier I'absence de

fuite. Si des fuites sont detectees, resserrer les connexions

concernees et repeter cette etape.

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" des Instructions

d'utilisation ou contacter le marchand chez qui vous avez achete

votre lave-vaisselle.

INSTRUCTIONS D'INSTALLATION DU PANNEAU

p

PERSONNALISE

+1"::_+,;;; '++,:4.... '+;:..............J' +:_+,:

Si vous envisagez d'installer des panneaux personnalises en bois,

vous devrez les creer vous-meme ou consulter un ebeniste ou un

menuisier qualifi& Voir le dessin des dimensions pour les

specifications du panneau.

IMPORTANT :

• L'epaisseur du panneau personnalise dolt etre comprise entre

1/2"(1,3 cm) et 3/4"(1,9 cm).

Respecter les dimensions indiquees pour la hauteur des

panneaux personnalises. Si la hauteur est superieure & la

valeur recommandee, le tiroir du lave-vaisselle, les placards

ou le plan de travail risquent d'etre endommages.

La largeur des panneaux personnalises peut varier en fonction

de la largeur de I'espace d'installation.

Dimensions du panneau personnalis_

Panneau du tiroir sup_rieur

3/4"

(1,9cm)/

237/+6''

(59,5cm) _=

15+A"

(41,3 cm)

Panneau du tiroir inf_rieur

237/16''

(59,5 cm)

t

12%"

(32,4 cm)

(1,9 cm}y , /

Installation des pi_ces de quincaillerie

Centrer les pieces de quincaillerie (de gauche & droite) sur le

panneau personnalis& Lors de I'installation des pieces de

quincaillerie, veiller & ce que les vis de fixation soient en

affleurement avec I'arriere de panneau personnalis&

50

1.

2.

_ 2Q.I" ___a _._e__ d U _M_ _:__a t_ _?@:_5°:_s:_sa_;_5@

Placer le panneau personnalise face vers le bas sur une

surface propre et souple.

A I'aide d'un crayon, noter les points centraux pour les deux

avant-trous du dispositif de fixation du panneau et les six

avant-trous necessaires pour le panneau.

q-lV2" __ t

(20,2c8i- /

14%"

(36,6 ct

I

A. Axe central

B. Avant-trous pour le dispositif de fixation du panneau (2)

C. Avant-trous (6)

3. Marquer les points centraux pour les deux avant-trous du

dispositif de fixation du panneau et les quatre avant-trous

necessaires pour le panneau inferieur.

A

11W' 11W'

I(28,5cm) (28,5cm)

2v2"-- I _ , _ ,,

€[. __ 8/_ __ 8V_ .--_t

(6,3cm)_€ I .!.. (20,7cm) I (20,7cm) : /

.J s/

.......i..........B'/

• J

f_

I

!

]- 1vP' -

--(3,8 cm)l

IOVP'

(26,7ira)

I

A. Axe central

B. Avant-trous pour le dispositif de fixation du panneau (2)

C. Avant-trous (4)

4. A I'aide d'un foret de _ "

/8 , percer chaque trou & 3/8"(1 cm) de

profondeur.

3/8"(1cm)

.........

IMPORTANT : Ne pas percer & plus de 3/8"(1 cm) de

profondeur ou vous risqueriez de percer & travers la face

avant du panneau.

1.

2.

Oter les deux dispositifs de fixation du panneau de la face de

la porte interne du tiroir.

Visser les deux dispositifs de fixation du panneau dans les

avant-trous perces a cet effet dans le panneau personnalis&

Panneau d_coratif personnalis_ seulement

1. Oter le ruban adhesif du conducteur vert de liaison & la terre

sur le panneau decoratif personnalis& L'extremite du

conducteur vert de liaison & la terre est fixee sur le panneau

decoratif personnalise & I'usine.

2. Fixer la bague de connexion de I'extremite du conducteur vert

de liaison & la terre situee sur le panneau decoratif

personnalise & la bague de connexion et & la vis de liaison & la

terre situ_es sur le panneau intermediaire du tiroir du lave-

vaisselle.

B

A. Conducteur vert de liaison Dla terre

B. Vis de liaison Dla terre

51

Panneau d_coratif ou panneau en bois personnalis_s

1. Monter le panneau personnalise superieur sur le tiroir en

alignant les dispositifs de fixation du panneau avec les deux

encoches en trou de serrure et inserer le panneau.

Panneau personnalis_

Panneau en bois personnalis_

2. Pour fixer le panneau personnalise sur le tiroir, pousser le

panneau personnalise vers le bas jusqu'& ce que la partie

superieure du panneau personnalise soit en affleurement avec

la partie superieure du tableau de commande.

3. A I'aide des vis fournies, fixer le panneau personnalise sur la

porte interne en vissant & travers la porte interne et dans les

avant-trous de 1/8"(3,2 mm).

W10300220B

© 2010. 2/10

All rights reserved. ® Registered Trademark/TM Trademark of KitchenAid, U.S.A., KitchenAid Canada licensee in Canada Printed in U.S.A.

Todos los derechos reservados. ® Marca registrada/TM Marca de comercio de KitchenAid, U.S.A., usada en Canad4 bajo licencia de KitchenAid Canada Impreso en EE,UU.

Tous droits reserves. ® Marque deposee/TM Marque de commerce de KitchenAid, U.S.A., Emploi sous licence par KitchenAid Canada au Canada Imprime aux E.-U.
