ICE MAKER SAFETY

INSTALLATION INSTRUCTIONS

Unpack the Ice Maker

Removing Packaging Materials

Remove tape and glue from your ice maker before using.

■To remove any remaining tape or glue from the exterior of the

ice maker, rub the area briskly with your thumb.

Tape or glue residue can also be easily removed by rubbing a

small amount of liquid dish soap over the adhesive with your

fingers. Wipe with warm water and dry.

■Do not use sharp instruments, rubbing alcohol, flammable

fluids, or abrasive cleaners to remove tape or glue. Do not

use chlorine bleach on the stainless steel surfaces of the ice

maker. These products can damage the surface of your

ice maker.

Cleaning Before Use

After you remove all of the packaging materials, clean the inside

of your ice maker before using it. See the cleaning instructions in

the “Ice Maker Care” section.

You can be killed or seriously injured if you don't immediately

You can be killed or seriously injured if you don't follow

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”

These words mean:

follow instructions.

instructions.

DANGER

WARNING

IMPORTANT SAFETY INSTRUCTIONS

WARNING

: To reduce the risk of fire, electric shock, or injury when using your ice maker, follow these basic

precautions:

SAVE THESE INSTRUCTIONS

■

Plug into a grounded 3 prong outlet.

■

Do not remove ground prong.

■

Do not use an adapter.

■

Do not use an extension cord.

■

Disconnect power before manually cleaning the inside components.

■

Disconnect power before servicing.

■

Replace all parts and panels before operating.

■

Use two or more people to move and install ice maker.

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other

reproductive harm.

WARNING

Excessive Weight Hazard

Use two or more people to move and install ice maker.

Failure to do so can result in back or other injury.

Location Requirements

■To ensure proper ventilation for your ice maker, the front side

must be completely unobstructed. The ice maker may be

closed-in on the top and three sides, but the installation

should allow the ice maker to be pulled forward for servicing

if necessary.

■Installation of the ice maker requires a cold water supply inlet

of ¹⁄₄" (6.35 mm) O.D. soft copper tubing with a shut-off valve

or a Whirlpool supply line Part Number 8212547RB, and a

Whirlpool approved drain pump, Part Number 1901A, only to

carry the water to an existing drain.

■Choose a well-ventilated area with temperatures above 55°F

(13°C) and below 110°F (43°C). Best results are obtained

between 70°F and 90°F (21ºC and 32°C).

■The ice maker must be installed in an area sheltered from

the elements, such as wind, rain, water spray, or drip.

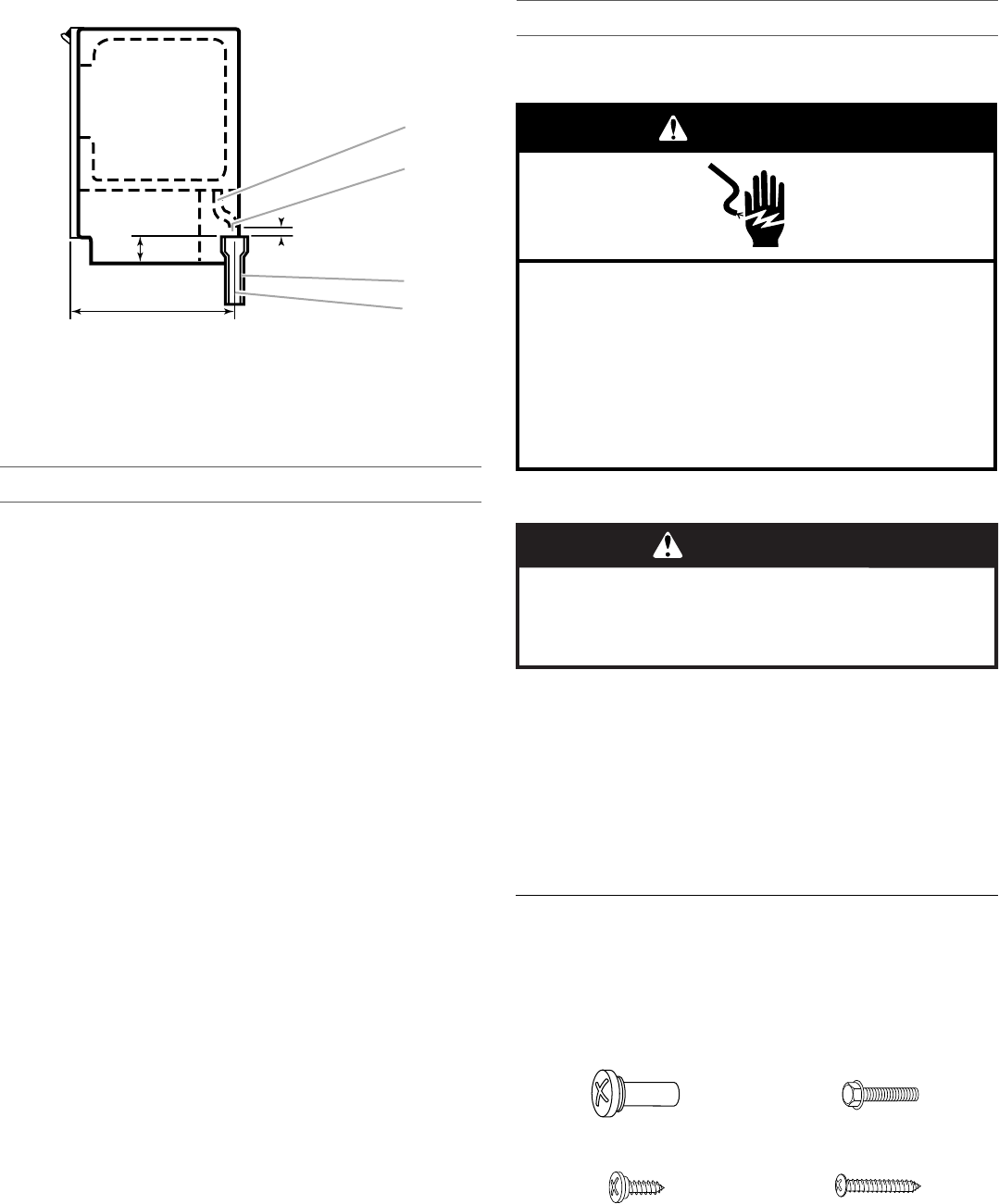

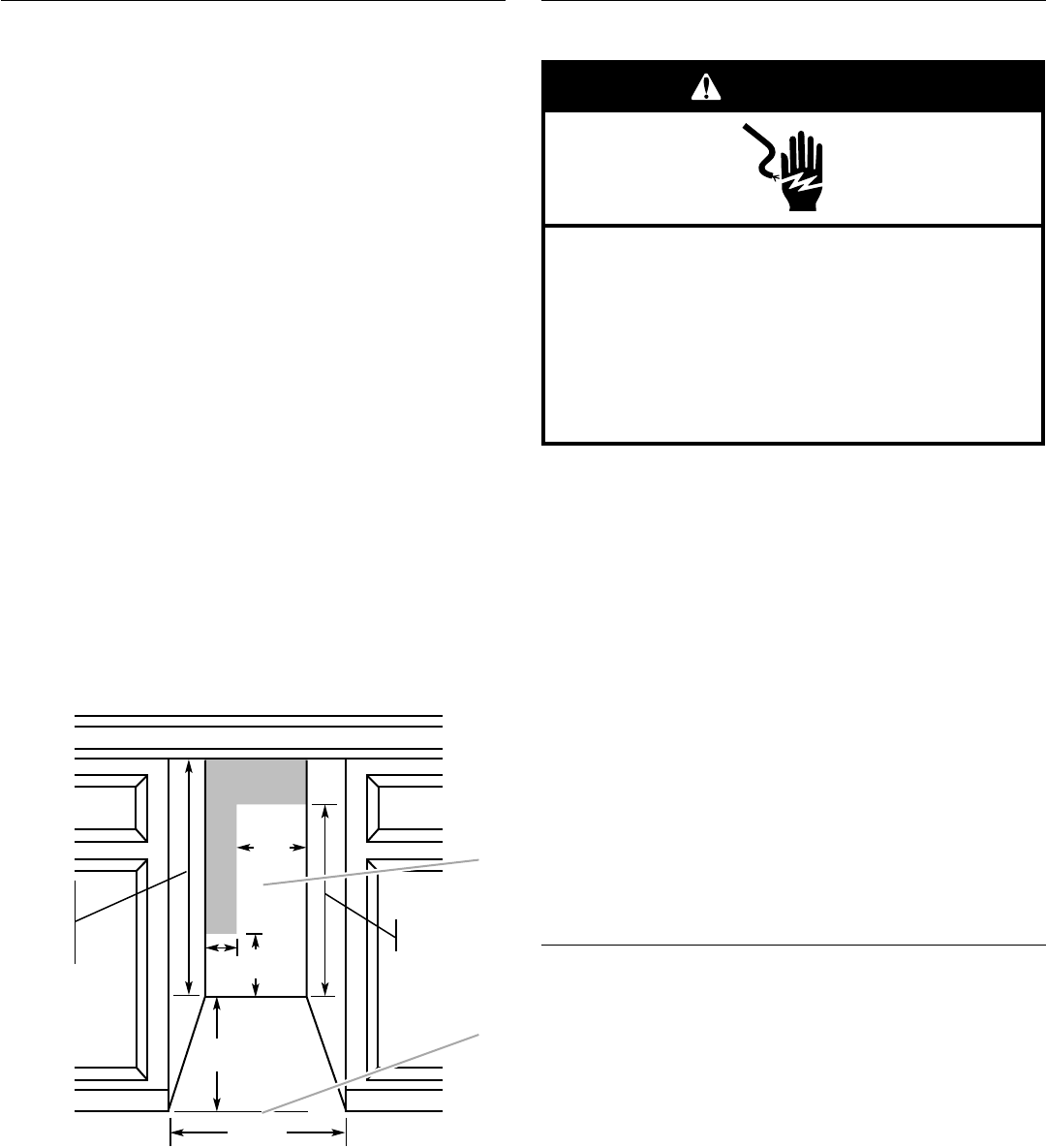

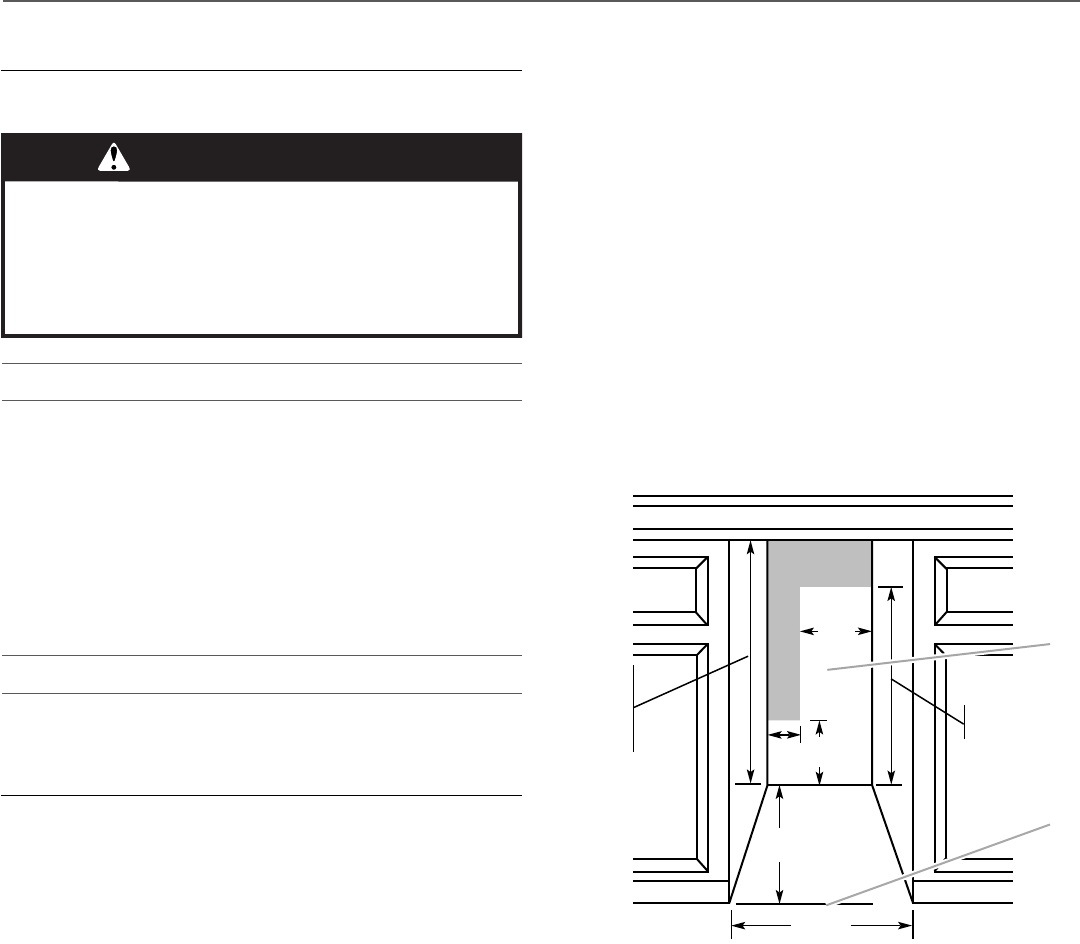

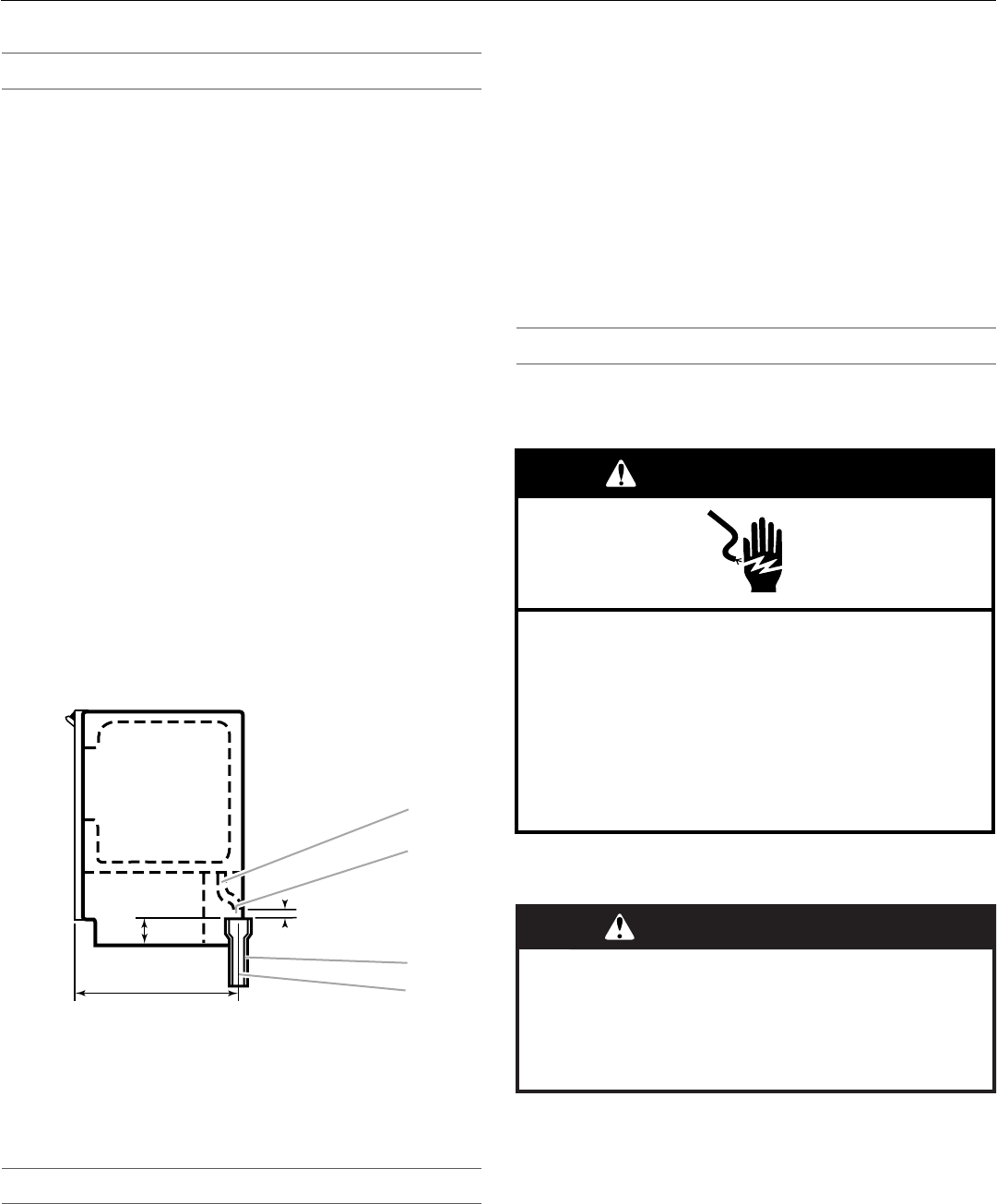

■When installing the ice maker under a counter, follow the

recommended opening dimensions shown. Place electrical

and plumbing fixtures in the recommended location as

shown.

NOTES:

■Check that the power supply cord is not damaged,

pinched, or kinked between the ice maker and the

cabinet.

■Check that the water supply line is not damaged,

pinched, or kinked between the ice maker and the

cabinet.

■Check that the drain line (on some models) is not

damaged, pinched, or kinked between the ice maker and

the cabinet.

■Check that the ice maker door is not flush with the

standard cabinets to avoid problems with opening the ice

maker door.

■Choose a location where the floor is even. It is important for

the ice maker to be level in order to work properly. If needed,

you can adjust the height of the ice maker by changing the

height of the leveling legs. See “Leveling.”

Electrical Requirements

Before you move your ice maker into its final location, it is

important to make sure you have the proper electrical

connection:

A 115-volt, 60 Hz., AC-only, 15- or 20-amp electrical supply,

properly grounded in accordance with the National Electrical

Code and local codes and ordinances, is required.

It is recommended that a separate circuit, serving only your ice

maker, be provided. Use a receptacle which cannot be turned off

by a switch or pull chain.

IMPORTANT: If this product is connected to a GFCI (Ground

Fault Circuit Interrupter) equipped outlet, nuisance tripping of the

power supply may occur, resulting in loss of cooling. Ice quality

may be affected. If nuisance tripping has occurred, and if the

condition of the ice appears poor, dispose of it.

Recommended Grounding Method

The ice maker must be grounded. The ice maker is equipped with

a power supply cord having a 3 prong grounding plug. The cord

must be plugged into a mating, 3 prong, grounding-type wall

receptacle, grounded in accordance with the National Electrical

Code and local codes and ordinances. If a mating wall receptacle

is not available, it is the personal responsibility of the customer to

have a properly grounded, 3 prong wall receptacle installed by a

qualified electrician.

Water Supply Requirements

Check that the water supply lines are insulated against freezing

conditions. Ice formations in the supply lines can increase water

pressure and damage your ice maker or home. Damage from

frozen supply lines is not covered by the warranty.

A cold water supply with water pressure of between 30 and

120 psi (207 and 827 kPa) is required to operate the ice maker. If

you have questions about your water pressure, call a licensed,

qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT:

■A reverse osmosis water filtration system is not

recommended for ice makers that have a drain pump

installed.

■For gravity drain systems only.

■The pressure of the water supply coming out of a reverse

osmosis system going to the water inlet valve of the ice

maker needs to be between 30 and 120 psi (207 and

827 kPa).

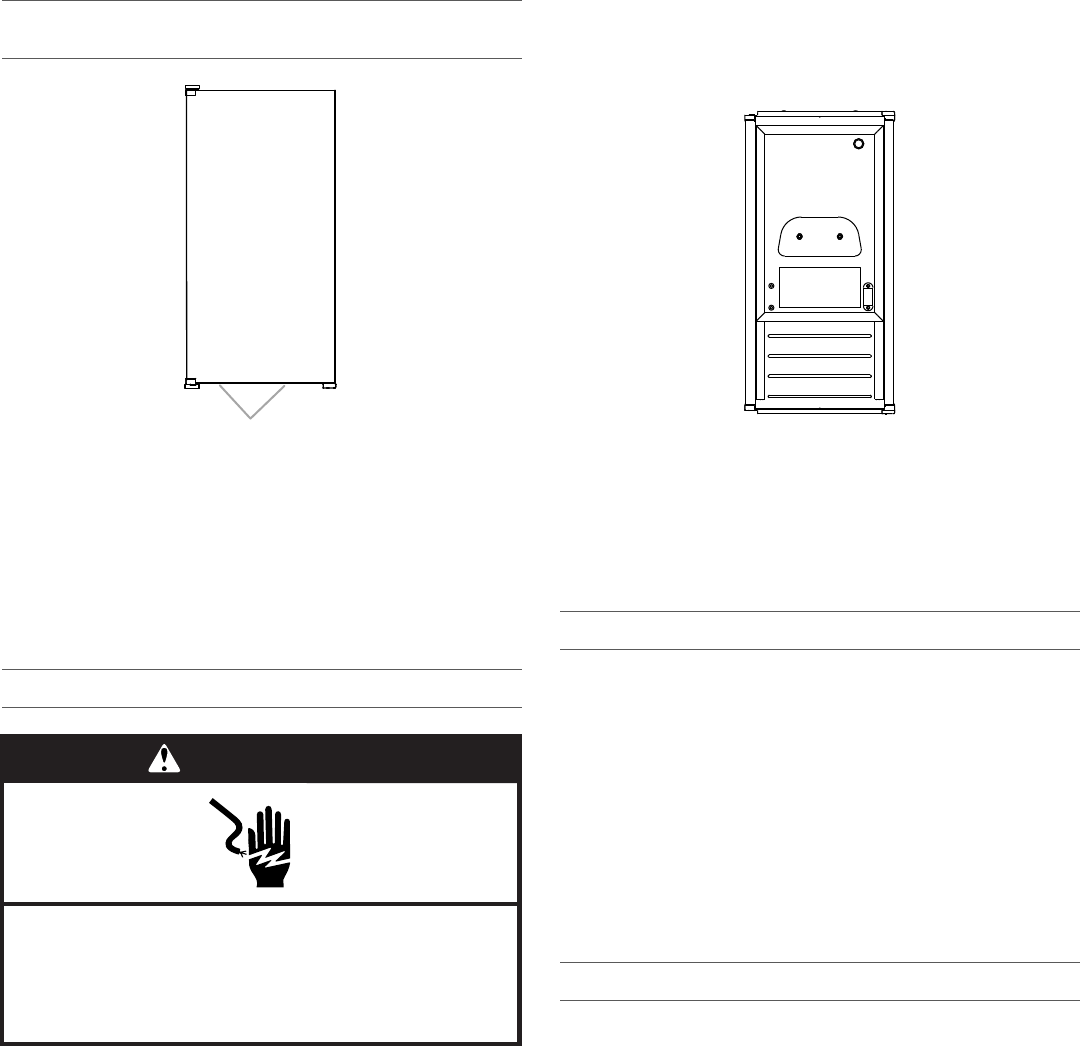

A. Recommended location for electrical and plumbing fixtures

B. Floor level

3¹⁄₂"

(8.9 cm)

(22.9 cm)

11¹⁄₂"

(29.2 cm)

24"

(60.1 cm)

15"

(38.1 cm)

34"

(86.4 cm)

Min.

34¹⁄₂"

(87.6 cm)

Max.

28¹⁄₂"

(72.4 cm)

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

If a reverse osmosis water filtration system is connected to your

cold water supply, the water pressure to the reverse osmosis

system needs to be a minimum of 40 to 60 psi (276 to 414 kPa).

NOTE: The reverse osmosis system must provide 1 gal. (3.8 L) of

water per hour to the ice maker for proper ice maker operation. If

a reverse osmosis system is desired, only a whole-house

capacity reverse osmosis system, capable of maintaining the

steady water supply required by the ice maker, is recommended.

Faucet capacity reverse osmosis systems are not able to

maintain the steady water supply required by the ice maker.

If the water pressure to the reverse osmosis system is less than

40 to 60 psi (276 to 414 kPa):

■Check to see whether the sediment filter in the reverse

osmosis system is blocked. Replace the filter if necessary.

■Allow the storage tank on the reverse osmosis system to refill

after heavy usage.

If you have questions about your water pressure, call a licensed,

qualified plumber.

Vacation or Extended Time Without Use

■When you will not be using the ice maker for an extended

period of time, turn off the water and power supply to the ice

maker.

■Check that the water supply lines are insulated against

freezing conditions. Ice formations in the supply lines can

increase water pressure and cause damage to your ice maker

or home. Damage from freezing is not covered by the

warranty.

Connect Water Supply

Read all directions before you begin.

IMPORTANT:

■Plumbing shall be installed in accordance with the

International Plumbing Code and any local codes and

ordinances.

■Use copper tubing or Whirlpool supply line, Part Number

8212547RP, and check for leaks.

■Install tubing only in areas where temperatures will remain

above freezing.

Tools Needed

Gather the required tools and parts before starting installation:

■Flat-blade screwdriver

■⁷⁄₁₆" and ¹⁄₂" open-end wrenches or two adjustable wrenches

■¹⁄₄" nut driver

NOTE: Do not use a piercing-type or ³⁄₁₆" (4.76 mm) saddle valve

which reduces water flow and clogs more easily.

Connecting the Water Line

1. Turn off main water supply. Turn on nearest faucet long

enough to clear line of water.

2. Using a ¹⁄₂" copper supply line with a quarter-turn shut-off

valve or the equivalent, connect the ice maker as shown.

NOTE: To allow sufficient water flow to the ice maker a

minimum ¹⁄₂" diameter home supply line is recommended.

3. Now you are ready to connect the copper tubing. Use ¹⁄₄"

(6.35 mm) O.D. soft copper tubing for the cold water supply.

■Ensure that you have the proper length needed for the

job. Be sure both ends of the copper tubing are cut

square.

■Slip compression sleeve and compression nut on copper

tubing as shown. Insert end of tubing into outlet end

squarely as far as it will go. Screw compression nut onto

outlet end with adjustable wrench. Do not overtighten.

4. Place the free end of the tubing into a container or sink, and

turn on main water supply and flush out tubing until water is

clear. Turn off shut-off valve on the water pipe.

IMPORTANT: Always drain the water line before making the

final connection to the inlet of the water valve to avoid

possible water valve malfunction.

5. Bend the copper tubing to meet the water line inlet which is

located on the back of the ice maker cabinet as shown.

Leave a coil of copper tubing to allow the ice maker to be

pulled out of the cabinet or away from the wall for service.

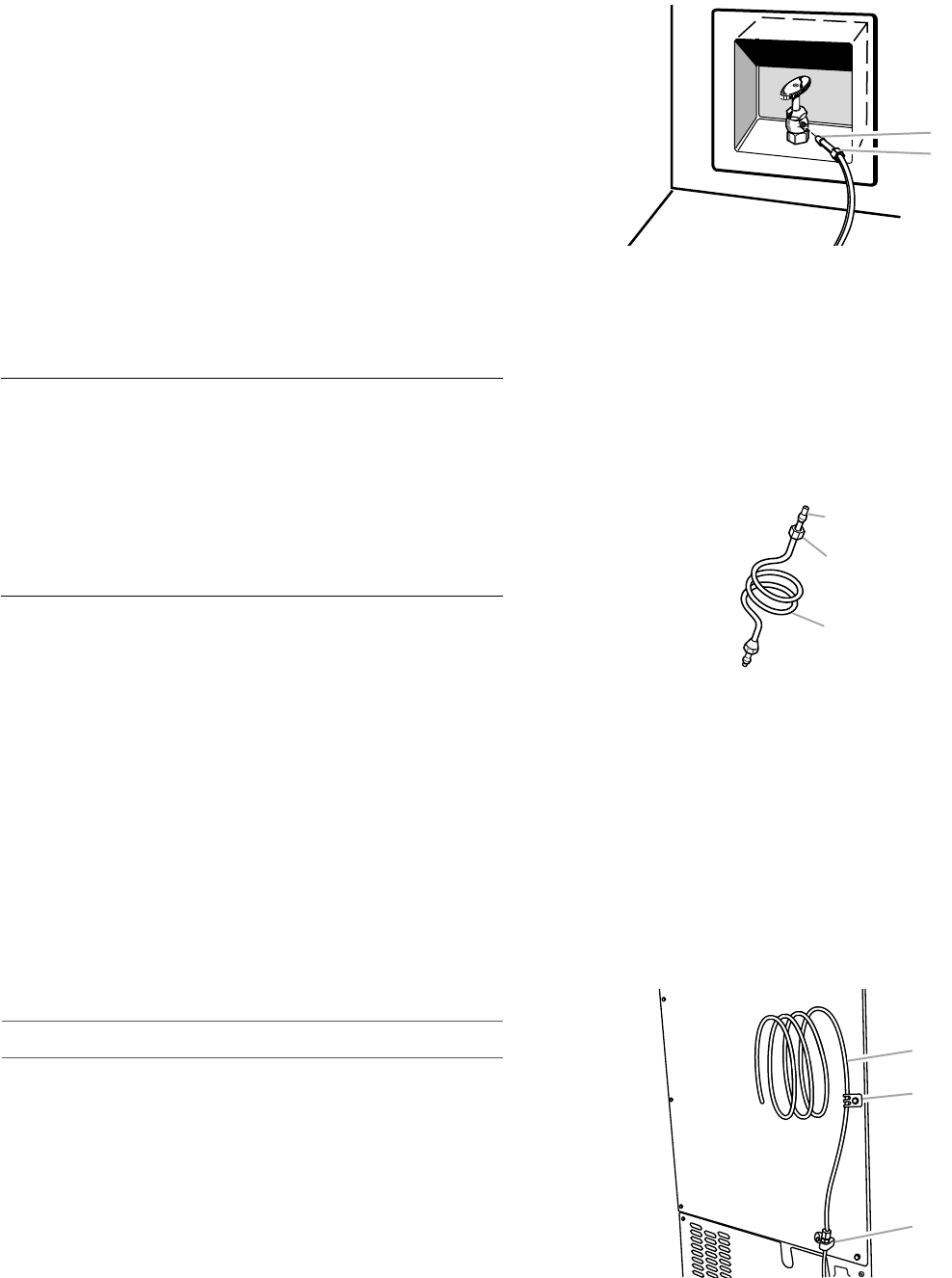

Rear View

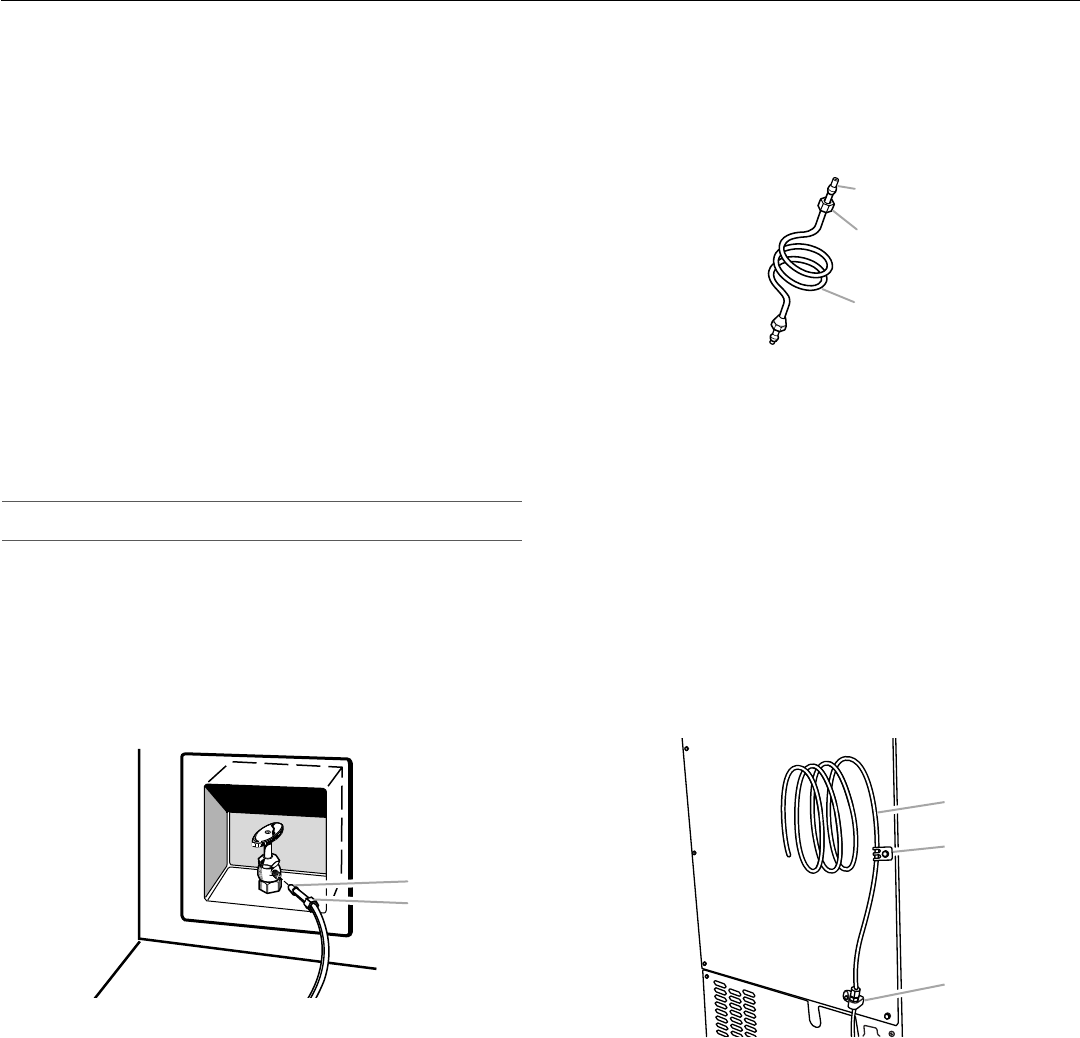

A. Bulb

B. Nut

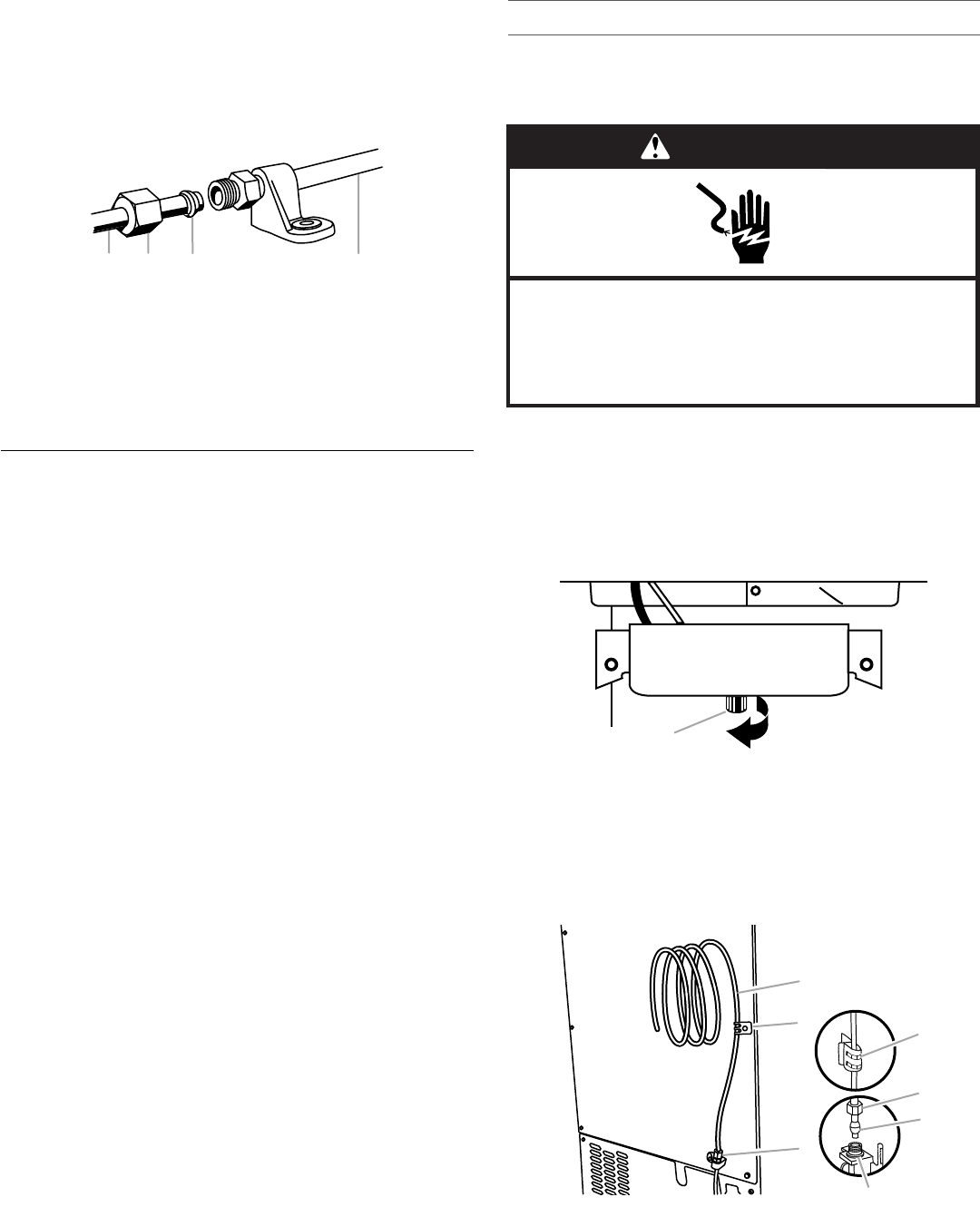

A. Compression sleeve

B. Compression nut

C. Copper tubing

A. Copper tubing

B. Water supply tube clamp

C. Inlet water tube clamp and

supply line connector

6. Remove and discard the short, black plastic tube from the

end of the water line inlet.

7. Thread the nut onto the end of the tubing. Tighten the nut by

hand. Then tighten it with a wrench two more turns. Do not

overtighten.

NOTE: To avoid rattling, be sure the copper tubing does not

touch the cabinet’s side wall or other parts inside the cabinet.

8.Install the water supply tube clamp around the water supply

line to reduce strain on the coupling.

9. Turn shut-off valve on.

10. Check for leaks. Tighten any connections (including

connections at the valve) or nuts that leak.

Drain Pump Installation

(on some models)

NOTE: Connect drain pump to your drain in accordance with all

state and local codes and ordinances. It may be desirable to

insulate drain tube thoroughly up to drain inlet to minimize

condensation on the drain tube. Insulated tube kit Part Number

W10365792 is available for purchase. Drain pump is designed to

pump water to a maximum height of 10 ft (3 m). Use only

Whirlpool approved drain pump kit Part Number 1901A. Do not

connect the outlet end of the drain tube to a closed pipe system

to keep drain water from backing up into the ice maker.

Kit Contains:

■Drain pump kit Part Number 1901A

■⁵⁄₈" I.D. x 5¹⁄₈" drain tube (ice maker bin to drain pump reservoir

inlet)

■¹⁄₂" I.D. x 10 ft (3 m) drain tube hose (drain pump discharge to

household drain)

■⁵⁄₁₆" ID x 32" (81 cm) vent tube (drain pump reservoir vent to

ice maker cabinet back)

■Cable clamps (secures vent tube to back of ice maker) (3)

■#8-32 x ³⁄₈" pump mounting screws (secures drain pump to

baseplate and clamps to back of ice maker) (5)

■⁵⁄₈" small adjustable hose clamp (secures vent to drain pump)

■⁷⁄₈" large adjustable hose clamp (secures drain tube to ice

maker bin and drain pump reservoir inlet) (3)

■Rear panel (2)

■Instruction sheet

If Ice Maker Is Currently Installed

NOTE: If ice maker is not installed, please proceed to “Drain

Pump Installation” section.

1. Push the selector switch to the Off position.

2. Unplug ice maker or disconnect power.

3. Turn off water supply. Wait 5 to 10 minutes for the ice to fall

into the storage bin. Remove all ice from bin.

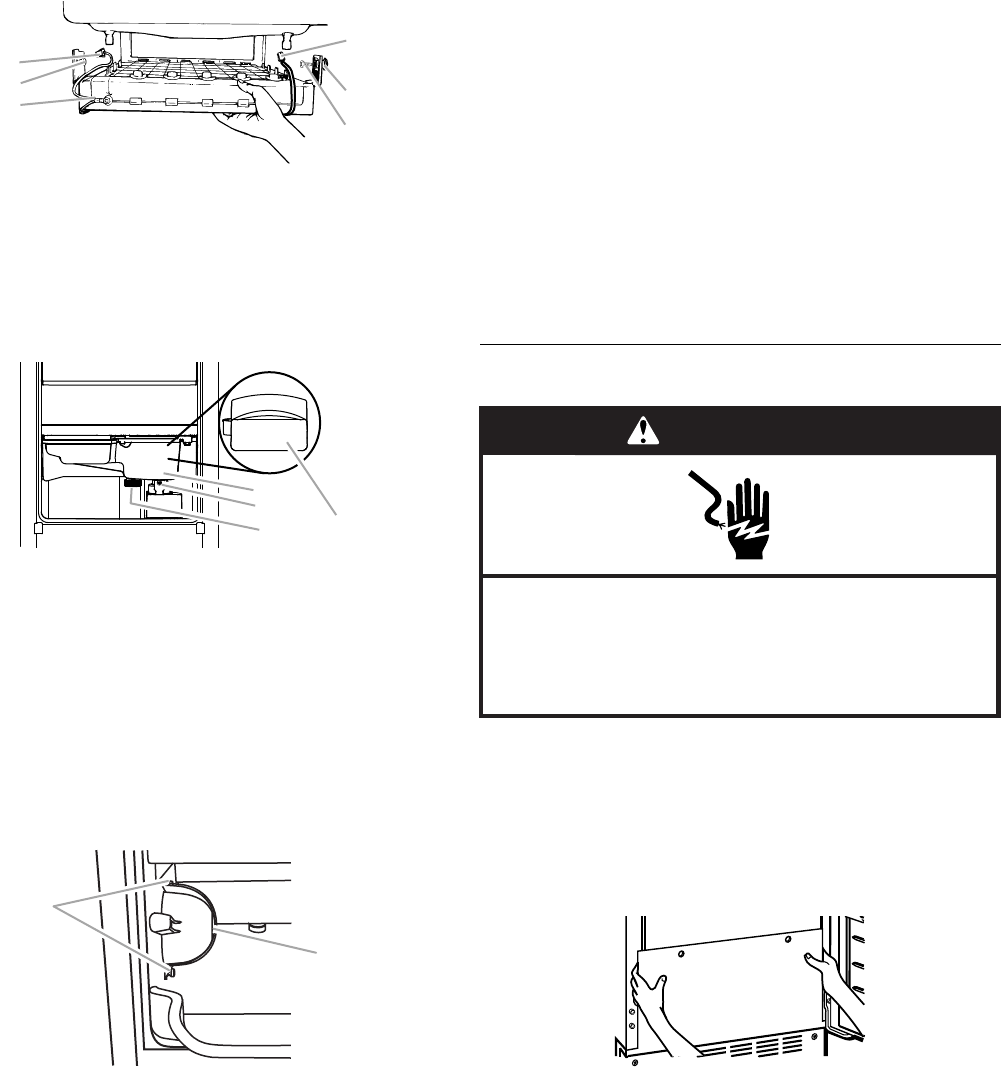

4. Unscrew the drain cap from the bottom of the water pan

located inside the storage bin. Allow water to drain

completely. Replace drain cap. See “Drain Cap” illustration.

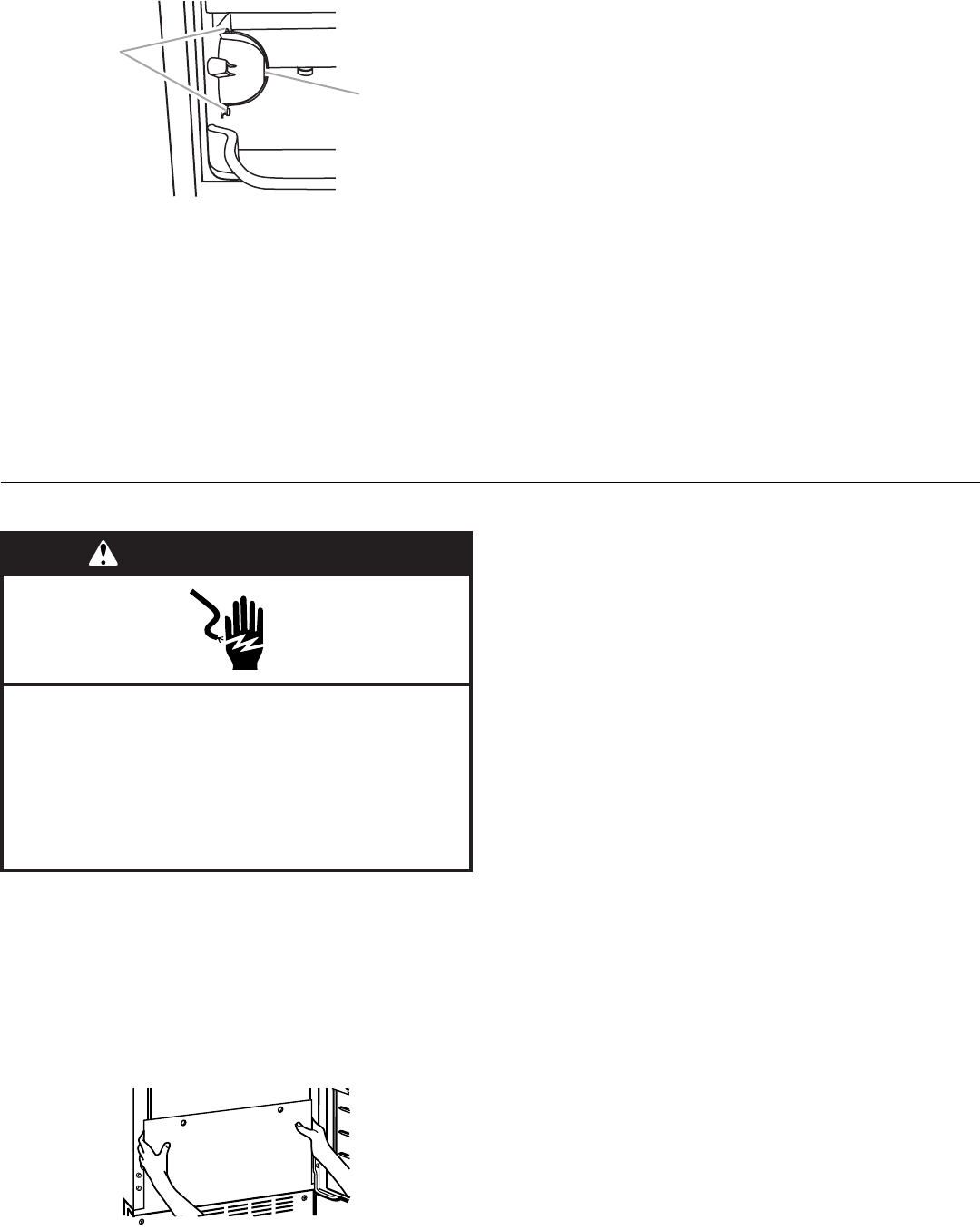

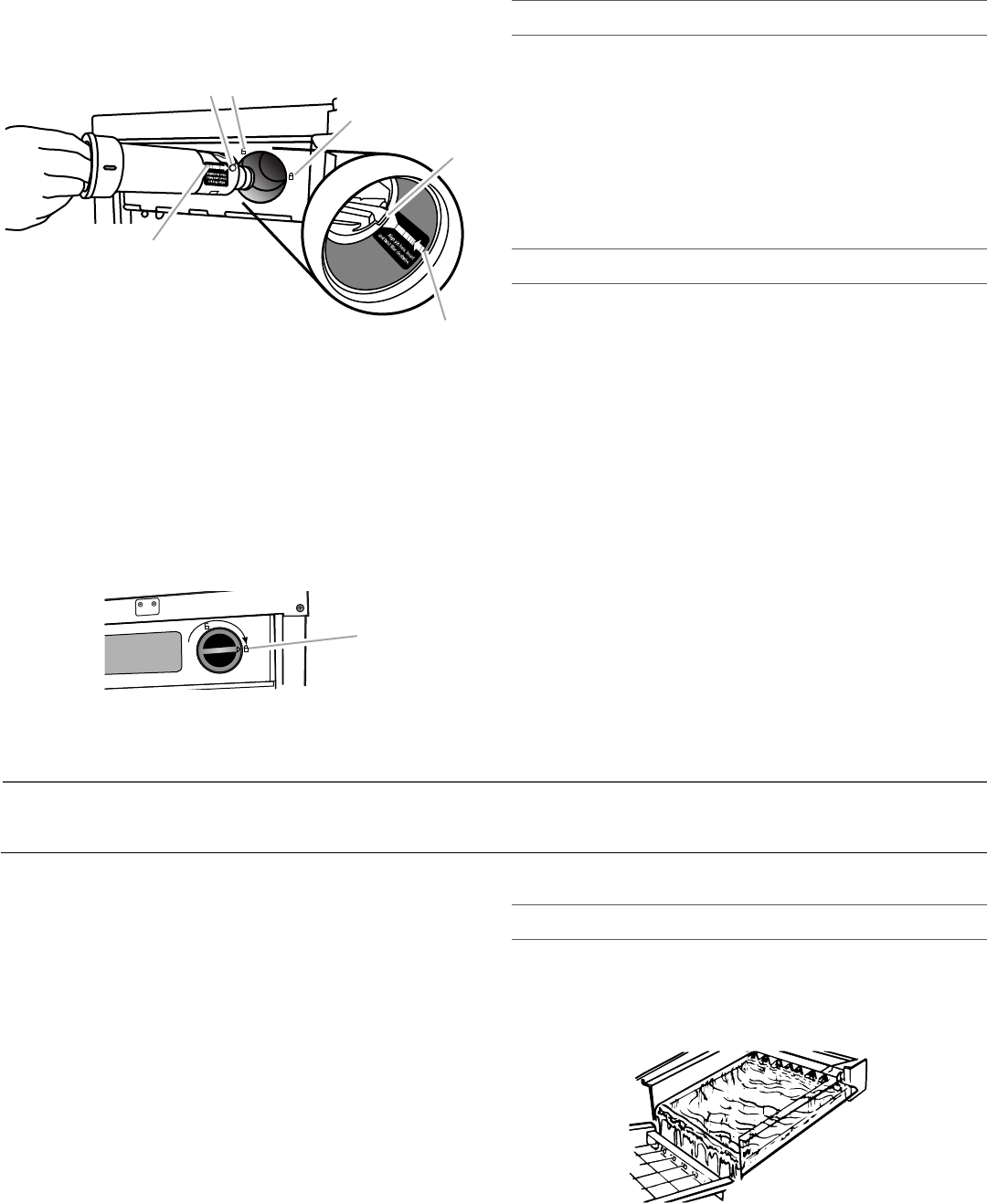

Drain Cap

5. If ice maker is built into cabinets, pull ice maker out of the

opening.

6. Disconnect water supply line. See “Water Supply Line”

illustration.

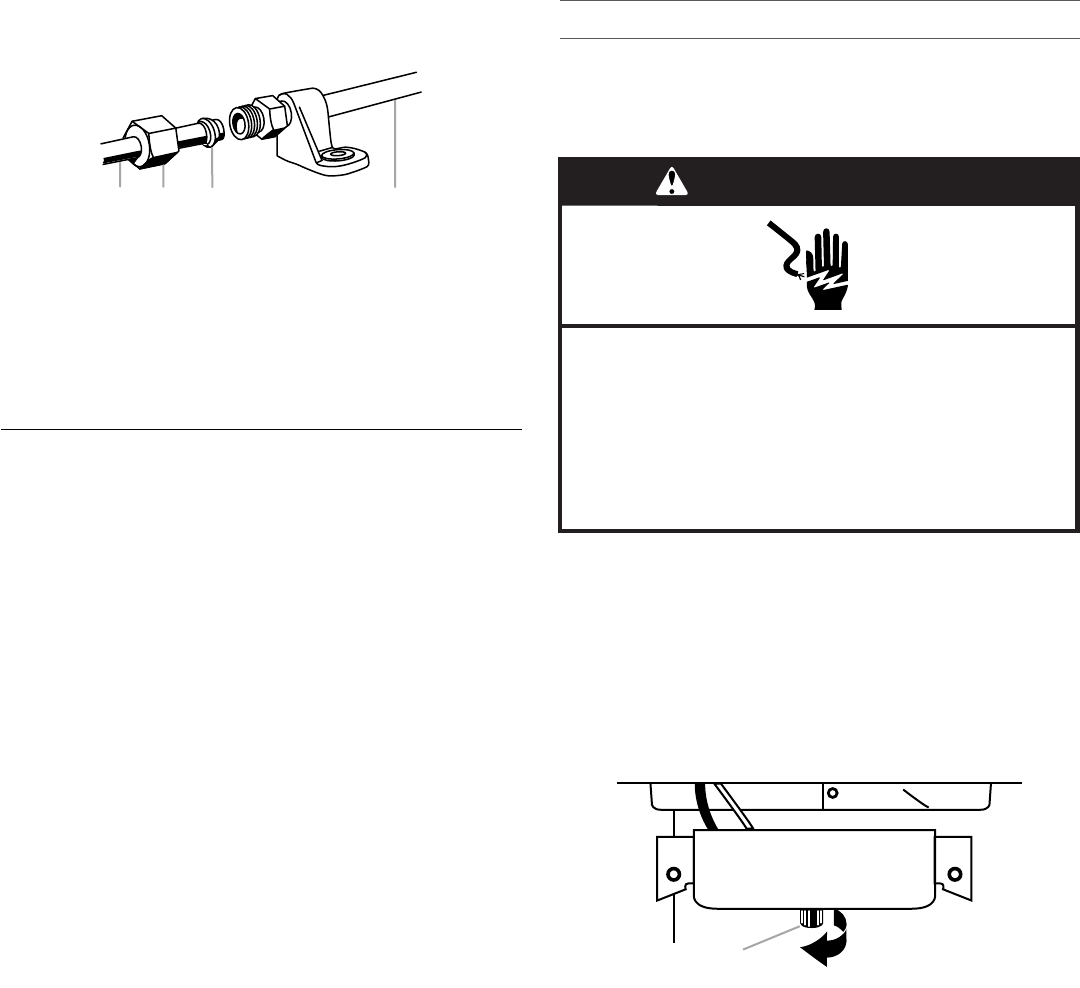

Water Supply Line

A. Line to ice maker

B. Nut (purchased)

C. Ferrule (purchased)

D. Supplied line from ice maker

DA B C

A. Drain cap

¹⁄₄

" copper tubing

B. Cable clamp

¹⁄₄

" compression nut

D. Ferrule (sleeve)

E. Ice maker connection

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

Drain Pump Installation

NOTE: Do not kink, smash or damage tubes or wires during

installation.

1. Unplug ice maker or disconnect power.

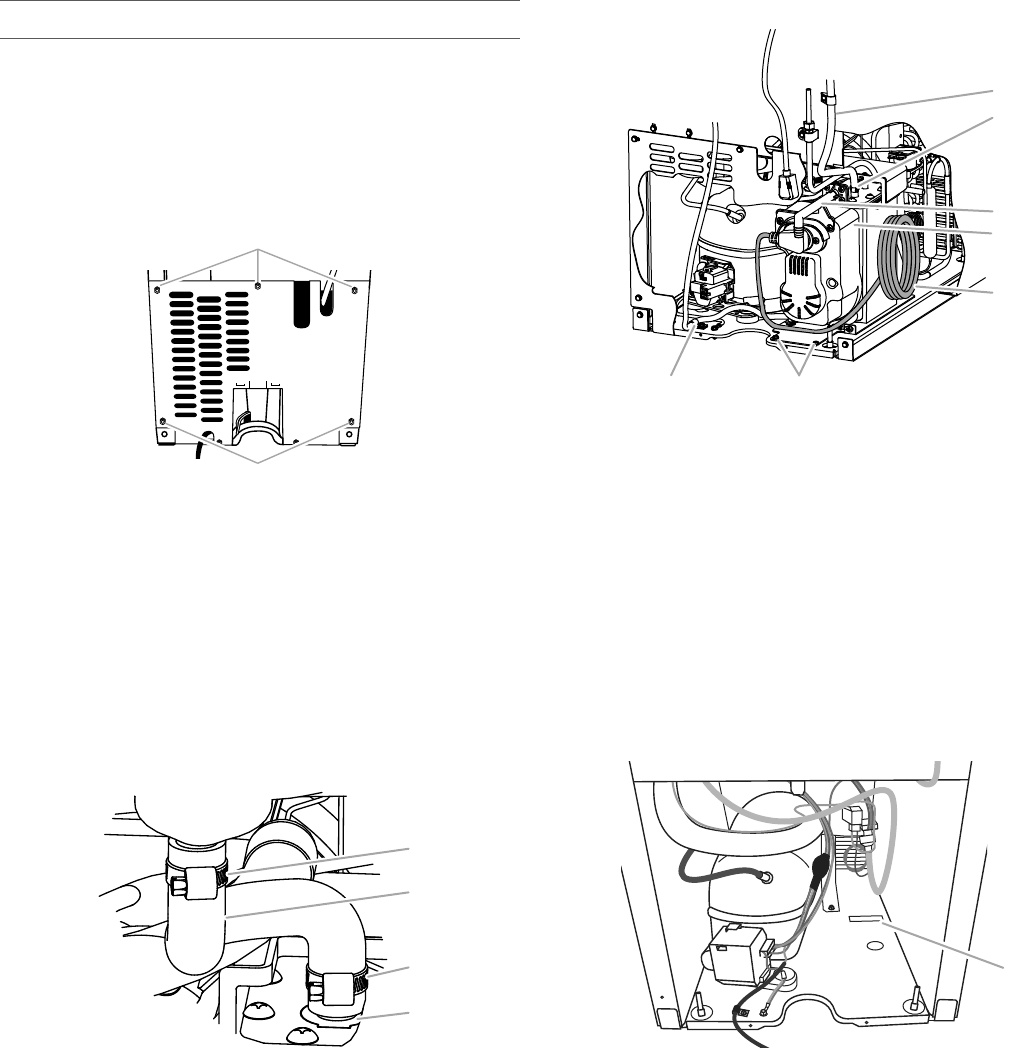

2. Remove rear panel. See “Rear Panel” illustration for 5 screw

locations. Pull rear panel away from the drain tube and

discard.

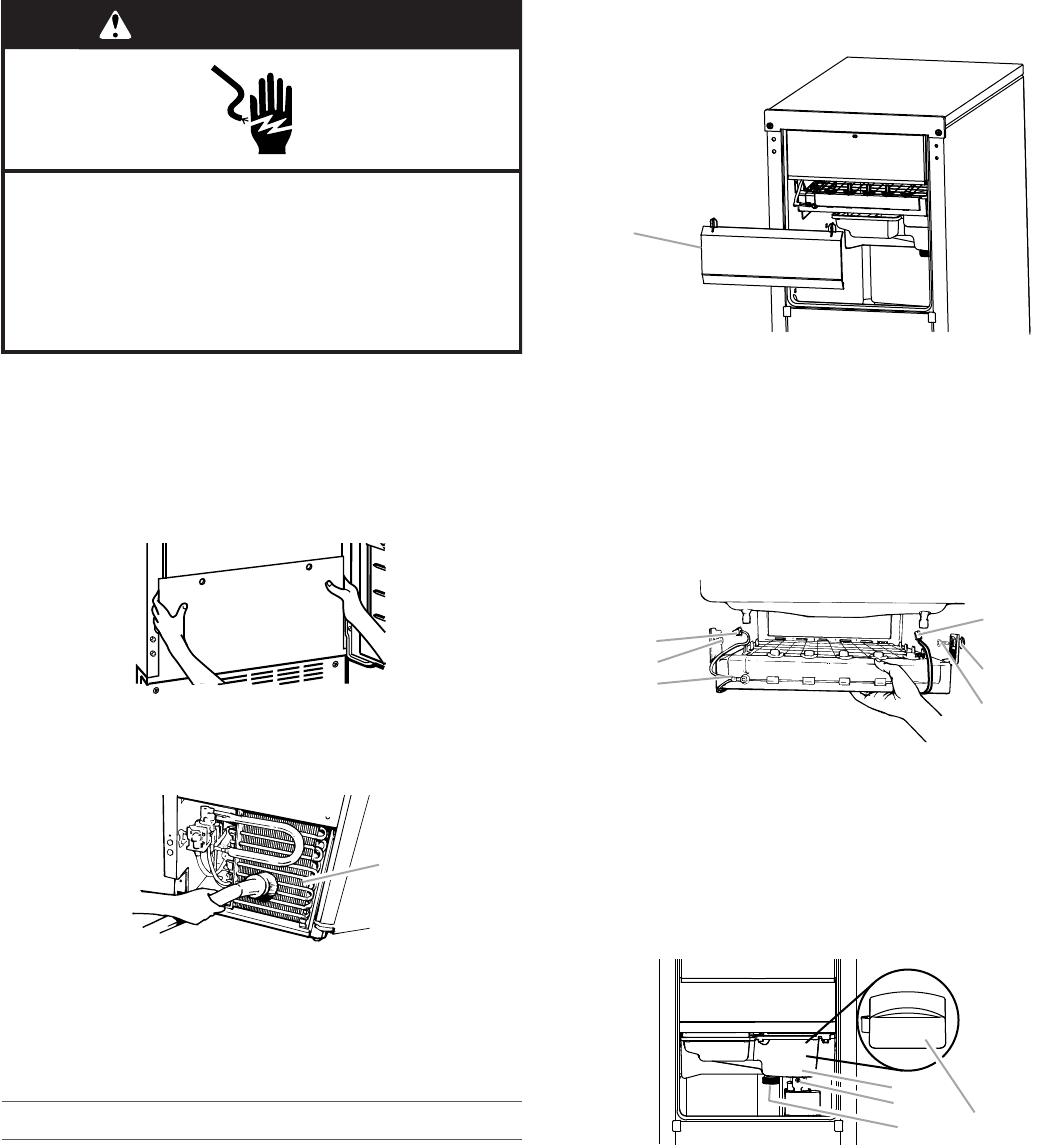

Rear Panel

3. Remove the old drain tube and clamp attached to the ice

maker bin.

NOTE: Discard old drain tube and clamp.

4. Install new drain tube (⁵⁄₈" ID x 5¹⁄₈") from ice maker bin to

drain pump reservoir inlet using new adjustable clamps. See

“Drain Tube” illustration.

NOTES:

■Do not kink.

■Trim tube length, if required.

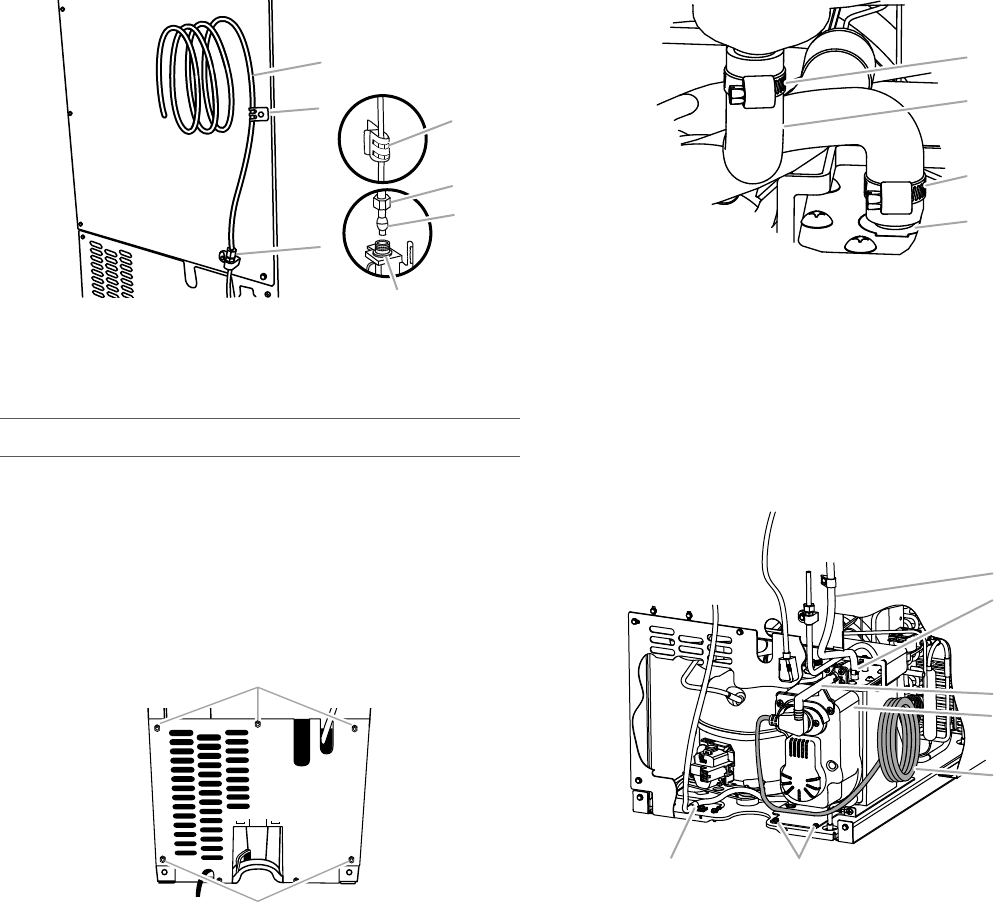

Drain Tube

5. Install vent tube (⁵⁄₁₆" ID x 32" [81 cm]) to drain pump reservoir

vent. Use one ⁵⁄₈" small adjustable clamp, supplied. See

“Parts Locations” illustration.

NOTE: Do not install household drain tube at this time.

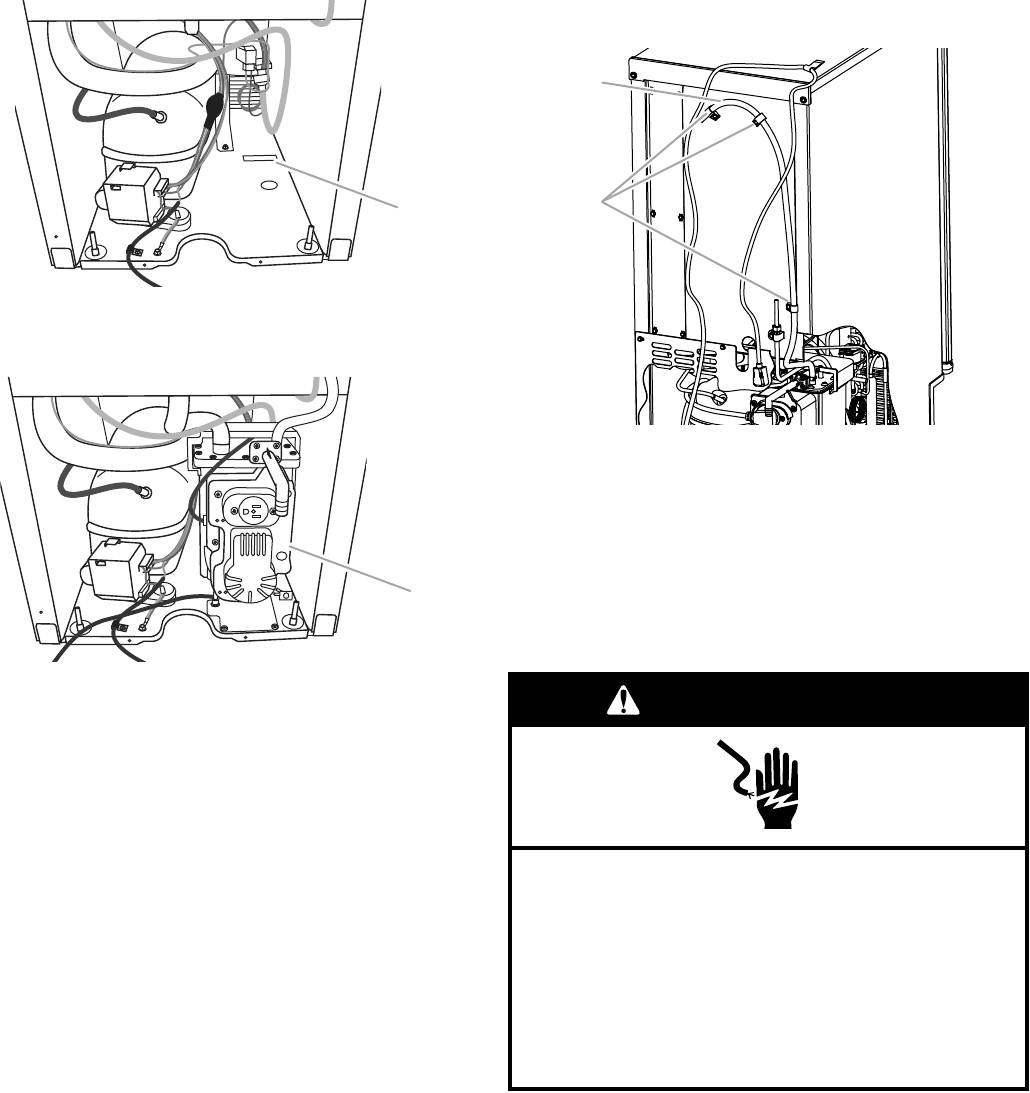

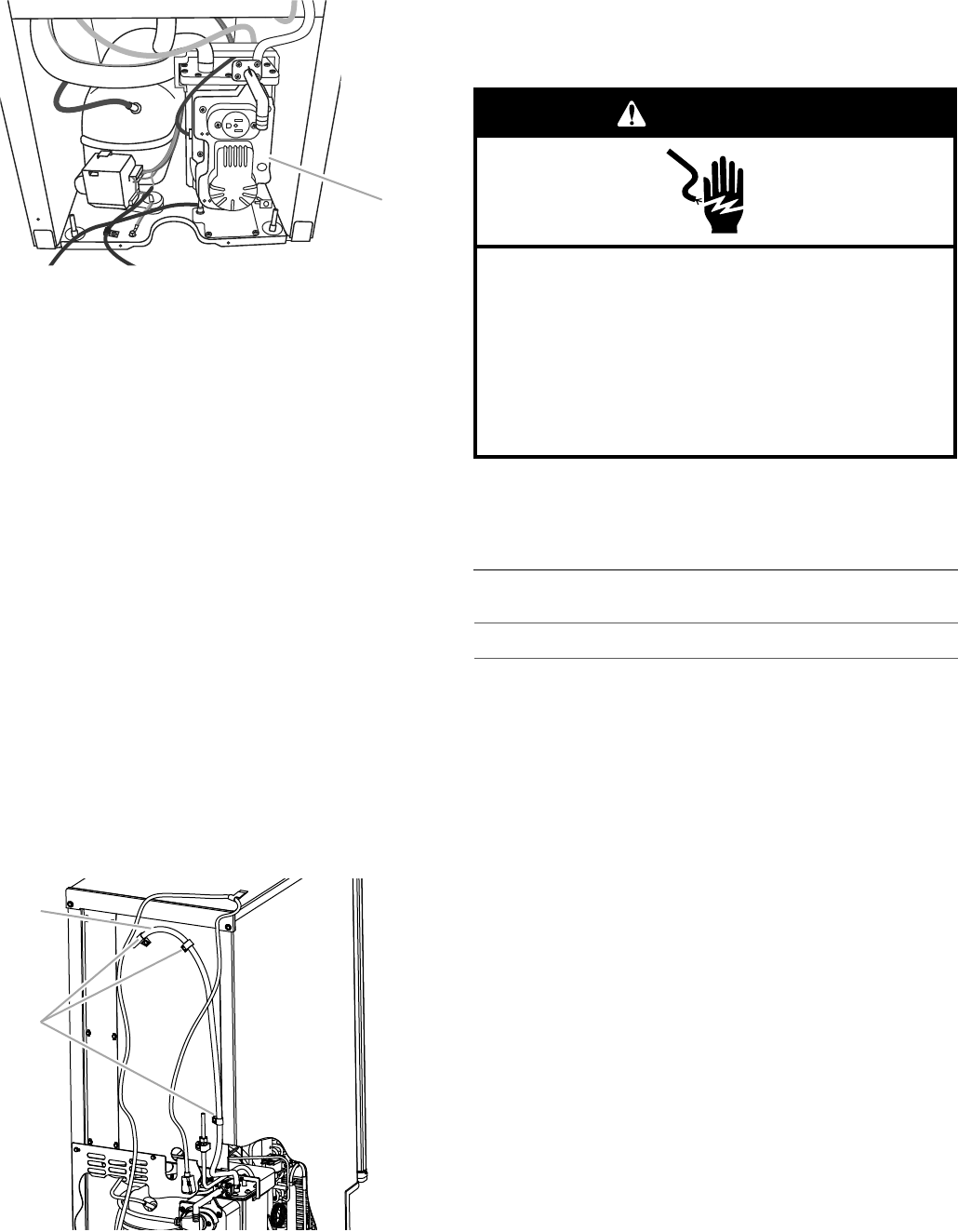

Parts Locations

6. Remove power cord clamp and ground screw attached to ice

maker power cord which is mounted to the unit base. See

“Parts Locations” illustration.

NOTE: Clamp and screw will be reused.

7. Slide drain pump into the ice maker base on the right side.

The pump mounting tab should slip into the rectangular slot

in the ice maker base. It will be necessary to tip the pump

slightly to slip into the slot. See “Drain Pump Mounting Tab

Slot” illustration.

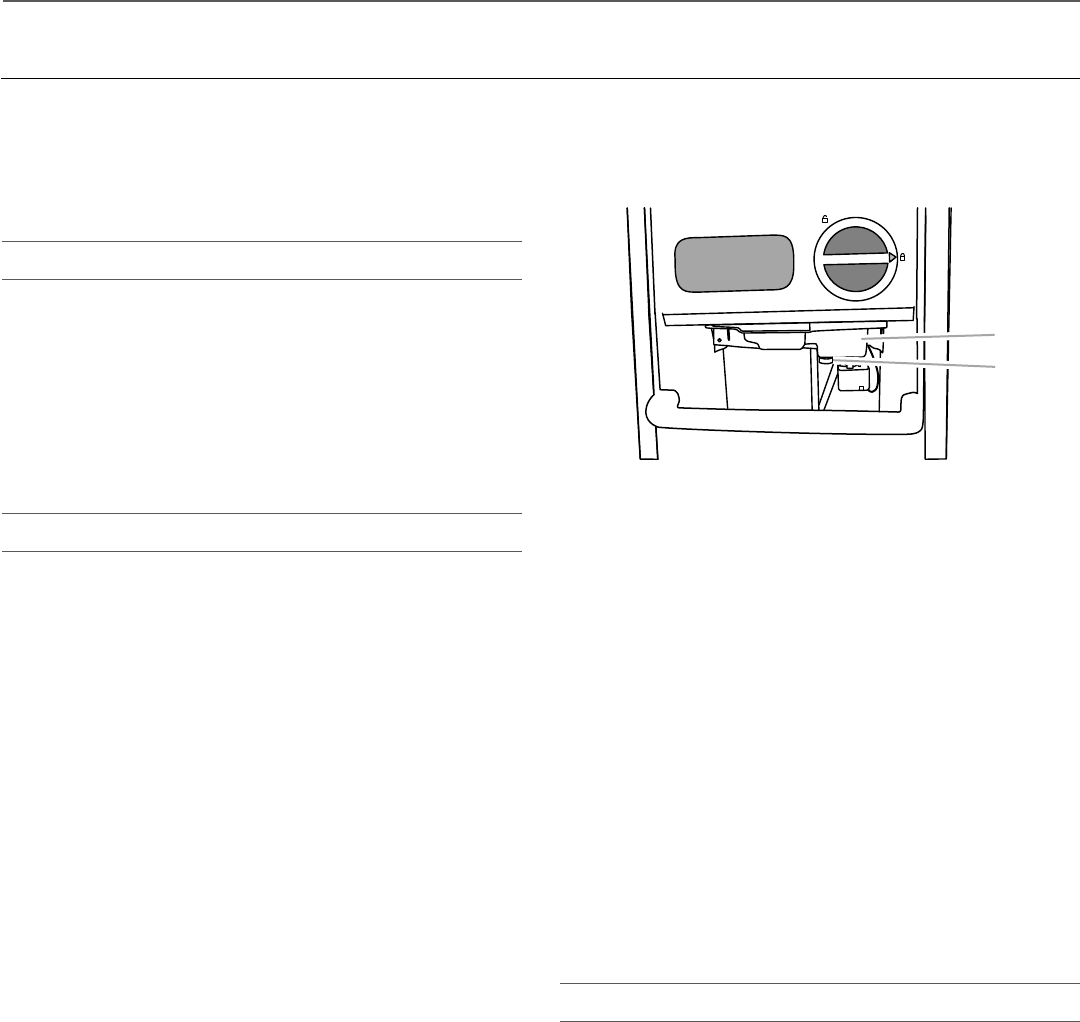

Drain Pump Mounting Tab Slot

A. Screw locations

⁷⁄₈

" adjustable hose clamp

B. Drain tube (ice bin to drain pump)

⁷⁄₈

" adjustable hose clamp

D. Drain pump reservoir inlet

A. Vent tube

⁵⁄₈

" hose clamp

C. Drain pump discharge tube

D. Drain pump

E. Ice maker unit power cord

F. #8-32 x

³⁄₈

" pump mounting screws

G. Drain pump power cord, clamp,

and screw

A. Mounting tab slot

Drain Pump Installed

8. Align the 2 screw holes at the rear of the pump. Use two

#8-32 x ³⁄₈" screws, supplied. See “Parts Locations”

illustration.

9. Connect drain tube to ice maker bin outlet (⁵⁄₈" ID), using ⁷⁄₈"

adjustable clamp, supplied. See “Drain Tube” illustration.

10. Coil ice maker power cord into a 4" (10.2 cm) diameter coil.

Wrap electrical tape around the power cord in several places

to keep the cord in a coil. Locate coiled power cord between

the drain pump and side of enclosure and plug into the

receptacle of the drain pump. See “Parts Locations”

illustration.

11. Attach the drain pump power cord to ice maker unit base with

clamp and screw (removed in Step 6) that was used to attach

ice maker power cord. See “Parts Locations” illustration.

12. Place new rear panel (small one for 15" ice makers, large one

for 18") against the back of the ice maker. Route the vent

tube and drain pump discharge tube through cutouts in the

rear panel.

13. Secure rear panel with original screws. See “Rear Panel”

illustration.

14. Secure vent tube to back of ice maker using 3 clamps and

three #8-32 x ³⁄₈" screws, supplied. See “Vent Tube”

illustration.

Vent Tube

NOTE: Do not pinch, kink or damage the vent tube. Check that it

is not damaged, pinched, or kinked between the cabinet and the

ice maker.

15. Attach ¹⁄₂" ID x 10 ft (3 m) drain tube to pump discharge tube.

See “Parts Locations” illustration.

16. Connect ice maker to water supply and install ice maker as

specified by the product installation instructions.

17. Check all connections for leaks.

18. Plug in ice maker or reconnect power.

19. Turn on ice maker.

20. Wait for rinsing cycle, approximately 5 minutes, to be sure the

ice maker is operating properly.

Drain Connection

Gravity Drain System

Connect the ice maker drain to your drain in accordance with all

state and local codes and ordinances. If the ice maker is

provided with a gravity drain system, follow these guidelines

when installing drain lines. This will help keep water from flowing

back into the ice maker storage bin and potentially flowing onto

the floor, causing water damage.

■Drain lines must have a minimum of ⁵⁄₈" (15.88 mm) inside

diameter.

■Drain lines must have a 1" drop per 48" (2.54 cm drop per

122 cm) of run or ¹⁄₄" drop per 12" (6.35 mm per 30.48 cm) of

run and must not have low points where water can settle.

■The floor drains must be large enough to accommodate

drainage from all drains.

■The ideal installation has a standpipe with a 1¹⁄₂" (3.81 cm) to

2" (5.08 cm) PVC drain reducer installed directly below the

outlet of the drain tube as shown. You must maintain a 1"

(2.54 cm) air gap between the drain hose and the standpipe.

■Do not connect the outlet end of the drain tube to a closed-

pipe system to keep drain water from backing up into the ice

maker.

IMPORTANT: A drain pump is necessary when a floor drain is not

available. A Drain Pump kit, Part Number 1901A, is available for

purchase.

A. Drain pump installed

A. Vent tube

B. Clamps and screws

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Side View

Drain Pump System (on some models)

IMPORTANT:

■Connect the ice maker drain to your drain in accordance with

the International Plumbing Code and any local codes and

ordinances.

■The drain pump discharge line must terminate at an

open- sited drain.

■Maximum rise 10 ft (3.1 m)

■Maximum run 100 ft (30.5 m)

NOTES:

■If the drain hose becomes twisted and water cannot drain,

your ice maker will not work.

■It may be desirable to insulate the drain line thoroughly up to

the drain inlet. An Insulation Sleeve kit, Part Number

W10365792, is available for purchase.

■Do not connect the outlet end of the drain tube to a closed

pipe system to keep drain water from backing up into the ice

maker.

Connecting the Drain

After ensuring that the drain system is adequate, follow these

steps to properly place the ice maker:

1. Plug into a grounded 3 prong outlet.

2. Style 1—For gravity drain system, push the ice maker into

position so that the ice maker drain tube is positioned over

the PVC drain reducer. See “Gravity Drain System.”

Style 2—For drain pump system connect the drain pump

outlet hose to the drain. See “Drain Pump System.”

3. Recheck the ice maker to be sure that it is level. See

“Leveling.”

4. If it is required by your local sanitation code, seal the cabinet

to the floor with an approved caulking compound after all

water and electrical connections have been made.

Door Reversal—Side Swing Only

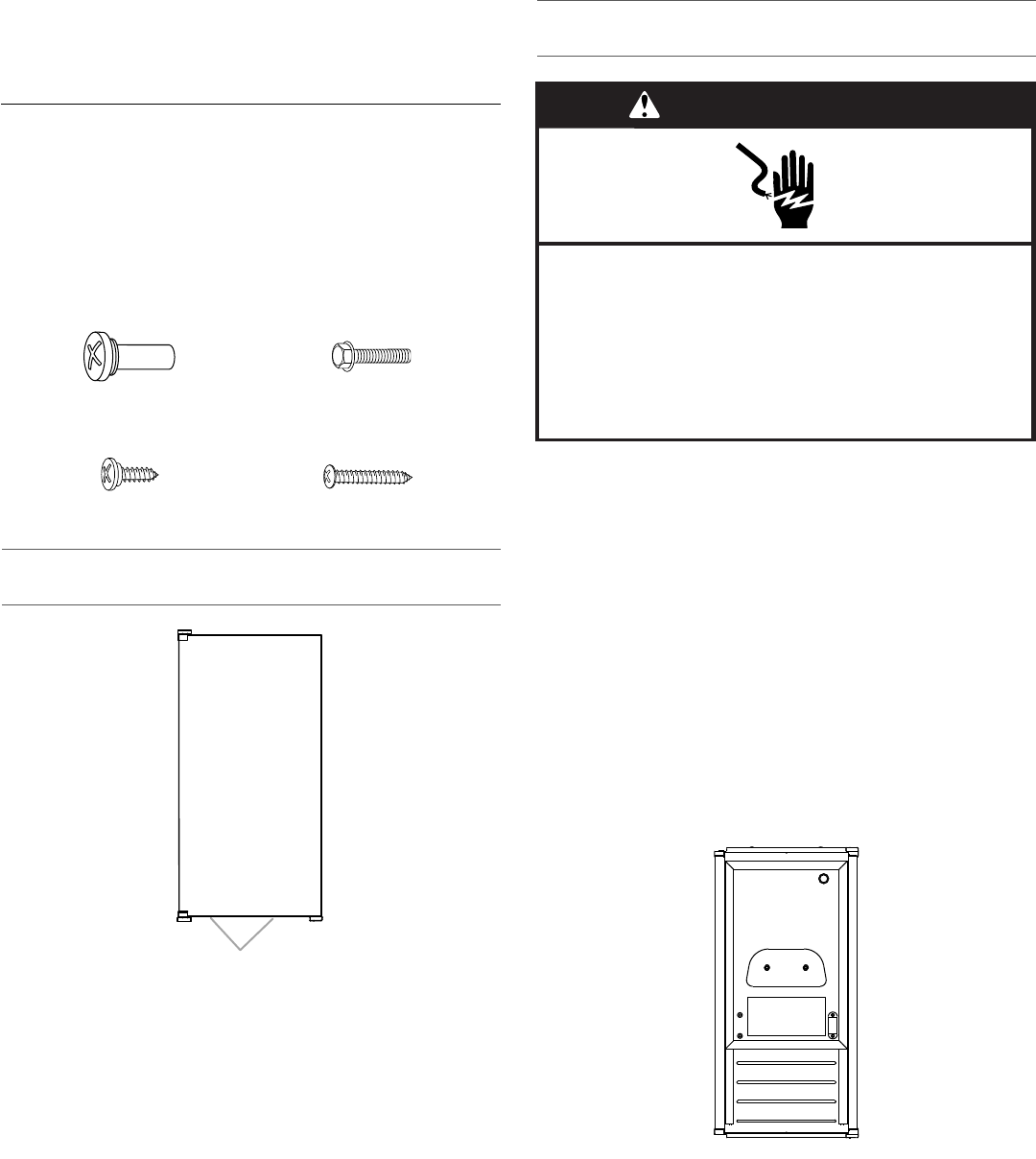

Tools Needed

Gather the required tools and parts before starting installation.

A. Drain hose

B. 1" (2.54 cm) air gap

C. PVC drain reducer

D. Center of drain should be 23" (58.4 cm) from

front of door, with or without the

³⁄₄

" (1.91 cm)

panel on the door. The drain should also be

centered from left to right (7

⁵⁄₁₆

" [18.56 cm]

from either side of the ice maker).

1⁷⁄₈"

(4.8 cm)

23"

(58.4 cm)

2" - 1¹⁄₂"

(5 cm - 3.8 cm)

1" (2.54 cm)

■⁵⁄₁₆" wrench ■Flat putty knife

■¹⁄₄" wrench ■Phillips screwdriver

Hinge pin

⁵⁄₁₆

" hex-head hinge screw

Handle screw End cap screw

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

Excessive Weight Hazard

Use two or more people to move and install ice maker.

Failure to do so can result in back or other injury.

Remove Stainless Steel Door Wrap Panel

(on some models)

1. Remove the 2 hex-head screws located under the stainless

steel door wrap panel flange on the bottom of the door.

2. Pull up and outward on the door wrap panel from the bottom.

3. Rotate the door wrap panel until it separates from the door

and pull up.

NOTE: Be sure the edge guards do not separate from the

door wrap panel.

Door Stop and End-Cap Reversal

1. Unplug the ice maker or disconnect power.

2. Remove the handle screws and handle (on some models).

3. Remove the hinge pin from the top hinge.

4. Remove the door from the hinges and replace the top hinge

pin.

5. Remove the screw and door stop at corner A. Remove the

screw and end cap at corner C. Place the door stop at corner

C, and tighten screw. Place the end cap at corner A, and

tighten screw.

6. Remove the screw and door stop at corner D. Remove the

screw and end cap at corner B. Place the door stop at corner

B, and tighten screw. Place the end cap at corner D, and

tighten screw.

7. Depending on your model, the brand badge for the front door

of your ice maker may be in the package with the Use and

Care Guide. Fasten the brand badge to the door.

8. Set the door aside.

Reverse Hinges

1. Unscrew and remove the top hinge. Replace the screws in

the empty hinge holes.

2. Remove the screws from the bottom of the opposite side of

the ice maker cabinet. Turn the top hinge upside down so

that the hinge pin points up. Place the hinge on the bottom

opposite side of the ice maker and tighten screws.

3. Remove the “old” bottom hinge screws and hinge. Replace

the screws in the empty hinge holes.

4. Remove the screws from the top of the opposite side of the

ice maker cabinet. Turn the hinge upside down so that the

hinge pin points down. Place the hinge on the top opposite

side of the ice maker and tighten the screws.

5. Remove the top hinge pin.

Replace Door

1. Place the door on the bottom hinge pin.

2. Align the door with the top hinge hole and replace the top

hinge pin.

3. Replace the handle and handle screws.

Replace Door Wrap (on some models)

1. Place the door wrap flange onto the door top and ensure that

it fits correctly.

2. Rotate the door wrap downward until it covers the door

surface completely.

3. Install the 2 hex-head screws into the bottom of the door.

A. Hex-head screws

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

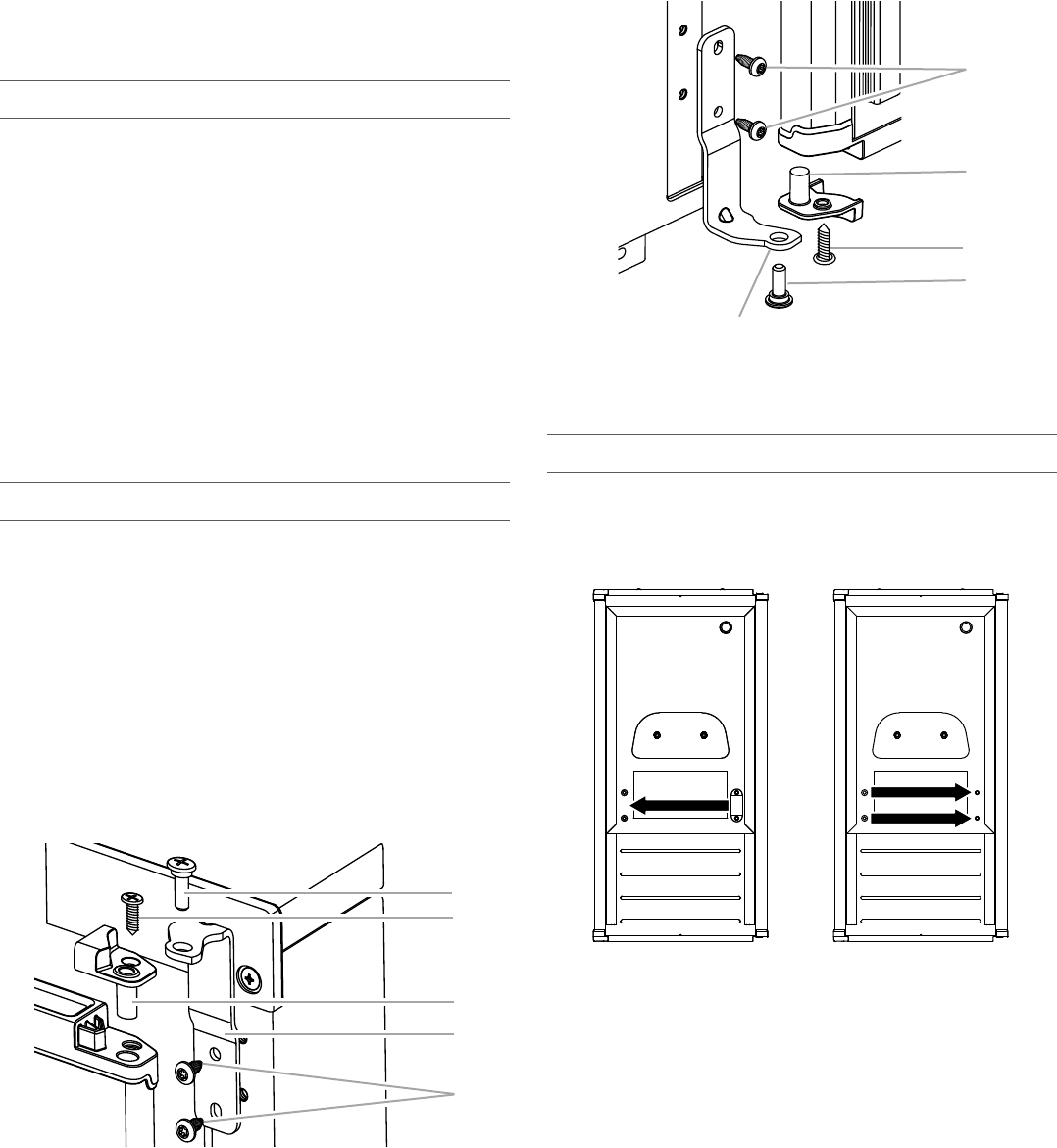

A. Top corner open (no end cap)

B. Beginning top corner end cap

C. Beginning bottom corner end cap

D. Bottom corner open (no end cap)

Top Hinge

Bottom Hinge

Reverse Door Catch

1. Remove the white decorative screws from the opposite side

of the door and set aside.

2. Remove the screws from the magnetic door catch and

replace it on the opposite side of the door.

3. Install the white decorative screws on the opposite side of the

door.

4. Plug into a grounded 3 prong outlet.

Leveling

It is important for the ice maker to be level in order to work

properly. Depending upon where you install the ice maker, you

may need to make several adjustments to level it. You may also

use the leveling legs to lower the height of the ice maker for

undercounter installations.

Tools Needed

Gather the required tools and parts before starting installation.

■9" level

■Adjustable wrench

NOTE: It is easier to adjust the leveling legs if you have another

person to assist you.

1. Move the ice maker to its final location.

NOTE: If this is a built-in installation, move the ice maker as

close as possible to the final location.

2. Place the level on top of the product to see whether the ice

maker is level from front to back and side to side.

3. Push up on the top front of the ice maker, and then locate the

leveling screws that are on the bottom front of the ice maker.

4. Using an adjustable wrench, change the height of the legs as

follows:

■Turn the leveling leg to the right to lower that side of the

ice maker.

■Turn the leveling leg to the left to raise that side of the ice

maker.

NOTE: The ice maker should not wobble. Use shims to add

stability when needed.

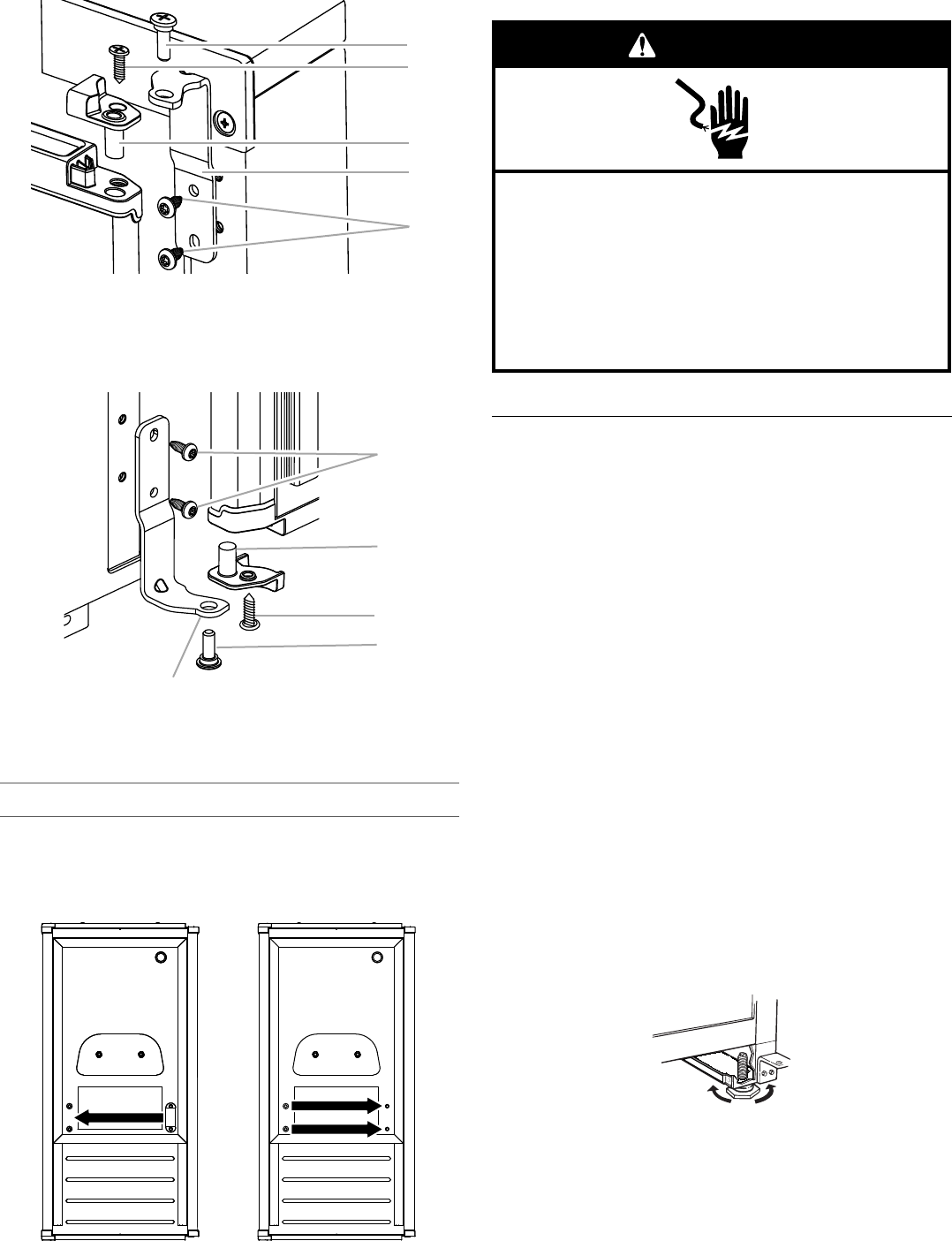

A. Hinge pin

B. Phillips-head countersink screw

C. Hinge pin sleeve

D. Hinge

E. Hex-head hinge screw

A. Hex-head hinge screw

B. Hinge pin sleeve

C. Phillips-head countersink screw

D. Hinge pin

E. Hinge

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

5. Push up on the top rear of the ice maker and locate the

leveling legs that are on the bottom rear of the ice maker.

6. Follow the instructions in Step 4 to change the height of the

legs.

7. Use the level to recheck the ice maker to see that it is even

from front to back and side to side. If the ice maker is not

level, repeat steps 2 to 5. If the ice maker is level, go to the

“Connect Water Supply” section.

Water Filtration System

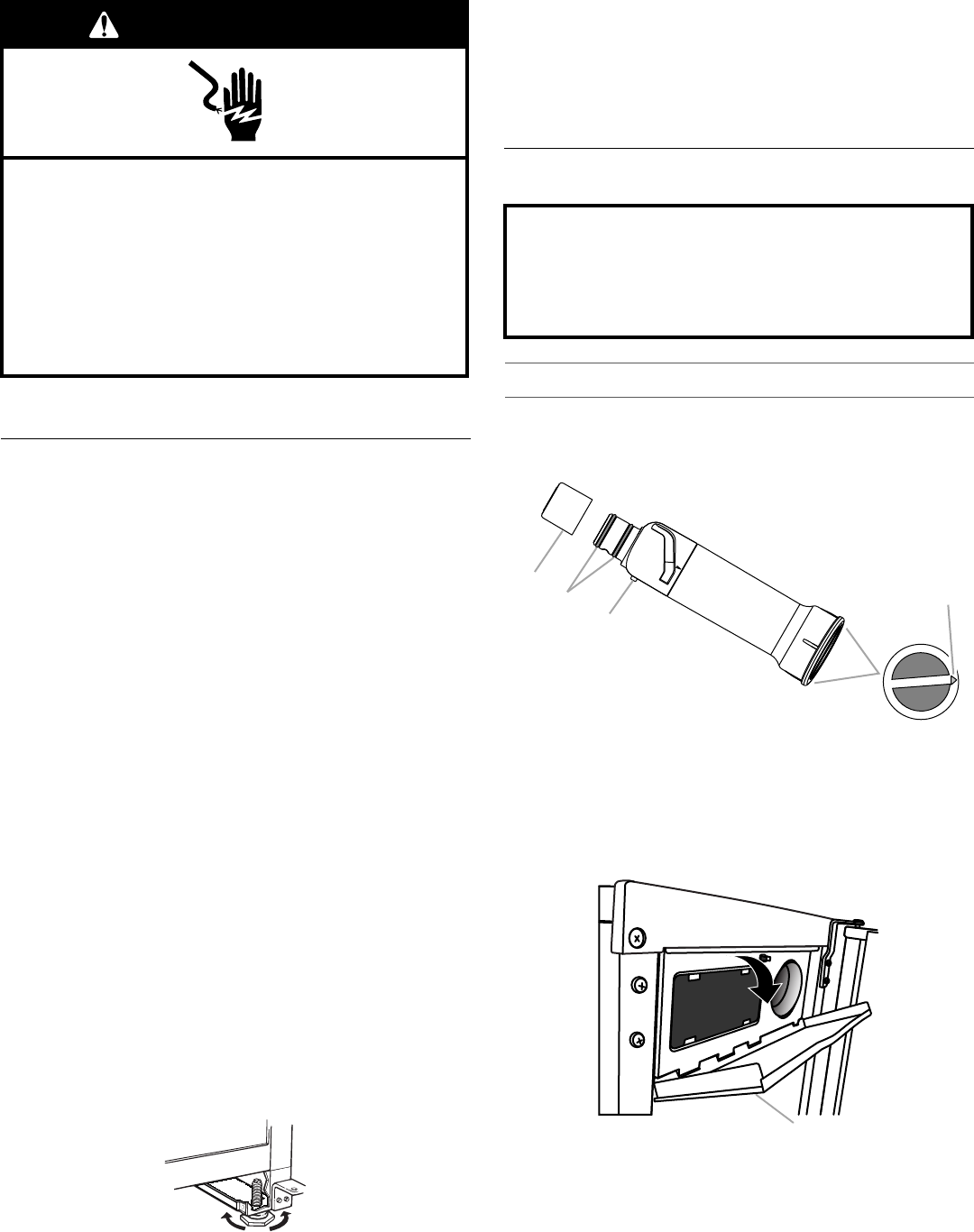

Installing a Water Filter

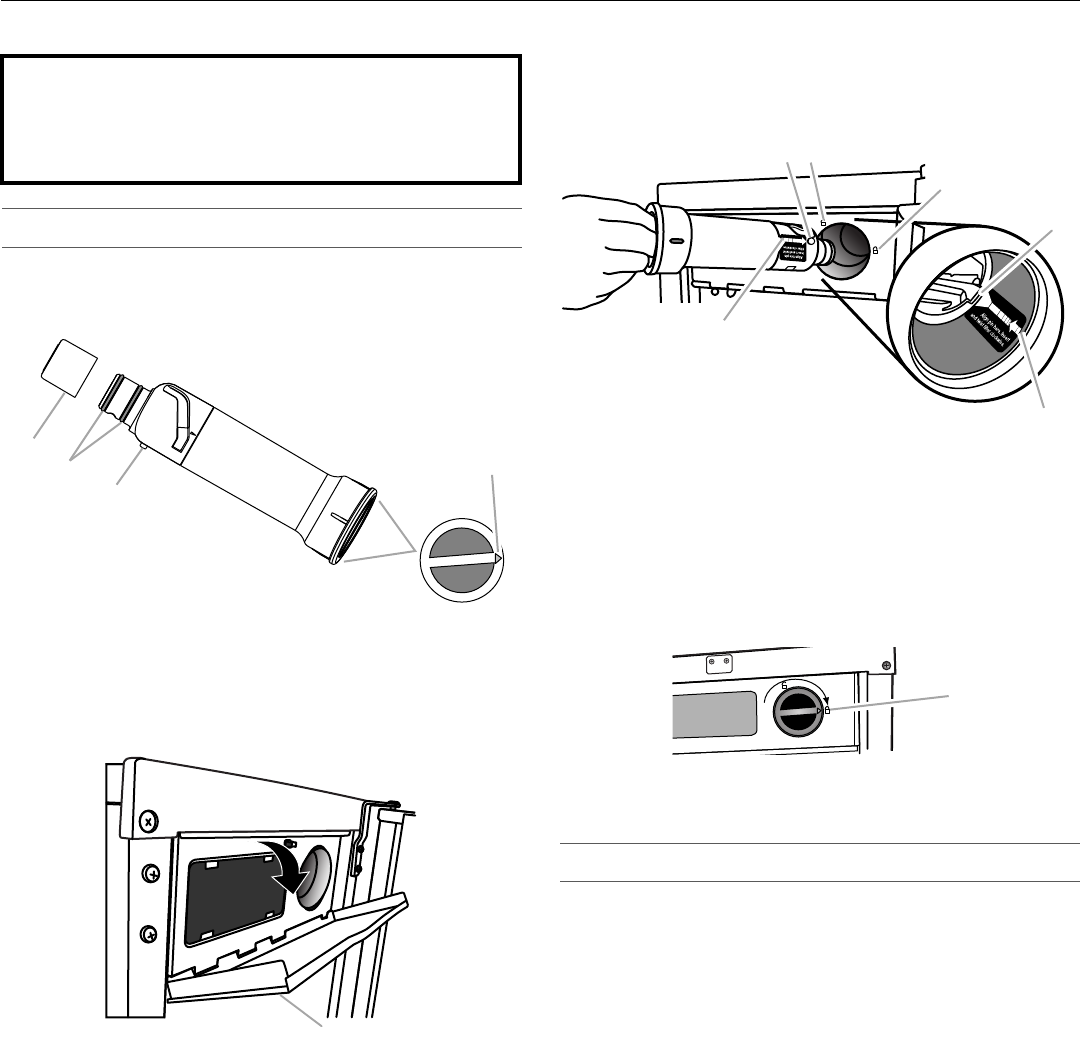

1. Take the water filter out of its packaging and remove the

cover from the O-rings. Be sure the O-rings are still in place

after the cover is removed.

2.The water filter compartment is located in the right-hand side

of the ice maker control panel. Push in on the door to release

the latch, and then lower the door.

3.Using the arrow pointing to the alignment pin on the side of

the filter and the arrow inside the control housing, align the

alignment pin with the cutout notch and insert the filter into

the housing.

4. Turn the filter clockwise until it locks into the housing. Ensure

that the alignment arrow on the filter head aligns with the

locked symbol on the control box housing.

NOTE: If the filter is not correctly locked into the housing, the

ice maker will not produce ice.

5.Push the control box door closed until the latch snaps closed.

The Water Filter Status Light

The water filter status lights will help you know when to change

your water filter.

■The “Order Filter” status light will be illuminated when it is

time to order a replacement filter.

■The “Replace Filter” status light will be illuminated when it is

time to replace the filter.

■Replacing the disposable water filter with a new filter will

automatically reset the filter status tracking feature. See

“Using the Controls.”

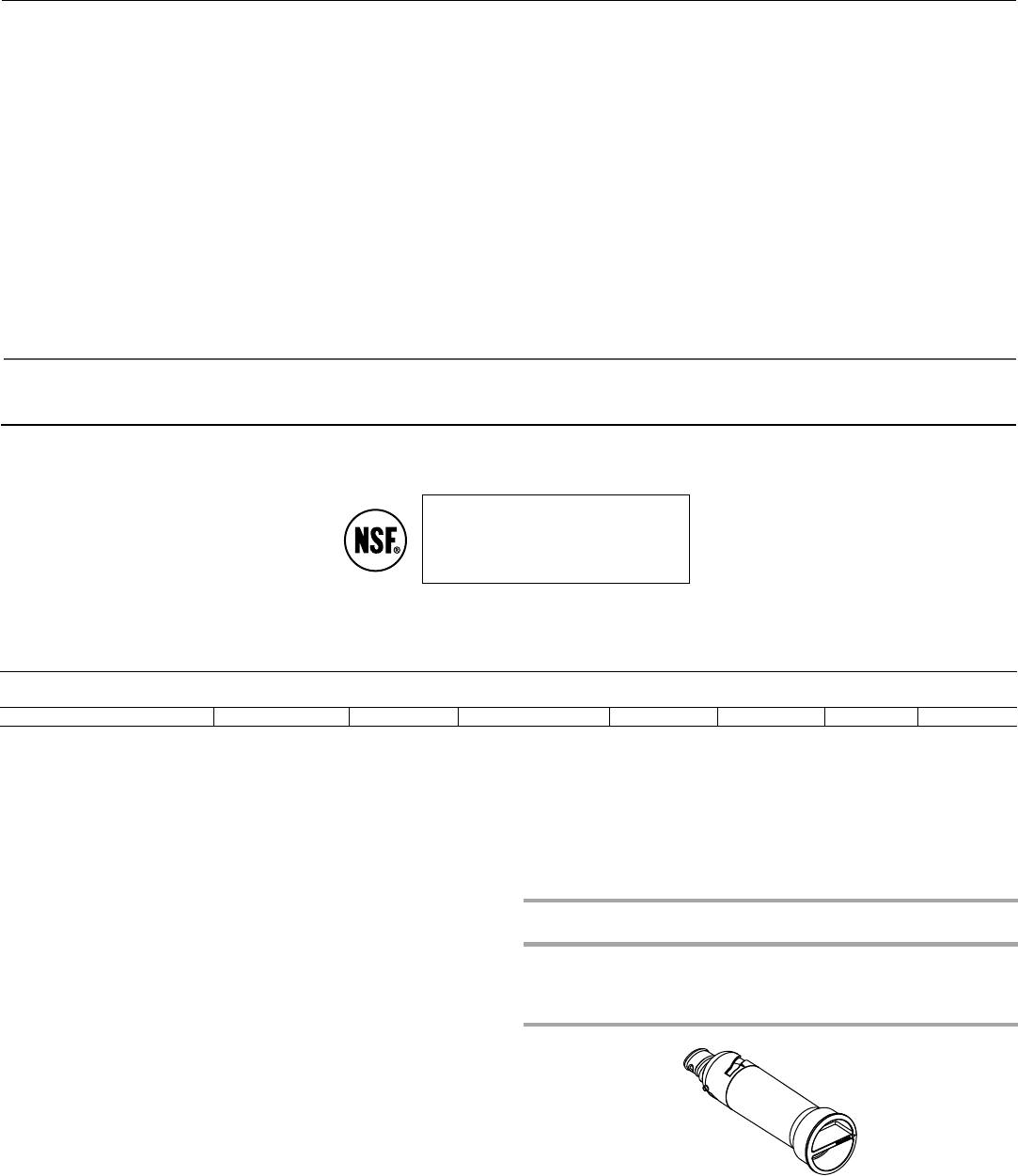

A. Cover

B. O-rings

C. Alignment pin

D. Alignment arrow

A. Door

Do not use with water that is microbiologically unsafe or

of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain

filterable cysts.

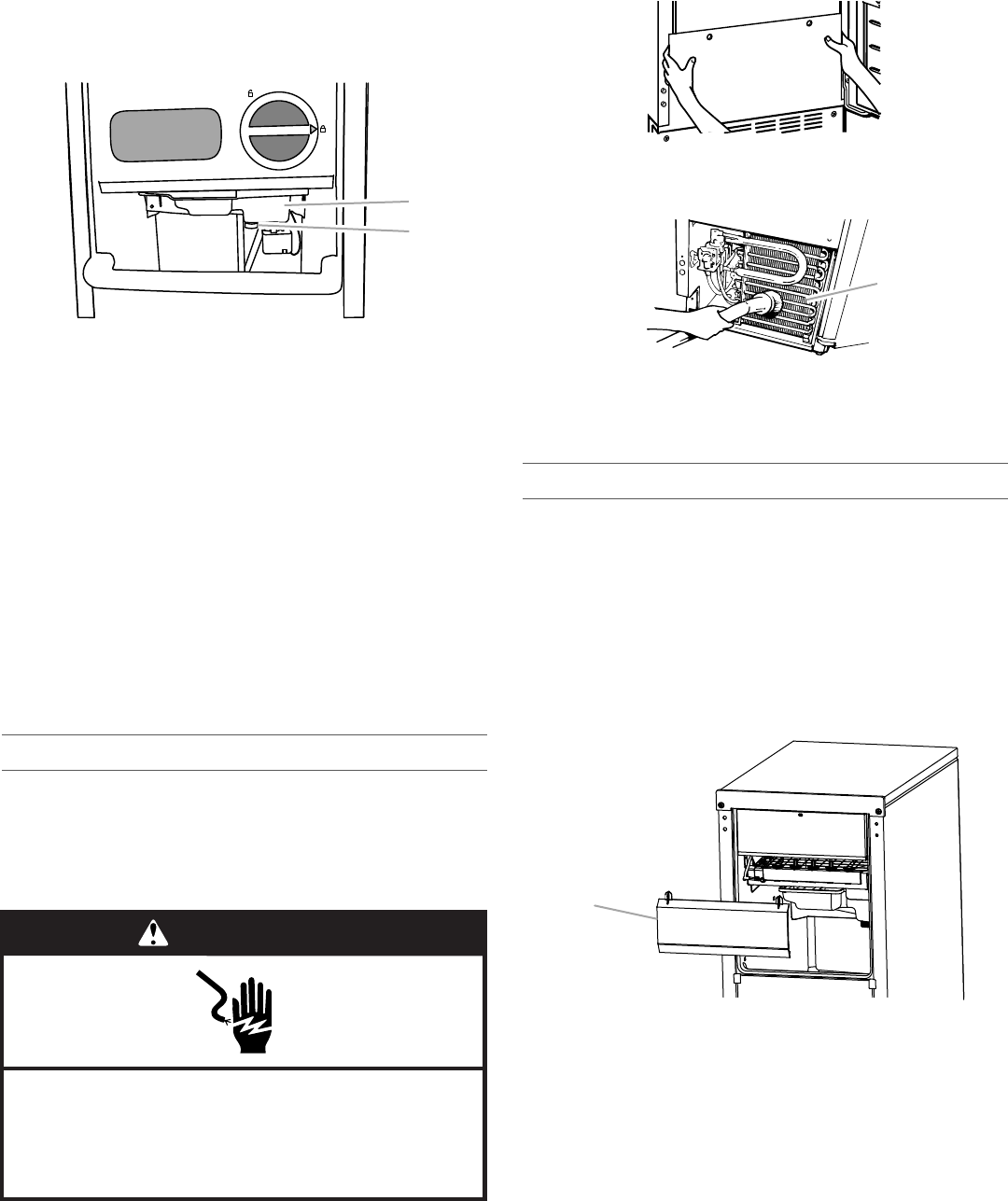

A. Alignment pin

B. Unlocked symbol

C. Locked symbol

D. Cutout notch inside control housing

E. Arrow pointing to cutout notch

F. Arrow pointing to alignment pin

A. Alignment arrow aligned with locked symbol

Replace the Water Filter

To purchase a replacement water filter, see “Accessories.”

Replace the disposable water filter when indicated on the water

filter status display or at least every 9 months. If the ice making

rate decreases before the Replace Filter light illuminates, then

replace the filter.

1. Locate the water filter compartment in the right-hand side of

the control housing. See Step 3 in the “Install Water Filter”

section.

2. Turn the water filter counterclockwise (to the left) and pull it

straight out of the compartment.

NOTE: There may be some water in the filter. Some spilling

may occur.

3. Install the replacement water filter by following steps

2 through 5 in the “Install the Water Filter” section.

ICE MAKER USE

How Your Ice Maker Works

When you first start your ice maker, the water pan will fill and the

system will rinse itself before starting to make ice. The rinsing

process takes about 5 minutes.

Under normal operating conditions, the ice maker will cycle at

preset temperatures. The ice level sensor located in the ice

storage bin will monitor the ice levels.

IMPORTANT: If the water supply to the ice maker is turned off,

be sure to set the ice maker control to OFF.

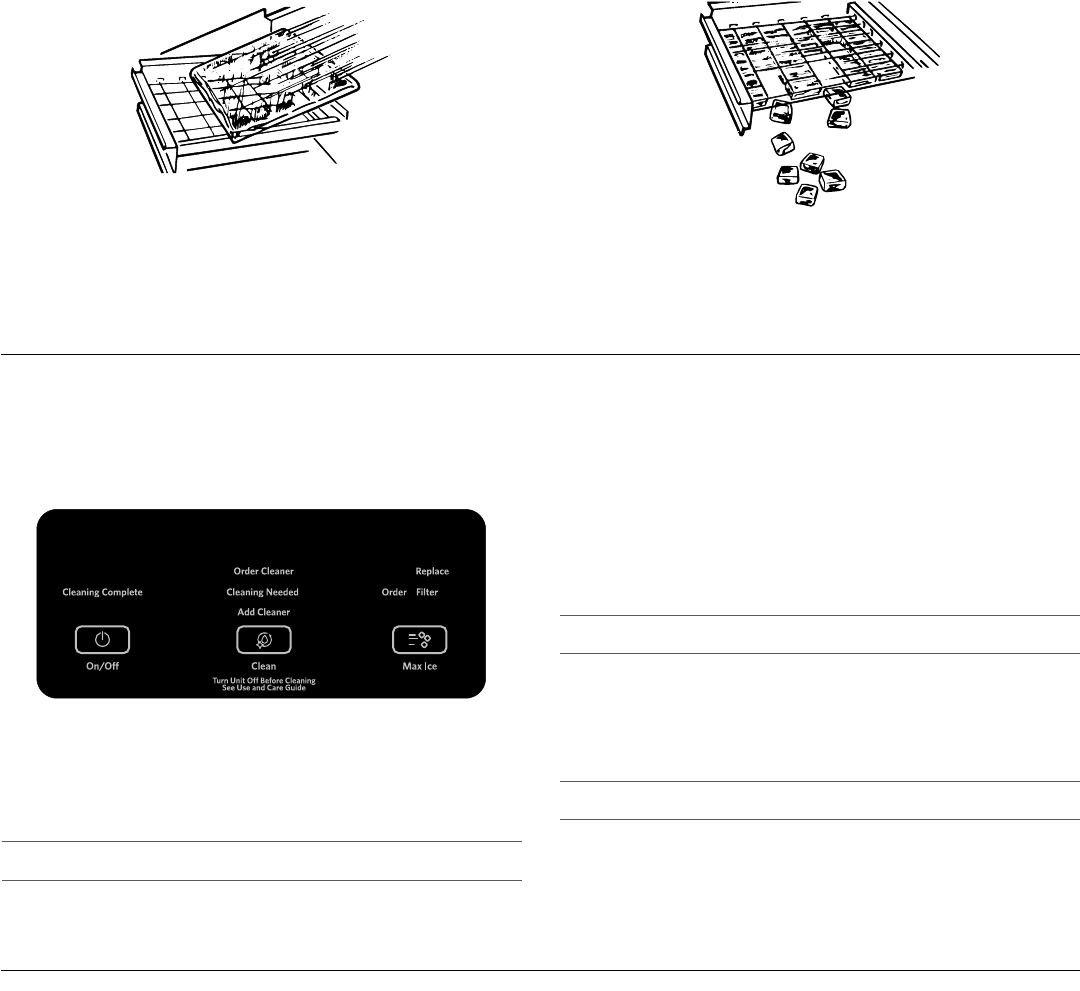

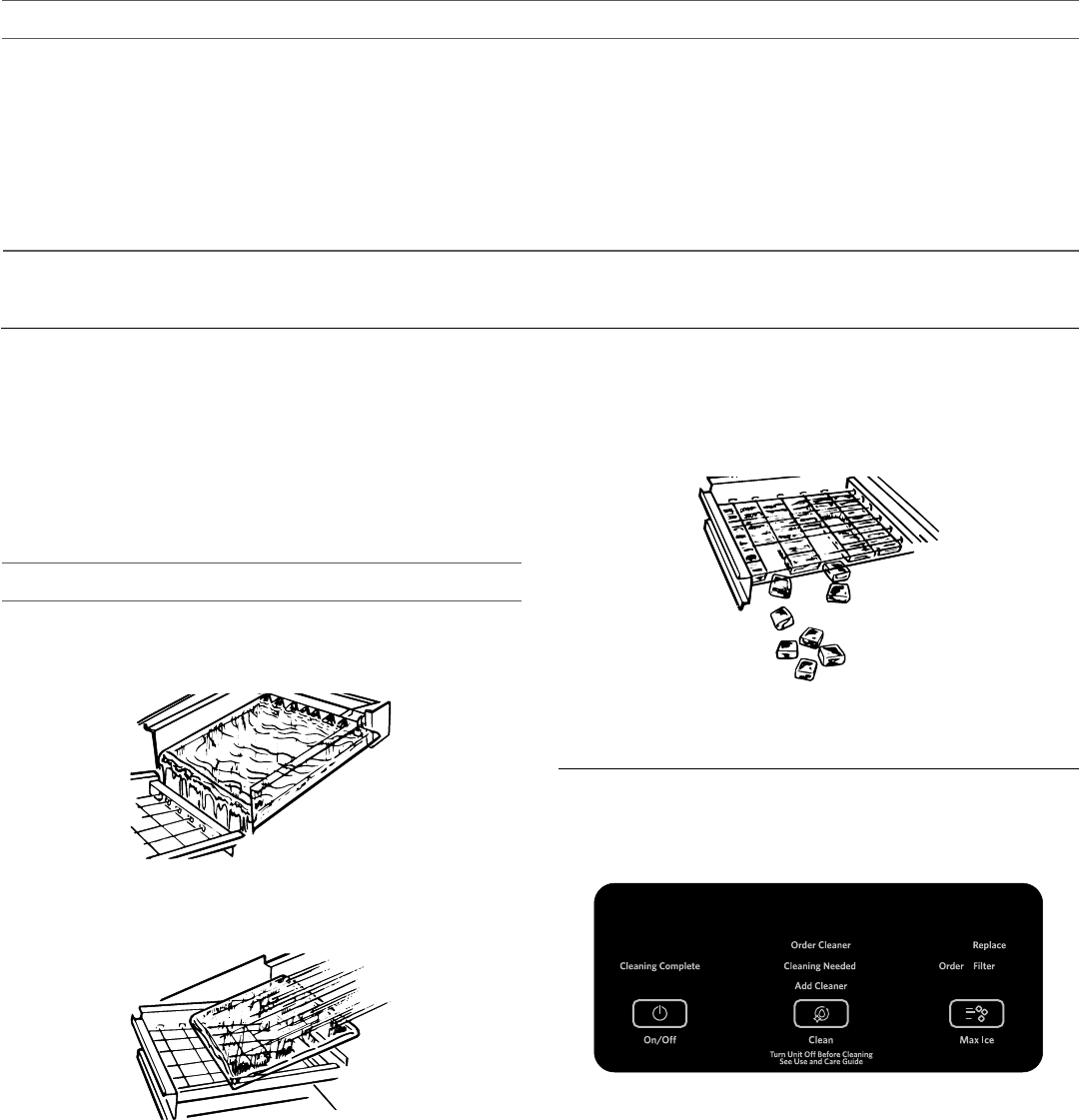

The Ice Making Process

1. Water is constantly circulated over a freezing plate. As the

water freezes into ice, the minerals in the water are rejected.

This produces a sheet of ice with a low mineral content.

2. When the desired thickness is reached, the ice sheet is

released and slides onto a cutter grid. The grid divides the

sheet into individual cubes.

3. The water containing the rejected minerals is drained after

each freezing cycle.

4. Fresh water enters the machine for the next ice making cycle.

5. Cubes fall into the storage bin. When the bin is full, the ice

maker shuts off automatically and restarts when more ice is

needed. The ice bin is not refrigerated and some melting will

occur. The amount of melting varies with room temperature.

NOTE: As the room and water temperatures vary, so will the

amount of ice produced and stored. This means that higher

operating temperatures result in reduced ice production.

Using the Controls

1. To start ice production, press ON/OFF.

2. To stop ice maker operation, press ON/OFF.

NOTES:

■Pressing the On/Off button does not shut off power to the ice

maker.

■Allow 24 hours to produce the first batch of ice. Discard the

first 2 batches produced.

Max Ice Mode

Select the Max Ice feature when you have an upcoming need for

a large amount of ice and the ice bin is low or empty. Max Ice

mode will produce a greater quantity of ice in a 24-hour period.

■Press MAX ICE while the ice maker is On. The indicator light

will illuminate.

■Press MAX ICE again to turn off the Max Ice feature. The

indicator light will turn off.

■The Max Ice mode will be on when you first turn on the

product. It will turn off after 24 hours. To turn Max Ice back

on, press MAX ICE.

Clean

It is recommended that you clean the ice maker when the

“Cleaning Needed” light is illuminated or 9 months has elapsed

or ice production decreases significantly. To clean your ice maker,

see “Ice Maker System” in the “Cleaning” section.

Door Ajar Alarm

The Door Ajar Alarm feature sounds an alarm when the ice maker

door is open for 5 minutes. The alarm will repeat every 2 minutes.

Close the door to turn off. The feature then resets and will

reactivate when the door is left open again for 5 minutes.

Normal Sounds

Your new ice maker may make sounds that are not familiar to

you. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard

surfaces such as floors, walls, and cabinets can make the

sounds seem louder than they actually are. The following

describes the kinds of sounds that might be new to you and

what may be making them.

■You will hear a buzzing sound when the water valve opens to

fill the water pan for each cycle.

■Rattling noises may come from the flow of the refrigerant or

the water line. Items stored on top of the ice maker can also

make noises.

■The high-efficiency compressor may make a pulsating or

high- pitched sound.

■Water running over the evaporator plate may make a

splashing sound.

■Water running from the evaporator plate to the water pan may

make a splashing sound.

■As each cycle ends, you may hear a gurgling sound due to

the refrigerant flowing in your ice maker.

■You may hear air being forced over the condenser by the

condenser fan.

■During the harvest cycle, you may hear a “thud” when the ice

sheet slides from the evaporator onto the cutter grid.

■When you first start the ice maker, you may hear water

running continuously. The ice maker is programmed to run a

rinse cycle before it begins to make ice.

■If the ice maker is connected to a water supply pressure in

excess of 60 psi, you may hear a loud sound during water

filling associated with the flow of water through the inlet

valve. Call a licensed, qualified plumber to determine the best

method to reduce the supply water pressure (50 psi is

recommended).

ICE MAKER CARE

Cleaning

The ice making system and the air cooled condenser need to be

cleaned regularly for the ice maker to operate at peak efficiency

and to avoid premature failure of system components. See the

“Ice Maker System” and the “Condenser” sections.

Exterior Surfaces

Wash the exterior enamel surfaces and gaskets with warm water

and mild soap or detergent. Wipe and dry. Regular use of a good

household appliance cleaner and wax will help maintain the

finish. Do not use abrasive cleaners on enamel surfaces as they

may scratch the finish.

For products with a stainless steel exterior, use a clean sponge or

soft cloth and a mild detergent in warm water. Do not use

abrasive or harsh cleaners. Do not use chlorine bleach on the

stainless steel surfaces.

Ice Maker System

Minerals that are removed from water during the freezing cycle

will eventually form a hard scaly deposit in the water system.

Cleaning the system regularly helps remove the mineral scale

buildup. How often you need to clean the system depends upon

how hard your water is. With hard water of 15 to 20 grains/gal.

(4 to 5 grains/liter), you may need to clean the system as often as

every 9 months.

NOTE: Use one 16 oz (473 mL) bottle of approved ice maker

cleaner. To order, see “Accessories.”

1. Press the ON/OFF button.

2. Wait 5 to 10 minutes for the ice to fall into the storage bin.

Remove all ice from the storage bin.

3. Unscrew the drain cap from the bottom of the water pan

located inside the storage bin as shown. Allow the water to

drain completely.

4. Replace the drain cap securely on the water pan. If the drain

cap is loose, water will empty from the water pan and you will

have either thin ice or no ice.

5. Read and follow all handling information on the cleaner bottle

before completing the steps below. Use one 16 oz (473 mL)

bottle of approved ice maker cleaner.

6. Pour one bottle of solution into the water pan. Fill the bottle

twice with tap water and pour it into the water pan.

7. Press the CLEAN button. See “Using the Controls.” The

Clean button will blink, indicating that the cleaning cycle is in

process. When the “Cleaning Complete” light is illuminated

(approximately 70 minutes), the cleaning cycle is complete.

During the cleaning cycle, the system will both clean and

rinse itself.

8. After the cleaning cycle is complete, remove the drain cap

from the water pan. Look for any cleaning solution left in the

water pan. If cleaning solution drains from the water pan, you

should run the clean cycle again. Be sure to refill the water

pan with cleaner before starting the clean cycle again. Be

sure to replace the drain cap securely on the water pan. If the

drain cap is loose, water will empty from the water pan and

you will have either thin ice or no ice.

NOTE: Severe scale buildup may require repeated cleaning with

a fresh quantity of cleaning solution.

9. Press the ON/OFF button to resume ice production.

Condenser

A Dirty or Clogged Condenser

■Obstructs proper airflow.

■Reduces ice making capacity.

■Causes higher than recommended operating temperatures

which may lead to component failure.

1. Unplug ice maker or disconnect power.

2. Remove the 2 screws in the lower access panel and the

2 screws from the base grille area of the front panel support.

3. Pull the bottom forward, and then pull down to remove the

lower access panel.

4. Remove dirt and lint from the condenser fins and the unit

compartment with a brush attachment on a vacuum cleaner.

5. Replace the lower access panel using the 4 screws.

6. Plug in ice maker or reconnect power.

Interior Components

1. Unplug ice maker or disconnect power.

2. Open the storage bin door and remove any ice that is in the

bin.

3. Remove the drain cap from the water pan and drain

thoroughly. Replace the drain cap securely on the water pan.

If the drain cap is loose, water will empty from the water pan,

and you will have either thin ice or no ice.

4. Pull out on the bottom of the cutter grid cover until the snaps

release to remove.

5. Unplug the wiring harness from the left side of the cutter grid.

6. Unplug the ice level sensor from the right side of the cutter

grid. Pull the ice level sensor down and forward away from

the cutter grid.

A. Water pan

B. Drain cap

WARNING

Electrical Shock Hazard

Disconnect power before cleaning.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

A. Condenser fins

A. Cutter grid cover

7. Remove the right-hand and left-hand screws. Lift the cutter

grid up and out.

NOTE: Make sure the plastic spacer from the right-hand side

of the cutter grid bracket stays with the cutter grid.

8. Remove the mounting screw that holds the water pan in

place. Pull out on the front of the water pan.

9. Disconnect the pump bracket from the water pan and unplug

the water pan drain pump.

10. Remove, clean, and replace the ice scoop and ice scoop

holder.

NOTE: On some models, the ice scoop holder is located in

the upper left of the unit, and on other models, the ice scoop

holder is located in the lower left of the unit.

■After removing the ice scoop, remove the holder by

removing the 2 screws.

■Wash the ice scoop holder along with the other interior

components using the following instructions.

■Replace the ice scoop holder by replacing the screws.

11. Wash the interior components (cutter grid, exterior of hoses,

and water pan) and the storage bin, door gasket, ice scoop,

and ice scoop holder with mild soap or detergent and warm

water. Rinse in clean water. Then clean the same parts with a

solution of 1 tbs (15 mL) of household bleach in 1 gal. (3.8 L)

warm water. Rinse again thoroughly in clean water.

NOTE: Do not remove hoses. Do not wash plastic parts in

dishwasher. They cannot withstand temperatures above

145°F (63°C).

12. To replace the water pan, set the water pan inside the ice bin.

Hook up the water pan pump. Snap the pump bracket back

onto the water pan and place back into position. Secure the

water pan by replacing the mounting screw.

13. Check the following:

■Drain cap from the water pan is securely in place. If the

drain cap is loose, water will empty from the water pan,

and you will have either thin ice or no ice.

■Hose from water pan is inserted into storage bin drain

opening.

14. Slide the cutter grid back into place and secure it by

replacing the right-hand screw and plastic spacer. Then

tighten the left-hand screw. Reconnect the cutter grid

harness and the ice level sensor harness.

15. Replace the cutter grid cover.

16. Gently wipe the control panel with a soft, clean dishcloth

using warm water and a mild liquid dish detergent.

17. Plug in ice maker or reconnect power.

18. After cleaning, make sure that all controls are set properly

and that no control indicators are flashing.

Vacation and Moving Care

To Shut Down the Ice Maker:

1. Unplug ice maker or disconnect power.

2. Remove all ice from storage bin.

3. Shut off the water supply.

4. Remove the 2 screws in the lower access panel and the

2 screws from the base grille area of the front panel support.

Pull forward to remove the lower access panel.

5. Disconnect the inlet and outlet lines to water valve. Allow

these lines to drain and then reconnect to the valve.

6. Replace lower access panel and screws.

7. Drain water from water pan by removing the drain cap.

8. If the room temperature will drop below 32°F (0°C), water

must be removed from the drain line.

For Ice Makers with a Drain Pump Installed:

■Plug in ice maker or reconnect power.

■Turn ice maker off and remove all remaining ice from ice

bin.

A. Cutter grid harness

B. Screw

C. Cutter grid

D. Ice level sensor harness

E. Plastic spacer

F. Screw

A. Water pan

B. Water pan screw

C. Drain cap

D. Drain pump cover

A. Screws

B. Ice scoop holder

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

■Pour 1 qt (0.95 L) of water into the ice bin near the drain

and let the ice maker stand for approximately 5 minutes.

This will allow the water in the bin to drain into the drain

pump so that the pump will remove the remaining water

from the ice bin and the drain pump.

■Unplug ice maker or disconnect power.

9. Before using again, clean the ice maker and storage bin.

10. Plug into a grounded 3 prong outlet.

NOTE: All components of the ice maker are permanently

lubricated at the factory. They should not require any additional

oiling throughout the normal life of the machine.

TROUBLESHOOTING

Try the solutions suggested here first in order to avoid the cost of an unnecessary service call.

Ice Maker Operation

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

WARNING

PROBLEM RECOMMENDED SOLUTIONS

Ice Maker Will Not

Operate Check that it is plugged into a grounded 3 prong outlet.

Check that the control is turned on. See “Using the Controls.”

Replace the fuse or reset the circuit breaker.

NOTE: If problems continue, contact an electrician.

Room temperature must be above 55°F (13°C). Otherwise, bin thermostat may sense cold room

temperature and shut off even though the bin is not full of ice. The ice maker may not restart once it

does shut off.

If there was a large amount of water added to the ice maker, wait a few minutes for the drain pump to

clear. If there is still water in the bin, check to see whether the drain hose is kinked.

For models with drain pumps, check that the drain hose is not damaged, kinked, or pinched

between cabinet and ice maker. Use only Whirlpool approved drain pump kit, Part Number 1901A.

Ice Maker Seems Noisy Is the water in the reservoir overflowing? This is normal. This overflow helps to purge minerals that

were removed from the water during the ice making process.

Is there a “whooshing” sound? Check the following things:

■Check that the water supply is hooked up and turned on.

■Check that the drain cap is tight and the water drain pan pump is securely attached to the water

pan.

Is there ice between the evaporator plate and the cutting grid? Check that the ice maker is level.

See “Leveling.” If the ice maker is level and the problem persists, run a cleaning cycle. See

“Cleaning.”

If the ice maker is connected to a water supply pressure in excess of 60 psi, you may hear a loud

sound during water filling associated with the flow of water through the inlet valve. Call a licensed,

qualified plumber to determine the best method to reduce the supply water pressure (50 psi is

recommended).

Ice Production

Ice Quality

WARNING

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

PROBLEM RECOMMENDED SOLUTIONS

Ice Maker Runs But

Produces No Ice Check that the control is turned on.

Check that the water supply is properly connected and turned on.

If the drain cap is loose, water will empty from the water pan and you will have either thin ice or no

ice. Tighten the drain cap.

Clean the drain tube.

Check that there are no kinks in the drain line.

Ice Maker Runs But

Produces Very Little Ice Is the accelerated ice production feature turned on? This feature increases the ice production rate

to provide you with more ice in the same amount of time. See “Using the Controls.”

Room temperatures of more than 90ºF (32ºC) will normally reduce ice production.

Dirt or lint may be blocking the airflow through the condenser. See “Condenser” in the “Cleaning”

section.

If there is white scale buildup in the ice maker’s water or freezing system, you should clean the ice

maker. See “Interior Components” in the “Cleaning” section.

If the drain cap is loose, water will empty from the water pan, and you will have either thin ice or no

ice. Tighten the drain cap.

Ensure that the cutter grid is securely in place and that its harness plug is connected. See “Interior

Components” section of “Cleaning” for instructions on cutter grid removal.

Check that water filter is properly installed.

PROBLEM RECOMMENDED SOLUTIONS

Off Taste, Odor, or

Gray Color in the Ice Is there unusually high mineral content in the water supply? The water may need to be treated.

Is there mineral scale buildup? Clean your ice maker. See “Ice Maker System” in the “Cleaning”

section.

Do not store any foods in the ice bin.

Check that all packaging materials were removed at the time of installation.

Thin, Soft, or Clumps of Ice Is there unusually high mineral content in the water supply? The water may need to be treated.

Is there mineral scale buildup? Clean your ice maker. See “Ice Maker System” in the “Cleaning”

section.

Are there clumps of ice in the bin? If ice is not used regularly, it will melt and form clumps. Break

the clumps with the ice scoop provided.

Plumbing Problems

ASSISTANCE OR SERVICE

Before calling for assistance or service, please check

“Troubleshooting.” It may save you the cost of a service call. If

you still need help, follow the instructions below.

When calling, please know the purchase date and the complete

model and serial number of your appliance. This information will

help us to better respond to your request.

If you need replacement parts

If you need to order replacement parts, we recommend that you

use only factory specified parts. These factory specified parts will

fit right and work right because they are made with the same

precision used to build every new KITCHENAID® appliance.

To locate factory specified parts in your area, call us or your

nearest KitchenAid designated service center.

In the U.S.A.

Call the KitchenAid Customer eXperience Center toll free:

1-800-422-1230 or visit our website at www.kitchenaid.com.

Our Consultants Provide Assistance With:

■Features and specifications on our full line of appliances.

■Installation information.

■Use and maintenance procedures.

■Accessory and repair parts sales.

■Specialized customer assistance (Spanish speaking, hearing

impaired, limited vision, etc.).

■Referrals to local dealers, repair parts distributors and service

companies. KitchenAid designated service technicians are

trained to fulfill the product warranty and provide after-

warranty service, anywhere in the United States.

To locate the KitchenAid designated service company in your

area, you can also look in your telephone directory Yellow

Pages.

For Further Assistance

If you need further assistance, you can write to KitchenAid with

any questions or concerns at:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Please include a daytime phone number in your correspondence.

In Canada

Call the KitchenAid Canada Customer eXperience Centre toll

free: 1-800-807-6777 or visit our website at www.kitchenaid.ca.

Our Consultants Provide Assistance With:

■Features and specifications on our full line of appliances.

■Use and maintenance procedures.

■Accessory and repair parts sales.

■Referrals to local dealers, repair parts distributors and service

companies. KitchenAid Canada designated service

technicians are trained to fulfill the product warranty and

provide after-warranty service, anywhere in Canada.

For Further Assistance

If you need further assistance, you can write to KitchenAid

Canada with any questions or concerns at:

Customer eXperience Centre

KitchenAid Canada

200 - 6750 Century Ave.

Mississauga, Ontario L5N 0B7

Please include a daytime phone number in your correspondence.

WARNING

Excessive Weight Hazard

Use two or more people to move and install ice maker.

Failure to do so can result in back or other injury.

PROBLEM RECOMMENDED SOLUTIONS

Water Not Entering Drain

Properly Is the drain hose aligned over the drain? Move the ice maker to align the drain. See “Connect Water

Supply.”

NOTE: Service technicians cannot repair plumbing problems outside of the ice maker. Call a licensed,

qualified plumber.

Accessories

To order accessories, in the U.S.A., visit our website www.kitchenaid.com/accessories or call 1-800-901-2042.

In Canada, visit our website www.whirlpoolparts.ca or call 1-800-807-6777.

Water Filter

Order Part Number F2WC9I1 or ICE2

Cleaner

Order Part Number 4396808

affresh®* Stainless Steel Cleaner

In U.S.A., order Part Number W10355016

In Canada, order Part Number W10355016B

affresh®* Stainless Steel Wipes

In U.S.A., order Part Number W10355049

In Canada, order Part Number W10355049B

affresh®* Kitchen & Appliance Cleaner

In U.S.A., order Part Number W10355010

In Canada, order Part Number W10355010B

*®affresh is a registered trademark of Whirlpool, U.S.A.

PERFORMANCE DATA SHEET

Ice Maker Water Filtration System

Model P6GEG2KL, P6KG2KL, P6WG2KL Capacity 2000 Gallons (7571 Liters)

This system has been tested according to NSF/ANSI Standards 42 for the reduction of the substances listed below. The

concentration of the indicated substances in water entering the system was reduced to a concentration less than or equal to the

permissible limit for water leaving the system, as specified in NSF/ANSI Standards 42.

Test Parameters: pH = 7.5 ± 0.5 unless otherwise noted. Flow = 0.50 gpm (1.89 Lpm). Pressure = 60 psig (413.7 kPa).

Temp. = 68°F to 71.6°F (20°C to 22°C). Rated service capacity = 2000 gallons (7571 liters).

■It is essential that operational, maintenance, and filter

replacement requirements be carried out for the product to

perform as advertised.

■Use replacement filter P6RFWG2K, P6RFGEG2K,

P6RFKG2K, Part Number ICE2.

Style 1 – When the water filter status display changes from

“GOOD” to “ORDER,” order a new filter. When the filter

indicator reads “REPLACE,” it is recommended that you

replace the filter.

Style 2 – Press FILTER to check the status of your water filter.

If the filter indicator light is yellow and the words “ORDER

FILTER” appear on the display screen, order a new filter. If the

filter indicator light is red, it is recommended that you replace

the filter.

■These contaminants are not necessarily in your water supply.

While testing was performed under standard laboratory

conditions, actual performance may vary.

■The product is for cold water use only.

■Do not use with water that is microbiologically unsafe or of

unknown quality without adequate disinfection before or after

the system.

■Refer to the “Warranty” section for the Manufacturer’s name,

address and telephone number.

■Refer to the “Warranty” section for the Manufacturer’s limited

warranty.

System tested and certified by NSF

International against NSF/ANSI

Standard 42 for the reduction of

Chlorine Taste and Odor.

Substance Reduction

Aesthetic Effects NSF Reduction

Requirements Average

Influent Influent Challenge

Concentration Maximum

Effluent Average

Effluent Minimum %

Reduction Average %

Reduction

Chlorine Taste/Odor 50% reduction 1.9727 mg/L 2.0 mg/L ± 10% 0.71 mg/L 0.7788 mg/L 70.2 72.81

Application Guidelines/Water Supply Parameters

Water Supply

Water Pressure

Water Temperature

Service Flow Rate

City or Well

30 - 120 psi (207 - 827 kPa)

33° - 100°F (0.6° - 37.8°C)

0.50 gpm (1.89 Lpm) @ 60 psi

® NSF is a registered trademark of NSF International.

11/14

KITCHENAID® MAJOR

APPLIANCE LIMITED

WARRANTY

ATTACH YOUR RECEIPT HERE. PROOF OF PURCHASE IS REQUIRED

TO OBTAIN WARRANTY SERVICE.

Please have the following information available when you call the

Customer eXperience Center:

Name, address and telephone number

Model number and serial number

A clear, detailed description of the problem

Proof of purchase including dealer or retailer name and address

IF YOU NEED SERVICE:

1. Before contacting us to arrange service, please determine whether your product requires repair. Some

questions can be addressed without service. Please take a few minutes to review the Troubleshooting or

Problem Solver section of the Use and Care Guide, scan the QR code on the right to access additional

resources, or visit http://kitchenaid.custhelp.com.

2. All warranty service is provided exclusively by our authorized KitchenAid Service Providers. In the U.S. and

Canada, direct all requests for warranty service to:

KitchenAid Customer eXperience Center

In the U.S.A., call 1-800-422-1230. In Canada, call 1-800-807-6777.

If outside the 50 United States or Canada, contact your authorized KitchenAid dealer to determine whether another warranty applies.

http://kitchenaid.custhelp.co

ONE YEAR LIMITED WARRANTY

WHAT IS COVERED WHAT IS NOT COVERED

For one year from the date of purchase, when this

major appliance is installed, operated and maintained

according to instructions attached to or furnished

with the product, KitchenAid brand of Whirlpool

Corporation or Whirlpool Canada LP (hereafter

“KitchenAid”) will pay for Factory Specified

Replacement Parts and repair labor to correct

defects in materials or workmanship that existed

when this major appliance was purchased, or at its

sole discretion replace the product. In the event of

product replacement, your appliance will be

warranted for the remaining term of the original unit's

warranty period.

YOUR SOLE AND EXCLUSIVE REMEDY UNDER

THIS LIMITED WARRANTY SHALL BE PRODUCT

REPAIR AS PROVIDED HEREIN. Service must be

provided by a KitchenAid designated service

company. This limited warranty is valid only in the

United States or Canada and applies only when the

major appliance is used in the country in which it was

purchased. This limited warranty is effective from the

date of original consumer purchase. Proof of original

purchase date is required to obtain service under this

limited warranty.

1. Commercial, non-residential, multiple-family use, or use inconsistent with published

user, operator or installation instructions.

2. In-home instruction on how to use your product.

3. Service to correct improper product maintenance or installation, installation not in

accordance with electrical or plumbing codes or correction of household electrical or

plumbing (i.e. house wiring, fuses or water inlet hoses).

4. Consumable parts (i.e. light bulbs, batteries, air or water filters, preservation solutions,

etc.).

5. Defects or damage caused by the use of non-genuine KitchenAid parts or accessories.

6. Conversion of products from natural gas or L.P. gas.

7. Damage from accident, misuse, abuse, fire, floods, acts of God or use with products

not approved by KitchenAid.

8. Repairs to parts or systems to correct product damage or defects caused by

unauthorized service, alteration or modification of the appliance.

9. Cosmetic damage including scratches, dents, chips, and other damage to the

appliance finishes unless such damage results from defects in materials and

workmanship and is reported to KitchenAid within 30 days.

10.Discoloration, rust or oxidation of surfaces resulting from caustic or corrosive

environments including but not limited to high salt concentrations, high moisture or

humidity or exposure to chemicals.

11.Food or medicine loss due to product failure.

12.Pick-up or delivery. This product is intended for in-home repair.

13.Travel or transportation expenses for service in remote locations where an authorized

KitchenAid servicer is not available.

14.Removal or reinstallation of inaccessible appliances or built-in fixtures (i.e. trim,

decorative panels, flooring, cabinetry, islands, countertops, drywall, etc.) that interfere

with servicing, removal or replacement of the product.

15.Service or parts for appliances with original model/serial numbers removed, altered or

not easily determined.

The cost of repair or replacement under these excluded circumstances shall be

borne by the customer.

DISCLAIMER OF IMPLIED WARRANTIES

IMPLIED WARRANTIES, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR OR THE SHORTEST PERIOD ALLOWED BY LAW. Some states and provinces do not allow

limitations on the duration of implied warranties of merchantability or fitness, so this limitation may not apply to you. This warranty gives you

specific legal rights, and you also may have other rights that vary from state to state or province to province.

DISCLAIMER OF REPRESENTATIONS OUTSIDE OF WARRANTY

KitchenAid makes no representations about the quality, durability, or need for service or repair of this major appliance other than the

representations contained in this warranty. If you want a longer or more comprehensive warranty than the limited warranty that comes with this

major appliance, you should ask KitchenAid or your retailer about buying an extended warranty.

LIMITATION OF REMEDIES; EXCLUSION OF INCIDENTAL AND CONSEQUENTIAL DAMAGES

YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS LIMITED WARRANTY SHALL BE PRODUCT REPAIR AS PROVIDED HEREIN. KITCHENAID

SHALL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES. Some states and provinces do not allow the exclusion or limitation

of incidental or consequential damages, so these limitations and exclusions may not apply to you. This warranty gives you specific legal rights, and

you also may have other rights that vary from state to state or province to province.

Notes

SEGURIDAD DE LA FÁBRICA DE HIELO

Si no sigue las instrucciones de inmediato, usted puede

morir o sufrir una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir

una lesión grave.

Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

ADVERTENCIA

PELIGRO

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a

usted y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA:

Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar la fábrica

de hielo, siga estas precauciones básicas:

GUARDE ESTAS INSTRUCCIONES

■Conecte a un contacto de pared de conexión a tierra de

3 terminales.

■No quite el terminal de conexión a tierra.

■No use un adaptador.

■No use un cable eléctrico de extensión.

■Desconecte el suministro de energía antes de limpiar a

mano los componentes internos.

■Desconecte el suministro de energía antes de darle

servicio.

■Vuelva a colocar todos los componentes y paneles

antes de hacerla funcionar.

■Use dos o más personas para mover e instalar la

fábrica de hielo.

Advertencias de la Proposición 65 del estado de California:

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de cáncer.

ADVERTENCIA: Este producto contiene una o más sustancias químicas identificadas por el estado de California como

causantes de defectos congénitos o algún otro tipo de daños en la función reproductora.

INSTRUCCIONES DE INSTALACIÓN

Desempaque la fábrica de hielo

Cómo quitar los materiales de empaque

Quite las cintas y la goma de su fábrica de hielo antes de usarla.

■Para eliminar los residuos de cinta o goma del exterior de la

fábrica de hielo, frote el área enérgicamente con su dedo

pulgar. Los residuos de la cinta adhesiva o goma también

pueden quitarse fácilmente frotando un poco de detergente

líquido para vajillas con los dedos. Limpie con agua tibia

yseque.

■

No use instrumentos filosos, alcohol para fricciones, líquidos

inflamables, o productos de limpieza abrasivos para eliminar

los restos de cinta o goma. No use blanqueador con cloro en

las superficies de acero inoxidable de la fábrica de hielo. Estos

productos pueden dañar la superficie de la fábrica de hielo.

Limpieza antes del uso

Luego de quitar todos los materiales de empaque, limpie el

interior de su fábrica de hielo antes de usarla. Consulte las

instrucciones de limpieza en la sección “Cuidado de la fábrica

de hielo”.

Requisitos de ubicación

■Para asegurar la ventilación adecuada de su fábrica de hielo,

la parte frontal debe mantenerse completamente libre de

obstrucciones. La parte superior y los tres lados de la fábrica

de hielo pueden estar cerrados, pero la instalación debe ser

hecha de manera que la fábrica de hielo pueda ser movida

hacia adelante para darle servicio, si fuera necesario.

■La instalación de la fábrica de hielo requiere una entrada de

suministro de agua fría con tubería de cobre blando de ¹⁄₄"

(6,35 mm) de diámetro exterior con una válvula de cierre, o

una línea de suministro de Whirlpool, pieza n° 8212547RB, y

una bomba de desagüe aprobada por Whirlpool, pieza n°

1901A, sólo para llevar el agua a un desagüe existente.

■Elija un área bien ventilada con temperaturas por encima de

los 55ºF (13ºC) y por debajo de los 110ºF (43ºC). Los mejores

resultados se logran con temperaturas entre 70ºF y 90ºF

(21ºC y 32ºC).

■La fábrica de hielo debe ser instalada en un área protegida de

las inclemencias del tiempo, tales como el viento, lluvia, rocío

de agua o goteos.

■Cuando instale la fábrica de hielo debajo de un mostrador,

siga las dimensiones de abertura recomendadas que se

ilustran a continuación. Coloque accesorios eléctricos o de

plomería en la ubicación recomendada, como se indica.

NOTAS:

■Verifique que el cable de alimentación eléctrica no esté

dañado, pellizcado o retorcido entre la fábrica de hielo y

el armario.

■Verifique que la tubería de suministro de agua no esté

dañada, pellizcada o retorcida entre la fábrica de hielo y

el armario.

■Verifique que la línea de desagüe (en algunos modelos)

no esté dañada, pellizcada o retorcida entre la fábrica de

hielo y el armario.

■Verifique que la puerta de la fábrica de hielo no esté

nivelada con los gabinetes estándares para evitar

problemas al abrir la puerta de la fábrica de hielo.

■Elija una ubicación donde el piso esté nivelado. Es

importante que la fábrica de hielo esté nivelada para su

funcionamiento adecuado. De ser necesario, usted puede

regular la altura de la fábrica de hielo cambiando la altura de

las patas niveladoras. Consulte la sección “Nivelación”.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

la fábrica de hielo.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

A. Ubicación recomendada para accesorios eléctricos y de plomería

B. Nivel del piso

3¹⁄₂"

(8,9 cm)

(22,9 cm)

11¹⁄₂"

(29,2 cm)

24"

(60,1 cm)

15"

(38,1 cm)

34"

(86,4 cm)

mín.

34¹⁄₂"

(87,6 cm)

máx.

28¹⁄₂"

(72,4 cm)

Requisitos eléctricos

Antes de trasladar la fábrica de hielo a su ubicación final, es

importante cerciorarse de que tenga la conexión eléctrica

apropiada:

Se requiere un circuito de suministro eléctrico con fusibles de

15 ó 20 Amp., de 115 V, 60 Hz, de CA solamente, conectado

adecuadamente a tierra de acuerdo con el National Electrical

Code (Código Nacional de Electricidad) y con las normas y

códigos locales, de ser necesario.

Se recomienda tener un circuito separado que sirva sólo para la

fábrica de hielo. Use un contacto que no pueda ser

desconectado con un interruptor o con una cadenilla de tiro.

IMPORTANTE: Si este producto está conectado a un

tomacorriente equipado con GFCI (Ground Fault Circuit

Interrupter - Interruptor de circuito de falla eléctrica de puesta a

tierra), puede ocurrir un disparo brusco del suministro de

corriente, lo que resultará en una pérdida de enfriamiento. Esto

puede afectar la calidad del hielo. Si ha ocurrido un disparo

brusco, y el hielo aparenta estar en malas condiciones,

deshágase del mismo.

Método recomendado para la conexión a tierra

La fábrica de hielo debe estar conectada a tierra. La fábrica de

hielo está equipada con un cable eléctrico provisto de un

enchufe de tres terminales de conexión a tierra. El cable debe

estar enchufado en un contacto apropiado de pared de tres

terminales, de conexión a tierra de acuerdo con el Código

Nacional de Electricidad y con los códigos y normas locales. Si

no hubiera un contacto de pared adecuado disponible, el cliente

tiene la responsabilidad de contratar a un electricista calificado

para instalar un contacto de pared apropiado de tres terminales

con conexión a tierra.

Requisitos del suministro de agua

Asegúrese de que las líneas de suministro de agua estén

protegidas contra las temperaturas bajo cero. Las formaciones

de hielo en las líneas de suministro pueden aumentar la presión

del agua y dañar la fàbrica de hielo u ocasionar daños en la casa.

El deterioro a causa de las temperaturas bajo cero no está

cubierto por la garantía.

Se necesita un suministro de agua fría con presión de agua entre

30 y 120 lbs/pulg² (207 a 827 kPa) para hacer funcionar la fábrica

de hielo. Si usted tiene preguntas acerca de la presión de agua,

llame a un plomero competente autorizado.

Suministro de agua de ósmosis inversa

IMPORTANTE:

■No se recomienda un sistema de filtración de agua por

ósmosis inversa para las fábricas de hielo que tengan

instalada una bomba de desagüe.

■Solamente para los sistemas de desagüe por gravedad.

■La presión del suministro de agua que sale de un sistema de

ósmosis inversa y va a la válvula de entrada de agua de la

fábrica de hielo necesitará ser entre 30 y 120 lbs/pulg² (207 a

827 kPa).

Si se conecta un sistema de filtración de agua de ósmosis

inversa al suministro de agua fría, la presión de agua al sistema

de ósmosis inversa necesitará ser de un mínimo de 40 a

60 lbs/pulg² (276 a 414 kPa).

NOTA: El sistema de ósmosis inversa debe suministrar 1 galón

(3,8 L) de agua por hora a la fábrica de hielo para que ésta

funcione adecuadamente. Si se desea un sistema de ósmosis

inversa, se recomienda solamente un sistema de ósmosis inversa

con capacidad para toda la casa, que sea capaz de mantener el

suministro continuo de agua requerido por la fábrica de hielo.

Los sistemas de ósmosis inversa con capacidad adecuada para

grifos no pueden mantener el suministro continuo de agua

requerido por la fábrica de hielo.

Si la presión del agua al sistema de ósmosis inversa es menor de

40 a 60 lbs/pulg² (276 a 414 kPa):

■Verifique si el filtro de sedimentos en el sistema de ósmosis

inversa está bloqueado y reemplácelo si fuera necesario.

■Deje que se vuelva a llenar el tanque de almacenaje del

sistema de ósmosis inversa después del uso intenso.

Si tiene preguntas acerca de la presión del agua, llame a un

plomero competente autorizado.

Vacaciones o tiempo prolongado sin uso

■Cuando no vaya a usar la fábrica de hielo durante un período

prolongado de tiempo, cierre el agua y apague el suministro

de energía a la fábrica de hielo.

■Asegúrese de que las líneas de suministro de agua estén

protegidas contra las temperaturas bajo cero. Las

formaciones de hielo en las líneas de suministro pueden

aumentar la presión del agua y dañar la fàbrica de hielo u

ocasionar daños en la casa. El deterioro a causa de las

temperaturas bajo cero no está cubierto por la garantía.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Conexión del suministro de agua

Lea todas las instrucciones antes de comenzar.

IMPORTANTE:

■Las instalaciones de plomería deben efectuarse de

conformidad con el International Plumbing Code (Código de

plomería internacional) y los códigos y ordenanzas locales.

■Use una tubería de cobre o una línea de suministro de

Whirlpool, Pieza número 8212547RP y revise si hay fugas.

■Instale la tubería sólo en áreas donde las temperaturas

permanecerán por encima del punto de congelación.

Herramientas necesarias

Reúna las herramientas y piezas necesarias antes de comenzar

la instalación:

■Destornillador de hoja plana

■Llaves de boca abierta de ⁷⁄₁₆" y ¹⁄₂" o dos llaves de tuercas

ajustables

■Llave de tuercas de ¹⁄₄"

NOTA: No use una válvula perforadora ni de montura de ³⁄₁₆"

(4,76 mm), las cuales reducen el flujo de agua y se obstruyen con

mayor facilidad.

Conexión de la tubería de agua

1. Cierre el suministro principal del agua. Abra el grifo más

cercano el tiempo suficiente para limpiar la tubería del agua.

2. Usando una línea de suministro de cobre de ½" con una

válvula de cierre de un cuarto de vuelta o una equivalente,

conecte la fábrica de hielo, como se muestra.

NOTA: Se recomienda una tubería de suministro doméstico

de ½" de diámetro como mínimo para que la fábrica de hielo

tenga un flujo de agua suficiente.

3. Ahora está listo para conectar la tubería de cobre. Use una

tubería de cobre blando de ¹⁄₄" (6,35 mm) de diámetro

exterior para el suministro de agua fría.

■Asegúrese de tener la longitud adecuada necesaria para

el trabajo. Cerciórese de que ambos extremos de la

tubería de cobre estén cortados en ángulo recto.

■Deslice la manga de compresión y la tuerca de

compresión en la tubería de cobre según se ilustra.

Introduzca el extremo de la tubería en el extremo de

salida en ángulo recto hasta donde sea posible. Atornille

la tuerca de compresión en el extremo de salida usando

la llave de tuercas ajustable. No ajuste demasiado.

4. Coloque el extremo libre de la tubería en un recipiente o un

fregadero, abra el suministro principal de agua y deje correr el

agua por la tubería hasta que salga limpia. Cierre la válvula

de cierre del tubo de agua.

IMPORTANTE: Siempre desagüe la tubería de agua antes de

efectuar la conexión final al orificio de entrada de la válvula

de agua para evitar un probable mal funcionamiento de la

misma.

5. Doble la tubería de cobre para poder encajarla en el orificio

de entrada de agua, que está ubicado en la parte trasera de

la carcasa de la fábrica de hielo, según se ilustra. Deje un

serpentín de tubería de cobre para permitir sacar la fábrica de

hielo del armario o alejarla de la pared para el servicio.

Vista posterior

6. Retire y descarte el tubo corto negro de plástico del extremo

de la entrada de la línea de agua.

7. Enrosque la tuerca en el extremo de la tubería. Apriete la

tuerca con la mano, y luego apriétela con la llave de tuercas

dos giros más. No apriete demasiado.

A. Bulbo

B. Tuerca

A. Manga de compresión

B. Tuerca de compresión

C. Tubería de cobre

A. Tubería de cobre

B. Abrazadera para el tubo de

suministro de agua

C. Abrazadera para el tubo de entrada

de agua y conector de la línea de

suministro

NOTA: Para evitar ruidos molestos, asegúrese de que la

tubería de cobre no toque la pared lateral de la carcasa u

otras partes dentro de la carcasa.

8. Instale la abrazadera para tubos de suministro de agua

alrededor de la línea de suministro de agua, para reducir la

tensión en el acoplamiento.

9. ABRA la válvula de cierre.

10. Revise si hay fugas. Ajuste las conexiones (incluso las de la

válvula) o tuercas que tengan fugas.

Instalación de la bomba de desagüe

(en algunos modelos)

NOTA: Conecte la bomba de desagüe al desagüe de

conformidad con todos los códigos y ordenanzas locales y

estatales. Sería ideal aislar el tubo de desagüe completamente

hasta la entrada del desagüe para minimizar la condensación en

dicho tubo. Se puede adquirir el juego de tubos aislados, pieza

N° W10365792. La bomba de desagüe está diseñada para

bombear agua hasta una altura máxima de 10 pies (3 m). Utilice

únicamente el juego de la bomba de desagüe aprobado por

Whirlpool, pieza n° 1901A. No conecte el extremo de salida del

tubo de agua a un sistema de tubería cercano para evitar que el

agua de desagüe retroceda hacia la fábrica de hielo.

El juego contiene:

■Juego de la bomba de desagüe, pieza n° 1901A

■Tubo de desagüe (del depósito de la fábrica de hielo a la

entrada del depósito de la bomba de desagüe) de ⁵⁄₈" de

diámetro interno x 5¹⁄₈"

■Manguera del tubo de desagüe (de la descarga de la bomba

de desagüe al desagüe de la casa) de ¹⁄₂" de diámetro interno

x 10 pies (3 m)

■Tubo de ventilación (de la ventilación del depósito de la

bomba de desagüe a la parte posterior de la carcasa de la

fábrica de hielo) de ⁵⁄₁₆" de diámetro interno x 32" (81 cm)

■Abrazaderas para cables (sujetan el tubo de ventilación a la

parte posterior de la fábrica de hielo) (3)

■Tornillos de montaje de la bomba N° 8-32 x ³⁄₈" (sujetan la

bomba de desagüe a la placa de base y las abrazaderas a la

parte posterior de la fábrica de hielo) (5)

■Abrazadera pequeña ajustable para manguera, de ⁵⁄₈" (sujeta

la ventilación a la bomba de desagüe)

■Abrazadera grande ajustable para manguera, de ⁷⁄₈" (sujeta el

tubo de desagüe al depósito de la fábrica de hielo y a la

entrada del depósito de la bomba de desagüe) (3)

■Panel posterior (2)

■Hoja de instrucciones

Si la fábrica de hielo ya está instalada

NOTA: Si la fábrica de hielo no está instalada, proceda con la

sección “Instalación de la bomba de desagüe”.

1. Empuje el interruptor del selector a la posición de

apagado (Off).

2. Desenchufe la fábrica de hielo o desconecte el suministro de

energía.

3. Cierre el suministro de agua. Espere de 5 a 10 minutos para

que el hielo caiga en el depósito. Retire todo el hielo del

depósito.

4. Desenrosque la tapa de desagüe del fondo de la bandeja del

agua ubicada dentro del depósito. Espere hasta que se drene

el agua por completo. Vuelva a colocar la tapa de desagüe.

Vea la ilustración “Tapa de desagüe”.

Tapa de desagüe

5. Si la fábrica de hielo está empotrada en un armario, sáquela

de modo que quede fuera de la abertura.

6. Desconecte la línea de suministro de agua. Vea la ilustración

“Línea de suministro de agua”.

A. Tubería a la fábrica de hielo

B. Tuerca (comprada)

C. Férula (comprada)

D. Línea provista de la fábrica de hielo

DA B C

A. Tapa de desagüe

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle

mantenimiento.

Vuelva a colocar todos los componentes y paneles

antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar

la muerte o choque eléctrico.

Línea de suministro de agua

Instalación de la bomba de desagüe

NOTA: No doble, aplaste ni dañe los tubos o cables durante la

instalación.

1. Desenchufe la fábrica de hielo o desconecte el suministro de

energía.

2. Retire el panel posterior. Vea las ubicaciones de los 5 tornillos

en la ilustración “Panel posterior”. Jale el panel posterior para

alejarlo del tubo de desagüe y deséchelo.

Panel posterior

3. Retire el tubo de desagüe viejo y la abrazadera que están

sujetos al depósito de la fábrica de hielo.

NOTA: Deseche el tubo de desagüe viejo y la abrazadera.

4. Instale el nuevo tubo de desagüe (⁵⁄₈" de diámetro interno x

5¹⁄₈") desde el depósito de la fábrica de hielo hasta la entrada

del depósito de la bomba de desagüe. Para ello, utilice las

abrazaderas ajustables nuevas. Vea la ilustración “Tubo de

desagüe”.

NOTAS:

■No lo retuerza.

■Recorte el tubo, de ser necesario.

Tubo de desagüe

5. Instale el tubo de ventilación (⁵⁄₁₆" de diámetro interno x 32"

[81 cm]) hasta la ventilación del depósito de la bomba de

desagüe. Utilice una abrazadera ajustable pequeña, de ⁵⁄₈",

incluida. Vea la ilustración “Ubicaciones de las piezas”.

NOTA: No instale todavía el tubo de desagüe de la casa.

Ubicaciones de las piezas

6. Retire la abrazadera y el tornillo de puesta a tierra del cable

eléctrico de la fábrica de hielo, que están sujetos a dicho

cable montado en la base de la unidad. Vea la ilustración

“Ubicaciones de las piezas”.

NOTA: La abrazadera y el tornillo se volverán a utilizar.

7. Deslice la bomba de desagüe para colocarla en la base de la

fábrica de hielo, por el lado derecho. Debe deslizarse la

lengüeta de montaje de la bomba en la ranura rectangular de

la base de la fábrica de hielo. Para deslizar la bomba en la

ranura, será necesario inclinarla un poco. Vea la ilustración

“Ranura de la lengüeta de montaje de la bomba de desagüe”.

A. Tubería de cobre de

¹⁄₄

B. Abrazadera para cables

C. Tuerca de compresión de

¹⁄₄

D. Férula (manguito)

E. Conexión de la fábrica

de hielo

A. Ubicaciones de los tornillos

A. Abrazadera ajustable para

manguera, de

⁷⁄₈

B. Tubo de desagüe (del depósito de

hielo a la bomba de desagüe)

C. Abrazadera ajustable para

manguera, de

⁷⁄₈

D. Entrada del depósito de la

bomba de desagüe

A. Tubo de ventilación

B. Abrazadera para manguera,

⁵⁄₈

C. Tubo de descarga de la bomba

de desagüe

D. Bomba de desagüe

E. Cable eléctrico de la unidad de la

fábrica de hielo

F. Tornillos de montaje de la bomba

N° 8-32 x

³⁄₈

G. Cable eléctrico de la bomba de

desagüe, abrazadera y tornillo

Ranura de la lengüeta de montaje de la bomba

de desagüe

Bomba de desagüe instalada

8. Alinee los 2 orificios de los tornillos de la parte posterior de la

bomba. Utilice dos tornillos N° 8-32 x ³⁄₈", incluidos. Vea la

ilustración “Ubicaciones de las piezas”.

9. Conecte el tubo de desagüe a la salida del depósito de la

fábrica de hielo (⁵⁄₈" de diámetro interno). Para ello, utilice la

abrazadera ajustable de ⁷⁄₈", incluida. Vea la ilustración “Tubo

de desagüe”.

10. Enrolle el cable eléctrico de la fábrica de hielo formando un

rollo de 4" (10,2 cm) de diámetro. Envuelva varias partes del

rollo de cable eléctrico con cinta aisladora para que no se

desenrolle. Ubique el cable eléctrico enrollado entre la

bomba de desagüe y el costado del recinto y enchúfelo en el

tomacorriente de la bomba de desagüe. Vea la ilustración

“Ubicaciones de las piezas”.

11. Sujete el cable eléctrico de la bomba de desagüe a la base

de la unidad de la fábrica de hielo con la abrazadera y el

tornillo (que se retiraron en el Paso 6) que se utilizaron para

sujetar el cable eléctrico de la fábrica de hielo. Vea la

ilustración “Ubicaciones de las piezas”.

12. Coloque el nuevo panel posterior (el pequeño para fábricas

de hielo de 15" y el grande para las de 18") contra la parte

posterior de la fábrica de hielo. Pase el tubo de ventilación y

el tubo de descarga de la bomba de desagüe a través de los

orificios del panel posterior.

13. Sujete el panel posterior con los tornillos originales. Vea la

ilustración “Panel posterior”.

14. Sujete el tubo de ventilación a la parte posterior de la fábrica

de hielo con las 3 abrazaderas y los tres tornillos N° 8-32 x

³⁄₈", incluidos. Vea la ilustración “Tubo de ventilación”.

Tubo de ventilación

NOTA: No apriete, doble ni dañe el tubo de ventilación. Revise

que no esté dañado, aplastado ni retorcido entre el armario y la

fábrica de hielo.

15. Conecte el tubo de desagüe de ¹⁄₂" de diámetro interno x

10 pies (3 m) al tubo de descarga de la bomba. Vea la

ilustración “Ubicaciones de las piezas”.

16. Conecte la fábrica de hielo al suministro de agua e instálela

como se especifica en las instrucciones de instalación del

producto.

17. Revise todas las conexiones para ver si hay fugas.

18. Enchufe la fábrica de hielo o reconecte el suministro de

energía.

19. Encienda la fábrica de hielo.

20. Espere durante el ciclo de enjuague, de unos 5 minutos de

duración, para asegurarse de que la fábrica de hielo funcione

correctamente.

A. Ranura de la lengüeta de montaje

A. Bomba de desagüe instalada

A. Tubo de ventilación

B. Abrazaderas y tornillos

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Conexión del desagüe

Sistema de desagüe por gravedad

Conecte el desagüe de la fábrica de hielo a su desagüe, de

conformidad con todos los códigos y ordenanzas locales y

estatales. Si la fábrica de hielo viene con un sistema de desagüe

por gravedad, siga estas instrucciones cuando instale las líneas

de desagüe. Esto ayudará a evitar que el agua regrese al

depósito de almacenaje de la fábrica de hielo y probablemente

caiga en el piso, ocasionando daños.

■Las líneas de desagüe deben tener un mínimo de ⁵⁄₈"

(15,88 mm) de diámetro interno.

■Las líneas de desagüe deben tener 1" de caída por cada 48"

(2,54 cm de caída por cada 122 cm) de recorrido o ¹⁄₄" de

caída por cada 12" (6,35 mm por cada 30,48 cm) de

recorrido y no deben tener puntos bajos donde el agua

pueda asentarse.

■Los desagües por el piso deben ser lo suficientemente

grandes como para contener el agua de todos los desagües.

■La instalación ideal tiene un tubo vertical con un reductor de

desagüe de PVC de 1¹⁄₂" (3,81 cm) a 2" (5,08 cm), instalado

directamente debajo del orificio de salida del tubo de

desagüe, según se ilustra. Usted debe mantener un espacio

de aire de 1" (2,54 cm) entre la manguera de desagüe y el

tubo vertical.

■No conecte el extremo de salida del tubo de agua a un

sistema de tubería cercano para evitar que el agua de

desagüe retroceda hacia la fábrica de hielo.

IMPORTANTE: Cuando no hay disponible un desagüe por el

piso, es necesario tener una bomba de desagüe. Hay disponible

para la venta un juego de bomba de desagüe, pieza

número 1901A.

Vista lateral

Sistema de la bomba de desagüe (en algunos modelos)

IMPORTANTE:

■Conecte el desagüe de la fábrica de hielo a su desagüe de

conformidad con el International Plumbing Code (Código

internacional de plomería) y los códigos y ordenanzas

locales.

■La línea de descarga de la bomba de desagüe debe terminar

en un desagüe abierto.

■Elevación máxima: 10 pies (3,1 m)

■Recorrido máximo: 100 pies (30,5 m)

NOTAS:

■Si la manguera de desagüe se tuerce y el agua no sale, su

fábrica de hielo no funcionará.

■Sería ideal aislar la línea de desagüe completamente hasta la

entrada del desagüe. Hay disponible para la venta un juego

de manguito aislador, pieza número W10365792.

■No conecte el extremo de salida del tubo de agua a un

sistema de tubería cercano para evitar que el agua de

desagüe retroceda hacia la fábrica de hielo.

Conexión del desagüe

Luego de asegurarse de que el sistema de desagüe es el

adecuado, siga estos pasos para colocar la fábrica de hielo

apropiadamente:

1. Conecte a un contacto de pared de conexión a tierra de

3 terminales.

2. Estilo 1—Para el sistema de desagüe por gravedad, empuje

la fábrica de hielo a su posición de modo que el tubo de

desagüe de la fábrica de hielo esté ubicado encima del

reductor de desagüe de PVC. Vea “Sistema de desagüe por

gravedad”.

Estilo 2—Para el sistema de bomba de desagüe, conecte la

manguera de salida de la bomba al desagüe. Vea “Sistema

de la bomba de desagüe”.

A. Manguera de desagüe

B. Espacio de aire de 1"

(2,54 cm)

C. Reductor de desagüe

de PVC

D. El centro del desagüe debe estar a 23"

(58,4 cm) desde el frente de la puerta, con

o sin el panel de

³⁄₄

" (1,91 cm) en la puerta.

El desagüe debe también estar centrado

de izquierda a derecha (7

⁵⁄₁₆

" [18,56 cm] de

cada lado de la fábrica de hielo).

1⁷⁄₈"

(4,8 cm)

23"

(58,4 cm)

2" - 1¹⁄₂"

(5 cm - 3,8 cm)

1" (2,54 cm)

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

la fábrica de hielo.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

3. Vuelva a revisar la fábrica de hielo para asegurarse de que

esté nivelada. Consulte la sección “Nivelación”.

4. Si el código de sanidad local lo requiere, selle la carcasa al

piso con masilla de calafateo aprobada después de haber

efectuado todas las conexiones eléctricas y de agua.

Cambio del sentido de apertura de la

puerta: apertura lateral solamente

Herramientas necesarias

Reúna las herramientas y piezas necesarias antes de comenzar

la instalación.

Retire el panel de ajuste de la puerta de acero inoxidable

(en algunos modelos)

1. Retire los 2 tornillos de cabeza hexagonal ubicados debajo

del reborde del panel de ajuste de la puerta de acero

inoxidable, en la parte inferior de la misma.

2. Desde abajo, jale hacia arriba y hacia afuera el panel de

ajuste de la puerta.

3. Gire el panel de ajuste de la puerta hasta que se separe de la

misma y jálelo hacia arriba.

NOTA: Asegúrese de que los protectores del borde no se

separen del panel de ajuste de la puerta.

Inversión de las cubiertas de los extremos y retenes

de la puerta

1. Desenchufe la fábrica de hielo o desconecte el suministro de

energía.

2. Retire la manija y los tornillos de la misma (en algunos

modelos).

3. Retire el pasador de la bisagra superior.

4. Retire la puerta de las bisagras y vuelva a colocar el pasador

de la bisagra superior.

5. Retire el tornillo y el retén de la puerta de la esquina A. Retire

el tornillo y la cubierta del extremo de la esquina C. Coloque

el retén de la puerta en la esquina C y ajuste el tornillo.

Coloque la cubierta del extremo en la esquina A y ajuste el

tornillo.

6. Retire el tornillo y el retén de la puerta de la esquina D. Retire

el tornillo y la cubierta del extremo de la esquina B. Coloque

el retén de la puerta en la esquina B y ajuste el tornillo.

Coloque la cubierta del extremo en la esquina D y ajuste el

tornillo.

■Llave de tuercas de ⁵⁄₁₆"■Cuchillo plano para masilla

■Llave de tuercas de ¹⁄₄"■Destornillador Phillips

Pasador de bisagra Tornillo de cabeza hexagonal de

⁵⁄₁₆

" para bisagra

Tornillo de manija Tornillo de tope

A. Tornillos de cabeza hexagonal

A. Esquina superior abierta (sin la

cubierta del extremo)

B. Cubierta del extremo al

comienzo de la esquina superior

C. Cubierta del extremo al comienzo

de la esquina inferior

D. Esquina inferior abierta (sin la

cubierta del extremo)

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle

mantenimiento.

Vuelva a colocar todos los componentes y paneles

antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar

la muerte o choque eléctrico.

7. Dependiendo de su modelo, la placa con la marca para el

frente de la puerta de la fábrica de hielo puede estar en el

paquete con el Manual de uso y cuidado. Pegue la placa con

la marca en la puerta.

8. Ponga la puerta a un lado.

Inversión de las bisagras

1. Destornille y retire la bisagra superior. Vuelva a colocar los

tornillos en los orificios vacíos para la bisagra.

2. Retire los tornillos de la parte inferior del lado opuesto de la

carcasa de la fábrica de hielo. Dé vuelta a la bisagra superior

de manera que el pasador de la misma apunte hacia arriba.

Coloque la bisagra en el lado inferior opuesto de la fábrica de

hielo y ajuste los tornillos.

3. Retire los tornillos “viejos” de la bisagra inferior y la bisagra.

Vuelva a colocar los tornillos en los orificios vacíos para la

bisagra.

4. Retire los tornillos de la parte superior del lado opuesto de la

carcasa de la fábrica de hielo. Dé vuelta a la bisagra de

manera que el pasador de la misma apunte hacia abajo.

Coloque la bisagra en el lado superior opuesto de la fábrica

de hielo y ajuste los tornillos.

5. Retire el pasador de la bisagra superior.

Cómo volver a colocar la puerta

1. Coloque la puerta en el pasador de la bisagra inferior.

2. Alinee la puerta con el orificio de la bisagra superior y vuelva

a colocar el pasador de la bisagra superior.

3. Vuelva a colocar la manija y los tornillos de la misma.

Cómo volver a colocar el ajuste de la puerta

(en algunos modelos)

1. Coloque el reborde del ajuste de la puerta en la parte superior

de la misma y asegúrese de que calce correctamente.

2. Gire el ajuste de la puerta hacia abajo hasta que cubra la

superficie de la misma por completo.

3. Coloque los 2 tornillos de cabeza hexagonal en la parte

inferior de la puerta.

Bisagra superior

Bisagra inferior

Cómo invertir el seguro de la puerta

1. Retire los tornillos blancos decorativos del lado opuesto de la

puerta y déjelos aparte.

2. Retire los tornillos del seguro magnético de la puerta y vuelva

a colocarlo en el lado opuesto de la puerta.

A. Pasador de la bisagra

B. Tornillo Phillips avellanado

C. Manga del pasador de la bisagra

D. Bisagra

E. Tornillo de cabeza

hexagonal para bisagra

A. Tornillo de cabeza hexagonal para bisagra

B. Manga del pasador de la bisagra

C. Tornillo Phillips avellanado

D. Pasador de la bisagra

E. Bisagra

3. Coloque los tornillos blancos decorativos en el lado opuesto

de la puerta.

4. Conecte a un contacto de pared de conexión a tierra de

3 terminales.

Nivelación

Es importante que la fábrica de hielo esté nivelada para que

funcione adecuadamente. Dependiendo del lugar donde instale

la fábrica de hielo, puede necesitar hacer varios ajustes para

nivelarla. También puede usar las patas niveladoras para reducir

la altura de la fábrica de hielo para las instalaciones debajo de

mostradores.

Herramientas necesarias:

Reúna las herramientas y piezas necesarias antes de comenzar

la instalación.

■Nivel de 9"

■Llave de tuercas ajustable

NOTA: Es más fácil ajustar las patas niveladoras si tiene otra

persona para ayudarlo.

1. Mueva la fábrica de hielo a su ubicación final.

NOTA: Si ésta es una instalación empotrada, mueva la

fábrica de hielo tan cerca de su ubicación final como sea

posible.

2. Coloque el nivel en la parte superior del producto para ver si

la fábrica de hielo está nivelada desde adelante hacia atrás y

de lado a lado.

3. Empuje hacia arriba en la parte superior frontal de la fábrica

de hielo y luego localice los tornillos niveladores que se

encuentran en la parte inferior frontal de la fábrica de hielo.

4. Usando una llave de tuercas ajustable, cambie la altura de las

patas de la siguiente manera:

■Gire la pata niveladora hacia la derecha para bajar ese

lado de la fábrica de hielo.

■Gire la pata niveladora hacia la izquierda para levantar

ese lado de la fábrica de hielo.

NOTA: La fábrica de hielo no debe tambalearse. Use calzas

para agregarle estabilidad cuando sea necesario.

5. Empuje hacia arriba en la parte superior trasera de la fábrica

de hielo y localice las patas niveladoras que se encuentran en

la parte inferior trasera de la fábrica de hielo.

6. Siga las instrucciones del paso 4 para cambiar la altura de las

patas.

7. Use el nivel para volver a verificar la fábrica de hielo y ver si

está nivelada desde adelante hacia atrás y de lado a lado. Si

la fábrica de hielo no está nivelada, repita los pasos del 2 al 5.

Si la fábrica de hielo está nivelada, proceda a la sección

“Conexión del suministro de agua”.

Sistema de filtración de agua

La instalación de un filtro de agua

1. Quite el filtro de agua de su empaque y retire la cubierta de

las juntas tóricas. Asegúrese de que estas sigan en su lugar

después de haber retirado la cubierta.

2.El compartimiento del filtro de agua está ubicado en el lado

derecho del panel de los controles de la fábrica de hielo.

Empuje la puerta hacia adentro para liberar el seguro y luego

bájela.

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

A. Cubierta

B. Juntas tóricas

C. Espiga de alineamiento

D. Flecha de alineamiento

A. Puerta

No use con agua que no sea microbiológicamente segura

o que sea de calidad desconocida sin desinfectarla

adecuadamente antes o después del sistema. Pueden

usarse sistemas certificados para la reducción de quistes

en aguas desinfectadas que puedan contener quistes

filtrables.

3 Con la flecha apuntando a la espiga de alineamiento sobre el

costado del filtro y la flecha dentro de la cubierta del control,

alinee la espiga de alineamiento del costado del filtro con la

muesca recortada e inserte el filtro dentro de la cubierta.

4.Gire el filtro hacia la derecha hasta que se trabe en el

alojamiento. Asegúrese de que la flecha de alineamiento de la

cabeza del filtro coincida con el símbolo de bloqueado del

alojamiento de la caja de control.

NOTA: Si el filtro no se traba correctamente en el alojamiento,

la fábrica de hielo no funcionará.

5.Empuje la puerta de la caja de control hasta escuchar que se

cerró a presión con el seguro.

Luz de estado del filtro de agua

Las luces de estado del filtro de agua le permitirán saber cuándo

cambiarlo.

■Cuando sea necesario solicitar un filtro de reemplazo, se

encenderá la luz de estado “Order Filter” (Pedir filtro).

■Cuando sea necesario reemplazar el filtro, se encenderá la

luz de estado “Replace Filter” (Reemplazar filtro).

■Al reemplazar el filtro de agua desechable por uno nuevo, se

reajustará automáticamente la característica de seguimiento

de estado del filtro. Vea “Uso de los controles”.

Reemplazo del filtro de agua

Para comprar un filtro de agua de reemplazo, vea “Accesorios”.

Reemplace el filtro de agua desechable cuando se indique en la

pantalla de estado del filtro o al menos cada 9 meses. Si

disminuye la velocidad de fabricación del hielo antes de que se

encienda la luz de “Replace Filter” (Reemplazar filtro), reemplace

el filtro.

1. Ubique el compartimiento del filtro de agua en el lado

derecho del alojamiento del control. Vea el paso 3 de la

sección “Instalación del filtro de agua”.

2. Gire el filtro de agua en el sentido contrario al de las

manecillas del reloj (hacia la izquierda) y jálelo directo hacia

fuera del compartimiento.

NOTA: Es posible que quede agua en el filtro. Es posible que

se derrame un poco de esa agua.

3. Instale el filtro de agua de reemplazo siguiendo los pasos 2 a

5 en la sección “Instalación del filtro de agua”.

USO DE LA FÁBRICA DE HIELO

Cómo funciona su fábrica de hielo

Cuando ponga su fábrica de hielo en marcha por primera vez, la

bandeja del agua se llenará y el sistema se enjuagará por sí solo

antes de comenzar a elaborar el hielo. El proceso de enjuague

tarda unos 5 minutos.

Bajo condiciones normales de funcionamiento, la fábrica de hielo

funcionará a las temperaturas prefijadas. El sensor de nivel del

hielo ubicado en el depósito de almacenaje del hielo controlará

los niveles del hielo.

IMPORTANTE: Si el suministro de agua a la fábrica de hielo está

cerrado, asegúrese de fijar el control de la fábrica de hielo en

OFF (Apagado).

Proceso de elaboración de hielo

1. El agua circula constantemente sobre una placa de

congelación. A medida que el agua se congela para

convertirse en hielo, los minerales que están en el agua son

rechazados. Esto produce una capa de hielo con un bajo

contenido de minerales.

A. Espiga de alineamiento

B. Símbolo de desbloqueado

C. Símbolo de bloqueado

D. Muesca recortada dentro del

alojamiento del control

E. Flecha apuntando a la

muesca recortada

F. Flecha apuntando a la

espiga de alineamiento

A. Flecha alineada con el símbolo de bloqueado

2. Cuando se logra el espesor deseado, la capa de hielo se

desprende y se desliza sobre la rejilla de corte. La rejilla

divide la capa de hielo en cubos individuales.

3. El agua que contiene los minerales rechazados es drenada

después de cada ciclo de congelación.

4. El agua fresca entra en la máquina para ser usada en el

siguiente ciclo de elaboración de hielo.

5. Los cubos caen en el depósito de hielo. Cuando el depósito

está lleno, la fábrica de hielo se apaga automáticamente y

vuelve a funcionar cuando se necesita más hielo.

El depósito de hielo no está refrigerado y una poca cantidad

de hielo se derretirá. La cantidad de derretimiento varía

según la temperatura ambiente.

NOTA: Así como la temperatura ambiente y del agua varían,

la cantidad producida y almacenada de hielo también varía.

Esto significa que las temperaturas de funcionamiento más

altas resultarán en una reducción de la producción del hielo.

Uso de los controles

1. Para empezar la producción de hielo, presione ON/OFF

(Encendido/Apagado).

2. Para detener el funcionamiento de la fábrica de hielo,

presione ON/OFF (Encendido/Apagado).

NOTAS:

■Al presionar el interruptor de On/Off (Encendido/Apagado),

no se corta el suministro de energía a la fábrica de hielo.

■

Deje transcurrir 24 horas para la producción del primer lote de

hielo. Deshágase de los 2 primeros lotes de hielo producidos.

Modo de Max Ice (Hielo máx.)

Seleccione la característica Max Ice (Hielo máx.) cuando sepa

que va a necesitar una gran cantidad de hielo y el depósito de

hielo tenga poco hielo o esté vacío.

El modo Max Ice producirá una mayor cantidad de hielo en un

período de 24 horas.

■Presione MAX ICE (Hielo máx.) mientras la fábrica de hielo

esté encendida. La luz indicadora se encenderá.

■Presione nuevamente MAX ICE para apagar la característica

de Max Ice (Hielo máx.). La luz indicadora se apagará.

■El modo Max Ice (Hielo máx.) estará activado cuando

encienda por primera vez el producto. Se apagará después

de 24 horas. Para encender de nuevo Max Ice (Hielo máx.),

presione MAX ICE.

Limpieza

Se recomienda que limpie la fábrica de hielo cuando se encienda

la luz

“Cleaning Needed” (Limpieza necesaria)

, hayan transcurrido

nueve meses o se reduzca de manera significativa la producción

de hielo. Para limpiar su fábrica de hielo, vea “Sistema de la

fábrica de hielo” en la sección

“Limpieza”.

Alarma de puerta entreabierta

La característica de Alarma de puerta entreabierta hace sonar

una alarma cuando la puerta de la fábrica de hielo permanece

abierta durante 5 minutos. La alarma se repetirá cada 2 minutos.

Para apagarla, cierre la puerta. La característica entonces se

reajusta y se reactivará cuando se deje nuevamente la puerta

abierta durante 5 minutos.

Sonidos normales

Su fábrica de hielo nueva puede producir algunos sonidos que

no le sean familiares. Es posible que usted esté preocupado

debido a que se trata de sonidos que no escuchó con

anterioridad. La mayor parte de los sonidos nuevos son

normales. Las superficies duras, como serían los pisos, paredes

y armarios pueden hacerlos sonar más fuerte de lo que son

realmente. A continuación se describen los tipos de sonidos que

podrían ser nuevos para usted y qué es lo que los produce.

■Cuando la válvula de agua se abre para llenar el depósito de

agua para cada ciclo, usted escuchará un zumbido.

■El flujo del refrigerante o de la línea de agua puede ocasionar

ruidos de vibraciones. También los artículos que están

almacenados encima de la fábrica de hielo pueden producir

ruidos.

■El compresor de alta eficiencia puede producir un sonido

pulsante o agudo.

■El agua corriendo sobre la placa del evaporador puede

producir un sonido de salpicaduras.

■El agua corriendo de la placa del evaporador hacia el

depósito de agua puede producir un sonido de salpicaduras.

■Al final de cada ciclo, puede escucharse un sonido de

borboteo debido al refrigerante fluyendo en la fábrica de

hielo.

■Es posible escuchar un sonido como de aire forzado por el

ventilador del condensador por encima del condensador.

■Es posible escuchar un “ruido sordo” durante el ciclo de

recolección, cuando la capa de hielo se desliza del

evaporador hacia la rejilla de corte.

■Al encender la fábrica de hielo por primera vez, se puede

escuchar agua que fluye continuamente. La fábrica de hielo

está programada para ejecutar un ciclo de enjuague antes de

iniciar la fabricación del hielo.

■Si la fábrica de hielo está conectada a una presión de

suministro de agua de más de 60 lbs/pulg², es posible que se

escuche un sonido fuerte durante la carga de agua asociado

con el paso de la misma a través de la válvula de entrada.

Llame a un plomero competente autorizado para determinar

la mejor manera de reducir la presión del suministro de agua

(se recomienda que sea de 50 lbs/pulg²).

CUIDADO DE LA FÁBRICA DE HIELO

Limpieza

El sistema de la fábrica de hielo y el condensador de aire frío

deberán limpiarse regularmente para que la fábrica de hielo

funcione con la máxima eficacia y para evitar fallas prematuras

de los componentes del sistema. Consulte las secciones

“Sistema de la fábrica de hielo” y “Condensador”.

Superficies exteriores

Lave las superficies exteriores esmaltadas de la unidad y las

juntas con agua tibia y jabón o detergente suave. Limpie con un

paño y seque. El uso regular de un buen producto para limpieza

doméstica y cera ayudará a conservar el acabado. No use

limpiadores abrasivos en las superficies con esmalte, ya que

podrían rayar el acabado.

Para productos con acabado de acero inoxidable, use una

esponja o un paño liso y un detergente suave en agua tibia. No

use productos de limpieza abrasivos o ásperos. No use

blanqueador con cloro en superficies de acero inoxidable.

Sistema de la fábrica de hielo

Los minerales que son extraídos del agua durante el ciclo de

congelación formarán con el tiempo un depósito duro de sarro en

el sistema de agua. La limpieza regular del sistema ayuda a

quitar las acumulaciones de sarro. La frecuencia con la que

necesite limpiar el sistema depende de qué tan dura sea el agua.

Con agua dura de 15 a 20 granos por galón (4 a 5 granos por

litro), podría ser necesario limpiar el sistema cada 9 meses.

NOTA: Use una botella de 16 oz (473 mL) de limpiador aprobado

para fábricas de hielo. Para ordenarla, vea la sección

“Accesorios”.

1. Presione el botón de ON/OFF (Encendido/Apagado).

2. Espere entre 5 y 10 minutos para que el hielo caiga en el

depósito de almacenaje. Quite todo el hielo del depósito de

almacenaje.

3. Destornille el tapón de desagüe del fondo de la bandeja de

agua ubicada dentro del depósito de almacenaje, como se

ilustra. Espere hasta que se drene el agua por completo.

4. Vuelva a colocar y asegurar el tapón de desagüe en la

bandeja de agua. Si el tapón del desagüe está flojo, el agua

se vaciará de la bandeja de agua y usted tendrá hielo muy

delgado o no tendrá hielo.

5. Lea y siga toda la información en la botella del limpiador

acerca de su uso, antes de completar los pasos a

continuación. Use una botella de 16 oz (473 mL) de limpiador

aprobado para fábricas de hielo.

6. Vierta una botella de la solución en la bandeja del agua. Llene

la botella dos veces con agua del grifo y viértala en la

bandeja de agua.

7. Presione el botón de CLEAN (Limpiar). Vea “Uso de los

controles”. La luz de CLEAN (Limpiar) destellará indicando

que el ciclo de limpieza está en proceso. Cuando se

enciende la luz “Cleaning Complete” (Limpieza terminada)

(aproximadamente 70 minutos), se completó el ciclo de

limpieza. Durante el ciclo de limpieza, el sistema efectuará

automáticamente su limpieza y enjuague.

8. Saque la tapa de desagüe de la bandeja de agua después de

haber terminado el ciclo de limpieza. Revise si quedó

solución de limpieza en la bandeja de agua. Si la solución de

limpieza se filtra de la bandeja del agua, usted deberá repetir

el ciclo de limpieza. Asegúrese de rellenar la bandeja de agua

con limpiador antes de volver a iniciar el ciclo de limpieza.

Asegúrese de volver a colocar y asegurar el tapón de

desagüe en la bandeja de agua. Si el tapón de desagüe está

flojo, el agua se vaciará de la bandeja de agua y usted tendrá

hielo muy delgado o no tendrá hielo.

NOTA: La gran acumulación de sarro puede requerir la repetición

del proceso de limpieza con una solución de limpieza nueva.

9. Presione el botón de ON/OFF (Encendido/Apagado) para

reanudar la producción de hielo.

Condensador

Un condensador sucio u obstruido:

■Obstruye el flujo apropiado de aire.

■Reduce la capacidad de elaboración del hielo.

■Ocasiona temperaturas más altas que las recomendadas, lo

cual puede dar lugar a fallas de los componentes.

A. Bandeja de agua

B. Tapón de desagüe

1. Desenchufe la fábrica de hielo o desconecte el suministro de

energía.

2. Quite los dos tornillos del panel de acceso inferior y los dos

tornillos de la zona de la rejilla de la base del soporte del

panel frontal.

3. Jale la parte inferior hacia adelante y luego hacia abajo para

quitar el panel de acceso inferior.

4. Quite la suciedad y pelusa de las aletas del condensador y

del compartimiento de la unidad con el cepillo de la

aspiradora.

5. Vuelva a colocar el panel de acceso inferior usando los cuatro

tornillos.

6. Enchufe la fábrica de hielo o reconecte el suministro de

energía.

Componentes interiores

1. Desenchufe la fábrica de hielo o desconecte el suministro de

energía.

2. Abra la puerta del depósito de almacenaje y quite el hielo que

está en el depósito.

3. Quite el tapón de desagüe de la bandeja de agua y deságüela

por completo. Vuelva a colocar firmemente el tapón de

desagüe en la bandeja. Si el tapón de desagüe está flojo, el

agua se vaciará de la bandeja de agua y usted tendrá hielo

delgado o no tendrá hielo.

4. Tire de la parte inferior de la cubierta de la rejilla de corte

hasta que salga para quitarla.

5. Desenchufe el arnés de cables del lado izquierdo de la rejilla

de corte.

6. Desenchufe el sensor de nivel del hielo del lado derecho de la

rejilla de corte. Jale el sensor de nivel del hielo hacia abajo y

hacia adelante para separarlo de la rejilla de corte.

7. Quite los tornillos del lado derecho e izquierdo. Levante y

saque la rejilla de corte.

NOTA: Asegúrese de que el espaciador de plástico que se

encuentra del lado derecho del soporte de la rejilla de corte

permanezca con la rejilla de corte.

8. Quite el tornillo de montaje que sostiene la bandeja de agua

en su lugar. Tire de la parte delantera de la bandeja de agua.

9. Desconecte la abrazadera de la bomba de la bandeja de

agua y desenchufe la bomba de desagüe de la bandeja de

agua.

10. Quite, limpie y vuelva a colocar la palita para hielo y su

soporte.

NOTA: En algunos modelos, el soporte de la palita para hielo

está en la parte superior izquierda de la unidad, mientras que

en otros modelos está en la parte inferior izquierda.

■Después de quitar la palita para hielo, retire el soporte

removiendo los dos tornillos.

■Lave el soporte de la palita para el hielo junto con los

otros componentes interiores, siguiendo las instrucciones

a continuación.

A. Aletas del condensador

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de limpiarlo.

Vuelva a colocar todos los componentes y paneles

antes de hacer funcionar.

No seguir estas instrucciones puede ocasionar

la muerte o choque eléctrico.

A. Cubierta de la rejilla de corte

A. Arnés de la rejilla de corte

B. Tornillo

C. Rejilla de corte

D. Arnés del sensor de nivel del hielo

E. Espaciador de plástico

F. Tornillo

A. Bandeja de agua

B. Tornillo de la bandeja de agua

C. Tapón de desagüe

D. Cubierta de la bomba de desagüe

■Vuelva a colocar los tornillos para instalar nuevamente el

soporte de la palita para hielo.

11. Lave con jabón o detergente suave y agua tibia los

componentes interiores (la rejilla de corte, el exterior de las

mangueras y la bandeja de agua) y el depósito de hielo, la

junta de la puerta, la palita para hielo y su soporte. Enjuague

en agua limpia. Luego limpie las mismas piezas en una

solución de una cucharada (15 mL) de blanqueador

doméstico mezclado con 1 galón (3,8 L) de agua tibia.

Nuevamente enjuáguelas a fondo en agua limpia.

NOTA: No quite las mangueras. No lave las piezas de

plástico en la lavavajillas. Éstas no pueden soportar

temperaturas superiores a los 145°F (63°C).

12. Para volver a colocar la bandeja de agua, coloque la bandeja

de agua dentro del depósito de hielo. Conecte la bomba de la

bandeja de agua. Vuelva a encajar el soporte de la bomba en

la bandeja de agua, y colóquelo de nuevo en su lugar.

Asegure la bandeja de agua volviendo a colocar el tornillo

de montaje.

13. Verifique lo siguiente:

■Que el tapón de desagüe de la bandeja de agua esté

firme en su lugar. Si el tapón de desagüe está flojo, el

agua se vaciará de la bandeja de agua y usted tendrá

hielo delgado o no tendrá hielo.

■Que la manguera de la bandeja de agua esté conectada a

la abertura del desagüe del depósito de hielo.

14. Deslice la rejilla de corte hasta colocarla en su lugar, y

asegúrela volviendo a colocar el tornillo del lado derecho y el

espaciador de plástico. Luego ajuste el tornillo del lado

izquierdo. Vuelva a conectar el arnés de la rejilla de corte y

del sensor de nivel del hielo.

15. Vuelva a colocar la cubierta de la rejilla de corte.

16. Limpie el panel de control con cuidado, usando un paño para

vajilla con agua tibia y un detergente suave para vajilla.

17. Enchufe la fábrica de hielo o reconecte el suministro de

energía.

18. Después de la limpieza, asegúrese de que todos los

controles se hayan programado correctamente, y que ningún

indicador de control esté destellando.

Cuidado durante las vacaciones y mudanzas

Para apagar la fábrica de hielo:

1. Desenchufe la fábrica de hielo o desconecte el suministro de

energía.

2. Quite todo el hielo del depósito de hielo.

3. Cierre el suministro de agua.

4. Quite los dos tornillos del panel de acceso inferior y los dos

tornillos de la zona de la rejilla de la base del soporte del

panel frontal. Tire hacia delante para quitar el panel de

acceso inferior.

5. Desconecte las líneas de entrada y de salida de la válvula de

agua. Deje que esas líneas se desagüen y a continuación

vuélvalas a conectar a la válvula.

6. Vuelva a colocar el panel de acceso inferior y los tornillos.

7. Quite la tapa de desagüe para drenar el agua de la bandeja

de agua.

8. Si se espera que la temperatura ambiente baje de 32°F (0°C),

el agua deberá eliminarse de la línea de desagüe.

Para aquellas fábricas de hielo que tienen instalada una

bomba de desagüe:

■Enchufe la fábrica de hielo o reconecte el suministro de

energía.

■Apague la fábrica de hielo y quite todo el hielo que

pudiese haber quedado en el depósito de hielo.

■Vierta un cuarto de galón (0,95 L) de agua en el depósito

de hielo cerca del desagüe y deje reposar la fábrica de

hielo aproximadamente 5 minutos. Esta operación

permitirá que el agua en el recipiente se drene por la

bomba de desagüe, de tal manera que la bomba

eliminará el agua restante del depósito de hielo y de la

bomba de desagüe.

■Desenchufe la fábrica de hielo o desconecte el suministro

de energía.

9. Limpie la fábrica de hielo y el depósito de hielo antes de

usarlos nuevamente.

10. Conecte a un contacto de pared de conexión a tierra de

3 terminales.

NOTA: Todos los componentes de la fábrica de hielo vienen con

lubricación permanente desde la fábrica. No deberían requerir

lubricación adicional durante todo el ciclo vital de la máquina.

A. Tornillos

B. Soporte de la palita para hielo

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle

mantenimiento.

Vuelva a colocar todos los componentes y paneles

antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar

la muerte o choque eléctrico.

SOLUCIÓN DE PROBLEMAS

Primero pruebe las soluciones sugeridas aquí para evitar el costo innecesario del servicio.

Funcionamiento de la fábrica de hielo

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de

3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

PROBLEMA SOLUCIONES RECOMENDADAS

La fábrica de hielo no

funciona Verifique que esté conectada a un contacto de pared de conexión a tierra de 3 terminales.

Asegúrese de que los controles estén encendidos. Vea “Uso de los controles”.

Reemplace el fusible o reconecte el cortacircuitos.

NOTA: Si los problemas continúan, contacte a un electricista.

La temperatura ambiente debe estar por encima de los 55°F (13°C). De otro modo, el termostato del

depósito puede detectar la temperatura ambiente fría y apagar la unidad aun cuando el depósito no

está lleno de hielo. Es posible que la fábrica de hielo no vuelva a funcionar nuevamente una vez que

haya sido apagada.

Si se agregó una gran cantidad de agua a la fábrica de hielo, espere unos minutos para que la bomba

de desagüe se despeje. Si todavía queda agua en el depósito, verifique si la manguera de desagüe

está retorcida.

Si el modelo tiene bomba de desagüe, verifique que la manguera de desagüe no esté dañada,

retorcida o pellizcada entre el armario y la fábrica de hielo. Utilice únicamente el juego de la bomba

de desagüe con el número de pieza 1901A aprobada por Whirlpool.

La fábrica de hielo parece

ser ruidosa ¿Se está desbordando el agua en la bandeja de agua? Esto es normal. Al desbordarse el agua, se

eliminan los minerales que se quitaron del agua durante el proceso de fabricación de hielo.

¿Se escucha un “zumbido”? Verifique lo siguiente:

■Asegúrese de que el suministro de agua esté adecuadamente conectado y abierto.

■Asegúrese de que la tapa de desagüe esté apretada y que la bomba de agua de la bandeja de

desagüe esté bien conectada a la bandeja de agua.

¿Hay hielo entre la placa del evaporador y la rejilla de corte? Verifique si la fábrica de hielo está

nivelada. Vea “Nivelación”. Si la fábrica de hielo está nivelada y el problema continúa, ponga a

funcionar un ciclo de limpieza. Vea “Limpieza”.

Si la fábrica de hielo está conectada a una presión de suministro de agua de más de 60 lbs/pulg², es

posible que se escuche un sonido fuerte durante la carga de agua asociado con el paso de la misma

a través de la válvula de entrada. Llame a un plomero competente autorizado para determinar la

mejor manera de reducir la presión del suministro de agua (se recomienda que sea de 50 lbs/pulg² ).

Producción de hielo

Calidad del hielo

ADVERTENCIA

Peligro de Choque Eléctrico

Desconecte el suministro de energía antes de darle

mantenimiento.

Vuelva a colocar todos los componentes y paneles

antes de hacerlo funcionar.

No seguir estas instrucciones puede ocasionar

la muerte o choque eléctrico.

PROBLEMA SOLUCIONES RECOMENDADAS

La fábrica de hielo

funciona pero no produce

hielo

Asegúrese de que el control esté encendido.

Asegúrese de que el suministro de agua esté adecuadamente conectado y abierto.

Si la tapa de desagüe está floja, el agua se vaciará de la bandeja de agua y usted tendrá hielo

delgado o no tendrá hielo. Apriete la tapa de desagüe.

Limpie el tubo de desagüe.

Asegúrese de que no haya torceduras en la línea de desagüe.

La fábrica de hielo

funciona pero produce

muy poco hielo

¿Está encendida la característica de producción acelerada de hielo? Esta característica

aumenta el ritmo de producción de hielo para proveer más hielo en la misma cantidad de tiempo. Vea

“Uso de los controles”.

La temperatura ambiente superior a 90°F (32°C) por lo general reducirá la producción del hielo.

Suciedad o pelusa puede estar obstruyendo el flujo de aire a través del condensador. Vea

“Condensador” en la sección “Limpieza”.

Si hay acumulación de sarro blanco en el sistema de congelación o del agua de la unidad, usted

deberá limpiar la fábrica de hielo. Consulte “Componentes interiores” en la sección “Limpieza”.

Si la tapa de desagüe está floja, el agua se vaciará de la bandeja de agua y usted tendrá hielo

delgado o no tendrá hielo. Apriete la tapa de desagüe.

Asegúrese de que la rejilla de corte esté firme en su lugar y de que esté conectado su enchufe del

arnés. Vea la sección “Componentes interiores” de “Limpieza” para leer las instrucciones sobre

cómo quitar la rejilla de corte.

Verifique que el filtro de agua esté instalado correctamente.

PROBLEMA SOLUCIONES RECOMENDADAS

El hielo tiene mal sabor,

mal olor o un color

grisáceo

¿Hay un contenido alto de minerales en el suministro de agua? Puede ser necesario tratar el

agua.

¿Se ha formado una capa de minerales? Limpie su fábrica de hielo. Vea “Sistema de la fábrica de

hielo” en la sección “Limpieza”.

No guarde alimentos en el depósito de hielo.

Asegúrese de haber quitado todos los materiales de empaque en el momento de la instalación.

Hielo delgado, blando o

aglutinado ¿Hay un contenido alto de minerales en el suministro de agua? Puede ser necesario tratar el

agua.

¿Se ha formado una capa de minerales? Limpie su fábrica de hielo. Vea “Sistema de la fábrica de

hielo” en la sección “Limpieza”.

¿Hay hielo aglutinado en el depósito? Si no se usa el hielo regularmente, se derretirá y formará

bloques. Rompa los bloques con la palita para el hielo provista.

Problemas de plomería

AYUDA O SERVICIO TÉCNICO

Antes de solicitar ayuda o servicio técnico, por favor consulte la

sección “Solución de problemas”. Esto le podría ahorrar el costo

de una visita de servicio técnico. Si considera que aún necesita

ayuda, siga las instrucciones que aparecen a continuación.

Cuando llame, tenga a mano la fecha de compra y el número

completo del modelo y de la serie de su electrodoméstico. Esta

información nos ayudará a atender mejor a su pedido.

Si necesita piezas de repuesto

Si necesita pedir piezas de repuesto, recomendamos que use

únicamente piezas especificadas de fábrica. Estas piezas de

repuesto especificadas de fábrica encajarán bien y funcionarán

bien ya que están confeccionadas con la misma precisión

empleada en la fabricación de cada electrodoméstico nuevo de

KITCHENAID®.

Para encontrar piezas especificadas de fábrica en su localidad,

llámenos o llame al centro de servicio técnico designado de

KitchenAid más cercano a su localidad.

En los EE.UU.

Llame al Centro para la eXperiencia del cliente de KitchenAid sin

costo alguno al: 1-800-422-1230 o visite nuestro sitio de internet

en www.kitchenaid.com.

Nuestros consultores ofrecen ayuda para:

■Características y especificaciones de nuestra línea completa

de electrodomésticos.

■Información sobre la instalación.

■Procedimiento para el uso y mantenimiento.

■Venta de accesorios y partes para reparación.

■Asistencia especializada para el consumidor (habla hispana,

problemas de audición, visión limitada, etc.).

■Recomendaciones con distribuidores locales, compañías que

dan servicio y distribuidores de partes para reparación. Los

técnicos de servicio designados por KitchenAid están

capacitados para cumplir con la garantía del producto y

ofrecer servicio una vez que la garantía termine, en cualquier

lugar de los Estados Unidos.

Para localizar a una compañía de servicio designada por

KitchenAid en su área, también puede consultar la sección

amarilla de su guía telefónica.

Para obtener asistencia adicional

Si necesita asistencia adicional, puede escribir a KitchenAid con

sus preguntas o dudas a:

KitchenAid Brand Home Appliances

Customer eXperience Center

553 Benson Road

Benton Harbor, MI 49022-2692

Por favor incluya en su correspondencia un número de teléfono

en el que se le pueda localizar durante el día.

ADVERTENCIA

Peligro de Peso Excesivo

Use dos o más personas para mover e instalar

la fábrica de hielo.

No seguir esta instrucción puede ocasionar una

lesión en la espalda u otro tipo de lesiones.

PROBLEMA SOLUCIONES RECOMENDADAS

El agua no entra al desagüe

correctamente ¿Está alineada la manguera de desagüe sobre el desagüe? Mueva la fábrica de hielo para alinear

el desagüe. Vea “Conexión del suministro de agua”.

NOTA: Los técnicos de servicio no pueden reparar los problemas de plomería presentes fuera de la

fábrica de hielo. Llame a un plomero competente autorizado.

Accesorios

Para hacer un pedido de accesorios, en los EE.UU., visite nuestra página de internet, www.kitchenaid.com/accessories

ollameal1-800-901-2042.

En Canadá, visite nuestra página de internet, www.whirlpoolparts.ca o llame al 1-800-807-6777.

Filtro de agua

Pida la pieza N° F2WC9I1 o ICE2

Limpiador

Pida la pieza N° 4396808

Limpiador de acero inoxidable affresh®*

En los EE.UU., pida la pieza Nº W10355016

En Canadá, pida la pieza Nº W10355016B

Toallitas húmedas para acero inoxidable affresh®*

En los EE.UU., pida la pieza Nº W10355049

En Canadá, pida la pieza Nº W10355049B

Limpiador para cocina y electrodomésticos affresh®*

En los EE.UU., pida la pieza Nº W10355010

En Canadá, pida la pieza Nº W10355010B

*®affresh es una marca registrada de Whirlpool, EE.UU.

HOJA DE DATOS DEL RENDIMIENTO

Sistema de filtración de agua de la fábrica de hielo

Modelo P6GEG2KL, P6KG2KL, P6WG2KL Capacidad de 2000 galones (7571 litros)

Este sistema ha sido comprobado según la norma 42 NSF/ANSI para la reducción de las sustancias citadas a continuación. La

concentración de las sustancias indicadas en agua entrando al sistema fue reducida a una concentración menor o igual al límite

permitido para agua saliendo del sistema, tal como se especifica en la norma 42 NSF/ANSI.

Parámetros de la prueba: pH = 7,5 ± 0,5 si no se indica lo contrario. Flujo = 0,50 gpm (1,89 Lpm). Presión = 60 lbs/pulg² (413,7 kPa).

Temp. = 68°F a 71,6°F (20°C a 22°C). Capacidad nominal de servicio = 2000 galones (7571 litros).

■Es esencial que los requerimientos de operación,

mantenimiento y reemplazo del filtro se lleven a cabo para

que el producto se desempeñe tal como se ofrece en la

publicidad.

■Use el filtro de repuesto P6RFWG2K, P6RFGEG2K,

P6RFKG2K, pieza N° ICE2.

Estilo 1—Cuando la pantalla de estado del filtro de agua

cambie de “GOOD” (Bueno) a “ORDER” (Pedir), pida un

nuevo filtro. Cuando el indicador del filtro muestre

“REPLACE” (Reemplazar), se recomienda que reemplace el

filtro.

Estilo 2—Presione FILTER (Filtro) para controlar el estado de

su filtro de agua. Si la luz indicadora del filtro está amarilla y

la frase “ORDER FILTER” (Pedir filtro) aparece en la pantalla,

pida un nuevo filtro. Si la luz indicadora está roja, se

recomienda que reemplace el filtro.

■Estos contaminantes no se encuentran necesariamente en su

suministro de agua. Si bien se realizaron las pruebas bajo

condiciones de laboratorio estándares, el desempeño real

puede variar.

■El producto es para uso con agua fría únicamente.

■No use con agua que no sea microbiológicamente segura o

que sea de calidad desconocida sin desinfectarla

adecuadamente antes o después del sistema.

■Refiérase a la sección “Garantía” para obtener el nombre,

dirección y número telefónico del fabricante.

■Refiérase a la sección “Garantía” para verificar la garantía

limitada del fabricante.

Sistema comprobado y certificado

por NSF International, según la

norma 42 NSF/ANSI para la

reducción de cloro, sabor y olor.

Reducción de sustancias

Efectos estéticos Requisitos de

reducción de NSF Promedio

influente Concentración en

el agua a tratar Máximo

efluente Promedio

efluente % Mínimo

reducción % Promedio

reducción

Cloro, sabor/olor 50% reducción 1,9727 mg/L 2,0 mg/L ± 10 % 0,71 mg/L 0,7788 mg/L 70,2 72,81

Pautas de aplicación / Parámetros para el

suministro de agua

Suministro de agua

Presión del agua

Temperatura del agua

Flujo nominal de servicio

Municipal o de pozo

30 - 120 lbs/pulg² (207 - 827 kPa)

33° - 100°F (0,6° - 37,8°C)

0,50 gpm (1,89 Lpm) @ 60 lbs/pulg²

® NSF es una marca registrada de NSF International.

11/14

GARANTÍA LIMITADA DE

LOS ELECTRODOMÉSTICOS

PRINCIPALES DE

KITCHENAID®

ADJUNTE SU RECIBO AQUÍ. SE REQUIERE LA PRUEBA DE COMPRA

PARA OBTENER SERVICIO BAJO LA GARANTÍA.

Tenga a mano la siguiente información cuando llame al Centro para la

eXperiencia del cliente:

Nombre, dirección y número de teléfono

Número de modelo y de serie

Una descripción clara y detallada del problema

Prueba de compra incluido el nombre y la dirección del distribuidor

o vendedor

SI NECESITA SERVICIO TÉCNICO:

1. Antes de contactarnos para obtener servicio, determine si el producto requiere reparación. Algunas consultas

pueden atenderse sin servicio técnico. Tómese unos minutos para revisar la sección de Solución de problemas

o Problemas y soluciones del Manual de uso y cuidado, escanee el código QR que se encuentra a la derecha

para acceder a los recursos adicionales o visite http://kitchenaid.custhelp.com.

2. Todos los servicios bajo la garantía los brindan exclusivamente Prestadores autorizados de servicio de

KitchenAid. Para EE.UU. y Canadá, dirija todas las solicitudes de servicio bajo la garantía a:

Centro para la eXperiencia del cliente de KitchenAid

En EE.UU., llame al 1-800-422-1230. En Canadá, llame al 1-800-807-6777.

Si usted se encuentra fuera de los cincuenta Estados Unidos o Canadá, póngase en contacto con su distribuidor autorizado de KitchenAid para

determinar si corresponde otra garantía.

http://kitchenaid.custhelp.co

GARANTÍA LIMITADA DE UN AÑO

LO QUE ESTÁ CUBIERTO LO QUE NO ESTÁ CUBIERTO

Durante un año a partir de la fecha de compra,

siempre y cuando este electrodoméstico

principal haya sido instalado, mantenido y

operado según las instrucciones adjuntas o

provistas con el producto, la marca KitchenAid

de Whirlpool Corporation o Whirlpool Canada

LP (en lo sucesivo denominado “KitchenAid”)

se hará cargo del costo de las piezas

especificadas de fábrica y del trabajo de

reparación para corregir defectos en los

materiales o en la mano de obra existentes en

el momento de la compra de este

electrodoméstico principal o, a su sola

discreción, reemplazará el producto. En el

caso de reemplazar el producto, su

electrodoméstico estará cubierto por la

garantía por el tiempo restante del período de

garantía de la unidad original.

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN

LOS TÉRMINOS DE ESTA GARANTÍA

LIMITADA SERÁ EL DE REPARAR EL

PRODUCTO SEGÚN SE ESTIPULA EN LA

PRESENTE. El servicio deberá ser

suministrado por una compañía de servicio

designada por KitchenAid. Esta garantía

limitada es válida solamente en Estados

Unidos o en Canadá y se aplica solamente

cuando el electrodoméstico principal se use

en el país en el que se ha comprado. Esta

garantía limitada entrará en vigor a partir de la

fecha de la compra del consumidor original.

Se requiere una prueba de la fecha de compra

original para obtener servicio bajo esta

garantía limitada.

1. Uso comercial, no residencial o familiar múltiple o uso diferente del indicado en las instrucciones

del usuario, del operador o de instalación publicadas.

2. Instrucción a domicilio sobre cómo usar el producto.

3. Servicio para corregir el mantenimiento o la instalación incorrecta del producto, la instalación que

no esté de acuerdo con los códigos eléctricos o de plomería o corrección de plomería o

instalación eléctrica doméstica (por ejemplo, instalación eléctrica, fusibles o mangueras de

entrada de agua del hogar).

4. Piezas de consumo (por ejemplo, focos de luz, baterías, filtros de agua o de aire, soluciones de

conservación, etc.).

5. Defectos o daños causados por el uso de piezas o accesorios no legítimos de KitchenAid.

6. Conversión del producto de gas natural o gas L.P.

7. Daño causado por accidente, uso indebido, abuso, incendio, inundación, actos fortuitos o el

empleo de productos no aprobados por KitchenAid.

8. Reparaciones a piezas o sistemas para corregir el daño o los defectos del producto a causa de

reparaciones por servicio no autorizado, alteraciones o modificaciones en el electrodoméstico.

9. Daños estéticos, incluyendo rayaduras, abolladuras, desportilladuras u otro daño al acabado del

electrodoméstico a menos que el mismo sea debido a defectos en los materiales o la mano de

obra y se le informe a KitchenAid en un lapso de 30 días.

10. Decoloración, herrumbre u oxidación de las superficies producto de entornos corrosivos o

cáusticos que incluyen, entre otras cosas, altas concentraciones de sal, humedad elevada o

exposición a productos químicos.

11. Pérdida de comida o medicamentos debido a la falla del producto.

12. Recogida o entrega. Este producto está destinado para ser reparado en su hogar.

13. Gastos de viaje o de transporte para prestar servicio en lugares remotos en los cuales no haya

disponible un técnico de servicio autorizado por KitchenAid.

14. Remoción o reinstalación de electrodomésticos en lugares inaccesibles o dispositivos empotrados

(por ejemplo, adornos, paneles decorativos, pisos, armarios, islas, mostradores, paredes, etc.) que

interfieran con el servicio, la remoción o el reemplazo del producto.

15. Servicio técnico o piezas para electrodomésticos con números de serie/modelo originales

removidos, alterados o no identificados con facilidad.

El costo de la reparación o del reemplazo bajo estas circunstancias excluidas correrá por

cuenta del cliente.

EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS

LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O GARANTÍA IMPLÍCITA DE CAPACIDAD

PARA UN PROPÓSITO PARTICULAR, SERÁN LIMITADAS A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY. Algunos estados y

provincias no permiten la limitación de la duración de las garantías implícitas de comerciabilidad o capacidad, de modo que la limitación arriba indicada

quizá no le corresponda. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un

estado a otro o de una provincia a otra.

EXCLUSIÓN DE DECLARACIONES FUERA DE LA GARANTÍA

KitchenAid no hace declaraciones acerca de la calidad, durabilidad o necesidad de servicio técnico o reparación de este electrodoméstico principal

aparte de las declaraciones incluidas en esta garantía. Si usted desea una garantía con una duración más prolongada o más completa que la garantía

limitada que se incluye con este electrodoméstico principal, deberá dirigirse a KitchenAid o a su distribuidor acerca de la compra de una garantía

extendida.

LIMITACIÓN DE RECURSOS; EXCLUSIÓN DE DAÑOS INCIDENTALES Y CONSECUENTES

SU ÚNICO Y EXCLUSIVO RECURSO SEGÚN LOS TÉRMINOS DE ESTA GARANTÍA LIMITADA SERÁ EL DE REPARAR EL PRODUCTO SEGÚN SE

ESTIPULA EN LA PRESENTE. KITCHENAID NO SE RESPONSABILIZARÁ POR DAÑOS INCIDENTALES O CONSECUENTES. Algunos estados y

provincias no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que estas limitaciones y exclusiones quizás no le

correspondan. Esta garantía le otorga derechos legales específicos y es posible que usted tenga también otros derechos que varían de un estado a

otro o de una provincia a otra.

Notas

W10493416D

Kitchenaid KUIO18NNZS1 W10493416C User Manual ICE MAKER Manuals And Guides 1701145L

Navigation menu

Versions of this User Manual:

Views

Navigation
