KOBE Brand Range Hood
Model No. / N
os
de modèles / Modelo No.
IN-027 SERIES
INSTALLATION INSTRUCTIONS
AND OPERATION MANUAL
MANUEL D'INSTALLATION
ET MODE D'EMPLOI
INSTRUCCIONES DE INSTALACIÓN
Y MANUAL DE OPERACIÓN
[ENGLISH] ...................................................................................................................... 1
[FRENCH] ..................................................................................................................... 23
[SPANISH] .................................................................................................................... 45
1
[ENGLISH]
- READ AND SAVE THESE INSTRUCTIONS -
CONTENTS
IMPORTANT SAFETY INSTRUCTIONS................................................................................... 2
COMPONENTS OF PACKAGE................................................................................................. 4
INSTALLATION......................................................................................................................... 5

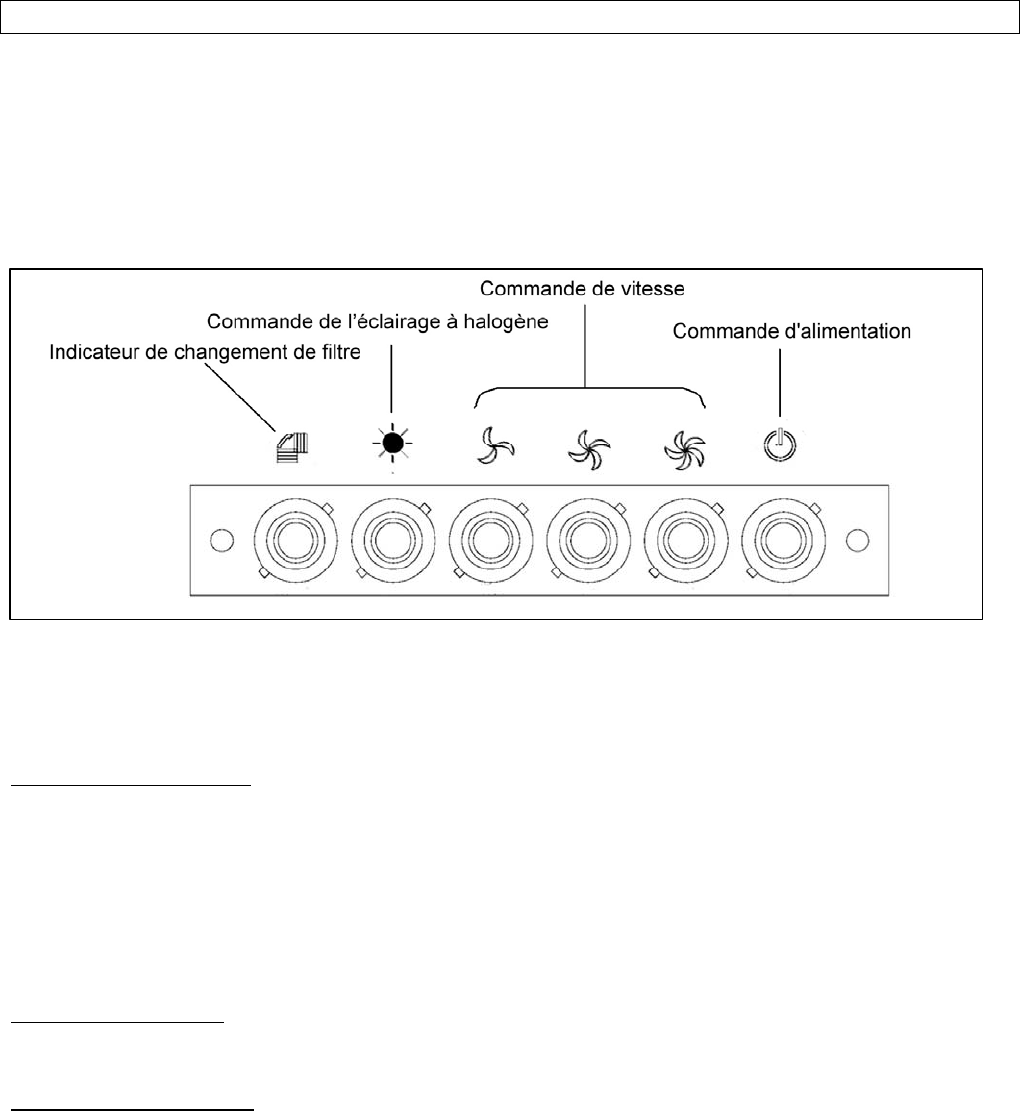

OPERATING INSTRUCTIONS.................................................................................................. 9

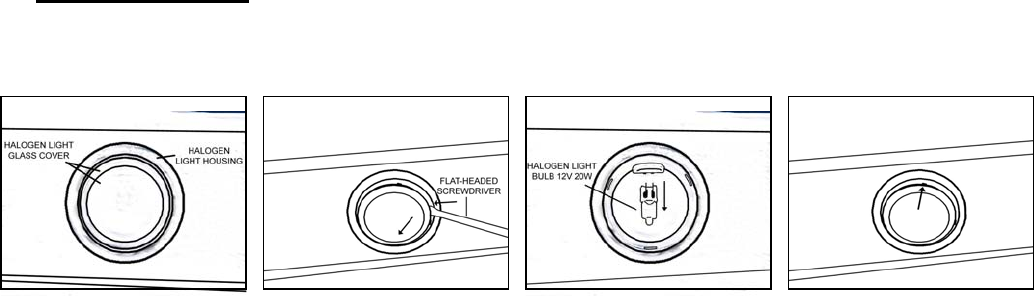

MAINTENANCE ...................................................................................................................... 10
SPECIFICATIONS................................................................................................................... 12

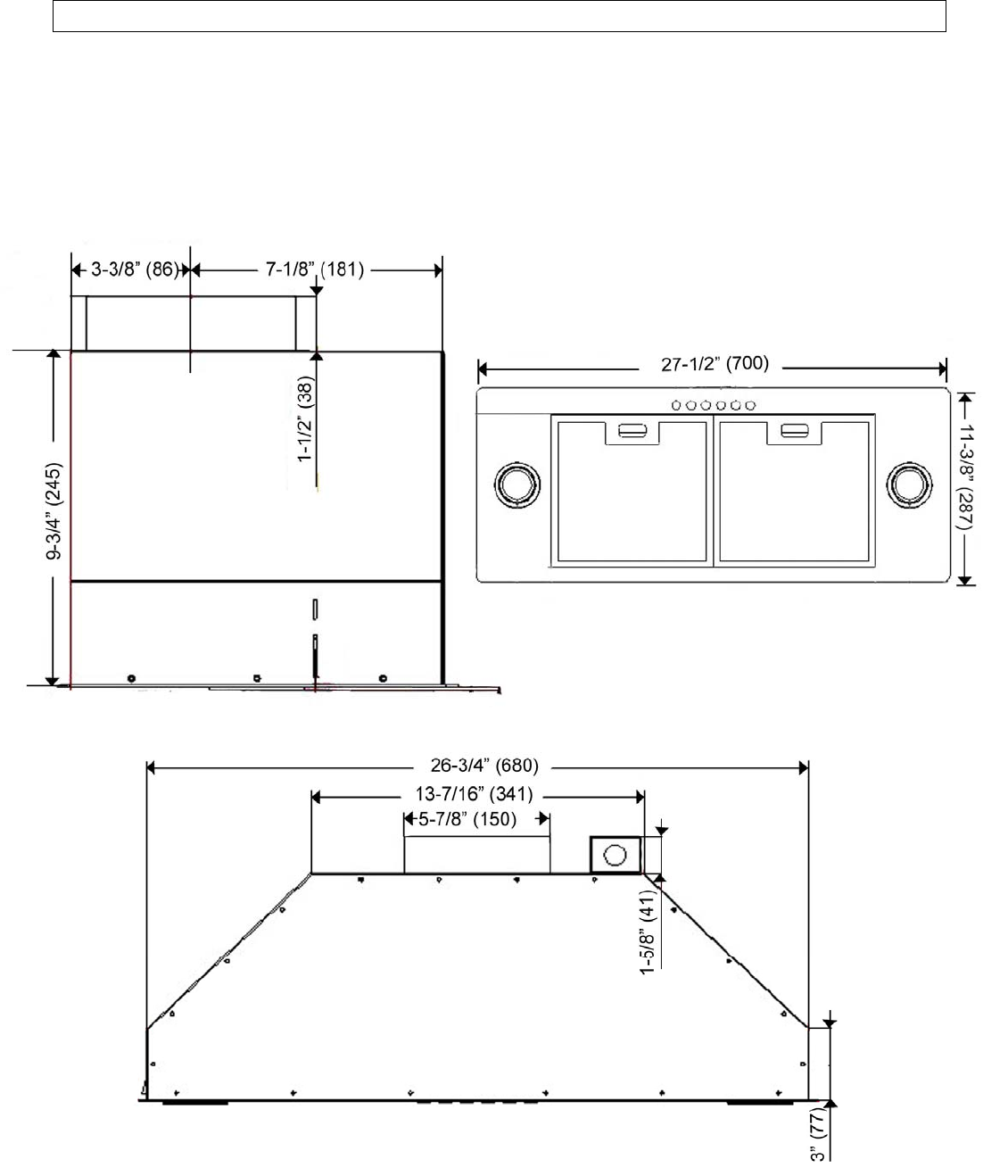

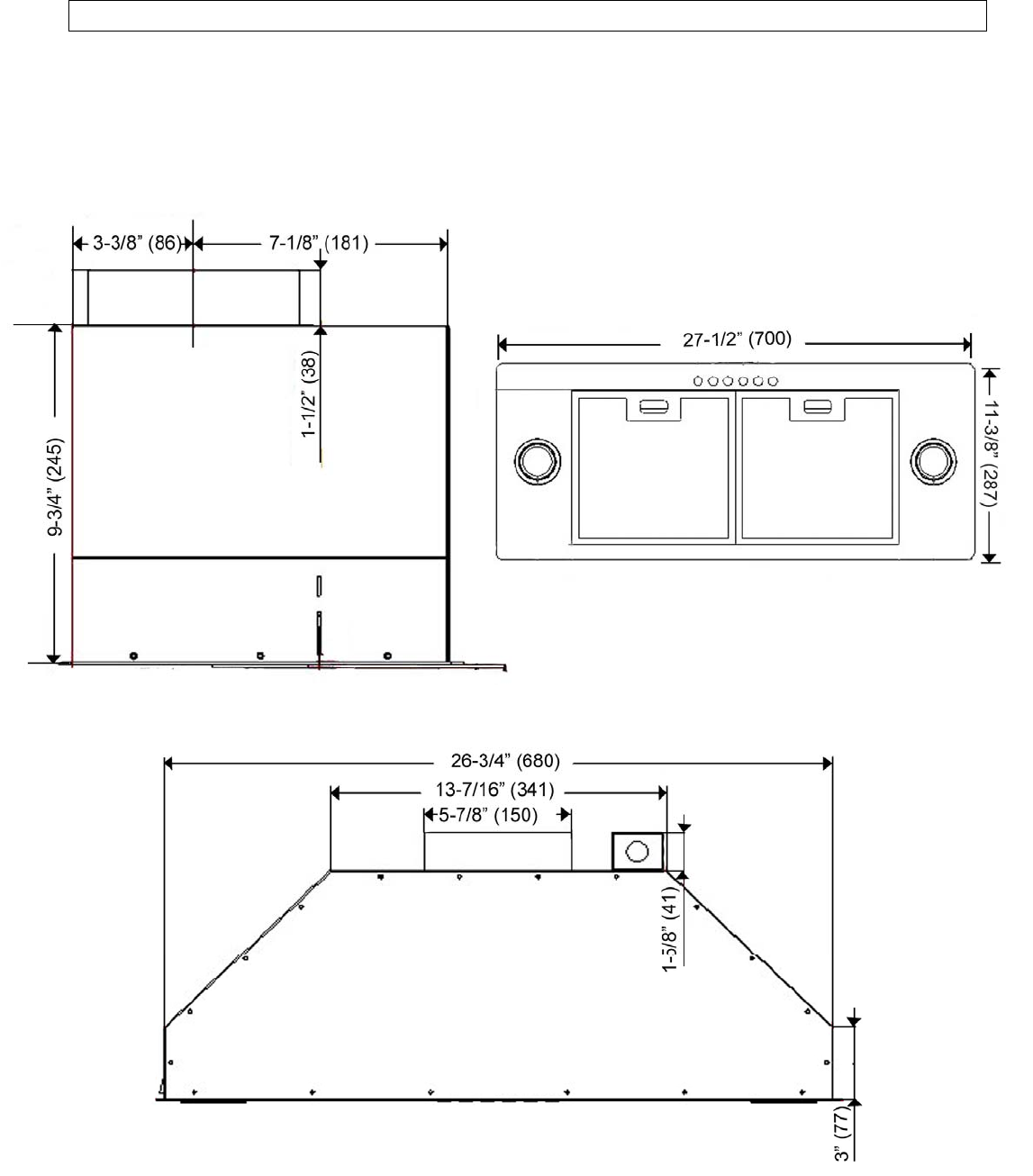

MEASUREMENTS & DIAGRAMS........................................................................................... 13

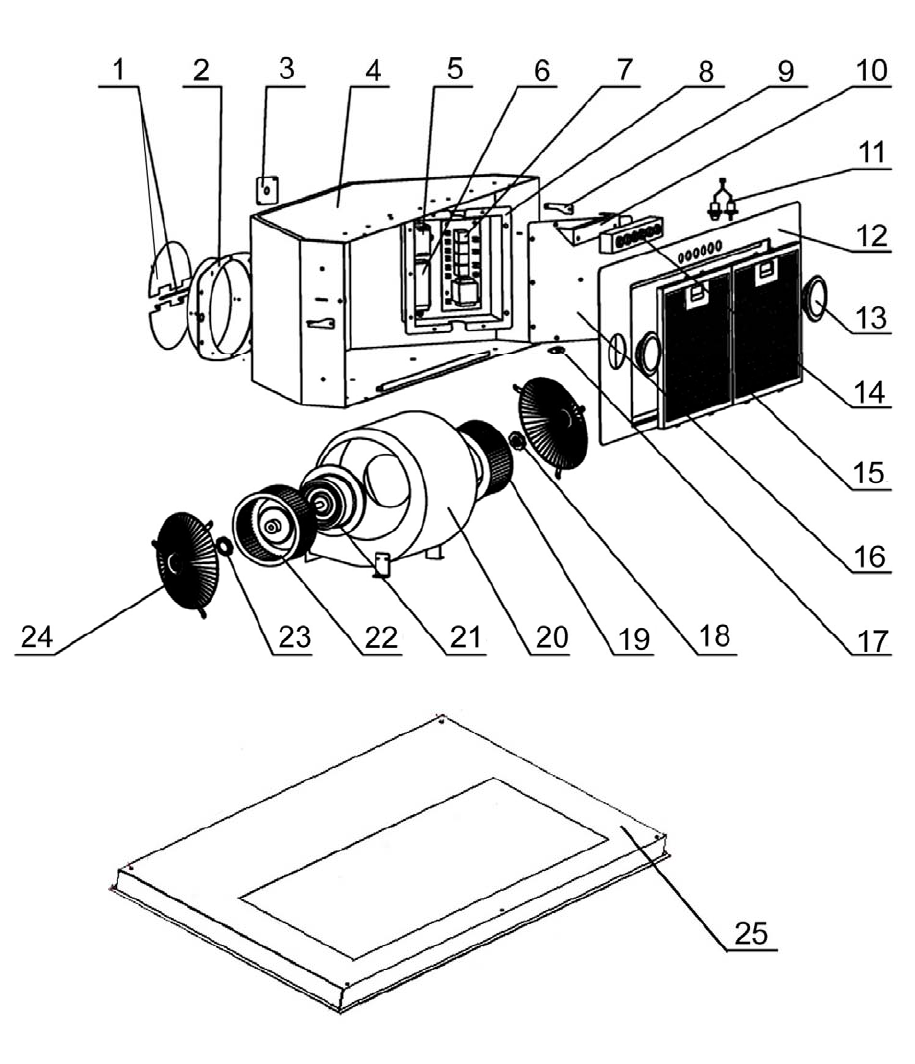

PARTS LIST ............................................................................................................................ 15

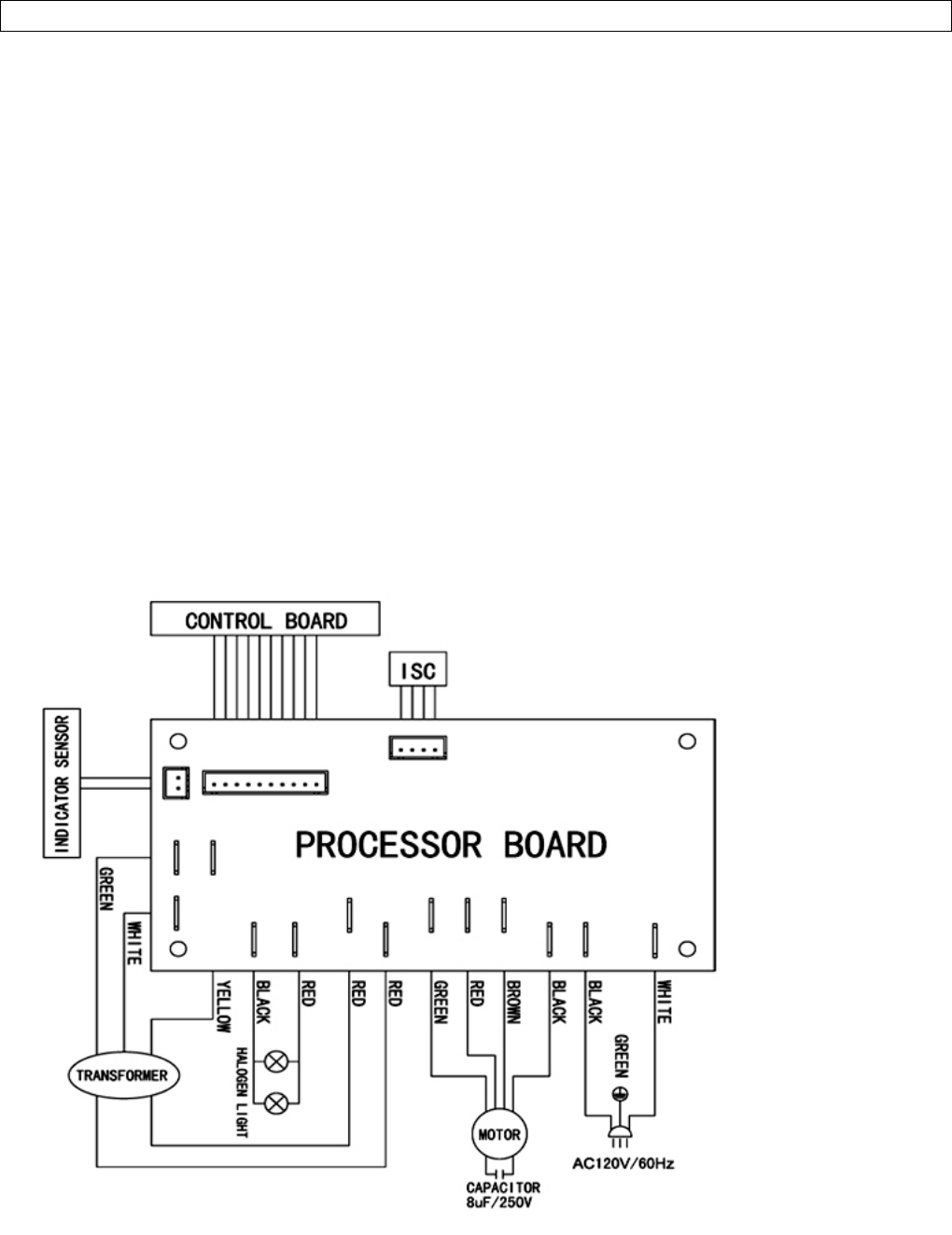

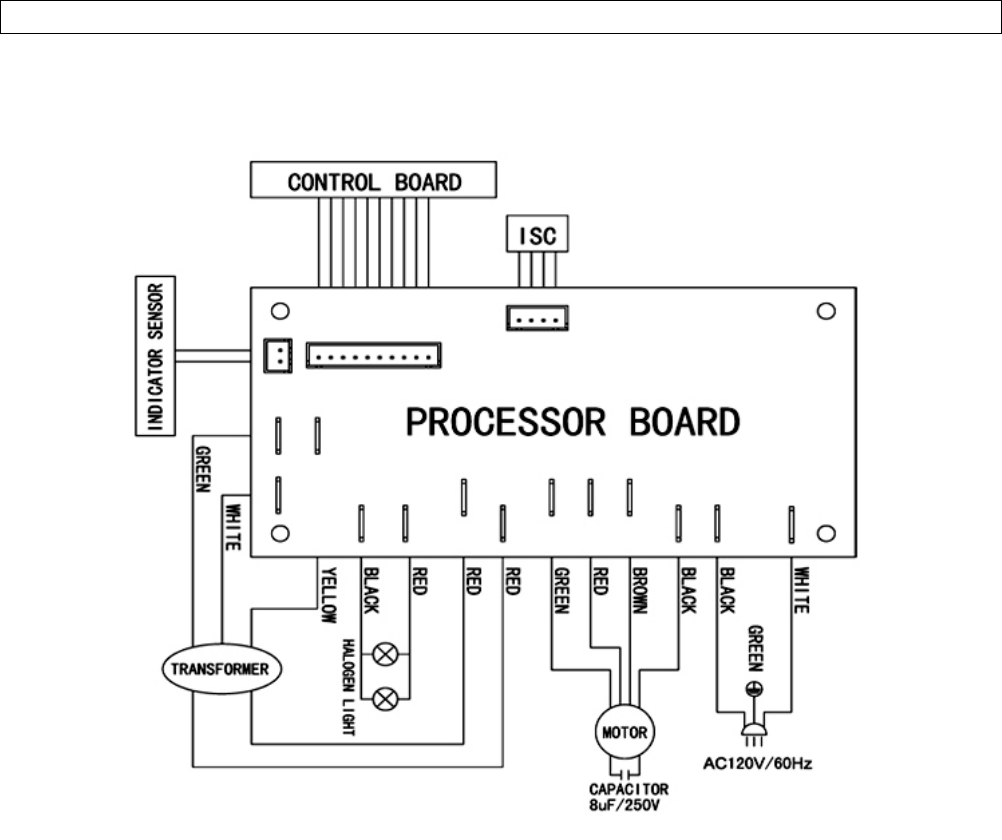

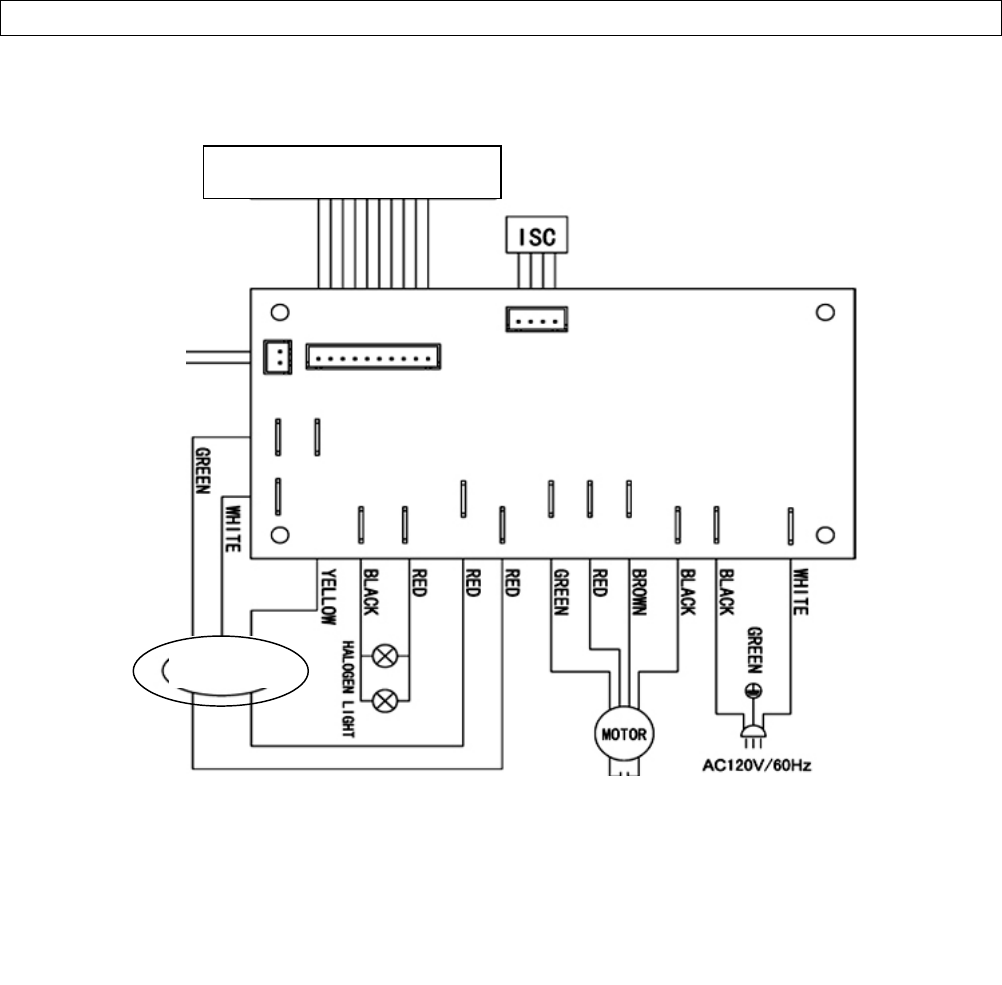

CIRCUIT DIAGRAM ................................................................................................................ 17
TROUBLE SHOOTING............................................................................................................ 18
DISCLAIMER........................................................................................................................... 19
WARRANTY............................................................................................................................ 20
PRODUCT REGISTRATION................................................................................................... 22
- READ ALL INSTRUCTIONS CAREFULLY BEFORE STARTING -
ALL WIRING MUST BE DONE BY A PROFESSIONAL AND IN
ACCORDANCE WITH NATIONAL AND LOCAL ELECTRICAL CODES
2
IMPORTANT SAFETY INSTRUCTIONS
- PLEASE READ THIS SECTION CAREFULLY BEFORE INSTALLATION -
WARNING
: TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL
INJURY, OBSERVE THE FOLLOWING:
1) Installation and electrical wiring must be done by qualified professionals and in accordance with all
applicable codes and standards, including fire-rated construction.
2) When cutting or drilling into wall or ceiling, be careful not to damage electrical wiring or other hidden
utilities.
3) Ducted fans must be vented to the outside.
a) Before servicing or cleaning unit, open the light panel and SWITCH POWER OFF AT SERVICE
PANEL.
b) Clean all grease laden surfaces frequently. To reduce the risk of fire and to disperse air
properly, make sure to vent air outside. DO NOT vent exhaust air into wall spaces, attics, crawl
spaces or garages.
NOTE - This warranty is invalid without an authorized agent’s receipt or if unit is
damaged due to misuse, poor installation, improper use, mistreatment,
negligence or any other circumstances beyond the control of KOBE
RANGE HOODS authorized agents. Any repair carried out without the
supervision of KOBE RANGE HOODS authorized agents will
automatically void the warranty.
- KOBE RANGE HOODS will not be held responsible for any damages to
personal property or real estate or any bodily injuries whether caused
directly or indirectly by the range hood.
WARNING
:
TO REDUCE THE RISK OF PERSONAL INJURY IN THE EVENT OF A RANGE
TOP GREASE FIRE:
- Keep all fan, baffle/spacer/filter/oil tunnel/oil container and grease-laden surfaces clean. Grease
should not be allowed to accumulate on fan, baffle/spacer/filter/oil tunnel/oil container.
- Always turn hood ON when cooking.
- Use high settings on cooking range ONLY when necessary.
- Do not leave cooking range unattended when cooking.
- Always use cookware and utensils appropriate for the type and amount of food prepared.
- Use this unit only in the manner intended by the manufacturer.
- Before servicing, switch power off at service panel and lock service panel (if possible) to prevent
power from switching on accidentally.
-
Clean ventilating fan frequently.
3
What to Do In The Event Of a Range Top Grease Fire
• SMOTHER FLAMES with a tight fitting lid, cookie sheet, or metal tray, and then turn off the burner.
KEEP FLAMMABLE OR COMBUSTIBLE MATERIAL AWAY FROM FLAMES. If the flames do not
go out immediately, EVACUATE THE AREA AND CALL THE FIRE DEPARTMENT or 911.
• NEVER PICK UP A BURNING PAN – You May Get Burned.
• DO NOT USE WATER, including wet dishcloths or towels – a violent steam blast will result.
• Use an extinguisher ONLY if:
a) You have a Class A, B, C extinguisher and know how to operate it.
b) The fire is small and contained in the area where it started.
c) The fire department has been called.
d) You can fight the fire with your back to an exit.
What to Do If You Smell Gas
-
Extinguish any open flame.
-
Do not try to turn on the lights or any type of appliance.
-
Open all doors and windows to disperse the gas. If you still smell gas, call the Gas Company and
Fire Department right away.
CAUTION
1) For general ventilation use only. Do not use to exhaust hazardous or explosive materials and
vapors.
2) To reduce the risk of fire, use only metal ductwork. Sufficient air is needed for proper combustion
and exhausting of gases through the flue (chimney) to prevent back drafting.
3) Follow the heating equipment manufacturer’s guideline and safety standards such as those
published by the National Fire Protection Association (NFPA), and the American Society for
Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and code authorities.
4) Activating any switch on may cause ignition or an explosion.
5) Due to the size and weight of this hood, two people installation is recommended.
ELECTRICAL SHOCK HAZARD
–
Can result in serious injury or
death. Disconnect appliance from electric power before servicing.
If equipped, the fluorescent light bulb contains small amounts of
mercury, which must be recycled or disposed of according to
Local, State, and Federal Codes.
4

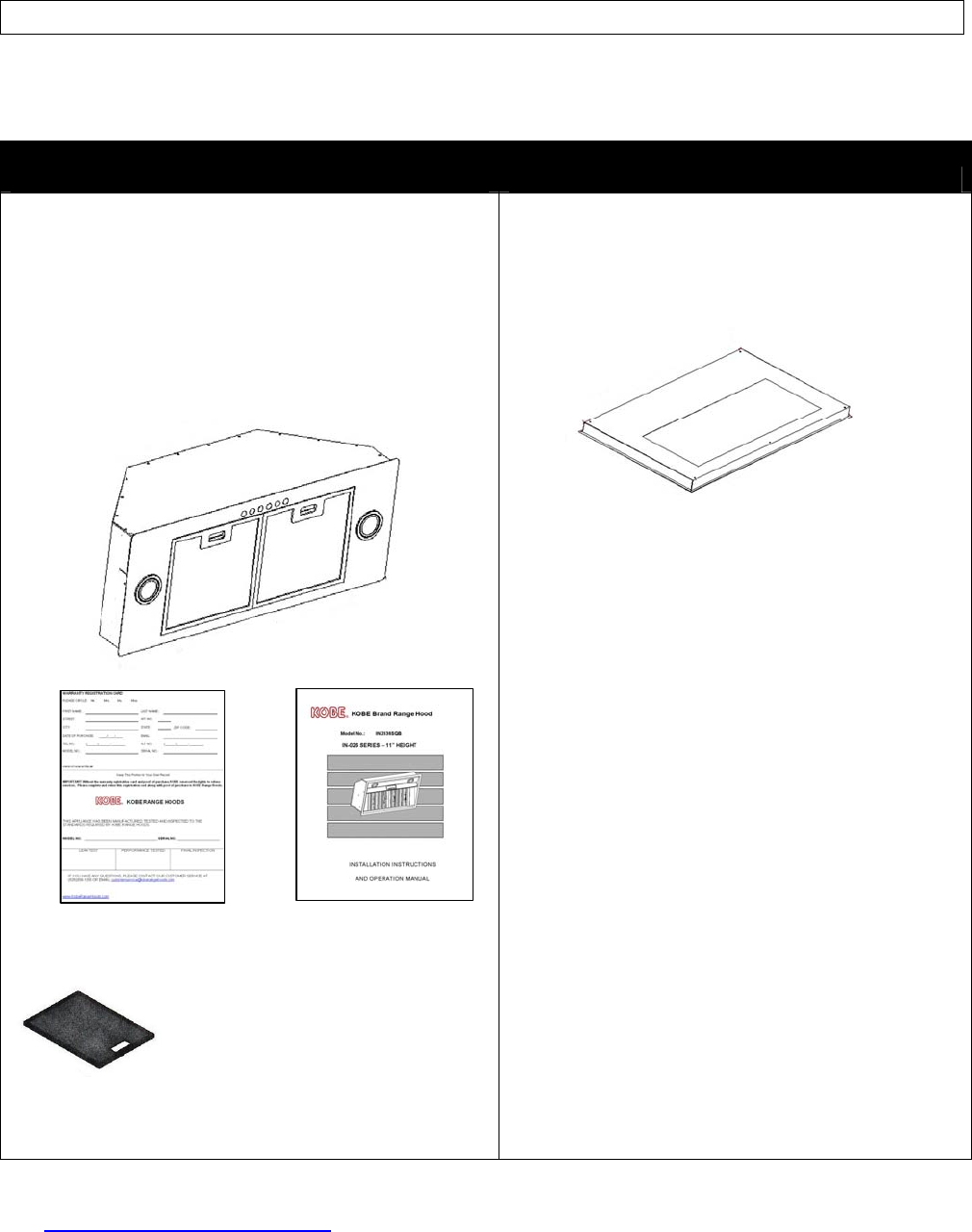

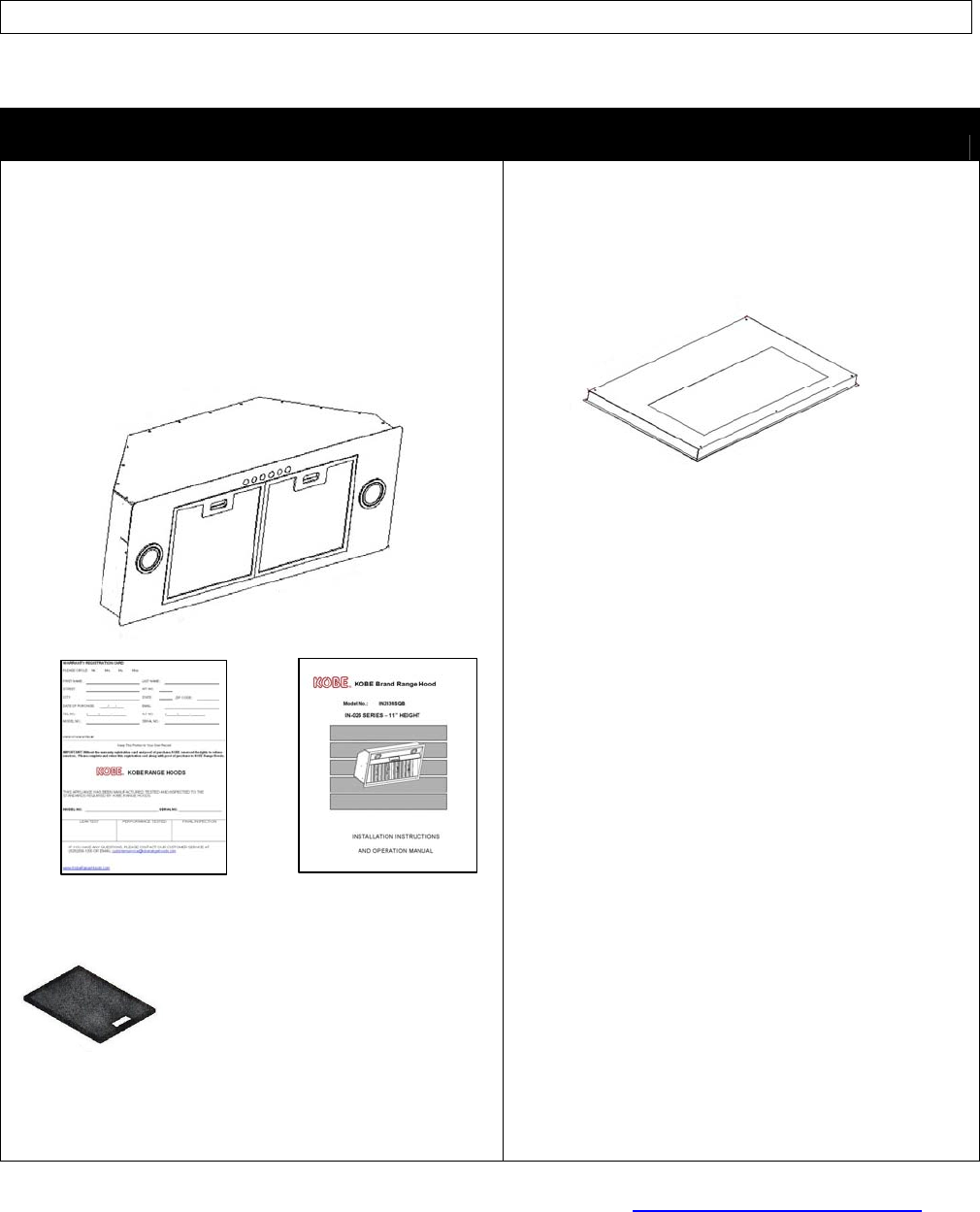

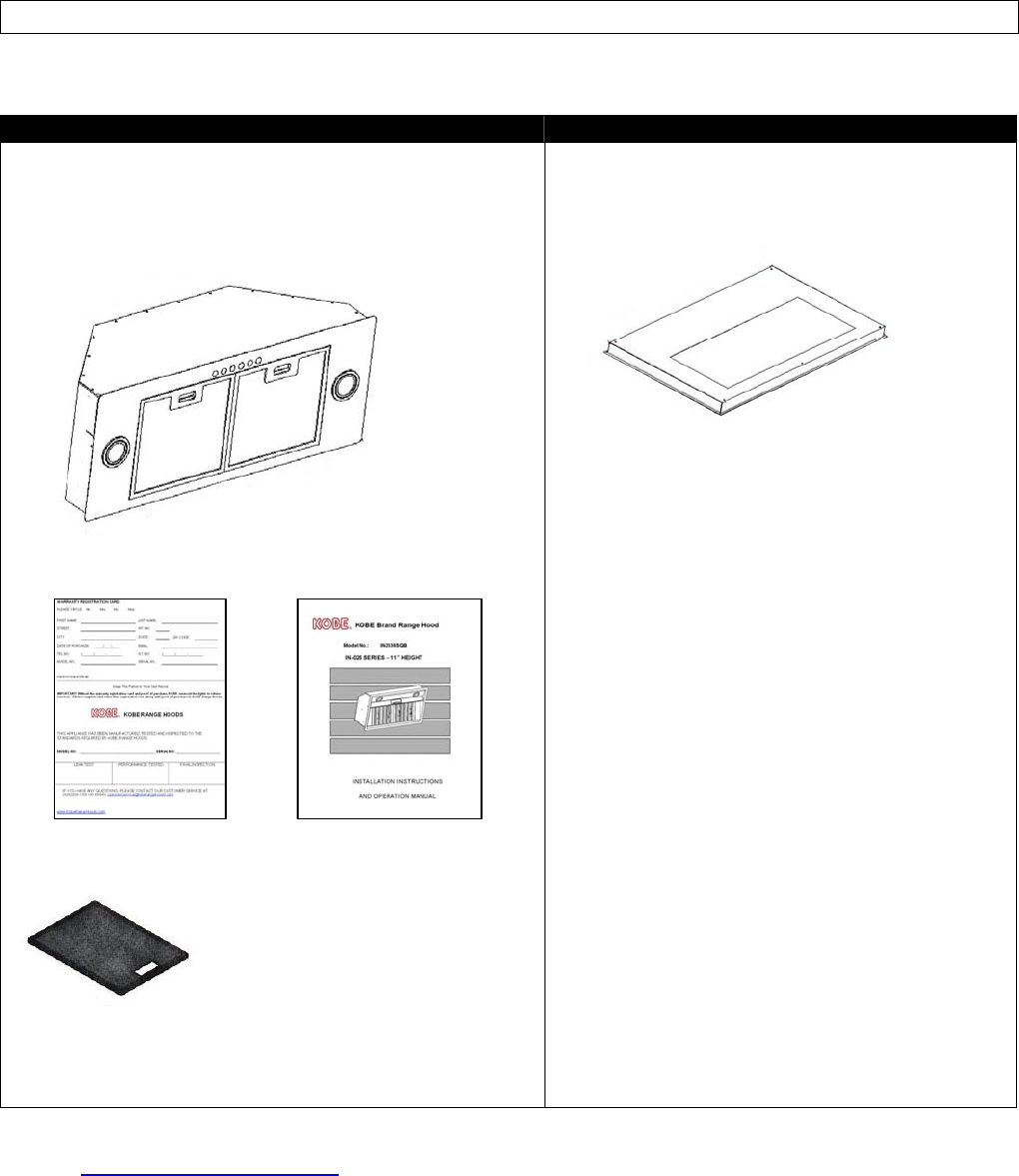

COMPONENTS OF PACKAGE
(Must keep all material for returns or refunds)
-
FOR MORE INFORMATION, PLEASE VISIT OUR WEBSITE www.KOBERangeHoods.com OR
CONTACT KOBE RANGE HOODS AT (626) 775-8880.
Range Hood Box Liner (Sold Separately)
{A} KOBE Range Hood
{B} Warranty Registration Card
{C} Instruction Manual
{D} Aluminum Filter – 2
{A}
{B} {C}
{D}
{E} Liner
5
INSTALLATION
PLEASE READ ENTIRE INSTRUCTIONS BEFORE PROCEEDING

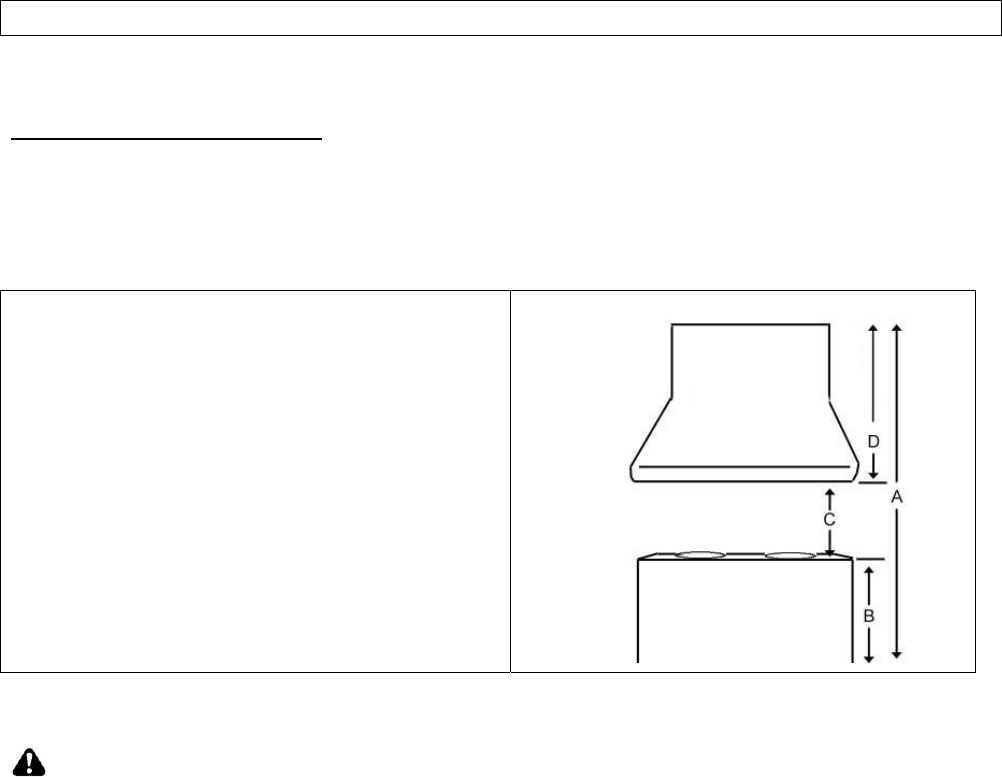

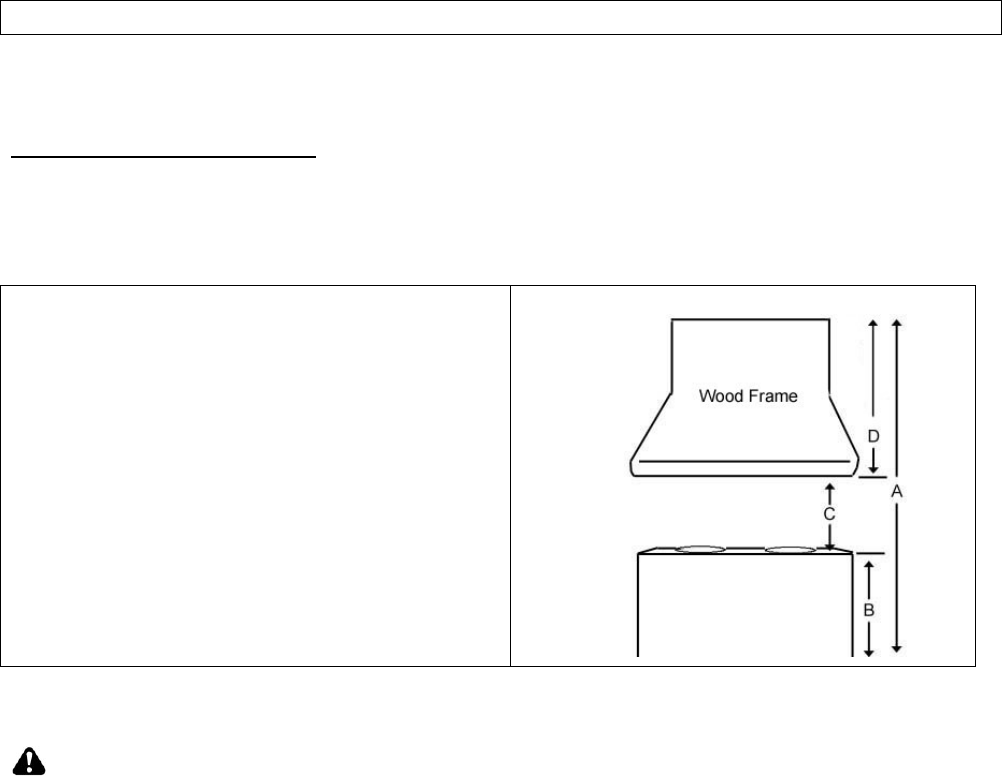

Calculation before Installation
To calculate installation, please refer to TABLE 1. (All calculation in inches.)
- FOR UNDER THE CABINET -

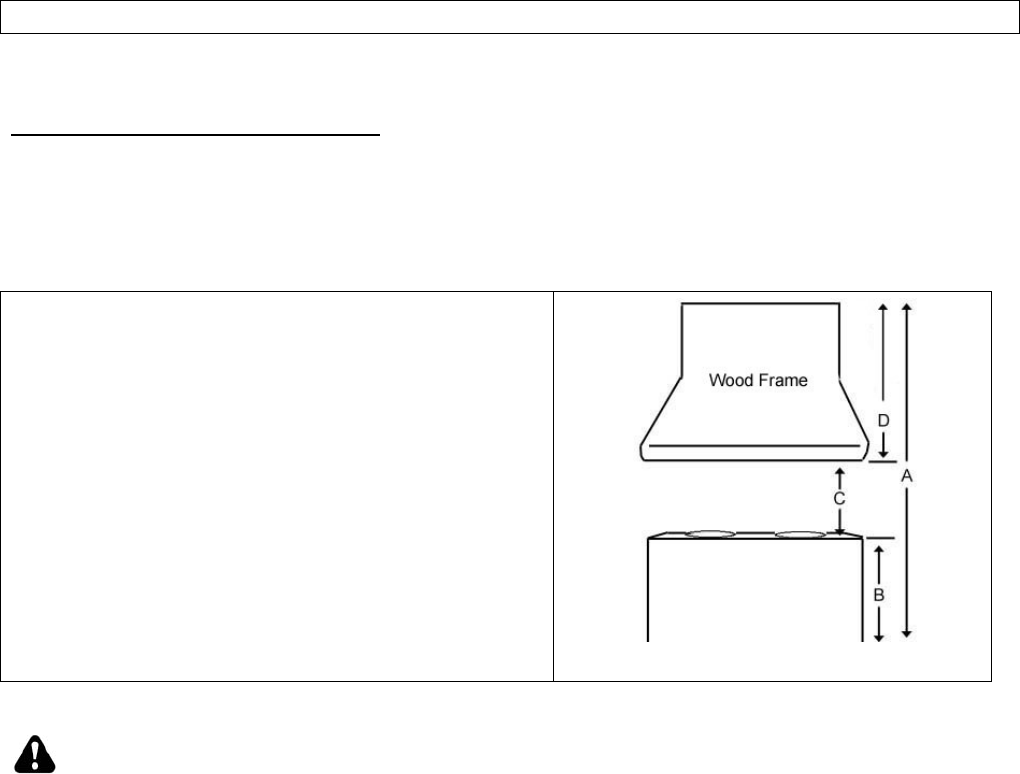

TABLE 1
A = Height of Floor to Ceiling
B = Height of Floor to Counter Top
(Standard: 36")
C = Height of Counter Top to Wood Frame
Bottom (Recommended 27" to 30")
D = Height of Wood Frame
SAFETY WARNING
HOOD MAY HAVE VERY SHARP EDGES; PLEASE WEAR PROTECTIVE GLOVES IF
REMOVING ANY PARTS FOR INSTALLING, CLEANING OR SERVICING.
NOTE: BE CAREFUL WHEN USING ELECTRICAL SCREWDRIVER, DAMAGE TO THE HOOD
MAY OCCUR.
6
- For Insert installation -
Preparation Before Installation
NOTE: TO AVOID DAMAGE TO YOUR HOOD, PREVENT
DEBRIS FROM ENTERING THE VENT OPENING.
•

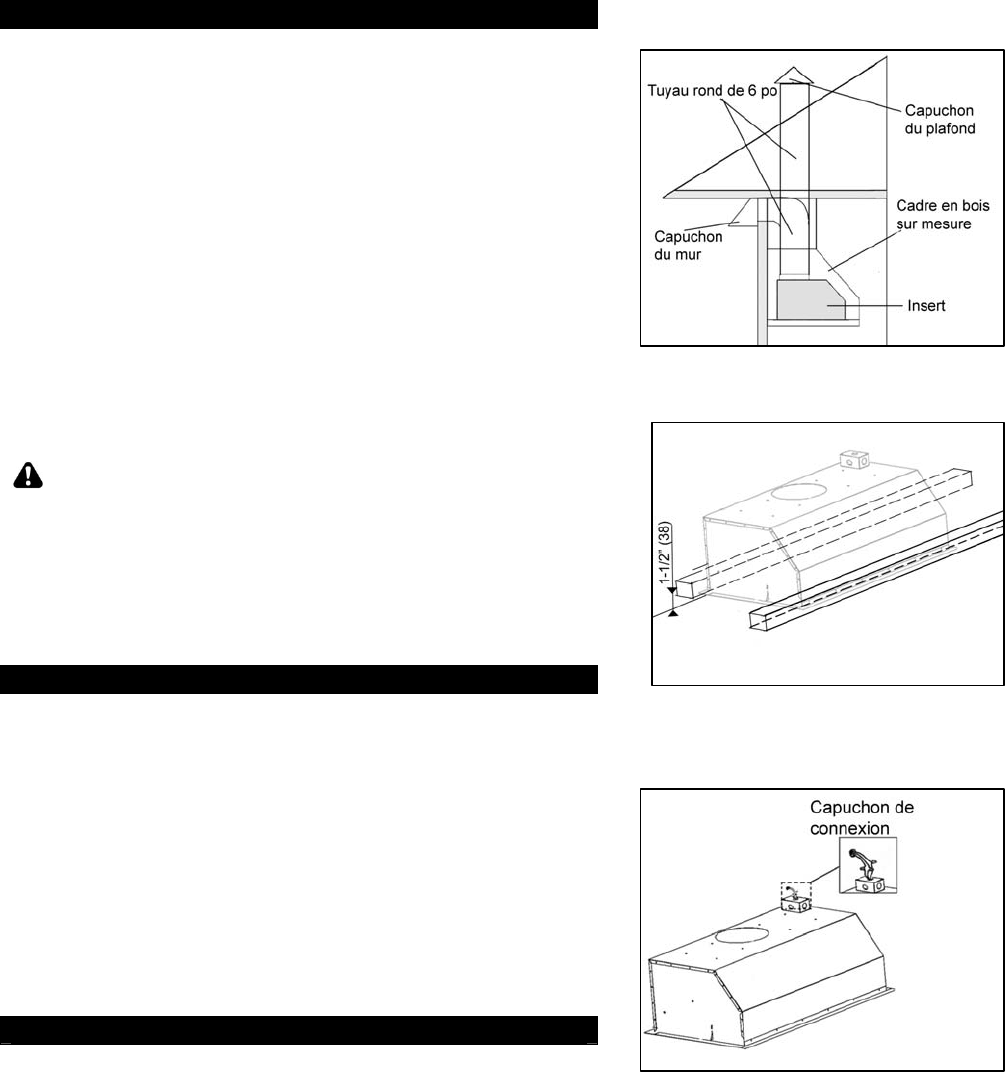

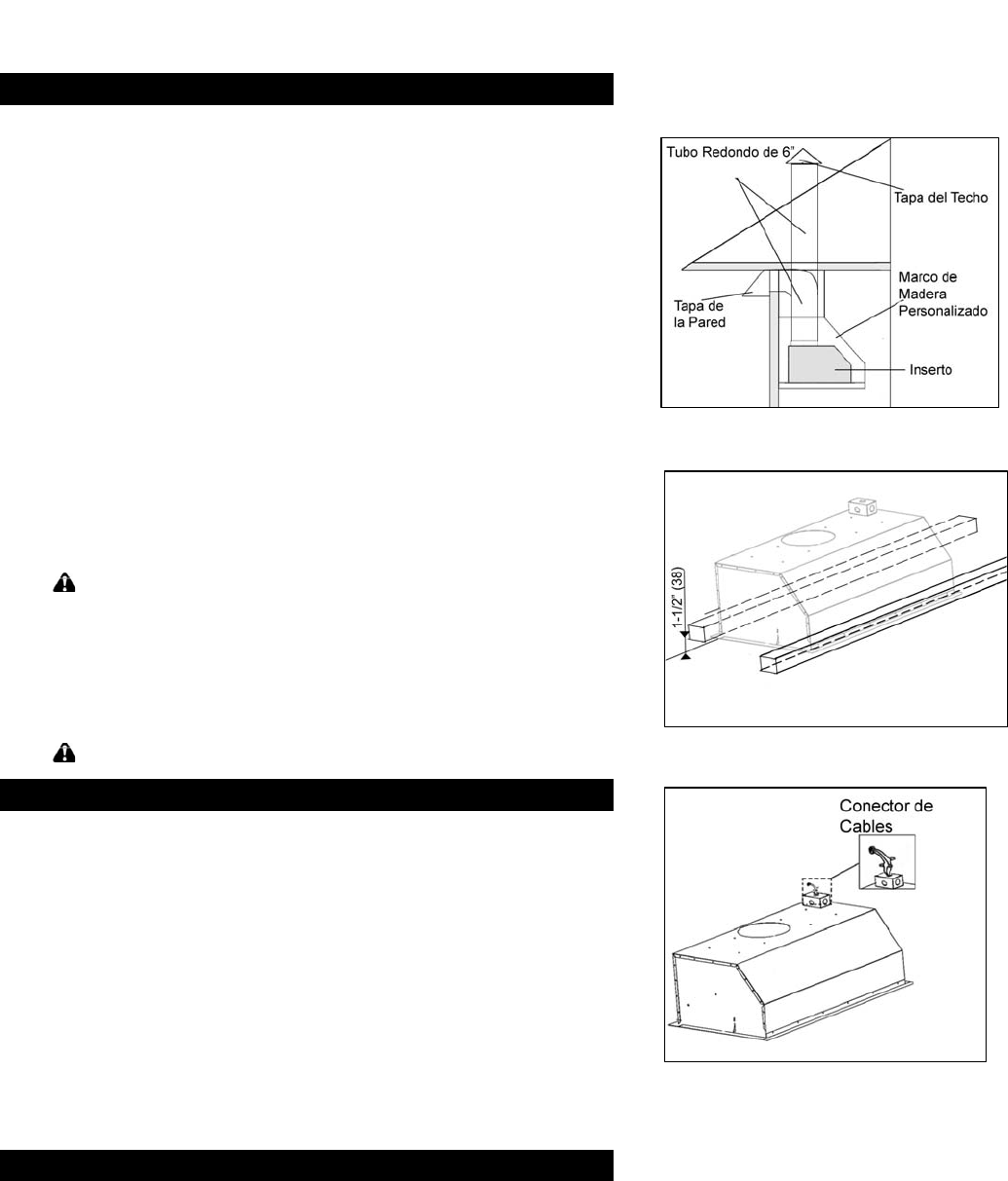

Decide the location of the venting pipe from the hood to
the outside. Refer to Figure 1.
•
A straight, short vent run will allow the hood to perform
more efficiently.
•
Try to avoid as many transitions, elbows, and long run
as possible. This may reduce the performance of the
hood.
•
Temporarily wire the hood to test for proper operation
before installing.
•
Important: Peel protective film off the hood, if any.
•
Use duct tape to seal joints between pipe sections.
CAUTION
: If moving the cooking range is
necessary to install the hood, turn off the power in an
electric range at the main electrical box. SHUT OFF
THE GAS BEFORE MOVING A GAS RANGE. And use a
protective covering to protect cooktop and/or
countertop from damage.
Custom Hood Preparation
1. The custom hood frame must be sized to shape and the
weight of the insert. Refer to Measurements and
Diagrams on Page 13.
2. It must have a sturdy base (1/2 inch thick plywood
recommended) to sustain the weight of insert.
3. If an optional liner will be installed, the side of the wood
cabinet must be sturdy (1/2 inch thick plywood
recommended).
4. It is recommended to install a rear and front stud
support. Refer to Figure 2. The stud supports are
located 1-1/2” up from the base of the wood frame.

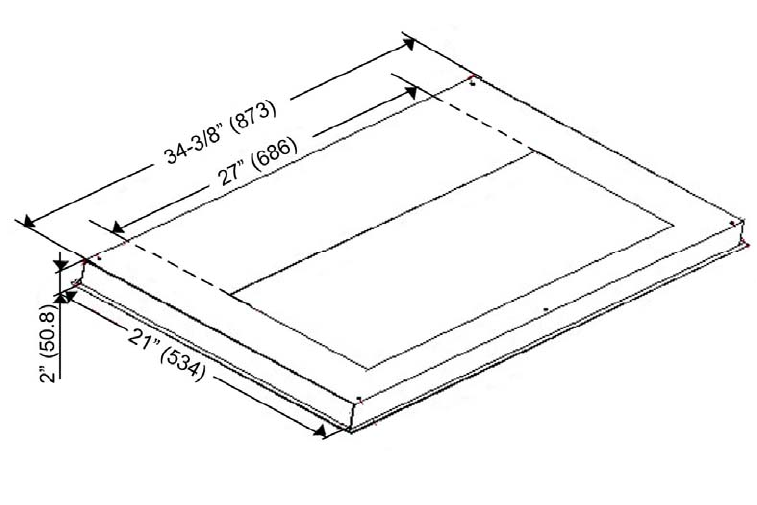

Liner Installation
5. The custom/wood hood must have a sturdy base to
accommodate the cut-out for the inset. The base must
be recessed to accommodate the height of the liner (See
liner dimension on Page 14)
6. Secure the liner to the bottom of the base using screws
(not included) appropriate for the size and material of
your wood frame.
7. Position the rear section of the liner so that it aligns with
the back edge of the custom wood frame. Use a pen to
trace the outline of the pre-cut area. Remove the liner
and proceed to Hood Preparation Before Installation on
Page 6.
8. Install the liner with 5 screws (not provided).
Figure 1
Figure 2
Figure 3
7
Wiring to Power Supply
SAFETY WARNING
RISK OF ELECTRICAL SHOCK. THIS RANGE HOOD MUST
BE PROPERLY GROUNDED. MAKE SURE THIS IS DONE
BY QUALIFIED ELECTRICIAN IN ACCORDANCE WITH ALL
APPLICABLE NATIONAL AND LOCAL ELECTRICAL
CODES. BEFORE CONNECTING WIRES, SWITCH POWER
OFF AT SERVICE PANEL AND LOCK SERVICE PANEL TO
PREVENT POWER FROM BEING SWITCHED ON
ACCIDENTALLY.
9. Temporarily wire the hood to test for proper operation
before installing. If the insert does not operate, check
the circuit breaker or house fuse. If the insert is still not
working, disconnect the power supply and check the
continuity of all wiring connections.
10. Connect electrical wires.
11. Connect three wires (black, white and green) to house
wires and cap with wire connectors. Connect wires
according to their colors (i.e. black to black, white to
white, and green to green). See Figure 3.
12. Store wires in the wiring box.
13. Determine the proper location for the Power Supply
Cable. Make a wiring access hole using a drill bit.
Install the wire cable and seal the gap around hole.
Note: Connect all electrical wires before installing insert.
DO NOT turn on the power until installation is complete.

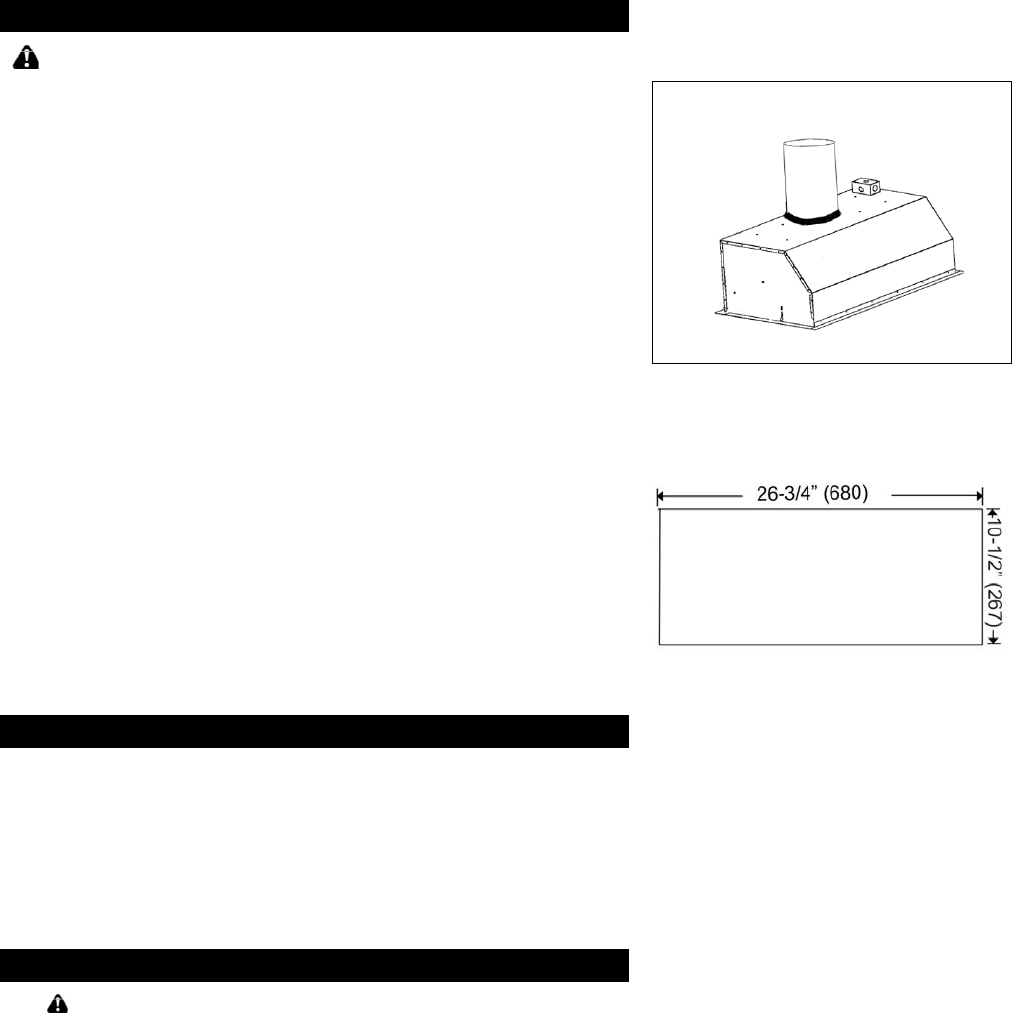

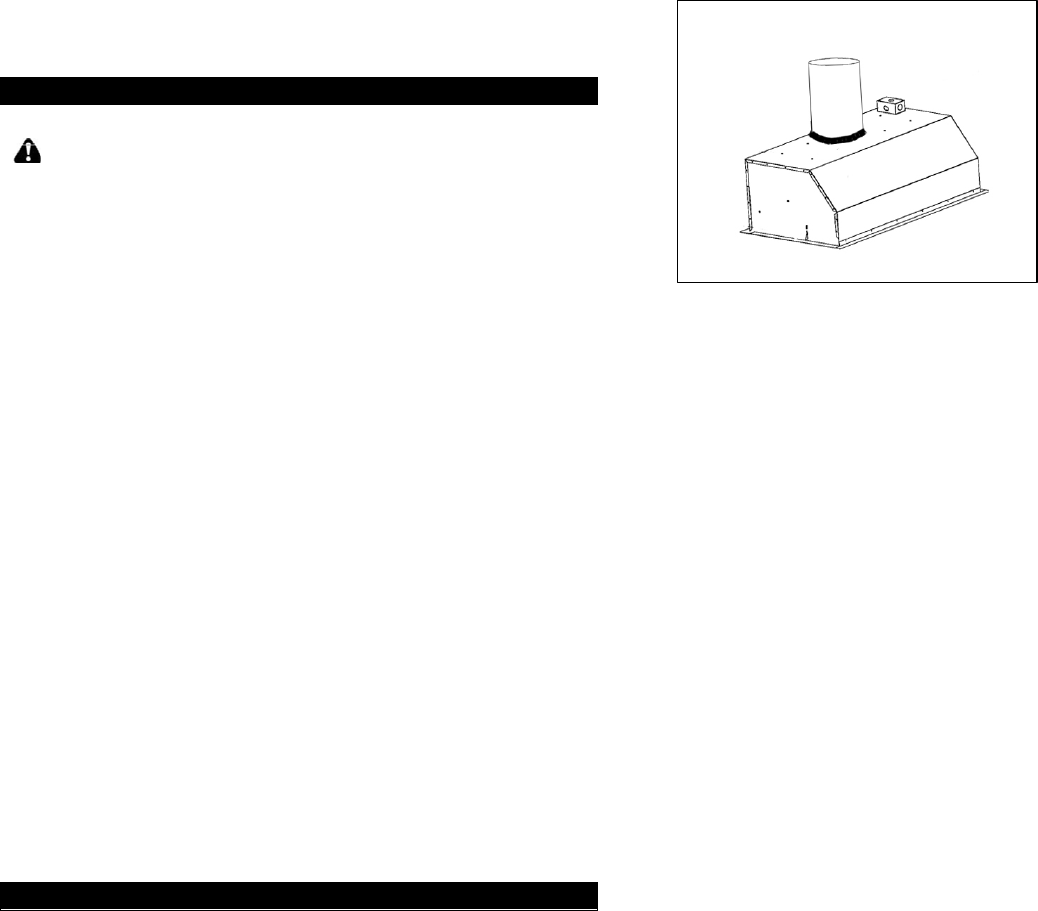

Duct Work Installation
14. Use 6” steel pipe (follow building codes in your area) to
connect the ducting on the hood to the ductwork above.
Use duct tape to seal and secure joints as shown in
Figure 4.
15. Please refer to local codes for the usage of the damper
(included). If necessary, remove the damper
mechanism and install as exhaust connector.
Hood Preparation Before Installation
CAUTION
: If moving the cooking range is
necessary to install the hood, turn off the power in
an electric range at the main electrical box. SHUT
OFF THE GAS BEFORE MOVING A GAS RANGE.
16. Determine and mark the centerlines on the base of the
wood frame where the insert will be installed.
17. Determine and make all necessary cuts in the wall or
ceiling for the ductwork. Note: Install the duct work
before installing the insert.

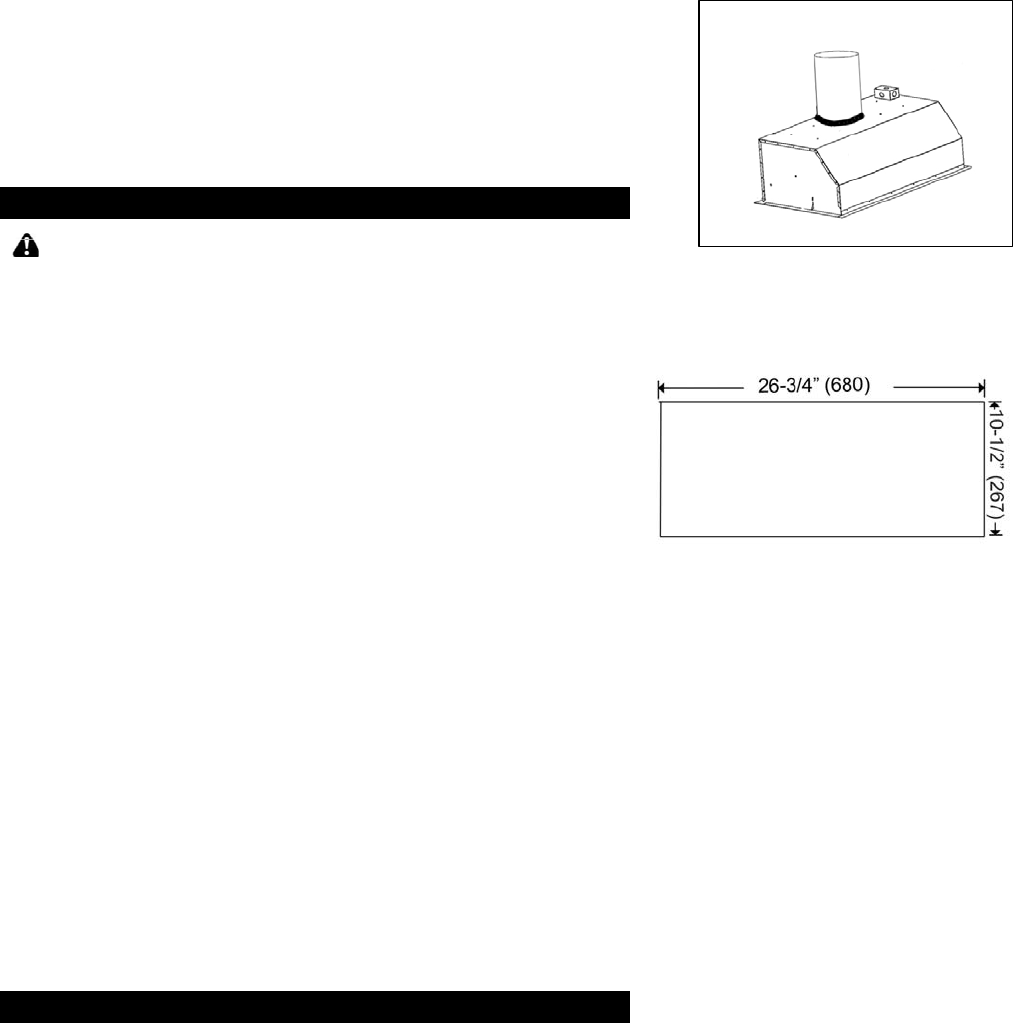

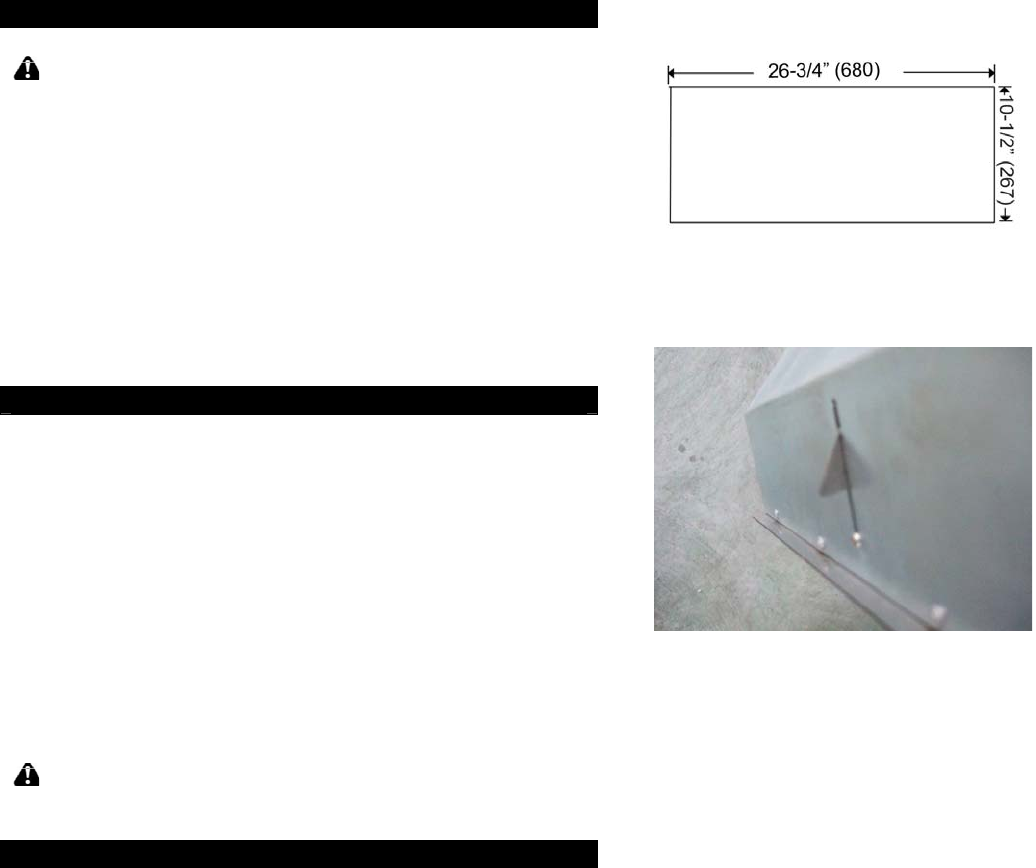

18. Cut out the opening where the insert will be installed.
(Figure 5)
Figure 4
Figure 5
8

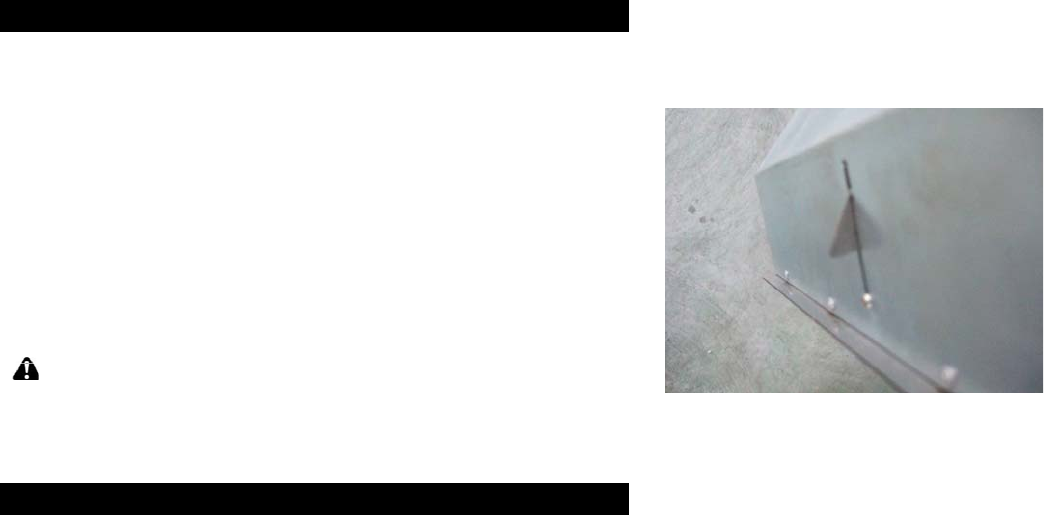

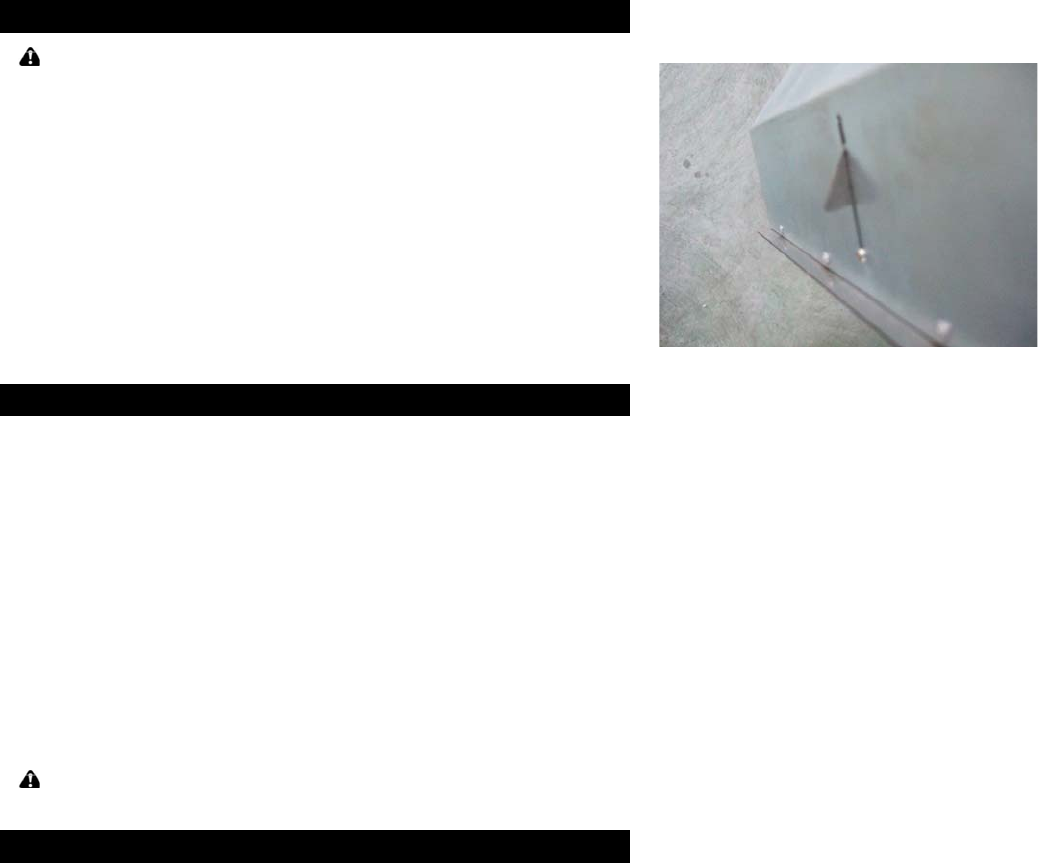

Hood Installation
19. Release the screws located on each side of the insert.
Adjust the level of the hood casing support according to
the thickness of the base (1/2 thickness plywood
recommended). Tighten the screws to secure as shown
on Figure 6.
20. Install the insert inside the custom wood frame.
21. Make sure the hood casing support is secure before
releasing.
22. For a more secure installation, use the mounting holes
for the rear support which are located at 1-1/2” (38mm)
up from the insert base (screws not provided).
CAUTION
: MAKE SURE HOOD IS SECURE BEFORE
RELEASING.
Figure 6
Final Assembly
23. Install Aluminum Filters. Insert the filters towards the
back of the unit and push up.
24. Make sure the Aluminum Filters are secure before
releasing.
9
OPERATING INSTRUCTIONS

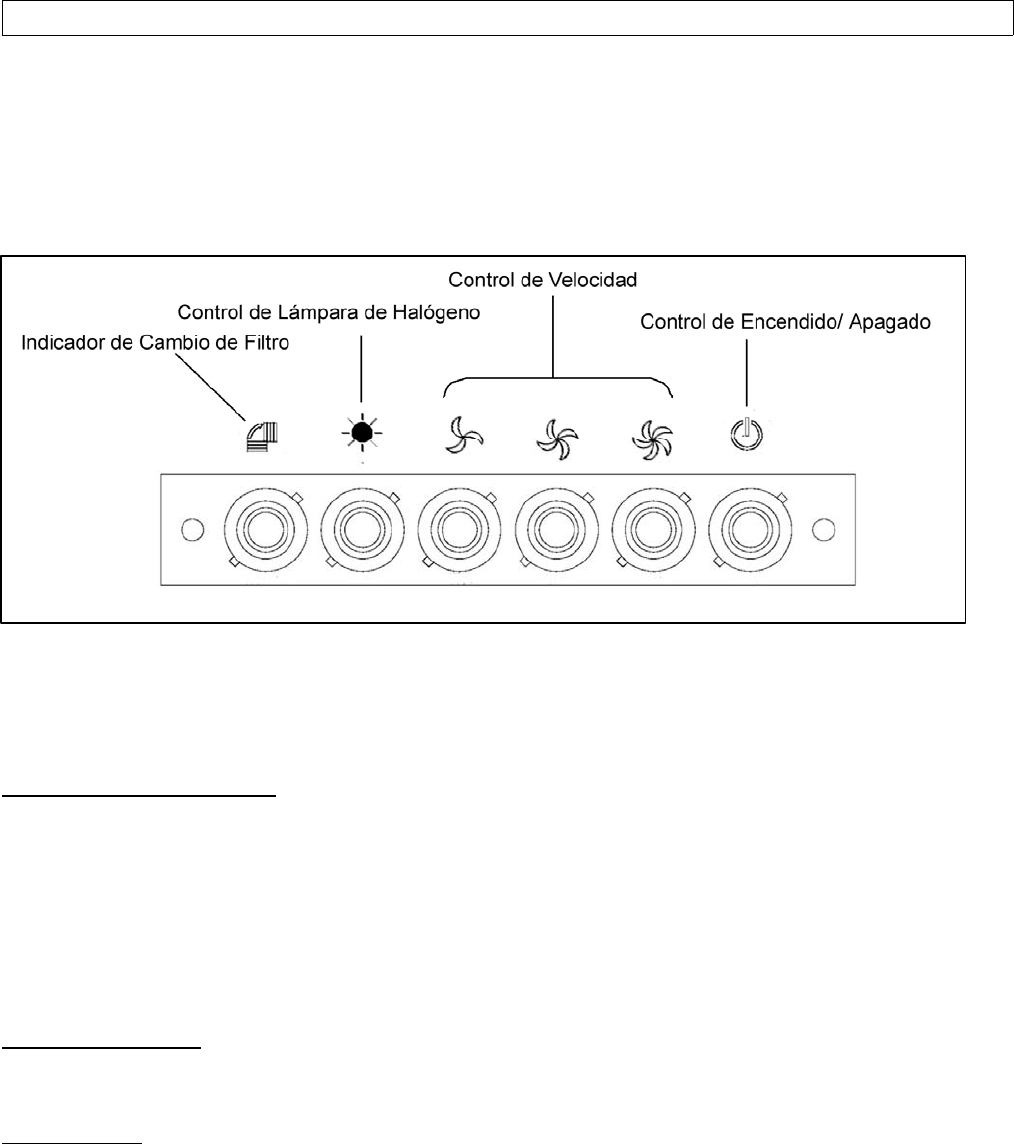

This KOBE hood is equipped with five electronic push buttons with LED indicator, double powerful
centrifugal squirrel cage with aluminum filter, two bright 12-volt 20-watt halogen lights.
The five control buttons are Power Control (On/Off), Speed Control (High, Medium, & Low), and Light
Control. Refer to Figure 7.
Figure 7
Note: For best results, turn hood to Low prior to any preparation or cooking. Adjust speed as needed.
Power Control
Press Power Control to turn On/Off the hood.
This unit equipped with 3-minute delay shutoff. To activate this feature, press Power
Control button once, panel LED lights will flash and power will be completely shut off after 3
minutes.
Press Power Control button twice, the fans will be shut off immediately.
Speed Control
Press Speed Control to activate Low, Medium, & High Speed.
Light Control
(Light control is separate from ON/OFF control. Turning power off will not turn lights off.)
Press Light control to turn lights ON.
(Each press of Light Control will cycle the light intensity through high, low, and off.)
Change Filter
Indicator
Halogen Light
Control
Speed
Control Power Control
10
Aluminum Filter Change Indicator
The indication under symbol will indicate when aluminum filter needs cleaning.
Remove to clean the aluminum filter.
(To purchase replacement filters, please contact your local KOBE dealer or call 626-350-1355)
MAINTENANCE
SAFETY WARNING
NEVER PUT YOUR HAND INTO AREA HOUSING THE FAN WHILE THE FAN IS
OPERATING.
Cleaning Hood Surface
CAUTION
:
NEVER USE ABRASIVE CLEANERS, PADS, OR CLOTHS. DO NOT
USE PAPER TOWEL ON STAINLESS STEEL.
For optimal operation, clean range hood and all baffle/spacer/filter/oil tunnel/oil container regularly.
*** Regular care will help preserve the appearance of the hood.
1. Use only mild soap or detergent solutions. Dry surfaces using soft cloth.
2. If hood looks splotchy (stainless steel hood), use a stainless steel cleaner to clean the surface
of the hood. Avoid getting cleaning solution onto or into the control panel. Follow directions of
the stainless steel cleaner. Caution: Do not leave on too long as this may cause damage to
hood finish. Use soft towel to wipe off the cleaning solution, gently rub off any stubborn spots.
Use dry soft towel to dry the hood.
3. DO NOT allow deposits to accumulate or remain on the hood.
4. DO NOT use ordinary steel wool or steel brushes. Small bits of steel may adhere to the surface
and cause rusting.
5. DO NOT allow salt solutions, disinfectants, bleaches, or cleaning compounds to remain in
contact with stainless steel for extended periods. Many of these compounds contain chemicals,
which may be harmful. Rinse with water after exposure and wipe dry with a clean lint free cloth.
To Clean Aluminum Filter
1. Remove all the aluminum filters.
2. Wash with warm soapy water. Dry thoroughly before returning into place.
11

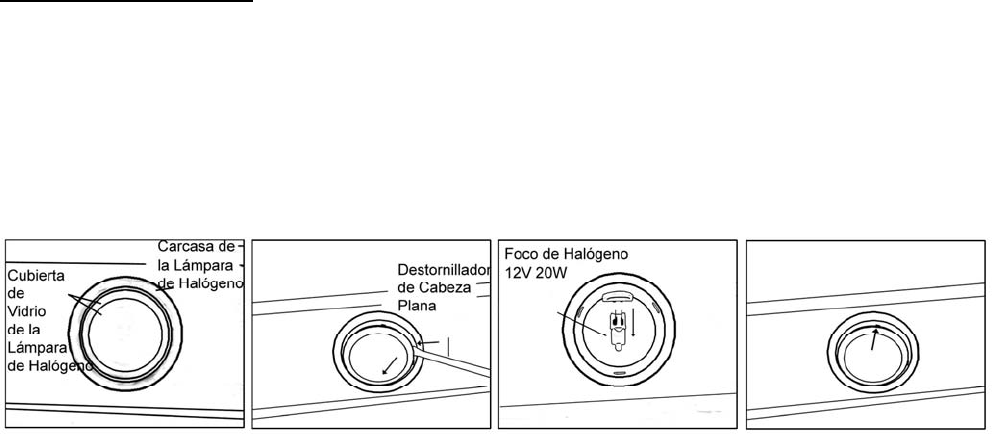

Replacing Light Bulb
CAUTION: HALOGEN LIGHT UNIT MAY BE HOT! WAIT UNTIL UNIT IS COOL.
1. Make sure all controls are off, and range hood is unplugged.
2. Place the flat-headed screwdriver into the groove of the halogen light glass covering and the
housing.
3. Pop out the halogen light glass covering.
4. Gently pull out the defective light bulb and discard. Light bulbs should be 12V 20W maximum.
5. Using a cloth, hold the new light bulb and push securely into light socket.
6. Return halogen light glass cover to the housing.
7. Turn range hood ON to test for operation.
12
SPECIFICATIONS
MODEL / SIZE IN2730SF
COLOR 16-Gauge Commercial Stainless Steel
CONSUMPTION / AMPERE 120W / 1.0A
VOLTAGE 120V 60Hz
NUMBER OF MOTORS 1
FAN TYPE: CENTRIFUGAL Double Horizontal Squirrel Cage
EXHAUST Top 6" Round w/ Damper
5 Push-Button CONTROLS
- 3-Minute Delay Shutoff
HALOGEN LIGHTS 12V 20W Max. x 2
HOOD DIMENSION
(W X D X H)
27-1/2” x 11-3/8” x 9-3/4”
OPTIONAL ACCESSORIES
(W X D X H)
Liner: INL36211A (36” X 21” X 2”)
HOOD WEIGHT (lbs) Net Gross
IN2730SQB 24 32
Low Medium High Blower Air Capacity (cfm)
200 310 400
Sone 3.0 4.3 6.6
dB 56 61 67
Specifications subject to change without notice.
13
MEASUREMENTS & DIAGRAMS
All ( ) are in millimeter.
All inch measurements are converted from millimeters. Inch measurements are estimated.
MODEL NO: IN2730SF
Side View Bottom View
Front View
14
Stainless Steel Liner (Sold Separately)
Model No. INL36211A
15
PARTS LIST
MODEL NO: IN2730SF
NO. DESCRIPTION MODEL/SIZE PART NO.
1 Damper Hardware IN2730-05-06
2 Exhaust Connector IN2730-05-02
3 Wiring Box Cover IN2730-04-01
4 Hood Casing IN2730-01-01
5 Transformer IN2730-16-01
6 Capacitor IN2730-07-02
7 Processor Board IN2730-04-03
8 Processor Board Box IN2730-03-01
9 Hood Casing Support IN2730-09-01
10 Control Unit Support IN2730-01-06
11 ISC IN2730-13-01
12 Bottom Casing IN2730-02-01
13 Halogen Light Housing IN2730-17-01
14 Control Unit IN2730-15-00
15 Aluminum Filters IN2730-10-01
16 Electronic Support Panel IN2730-03-02
17 Indicator Sensor IN2730-06-01
18 Right Locknut IN2730-19-02
19 Right Squirrel Cage IN2730-08-02
20 Air Chamber IN2730-18-01
21 Motor IN2730-07-01
23 Left Squirrel Cage IN2730-08-01
23 Left Locknut IN2730-19-01
24 Safety Screen IN2730-20-01
Optional Liner
Model No.
25 Liner INL36211A IN2730-11-01
16
17
CIRCUIT DIAGRAM
MODEL NO.: IN2730SF
18
TROUBLE SHOOTING
Issue Possible Cause Solution
The power is not on. Make sure the circuit breaker and the unit’s power is
ON. Use a voltage meter to check the power supply.
The wire connection is not secure. Check and tighten wire connection.
The control panel and processor board
wiring are disconnected.
Check wire continuity from control panel to processor
board.
The motor transformer is defective. Check the power input and power output on the
motor transformer.
If it’s needed, replace the motor transformer.
After Installation,
both motors and
lights are not
working.
The control panel and processor board is
defective.
Replace the control panel or processor board.
The motor(s) is defective. Replace the motor.
The capacitor(s) is defective. Replace capacitor(s).
Lights are
working, but
motor(s) is not. The control panel or processor board is
defective.
Replace the control panel or processing board.
The blower system is not secure. Tighten the turbine impeller/squirrel cage and air
chamber.
The turbine impeller/squirrel cage is
not balanced.
Replace the turbine impeller/squirrel cage.
The range
hood is
vibrating.
Hood is not secured in place. Check the installation of hood, tighten the
mounting bracket.
Halogen Light bulb(s) is defective. Try placing the trouble light bulb(s) to a working
socket, if the bulb(s) still doesn’t work; replace
the halogen light bulb(s).
The light wiring(s) is loose. Check wire continuity from processor board to
light transformer to halogen light housing(s).
Light transformer is defective. Check power input and power output on the light
transformer. If it’s needed, replace the light
transformer.
The motor is
working, but
the lights are
not working.
The control panel or processor board is
defective.
Replace the control panel or processing board.
The range hood is installed outside of
the manufacture recommended
clearance.
Adjust the clearance between the range hoods
and cook top to 27” to 30”. For Island range
hood, the clearance between the range hoods
and cook top is 30” to 36”.
There is no make-up air inside the
house.
Open the window to enhance the performance
of the range hood by creating a sufficient make-
up air.
Obstacle blocking the pipe work. Remove all obstacles from the duct work.
The range
hood is not
venting out
correctly.
The pipe size is smaller than the
suggested pipe size.
Change the ducting according to the
manufacture suggestion.
The pipe connection is not properly
sealed.
Check the pipe installation.
The damper is not properly installed or
is missing from the installation.
Check the damper installation.
Cold air is
coming into the
home.
The damper is not installed. By installing the damper, it will help to eliminate
air backflow.
19
DISCLAIMER
1. CAREFULLY INSPECT ALL ITEMS FOR DAMAGES BEFORE ACCEPTING DELIVERY. NOTE
ANY DAMAGES ON THE FREIGHT BILL OR EXPRESS RECEIPT. REQUEST NAME AND
SIGNATURE OF THE CARRIER’S AGENT AND KEEP COPY TO SUPPORT YOUR CLAIM.
Upon acceptance of items, owner assumes responsibility for its safe arrival. Report damages to the
carrier and file a claim immediately. Failure to do so may result in the denial of your claim. The
carrier will furnish you with necessary forms for filing a claim.
DAMAGES CAUSED DURING TRANSIT ARE NOT COVERED UNDER OUR WARRANTY.
2. PLEASE INSPECT CONTENTS OF PACKAGE(S) CAREFULLY UPON RECEIVING!
We must be notified in writing of any damages and/or missing parts within the allocated days upon
your receipt of package(s). Contact your local KOBE dealer or distributor or call KOBE for the time
limit.
CLAIMS WILL NOT BE ACCEPTED AFTER THE ALLOCATED DAYS.
NOTE: ITEMS WERE THOROUGHLY TESTED AND CAREFULLY PACKED IN OUR FACTORY
BEFORE SHIPPING.
3. Products must be returned in good working condition with ALL original parts and documentation
packed in ALL original cartons, fillers and shipping cartons. A restocking fee of 25% will be charged
for all approved return(s).
EXCHANGES OR RETURNS MAY NOT BE ACCEPTED IF ANY PACKAGING IS MISSING.
4. MAKE SURE TO INSPECT THE HOOD FOR DAMAGES AND DEFECTS BEFORE
INSTALLATION. Appearance flaws of the hood found after installation and not affecting hood
performance is not covered under our warranty for returns or exchanges. Service visits not covered
under warranty will carry a service charge.
A)
Before Installation: Return for exchange or refund (please see above for acceptable
returns).
B)
After Installation: NO exchange or refund.
20
WARRANTY
WARRANTY CERTIFICATE
KOBE Range Hoods warrants all products manufactured or supplied by it to be free from defects in
workmanship and materials. Its obligations pursuant to this warranty are limited to a period of two
years from the date of purchase and to the repair or replacement at its option and subject to the terms
and conditions stated below, of any component part, which its examination shall disclose to be so
defective.
TWO-YEAR WARRANTY SERVICE PERIOD
Any covered failure occurring within two years of original purchase arising from defective workmanship
or material in manufacture will be repaired (or at our discretion, replaced) free of charge by an
authorized KOBE Range Hoods Agent or KOBE Range Hoods as applicable. Keep proof of purchase
(or original invoice) handy for inspection.
If the range hood is sold by the original purchaser during the warranty period the new owner is
protected until expiration of the original purchaser’s warranty.
CONDITIONS
The following conditions apply only in relation to the warranty expressly given in this certificate.
1) This warranty applies only:
a)
within U.S.A. and Canada.
b)
to range hoods used for PRIVATE SINGLE FAMILY USE (if used for COMMERCIAL or
MULTIPLE FAMILY USE or other purposes, warranty will be voided).
2) Repair of any fault to be provided under this warranty shall not be provided:
a)
if the identification number attached to the range hood has been altered, rendered illegible or
removed;
b)
if notice of the defect has not been given within the period applicable;
c)
for failure of light bulbs or heat lamps;
d)
for physical damage;
e)
for surfaces damaged by use of improper chemical cleaning agents;
f)
if the appliance has been:
i) subject to misuse, abuse, negligence, accident, incorrect installation or failure to follow the
operating instructions;
ii) connected to improper, inadequate or faulty electricity service or exhaust ducts, flues or duct
cover, or operated using incorrect or contaminated lubricants;
iii) installed, maintained or operated otherwise than in accordance with the instructions
furnished by KOBE Range Hoods including the improper use of detergents, bleaches, or
cleaners.
g)
for damage to range hood during transit, delivery, installation or removal;
h)
for damage by or resulting from attempted repairs conducted by anyone other than our
Authorized Service Agent.
i)
noise or vibration caused by improper installation of range hood and/or damper.
21
3) The purchaser shall be responsible for any expenses involved in making the range hood readily
accessible for servicing and where the range hood is installed outside the main sales territory of the
retailer or service territory of the nearest approved KOBE Range Hoods Agent as applicable, for any
traveling expenses and any costs of transporting the range hood or parts thereof to and from the
dealer or Service Agent
4) The purchaser must produce proof of purchase together with this warranty certificate when making
the claim.
5) Damages caused during shipment are not covered under our warranty.
CONSEQUENTIAL DAMAGE
The warrantor is not responsible for any consequential damage. SOME STATES DO NOT ALLOW
THE EXCLUSION OF CONSEQUENTIAL DAMAGE SO THE ABOVE EXCLUSION MAY NOT APPLY
TO YOU.
IMPLIED WARRANTIES/STATE LAW
Any implied warranties, including the implied warranty of merchantability and fitness for purpose,
imposed on the sale by the laws of the state of sale are limited to two year from the date of original
purchase. Some states do not allow limitations on the duration of implied warranties. This warranty
gives you specific legal rights, and may also have rights, which vary from state to state.
SERVICE
For service contact:
KOBE Range Hoods
11775 Clark Street
Arcadia, CA 91006 U.S.A
Tel: 1-877-BUY-KOBE (1-877-289-5623)
Email: customer.service@KOBERangeHoods.com
Website: www.KOBERangeHoods.com
22
PRODUCT REGISTRATION
Register Your Product!
Any covered failure occurring within two years of original purchase arising from defective
workmanship or material in manufacture will be repaired or at our option the unit will be replaced
free of charge by an authorized KOBE Range Hoods Agent or KOBE Range Hoods as
applicable. Keep proof of purchase (original invoice) handy for inspection.
If the range hood is sold by the original purchaser during the warranty period the new owner
is protected until expiration of the original purchaser’s warranty. See warranty section for
complete warranty coverage information.
This appliance has been manufactured, tested, and inspected to the standards required by KOBE
Range Hoods.
PLEASE MAIL IN YOUR WARRANTY REGISTRATION CARD AND PROOF OF
PURCHASE TO:
KOBE Range Hoods
Warranty Registration
11775 Clark Street
Arcadia, CA 91006
RECORD THE FOLLOWING INFORMATION FOR YOUR RECORD:
Model No. ___________________________________________________
Serial No. ___________________________________________________
Purchased Date ____ / ______ /
Purchased From:
____________________________
____________________________
____________________________
IMPORTANT: PLEASE KEEP A COPY OF YOUR SALE RECEIPT OR INVOICE HANDY WHEN
REQUESTING SERVICE.
23
[FRENCH]
LIRE ET CONSERVER CES INSTRUCTIONS
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ IMPORTANTES...........................................................................24
CONTENU DE L’EMBALLAGE...................................................................................................26
INSTALLATION ..........................................................................................................................27
MODE D’EMPLOI .......................................................................................................................31
ENTRETIEN PRÉVENTIF...........................................................................................................32
SPÉCIFICATIONS ......................................................................................................................34
MESURES ET SCHÉMAS..........................................................................................................35
LISTE DES PIÈCES ...................................................................................................................37
SCHÉMA DE CÂBLAGE.............................................................................................................39
TROUBLE SHOOTING...............................................................................................................40
AVIS DE NON-RESPONSABILITÉ.............................................................................................41
GARANTIE..................................................................................................................................42
ENREGISTREMENT DU PRODUIT ...........................................................................................44
LIRE ATTENTIVEMENT TOUTES LES CONSIGNES AVANT DE COMMENCER
TOUT LE CÂBLAGE ÉLECTRIQUE DOIT ÊTRE EFFECTUÉ PAR UN PROFESSIONNEL EN
CONFORMITÉ AVEC LES CODES D’ÉLECTRICITÉ LOCAUX ET NATIONAUX.
24
CONSIGNES DE SÉCURITÉ IMPORTANTES
- VEUILLEZ LIRE ATTENTIVEMENT CETTE SECTION AVANT L’INSTALLATION -
AVERTISSEMENT-
AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC
ÉLECTRIQUE ET DE BLESSURES, RESPECTEZ LES
CONSIGNES SUIVANTES :
1) L'installation et le câblage électrique doivent être effectués, par des techniciens qualifiés, en
conformité avec tous les codes et toutes les normes qui s'appliquent, même ceux relatifs aux
constructions ignifugées.
2) Lorsque vous découpez ou percez un mur ou un plafond, prendre soin de ne pas endommager le
filage électrique et autres conduits cachés.
3) Les hottes à évacuation doivent être évacuées à l’extérieur.
a. Avant une réparation, un entretien préventif ou un nettoyage, ouvrir le panneau d'éclairage et
COUPER LE COURANT ÉLECTRIQUE SUR LE PANNEAU DE SERVICE.
b. Nettoyer fréquemment toutes les surfaces chargées de graisse. Afin de réduire les risques
d’incendie et afin de disperser l’air adéquatement, évacuer l’air à l’extérieur. NE PAS ventiler l’air
d’évacuation dans les murs, les greniers, les vides sanitaires et les garages.
NOTE - La garantie de cet appareil sera nulle sans le reçu d'un distributeur autorisé de KOBE
RANGE HOODS ou si l'appareil est endommagé par une utilisation inadéquate, une
installation déficiente, un usage inapproprié, un mauvais traitement, de la négligence ou
par toute autre circonstance échappant au contrôle des distributeurs autorisés de KOBE
RANGE HOODS. Toute réparation non effectuée sous la supervision d'un agent autorisé
de KOBE RANGE HOODS annulera automatiquement la garantie.
- KOBE RANGE HOODS se dégage de toute responsabilité face à des dommages à la
propriété personnelle ou aux biens immeubles ou encore à des blessures corporelles
causées directement ou indirectement par la hotte de cuisinière.
AVERTISSEMENT-
AFIN DE RÉDUIRE LES RISQUES DE BLESSURES
CORPORELLES DANS L'ÉVENTUALITÉ D'UN INCENDIE
DE GRAISSE SE DÉCLARANT SOUS LA HOTTE DE
CUISINIÈRE :
- Tenir le ventilateur, déflecteur/entretoise/filtre/récupérateur de graisse/récipient à graisse et les
surfaces chargées de graisse toujours propres. Les accumulations de graisse ne devraient pas
être tolérées sur un ventilateur, déflecteur/entretoise/filtre/récupérateur de graisse/récipient à
graisse.
- Toujours faire fonctionner la hotte lors de la cuisson.
- Utiliser les températures élevées de la cuisinière UNIQUEMENT lorsque nécessaire.
- Ne pas laisser la cuisinière sans surveillance lors d’une cuisson.
- Toujours utiliser les articles de cuisson et les ustensiles appropriés au type et à la quantité
d'aliments préparés.
- Utiliser l'appareil uniquement pour l'usage auquel le fabricant l'a destiné.
- Avant l'entretien courant, couper l'alimentation électrique au panneau de service et verrouiller ce
dernier (si possible) pour éviter une mise en marche accidentelle.
- Nettoyer fréquemment le ventilateur.
25
Que faire en cas d'un incendie de graisse sur la cuisinière?
• ÉTOUFFER LES FLAMMES à l'aide d'un couvercle hermétique, une plaque à biscuits ou un
plateau en métal, puis fermer le rond ou le brûleur. GARDER LES MATÉRIAUX INFLAMMABLES
OU COMBUSTIBLES LOIN DES FLAMMES. Si les flammes ne s'éteignent pas immédiatement,
ÉVACUER LA ZONE ET APPELER LE SERVICE D'INCENDIE ou le 911.
• NE JAMAIS SOULEVER UNE CASSEROLE EN FEU - Il y a risque de brûlure.
• NE PAS UTILISER D'EAU y compris serviettes ou linges à vaisselle mouillés - cela provoquerait un
violent jet de vapeur.
• Utiliser un extincteur SEULEMENT si :
a) vous possédez un extincteur de classe A, B ou C et savez vous en servir;
b) le feu est petit et est contenu dans la zone de départ;
c) vous avez appelé le service d'incendie;
d) vous pouvez combattre le feu le dos près d'une sortie.
Que faire si une odeur de gaz se dégage?
- Éteindre toute flamme nue.
- Ne pas essayer d'allumer des lumières ou tout type d'appareil électroménager.
- Ouvrir toutes les portes et fenêtres afin de chasser le gaz. Si une odeur de gaz est toujours
perceptible, appeler immédiatement votre fournisseur de gaz ainsi que le service d'incendie.
ATTENTION
1) Cette hotte doit être utilisée uniquement pour une ventilation normale. Ne pas s'en servir pour
évacuer des substances et vapeurs dangereuses ou explosives.
2) Afin de réduire les risques d'incendie, employer seulement des conduits de métal. Il doit y avoir
suffisamment d’air pour une combustion et une évacuation des gaz appropriées par le conduit de
fumée (cheminée) afin d’éviter le refoulement d’air.
3) Suivre les directives et les consignes de sécurité des fabricants d'équipement de chauffage comme
celles publiées par le National Fire Protection Association (NFPA) et l'American Society for
Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) de même que les codes en vigueur.
4) L’activation de tout interrupteur peut provoquer l’allumage ou une explosion.
5) En raison de la taille et du poids de la hotte, il est recommandé que deux personnes participent à
l’installation.
RISQUE DE CHOC ÉLECTRIQUE - Pouvant entraîner la
mort ou des blessures graves. Couper l'alimentation
électrique à l'appareil avant tout entretien ou toute
réparation. Si la hotte est munie d'une ampoule
fluorescente, cette dernière contient une petite quantité
de mercure et, en conséquence, elle doit être recyclée ou
éliminée conformément aux codes locaux, provinciaux et
fédéraux qui s'appliquent
26
CONTENU DE L’EMBALLAGE
(Pour tout retour ou remboursement, conserver tout le matériel ainsi que l’emballage d'origine)
Boîte de la hotte de cuisinière Revêtement (vendu séparément)
{A} Hotte de cuisinière KOBE
{B} Certificat de garantie
{C} Notice d’installation et mode d’emploi
{D} 2- filtres en aluminium
{A}
{B} {C}
{D}
{E} Revêtement
• POUR DE PLUS AMPLES RENSEIGNEMENTS, VEUILLEZ VISITER NOTRE SITE WEB
www.KOBERangeHoods.com OU COMMUNIQUER AVEC KOBE RANGE HOODS AU (626) 775-8880.
27
INSTALLATION
VEUILLEZ LIRE LES INSTRUCTIONS AU COMPLET AVANT L’INSTALLATION
Prise de mesures avant l’installation
Pour calculer les mesures, veuillez vous référer au TABLEAU 1. (Toutes les mesures sont données en
pouces).
- HOTTE INSTALLÉE SOUS UNE ARMOIRE -
TABLEAU 1
A. = Hauteur entre le plancher et le plafond
B. = Hauteur entre le plancher et le plan de travail
(hauteur standard : 36 po)
C. = Hauteur désirée entre le plan de travail et
le dessous de la hotte(dégagement
recommandé : de 27 po à 30 po)
D.
= Hauteur du cadre en bois
CONSIGNES DE SÉCURITÉ
LES HOTTES PEUVENT AVOIR DES BORDS TRÈS TRANCHANTS; VEUILLEZ PORTER
DES GANTS DE PROTECTION, SI NÉCESSAIRE, POUR RETIRER DES PIÈCES LORS DE
L'INSTALLATION, DU NETTOYAGE, DE L'ENTRETIEN ET DES RÉPARATIONS.
NOTE : FAIRE PREUVE DE PRÉCAUTION EN UTILISANT UN TOURNEVIS ÉLECTRIQUE
PUISQUE CE DERNIER RISQUE D'ENDOMMAGER LA HOTTE.
28
– Installation de l’insert –
Préparation avant l’installation
NOTE : AFIN DE PRÉVENIR TOUT DOMMAGE À LA
HOTTE, IL FAUT EMPÊCHER LES DÉBRIS DE
PÉNÉTRER DANS L'OUVERTURE DE VENTILATION.
• Choisir l’emplacement du conduit de ventilation de la
hotte à l’extérieur. Voir la Figure 1.
• Un conduit court et droit permet de maximiser le
rendement de la hotte.
• Essayer d'éviter autant que possible les raccords, les
coudes et les longues sections de conduit, puisque
ceux-ci peuvent réduire le rendement de la hotte.
• Avant de l'installer, brancher temporairement la hotte
pour vérifier si son fonctionnement est adéquat.
•Important : Enlever la pellicule protectrice de la
hotte, s’il y a lieu.
• Utiliser du ruban adhésif entoilé pour sceller les
raccords entre les sections de tuyau.
AVERTISSEMENT
: S'il faut déplacer la
cuisinière électrique pour installer la hotte, couper
d'abord l'alimentation électrique à cette cuisinière par le
panneau de service. COUPER LE GAZ AVANT DE
DÉPLACER UNE CUISINIÈRE À GAZ. Utiliser également
un revêtement protecteur pour protéger la surface de
cuisson et/ou le revêtement de comptoir.
Préparation de la hotte sur mesure
1. Le cadre sur mesure pour la hotte doit être dimensionné
selon la taille et le poids de l’insert. Voir les mesures et
schémas à la page 35.
2. La base doit être robuste (contreplaqué d’une épaisseur
de ½ pouce) pour soutenir le poids de l’insert.
3. Si un revêtement supplémentaire est installé, les côtés du
cadre en bois doivent être robustes (contreplaqué d’une
épaisseur de ½ pouce recommandé).
4. Il est recommandé d’installer des poteaux de support
arrière et avant. Voir la Figure 2. Les poteaux de support
arrière et avant sont installés à 1-½ po au-dessus de la
base du cadre en bois.
Installation du revêtement
5. La base du cadre en bois sur mesure doit être robuste
afin de tenir compte du découpage pour l’insert. La base
doit être encastrée tout en considérant la hauteur du
revêtement (Voir les dimensions du revêtement à la page
36).
6. Fixer solidement le revêtement au bas de la base à l’aide
des vis (non comprises) appropriées à la taille et
matériaux de votre cadre en bois.
7. Positionner la section arrière du revêtement afin qu’elle
soit alignée au dos du cadre en bois sur mesure. Utiliser
Figure 1
Figure 2
Figure 3
29
un stylo pour tracer les lignes de la section prédécoupée.
Retirer le revêtement et poursuivre à la « Préparation de
la hotte avant l’installation » à la page 28.
8. Installer le revêtement à l’aide de 5 vis (non comprises).
Branchement à l’alimentation électrique
CONSIGNES DE SÉCURITÉ
RISQUE DE CHOC ÉLECTRIQUE. CETTE HOTTE DE
CUISINIÈRE DOIT ÊTRE MISE À LA TERRE
ADÉQUATEMENT. CE TRAVAIL DOIT ÊTRE EXÉCUTÉ
PAR UN ÉLECTRICIEN PROFESSIONNEL EN
CONFORMITÉ AVEC TOUS LES CODES D’ÉLECTRICITÉ
LOCAUX ET NATIONAUX QUI S’APPLIQUENT. AVANT DE
BRANCHER LES FILS, COUPER LE COURANT
ÉLECTRIQUE AU PANNEAU DE SERVICE ET
VERROUILLER CE DERNIER POUR ÉVITER QUE LE
COURANT SOIT REMIS ACCIDENTELLEMENT
9. Avant l’installation, raccorder temporairement la hotte
pour vérifier son bon fonctionnement. Si l’insert ne
fonctionne pas, vérifier les disjoncteurs ou les fusibles de
la maison. Si l’insert ne fonctionne toujours pas,
débrancher la source électrique et vérifier la continuité de
toutes les connexions de câblage.
10. Raccorder les fils électriques.
11. Raccorder les trois fils (noir, blanc et vert) aux fils de la
maison et couvrez-les avec des capuchons de connexion.
Raccorder les fils selon la couleur (c.-à-d. noir avec noir,
blanc avec blanc et vert avec vert). Voir la Figure 3.
12. Ranger les fils dans le boîtier de câblage.
13. Déterminer l'endroit approprié pour le câble d’alimentation
électrique. Percer un trou d’accès de câblage au moyen
d’une mèche de perceuse. Installer le fil de câblage et
sceller l’espace autour du trou. Note : Raccorder tous les
fils électriques avant d’installer l’insert. NE PAS alimenter
avant que l’installation soit terminée.
Installation du système de conduits
14. Utiliser un tuyau d’acier de 6 po (tout en respectant les
codes du bâtiment de votre secteur) pour raccorder les
conduits de la hotte au réseau de gaines au-dessus.
Utiliser le ruban adhésif entoilé pour sceller et fixer les
raccords, tel qu'illustré à la Figure 4.
15. Veuillez vous référer aux codes locaux pour l’usage du
clapet (compris). Si nécessaire, retirer le mécanisme du
clapet et l’installer à titre de raccord d’échappement.
Figure 4
30
Préparation de la hotte avant l’installation
AVERTISSEMENT
: S’il faut déplacer la cuisinière
électrique pour installer la hotte, couper d’abord
l’alimentation électrique à la cuisinière par le panneau
de service. COUPER LE GAZ AVANT DE DÉPLACER
UNE CUISINIÈRE À GAZ.
16. Déterminer et marquer les lignes médianes sur la base du
cadre en bois où l'insert sera installé.
17. Déterminer et percer les trous nécessaires dans le mur ou
le plafond pour le système de gaines. Note : Installer le
système de gaines avant d’installer l’insert.
18. Couper l’ouverture où l’insert sera installé (Figure 5).
Installation de la hotte
19. Dévisser les vis de chaque côté de l’insert. Ajuster le
niveau du support du caisson de la hotte selon l’épaisseur
de la base (contreplaqué de ½ po d’épais recommandé).
Serrer les vis afin de fixer solidement comme illustré à la
Figure 6.
20. Installer l’insert à l’intérieur du cadre en bois sur mesure.
21. S’assurer que le support du caisson de la hotte est bien
fixé avant de relâcher.
22. Pour une installation plus sécuritaire, utiliser les trous
de fixation situés sur les côtés de l’insert qui se trouvent
à 1-1/2 po (38 mm) au-dessus de la base de l’insert (les
vis ne sont pas comprises).
AVERTISSEMENT
: S’ASSURER QUE LA HOTTE
EST FIXÉE SOLIDEMENT AVANT DE RELÂCHER.
Assemblage final
23. Installer les filtres d’aluminium. Insérer les filtres vers
l’arrière de l’unité et pousser vers le haut.
24. Avant de relâcher, s’assurer que les filtres d’aluminium
sont fixés solidement.
Figure 6
Figure 5
31
MODE D’EMPLOI
Cette hotte de cuisinière KOBE est munie d’un tableau à cinq boutons-poussoirs électroniques à DEL, un
puissant ventilateur centrifuge double à aubes inclinées avec filtre en aluminium, deux lampes à
halogène de 120 volts/40 watts.
Les cinq boutons de commande correspondent à la commande Marche/Arrêt (« On/Off »), la commande
de vitesse (basse, moyenne, élevée) et la commande de l’éclairage. Voir la Figure 7.
Note : Pour de meilleurs résultats, veuillez régler la hotte au cycle QuietMode
MC
avant toute préparation
ou cuisson. Ensuite, ajuster la vitesse selon vos besoins.
Commande Marche/Arrêt
Appuyer sur le bouton de la commande Marche/Arrêt « ON/OFF » pour allumer ou éteindre la
hotte.
Cette unité est munie d'un délai d’arrêt de 3 minutes. Pour activer cette fonction, appuyer une fois
sur la commande Marche/Arrêt, les voyants à DEL du panneau clignotent et l'unité sera mise hors
tension après 3 minutes.
Appuyer deux fois sur le bouton de la commande Marche/Arrêt pour que les ventilateurs s’arrêtent
immédiatement.
Commande de vitesse
Appuyer sur le bouton de la commande de vitesse pour activer la vitesse basse, moyenne et
élevée.
Commande de l’éclairage
(La commande de l’éclairage fonctionne indépendamment de la commande Marche/Arrêt «
ON/OFF ». La mise hors tension n’éteint pas automatiquement les lampes.)
Appuyer sur le bouton de la commande de l’éclairage pour les allumer.
(Chaque fois que le bouton de la commande de l’éclairage est enfoncé, le cycle passé de
l'intensité élevée, à basse et à éteinte « OFF »).
Figure 7
32
Indicateur de changement des filtres d’aluminium
Ce dessin indiquera le moment où le filtre d’aluminium devra être nettoyé. Enlever pour nettoyer
le filtre d'aluminium.
(Pour acheter des filtres de remplacement, veuillez communiquer avec votre distributeur local
KOBE ou téléphoner au 626 350-1355)
ENTRETIEN PRÉVENTIF
CONSIGNE DE SÉCURITÉ
NE JAMAIS METTRE LES MANS DANS L’AIRE ABRITANT LE VENTILATEUR ALORS QUE
CELUI-CI EST EN FONCTION.
Nettoyage des surfaces de la hotte
AVERTISSEMENT
:
NE JAMAIS EMPLOYER DE NETTOYANTS ABRASIFS, DE
LAINES D’ACIER OU DE TISSUS ABRASIFS.
Pour favoriser un rendement optimal, nettoyer régulièrement les surfaces de la hotte de ventilation et tout
réflecteur/entretoise/filtre/récupérateur de graisse/récipient à graisse.
*** Un entretien fréquent aidera à conserver la belle apparence de la hotte.
1. Utiliser seulement du savon doux ou du détergent. Sécher les surfaces avec un chiffon doux. NE
PAS UTILISER D’ESSUIE-TOUT.
2. Si la hotte est tachée (hotte en acier inoxydable), utiliser un nettoyant pour acier inoxydable pour
nettoyer la surface de la hotte. Éviter de mettre du nettoyant sur le panneau de commande. Suivre
les directives du nettoyant pour acier inoxydable. Avertissement : Ne jamais laisser de nettoyant
durant une trop longue période de temps, puisque ceci pourrait endommager la finition de la
hotte. Utiliser un chiffon doux pour enlever tout résidu de solution nettoyante, frotter légèrement toute
tache tenace. Sécher la hotte avec un chiffon doux.
3. NE PAS laisser les dépôts s’accumuler ou rester sur la hotte.
4. NE PAS utiliser de laines ou de brosses à récurer ordinaires. Des particules d’acier peuvent adhérer
à la surface et la faire rouiller.
5. NE PAS laisser des solutions salines, des désinfectants, des javellisants ou des agents nettoyants en
contact avec l’acier inoxydable durant de longues périodes. Plusieurs de ces nettoyants contiennent
des produits chimiques pouvant endommager l’acier inoxydable. Après tout contact de ce type, rincer
à l’eau et essuyer avec un chiffon doux.
Pour nettoyer les filtres d’aluminium
1. Retirer tous les filtres d’aluminium.
2. Nettoyer avec de l’eau chaude savonneuse. Sécher entièrement avant de les remettre en place.
33
R
EMPLACEMENT D
'
UNE AMPOULE
AVERTISSEMENT : LA LAMPE HALOGÈNE PEUT ÊTRE BRÛLANTE ! ATTENDRE
QU'ELLE SE REFROIDISSE AVANT DE PROCÉDER.
1. S'assurer que toutes les commandes sont en mode ARRÊT et que la hotte de cuisinière
est débranchée.
2. Glisser le tournevis à tête plate dans l'espace entre la plaque de verre et le boîtier de la
lampe.
3. Retirer la plaque de verre.
4. En douceur, tirer sur l'ampoule défaillante pour l'enlever et la jeter. Les ampoules à
utiliser doivent être de 12 V et de 20 W au maximum.
5. À l'aide d'un linge, tenir la nouvelle ampoule et la pousser fermement dans la douille.
6. Remettre la plaque de verre par-dessus le boîtier.
7. Brancher la hotte de cuisinière pour en vérifier le fonctionnement.
34
SPÉCIFICATIONS
MODÈLE / FORMAT IN2730SF
COULEUR feuille en acier inoxydable commercial d’épaisseur 16
CONSOMMATION / AMPÈRE 240 W / 2 A
VOLTAGE 120 V – 60 Hz
NOMBRE DE MOTEURS 1
TYPE DE VENTILATEUR : CENTRIFUGE ventilateur double à aubes inclinées horizontal
ÉVACUATION évent rond de 7 po avec clapet
CONTRÔLE 5 boutons-poussoirs
- délai d’arrêt après 3 minutes
LAMPES À HALOGÈNE 2 ampoules de 12 V, 20 W au maximum
DIMENSIONS DE LA HOTTE 27-1/2 po x 11-3/8 po x 9-3/4 po
(
LARGEUR X PROFONDEUR X HAUTEUR
)
ACCESSOIRES EN OPTION revêtement : INL36211A (36 po X 21
(
LARGEUR X PROFONDEUR X HAUTEUR
) po X 2 po)
POIDS DE LA HOTTE (lb) NET BRUT
IN2730SQB 23,8 31,3
VITESSE Basse Moyenne Élevée
Capacité d'air du ventilateur (pi
3
/min) 300 380 500
Sone 2,0 2,5 4,0
dB 50 53 60
Les spécifications sont sujettes à changement sans préavis.
35
MESURES ET SCHÉMAS
Toutes les mesures entre parenthèses sont en millimètres
Toutes les mesures en pouces sont converties à partir de millimètres. Les mesures sont
estimées.
N
o
DE MODÈLE : IN2730SF
Vue de côté Vue arrière
Vue avant
NOTE DE LA TRADUCTRICE : SVP REMPLACER LES GUILLEMETS PAR po ex. : 1-1/8" = 1 1/8 po
36
Revêtement en acier inoxydable (vendu séparément)
N
o
de modèle : INL36211A
NOTE DE LA TRADUCTRICE : SVP REMPLACER LES GUILLEMETS PAR po ex. : 1-1/8" = 1 1/8 po
37
LISTE DES PIÈCES
N
o
DE MODÈLE : IN2730SF
N
o
DESCRIPTION MODÈLE/FORMAT N
o
DE PIÈCE
1 Caisson de la hotte SY-027-3-001
2 Support du caisson de la hotte SY-027-5-002
3 Support du panneau inférieur SY-027-3-002
4 Panneau inférieur SY-027-5-003
5 Couvercle du ventilateur de soufflage SY-027-3-004
6 Contre-écrou gauche SY-027-5-051
7 Aube inclinée gauche SY-027-5-052
8 Réservoir d’air SY-027-5-053
9 Boîtier de la lampe à halogène SY-027-3-003
10 Filtres en aluminium SY-027-3-005
11 Contre-écrou droit SY-027-5-056
12 Aube inclinée droite SY-027-5-055
13 Moteur SY-027-5-054
14 Capteur pour indicateur SY-027-3-006
15
ISC (Integrated Sensor Control)
Commande de capteur intégré
SY-027-5-058
16 Unité de commande SY-027-3-008
17 Carte processeur SY-027-5-074
18 Transformateur SY-027-5-075
19 Panneau du soutien électronique SY-027-5-016
20 Boîtier de la carte processeur SY-027-5-031
21 Condensateur SY-027-5-057
22 Raccord d’évacuation SY-027-5-007
23 Boîtier de câblage SY-027-5-009
N
o
de modèle
24 Revêtement
INL36211A
38
Revêtement optionnel (vendu séparément)
39
SCHÉMA DE CÂBLAGE
N
o
DE MODÈLE : IN2730SF
PROCESSOR BOARD - CARTE PROCESSEUR
HALOGEN LIGHT - LAMPE À HALOGÈNE
WHITE - BLANC
WHITE - BLANC
TRANFORMER - TRANSFORMATEUR
RED - ROUGE
RED - ROUGE
CAPACITOR - CONDENSATEUR
MOTOR - MOTEUR
GREEN - VERT
WHITE - BLANC
BROWN - BRUN
BLACK - NOIR
GREEN - VERT
BLACK - NOIR
WHITE - BLANC
40
TROUBLE SHOOTING
Problème Cause probable Solution
Pas d’alimentation électrique. Assurez-
vous que le disjoncteur et que
l’alimentation électrique
soient en marche.
Utilisez un voltmètre pour vérifier l’alimentation en
électricité.
Le câblage n’est pas bien installé. Vérifiez et serrez les connexions de fils.
Le câblage du panneau de commande et
de la carte processeur est débranché.
Vérifiez le câblage au complet à partir du panneau
de commande jusqu’à la carte processeur.
Le transformateur du moteur est
défectueux
Vérifiez l’entrée de courant et la sortie de courant du
transformateur du moteur. Si nécessaire, remplacez
le transformateur du moteur.
Après
l’installation,
les deux
moteurs et
les lumières ne
fonctionnent
pas.
Le panneau de commande ou la carte
processeur est défectueux.
Remplacez le panneau de commande ou la carte
processeur.
Le(s) moteur(s) est (sont) défectueux. Remplacez le(s) moteur(s).
Le(s) condensateur(s) est (sont)
défectueux.
Remplacez le(s) condensateur(s).
Les lumières
fonctionnent,
mais pas le(s)
moteur(s). Le panneau de commande ou la carte
processeur est défectueux.
Remplacez le panneau de commande ou la carte
processeur.
Le système de ventilation n’est pas bien
installé.
Serrez la pale turbine/cage d’écureuil et le réservoir
d’air.
La pale turbine/cage écureuil n’est pas
bien balancée.
Remplacez la pale turbine/cage d’écureuil.
La hotte de
cuisine vibre.
La hotte n’est pas assez bien serrée. Vérifiez l’installation de la hotte, serrez
le support de fixation.
L’ampoule de la lampe halogène est
défectueuse.
Essayez l’ampoule de lampe défectueuse sur
une douille qui fonctionne. Si l’ampoule ne fonctionne
toujours pas, remplacez-la.
Le câblage de la lampe n’est pas assez
serré.
Vérifiez le câblage au complet à partir de la carte
processeur jusqu’au transformateur puis jusqu’au
boîtier.
Le transformateur de la lumière est
défectueux.
Vérifiez l’entrée de courant et la sortie de courant du
transformateur de lampe. Si nécessaire, remplacez
le transformateur de
lampe.
Le moteur
fonctionne,
mais pas les
lumières.
Le panneau de commande ou la carte
processeur est défectueux.
Remplacez le panneau de commande ou la carte
processeur.
La hotte de cuisine est installée hors des
limites recommandées par le fabricant.
Ajustez le dégagement entre la hotte de cuisine
et la table de cuisson pour qu’il soit de 27” à 30”.
Pour une hotte de cuisinière sur îlot, le dégagement
entre la hotte de cuisine et la table de cuisson est de
30” à 36”.
Il n’y a pas d’air d’appoint à l’intérieur de la
maison.
Ouvrez la fenêtre pour améliorer la performance
de la hotte en créant suffisamment d’air d’appoint.
Un obstacle bloque la canalisation. Enlevez tous les obstacles de la canalisation.
La hotte de
cuisine
ne ventile pas
correctement.
La canalisation est plus petite que la
canalisation suggérée.
Changez la canalisation en accord avec les
suggestions du fabricant.
La connexion du conduit n’est pas scellée
correctement.
Vérifiez l’installation du conduit.
Le clapet n’est pas bien installé ou
manque à l’installation.
Vérifiez l’installation du clapet.
De l’air froid
entre dans la
maison.
Le clapet n’est pas installé. En installant le clapet, vous aiderez à éliminer le
retour d’air.
41
AVIS DE NON-RESPONSABILITÉ
1) INSPECTER ATTENTIVEMENT TOUS LES ARTICLES POUR DÉCELER TOUT DOMMAGE,
S'IL Y A LIEU, AVANT D'ACCEPTER LA LIVRAISON. NOTER TOUT DOMMAGE SUR LA
FACTURE DE TRANSPORT OU LE CONNAISSEMENT. EXIGER LE NOM ET LA SIGNATURE
DE L'EMPLOYÉ DU TRANSPORTEUR ET CONSERVER UNE COPIE COMME PIÈCE
JUSTIFICATIVE DE LA RÉCLAMATION.
Sur acceptation des articles, le propriétaire assume la responsabilité de l'état dans lequel se
trouvent les articles à la livraison. Les dommages doivent être déclarés au transporteur et une
réclamation doit être déposée à défaut de quoi le transporteur pourrait refuser d'honorer la
réclamation. Le transporteur fournira les formulaires nécessaires pour effectuer une réclamation.
LES DOMMAGES CAUSÉS DURANT LE TRANSPORT NE SONT PAS COUVERTS PAR
NOTRE GARANTIE.
2) PRIÈRE DE BIEN VÉRIFIER LE CONTENU DE L'EMBALLAGE (DES EMBALLAGES) À LA
RÉCEPTION ! Vous devez nous aviser par écrit de tout dommage ou de toute pièce manquante à
l'intérieur du délai alloué à partir de la réception de la marchandise. Communiquer avec votre
représentant ou distributeur local de KOBE ou appeler chez KOBE pour connaître le délai alloué.
LES RÉCLAMATIONS QUI NOUS PARVIENDRONT APRÈS LE DÉLAI ALLOUÉ SERONT
REFUSÉES.
NOTE: TOUS LES ARTICLES ONT ÉTÉ MIS À L'ESSAI MINUTIEUSEMENT ET EMBALLÉS
AVEC SOIN À NOTRE USINE.
3) Les produits doivent être retournés en bonne condition de fonctionnement avec TOUTES les
pièces d'origine et la documentation et dans TOUS les emballages d'origine (boîtes de carton et
matériel de remplissage). Des frais de reconstitution de stocks de 25 % seront facturés pour tous
les retours autorisés.
LES ÉCHANGES OU LES RETOURS PEUVENT ÊTRE REFUSÉS SI UNE PARTIE DE
L'EMBALLAGE EST MANQUANTE.
4) INSPECTER AVEC SOIN LA HOTTE POUR DÉCELER TOUT DOMMAGE OU DÉFAUT
AVANT L'INSTALLATION. Les défauts dans l'apparence de la hotte décelés après l'installation
et n'ayant aucune incidence sur son rendement ne sont pas couverts par notre garantie et ne
peuvent constituer une raison valable pour un retour ou un échange. Des frais seront facturés
pour les appels de service non couverts par notre garantie.
A. Avant l'installation : retour pour échange ou remboursement (veuillez voir plus haut les
raisons valables pour un retour).
B. Après l'installation : AUCUN échange ou remboursement.
42
GARANTIE
CERTIFICAT DE GARANTIE
Tous les produits fabriqués ou fournis par KOBE Range Hoods sont garantis contre tout défaut de
fabrication et de matière première. Les obligations du fabricant dans le cadre de la présente garantie
sont limitées à une période de deux (2) ans à partir de la date d'achat et à la réparation ou au
remplacement, à sa discrétion, conformément aux modalités et conditions énoncées plus bas, de tout
composant qu'il jugera défectueux après examen.
PÉRIODE DE GARANTIE DE DEUX (2) ANS
Toute défaillance couverte par la garantie se produisant dans les deux (2) ans à compter de la date
d'achat d'origine et découlant d'une fabrication ou d'une matière première défectueuse sera réparée (ou,
à notre discrétion, l'appareil pourra être remplacé), sans frais, par un agent autorisé de KOBE Range
Hoods ou par KOBE Range Hoods selon le cas. Conservez votre preuve d'achat (ou facture d'origine)
pour inspection.
Si la hotte de cuisinière est vendue par l'acheteur d'origine au cours de la période de garantie, le
nouveau propriétaire sera protégé jusqu'à l'expiration de la garantie de l'acheteur d'origine.
CONDITIONS
Les conditions suivantes s'appliquent seulement en relation avec la garantie accordée expressément par
le présent certificat.
1) La présente garantie est valide uniquement :
a) aux États-Unis et au Canada;
b) si la hotte de cuisinière est utilisée pour un USAGE FAMILIAL UNIQUE (si la hotte sert à un
USAGE COMMERCIAL OU À PLUSIEURS FAMILLES OU À D'AUTRES FINS, la garantie
sera nulle et non avenue).
2) La réparation de tout défaut couvert par la présente garantie ne sera pas couverte :
a) si le numéro d'identification de la hotte a été altéré, rendu illisible ou enlevé;
b) si le défaut n'a pas été déclaré au cours de la période de garantie applicable;
c) dans le cas de défectuosité des ampoules ou des lampes à rayons infrarouges;
d) dans le cas de tout dommage physique;
e) pour des surfaces endommagées par l'utilisation de produits nettoyants inappropriés;
f) si l'appareil a été:
i). soumis à un mauvais usage, un abus, une négligence, un accident, une installation
inadéquate ou si les instructions du mode d'emploi n'ont pas été respectées;
ii). branché à une alimentation électrique ou à des conduits d'évacuation inappropriés,
inadéquats ou défectueux ou opéré avec l'emploi de lubrifiants inadéquats ou contaminés;
iii). installé, entretenu ou opéré autrement qu'en conformité avec les instructions fournies par
KOBE Range Hoods, Inc. incluant l'utilisation inappropriée de détergents, javellisants ou
nettoyants.
g) pour tout dommage à la hotte durant le transport, la livraison, l'installation ou l’enlèvement ;
h) pour tout dommage résultant d'un essai de réparation effectué par une autre personne que par
un technicien de service autorisé par KOBE.
i) le bruit ou la vibration causé par une installation inappropriée de la hotte de ventilation et/ou du
clapet.
43
3) L'acheteur sera responsable de tous les frais requis pour rendre la hotte facilement accessible au
service et, lorsque la hotte est installée à l'extérieur du territoire de ventes principal du détaillant ou
du territoire de service de l'agent autorisé de KOBE Range Hoods le plus près, selon le cas, de
tous les frais de déplacement et de tous les frais de transport de la hotte ou de pièces de celle-ci
jusqu'au détaillant ou au technicien de service (aller-retour).
4) L'acheteur doit fournir la preuve d'achat de même que le présent certificat de garantie au moment
de faire une réclamation.
5) Les dommages causés durant l'expédition ne sont pas couverts sous la présente garantie.
DOMMAGES INDIRECTS
KOBE Range Hoods, Inc. ne sera pas tenue responsable des dommages indirects. CERTAINS ÉTATS
ET CERTAINES PROVINCES NE PERMETTENT PAS L'EXCLUSION DES DOMMAGES INDIRECTS.
EN CONSÉQUENCE, LA PRÉSENTE EXCLUSION PEUT NE PAS S'APPLIQUER DANS VOTRE CAS.
GARANTIES TACITES / RÉGLEMENTATION
Toutes les garanties tacites, incluant la garantie implicite de qualité marchande et de pertinence dans un
but particulier, imposées par la réglementation de l'état ou de la province d'achat, sont limitées à une
durée de deux (2) ans à compter de la date d'achat d'origine. Certains états ou provinces ne permettent
pas les limitations ayant trait à la durée d’une garantie tacite. La présente garantie vous donne des
droits légaux précis et vous pouvez avoir d'autres droits pouvant varier d'un état à l'autre ou d'une
province à l'autre.
SERVICE
Pour obtenir du service :
KOBE Range Hoods
11775 Clark Street
Arcadia, CA 91006
U.S.A
Tél. : 1-877-BUY-KOBE (1-877-289-5623)
Courriel : customer.service@KOBERangeHoods.com
Site Web : www.KOBERangeHoods.com
44
ENREGISTREMENT DU PRODUIT
Enregistrez votre produit !
Toute défaillance couverte par la garantie se produisant dans les deux ans à compter de la date d'achat
d'origine et découlant d'une fabrication ou d'une matière première défectueuse sera réparée ou, à notre
discrétion, l'appareil pourra être remplacé, sans frais, par un agent autorisé de KOBE Range Hoods ou
par KOBE Range Hoods selon le cas. Conservez votre preuve d'achat (ou facture d'origine) pour
inspection.
Si la hotte de cuisinière est vendue par l'acheteur d'origine au cours de la période de garantie, le
nouveau propriétaire sera protégé jusqu'à l'expiration de la garantie de l'acheteur d'origine. Voir le
certificat de garantie pour la couverture complète de la garantie.
Cet appareil a été fabriqué, mis à l'essai et inspecté conformément aux normes exigées par KOBE
Range Hoods, Inc.
SVP, POSTER VOTRE FICHE D'ENREGISTREMENT DE PRODUIT AVEC VOTRE PREUVE D'ACHAT
À :
KOBE Range Hoods
Warranty Registration
11775 Clark Street
Arcadia, CA 91006
INSCRIRE LES RENSEIGNEMENTS SUIVANTS POUR NOS DOSSIERS :
N
o
de modèle
N
o
de série
Date d'achat / /
Nom et adresse du détaillant :
IMPORTANT : VEUILLEZ AVOIR EN MAIN UNE COPIE DE VOTRE FACTURE LORSQUE VOUS
EFFECTUEZ UN APPEL DE SERVICE.
45
[SPANISH]
- LEA Y CONSERVE ESTAS INSTRUCCIONES -
ÍNDICE
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...............................................................46
COMPONENTES DEL PAQUETE..............................................................................................48
INSTALACIÓN............................................................................................................................49
INSTRUCCIONES DE OPERACIÓN..........................................................................................53
MANTENIMIENTO......................................................................................................................54
ESPECIFICACIONES.................................................................................................................56
MEDIDAS Y DIAGRAMAS..........................................................................................................57
LISTADO DE PIEZAS.................................................................................................................59
DIAGRAMA DE CIRCUITO.........................................................................................................61
INSTRUCCIONES IMPORTANTES DE SEGURIDAD ...............................................................62
CLÁUSULA DE EXENCIÓN .......................................................................................................63
GARANTÍA..................................................................................................................................64
REGISTRO DEL PRODUCTO....................................................................................................66
- LEA CUIDADOSAMENTE TODAS LAS INSTRUCCIONES ANTES DE
COMENZAR -
TODO EL CABLEADO DEBERÁ REALIZARSE POR UN PROFESIONAL Y
DE ACUERDO CON TODOS LOS CÓDIGOS ELÉCTRICOS NACIONALES Y
LOCALES
46
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
- POR FAVOR, LEA CUIDADOSAMENTE ESTA SECCIÓN ANTES DE INSTALAR -
ADVERTENCIA
:
PARA REDUCIR EL RIESGO DE INCENDIO, ELECTROCUCIÓN O
LESIÓN PERSONAL, TOME EN CUENTA LO SIGUIENTE:
1) La instalación y el cableado eléctrico deberán realizarse por profesionales calificados y de acuerdo
con todos los códigos y estándares correspondientes, incluyendo los códigos y normas sobre la
construcción para prevenir incendios.
2) Al cortar o perforar una pared o techo, tenga cuidado de no dañar el cableado eléctrico u otras
instalaciones de servicios ocultas.
3) Los ventiladores con conductos deberán tener una ventilación hacia el exterior.
a) Antes de darle servicio o limpiar la unidad, abra el panel de la luz y DESCONECTE EL
SUMINISTRO ELÉCTRICO EN EL PANEL DE SERVICIO.
b)
Limpie frecuentemente las superficies saturadas con grasa. Para reducir el riesgo de incendio y
para dispersar el aire adecuadamente, asegúrese de ventilar el aire al exterior. NO ventile el
aire del escape en espacios cerrados entre paredes, áticos, espacios de acceso debajo de
pisos o garajes.
NOTA: - Esta garantía no es válida sin un recibo de un agente autorizado o si la
unidad se ha dañado debido al maltrato, mala instalación, uso
inadecuado, abuso, negligencia o cualquier otra circunstancia que se
encuentre fuera del control de los agentes autorizados de KOBE
RANGE HOODS. Cualquier reparación que se realice sin la
supervisión de los agentes autorizados de KOBE RANGE HOODS
anulará la garantía automáticamente.
- KOBE RANGE HOODS no se hará responsable por cualquier daño a la
propiedad personal o inmobiliario ni por las lesiones físicas que se
hayan causado ya sea directa o indirectamente por la campana de
extracción.
ADVERTENCIA
: PARA REDUCIR EL RIESGO QUE OCURRAN LESIONES
PERSONALES EN CASO DE UN INCENDIO CAUSADO POR LA
GRASA ACUMULADA EN LAS HORNILLAS DE LA ESTUFA:
-
Mantenga limpios todos los ventiladores, deflectores/separadores/filtros/conductos de
aceite/recipientes para aceite y las superficies saturadas con grasa. No deberá permitirse que la
grasa se acumule en el ventilador, deflector/separador/filtro/conducto de aceite/recipiente para
aceite.
- Siempre ENCIENDA el extractor cuando cocine.
-
Utilice las configuraciones altas en la estufa SOLAMENTE cuando sea necesario.
- No deje la estufa sin supervisión mientras esté cocinando.
- Siempre utilice utensilios de cocina adecuados para el tipo y cantidad de alimentos que prepara.
- Utilice esta unidad únicamente de la manera en que fue diseñada por el fabricante.
- Antes de darle servicio, desconecte el suministro eléctrico en el panel de servicio y cierre bajo llave
el panel de servicio (de ser posible) para prevenir que la unidad se encienda accidentalmente.
-
Limpie el ventilador con frecuencia.
47
Qué Hacer en Caso de Un Incendio Causado por la Grasa Acumulada en las Hornillas de la Estufa
•
SOFOQUE LAS LLAMAS con una tapadera, una bandeja para hornear galletas o una bandeja de
metal que quede bien ajustada y luego apague la hornilla. MANTENGA TODO EL MATERIAL
INFLAMABLE O COMBUSTIBLE LEJOS DE LAS LLAMAS. Si las llamas no se apagan
inmediatamente, EVACUE EL ÁREA Y LLAME AL DEPARTAMENTO DE BOMBEROS o al 911.
• NUNCA LEVANTE UN SARTÉN QUE SE ESTÉ QUEMANDO – Usted Podría Quemarse.
• NO UTILICE AGUA, incluyendo paños o toallas mojadas - esto resultará en una explosión violenta
de vapor.
• Utilice un extinguidor SOLO si:
a) Cuenta con un extinguidor Clase A, B, C y sabe cómo utilizarlo.
b) El incendio es pequeño y se ha contenido en el área en donde comenzó.
c) Ha llamado al departamento de bomberos.
d) Puede combatir el incendio con su espalda dirigida hacia una salida.
Qué Hacer si Siente Olor a Gas
-
Apague cualquier llama abierta.
-
No intente encender las luces o cualquier otro tipo de aparato.
-
Abra todas las puertas y ventanas para dispersar el gas. Si aún así siente olor a gas, llame a la
Compañía de Gas y al Departamento de Bomberos inmediatamente.
PRECAUCIÓN
1)
Solamente para ventilación general. No utilizar para eliminar materiales y vapores peligrosos o
explosivos.
2)
Para reducir el peligro de incendio, utilice solamente una red de conductos metálicos. Necesita aire
suficiente para la combustión y eliminación de gases por medio del conducto de ventilación
(chimenea) para prevenir la explosión de flujo de aire en retroceso.
3) Siga las directrices y estándares de seguridad del fabricante del equipo de calefacción, tales como
aquellos publicados por la Asociación de Protección contra Incendios (National Fire Protection
Association – NFPA) y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire
Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers –
ASHRAE) y las autoridades normativas.
4) Activar cualquier interruptor podría causar una explosión o ignición.
5) Debido al tamaño y peso de esta campana de extracción, se recomienda que la instalación sea
realizada por dos personas.
RIESGO DE ELECTROCUCIÓN – Puede resultar en lesiones
serias o la muerte. Desconecte el aparato del suministro
eléctrico antes de darle servicio. Si estuviera equipado con
éste, el foco fluorescente debido a que contiene pequeñas
cantidades de mercurio, deberá reciclarse o desecharse según
los Códigos Locales, Estatales y Federales.
48
COMPONENTES DEL PAQUETE
(Debe conservar todo el material en caso de devolverlo o
solicitar un reembolso)
-
PARA OBTENER MÁS INFORMACIÓN, POR FAVOR VISITE NUESTRO SITIO DE INTERNET
www.KOBERangeHoods.com O CONTACTE A KOBE RANGE HOODS AL (626) 775-8880.
Caja de Campana de Extracción Cubierta (Vendida por Separado)
{A} Campana de Extracción KOBE
{B} Tarjeta de Registro para Garantía
{C} Manual de Instrucciones
{D} Filtro de Aluminio - 2
{A}
{B} {C}
{D}
{E} Cubierta
49
INSTALACIÓN
POR FAVOR, LEA LAS INSTRUCCIONES COMPLETAMENTE ANTES DE CONTINUAR
Cálculo antes de la Instalación
Para realizar el cálculo para la instalación, por favor consulte la TABLA 1. (Todos los cálculos están
hechos en pulgadas).
-PARA INSTALACIÓN DEBAJO DE UN GABINETE-
TABLA 1
A = Altura del Piso al Techo
B = Altura del Piso a la Superficie del Mostrador
(Estándar: 36")
C = Altura de la Superficie del Mostrador a la
Parte Inferior del Marco de Madera (Se
recomienda de 27" a 30")
D = Altura del Marco de Madera
ADVERTENCIA DE SEGURIDAD
LA CAMPANA PODRÍA TENER EXTREMOS SUMAMENTE FILOSOS; FAVOR DE
UTILIZAR GUANTES PROTECTORES SI VA A RETIRAR CUALQUIER PIEZA PARA
INSTALAR, LIMPIAR O DARLE SERVICIO.
NOTA: TENGA MUCHO CUIDADO AL UTILIZAR UN DESTORNILLADOR ELÉCTRICO; PODRÍA
CAUSAR DAÑOS A LA CAMPANA.
Marco de Madera
50
Preparación Antes de la Instalación
NOTA: PARA EVITAR CAUSAR DAÑOS A SU CAMPANA,
EVITE QUE DESECHOS PENETREN EN LA RENDIJA DE
VENTILACIÓN
•
Decida la ubicación para colocar el conducto de
ventilación de la campana hacia el exterior. Consulte la
Figura 1.
•
Un ducto de escape recto y corto permitirá que la
campana trabaje con más eficiencia.
•
Intente evitar tantas conexiones, codos y ductos largos
como sea posible. Esto podría reducir el rendimiento de
la campana.
•
Antes de instalar, conecte temporalmente la campana
para verificar que funcione adecuadamente.
•
Importante: Retire la película protectora de la
campana, si hubiera alguna.
•
Utilice cinta de aislar (duct tape) para sellar las uniones
entre las secciones de los conductos.
PRECAUCIÓN:
Si es necesario mover la estufa
para poder instalar la campana, desconecte el
suministro eléctrico de la estufa eléctrica desde la caja
eléctrica principal. CIERRE EL GAS ANTES DE MOVER
UNA ESTUFA DE GAS. Y utilice una cubierta protectora
para prevenir que las hornillas y/o la superficie del
mostrador se dañen.
Preparación de la Campana Personalizada
1.
El marco de la campana personalizada deberá medirse
según la forma y peso del inserto. Consulte las Medidas y
Diagramas en la Página 57.
2. Deberá tener una base sólida (se recomienda madera
contrachapada de 1/2 pulgada de grueso) para sostener el
peso del inserto.
3.
Si se instalará una cubierta opcional, los lados del gabinete
de madera deberán ser sólidos (se recomienda madera
contrachapada de 1/2 de grueso)
4.
Se recomienda la instalación de un montante soporte
posterior y delantero. Consulte la figura 2. Los montantes
están colocados a 1-1/2” de abajo para arriba de la base
del marco de madera.
Instalación de la Cubierta
5.
La campana de madera/personalizada deberá tener una
base sólida para poder colocar el recorte del inserto. La
base deberá estar sumida para acomodar la altura de la
cubierta (Ver las dimensiones de la cubierta en la Página
58).
6. Fije la cubierta en la parte inferior de la base utilizando
Figura 1
Figura 2
Figura 3
- Para la Instalación del Inserto -
51
tornillos (no incluidos) adecuados para el tamaño y material
del marco de madera.
7.
Coloque la sección posterior de la cubierta de manera que
quede alineada con el extremo posterior del marco de
madera personalizado. Utilice un bolígrafo para trazar el
contorno del área precortada. Remueva la cubierta y
continúe con la Preparación de la Campana Antes de la
Instalación en la Página 50.
8.
Instale la cubierta utilizando 5 tornillos (no proporcionados).
Cableado Hacia la Fuente de Alimentación
ADVERTENCIA DE SEGURIDAD
RIESGO DE ELECTROCUCIÓN. ESTA CAMPANA DE
EXTRACCIÓN DEBERÁ TENER UNA CONEXIÓN A TIERRA
ADECUADA. ASEGÚRESE QUE ESTO SE REALICE POR UN
ELECTRICISTA CALIFICADO Y DE ACUERDO CON TODOS
LOS CÓDIGOS ELÉCTRICOS NACIONALES Y LOCALES
CORRESPONDIENTES. ANTES DE CONECTAR LOS
CABLES, DESCONECTE EL SUMINISTRO ELÉCTRICO EN
EL PANEL DE SERVICIO Y CIERRE BAJO LLAVE EL PANEL
PARA PREVENIR QUE LA UNIDAD SE ENCIENDA
ACCIDENTALMENTE.
9. Antes de instalar, conecte temporalmente la campana para
verificar que funcione adecuadamente. Si el inserto no
funcionara, revise el interruptor de circuito o los fusibles de
la casa. Si aún así el inserto no funcionara, desconecte el
suministro eléctrico y verifique la continuidad de todo el
cableado.
10. Conecte los cables eléctricos.
11.
Conecte tres cables (negro, blanco y verde) con los cables
de la casa y tape con conectores de cables. Conecte los
cables según su color (por ejemplo, negro con negro,
blanco con blanco y verde con verde). Ver Figura 3.
12. Guarde los cables en la caja del cableado.
13.
Determine la ubicación adecuada para el Cable de
Alimentación. Haga un orificio de acceso para el cableado
utilizando una broca. Instale el cable y selle el espacio
alrededor de orificio. Nota: Conecte todos los cables
eléctricos antes de instalar el inserto. NO encienda la
electricidad hasta que haya terminado con la instalación.
Instalación de la Red de Conductos
14.
Utilice un tubo de acero de 6" (según las leyes de
construcción en su área) para conectar los ductos de la
campana con la red de conductos arriba. Utilice cinta de
aislar (duct tape) para sellar las uniones según se muestra
en la Figura 4.
15.
Por favor, consulte las leyes locales respecto a la
utilización del regulador (incluido). De ser necesario,
remueva el mecanismo regulador e instale como un
conector del escape.
Figura 4
Figura 5
52
Preparación de la Campana antes de la Instalación
PRECAUCIÓN:
Si es necesario mover la estufa para
poder instalar la campana, desconecte el suministro
eléctrico de la estufa eléctrica desde la caja eléctrica
principal. CIERRE EL GAS ANTES DE MOVER UNA
ESTUFA DE GAS.
16.
Determine y marque las líneas de centro en la base del
marco de madera en donde se instalará el inserto.
17.
Determine y haga todos los cortes necesarios en la pared o
techo para los conductos. Nota: Instale la red de conductos
antes de instalar el inserto.
18.
Corte la abertura en donde se instalará el inserto. (Figura
5)
Instalación de la Campana
19.
Remueva los tornillos ubicados en cada uno de los lados del
inserto. Ajuste el nivel del soporte de la carcasa de la
campana de acuerdo con el grosor de la base (se
recomienda madera contrachapada de 1/2 de grueso).
Apriete los tornillos para fijar como se muestra en la Figura
6.
20.
Instale el inserto dentro del marco de madera personalizado.
21. Asegúrese que el soporte de la carcasa de la campana esté
bien sujeto antes de soltarlo.
22. Para lograr una instalación más segura, utilice los agujeros
de montaje para soporte posterior ubicados a 1-1/2” (38mm)
desde la base del inserto (tornillos no incluidos).
PRECAUCIÓN:
ASEGÚRESE QUE LA CAMPANA
ESTE BIEN SUJETA ANTES DE SOLTARLA.
Ensamblaje Final
23.
Instale los Filtros de Aluminio Inserte los filtros hacia la
parte posterior de la unidad y empújelos hacia arriba.
24.
Asegúrese que los Filtros de Aluminio estén bien sujetos
antes de soltarlos.
Figura 6
53
INSTRUCCIONES DE OPERACIÓN
Esta campana de extracción KOBE está equipada con cinco botones electrónicos con indicadores LED,
jaulas de ardilla dobles centrífugas poderosas con filtro de aluminio y dos focos brillantes de halógeno de
12-voltios/20vatios.
Los cinco botones de control son: Control Encendido/Apagado, Control de Velocidad (Alta, Media y Baja) y
Control de Luz. Consulte la Figura 7.
Figura 7
Nota: Para obtener mejores resultados, coloque el extractor en velocidad Baja antes de preparar
alimentos o cocinar. Ajuste la velocidad según sea necesario.
Control Encendido/Apagado
Oprima el Control Encendido/Apagado para encender o apagar el extractor.
Esta unidad está equipada con una función de desactivación luego de 3 minutos de retraso.
Para activar esta función, oprima el Control de Encendido/Apagado una vez, las luces LED
del panel titilarán y la unidad se apagará completamente después de 3 minutos.
Oprima el Control Encendido/Apagado dos veces, y los ventiladores se apagarán
inmediatamente.
Control de Velocidad
Oprima el Control de Velocidad para activar la Velocidad Baja, Media o Alta.
Control de Luz
(El control de la luz es separado del control de Encendido/Apagado. Apagar la unidad no
apagará las luces.)
Oprima el Control de Luz para encender las luces.
(Cada vez que oprima el Control de Luz se cambiará la intensidad de las luces entre alto,
medio y apagado.)
54
Indicador de Cambio del Filtro de Aluminio
Cuando se muestre indicará que el filtro de aluminio necesita limpieza.
Remueva el filtro de aluminio para limpiarlo.
(Para comprar filtros de repuesto, por favor contacte a su agente KOBE local o llame al 1-877-
BUY-KOBE)
MANTENIMIENTO
ADVERTENCIA DE SEGURIDAD
NUNCA COLOQUE SUS MANOS DENTRO DE LA CAJA DEL VENTILADOR MIENTRAS
ÉSTE SE ENCUENTRE FUNCIONADO.
Limpieza de la Superficie de la Campana
PRECAUCIÓN: NUNCA UTILICE LIMPIADORES, ALMOHADILLAS O PAÑOS
ABRASIVOS. NO UTILICE TOALLAS DE PAPEL SOBRE EL ACERO
INOXIDABLE.
Para un funcionamiento óptimo, limpie la campana de extracción y todos los
deflectores/separadores/filtros/conductos de aceite/recipientes para aceite con regularidad.
***El cuidado regular ayudará a preservar la apariencia de la campana.
1. Utilice solamente jabón o soluciones detergentes suaves. Seque las superficies utilizando un
paño suave.
2. Si la campana se ve manchada (campana de acero inoxidable), utilice un limpiador para acero
inoxidable para limpiar la superficie de la campana. Evite que la solución de limpieza caiga
sobre o en el panel de control. Siga las instrucciones del limpiador de acero inoxidable.
Precaución: No lo deje por mucho tiempo pues podría dañar el acabado de la campana. Utilice
una toalla suave para limpiar la solución de limpieza y frote cuidadosamente cualquier área
difícil de limpiar. Utilice una toalla suave y seca para secar la campana.
3. NO permita que depósitos se acumulen o permanezcan sobre la campana.
4. NO utilice lana de acero o cepillos de acero ordinarios. Pequeños pedazos de acero podrían
adherirse a la superficie y causar óxido.
5. NO permita que soluciones de sal, desinfectantes, blanqueadores o compuestos de limpieza
permanezcan en contacto con el acero inoxidable por periodos de tiempo prolongados. Muchos
de estos compuestos contienen químicos, que podrían ser perjudiciales. Enjuague con agua
después del contacto y seque con un paño limpio libre de pelusas.
Para Limpiar el Filtro de Aluminio
1. Remueva todos los filtros de aluminio.
2. Lave con agua tibia jabonosa. Séquelos cuidadosamente antes de volverlos a colocar en su
lugar.
55
Para Reemplazar el Foco
PRECAUCIÓN: ¡LA UNIDAD DE LA LÁMPARA DE HALÓGENO PODRÍA ESTAR CALIENTE!
ESPERE HASTA QUE SE ENFRÍE
NOTA: NO TOQUE LA LÁMPARA DE HALÓGENO CON LAS MANOS DESPROTEGIDAS, PUES
PODRÍA CAUSAR SOBRECALENTAMIENTO Y REDUCIR EL TIEMPO DE VIDA DE LOS FOCOS.
1. Asegúrese que todos los controles se encuentren APAGADOS y que la campana de extracción
se encuentre desconectada.
2. Coloque el destornillador de cabeza plana en la ranura localizada entre la cubierta de vidrio de
los focos de halógeno y la carcasa .
3. Retire cuidadosamente la cubierta de vidrio de la carcasa .
4. Hale suavemente el foco inservible y deséchelo. Los focos deberán ser de 12V 20W como
máximo.
5. Utilice un guante o un paño para sujetar el nuevo foco y empújelo para colocarlo en el
receptáculo para focos. NOTA: NO LO EMPUJE DEMASIADO FUERTE PUES PODRÍA
QUEBRAR EL CONECTOR PARA FOCO.
6. Coloque nuevamente la cubierta de vidrio de los focos de halógeno .
7. Enchufe nuevamente el cable de corriente y encienda la campana de extracción para verificar
su funcionamiento.
56
ESPECIFICACIONES
MODELO / TAMAÑO IN2730SF
COLOR Acero Inoxidable de Clasificación Comercial Calibre 16
CONSUMO / AMPERIOS 120W / 1.0A
VOLTAJE 120V 60Hz
NUMERO DE MOTORES 1
TIPO DE VENTILADOR:
CENTRIFUGO
Jaula de Ardilla Horizontal Doble
EXTRACTOR Circular Superior de 6” con Regulador
5 Botones CONTROLES
- Apagado con Retraso de 3 Minutos
FOCOS DE HALÓGENO 12V 20W Max. x 2
DIMENSIONES DE LA CAMPANA
(ANCHO X PROFUNDIDAD X ALTO)
27-1/2” x 11-3/8” x 9-3/4”
ACCESORIOS OPCIONALES
(ANCHO X PROFUNDIDAD X ALTO)
Cubierta: INL36211A (36” X 21” X 2”)
PESO DE LA CAMPANA (lbs) Neto Bruto
IN2730SQB 24 32
Baja Media AltaCapacidad de Aire del Ventilador (cfm)
200 310 400
Sonio 3.0 4.3 6.6
dB 56 61 67
Las especificaciones están sujetas a cambio sin previo aviso.
57
MEDIDAS Y DIAGRAMAS
Todas las medidas ( ) están en milímetros.
Todas las medidas en pulgadas han sido convertidas de milímetros. Las medidas en
pulgadas son medidas aproximadas.
MODELO NO.: IN2730SF
Vista Lateral Vista Inferior
Vista de Frente
58
Cubierta de Acero Inoxidable (Vendida por Separado)
Modelo No. INL36211A
59
LISTADO DE PIEZAS
MODELO NO: IN2730SF
NO. DESCRIPCIÓN MODELO /
TAMAÑO PIEZA NO.
1 Accesorios del
Regulador
IN2730-05-06
2 Conector del Escape IN2730-05-02
3 Cubierta de Caja de
Cableado Eléctrico
IN2730-04-01
4 Carcasa de la Campana IN2730-01-01
5 Transformador IN2730-16-01
6 Condensador IN2730-07-02
7 Placa de Procesador IN2730-04-03
8 Caja de la Placa de
Procesador
IN2730-03-01
9 Soporte de la Carcasa de
la Campana
IN2730-09-01
10 Soporte de la Unidad de
Control
IN2730-01-06
11 Control del Sensor
Integrado (ISC)
IN2730-13-01
12 Carcasa Inferior IN2730-02-01
13 Carcasa de la Lámpara
de Halógeno
IN2730-17-01
14 Unidad de Control IN2730-15-00
15 Filtros de Aluminio IN2730-10-01
16 Panel de Soporte
Eléctrico
IN2730-03-02
17 Sensor Indicador IN2730-06-01
18 Tuerca Derecha IN2730-19-02
19 Jaula de Ardilla Derecha IN2730-08-02
20 Cámara de Aire IN2730-18-01
21 Motor IN2730-07-01
23 Jaula de Ardilla Izquierda IN2730-08-01
23 Tuerca Izquierda IN2730-19-01
24 Pantalla de Seguridad IN2730-20-01
Cubierta Opcional
Modelo No.
25 Cubierta INL36211A IN2730-11-01
60
Cubierta Opcional (Vendida por Separado)
61
DIAGRAMA DE CIRCUITO
MODELO NO.: IN2730SF
PLACA DE CONTROL
SENSOR
INDICA-
DOR
PLACA DE PROCESADOR
Transformador
CONDENSADOR
8uF/250V
BLACK = NEGRO RED = ROJO
GREEN = VERDE BROWN = CAFÉ
WHITE = BLANCO YELLOW=AMARILLO
HALLOGEN LIGHT = FOCOS DE HALOGENO
62
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Problema Posible Causa Solución
No está encendido. Asegúrese que el interruptor de circuitos y la
unidad se encuentren encendidos. Utilice un
medidor de voltaje para verificar la energía de
entrada.
La conexión de cables no está bien
sujeta.
Verifique y ajuste la conexión de cables.
El cableado del panel de control y la placa
de procesador está desconectado.
Verifique la continuidad del cable desde el panel de
control hasta la placa de procesador.
El transformador del motor está
defectuoso.
Verifique la entrada y salida de la corriente el
transformador del motor.
De ser necesario, reemplace el transformador del
motor.
Después de la
Instalación,
ninguno de los
motores ni las
luces están
funcionando.
El panel de control y la placa de
procesador están defectuosos.
Reemplace el panel de control o la placa de
procesador.
El/los motor(es) está(n) defectuoso(s). Reemplace el motor.
El/los condensador(es) está(n)
defectuoso(s).
Reemplace el(los) condensador(es).
Las luces están
funcionando
pero el(los)
motor(es) no. El panel de control o la placa de
procesador están defectuosos.
Reemplace el panel de control o la placa de
procesador.
El sistema de ventilador no está bien
sujeto.
Tighten the turbine impeller/squirrel cage and air
chamber.
El impulsor de turbina/jaula de ardilla no
está balanceado.
Ajuste el impulsor de turbina/jaula de ardilla y la
cámara de aire.
La campana de
extracción está
vibrando.
La campana no está bien sujeta en su
lugar
Verifique la instalación de la campana, ajuste el
soporte de montaje.
El(los) foco(s) de la Lámpara de
Halógeno está(n) defectuoso(s).
Intente colocar el foco que le está dando problemas
en otro receptáculo que funcione, si aún así éste no
funciona, reemplace el foco de halógeno.
El cableado de la luz está flojo. Verifique la continuidad del cable desde la placa de
procesador al transformador de la luz hasta la caja
de la lámpara de halógeno.
El transformador de la luz está
defectuoso.
Verifique la entrada y salida de la corriente en el
transformador de la luz. De ser necesario,
reemplace el transformador de la luz.
El motor está
funcionando
pero las luces
no.
El panel de control o la placa de
procesador están defectuosos.
Reemplace el panel de control o la placa de
procesador.
La campana de extracción no se
encuentra instalada en el espacio
recomendando por el fabricante.
Ajuste el espacio entre la campana y la parte
superior de la estufa a 27" a 30". Para la campana
de cocina de isla, el espacio entre la campana y la
parte superior de la estufa deberá ser de 30" a 36"
No hay aire de reposición en la casa. Abra la ventana para optimizar el rendimiento de la
campana de extracción creando suficiente aire de
reposición.
Una obstrucción bloquea la red de
conductos.
Remueva todas las obstrucciones de la red de
conductos.
La campana de
extracción no
está ventilando
correctamente.
El tamaño del tubo es más pequeño que
el tubo recomendado.
Cambie los tubos de acuerdo con la recomendación
del fabricante.
La conexión de los conductos no está
sellada correctamente.
Verifique la instalación de los tubos
El regulador no está instalado
adecuadamente o no ha sido instalado.
Verifique la instalación del regulador.
Aire frío entra
en la casa
El regulador no está instalado. Instalar el regulador le ayudará a eliminar el reflujo
de aire.
63
CLÁUSULA DE EXENCIÓN
1. INSPECCIONE CUIDADOSAMENTE TODOS LOS ARTÍCULOS VERIFICANDO QUE NO
EXISTAN DAÑOS ANTES DE ACEPTAR LA ENTREGA. ANOTE CUALQUIER DAÑO EN LA
FACTURA DE TRANSPORTE O EN EL RECIBO. PIDA EL NOMBRE Y FIRMA DEL AGENTE DE
TRANSPORTE Y CONSERVE UNA COPIA PARA RESPALDAR SU RECLAMO.
Al momento de aceptar los artículos, el propietario asume la responsabilidad de que lleguen de
manera segura. Reporte los daños al transportista y presente un reclamo inmediatamente. El no
hacerlo podría resultar en un rechazo de su reclamo. El transportista le entregará los formularios
necesarios para presentar un reclamo. LOS DAÑOS CAUSADOS DURANTE EL TRANSPORTE
NO SE ENCUENTRAN CUBIERTOS BAJO NUESTRA GARANTÍA.
2. POR FAVOR, ¡INSPECCIONE LOS CONTENIDOS DEL PAQUETE(S) CUIDADOSAMENTE AL
RECIBIRLOS! Se nos deberá notificar por escrito sobre cualquier daño y/o piezas faltantes dentro
del periodo de días establecidos luego de haber recibido su paquete(s). Contacte a su distribuidor o
concesionario KOBE o llame a KOBE para obtener información sobre el límite de tiempo.
LOS RECLAMOS NO SERÁN ACEPTADOS DESPUÉS DEL PERIODO DE DÍAS
ESTABLECIDOS.
NOTA: LOS ARTÍCULOS FUERON SOMETIDOS A PRUEBAS Y EMPACADOS
CUIDADOSAMENTE EN NUESTRA FABRICA ANTES DE SU ENVÍO.
3. Los productos deberán ser devueltos en buen funcionamiento con TODAS las piezas y
documentación originales empacados en TODOS los cartones, rellenos y cajas de envío originales.
Se cobrará una tarifa por reposición de existencias del 25% para todas las devoluciones
aprobadas.
LOS CAMBIOS O DEVOLUCIONES PODRÍAN NO ACEPTARSE SI FALTARA ALGÚN
MATERIAL DE EMPAQUE.
4. ASEGÚRESE DE INSPECCIONAR LA CAMPANA VERIFICANDO QUE NO EXISTAN DAÑOS O
DEFECTOS ANTES DE INSTALARLA. Las imperfecciones en la apariencia de la campana que se
encuentren después de que ésta haya sido instalada y que no afecten el rendimiento de la misma,
no se encuentran cubiertas bajo nuestra garantía sobre devoluciones o cambios. Las visitas de
servicio que no se encuentran cubiertas bajo la garantía incurrirán un cargo por servicio.
A)
Antes de la Instalación: Envíe de vuelta para cambio o reembolso (por favor
consultar lo anterior para averiguar sobre las devoluciones
aceptadas).
B)
Después de la Instalación: NO habrá ningún cambio ni reembolso.
64
GARANTÍA
CERTIFICADO DE GARANTÍA
KOBE Range Hoods garantiza que todos los productos fabricados o proporcionados por la compañía
se encontrarán libres de defectos en cuanto a mano de obra y materiales. Sus obligaciones según esta
garantía se encuentran limitadas a un periodo de dos años a partir de la fecha de compra y a reparar o
reemplazar a su elección y sujeto a los términos y condiciones establecidas a continuación, cualquier
pieza, que luego de ser examinada demuestre que estaba defectuosa.
PERIODO DE SERVICIO DE LA GARANTÍA DE DOS AÑOS
Cualquier avería cubierta que ocurra dentro de un periodo de dos años a partir de la fecha de compra
original que surja a causa de mano de obra o material defectuoso de fábrica será reparada (o
reemplazada a nuestra discreción) sin costo alguno por parte de un Agente autorizado de KOBE
Range Hoods o KOBE Range Hoods según corresponda. Tenga a la mano un comprobante de compra
(o la factura original) para su verificación.
Si la campana de extracción ha sido vendida por el comprador original durante el periodo de garantía,
el nuevo propietario estará protegido hasta que la garantía del comprador original se venza.
CONDICIONES
Las siguientes condiciones aplican solamente en relación a la garantía otorgada explícitamente por
este certificado.
1)
Esta garantía aplica solamente:
a)
dentro de EE.UU. y Canadá.
b)
a las campanas de extracción de USO UNIFAMILIAR PRIVADO (si han sido utilizadas
COMERCIALMENTE o USO MULTIFAMILIAR u otros propósitos, la garantía se anulará).
2)
La reparación de cualquier avería a proporcionarse bajo esta garantía no se proporcionará:
a)
si el número de identificación colocado en la campana de extracción ha sido alterado, se
considera ilegible o ha sido removido;
b)
si no se ha presentado una notificación del defecto dentro del periodo de tiempo
correspondiente;
c)
fallo de los focos de la luz o lámparas de calor;
d)
por daños físicos;
e)
por superficies dañadas por la utilización de agentes de limpieza químicos no adecuados;
f)
si el aparato ha:
i) estado sujeto a uso inadecuado, abuso, negligencia, accidentes, instalación incorrecta o el
no seguir las instrucciones de operación;
ii) sido conectado a fuentes eléctricas, conductos de extracción, tubos o cubierta de conductos
inadecuados, incorrectos o defectuosos, u operado utilizando lubricantes contaminados o
incorrectos;
iii) sido instalado, mantenido u operado de manera distinta a lo que se ha estipulado en las
instrucciones proporcionadas por KOBE Range Hoods incluyendo el uso inadecuado de
detergentes, blanqueadores o limpiadores.
g)
por daños causados a la campana de extracción durante su transporte, entrega, instalación o al
quitarla;
h)
por daños causados por o que resulten de reparaciones conducidas por cualquier otra persona
que no sea nuestro Agente de Servicio Autorizado.
i)
ruido o vibración causada por una instalación incorrecta de la campana de extracción y/o el
regulador.
65
3) El comprador será el responsable de cualquier gasto relacionado por hacer que la campana de
extracción se encuentre disponible para que se le dé servicio y en caso de que la campana de
extracción se encuentre instalada fuera del territorio de venta principal del minorista o el territorio
de servicio del Agente autorizado de KOBE Range Hoods más cercano según corresponda, así
como de cualquier gasto de viaje y cualquier costo de transporte de la campana de extracción y
piezas desde y hacia el concesionario y Agente de Servicio.
4) El comprador deberá proporcionar un comprobante de compra junto con este certificado de
garantía al presentar un reclamo.
5) Los daños causados durante el envío no se encuentran cubiertos bajo nuestra garantía.
DAÑOS EMERGENTES
El garante no se hace responsable por ningún daño emergente. ALGUNOS ESTADOS NO PERMITEN
LA EXCLUSIÓN DE DAÑOS EMERGENTES ASÍ QUE LA EXCLUSIÓN ANTERIOR PODRÍA NO
CORRESPONDERLE.
GARANTÍAS IMPLÍCITAS/LEY ESTATAL
Cualquier garantía implícita, incluyendo la garantía implícita de comerciabilidad y adecuación al
objetivo, impuestas al momento de la venta por las leyes del estado de venta se encuentran limitadas a
dos años a partir de la fecha original de compra. Algunos estados no permiten límites en cuanto a la
duración de las garantías implícitas. Esta garantía le otorga derechos legales específicos y podría
también incluir derechos, que varían de estado en estado.
SERVICIO
Para servicio contacte a:
KOBE Range Hoods
11775 Clark Street
Arcadia, CA 91006
U.S.A
Tel: 1-877-BUY-KOBE (1-877-289-5623)
Correo electrónico: customer.service@KOBERangeHoods.com
Sitio de Internet: www.KOBERangeHoods.com
66
REGISTRO DEL PRODUCTO
¡Registre su Producto!
Cualquier avería cubierta que ocurra dentro de un periodo de dos años a partir de la fecha de
compra original que surja a causa de mano de obra o material defectuoso de fábrica será
reparada, o a nuestra discreción, la unidad será reemplazada sin costo alguno por parte de un
Agente autorizado de KOBE Range Hoods o KOBE Range Hoods según corresponda. Tenga a
la mano un comprobante de compra (factura original) para su verificación.
Si la campana de extracción ha sido vendida por el comprador original durante el periodo de
garantía, el nuevo propietario estará protegido hasta que la garantía del comprador original
se venza. Consulte la sección de la garantía para obtener la información completa sobre la
cobertura de la garantía.
Este aparato ha sido fabricado, sometido a pruebas e inspeccionado según los estándares
requeridos por KOBE Range Hoods.
POR FAVOR, ENVÍE POR CORREO SU TARJETA DE REGISTRO DE GARANTÍA Y
EL COMPROBANTE DE COMPRA A:
KOBE Range Hoods
Warranty Registration
11775 Clark Street
Arcadia, CA 91006, U.S.A.
ESCRIBA LA SIGUIENTE INFORMACIÓN PARA SUS ARCHIVOS:
Modelo No. __________________________________________________
No. de Serie _________________________________________________
Fecha de Compra ____ / ______ /
Comprado En:
____________________________
____________________________
____________________________
IMPORTANTE: POR FAVOR, TENGA A LA MANO UNA COPIA DE SU RECIBO DE VENTA O
FACTURA AL SOLICITAR SERVICIO.
KOBE Range Hoods
11775 Clark Street
Arcadia, CA 91006 USA
http://www.KOBERangeHoods.com
This KOBE hood is made for use in the USA and CANADA only. We do not
recommend using this hood overseas as the power supply may not be
compatible and may violate the electrical code of that country. Using a KOBE
hood overseas is at your own risk and will void your warranty.
Cette hotte KOBE est fabriquée pour usage aux États-Unis et au Canada
seulement. Il n’est pas recommandé d’utiliser cette hotte à l’étranger puisque
l’alimentation électrique pourrait ne pas être compatible et enfreindre le code de
l’électricité de ce pays. L’usage de la hotte KOBE à l’étranger est à votre
propre risque et la garantie sera annulée.
Esta campana de extracción KOBE ha sido fabricada para ser utilizada
únicamente en EE.UU. y CANADÁ. No recomendamos la utilización de esta
campana en el extranjero debido a que la fuente de energía podría no ser
compatible y podría violar el código eléctrico de dicho país. Utilizar una
campana KOBE en el extranjero será a su propio riesgo y anulará la
garantía.
VER.090331
