Users Manual
取扱説明書
目次
安全上のご注意
ご利用の準備
基本操作
au災害対策アプリ
付録
ii
選べる4つのホームスクリーン
標準ホーム
お買い上げ時
エントリーホーム
一般的なスマートフォンの操作に慣れて
いる方にオススメのホームアプリです。
ケータイの操作に慣れている方にオススメのホームアプリです。
スマートフォンタイプスマートフォンタイプ ケータイタイプケータイタイプ
ホームスクリーン(標準ホーム)で「 (ホーム切替)」をタップすると、自分に合ったホームスクリーンを選択できます。
1
かんたんメニュー auベーシックホーム
簡単ケータイの操作に慣れている方
にオススメのホームアプリです。
よく使うアプリだけをシンプルに表示した
い方にオススメのホームアプリです。
P.18
詳しい
設定方法は
こちら!
簡単ケータイタイプ簡単ケータイタイプ シンプル表示タイプシンプル表示タイプ
2
ごあいさつ
操作説明について
■『設定ガイド』/『取扱説明書』(本書)
http://www.au.kddi.com/support/mobile/guide/
manual/
■『取扱説明書』アプリ
ホームスクリーン→[アプリ一覧]→[取扱説明書]
■ For Those Requiring an English
Instruction Manual
英語版の『取扱説明書』が必要な方へ
Download URL:
http://www.au.kddi.com/support/mobile/guide/
manual/
安全上のご注意
http://www.au.kddi.com/support/mobile/trouble/
repair
3
本製品をご利用いただくにあたって
マナーも携帯する
■ こんな場所では、使用禁止!
■ 使う場所や声の大きさに気をつけて!
4
■ 周りの人への配慮も大切!
同梱品一覧
本体
急速充電対応卓上ホルダ
(ACアダプタ一体型)
(KYV31PUA)
URBANO V01用 IC Cardトレイ
取り出し工具(試供品)
本書の表記方法について
■ 掲載されているキー表示について
r(音量上キー)
l(音量下キー)
k F
5
C H N
■ 項目/アイコン/キーなどを選択する操作
の表記方法について
F
F
■
掲載されているイラスト・画面表示について
本書の表記例実際の画面
本書
の表記で
は、画面の一部
のアイコン類
などは、省略さ
れています。
66
目次
選べる4つのホームスクリーン ......................................... ii
ごあいさつ .......................................................................... 2
操作説明について ............................................................... 2
安全上のご注意 .................................................................. 2
本製品をご利用いただくにあたって ................................ 3
マナーも携帯する ............................................................... 3
同梱品一覧 .......................................................................... 4
本書の表記方法について ................................................... 4
目次 ..............................................................6
ご利用の準備 ...............................................7
各部の名称と機能 ............................................................... 7
au Nano IC Card 04を取り付ける/取り外す ........ 10
microSDメモリカードを取り付ける/ 取り外す ........ 12
充電する ........................................................................... 14
電源を入れる/切る ........................................................ 16
基本操作 ...................................................18
ホームスクリーンを利用する ........................................ 18
ホームアプリを切り替える ............................................ 19
アプリ一覧を利用する .................................................... 21
シンプルメニューを利用する ........................................ 21
本製品の状態を知る ........................................................ 21
自分の電話番号を確認する ............................................ 22
マナーモードを設定する ................................................ 22
機内モードを設定する .................................................... 22
電話を受ける ................................................................... 23
メニューを表示する ........................................................ 23
au災害対策アプリ ...................................24
災害用伝言板を利用する ................................................ 24
緊急速報メールを利用する ............................................ 24
災害用音声お届けサービスを利用
する ................................................................................... 26
災害情報を利用する ........................................................ 26
安全上のご注意 ........................................27
免責事項について ............................................................ 27
安全上のご注意(必ずお守りください) ......................... 27
取り扱い上のお願い ........................................................ 36
防水/防塵/耐衝撃性能に関するご注意 ..................... 44
Bluetooth®/無線LAN(Wi-Fi®)機能について .......... 49
パケット通信料についてのご注意 ................................. 51
アプリケーションについて ............................................ 51
付録 ...........................................................52
周辺機器のご紹介 ............................................................ 52
故障とお考えになる前に ................................................ 53
ソフトウェアやOSを更新する ...................................... 54
アフターサービスについて ............................................ 55
主な仕様 ........................................................................... 58
携帯電話機の比吸収率(SAR)について ........................ 59

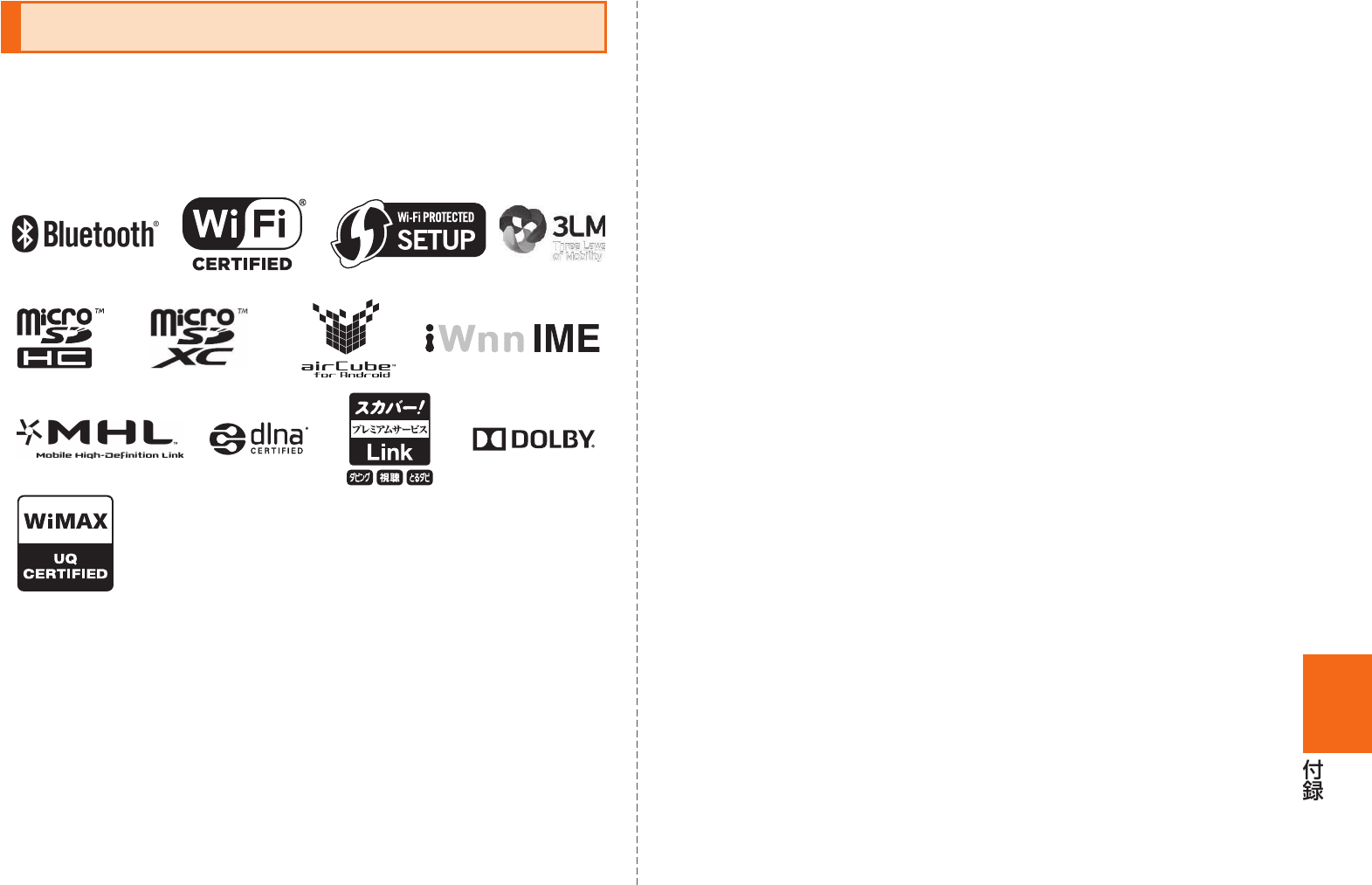

知的財産権について ........................................................ 61
7
ご利用の準備
各部の名称と機能
①
②
⑨
⑧
④
⑦
⑥
⑫
⑬
⑮⑯
⑭
⑰
⑳
⑩
⑪
③
⑤
⑱
⑲
8
① 外部接続端子
② イヤホンマイク端子
③ microSDメモリカードスロット
④ au Nano IC Card 04挿入口
⑤ カード挿入口カバー
⑥ 外部接続端子カバー
⑦ インカメラ( レンズ部)
⑧ 受話部( レシーバー)
⑨ 赤外線ポート
⑩ 近接センサー/ 光センサー
⑪ 着信( 充電)ランプ
⑫ ディスプレイ
⑬ 送話口( マイク)
⑭ C BACKキー
⑮ H HOMEキー
⑯ N RECENTSキー
⑰ TVアンテナ
⑱ lr
音量下/上キー
l
r
⑲ F
電源キー
⑳ kカメラキー
ストラップ取付口
内蔵GPS/Bluetooth/Wi-Fiアンテナ部
内蔵Wi-Fiアンテナ部
内蔵サブアンテナ部
スピーカー
ノイズキャンセル用マイク
9
アウトカメラ(レンズ部)
充電端子
撮影ライト/簡易ライト
マーク
NFC(FeliCa対応)アンテナ部
内蔵WiMAX 2+アンテナ
内蔵メインアンテナ部
スマートソニックレシーバーについて
■ 耳への当てかた
受話部(レシーバー)
送話口(マイク)
10
au Nano IC Card 04を取り付け
る/取り外す
IC(金属)部分
au Nano IC Card 04
au Nano IC Card 04を取り付け
る
本製品の電源を切り、カード挿入口カバーを開
ける
URBANO V01用 IC Cardトレイ取り出し
工具(試供品)をトレイの端にかけ、トレイを引
き出す
トレイ
URBANO V01用 IC Cardトレイ
取り出し工具(試供品)
11
au Nano IC Card 04の切り欠きの位置を
合わせてトレイに載せ、トレイをau Nano IC
Card 04挿入口(上側)にまっすぐに挿入する
切り欠き
au Nano IC Card 04
挿入口(上側)
microSDメモリカード
スロット(下側)
トレイの端
カード挿入口カバーを閉じる
au Nano IC Card 04を取り外す
本製品の電源を切り、カード挿入口カバーを開
ける
URBANO V01用 IC Cardトレイ取り出し
工具(試供品)をトレイの端にかけ、トレイを引
き出す
トレイ
URBANO V01用 IC Cardトレイ
取り出し工具(試供品)
12
au Nano IC Card 04を取り出し、トレイを
au Nano IC Card 04挿入口(上側)にまっす
ぐに挿入する
カード挿入口カバーを閉じる
microSDメモリカードを取り付け
る/ 取り外す
microSDメモリカードを取り付ける
カード挿入口カバーを開ける
切り欠き
au Nano IC Card 04
挿入口(上側)
microSDメモリカード
スロット(下側)
microSDメモリカードの挿入方向を確認し、
カチッと音がするまでまっすぐにゆっくり差し
込む
microSD
ロゴのある
面を上に
au Nano IC Card 04
挿入口(上側)
microSDメモリカード
スロット(下側)
カード挿入口カバーを閉じる
13
microSDメモリカードを取り外す
アプリ一覧→[設定]→[ストレージ]→[SDカー
ドのマウント解除]→[OK]
カード挿入口カバーを開ける
microSDメモリカードをカチッと音がするま
で奥へゆっくり押し込む
microSDメモリカードをゆっくり引き抜く
カード挿入口カバーを閉じる
14
充電する
急速充電対応卓上ホルダ(ACアダプ
タ一体型)(KYV31PUA)を使って
充電する
急速充電対応卓上ホルダ(ACアダプタ一体型)
(KYV31PUA)のACアダプタ部の電源プラグ
をコンセント(AC100V∼240V)に差し込む
-1、-2の順に本製品を急速充電対応卓上ホ
ルダ(ACアダプタ一体型)(KYV31PUA)に差
し込む
15
ACアダプタ
急速充電対応卓上ホルダ
(KYV31PUA)
充電が完了したら、本製品を手前に起こすよう
にして急速充電対応卓上ホルダ(ACアダプタ一
体型)(KYV31PUA)から取り外す
急速充電対応卓上ホルダ(ACアダプタ一体型)
(KYV31PUA)のACアダプタ部の電源プラグ
をコンセントから抜く
指定のACアダプタ(別売)/DCアダ
プタ(別売)を使って充電する
本製品の外部接続端子カバーを開ける
共通ACアダプタ05(別売)/共通DCアダプタ
03(別売)のmicroUSBプラグの向きを確認
し、外部接続端子にまっすぐに差し込む
共通ACアダプタ05(別売)/
共通DCアダプタ03(別売)
突起部を
下にする
16
共通ACアダプタ05(別売)の電源プラグをコン
セント(AC100V∼240V)に差し込む/共通
DCアダプタ03(別売)のプラグをシガーライタ
ソケットに差し込む
共通ACアダプタ05(別売) 共通DCアダプタ03(別売)
充電が完了したら、外部接続端子から共通ACア
ダプタ05(別売)/共通DCアダプタ03(別売)
のmicroUSBプラグをまっすぐに引き抜く
外部接続端子カバーを閉じる
共通ACアダプタ05(別売)の電源プラグをコン
セントから抜く/共通DCアダプタ03(別売)の
プラグをシガーライタソケットから抜く
電源を入れる/切る
電源を入れる
着信ランプが点灯するまでFを長く押す
17
■ スタート画面のセキュリティを解除する
アイコンをタッチしてスライ
ド
《スタート画面》
電源を切る
F
(1秒以上長押し)
[電源を切る]→[OK]
強制的に電源を切り再起動する
F
(11秒以上長押し)
18
基本操作
ホームスクリーンを利用する
H
① ステータスバー
② お天気ナビゲータウィジェット
③ ショートカット/フォルダ
④ クイック起動エリア
①
④
③
②
《ホームスクリーン
(標準ホーム)》
お天気ナビゲータウィジェットを利
用する
ホームスクリーン→お天気ナビゲータウィ
ジェットをタップ
お天気ナビゲータ画面で天気の詳細を確認
19
ホームアプリを切り替える
ホームスクリーン→[ホーム切替]
エントリーホームを利用する
ホーム切替リスト画面→[エントリーホーム]→
[OK]
① 日時表示
② 歩数表示
③ お知らせ通知表示
④ ショートカットキー
⑤ アプリアイコン
⑥ メニューアイコン
①
⑤
⑥
⑤
③
④
②
《エントリーホームの待受画面》
20
かんたんメニューを利用する
ホーム切替リスト画面→[かんたんメニュー]→
[OK]
① カテゴリアイコン
② ワンタッチキー(1・2・3
キー)
①
②
《かんたんメニュー画面》
auベーシックホームを利用する
ホーム切替リスト画面→[auベーシックホー
ム]→[OK]
《auベーシックホーム画面》
21
アプリ一覧を利用する
ホームスクリーン→[アプリ一覧]
シンプルメニューを利用する
ホームスクリーン→[シンプル]
本製品の状態を知る
アイコンの見かた
■ 主な通知アイコンの例
■ 主なステータスアイコンの例
22
通知パネルについて
自分の電話番号を確認する
ホームスクリーン→[アプリ一覧]→[設定]→
[プロフィール]
マナーモードを設定する
F
(1秒以上長押し)→[ ]/[ ]/[ ]/
[]
機内モードを設定する
F
(1秒以上長押し)→[機内モード]
23
電話を受ける
着信中に[受話]/[スピーカー受話]
通話→[
]→[終話]
メニューを表示する
au
24
au災害対策アプリ
アプリ一覧→[au災害対策]
災害用伝言板を利用する
au災害対策メニュー画面→[災害用伝言板]
緊急速報メールを利用する
25
au
au災害対策メニュー画面→[緊急速報メール]
http://www.jma.go.jp/
緊急地震速報について
津波警報について
災害・避難情報について
au
26
災害用音声お届けサービスを利用
する
au災害対策メニュー画面→[災害用音声お届け
サービス]
■ 音声を送る(送信)
■ 音声を受け取る(受信)
災害情報を利用する
au災害対策メニュー画面→[災害情報]
画面の指示に従って操作
27
安全上のご注意
免責事項について
安全上のご注意(必ずお守りください)
■
ご使用の前に、この「安全上のご注意」をよくお読みのう
え、正しくお使いください。また、お読みになった後は大切
に保管してください。
■ 表示の説明
28
■ 図記号の説明
■ 本体、内蔵電池、充電用機器、au Nano IC
Card 04、周辺機器共通
必ず下記の危険事項をお読みに
なってからご使用ください。
29
必ず下記の警告事項をお読みに
なってからご使用ください。
必ず下記の注意事項をお読みに
なってからご使用ください。
30
■ 本体について
必ず下記の危険事項をお読みに
なってからご使用ください。
必ず下記の警告事項をお読みに
なってからご使用ください。
31
32
必ず下記の注意事項をお読みに
なってからご使用ください。
■ 「URBANO V01」本体
CHN
F
lr
k
■ URBANO V01用 IC Cardトレイ取り出し工具(試供品)
33
■ 内蔵電池について
(本製品の内蔵電池は、リチウムイオン電
池です。)
必ず下記の危険事項をお読みに
なってからご使用ください。
■ 充電用機器について
必ず下記の警告事項をお読みに
なってからご使用ください。
34
必ず下記の注意事項をお読みに
なってからご使用ください。
35
■ 急速充電対応卓上ホルダ(ACアダプタ一体型)
(KYV31PUA)
■ au Nano IC Card 04について
必ず下記の警告事項をお読みに
なってからご使用ください。
必ず下記の注意事項をお読みに
なってからご使用ください。
36
取り扱い上のお願い
■
本体、内蔵電池、充電用機器、au Nano IC Card 04、周辺
機器共通
37
■ 本体について
38
39
■ タッチパネルについて
■ 内蔵電池について
40
■ 充電用機器について
■ au Nano IC Card 04について
■ カメラ機能について
41
■ 音楽/動画/TV(ワンセグ)機能について
■ 著作権・肖像権について
■ 本製品の記録内容の控え作成のお願い
42
ご利用いただく各種暗証番号について
PINコードについて
■ PINコード
■ PINロック解除コード
43
<この部分をコピーしてご使用ください>
@gmail.com
GoogleアカウントID
Googleアカウントパスワード
au IDアカウントID
セキュリティ(スタート画面):パターン
au IDアカウントパスワード
FacebookアカウントID
Facebookアカウントパスワード
セキュリティ(スタート画面):ロックNo.
セキュリティ(スタート画面):パスワード
【パスワード記載欄】
44
防水/防塵/耐衝撃性能に関するご
注意
ご使用にあたっての重要事項
外部接続端子カバー、カード挿入口カバーの閉じかた
①②
45
石けん・洗剤・入浴剤
海水 プール 温泉 砂・泥
快適にお使いいただくために
■ 利用シーン別注意事項
<雨の中>
<シャワー>
<洗う>
<お風呂>
46
<プールサイド>
<キッチン>
■ 共通注意事項
外部接続端子カバー、カード挿入口カバーについて
水以外が付着した場合
水に濡れた後は
47
ゴムパッキンについて
充電について
防水性能について
耐熱性について
■ 水に濡れたときの水抜きについて
本製品表面の水分を繊維
くずの出ない乾いた清潔
な布などでよく拭き取っ
てください。
振りかたについて
48
繊維くずの出ない乾いた
清潔な布などに本製品を
軽く押し当て、送話口(マ
イク)・スピーカー・外部
接続端子部・イヤホンマ
イク端子部などの隙間に
入った水分を拭き取って
ください。
本製品から出た水分を十分に取り除いてから常
温で1時間以上放置して乾燥させてください。
■ 充電のときは
49
Bluetooth®/無線LAN( Wi-Fi®)
機能について
2.4GHz帯ご使用上の注意
50
• Bluetooth®機能:2.4FH1/XX1
2.4F H1/X X1
• 無線LAN(Wi-Fi®)機能:2.4DS4/OF4
5GHz帯ご使用上の注意
51
パケット通信料についてのご注意
アプリケーションについて
52
付録
周辺機器のご紹介
■ 急速充電対応卓上ホルダ(ACアダプタ一体型)(KYV31PUA)
■ 共通ACアダプタ05(0501PWA)(別売)
■ 共通ACアダプタ03(0301PQA)(別売)
■ 共通ACアダプタ03 ネイビー(0301PBA)(別売)
■ 共通ACアダプタ03 グリーン(0301PGA)(別売)
■ 共通ACアダプタ03 ピンク(0301PPA)(別売)
■ 共通ACアダプタ03 ブルー(0301PLA)(別売)
■
AC Adapter JUPITRIS(ホワイト)(L02P001W)(別売)
■ AC Adapter JUPITRIS(レッド)(L02P001R)(別売)
■ AC Adapter JUPITRIS(ブルー)(L02P001L)(別売)
■ AC Adapter JUPITRIS(ピンク)(L02P001P)(別売)
■ AC Adapter JUPITRIS(シャンパンゴールド)
(L02P001N)(別売)
■ 共通DCアダプタ03(0301PEA)(別売)
■ auキャリングケースFブラック(0105FCA)(別売)
■
auキャリングケースGブラック(0106FCA)(別売)
■ ポータブル充電器02(0301PFA)(別売)
■ microUSBケーブル01(0301HVA)(別売)
■ microUSBケーブル01 ネイビー(0301HBA)(別売)
■ microUSBケーブル01 グリーン(0301HGA)(別売)
■ microUSBケーブル01 ピンク(0301HPA)(別売)
■ microUSBケーブル01 ブルー(0301HLA)(別売)
http://www.au.kddi.com/
http://auonlineshop.kddi.com/
53
故障とお考えになる前に
F
F
54
http://www.au.kddi.com/support/mobile/trouble/
repair
ソフトウェアや OSを更新する
■ ご利用上の注意
55
ソフトウェアやOSをダウンロード
して 更新する
アプリ一覧→[設定]→[端末情報]→[ソフト
ウェアアップデート]
[ソフトウェア更新開始]/[メジャーアップ
デート開始]
アフターサービスについて
■ 修理を依頼されるときは
■ 補修用性能部品について
56
■ 保証書について
■
安心ケータイサポートプラスLTEについて
■ au Nano IC Card 04について
■ アフターサービスについて
お客さまセンター(紛失・盗難時の回線停止のお手続きにつ
いて)
0077-7-113
113
安心ケータイサポートセンター(紛失・盗難・故障について)
0120-925-919
オンライン修理受付(24時間受付)
https://cs.kddi.com/support/n_login.html
57
■ auアフターサービスの内容について
交換用携帯電話機お届けサービス
預かり修理
58
主な仕様
59
携帯電話機の比吸収率( SAR)につ
いて
60
http://www.who.int/docstore/peh-emf/
publications/facts_press/fact_japanese.htm
http://www.tele.soumu.go.jp/j/ele/index.htm
http://www.arib-emf.org/index02.html
http://www.au.kddi.com/
http://www.au.kddi.com/support/mobile/guide/
manual/
61
知的財産権について
■ 商標について
62
63
64
■ Windowsの表記について
■ オープンソースソフトウェアについて
■ 輸出管理規制
ご不要になったケータイや取扱説明書はお近くのauショップへ
ご不要になったケータイや取扱説明書は
お近くのauショップへ
http://www.au.kddi.com/mobile/recycle
1
32
auショップへ
持って行こう!
使い終わったケータイと
取扱説明書は大切な資源。
リサイクル回収に出そう!
原材料ごとに再資源化されて
新しい商品として店頭へ!
古いケータイと
取説
どーしよう?
リサイクル
お願いしま∼す!
回収しています
このケータイい∼な∼
取説も生まれかわるよ!
使い終わったケータイに入ったデータは、バックアップや
消去がしっかりとできるので安心です。
新しいケータイを
買った!!
大切な地球のために、
一人ひとりができること。
それは、たとえばケータイや取扱説明書
のリサイクルという、とても身近なこと
から始められます。
ケータイの本体や電池に含まれている
希少金属や、取扱説明書などの紙類はリ
サイクルすることができます。
取扱説明書などの紙類は古紙原料とし
て、製紙会社で再生紙となり、次の印刷
物に生まれ変わります。また、このリサ
イクルによる資源の売却金は、国内の森
林保全活動に役立てています。
ご不要になったケータイや取扱説明書
は、お近くのauショップへ。
みなさまのご協力をお願いいたします。
携帯電話•PHS事業者は、環境を保護し、貴重
な資源を再利用するためにお客様が不要と
なってお持ちになる電話機・電池・充電器を、
ブランド・メーカーを問わず マークのある
お店で回収し、リサイクルを行っています。
取扱説明書リサイクルにご協力ください。
KDDIではこのマークのあるauショップで回収した
紙資源を、製紙会社と協力し、国内リサイクル活動
を行っています。
2014年11月第1版
:元売発
製造元:
XXXXXXXXXX- XXXXXX
)株(話電ーラルセ縄沖・)株(IDDK
上記の番号がご利用になれない場合、下記の番号に
お電話ください。(無料)
0120-977-033
(沖縄を除く地域)
0120-977-699
(沖縄)
お問い合わせ先番号
お客さまセンター
一般電話からは
0077-7-111
au電話からは
局番なしの
157
番
総合・料金・操作方法について
安心ケータイサポートセンター
(通話料無料)
au電話からは
局番なしの
113
番
一般電話からは
0077-7-113
紛失・盗難時の回線停止のお手続き
について(通話料無料)
受付時間 9:00∼21:00(年中無休)
受付時間 9:00∼20:00(年中無休)
受付時間 24時間(年中無休)
一般電話/au電話から
0120-925-919
紛失・盗難・故障について(通話料無料)
