LG Electronics USA 9QK-DMWL1NB6 Wireless Adapter Card User Manual
LG Electronics USA Wireless Adapter Card Users Manual
Users Manual
User Manual
PRODUCT NAME : Wireless Adapter Card
MODEL NAME : WL1NB6(TWBI-H002D)
(00)-0073
The information contained herein is the exclusive property of LG Innotek
and shall not be distributed, reproduced or disclosed in whole or no in part
without prior written permission of LG Innotek.
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
1 / 8
Table of Contents
No. Description Page
1 Features 2
2 Module Photo 2
3 Block Diagram 3
4 Storage Conditions 4
5 Operating Conditions 4
6 Interface Specification 5
7 Pin Description 6
8 Outline Drawing 7
9 Packing Information 8
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
2 / 8

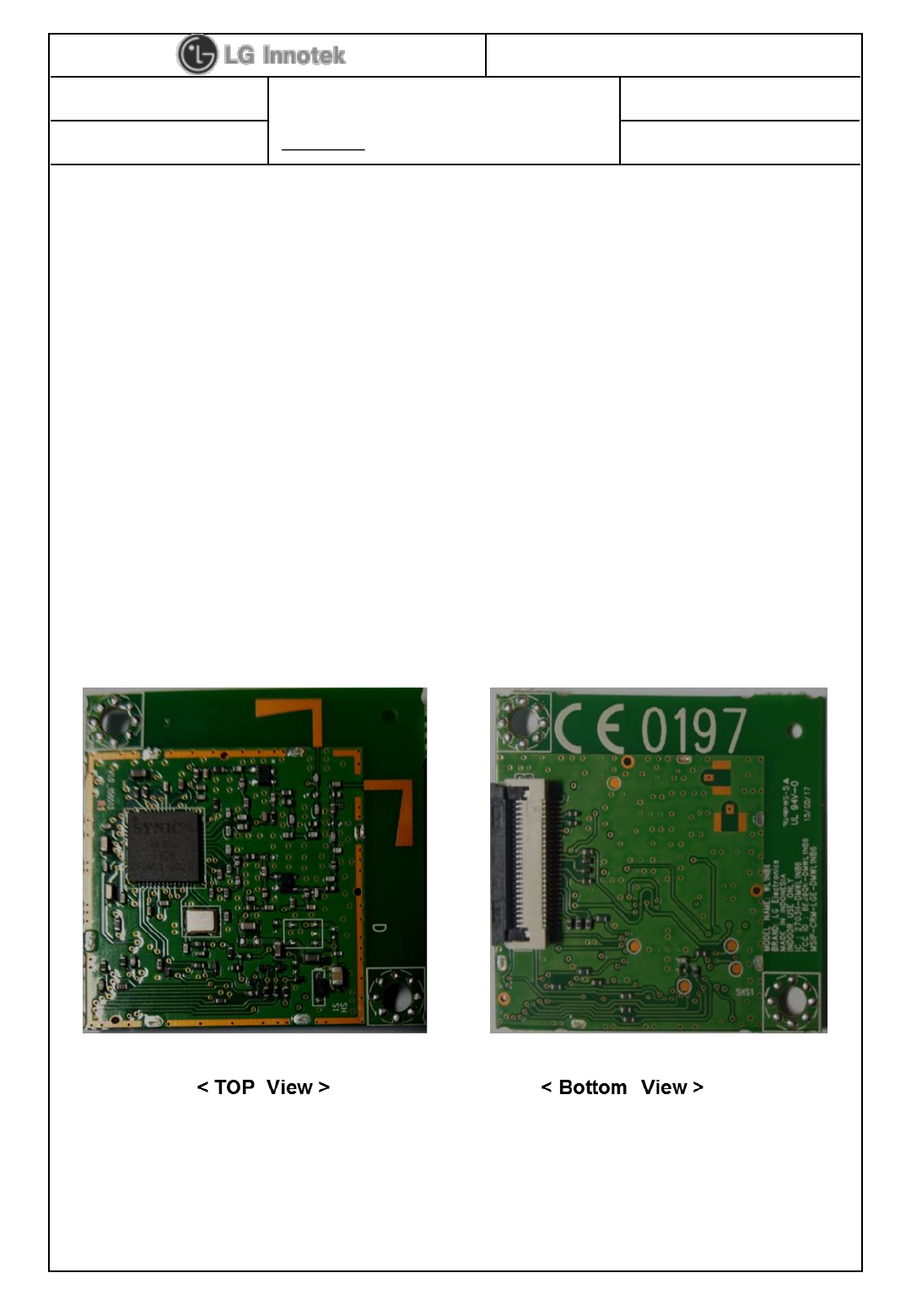

2. Module Photo
1. Features
TWBI-H002D is the small size and low power module for Wireless Audio.
TWBI-H002D is based on Syncomm IA9Q.
5.2/5.8GHz GFSK Modulation
Size : 35mm x 35mm x 5.03 mm
Internal PCB Printed Antenna
I2S digital audio interface
I2C control with external device
Low audio delay time < 20ms
Application : Wireless Speaker, Woofer, TV Theater
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
3 / 8

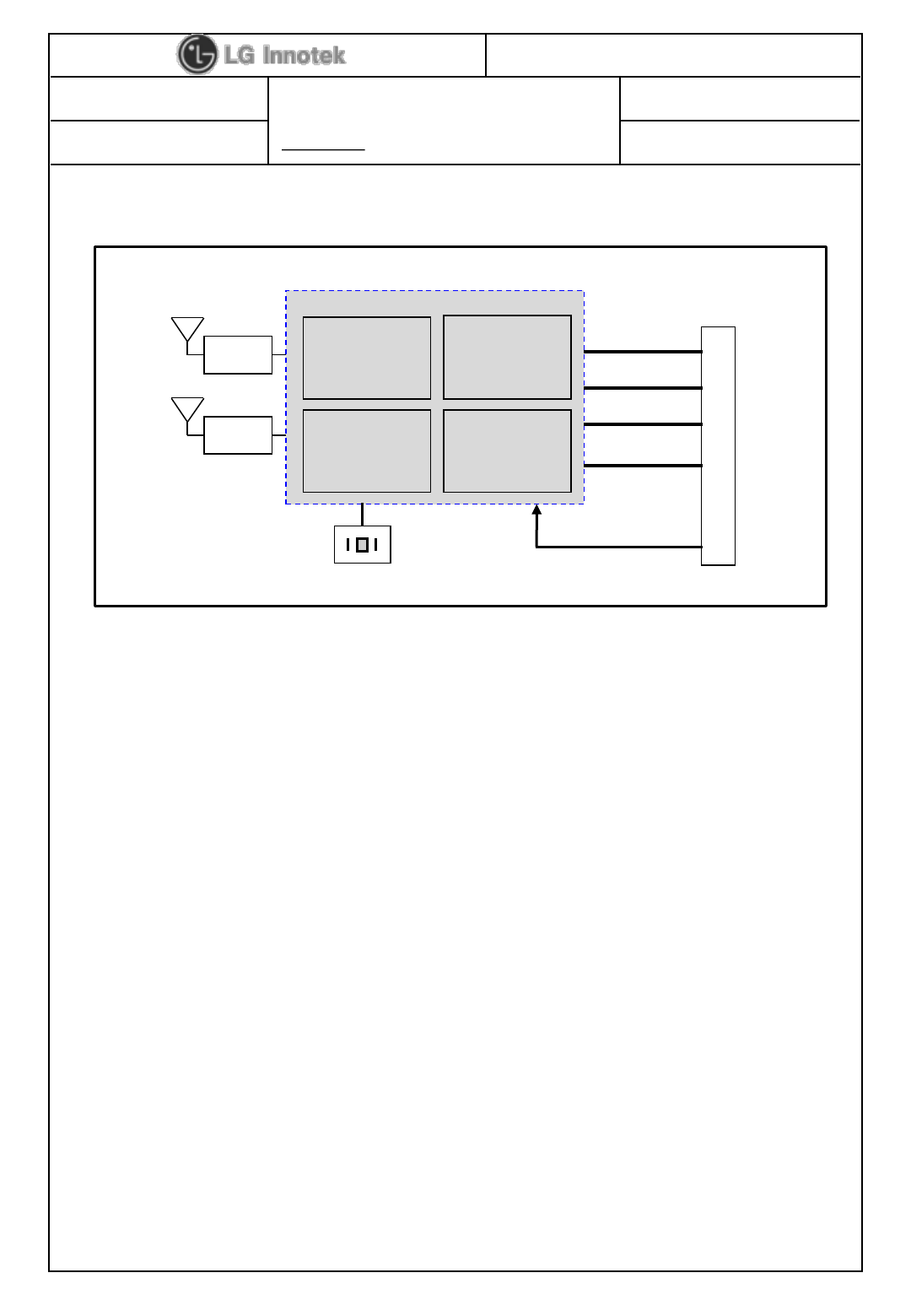

3. Block Diagram
Main Clock(16MHz)
ANT_1(RX)
Power
Management
IA9Q
Connector
I2C
I2S
SPI
GPIO
3.3V
MAC
MCU
5.2/5.8G
Transceiver
ANT_0(TX)
LNA
PA
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
4 / 8
4. Storage Conditions
5. Operating Conditions
Parameter Min Max Unit
Storage Temperature -10 +80 ℃
Storage Humidity (@ 40℃) - 90 %
Caution : The specifications above the Table define levels at which permanent damage
to the device can occur. Function operation is not guaranteed under these conditions.
Operating at absolute maximum conditions for extend periods can adversely affect the
long-term reliability of the device.
• Other conditions
1) Do not use or store modules in the corrosive atmosphere, especially where chloride
gas, sulfide gas, acid, alkali, salt or the like are contained.
Also, avoid exposure to moisture.
2) Store the modules where the temperature
and relative humidity do not exceed 5 to 40℃ and 20 to 60%.
Parameter Min Typ Max Unit
Ambient Temperature 0 - +60 ℃
Operating Humidity (40℃) - - 85 %
Supply Voltage 3.15 3.3 3.45 Vdc
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
5 / 8

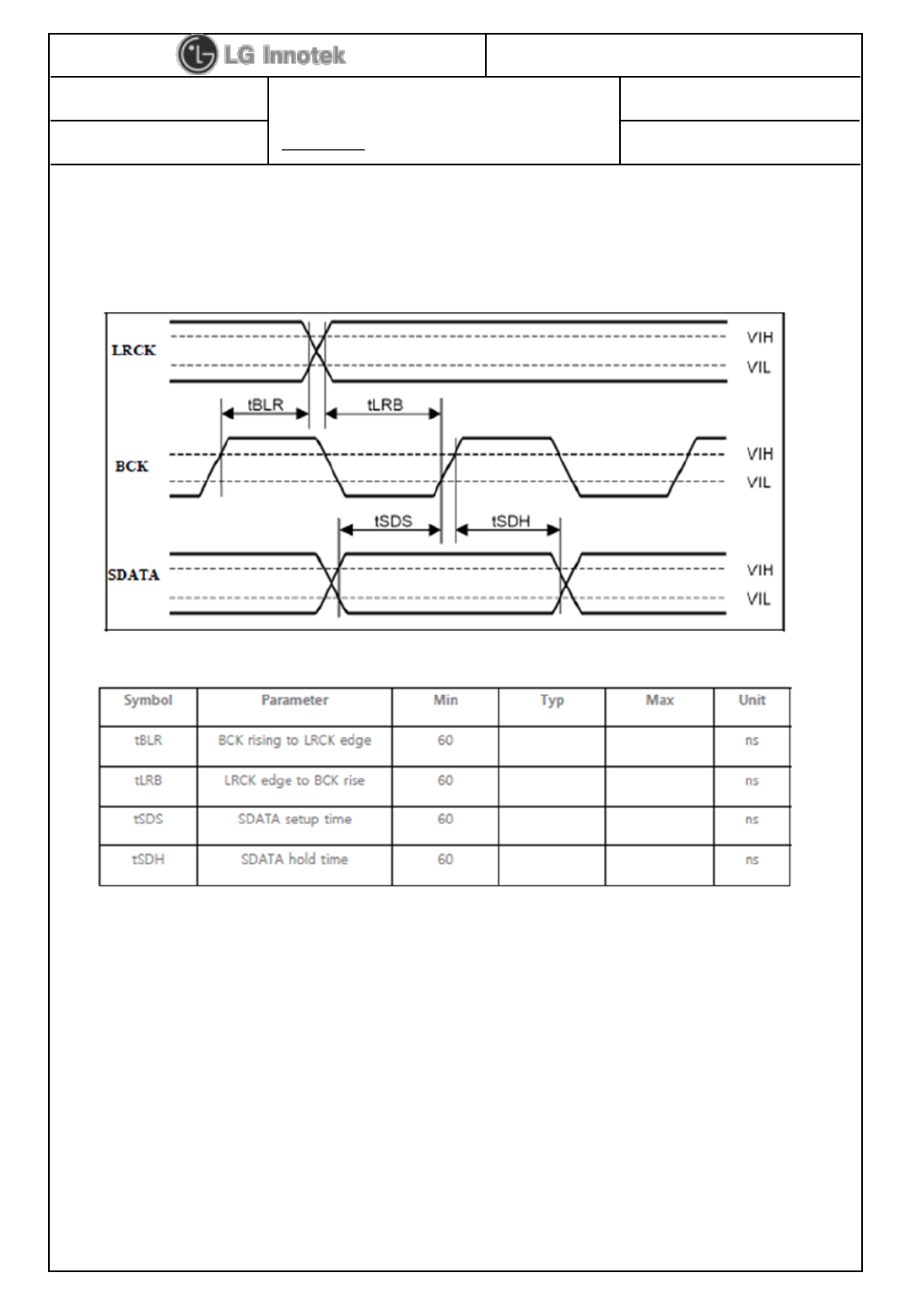

6. Interface Specification
1) I2S Timing
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
6 / 8

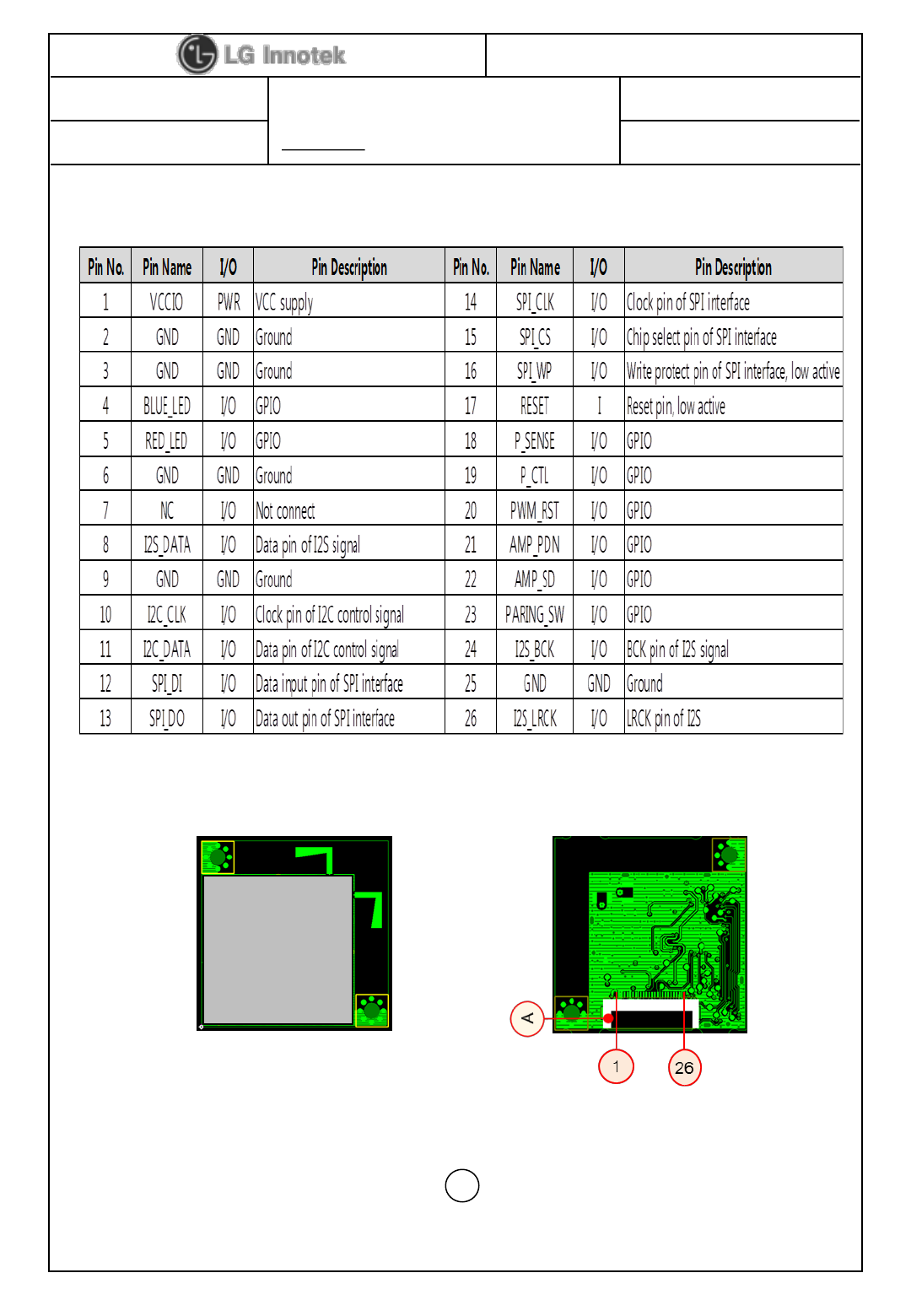

7. Pin Description
Note.
1) Recommend a Module install sequence for prevent operation failure
- Supply 3.3V power
2) Connector: 26Pin SMD Connector
A
< TOP View > < Bottom View >
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
7 / 8

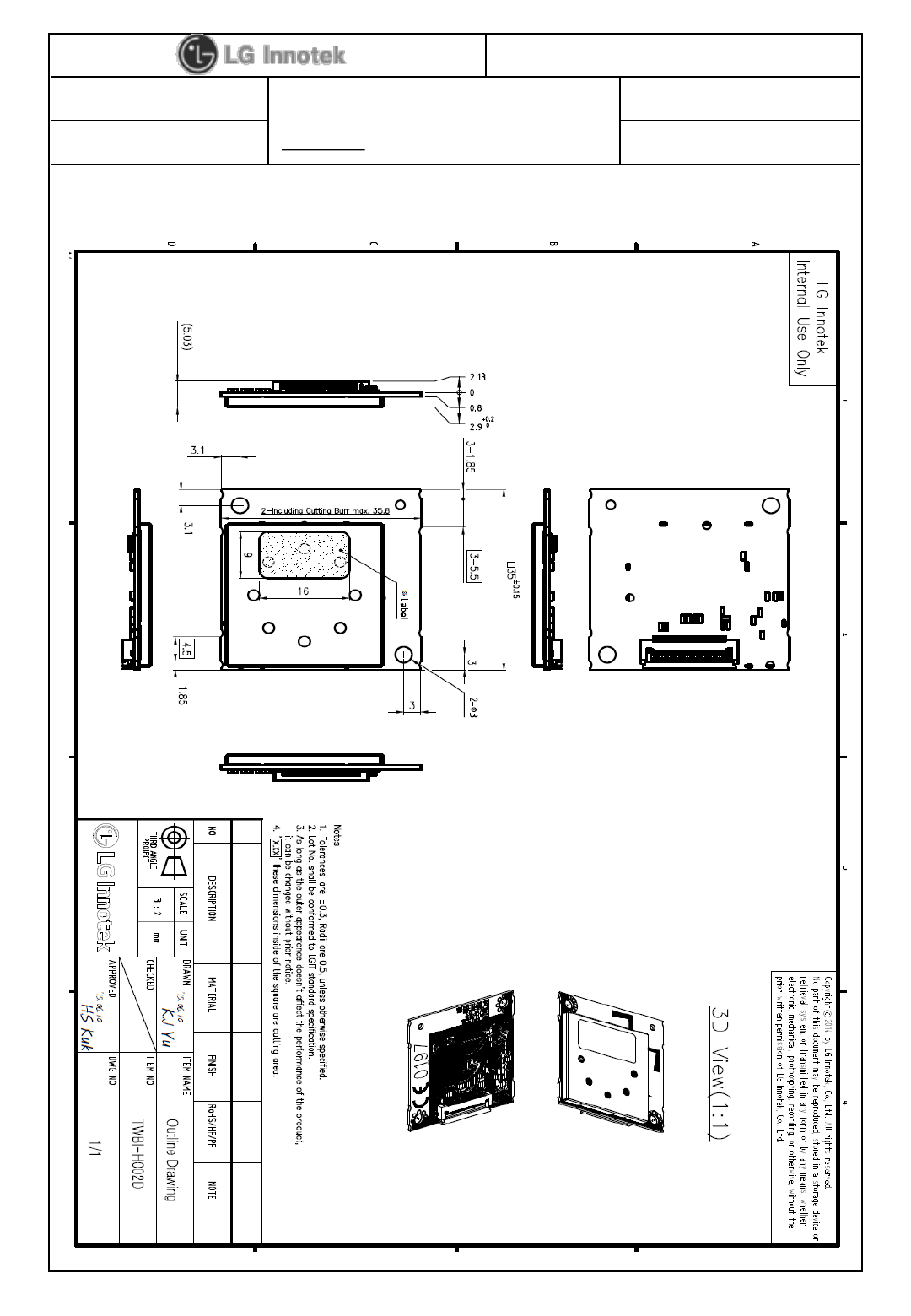

8. Outline Drawing
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
8 / 8

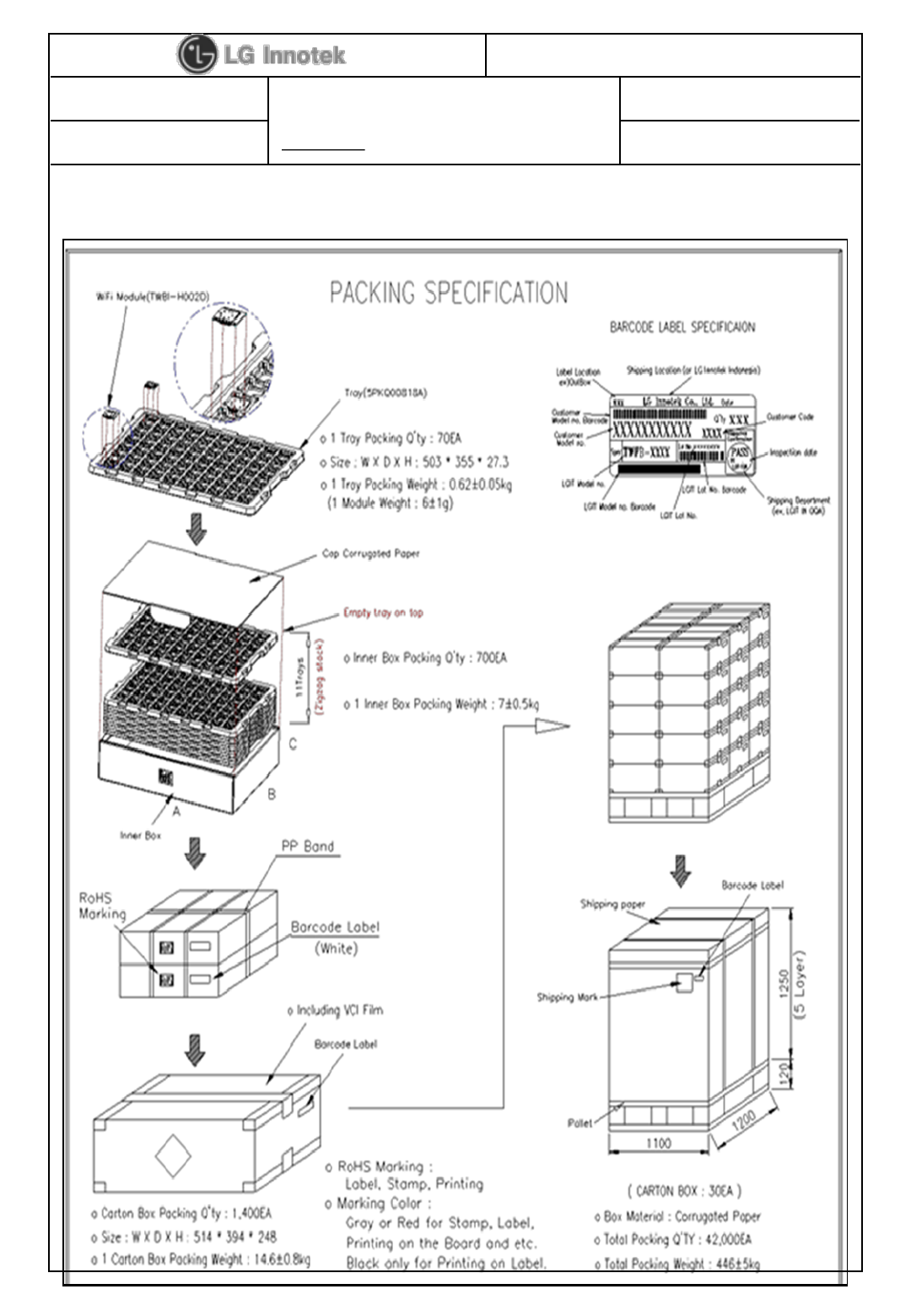

9. Packing Information
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
3 / 8
FCC Part 15.19 Statements:
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
FCC Part 15.105 statement (Class A or Class B 중 선택)
This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
- Consult the dealer or an experienced radio/TV technician for help.
FCC Part 15.21 statement
Any changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate this equipment.
RF Exposure Statement
The antenna(s) must be installed such that a minimum separation distance of at least 20 cm is
maintained between the radiator (antenna) and all persons at all times. This device must not be
co-located or operating in conjunction with any other antenna or transmitter.
End Product Labeling
The module is labeled with its own FCC ID and IC Certification Number. If the FCC ID and IC
Certification Number are not visible when the module is installed inside another device, then the
outside of the device into which the module is installed must also display a label referring to the
enclosed module. In that case, the final end product must be labeled in a visible area with the
following:
“Contains FCC ID: BEJ9QK-DMWL1NB6
“Contains IC: 2703H-DMWL1NB6
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
3 / 8
RSS-GEN, Sec. 7.1.2 – (transmitters)
Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type
and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential
radio interference to other users, the antenna type and its gain should be so chosen that the equivalent
isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication.
Conformément à la réglementation d’Industrie Canada, le présent émetteur radio peut fonctionner avec
une antenne d’un type et d’un gain maximal (ou inférieur) approuvé pour l’émetteur par Industrie
Canada. Dans le but de réduire les risques de brouillage radioélectrique à l’intention des autres
utilisateurs, il faut choisir le type d’antenne et son gain de sorte que la puissance isotrope rayonnée
quivalente (p.i.r.e.) ne dépassepas l’intensité nécessaire à l’établissement d’une communication
satisfaisante.
RF Exposure
The antenna (or antennas) must be installed so as to maintain at all times a distance minimum of at least
20 cm between the radiation source (antenna) and any individual. This device may not be installed or
used in conjunction with any other antenna or transmitter.
l'exposition aux RF
L’antenne (ou les antennes) doit être installée de façon à maintenir à tout instant une distance minimum
de au moins 20 cm entre la source de radiation (l’antenne) et toute personne physique.
Caution: Any changes or modifications to this device not explicitly approved by manufacturer could void
your authority to operate thisequipment.Attention:
Les changements ou modifications de cet appareil non expressément approuvé par le fabricant peuvent
annuler votre droit à utiliser cet équipement.
Étiquetage du produit final (IC)
Le module BT111 est étiqueté avec sa propre identification FCC et son propre numéro de
certification IC. Si l’identification FCC et le numéro de certification IC ne sont pas visibles lorsque
le module est installé à l’intérieur d’un autre dispositif, la partie externe du dispositif dans lequel
le module est installé devra également présenter une étiquette faisant référence au module inclus.
Dans ce cas, le produit final devra être étiqueté sur une zone visible avec les informations
suivantes :
« Contient module émetteur identification FCC ID : BEJ9QK-DMWL1NB6
« Contient module émetteur IC : 2703H-DMWL1NB6
RSS-GEN, Sec. 7.1.3
This device complies with Industry Canada licence-exempt RSS standard(s). Operation is subject to the
following two conditions: (1) this device may not cause interference, and (2) this device must accept any
interference, including interference that may cause undesired operation of the device.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts
de licence. L’exploitation est autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas produire
de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si
le brouillage est susceptible d’en compromettre le fonctionnement.
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
4 / 8
The OEM integrator has to be aware not to provide information to the end user regarding
how to install or remove this RF module or change RF related parameters in the user manual
of the end product.
OEM Responsibilities to comply with FCC and Industry Canada Regulations
The module has been certified for integration into products only by OEM integrators under
the following condition:
- The transmitter module must not be co-located or operating in conjunction with any other
antenna or transmitter except in accordance with FCC multi-transmitter product procedures.
As long as the two condition above is met, further transmitter testing will not be required.
However, the OEM integrator is still responsible for testing their end-product for any
additional compliance requirements required with this module installed (for example, digital
device emissions, PC peripheral requirements, etc.).
IMPORTANT NOTE: In the event that these conditions can’t be met (for certain configurations
or co-location with another transmitter), then the FCC and Industry Canada authorizations are
no longer considered valid and the FCC ID and IC Certification Number can’t be used on the
final product. In these circumstances, the OEM integrator will be responsible for re-evaluating
the end product (including the transmitter) and obtaining a separate FCC and Industry Canada
authorization.
Responsabilités des OEM quant à la conformité avec les réglementations de FCC et d’
Industrie Canada
Les modules ont été certifiés pour entrer dans la fabrication de produits exclusivement réalisés
par des intégrateurs dans les conditions suivantes :
- Le module transmetteur ne doit pas être installé ou utilisé en concomitance avec une autre
antenne ou un autre transmetteur.
Tant que ces deux conditions sont réunies, il n’est pas nécessaire de procéder à des tests
supplémentaires sur le transmetteur. Cependant, l’intégrateur est responsable des tests
effectués sur le produit final afin de se mettre en conformité avec d’éventuelles exigences
complémentaires lorsque le module est installé (exemple : émissions provenant d’appareils
numériques, exigences vis-à-vis de périphériques informatiques, etc.)
User Manual
PAGE :
REG. DATE : 2015.06.08
MODEL: WL1NB6(TWBI-H002D)
REV. DATE : 2015.06.08
REV.NO : 1.0
© 2015 LGIT. All rights reserved.
4 / 8
REMARQUE IMPORTANTE : En cas d’inobservance de ces conditions (en ce qui concerne
certaines configurations ou l’emplacement du dispositif à proximité d’un autre émetteur), les
autorisations de FCC et d’Industrie Canada ne seront plus considérées valables et
l’identification de FCC et le numéro de certification d’IC ne pourront pas être utilisés sur le
produit final. Dans ces cas, l’intégrateur OEM sera chargé d’évaluer à nouveau le produit final
(y compris l’émetteur) et d’obtenir une autorisation indépendante de FCC et d’Industrie
Canada.
- Dans le guide d’utilisation du produit final, l’intégrateur OEM doit s’abstenir de fournir des
informations à l’utilisateur final portant sur les procédures à suivre pour installer ou retirer ce
module RF ou pour changer les paramètres RF.
