LG Innotek BH1000 Telematics Modem User Manual 1

LG Innotek Co., Ltd. Telematics Modem 1

User Manual

Copyright ⓒ. 2014. All Rights Reserved.
User Guide for the LTD-BH1000
1. Overview
2. Major features
3. Interface
4. Electrical specifications
5. RF specifications
6. Mechanical specifications
7. General specifications
8. Connectors
9. RFx information
10. FCC approval
Table of Contents
Product: WCDMA Wireless Modem
Model name: LTD-BH1000
Copyright ⓒ. 2014. All Rights Reserved.
The LTD-BH1000 is a personal mobile communication device that incorporates
the latest compact radio technology, including smaller and lighter components
and support for WCDMA(850/1900MHz) bands. This device acts as the
vehicle’s telematics system and connects to WCDMA (HSPA+) wireless
networks and wireless modules to allow voice and data communication.
Furthermore, this device can operate on land and water as well as other similar
areas.
In HSPA+ mode, the device provides uplink speeds of up to 5.76 Mbps and
downlink speeds of up to 14.4 Mbps for seamless transfer of data such as
movies and video calls. The device also supports the transfer of large amounts
of data.
The device communicates with the host system via a standard RS-232 or USB
port, and AT commands and control commands can be used to send data. Voice
calls are also possible.
1. Overview
Copyright ⓒ. 2014. All Rights Reserved.
Mechanical
Dimensions
93.7(L) x 42(W) x 7.6(T) mm
Weight
TBD g (max)
Interface
USB, general purpose I/O pins
Antenna
FAKRA connector
Temperature*
Operation: -20 ℃ - +70 ℃
Storage: -40 ℃ - +85 ℃
Technology
Main chipset
MDM 6200
Memory
1024Mb(NAND) / 512Mb(SDRAM)
Standard
3GPP WCDMA (HSPA+)
- DL Speed : 14.4 Mbps
- UL Speed : 5.76 Mbps
Band
WCDMA B2, B5
Power
WCDMA : Typ. 24dBm (Power Class 3)
ETC
DC power
4 V
Functions
Voice, data, SMS
2. Major features
Copyright ⓒ. 2014. All Rights Reserved.
3. Interface
Customer P/N is connected with outer device using 40 pin connector
3.1 Pin output

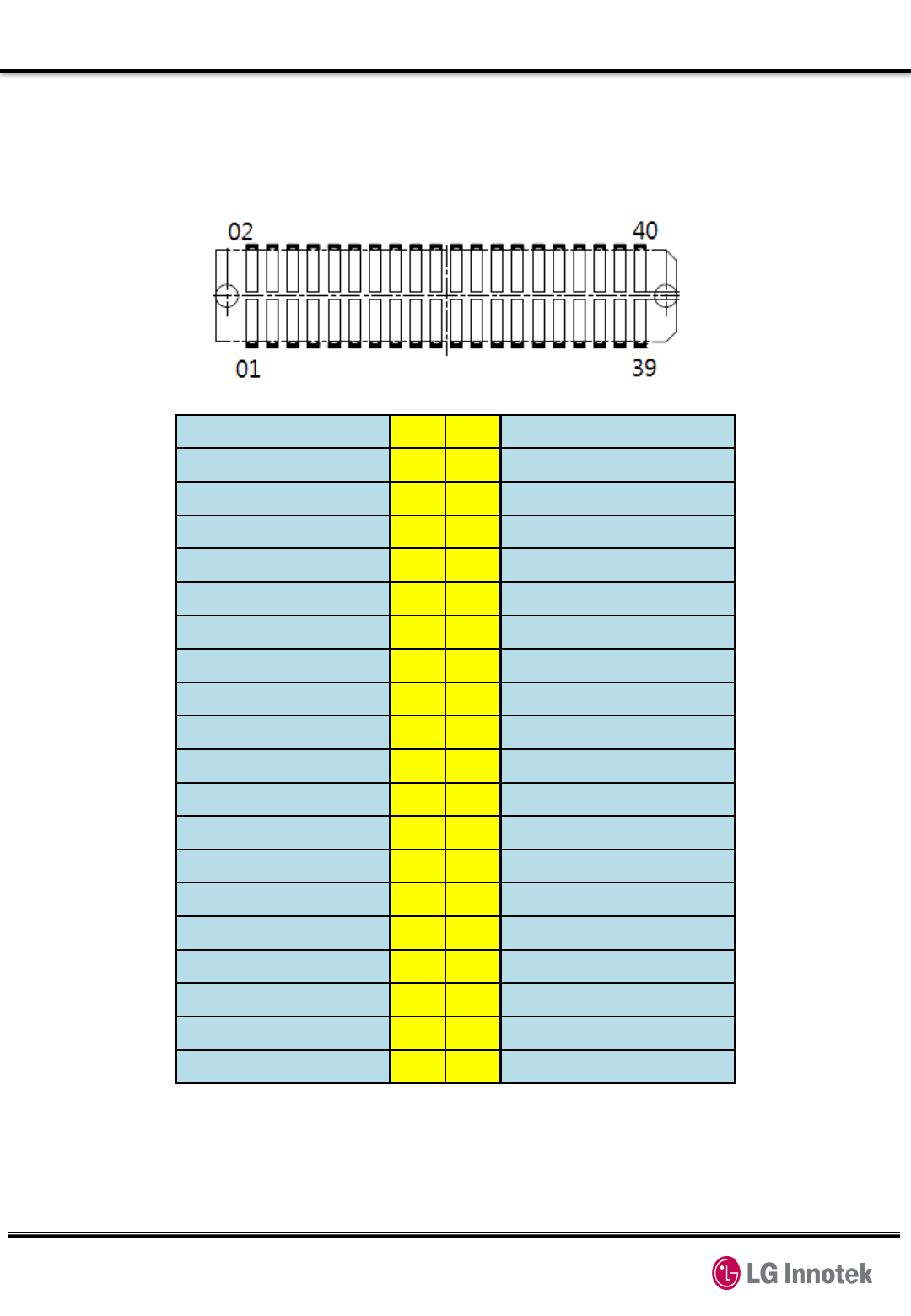

Figure 1. Connector pin arrangement
NC 1 2 NC
GND 3 4 GND
NC 5 6 NC
NC 7 8 NC
NC 910 NC
BOOT_OK 11 12 MSG
NC 13 14 NC
NC 15 16 PCM_3.3V_TXD
GND 17 18 PCM_3.3V_RXD
PCM_3.3V_CLK 19 20 PCM_3.3V_SYNC
GND 21 22 GND
NC 23 24 NC
NC 25 26 NC
96H_END 27 28 RESET_IN
USB_VBUS 29 30 ACC_ON_SLEEP
V_BATT 31 32 V_BATT
GND 33 34 GND
GND 35 36 USB_D-
UART_RXD 37 38 USB_D+
UART_TXD 39 40 GND
Copyright ⓒ. 2014. All Rights Reserved.
3. Interface
3.2 Pin description
Table 1. Pin descriptions
Signal Name Type Pin Description
USB
USB_D
+
USB_D
-
USB_VBUS
IO
IO
I
38
36
29
USB
differential data line (+)
USB
differential data line (-)
USB
power Supply
Audio
PCM
PCM_3.3V_SYNC
PCM_3.3V_CLK
PCM_3.3V_TXD
PCM_3.3V_RXD
I
I
O
I
20
19
16
18
PCM
interface sync
PCM
interface clock
PCM interface digital audio data out
PCM
interface digital audio data in
User
Interface
BOOT_
OK
RESET_IN
MSG
96H_END
ACC
_ON_SLEEP
O
I
O
O
I
11
28
12
27
30
Indicates that the Modem boot is complete.
Control line to unconditionally restart the module.
Indicates
that the Modem receive
Urgent message.
Indicates
that the 96hr sleep mode is end.
Control line to power on or 96hr
sleep mode.
Power
VBATT
GND
I
-
31,32
3,4,17,21,22,33
,35,40
Power supply
input (+)
Power supply
input (-)
UART
UART_RXD
UART_TXD
I
O 37
39
UART RX
DATA
UART TX DATA
NC
RESERVED
-
1,2,5,6,7,8,9,10
,13,14,15,23,24
,25,26
Reserved pins. Please leave
these unconnected
Copyright ⓒ. 2014. All Rights Reserved.
3. Interface
3.3 USB
This device supports universal serial bus (USB) connections for high-speed
data communication. The relevant hardware satisfies the USB 2.0
specifications and supports maximum communications speeds of 480 Mbps
Table 2. USB Pin descriptions
Pin NO. Signal Name Pin I/O
(Modem host) Function Description
38 USB_D+ IO USB Differential data line (+)
36 USB_D- IO USB Differential data line (-)
29 USB_VBUS I USB Power Supply
Copyright ⓒ. 2014. All Rights Reserved.
3. Interface
3.4 Audio
This module includes a PCM interface. The pull-up and pull-down resistors
attached to these pin must provide more than 50 Kohm of resistance.
Table 3. PCM Pin descriptions
3.5 User interface
Pin No.
Signal Name Direction
Function
11 BOOT_OK O Indicates that the Modem boot is complete.
28 RESET_IN I Control line to unconditionally restart the
module.
12 MSG O Indicates that the Modem receive Urgent
message.
27 96H_END O Indicates that the 96hr sleep mode is end.
30 ACC_ON_SLEEP
I Control line to power on or 96hr sleep mode.
Table 4. User interface Pin descriptions
Pin NO.
Signal Name Pin I/O
(Modem host) Function Description
20 PCM_3.3V_SYNC
I PCM Interface sync
19 PCM_3.3V_CLK
I PCM Interface clock
16 PCM_3.3V_TXD
O PCM Interface digital audio data out
18 PCM_3.3V_RXD I PCM Interface digital audio data in
Copyright ⓒ. 2014. All Rights Reserved.
4. Electrical specifications
4.1 Power supply specifications
The host system provides the power supply (V_BATT)DC 4 V, 1.5 A to the
device. The internal power supply module manages the power supplied to the
integral circuits and maintains constant voltages. This module also controls
each power block to minimize power consumption.
In particular, the PAM (power amplifier module) consumes a lot of power, so it
receives a direct power supply of 4 V from the V_BATT. Therefore the
V_BATT signal inputs only the supply power of the PAM, even when the
absolute rating is higher. In addition, the entire power input module blocks and
protects against high surges and ESD in the NAD module.
Pin No. Signal Name Direction MIN TYP MAX
31,32 V_BATT I TBD V 4 V TBD V
Table 5. Power supply specifications
Copyright ⓒ. 2014. All Rights Reserved.
4. Electrical specifications
4.2 Logic level specifications
4.2.1 Digital logic level specifications
Table 6. Digital logic level specifications
Signal Name Type Low High Unit
Min Max Min Max
BOOT_OK O -0.3 0.63 1.17 2.1
V
RESET_IN I 0 0.45 1.35 1.8
MSG O -0.3 0.63 1.17 2.1
96H_END O -0.3 0.63 1.17 2.1
ACC_ON_SLEEP
I 0 0.45 1.35 1.8
Copyright ⓒ. 2014. All Rights Reserved.
5. RF specifications
5.1 WCDMA
5.1.1 Receiver
.- Bandwidth : 5MHz
.- Frequency : 869MHz – 894MHz (B5), 1930MHz – 1990MHz (B2)
.- RF to Baseband Direct conversion (Zero IF)
.- Modulation method : QPSK, 16QAM
.- Sensitivity : ≤-104dBm (BER = Under 0.1%)
5.1.2 Transmitter
.- Frequency: 824MHz – 849MHz (B5), 1850MHz – 1910MHz (B2)
.- Maximum RF Output : Power class3 , 20.3dBm ~ 25.7dBm
.- Modulation method : QPSK
.- Baseband to RF Direct conversion (Zero IF)
20.51dBm ~ 25.5dBm
Copyright ⓒ. 2014. All Rights Reserved.
6. Mechanical specifications
6.1 Environment specifications
.- Storage temp.: -40 ℃ - +85 ℃
.- Operating temp.: -20 ℃ - +70 ℃
(-20 ℃ - +70 ℃ : 3GPP specifications are satisfied
-30 ℃ - -20 ℃, +70 ℃ - +80 ℃ : May cause performance degradation)
.- Operating humidity: 80% (60℃) relative humidity
Copyright ⓒ. 2014. All Rights Reserved.
6. Mechanical specifications
6.1 Mechanical dimensions
Dimensions 93.7(L) x 42(W) x 7.6(T) mm
Weight 36.6 grams(max.)

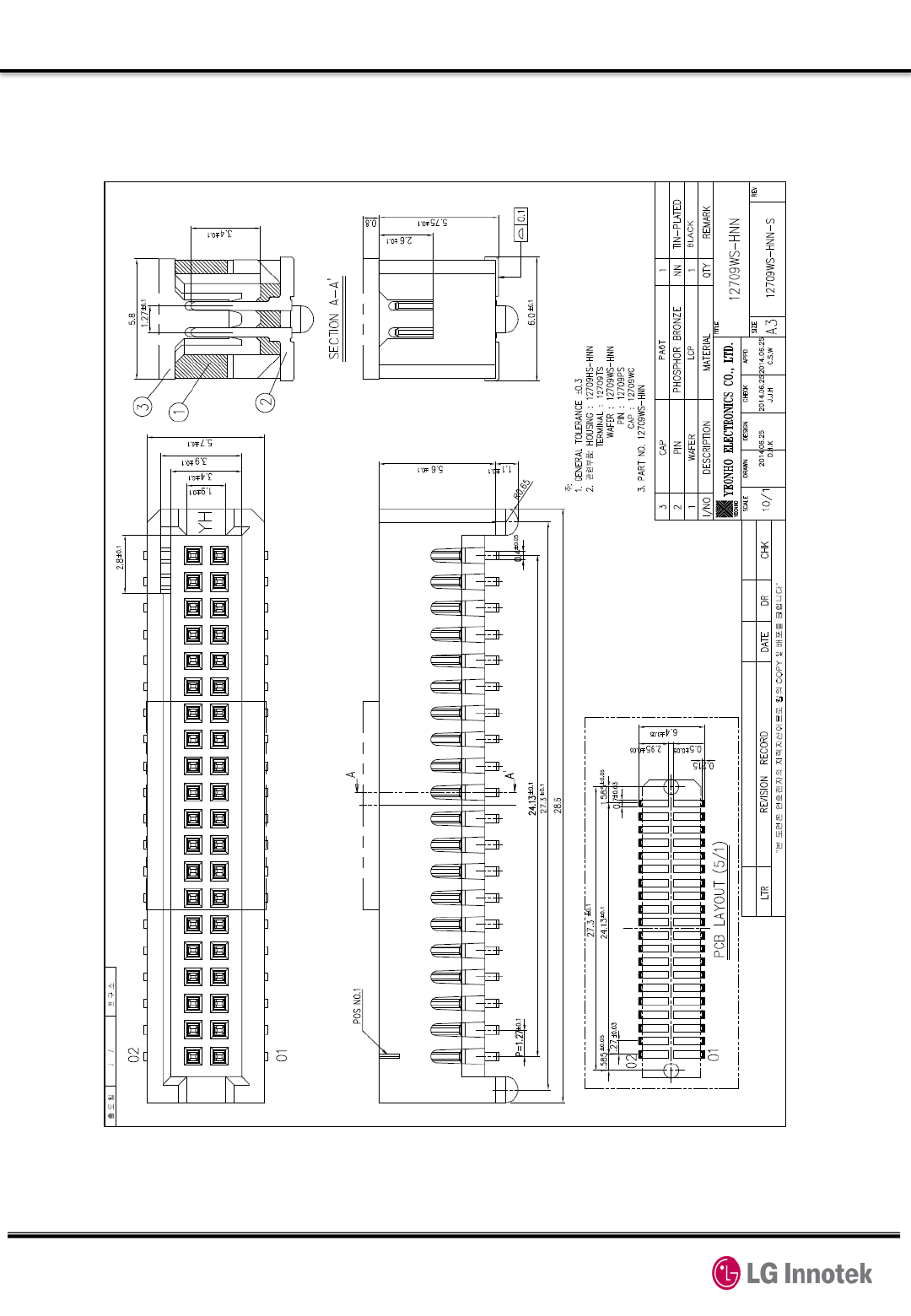

Modem interface connector 12709HS-H40 (Manufacture vendor : YUNHO)

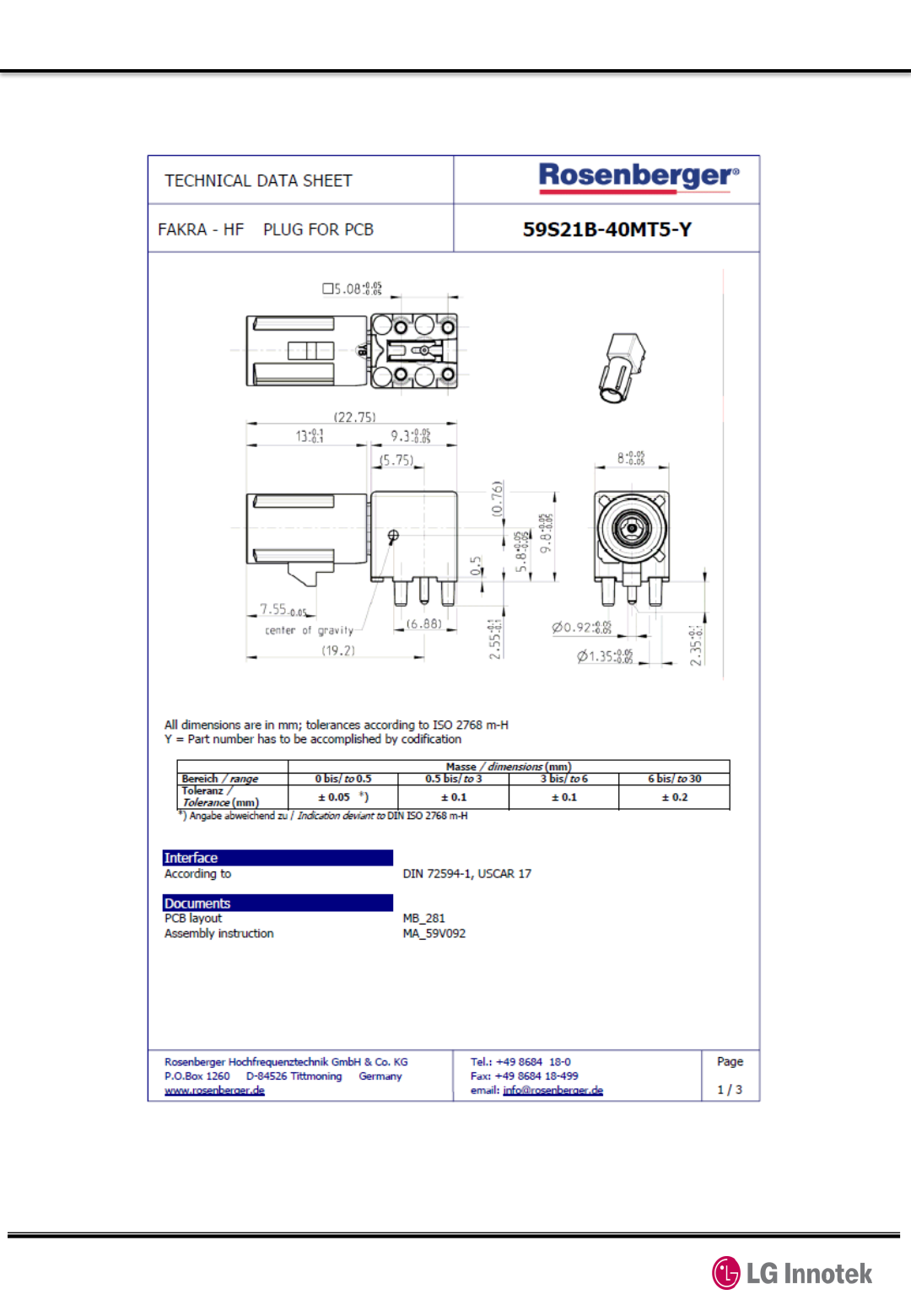

Modem antenna Connector (Plug) 59S21B-40MT5-D
(Manufacture vendor : Rosenberger)
Table 7. Mechanical specification

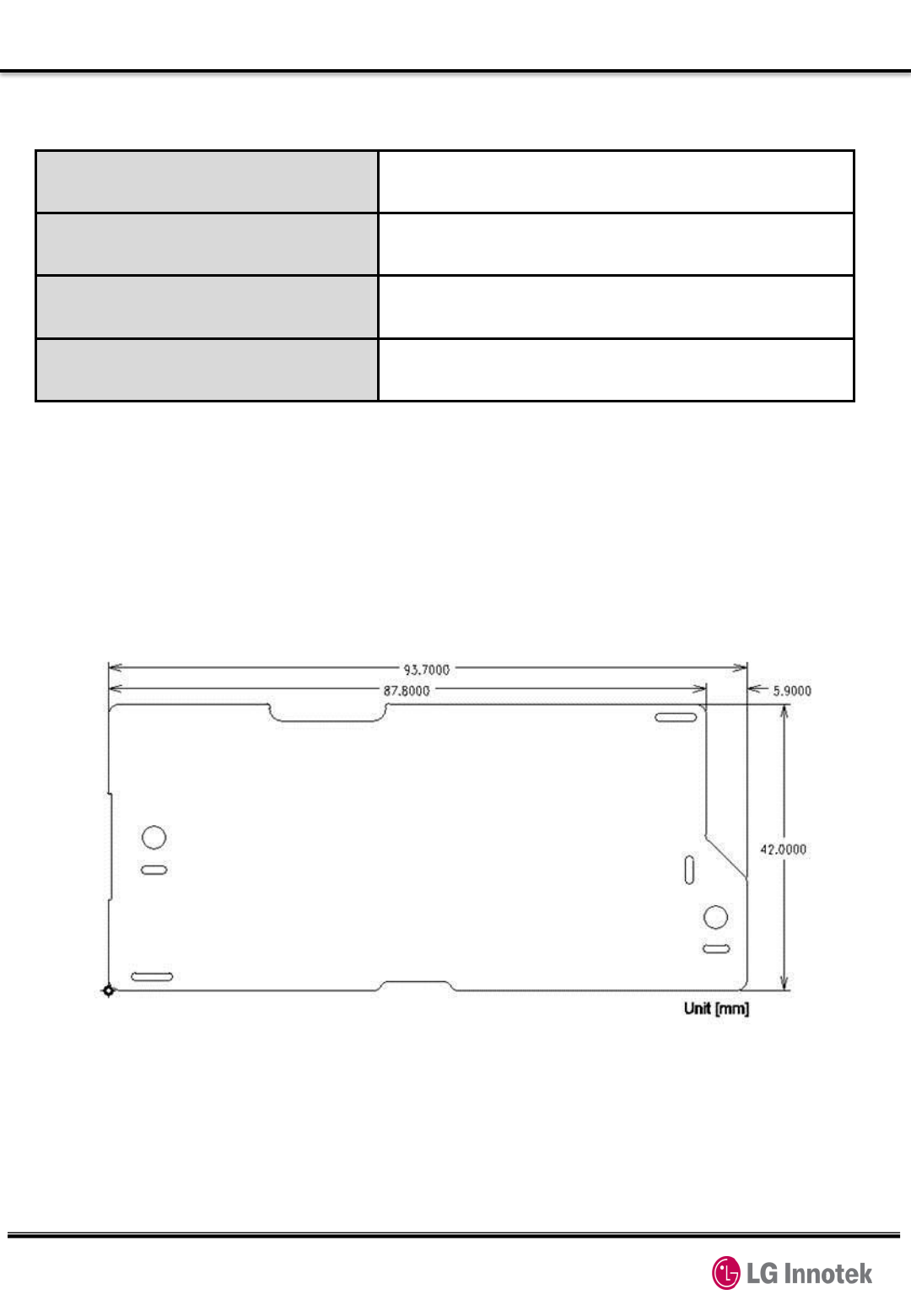

Figure 2. Mechanical dimension
Copyright ⓒ. 2014. All Rights Reserved.
7. General specifications
7.1 WCDMA B5 electrical specifications
Table 9. WCDMA B5 RF specification
TEST ITEM Spec. Test Temperature Test Freq
uency
CHANNEL
4357 4400 4458
1 Maximum Output Power 20.3~25.7dBm Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
2 Frequency Error -195 ~ +195Hz Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
3 Inner Loop Power Control in the Uplin
k PASS Normal Mid - PASS
-
4 Minimum Output Power -49dBm ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
5 Occupied Bandwidth (OBW) 5MHz ↓ Normal Low, Mid,
High PASS
PASS
PASS
6 Spectrum emis
sion mask
SEM Band1 Offset2.
5-3.5MHz (at Freq+3.
5MHz) -48.5dBc ↓
Normal Low, Mid,
High
PASS
PASS
PASS
SEM Band1 Offset3.
5-7.5MHz (at Freq+7.
5MHz) -37.5dBc ↓ PASS
PASS
PASS
SEM Band1 Offset7.
5-8.5MHz (at Freq+8.
5MHz) -47.5dBc ↓ PASS
PASS
PASS
SEM Band1 Offset8.
5-12.5MHz -47.5dBc ↓ PASS
PASS
PASS
7
Adjacent Chan
nel Leakage Po
wer Ratio (ACL
R)
ACLR Offset +5/-5M
Hz Rel -32.2dBc ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
ACLR Offset +10/-10
MHz Rel -42.2dBc ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
8 Error Vector M
agnitude(EVM)
EVM at Tx output po
wer 24dBm /-18dBm 17.5% ↓ Normal Low, Mid,
High PASS
PASS
PASS
9 Peak code do
main error PCDE at Tx output p
ower 24dBm/-18dBm
-14dB ↓ Normal Low, Mid,
High PASS
PASS
PASS
10 Phase Disconti
nuity
Phase Discontinuity
max EVM 17.5% ↓
Normal Mid
- PASS
-
Phase Discontinuity
max Frequency Error
-195~195Hz - PASS
-
Phase Discontinuity
max 1500Hz 36 degrees ↓ - PASS
-
11 Reference Sen
sitivity Level
Ref Sense Go/No Go
I^or=-104dBm/3.84M
Hz BER 0.1% ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
12 Maximum Inpu
t Level
Max Input Go/No Go
I^or=-25.7dBm/3.84M
Hz BER 0.1% ↓ Normal Mid - PASS
-
20.51~25.5dBm
Copyright ⓒ. 2014. All Rights Reserved.
7. General specifications
7.2 WCDMA B2 electrical specifications
Table 10. WCDMA B2 RF specification
TEST ITEM Spec. Test Temperature Test Freq
uency
CHANNEL
9662 9800 9938
1 Maximum Output Power 20.3~25.7dBm Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
2 Frequency Error -195 ~ +195Hz Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
3 Inner Loop Power Control in the Uplin
k PASS Normal Mid - PASS
-
4 Minimum Output Power -49dBm ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
5 Occupied Bandwidth (OBW) 5MHz ↓ Normal Low, Mid,
High PASS
PASS
PASS
6 Spectrum emis
sion mask
SEM Band1 Offset2.
5-3.5MHz (at Freq+3.
5MHz) -48.5dBc ↓
Normal Low, Mid,
High
PASS
PASS
PASS
SEM Band1 Offset3.
5-7.5MHz (at Freq+7.
5MHz) -37.5dBc ↓ PASS
PASS
PASS
SEM Band1 Offset7.
5-8.5MHz (at Freq+8.
5MHz) -47.5dBc ↓ PASS
PASS
PASS
SEM Band1 Offset8.
5-12.5MHz -47.5dBc ↓ PASS
PASS
PASS
7
Adjacent Chan
nel Leakage Po
wer Ratio (ACL
R)
ACLR Offset +5/-5M
Hz Rel -32.2dBc ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
ACLR Offset +10/-10
MHz Rel -42.2dBc ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
8 Error Vector M
agnitude(EVM)
EVM at Tx output po
wer 24dBm /-18dBm 17.5% ↓ Normal Low, Mid,
High PASS
PASS
PASS
9 Peak code do
main error PCDE at Tx output p
ower 24dBm/-18dBm
-14dB ↓ Normal Low, Mid,
High PASS
PASS
PASS
10 Phase Disconti
nuity
Phase Discontinuity
max EVM 17.5% ↓
Normal Mid
- PASS
-
Phase Discontinuity
max Frequency Error
-195~195Hz - PASS
-
Phase Discontinuity
max 1500Hz 36 degrees ↓ - PASS
-
11 Reference Sen
sitivity Level
Ref Sense Go/No Go
I^or=-104dBm/3.84M
Hz BER 0.1% ↓ Normal, Temp L, Te
mp H Low, Mid,
High PASS
PASS
PASS
12 Maximum Inpu
t Level
Max Input Go/No Go
I^or=-25.7dBm/3.84M
Hz BER 0.1% ↓ Normal Mid - PASS
-
20.51~25.5dBm
Copyright ⓒ. 2014. All Rights Reserved.
8. Connectors
8.1 Antenna connector : 59S21B-40MT5_D (Vendor : Rosenberger)
Copyright ⓒ. 2014. All Rights Reserved.
8. Connectors
8.2 40-pin Connector : 12709HS-H40 (Vendor : YUNHO)
Copyright ⓒ. 2014. All Rights Reserved.
9. RFx information
The strength of the RF field produced by the wireless module or modules
embedded in the TCU is well within all international RF exposure limits known
at this time. Because the wireless modules embedded in the TCU emit less than
the maximum amount of energy permitted in radio frequency safety standards
and recommendations, the manufacturer believes these modules are safe for
use.
Regardless of the power levels, care should be taken to minimize human
contact during normal operation. This module should be remain more than 20
cm (8 inches) from the body when wireless devices are on and transmitting.
This transmitter must not be collocated or operated in conjunction with any
other antenna or transmitter. Operation is subject to the following two conditions:
(1) this module does not cause interference , (2) this module accepts any
interference that may cause undesired operation.
9.1 Information for the integrator
The integrator must not provide information to the end user regarding how to
install or remove this RF module in the user manual of the end product. The user
manual that is provided by the integrator for end users must include the following
information in a prominent location. To comply with FCC RF exposure
requirements, the antenna used for this transmitter must be installed to provide a
separation distance of at least 20 cm from all persons and must not be
collocated or operated in conjunction with any other antenna or transmitter. The
label for the end product must include FCC ID: YZP-BH1000 or A RF transmitter
inside, IC ID: 7414C-BH1000
Droits d'auteur ⓒ. 2014. Tous droits réservés.
10. Approbation FCC
This module complies with FCC/IC regulations.
FCC: Part 22, Part 24
IC: RSS-132, RSS-133
Furthermore, this device complies with FCC/IC radiation exposure limits set forth
for uncontrolled environments.
This module must be installed and operated with minimum distance of 20 cm
between the radiating element and the user.
This module must not be co-located with any other transmitters or antennas.
To comply with FCC/IC regulations limiting both the maximum RF output power
and human exposure to RF radiation, the maximum antenna gain including
cable loss in a mobile-only exposure condition must not exceed the values listed
in the following table.
To satisfy the exterior labeling requirements, the following text must appear on
the exterior of the end product.
Contains transmitter module FCC ID: YZP-BH1000
Contains transmitter module IC: 7414C-BH1000
Changes or modifications to this equipment may cause harmful interference
unless the modifications are expressly approved in the instruction manual. Users
may lose the authority to operate this equipment if an unauthorized change or
codification is made.
Note: If this module is intended for use in a portable device, additional testing
will be required to satisfy the SAR requirements of FCC Part 2.1093 and RSS-
102.
Band Frequncy Range [MHz] Maximum Antenna
Gain[dBi]
WCDMA(B5) 826.4 ~ 846.6 5.60
WCDMA(B2) 1852.4 ~ 1907.6 7.50
Droits d'auteur ⓒ. 2014. Tous droits réservés.
Guide de l'utilisateur pour le LTD-BH1000
1. Vue d'ensemble
2. Principales caractéristiques
3. Interface
4. Spécifications électriques
5. Spécifications RF
6. Spécifications mécaniques
7. Spécifications générales
8. Connecteurs
9. RFx information
10. Approbation FCC
Table des matières
Produit: Modem sans fil WCDMA
Nom du modèle: LTD-BH1000
Droits d'auteur ⓒ. 2014. Tous droits réservés.
Le LTD-BH1000 est un appareil de communication mobile qui intègre les plus
récentes technologies de radio, incluant les éléments les plus petits et les plus
légers ainsi que le soutien pour les bandes WCDMA (accès multiple à large
bande par partage de code)(850/1900MHz). Ce dispositif agit en tant que
système télématique du véhicule et se connecte au WCDMA (HSPA +) des
réseaux sans fil et des modules sans fil pour permettre les communications voix
et données. En outre, ce dispositif peut fonctionner sur terre et sur l'eau ainsi que
d'autres zones similaires.
En mode HSPA+, le dispositif fournit des vitesses en liaisons montantes jusqu'à
5,76 Mo/s et des vitesses en liaisons descendantes jusqu'à 14,4 Mo/s pour un
transfert rapide de données comme des films et des appels vidéo. Le dispositif
permet également le transfert de volumes importants de données.
Le dispositif communique avec le système hôte au moyen du standard RS-232
ou du port USB, et les commandes AT ainsi que les commandes de contrôles
peuvent être utilisées pour transmettre des données. Les communications
téléphoniques sont également possibles.
1. Vue d'ensemble
Droits d'auteur ⓒ. 2014. Tous droits réservés.
Mécanique
Dimensions
93,7(L) x 42(L) x 7,6(H) mm
Poids
À déterminer g (max)
Interface
USB, broches d'E/S pour usage général
Antenne
Raccord
FAKRA
Température
Opération
-20 ℃ - +70 ℃
Entreposage
-40 ℃ - +85 ℃
Technologie
Principal jeu de puces
MDM 6200
Mémoire
1024 Mo( NON
-ET) / 512Mo(SDRAM)
Standard
3GPP WCDMA (HSPA+)
- Rapidité DL : 14,4 Mo/s
- Rapidité UL : 5,76 Mo/s
Bande
WCDMA B2, B5
Puissance
WCDMA (accès multiple à large bande par
partage de code) Type. 24dBm (
Classe de
puissance 3)
ETC
Alimentation c.c.
4 V
Fonctions
Voix
, données, SMS (message texte)
2. Principales caractéristiques
Droits d'auteur ⓒ. 2014. Tous droits réservés.
3. Interface
Le client P/N est connecté avec un dispositif externe utilisant 40 connecteurs à
broches
3.1 Broche de sortie
Figure 1. Disposition des broches de connecteurs
NC 1 2 NC
GND 3 4 GND
NC 5 6 NC
NC 7 8 NC
NC 910 NC
BOOT_OK 11 12 MSG
NC 13 14 NC
NC 15 16 PCM_3.3V_TXD
GND 17 18 PCM_3.3V_RXD
PCM_3.3V_CLK 19 20 PCM_3.3V_SYNC
GND 21 22 GND
NC 23 24 NC
NC 25 26 NC
96H_END 27 28 RESET_IN
USB_VBUS 29 30 ACC_ON_SLEEP
V_BATT 31 32 V_BATT
GND 33 34 GND
GND 35 36 USB_D-
UART_RXD 37 38 USB_D+
UART_TXD 39 40 GND
Droits d'auteur ⓒ. 2014. Tous droits réservés.
3. Interface
3.2 Description de la broche
Table 1. Descriptions des broches
Nom du signal Type Broche Description
USB
USB_D
+
USB_D
-
USB_VBUS
E/S
E/S
E
38
36
29
Lignes de données différentielles USB (+)
Lignes de données différentielles USB (
-)
Alimentation USB
Audio
MIC
(modulation
par impulsions
et codage)
PCM_3.3V_SYNC
PCM_3.3V_CLK
PCM_3.3V_TXD
PCM_3.3V_RXD
E
E
S
E
20
19
16
18
Interface sync MIC (modulation par impulsions et
codage)
Interface horloge MIC (modulation par impulsions
et codage)
Interface audio numérique de sortie des données
MIC
Interface audio numérique d'entrée de données
MIC
Utilisateur
Interface
BOOT_
OK
RESET_IN
MSG
96H_END
ACC
_ON_SLEEP
S
E
S
S
E
11
28
12
27
30
Indique que le démarrage du modem est complété.
Ligne de contrôle pour un redémarrage
inconditionnel du module.
Indique que le modem reçoit un message urgent.
Indique que la mise en veille de 96 h est terminée.
Ligne de contrôle pour mettre sous tension ou
déclencher le mode mise en veille 96h.
Puissance
VBATT
GND
E
-
31,32
3,4,17,21,22,33
,35,40
Entrée de l'alimentation (+)
Entrée de l'alimentation (
-)
UART
(émetteur-
récepteur
asynchrone
universel)
UART_RXD
UART_TXD
E
S 37
39
DONNÉ ES UART RX (UART = émetteur
-
récepteur
asynchrone universel)
DONNÉ ES UART TX (UART = émetteur
-
récepteur
asynchrone universel)
NC
(NORMALLY
CLOSED =
NORMALEME
NT FERMÉ)
RESERVED
-
1,2,5,6,7,8,9,10
,13,14,15,23,24
,25,26
Broches réservées. Veuillez les laisser débranchés
Droits d'auteur ⓒ. 2014. Tous droits réservés.
3. Interface
3.3 USB
Ce dispositif soutient les connections des contrôleurs de bus USB lors de
transmission de données à grande vitesse. Le matériel nécessaire satisfait
aux spécifications des USB 2.0 et soutient une vitesse de transmission de
480 Mo/s.
Table 2. Descriptions des broches USB
No de
broche Nom du signal Broche E/S
(Modem hôte) Description de fonction
38 USB_D+ E/S Lignes de données différentielles USB (+)
36 USB_D- E/S Lignes de données différentielles USB (-)
29 USB_VBUS E Alimentation USB
Droits d'auteur ⓒ. 2014. Tous droits réservés.
3. Interface
3.4 Audio
Ce module inclut l'interface MIC. Les résistances d'excursion hautes et
basses attachées à ces broches peuvent fournir une résistance de plus de 50
kOhm.
Table 3. Descriptions des broches MIC (modulation par impulsions et codage)
3.5 Interface utilisateur
No de
broche
Nom du signal Direction Fonction
11 BOOT_OK S Indique que le démarrage du modem
est complété.
28 RESET_IN E Ligne de contrôle pour un redémarrage
inconditionnel du module.
12 MSG S Indique que le modem reçoit un
message urgent.
27 96H_END S
Indique que la mise en veille de 96 h est
terminée.
30 ACC_ON_SLEEP E Ligne de contrôle pour mettre sous
tension ou déclencher le mode mise en
veille 96h.
Table 4. Descriptions des broches de l'interface utilisateur
No de
broche Nom du signal Broche E/S
(Modem hôte) Description de fonction
20 PCM_3.3V_SYNC E Interface sync MIC (modulation par im
pulsions et codage)
19 PCM_3.3V_CLK E Interface horloge MIC (modulation par i
mpulsions et codage)
16 PCM_3.3V_TXD S Interface audio numérique de sortie
des donnée MIC
18 PCM_3.3V_RXD E Interface audio numérique d'entrée de
donnée MIC
Droits d'auteur ⓒ. 2014. Tous droits réservés.
4. Spécifications électriques
4.1 Spécifications de l'alimentation
Le système hôte fournit l'alimentation (V_BATT)DC 4 V, 1,5 A au dispositif.
Le module de l'alimentation interne gère la puissance fournie aux circuits
intégrés et maintient une tension constante. Ce module contrôle également
chaque bloc de puissance pour minimiser la consommation d'énergie.
Plus particulièrement, le PAM (Dispositif amplificateur de puissance) est
énergivore, il reçoit donc une alimentation directe de 4 V de la V_BATT
(première tension d'alimentation). C'est pourquoi les signaux d'entrée
(V_BATT) ne signalent que l'alimentation du PAM, même lorsque le taux
absolu est plus élevé. De plus, le module de raccordement de puissance
bloque et protège contre les ondes plus importantes et la PSE (prestation de
services électroniques) dans le module NAD (administrateur de nœud).
No de
broche Nom du signal Direction
MINIMUM TYPE MAXIMUM
31,32 V_BATT E TBD V 4 V TBD V
Table 5. Spécifications de l'alimentation
Droits d'auteur ⓒ. 2014. Tous droits réservés.
4. Spécifications électriques
4.2 Spécification du niveau logique
4.2.1 Spécifications du niveau logique numérique
Table 6. Spécifications numériques du niveau logique
Nom du signal Type Bas Élevé Unité
Minimum
MAXIMUM
Minimum
MAXIMUM
BOOT_OK S -0,3 0,63 1,17 2,1
V
RESET_IN E 0 0,45 1,35 1,8
MSG S -0,3 0,63 1,17 2,1
96H_END S -0,3 0,63 1,17 2,1
ACC_ON_SLEEP E 0 0,45 1,35 1,8
Droits d'auteur ⓒ. 2014. Tous droits réservés.
5. Spécifications RF
5.1 WCDMA
5.1.1 Receveur
.- Largeur de bande : 5MHz
.- Fréquence : 869MHz – 894MHz (B5), 1930MHz – 1990MHz (B2)
.- RF (fréquence radio) à la transformation directe de la bande de base (Zéro
IF)
.- Méthode de modulation : QPSK, 16QAM
.- Sensibilité : ≤-104dBm (TEB = moins que 0,1%)
5.1.2 Émetteur
.- Fréquence : 824MHz – 849MHz (B5), 1850MHz – 1910MHz (B2)
.- Maximum RF (fréquence radio) sortie : Puissance classe 3 , 20,3dBm ~
25,7dBm
.- Méthode de modulation : QPSK
.- Conversion photovoltaïque de la bande de base à la fréquence radio (RF)
Direct (Zéro FI)
20.51dBm ~
25.5dBm
Droits d'auteur ⓒ. 2014. Tous droits réservés.
6. Spécifications mécaniques
6.1 Spécifications de l'environnement
.- Température d'entreposage -40 ℃ - +85 ℃
.- Température d'opération -20 ℃ - +70 ℃
(-20 ℃ - +70 ℃ 3GPP les spécifications sont exécutées
-30 ℃ ~ -20 ℃, +70 ℃ ~ +80 ℃ : Peut causer une dégradation de la
performance)
.-Humidité supportée pour un fonctionnement normal : Humidité relative : 80%
(60℃)
Droits d'auteur ⓒ. 2014. Tous droits réservés.
6. Spécifications mécaniques
6.1 Dimensions mécaniques
Dimensions 93,7(L) x 42(W) x 7,6(T) mm
Poids 36.6 grammes (max.)
Connecteur d'interface de modem 12709HS-H40 (Vendeur fabricant : YUNHO)
Connecteur d'antenne de modem
(Fiche) 59S21B-40MT5-D
(Fabricant vendeur : Rosenberger)
Table 7. Spécification mécanique
Figure 2. Dimension mécanique
Droits d'auteur ⓒ. 2014. Tous droits réservés.
7. Spécifications générales
7.1 Spécification électrique du WCDMA B5
Table 9. WCDMA B5 Spécification RF
ITEM DE VÉ RIFICATION Spécifications Vérification tempé
rature
Vérificatio
n fréquenc
e
CANAL
4357 4400 4458
1 Courant électrique maximum de sortie 20.3~25.7dBm Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE
PASSE
2 Erreur de fréquence -195 ~ +195Hz Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE
PASSE
3 Commande de puissance de boucle interne en lia
ison montante PASSE Normal Moyen - PASSE
-
4 Courant électrique minimum de sortie -49dBm ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE
PASSE
5 Largeur de bande utilisée (OBW) 5MHz ↓ Normal Bas,
moyen,
élevé PASSE PASSE
PASSE
6 Gabarit
d'émission
spectral
SEM Band1 Offset2.5-3.5MHz
(à la Fréquence+3.5MHz) -48.5dBc ↓
Normal Bas,
moyen,
élevé
PASSE PASSE
PASSE
SEM Band1 Offset3.5-7.5MHz
(à la Fréquence+7.5MHz) -37.5dBc ↓ PASSE PASSE
PASSE
SEM Band1 Offset7.5-8.5MHz
(à la Fréquence+8.5MHz) -47.5dBc ↓ PASSE PASSE
PASSE
SEM Band1 Offset8.5-12.5MHz -47.5dBc ↓ PASSE PASSE
PASSE
7
Mesure de la
puissance du
canal adjacent
(ACP)
ACLR Offset +5/-5MHz Rel -32.2dBc ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE
PASSE
ACLR Offset +10/-10MHz Rel -42.2dBc ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE
PASSE
8 Vecteur
d'erreurs (EVM)
EVM à Tx puissance de sortie
24dBm /-18dBm 17.5% ↓ Normal Bas,
moyen,
élevé PASSE PASSE
PASSE
9 Pic du signal
d'erreur du
code domaine
PCDE à Tx puissance de sortie
24dBm /-18dBm -14dB ↓ Normal Bas,
moyen,
élevé PASSE PASSE
PASSE
10 Discontinuité
de phases
Discontinuité de phases EVM
maximum 17.5% ↓
Normal Moyen
- PASSE
-
Discontinuité de phase, erreur
maximum de fréquence -195 ~ 195Hz - PASSE
-
Discontinuité de phases
maximum 1500 H« 36 degrés ↓ - PASSE
-
11 Référence au
niveau de
sensibilité
Réf Sens Go/No Go I^or=-
104dBm/3.84MHz TEB 0.1% ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE
PASSE
12 Niveau
d'entrée
maximum
Entrée maximum Go/No Go
I^or=-25.7dBm/3.84MHz TEB 0.1% ↓ Normal Moyen - PASSE
-
20.51~25.5dBm
Droits d'auteur ⓒ. 2014. Tous droits réservés.
7. Spécifications générales
7.2 Spécifications électriques du WCDMA B2
Table 10. WCDMA B2 Spécification RF
ITEM DE VÉ RIFICATION Spécifications Vérification tempé
rature
Vérificatio
n fréquen
ce
CANAL
9662 9800 9938
1 Courant électrique maximum de sortie 20.3~25.7dBm Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE PASSE
2 Erreur de fréquence -195 ~ +195Hz Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE PASSE
3 Commande de puissance de boucle interne en li
aison montante PASSE Normal Moyen - PASSE -
4 Courant électrique minimum de sortie -49dBm ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE PASSE
5 Largeur de bande utilisée (OBW) 5MHz ↓ Normal Bas,
moyen,
élevé PASSE PASSE PASSE
6 Gabarit
d'émission
spectral
SEM Band1 Offset2.5-3.5MHz
(à la Fréquence+3.5MHz) -48.5dBc ↓
Normal Bas,
moyen,
élevé
PASSE PASSE PASSE
SEM Band1 Offset3.5-7.5MHz
(à la fréquence +7.5MHz) -37.5dBc ↓ PASSE PASSE PASSE
SEM Band1 Offset7.5-8.5MHz
(à la fréquence +8.5MHz) -47.5dBc ↓ PASSE PASSE PASSE
SEM Band1 Offset8.5-12.5MHz
-47.5dBc ↓ PASSE PASSE PASSE
7
Mesure de la
puissance du
canal adjacent
(ACP)
ACLR Offset +5/-5MHz Rel -32.2dBc ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE PASSE
ACLR Offset +10/-10MHz Rel -42.2dBc ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE PASSE
8 Vecteur
d'erreurs (EVM)
EVM à Tx puissance de sortie
24dBm /-18dBm 17.5% ↓ Normal Bas,
moyen,
élevé PASSE PASSE PASSE
9 Pic du signal
d'erreur du
code domaine
PCDE à Tx
puissance de sortie
24dBm /-18dBm -14dB ↓ Normal Bas,
moyen,
élevé PASSE PASSE PASSE
10 Discontinuité
de phases
Discontinuité de phases EVM
maximum 17.5% ↓
Normal Moyen
- PASSE -
Discontinuité de phase, erreur
maximum de fréquence -195 ~ 195Hz - PASSE -
Discontinuité de phases
maximum 1500 H« 36 degrés ↓ - PASSE -
11 Référence au
niveau de
sensibilité
Réf Sens Go/No Go I^or=-
104dBm/3.84MHz TEB 0.1% ↓ Température norma
le, basse, élevée
Bas,
moyen,
élevé PASSE PASSE PASSE
12 Niveau d'entrée
maximum Entrée maximum Go/No Go
I^or=-25.7dBm/3.84MHz TEB 0.1% ↓ Normal Moyen - PASSE -
20.51~25.5dBm
Droits d'auteur ⓒ. 2014. Tous droits réservés.
8. Connecteurs
8.1 Connecter d'antenne : 59S21B-40MT5_D (Vendeur : Rosenberger)
Droits d'auteur ⓒ. 2014. Tous droits réservés.
8. Connecteurs
8.2 40-Connecteur de broche : 12709HS-H40 (Vendeur : YUNHO)
Droits d'auteur ⓒ. 2014. Tous droits réservés.
9. RFx information
La force du champ RF produite par le module sans file ou les modules
intégrées dans le TCU est bien à l'intérieur des limites d'exposition RF connues
en ce moment. Parce que les modules sans fil intégrés dans le TCU émettent
moins que le maximum des radio fréquence d'énergie permise par les standards
de sécurité des radios fréquences et les recommandations, le fabricant croit que
ces ne présentent aucun danger.
Peu importe le niveau de puissance, il faut utiliser des précautions
additionnelles pour réduire les contacts avec une personne pendant l'utilisation.
Il convient de garder ce module à 20 cm (8 pouces) du corps lorsque le dispositif
sans fil est sous tension et en mode transmission.
Ce transmetteur ne doit pas être co-localisé ou opéré en conjonction avec
d'autres antennes ou d'autres émetteurs. Son fonctionnement est soumis aux
deux conditions suivantes : (1) ce module ne cause pas d'interférences, (2) ce
module accepte toute interférence qui peut causer des opérations non
désirables.
9.1 Information concernant l'intégrateur
L'intégrateur doit fournir l'information à l'utilisateur final concernant la méthode
d'installation ou de suppression de ce module RF dans le manuel de l'utilisateur
du produit final. Le manuel de l'utilisateur qui est fourni par l'intégrateur pour les
utilisateurs finals doit fournir les informations suivantes dans un endroit bien en
vue. Pour satisfaire aux exigences de la FCC en matière d'exposition, l'antenne
doit être installée pour offrir une distance de séparation d'au moins 20 cm de
toutes personnes et ne doit pas être co-localisée ou opérée en conjonction avec
une autre antenne ou un transmetteur. L'étiquette du produit doit inclure l'ID
FCC : YZP-BH1000 ou A RF transmetteur à l'intérieur, IC ID: 7414C-BH1000
Droits d'auteur ⓒ. 2014. Tous droits réservés.
10. Approbation FCC
Ce module est en conformité avec règlements FCC/IC.
FCC: Part 22, Part 24
IC: RSS-132, RSS-133
Par ailleurs, ce dispositif répond aux limites de la FCC sur l'exposition aux
rayonnements établies pour un environnement non-contrôlé.
Ce module doit être installé et opéré à une distance minimum de 20 cm entre les
éléments de radiation et l'utilisateur.
Ce module ne doit pas être co-localisé avec d'autres transmetteurs ou d'autres
antennes.
Pour se conformer à la règlementation FCC/IC qui limite la puissance de sortie
maximum RF et l'exposition des humains aux radiations RF, le gain maximal de
l'antenne, incluant l'atténuation du câble dans les conditions d'exposition d'un
mobile ne doit pas excéder les valeurs listées dans la table qui suit.
Pour répondre aux exigences d'étiquetage du FCC, le texte suivant doit
apparaître à l'extérieur du produit.
Contient un module transmetteur, FCC ID : YZP-BH1000
Contient un module transmetteur, IC ID : 7414C-BH1000
Les changements ou les modifications à cet équipement peuvent causer des
interférences nuisibles, à moins que les modifications n'aient été expressément
approuvées dans le manuel d'instructions. Les utilisateurs peuvent perdre le
droit de faire fonctionner cet équipement si une modification ou une codification
non autorisée est effectuée.
Note : Si ce module est destiné à être utilisé dans un dispositif mobile, des
vérifications additionnelles sont requises pour répondre aux exigences du FCC,
partie 2.1093 et RSS-102, concernant l'exposition au RF et les exigences SAR.
Bande Gramme de fréquence
[MHz]
Gain maximum d'antenne
[dBi]
WCDMA(B5) 826,4 ~ 846,6 5,60
WCDMA(B2) 1852,4~1907,6 7,50

Navigation menu
