Please read this manual carefully before operating your set and retain it

for future reference.

OWNER’S MANUAL

LED TV*

* LG LED TVs are LCD TVs with LED backlighting.

www.lg.com

32LB5800

39LB5800

42LB5800

47LB5800

50LB5800

55LB5800

47LB6100

50LB6100

55LB6100

60LB6100

65LB6190

32LB580B

*MFL68027914* P/NO : MFL68027914 (1408-REV04)

ENG

ENGLISH

2IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

Always comply with the following precautions to avoid dangerous situations and ensure peak

performance of your product.

yDo not use this apparatus near water.

Short-circuit

Breaker

Power Supply

yClean only with a dry cloth.

Short-circuit

Breaker

Power Supply

yDo not block any ventilation openings. Install in

accordance with the manufacturer’s instructions.

Short-circuit

Breaker

Power Supply

yDo not install near any heat sources such

as radiators, heat registers, stoves, or other

apparatus (including amplifiers) that produce heat.

Short-circuit

Breaker

Power Supply

yDo not defeat the safety purpose of the polarized

or grounding-type plug. A polarized plug has two

blades with one wider than the other. A grounding

type plug has two blades and a third grounding

prong. The wide blade or the third prong are

provided for your safety. If the provided plug does

not fit into your outlet, consult an electrician for

replacement of the obsolete outlet (Can differ by

country).

Short-circuit

Breaker

Power Supply

Read these instructions.

Keep these instructions.

Heed all warnings.

Follow all instructions.

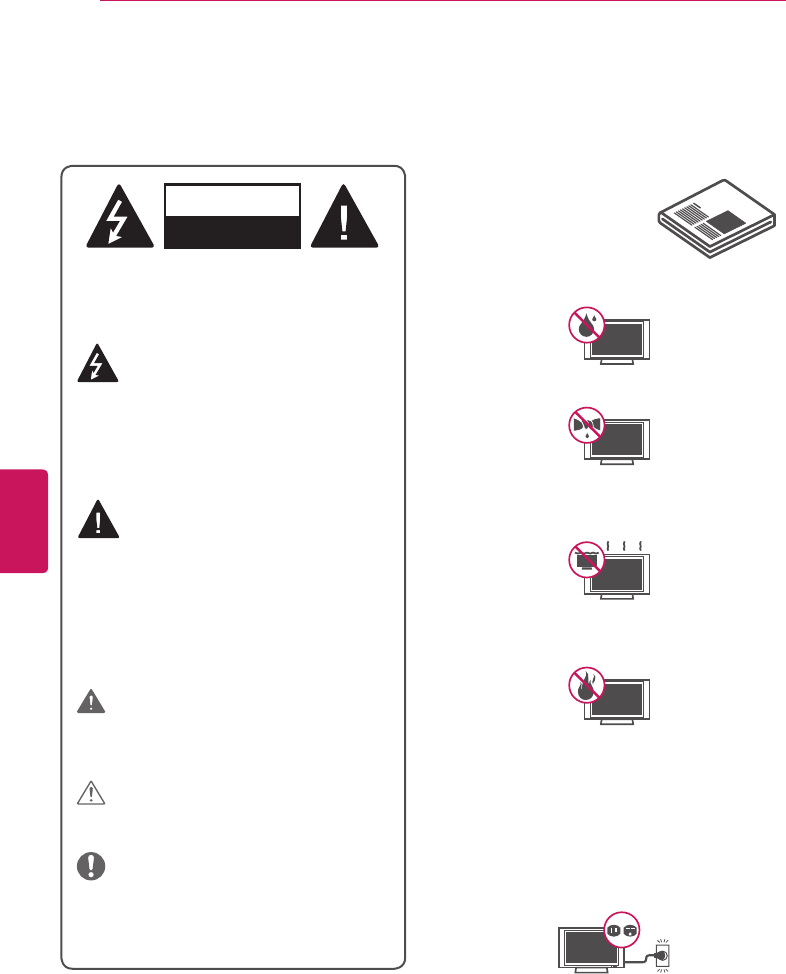

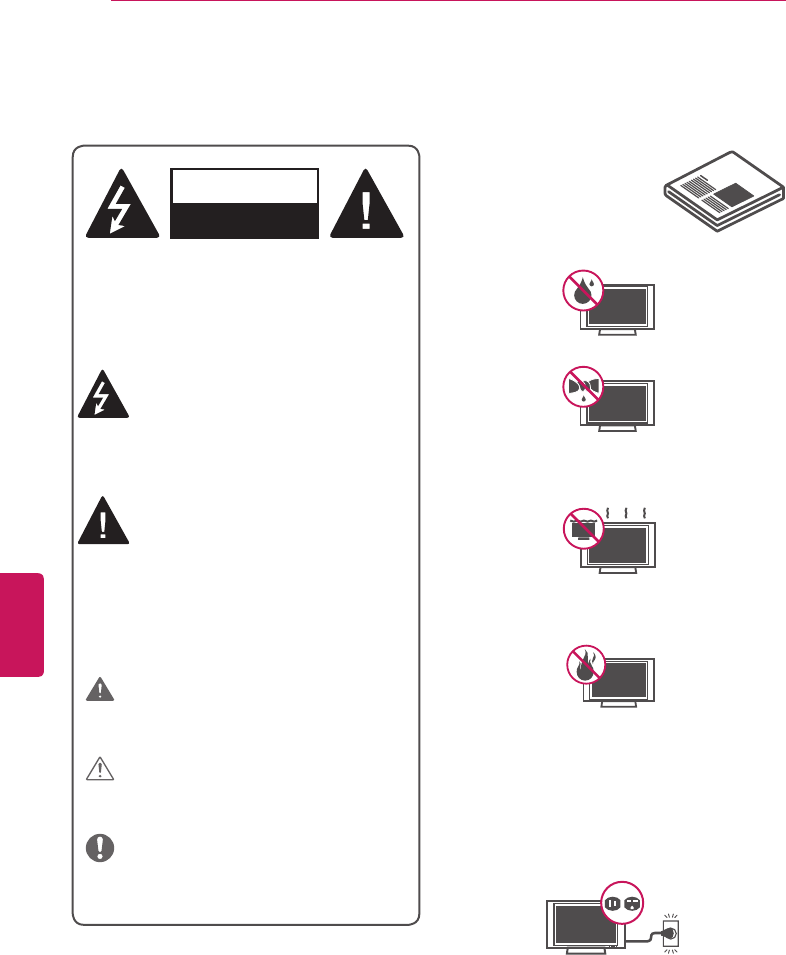

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

TO REDUCE THE RISK OF ELECTRIC SHOCK DO

NOT REMOVE COVER (OR BACK).

NO USER SERVICEABLE PARTS INSIDE.

REFER TO QUALIFIED SERVICE PERSONNEL.

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The lightning flash with arrowhead symbol,

within an equilateral triangle, is intended to

alert the user to the presence of

uninsulated “dangerous voltage” within the

product’s enclosure that may be of sufficient

magnitude to constitute a risk of electric shock to

persons.

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

The exclamation point within an equilateral

triangle is intended to alert the user to the

presence of important operating and

maintenance (servicing) instructions in the

literature accompanying the appliance.

WARNING/CAUTION

- TO REDUCE THE RISK OF FIRE AND ELECTRIC

SHOCK, DO NOT EXPOSE THIS PRODUCT TO

RAIN OR MOISTURE.

WARNING

If you ignore the warning message, you may be

seriously injured or there is a possibility of accident

or death.

CAUTION

If you ignore the caution message, you may be

slightly injured or the product may be damaged.

NOTE

The note helps you understand and use the

product safely. Please read the note carefully

before using the product.

Short-circuit

Breaker

Power Supply

ENGENGLISH

3

IMPORTANT SAFETY INSTRUCTIONS

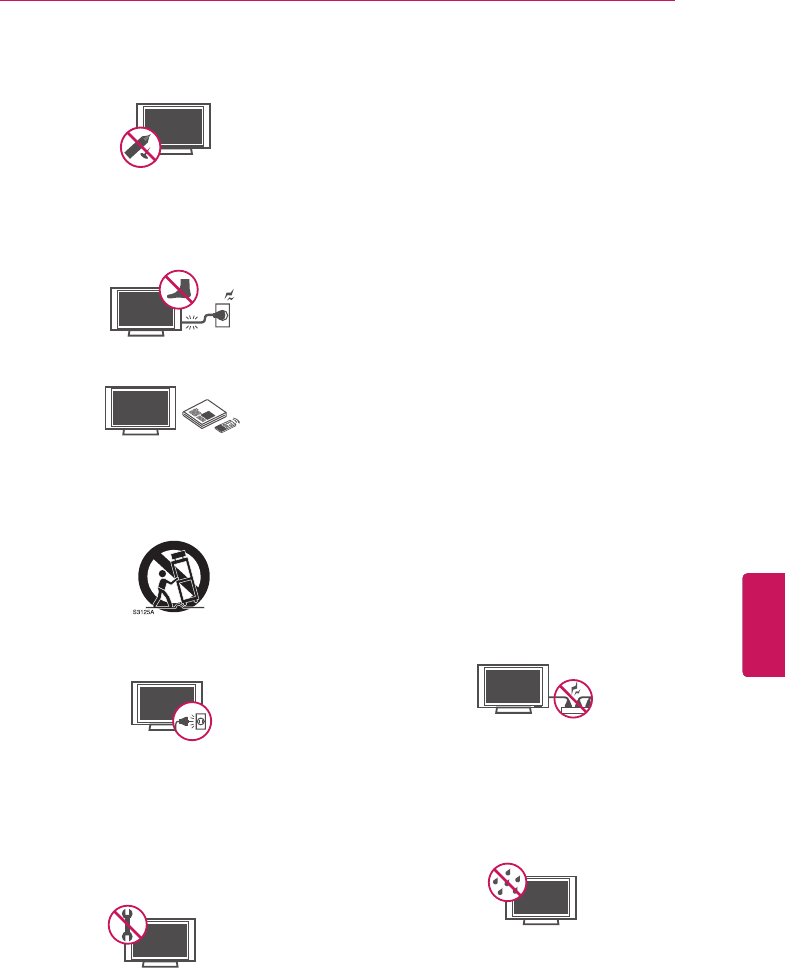

yDo not press strongly upon the panel with a hand

or a sharp object such as a nail, pencil or pen, or

make a scratch on it.

Short-circuit

Breaker

Power Supply

yProtect the power cord from being walked on

or pinched particularly at plugs, convenience

receptacles, and the point where they exit from

the apparatus.

Short-circuit

Breaker

Power Supply

yOnly use attachments/accessories specified by

the manufacturer.

Short-circuit

Breaker

Power Supply

yUse only with a cart, stand, tripod, bracket, or

table specified by the manufacturer, or sold with

the apparatus. When a cart is used, use caution

when moving the cart/apparatus combination to

avoid injury from tip-over.

Short-circuit

Breaker

Power Supply

yUnplug this apparatus during lightning storms or

when unused for long periods of time.

Short-circuit

Breaker

Power Supply

yRefer all servicing to qualified service personnel.

Servicing is required when the apparatus has

been damaged in any way, such as power-supply

cord or plug is damaged, liquid has been spilled

or objects have fallen into the apparatus, the

apparatus has been exposed to rain or moisture,

does not operate normally, or has been dropped.

Short-circuit

Breaker

Power Supply

yDo not stick metal objects or any other conductive

material into the power cord. Do not touch the

end of the power cord while it is plugged in.

yKeep the packing anti-moisture material or vinyl

packing out of the reach of children. Anti-moisture

material is harmful if swallowed. If swallowed

by mistake, force the patient to vomit and visit

the nearest hospital. Additionally, vinyl packing

can cause suffocation. Keep it out of the reach of

children.

yCAUTION concerning the Power Cord

(Can differ by country):

Check the specification page of this owner’s

manual to be certain. Do not connect too many

appliances to the same AC power outlet as

this could result in fire or electric shock. Do not

overload wall outlets. Overloaded wall outlets,

loose or damaged wall outlets, extension cords,

frayed power cords, or damaged or cracked wire

insulation are dangerous. Any of these conditions

could result in electric shock or fire. Periodically

examine the cord of your appliance, and if its

appearance indicates damage or deterioration,

unplug it, discontinue use of the appliance, and

have the cord replaced with an exact replacement

part by an authorized service. Protect the power

cord from physical or mechanical abuse, such

as being twisted, kinked, pinched, closed in a

door, or walked upon. Pay particular attention to

plugs, wall outlets, and the point where the cord

exits the appliance. Do not move the TV with the

power cord plugged in. Do not use a damaged

or loose power cord. Be sure do grasp the plug

when unplugging the power cord. Do not pull on

the power cord to unplug the TV.

Short-circuit

Breaker

Power Supply

yWarning - To reduce the risk of fire or electrical

shock, do not expose this product to rain,

moisture or other liquids. Do not touch the TV

with wet hands. Do not install this product near

flammable objects such as gasoline or candles, or

expose the TV to direct air conditioning.

Short-circuit

Breaker

Power Supply

ENG

ENGLISH

4IMPORTANT SAFETY INSTRUCTIONS

yDo not expose to dripping or splashing and do

not place objects filled with liquids, such as

vases, cups, etc. on or over the apparatus (e.g. on

shelves above the unit).

Short-circuit

Breaker

Power Supply

yGrounding

(Except for devices which are not grounded.)

Ensure that you connect the earth ground wire to

prevent possible electric shock (i.e. a TV with a

three-prong grounded AC plug must be connected

to a three-prong grounded AC outlet). If grounding

methods are not possible, have a qualified

electrician install a separate circuit breaker. Do

not try to ground the unit by connecting it to

telephone wires, lightening rods, or gas pipes.

Short-circuit

Breaker

Power Supply

yAs long as this unit is connected to the AC wall

outlet, it is not disconnected from the AC power

source even if the unit is turned off.

yDo not attempt to modify this product in any way

without written authorization from LG Electronics.

Unauthorized modification could void the user’s

authority to operate this product.

yOutdoor Antenna Grounding

(Can differ by country):

If an outdoor antenna is installed, follow the

precautions below. An outdoor antenna system

should not be located in the vicinity of overhead

power lines or other electric light or power

circuits, or where it can come in contact with

such power lines or circuits as death or serious

injury can occur. Be sure the antenna system

is grounded to provide some protection against

voltage surges and built-up static charges. Section

810 of the National Electrical Code (NEC) in the

U.S.A. provides information with respect to proper

grounding of the mast and supporting structure,

grounding of the lead-in wire to an antenna

discharge unit, size of grounding conductors,

location of antenna discharge unit, connection to

grounding electrodes and requirements for the

grounding electrode.

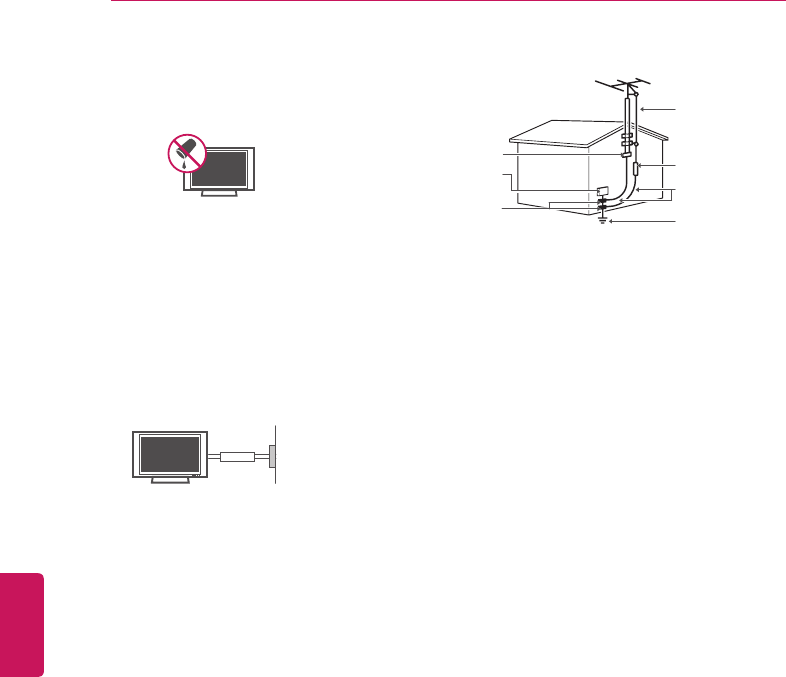

Antenna grounding according to the National

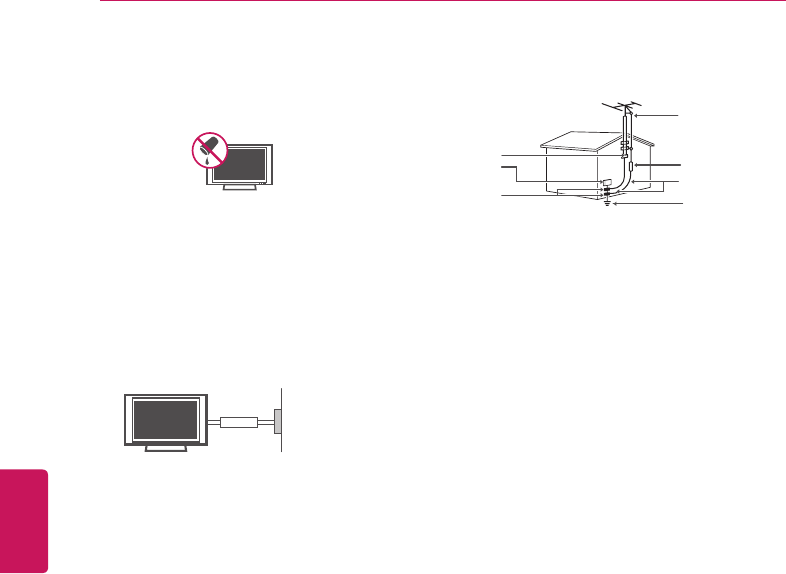

Electrical Code, ANSI/NFPA 70

Short-circuit

Breaker

Power Supply

Ground Clamp

Grounding Conductor

(NEC Section 810-21)

Antenna Lead in Wire

Electric Service

Equipment

Antenna Discharge Unit

(NEC Section 810-20)

Ground Clamp

Power Service Grounding

Electrode System

(NEC Art 250, Part H)

NEC: National Electrical Code

yCleaning

When cleaning, unplug the power cord and wipe

gently with a soft cloth to prevent scratching. Do

not spray water or other liquids directly on the TV

as electric shock may occur. Do not clean with

chemicals such as alcohol, thinners, or benzine.

yMoving

Make sure the product is turned off, unplugged,

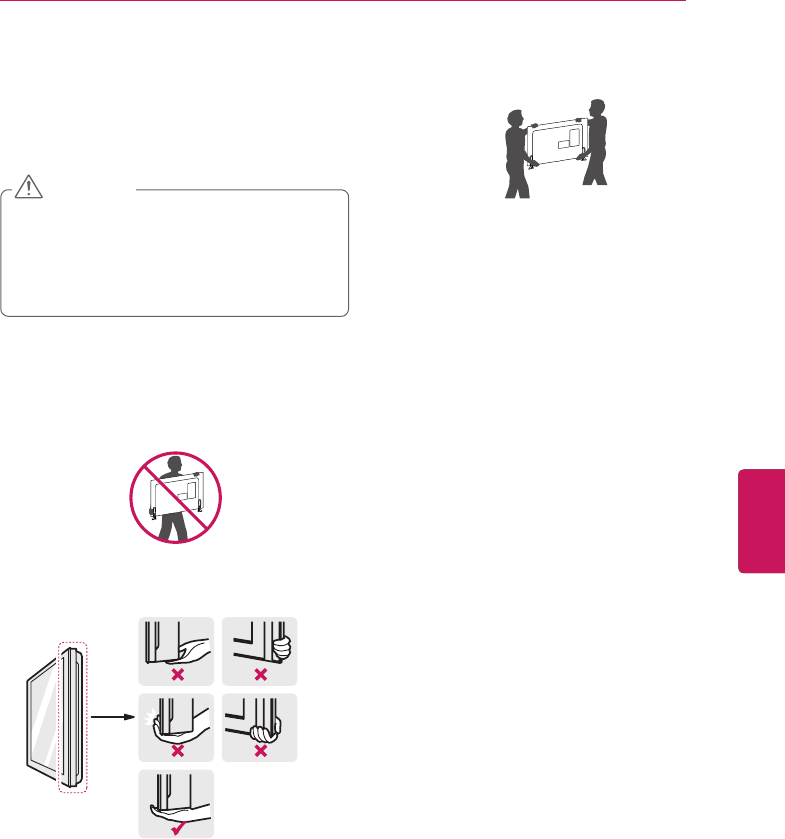

and all cables have been removed. It may take 2

or more people to carry larger TVs. Do not press

or put stress on the front panel of the TV.

yVentilation

Install your TV where there is proper ventilation. Do

not install in a confined space such as a bookcase.

Do not cover the product with cloth or other

materials while plugged. Do not install in excessively

dusty places.

yIf you smell smoke or other odors coming from

the TV, unplug the power cord and contact an

authorized service center.

yKeep the product away from direct sunlight.

yNever touch this apparatus or antenna during a

thunder or lightning storm.

yWhen mounting a TV on the wall, make sure not

to install the TV by hanging the power and signal

cables on the back of the TV.

yDo not allow an impact shock or any objects to fall

into the product, and do not drop anything onto

the screen.

yDISCONNECTING THE DEVICE FROM THE MAIN

POWER

The Power Plug is the disconnecting device. In

case of an emergency, the Power Plug must

remain readily accessible.

yBatteries

Store the accessories (battery, etc.) in a safe

location out of the reach of children.

yThis apparatus use batteries. In your community

there might be regulations that require you

to dispose of these batteries properly due to

environmental considerations. Please contact

your local authorities for disposal or recycling

information.

yDo not dispose of batteries in a fire.

yDo not short circuit, disassemble, or allow the

batteries to overheat.

ENGENGLISH

5

IMPORTANT SAFETY INSTRUCTIONS

yDot Defect

The Plasma or LCD panel is a high technology product

with resolution of two million to six million pixels. In a

very few cases, you could see fine dots on the screen

while you’re viewing the TV. Those dots are deactivated

pixels and do not affect the performance and reliability

of the TV.

yGenerated Sound

Cracking noise A cracking noise that occurs when

watching or turning off the TV is generated by plastic

thermal contraction due to temperature and humidity.

This noise is common for products where thermal

deformation is required.

Electrical circuit humming/panel buzzing A low level

noise is generated from a high-speed switching circuit,

which supplies a large amount of current to operate a

product. It varies depending upon the product.

This generated sound does not affect the performance

and reliability of the product.

yTake care not to touch the ventilation openings. When

watching the TV for a long period, the ventilation

openings may become hot. This does not affect the

performance of the product or cause defects in the

product.

yDo not install this product on a wall if it could be

exposed to oil or oil mist. This may damage the product

and cause it to fall.

yIf the TV feels cold to the touch, there may be a small

flicker when it is turned on. This is normal, there is

nothing wrong with TV. Some minute dot defects may

be visible on the screen, appearing as tiny red, green, or

blue spots. However, they have no adverse effect on

the TV’s performance. Avoid touching the LCD screen

or holding your finger(s) against it for long periods of

time. Doing so may produce some temporary distortion

effects on the screen.

Preventing Image burn or Burn-in on

your TV screen

yIf a fixed image displays on the TV screen for

a long period of time, it will be imprinted and

become a permanent disfigurement on the

screen. This is image burn or burn-in and not

covered by the warranty.

yIf the aspect ratio of the TV is set to 4:3 for a

long period of time, image burn may occur on the

letterboxed area of the screen.

yAvoid displaying a fixed image on the TV screen

for a long period of time (2 or more hours for LCD,

1 or more hours for the Plasma TV) to prevent

image burn.

For USA and Canada

FCC NOTICE

This equipment has been tested and found to

comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential

installation. This equipment generates, uses

and can radiate radio frequency energy and, if

not installed and used in accordance with the

instructions, may cause harmful interference

to radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does

cause harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to

try to correct the interference by one or more of

the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the

equipment and the receiver.

- Connect the equipment to an outlet on a circuit

different from that to which the receiver is

connected.

- Consult the dealer or an experienced radio/TV

technician for help.

This device complies with part 15 of the FCC

Rules. Operation is subject to the following two

conditions: (1) this device may not cause harmful

interference and (2) this device must accept any

interference received, including interference that

may cause undesired operation of the device.

Any changes or modifications in construction of

this device which are not expressly approved by

the party responsible for compliance could void

the user’s authority to operate the equipment.

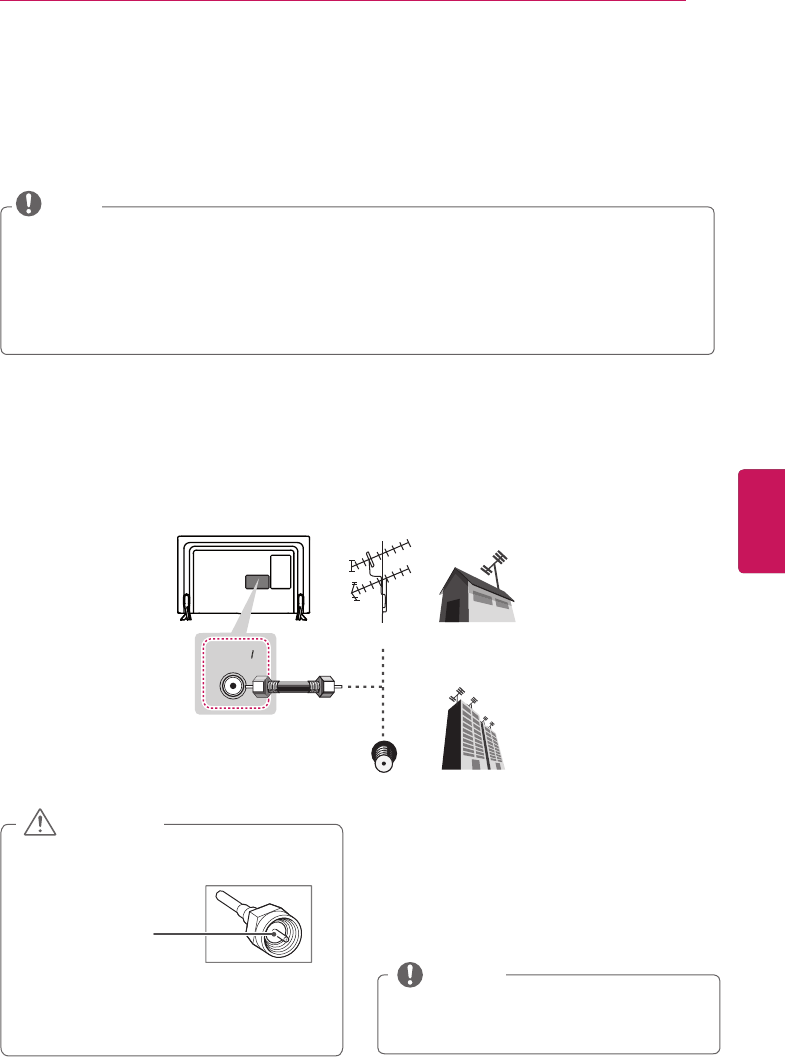

NOTE TO CABLE/TV INSTALLER

This reminder is provided to call the CATV system

installer’s attention to Article 820-40 of the

National Electric Code (U.S.A.). The code provides

guidelines for proper grounding and, in particular,

specifies that the cable ground shall be connected

to the grounding system of the building, as close

to the point of the cable entry as practical.

ENG

ENGLISH

6LICENSES / OPEN SOURCE SOFTWARE NOTICE

LICENSES

Supported licenses may differ by model.

For more information about licenses, visit

www.lg.com

.

OPEN SOURCE SOFTWARE NOTICE

To obtain the source code under GPL, LGPL, MPL and other open source licenses, that is contained in

this product, please visit

http://opensource.lge.com

.

In addition to the source code, all referred license terms, warranty disclaimers and copyright notices

are available for download.

LG Electronics will also provide open source code to you on CD-ROM for a charge covering the cost

of performing such distribution (such as the cost of media, shipping and handling) upon email request

to

opensource@lge.com

. This offer is valid for three (3) years from the date on which you purchased

the product.

yImage shown may differ from your TV.

yYour TV’s OSD (On Screen Display) may differ slightly from that shown in this manual.

yThe available menus and options may differ from the input source or product model that you are

using.

yNew features may be added to this TV in the future.

NOTE

ENGENGLISH

7

ASSEMBLING AND PREPARING

ASSEMBLING AND PREPARING

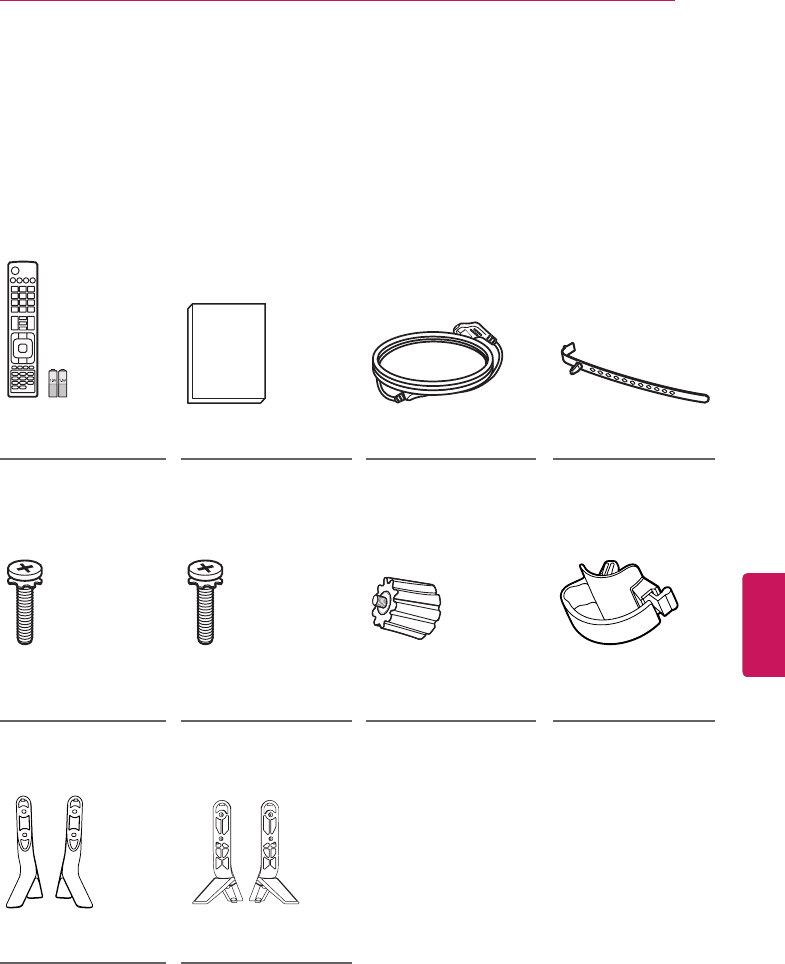

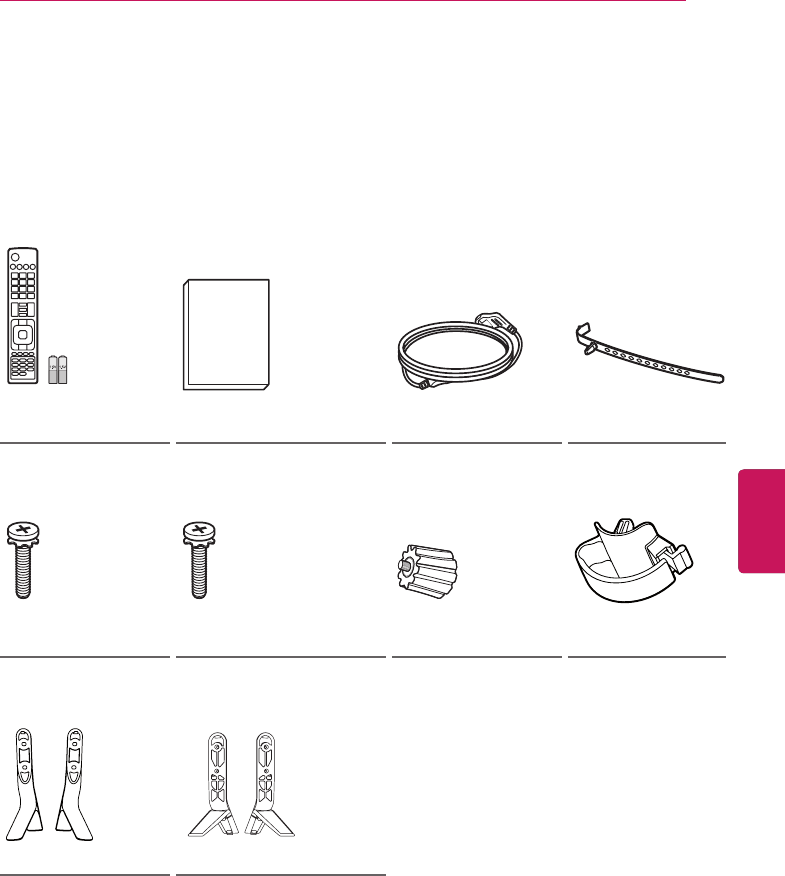

Unpacking

Check your product box for the following items. If there are any missing accessories, contact the local

dealer where you purchased your product. The illustrations in this manual may differ from the actual

product and item.

Remote Control,

Batteries (AAA) Owner’s Manual Power Cord Cable Holder

(For 32LB580B,

32LB5800)

(For 39/42/47/50/55LB5800,

47/50/55/60LB6100,

65LB6190) (For 42LB5800)

Stand Screws

4 EA, M4 x L20 Stand Screws

4 EA, M4 x L14 Wall Mount Spacer

2 EA Stand Holder

2 EA

(For 32LB580B,

LB5800 series,

47/50/55/60LB6100) (For 65LB6190)

Stand Base Stand Base/Stand Body

ENG

ENGLISH

8ASSEMBLING AND PREPARING

Optional Extras

Optional extras can be changed or modified for quality improvement without any notification.

Contact your dealer for buying these items. These devices only work with certain models.

The model name or design may be changed manufacturer’s circumstances or policies.

AN-MR500

Magic Remote AN-VC5**

Video Call Camera LG Audio Device

AN-WF500

Wi-Fi/Bluetooth DONGLE

yThe items supplied with your product may vary depending upon the model.

yProduct specifications or contents of this manual may be changed without prior notice due to

upgrade of product functions.

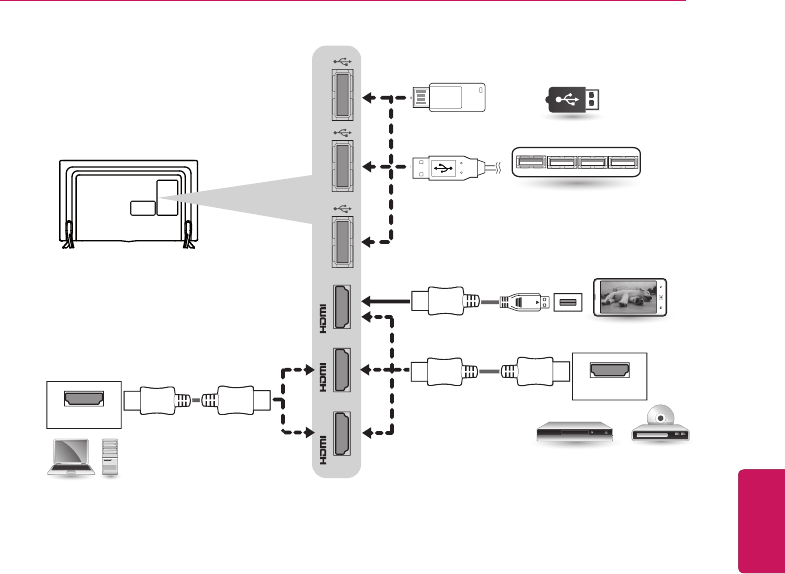

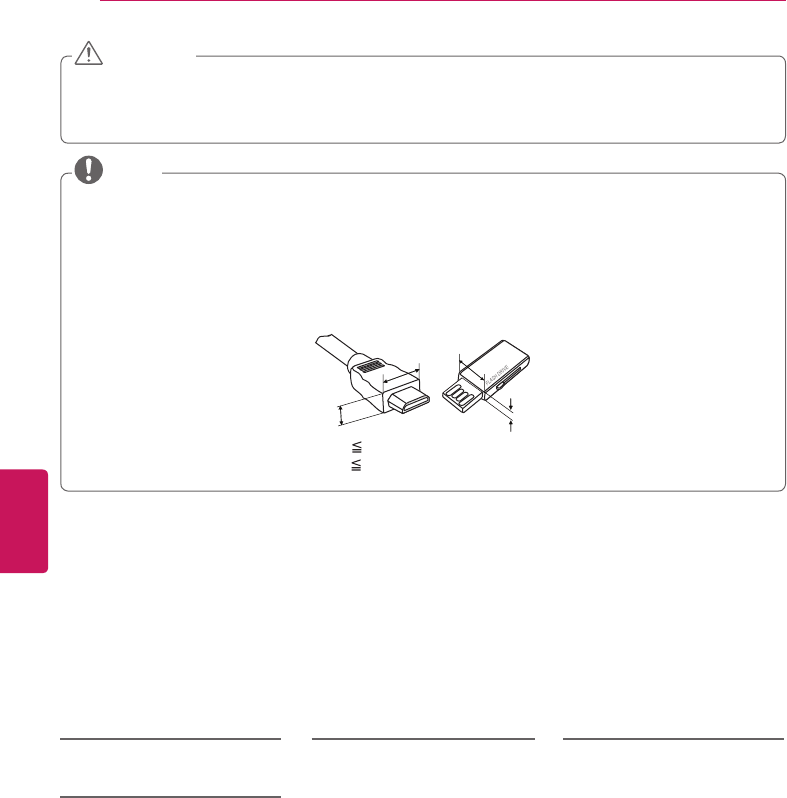

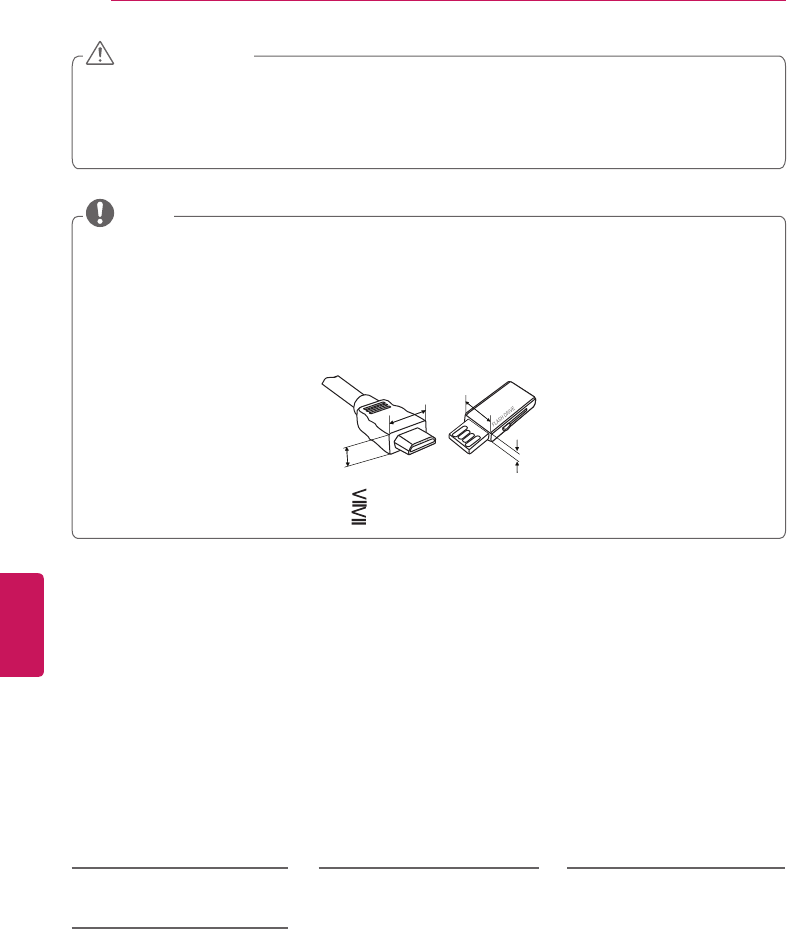

yFor an optimal connection, HDMI cables and USB devices should have bezels less than 10 mm

(0.39 inches) thick and 18 mm (0.7 inches) width.

yUse an extension cable that supports USB 2.0 if the USB cable or USB FLASH DRIVE does not

fit into your TV’s USB port.

B

AA

B

*A 10 mm (0.39 inches)

*B 18 mm (0.7 inches)

NOTE

yDo not use any unapproved items to ensure the safety and product life span.

yAny damages or injuries by using unapproved items are not covered by the warranty.

ySome models appear to have a thin film on the screen. It is actually part of the screen; do not

remove it.

CAUTION

ENGENGLISH

9

ASSEMBLING AND PREPARING

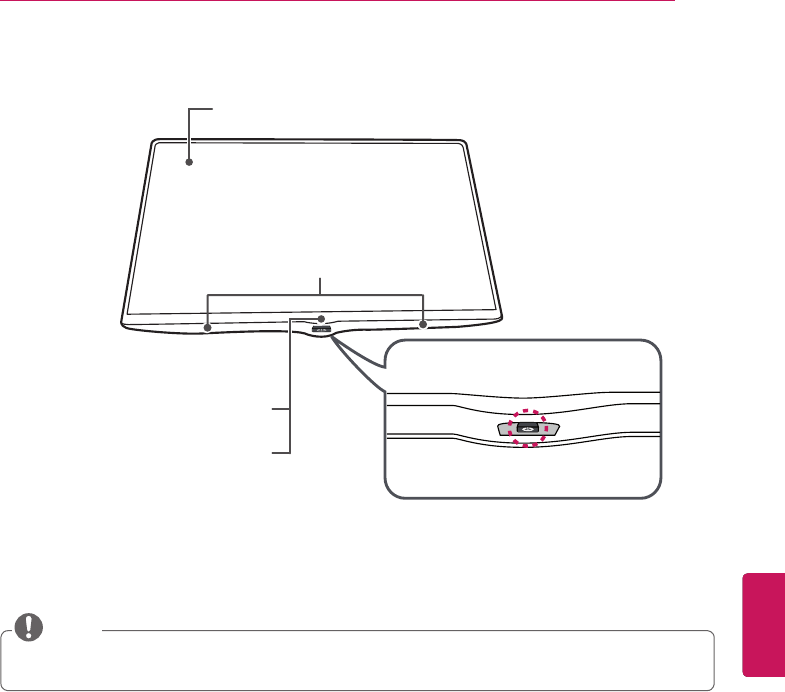

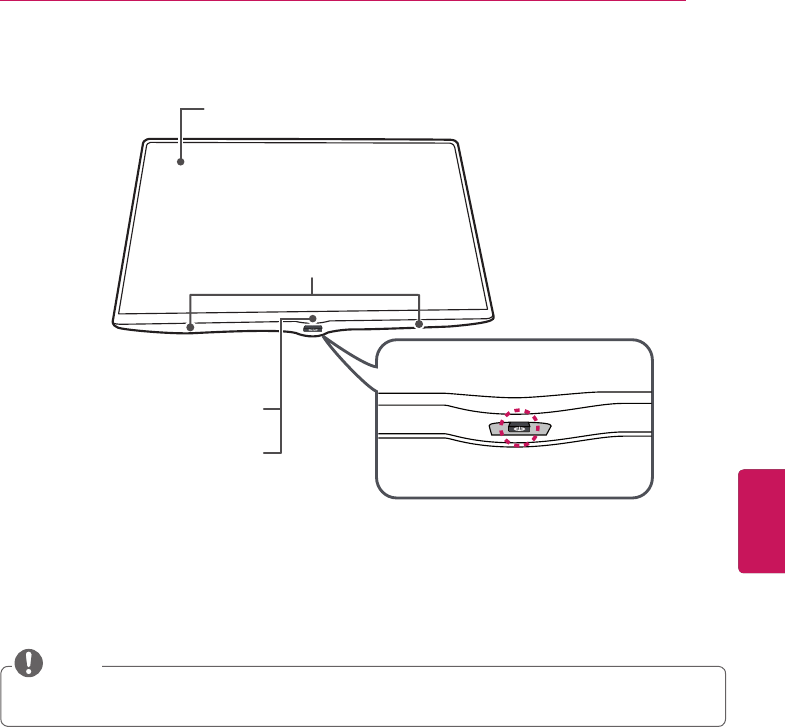

Parts and buttons

1 Intelligent sensor - Adjusts the image quality and brightness based on the surrounding

environment.

2 Joystick button is located below the screen of TV.

yYou can set the Power indicator Light to on or off by selecting OPTION in the main menus.

(Depending upon model)

NOTE

Remote Control Sensor and

Intelligent Sensor1

Power Indicator

Screen

Speakers

Joystick button2

ENG

ENGLISH

10 ASSEMBLING AND PREPARING

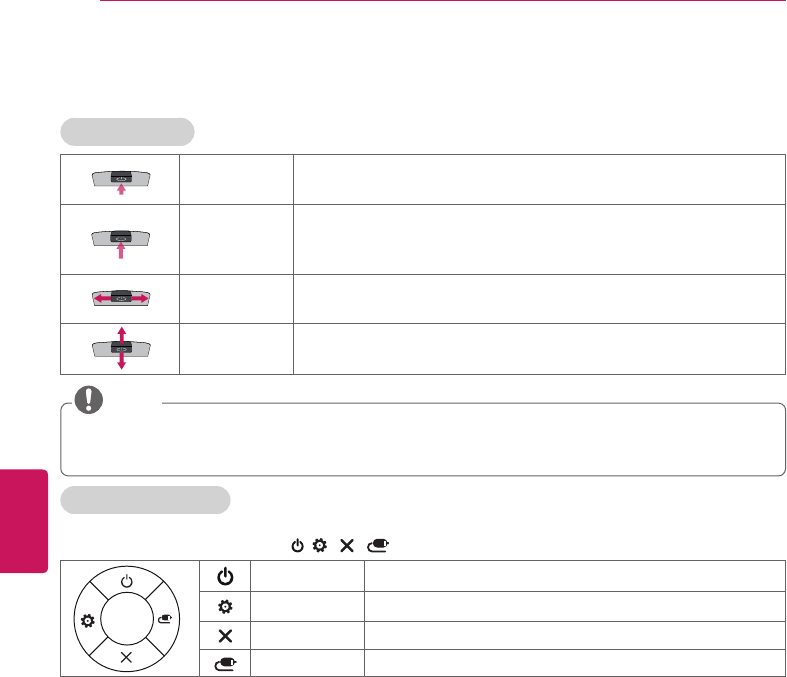

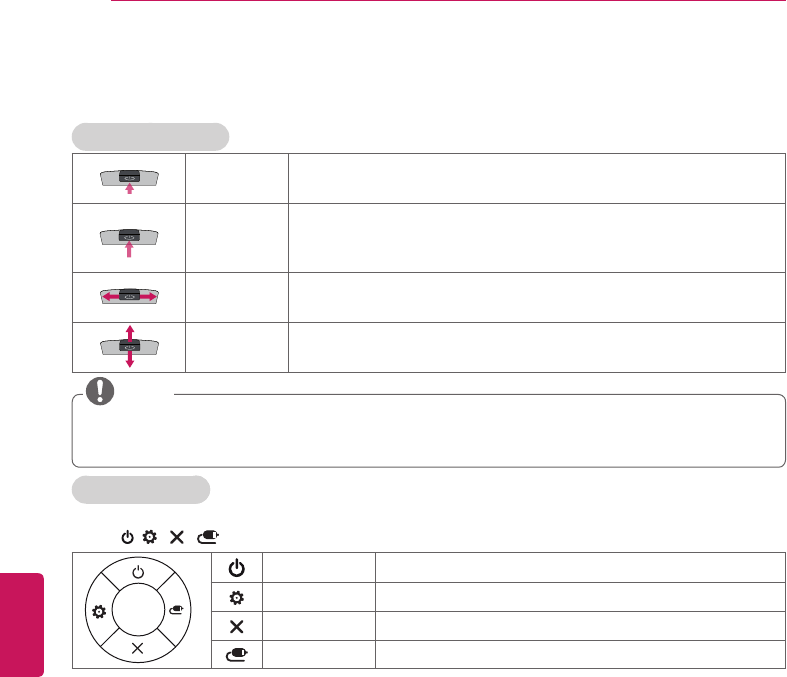

Using the joystick button

You can operate the TV by pressing the button or moving the joystick left, right, up, or down.

Basic functions

Power On When the TV is turned off, place your finger on the joystick button and

press it once and release it.

Power Off

When the TV is turned on, place your finger on the joystick button and

press it once for a few seconds and release it.

(However, if the Menu button is on the screen, pressing and holding the

joystick button will let you exit the Menu.)

Volume Control If you place your finger over the joystick button and move it left or right,

you can adjust the volume level you want.

Channels Control If you place your finger over the joystick button and move it up or down,

you can scrolls through the saved channels you want.

yWhen your finger over the joystick button and push it to the up, down, left, or right, be careful

not to press the joystick button. If you press the joystick button first, you may not be able to

adjust the volume level and/or scroll through saved channels.

NOTE

Adjusting the menu

When the TV is turned on, press the joystick button one time.

You can adjust the Menu items ( , , , ) moving the joystick button up, down, left or right.

TV off Turns the power off.

Settings Accesses the main menu.

Close Clears on-screen displays and returns to TV viewing.

Input List Changes the input source.

ENGENGLISH

11

ASSEMBLING AND PREPARING

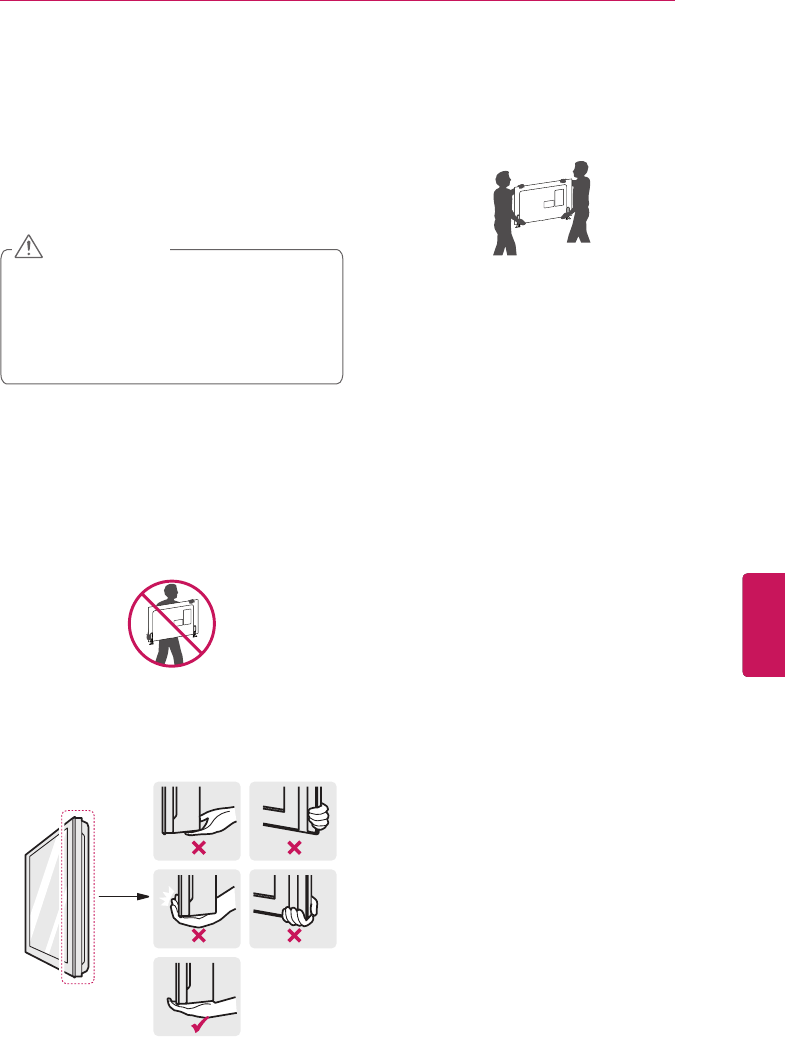

Lifting and moving the TV

When moving or lifting the TV, read the following

to prevent the TV from being scratched or

damaged and for safe transportation regardless

of its type and size.

yAvoid touching the screen at all times, as

this may result in damage to the screen.

yDo not place the product on the floor with

its front facing down without padding.

Failure to do so may result in damage to

the screen.

CAUTION

yIt is recommended to move the TV in the

box or packing material that the TV originally

came in.

yBefore moving or lifting the TV, disconnect

the power cord and all cables.

yWhen holding the TV, the screen should

face away from you to avoid damage.

yHold the top and bottom of the TV frame

firmly. Make sure not to hold the transparent

part, speaker, or speaker grill area.

yUse at least two people to move a large TV.

yWhen transporting the TV by hand, hold the

TV as shown in the following illustration.

yWhen handling the TV, be careful not to

damage the protruding joystick button.

yWhen transporting the TV, do not expose

the TV to jolts or excessive vibration.

yWhen transporting the TV, keep the TV

upright; never turn the TV on its side or tilt

towards the left or right.

ENG

ENGLISH

12 ASSEMBLING AND PREPARING

1

2

Setting up the TV

You can mount your TV to a wall or attach

the stand if you wish to place the TV on an

entertainment center or other furniture.

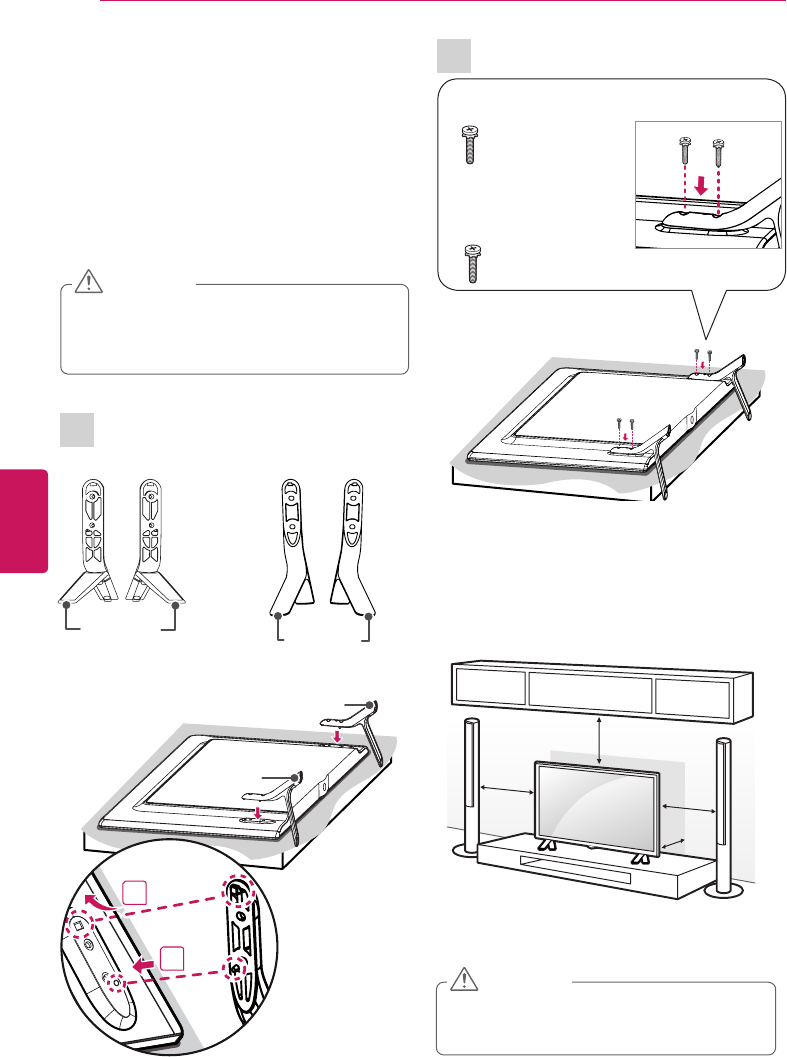

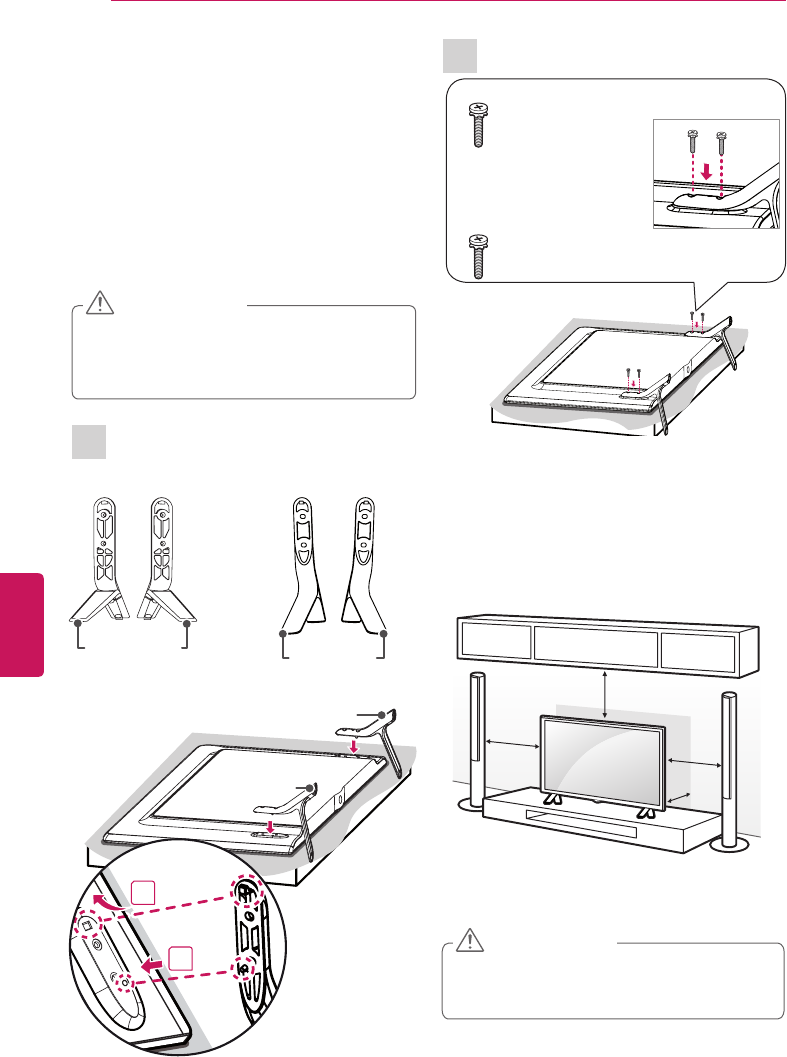

Attaching the stand

If you are not mounting the TV to a wall, use the

following instructions to attach the stand.

yWhen attaching the stand to the TV

set, place the screen facing down on a

cushioned table or flat surface to protect

the screen from scratches.

CAUTION

Mounting on a table

1 Lift and tilt the TV into its upright position on

a table.

- Leave a 10 cm (4 inch) (minimum) space

from the wall for proper ventilation.

10 cm

10 cm

10 cm

10 cm

2 Connect the power cord to a wall outlet.

yDo not place the TV near or on sources

of heat, as this may result in fire or other

damage.

CAUTION

(4 inches)

(For 32LB580B,

32LB5800)

4 EA

M4 x L20

4 EA

M4 x L14

(For

39/42/47/50/55LB5800,

47/50/55/60LB6100,

65LB6190)

B stand base

A stand base

1

2

(For 32LB580B,

LB5800 series,

47/50/55/60LB6100)

(For 65LB6190)

Stand Base

Stand Base/

Stand Body

ENGENGLISH

13

ASSEMBLING AND PREPARING

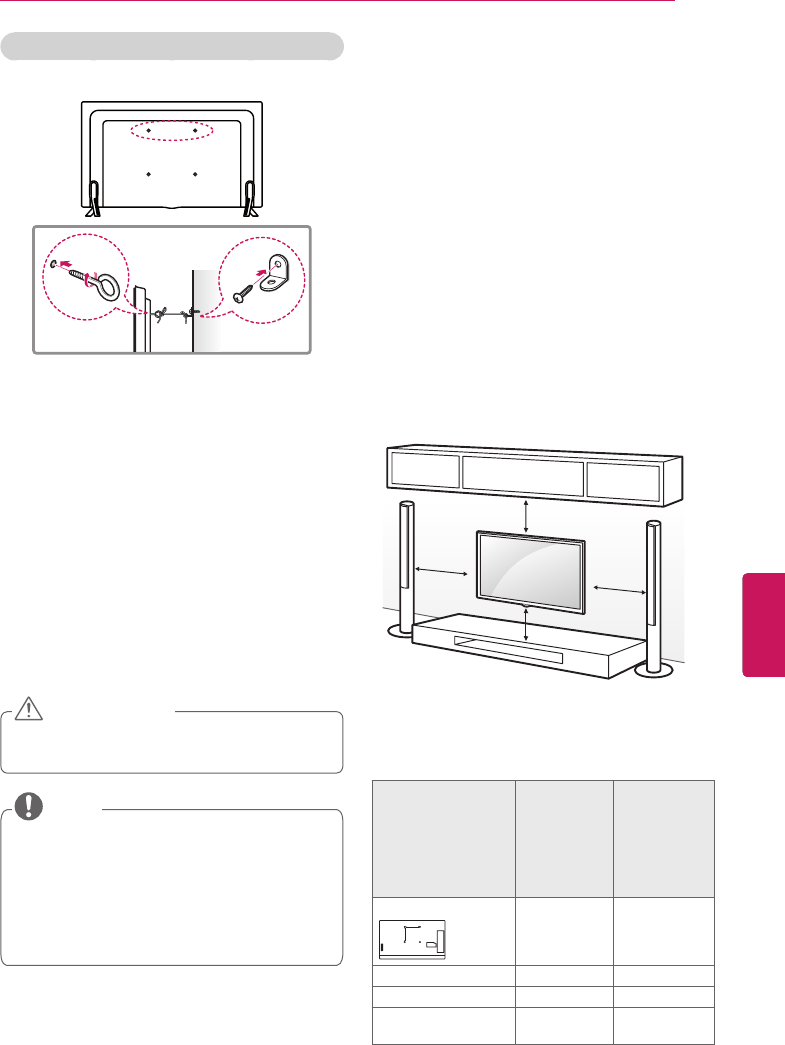

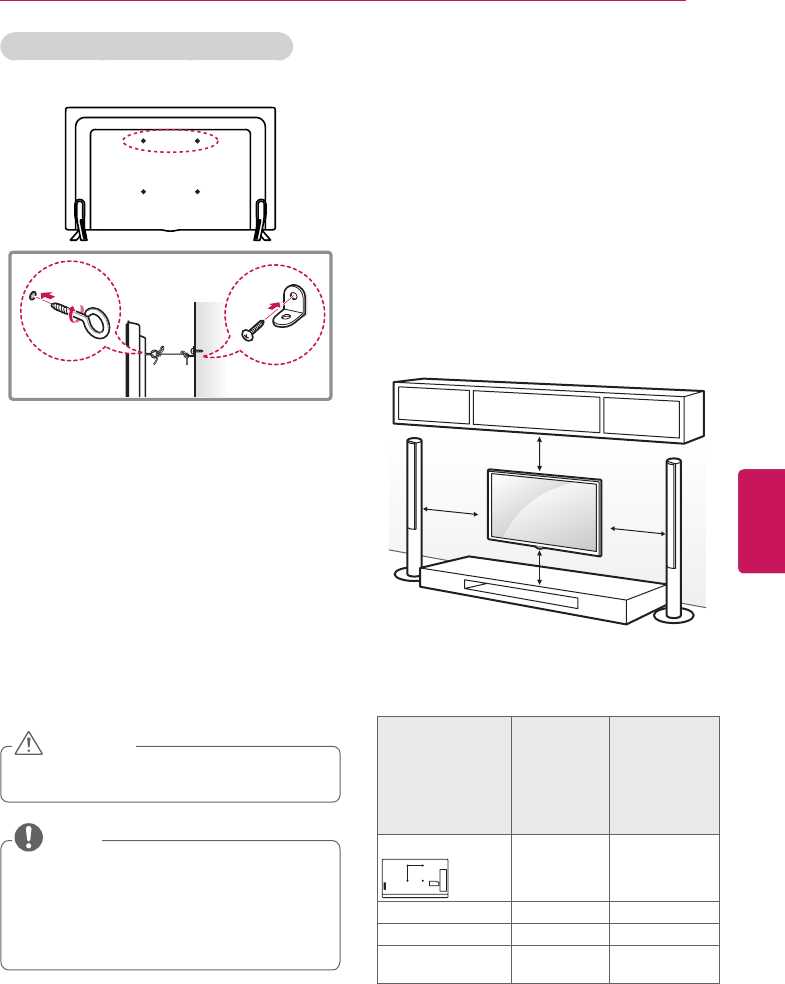

Securing the TV to a wall (optional)

(Depending upon model)

1 Insert and tighten the eye-bolts, or TV

brackets and bolts on the back of the TV.

- If there are bolts inserted at the eye-bolts

position, remove the bolts first.

2 Mount the wall brackets with the bolts to the

wall.

Match the location of the wall bracket and

the eye-bolts on the rear of the TV.

3 Connect the eye-bolts and wall brackets

tightly with a sturdy rope or cable.

Make sure to keep the rope parallel to the

flat surface.

yMake sure that children do not climb on

or hang on the TV.

CAUTION

yUse a platform or cabinet that is strong

and large enough to support the TV

securely.

yBrackets, bolts and ropes are optional.

You can obtain additional accessories

from your local dealer.

NOTE

Mounting on a wall

An optional wall mount can be used with your

LG Television. Consult with your local dealer for

a wall mount that supports the VESA standard

used by your TV model. Carefully attach the wall

mount bracket at the rear of the TV. Install the

wall mount bracket on a solid wall perpendicular

to the floor. If you are attaching the TV to other

building materials, please contact qualified

personnel to install the wall mount. Detailed

instructions will be included with the wall mount.

We recommend that you use an LG brand wall

mount. When you do not use LG’s wall mount

bracket, please use a wall mount bracket where

the device is adequately secured to the wall with

enough space to allow connectivity to external

devices.

10 cm

10 cm

10 cm

10 cm

Make sure to use screws and wall mounts that

meet the VESA standard. Standard dimensions

for the wall mount kits are described in the

following table.

Model 32LB580B

32LB5800

39LB5800

42LB5800

47LB5800

50LB5800

55LB5800

47LB6100

50LB6100

55LB6100

VESA (A x B)

A

B

200 x 200 400 x 400

Standard screw M6 M6

Number of screws 4 4

Wall mount

bracket (optional) LSW240B

MSW240 LSW440B

MSW240

(4 inches)

ENG

ENGLISH

14 ASSEMBLING AND PREPARING

yDisconnect the power first, and then

move or install the TV. Otherwise electric

shock may occur.

yIf you install the TV on a ceiling or slanted

wall, it may fall and result in severe injury.

Use an authorized LG wall mount and

contact the local dealer or qualified

personnel.

yDo not over tighten the screws as this

may cause damage to the TV and void

your warranty.

yUse the screws and wall mounts that

meet the VESA standard. Any damages

or injuries by misuse or using an improper

accessory are not covered by the

warranty.

CAUTION

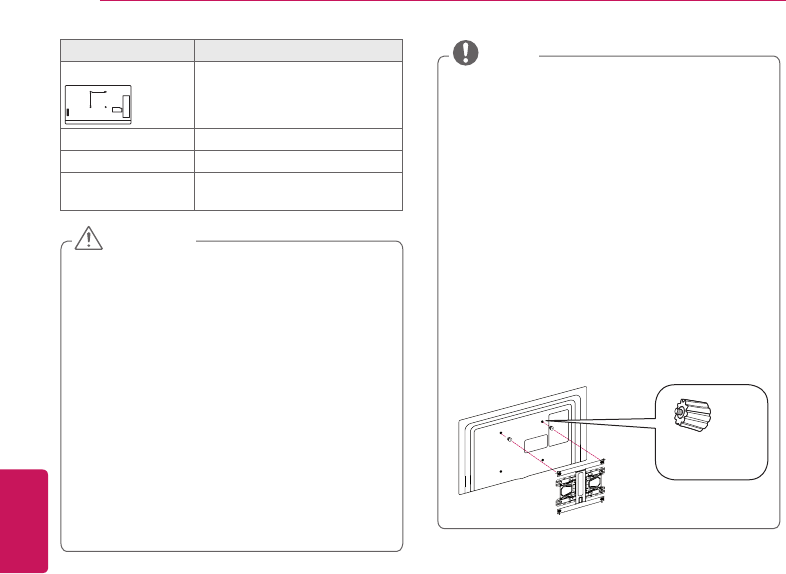

yUse the screws that are listed on the VESA

standard screw specifications.

yThe wall mount kit includes an installation

manual and necessary parts.

yThe wall mount bracket is optional. You can

obtain additional accessories from your local

dealer.

yThe length of screws may differ depending

upon the wall mount. Make sure to use the

proper length.

yFor more information, refer to the manual

supplied with the wall mount.

yWhen attaching a wall mounting bracket to

the TV, insert the wall mount inner spacers

into the TV wall mount holes to adjust the

vertical angle of the TV.

(For 42LB5800)

NOTE

Wall Mount

Spacers

Model 60LB6100, 65LB6190

VESA (A x B)

A

B

400 x 400

Standard screw M6

Number of screws 4

Wall mount

bracket (optional) LSW440B

ENGENGLISH

15

MAKING CONNECTIONS

ANTENNA/

CABLE IN

VHF Antenna

UHF Antenna

Antenna

Coaxial (75Ω)

Terminal

(*Not Provided)

MAKING CONNECTIONS

You can connect various external devices to the TV. Supported external devices are: HD receivers,

DVD players, VCRs, audio systems, USB storage devices, PC, gaming devices, and other external

devices. For more information on external device’s connection, refer to the manual provided with

each device.

yIf you record a TV program on a DVD recorder or VCR, make sure to connect the TV signal

input cable to the TV through a DVD recorder or VCR. For more information of recording, refer

to the manual provided with the connected device.

yThe external device connections shown may differ slightly from illustrations in this manual.

yConnect external devices to the TV regardless of the order of the TV port.

yIf you connect a gaming device to the TV, use the cable supplied with the gaming device.

yRefer to the external equipment’s manual for operating instructions.

NOTE

Connecting to an antenna or cable

Connect an antenna, cable, or cable box to watch TV while referring to the following. The illustrations

may differ from the actual items. And a RF cable is optional.

yMake sure not to bend the copper wire of

the RF cable.

yComplete all connections between

devices, and then connect the power cord

to the power outlet to prevent damage to

your TV.

CAUTION

Copper wire

yUse a signal splitter to use 2 TVs or more.

yDTV Audio Supported Codec: MPEG,

Dolby Digital.

NOTE

ENG

ENGLISH

16 MAKING CONNECTIONS

ANTENNA/

CABLE IN

PBPRY RL

VIDEO AUDIO

OPTICAL AUDIO IN

H/P OUT

VIDEO

MONO

( )

AUDIOL R

LAN SERVICE

ONLY

P

B

P

R

VIDE

O

/Y

PC-AUDIO IN

L/MONO AUDIO R

COMPONENT IN

/AV IN

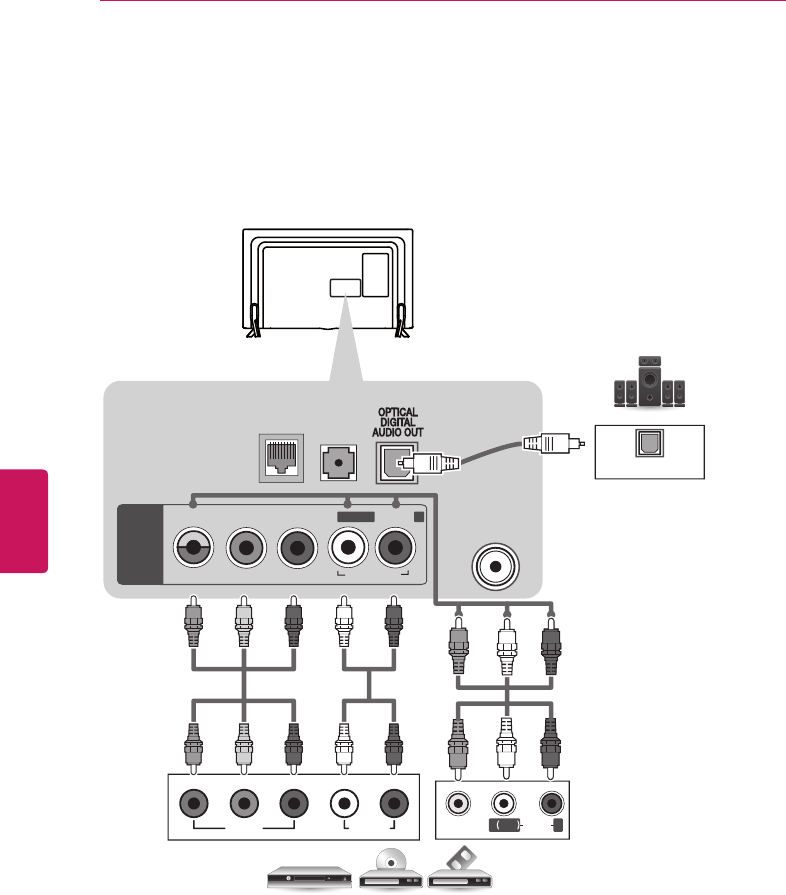

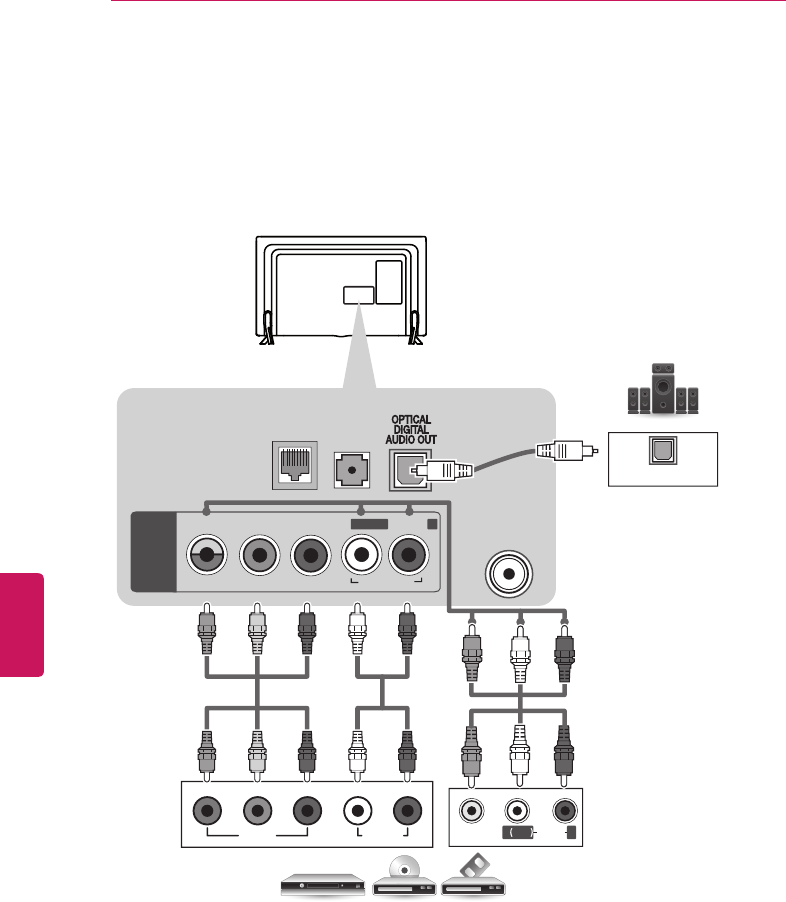

Other connections

yImage shown may differ from your TV.

Connect your TV to external devices. For the best picture and audio quality, connect the external

device and the TV with the HDMI cable as shown. Depending upon the model, a cable may not be

provided.

Digital Audio

System

GREEN GREEN

BLUE BLUE

RED RED

YELLOW YELLOW

WHITE WHITE

WHITE WHITE

RED RED

RED RED

VCR / DVD / Blu-Ray / HD Cable Box

ENGENGLISH

17

MAKING CONNECTIONS

USB IN 1 USB IN 2 USB IN 3

IN

1

(ARC)

IN

3

(MHL)

IN

2

HDMI

HDMI

HDMI

HDMI

HD Cable Box / DVD /

Blu-Ray / HD STB

MHL Cable

Mobile phone

USB

USB HUB

PC

ENG

ENGLISH

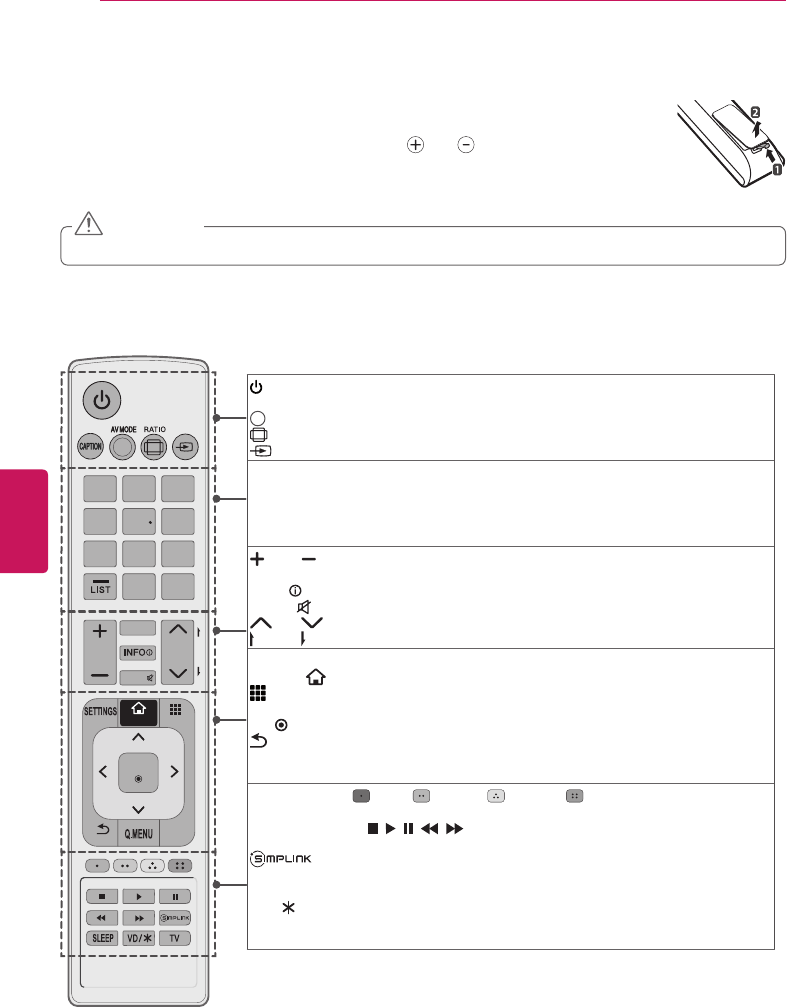

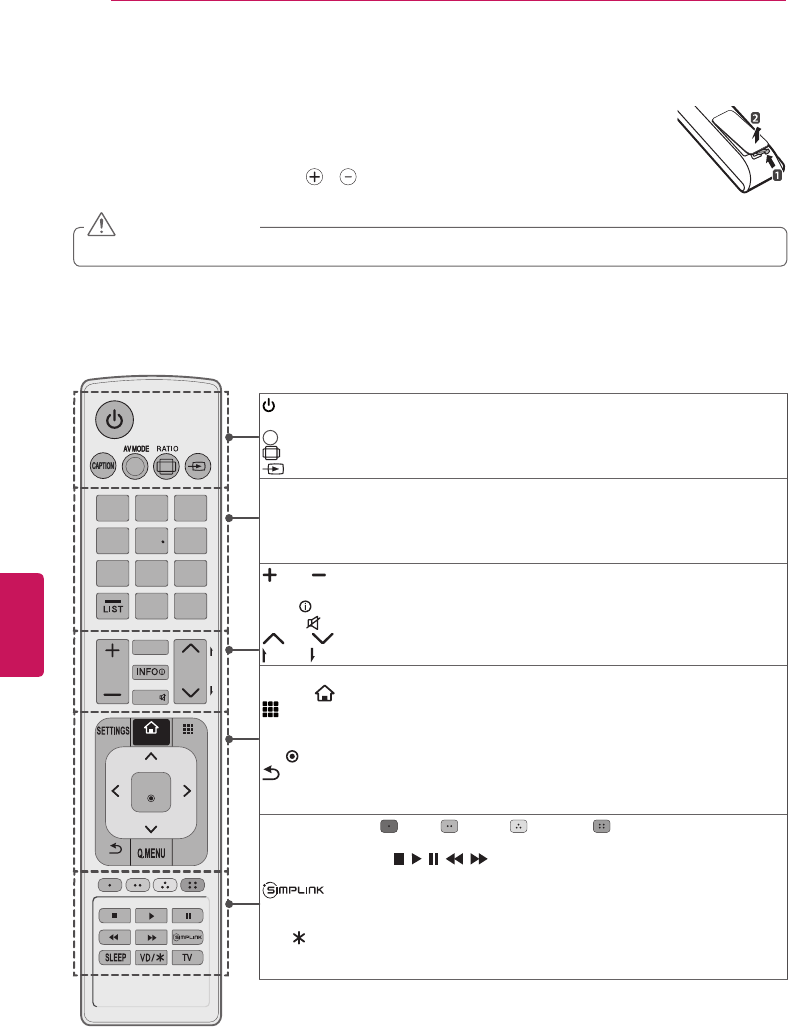

18 REMOTE CONTROL

REMOTE CONTROL

The descriptions in this manual are based on the buttons on the remote control. Please

read this manual carefully and use the TV correctly. To install batteries, open the battery

cover, replace batteries (1.5 V AAA) matching the and ends to the label inside

the compartment, and close the battery cover. Failure to match the correct polarities of

the battery may cause the battery to burst or leak, resulting in fire, personal injury, or

ambient pollution.To remove the batteries, perform the installation actions in reverse.

yDo not mix old and new batteries, as this may damage the remote control.

CAUTION

This remote uses infrared light. When in use, it should be pointed in the direction of the TV’s remote

sensor.

1 2 3

4 5 6

7 8

0

9

MY APPS

SMART

CH

VOL

P

A

G

E

INPUT

FAV

MUTE

FLASHBK

EXIT

BACK

OK

(POWER) Turns the TV on or off.

CAPTION Activates or deactivates the subtitles.

AV MODE Selects an AV mode.

RATIO Resizes an image.

INPUT Changes the input source. Turns the TV on if it is off.

Number button Enters numbers.

- (Dash) Inserts a dash between numbers such as 2-1 and 2-2.

LIST Accesses the saved channel list.

FLASHBK Alternates between the two last channels selected (pressing

repeatedly).

VOL Adjusts the volume level.

FAV Accesses your favorite channel list.

INFO Shows information on the current program.

MUTE Mutes all sounds.

CH Scrolls through the saved channels.

PAGE Moves to the previous or next screen.

SETTINGS Accesses the main menu.

SMART Accesses the Home menu.

MY APPS Shows the list of Apps.

Navigation buttons Scrolls through menus or options. (up/down/left/right)

OK Selects menus or options and confirms your input.

BACK Returns to the previous screen.

Q.MENU Accesses the quick menu.

EXIT Clears all on-screen displays and returns to TV viewing.

Color buttons (: Red, : Green, : Yellow, : Blue)

These access special functions in some menus.

Control buttons ( , , , , ) Controls the SIMPLINK compatible devices

(USB,SIMPLINK).

Accesses the AV devices connected to the TV;

Opens the SIMPLINK menu.

SLEEP Sets the length of time until the TV to turns off.

VD / Enables VD function. SAP(Secondary Audio Program) Feature can also

be enabled by pressing the VD key.

TV Returns to the last TV channel.

ENGENGLISH

19

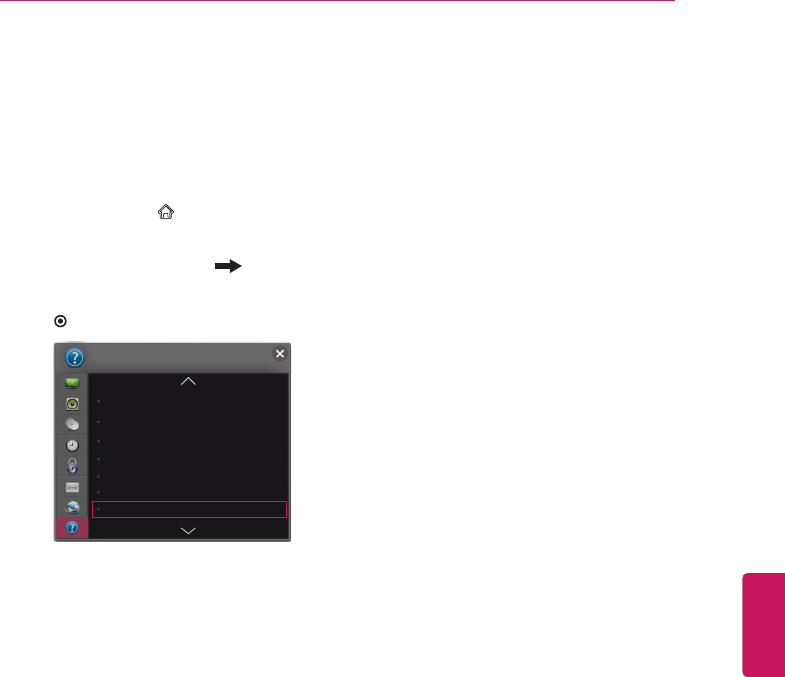

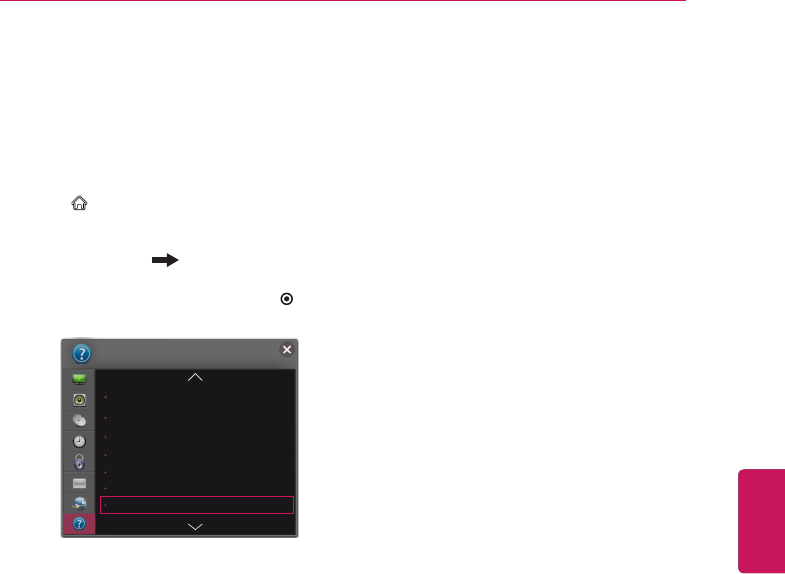

USING THE USER GUIDE

USING THE USER

GUIDE

User Guide allows you to easily access detailed

TV information.

1 Press SMART button to access the Home

menu.

2 Select SETTINGS SUPPORT.

3 Select User Guide and press the OK button.

SUPPORT

User Guide

Legal Documents

Initialization of App

LG Remote TV Service

Sound Test

Product/Service Info.

Patent Information

ENG

ENGLISH

20 SPECIFICATIONS

MODELS

32LB580B

(32LB580B-UG) 39LB5800

(39LB5800-UG)

32LB5800

(32LB5800-UG)

Dimensions

(W x H x D)

With stand 732 x 481 x 207 (mm) 885 x 567 x 218 (mm)

28.8 x 18.9 x 8.1 (inch) 34.8 x 22.3 x 8.5 (inch)

Without stand 732 x 431 x 55.5 (mm) 885 x 524 x 55.5 (mm)

28.8 x 16.9 x 2.1 (inch) 34.8 x 20.6 x 2.1 (inch)

Weight With stand 6.2 kg (13.6 Ibs) 8.3 kg (18.2 Ibs)

Without stand 6.0 kg (13.2 Ibs) 8 kg (17.6 Ibs)

Current Value / Power consumption 1.25 A / 75 W 1.0 A / 100 W

MODELS 42LB5800

(42LB5800-UG)

47LB5800

(47LB5800-UG)

47LB6100

(47LB6100-UG)

Dimensions

(W x H x D)

With stand 961 x 610 x 218 (mm) 1,073 x 676 x 255 (mm)

37.8 x 24 x 8.5 (inch) 42.2 x 26.6 x 10 (inch)

Without stand 961 x 567 x 55.5 (mm) 1,073 x 629 x 55.8 (mm)

37.8 x 22.3 x 2.1 (inch) 42.2 x 24.7 x 2.1 (inch)

Weight With stand 9.5 kg (20.9 Ibs) 12.7 kg (27.9 Ibs)

Without stand 9.2 kg (20.2 Ibs) 12.3 kg (27.1 Ibs)

Current Value / Power consumption 1.1 A / 110 W 1.2 A / 120 W

SPECIFICATIONS

Product specifications may be changed without prior notice due to upgrade of product functions.

Power requirement AC 100 - 240 V ~ 50 / 60 Hz

Television System ATSC / NTSC-M, 64 & 256 QAM

Program Coverage VHF 2-13, UHF 14-69, CATV 1-135, DTV 2-69, CADTV 1-135

External Antenna Impedance 75 Ω

Environment

condition

Operating Temperature 0 - 40 °C (32 °F ~ 104 °F)

Operating Humidity Less than 80 %

Storage Temperature -20 - 60 °C (- 4 °F ~ 140 °F)

Storage Humidity Less than 85 %

ENGENGLISH

21

SPECIFICATIONS / EXTERNAL CONTROL DEVICE SETUP

MODELS

50LB5800

(50LB5800-UG) 55LB5800

(55LB5800-UG)

50LB6100

(50LB6100-UG) 55LB6100

(55LB6100-UG)

Dimensions

(W x H x D)

With stand 1,128 x 708 x 255 (mm) 1,243 x 772 x 255 (mm)

44.4 x 27.8 x 10 (inch) 48.9 x 30.3 x 10 (inch)

Without stand 1,128 x 660 x 55.8 (mm) 1,243 x 725 x 56.8 (mm)

44.4 x 25.9 x 2.1 (inch) 48.9 x 28.5 x 2.2 (inch)

Weight With stand 14.2 kg (31.3 Ibs) 17.7 kg (39.0 Ibs)

Without stand 13.8 kg (30.4 Ibs) 17.3 kg (38.1 Ibs)

Current Value / Power consumption 1.3 A / 130 W 1.4 A / 140 W

MODELS 60LB6100

(60LB6100-UG) 65LB6190

(65LB6190-UD)

Dimensions

(W x H x D)

With stand 1,373 x 848 x 280 (mm) 1,462 x 898 x 314 (mm)

54 x 33.3 x 11 (inch) 57.5 x 35.3 x 12.3 (inch)

Without stand 1,373 x 801 x 58.8 (mm) 1,462 x 850 x 59.2 (mm)

54 x 31.5 x 2.3 (inch) 57.5 x 33.4 x 2.3 (inch)

Weight With stand 23.5 kg (51.8 Ibs) 30.5 kg (67.2 Ibs)

Without stand 23.0 kg (50.7 Ibs) 29 kg (63.9 Ibs)

Current Value / Power consumption 1.5 A / 150 W 1.9 A / 190 W

Wireless LAN module (WN8122E1) specification

Standard IEEE802.11a/b/g/n

Frequency Range 2400 to 2483.5 MHz

5150 to 5250 MHz

5725 to 5850 MHz

Output Power (Max.)

802.11a : 16.5 dBm

802.11b : 16 dBm

802.11g : 15.5 dBm

802.11n - 2.4GHz : 15.5 dBm

802.11n - 5GHz: 16.5 dBm

yBecause band channel used by the country could be different, the user can not change or

adjust the operating frequency and this product is set for the regional frequency table.

yThis device should be installed and operated with minimum distance 20 cm (7.8 inch) between

the device and your body. And this phrase is for the general statement for consideration of

user environment.

yContains FCC ID: BEJWN8122E1 / Contains IC: 2703H-WN8122E1

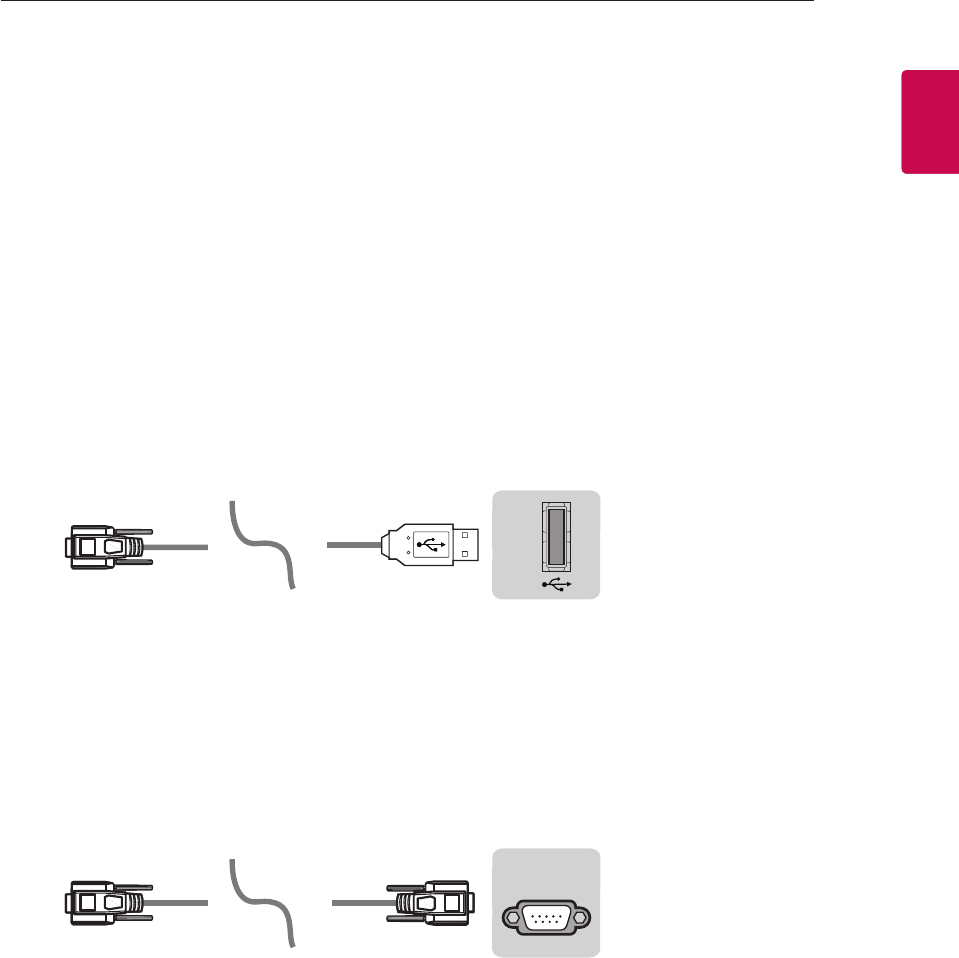

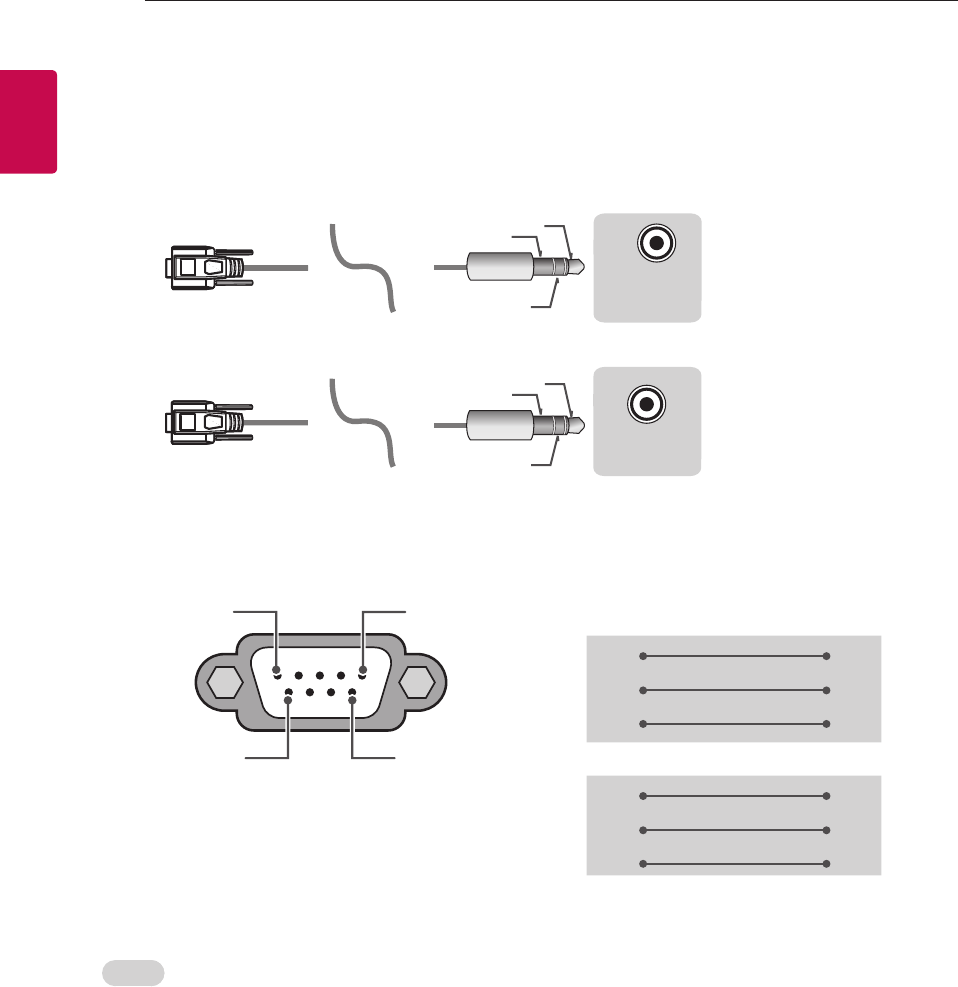

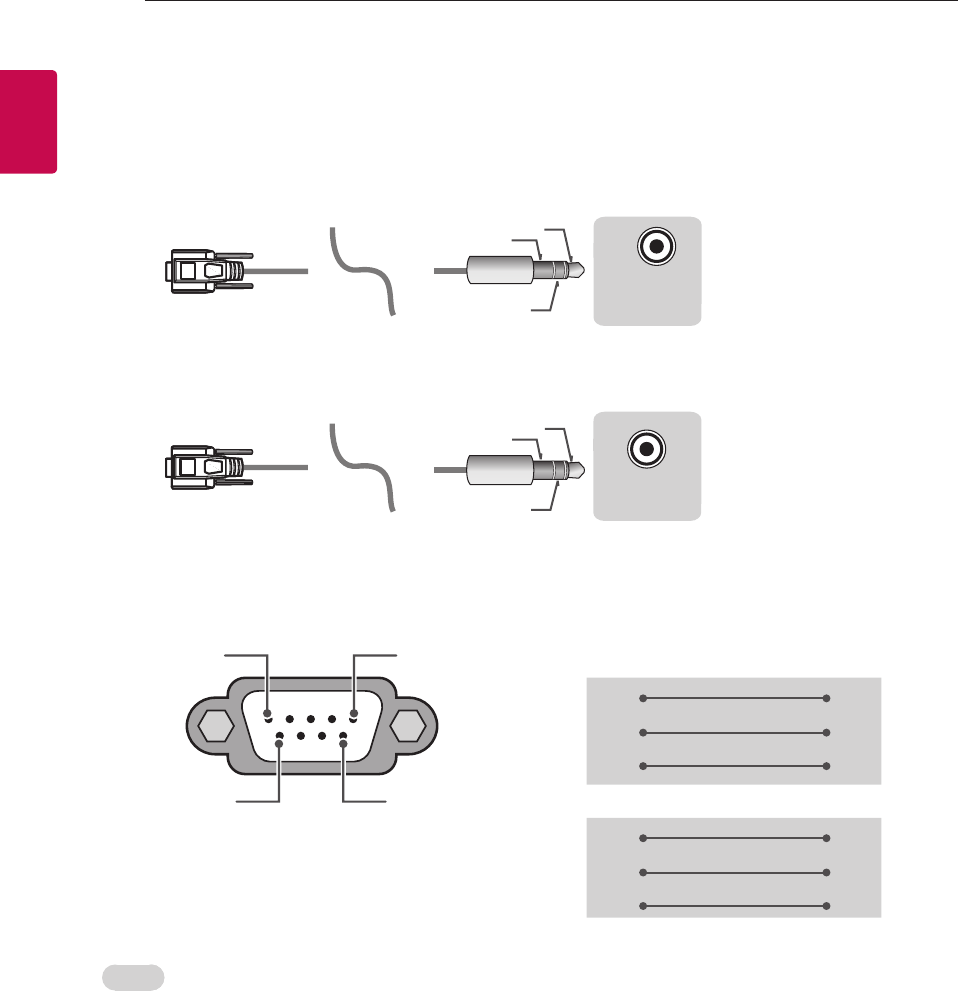

EXTERNAL CONTROL DEVICE SETUP

To obtain the external control device setup information, please visit

www.lg.com

.

ENG

ENGLISH

22 MAINTENANCE / TROUBLESHOOTING

MAINTENANCE

Cleaning Your TV

Clean your TV regularly to keep it at peak performance and to extend the product lifespan.

yMake sure to turn the power off and disconnect the power cord and all other cables first.

yWhen the TV is left unattended or unused for a long time, disconnect the power cord from the

wall outlet to prevent possible damage from lightning or power surges.

CAUTION

Screen, frame, cabinet, and stand

To remove dust or light dirt, wipe the surface with a dry, clean, and soft cloth.

To remove major dirt, wipe the surface with a soft cloth dampened in clean water or a diluted mild

detergent. Then wipe immediately with a dry cloth.

yDo not push, rub, or hit the surface with your fingernail or a sharp object, as this may result in

scratches on the screen and image distortions.

yDo not use any chemicals, such as waxes, benzene, alcohol, thinners, insecticides, air

fresheners, lubricants, as these may damage the screen’s finish and cause discoloration.

yDo not spray liquid onto the surface. If water enters the TV, it may result in fire, electric shock,

or malfunction.

CAUTION

Power cord

Remove the accumulated dust or dirt on the power cord regularly.

TROUBLESHOOTING

Problem Solution

Cannot control the TV

with the remote control.

yCheck the remote control sensor on the product and try again.

yCheck if there is any obstacle between the product and the remote control.

yCheck if the batteries are still working and properly installed ( to , to ).

No image display and no

sound is produced.

yCheck if the product is turned on.

yCheck if the power cord is connected to a wall outlet.

yCheck if there is a problem in the wall outlet by connecting other products.

The TV turns off

suddenly.

yCheck the power control settings. The power supply may be interrupted.

yCheck if the Sleep Timer/Off Time is activated in the TIME settings.

yIf there is no signal while the TV is on, the TV will turn off automatically after 15

minutes of inactivity.

The model and serial number of the TV are located

on the back and one side of the TV.

Record them below should you ever need service.

MODEL

SERIAL

This product qualifies for ENERGY STAR in

the “factory default (Home Use)” setting.

Changing the factory default settings or

enabling other features may increase power

consumption that could exceed the limits

necessary to quality for ENERGY STAR.

Refer to ENERGY STAR.gov for more

information on the ENERGY STAR program.

OWNER’S MANUAL

EXTERNAL CONTROL

DEVICE SETUP

Please read this manual carefully before operating the set and retain it for

future reference.

www.lg.com

2

ENG



2KEY CODES



• This feature is not available for all models.



   

  

00 CH +, PR + R/C Button 53 List R/C Button

01 CH -, PR - R/C Button 5B Exit R/C Button

02 Volume + R/C Button 60 PIP(AD) R/C Button

03 Volume - R/C Button 61 Blue R/C Button

06 > (Arrow Key / Right Key) R/C Button 63 Yellow R/C Button

07 < (Arrow Key / Left Key) R/C Button 71 Green R/C Button

08 Power R/C Button 72 Red R/C Button

09 Mute R/C Button 79 Ratio / Aspect Ratio R/C Button

0B Input R/C Button 91 AD (Audio Description) R/C Button

0E SLEEP R/C Button 7A User Guide R/C Button

0F TV, TV/RAD R/C Button 7C Smart / Home R/C Button

10 - 19 * Number Key 0 - 9 R/C Button 7E SIMPLINK R/C Button

1A Q.View / Flashback R/C Button 8E ►► (Forward) R/C Button

1E FAV (Favorite Channel) R/C Button 8F ◄◄ (Rewind) R/C Button

20 Text (Teletext) R/C Button AA Info R/C Button

21 T. Opt (Teletext Option) R/C Button AB Program Guide R/C Button

28 Return (BACK) R/C Button B0 ► (Play) R/C Button

30 AV (Audio / Video) Mode R/C Button B1 ꕗ (Stop / File List) R/C Button

39 Caption/Subtitle R/C Button BA ꕘ (Freeze / Slow Play /

Pause) R/C Button

40 Λ

(Arrow Key / Cursor Up)

R/C Button BB Soccer R/C Button

41 V (Arrow Key / Cursor

Down) R/C Button BD ꔄ (REC) R/C Button

42 My Apps R/C Button DC 3D R/C Button

43 Menu / Settings R/C Button 99 AutoConfig R/C Button

44 OK / Enter R/C Button 9F App / * R/C Button

45 Q.Menu R/C Button

4C List, - (ATSC Only) R/C Button

* Key code 4C (0x4C) is available on ATSC/ISDB models which use major/minor channel.

(For South Korea, Japan, North America, Latin America except Colombia models)

3

ENG

3

EXTERNAL CONTROL DEVICE SETUP



• Image shown may differ from your TV.

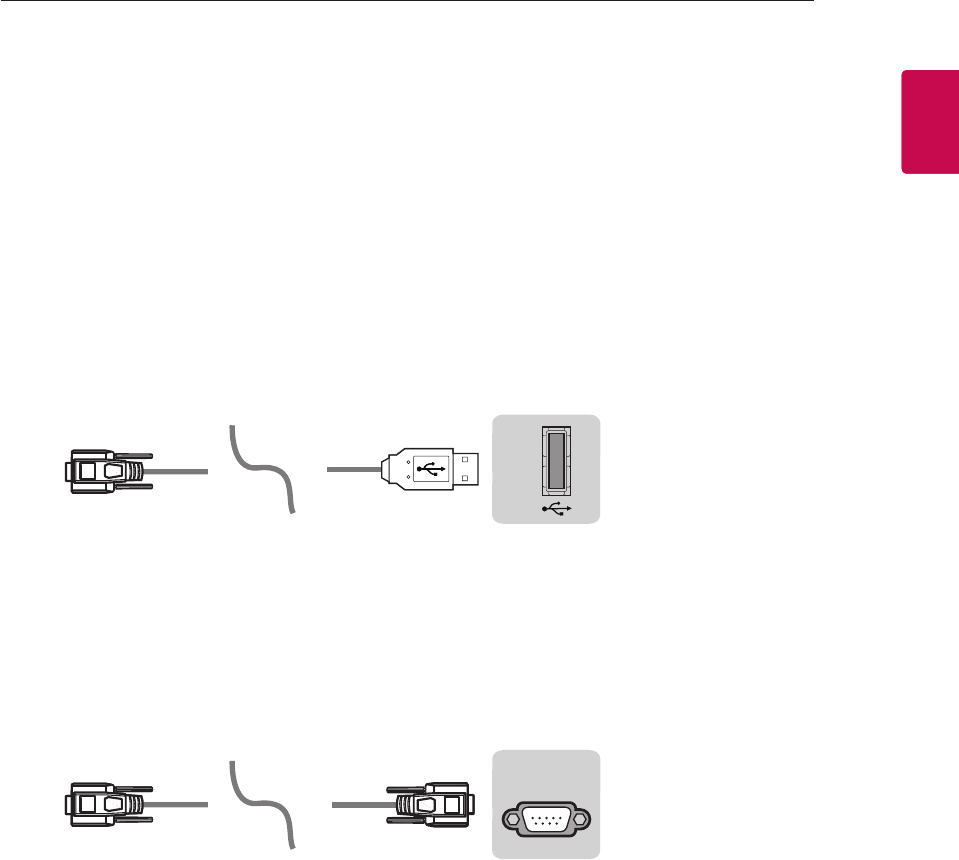

Connect the USB to Serial converter/RS-232C input jack to an external control device (such as a computer

or an A/V control system) to control the product’s functions externally.

Note: The type of control port on the TV can be different between model series.

* Please be advised that not all models support this type of connectivity.

* Cable is not provided.



USB Type

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

• LGTV supports PL2303 chip-based (Vendor ID : 0x0557, Product ID : 0x2008) USB to serial converter

which is not made nor provided by LG.

• It can be purchased from computer stores that carry accessories for IT support professionals.



DE9 (D-Sub 9pin) Type

• You need to purchase the RS-232C (DE9, D-Sub 9pin female-to-female type) to RS-232C cable required

for the connection between the PC and the TV, which is specified in the manual.

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

The connection interface may differ from your TV.

4

ENG



4EXTERNAL CONTROL DEVICE SETUP

Phone jack Type

• You need to purchase the phone-jack to RS-232 cable required for the connection between the PC and

the TV, which is specified in the manual.

* For other models, connect to the USB port.

* The connection interface may differ from your TV.

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

- or

USB IN

(TV)

(PC)

(PC)

RS-232C IN

(CONTROL & SERVICE)

(TV)

(TV)

(PC)

(TV)

(PC

)

SERVICE ONLY

RS-232C IN

(CONTROL & SERVICE)

RS-232C IN

(CONTROL & SERVICE)

1

3

2

1

3

2

 

3-Wire Configurations(Not standard)

1

6

5

9

PC TV

RXD 2 2 TXD

TXD 3 1 RXD

GND 5 3 GND

OR

RXD 3 2 TXD

TXD 2 1 RXD

GND 5 3 GND

D-Sub 9 Phone

RS-232C

(Serial port)



For Set ID number, see "" on p.6

1. Press  to access the main menus.

2. Press the Navigation buttons to scroll to  and press .

3. Press the Navigation buttons to scroll to  and press .

4. Scroll left or right to select a set ID number and select . The adjustment range is 1-99.

5. When you are finished, press .

* (Depending on model)

5

ENG

5

EXTERNAL CONTROL DEVICE SETUP



• Baud rate : 9600 bps (UART)

• Data length : 8 bits

• Parity : None

• Stop bit : 1 bit

• Communication code : ASCII code

• Use a crossed (reverse) cable.





  

   



01. Power* k a 00 to 01 15. Balance k t 00 to 64

02. Aspect

Ratio k c (p.7)

16. Color

(Colour)

Temperature

x u 00 to 64

03. Screen

Mute k d (p.7)

17. ISM

Method (Only

Plasma TV)

j p (p.8)

04. Volume

Mute k e 00 to 01 18. Equalizer j v (p.8)

05. Volume

Control k f 00 to 64 19. Energy

Saving j q 00 to 05

06. Contrast k g 00 to 64 20. Tune

Command m a (p.9)

07.

Brightness k h 00 to 64

21. Channel

(Programme)

Add/Del(Skip)

m b 00 to 01

08. Color/

Colour k i 00 to 64 22. Key m c Key Codes

09. Tint k j 00 to 64

23. Control

Backlight,

Control Panel

Light

m g 00 to 64

10.

Sharpness k k 00 to 32 24. Input

select (Main)

x b (p.11)

11. OSD

Select k l 00 to 01 25. 3D (Only

3D models)

x t (p.11)

12. Remote

Control Lock

Mode

k m 00 to 01

26. Extended

3D (Only 3D

models)

x v (p.11)

13. Treble k r 00 to 64

27. Auto

Configure

j u (p.12)

14. Bass k s 00 to 64

* Note: During USB operations such as DivX or EMF, all commands except Power (ka) and Key (mc) are

not executed and treated as NG.

With RS232C cable, TV can communicate "ka command" in power-on or power-off status. but with

USB-to-Serial converter cable, the command works only if TV is on.

6

ENG



6EXTERNAL CONTROL DEVICE SETUP





[Command1][Command2][ ][Set ID][ ][Data][Cr]

[Command 1] : First command to control the TV. (j, k, m or x)

[Command 2] : Second command to control the TV.

[Set ID] : You can adjust the [Set ID] to choose desired monitor ID number in option menu.

Adjustment range in TV is 1 to 99. If [Set ID] value is selected to ‘0’, every connected set

can be controlled.

* [Set ID] is indicated as decimal (1 to 99) on menu and as Hexadecimal (0x00 to 0x63) on

transmission/receiving protocol.

[DATA] : To transmit command data (hexadecimal). Transmit ‘FF’ data to read status of command.

[Cr] : Carriage Return - ASCII code ‘0x0D’

[ ] : Space – ASCII code ‘0x20’



[Command2][ ][Set ID][ ][OK][Data][x]

* The set transmits ACK (acknowledgement) based on this format when receiving normal data. At this time,

if the data is data read mode, it indicates present status data. If the data is data write mode, it returns the

data of the PC computer.



[Command2][ ][Set ID][ ][NG][Data][x]

* The set transmits ACK (acknowledgement) based on this format when receiving abnormal data from

non-viable functions or communication errors.

Data 00: Illegal Code

b

* When you enter the [data] in hexadecimal, refer to following conversion table.

* Channel Tune (ma) Command uses two-byte hexadecimal value([data]) to select channel number.

00 : Step 0 32 : Step 50 (Set ID 50) FE : Step 254

01 : Step 1 (Set ID 1) 33 : Step 51 (Set ID 51) FF : Step 255

... ... ...

0A : Step 10 (Set ID 10) 63 : Step 99 (Set ID 99) 01 00 : Step 256

... ... ...

0F : Step 15 (Set ID 15) C7 : Step 199 27 0E : Step 9998

10 : Step 16 (Set ID 16) C8 : Step 200 27 0F : Step 9999

... ... ...

7

ENG

7

EXTERNAL CONTROL DEVICE SETUP

* Commands may work differently depending on model and signal.

01. Power (Command: k a)

► To control Power *On or Off of the set.

Transmission[k][a][ ][Set ID][ ][Data][Cr]

Data 00 : Power Off 01 : *Power On

Ack [a][ ][Set ID][ ][OK/NG][Data][x]

► To Show TV is Power On or *Off

Transmission [k][a][ ][Set ID][ ][FF][Cr]

Ack [a][ ][Set ID][ ][OK][Data][x]

* Similarly, if other functions transmit ‘FF’ data

based on this format, Acknowledgement feedback

presents status about each function.

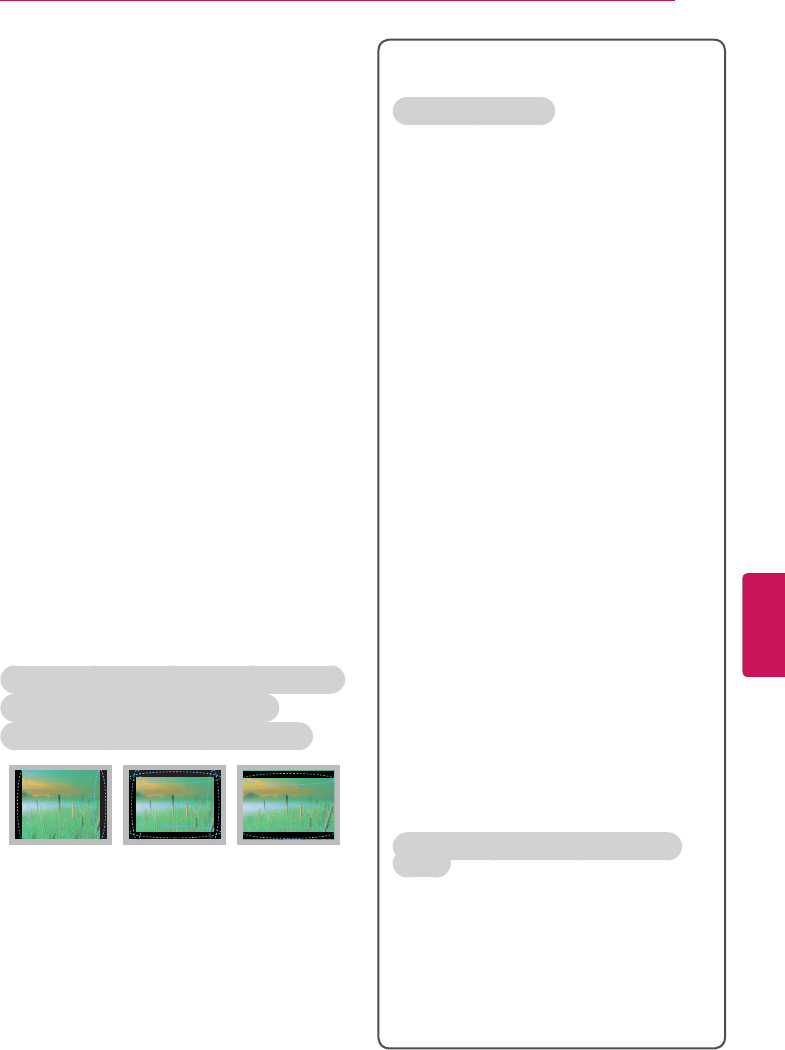

02. Aspect Ratio (Command: k c)

(Main Picture Size)

► To adjust the screen format. (Main picture format)

You can also adjust the screen format using the

Aspect Ratio in the Q.MENU. or PICTURE menu.

Transmission [k][c][ ][Set ID][ ][Data][Cr]

Data 01 : Normal screen

(4:3)

02 : Wide screen

(16:9)

04 : Zoom

05 : Zoom 2

(Latin America

except Colombia

Only)

06 : Set by Program/

Original

07 : 14:9

(Europe, Colombia, Mid-East,

Asia except South Korea and

Japan)

09 : * Just Scan

0B : Full Wide

(Europe, Colombia, Mid-

East, Asia except South

Korea and Japan)

10 to 1F : Cinema Zoom 1

to 16

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

* Using the PC input, you select either 16:9 or 4:3

screen aspect ratio.

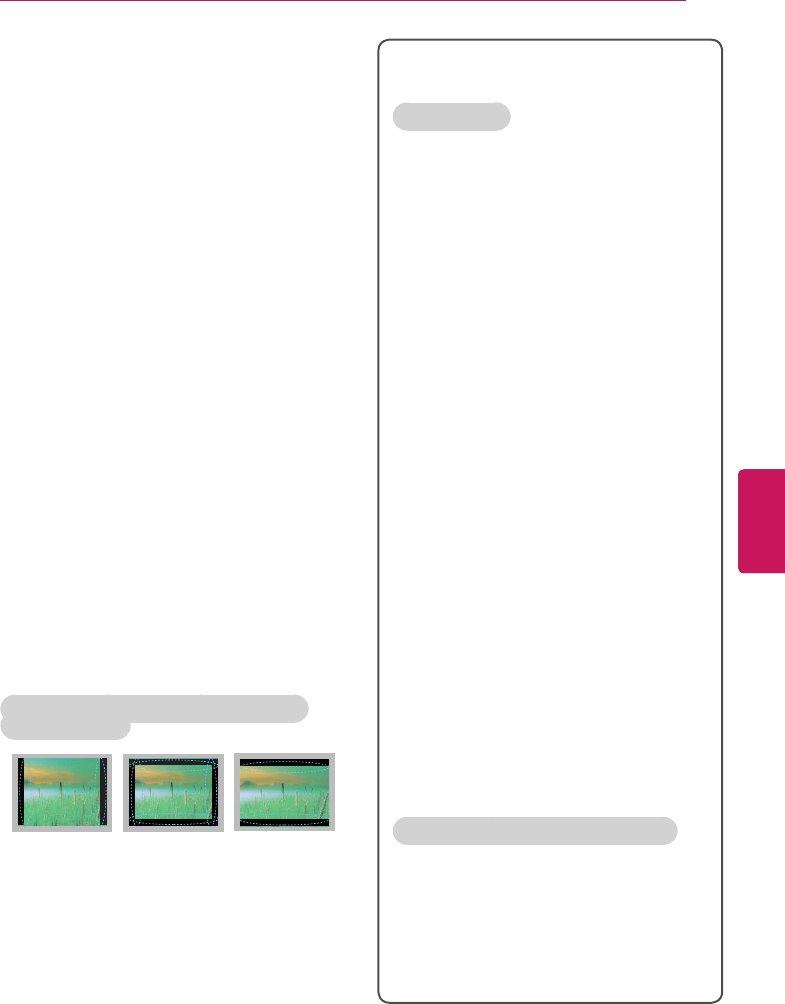

* In DTV/HDMI/Component mode (high-definition),

Just Scan is available.

* Full wide mode may work differently based on

model and is supported for DTV fully, and ATV,

AV partially.

03. Screen Mute (Command: k d)

► To select screen mute on/off.

Transmission [k][d][ ][Set ID][ ][Data][Cr]

Data 00 : Screen mute off (Picture on)

Video mute off

01 : Screen mute on (Picture off)

10 : Video mute on

Ack [d][ ][Set ID][ ][OK/NG][Data][x]

* In case of video mute on only, TV will display On

Screen Display(OSD). But, in case of Screen mute

on, TV will not display OSD.

04. Volume Mute (Command: k e)

► To control volume mute on/off.

You can also adjust mute using the MUTE button

on remote control.

Transmission [k][e][ ][Set ID][ ][Data][Cr]

Data 00 : Volume mute on (Volume off)

01 : Volume mute off (Volume on)

Ack [e][ ][Set ID][ ][OK/NG][Data][x]

05. Volume Control (Command: k f)

► To adjust volume.

You can also adjust volume with the volume

buttons on remote control.

Transmission [k][f][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [f][ ][Set ID][ ][OK/NG][Data][x]

06. Contrast (Command: k g)

► To adjust screen contrast.

You can also adjust contrast in the PICTURE

menu.

Transmission [k][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

07. Brightness (Command: k h)

► To adjust screen brightness.

You can also adjust brightness in the PICTURE

menu.

Transmission [k][h][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [h][ ][Set ID][ ][OK/NG][Data][x]

08. Color/Colour (Command: k i)

► To adjust the screen Color(Colour).

You can also adjust colour in the PICTURE menu.

Transmission [k][i][ ][Set ID][ ][Data][Cr]

8

ENG



8EXTERNAL CONTROL DEVICE SETUP

Data Min : 00 to Max : 64

Ack [i][ ][Set ID][ ][OK/NG][Data][x]

09. Tint (Command: k j)

► To adjust the screen tint.

You can also adjust tint in the PICTURE menu.

Transmission [k][j][ ][Set ID][ ][Data][Cr]

Data Red : 00 to Green : 64

Ack [j][ ][Set ID][ ][OK/NG][Data][x]

10. Sharpness (Command: k k)

► To adjust the screen sharpness.

You can also adjust sharpness in the PICTURE

menu.

Transmission [k][k][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 32

Ack [k][ ][Set ID][ ][OK/NG][Data][x]

11. OSD Select (Command: k l)

► To select OSD (On Screen Display) on/off when

controlling remotely.

Transmission [k][l][ ][Set ID][ ][Data][Cr]

Data 00 : OSD off 01 : OSD on

Ack [l][ ][Set ID][ ][OK/NG][Data][x]

12. Remote control lock mode (Command: k m)

► To lock the front panel controls on the monitor and

remote control.

Transmission [k][m][ ][Set ID][ ][Data][Cr]

Data 00 : Lock off 01 : Lock on

Ack [m][ ][Set ID][ ][OK/NG][Data][x]

* If you are not using the remote control, use this

mode.

When main power is off & on (plug-off and plug-in,

after 20 - 30 seconds), external control lock is

released.

* In the standby mode (DC off by off timer or ‘ka’,

‘mc’ command), and if key lock is on, TV will not

turn on by power on key of IR & Local Key.

13. Treble (Command: k r)

► To adjust treble.

You can also adjust in the AUDIO menu.

Transmission [k][r][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [r][ ][Set ID][ ][OK/NG][Data][x]

* (Depending on model)

14. Bass (Command: k s)

► To adjust Bass.

You can also adjust in the AUDIO menu.

Transmission [k][s][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [s][ ][Set ID][ ][OK/NG][Data][x]

* (Depending on model)

15. Balance (Command: k t)

► To adjust balance.

You can also adjust balance in the AUDIO menu.

Transmission [k][t][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [t][ ][Set ID][ ][OK/NG][Data][x]

16. Color(Colour) Temperature (Command: x u)

► To adjust colour temperature. You can also adjust

Color(Colour) Temperature in the PICTURE menu.

Transmission [x][u][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

17. ISM Method (Command: j p) (Only Plasma TV)

► To control the ISM method. You can also adjust

ISM Method in OPTION menu.

Transmission [j][p][ ][Set ID][ ][Data][Cr]

Data Min : 02: Orbiter

08: Normal

20: Color(Colour) Wash

Ack [p][ ][Set ID][ ][OK/NG][Data][x]

18. Equalizer (Command : j v)

► Adjust EQ of the set.

Transmission [j][v][ ][Set ID][ ][Data][Cr]

0 0 0 0 0 0 0 0

MSB

Frequency Data

LSB

765Frequency 4 3 2 1 0 Step

000 1st Band 0 0 0 0 0 0(decimal)

0012nd Band 0 0 0 0 1 1(decimal)

010 3rd Band ... ... ... ... ... ...

011 4th Band 0 0 0 1 1 19(decimal)

9

ENG

9

EXTERNAL CONTROL DEVICE SETUP

100 5th Band 0 0 1 0 1 20(decimal)

Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]

* It depends on model, and can adjust when sound

mode is EQ adjustable value.

19. Energy Saving (Command: j q)

► To reduce the power consumption of the TV. You

can also adjust Energy Saving in PICTURE menu.

Transmission [j][q][ ][Set ID][ ][Data][Cr]

Data

00 : Off

01 : Minimum

02 : Medium

03 : Maximum

04 : Auto (For LCD TV / LED TV) /

Intelligent sensor (For PDP TV)

05 : Screen off

* (Depending on model)

Ack [q][ ][Set ID][ ][OK/NG][Data][x]

20. Tune Command (Command: m a)

* This command may work differently depending on

model and signal.

• For Europe, Mid-East, Colombia, Asia except

South Korea and Japan Model

► Select channel to following physical number.

Transmission [m][a][ ][Set ID][ ][Data 00][ ]

[Data 01][ ][Data 02][Cr]

* Analog Antenna/Cable

[Data 00][Data 01] Channel Data

Data 00 : High byte channel data

Data 01 : Low byte channel data

- 00 00 ~ 00 C7 (Decimal : 0 ~ 199)

Data 02 : Input Source (Analog)

- 00 : Antenna TV (ATV)

- 80 : Cable TV (CATV)

* Digital Antenna/Cable/Satellite

[Data 00][Data 01]: Channel Data

Data 00 : High Channel data

Data 01 : Low Channel data

- 00 00 ~ 27 0F (Decimal: 0 ~ 9999)

Data 02 : Input Source (Digital)

- 10 : Antenna TV (DTV)

- 20 : Antenna Radio (Radio)

- 40 : Satellite TV (SDTV)

- 50 : Satellite Radio (S-Radio)

- 90 : Cable TV (CADTV)

- a0 : Cable Radio (CA-Radio)

* Tune Command Examples:

1. Tune to the Analog antenna (PAL) Channel 10.

Set ID = All = 00

Data 00 & 01 = Channel Data is 10 = 00 0a

Data 02 = Analog Antenna TV = 00

Result = 

2. Tune to the digital antenna (DVB-T) Channel 01.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1 = 00 01

Data 02 = Digital Antenna TV = 10

Result = 

3. Tune to the satellite (DVB-S) Channel 1000.

Set ID = All = 00

Data 00 & 01 = Channel Data is 1000 = 03 E8

Data 02 = Digital Satellite TV = 40

Result = 

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]

• For South Korea, North/Latin America except

Colombia Model

► To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

Digital channels have a Physical, Major, and Minor

channel number. The Physical number is the actual

digital channel number, the Major is the number that

the channel should be mapped to, and the Minor is

the sub-channel. Since the ATSC tuner automatically

maps the channel from the Major / Minor number,

the Physical number is not required when sending a

command in Digital.

* Analog Antenna/Cable

Data 00 : Physical Channel Number

- Antenna (ATV) : 02~45 (Decimal: 2 ~ 69)

- Cable (CATV) : 01, 0E~7D (Decimal : 1, 14~125)

[Data 01 ~ 04]: Major/Minor Channel Number

Data 01 & 02: xx (Don't care)

Data 03 & 04: xx (Don't care)

Data 05: Input Source (Analog)

- 00 : Antenna TV (ATV)

- 01 : Cable TV (CATV)

* Digital Antenna/Cable

Data 00 : xx (Don't care)

[Data 01][Data 02]: Major Channel Number

Data 01 : High byte Channel Data

Data 02 : Low byte Channel Data

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Minor Channel Number

Data 03 : High byte Channel Data

Data 04 : Low byte Channel Data

Data 05 : Input Source (Digital)

- 02 : Antenna TV (DTV) – Use Physical Channel

Number

- 06 : Cable TV (CADTV) – Use Physical Channel

10

ENG



10 EXTERNAL CONTROL DEVICE SETUP

Number

- 22 : Antenna TV (DTV) – Don’t Use Physical

Channel Number

- 26 : Cable TV (CADTV) - Don’t Use Physical

Channel Number

- 46 : Cable TV (CADTV) – Use Major Channel

Number Only (One Part Channel)

Two bytes are available for each major and minor

channel data, but usually the low byte is used alone

(high byte is 0).

* Tune Command Examples:

1. Tune to the Analog cable (NTSC) channel 35.

Set ID = All = 00

Data 00 = Channel Data is 35 = 23

Data 01 & 02 = No Major = 00 00

Data 03 & 04 = No Minor = 00 00

Data 05 = Analog Cable TV = 01

Total = 

2. Tune to the digital antenna (ATSC) channel 30-3.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Minor is 3 = 00 03

Data 05 = Digital Antenna TV = 22

Total = 

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

• For Japan Model

► To tune channel to following physical/major/minor

number.

Transmission [m][a][ ][0][ ][Data00][ ][Data01]

[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]

* Digital Antenna/Satellite

Data 00: xx (Don't care)

[Data 01][Data 02]: Major Channel Number

Data 01: High byte Channel Data

Data 02: Low byte Channel Data

- 00 01 ~ 27 0F (Decimal: 1 ~ 9999)

[Data 03][Data 04]: Minor/Branch Channel Number

(Don’t care in Satellite)

Data 03: High byte Channel Data

Data 04: Low byte Channel Data

Data 05 : Input Source (Digital/Satellite for Japan)

- 02 : Antenna TV (DTV)

- 07 : BS (Broadcasting Satellite)

- 08 : CS1 (Communication Satellite 1)

- 09 : CS2 (Communication Satellite 2)

* Tune Command Examples:

1

Tune to the digital antenna (ISDB-T) channel 17-1

.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 17 = 00 11

Data 03 & 04 = Minor/Branch is 1 = 00 01

Data 05 = Digital Antenna TV = 02

Total = 

2. Tune to the BS (ISDB-BS) channel 30.

Set ID = All = 00

Data 00 = Don’t know Physical = 00

Data 01 & 02 = Major is 30 = 00 1E

Data 03 & 04 = Don’t Care = 00 00

Data 05 = Digital BS TV = 07

Total = 

* This feature is varied based on the model.

Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]

[Data 02][Data 03][Data 04][Data 05]

[x][a][ ][Set ID][ ][NG][Data 00][x]

21. Channel(Programme) Add/Del(Skip)

(Command: m b)

► To skip current channel(programme) for next time.

Transmission [m][b][ ][Set ID][ ][Data][Cr]

Data 00 : Del(ATSC,ISDB)/Skip(DVB) 01 : Add

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* Set the saved channel status to del(ATSC, ISDB)/

skip(DVB) or add.

22. Key (Command: m c)

► To send IR remote key code.

Transmission [m][c][ ][Set ID][ ][Data][Cr]

Data Key code - p.2.

Ack [c][ ][Set ID][ ][OK/NG][Data][x]

23. Control Backlight (Command: m g)

• For LCD TV / LED TV

► To control the backlight.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

Control Panel Light (Command: m g)

• For Plasma TV

► To control the panel light.

Transmission [m][g][ ][Set ID][ ][Data][Cr]

Data Min : 00 to Max : 64

Ack [g][ ][Set ID][ ][OK/NG][Data][x]

11

ENG

11

EXTERNAL CONTROL DEVICE SETUP

24. Input select (Command: x b)

(Main Picture Input)

► To select input source for main picture.

Transmission [x][b][ ][Set ID][ ][Data][Cr]

Data

00 : DTV

02 : Satellite DTV

ISDB-BS (Japan)

03 : ISDB-CS1 (Japan)

04 : ISDB-CS2 (Japan)

11 : CATV

01 : CADTV

10 : ATV

20 : AV or AV1 21 : AV2

40 : Component1

60 : RGB

41 : Component2

90 : HDMI1

92 : HDMI3

91 : HDMI2

93 : HDMI4

Ack [b][ ][Set ID][ ][OK/NG][Data][x]

* This function depends on model and signal.

25. 3D(Command: x t) (only 3D models)

(Depending on model)

► To change 3D mode for TV.

Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]

[ ][Data 02][ ][Data 03][Cr]

* (Depending on model)

Data Structure

[Data 00] 00 : 3D On

01 : 3D Off

02 : 3D to 2D

03 : 2D to 3D

[Data 01] 00 : Top and Bottom

01 : Side by Side

02 : Check Board

03 : Frame Sequential

04 : Column interleaving

05 : Row interleaving

[Data 02] 00 : Right to Left

01 : Left to Right

[Data 03] 3D Effect(3D Depth): Min : 00 - Max : 14

(*transmit by Hexadecimal code)

* [Data 02], [Data 03] functions depend on model

and signal.

* If [Data 00] is 00 (3D On), [Data 03] has no

meaning.

* If [Data 00] is 01 (3D off) or 02 (3D to 2D), [Data

01], [Data 02] and [Data 03] have no meaning.

* If [Data 00] is 03 (2D to 3D), [Data 01] and

[Data 02] have no meaning.

* If [Data 00] is 00 (3D On) or 03 (2D to 3D), [Data

03] works when 3D Mode (Genre) is manual only.

* All 3D pattern options ([Data 01]) may not be

available according to broadcasting/video signal.

[Data 00] [Data 01] [Data 02] [Data 03]

00 O O O

01 X X X

02 X X X

03 X O O

X : don’t care

Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]

[Data03][x]

[t][ ][Set ID][ ][NG][Data00][x]

26. Extended 3D(Command: x v) (only 3D models)

(Depending on model)

► To change 3D option for TV.

Transmission [x][v][ ][Set ID][ ][Data 00][ ]

[Data 01][Cr]

[Data 00] 3D option

00 : 3D Picture Correction

01 : 3D Depth (3D Mode is Manual Only)

02 : 3D Viewpoint

06 : 3D Color Correction

07 : 3D Sound Zooming

08 : Normal Image View

09 : 3D Mode (Genre)

[Data 01] It has own range for each 3D option

determined by [Data 00].

1) When [Data 00] is 00

00 : Right to Left

01 : Left to Right

2) When [Data 00] is 01, 02

Data Min: 0 - Max: 14 (*transmit by Hexadecimal

code)

Data value range(0 - 20) converts Viewpoint range

(-10 - +10) automatically (Depending on model)

* This option works when 3D Mode (Genre) is manual

only.

3) When [Data 00] is 06, 07

00 : Off

01 : On

4) When [Data 00] is 08

00 : Revert to 3D video from 3D-to-2D

converted 2D video

01 : Change 3D video to 2D video, except

2D-to-3D video

* If conversion condition doesn’t meet, command is

treated as NG.

5) When [Data 00] is 09

00 : Standard

02 : Cinema

04 : Manual

01 : Sport

03 : Extreme

05 : Auto

Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]

[v][ ][Set ID][ ][NG][Data00][x]

12

ENG



12 EXTERNAL CONTROL DEVICE SETUP

27. Auto Configure (Command: j u)

(Depending on model)

► To adjust picture position and minimize image

shaking automatically. It works only in RGB (PC)

mode.

Transmission [j][u][ ][Set ID][ ][Data][Cr]

Data 01 : To set

Ack [u][ ][Set ID][ ][OK/NG][Data][x]

Lea atentamente este manual antes de poner en marcha el equipo y

consérvelo para futuras consultas.

MANUAL DEL USUARIO

TELEVISOR LED*

*

Los televisores con LED de LG tienen pantallas LCD con luces de fondo LED.

www.lg.com

32LB5800

39LB5800

42LB5800

47LB5800

50LB5800

55LB5800

47LB6100

50LB6100

55LB6100

60LB6100

65LB6190

32LB580B

ENG

ESPAÑOL

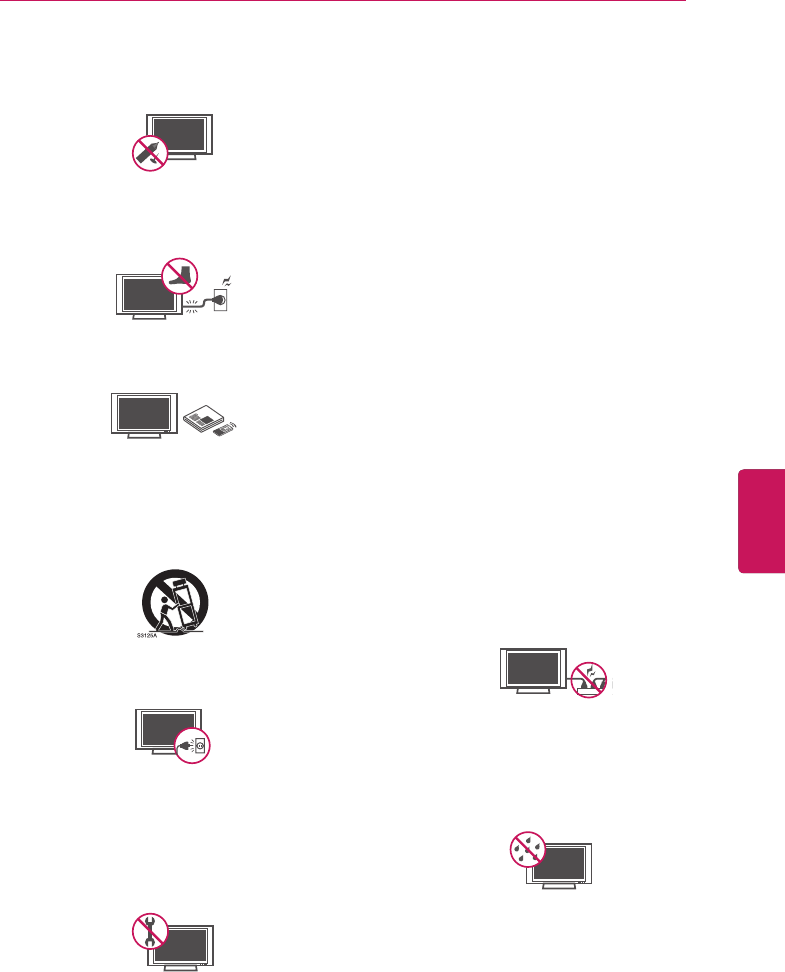

2INSTRUCCIONES DE SEGURIDAD IMPORTANTES

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Siga siempre estas instrucciones para evitar situaciones peligrosas y garantizar el rendimiento

máximo del producto.

Lea estas instrucciones.

Conserve estas instrucciones.

Preste atención a las advertencias.

Siga todas las instrucciones.

yNo use el aparato cerca del

agua.

Short-circuit

Breaker

Power Supply

yLimpie únicamente con un paño seco.

Short-circuit

Breaker

Power Supply

yNo tape ni bloquee las aberturas de ventilación.

Realice la instalación siguiendo las instrucciones

del fabricante.

Short-circuit

Breaker

Power Supply

yNo instale el producto cerca de fuentes de calor

como radiadores, rejillas de calefacción central,

estufas u otro tipo de aparatos que emitan calor

(incluidos los amplificadores).

Short-circuit

Breaker

Power Supply

yNo anule el propósito de seguridad del enchufe

polarizado o del enchufe a tierra. Un enchufe

polarizado tiene dos clavijas, una más ancha que

la otra. Un enchufe a tierra tiene dos clavijas y un

tercer terminal de puesta a tierra. La clavija ancha

o el terminal de puesta a tierra se proveen para

proteger al usuario. Si el enchufe del equipo no

entra en la toma, consulte a un electricista para

cambiar el tomacorriente (puede variar según el

país).

Short-circuit

Breaker

Power Supply

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

ADVERTENCIA/

PRECAUCIÓN

RIESGO DE CHOQUE

ELECTRICO NO ABRIR

PARA REDUCIR EL RIESGO DE DESCARGAS

ELÉCTRICAS, NO QUITE LA CUBIERTA (O LA

PARTE POSTERIOR). EL USUARIO NO PUEDE

CAMBIAR NI REPARAR LOS COMPONENTES

INTERNOS. CONSULTE ÚNICAMENTE AL

PERSONAL DE SERVICIO CALIFICADO.

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

El símbolo de relámpago con una punta de

flecha, dentro de un triángulo equilátero,

tiene como fin alertar al usuario sobre la

presencia en el producto de “voltaje

peligroso” sin aislar que puede tener la potencia

suficiente para presentar riesgo de descargas

eléctricas a los usuarios.

WARNING/CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

El signo de admiración dentro de un triángulo

equilátero tiene el fin de alertar al usuario

sobre la presencia de instrucciones

importantes de funcionamiento y de

mantenimiento (servicio) en el folleto que compaña al

equipo.

ADVERTENCIA/PRECAUCIÓN

- PARA REDUCIR EL RIESGO DE INCENDIOS O

DESCARGAS ELÉCTRICAS, NO EXPONGA EL

PRODUCTO A LA LLUVIA O LA HUMEDAD.

ADVERTENCIA

Si ignora el mensaje de advertencia, puede sufrir

lesiones graves, accidentes o la muerte.

PRECAUCIÓN

Si ignora el mensaje de precaución, puede sufrir

heridas leves o provocar daños en el producto.

NOTA

La nota le ayuda a comprender y a utilizar el producto

de forma segura. Lea la nota cuidadosamente antes

de utilizar el producto.

Short-circuit

Breaker

Power Supply

ENGESPAÑOL

3

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

yMantenga el material de embalaje contra la

humedad y el embalaje de vinilo fuera del alcance

de los niños. El material contra la humedad es

dañino si se ingiere. Si se ingiere por accidente,

obligue a la persona a vomitarlo y acuda al

hospital más cercano. Además, el embalaje de

vinilo puede provocar asfixia. Manténgalo fuera

del alcance de los niños.

yPRECAUCIÓN con respecto al cable de

alimentación (puede variar según el país):

Consulte la página de especificaciones en el

manual del usuario. No conecte demasiados

aparatos a la misma toma de ca, dado que podría

provocar incendios o descargas eléctricas. No

sobrecargue los tomacorrientes de la pared.

Asegúrese de que los tomacorrientes de la pared

no estén sobrecargados, sueltos ni dañados, y

que los alargues, los cables de alimentación y el

aislamiento de los cables no estén desgastados,

ya que estas condiciones son peligrosas.

Cualquiera de estos casos podría provocar

incendios o descargas eléctricas. Examine

regularmente el cable del aparato; si le parece

que está dañado o deteriorado, desenchúfelo

y no use más ese cable. Llame al personal de

servicio técnico autorizado para que lo reemplace

por uno exactamente igual. Proteja el cable de

alimentación de daños físicos o mecánicos, es

decir, que no se tuerza, doble, deforme, que no

quede atrapado al cerrar una puerta y que no lo

pisen. Preste especial atención a los enchufes,

tomacorrientes de la pared y al punto de salida

del cable en el aparato. No mueva el televisor

con el cable de alimentación enchufado. No

use un cable de alimentación que esté suelto o

dañado. Al desenchufar el cable, asegúrese de

hacerlo desde el enchufe. No tire del cable para

desenchufar el televisor.

Short-circuit

Breaker

Power Supply

yAdvertencia - para disminuir los riesgos de

incendio o descargas eléctricas, no exponga el

producto a la lluvia, la humedad u otro tipo de

líquidos. No toque el televisor con las manos

mojadas. No instale el producto cerca de objetos

inflamables como combustible o velas, ni lo

exponga al aire acondicionado directo.

Short-circuit

Breaker

Power Supply

yNo ejerza demasiada presión sobre el panel con

la mano ni con objetos punzantes, como un clavo,

una lapicera o un lápiz, ni raye la superficie.

Short-circuit

Breaker

Power Supply

yAsegúrese de que el cable de alimentación

esté protegido para evitar que lo pisen o

aplasten, especialmente en los enchufes, los

tomacorrientes o el punto de salida desde el

aparato.

Short-circuit

Breaker

Power Supply

yUse únicamente los accesorios recomendados

por el fabricante.

Short-circuit

Breaker

Power Supply

yUse el producto únicamente en mesas portátiles,

pies, trípodes, soportes o mesas indicados por el

fabricante o provistos con el aparato. Al emplear

una mesa portátil, tenga cuidado al moverla con

el aparato encima, para evitar daños por caídas.

Short-circuit

Breaker

Power Supply

yDesenchufe el aparato durante tormentas

eléctricas o si no planea usarlo durante un periodo

prolongado.

Short-circuit

Breaker

Power Supply

yConsulte todas las cuestiones de servicio de

mantenimiento al personal de servicio calificado.

El servicio es necesario cuando el aparato sufre

algún tipo de daño, por ejemplo, cuando un

cable de suministro eléctrico o un conector está

dañado, se derrama líquido o se cae un objeto

dentro del aparato, el aparato se expone a la lluvia

o a la humedad, no funciona en forma normal o

sufre una caída.

Short-circuit

Breaker

Power Supply

yNo inserte objetos de metal u otro material

conductor en el cable de alimentación. No toque

el extremo del cable de alimentación mientras

esté enchufado.

ENG

ESPAÑOL

4INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Puesta a tierra de la antena según el Código

nacional de electricidad, ANSI/NFPA 70

Short-circuit

Breaker

Power Supply

NEC: National Electrical Code

(Código nacional de electricidad)

Abrazadera de

puesta a tierra

Cable de entrada de la

antena

Unidad de descarga de la

antena

(NEC, Sección 810-20)

Conductor de puesta a

tierra

(NEC, Sección 810-21)

Sistema de electrodos

de conexión a tierra del

servicio de energía (NEC,

Artículo 250, Parte H)

Equipo de servi-

cio eléctrico

Abrazadera de

puesta a tierra

yLimpieza

Al efectuar la limpieza, desenchufe el cable de

alimentación y limpie suavemente con un paño

suave para no rayar la superficie. No rocíe con

agua ni otros líquidos directamente sobre el

televisor, dado que podría provocar una descarga

eléctrica. No limpie con productos químicos como

alcohol, diluyentes o bencina.

yTraslados

Asegúrese de que el aparato esté apagado,

desenchufado y que no quede ningún cable

conectado. Es posible que se necesiten dos

personas para trasladar los televisores de gran

tamaño. No ejerza presión ni empuje el panel

frontal del televisor.

yVentilación

Instale el televisor en un lugar bien ventilado. No lo

coloque en un lugar cerrado como, por ejemplo, un

estante para libros. No cubra el producto con telas

ni ningún otro material mientras esté enchufado.

No lo instale en lugares con demasiado polvo.

ySi huele humo u otros olores que provienen de

la TV, desconecte el cable de alimentación y

comuníquese con un centro de servicio autorizado.

yMantenga el aparato alejado de la luz solar directa.

yNunca toque el aparato o la antena durante una

tormenta eléctrica o con truenos.

yAl montar el televisor en la pared, asegúrese de

que los cables de alimentación y de señal no

queden colgando en la parte posterior.

yNo permita que se golpee el producto o que algún

objeto se caiga dentro de él, ni que se golpee la

pantalla.

yDESCONEXIÓN DEL DISPOSITIVO DE LA

ALIMENTACIÓN PRINCIPAL

El enchufe de alimentación se desconecta del

dispositivo. En caso de una emergencia, el

enchufe debe estar siempre accesible.

yBaterías

Guarde los accesorios (baterías, etc.) en un lugar

seguro lejos del alcance de los niños.

yEste aparato usa baterías. Puede ser que en su

comunidad existan normativas que requieren que

deseche estas baterías de forma correcta debido

a las consideraciones ambientales. Póngase

en contacto con la autoridad local para obtener

información acerca del desecho o reciclaje.

yNo deseche las baterías en el fuego.

yNo provoque cortocircuitos, no desarme ni permita

que las baterías se sobrecalienten.

yNo exponga el producto a ningún tipo de goteo ni

salpicaduras, y no coloque sobre o por encima del

televisor (por ejemplo, en estantes que pudieran

encontrarse arriba de la unidad) ningún tipo de

objeto que contenga líquido, como floreros, tazas,

etc.

Short-circuit

Breaker

Power Supply

yPuesta a tierra

(Excepto dispositivos sin conexión a tierra.)

Asegúrese de que el cable de puesta a tierra

esté conectado para evitar descargas eléctricas

(es decir, un televisor con un enchufe de ca de

tres clavijas debe conectarse a un tomacorriente

de ca con puesta a tierra de tres clavijas). Si no

puede colocarse ninguna puesta a tierra, solicite a

un electricista calificado que instale un disyuntor.

No intente improvisar una puesta a tierra con

conexiones a cables de teléfono, pararrayos o

caños de gas.

Interruptor

diferencial

Alimentación

yMientras la unidad esté conectada al

tomacorriente de ca de la pared, no se

desconectará de la fuente de alimentación de ca,

aún cuando el aparato esté apagado.

yNo intente modificar este producto de ninguna

manera sin autorización previa por escrito de LG

Electronics. Cualquier tipo de modificación sin

autorización previa podría anular la autoridad del

usuario para usar el producto.

yPuesta a tierra con una antena exterior

(puede variar según el país):

Si instala una antena exterior, tome las siguientes

precauciones. No se debe instalar el sistema

de antena exterior cerca de las líneas aéreas de

transmisión de energía, de ningún circuito o luz

eléctrica, ni en ningún lugar donde pudiera entrar

en contacto con este tipo de cables eléctricos o

circuitos, dado que podría provocar daños graves

o incluso la muerte. Asegúrese de que el sistema

de antena tenga una puesta a tierra para proteger

contra sobretensiones y acumulaciones de cargas

estáticas. La Sección 810 del Código nacional

de electricidad (NEC) de los Estados Unidos

establece la forma de realizar una puesta a tierra

correcta del mástil, de la estructura de soporte,

del cable de bajada a una unidad de descarga

de la antena, el tamaño de los conductores

de puesta a tierra, la ubicación de la unidad

de descarga de la antena, y la conexión y los

requisitos de los electrodos de puesta a tierra

ENGESPAÑOL

5

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

yAparición de puntos

El panel de plasma o LCD es un producto de alta

tecnología con una resolución de entre dos o seis

millones de píxeles. En raras ocasiones, es posible

que note la presencia de pequeños puntos en la

pantalla mientras mira televisión. Estos puntos son

píxeles desactivados y no afectan el rendimiento

ni la fiabilidad del televisor.

yReproducción de ruidos

Crujidos es posible que se produzcan crujidos

cuando esté mirando televisión o al apagar el

televisor; se trata de un ruido generado por

la contracción térmica del plástico debido a la

temperatura y la humedad. Este ruido es común

en productos donde se requiere la deformación

térmica.

Zumbidos en el circuito eléctrico o el panel se

trata de un ruido de bajo nivel, generado por un

circuito de conmutación de alta velocidad, que

suministra una gran cantidad de corriente para que

un producto pueda funcionar. Varía según cada

producto.

Este ruido no afecta el rendimiento ni la fiabilidad

del producto.

yTenga cuidado de no tocar las aberturas de

ventilación. Al mirar televisión durante largos

periodos, las aberturas de ventilación pueden

calentarse. Esto no afecta el rendimiento ni causa

defectos en el producto.

yNo instale este producto en una pared si podría

ser expuesto a aceite o vapor de aceite. Esto

podría dañar el producto y hacer que se caiga.

ySi siente que el televisor está frío al tocarlo,

es posible que ocurra un pequeño “parpadeo”

cuando lo prenda. Se trata de algo normal y no

significa que el televisor esté dañado. También

es posible que aparezcan pequeños puntos en la

pantalla, de color rojo, verde o azul. Sin embargo,

no afectan el rendimiento del televisor. No toque

la pantalla LCD ni coloque los dedos sobre ella

durante mucho tiempo. Esto podría producir

algunos efectos de distorsión temporales en la

pantalla.

Cómo evitar el efecto de “degradación de

la imagen por sobreexposición” o

“quemadura de pantalla” del televisor

ySi se muestra una imagen fija en la pantalla del

televisor durante un período largo, esta quedará

impresa y se convertirá en una distorsión

permanente de la pantalla. A este desperfecto

se lo conoce como degradación de la imagen por

sobreexposición o quemadura de pantalla y no

está cubierto por la garantía.

ySi la relación de aspecto del televisor se establece

durante mucho tiempo en 4:3, se puede producir

una degradación de imagen en las zonas de

bandas del formato buzón.

yEvite emitir imágenes fijas en la pantalla del

televisor durante períodos prolongados (2 horas o

más para LCD, 1 hora o más para TV de plasma)

para evitar la degradación de imagen.

Para Estados Unidos y Canadá

AVISO DE LA FCC

Este equipo ha sido evaluado y cumple con

los límites para dispositivos digitales clase B,

conforme el artículo 15 de las reglas de la FCC.

Estos límites han sido diseñados para brindar una

protección razonable contra la interferencia dañina

en una instalación residencial. Este equipo genera,

utiliza y puede irradiar energía de radiofrecuencia

y, si no se instala y no se utiliza de acuerdo con las

instrucciones, podría causar interferencia dañina

a las comunicaciones radiales. Sin embargo,

no existe garantía de que la interferencia no

se produzca en una instalación en particular. Si

este equipo ocasiona interferencia dañina en la

recepción de radio o televisión (lo cual puede

determinarse encendiendo y apagando el equipo),

se recomienda al usuario que intente corregir la

interferencia tomando una o más de las siguientes

medidas:

- Reoriente o reubique la antena receptora.

- Aumente la distancia entre el equipo y el

receptor.

- Conecte el equipo en un tomacorriente de

un circuito diferente de aquél al que esté

conectado el receptor.

- Consulte al distribuidor o a un técnico de

radio/TV experimentado para obtener ayuda.

Este dispositivo cumple con el artículo 15 de las

reglas de la FCC. El funcionamiento está sujeto a

las dos condiciones siguientes: (1) este dispositivo

no puede causar interferencia dañina y (2) este

dispositivo debe aceptar cualquier interferencia

que reciba, incluida la interferencia que pueda

causar un funcionamiento no deseado.

Cualquier tipo de modificación o cambio en la

construcción del dispositivo sin autorización

expresa del supervisor responsable podría anular

la autoridad del usuario para utilizar el producto.

NOTA PARA EL INSTALADOR DE

CATV

Se recomienda al instalador de televisión por cable

(CATV) que consulte el Artículo 820-40 del Código

nacional de electricidad de los Estados Unidos. El

código establece las disposiciones para efectuar

una puesta a tierra correcta, y en especial, indica

que el cable de puesta a tierra debe conectarse al

sistema de puesta a tierra del edificio lo más cerca

posible del punto de entrada del cable.

ENG

ESPAÑOL

6LICENCIAS / AVISO SOBRE SOFTWARE DE CÓDIGO ABIERTO

LICENCIAS

Las licencias admitidas pueden variar según el modelo.

Para obtener más información sobre las licencias, visite

www.lg.com

.

AVISO SOBRE SOFTWARE DE CÓDIGO

ABIERTO

Para obtener el código fuente de GPL, LGPL, MPL y otras licencias de fuente abierta, que se

incluyen en este producto, visite

http://opensource.lge.com

.

Además del código fuente, se pueden descargar todos los términos de licencia, las exenciones de

garantías y los derechos de autor mencionados.

Además, LG Electronics le proporcionará el código fuente abierto en CD-ROM por un valor que

cubre el coste de realizar dicha distribución (como el coste de los medios, el envío y la manipulación)

previa solicitud vía correo electrónico a

opensource@lge.com

. Esta oferta es válida por tres (3) años

a partir de la fecha en que compre el producto.

yLa imagen puede ser diferente a la de su televisor.

yEl OSD (On Screen Display, Despliegue En la Pantalla) de su TV puede ser un poco diferente

que este manual.

yLos menús y las opciones disponibles pueden variar según la fuente de entrada que utilice.

yEs posible que se agreguen nuevas funciones a este televisor en el futuro.

NOTA

ENGESPAÑOL

7

MONTAJE Y PREPARACIÓN

MONTAJE Y PREPARACIÓN

Desempacar

Verifique que la caja del producto contenga los siguientes elementos. Si falta algún accesorio,

comuníquese con el distribuidor local mediante el cual adquirió el producto. Las ilustraciones de este

manual pueden diferir del producto que usted adquirió.

Control remoto y

Baterías (AAA)

Manual del usuario Cable de alimentación Sujetacables

(Para 32LB580B,

32LB5800)

(Para

39/42/47/50/55LB5800,

47/50/55/60LB6100,

65LB6190) (Para 42LB5800)

Tornillos de soporte

4 PZ, M4 x L20

Tornillos de soporte

4 PZ, M4 x L14

Separador interno

2 PZ

Soporte para

sostener

2 PZ

(Para 32LB580B,

LB5800 series,

47/50/55/60LB6100) (Para 65LB6190)

Base Soporte Base Soporte/

Cuerpo de Soporte

ENG

ESPAÑOL

8MONTAJE Y PREPARACIÓN

yNo use ningún producto no autorizado para garantizar la seguridad y la vida útil del producto.

yNingun daño o lesiones por el uso de elementos no autorizados no están cubiertos por la

garantía.

yAlgunos modelos parecen tener una película fina sobre la pantalla. Esta forma parte de la

pantalla, así que no la retire.

PRECAUCIÓN

yLos artículos suministrados con el producto adquirido pueden variar según el modelo.

yEs posible que cambien las especificaciones del producto o el contenido del manual sin previo

aviso debido a las actualizaciones de las funciones del producto.

yPara que la conexión sea óptima, los cables HDMI y los dispositivos USB tienen que tener

biseles que no superen los 10 mm (0,39 pulgada) de espesor y 18 mm (0,7 pulgada) de ancho.

yUtilice un cable de extensión que sea compatible con USB 2.0, en caso de que el cable USB o

la tarjeta de memoria USB no encajen en el puerto USB del TV.

B

AA

B

*A 10 mm (0,39 pulgada)

*B 18 mm (0,7 pulgada)

NOTA

Complementos opcionales

Los complementos opcionales se pueden cambiar o modificar para mejorar la calidad, sin necesidad

de aviso previo.

Para adquirir estos elementos, comuníquese con su distribuidor.

Estos dispositivos solo funcionarán en ciertos modelos.

Es posible que el nombre o el diseño del modelo hayan cambiado, debido a las circunstancias o

políticas del fabricante.

AN-MR500

Remoto Mágico

AN-VC5**

Cámara de videollamada

Dispositivo de audio de LG

AN-WF500

Dongle Wi-Fi/Bluetooth

ENGESPAÑOL

9

MONTAJE Y PREPARACIÓN

Componentes y botones

1 Sensor inteligente - Ajusta la calidad y el brillo de la imagen en función del entorno.

2 El botón de control se encuentra debajo de la pantalla del TV.

yPuede activar o desactivar el indicador de encendido seleccionando OPCIÓN en los menús

principales. (Según el modelo)

NOTA

Control remoto y sensores

inteligentes1

Indicador de encendido

Pantalla

Bocinas

Botón de control 2

ENG

ESPAÑOL

10 MONTAJE Y PREPARACIÓN

Uso del botón de control

Simplemente puede operar las funciones de la TV, presionando o moviendo el botón de control hacia

arriba, abajo, izquierda o derecha.

Funciones Básicas

Encendido Cuando la TV está apagada, coloque el dedo en el botón de control y presione

una vez y suéltelo.

Apagado

Cuando la TV está encendida, coloque el dedo en el botón de control y

presione unos segundos y suéltelo.

(Sin embargo, si el botón de Menú está en la pantalla, presione y mantenga

pulsado el botón de control, esto le permitirá salir del Menú.)

Control de

Volumen

Si coloca su dedo sobre el botón de control y lo mueve hacia la izquierda o la

derecha, puede ajustar el nivel de volumen que desee.

Control de

Canales

Si coloca su dedo sobre el botón de control y lo mueve hacia arriba o abajo,

puede desplazarse a través de los canales guardados que desee.

yCon el dedo sobre el botón de control, muévalo hacia arriba, abajo, izquierda o derecha, tenga

cuidado de no presionar el botón de control. Si pulsa el botón de control primero, no podrá

ajustar el nivel de volumen o desplazarse por los canales guardados.

NOTA

Ajustar el Menú

Cuando la TV está encendida, presione el botón de control una vez. Puede ajustar los elementos del

menú ( , , , ) moviendo el botón de control hacia arriba, abajo, izquierda o derecha.

Apagar TV Apagar alimentación.

Config. Permite acceder a los menús principales.

Cerrar Limpia la visualización en pantalla y vuelve al modo de TV.

Lista de entradas Accesar a las fuentes de entrada.

ENGESPAÑOL

11

MONTAJE Y PREPARACIÓN

Levantar y trasladar el

televisor

Si desea levantar o trasladar el televisor, lea las

instrucciones a continuación para no rayar o

dañar el aparato, y para transportarlo de forma

segura, independientemente del tamaño o tipo

de aparato.

yNo toque la pantalla. De lo contrario,

podría dañarla.

yNo coloque el producto en el piso con

la parte frontal hacia abajo sin una

almohadilla. Al hacerlo puede causar

daños a la pantalla.

PRECAUCIÓN

ySe recomienda trasladar el televisor en la

caja o el material de embalaje en el que lo

recibió al comprarlo.

yAntes de mover o levantar el televisor,

desconecte el cable de alimentación y el

resto de los cables.

yCuando sostenga el televisor, la pantalla

debe quedar alejada de usted para evitar

algun daño.

ySostenga con firmeza la parte superior e

inferior del marco del televisor. Asegúrese

de no sostenerlo por la parte transparente,

por la bocina o por el área de rejillas de las

bocinas.

ySi desea transportar un televisor grande,

necesita la ayuda de dos personas como

mínimo.

yAl transportar el televisor con las manos,

sosténgalo como se indica en esta

ilustración.

yAl transportar la TV, tenga cuidado de no

dañar el botón de control que sobresale.

yAl transportar el televisor, no lo someta a

sacudones o vibración excesiva.

yAl transportar el televisor manténgalo en

posición vertical, nunca lo apoye sobre

uno de los costados, ni lo incline hacia la

derecha o la izquierda.

ENG

ESPAÑOL

12 MONTAJE Y PREPARACIÓN

1

2

B Base de

soporte

A Base de soporte

(Para 32LB580B, 32LB5800)

(Para

39/42/47/50/55LB5800,

47/50/55/60LB6100,

65LB6190)

4 PZ

M4 x L20

4 PZ

M4 x L14

Montar sobre una mesa

1 Levante el televisor y déjelo en posición

vertical sobre la mesa.

- Deje un espacio mínimo de 10 cm

(4 pulgadas) entre el televisor y la pared

para asegurar una ventilación adecuada.

10 cm

10 cm

10 cm

10 cm

2 Conecte el cable de alimentación al

tomacorriente de la pared.

yNo colocar la television cerca de fuentes

de calor, puede resultar quemada u

ocasionar otro daño.

PRECAUCIÓN

Configurar el televisor

Puede instalar su TV en la pared o si desea

colocar la TV en un centro de entretenimiento u

otro mueble, colóquele la base.

Colocar la base de la televisión

Si no instala el televisor en una pared, siga

estas instrucciones para colocar la base de la

televisión.

yAl instalar la base del televisor, ponga

la pantalla hacia abajo sobre una mesa

acolchada o una superficie plana para

evitar rayas.

PRECAUCIÓN

(4 pulgadas)

(Para 32LB580B,

LB5800 series,

47/50/55/60LB6100)

(Para 65LB6190)

Base Soporte

Base Soporte/

Cuerpo de Soporte

1

2

ENGESPAÑOL

13

MONTAJE Y PREPARACIÓN

Fijación del televisor a la pared (opcional)

(Según el modelo)

1 Inserte y ajuste los tornillos de ojo del

televisor en su parte posterior.

- En caso de que haya tornillos insertados,

primero retírelos.

2 Utilice los tornillos para colocar los soportes

correspondientes en la pared.

Acople el soporte de la pared con los

tornillos de ojo a la parte posterior del

televisor.

3

Conecte los tornillos de ojo y los soportes

con un cordón fuerte y ajústelos con firmeza.

Asegúrese de mantener el cordón en

posición horizontal a la superficie plana.

yAsegúrese de que los niños no se suban

al televisor ni se cuelguen de él.

PRECAUCIÓN

yUtilice una plataforma o un armario que

sea lo suficientemente fuerte y grande

para sostener el televisor de manera

segura.

yLos soportes, los tornillos y los cordones

son opcionales. Puede solicitar otros

accesorios a través de su distribuidor local.

NOTA

Montar en la pared

Se puede usar un soporte de pared opcional

con el televisor LG. Consulte al distribuidor local

para adquirir un soporte de pared que cumpla

con el estándar VESA que usa su modelo de TV.

Cuidadosamente coloque el soporte de pared

en la parte posterior del TV. Instale el soporte de

pared en una pared sólida, perpendicular al piso.

Si va a instalar el TV sobre otros materiales de

construcción, póngase en contacto con personal

técnico calificado para instalar el soporte de

pared. El soporte de pared incluirá instrucciones

detalladas. Recomendamos que use un soporte

de pared de marca LG. Cuando no utilice el

soporte de montaje de pared LG, por favor,

utilice un soporte de montaje de pared en el

que el dispositivo esté debidamente sujeto a la

pared con el espacio suficiente para permitir la

conectividad con dispositivos externos.

10 cm

10 cm

10 cm

10 cm

Asegúrese de usar tornillos y soportes de pared

que cumplan con el estándar VESA. En la tabla

siguiente se detallan las dimensiones de los

conjuntos de montaje de pared.

Modelo 32LB580B

32LB5800

39LB5800

42LB5800

47LB5800

50LB5800

55LB5800

47LB6100

50LB6100

55LB6100

VESA (A x B)

A

B

200 x 200 mm 400 x 400 mm

Tornillo estándar M6 M6

Cantidad de tornillos

4 4

Soporte de pared

(opcional)

LSW240B

MSW240

LSW440B

MSW240

(4 pulgadas)

ENG

ESPAÑOL

14 MONTAJE Y PREPARACIÓN

Modelo 60LB6100, 65LB6190

VESA (A x B)

A

B

400 x 400 mm

Tornillo estándar M6

Cantidad de tornillos

4

Soporte de pared

(opcional)

LSW440B

yAntes de mover o instalar el televisor,

desconecte el cable de alimentación. De lo

contrario, podría provocar una descarga eléctrica.

ySi instala el televisor en el cielo raso o en una

pared inclinada, podría caerse y provocar lesiones

graves. Utilice un soporte de pared autorizado

por LG y comuníquese con el distribuidor local o

con personal técnico calificado.

yNo ajuste excesivamente los tornillos, dado que

podría dañar el televisor y anular la garantía.

yUtilice tornillos y soportes de pared que cumplan

con la norma VESA. La garantía no cubre daños

o lesiones provocados por el uso incorrecto del

aparato o de accesorios no autorizados.

PRECAUCIÓN

yUtilice los tornillos enumerados en las

especificaciones del estándar VESA.

yEl conjunto de montaje de pared incluye un

manual de instalación y las piezas necesarias.

yEl soporte de pared es opcional. Para obtener

accesorios adicionales, comuníquese con su

distribuidor local.

yLa longitud de los tornillos puede variar según el

tipo de soporte de pared. Asegúrese de utilizar

la longitud adecuada.

yPara obtener más información, consulte el

manual suministrado con el montaje de pared.

yAl colocar un Soporte de montaje para la

televisión, insertar los separadores interiores

en los agujeros de montaje de la televisión para

moverla en un ángulo vertical.

(Para 42LB5800)

NOTA

Separador

interno

ENGESPAÑOL

15

ESTABLECER CONEXIONES

ANTENNA/

CABLE IN

ESTABLECER CONEXIONES

Conecte varios dispositivos externos al televisor y cambie los modos de entrada para seleccionar

un dispositivo externo. Para obtener más información sobre cómo conectar dispositivos externos,

consulte sus respectivos manuales. Entre los dispositivos externos disponibles pueden mencionarse

los siguientes: receptores de HD, reproductores de DVD, VCR, sistemas de audio, dispositivos de

almacenamiento USB, PC, dispositivos de juegos, etc.

ySi graba un programa de TV en una grabadora de DVD o VCR, asegúrese de conectar el cable

de entrada de señal al televisor a través de uno de estos dos dispositivos. Para obtener más
