ENGLISH ESpañoL

OWNER’S MANUAL

DRYER

Read this owner’s manual thoroughly before operating the appliance

and keep it handy for reference at all times.

www.lg.com

DLE7200*E (Elec)

DLG7201*E (Gas)

MFL67731095

MFL67731095_en_161110.indd 1 2016-11-10 �� 6:09:51

2TABLE OF CONTENTS

TABLE OF CONTENTS

3 PRODUCT FEATURES

4 SAFETY INSTRUCTIONS

5 IMPORTANT SAFETY INSTRUCTIONS

7 GROUNDING INSTRUCTIONS

8 CALIFORNIA SAFE DRINKING WATER AND

TOXIC ENFORCEMENT ACT

9 FCC Notice

9 FCC RF Radiation Exposure Statement

10 PRODUCT SPECIFICATIONS

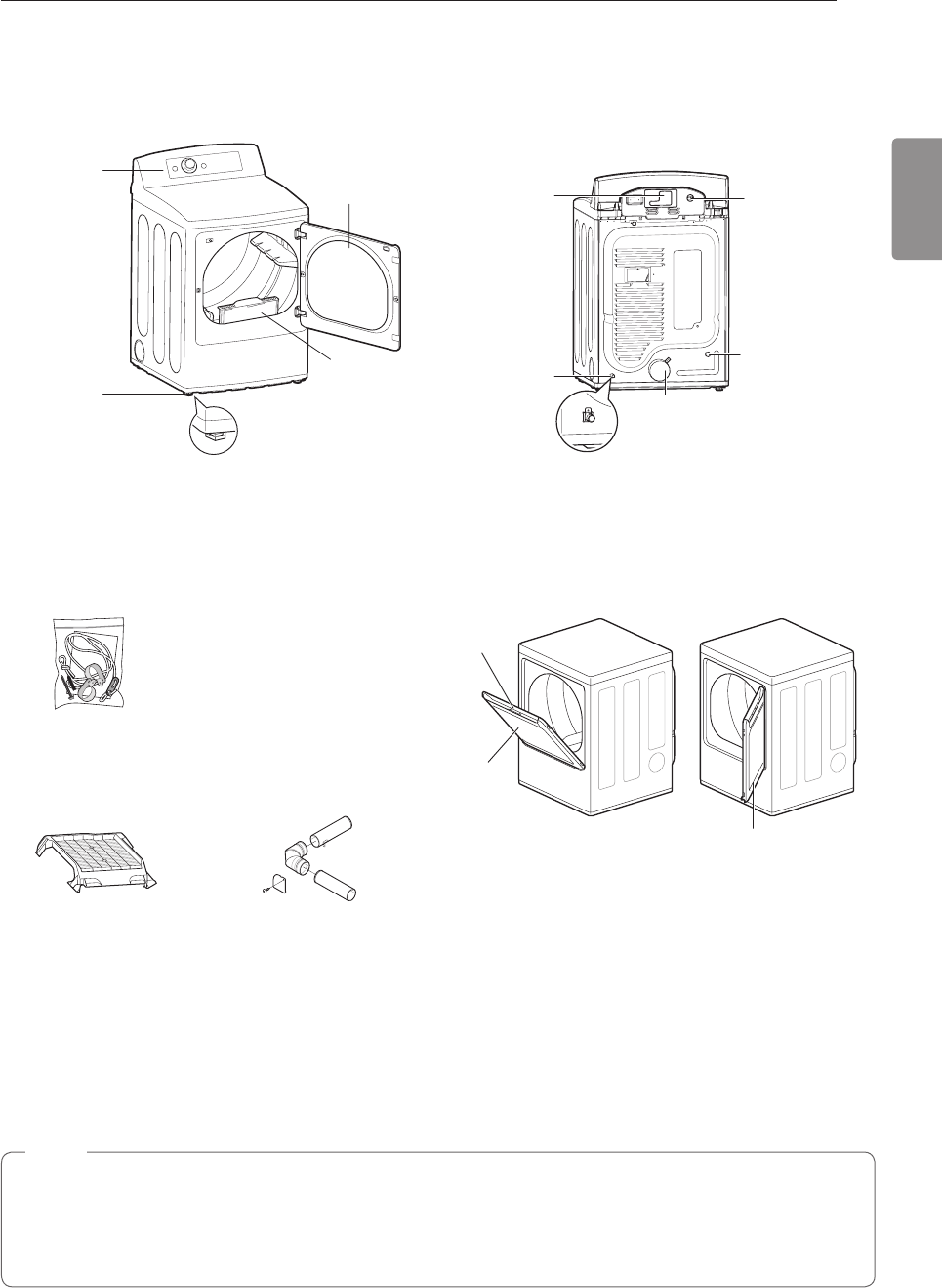

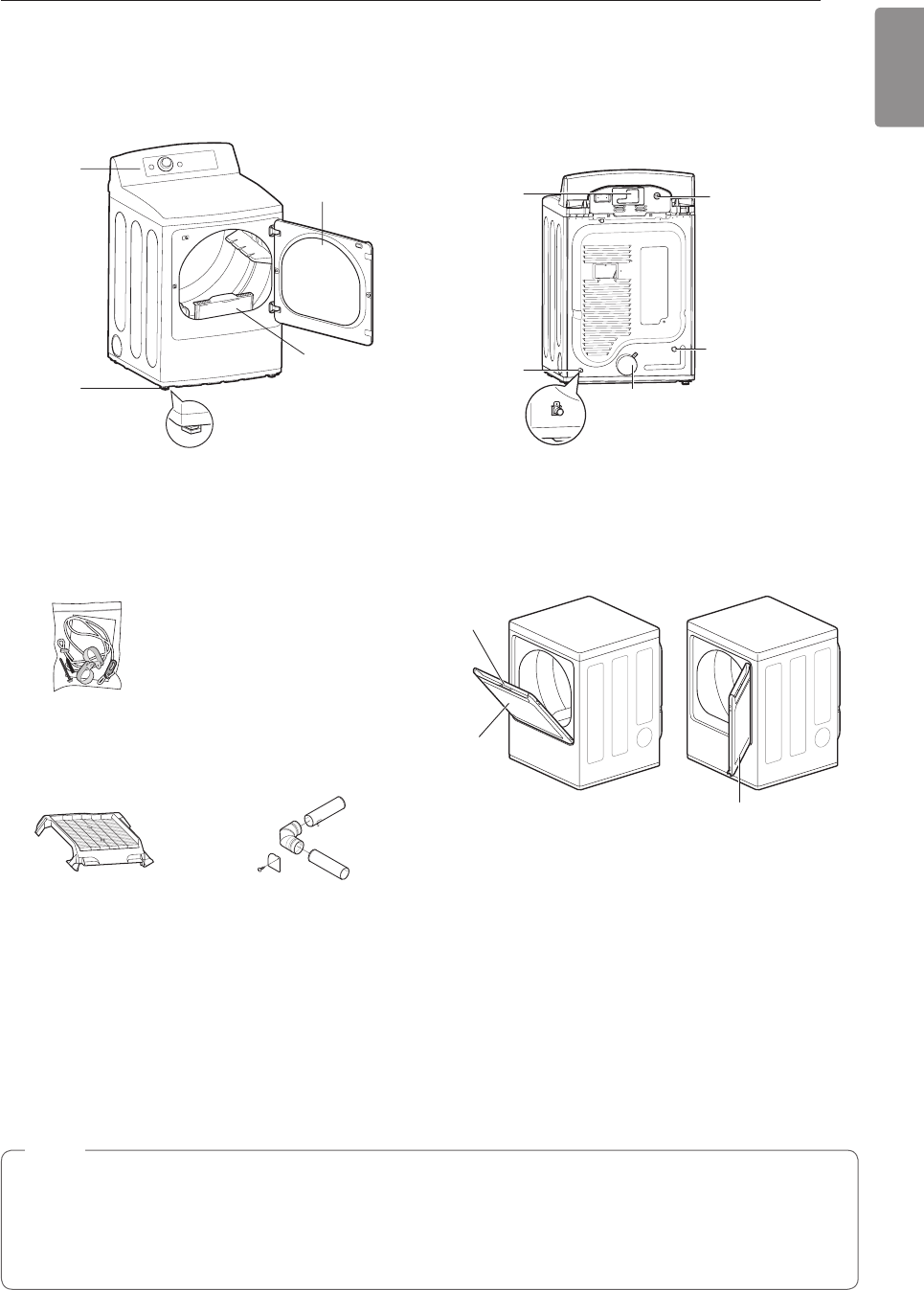

11 PRODUCT OVERVIEW

11 Parts

11 Accessories

11 Safety Tether Kit

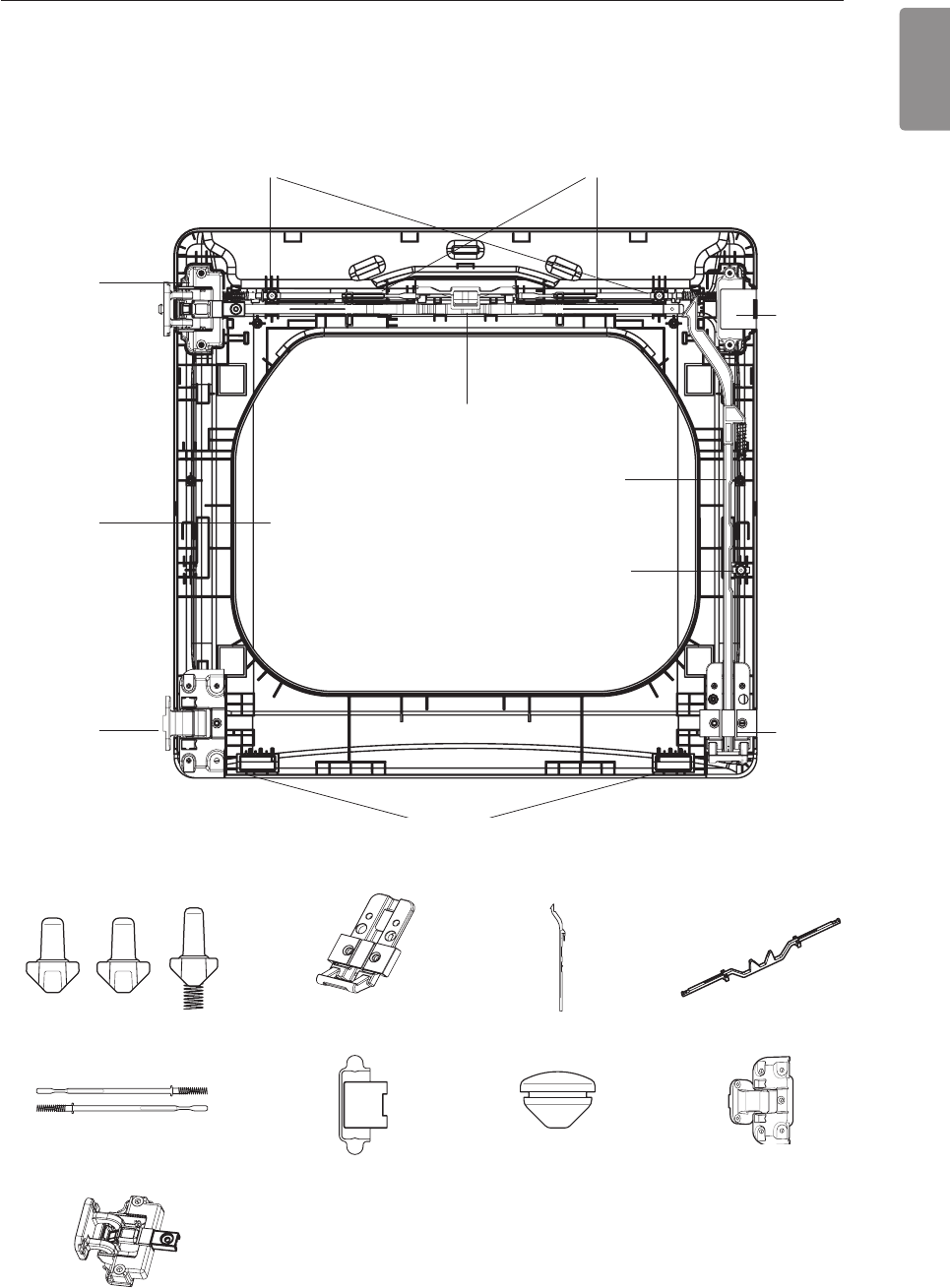

11 Two-Way Reversible Door (on some models)

12 INSTALLATION

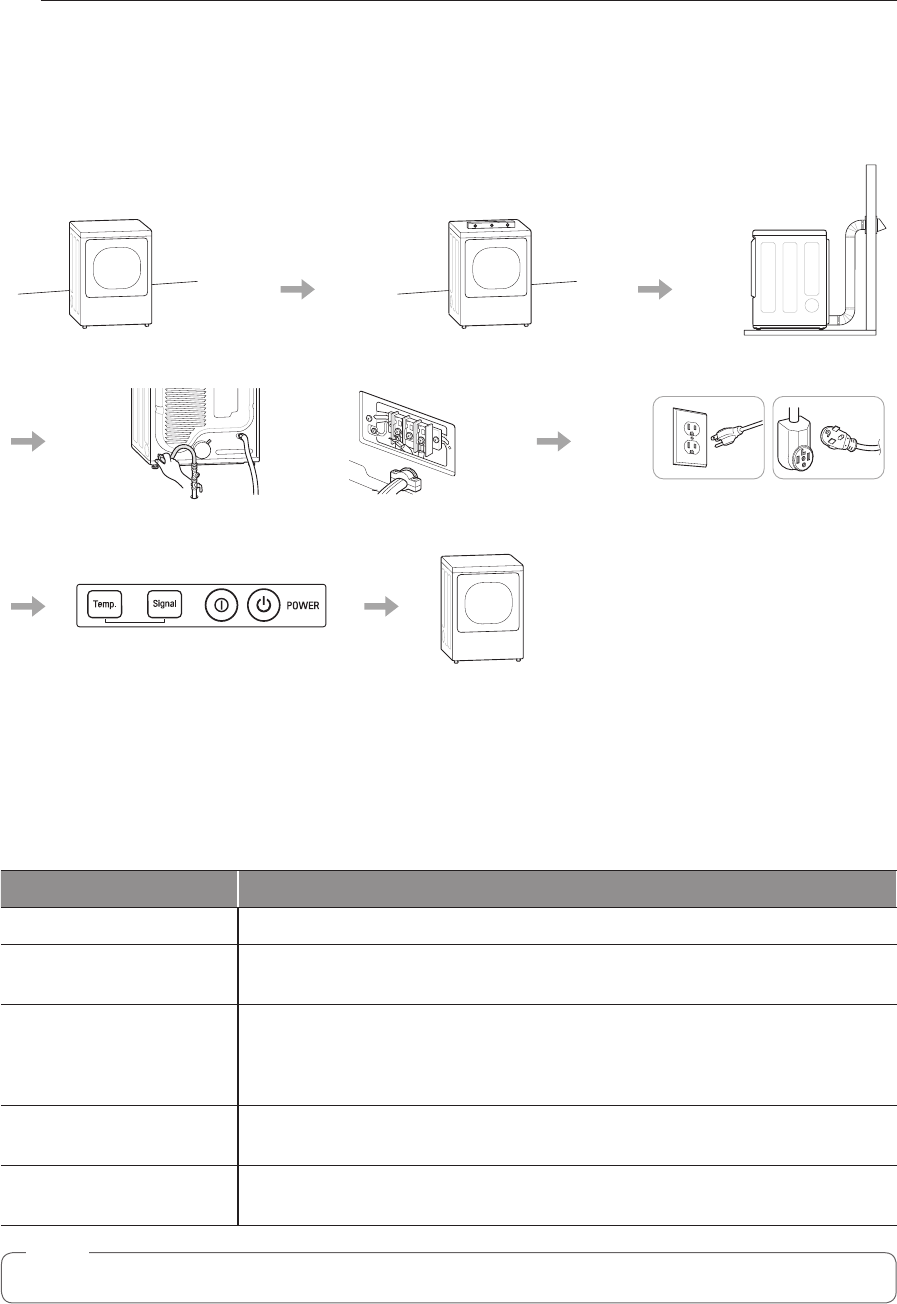

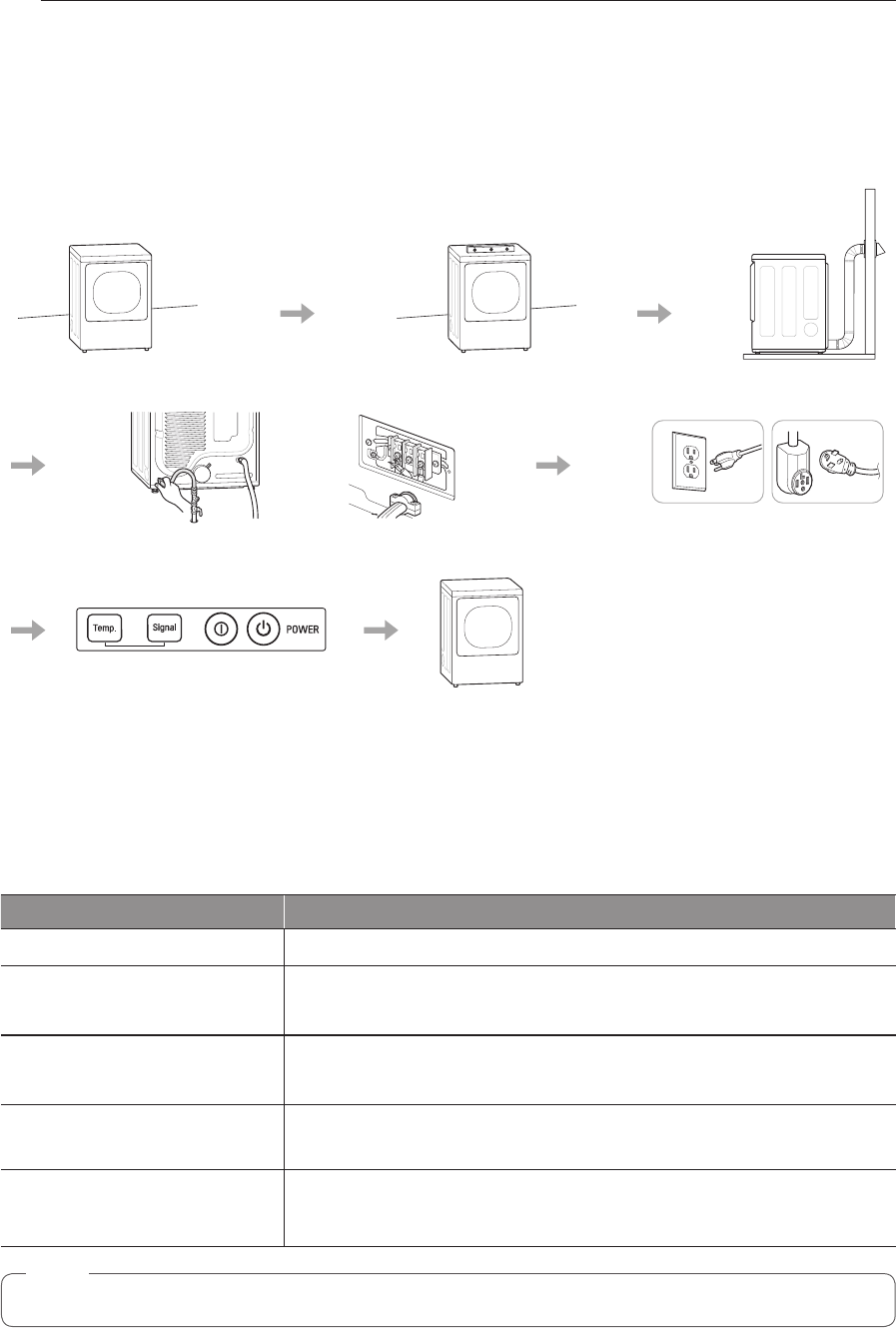

12 Installation Overview

12 Product Specifications

13 Installation Location Requirements

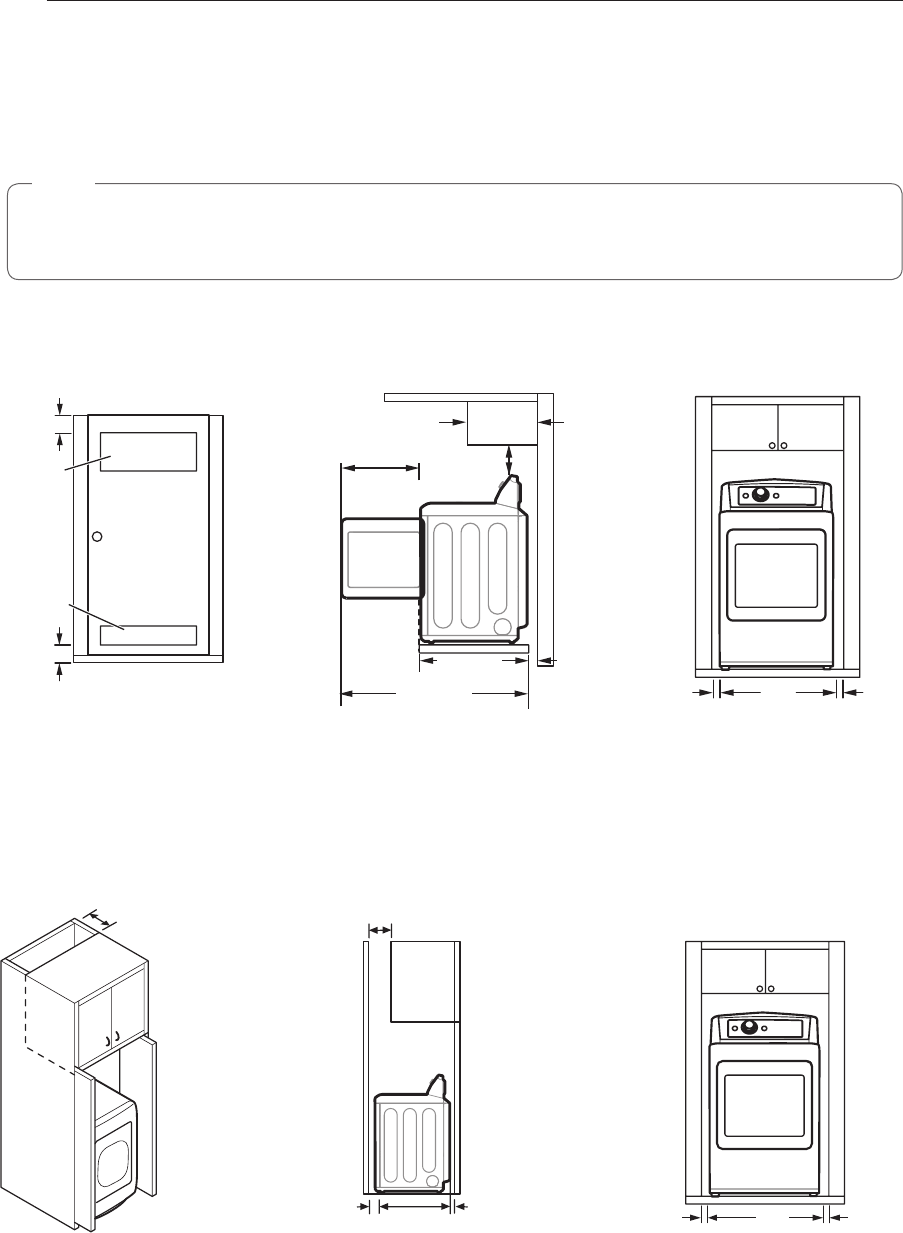

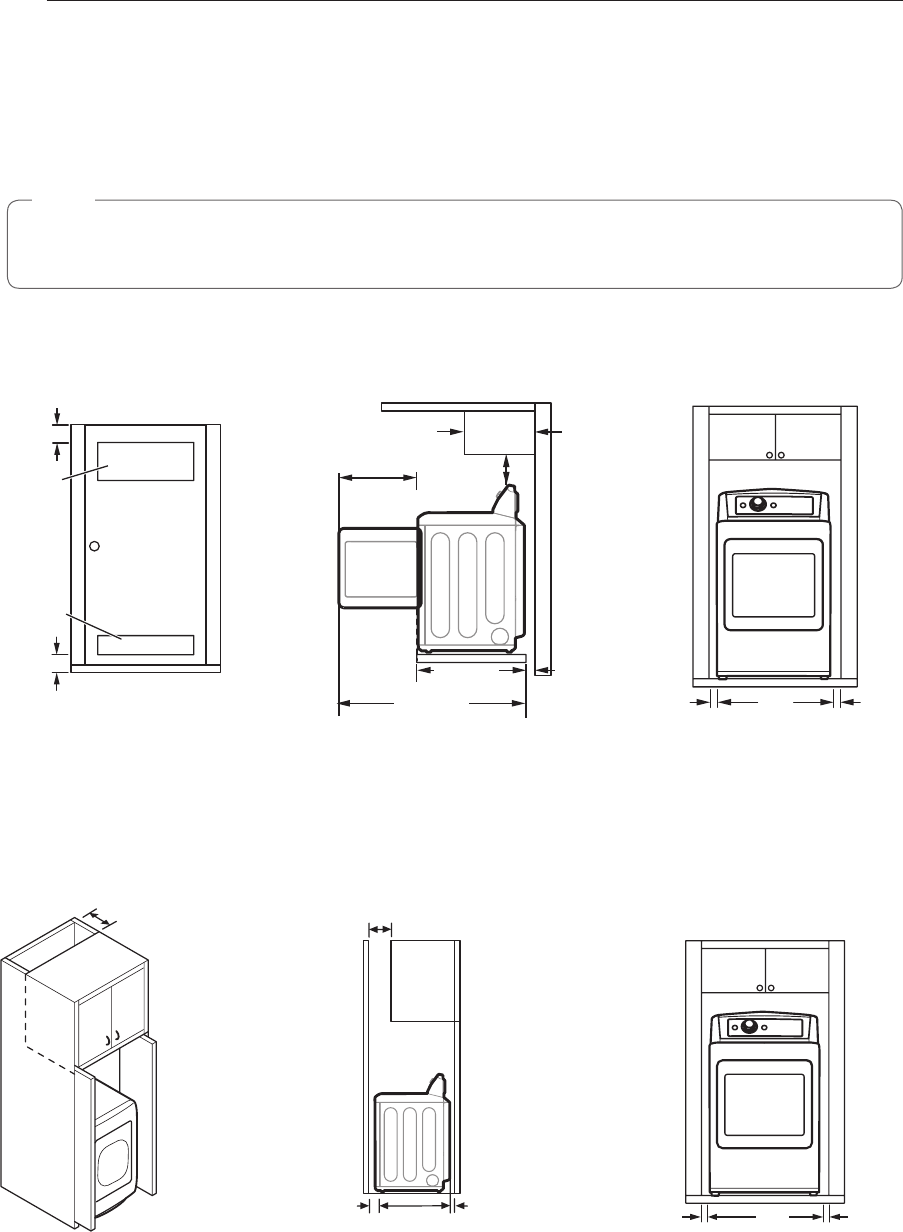

13 Clearances

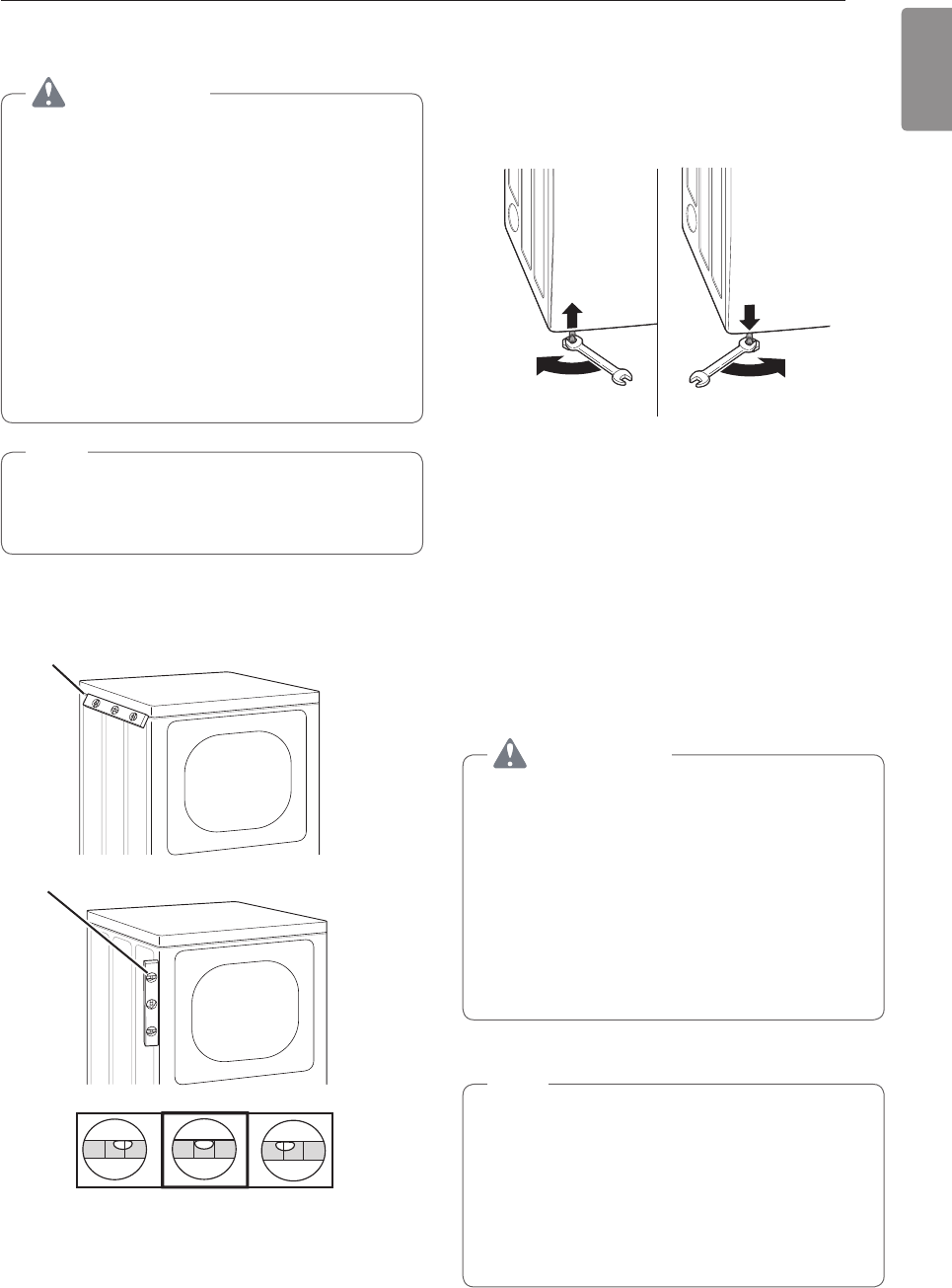

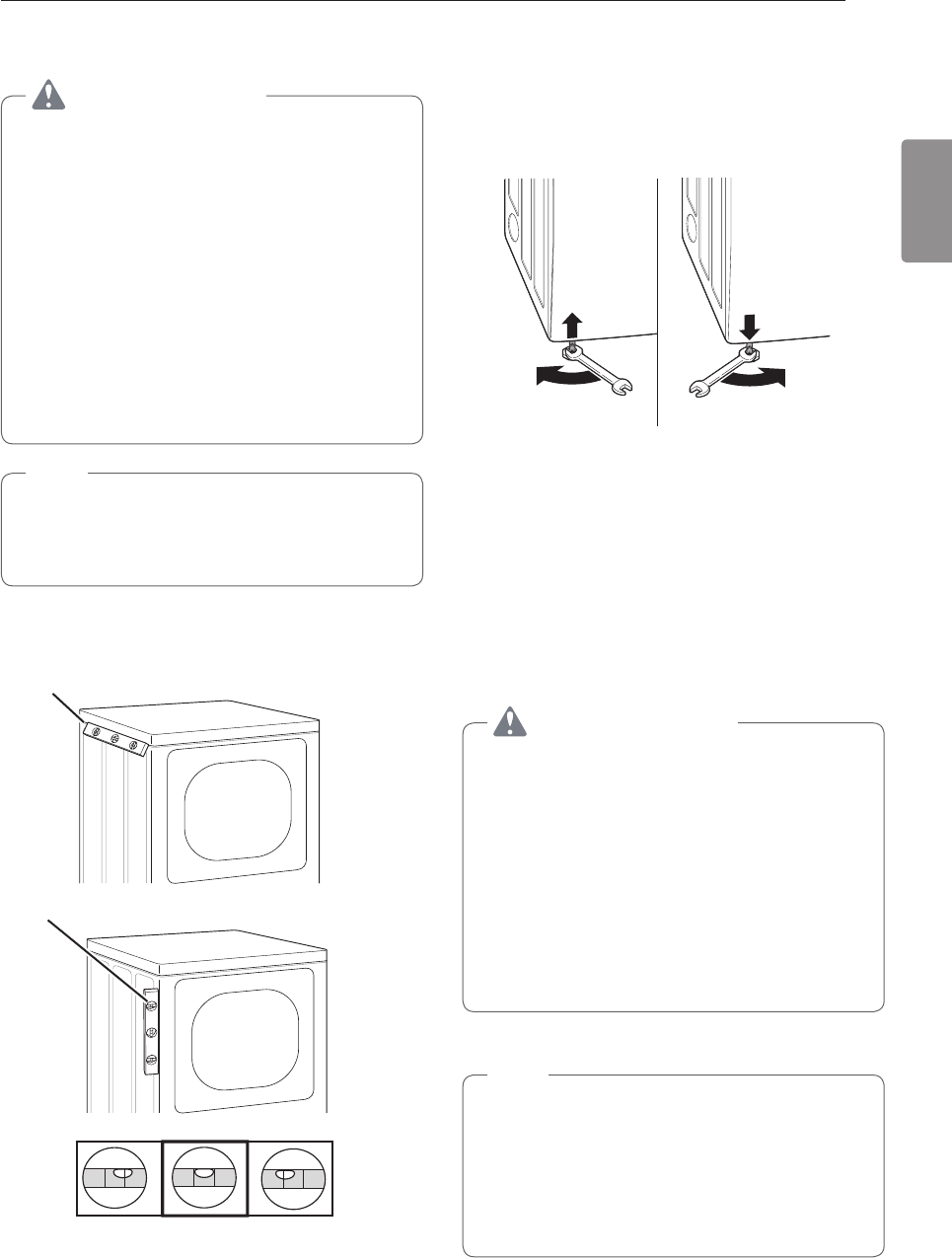

15 Leveling the Dryer

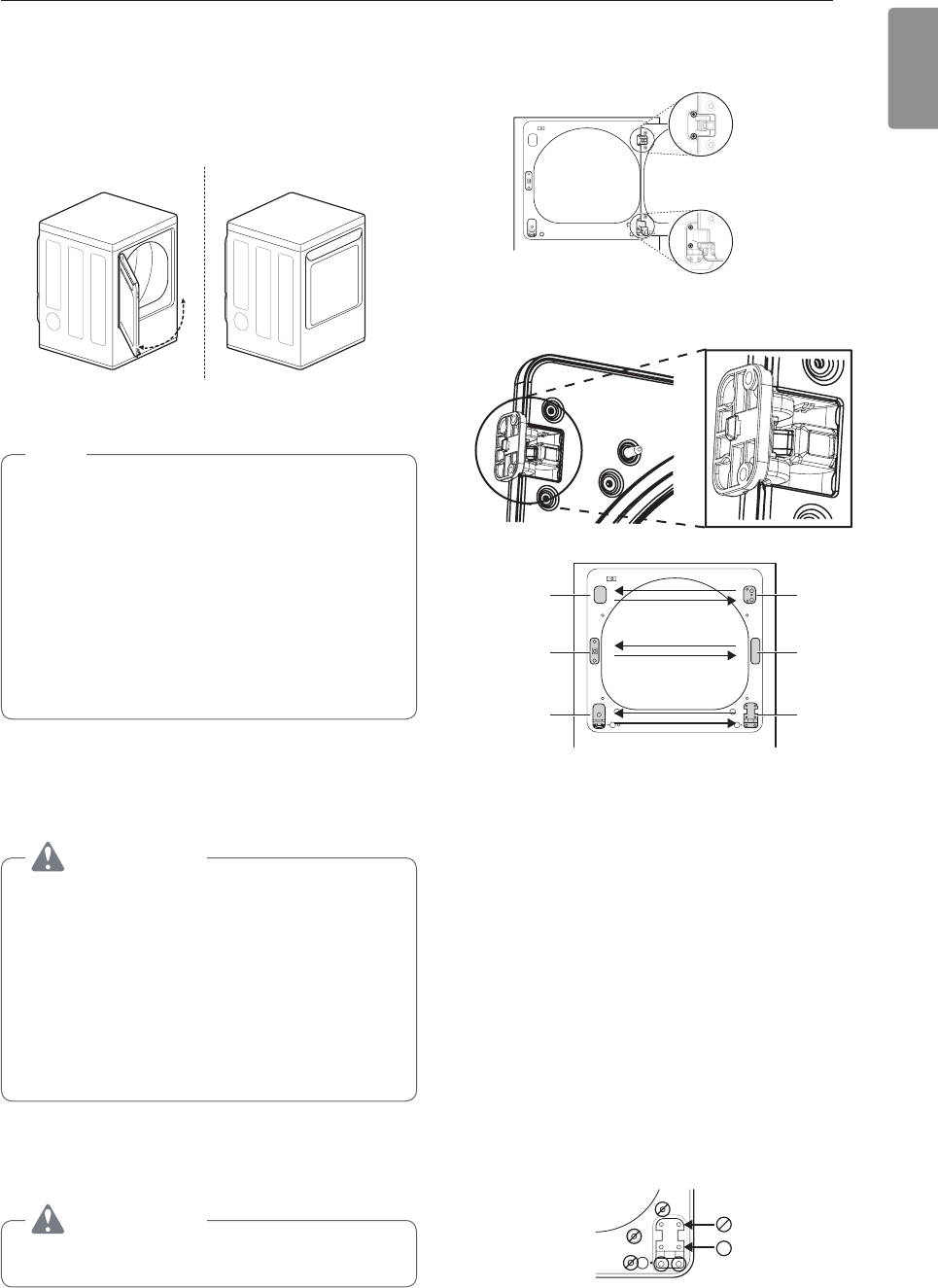

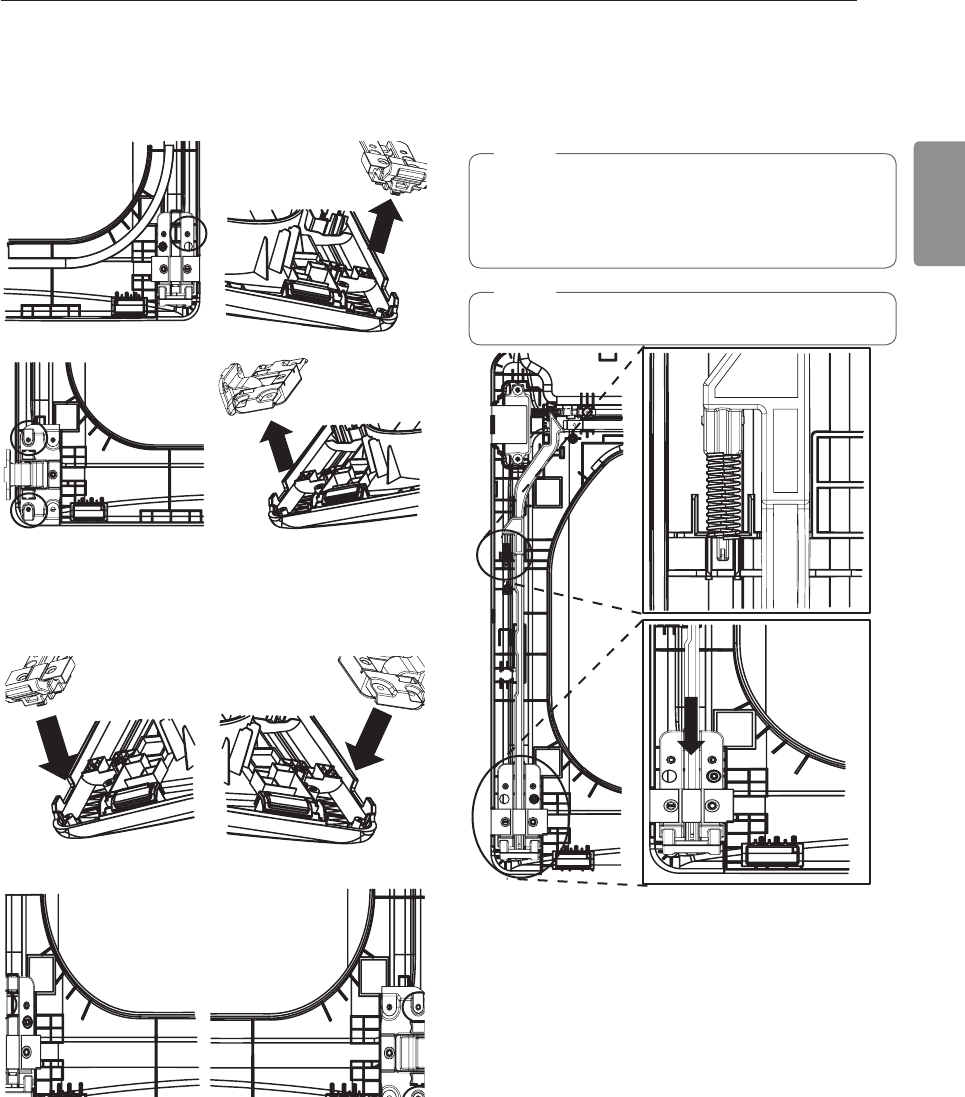

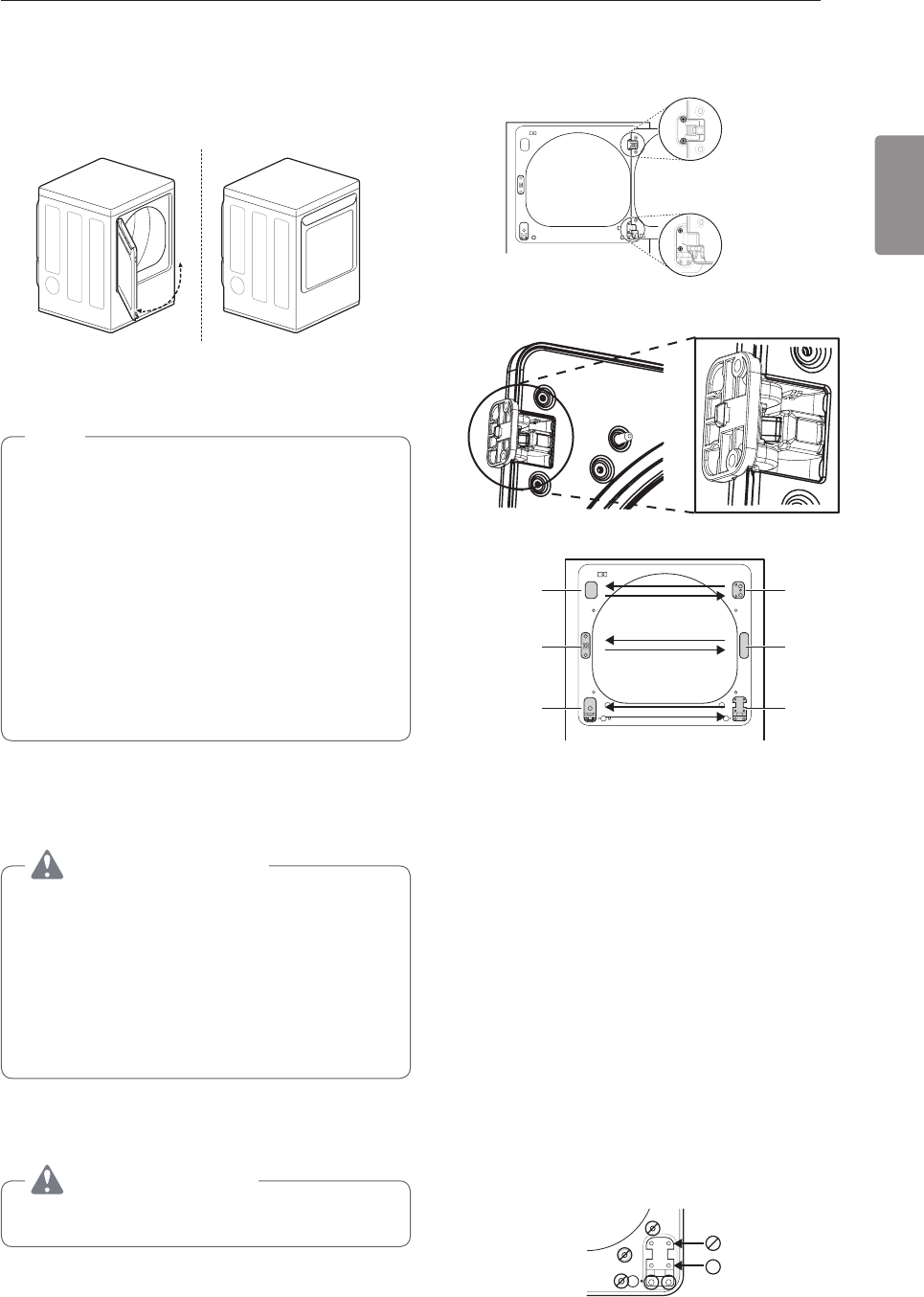

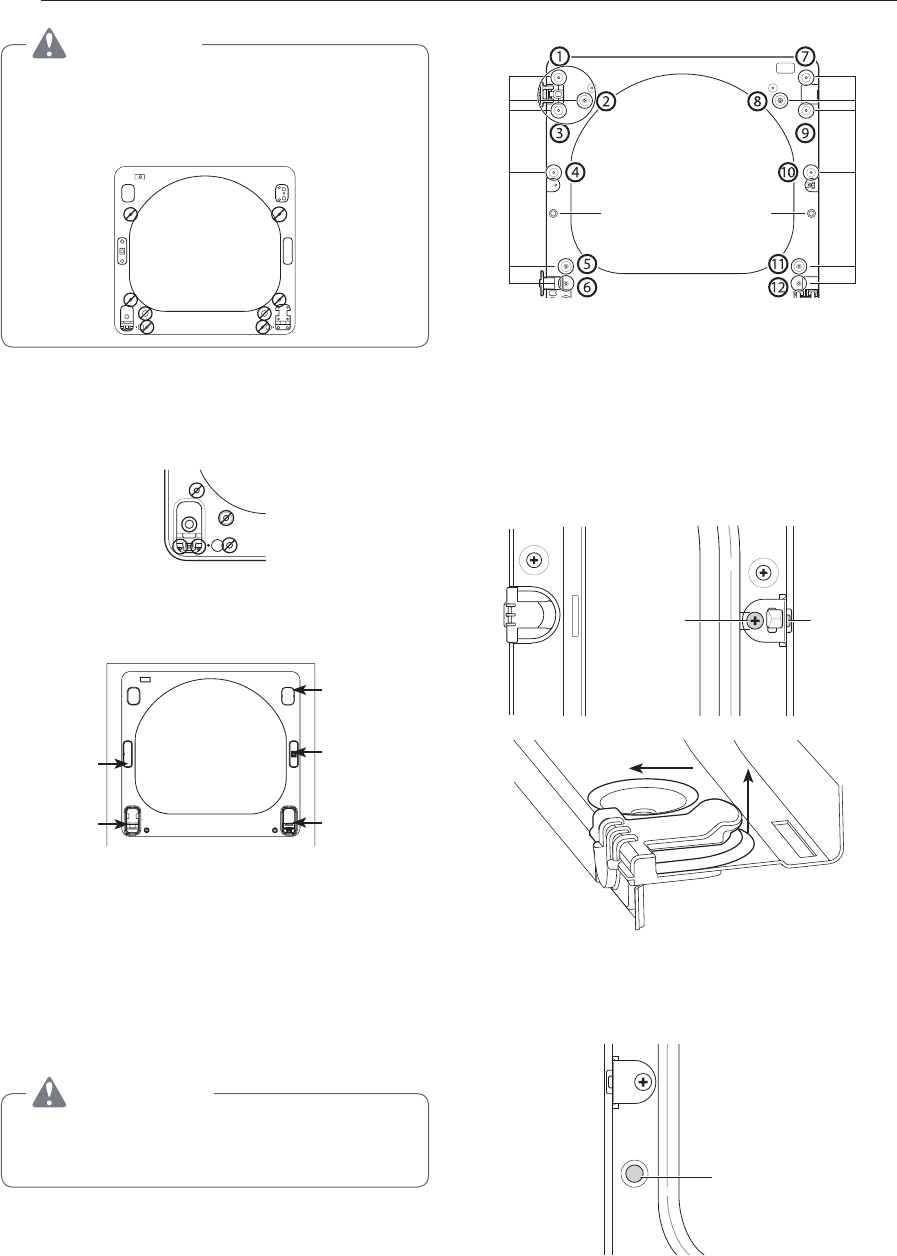

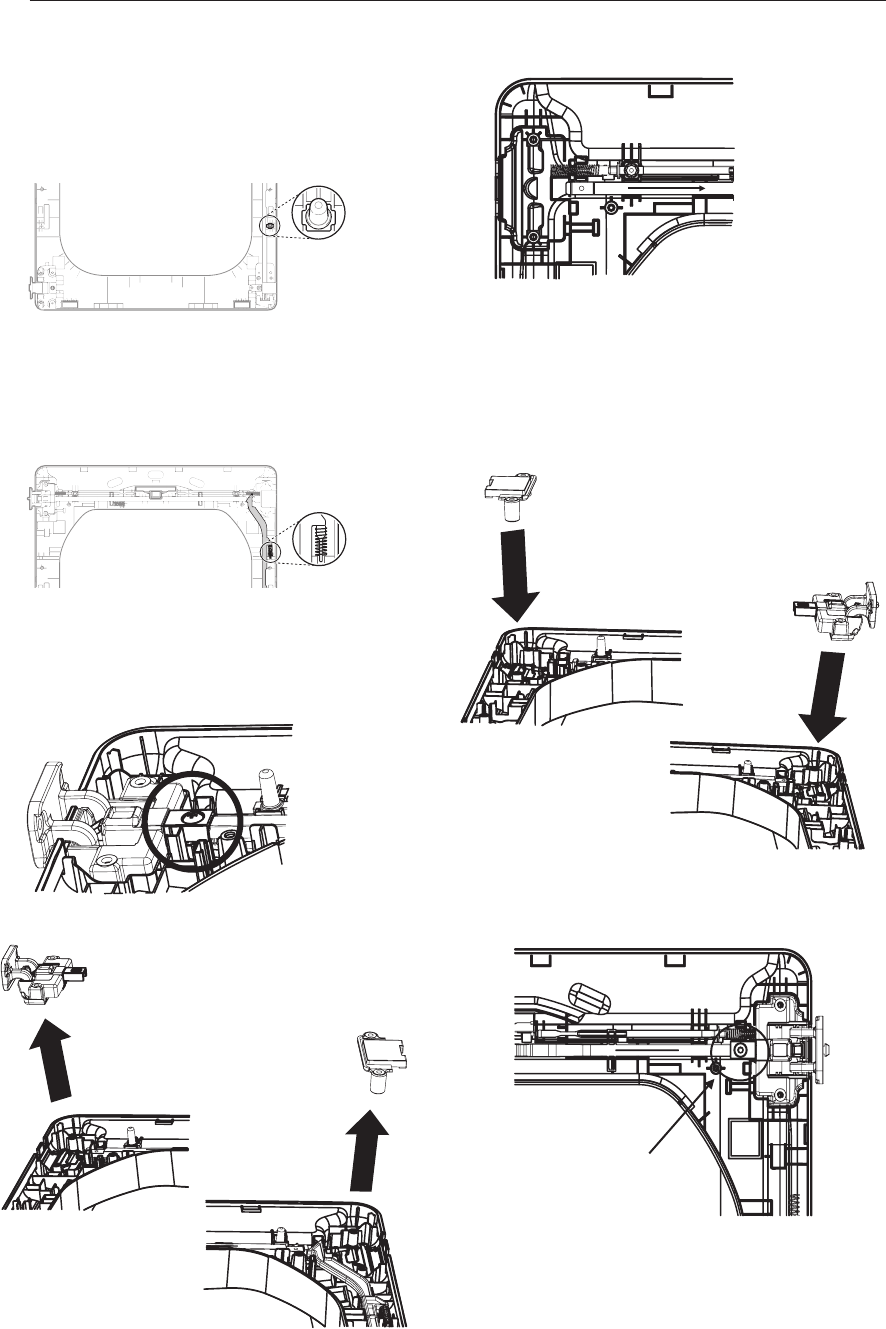

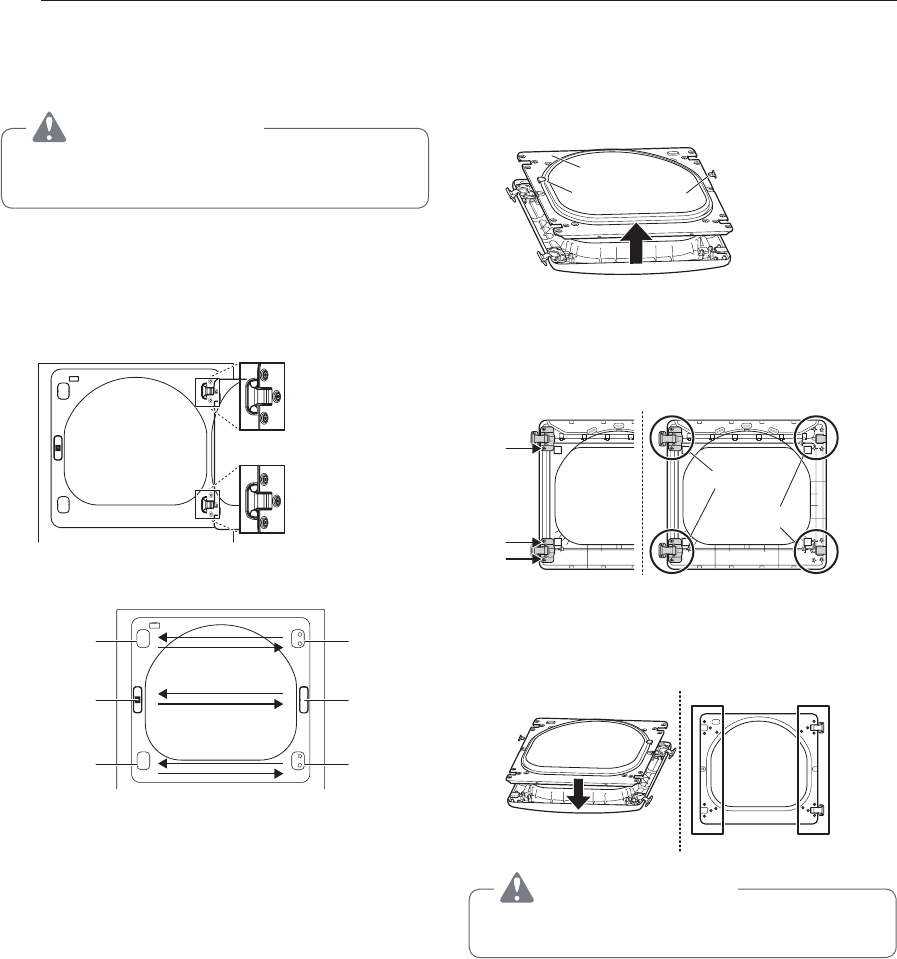

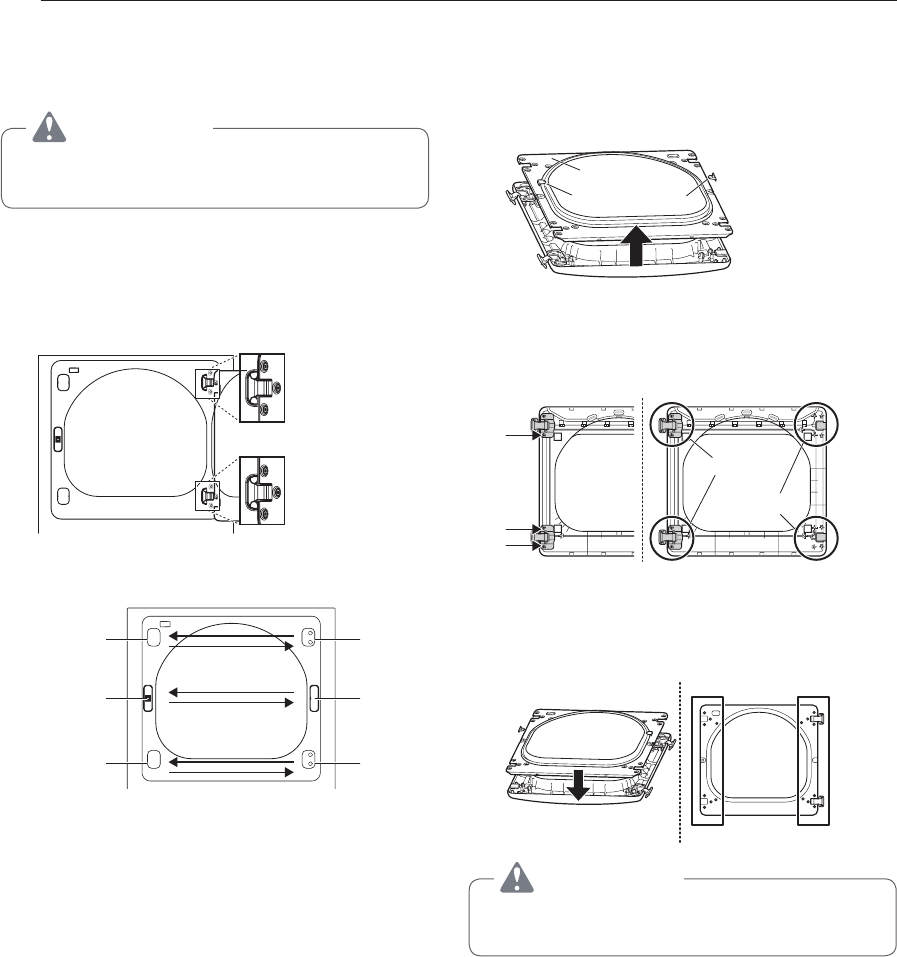

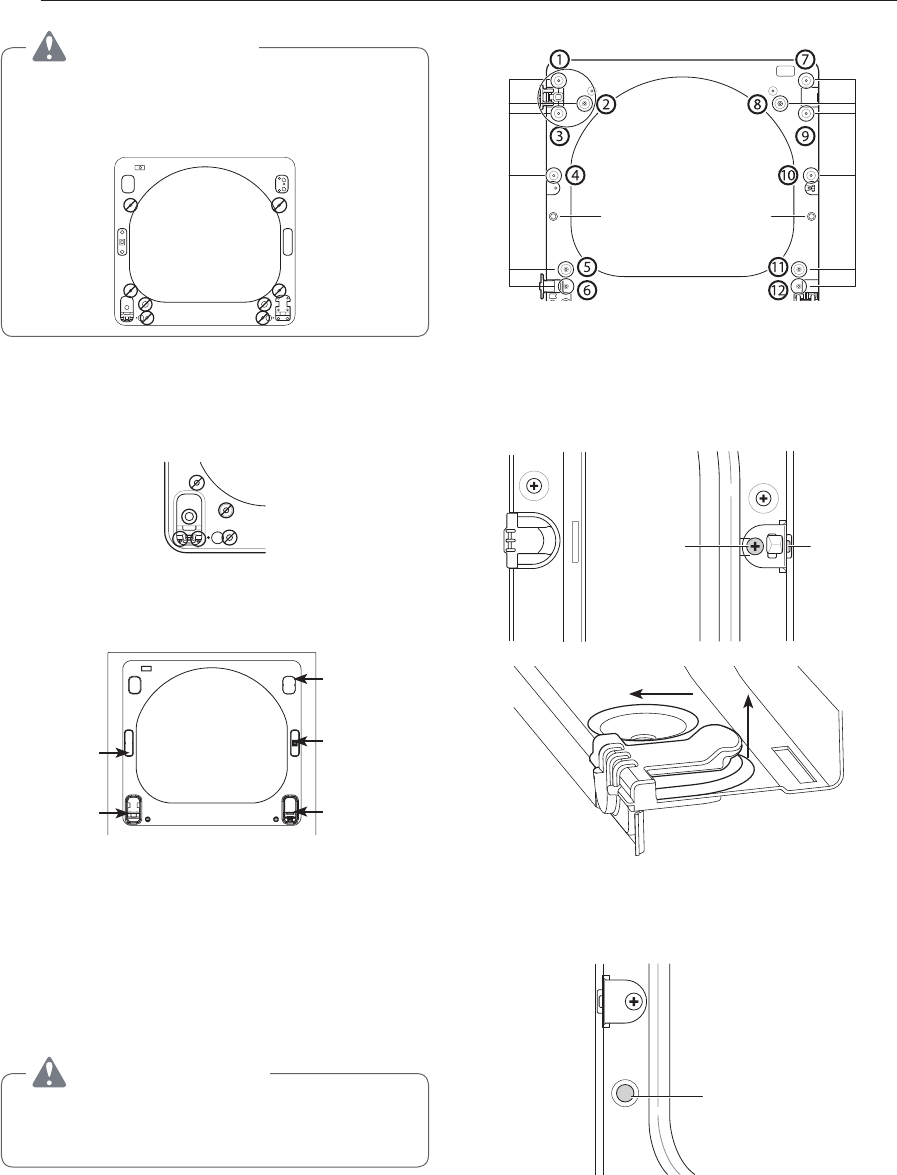

15 Reversing the Door

23 Installing the Side Vent Kit

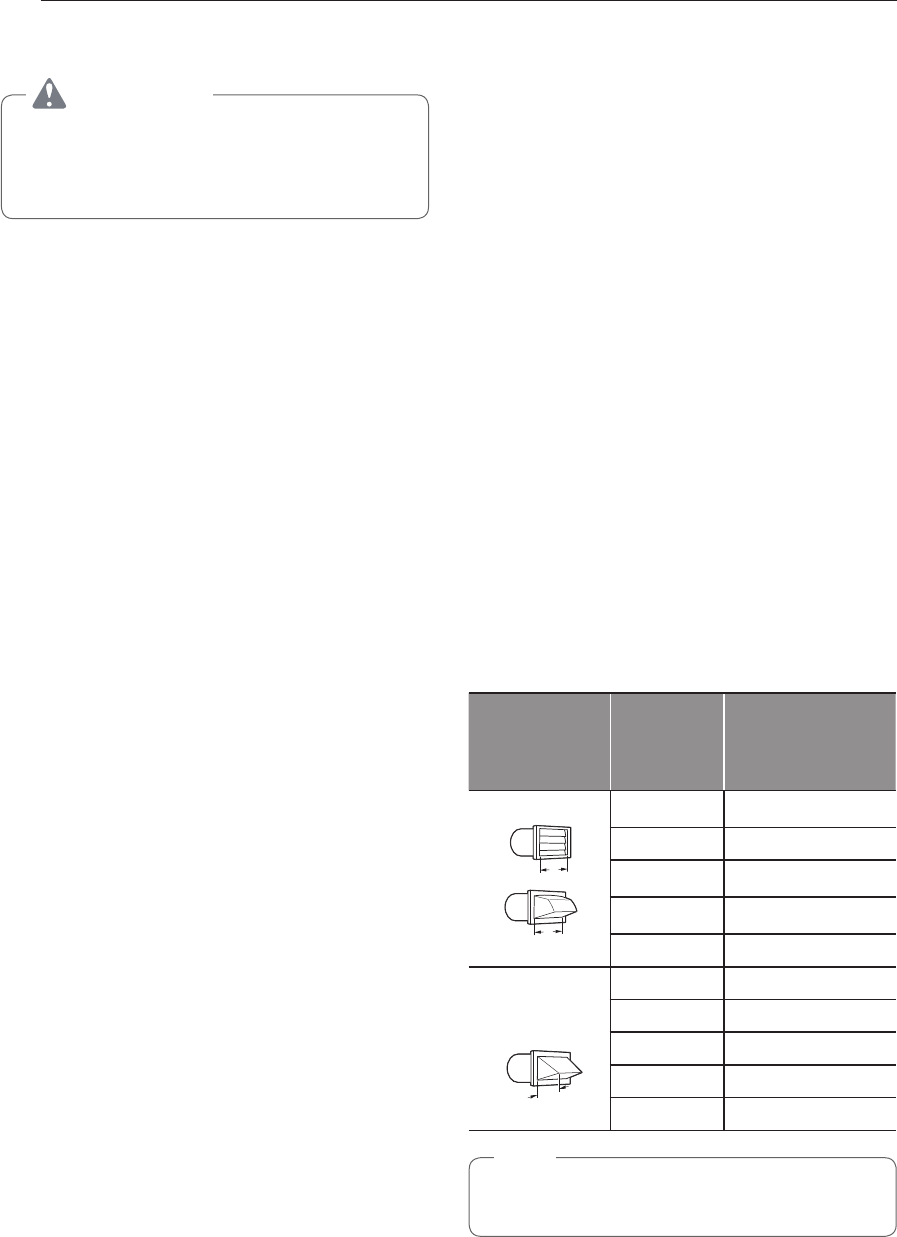

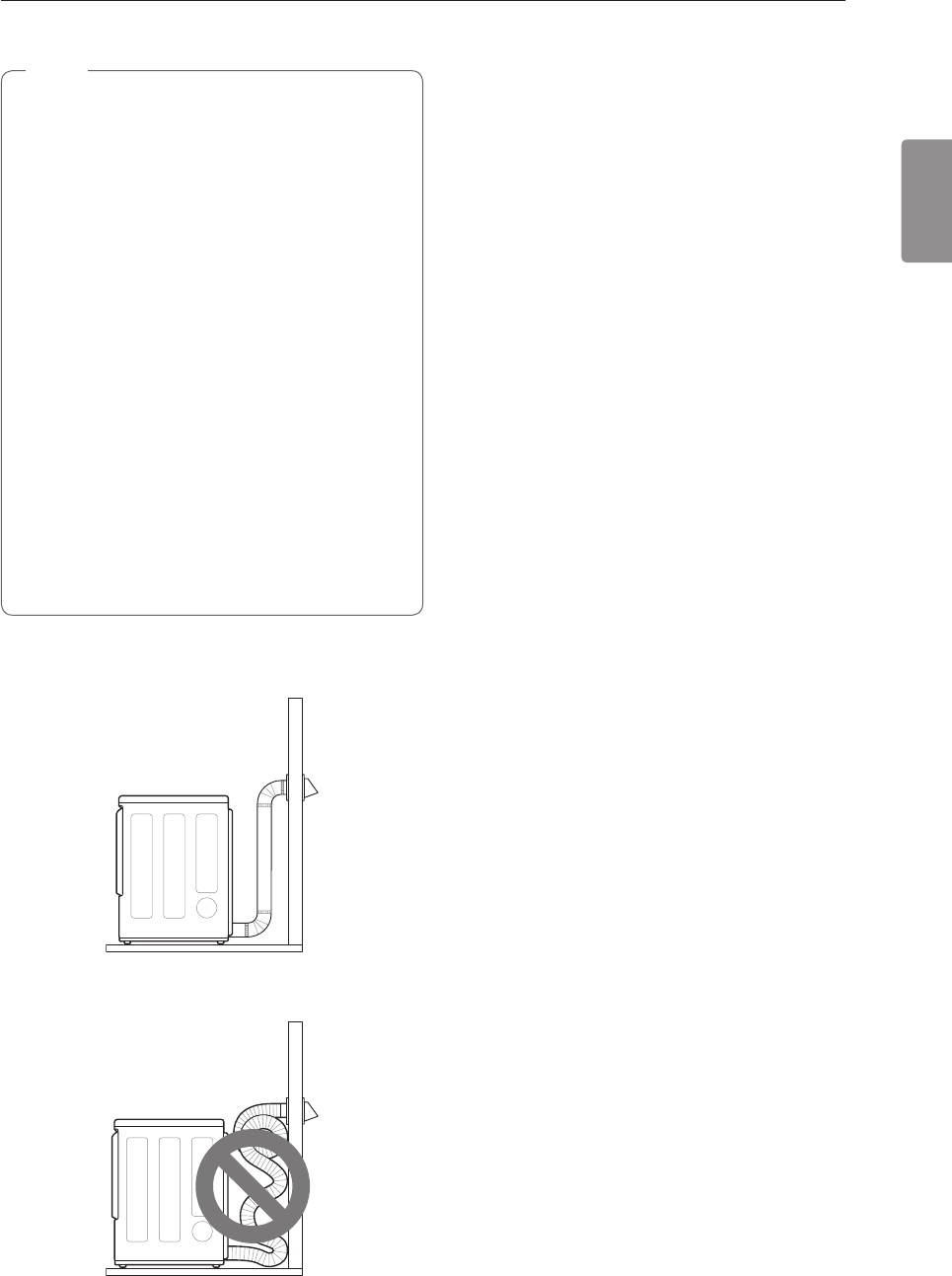

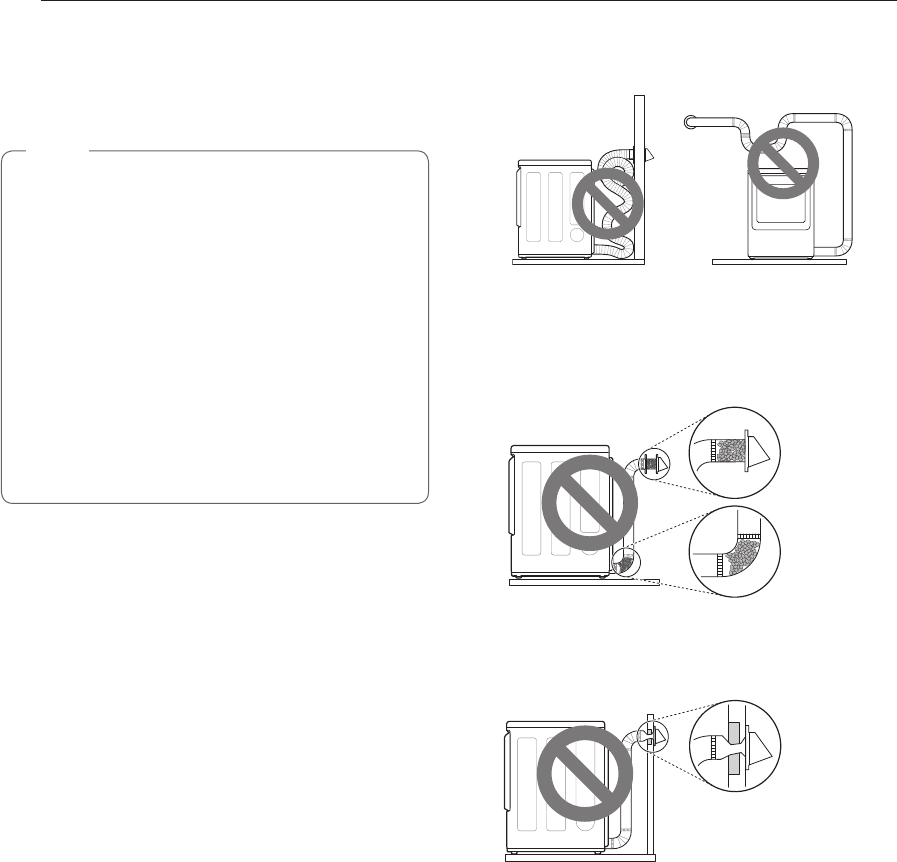

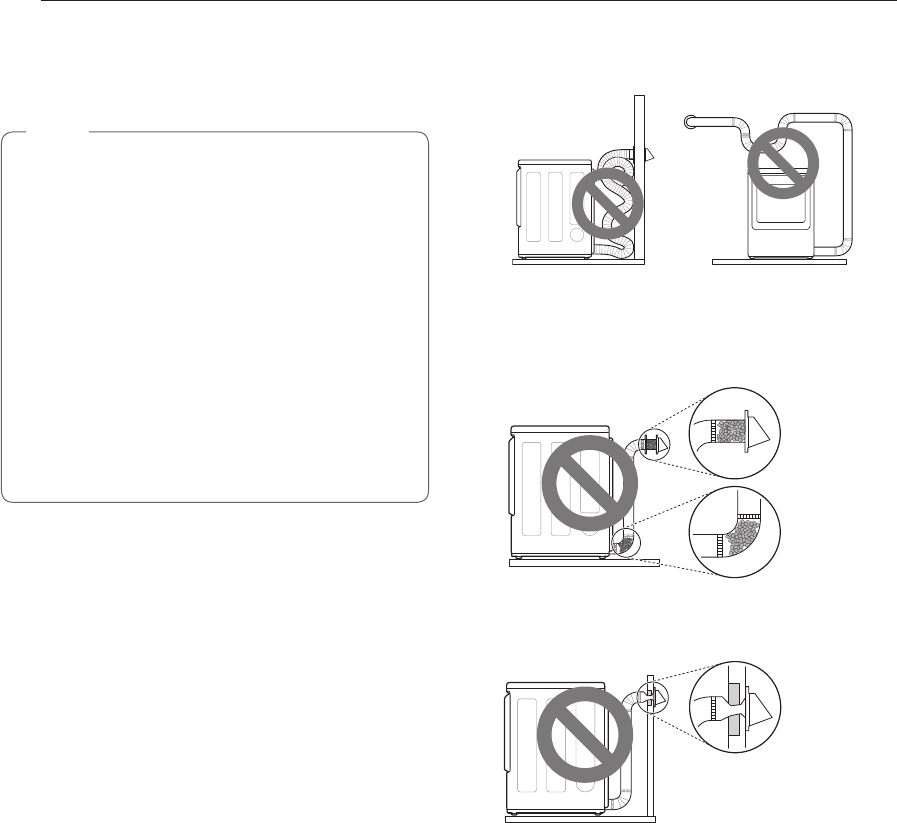

24 Venting the Dryer

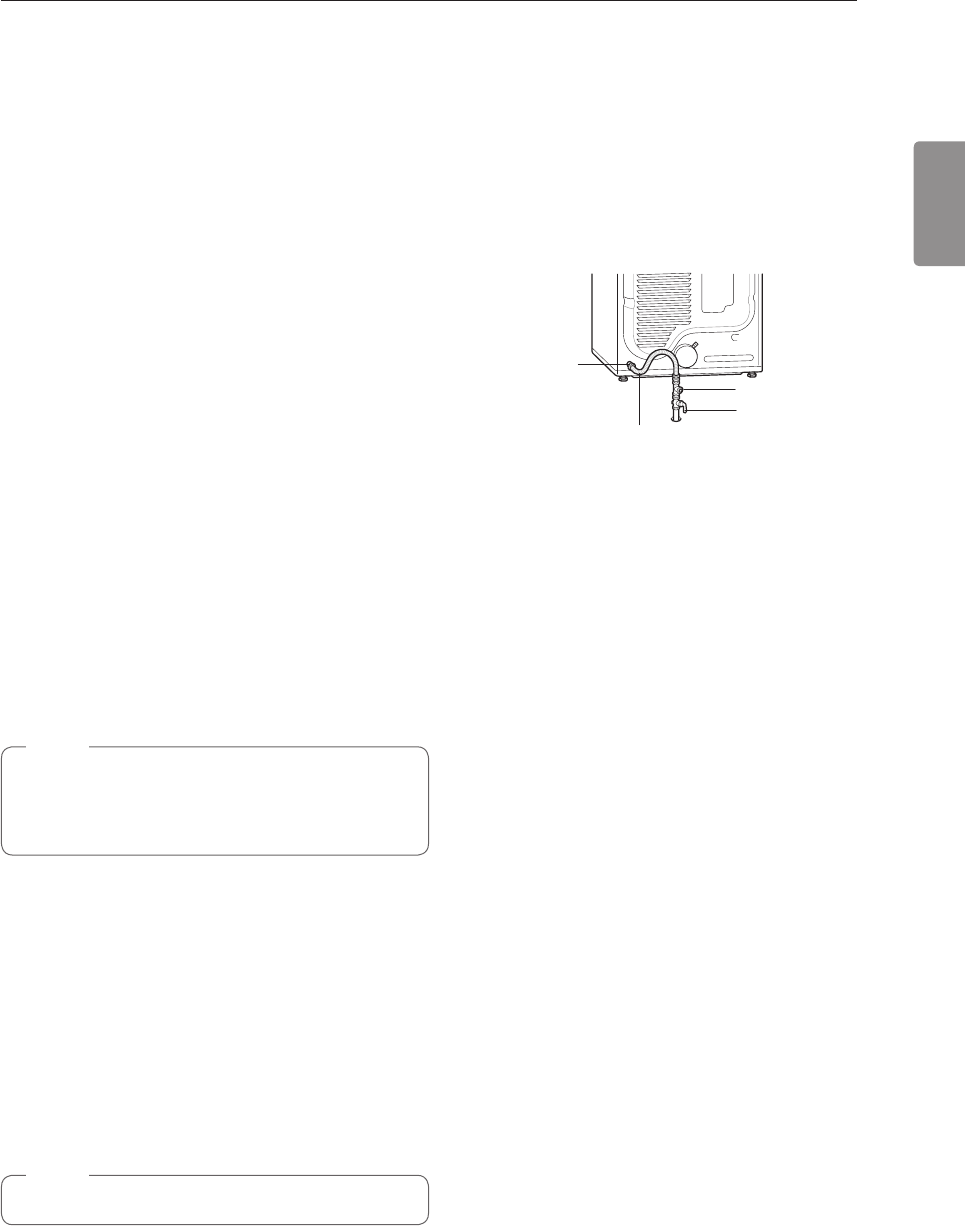

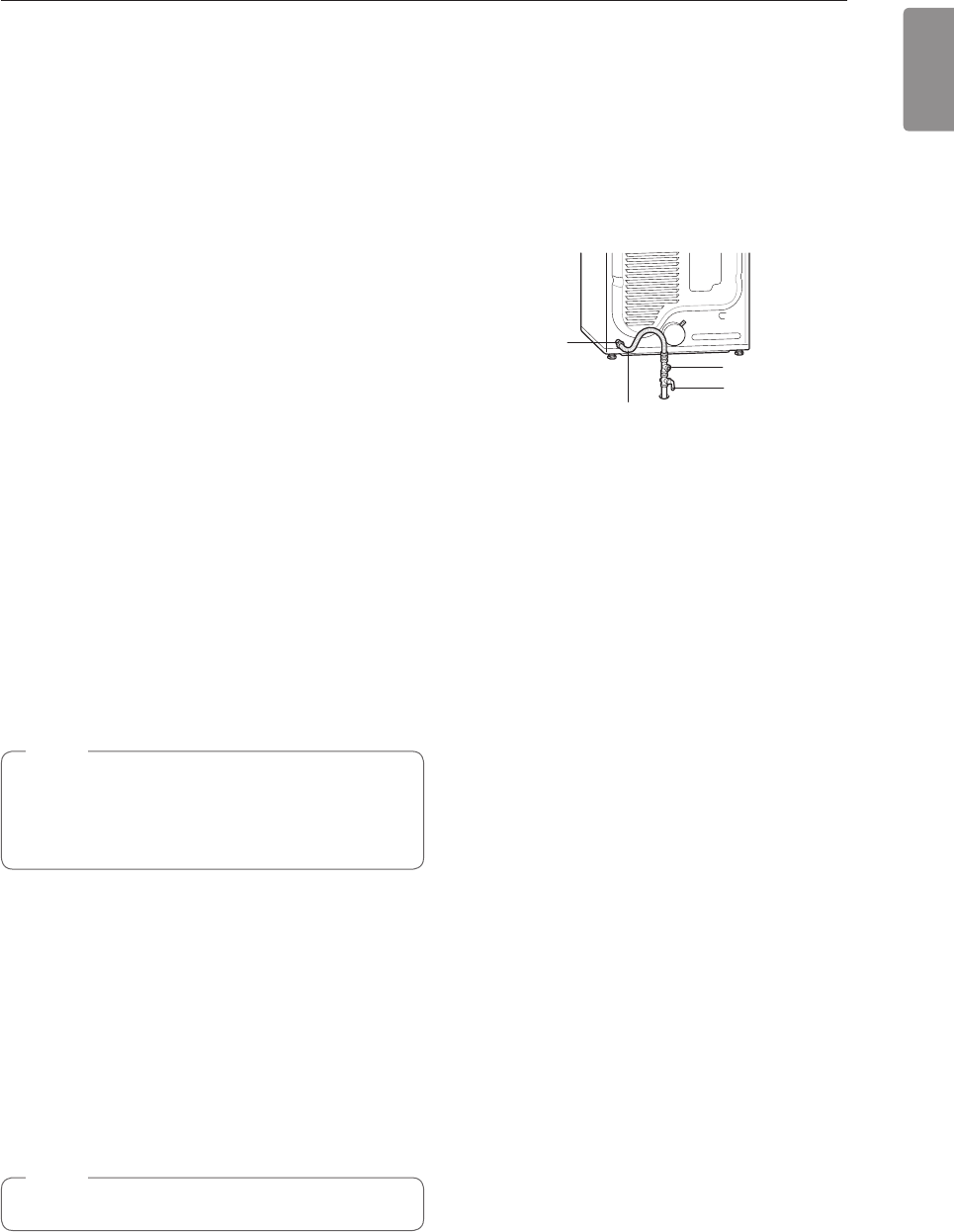

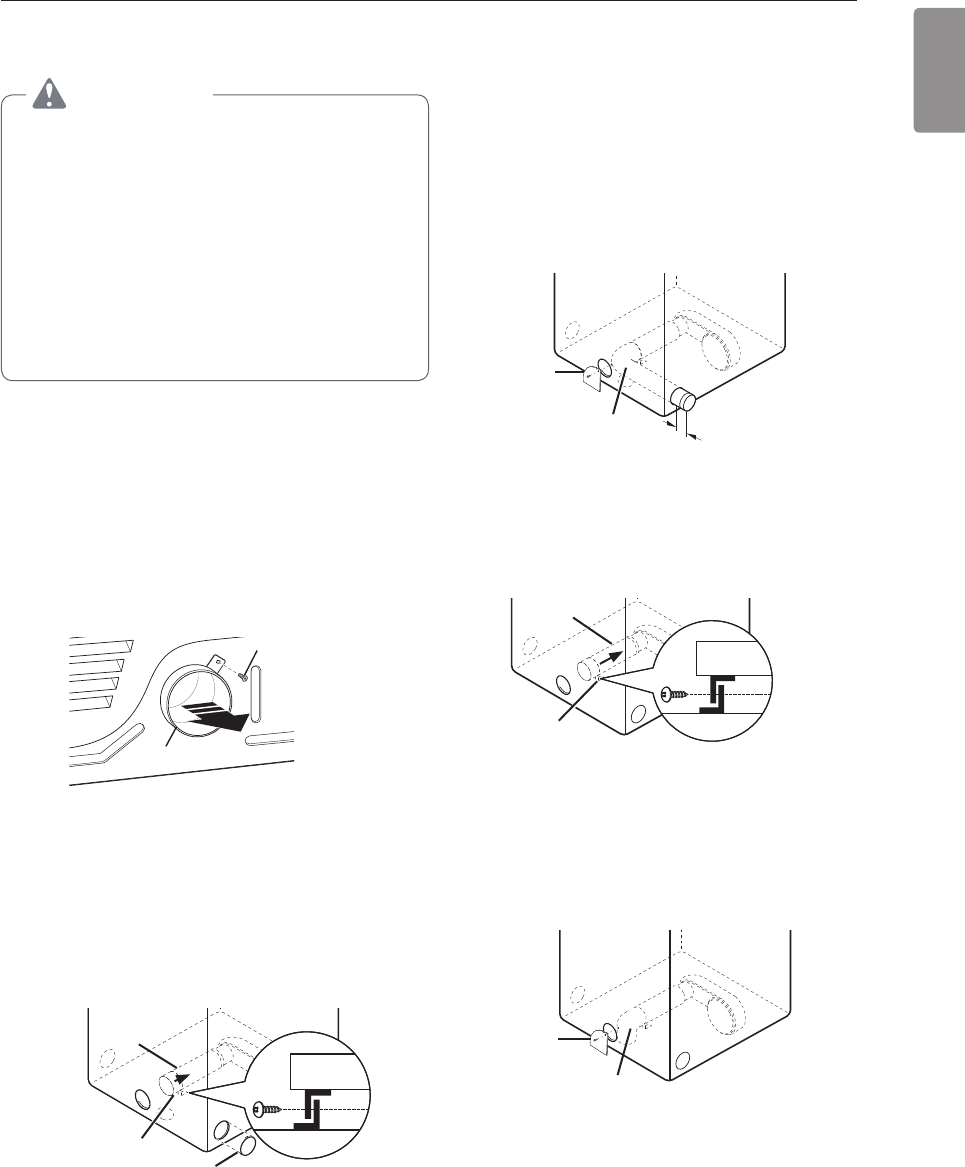

26 Connecting Gas Dryers

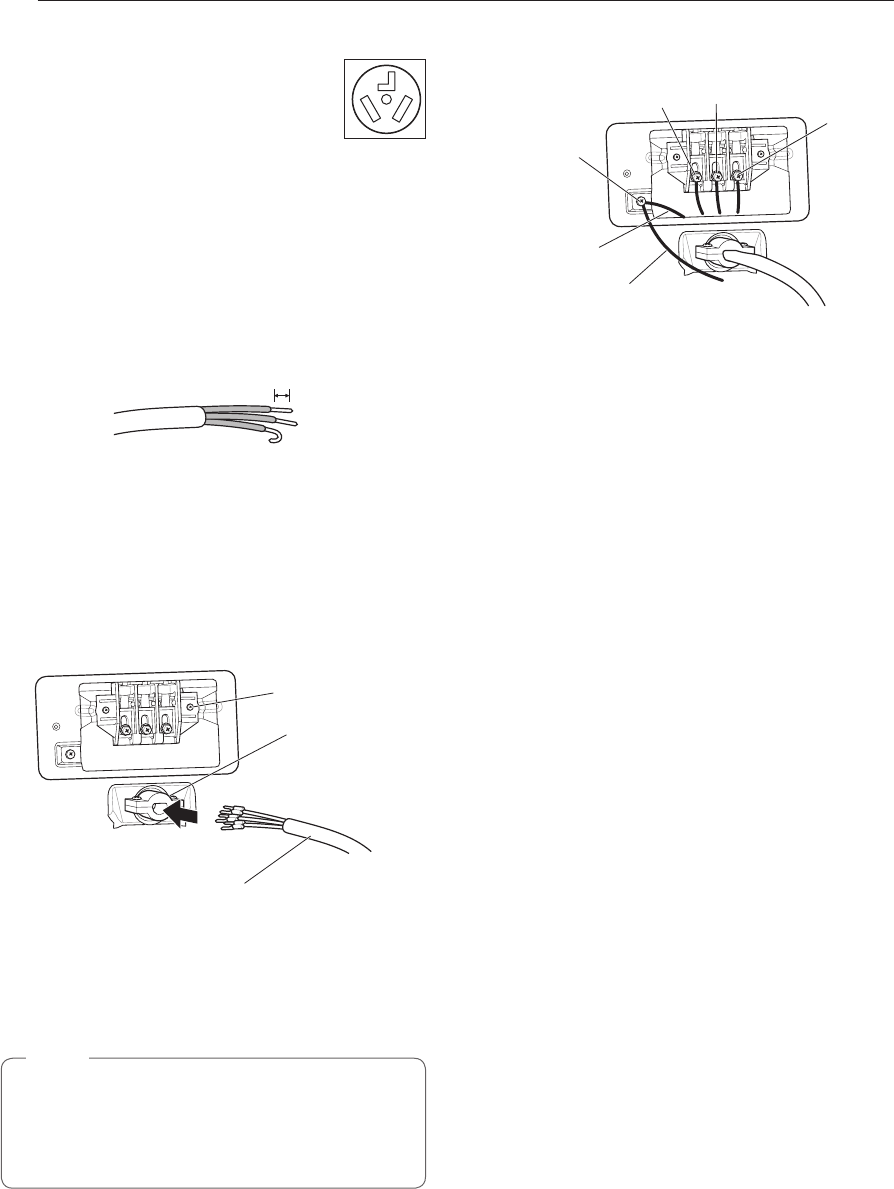

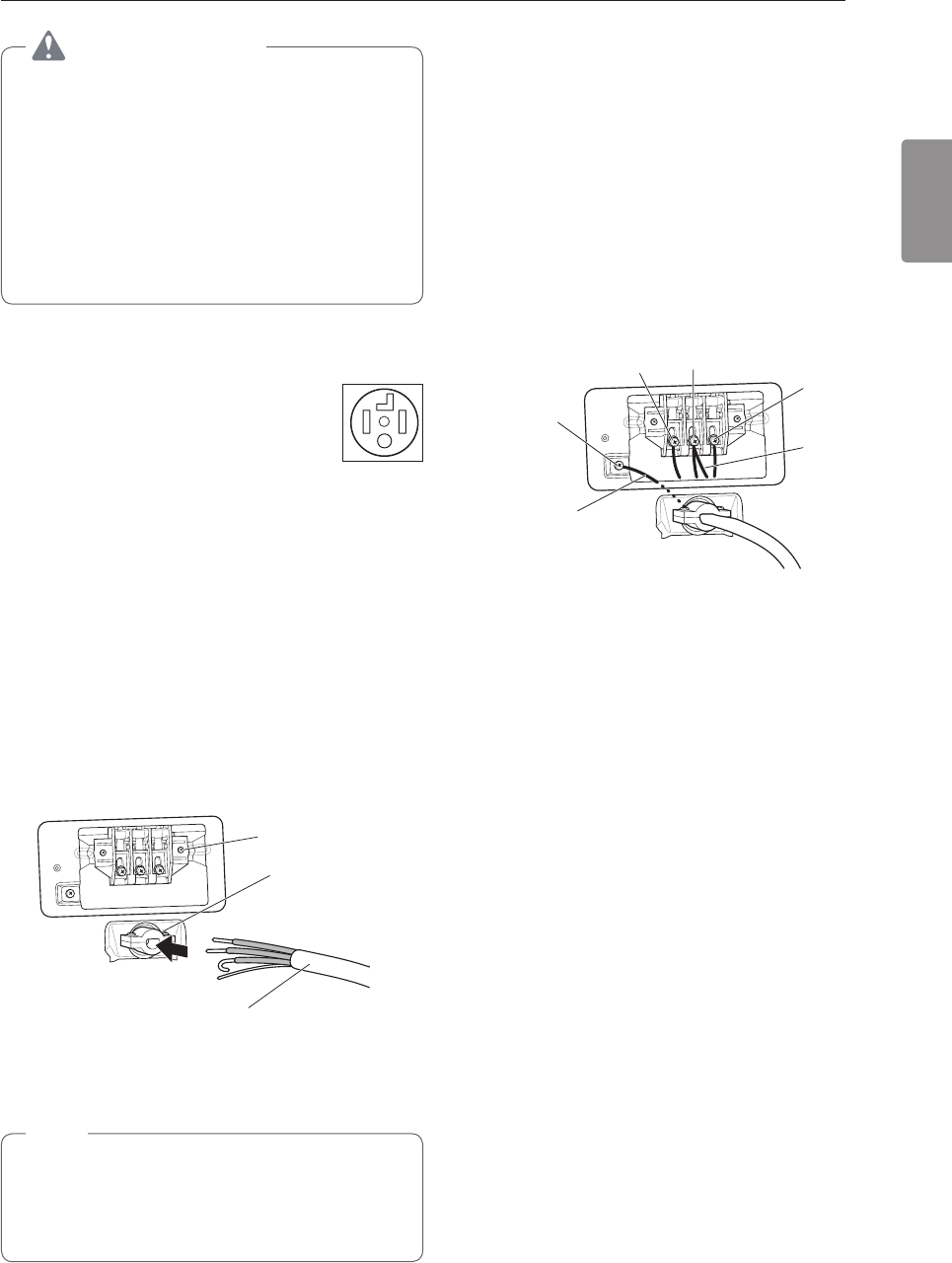

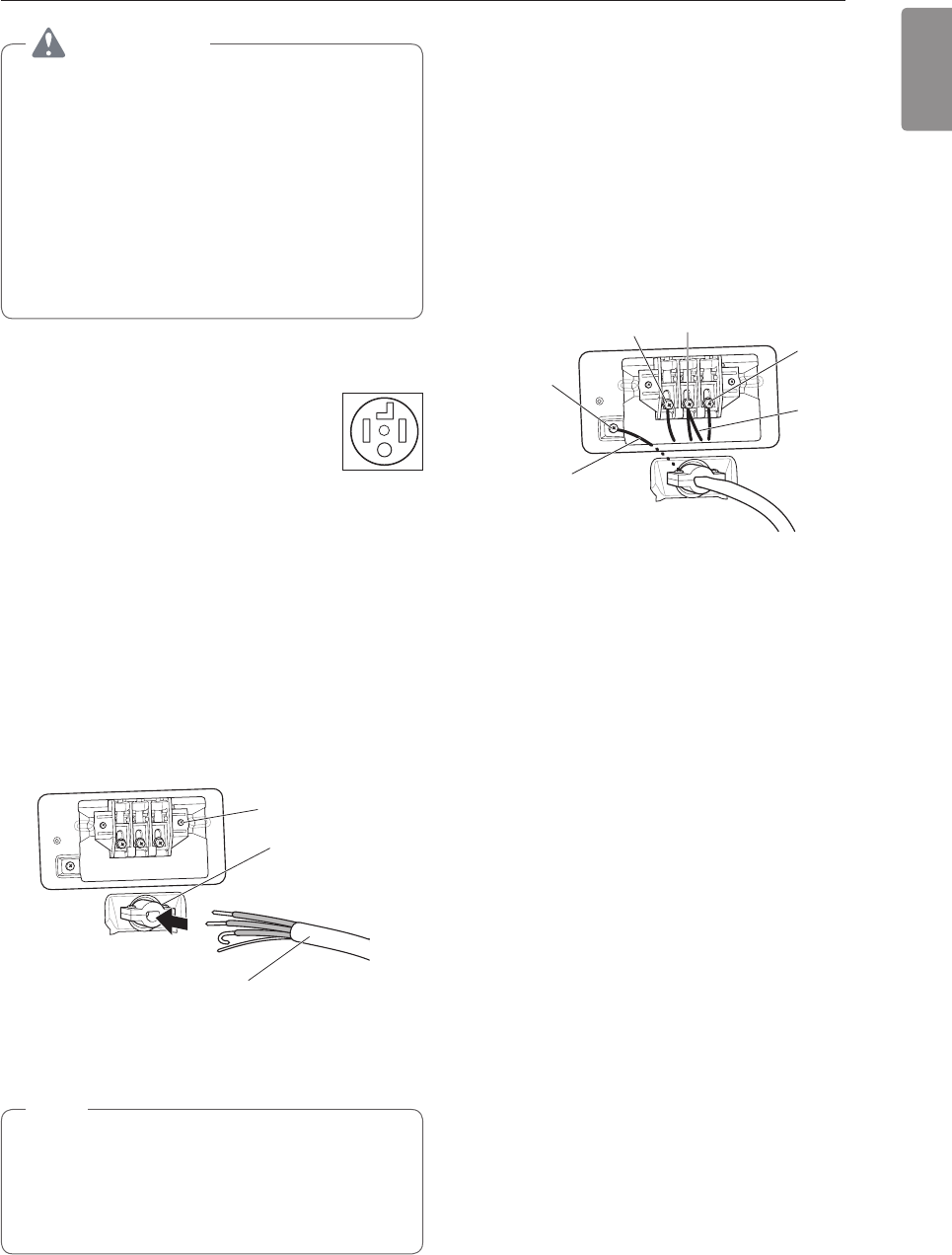

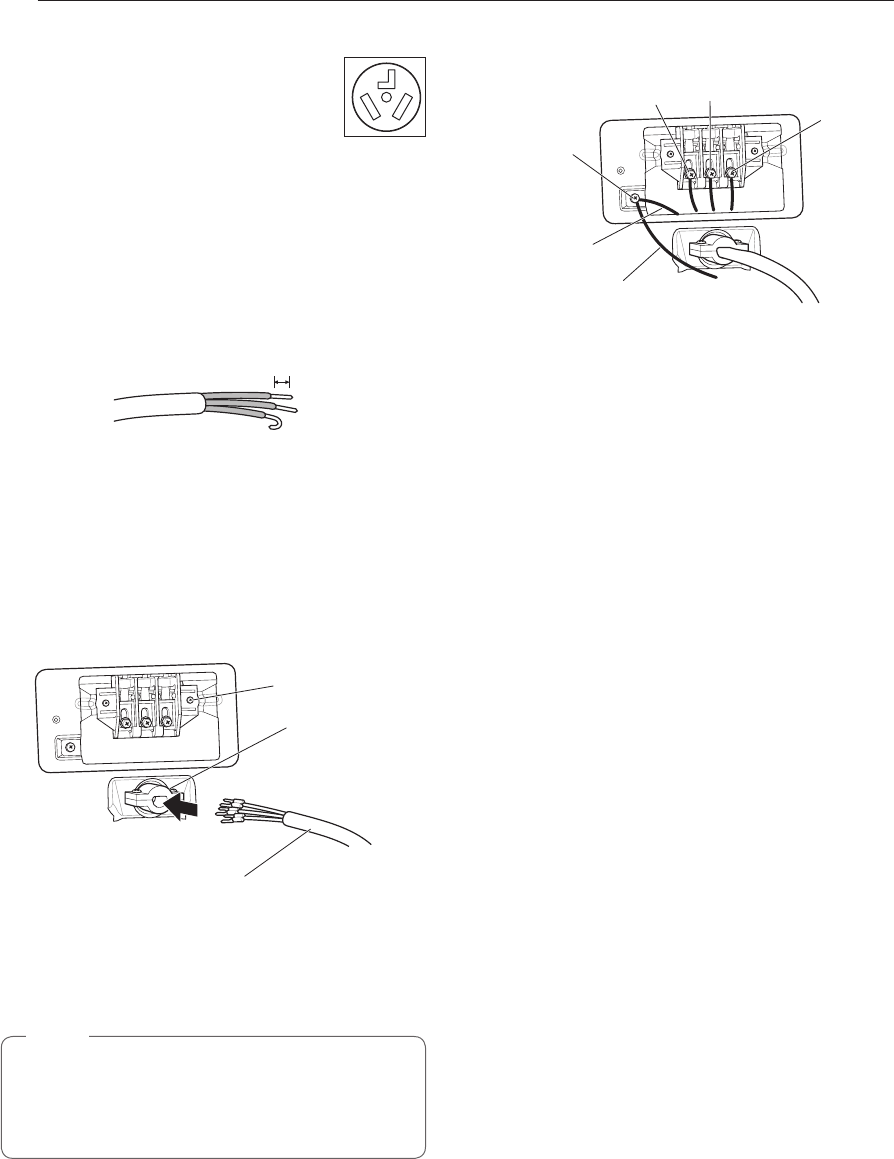

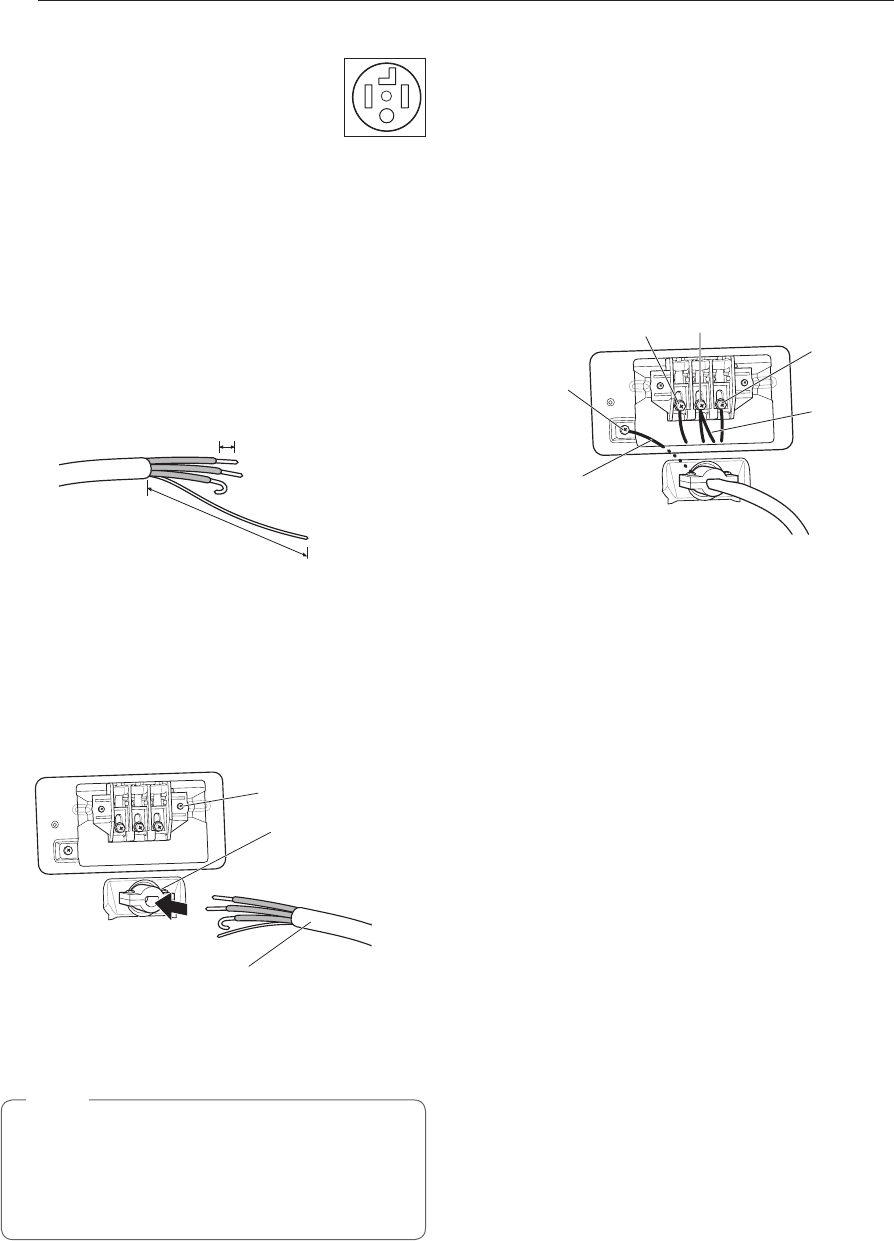

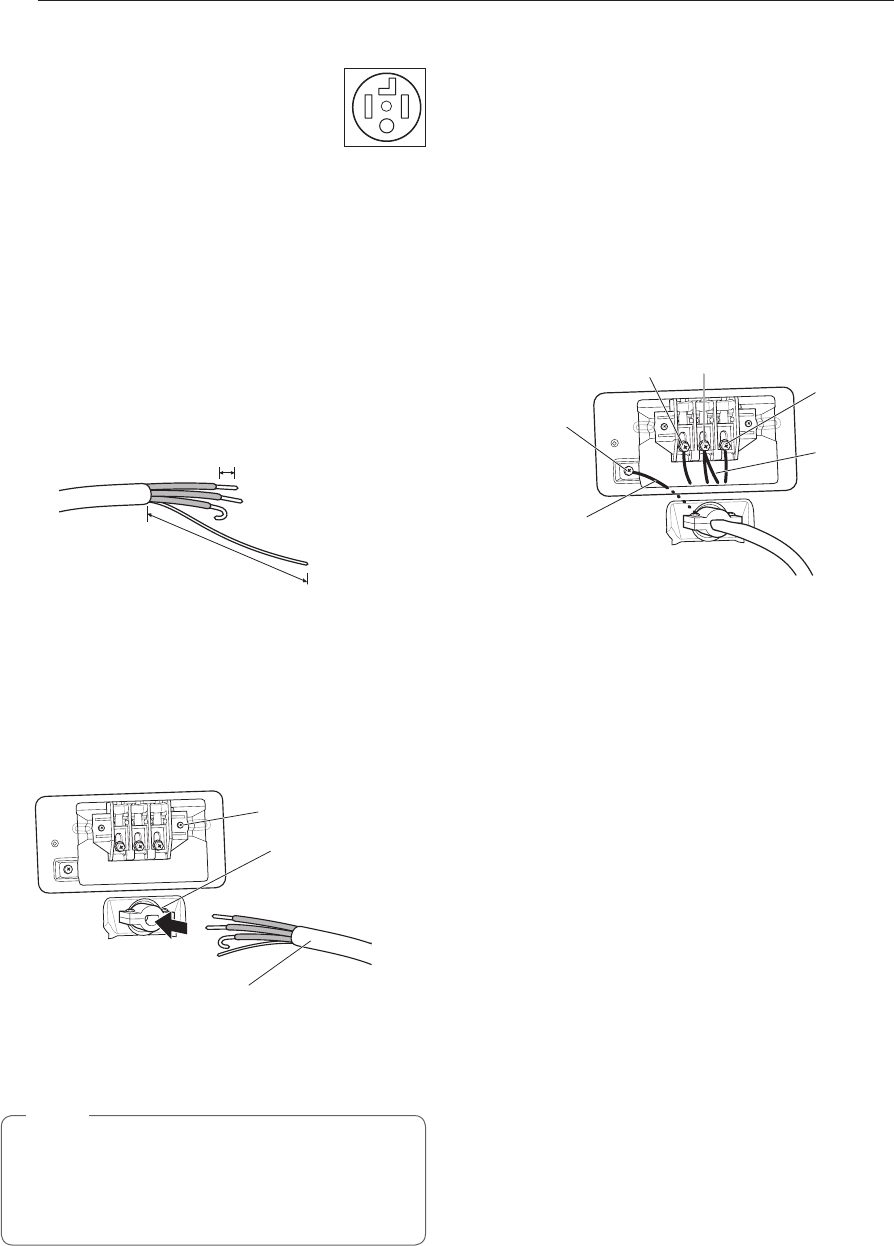

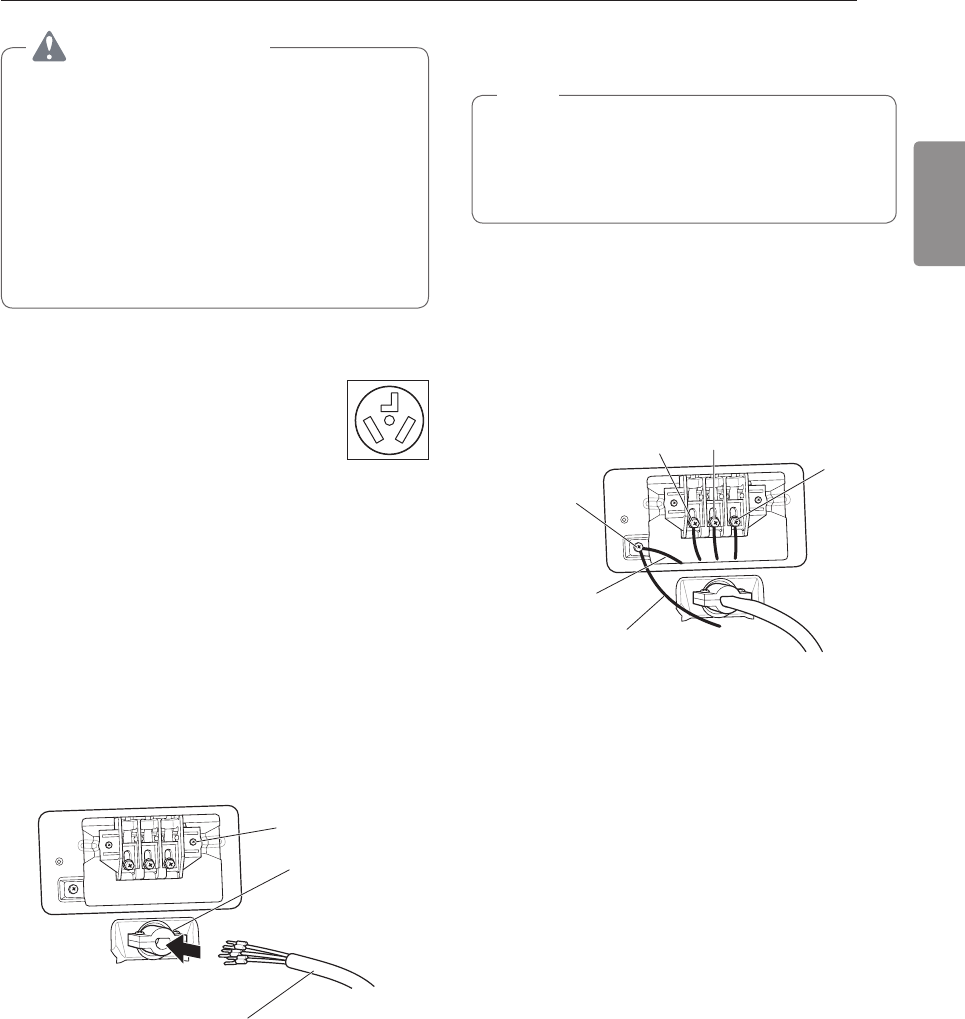

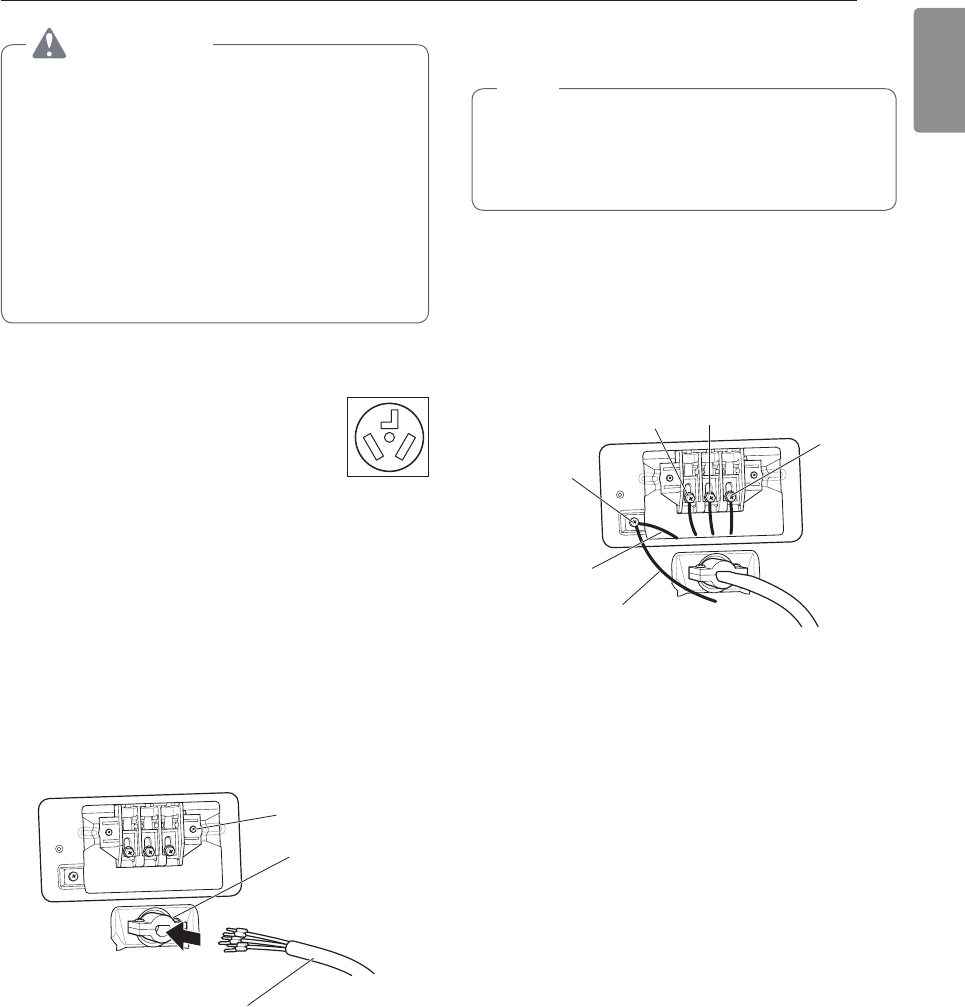

28 Connecting Electric Dryers

32 Final Installation Check

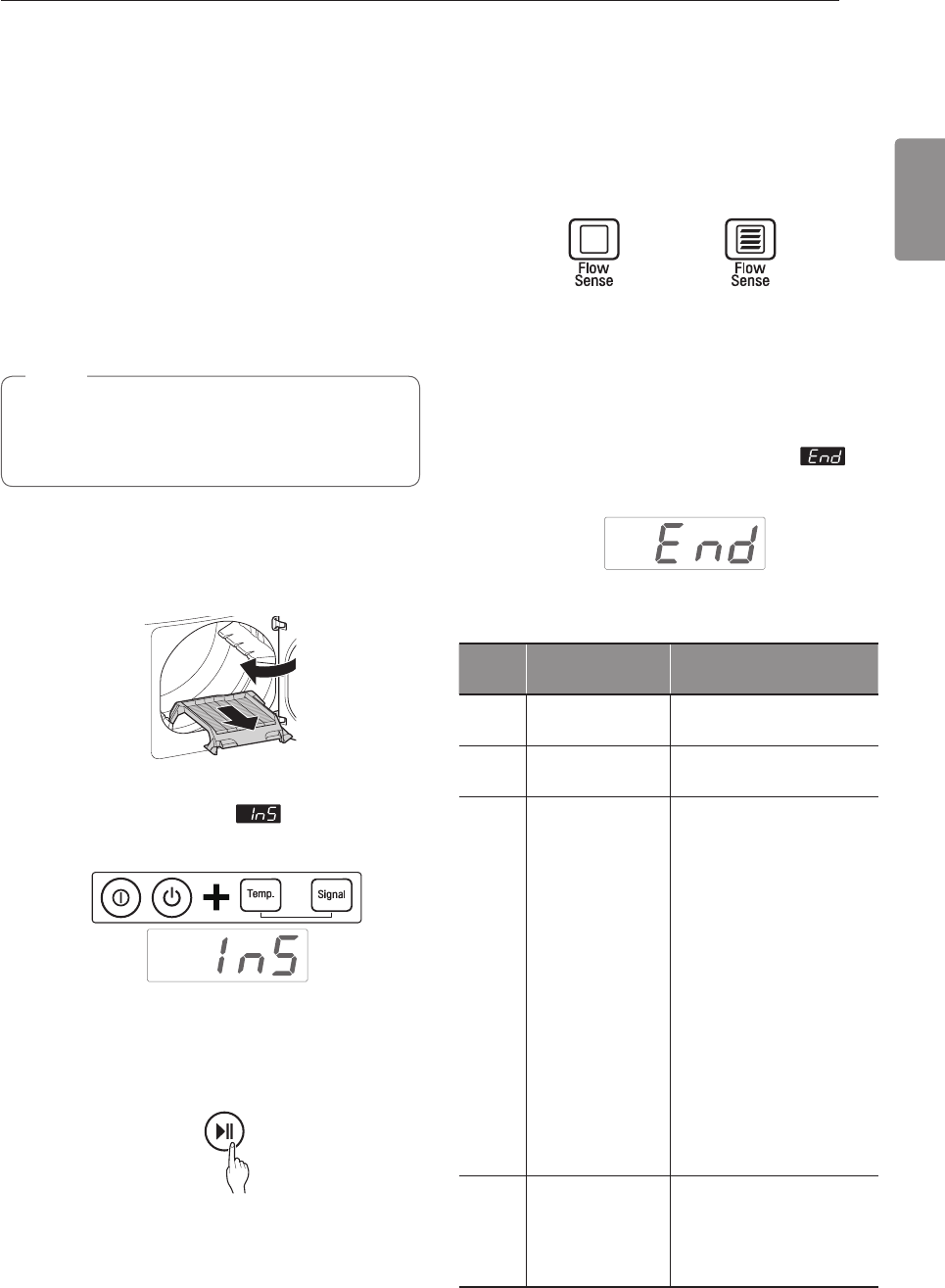

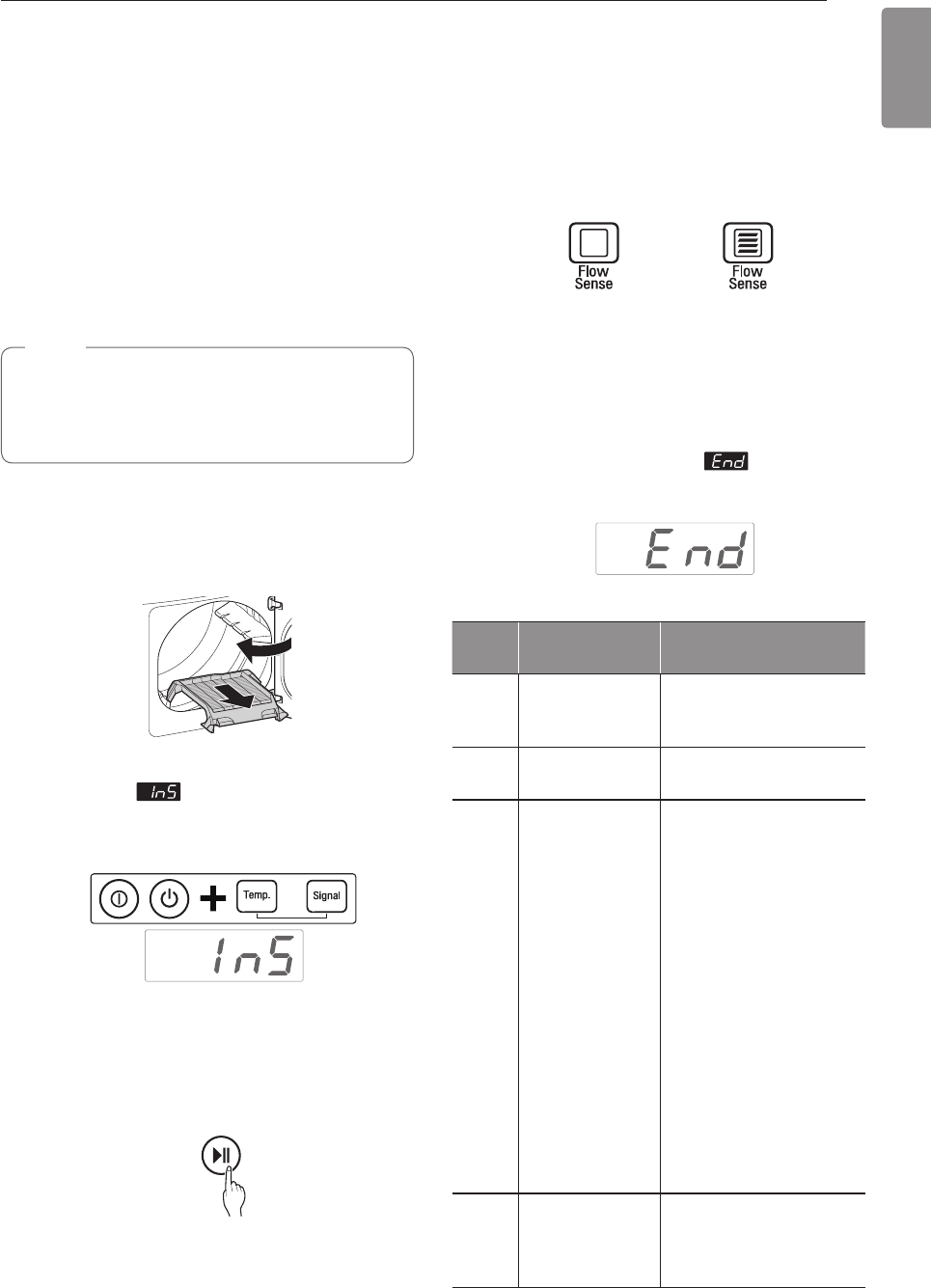

33 Installation Test (Duct Check)

35 OPERATION

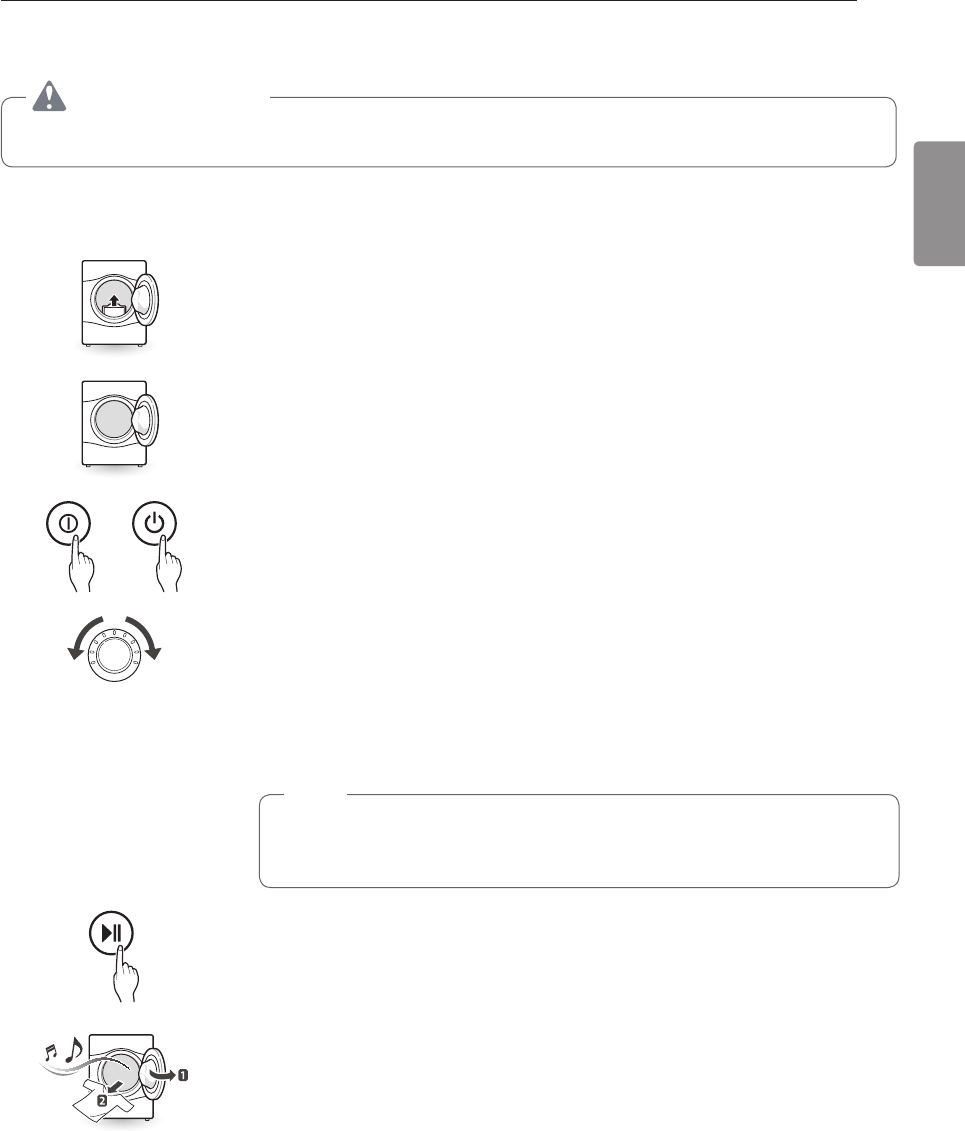

35 Using the Dryer

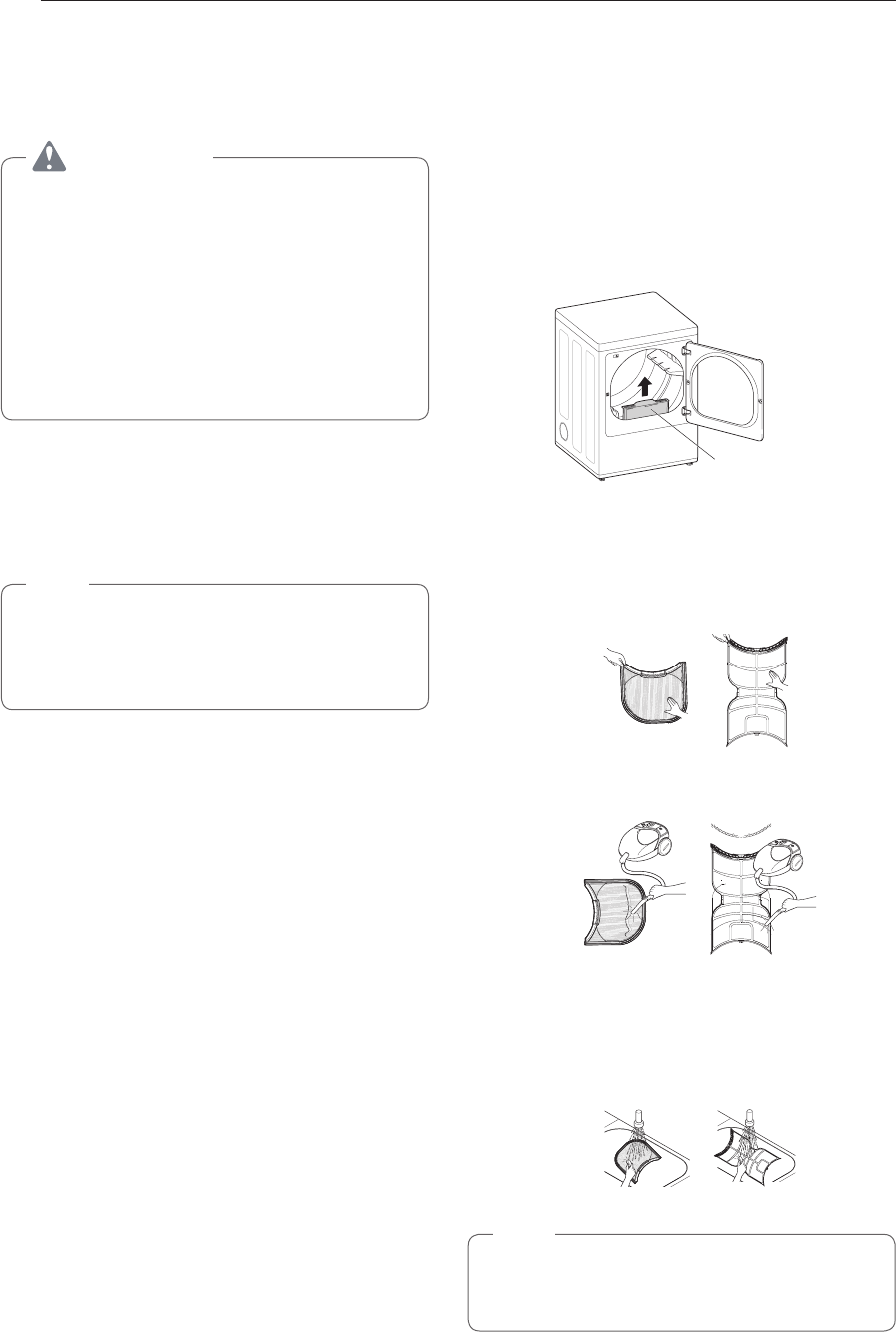

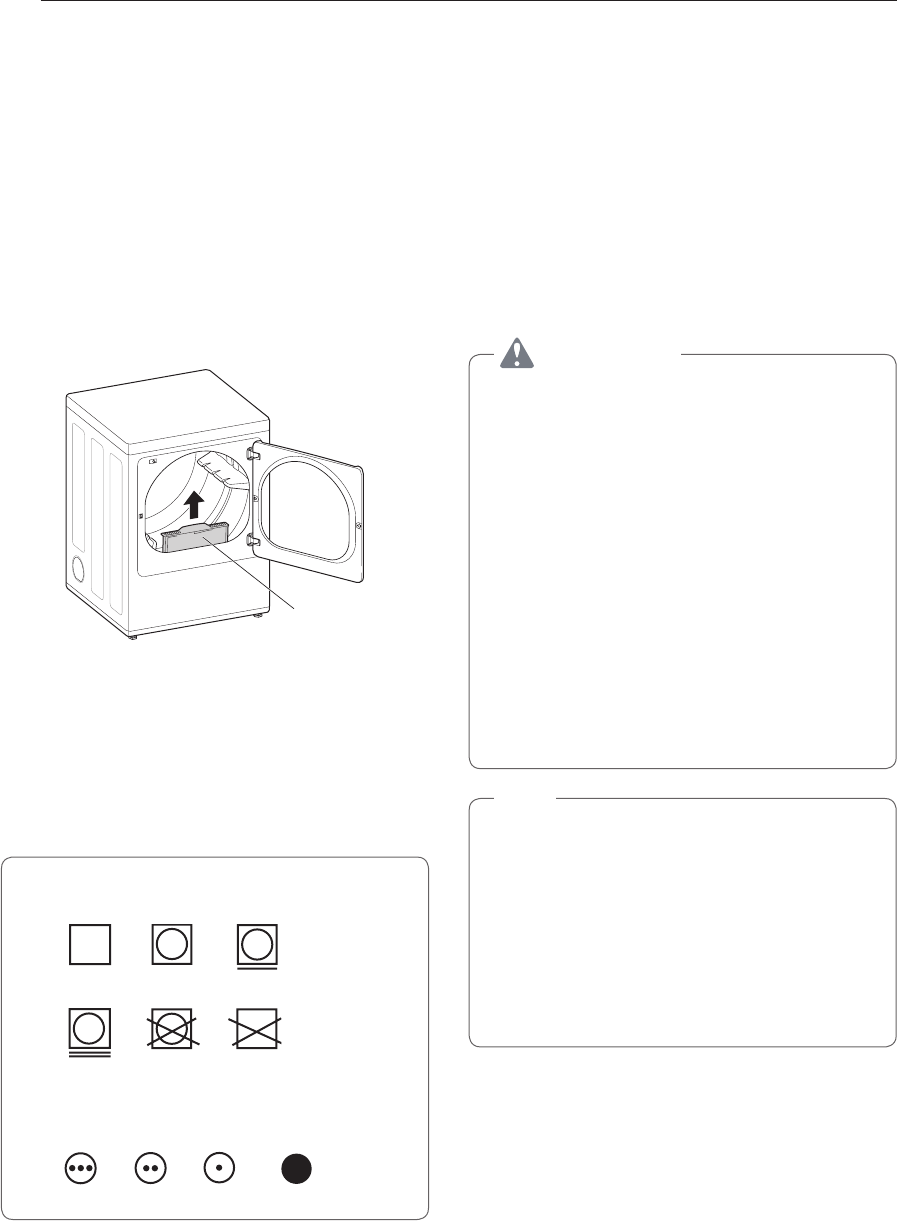

36 Check the Lint Filter Before Every Load

36 Sorting Loads

36 Loading the Dryer

37 Using the LG EasyLoadTM

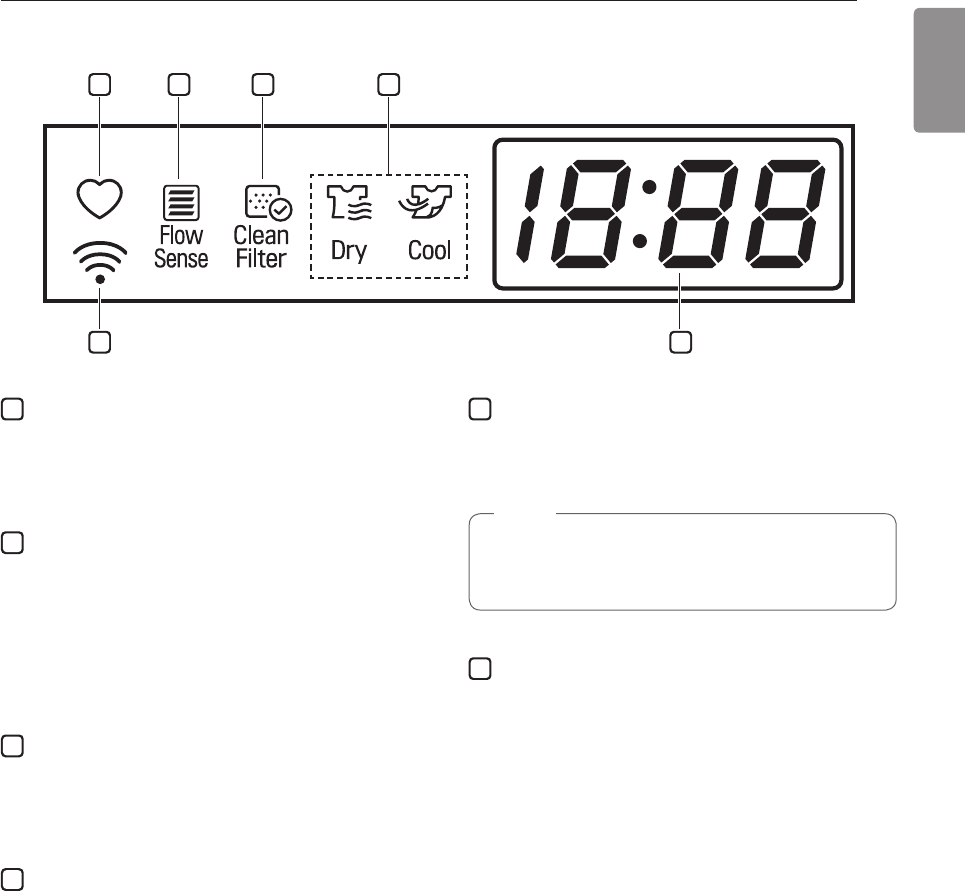

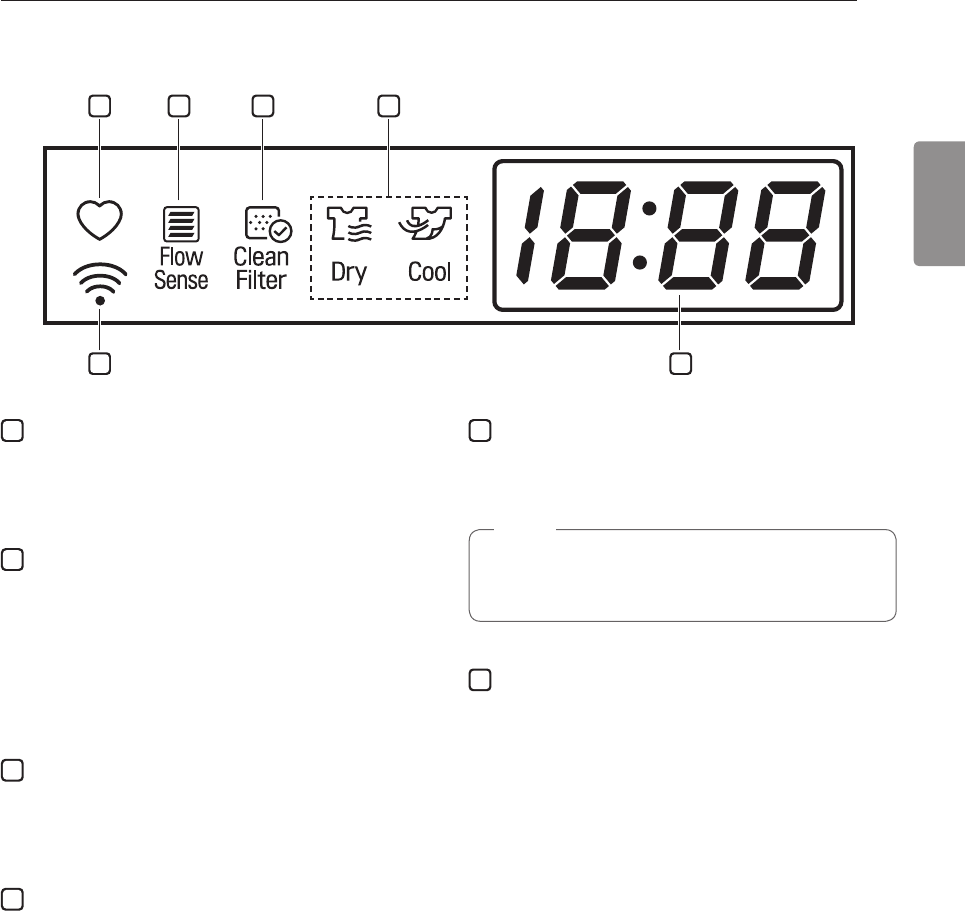

38 Control Panel

40 Cycle Guide

42 Cycle Settings and Options

44 SMART FUNCTIONS

46 mAINTENANCE

46 Regular Cleaning

47 TROUBLEShOOTINg

47 FAQs: Frequently Asked Questions

47 User Support Videos

48 Before Calling for Service

55 SmART DIAgNOSIS™

55 Using Smart DiagnosisTM

56 WARRANTY (USA)

MFL67731095_en_161111.indd 2 2016-11-11 �� 5:38:59

PRODUCT FEATURES

ENGLISH

PRODUCT FEATURES

Easy-to-Use Control Panel

An entire selection of user-friendly functions make operating the dryer easy.

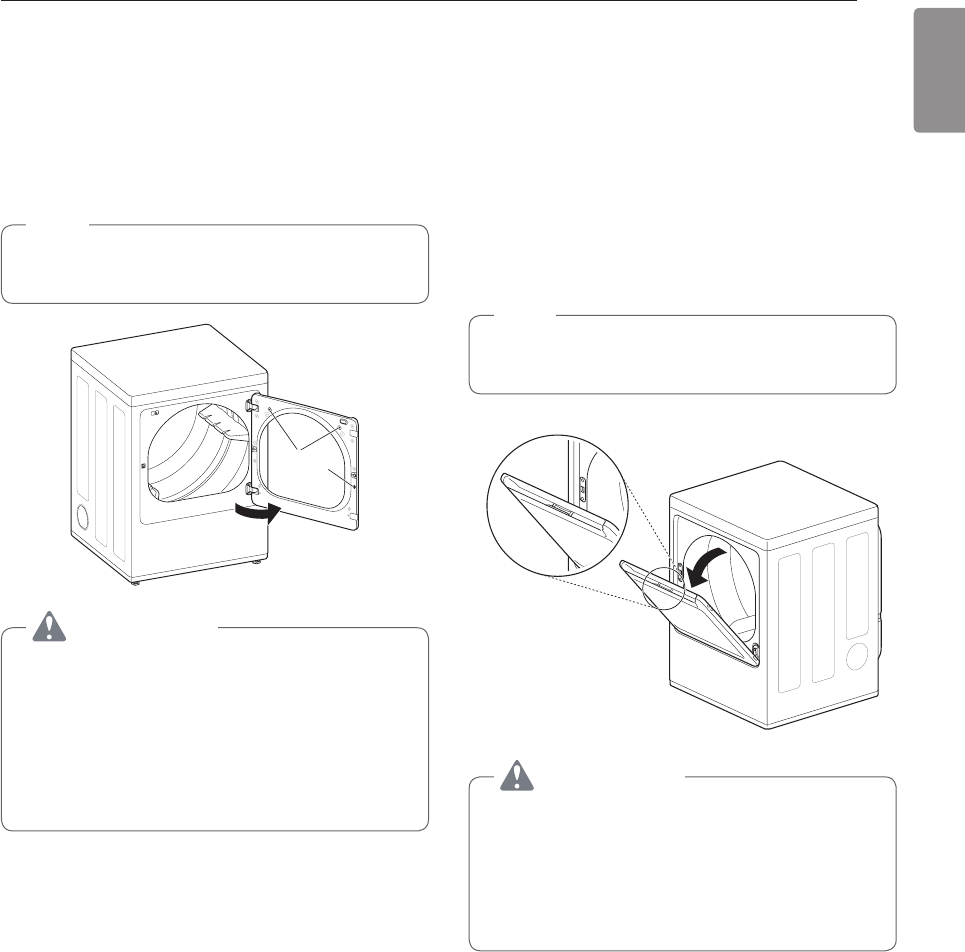

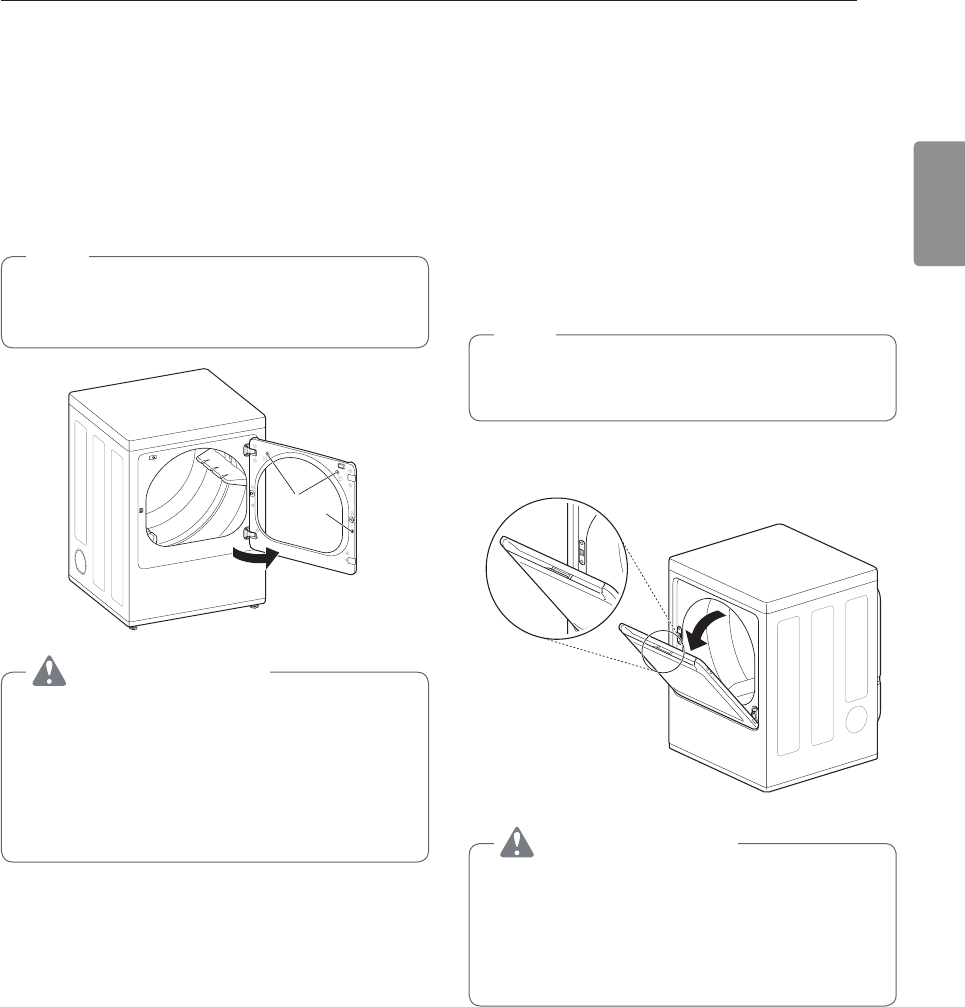

Two-Way Easy-Access Reversible Door

The LG EasyLoadTM can be tilted open from the top, hamper-style, allowing you to easily load the dryer without items falling

on the floor. The door still swings open to provide easy access for unloading or loading of bulkier items. The door hinge can

be reversed to adjust to the installation location.

Flow SenseTM Duct Blockage Sensing System Indicator

The Flow SenseTM duct blockage sensing system detects and alerts you to restrictions in the installed household ductwork

that reduce exhaust airflow through the dryer. If you see the alert: Clean or repair the ducts to remove the restrictions. Keep

your ducts free of blockage to help increase efficiency and reduce long drying times caused by blocked ducts.

Smart ThinQ™

Download the new LG smart phone app to set options, self-diagnose and troubleshoot problems with the appliance, and

other useful features. This function uses Wi-Fi.

Protocol P154

Sanitization Performance of

Residential Clothes dryer

Protocol P154

Sanitization Performance of

Residential Clothes dryer

Protocol P154

Sanitization Performance of

Residential Clothes dryer

MFL67731095_en_161110.indd 3 2016-11-10 �� 6:09:51

4SAFETY INSTRUCTIONS

SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and

obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING, or

CAUTION.

These words mean:

DANGER -

You will be killed or seriously injured if you

do not

immediately follow instructions.

WARNING - You may be killed or seriously injured if you do not follow instructions.

CAUTION - You may be slightly injured or cause damage to the product if you do not follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury,

and tell you what may happen if the instructions are not followed.

WARNING – Risk of Fire

Install the clothes dryer according to the manufacturer’s instructions and local codes.

•Do not install a clothes dryer with flexible plastic venting materials. If flexible metal (foil type) duct is installed,

it must be of a specific type identified by the appliance manufacturer as suitable for use with clothes dryers.

Flexible venting materials are known to collapse, be easily crushed, and trap lint. These conditions will obstruct

clothes dryer airflow and increase the risk of fire.

•To reduce the risk of severe injury or death, follow all installation instructions.

•Save these instructions.

WARNING

FIRE OR EXPLOSION HAZARD

Failure to follow safety warnings exactly could result in serious injury, death or property damage.

—Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other

appliance.

—WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the fire department.

—Installation and service must be performed by a qualified installer, service agency or the gas supplier.

MFL67731095_en_161110.indd 4 2016-11-10 �� 6:09:52

SAFETY INSTRUCTIONS

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic

precautions, including the following:

Installation

•Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint,

dust, and dirt.

•Do not install or store this appliance where it will be

exposed to the weather.

•Do not place items exposed to cooking oils in

your dryer. Items contaminated with cooking oils may

contribute to a chemical reaction that could cause a

load to catch fire.

•Properly ground the dryer to conform with all

governing codes and ordinances. Follow the details

in the installation instructions. Electric shock may result

if the dryer is not properly grounded.

•Before use, the dryer must be properly installed as

described in this manual. Electric shock may result if

the dryer is not properly grounded.

•Install and store the dryer where it will not be exposed to

temperatures below freezing or exposed to the weather.

•All repairs and servicing must be performed by

authorized service personnel unless specifically

recommended in this Owner’s Manual. Use only

authorized factory parts. Failure to follow this warning

may result in serious injury, fire, electric shock, or death.

•To reduce the risk of electric shock, do not install

the dryer in humid spaces. Failure to follow this

warning may result in serious injury, fire, electric shock,

or death.

•Connect to a properly rated, protected, and sized

power circuit to avoid electrical overload. Improper

power circuits may melt, creating electric shock and/or

fire hazard.

•Remove all packing items and dispose of all

shipping materials properly. Failure to do so may

result in burns, fire, explosion, or death.

•Place the dryer at least 18 inches (45.7 cm) above

the floor for a garage installation. Failure to do so

may result in burns, fire, explosion, or death.

•Keep all packaging from children. Packaging material

can be dangerous for children. There is a risk of

suffocation.

•Do not install near another heat source such as a

stove, oven or heater. Failure to follow this warning

may result in product deformation, smoke, or fire.

•Do not place candles, smoking materials, or other

flammables on top of the product. Dripping wax, smoke,

or fire may result.

•Remove all protective vinyl film from the product.

Failure to do so may result in product damage, smoke,

or fire.

•Gas dryers MUST be exhausted to the outside.

Failure to follow these instructions may result in fire or

death.

•The dryer exhaust system must be exhausted to the

outside of the dwelling. If the dryer is not exhausted

outdoors, some fine lint and large amounts of moisture

will be expelled into the laundry area. An accumulation

of lint in any area of the home may create a health and

fire hazard.

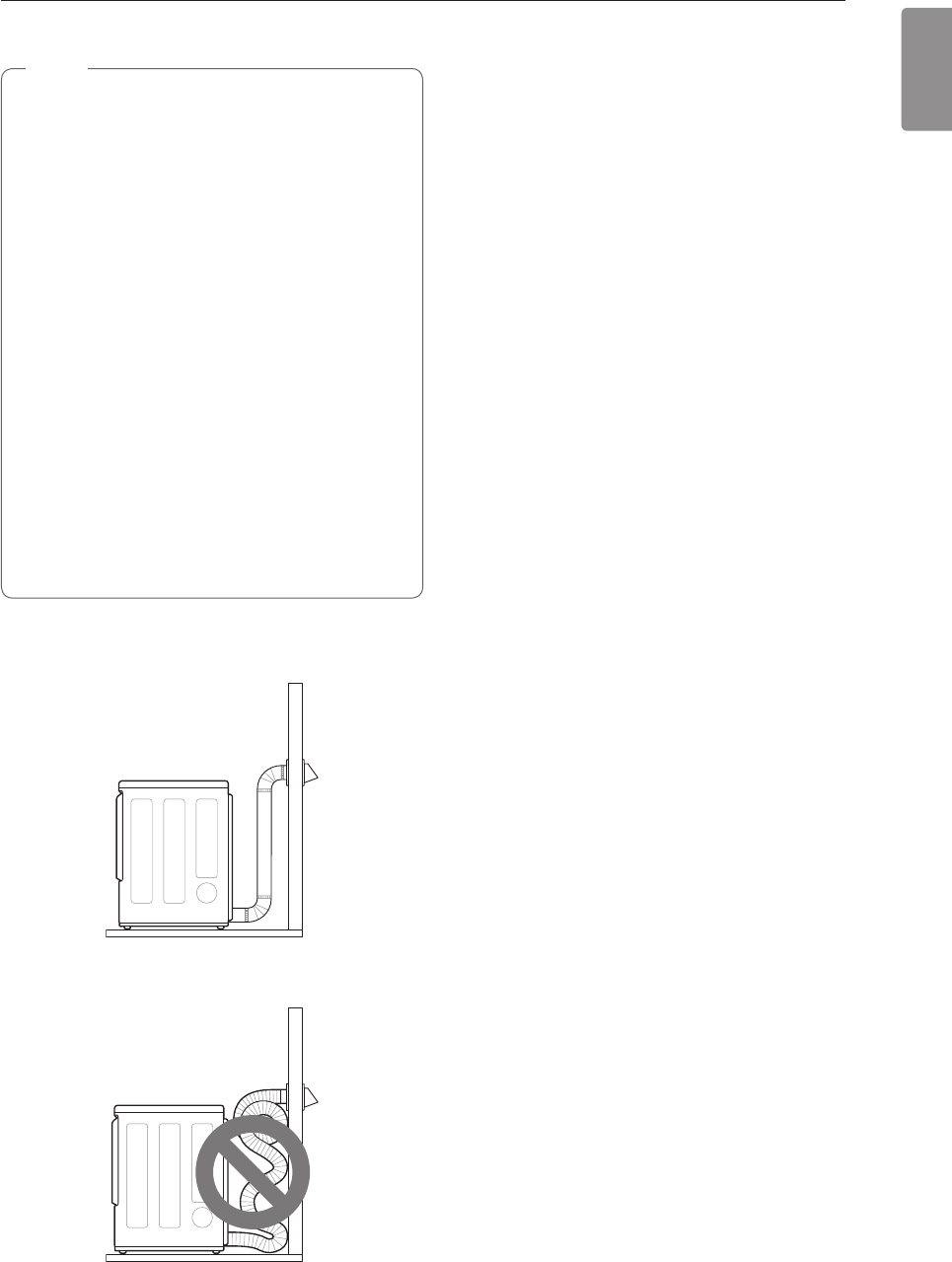

•Use only rigid, semi-rigid or flexible metal 4-inch

(10.2 cm) diameter duct inside the dryer cabinet or

for exhausting to the outside. Use of plastic or other

combustible ductwork may cause a fire. Punctured

ductwork may cause a fire if it collapses or becomes

otherwise restricted in use or during installation.

•Ductwork is not provided with the dryer, and you

should obtain the necessary ductwork locally. The

end cap should have hinged dampers to prevent

backdraft when the dryer is not in use. Failure to

follow these instructions may result in fire or death.

•The exhaust duct must be 4 inches (10.2 cm) in

diameter with no obstructions. The exhaust duct

should be kept as short as possible. Make sure to

clean old ducts before installing your new dryer.

Failure to follow these instructions may result in fire or

death.

•Rigid, semi-rigid or flexible metal ducting is

recommended for use between the dryer and the

wall. All non-rigid metal transition duct must be

UL-listed. Use of other materials for transition

duct could affect drying time. Failure to follow these

instructions may result in fire or death.

•Do not use sheet metal screws or other fasteners

which extend into the duct that could catch lint and

reduce the efficiency of the exhaust system. Secure

all joints with duct tape. For complete details, follow

the Installation Instructions. Failure to follow these

instructions may result in fire or death.

•Certain internal parts are intentionally not grounded

and may present a risk of electronic shock only

during servicing.

Service personnel - do not contact the following

parts while the appliance is energized: CONTROL

BOARD

MFL67731095_en_161110.indd 5 2016-11-10 �� 6:09:52

6SAFETY INSTRUCTIONS

Operation

•Read all instructions before using the appliance.

•Do not dry articles that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, or other flammable

or explosive substances, as they give off vapors

that could ignite or explode.

•Do not reach into the appliance if the drum is

moving.

•Do not allow children to play on or in the appliance.

Close supervision of children is necessary when

the appliance is used near children.

•Do not use fabric softeners or products to eliminate

static unless recommended by the manufacturer of

the fabric softener or product.

•Do not use heat to dry articles containing foam

rubber or similarly textured rubber-like materials.

•Do not tamper with controls.

•Always check the inside of the dryer for foreign

objects. Failure to follow these instructions may

result in fire or death.

•Do not store plastic, paper, or clothing that may

burn or melt on top of the dryer during operation.

Failure to follow these instructions may result in fire

or death.

•Be careful when opening and closing the door.

Fingers and hands can get caught in the door and

cause injury if the door drops forward unexpectedly.

•Do not place heavy items on or lean against the

top of the door when it is open.

•Do not attempt to pull the hamper door open

more than 40 degrees. The dryer could tip

forward, causing injury or damage.

•Do not place items on the top of the dryer.

Steam (steam model):

•Do not open the dryer door during steam

cycles. Failure to follow these instructions may

result in a burn hazard.

•Do not dry articles that have been previously

cleaned in, washed in, soaked in, or spotted

with gasoline, dry-cleaning solvents, or other

flammable or explosive substances as they give

off vapors that could ignite or explode. Failure to

follow these instructions may result in fire or death.

SAVE THESE INSTRUCTIONS

•Do not fill the steam feeder with gasoline,

dry cleaning solvents, or other flammable or

explosive substances. Failure to follow these

instructions may result in fire or death.

•Do not touch the steam nozzle in the drum

during or after the steam cycles. Failure to follow

these instructions may result in a burn hazard.

•Do not fill the steam feeder with hot water (over

86 °F/30 °C). Failure to follow these instructions

may result in a burn hazard.

Maintenance

•Do not repair or replace any part of the appliance

or attempt any servicing unless specifically

recommended in the user maintenance instructions

or in published user-repair instructions that you

understand and have the skills to carry out.

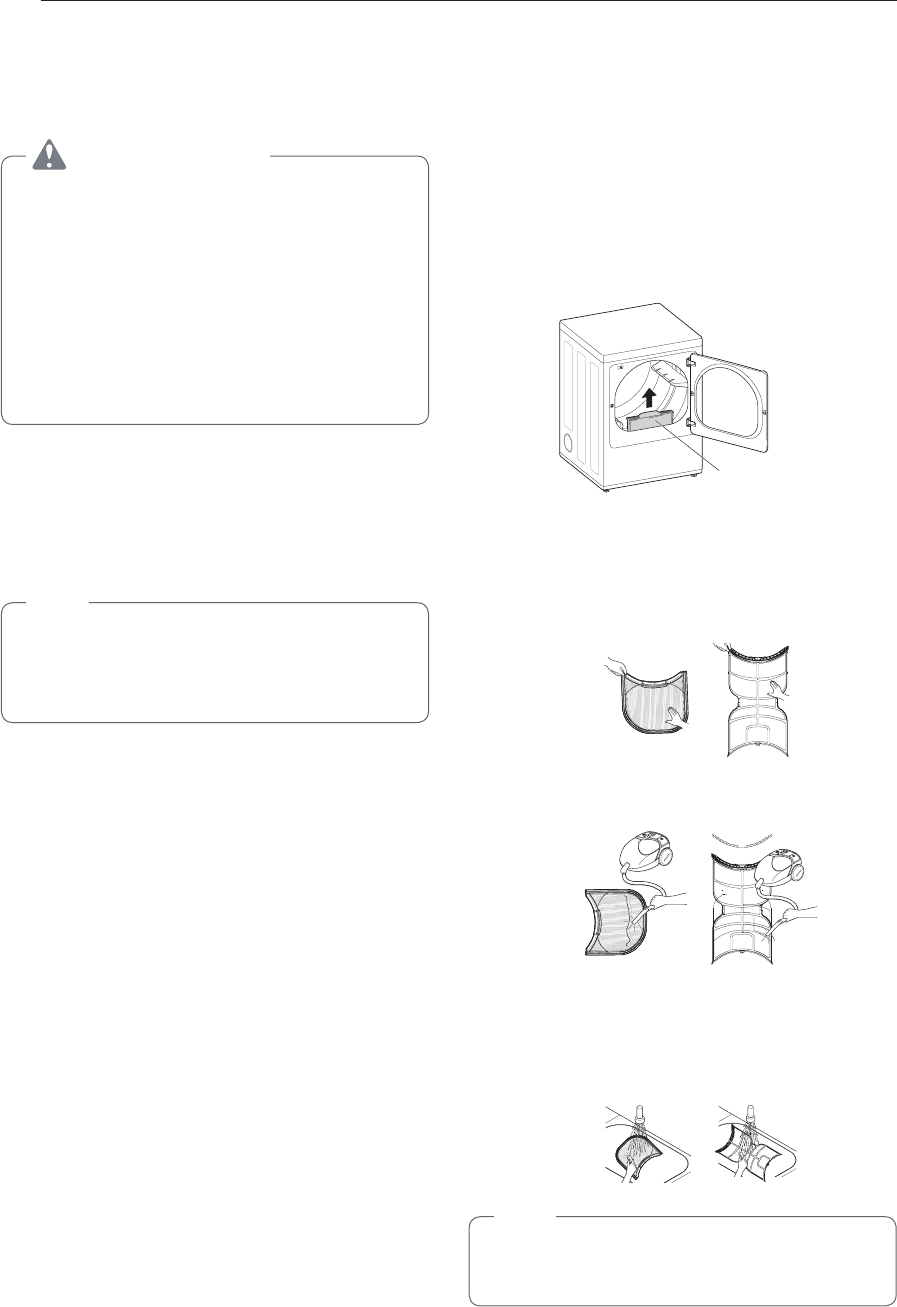

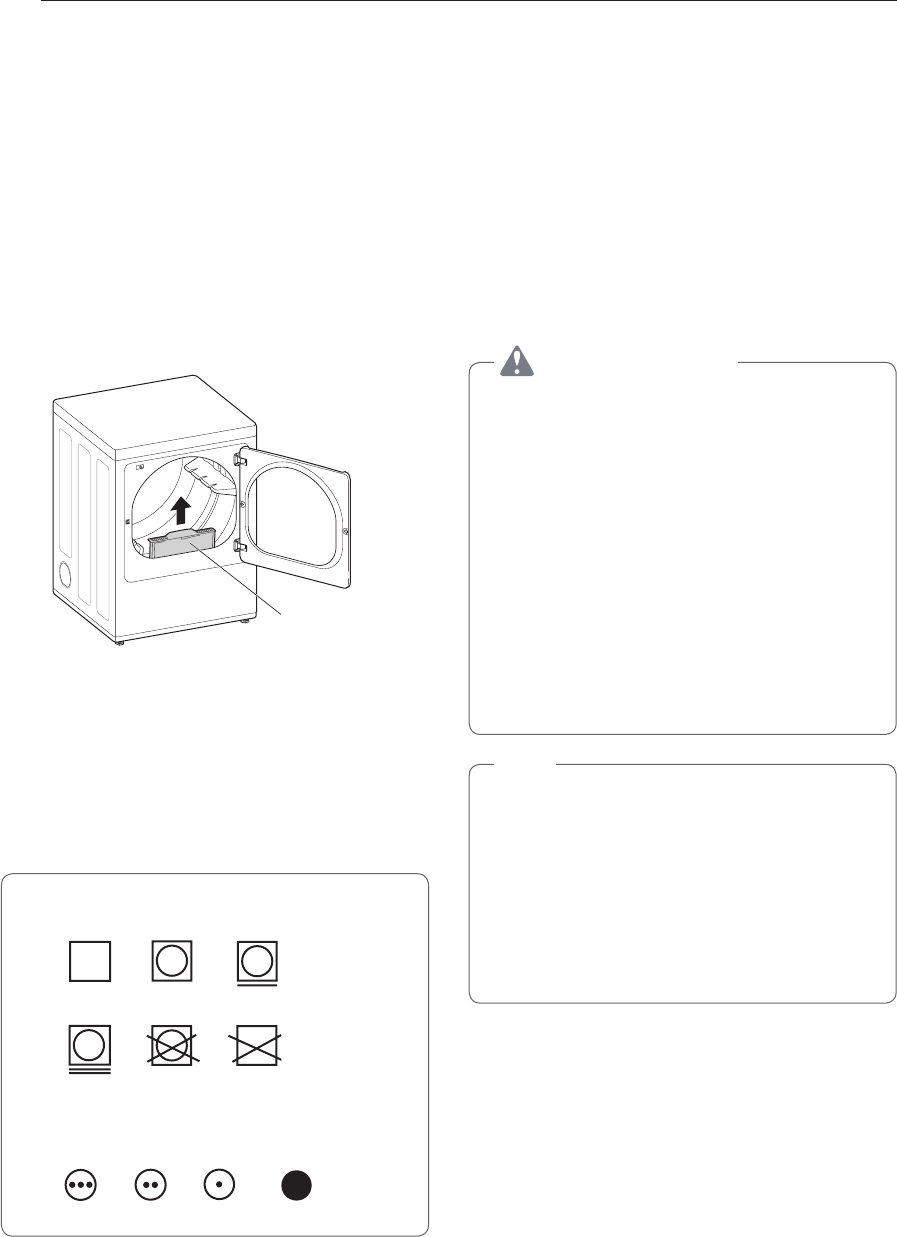

•Clean the lint filter before or after each load.

•The interior of the appliance and exhaust duct

should be cleaned periodically by qualified service

personnel.

•Before the appliance is removed from service

or discarded, remove the door to the drying

compartment.

•Certain internal parts are intentionally not grounded

and may present a risk of electronic shock only

during servicing.

Service personnel - do not contact the following

parts while the appliance is energized: CONTROL

BOARD

WARNING

Fire Hazard

Failure to follow safety warnings exactly could

result in serious injury, death or property damage.

Do not install a booster fan in the exhaust duct.

Install all clothes dryers in accordance with the

installation instructions of the manufacturer of the

dryer.

MFL67731095_en_161110.indd 6 2016-11-10 �� 6:09:52

SAFETY INSTRUCTIONS

ENGLISH

GROUNDING INSTRUCTIONS

WARNING

Improper connection of the equipment-grounding conductor may result in a risk of electric shock.

Check with a qualified electrician or service person if you are in doubt that the appliance is properly

grounded.

•This appliance must be grounded. In the event

of malfunction or breakdown, grounding will reduce

the risk of electric shock by providing a path of least

resistance for electric current.

•This appliance must be equipped with a cord

having an equipment-grounding conductor and

a grounding plug. The plug must be plugged into

an appropriate outlet that is properly installed and

grounded in accordance with all local codes and

ordinances.

•Do not modify the plug. If it will not fit the outlet,

have a proper outlet installed by a qualified

electrician.

•This appliance must be connected to a

grounded metal, permanent wiring system or

an equipment-grounding conductor must be

run with the circuit conductors and connected

to the equipment-grounding terminal or lead

on the appliance. Electric shock may result if the

dryer is not properly grounded.

•The dryer should always be plugged into its

own individual electrical outlet which has a

voltage rating that matches the rating plate. This

provides the best performance and also prevents

overloading house wiring circuits which can cause

a fire hazard from overheated wires.

•Never unplug the dryer by pulling on the power

cord. Always grip the plug firmly and pull

straight out from the outlet. The power cord may

be damaged, resulting in a risk of fire and electric

shock.

•Repair or replace immediately all power

cords that have become frayed or otherwise

damaged. Do not use a cord that shows cracks

or abrasion damage along its length or at either

end. The power cord may melt, creating electric

shock and/or fire hazard.

•When installing or moving the dryer, be careful

not to pinch, crush, or damage the power cord.

This will prevent injury and damage to the dryer

from fire and electric shock.

•Do not, under any circumstances, cut or

remove the ground prong from the power cord.

To prevent personal injury or damage to the dryer,

the electrical power cord must be plugged into a

properly grounded outlet.

•For personal safety, this dryer must be properly

grounded. Failure to do so may result in electric

shock or injury.

•Refer to the installation instructions in this

manual for specific electrical requirements for

your model. Failure to follow these instructions

may create an electric shock hazard and/or a fire

hazard.

•This dryer must be plugged into a properly

grounded outlet. Electrical shock may result if

the dryer is not properly grounded. Have the

wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly

grounded. Failure to follow these instructions

may create an electric shock hazard and/or a fire

hazard.

MFL67731095_en_161110.indd 7 2016-11-10 �� 6:09:52

8SAFETY INSTRUCTIONS

CALIFORNIA SAFE DRINKING WATER AND TOXIC

ENFORCEMENT ACT

•This act requires the Governor of California to publish a list of substances known to the state to cause cancer,

birth defects, or other reproductive harm and requires businesses to warn customers of potential exposure to

such substances.

•Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,

formaldehyde, and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.

•Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be

minimized further by properly venting the dryer to the outdoors.

WARNING

This product contains chemicals known to the State of California to cause cancer and birth defects or other

reproductive harm.

Wash hands after handling

MFL67731095_en_161110.indd 8 2016-11-10 �� 6:09:52

SAFETY INSTRUCTIONS

ENGLISH

FCC Notice (For transmitter module contained in this product)

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part

15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference

in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions, may cause harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a particular installation. If this equipment does

cause harmful interference to radio or television reception, which can be determined by turning the equipment off

and on, the user is encouraged to try to correct the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and the receiver.

- Connect the equipment to an outlet on a circuit different from that to which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician for help.

This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:

(1) this device may not cause harmful interference and

(2) this device must accept any interference received, including interference that may cause undesired operation

of the device.

Any changes or modifications in construction of this device which are not expressly approved by the party

responsible for compliance could void the user’s authority to operate the equipment.

FCC RF Radiation Exposure Statement

This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This

transmitter must not be co-located or operating in conjunction with any other antenna or transmitter.

This equipment should be installed and operated with a minimum distance of 20 cm (7.8 inches) between

the antenna and your body. Users must follow the specific operating instructions for satisfying RF exposure

compliance.

MFL67731095_en_161110.indd 9 2016-11-10 �� 6:09:52

10 SAFETY INSTRUCTIONS

PRODUCT SPECIFICATIONS

Model LCW-004

Frequency Range 2412 MHz to 2462 MHz

Output Power (Max)

IEEE 802.11b: 22.44 dBm

IEEE 802.11g: 24.68 dBm

IEEE 802.11n: 24.11 dBm

OPEN SOURCE SOFTWARE NOTICE

To obtain the source code contained in this product, under GPL, LGPL, MPL and other open source

licenses, please visit http://opensource.lge.com.

In addition to the source code, all referred license terms, warranty disclaimers and copyright notices are

available for download.

LG Electronics will also provide open source code on CD-ROM for a fee covering the cost of performing

such distribution (including media, shipping and handling) upon email request to opensource@lge.com.

This offer is valid for three (3) years from the date of purchase of the product.

MFL67731095_en_161110.indd 10 2016-11-10 �� 6:09:52

PRODUCT OVERVIEW

ENGLISH

PRODUCT OVERVIEW

Parts

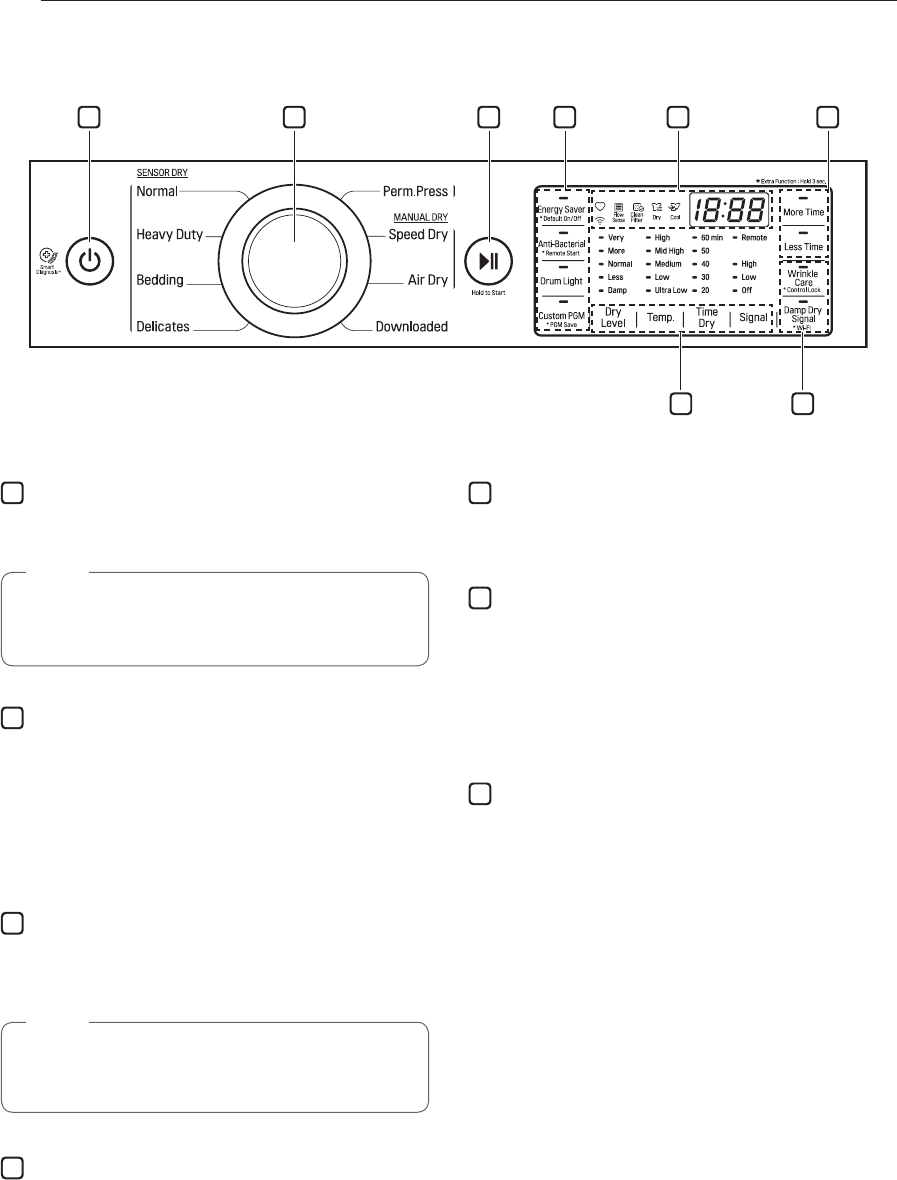

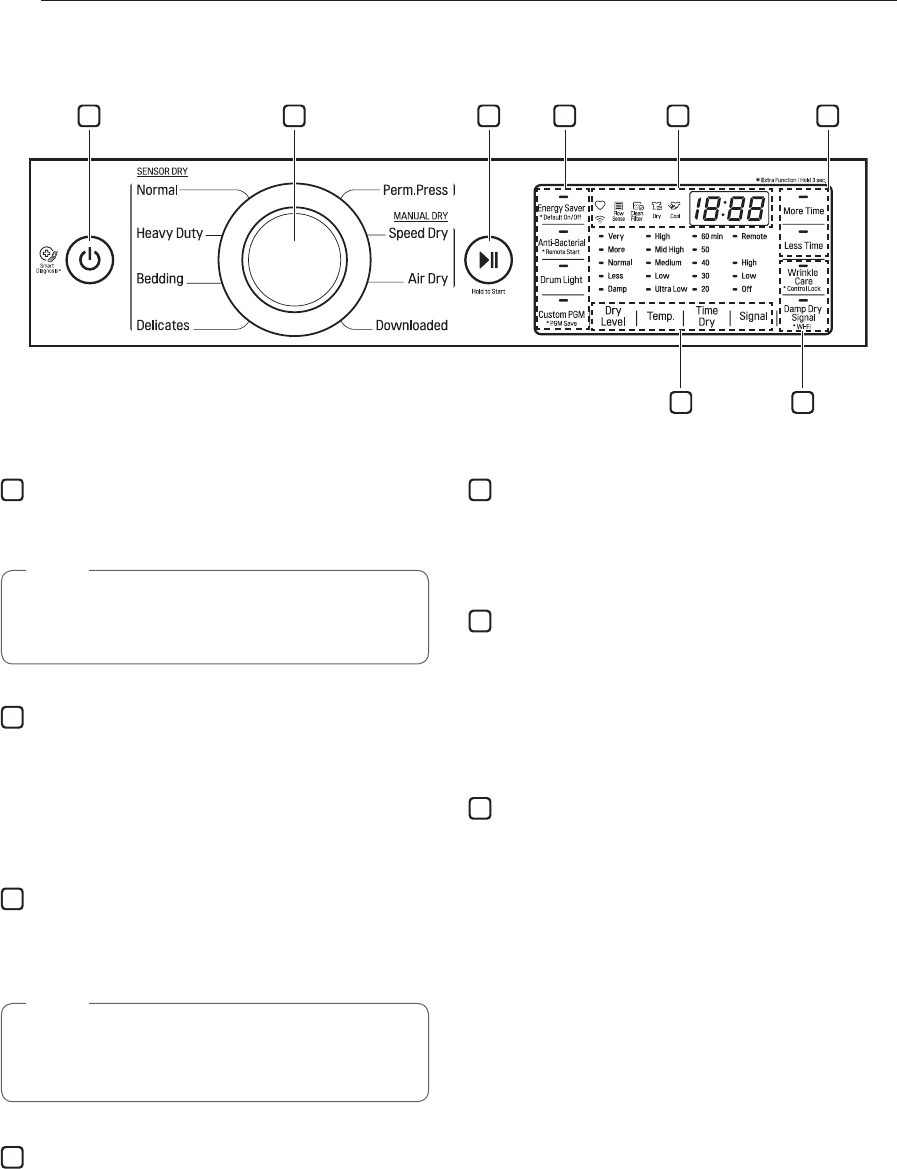

Control

panel

Leveling

feet

Reversible

door Power cord

location

(gas models)

Water inlet valve

(on some models)

Exhaust duct

outlet

Terminal block

access panel

(electric models)

Gas connection

location

(gas models)

Lintlter

Accessories

Included Accessories

Optional Accessories

Side vent kit

(sold separately)

Kit No. 383EEL9001B

Safety Tether Kit

(on some models)

Drying rack

(sold separately)

No. 3750EL0001C

Release

Hamper

door

Swing door

The LG EasyLoad™ feature allows you to open the

dryer door from the top, hamper-style, when loading the

dryer to help guide clothes into the drum and prevent

them from falling onto the floor. When unloading the

dryer or loading bulkier items, use the swing door for

easy access to the drum.

Safety Tether Kit

This optional kit helps prevent the dryer tipping if children climb on the door or if someone should fall onto the

door. It is recommended that you install this kit, depending on your situation, but it is not required. Follow the

customer installation instructions included with the kit to properly install the kit. If you do not install the kit, store it

out of reach of children.

NOTE

•For your safety and for extended product life, use only authorized components. The manufacturer is not

responsible for product malfunction or accidents caused by the use of separately purchased unauthorized

components or parts.

•The images in this guide may be different from the actual components and accessories, which are subject

to change by the manufacturer without prior notice for product improvement purposes.

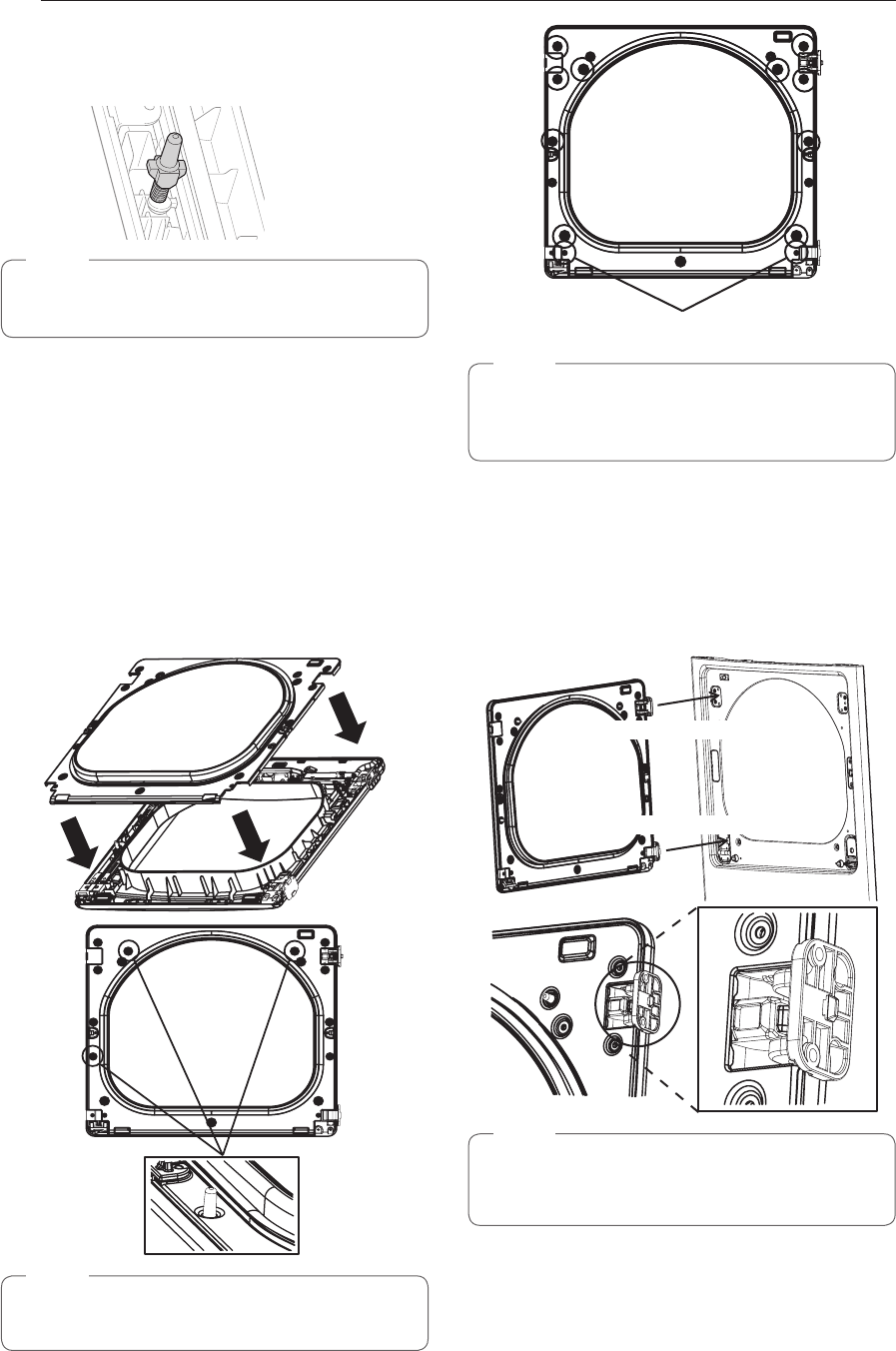

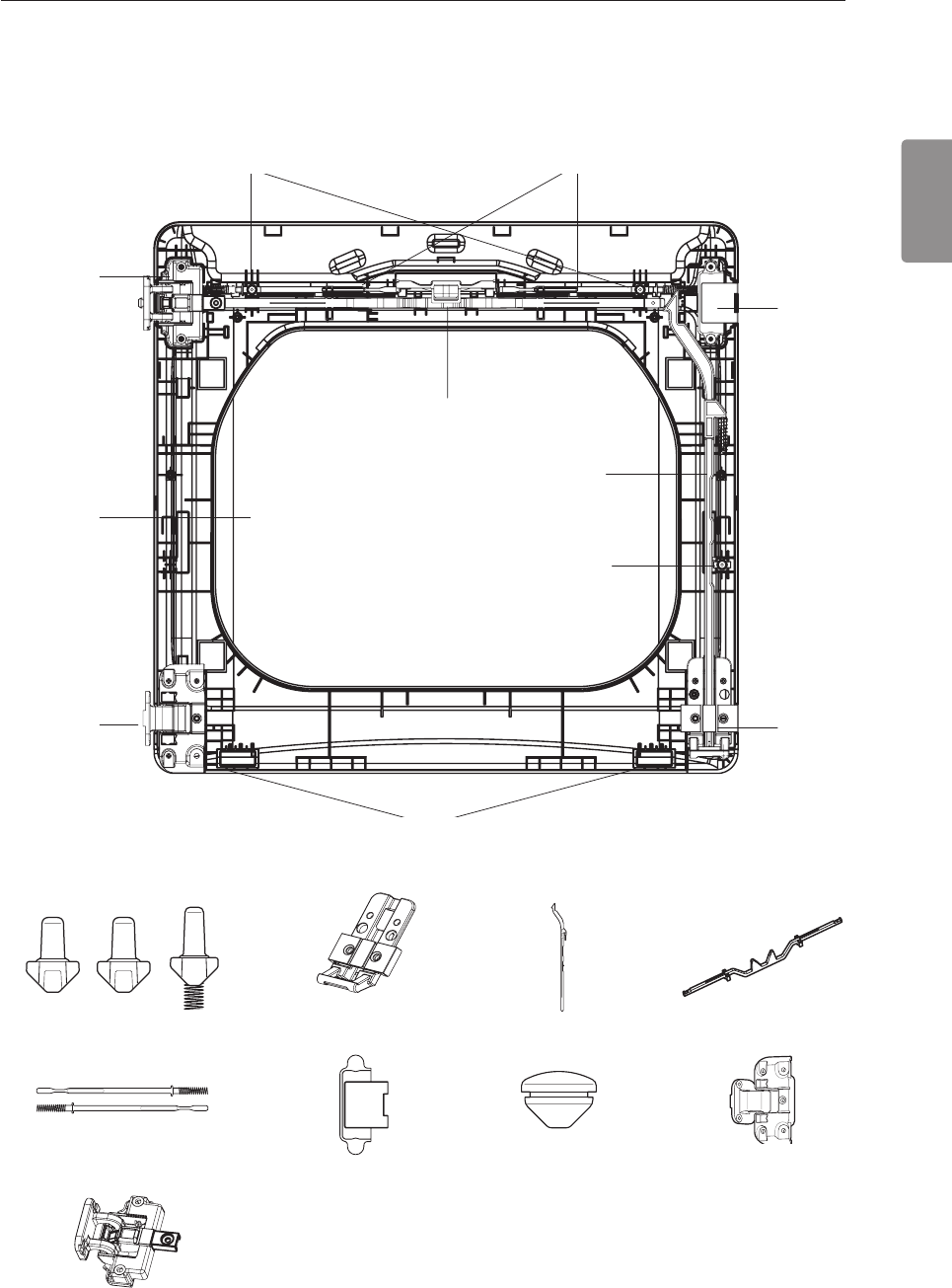

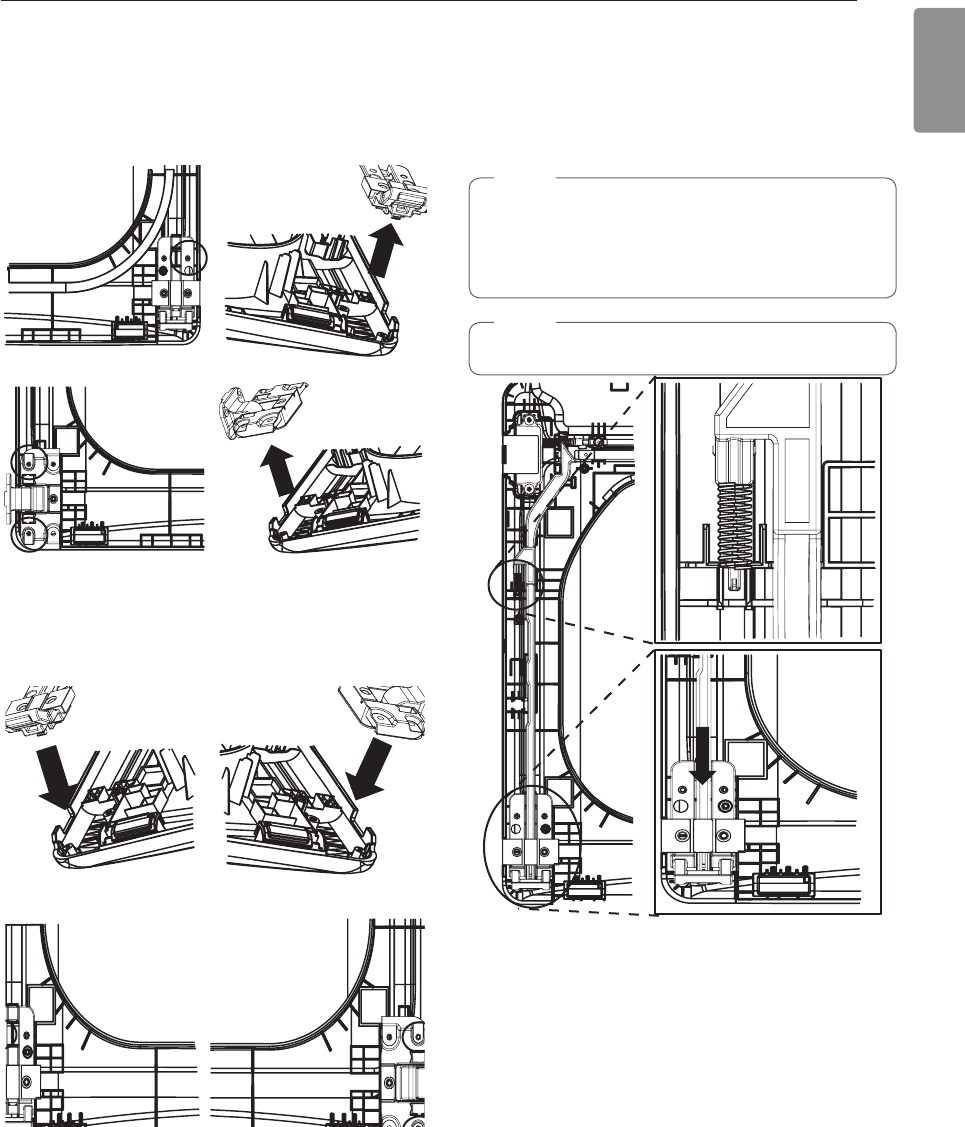

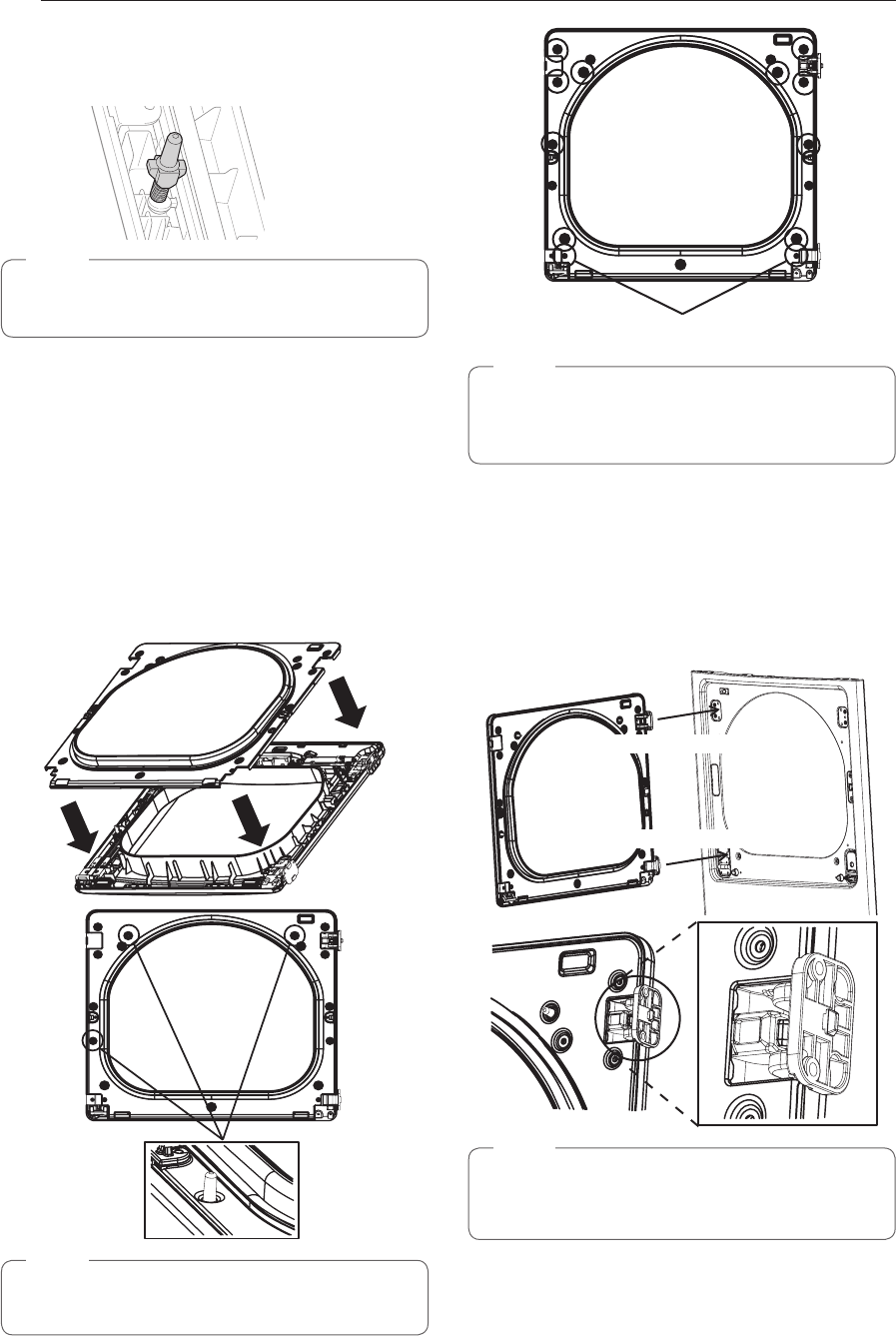

Two-Way Reversible Door

(on some models)

MFL67731095_en_161110.indd 11 2016-11-10 �� 6:09:54

12 INSTALLATION

INSTALLATION

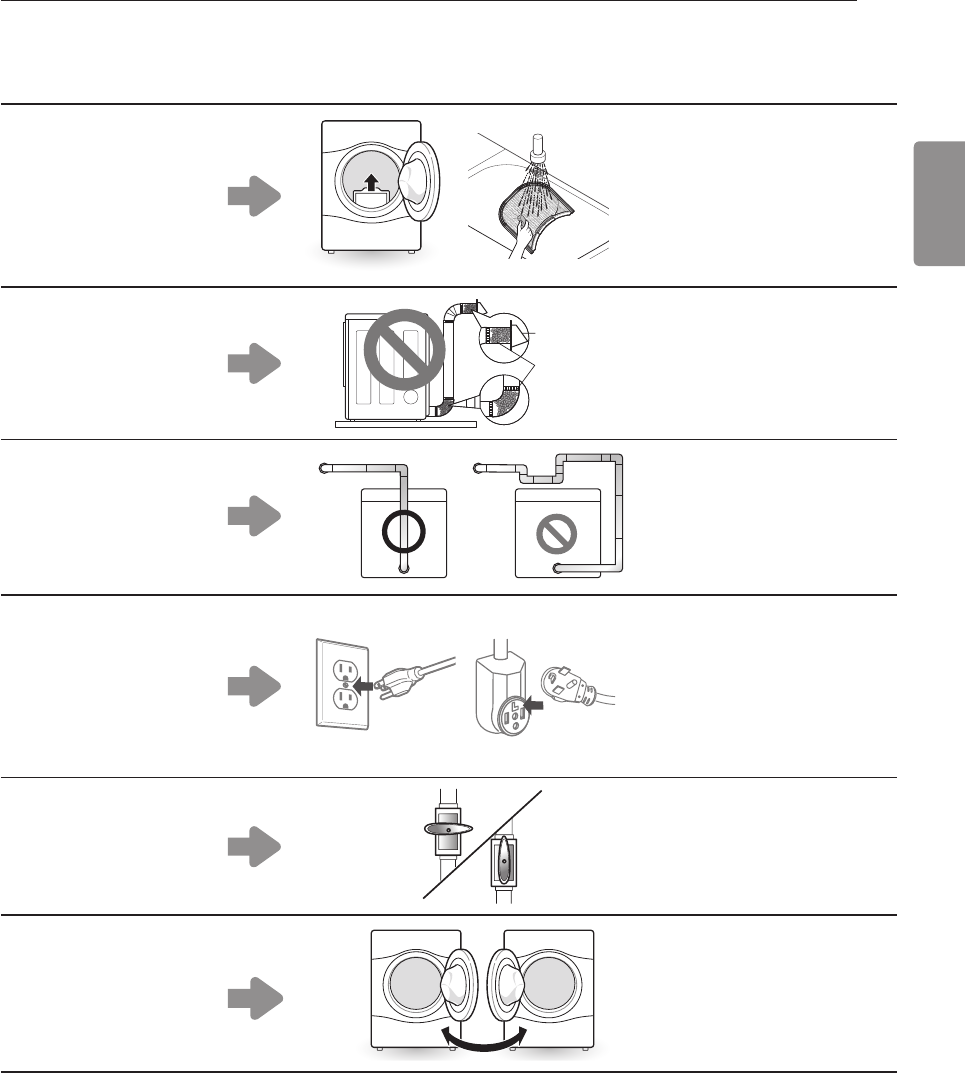

Installation Overview

Please read the following installation instructions first after purchasing this product or transporting it to another

location.

Check and choose

the proper location

Connect gas dryers Connect electric dryers Plug in the power cord

Installation test Test run

Gas dryer Electric dryer

Level the dryer Vent the dryer

Product Specifications

The appearance and specifications listed in this manual may vary due to constant product improvements.

Dryer Models DLE7200*E, DLG7201*E

Electrical requirements Please refer to the rating label regarding detailed information.

Gas requirements NG: 4–10.5-inch WC

LP: 8–13-inch WC

Dimensions 27” (W) X 28 15/16” (D) X 44 1/4” (H), 50 1/4” (D with door open)

68.6 cm (W) X 73.4 cm (D) X 112.3 cm (H), 127.5 cm (D with door open)

Net weight Gas dryer : 132.5 lb (60.1 Kg)

Electric dryer : 129.8 lb (58.9 Kg)

Drying capacity

- Normal cycle IEC 7.3 cu.ft. (22.5 lb/10.2 kg)

NOTE

Model numbers can be found on the cabinet inside the door.

MFL67731095_en_161110.indd 12 2016-11-10 �� 6:09:54

INSTALLATION

ENGLISH

Installation Location Requirements

WARNING

Read all installation instructions completely before installing and operating the dryer! It is important that you

review this entire manual before installing and using the dryer. Detailed instructions concerning electrical

connections, gas connections, and exhaust requirements are provided on the following pages.

The installation requires:

•A location that allows for proper exhaust installation. A gas dryer must be exhausted to the outdoors. See

Venting the Dryer.

•A grounded electrical outlet located within 2 ft. (61 cm) of either side of the dryer. See Connecting Electric

Dryers .

•A sturdy floor to support the total dryer weight of 200 lb (90.7 kg). The combined weight of a companion

appliance should also be considered.

•No other fuel-burning appliance can be installed in the same closet as a dryer.

Do not operate the dryer at temperatures below 45 °F (7 °C). At lower temperatures, the dryer might not shut off

at the end of an automatic cycle. This can result in longer drying times. The dryer must not be installed or stored

in an area where it will be exposed to water and/or weather. Check code requirements. Some codes limit, or do

not permit, installation of the dryer in garages, closets, mobile homes or sleeping quarters. Contact your local

building inspector.

NOTE

•The floor must be level, with a maximum slope of 1 inch (2.5 cm) under the entire dryer.

Clothes may not tumble properly, and automatic sensor cycles may not operate correctly if dryer is not

level.

•For a garage installation, you will need to place the dryer at least 18 inches (46 cm) above the floor. The

standard pedestal is 15 inches (38.1 cm). You will need 18 inches (46 cm) from the garage floor to the

bottom of the dryer.

Clearances

Installation Spacing for Recessed Area or Closet Installation

The following spacing dimensions are recommended for this dryer. This dryer has been tested for clearances of

1 inch (2.5 cm) on the sides and rear. Recommended clearances should be considered for the following reasons:

•Additional clearances should be considered for ease of installation and servicing.

•Additional clearances might be required for wall, door and floor moldings.

•Additional clearances should be considered on all sides of the dryer to reduce noise transfer.

For closet installation, with a door, minimum ventilation openings in the top and bottom of the door are

required. Louvered doors with equivalent ventilation openings are acceptable.

•Companion appliance spacing should also be considered.

MFL67731095_en_161110.indd 13 2016-11-10 �� 6:09:54

14 INSTALLATION

Closet Ventilation Requirements

Closets with doors must have both an upper and lower vent to prevent heat and moisture buildup in the closet.

One upper vent opening with a minimum opening of 48 sq. in. (310 cm2) must be installed no lower than 6 feet

above the floor. One lower vent opening with a minimum opening of 24 sq. in. (155 cm2) must be installed no

more than one foot above the floor. Install vent grills in the door or cut down the door at the top and bottom to

form openings. Louvered doors with equivalent ventilation openings are also acceptable.

NOTE

There should be at least a little space around the dryer (or any other appliance) to eliminate the transfer of

vibration from one appliance to another. If there is enough vibration, it could cause appliances to make noise

or come into contact, causing paint damage and further increasing noise.

Installation Spacing for Recessed Area or Closet

Closet Door Vent

Requirements

(7.6 cm)

14" max.*

(35.6 cm)

(2.5 cm)

27"

(68.6 cm)

(7.6 cm) 50 1/4"

(127.5 cm)

28 15/16"

(73.4 cm)

18" min.

(45.7 cm)

21 1/4"

(54 cm)

48 in.2

(310 cm2)

24 in.2

(155 cm2)

* Required spacing

Installation Spacing for Cabinet

For cabinet installation with a door, minimum ventilation openings in the top of the cabinet are required.

* Required spacing

7"* (17.8 cm) 7"* (17.8 cm)

5"*

(12.7 cm) 1"

(2.5 cm)

1"*

(2.5 cm) 1"

(2.5 cm)

28 15/16"

(73.4 cm) 27"

(68.6 cm)

MFL67731095_en_161110.indd 14 2016-11-10 �� 6:09:55

INSTALLATION

ENGLISH

Leveling the Dryer

WARNING

To reduce the risk of injury to persons, adhere

to all industry recommended safety procedures

including the use of long-sleeved gloves and

safety glasses. Failure to follow this warning may

result in serious injury or death.

•The appliance is heavy. Two or more people

are required when installing the dryer. Failure to

follow this warning may result in serious injury

or death.

•To ensure that the dryer provides optimal drying

performance, it must be level. To minimize

vibration, noise, and unwanted movement, the

floor must be a perfectly level, solid surface.

NOTE

Adjust the leveling feet only as far as necessary

to level the dryer. Extending the leveling feet more

than necessary may cause the dryer to vibrate.

1Position the dryer in the final location. Check

levelness of dryer from side to side. Repeat from

front to back.

Place level here

Not Level Not LevelLevel

2Use an adjustable wrench to turn the leveling

feet. Unscrew the legs to raise the dryer or

screw in the legs to lower it. Raise or lower with

the leveling feet until the dryer is level from side

to side and front to back. Make sure that all four

leveling feet are in firm contact with the floor.

If you are installing the dryer on the optional pedestal,

you must use the leveling feet on the pedestal to level the

dryer. The dryer leveling feet should be fully retracted.

Reversing the Door

Tools Required

Phillips or large flat-blade screwdriver (for hinge screws)

Small flat-blade screwdriver (for lifting out parts)

WARNING

The dryer door is very large and heavy.

Failure to follow the instructions below can result

in damage to the dryer, property damage or

personal injury.

•To avoid damage to the dryer or the door,

support the door with a stool or box that fits

under the door, or have an assistant support

the weight of the door.

•Avoid dropping the door to prevent damage to

the door or the floor.

•Unplug the dryer or turn off power at the main

circuit breaker before beginning door reversal.

Door Reversal Instructions

NOTE

The instructions here are for changing the door

swing from a right to a left side hinge. If the

door has been reversed, and it is necessary to

change it back, use care when following these

instructions.

Some of the illustrations and the left/right

references will be reversed, and you will need to

read the instructions carefully.

MFL67731095_en_161110.indd 15 2016-11-10 �� 6:09:55

16 INSTALLATION

4With the door on a protected surface, remove

the 16 screws on the sides of the door and

lift off the inner door frame using a flat blade

screwdriver. Remove the latch hook and blank

and install them on the opposite side.

Latch hookBlank

Inner door

frame

5Remove the 4 screws securing the hinges to

the door frame. Remove the two plastic cover

caps. Reinstall the hinges and cover caps on the

opposite sides from which they were removed.

Cover cap

Hinge

assembly

6With the hinges and cover caps in the new

locations, remount the inner door frame onto the

outer door frame with the screws removed in

step 4 above.

WARNING

Be sure to support the weight of the door before

installing the hinge screws.

Swing door

1Open the door from the side so that the hinge

screws are accessible.

WARNING

Be sure to support the weight of the door before

removing the hinge screws.

2Remove the four hinge screws.

While supporting the door, remove the four hinge

screws, two from each hinge. Set the door aside

face down on a protected surface to prevent

damage to the door or the work surface.

3Reverse the components on the cabinet.

hinge

cover

hinge

cover

latch

mechanism

latch

hole

cover

hinge

a. Use a Phillips screwdriver to remove the two

screws and the latch mechanism on the front

panel of the cabinet.

b. Remove the latch hole cover by gently prying it

up with a flat blade screwdriver, being careful

not to scratch the paint. Install the latch hole

cover on the opposite side, where the latch

mechanism was removed. Install the latch

mechanism in the position from which you

removed the latch hole cover, using the two

screws removed in step a.

c. Remove the hinge cover by gently prying it up

with a flat blade screwdriver, being careful not

to scratch the paint. Rotate the hinge cover

180 degrees and install it on the opposite side,

where the hinge was attached.

MFL67731095_en_161110.indd 16 2016-11-10 �� 6:09:56

INSTALLATION

ENGLISH

7Reinstall the door.

While supporting the door, install the four hinge

screws removed in step 2. Test the swing of

the door to make sure the hinges and latch are

properly aligned and that the door opens, closes

and latches properly.

Swing

Door

Easy LoadTM Door (on some models)

NOTE

The door reversal procedure for the Easy Load

door is far more complex than for a conventional

swing door. Read through these instructions in

their entirety before beginning the process, to

judge whether you prefer to have the procedure

done by a professional installer or service person.

The instructions here are for changing the door

swing from a right to a left side hinge. If the door

has been reversed, and it is necessary to change

it back, use care when following these instructions.

Some of the illustrations and the left/right

references will be reversed, and you will need to

read the instructions carefully.

Tools Required

Phillips or large flat-blade screwdriver (for hinge screws)

Small flat-blade screwdriver (for lifting out parts)

WARNING

The dryer door is very large and heavy.

Failure to follow the instructions below can result

in damage to the dryer, property damage or

personal injury.

•To avoid damage to the dryer or the door,

support the door with a stool or box that fits

under the door, or have an assistant support

the weight of the door.

•Avoid dropping the door to prevent damage to

the door or the floor.

•Unplug the dryer or turn off power at the main

circuit breaker before beginning door reversal.

ON THE CABINET :

1Open the door from the side so that the hinge

screws are accessible.

WARNING

Be sure to support the weight of the door before

installing the hinge screws.

2Remove the door from cabinet.

a. While supporting the door, remove the four

hinge screws.

Two large

screws

Two small

screws

b. Lift the door slightly to disengage the hinge

support and remove the door from the cabinet.

Set the door aside face down on a protected

work surface.

3Reverse the components on the cabinet.

Upper

hinge

Hinge

cover

Hinge

latch

mechanism Latch

hole

cover

Hinge

bracket

a. Use a Phillips screwdriver to remove the two

screws and the latch mechanism on the front

panel of the cabinet.

b. Remove the latch hole cover by gently prying it

up with a flat blade screwdriver, being careful

not to scratch the paint. Install the latch hole

cover on the opposite side, where the latch

mechanism was removed. Install the latch

mechanism in the position from which you

removed the latch hole cover, using the two

screws removed in step a.

c. Remove the hinge cover by gently prying it up

with a flat blade screwdriver, being careful not

to scratch the paint. Rotate the hinge cover

180 degrees and install it on the opposite side,

where the upper hinge was attached.

d. Reverse the hinge and the hinge bracket at

the bottom of the cabinet. Remove the two

screws from the hinge bracket at the bottom

right and remove the hinge bracket. Remove

the lower of the two screws behind the hinge

bracket. Do NOT remove the upper screw

behind the hinge bracket. Set the parts aside.

MFL67731095_en_161110.indd 17 2016-11-10 �� 6:09:58

18 INSTALLATION

CAUTION

Do NOT remove any of the eight screws on the

face of the cabinet (marked below). Doing so

could result in damage to the dryer and the need

for a service call to repair the dryer.

e. Remove the three screws on the hinge at the

bottom left. Remove the hinge and reinstall it

on the right side. The top screw will occupy

the hole where you removed the screw behind

the hinge bracket in step d.

f. Install the hinge bracket removed in step d on

the bottom left side, first installing one screw

behind the hinge bracket.

hinge

cover

hinge

bracket

latch hole

cover

latch

mechanism

hinge

Cabinet Reversal complete

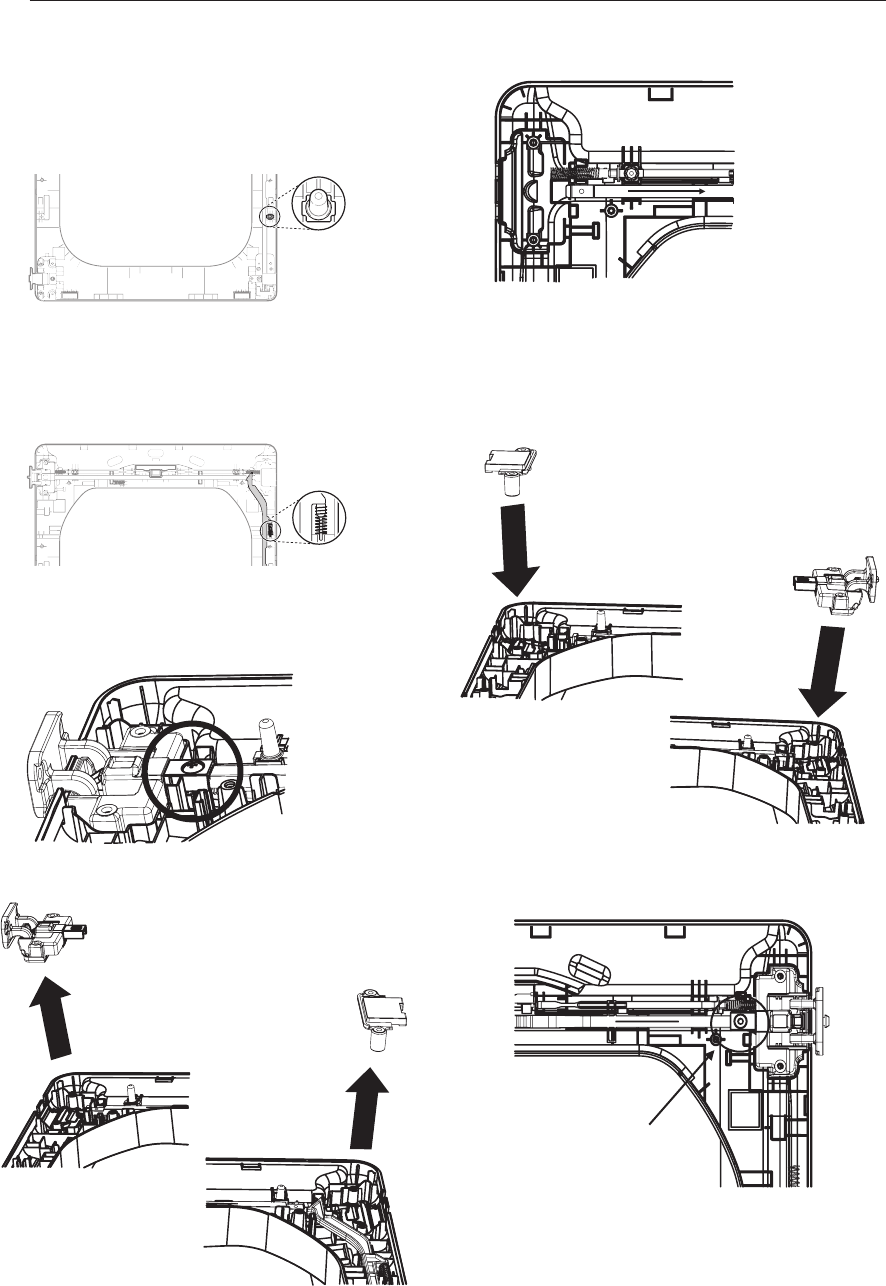

ON THE DOOR:

4Lift off the door cover.

With the door laid inside facing up on a protected

surface, remove the twelve screws on the

inside of the door. (The two bottom screws wil

be different from the rest.) Carefully lift off the

door cover with the help of a small flat blade

screwdriver inserted in the upper left corner.

WARNING

The edges of the door cover may be sharp. Take

care when handling, or wear gloves to avoid

injury.

Hole

plug

Twelve screws

Side

Interlock

button

5Switch the door strike and the blank cover.

Remove the two screws on the door cover that

secure the door strike.

Switch the door strike and the blank cover,

installing them on the opposite sides from which

they were removed.

It may be difficult to insert the two screws in the

door strike on the opposite side. Use a cordless

screwdriver if necessary.

Long

screw

Short

screws

Blank cover Door strike

Pull

Raise

Remove blank cover

Gently pry out the hole plug on the side of

the door cover and install it in the hole on the

opposite side.

Hole

plug

Set the door cover aside.

MFL67731095_en_161110.indd 18 2016-11-10 �� 6:09:59

INSTALLATION

ENGLISH

6Reverse the components inside the door.

You will now be removing and reversing various components inside the door. See below for a detailed

diagram and identification of the inner structure and parts of the door. (The diagram shows the “before view”

of the door, with the default set-up for a right side hinge swing. After following these instructions, the door

should be a mirror image of the illustration.)

Upper

hingeller

Side lock rod

Side Interlock button

Lower

hinge

bracket

Bumpers

Inner lock rodsTop interlock buttons

Top lock rod

Upper

hinge

assembly

Glass

Lower

hinge

assembly

Interlock buttons

Upper hinge assembly

Inner lock rods

Lower hinge bracket

Upperhingeller

Top lock rod

Lower hinge assembly

Side lock rod

Hole plug

MFL67731095_en_161110.indd 19 2016-11-10 �� 6:10:00

20 INSTALLATION

7Lift out the gray interlock button in the side

of the door.

Make sure to remove the spring with the

interlock button and to keep the two together.

Set the interlock button aside. Do not confuse

this with the interlock buttons from the top of the

outer door.

8Remove the side lock rod.

Remove the side lock rod from the lower hinge

bracket by lifting the top end of the rod and

sliding it toward the top of the door. The spring

should remain attached to the lock rod. Set the

lock rod aside.

Spring

9Reverse the upper hinge assembly and hinge

filler.

a. Remove the screw connecting the upper

hinge assembly to the top lock rod and set it

aside.

b. Lift out the upper hinge filler (on the right) and

set it aside.

c. Lift out the upper hinge assembly (on the left).

d. Slide the upper lock rod to the right. Rotate

the upper hinge assembly 180 degrees, and

install it over the lock rod on the right, where

youremovedtheupperhingeller.Press

rmlytofullyseatthehingeassembly.

e.Rotatethehingeller180degreesandinstall

it on the upper left side of the door.

f. Insert and tighten the screw connecting the

upper hinge assembly to the top lock rod,

removed in step a.

Assemble screw

MFL67731095_en_161110.indd 20 2016-11-10 �� 6:10:02

INSTALLATION

ENGLISH

10 Reverse the lower hinge bracket and hinge

assembly.

a. Remove one screw from the lower hinge

bracket (on the right) and lift it out. Remove

two screws from the lower hinge assembly (on

the left) and lift it out.

b. Rotate the lower hinge assembly 180

degrees and install it on the right side using

the two screws removed in step a.

c. Mount the lower hinge bracket on the lower

left with the screw removed in step a.

11 Install the side lock rod.

a. Flip the side lock rod over and insert the

lower end into the left hinge bracket.

b. Lower the rod into the guides on the door

while compressing the spring inside the

recess.

NOTE

Make sure the top of the side lock rod is beside

the top lock rod and the two do not overlap each

other. If they are not aligned properly, the door will

not operate properly.

NOTE

Make sure the spring stays on the side lock rod.

MFL67731095_en_161110.indd 21 2016-11-10 �� 6:10:03

22 INSTALLATION

12 Reinstall the side interlock button.

Install the side interlock button on the opposite

side from which it was removed.

NOTE

Make sure the spring is on the interlock button

and is centered in the compartment.

13 Reinstall the door cover.

a. Clean the glass on the door and door cover,

if necessary.

b. Make sure the three gray interlock buttons

are properly installed and that the top and

side lock rods intersect properly.

c. Carefully lower the door cover into place,

aligning the holes in the cover with the three

interlock buttons and the bumpers on the

bottom edge. You may need to force fit the

door cover.

d. Once the door cover is in place, secure it

with the 12 screws removed in step 4.

NOTE

Make sure the three interlock buttons are aligned

with the holes in the door cover.

Two different screws

NOTE

Ten similar screws are inserted in the top and

sides of the door cover. The two different screws

are inserted in the bottom edge.

14 Reassemble the door on cabinet.

While supporting the door, insert the hinge

support into the slot in the door and slide the

door down slightly to seat it. Install the four

hinge screws removed in step 2. Test the

swing of the door to check the alignment of the

hinges and latch. Make sure the door opens,

closes, and latches properly in both directions.

Two large screws

Two small screws

NOTE

If the door is damaged, or if the door does not

work after reassembly, contact the call center at

1-800-243-0000.

MFL67731095_en_161110.indd 22 2016-11-10 �� 6:10:05

INSTALLATION

ENGLISH

Installing the Side Vent Kit

WARNING

•Use a heavy metal vent.

•Do not use plastic or thin foil ducts.

•Clean old ducts before installing this dryer.

•To reduce the risk of injury to persons, adhere

to all industry recommended safety procedures

including the use of long-sleeved gloves and

safety glasses.

•Failure to follow all of the safety warnings in this

manual could result in property damage, injury

to persons, or death.

The dryer is shipped to vent to the rear. It can also

be configured to vent to the bottom or side (right-side

venting is not available on gas models).

An adapter kit, part number 383EEL9001B, may be

purchased from an LG retailer. This kit contains the

necessary duct components to change the dryer vent

location.

1Remove the rear exhaust duct retaining screw.

Pull out the exhaust duct.

Retaining Screw

Rear Exhaust

Duct

Option 1: Side Venting

2Press the tabs on the knockout and carefully

remove the knockout for the desired vent

opening (right-side venting is not available on

gas models). Press the adapter duct onto the

blower housing and secure to the base of the

dryer as shown.

Adapter

Duct

Bracket

Knockout

3Preassemble a 4-inch (10.2 cm) elbow to the

next 4-inch (10.2 cm) duct section, and secure

all joints with duct tape. Be sure that the male

end of the elbow faces AWAY from the dryer.

Insert the elbow/duct assembly through the

side opening and press it onto the adapter duct.

Secure it in place with duct tape. Be sure that

the male end of the duct protrudes 1½ inches

(3.8 cm) to connect the remaining ductwork.

Attach the cover plate to the back of the dryer

with the included screw.

Cover

Plate

Elbow 1½"

(3.8 cm)

Option 2: Bottom Venting

2Press the adapter duct onto the blower housing

and secure it to the base of the dryer as shown.

Adapter

Duct

Bracket

3Insert the 4-inch (10.2 cm) elbow through the

rear opening and press it onto the adapter duct.

Be sure that the male end of the elbow faces

down through the hole in the bottom of the

dryer. Secure it in place with duct tape. Attach

the cover plate to the back of the dryer with the

included screw.

Cover

Plate

Elbow

MFL67731095_en_161110.indd 23 2016-11-10 �� 6:10:05

24 INSTALLATION

Venting the Dryer

WARNING

To reduce the risk of fire or explosion, electric

shock, property damage, injury to persons or

death when using this appliance, follow basic

safety precautions, including the following:

•Do not crush or collapse ductwork. Failure to

follow these instructions may result in fire or death.

•Do not allow ductwork to rest on or contact

sharp objects. Failure to follow these instructions

may result in fire or death.

•If connecting to existing ductwork, make sure it

is suitable and clean before installing the dryer.

Failure to follow these instructions may result in fire

or death.

•Venting must conform to local building codes.

Failure to follow these instructions may result in fire

or death.

•Gas dryers MUST exhaust to the outdoors.

Failure to follow these instructions may result in fire

or death.

•Use only 4-inch (10.2 cm) rigid, semi-rigid or

flexible metal ductwork inside the dryer cabinet

and for venting outside. Failure to follow these

instructions may result in fire or death.

•To reduce the risk of fire, combustion, or

accumulation of combustible gases, DO

NOT exhaust dryer air into an enclosed and

unventilated area, such as an attic, wall, ceiling,

crawl space, chimney, gas vent, or concealed

space of a building. Failure to follow these

instructions may result in fire or death.

•To reduce the risk of fire, DO NOT exhaust the

dryer with plastic or thin foil ducting. Failure to

follow these instructions may result in fire or death.

•The exhaust duct must be 4 inches (10.2 cm)

in diameter with no obstructions. The exhaust

duct should be kept as short as possible. Make

sure to clean any old ducts before installing

your new dryer. Failure to follow these instructions

may result in fire or death.

•Rigid, semi-rigid or flexible metal ducting is

recommended for use between the dryer and

the wall. All non-rigid metal transition duct

must be UL-listed. Use of other materials for

transition duct could affect drying time. Failure

to follow these instructions may result in fire or

death.

•DO NOT use sheet metal screws or other

fasteners which extend into the duct that

could catch lint and reduce the efficiency of

the exhaust system. Secure all joints with duct

tape. Failure to follow these instructions may result

in fire or death.

•Do not exceed the recommended duct length

limitations noted in the chart. Failure to follow

these instructions may result in extended drying

times, fire or death.

•Ductwork is not provided with the dryer. You

should obtain the necessary ductwork locally.

The vent hood should have hinged dampers to

prevent backdraft when the dryer is not in use.

Failure to follow these instructions may result in fire

or death.

•The total length of flexible metal duct must not

exceed 8 ft. (2.4 m).

•In Canada, only those foil-type flexible ducts,

if any, specifically identified for use with the

appliance by the manufacturer should be used.

In the United States, only those foil-type flexible

ducts, if any, specifically identified for use with the

appliance by the manufacturer and that comply

with the Outline for Clothes Dryer Transition Duct,

Subject 2158A, should be used.

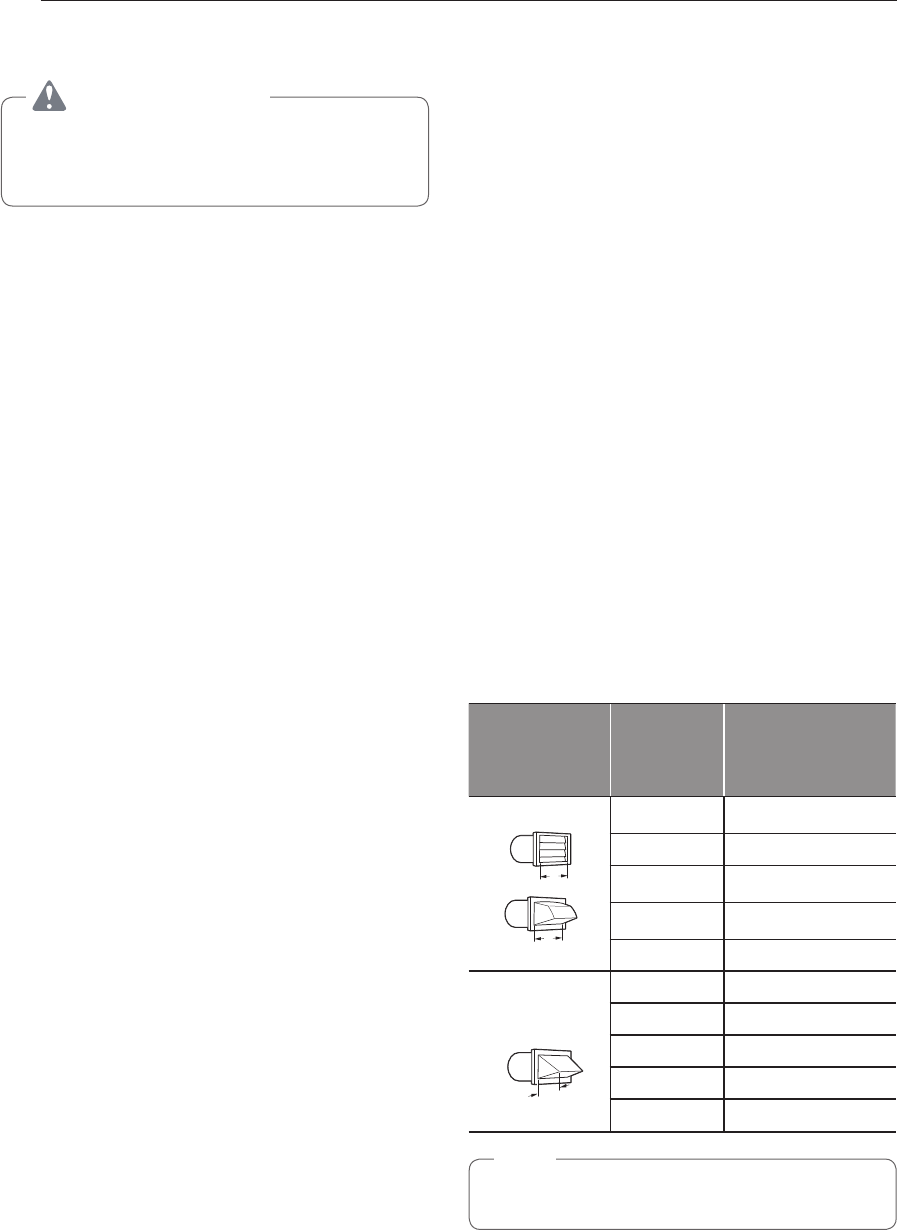

Ductwork

Wall Cap Type

Number

of 90°

Elbows

Maximum length

of 4-inch (10.2 cm)

diameter rigid metal

duct

Recommended

(10.2 cm)

0 65 ft.(19.8 m)

1 55 ft.(16.8 m)

2 47 ft.(14.3 m)

3 36 ft.(11.0 m)

4 28 ft.(8.5 m)

21/2"

(6.35 cm)

Use only for

short run

installations

0 55 ft.(16.8 m)

1 47 ft.(14.3 m)

2 41 ft.(12.5 m)

3 30 ft.(9.1 m)

4 22 ft.(6.7 m)

NOTE

Deduct 6 ft. (1.8 m) for each additional elbow. Do

not use more than four 90° elbows.

MFL67731095_en_161110.indd 24 2016-11-10 �� 6:10:06

INSTALLATION

ENGLISH

Routing And Connecting Ductwork

NOTE

Follow the guidelines below to maximize drying

performance and reduce lint buildup and

condensation in the ductwork. Ductwork and

fittings are NOT included and must be purchased

separately.

•Use 4-inch (10.2 cm) diameter rigid, semi-rigid

or flexible metal ductwork.

•The exhaust duct run should be as short as

possible.

•Use as few elbow joints as possible.

•The male end of each section of exhaust duct

must point away from the dryer.

•Use duct tape on all duct joints.

•Insulate ductwork that runs through unheated

areas in order to reduce condensation and lint

buildup on duct surfaces.

•Incorrect or inadequate exhaust systems

are not covered by the dryer warranty. Dryer

failures or service required because of such

exhaust systems will not be covered by the

dryer warranty.

Correct Venting

Incorrect Venting

MFL67731095_en_161110.indd 25 2016-11-10 �� 6:10:06

26 INSTALLATION

Connecting Gas Dryers

WARNING

To reduce the risk of fire or explosion, electric

shock, property damage, injury to persons, or

death when using this appliance, follow basic

safety precautions.

Gas Supply Requirements

•As shipped from the factory, this dryer is

configured for use with natural gas (NG). It can

be converted for use with propane (LP) gas.

Gas pressure must not exceed 8 inches

(20.3 cm) of water column for NG, or 13 inches

(33 cm) of water column for LP.

•A qualified service or gas company technician

must connect the dryer to the gas service.

Failure to follow these instructions may result

in fire, explosion, or death.

•Isolate the dryer from the gas supply system

by closing its individual manual shutoff valve

during any pressure testing of the gas supply.

Failure to do so may result in fire, explosion, or

death.

•Supply line requirements: Your laundry room

must have a rigid gas supply line to the dryer.

In the United States, an individual manual

shutoff valve MUST be installed within at least

6 ft. (1.8 m) of the dryer, in accordance with

the National Fuel Gas Code ANSI Z223.1 or

Canadian gas installation code CSA B149.1.

A 1/8-inch (0.3 cm) NPT pipe plug must be

installed. Failure to do so may result in fire,

explosion, or death.

•If using a rigid pipe, the rigid pipe should be

½ inch IPS. If acceptable under local codes and

ordinances and when acceptable to your gas

supplier, 3/8-inch (1 cm) approved tubing may

be used where lengths are less than 20 ft.

(6.1 m). Larger tubing should be used for

lengths in excess of 20 ft. (6.1 m). Failure to do

so may result in fire, explosion, or death.

•Connect the dryer to the type of gas shown on

the nameplate. Failure to do so may result in fire,

explosion, or death.

•To prevent contamination of the gas valve,

purge the gas supply of air and sediment before

connecting the gas supply to the dryer. Before

tightening the connection between the gas

supply and the dryer, purge remaining air until

the odor of gas is detected. Failure to do so may

result in fire, explosion, or death.

•DO NOT use an open flame to inspect for gas

leaks. Use a noncorrosive leak detection fluid.

Failure to do so may result in fire, explosion, or

death.

•Use only a new AGA- or CSA-certified gas

supply line with flexible stainless steel

connectors. Failure to do so may result in fire,

explosion, or death.

•Securely tighten all gas connections. Failure to

do so may result in fire, explosion, or death.

•Use Teflon tape or a pipe-joint compound

that is insoluble in propane (LP) gas on all

pipe threads. Failure to do so may result in fire,

explosion, or death.

•DO NOT attempt any disassembly of the dryer;

disassembly requires the attention and tools of

an authorized and qualified service technician

or company. Failure to follow this warning may

result in fire, explosion, or death.

Electrical Requirements for Gas

Models Only

•Do not, under any circumstances, cut or remove

the third (ground) prong from the power cord.

Failure to follow this warning may result in fire,

explosion, or death.

•For personal safety, this dryer must be properly

grounded. Failure to follow this warning may result

in fire, explosion, or death.

•This dryer must be plugged into a 120-VAC,

60-Hz. grounded outlet protected by a

15-ampere fuse or circuit breaker.

Failure to follow

this warning may result in fire, explosion, or death.

•Where a standard 2-prong wall outlet is

encountered, it is your personal responsibility

and obligation to have it replaced with a

properly grounded 3-prong wall outlet. Failure to

follow this warning may result in fire, explosion, or

death.

Plug dryer into a

Connection Gas Supply

Shut Valve

Plug

AGA/CSA-Cer

Stainless Steel Flexible

Connector

Plug dryer into a 120 VAC,

60 Hz grounded 3-prong

outlet.

WARNING

ELECTRIC SHOCK HAZARD

Failure to follow safety warnings could result in

serious injury or death.

This dryer is equipped with a three-prong

grounding plug for protection against shock

hazard and should be plugged directly into a

properly grounded three-prong receptacle. Do not

cut or remove the grounding prong from this plug.

MFL67731095_en_161110.indd 26 2016-11-10 �� 6:10:07

INSTALLATION

ENGLISH

Connecting the Gas Supply

•Installation and service must be performed

by a qualified installer, service agency, or the

gas supplier. Failure to do so may result in fire,

explosion, or death.

•Use only a new stainless steel flexible

connector and a new AGA-certified connector.

Failure to do so may result in fire, explosion, or

death.

•A gas shutoff valve must be installed within 6 ft.

(1.8 m) of the dryer. Failure to do so may result in

fire, explosion, or death.

•The dryer is configured for natural gas when

shipped from the factory. Make sure that the

dryer is equipped with the correct burner nozzle

for the type of gas being used (natural gas or

propane gas). Failure to do so may result in fire,

explosion, or death.

•If necessary, the correct nozzle (for the LP

nozzle kit, order part number 383EEL3002D)

should be installed by a qualified technician

and the change should be noted on the dryer.

Failure to do so may result in fire, explosion, or

death.

•All connections must be in accordance with

local codes and regulations. Failure to do so may

result in fire, explosion, or death.

•Gas dryers MUST exhaust to the outdoors.

Failure to do so may result in fire, explosion, or

death.

NOTE

This dryer is configured from the factory for

natural gas (NG). If the dryer is to be used with

propane (LP) gas, it must be converted by a

qualified service technician.

1Make sure that the gas supply to the laundry

room is turned OFF and the dryer is unplugged.

Confirm that the type of gas available in your

laundry room is appropriate for the dryer.

2Remove the shipping cap from the gas fitting at

the back of the dryer. Be careful not to damage

the threads of the gas connector when removing

the shipping cap.

3Connect the dryer to your laundry room’s gas

supply using a new flexible stainless steel

connector with a 3/8-inch NPT fitting.

NOTE

DO NOT use old connectors.

4Securely tighten all connections between the

dryer and your laundry room’s gas supply.

5Turn on your laundry room’s gas supply.

6Check all pipe connections (both internal and

external) for gas leaks with a noncorrosive leak-

detection fluid.

7Proceed to Venting the Dryer.

3/8"

NPT gas

Connection

AGA/CSA-Certied

Stainless Steel

Flexible Connector

1/8" NPT Pipe Plug

Gas Supply Shutoff

Valve

High-Altitude Installations

The BTU rating of this dryer is AGA-certified for

elevations below 10,000 feet.

If your gas dryer is being installed at an elevation

above 10,000 feet, it must be derated by a qualified

technician or gas supplier.

MFL67731095_en_161110.indd 27 2016-11-10 �� 6:10:07

28 INSTALLATION

Connecting Electric Dryers

Electrical Requirements for Electric

Models Only

WARNING

To help prevent fire, electric shock, serious injury,

or death, the wiring and grounding must conform

to the latest edition of the National Electrical

Code, ANSI/NFPA 70 and all applicable local

regulations. Please contact a qualified electrician

to check your home’s wiring and fuses to ensure

that your home has adequate electrical power to

operate the dryer.

•This dryer must be connected to a grounded

metal, permanent wiring system, or an

equipment-grounding conductor must be run

with the circuit conductors and connected

to the equipment-grounding terminal or lead

on the dryer. Failure to do so may result in fire,

explosion, or death.

•The dryer has its own terminal block that must

be connected to a separate 240 VAC, 60-Hertz,

single-phase circuit, fused at 30 amperes (the

circuit must be fused on both sides of the

line). ELECTRICAL SERVICE FOR THE DRYER

SHOULD BE OF THE MAXIMUM RATE VOLTAGE

LISTED ON THE NAMEPLATE. DO NOT

CONNECT THE DRYER TO 110-, 115-, OR 120-

VOLT CIRCUIT. Failure to follow these instructions

may result in fire, explosion, or death.

•If the branch circuit to dryer is 15 ft. (4.5 m)

or less in length, use UL (Underwriters

Laboratories) listed No. 10 AWG wire (copper

wire only), or as required by local codes. If

over 15 ft. (4.5 m), use UL-listed No. 8 AWG

wire (copper wire only), or as required by local

codes. Allow sufficient slack in wiring so the

dryer can be moved from its normal location

when necessary. Failure to do so may result in

fire, explosion, or death.

•The power cord (pigtail) connection between

the wall receptacle and the dryer terminal block

IS NOT supplied with the dryer. Type of pigtail

and gauge of wire must conform to local codes

and with instructions on the following pages.

Failure to follow these instructions may result in

fire, explosion, or death.

•A 4-wire connection is required for all mobile

and manufactured home installations, as well

as all new construction after January 1, 1996.

A 4-wire connection must be used where local

codes do not permit grounding through the

neutral wire. Failure to do so may result in fire,

explosion, or death.

•Do not modify the plug and internal wire provided

with the dryer.

•The dryer should be connected to a 4-hole outlet.

•If the plug does not fit the outlet, a proper outlet will

need to be installed by a qualified electrician.

Special Electrical Requirements for

Mobile or Manufactured Homes

•Any installation in a manufactured or mobile

home must comply with the Manufactured Home

Construction and Safety Standards Title 24 CFR,

Part 3280 or Standard CAN/ CSA Z240 MH and

local codes and ordinances. If you are uncertain

whether your proposed installation will comply with

these standards, please contact a service and

installation professional for assistance.

•A 4-wire connection is required for all mobile

and manufactured home installations, as well

as all new construction after January 1, 1996.

Failure to do so may result in fire, explosion, or

death.

•A gas dryer must be permanently attached to the

floor.

•The electrical connection for an electric dryer must

be a 4-wire connection. More detailed information

concerning the electrical connection is provided in

the Connecting Electric Dryers section.

•To reduce the risk of combustion and fire, the dryer

must be vented to the outside.

•DO NOT vent the dryer under a manufactured

home or mobile home.

•Electric dryers may be vented to the outside using

the back, left, right, or bottom panel.

•Gas dryers may be vented to the outside using the

back, left, or bottom panel. Gas dryers may not

be vented to the outside using the right side panel

because of the burner housing.

•The dryer exhaust duct must be affixed securely to

the manufactured or mobile home structure, and

the exhaust duct must be made of a material that

will resist fire and combustion. It is recommended

that you use a rigid, semi-rigid or flexible metal

duct.

•DO NOT connect the dryer exhaust duct to any

other duct, vent, chimney, or other exhaust duct.

•Make sure the dryer has adequate access to

outside fresh air to ensure proper operation. The

opening for outside fresh air must be at least 25 sq.

in (163 cm2).

•It is important that the clearance of the duct from

any combustible construction be at least 2 inches

(5 cm), and when venting the dryer to the outdoors,

the dryer should be installed with a clearance of at

least 1 inch (2.5 cm) at the sides and back of the

dryer.

•Venting materials are not supplied with the dryer.

You must obtain the venting materials necessary

for proper installation.

MFL67731095_en_161110.indd 28 2016-11-10 �� 6:10:07

INSTALLATION

ENGLISH

WARNING

Connect the power cord to the terminal block.

Connect each wire in the power cord to the

terminal block screw with the matching colored

wire. The terminal block wire colors are indicated

in the manual. Failure to follow these instructions

may result in a short or overload.

Grounding through the neutral conductor is

prohibited for: (1) new branch-circuit installations,

(2) mobile homes, (3) recreational vehicles, and

(4) areas where local codes prohibit grounding

through the neutral conductor.

Four-Wire Power Cord

•A 4-wire connection is required for

all mobile and manufactured home

installations, as well as all new

construction after January 1, 1996.

•A UL-listed strain relief is required.

•Use a 30-amp, 240-volt, 4-wire, UL-listed power

cord with #10 AWG-minimum copper conductor and

closed loop or forked terminals with upturned ends.

1Remove the terminal block access cover on the

upper back of the dryer.

2Install a UL-listed strain relief into the power cord

through-hole.

3Thread a 30-amp, 240-volt, 4-wire, UL-listed

power cord with #10 AWG-minimum copper

conductor through the strain relief.

Terminal Block

UL-Listed

Strain Relief

UL-Listed 4-Wire Power Cord

4Transfer the dryer’s ground wire from behind the

green ground screw to the center screw of the

terminal block.

NOTE

This dryer is supplied with the neutral wire

grounded. This white ground wire MUST BE

MOVED to the neutral terminal when a 4-wire

cord is to be used, or where grounding through

the neutral conductor is prohibited.

5Attach the two hot leads of the power cord to the

outer terminal block screws.

6Attach the white neutral wire to the center screw

of the terminal block.

7Attach the power cord ground wire to the green

ground screw.

8Tighten all screws securely.

9Reinstall the terminal block access cover.

Hot

(Red)

Neutral

(White)

Hot

(Black)

Ground

Screw

Power Cord

Ground Wire

White Wire

moved from

Ground

Screw

MFL67731095_en_161110.indd 29 2016-11-10 �� 6:10:08

30 INSTALLATION

Four-Wire Direct Wire

•A 4-wire connection is required for

all mobile and manufactured home

installations, as well as all new

construction after January 1, 1996.

•A UL-listed strain relief is required.

•Use UL-listed 4-wire #10 AWG-minimum copper

conductor cable. Allow at least 5 ft. (1.5 m) of wire

to allow for removal and reinstallation of the dryer.

1Remove 5 inches (12.7 cm) of the outer covering

from the wire. Remove 5 inches (12.7 cm)

of insulation from the ground wire. Cut off

approximately 1½ inches (3.8 cm) from the other

three wires and strip 1 inch (2.5 cm) of insulation

from each wire. Bend the ends of the three

shorter wires into a hook shape.

Ground Wire

1" (2.5 cm)

(12.7 cm)

2Remove the terminal block access cover on the

upper back of the dryer.

3Install a UL-listed strain relief into the power cord

through-hole.

4Thread the 4-wire #10 AWG-minimum copper

power cable prepared in step 1 through the

strain relief.

Terminal Block

UL-Listed

Strain Relief

UL-Listed 4-Wire Power Cord

5Transfer the dryer’s ground wire from behind the

green ground screw to the center screw of the

terminal block.

NOTE

This dryer is supplied with the neutral wire

grounded. This white ground wire MUST BE

MOVED to the neutral terminal when a 4-wire

cord is to be used, or where grounding through

the neutral conductor is prohibited.

6Attach the two hot leads of the power cord to the

outer terminal block screws.

7Attach the white neutral wire to the center screw

of the terminal block.

8Attach the power cord ground wire to the green

ground screw.

9Tighten all screws securely.

10 Reinstall the terminal block access cover.

Hot

(Red)

Neutral

(White)

Hot

(Black)

Ground

Screw

Power Cord

Ground Wire

White Wire

moved from

Ground

Screw

MFL67731095_en_161110.indd 30 2016-11-10 �� 6:10:08

INSTALLATION

ENGLISH

WARNING

Connect the power cord to the terminal block.

Connect each wire in the power cord to the

terminal block screw with the matching colored

wire. The terminal block wire colors are indicated

in the manual. Failure to follow these instructions

may result in a short or overload.

Grounding through the neutral conductor is

prohibited for: (1) new branch-circuit installations,

(2) mobile homes, (3) recreational vehicles, and

(4) areas where local codes prohibit grounding

through the neutral conductor.

Three-Wire Power Cord

•A 3-wire connection is NOT permitted

on new construction after January 1,

1996.

•A UL-listed strain relief is required.

•Use a 30-amp, 240-volt, 3-wire, UL-listed power

cord with #10 AWG-minimum copper conductor and

closed loop or forked terminals with upturned ends.

1Remove the terminal block access cover on the

upper back of the dryer.

2Install a UL-listed strain relief into the power cord

through-hole.

3Thread a 30-amp, 240-volt, 3-wire, UL-listed

power cord with #10 AWG-minimum copper

conductor through the strain relief.

Terminal Block

UL-Listed

Strain Relief

UL-Listed 3-Wire Power Cord

4Attach the two hot leads (black and red) of the

power cord to the outer terminal block screws.

5Attach the neutral (white) wire to the center

terminal block screw.

NOTE

The dryer is supplied with the neutral conductor

grounded. If a 3-wire cord is to be used and is

allowed, make sure the white neutral grounding

wire is connected to the green ground screw.

6Connect the external ground (if required by local

codes) to the green ground screw.

7Tighten all screws securely.

8Reinstall the terminal block access cover.

Hot

(Red)

Neutral

(White)

Hot

(Black)

Ground

Screw

External Ground

Wire (If required

by local codes)

White Wire

from Dryer

harness

MFL67731095_en_161110.indd 31 2016-11-10 �� 6:10:08

32 INSTALLATION

Three-Wire Direct Wire

•A 3-wire connection is NOT permitted

on new construction after January 1,

1996.

•A UL-listed strain relief is required.

•Use UL-listed 3-wire, #10 AWG-minimum copper

conductor cable. Allow at least 5 ft. (1.5 m) length

to allow for removal and installation of dryer.

1Remove 3½-inch (8.9 cm) of the outer covering

from the wire. Strip 1 inch (2.5 cm) insulation

from each wire. Bend the ends of the three wires

into a hook shape.

1" (2.5 cm)

2Remove the terminal block access cover on the

upper back of the dryer.

3Install a UL-listed strain relief into the power cord

through-hole.

4Thread the 3-wire, #10 AWG-minimum copper

conductor power cable prepared in step 1

through the strain relief.

Terminal

Block

UL-Listed

Strain Relief

UL-Listed 3-Wire Power Cord

5Attach the two hot leads (black and red) of the

power cord to the outer terminal block screws.

6Attach the neutral (white) wire to the center

terminal block screw.

NOTE

The dryer is supplied with the neutral conductor

grounded. If a 3-wire cord is to be used and is

allowed, make sure the white neutral grounding

wire is connected to the green ground screw.

7Connect the external ground (if required by local

codes) to the green ground screw.

8Tighten all screws securely.

9Reinstall the terminal block access cover.

Hot

(Red)

Neutral

(White)

Hot

(Black)

Ground

Screw

External Ground

Wire (If required by

local codes)

White Wire

from Dryer

harness

Final Installation Check

Once you have completed the installation of the dryer

and it is in its final location, confirm proper operation

with the following tests and the Installation Test (Duct

Check) on the following page.

Testing Dryer Heating

GAS MODELS

Close the dryer door, press the POWER button to turn

the dryer on, and start the dryer on a heat setting.

When the dryer starts, the igniter should ignite the

main burner.

ELECTRIC MODELS

Close the dryer door, press the POWER button to turn

the dryer on, and start the dryer on a heat setting.

The exhaust air should be warm after the dryer has

been operating for 3 minutes.

Checking Airow

Effective dryer operation requires proper airflow.

The adequacy of the airflow can be measured by

evaluating the static pressure. Static pressure in the

exhaust duct can be measured with a manometer,

placed on the exhaust duct approximately 2 ft. (60.9

cm) from the dryer. Static pressure in the exhaust duct

should not exceed 0.6-inch (1.5 cm). The dryer should

be checked while the dryer is running with no load.

Checking Levelness

Once the dryer is in its final location, recheck the

dryer to be sure it is level. Make sure it is level front

to back and side to side, and that all four leveling feet

are firmly on the floor.

Checking Venting

Vent ductwork should be checked for lint buildup

and cleaned at least once per year. If any noticeable

reduction in drying performance occurs, check duct

for obstructions and blockages.

MFL67731095_en_161110.indd 32 2016-11-10 �� 6:10:09

INSTALLATION

ENGLISH

Installation Test (Duct Check)

Once you have completed the installation of the

dryer, use this test to make sure the condition of the

exhaust system is adequate for proper operation of

the dryer. This test should be performed to alert you

to any serious problems in the exhaust system of

your home.

•This dryer features Flow Sense™, an innovative

sensing system that automatically detects

blockages and restrictions in dryer ductwork.

Keeping ductwork clean of lint buildup and free of

restrictions allows clothes to dry faster and reduces

energy use.

NOTE

The dryer should be cool before starting this test.

If the dryer was warmed up during installation, run

the AIR DRY cycle for a few minutes to reduce

the interior temperature.

To activate the installation test:

1Remove the drying rack and literature, and

then close the door.

Do not load anything in the drum for this test, as

in may affect the accuracy of the results.

2Press and hold the POWER, Temp., and Signal

buttons until and a usage count alternate

in the display. (The usage count indicates the

number of cycles run with no load during the last

5 cycles.)

3Press the START/PAUSE button.

The dryer will start the test, which will last about

2 minutes. The heat will be turned on and the

temperatures in the drum will be measured and

displayed. A chime sounds when the test portion

of the cycle is complete.

4Check the display for results.

During the test cycle, monitor the Flow Sense™

display on the control panel. If no bars are

displayed, when the cycle ends, the exhaust

system is adequate. If the exhaust system is

severely restricted, the display will show four

bars. Other problems may also be shown with

error codes. See the chart below for error code

details and solutions.

NO BARS:

OK FOUR BARS:

RESTRICTED

Four bars indicates that the exhaust system is

severely restricted. Have the system checked

immediately, as performance will be poor.

5End of cycle.

At the end of the test cycle, will display.

The test cycle will end and the dryer will shut off

automatically after a short delay.

•Check the error code before you call for service

Error

Code

Possible

Causes Solutions

tE1

tE2

•Temperature

sensor

failure.

•Turn off the dryer and

call for service.

•Humidity

sensor failure.

•Turn off the dryer and

call for service.

or PF

or nP

•Electric

dryer power

cord is not

connected

correctly, or

house power

supply is

incorrect.

•House fuse is

blown, circuit

breaker

has tripped,

or power

outage has

occurred.

•Check the power

supply or the

connection of the

power cord to the

terminal block. Refer

to the Connecting

Electric Dryers

section of this

manual for complete

instructions.

•Reset circuit breaker

or replace fuse. Do

not increase the

fuse capacity. If the

problem is a circuit

overload, have

it corrected by a

qualified electrician.

gAS

•Gas supply or

service turned

off. (Gas

Model only.)

•Confirm that house

gas shutoff and the

dryer gas shutoff are

both fully open.

MFL67731095_en_161110.indd 33 2016-11-10 �� 6:10:10

34 INSTALLATION

•Check the duct condition

If the Flow SenseTM LED is turned on, check the

exhaust system for restrictions and damage. Repair

or replace the exhaust system as needed.

NOTE

Whenthedryerisrstinstalled,thistestshould

be performed to alert you to any existing

problems with the exhaust duct in your home.

However, since the test performed during normal

operation provides more accurate information on

the condition of the exhaust duct than does the

installation test, the number of bars displayed

during the two tests may not be the same.

Do not interrupt the test cycle, as this could result

in inaccurate results.

Even if no bars are displayed during the test

cycle, some restrictions may still be present in the

exhaust system. Refer to the Venting the Dryer

section of this manual for complete exhaust

system and venting requirements.

Restricted or Blocked Airow

Avoid long runs or runs with multiple elbows or bends.

Excess or crushed

transition duct

Too many elbows or

exhaust too long

Check for blockages and lint buildup.

Lint

buildup or

blockage

Make sure the ductwork is not crushed or restricted.

Crushed

damaged

exhaust

MFL67731095_en_161110.indd 34 2016-11-10 �� 6:10:11

OPERATION

ENGLISH

OPERATION

WARNING

To reduce the risk of fire, electric shock, or injury to persons, read this entire manual, including the

IMPORTANT SAFETY INSTRUCTIONS, before operating this dryer.

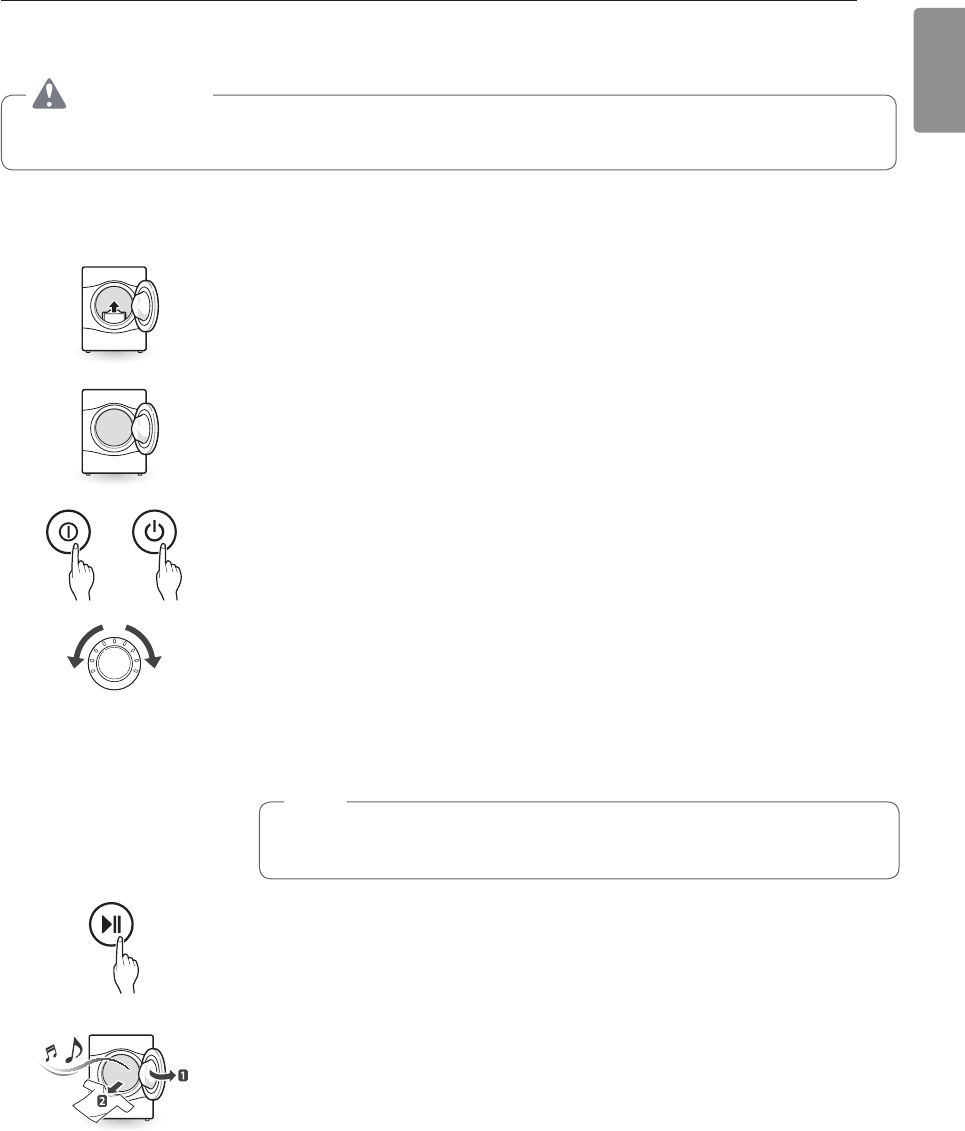

Using the Dryer

1 Clean the Lint Filter

If the lint filter has not already been cleaned, lift out the filter and remove the lint

from the last load. This will help ensure the fastest and most efficient drying perfor-

mance. Make sure to reinstall the filter, pressing down until it clicks firmly into place.

The dryer will not operate without the lint filter in place.

2 Load the Dryer

Load the dryer with the wet laundry from the washer. If the load is extra large,

you may need to divide it into smaller loads for proper performance and fabric

care.

3 Turn on The Dryer

Press the POWER button to turn ON the dryer. The cycle LEDs will illuminate and a

chime will sound.

4 Select a Cycle

Turn the cycle selector knob in either direction until the LED for the desired

cycle is on. The preset temperature, dry level, and option settings for that cycle

will be shown. Refer to page 40. Default settings for the selected cycle can

now be changed if desired. This can be done using the cycle modifier buttons

as shown on page 38. Cycle options can be added using the option buttons as

shown on page 42-43.

NOTE

Not all options or modifiers are available on all cycles. A different chime will

sound and the LED will not come on if the selection is not allowed.

5 Begin the Cycle

Press the START/PAUSE button to begin the cycle. The cycle can be paused at

any time either by opening the door or by pressing the START/PAUSE button.

If the cycle is not restarted within 60 minutes of being paused, the dryer will shut off

and the settings will be lost.

Lint

Filter

6 End of Cycle

When the cycle is finished, the chime will sound. Immediately remove your

clothing from the dryer to reduce wrinkling. If Wrinkle Care is selected, the dryer

will tumble briefly every few minutes to help prevent wrinkles from setting in the

clothes.

MFL67731095_en_161110.indd 35 2016-11-10 �� 6:10:12

36 OPERATION

Check the Lint Filter Before

Every Load

Always make sure the lint filter is clean before starting

a new load; a clogged lint filter will increase drying

time. To clean, pull the lint filter straight up and roll

any lint off the filter with your fingers. Do not rinse or

wash the filter to remove lint. Push the lint filter firmly

back into place. See Regular Cleaning for more

information.

Always ensure the lint filter is properly installed before

running the dryer. Running the dryer with a loose or

missing lint filter will damage the dryer and articles in

the dryer.

Lint Filter

Sorting Loads

Fabric Care Labels

Most articles of clothing feature fabric care labels that

include instructions for proper care.

Fabric Care Labels

Heat setting

High Medium Low No heat/air

Tumble dry

Dry Normal Permanent Press/

wrinkle resistant

Gentle/

delicate

Do not

tumble dry

Do not dry

(used with do not wash)

Group Similar Items

For best results, sort clothes into loads that can be

dried with the same drying cycle.

Different fabrics have different care requirements, and

some fabrics will dry more quickly than others. For

best fabric care results, always dry fabrics with similar

care requirements together.

Loading the Dryer

WARNING

To reduce the risk of fire, electric shock, or

injury to persons when using this appliance,

follow basic precautions, including the

following:

•Check all pockets to make sure that they are

empty. Items such as clips, pens, coins, and

keys can damage both your dryer and your

clothes. Flammable objects such as lighters

or matches could ignite, causing a fire.

Failure to do so may result in fire, explosion, or

death.

•Never dry clothes that have been exposed

to oil, gasoline, or other flammable

substances. Washing clothes will not

completely remove oil residues. Failure to

obey this warning may result in fire, explosion,

or death.

NOTE

Loading Tips

•Combine large and small items in the same

load.

•Damp clothes will expand as they dry. Do not

overload the dryer; clothes require room to

tumble and dry properly.

•Close zippers, hooks, and drawstrings to

prevent these items from snagging or tangling

on other clothes.

MFL67731095_en_161110.indd 36 2016-11-10 �� 6:10:13

OPERATION

ENGLISH

Using the LG EasyLoadTM

Swing Door

Use the swing door when unloading, or when loading

bulkier items, for easy access to the drum.

To open the swing door, grasp the top of the door on

the side opposite the hinge and pull.

NOTE

Make sure the hamper door release is completely

closed before using the swing door.

Swing door

Interlock

Buttons

WARNING

Do not press the three interlock buttons when

the door is open. The door may fall off and cause

serious injury.

•Do not place heavy items on or lean against

the top of the door when it is open.

The dryer could tip forward, causing injury or

property damage.

Hamper Door (on some models)

Use the hamper door when loading. The hamper door

opens about 40 degrees and acts as a chute to help

guide items into the drum and help prevent items from

falling onto the floor. It also comes in handy when

unloading a few small items, helping prevent the rest

of the laundry from being pulled onto the floor.

To open the hamper door, press the release on the

top of the door and pull the door forward.

Make sure laundry is fully inserted in the drum before

closing the door.

NOTE

Make sure the swing door latch is completely

closed before pressing the hamper door release.

Hamper door release

40°

Hamper door

WARNING

•Do not attempt to pull the hamper door open

more than 40 degrees.

•Be careful when opening and closing the door.

Fingers and hands can get caught in the door

and cause injury if the door drops forward

unexpectedly.

MFL67731095_en_161110.indd 37 2016-11-10 �� 6:10:14

38 OPERATION

Control Panel

1 2 3 5 64

POWER Button

Press to turn the dryer ON. Press again to turn the

dryer OFF.

NOTE

Pressing the POWER button during a cycle will

cancel that cycle and any load settings will be

lost.

Cycle Selector Knob

Turn this knob to select the desired cycle. Once

the desired cycle has been selected, the standard

presets are shown in the display. On Manual Dry

cycles, these settings can be adjusted using the cycle

modifier buttons any time before starting the cycle.

START/PAUSE Button

Press this button to start the selected cycle. If the

dryer is running, use this button to pause the cycle

without losing the current settings.

NOTE

If you do not press the START/PAUSE button to

resume a cycle within 60 minutes, the dryer turns

off automatically.

Cycle Option Buttons

The option buttons allow you to select additional cycle

options. Certain buttons also allow you to activate

special functions by pressing and holding the button

for 3 seconds.

Time and Status Display

The display shows the settings, estimated time

remaining, options, and status messages for the

dryer.

MORE TIME/LESS TIME Buttons

Use these buttons with the Time Dry and other

Manual Dry cycles to adjust the drying time. Press the

MORE TIME button to increase the selected manual

cycle time by 1 minute; press the LESS TIME button

to decrease the cycle time by 1 minute.

Cycle Modifier Buttons

Use these buttons to select the desired cycle settings

for the selected cycle. The current settings are shown

in the display. Press the button for that modifier to

select other settings.

MFL67731095_en_161110.indd 38 2016-11-10 �� 6:10:14

OPERATION

ENGLISH

811910

1213

Custom PGM

If you have a special combination of settings that

you use frequently, you can save these settings as a

Custom Program.

Flow Sense™ Duct Blockage Sensing System

Indicator

The Flow Sense™ duct blockage sensing system

detects and alerts you to blockages in the ductwork

that reduce exhaust flow from the dryer. Maintaining

a clean exhaust system improves operating efficiency

and helps minimize service calls, saving you money.

Clean Filter Reminder

The display will show Clean Filter when the dryer is

turned on as a reminder to check the filter. It turns off

when the START/PAUSE button is pressed.

Cycle Completion Indicator with Check Filter

Reminder

This portion of the display shows which stage of the

drying cycle is currently underway (Dry, Cool).

Estimated Time Remaining

This display shows the estimated time remaining for

SENSOR DRY cycles or the actual time remaining for

Time Dry or MANUAL DRY cycles.

NOTE

The cycle time on SENSOR DRY cycles may

fluctuate as the dryer recalculates drying time for

optimal results.

WI-FI Indicator

When the appliance is connected to the internet

through a home Wi-Fi network, this indicator appears.

MFL67731095_en_161110.indd 39 2016-11-10 �� 6:10:14

40 OPERATION

Cycle Guide

Cycle Fabric Type Dry Level Temp. Time

Time/

Less

Time

Anti-

bac-

terial

Wrinkle

Care

Damp

Dry

Signal

Energy

Saver

Bedding Comforters, pillows, shirts Normal Dry Medium 55

Adjustable

Heavy

Duty Jeans, heavyweight items Normal Dry High 54

Adjustable

Normal Work clothes, corduroys, etc. Normal Dry Medium Elec : 57

Gas : 63

Adjustable

Perm.

Press

Permanent press, synthetic

items

Normal Dry Low 32

Adjustable

Delicates Lingerie, sheets, blouses Normal Dry Low 28

Adjustable

Speed Dry For small loads with short

drying times Auto High 25

Adjustable Adjustable

Air Dry For items that require heat-

free drying such as plastics

or rubber Off No Heat 30

Adjustable

= default setting

= allowable option

MFL67731095_en_161110.indd 40 2016-11-10 �� 6:10:15

OPERATION

ENGLISH

Sensor dry cycles

Sensor dry cycles utilize LG’s unique dual sensor

system to detect and compare the moisture level

in clothes and in the air and adjust the drying time

as needed to ensure superior results. The dryer

automatically sets the dryness level and temperature

at the recommended setting for each cycle. The

estimated time remaining will be shown in the display.

NOTE

To protect your garments not every dryness level,

temperature, or option is available with every

cycle. See the Cycle Guide for details.

Downloaded

If you download a cycle using the Smart ThinQ

application, it will be placed in the downloaded cycle

position. Choose the Downloaded cycle to run the

downloaded cycle.

Manual dry cycles

Use manual dry cycles to select a specific amount

of drying time and a drying temperature. When a

manual dry cycle is selected, the Estimated Time

Remainng display shows the actual time remaining

in your cycle. You can change the actual time in the

cycle by pressing More Time or Less Time.

Protocol P154

Sanitization Performance of

Residential Clothes dryer

CERTIFIED BY NSF/P154

NSF International (formerly the National Sanitation

Foundation), certifies that the Anti Bacterial cycle

reduces 99.9% of bacteria on laundry, and none of

the bacteria will carry over onto the next laundry load.

•The default settings for the Anti Bacterial cycle

are High temperature and Very Dry. These default

settings cannot be changed.

•Do NOT use this cycle with delicate items or

fabrics.

MFL67731095_en_161110.indd 41 2016-11-10 �� 6:10:15

42 OPERATION

Cycle Settings and Options

Cycle Modier Buttons

SENSOR DRY cycles have preset settings that

are selected automatically. MANUAL DRY cycles

have default settings, but you may also customize

the settings using the cycle modifier buttons. Press

the button for that option to view and select other

settings.

Dry Level

Selects the level of dryness for the cycle. Press

the Dry Level button repeatedly to scroll through

available settings.

•This option is only available with SENSOR DRY

cycles.

•The dryer will automatically adjust the cycle time.

Selecting More Dry or Very Dry will increase

the cycle time, while Less Dry or Damp Dry will

decrease the cycle time.

•Use a Less Dry or Damp Dry setting for items that

you wish to iron.

Temp.

Adjusts the temperature setting. This allows precise

care of your fabrics and garments. Press the Temp.

button repeatedly to scroll through available settings.

Time Dry

Allows you to manually select the drying time, from 20

to 60 minutes, in 10-minute increments. Use this for

small loads or to remove wrinkles.

More Time/Less Time

Use the More Time/Less Time buttons to add or

reduce the drying time of a MANUAL DRY cycle in

1-minute increments.

Signal (Option)

Press the Signal (Option) button repeatedly to

change the volume or turn on/off the button tones and

the end of cycle melody.

Cycle Option Buttons

The dryer features several additional cycle options to

customize cycles to meet individual needs. Certain

option buttons also feature a special function that

can be activated by pressing and holding that option

button for 3 seconds. (See Special Functions on the

following page for details.)

Adding Cycle Options to a Cycle:

1Turn on the dryer and turn the cycle selector

knob to select the desired cycle.

2Use the cycle modifier buttons to adjust the

settings for that cycle.

3Press the cycle option button(s) for the option

you would like to add. A confirmation message is

shown in the display.

4Press the START/PAUSE button to start the

cycle. The dryer starts automatically.

Wrinkle Care

Selecting this option will tumble the load periodically

for up to 3 hours after the selected cycle, or until the

door is opened. This is helpful in preventing wrinkles

when you are unable to remove items from the dryer

immediately.

Damp Dry Signal

With this option, the dryer will signal when the load

is approximately 80% dry. This allows you to remove

faster- drying lightweight items or items that you

would like to iron or hang while still slightly damp.

MFL67731095_en_161110.indd 42 2016-11-10 �� 6:10:15

OPERATION

ENGLISH

Special Functions

Some cycle option buttons also activate secondary

functions. These special functions are marked with an

asterisk (*). Press and hold the option button marked

with the special function to activate it.

Drum Light

The drum is equipped with a blue LED that illuminates

when the dryer is turned on. This light automatically

turns off when the door is closed and the cycle starts.

To turn on the light during a cycle, press the Drum

Light button. The drum light will illuminate and then

turn off automatically after four minutes.

* Control Lock

Use this option to prevent unwanted use of the dryer

or to keep cycle settings from being changed while

the dryer is operating.

Press and hold the button marked Control Lock for

3 seconds to activate or deactivate the Control Lock

function. The Control Lock icon will be shown in the

display, and all controls will be disabled except the

POWER button.

NOTE

Once set, Control Lock remains active until it is

manually deactivated. Control Lock must be turned off

to run another cycle. To deactivate Control Lock, press

and hold the Control Lock button for 3 seconds.

Energy Saver (on some models)

This option helps to reduce energy consumption in

the Normal cycle, depending on the load size.

When the Energy Saver option is selected, the cycle

begins with an air dry section and the drying time is

increased.

NOTE

The Energy Saver option is turned on by default in

the Normal cycle. Turn off the Energy Saver option

for a faster Normal cycle which begins with heated

drying.

* Default On/Off

This option allows the Energy Saver settings to be

changed. To run a Normal cycle without the Energy

Saver option, press and hold the Energy Saver button

for three seconds. ON or OFF appears in the display.

Custom PGM

If you have a special combination of settings that

you use frequently, you can save these settings as a

custom program.

Saving a Custom Program:

1Turn on the dryer and turn the cycle selector

knob to select the desired cycle.

2Use the cycle setting buttons to adjust the

settings for that cycle.

3Press the cycle option button(s) for the option you

would like to add. A confirmation message will be

shown in the display.

4Press and hold the Custom PGM button for 3

seconds.

NOTE

You may save only one custom program at a

time. Pressing and holding the Custom PGM

button will overwrite any previously saved custom

program.

Recalling a Custom Program:

1Turn on the dryer.

2Press the Custom PGM button.

3Press the START/PAUSE button to start the

cycle.

MFL67731095_en_161110.indd 43 2016-11-10 �� 6:10:15

44 OPERATION

SMART FUNCTIONS

Application Installation

Search for the LG Smart ThinQ application from

the Google Play Store on a smart phone. Follow

instructions to download and install the application.

Product Registration

1Run the LG Smart ThinQ application on a smart

phone.

2Create an account and sign in.

3Select Register.

4Select Top Load Dryer.

5Follow the instructions on the smart phone to

network.

• To verify the Wi-Fi connection, check the Wi-Fi

icon( ) on the control panel is lit.

NOTE

•LG Smart ThinQ is not responsible for any

network connection problems or any faults,

malfunctions, or errors caused by network

connection.

•The machine supports 2.4 GHz Wi-Fi networks

only.

•If the appliance is having trouble connecting

to the Wi-Fi network, it may be too far from

the router. Purchase a Wi-Fi repeater (range

extender) to improve the Wi-Fi signal strength.

•The Wi-Fi connection may not connect or may

be interrupted because of the home network

environment.

•The network connection may not work properly

depending on the internet service provider.

•The surrounding wireless environment can

make the wireless network service run slowly.

•This information is current at the time of

publication.

•The application is subject to change for

appliance improvement purposes without notice

to users.

Using the Wi-Fi Function

Communicate with the appliance from a smart phone

using the convenient smart features.

Using the Wi-Fi Function

1Select the appliance in the application.

2Select the menu on the upper right side to

access settings and features.

Dryer Cycle (Remote Start +

Download Cycle)

Remote Start

Use a smart phone to control the appliance remotely.

Or monitor the cycle operation to see the remaining

time left in the cycle.

NOTE

•You must first register the appliance and

connect to a gateway in order to use the

Remote Start function.

Using Remote Start

1Press and hold the REMOTE START button. The

Remote LED on the control panel is illuminated.

2Start a cycle from the application on a smart

phone. If the cycle is not started, the machine

will wait to start the cycle until it is turned off or

the Remote Start mode is disabled.

Download Cycle

Download new and specialized cycles that are not

included in the standard cycles on the appliance.

Appliances that have been successfully registered

can download a variety of specialty cycles specific

to the appliance. Only one cycle can be stored

on the appliance at a time. Once Download Cycle

is completed in the dryer, the product keeps the

downloaded cycle until a new cycle is downloaded.

NOTE

•You must first register the appliance and

connect to a gateway in order to use the

Download Cycle function.

MFL67731095_en_161110.indd 44 2016-11-10 �� 6:10:15

OPERATION

ENGLISH

Push Alerts (Smart Message)

When the cycle is complete or the appliance has

problems, you have the option of receiving push

notifications on a smart phone.

NOTE

•You must first register the appliance and

connect to a gateway in order to use the Push

Alerts function.

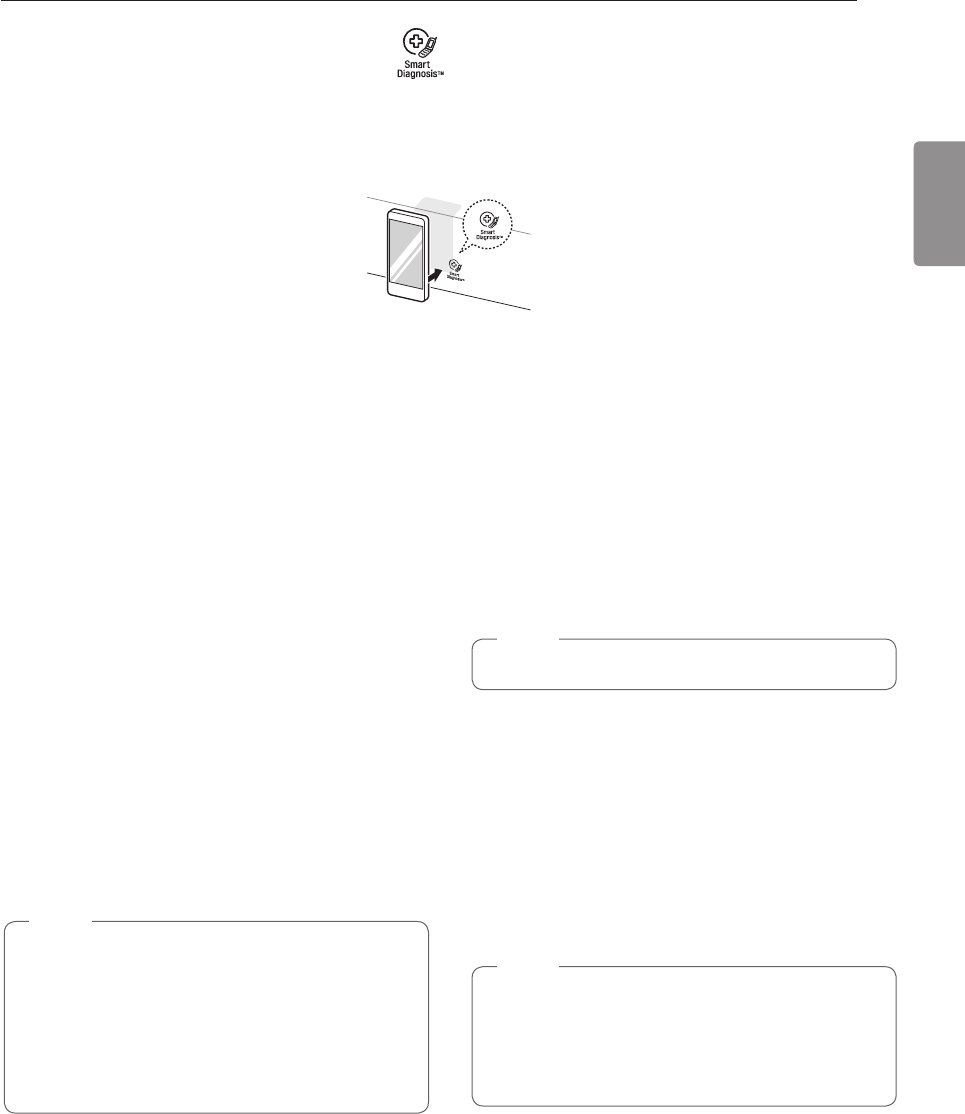

Smart Diagnosis™

This function provides useful information for

diagnosing and solving issues with the appliance

based on the pattern of use.

NOTE

•You must first register the appliance and

connect to a gateway in order to use the Smart

Diagnosis function.

Energy Monitoring

The dryer’s energy usage is affected by the cycle

and options so you may see some changes in energy

usage from one cycle to another.

NOTE

•You must first register the appliance and

connect to a gateway in order to use the Energy

Monitoring function.

MFL67731095_en_161110.indd 45 2016-11-10 �� 6:10:15

46 MAINTENANCE

MAINTENANCE

Regular Cleaning

WARNING

To reduce the risk of fire, electric shock, or injury

to persons when using this appliance, follow basic

precautions, including the following:

•Unplug the dryer before cleaning to avoid

the risk of electric shock. Failure to follow

this warning may cause serious injury, fire,

electric shock, or death.

•Never use harsh chemicals, abrasive

cleaners, or solvents to clean the washer.

They will damage the finish.

Cleaning the Exterior

Proper care of your dryer can extend its life. The

outside of the machine can be cleaned with warm

water and a mild, nonabrasive household detergent.

Immediately wipe off any spills with a soft, damp cloth.

NOTE

•Do not use methylated spirits, solvents, or

similar products.

•Never use steel wool or abrasive cleansers;

they can damage the surface.

Cleaning the Interior

Wipe around the door opening and seal with a soft,

damp cloth to prevent lint and dust buildup that could

damage the door seal.

Clean the window with a soft cloth dampened with

warm water and a mild, nonabrasive household

detergent, then wipe dry.

The stainless steel drum can be cleaned with a

conventional stainless steel cleaner, used according

to the manufacturer’s specifications. Never use steel

wool or abrasive cleansers; they may scratch or

damage the surface.

Cleaning Around and Under the Dryer

Vacuum lint and dust from around the dryer and

underneath it regularly. Vent ductwork should be

checked for lint buildup and cleaned at least once per

year. If any noticeable reduction in airflow or drying

performance occurs, immediately check ductwork for

obstructions and blockages.

Maintaining Ductwork

Vent ductwork should be checked for lint buildup once

per month and cleaned at least once per year. If any

noticeable reduction in airflow or drying performance

occurs, immediately check ductwork for obstructions

and blockages. Contact a qualified technician or

service provider.

Cleaning the Lint Filter

Always clean the lint from the filter after every cycle.

Lint Filter

To clean, open the dryer door and pull the lint filter

straight up. Then:

1For everyday cleaning, roll any lint off the filter

with your fingers, or

2Vacuum the lint filter.

3If the lint filter has become very dirty or clogged

with fabric softener, wash the lint filter in warm,

soapy water and allow it to dry thoroughly before

reinstalling.

NOTE

NEVER operate the dryer without the lint filter in

place. NEVER operate the dryer with a wet lint

filter.

MFL67731095_en_161110.indd 46 2016-11-10 �� 6:10:16

TROUBLESHOOTING

ENGLISH

TROUBLESHOOTING

FAQs: Frequently Asked Questions

Q: When I press a button, why does my dryer beep and then nothing happens?

A: The Control Lock feature is turned on. To turn off Control Lock, turn the dryer on, then press and hold

the button that has *Control Lock on or under it for 3 seconds.

Q: Why does my dryer take so long to dry clothes?

A: Proper airflow is critical to the efficient operation of clothes dryers. A lint filter which is full of lint or

clogged with fabric softener sheet residue can reduce the airflow to the point that the time required

to dry clothing will be greatly increased. Another factor affecting dry time is your home exhaust

system. An exhaust system which is dirty and clogged with lint, or is excessively long, needs to be

professionally cleaned or repaired.

Q: Why does my dryer start by itself every few minutes?

A: This is how the Wrinkle Care feature works. The dryer runs briefly every few minutes for up to 3 hours

after the cycle finishes. This feature is designed to help prevent wrinkles from setting in when the

dryer is not unloaded immediately after the cycle is finished.

User Support Videos

For further assistance, there are videos and tutorials

available through the LG.com website.

1On the lg.com/us home page, click on the Support

menu tab to bring up the menu selections. Select

Video Tutorials.

2Select Appliances and Dryers in the search menu

on the new page. Scan this QR code to quickly access the

video search page on the LG website.

Once there, select Appliances and Dryers

in the search box.

MFL67731095_en_161110.indd 47 2016-11-10 �� 6:10:17

48 TROUBLESHOOTING

Before Calling for Service

This dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an early

stage. If the dryer does not function properly or does not function at all, check the following before you call for

service.

Operation

Problem Possible Cause Solutions

The Flow SenseTM

indicator remains

active after clearing

the restriction in the

venting.

After clearing the restriction, the

Flow SenseTM system requires

multiple, consecutive cycles to

determine that the performance

value has improved before the

Flow SenseTM indicator is reset.

If the Flow SenseTM indicator remains

active for more than five cycles after

the restriction has been cleared, call for

service.

Dryer will not turn on Power cord is not properly

plugged in.

Make sure that the plug is securely

plugged into a grounded outlet matching

the dryer’s rating plate.

House fuse is blown, circuit

breaker has tripped, or power

outage has occurred.

Reset circuit breaker or replace fuse. Do

not increase fuse capacity. If the problem

is a circuit overload, have it corrected by

a qualified electrician.

Dryer does not heat House fuse is blown, circuit

breaker has tripped, or power

outage has occurred.

Reset circuit breaker or replace fuse. Do

not increase fuse capacity. If the problem

is a circuit overload, have it corrected by

a qualified electrician.

NOTE

Due to the design of electric dryers,

it is possible for a circuit problem to

allow an electric dryer to run without

heat.

Gas supply or service is turned

off (gas models only).

Confirm that the house gas shutoff and

the dryer gas shutoff valves are both fully

open. Even if gas is not supplied to the

dryer, it will run and display error code.

Verify that other gas appliances in the

home are working normally.

Energy Saver option selected

(on some models)

If using the Cotton/Normal cycle, deselect

the energy saver option. The Energy

Saver option is selected by default. This

option reduces energy use by adding

an air dry section to the beginning of the

cycle. It is normal to feel no heat at the

beginning of the cycle while in Energy

Saver mode.

Display show error

code nP

Electric dryer power cord is not

connected correctly, or house

power supply is incorrect.

Check the power supply or the connection

of the power cord to the terminal block.

Display show error

code gAS

Gas supply or service turned off

(gas models only).

Confirm that house gas shutoff and the

dryer gas shutoff are both fully open.

MFL67731095_en_161110.indd 48 2016-11-10 �� 6:10:17

TROUBLESHOOTING

ENGLISH

Problem Possible Cause Solutions

Clothes take too long to

dry

Exhaust ducts are blocked, dirty,

or duct run is too long.

Confirm that the exhaust duct is properly

configured and free of debris, lint, and

obstructions. Make sure that outside wall

dampers can open properly and are not

blocked, jammed, or damaged.

Load is not properly sorted. Separate heavy items from lightweight

items. Larger and heavier items take

longer to dry. Light items in a load with

heavy items can fool the sensor because

the light items dry faster.

Clothes take too long to

dry

Large load of heavy fabrics. Heavy fabrics take longer to dry because

they tend to retain more moisture. To help

reduce and maintain more consistent

drying times for large and heavy fabrics,

separate these items into smaller loads of

a consistent size.

Dryer controls are not set

properly.

Use the appropriate control settings for

the type of load you are drying. Some

loads may require an adjustment of the

dry level setting for proper drying.

Lint filter needs to be cleaned. Remove the lint from the filter before

every load. With the lint removed, hold

the filter up to a light to see if it is dirty or

clogged. With some loads that produce

high amounts of lint, such as new bath

towels, it may be necessary to pause the

cycle and clean the filter during the cycle.

House fuse is blown, circuit

breaker has tripped, or power

outage has occurred.

Reset circuit breaker or replace fuse. Do

not increase fuse capacity. If the problem

is a circuit overload, have it corrected by

a qualified electrician.

NOTE

Due to the design of electric dryers,

it is possible for a circuit problem to

allow an electric dryer to run without

heat.

Dryer is overloaded. Divide extra large loads into smaller

loads for better drying performance and

efficiency.

Dryer is underloaded. If you are drying a very small load, add a

few extra items to ensure proper tumbling

action. If the load is very small and you

are using SENSOR DRY cycles, the

electronic control cannot properly sense

the dryness of the load and may shut off

too soon. Use TIME DRY or add some

extra wet clothes to the load.

MFL67731095_en_161110.indd 49 2016-11-10 �� 6:10:17

50 TROUBLESHOOTING

Problem Possible Cause Solutions

Clothes take too long to

dry

Energy Saver option selected

(on some models)

If using the Cotton/Normal cycle, deselect

the Energy Saver option. This option

reduces energy use by adding an air dry

section to the beginning of the cycle.

Drying time is not

consistent

Heat settings, load size, or

dampness of clothing is not

consistent.

The drying time for a load will vary

depending on the type of heat used

(electric, natural gas, or LP gas), the

size of the load, the type of fabrics, the

wetness of the clothes, and the condition

of the exhaust duct and lint filter. Even an

unbalanced load in the washer can cause

poor spinning, resulting in wetter clothes

which will take longer to dry.

MFL67731095_en_161110.indd 50 2016-11-10 �� 6:10:17

TROUBLESHOOTING

ENGLISH

Performance

Problem Possible Cause Solutions

Greasy or dirty spots

on clothes

Fabric softener used incorrectly. Confirm and follow the instructions

provided with your fabric softener.

Clean and dirty clothes are being

dried together.

Use your dryer to dry only clean items.

Soil from dirty clothes can transfer to the

clean clothes in the same or later loads.

Clothes were not properly

cleaned or rinsed before being

placed in the dryer.

Stains on dried clothes could be stains

that were not removed during the washing

process. Make sure that clothes are being

completely cleaned or rinsed according

to the instructions for your washer and

detergent. Some difficult soils may require

pre-treating prior to washing.

Clothes are wrinkled Clothes dried too long (over

dried).

Over drying a load of laundry can lead to

wrinkled clothes. Try a shorter drying time

or LESS DRY setting and remove items

while they still retain a slight amount of

moisture.

Clothes left in dryer too long after

cycle ends.

Use the WRINKLE CARE option. This

feature will tumble the clothes briefly

every few minutes for up to 3 hours to

help prevent wrinkling.

Clothes are shrinking Garment care instructions are not

being followed.

To avoid shrinking your clothes, always

consult and follow fabric care instructions.

Some fabrics will naturally shrink when

washed. Other fabrics can be washed but

will shrink when dried in a dryer. Use a

low or no heat setting.

Lint on clothes Lint filter not cleaned properly. Remove the lint from the filter before

every load. With the lint removed, hold

the filter up to a light to see if it is dirty

or clogged. If it looks dirty, follow the

cleaning instructions. With some loads

that produce high amounts of lint, it may

be necessary to clean the filter during the

cycle.

Laundry not sorted properly. Some fabrics are lint producers (i.e., a

fuzzy white cotton towel) and should be

dried separately from clothes that are lint

trappers (i.e., a pair of black linen pants).

MFL67731095_en_161110.indd 51 2016-11-10 �� 6:10:17

52 TROUBLESHOOTING

Problem Possible Cause Solutions

Lint on clothes Excess static in clothes. Use a fabric softener to reduce static

electricity. Be sure to follow the

manufacturer’s instructions. Overdrying

a load of laundry can cause a buildup of

static electricity. Adjust settings and use a

shorter drying time, or use SENSOR DRY

cycles.

Dryer is overloaded. Divide extra large loads into smaller loads

for drying.

Tissue, paper, etc., left in pockets. Check pockets thoroughly before washing

and drying clothes.

Excess static in clothes

after drying

Fabric softener is not used or

used incorrectly.

Use a fabric softener or the STATIC

SHIELD option, if equipped, to reduce

static electricity. Be sure to follow the

manufacturer’s instructions.

Clothes dried too long

(overdried).

Overdrying a load of laundry can cause

a buildup of static electricity. Adjust

settings and use a shorter drying time, or

use AUTO DRY cycles. Select a LESS

DRY setting on SENSOR DRY cycles, if

necessary.

Drying synthetics, permanent

press, or synthetic blends.

These fabrics are naturally more prone to

static buildup. Try using fabric softener, or

use LESS DRY and/or shorter TIME DRY

time settings.

Clothes have damp

spots after a SENSOR

DRY cycle.

Very large load or very small load.

Single large item such as a

blanket or comforter.

If items are too tightly packed or too

sparse the sensor may have trouble

reading the dryness level of the load. Use

a Time Dry cycle for very small loads.

Large, bulky items such as blankets

or comforters can sometimes wrap

themselves into a tight ball of fabric. The

outside layers will dry and register on the

sensors, while the inner core remains

damp. When drying a single bulky item, it

may help to pause the cycle once or twice

and rearrange the item to unwrap and

expose any damp areas.

To dry a few remaining damp items from

a very large load or a few damp spots

on a large item after a sensor cycle has

completed, empty the lint trap, then set a

Time Dry cycle to finish drying the item(s).

MFL67731095_en_161110.indd 52 2016-11-10 �� 6:10:17

TROUBLESHOOTING

ENGLISH

Error Codes

Problem Possible Cause Solutions

Error code: tE1 through

tE7

Temperature sensor failure. Turn off the dryer and call for service.

Display shows error

code: PS (electric

dryers only)

Power cord is connected

incorrectly.

Check the connection of the power cord

to the terminal block.

*Flow SenseTM indicator

shows four bars during

the drying cycle or the

display shows "d80"

after drying

* This warning light

is not a dryer failure

and is not covered by

the dryer warranty.

Contact a duct cleaning

service to set up an

appointment to have

your exhaust system

cleaned and inspected.

Exhaust system is too long or

has too many turns/restrictions.

Install a shorter or straighter duct run. See

the Installation Instructions for details.

Partial blockage of the ductwork

due to lint buildup or other

foreign object.

Ductwork should be checked/cleaned

immediately. Dryer can be used in this

condition, but drying times will be longer

and energy consumption will increase.

The appliance has detected a

restriction in the external dryer

venting.

If exhaust restrictions are sensed by the

Flow SenseTM system, the indicator will

remain on for 2 hours after the end of the

cycle. Opening the door or pressing the

POWER button will turn off the display.

The Flow SenseTM

indicator remains

active after clearing

the restriction in the

venting.

After clearing the restriction, the

Flow SenseTM system requires

multiple, consecutive cycles to

determine that the performance

value has improved before the

Flow SenseTM indicator is reset.

If the Flow SenseTM indicator remains

active for more than five cycles after

the restriction has been cleared, call for

service.

indicator light is on

during the drying cycle

Lint filter not cleaned properly.

Remove the lint from the filter before

every load. With the lint removed, hold

the filter up to a light to see if it is dirty or

clogged. If it looks dirty, follow the cleaning

instructions. With some loads that produce

high amounts of lint, it may be necessary

to clean the filter during the cycle.

MFL67731095_en_161110.indd 53 2016-11-10 �� 6:10:17

54 TROUBLESHOOTING

Problem Possible Cause Solutions

The display shows d90,

d95

The duct work is about 90%-95%

blocked.(“d90” or “d95” error

code is displayed for 2 hours

only)

House exhaust system blocked.

Do not use the dryer until the exhaust

system has been cleaned and/or repaired.

Using the dryer with a severely restricted

exhaust is dangerous and could result in

a fire or other property damage.

Check the outside dryer vent while the

dryer is operating to make sure there is

strong airflow.

If the exhaust system is extremely long,

have it repaired or rerouted.

Keep the area around the dryer clean and

free of clutter.

Check vent hood for damage or lint

clogging.

Make sure the area around the vent hood

is clear.

MFL67731095_en_161110.indd 54 2016-11-10 �� 6:10:19

SMART DIAGNOSIS™

ENGLISH

SMART DIAGNOSIS™

Should you experience any problems with your dryer, it has the capability of transmitting data to your smart

phone using the LG Smart Laundry Application or via your telephone to the LG call center.

Smart Diagnosis™ cannot be activated unless your dryer is turned on by pressing the POWER button. If your

dryer is unable to turn on, then troubleshooting must be done without using Smart Diagnosis™.

Using Smart DiagnosisTM

Smart Diagnosis™ Using Your Smart

Phone

1Download the LG Smart Laundry & DW

application on your smart phone.

2Open the LG Smart Laundry application on your

smart phone. Press the right arrow button to

advance to the next screen.

3Press the Record button on the smart phone and

then hold the mouthpiece of the smart phone

near the Smart Diagnosis™ logo on the dryer.

4With the phone held in place, press and hold the

Temp. button for 3 seconds.

5Keep the phone in place until the tone

transmission has finished. The display will count

down the time.

6When the recording is complete, view the

diagnosis by pressing the Next button on the

phone.

NOTE

•Call quality differences by region may affect

the function.

•Use a home telephone for better

communication performance, resulting in

better service.

•Poor call quality may result in poor data

transmission from your phone to the machine,

which could cause Smart DiagnosisTM to

malfunction.

Smart Diagnosis™ Through the Call

Center

1Call the LG call center at: (LG U.S.)

1-800-243-0000

(LG Canada) 1-888-542-2623.

2When instructed to do so by the call center

agent, hold the mouthpiece of your phone over

the Smart Diagnosis™ logo on the machine.

Hold the phone no more than one inch from (but

not touching) the machine.

NOTE

Do not touch any other buttons or icons on the

display screen.

3Press and hold the Temp. button for 3 seconds.

4Keep the phone in place until the tone

transmission has finished. The display will count

down the time.

5Once the countdown is over and the tones have

stopped, resume your conversation with the call

center agent, who will then be able to assist you

in using the information transmitted for analysis.

NOTE

•For best results, do not move the phone while

the tones are being transmitted.

•If the call center agent is not able to get an

accurate recording of the data, you may be

asked to try again.

MFL67731095_en_161110.indd 55 2016-11-10 �� 6:10:20

56 WARRANTY (USA)

WARRANTY (USA)

Should your LG Dryer (“Product”) fail due to a defect in materials or workmanship under normal home use,

during the warranty period set forth below, LG will at its option repair or replace the product. This limited warranty

is valid only to the original retail purchaser of the product and applies only when purchased and used within the

United States including U.S. Territories. Proof of original retail purchase is required to obtain warranty service

under this limited warranty.

Warranty Period Scope of Warranty HOW SERVICE IS HANDLED

One (1) year from date of

original retail purchase Parts and Labor LG will provide parts and labor to repair or replace

defective parts.

Ten (10) years from date of

original retail purchase Dryer drum 10years warranty on Dryer Drum, including parts &

labor.

•Replacement products and parts are warranted for the remaining portion of the original warranty period or

ninety (90) days, whichever is greater.

•Replacement products and parts may be new or remanufactured.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING WITHOUT

LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO

THE EXTENT ANY IMPLIED WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE

EXPRESS WARRANTY PERIOD ABOVE. NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR

SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE

DAMAGES OF ANY NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR PROFITS, OR

ANY OTHER DAMAGE WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE.

Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how

long an implied warranty lasts, so the above exclusion or limitation may not apply to you. This warranty gives you

specific legal rights and you may also have other rights that vary from state to state.

THIS LIMITED WARRANTY DOES NOT COVER:

•Service trips to deliver, pick up, or install or repair the product; instruction to the customer on operation of

the product; repair or replacement of fuses or correction of wiring or plumbing, or correction of unauthorized

repairs/installation.

•Failure of the product to perform during power failures and interruptions or inadequate electrical service.

•Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or

interrupted water supply or inadequate supply of air.

•Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined

in the Product’s owner’s manual.

•Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.

•Damage or failure caused by unauthorized modification or alteration, or if it is used for other than the intended

purpose, or any water leakage where the unit was not properly installed.

•Damage or failure caused by incorrect electrical current, voltage, or plumbing codes, commercial or industrial

use, or use of accessories, components, or consumable cleaning products that are not approved by LG.

•Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the

finish of your product, unless such damage results from defects in materials or workmanship and is reported

within one (1) week of delivery.

•Damage or missing items to any display, open box, discounted, or refurbished Product.

•Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model

and Serial numbers, along with original retail sales receipt, are required for warranty validation.

•Increases in utility costs and additional utility expenses.

•Repairs when your Product is used in other than normal and usual household use (e.g. commercial use, in

offices and recreational facilities) or contrary to the instructions outlined in the Product’s owner’s manual.

MFL67731095_en_161110.indd 56 2016-11-10 �� 6:10:20

WARRANTY (USA)

ENGLISH

•Costs associated with removal of your Product from your home for repairs.

•The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in

accordance with published installation instructions, including LG’s owner’s and installation manuals.

•Damage resulting from misuse, abuse, improper installation, repair, or maintenance. Improper repair includes

use of parts not approved or specified by LG.

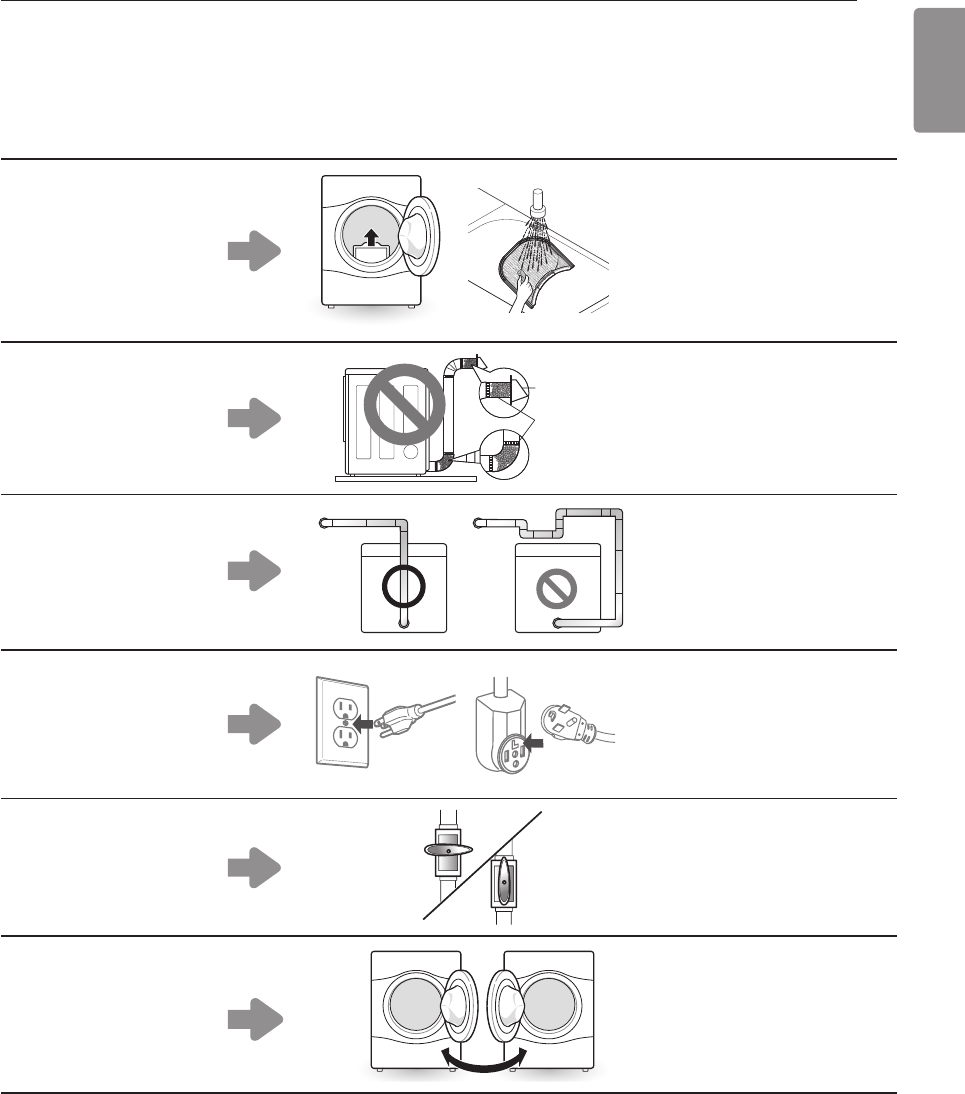

Filter is clogged.

•Not heating, long dry

time

•Clean the lint filter.

Duct is clogged.

•Not heating, long dry

time

•Clean the hood and

duct.

Excessive duct

length and/or multiple

elbows

•Not heating, long dry

time

•Keep exhaust ducts

as short as possible,

using as few elbows

and bends as

possible.

Improperly connected

power cord or

electrical outlet issue.

•No Power

•Not Heating

•Reconnect power

cord, replace house

fuse or reset breaker.

If outlet is issue,

electrician may be

required.

Gas valve is not

turned on. (Gas Dryer)

•Not heating

•Open the gas valve

Door Reversal

•Instructions for door

reversal can be

found in the owner’s

manual.

The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.

TO OBTAIN WARRANTY SERVICE AND ADDITIONAL INFORMATION

For additional product information, visit the LG website at http://www.lg.com

For assistance using this product or to schedule service, contact LG Electronics at 1-800-243-0000.

For further assistance, write: LG Electronics, 201 James Record Road, Huntsville, Alabama 35813

MFL67731095_en_161110.indd 57 2016-11-10 �� 6:10:21

Memo

MFL67731095_en_161110.indd 58 2016-11-10 �� 6:10:22

Español

MANUAL DEL PROPIETARIO

SECADORA

Lea atentamente este manual del propietario antes de poner el aparato en

funcionamiento y téngalo a mano en todo momento para su referencia.

www.lg.com

DLE7200*E (Elec)

DLG7201*E (Gas)

MFL67731095_sp_161110.indd 1 2016-11-10 �� 6:14:29

2ÍNDICE

ÍNDICE

3 CARACTERÍSTICAS DEL

PRODUCTO

4 INSTRUCCIONES DE SEGURIDAD

5 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

7 INSTRUCCIONES DE CONEXIÓN A TIERRA

8 LEY SOBRE AGUA POTABLE Y CALIDAD

TOXICOLÓGICA DE CALIFORNIA

(CALIFORNIA SAFE DRINKING WATER AND

TOXIC ENFORCEMENT ACT)

9 Nota de la FCC

9 Declaración de FCC de exposición a radiaciones

de RF

10 ESPECIFICACIONES DEL PRODUCTO

11 DESCRIPCIÓN GENERAL DEL

PRODUCTO

11 Partes

11 Accesorios

11 Kit de fijación de seguridad

11 Puerta reversible de doble sentido

(en algunos modelos)

12 INSTALACIÓN

12 Descripción general de la instalación

12 Especificaciones del producto

13 Requisitos del lugar de instalación

13 Espacios libres

15 Nivelación de la secadora

15 Cambio de la dirección de apertura de la puerta

23 Instalación del kit de ventilación lateral

24 Ventilación de la secadora

26 Conexión de secadoras de gas

28 Conexión de secadoras eléctricas

32 Revisión final de la instalación

33 Prueba de instalación (Revisión de conductos)

35 FUNCIONAMIENTO

35 Cómo usar la secadora

36 Revise el filtro de pelusa antes de cada carga

36 Clasificación de cargas

36 Carga de la secadora

37 Uso de la función LG EasyLoadTM

38 Panel de control

40 Guía de ciclos

42 Ajustes y opciones de ciclo

44 FUNCIONES INTELIGENTES

46 MANTENIMIENTO

46 Limpieza regular

47 SOLUCIÓN DE PROBLEMAS

47 Preguntas frecuentes

48 Antes de llamar al servicio técnico

55 SMART DIAGNOSIS™

55 Uso de Smart DiagnosisTM

56 GARANTÍA (EE. UU.)

MFL67731095_sp_161110.indd 2 2016-11-10 �� 6:14:29

3CARACTERÍSTICAS DEL PRODUCTO

Español

CARACTERÍSTICAS DEL PRODUCTO

Panel de control fácil de usar

Una completa selección de funciones de fácil manejo simplifica la operación de la secadora.

Puerta reversible de doble sentido para un fácil acceso

La función LG EasyLoadTM le permite abrir la puerta desde la parte superior, por lo que podrá cargar la secadora de forma

sencilla sin que se le caigan las prendas al suelo. La puerta también se abre por completo para permitir un fácil acceso en la

carga y descarga de prendas más voluminosas. La bisagra de la puerta puede invertirse para ajustarse a la ubicación de la

instalación.

Indicador del sistema de detección de bloqueo del conducto Flow SenseTM

El sistema de detección de bloqueo del conducto Flow SenseTM detecta y alerta en el caso de que haya restricciones en los

conductos domésticos instalados que limiten el flujo de aire de escape de la secadora. Si ve la alerta: Limpie o repare los

conductos para eliminar las restricciones. Mantenga los conductos libres de obstrucciones para ayudar a aumentar la efica-

cia y reducir los tiempos de secado prolongados causados por conductos bloqueados.

Smart ThinQ™

Descargue la nueva aplicación para teléfonos inteligentes LG para configurar opciones, auto diagnóstico y solución de pro-

blemas con el dispositivo, así como para otras funciones útiles. Esta función utiliza Wi-Fi.

Protocol P154

Sanitization Performance of

Residential Clothes dryer

Protocol P154

Sanitization Performance of

Residential Clothes dryer

Protocol P154

Sanitization Performance of

Residential Clothes dryer

Protocol P154

Sanitization Performance of

Residential Clothes dryer

MFL67731095_sp_161110.indd 3 2016-11-10 �� 6:14:29

4INSTRUCCIONES DE SEGURIDAD

INSTRUCCIONES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

Su seguridad y la seguridad de los demás son muy importantes.

Hemos proporcionado muchos mensajes de seguridad importantes en este manual y en su aparato. Siempre lea y obedezca

todos los mensajes de seguridad.

Este es el símbolo de alerta de seguridad.

Este símbolo lo alerta sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás.

Todos los mensajes de seguridad estarán seguidos del símbolo de alerta de seguridad y de la palabra PELIGRO,

ADVERTENCIA o PRECAUCIÓN.

Estos términos significan lo siguiente:

PELIGRO:

Usted morirá o sufrirá lesiones graves si

sigue las instrucciones inmediatamente.

ADVERTENCIA: Podría sufrir lesiones graves o la muerte si no sigue las instrucciones.

PRECAUCIÓN: Usted puede sufrir lesiones leves o causar daños en el producto si no sigue las

instrucciones.

Todos los mensajes de seguridad le brindarán información sobre los posibles riesgos, sobre cómo reducir la posibilidad de

sufrir lesiones y le dirán qué puede suceder si las instrucciones no se cumplen.

ADVERTENCIA: Riesgo de

incendio

•Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.

•No instale la secadora de ropa con materiales de ventilación de plástico flexibles. Si se instala un conducto flexible metálico (tipo

lámina de aluminio), este debe ser de un tipo específico que esté avalado por el fabricante como apto para el uso con secadoras

de ropa. Es sabido que los materiales de ventilación flexibles se colapsan, se aplastan con facilidad y atrapan pelusas. Estas

condiciones obstruirán el flujo de aire de la secadora y aumentarán el riesgo de incendio.

•Para reducir el riesgo de lesiones graves o la muerte, siga todas las instrucciones de instalación.

•Guarde estas instrucciones.

ADVERTENCIA

RIESGO DE INCENDIO O EXPLOSIÓN

Si no se observan estrictamente las advertencias de seguridad, pueden producirse daños materiales, lesiones graves o la

muerte.

—No almacene ni use gasolina u otros líquidos o vapores inflamables cerca de este artefacto ni de ningún otro.

—QUÉ HACER SI HUELE GAS

• No intente encender ningún aparato.

• No toque ningún interruptor eléctrico ni use ningún teléfono de su edificio.

• Evacue a todos los ocupantes de la habitación, el edificio o el área.

• Llame a su compañía de gas inmediatamente desde el teléfono de un vecino.

Siga las instrucciones de la compañía de gas.

• Si no puede comunicarse con su compañía de gas, llame al departamento de bomberos.

—La instalación y el mantenimiento deben ser realizados por un instalador, una agencia de servicio o una compañía de gas

calificados.

MFL67731095_sp_161110.indd 4 2016-11-10 �� 6:14:30

5INSTRUCCIONES DE SEGURIDAD

Español

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales al usar su equipo, siga las precauciones

básicas, incluso lo siguiente:

Instalación

•Mantenga el área alrededor de la abertura de escape y las

áreas adyacentes libres de acumulación de pelusa, polvo y

tierra.

•No instale ni almacene esta secadora en lugares donde

pueda estar expuesta a la intemperie.

•No coloque prendas expuestas a aceites de cocina en

su secadora. Las prendas contaminadas con aceites de

cocina pueden contribuir a producir una reacción química

que puede ocasionar que una carga se incendie.

•Conecte la secadora a tierra apropiadamente según los

códigos y las ordenanzas vigentes. Siga las instrucciones

de instalación. Si la secadora no se encuentra conectada

a tierra adecuadamente, se pueden producir descargas

eléctricas.

•Antes de usarse, la secadora debe estar correctamente

instalada como se describe en este manual. Si

la secadora no se encuentra conectada a tierra

adecuadamente, se pueden producir descargas eléctricas.

•Instale y almacene la secadora en un lugar que no esté

expuesto a temperaturas inferiores al punto de congelación

ni a la intemperie.

•Todas las reparaciones y servicios deberán ser

realizados por personal de servicio autorizado, a menos

que se den otras recomendaciones específicas en este

Manual del propietario. Utilice solo piezas de fábrica

autorizadas. Si no se cumple con esta advertencia, se

podrán producir lesiones graves, incendios, descargas

eléctricas o la muerte.

•Con el fin de reducir el riesgo de descargas eléctricas,

no instale la secadora en espacios húmedos. Si no se

cumple con esta advertencia, se podrán producir lesiones

graves, incendios, descargas eléctricas o la muerte.

•Conecte a un circuito eléctrico de la capacidad correcta,

protegido y del tamaño adecuado para evitar la

sobrecarga eléctrica. Un circuito eléctrico inadecuado se

puede fundir, lo que creará riesgo de descargas eléctricas y/

o de incendio.

•Quite todos los elementos de embalaje y deseche

adecuadamente todos los materiales de envío. Si esto

no se cumple, se podrán producir quemaduras, un incendio,

una explosión o la muerte.

•Para una instalación en el garaje, coloque la secadora a

un altura mínima de 18 pulgadas (45,7 cm) sobre el piso.

Si esto no se cumple, se podrán producir quemaduras, un

incendio, una explosión o la muerte.

•Mantenga todos los envoltorios alejados de los niños.

Los materiales de embalaje pueden resultar peligrosos para

los niños. Existe riesgo de asfixia.

•No instale la secadora cerca de un elemento que genere

calor, como una estufa, un horno o un calentador. Si

no se cumple con esta advertencia, se pueden producir

deformación, humo o un incendio en el equipo.

•No coloque velas, cigarros ni otros objetos inflamables sobre

el producto. Se podrá producir un derrame de cera, humo o

un incendio.

•Quite toda la película vinílica que protege al producto. Si

no lo hace puede ocasionar daños en el equipo, humo o un

incendio.

•Las secadoras de gas DEBEN tener escape al exterior.

El incumplimiento de estas instrucciones podrá producir un

incendio o la muerte.

•El sistema de escape de la secadora debe tener salida al

exterior de la vivienda. Si la secadora no tiene salida al

exterior, se expulsará pelusa fina y grandes cantidades de

humedad al área de lavado. Una acumulación de pelusa en

cualquier parte de la casa puede crear riesgos para la salud

y riesgo de incendio.

•Use únicamente conductos de metal semirrígidos o flexibles

de 4 pulgadas (10,2 cm) de diámetro dentro del gabinete de

la secadora o para escape al exterior. El uso de conductos

de plástico o de otro material combustible puede causar

incendios. Los conductos agujereados pueden causar

incendios si se colapsan o se restringen de alguna manera

durante el uso o la instalación.

•No se suministran los conductos con la secadora;

deberá obtenerlos en su localidad. La tapa terminal

deberá tener reguladores de tiro con bisagras para

prevenir una contracorriente de aire cuando no se use

la secadora. El incumplimiento de estas instrucciones podrá

producir un incendio o la muerte.

•El conducto de escape deberá tener 4 pulgadas (10,2 cm)

de diámetro sin obstrucciones. El conducto de escape

deberá mantenerse lo más corto posible. Asegúrese

de limpiar los conductos antiguos antes de instalar su

secadora nueva. El incumplimiento de estas instrucciones

podrá producir un incendio o la muerte.

•Se recomienda el uso de conductos rígidos,

semirrígidos o flexibles entre la secadora y la pared.

Todos los conductos metálicos de transición que no

sean rígidos deben estar aprobados por UL. El uso

de otros materiales para el conducto de transición

afectará el tiempo de secado. El incumplimiento de estas

instrucciones podrá producir un incendio o la muerte.

•No utilice tornillos para chapa metálica ni ningún

otro tipo de sujetadores que se extiendan dentro del

conducto y puedan atrapar pelusa, y, así, reducir

la eficiencia del sistema de escape. Asegure todas

las uniones con cinta adhesiva para conductos.

Para obtener más detalles, siga las instrucciones de

instalación. El incumplimiento de estas instrucciones podrá

producir un incendio o la muerte.

•Algunas piezas internas no están conectadas a tierra

intencionalmente y pueden presentar un riesgo de descarga

eléctrica solamente durante la operación.

Personal de servicio – No permita que entren en contacto

las siguientes piezas mientras el artefacto se encuentre

energizado: Tablero de control

MFL67731095_sp_161110.indd 5 2016-11-10 �� 6:14:30

6INSTRUCCIONES DE SEGURIDAD

GUARDE ESTAS INSTRUCCIONES

Funcionamiento

•Lea todas las instrucciones antes de usar el aparato.

•No seque prendas que hayan sido limpiadas, lavadas,

remojadas o salpicadas previamente con gasolina, solventes

de limpieza en seco u otras sustancias inflamables o

explosivas, ya que emanan vapores que podrían inflamarse

o explotar.

•No introduzca las manos en la secadora cuando el tambor

esté en movimiento.

•No deje que los niños jueguen sobre la secadora ni dentro

de ella. Cuando se usa la secadora cerca de los niños, se

necesita una supervisión estricta.

•No use suavizantes para telas ni productos para eliminar

estática a menos que hayan sido recomendados por el

fabricante del suavizante o del producto.

•No use calor para secar prendas que contengan espuma de

caucho o materiales de textura similares al caucho.

•No manipule indebidamente los controles.

•Siempre revise el interior de la secadora para verificar

que no haya objetos extraños. El incumplimiento de estas

instrucciones podrá producir un incendio o la muerte.

•No guarde plásticos, papel o ropa que puedan quemarse

o derretirse sobre la secadora en funcionamiento. El

incumplimiento de estas instrucciones podrá producir un

incendio o la muerte.

•Tenga cuidado al abrir y cerrar la puerta. Los dedos y las

manos podrian quedar enganchados en la puerta y causar

danos si esta cae hacia delante de forma inadvertida.

•No coloque objetos pesados ni se apoye sobre la parte

superior de la puerta abierta.

•No intente abrir la puerta de tipo cesto más de 40

grados.

•La secadora podría volcarse hacia delante y causarle

lesiones personales o danos materiales.

•No coloque objetos pesados de la secadora.

Vapor (solo para modelos con función de vapor):

•No abra la secadora durante el ciclo de vapor. Si no

se siguen estas instrucciones, se podría producir una

quemadura.

•No seque prendas que hayan sido limpiadas, lavadas,

remojadas o salpicadas previamente con gasolina,

solventes de limpieza en seco u otras sustancias

inflamables o explosivas, ya que emanan vapores que

podrían inflamarse o explotar. El incumplimiento de estas

instrucciones podrá producir un incendio o la muerte.

•No llene el alimentador de vapor con gasolina, solventes

de limpieza en seco u otras sustancias inflamables o

explosivas. El incumplimiento de estas instrucciones podrá

producir un incendio o la muerte.

•No toque la boquilla de vapor del tambor durante del

ciclo de vapor o después de él. Si no se siguen estas

instrucciones, se podría producir una quemadura.

•No llene el alimentador de vapor con agua caliente

(superior a 86 °F/30 °C). Si no se siguen estas

instrucciones, se podría producir una quemadura.

Mantenimiento

•No repare ni sustituya ninguna pieza de este aparato

ni intente realizar ningún tipo de servicio a menos que

se recomiende específicamente en las instrucciones

de mantenimiento del usuario o en las instrucciones de

reparación del usuario publicadas que usted comprenda y

pueda realizarlas.

•Limpie el filtro de pelusas antes o después de cada carga.

•El interior del aparato y el conducto de escape deben ser

limpiados periódicamente por personal de mantenimiento

calificado.

•Antes de sacar de servicio o desechar la secadora, extraiga

la puerta del compartimiento de secado.

•Algunas piezas internas no están conectadas a tierra

intencionalmente y pueden presentar un riesgo de descarga

eléctrica solamente durante la operación.

Personal de servicio – No permita que entren en contacto

las siguientes piezas mientras el artefacto se encuentre

energizado: Tablero de control

ADVERTENCIA

Riesgo de incendio

Si no se observan estrictamente las advertencias de

seguridad, pueden producirse daños materiales, lesiones

graves o la muerte.

No instale un ventilador auxiliar en el tubo de salida.

Instale todas las secadoras de ropa conforme a las

instrucciones de instalación del fabricante de la secadora.

MFL67731095_sp_161110.indd 6 2016-11-10 �� 6:14:30

7INSTRUCCIONES DE SEGURIDAD

Español

INSTRUCCIONES DE CONEXIÓN A TIERRA

ADVERTENCIA

La conexión inadecuada del conductor para la conexión a tierra del equipo puede producir un riesgo de descarga

eléctrica. Consulte a un electricista calificado o a personal de mantenimiento si tiene dudas sobre si el aparato se

encuentra conectado a tierra apropiadamente.

•Este aparato debe estar conectado a tierra. En caso de

mal funcionamiento o avería, la conexión a tierra reducirá

el riesgo de descarga eléctrica, ya que proporcionará una

trayectoria de menor resistencia para la corriente eléctrica.

•Este aparato debe estar equipado con un cable que

tenga un conductor para la conexión a tierra del equipo

y un enchufe con conexión a tierra. El enchufe deberá

estar conectado a una toma de corriente instalada en forma

adecuada y con conexión a tierra de acuerdo con todos los

códigos y las ordenanzas locales.

•No modifique el enchufe. Si el enchufe no entra en la toma

de corriente, debe solicitar que un electricista calificado

instale una toma de corriente adecuada.

•Este aparato debe estar conectado a un sistema de

cableado de metal permanente con conexión a tierra

o se debe tender un conductor para la conexión a

tierra del equipo con los conductores del circuito y

se debe conectar al terminal o al cable de tierra del

aparato. Si la secadora no se encuentra conectada a tierra

adecuadamente, se pueden producir descargas eléctricas.

•La secadora siempre debe estar conectada a su toma de

corriente individual, que debe tener un voltaje nominal

que coincida con la placa de datos de servicio. Esto

brinda el mejor rendimiento y, además, impide la sobrecarga

de los circuitos eléctricos de la casa, lo que podría causar

peligro de incendio debido a los cables sobrecalentados.

•Nunca desenchufe su secadora tirando del cable de

alimentación. Siempre agarre el enchufe firmemente

y tire de él hacia fuera de la toma de corriente para

retirarlo. El cable de alimentación se puede dañar, lo que

puede producir riesgo de incendio o de descarga eléctrica.

•Repare o reemplace de inmediato todos los cables de

alimentación pelados o dañados. No use un cable con

grietas o abrasión visibles en sentido longitudinal o en

sus extremos. El cable de alimentación se puede derretir, lo

que producirá peligro de descarga eléctrica y/o de incendio.

•Al instalar o trasladar la secadora, tenga cuidado de

no pellizcar, aplastar ni dañar el cable de alimentación.

Esto evitará lesiones o daños en la secadora a causa de

incendios o descargas eléctricas.

•En ninguna circunstancia, corte o quite el borne de

conexión a tierra del cable de alimentación. Para evitar

lesiones personales o daños en la secadora, el cable de

alimentación eléctrica debe estar conectado a una toma de

corriente debidamente conectada a tierra.

•Por motivos de seguridad personal, esta secadora debe

estar conectada a tierra adecuadamente. Si esto no se

cumple, se podrán producir descargas eléctricas o lesiones.

•Consulte las instrucciones de instalación de este manual

para obtener los requisitos eléctricos específicos de su

modelo. Si no se cumplen estas instrucciones, se podrá

causar riesgo de descargas eléctricas y/o incendios.

•Esta secadora debe estar conectada a una toma

de corriente conectada a tierra adecuadamente.

Si la secadora no se encuentra conectada a tierra

adecuadamente, se pueden producir descargas

eléctricas. Contrate a un electricista calificado para

que revise la toma de corriente de la pared y el

circuito eléctrico y se asegure de que la toma está

correctamente conectada a tierra. Si no se cumplen

estas instrucciones, se podrá causar riesgo de descargas

eléctricas y/o incendios.

MFL67731095_sp_161110.indd 7 2016-11-10 �� 6:14:30

8INSTRUCCIONES DE SEGURIDAD

LEY SOBRE AGUA POTABLE Y CALIDAD TOXICOLÓGICA DE

CALIFORNIA (CALIFORNIA SAFE DRINKING WATER AND TOXIC

ENFORCEMENT ACT)

•Esta ley requiere que el gobernador de California publique una lista de sustancias que el estado considera que causan cáncer,

defectos congénitos u otras lesiones reproductivas y obliga a las empresas a alertar a los clientes sobre la posible exposición a

tales sustancias.

•Los aparatos de gas pueden causar una exposición leve a cuatro de estas sustancias, principalmente benceno, monóxido de

carbono, formaldehído y hollín, generado principalmente por la combustión parcial del gas natural o combustibles licuados del

petróleo.

•Las secadoras correctamente calibradas minimizarán la combustión incompleta. Para minimizar aún más la exposición a estas

sustancias, se puede dotar a la secadora de la ventilación adecuada al exterior.

ADVERTENCIA

Este producto contiene sustancias químicas que el Estado de California considera que causan cáncer y defectos congénitos u

otras lesiones reproductivas.

Lávese las manos después de usarlo

MFL67731095_sp_161110.indd 8 2016-11-10 �� 6:14:30

9INSTRUCCIONES DE SEGURIDAD

Español

Nota de la FCC (Para el módulo trasmisor contenido en este

producto)

Este equipo ha sido evaluado y se encontró que cumple con los límites para un equipo digital Clase B conforme a la Parte 15 de

las Reglas de la FCC. Estos límites se designan para proporcionar una protección razonable contra la interferencia dañina en una

instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y usa de acuerdo con

las instrucciones, puede causar una interferencia dañina a las radiocomunicaciones.

Sin embargo, no hay garantía que la interferencia no ocurra en una instalación particular. Si este equipo causa interferencia dañina

a la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se alienta al usuario a tratar de

corregir la interferencia con una o más de las siguientes medidas:

- Reorientar o reubicar la antena de recepción.

- Aumentar la separación entre el equipo y el receptor.

- Conectar el equipo en una toma de un circuito diferente de aquel al que está conectado el receptor.

- Solicitar asistencia al distribuidor o a un técnico de radio/TV cualificado.

Este equipo cumple con la parte 15 de las Reglas de la FCC. La operación está sujeta a las siguientes condiciones:

(1) este aparato no puede causar interferencias perjudiciales, y

(2) este aparato debe aceptar cualquier interferencia recibida, incluidas interferencias que puedan causar un funcionamiento no

deseado.

Cualquier cambio o modificación en la construcción de este aparato, que no esté expresamente aprobada por la parte responsable

de su cumplimiento, podría desautorizar al usuario para operar el equipo.

Declaración de FCC de exposición a radiaciones de RF

Este equipo cumple con los límites de exposición de radiación de la FCC establecidos para un entorno no controlado. Este

trasmisor no debe colocalizarse ni operarse en conjunto con otra antena o trasmisor.

Este equipo debe instalarse y operarse con una distancia mínima de 20 cm (7,8 pulgadas) entre la antena y su cuerpo. Los usuarios

deben seguir las instrucciones operativas específicas para satisfacer el cumplimiento de la exposición de la RF.

MFL67731095_sp_161110.indd 9 2016-11-10 �� 6:14:31

10 INSTRUCCIONES DE SEGURIDAD

ESPECIFICACIONES DEL PRODUCTO

Modelo LCW-004

Rango de frecuencia 2412 MHz to 2462 MHz

Intensidad de salida (máxima)

IEEE 802.11b: 22.44 dBm

IEEE 802.11g: 24.68 dBm

IEEE 802.11n: 24.11 dBm

AVISO DE SOFTWARE DE CÓDIGO ABIERTO

Para obtener el código fuente que contiene este producto bajo licencias GPL, LGPL, MPL y otras licencias de código

abierto, visite http://opensource.lge.com.

Además del código fuente, podrá descargar las condiciones de las licencias, exención de responsabilidad de la garantía y

avisos de copyright.

LG Electronics también proporcionará un código abierto en CD-ROM a un precio que cubra el coste de dicha distribución

(incluidos los medios, el envío y el transporte) bajo pedido por correo electrónico a opensource@lge.com. Esta oferta es

válida durante tres (3) años desde la fecha de compra del producto.

MFL67731095_sp_161110.indd 10 2016-11-10 �� 6:14:31

11DESCRIPCIÓN GENERAL DEL PRODUCTO

Español

DESCRIPCIÓN GENERAL DEL PRODUCTO

Partes

Panel de

control

Patas

niveladoras

Puerta

reversible Ubicación del

cable eléctrico

(Modelos a gas)

Valvula de entrada

de agua

(en algunos

modelos)

Salida del conducto

de escape

Panel de acceso del

bloque terminal

(Modelos eléctricos)

Ubicación de

la toma de gas

(Modelos a gas)

Filtro de

pelusa

Accesorios

Accesorios incluidos

Accesorios opcionales

Kit de ventilación lateral

(se vende por separado)

N.º de kit: 383EEL9001B

Kitdejaciónde

seguridad

(en algunos modelos)

Rejilla de secado

(se vende por separado)

kit: 3750EL0001C

Apertura

Puerta de

apertura

superior

Puerta abatible

La función LG EasyLoad™ le permite abrir la puerta de la

secadora desde la parte superior (como la puerta de un canasto

de ropa) cuando carga la secadora, lo que le permite guiar

la ropa hacia el tambor y evitar que se caiga al suelo. Para

descargar la secadora o cargar prendas más voluminosas, utilice

la puerta abatible para un fácil acceso al tambor.

Kit de fijación de seguridad

Este kit opcional ayuda a evitar que la secadora vuelque si los niños se suben a la puerta o si alguien cae sobre la puerta. Se

recomienda la instalación de este kit dependiendo de su situación particular, pero no es obligatoria. Siga las instrucciones de

instalación incluidas con el kit para instalarlo correctamente. Si no instala el kit, guárdelo fuera del alcance de los niños.

NOTA

•Para su seguridad y con el fin de ampliar la vida útil del producto, utilice solo componentes autorizados. El fabricante no

es responsable del mal funcionamiento del producto ni de accidentes causados por el uso de componentes o piezas no

autorizados y comprados por separado.

•Las imágenes de esta guía podrían ser diferentes a los componentes y accesorios reales, que están sujetos a cambiar a

discreción del fabricante, sin previo aviso, con fines de mejorar el producto.

Puerta reversible de doble

sentido (en algunos modelos)

MFL67731095_sp_161110.indd 11 2016-11-10 �� 6:14:32

12 INSTALACIÓN

INSTALACIÓN

Descripción general de la instalación

Lea las siguientes instrucciones de instalación en primer lugar, después de comprar este producto o transportarlo a otra ubicación.

Veriqueyelijala

ubicación adecuada

Conecte las secadoras

de gas

Conecte las secadoras

eléctricas Enchufe el cable de alimentación

Prueba de instalación Haga una prueba

de funcionamiento

Secadora de gas Secadora eléctrica

Nivele la secadora Ventile la secadora

Especificaciones del producto

La apariencia y las especificaciones detalladas en este manual podrían variar, debido a mejoras constantes en el producto.

Modelos de secadoras DLE7200*E, DLG7201*E

Requisitos eléctricos Consulte la etiqueta de datos de servicio para más información.

Requisitos de gas Gas natural: 4 a 10,5 pulgadas de columna de agua

Gas licuado de petróleo: 8 a 13 pulgadas de columna de agua (solo para los modelos de gas)

Dimensiones

27” (Ancho) X 28 15/16” (Profundidad) X 44 1/4” (Alto), 50 1/4” (Profundidad con la puerta

abierta)

68,6 cm (Ancho) X 73,4 cm (Profundidad) X 112,3 cm (Alto), 127,5 cm (Profundidad con la

puerta abierta)

Peso neto Secadora de gas: 132,5 lb (60,1 Kg)

Secadora eléctrica: 129,8 lb (58,9 Kg)

Capacidad de secado

- Ciclo normal IEC 7,3 pies cúbicos (22,5 lb/10,2 kg)

NOTA

Los números de los modelos se encuentran en el gabinete, dentro de la puerta.

MFL67731095_sp_161110.indd 12 2016-11-10 �� 6:14:32

13INSTALACIÓN

Español

Requisitos del lugar de instalación

ADVERTENCIA

¡Lea todas las instrucciones de instalación antes de instalar y operar su secadora! Es importante que revise este manual

por completo antes de instalar y usar su secadora. En las siguientes páginas, se proporcionan instrucciones detalladas con

respecto a las conexiones eléctricas, a las conexiones de gas y a los requisitos de escape.

La instalación requiere:

•Un lugar que permita la instalación correcta del sistema de escape. La secadora de gas debe tener un escape al exterior.

Consulte la sección Ventilación de la secadora.

•Una toma de corriente eléctrica conectada a tierra a 2 pies (61 cm) a uno de los lados de la secadora. Consulte la sección

Conexión de secadoras eléctricas.

•Suelo firme para soportar el peso total de la secadora de 200 lb (90,7 kg). Además, se deberá tener en cuenta el peso combinado

de un posible aparato adicional que lo acompañe.

•No se puede instalar ningún aparato de combustión en el mismo armario que la secadora.

No utilice la secadora a temperaturas inferiores a 45 °F (7 °C). A temperaturas más bajas, la secadora puede no apagarse al final

de un ciclo automático. Esto puede dar lugar a tiempos de secado más prolongados. La secadora no se debe instalar ni almacenar

en una zona donde quede expuesta al agua o a la intemperie. Consulte los requisitos normativos. Algunos códigos limitan, o

no permiten, la instalación de la secadora en garajes, armarios, casas móviles o dormitorios. Comuníquese con el inspector de

construcciones de su localidad.

NOTA

•Debajo de la secadora en su conjunto, el suelo debe estar nivelado y no debe tener una inclinación superior a 1 pulgada

(2,5 cm). Si la secadora no está nivelada, las prendas no se centrifugarán apropiadamente y es posible que los ciclos de

sensor automático no funcionen correctamente.

•Para la instalación en un garaje, deberá colocar la secadora a un mínimo de 18 pulgadas (46 cm) por encima del suelo. El

pedestal convencional es de 15 pulgadas (38,1 cm). Debe dejar una separación de 18 pulgadas (46 cm) entre el piso del

garaje y la parte inferior de la secadora.

Espacios libres

Separación para instalación en áreas cerradas o armarios

Se recomienda dejar las siguientes separaciones para esta secadora. Esta secadora se ha evaluado dejando una separación de

1 pulgada (2,5 cm) a ambos lados y en la parte posterior. Se recomienda dejar los espacios libres recomendados por las razones

siguientes:

•Se debe considerar dejar espacios libres adicionales para facilitar las tareas de instalación y mantenimiento.

•Es posible que sea necesario dejar espacios libres adicionales para las molduras del techo, el suelo o la pared.

•Se debe considerar dejar espacios libres adicionales a ambos lados de la secadora para reducir la transmisión de ruido.

Al realizar la instalación en un armario con puerta, debe haber aberturas de ventilación mínimas en la parte superior e inferior de

la puerta. Se permite el uso de puertas de celosía con aberturas de ventilación equivalentes.

•Además, debe considerarse la separación para un aparato adicional que lo acompañe.

MFL67731095_sp_161110.indd 13 2016-11-10 �� 6:14:32

14 INSTALACIÓN

Requisitos de ventilación para armarios

Los armarios con puertas deben tener ventilación tanto en la parte superior como en la inferior para evitar la acumulación de calor

y humedad dentro del armario. Se debe instalar una abertura de ventilación superior con una apertura mínima de 48 pulgadas

cuadradas (310 cm

) a no menos de 6 pies del suelo. Se debe instalar una abertura de ventilación inferior con una apertura

mínima de 24 pulgadas cuadradas (155 cm

) a no más de un pie del suelo. Instale rejillas de ventilación o corte la puerta en las

partes superior e inferior para realizar aberturas. También se permite el uso de puertas de celosía con aberturas de ventilación

equivalentes.

NOTA

Se debe dejar al menos un pequeño espacio alrededor de la secadora (o de cualquier otro aparato) para eliminar la

transferencia de vibración de un aparato a otro. Si hubiera bastante vibración, los aparatos podrían hacer ruido o tocarse, con

el consecuente deterioro de la pintura y el incremento del ruido.

Separación para instalación en áreas cerradas o armarios

Requisitos de ventilación

de la puerta del armario

(7,6 cm)

14" máx.*

(35,6 cm)

(2,5 cm)

27"

(68,6 cm)

(7,6 cm)

50 1/4"

(127,5 cm)

28 15/16"

(73,4 cm)

18" min.

(45,7 cm)

21 1/4"

(54 cm)

48 in2

(310 cm2)

24 in2

(155 cm2)

* Separación requerida

Separación para instalación en gabinetes

Para instalaciones en gabinetes con puerta, se requieren aberturas de ventilación mínimas en la parte superior del gabinete.

* Separación requerida

7"* (17,8 cm) 7"* (17,8 cm)

5"*

(12,7 cm) 1"

(2,5 cm)

1"*

(2,5 cm) 1"

(2,5 cm)

28 15/16"

(73,4 cm) 27"

(68,6 cm)

MFL67731095_sp_161110.indd 14 2016-11-10 �� 6:14:33

15INSTALACIÓN

Español

Nivelación de la secadora

ADVERTENCIA

Para reducir el riesgo de lesiones personales, cumpla con

todos los procedimientos de seguridad recomendados

por la industria, incluso el uso de guantes con mangas

largas y gafas de seguridad. Si no se cumple con esta

advertencia, se pueden producir lesiones graves o la

muerte.

•El aparato es pesado. Se necesitan dos o más personas

para la instalación de la secadora. Si no se cumple con

esta advertencia, se pueden producir lesiones graves o

la muerte.

•Para asegurar que la secadora brinde un desempeño

óptimo de secado, debe estar nivelada. Para minimizar

la vibración, el ruido y los movimientos no deseados, el

piso deberá tener una superficie perfectamente nivelada

y sólida.

NOTA

Ajuste las patas niveladoras solo en la medida necesaria

para nivelar la secadora. Si se extienden las patas

niveladoras más de lo necesario, esto puede causar

vibración de la secadora.

1Coloque la secadora en su ubicación definitiva. Verifique

que la secadora esté nivelada de lado a lado. Repita

desde la parte frontal a la parte trasera.

Coloque el nivel aquí

No Nivel No NivelNivel

2Utilice una llave de tuercas ajustable para girar las

patas niveladoras. Desenrosque las patas para levantar

la secadora o enrósquelas para bajarla. Suba o baje

la secadora con las patas niveladoras hasta que se

encuentre nivelada de lado a lado y de adelante hacia

atrás. Asegúrese de que las cuatro patas niveladoras se

encuentran haciendo contacto firme con el piso.

Si instalará la secadora sobre el pedestal opcional, debe

utilizar las patas niveladoras del pedestal para nivelar la

secadora. Las patas niveladoras de la secadora deben estar

completamente retraídas.

Cambio de la dirección de

apertura de la puerta

Herramientas necesarias

Destornillador Phillips o plano grande (para tornillos de bisagra)

Destornillador pequeño de punta plana (para extraer piezas)

VADVERTENCIA

La puerta de la secadora es muy grande y pesada.

El incumplimiento de estas instrucciones podría causar

daños en la secadora, daño a la propiedad o lesiones

personales.

•Para evitar daños en la secadora o la puerta, sujete la

puerta con un taburete o caja que ajuste debajo de la

puerta o pida a otra persona que aguante el peso de la

puerta.

•No deje caer la puerta, para prevenir daños a la propia

puerta o el suelo.

•Desenchufe la secadora o desconecte el suministro

eléctrico antes de invertir la dirección de apertura de la

puerta.

Instrucciones para revertir la puerta

NOTA

Las instrucciones aquí son para cambiar la bisagra de la

puerta de una bisagra lateral derecha a izquierda. Si la

puerta se ha revertido, y es necesario revertirla de nuevo,

tenga cuidado al seguir estas instrucciones.

Se invertirán algunas de las ilustraciones y las referencias

derecha/izquierda, y deberá leer las instrucciones

detenidamente.

MFL67731095_sp_161110.indd 15 2016-11-10 �� 6:14:33

16 INSTALACIÓN

4Con la puerta colocada sobre una superficie protegida,

retire los 16 tornillos de cada lado de la puerta y retire el

panel interior de la puerta con un destornillador de punta

plana. Retire el enganche y la pieza, y llévelas al lado

opuesto.

EnganchePieza

Estructura interior

de la puerta

5Retire los 4 tornillos fijando las bisagras a la estructura

de la puerta. Retire los dos rellenadores de plástico.

Vuelva a instalar las bisagras y los rellenadores en los

lados opuestos a su posición inicial.

Tapa de

cubierta

Montaje de

bisagra

6Con las bisagras y los rellenadores en la nueva posición,

monte de nuevo el panel interior de la puerta en la

estructura de ésta con los tornillos retirados en el paso 3

anterior.

ADVERTENCIA

Asegúrese de soportar el peso de la puerta antes de

instalar los tornillos de las bisagras.

Puerta batiente

1Abra la puerta de lado para tener acceso a los

tornillos de la bisagra.

ADVERTENCIA

Asegúrese de apoyar el peso de la puerta antes de soltar

los tornillos de la bisagra.

2Afloje los cuatro tornillos de las bisagras

Mientras sostenga la puerta, retire los cuatro tornillos de

bisagra, dos de cada bisagra. Ponga la puerta a un lado

sobre una superficie protegida para prevenir el daño a la

puerta o a la superficie de trabajo.

3Reverse the components on the cabinet.

Bisagra

Cubierta de la

bisagra

Cubierta de la

bisagra

Mecanismo de

cierre

Cubierta del

agujero del

pestillo

Bisagra

a. Utilice un destornillador Phillips para extraer los dos

tornillos y el mecanismo de cierre del panel frontal del

gabinete.

b. Extraiga la cubierta del agujero del cierre mediante un

suave movimiento de palanca con un destornillador de

punta plana, cuidando de no rayar la pintura. Instale la

cubierta del agujero del cierre en el lado opuesto, de

donde se ha extraído el mecanismo de cierre. Instale

el mecanismo de cierre en la posición de donde

extrajo la cubierta del agujero del pestillo utilizando los

dos tornillos extraídos en el paso a.

c. Retire la cubierta de la bisagra mediante un suave

movimiento de palanca con un destornillador de

punta plana, cuidando de no rayar la pintura. Gire la

cubierta de la bisagra 180 grados e instálela en el lado

opuesto, donde estaba sujeta la bisagra.

MFL67731095_sp_161110.indd 16 2016-11-10 �� 6:14:35

17INSTALACIÓN

Español

7Reinstale la puerta.

Mientras sujeta la puerta, instálela con los cuatro tornillos

de bisagra retirados en el paso 2. Pruebe el movimiento

de apertura y cierre de la puerta para asegurarse de que

las bisagras y el pestillo están correctamente alineados

y que la puerta abre, cierra y traba correctamente en

ambas direcciones.

Puerta

abatible

Puerta de Dos DireccionesTM (en

algunos modelos)

NOTA

El procedimiento de inversión de apertura de la puerta

para la puerta de dos direcciones es mucha compleja que

para la puerta de una secadora convencional.

Lea cuidadosamente estas instrucciones en su totalidad

antes de comenzar el proceso, para juzgar si prefiere

que el procedimiento lo haga un instalador profesional o

persona de servicio técnico.

Las instrucciones aquí son para cambiar la bisagra de la

puerta de una bisagra lateral derecha a izquierda. Si la

puerta se ha revertido, y es necesario revertirla de nuevo,

tenga cuidado al seguir estas instrucciones.

Se invertirán algunas de las ilustraciones y las referencias

derecha/izquierda, y deberá leer las instrucciones

detenidamente.

Herramientas necesarias

Destornillador Phillips o plano grande (para tornillos de

bisagra) Destornillador pequeño de punta plana (para

extraer piezas)

VADVERTENCIA

La puerta de la secadora es muy grande y pesada.

El incumplimiento de estas instrucciones podría causar daños

en la secadora, daño a la propiedad o lesiones personales.

•Para evitar daños en la secadora o la puerta, sujete la

puerta con un taburete o caja que ajuste debajo de la puerta

o pida a otra persona que aguante el peso de la puerta.

•No deje caer la puerta, para prevenir daños a la propia

puerta o el suelo.

•Desenchufe la secadora o desconecte el suministro eléctrico

antes de invertir la dirección de apertura de la puerta.

EN EL MUEBLE:

1Abra la puerta de lado para tener acceso a los

tornillos de la bisagra.

ADVERTENCIA

Asegúrese de apoyar el peso de la puerta antes de

instalar los tornillos de la bisagra.

2Retire la puerta del mueble.

a. Mientras sostenga la puerta, retire los cuatro tornillos

de bisagra.

Dos tornillos

grandes

Dos tornillos

pequeños

b. Alce ligeramente la puerta para soltar el soporte de la

bisagra y retirar la puerta del mueble. Ponga la puerta

a un lado sobre una superficie de trabajo protegida.

3Invierta los componentes del gabinete.

Bisagra

superior

Cubierta de la

bisagra

Bisagra

Mecanismo de

cierre Cubierta del

agujero del

pestillo

Soporte de

la bisagra

a. Utilice un destornillador Phillips para extraer los dos

tornillos y el mecanismo de cierre del panel frontal del

gabinete.

b. Extraiga la cubierta del agujero del cierre mediante un

suave movimiento de palanca con un destornillador de

punta plana, cuidando de no rayar la pintura. Instale la

cubierta del agujero del cierre en el lado opuesto, de

donde se ha extraído el mecanismo de cierre. Instale

el mecanismo de cierre en la posición de donde

extrajo la cubierta del agujero del pestillo utilizando los

dos tornillos extraídos en el paso a.

c. Retire la cubierta de la bisagra mediante un suave

movimiento de palanca con un destornillador de

punta plana, cuidando de no rayar la pintura. Gire la

cubierta de la bisagra 180 grados e instálela en el lado

opuesto, donde estaba sujeta la bisagra superior.

d. Invierta la bisagra y el soporte de la bisagra de la

parte inferior del gabinete. Extraiga los dos tornillos

del soporte de la bisagra en la parte inferior derecha

y retire el soporte de la bisagra. Extraiga el tornillo

inferior de los dos tornillos que se encuentran detrás

del soporte de la bisagra. NO extraiga el tornillo

superior detrás del soporte de la bisagra. Aparte las

piezas.

MFL67731095_sp_161110.indd 17 2016-11-10 �� 6:14:36

18 INSTALACIÓN

PRECAUCIÓN

NO extraiga ninguno de los ocho tornillos del frente del

gabinete (se indican aquí abajo). Si esto se hiciere, se

podrían producir daños en la secadora y podría tener que

llamar al servicio técnico para que repare la secadora.

e. Extraiga los tres tornillos de la bisagra inferior

izquierda. Extraiga la bisagra y vuelva a instalarla en

el lado derecho. El tornillo superior ocupará el agujero

de donde extrajo el tornillo detrás del soporte de la

bisagra en el paso d.

f. Instale el soporte de la bisagra que extrajo en el paso

d en el lado inferior izquierdo colocando primero un

tornillo detrás del soporte de la bisagra.

Cubierta de

la bisagra

Soporte de la

bisagra

Cubierta del

agujero del

pestillo Mecanismo de

cierre

Bisagra

Cabinet Reversal complete

EN LA PUERTA:

4Levante la cubierta de la puerta.

Con la puerta apoyada sobre una superficie protegida y

con su parte interior mirando hacia arriba, extraiga los

doce tornillos de la parte interior de la puerta. Levante

con cuidado la cubierta de la puerta con la ayuda de un

destornillador de punta plana pequeño insertado en la

esquina superior (con un círculo aquí abajo).

ADVERTENCIA

Los bordes de la cubierta de la puerta pueden ser filosos.

Tenga cuidado al manipularla o use guantes para evitar

lesiones.

Tapa del

agujero

Doce tornillos

Botón de

bloqueo lateral

Intercambie la cerradura de la puerta y la cubierta

ciega.

Extraiga los dos tornillos de la cubierta de la puerta que

sujetan la cerradura de la puerta.

Intercambie la cerradura de la puerta y la cubierta ciega e

instálelas en el lado opuesto del lado de donde las extrajo.

Tornillo

largo

Tornillos

cortos

Cubierta ciega Cerradura de la puerta

Tirar

Elevar

Quitar cubierta blanca

Retire con un suave movimiento de palanca la tapa del

agujero que se encuentra en el costado de la cubierta de

la puerta e instálela en el agujero del lado opuesto.

Tapa del

agujero

Aparte la cubierta de la puerta.

MFL67731095_sp_161110.indd 18 2016-11-10 �� 6:14:37

19INSTALACIÓN

Español

6Invierta los componentes del interior de la puerta.

Ahora estará removiendo y revirtiendo varios componentes dentro de la puerta. Vea más adelante un diagrama detallado

e identificación de la estructura interna y partes de la puerta. (El diagrama muestra la “vista antes” de la puerta, con la

instalación por defecto para una puerta que abre a la derecha. Luego de seguir estas instrucciones, la puerta debe ser una

imagen en espejo de la ilustración).

Placa de

bisagra

superior

Barra de bloqueo lateral

Botones de conexión laterales

Soporte

de bisagra

inferior

Amortiguadores

Barras de bloqueo interioresBotones de conexión superiores

Barra de bloqueo superior

Conjunto

de bisagra

superior

Cristal

Conjunto

de bisagra

inferior

Botones de enclavamiento

Conjunto de bisagra superior

Barras de bloqueo interiores

Soporte de bisagra inferior

Placa de bisagra superior

Barra de bloqueo superior

Conjunto de bisagra inferior

Barra de bloqueo lateral

Tapadeloricio

MFL67731095_sp_161110.indd 19 2016-11-10 �� 6:14:38

20 INSTALACIÓN

7Levante el botón gris de conexión en el lado de la

puerta.

Asegúrese de remover el resorte con el botón de

enclavamiento y mantener los dos juntos. Ponga el

botón de enclavamiento a un lado. No lo confunda con

los botones de enclavamiento de la parte superior de la

puerta externa.

8Retire la barra de bloqueo lateral.

Retire la barra de bloqueo lateral del soporte inferior de

la bisagra levantando el extremo superior de la barra

y deslizándolo hacia la parte superior de la puerta. El

resorte debe permanecer unido a la barra de cierre.

Ponga a un lado la barra de cierre.

Resorte

9Invierta el conjunto de la bisagra superior y la placa de la

bisagra.

a. Quite el tornillo que conecta la bisagra superior a la

barra de cierre superior y póngalo a un lado.

b. Levante la placa de la bisagra superior (en la derecha)

y déjela a un lado.

c. Deslice la barra de cierre superior a la derecha.

d. d. Levante la bisagra superior (a la izquierda), rótela

180 grados, e instálela sobre la barra de cierre a la

derecha, donde retiró la placa de la bisagra, Presione

rmementeparasentarcompletarlabisagra.

e. Gire la placa de la bisagra 180 grados e instálela en

el lado superior izquierdo de la puerta.

f. Inserte y apriete el tornillo que conecta la bisagra

superior a la barra de cierre superior, retirado en el

paso a.

Assemble screw

MFL67731095_sp_161110.indd 20 2016-11-10 �� 6:14:40

21INSTALACIÓN

Español

10 Invierta el conjunto de la bisagra superior y la placa

de la bisagra.

a. Retire un tornillo de la placa de la bisagra inferior

(a la derecha) y levántelo. Retire dos tornillos de la

bisagra inferior (a la izquierda) y levántelo.

b. Rote la bisagra inferior 180 grados e instálela a la

derecha usando los dos tornillos removidos en el

paso a.

c. Monte la placa de la bisagra inferior a la izquierda

abajo con el tornillo removido en el paso a.

11 Instale la barra de bloqueo lateral.

a. Voltee la barra de cierre lateral e inserte el extremo

inferior en la placa de la bisagra izquierda.

b. Deslice la barra en las guías en la puerta mientras

comprime el resorte dentro del receso.

NOTA

Asegúrese que la barra de cierre lateral está al lado de

la barra de cierre superior y las dos no se superponen. Si

no están alineadas apropiadamente, la puerta no operará

apropiadamente.

NOTA

Asegúrese que el resorte está en la barra de cierre lateral.

MFL67731095_sp_161110.indd 21 2016-11-10 �� 6:14:42

22 INSTALACIÓN

12 Reinstale el botón de enclavamiento a un lado.

Instale el botón de enclavamiento lateral del lado

opuesto del cual se retiró.

NOTA

Asegúrese que el resorte está en el botón de

enclavamiento y está en el centro en el compartimiento.

13 Reinstale la tapa de la puerta.

a. Limpie el cristal en la puerta y cubierta de la puerta,

si es necesario.

b. Asegúrese que los tres botones grises de

enclavamiento están apropiadamente instalados y

que las barras de cierre superior y lateral intersectan

apropiadamente.

c. Baje lentamente la tapa de la puerta a su posición,

alineando los orificios de la tapa con los botones de

enclavamiento de los amortiguadores en el borde

inferior.

d. Una vez colocada la tapa de la puerta, fíjela con los

12 tornillos retirados en el paso 4.

NOTA

Asegúrese que los tres botones de enclavamiento están

alineados con los agujeros en la tapa de la puerta.

Dos tornillos de diferentes

NOTA

Diez tornillos similares están insertados en la parte

superior y lados de la tapa de la puerta. Los dos tornillos

diferentes están insertados en el borde inferior.

14 Recoloque la puerta en el mueble.

Mientras sostiene la puerta, inserte el soporte de

la bisagra en la hendidura en la puerta y deslice la

puerta hacia abajo ligeramente para asentarla. Instale

los cuatro tornillos de bisagras removidos en el paso

2. Pruebe el movimiento de la puerta para chequear la

alineación de las bisagras y pestillo. Asegúrese que la

puerta abre, cierra y calza apropiadamente en ambas

direcciones.

Dos tornillos grandes

Dos tornillos pequeños

NOTA

Si la puerta está dañada, o si la puerta no funciona luego

de rearmarla, contacte al centro de apoyo en 1-800-243-

0000.

MFL67731095_sp_161110.indd 22 2016-11-10 �� 6:14:43

23INSTALACIÓN

Español

Instalación del kit de

ventilación lateral

ADVERTENCIA

•Utilice material para ventilación de metal pesado.

•No utilice conductos de plástico ni de lámina de metal.

•Limpie los conductos antiguos antes de instalar esta

secadora.

•Para reducir el riesgo de lesiones personales,

cumpla con todos los procedimientos de seguridad

recomendados por la industria, incluso el uso de

guantes con mangas largas y gafas de seguridad.

•Si no se cumplen todas las advertencias de seguridad

de este manual, se podrían producir daños en la

propiedad, lesiones personales o la muerte.

Su nueva secadora está equipada de fábrica para ventilar

hacia la parte trasera. También puede configurarse para

ventilar hacia la parte inferior o lateralmente (la ventilación

lateral derecha no está disponible en los modelos de gas).

Puede adquirir un kit adaptador, número de pieza

383EEL9001B, de su distribuidor LG. Este kit contiene

los componentes de conducto necesarios para cambiar la

ubicación de la ventilación de la secadora.

1Retire el tornillo de retención del conducto de escape

trasero. Saque el conducto de escape.

Tornillo de retención

Conducto de escape

trasero

Opción 1: Ventilación lateral

2Apriete las lengüetas de la tapa del agujero preperforado

y quítela cuidadosamente para lograr la abertura de

ventilación deseada (la ventilación lateral derecha no

está disponible en los modelos de gas). Introduzca

a presión el conducto adaptador en la carcasa del

ventilador y fíjelo a la base de la secadora como se

indica.

Conducto

adaptador

Soporte

Tapa de agujero

preperforado

3Ensamble un codo de 4 pulgadas (10,2 cm) a la

siguiente sección de conducto de 4 pulgadas (10,2 cm)

y asegure todas las conexiones con cinta adhesiva

para conductos. Asegúrese de que el extremo macho

del codo apunte hacia FUERA de la secadora. Inserte

el ensamblaje del codo/conducto a través de la

abertura lateral e introdúzcalo a presión en el conducto

adaptador. Asegúrelo en su lugar con cinta adhesiva

para conductos. Asegúrese de que el extremo macho

del conducto sobresalga 1½ pulgadas (3,8 cm) para

conectar el resto de los conductos. Coloque la tapa en la

parte trasera de la secadora con el tornillo provisto.

Tapa

Codo 1½"

(3,8 cm)

Opción 2: Ventilación inferior

2Introduzca a presión el conducto adaptador en la carcasa

del ventilador y fíjelo a la base de la secadora como se

indica.

Conducto

adaptador

Soporte

3Inserte el codo de 4 pulgadas (10,2 cm) a través de la

abertura trasera e introdúzcalo a presión en el conducto

adaptador. Asegúrese de que el extremo macho del codo

apunte hacia abajo a través del orificio ubicado en la

parte inferior de la secadora. Asegúrelo en su lugar con

cinta adhesiva para conductos. Coloque la tapa en la

parte trasera de la secadora con el tornillo provisto.

Tapa

Codo

MFL67731095_sp_161110.indd 23 2016-11-10 �� 6:14:44

24 INSTALACIÓN

Ventilación de la secadora

ADVERTENCIA

Para reducir el riesgo de incendio o explosión, descargas

eléctricas, daños a la propiedad, lesiones personales o la

muerte al usar este aparato, siga las precauciones básicas

de seguridad, incluso lo siguiente:

•No aplaste ni haga colapsar los conductos. El

incumplimiento de estas instrucciones podrá producir un

incendio o la muerte.

•No permita que los conductos se apoyen sobre

objetos puntiagudos ni entren en contacto con ellos.

El incumplimiento de estas instrucciones podrá producir un

incendio o la muerte.

•Si realiza una conexión a conductos existentes,

asegúrese de que sean los adecuados y de que estén

limpios antes de instalar la secadora. El incumplimiento

de estas instrucciones podrá producir un incendio o la

muerte.

•El sistema de ventilación debe respetar los códigos

de construcción locales. El incumplimiento de estas

instrucciones podrá producir un incendio o la muerte.

•Las secadoras de gas DEBEN tener escape al exterior.

El incumplimiento de estas instrucciones podrá producir un

incendio o la muerte.

•Use únicamente conductos de metal rígidos,

semirrígidos o flexibles de 4 pulgadas (10,2 cm) dentro

del gabinete de la secadora o para ventilación al

exterior. El incumplimiento de estas instrucciones podrá

producir un incendio o la muerte.

•Para reducir el riesgo de incendio, combustión o

acumulación de gases combustibles, NO dirija el escape

de la secadora hacia un área cerrada o no ventilada,

como desvanes, muros, cielos rasos, cámaras,

chimeneas, conductos de gas o espacios ocultos de

un edificio. El incumplimiento de estas instrucciones podrá

producir un incendio o la muerte.

•Para reducir el riesgo de incendio, NO realice el escape

de la secadora con conductos de plástico ni de lámina

metálica fina. El incumplimiento de estas instrucciones

podrá producir un incendio o la muerte.

•El conducto de escape deberá tener 4 pulgadas (10,2 cm)

de diámetro sin obstrucciones. El conducto de escape

deberá mantenerse lo más corto posible. Asegúrese

de limpiar los conductos antiguos antes de instalar su

secadora nueva. El incumplimiento de estas instrucciones

podrá producir un incendio o la muerte.

•Se recomienda el uso de conductos rígidos,

semirrígidos o flexibles entre la secadora y la pared.

Todos los conductos metálicos de transición que no

sean rígidos deben estar aprobados por UL. El uso

de otros materiales para el conducto de transición

afectará el tiempo de secado. El incumplimiento de estas

instrucciones podrá producir un incendio o la muerte.

•NO utilice tornillos para chapa metálica ni ningún

otro tipo de sujetadores que se extiendan dentro del

conducto y puedan atrapar pelusa, y, así, reducir

la eficiencia del sistema de escape. Asegure todas

las uniones con cinta adhesiva para conductos. El

incumplimiento de estas instrucciones podrá producir un

incendio o la muerte.

•No exceda las limitaciones de longitud de los

conductos recomendadas que se indican en el cuadro.

El incumplimiento de estas instrucciones podrá producir

tiempos de secado prolongados, un incendio o la muerte.

•No se proporcionan los conductos con la secadora.

Debe obtener los conductos necesarios en su localidad.

La campana de ventilación deberá tener reguladores de

tiro con bisagras para prevenir una contracorriente de

aire cuando no se use la secadora. El incumplimiento de

estas instrucciones podrá producir un incendio o la muerte.

•La longitud total del conducto metálico flexible no

deberá superar los 8 pies (2,4 m).

•En Canadá, solo se deberán usar conductos flexibles de

lámina de metal, si fueran necesarios, específicamente

identificados por el fabricante para su uso con el

aparato. En los Estados Unidos, solo se deberán usar

conductos flexibles de lámina de metal, si fueran necesarios,

específicamente identificados por el fabricante para su uso

con el aparato y que cumplan el Esquema para conductos

de transición de secadoras (Outline for Clothes Dryer

Transition Duct), Sección 2158A.

Conductos

Tipo de tapa de

pared

Cantidad de

codos de

90°

Longitud máxima de

conducto metálico

rígido de 4 pulgadas

(10,2 cm) de diám.

Recomendado

(10,2 cm)

0 65 pies (19,8 m)

1 55 pies (16,8 m)

2 47 pies (14,3 m)

3 36 pies (11,0 m)

4 28 pies (8,5 m)

Solo para uso en

instalaciones con

conductos cortos

21/2"

(6,35 cm)

0 55 pies (16,8 m)

1 47 pies (14,3 m)

2 41 pies (12,5 m)

3 30 pies (9,1 m)

4 22 pies (6,7 m)

NOTA

Reste 6 pies (1,8 m) por cada codo adicional. No use más

de cuatro codos de 90°.

MFL67731095_sp_161110.indd 24 2016-11-10 �� 6:14:44

25INSTALACIÓN

Español

Recorrido y conexión de los conductos

NOTA

Siga las pautas a continuación para maximizar el

rendimiento de secado, para reducir la acumulación de

pelusa y la condensación en los conductos. Los conductos

y las conexiones NO están incluidos y deben adquirirse

por separado.

•Use conductos metálicos rígidos, semirrígidos o

flexibles de 4 pulgadas (10,2 cm) de diámetro.

•El tendido del conducto de escape debe ser lo más

corto posible.

•Use la menor cantidad de conexiones de codos posible.

•El extremo macho de cada sección del conducto de

escape debe apuntar hacia fuera de la secadora.

•Use cinta adhesiva para conductos en todas las

uniones de los conductos.

•Aísle los conductos que se pasen por áreas sin

calefacción para reducir la condensación y la

acumulación de pelusa en las superficies de los

conductos.

•La garantía de la secadora no cubre los sistemas de

escape instalados de manera inadecuada. La garantía

de la secadora no cubrirá las fallas o el servicio técnico

de la secadora derivados de dichos sistemas de

escape.

Ventilación correcta

Ventilación incorrecta

MFL67731095_sp_161110.indd 25 2016-11-10 �� 6:14:44

26 INSTALACIÓN

Conexión de secadoras de gas

ADVERTENCIA

Para reducir el riesgo de incendio o explosión, descargas

eléctricas, daños a la propiedad, lesiones personales o la

muerte al usar este aparato, siga las precauciones básicas

de seguridad.

Requisitos de suministro de gas

•Esta secadora está configurada de fábrica para uso con

gas natural (NG). Puede convertirse para uso con gas

propano (LP). La presión de gas no debe superar las

8 pulgadas (20,3 cm) de columna de agua para el gas

natural ni las 13 pulgadas (33 cm) para el LP.

•Un técnico calificado de mantenimiento o de la compañía

de gas debe conectar la secadora al suministro de gas.

Si no se cumplen estas instrucciones, se podrá producir

un incendio, una explosión o la muerte.

•Aísle la secadora del sistema de suministro de gas

cerrando su válvula de corte manual individual durante

las pruebas de presión del suministro de gas. Si esto no

se cumple, se podrá producir una explosión, un incendio o la

muerte.

•Requisitos de la línea de suministro: Su cuarto de

lavado debe tener una línea rígida de suministro de

gas para la secadora. En los Estados Unidos, se DEBE

instalar una válvula de corte manual individual a una

distancia de, por lo menos, 6 pies (1,8 m) de la secadora,

de acuerdo con el Código Nacional de Gas Combustible

ANSI Z223,1 o el código canadiense de instalación de

gas CSA B149,1. Se debe instalar un tapón de tubo de

1/8 pulgadas (0,3 cm) NPT. Si esto no se cumple, se podrá

producir una explosión, un incendio o la muerte.

•Si se usa una tubería rígida, la tubería rígida debe ser de

½ pulgada IPS. Si es aceptable según los códigos y las

ordenanzas locales, y cuando sea aceptable según su

compañía de gas, se pueden usar tuberías aprobadas

de 3/8 pulgadas (1 cm) cuando las longitudes sean

menores de 20 pies (6,1 m). Se deben usar tuberías más

grandes si las longitudes exceden los 20 pies (6,1 m).

Si esto no se cumple, se podrá producir una explosión, un

incendio o la muerte.

•Conecte la secadora al tipo de gas indicado en la placa

de identificación. Si esto no se cumple, se podrá producir

una explosión, un incendio o la muerte.

•Para evitar la contaminación de la válvula de gas,

purgue el aire y el sedimento del suministro de gas

antes de conectar el suministro de gas a la secadora.

Antes de ajustar la conexión entre el suministro de

gas y la secadora, purgue el aire hasta que se detecte

olor de gas. Si esto no se cumple, se podrá producir una

explosión, un incendio o la muerte.

•NO use una llama abierta para inspeccionar si hay fugas

de gas. Use un fluido anticorrosivo para detección

de fugas. Si esto no se cumple, se podrá producir una

explosión, un incendio o la muerte.

•Utilice únicamente una línea de suministro de gas nueva

certificada por AGA o CSA con conectores flexibles de

acero inoxidable. Si esto no se cumple, se podrá producir

una explosión, un incendio o la muerte.

•Ajuste bien todas las conexiones de gas. Si esto no se

cumple, se podrá producir una explosión, un incendio o la

muerte.

•Utilice cinta de teflón o un compuesto para conexión

de tuberías insoluble al gas propano (LP) en todas las

roscas de las tuberías. Si esto no se cumple, se podrá

producir una explosión, un incendio o la muerte.

•NO intente desensamblar la secadora; todo desmontaje

requiere de la atención y las herramientas de un

técnico o una compañía de mantenimiento autorizado

y calificado. Si no se cumple esta advertencia, se puede

producir un incendio, una explosión o la muerte.

Requisitos eléctricos para modelos de

gas únicamente

•En ninguna circunstancia corte o quite el tercer borne

(de conexión a tierra) del cable de alimentación. Si no

se cumple esta advertencia, se puede producir un incendio,

una explosión o la muerte.

•Por motivos de seguridad personal, esta secadora debe

estar conectada a tierra adecuadamente. Si no se cumple

esta advertencia, se puede producir un incendio, una

explosión o la muerte.

•Esta secadora se debe enchufar a una toma de corriente

conectada a tierra de 120 V CA, de 60 Hz protegida por

un fusible o cortacircuitos de 15 amperios. Si no se

cumple esta advertencia, se puede producir un incendio,

una explosión o la muerte.

•En caso de contar con una toma de corriente de pared

estándar de 2 patas, es su responsabilidad y obligación

reemplazarla por una toma de corriente de 3 patas

con su debida conexión a tierra. Si no se cumple esta

advertencia, se puede producir un incendio, una explosión o

la muerte.

Plug dryer into a

Connection Gas Supply

Shut Valve

Plug

AGA/CSA-Cer

Stainless Steel Flexible

Connector

Enchufe la secadora en una toma de

corriente de 3 patas de 120 V CA,

60 Hz, conectada a tierra.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Si no se observan las advertencias de seguridad, pueden

producirse lesiones graves o la muerte.

Esta secadora está equipada con un enchufe de tres

clavijas con conexión a tierra a fin de brindar protección

contra descargas eléctricas y debe conectarse

directamente a un receptáculo de tres terminales con una

conexión a tierra adecuada. No corte ni quite la clavija de

conexión a tierra de este enchufe.

MFL67731095_sp_161110.indd 26 2016-11-10 �� 6:14:45

27INSTALACIÓN

Español

Conexión del suministro de gas

•La instalación y el mantenimiento deben ser realizados

por un instalador, una agencia de mantenimiento o una

compañía de gas calificados. Si esto no se cumple, se

podrá producir una explosión, un incendio o la muerte.

•Utilice únicamente un conector flexible de acero

inoxidable nuevo y un conector certificado por AGA

nuevo. Si esto no se cumple, se podrá producir una

explosión, un incendio o la muerte.

•Se debe instalar una válvula de corte de gas a una

distancia máxima de 6 pies (1,8 m) de la secadora. Si

esto no se cumple, se podrá producir una explosión, un

incendio o la muerte.

•La secadora está configurada de fábrica para uso

con gas natural. Asegúrese de que la secadora esté

equipada con la boquilla para quemador correcta para el

tipo de gas que se usará (gas natural o propano). Si esto

no se cumple, se podrá producir una explosión, un incendio

o la muerte.

•Si fuera necesario, un técnico calificado deberá instalar

la boquilla correcta (para el kit de boquilla para LP,

número de la pieza para pedidos 383EEL3002D) y se

deberá tomar nota de este cambio en la secadora. Si

esto no se cumple, se podrá producir una explosión, un

incendio o la muerte.

•Se deben realizar todas las conexiones según los

códigos y las regulaciones locales. Si esto no se cumple,

se podrá producir una explosión, un incendio o la muerte.

•Las secadoras de gas DEBEN tener escape al exterior.

Si esto no se cumple, se podrá producir una explosión, un

incendio o la muerte.

NOTA

Esta secadora está configurada de fábrica para uso con

gas natural (NG). Si la secadora se utilizará con gas

propano (LP), un técnico calificado deberá realizar la

conversión.

1Asegúrese de que el suministro de gas al cuarto de

lavado se encuentre APAGADO y de que la secadora

esté desenchufada. Confirme que el tipo de gas

disponible en su cuarto de lavado sea el adecuado para

la secadora.

2Quite la tapa de envío de la conexión de gas que se

encuentra en la parte trasera de la secadora. Tenga

cuidado de no dañar la rosca del conector de gas al

quitar la tapa de envío.

3Conecte la secadora al suministro de gas de su cuarto de

lavado mediante un conector flexible de acero inoxidable

nuevo con una conexión de 3/8 pulgadas NPT.

NOTA

NO use conectores viejos.

4Ajuste bien todas las conexiones entre la secadora y el

suministro de gas de su cuarto de lavado.

5Abra el suministro de gas de su cuarto de lavado.

6Verifique que no haya fugas de gas en ninguna de

las conexiones de las tuberías (tanto interiores como

exteriores) mediante un fluido anticorrosivo para

detección de fugas.

7Proceda a realizar la ventilación de la secadora.

Conexión de

gas de 3/8"

NPT

Conectorexibledeacero

inoxidablecerticadopor

AGA/CSA

Tapón de tubo de 1/8" NPT

Válvula de corte del

suministro de gas

Instalaciones en lugares de gran

altitud

La capacidad de BTU para esta secadora está certificada por

AGA para elevaciones por debajo de los 10,000 pies.

Si instalará su secadora a una elevación superior a los

10,000 pies, la compañía de gas o un técnico calificado

deberán cambiar la capacidad del equipo.

MFL67731095_sp_161110.indd 27 2016-11-10 �� 6:14:45

28 INSTALACIÓN

Conexión de secadoras

eléctricas

Requisitos eléctricos para modelos

eléctricos únicamente

ADVERTENCIA

Para ayudar a evitar incendios, descargas eléctricas,

lesiones graves o la muerte, el cableado y la descarga

a tierra deben cumplir con la última edición del Código

Eléctrico Nacional, ANSI/NFPA 70 y todas las regulaciones

locales correspondientes. Comuníquese con un electricista

calificado para que revise el cableado y los fusibles de su

casa para asegurarse de que su casa posee la energía

eléctrica adecuada para que funcione la secadora.

•Esta secadora debe estar conectada a un sistema de

cableado de metal permanente con conexión a tierra o

se debe tender un conductor para la conexión a tierra

del equipo con los conductores del circuito y se debe

conectar al terminal o al cable de tierra del aparato. Si

esto no se cumple, se podrá producir una explosión, un

incendio o la muerte.

•La secadora tiene su propio bloque de bornes, que

debe conectarse a un circuito individual monofásico

de 240 V CA, de 60 Hz, protegido por un fusible de

30 amperios (el circuito debe tener protección por

fusible a ambos terminales de la línea). EL SERVICIO

ELÉCTRICO DE LA SECADORA DEBE SER DE LA

MÁXIMA CLASIFICACIÓN DE VOLTAJE INDICADA EN

LA PLACA DE IDENTIFICACIÓN. NO CONECTE LA

SECADORA A UN CIRCUITO DE 110, 115 O 120 VOLTIOS.

Si no se cumplen estas instrucciones, se podrá producir un

incendio, una explosión o la muerte.

•Si el circuito derivado de la secadora tiene una longitud

de 15 pies (4,5 m) o menos, use cable homologado

por UL (Underwriters Laboratories) N.° 10 AWG (solo

alambre de cobre) o según lo requieran los códigos

locales. Si supera los 15 pies (4,5 m), use cable

homologado por UL (Underwriters Laboratories)

N.° 8 AWG (solo alambre de cobre) o según lo requieran

las leyes locales. Disponga de suficiente dotación de

cableado, de manera de poder mover la secadora de su

ubicación normal cuando sea necesario. Si esto no se

cumple, se podrá producir una explosión, un incendio o la

muerte.

•NO se provee el cable flexible de alimentación que

conecta el receptáculo de la pared y el bloque de bornes

de la secadora. El cable de conexión flexible y el calibre

del alambre deben cumplir con los códigos locales

y con las instrucciones indicadas en las siguientes

páginas. Si no se cumplen estas instrucciones, se podrá

producir un incendio, una explosión o la muerte.

•Se requiere una conexión de 4 hilos en todas las

instalaciones de casas móviles y prefabricadas, así

como en todas las construcciones nuevas posteriores

al 1 de enero de 1996. Se debe usar una conexión de 4

hilos si los códigos locales no permiten la conexión a

tierra mediante el hilo neutro. Si esto no se cumple, se

podrá producir una explosión, un incendio o la muerte.

•No modifique el enchufe ni el cable interno provistos con la

secadora.

•La secadora deberá conectarse a una toma de corriente de

4 agujeros.

•Si el enchufe no coincide con la toma de corriente, un

electricista calificado deberá instalar una toma de corriente

adecuada.

Requisitos eléctricos especiales para

casas móviles o prefabricadas

•Toda instalación en una casa móvil o prefabricada debe

realizarse de conformidad con los Estándares de seguridad

y construcción de casas prefabricadas, Título 24 CFR,

Parte 3280 o el Estándar CAN/CSA Z240 MH y con los

códigos y las ordenanzas locales. Si no está seguro

de que la instalación que pretende utilizar cumpla con

estos estándares, comuníquese con un profesional de

mantenimiento e instalación para solicitar asistencia.

•Se requiere una conexión de 4 hilos en todas las

instalaciones de casas móviles y prefabricadas, así

como en todas las construcciones nuevas posteriores

al 1 de enero de 1996. Si esto no se cumple, se podrá

producir una explosión, un incendio o la muerte.

•Una secadora de gas estar fija al piso de forma permanente.

•La conexión eléctrica de una secadora eléctrica debe

ser una conexión de 4 hilos. Se provee información más

detallada sobre la conexión eléctrica en la sección Conexión

de secadoras eléctricas.

•Para reducir el riesgo de combustión e incendio, la secadora

debe ventilar hacia el exterior.

•NO permita que la secadora ventile hacia la parte inferior de

una casa móvil o prefabricada.

•Las secadoras eléctricas deben ventilar hacia el exterior

mediante el panel trasero, izquierdo, derecho o inferior.

•Las secadoras de gas deben ventilar al exterior mediante el

panel trasero, izquierdo o inferior. Las secadoras de gas no

deben ventilar hacia el exterior mediante el panel derecho

debido a la carcasa del quemador.

•El conducto de escape de la secadora debe estar bien fijado

a la estructura de la casa móvil o prefabricada y el conducto

de escape debe estar hecho con un material resistente

al fuego y a la combustión. Se recomienda el uso de un

conducto de metal rígido, semirrígido o flexible.

•NO conecte el conducto de escape de la secadora a ningún

otro conducto, respiradero, chimenea ni a ningún otro tipo

de conducto de escape.

•Asegúrese de que la secadora disponga del debido acceso

al aire fresco del exterior para garantizar un funcionamiento

adecuado. La abertura para la toma de aire fresco del

exterior debe ser de, por lo menos, 25 pulgadas cuadradas

(163 cm

•Es importante que el espacio libre entre el conducto y

cualquier material de construcción combustible sea de, al

menos, 2 pulgadas (5 cm) y que, cuando la secadora ventile

al exterior, se instale la secadora dejando un espacio libre

de, al menos, 1 pulgada (2,5 cm) a ambos lados y en la

parte trasera de la secadora.

•Tenga en cuenta que los materiales de ventilación no se

proveen con la secadora. Debe obtener los materiales de

ventilación necesarios para una instalación adecuada.

MFL67731095_sp_161110.indd 28 2016-11-10 �� 6:14:45

29INSTALACIÓN

Español

ADVERTENCIA

Conecte el cable de alimentación al bloque de bornes.

Cada alambre de color debe conectarse al tornillo del

mismo color. El alambre del color indicado en el manual

se conecta al tornillo del bloque del mismo color. Si no

se siguen estas instrucciones, se podría producir un

cortocircuito o una sobrecarga.

La conexión a tierra a través del conductor neutro está

prohibido para: (1) nuevas instalaciones de circuito

derivado, (2) casas móviles, (3) vehículos recreativos y (4)

áreas donde los códigos locales prohíban una conexión a

tierra a través del conductor neutro.

Cable de alimentación de cuatro hilos

•Se requiere una conexión de 4 hilos en

todas las instalaciones de casas móviles

y prefabricadas, así como en todas las

construcciones nuevas posteriores al 1 de

enero de 1996.

•Se requiere un aliviador de tensión homologado por UL.

•Use un cable de alimentación de 30 amperios, 240 voltios,

de 4 hilos homologado por UL con un conductor de cobre

N.° 10 AWG como mínimo y terminales de bucle cerrado o

de horquilla con extremos doblados hacia arriba.

1Quite la cubierta de acceso al bloque de bornes

localizada en la parte superior trasera de la secadora.

2Instale un aliviador de tensión homologado por UL en el

orificio por el que pasa el cable de alimentación.

3Pase un cable de alimentación de 30 amperios,

240 voltios, de 4 hilos homologado por UL con un

conductor de cobre N.° 10 AWG como mínimo por el

aliviador de tensión.

Bloque de bornes

Aliviador de tensión

homologado por UL

Cable de alimentación de

4 hilos homologado por UL

4Transfiera el alambre de conexión a tierra de la secadora

desde detrás del tornillo de conexión a tierra de color

verde al tornillo central del bloque de bornes.

NOTA

Esta secadora se proporciona con el alambre neutro

conectado a tierra. Este alambre conectado a tierra de

color blanco DEBE MOVERSE al terminal neutro si se

utilizará un cable de 4 hilos o si se prohíbe la conexión a

tierra a través del conductor neutro.

5Conecte los dos conductores vivos del cable de

alimentación a los tornillos exteriores del bloque de

bornes.

6Conecte el alambre neutro de color blanco al tornillo

central del bloque de bornes.

7Conecte el alambre de conexión a tierra del cable de

alimentación al tornillo de conexión a tierra de color

verde.

8Ajuste bien todos los tornillos.

9Reinstale la cubierta de acceso al bloque de bornes.

Vivo

(rojo)

Neutro

(blanco)

Vivo

(negro)

Tornillo de

conexión

a tierra

Alambre de conexión

a tierra del cable de

alimentación

Alambre

blanco movido

del tornillo de

conexión a

tierra

MFL67731095_sp_161110.indd 29 2016-11-10 �� 6:14:46

30 INSTALACIÓN

Conexión directa de cuatro hilos

•Se requiere una conexión de 4 hilos en

todas las instalaciones de casas móviles

y prefabricadas, así como en todas las

construcciones nuevas posteriores al 1 de

enero de 1996.

•Se requiere un aliviador de tensión homologado por UL.

•Use un cable conductor de cobre de 4 hilos homologado por

UL N.° 10 AWG como mínimo. Deje un mínimo de 5 pies

(1,5 m) de longitud de cable para poder retirar y reinstalar la

secadora.

1Retire 5 pulgadas (12,7 cm) de la cubierta exterior

del alambre. Retire 5 pulgadas (12,7 cm) del material

aislante del alambre de conexión a tierra. Corte

aproximadamente 1½ pulgadas (3,8 cm) de los otros tres

alambres y quite 1 pulgada (2,5 cm) del material aislante

de cada uno. Doble los extremos de los tres alambres

más cortos en forma de gancho.

Alambre de

conexión a tierra

1" (2,5 cm)

(12,7 cm)

2Quite la cubierta de acceso al bloque de bornes

localizada en la parte superior trasera de la secadora.

3Instale un aliviador de tensión homologado por UL en el

orificio por el que pasa el cable de alimentación.

4Pase el cable de alimentación de cobre de 4 hilos N.° 10

AWG como mínimo que preparó en el paso 1 por el

aliviador de tensión.

Bloque de bornes

Aliviador de tensión

homologado por UL

Cable de alimentación de

4 hilos homologado por UL

5Transfiera el alambre de conexión a tierra de la secadora

desde detrás del tornillo de conexión a tierra de color

verde al tornillo central del bloque de bornes.

NOTA

Esta secadora se proporciona con el alambre neutro

conectado a tierra. Este alambre conectado a tierra de

color blanco DEBE MOVERSE al terminal neutro si se

utilizará un cable de 4 hilos o si se prohíbe la conexión a

tierra a través del conductor neutro.

6Conecte los dos conductores vivos del cable de

alimentación a los tornillos exteriores del bloque de

bornes.

7Conecte el alambre neutro de color blanco al tornillo

central del bloque de bornes.

8Conecte el alambre de conexión a tierra del cable de

alimentación al tornillo de conexión a tierra de color

verde.

9Ajuste bien todos los tornillos.

10 Reinstale la cubierta de acceso al bloque de bornes.

Vivo

(rojo)

Neutro

(blanco)

Vivo

(negro)

Tornillo de

conexión

a tierra

Alambre de conexión

a tierra del cable de

alimentación

Alambre

blanco

movido del

tornillo de

conexión a

tierra

MFL67731095_sp_161110.indd 30 2016-11-10 �� 6:14:46

31INSTALACIÓN

Español

ADVERTENCIA

Conecte el cable de alimentación al bloque de bornes.

Cada alambre de color debe conectarse al tornillo del

mismo color. El alambre del color indicado en el manual

se conecta al tornillo del bloque del mismo color. Si no

se siguen estas instrucciones, se podría producir un

cortocircuito o una sobrecarga.

La conexión a tierra a través del conductor neutro está

prohibido para: (1) nuevas instalaciones de circuito

derivado, (2) casas móviles, (3) vehículos recreativos y (4)

áreas donde los códigos locales prohíban una conexión a

tierra a través del conductor neutro.

Cable de alimentación de tres hilos

•NO se permite una conexión de 3 hilos en

construcciones nuevas posteriores al 1 de

enero de 1996.

•Se requiere un aliviador de tensión homologado por UL.

•Use un cable de alimentación de 30 amperios, 240 voltios,

de 3 hilos homologado por UL con un conductor de cobre

N.° 10 AWG como mínimo y terminales de bucle cerrado o

de horquilla con extremos doblados hacia arriba.

1Quite la cubierta de acceso al bloque de bornes

localizada en la parte superior trasera de la secadora.

2Instale un aliviador de tensión homologado por UL en el

orificio por el que pasa el cable de alimentación.

3Pase un cable de alimentación de 30 amperios,

240 voltios, de 3 hilos homologado por UL con un

conductor de cobre N.° 10 AWG como mínimo por el

aliviador de tensión.

Bloque de bornes

Aliviador de tensión

homologado por UL

Cable de alimentación de

3 hilos homologado por UL

4Conecte los dos conductores vivos (negro y rojo) del

cable de alimentación a los tornillos exteriores del bloque

de bornes.

5Conecte el alambre neutro (blanco) al tornillo central del

bloque de bornes.

NOTA

La secadora se proporciona con el alambre neutro

conectado a tierra. Si se utilizará un cable de 3 hilos, y

su uso está permitido, asegúrese de que el alambre de

conexión a tierra neutro de color blanco se conecte al

tornillo de conexión a tierra de color verde.

6Conecte el cable de conexión a tierra exterior (si así lo

requieren los códigos locales) al tornillo de conexión a

tierra de color verde.

7Ajuste bien todos los tornillos.

8Reinstale la cubierta de acceso al bloque de bornes.

Vivo

(rojo)

Neutro

(blanco)

Vivo

(negro)

Tornillo de

conexión a

tierra

Alambre de conexión a tierra

externo (si lo requieren los

códigos locales)

Alambre blanco

del arnés de

cableado de la

secadora

MFL67731095_sp_161110.indd 31 2016-11-10 �� 6:14:47

32 INSTALACIÓN

Conexión directa de tres hilos

•NO se permite una conexión de 3 hilos en

construcciones nuevas posteriores al 1 de

enero de 1996.

•Se requiere un aliviador de tensión homologado por UL.

•Use un cable conductor de cobre de 3 hilos homologado por

UL N.° 10 AWG como mínimo. Deje un mínimo de 5 pies

(1,5 m) de longitud de cable para poder retirar e instalar la

secadora.

1Retire 3½ pulgadas (8,9 cm) de la cubierta exterior del

alambre. Pele 1 pulgada (2,5 cm) del material aislante de

cada alambre. Doble los extremos de los tres alambres

en forma de gancho.

1" (2,5 cm)

2Quite la cubierta de acceso al bloque de bornes

localizada en la parte superior trasera de la secadora.

3Instale un aliviador de tensión homologado por UL en el

orificio por el que pasa el cable de alimentación.

4Pase el cable de alimentación de 3 hilos conductores de

cobre N.° 10 AWG como mínimo que preparó en el paso

1 por el aliviador de tensión.

Bloque de

bornes

Aliviador de tensión

homologado por UL

Cable de alimentación de

3 hilos homologado por UL

5Conecte los dos conductores vivos (negro y rojo) del

cable de alimentación a los tornillos exteriores del bloque

de bornes.

6Conecte el alambre neutro (blanco) al tornillo central del

bloque de bornes.

NOTA

La secadora se proporciona con el alambre neutro

conectado a tierra. Si se utilizará un cable de 3 hilos, y

su uso está permitido, asegúrese de que el alambre de

conexión a tierra neutro de color blanco se conecte al

tornillo de conexión a tierra de color verde.

7Conecte el cable de conexión a tierra exterior (si así lo

requieren los códigos locales) al tornillo de conexión a

tierra de color verde.

8Ajuste bien todos los tornillos.

9Reinstale la cubierta de acceso al bloque de bornes.

Vivo

(rojo)

Neutro

(blanco)

Vivo

(negro)

Tornillo de

conexión a

tierra

Alambre de conexión a tierra

externo (si lo requieren los

códigos locales)

Alambre blanco

del arnés de

cableado de la

secadora

Revisión final de la instalación

Una vez que haya completado la instalación de la secadora y

esta se encuentre en su ubicación definitiva, verifique si funciona

correctamente realizando las siguientes pruebas y la Prueba de

instalación (Revisión de conductos) de la siguiente página.

Prueba de calentamiento de la secadora

MODELOS DE GAS

Cierre la puerta de la secadora, presione el botón POWER

para encenderla e inicie el equipo en un ajuste de calor.

Cuando la secadora inicie, el dispositivo de ignición deberá

encender el quemador principal.

MODELOS ELÉCTRICOS

Cierre la puerta de la secadora, presione el botón POWER

para encenderla e inicie el equipo en un ajuste de calor. El aire

de escape deberá estar tibio después de que la secadora haya

funcionado durante 3 minutos.

Revisión del ujo de aire

El funcionamiento efectivo de la secadora requiere de un flujo de

aire adecuado. La adecuación del flujo de aire puede medirse

evaluando la presión estática. La presión estática del conducto

de escape se puede medir con un manómetro, colocado en el

conducto de escape a aproximadamente 2 pies (60,9 cm) de

distancia de la secadora. La presión estática del conducto de

escape no debe superar las 0,6 pulgadas (1,5 cm). Se debe

revisar la secadora mientras está funcionando sin carga.

Revisión de nivelado

Una vez que la secadora se encuentre en su ubicación

definitiva, vuelva a revisar que esté nivelada. Asegúrese de

que está nivelada de adelante hacia atrás y de lado a lado,

y de que las cuatro patas niveladoras estén firmemente

asentadas en el piso.

Comprobación de la ventilación

Debe comprobarse si hay acumulaciones de pelusa en el

conducto de ventilación y limpiarlo al menos una vez al

año. Si se produce cualquier reducción apreciable en el

rendimiento del secado, compruebe los conductos en busca de

obstrucciones y bloqueos.

MFL67731095_sp_161110.indd 32 2016-11-10 �� 6:14:47

33INSTALACIÓN

Español

Prueba de instalación

(Revisión de conductos)

Después de completar la instalación de la secadora, haga esta

prueba para asegurarse de que las condiciones del sistema de

escape sean las adecuadas para el funcionamiento correcto

de la secadora. Esta prueba debe realizarse para indicarle si

existe algún problema grave en el sistema de escape de su

casa.

•Su secadora cuenta con Flow Sense™, un sistema

innovador que detecta automáticamente los bloqueos y las

restricciones en los conductos de la secadora. Mantener

los conductos sin acumulación de pelusa y sin restricciones

le permitirá secar la ropa más rápido y reducir el uso de

energía.

NOTA

La secadora debe estar fría antes de comenzar esta

prueba. Si la secadora se calentó durante la instalación,

ejecute el ciclo AIR DRY durante unos minutos para

reducir la temperatura interna.

Para activar la prueba de instalación:

1Retire la rejilla de secado y la documentación, y

cierre la puerta.

No cargue nada en el tambor para hacer esta prueba, ya

que podría influir en la precisión de los resultados.

2Pulse y mantenga pulsado los botones POWER, TEMP

y Signal hasta que se alterne y una cuenta de

uso en la pantalla, (La cuenta de uso indica el número de

ciclos corridos sin carga durante los últimos 5 ciclos)

3Pulse el botón INICIO/PAUSA

La secadora correrá la prueba, la cual durará unos 2

minutos. El Calor se encenderá y las temperaturas en

el tambor se medirán y mostrarán. Suena una campana

cuando la porción de prueba del ciclo se completa.

4Verifique la pantalla para ver los resultados.

Durante el ciclo de prueba, observe la pantalla de

Flow Sense™ en el panel de control. Si cuando termina

el ciclo no se observan barras, el sistema de escape está

en condiciones adecuadas. Si el sistema de escape está

notoriamente restringido, el icono mostrará cuatro barras.

Si existen otros problemas, estos se indicarán con

códigos de error. Consulte la página siguiente para ver

más detalles sobre los códigos de error y sus soluciones.

SIN BARRAS:

ADECUADO CUATRO BARRAS:

RESTRINGIDO

Cuatro barras indican que el sistema de escape está

notoriamente restringido. Haga revisar el sistema de

inmediato, ya que el funcionamiento será deficiente.

5Finalización del ciclo.

Al finalizar el ciclo de prueba, se mostrará un

.El ciclo de prueba terminará y la secadora se apagará

automáticamente luego de un retraso corto.

•Chequee el código de error antes de llamar al servicio

técnico.

Código

de error

Causas posibles Soluciones

tE1 o

tE2

•Fallo del sensor

de temperatura.

•Apague la secadora y

llame al servicio técnico.

•Fallo del sensor

de Humedad

•Apague la secadora y

llame al servicio técnico.

PS o

PF o

•El cable

eléctrico de la

secadora no

está conectado

correctamente,

o el suministro

eléctrico de

la casa es

incorrecto.

•Se han fundido

los fusibles,

ha saltado

el circuito

automático o se

ha producido

un corte de

suministro

eléctrico.

•Chequee el suministro

eléctrico o la conexión del

cable de electricidad al

bloque terminal. Diríjase a

la sección “Conectando

Secadoras Eléctricas”

de este manual para

instrucciones completas.

•Reinstale el circuito o

reemplace los fusibles.

No aumente la capacidad

de los fusibles.

gAS

•El suministro o

servicio de gas se

ha desconectado.

(Solo para los

modelos de gas).

•Confirme que la llave de

gas de la casa y la llave

de gas de la secadora

están completamente

abiertas.

MFL67731095_sp_161110.indd 33 2016-11-10 �� 6:14:48

34 INSTALACIÓN

•Verifique las condiciones del conducto

Si el LED de Flow Sense

está encendido, revise el

sistema de escape para verificar que no haya restricciones

ni daños. Repare o reemplace el sistema de escape según

sea necesario.

NOTA

Cuando recién se instale la secadora, debe realizarse esta

prueba para que esté informado acerca de la presencia de

cualquier problema relacionado con el conducto de escape

de su casa. Sin embargo, puesto que la prueba realizada

durante un funcionamiento normal ofrece información más

precisa sobre el estado del conducto de escape que la

prueba de instalación, la cantidad de barras visualizadas

durante las dos pruebas puede no ser la misma.

No interrumpa el ciclo de prueba, ya que si lo hace, la

prueba puede arrojar resultados inexactos.

Aunque no se haya visualizado ninguna barra durante

el ciclo de prueba, aún puede haber restricciones en el

sistema de escape. Consulte la sección Ventilación de la

secadora de este manual para obtener detalles sobre el

sistema de escape y los requisitos de ventilación.

Flujo de aire restringido o bloqueado

Evite tendidos largos o con muchos codos o curvas.

Conducto de transición

muy largo o apretado

Demasiado largo o con

demasiados codos

Compruebe la presencia de bloqueos y acumulación de

pelusa.

Acumulación

de pelusa o

bloqueo

Asegúrese de que los conductos no estén aplastados ni

restringidos.

Conducto

de escape

aplastado o

dañado

MFL67731095_sp_161110.indd 34 2016-11-10 �� 6:14:49

35FUNCIONAMIENTO

ESPAÑOL

FUNCIONAMIENTO

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, lea este manual por completo, incluso

las INSTRUCCIONES IMPORTANTES DE SEGURIDAD, antes de operar esta secadora.

Cómo usar la secadora

1 Limpie el filtro de pelusa

Si el filtro de pelusa no se ha limpiado aún, extráigalo y elimine las pelusas de la última carga.

Esto le ayudará a asegurar un rendimiento de secado más rápido y eficiente. Asegúrese de

volver a instalar el filtro, colocándolo en su lugar y presionando hacia abajo hasta que haga

clic. La secadora no funcionará si el filtro de pelusa no está en su lugar.

2 Cargue la secadora

Cargue en la secadora la carga húmeda de la lavadora. Si la carga es muy grande, es posible

que deba dividirla en cargas más pequeñas para obtener un buen rendimiento y cuidar los

tejidos.

3 Encienda la secadora

Presione el botón POWER para ENCENDER la secadora. Las luces LED de los ciclos se

encenderán y se emitirá un sonido.

4 Seleccione un ciclo

Gire el mando del selector de ciclo en cualquier sentido hasta que se ilumine el LED del

ciclo que desee. Se mostrarán los ajustes preestablecidos de temperatura, nivel de secado y

opción para este ciclo. Consulte la página 40.

Los ajustes predeterminados para el ciclo seleccionado podrán cambiarse ahora si lo desea.

Esto puede llevarse a cabo utilizando los botones modificadores de ciclo tal y como se

muestra en la página 38. Las opciones de ciclo pueden añadirse utilizando los botones de

opción tal y como se muestra en la página 42-43.

NOTA

No todas las opciones ni modificadores están disponibles para todos los ciclos. Se

escuchará un sonido diferente y la luz LED no se iluminará si la selección no está

permitida.

5 Inicie el ciclo

Presione el botón START/PAUSE para iniciar el ciclo. El ciclo puede pausarse en cualquier

momento abriendo la puerta o presionando el botón START/PAUSE. Si el ciclo no vuelve a

iniciarse tras 60 minutos, la secadora se apagará y los ajustes se perderán.

Lint

Filter

6 Fin del ciclo

Al finalizar el ciclo, se emitirá un sonido. Retire inmediatamente sus prendas de la secadora

para reducir las arrugas. Si tiene seleccionada la función Prevención de arrugas, la secadora

hará un breve centrifugado cada pocos minutos para ayudar a prevenir la formación de

arrugas en sus prendas.

MFL67731095_sp_161110.indd 35 2016-11-10 �� 6:14:50

36 FUNCIONAMIENTO

Revise el filtro de pelusa antes

de cada carga

Asegúrese siempre de que el filtro de pelusa esté limpio antes

de iniciar una carga nueva; un filtro de pelusa bloqueado

incrementará los tiempos de secado. Para limpiarlo, tire del

filtro de pelusa hacia arriba y, con los dedos, haga rodar las

pelusas para retirarlas del filtro. No enjuague ni lave el filtro

para eliminar las pelusas. Empuje el filtro de pelusa firmemente

para colocarlo en su lugar. Consulte la sección Limpieza

regular para obtener más información.

Asegúrese siempre de que el filtro de pelusa esté instalado

correctamente antes de poner en funcionamiento la secadora.

Hacer funcionar la secadora sin el filtro o con el filtro de pelusa

suelto podría dañar la secadora y las prendas en su interior.

Filtro de pelusa

Clasificación de cargas

Etiquetas de cuidado de los tejidos

La mayoría de las prendas contienen etiquetas de cuidado

de los tejidos que incluyen instrucciones para un cuidado

adecuado.

Etiquetas de cuidado de los tejidos

Ajuste de calor

Alto Medio Bajo Sin calor/aire

Secado por centrifugado

Seco Normal Planchado permanente/

antiarrugas

Suave/

delicado

No secar por

centrifugado

No secar

(utilizado junto a "no lavar")

Agrupe prendas similares

Para lograr mejores resultados, clasifique las prendas en

cargas que puedan secarse con el mismo ciclo de secado.

Los diferentes tipos de tejidos tienen diferentes requisitos de

cuidado y algunos tejidos se secarán más rápido que otros.

Para lograr los mejores resultados de cuidado de tejidos,

siempre agrupe los tejidos que tengan los mismos requisitos

de cuidado.

Carga de la secadora

ADVERTENCIA

Para reducir el riesgo de incendio, descargas

eléctricas o lesiones personales al usar este equipo,

siga las precauciones básicas, incluso lo siguiente:

•Revise todos los bolsillos para asegurarse de que

estén vacíos. Los artículos como clips, bolígrafos,

monedas y llaves pueden dañar su secadora y su

ropa. Los objetos inflamables, como encendedores

o fósforos podrían encenderse y provocar un

incendio. Si esto no se cumple, se podrá producir una

explosión, un incendio o la muerte.

•Nunca seque prendas que hayan sido expuestas

a aceite, gasolina u otras sustancias inflamables.

Lavar las prendas no eliminará completamente los

residuos de aceite. Si no se obedece esta advertencia,

se puede producir un incendio, una explosión o la

muerte.

NOTA

Consejos para la carga

•Combine prendas grandes y pequeñas en una misma

carga.

•Las prendas húmedas se expandirán cuando se sequen.

No sobrecargue la secadora; las prendas necesitan de

espacio para girar y secarse adecuadamente.

•Cierre las cremalleras, los ganchos y los cordones para

evitar que estos artículos se enganchen o enreden en

otras prendas.

MFL67731095_sp_161110.indd 36 2016-11-10 �� 6:14:51

37FUNCIONAMIENTO

Español

Uso de la función LG

EasyLoadTM

Puerta abatible

Utilice la puerta abatible para cargar o descargar prendas más

voluminosas y así para tener un fácil acceso al tambor.

Para abrir la puerta abatible, tome la parte superior de la

puerta del lado contrario a las bisagras y tire.

NOTA

Asegúrese de que el dispositivo de abertura de la puerta

de apertura superior esté completamente cerrado antes

de usar la puerta abatible.

Puerta abatible

Botones de

bloqueo

ADVERTENCIA

No presione los tres botones de bloqueo cuando la puerta

esté abierta. La puerta podría caerse y ocasionar lesiones

graves.

•No coloque objetos pesados ni se apoye contra la

parte superior de la puerta cuando esta esté abierta.

La secadora podría volcarse hacia adelante y ocasionar

lesiones o daños a la propiedad.

Puerta de apertura superior

(en algunos modelos)

La puerta de tipo cesto se abre de aproximadamente 40 grados

y actúa como un conducto para ayudarle a colocar la ropa en

el tambor y evitar que las prendas caigan al suelo. También es

práctica para la descarga de pocas prendas pequeñas, ya que

ayuda a evitar que las demás prendas caigan al suelo.

Para abrir la puerta de apertura superior, presione el dispositivo

de abertura que se encuentra en la parte superior de la puerta

y tire la puerta hacia adelante.

Asegúrese de que las prendas estén dentro del tambor antes

de cerrar la puerta.

NOTA

Asegúrese de que la cerradura de la puerta abatible esté

completamente cerrada antes de presionar el dispositivo

de abertura de la puerta de apertura superior.

Dispositivo de

abertura de la puerta

de abertura superior

Puerta de apertura superior

40°

ADVERTENCIA

•No intente abrir la puerta de apertura superior en un

ángulo superior a 40 grados.

•Tenga cuidado al abrir y cerrar la puerta. Los dedos

y las manos pueden quedar atrapados en la puerta y

se pueden producir lesiones si la puerta se cae hacia

adelante de manera inesperada.

MFL67731095_sp_161110.indd 37 2016-11-10 �� 6:14:52

38 FUNCIONAMIENTO

Panel de control

1 2 3 5 64

1 Botón POWER (Encendido)

Presione para ENCENDER la secadora. Presione nuevamente

para APAGAR la secadora.

NOTA

Si presiona el botón POWER durante un ciclo, se

cancelará dicho ciclo y los ajustes de la carga se

perderán.

2 Perilla Selecto Ra De Cicios

Gire esta perilla para seleccionar el ciclo deseado. Una vez

que se haya seleccionado el ciclo deseado, los preajustes

estándar se mostrarán en la pantalla. En los ciclos de Secado

Manual (Manual Dry) se pueden programar estos ajustes

usando los botones de ajuste de ciclos en cualquier momento

antes de iniciar el ciclo.

3 Botón START/PAUSE (Inicio/Pausa)

Presione este botón para iniciar el ciclo seleccionado. Si la

secadora está funcionando, use este botón para pausar el ciclo

sin perder los ajustes actuales.

NOTA

Si no presiona el botón START/PAUSE para reanudar un

ciclo tras 60 minutos, la secadora se apagará de forma

automática.

4 Botones de opciones de ciclo

Los botones de opciones le permiten seleccionar opciones de

ciclo adicionales. Algunos botones también le permiten activar

funciones especiales si se los mantiene presionados durante

3 segundos.

5 Pantalla de visualización de tiempo y estado

La pantalla muestra los ajustes, el tiempo restante estimado,

las opciones y los mensajes de estado de su secadora.

6 Botones MORE TIME/LESS TIME (Más tiempo/Menos

tiempo)

Use estos botones con los ciclos Time Dry y MANUAL DRY

para ajustar el tiempo de secado. Presione el botón More

Time para aumentar el tiempo del ciclo manual seleccionado

en intervalos de 1 minuto; presione el botón Less Time para

disminuir el tiempo del ciclo en intervalos de 1 minuto.

7 Botones de modificación de ciclo

Use estos botones para seleccionar los ajustes de ciclo

deseados para el ciclo seleccionado. Los ajustes actuales se

muestran en la pantalla. Presione el botón de la opción para

seleccionar otros ajustes.

MFL67731095_sp_161110.indd 38 2016-11-10 �� 6:14:52

39FUNCIONAMIENTO

Español

811910

1213

8 Custom PGM (Programa personalizado)

Si usted usa una combinación especial de ajustes con

frecuencia, puede guardar estos ajustes como un programa

personalizado.

9 Indicador del sistema de detección de bloqueo del

conducto Flow Sense™

El sistema de detección de bloqueo del conducto Flow

Sense™ detecta y alerta en el caso de que haya bloqueos en

los conductos domésticos que reduzca el flujo de escape de

la secadora. El mantenimiento de un sistema de escape limpio

mejora la eficacia de funcionamiento y ayuda a minimizar las

llamadas al servicio técnico, lo que le permite ahorrar dinero.

10 Recordatorio de limpieza de filtro

La pantalla indicará Clean Filter (Limpiar filtro) cuando la

secadora está encendida como recordatorio para revisar el

filtro. Se apaga cuando se presiona el botón START/PAUSE.

11 Indicador de fin de ciclo con recordatorio de

verificación de filtro

Esta parte de la pantalla muestra la etapa del ciclo de secado

que se está llevando a cabo actualmente (Dry, Cool).

12 Tiempo restante estimado

Esta pantalla muestra el tiempo restante estimado de los ciclos

SENSOR DRY o el tiempo restante efectivo de los ciclos Time

Dry o MANUAL DRY.

NOTA

El tiempo del ciclo en los ciclos SENSOR DRY puede

variar, ya que la secadora vuelve a calcular el tiempo de

secado para obtener óptimos resultados.

13 Indicador de Wi-Fi

Cuando el electrodomestico este conectado a Internet a traves

de la red Wi-Fi de su hogar, aparecera este indicador.

MFL67731095_sp_161110.indd 39 2016-11-10 �� 6:14:52

40 FUNCIONAMIENTO

Guía de ciclos

Ciclo Tipo de tela Nivel de

secado Temp. Tiempo

Más

tiempo/

Menos

tiempo

Anti-

bac-

terial

Cuidado

arrugas

Sonido

secado

húmedo

ahorro

energía

Ropa de

cama

(Bedding)

Acolchados, almohadas,

camisas.

Normal seco Media 55

Regulable

Secado

Intenso

(Heavy Duty)

Vaqueros, prendas pesadas. Normal seco Alta 54

Regulable

Normal

(Normal) Ropa de trabajo, pana, etc. Normal seco Media Elec : 57

Gas : 63

Regulable

Planchado

Perm.

(Perm. Press)

Prendas sintéticas, planchado

permanente.

Normal seco Baja 32

Regulable

Delicado

(Delicates) Lencería, sábanas, blusas Normal seco Baja 28

Regulable

Secado

Rápido

(Speed Dry)

Para poca carga con tiempos de

secado cortos. Auto Alta 25

Regulable Regulable

Secado Por

Aire

(Air Dry)

Para prendas que no precisan

calor, por llevar plástico o goma Apagado Sin Calor 30

Regulable

= configuración por defecto

= opción permisible de

MFL67731095_sp_161110.indd 40 2016-11-10 �� 6:14:53

41FUNCIONAMIENTO

Español

Ciclos de secado con sensor (sensor dry)

Los ciclos de secado con sensor utilizan el sistema exclusivo

de sensor doble de LG para detectar y comparar el nivel de

humedad en las prendas y en el aire, y programar el tiempo

de secado del modo necesario para asegurar resultados

superiores. La secadora ajusta automáticamente el nivel de

sequedad y temperatura del ajuste recomendado para cada

ciclo. El tiempo restante estimado se mostrará en la pantalla.

NOTA

Para proteger sus prendas, no todos los niveles,

temperatura u opciones están disponible con cada ciclo.

Consulte la guía de ciclos para los detalles.

Descarga

Si ha descargado un ciclo a través de la aplicación LG Smart

ThinQ, el mismo se almacenará en la posición de ciclo

descargado. Escoja el ciclo descargado para ponerlo en

funcionamiento.

Ciclos de secado manual (manual dry)

Use los ciclos de secado manual para seleccionar una

cantidad especifica de tiempo y temperatura de secado.

Cuando se selecciona el ciclo de secado manual, la pantalla

de Tiempo Restane Estimado (Estimated Time Remaining)

muestra el tiempo restante real en su ciclo. Puede cambiar el

tiempo real en el ciclo apretando Más Tiempo (More Time) o

Menos Tiempo (Less Time).

Protocol P154

Sanitization Performance of

Residential Clothes dryer

CERTIFICADO POR NSF/P154

NSF International (anteriormente, National Sanitation

Foundation, Fundación Nacional de Saneamiento), certifica

que el ciclo de desinfección Anti Bacterial reduce el 99,9%

de las bacterias presentes en la colada y que no se transmitirá

ninguna bacteria a la siguiente carga.

•Los ajustes predeterminados para el ciclo Anti Bacterial

son temperatura Alta(High) y secado Muy Seco(Very Dry).

Estos ajustes predeterminados no se pueden cambiar.

•NO utilice este ciclo para prendas o tejidos delicados.

MFL67731095_sp_161110.indd 41 2016-11-10 �� 6:14:53

42 FUNCIONAMIENTO

Ajustes y opciones de ciclo

Botones de modicación de ciclo

Los ciclos SENSOR DRY tienen ajustes predefinidos que

se seleccionan de manera automática. Los ciclos MANUAL

DRY tienen ajustes predeterminados, pero también pueden

personalizarse a través de los botones de modificación de

ciclo. Presione el botón de la opción deseada para visualizar y

seleccionar otros ajustes.

Dry Level

Selecciona el nivel de sequedad para el ciclo. Presione el

botón Dry Level repetidas veces para deslizarse por los

ajustes disponibles.

•Esta opción solo está disponible con los ciclos SENSOR

DRY.

•La secadora ajustará el tiempo del ciclo de forma

automática. Si se selecciona More Dry o Very Dry aumentará

el tiempo del ciclo, mientras que Less Dry o Damp Dry

disminuirá el tiempo del ciclo.

•Use un ajuste Less Dry o Damp Dry para las prendas que

desee planchar.

Temp.

Regula el ajuste de temperatura. Esto permite el cuidado

preciso de sus tejidos y prendas. Presione el botón Temp.

repetidas veces para deslizarse por los ajustes disponibles.

Time Dry

Permite seleccionar el tiempo de secado de forma manual,

de 20 a 60 minutos, en incrementos de 10 minutos. Use esta

opción para cargas pequeñas o para eliminar arrugas.

More Time/Less Time

Use los botones More Time/Less Time para aumentar o

disminuir el tiempo de secado de un ciclo MANUAL DRY en

incrementos de 1 minuto.

Signal (Option)

Presione el botón Signal (Option) repetidas veces para

modificar el volumen o para encender o apagar los tonos de

los botones y la melodía de fin de ciclo.

Botones de opciones de ciclo

Su secadora cuenta con varias opciones de ciclo adicionales

para personalizar los ciclos y satisfacer sus necesidades

individuales. Algunos botones de opciones también incorporan

una función especial (ver la siguiente página para obtener más

detalles) que puede activarse al mantener presionado el botón

de dicha opción durante 3 segundos.

Para añadir opciones de ciclo a un ciclo:

1Encienda la secadora y gire la perilla para seleccionar el

ciclo deseado.

2Use los botones de ajuste de ciclo para fijar los ajustes

para ese ciclo.

3Presione los botones de opciones de ciclo para añadir la

opción deseada. Aparecerá un mensaje de confirmación

en la pantalla.

4Presione el botón START/PAUSE para iniciar el ciclo. La

secadora iniciará de forma automática.

Wrinkle Care

Al seleccionar esta opción, la secadora hará un centrifugado

periódico por un período de hasta 3 horas después del ciclo

seleccionado o hasta que se abra la puerta. Esto ayuda a

prevenir la formación de arrugas cuando no le sea posible

retirar las prendas de la secadora inmediatamente.

Damp Dry Signal

Con esta opción, la secadora le indicará cuando la carga esté

aproximadamente 80 % seca. Esta función le permite retirar

las prendas livianas que se secan más rápidamente o las que

desee planchar o colgar mientras aún se encuentren húmedas.

MFL67731095_sp_161110.indd 42 2016-11-10 �� 6:14:53

43FUNCIONAMIENTO

Español

Funciones especiales

Algunos botones de opciones de ciclo también activan

funciones secundarias. Estas funciones especiales están

indicadas con un asterisco (*). Mantenga presionado el botón

de opción que indica la función especial para activarla.

Drum Light (Iluminación del tambor)

El tambor está equipado con una luz LED azul que se

ilumina cuando la secador es encendida. La luz de apaga

automáticamente cuando la puerta se cierra y el ciclo inicia.

Para encender la luz durante el ciclo, presione el botón de

DRUM LIGHT (Iluminación de tambor). La luz del tambor se

iluminará y luego se apagará automáticamente después de

cuatro minutos.

* Control Lock (Bloqueo de control)

Use esta opción para evitar un uso no deseado de la secadora

o para evitar modificaciones en los ajustes de ciclo mientras la

secadora está en funcionamiento.

Mantenga presionado el botón con la indicación Control Lock

durante 3 segundos para activar o desactivar la función Control

Lock. Se mostrará el icono Control Lock en la pantalla y se

desactivarán todos los controles, excepto el botón POWER.

NOTA

Una vez que se fija, la función Control Lock permanece

activa hasta que se desactive de forma manual. Se

debe desactivar la función Control Lock para ejecutar

otro ciclo.

Para desactivar Control Lock, mantenga

presionado el botón

Control Lock

durante 3 segundos.

Energy Saver (sur certains modèles)

Esta opción ayuda a reducir el consumo de energía en el ciclo

Normal según el tamaño de la carga.

Cuando se seleccione el ahorro de energia, el ciclo comienza

con una seccion de secado por aire y se aumenta el tiempo de

secado.

NOTA

La opción Energy Saver se activa de forma

predeterminada en el ciclo Normal. Puede desactivar la

opcion de ahorro de energia para un ciclo Normal mas

rapido que comienza con secado caliente.

* Activado/Desactivado por defecto (Default On/Off)

Esta opción permite la configuración de Ahorro de Energía

para ser cambiados.

Para ejecutar un ciclo Normal y sin la opción de Ahorro de

Energía, mantengapresionado durante tres segundos el botón

de Ahorro de Energía.

En la pantalla aparece Activado o Desactivado.

Custom PGM

Si usted usa una combinación especial de ajustes con

frecuencia, puede guardar estos ajustes como un programa

personalizado.

Para guardar un programa personalizado:

1Encienda la secadora y gire la perilla para seleccionar el

ciclo deseado.

2Use los botones de ajuste de ciclo para configurar los

ajustes para ese ciclo.

3Presione los botones de opciones de ciclo para añadir la

opción deseada. Aparecerá un mensaje de confirmación

en la pantalla.

4Mantenga presionado el botón Custom PGM durante

3 segundos.

NOTA

Puede guardar solo un programa personalizado por

vez. Si mantiene presionado el botón Custom PGM, se

rescribirá el programa personalizado guardado.

Para recuperar un programa personalizado:

1Encienda la secadora.

2Presione el botón Custom PGM.

3Presione el botón START/PAUSE para iniciar el ciclo.

MFL67731095_sp_161110.indd 43 2016-11-10 �� 6:14:53

44 FUNCIONAMIENTO

FUNCIONES INTELIGENTES

Instalación de la aplicación

Busque la aplicación LG Smart ThinQ en el Google Play

Store con un teléfono inteligente. Siga las instrucciones para

descargar e instalar la aplicación.

Registro del producto

1Inicie la aplicación LG Smart ThinQ con un teléfono

inteligente.

2Cree una cuenta e inicie sesión.

3Seleccione Registrar.

4Seleccione Secadora de carga superior.

5Siga las instrucciones del teléfono inteligente para

registrar el electrodoméstico y conectarlo a una red Wi-

Fi.

• Para verificar la conexión Wi-Fi, compruebe que

el icono del Wi-Fi( ) del panel de control esté

encendido.

NOTA

•LG Smart ThinQ no se hace responsable de problemas,

fallos, mal funcionamiento o errores causados por la

conexión de la red.

•El equipo solo es compatible con redes Wi-Fi de 2,4

GHz.

•Si el electrodoméstico tiene problemas para conectarse

a la red Wi-Fi, podría estar demasiado lejos del router.

Adquiera un repetidor de Wi-Fi (amplificador de

cobertura) para mejorar la potencia de la señal Wi-Fi.

•La conexión Wi-Fi podría no funcionar o ser

interrumpida debido al entorno de red doméstica.

•Según el proveedor de servicios de Internet, la conexión

de la red puede no funcionar correctamente.

•El entorno inalámbrico circundante puede hacer que el

servicio de red inalámbrica funcione con lentitud.

•Esta información está actualizada en el momento de su

publicación.

•La aplicación está sujeta a cambios con fines de mejora

del electrodoméstico sin previo aviso para los usuarios.

Uso de la función Wi-Fi

Comuníquese con el electrodoméstico desde un teléfono

inteligente utilizando funciones inteligentes.

Uso de la aplicación

1Seleccione el electrodoméstico en la aplicación.

2Seleccione el menú de la parte superior derecha para

acceder a ajustes y funciones.

Ciclo de Secadora (Inicio remoto +

Descargar ciclo)

Inicio remoto

Use un teléfono inteligente para controlar el electrodoméstico

de forma remota. O controle el funcionamiento del ciclo para

ver el tiempo restante del mismo.

NOTA

•Primero debe registrar el electrodoméstico y conectarse

a una puerta de enlace para poder usar la función Inicio

remoto.

Uso del Inicio remoto

1Mantenga presionado el botón INICIO REMOTO. El LED

remoto del panel de control se iluminará.

2Inicie un ciclo desde la aplicación en un teléfono

inteligente. Si el ciclo no comienza, la máquina esperará

para iniciar el ciclo hasta que se apague o se desactive

el modo Inicio remoto.

Descargar ciclo

Descargue ciclos nuevos y especiales que no están incluidos

en los ciclos básicos del electrodoméstico.

Los electrodomésticos correctamente registrados pueden

descargar una amplia variedad de ciclos especiales específicos

del electrodoméstico.

Solo es posible almacenar un ciclo en el electrodoméstico

cada vez. Cuando Descargar ciclo finalice en la Secadora,

el producto conservará el ciclo descargado hasta que se

descargue un nuevo ciclo.

NOTA

•Primero debe registrar el electrodoméstico y conectarse

a una puerta de enlace para poder usar la función

Descargar ciclo.

MFL67731095_sp_161110.indd 44 2016-11-10 �� 6:14:53

45FUNCIONAMIENTO

Español

Alertas push (Mensaje inteligente)

Cuando finaliza el ciclo o el electrodoméstico tiene algún

problema, puede recibir notificaciones “push” en un teléfono

inteligente.

NOTA

•Primero debe registrar el electrodoméstico y conectarse

a una puerta de enlace para poder usar la función

Alertas push.

Smart Diagnosis™

Esta función proporciona información útil para diagnosticar y

solucionar problemas del electrodoméstico según el patrón de

uso.

NOTE

•Primero debe registrar el electrodoméstico y conectarse

a una puerta de enlace para poder usar la función

Smart Diagnosis.

Monitoreo de energía

El uso que hace la Secadora de la energía está afectado por el

ciclo y las opciones, por lo que es posible que observe algunos

cambios en el uso de la energía según el ciclo utilizado.

NOTA

•Primero debe registrar el electrodoméstico y conectarse

a una puerta de enlace para poder usar la función

Monitoreo de energía.

MFL67731095_sp_161110.indd 45 2016-11-10 �� 6:14:53

46 MANTENIMIENTO

MANTENIMIENTO

Limpieza regular

ADVERTENCIA

Para reducir el riesgo de incendio, descargas eléctricas

o lesiones personales al usar este equipo, siga las

precauciones básicas, incluso lo siguiente:

•Desenchufe la secadora antes de la limpieza para

evitar el riesgo de descargas eléctricas. Si no se

cumple con esta advertencia, se podrán producir

lesiones graves, incendios, descargas eléctricas o la

muerte.

•Al limpiar la secadora, nunca utilice sustancias

químicas fuertes, limpiadores abrasivos ni

solventes. Dañarán su acabado.

Limpieza del exterior

El mantenimiento adecuado de su secadora puede prolongar

su vida útil. La parte exterior de la máquina puede limpiarse

con agua tibia y un detergente para el hogar suave, no

abrasivo. Limpie inmediatamente cualquier derrame con un

paño suave y húmedo.

NOTA

•No use alcohol metílico, solventes ni productos

similares.

•Nunca use limpiadores abrasivos o de lana metálica;

pueden dañar la superficie.

Limpieza del interior

Limpie con un paño alrededor de la abertura y el sello de

la puerta con un paño suave y húmedo para prevenir la

acumulación de pelusa y polvo que podrían dañar el sello de la

puerta.

Limpie la ventana con un paño suave humedecido con agua

tibia y un detergente para el hogar suave, no abrasivo; luego,

seque con un paño.

Se puede limpiar el tambor de acero inoxidable con un

limpiador para acero inoxidable convencional según las

especificaciones del fabricante. Nunca use limpiadores

abrasivos ni de lana metálica; pueden rayar o dañar la

superficie.

Limpieza alrededor de la secadora y

debajo de ella

Aspire la pelusa y el polvo alrededor de la secadora y debajo

de ella con regularidad. Se debe revisar que los conductos

de ventilación no tengan acumulación de pelusa y se deben

limpiar, al menos, una vez por año. Si se percibe una reducción

notoria del flujo de aire o del desempeño de secado, revise los

conductos de inmediato para verificar que no estén bloqueados

ni tengan obstrucciones.

Mantenimiento de los conductos

Se deben revisar los conductos de ventilación para verificar

que no tengan acumulación de pelusa una vez por mes y se

deben limpiar, al menos, una vez por año. Si se percibe una

reducción notoria del flujo de aire o del desempeño de secado,

revise los conductos de inmediato para verificar que no estén

bloqueados ni tengan obstrucciones. Llame a un técnico

calificado o a un proveedor de servicios de mantenimiento.

Limpieza del ltro de pelusa

Limpie siempre el filtro de pelusa después de cada ciclo.

Filtro de pelusa

Para limpiarlo, abra la puerta de la secadora y tire del filtro de

pelusa hacia arriba. Luego:

1En el caso de una limpieza diaria, con los dedos, haga

rodar las pelusas para retirarlas del filtro.

2Aspire el filtro de pelusa.

3Si el filtro de pelusa se ha ensuciado mucho o se ha

obstruido con suavizante de ropa, lávelo en agua tibia

jabonosa y déjelo secar completamente antes de volverlo

a colocar.

NOTA

NUNCA haga funcionar la secadora sin haber colocado

antes el filtro de pelusa. NUNCA haga funcionar la

secadora con un filtro de pelusa húmedo.

MFL67731095_sp_161110.indd 46 2016-11-10 �� 6:14:54

47SOLUCIÓN DE PROBLEMAS

Español

SOLUCIÓN DE PROBLEMAS

Preguntas frecuentes

P: Cuando presiono un botón, ¿por qué la secadora emite un pitido y luego no sucede nada?

R: La función Control Lock está activada. Para desactivar Control Lock, encienda la secadora y, luego, mantenga

presionado el botón con la indicación *Control Lock en él o debajo de él durante 3 segundos.

P: ¿Por qué la secadora tarda tanto tiempo en secar la ropa?

R: Un adecuado flujo de aire es esencial para la eficacia del funcionamiento de las secadoras de ropa. Un filtro de

pelusa lleno de pelusa o tapado con una capa de residuos de suavizante para ropa puede reducir el flujo de aire a

tal punto que el tiempo de secado puede incrementarse en gran medida. Otro factor que afecta el tiempo de secado

es el sistema de escape de su casa. Un sistema de escape sucio y repleto de pelusa o demasiado extenso debe ser

limpiado o reparado por un profesional.

P: ¿Por qué la secadora se inicia sola cada pocos minutos?

R: Así es como funciona la función Wrinkle Care. La secadora funciona por poco tiempo cada pocos minutos durante

un período de hasta 3 horas después de que finaliza el ciclo. Esta función está diseñada para ayudar a prevenir la

formación de arrugas cuando la secadora no se descarga de inmediato luego de que el ciclo finaliza.

MFL67731095_sp_161110.indd 47 2016-11-10 �� 6:14:54

48 SOLUCIÓN DE PROBLEMAS

Antes de llamar al servicio técnico

Su secadora está equipada con un sistema de monitoreo de errores automático para la detección y el diagnóstico de problemas en

una etapa temprana. Si su secadora no funciona correctamente o no funciona en absoluto, consulte la siguiente información antes

de llamar al servicio técnico.

Funcionamiento

Problema Causa posible Soluciones

El indicador Flow Sense

permanece activo después

de haber limpiado la

obstrucción en el sistema

de ventilación.

Luego de haber limpiado la obstrucción,

el sistema Flow Sense

requiere

múltiples ciclos consecutivos para

determinar que el valor de rendimiento

ha mejorado antes de que el indicador

Flow Sense

vuelva a iniciarse.

Si el indicador Flow Sense

permanece activo

durante más de cinco ciclos tras haber limpiado

la obstrucción, llame al servicio técnico.

La secadora no se

enciende.

El cable de alimentación no está bien

enchufado.

Asegúrese de que el enchufe esté conectado

firmemente en una toma de corriente con

conexión a tierra que coincida con la placa de

datos de servicio.

Se ha quemado el fusible de la casa, se

ha disparado el disyuntor o ha habido

un corte de energía.

Restablezca el disyuntor o reemplace el fusible.

No aumente la capacidad del fusible. Si el

problema es una sobrecarga del circuito, solicite

los servicios de un electricista calificado.

La secadora no calienta. Se ha quemado el fusible de la casa, se

ha disparado el disyuntor o ha habido

un corte de energía.

Restablezca el disyuntor o reemplace el fusible.

No aumente la capacidad del fusible. Si el

problema es una sobrecarga del circuito, solicite

los servicios de un electricista calificado.

NOTA

A causa del diseño de las secadoras

eléctricas, es posible que un problema de

circuito permita que la secadora funcione sin

calor.

El suministro o el servicio de gas están

apagados (solo para modelos de gas).

Verifique que las válvulas de corte del suministro

de gas de la secadora y de la casa estén abiertas

por completo. Incluso si no se está suministrando

gas a la secadora, esta funcionará y mostrará

códigos de error. Verifique que los otros

aparatos de gas de la casa estén funcionando

normalmente.

La opción de ahorro de energia (Energy

Saver) está seleccionada (sur certains

modèles)

Si utiliza el ciclo Algodon/Normal, desactive

la opcion de ahorro de energia. La opcionde

ahorro de energia se selecciona de forma

predeterminada y permite reducir elconsumo de

energia, ya que incorpora una seccion de secado

por aire al comienzo delciclo. Es normal que

sienta que la secadora no calienta al comienzo

delciclo cuando elmodo de ahorro de energia

esta seleccionado.

La pantalla muestra el

código de error nP

El cable de alimentación de la

secadora eléctrica no está conectado

Correctamente o el Suministro eléctrico

de la casa no es el correcto.

Verifique el suministro de energía o la conexión

del cable de alimentación con el bloque de

bornes.

La pantalla muestra el

código de error gAS

Se ha apagado el suministro o servicio

de gas(solo modelos a gas).

Confirme que la válvula de corte de gas de

la vivienda y la válvula de corte de gas de la

secadora estén completamente abiertas.

MFL67731095_sp_161110.indd 48 2016-11-10 �� 6:14:55

49SOLUCIÓN DE PROBLEMAS

Español

Problema Causa posible Soluciones

La ropa tarda demasiado

tiempo en secarse.

Los conductos de escape están

bloqueados, sucios o el tendido de los

conductos es demasiado extenso.

Verifique que los conductos de escape se

encuentren configurados correctamente y no

tengan desechos, pelusa ni obstrucciones.

Asegúrese de que los reguladores de tiro de la

pared exterior se abran adecuadamente y no

estén bloqueados, atascados ni dañados.

La carga no está clasificada

correctamente.

Separe las prendas pesadas de las livianas.

Las prendas más grandes y pesadas tardan

más tiempo en secarse. Una carga con prendas

pesadas y livianas puede engañar al sensor

porque las prendas livianas se secan más rápido.

La ropa tarda demasiado

tiempo en secarse.

Carga grande de tejidos pesados. Los tejidos pesados tardan más tiempo en

secarse, ya que tienden a retener más humedad.

Para ayudar a reducir y mantener tiempos de

secado más constantes para tejidos pesados

y de mayor tamaño, separe estas prendas en

cargas más pequeñas de un tamaño similar.

No se han ajustado adecuadamente los

controles de la secadora.

Use los ajustes de control adecuados para el

tipo de carga que esté secando. Algunas cargas

requieren un ajuste en la configuración de nivel

de secado para un secado adecuado.

Es necesario limpiar el filtro de pelusa. Elimine la pelusa del filtro antes de cada carga.

Una vez que haya eliminado las pelusas,

sostenga el filtro a contraluz para ver si está

sucio o tapado. Con algunas cargas que

producen mucha pelusa, como toallas de baño

nuevas, puede ser necesario pausar el ciclo y

limpiar el filtro durante el ciclo.

Se ha quemado el fusible de la casa, se

ha disparado el disyuntor o ha habido

un corte de energía.

Restablezca el disyuntor o reemplace el fusible.

No aumente la capacidad del fusible. Si el

problema es una sobrecarga del circuito, solicite

los servicios de un electricista calificado.

NOTA

A causa del diseño de las secadoras

eléctricas, es posible que un problema de

circuito permita que la secadora funcione sin

calor.

La secadora está sobrecargada. Divida las cargas grandes en cargas más

pequeñas para realizar el secado.

La secadora tiene muy poca carga. Si está secando una carga muy pequeña, añada

algunas prendas adicionales para asegurar una

acción de giro apropiada. Si la carga es muy

pequeña y está utilizando los ciclos SENSOR

DRY, es posible que el control electrónico no

detecte correctamente el nivel de sequedad

de la carga y se apague antes de tiempo. Use

la función TIME DRY o agregue ropa húmeda

adicional a la carga.

MFL67731095_sp_161110.indd 49 2016-11-10 �� 6:14:55

50 SOLUCIÓN DE PROBLEMAS

Problema Causa posible Soluciones

La ropa tarda demasiado

tiempo en secarse.

La opción de ahorro de energia (Energy

Saver) está seleccionada (sur certains

modèles)

Si utiliza el ciclo Algodon/Normal, desactive la

opcion de ahorro de energia. Esta opcion permite

reducir el consumo de energia, ya que incorpora

una seccion de secado poraire al comienzo del

ciclo.

El tiempo de secado

no es constante.

Los ajustes de calor, el tamaño de la

carga o la humedad de la ropa no son

constantes.

El tiempo de secado de una carga variará según

el ajuste de calor, el tipo de calor utilizado

(eléctrico, gas natural o gas LP), el tamaño de la

carga, el tipo de tejido, el nivel de humedad de

las prendas y la condición de los conductos de

escape y el filtro de pelusa. Incluso una carga

desequilibrada en una lavadora puede producir

un centrifugado deficiente, lo que resulta en ropa

más húmeda que tarda más tiempo en secarse.

MFL67731095_sp_161110.indd 50 2016-11-10 �� 6:14:55

51SOLUCIÓN DE PROBLEMAS

Español

Rendimiento

Problema Causa posible Soluciones

Manchas de grasa o

suciedad en la ropa.

No se usó correctamente el suavizante

de ropa.

Confirme y siga las instrucciones provistas por el

fabricante del suavizante.

Se están secando juntas ropa limpia y

sucia.

Use la secadora para secar prendas limpias

solamente. La suciedad de la ropa sucia puede

transferirse a la ropa limpia en la misma carga o

en cargas posteriores.

La ropa no se lavó ni se enjuagó

correctamente antes de colocarse en la

secadora.

Las manchas de la ropa seca pueden ser

manchas que no se eliminaron durante el

proceso de lavado. Asegúrese de que la ropa

esté completamente limpia o enjuagada de

acuerdo con las instrucciones de su lavadora

y su detergente. Algunos tipos de suciedad

requieren un tratamiento previo antes de lavarse.

La ropa está arrugada. La ropa se secó durante demasiado

tiempo (secado excesivo).

El secado excesivo de la ropa puede dar como

resultado ropa arrugada. Intente seleccionar un

tiempo de secado menor o un ajuste LESS DRY

y retire las prendas cuando aún tengan un poco

de humedad.

La ropa se dejó en la secadora durante

demasiado tiempo después de que el

ciclo acabó.

Use la opción WRINKLE CARE. Esta función

volteará la ropa cada pocos minutos en un

período de hasta 3 horas para ayudar a prevenir

la formación de arrugas.

La ropa se encoge. No se siguen las instrucciones de

cuidado de la prenda.

Para evitar que la ropa se encoja, consulte y

respete siempre las instrucciones de cuidado

de los tejidos. Algunos tejidos se encogen

naturalmente cuando se los lava. Otros tejidos se

pueden lavar, pero se encogen cuando se secan

en una secadora. Use un ajuste de calor bajo o

sin calor.

Pelusa en las prendas. No se limpió bien el filtro de pelusa. Elimine la pelusa del filtro antes de cada

carga. Una vez que haya eliminado las

pelusas, sostenga el filtro a contraluz para ver

si está sucio o tapado. Si se ve sucio, siga

las instrucciones para limpiarlo. Con algunas

cargas que producen mucha pelusa, puede ser

necesario limpiar el filtro durante el ciclo.

La ropa no se clasificó correctamente. Algunos tejidos producen pelusas (p. ej.: una

toalla de algodón peluda blanca) y deben secarse

separadas de prendas que atrapen pelusa (p. ej.:

un par de pantalones de lino negro).

Pelusa en las prendas. Ropa con exceso de estática. Use un suavizante de ropa para reducir la

electricidad estática. Asegúrese de seguir las

instrucciones del fabricante. El exceso de secado

de la ropa puede producir una acumulación

de estática. Ajuste las configuraciones y utilice

un tiempo de secado menor o use los ciclos

SENSOR DRY.

La secadora está sobrecargada. Divida las cargas muy grandes en cargas más

pequeñas para realizar el secado.

Pañuelos de papel, papeles, etc., en los

bolsillos.

Revise bien los bolsillos antes de lavar y secar la

ropa.

MFL67731095_sp_161110.indd 51 2016-11-10 �� 6:14:55

52 SOLUCIÓN DE PROBLEMAS

Problema Causa posible Soluciones

Exceso de estática en la

ropa después del secado.

No se usó suavizante de ropa o no se

lo usó adecuadamente.

Use suavizante de ropa o la opción STATIC

SHIELD, si su secadora la incluye, para reducir

la electricidad estática. Asegúrese de seguir las

instrucciones del fabricante.

La ropa se secó durante demasiado

tiempo (secado excesivo).

El exceso de secado de la ropa puede producir

una acumulación de estática. Ajuste las

configuraciones y utilice un tiempo de secado

menor o use los ciclos AUTO DRY. Seleccione

un ajuste LESS DRY en los ciclos SENSOR DRY

si fuera necesario.

Secado de telas sintéticas, planchado

permanente o combinación de

materiales sintéticos.

Estos tejidos tienden a acumular estática

naturalmente. Intente usar un suavizante de ropa

o use el ajuste LESS DRY y/o ajustes de tiempo

menores en TIME DRY.

La ropa tiene manchas de

humedad después de un

ciclo SENSOR DRY.

Carga demasiado grande o demasiado

pequeña.

Una sola prenda grande, como una

sábana o una colcha.

Si las prendas están muy apretadas o son

demasiado escasas, el sensor puede tener

problemas para leer el nivel de sequedad de la

carga. Use un ciclo Time Dry para las cargas

muy pequeñas.

Las prendas más grandes y voluminosas, como

las sábanas o las colchas, a veces pueden

enroscarse ente ellas y formar una gran bola

de tela. Las capas externas se secarán y los

sensores las registrarán, mientras que el centro

permanecerá húmedo. Cuando seque una sola

prenda voluminosa, puede ayudar pausar el

ciclo una o dos veces y disponer de otro modo la

prenda para desenroscarla y exponer las áreas

húmedas.

Para secar algunas prendas húmedas de una

carga muy grande o en el caso de que haya

algunas manchas de humedad en una sola

prenda voluminosa luego de que un ciclo del

sensor haya terminado, limpie la trampa de

pelusa y seleccione un ciclo Time Dry para

terminar de secar las prendas.

MFL67731095_sp_161110.indd 52 2016-11-10 �� 6:14:55

53SOLUCIÓN DE PROBLEMAS

Español

Códigos de error

Problema Causa posible Soluciones

Código de error: tE1 a tE7. Falla del sensor de temperatura. Apague la secadora y llame al servicio técnico.

La pantalla muestra el

código de error: PS (solo

para secadoras eléctricas).

El cable de alimentación no está bien

conectado.

Revise la conexión del cable de alimentación al

bloque de bornes.

* El indicador de Flow

Sense

muestra cuatro

barras durante el ciclo de

secado o la pantalla indica

"d80" después del secado.

* Esta luz de advertencia

no se debe a una falla

de la secadora y no está

cubierta por la garantía de

la secadora. Comuníquese

con un servicio de limpieza

de tuberías para que

limpien e inspeccionen su

sistema de escape.

El sistema de escape es muy extenso o

tiene muchas vueltas u obstrucciones.

Instale un tendido de conductos más corto o más

recto. Consulte las Instrucciones de instalación

para obtener más detalles.

Hay un bloqueo parcial de los

conductos debido a la acumulación de

pelusa u otro objeto extraño.

Deben revisarse o limpiarse los conductos de

inmediato. La secadora puede utilizarse en

estas condiciones, pero los tiempos de secado

serán más prolongados y el consumo de energía

aumentará.

El aparato ha detectado una

obstrucción en la ventilación exterior

de la secadora.

Si el sistema Flow Sense

detecta restricciones

en el escape, el indicador permanecerá

encendido durante 2 horas después del fin del

ciclo. Al abrir la puerta o presionar el botón

POWER, se apagará la pantalla.

El indicador Flow Sense

permanece activo después

de haber limpiado la

obstrucción en el sistema

de ventilación.

Luego de haber limpiado la

obstrucción, el sistema Flow Sense

requiere múltiples ciclos consecutivos

para determinar que el valor de

rendimiento ha mejorado antes de que

el indicador Flow Sense

vuelva a

iniciarse.

Si el indicador Flow Sense

permanece activo

durante más de cinco ciclos tras haber limpiado

la obstrucción, llame al servicio técnico.

La luz indicadora está

encendida durante el ciclo

de secado.

No se limpió bien el filtro de pelusa. Elimine la pelusa del filtro antes de cada

carga. Una vez que haya eliminado las

pelusas, sostenga el filtro a contraluz para ver

si está sucio o tapado. Si se ve sucio, siga

las instrucciones para limpiarlo. Con algunas

cargas que producen mucha pelusa, puede ser

necesario limpiar el filtro durante el ciclo.

MFL67731095_sp_161110.indd 53 2016-11-10 �� 6:14:55

54 SOLUCIÓN DE PROBLEMAS

Problema Causa posible Soluciones

La pantalla indica d90, d95. Los conductos están bloqueados en un

90 %-95 %. (El código de error “d90” o

“d95” se muestra solo durante 2 horas).

El sistema de escape de la casa está

bloqueado.

No utilice la secadora hasta que el sistema

de escape haya sido limpiado y/o reparado.

Utilizar la secadora con un escape notoriamente

restringido es peligroso y podría ocasionar un

incendio u otros daños a la propiedad.

Revise la ventilación exterior cuando la secadora

está funcionando para asegurarse de que el flujo

de aire sea potente.

Si el sistema de escape es extremadamente

largo, hágalo reparar o desviar.

Mantenga la zona alrededor de la secadora

limpia y libre de residuos.

Revise la campana de ventilación para

comprobar si está dañada o tapada con pelusas.

Asegúrese de que la zona alrededor de la

campana de ventilación esté despejada.

MFL67731095_sp_161110.indd 54 2016-11-10 �� 6:14:55

55SMART DIAGNOSIS™

Español

SMART DIAGNOSIS™

Si experimenta algún problema con su secadora, esta tiene la capacidad de transmitir datos a su teléfono inteligente a través de la

aplicación Smart Laundry de LG o a través de su teléfono al centro de atención de LG.

Smart Diagnosis™ no puede activarse a menos que su secadora se encienda presionando el botón POWER. Si su secadora no

puede encenderse, deberán resolverse los problemas sin usar Smart Diagnosis™.

Uso de Smart DiagnosisTM

Smart Diagnosis™ con su teléfono

inteligente

1Descargue la aplicación Smart Laundry & DW de LG en

su teléfono inteligente.

2Abra la aplicación Smart Laundry de LG en su teléfono

inteligente. Presione el botón con la flecha hacia la

derecha para avanzar a la siguiente página.

3Presione el botón Record de su teléfono y luego

sostenga el micrófono del teléfono cerca del logotipo de

Smart Diagnosis™ de la secadora.

4Con el teléfono en esa posición, mantenga presionado el

botón Temp. durante 3 segundos.

5Mantenga el teléfono allí hasta que la transmisión de

tonos haya terminado. La pantalla mostrará una cuenta

regresiva.

6Cuando la grabación esté completa, visualice el

diagnóstico presionando el botón Next en el teléfono.

NOTA

•Las diferencias en la calidad del llamado según la

región pueden afectar la función.

•Use un teléfono fijo para una mejor comunicación, lo

que permitirá un mejor servicio.

•Una llamada deficiente puede causar una transmisión

de datos deficiente de su teléfono a la máquina, lo que

podría producir que Smart Diagnosis

funcione mal.

Smart Diagnosis™ a través del centro

de atención

1Llame al centro de atención de LG al: (LG EE. UU.)

1-800-243-0000

(LG Canadá) 1-888-542-2623.

2Cuando el agente del centro de atención se lo indique,

sostenga el micrófono de su teléfono sobre el logotipo

Smart Diagnosis™ de la máquina. Sostenga el teléfono a

no más de una pulgada de la máquina (pero sin tocarla).

NOTA

No toque ningún otro botón ni icono de la pantalla.

3Mantenga presionados los botones Temp. durante

3 segundos.

4Mantenga el teléfono allí hasta que la transmisión de

tonos haya terminado. La pantalla mostrará una cuenta

regresiva.

5Una vez que la cuenta regresiva haya terminado y se

hayan detenido los tonos, reanude su conversación con

el agente del centro de atención, que podrá, entonces,

ayudarlo a usar la información transmitida para un

análisis.

NOTA

•Para obtener resultados óptimos, no mueva el teléfono

mientras se transmitan los tonos.

•Si el agente del centro de atención no puede obtener

una grabación precisa de los datos, es posible que le

pida que lo intente nuevamente.

MFL67731095_sp_161110.indd 55 2016-11-10 �� 6:14:56

56 GARANTÍA (EE. UU.)

GARANTÍA (EE. UU.)

Si su secadora LG (el “Producto”) fallara debido a defectos de materiales o de fabricación en el uso doméstico normal, durante

el período de garantía que se establece a continuación, LG tendrá la opción de reparar o reemplazar el producto. Esta garantía

limitada solo es válida para el comprador minorista original del producto y será vigente solo cuando se compre y use dentro de los

Estados Unidos y de los territorios estadounidenses. Se exige el comprobante de compra minorista original para solicitar servicio

por garantía según esta garantía limitada.

Período de garantía Alcance de la garantía CÓMO SE MANEJA EL SERVICIO TÉCNICO

Un (1) año a partir de la fecha de

compra minorista original Piezas y mano de obra LG suministrará las piezas y la mano de obra para reparar o

reemplazar las piezas defectuosas.

Diez (10) años a partir de la fecha

de compra minorista original Tambor de la secadora 10 años de garantía en secador de tambor, incluyendo partes y

mano de obra.

•Los productos y las piezas de repuesto están garantizados durante el tiempo restante del período original de garantía o noventa

(90) días, lo que resulte mayor.

•Los productos y las piezas de repuesto pueden ser nuevos o reparados.

ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, LO QUE INCLUYE SIN LÍMITE,

LAS GARANTÍAS DE APTITUD COMERCIAL O IDONEIDAD PARA UN FIN EN PARTICULAR. SALVO POR LAS GARANTÍAS

IMPLÍCITAS EXIGIDAS POR LA LEY, ES DE DURACIÓN LIMITADA AL PERÍODO DE GARANTÍA EXPRESA MENCIONADO

ANTERIORMENTE. NI EL FABRICANTE NI SU DISTRIBUIDOR EN LOS ESTADOS UNIDOS SERÁN RESPONSABLES DE

NINGÚN DAÑO INCIDENTAL, EMERGENTE, INDIRECTO NI PUNITIVO DE NINGÚN TIPO, LO QUE INCLUYE SIN LÍMITE,

INGRESOS O GANANCIAS PERDIDOS O CUALQUIER OTRO DAÑO CONTRACTUAL, EXTRACONTRACTUAL O DE OTRO

TIPO.

Algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, o limitaciones a la duración de la

garantía implícita, por lo que la exclusión o limitación anteriormente mencionadas podrían no corresponder en su caso. Esta

garantía le otorga derechos legales específicos y es posible que usted cuente con otros derechos que varían según el estado.

ESTA GARANTÍA LIMITADA NO CUBRE LO SIGUIENTE:

•Viajes del servicio técnico para entregar, buscar, o instalar o reparar el producto; instrucciones al cliente sobre la operación del

producto; reparación o reemplazo de fusibles o corrección de cableado o fontanería, o corrección de reparaciones/instalaciones

no autorizadas.

•Incapacidad del producto para funcionar debido a fallas e interrupciones del suministro eléctrico, o a un servicio eléctrico

inadecuado.

•Daños causados por tuberías de agua rotas o con fugas, tuberías de agua congeladas, líneas de drenaje restringidas, suministro

de agua inadecuado o interrumpido, o suministro de aire inadecuado.

•Daños resultantes de operar el producto en una atmósfera corrosiva o contraria a las instrucciones esbozadas en el manual del

propietario del producto.

•Daños al producto causados por accidentes, pestes y alimañas, rayos, viento, incendio, inundaciones o hechos de fuerza mayor.

•Daños o fallas causados por modificaciones o alteraciones no autorizadas, o si se usa para otro fin que no sea el previsto, o por

fugas de agua donde la unidad no se haya instalado correctamente.

•Daños o fallas causados por corriente o voltaje eléctricos incorrectos, o por códigos de fontanería, por uso comercial o industrial,

o por uso de accesorios, componentes o productos de limpieza consumibles no aprobados por LG.

•Daños causados por el transporte y el manejo, incluye rayas, muescas, astillado y otros daños al acabado del producto, a menos

que tales daños resulten de defectos de los materiales o de la fabricación y se informen dentro del plazo de una (1) semana de la

entrega.

•Daños o artículos faltantes a productos reacondicionados, comprados con descuento, con la caja abierta o que hayan estado en

exhibición.

•Productos cuyos números de serie originales hayan sido retirados, alterados o no se puedan determinar fácilmente. Los números

de serie y de modelo, junto con el comprobante de venta minorista original, son necesarios para validar la garantía.

•Aumentos en los costos de los servicios públicos y otros gastos adicionales de dichos servicios.

•Reparaciones cuando el producto se use de otra forma que no sea uso doméstico usual y normal (p. ej., uso comercial, en

oficinas e instalaciones recreativas) o contraria a las instrucciones esbozadas en el manual del propietario del producto.

•Costos asociados con el retiro del producto de su casa para realizar reparaciones.

•El retiro y la reinstalación del producto si está instalado en un lugar inaccesible o no está instalado de acuerdo con las

MFL67731095_sp_161110.indd 56 2016-11-10 �� 6:14:56

57GARANTÍA (EE. UU.)

Español

instrucciones de instalación publicadas, lo que incluye los manuales de instalación y del propietario de LG.

•Daños resultantes de mal uso, abuso, instalación, reparación o mantenimiento incorrectos. Una reparación incorrecta incluye el

uso de piezas no aprobadas o especificadas por LG.

El filtro está tapado.

•La secadora no calienta,

tiempo de secado

prolongado.

•Limpie el filtro de pelusa.

El conducto está tapado.

•La secadora no calienta,

tiempo de secado

prolongado.

•Limpie la campana y el

conducto.

Conducto demasiado

largo y/o con múltiples

codos.

•La secadora no calienta,

tiempo de secado

prolongado.

•Mantenga los conductos

de escape lo más cortos

que sea posible y use la

menor cantidad de codos

y curvas como le sea

posible.

Cable de alimentación mal

conectado o problema

con la toma de corriente

eléctrica.

•Sin corriente

•No calienta

•Vuelva a conectar el

cable de alimentación,

reemplace el fusible de la

casa o vuelva a iniciar el

disyuntor. Si el problema

es la toma de corriente,

es probable que necesite

llamar a un electricista.

La válvula de gas no está

abierta. (Secadora de

gas).

•No calienta

•Abra la válvula de gas.

Inversión de la puerta.

•Las instrucciones para

la inversión de la puerta

pueden encontrarse en el

manual del usuario.

El costo de la reparación o el reemplazo en estas circunstancias excluidas estará a cargo del consumidor.

PARA OBTENER SERVICIO EN GARANTÍA E INFORMACIÓN ADICIONAL

Para obtener más información sobre el producto, visite el sitio web de LG en http://www.lg.com

Para obtener ayuda sobre el uso de este producto o para programar un servicio técnico, comuníquese con LG Electronics al 1-800-

243-0000 (EE. UU.).

Para obtener más información, escriba a: LG Electronics, 201 James Record Road, Huntsville, Alabama 35813

MFL67731095_sp_161110.indd 57 2016-11-10 �� 6:14:57

LG Customer Information Center

www.lg.com

1-800-243-0000

USA

1-888-542-2623

CANADA

This product qualifies for ENERGY STAR in the “factory

default (Home Use)” setting. Changing the factory default

settings or enabling other features may increase power

consumption that could exceed the limits necessary to

qualify for ENERGY STAR .

MFL67731095_sp_161110.indd 58 2016-11-10 �� 6:14:58

LG DLE7200WE MFL67731095_en_161110 User Manual DRYER Manuals And Guides 1701234L

Navigation menu

Versions of this User Manual:

Views

Navigation
