P/No. 3828EL3003V
Before beginning installation, read these
instructions carefully. This will simplify installation
and ensure that the dryer is installed correctly and
safely. Leave these instructions near the dryer
after installation for future reference.
Antes de comenzar la instalación, lea atentamente
estas instrucciones. Esto simplificará la instalación
y asegurará que la secadora está instalada
en forma correcta y segura. Conserve estas
instrucciones cerca de la secadora luego de la
instalación para futuras consultas.
To contact LG Electronics, 24 hours a day,
7 days a week:
1-800-243-0000
Or visit us on the Web at: us.lge.com
Número telefónico de LG Electronics, las 24
horas del día, 7 días a la semana:
1-800-243-0000
O visítenos en la Web en: us.lge.com
To contact LG Electronics, 24 hours a day,
7 days a week :
1-888-LGCANADA
Or visit us on the Web at : ca.lge.com
Pour contacter LG Electronics, 24 heures
Par jour, 7 jours par semaine :
1-888-LGCANADA
Ou visitez notre site Web a l’addresse :
ca.lge.com
C
E
R
T
I
F
I
E
D
D
E
S
I
G
N
DLEX2501W
DLEX2501R
DLEX2501S
DLEX2501V
DLGX2502W
DLGX2502R
DLGX2502S
DLGX2502V
Avant de commencer à installer votre sécheuse, lisez
attentivement ces instructions. Cela simplifiera votre
installation et assurera que la sécheuse est installée
correctement et en toute sécurité. Conservez ces
instructions à proximité de la sécheuse après son
installation, pour référence future.
3828EL3003V_en.indd 1 2009.7.14 3:17:46 PM
Congratulations on your purchase
and welcome to the LG family. Your
new LG Dryer combines the most
advanced drying sensor technology
with simple operation and high
efficiency. By following the
operating and care instructions
in this manual, your dryer will
provide you with many years of
reliable service.
THANK YOU!
INSTALLATION INSTRUCTIONS
IMPORTANT: Read all installation instructions
completely before installing and operating your
dryer! ................................................................... 10
Choose the Proper Location ................................ 10

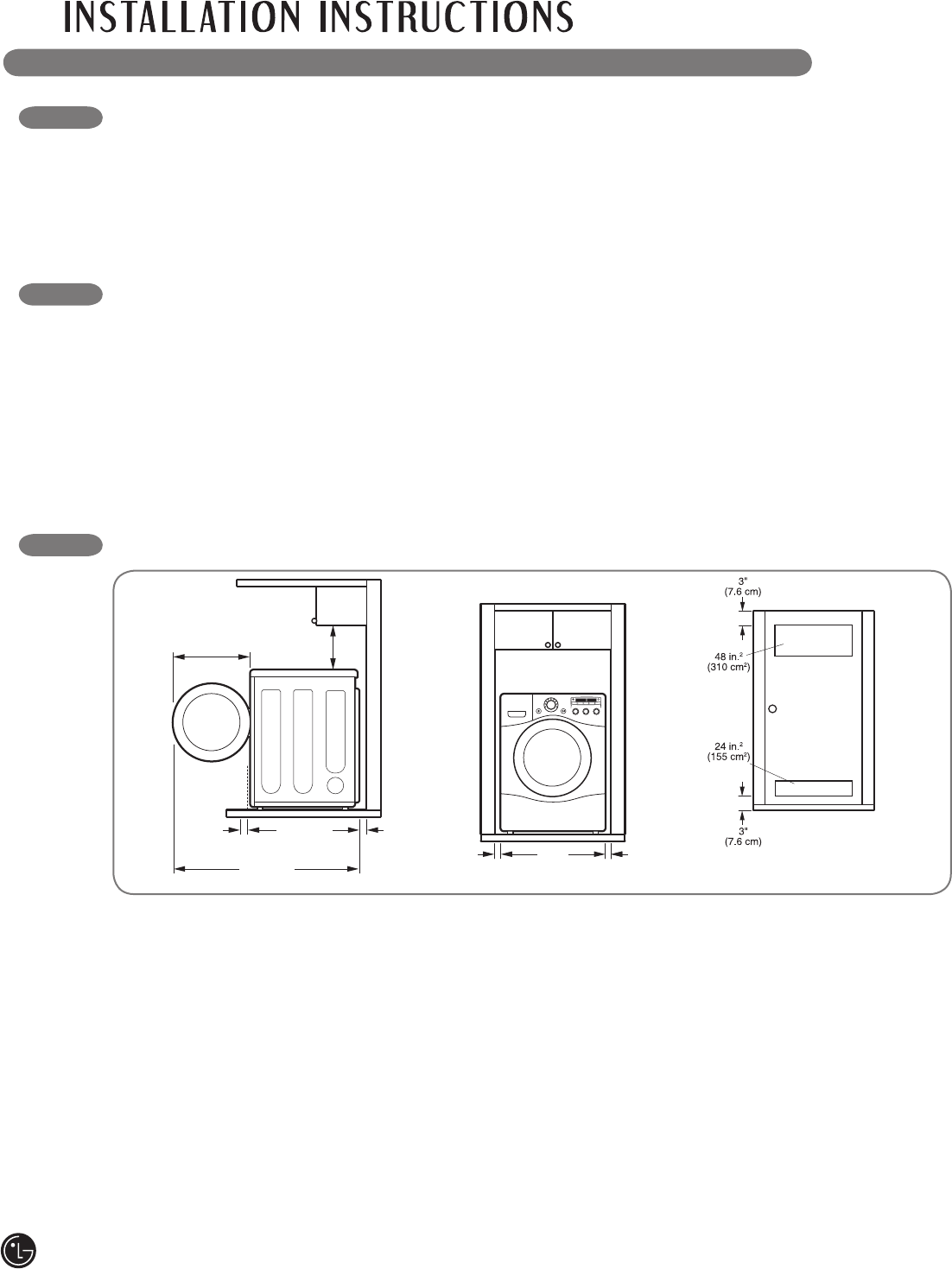

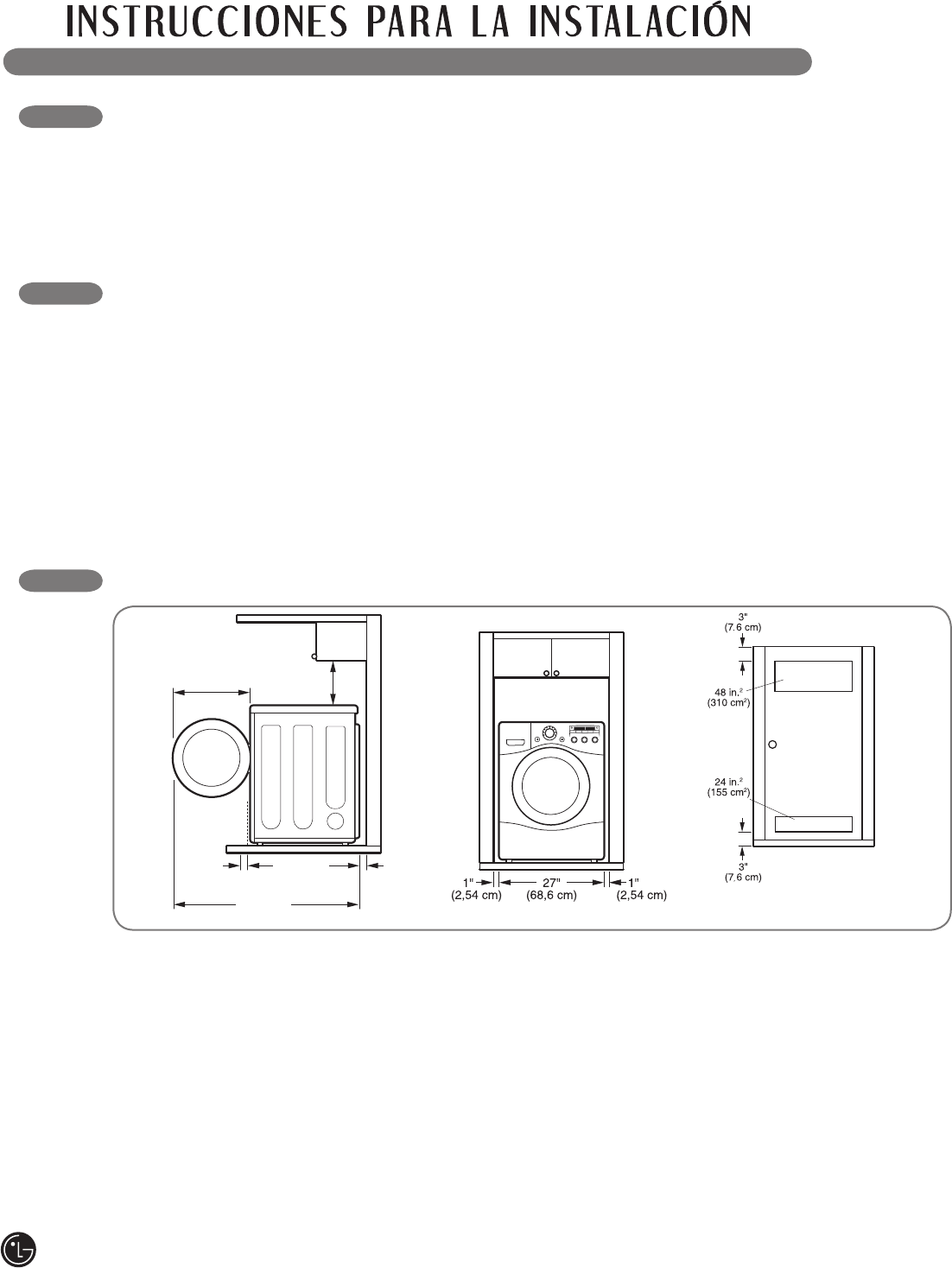

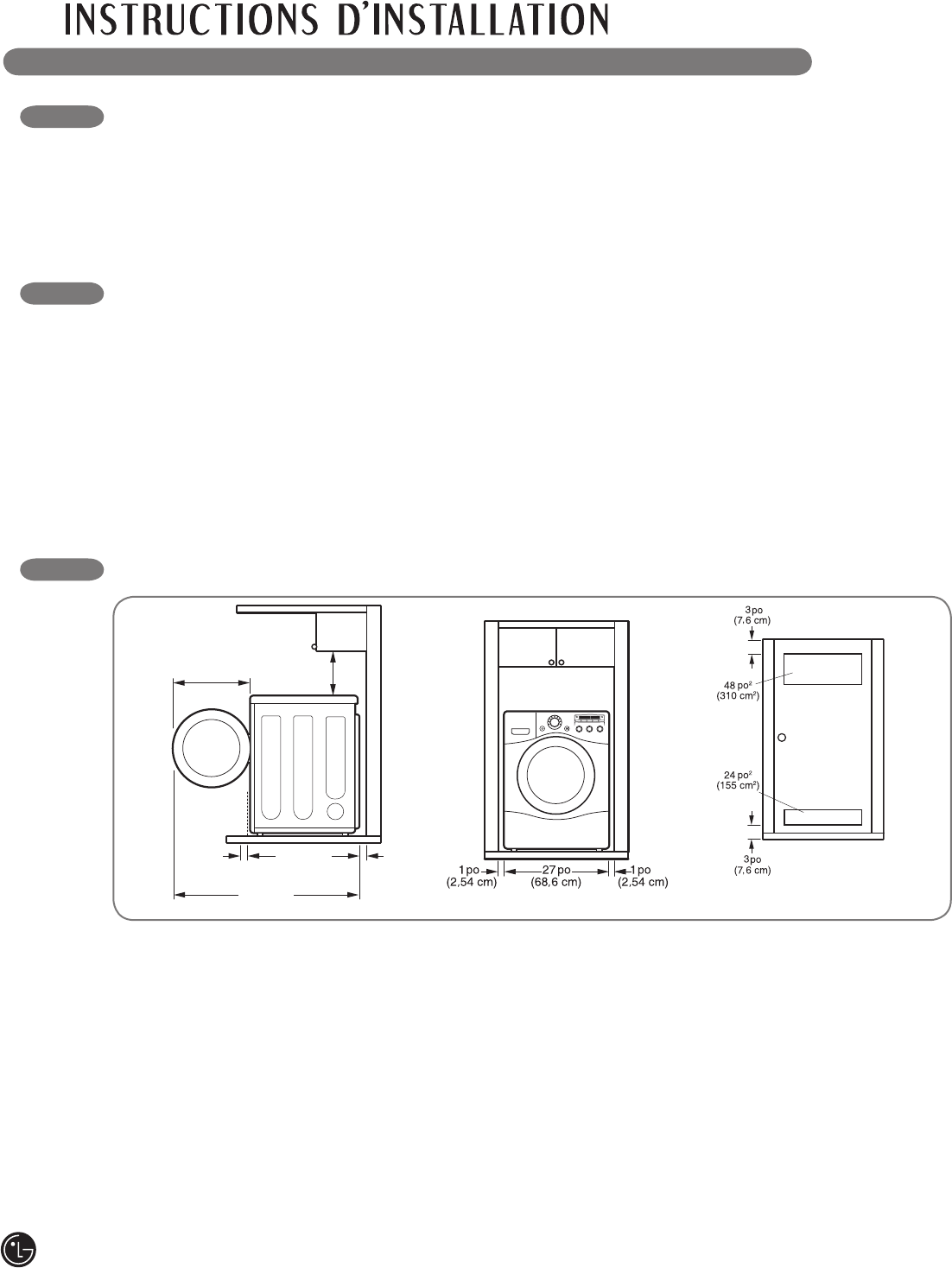

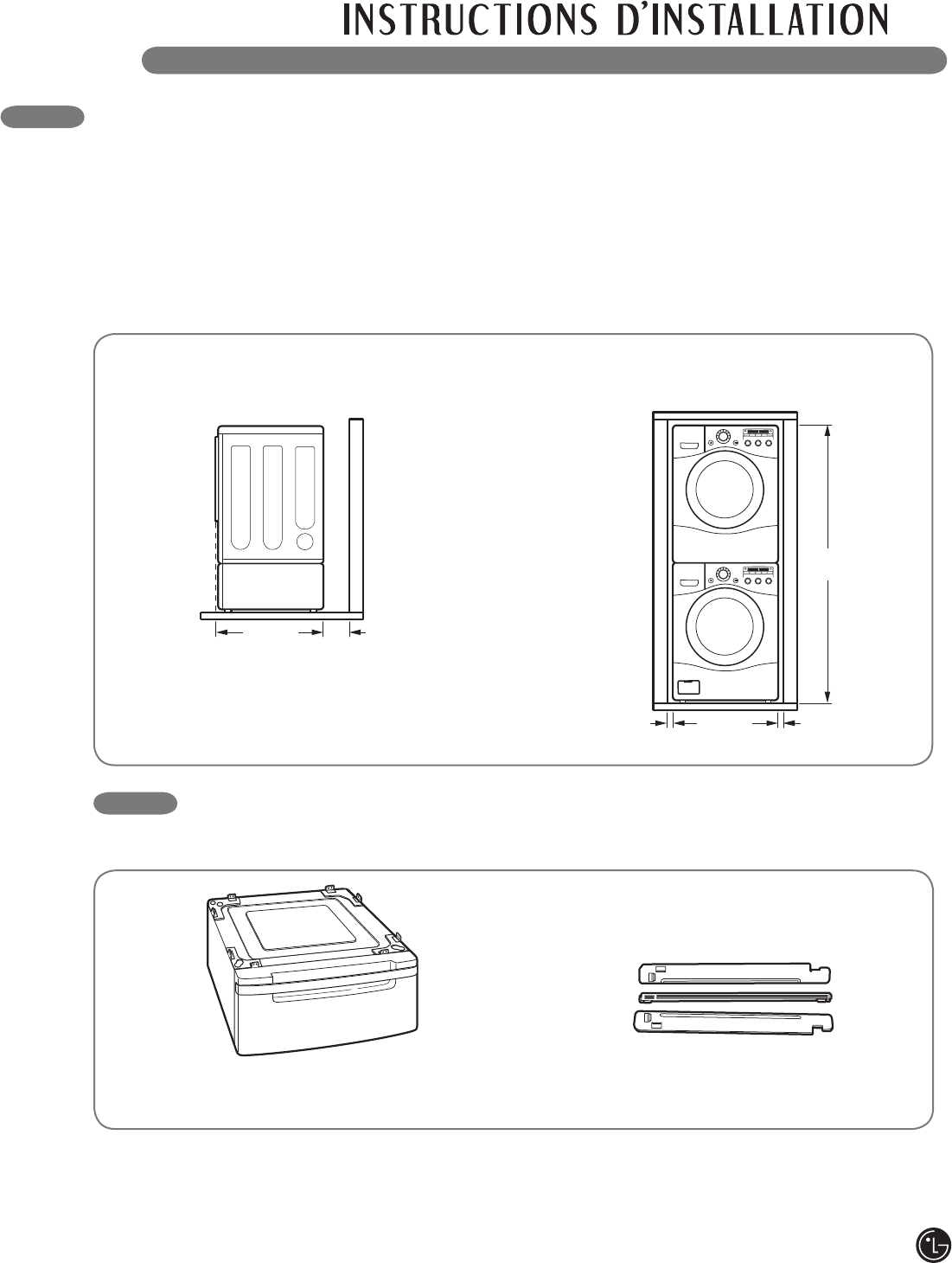

Clearances ........................................................... 10

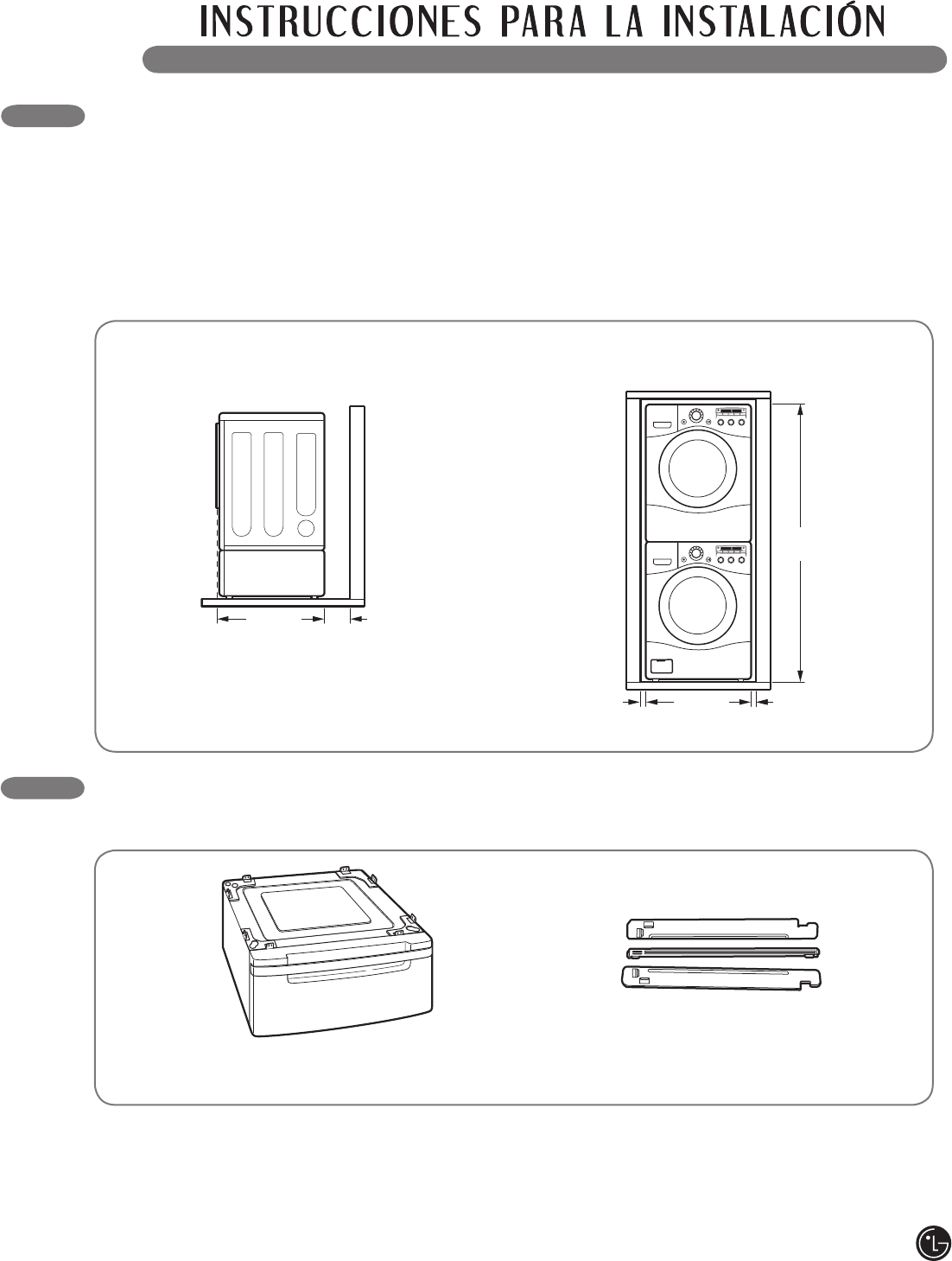

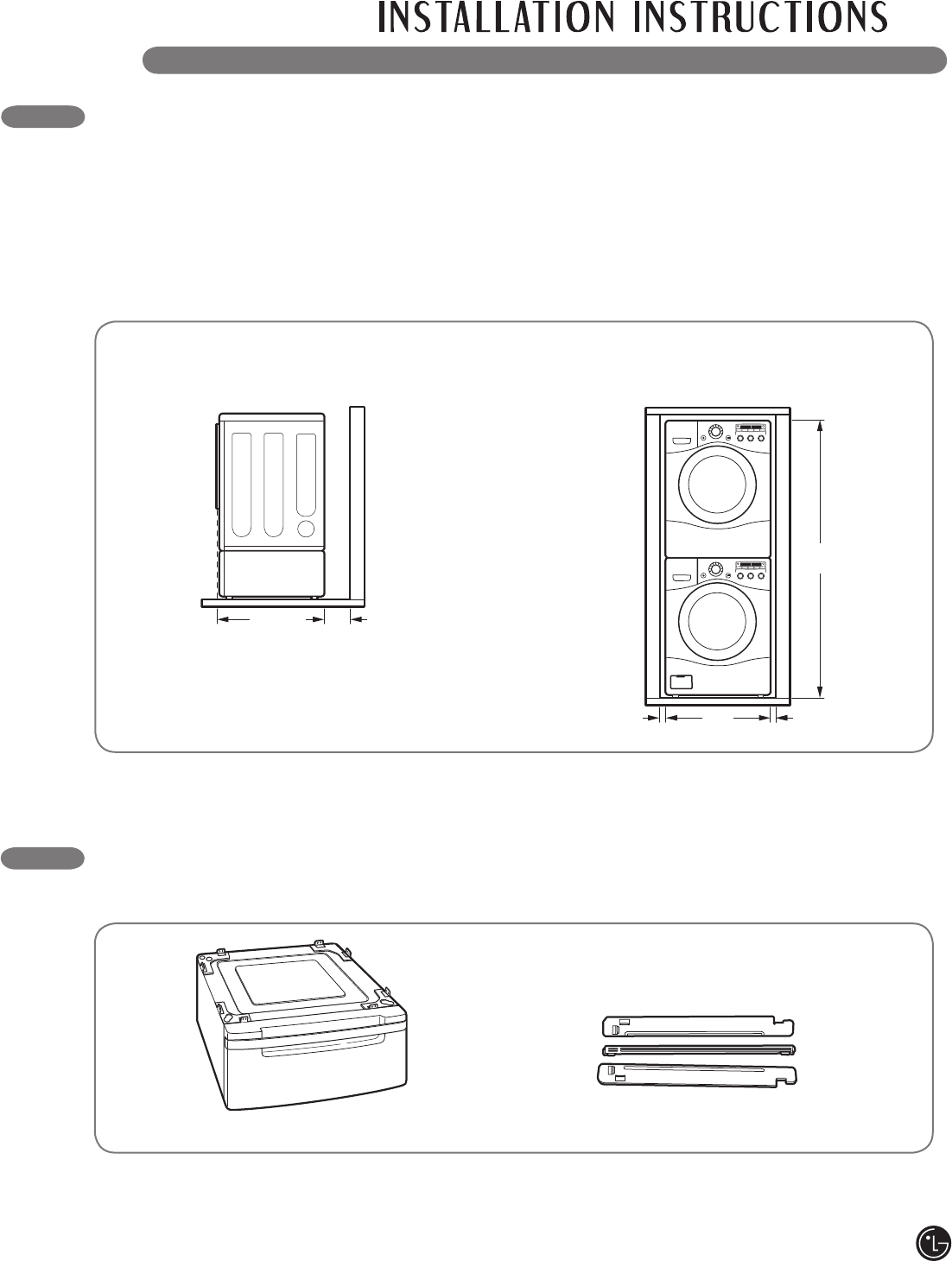

Installation With Optional
Pedestal Base or Stacking Kit .............................. 11
Optional Accessories ......................................... 11

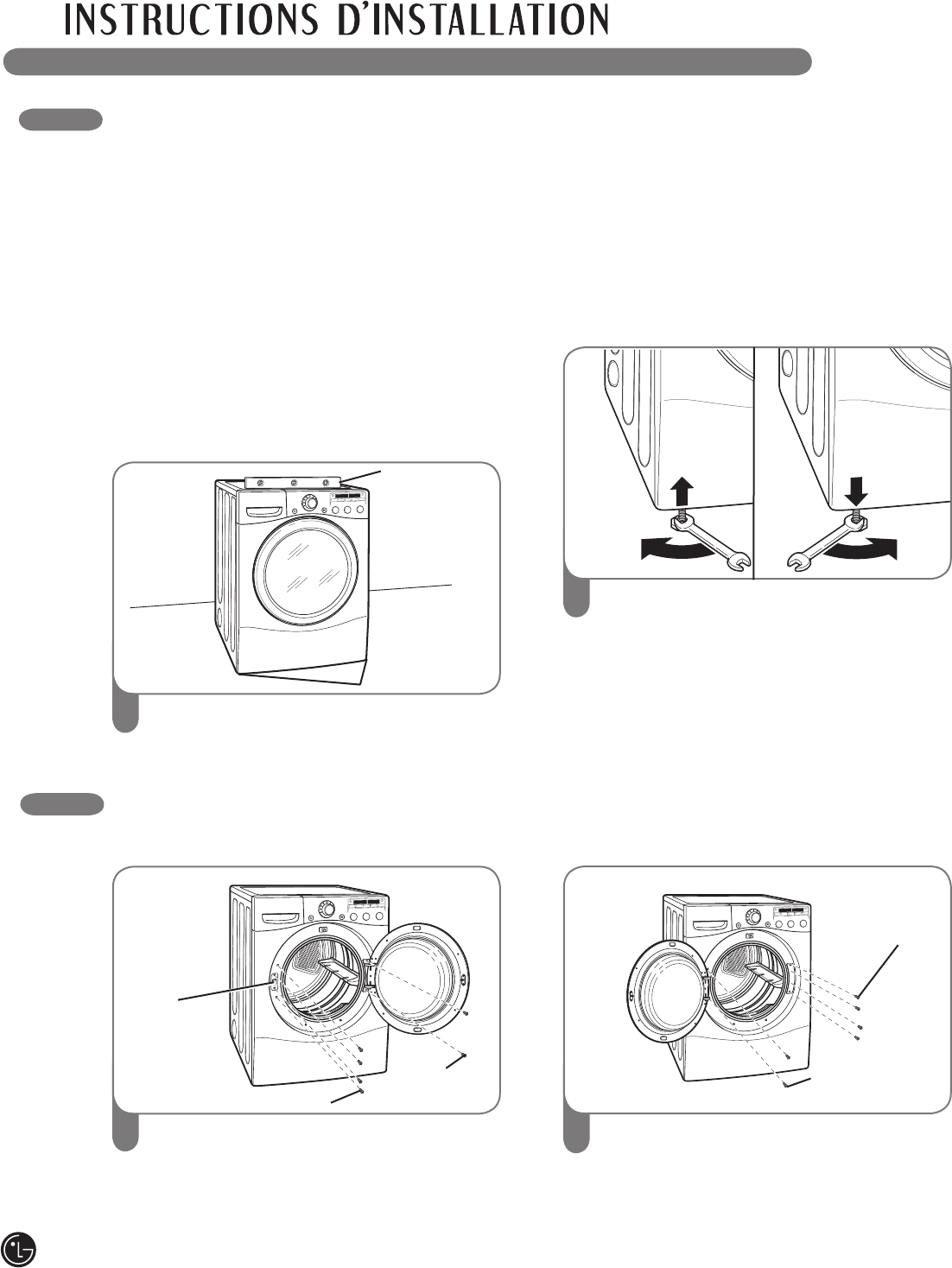

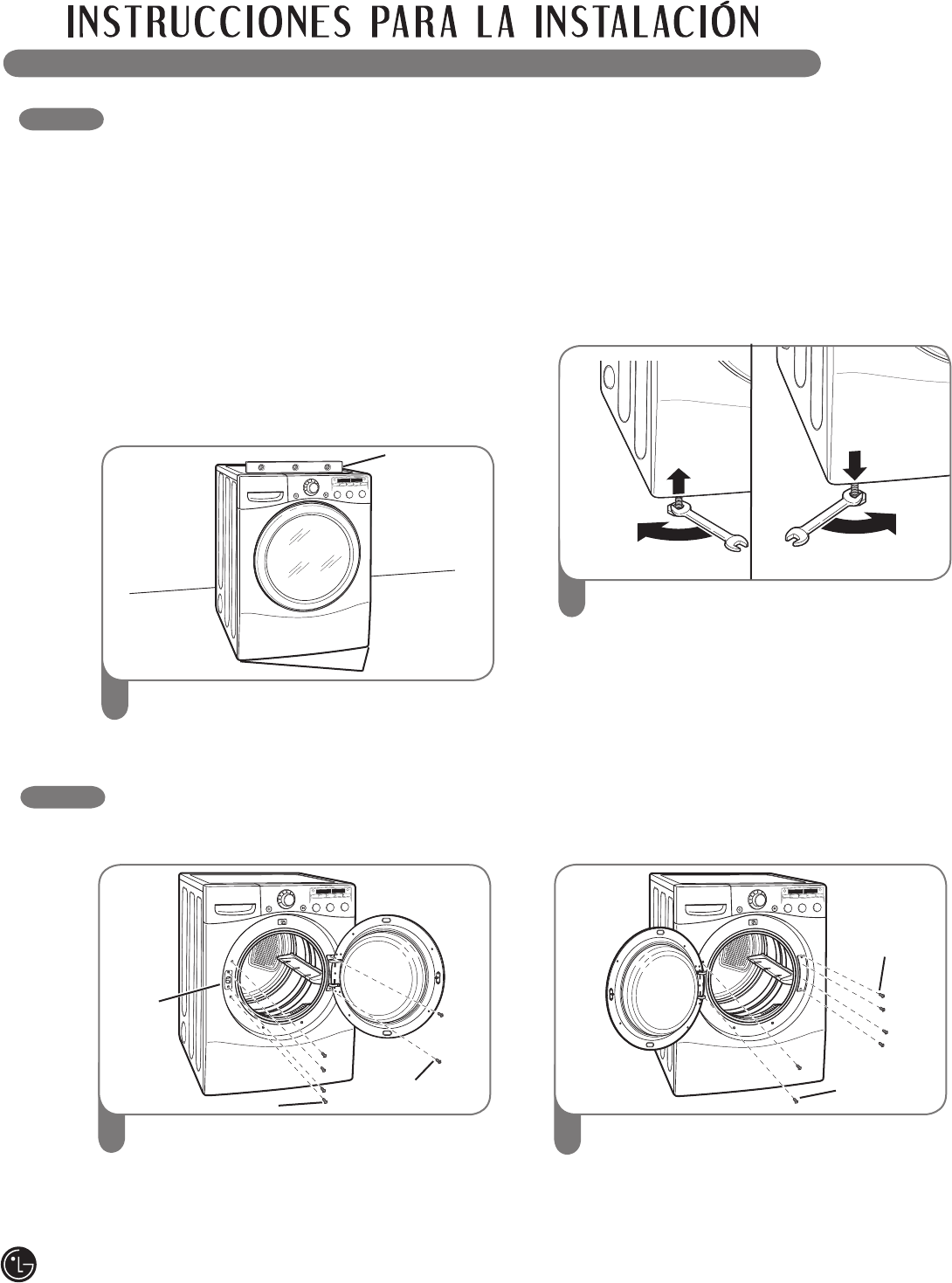

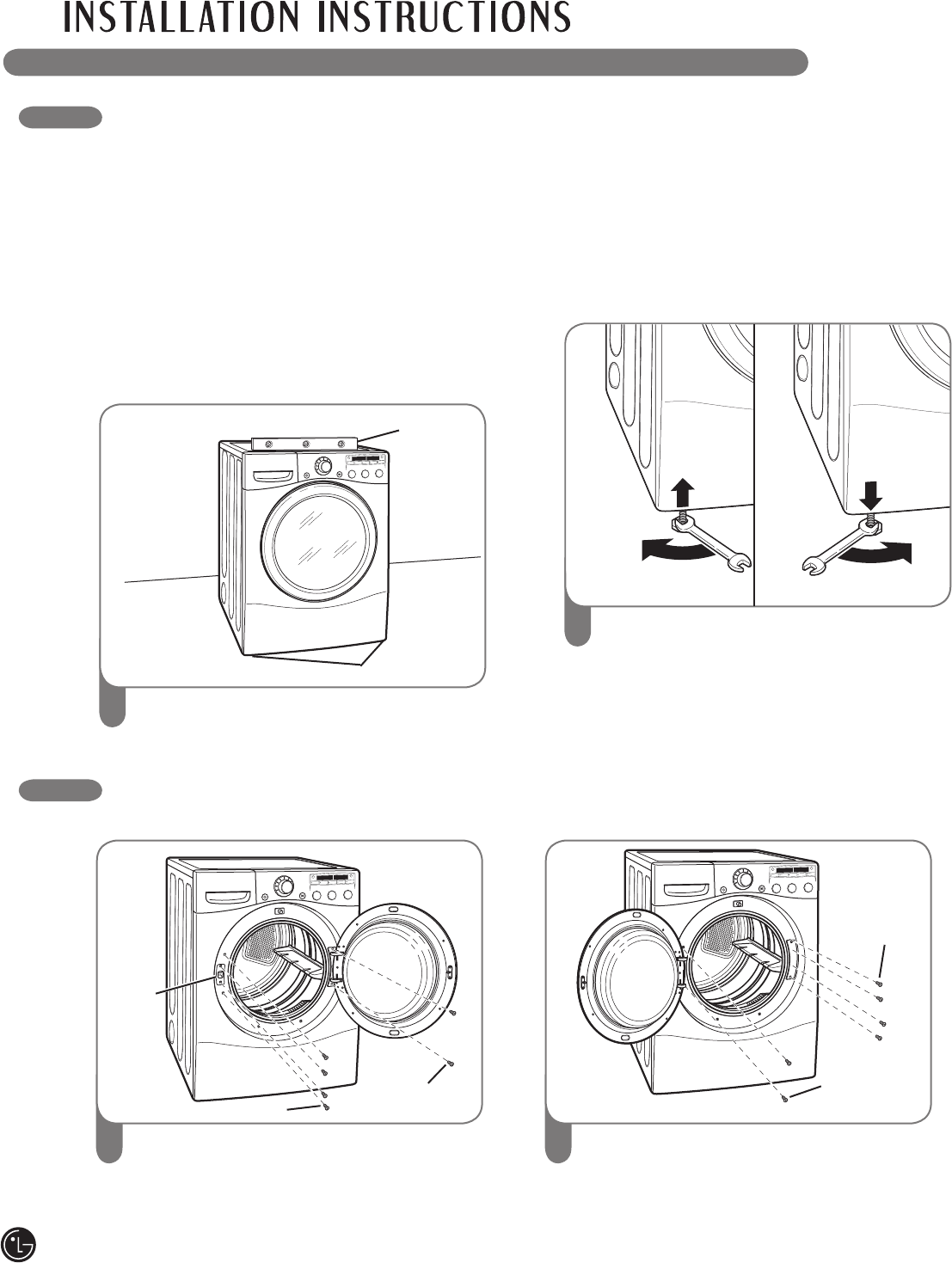

Leveling the Dryer ................................................ 12
Reversing the Door Swing .................................... 12

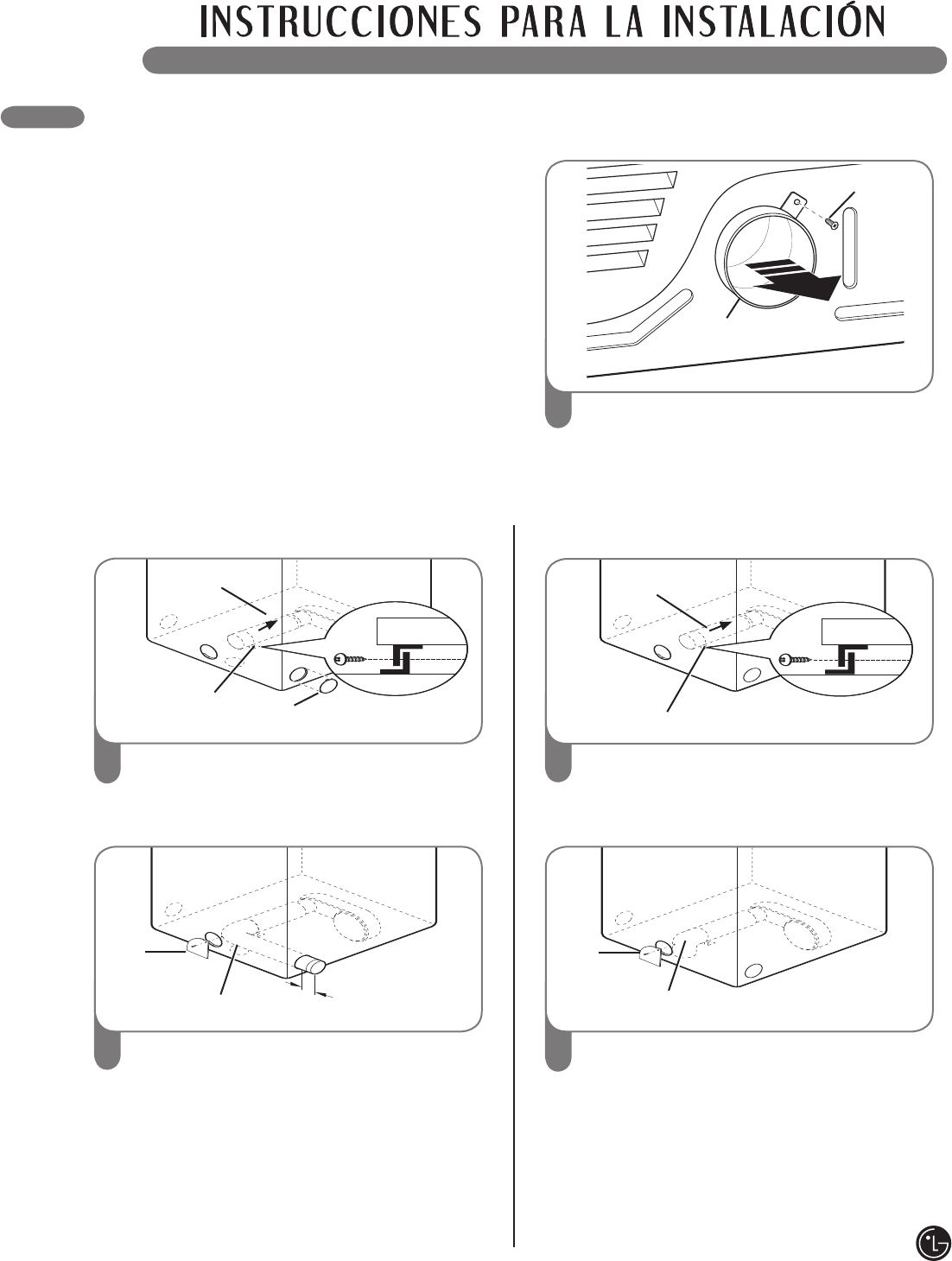

Changing the Dryer Vent Location ....................... 13

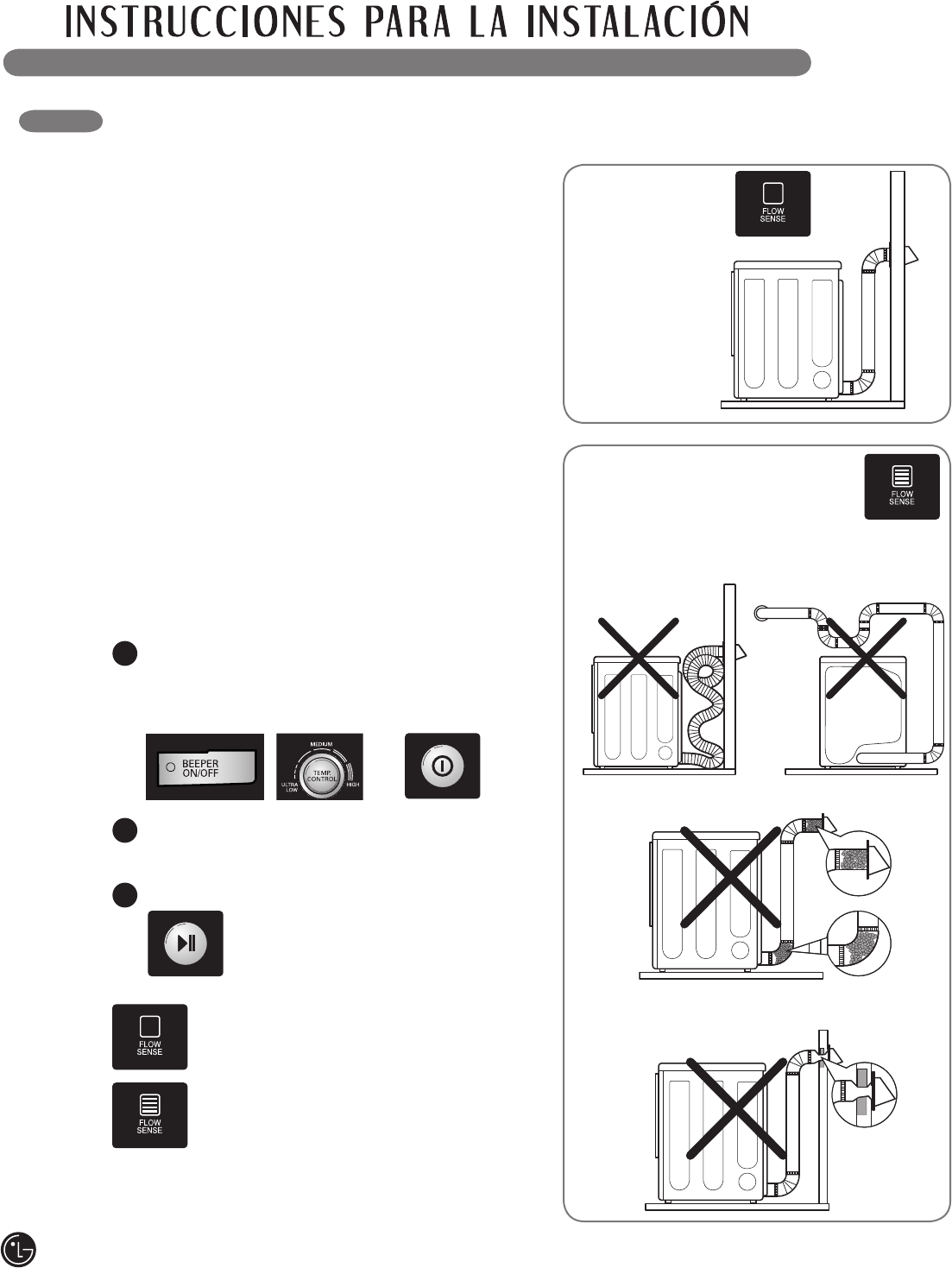

Venting the Dryer ............................................ 14, 15
Connecting Gas Dryers .................................. 16, 17

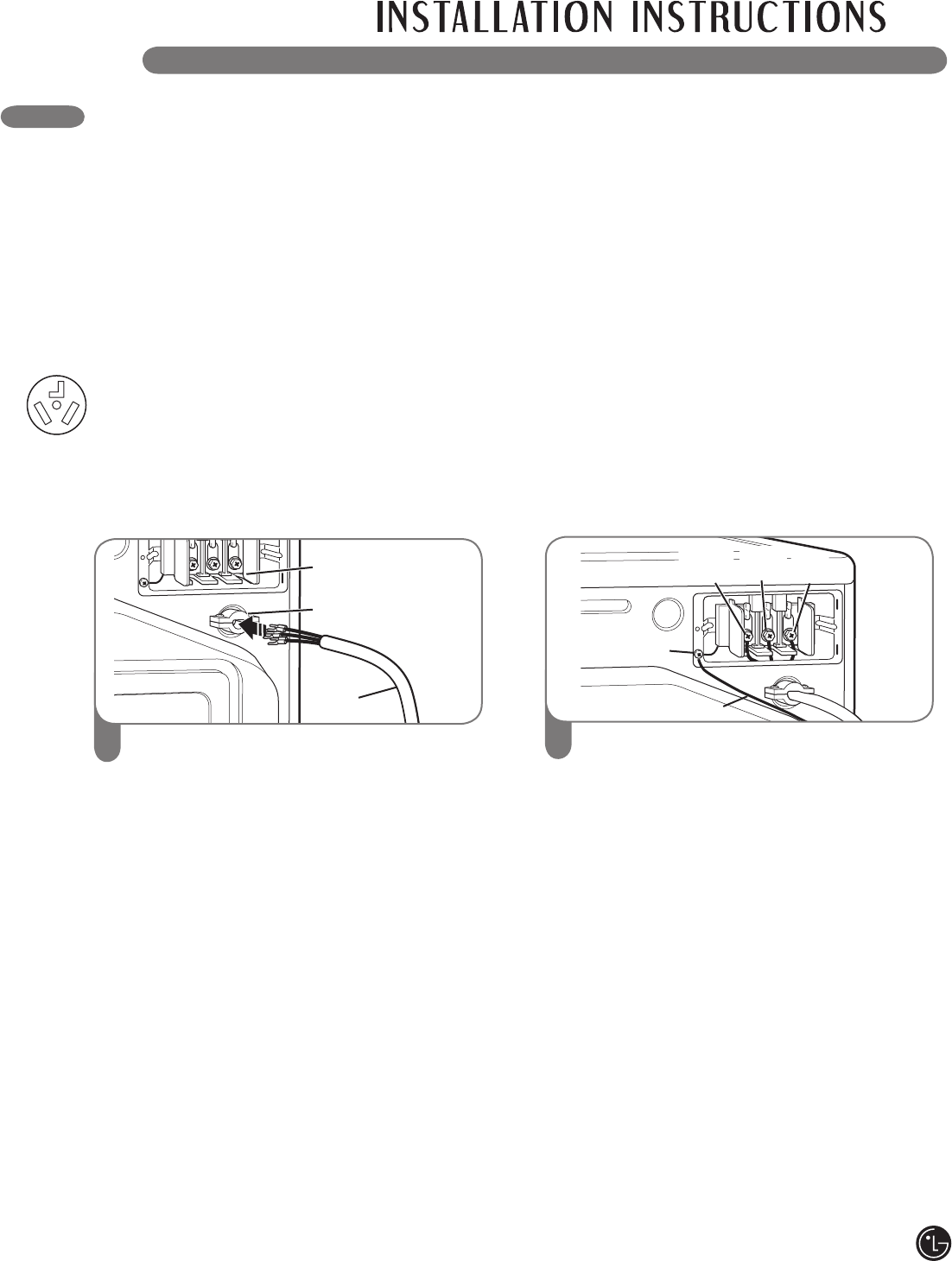

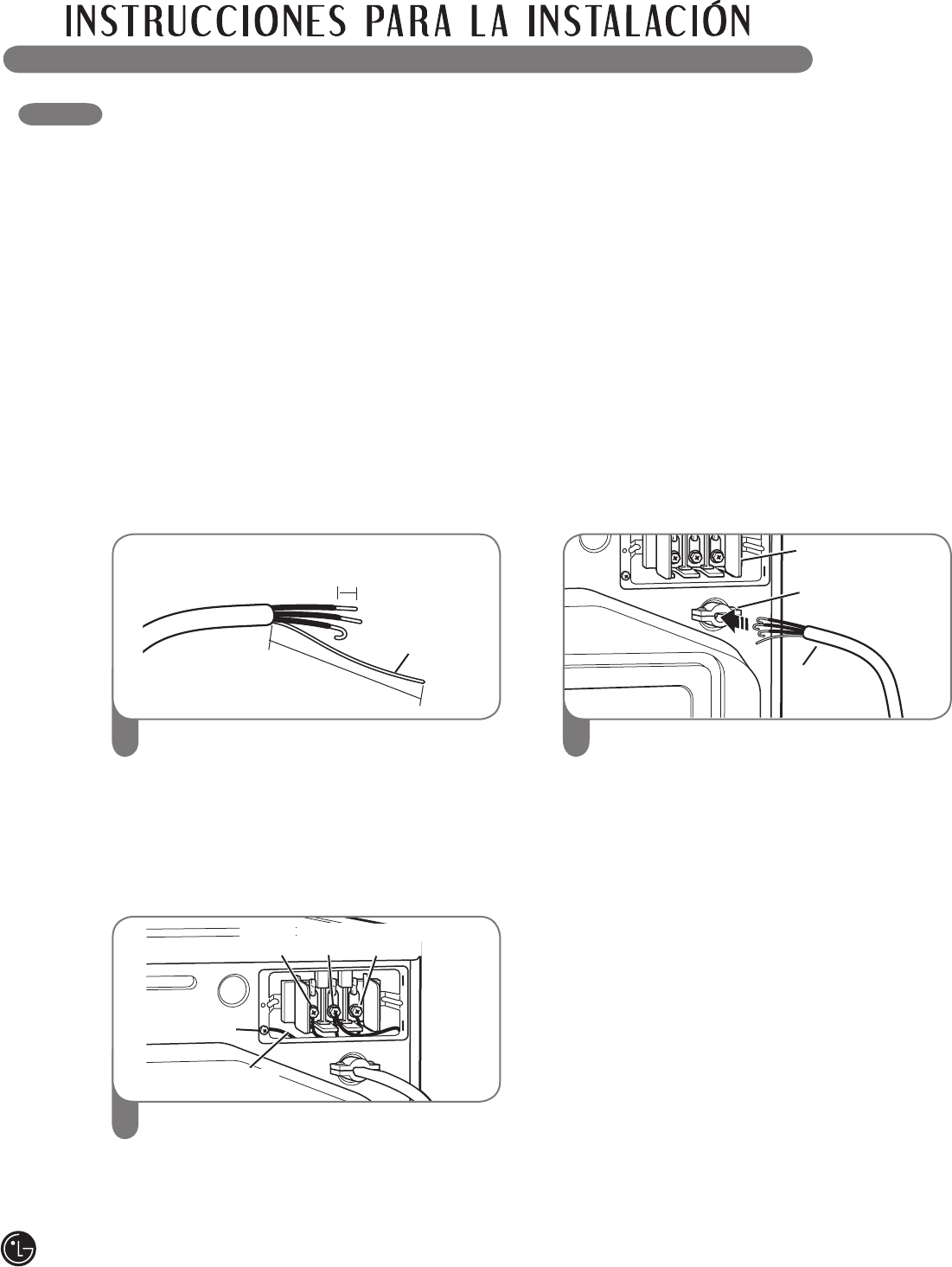

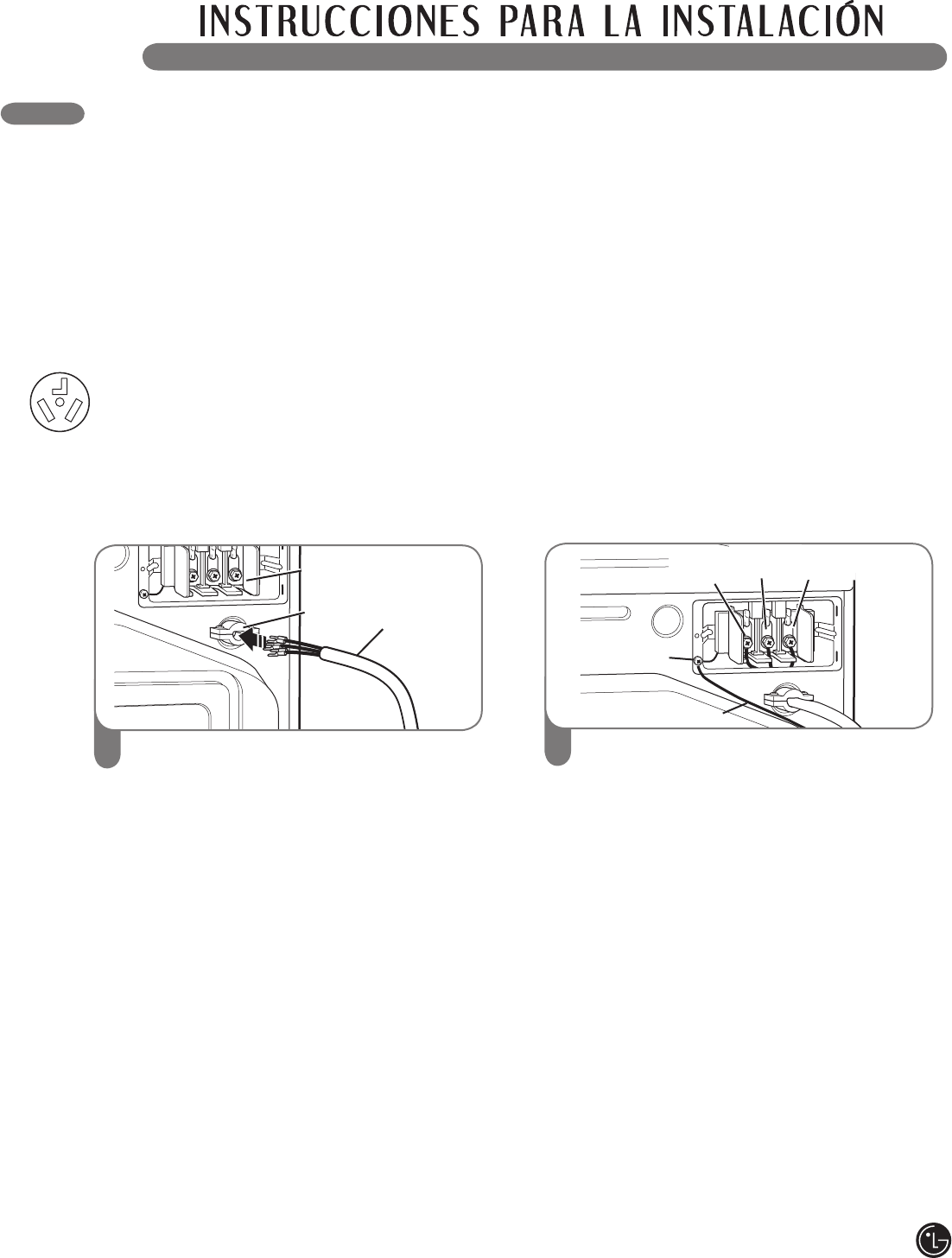

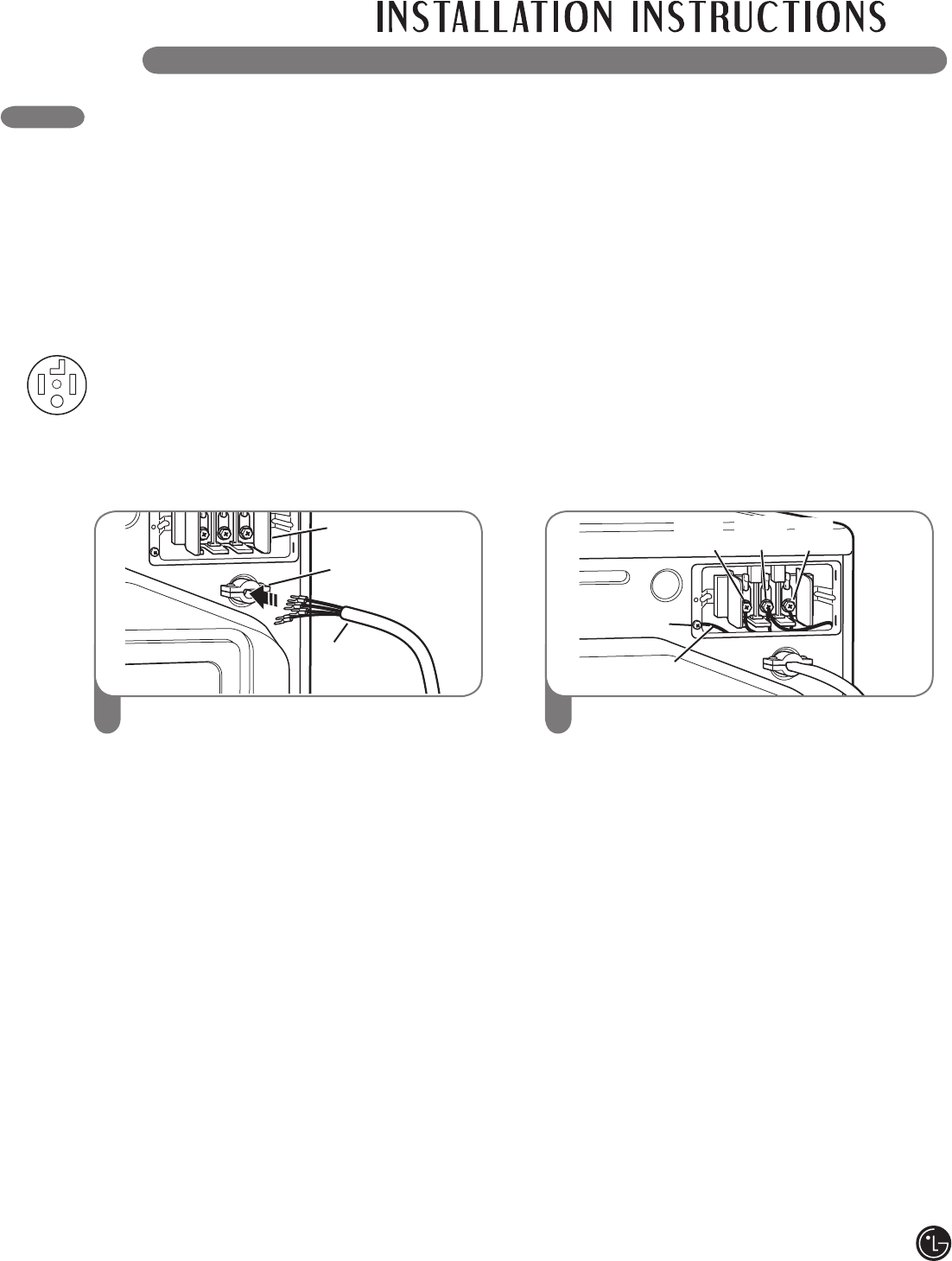

Connecting Electric Dryers ............................. 18–22
Special Requirements for Manufactured
or Mobile Homes .................................................. 23
Final Installation Check ....................................... 23

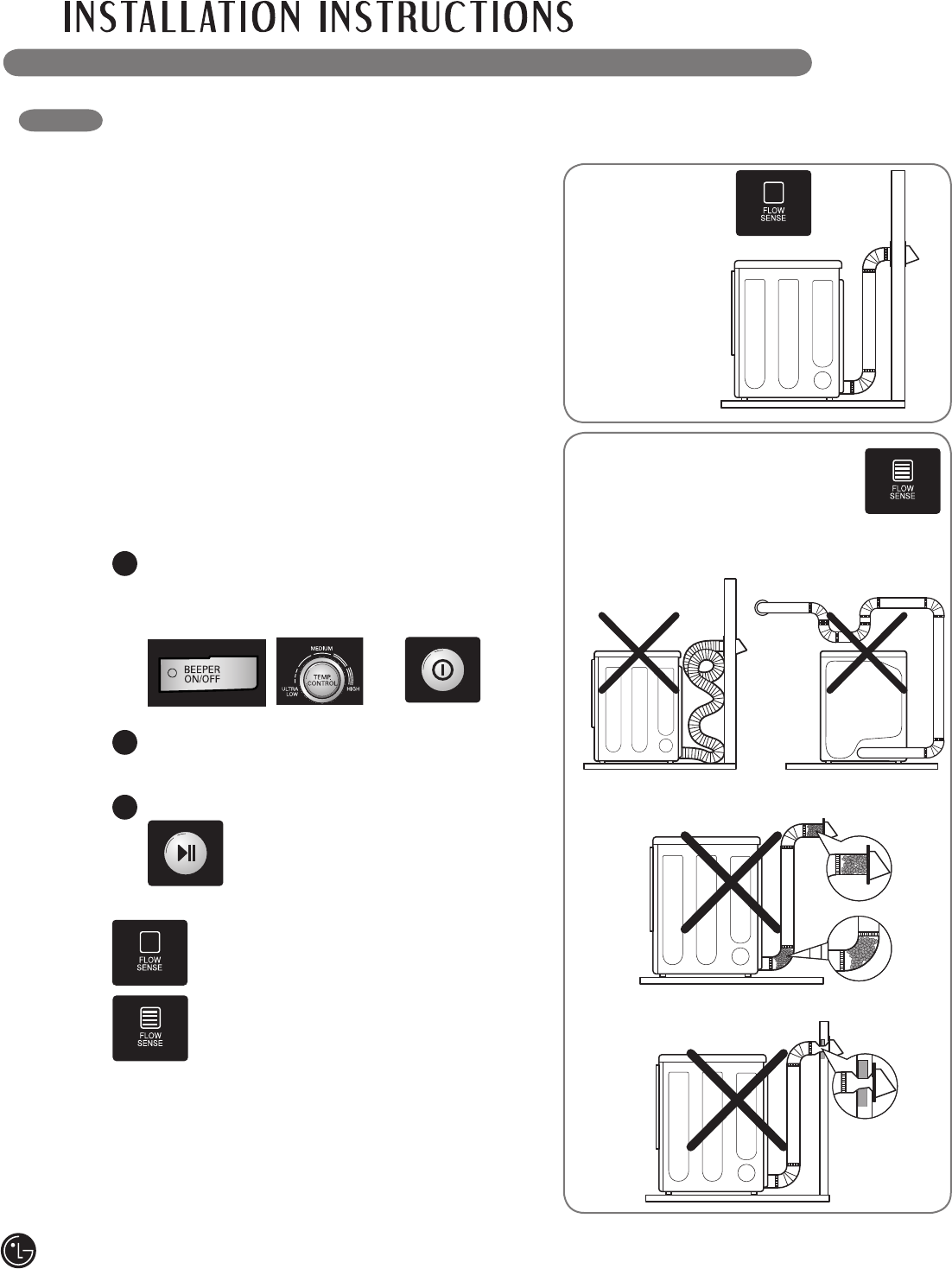

Duct Condition Testing ........................................ 24
HOW TO USE
Sorting Loads ....................................................... 2 5
Loading the Dryer ................................................. 25
Check the Lint Filter Before Every Load ............... 25

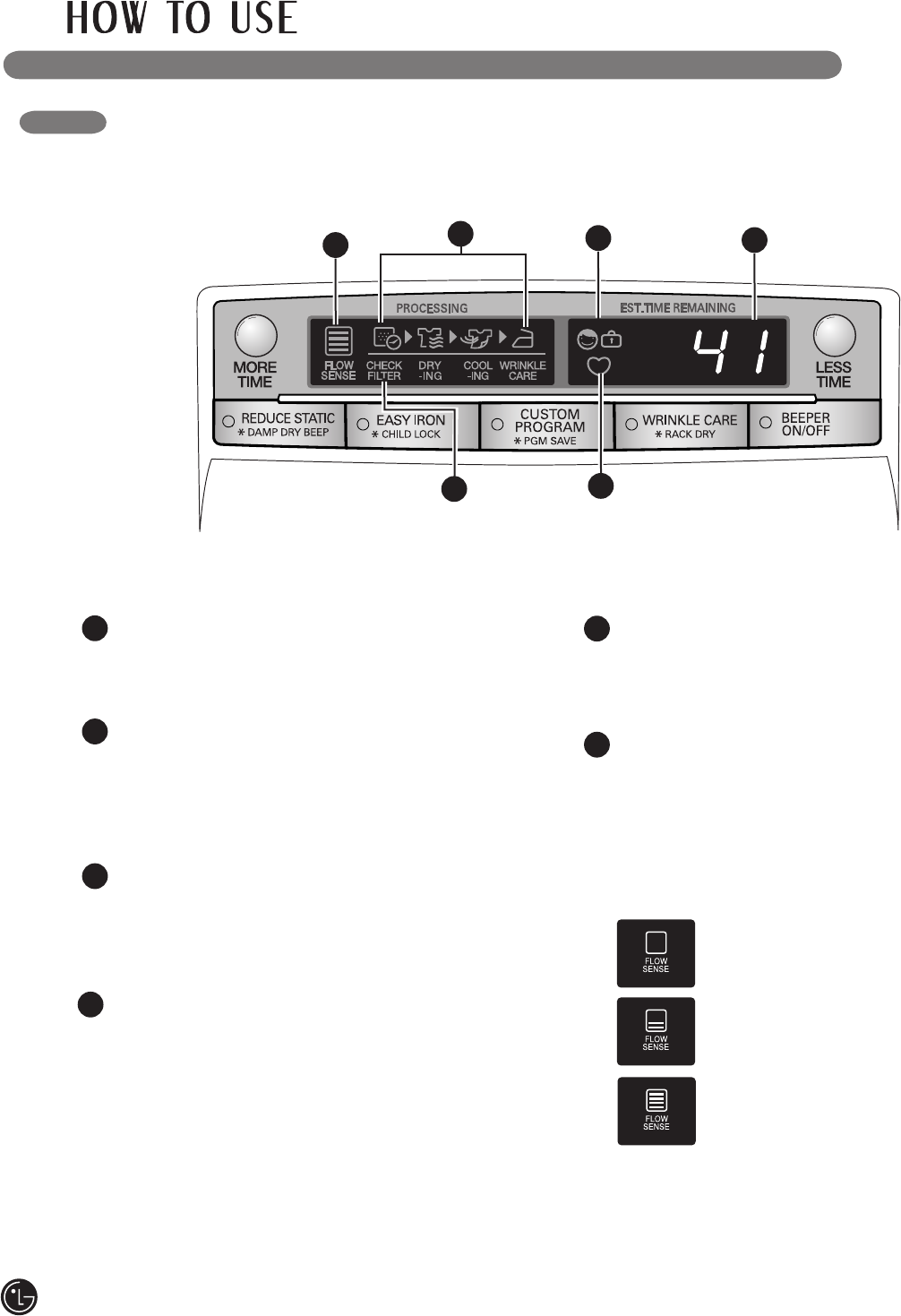

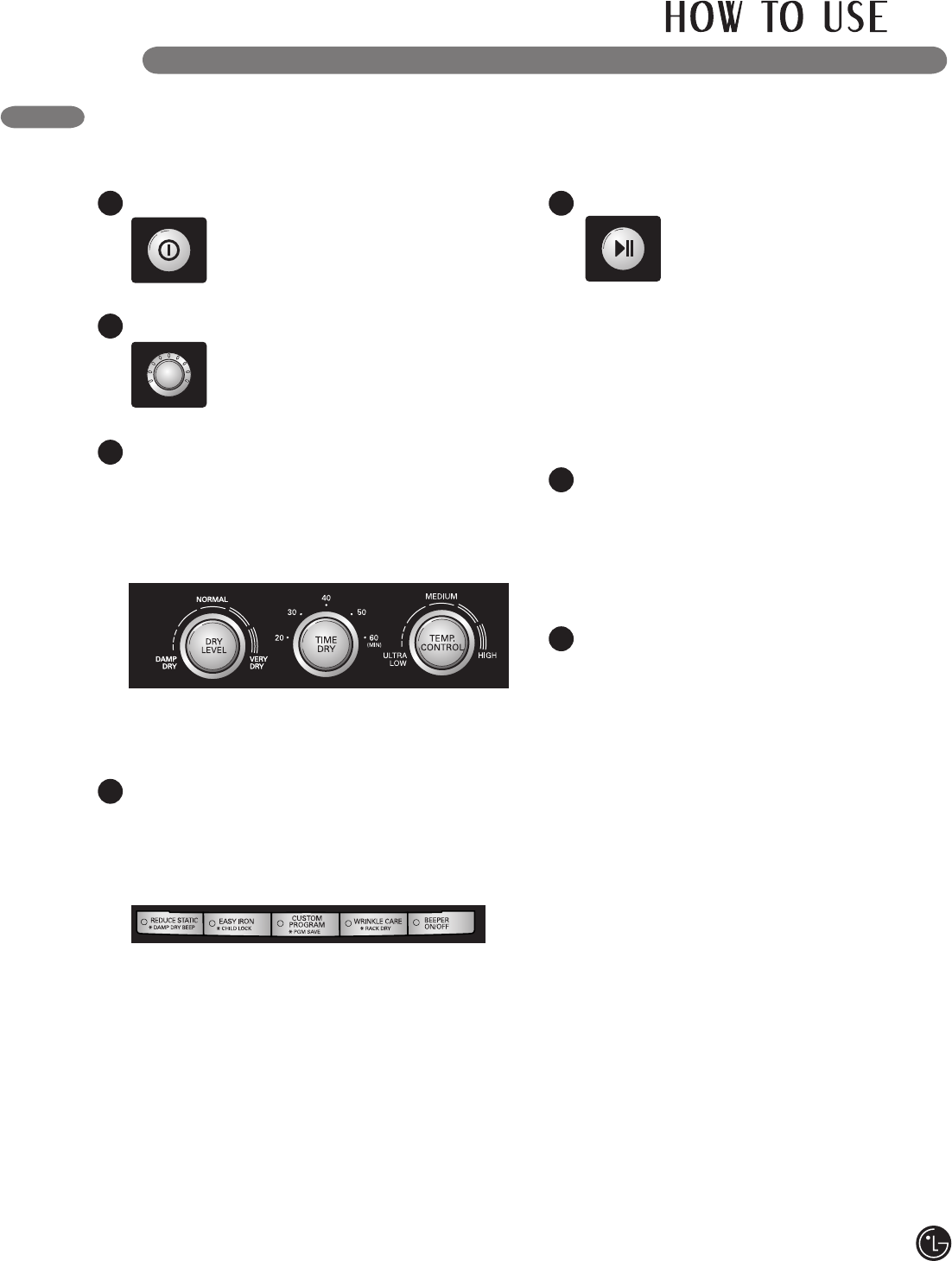

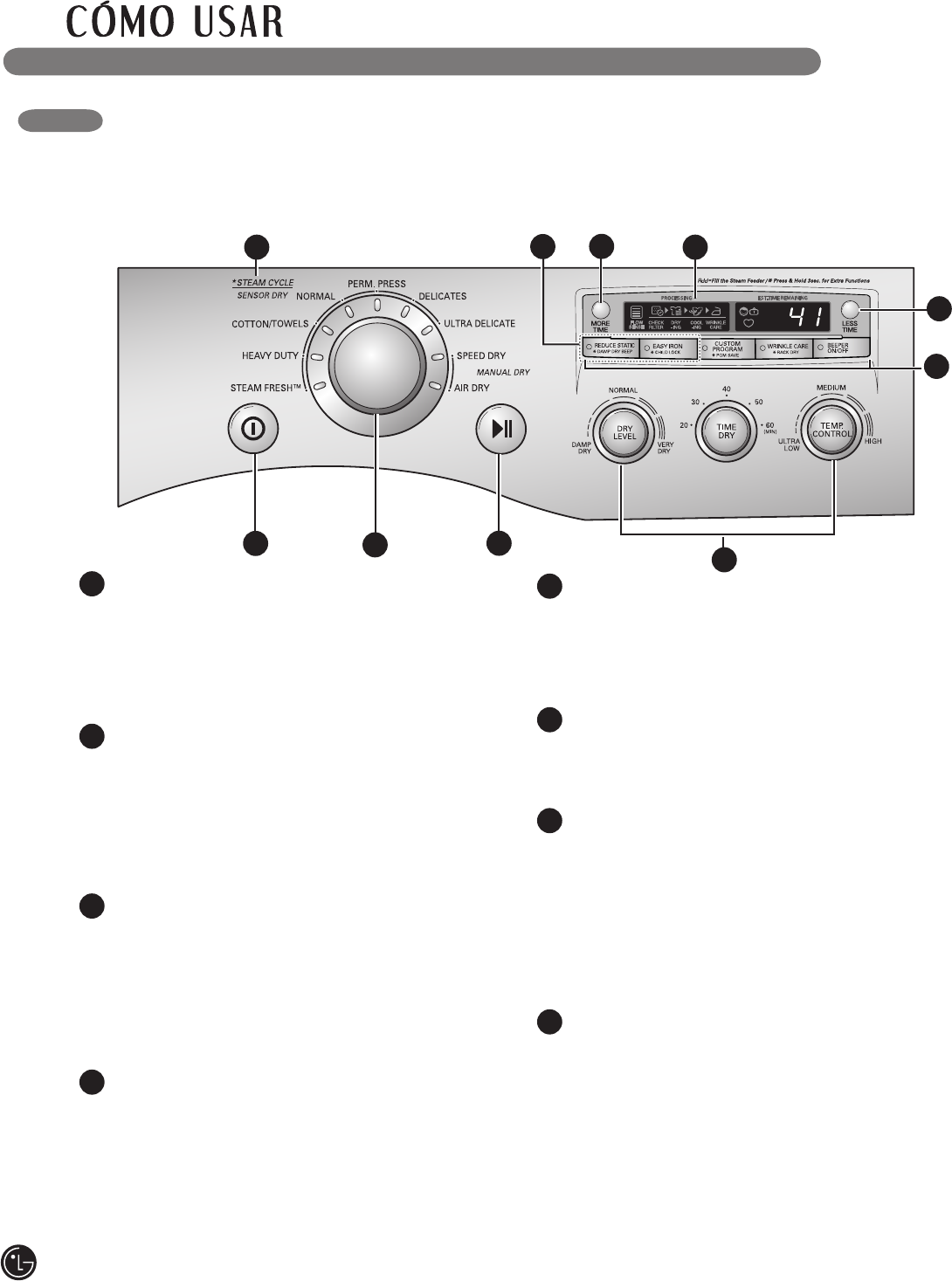

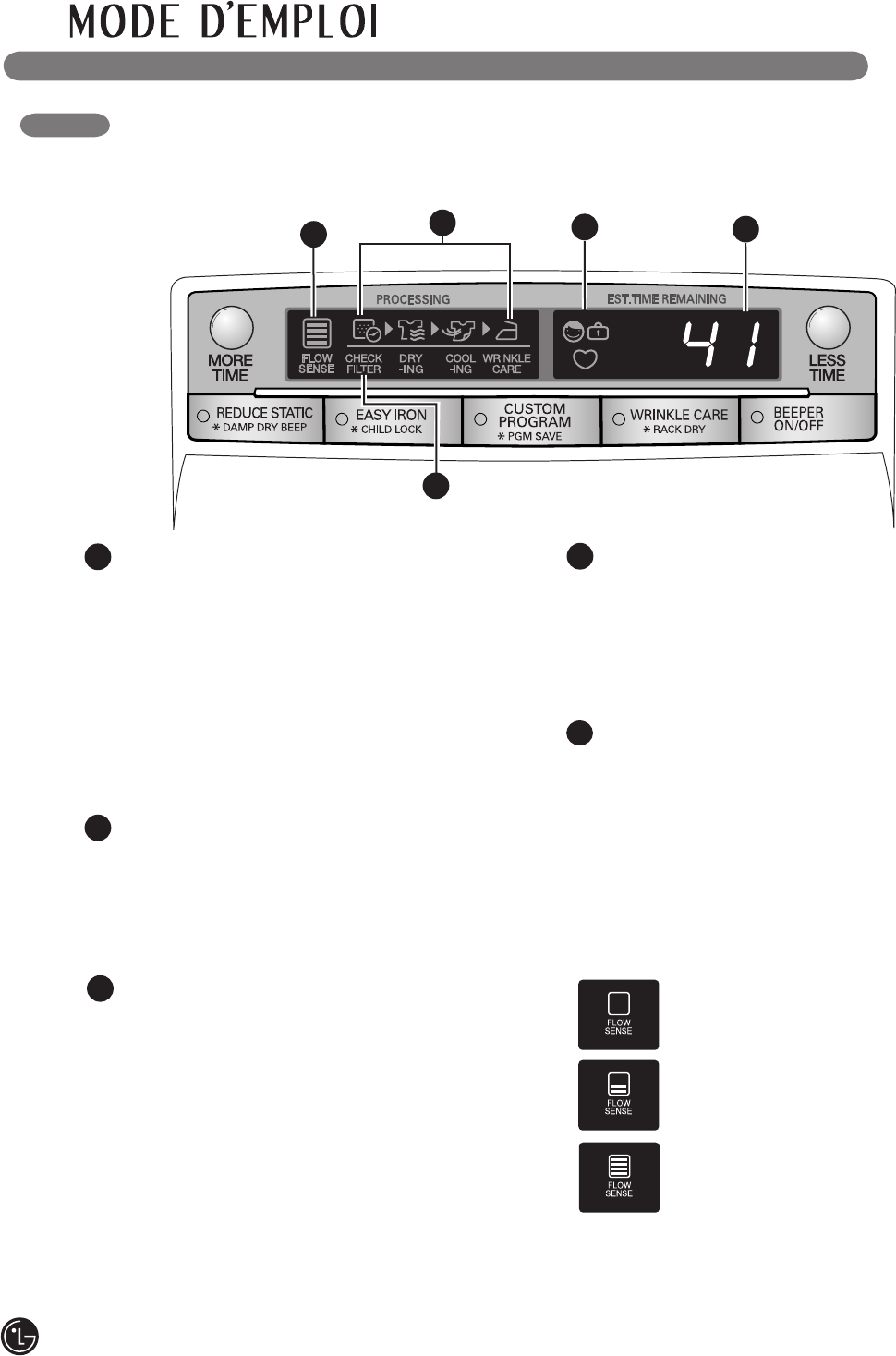

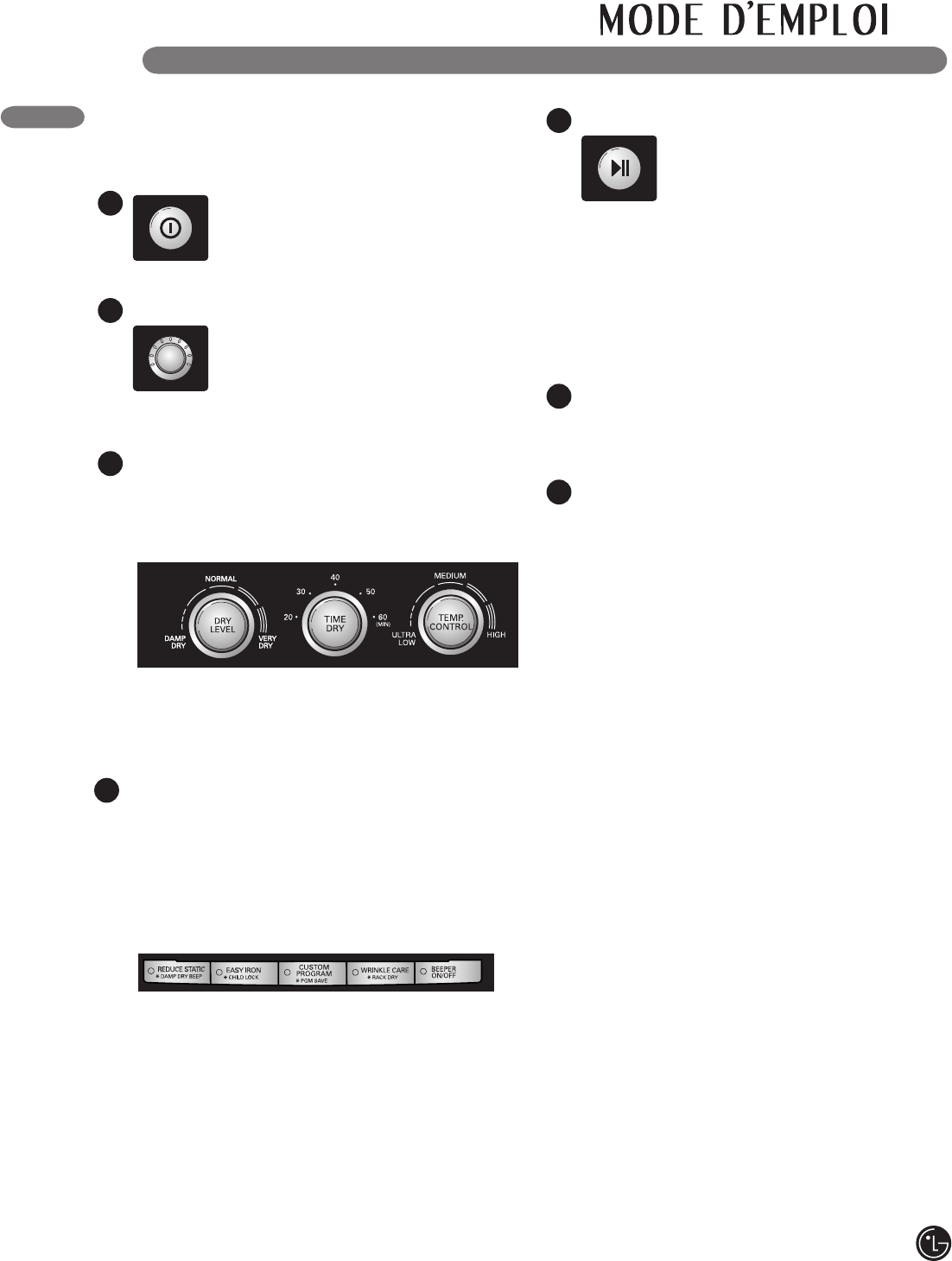

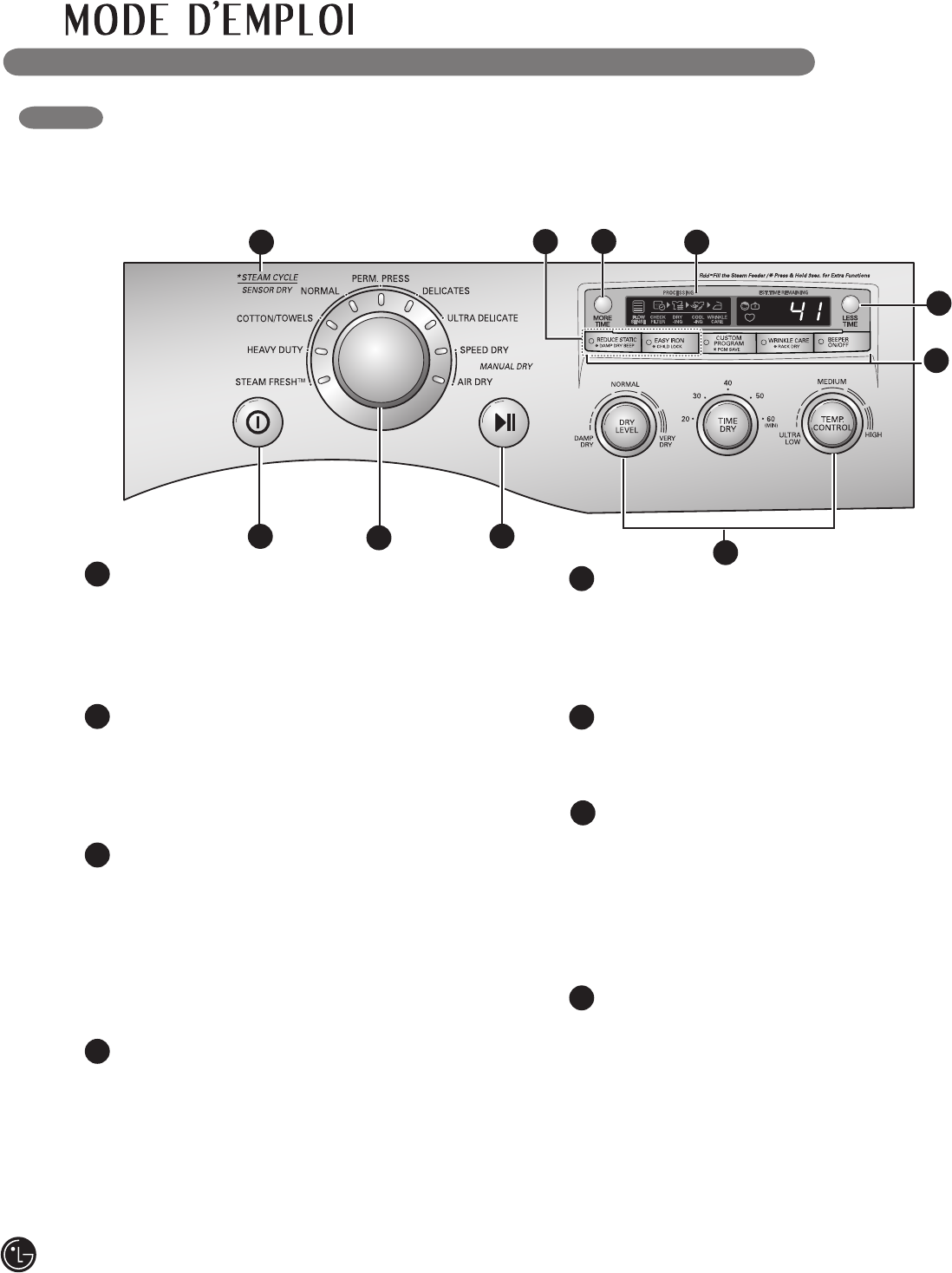

Control Panel Features ......................................... 26
Cycle Guide .......................................................... 27

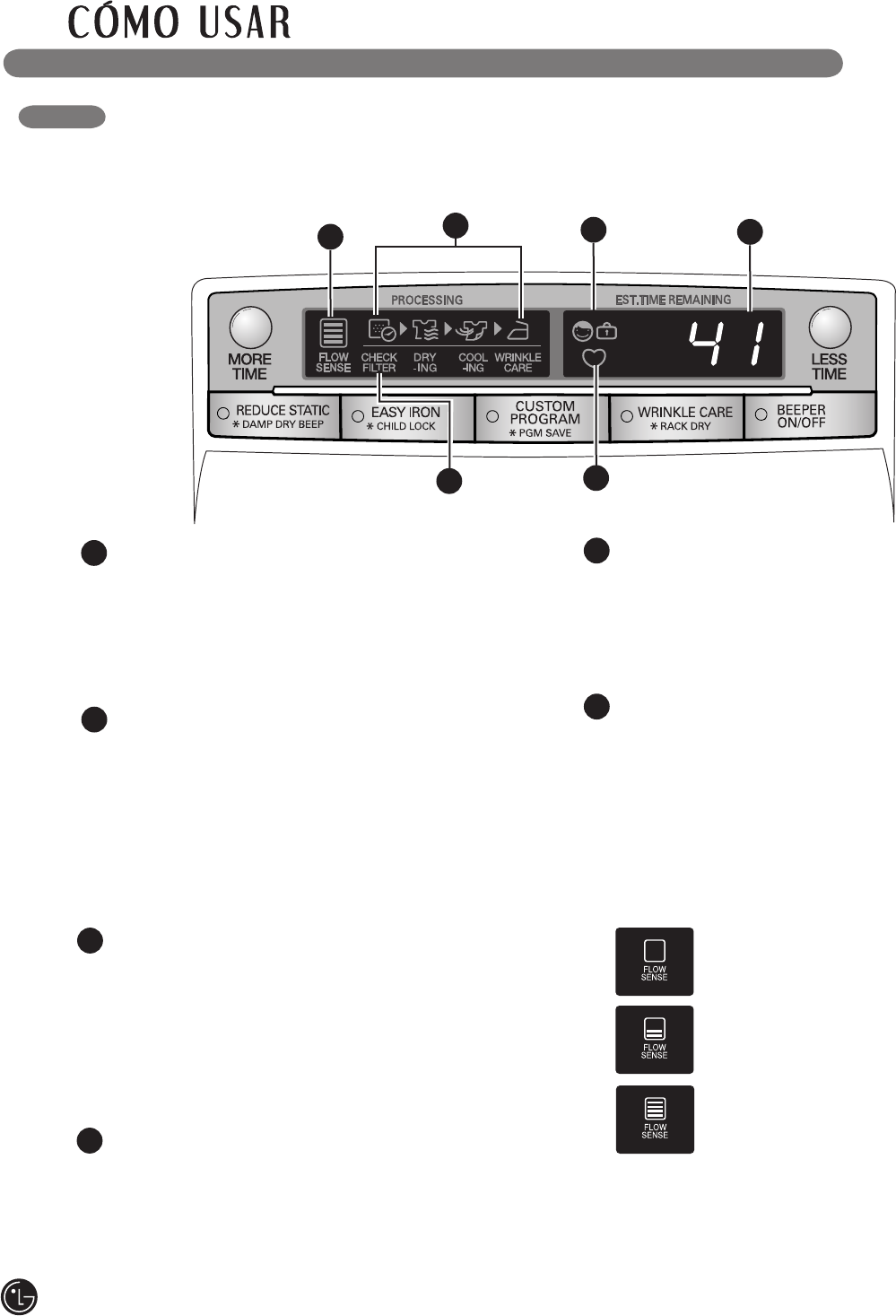

The Display ........................................................... 28
Operating the Dryer .............................................. 29

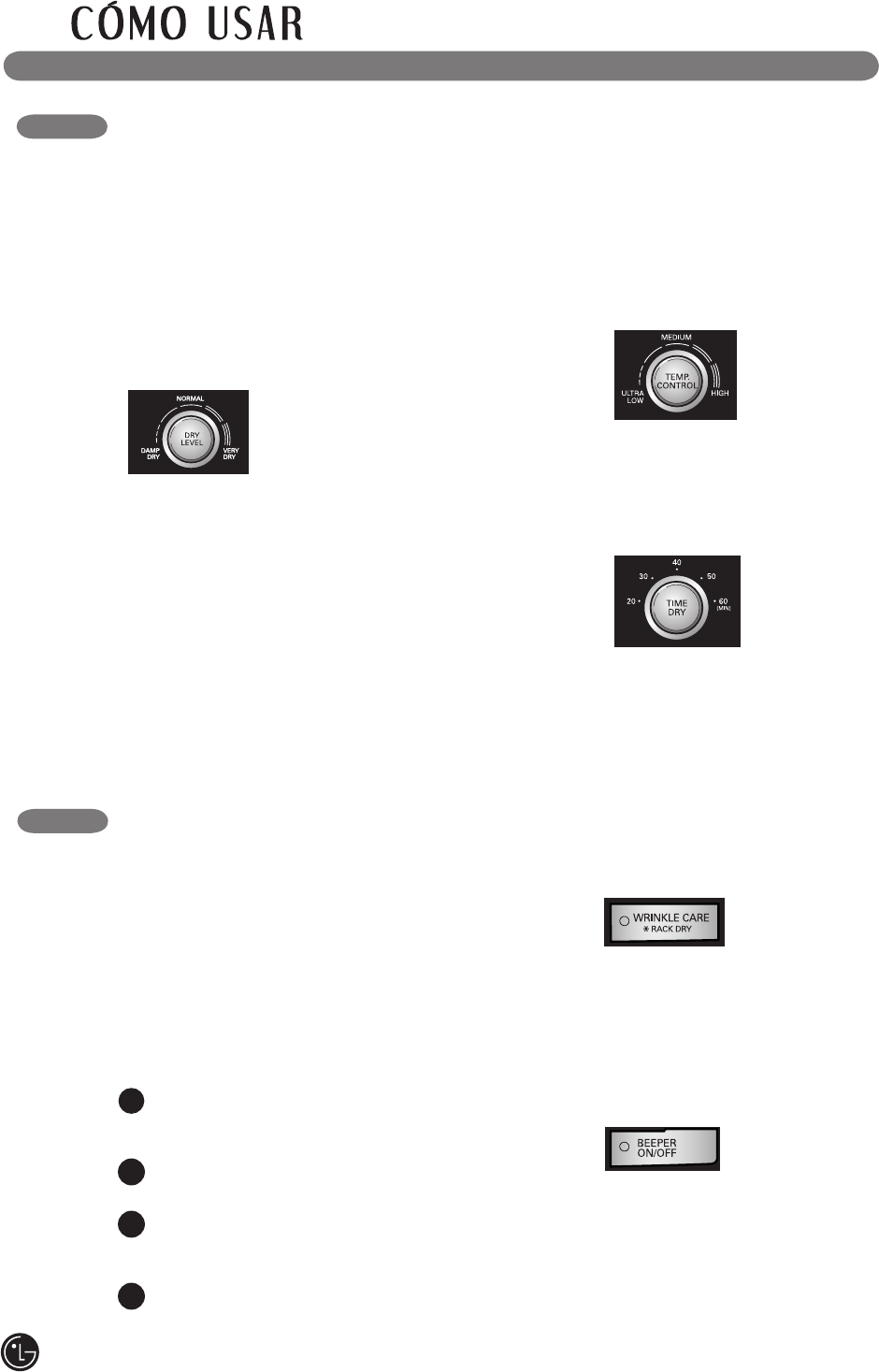

Cycle Setting Buttons .......................................... 30

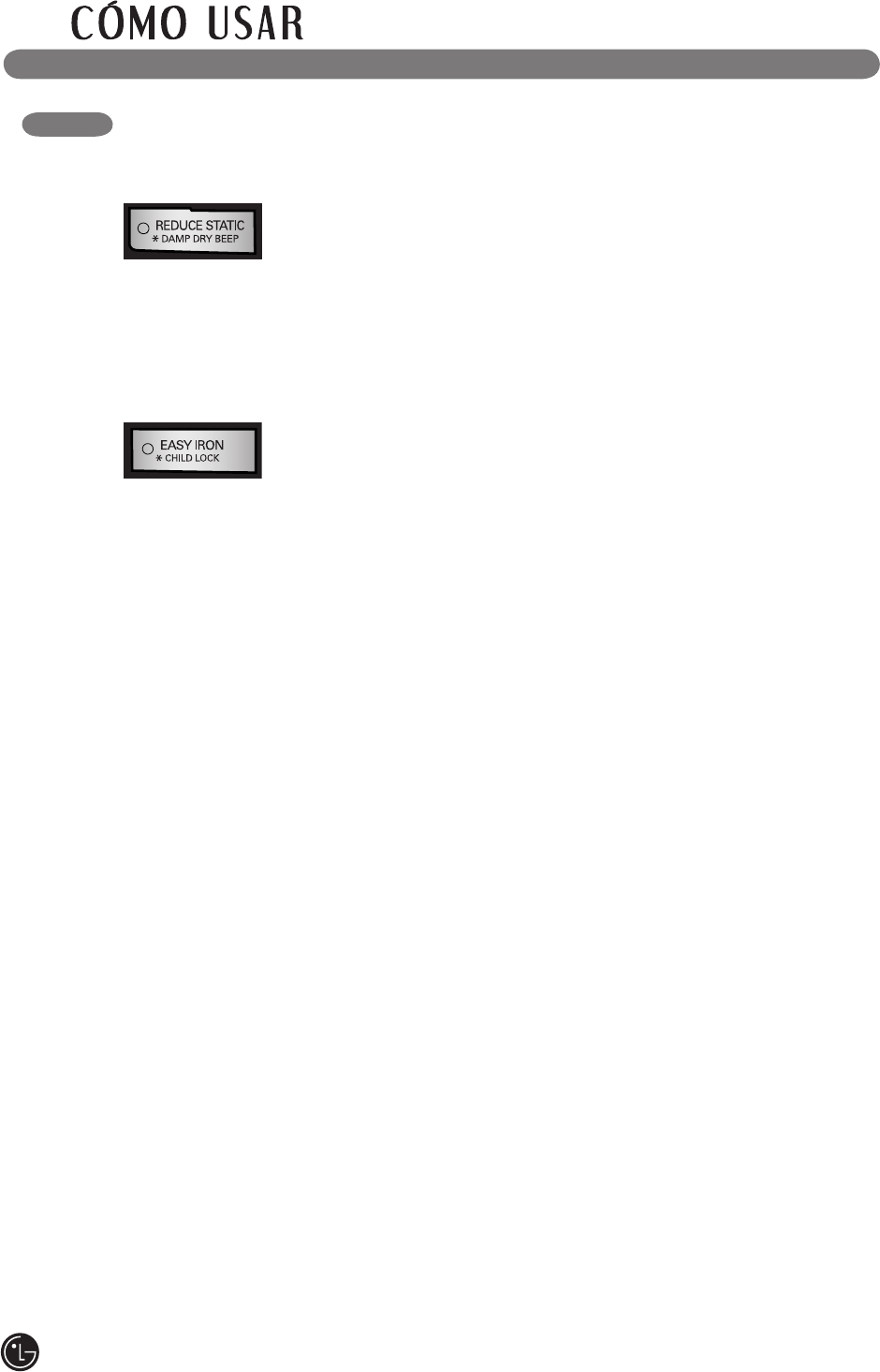

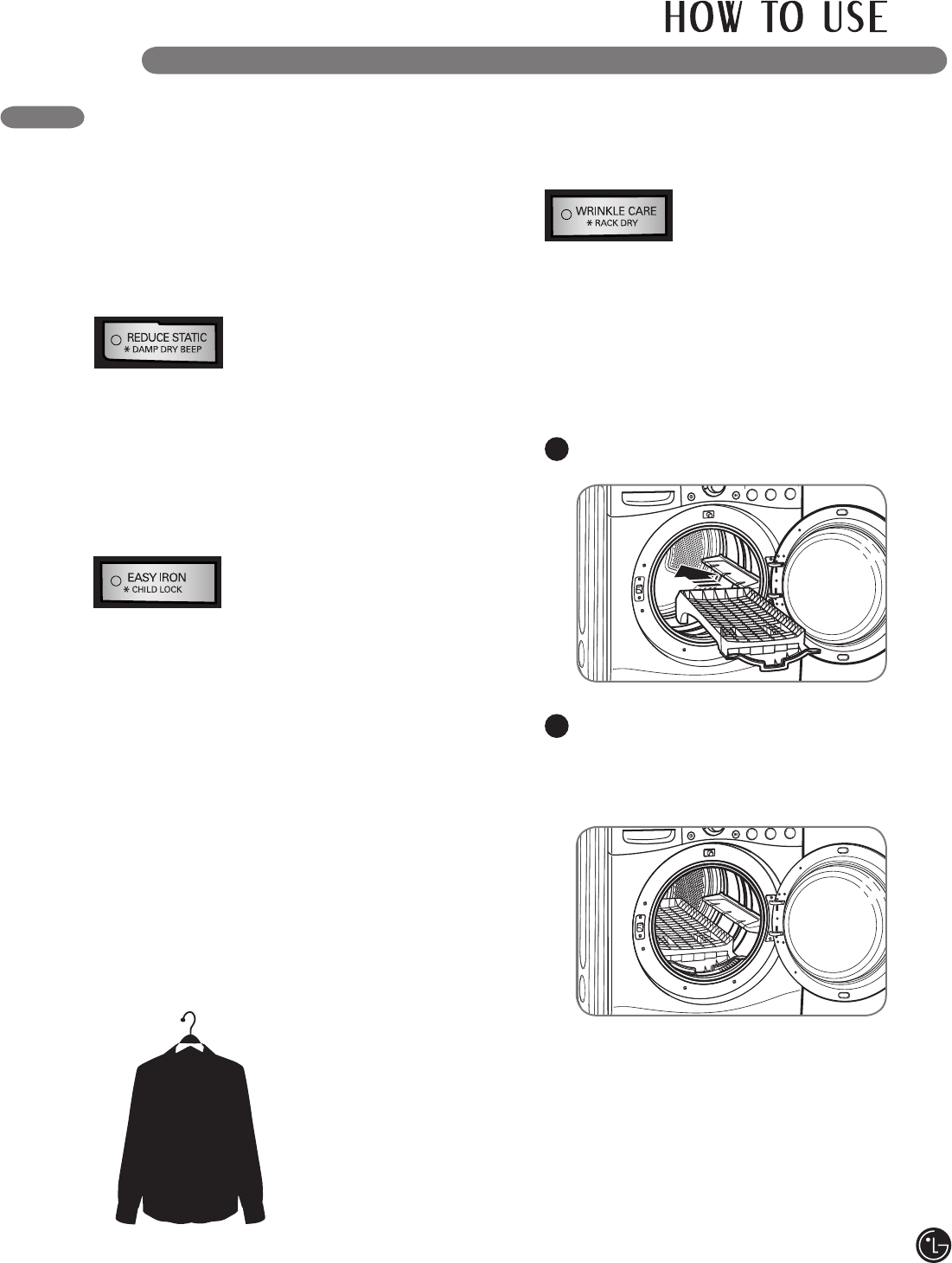

Cycle Option Buttons .......................................... 30

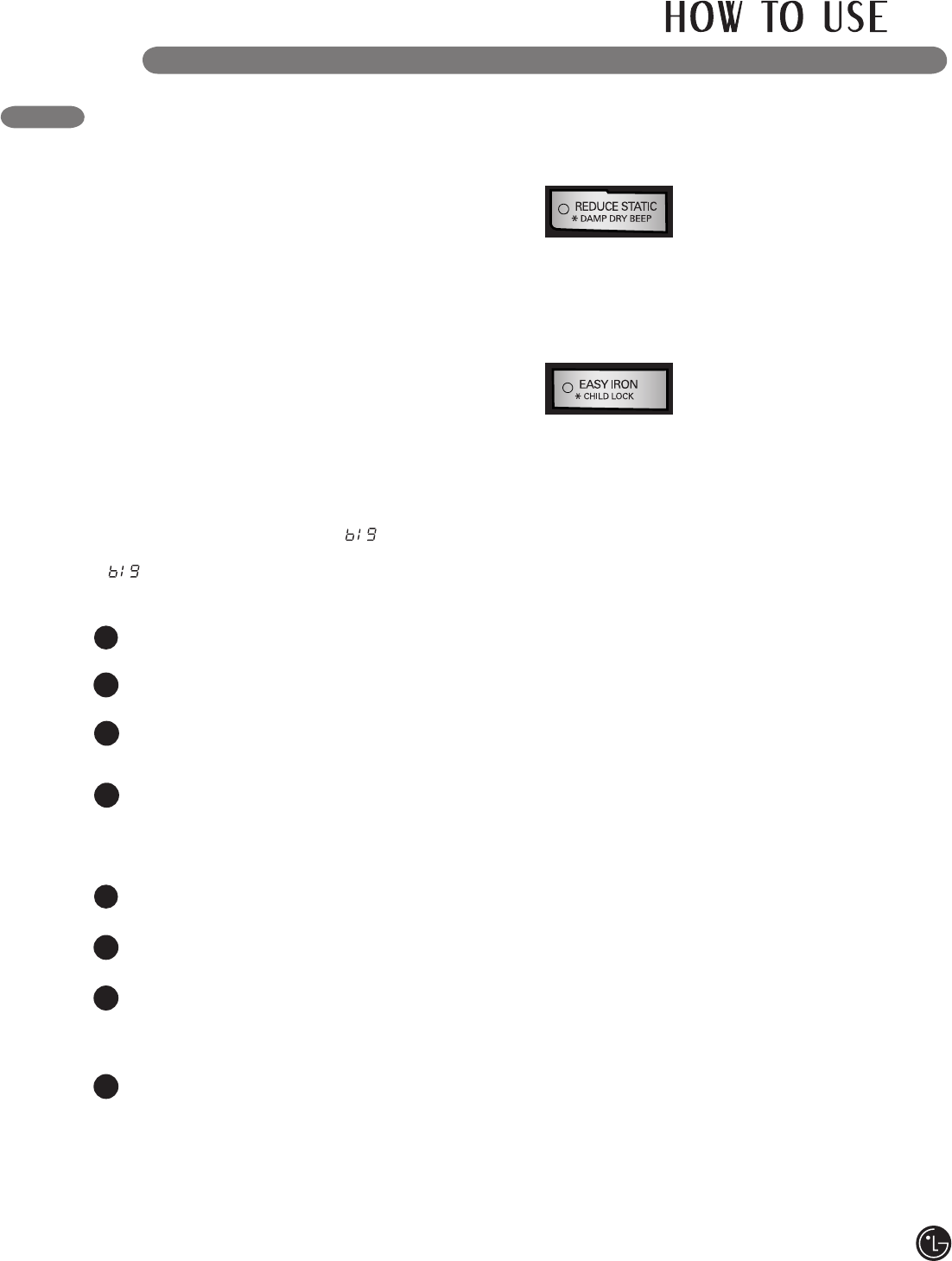

Special Functions ................................................. 31

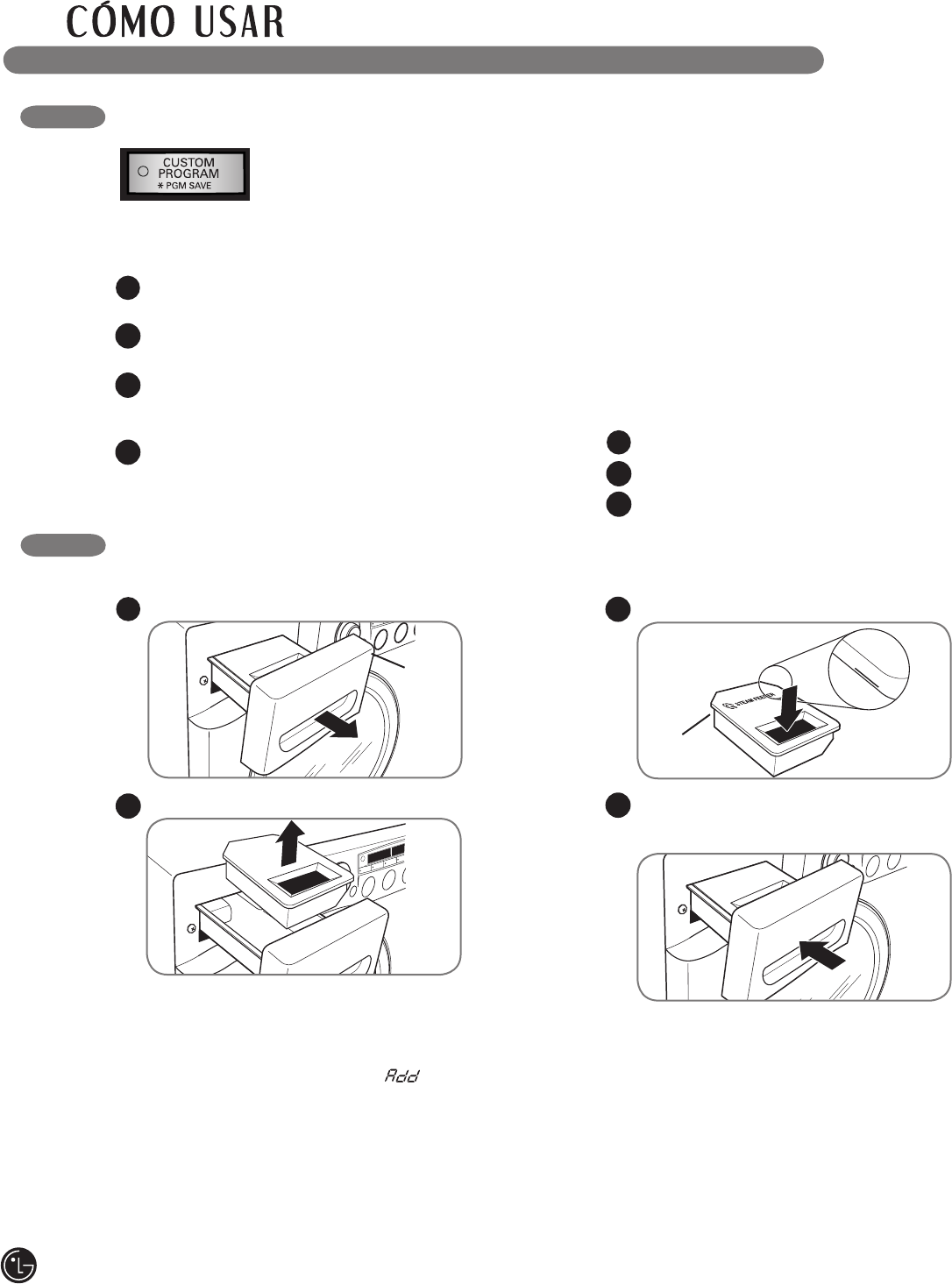

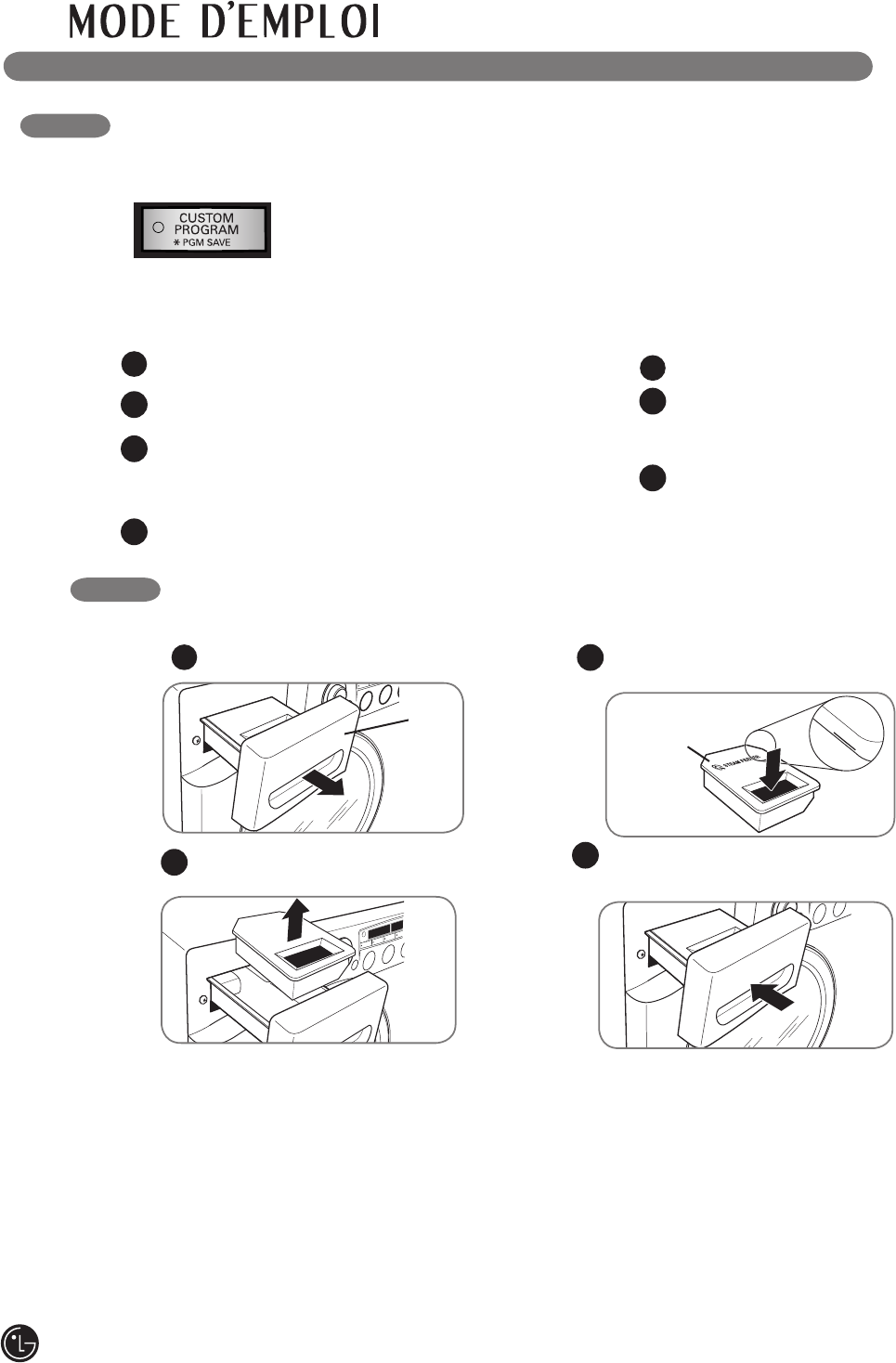

Custom Program .................................................. 32
Before Using the Steam Functions ...................... 32
Steam Functions ............................................ 33–34
Steam Cycle Guide .............................................. 34
TROUBLESHOOTING
Before Calling for Service ............................... 36–38
USER MAINTENANCE INSTRUCTIONS

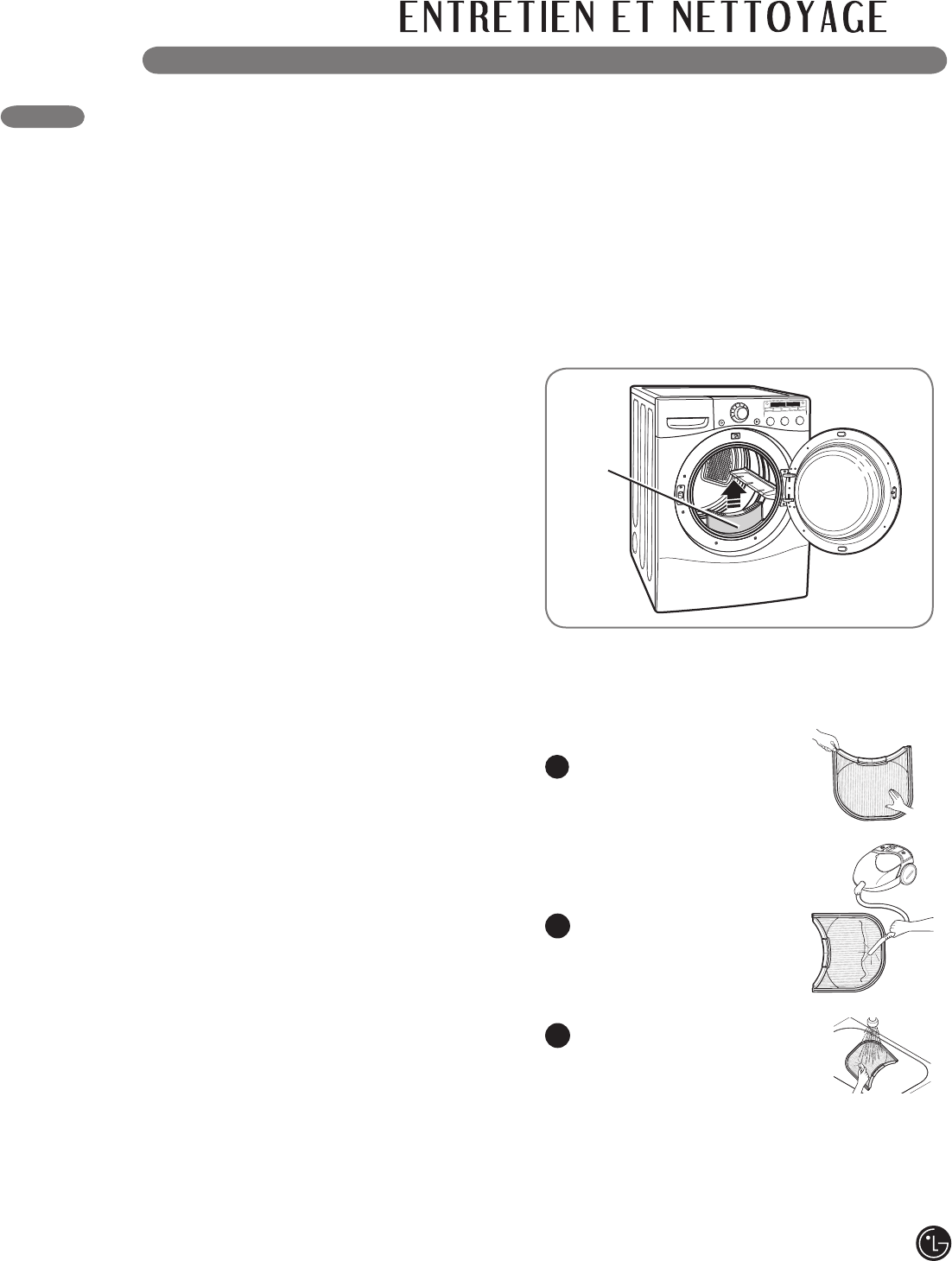

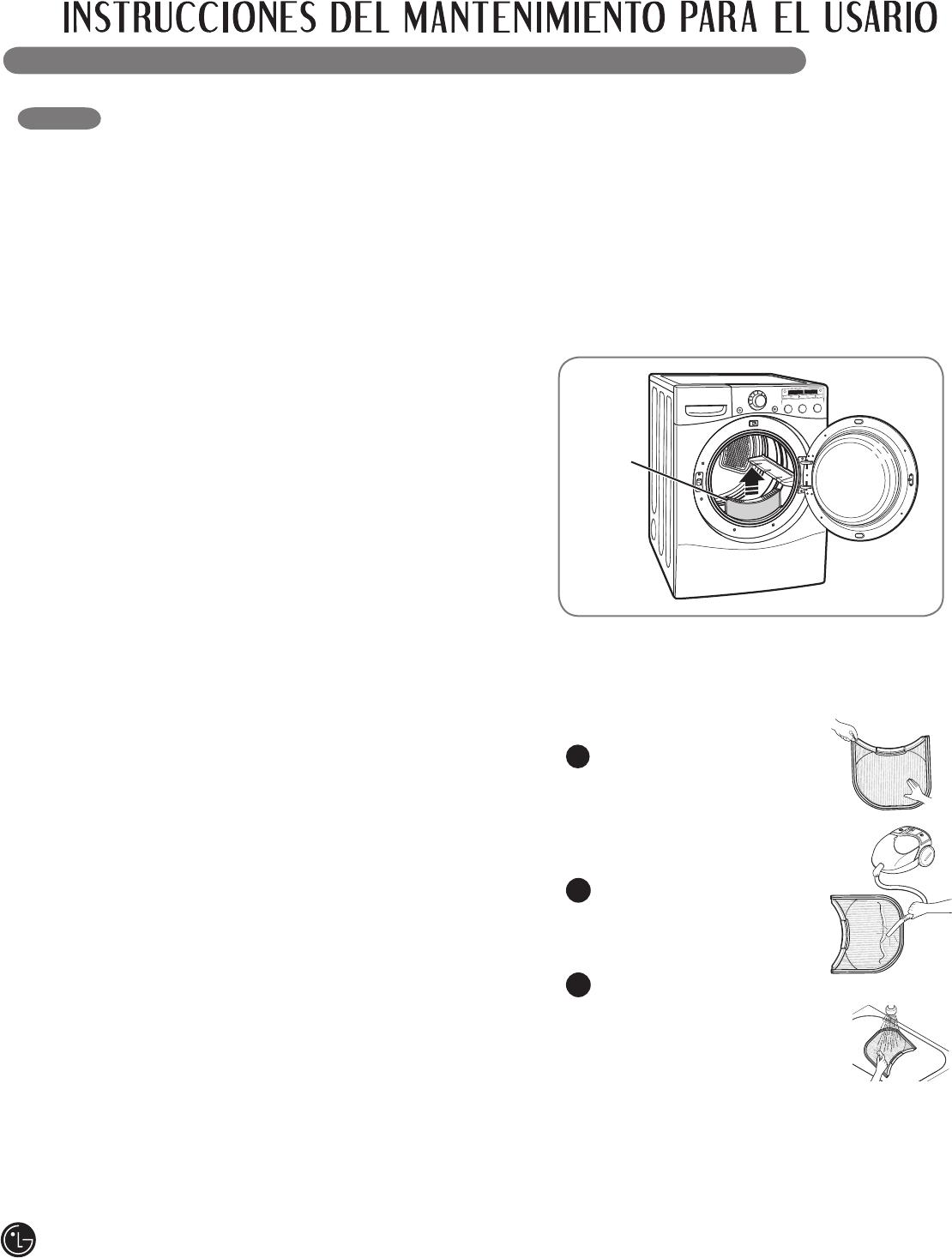

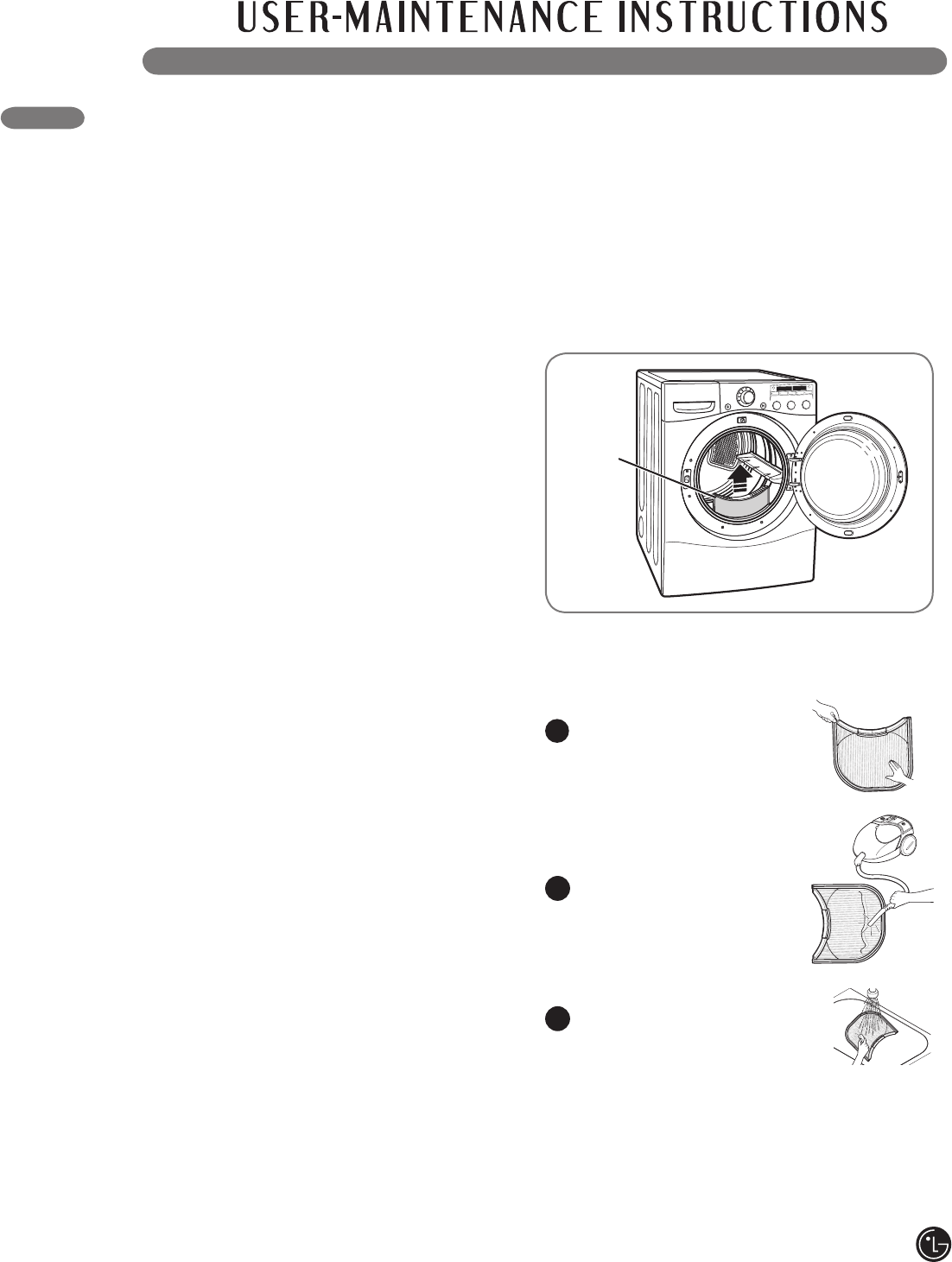

Regular Cleaning .................................................. 35
IMPORTANT SAFETY INSTRUCTIONS
What to Do if You Smell Gas .................................. 3
Basic Safety Precautions ....................................... 4
California safe drinking water and toxic
enforcement act .................................................... 4
Grounding Instructions ...........................................5
Safety Instructions for Installation ......................5, 6
Safety Instructions for Steam Functions ................6
Safety Instructions for Connecting Electricity .......7
PARTS AND FEATURES
Special Features ..................................................... 8

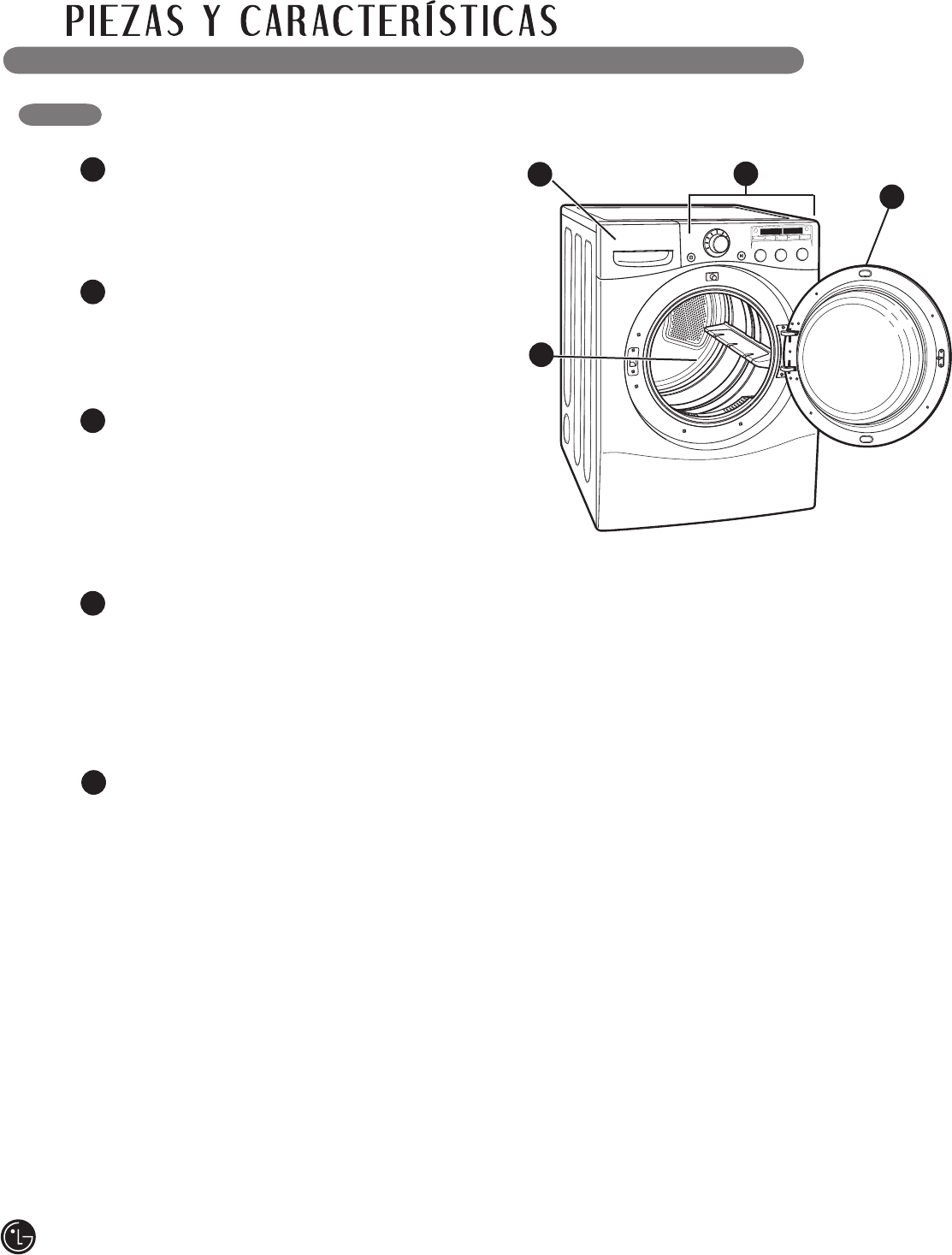

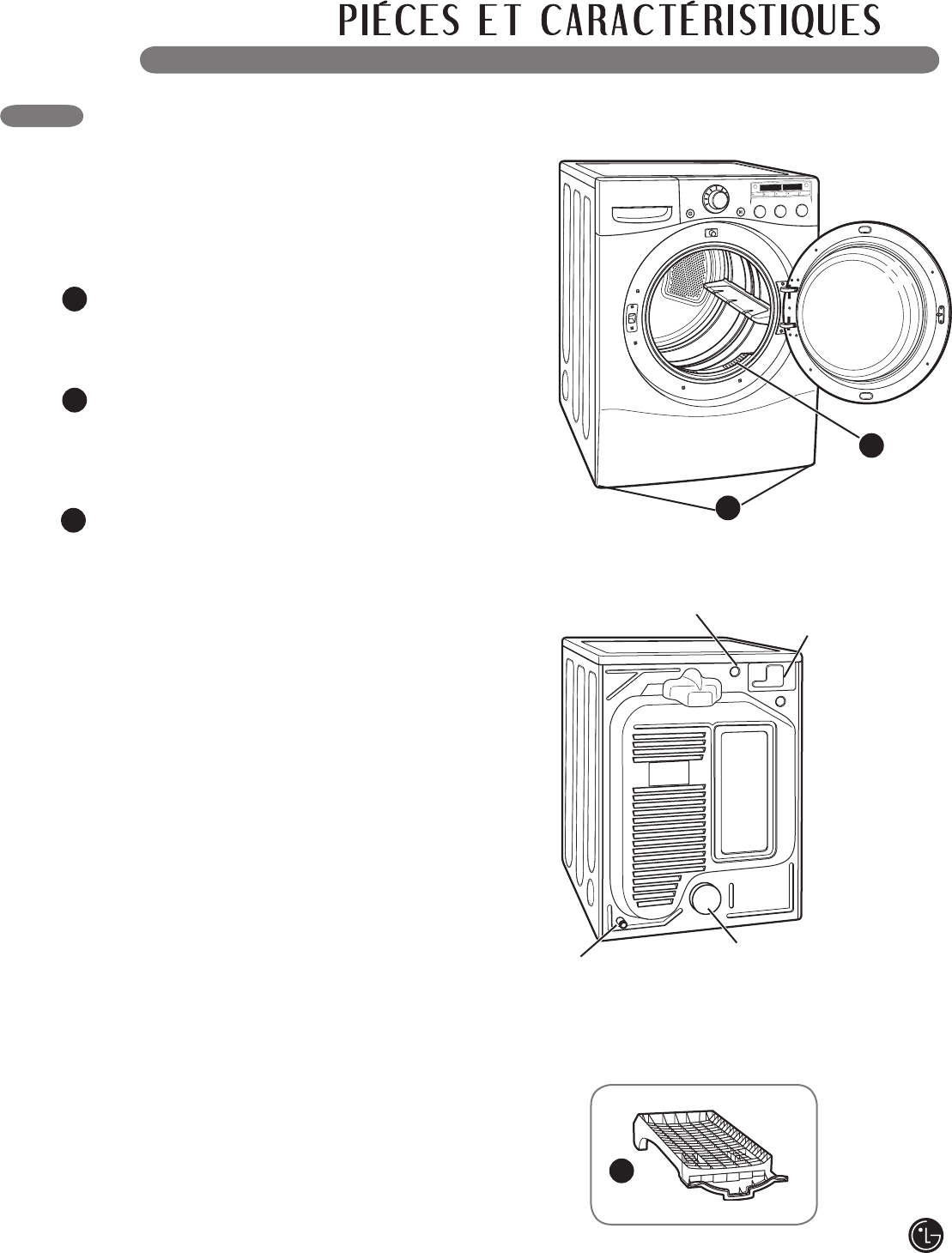

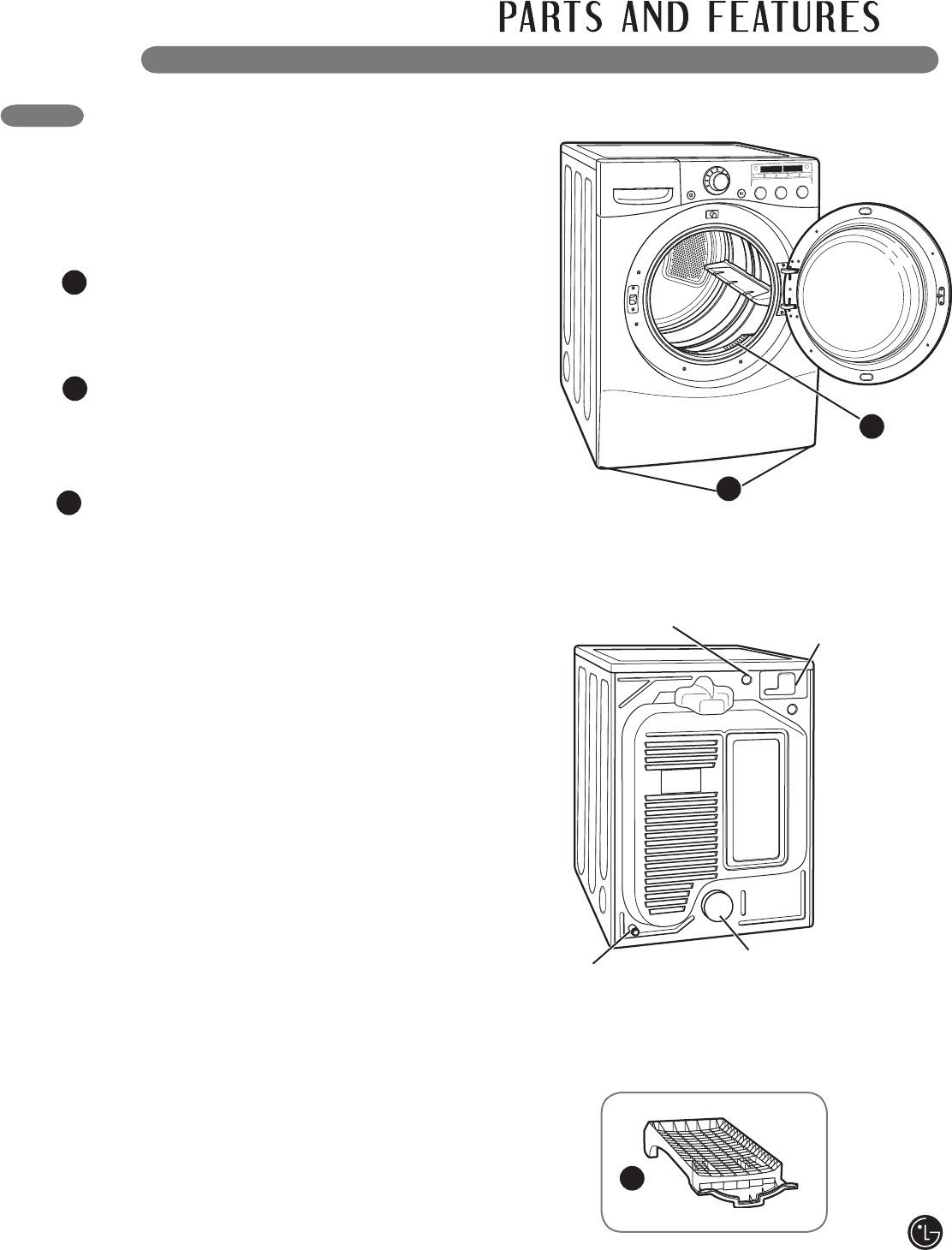

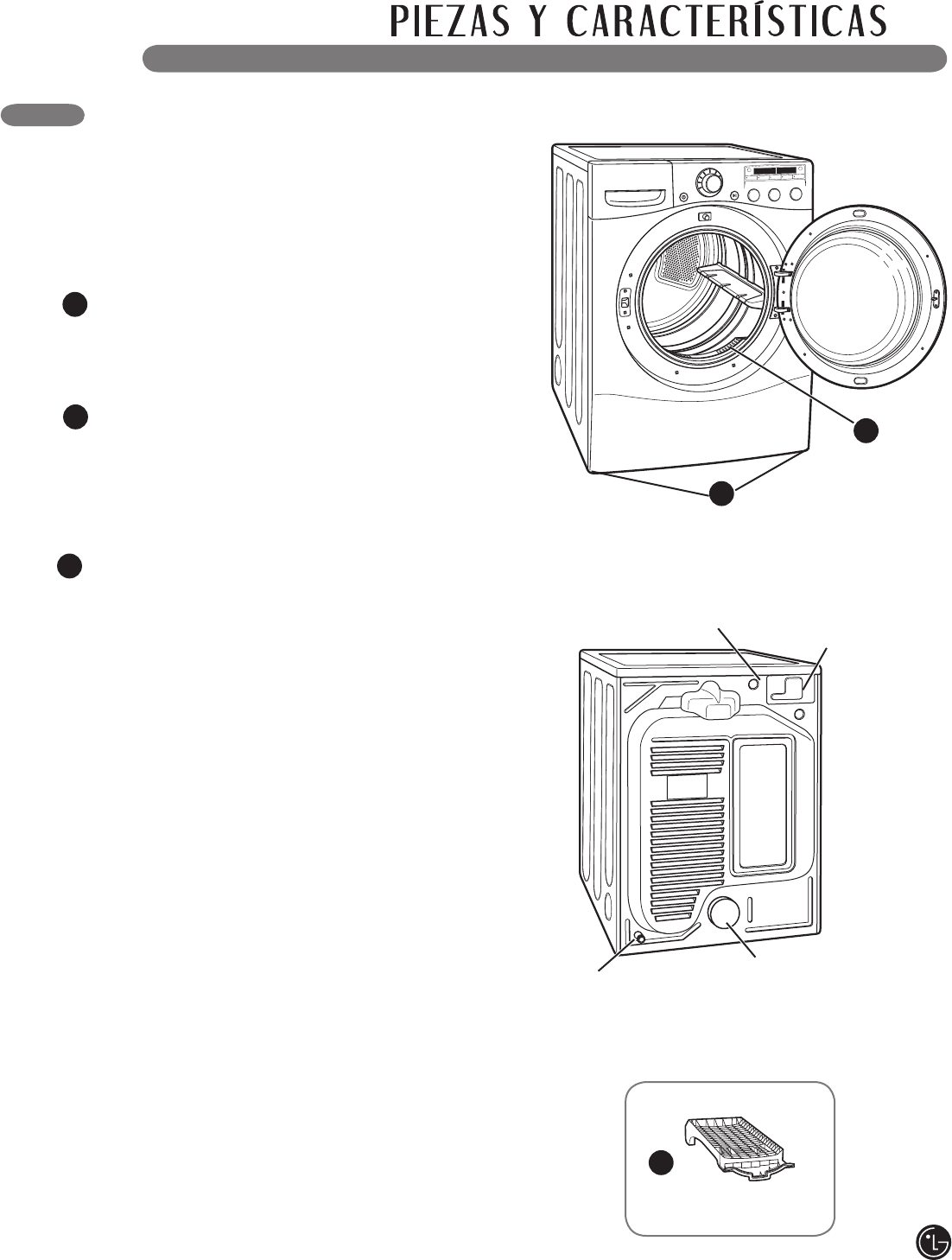

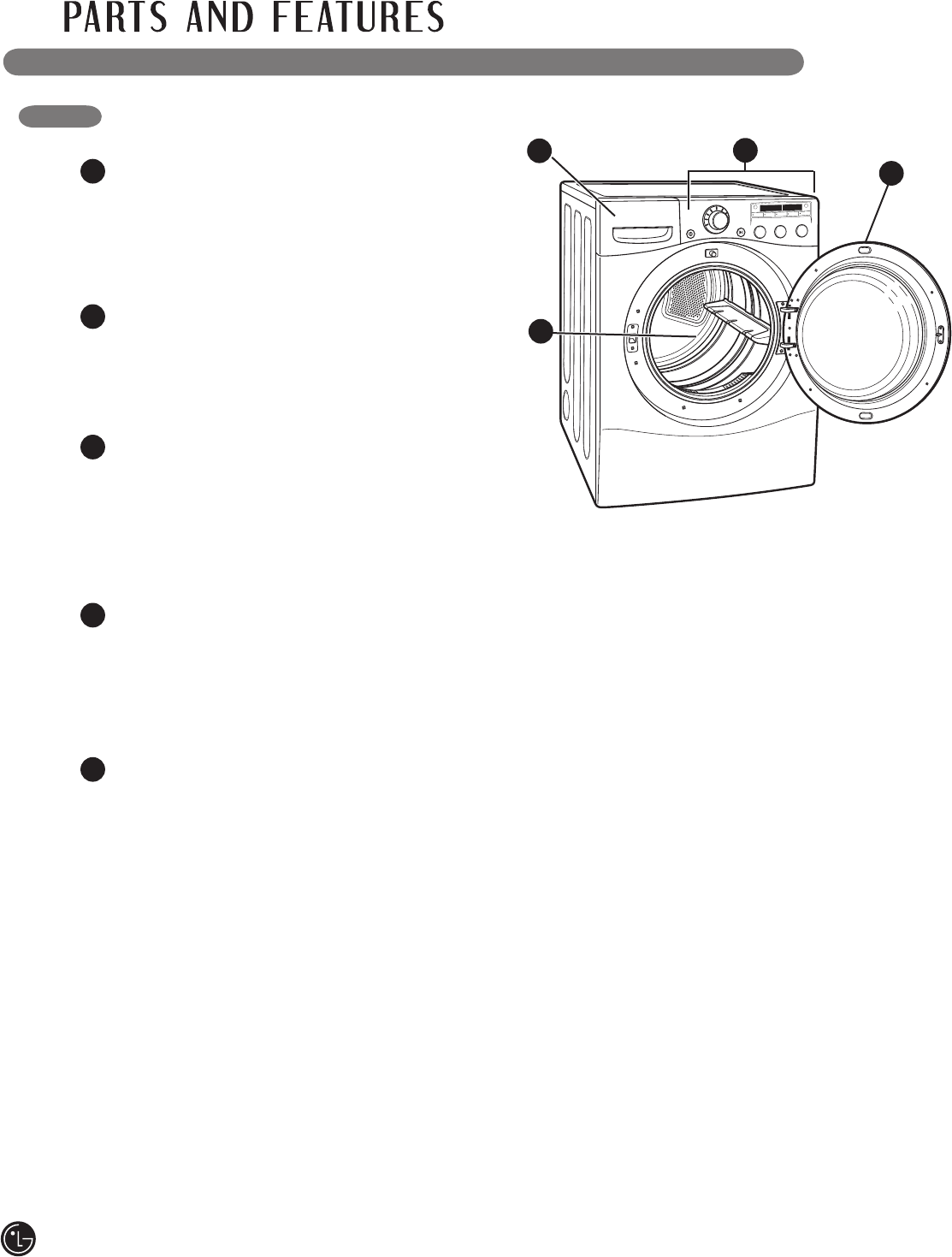

Key Parts and Components ................................... 9
OPTIONAL ACCESSORIES/SPECIFICATIONS

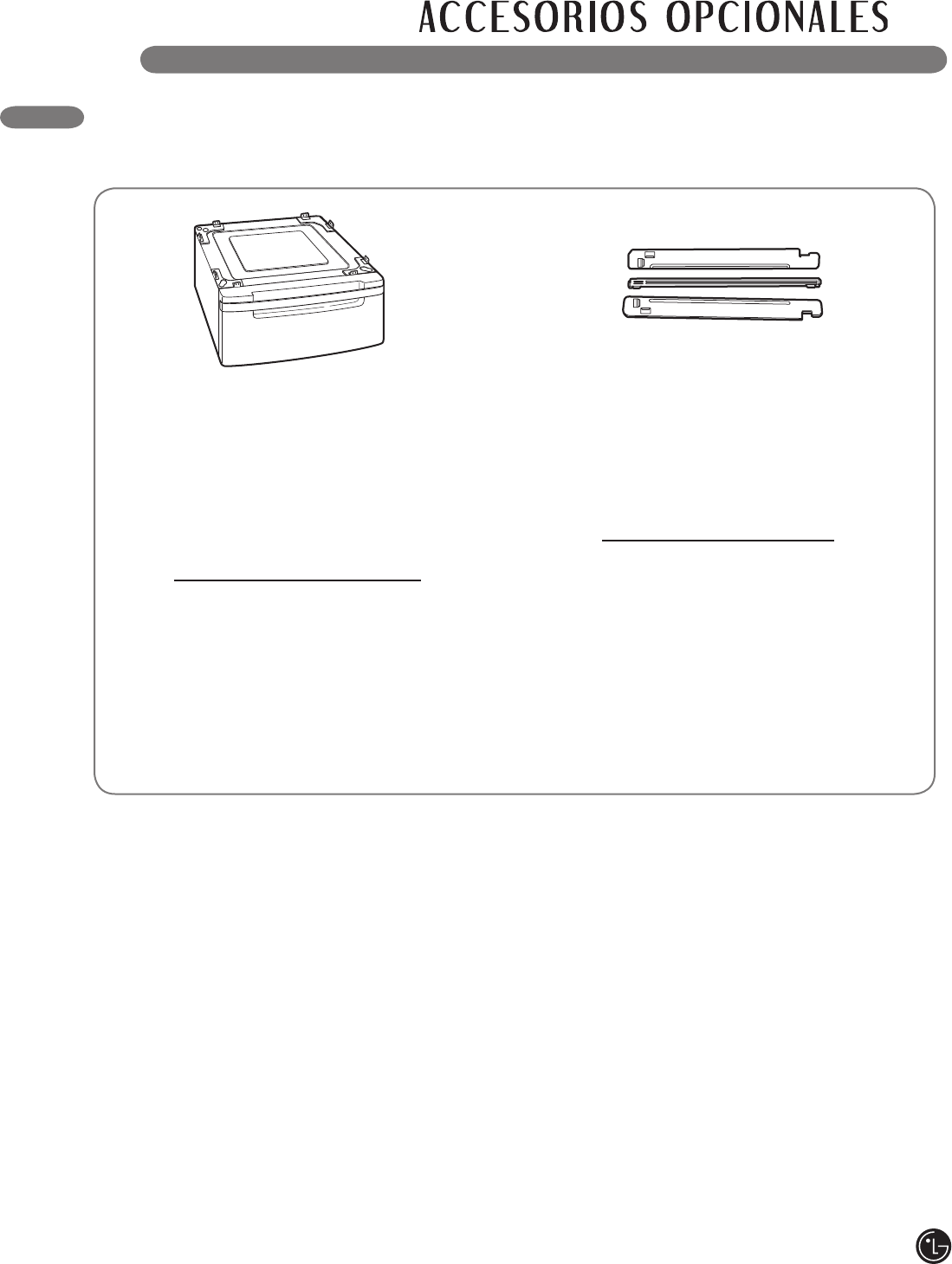

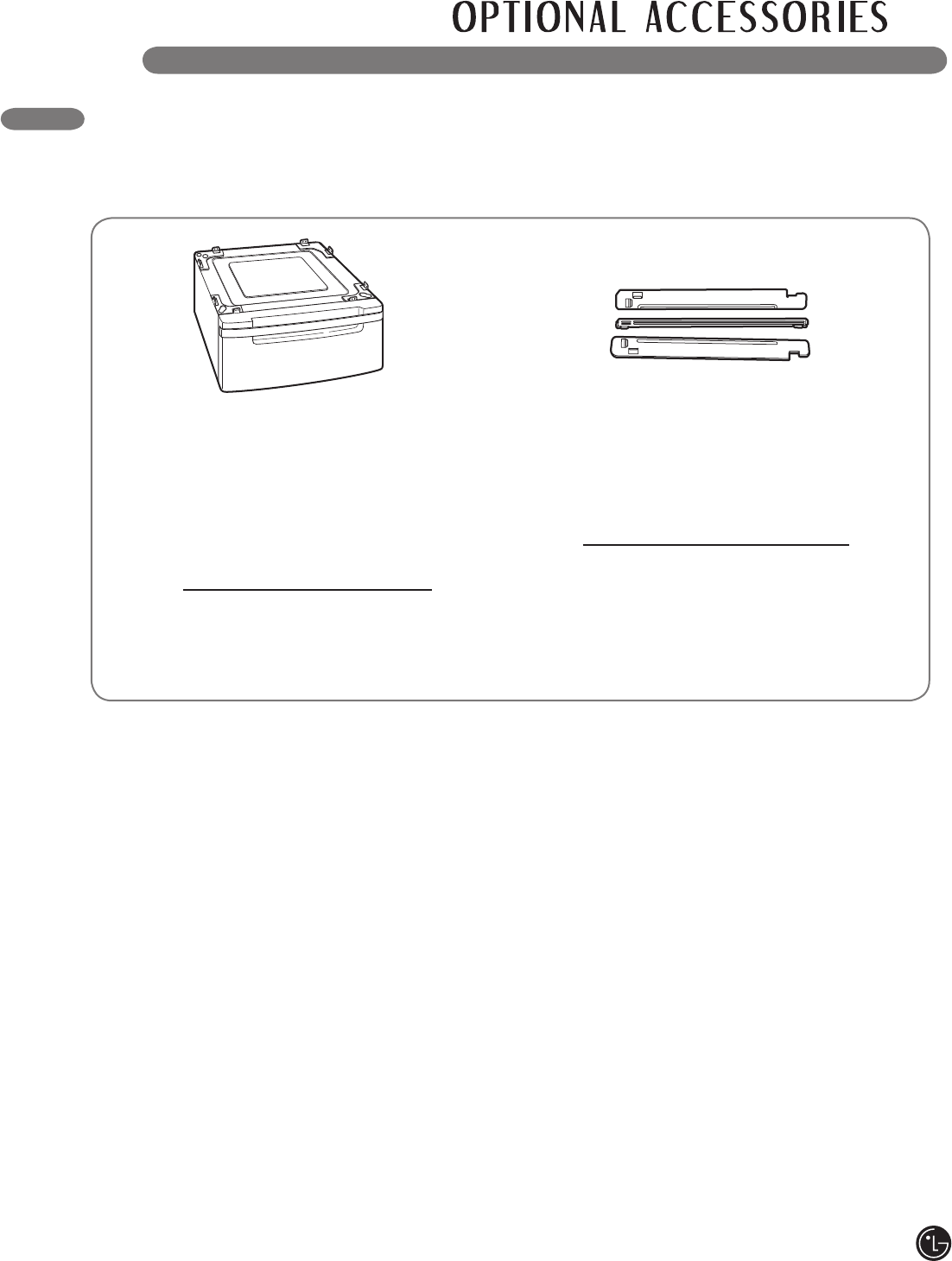

Optional Accessories ........................................... 39

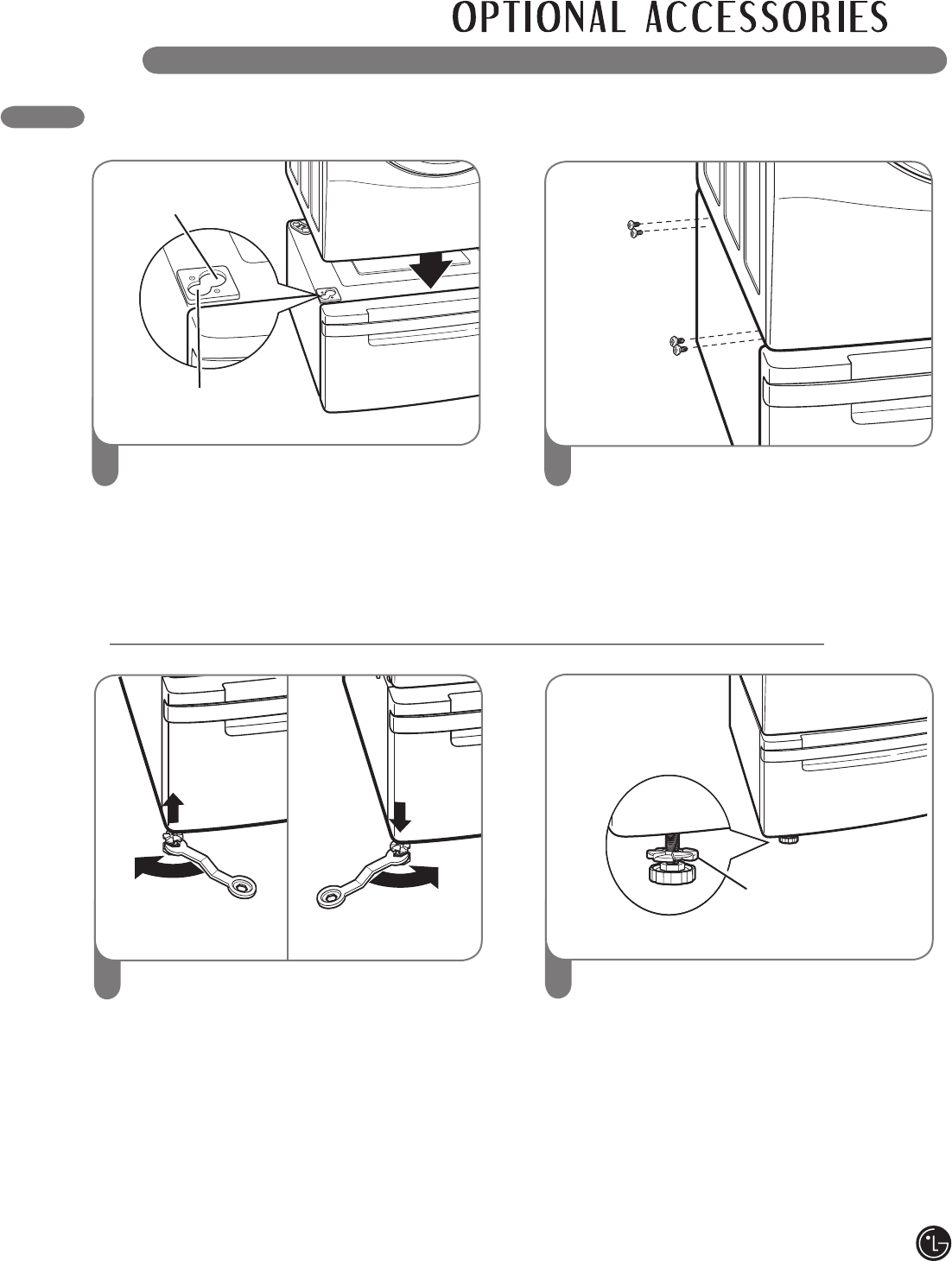

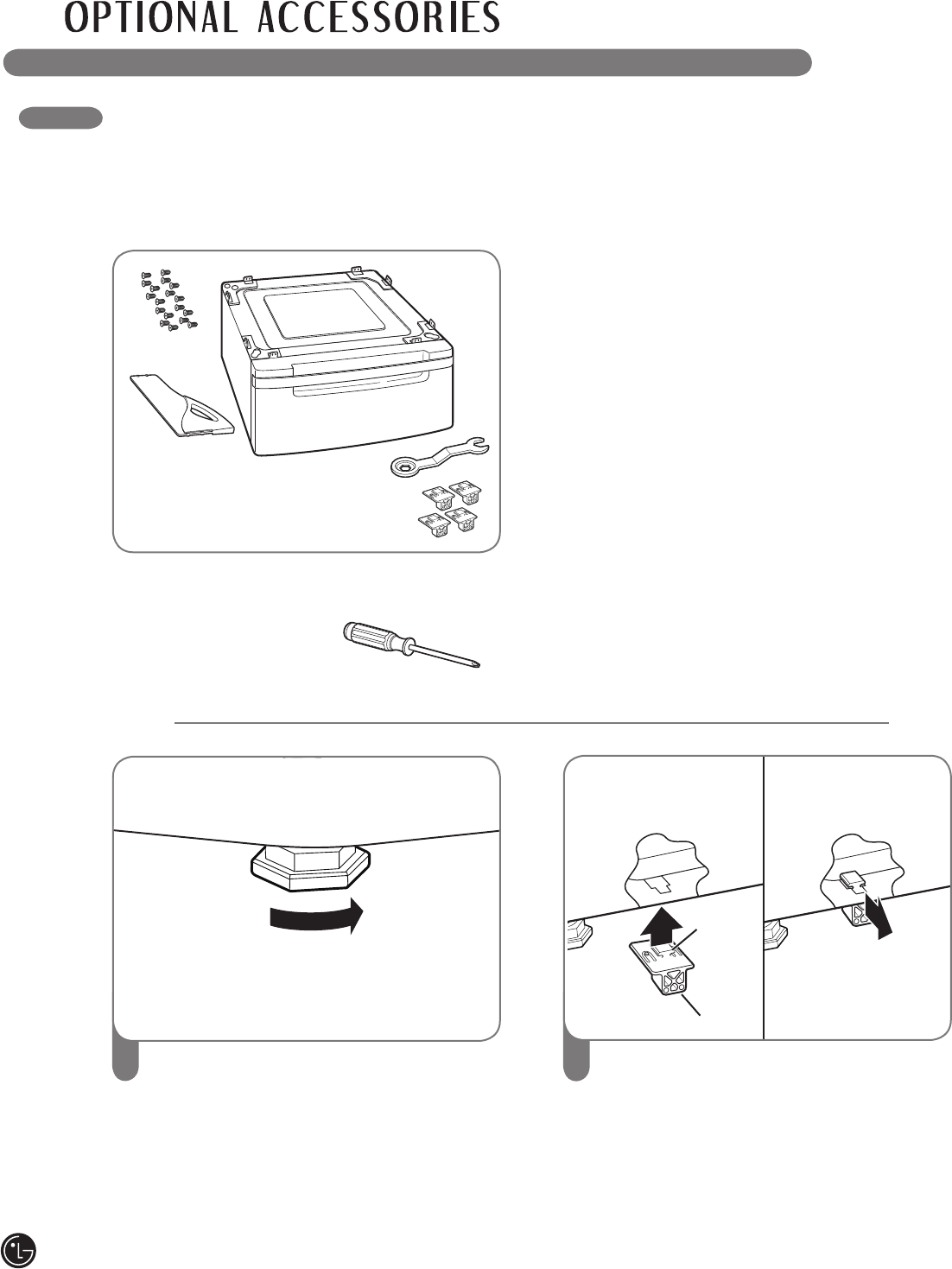

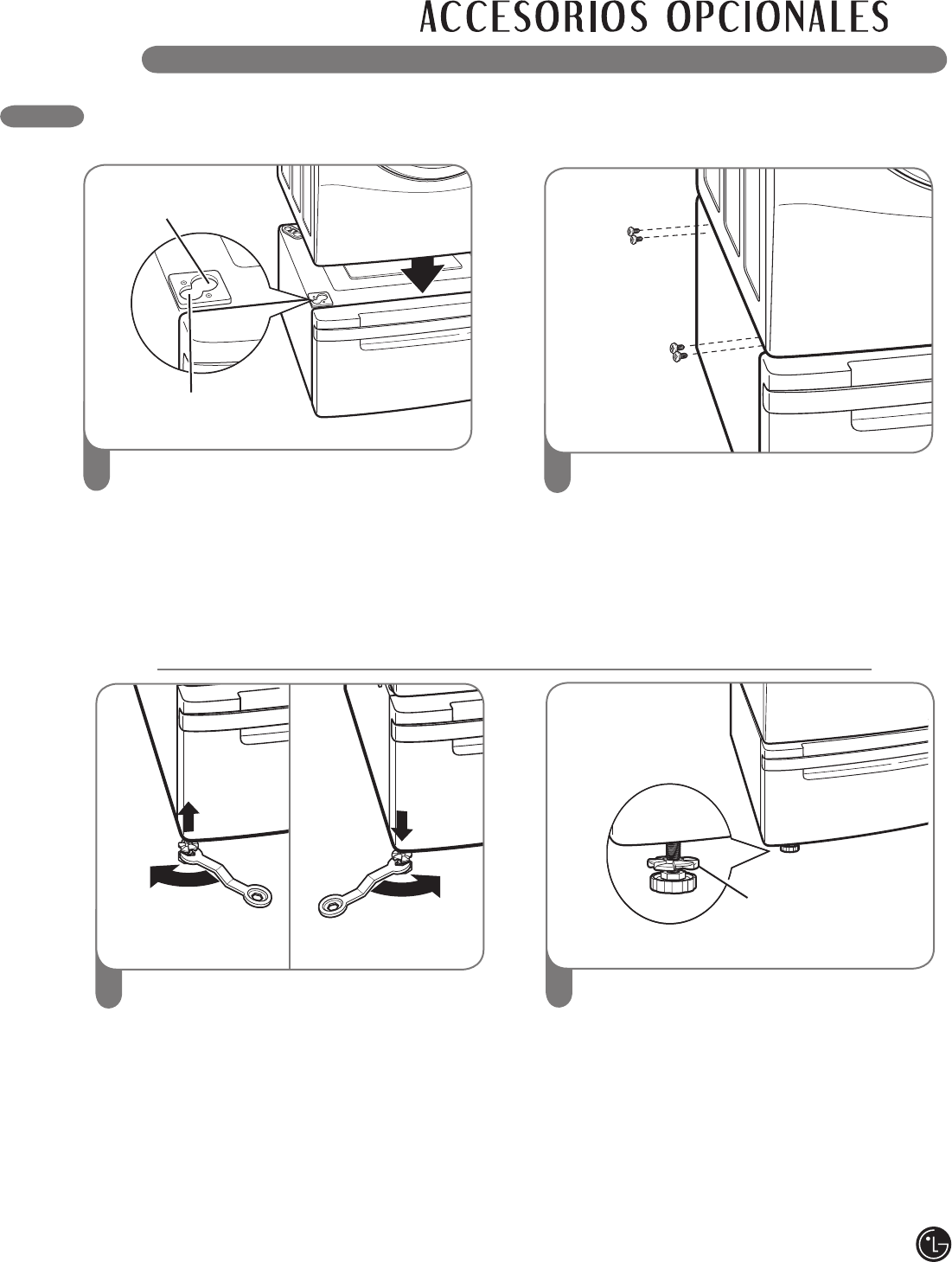

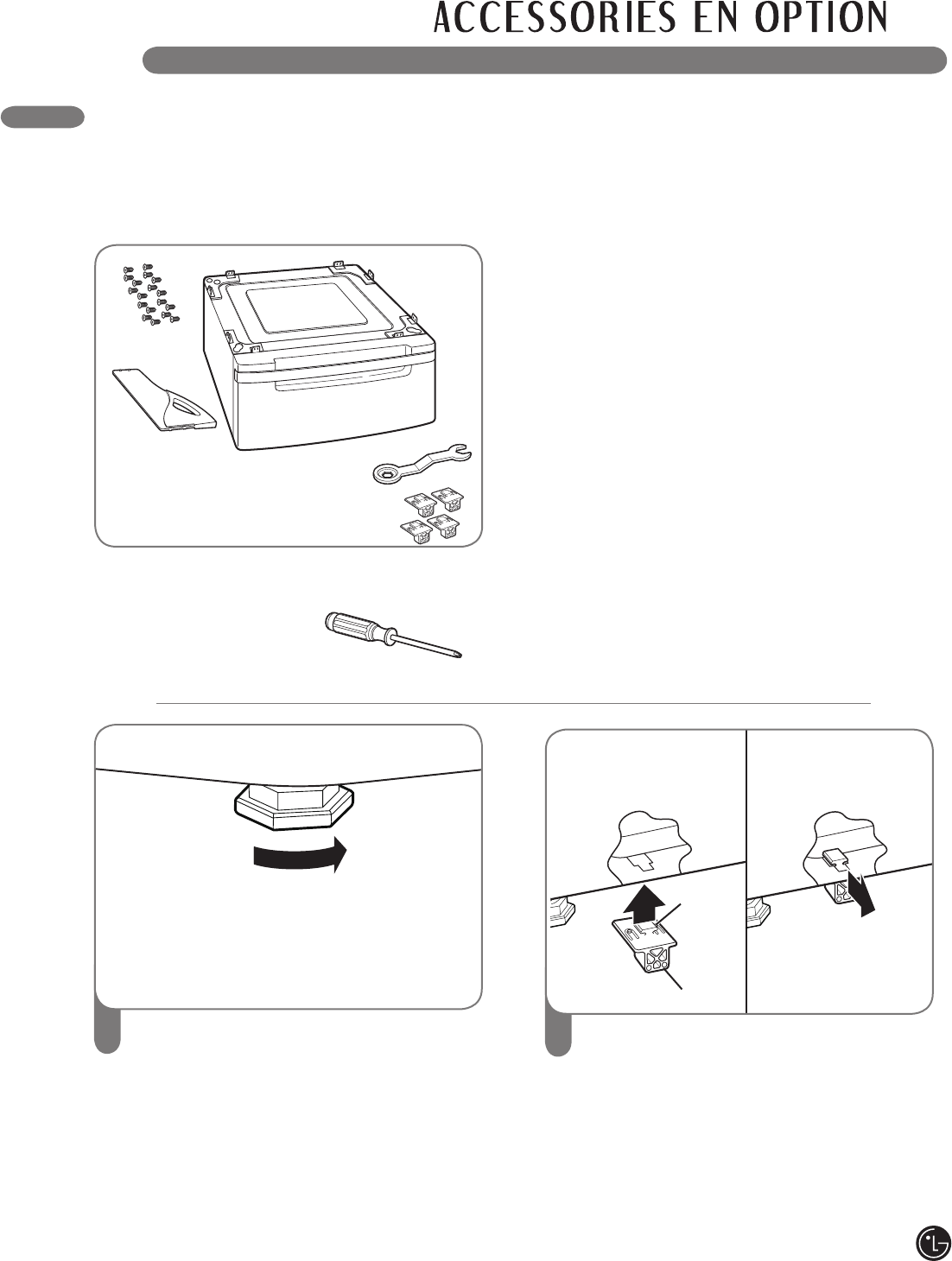

Pedestal Installation ....................................... 40, 41

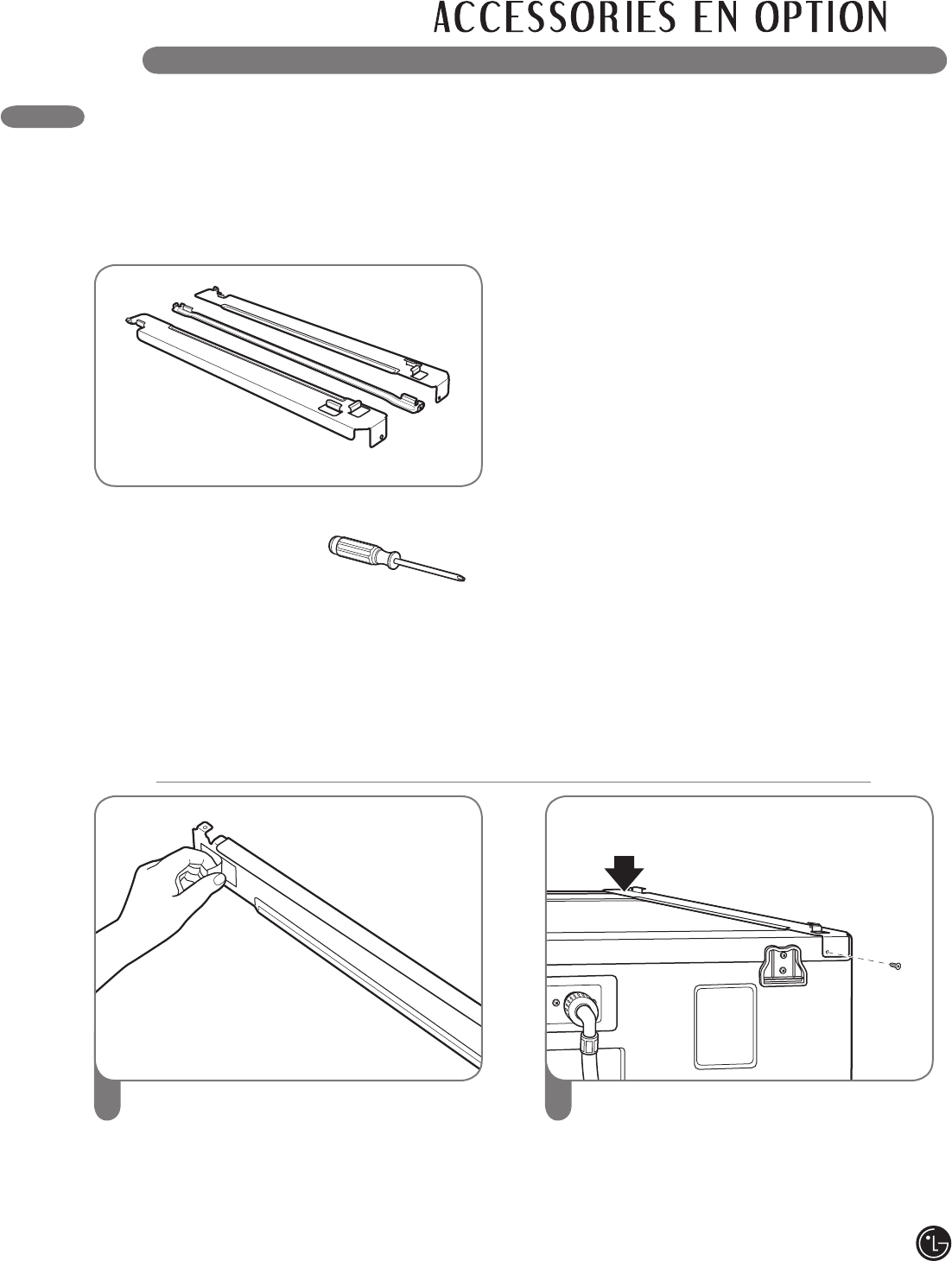

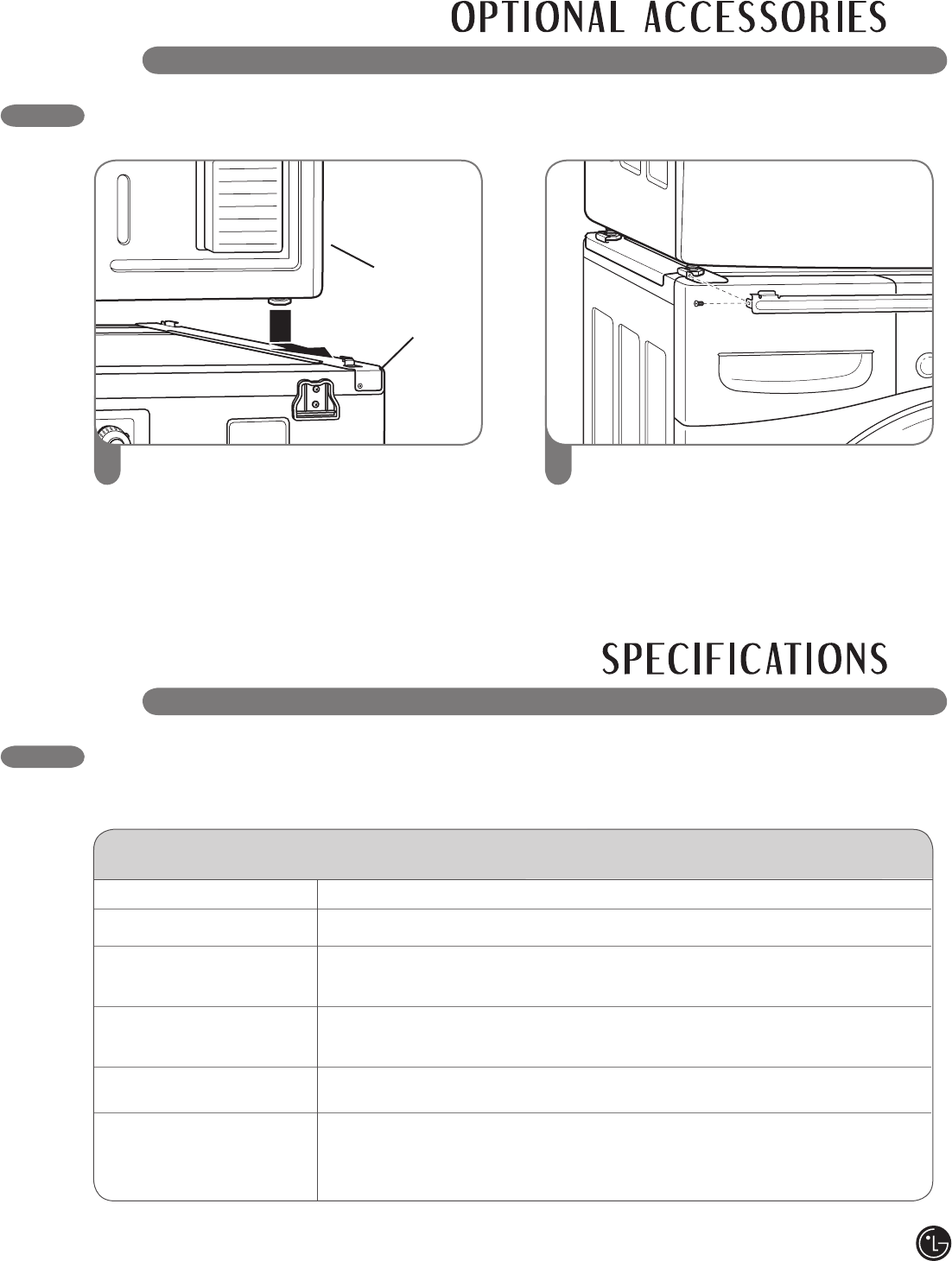

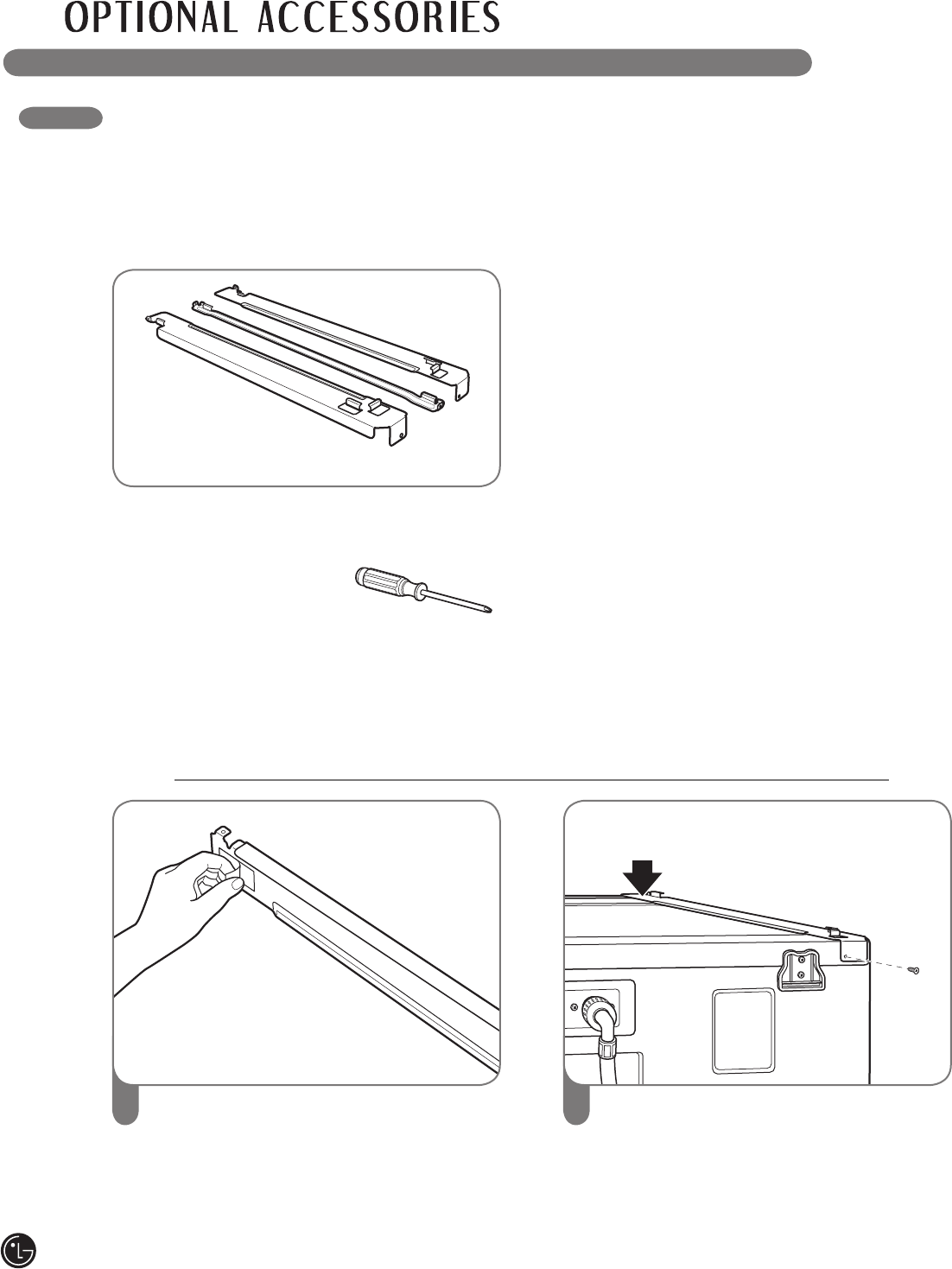

Stacking Kit Installation .................................. 42, 43
Key Dimensions and Specifi cations ..................... 43
WARRANTY ............................................. 44, 45
2
3828EL3003V_en.indd 2 2009.7.14 3:17:46 PM
1. Do not try to light a match or cigarette,
or turn on any gas or electrical
appliance.
2. Do not touch any electrical switches.
Do not use any phone in your building.
3. Clear the room, building, or area of all
occupants.
4. Immediately call your gas supplier
from a neighbor’s phone. Follow the
gas supplier’s instructions carefully.
5. If you cannot reach your gas
supplier, call the fire department.
WHAT TO DO IF YOU SMELL GAS:
READ ALL INSTRUCTIONS BEFORE USE
Your Safety and the safety of others is very important.
We have provided many important safety messages in this manual and on your appliance. Always read
and obey all safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word DANGER or WARNING.
These words mean:
wDANGER: You can be killed or seriously injured if you don’t immediately follow instructions.
wWARNING: You can be killed or seriously injured if you don’t follow instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of
injury, and tell you what can happen if the instructions are not followed.

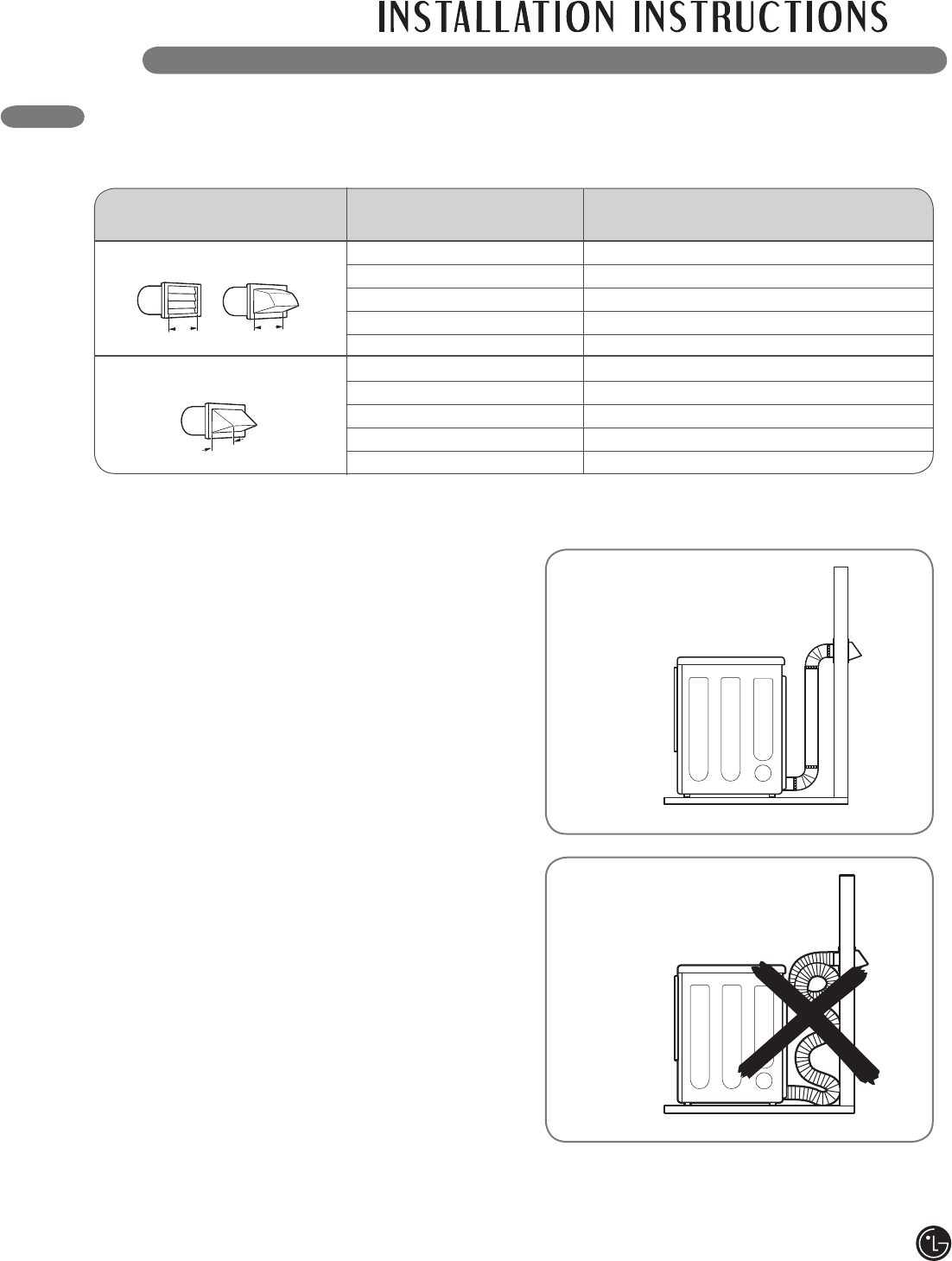

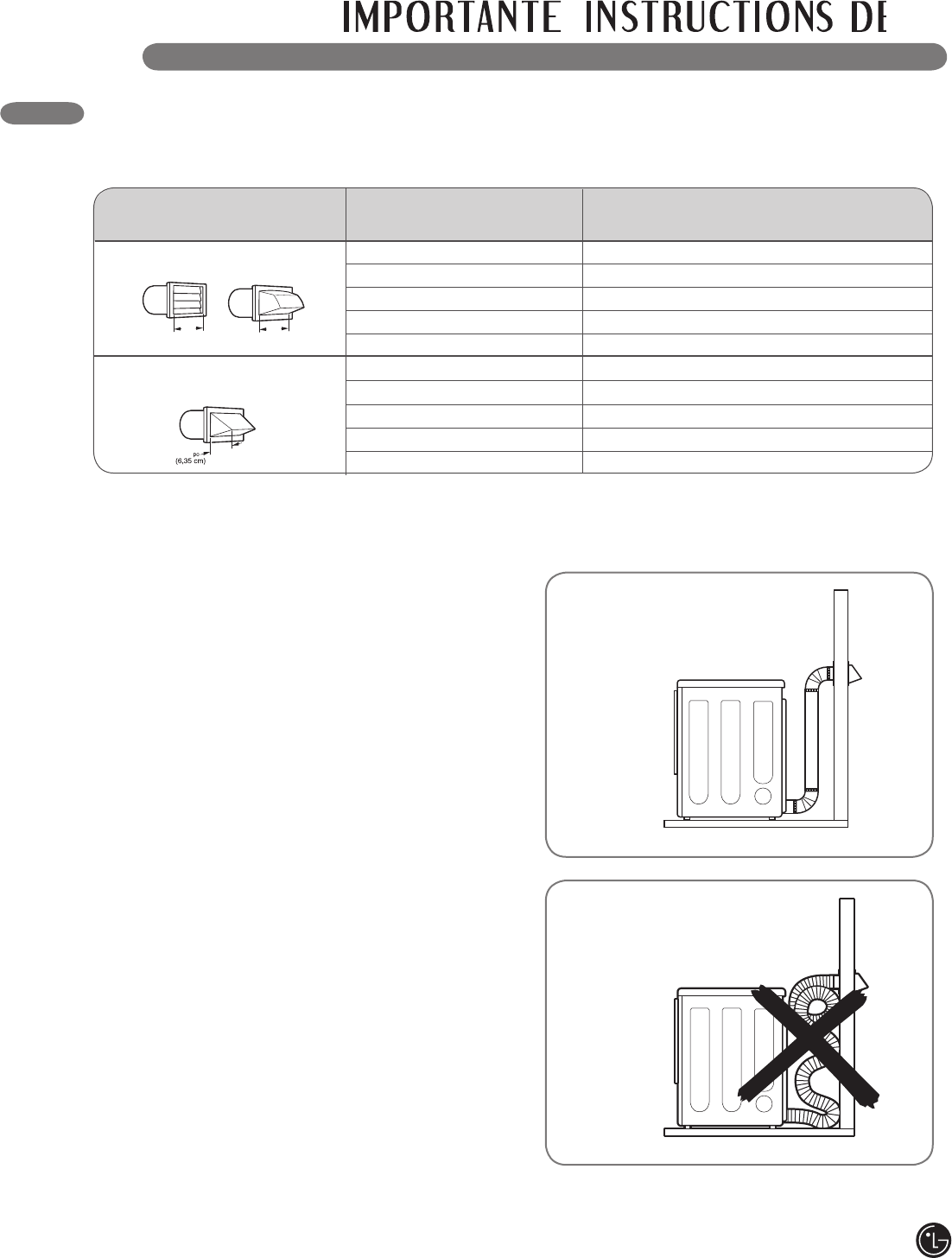

flexible plastic venting materials. If
flexible metal (foil type) duct is in-
stalled, it must be of a specific type
identified by the appliance manufac-
turer as suitable for use with clothes
dryers. Flexible venting materials are
known to collapse, be easily crushed,
and trap lint. These conditions will
obstruct clothes dryer airflow and
increase the risk of fire.
flammable vapors and liquids in the
vicinity of this appliance or any other
appliances.
performed by a qualified installer,
service agency, or the gas supplier.
the manufacturer’s instructions and
local codes.
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
3
3828EL3003V_en.indd 3 2009.7.14 3:17:47 PM
READ ALL INSTRUCTIONS BEFORE USE
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fi re or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
CALIFORNIA SAFE DRINKING WATER AND TOXIC ENFORCEMENT ACT
This act requires the governor of California to publish a list of substances known to the state to cause
cancer, birth defects, or other reproductive harm and requires businesses to warn customers of potential
exposure to such substances.
Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon monoxide,
formaldehyde, and soot, caused primarily by the incomplete combustion of natural gas or LP fuels.
Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances can be
minimized further by properly venting the dryer to the outdoors.
BASIC SAFETY PRECAUTIONS
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
•Readallinstructionsbeforeusingthedryer.
•Beforeuse,thedryermustbeproperlyinstalled
as described in this manual.
•Donotplaceitemsexposedtocookingoilsin
your dryer. Items contaminated with cooking
oils may contribute to a chemical reaction that
could cause a load to catch fi re.
•Donotdryarticlesthathavebeenpreviously
cleaned in, washed in, soaked in, or spotted
with gasoline, dry-cleaning solvents, or other
fl ammable or explosive substances as they give
off vapors that could ignite or explode.
•Donotreachintothedryerifthedrumorany
other part is moving.
•Donotrepairorreplaceanypartofthedryer
or attempt any servicing unless specifi cally
recommended in this Use and Care Guide or
in published user-repair instructions that you
understand and have the skills to carry out.
•Donottamperwithcontrols.
•Beforethedryerisremovedfromserviceor
discarded, remove the door to the drying
compartment.
•Donotallowchildrentoplayonorinthedryer.
Close supervision of children is necessary when
the dryer is used near children.
•Donotusefabricsoftenersorproductsto
eliminate static unless recommended by the
manufacturer of the fabric softener or product.
•Donotuseheattodryarticlescontaining
foam rubber or similarly textured rubber-like
materials.
•Keepareaaroundtheexhaustopeningand
adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.
•Theinteriorofthedryerandexhaustvent
should be cleaned periodically by qualifi ed
service personnel.
•Donotinstallorstorethedryerwhereitwillbe
exposed to the weather.
•Alwayschecktheinsideofthedryerforforeign
objects.
•Cleanlintscreenbeforeoraftereachload.
4
3828EL3003V_en.indd 4 2009.7.14 3:17:47 PM

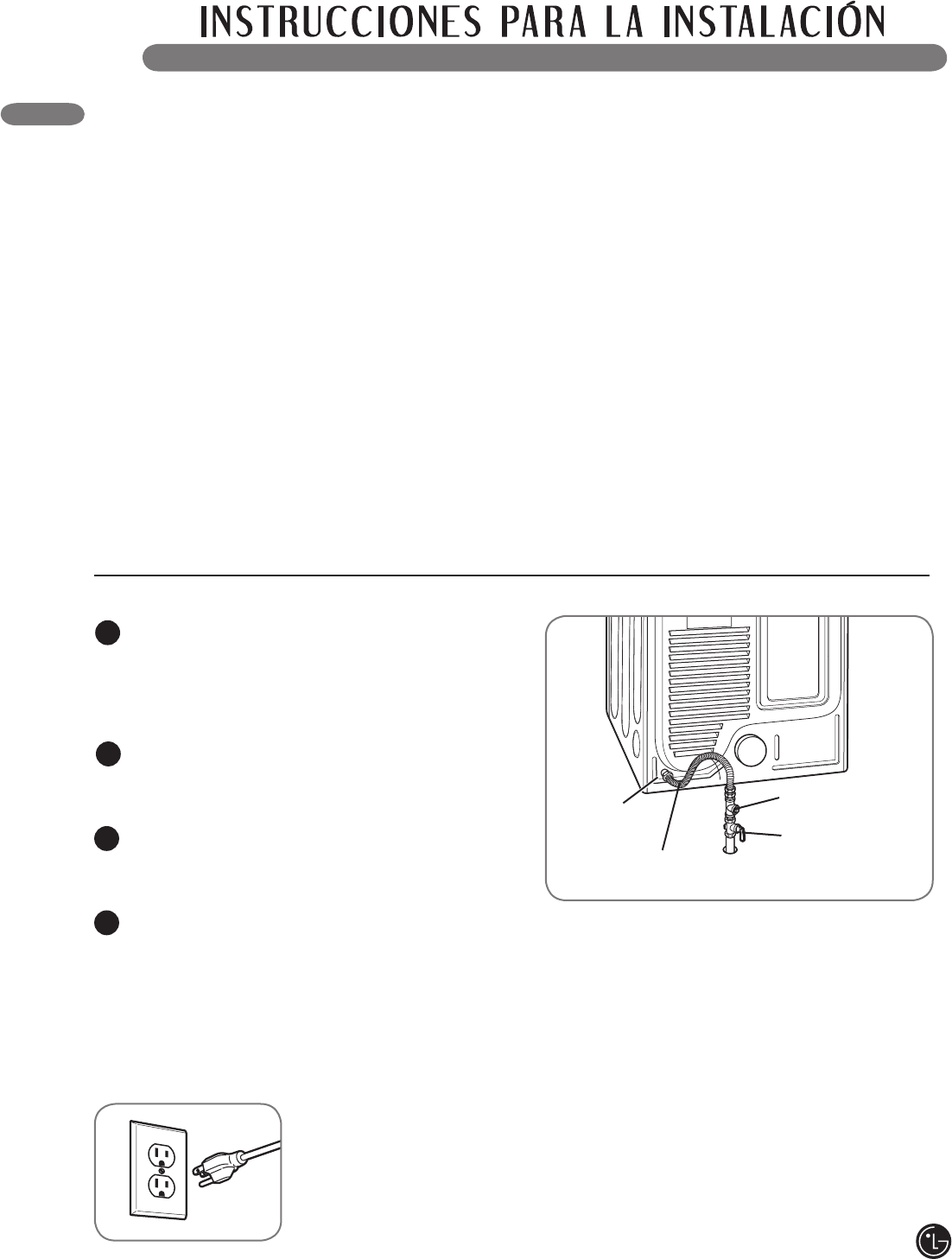

GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event
of malfunction or breakdown, grounding will
reduce the risk of electric shock by providing
a path of least resistance for electric current.
This appliance must be equipped with a cord
having an equipment-grounding conductor and
a grounding plug. The plug must be plugged into
an appropriate outlet that is properly installed and
grounded in accordance with all local codes and
ordinances.
wWARNING — Improper
connection of the equipment-grounding
conductor can result in a risk of electric shock.
Check with a qualified electrician or service
person if you are in doubt as to whether the
appliance is properly grounded.
Do not modify the plug provided with the
appliance. If it will not fit the outlet, have a proper
outlet installed by a qualified electrician.
This appliance must be connected to a grounded
metal, permanent wiring system or an equipment-
grounding conductor must be run with the circuit
conductors and connected to the equipment-
grounding terminal or lead on the appliance.
Electrical shock can result if the dryer is not
properly grounded.
READ ALL INSTRUCTIONS BEFORE USE
SAFETY INSTRUCTIONS FOR INSTALLATION
•Properly ground dryer to conform with all
governing codes and ordinances. Follow
details in the installation instructions. Electrical
shock can result if the dryer is not properly
grounded.
•Before use, the dryer must be properly
installed as described in this manual.
Electrical shock can result if the dryer is not
properly grounded.
•Install and store the dryer where it will not be
exposed to temperatures below freezing or
exposed to the weather.
•All repairs and servicing must be performed
by an authorized servicer unless specifically
recommended in this Owner’s Guide. Use
only authorized factory parts. Failure to follow
this warning can cause serious injury, fire,
electrical shock, or death.
•To reduce the risk of electric shock, do not
install the dryer in humid spaces. Failure to
follow this warning can cause serious injury, fire,
electrical shock, or death.
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
•Connect to a properly rated, protected,
and sized power circuit to avoid electrical
overload. Improper power circuit can melt,
creating electrical shock and/or fire hazard.
•Remove all packing items and dispose of all
shipping materials properly. Failure to do so
can result in death, explosion, fire, or burns.
•Place dryer at least 18 in. above the floor
for a garage installation. Failure to do so can
result in death, explosion, fire, or burns.
•Keep all packaging from children. Packaging
material can be dangerous for children. There is
a risk of suffocation.
•Do not install nearby heat item. Such as
stove, cooking oven. Failure to do so can cause
deform, smoke and fire.
•Do not place candle and cigarettes on top of
the product. Failure to do so can cause deform,
smoke and fire.
•Remove all protective vinyl film from the
product. Failure to do so can cause deform,
smoke and fire. 5
3828EL3003V_en.indd 5 2009.7.14 3:17:47 PM
READ ALL INSTRUCTIONS BEFORE USE
SAFETY INSTRUCTIONS FOR INSTALLATION
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fi re or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
Exhaust/Ducting:
•
outside. Failure to follow these instructions
can result in fi re or death.
•The dryer exhaust system must be exhausted
to the outside of the dwelling. If the dryer is
not exhausted outdoors, some fi ne lint and
large amounts of moisture will be expelled
into the laundry area. An accumulation of
lint in any area of the home can create a health
and fi re hazard.
•Use only rigid metal or fl exible metal 4-in.
diameter ductwork inside the dryer cabinet
or for exhausting to the outside. Use of
plastic or other combustible ductwork can
cause a fi re. Punctured ductwork can cause
a fi re if it collapses or becomes otherwise
restricted in use or during installation.
•Ductwork is not provided with the dryer, and
you should obtain the necessary ductwork
locally. The end cap should have hinged
dampers to prevent backdraft when the dryer
is not in use. Failure to follow these instructions
can result in fi re or death.

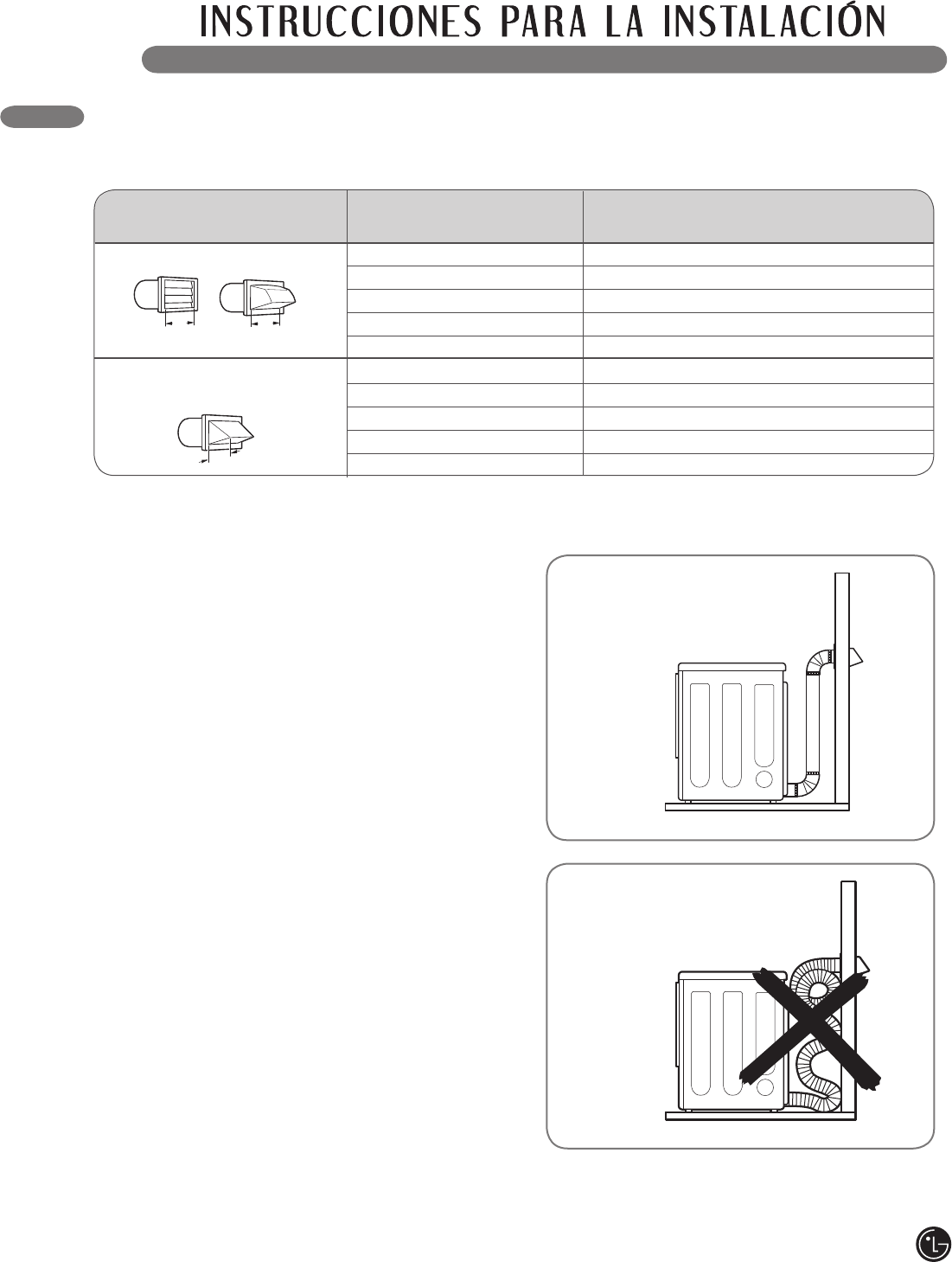

•The exhaust duct must be 4 in. (10.2 cm) in
diameter with no obstructions. The exhaust
duct should be kept as short as possible.
Make sure to clean any old ducts before
installing your new dryer. Failure to follow
these instructions can result in fi re or death.
•Rigid or semi rigid metal ducting is
recommended for use between the
dryer and the wall. In special installations
when it is impossible to make a connection
with the above recommendations, a UL-
listed fl exible metal transition duct may be
used between the dryer and wall connection
only. The use of this ducting will affect drying
time. Failure to follow these instructions can
result in fi re or death.
•DO NOT use sheet metal screws or other
fasteners which extend into the duct that
could catch lint and reduce the effi ciency
of the exhaust system. Secure all joints with
duct tape. For complete details, follow the
Installation Instructions. Failure to follow these
instructions can result in fi re or death.
SAFETY INSTRUCTIONS FOR STEAM FUNCTIONS
•Do not open the dryer door during steam
cycles. Failure to follow these instructions can
result in a burn hazard.
•Do not dry articles that have been previously
cleaned in, washed in, soaked in, or spotted
with gasoline, dry-cleaning solvents, or other
fl ammable or explosive substances as they
give off vapors that could ignite or explode.
Failure to follow these instructions can result in
fi re or death.
•Do not fi ll the steam feeder with gasoline,
dry-cleaning solvents, or other fl ammable or
explosive substances. Failure to follow these
instructions can result in fi re or death.
•Do not touch the steam nozzle in the drum
during or after the steam cycle. Failure to
follow these instructions can result in a burn
hazard.
•Do not fi ll the steam feeder with hot water
(over 86°F/30°C). Failure to follow these
instructions can result in a burn hazard.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
6
3828EL3003V_en.indd 6 2009.7.14 3:17:48 PM
7
SAFETY INSTRUCTIONS FOR CONNECTING ELECTRICITY
•Do not, under any circumstances, cut or
remove the ground prong from the power
cord. To prevent personal injury or damage to
the dryer, the electrical power cord must be
plugged into a properly grounded outlet.
•For personal safety, this dryer must be
properly grounded. Failure to do so can result
in electrical shock or injury.
•Refer to the installation instructions in this
manual for specific electrical requirements
for your model. Failure to follow these
instructions can create an electrical shock
hazard and/or a fire hazard.
•This dryer must be plugged into a properly
grounded outlet. Electrical shock can result if
the dryer is not properly grounded. Have the
wall outlet and circuit checked by a qualified
electrician to make sure the outlet is properly
grounded. Failure to follow these instructions
can create an electrical shock hazard and/or a
fire hazard.
•The dryer should always be plugged into
its own individual electrical outlet which
has a voltage rating that matches the rating
plate. This provides the best performance
and also prevents overloading house wiring
circuits which could cause a fire hazard from
overheated wires.
•Never unplug your dryer by pulling on the
power cord. Always grip plug firmly and pull
straight out from the outlet. The power cord
can be damaged, resulting in a risk of fire and
electrical shock.
•Repair or replace immediately all power
cords that have become frayed or otherwise
damaged. Do not use a cord that shows
cracks or abrasion damage along its length
or at either end. The power cord can melt,
creating electrical shock and/or fire hazard.
•When installing or moving the dryer, be
careful not to pinch, crush, or damage
the power cord. This will prevent injury and
prevent damage to the dryer from fire and
electrical shock.
SAVE THESE INSTRUCTIONS
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
READ ALL INSTRUCTIONS BEFORE USE
wWARNING For your safety, the information in this manual must be
followed to minimize the risk of fire or explosion, electric shock, or to prevent
property damage, personal injury, or loss of life.
3828EL3003V_en.indd 7 2009.7.14 3:17:48 PM
SPECIAL FEATURES

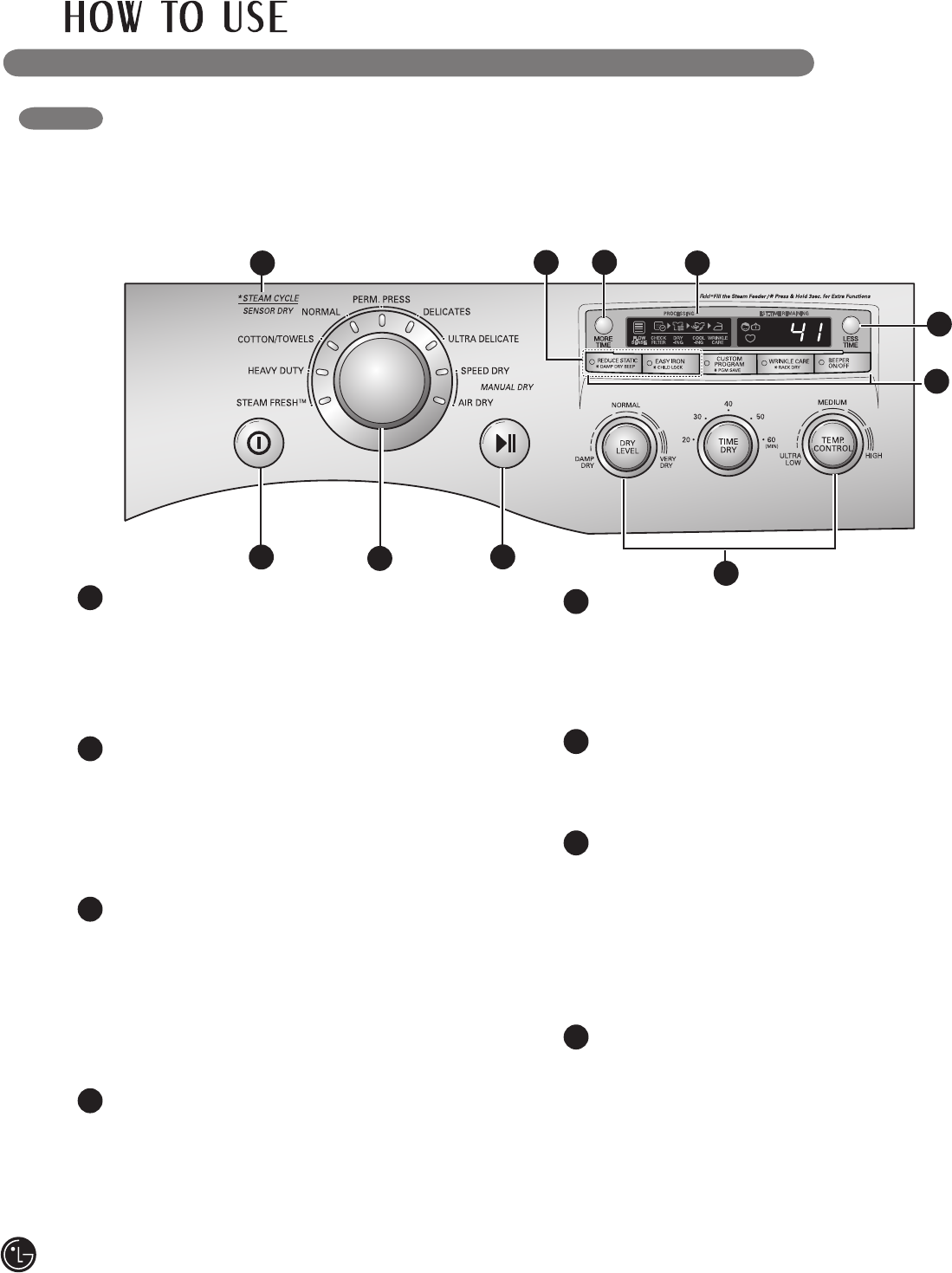

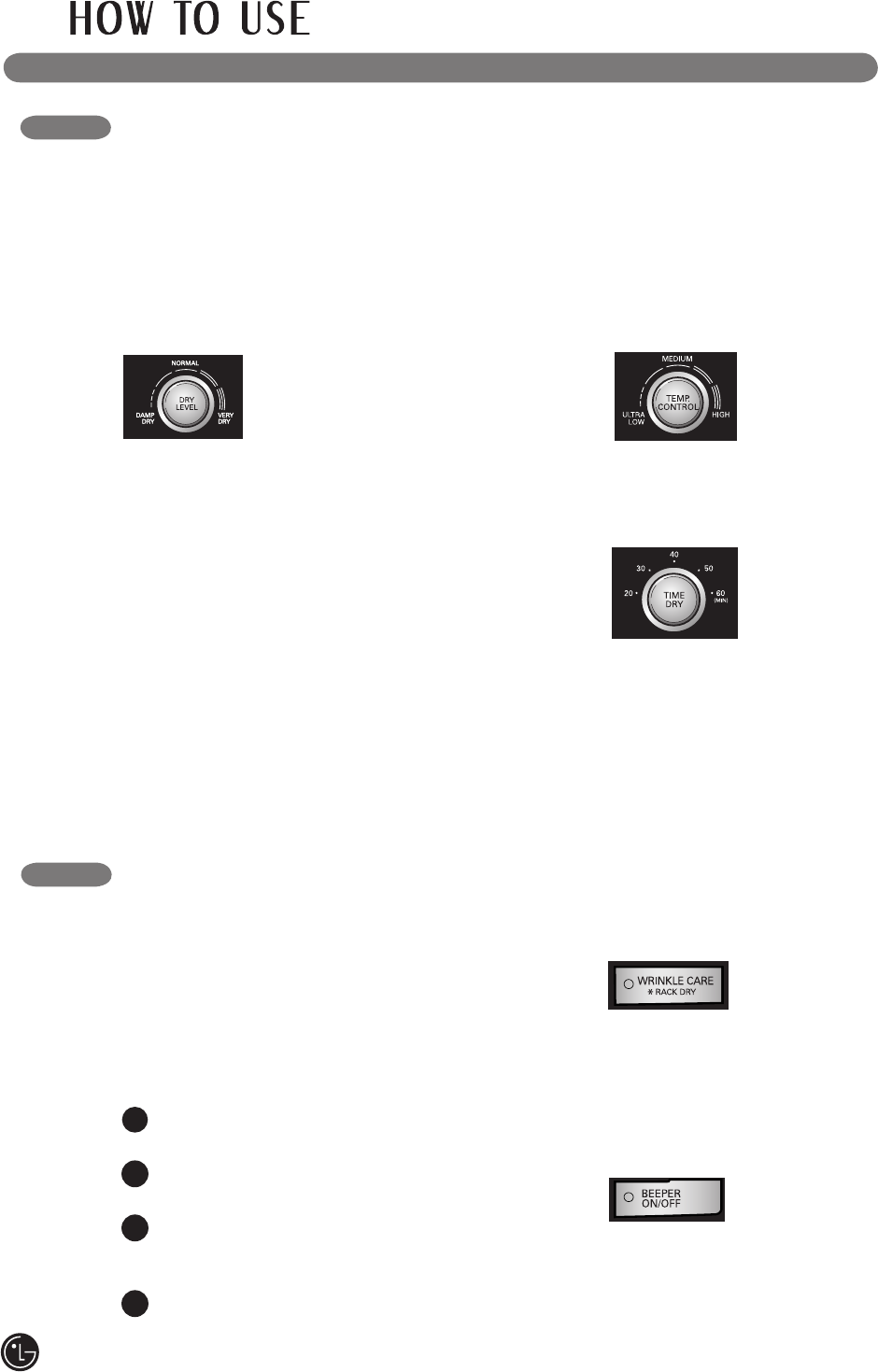

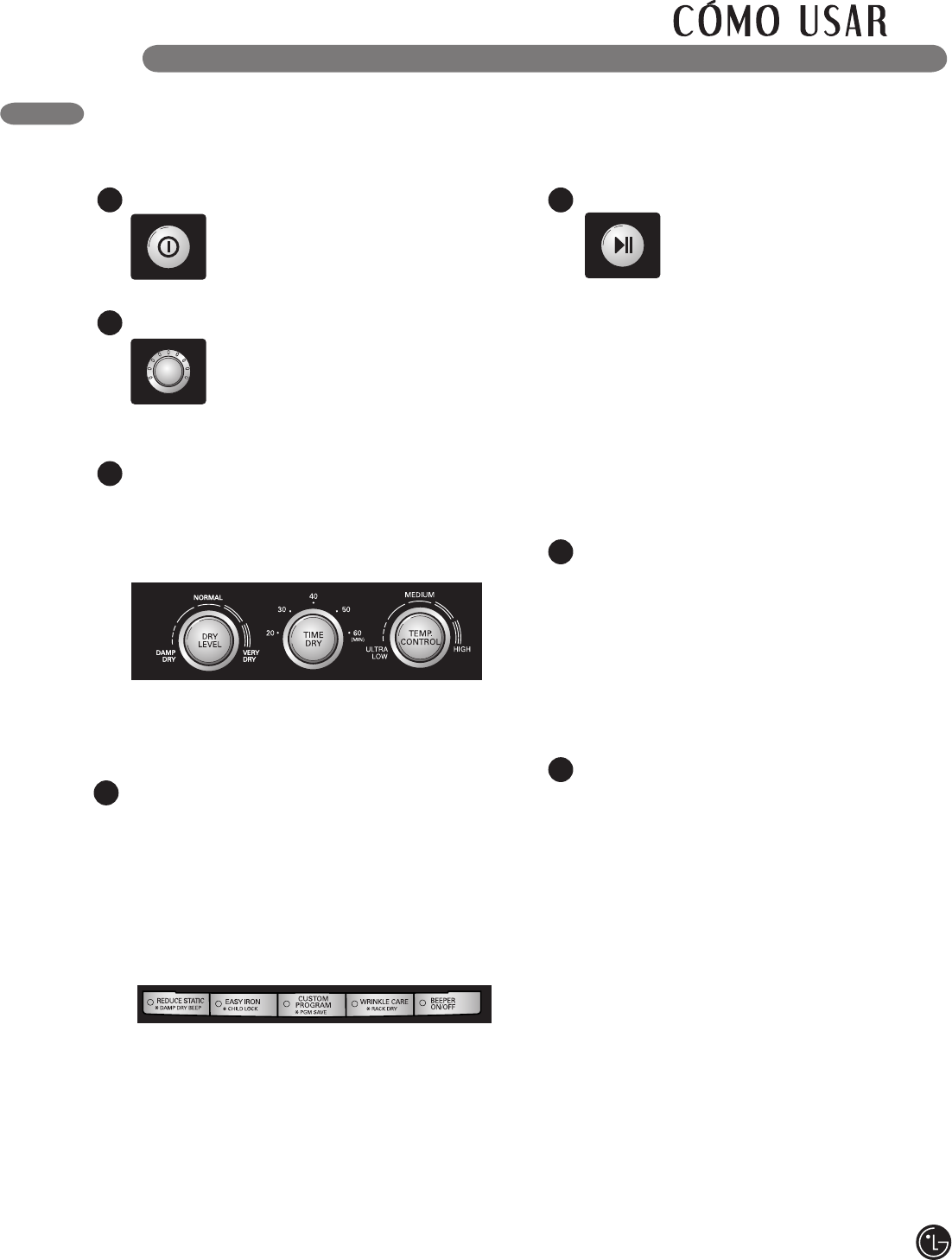

1EASY-TO-USE CONTROL PANEL
Rotate the Cycle Selector Knob to select the
desired dry cycle. Add cycle options or adjust
settings with the touch of a button.
2
3
4
EASY-ACCESS REVERSIBLE DOOR
Wide-opening door provides easy access for
loading and unloading. Door swing can be
reversed to adjust for installation location.
ULTRA-CAPACITY STAINLESS STEEL DRUM
WITH DRUM LIGHT
The ultra-large stainless steel drum offers
superior durability. The drum is equipped with a
yellow light that illuminates when the dryer door
is open and turns off when the door is closed.
HELPFUL STEAM FUNCTIONS
LG’s new steam technology allows you to inject
fabrics with a swirling jet of hot steam to refresh
clothes, reduce static, and make ironing easier.
Simply select the STEAMFRESH™ cycle, or you
can add a Steam option to selected cycles.

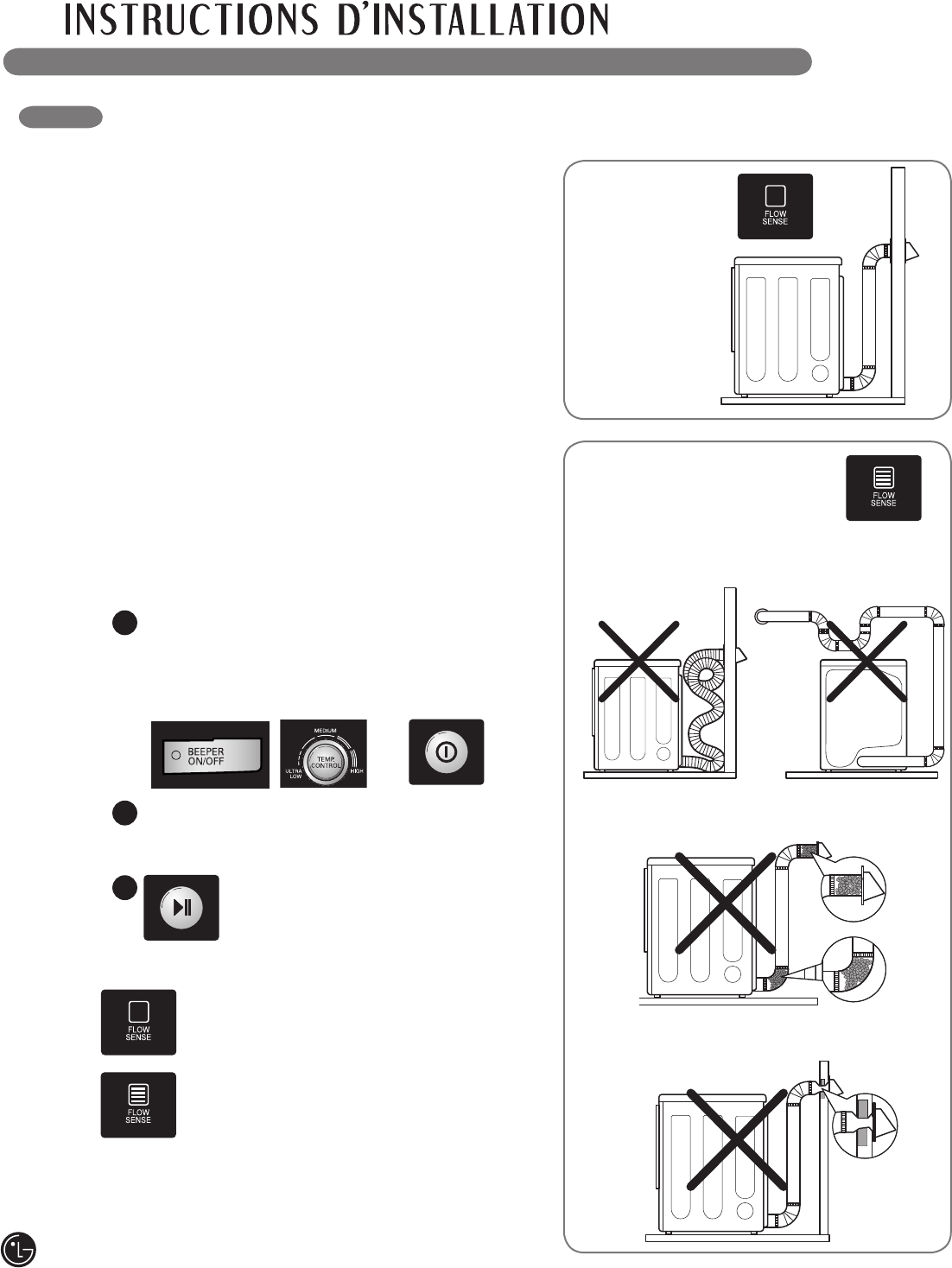

5FLOW SENSE™ DUCT BLOCKAGE SENSING
SYSTEM INDICATOR
The FLOW SENSE™ duct blockage sensing
system detects and alerts you to blockages in
the ductwork that reduce exhaust flow from the
dryer. This improve operating efficiency and help
minimize service calls, saving you money.
41
2
3
8
3828EL3003V_en.indd 8 2009.7.14 3:17:52 PM
1
2LEVELING FEET
Four leveling feet (two in the front, and two in the back)
adjust to improve dryer stability on uneven floors.
FRONT-MOUNT LINT FILTER
Front-mounted lint filter allows for easy access
and cleaning after every load.
Terminal Block
Access Panel
(Electric Models)
Rear of Dryer
Power Cord Location
(Gas Models)
Gas
Connection
Location
(Gas Models)
Exhaust Duct
Outlet
KEY PARTS AND COMPONENTS
In addition to the special features and
components outlined in the Special Features
section, there are several other important
components that are referenced in this manual.

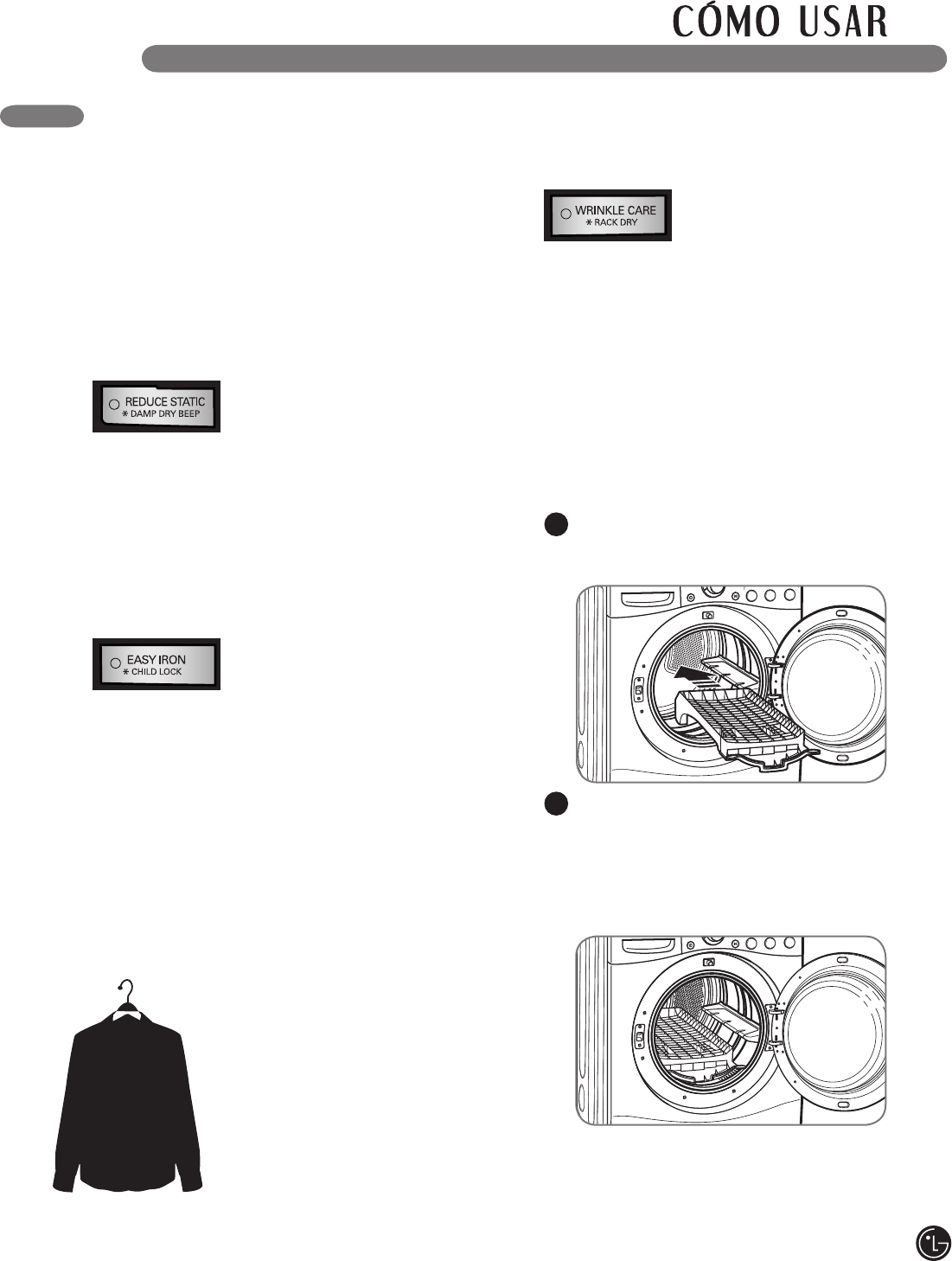

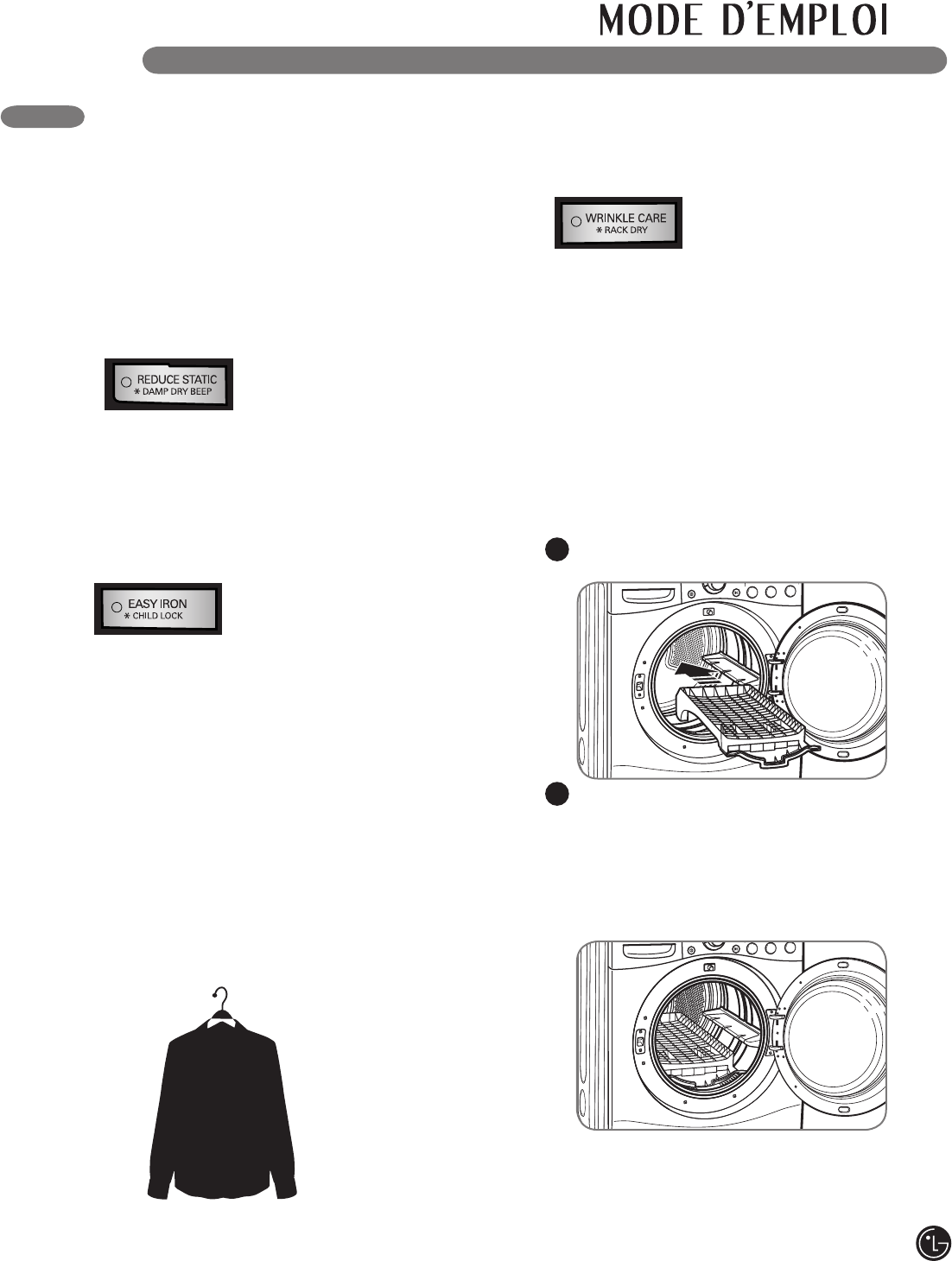

DRYING RACK
Use the drying rack with the RACK DRY cycle
option. The drying rack allows items, such as
sweaters, delicates, and gym shoes, to be placed
in a flat position for drying.
3
Included Accessories
Drying Rack
3
2
1
9
3828EL3003V_en.indd 9 2009.7.14 3:17:53 PM
CHOOSE THE PROPER LOCATION
•Storeandinstallthedryerwhereitwillnotbe
exposed to temperatures below freezing or
exposed to outdoor weather conditions.
•Choosealocationwithasolid,levelfloor.
•Ifthedryerisbeinginstalledinagarage,
place the dryer at least 18 in. (45.7 cm) above
the fl oor.
CLEARANCES
•Mostinstallationsrequireaminimum5½in.
(14 cm) clearance behind the dryer for the
exhaust ducting.
•Allowminimumclearancesofatleast
1 in. (2.54 cm).
on the sides and back to minimize vibration and
noise.
•Allowingadditionalclearanceforinstallationand
servicing is recommended.
•Besuretoallowforwall,door,orfloormoldings
that may increase the required clearances.
•Allowatleast24in.(61cm)infrontofthedryer
to open the door.
IMPORTANT: Read all installation instructions completely before
installing and operating your dryer!
It is important that you review this entire manual before installing and using your dryer. Detailed instructions
concerning electrical connections, gas connections, and exhaust requirements are provided on the
following pages.
•Properlygrounddryertoconformwithall
governing codes and ordinances.
•Toreducetheriskofelectricshock,donot
install the dryer in damp or wet locations.
•Ifyouareinstallingyourdryerinamanufactured
or mobile home, please refer to the section
Special Requirements for Manufactured or
Mobile Homes.
Additional Instructions for closet installations:
•Theclosetdoormustallowforsufcientairflow.
Refer to the diagram above for minimum vent
opening requirements. A louvered door is also
acceptable.
•Makesurethatthereisatleast18in.(45.7cm)
of clearance above the dryer.
Closet Door Vent
Requirements
4”
(10 cm)
30”
(76.2 cm)
51”
(130 cm)
18”
(45.7 cm)
22.5”
(57.2 cm)
4”
(10 cm)
27"
(68.6 cm)
1"
(2.54 cm)
1"
(2.54 cm)
10
3828EL3003V_en.indd 10 2009.7.14 3:17:56 PM
INSTALLATION WITH OPTIONAL
PEDESTAL BASE OR STACKING KIT
IMPORTANT: If you are installing your dryer
using an optional pedestal base or stacking
kit, please refer to Optional Accessories in this
manual or to the instructions for your pedestal
or stacking kit before proceeding with the
installation.
Required Dimensions for Installation
With Pedestal Required Dimensions for Installation

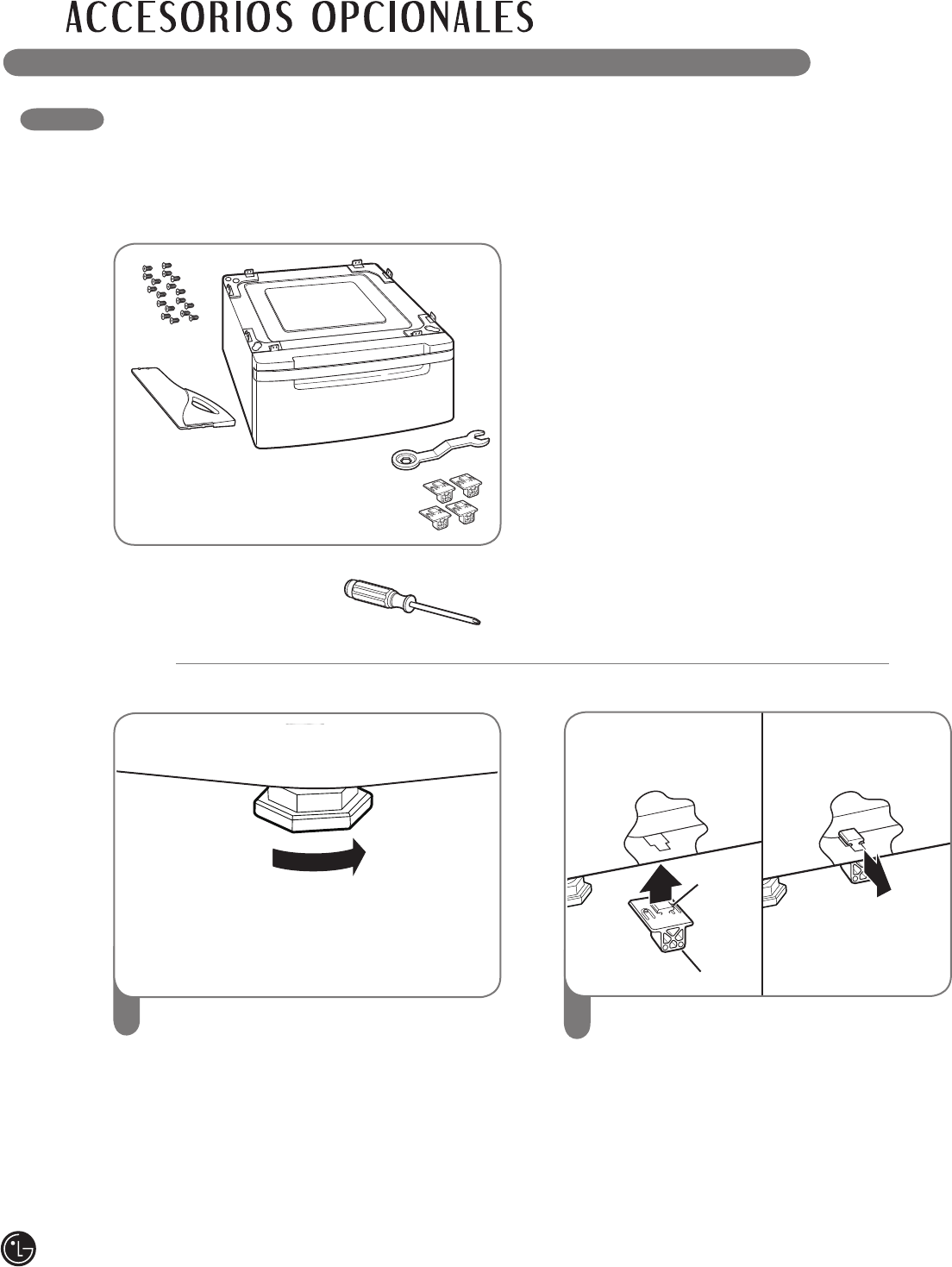

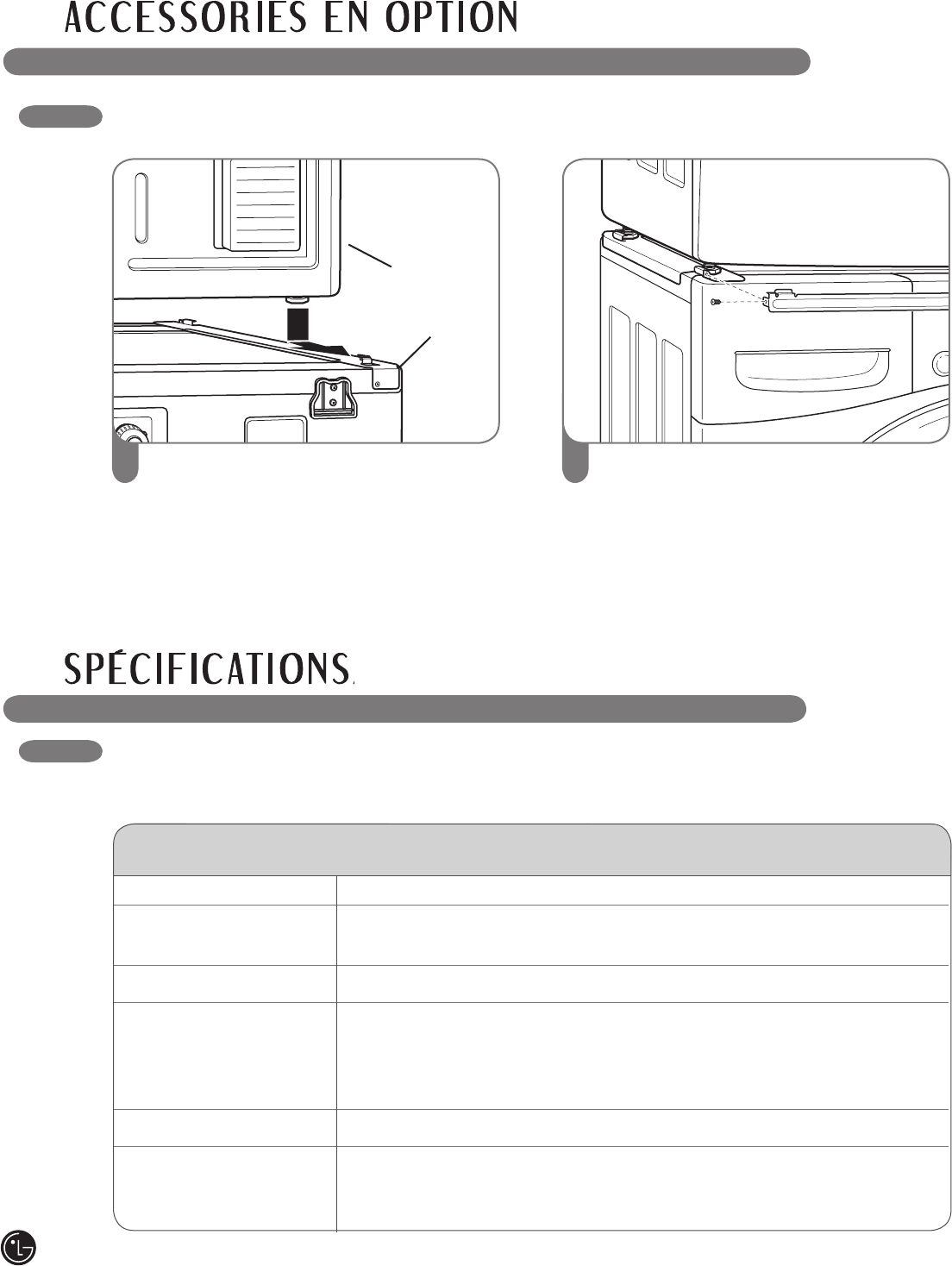

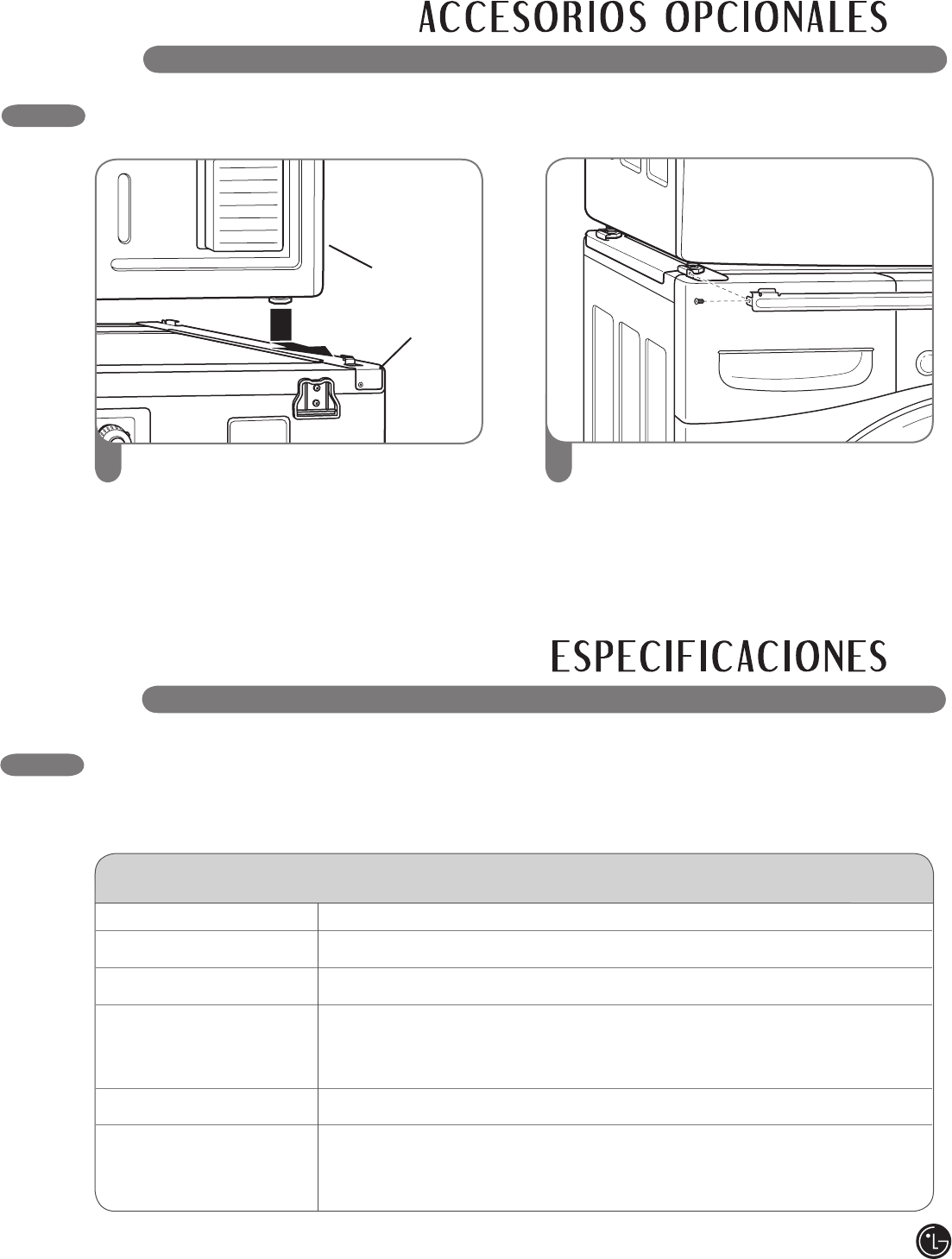

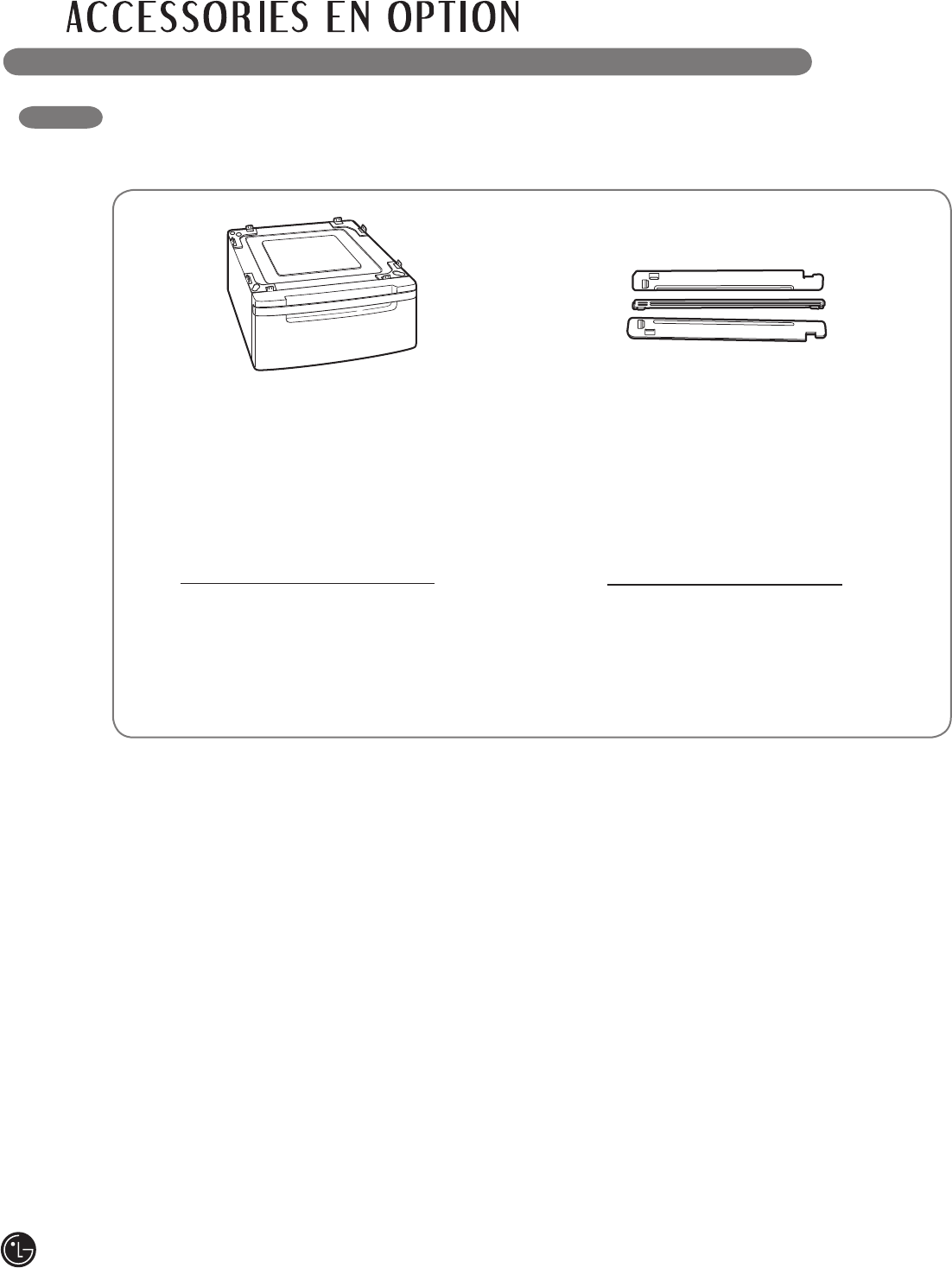

OPTIONAL ACCESSORIES
For these and other LG products, contact your local LG dealer, or visit our Web site at us.lge.com.
Pedestal (sold separately) Stacking Kit (sold separately)
30”
(76.2 cm) 4”
(10 cm)
771⁄2”
(190.5 cm)
1”
(2.54 cm)
1”
(2.54 cm)
27”
(68.6 cm)
11
3828EL3003V_en.indd 11 2009.7.14 3:17:58 PM
LEVELING THE DRYER
REVERSING THE DOOR SWING
The swing of the dryer door can be reversed to fit your installation location.
•Allfourlevelingfeetmustrestsolidlyonthe
floor. Gently push on the top corners of the
dryer to make sure that the dryer does not
rock from corner to corner.
If you are installing the dryer on the optional
pedestal, you must use the leveling feet on the
pedestal to level the dryer. The dryer leveling feet
should be fully retracted.
To ensure that the dryer provides optimal drying
performance, it must be level. To minimize
vibration, noise, and unwanted movement, the
floor must be a perfectly level, solid surface.
NOTE: Adjust the leveling feet only as far as
necessary to level the dryer. Extending the
leveling feet more than necessary can cause
the dryer to vibrate.
Position the dryer in the final location. Place
a level across the top of the dryer.
1
Level
Leveling Feet
1 2
Hinge
Screws
Door
Latch
Latch Screws
Hinge
Screws
Latch
Screws
Open the dryer door. Using a Phillips
screwdriver, remove the 2 screws that secure
the door hinge to the dryer door opening.
Remove the 4 screws from the latch side of the
dryer door opening, and remove the door latch.
Turn the door around so the hinge is
reversed, and reattach the door using the
2 screws previously removed. Reinstall the
door latch and the 4 screws.
Test the door swing to make sure the door
moves freely and latches securely.
Use an adjustable wrench to turn the leveling
feet. Turn clockwise to raise the dryer or
counterclockwise to lower it. Raise or lower
the leveling feet until dryer is level from
side to side and front to back.
Make sure that all 4 leveling feet are in firm
contact with the floor.
2
12
WARNING
•Wearglovesduringinstallation.
•Failuretofollowtheseinstructionscanresultininjury.
w
3828EL3003V_en.indd 12 2009.7.14 3:18:1 PM

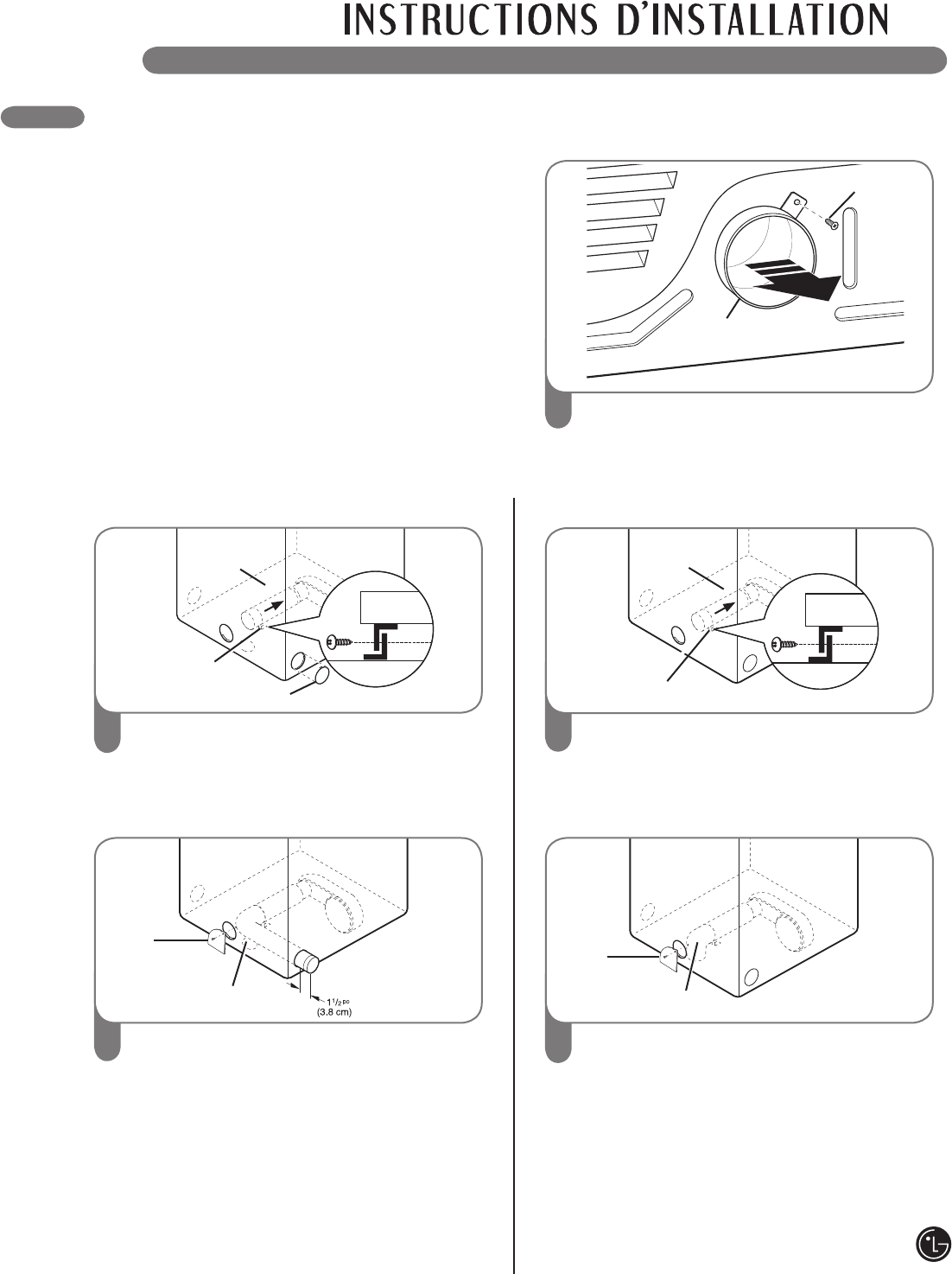

CHANGING THE DRYER VENT LOCATION
Your new dryer is shipped to vent to the rear.
It can also be configured to vent to the bottom
or side (right-side venting is not available on
gas models).
An adapter kit, part number 383EEL9001B,
may be purchased from your LG retailer. This
kit contains the necessary duct components
to change the dryer vent location.
Remove the rear exhaust duct retaining
screw. Pull out the exhaust duct.
1
1
Rear
Exhaust Duct
Retaining
Screw
Preassemble a 4-in. (10 cm) elbow to the next 4-in. (10 cm)
duct section, and secure all joints with duct tape. Be sure
that the male end of the elbow faces AWAY from the dryer.
Insert the elbow/duct assembly through the side opening
and press it onto the adapter duct. Secure in place with
duct tape.
Besurethatthemaleendoftheductprotrudes1½in.(3.8
cm) to connect the remaining ductwork.
Attach cover plate to the back of the dryer with included
screw.
11/2"
(3.8 cm)
3
Elbow
Cover
Plate
Insert the 4-in. (10 cm) elbow through the
rear opening and press it onto the adapter
duct. Be sure that the male end of the elbow
faces down through hole in the bottom of the
dryer. Secure in place with duct tape.
Attach the cover plate to the back of the
dryer with included screw.
3
Elbow
Cover
Plate
Press the tabs on the knockout and carefully remove the
knockout for the desired vent opening (right-side venting
is not available on gas models). Press the adapter duct
onto the blower housing and secure to the base of the
dryer as shown.
2
Knockout
Bracket
Adapter
Duct
OPTION 1: Side Venting
Press the adapter duct onto the blower
housing and secure to the base of the dryer
as shown.
2
Bracket
Adapter
Duct
OPTION 2: Bottom Venting
13
WARNING
w
•Useaheavymetalvent.
•Donotuseplasticorthinfoilduct.
•Cleanoldductsbeforeinstallingthisdryer.
•Wearglovesduringinstallation.
•Failuretofollowtheseinstructionscanresultindeath
or fire.
3828EL3003V_en.indd 13 2009.7.14 3:18:3 PM
VENTING THE DRYER
•Do not crush or collapse ductwork. Failure
to follow these instructions can result in fi re
or death.
•Do not allow ductwork to rest on or
contact sharp objects. Failure to follow these
instructions can result in fi re or death.
•If connecting to existing ductwork, make
sure it is suitable and clean before installing
the dryer. Failure to follow these instructions
can result in fi re or death.
•Venting must conform to local building
codes. Failure to follow these instructions can
result in fi re or death.
•
Failure to follow these instructions can result
in fi re or death.
•Use only 4 in. (10 cm) rigid or fl exible metal
ductwork inside the dryer cabinet and
for venting outside. Failure to follow these
instructions can result in fi re or death.
•To reduce the risk of fi re, combustion, or
accumulation of combustible gases, DO
NOT exhaust dryer air into an enclosed and
unventilated area, such as an attic, wall,
ceiling, crawl space, chimney, gas vent, or
concealed space of a building. Failure to
follow these instructions can result in fi re
or death.
•To reduce the risk of fi re, DO NOT exhaust
the dryer with plastic or thin foil ducting.
Failure to follow these instructions can result
in fi re or death.
•The exhaust duct must be 4 in. (10 cm) in
diameter with no obstructions. The exhaust
duct should be kept as short as possible.
Make sure to clean any old ducts before
installing your new dryer. Failure to follow
these instructions can result in fi re or death.
•Rigid or semirigid metal ducting is
recommended for use between the dryer
and the wall. In special installations when
it is impossible to make a connection with
the above recommendations, a UL-listed
fl exible metal transition duct may be used
between the dryer and wall connection only.
The use of this ducting will affect drying
time. Failure to follow these instructions can
result in fi re or death.
•DO NOT use sheet metal screws or other
fasteners which extend into the duct that
could catch lint and reduce the effi ciency
with duct tape. Failure to follow these
instructions can result in fi re or death.
•To maximize operating results, please
observe the duct length limitations noted in
the chart on page 15. Failure to follow these
instructions can result in fi re or death.
•Ductwork is not provided with the dryer.
You should obtain the necessary ductwork
locally. The end cap should have hinged
dampers to prevent backdraft when the
dryer is not in use. Failure to follow these
instructions can result in fi re or death.
•The Total length of fl exible metal duct shall
not exceed 8 ft.(2.4m)
•In Canada, that only those foil-type fl exible
ducts, if any, specifi cally identifi ed for use
with the appliance by the manufacturer
shall be used. In the United States, that only
those foil-type fl exible ducts, if any, specifi cally
identifi ed for use with the appliance by the
manufacturer and that comply with the Outline
for Clothes Dryer Transition Duct, Subject
2158A, shall be used.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
14
3828EL3003V_en.indd 14 2009.7.14 3:18:3 PM
Correct Venting
Incorrect Venting
Routing and Connecting Ductwork
Follow the guidelines below to maximize drying
performance and reduce lint buildup and
condensation in the ductwork.
NOTE: Ductwork and fittings are NOT included
and must be purchased separately.
•Use4-in.(10.2cm)diameterrigidorsemirigid
metal ductwork.
•Theexhaustductrunshouldbeasshortas
possible.
•Useasfewelbowjointsaspossible.
•Themaleendofeachsectionofexhaustduct
must point away from the dryer.
•Useducttapeonallductjoints.
•Insulateductworkthatrunsthroughunheated
areas in order to reduce condensation and lint
buildup on duct surfaces.
IMPORTANT: Failure to exhaust the dryer
correctly will void the dryer’s warranty.
VENTING THE DRYER (cont.)
NOTE: Deduct 6 ft. (1.8 m) for each additional elbow. It is not recommended to use more than four 90° elbows.
65 ft. (19.8 m)
55 ft. (16.8 m)
47 ft. (13.7 m)
36 ft. (11.0 m)
28 ft. (8.5 m)
55 ft. (16.8 m)
47 ft. (13.7 m)
41 ft. (12.5 m)
30 ft. (9.1 m)
22 ft. (6.7 m)
Ductwork
Wall Cap Type
0
1
2
3
4
0
1
2
3
4
Number of 90° Elbows Max. Length of 4-In. Dia.
Rigid Metal Duct
15
4"
(10.2 cm)
4"
(10.2 cm)
Recommended
21/2"
(6.35 cm)
Use Only for Short
Run Installations
3828EL3003V_en.indd 15 2009.7.14 3:18:6 PM

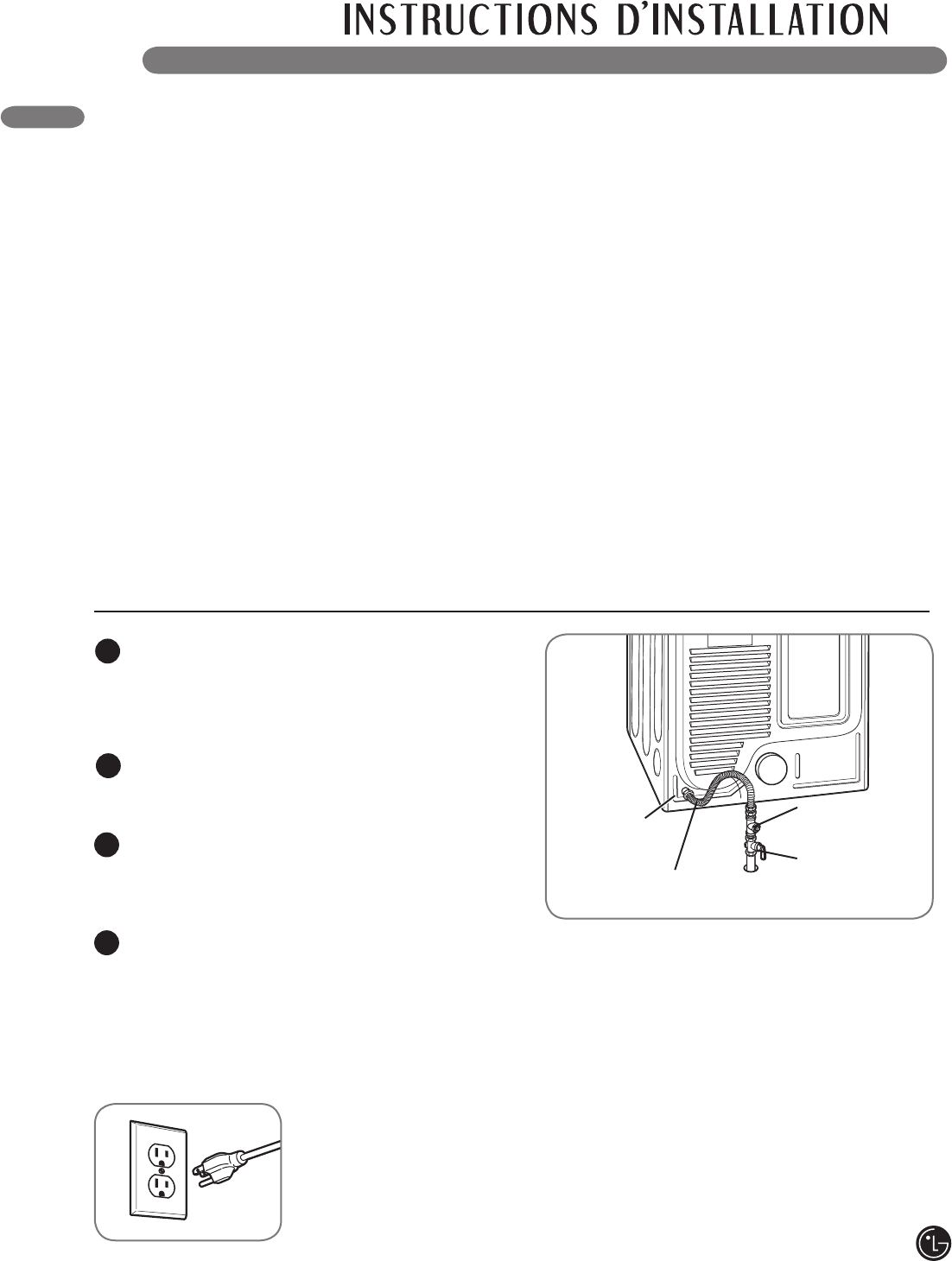

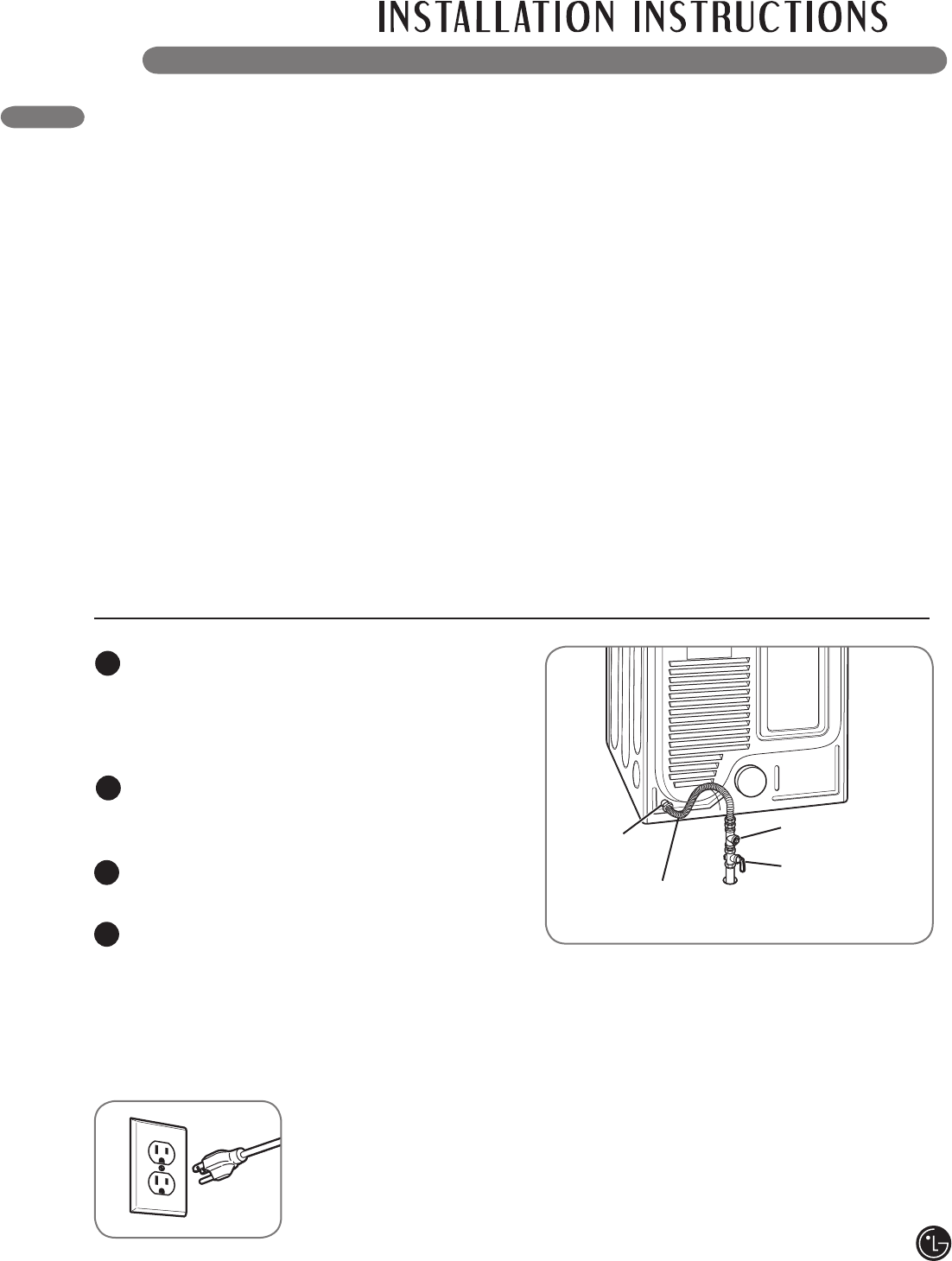

Electrical Requirements for Gas Models Only
• Do not, under any circumstances, cut or
remove the third (ground) prong from the power
cord. Failure to follow this warning can result in
re, explosion, or death.
• For personal safety, this dryer must be properly
grounded. Failure to follow this warning can result
in re, explosion, or death.
• The power cord of this dryer is equipped with
a 3-prong (grounding) plug which mates with
a standard 3-prong (grounding) wall outlet
to minimize the possibility of electric shock
hazard from this appliance. Failure to follow this
warning can result in re, explosion, or death.
• This dryer must be plugged into a
120-VAC, 60-Hz. grounded outlet protected by
a 15-ampere fuse or circuit breaker. Failure to
follow this warning can result in re, explosion,
or death.
• Where a standard 2-prong wall outlet is
encountered, it is your personal responsibility
and obligation to have it replaced with a
properly grounded 3-prong wall outlet. Failure
to follow this warning can result in re, explosion,
or death.
16
CONNECTING GAS DRYERS
• Gas supply requirements:
As shipped from the factory, this dryer is
configured for use with natural gas. It can be
converted for use with LP (Liquefied Propane)
gas. Gas pressure must not exceed 13 in.
water column.
• A qualified service or gas company technician
must connect the dryer to the gas service.
Failure to do so can result in re, explosion,
or death.
• Isolate the dryer from the gas supply system
by closing its individual manual shutoff valve
during any pressure testing of the gas supply.
Failure to do so can result in re, explosion,
or death.
•
Supply line requirements:
Your laundry room must have a rigid gas
supply line to your dryer. In the United States,
an individual manual shutoff valve MUST be
installed within at least 6 ft. (1.8 m) of the dryer,
in accordance with the National Fuel Gas Code
ANSI Z223.1 or Canadian gas installation code
CSA B149.1. A 1/8-in. NPT pipe plug must
be installed.
Failure to do so can result in re,
explosion, or death.
• If using a rigid pipe, the rigid pipe should be
1/2-in. IPS. If acceptable under local codes
and ordinances and when acceptable to your
gas supplier, 3/8-in. approved tubing may be
used where lengths are less than 20 ft. (6.1
m). Larger tubing should be used for lengths
in excess of 20 ft. (6.1 m). Failure to do so can
result in re, explosion, or death.
• Connect the dryer to the type of gas shown on
the nameplate. Failure to do so can result in re,
explosion, or death.
• To prevent contamination of the gas valve,
purge the gas supply of air and sediment
before connecting the gas supply to the dryer.
Before tightening the connection between the
gas supply and the dryer, purge remaining air
until the odor of gas is detected. Failure to do
so can result in re, explosion, or death.
•
DO NOT use an open flame to inspect for gas
leaks. Use a noncorrosive leak-detection fluid.
Failure to do so can result in re, explosion, or
death.
• Use only a new AGA- or CSA-certified gas
supply line with flexible stainless steel
connectors. Failure to do so can result in re,
explosion, or death.
• Securely tighten all gas connections. Failure
to do so can result in re, explosion, or death.
•
Use a pipe-joint compound that is insoluble in
Liquefied Petroleum (LP) gas on
all pipe threads.
Failure to do so can result in re,
explosion, or death.
• DO NOT attempt any disassembly of the dryer;
any disassembly requires the attention and
tools of an authorized and qualified service
person or company. Failure to do so can result
in re, explosion, or death.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
•Installation and service must be performed
by a qualified installer, service agency, or the
gas supplier. Failure to do so can result in fire,
explosion, or death.
•Use only a new stainless steel flexible
connector and a new AGA-certified
connector. Failure to do so can result in fire,
explosion, or death.
•A gas shutoff valve must be installed within
6 ft. (1.8 m) of the dryer. Failure to do so can
result in fire, explosion, or death.
•The dryer is configured for Natural Gas when
shipped from the factory. Make sure that the
dryer is equipped with the correct burner
nozzle for the type of gas being used (Natural
Gas or Liquefied Petroleum). Failure to do so
can result in fire, explosion, or death.
•If necessary, the correct nozzle (for the LP
nozzle kit order part number 4948EL4002B)
should be installed by a qualified technician
and the change should be noted on the dryer.
Failure to do so can result in fire, explosion,
or death.
•All connections must be in accordance with
local codes and regulations. Failure to do so
can result in fire, explosion, or death.
•
Failure to do so can result in fire, explosion,
or death.
3/8" NPT Gas
Connection Gas Supply
Shutoff Valve
Connecting the Gas Supply
Make sure that the gas supply to the laundry
room is turned OFF. Confirm that the type
of gas available in your laundry room is
appropriate for the dryer. The dryer is
prepared for Natural Gas with a 3/8-in. NPT
gas connection.
Remove the shipping cap from the gas
connection at the back of the dryer. Be
careful not to damage the threads of the gas
connector when removing the shipping cap.
Connect the dryer to your laundry room’s gas
supply using a new flexible stainless steel
connector with a 3/8-in. NPT fitting.
Securely tighten all connections between the
dryer and your laundry room’s gas supply.
Turn on your laundry room’s gas supply and
check all pipe connections (both internal and
external) for gas leaks with a noncorrosive
leak-detection fluid.
1
2
3
4
High-Altitude Installations
The BTU rating of this dryer is AGA-certified for
elevations below 10,000 feet.
If your gas dryer is being installed at an elevation
above 10,000 feet, it must be derated by a
qualified technician or gas supplier.
Electrical Connection
Plug dryer into a
120-VAC, 60-Hz.
grounded 3-prong
outlet.
CONNECTING GAS DRYERS (cont.)
1/8" NPT Pipe
Plug
AGA/CSA-Certified
Stainless Steel
Flexible Connector
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
17
3828EL3003V_en.indd 17 2009.7.14 3:18:8 PM
18
Electrical Requirements for Electric Models Only
•This dryer must be connected to a grounded
metal, permanent wiring system, or an
equipment-grounding conductor must
be run with the circuit conductors and
connected to the equipment-grounding
terminal or lead on the dryer. Failure to do
so can result in fi re, explosion, or death.
•The dryer has its own terminal block that
must be connected to a separate 240 VAC,
60-Hertz, single-phase circuit, fused at 30
amperes (the circuit must be fused on both
NAMEPLATE. DO NOT CONNECT DRYER TO
110-, 115-, OR 120-VOLT CIRCUIT. Heating
elements are available for fi eld installation
in dryers which are to be connected to an
electrical service of a different voltage than
that listed on the rating plate. Failure to follow
these instructions can result in fi re, explosion,
or death.
•If branch circuit to dryer is 15 ft. (4.5 m)
or less in length, use UL (Underwriters
Laboratories) listed No.-10 AWG wire
(copper wire only), or as required by local
codes. If over 15 ft. (4.50 m), use UL-listed
No.-8 AWG wire (copper wire only), or as
required by local codes. Allow suffi cient
slack in wiring so dryer can be moved from
its normal location when necessary. Failure
to do so can result in fi re, explosion, or death.
•The power cord (pigtail) connection between
wall receptacle and dryer terminal block
and gauge of wire must conform to local
codes and with instructions on the following
pages. Failure to follow these instructions can
result in fi re, explosion, or death.
•A 4-wire connection is required for all mobile
and manufactured home installations, as
well as all new construction after January
1, 1996. A 4-wire connection must be used
where local codes do not permit grounding
through the neutral wire. Failure to do so can
result in fi re, explosion, or death.
Special Electrical Requirements for Mobile or Manufactured Homes
•Any installation in a manufactured or mobile
home must comply with the Manufactured
Home Construction and Safety Standards
Title 24 CFR, Part 32-80 or Standard CAN/
CSA0Z240 MH and local codes and ordinances.
•A 4-wire connection is required for all mobile
and manufactured home installations, as well
as all new construction after January 1, 1996.
Failure to do so can result in fi re, explosion,
or death.
CONNECTING ELECTRIC DRYERS
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
wWARNING: To help prevent fire, electric shock, serious injury, or death, the wiring and
grounding must conform to the latest edition of the National Electrical Code, ANSI/NFPA 70 and all
applicable local regulations. Please contact a qualified electrician to check your home’s wiring and
fuses to ensure that your home has adequate electrical power to operate the dryer.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
•Donotmodifytheplugandinternalwire
provided with the dryer.
•Thedryershouldbeconnectedto4-holeoutlet.
•Ifitdoesnotttheoutlet,aproperoutletwill
need to be installed by a qualifi ed electrician.
3828EL3003V_en.indd 18 2009.7.14 3:18:8 PM
19

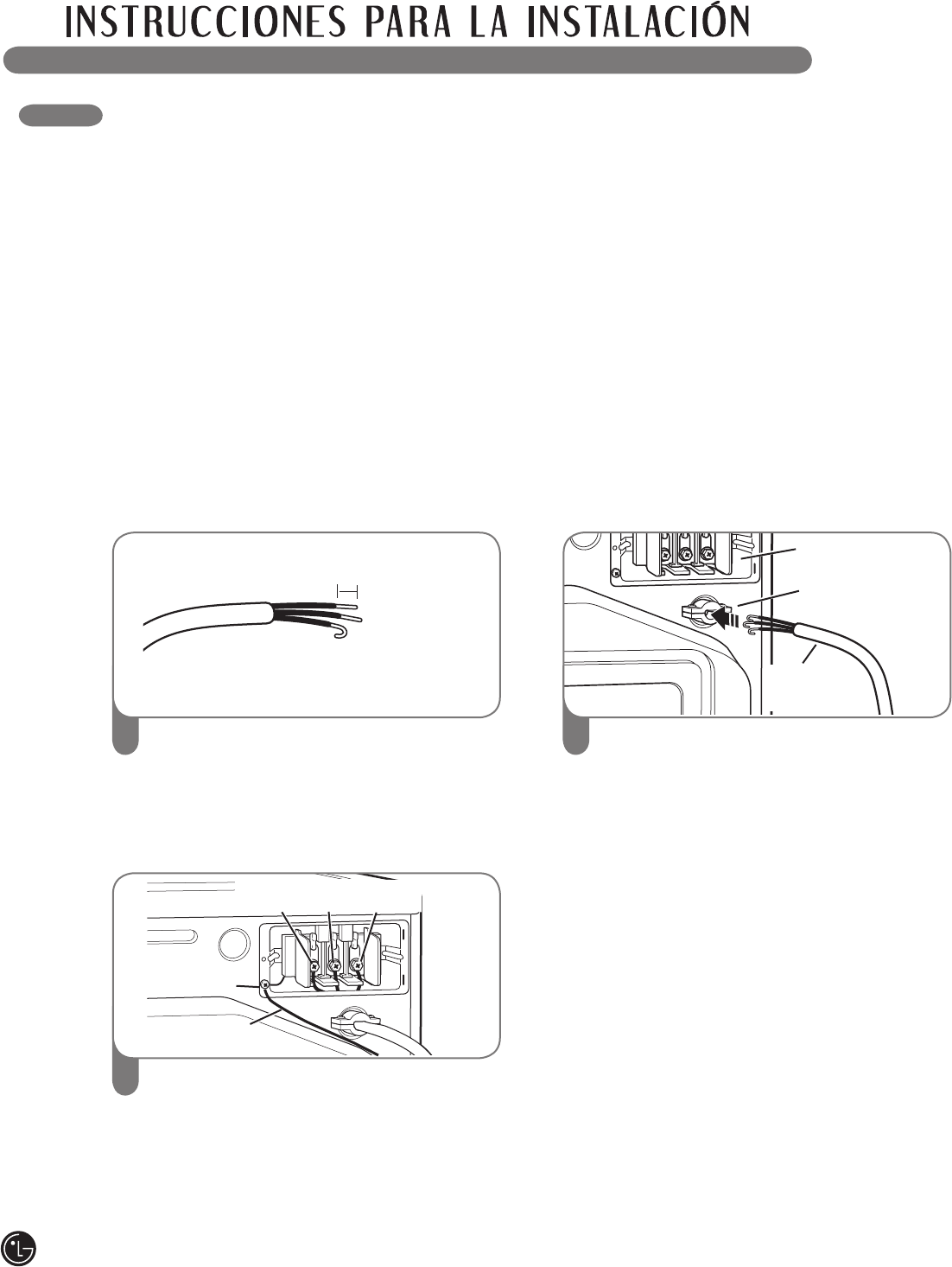

Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
through-hole; then thread a UL-listed, 30A,
240V, 4-wire, #10 AWG-minimum copper
conductor power cord through the
strain relief.
1Transfer the dryer’s ground wire from behind
the green ground screw to the center screw
of the terminal block. Attach the two hot
leads of the power cord to the outer terminal
block screws. Attach the white neutral wire
to the center terminal block screw. Attach the
power cord ground wire to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
2
UL-Listed
Strain Relief
UL-Listed
4-Wire
Power Cord
Terminal
Block
Ground Screw
Neutral
(White)
Hot
(Black)
Power Cord
Ground Wire
Hot
(Red)
CONNECTING ELECTRIC DRYERS (cont.)
Four-Wire Connection for Electric Dryers: Power Cord
•A4-wireconnectionisrequiredforallmobile
and manufactured home installations, as well
as all new construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•Usea30-amp, 240V, UL-listed power cord
with #10 AWG-minimum copper conductor
and closed loop or forked terminals with
upturned ends.
wWARNING:
Connect the power cord to the terminal block. Each colored wire should be connected
to same color screw. Wire color indicated on manual is connected to the same color
screw in block. Failure to follow these instructions may result in a short or overload.
Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductor.
USA ONLY
3828EL3003V_en.indd 19 2009.7.14 3:18:9 PM
CONNECTING ELECTRIC DRYERS (cont.)
Remove 5 in. (12.7 cm) of the outer covering
from the wire. Remove 5 inches of insulation
from the ground wire. Cut off approximately
11⁄2 in. (3.8 cm) from the other three wires
and strip 1 in. (2.54 cm) insulation from each
wire. Bend the ends of the three shorter
wires into a hook shape.
1
Transfer the dryer’s ground wire from behind
the green ground screw to the center screw
of the terminal block. Attach the two hot
leads of the power cable to the outer terminal
block screws. Attach the white neutral wire
to the center terminal block screw. Attach the
power cable ground wire to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
3
Ground Wire
Ground Screw
Neutral
(White)
Hot
(Black)
Ground Wire
Hot
(Red)
Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
through-hole; then thread the power cable
prepared in Step 1 through the strain relief.
2
UL-Listed
Strain Relief
UL-Listed
4-Wire
Power Cord
Terminal
Block
5"
(12.7 cm)
1”(2.54 cm)
20
Four-Wire Connection for Electric Dryers: Direct Wire
•A4-wireconnectionisrequiredforallmobile
and manufactured home installations, as well
as all new construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•UseUL-listed4-wire #10 AWG-minimum
copper conductor cable.
•Allowatleast5ft(1.5m)lengthtoallowfor
removal and reinstallation of the dryer.
wWARNING:
Connect the power cord to the terminal block. Each colored wire should be connected
to same color screw. Wire color indicated on manual is connected to the same color
screw in block. Failure to follow these instructions may result in a short or overload.
Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductor.
USA ONLY
3828EL3003V_en.indd 20 2009.7.14 3:18:11 PM
21
Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
through-hole; then thread a UL-listed, 30A,
240V, 3-wire, #10 AWG-minimum copper
conductor power cord through the strain
relief.
1Attach the two hot leads of the power cord
to the outer terminal block screws. Attach
the neutral wire to the center terminal block
screw. Connect the external ground (if
required by local codes) to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
2
Three-Wire Connection for Electric Dryers: Power Cord
•A3-wireconnectionisNOTpermittedonnew
construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•Use a30-amp, 240V, UL-listed power cord
with #10 AWG-minimum copper conductor
and closed loop or forked terminals with
upturned ends.
CONNECTING ELECTRIC DRYERS (cont.)
Ground Screw
UL-Listed
Strain Relief
Terminal
Block
Ground Wire
Hot
(Black) Hot
(Red)
Neutral
(White)
wWARNING:
Connect the power cord to the terminal block. Each colored wire should be connected
to same color screw. Wire color indicated on manual is connected to the same color
screw in block. Failure to follow these instructions may result in a short or overload.
Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductor.
UL-Listed
3-Wire
Power Cord
USA ONLY
3828EL3003V_en.indd 21 2009.7.14 3:18:12 PM
22
CONNECTING ELECTRIC DRYERS (cont.)
Remove 31⁄2 in. (8.9 cm) of the outer
covering from the wire. Strip 1 in. (2.54 cm)
insulation from each wire. Bend the ends of
the three wires into a hook shape.
1
Attach the two hot leads of the power cord
to the outer terminal block screws. Attach
the neutral wire to the center terminal block
screw. Connect the external ground (if
required by local codes) to the green ground
screw. TIGHTEN ALL SCREWS SECURELY.
Reinstall the terminal block access cover.
3
Ground Screw
Neutral
(White)
Hot
Black)
Ground Wire
Hot
(Red)
Remove the terminal block access cover
on the upper back of the dryer. Install a
UL-listed strain relief into the power cord
through-hole; then thread the power cable
prepared in Step 1 through the strain relief.
2
UL-Listed
Strain Relief
UL-Listed
3-Wire
Power Cord
Terminal
Block
1”(2.54 cm)
Three-Wire Connection for Electric Dryers: Direct Wire
•A3-wireconnectionisNOTpermittedonnew
construction after January 1, 1996.
•AUL-listedstrainreliefisrequired.
•UseUL-listed3-wire #10 AWG-minimum
copper conductor cable.
•Allowatleast5ft(1.5m)lengthtoallowfor
removal and reinstallation of the dryer.
wWARNING:
Connect the power cord to the terminal block. Each colored wire should be connected
to same color screw. Wire color indicated on manual is connected to the same color
screw in block. Failure to follow these instructions may result in a short or overload.
Grounding through the neutral conductor is prohibited for: (1) new branch-circuit
installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local
codes prohibit grounding through the neutral conductor.
USA ONLY
3828EL3003V_en.indd 22 2009.7.14 3:18:13 PM
Testing Dryer Heating
Close the dryer door, press the ON/OFF switch
to turn the dryer on, and start the dryer on a heat
setting. When the dryer starts, the igniter should
ignite the main burner.
NOTE: If all air is not purged from the gas line,
the gas igniter may turn off before the main
burner ignites. If this happens, the igniter will
reattempt gas ignition after approximately
two minutes.
Close the dryer door, press the ON/OFF switch
to turn the dryer on, and start the dryer on a heat
setting. The exhaust air should be warm after the
dryer has been operating for 3 minutes.
Checking Airflow
Effective dryer operation requires proper airflow.
The adequacy of the airflow can be measured
by evaluating the static pressure. Static pressure
in the exhaust duct can be measured with
a manometer, placed on the exhaust duct
approximately 2 ft. (60.9 cm) from the dryer.
Static pressure in the exhaust duct should not
exceed 0.6 in. (1.5 cm). The dryer should be
checked while the dryer is running with no load.
Checking Levelness
Once the dryer is in its final location, recheck
the dryer to be sure it is level. Make sure it is
level front to back and side to side, and that
all 4 leveling feet are firmly on the floor.
FINAL INSTALLATION CHECK
Once you have completed the installation of the dryer and it is in its final location, confirm proper operation
with the following tests and Duct Condition Testing on the following page.
Any installation in a manufactured or mobile
home must comply with the Manufactured Home
Construction and Safety Standards Title 24 CFR,
Part 32-80 or Standard CAN/CSA0Z240 MH and
local codes and ordinances. If you are uncertain
whether your proposed installation will comply
with these standards, please contact a service
and installation professional for assistance.
•Agasdryermustbepermanentlyattachedto
the floor.
•Theelectricalconnectionforanelectricdryer
must be a 4-wire connection. More detailed
information concerning the electrical connection
is provided in the section Connecting Electric
Dryers.
•Toreducetheriskofcombustionandre,the
dryer must be vented to the outside.
•DONOTventthedryerunderamanufactured
home or mobile home.
•Electricdryersmaybeventedtotheoutside
using the back, left, right, or bottom panel.
•Gasdryersmaybeventedtotheoutsideusing
the back, left, or bottom panel. Gas dryers may
not be vented to the outside using the right side
panel because of the burner housing.
•Thedryerexhaustductmustbeafxedsecurely
to the manufactured or mobile home structure,
and the exhaust duct must be made of a
material that will resist fire and combustion.
It is recommended that you use a rigid or
flexible metal duct.
•DONOTconnectthedryerexhaustduct
to any other duct, vent, chimney, or other
exhaust duct.
•Makesurethedryerhasadequateaccessto
outside fresh air to ensure proper operation.
The opening for outside fresh air must be at
least 25 in2 (163 cm2).
•Itisimportantthattheclearanceoftheduct
from any combustible construction be at least
2 in. (5 cm), and when venting the dryer to
the outdoors, the dryer can be installed with
a clearance of 1 in. (2.54 cm) at the sides and
back of the dryer.
•Pleasebeawarethatventingmaterialsare
not supplied with the dryer. You should obtain
the venting materials necessary for proper
installation.
SPECIAL REQUIREMENTS FOR MANUFACTURED OR MOBILE HOMES
23
3828EL3003V_en.indd 23 2009.7.14 3:18:14 PM
Your dryer features FlowSense™, an innovative
sensing system that automatically detects
blockages and restrictions in dryer ductwork.
Keeping ductwork clean of lint build-up and free
of restrictions allows clothes to dry faster and
reduces energy use.
NOTE: When the dryer is fi rst installed, this test
should be performed to alert you to any existing
problems with the exhaust duct in your home.
However, since the test performed during normal
operation provides more accurate information on
the condition of the exhaust duct than does the
installation test, the number of bars displayed
during the two tests may not be the same.
To activate the duct condition test cycle:
NOTE: Dryer heating test must be performed
before proceeding. (Gas dryer only)
Then perform the duct condition test below.
Press and hold the BEEPER ON/OFF and
TEMP.CONTROL buttons at the same time.
While holding these buttons, press POWER
ON/OFF.
The dryer will show lnS in the number display
to indicate that it is in duct condition testing
mode.
Press START/PAUSE. The dryer will run for
approximately 2 minutes to test
for blockages or restrictions to air
fl ow in the ductwork.
DUCT CONDITION TESTING
If no bars are shown in the display,
the ductwork is free from blockages
or restrictions.
If all bars are lit, the dryer ductwork
has a blockage that needs to be
removed immediately.
Correct Venting
1
2
3
Restricted or Blocked Airflow
Avoid long runs or runs with multiple elbows
or bends.
Check for blockages and lint buildup.
Make sure the ductwork is not crushed
or restricted.
IMPORTANT: Do NOT interrupt the test cycle!
24
3828EL3003V_en.indd 24 2009.7.14 3:18:15 PM
•Check all pockets to make sure that they are
empty. Items such as clips, pens, coins, and
keys can damage both your dryer and your
clothes. Flammable objects such as lighters
or matches could ignite, causing a fire.
Failure to do so can result in fire, explosion,
or death.
•Never dry clothes that have been exposed to
oil, gasoline, or other flammable substances.
Washing clothes will not completely remove
oil residues. Failure to obey this warning can
result in fire, explosion, or death.
•Combinelargeandsmallitemsinaload.
•Dampclotheswillexpandastheydry.Donot
overload the dryer; clothes require room to
tumble dry properly.
•Closezippers,hooks,anddrawstringsto
prevent these items from snagging or tangling
on other clothes.
Tumble
dry
Dry Normal Permanent Press
/
wrinkle resistant
Gentle/
delicate Do not tumble dry Do not dry
(used with
do not wash)

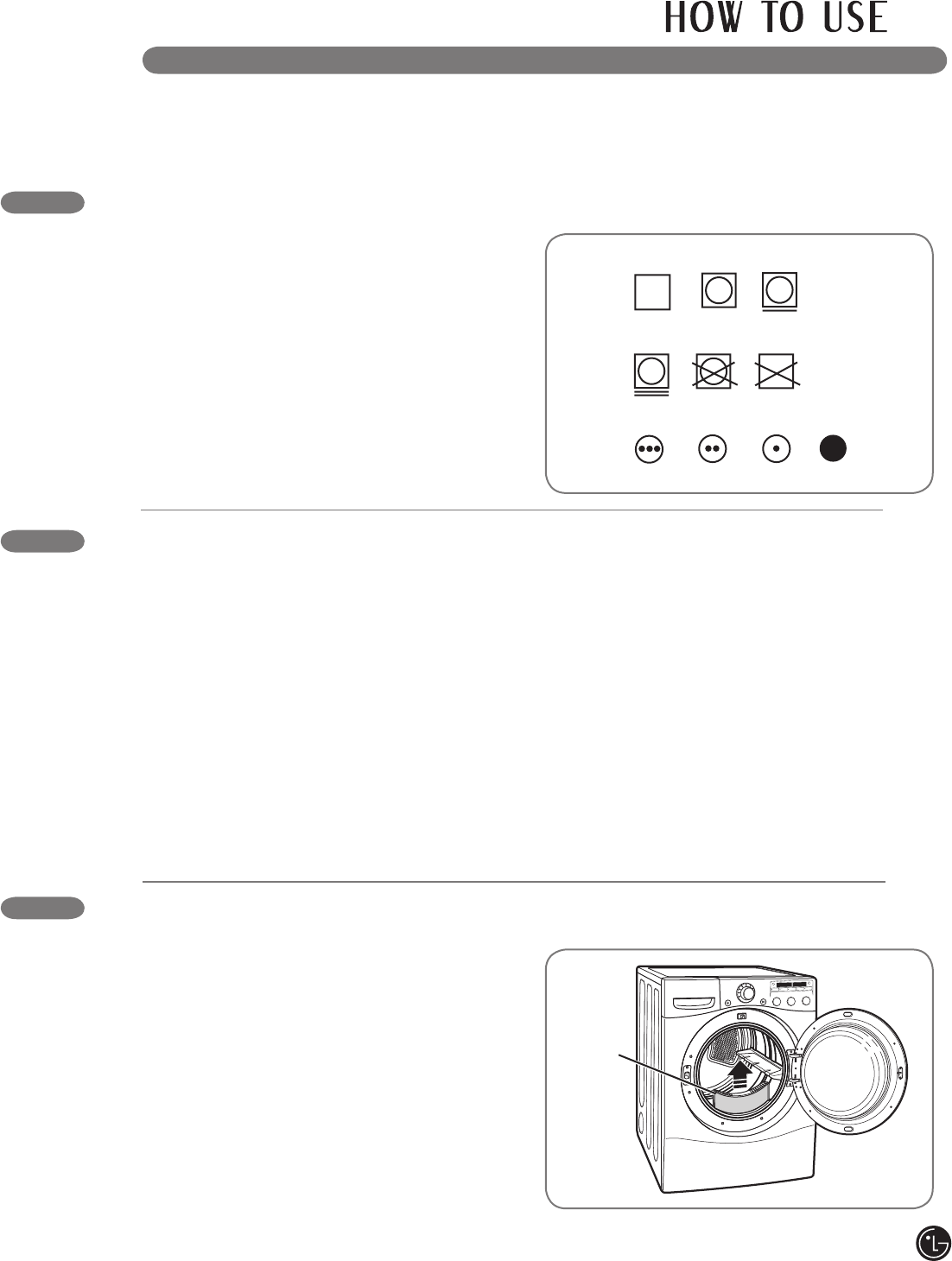

SORTING LOADS
Fabric Care Labels
Most articles of clothing feature fabric care labels
that include instructions for proper care.
Grouping Similar Items
For best results, sort clothes into loads that can
be dried with the same drying cycle.
Different fabrics have different care
requirements, and some fabrics will dry
more quickly than others.
Fabric Care Labels
Heat
setting
High Medium Low No heat/air
CHECK THE LINT FILTER BEFORE EVERY LOAD
Always make sure the lint filter is clean before
starting a new load; a clogged lint filter will
increase drying times.
To clean, pull the lint filter straight up and roll any
lint off the filter with your fingers. Do not rinse or
wash the filter to remove lint. Push the lint filter
firmly back into place. See “Care and Cleaning”
for more information.
Always ensure the lint filter is properly installed
before running the dryer. Running the dryer with
a loose or missing lint filter may damage the
dryer and articles in the dryer.
Lint Filter
LOADING THE DRYER
Following are instructions for starting and using your new dryer. Please refer to specific sections of this
manual for more detailed information. Important Warning: To reduce the risk of fire, electric shock,
operating this dryer.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
25
3828EL3003V_en.indd 25 2009.7.14 3:18:17 PM
CONTROL PANEL FEATURES
Following are instructions for starting and using your new dryer. Please refer to specific sections
of this manual for more detailed information. Important Warning: To reduce the risk of fire,
Instructions, before operating this dryer.
CYCLE SETTING BUTTONS
Use these buttons to select the desired cycle
settings for the selected cycle. The current
settings are shown in the display. Press the
button for that option to view and select
other settings.
5
6
POWER ON/OFF BUTTON
Press to turn the dryer ON. Press again to
turn the dryer OFF.
NOTE: Pressing the ON/OFF button during
a cycle will cancel that cycle and any load
settings will be lost.
CYCLE SELECTOR KNOB
Turn this knob to select the desired cycle.
Once the desired cycle has been selected, the
standard presets will be shown in the display.
On MANUAL DRY cycles, these settings can be
adjusted using the cycle setting buttons anytime
before starting the cycle.
1
2
START/PAUSE BUTTON
Press this button to START the selected
cycle. If the dryer is running, use this button
to PAUSE the cycle without losing the
current settings.
NOTE: If you do not press the START/PAUSE
button to resume a cycle within 4 minutes,
the dryer automatically turns off.
3
MORE TIME/LESS TIME BUTTONS
To adjust the drying time, use these buttons
with MANUAL DRY, TIME DRY, and STEAM
FRESH™ cycles, as well as the REDUCE STATIC
and EASY IRON options. Press the MORE TIME
button to increase the selected manual cycle
time by a minute; press LESS TIME to decrease
the cycle time by a minute.
4
TIME AND STATUS DISPLAY
The display shows the settings, estimated
time remaining, options, and status
messages for your dryer.
7OPTION BUTTONS
The OPTION buttons allow you to select
additional cycle options. Certain buttons
also allow you to activate special functions
by pressing and holding the button for
3 seconds.
For detailed information about the individual
options, please see the following pages.
8USEFUL STEAM FUNCTIONS
During the STEAM FRESH™ cycle and when
selecting Steam options, the swirl nozzle
injects fabrics with hot steam to refresh,
reduce static, and help make ironing easy.
2
135
7
4
6
4
8
8
26
3828EL3003V_en.indd 26 2009.7.14 3:18:19 PM
CYCLE GUIDE
The cycle guide below shows the options and recommended fabric types for each cycle.
NOTE: To protect your garments, not every dry level, temperature, or option is available
with every cycle.
SENSOR DRY Cycles
SENSOR DRY cycles utilize LG’s unique dual
sensor system to detect and compare the
moisture level in clothes and in the air and adjust
the drying time as needed to ensure superior
results. The dryer automatically sets the dryness
level and temperature at the recommended
setting for each cycle. The estimated time
remaining will be shown in the display.
MANUAL DRY Cycles
Use MANUAL DRY cycles to select a specific
amount of drying time and a drying temperature.
When a MANUAL DRY cycle is selected, the
ESTIMATED TIME REMAINING display shows
the actual time remaining in your cycle. You can
change the actual time in the cycle by pressing
MORE TIME or LESS TIME.
CycleType
Jeans,
heavyweight items
25
Adjustable
Adjustable
Adjustable
Adjustable
Adjustable
Adjustable
Adjustable
Adjustable
Adjustable
32
34
MEDIUM
LOW
ULTRA LOW
HIGH
LOW
Normal
Normal
Normal
Normal
Normal
MID HIGH
Off
Denims, towels,
heavy cottons
Work clothes,
corduroys, etc.
Workout wear,
sheer or lacy
garments
For small loads
with short
drying times
HEAVY DUTY
COTTON/
TOWELS
NORMAL
Permanent press,
synthetic items
PERM. PRESS
ULTRA
DELICATE
Lingerie, sheets,
blouses
DELICATES
SPEED DRY
Fabric Type Dry
Level
Temperature
Time
in Min.
More Time/
Less Time
Wrinkle
Care
Damp
Dry
30
Adjustable
No Heat
Off
For items that
require heat-free
drying such as
plastics or rubber
AIR DRY
40
AdjustableAdjustable
HIGH
Off
For general drying;
time, temperature,
and options can be
set manually
TIME DRY
HIGH 54
55
MID HIGH
20
41
36
Normal
STEAM CYCLE / SENSOR DRY MANUAL DRY
50
Adjustable
ULTRA LOW
LOW
Off
Off
Wool sweaters,
silk, lingerie
RACK DRY
STEAM
FRESH™
Reduce
Static
Easy
Iron
Comforter, Shirts,
Trousers (
except
especially delicate fabrics
)
Off
27
3828EL3003V_en.indd 27 2009.7.14 3:18:19 PM
THE DISPLAY
The display shows the settings, estimated time remaining, options, and status messages
for your dryer.
ESTIMATED TIME REMAINING
When the START/PAUSE button is pressed,
the display will indicate the estimated time
remaining for the selected drying cycle.
1
2
3
CYCLE COMPLETION INDICATOR WITH
CHECK FILTER REMINDER
This portion of the display shows which
stage of the drying cycle is currently
underway (CHECK FILTER, DRYING,
COOLING, or WRINKLE CARE).
CHILD LOCK INDICATOR
When CHILD LOCK is set, the Child Lock
indicator will appear and all buttons are
disabled. This prevents children from changing
settings while the dryer is operating.
4CHECK FILTER REMINDER
The display will show CHECK FILTER when
the dryer is turned on as a reminder to check
the filter. It turns off when the START/PAUSE
button is pressed.
5CUSTOM PROGRAM
If you have a special combination of settings
that you use frequently, you can save these
settings as a CUSTOM PROGRAM.
6FLOW SENSE™ DUCT BLOCKAGE
SENSING SYSTEM INDICATOR
The FLOW SENSE™ duct blockage sensing
system detects and alerts you to blockages
in the ductwork that reduce exhaust flow
from the dryer. This improves operating
efficiency and helps minimize service calls,
saving you money.
If no bars are shown in the
display, the ductwork is free from
blockages.
The more bars displayed, the
greater the blockage.
If all bars are lit, the dryer
ductwork has a blockage that
needs to be removed immediately.
2
4
631
5
28
3828EL3003V_en.indd 28 2009.7.14 3:18:21 PM
Select any additional cycle options, such as
REDUCE STATIC (*DAMP DRY BEEP), EASY
IRON, CUSTOM PROGRAM, WRINKLE
CARE (*RACK DRY), BEEPER ON/OFF by
pressing the button For that option.
OPERATING THE DRYER
Press the ON/OFF button to turn on the
dryer. The lights around the cycle
selector knob will illuminate.
Turn the cycle selector knob to the desired
cycle. The display will show
the preset Dry Level,
Temperature, Time, and
Option settings for that cycle.
If you would like to change the settings
for that cycle, press the option button(s)
to display additional settings for that option.
Press the button again to cycle through
the settings until the desired setting is
highlighted.
NOTE: To protect your garments, not every
dry level, temperature, or option is available
with every cycle.
1
2
3
4
Press the START/PAUSE button to begin the
cycle. The display will change,
and the dryer will display the
estimated (SENSOR DRY) or set
time (MANUAL DRY) remaining
and start tumbling. To pause the cycle at any
time, open the dryer door or press PAUSE.
To resume the cycle where it was stopped,
press START/PAUSE again.
NOTE: If the dryer has been stopped for
more than 8 minutes, the dryer will turn
off automatically.
5
Once you have loaded the dryer:
When the load is finished, the beeper (if set)
will sound. If you have set the WRINKLE
CARE option, the dryer will tumble the load
periodically for up to 3 hours.
To prevent wrinkling, remove items from the
dryer immediately after the end of the cycle.
6
Always clean the lint filter after every cycle.
To clean, pull the lint filter straight up and
roll any lint off the filter with your fingers.
Do not rinse or wash the filter to remove lint.
Push the lint filter firmly back into place.
7
29
3828EL3003V_en.indd 29 2009.7.14 3:18:23 PM
CYCLE SETTING BUTTONS
SENSOR DRY cycles have preset settings
that are selected automatically and cannot be
changed. MANUAL DRY cycles have default
settings, but you may also customize the settings
using the cycle setting buttons. Press the button
for that option to view and select other settings.
NOTE: To protect your garments, not every
dryness level, temperature, or option is available
with every cycle. See the Cycle Guide for details.
TEMP. CONTROL
Adjusts the temperature setting
from ULTRA LOW to HIGH.
This allows precise care of your
fabric and garments. Press the
TEMP. CONTROL button repeatedly to scroll
through available settings.
TIME DRY
Allows you to manually select
the drying time, from 20 to
60 minutes, in 10- minute
increments. Use this for small
loads or to remove wrinkles. Use the MORE
TIME/LESS TIME buttons to add or reduce the
drying time in 1-minute increments.
DRY LEVEL
Selects the level of dryness for
the cycle. Press the DRY LEVEL
button repeatedly to scroll
through available settings.
•ThisoptionisonlyavailablewithSENSORDRY
cycles.
•Thedryerwillautomaticallyadjustthecycle
time. Selecting VERY DRY or MORE DRY will
increase the cycle time, while LESS DRY or
DAMP DRY will decrease the cycle time.
•UseaLESSDRYorDAMPDRYsettingfor
items that you wish to iron.
CYCLE OPTION BUTTONS
Your dryer features several additional cycle
options to customize cycles to meet your
individual needs. Certain option buttons also
feature a special function (see the following page
for details) that can be activated by pressing and
holding that option button for 3 seconds.
To Add Cycle Options to a Cycle:
Turn on the dryer and turn the cycle selector
knob to select the desired cycle.
Use the cycle setting buttons to adjust the
settings for that cycle.
Press the cycle option button(s) for the
option you would like to add. A confirmation
message will be shown in the display.
Press the START/PAUSE button to start the
cycle. The dryer will start automatically.
1
2
3
4

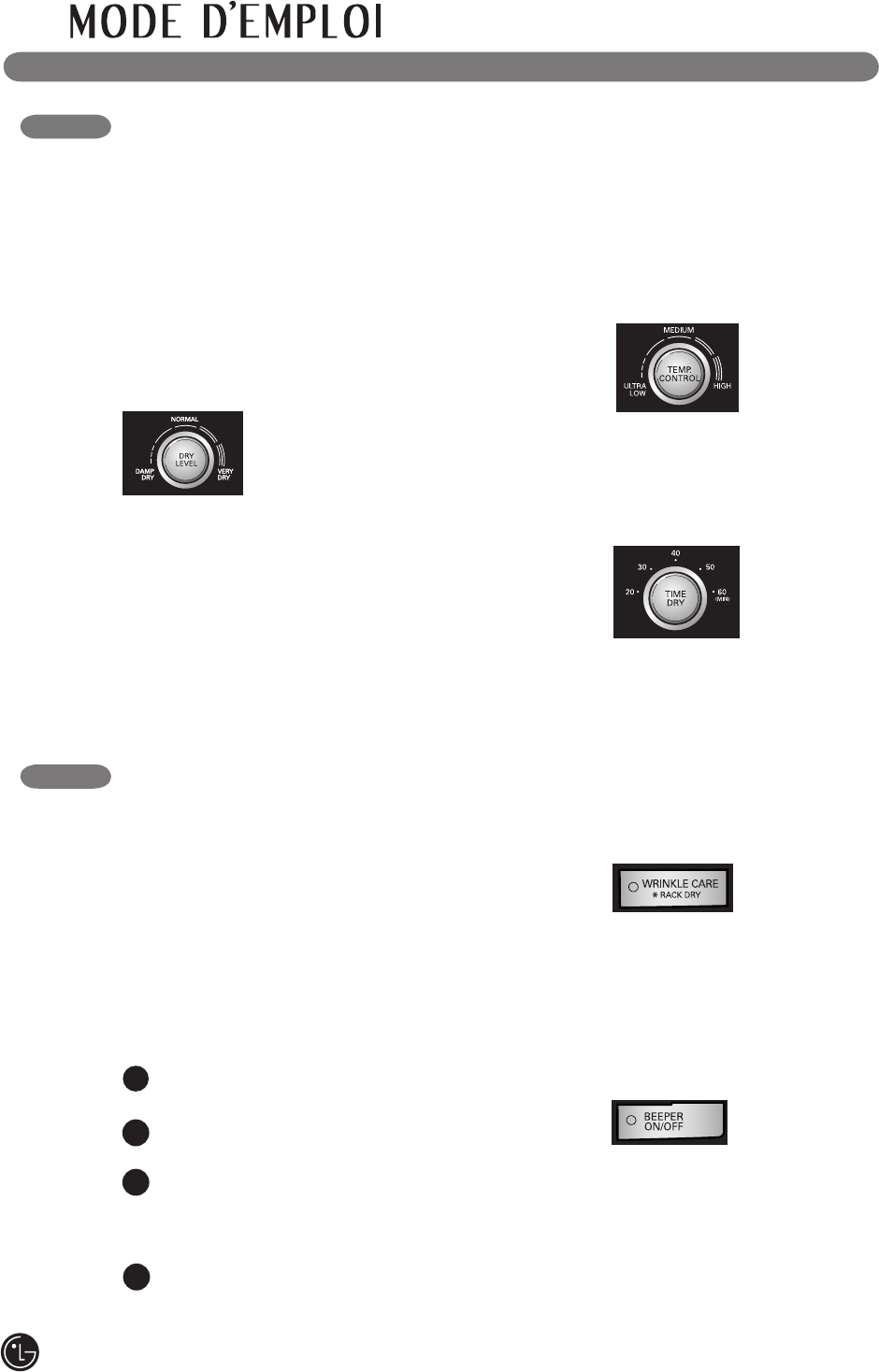

WRINKLE CARE
Selecting this option will tumble
the load periodically for up to 3
hours after the selected cycle,
or until the door is opened. This
is helpful in preventing wrinkles when you are
unable to immediately remove items from the
dryer.
BEEPER ON/OFF
Adjusts the volume of the end-
of-cycle beeper, or turns off the
beeper.
30
3828EL3003V_en.indd 30 2009.7.14 3:18:25 PM
SPECIAL FUNCTIONS
The option buttons also activate special
functions, including DAMP DRY BEEP, CHILD
LOCK, and RACK DRY. Press and hold the option
button marked with the special function
for 3 seconds to activate.
*
DAMP DRY BEEP
With this option, the dryer
will beep when the load is
approximately 80% dry. This
allows you to remove faster-drying lightweight
items or items that you would like to iron or
hang while still slightly damp. Press and hold the
REDUCE STATIC button for 3 seconds to activate
or deactivate DAMP DRY BEEP.
*
CHILD LOCK
Use this option to prevent
unwanted use of the dryer or to
keep cycle settings from being
changed while the dryer is
operating. Press and hold the EASY IRON button
for 3 seconds to activate or deactivate the CHILD
LOCK function.
The lock icon will be shown in the display, and all
controls are disabled.
*
RACK DRY
Use RACK DRY with items,
such as wool sweaters, silk,
and lingerie, that should dry
flat. RACK DRY can also be
used with items that should not be tumbled dry,
such as gym shoes or stuffed animals. Press and
hold the WRINKLE CARE button for 3 seconds to
activate or deactivate the RACK DRY function.
NOTE: NEVER use the rack with a tumble
dry cycle.
To Install the Drying Rack
With the dryer door open, slide the rack into
the dryer drum.
1
Make sure it is seated evenly on the edge
of the inner door rim and resting flat on the
inside of the dryer.
NOTE: Be sure to remove the drying rack
after using the RACK DRY cycle.
2
31
3828EL3003V_en.indd 31 2009.7.14 3:18:27 PM

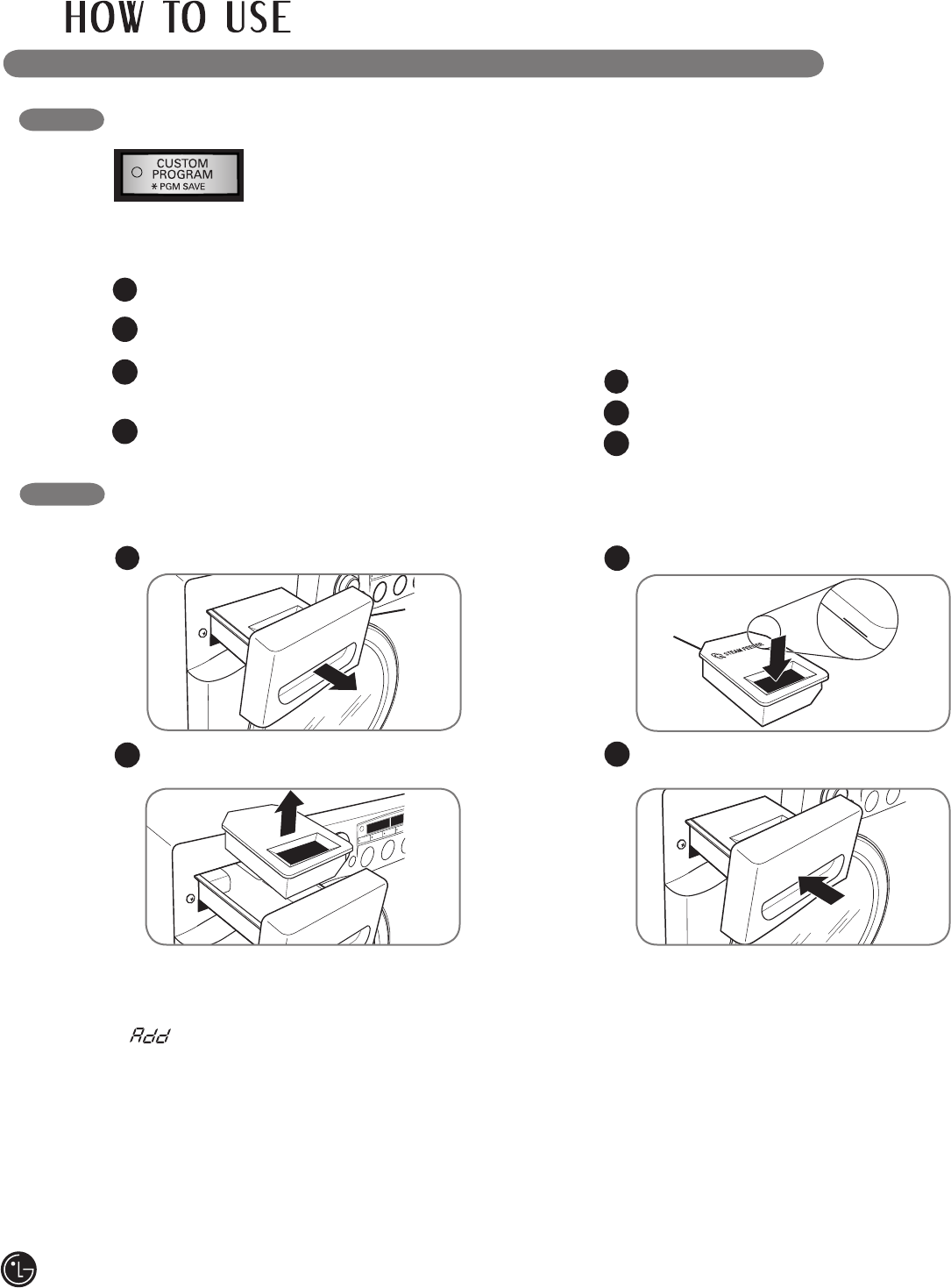

MAX
CUSTOM PROGRAM
If you have a special combination of
settings that you use frequently, you
can save these settings as a CUSTOM
PROGRAM.
*
To Save a Custom Program:
Turn on the dryer and turn the cycle selector
knob to select the desired cycle.
Use the cycle setting buttons to adjust the
settings for that cycle.
Press the cycle option button(s) for the option
you would like to add. A confirmation message
will be shown in the display.
Press and hold the CUSTOM PROGRAM button
for 3 seconds.
1
2
3
4
*
To Recall a Custom Program:
Turn on the dryer.
Press the CUSTOM PROGRAM button.
Press the START/PAUSE button to start
the cycle.
1
2
3
Water
ONLY
wWARNING:
•Donotfillthe steam feeder with liquids such as gasoline, dry-cleaning solvents, or other flammable
or explosive substances. They give off vapors that could explode.
•Donotfillthesteamfeederwithhotwater(over86°F/30°C).
•Donotdrinkwater from the steam feeder.
NOTE: You may only save one custom
program at a time. Pressing and holding the
CUSTOM PROGRAM button will overwrite
any previously saved custom program.
BEFORE USING THE STEAM FUNCTIONS
1
2
3
4
To Fill the Steam Feeder
Pull out the drawer.
Lift out the steam feeder.
Fill the steam feeder to MAX with water.
Place the steam feeder in the drawer, then
push in the drawer until it clicks into place.
•Onlyusewater.Donotfillthesteamfeederwithforeignsubstances,rinseagents,ordetergents.
•BeforeusingaSteamCycle,thesteamfeeder must be filled with water up to the MAX line. If not, the
will be displayed. Make sure that the steam feeder is filled with water or the drawer is fully closed.
Turn the dryer off then restart the Steam Cycle.
•Beforemovingthedryer,makesurethesteamfeeder is empty.
•Donotusedistilledwater;thewaterlevelsensorinthesteamgeneratorwillnotwork.
•Be careful to put the Steam Feeder otherwise water will be overflow.
•Wipe up any spilled water around the Steam Feeder and the drawer before starting the dryer.
Steam
Feeder
Drawer
32
3828EL3003V_en.indd 32 2009.7.14 3:18:30 PM
Fill the steam feeder to MAX with water.
Place the steam feeder in the drawer, then
push in the drawer until it clicks into place.
STEAM FUNCTIONS
LG’s new steam technology allows you to inject
fabrics with a swirling jet of hot steam to refresh
clothes, reduce static, and make ironing easier.
Simply select the STEAM FRESH™ cycle, or you
can add a Steam option to selected cycles.
Using the STEAM FRESH
™
Cycle
STEAM FRESH™ uses the power of steam alone
to quickly reduce wrinkles and odor in fabrics. It
brings new life to wrinkled clothes that have been
stored for an extended time and makes heavily
wrinkled clothes easier to iron. STEAM FRESH™
can also be used to help reduce odors in fabrics.
•REDUCESTATICorEASYIRONoptionscan
also be used during the STEAM FRESH™ cycle.
•Dependingontheload(quantityofitems),you
may change the amount of time for the cycle by
pressing the MORE TIME or LESS TIME button.
The display will show 3, 5, or . 3 means
3 or fewer items, 5 is for 4 or 5 items, and
indicates a large load such as a comforter.
To Add STEAM to a Standard Cycle:
Turn on the dryer and turn the cycle selector
knob to select the desired cycle.
Use the cycle setting buttons to adjust the
settings for that cycle.
Press the Steam option button for the Steam
option you would like to add. Then adjust for
the load size using the MORE TIME or LESS
TIME buttons.
Press START/PAUSE button to start the cycle.
1
2
4
3
Using the Steam Options:
This option injects steam late
in the drying cycle to reduce
the static electricity caused by
dry fabrics rubbing together.
Change the amount of time for the cycle by
pressing the MORE TIME or LESS TIME button,
depending on the load (quantity of items). The
display will show the recommended number of
items, such as 7, 9, 11, 14, 16, or 18.
The EASY IRON option provides
uniformly proper dampened
fabrics for ironing, which can
save time and make ironing easier. Change the
amount of time for the cycle by pressing the
MORE TIME or LESS TIME button, depending on
the load (quantity of items). The display will show
the recommended number of items, such as 1, 2,
3, 4, or 5.
The REDUCE STATIC and EASY IRON options
can only be used with the HEAVY DUTY,
COTTON/TOWELS, NORMAL and PERM.
PRESS, DELICATES, ULTRA DELICATE, and
TIME DRY cycles.
•WhenSENSOR DRY is selected with the
REDUCE STATIC option, a DRY LEVEL of LESS
or DAMP cannot be selected.
•TheREDUCESTATICorEASYIRONoption
may also be selected during TIME DRY cycles.
•AftertheSteamoptionisselectedinTIMEDRY,
the MORE TIME or LESS TIME buttons will
change the steam time ONLY.
•AfterpressingSTART/PAUSE,theMORETIME
or LESS TIME buttons will be disabled.
wWARNING:
•DonotopenthedryerdoorduringSteam
Cycles. Steam can cause severe burns.
•Donotllthesteamfeederwithgasoline,
dry-cleaning solvents, or other flammable or
explosive substances. They give off vapors
vapors that could explode.
•Donotdrinkwaterfromthesteamfeeder.
•Donotllthesteamfeeder with hot water (over
86° F / 30° C).
•Donottouchthesteamnozzleinthedrum
during or after the STEAM cycle.
1
2
To Use the STEAM FRESH
™
Cycle:
Turn on the dryer and turn the cycle selector
knob to select the ™ cycle.
To add an option function, select REDUCE
STATIC, EASY IRON, or WRINKLE CARE.
Depending on the load (quantity of items),
steam time can be changed by pressing the
MORE TIME or LESS TIME buttons.
Press START/PAUSE button to start the cycle.
3
4
33
3828EL3003V_en.indd 33 2009.7.14 3:18:31 PM
STEAM CYCLE GUIDE
•Steammaynotbeclearlyvisibleduringthe
Steam Cycles. This is normal.
•DonotuseSTEAM FRESH™ with items such as
wool, blankets, leather jackets, silk, wet clothes,
lingerie, foam products, or electric blankets.
•Forbestresults,loadarticlesofsimilarsizeand
fabric type. Do not overload.
STEAM FUNCTIONS
•Whenthefilter/ductisclogged,theSteam
option may not have optimal results.
•WhentheSteamfunctionisoperating,
the drum will stop to allow steam to stay in
the drum.
•Thesteamfeedermustbefilledwithwaterup
to the MAX line. Otherwise, an Error message
will be displayed.
•Shirt:70%cotton/30%polyblend.
•Whenthelintfilterorexhaustductisclogged,steamoptionswillnotgiveproperresults.
•Forbestresults,loadarticlesofsimilarsizeandfabrictype.Donotoverload.
HEAVY DUTY
COTTON/TOWELS
NORMAL
PERM. PRESS
DELICATES
ULTRA DELICATE
STEAM FRESHTM STEAM OPTION
+
REDUCE
STATIC
STEAM FRESH™
(20 minutes)
+
EASY
IRON
STEAM FRESH™
(10 minutes)
+
REDUCE
STATIC
+
EASY
IRON
+
REDUCE
STATIC
+
EASY
IRON
STEAM FRESH™
(12 minutes)
TIME DRY
(45 minutes)
Dry
Dry
Dry
Wet
Wet
Comforter
Shirts
*except especially
delicate fabrics
Shirts
*except especially
delicate fabrics
Follow selected
cycle
Follow selected
cycle
Wet
Wet
Follow selected
temp
Follow selected
temp
Single (1 each)
5 each
8 lbs.
Shirts (5 each)
8 lbs.
Shirts (5 each)
8 lbs.
Shirts (5 each)
TIME DRY
TIME DRY
(47 minutes)
34
3828EL3003V_en.indd 34 2009.7.14 3:18:32 PM
Cleaning the Exterior
Proper care of your dryer can extend its life.
The outside of the machine can be cleaned with
warm water and a mild, nonabrasive household
detergent.
Immediately wipe off any spills with a soft,
damp cloth.
IMPORTANT: Do not use methylated spirits,
solvents, or similar products.
Never use steel wool or abrasive cleansers; they
can damage the surface.
REGULAR CLEANING
Cleaning the Interior
Wipe around the door opening and seal with a
soft, damp cloth to prevent lint and dust buildup
that could damage the door seal.
Clean the window with a soft cloth dampened
with warm water and a mild, nonabrasive
household detergent; then wipe dry.
The stainless steel drum can be cleaned with
a conventional stainless steel cleaner, used
according to the manufacturer’s specifications.
Never use steel wool or abrasive cleansers; they
can scratch or damage the surface.
Cleaning Around and Under the Dryer
Vacuum lint and dust from around the dryer and
underneath it regularly. Vent ductwork should be
checked for lint buildup and cleaned at least once
per year. If any noticeable reduction in airflow or
drying performance occurs, immediately check
ductwork for obstructions and blockages.
Maintaining Ductwork
Vent ductwork should be checked for lint
buildup and cleaned at least once per year. If
any noticeable reduction in airflow or drying
performance occurs, immediately check ductwork
for obstructions and blockages. Contact a
qualified technician or service provider.
wWARNING: To reduce the risk of fire, electric shock, or injury to persons when using this
appliance, follow basic precautions, including the following:
•Unplug the dryer before cleaning to avoid the risk of electric shock. Failure to follow this warning can
cause serious injury, fire, electrical shock, or death.
•Never use harsh chemicals, abrasive cleaners, or solvents to clean the washer.
They will damage the finish.
Cleaning the Lint Filter
Lint Filter
Always clean the lint filter after every cycle.
To clean, open the dryer door and pull the lint
filter straight up. Then:
Roll any lint off the filter with
your fingers, or
Vacuum the lint filter, or
Wash the lint filter in warm,
soapy water and allow to dry
thoroughly before reinstalling.
NOTE: NEVER operate the dryer without the lint
filter in place.
1
2
3
35
3828EL3003V_en.indd 35 2009.7.14 3:18:34 PM
Problem Possible Causes Solutions
Dryer does not heat •Housefuseisblown,circuit
breaker has tripped, or
power outage has occurred.
•Gassupplyorserviceturned
off (gas models only).
•Resetcircuitbreakerorreplacefuse.Donot
increase fuse capacity. If the problem is a
circuit overload, have it corrected by a qualifi ed
electrician.
•Conrmthatthehousegasshutoffandthedryer
gas shutoff are both fully open.
BEFORE CALLING FOR SERVICE
Your dryer is equipped with an automatic error-monitoring system to detect and diagnose problems at an
early stage. If your dryer does not function properly or does not function at all, check the following before
you call for service.
Dryer will not
turn on •Powercordisnotproperly
plugged in.
•Housefuseisblown,circuit
breaker has tripped, or
power outage has occurred.
•Makesurethattheplugispluggedsecurelyintoa
grounded outlet matching the dryer’s rating plate.
•Resetcircuitbreakerorreplacefuse.Donotincrease
fuse capacity. If the problem is a circuit overload,
have it corrected by a qualifi ed electrician.
Greasy or dirty spots
on clothes •Fabricsoftenerused
incorrectly.
•Cleananddirtyclothesbeing
dried together.
•Cleananddirtyclothesbeing
dried together.
•Conrmandfollowtheinstructionsprovidedwith
your fabric softener.
•Makesuretouseyourdryertodryonlyclean
items, because dirty items can soil clean clothes
placed in the same or subsequent loads.
•Stainsondriedclothesareactuallystainsthat
weren’t removed during the washing process.
Make sure that clothes are being completely
cleaned according to the instructions for your
washer and detergent.
Display shows error
code tE1 or tE2
Display shows error
code nP
•Thermistorismalfunctioning.
•Thermostatis
malfunctioning.
•Turnoffthedryerandcallforservice.
•Turnoffthedryerandcallforservice.
Lint on clothes •Lintlternotcleaned
properly.
•Laundrynotsortedproperly.
•Excessstaticinclothes.
•Dryerisoverloaded.
•Tissue,paper,etc.,left
in pockets.
•Makesurethelintlteriscleanedbeforeevery
load. With some loads that produce high amounts
of lint, it may be necessary to clean the fi lter
during the cycle.
•Somefabricsarelintproducers(i.e.,afuzzywhite
cotton towel) and should be dried separately from
clothes that are lint trappers (i.e., a pair of black
linen pants).
•SeetheExcessstaticinclothesafterdrying
section below.
•Dividelargerloadsintosmallerloadsfordrying.
•Checkpocketsthoroughlybeforewashingand
drying clothes.
Excess static in
clothes after drying •Fabricsoftenernotusedor
used incorrectly.
•Clothesdriedtoolong
(overdried).
•Dryingsynthetics,permanent
press, or synthetic blends.
•Useafabricsoftenertoreducestaticelectricity
correctly. Do not use fabric softeners or products
to eliminate static unless recommended by the
manufacturer of the fabric softener or product.
•Overdryingaloadoflaundrycancauseabuildup
of static electricity. Adjust settings and use a
shorter drying time, or use SENSOR DRY cycles.
•Thesematerialscancausestaticbuildup.Try
using a fabric softener.
36
033B_3828EL3003V_EN_101008.indd 36 10/8/10 5:27:44 PM
BEFORE CALLING FOR SERVICE (cont.)
Problem Possible Causes Solutions
Drying time is not
consistent • Heatsettings,loadsize,or
dampness of clothing is not
consistent.
• Thedryingtimeforaloadwillvarydependingonthe
heat setting, the type of heat used (electric, natural,
or LP gas), the size of the load, the type of fabrics,
the wetness of the clothes, and the condition of the
exhaust ducts and lint filter.
Clothes take too
long to dry • Loadisnotproperlysorted.
• Largeloadofheavyfabrics.
• Dryercontrolsarenotset
properly.
• Lintlterneedstobe
cleaned.
• Exhaustductsblocked,dirty,
or duct run is too long.
• Housefuseisblown,circuit
breaker has tripped, or
power outage has occurred.
• Dryerisoverloaded.
• Dryerisunderloaded.
• Separateheavyitemsfromlightweightitems.Larger
and heavier items take longer to dry.
• Heavyfabricstakelongertodrybecausetheytend
to retain more moisture. To help reduce and maintain
more consistent drying times for large and heavy
fabrics, separate these items into smaller loads of
a consistent size.
• Usetheappropriatecontrolsettingsforthetypeof
load you are drying.
• Makesurethelintlteriscleanedbeforeeveryload.
With some loads that produce high amounts of lint, it
may be necessary to clean the filter during the cycle.
• Conrmthattheexhaustductworkisproperly
configured and free of debris, lint, and obstructions.
Make sure that outside wall dampers can open
properly and are not blocked, jammed, or damaged.
• Resetcircuitbreakerorreplacefuse.Donotincrease
fuse capacity. If the problem is a circuit overload, have
it corrected by a qualified electrician.
• Dividelargerloadsintosmallerloadsfordrying.
• Ifyouaredryingaverysmallload,addafewextra
items to ensure proper tumbling action.
Clothes are wrinkled • Clothesdriedtoolong
(overdried).
• Clothesleftindryertoolong
after cycle ends.
• Overdryingaloadoflaundrycanleadtowrinkled
clothes. Try a shorter drying time, and remove items
while they still retain a slight amount of moisture.
• Removeitemsfromthedryerimmediatelyattheendof
the cycle. Use the WRINKLE CARE option to continue
tumbling clothes at the end of the cycle, for up to 3 hours.
Clothes are shrinking • Garmentcareinstructions
are not being followed.
• Toavoidshrinkage,pleasecarefullyfollowthefabric
care instructions for your garment, because some
fabrics will naturally shrink when washed. Other fabrics
can be washed but will shrink when dried in a dryer. Use
a low or no heat setting and/or the RACK DRY option.
ADD WATER
indicator light is on
during the drying
cycle
• Watersupplyerror.
Water drips from
Cycle starts.
• Thisisnormal. • Thisissteamcondensation.Thedrippingwater
will stop after a short time.
• Checksteamfeeder drawer:
(1) Make sure steam feeder is filled with water to
MAX line.
(2) Make sure steam feeder is seated properly and
drawer is fully closed.
(3) Turn the dryer off then restart the Steam cycle.
•Donotusedistilledwater;thewaterlevelsensor
in steam generator will not work.
•Pumpnotworking.Unplugdryerandcallforservice.
37
3828EL3003V_en.indd 37 2009.7.14 3:18:35 PM
indicator light is on
during the drying
cycle
• Ductworkistoolongorhas
too many turns/restrictions.
• Signicantblockageofthe
ductwork due to lint buildup
or debris.
• Installashorterorstraighterductrun.Seethe
Installation Instructions.
• Ductworkshouldbechecked/cleanedsoon.
Dryer can be used in this condition, but drying times
may be longer.
BEFORE CALLING FOR SERVICE (cont.)
Problem Possible Causes Solutions
generate but no error
code is shown.
• Waterlevelerror. • Unplugdryerandcallforservice.
Garments still
wrinkled after
™.
• Toomanyortoodifferent
types of garments in dryer. • Smallloadsof1to5itemsworkbest.
• Loadfewergarments.Loadsimilar-typegarments.
There are no creases
left on garment after
™.
• Thefunctionofthiscycle
is to remove wrinkles from
fabric.
• Useanirontomakecreases.
Garments have
static after REDUCE
• Thisisnormal. • Dependsonindividualmoisturelevelinskin.
Garments are too
damp or too dry after
• Correctdryingoptionsnot
selected.
• Selectloadweightmanuallybeforestarting
REDUCE STATIC option.
Garments are not
uniformly damp after
• Thisisnormal. • Dependsontheamountortypeofgarments.
Water drips from door
• Thisisnormal. • Thisissteamcondensationondoorsurface.
• Thisisnormal. • Steamvaporisdifculttoseewhenthedooris
closed.
Drum does not turn
• Thisisnormal. • Thedrumisturnedoffsothatthesteamvapor
remains in the drum.
Cannot see steam
vapor at the
beginning of cycle.
• Thisisnormal. • Steamisreleasedatdifferentstagesofthecycle
for each option.
• MORETIMEbuttonpressed.
Odors remain in
clothing after
™.
• STEAMFRESH™ did not
remove odor completely.
• Fabricscontainingstrongodorsshouldbe
washed in a normal cycle.
The display shows
. • PressingtheMORETIMEbuttonseveraltimeswill
set the cycle for a large load such as a comforter.
38
3828EL3003V_en.indd 38 2009.7.14 3:18:36 PM
OPTIONAL ACCESSORIES
For these and other LG products, contact your local LG dealer, or
visit our Web site at us.lge.com.
Pedestal
Give your LG washer
and dryer a boost with
matching 14-inch high
pedestals. They feature
a storage drawer for
added convenience.
14" Pedestal Color
WDP3W White
WDP3V
WDP3R
WDP3N
WDP3S
Graphite steel
Wild Cherry Red
Riviera Blue
Titanium
Stacking Kit
If space is at a premium,
use this kit to securely
stack your LG front-load
washer and dryer.
WSTK1 White
SSTK1 Titanium
RSTK1 Wild Cherry Red
NSTK1 Riviera Blue
39
3828EL3003V_en.indd 39 2009.7.14 3:18:36 PM
wWARNING
To ensure safe and secure installation, please
thoroughly follow the instructions below.
PEDESTAL INSTALLATION
Tools Needed for Installation:
•Phillips-headscrewdriver
•Wrench(supplied)
accidents.
•The appliances are heavy. Two or more
people are required when installing the
pedestal. There is a risk of serious back injury
or other injuries.
drawer. There is a risk of suffocation or injury.
There is a risk of
serious injury.
disconnect them from all power, water, or
gas lines and from draining or venting
connections. Failure to do so can result in
electrical shock, fi re, explosion, or death.
The pedestal accessory includes:
•Drawerdivider(1) •Wrench(1)
•Screws(18)† •Retainers(4)††
2Insert the T-clip of the 4 retainers into the
dryer base as shown. Press up on the
back of the clip and pull outward to lock
into place.
Retainer
T-clip
†Dryerinstallationonlyuses8screws
††Fordryeronly
1Make sure the leveling feet of the dryer
are fully retracted.
NOTE: The appliance and pedestal assembly
must be placed on a solid, sturdy, level floor
for proper operation.
Retract fully
40
3828EL3003V_en.indd 40 2009.7.14 3:18:37 PM

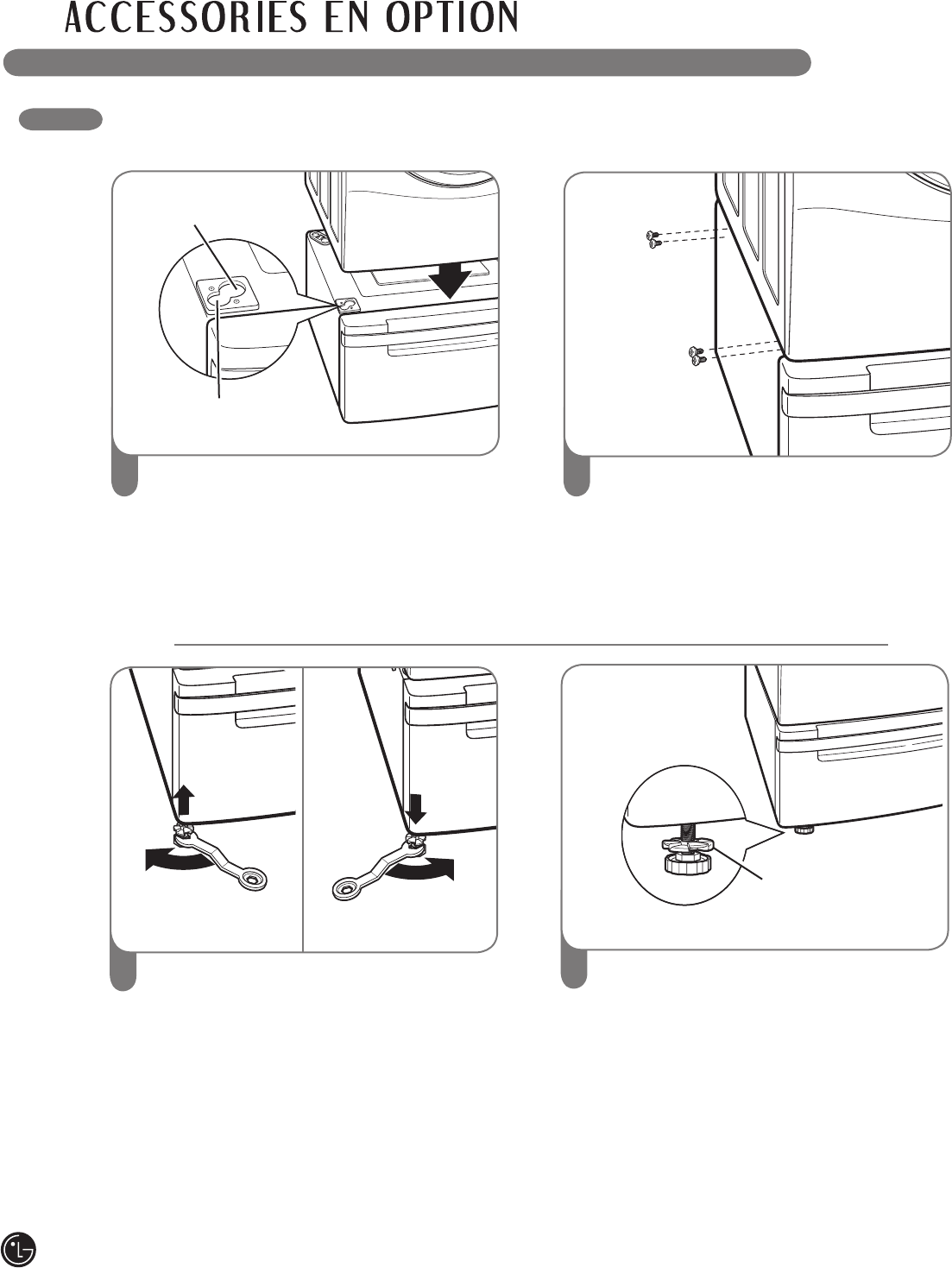

5Loosen the locknuts on all 4 leveling feet
of the pedestal until you can turn them
with the wrench. Turn clockwise to raise or
counterclockwise to lower until the pedestal
is level and all 4 feet are solidly against
the floor.
Raise Lower
PEDESTAL INSTALLATION (cont.)
Make sure the screws on the pedestal align
with the holes in the retainers, then install 4
screws on each side to securely attach the
appliance to the pedestal.
NOTE: If the screws are not installed
properly, noise and vibration may result.
Move the appliance to the desired location.
6Securely tighten all locknuts by hand.
NOTE: Noise and vibration may result if
locknuts are not tightened.
Be sure to connect the appliances to all
water, power, or gas lines and draining or
venting connections before operation.
If there is excessive vibration during the
first operation after installation, slightly
adjust the leveling feet.
Locknut
Place the dryer on the pedestal. Make sure
the front and back feet are in the correct
positions. The dryer feet will fit into the
innermost positions as shown.
3
For washer/combo
For dryer
4
41
3828EL3003V_en.indd 41 2009.7.27 5:24:59 PM

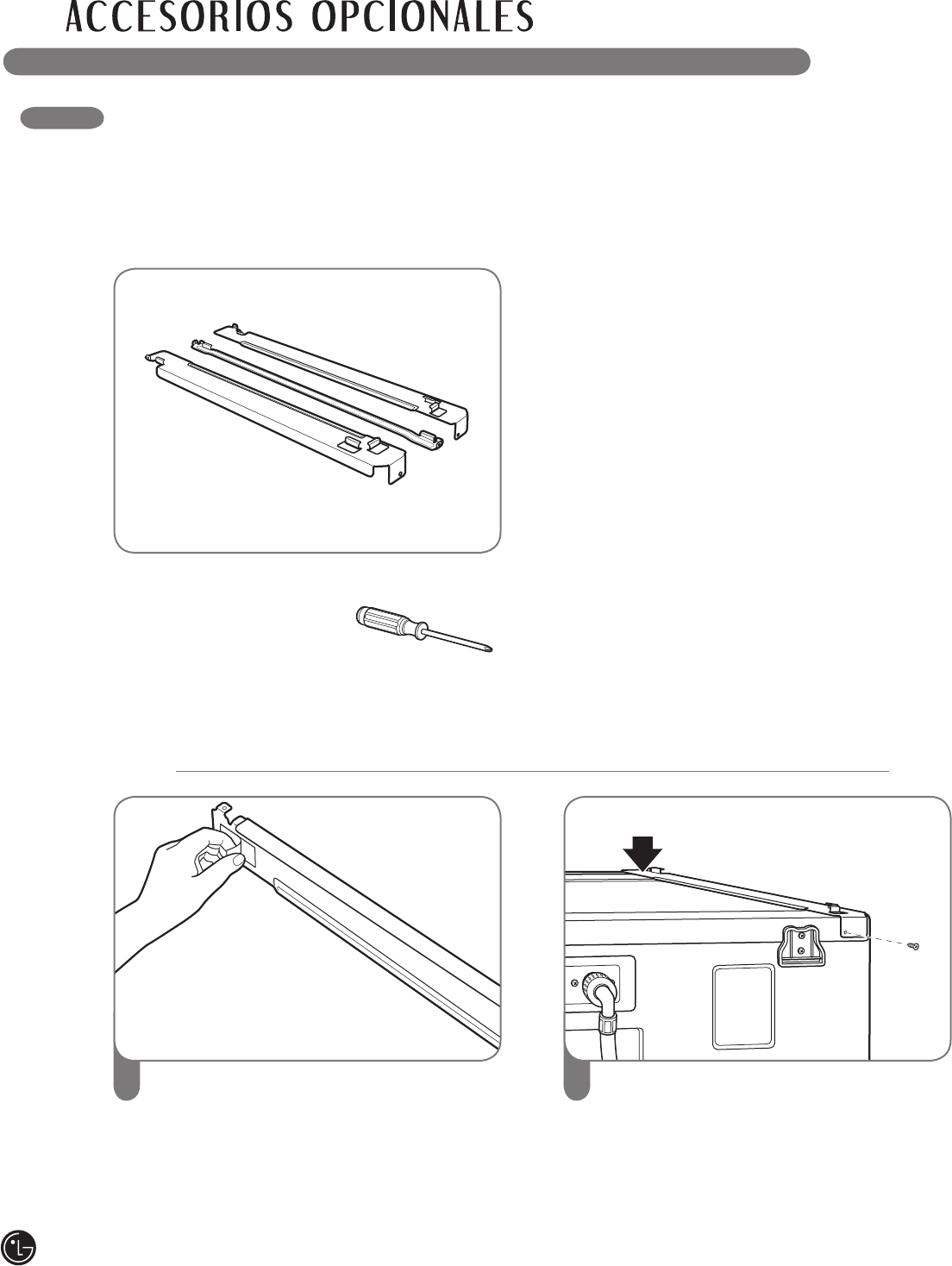

This stacking kit includes:
•Two(2)siderails
•One(1)frontrail
•Four(4)screws
To ensure safe and secure installation, please
observe the following instructions.
1Make sure the surface of the washer is clean
and dry. Remove paper backing from the
tape on one of the stacking kit side brackets.
2Fit the side bracket to the side of the washer
top as shown in the above illustration. Firmly
press the adhesive area of the bracket to the
washer surface. Secure the side bracket to
the washer with a screw on the back side of
the bracket. Repeat steps 1 and 2 to attach
the other side bracket.
STACKING KIT INSTALLATION
Tools Needed for Installation:
•Phillips-headscrewdriver
wWARNING
•Incorrect installation can cause serious
accidents.
•The weight of the dryer and the height of
installation make this stacking procedure too
risky for one person. Two or more people are
required when installing the stacking kit.
There is a risk of serious back injury or other
injuries.
•Do not use the stacking kit with a gas dryer
in potentially unstable conditions such as a
mobile home. Failure to follow this warning can
result in serious injury.
•Place the washer on a solid, stable, level
fl oor capable of supporting the weight of
both appliances. Failure to follow this warning
can result in serious injury.
•Do NOT stack the washer on top of the dryer.
Failure to follow this warning can result in
serious injury.
•If appliances are already installed,
disconnect them from all power, water, or
gas lines and from draining or venting
connections. Failure to do so can result in
electrical shock, fire, explosion, or death.
42
3828EL3003V_en.indd 42 2009.7.14 3:18:39 PM
STACKING KIT INSTALLATION (cont.)
3Place the dryer on top of the washer by
fitting the dryer feet into the side brackets as
illustrated. Avoid finger injuries; do not allow
fingers to be pinched between the washer
and dryer. Slowly slide the dryer toward the
back of the washer until the side bracket
stoppers catch the dryer feet.
4Insert the front rail between the bottom of
the dryer and the top of the washer. Push the
front rail toward the back of the washer until it
comes in contact with the side rail stoppers.
Install the two remaining screws to secure the
front rail to the side rails.
KEY DIMENSIONS AND SPECIFICATIONS
The appearance and specifications listed in this guide may vary due to constant product improvements.
Steam Dryer™ Models DLEX2501W, DLEX2501R, DLEX2501S, DLEX2501V
DLGX2502W, DLGX2502R, DLGX2502S, DLGX2502V
Description Steam Dryer
Electrical Requirements* Please refer to the rating label regarding detailed information.
Gas Requirements* NG: 4-10.5 inches WC
LP: 8–13 inches WC (Gas Models only)
Dimensions 27” (W) X 30” (D) X 3811/16” (H), 51” (D with door open)
68.6 cm (W) X 76.1 cm (D) X 98.3 cm (H), 129.7 cm (D with door open)
Net Weight 131 lbs. (59.6 kg)
Drying Capacity
- Normal Cycle IEC 7.3 cu.ft. (22.5 lbs./10.2 kg)
- Steam Cycle IEC 7.3 cu.ft. (8 lbs./3.6 kg)
*Refer to the rating plate on your dryer.
43
Washer
Dryer
033B_3828EL3003V_EN_101008.indd 43 10/8/10 5:27:44 PM
44
Your LG Dryer will be will repaired or replaced, at LG’s option, if it proves to be defective in material or workmanship under
normal use, during the warranty period (“Warranty Period”) set forth below, effective from the date (“Date of Purchase”) of
original consumer purchase of the product. This warranty is good only to the original purchaser of the product and
effective only when used in the United States, including Alaska, Hawaii, and U.S. Territories.
THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING WITHOUT LIMITATION,
ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY IMPLIED
WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE EXPRESS WARRANTY PERIOD ABOVE.
NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL,
INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR
PROFITS, OR ANY OTHER DAMAGE WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE. Some states do not allow
the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the above
exclusion or limitation may not apply to you. This warranty gives you speci c legal rights and you may also have other rights that vary
from state to state.
THIS LIMITED WARRANTY DOES NOT APPLY TO:
• Service trips to your home to deliver, pick up, and/or install the product, instruct, or replace house fuses or correct wiring, or
correction of unauthorized repairs.
• Damages or operating problems that result from misuse, abuse, operation outside environmental speci cations or contrary to the
requirements of precautions in the Operating Guide, accident, vermin, re, ood, improper installation, acts of God, unauthorized
modi cation or alteration, incorrect electrical current or voltage, or commercial use, or use for other than intended purpose.
The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.
CUSTOMER INTERACTIVE CENTER NUMBERS
TO CONTACT LG ELECTRONICS
BY MAIL:
LG Customer Interactive Center
P. O. Box 240007
201 James Record Road
Huntsville, Alabama 35824
ATTN: CIC
WARRANTY PERIOD:
LABOR: One Year from the Date of Purchase.
PARTS: One Year from the Date of Purchase.
Replacement Units and Repair Parts may be new or
remanufactured.
Replacement Units and Repair Parts are warranted for the
remaining portion of the original unit’s warranty period.
Dryer drum 10 years limited warranty
Parts only. Customer will be responsible for any labor or
in-home service to replace defective parts.
LG ELECTRONICS, INC.
LG DRYER LIMITED WARRANTY - USA
HOW SERVICE IS HANDLED:
In-Home Service:
Please retain dealer’s dated bill of sale or delivery
ticket as evidence of the Date of Purchase for proof of
warranty, and submit a copy of the bill of sale to the
service person at the time warranty service is provided.
Please call 1-800-243-0000 and choose the
appropriate option to locate your nearest LG
Authorized Service Center.
Or visit our Web site at: http://www.lgservice.com.
Call 1-800-243-0000 (24 hours a day, 365 days per
year), and select the appropriate option from the menu.
Or visit our Web site at: http://www.lgservice.com.
To obtain Customer Assistance, Product
Information, or Dealer or Authorized Service
Center location:
Product Registration Information
Model:
Serial Number:
Date of Purchase:
The model and serial number can be located on the rating
plate inside the front door.
45
• Replacement products and parts are warranted for the remaining portion of the original warranty period or ninety (90) days, whichever is greater.
• Replacement products and parts may be new or remanufactured.
• LG Authorized Service Center warranties their repair work for thirty (30) days.
LG CANADA’S SOLE LIABILITY IS LIMITED TO THE WARRANTY SET OUT ABOVE. EXCEPT AS EXPRESSLY PROVIDED ABOVE, LG CANADA
MAKES NO AND HEREBY DISCLAIMS ALL OTHER WARRANTIES AND CONDITIONS RESPECTING THE PRODUCT, WHETHER EXPRESS OR
IMPLIED, INCLUDING, BUT NOT LIMITED TO, ANY IMPLIED WARRANTY OR CONDITION OF MERCHANTABILITY OR FITNESS FOR A PAR-
TICULAR PURPOSE, AND NO REPRESENTATIONS SHALL BE BINDING ON LG CANADA. LG CANADA DOES NOT AUTHORIZE ANY
PERSON TO CREATE OR ASSUME FOR IT ANY OTHER WARRANTY OBLIGATION OR LIABILITY IN CONNECTION WITH THE PRODUCT. TO
THE EXTENT THAT ANY WARRANTY OR CONDITION IS IMPLIED BY LAW, IT IS LIMITED TO THE EXPRESS WARRANTY PERIOD ABOVE.
LG CANADA, THE MANUFACTURER OR DISTRIBUTOR SHALL NOT BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, SPECIAL, DIRECT
OR INDIRECT DAMAGES, LOSS OF GOODWILL, LOST PROFITS, PUNITIVE OR EXEMPLARY DAMAGES OR ANY OTHER DAMAGE, WHETHER
ARISING DIRECTLY OR INDIRECTLY FROM ANY CONTRACTUAL BREACH, FUNDAMENTAL OR OTHERWISE, OR FROM ANY ACTS OR
OMISSIONS, TORT, OR OTHERWISE.
This warranty gives you specic legal rights. You may have other rights which may vary from province to province depending on applicable provincial
laws. Any term of this warranty that negates or varies any implied condition or warranty under provincial law is severable where it conicts with
provincial law without affecting the remainder of this warranty’s terms.
LG ELECTRONICS CANADA, INC.
LG DRYER LIMITED WARRANTY - Canada
For complete warranty details and customer
assistance, please call or visit our website:
Call 1-888-542-2623 (24 hours a day, 365 days a year)
and select the appropriate option from the menu, or
visit our website at http://www.lg.ca
All costs associated with the above excluded circumstances shall be borne by the consumer.
Write your warranty information below:
Product Registration Information:
Model:
Serial Number:
Date of Purchase:
WARRANTY: Should your LG Dryer (“Product”) fail due to a defect in material or workmanship under normal home use during the
warranty period set forth below, LG Canada will at its option repair or replace the Product upon receipt of proof of original retail pur-
chase. This warranty is valid only to the original retail purchaser of the product and applies only to a Product distributed in Canada by
LG Canada or an authorized Canadian distributor thereof. The warranty only applies to Products located and used within Canada.
THIS LIMITED WARRANTY DOES NOT COVER:
1. Service trips to deliver, pick up, or install the product; instructing a customer on operation of the product; repair or replacement of fuses or
correction of wiring , or correction of unauthorized repairs/installation.
2. Failure of the product to perform during power failures and interruptions or inadequate electrical service.
3. Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or interrupted water supply or inadequate
supply of air.
4. Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined in the Product owner’s manual.
5. Damage to the Product caused by accidents, pests and vermin, lightning, wind, re, oods, or acts of God.
6. Damage resulting from the misuse, abuse, improper installation, repair, or maintenance of the Product. Improper repair includes use of parts not
approved or specied by LG Canada.
7. Damage or product failure caused by unauthorized modication or alteration, or use for other than its intended purpose, or resulting from any water
leakage due to improper installation.
8. Damage or Product failure caused by incorrect electrical current, voltage, commercial or industrial use, or use of accessories, components, or
cleaning products that are not approved by LG Canada.
9. Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the nish of your product, unless such
damage results from defects in materials or workmanship and is reported within one (1) week of delivery.
10. Damage or missing items to any display, open box, discounted, or refurbished Product.
11. Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model and Serial numbers, along with
original retail sales receipt, are required for warranty validation.
12. Increases in utility costs and additional utility expenses. Replacement of light bulbs, lters, or any consumable parts. Repairs when your Product
is used in other than normal and usual household use (including, without limitation, commercial use, in ofces or recreational facilities) or contrary
to the instructions outlined in the Product owner’s manual.
15. Costs associated with removal of the Product from your home for repairs.
16. The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in accordance with published installation
instructions, including the Product owner’s and installation manuals.
17. Accessories to the Product such as door bins, drawers, handles, shelves, etc.. Also excluded are parts besides those that were originally included
with the Product.
WARRANTY PERIOD: (Note: If the original date of purchase can not be verified, the warranty will begin
sixty (60) days from the date of manufacture).
Dryer
One (1) year from the date of original retail purchase
Parts and Labor (internal/functional parts only)
Dryer drum 10 years limited warranty
Parts only. Customer will be responsible for any labor or in-home service to replace defective parts.
INSTRUCCIONES PARA LA INSTALACIÓN
IMPORTANTE: ¡Lea todas las instrucciones de in-
stalación completamente antes de instalar y hacer
funcionar su secadora! ......................................... 54
Escoja el lugar adecuado ..................................... 54
Espacios de instalación ........................................ 54
Instalaciones con la base pedestal
o kit de apilado opcionales .................................. 55
Accesorios Opcionales ........................................ 55
Nivelación de la secadora .................................... 56
Cómo invertir el sentido de la puerta ................... 56
Cómo cambiar la ubicación del conducto
de ventilación de la secadora ............................... 57
Conexión del conducto de ventilación de la
secadora ......................................................... 58, 59
Conexión de secadoras a gas ........................ 60, 61
Cómo conectar las secadoras eléctricas ........62-66
Requisitos especiales para viviendas
móviles o prefabricadas ....................................... 67
Revisión de instalación fi nal ................................. 67
Sistema de evaluación del estado del conducto
.... 68
Felicitaciones por su compra y
bienvenido a la familia LG. Su
nueva Secadora LG combina la
tecnología de sensor de secado más
avanzada con un funcionamiento
sencillo y muy efi ciente. Al seguir las
instrucciones de funcionamiento y
mantenimiento de este manual, su
secadora le brindará muchos años
de servicio fi able.
¡GRACIAS!
CÓMO USAR
Clasifi cación de cargas ........................................ 6 9
Cómo cargar la secadora ..................................... 69
Revise el fi ltro de pelusa antes
de cada carga ....................................................... 69
Características del panel de control ..................... 70
Guía de ciclos ....................................................... 71
La pantalla ............................................................ 72
Funcionamiento de la secadora ........................... 73
Botones de ajuste de ciclos ................................. 74
Botones de opción de ciclos ................................ 74
Funciones especiales ........................................... 75
Programa personalizado ...................................... 76
Antes de usar las funciones de vapor .................. 76
Funciones de vapor .........................................77-79
Guía de ciclo de vapor ......................................... 79
INSTRUCCIONES DEL MANTENIMENTO
PARA EL USARIO
Limpieza regular ................................................... 80
RESOLUCIÓN DE PROBLEMAS
Antes de llamar a
mantenimiento ................................................ 81–84
ACCESORIS OPCIONALES/
ESPECIFICACIONES
Accesorios opcionales ......................................... 85
Instalación del pedestal .................................. 86, 87
Instalación del kit de apilado .......................... 88, 89
Dimensiones y especifi caciones clave ................. 89
INSTRUCCIONES IMPORTANTE DE
SEGURIDAD
Qué hacer si huele gas .........................................47
Precauciones básicas de seguridad ....................48
Ley ejecutiva para la seguridad del agua potable y
los tóxicos de California (California Safe Drinking
Water and Toxic Enforcement Act) .......................48
Instrucciones de conexión a tierra .......................49
Instrucciones importante para
la instalación ....................................................49,50
Instrucciones de seguridad para
funciones de vapor ..............................................50
Instrucciones importante para conectar
la electricidad .......................................................51
PIEZAS Y CARACTERÍSTICAS
Características especiales.................................... 52
Piezas y componentes clave ................................ 53
GARANTÍA ...................................................... 90
46
3828EL3003V_sp.indd 46 2009.7.14 3:20:12 PM
Su Seguridad y la de los demás son de suma importancia.
En este manual y en su electrodoméstico figuran muchos mensajes importantes de seguridad. Lea y
cumpla siempre con todos los mensajes de seguridad.
Éste es el símbolo de alerta de seguridad.
El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para
otras personas.
Todos los mensajes de seguridad estarán a continuación del símbolo de alerta de seguridad y con la
palabra PELIGRO o ADVERTENCIA. Estas palabras significan:
wPELIGRO: Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones
inmediatamente.
wADVERTENCIA: Corre riesgo de muerte o de sufrir heridas serias si no sigue las
instrucciones.
Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, le dirán cómo reducir las
posibilidades de sufrir heridas y qué puede suceder si no se siguen las instrucciones.
wADVERTENCIA Por su seguridad, debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
materiales de ventilación plásticos
flexibles. Si se instala un conducto
flexible metálico (de tipo lámina de
metal), éste deberá cumplir las es-
pecificaciones determinadas por el
fabricante del electrodoméstico para
su uso con secadoras. Se sabe que
los materiales de ventilación flexibles
se contraen, se agrietan con rapidez
y atrapan pelusas. Estas condiciones
-
dora y aumentarán el riesgo de in-
cendio.
ningún otro tipo de vapores o
líquidos inflamables cerca de este
electrodoméstico ni de ningún otro
electrodoméstico.
de mantenimiento, agencia de
mantenimiento o compañía de gas
deberán realizar el mantenimiento
y la instalación.
-
ciones del fabricante y las normativas
locales.
fósforo, ni encender ningún
electrodoméstico a gas o eléctrico.
se encuentre en la habitación,
edificio o área.
4. Llame a su compañía de gas
inmediatamente desde el teléfono de
un vecino. Siga las instrucciones de su
compañía de gas al pie de la letra.
5. Si no puede comunicarse con su
compañía de gas, llame al
departamento de bomberos.
QUÉ HACER SI HUELE GAS:
47
3828EL3003V_sp.indd 47 2009.7.14 3:20:12 PM
LEY EJECUTIVA PARA LA SEGURIDAD DEL AGUA POTABLE Y LOS
TÓXICOS DE CALIFORNIA (CALIFORNIA SAFE DRINKING WATER AND
TOXIC ENFORCEMENT ACT)
Esta ley requiere que el gobernador de California publique un listado de sustancias conocidas en el estado
que causan cáncer, defectos congénitos u otras lesiones reproductivas, y obliga a los negocios a alertar a
los clientes sobre la posible exposición a tales sustancias.
Los electrodomésticos a gas pueden causar exposición leve a cuatro de estas sustancias, principalmente
benceno, monóxido de carbono, formaldehído y hollín, generado principalmente por la combustión parcial
del gas natural o los combustibles LP (petróleo líquido).
Las secadoras calibradas adecuadamente minimizarán la combustión parcial. Para minimizar incluso más la
exposición a estas sustancias, se puede dotar a la secadora de la ventilación adecuada al exterior.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
PRECAUCIONES BÁSICAS DE SEGURIDAD
wADVERTENCIA Para minimizar el riesgo de incendio o explosión, descarga eléctrica,
o para prevenir lesiones personales cuando use electrodomésticos, se deben seguir precauciones
básicas de seguridad, incluyendo las siguientes:
• Leatodaslasinstruccionesantesdeusarla
secadora.
• Antesdeusar,lasecadoradebeestarcorrectamente
instalada como se describe en este manual.
• Nocoloqueartículosquehayansidoexpuestos
a aceites, incluyendo aceites comestibles, en su
secadora. Los artículos contaminados con aceites
comestibles podrían contribuir a la generación de
una reacción química que podría ocasionar que una
carga se incendie.
• Nosequeartículosquehayansidolimpiados,
lavados, remojados o salpicados previamente con
gasolina, disolventes de limpieza en seco u otras
substancias infl amables o explosivas, ya que emanan
vapores que podrían encenderse o explotar, incluso
después del lavado.
• Nointroduzcalasmanosenlasecadoracuandoel
tambor o las otras partes estén en movimiento.
• Norepareoreemplaceningunapartedelasecadora
ni intente reparar la misma a menos que esto se
recomiende en forma específi ca en esta Guía de
Uso y Cuidado o en instrucciones de reparación
publicadas las cuales comprende y sabe aplicar.
• Noaltereloscontroles.
• Antesdeponerlasecadorafueradeservicioode
tirarla, quite la puerta para prevenir que los niños se
metan dentro.
• Nodejequelosniñosjueguenenlasecadorani
dentro de ella. Cuando se usa la secadora cerca de
los niños, se necesita una supervisión estricta.
• Usesuavizadoresdetelaoproductosparaeliminar
estática únicamente del modo recomendado por el
fabricante.
• Nousecalorparasecarartículosquecontienen
caucho espumoso, plásticos o materiales de textura
similar al caucho.
• Evitelaacumulacióndepelusa,polvootierra
alrededor del área de la apertura de ventilación y
áreas adyacentes.
• Laparteinteriordelasecadorayelconductode
ventilación se deberán limpiar periódicamente, y la
misma deberá ser realizada por personal califi cado
del servicio.
• Noinstalenicoloqueestasecadoraenlugaresdonde
pueda estar expuesta a variables climáticas.
• Antesdecargarlasecadora,siemprerevisequeno
haya objetos extraños en su interior.
• Retirelapelusadelltroantesdecadacarga.
48
3828EL3003V_sp.indd 48 2009.7.14 3:20:13 PM
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
INSTRUCCIONES DE CONEXIÓN A TIERRA
Este electrodoméstico deberá estar conectado a
tierra. En caso de avería o mal funcionamiento,
la conexión a tierra reducirá el riesgo de
descargas eléctricas al brindar un camino con una
resistencia menor para la corriente eléctrica. Este
electrodoméstico debe estar equipado con un
cable con un conductor para la conexión a tierra
del equipo y un enchufe con conexión a tierra.
El enchufe deberá estar conectado a una toma
de corriente instalada en forma adecuada y con
conexión a tierra de acuerdo con todos los códigos
y ordenanzas locales.
wADVERTENCIA — Una
conexión inapropiada del conductor de conexión
a tierra del equipo puede provocar riesgos de
descargas eléctricas. Consulte a un electricista
calificado o personal del servicio si tiene dudas de
que el electrodoméstico se encuentre conectado a
tierra apropiadamente.
No modifique el enchufe que se entrega con el
electrodoméstico. Si no coincide con la toma
de corriente, contrate a un electricista calificado
para que instale una toma de corriente en forma
adecuada.
Este electrodoméstico debe estar conectado a un
sistema de cableado de metal permanente con
conexión a tierra o se debe tender un conducto
para la conexión a tierra del equipo con los
conductores del circuito y conectado al terminal de
tierra del equipo o al conductor de suministro del
electrodoméstico.
Si la secadora no se encuentra adecuadamente
conectada a tierra se pueden producir descargas
eléctricas.
INSTRUCCIONES IMPORTANTE PARA LA INSTALACIÓN
• Conecte la secadora adecuadamente a tierra según
todos los códigos y las regulaciones vigentes. Siga
los detalles en las instrucciones de instalación. Si la
secadora no se encuentra adecuadamente conectada a
tierra se pueden producir descargas eléctricas.
• Antes de usar, la secadora debe estar correctamente
instalada como se describe en este manual. Si la
secadora no se encuentra adecuadamente conectada a
tierra se pueden producir descargas eléctricas.
• Todas las reparaciones y controles deberán ser
realizados por un centro de servicio autorizado a
menos que se den otras recomendaciones específicas
en el Manual del Usuario. Utilice sólo piezas de fábrica
autorizadas. Si no se cumple con esta advertencia se
podrán producir heridas graves, incendios, descargas
eléctricas o muerte.
•
a temperaturas inferiores al punto de congelación
ni expuesto a la intemperie. Si no se cumple con esta
advertencia se podrán producir heridas graves, incendios,
descargas eléctricas o muerte.
•
puede provocar una deformación, humo o un incendio.
•
hacerlo puede provocar una deformación, humo o un
incendio.
•
hacerlo puede provocar una deformación, humo o un
incendio.
• Con el fin de reducir el riesgo de descargas eléctricas
no instale la secadora en espacios húmedos. Si no se
cumple con esta advertencia se podrán producir heridas
graves, incendios, descargas eléctricas o muerte.
• Conecte un circuito eléctrico clasificado, protegido y
adecuado para evitar sobrecarga eléctrica. Un circuito
eléctrico inadecuado se puede fundir, creando descargas
eléctricas y/o riesgo de incendio.
•
adecuadamente todos los materiales de envío. Si no
se cumple con esto se podrá producir una explosión,
incendio, quemaduras o muerte.
• Coloque la secadora a un altura mínima de 18 pulgadas
Si
no se cumple con esto se podrá producir una explosión,
incendio, quemaduras o muerte.
• Mantengatodoslosenvoltoriosalejadosdelosniños.Los
materiales de los envoltorios pueden resultar peligrosos
para los niños. Existe riesgo de asfixia.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
49
3828EL3003V_sp.indd 49 2009.7.14 3:20:13 PM
Conducto de escape/Tubería:
•
conducto de ventilación al exterior. Si no se
siguen estas instrucciones se podrá producir
incendio o muerte.
•Para prevenir el ingreso de grandes
cantidades de humedad y pelusa a la
habitación, se recomienda enfáticamente
dotar las secadoras eléctricas de un
conducto de ventilación al exterior. La
acumulación de pelusa en cualquier parte de la
casa puede crear riesgos de salud e incendio.
•Use únicamente sistemas de ventilación
de metal rígido o fl exible de 4 pulgadas de
diámetro dentro del gabinete de la secadora
o para ventilación al exterior. Los sistemas de
ventilación de plástico u otro material pueden
causar incendios. Los sistemas de ventilación
agujereados pueden causar incendios si
se colapsan o bloquean durante el uso o la
instalación.
•
la secadora; el mismo deberá obtenerse
localmente. La tapa terminal deberá tener
reguladores de tiro con bisagras para
prevenir el retorno de descarga cuando no
se usa la secadora. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•El conducto de escape deberá tener
10.2 cm
(4 pulg.) de diámetro sin obstrucciones. El
conducto de escape deberá mantenerse
lo más corto posible. Asegúrese de limpiar
cualquier tipo de conducto antiguo antes de
instalar su secadora nueva. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•Se recomiendan conductos rígidos o
semirígidos para usar entre la secadora
y la pared. En instalaciones particulares
cuando es imposible realizar una conexión
siguiendo las recomendaciones antes
indicadas, únicamente se puede utilizar un
conducto metálico de transición aprobado
por UL entre la secadora y la conexión de
pared. Usar este tipo de conducto afectará
el tiempo de secado. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•
otro tipo de aseguradores que extiendan
dentro del conducto y puedan atrapar
pelusa y reducir la efi ciencia del sistema de
escape. Asegure todas las uniones con cinta
adhesiva impermeable. Para más detalles,
siga las Instrucciones de Instalación. Si no se
siguen estas instrucciones se podrá producir
incendio o muerte.
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
INSTRUCCIONES IMPORTANTE PARA LA INSTALACIÓN
INSTRUCCIONES DE SEGURIDAD PARA FUNCIONES DE VAPOR
•
ciclos de vapor. No seguir estas instrucciones
puede provocar un peligro de quemaduras.
limpiado, lavado, sumergido o manchado con
gasolina, solventes para limpieza en seco u
otras sustancias infl amables o explosivas ya
que emanan vapores que podrían prenderse
fuego o explotar. No seguir estas instrucciones
puede provocar un incendio o la muerte.
gasolina, solventes para limpieza en seco u
otras sustancias infl amables o explosivas.
No seguir estas instrucciones puede provocar
un incendio o la muerte.
durante o después del ciclo de vapor. No
seguir estas instrucciones puede provocar un
peligro de quemaduras.
caliente (más de 86° F / 30° C). No seguir
estas instrucciones puede provocar un peligro
de quemaduras.
wADVERTENCIA Para reducir el riesgo de incendio, descarga eléctrica o lesiones a
personas cuando utilice este artefacto, deben seguirse precauciones básicas de seguridad, incluyendo las
siguientes:
50
3828EL3003V_sp.indd 50 2009.7.14 3:20:13 PM
GUARDE ESTAS INSTRUCCIONES
•
la tercera pata (puesta a tierra) del cable
eléctrico. Para evitar heridas a nivel personal o
daños sobre la secadora, el cable de corriente
eléctrica debe estar conectado en una conexión
a tierra en condiciones adecuadas.
•Por motivos de seguridad personal, este
electrodoméstico debe estar conectado a
tierra adecuadamente. Si esto no se cumple
se podrán producir descargas eléctricas o
heridas.
•Consulte las instrucciones de instalación
de este manual para obtener los requisitos
eléctricos específicos de su modelo. Si estas
instrucciones no se cumplen se podrán producir
descargas eléctricas y/o riesgo de incendio.
•Esta secadora debe estar enchufada
a un tomacorriente conectado a tierra
adecuadamente. Si la secadora no se
encuentra adecuadamente conectada
a tierra se pueden producir descargas
eléctricas. Contrate a un electricista
calificado para que controle el tomacorriente
y el circuito eléctrico para asegurarse que
el enchufe está correctamente conectado
a tierra. Esto evitará riesgos de descargas
y asegurará la estabilidad durante el
funcionamiento.
•La secadora siempre debe estar enchufada
a su tomacorriente individual, con la
clasificación de tensión correspondiente
a la placa de datos de servicio. Esto
proporciona el mejor desempeño y previene a
la vez sobrecarga de los circuitos de cableado
del hogar, lo que podría producir un incendio
debido a los cables sobrecalentados.
•
el cable de corriente. Siempre tome su
hacia fuera para retirarlo. El cable de corriente
se puede cortar debido a cualquier movimiento
de su parte central, resultando en una descarga
eléctrica.
•Repare o reemplace de inmediato todos
los cables de corriente pelados o con
cortaduras o abrasión sobre su extensión
o extremos. Este cable de corriente se puede
fundir, creando descargas eléctricas y/o riesgo
de incendio.
•Al instalar o cambiar de lugar la secadora,
evite todo tipo de cortes u otros daños en
el cable de corriente. Esto evitará heridas
o daños debido a incendios o descargas
eléctricas sobre la secadora.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
LEA TODAS LA INSTRUCCIONES ANTES DE USAR
wADVERTENCIA Por su seguridad, se debe seguir la información
indicada en este manual para minimizar el riesgo de incendio o explosión, descarga
eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.
INSTRUCCIONES IMPORTANTE PARA CONECTAR LA ELECTRICIDAD
51
3828EL3003V_sp.indd 51 2009.7.14 3:20:14 PM
5INDICADOR DEL SISTEMA DE SENSOR DE
BLOQUEO DE CONDUCTO FLOW SENSE™
El sistema de sensor de bloqueo de conducto
FlowSense™ detecta y lo alerta sobre bloqueos y
la tubería, lo cual reduce el flujo de escape de la
secadora. Esto puede mejorar el funcionamiento
y ayudar a minimizar el número de llamadas al
servicio técnico, ahorrándole dinero.
CARACTERÍSTICAS ESPECIALES
1PANEL DE CONTROL FÁCIL PARA USAR
Gire la perilla selectora de ciclos al ciclo de
secado deseado. Añada los ajustes de ciclo o
programe las opciones con el toque de un botón.
2PUERTA REVERSIBLE DE FÁCIL ACCESO
La amplia puerta provee acceso para carga
y descarga. Se puede invertir el sentido de la
puerta para adaptarlo al lugar de la instalación.
3TAMBOR DE ACERO INOXIDABLE DE
CAPACIDAD SUPERIOR ILUMINADO
El tambor de acero inoxidable de gran capacidad
ofrece durabilidad superior. El tambor está
equipado con una luz amarilla que se ilumina al
abrir la puerta de la secadora y se apaga cuando
se cierra.
4FUNCIONES DE VAPOR ÚTILES
La nueva tecnología de vapor de LG le permite
inyectar las telas con un chorro giratorio de vapor
caliente para refrescar las prendas, reducir la
estática y facilitar el planchado. Simplemente
seleccione el ciclo STEAMFRESH™ o agregue la
opción Steam (vapor) a los ciclos seleccionados.
41
2
3
52
3828EL3003V_sp.indd 52 2009.7.14 3:20:15 PM
1
2PATAS NIVELADORAS
Cuatro patas niveladoras (dos en la parte frontal
y dos en la trasera) ajustables para mejorar la
estabilidad de la secadora en pisos desnivelados.
FILTRO DE PELUSA MONTADO AL FRENTE
El filtro de pelusa montado al frente permite un
fácil acceso y limpieza después de cada carga.
Panel de
acceso del
bloque terminal
(Modelos
eléctricos)
Parte trasera de
la secadora
Ubicación del cable
eléctrico (Modelos a gas)
Ubicación de
la toma de
gas (Modelos
a gas)
Salida del
conducto de
escape
PIEZAS Y COMPONENTES CLAVE
Además de las características y componentes
descritos en la sección de Características
especiales, hay varios componentes importantes
adicionales a los cuales se hace referencia en
este manual.
ESTANTE DE SECADO
Use el estante de secado con la opción de ciclo
RACK DRY (SECADO EN PARRILLA). El estante
de secado permite colocar los artículos como
sacos, prendas delicadas, calzado deportivo, en
una posición horizontal para secarlos.
3
Accesorios incluidos
SECADO EN
PARRILLA
3
2
1
53
3828EL3003V_sp.indd 53 2009.7.14 3:20:16 PM
ESCOJA EL LUGAR ADECUADO
•Almaceneeinstalelasecadoraenunlugarno
expuesto a temperaturas inferiores a las de
congelación ni a la intemperie.
•Escojaunaubicaciónconunpisorígidoy
nivelado.
•Sivaainstalarlasecadoraenelgaraje,
colóquela a una altura mínima de
18 in. (45.7 cm) por encima del piso.
ESPACIOS DE INSTALACIÓN
•Lamayoríadeinstalacionesrequierenun
espacio mínimo de 5 1⁄2 pulg (14 cm) detrás de
la secadora para la instalación del conducto de
escape.
•Dejeespaciosmínimosdeporlomenos
1 in. (2,54 cm) a los lados y parte trasera para
minimizar la vibración y el ruido.
•Serecomiendadisponerdeespacioadicional
para la instalación y el mantenimiento.
•Noolvidarpreverespacioparalasmoldurasde
pared, puerta o piso que podrían aumentar los
espacios de instalación requeridos.
•Dejeporlomenos24pulg(61cm)alfrentede
la secadora para abrir la puerta.
IMPORTANTE: ¡Lea todas las instrucciones de instalación
completamente antes de instalar y hacer funcionar su secadora!
Es importante que revise todo este manual antes de instalar y usar su secadora. Se proporcionan
instrucciones detalladas pertinentes a las conexiones eléctricas, de gas y los requisitos de escape
en las siguientes páginas.
•Conectelasecadoraadecuadamenteatierra
según todos los códigos y las regulaciones
vigentes.
•Parareducirelriesgodedescargaeléctrica,
no instale la secadora en sitios húmedos ni
mojados.
•Siinstalalasecadoraenunaviviendamóvilo
prefabricada, por favor consulte la sección de
Requisitos especiales para viviendas móviles o
prefabricadas.
Instrucciones adicionales para las instalaciones
en armarios:
•Lapuertadelarmariodebedisponerdeflujode
aire sufi ciente. Consulte el diagrama indicado
más arriba para obtener los requisitos mínimos
de abertura para ventilación. También es
aceptable una puerta tipo persiana.
•Asegúresequesedisponedeporlomenos
18 in. (45,7 cm) de espacio de instalación sobre
la secadora.
Requisitos de ventilación
de la puerta del armario
4”
(10 cm)
30”
(76,2 cm)
51”
(130 cm)
18”
(45,7 cm)
22.5”
(57,2 cm)
4”
(10 cm)
54
3828EL3003V_sp.indd 54 2009.7.14 3:20:18 PM
INSTALACIONES CON LA BASE PEDESTAL
O KIT DE APILADO OPCIONALES
Si está instalando su secadora
con una base de pedestal o un kit de apilado
opcionales, consulte la sección de Accesorios
opcionales incluida en este manual o las
instrucciones de su pedestal o kit de apilado
antes de continuar con la instalación.
Dimensiones requeridas para
la instalación con pedestal Dimensiones requeridas para
la instalación con el kit de apilado
ACCESORIOS OPCIONALES
Para estos y otros productos LG, llame a su distribuidor LG local, o visite nuestro sitio Web en us.lge.com.
Kit de apilado
(
Adquirido por separado)
Pedestal (
Adquirido por separado)
30”
(76,2 cm) 4”
(10 cm)
771⁄2”
(190,5 cm)
1”
(2,54 cm)
1”
(2,54 cm)
27”
(68,6 cm)
55
3828EL3003V_sp.indd 55 2009.7.14 3:20:20 PM
NIVELACIÓN DE LA SECADORA
CÓMO INVERTIR EL SENTIDO DE LA PUERTA
Se puede invertir el sentido de la puerta para que se adapte a su lugar de instalación.
•Las4patasniveladorasdeberánapoyarse
fi rmemente en el piso. Empuje suavemente
las esquinas superiores de la secadora para
asegurarse de que su secadora no se mece de
esquina a esquina.
Si está instalando la secadora sobre el accesorio
de pedestal opcional, deberá usar las patas
niveladoras del pedestal para nivelarla. Las
patas niveladoras de la secadora deberán estar
completamente retraídas.
Para asegurar que la secadora brinde un
desempeño óptimo de secado, debe estar
nivelada. Para minimizar la vibración, el ruido y
movimiento no deseados, el piso deberá ser una
superficie perfectamente nivelada y sólida.
Fije las patas niveladoras solo en la medida
necesaria para nivelar la secadora. La extensión
de las patas niveladoras más de lo necesario
puede causar vibración de la secadora.
•Useguantesdurantelainstalación.
•Sinosecumpleconestaadvertenciasepodrán
producir heridas.
w
Coloque la secadora en la posición final.
Coloque un nivelador sobre la secadora.
1
Nivelador
Patas niveladoras
Use una llave de tuercas ajustable para girar
las patas niveladoras. Gire en la dirección
de las manecillas del reloj para levantar
la secadora o en dirección contraria para
bajarla. Suba o baje las patas niveladoras
hasta que la secadora esté nivelada de lado
a lado y de adelante hacia atrás.
Asegúrese de que las 4 patas niveladoras
se encuentran haciendo contacto firme
con el piso.
2
Abra la puerta de la secadora. Utilizando un
destornillador Phillips, quite los 2 tornillos que
aseguran la bisagra de la puerta a la abertura
de la puerta de la secadora. Quite los 4 tornillos
del lado del pasador de la abertura de la puerta
de la secadora, y quite el pasador.
1Dé vuelta a la puerta de modo que se invierta
la bisagra, y vuelva a colocar la puerta usando
los dos tornillos que quitó anteriormente.
Reinstale el pasador de la puerta y los cuatro
tornillos.
Pruebe el movimiento de la puerta
asegurándose de que se mueve libremente
y se asegura correctamente.
2
Tornillos de
la bisagra
Pasador
de la
puerta
Tornillos del pasador
Tornillos de
la bisagra
Tornillos
del
pasador
56
3828EL3003V_sp.indd 56 2009.7.14 3:20:23 PM
CÓMO CAMBIAR LA UBICACIÓN DEL CONDUCTO
DE VENTILACIÓN DE LA SECADORA
Su secadora está equipada de fábrica para ventilar
en la parte trasera. También puede configurarse para
ventilar en la parte inferior o lateralmente (no está
disponible la ventilación del lado derecho en los
modelos a gas).
Puede adquirirse el kit adaptador, número de pieza
383EEL9001B, de su distribuidor LG. Este kit contiene
los componentes de conducto necesarios para
cambiar la ubicación de la ventilación de la secadora.
Quite el tornillo de seguridad del conducto
de ventilación trasero. Tire del conducto de
ventilación hacia afuera.
1
Apriete las lengüetas en el dispositivo de expulsión y retírelo
cuidadosamente para obtener la ventilación adecuada (no está
disponible ventilación lateral en los modelos a gas). Apriete el
conducto adaptador en la carcasa del ventilador y asegure la base
de la secadora como se indica.
2
Dispositivo de
expulsión
Abrazadera
Conducto
adaptador
Conecte un codo de 4 pulgadas (10 cm) a la siguiente sección de
conducto de 4 pulg (10 cm), y asegure todas las conexiones con
cinta adhesiva impermeable. Asegúrese de que el extremo macho del
codo apunte hacia AFUERA de la secadora.
Inserte el montaje de codo/conducto a través de la abertura lateral y
presiónelo en el conducto adaptador. Asegúrelo en su lugar con cinta
adhesiva impermeable.
Asegúrese de que el extremo macho del conducto sobresalga 1 1⁄2
pulg (3,8 cm) para conectar el resto del sistema de ventilación.
Conecte la placa de cubierta a la parte trasera de la secadora con el
tornillo provisto.
1
1
/
2
"
(3.8 cm)
3
Codo
Placa
de cubierta
1
Parte trasera
Conducto de escape
Tornillo de
seguridad
OPCIÓN 1: Ventilación lateral
Apriete las lengüetas en el dispositivo de expulsión y retírelo
cuidadosamente para obtener la ventilación adecuada (no está
disponible ventilación lateral en los modelos a gas). Apriete el
conducto adaptador en la carcasa del ventilador y asegure la base
de la secadora como se indica.
2
Inserte el codo de 4 pulg (10 cm) a través de
la abertura trasera y apriételo en el conducto
adaptador. Asegúrese de que el extremo
macho y el codo apunten hacia abajo por
el orificio ubicado en la parte inferior de la
secadora. Asegúrelo en su lugar con cinta
adhesiva impermeable.
Conecte la placa de cubierta a la parte trasera
de la secadora con el tornillo provisto.
3
Codo
Placa
de cubierta
OPCIÓN 2: Ventilación inferior
Abrazadera
Conducto
adaptador
ADVERTENCIA
w
•Utilicematerialparaventilacióndemetalpesado.
•Noutiliceconductosdeplásticooaluminiodelgado.
•Nettoyerlesanciensdonduitsavantlainstalacionde
la sécheus.
•Useguantesdurantelainstalación.
•Sinocumpleconestasinstruccionespuederesultar
en muerte o incendio.
57
3828EL3003V_sp.indd 57 2009.7.14 3:20:25 PM
CONEXIÓN DEL CONDUCTO DE VENTILACIÓN DE LA SECADORA
•
Si no se siguen estas instrucciones se podrá
producir incendio o muerte.
•
en contacto con los mismos. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•Si conecta a un sistema de conducto
existente, asegúrese de que sea adecuado
y de que esté limpio antes de instalar la
secadora. Si no se siguen estas instrucciones
se podrá producir incendio o muerte.
•El sistema de ventilación debe seguir los
códigos de construcción. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•
el exterior. Si no se siguen estas instrucciones
se podrá producir incendio o muerte.
•
rígido y de metal fl exible de 10,2 cm (4 pulg.)
dentro del gabinete de la secadora y para
ventilación al exterior. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•Para reducir el riesgo de incendio,
combustión o acumulación de gases
de la secadora en un área cerrada o no
ventilada, tal como un desván, pared, cielo
raso, espacio entre el cimiento y la tierra,
chimenea, conducto de gas o espacios
ocultos de un edifi cio. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•
descargue el escape de la secadora usando
conductos de plástico ni de lámina metálica.
Si no se siguen estas instrucciones se podrá
producir incendio o muerte.
•El conducto de escape deberá tener
10,2
cm (4 pulg.)
de diámetro sin obstrucciones.
El conducto de escape deberá mantenerse
lo más corto posible. Asegúrese de limpiar
cualquier tipo de conducto antiguo antes de
instalar su secadora nueva. Si no se siguen
estas instrucciones se podrá producir incendio
o muerte.
•Se recomiendan conductos rígidos o
semirígidos para usar entre la secadora
y la pared. En instalaciones particulares
cuando es imposible realizar una conexión
siguiendo las recomendaciones antes
indicadas, únicamente se puede utilizar un
conducto metálico de transición aprobado
por UL entre la secadora y la conexión de
pared. Usar este tipo de conducto afectará
el tiempo de secado. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•
otro tipo de aseguradores que extiendan
dentro del conducto y puedan atrapar
pelusa y reducir la efi ciencia del sistema de
escape. Asegure todas las uniones con cinta
adhesiva impermeable. Si no se siguen estas
instrucciones se podrá producir incendio
o muerte.
•Para maximizar los resultados de
funcionamiento, siga las limitaciones de
longitud del conducto indicadas en el cuadro
de arriba. Si no se siguen estas instrucciones
se podrá producir incendio o muerte.
•
la secadora; el mismo deberá obtenerse
localmente. La tapa terminal deberá tener
reguladores de tiro con bisagras para
prevenir el retorno de descarga cuando no
se usa la secadora. Si no se siguen estas
instrucciones se podrá producir incendio o
muerte.
•La longitud total del conducto metálico
fl exible no deberá superar los 2,4 m (8 ft).
•En Canadá, sólo se deberán usar
conductos fl exibles de lámina de metal,
si se precisasen, específi camente
identifi cados por el fabricante para su uso
con el electrodoméstico. En EE.UU., sólo se
deberán usar conductos fl exibles de lámina
de metal, si se precisasen, específi camente
identifi cados por el fabricante para su uso con
el electrodoméstico y que cumplan la “Outline
for Clothes Dryer Transition Duct” (Directriz
para conductos de transición de secadoras),
Sujeto 2158A.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
58
3828EL3003V_sp.indd 58 2009.7.14 3:20:25 PM
Ventilación de escape
correcta
Ventilación de escape
incorrecta
Direccionamiento y conexión del
sistema de conducto de escape
Siga las pautas indicadas más abajo para
maximizar el desempeño de secado y reducir
la acumulación de pelusa en el sistema de
conducto.
El sistema de conducto y las conexiones
NO están incluidas y deben adquirirse por
separado.
•Useunsistemadeconductometálicorígidoo
semirígido de 10 cm (4 pulg.).
•Elconductodeescapedeberá tenderse lo más
corto posible.
•Uselamenorcantidaddeconexionesdecodo
que sea posible.
•Elextremomachodecadaseccióndel
conducto de escape deberá apuntar hacia
afuera de la secadora.
•Usecintaadhesivaimpermeableentodaslas
conexiones de conducto.
•Aísleelsistemadeconductoquesetiendea
través de áreas sin calefacción para reducir la
condensación y acumulación de pelusa en las
superficies del conducto.
Si no se instala correctamente
la ventilación de escape de la secadora, se
anulará la garantía.
CONEXIÓN DEL CONDUCTO DE VENTILACIÓN DE LA SECADORA (cont.)
Reste 6 pies (1,8 m) por cada codo adicional. No se recomienda usar más de cuatro codos de 90°.
Sistema de conducto
65 pies (19,8 m)
55 pies (16,8 m)
47 pies (13,7 m)
36 pies (11,0 m)
28 pies (8,5 m)
55 pies (16,8 m)
47 pies (13,7 m)
41 pies (12,5 m)
30 pies (9,1 m)
22 pies (6,7 m)
Tipo de tapa de pared
0
1
2
3
4
0
1
2
3
4
Long. máx. de conducto metálico
flexible de diám. 4"
4"
(10,2 cm)
4"
(10,2 cm)
Recomendado
21/2"
(6.35 cm)
Solamente por el uso en
los instalaciones de
conducto cortos
59
3828EL3003V_sp.indd 59 2009.7.14 3:20:28 PM
60
CONEXIÓN DE SECADORAS A GAS
Requisitos eléctricos para modelos a gas únicamente
• Bajo ninguna circunstancia, corte o quite
la tercera pata (puesta a tierra) del cable
eléctrico. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• Por motivos de seguridad personal, la
secadora debe estar conectada a tierra
adecuadamente. Si no se cumple con esto
se podrá producir una explosión, incendio
o muerte.
• El cable eléctrico de esta secadora está
equipado con un enchufe de 3 patas
(conexión a tierra) que se conecta a un
tomacorriente de pared de tres patas
(con conexión a tierra) para minimizar la
posibilidad de peligro de descarga eléctrica
de este electrodoméstico. Si no se cumple con
esto se podrá producir una explosión, incendio o
muerte.
• Se debe enchufar esta secadora a un
tomacorriente conectado a tierra de 120
V CA, 60 Hz protegido por un fusible o
cortacircuitos de 15 amperios. También
se recomienda que esta secadora cuente
con un circuito eléctrico individual. Si no
se cumple con esto se podrá producir una
explosión, incendio o muerte.
• En caso de disponer de un tomacorriente de
pared estándar de 2 patas, debe cambiarlo
por uno de 3 patas conectado a tierra
adecuadamente. Si no se cumple con esto
se podrá producir una explosión, incendio o
muerte.
•
Requisitos de suministro de gas:
Como enviado de fábrica, si configura la secadora
para uso con gas natural. Puede convertirse para
usar con gas LP (propano líquido). La presión de
gas no debe sobrepasar la columna de agua
de 13 pulgadas.
• Un técnico calificado de mantenimiento o de la
compañía de gas debe conectar la secadora al
suministro de gas. Si no se cumple con esto se
podrá producir una explosión, incendio o muerte.
• Aísle la secadora del sistema de suministro
de gas cerrando su válvula de corte individual
manual durante cualquier tipo de prueba de
presión del suministro de gas. Si no se cumple
con esto se podrá producir una explosión, incendio
o muerte.
• Requisitos de la línea de suministro: Su cuarto
de lavado debe tener una línea rígida de
suministro de gas para la secadora. En los
EE. UU., se debe instalar una válvula de corte
manual individual a una distancia de por lo
menos 6 pies (1,8 m) de la secadora, de acuerdo
con el Código Nacional de Gas Combustible
ANSI Z223.1. Se debe instalar un tapón de
tubería de 1/8 pulgadas NPT. Si no se cumple
con esto se podrá producir una explosión, incendio
o muerte.
• Si se usa tubería rígida, la tubería rígida deberá
ser de 1/2 pulgadas IPS. Si es aceptable según
los códigos y las regulaciones locales, y cuando
sea aceptable según su compañía proveedora
de gas, se puede usar tubería de 3/8 pulgadas
aprobada, cuando las longitudes sean menores
de 20 pies (6,1 m). Se debe usar tubería más
larga en caso de longitudes que exceden los 20
pies (6,1 m). Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• Conecte la secadora al tipo de gas indicado en
la placa del nombre. Si no se cumple con esto se
podrá producir una explosión, incendio o muerte.
• Para prevenir la contaminación de la válvula de
gas, elimine el aire sedimento del suministro de
gas antes de conectar el suministro de gas a la
secadora. Antes de ajustar la conexión entre el
suministro de gas y la secadora, purgue el aire
hasta que se detecte olor a gas. Si no se cumple
con esto se podrá producir una explosión, incendio
o muerte.
• NO use una llama abierta para inspeccionar las
fugas de gas. Use un fluido anticorrosivo para
detección de fugas. Si no se cumple con esto se
podrá producir una explosión, incendio o muerte.
• Utilice únicamente una línea de suministro de
gas nueva certificada por AGA o CSA, con
conectores flexibles de acero inoxidable. Si
no se cumple con esto se podrá producir una
explosión, incendio o muerte.
• Ajuste bien todas las conexiones de gas.
Si no se cumple con esto se podrá producir una
explosión, incendio o muerte.
• Use un compuesto para conexiones de tubería
insoluble en gas de petróleo líquido (LP) en
todas las roscas de tubería. Si no se cumple con
esto se podrá producir una explosión, incendio o
muerte.
• NO intente desmontar ningún componente de
la secadora; cualquier desmontaje requiere
de la atención y herramientas de un técnico
o compañía de mantenimiento autorizado y
calificado. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
• La instalación y el mantenimiento deben
proveerse por un instalador calificado, agencia
de mantenimiento o compañía de gas. Si no se
cumple con esto se podrá producir una explosión,
incendio o muerte.
• Use únicamente un conector de acero
inoxidable nuevo y un conector certificado por
Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• Se debe instalar una válvula de corte de gas
a una distancia mínima de 6 pies (1,8 m) de la
secadora. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• La secadora está configurada para gas natural
cuando se envía de fábrica. Asegúrese de que
la secadora está equipara con la boquilla de
quemador correcta para el tipo de gas que
se usará (gas natural o petróleo líquido, LP).
Si no se cumple con esto se podrá producir una
explosión, incendio o muerte.
• De ser necesario, un técnico calificado debe
instalar la boquilla correcta (para el kit de
la secadora. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• Se deben realizar todas las conexiones según
los códigos y las regulaciones locales. Si no se
cumple con esto se podrá producir una explosión,
incendio o muerte.
•
el exterior. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
Conexión de
gas 3/8" NPT Válvula de corte de
suministro de gas
Conexión del suministro de gas
Asegúrese de que el suministro de gas al
cuarto de lavado se encuentre APAGADO.
Confirme que el tipo de gas disponible en
su cuarto de lavado sea el adecuado para
la secadora. La secadora está lista para la
conexión de gas natural de 3/8 pulgadas NPT.
Quite la tapa de envío de la conexión de gas
localizada de la parte trasera de la secadora.
Asegúrese de no dañar la rosca del conector
de gas al quitar la tapa de envío.
Conecte la secadora al suministro de gas
de su cuarto de lavado usando un conector
de acero inoxidable flexible nuevo con una
conexión de 3/8 pulgadas NPT.
Ajuste bien todas las conexiones entre la
secadora y el suministro de gas de su cuarto
de lavado. Abra el suministro de gas de su
cuarto de lavado y verifique que no haya
fugas en todas las conexiones de tubería
(tanto interiores como exteriores) usando un
fluido anticorrosivo para detección de fugas.
1
2
3
4
Instalaciones en lugares de gran altitud
La clasificación BTU para esta secadora es
certificación AGA para elevaciones por debajo de
los 10.000 pies.
Si va a instalar su secadora a más de 10.000
pies, debe ser desclasificada por un técnico
calificado o compañía de gas.
Conexión eléctrica
Enchufe la secadora
en un tomacorriente
de 120-VAC, 60-Hz.
de tres patas
conectado a tierra.
CONEXIÓN DE SECADORAS A GAS (cont.)
Tapón de tubería
de 1/8" NPT
Conector flexible de acero
inoxidable certificado por
AGA/CSA
61
wADVERTENCIA Para reducir el riesgo de incendio, descargas eléctricas o
heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
3828EL3003V_sp.indd 61 2009.7.14 3:20:30 PM
62
Requisitos eléctricos únicamente para modelos eléctricos
•Cualquier instalación en una vivienda móvil o
prefabricada debe realizarse de conformidad
con los Estándares de seguridad y construcción
de viviendas prefabricadas, Título 24 CFR, Parte
32-80 o estándar CAN/CSA0Z240 MH y con los
códigos y regulaciones locales.
•Se requiere una conexión de 4 hilos en
todas las instalaciones de viviendas móviles
y prefabricadas, así como en todas las
construcciones nuevas posteriores al
Si no se cumple con
esto se podrá producir una explosión,
incendio o muerte.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS
• Esta secadora debe estar conectada a un
sistema de cableado metálico permanente
conectado a tierra, o se debe tender un
conductor de conexión a tierra de equipo con
los conductores de circuito y conectado a
la terminal de conexión a tierra del equipo o
conductor de la secadora. Si no se cumple con
esto se podrá producir una explosión, incendio o
muerte.
• La secadora tiene su propio bloque terminal,
el cual debe conectarse a un circuito de una
sola fase de 240 V CA, de 60 Hz, protegido con
fusible de 30 amperios (el circuito debe tener
protección de fusible a ambos terminales de
de calentamiento para instalación de campo
en secadoras que deben conectarse a un
listado en la placa de datos de servicio. Si
no se cumple con esto se podrá producir una
explosión, incendio o muerte.
• Si un circuito de ramal a la secadora es de 15
pies (4,5 m) o menos de longitud, use alambre
listado por UL (Underwriters Laboratories)
• Según lo requieran las leyes locales. Si es más
largo de 15 pies (4,50 m), use alambre listado
lo requieran las leyes locales. Disponga de
sufi ciente dotación de cableado, de manera
de poder mover la secadora de su ubicación
normal cuando sea necesario. Si no se cumple
con esto se podrá producir una explosión,
incendio o muerte.
•
terminal de la secadora con la misma. El
tipo de conexión en espiral y el calibre del
alambre deben seguir los códigos locales y
las instrucciones indicadas en las siguientes
páginas. Si no se cumple con esto se podrá
producir una explosión, incendio o muerte.
• Se requiere una conexión de 4 hilos en
todas las instalaciones de viviendas móviles
y prefabricadas, así como en todas las
construcciones nuevas posteriores al 1 de
4 hilos si los códigos locales no permitan la
conexión a tierra utilizando el alambre neutro.
Si no se cumple con esto se podrá producir
una explosión, incendio o muerte.
Requisitos eléctricos especiales para viviendas móviles o prefabricadas
wADVERTENCIA: Para ayudar a evitar incendios, descargas eléctricas, heridas
graves o muerte, el cableado e instalación a tierra deben cumplir con la última edición del Código Eléctrico
Nacional, ANSI/NFPA 70 y todas las regulaciones locales aplicables. Por favor comuníquese con un electri-
cista calificado para que controle el cableado y los fusibles y así asegurar que su casa posee energía eléc-
trica adecuada para operar la secadora.
wADVERTENCIA – Para reducir el riesgo de incendio, descargas eléctricas o heridas
al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
wADVERTENCIA – Para reducir el riesgo de incendio, descargas eléctricas o heridas
al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
3828EL3003V_sp.indd 62 2009.7.14 3:20:30 PM
63
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase un
cable eléctrico conductor de cobre Núm. 10
listado por UL por el protector de tensión.
1
Protector de tensión
listado por UL
Cable eléctrico
de cuatro hilos
listado por UL
Bloque
terminal
Transfiera el alambre de conexión a tierra de
la secadora detrás del tornillo de conexión
a tierra de color verde al tornillo central del
bloque terminal. Conecte los dos conductores
calientes del cable eléctrico a los tornillos
del bloque terminal exterior. Conecte el cable
neutro de color blanco al tornillo del bloque
terminal central. Conecte el alambre de
conexión a tierra del cable eléctrico al tornillo
de conexión a tierra de color verde. AJUSTE
BIEN TODOS LOS TORNILLOS. Reinstale la
cubierta de acceso del bloque terminal.
2
Tornillo de
conexión a tierra
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Alambre de conexión a
tierra del cable eléctrico
Conexión de cuatro hilos para secadoras eléctricas: Cable eléctrico con enchufe
•Serequiereunaconexiónde4hilosen
todas las instalaciones de viviendas móviles
y prefabricadas, así como en todas las
construcciones nuevas posteriores al
1 de enero de 1996.
• SerequiereunprotectordetensiónlistadoporUL.
•Instaleuncableeléctricode30 amp, 240 V,
listado por UL con un conductor de cobre
y terminales
de bucle cerrado o de horquilla con extremos
doblados hacia arriba.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
wADVERTENCIA:
Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe
conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de
branch-circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas
donde los codigos prohibe una conexión a tierra por el conductor neutro.
SÓLO EE.UU.
3828EL3003V_sp.indd 63 2009.7.14 3:20:31 PM
Despegue 3 1/2 pulg. (12,7 cm) de la
cubierta del cable del final. Descubra 5 pulg.
del cable de tierra. Corte 11⁄2 pulg. (3,8 cm)
de los otros 3 cables y despuega
1 in. (2,54 cm) del aislamiento del cado uno.
Haga los finales del 3 cables en forma de
gancho.
1
Transfiera el alambre de conexión a tierra de
la secadora detrás del tornillo de conexión
a tierra de color verde al tornillo central del
bloque terminal. Conecte los dos conductores
calientes del cable eléctrico a los tornillos del
bloque terminal exterior. Conecte el cable neutro
de color blanco al tornillo del bloque terminal
central. Conecte el alambre de conexión a tierra
del cable eléctrico al tornillo de conexión a tierra
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de acceso
del bloque terminal.
3
Alambre de
conexión a
tierra
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase el cable
eléctrico fabricado en el Paso 1 por
el protector de tensión.
2
5"
(12,7 cm)
1"(2,54 cm)
•Serequiereunaconexiónde4hilosen
todas las instalaciones de viviendas móviles
y prefabricadas, así como en todas las
construcciones nuevas posteriores al
1 de enero de 1996.
• SerequiereunprotectordetensiónlistadoporUL.
•InstaleuncableeléctricolistadoporULcon4
mínimo.
•Prepareunmínimode5pies(1,5m)delongitud
para poder quitar y reemplazar la secadora.
Conexión de cuatro hilos para secadoras eléctricas: Conexión directa
Tornillo de
conexión a tierra
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Alambre de conexión a
tierra del cable eléctrico
Protector de tensión
listado por UL
Cable eléctrico
de cuatro hilos
listado por UL
Bloque
terminal
64
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
wADVERTENCIA:
Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe
conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de
branch-circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas
donde los codigos prohibe una conexión a tierra por el conductor neutro.
SÓLO EE.UU.
3828EL3003V_sp.indd 64 2009.7.14 3:20:32 PM
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase un
cable eléctrico conductor de cobre Núm. 10
listado por UL por el protector de tensión.
1
Conexión de tres hilos para secadoras eléctricas: Cable eléctrico con enchufe
•NOsepermiteunaconexiónde3hilosen
construcciones nuevas después del 1 de enero
de 1996.
•Serequiereunprotectordetensiónlistadopor
UL.
•Instaleuncableeléctricode30 amp, 240 V,
listado por UL con un conductor de cobre
y terminales
de bucle cerrado o de horquilla con extremos
doblados hacia arriba.
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
Protector de tensión
listado por UL
Cable eléctrico
de tres hilos
listado por UL
Bloque
terminal
Conecte los dos conductores calientes del
cable eléctrico a los tornillos del bloque
terminal exterior. Conecte el cable neutro
al tornillo del bloque terminal central.
Conecte la conexión a tierra exterior (de ser
requerido por los códigos locales) al tornillo
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de
acceso del bloque terminal.
2
Tornillo de
conexión a tierra
Alambre de
conexión a tierra
wADVERTENCIA:
Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe
conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de
branch-circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas
donde los codigos prohibe una conexión a tierra por el conductor neutro.
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
65
SÓLO EE.UU.
3828EL3003V_sp.indd 65 2009.7.14 3:20:34 PM
Despegue 31⁄2 pulg. (8,9 cm) de la cubierta
del cable del final. Despuega 1 in. (2,54 cm)
del aislamiento de los tres alambres. Haga
los finales del 3 cables en forma de gancho.
1
Conecte los dos conductores calientes del
cable eléctrico a los tornillos del bloque
terminal exterior. Conecte el cable neutro
al tornillo del bloque terminal central.
Conecte la conexión a tierra exterior (de ser
requerido por los códigos locales) al tornillo
de color verde. AJUSTE BIEN TODOS LOS
TORNILLOS. Reinstale la cubierta de
acceso del bloque terminal.
3
Quite la cubierta de acceso al bloque
terminal localizado en la parte superior
trasera de la secadora. Instale un protector
de tensión listado por UL en el orificio de
pase del cable eléctrico; luego pase el cable
eléctrico fabricado en el Paso 1 por
el protector de tensión.
2
1 in. (2,54cm)
CÓMO CONECTAR LAS SECADORAS ELÉCTRICAS (cont.)
Conexión de tres hilos para secadoras eléctricas: Conexión directa
•NOsepermiteunaconexiónde3hilosen
construcciones nuevas después del 1 de enero
de 1996.
• SerequiereunprotectordetensiónlistadoporUL.
•InstaleuncableeléctricolistadoporULcon3
mínimo.
•Prepareunmínimode5pies(1,5m)delongitud
para poder quitar y reemplazar la secadora.
wADVERTENCIA:
Conecte el cable de suministro de corriente al bloque terminal. Cada cable se debe
conectar al tornillo del mismo color. El color del cable que figura en el manual se
conecta el tornillo del mismo color en el bloque. De otro modo se podrá producir
Contacto por conductor meutro esta prohibido por: (1) nuevas instalaciones de
branch-circuito, (2) las casas mobiles, (3) vehiculos recreacionales, y (4) areas
donde los codigos prohibe una conexión a tierra por el conductor neutro.
Neutro
(blanco)
Caliente
(negro)
Caliente
(rojo)
Tornillo de
conexión a tierra
Alambre de
conexión a tierra
Protector de tensión
listado por UL
Cable eléctrico
de tres hilos
listado por UL
Bloque
terminal
66
SÓLO EE.UU.
3828EL3003V_sp.indd 66 2009.7.14 3:20:35 PM
Comprobación del calentamiento
de la secadora
Cierre la puerta de la secadora, apriete el
interruptor ON/OFF para encender la secadora,
e iniciar la secadora en un ajuste de calor.
Cuando inicia la secadora, el encendedor deberá
encender el quemador principal.
Si no se purga todo el aire de la línea de
gas, el encendedor de gas podría apagarse antes
de que se encienda el quemador. Si esto sucede,
el encendedor volverá a intentar encender el gas
después de aproximadamente dos minutos.
Cierre la puerta de la secadora, apriete el
interruptor ON/OFF para encender la secadora, e
iniciar la secadora en un ajuste de calor. El escape
de aire deberá estar caliente después de que la
secadora haya funcionado durante 3 minutos.
Revisión del flujo de aire
El funcionamiento efectivo de la secadora
requiere de un flujo de aire adecuado. La
corrección del flujo de aire puede medirse
evaluando la presión estática. La presión estática
del conducto del escape se puede medir con un
manómetro, colocado en el conducto de escape
aproximadamente a 2 pies (60,9 cm) de distancia
de la secadora. La presión estática del conducto
de escape no debería exceder las 0,6 pulgadas
(1,5 cm). Se debe revisar la secadora mientras
está funcionando sin carga.
Revisión del nivelado
Una vez que la secadora se encuentra en su
ubicación final, vuelva a revisar que la misma
se encuentre nivelada. Asegúrese de que esté
nivelada de adelante hacia atrás y de lado a
lado, y de que las cuatro patas niveladoras se
encuentren asentadas en el piso firmemente.
REVISIÓN DE INSTALACIÓN FINAL
Una vez que haya completado la instalación
de la secadora y la misma se encuentre en
su ubicación final, confirme que funcione
correctamente realizando las siguientes pruebas.
Cualquier instalación en una vivienda móvil o
prefabricada debe realizarse de conformidad con
los Estándares de seguridad y construcción de
viviendas prefabricadas, Título 24 CFR, Parte
32-80 o estándar CAN/CSA0Z240 MH y con los
códigos y regulaciones locales. Si no está seguro
de si la instalación que ha propuesto cumple
con estos estándares, llame a un técnico de
mantenimiento e instalación para obtener ayuda.
•Unasecadoradegasdeberíajarse
permanentemente sobre el piso.
•Laconexióneléctricadeunasecadoraeléctrica
debe ser una conexión de 4 hilos. Se provee
información más detallada pertinente a la
conexión eléctrica en la sección Cómo conectar
las secadoras eléctricas.
•Parareducirelriesgodecombustióneincendio,
se debe ventilar la secadora hacia el exterior.
•NOventilelasecadoradebajodeunavivienda
móvil o prefabricada.
•Lassecadoraseléctricasdebenventilarsehacia
el exterior usando el panel trasero, izquierdo,
derecho o inferior.
•Lassecadorasagasdebenventilarsealexterior
usando el panel trasero, izquierdo o inferior. Las
secadoras a gas no deben ventilarse hacia el
exterior usando el panel derecho debido a la
carcasa del quemador.
•Elconductodeescapedelasecadoradebe
estar bien fijado a la estructura de la vivienda
móvil o prefabricada, y el conducto de escape
debe estar fabricado de un material resistente al
fuego y la combustión. Se recomienda el uso de
un conducto de metal rígido o flexible.
•NOconecteelconductodeescapedela
secadora a ningún otro conducto, respiradero,
chimenea ni a ningún otro tipo de conducto
de escape.
•Asegúresedequelasecadoradispongade
acceso adecuado al aire fresco del exterior
para garantizar un funcionamiento adecuado.
La abertura para la toma de aire fresco
exterior debe ser de por lo menos
25 pulgadas2 (163 cm2).
•Esimportantequeelespaciolibredelconducto
con respecto a cualquier material combustible
de construcción sea de por lo menos 2
pulgadas (5 cm) y que, cuando se ventile
la secadora al exterior, se pueda instalar la
secadora dejando un espacio libre de
1 pulgadas (2,5 cm) a los lados y la parte
trasera de la secadora.
•Tengaencuentaquelosmaterialesde
ventilación no se proveen con la secadora.
Debe obtener los materiales de ventilación
necesarios para una instalación adecuada.
REQUISITOS ESPECIALES PARA VIVIENDAS MÓVILES O PREFABRICADAS
67
3828EL3003V_sp.indd 67 2009.7.14 3:20:35 PM
La secadora incluye FlowSense™, un sistema
de sensor innovador que detecta en forma
automática bloqueos y restricciones en la
tubería de su secadora. Mantener la tubería sin
acumulación de pelusa y libre de restricciones
hace posible que la ropa se seque más rápido,
reduce el uso de corriente.
NOTA: Cuando recién se instala la secadora,
debe realizarse esta prueba para alertarlo sobre
cualquier clase de problemas con el conducto de
extracción de su hogar. Sin embargo, puesto que
la prueba realizada durante un funcionamiento
normal ofrece una información más precisa
sobre el estado del conducto de extracción que
la prueba de instalación, la cantidad de barras
visualizadas durante las dos pruebas puede no
ser la misma.
Para activar el ciclo de evaluación del
estado del conducto:
NOTA: La comprobación del calentamiento
de la secadora debe estan ejucatado antes
de continuar. (Secadora a Gas solamente) Luego,
complete la siguiente evaluación del estado del conducto.
Presione y sostenga los botones BEEPER ON/OFF
y TEMP.CONTROL al mismo tiempo.
Al sostener estos botones, presione el botón
ENCENDIDO/APAGADO.
La secadora le mostrará InS en la pantalla
numérica para indicar que se encuentra en el
modo de evaluación del estado del conducto.
Presione START/PAUSE. La
secadora evaluará durante
aproximadamente 2 minutos.
bloqueos o restricciones haciendo
circular aire por la tubería.
SISTEMA DE EVALUACIÓN DEL ESTADO DEL CONDUCTO
Si no aparecen barras en la pantalla,
significa que la tubería está libre de
bloqueos o restricciones.
Si todas las barras están encendidas,
la tubería de la secadora posee un
bloqueo que deberá ser eliminado
de inmediato.
Ventilación
Correcta
1
2
3
Flujo de Aire Restringido
o Bloqueado
Evite funcionamientos prolongados o
funcionamientos con múltiples formaciones
de torceduras o codos.
Controle los bloqueos y la acumulación
de pelusa.
Asegúrese que la tubería no posea cortes
ni restricciones.
IMPORTANTE: ¡No interrumpa el ciclo de
evaluación!
68
3828EL3003V_sp.indd 68 2009.7.14 3:20:37 PM
CÓMO CARGAR DE LA SECADORA
Secado a
máquina
Seco Planchado permanente
/
antiarrugas
Suave/
delicado No secar
a máquina No secar
(utilizado junto
a “no lavar”)
Normal
CLASIFICACIÓN DE CARGAS
Etiquetas de mantenimiento de las telas
La mayoría de las prendas de vestir tienen etiquetas
de mantenimiento de las telas para lograr un
mantenimiento adecuado.
Agrupamiento de prendas similares
Para obtener los mejores resultados, clasifique
las prendas en cargas que puedan secarse con
el mismo ciclo de secado.
Los diferentes tipos de telas tienen diferentes
requisitos de cuidado, y algunas telas se
secarán más rápido que otras.
Etiquetas de cuidado de las telas
Ajuste
de calor
Alto Mediano Bajo Sin calor/aire
REVISE EL FILTRO DE PELUSA ANTES DE CADA CARGA
Asegúrese siempre de que el filtro de pelusa esté
limpio antes de iniciar una carga nueva; un filtro
de pelusa bloqueado incrementará los tiempos
de secado.
Para limpiarlo, tire del filtro de pelusa
verticalmente y, con los dedos, enrolle cualquier
pelusa para retirarla del filtro. No enjuague ni lave
el filtro para eliminar la pelusa. Empuje el filtro de
pelusa firmemente en su lugar. Para informacaión
adicional, vea la sección “Cuidado y Limpieza”.
Asegúrese siempre de que el filtro de pelusa
esté instalado adecuadamente antes de poner
en funcionamiento la secadora. Hacer funcionar
la secadora sin o con un filtro de pelusa suelto
podría dañar la secadora y los artículos en el
interior de la misma.
Filtro de
pelusa
A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información
por favor consulte las secciones específicas de este manual. Advertencia importante: Para reducir el
riesgo de incendios, descargas eléctricas, o heridas, lea este manual en su totalidad, incluyendo las
Revise todos los bolsillos para asegurarse
de que estén vacíos. Los artículos como clips,
fósforos, plumas, monedas, y llaves pueden
inflamables tales como encendedores o
fósforos podrían encenderse y provocar
un incendio. Si no se cumple con esto se podrá
producir una explosión, incendio, o muerte.
expuestas a aceite, gasolina, u otras
substancias inflamables. Lavar las prendas
no eliminará completamente los residuos
de aceite. Si no se cumple con esto se podrá
producir una explosión, incendio, o muerte.
•Combineprendasgrandesypequeñasen
una carga.
•Lasprendashúmedasseextenderánmientras
se secan. No sobrecargue la secadora; las
prendas necesitan de espacio para girar y secar
adecuadamente.
•Cierrelascremalleras,ganchos,ycordones
para prevenir que estos artículos se enganchen
o enreden en otras prendas.
wADVERTENCIA: Para reducir el riesgo de incendio, descargas eléctricas
o heridas al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
69
3828EL3003V_sp.indd 69 2009.7.14 3:20:39 PM
CARACTERÍSTICAS DEL PANEL DE CONTROL
BOTÓN DE ENCENDIDO/APAGADO
(ON/OFF)
Apriete el botón para encender la secadora.
Apriete nuevamente para apagar la secadora.
Apretar el botón de ENCENDIDO/
APAGADO durante un ciclo cancelará ese ciclo
y borrará cualquier ajuste de carga.
PERILLA SELECTORA DE CICLOS
Gire esta perilla para seleccionar el ciclo deseado.
Una vez que se haya seleccionado el ciclo
deseado, los preajustes estándar se mostrarán
en la pantalla. En los ciclos de secado manual
(MANUAL DRY) se pueden programar estos
ajustes usando los botones de ajuste de ciclos en
cualquier momento antes de iniciar el ciclo.
1
2
BOTONES DE AJUSTE DE CICLOS
Utilice estos botones para seleccionar los ajustes
de ciclo deseados para el ciclo seleccionado.
Los ajustes actuales se muestran en la
pantalla. Apriete el botón para ver esa opción
y seleccionar otros ajustes.
5
6
BOTÓN DE INICIO/PAUSA (START/PAUSE)
Apriete este botón para iniciar el ciclo
seleccionado. Si la secadora está funcionando,
utilice este botón para hacer una PAUSA en el
ciclo, sin perder los ajustes actuales.
Si no aprieta el botón INICIO/PAUSA
para detener un ciclo en 4 minutos, la secadora
se apagará automáticamente.
3
BOTONES DE MÁS TIEMPO/MENOS
TIEMPO (MORE TIME/LESS TIME)
Use estos botones con los ciclos de secado manual
(MANUAL DRY), de secado temporizado (TIME DRY),
y de STEAM FRESH™, y con las opciones REDUCE
STATIC (reducir estática) y EASY IRON (planchado
fácil) para programar el tiempo de secado. Apriete el
botón MORE TIME para aumentar el tiempo del ciclo
manual seleccionado en intervalos de un minuto;
apriete LESS TIME para disminuir el tiempo del ciclo
en intervalos de un minuto.
4
PANTALLA DE TIEMPO Y ESTADO
La pantalla muestra las configuraciones, tiempo
restante estimado, opciones, y mensajes de
estado de su secadora.
7BOTONES DE OPCIONES
Los botones de opciones le permiten seleccionar
opciones de ciclo adicionales. Ciertos botones
también le permitirán activar funciones especiales
al apretar y mantener apretado el botón durante
3 segundos.
Para obtener información detallada sobre las
opciones individuales, consulte las siguientes
páginas.
A continuación encontrará instrucciones para comenzar a usar su secadora nueva. Para más información
por favor consulte las secciones específicas de este manual. Advertencia importante: Para reducir el
riesgo de incendios, descargas eléctricas, o heridas, lea este manual en su totalidad, incluyendo las
8FUNCIONES DE VAPOR ÚTILES
Durante el ciclo STEAM FRESH™ y las opciones
de selección de STEAM (vapor), la boquilla
giratoria inyecta las telas con vapor caliente
para refrescar, reducir la estática, y facilitar el
planchado.
2
135
7
4
6
4
8
8
70
3828EL3003V_sp.indd 70 2009.7.14 3:20:40 PM
GUÍA DE CICLOS
La guía de ciclos indicada más abajo muestra las opciones y tipos de telas recomendadas para cada ciclo.
Jeans,
prendas pesadas
25
Ajustable
Ajustable
Ajustable
Ajustable
Ajustable
Ajustable
Ajustable
Ajustable
Ajustable
Ajustable
Ajustable
32
34
Media
Baja
Ultra baja
Alta
Baja
Normal
Normal
Normal
Normal
Normal
Mediana alta
Tela de jean,
toallas,
algodones
pesados
Ropa de
trabajo,
corderoy, etc.
Ropa de
gimnasia,
vestimenta
muy fina o de
encaje
Para cargas
pequeñas con
tiempos cortos
de secado
HEAVY DUTY
(ALTA
RESISTENCIA)
COTTON/
TOWELS
(ALGODÓN/
TOALLAS)
NORMAL
Planchado
permanente,
Productos
sintéticos
PERM. PRESS
(PLANCHADO
PERMANENTE)
ULTRA
DELICATE
(ULTRA
DELICADOS)
Lencería,
sábanas,
blusas
DELICATES
(DELICADOS)
SPEED DRY
(SECADO
RÁPIDO)
30
Sin calor
Ajustable
Para items que
requieren un
secado libre de
calor como
plásticos o
goma
AIR DRY
(SECADO
CON AIRE)
40
Ajustable
Alta
Para secado
general; el tiempo,
la temperatura,
y las opciones
pueden ajustar
manualmente
TIME DRY
(SECADO
TEMPORIZADO)
Alta 54
55
Mediana alta
20
41
36
Normal
CICLO DE VAPOR / SECADO CON SENSORSECADO MANUAL
50
Ultra baja
Baja
Off (apagado)
Off
(apagado)
Off
(apagado)
Off
(apagado)
Off
(apagado)
Lana,
sweaters, seda,
lencería
RACK DRY
(SECADO
CON ESTANTE)
STEAM
FRESH™
Edredón, camisas,
pantalones (excepto
telas especialmente
delicadas)
Off
(apagado)
NOTA: Para proteger sus prendas, no todos los niveles, temperatura, u opciones están
disponible con cada ciclo.
Ciclos de SECADO CON SENSOR
(SENSOR DRY)
Los ciclos de SECADO CON SENSOR utilizan
el sistema exclusivo de sensor doble de LG
para detectar y comparar el nivel de humedad
en las prendas y en el aire, y programar el
tiempo de secado del modo necesario para
asegurar resultados superiores. La secadora
ajusta automáticamente el nivel de sequedad y
temperatura del ajuste recomendado para cada
ciclo. El tiempo restante estimado se mostrará
en la pantalla.
Ciclos de SECADO MANUAL
(MANUAL DRY)
Use los ciclos de SECADO MANUAL para
seleccionar una cantidad específica de tiempo y
temperatura de secado. Cuando se selecciona
el ciclo de SECADO MANUAL, la pantalla de
tiempo restante estimado (ESTIMATED TIME
REMAINING) muestra el tiempo restante real en
su ciclo. Puede cambiar el tiempo real en el ciclo
apretando MORE TIME (más tiempo) o LESS
TIME (menos tiempo).
71
3828EL3003V_sp.indd 71 2009.7.14 3:55:18 PM
4
1TIEMPO RESTANTE ESTIMADO (ESTIMATED
TIME REMAINING)
Cuando se presiona el botón START/PAUSE
(inicio/pausa), la pantalla indicará el tiempo
restante estimado para el ciclo de secado
seleccionado.
3INDICADOR DE SEGURO INFANTIL
(CHILD LOCK)
Cuando se ha fijado el seguro infantil,
aparecerá el indicador de seguro infantil y
se desactivarán todos los botones. Esto
previene que los niños cambien los ajustes
mientras la secadora se encuentra
en funcionamiento.
RECORDATORIO DE REVISIÓN DE
FILTRO (CHECK FILTER REMINDER)
La pantalla mostrará CHECK FILTER cuando
se ha encendido la secadora como un
recordatorio para revisar el filtro. Se apaga
cuando se aprieta el botón START/PAUSE.
5PROGRAMA PERSONALIZADO (CUSTOM
PROGRAM)
Si usted tiene una combinación especial de
configuraciones que utiliza con frecuencia,
puede guardarlas como CUSTOM
PROGRAM.
2INDICADOR DE FINALIZACIÓN DE
CICLO CON RECORDATORIO DE
REVISIÓN DE FILTRO (CHECK FILTER
REMINDER)
Esta parte de la pantalla muestra qué
etapa del ciclo de secado se está llevando
a cabo CHECK FILTER (revisión de filtro),
DRYING (secado), COOLING (enfriamiento)
o WRINKLE CARE (cuidado de arrugas).
LA PANTALLA
La pantalla muestra las confi guraciones, tiempo restante estimado, opciones, y mensajes de estado
de su secadora. Cuando se enciende la secadora, se iluminará la luz de la pantalla.
6VOYANT DU SYSTÈME DE DÉTECTION
DES BLOCAGES DANS LE CONDUIT
D’ÉVACUATION FLOW SENSE™
Le système de détection des blocages dans le
conduit d’évacuation FLOW SENSE™ détecte et
indique les blocages dans le conduit d’évacuation
qui réduisent le flux d’air dans le conduit de
la sécheuse. Il permet d’améliorer l’efficacité
de fonctionnement et de réduire le nombre
d’interventions de dépannage, vous réalisez ainsi
des économies.
Si aucune barre n’apparaît sur
l’afficheur, cela signifie que le conduit
d’évacuation n’est pas bloqué.
Plus il y a de barres affichées, plus le
blocage est important.
Si toutes les barres s’affichent, cela
signifie que le conduit d’évacuation est
complètement bloqué et qu’il doit être
débloqué immédiatement.
2
4
631
5
72
3828EL3003V_sp.indd 72 2009.7.14 3:20:43 PM
FUNCIONAMIENTO DE LA SECADORA
Apriete el botón encendido/apagado (ON/
OFF) para encender la secadora.
Las luces alrededor de la perilla
selectora de ciclos se iluminarán.
Gire la perilla selectora al ciclo deseado.
La pantalla mostrará los ajustes
preseleccionados de nivel de
secado (DRY LEVEL), Temperatura
(TEMPERATURE), Tiempo (TIME),
y Opción (OPTION) para ese ciclo.
1
2
Apriete el botón de inicio/pausa (START/
PAUSE) para iniciar el ciclo. La
pantalla cambiará, y la secadora
mostrará el tiempo estimado de
secado con sensor (SENSOR
DRY) o el tiempo programado de secado
manual (MANUAL DRY) restante e iniciará
el giro. Para detener el ciclo en cualquier
momento, abra la puerta de la secadora o
apriete pausa (PAUSE). Para continuar con
el ciclo, desde el punto en que se detuvo,
apriete START/PAUSE nuevamente.
Si se ha detenido la secadora por
más de 8 minutos, la secadora se apagará
automáticamente.
5
Una vez que ha cargado la secadora:
Cuando se ha terminado la carga, sonará
la alarma (de haberse programado). Si ha
programado la opción de cuidado de arrugas
(WRINKLE CARE), la secadora girará la carga
de manera periódica por un plazo de hasta
3 horas.
Para prevenir las arrugas, retire los artículos
de la secadora inmediatamente después del
término de un ciclo.
6
Si desea cambiar los ajustes para ese ciclo,
apriete el(los) botón(es) para mostrar ajustes
adicionales para esa opción. Apriete el botón
nuevamente para alternar entre los ajustes
hasta que se haya resaltado el deseado.
Para proteger sus prendas, no todos
los niveles de secado, temperatura, u opción
están disponibles en todos los ciclos.
3
Seleccione opciones de ciclo adicionales,
tales como REDUCE STATIC (reducir estàica)
(*DAMP DRY BEEP) (*bip de secado hume-
do), EASY IRON (planchado fàcil), CUSTOM
PROGRAM (programa personalizado), WRIN-
KLE CARE (cuidado de arrugas) (*RACK
DRY) (*secado con estante) y BEEPER ON/
OFF (pitido encendido/apagado) presionando
el boton para dicha opcion.
4
Limpie siempre el filtro de pelusa después
de cada ciclo.
Para limpiarlo, tire del filtro de pelusa
verticalmente y, con los dedos, enrolle
cualquier pelusa para retirarla del filtro.
No enjuague ni lave el filtro para eliminar
la pelusa. Empuje el filtro de pelusa
firmemente en su lugar.
7
73
3828EL3003V_sp.indd 73 2009.7.14 3:20:45 PM
BOTONES DE AJUSTE DE CICLOS
Los ciclos de SECADO CON SENSOR tienen
ajustes preprogramados que se seleccionan
automáticamente y no pueden cambiarse. Los
ciclos de SECADO MANUAL tienen ajustes
predeterminados, pero pueden personalizarse
usando los botones de ajustes de ciclos. Apriete
el botón de esa opción para ver y seleccionar
otros ajustes.
NOTA: Para proteger las prendas, no todos los
niveles de secado, temperatura, u opción están
disponibles en todos los ciclos. Vea la Guía de
ciclos para obtener más detalles.
NIVEL DE SECADO (DRY LEVEL)
Selecciona el nivel de sequedad
para el ciclo. Apriete el botón
de nivel de secado (DRY LEVEL)
varias veces para navegar por
los ajustes disponibles.
• Esta opción está disponible únicamente
en los ciclos de secado con sensor
(SENSOR DRY).
• La secadora ajustará el tiempo de ciclo
automáticamente. Al seleccionar muy seco
(VERY DRY) o más seco (MORE DRY) se
incrementará el tiempo del ciclo, mientras que
menos seco (LESS DRY) o húmedo seco (DAMP
DRY) disminuirá el tiempo del ciclo.
• Use un ajuste menos seco (LESS DRY) o
húmedo seco (DAMP DRY) en los artículos que
desee planchar.
CONTROL DEL TEMPERATURA
(TEMP. CONTROL)
Regula el ajuste de temperatura
desde ultra bajo (ULTRA LOW)
a alto (HIGH). Esto permite el
cuidado preciso de sus telas
y prendas. Apriete el botón
control del temperatura (TEMP.
CONTROL) varias veces para navegar por los
ajustes disponibles.
SECADO TEMPORIZADO (TIME DRY)
Le permite seleccionar
el tiempo de secado
manualmente, de 20 a 60
minutos, en incrementos de
10 minutos.Use esta opción
en cargas pequeñas o para
eliminar arrugas. Use los botones de mas
tiempo/menos tiempo (MORE TIME/LESS TIME)
para añadir o reducir el tiempo de secado en
incrementos de 1 minuto.
BOTONES DE OPCIÓN DE CICLOS
Su secadora dispone de varias opciones de ciclo
adicionales, las cuales personalizan los ciclos
para satisfacer sus necesidades individuales.
Ciertos botones de opción también incorporan
una función especial (vea la siguiente página para
obtener mayor información) que puede activarse
apretando y manteniendo apretado ese botón de
opción por 3 segundos.
Para añadir opciones de ciclo al ciclo:
Encienda la secadora y gire la perilla
selectora de ciclos para seleccionar el ciclo
deseado.
Use los botones de programación de ciclo
para fijar los ajustes para ese ciclo.
Apriete el(los) botón(es) de opción de ciclo
para la opción que desea añadir. Aparecerá
en la pantalla un mensaje de confirmación.
Apriete el botón inicio/pausa (START/PAUSE)
para iniciar el ciclo. La secadora iniciará
automáticamente.
1
2
3
4
CUIDADO DE ARRUGAS (WRINKLE CARE)
Al seleccionar esta opción, hará
girar la carga periódicamente
por un plazo de hasta 3 horas
después del ciclo seleccionado,
o hasta que se abra la puerta. Esto es de ayuda
para prevenir la formación de arrugas cuando no
le sea posible retirar las prendas de la secadora
inmediatamente.
ALARMA (BEEPER ON/OFF)
Ajusta el volumen de la alarma de
finalización de ciclo o lo apaga.
74
3828EL3003V_sp.indd 74 2009.7.24 10:1:1 AM
*
BIP DE SECADO HÚMEDO
(DAMP DRY BEEP)
Con esta opción, la secadora
emitirá un pitido cuando la
carga esté seca en un 80%
aproximadamente. Esto le
permite quitar elementos livianos que se secan
más rápido que le gustaría planchar o colgar
mientras todavía están apenas húmedos. Presione
y sostenga el botón REDUCE STATIC (reducción
de estática) durante 3 segundos para activar
o desactivar DAMP DRY BEEP (bip de secado
húmedo).
*
SEGURO INFANTIL (CHILD LOCK)
Utilice esta opción para
evitar un uso no deseado
de la secadora o para
evitar modificaciones en las
configuraciones de ciclo mientras la secadora
está funcionando. Presione y sostenga el botón
EASY IRON (planchado fácil) durante 3 segundos
para activar o desactivar la función CHILD LOCK
(seguro infantil).
El ícono de bloqueo podrá verse en la pantalla
y todos los controles quedarán desactivados.
FUNCIONES ESPECIALES
Los botones de opción también activan las
funciones especiales, incluyendo DAMP DRY
BEEP (bip de secado húmedo), CHILD LOCK
(seguro infantil), y RACK DRY (secado con
estante). Para activar, presione y sostenga el
botón marcado con la función especial durante
3 segundos.
*
SECADO CON ESTANTE (RACK DRY)
Use el ciclo RACK DRY con
artículos tales como suéteres
de lana, sedas, y lencería, que
se deberían secar en posición
horizontal. También se puede usar RACK DRY
con artículos que no deben secarse girando, tales
como calzado deportivo o animales de peluche.
Presione y sostenga el botón WRINKLE CARE
(cuidado
de arrugas) durante 3 segundos para activar
o desactivar la función RACK DRY (secado
en estante).
NUNCA use el este ciclo en combinación
con un ciclo de secado giratorio.
Para instalar el estante de secado
Manteniendo abierta la puerta de la
secadora, deslice el estante en el
tambor de la secadora.
1
Asegúrese de que esté asentado
uniformemente sobre el borde interior de la
puerta y descanse horizontalmente sobre el
interior de la secadora.
Asegúrese de quitar el estante de
secado después de usar el ciclo RACK DRY.
2
75
3828EL3003V_sp.indd 75 2009.7.14 3:20:49 PM
PROGRAMA PERSONALIZADO
Si tiene una combinación especial de ajustes
que usa con frecuencia, puede guardar estos
ajustes a manera de programa personalizado
(CUSTOM PROGRAM).
*
Para guardar un programa personalizado:
Encienda la secadora y gire la perilla selectora
de ciclos para seleccionar el ciclo deseado.
Use los botones de programación de ciclo para
fijar los ajustes para ese ciclo.
Apriete el(los) botón(es) de opción de ciclo para
la opción que desea añadir. Aparecerá en la pantalla
un mensaje de confirmación.
Apriete y mantenga apretado el botón CUSTOM
PROGRAM durante 3 segundos.
1
2
3
4
Para recuperar un programa
personalizado:
Encienda la secadora.
Apriete el botón CUSTOM PROGRAM.
Apriete el botón inicio/pausa (START/
PAUSE) para iniciar el ciclo.
1
2
3
MAX
SÓLO
agua
wADVERTENCIA:
•Nolleneelalimentadordevaporconlíquidostalescomogasolina,solventesparalimpiezaenseco,u
otras sustancias inflamables o explosivas. Emiten vapores que podrían explotar.
•Nolleneelalimentadordevaporconaguacaliente(másde86°F/30°C).
•Nobebaaguadelalimentadordevapor.
ANTES DE USAR LAS FUNCIONES DE VAPOR
1
2
3
4
Para llenar el alimentador de vapor
Abra el cajón.
Quite el alimentador de vapor.
Llene el alimentador de vapor con agua.
Coloque el alimentador de vapor en el
cajón y presione el cajón hasta que se
trabe en su lugar.
•Sólouseagua.Nolleneelalimentadordevaporconsustanciasextrañas,agentesparaenjuague,
o detergentes.
•Antesdeusarelciclodevapor,debellenarseelalimentadordevaporconaguahastalalíneaMAX.
Si no lo hace, la pantalla muestra . Asegúrese de que el alimentador de vapor está llenado con agua y el
cajón está cerrado completamente. Apague la secadora, luego vuelva a iniciar el ciclo de vapor.
•Antesdemoverlasecadora,verifiquequeelalimentadordevaporestévacío.
•Nouseaguadestilada;elsensordeniveldeaguadelgeneradordevapornofuncionará.
• Asegúrese de instalar el Alimentador de Vapor; si el mismo no se instala se producirán desbordes de agua.
•LimpiecualquierderramedeaguaalrededordelAlimentadordeVaporydelcajónantesdeencenderelsecador.
Puede guardar solo un programa
personalizado a la vez. Al apretar y
mantener apretado el botón CUSTOM
PROGRAM, reemplazará cualquier
programa personalizado que haya guardado
anteriormente.
Alimentador
de vapor
Cajón
76
3828EL3003V_sp.indd 76 2009.7.14 3:20:52 PM
Llene el alimentador de vapor con agua.
Coloque el alimentador de vapor en el
cajón y presione el cajón hasta que se
trabe en su lugar.
FUNCIONES DE VAPOR
La nueva tecnología de vapor de LG le permite
inyectar las telas con un chorro giratorio de vapor
caliente para refrescar las prendas, reducir la
estática, y facilitar el planchado. Simplemente
seleccione el ciclo STEAM FRESH™ o agregue la
opción Steam (vapor) a los ciclos seleccionados.
Cómo usar el ciclo STEAM FRESH
™
STEAM FRESH™ utiliza sólo el poder del vapor
para rápidamente reducir arrugas y olores de
las telas. Da nueva vida a las prendas arrugadas
que han estado guardadas por mucho tiempo
y facilita el planchado en ropa muy arrugada.
STEAM FRESH™ también puede usarse para
reducir los olores en las telas.
•LasopcionesREDUCESTATIC(reducirestática)
o EASY IRON (planchado fácil) también pueden
usarse durante el ciclo STEAM FRESH™.
•Dependiendodelacarga(cantidadde
prendas), puede modificarse el tiempo del ciclo
presionando los botones MORE TIME (más
tiempo) o LESS TIME (menos tiempo). En la
pantalla podrá verse 3, 5, o . 3 significa 3
o menos prendas, 5 es para 4 o 5 prendas, y
indica una carga grande, como un edredón.
1
2
Para usar el ciclo STEAM FRESH
™
:
Encienda la secadora y gire la perilla
selectora al ciclo STEAM FRESH™.
Para agregar una función opcional,
seleccione REDUCE STATIC (reducir estática),
EASY IRON (planchado fácil), o WRINKLE
CARE (cuidado de arrugas).
Dependiendo de la carga (cantidad de
prendas), puede modificarse el tiempo de
vapor presionando los botones MORE TIME
(más tiempo) o LESS TIME (menos tiempo).
Presione el botón de START/PAUSE (inicio/
pausa) para iniciar el ciclo.
3
4
Para agregar STEAM (vapor) a un ciclo
estándar:
Encienda la secadora y gire la perilla
selectora al ciclo deseado.
Utilice los botones de configuración de ciclo
para ajustar las configuraciones para ese
ciclo.
Presione el botón Steam (vapor) para la
opción que le gustaría agregar. Luego ajuste
el tamaño de carga utilizando los botones
MORE TIME (más tiempo) o LESS TIME
(menos tiempo).
Presione el botón de START/PAUSE (inicio/
pausa) para iniciar el ciclo.
1
2
4
3
77
3828EL3003V_sp.indd 77 2009.7.14 3:20:52 PM
Cómo usar las opciónes de vapór
La opción REDUCE STATIC
(reducir estática) inyecta vapor
al final del ciclo de secado para
reducir la electricidad estática
producida por la fricción de telas. Modifique el
tiempo del ciclo presionando el botón MORE
TIME (más tiempo) o LESS TIME (menos tiempo).
La pantalla muestra la cantidad de prendas
recommendadas, par ejemplo, 7, 9, 11, 14, 16, o
18.
La opción EASY IRON
(planchado fácil) deja las telas
adecuadamente húmedas para
el planchado, lo que puede
ahorrar tiempo y facilitar el planchado. Modifique
el tiempo del ciclo presionando el botón MORE
TIME (más tiempo) o LESS TIME (menos tiempo).
La pantalla muestra la cantidad de prendas
recommendadas, par ejemplo, 1, 2, 3, 4, o 5.
Sólo puede utilizarse las opciónes REDUCE
STATIC y EASY IRON con los ciclos HEAVY DUTY
(alta resistencia), COTTON/TOWELS (algodón/
toallas), NORMAL (normal) y PERM. PRESS
(planchado permanente), DELICATES (delicados),
ULTRA DELICATE (ultra delicados) y TIME DRY
(secado temporizado).
•CuandoseseleccionaSENSORDRY(secado
con sensor) con la opción REDUCE STATIC
(reducir estática), no puede seleccionarse DRY
LEVEL (nivel de secado) de LESS (menos) o
DAMP (húmedo).
•LasopciónesREDUCESTATIC(reducirestática)
o EASY IRON (planchado fácil) también puede
seleccionarse durante los ciclos TIME DRY
(secado temporizado).
•Cuandolaopcióndevapórestáseleccionarse
durante los ciclos TIME DRY (secado
temporizado), los botónes MORE TIME (más
tiempo) o LESS TIME (menos tiempo) cambiar
el tiempo de vapor solamente.
•DespuésdepresionarSTART/PAUSE,los
botones MORE TIME (más tiempo) o LESS
TIME (menos tiempo) no funcionar.
wADVERTENCIA:
•Noabralapuertadelasecadoraduranteciclos
de vapor. El vapor puede provocar quemaduras
graves.
•Nolleneelalimentadordevaporcongasolina,
solventes para limpieza en seco, u otras
sustancias infl amables o explosivas. Emiten
vapores que podrían explotar.
•Nobebaaguadelalimentadordevapor.
•Nolleneelalimentadordevaporconagua
caliente (más de 86° F / 30° C).
•Notoquelaboquilladevapordeltambor
durante o después del ciclo de vapor.
FUNCIONES DE VAPOR (cont.)
78
3828EL3003V_sp.indd 78 2009.7.14 3:20:53 PM
ALTA RESISTENCIA
ALGODÓN/TOALLAS
NORMAL
PLANCHADO PERMANENTE
DELICADOS
ULTRA DELICADOS
STEAM FRESH™
(20 min.)
STEAM FRESH™
(10 min.)
+
REDUCCIÓN
DE ESTÁTICA
+
REDUCCIÓN
DE ESTÁTICA
+
REDUCCIÓN
DE ESTÁTICA
+
PLANCHADO
FÁCIL
+
PLANCHADO
FÁCIL
+
PLANCHADO
FÁCIL
STEAM FRESH™
(12 min.)
Secado temporizado
(45 min.)
Seca
Seca
Seca
Mojada
Mojada
Mojada
Mojada
Edredón
Camisas
*excepto telas
especialmente
delicadas
Camisas
*excepto telas
especialmente
delicadas
Siga el ciclo
seleccionado
Siga el ciclo
seleccionado
Siga la
temperatura
seleccionada
Siga la
temperatura
seleccionada
Camisas (1 cada)
5 cada
8 lbs.
Camisas (5 cada)
8 lbs.
Camisas (5 cada)
8 lbs.
Camisas (5 cada)
Secado temporizado
(47 min.)
GUÍA DE CICLO DE VAPOR
•Puedequeelvapornoseaclaramentevisible
durante los ciclos de vapor. Esto es normal.
•NouseelcicloSTEAM FRESH™ con elementos
como lana, mantas, camperas de cuero, seda,
ropa húmeda, lencería, productos de espuma
o mantas eléctricas.
FUNCIONES DE VAPOR (cont.)
•Paramejoresresultados,lasprendasdeben
ser de tamaños y de tipos de tela similares.
No sobrecargue la secadora.
•Cuandosetapaelfiltro/conducto,laopción
Steam (vapor) puede no tener resultados
óptimos.
•CuandolafunciónSteam(vapor)estásiendo
utilizada, el tambor se detendrá para permitir
que el vapor permanezca en el tambor.
•Elalimentadordevapordebellenarseconagua
hastalalíneaMAX.Deotromodo,semostrará
un mensaje de Error.
•Camisa:mezclade70%algodón/30%poliéster.
•Cuandosetapanelfiltrodepelusasoelconductodesalida,lasopcionesdevapornodaránlos
resultados adecuados.
•Paramejoresresultados,lasprendasdebenserdetamañosydetiposdetelasimilares.
No sobrecargue la secadora. 79
3828EL3003V_sp.indd 79 2009.7.14 3:20:54 PM
Limpieza del exterior
El mantenimiento adecuado de su secadora
podría prolongar su vida útil. El exterior de la
unidad puede limpiarse con agua tibia y un
detergente de jabón medio, no abrasivo.
Limpie inmediatamente cualquier clase de fuga,
con un trapo suave y húmedo.
No use alcohol desnaturalizado,
disolventes, o productos similares.
Nunca use limpiadores abrasivos o de lana
metálica; pueden dañar la superficie.
LIMPIEZA REGULAR
wADVERTENCIA: Para reducir el riesgo de incendio, descargas eléctricas, o heridas
al usar su electrodoméstico, siga las precauciones básicas, incluyendo lo siguiente:
Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas
eléctricas, o muerte.
Los mismos dañarán su aspecto.
Limpieza del filtro de pelusa
Filtro de
pelusa
Limpieza del interior
Limpie con un paño alrededor de la abertura y el
sello de la puerta con un paño suave húmedo para
prevenir la acumulación de pelusa y polvo que
podrían dañar el sello de la puerta.
Limpie la ventanilla con un paño suave humedecido
con agua caliente y un detergente suave no
abrasivo para el hogar; luego seque con un paño.
Se puede limpiar el tambor de acero inoxidable
con un limpiador de acero inoxidable convencional,
usado según las especificaciones del fabricante.
Nunca use limpiadores abrasivos ni de lana
metálica; pueden raspar o dañar la superficie.
Limpieza alrededor y debajo
de la secadora
Aspire la pelusa y polvo alrededor de la secadora
y debajo de ella con regularidad. Se debe revisar
que el sistema de conductos de ventilación no
tenga acumulación de pelusa y se debe limpiar
una vez por año. Si se percibe una reducción del
flujo de aire o desempeño del secado notorios,
revise que el sistema de conductos no esté
bloqueado ni tenga obstrucciones.
Mantenimiento del sistema de conductos
Se debe revisar que el sistema de conductos de
ventilación no tenga acumulación de pelusa y se
debe limpiar una vez por año. Si se percibe una
reducción del flujo de aire o desempeño del secado
notorios, revise que el sistema de conductos no
esté bloqueado ni tenga obstrucciones. Llame a un
técnico o proveedor de mantenimiento calificados.
Limpie siempre el filtro de pelusa después de
cada ciclo.
Para limpiarlo, abra la puerta de la secadora y
tire del filtro de pelusa verticalmente. Luego:
Con los dedos, enrolle
cualquier pelusa para retirarla
del filtro, o
Limpie el filtro de pelusa
con un aspirador, o
Lave el filtro de pelusa en una
solución de agua caliente y
jabonosa y luego deje que se
seque profundamente antes
de reinstalar.
NUNCA opere la secadora
sin haber colocado antes el filtro de pelusa.
1
2
3
80
3828EL3003V_sp.indd 80 2009.7.14 3:20:56 PM
Problema Causas posibles Soluciones
La secadora no
calienta • Elfusibledelhogarestá
quemado, el cortacircuitos se
ha accionado, o ha ocurrido
una interrupción eléctrica.
•Sehaapagadoelsuministroo
servicio de gas (solo modelos
a gas).
• Reactiveeldisyuntorocambieelfusible.Noaumente
la capacidad del fusible. Si el problema se debe a una
sobrecarga de circuito, pida a un electricista calificado
que solucione el problema.
• Conrmequelaválvuladecortedegasdelavivienda
y la válvula de corte de gas de la secadora estén
completamente abiertas.
ANTES DE LLAMAR A MANTENIMIENTO
Su secadora está equipada con un sistema de monitoreo de errores automático para la detección y el
diagnóstico de problemas en una etapa temprana. Si su secadora no funciona adecuadamente o no
funciona en lo absoluto, revise lo siguiente antes de llamar a mantenimiento.
La secadora no se
enciende • Elcableeléctriconoestá
enchufado adecuadamente.
• Elfusibledelhogarestá
quemado, el cortacircuitos se
ha accionado, o ha ocurrido
una interrupción eléctrica.
•Asegúresedequeelenchufeestéconectadodemanera
segura en un tomacorriente con conexión a tierra, que se
corresponda con la placa de clasificación.
• Reactiveeldisyuntorocambieelfusible.Noaumente
la capacidad del fusible. Si el problema se debe a una
sobrecarga de circuito, pida a un electricista calificado
que solucione el problema.
Manchas de grasa
o suciedad en las
prendas
• Suavizadordetelasusado
incorrectamente.
• Prendaslimpiasysucias
secadas juntas.
• Prendaslimpiasysucias
secadas juntas.
• Conrmeysigalasinstruccionesprovistasconsu
suavizador de telas.
• Asegúresedeusarsusecadorasoloparasecarartículos
limpios, ya que los artículos sucios pueden ensuciar las
prendas limpias en la misma carga o en las subsiguientes.
• Lasmanchasenropassecassonenrealidadmanchas
que no se eliminaron durante los procesos de lavado.
Asegúrese de que las ropas queden completamente
limpias de acuerdo con las instrucciones de su lavadora
y detergente.
La pantalla muestra
los errores tE1 o tE2
La pantalla muestra
los errores nP
• Noestáfuncionandoel
calefactor.
•Noestáfuncionandoel
termostato.
• Apaguelasecadorayllameamantenimiento.
•Apaguelasecadorayllameamantenimiento.
Pelusa en las
prendas • Nosehalimpiado
correctamente el filtro de
pelusa.
•Prendasdelavadono
clasificadas adecuadamente.
•Excesodeestáticaenlas
prendas.
• Lasecadoraestá
sobrecargada.
• Pañuelosdepapel,papeles,
etc. dejados en los bolsillos.
• Asegúresedelimpiarelltrodepelusaantesde
cada carga. Con algunas cargas que producen altas
cantidades de pelusa, puede ser necesario limpiar el
filtro durante el ciclo.
• Algunastelasproducenpelusas(porejemplo:una
toalla de algodón peluda blanca) y deben secarse
aparte de las prendas que atrapan pelusa (por ejemplo:
un par de pantalones de lino).
• Observeelexceso de estática en las prendas después
del secadora indicado de la sección más abajo.
• Dividalascargasgrandesencargasmáspequeñas
para realizar el secado.
• Reviselosbolsillosminuciosamenteantesdelavary
secar prendas.
Exceso de estática
en las prendas
después del secado
• Noseusasuavizadordetela
o se usa incorrectamente.
• Lasprendassesecaron
por demasiado tiempo
(excesivamente secas).
• Secadodetelassintéticas,
planchado permanente o
combinación de materiales
sintéticos.
• Useunsuavizadordetelasparareducirla
electricidad estática. Asegúrese de seguir las
instrucciones del fabricante.
• Sobrecargarunacargadelavadopuedecausarla
acumulacion de electricidad estatica. Programe
los ajustes y use un tiempo de secado menos
prolongado; o use los ciclos SECADO CON
SENSOR (SENSOR DRY).
• Estosmaterialespuedencausaracumulaciónde
estática. Intente usar un suavizador de telas.
81
3828EL3003V_sp.indd 81 2009.7.14 3:20:56 PM
ANTES DE LLAMAR A MANTENIMIENTO (cont.)
Problema Causas posibles Soluciones
El tiempo de
secado no es
constante
• Losajustesdecalor,el
tamaño de la carga o la
humedad de las prendas
no son constantes.
• Eltiempodesecadoparaunacargavariarádependiendo
del ajuste de calor, tipo de calor utilizado (eléctrico,
natural, o gas LP), el tamaño de la carga, el tipo de tela,
el nivel de humedad de las prendas y la condición de los
conductos de escape y el fi ltro de pelusa.
Las prendas
tardan demasiado
tiempo en
secarse
• Lacarganoestá
correctamente
clasifi cada.
• Cargagrandedetelas
pesadas.
• Nosehanprogramado
adecuadamente los
controles de la secadora.
• Senecesitalimpiarel
fi ltro de pelusa.
• Losconductosdeescape
están bloqueados, sucios
o el tendido de los conductos
es demasiado largo.
• Elfusibledelhogarestá
quemado, el cortacircuitos se
ha accionado, o ha ocurrido
una interrupción eléctrica.
• Lasecadoraestá
sobrecargada.
• Haymuypocacargaen
la secadora.
• Separelosartículospesadosdeloslivianos.Losartículos
más grandes y pesados requieren de mayor tiempo de
secado.
• Lastelaspesadasrequierendemayortiempodesecado
ya que tienden a retener mayor humedad. Para ayudar a
reducir y mantener tiempos de secado más constantes
para telas pesadas y de mayor tamaño, separe estos
artículos en cargas más pequeñas de un tamaño
sistemático.
• Uselosajustesdecontroladecuadosparaeltipode
carga que esté secando.
• Asegúresedelimpiarelltrodepelusaantesde
cada carga. Con algunas cargas que producen altas
cantidades de pelusa, puede ser necesario limpiar el fi ltro
durante el ciclo.
• Conrmequeelsistemadeconductodeescapese
encuentre confi gurado correctamente y no tenga
desechos, pelusa ni obstrucciones. Asegúrese de que los
reguladores de tiro exteriores abran adecuadamente y no
estén bloqueados, atascados ni dañados.
•Reactiveeldisyuntorocambieelfusible.Noaumente
la capacidad del fusible. Si el problema se debe a una
sobrecarga de circuito, pida a un electricista califi cado
que solucione el problema.
• Dividalascargasgrandesencargasmáspequeñaspara
realizar el secado.
• Siestásecandounacargamuypequeña,añadaalgunos
artículos adicionales para asegurar una acción de giro
apropiada.
Las prendas
están arrugadas • Lasprendassesecaron
por demasiado tiempo
(excesivamente secas).
• Sehandejadolas
prendas en la secadora
por demasiado tiempo
una vez fi nalizado el ciclo.
•
Secar excesivamente una carga de lavandería puede
provocar arrugas en las prendas. Intente secar por un
período menos prolongado y retire los artículos mientras
aún retienen una cantidad leve de humedad.
• Retireinmediatamentetodoslosarticulosdela
secadora al fi nal del ciclo. Use la opcion CUIDADO DE
ARRUGAS (WRINKLE CARE) para continuar girando las
prendas al fi nal de un ciclo, por un plazo maximo de 3
horas.
Las prendas
encogen • Nosesiguenlas
instrucciones de la
etiqueta de la prenda.
• Paraevitarquelasprendasencojan,sigacuidadosamente
las instrucciones de cuidado de telas correspondiente a su
prenda, ya que algunas telas encogen naturalmente cuando
se lavan. Otras telas se pueden lavar, pero encogen cuando
se secan en una secadora. Use un ajuste de calor bajo o sin
calor y/o la opcion SECADO EN PARRILLA (RACK DRY).
82
3828EL3003V_sp.indd 82 2009.7.14 3:20:57 PM
Problema Causas posibles Soluciones
ANTES DE LLAMAR A MANTENIMIENTO (cont.)
La luz de A
esta encendida
durante el ciclo de
secado.
•Errordeentradadeagua.
boquilla cuando
comienza el ciclo
de vapor.
• Estoesnormal. • Estoescondensacióndevapor.Elaguapararáde
gotear después de un tiempo.
pero no aparece
ningún código de
error.
• Errordeniveldeagua. • Desenchufelasecadorayllamealservicio
técnico.
Las prendas
siguen arrugadas
después del ciclo
STEAMFRESH™.
• Demasiadasprendaso
prendas muy diferentes
en la secadora.
• Cargaspequeñasde1a5prendasfuncionan
mejor.
• Carguemenosprendas.Cargueprendasdeclase
similar.
la ropa después de
STEAMFRESH™.
• Lafuncióndeestecicloes
quitar las arrugas de las
telas.
• Useunaplanchaparahacerlasrayas.
Las prendas tienen
estatica despues de
• Estoesnormal. • Dependedelnivelindividualdehumedaddela
piel.
Las prendas estan
muy humedas o muy
secas despues de
• Opcionescorrectasde
secado no seleccionadas.
• Seleccioneelpesodelacargamanualmente
antes de comenzar la opcion REDUCCIÓN
ESTÁTICA (REDUCE STATIC).
Las prendas
no quedan
uniformemente
humedas despues de
• Estoesnormal. • Dependedelacantidadoclasedeprendas.
puerta durante el
ciclo de vapor.
• Estoesnormal. • Estoescondensacióndevaporsobrelasupercie
de la puerta.
• Veriqueelcajóndelalimentadordevapor:
(1) El alimentador de vapor debe estar lleno de agua
hastalalíneaMAX.
(2) Constate que el alimentador de vapor esté bien
colocado y que el cajón esté completamente
cerrado.
(3) Apague la secadora, luego vuelva a iniciar el
ciclo de vapor.
• Nouseaguadestilada;elsensordeniveldeaguadel
generador de vapor no funcionará.
• Nofuncionalabomba.Desenchufelasecadoray
llame al servicio técnico.
83
3828EL3003V_sp.indd 83 2009.7.14 3:20:57 PM
Problema Causas posibles Soluciones
ANTES DE LLAMAR A MANTENIMIENTO (cont.)
durante el ciclo de
vapor.
• Estoesnormal. • Esdifícilverelvaporconlapuertacerrada.
El tambor no gira
durante el ciclo de
vapor.
• Estoesnormal. • Eltamborestáapagadoparaqueelvapor
permanezca en el tambor.
comienzo del ciclo.
• Estoesnormal. • Elvaporseliberaendiferentesetapasdelciclo
para cada opción.
La pantalla muestra
.
• ElbotonMASTIEMPO
(MORE TIME) esta
presionado.
• PresionandoelbotonMASTIEMPO(MORETIME)
varias veces confi gurara el ciclo para una carga
grande, como un edredon.
la ropa después de
STEAMFRESH™.
• STEAMFRESH™ no elimino
completamente el olor.
• Lavelastelasquecontienenlosoloresenunciclo
de lavado normal.
encendida durante el
ciclo de secado.
•Latuberíaesdemasiado
larga o posee muchos giros/
restricciones.
•Bloqueosignicativodela
tubería por acumulación de
pelusa o escombros.
• Instaleunconductomáscortoomásderecho.Lea
las Instrucciones de Instalación.
• Latuberíasedeberácontrolar/limpiardeinmediato
para eliminar la pelusa acumulada y otros bloqueos.
La secadora se puede usar, pero su funcionamiento
y efi cacia se verán reducidos de forma importante.
84
3828EL3003V_sp.indd 84 2009.7.14 3:20:58 PM
ACCESORIOS OPCIONALES
Para estos y otros productos LG, llame a su distribuidor LG local,
o visite nuestro sitio Web en us.lge.com.
Pedestal
Incremente el desempeño
de su lavadora LG con los
pedestales de 35,5 centímetros
(14 pulgadas) de alto
correspondientes. Proveen un
cajón de almacenamiento para
brindar mayor comodidad.
Pedestal 14" Color
WDP3W Blanco
WDP3V Acero al grafito
WDP3R
WDP3N
WDP3S
Kit de apilado
Si no se dispone de espacio,
utilice este kit para apilar de
manera segura su lavadora de
carga frontal y secadora LG.
Kit de
apilado Color
WSTK1 Blanco
SSTK1 Titanium
RSTK1 Rojo Cereza
NSTK1 Azul Riviera
Rojo Cereza
Azul Riviera
Titanio
85
3828EL3003V_sp.indd 85 2009.7.14 3:20:58 PM
Para asegurar la instalación segura, siga
cuidadosamente las siguientes instrucciones.
Herramientas necesarias para la
instalación:
•DestornilladorPhillips
•Llave(provista)
INSTALACIÓN DEL PEDESTAL
wADVERTENCIA
•La instalación incorrecta puede causar
accidentes graves.
•Los electrodomésticos son muy pesados.
Se requiere de dos o más personas para
instalar del pedestal. Si esto no se cumple se
podrán sufrir daños en la espalda u otras
heridas.
•
Existe riesgo de asfi xia y heridas.
•Si lo
hace se podrán producir heridas graves.
•
Si los electrodomésticos ya se encuentran
instalados, desconéctelos de cualquier fuente
de alimentación, tuberías de gas o agua y de
Si no
se cumple con esta advertencia se podrán
producir incendios, explosión, descargas
eléctricas o muerte.
•
Use guantes durante la instalación.
2Inserte el extremo en T de los 4 sujetadores
dentro de la base de la secadora como se
muestra. Presione el extremo trasera hacia
arriba y tire hacia el exterior para asegurar
en su lugar.
Sujetador
Extremo
en T
El accesorio de pedestal incluye:
•Divisordecajón(1) •Llave(1)
•Tornillos(18)† •Sujetadores(4)††
†Senecesita8tornillosparalasecadora
††Parasecadorasolamente
1Asegúrese de que los pies de nivelación de
la secadora están totalmente replegados.
El conjunto del electrodoméstico y el
pedestal deben estar colocados en un piso
sólido, resistente y nivelado para btener
l funcionamiento adecuado.
Replagade
completamente
86
3828EL3003V_sp.indd 86 2009.7.14 3:21:1 PM
INSTALACIÓN DEL PEDESTAL (cont.)
5
Bajar
Afloje las tuercas en las 4 patas niveladoras
del pedestal hasta que pueda girarlos con la
llave. Gire en el sentido de las manecillas del
reloj o al contrario para bajar hasta vez que
el pedestal esté nivelado y todas las 4 patas
estén apoyadas firmemente en el piso.
Cómo Usar las Almohadillas
para Piso
Si instalará el pedestal en un piso de madera,
coloque las almohadillas para piso debajo
de las patas del pedestal. Esto ayudará a
reducir la vibración cuando la lavadora esté
en funcionamiento.
Raise
6Asegure de manera segura las tuercas
manualmente.
NOTA: Puede haber ruido y vibración si las
tuercas no están aseguradas.
Asegúrese de conectar los electrodomésticos
a todas las tuberías de agua o gas o a la
fuente de poder o conexiones de ventilación
antes de poner en funcionamiento.
Si hay vibración excesiva durante el primer
ciclo de funcionamiento después de la
instalación, ajuste levemente las patas
niveladoras.
Tuerca
Asegúrese de que los orificios del
pedestal se alinean con los orifiicios de los
sujetadores, luego instale 4 tornillos en cada
esquina para ajustar en forma segura el elec-
trodoméstico al pedestal.
NOTA: Si los tornillos no se instalan de
manera adecuada, es posible que se
produzcan ruidos y vibraciones.
Mueva el electrodoméstico hacia
la ubicación deseada.
Coloque el electrodoméstico encima del
pedestal. Asegúrese que los pies frentes y
traseros se encuentren en las posiciones
correctas. Las patas de la secadora
coincidirán con las posiciones extremas
interiores como indicado.
3
Para la lavadora/combinación
Para la secadora
4
87
3828EL3003V_sp.indd 87 2009.7.27 5:27:3 PM
INSTALACIÓN DEL KIT DE APILADO
Este kit de apilado incluye:
•Dos(2)rieleslaterales.
•Un(1)rielfrontal.
•Cuatro(4)tornillos.
Para asegurar la instalación segura, siga las
siguientes instrucciones.
1Asegúrese de que la superfi cie de la
lavadora esté limpia y seca. Quite el papel
de respaldo de la cinta ubicado en una de
las abrazaderas laterales del kit de apilado.
2Haga coincidir la abrazadera lateral del
lado de la parte superior de la lavadora
como se indica en la ilustración anterior.
Apriete fi rmemente el área adhesiva de la
abrazadera a la superfi cie de la lavadora.
Asegure la abrazadera lateral a la lavadora
con un tornillo en su lado trasero. Repita los
pasos 1 y 2 para conectar la abrazadera del
otro lado.
Herramientas necesarias para la
instalación:
•DestornilladorPhillips
wADVERTENCIA
•La instalación incorrecta puede causar
accidentes graves.
•El peso de la secadora y la altura de la
instalación hacen que el procedimiento de
apilado sea demasiado riesgoso para que lo
realice una sola persona. Si esto no se cumple
se podrán sufrir daños en la espalda u otras
heridas.
•
a gas en condiciones potencialmente
inestables tales como una casa rodante. Si lo
hace se podrán producir heridas graves.
•
secadora. Si no se cumple con esta
advertencia se podrán producir heridas graves
•Coloque la lavadora sobre un piso sólido,
estable y nivelado para soportar el peso de
ambos electrodomésticos. Si lo hace se
podrán producir heridas graves.
•Si los electrodomésticos ya se encuentran
instalados, desconéctelos de cualquier
fuente de alimentación, tuberías de gas o
ventilación. Si no se cumple con esta
advertencia se podrán producir incendios,
explosión, descargas eléctricas o muerte.
•Use guantes durante la instalación.
88
3828EL3003V_sp.indd 88 2009.7.14 3:21:4 PM
INSTAlACIÓN DEl KIT DE ApIlADO (cont.)
3Coloque la secadora sobre la lavadora
haciendo coincidir las patas en las
abrazaderas laterales como se indica.
Evite lesionarse los dedos; no deje que los
dedos queden atrapados entre la lavadora
y la secadora. Deslice despacio la secadora
hacia la parte trasera de la lavadora hasta
que los topes de la abrazadera lateral
coincidan con las patas de la secadora.
4Insterte el riel frontal entre la parte inferior
de la secadora y la parte superior de la
lavadora. Empuje el riel frontal hacia la parte
trasera de la lavadora hasta que entre en
contacto con los topes del riel lateral. Instale
los dos tornillos restantes para asegurar el
riel frontal a los laterales.
Lavadora
Secadora
*Consulte la placa de clasificación colocada en su secadora.
Descripción Secadora con vapor
Requisitos eléctricos* Consulte la placa de clasificación para información en detalles.
Requisitos de gas* NG: 4 a 10.5 pulgadas WC/LP: 8 a 13 pulgadas WC (Solo modelos a gas)
Dimensiones 27"(ancho) X 30"(profundidad) X 3811/16"(alto), 51" (D con la puerta abierta)
68,6 cm (ancho) X 76,1 cm (profundidad) X 98,3 cm (alto), 129,7 cm (con
la puerta abierta)
Peso neto 131 lbs. (59,6 kg)
Capacidad de secado
- Ciclo de normal IEC 7,3 pies cubicos (22,5 lb./10,2 kg)
- Ciclo de vapor IEC 7,3 pies cubicos (8 lb./3,6 kg)
DImENSIONES Y ESpECIFICACIONES ClAVE
SecadorconvapórDLEX2501W,DLEX2501R,DLEX2501S,DLEX2501V
DLGX2502W,DLGX2502R,DLGX2502S,DLGX2502V
El aspecto y las especificaciones enumeradas en esta guía podrían variar debido a mejoras constantes
del producto.
89
033B_3828EL3003V_SP_101008.indd 89 10/8/10 5:39:35 PM
90
Su secadora LG será reparada o reemplazada, a discreción de LG, si se comprueba que existe un defecto en el material
o la mano de obra bajo condiciones de uso normales, durante el período de garantía (“Período de garantía”) establecido
más abajo, vigente desde la fecha (“Fecha de compra”) de la compra del cliente original de producto. Esta garantía es
válida únicamente para el comprador original del producto y cuando se usa en EE. UU., incluyendo Alaska, Hawaii, y los
territorios de los EE. UU., exclusivamente.
ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA, EXPRESA O IMPLÍCITA, INCLUYENDO SIN LIMITACIÓN, CUALQUIER
GARANTÍA DE COMERCIALIZACIÓN O ADECUACIÓN PARA UN PROPÓSITO DETERMINADO. EN LA MEDIDA REQUERIDA
POR LA LEY, CUALQUIER GARANTÍA IMPLÍCITA SE LIMITA EN SU VIGENCIA AL PERÍODO DE GARANTÍA EXPRESA INDICADO
MÁS ARRIBA. NI EL FABRICANTE NI EL DISTRIBUIDOR DE LOS EE. UU. SERÁN RESPONSABLES POR DAÑOS INCIDENTALES,
CONSECUENCIALES, INDIRECTOS, ESPECIALES O PUNITIVOS DE CUALQUIER NATURALEZA INCLUYENDO SIN LIMITACIÓN,
PÉRDIDA DE GANACIAS O INGRESOS, O CUALQUIER OTRA CLASE DE DAÑOS, CONTRACTUALES, EXTRACONTRACTUALES,
O DE CUALQUIER TIPO. Algunos estados no permiten la exclusión o limitación de daños incidentales o consecuenciales o limitación
en la duración de una garantía implícita, de modo que la exclusión o limitación indicada anteriormente podría no aplicar en su caso. Esta
garantía le brinda derechos legales especí cos y podría también tener otros derechos que varían según el estado.
ESTA GARANTÍA LIMITADA NO APLICA A:
• Viajes de mantenimiento desde su hogar para entrega, recepción y/o instalación del producto, instrucción o reemplazo de fusibles
del hogar o cableado adecuado o corrección de reparaciones no autorizadas.
• Los daños o problemas operativos que resulten de la negligencia en el uso, el abuso, el funcionamiento fuera de las especi ca-
ciones medioambientales o inconsistentes con los requisitos de precauciones establecidos en la Guía de funcionamiento, accidente,
insectos, incendio, inundación, instalación inadecuada, casos de fuerza mayor, modi cación o alteración no autorizada, corriente o
voltaje incorrectos, o uso comercial, o uso diferente al indicado.
El costo de reparación o reemplazo bajo estas circunstancias excluidas será responsabilidad del cliente.
NÚMEROS DE CENTROS INTERACTIVOS DE CLIENTE
PERÍODO DE GARANTÍA:
MANO DE OBRA: Un año desde la Fecha de compra.
PIEZAS: Un año desde la Fecha de compra.
Las unidades de reemplazo y piezas de reparación
podrían ser nuevas o refabricadas.
Las unidades de reemplazo o piezas de reparación
están garantizadas por la porción restante del período
de garantía de la unidad original.
Garantía limitada del tambor de la secadora por 10
años. Solo las piezas. El cliente sera responsable de cual-
quier trabajo o servicio realizado en su casa para reempla-
zar las piezas defectuosas.
LG ELECTRONICS, INC.
GARANTÍA LIMITADA DE LA SECADORA LG – EE. UU.
CÓMO SE ADMINISTRA EL MANTENIMIENTO:
Mantenimiento en el hogar “In-Home”:
Guarde la factura fechada del distribuidor o la boleta de
entrega como evidencia de la Fecha de compra como
prueba para la garantía, y entregue una copia de la
factura al técnico de mantenimiento al momento que se
presta el mantenimiento.
Llame al 1-800-243-0000 y escoja la opción adecuada
para ubicar a su Centro de Mantenimiento Autorizado
LG más cercano.
O visite nuestro sitio Web en: http://www.lgservice.com.
PARA CONTACTAR A LG ELECTRONICS
POR CORREO:
LG Customer Interactive Center
P. O. Box 240007
201 James Record Road
Huntsville, Alabama 35824
ATTN: CIC
Llame al 1-800-243-0000 (24 horas al día, 365 días al año),
y seleccione la opción adecuada a partir del menú.
O visite nuestro sitio Web en: http://www.lgservice.com.
Para obtener Asistencia para el cliente,
información del producto o mantenimiento o
distribuidor autorizado:
Información de registro del producto
Modelo:
Número de serie:
Fecha de compra:
El modelo y número de serie figuran en la placa de
clasificación en la parte interna de la puerta del frente.
91
3828EL3003V_sp.indd 91 2009.7.14 3:21:6 PM
Félicitations pour votre achat et
bienvenue dans la famille LG. Votre
nouvelle sécheuse LG associe la
technologie de capteur d’humidité
la plus avancée à un fonctionnement
simple et une effi cacité supérieure.
Si vous suivez les consignes
d’utilisation et d’entretien de ce
manuel, votre sécheuse vous
assurera de nombreuses années
de service fi able.
MERCI !
MODE D’EMPLOI
Triage des brassées ........................................... 111
Chargement de la sécheuse ............................... 111
Vérifi cation du fi ltre à charpie avant
tout la brassée .................................................... 111
Caractéristiques du panneau de commande ..... 112
Guide de cycle ................................................... 113
Affi cheur ............................................................. 114
Fonctionnement de la sécheuse ........................ 115
Boutons de réglage du cycle.............................. 116
Bouton de options de cycle .............................. 116
Fonctions spéciales ............................................ 117
Autres fonctions ................................................. 118
Fonctions de vapeur ....................................118-120
Guide du cycle vapeur ....................................... 120
DÉPANNAGE
Avant d’appeler le service .......................... 122-125
ENTRETIEN ET NETTOYAGE
Nettoyage régulier .............................................. 121
ACCESSOIRES EN OPTION/SPÉCIFICATIONS
Accessoires en option ....................................... 126
Installation du piédestal ............................ 127, 128
Installation de la trousse d’empilage .......... 129, 130
Spécifi cations et dimensions principales ........... 130
GARANTIE .................................................... 131
INSTRUCTIONS D’INSTALLATION
IMPORTANT : Lire toutes les directives
d'installation dans leur intégralité avant d'installer
et d'utiliser votre sécheuse ! ............................... 100
Choisir le bon emplacement .............................. 100
Dégagements ..................................................... 100
Installations avec piédestal ou trousse
d’empilage en option ......................................... 101
Accessoires en option ....................................... 101
Mise à niveau de la sécheuse ............................ 102
Inversion de l’oscillation de la porte ................... 102
Modifi cation de l’emplacement de
la sortie d’air ....................................................... 103
Ventilation de la sécheuse .......................... 104, 105
Raccordement des sécheuses à gaz ......... 106, 107
Raccordement des sécheuses électriques ........ 108
Exigences particulières pour les maisons
mobiles ou préfabriquées ................................... 109
Vérifi cation fi nale de l’installation ....................... 109
Évaluation de l'état du conduit d'évacuation ..... 110
IMPORTANTE INSTRUCTIONS
DE SÉCURITÉ
Ce qu’il faut faire si vous détectez
une odeur de gaz .................................................93
Précautions de sécurité de base ..........................94
Instructions de mise à la terre ..............................95
Précautions de sécurité pour l’installation ....... 95, 96
Consigne de securite pour les fonctions vapeur ...... 96
Instructions de sécurité pour la raccordement
à l’électricité .........................................................97
PIÈCES ET CARACTÉRISTIQUES
Caractéristiques spéciales ................................... 98
Composantes et pièces principales ..................... 99
Information relative à l’enregistrement
du produit
Modèle :
Numéro de série :
Date d’achat :
Le numéro de modèle et de série figurent sur la
plaque de signalétique dans la porte avant.
92
3828EL3003V_fr.indd 92 2009.7.14 3:21:41 PM
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afin de réduire les risques d’incendie et
d’explosion, de choc électrique, ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
Votre sécurité et la sécurité des autres sont très importantes.
Ce manuel contient de nombreux messages relatifs à la sécurité et à votre appareil.
Lisez toujours et suivez toujours toutes les instructions relatives à votre sécurité.
C’est le symbole d’alerte à la sécurité.
Ce symbole vous alerte de dangers potentiels qui peuvent vous tuer ou vous blesser ou tuer ou
blesser d’autres personnes. Tous les messages relatifs à la sécurité suivent le symbole d’alerte à
la sécurité et le mot DANGER ou AVERTISSEMENT.
Ces mots signifient :
wDANGER : Vous pouvez être tué ou gravement blessé si vous ne suivez pas immédiatement
les instructions.
wAVERTISSEMENT : Vous pouvez être tué ou gravement blessé si vous ne suivez pas
les instructions.
Tous les messages relatifs à la sécurité vous diront la nature du danger potentiel, comment réduire le
risque de blessure et ce qui peut se produire si vous ne suivez pas les instructions.
1. N’essayez pas de gratter une
allumette, d’allumer une cigarette,
ou de mettre sous tension un
électroménager à gaz ou électrique.
2. Ne touchez à aucun interrupteur
électrique. N’utilisez aucun téléphone
de votre édifice.
3. Évacuez toute personne présente
dans la pièce, l’édifice, ou la zone
à proximité.
4. Appelez immédiatement votre
fournisseur de gaz du téléphone
d’un voisin. Suivez attentivement les
directives du fournisseur de gaz.
5. Si vous ne pouvez pas rejoindre votre
fournisseur de gaz, appelez le service
d’incendie.
CE QU’IL FAUT FAIRE SI VOUS DÉTECTEZ UNE
ODEUR DE GAZ :
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
•N'installezpasunesécheuseavec
des matériaux de ventilation en plas-
tique flexibles. Si vous installez un
conduit en métal flexible (de type
feuille métallique), celui-ci doit être
d'untypespéciqueidentiéparle
fabricant comme convenant à une
utilisation avec une sécheuse. Les
matériaux de ventilation flexibles
sont susceptibles de se déformer,
d'êtreécrasésfacilementetderete-
nir les peluches. Ces conditions peu-
ventobstruerlacirculationdel'air
de la sécheuse et accroître le risque
d'incendie.
•Nerangezetn’utilisezpasd’essence
ou autres vapeurs et liquides inflam-
mables près de cet appareil ou de
tout autre appareil électroménager.
•L’installationetl’entretiendoivent
être effectués par un installateur
qualifié, une agence de service, ou
le fournisseur de gaz.
•Installezlasécheuseconformément
aux instructions du fabricant et à la
réglementation locale.
•Conservezcesinstructions.
93
3828EL3003V_fr.indd 93 2009.7.14 3:21:42 PM
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afi n de réduire les risques d’incendie et
d’explosion, de choc électrique, ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
PRÉCAUTIONS DE SÉCURITÉ DE BASE
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
• Liseztouteslesinstructionsavantd’utiliservotre
sécheuse.
• Avantdel’utiliser,lasécheusedoitêtreinstallée
correctement conformément aux directives données
dans ce manuel.
• Neséchezaucunarticlequiauraitprécédemment
été nettoyé, lavé, ou trempé dans de l’essence, des
solvants pour nettoyage à sec, ou toute autre substance
infl ammable ou explosive non plus que tout article
qui présenterait des taches de ces substances car les
vapeurs qui s’en dégagent pourraient s’enfl ammer ou
exploser.
• Neplacezpasd’articlesexposésàdeshuiles,y
compris de l’huile de cuisson, dans votre sécheuse.
Des vêtements contaminés aux huiles peuvent entraîner
une réaction chimique qui pourrait faire enfl ammer une
brassée.
• Nemettezjamaisvotremaindanslasécheusesile
tambour ou les autres pièces sont en mouvement.
• Neréparezjamaisouneremplacezjamaisunepièce
de la sécheuse ou n’essayez jamais de réparer votre
sécheuse, à moins que cet entretien soit spécifi quement
recommandé dans ce Guide d’utilisation et d’entretien
ou dans des instructions de réparations par l’utilisateur
publiées que vous comprenez et que vous êtes capable
d’entreprendre.
• Nemodiezpaslescommandes.
• Nelaissezpaslesenfantsjouerdanslasécheuseousur
celle-ci. Vous devez les superviser de près lorsque vous
utilisez la sécheuse à proximité.
• Avantd’inutiliseroudemettrelasécheuseaurebut,
retirez-en la porte.
• Utilisezlesassouplisseursouproduitspouréliminer
la statique uniquement tel que recommandé par le
fabricant.
• N’utilisezpasdecycleavecchaleurpour
sécher des articles qui comportent du caoutchouc
mousse ou tout autre matière similaire à du caoutchouc.
• Conservezl’espaceentourantl’ouverturedesortieet
les espaces adjacents libre de toute accumulation de
charpie, de poussière, et de saleté.
• Vousdevezfairenettoyerpériodiquementl’intérieurde
la sécheuse et du conduit de sortie par du personnel de
service qualifi é.
• N’installezjamaisounerangezjamaisvotresécheuse
dans un endroit exposé aux intempéries.
• Vérieztoujoursl’intérieurdelasécheusepoury
repérer tout corps étranger.
• Nettoyezleltreàcharpieavantouaprèschaque
brassée.
94
3828EL3003V_fr.indd 94 2009.7.14 3:21:42 PM
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
INSTRUCTIONS DE MISE À LA TERRE
PRÉCAUTIONS DE SÉCURITÉ POUR L’INSTALLATION
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afin de réduire les risques d’incendie et
d’explosion, de choc électrique, ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
Vous devez mettre à la terre cet appareil. En cas
de panne ou de cassure, la mise à la terre réduit
le risque d’électrocution en offrant un chemin de
moindre résistance au courant électrique. Cet
appareil doit être muni d’un cordon doté d’un
conducteur de mise à la terre et d’une fiche avec
mise à la terre. Vous devez brancher la fiche dans
une prise appropriée qui est bien installée et mise
à la terre conformément à tous les codes et les
ordonnances locales.
wAVERTISSEMENT—
Un mauvais branchement du conducteur
de mise à la terre peut entraîner un risque
d’électrocution. Vérifiez auprès d’un électricien
qualifié ou d’un technicien de service si vous
n’êtes pas certain que l’appareil est bien mis
à la terre.
Ne modifies jamais la fiche fournie avec l’appareil.
Si elle ne correspond pas à la prise, faites installer
une bonne prise par un électricien qualifié.
Vous devez brancher cet appareil à un système
de câblage permanent, en métal, mis à la terre
ou vous devez faire courir un conducteur de mise
à la terre avec les conducteurs du circuit et le
brancher à la broche ou au contact de mise à la
terre de l’appareil.
Si votre sécheuse n’est pas bien mise à la terre,
cela peut entraîner une électrocution.
• Faites la mise à la terre de la sécheuse conformément
à tous les codes et réglementation adéquats. Suivez les
directives d’installation détaillées. Si votre sécheuse n’est pas
bien mise à la terre, cela peut entraîner une électrocution.
• Avant de l’utiliser, la sécheuse doit être installée
correctement conformément aux directives données dans
ce manuel. Si votre sécheuse n’est pas bien mise à la terre, cela
peut entraîner une électrocution.
• Installezetentreposezlasécheuseàunendroitoùelle
ne sera pas exposée à des températures sous le point de
congélation ou exposée aux intempéries.
• Toutes les réparations et l’entretien doivent être faits par
un service d’entretien autorisé, à moins qu’ils ne soient
spécifiquement recommandés dans ce Guide du propriétaire.
Tout non-respect de cet avertissement peut entraîner des blessures
graves, un incendie, l’électrocution, ou la mort.
• Pour réduire le risque d’électrocution, n’installez jamais la
sécheuse dans un espace humide. Tout non-respect de cet
avertissement peut entraîner des blessures graves, un incendie,
l’électrocution, ou la mort.
• N’installez pas l’appareil à proximité d’un article chauffant,
tel qu’un poêle ou un four. Le défaut d’observer cette
précaution peut causer une déformation, de la fumée ou un
incendie.
• Ne placez pas de chandelle ou cigarettes sur le dessus du
produit. Le défaut d’observer cette précaution peut causer une
déformation, de la fumée ou un incendie.
• Retirez toute la pellicule protectrice en vinyle du produit. Le
défaut d’observer cette précaution peut causer une déformation,
de la fumée ou un incendie.
• Reliez à un circuit électrique protégé, correctement
dimensionné et à la bonne tension pour éviter toute
surcharge électrique.Unmauvaiscircuitélectriquepeut
fondre, en créant un danger d’électrocution et/ou d’incendie.
• Retirez toutes pièces d’emballage et éliminez tous les
matériaux d’expédition correctement. Tout non-respect
de ces instructions peut entraîner la mort, une explosion, un
incendie,
ou des brûlures.
• Pour une installation dans un garage, installez la sécheuse
à au moins 46 cm (18 po) au dessus du plancher. Tout
non-respect de ces instructions peut entraîner la mort, une
explosion, un incendie, ou des brûlures.
• Conservez les matériaux d’emballage hors de la portée des
enfants. Les matériaux d’emballage peuvent être dangereux
pour les enfants. Ils font courir un risque de suffocation.
95
3828EL3003V_fr.indd 95 2009.7.14 3:21:42 PM
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
PRÉCAUTIONS DE SÉCURITÉ POUR L’INSTALLATION
Système d’évacuation d’air/Conduit :
•L’airdessécheusesàgazDOITêtreevacué
à l’extérieur. Tout non-respect de ces
instructions peut entraîner un incendie ou la mort.
•Ilfautévacuerégalementl’airdes
sécheuses à l’extérieur pour empêcher toute
accumulation de grande quantité d’humidité
et de charpie à l’intérieur de la pièce.Une
accumulation de charpie dans une partie de la
maison peut entraîner un danger d’incendie et
de maladie.
•Utilisez uniquement un conduit métallique
rigide ou fl exible de 101 mm (4 po) de diamètre
à l’intérieur de l’armoire de la sécheuse ou
pour l’évacuation de l’air vers l’extérieur.
L’utilisation de conduit de plastique ou d’autre
de type combustible risque de provoquer un
incendie.Unconduitperforépeutprovoquerun
incendie s’il s’affaisse ou se bloque partiellement
en cours d’utilisation ou lors de l’installation.
•Les pièces pour monter le système de
conduits ne sont pas fournies avec la
sécheuse.Ilseranécessaired’obtenirles
pièces sur place. La sortie extérieure doit
être munie d’une grille à registre ou à clapet
pour empêcher tout refoulement d’air
lorsque la sécheuse ne fonctionne pas. Tout
non-respect de ces instructions peut entraîner
un incendie ou la mort.
•Le conduit d’évacuation d’air doit mesurer
4 po (10.2 cm) de diamètres sans
obstructions. On doit le maintenir aussi court
que possible. Assurez-vous de nettoyer tout
vieux conduit avant d’installer votre nouvelle
sécheuse. Tout non-respect de ces instructions
peut entraîner un incendie ou la mort.
•Des conduits métalliques rigides ou semi-
rigides sont recommandés entre le mur et la
sécheuse.Lorsd’installationspécialeoùil
est impossible d’effectuer le raccord avec les
matériaux recommandés, utilisez un conduit
métallique fl exible de transition homologué
par les ULC uniquement pour le raccord
entre la sécheuse et le mur. L’utilisation de
ce type de conduit infl uencera le temps de
séchage. Tout non-respect de ces instructions
peut entraîner un incendie ou la mort.
•N’utilisez PAS de vis à tôle ou autres types
d’attaches qui pénètreraient dans le conduit
et pourraient retenir les charpies et réduire
ainsi l’effi cacité du système d’évacuation
d’air. Fixez et scellez tous les raccords avec
du ruban à conduit. Pour de plus amples
détails, suivez les instructions d’installation.
Tout non-respect de ces instructions peut
entraîner un incendie ou la mort.
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afi n de réduire les risques d’incendie et
d’explosion, de choc électrique ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
CONSIGNE DE SECURITE POUR LES FONCTIONS VAPEUR
•Ne pas ouvrir la porte de la sécheuse
pendant les cycles vapeur. Le non-respect
de ces règles peut entraîner des risques de
brûlures.
•Nepastoucherledessusdelasécheuse
pendant le cycle. Le non-respect de ces règles
peut entraîner des risques de brûlures.
•Nepassécherdesarticlesayantété
nettoyés, lavés, trempés ou tachés
par les composés suivants : essence,
solvants de nettoyage à sec ou toute autre
substance infl ammable ou explosive. Ces
substances peuvent produire des vapeurs
potentiellement infl ammables ou explosives.
Le non-respect de ces règles peut entraîner des
risques d’incendies ou la mort.
•Nepasremplirl’alimentationdevapeuravec
de l’essence, des solvants de nettoyage à
sec ou d’autres substances infl ammables ou
explosives. Le non-respect de ces règles peut
entraîner des risques d’incendies ou la mort.
•Nepastoucherl’injecteurdevapeurdansle
tambour pendant ou à la fi n du cycle vapeur.
Le non-respect de ces règles peut entraîner des
risques de brûlures.
•Nepasremplirl’alimentationdevapeuravec
de l’eau chaude (au-dessus de 86°F / 30°C).
Le non-respect de ces règles peut entraîner des
risques de brûlures.
96
3828EL3003V_fr.indd 96 2009.7.14 3:21:43 PM
INSTRUCTIONS DE SÉCURITÉ POUR LA RACCORDEMENT
À L’ÉLECTRICITÉ
•Ne coupez et ne retirez dans aucun cas
la broche de mise à la terre du cordon
d’alimentation. Branchez le cordon
d’alimentation électrique dans une prise
bien mise à la terre pour éviter des blessures
corporelles ou des dommages à la sécheuse.
•Pour votre sécurité personnelle, cette
sécheuse doit être correctement mis à la
terre. Tout non-respect de cet avertissement
peut entraîner des blessures ou l’électrocution.
•Reportez-vous aux directives d’installation
de ce manuel pour la tension et fréquence
exigées particulières à votre modèle. Tout
non-respect de ces instructions peut entraîner
une électrocution et/ou un incendie.
•Cette sécheuse doit être branchée à une
prise correctement mise à la terre. Si la
sécheuse n’est pas convectement mise à
terre, il peut en traîner une électrocution.
Faites vérifier la prise murale et le circuit
électrique par un électricien qualifié afin
d’assurer leur mise à la terre correcte. Tout
non-respect de ces instructions peut entraîner
une électrocution et/ou un incendie.
•La sécheuse doit toujours être branchée
sur une prise électrique distincte qui fournit
une tension nominale correspondant à
celle inscrite sur la plaque signalétique.
Ce branchement permet de fournir le meilleur
rendement et permetaussi d’éviter la surcharge
du circuit électrique domestique, ce qui pourrait
entraîner un risque d’incendie en raison de la
surchauffe des fils électriques.
•Ne débranchez jamais la sécheuse en
tirant sur le cordon d’alimentation. Tenez
toujours fermement la fiche électrique et
retirez directement de la prise. Le cordon
d’alimentation peut être endommagé, ce qui
peut entraîner un danger d’électrocution ou
d’incendie.
•Réparez ou remplacez immédiatement
tout cordon d’alimentation effiloché ou
endommagé de quelque manière que ce soit.
N’utilisez pas de cordon d’alimentation qui
affiche des traces de fissures ou d’éraflures
sur sa longueur ou aux extrémités. Le cordon
d’alimentation peut fondre, ce qui peut entraîner
un danger d’électrocution ou d’incendie.
•Lors de l’installation ou du déplacement de la
sécheuse, attention de ne pas pincer, écraser,
ou endommager le cordon d’alimentation.
Cela empêchera des blessures corporelles ou
des dommages à votre sécheuse, occasionnés
par un incendie ou une électrocution.
CONSERVEZ CES DIRECTIVES
LISEZ TOUTES LES DIRECTIVES AVANT
D’UTILISER L’APPAREIL
wAVERTISSEMENT Pour votre sécurité, vous devez suivre
l’information contenue dans ce manuel afin de réduire les risques d’incendie et
d’explosion, de choc électrique ainsi que pour éviter les dommages matériels,
les blessures corporelles, ou un décès.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
97
3828EL3003V_fr.indd 97 2009.7.14 3:21:43 PM
1PANNEAU DE COMMANDE CONVIVIAL
Faites pivoter le bouton sélecteur de cycle au
cycle désiré. Ajoutez des options ou ajustez
les paramètres de cycles au moyen d’une
simple touche.
2
3
PORTE RÉVERSIBLE À ACCÈS FACILE
Une porte à grande ouverture facilite l’accès au
chargement et déchargement de l’appareil. Il
est possible d’inverser l’ouverture de la porte en
fonction de l’emplacement de l’appareil.
TAMBOUR D’ACIER INOXYDABLE À
CAPACITÉ ULTRA AVEC ÉCLAIRAGE
DU TAMBOUR
Le tambour d’acier inoxydable ultra grand offre
une durabilité supérieure. Il est doté d’une
lumière qui s’allume lorsque la porte de la
sécheuse est ouverte et s’éteint avec la fermeture
de celle-ci.
4FONCTIONS VAPEUR PRATIQUES
La nouvelle technologie à vapeur de LG
vous permet d’envoyer un jet de vapeur
tourbillonnante dans les tissus dans le but de
rafraîchir les vêtements, de réduire l’électricité
statique et de faciliter le repassage. Sélectionnez
simplement le cycle STEAM FRESHMC.
Vous pouvez également ajouter une option
Vapeur aux cycles sélectionnés.
CARACTÉRISTIQUES SPÉCIALES
5SYSTEME DE DETECTION DES BLOCAGES
DANS LE CONDUIT D’EVACUATION FLOW
SENSEMC
Le systeme de detection des blocages dans le
conduit d’evacuation FLOW SENSEMC detecte et
indique les blocages dans le filtre et le conduit
d’evacuation qui reduisent le flux d’air dans le
conduit de la secheuse. Ce dispositif vous alerte
sur les configurations qui limitent de maniere
importante l’efficacite du secheur, reduisant
de ce fait des durees de cycle et des couts
de fonctionnement resultant du blocage des
dispositifs d'echappement.
41
2
3
98
3828EL3003V_fr.indd 98 2009.7.14 4:11:29 PM
Accessoires compris
Grille de séchage
3
COMPOSANTES ET PIÈCES PRINCIPALES
1
Porte d’accès
au bloc de
jonction (modèles
électriques)
Dos de la sécheuse
Emplacement
du raccord à la
canalisation de gaz
(modèles à gaz)
Sortie du conduit
d’évacuation d’air
PIEDS DE NIVELLEMENT
Quatre pieds de nivellement (deux à l’avant et
deux à l’arrière) sont réglables pour améliorer la
stabilité de la sécheuse sur un plancher inégal.
FILTRE À CHARPIE EN FAÇADE
Le filtre à fibres monté à l'avant permet un accès
facile pour le nettoyage entre les charges.
2
Emplacement
du cordon
d’alimentation
(modèles à gaz)
3
En plus des composantes et caractéristiques
spéciales détaillées dans la section
Caractéristiques spéciales, ce manuel fait
référence à de nombreuses autres
composantes importantes.
GRILLE DE SÉCHAGE
Utilisezlagrilledeséchagelorsdel’utilisation
du cycle RACK DRY (séchage sur panier). Il est
alors possible de sécher des articles comme des
gilets, des articles délicats et des chaussures de
tennis à plat.
2
1
99
3828EL3003V_fr.indd 99 2009.7.14 3:21:45 PM
CHOISIR LE BON EMPLACEMENT
•Entreposezetinstallezlasécheuseàunendroit
où elle ne sera pas exposée à des températures
sous le point de congélation ou exposée aux
intempéries.
•Sélectionnezunemplacementavecunplancher
solide, à niveau.
•Lorsdel’installationdelasécheusedansun
garage, placez-la à au moins 18 po (45,7 cm) au
dessus du plancher.
DÉGAGEMENTS
•Laplupartdesinstallationsexigentunminimum
de 4 po (10 cm) de dégagement derrière la
sécheuse pour le conduit d’évacuation.
•Laissezaumoins1po(2,54cm)de
dégagement sur les côtés et au dos pour
réduire la vibration et le niveau sonore.
•Undégagementsupplémentaireest
recommandé pour faciliter l’installation
et l’entretien.
•Assurez-vousdecalculersufsamment
d’espace pour les moulures murales, de portes,
ou de plancher qui peuvent augmenter les
dégagements requis.
•Laissezaumoins24po(61cm)àl’avantdela
sécheuse pour l’ouverture de la porte.
IMPORTANT : Lire toutes les directives d’installation dans leur
intégralité avant d’installer et d’utiliser votre sécheuse !
Il est important que vous lisiez ce manuel dans son intégralité avant d’installer et d’utiliser votre sécheuse.
Vous retrouverez dans les pages qui suivent des directives détaillées pour les raccords électriques et de gaz,
ainsi que les exigences en matière d’évacuation de l’air.
•Fournissezunemiseàlaterreélectrique
appropriée pour que le sécheur soit conforme
à tous les codes et ordonnances électriques
gouvernementales.
•Pourréduirelerisquedechocélectrique,
n’installez pas la sécheuse dans un endroit
humide ou mouillé.
•Sil’installationdel’appareilestprévuedansune
maison mobile ou préfabriquée, reportez-vous
à la rubrique Exigences particulières pour les
maisons mobiles ou préfabriquées.
Directives supplémentaires pour une installation
dans un placard :
•Laporteduplacarddoitpermettreune
ventilation suffi sante. Reportez-vous au
schéma ci-dessus pour les exigences
d’ouvertureminimalepourlaventilation.Une
porte-persienne est également acceptable.
•Assurez-vousqu’ilyaitundégagement
d’au moins 18 po (45,7 cm) au-dessus de la
sécheuse.
Requis de porte
pour l'installation
en placard
4 po
(10 cm)
30 po
(76,2 cm)
51 po
(130 cm)
18 po
(45,7 cm)
22.5 po
(57,2 cm)
4 po
(10 cm)
100
3828EL3003V_fr.indd 100 2009.7.14 3:21:47 PM
INSTALLATIONS AVEC PIÉDESTAL OU TROUSSE
D’EMPILAGE EN OPTION
IMPORTANT: Si vous installez la sécheuse avec
le piédestal ou la trousse d’empilage en option,
consultez la section Accessoires en option dans
ce manuel ou la section des directives relatives
à votre piédestal ou à votre trousse d’empilage
avant de procéder à l’installation.
Dimensions requises pour installation
avec piédestal Dimensions requises pour installation
avec trousse d’empilage
Piédestal
(vendu séparément)
Trousse d’empilage
(vendu séparément)
ACCESSOIRES EN OPTION
Pour ces produits LG et les autres, contactez votre détaillant LG local ou visitez notre site
Internet au ca.lge.com.
30 po
(76,2 cm) 4 po
(10 cm)
771⁄2 po
(190,5 cm)
1 po
(2,54 cm)
1 po
(2,54 cm) 27 po
(68,6 cm)
101
3828EL3003V_fr.indd 101 2009.7.14 3:21:49 PM
Ouvrez la porte de la sécheuse. Avec un
tournevis cruciforme (Phillips), dévissez les
2 vis qui retiennent la charnière de la porte au
coffrage de l’appareil. Dévissez les 4 vis du
côté du loquet de la porte sur le coffrage et
retirez le loquet.
1
Tournez la porte de sorte que la charnière
soit inversée et réattachez-la avec les 2 vis
retirées au préalable. Installez le loquet de la
porte de l’autre côté, insérez et vissez les 4 vis.
Testez l’oscillation de la porte pour vous
assurer qu’elle se déplace librement et se
verrouille correctement.
2
MISE À NIVEAU DE LA SÉCHEUSE
•Lesquatrepiedsdenivellementdoivent
reposer solidement sur le plancher. Appuyez
délicatement sur les coins supérieurs de la
sécheuse pour vous assurer qu’elle ne balance
pas d’un coin à l’autre.
Si vous installez la sécheuse sur le piédestal
en option, vous devez utiliser les pieds de
nivellement du piédestal pour mettre la sécheuse
au niveau. Rétractez entièrement les pieds de
nivellement de la sécheuse.
Utilisezunecléàmolettepourtournerles
pieds de nivellement. Tournez dans le sens
horaire pour élever la sécheuse ou dans
le sens antihoraire pour l’abaisser. Élevez
ou abaissez les pieds jusqu’à ce que la
sécheuse soit à niveau d’un côté à l’autre
et de l’avant à l’arrière.
Assurez-vous que les 4 pieds de nivellement
sont en contact ferme avec le plancher.
2
INVERSION DE L’OSCILLATION DE LA PORTE
L’oscillation de la porte de la sécheuse s’inverse pour s’adapter à l’emplacement de l’appareil.
Aucune pièce supplémentaire n'est nécessaire.
AVERTISSEMENT
w
•Portezdesgantsdurantl’installation.
•Ledéfautd'observercetavertissementpeutêtreune
cause de blessure.
Placez la sécheuse à l’endroit où elle
demeurera. Placez un niveau en travers de la
surface de la sécheuse.
1
Pieds de
nivellement
Niveau
Pour optimiser le rendement de l’appareil, la
sécheuse doit être à niveau. Pour minimiser la
vibration, le bruit, et les mouvements indésirables,
le plancher doit être une surface solide et à
niveau. Il ne devrait pas y avoir plus de 1" de
différence de hauteur sur le plancher entre l’avant
et l’arrière ou d’un côté à l’autre.
REMARQUE : Ajustez les pieds de nivellement
seulement pour répondre aux besoins de mise à
niveau de la sécheuse. Les étendre plus qu’il est
nécessaire pourrait provoquer des vibrations.
Vis de la
charnière
Loquet
de la
porte
Vis du loquet
Vis de la
charnière
Vis du
loquet
102
3828EL3003V_fr.indd 102 2009.7.14 3:21:52 PM
MODIFICATION DE L’EMPLACEMENT
DE LA SORTIE D’AIR
Votre nouvelle sécheuse est livrée avec une sortie d’air arrière. Il
est possible d’en modifier la position pour obtenir une sortie d’air
sous l’appareil ou sur le côté (la sortie d’air sur le côté droit n’est
pas offerte sur les modèles à gaz).
Unetroussedeconversion,pièceno383EEL9001B,estofferte
chez votre détaillant LG. L’ensemble comprend les éléments
nécessaires pour modifier l’emplacement du conduit de la sortie
d’air.
Dévissez la vis de fixation du conduit
d’évacuation d’air arrière. Tirez sur le conduit
pour le faire sortir.
1
Appuyez sur les languettes de l’alvéole défonçable
et retirez soigneusement la pièce pour dégager
l’ouverture voulue (la sortie d’air sur le côté droit
n’est pas offerte sur les modèles à gaz). Insérez le
conduit adaptateur dans le boîtier de ventilateur et
fixez-le à la base de la sécheuse comme indiqué.
2
Alvéole
défonçable
Support
Conduit
adaptateur
Préassemblez un coude de 4 po (10 cm) de diamètre à
la prochaine section de conduit de 4 po (10 cm) et fixez
solidement tous les raccords avec du ruban à conduit.
Assurez-vous que l’extrémité mâle du coude fait face à
L’OPPOSÉ de la sécheuse. Insérez l’ensemble coude/
conduit dans l’ouverture latérale et enfoncez-le dans le
conduit adaptateur. Fixez solidement en position avec
du ruban à conduit. Assurez-vous que l’extrémité mâle
du conduit dépasse d’environ 1½ po (3,8 cm) pour le
raccorder au système de conduits.
Fixez la plaque protectrice au dos de la sécheuse avec
la vis fournie.
3
Coude
Plaque
protectrice
1
Conduit d’évacuation
d’air arrière
Vis de
fixation
OPTION 1 : Sortie d’air latérale
Insérez le conduit adaptateur dans le boîtier de
ventilateur et fixez-le à la base de la sécheuse
comme indiqué.
2
Insérez le coude de 4 po (10 cm) de diamètre
dans l’ouverture arrière et enfoncez-le dans
le conduit adaptateur. Assurez-vous que
l’extrémité mâle du coude soit face au bas
par le trou au fond de la sécheuse. Fixez
solidement en position avec du ruban à
conduit. Fixez la plaque protectrice au dos
de la sécheuse avec la vis fournie.
3
Coude
Plaque
protectrice
OPTION 2 : Sortie d’air inférieure
Support
Conduit
adaptateur
AVERTISSEMENT
w
•Utiliserunéventenmétalrobuste.
•Nepasutiliserdeconduitenplastiqueouenaluminium.
•Nettoyerlesanciensconduitsavantl’installationdelasécheuse.
Portez des gants durant l’installation.
•Sicesinstructionsnesontpasobservéescelapeutcauserun
incendie ou la mort.
103
3828EL3003V_fr.indd 103 2009.7.14 3:21:54 PM
VENTILATION DE LA SÉCHEUSE
•N’écrasez pas et ne laissez pas le système
de conduits s’affaisser. Tout non-respect de
ces instructions peut entraîner un incendie
ou la mort.
•Ne laissez pas le système de conduits
reposer contre ou toucher des objets
tranchants. Tout non-respect de ces
instructions peut entraîner un incendie
ou la mort.
•Dans le cas d’un raccord à un système
de conduits existant, assurez-vous qu’il
convient à cet effet et qu’il est propre avant
d’installer la sécheuse. Tout non-respect de
ces instructions peut entraîner un incendie
ou la mort.
•Le système d’évacuation d’air doit être
conforme aux codes du bâtiment locaux en
vigueur. Tout non-respect de ces instructions
peut entraîner un incendie ou la mort.
•L’airdessécheusesàgazDOITêtreevacué
à l’extérieur. Tout non-respect de ces
instructions peut entraîner un incendie ou
la mort.
•Utilisez uniquement des conduits
métalliques rigides ou fl exibles de 4 po
(10.2 cm) de diamètre à l’intérieur de
l’armoire de la sécheuse et pour la
ventilation extérieure. Tout non-respect de
ces instructions peut entraîner un incendie ou
la mort.
•Pour réduire le risque d’incendie, de
combustion, ou d’accumulation de gaz
combustibles, N’acheminez PAS le conduit
d’évacuation d’air de la sécheuse dans un
endroit clos sans ventilation comme un
grenier, un mur, un plafond, une galerie
technique, une cheminée, un conduit
d’évacuation de la combustion de gaz
ou un espace dissimulé d’un édifi ce. Tout
non-respect de ces instructions peut entraîner
un incendie ou la mort.
•Pour réduire le risque d’incendie, N’évacuez
PAS l’air de la sécheuse par un conduit de
plastique ou en aluminium mince. Tout non-
respect de ces instructions peut entraîner un
incendie ou la mort.
•Le conduit d’évacuation d’air doit mesurer
4 po (10.2 cm) de diamètres sans
obstructions. On doit le maintenir aussi
court que possible. Assurez-vous de
nettoyer tout vieux conduit avant d’installer
votre nouvelle sécheuse. Tout non-respect de
ces instructions peut entraîner un incendie ou
la mort.
•Des conduits métalliques rigides ou semi-
rigides sont recommandés entre le mur et
la sécheuse. Lors d’installation spéciale
oùilestimpossibled’effectuerleraccord
avec les matériaux recommandés, utilisez
un conduit métallique fl exible de transition
homologué par les ULC uniquement
pour le raccord entre la sécheuse et le
mur. L’utilisation de ce type de conduit
infl uencera le temps de séchage. Tout non-
respect de ces instructions peut entraîner un
incendie ou la mort.
•N’utilisez PAS de vis à tôle ou autres types
d’attaches qui pénètreraient dans le conduit
et pourraient retenir les charpies et réduire
ainsi l’effi cacité du système d’évacuation
d’air. Fixez et scellez tous les raccords avec
du ruban à conduit. Tout non-respect de ces
instructions peut entraîner un incendie ou
la mort.
•Pour optimiser les résultats de
fonctionnement de l’appareil, observez les
restrictions de longueur de conduit décrites
dans le tableau en page 55. Tout non-respect
de ces instructions peut entraîner un incendie
ou la mort.
•Les pièces pour monter le système de
conduits ne sont pas fournies avec la
sécheuse.Ilseranécessaired’obtenirles
pièces sur place. La sortie extérieure doit
être munie d’une grille à registre ou à clapet
pour empêcher tout refoulement d’air
lorsque la sécheuse ne fonctionne pas. Tout
non-respect de ces instructions peut entraîner
un incendie ou la mort.
•La longueur totale du conduit en métal
fl exible ne doit pas dépasser 2,4 m.
•AuCanada,encasd'utilisationd'unconduit
fl exible de type feuille métallique, celui-ci
doit être spécifi quement identifi é par le
fabricant comme convenant à une utilisation
avec un sèche-linge. AuxÉtats-Unis,encas
d'utilisation d'un conduit fl exible de type feuille
métallique, celui-ci doit être spécifi quement
identifi é par le fabricant comme convenant
à une utilisation avec une sécheuse et doit
être conforme à la ”Outline for Clothes Dryer
Transition Duct ” (Directive pour les conduits de
transition des sécheuses), sujet 2158A.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
104
3828EL3003V_fr.indd 104 2009.7.14 3:21:55 PM
Ventilation correcte
Ventilation incorrecte
Acheminement et raccord du système
d’évacuation d’air
Suivez les lignes directrices ci-dessous pour
optimiser le rendement de l’appareil et réduire
l’accumulation de charpies et de condensation
dans les conduits.
REMARQUE : Les conduits et raccords NE sont
PAS compris, achetez-les séparément.
•Utilisezdesconduitsmétalliquesrigidesou
semi-rigides de 4 po (10.2 cm) de diamètre.
•Ondoitmaintenirleconduitd’évacuationd’air
aussi court que possible.
•Autantquepossible,limitezlenombrede
coudes.
•L’extrémitémâledechaquesectiondusystème
de conduits doit pointer à l’opposé de la
sécheuse.
•Utilisezdurubanàconduitsurtousles
raccords.
•Isolezlesconduitsquipassentdansdesaires
non chauffées pour réduire la condensation et
l’accumulation de charpies sur les surfaces des
conduits.
IMPORTANT:Toute intervention du service
après-vente ou défaillance du sécheur qui
résulterait d’un non respect des instructions de
ce manuel, ou si les dispositifs d'échappement
sont restreints, ne seraient pas couvertes par
la garantie du sécheur puisque ceux-ci ne
constituent pas un défaut de fabrication.
VENTILATION DE LA SÉCHEUSE (suite)
REMARQUE : Déduisez 6 pi (1,8 m) pour chaque coude supplémentaire. Il n’est pas recommandé d’utiliser plus de quatre
coudes de 90°.
Système d’évacuation d’air
65 pi (19,8 m)
55 pi (16,8 m)
47 pi (13,7 m)
36 pi (11,0 m)
28 pi (8,5 m)
55 pi (16,8 m)
47 pi (13,7 m)
41 pi (12,5 m)
30 pi (9,1 m)
22 pi (6,7 m)
Type de sortie
murale externe
0
1
2
3
4
0
1
2
3
4
Nombre de coudes de 90° Longueur max. de 4 po (10.2 cm) de diamètre
conduit métallique rigide
Recommandé
21/2
Utilisezseulementpour
les trajets courts
4"
(10,2 cm)
4"
(10,2 cm)
105
3828EL3003V_fr.indd 105 2009.7.14 3:21:57 PM
106
RACCORDEMENT DES SÉCHEUSES À GAZ
• Alimentation en gaz requis :
La sécheuse est expédiée de l’usine prête
pour l’utilisation de gaz naturel. Elle peut être
convertie pour une utilisation avec du gaz de PL
(propane liquide). La pression du gaz ne doit pas
dépasser 13 po (33 cm) de colonne d’eau.
• Un technicien de service qualifié ou du
fournisseur de gaz doit raccorder la sécheuse
à l’alimentation de gaz. Tout non-respect de
ces instructions peut entraîner un incendie, une
explosion, ou la mort.
• Isolez la sécheuse du système d’alimentation
en gaz en fermant à la main la propre soupape
de fermeture de l’appareil lors de tout essai
de pression de l’alimentation en gaz. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
•
Conduit d’alimentation requis : La salle de
lavage doit être munie d’un tuyau d’alimentation
en gaz naturel rigide vers la sécheuse. Aux
États-Unis, une soupape de fermeture manuelle
distincte DOIT être installée à au moins 6
pi (1,8 m) de la sécheuse en conformité à la
norme ANSI Z223.1 du code national des gaz
combustibles ou la norme CSA B149.1 du code
canadien pour l’installation de gaz. Veillez à
installer un bouchon de canalisation NPT de 1/8
po (3,1 mm). Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou la mort.
• Dans le cas de l’utilisation d’un tuyau rigide,
le raccord doit être de 1/2 po (12,7 mm) IPS. Si
les codes et règlements locaux l’autorisent et
que le fournisseur de gaz l’accepte, utilisez une
tubulure de 3/8 po (9,5 mm) homologuée lorsque
les distances sont de moins de 20 pi (6,1 m).
Un tubulure de plus grand diamètre devrait être
utilisée pour des longueurs dépassant le 20 pi
(6,1 m). Tout non-respect de ces instructions peut
entraîner un incendie, une explosion, ou la mort.
• Raccordez la sécheuse au type de gaz indiqué
sur la plaque signalétique. Tout non-respect de
ces instructions peut entraîner un incendie, une
explosion, ou la mort.
• Pour éviter toute contamination de la soupape
de fermeture de l’alimentation en gaz, purgez
le tuyau d’alimentation de tout air et sédiments
avant de le raccorder à la sécheuse. Avant de
serrer les raccords entre l’alimentation en gaz
et la sécheuse, purgez l’air restant jusqu’à
ce que vous déceliez une odeur de gaz. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
• N’utilisez PAS de flamme nue pour rechercher
toute trace de fuites. Utilisez un liquide de
détection de fuites à l’épreuve de la corrosion.
Tout non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
• Utilisez uniquement un nouveau tuyau
d’alimentation en gaz homologué AGA ou CSA
avec des raccords en acier inoxydable. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Serrez solidement tous les raccords de gaz. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Appliquez de la pâte pour joints insoluble dans
du gaz de pétrole liquéfié (PL) sur tous les
filetages. Ne pas employer la combinaison
tuyau-joint sur tout autre type de raccord ou
de joint, tels que les garnitures de fusée sur
les lignes fl exibles de connecteur de gaz. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
•
N’essayez PAS de démonter la sécheuse. En
effet, tout démontage exige l’attention et les
outils d’un technicien de service ou d’une
entreprise qualifi é(e) et autorisé(e). Tout non-
respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
• Ne coupez et ne retirez dans aucun cas
la troisième broche de mise à la terre du
cordon d’alimentation. Tout non-respect de ces
instructions peut entraîner un incendie,
une explosion, ou la mort.
• Pour votre sécurité personnelle, cette sécheuse
doit être correctement mis à la terre. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
• Cette sécheuse est muni d’un cordon
d’alimentation doté d’une fiche à prise de terre
à trois broches qui se branche sur une prise
triphasée murale standard correspondante afin
de minimiser le risque de choc électrique. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Cette sécheuse doit être branchée dans une
prise mise à la terre de 120 volts en c.a. à
60 Hz protégée par un fusible ou un disjoncteur
de 15 ampères. Un circuit de branche seulement
pour cette sécheuse est recommandé. Tout
non-respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Si vous avez une prise murale standard à deux
fiches, il est de votre responsabilité et obligation
de la faire remplacer par une prise murale
triphasée. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou
la mort.
Tension et fréquences exigés uniquement pour les modèles à gaz
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
• L’installation et l’entretien doivent être effectués
par un installateur qualifié, une agence de
service, ou le fournisseur de gaz. Tout non-
respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
•Utilisez uniquement un tuyau flexible neuf
en acier inoxydable et un nouveau raccord
homologué par la AGA américaine. Tout non-
respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Installezunesoupapedefermeturede
l’alimentation en gaz à moins de 6 pi (1,8 m)
de la sécheuse. Tout non-respect de ces
instructions peut entraîner un incendie, une
explosion, ou la mort.
• Assurez-vous que la sécheuse soit dotée de la
buse de brûleur correcte pour le type de gaz
qui sera utilisé (gaz naturel ou gaz de pétrole
liquéfiés). La sécheuse est livrée prête pour une
utilisation avec du gaz naturel. Tout non-respect
de ces instructions peut entraîner un incendie, une
explosion, ou la mort.
• Le cas échéant, l’installation de la bonne buse
(commandez la pièce no 4948EL4002B pour
la trousse de conversion de buse PL) doit
être effectuée par un technicien qualifié et la
modification annotée sur la sécheuse. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
• Tous les raccords doivent être en conformité
avec tous les codes et règlements locaux
applicables. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou la
mort.
• L’airdessécheusesàgazDOITêtreevacué
à l’extérieur. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou
la mort.
Raccord à gaz
NPT 3/8 po
(9,5 mm) Soupape de
fermeture de
l’alimentation
en gaz
Raccordement de l’alimentation en gaz
Assurez-vous que l’alimentation en gaz vers la
salledelavagesoitbienCOUPÉE.Confirmez
que le type de gaz acheminé vers votre salle de
lavage soit adéquat pour la sécheuse. L’appareil
est prêt à fonctionner au gaz naturel avec un
raccord NPT de 3/8 po (9,5 mm).
Retirez le capuchon d’expédition du raccord
de gaz au dos de la sécheuse. Soyez prudent
et n’endommagez pas le filetage du raccord
de gaz lors du retrait du capuchon.
Raccordez la sécheuse au système
d’alimentation en gaz de la salle de lavage
avec un nouveau tuyau flexible en acier
inoxydable avec raccord NPT de 3/8 po
(9,5 mm) de diamètre.
Serrez solidement tous les raccords entre la
sécheuse et le système d’alimentation en gaz
de la salle de lavage. Ouvrez l’alimentation en
gaz de la salle et vérifiez tous les raccords de
la tuyauterie (autant internes qu’externes) pour
toute trace de fuite de gaz avec un liquide de
détection de fuites à l’épreuve de la corrosion.
1
2
3
4
Installations en haute altitude
LeBTUnominaldecettesécheuseest
homologué par l’AGA américaine pour une
altitude sous les 10,000 pieds (3,048 m).
Dans le cas d’une installation de votre sécheuse à
gaz à une altitude de plus de 10,000 pieds (3,048
m), l’appareil doit être « dégonflé » (réduction) par
un technicien qualifié ou le fournisseur de gaz.
Branchement électrique
Branchez la sécheuse
dans une prise triphasée
de 120 volts de c.a. à
60 Hz.
Bouchon de
canalisation NPT
1/8 po (3,1 mm)
Tuyau flexible en acier
inoxydable homologué
AGA/CSA
107
RACCORDEMENT DES SÉCHEUSES À GAZ (suite)
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
3828EL3003V_fr.indd 107 2009.7.14 3:21:59 PM
108
Tension et fréquences exigés uniquement pour les modèles électriques
Exigences électriques particulières pour les maisons mobiles ou préfabriquées
RACCORDEMENT DES SÉCHEUSES ÉLECTRIQUES
wAVERTISSEMENT : Pour aider à empêcher des incendies, des électrocutions,
des blessures graves, ou des décès, le câblage et la mise à la terre doivent se conformer à l’édition la plus
récente du National Electrical Code, ANSI/NFPA 70 et à tous les règlements locaux en vigueur. Veuillez faire
vérifier par un technicien qualifié que votre maison a une alimentation électrique suffisamment puissante
pour faire fonctionner une sécheuse.
• Cette sécheuse doit être reliée à un réseau
de fi lerie métallique permanent mis à la terre
ou un conducteur de terre pour appareil doit
passer avec les conducteurs du circuit et
être relié à la borne ou au fi l de terre sur la
sécheuse. Tout non-respect de ces instructions
peut entraîner un incendie, une explosion, ou
la mort.
• La sécheuse comporte son propre bloc
de jonction qui doit être relié à un circuit
monophasé distinct de 240 volts à 60 Hz muni
d’un fusible de 30 ampères (le circuit doit
comporter des fusibles des deux côtés du
l).L’ALIMENTATIONÉLECTRIQUEDEVRAIT
ÊTREÀLATENSIONNOMINALEMAXIMALE
INDIQUÉESURLAPLAQUESIGNALÉTIQUE
DELASÉCHEUSE.NELARELIEZPASÀ
UNCIRCUITDE110,115,OU120VOLTS.
Des éléments chauffants sont offerts, pour
une installation sur le terrain, dans les cas
oùlasécheuseseraalimentéeparunréseau
électrique de tension différente de celle
indiquée sur la plaque signalétique. Tout
non-respect de ces instructions peut entraîner
un incendie, une explosion, ou la mort.
• Si le circuit de dérivation vers la sécheuse
est de 15 pi (4,5 m) ou moins de longueur,
utilisez un fi l no 10 AWG (uniquement en
cuivre) homologué par les ULC (Laboratoires
des assureurs du Canada) ou conformes aux
exigences des codes locaux. Si la longueur
est de plus de 15 pi (4,50 m), utilisez un fi l no
8 AWG (uniquement en cuivre) homologué
par les ULC (Laboratoires des assureurs du
Canada) ou conformes aux exigences des
codes locaux. Laissez suffi samment de jeu
pour permettre de déplacer la sécheuse au
besoin. Tout non-respect de ces instructions peut
entraîner un incendie, une explosion, ou la mort.
• La queue de cochon pour la connexion du
cordon d’alimentation entre le réceptacle
mural et le bloc de jonction de la sécheuse
N’EST PAS fournie avec l’appareil. Le type de
queue de cochon et le calibre du fi l doivent
être conformes aux codes locaux et avec les
directives des pages suivantes. Tout non-
respect de ces instructions peut entraîner un
incendie, une explosion, ou la mort.
• Une connexion à 4 fi ls est exigée pour toutes
installations dans les maisons mobiles ou
préfabriquées de même que pour toutes
nouvelles constructions après le 1er janvier
1996. De plus, une connexion à 4 fi ls doit
êtreutiliséedanslesrégionsoùlescodes
locaux interdisent la mise à la terre par un fi l
neutre. Tout non-respect de ces instructions peut
entraîner un incendie, une explosion, ou la mort.
•Toute installation dans une maison mobile ou
préfabriquée doit être conforme au chapitre
24 de la CFR, paragraphes 32-80 des normes
américaines en matières de sécurité et de
constructions de maison préfabriquée ou à la
norme canadienne CAN/CSA0Z240 MH ainsi
qu’aux codes et règlements locaux.
•Une connexion à 4 fi ls est exigée pour
toutes installations dans les maisons
mobiles ou préfabriquées de même que
pour toutes nouvelles constructions après
le 1er janvier 1996.
Tout non-respect de ces
instructions peut entraîner un incendie, une
explosion, ou la mort.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
3828EL3003V_fr.indd 108 2009.7.14 3:21:59 PM
Essai du module de chauffage de
la sécheuse
MODÈLESÀGAZ
Fermez la porte de la sécheuse, appuyez sur le
bouton de ON/OFF (mise en marche/arrêt) pour
démarrer l’appareil réglé à un cycle de séchage
à la chaleur. Au démarrage de la sécheuse, le
dispositif d’allumage devrait enflammer le brûleur
principal.
REMARQUE : Si de l’air est encore présent dans
le tuyau d’alimentation en gaz, il est possible que
l’allumeur s’éteigne avant que le brûleur principale
ne s’enflamme. Dans ce cas, le dispositif
d’allumage effectuera une seconde tentative après
deux minutes.
MODÈLESÉLECTRIQUES
Fermez la porte de la sécheuse, appuyez sur le
bouton de ON/OFF (mise en marche/arrêt) pour
démarrer l’appareil réglé à un cycle de séchage
à la chaleur. L’air évacué devrait être chaud après
un fonctionnement de 3 minutes.
Vérification du débit d’air
Unfonctionnementeffectifdelasécheuseexige
un débit d’air adéquat. On peut mesurer l’efficacité
du débit d’air en évaluant la pression statique à
l’aide d’un manomètre. Placer un manomètre sur
le conduit d’évacuation d’air à environ 2 pi (60,9
cm) de la sécheuse. La pression statique dans le
conduit d’évacuation d’air ne devrait pas excéder
les 0,6 po (1,5 cm) de colonne d’eau. Vérifiez le
fonctionnement de la sécheuse sans charge.
Vérification du niveau
Unefoislasécheuseinstalléedanssaposition
définitive, revérifiez la mise à niveau de la
sécheuse. Assurez-vous que la sécheuse soit
à niveau de l’avant vers l’arrière et d’un côté à
l’autre et que les quatre pieds de nivellement sont
fermement posés sur le plancher.
VÉRIFICATION FINALE DE L’INSTALLATION
Toute installation dans une maison mobile ou
préfabriquée doit être conforme au chapitre 24 de la
CFR, paragraphes 32-80 des normes américaines
en matières de sécurité et de constructions de
maison préfabriquée ou à la norme canadienne
CAN/CSA0Z240 MH ainsi qu’aux codes et
règlements locaux. En cas de doutes relatifs à la
conformité de l’installation par rapport à ces normes,
communiquez avec un professionnel en service et
installation pour du soutien technique.
• Unesécheuseàgazdoitêtredénitivementxée
au plancher.
•Laconnexionélectriquepourunesécheuse
électrique doit comporter une connexion à 4 fils.
Pour des renseignements plus détaillés en matière
de connexions électriques, consultez la rubrique
Raccordement des sécheuses électriques.
•Pourréduirelerisquedecombustionetd’incendie,
la sécheuse doit être ventilée vers l’extérieur.
•NEventilezPASdesécheusesousunemaison
mobile ou préfabriquée.
•Utilisezlepanneauarrière,latéraux,ouinférieur
pour ventiler une sécheuse électrique vers
l’extérieur.
•Utilisezlepanneauarrière,latéralgaucheou
inférieur pour ventiler une sécheuse à gaz vers
l’extérieur. Il est impossible de ventiler une
sécheuse à gaz vers l’extérieur par le panneau
latéral droit en fonction de la présence du module
du brûleur.
•Leconduitd’évacuationd’airdelasécheusedoit
être solidement fixé à la structure de la maison
mobile ou préfabriquée. Il doit être fabriqué
d’une matière qui résistera aux flammes et à la
combustion. Il est recommandé d’installer un
conduit métallique rigide ou flexible.
• NEreliezPASleconduitd’évacuationd’airàtout
autre conduit, système de ventilation, cheminée,
ou autre conduit d’évacuation d’air.
•Assurez-vousquelasécheusedisposed’un
accès adéquat à de l’air frais pour garantir un bon
fonctionnement. L’ouverture pour l’apport d’air
frais extérieur doit être d’au moins 25 po2
(163 cm2).
•Ilestimportantdemaintenirundégagementd’au
moins 2 po (5 cm) de matières combustibles
autour du conduit d’évacuation d’air lors de la
ventilation de la sécheuse vers l’extérieur. De
plus, la sécheuse doit comporter un dégagement
de 1 po (2,54 cm) sur les côtés et au dos de la
sécheuse.
•Souvenez-vousquelesélémentsdusystèmede
ventilation ne sont pas fournis avec la sécheuse.
Veillez vous procurer les pièces nécessaires pour
une installation adéquate.
EXIGENCES PARTICULIÈRES POUR LES MAISONS MOBILES OU
PRÉFABRIQUÉES
Unefoisl’installationcomplètedelasécheusedanssapositiondéfinitive,exécutezlesessaissuivantset
l’évaluation de l’état du conduit d’évacuation sur la page suivant pour confirmer le fonctionnement correct
de l’appareil.
109
3828EL3003V_fr.indd 109 2009.7.14 3:22:0 PM
ÉVALUATION DE L’ÉTAT DU CONDUIT D’ÉVACUATION
Circulation d’air
correcte
Circulation d’air bloquée
Éviter les longs tuyaux ou les tuyaux
comportant plusieurs coudes.
Vérifier l’existence de blocages et
d’accumulation de charpie.
S’assurer que le conduit d’évacuation n’est
pas écrasé.
Votre sécheuse est équipée du FLOW SENSEMC, un
système innovateur qui détecte automatiquement les
blocages dans le conduit d’évacuation de la sécheuse.
Le fait d’empêcher l’accumulation de charpie et
les blocages permet aux vêtements de sécher plus
rapidement et réduit la consommation d’énergie.
REMARQUE : Ce test devrait être réalisé lors de l’
installation de la sécheuse pour vous indiquer l’
existence d’un problème quelconque au niveau du
conduit d’évacuation de votre logement. Toutefois,
puisque le test fournit des indications plus fi dèles
sur l’état du conduit d’évacuation lorsqu’il est réalisé
dans des conditions normales d’utilisation que lors du
test d’installation, il se peut que le nombre de barres
affi chées au cours des deux tests diffère.
Pour mettre en marche le cycle de test du conduit
d’évacuation :
REMARQUE : Cet essai utilise la source de chaleur
pour mesurer l'état du passage. Si la source de
chaleur ne fonctionne pas, le sécheur fera apparaître
un conduit bloqué.
Si aucune barre n’apparaît à l’écran,
cela signifie que les conduits ne sont
pas obstrués.
Si toutes les barres sont éclairées,
cela signifie que les conduits sont
obstrués et que vous devez éliminer
les obstructions immédiatement.
IMPORTANT:Ne PAS interrompre le cycle
de test !
1
3
Appuyez simultanément sur les touches BEEPER
ON/OFF et TEMP. CONTROL et maintenez-
les enfoncées. Tout en maintenant ces touches
enfoncées, appuyez sur MARCHE/ ÉTEINT
(POWER ON/OFF).
2Le sigle InS apparaîtra sur l’affi cheur des numéros
pour indiquer que la sécheuse est en mode
d’évaluation du conduit d’évacuation.
AppuyersurSTART/PAUSE(marche/
pause). La sécheuse se mettra en
marche pendant environ deux minutes
afi n d’évaluer les blocages diminuant le
fl ux d’air.
110
3828EL3003V_fr.indd 110 2009.7.14 3:22:3 PM
CHARGEMENT DE LA SÉCHEUSE
Séchage
par
culbutage Sec Pressage permanent/
infroissable
Cycle doux/
délicat Ne pas sécher
par culbutage Ne pas sécher
(action mentionnée
conjointement avec
« ne pas laver »)
Normal
TRIAGE DES BRASSÉES
Étiquettes d’entretien des tissus
La plupart des vêtements possèdent des
étiquettes d’entretien des tissus qui affichent
les directives pour un soin approprié.
Grouper les articles similaires
Pour de meilleurs résultats, triez les vêtements
pour en faire des brassées qui peuvent être
séchés au même cycle de séchage.
Différents tissus exigent des soins particuliers
et certains d’entre eux sèchent plus rapidement
que d’autres.
Étiquettes d’entretien des tissus
Réglage de
la chaleur
Élevée Moyenne Faible Sans chaleur/
séchage à l’air
VÉRIFICATION DU FILTRE À CHARPIE AVANT TOUT LA BRASSÉE
Assurez-vous que le filtre à charpie est toujours
propre avant de sécher une nouvelle brassée.
En effet, un filtre obstrué par de la charpie
augmentera le temps de séchage.
Pour le nettoyer, tirez droit vers le haut sur le filtre
et faites une boule de charpie avec vos doigts. Ne
rincez pas ni lavez le filtre pour retirer la charpie.
Poussez fermement sur le filtre à charpie pour le
remettre en place. Voyez la section “Nettoyage et
entretien” pour plus des détailles.
Assurez-vous que le filtre à charpie soit toujours
correctement installé avant de démarrer la
sécheuse.Unfonctionnementdelasécheuse
avec un filtre lâche ou manquant risquerait
d’endommager la sécheuse et les articles dans
la sécheuse.
Filtre à
charpie
Voici les instructions de mise en marche et d’utilisation de votre nouvelle sécheuse. Veuillez consulter des
sections particulières de ce manuel pour de plus amples informations. Avertissement important : Pour
réduire le risque d’incendie, d’électrocution, ou de blessure, lisez tout le manuel, y compris
lesInstructionsimportantesdesécurité,avantdefairefonctionnercettesécheuse.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
•Vérifiez toutes les poches pour vous assurer
qu’elles sont vides. Des articles comme
des trombones, des stylos, de la monnaie,
et des clés peuvent endommager votre
sécheuse et vos vêtements. Des objets
inflammables comme des briquets ou des
allumettes risqueraient de s’enflammer et de
provoquer un incendie.
Tout non-respect de
ces instructions peut entraîner un incendie, une
explosion, ou la mort.
•
Ne séchez jamais des vêtements qui ont
été exposés à de l’huile, de l’essence, ou
d’autres substances inflammables. Le lavage
des vêtements n’enlèvera pas complètement
les résidus d’huile. Tout non-respect de cet
avertissement peut entraîner des blessures
graves, un incendie, l’électrocution, ou la mort.
•Combinezlesarticlesgrandsetpetitsdans
une brassée.
•Lesvêtementsmouillésprendrontde
l’expansion au séchage. Ne surchargez pas la
sécheuse. Les vêtements ont besoin d’espace
pour culbuter et sécher correctement.
•Fermezlesfermetures-éclair,lescrochets,etles
cordons pour les empêcher de s’accrocher ou
de s’emmêler aux autres vêtements.
111
3828EL3003V_fr.indd 111 2009.7.14 3:22:5 PM
CARACTÉRISTIQUES DU PANNEAU DE COMMANDE
Voici les instructions de mise en marche et d’utilisation de votre sécheuse. Veuillez consulter des sections
particulières de ce manuel pour de plus amples informations. Avertissement important : Pour réduire le
risque d’incendie, d’électrocution, ou de blessure, lisez tout le manuel, y compris
lesInstructionsimportantesdesécurité,avantdefairefonctionnercettesécheuse.
BOUTON DE MISE EN MARCHE/ÉTEINT (ON/
OFF)
Appuyez pour mettre en MARCHE (ON) la secheuse.
Appuyez de nouveau pour ÉTEINT (OFF) la secheuse.
REMARQUE : Appuyer sur le bouton de MARCHE/
ÉTEINT (ON/OFF) durant un cycle annulera ce cycle et
tous les autres reglages de brassee seront perdus.
BOUTON SÉLECTEUR DE CYCLE
Tournez ce bouton pour selectionner le cycle
desire.Unefoislecycledesireselectionne,les
prereglages standard s’afficheront a l’afficheur. Pour
lescyclesSÉCHAGEMANUEL(MANUALDRY),ces
parametres peuvent etre regles a l’aide des boutons
de reglage du cycle avant de demarrer le cycle.
1
2
BOUTONS DE RÉGLAGE DU CYCLE
Utilisezcesboutonspoursélectionnerles
paramètres de cycle désirées pour le cycle que
vous avez choisi. Les paramètres actuels sont
illustrés à l’afficheur. Appuyez sur le bouton
correspondant à cette option pour voir et
sélectionner d’autres réglages.
5
BOUTON DE MISE EN MARCHE/PAUSE
(START/PAUSE)
Appuyez sur ce bouton pour MARCHE(START) le
cycle selectionne. Si la secheuse est en fonction,
utilisezceboutonpourfaireunePAUSEdansle
cycle sans perdre les parametres actuels.
REMARQUE : Si vous n’appuyez pas de nouveau
sur le bouton de pour poursuivre le cycle de
séchage en moins de 4 minutes, la sécheuse
se mettra automatiquement hors tension.
3
BOUTONS TEMPS+/TEMPS-
(MORETIME/LESSTIME)
Pour regler la duree de sechage, utilisez ces
boutons avec les cycles SÉCHAGEMANUEL
(MANUALDRY),SÉCHAGEMINUTÉ(TIMEDRY) et
STEAM FRESHMCainsiqu’aveclesoptionsREDUIT
L'ELECTRICITESTATIQUE(REDUCESTATIC)et
REPASSAGE FACILE (EASY IRON). Appuyez sur le
Bouton TEMPS+ (MORE TIME) our augmenter d’une
minute le temps de sechage du cycle manuel et
sur le bouton TEMPS- (LESS TIME), pour reduire le
cycle par une minute.
4
7BOUTONS D’OPTIONS
Les boutons d’options vous permettent de
sélectionner des options de cycle supplémentaires.
Certains boutons vous permettent également
d’actionner des fonctions spéciales en appuyant
et en maintenant enfoncé le bouton pendant 3
secondes.
Pour des renseignements détaillés sur les options
individuelles, consultez les pages suivantes.
6AFFICHEUR DE TEMPS ET D'ÉTAT
L’affi cheur illustre les réglages, le temps
restant estimé, les options et les messages
d’état de votre sécheuse.
8FONCTIONS VAPEUR PRATIQUES
La nouvelle technologie à vapeur de LG
vous permet d’envoyer un jet de vapeur
tourbillonnante dans les tissus dans le but de
rafraîchir les vêtements, réduire l’électricité
statique et faciliter le repassage. Sélectionnez
simplement le cycle STEAM FRESHMC. Vous
pouvez également ajouter une option Vapeur
aux cycles sélectionnés.
2
135
7
4
6
4
8
8
112
3828EL3003V_fr.indd 112 2009.7.14 3:22:7 PM
GUIDE DE CYCLE
Le guide de cycle ci-dessous illustre les options et les types de tissus recommandés pour chaque cycle.
REMARQUE : Pour protéger vos vêtements, les différentes options de niveau de séchage, température, ou autres ne sont pas
toutes disponibles avec chacun des cycles.
CYCLES SÉCHAGE Á CAPTEUR (SENSOR DRY)
Les cycles Séchage á Capteur (Sensor Dry) utilisent le systeme
exclusif a double capteur de LG qui decele et compare le niveau
d’humidite des vetements et celui de l’air ambiant et regle
le temps de sechage au besoin pour optimiser les resultats.
La secheuse regle automatiquement le niveau de sechage et
la temperature aux parametres recommandes pour chaque
cycle.L’afficheur indiquera le temps restant estime.
CYCLES SÉCHAGE MANUEL (MANUAL DRY)
UtilisezlescyclesSéchageManuel(ManualDry)pour
selectionner un temps et une temperature de sechage. Lors
de la selection d’un cycle Manual Dry, l’afficheur TEMPS
RESTANT ENVIRON (ESTIMATED TIME REMAINING) indique
le temps reel restant pour votre cycle. Appuyez sur les
boutons TEMPS+ (MORE TIME) or TEMPS- (LESS TIME) pour
modifierle temps reel du cycle.
Type Cycle
Sorte
de tissu
Niveau
de séchage
Températura Durée
en minutes
Plus/moins
de temps Entretien du
froissement
Chaleur
humide
Reduit
l'electricite
statique
Repassage
facile
STEAM
FRESHMC
Normal
Éteint
Couette, Chemises,
Pantalons
(
Excepté les
tissus particuliérement délicats)
MOYEN
HAUT
20
COTTON/
TOWELS
(COTON/
SERVIETTES)
Denims, serviettes,
cotons lourds
NORMAL
Vétements de
travail, velours
c
Ô
telé, etc.
PERM.PRESS
(APPRÉT
PERM.)
Pressage
permanent,
tissus symthétiques
Lingerie,
draps, blouses
Normal
Réglable
MOYEN
HAUT
41
MOYEN
36
FAIBLE
32
FAIBLE
Très basse
Normal
Réglable
Normal
Réglable
SPEED DRY
(SÉCHAGE
RAPIDE)
Petites brassées
de courte durée
AIR DRY
(SÉCHANGE
Á L’AIR)
Lainage, soie,
lingerie
TIME DRY
(SÉCHAGE
MINUTÉ)
Pour les vêtements
qui doivent être
séchés sans chaleur,
tels les plastiques
ou les caoutchoucs
RACK DRY
(SÉCHANGE
SUR PANIER)
Pour le séchage en
général; la durée, le
temps, et autres options
peuvent être program-
més manuellement
Éteint
HAUT
Réglable
25
HAUT
Réglable
Réglable
30
Sans chaleur
Réglable
Éteint
40
Réglable
50
Réglable
TRÉS FAIBLE
FAIBLE
Éteint
Éteint
Éteint
HEAVY DUTY
(GROSSE
CHARGE)
DELICATES
(DÉLICATS)
Normal
Normal
Réglable
Réglable
Réglable
Jeans, v
êtements
lourds
HAUT
55
54
Réglable
ULTRA
DELICATE
(Articlestrès
délicats)
Vêtements
d’entraînement,
sous-vêtements en
dentelle ou trans-
parents
34
113
3828EL3003V_fr.indd 113 2009.7.14 3:22:8 PM
AFFICHEUR
L’affi cheur ACL illustre les réglages, le temps restant estimé, les options et les messages d’état de
votre sécheuse. Lorsque la sécheuse est en marche, l’affi cheur s’illuminera.
TEMPS RESTANT ENVIRON
(ESTIMATED TIME REMAINING)
Lorsque le bouton MARCHE/PAUSE (START/
PAUSE) est enfonce, la secheuse affichera le
temps estime (SÉCHAGE À CAPTEUR) ou le
temps regle (SÉCHAGE MINUTÉ) restant et
debutera le culbutage.
REMARQUE : Le temps des cycles SÉCHAGE
À CAPTEUR (SENSOR DRY) pourrait varier. En
effet, la secheuse recalcule le temps de sechage
restant pour optimiser les resultats.
1
2INDICATEUR DE CYCLE TERMINÉ
Illustre la portion du cycle de séchage
actuellement en train d’être terminée CHECK
FILTER [vérification du filtre à charpie], DRYING
[séchage], COOLING [refroidissage], WRINKLE
CARE [antifroissage].
3INDICATEUR DE VERROUILLAGE POUR
ENFANTS (CHILD LOCK)
Lorsque le VERROUILLAGE POUR ENFANTS
(CHILD LOCK) est active, l’indicateur de Child
Lock apparaitra et tous les boutons seront
desactives a l’exception du bouton MARCHE/
ÉTEINT (ON/OFF). Cela empechera un enfant de
modifier les reglages alors que la secheuse est en
fonction.
4RAPPEL CHECK FILTER
(vérification du filtre à charpie)
L’afficheur indiquera CHECK FILTER (vérification
du filtre à charpie) lors de la mise en marche de
la sécheuse pour vous rappeler de vérifier le filtre
à charpie. Le message s’éteint dès que le bouton
de MISE EN MARCHE/PAUSE est enfoncé.
VOYANT DU SYSTÈME DE DÉTECTION
DES BLOCAGES DANS LE CONDUIT
D’ÉVACUATION FLOW SENSE™
Le système de détection des blocages dans
le conduit d’évacuation FLOW SENSE™
détecte et indique les blocages dans le conduit
d’évacuation qui réduisent le flux d’air dans le
conduit de la sécheuse. Il permet d’améliorer
l’efficacité de fonctionnement et de réduire le
nombre d’interventions de dépannage, vous
réalisez ainsi des économies.
5
Si aucune barre n’apparaît sur l’afficheur,
cela signifie que le conduit d’évacuation
n’est pas bloqué.
Plus il y a de barres affichées, plus le
blocage est important.
Si toutes les barres s’affichent, cela
signifie que le conduit d’évacuation est
complètement bloqué et qu’il doit être
débloqué immédiatement.
2
4
531
114
3828EL3003V_fr.indd 114 2009.7.14 4:27:7 PM
FONCTIONNEMENT DE LA SÉCHEUSE
Appuyez sur le bouton MARCHE/ÉTEINT
(ON/OFF) pour mettre en marche la
secheuse. Les lumieres autour du bouton
selecteur de cycle s’allumeront.
Tournez le bouton selecteur au cycle desire. L’afficheur
montrera les parametres preprograme
NIVEAU DE SÉCHAGE (DRY LEVEL), LA
TEMPÉRATURE (TEMPERATURE), TEMPS
DE SÉCHAGE (TIME), et OPTIONS pour
ce cycle.
1
2
Une fois la sécheuse chargée :
Si vous désirez les modifier pour ce cycle, appuyez
sur le ou les boutons d’options afin d’afficher des
paramètres supplémentaires pour ces options. Appuyez
de nouveau pour faire le tour des paramètres jusqu’à ce
que le paramètre désiré soit mis en surbrillance.
EMARQUE : Pour protéger vos vêtements, les différentes
options de niveau de séchage, température, ou autres ne
sont pas toutes disponibles avec chacun des cycles.
3
4
Appuyez sur le bouton MARCHE/PAUSE (START/PAUSE)
pour demarrer le cycle. L’afficheur changera
et la secheuse affichera le temps estime
(SÉCHAGE À CAPTEUR) ou le temps regle
(SÉCHAGE MANUEL) restant et debutera
le culbutage. Pour faire une pause a tout moment,
ouvrez la porte de la secheuse ou appuyez sur PAUSE.
Pour poursuivre le cycle au meme endroit, appuyez de
nouveau sur le bouton MISE EN DÉMARRER/PAUSE.
REMARQUE : Si la sécheuse s’arrête pour plus
de 8 minutes, la sécheuse se mettra hors tension
automatiquement.
5
Lorsque la brassee est terminee, l’alarme sonore (s’il y a
lieu) se fera entendre. Si vous avez selectionne l’option
ANTIFROISSAGE (WRINKLE CARE), la secheuse culbutera la
brassee regulierement pour une periode jusqu’a trois heures.
6
Nettoyez toujours le filtre à charpie après chaque cycle.
Pour le nettoyer, tirez droit vers le haut sur le filtre et faites
une boule de charpie avec vos doigts. Ne rincez pas ni
lavez le filtre pour retirer la charpie. Poussez fermement sur
le filtre à charpie pour le remettre en place.
7
Selectionnez les options supplementaires, telles
que REDUIT L'ELECTRICITE STATIQUE (REDUCE
STATIC) (* DAMP DRY BEEP), REPASSAGE FACILE
(EASY IRON) (* CHILD LOCK), PROGRAMA PER-
SONALIZADO (CUSTOM PROGRAM) (* PGM SAVE),
ANTIFROISSAGE(WRINKLE CARE) (* RACK DRY) ou
SONNERIE (
BEEPER ON/OFF
) en appuyant la
touche correspondante
115
3828EL3003V_fr.indd 115 2009.7.24 9:55:29 AM
Pour ajouter des options de cycles
à un cycle :
Mettez en marche la sécheuse et tournez le
bouton sélecteur de cycle au cycle désiré.
Utilisez les boutons de réglage de cycle pour
ajuster les paramètres de ce cycle.
Appuyez sur le ou les boutons d'options de
cycles afin de sélectionner les paramètres
que vous aimeriez ajouter. L'afficheur
montrera un message de confirmation.
Appuyez sur le bouton MARCHE/PAUSE
(START/PAUSE) pour demarrer le cycle. La
secheuse demarrera automatiquement.
BOUTON DE OPTIONS DE CYCLE
Votre sécheuse vous offre plusieurs options de
cycle supplémentaires pour personnaliser les
cycles et ainsi satisfaire vos besoins individuels.
Certains boutons d'options comportent
également une fonction spéciale (consultez la
page suivante pour les détails) qui peut être
actionnée en appuyant et en maintenant ce
bouton d'option pendant 3 secondes.
1
2
3
ANTIFROISSAGE (WRINKLE CARE)
Avec cette option, la
sécheuse culbutera la brassée
régulièrement sur une période de
jusqu’à 3 heures après la fin d’un
cycle ou jusqu’à l’ouverture de la porte. C’est une
fonction pratique qui aide à prévenir la formation
de plis lorsque vous êtes dans l’impossibilité de
retirer immédiatement les articles de la sécheuse
4
BOUTONS DE RÉGLAGE DU CYCLE
NIVEAU DE SÉCHAGE (DRY LEVEL)
Selectionne le niveau de sechage
du cycle. Appuyez sur le bouton
NIVEAU DE SÉCHAGE (DRY LEVEL)
a repetition pour defi ler a travers les
parametres disponibles.
• Cette option est offerte uniquement avec les cycles
SÉCHAGE À CAPTEUR (SENSOR DRY).
• La secheuse ajustera automatiquement le temps
du cycle. La selection de l’option TRÈS SEC (VERY
DRY) ou TEMPS+ (MORE DRY) augmentera le
temps du cycle alors que TEMPS- (LESS DRY) ou
HUMIDE (DAMP DRY) le diminuera.
• Utilisez le parametre TEMPS- (LESS DRY) ou
HUMIDE (DAMP DRY) pour les articles que vous
desirez repasser.
Les cycles SÉCHAGE À CAPTEUR (SENSOR DRY)
possedent des reglages preprogrammes qui se
Selectionnent automatiquement et ne peuvent etre
modifies. Les cycles MANUAL DRY comportent
des parametres par defaut mais vous pouvez
egalement personnaliser les parametres a l’aide
des boutons de reglage du cycle. Appuyez sur le
bouton correspondant a cette option pour voir et
selectionner d’autres parametres.
REMARQUE : Pour protéger vos vêtements,
les différentes options de niveau de séchage,
température, ou autres ne sont pas toutes
disponibles avec chacun des cycles.
CONTRÓLE DE TEMPÉRATURE
TEMP.CONTROL
Ce bouton regle le parametre
de temperature de TRÈS
FAIBLE (ULTRA LOW) a HAUT
(HIGH). Ce reglage permet un
entretien precis de vos tissus et
vetements.Appuyez sur le bouton
CONTRÓLE DE TEMPÉRATURE (TEMP.CONTROL) a
repetition pour defiler a travers les parametres dispo.
SÉCHAGE MINUTÉ (TIME DRY)
Ce bouton vous permet de
selectionner manuellement le
temps de sechage de 20 a 60
minutes par increments de 10
minutes.Utilisez cette fonction
pour les petites brassees ou
pour defroisser. Utilisez les boutons TEMPS+/
TEMPS- (MORE TIME/LESS TIME) pour augmenter
ou reduire le temps de sechage par increment de u.
SONNERIE (BEEPER ON/OFF)
Ajustez le volume de l’alarme
sonore de fin de cycle ou
éteignez-le.
116
3828EL3003V_fr.indd 116 2009.7.24 10:0:4 AM
FONCTIONS SPÉCIALES
Les boutons d’options activent egalement des
fonctions speciales comme BIP SÉCHAGE
HUMIDE(DAMPDRYBEEP),VERROUILLAGE
POURENFANTS(CHILDLOCK),SÉCHAGESUR
PANIER (RACK DRY). Appuyez et maintenez
enfonce le bouton d’option marque de la fonction
speciale pendant 3 secondes pour l’actionner.
*
BIP SÉCHAGE HUMIDE (DAMP DRY BEEP)
Avec cette option, la sécheuse
émettra une alarme sonore
lorsque la brassée sera environ
80% sèche. Elle vous permet
de retirer les articles légers qui sèchent plus
rapidement ou les articles que vous désirez
repasser ou suspendre encore un peu humide.
*
SÉCHAGE SUR PANIER (RACK DRY)
UtilisezlafonctionSÉCHAGE
SURPANIER(RACKDRY)avec
des articles comme les gilets en
laine, la soie, et la lingerie, qui doivent secher a plat.
UtilisezegalementleRACKDRYpourdesarticlesqui
ne doivent pas etre culbutes comme des chaussures
de tennis ou des animaux en peluche. Appuyez et
maintenez enfoncé le
bouton WRINKLE CARE (Antifroissage) pendant 3
secondes pour actionner ou désactiver la fonction
RACK DRY (séchage sur panier).
REMARQUE : N’utilisez JAMAIS la grille avec
un cycle de séchage par culbutage.
*
VERROUILLAGE POUR ENFANTS
(CHILD LOCK)
Utilisezcetteoptionpour
empecher une utilisation non
desiree de la secheuse ou pour
empecher toute modification
des parametres de cycle lorsque la secheuse
est en fonction. Appuyez et maintenez enfonce
le bouton REPASSAGE FACILE (EASY IRON)
pendant 3 secondes pour actionner ou desactiver
la fonction CHILD LOCK.
1
Assurez-vous que la grille est appuyée
uniformément sur le bord de la jante interne
de la porte et repose à plat à l’intérieur de
la sécheuse.
REMARQUE : Assurez-vous de retirer la grille
unefoislecycleSÉCHAGESURPANIER
(RACK DRY) complete.
2
*
Installation de la grille de séchage
Ouvrez la porte de la sécheuse et glissez la
grille dans le tambour de la sécheuse.
117
3828EL3003V_fr.indd 117 2009.7.14 3:22:16 PM
PROGRAMME SPÉCIAL (CUSTOM PROGRAM)
Si vous utilisez une
combinaison particuliere
de parametres que vous
utilisez frequemment, il est
possible de les sauvegarder
entantquePROGRAMMESPÉCIAL(CUSTOM
PROGRAM).
*
Sauvegarde d’un Programme Spécial :
1
2
3
4
* Rappel d’un Programme Spécial :
Mettez la secheuse en marche.
Enfoncez le bouton PROGRAMME
SPÉCIAL(CUSTOMPROGRAM).
AppuyezsurleboutonMARCHE/PAUSE
(START/PAUSE)pourdemarrerlecycle.
1
2
3
REMARQUE : Il n’est possible de sauvegarder
qu’un programme personnalise. Tout autre
programme prealablement sauvegarde sera
efface des que vous appuyez et gardez
enfonce le bouton PROGRAMME SPÉCIAL
(CUSTOMPROGRAM).
AUTRES FONCTIONS
Mettez en marche la sécheuse et tournez le
bouton sélecteur de cycle au cycle désiré.
Utilisezlesboutonsderéglagedecyclepour
ajuster les paramètres de ce cycle.
Appuyez sur le ou les boutons d’options de
cycles afin de sélectionner les paramètres que
vous aimeriez ajouter. L’afficheur montrera un
message de confirmation.
Appuyez et gardez enfonce le bouton
PROGRAMMESPÉCIAL(CUSTOM
PROGRAM) a nouveau pendant 3 secondes.
wAVERTISSEMENT :
•Neremplissezpasl’alimentationvapeuravecdesliquidestelsquedel’essence,dessolvantsdenettoyageàsecoud’autres
substances inflammables ou explosives. Ces substances peuvent produire des vapeurs potentiellement explosives.
•Neremplissezpasl’alimentationdevapeuravecdel’eauchaude(au-dessusde86°F/30°C).
•Nebuvezpasl’eaudel’alimentationdevapeur.
FONCTIONS DE VAPEUR
13
Remplissage de l’alimentation de vapeur
Sortez le tiroir.
2Sortez l’alimentation de vapeur de son
compartiment.
Remplissez l’alimentation de vapeur
avec de l’eau jusqu’au niveau MAX.
4
Remettez l’alimentation de vapeur dans le
compartiment, puis faites glisser le tiroir jusqu’au
déclic indiquant un positionnement correct.
IMPORTANTESREMARQUESSURLESCYCLESVAPEUR:
Avant utilisation d’un cycle Vapeur, l’alimentation de vapeur doit etre remplie d’eau jusqu’a la ligne MAX. Dans le
cas contraire, Le voyant ADD WATER est allumé. Assurez vous que l’alimentation de vapeur est pleine d’eau et le
tiroir est completement ferme. Eteignez la secheuse et redemarrez le cycle de vapeur.
•Utilisezuniquementdel’eau.Neremplissezpasl’alimentationdevapeuravecdessubstancesétrangères,des
agents de rinçage ou des détergents.
•Legénérateurdevapeurdoitêtreinstallé;danslecascontraire,ilyauradébordementd’eau.
•Essuyertoutéclaboussementd’eauautourdugénérateurdevapeuretdutiroiravantdedémarrerlasécheuse.
•N’utilisezpasd’eaudistillée;lasondedeniveaud’eaudanslegénérateurdevapeurnefonctionnerapas.
Tiroir
MAX
Eau
UNIQUEMENT
Alimentation
de vapeur
118
3828EL3003V_fr.indd 118 2009.7.14 3:22:18 PM
FONCTIONS DE VAPEUR (suite)
La nouvelle technologie a vapeur de LG vous
permet d’envoyer un jet de vapeur tourbillonnante
dans les tissus dans le but de rafraichir les
vetements, reduire l’electricite statique et faciliter
le repassage. Selectionnez simplement le cycle
RAFRAICHVAPEURMC (STEAM FRESHMC). Vous
pouvez egalement ajouter une option Vapeur aux
cycles selectionnes.
Le Cycle STEAM FRESH
MC
•LesoptionsREDUITL'ELECTRICITESTATIQUE
(REDUCESTATIC)ouREPASSAGEFACILE(EASY
IRON) peuvent egalement etre utilisees pendant le
cycle STEAM FRESHMC.
•Enfonctiondelacharge(nombred’articles),la
duree du cycle peut etre modifiee en appuyant sur
les touches TEMPS+ (MORE TIME) ou TEMPS-
(LESS TIME). L’ecran affichera 3, 5 ou CHARGE
VOLUMINEUSE.3pour3articlesoumoins,
5 pour 4 ou 5 articles et pour une grosse
charge telle qu’une couette par exemple.
Ajout de VAPEUR à un Cycle Standard :
Allumez la sécheuse et faites pivoter le bouton
de sélection de cycle pour sélectionner le cycle
désiré.
Utilisezlestouchesderéglagesdescyclespour
sélectionner les réglages.
Appuyez sur la touche Option Vapeur pour
ajouter l’option Vapeur desiree. Puis reglez
la taille de la charge en utilisant les touches
TEMPS+ ou TEMPS- (MORE TIME ou LESS
TIME).
AppuyezsurlatoucheMARCHE/PAUSE
(START/PAUSE)pourdemarrerlecycle.
1
2
4
3
Utilisation des Options Vapeur :
Cette option injecte de la vapeur
tardivement dans le cycle de
sechage pour reduire l’electricite
statique causee par les tissus
frottant les uns contre les autres.Modifiez la duree
du cycle en appuyant sur les touches TEMPS+ ou
TEMPS- (MORE TIME ou LESS TIME) en fonction de la
charge (nombre d’articles). L’ecran affichera le nombre
recommande d’articles (7, 9, 11, 14, 16, ou 18).
L’option REPASSAGE FACILE
(EASY IRON) humidifie
uniformement les tissus pour un
gain de temps et un repassage
facilite. Modifiez la duree du cycle en appuyant sur
les touches TEMPS+ (MORE TIME) ou TEMPS- (LESS
TIME) en fonction de la charge (nombre d’articles).
L’ecran affichera le nombre recommande d’articles (1,
2, 3, 4 ou 5).
LesoptionsREDUCESTATICetEASYIRONnepeuvent
etre utilisees qu’avec les cycles GROSSE CHARGE
(HEAVYDUTY),COTON\SERVIETTES(COTTON/
TOWELS), NORMAL et APPRÊT PERM (PERM.
PRESS),DÉLICATS(DELICATES),ULTRADELICATE
(Articlestrèsdélicats)etSÉCHAGEMINUTÉ(TIMEDRY).
REMARQUES :
• LorsquelecycleSÉCHAGEÀCAPTEUR(SENSOR
DRY)estselectionneavecl’optionREDUCESTATIC,
unNIVEAUDESÉCHAGE(DRYLEVEL)deMOINS
(LESS)ouHUMIDE(DAMP)nepeutetreselectionne.
• LesoptionsREDUCESTATICouEASYIRON
peuvent egalement etre utilisees pendant les cycles
SÉCHAGEMINUTÉ(TIMEDRY).
•Apresselectiondel’optionVapeurenTIMEDRY,
les touches MORE TIME ou LESS TIME modifieront
UNIQUEMENTladureed’injectiondevapeur.
•ApresavoirappuyesurlestouchesMARCHE/PAUSE
(START/PAUSE),lestouchesMORETIMEouLESS
TIME seront desactivees.
1
2
Utilisation du Cycle STEAM FRESH
MC
:
Allumez la sécheuse et faites pivoter le bouton
de sélection de cycle pour sélectionner le cycle
STEAM FRESHMC.
Pourajouteruneoption,selectionnezREDUCE
STATIC. EASY IRON, ou ANTIFROISSAGE
(WRINKLE CARE).
En fonction de la charge (nombre d’articles), la
duree d’injection de vapeur peut etre modifiee
en appuyant sur les touches TEMPS+ou
TEMPS- (MORE TIME ou LESS TIME).
AppuyezsurlatoucheMARCHE/PAUSE
(START/PAUSE)pourdemarrerlecycle.
3
4
Utilisation du cycle STEAM SANITARY
MC
Le nouveau cycle est STEAM SANITARYMC idéal
pour aseptiser rapidement et facilement les articles
non lavables, en utilisant uniquement la puissance
de la vapeur.
Ce cycle est recommandé pour les cotons et
polyesters.
(Ne PAS utiliser pour la mousse uréthane, les
plumes de duvet ou les articles délicats).
119
3828EL3003V_fr.indd 119 2009.7.14 3:22:19 PM
GUIDE DU CYCLE VAPEUR
• La vapeur n’est pas visible pendant les Cycles Vapeur. C’est
normal.
• Ne pas utiliser STEAM FRESHMC sur les articles suivants :
les lainages, les couvertures, les vestes en cuir, la soie, les
vêtements humides, les produits en mousse ou les couvertures
chauffantes.
• Pour de meilleurs résultats, ne remplir la sécheuse qu’avec
des vêtements de tailles équivalentes ou des types de textiles
similaires. Ne pas surcharger.
FONCTIONS DE VAPEUR (suite)
• Si le filtre à charpie ou le conduit d’évacuation sont bouchés,
les résultats des options VAPEUR ne seront pas satisfaisants.
• Lorsque l’option Vapeur est en fonctionnement,
le tambour arrêtera de tourner pour y maintenir
la vapeur.
• L’alimentation vapeur doit être remplie d’eau jusqu’à la ligne
MAX. Dans le cas contraire, un message d’erreur s’affichera.
• Chemise : mélange 70% coton/30% polyester.
• Si le filtre à charpie ou le conduit d’évacuation sont bouchés, les résultats des options VAPEUR ne seront pas satisfaisants.
• Pour de meilleurs résultats, ne remplir la sécheuse qu’avec des vêtements de tailles équivalentes ou des types de textiles
similaires. Ne pas surcharger.
IMPORTANTES REMARQUES SUR LES CYCLES VAPEUR :
wAVERTISSEMENT :
• Ne pas ouvrir la porte de la sécheuse pendant les
Cycles Vapeur. La vapeur peut occasionner de
graves brûlures.
• Ne pas remplir l’alimentation vapeur avec de l’essence,
des solvants de nettoyage à sec ou d’autres substances
infl ammables ou explosives. Ces substances peuvent
produire des vapeurs potentiellement explosives.
• Ne pas boire l’eau de l’alimentation vapeur.
• Ne pas remplir l’alimentation de vapeur avec de l’eau
chaude (au-dessus de 86° F/ 30° C).
• Ne pas toucher l’injecteur de vapeur dans le tambour
pendant ou à la fi n du Cycle Vapeur.
+
REDUIT
L'ELECTRICITE
STATIQUE
VAPEUR DUREE PAR
DEFAUT
CONTROLE
TEMPERATURE
NIVEAU DE
SECHAGE
ETAT DES
TEXTILES
TYPE DE TEXTILE
QUANTITE
MAXIMALE
+
REPASSAGE
FACILE
Sec
Unique
(1 de chaque)
5 de chaque
20 minutes
Couette,
Chemises,
*excepté les tissus
particuliérement dé licats
8 Ibs.
(18 ARTICLES)
10 minutes
Seulement reduire
l'electricite statique
12 minutes
+
REDUIT
L'ELECTRICITE
STATIQUE
+
REPASSAGE
FACILE
Sec
Sec
Mouillé
Chemises,
*excepté les tissus
particuliérement dé licats
Chemises
(5 de chaque)
Suivre les
instructions du
cycle sélectionné
Mouillé
Suivre les
instructions du
cycle sélectionné
Suivre les
instructions du
cycle sélectionné
8 Ibs.
(18 ARTICLES)
Chemises
(5 de chaque)
+
REDUIT
L'ELECTRICITE
STATIQUE
+
REPASSAGE
FACILE
45 minutes
47 minutes
Mouillé
Suivre les
instructions du
Temp. sélectionné
Mouillé
Suivre les
instructions du
Temp. sélectionné
8 Ibs.
(18 ARTICLES)
Chemises
(5 de chaque)
GROSSE CHARGE
COTON/SERVIETTES
NORMAL
APPRÊT PERM.
DÉLICATS
ULTRA DELICATE
(ARTICLES TRÈSDÉLICATS)
SÉACHAGE
MINUTÉ
STEAM FRESH
CYCLE
120
3828EL3003V_fr.indd 120 2009.7.24 9:57:8 AM
IMPORTANTESREMARQUESSURLESCYCLESVAPEUR:
121
Nettoyage de l’extérieur
Unentretienadéquatdevotresécheusepeut
prolonger sa durée de vie utile. L’extérieur de la
machine peut être nettoyé à l’eau chaude, avec
un détergent ménager doux et non abrasif.
Essuyez immédiatement tout déversement à
l’aide d’un chiffon doux et humide.
IMPORTANT: N’utilisez jamais d’alcool méthylé,
de solvant, ou de produits similaires.
N’utilisez jamais de laine d’acier ou de nettoyeurs
abrasifs;ilspourraientendommagerlasurface.
NETTOYAGE RÉGULIER
Nettoyage de l’intérieur
Essuyez autour de l’ouverture et du joint de la
porte avec un chiffon doux et humide pour prévenir
l’accumulation de charpie et de poussières qui
pourraient endommager le joint de porte.
Nettoyez le hublot avec un chiffon doux humidifié
avec de l’eau chaude et un détergent ménager
doux et non abrasif puis essuyez pour sécher.
Il est possible de nettoyer le tambour en acier
inoxydable avec un nettoyeur pour acier inoxydable
traditionnel conformément aux directives du
fabricant. N’utilisez jamais de laine d’acier ou de
nettoyeursabrasifs;ilspourraientégratignerou
endommager la surface.
Nettoyage autour et sous la sécheuse
Aspirez régulièrement la charpie et la poussière
autour et sous la sécheuse. Au moins une fois par
année, vérifiez le système de conduits, contrôlez
pour toute accumulation de charpie et nettoyez-
les. Si vous remarquez une réduction du débit
d’air ou une chute du rendement de la sécheuse,
vérifiez immédiatement le système de conduits
pour toute obstruction et blocage.
Entretien du système de conduits
Au moins une fois par année, vérifiez le système
de conduits, contrôlez pour toute accumulation
de charpie et nettoyez-les. Si vous remarquez une
réduction du débit d’air ou une chute du rendement
de la sécheuse, vérifiez immédiatement le système
de conduits pour toute obstruction et blocage.
Communiquez avec un technicien ou un fournisseur
de service.
Nettoyage du filtre à charpie
Filtre à
charpie
Nettoyez toujours le filtre à charpie après
chaque cycle.
Pour le nettoyer, tirez droit vers le haut sur le
filtre. Puis :
Faites une boule de charpie
avec vos doigts, ou
Nettoyez le filtre à charpie
avec un aspirateur, ou
Lavez le filtre à charpie dans
une solution d’eau chaude
savonneuse puis laissez-le
sécher complètement avant
de remplacer.
REMARQUE : N’utilisez JAMAIS la sécheuse
sans le filtre à charpie en place.
1
2
3
• Débranchez votre sécheuse avant de la nettoyer pour éviter le risque d’électrocution. Tout
non-respect de ces instructions peut entraîner des blessures, un incendie, une électrocution, ou la mort.
•N’utilisez jamais de produits chimiques puissants, de nettoyants abrasifs, ou de dissolvants pour
nettoyer votre sécheuse. Ils endommageront sa surface.
wAVERTISSEMENT : Afin de réduire les risques d’incendie, de choc électrique,
ou les blessures corporelles lorsque vous utilisez des électroménagers, vous devez toujours suivre les
précautions de base, y compris ce qui suit :
3828EL3003V_fr.indd 121 2009.7.14 3:22:21 PM
Problèmes Causes possibles Solutions
Sécheuse ne
chauffe pas
• Unfusibledemaisona
grillé, un disjoncteur s’est
déclenché, ou il y a une
panne de courant.
• Alimentationengazferméou
service coupé (uniquement
pour les modèles à gaz).
• Réinitialisezledisjoncteurouremplacezlefusible.
N’augmentez pas la capacité du fusible. Si le
problème est un circuit surchargé, faites-le corriger
par un électricien qualifi é.
• Conrmezl’ouverturedelasoupaped’alimentation
de la maison et de la soupape de fermeture de
l’alimentation en gaz de l’appareil.
AVANT D’APPELER LE SERVICE
Votre sécheuse est dotée d’un système de contrôle des erreurs automatique qui détecte et diagnostique les
problèmes dès leur apparition. Si votre sécheuse ne fonctionne pas correctement ou ne fonctionne pas du
tout, vérifiez les éléments suivants avant d’appeler le service.
La sécheuse refuse
de se mettre en
marche
• Lecordonélectriquen’est
pas correctement branché.
• Unfusibledemaisona
grillé, un disjoncteur s’est
déclenché, ou il y a une
panne de courant.
•Assurez-vousquelachesoitbienenchéedans
une prise mise à la terre correspondante à la plaque
signalétique de la sécheuse.
• Réinitialisezledisjoncteurouremplacezlefusible.
N’augmentez pas la capacité du fusible. Si le
problème est un circuit surchargé, faites-le corriger
par un électricien qualifi é.
Taches graisseuses
ou sales sur les
vêtements
• Assouplisseurmalutilisé.
• Séchagedevêtements
propres et souillés ensemble.
• Conrmezetsuivezlesdirectivesfourniesparle
fabricant de l’assouplisseur.
• Assurez-vousdenesécherquedesvêtements
propres dans votre sécheuse. En effet, des articles
sales peuvent souiller les vêtements propres de la
même brassée ou la brassée subséquente.
• Lestachessurdesvêtementssecssontenréalité
des taches que le lavage n’a pu retirer correctement.
Assurez-vous que les vêtements sont complètement
propres en conformité avec les directives de votre
machine à laver et votre détergent.
L’afficheur montre le
code d’erreur tE1 ou tE2
L’afficheur montre le
code d’erreur nP
• Lathermistanceest
défectueuse.
•Lathermostatest
défectueuse.
• Éteignezlasécheuseetappelezleservice.
•Éteignezlasécheuseetappelezleservice.
Présence de charpie
sur les vêtements • Leltreàcharpien’estpas
bien nettoyé.
• Triageincorrectdes
brassées.
• Excèsd’électricitéstatique
dans les vêtements.
• Sécheusesurchargée.
• Papiermouchoir,papier,etc.
présent dans les poches.
• Assurez-vousqueleltreàcharpieestpropre
avant chaque brassée. Avec certaines brassées qui
produisent une quantité élevée de charpie, il sera peut-
être nécessaire de nettoyer le fi ltre en cours de cycle.
•Certainstissusproduisentdelacharpie(commeune
serviette de coton blanche pelucheuse) et devraient
séchés séparément des vêtements qui attirent la
charpie (comme une paire de pantalon de lin noir).
• ConsultezlarubriqueÉlectricité statique excessive
dans les vêtements après du séchage plus bas.
• Divisezlesgrossesbrasséesdelessiveenbrassées
plus modestes pour le séchage.
• Vériezsoigneusementlespochesavantlalessiveet
le séchage des vêtements.
Électricité statique
excessive dans les
vêtements après
du séchage
• Aucunassouplisseurutilisé
ou assouplisseur utilisé
incorrectement.
• Lesvêtementsontséché
trop longtemps (excès de
séchage).
• Séchagedetissus
synthétiques, infroissables,
ou fait de mélanges de fi bres
synthétiques.
• Utilisezunassouplisseurpourréduirel’électricité
statique. Assurez-vous de suivre les directives du
fabricant.
• Leséchageexcessifd’unebrasséedelessivepeut
provoquer l’accumulation d’électricité statique. Réglez
les paramètres et utilisez un temps de séchage plus
courtouutilisezlescyclesSÉCHAGEÀCAPTEUR
(SENSOR DRY)
• Cesmatièrespeuventfavoriserl’accumulation
d’électricité statique. Essayez d’utiliser un
assouplisseur.
122
3828EL3003V_fr.indd 122 2009.7.14 3:22:22 PM
AVANT D’APPELER LE SERVICE (suite)
Problème Causes possibles Solutions
Le temps de séchage
n’est pas constant • Lesparamètresdeséchage,
la taille de la brassée, et le
taux d’humidité des
vêtements ne sont pas
constants.
• Letempsdeséchaged’unechargevarieselon
le paramètre de chaleur, le type de chaleur utilisé
(électrique, à gaz naturel, ou PL), la taille de la brassée,
le type de tissus, le taux d’humidité des vêtements, et la
condition du système de conduits et du filtre à charpie.
Les vêtements
prennent trop de
temps à sécher
• Labrasséeestmaltriée.
• Brasséeimportantede
tissus lourds.
• Mauvaisréglagedes
commandes de séchage.
• Leltreàcharpiedoitêtre
nettoyé.
• Conduitsd’évacuationd’air
bloqués, sales, ou le conduit
est trop long.
• Unfusibledemaisona
grillé, un disjoncteur s’est
déclenché, ou il y a une
panne de courant.
• Sécheusesurchargée.
• Sécheuseaveccharge
insuffisante.
• Séparezlesarticlespluslourdsdesarticlespluslégers.
Les articles plus grands et lourds prennent plus de
temps à sécher.
• Lestissuslourdsretiennentplusd’humiditéetsèchent
donc plus lentement. Pour aider à réduire et à maintenir
les temps de séchage plus constants, séparez les
grands articles et les tissus lourds en brassées plus
petites de taille consistante.
• Utilisezlesparamètresappropriéspourletypedebrassée
que vous séchez.
• Assurez-vousqueleltreàcharpieestpropreavant
chaque brassée. Avec certaines brassées qui produisent
une quantité élevée de charpie, il sera peut-être
nécessaire de nettoyer le filtre en cours de cycle.
• Conrmezlabonnecongurationdusystèmede
conduits et qu’il est exempt de débris, charpie, et
d’obstructions. Assurez-vous que la grille à registre ou
le clapet s’ouvre correctement et qu’il/elle ne soit pas
bloqué(e), bourré(e), ou endommagé(e).
• Réinitialisezledisjoncteurouremplacezle
fusible.N’augmentez pas la capacité du fusible. Si le
problème est un circuit surchargé, faites-le corriger par
un électricien qualifié.
• Divisezlesgrossesbrasséesdelessiveenbrasséesplus
modestes pour le séchage.
• Sivousséchezunetrèspetitebrassée,ajoutezquelques
articles supplémentaires pour garantir un bon culbutage.
Les vêtements
sont froissés • Lesvêtementsontséché
trop longtemps (excès de
séchage).
• Lesvêtementssontrestés
trop longtemps dans la
sécheuse à la fin du cycle.
• Unséchageexcessifd’unebrasséepeutprovoquerdes
plis. Essayez un temps de séchage plus court et retirez les
articles alors qu’ils conservent encore un peu d’humidité.
• Retirezlesarticlesimmédiatementàlanducycle.
Utilisezl’optionANTIFROISSAGE(WRINKLECARE)pour
poursuivre le culbutage des vêtements à la fin du cycle
pour une période jusqu’à 3 heures.
Les vêtements
ont rétréci • Lesdirectivesdesoindes
vêtements n’ont pas été
respectées.
• Pouréviterlerétrécissement,suivezsoigneusement
les directives d’entretien des tissus de votre vêtement
car certains tissus rétréciront naturellement au lavage.
D’autres tissus peuvent se laver sans problème mais
rétrécirontsiséchésdansunesécheuse.Utilisezle
paramètre de chaleur basse ou séchage sans chaleur et/
oul’optionSÉCHAGESURPANIER(RACKDRY).
123
3828EL3003V_fr.indd 123 2009.7.14 3:22:23 PM
AVANT D’APPELER LE SERVICE (suite)
Des gouttes d’eau
se forment sur
l’injecteur au début
du Cycle Vapeur.
• C’estnormal. • Ils’agitdecondensationdevapeurd’eau.L’eau
cessera rapidement de goutter.
La vapeur n’est pas
générée, mais aucun
code d’erreur ne
s’affiche.
• Erreurdeniveaud’eau. • Débranchezlasécheuseetappelezundépanneur.
Les vétements sont encore
froissés aprés le cycle
RAFRAICHVAPEURMC
(STEAM FRESHMC).
• Lesvêtementssonten
trop grand nombre dans la
sécheuse ou bien ils sont
trop différents les uns des
autres.
• Lesmeilleursrésultatssontobtenusavecde
petites charges de 1 à 5 articles.
• Mettezmoinsd’articlesdanslasécheuse.
Mettez des vêtements similaires.
Les plis ne sont
plus visibles sur le
vêtements après
un cycle de STEAM
FRESHMC.
• Cecycleapourbut
d’éliminer les froissements
du tissu.
• Utiliserunferàrepasserpourmarquerlesplis.
Les vétements sont encore
chargés d’électricité
statique aprés utilisation
delafonctionREDUIT
L'ELECTRICITESTATIQUE
(REDUCESTATIC).
• C’estnormal. • Celadépenddutauxd’humiditédelapeaude
chacun.
Les vétements sont trop
secs ou trop humides
aprés utilisation de
lafonctionREDUIT
L'ELECTRICITESTATIQUE
(REDUCESTATIC).
• Lesoptionsdeséchage
n’ont pas été correctement
sélectionnées.
• Sélectionnezmanuellementlepoidsdelacharge
avantdedébuterl’optionREDUITL'ELECTRICITE
STATIQUE(REDUCESTATIC).
Les vétements ne sont
pas uniformément
humides aprés un cycle
REPASSAGEFACILE
(EASYIRON).
• C’estnormal. • Celadépenddunombreoudutypedevêtements.
Problème Causes possibles Solutions
• Erreurd’alimentationd’eau. • Vériezletiroird’alimentationdevapeur:
(1) Assurez-vous que l’alimentation de vapeur est
remplie d’eau jusqu’à la ligne MAX.
(2) Assurez-vous que l’alimentation de vapeur est
correctement positionnée et que le tiroir est bien
fermé.
(3) Éteignez la sécheuse et redemarrez le cycle
de vapeur.
•
Ne pas utiliser d’eau distillée, la sonde de niveau d’eau
dans le générateur de vapeur ne fonctionnera pas
•Lapompenefonctionnepas.Débranchezla
sécheuse et appeler un dépanneur
Le voyant ADD
WATER est allumé
pendant le cycle de
séchage
124
3828EL3003V_fr.indd 124 2009.7.14 3:22:23 PM
AVANT D’APPELER LE SERVICE (suite)
La vapeur n’est pas
visible pendant le
Cycle Vapeur.
• C’estnormal. • Lavapeurestdifcilementvisiblelorsquelaporte
est fermée.
Le tambour ne tourne
pas pendant le Cycle
Vapeur.
• C’estnormal. • Letambourestarrêtépourymaintenirlavapeur
d’eau.
Pas de vapeur d’eau
visible au début du
cycle.
• C’estnormal. • Lavapeurestlibéréeàdifférentesétapesducycle
pour chaque option.
L’affichage
indique CHARGE
VOLUMINEUSE
.
• ToucheTEMPS+(MORE
TIME) est enfoncée.
• AppuyezplusieursfoissurlatoucheTEMPS+
(MORE TIME) pour régler le cycle pour une charge
importante telle qu’une couette.
Des odeurs
subsistent sur les
vêtements après
un cycle STEAM
FRESHMC.
• STEAMFRESHMC n’élimine
pas complètement les
odeurs.
• Lestissusayantuneforteodeurdoiventêtrelavés
dans un cycle normal.
Des gouttes d’eau
coulent le long de
la porte pendant un
cycle Steam Cycle
(Cycle a vapeur)
• C’estnormal. • Ils’agitdelacondensationdelavapeurd’eau.
Problème Causes possibles Solutions
Le voyant FLOW
SENSE est allumé
pendant le cycle de
séchage
• Leconduitd’évacuationest
trop long ou comporte trop
de coudes.
• Leconduitd’évacuationest
complètement bloqué par
l’accumulation de charpie
ou de débris.
• Installeruntuyaud’évacuationpluscourtouplus
droit. Voir les instructions d’installation.
• Leconduitd’évacuationdevraitêtrevérié/nettoyé
immédiatement afin de retirer les accumulations de
charpie et autres matières. La sécheuse peut être
utilisée, mais son efficacité et ses performances
seront considérablement réduites.
125
3828EL3003V_fr.indd 125 2009.7.14 3:22:23 PM
Piédestal
Donnez à votre machine à laver et
sécheuse LG un coup de pouce
grâce aux piédestaux de 14 po. Ils
offrent un tiroir de rangement pour
une commodité accrue.
Piédestal
de 14 po Couleur
WDP3W Blanc
WDP3V Acier de Graphite
WDP3R
WDP3N
WDP3S
Trousse d’empilage
Si l’espace est restreint, utilisez
cette trousse pour empiler de
façon sécuritaire votre machine
à laver à chargement par l’avant
et sécheuse LG.
Trousse
de support Couleur
WSTK1 Blanc
SSTK1 Titanium
RSTK1 Rouge cerise
NSTK1 Bleu Riviera
ACCESSOIRES EN OPTION
Pour ces produits LG et les autres, contactez votre détaillant LG
local ou visitez notre site Internet au ca.lge.com.
Rouge cerise
Bleu Riviera
Titane
126
3828EL3003V_fr.indd 126 2009.7.14 3:22:24 PM
wAVERTISSEMENT
• Une installation incorrecte peut entraîner des
accidents graves.
• Les appareils électroménagers sont lourds.
Deux personnes ou plus sont nécessaires à
une installation sécuritaire du piédestal. Tout
non-respect de ces instructions peut entraîner
des blessures du dos ou d’autres blessures.
• Ne laissez pas les enfants jouer avec le tiroir.
Il fait courir un risque d’étouffement et
de blessures.
• Ne marchez pas sur la poignée. Tout non-
respect de cet avertissement peut entraîner
des accidents graves.
• Si les électroménagers sont déjà installés,
débranchez tous les conduits d’alimentation
électrique, d’eau, ou de gaz de même que les
connexions de vidange ou de ventilation. Tout
non-respect de ces instructions peut entraîner
une électrocution, un incendie, une explosion
ou la mort.
• Portez des gants durant l’installation.
Pour vous assurer que l’installation est sécuritaire
et sûre, conformez-vous aux directives suivantes.
INSTALLATION DU PIÉDESTAL
Outils requis pour l’installation :
•Tournevisàtête
cruciforme (Phillips)
•Clé(fournie)
Le piédestal accessoire comprend :
•Diviseuràtiroir(1) •Clé(1)
•Vis(18)† •Supports(4)††
†L’installationdelasécheuseutilise8vis
††Seulementpourlasécheuse
1Assurez-vous que les pieds de nivellement
de l'appareil sont entièrement rétractées.
REMARQUE : L’ensemble appareil et
piédestal doit être placé sur un plancher
solide, robuste et de niveau pour un
fonctionnement adéquat.
2Inserez l’éxtremité en forme de T des 4
souteneurs dans la base de la sécheuse
comme illustré. Em appuyant sur l’arriére
des souteneurs, tirez-les vers l’exterieur
pour les fixer en place.
Souteneur
Extremité
en forme
de T
Rétractez
completement
127
3828EL3003V_fr.indd 127 2009.7.14 3:22:26 PM
3 4
Positionnez la sécheuse sur le piédestal.
Assurez-vous que les pieds à l’avant et à
l’arrière de la machine se logeront en les
positions correctes. Les pieds de la sécheuse
se logeront dans les positions les plus
intérieures tel qu’illustré.
5
Desserrez les contre-écrous des quatre pieds
de nivellement du piédestal jusqu’à ce que
vous puissiez les tourner avec la clé. Tournez
dans le sens horaire pour élever ou dans le sens
antihoraire pour abaisser jusqu’à le piédestal
est au niveau et les 4 pieds solidement calées
sur le plancher.
6
Serrez solidement à la main tous les contre-
écrous.
REMARQUE : Si les contre-écrous ne sont
pas serrés, vous pourriez entendre du bruit
et sentir des vibrations.
Assurez-vous de branchez les électroménagers
à tous les conduits d’alimentation électrique,
d’eau ou de gaz de même qu’aux connexions
de vidange ou de ventilation avant de mettre
en marche.
Si la vibration est excessive à la première
utilisation après l’installation, ajustez
légèrement les pieds de nivellement.
Contre-écrou
Élever Abaisser
Assurez-vous que les trous du piédestal sont
alignés avec les trous des souteneurs.
Insérez et serrez 2 vis à chaque coin pour
fi xer solidement l’appareil au piédestal.
REMARQUE : Si les supports ne sont pas
correctement installés, vous pourriez
entendre du bruit et sentir des vibrations.
Placez l’appareil à l’endroit désiré.
INSTALLATION DU PIÉDESTAL
3
Pour la machine
à laver/combo
Pour la sécheuse
4
128
3828EL3003V_fr.indd 128 2009.7.27 5:28:25 PM
wAVERTISSEMENT
•Une installation incorrecte peut entraîner des
accidents graves.
•Le poids de la sécheuse et la hauteur de
l’installation rendent la procédure d’empilage
trop risquée pour une personne seule.
Deux personnes ou plus sont nécessaires
à une installation sécuritaire de la trousse
d’empilage. T
out non-respect de ces
instructions peut entraîner des blessures du dos
ou d’autres blessures.
•N’utilisez pas la trousse d’empilage avec une
sécheuse au gaz lorsque les conditions sont
potentiellement instables, par exemple dans
une maison mobile.
Tout non-respect de cet
avertissement peut entraîner des accidents graves.
•
Placez la machine à laver sur un plancher
solide, stable, et de niveau pour qu’elle
supporte sans risque le poids des deux
appareils.
Tout non-respect de cet avertissement
peut entraîner des accidents graves.
•
Si les électroménagers sont déjà installés,
débranchez tous les conduits d’alimentation
électrique, d’eau, ou de gaz de même que les
connexions de vidange ou de ventilation.
Tout non-respect de ces instructions peut
entraîner une électrocution, un incendie,
une explosion, ou la mort.
La trousse d’empilage comprend :
•Deux(2)railslatéraux
•Un(1)railavant
•Quatre(4)vis
Pour vous assurer que l’installation est sécuritaire
et sûre, conformez-vous aux directives suivantes.
1Assurez-vous que la surface de la machine à
laver est propre et sèche. Retirez la pellicule
protectrice du ruban de l’un des rails latéraux
de la trousse d’empilage.
2Adaptez le rail latéral sur le côté de la partie
supérieure de la machine à laver tel qu’illustré
dans la figure ci-dessus. Appuyez fermement
la zone adhésive du rail sur la surface de la
machine à laver. Fixez le rail latéral de la
machine à laver avec une vis à l’arrière du
rail. Répétez les étapes 1 et 2 pour attacher
le rail de l’autre côté.
INSTALLATION DE LA TROUSSE D’EMPILAGE
Outils requis pour l’installation :
•Tournevisàtête
cruciforme (Phillips)
129
3828EL3003V_fr.indd 129 2009.7.14 3:22:30 PM
SpéCIFICATIONS ET DIMENSIONS pRINCIpALES
ModèlesdesécheuseDLEX2501W,DLEX2501R,DLEX2501S,DLEX2501V
DLGX2502W,DLGX2502R,DLGX2502S,DLGX2502V
Description Sécheuse de vapeur
Tension et Voyez la plaque signalétique pour les informations detaillés.
fréquence exigées*
Alimentation en gaz* GN : 4-10.5 po CE. WC/PL : 8–13 po CE WC (uniquement les modèles à gaz
Dimensions 27 po (larg) X 30 po (prof) X 3811/16 po (haut),
51 po (prof avec porte ouverte)
68,6 cm (larg) X 76,1 cm (prof) X 98,3 cm (haut),
129,7 cm (prof avec porte ouverte)
Poids net 131 lbs. (59,6 kg)
Capacité de séchage
- Cycle à normal CEI 7,3 pi cu. (22,5 lb./10,2 kg)
- Cycle à vapeur CEI 7,3 pi cu. (8,0 lb./3,6 kg)
L’apparence et les spécifi cations détaillées dans ce guide peuvent varier à cause des améliorations
constantes apportées au produit.
*Reportez-vous à la plaque signalétique de votre sécheuse.
130
INSTALLATION DE LA TROUSSE D’EMpILAGE (suite)
3Placez la sécheuse par-dessus la machine
à laver en ajustant les pattes de la sécheuse
dans les rails latéraux tel qu’illustré. Évitez
les blessures aux doigts. Ne les pincez pas
entre la sécheuse et la machine à laver.
Glissez lentement la sécheuse vers l’arrière
de la machine à laver jusqu’à ce que les
butées des rails latéraux coincent les pieds
de la sécheuse
4Insérez le rail avant entre le bas de la
sécheuse et le haut de la machine à laver.
Poussez le rail avant vers l’arrière de la
machine à laver jusqu’à ce qu’il entre en
contact avec les butées du rail latéral.
Installez les deux vis restantes pour
solidement fi xer le rail avant aux rails
latéraux.
Machine à laver
Sécheuse
033B_3828EL3003V_FR_101008.indd 130 10/8/10 5:50:07 PM
131
• Les produits et pièces de remplacement sont garantis pour la portion restante de la période de garantie originale ou quatre-vingt-dix (90) jours, selon
la période la plus longue.
• Les produits et pièces de remplacement peuvent être neufs ou remanufacturés.
• Le centre de service autorisé LG garantit les réparations pendant trente (30) jours.
LA RESPONSABILITÉ DE LG CANADA SE LIMITE À LA GARANTIE CI-DESSUS. SAUF TEL QU'IL EST EXPLICITEMENT INDIQUÉ CI-DESSUS, LG CANADA NE
FOURNIT AUCUNE AUTRE GARANTIE ET REJETTE TOUTES LES AUTRES GARANTIES ET CONDITIONS EXPLICITES OU IMPLICITES À L'ÉGARD DU PRODUIT,
CE QUI INCLUT, SANS TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE ET CONDITION IMPLICITE DE QUALITÉ MARCHANDE OU DE CONVENANCE À UN USAGE
PARTICULIER ET AUCUNE DÉCLARATION NE LIERA LG CANADA. LG CANADA N'AUTORISE PERSONNE À CRÉER NI À ASSUMER AUCUNE AUTRE PROVI-
SION POUR GARANTIES EN RELATION AVEC CE PRODUIT. SI UNE GARANTIE OU CONDITION IMPLICITE EST REQUISE PAR LA LOI, SA PÉRIODE SE LIMITE
À CELLE DE LA GARANTIE EXPLICITE SUSMENTIONNÉE. LG CANADA, LE FABRICANT ET LE DISTRIBUTEUR NE POURRONT ÊTRE TENUS RESPONSABLES
D'AUCUN DOMMAGE ACCESSOIRE, CONSÉCUTIF, SPÉCIAL, DIRECT OU INDIRECT, D'AUCUNE PERTE D'ACHALANDAGE OU DE PROFITS, D'AUCUN DOM-
MAGE PUNITIF, EXEMPLAIRE OU AUTRE, DIRECTEMENT OU INDIRECTEMENT ATTRIBUABLE À TOUTE VIOLATION CONTRACTUELLE, FONDAMENTALE OU
AUTRE, OU À UNE ACTION, UNE OMISSION, UN DÉLIT OU TOUTE AUTRE CHOSE.
La présente garantie vous confère des droits légaux spéciques. Vous pourriez disposer d'autres droits, suivant les lois provinciales applicables. Toute clause de la
présente garantie qui invalide ou modie une condition ou garantie implicite aux termes d'une loi provinciale est dissociable si elle entre en conit avec la loi provinciale, et
ce, sans affecter les autres clauses de la garantie.
LG ELECTRONICS CANADA, INC.
GARANTIE LIMITÉE DE LA SÉCHEUSE LG - Canada
Pour obtenir tous les détails sur la garantie et
accéder au service à la clientèle,
téléphonez-nous ou visitez notre site Web :
Composez le 1-888-542-2623 (24 h sur 24, 365 jours par
année) et Modèle : sélectionnez l'option de menu
appropriée, ou visitez notre site Web au http://www.lg.ca
Tous les coûts associés aux circonstances exclues ci-dessus seront assumés par le consommateur.
Écrivez vos renseignements de garantie ci-dessous :
Renseignements sur l'enregistrement du produit :
Numéro de série :
Date d'achat :
GARANTIE : Si votre sécheuse LG (le « produit ») s'avère défectueuse en raison d'un défaut de matériau ou de fabrication lors d'une utilisation normale,
pendant la période de garantie spécifiée ci-après, LG Canada réparera ou remplacera à sa discrétion le produit sur réception de la preuve d'achat
originale fournie par le détaillant. Cette garantie n'est offerte qu'à l'acheteur original du produit chez un détaillant et ne s'applique qu'à un produit
distribué au Canada par LG Canada ou par un distributeur canadien autorisé. La garantie ne s'applique qu'aux produits situés et utilisés au Canada.
LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS CE QUI SUIT :
1. Un appel de service pour livrer, ramasser ou installer le produit; renseigner un client sur le fonctionnement du produit; réparer ou remplacer des fusibles ou
rectier le câblage ou la plomberie; ou corriger une réparation ou installation non autorisée.
2. La défaillance du produit durant une panne ou interruption de courant ou en raison d'un service électrique inadéquat.
3. Des dommages occasionnés par la fuite ou le bris de conduites d'eau, le gel de conduites d'eau, des tuyaux de drainage restreints, une alimentation en eau
inadéquate ou interrompue ou une alimentation en air inadéquate.
4. Des dommages attribuables à l'utilisation du produit dans une atmosphère corrosive ou contraire aux instructions spéciées dans le manuel d'utilisation du
produit.
5. Des dommages au produit causés par un accident, des animaux nuisibles ou des vermines, la foudre, le vent, un incendie, une inondation ou une
catastrophe naturelle.
6. Les dommages attribuables à une mauvaise utilisation, une utilisation abusive ou à une installation, une réparation ou un entretien inapproprié du produit.
Les réparations inappropriées incluent l'utilisation de pièces ni approuvées ni recommandées par LG Canada.
7. La détérioration ou la défaillance du produit causée par une modication ou un changement non autorisé ou une utilisation autre que celle prévue, ou
résultant d'une fuite d'eau occasionnée par une mauvaise installation.
8. La détérioration ou la défaillance du produit causée par un courant ou un voltage électrique incorrect, la non-conformité aux codes de plomberie, une
utilisation commerciale ou industrielle, ou l'utilisation d'accessoires, d'éléments ou de produits nettoyants non approuvés par LG Canada.
9. Les dommages causés par le transport et la manipulation, notamment les égratignures, les bosses, les écaillures et/ou tout autre dommage à la nition du
produit, à moins que ces dommages ne soient attribuables à des défauts de matériaux ou de fabrication et qu'ils ne soient signalés dans un délai d'une (1)
semaine de la livraison.
10. Des dommages ou des pièces manquantes à tout produit exposé, déballé, soldé ou remis à neuf.
11. Des produits dont le numéro de série original a été retiré, modié ou ne peut être facilement déterminé. Le modèle et le numéro de série, ainsi que le reçu
de vente original du détaillant, sont requis pour valider la garantie.
12. L'augmentation des coûts et de la consommation des services publics.
13 . Le remplacement des ampoules électriques, des ltres et de toute pièce non durable.
14. Les réparations requises si le produit ne sert pas à une utilisation domestique normale et habituelle (y compris, sans toutefois s'y limiter, une utilisation
commerciale, dans un bureau ou un centre récréatif) ou est utilisé contrairement aux instructions spéciées dans le manuel d'utilisation du produit.
15. Les coûts associés à l'enlèvement du produit de votre résidence aux ns de réparation.
16. L'enlèvement et la réinstallation du produit, s'il est installé à un endroit inaccessible ou contrairement aux instructions d'installation publiées, y compris
dans le manuel d'utilisation et le manuel d'installation du produit.
17. Les accessoires du produit, tels que balconnets, les tiroirs, les poignées, les tablettes, etc. Sont également exclues les pièces non incluses initialement
avec le produit.
PÉRIODE DE GARANTIE : (Remarque : Si la date d'achat originale ne peut être vérifiée, la garantie débutera
soixante (60) jours suivant la date de fabrication.)
Sécheuse
Un (1) an à compter de la date d'achat initiale
Pièces et main-d'œuvre (pièces internes fonctionnelles seulement)
Dix (10) ans à compter de la date d’achat initiale
Cuve de la sécheuse (pièces uniquement)
P/No. 3828EL3003V
3828EL3003V_fr.indd 134 2009.7.14 3:22:42 PM
