LG LSE4617ST User Manual Owner's MFL68881508 170924

2017-10-25

User Manual: LG LSE4617ST Owner's Manual Most comprehensive of product setup and usage. (English, Spanish)

Open the PDF directly: View PDF .
Page Count: 128 [warning: Documents this large are best viewed by clicking the View PDF Link!]

ENGLISH ESpañoL

OWNER’S MANUAL

ELECTRIC

INDUCTION

RANGE

Read this owner’s manual thoroughly before operating the appliance

and keep it handy for reference at all times.

www.lg.com

MFL68881508_04

LSE4617**

2TABLE OF CONTENTS

TABLE OF CONTENTS

3 IMPORTANT SAFETY

INSTRUCTIONS

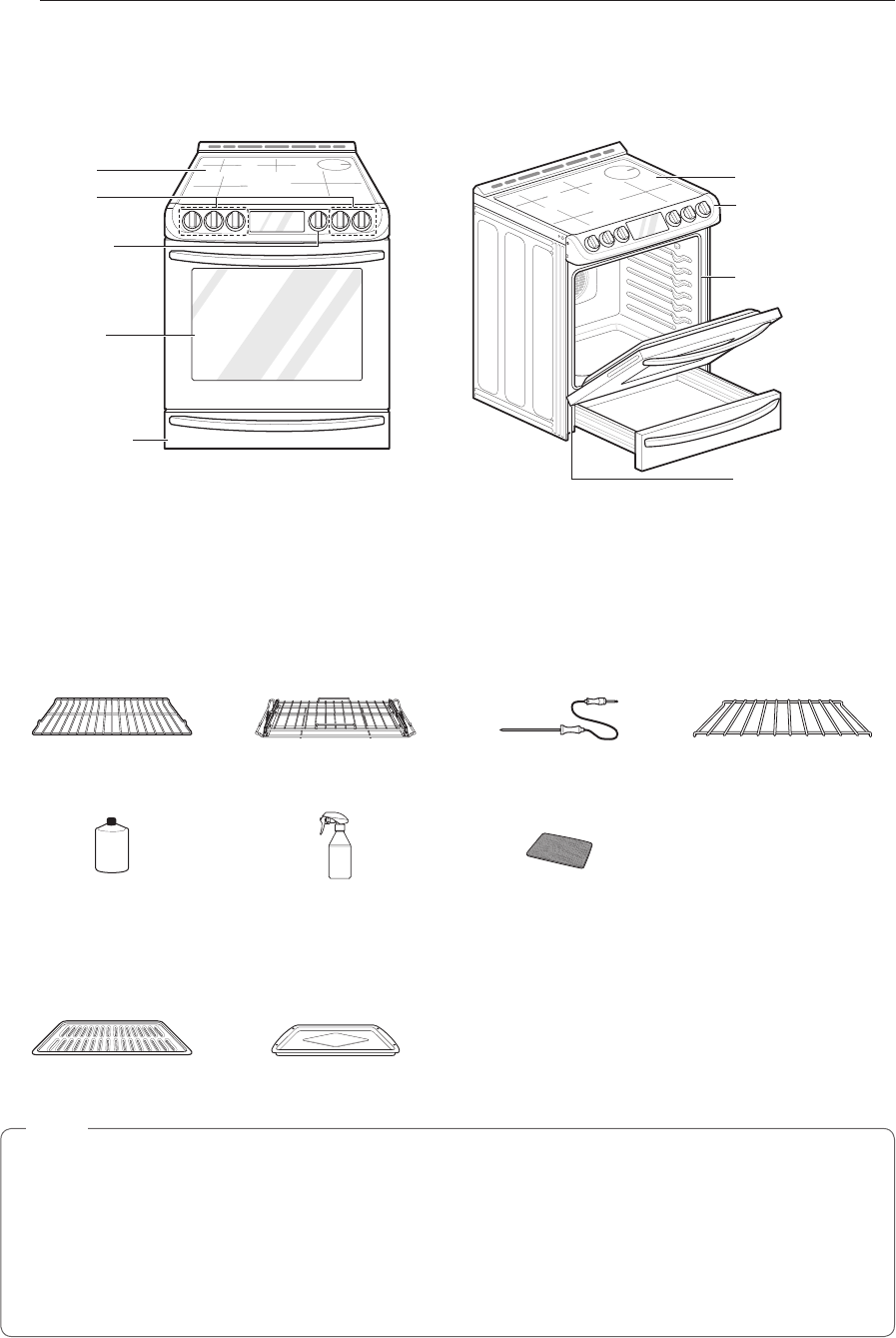

10 PRODUCT OVERVIEW

10 Parts

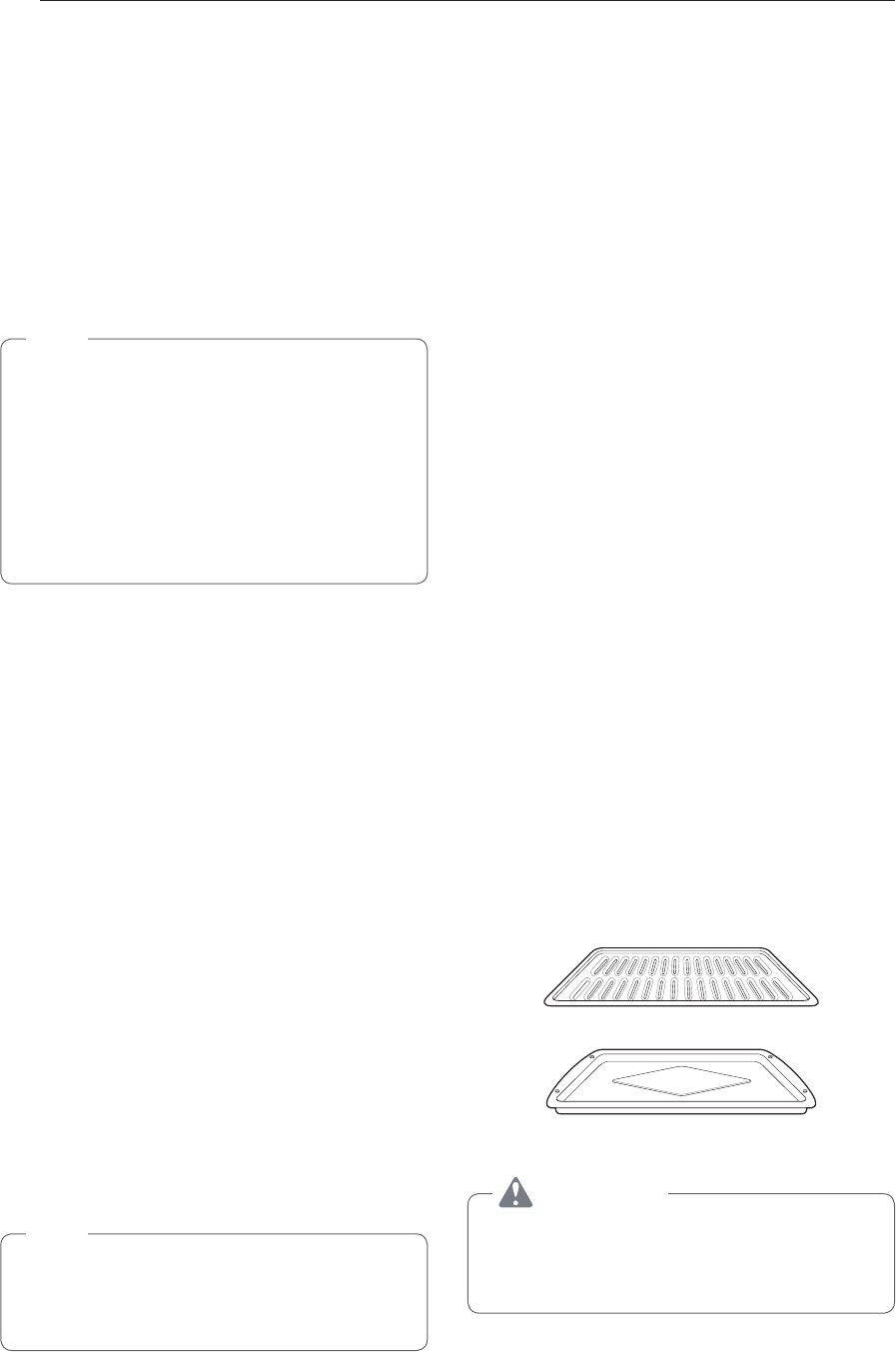

10 Accessories

11 INSTALLATION

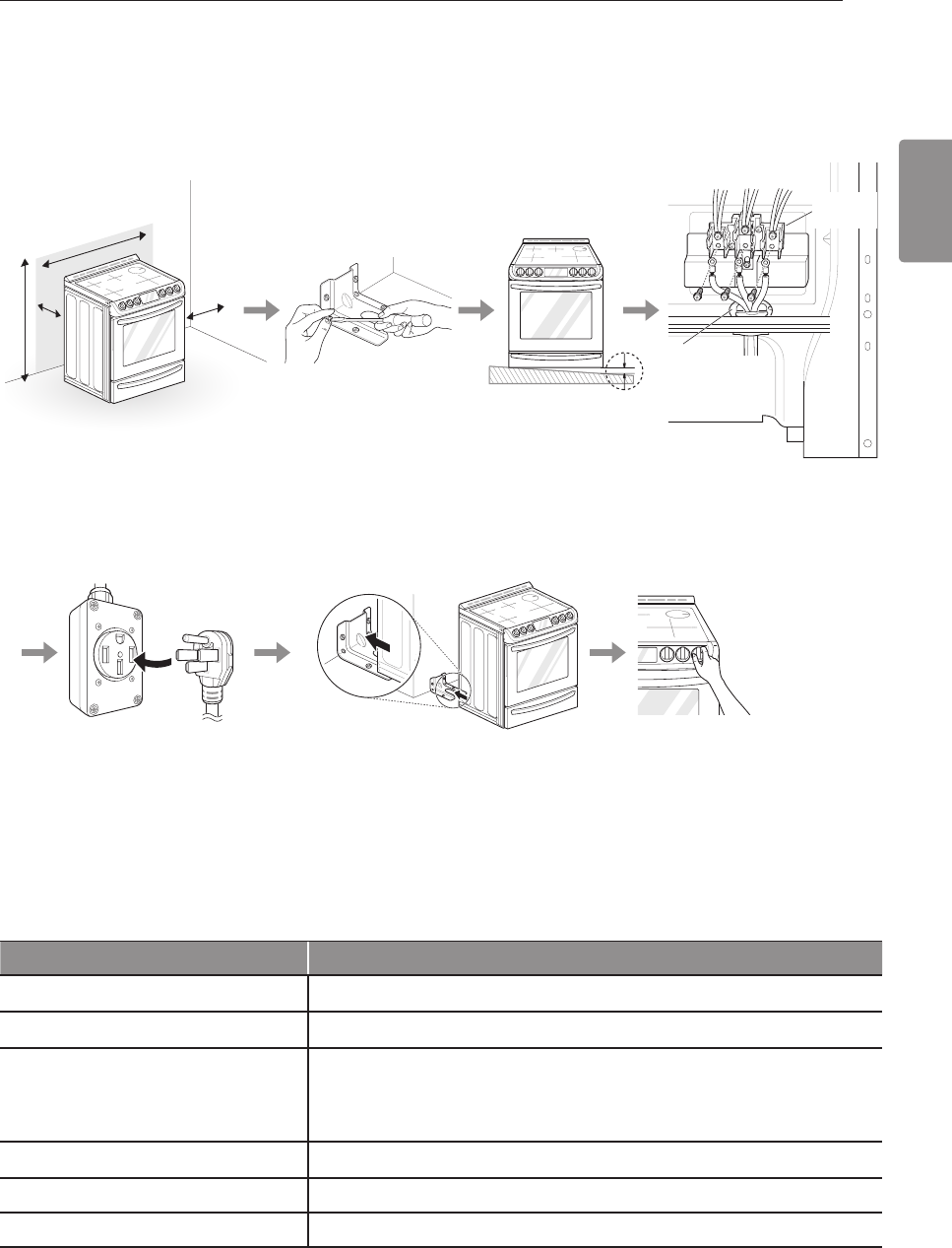

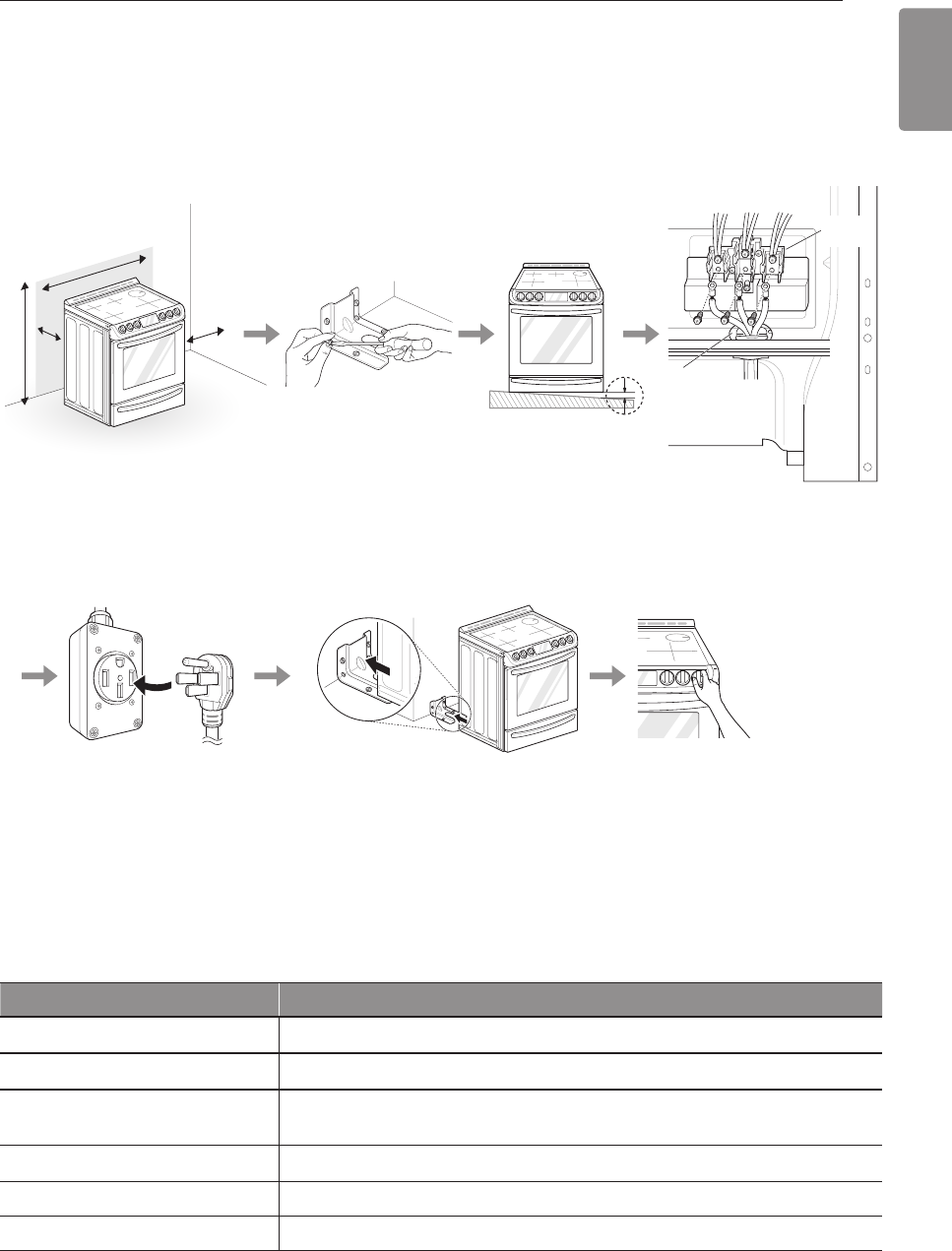

11 Installation Overview

11 Product Specifications

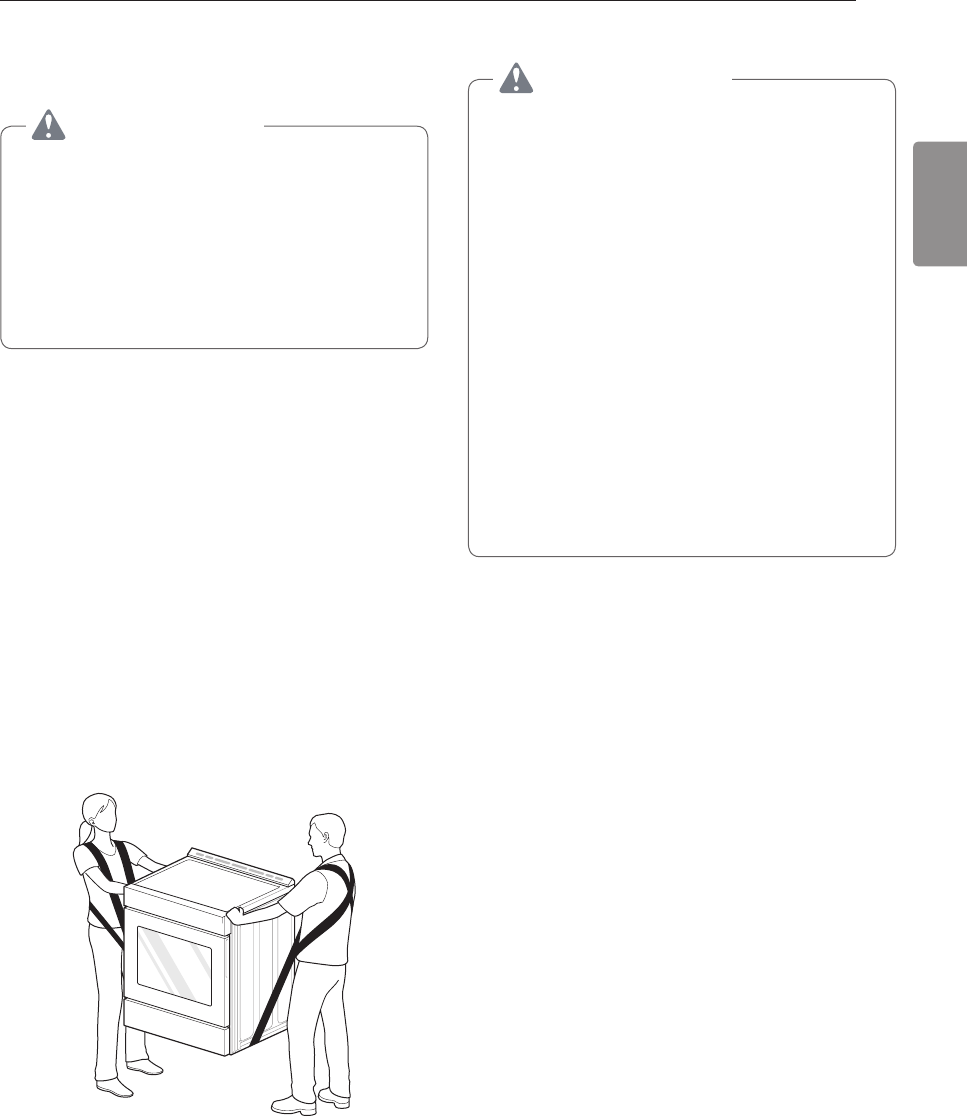

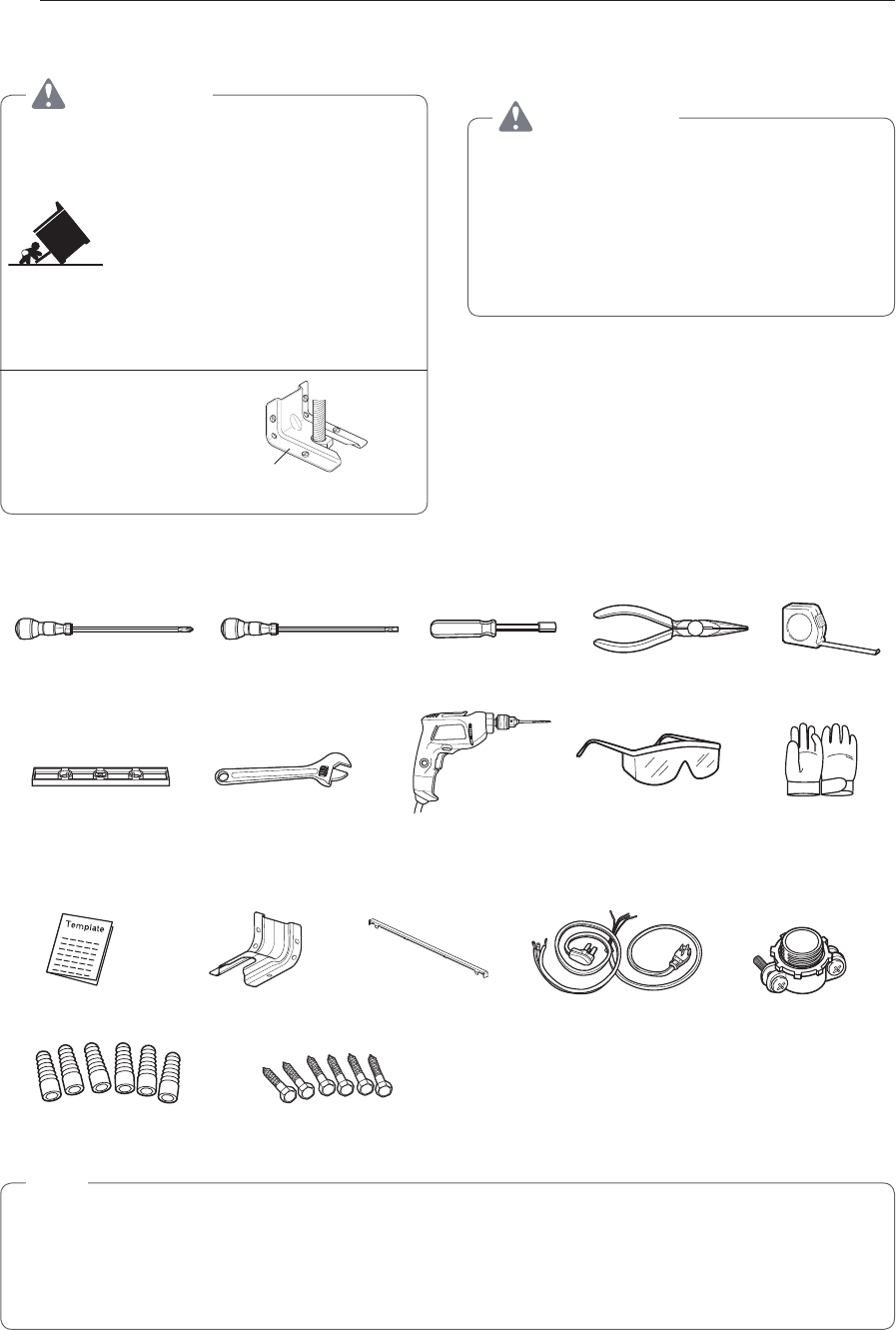

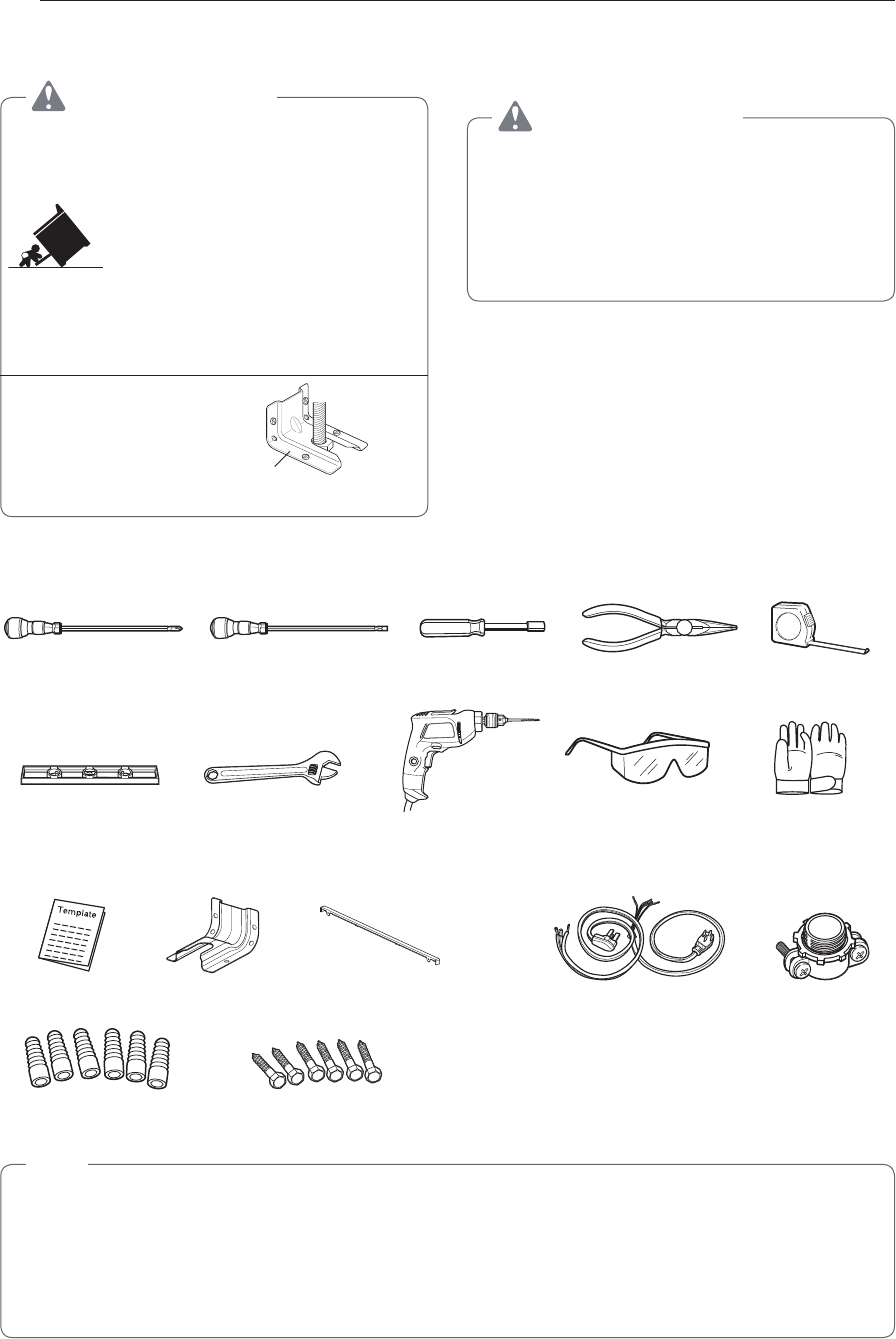

12 Before Installing the Range

13 Installing the Range

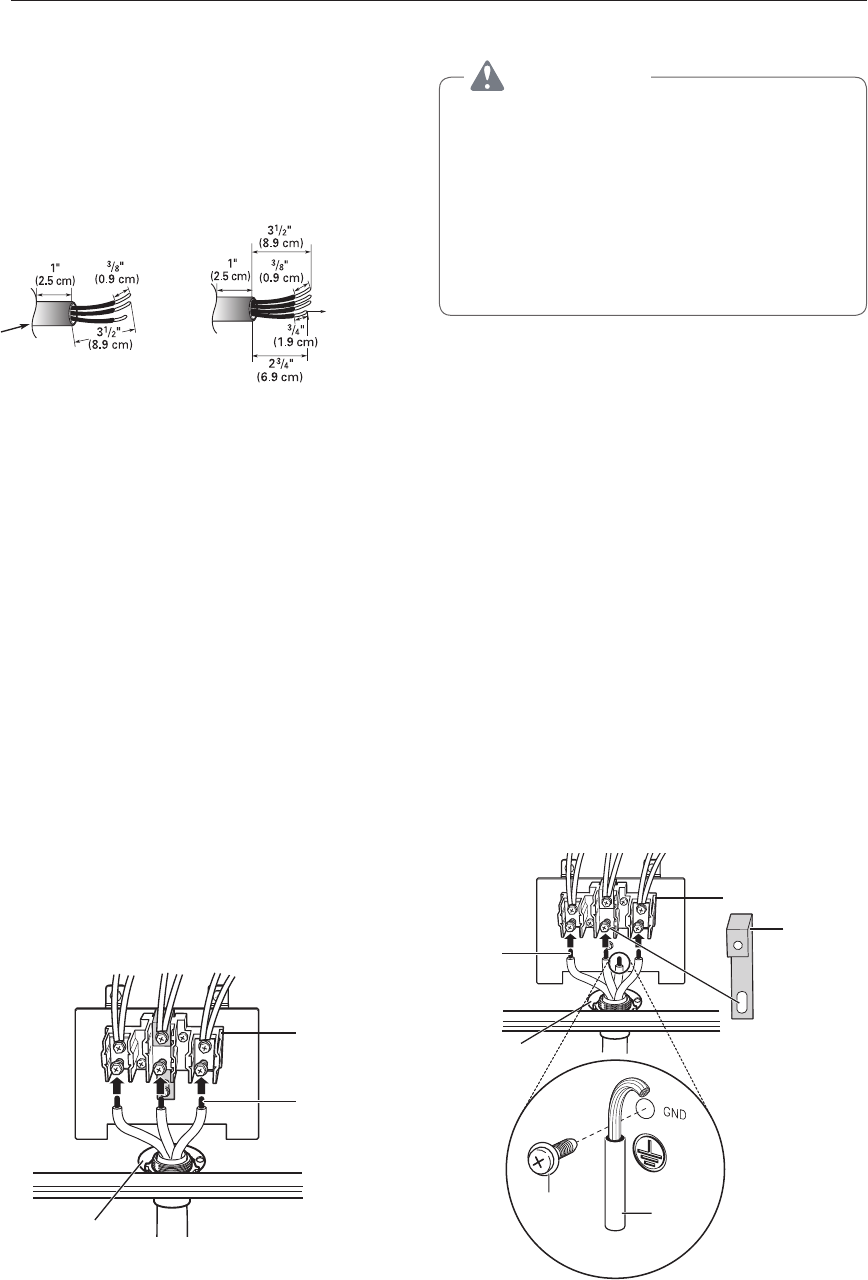

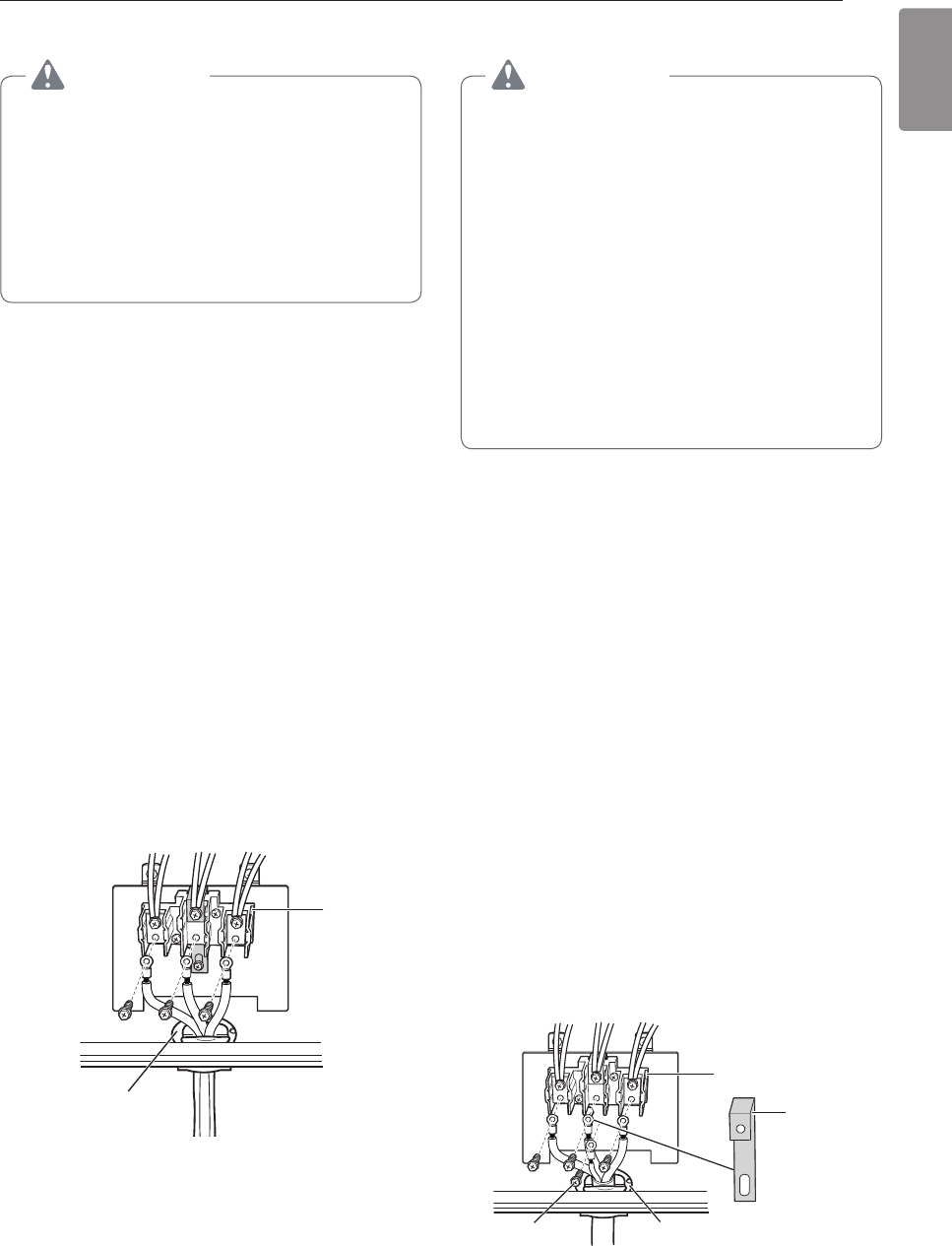

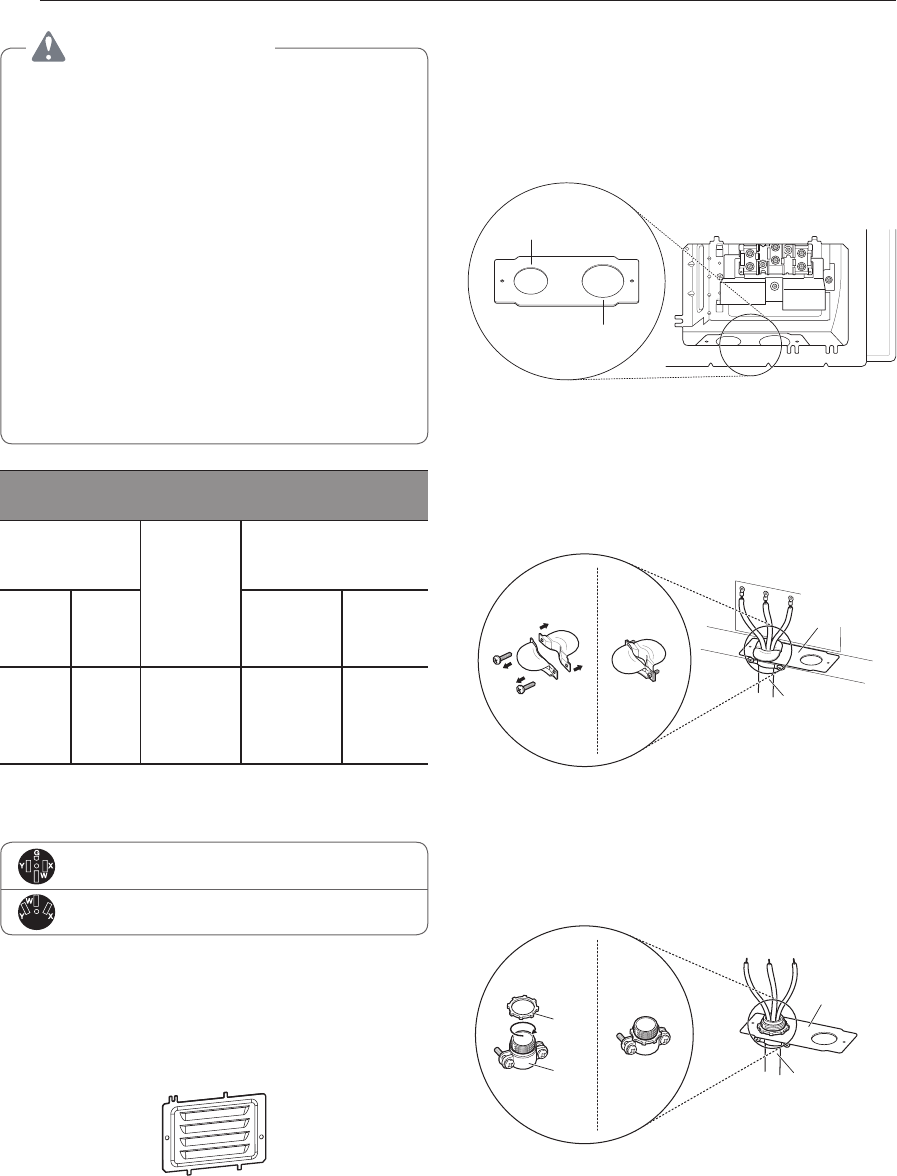

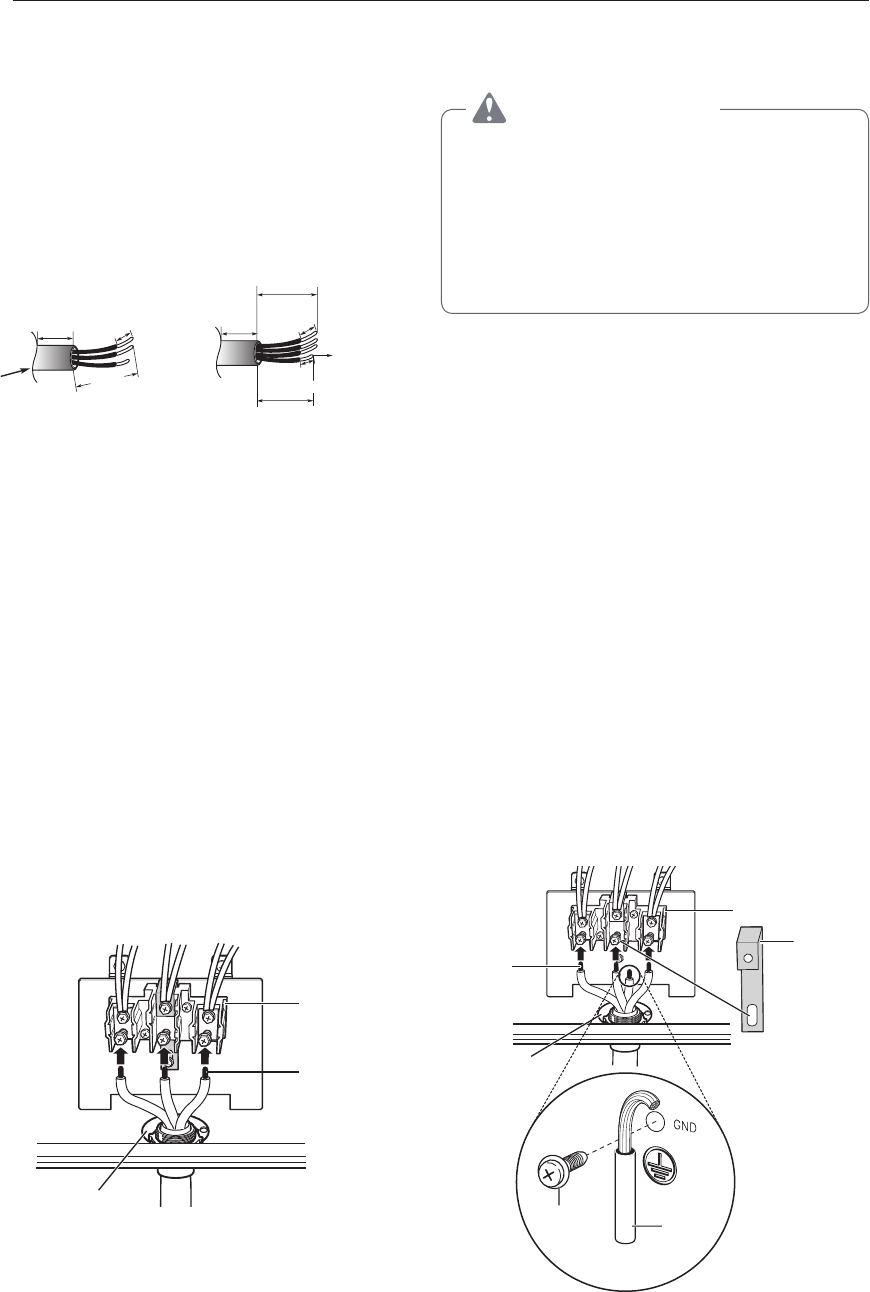

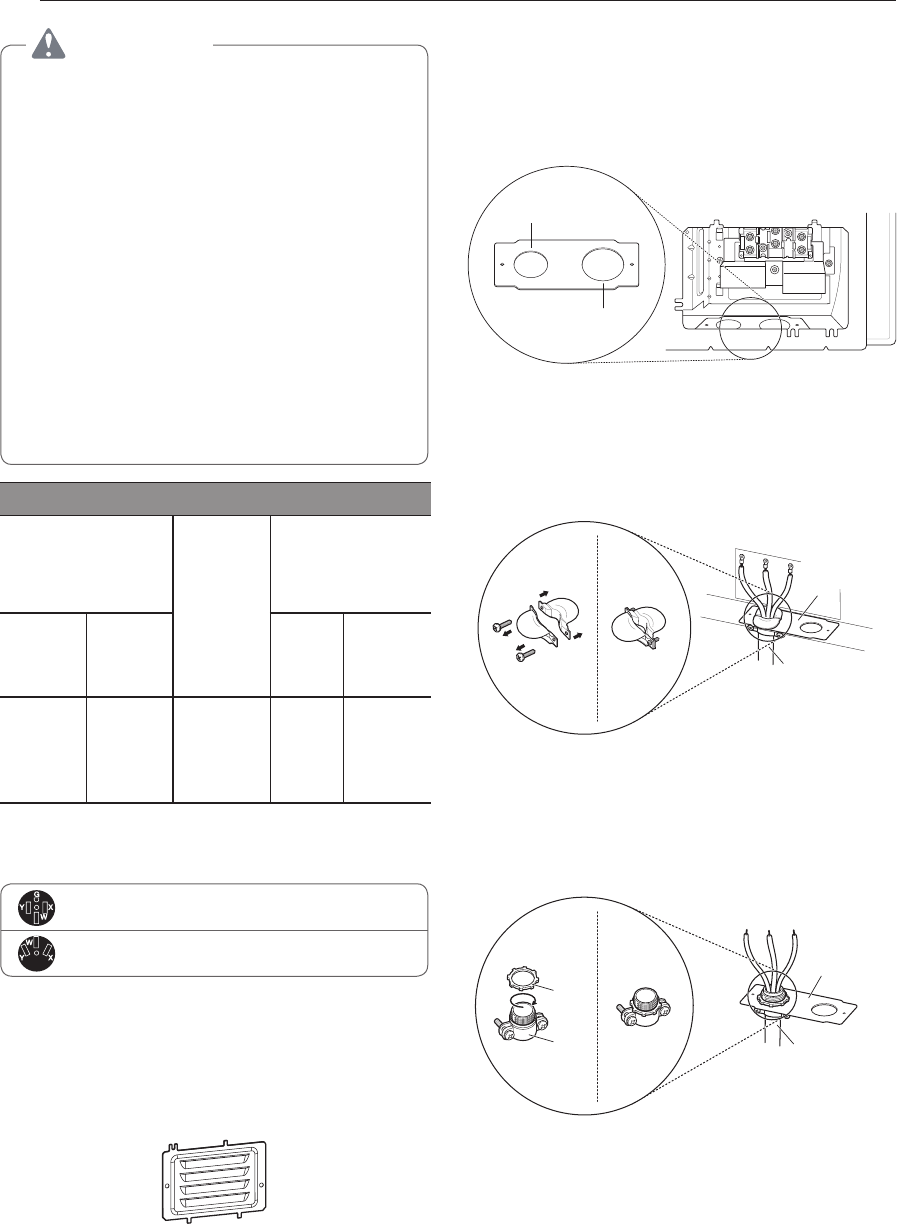

15 Connecting Electricity

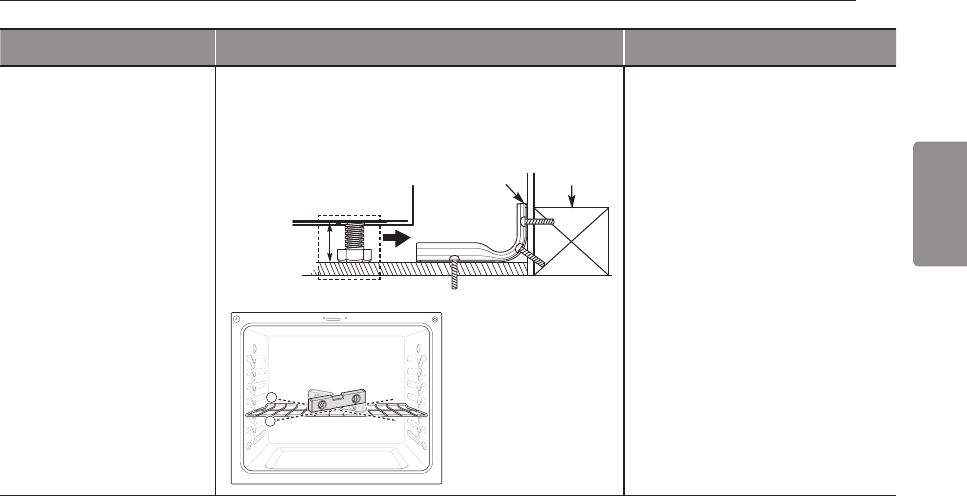

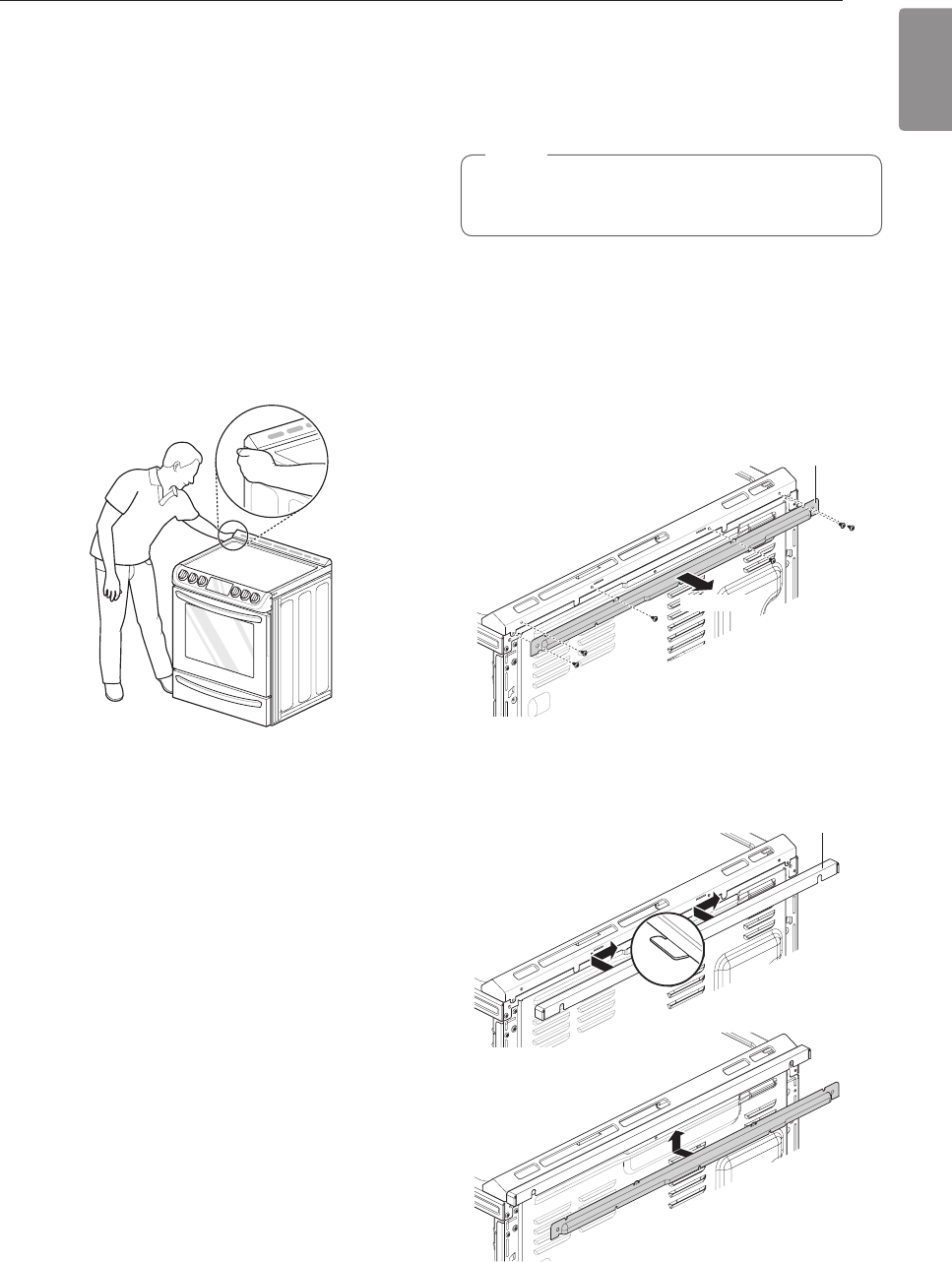

19 Engaging the Anti-tip Device

19 Optional Rear Filler

20 Test Run

21 OPERATION

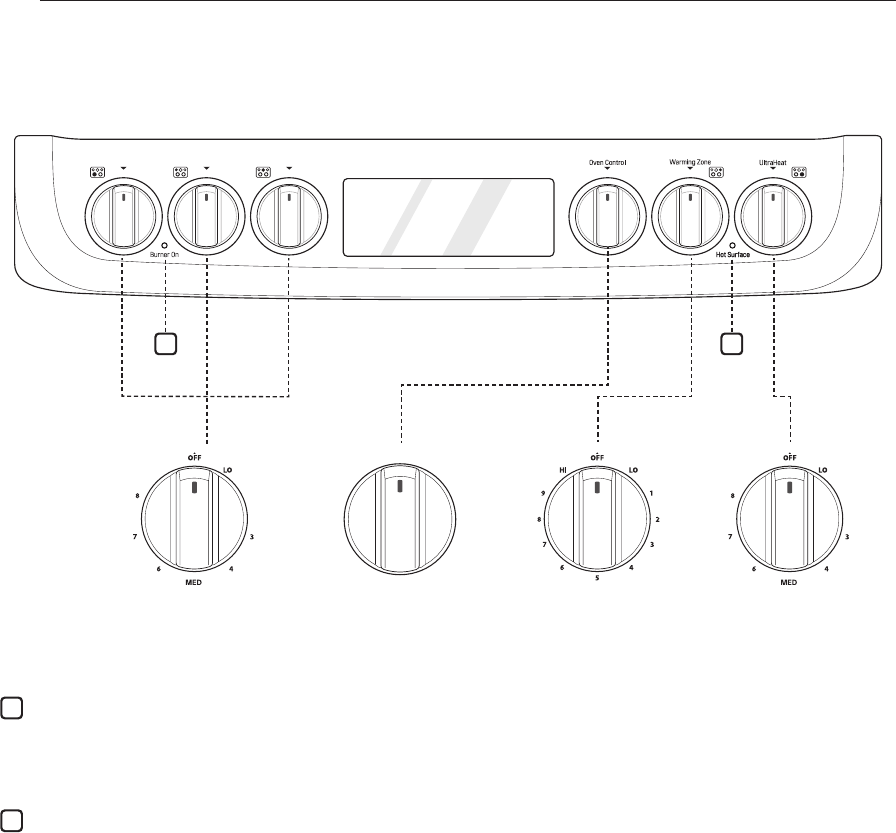

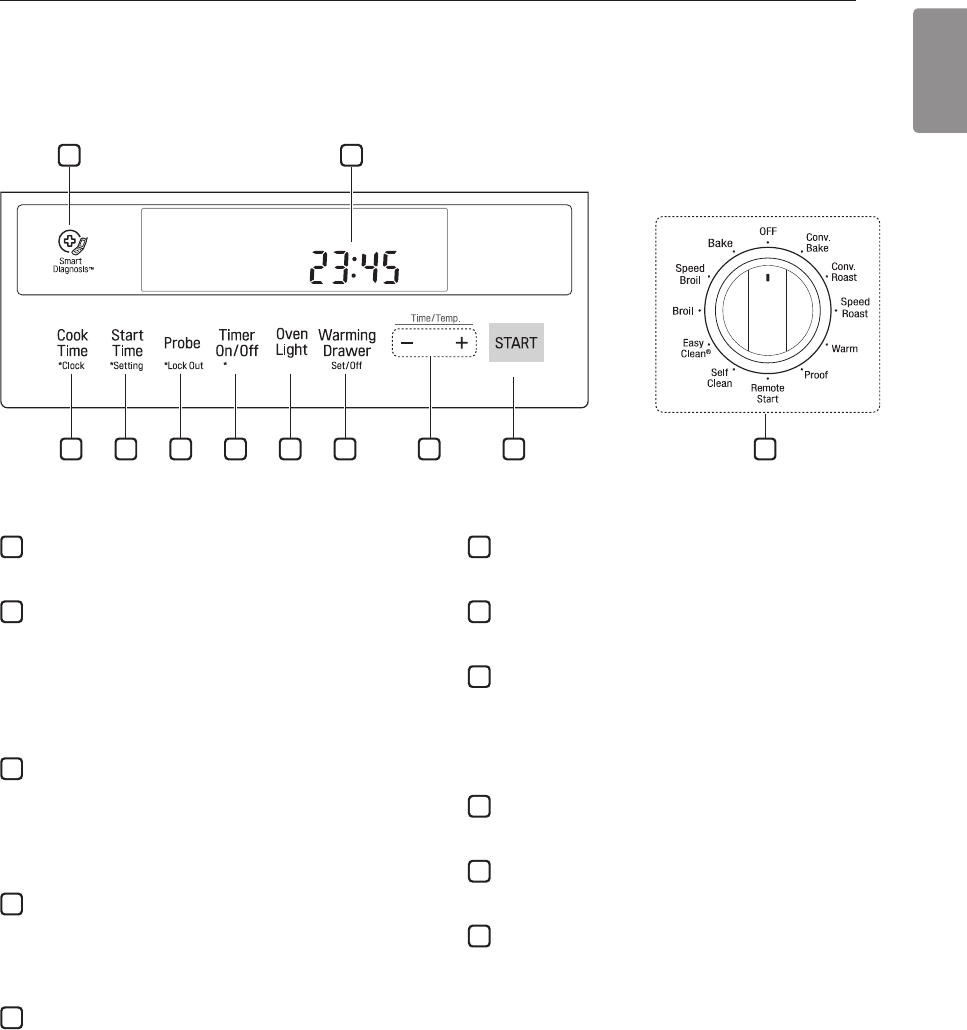

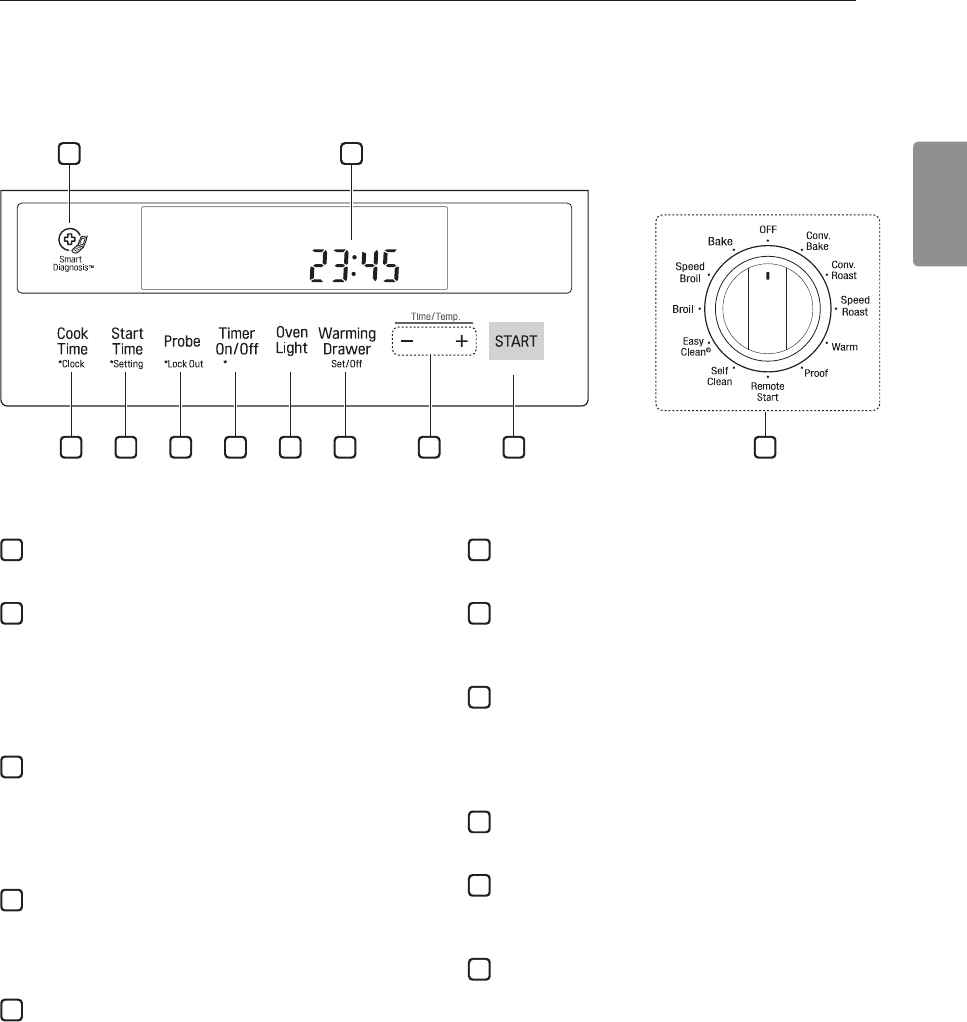

21 Control Panel Overview

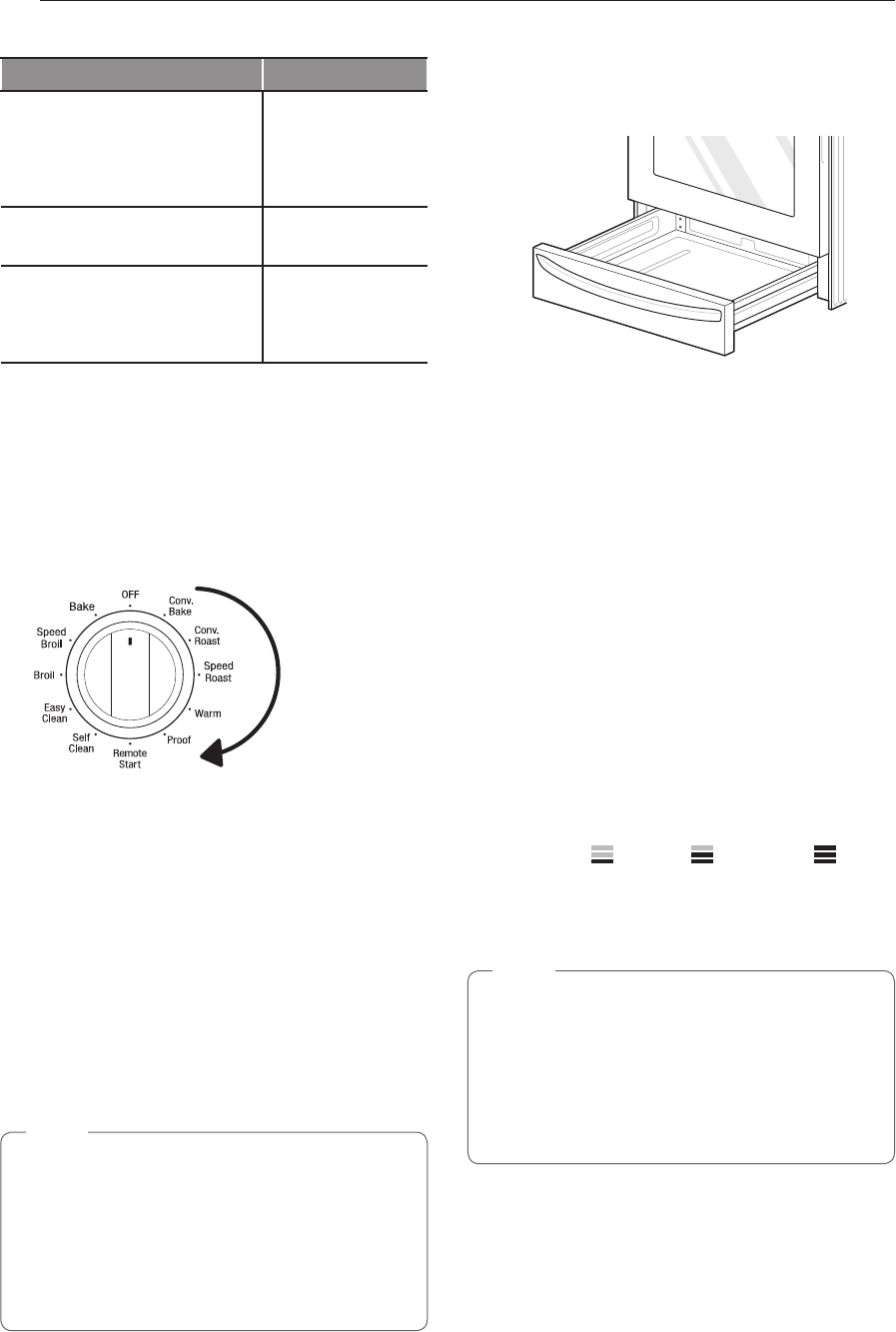

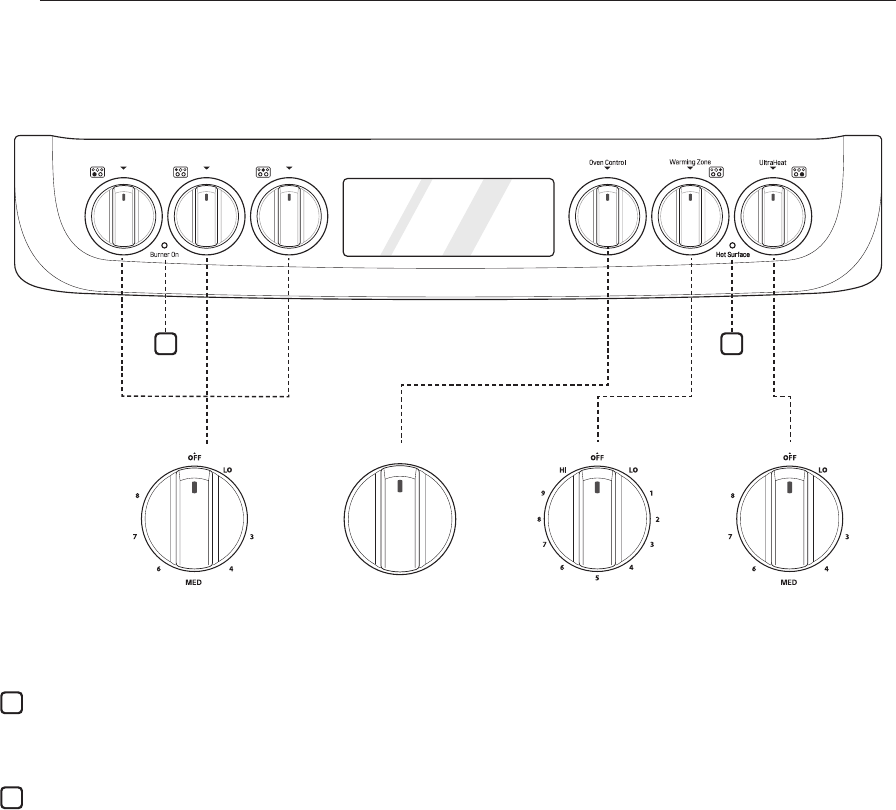

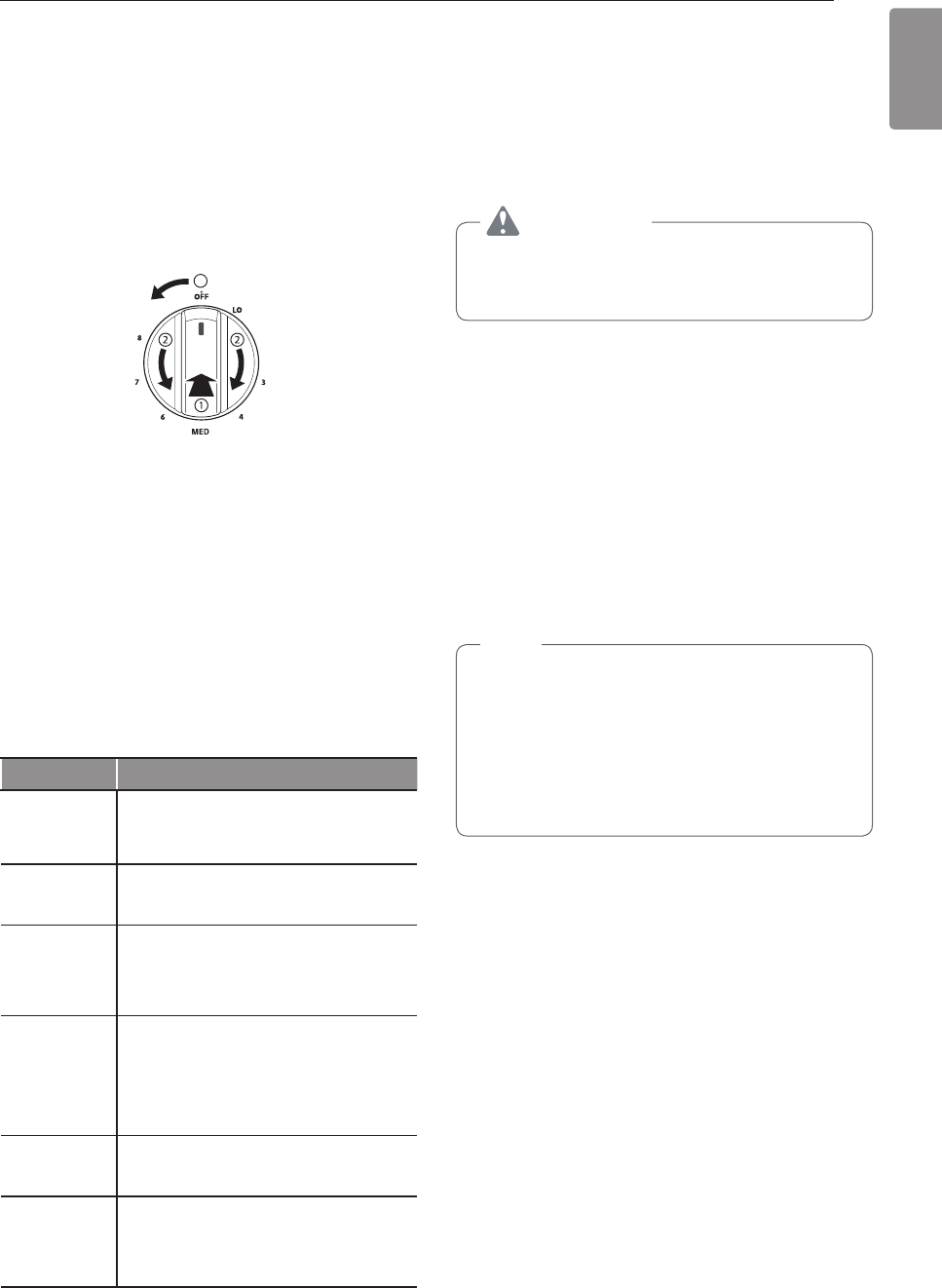

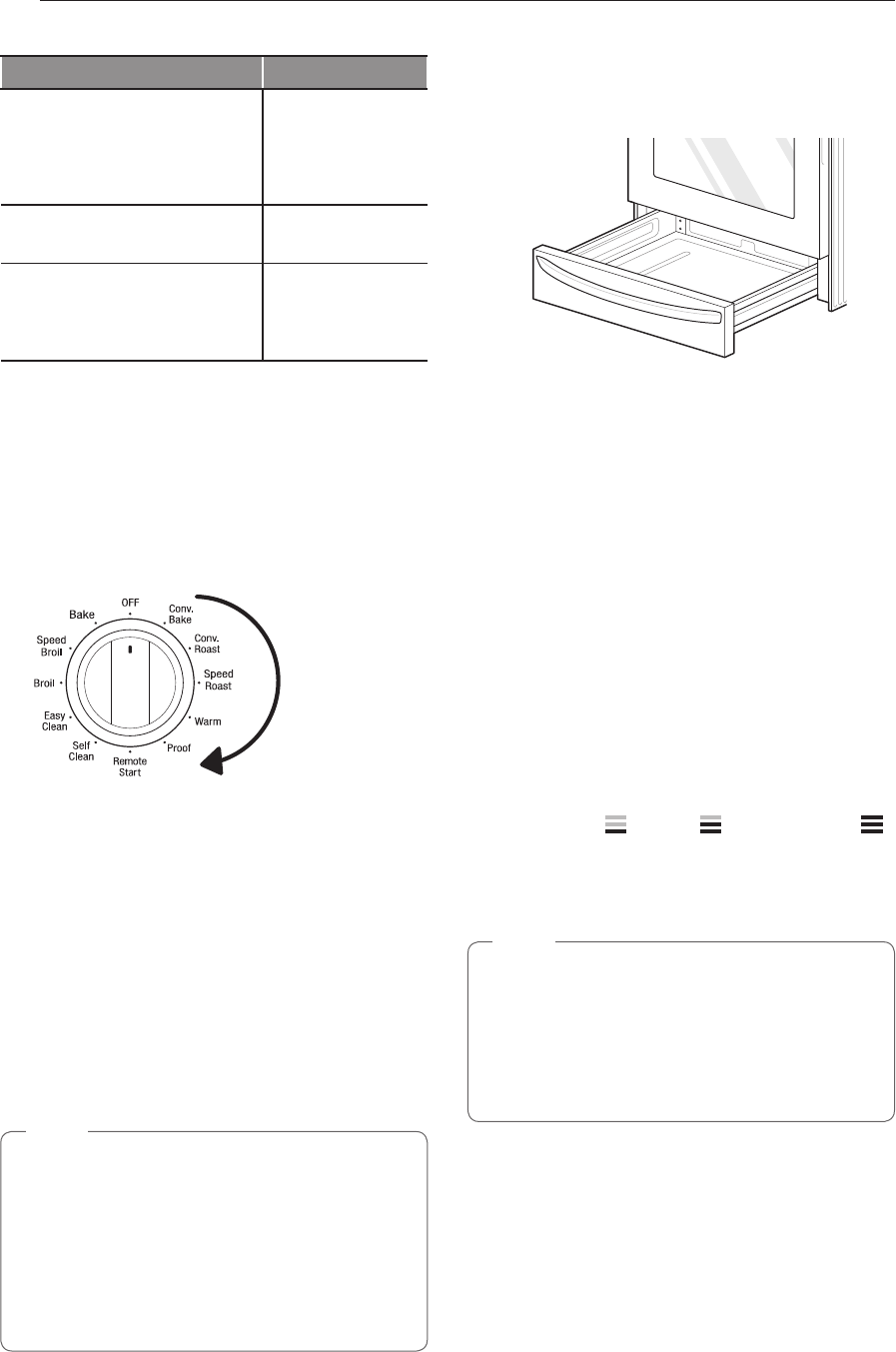

22 Knob Positions

23 Changing Oven Settings

23 Clock

23 Lockout

23 Minimum & Maximum Default Settings

24 Timer On/Off

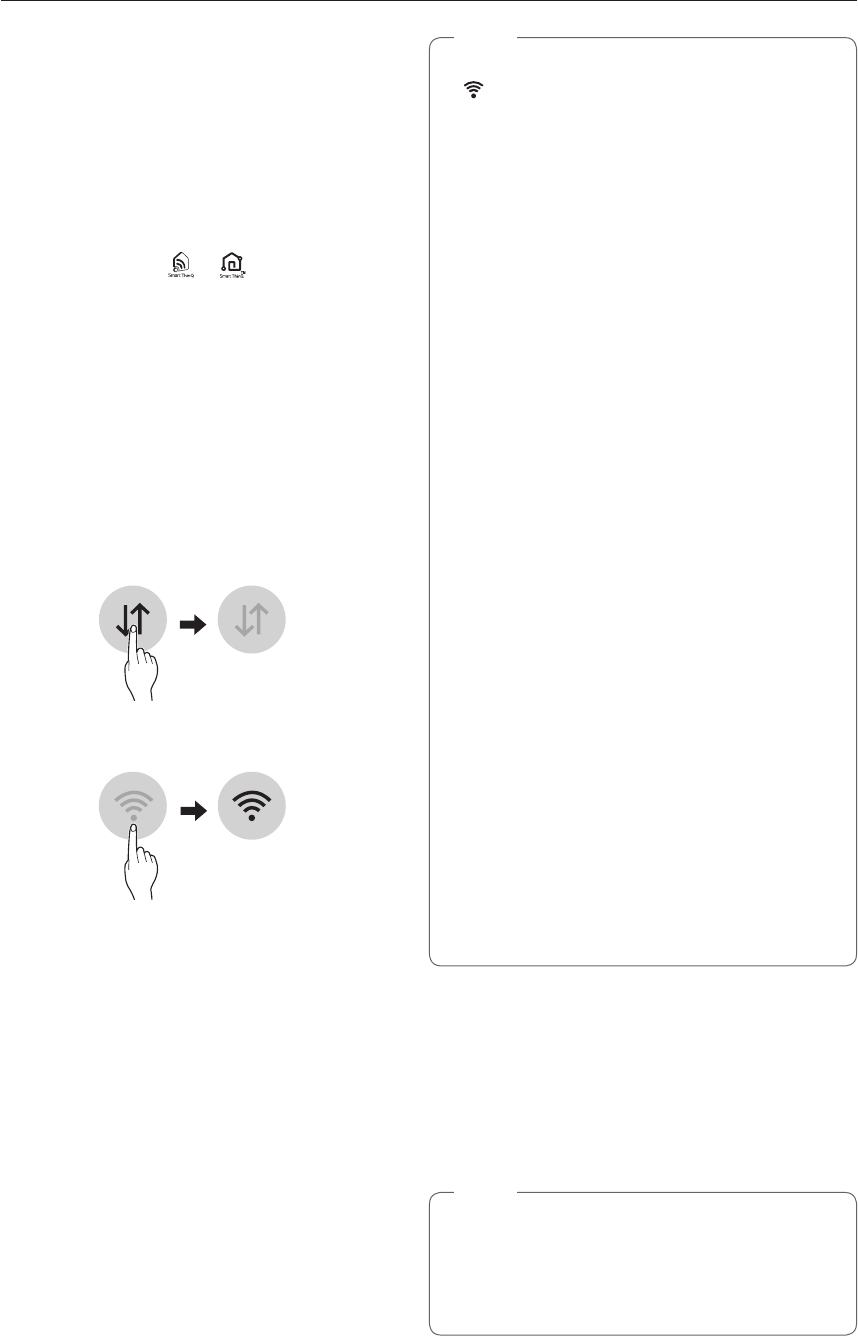

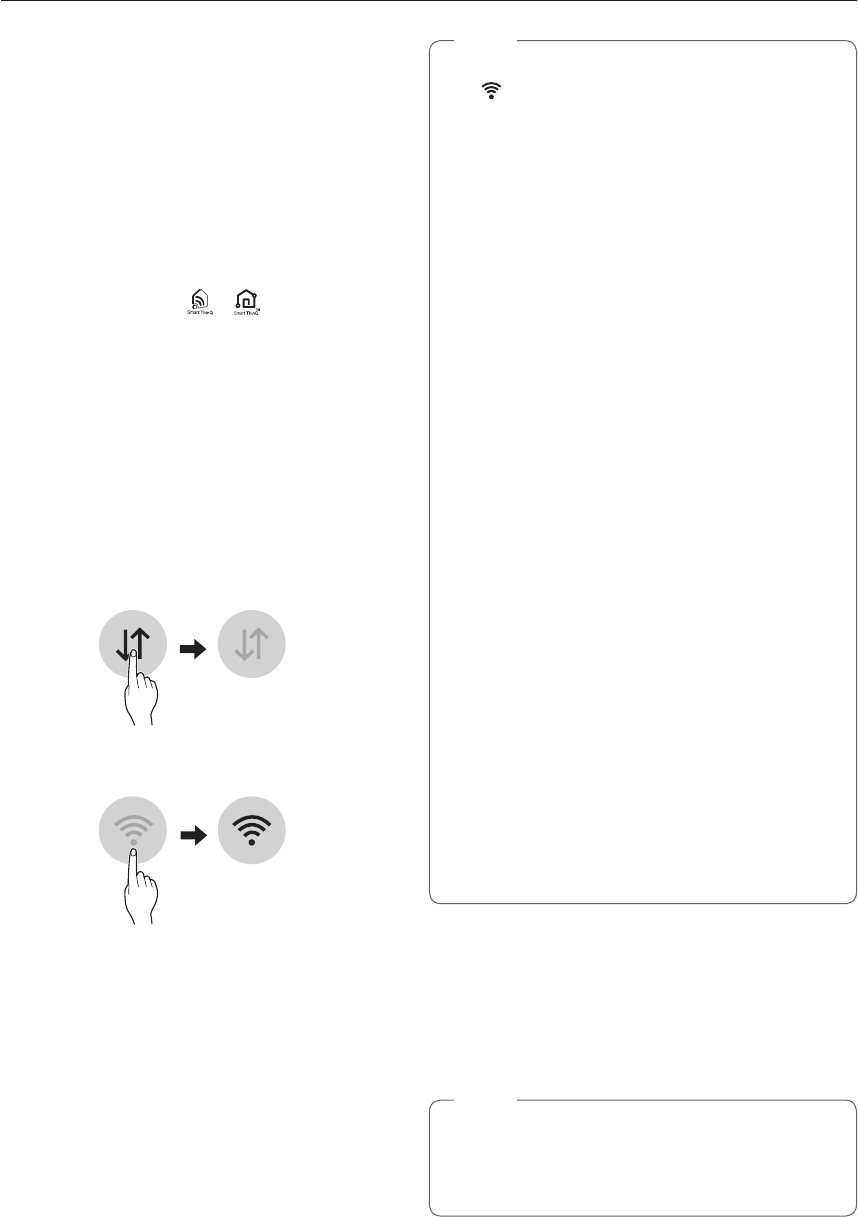

24 Wi-Fi

24 Settings

-Setting the Hour Mode

-Setting Convection Auto Conversion

-Adjusting the Oven Temperature

-Turning the Preheat Alarm Light On/Off

-Adjusting the Oven Beeper Volume

-Selecting Fahrenheit or Celsius

-Turning the Cooktop Beeper On/Off

26 Start Time (Delayed Timed Cook)

26 Cook Time (Timed Cook)

26 Oven Light

27 Using the Cooktop

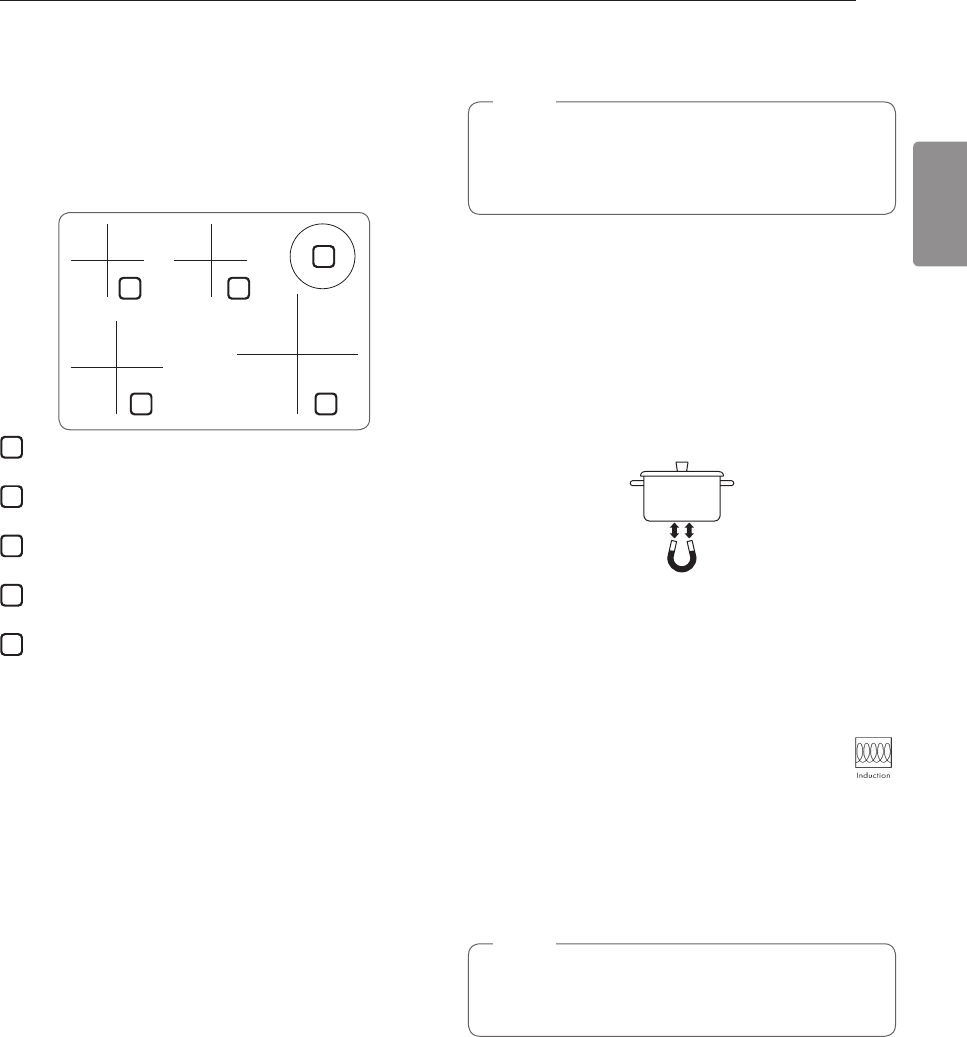

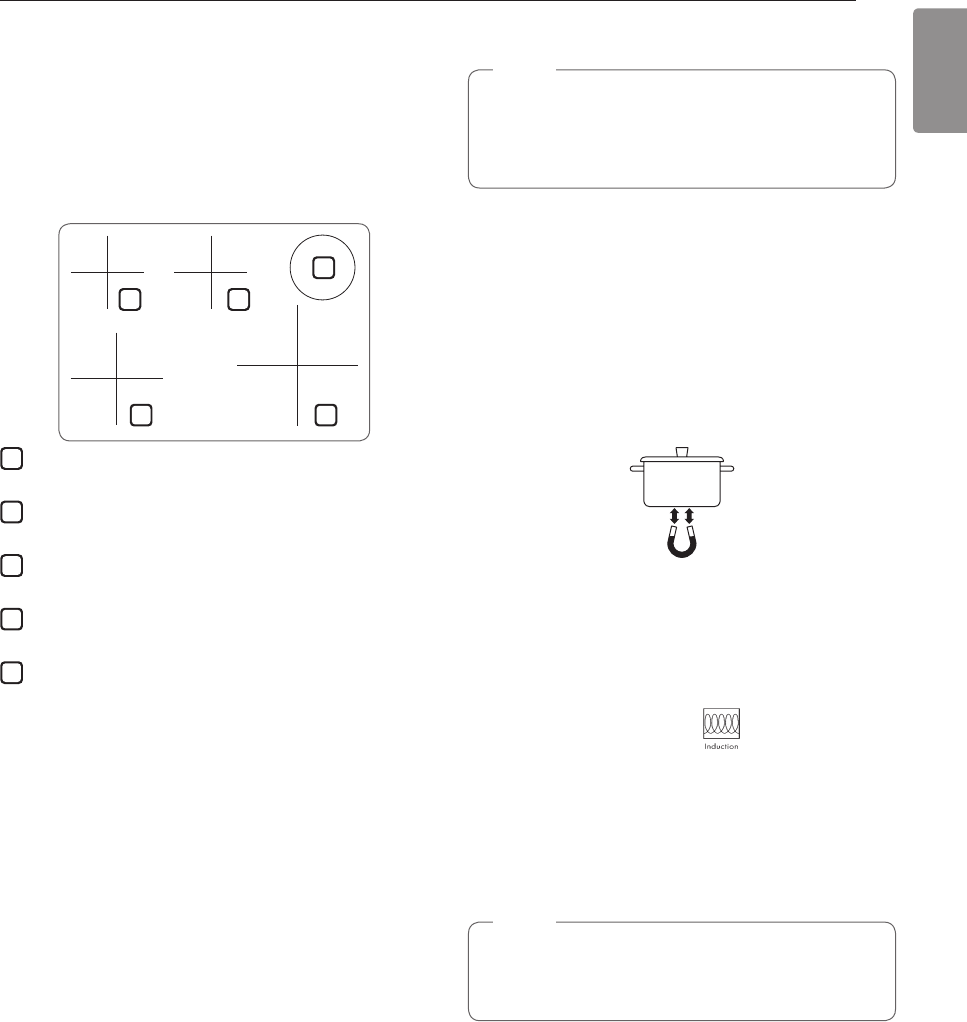

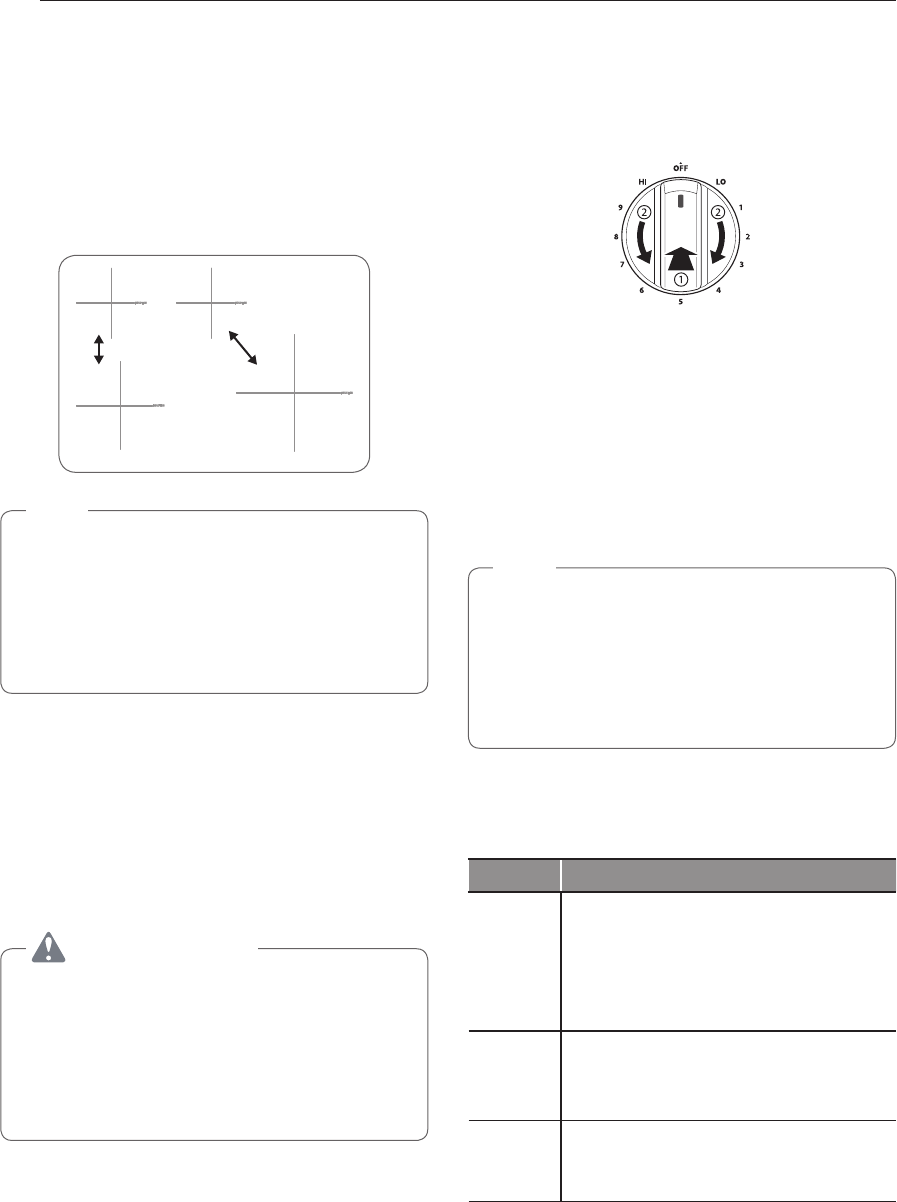

27 Cooking Areas

27 Benefits of Induction Surface Cooking

27 Induction Cookware

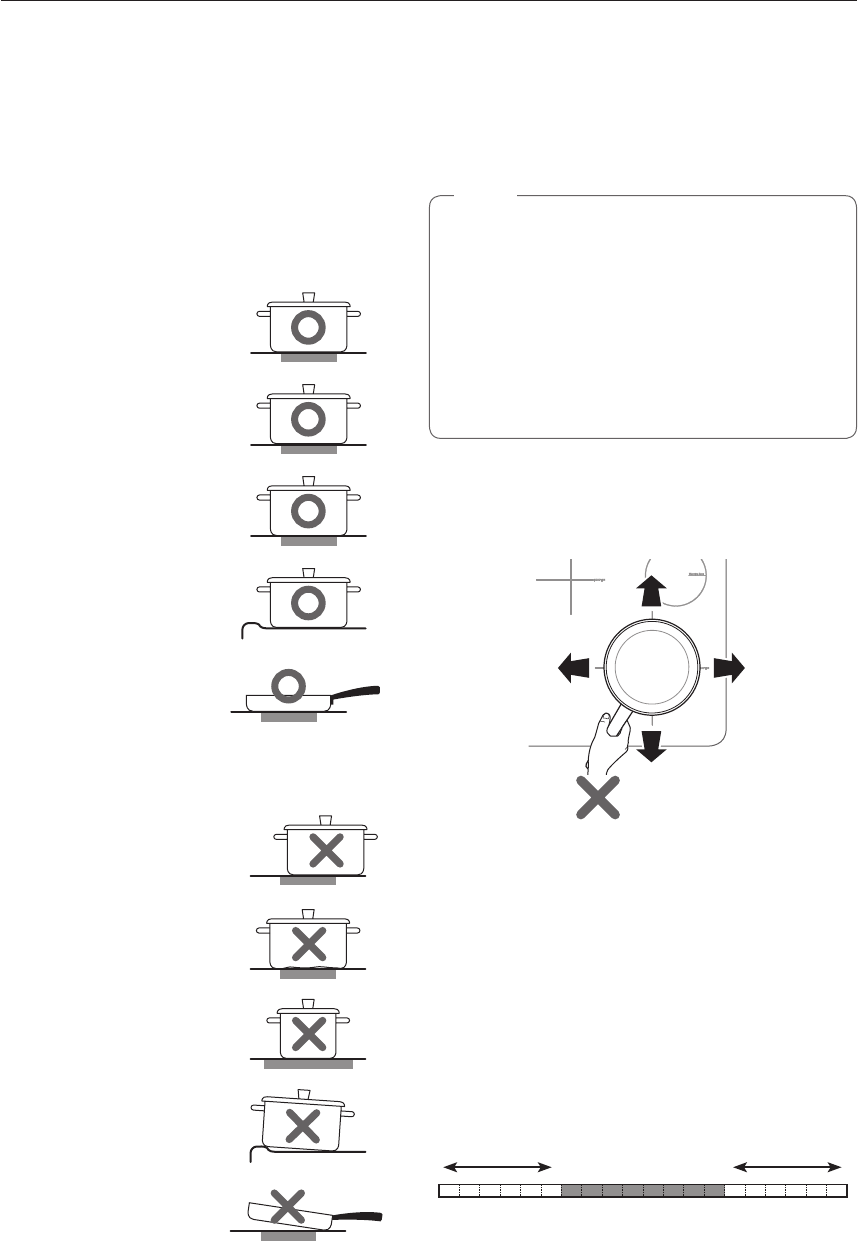

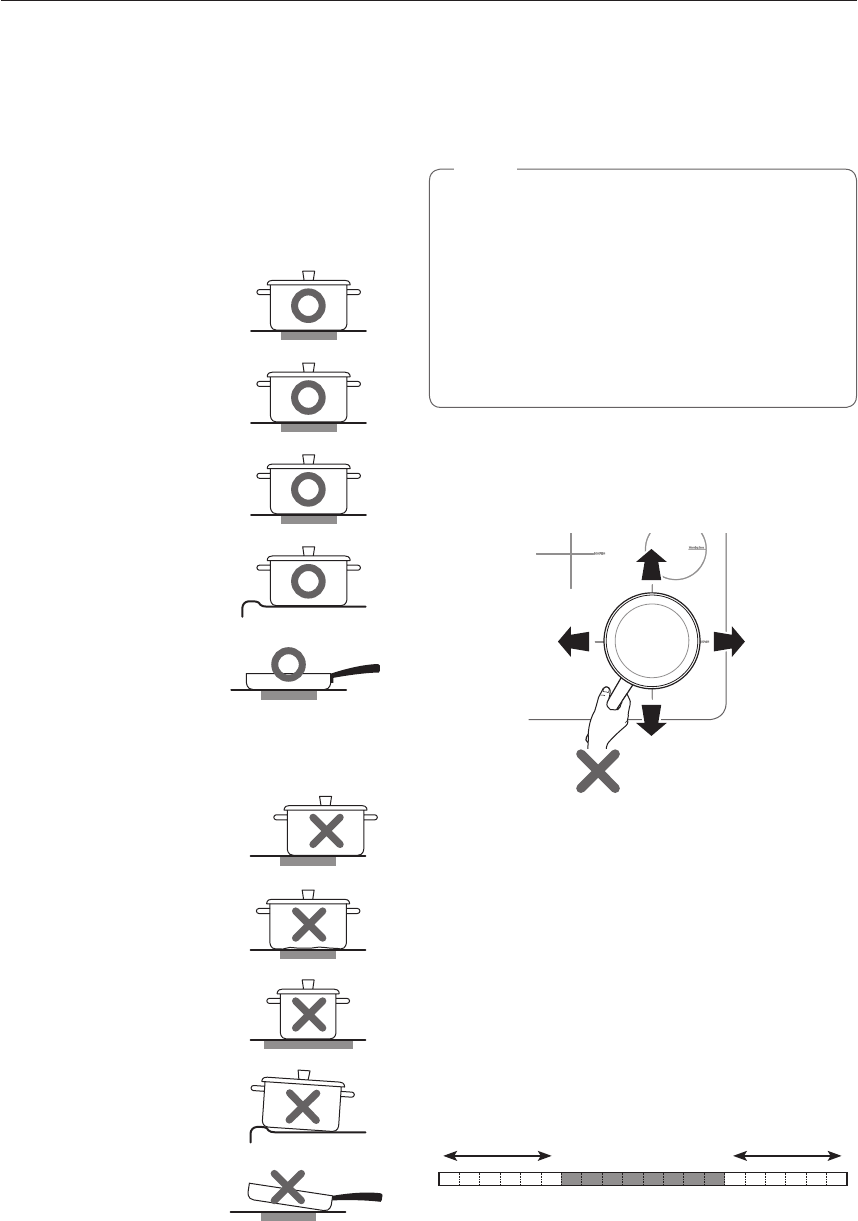

28 Cookware Placement

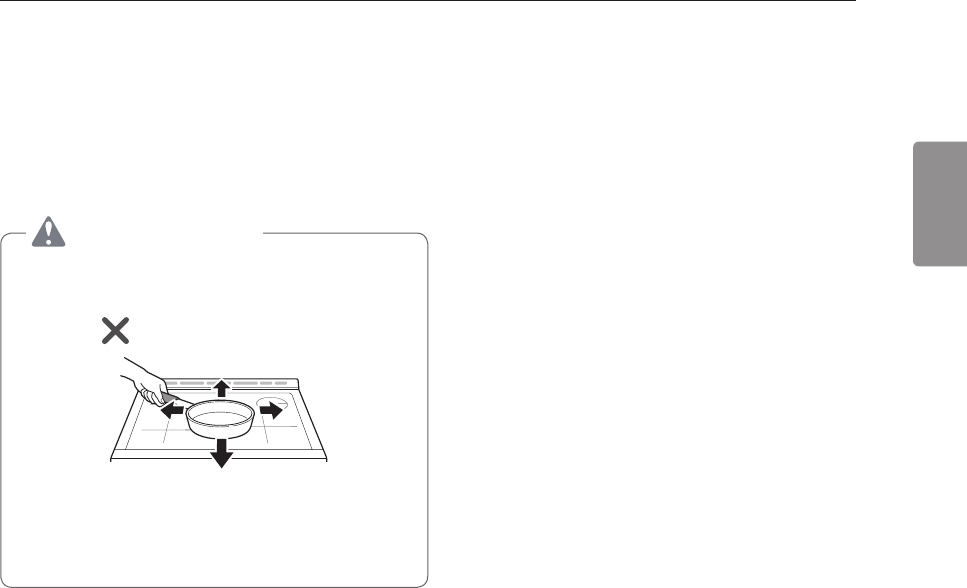

28 Moving Cookware on the Cooktop

28 Pan Sensing

29 Minimum and Maximum Pan Size

29 Hot Cookware and Residual Heat

29 Home Canning

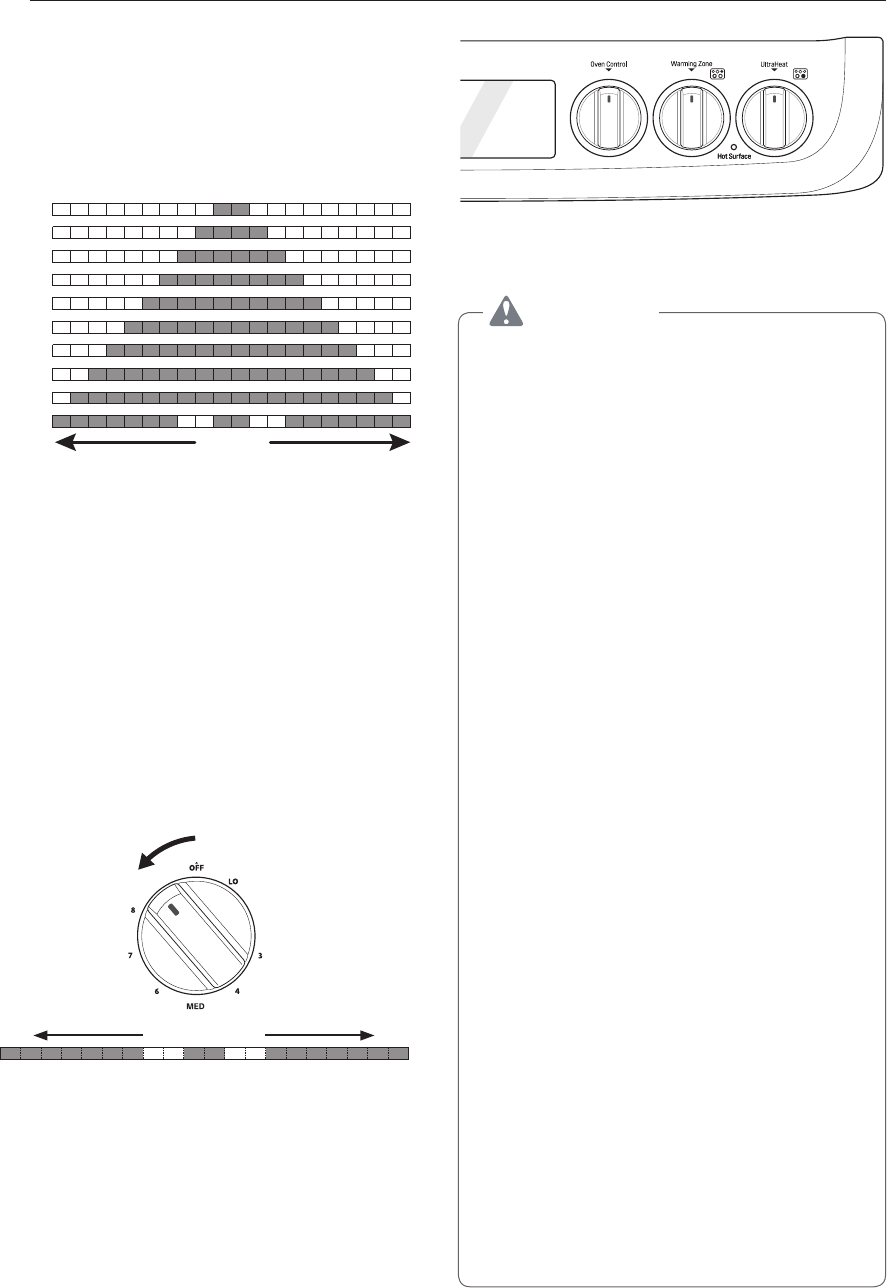

30 Setting Surface Controls

30 Hot Surface Indicator

30 Using the Cooking Elements

31 The Recommended Surface Cooking

Setting

31 Pan Preheat Recommendations

31 Noises during Cooktop Operation

32 Power Management

32 Warming Zone

33 Using the Oven

33 Before Using the Oven

33 Oven Vent

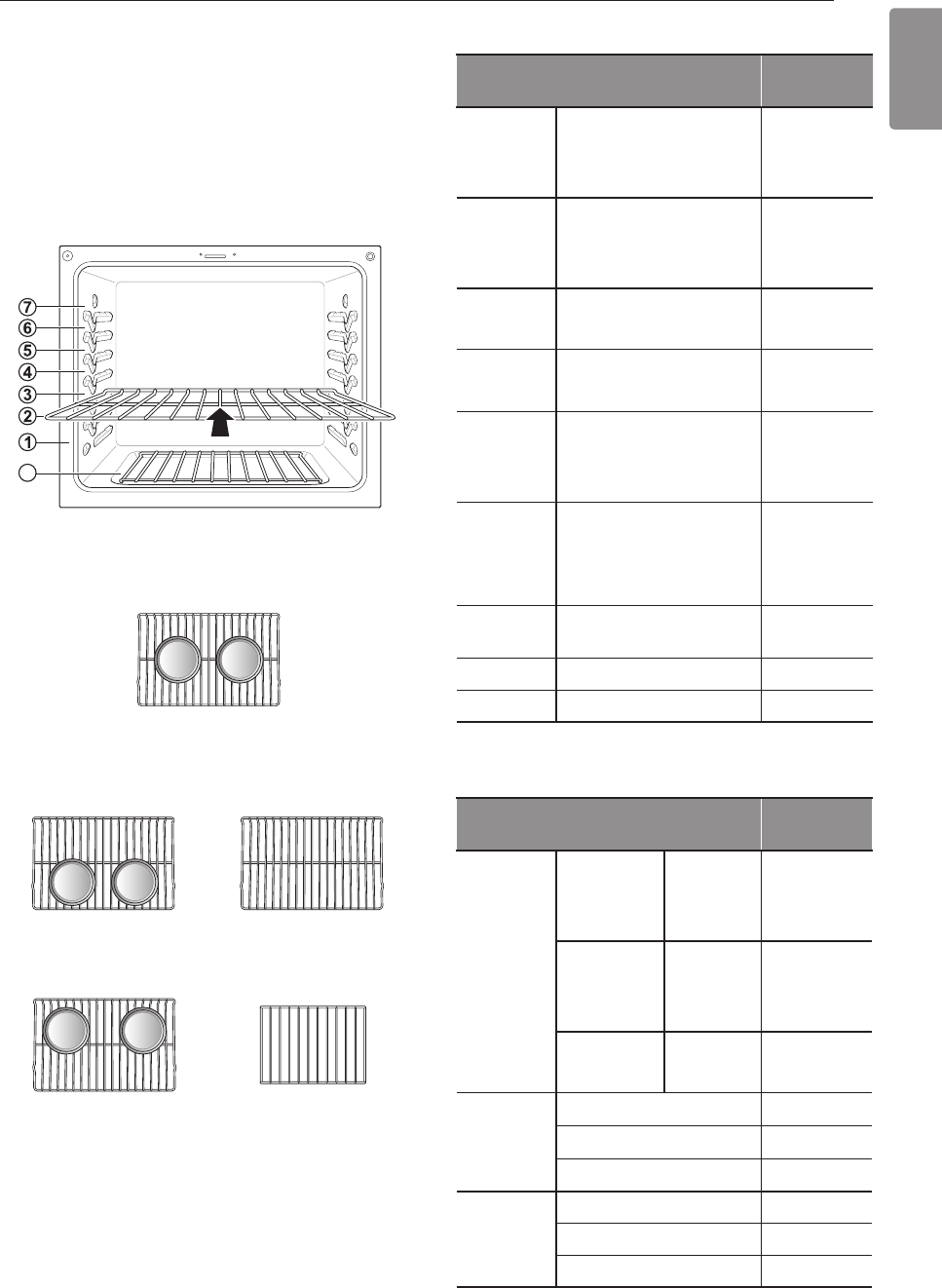

33 Using Oven Racks

33 Bake

34 Convection Mode

35 Recommended Baking and Roasting Guide

36 Broil

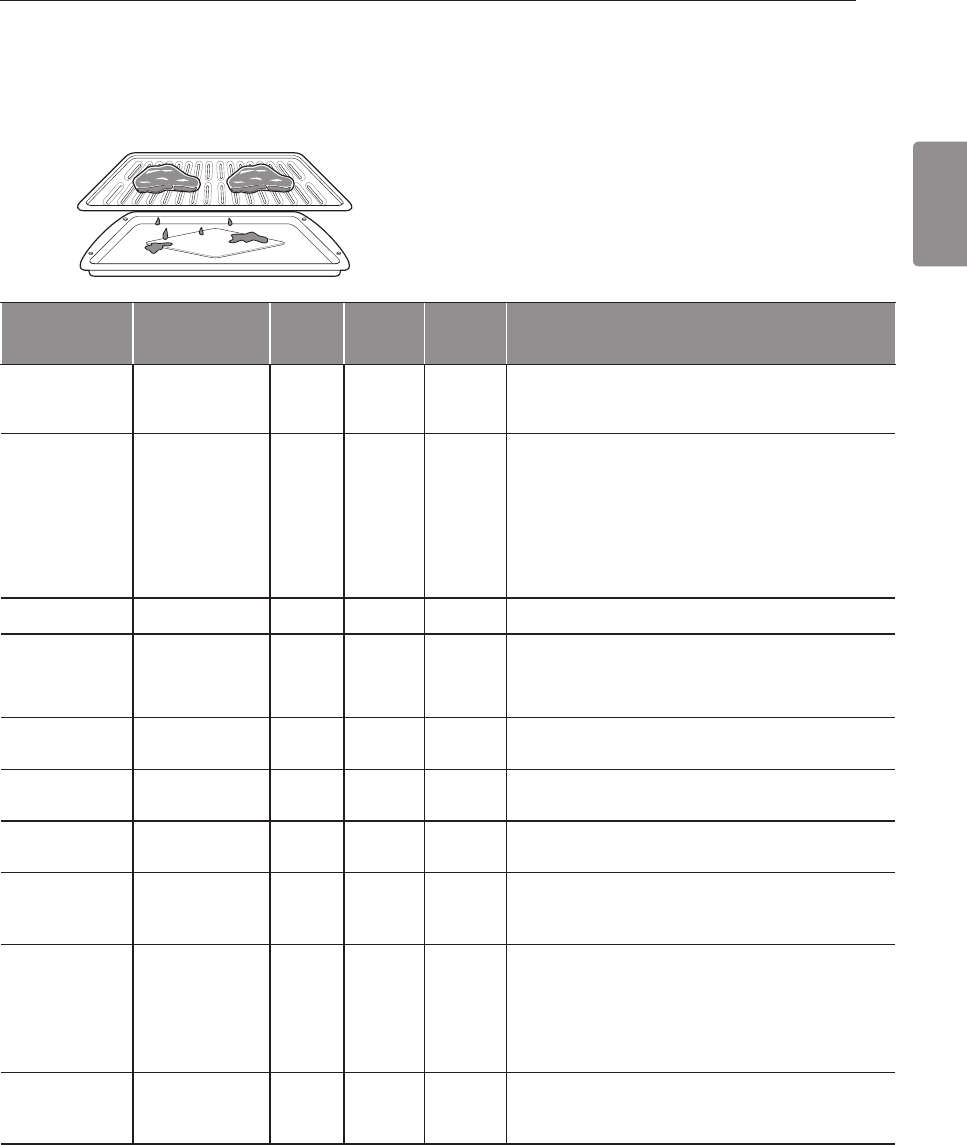

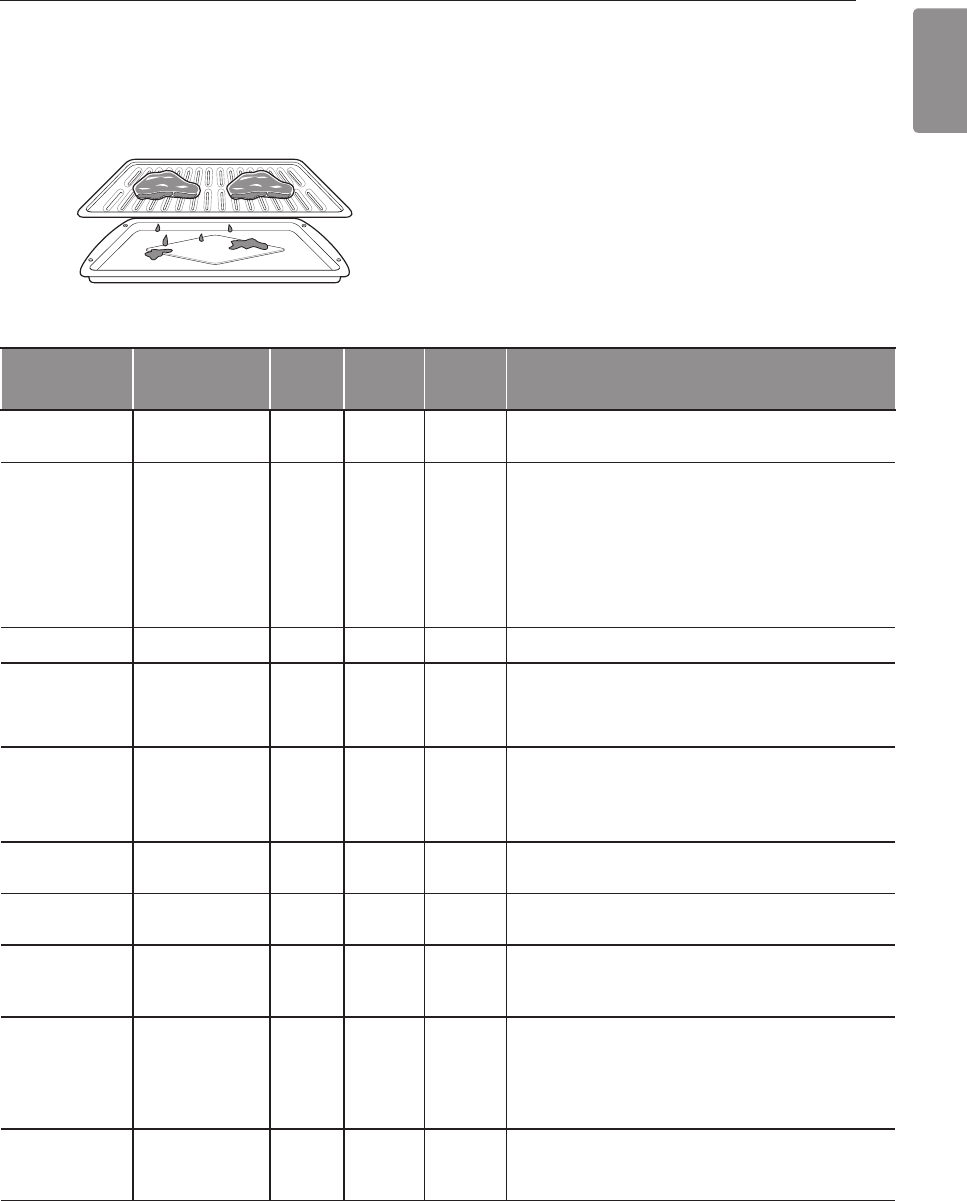

37 Recommended Broiling Guide

38 Warm

38 Proof

39 Speed Roast

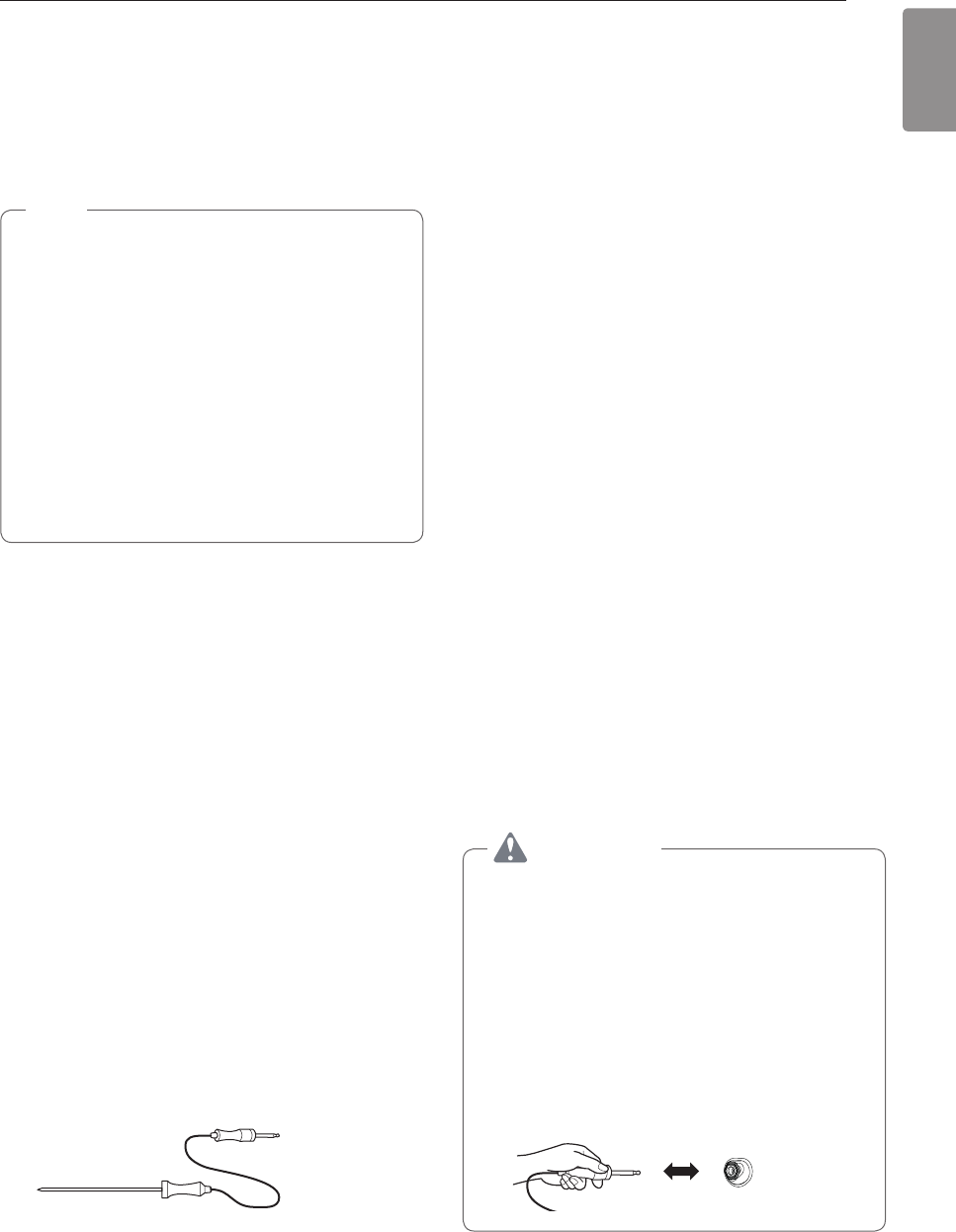

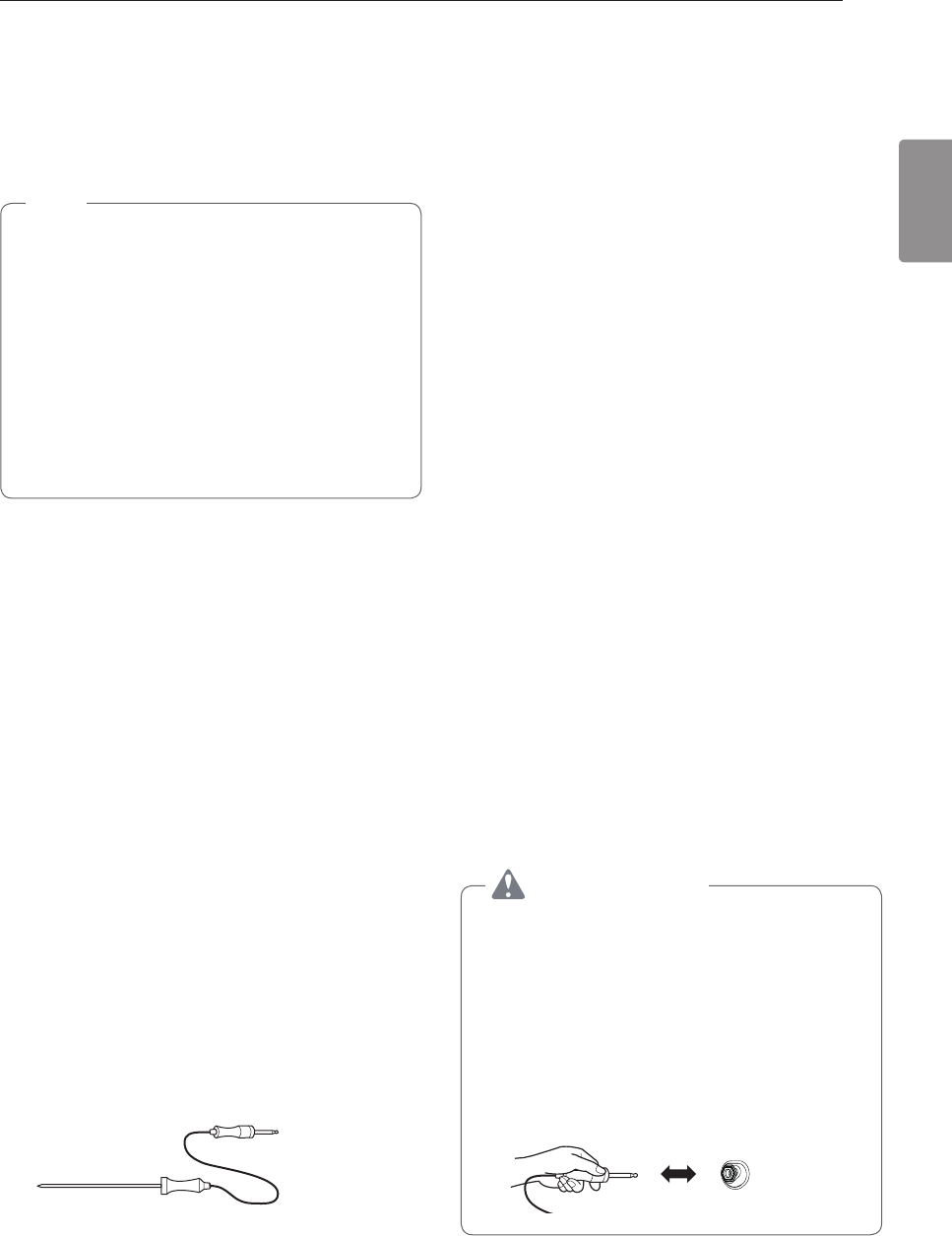

39 Meat Probe

40 Remote Start

40 Operating the Warming Drawer

42 SMART FUNCTIONS

42 LG SmartThinQ Application

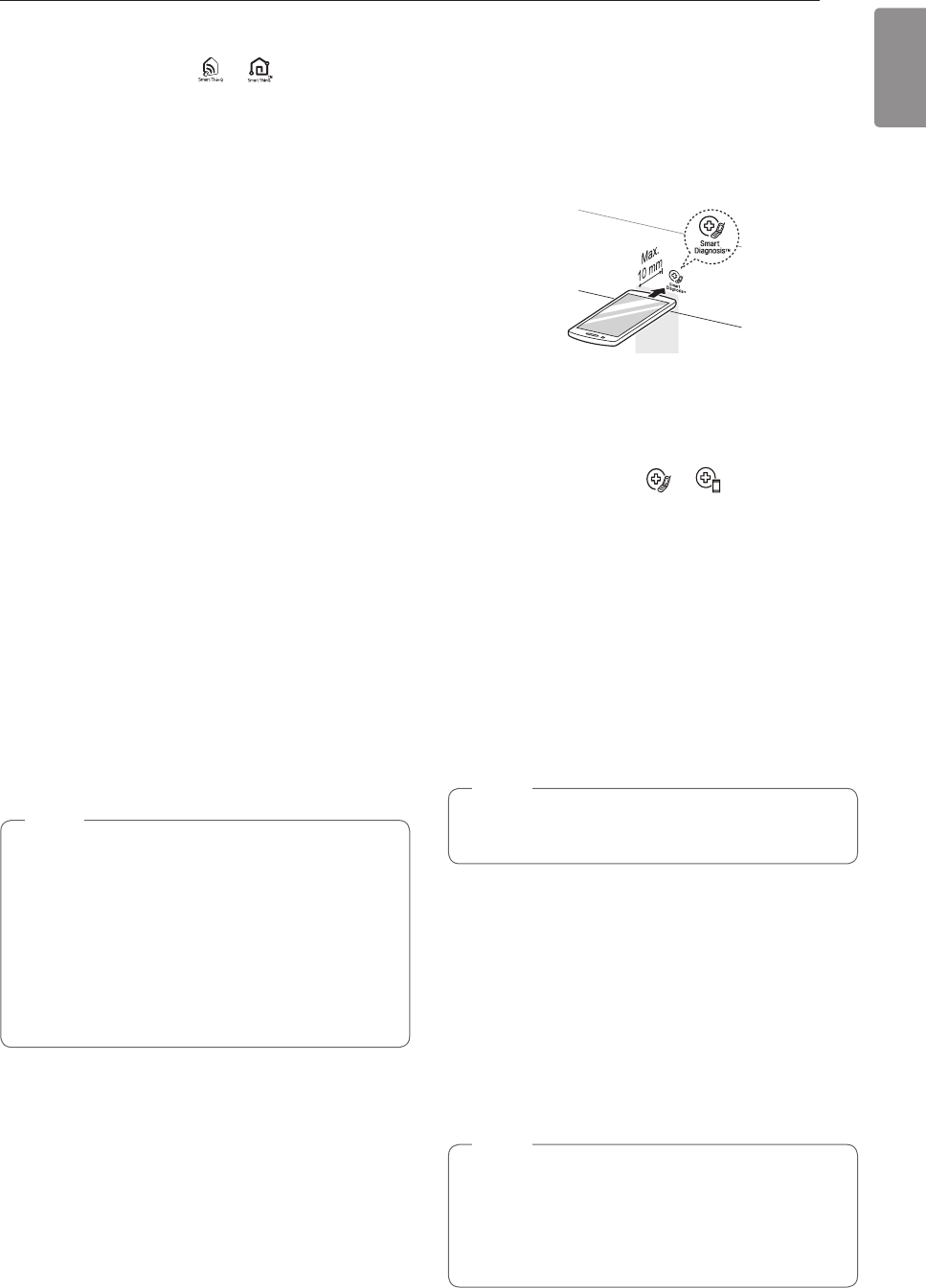

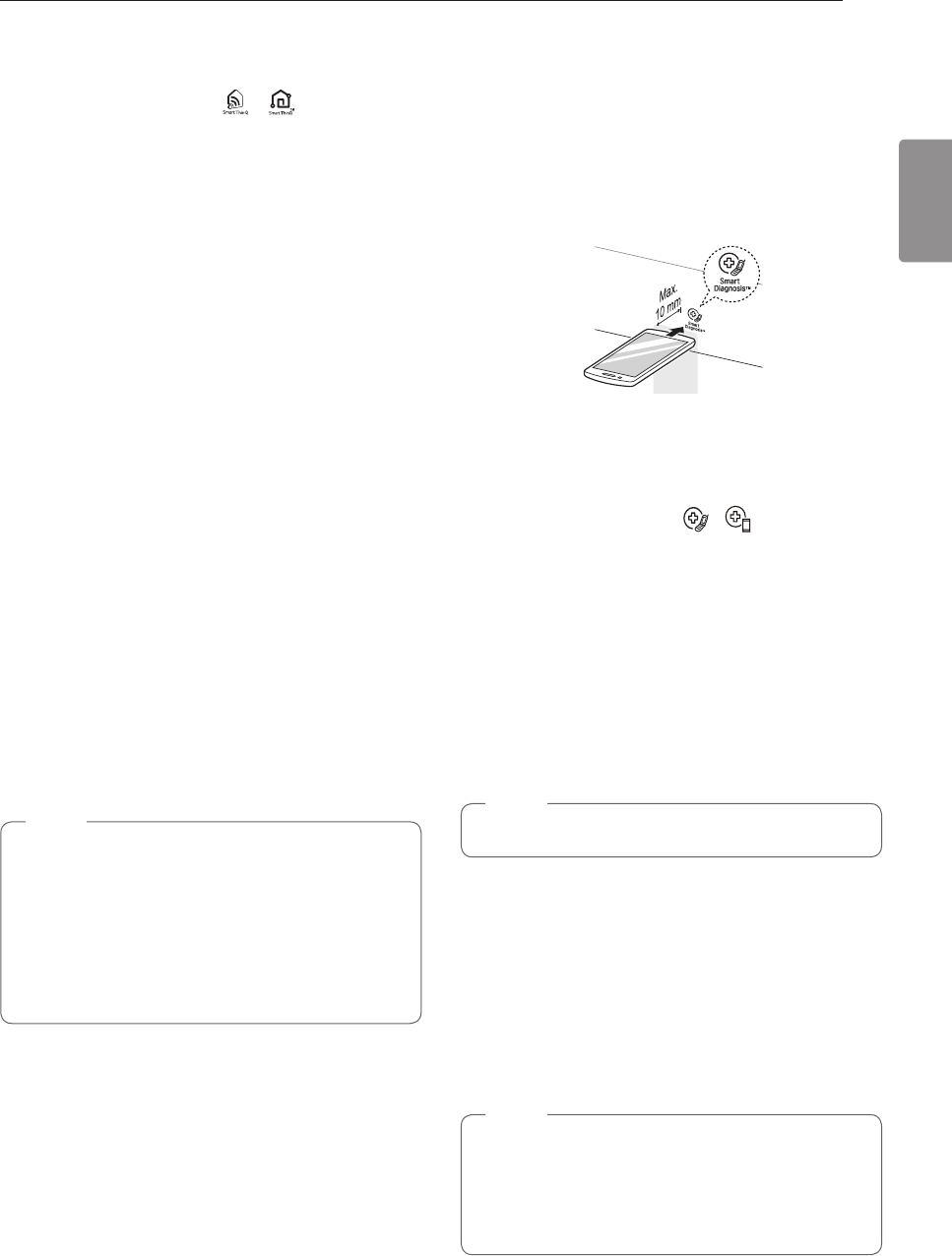

43 Smart Diagnosis™ Function

45 FCC Notice

45 FCC RF Radiation Exposure Statement

46 MAINTENANCE

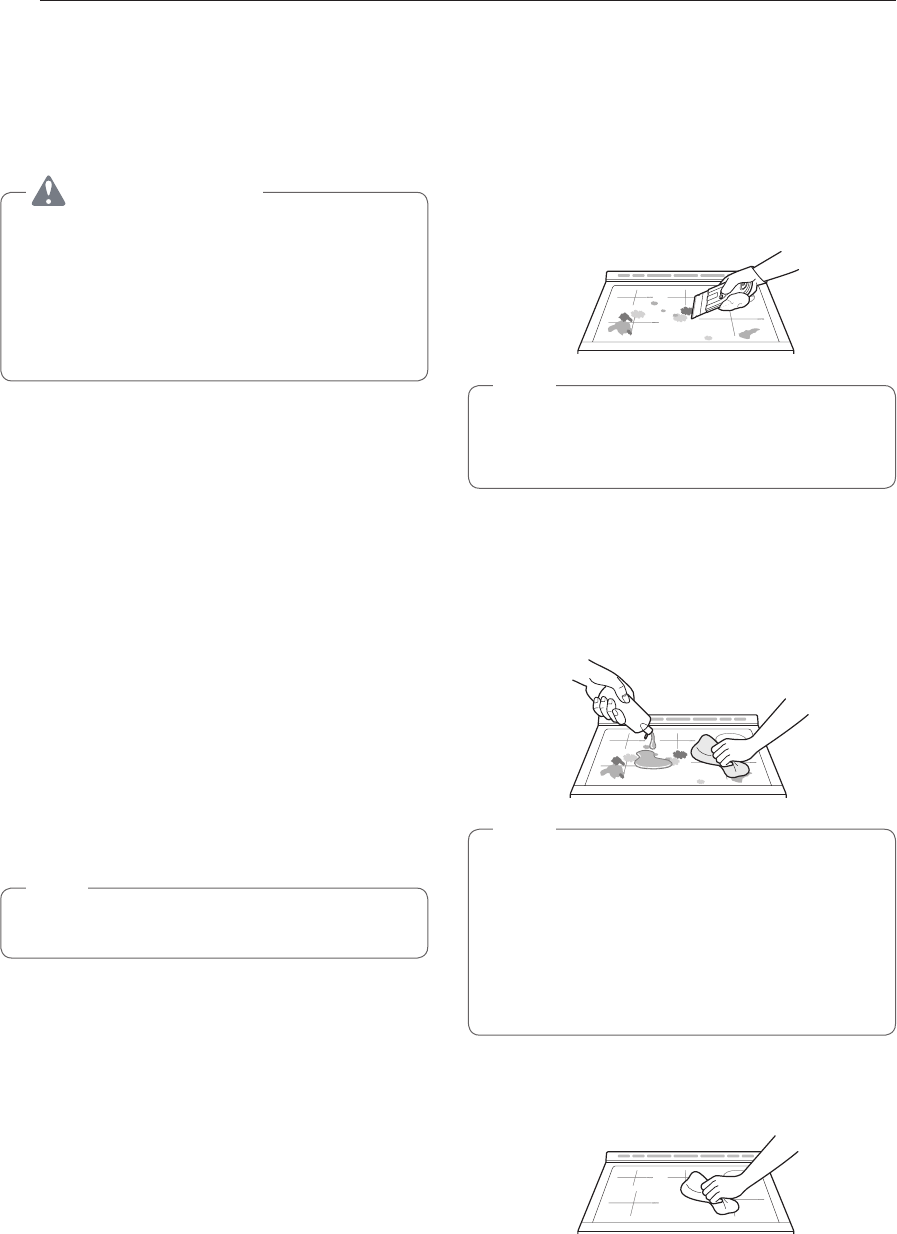

46 Cleaning the Glass-Ceramic Cooktop

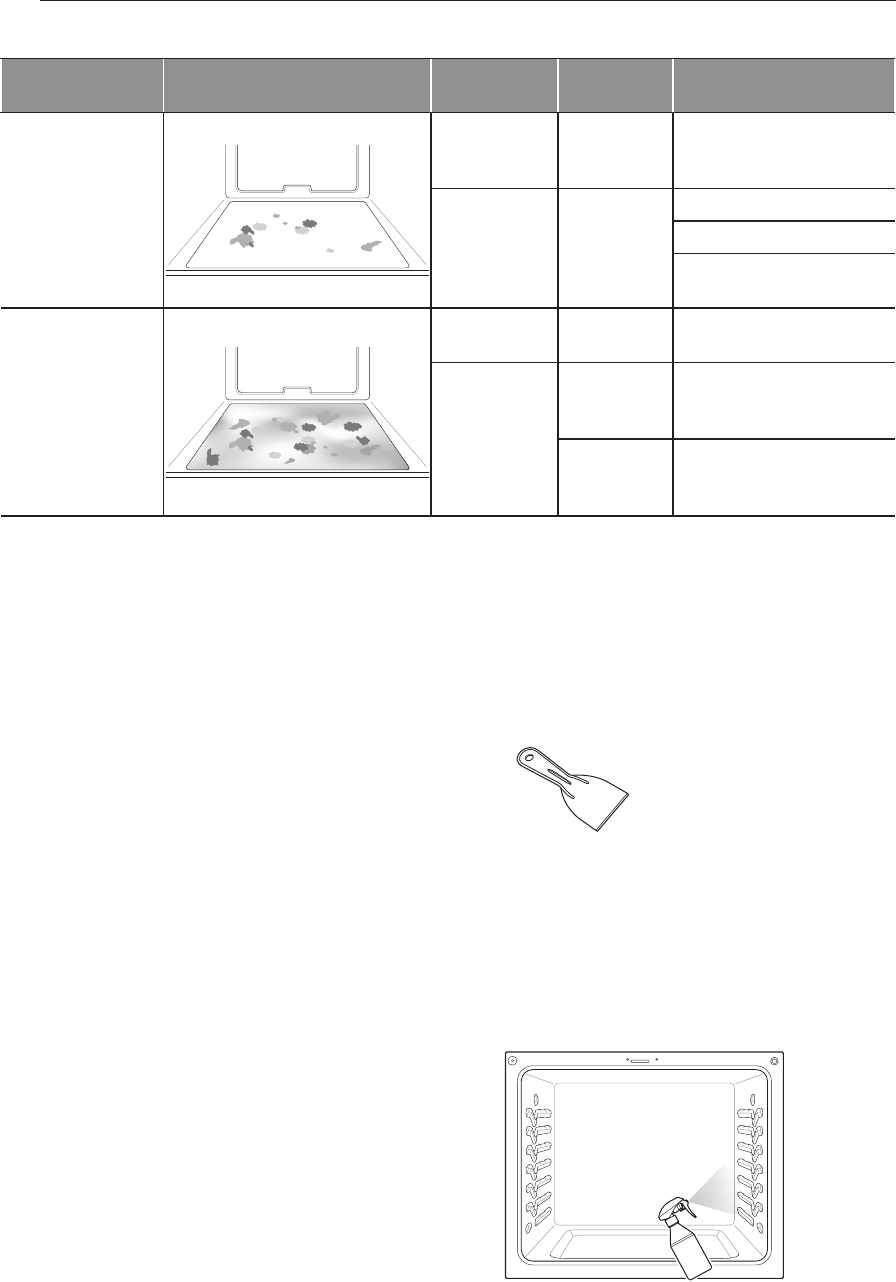

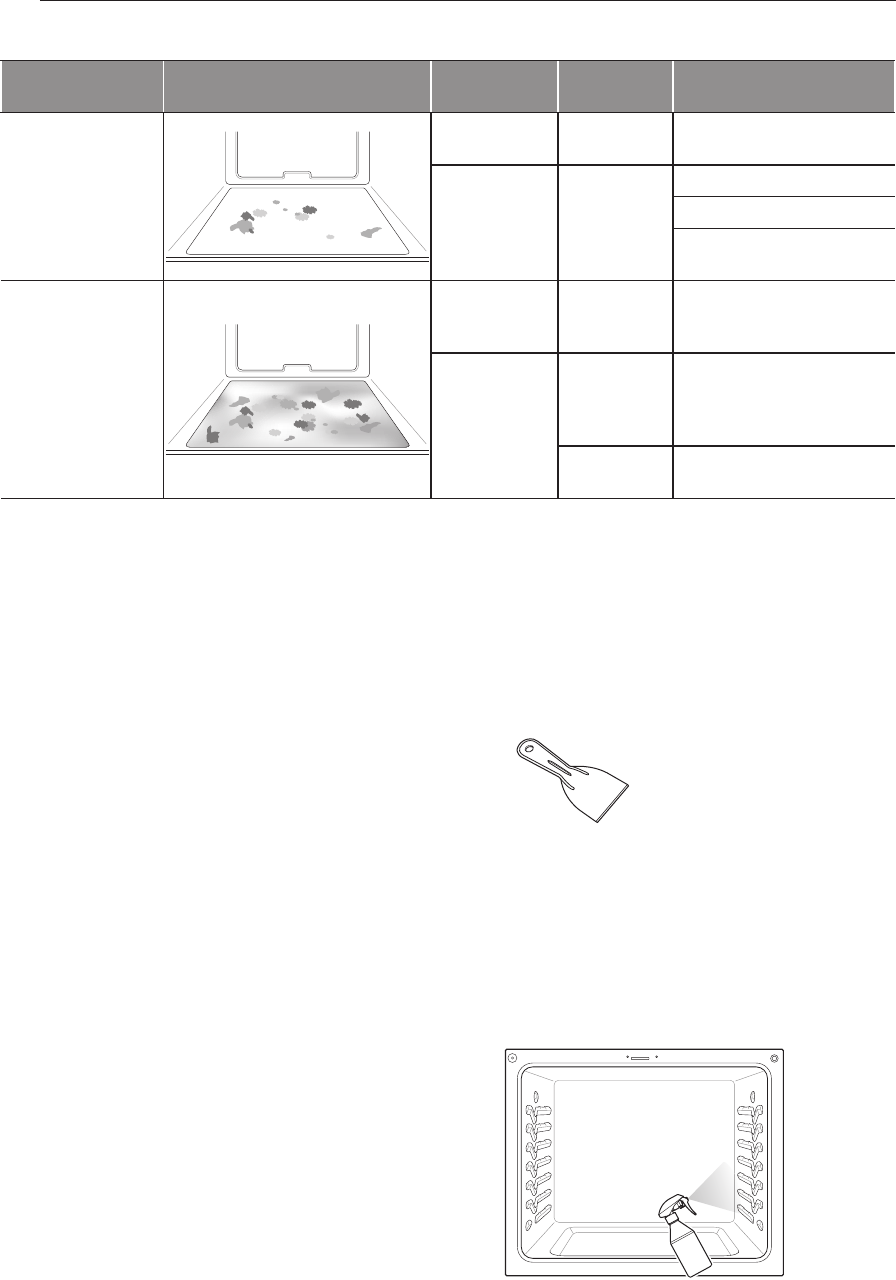

47 EasyClean®

50 Self Clean

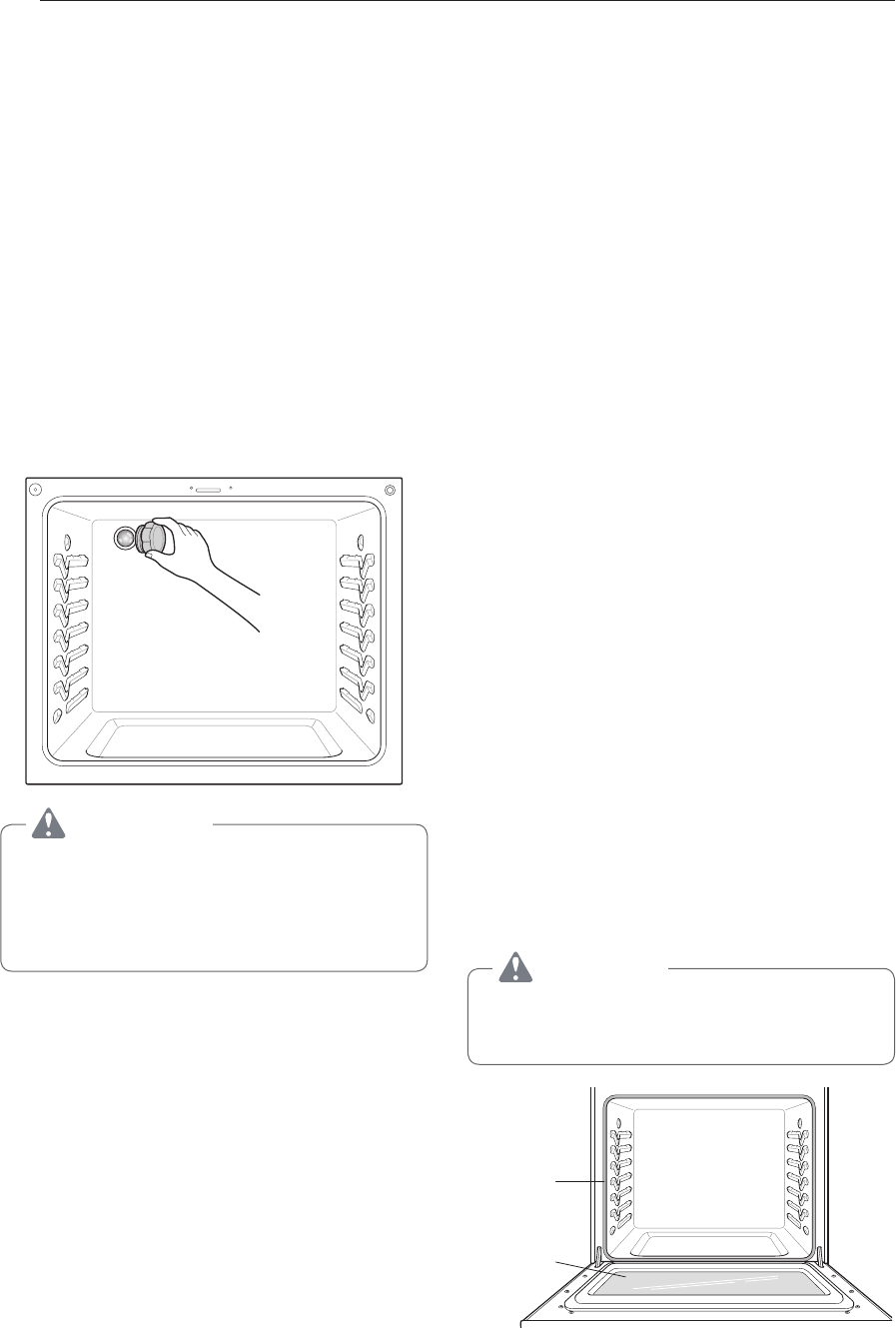

52 Changing the Oven Light

52 Cleaning the Exterior

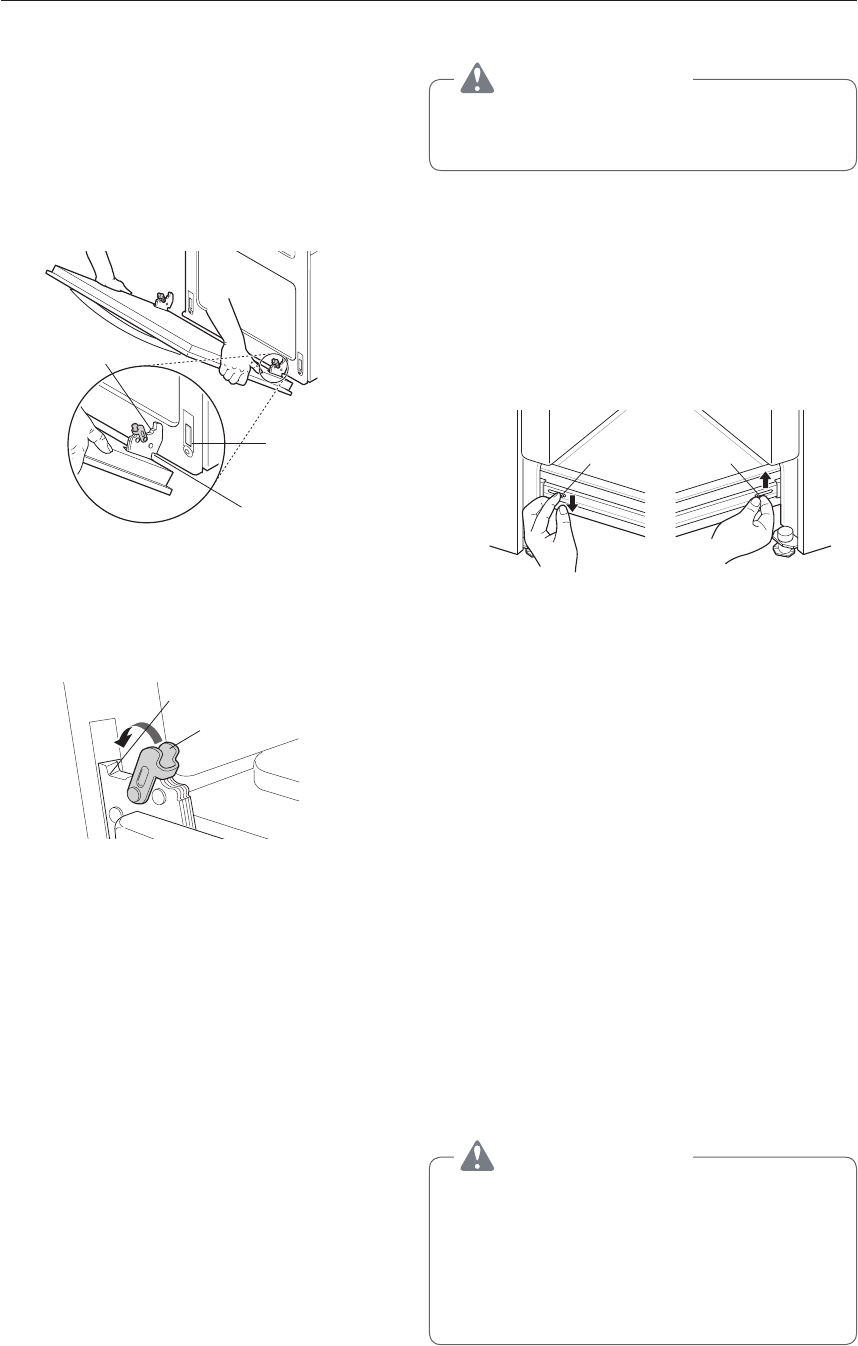

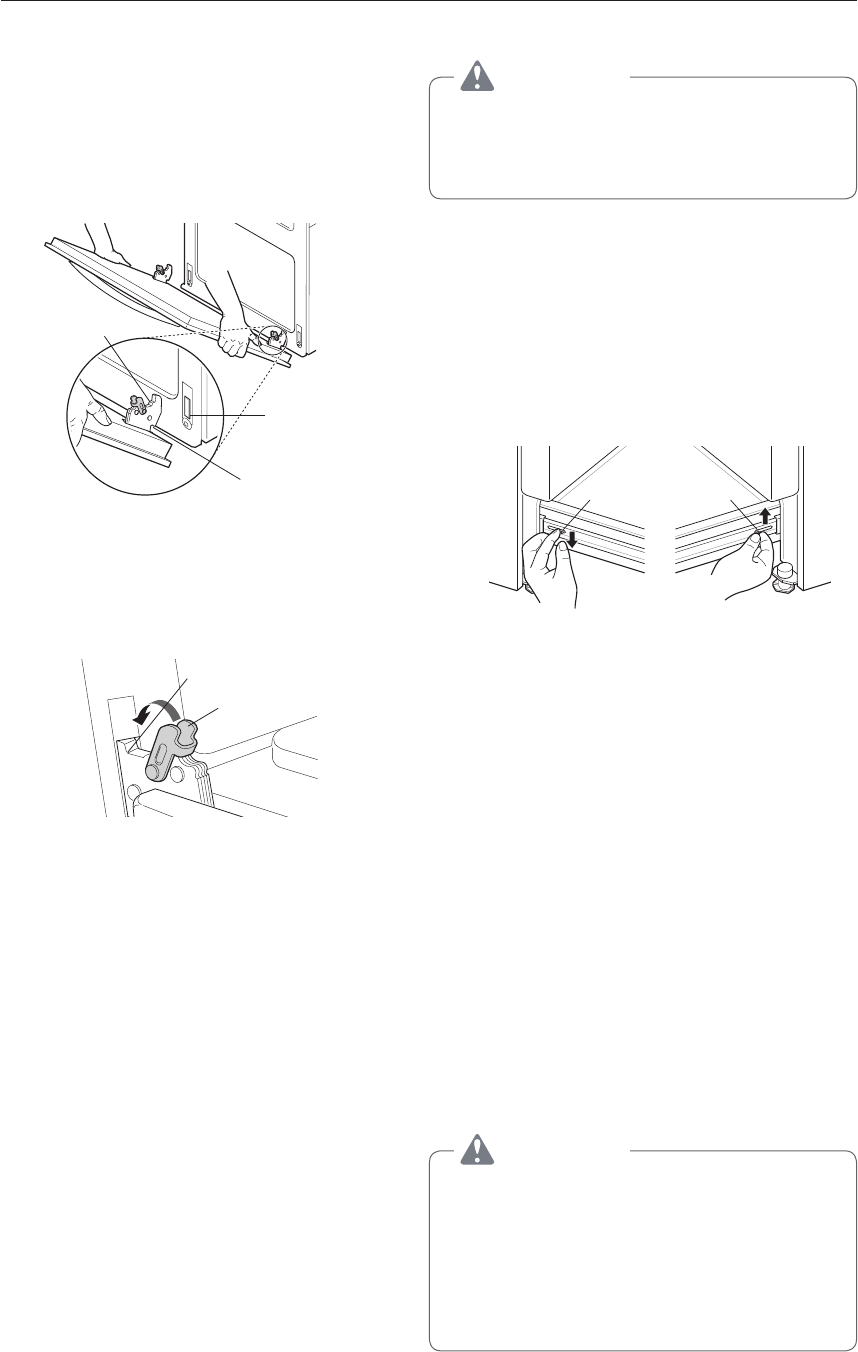

53 Removing and Replacing the Lift-Off Oven

Doors and Drawer

54 Door Care Instructions

55 TROUBLESHOOTING

55 FAQs

57 Before Calling for Service

61 WARRANTY

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

Read and follow all instructions when using the range to prevent the risk of fire, electric

shock, personal injury, or damage. This guide does not cover all possible conditions that

may occur. Always contact your service agent or manufacturer about problems that you do

not understand.

Download this owner's manual at: http://www.lg.com

This is the safety alert symbol. This symbol alerts you to potential hazards that

can result in property damage and/or serious bodily harm or death.

All safety messages will follow the safety alert symbol and either the word

WARNING or CAUTION. These words mean:

WARNING - Indicates a hazardous situation which, if not avoided, could result

in death or serious injury.

CAUTION - Indicates a hazardous situation which, if not avoided, could result

in minor or moderate injury.

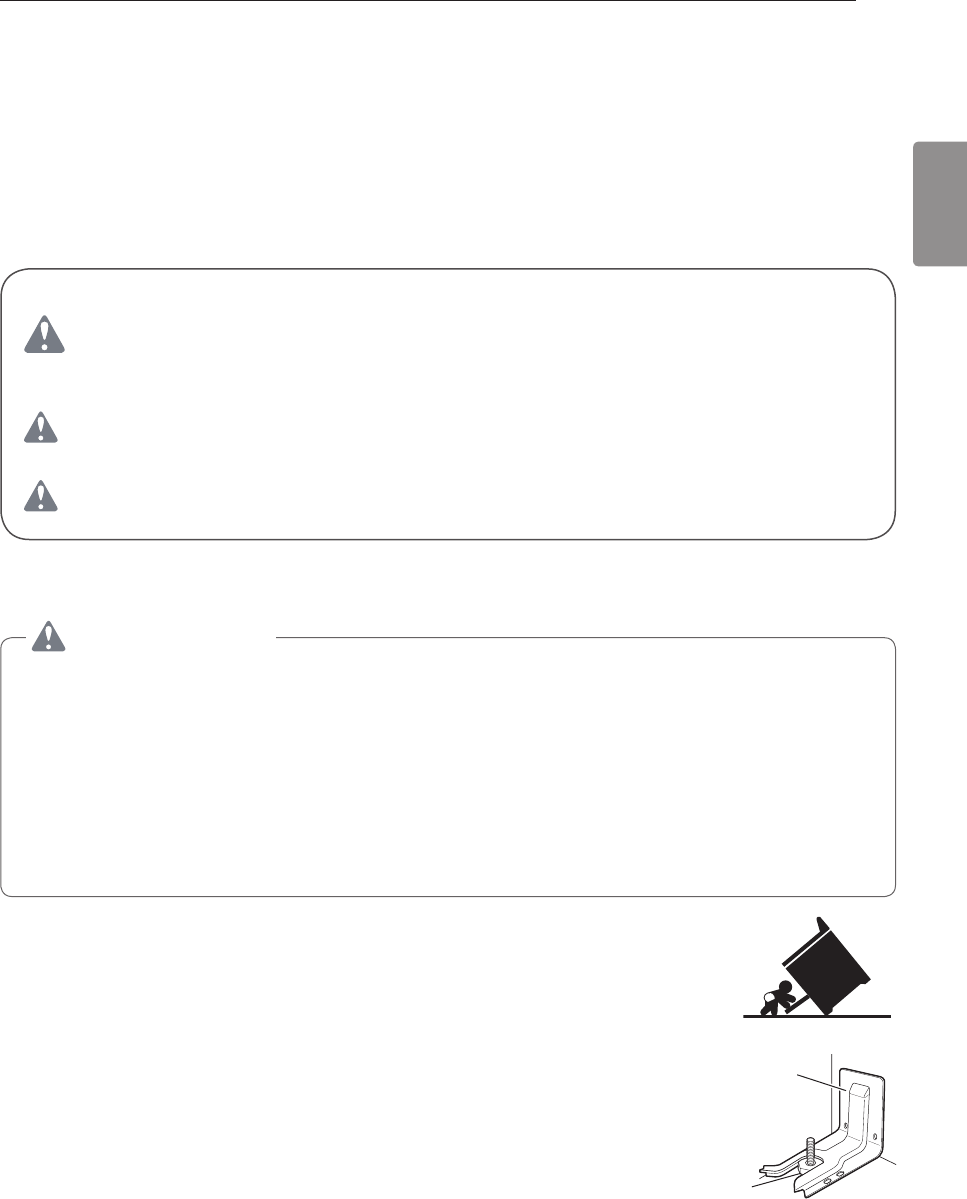

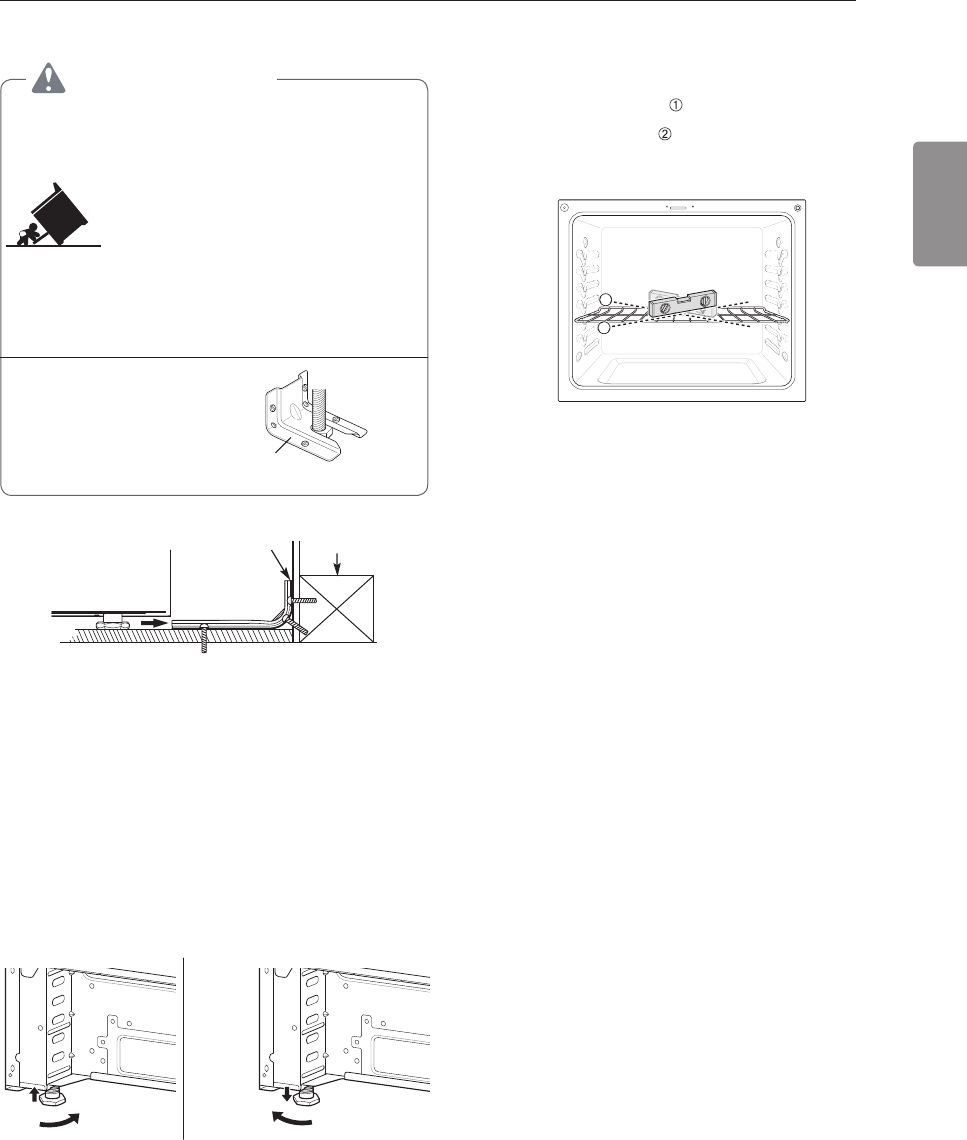

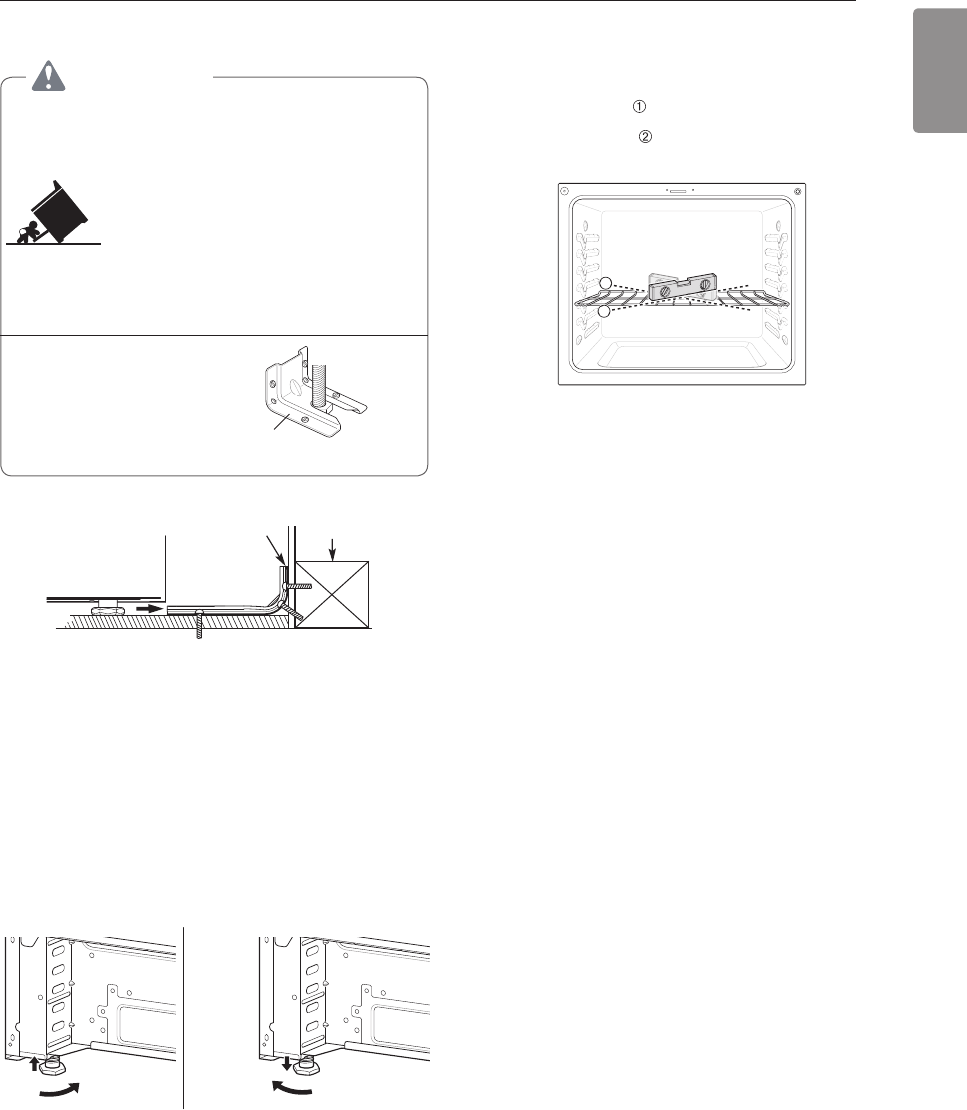

ANTI-TIP DEVICE

WARNING

•TO REDUCE THE RISK OF TIPPING, THE APPLIANCE MUST BE SECURED

BY A PROPERLY INSTALLED ANTI-TIP DEVICE. TO CHECK IF THE DEVICE IS

INSTALLED PROPERLY, REMOVE THE DRAWER BODY AND VERIFY THAT THE

ANTI-TIP DEVICE IS ENGAGED, OR GRASP THE TOP REAR EDGE OF THE

RANGE BACK GUARD AND CAREFULLY ATTEMPT TO TILT IT FORWARD. Refer to

the installation section for instructions.

•It is possible for a child or adult to tip the range and be killed.

•Verify that the anti-tip device has been properly installed and

attached to the floor or wall and engaged to the leveling leg of the

range.

•Do not operate the range without the anti-tip device in place and

engaged.

•Never remove the oven legs. The range will not be secured to the

anti-tip bracket if the legs are removed.

•Do not step or sit on the oven door. The range could be tipped and

injury might result from spilled hot liquid, food, or the range itself.

•Do not rest large, heavy items such as whole turkeys on the open

oven door. The range could tip forward and cause injury.

•Reengage the anti-tip device after pulling the range out for

cleaning, service, or any other reason.

•Failure to follow these instructions can result in death or serious burns to children or

adults.

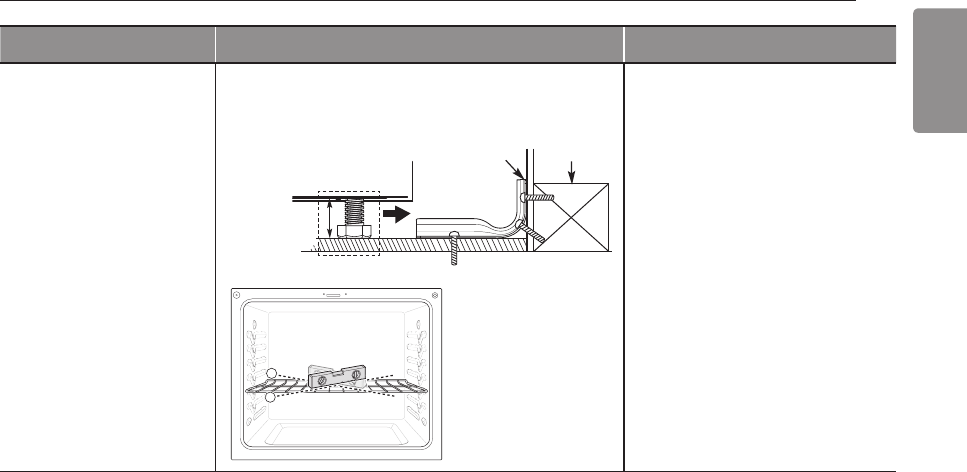

Anti-tip

bracket

Leveling

leg

4IMPORTANT SAFETY INSTRUCTIONS

SAFETY PRECAUTIONS

WARNING

This product contains chemicals known to the State of California to cause cancer and

birth defects or other reproductive harm. Wash hands after handling. (US only)

•DO NOT TOUCH HEATING ELEMENTS OR INTERIOR SURFACES OF OVEN. Heating

elements may be hot even though they are dark in color. Interior surfaces of an oven

become hot enough to cause burns. During and after use, do not touch or let clothing or

other flammable materials contact heating elements or interior surfaces of oven until they

have had sufficient time to cool. Other surfaces, such as oven vent openings and surfaces

near these openings, oven doors, and windows of oven doors, also get hot and may cause

burns if not cooled.

•Use care when opening door. The hot air and steam that escape can cause burns to

hands, face and eyes. Let hot air or steam escape from the oven before removing or

replacing food in the oven.

•Do not repair or replace any part of the appliance unless specifically recommended in the

manual. All other servicing should be performed by a qualified technician.

•Do not use harsh etching, abrasive cleaners or sharp metal scrapers to clean the oven

door glass since they can scratch the surface. Scratches may cause the glass to shatter.

WARNING

If the door glass, cooktop glass, surface, or oven heating unit of the range are damaged,

discontinue use of the range and call for service.

•Do not operate the oven without the charcoal heater mesh.

•Do not use plastic to cover food. Use foil or oven-safe lids only.

•Do not allow anyone to climb, stand or hang on the door, storage drawer or cooktop. They

could damage the range and even tip it over, causing severe personal injury.

•Do not line the oven walls, racks, bottom, or any other part of the oven with aluminum foil

or any other material. Doing so will disrupt heat distribution, produce poor baking results

and cause permanent damage to the oven interior (aluminum foil will melt to the interior

surface of the oven)

•Never attempt to dry a pet in the oven.

•Never use your appliance for warming or heating the room.

•Always use pot holders or oven mitts when removing food from the oven or the surface

element. Cookware will be hot. Use only dry pot holders. Moist or damp pot holders on

hot surfaces may result in burns from steam. Do not let the pot holder touch hot heating

elements. Do not use a towel or other bulky cloth to remove food.

•Do not heat unopened food containers. Pressure in the containers may cause them to

burst which may result in injury.

•Before using Wi-Fi functions, open the oven door and make sure the oven is ready for pre-

heating.

•If the supply cord is damaged, it must be replaced by the manufacturer, its service agent

or similarly qualified persons in order to avoid a hazard.

•If the range is placed on a base, measures must be taken to prevent the appliance from

slipping off of the base.

•To avoid the product overheating, do not install a decorative panel on the front of the

appliance.

•To eliminate the risk of burns or fire by reaching over heated surface units, cabinet storage

space located above the surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood that projects horizontally a

minimum of 5 inches beyond the bottom of the cabinets.

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

FLAMMABLE MATERIALS

WARNING

Remove all packing materials from the appliance before operating. Keep plastic, clothes,

paper, and other flammable materials away from parts of the appliance that may become

hot.

•Do not store or use flammable material in the oven or near or on the cooktop. Flammable

materials include paper, plastic, pot holders, linens, wall coverings, curtains, and gasoline

or other flammable vapors and liquids such as grease or cooking oil. These materials can

be ignited when the oven and cooktop are in use.

•Wear proper apparel. Do not wear loose-fitting or hanging garments, which may ignite if

they contact hot surfaces, and cause severe burns.

•Do not use the oven for drying clothes. Only use the oven for its intended purpose.

•If cabinet storage is provided directly above cooking surface, place items that are not

frequently used and can be safely stored in an area subjected to heat. Temperatures may

be unsafe for volatile items such as flammable liquids, cleaners or aerosol sprays.

ELECTRICAL SAFETY

•Always disconnect power from the appliance before servicing.

•Do not use aluminum foil or any other material to line the oven bottom.

Improper installation of these liners may result in a risk of electric shock or fire.

•Do not allow aluminum foil or the temperature probe to contact heating elements.

•Be sure your range is installed and grounded properly by a qualified installer or service

technician.

WARNING

Before replacing the oven light bulb, switch off the electrical power to the oven at the

main fuse or circuit breaker panel. Failure to do so can result in severe personal injury,

death, or electrical shock.

DEEP FAT FRYER

•Use extreme caution when moving or disposing of hot grease.

•Always heat fat slowly, and watch as it heats.

•If frying combinations of oils and fats, stir them together before heating.

•Use a deep fat thermometer, if possible, to prevent overheating fat beyond the smoking

point.

•Use the least possible amount of fat for effective shallow or deep-fat frying. Filling the pan

with too much fat can cause spillovers when food is added.

CHILD SAFETY

•Do not touch the hot surface between the bottom of the oven door and the top of the

drawer on the front of the oven while the oven is in operation. The surface becomes hot

and can cause burns and other injury.

•Do not leave small children unattended near the oven.

6IMPORTANT SAFETY INSTRUCTIONS

WARNING

Do not leave children alone or unsupervised near the appliance when it is in use or is

still hot. Children should never be allowed to sit or stand on any part of the appliance as

they could be injured or burned.

CAUTION

Do not store items of interest to children in cabinets above a range or on the back guard

of a range – children climbing on the range to reach items could be seriously injured.

•Never let a child hang on the oven door.

•Do not allow children to crawl into the oven.

•Let hot utensils cool in a safe place, out of reach of small children.

•Children should be supervised to ensure that they do not play with the appliance.

WARNING

•The appliance and its accessible parts become hot during use. Do not touch heating

elements inside the oven. Young children must be continuously supervised if allowed

near the appliance.

•This appliance is not intended for use by persons (including children) with reduced

physical, sensory or mental capabilities, or lack of experience and knowledge, unless they

have been given supervision or instruction concerning use of the appliance by a person

responsible for their safety. Do not allow children to play with the appliance. Any cleaning

and user maintenance performed by children must be supervised.

GLASS-CERAMIC COOKING SURFACE

•Surface units may be hot even though they are dark in color. Areas near surface units may

become hot enough to cause burns. During and after use, DO NOT TOUCH SURFACE

UNITS OR AREAS NEAR UNITS or let clothing or other flammable materials contact

surface units or areas near units until they have had sufficient time to cool. This includes

the cooktop and the area above the oven door.

•Do not cook on a broken cooktop. If the cooktop is broken, cleaning solutions and

spillovers may penetrate the broken cooktop and create a risk of electric shock. Switch off

the appliance to avoid the possibility of electric shock and contact a qualified technician

immediately.

•Do not use the glass cooktop surface as a cutting board.

•Do not place or store items that can melt or catch fire on the glass cooktop, even when it

is not being used.

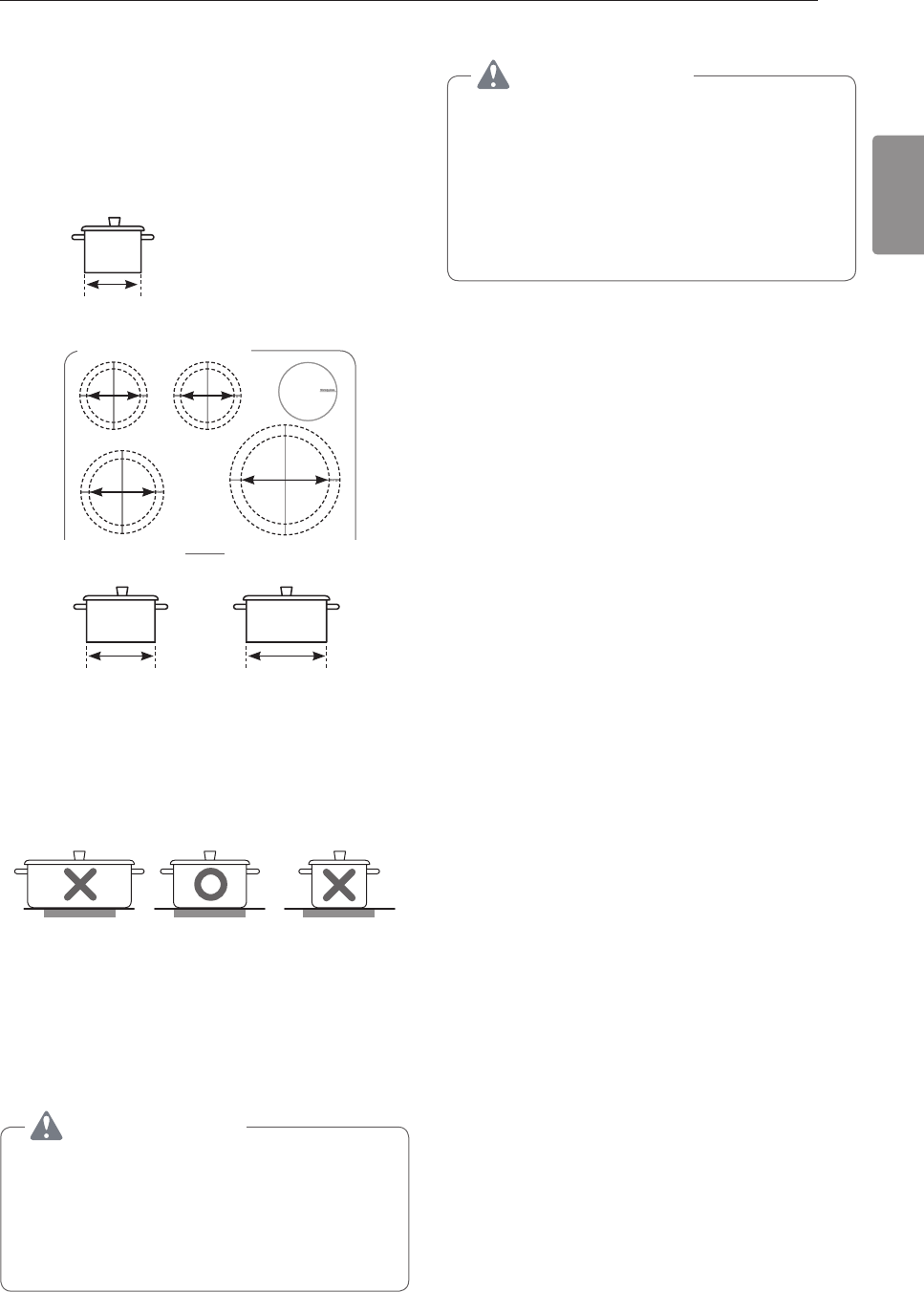

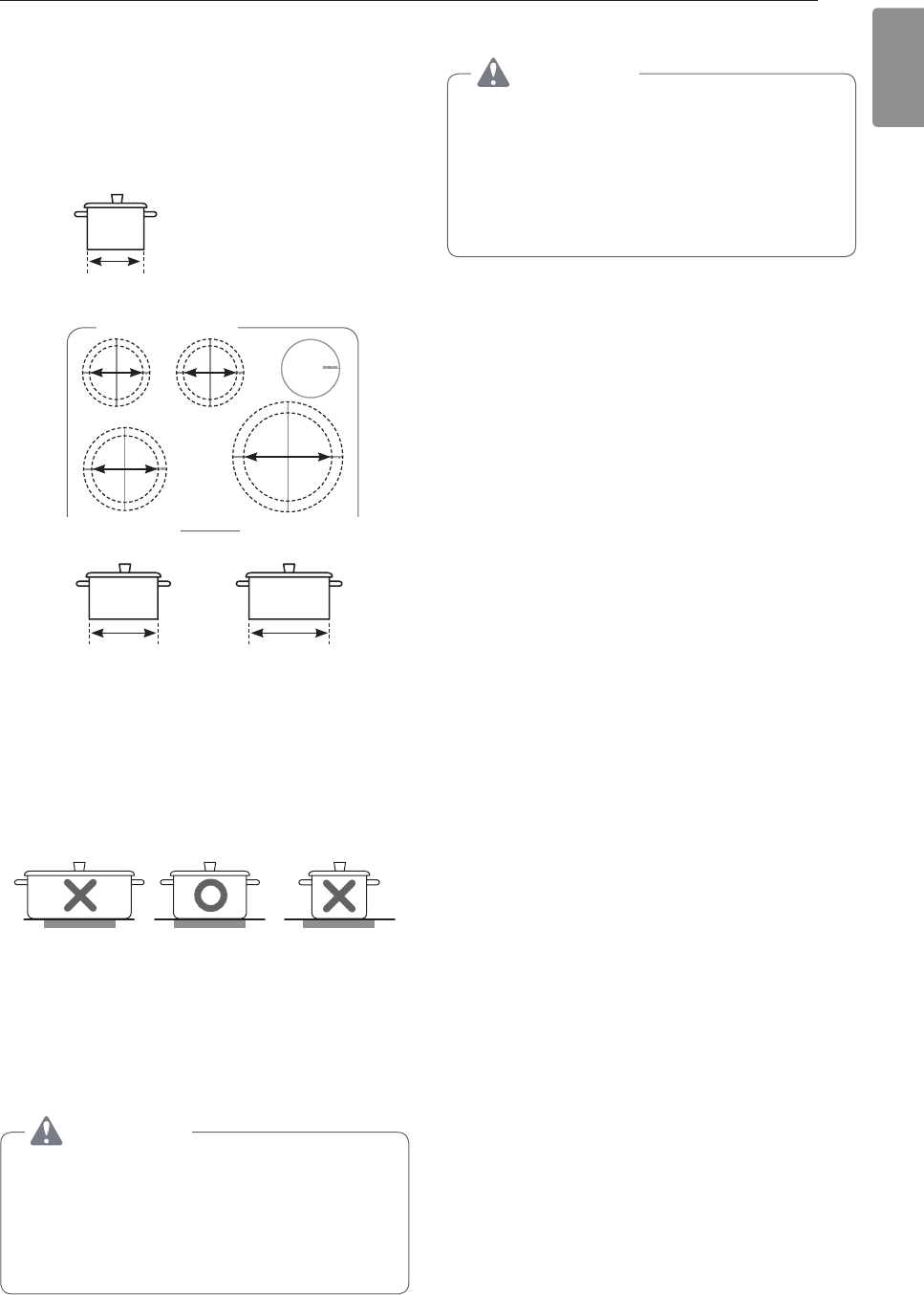

•Choose proper burner size. For smaller pots and pans, use the smaller heating

elements. For larger pots and pans, use the larger heating elements. Select pans that

have flat bottoms large enough to cover the heating elements. Using undersized pans

exposes a portion of the heating element to direct contact and may result in clothing

burning.

•Glazed cookware. Only certain types of glass, glass-ceramic, ceramic, earthenware,

or other glazed cookware are suitable for range-top service without breaking due to the

sudden change in temperature.

•Never cook directly on the glass. Always use cookware.

•Always turn the surface units off before removing cookware. Do not rely on the pan

sensor.

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

WARNING

Do not leave fats or oils to heat unattended on the cooktop. Spillovers can result

in a fire.

•The cooktop is not intended to be operated by means of an external timer or separate

remote-control system.

•Turn cookware handles inward so they don't extend over adjacent surface units.

This reduces the risk of burns, ignition of flammable materials, and spillage due to

unintentional contact with the cookware.

•Immediately clean spills on the cooking area to prevent a tough cleaning chore later.

•Some cleaners can produce dangerous fumes if applied to a hot surface.

•Do not place metallic objects such as knives, forks, spoons, and lids on the cooktop

surface, because they can get hot.

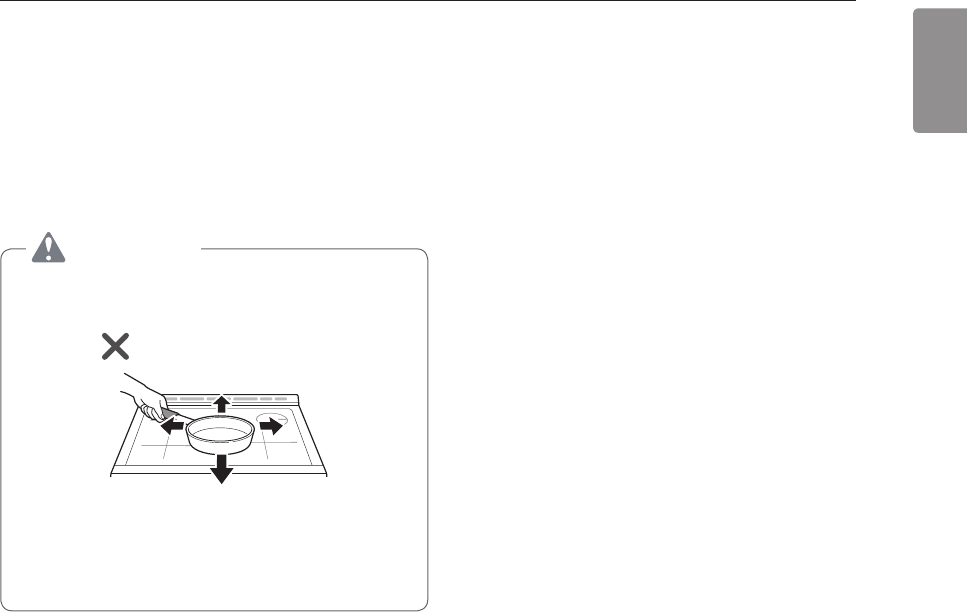

•Always place the pan in the center of the surface unit you are cooking on. Never leave

surface units unattended at high heat settings. Proper contact of cookware to burner

also will improve efficiency. Boilovers cause smoking and greasy spills that may catch on

fire.

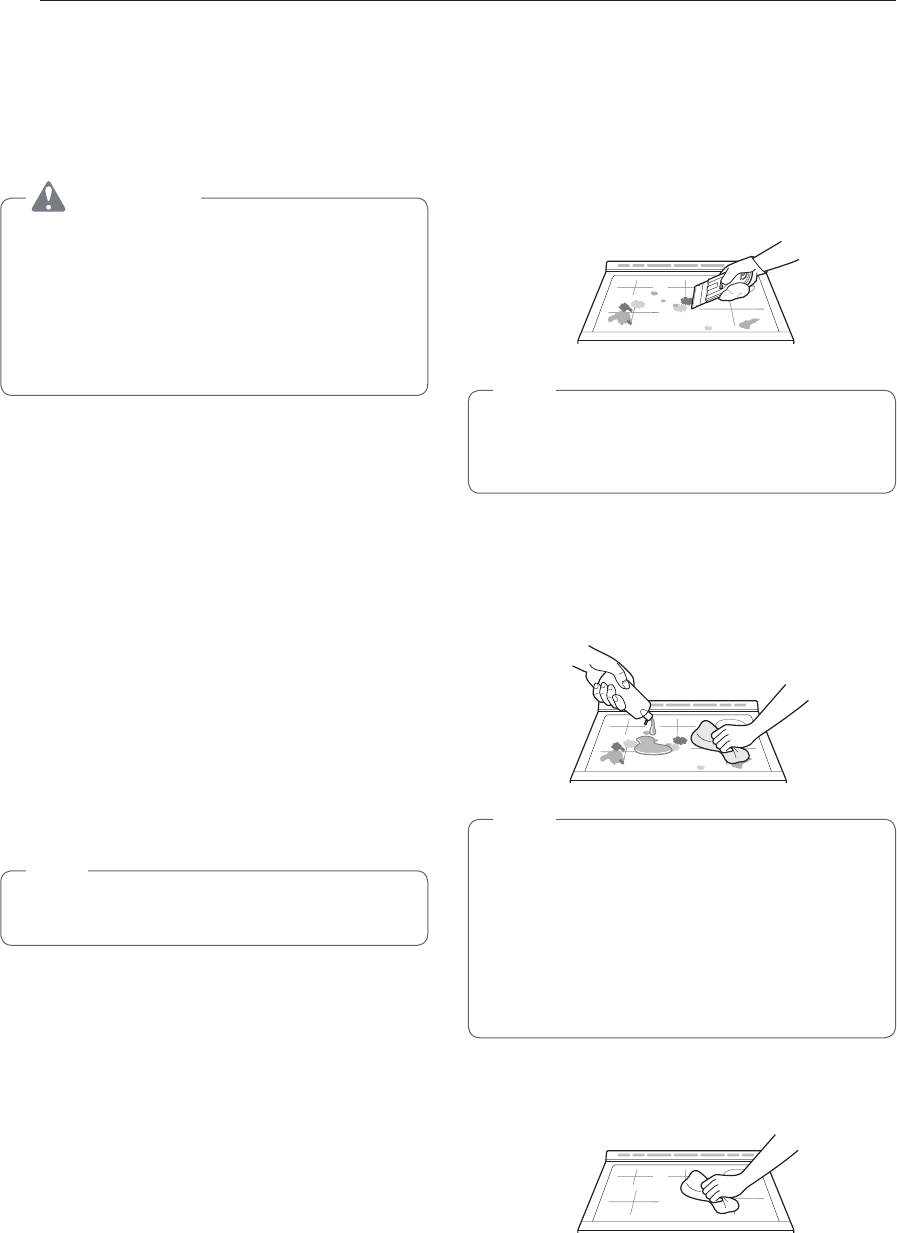

•Clean cooktop with caution. Do not use sponges or cloth to wipe spills on a hot cooking

area. Use a proper metal scraper. If a wet sponge or cloth is used to wipe spills on a hot

cooking area, it can cause steam burns. Some cleaners can produce noxious fumes if

applied to a hot surface.

•Do not turn surface units on before placing cookware.

•Do not store heavy items above the cooktop surface that could fall and damage it.

•Do not place aluminum foil or plastic items such as salt and pepper shakers, spoon

holders, or plastic wrappings or any other material on the range when it is in use.

•Do not use a steel-wool pad or scrub pad or abrasive cleaning pads. They can scratch the

surface.

ENERGY SAVING TIPS

•Multiple-rack cooking saves time and energy. Whenever possible, cook foods requiring the

same cooking temperature together in one oven.

•For optimal performance and energy savings, follow the guides on page 35 for proper rack

and pan placements.

•Match the size of the cookware to the amount of food being cooked to save energy when

heating. Heating ½ quart of water requires more energy in a 3-quart pot than in a 1-quart

pot.

•Use cookware with flat bottoms to provide the best contact with the cooktop surface when

cooking on the glass-ceramic cooktop.

•Match the size of the cooktop burner or element to the size of the cookware in use. Using

a large element for a small pan wastes heating energy, and the exposed surface of the

element is a burn or fire hazard.

•Reduce energy use by cleaning light oven soils with the EasyClean® feature instead of

self-clean.

•Avoid opening the oven door more than necessary during use. This helps the oven

maintain temperature, prevents unnecessary heat loss, and saves on energy use.

8IMPORTANT SAFETY INSTRUCTIONS

SAFETY DURING USE

CAUTION

Supervise all cooking processes. Continuously supervise quick cooking processes.

•During use the appliance becomes hot. Care should be taken to avoid touching heating

elements inside the oven.

•Do not touch the oven racks while they are hot.

•Do not block the vent opening.

•Only arrange oven racks when the oven is cool.

•If a rack must be moved while the oven is hot, do not let the pot holder contact the hot

heating element in the oven.

•Use caution with the Timed Cook or Delayed Timed Cook features. Use the automatic

timer when cooking cured or frozen meats and most fruits and vegetables. Foods that can

easily spoil, such as milk, eggs, fish, meat or poultry, should be chilled in the refrigerator

first. Even when chilled, they should not stand in the oven for more than 1 hour before

cooking begins, and should be removed promptly when cooking is complete. Eating

spoiled food can result in sickness from food poisoning.

•Accessible parts may become hot when the grill is in use.

•Do not place food or cookware on the bottom of the oven cavity. Doing so will cause

permanent damage to the oven bottom finish.

•Only use the temperature probe recommended for this oven.

•Do not use water on grease fires. Should an oven fire occur, leave the oven door closed

and turn the oven off. If the fire continues, throw baking soda on the fire or use a fire

extinguisher. Do not put water or flour on the fire. Flour may be explosive and water can

spread a grease fire and cause personal injury.

•Pull the oven rack to the stop-lock position when loading and unloading food from the

oven. This helps prevent burns caused by touching hot surfaces of the door and oven

walls.

•Do not use the oven if a heating element develops a glowing spot during use or shows

other signs of damage. A glowing spot indicates the heating element may fail and present

a potential burn, fire, or shock hazard. Turn the oven off immediately and have the heating

element replaced by a qualified service technician.

•When using cooking or roasting bags in the oven, follow the manufacturer’s directions.

SAFETY WHEN CLEANING

CAUTION

Remove food, cookware, racks, and accessories from the oven before operating

the self-cleaning function. Remove any items placed in the bottom drawer.

•Avoid touching the door, window, or oven vent area during a cleaning cycle, and keep

children away from the appliance. These surfaces may get hotter than usual.

•Do not use a steam cleaner to clean the oven.

•Open a window or turn on a ventilation fan or hood before self-cleaning.

•If the oven is heavily soiled with oil, self-clean the oven before using the oven again. The

oil could cause a fire.

•Wipe up heavy soil on the bottom of the oven or the excess spillage before using the Self

Clean function.

•Do not use oven cleaners. Commercial oven cleaner or oven liner protective coating of

any kind should not be used in or around any part of the oven.

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

•Never keep pet birds in the kitchen. The health of birds is extremely sensitive to the fumes

released during an oven self-clean cycle. Fumes may be harmful or fatal to birds. Move

birds to a well-ventilated room.

•Clean in the self-clean cycle only parts listed in this manual. Before self-cleaning the oven,

remove the broiler pan, all oven racks, the meat probe and any utensils or food from the

oven.

•Important Instruction. The oven displays an F error code and sounds three long beeps

during the self-cleaning process if it malfunctions in the self-clean mode. Switch off the

electrical power to the main fuse or breaker and have the oven serviced by a qualified

technician.

•It is normal for the cooktop of the range to become hot during a self-clean cycle.

Therefore, touching the cooktop during a self-clean cycle should be avoided.

•Never pour cold water over a hot oven for cleaning. Doing so may cause the oven to

malfunction.

•Make sure oven lights are cool before cleaning.

•Do not clean door gasket. The door gasket is essential for a good seal. Care should be

taken not to rub, damage, or move the gasket.

•If there is a fire in the oven during self-clean, turn the oven off and wait for the fire to go

out. Do not force the door open. Introduction of fresh air at self-clean temperatures may

lead to a burst of flame from the oven. Failure to follow this instruction may result in severe

burns.

COOK MEAT AND POULTRY THOROUGHLY

•To protect against food-borne illnesses, cook meat and poultry thoroughly. The USDA has

indicated the following as safe minimum internal temperatures for consumption:

•Ground meats: 160 °F

•Poultry: 165 °F

•Beef, veal, pork, or lamb: 145 °F

•Fish/seafood: 145 °F

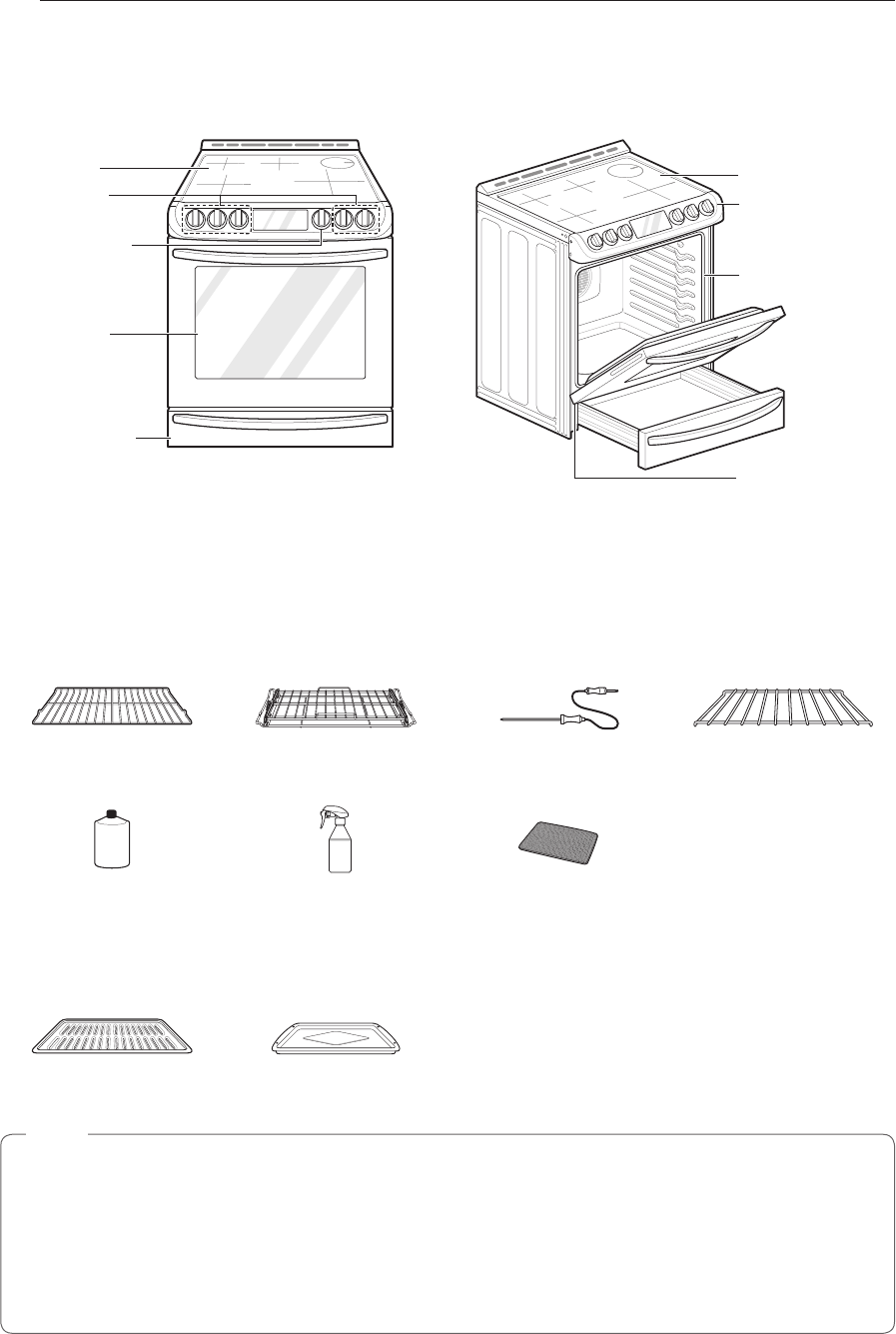

10 PRODUCT OVERVIEW

PRODUCT OVERVIEW

Parts

Warming drawer

Cooktop Glass-ceramic

Cooktop controller

Model and serial

number plate

Gasket

Oven door

Cooktop

knob

Oven mode

knob

Accessories

Included Accessories

Heavy rack (2ea) Gliding rack (1ea) Meat probe (1ea) Bottom rack (1ea)

Cleaner

Cooktop cleaner

(1ea)

Spray bottle

(1ea)

Non-scratch

scouring pad (1ea)

Optional Accessories

Grid Broiler pan

NOTE

•Contact LG Customer Service at 1-800-243-0000 (1-888-542-2623 in Canada) if any accessories are

missing.

•For your safety and for extended product life, only use authorized components.

•The manufacturer is not responsible for product malfunction or accidents caused by the use of separately

purchased, unauthorized components or parts.

•The images in this guide may be different from the actual components and accessories, which are subject

to change by the manufacturer without prior notice for product improvement purposes.

INSTALLATION

ENGLISH

INSTALLATION

Installation Overview

Please read the following installation instructions first after purchasing this product or transporting it to another

location.

Check and choose the

proper location

Plug in the power cord Engage the anti-tip device Test run

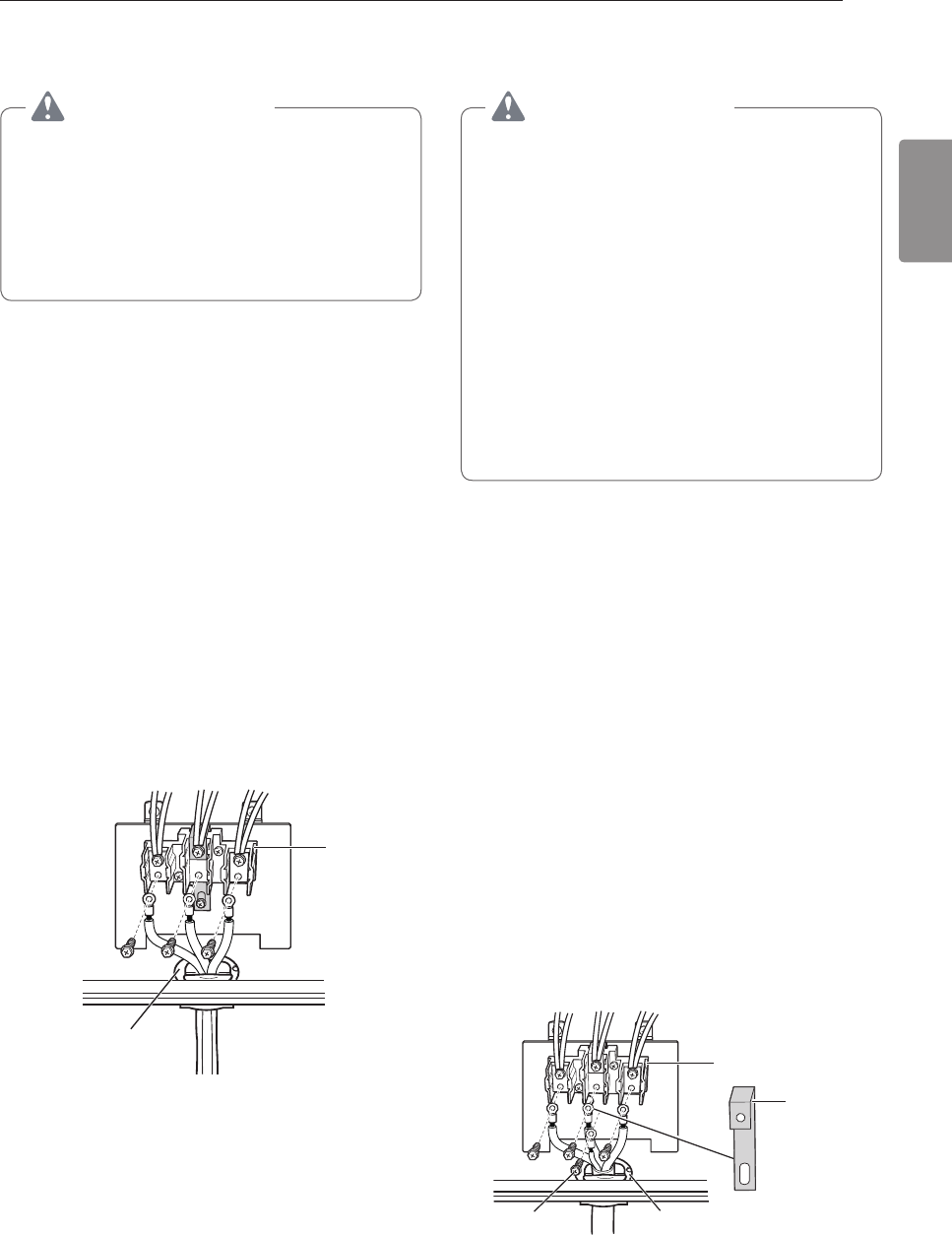

Install anti-tip device Level the range Connect electric range

Conduit

connection

plate

Black White Red

Terminal

block

240 V

Product Specifications

The appearance and specifications listed in this manual may vary due to constant product improvements.

Oven Range Models LSE4617

Description Electric Induction Slide In Oven Range

Electrical requirements 12.7 kW 120/240 VAC or 10.5 kW 120/208 VAC

Exterior Dimensions 29

" (W) x 37

" (H) x 26

" (D) (D with door closed)

75.7 cm (W) x 96 cm (H) x 67.3 cm (D) (D with door closed)

Height to cooking surface 36" (91.4 cm)

Net weight 198 lb (90.0 kg)

Total capacity Total cap.: 6.3 cu. ft.

12 INSTALLATION

Before Installing the Range

WARNING

Tip - Over Hazard

A child or adult can tip the range and

be killed. Verify the anti-tip bracket

has been installed. Ensure the

anti-tip bracket is engaged when the

range is moved.

Do not operate the range without the

anti-tip bracket in place. Failure to

follow these instructions can result

in death or serious burns to children

and adults.

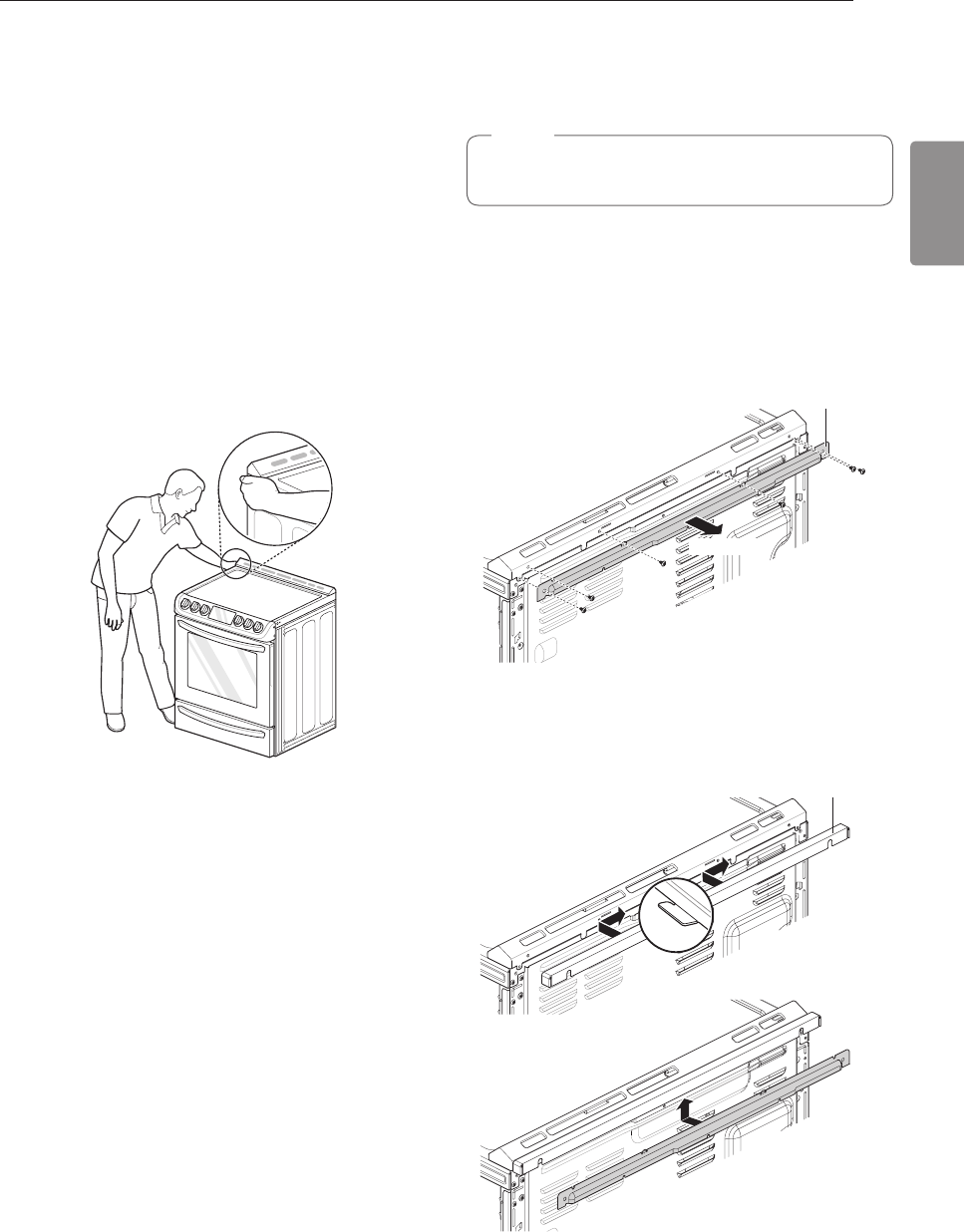

To check that leveling leg is

inserted into anti-tip bracket,

grasp the top rear edge

of the range and carefully

attempt to tilt it forward. Anti-tip

bracket

Leveling

leg

If you did not receive an anti-tip bracket with your

purchase, call 1-800-243-0000 (1-888-542-2623 in

CANADA) to receive one at no cost.

WARNING

•The information in this manual should be

followed exactly. Failure to do so may result

in fire, electrical shock, property damage,

personal injury, or death.

•Wear gloves during the installation

procedure. Failure to do so can result in bodily

injury.

Parts not Provided

4-Wire cord or

3-Wire cord

(UL approved 40 or 50

AMP)

Strain relief

(For conduit

Installations only)

Tools Needed

Phillips screwdriver

Level

Flat-blade screwdriver

Adjustable wrench

" Nut driver

Drill

Pliers

Safety glasses

Tape measure

Gloves

Parts Provided

Template (1) Anti-tip bracket kit (1)

Anchor sleeves (6) Lag bolts (6)

Rear ller (1)

NOTE

•Observe all governing codes and ordinances.

•Have the installer show you the location of the circuit breaker or fuse. Mark it for easy reference.

•As when using any appliance generating heat, there are certain safety precautions you should follow.

•Be sure your range is installed and grounded properly by a qualified installer or service technician.

INSTALLATION

ENGLISH

Installing the Range

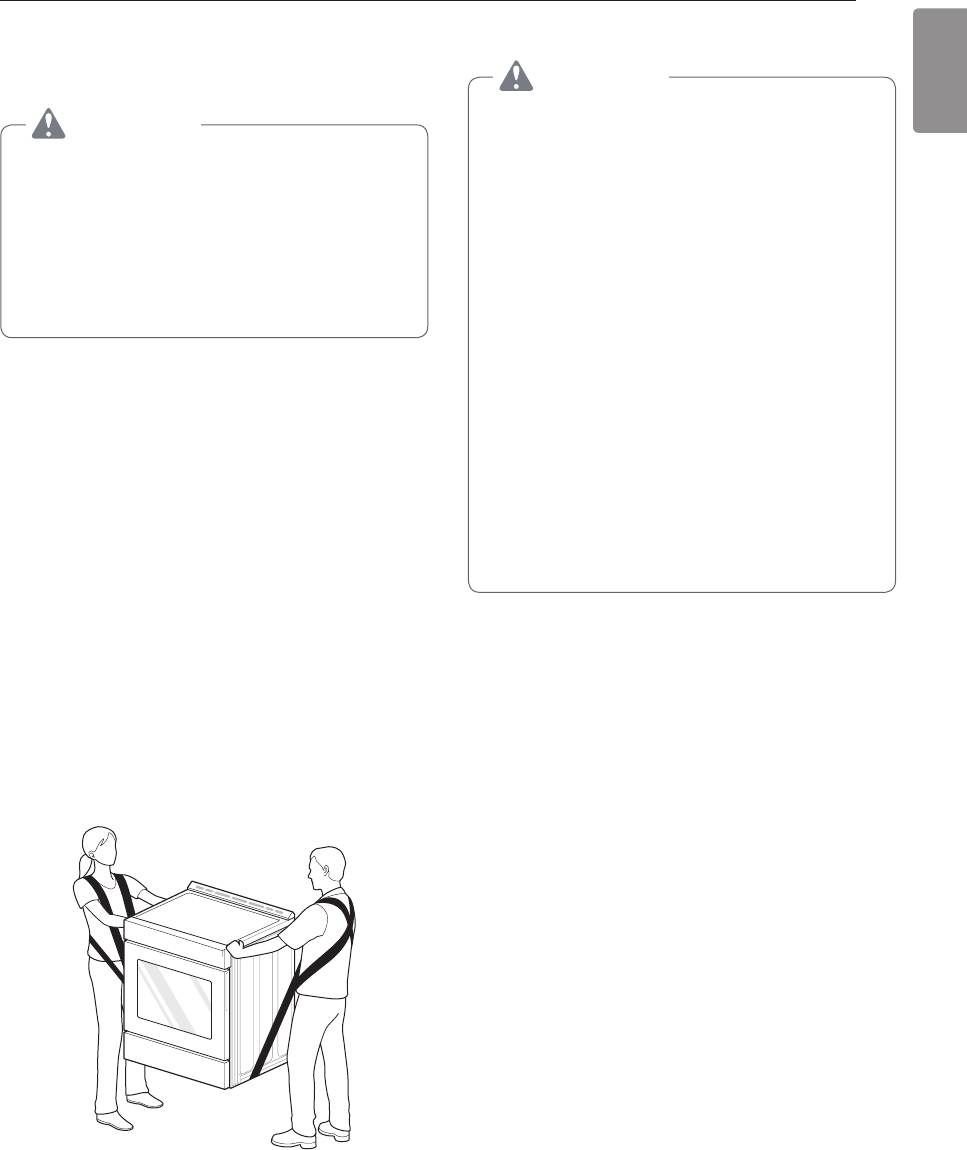

Unpacking and Moving the Range

CAUTION

•Use two or more people to move and install

the range. (Excessive Weight Hazard) Failure

to do so can result in back or other injury.

•Do not use the door handles to push or

pull the range during installation or when

moving the range out for cleaning or

service. Doing so can result in serious damage

to the door of the range.

Remove packing material, tape and any temporary

labels from your range before using. Do not remove

any warning-type labels, the model and serial number

label, or the Tech Sheet that is located on the back of

the range.

To remove any remaining tape or glue, rub the area

briskly with your thumb. Tape or glue residue can also

be easily removed by rubbing a small amount of liquid

dish soap over the adhesive with your fingers. Wipe

with warm water and dry.

Do not use sharp instruments, rubbing alcohol,

flammable fluids, or abrasive cleaners to remove tape

or glue. These products can damage the surface of

your range.

Your range is heavy and can be installed on soft

floor coverings such as cushioned vinyl or carpeting.

Use care when moving the range on this type of

flooring. Use a belt when moving the range to prevent

damaging the floor. Or slide the range onto cardboard

or plywood to avoid damaging the floor covering.

Choosing the Proper Location

CAUTION

•Avoid placing cabinets above the range. To

minimize the hazard caused by reaching over

the open flames of operating burners, install a

ventilation hood over the range that projects

forward at least five inches beyond the front of

the cabinets.

•Make sure wall covering, countertop and

cabinets around the range can withstand

the heat (up to 194 °F) generated by the

range. Discoloration, delamination or melting

may occur. This range has been designed to

comply with the maximum allowable wood

cabinet temperature of 194 °F.

•Before installing the range in an area

covered with linoleum or other synthetic

floor covering, make sure the floor covering

can withstand temperatures of at least

200 °F (93 °C).

•Use an insulated pad or

in. (0.64 cm)

plywood under the range if installing the

range over carpeting.

The range should always be plugged into its own

individual properly grounded electrical outlet. This

prevents overloading house wiring circuits which

could cause a fire hazard from overheated wires. It is

recommended that a separate circuit serving only this

appliance be provided.

Mobile Home - Additional Installation

Requirements

The installation of this range must conform to the

Manufactured Home Construction and Safety

Standard, Title 24 CFR, Part 3280 (formerly the

Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280), or when

such standard is not applicable, the Standard for

Manufactured Home Installations, ANSI A225.1/NFPA

501A or with local codes.

•When this range is installed in a mobile home, it

must be secured to the floor during transit. Any

method of securing the range is adequate as long

as it conforms to the standards listed above.

•A four-wire power supply cord or cable must be

used in a mobile home installation.

14 INSTALLATION

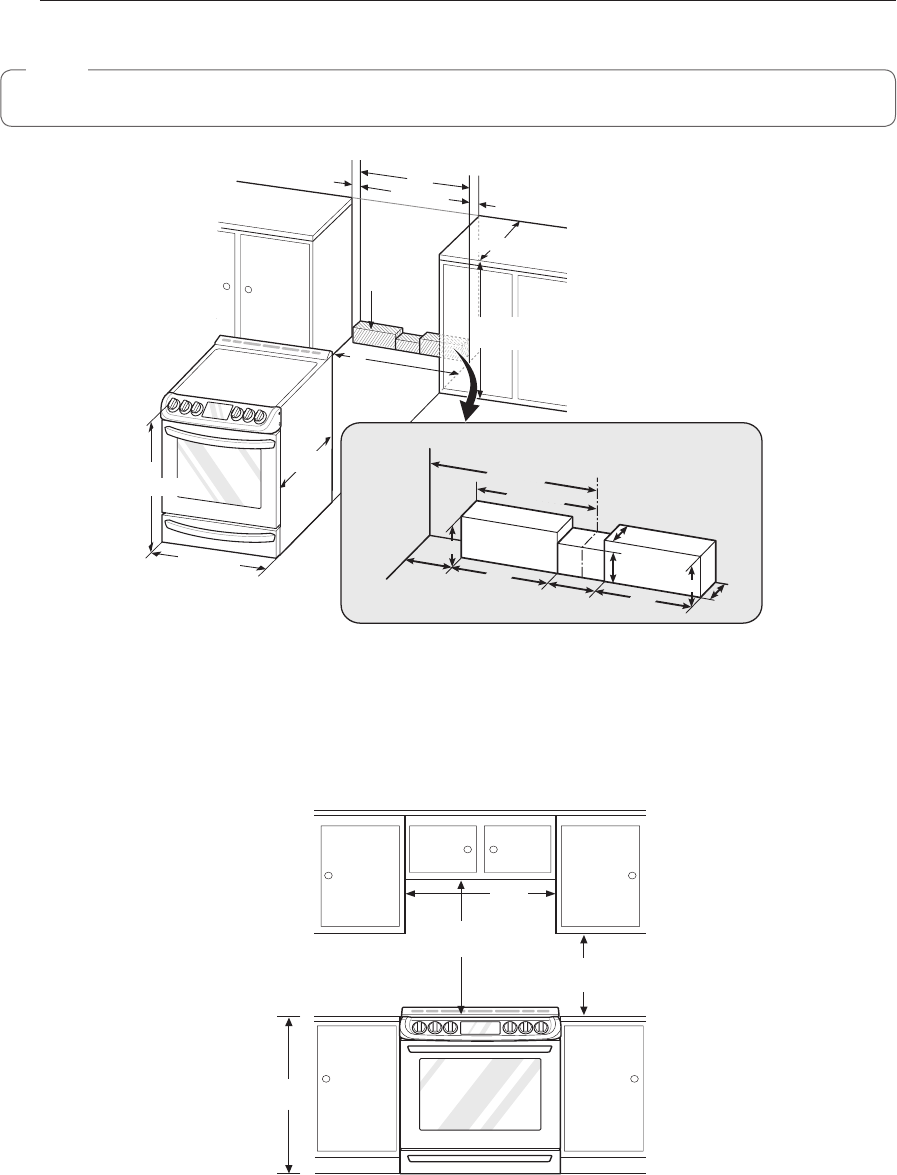

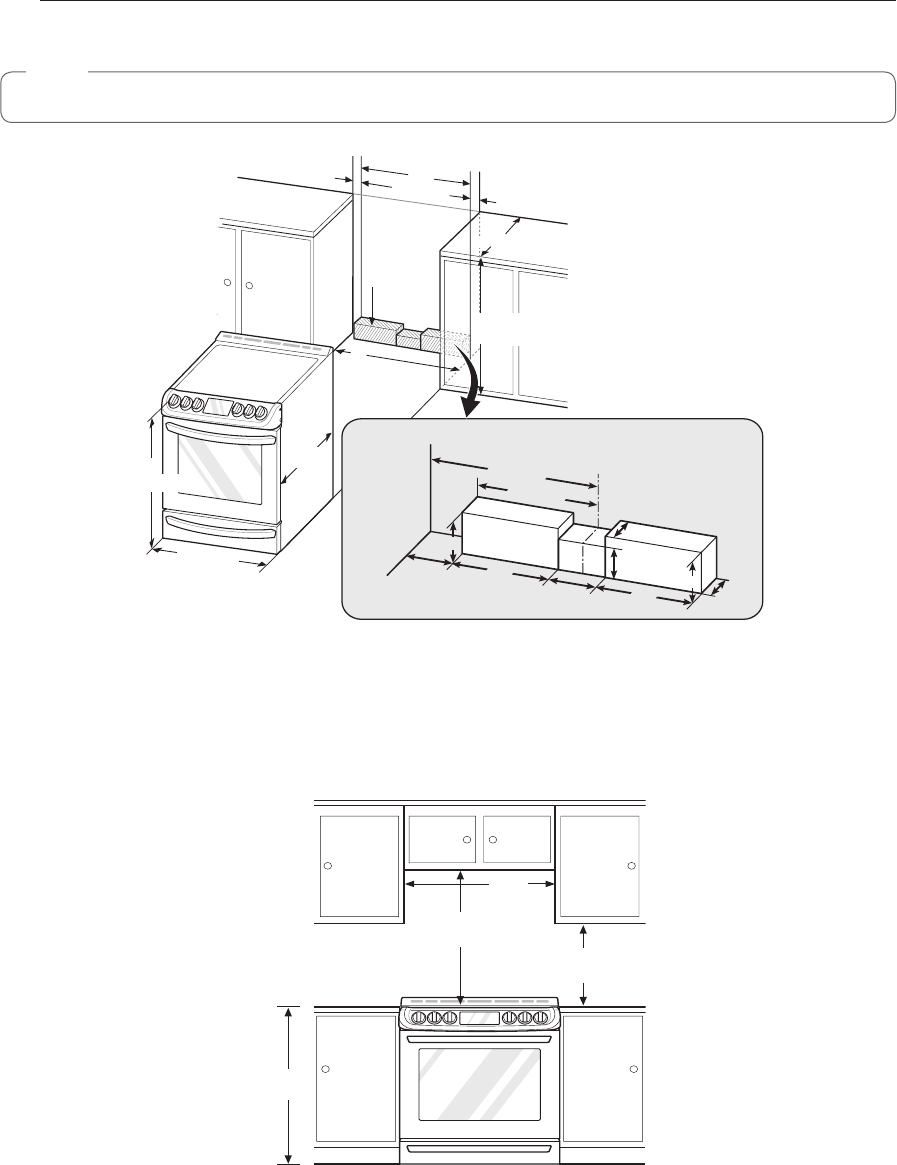

Dimensions and Clearances

NOTE

Save for the use of the local electrical inspector.

36"

(91.4 cm)

29.8"

(75.7 cm)

24"

(60.9 cm)

Cabinet

opening

Acceptable

electrical

outlet area

3" (7.6 cm) 24"

(60.9 cm) 3" (7.6 cm)

25"

(63.5 cm) Normal counter

top depth

36"

(91.4 cm)

Counter

top height

(10 cm) 9"

(23 cm) 9"

(23 cm)

(10 cm)

Wall

Center

15" (38 cm)

11" (28 cm)

2.5" (6.3 cm)

(15.2 cm)

(13 cm) 6"

(15.2 cm)

2.5"

(6.3 cm)

A = 30" (76.2 cm) For U.S.A

= 30" (76.2 cm) ~ 31" (78.7 cm) For CANADA

For installation in Canada, a free-standing range is not to be installed closer than

" (12 mm) from any

adjacent surface.

30"

(76.2 cm)

*30" (76.2 cm)

Minimum

**15"

(38.1 cm)

36"

(91.4 cm)

Minimum Dimensions

* 30" (76.2 cm) minimum clearance between the top of the cooking surface and the bottom of an unprotected

wood or metal cabinet; or 24" (60.9 cm) minimum when bottom of wood or metal cabinet is protected by not less

than

"(6.4 cm) flame retardant millboard covered with not less than no. 28 MSG sheet steel, 0.015" (0.381 mm)

stainless steel, 0.024" (0.610 mm) aluminum or 0.020" (0.508 mm) copper.

** 15" (38.1 cm) minimum between countertop and adjacent cabinet bottom.

INSTALLATION

ENGLISH

Installing the Anti-tip Device

Anti-tip

bracket

Leveling

leg

WARNING

Tip - Over Hazard

A child or adult can tip the range and

be killed. Verify the anti-tip bracket

has been installed. Ensure the anti-tip

bracket is engaged when the range

is moved. Do not operate the range

without the anti-tip bracket in place.

Failure to follow these instructions

can result in death or serious burns to

children and adults.

To check that leveling leg is

inserted into anti-tip bracket,

grasp the top rear edge

of the range and carefully

attempt to tilt it forward.

Wall plate

Anti-tip

bracket

Screw must

enter wood or

concrete

Locate the anti-tip bracket using the template

An anti-tip bracket is packaged with the template.

The instructions include necessary information to

complete the installation. Read and follow the range

installation instruction sheet (template).

Leveling the Range

Level the range by adjusting the leveling legs with a

wrench. Extending the legs slightly may also make it

easier to insert the rear leg into the anti-tip bracket.

Use a level to check your adjustments. Place the level

diagonally on the oven rack, and check each direction

for level.

First check direction .

Then check direction . If the level doesn’t show level

on the rack, adjust the leveling legs with a wrench.

Connecting Electricity

Electrical Requirements

This appliance must be installed and grounded on a

branch circuit by a qualified technician in accordance

with the National Electrical code ANSI/NFPA NO. 70 -

latest edition.

All wiring should conform to Local and NEC codes.

This range requires a single-phase, 3 wire, A.C

120/208 V or 120/240 V 60 Hz electrical system. Use

only a 3-conductor or a 4-conductor UL- listed range

cord with closed-loop terminals, open-end spade

lugs with upturned ends or similar termination. Do not

install the power cord without a strain relief.

A range cord rated at 40 amps with 120/240

minimum volt range is required. If a 50 amp range

cord is used, it should be marked for use with 1

diameter connection openings. This appliance

may be connected by means of a conduit or power

cord. If a conduit is being used, go to page 18 for

3 wire conduit connections or 4 wire conduit

connections.

16 INSTALLATION

WARNING

•Allow 2 to 3 ft (61.0 cm to 91.4 cm) of slack

in the line so that the range can be moved if

servicing is ever necessary.

•The power supply cord and plug should

not be modified. If it will not fit the outlet,

have a proper outlet Installed by a qualified

electrician.

•Using an extension cord to connect the

power is prohibited. Connect the power

cord and plug directly.

•Electrical ground is required on this

appliance.

•Make sure that the power cord is not

pinched by the range or heavy objects.

Failure to do so can result in serious burns or

electrical shock.

Specified power-supply-cord kit rating

Range rating, watts Specified

rating of

power

supply-

cord kit,

amperes

Diameter (inches)

of Range

connection

Opening

120/240

volts

3-wire

120/208

volts

3-wire

Power

cord Conduit

8,750 -

16,500

16,501 -

22,500

7,801 -

12,500

12,501 -

18,500

40 or 50A

1 3/8

1 3/4

1 1/8

1 3/8

3, 4 - Wire electrical wall Receptacle

4 Wire receptacle (14-50R)

3 Wire receptacle (10-50R)

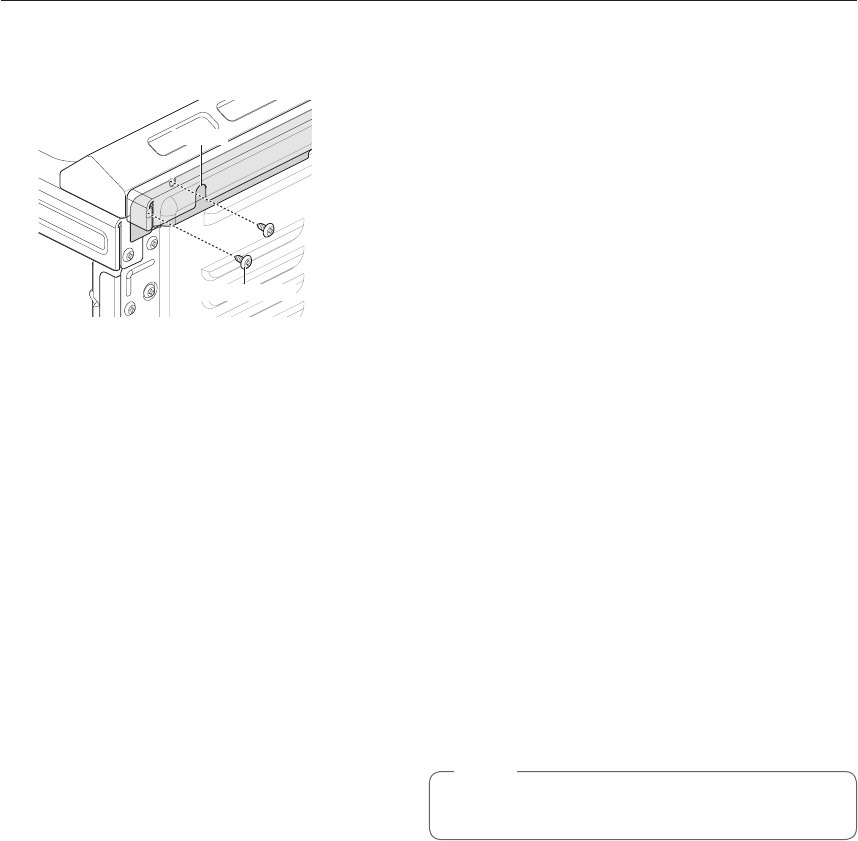

Connecting the Power Cord

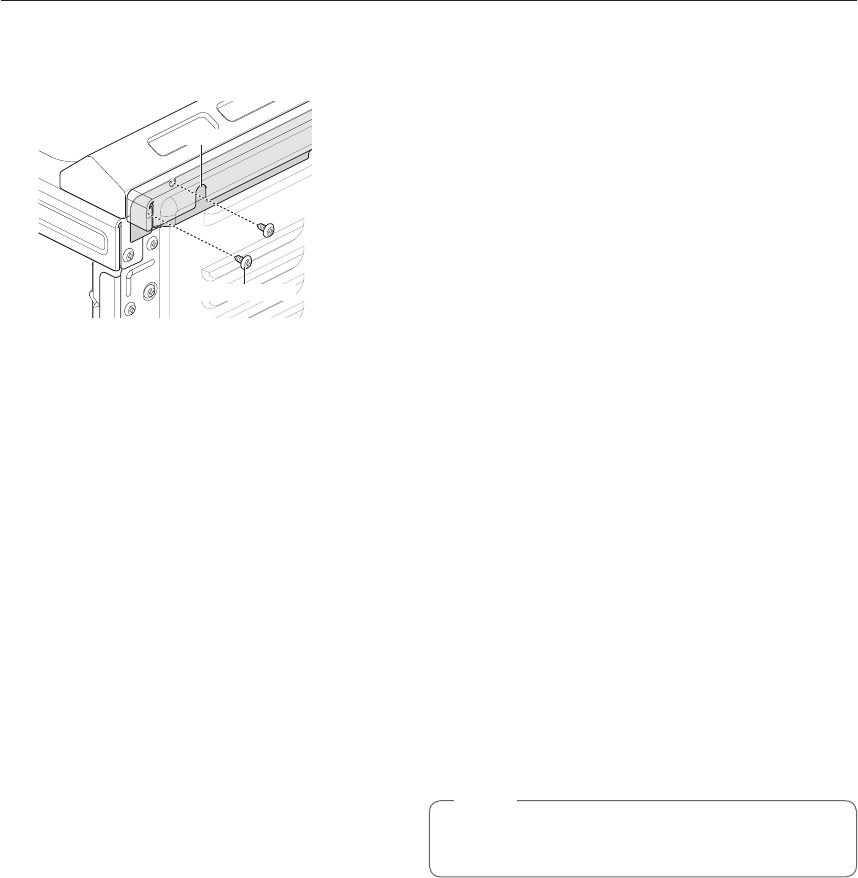

The rear access cover must be removed. Loosen the

two screws with a screwdriver. The terminal block will

then be accessible.

Access cover

Use the cord/conduit connection plate to install the

power cord or conduit. Leave the connection plate

as installed for power cord installations. Remove the

connection plate for conduit installations and use the

smaller 1

in. (2.8 cm) conduit hole instead of the

in. (3.5 cm) power cord hole.

Remove the conduit connection plate

(2.8 cm) Conduit

(3.5 cm) Cord

For power cord installations, hook the strain relief

over the 1

in. (3.5 cm) power cord hole located

below the rear of the oven. Insert the power cord

through the strain relief and tighten it.

Conduit

connection

plate

Power cord

Assembling power cord strain relief at the 1

" opening

For conduit installations, insert the conduit strain

relief in the 1

in. (2.8 cm) conduit hole. Then install

the conduit through the body of the strain relief and

fasten the strain relief with its ring.

Cord/

Conduit

connection

plate

Conduit

Ring

Body

Assembling conduit cord strain relief at the 1

" opening

INSTALLATION

ENGLISH

3-Wire Connection : Power Cord

WARNING

•The middle (neutral or ground) wire, which

is white, of a 3-wire power cord or a 3-wire

conduit has to be connected to the middle

post of the main terminal block. The

remaining two wires of the power cord or

conduit have to be connected to the outside

posts of the main terminal connection block.

Failure to do so can result in electrical shock,

severe personal injury or death.

Install the power cord as follows:

For power cord installations, hook the strain relief

over the power cord hole (1

") located below the rear

of the oven. Insert the power cord through the strain

relief and tighten it.

Do not install the power cord without a strain

relief.

1Remove the lower 3 screws from the terminal

block and retain them.

2Insert the 3 screws through each power cord

terminal ring and into the lower terminals of

the terminal block. Make sure that the center

(neutral) wire, which is white, is connected to the

center lower position of the terminal block.

3Tighten the 3 screws securely into the terminal

block. Do not remove the ground strap

connections.

3-wire connection

Black White Red

Terminal

block

Conduit

connection plate

If screws are not tightened securely, it can result in

electrical spark and severe personal injury or death.

4-Wire Connection : Power Cord

WARNING

•Only a 4-conductor power-supply cord

kit rated 120/240 volts, 50 amperes and

marked for use with ranges with closed-

loop connectors or opened spade lugs with

upturned ends shall be used.

The white middle (neutral) wire of the power

cord or 4-wire conduit has to be connected

to the middle post of the main terminal

block. The other two wires of the power

cord or conduit have to be connected to

the outside posts of the main terminal

connection block. The 4th ground wire

(green) must be connected to the frame of

the range with the ground screw. Failure

to do so can result in electrical shock, severe

personal injury or death.

Install the power cord as follows:

Do not install the power cord without a strain

relief.

1Remove the lower 3 screws from the terminal

block and retain them.

2Remove the ground screw and bend the end of

the ground strap up so the slot is over the hole

of the center screw removed in step 1.

3Insert the ground screw into the power cord

ground wire (green) terminal ring and secure it to

the range frame.

4Insert the 3 screws through each power cord

terminal ring and into the lower terminals of the

terminal block. Make sure that the white center

(neutral) wire is connected to the center lower

position of the terminal block.

5Tighten the 3 screws securely into the terminal

block. The center screw now attaches the bent

up ground strap to the block.

4-wire connection

Ground

strap

Terminal

block

Conduit

connection plate

Ground

screw

Black White Red

Bend strap up

and attach

If screws are not tightened securely, it can result in

electrical spark and severe personal injury or death.

18 INSTALLATION

3-Wire Connection: Conduit

Install the conduit as follows:

Remove the conduit connection plate from the rear of

the oven and rotate it. The conduit hole (1

") must

be used.

First, prepare the conduit wires as shown below.

3-Wire

Conduit

connection

plate

Ground

wire

4-Wire

Second, install the conduit strain relief.

For conduit installations, purchase a strain relief and

insert it in the 1

in. (2.8 cm) conduit hole. Then

install the conduit through the body of the strain relief

and fasten the strain relief with its ring. Reinstall the

bracket.

For conduit connections:

If the wire in the conduit is copper it must be 8 or 10

AWG wiring.

If the wire in the conduit is aluminum it must be 6 or 8

AWG wiring.

1Loosen the lower 3 screws from the terminal

block.

2Insert the bare wire (white/neutral) end through

the center terminal block opening. Do not

remove the ground strap connections.

3Insert the two side bare wire ends into the lower

left and the lower right terminal block openings.

Tighten the 3 screws securely into the terminal

block. (approximately 35 - 50 IN-LB)

3-wire connection

Terminal

block

Black White Red

Wire

ends

Conduit

connection plate

If screws are not tightened securely, it can result in

electrical spark and severe personal injury or death.

4-Wire Connection: Conduit

WARNING

•The white middle (neutral) wire of the power

cord or 4-wire conduit has to be connected

to the middle post of the main terminal

block. The other two wires of the power

cord or conduit have to be connected to

the outside posts of the main terminal

connection block. The 4th ground wire

(green) must be connected to the frame of

the range with the ground screw. Failure

to do so can result in electrical shock, severe

personal injury or death.

1Follow the instructions for installing the conduit

under 3-Wire Connection: Conduit until the strain

relief and bracket are installed. Do not install the

conduit without a strain relief.

2Loosen the 2 lower left and right screws from

the terminal block. Remove the lower 2 center

screws. Do not discard any screws.

3Remove the ground screw and bend the end of

the ground strap up so the slot is over the hole

of the center screw removed in step 1.

4Attach the ground (green) bare wire end to

the range frame and secure it in place with the

ground screw.

Insert the bare wire (white/neutral) end through the

center terminal block opening. The center screw

now attaches the bent up ground strap to the block.

6Insert the two side bare wire ends into the left

and the right terminal block openings. Tighten

the 3 screws securely into the terminal block.

(approximately 35 - 50 IN-LB)

4-wire connection

Terminal

block

Black White Red

Ground

strap

Wire

ends

Conduit

connection

plate

Bend strap

up and

attach

Ground

wire

Ground

screw

If screws are not tightened securely, it can result in

electrical spark and severe personal injury or death.

INSTALLATION

ENGLISH

Engaging the Anti-tip Device

•Move the range close enough to the opening to

plug into the receptacle.

•Slide the range into position ensuring that the back

leg slides under the anti-tip bracket. The range

should sit flush against the back wall when properly

installed.

•Carefully attempt to tip the range forward to ensure

that the anti-tip bracket is engaged properly. If

properly installed, the anti-tip bracket will prevent

the range from being tipped. If the range can be

tipped, reinstall the range until the anti-tip bracket is

properly installed and the range will not tip forward.

•Turn on electrical power. Check the range for

proper operation.

Optional Rear Filler

If the counter does not bridge the opening at the rear

wall the rear filler kit, that is provided with the slide in

range, will be needed.

NOTE

If the countertop depth is greater than 25" there will

be a gap between the filler kit and the back wall.

If the countertop depth is less than 24", the control

panel will not sit flush with the countertop.

Installing the Rear Filler

1Using a screwdriver, remove the six screws

holding the rear bracket in place and remove the

bracket.

Remove

Rear bracket

2Attach the rear filler to the range back, sliding

the hooks into the slots as shown. Slide the rear

bracket into the bottom opening in the rear filler.

hook

Rear ller

20 INSTALLATION

3Attach the rear bracket and filler assembly as

shown, using four of the six screws removed in

step 1.

Lower screws

Slot

4Store the remaining two screws with these

instructions for future use.

Test Run

Check if the range is properly installed and run a test

cycle.

1Turn the oven mode knob to the Off position to

start test.

2Fill an induction-capable pot with water and

place it on a surface element. Turn on the

surface element. The LED bar should show the

setting and the water should heat. The LED

bar should not fluctuate. Repeat for all surface

elements.

3After checking all the surface heating elements,

check the locking system by pressing Probe

or Lock Out for three seconds. The oven

door should lock and the cooktop should not

operate while the Lockout function is turned on.

Press Probe or Lock Out for three seconds to

disable Lockout.

4Now check the oven's operation. Turn the oven

mode knob to select the Bake mode. 350 °F

appears in the display. Press Start.

5The oven should finish preheating in 15 minutes,

and the convection fan should operate while the

oven is preheating.

6After checking the oven's operation, turn the

temperature up to 450 °F and leave the oven on

for at least an hour to help remove any oil which

might cause smoke and odors when first using

the oven.

NOTE

Smoke may come out of the range when it is first

used.

OPERATION

ENGLISH

Smart DiagnosisTM

•Use during the Smart Diagnosis feature.

Cook Time / Clock

•Press the button to set the desired amount of time

for food to cook. The oven shuts off when the set

cooking time runs out.

•Press and hold button for three seconds to set the

time of day.

Start Time / Setting

•Press the button to set the delayed timed cook. The

oven starts at the set time.

•Press and hold button for three seconds to select

and adjust oven settings.

Probe / Lock Out

•Press the button to select Probe function.

•Press and hold button for three seconds to lock or

unlock the door and control panel.

Timer On/Off / *Wi-Fi

Press the button to set or cancel timer on oven.

Press and hold button for three seconds to connect

the Wi-Fi.

To disconnect the appliance from the network, delete

it from the registered appliances in the app.

Oven Light

Press the button to turn oven light on or off.

Warming Drawer

Press the button to select the warming drawer function.

- /+

Press the plus button (+) to increase cooking time or

oven temperature.

Press the minus button (-) to decrease cooking time

or oven temperature.

Start

Press the button to start all oven features.

Oven Mode Knob

Turn the knob to select oven operating mode.

Flashing Clock

If the colon in the clock display flashes, press Cook

Time for three seconds and reset the clock, or press

any key to stop the flashing.

OPERATION

Control Panel Overview

3UHVVDQGKROGVHFIRUH[WUDIXQFWLRQV

:L)L

111

2 3 4 5 6 7 108 9

22 OPERATION

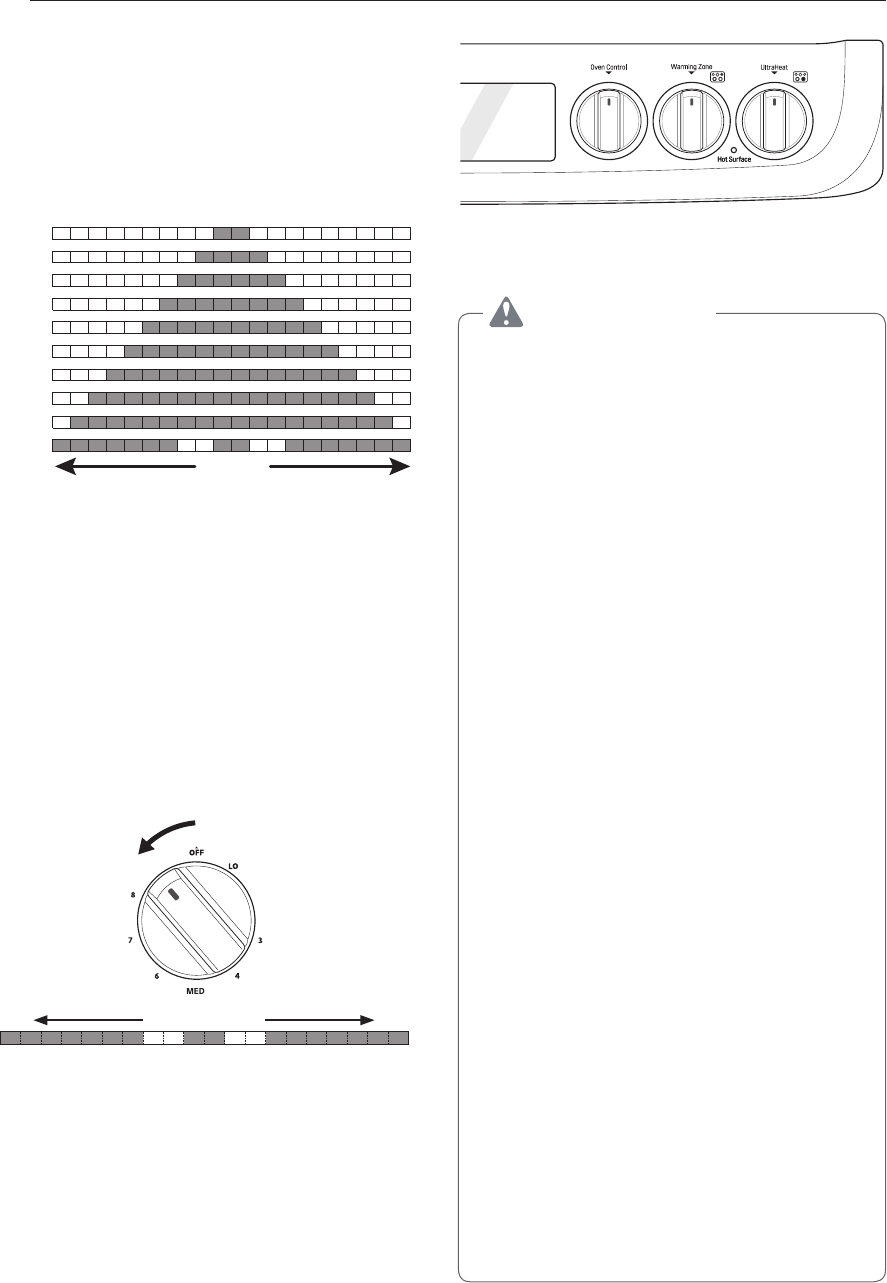

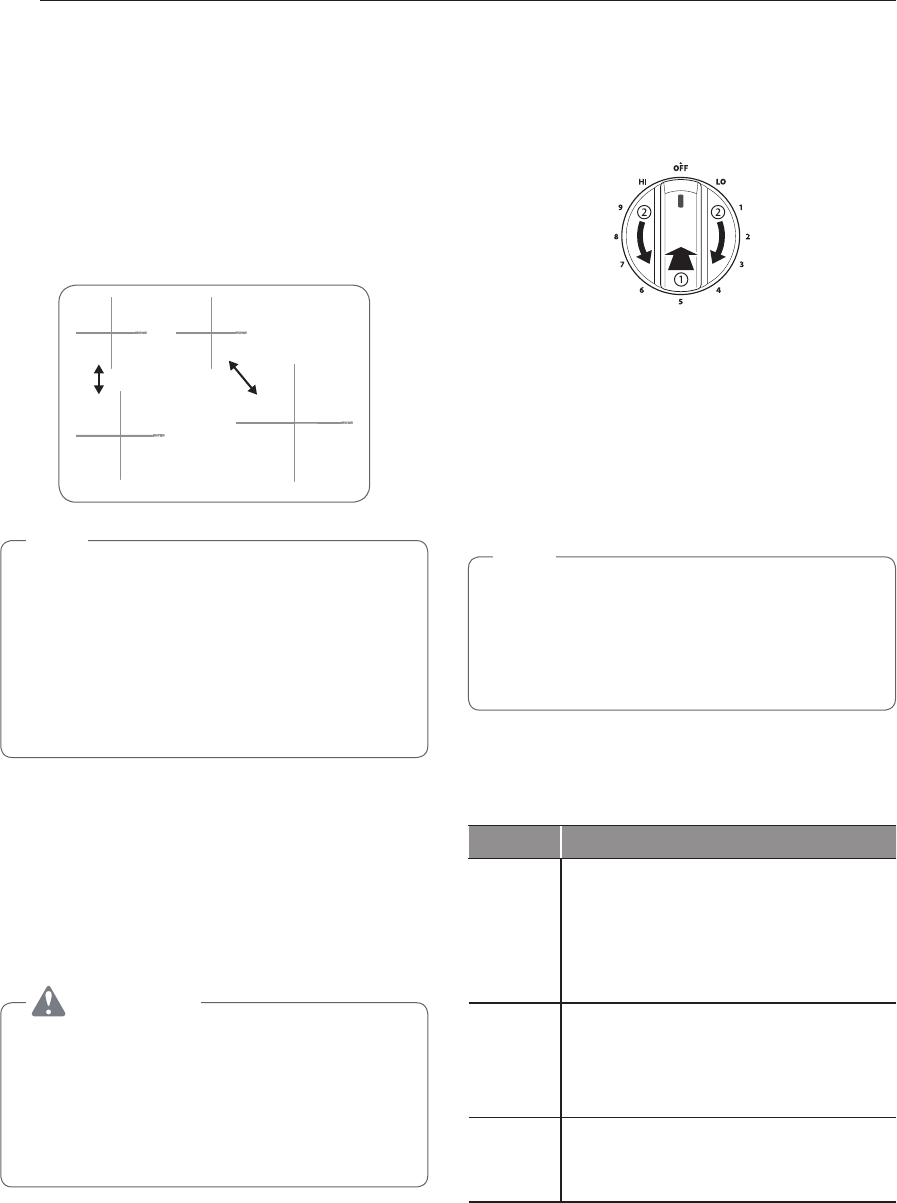

Knob Positions

After cleaning the oven knobs, make sure to replace each knob in the correct position. Failure to do so can result

in improper operation of the burners.

1 2

Simmer

HI/Boos

Simmer

HI/Boos

Induction Oven Mode Warm Induction

Burner On Indicator

The Burner On indicator light turns on when the knob is turned even if the cooktop element does not operate.

Hot Surface Indicator

The hot surface indicator light glows as long as any surface cooking area is too hot to touch.

It remains on after the element is turned off and until the surface has cooled to approximately 130 ˚F.

OPERATION

ENGLISH

Changing Oven Settings

Clock

The clock must be set to the correct time of day in

order for the automatic oven timing functions to work

properly.

1Set the oven mode knob to the Off position.

2Press and hold Cook Time for three seconds.

CLO shows in the display.

3Press plus(+) or minus(-) to select the desired

time. Plus(+) to increase the time and minus(-)

to decrease the time.

4Press Start to enter the time and start the clock.

NOTE

•The time of day cannot be changed during a

timed baking or self-clean cycle.

•If no other keys are pressed within 25 seconds

of pressing Clock, the display reverts to the

original setting.

•If the display colon in the clock is blinking, you

may have experienced a power failure. Reset

the time.

Lockout

The Lockout feature automatically locks the oven

door and prevents most oven from being turned on. It

does not disable the timer and the interior oven light.

1Set the oven mode knob to the Off position.

2Press and hold Probe/Lockout for three

seconds.

3The lock melody sounds, Loc appears in the

display and the lock icon blinks in the display.

4Once the oven door is locked, the lock

indicator stops blinking and remains on.

5To deactivate the Lockout feature, press and

hold Probe/Lockout for three seconds. The

unlock melody sounds and the door and the

controls unlock.

NOTE

The Burner On indicator light turns on when the

knob is turned even if the cooktop element does

not operate.

Minimum & Maximum Default

Settings

All of the features listed have a minimum and a

maximum time or temperature setting that may be

entered into the control. An entry acceptance beep

sounds each time a control key is pressed.

An entry error tone (two short tones) sounds if the

entry of the temperature or time is below the minimum

or above the maximum setting for the feature.

Feature

min.

Temp. /

Time

max.

Temp. /

Time

Default

Clock

12 Hr. 1:00

Hr. / min.

12:59

Hr. / min.

24 Hr. 0:00

Hr. / min.

23:59

Hr. / min.

Timer

12 Hr. 0:10 sec. 11:59

Hr. / min.

24 Hr. 0:10 sec. 11:59

Hr. / min.

Cook Time

12 Hr. 0:01 min. 11:59

Hr. / min.

24 Hr. 0:01 min. 11:59

Hr. / min.

Conv. Bake 300 °F /

150 °C

550 °F /

285 °C

350 °F

(*325 °F)/

12 Hr.

Conv.

Roast

300 °F /

150 °C

550 °F /

285 °C

350 °F

(*325 °F)/

12 Hr.

Speed Broil

& Broil

400 °F

520 °F

Hi /

3 Hr.

Bake 170 °F /

80 °C

550 °F /

285 °C

350 °F /

12 Hr.

Proof 0:01 min. 11:59

Hr. / min. 12 Hr.

Speed

Roast 12 Hr.

Warm 3 Hr.

Self Clean 3 Hr. 5 Hr. 4 Hr.

EasyClean

®10 min.

* Using Auto Conversion

•Default cook mode times are without setting cook

time.

24 OPERATION

Timer On/Off

The Timer feature serves as an extra timer in the

kitchen that beeps when the set time has run out. It

does not start or stop cooking.

The Timer feature can be used during any of the oven

control functions.

Setting the Timer

1Set the oven mode knob to the Off position.

2Press Timer On/Off. 0:00 with HR inside it

appears and Timer flashes in the display.

3Press plus(+) or minus(-) to set the desired

time. Plus(+) increases the time and minus(-)

decreases the time.

4Press Timer On/Off or Start to start the Timer.

The remaining time countdown appears in the

display.

NOTE

If Timer On/Off is pressed again after the timer

has started, the timer function is canceled.

5When the set time runs out, End shows in the

display. The indicator tones sound every 15

seconds until Timer On/Off is pressed.

NOTE

•If the remaining time is not in the display, recall

the remaining time by pressing Timer On/Off.

•Press Timer On/Off twice to set the time in

minutes and seconds.

•Press Timer On/Off once to set the time in

hours and minutes.

Canceling the Timer

1Press Timer On/Off once.

The display returns to the time of day.

Wi-Fi

The Wi-Fi button is used to connect the appliance to

a home Wi-Fi network.

1Set the oven mode knob to the Off position.

2Press and hold Timer On/Off for 3 seconds.

3The power on chime sounds, SEt appears in the

display, and the Wi-Fi icon ( ) blinks.

4Register the appliance on the Wi-Fi network

using the smart phone app.

5To disconnect the appliance from the network,

delete it from the registered appliances in the app.

NOTE

See the Smart Functions section in the owner’s

manual for more details.

Settings

Set the oven mode knob to the Off position.

Press and hold Start Time for three seconds.

Then press the Start Time/Setting key repeatedly to

toggle through and change oven settings.

The Setting key allows you to:

•set the hour mode on the clock (12 or 24 hours)

•enable/disable convection auto conversion

•adjust the oven temperature

•activate/deactivate the preheating alarm light

•set the beeper volume

•switch the temperature scale between Fahrenheit

and Celsius

•activate/deactivate the cooktop beeper

Setting the Hour Mode

The control is set to use a 12-hour clock. To reset the

clock to 24-hour mode, follow the steps below.

1Set the oven mode knob to the Off position.

2Press and hold Start Time for three seconds.

3Press plus(+) or minus(-) to set the desired

hour mode on the clock.

4Press Start to accept the desired change.

Setting Convection Auto Conversion

When Conv. Bake and Conv. Roast are selected,

Convection Auto Conversion automatically converts the

standard recipe temperature entered to a convection

temperature by subtracting 25 °F / 14 °C. This

auto-converted temperature shows on the display. For

example, select Conv. Bake, enter 350 °F, and 325 °F

shows on the display after preheat.

Convection Auto Conversion is enabled by default. To

change the setting, follow these instructions.

1Set the oven mode knob to the Off position.

2Press and hold Start Time for 3 seconds. Then

press Start Time/Setting repeatedly until

“ ” appears in the display.

3Press plus(+) or minus(-) to turn the feature on/

off.

4Press Start to accept the change.

OPERATION

ENGLISH

Adjusting the Oven Temperature

Your new oven may cook differently from the one

it replaced. Use your new oven for a few weeks to

become more familiar with it before changing the

temperature settings. If after familiarizing yourself with

the new oven, you still think that it is too hot or too

cold, you can adjust the oven temperature yourself.

NOTE

To begin, either raise or lower the thermostat

15 °F (8 °C). Try the oven with the new setting. If

the oven still needs adjustment, raise or lower the

thermostat again, using the first adjustment as a

gauge. For example, if the adjustment was too

much, raise or lower the thermostat 10 °F (5 °C).

If the adjustment was not enough, raise or lower

the thermostat 20 °F (12 °C). Proceed in this way

until the oven is adjusted to your satisfaction.

1Set the oven mode knob to the Off position.

2Press and hold Start Time for three seconds.

Then press Start Time/Setting repeatedly until

“ ” appears in the display.

3To increase the temperature, press plus (+) until

the desired amount appears in the display.

To decrease the temperature, press minus (-)

until the desired amount appears in the display.

4Press Start to accept the change.

NOTE

•This adjustment does not affect the broiling

or Self Clean temperatures. The adjustment

is retained in memory after a power failure.

The oven temperature can be increased (+) or

decreased (-) as much as 35 °F or 19 °C.

•Once the temperature is increased or

decreased, the display shows the adjusted

temperature until it readjusts.

Turning the Preheat Alarm Light On/Off

When the oven reaches its set-temperature, the

preheating alarm light flashes 5 times or until the

oven door is opened.

1Press and hold Start Time/Setting for three

seconds. Then press Start Time/Setting

repeatedly until “ ” appears in the display.

2Press plus(+) or minus(-) to turn the light on/off.

3Press Start to accept the change.

Adjusting the Oven Beeper Volume

1Set the oven mode knob to the Off position.

2Press and hold Start Time for three seconds.

Then press Start Time/Setting repeatedly until

“ ” appears in the display.

3Press plus(+) or minus(-) to select the desired

volume.

4Press Start to accept the change.

Selecting Fahrenheit or Celsius

Set the oven temperature display to show either

Fahrenheit (°F) or Celsius (°C) units. The oven

defaults to Fahrenheit unless changed by the user.

1Set the oven mode knob to the Off position.

2Press and hold Start Time for three seconds.

Then press Start Time/Setting repeatedly until

“ ” appears in the display.

3Press plus(+) or minus(-) to select

F(Fahrenheit) or C(Centigrade).

4Press Start to accept the change.

Turning the Cooktop Beeper On/Off

1Set the oven mode knob to the Off position

2Press and hold Start Time for three seconds.

Then press Start Time/Setting repeatedly until

“ ” appears in the display.

3Press plus(+) or minus(-) to turn the beep

on/off.

4Press Start to accept the change.

26 OPERATION

Start Time (Delayed Timed Cook)

The automatic timer of the Delayed Timed Cook

function turns the oven on and off at the time you

select. This feature can be used with the Bake, Conv.

Bake and Conv. Roast modes.

Setting a Delayed Timed Cook

For example, to bake at 300 °F and delay the start of

baking until 4 h 30 m, first set the clock for the correct

time of day.

1Turn the oven mode knob to select the Bake

mode. 350 °F appears in the display.

Set the temperature: press minus(-) until 300 °F

appears in the display.

3Press Cook Time and press plus (+) or minus (-)

to set the baking time.

4Press Start Time.

5Set the start time: press plus(+) until HR4:30

appears in the display.

6Press Start. A short beep sounds and Timed

Delay and the start time appear in the display.

The oven begins baking at the set start time.

NOTE

•To cancel the Delayed Timed Cook function,

turn the oven mode knob to the Off position.

•To change the cooking time, repeat step 3 and

press Start.

•If the oven clock is set as a 12-hour clock, you

can delay the cook time for 12 hours. If the

oven clock is set as a 24-hour clock, you can

delay the cook time for 24 hours.

The oven will continue to cook for the set amount

of time and then turn off automatically. When the

cooking time has elapsed:

•End and the time of day show in the display.

•The cook end indicator tone sounds every 60

seconds until the oven mode knob is turned to the

Off position.

CAUTION

•Use the automatic timer when cooking cured or

frozen meats and most fruits and vegetables.

Foods that can easily spoil, such as milk, eggs,

fish, meat or poultry, should be chilled in the

refrigerator. Even when chilled, they should

not stand in the oven for more than 1 hour

before cooking begins, and should be removed

promptly when cooking is completed.

•Eating spoiled food can result in sickness from

food poisoning.

Cook Time (Timed Cook)

Set the oven to cook for a specific length of time

using the Timed Cook feature. This feature can only

be used with the Bake, Conv. Bake and Conv. Roast

modes.

Setting the Cook Time Function

For example, to bake at 300 °F for 30 minutes, first

set the clock to the correct time of day.

1Turn the oven mode knob to select the Bake

mode. 350 °F appears in the display.

2Set the oven temperature. For this example,

press minus(-) until 300 °F appears in the

display.

3Press Cook Time. Timed flashes in the display.

Bake, 0:00 and 300 °F appear in the display.

4Set the baking time: press plus(+) until 30:00

appears in the display. The baking time can be

set for any amount of time between 1 minute

and 11 hours and 59 minutes.

5Press Start.

The oven will continue to cook for the set amount

of time and then turn off automatically. When the

cooking time has elapsed:

•End and the time of day show in the display.

•The cook end indicator tone sounds every 60

seconds until the oven mode knob is turned to the

Off position.

Changing the Cook Time during Cooking

For example, to change the cook time from 30

minutes to 1 hour and 30 minutes, do the following.

1Press Cook Time.

2Change the baking time: press plus(+) until 1

hour and 30 minutes appears in the display.

3Press Start to accept the change.

Oven Light

The interior oven light automatically turns on when

the door is opened. Press Oven Light to manually

turn on/off the oven light.

NOTE

The oven light cannot be turned on if the Self

Clean function is active.

OPERATION

ENGLISH

Using the Cooktop

Cooking Areas

The cooktop is equipped with four induction

cooking elements of different sizes and a radiant

heat warming zone. The wattage ratings below are

maximum outputs. The second rating is the maximum

output for Boost mode.

3 4

1 2

Induction left front cooking element:

8", 2100 W / 3200 W (240 V)

Induction right front cooking element:

11", 2400 W / 4000 W (240 V)

Induction left rear cooking element:

6", 1300 W / 1800 W (240 V)

Induction center rear cooking element:

6", 1300 W / 1800 W (240 V)

Warming zone

There are LED displays under each induction cooking

element which adjust to show the power level when

the element is used.

Benets of Induction Surface Cooking

Speed and Efficiency

Induction cooking elements heat faster and use less

energy. Induction power levels quickly boil liquids and

are efficient when simmering.

A Cooler Cooktop

Whether induction cooking elements are turned on or

off, they remain cooler than radiant elements. Virtually

no heat is wasted because the heat begins with the

presence of cookware.

Easy Cleanups

Cooler cooking elements make for easier cleaning.

Spills resist sticking or burning so they wipe up easily.

Pan Size Detection

A sensor automatically detects and adapts the

induction cooking element to the pan size in use for

more consistent, even cooking.

Greater Responsiveness

Induction cooking elements are more responsive than

their electric or gas counterparts because only the pan

heats. Induction elements heat more easily and are just

as responsive when reducing temperatures to a simmer.

Induction Cookware

NOTE

Before using the induction cooking elements,

carefully read and follow these cookware

recommendations and the instructions in the pan

sensing sections.

When purchasing pans for use on the induction

cooktop, look for cookware identified by the

manufacturer as "induction ready" or "induction

capable", or that is marked by the manufacturer as

specifically designed for induction cooking.

The base material of the cookware must be magnetic

for the cooking elements to activate. Use a magnet

to check if the cookware base material is suitable. If

the magnet sticks to the bottom of the cookware, the

cookware can be used for induction cooking.

For the best possible surface cooking results, use

only high-quality, heavy gauge steel cookware on the

induction cooking elements. Follow manufacturer's

recommendations when using induction cookware.

Induction Cookware Types

The three most common induction cookware types

available are stainless steel, cast iron, and porcelain-

enamel-coated metals.

•Stainless Steel is generally excellent for induction

cooking. It is durable, easy to clean, and resists

staining.

NOTE

Not all stainless steel cookware is magnetic;

stainless steel is not always suitable for induction

cooking.

•Cast iron cooks evenly and is also good for

induction cooking. Do not slide cast iron cookware

on the cooktop; cast iron cookware with a rough

surface will scratch the ceramic cooktop.

•Porcelain-enamel-coated metals have variable

heating characteristics depending on the quality of

the base metal. Make sure the porcelain-enamel

coating is smooth to avoid scratching the ceramic

cooktop.

28 OPERATION

Cookware Placement

Use the proper cookware and place it correctly on

the cooktop. One or more of the cooking elements

will not heat if any of the incorrect conditions shown

is detected by the sensors located below the

ceramic cooktop surface. Correct the problem before

attempting to use the cooktop.

Correct

•Cookware is centered

correctly on surface of

cooking element.

•Pan has flat bottom and

straight sides.

•Pan size meets or exceeds

the recommended minimum

size for the cooking element.

•Pan rests completely on the

cooktop surface.

•Pan is properly balanced.

Incorrect

•Cookware is not centered on

surface of cooking element.

•Pan has curved or warped

bottom or sides.

•Pan does not meet the

minimum size required for

the cooking element used.

•Pan bottom rests on

cooktop trim or does not rest

completely on the cooktop

surface.

•Pan is unbalanced by heavy

handle.

Moving Cookware on the Cooktop

Always use heavier gauge, high-quality cookware

on the cooking elements and do not slide it on the

ceramic cooktop surface. Even high-quality cookware

can scratch the cooktop surface.

NOTE

•Always lift cookware before moving it on the

ceramic glass surface. Any cookware that has

a rough or dirty bottom can mark and scratch

the cooktop surface. Always start with clean

cookware.

•Do not allow aluminum foil or any material that

can melt to make contact with the ceramic glass

cooktop. If these materials melt on the cooktop

they may damage the ceramic glass surface.

Sliding any type of cookware over the surface will

scratch the cooktop over time. Scratches will make

cleaning the ceramic cooktop difficult and degrade

the appearance of the cooktop.

Pan Sensing

The cooking-element sensors located below the

cooktop surface require certain cookware conditions

to be met before the induction cooking elements can

operate.

The cooking zone LED bar may display a pan sensing

error message. If a cooking element is activated

and no cookware is detected, the affected induction

cooking zone LED bar will fluctuate. If the cookware

does not meet the correct conditions, the cooking

zone may not heat.

If the problem is not corrected, the affected cooking

element will automatically deactivate after one

minute.

OPERATION

ENGLISH

Minimum and Maximum Pan Size

There are four cooking elements on the induction

cooktop. Each element requires a minimum pan size

to be used effectively. The inner ring of each cooking

element is a guide to the minimum pan size.

The bottom of the pan must fully cover the inner ring

for proper cooking to occur.

5.5 inch (140 mm)

7.5 inch (190 mm) 9.5 inch (245 mm)

Minimum Pan Size:

5.5 inch (140 mm)

Minimum Pan Size:

7.5 inch (190 mm)

Minimum Pan Size:

9.5 inch (245 mm)

Use the cross that marks each cooking element to

help determine the maximum pan size. After centering

the cookware on the cooking element, the cookware

should not extend more than ½ʺ beyond the edge

of the cross on the cooking element. The pan must

make full contact with the glass surface without the

bottom of the pan touching the metal cooktop trim.

If the correct induction cookware—centered on any

of the active cooking elements—is too small, the

affected cooking element’s LED bar fluctuates and

the pan does not heat.

Hot Cookware and Residual Heat

CAUTION

Unlike radiant surface elements, induction

cooking elements do not glow red when hot. You

can be burned if the glass surface is hot from the

residual heat transferred from the cookware. Do

not touch hot cookware or pans. Use oven mitts

or potholders to protect hands from burns.

Home Canning

CAUTION

Canning can generate large amounts of steam.

Use extreme caution to prevent burns. Raise the

lid so that steam is vented away from you. Safe

canning requires that harmful micro-organisms

are destroyed and jars are sealed completely.

When using a water bath canner, maintain a

gentle but steady boil for the required time.

Read and observe the following precautions when

home canning. Read the information on the USDA

(United States Department of Agriculture) website and

follow the recommendations there for home canning

procedures.

•Use only quality, flat-bottomed canners when home

canning. Use a ruler to check the bottom of the

canner for flatness.

•Canners with ridges that radiate from the bottom

center are not suitable for use on a ceramic glass

cooktop.

•The diameter of the canner should not exceed the

maximum cooking element markings by more than

one inch. Use smaller diameter canners on ranges

with ceramic-glass or open-coil-electric cooktops.

•Start with hot tap water to boil water more quickly.

Bring water to an initial boil using the highest heat

setting. Once the water is boiling, reduce the heat

as much as possible while maintaining the boil.

•It is best to can small amounts and keep the canner

light enough to lift.

•Do not leave the water bath or pressure canners on

high heat for extended periods.

•Alternate surface elements between each batch

to allow the elements and surrounding surfaces to

cool down. Do not can using the same element all

day.

30 OPERATION

Setting Surface Controls

•Cooking Element LED Bar

The range provides an LED bar for each cooking

element on the cooktop. Check messages in

the display window and use the LEDs with the

corresponding control knobs to monitor the power

levels of the elements.

Simmer

MED

Boost

•Available Power Level Settings

The cooktop control’s LED bar displays the

element’s power level settings, ranging from Lo to

Hi to Boost. Adjust the settings in increments of

one, from Lo (Level 1) to Boost (Level 10).

To select Hi, turn the knob clockwise, through level

8 to Hi/Boost.

•Boost Power Level

To activate the Boost mode, turn the knob directly

from Off to Boost. Boost mode is only available

immediately after activating a cooking element.

When the cooking element is set to the Boost

mode, the LED bar flashes and the Boost mode

stays in operation for up to 10 minutes. After 10

minutes, the cooking element automatically returns

to the Hi setting.

Simmer

HI/Boos

The maximum operating time for all element levels

except the Boost mode is 12 hours.

Hot Surface Indicator

The hot surface indicator light glows as long as any

surface cooking area is too hot to touch.

It remains on after the element is turned off and until

the surface has cooled to approximately 130 °F.

It is normal for the surface elements to cycle on and

off when cooking at lower temperature settings.

Using the Cooking Elements

CAUTION

Before Cooking

•Do not place or store flammable or heat-

sensitive items on the induction cooktop, even

when the cooktop is not in use.

•Place cookware on the cooking elements

before turning on the induction cooktop.

•Do not place sealed containers on the cooktop.

During Cooking

•Do not place metallic objects such as knives,

forks, spoons, and lids on the induction cooktop

surface; they can get hot.

•Use this appliance only for normal household

use. It is not designed for commercial or

industrial use.

•Never use the appliance to heat the room.

•Use caution when plugging electrical appliances

into power outlets near the cooktop. Keep

power cords from any contact with the cooktop

or cookware.

•Overheated fat and oil can catch fire quickly.

Never leave surface elements unattended when

frying foods.

•Do not use the induction cooktop to heat

aluminum foil, products wrapped in aluminum

foil , or frozen foods packaged in aluminum

cookware.

•Use caution when plugging electrical appliances

into outlets near the cooktop to keep power

cords away from the hot cooktop or cookware.

•Users with pacemakers and active heart

implants must keep their upper body at a

minimum distance of 1 ft (30 cm) from active

induction cooking elements. If in doubt, consult

the implant manufacturer or your doctor.

After Cooking

•After use, switch off the induction cooking

element using its control. Do not rely on the pan

sensor.

OPERATION

ENGLISH

Turning On Cooking Elements

(Except Warming Zone)

1Push the control knob in.

2Turn the knob in either direction to select the

desired setting. A short beep sounds and the

cooking element’s LED bar shows its current

setting.

3To activate the Boost mode, turn the knob

directly from Off to Boost.

Simmer

HI/Boos

The Recommended Surface Cooking

Setting

Start most surface cooking on a higher setting and

then adjust to a lower setting to finish cooking.

The suggested settings may need adjustments,

depending on cookware design and quality and on

the amount of food being prepared.

Use quality cookware that is constructed with a

magnetic base material and that meets the minimum

and maximum pan size requirements.

Setting Recommended Use

Boost

•Use to heat a large amount of food

or to bring large pans of water to a

boil

8-Hi

•Bring liquid to a boil

•Start most cooking

MED-8

•Hold a rapid boil, fry, deep fat fry

•Quickly brown or sear food

•Steaks, cutlets, grilled meat

3-MED

•Maintain a slow boil

•Fry or sauté foods

•Cook soups, sauces and gravies

•Eggs, pancakes

SIMMER-3

•Stew or steam food

•Simmer

Lo-SIMMER

•Keep food warm

•Melt chocolate or butter

•Simmer

Pan Preheat Recommendations

Induction cooking may decrease the amount of time

required to preheat cookware compared to cooking

on a radiant element cooktop or gas surface burner.

Pay close attention to all food items while cooking

on the cooktop or in the oven, and until all cooking

processes are complete.

CAUTION

Remember that induction surface cooking initially

heats the cookware VERY QUICKLY if the

cookware does not contain food.

Noises during Cooktop Operation

The electronic processes involved with induction

cooking may create some background noises. You

may hear a slight buzzing sound when cooking on

the cooktop. These noises are part of the induction

cooking process and are considered normal.

Some cookware will buzz, depending on the

construction or base material. The buzz may be more

noticeable if the contents of the pan are cold. As the

pan heats up, the noise will decrease. The noise will

also decrease if the power level setting is reduced.

NOTE

•When using the induction cooktop, operational

noises are more noticeable while cooking in

Boost mode. But very loud noises are not

normal when induction cooking.

•The cooktop fan may turn on to reduce the

temperature of the product, even when the

surface elements are not being used.

32 OPERATION

Power Management

The cooking zones, which consist of paired cooking

elements, are restricted to drawing a certain

maximum amount of power.

If you turn on the Boost function for one element while

its paired element is in use, the Power Management

function may automatically reduce the power of both

elements. For consistent performance when using

multiple elements, use elements in separate cooking

zones.

NOTE

•If the combined heat of the oven and the

surface burners is sufficiently high, the output of

the surface burners is reduced to avoid damage

to the product.

•Both elements in a set of paired elements

cannot use the Boost mode at the same time.

To use the Boost mode on two elements

simultaneously, use non-paired elements.

Warming Zone

Use the Warming Zone, located in the back right of

the glass surface, to keep hot, cooked food at serving

temperature. The Warming Zone keeps food warm

after it has already been cooked. Attempting to cook

uncooked or cold food on the Warming Zone could

result in a food-borne illness.

CAUTION

FOOD POISON HAZARD: Bacteria may grow in

food at temperatures below 140 °F.

•Always start with hot food. Do not use the warm

setting to heat cold food.

•Do not use the warm setting for more than two

hours.

Turning On Warming Zone

1Push the control knob in.

2Turn the knob in either direction to select the

desired setting.

For best results :

•When warming pastries or breads, leave an

opening in the cover to allow moisture to escape.

•Do not use plastic wrap to cover food. Plastic

may melt onto the surface and be very difficult to

remove.

•Use only dishware, utensils and cookware that is

recommended for oven and cooktop use.

NOTE

•For best results, food on the Warming Zone

should be kept in its container or covered with a

lid or aluminum foil to maintain food quality.

•Do not allow aluminum foil to contact the hot

induction cooktop surface.

If a particular food is not listed , start with the medium

heat level and adjust as needed. Most foods can be

kept at serving temperatures by using the medium

heat level.

Setting Food Item

Low

(Lo-3)

•Vegetables

•Rice

•Pasta

•Sugary sauces (tomato sauce, BBQ

sauce)

Medium

(3-7)

•Cream-based soups and sauces

•Stews and chili

•Warming empty plates or serving

dishes

High

(7-Hi)

•Broth-based soups

•Hot beverages (hot cider, hot

chocolate)

OPERATION

ENGLISH

Using the Oven

Before Using the Oven

NOTE

•Because the oven temperature cycles, an oven

thermometer placed in the oven cavity may not

show the same temperature that is set on the

oven.

•It is normal for the convection fan to run while

preheating during a regular bake cycle.

•The convection fan motor may run periodically

during a regular bake cycle.

•The heat turns off if the door is left open during

baking. If the door is left open for longer than

30 seconds during baking, the heat turns off.

The heat turns back on automatically once the

door is closed.

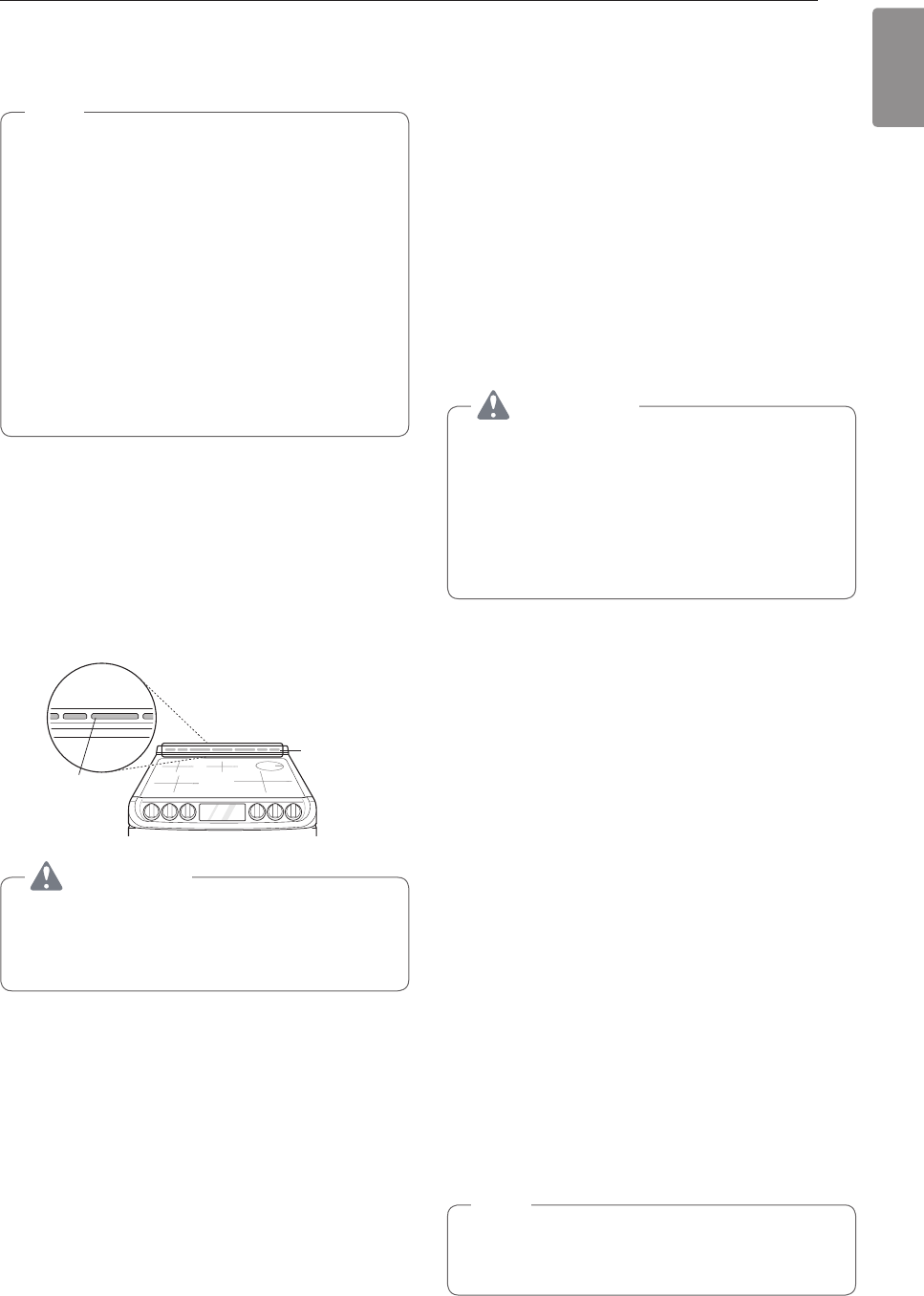

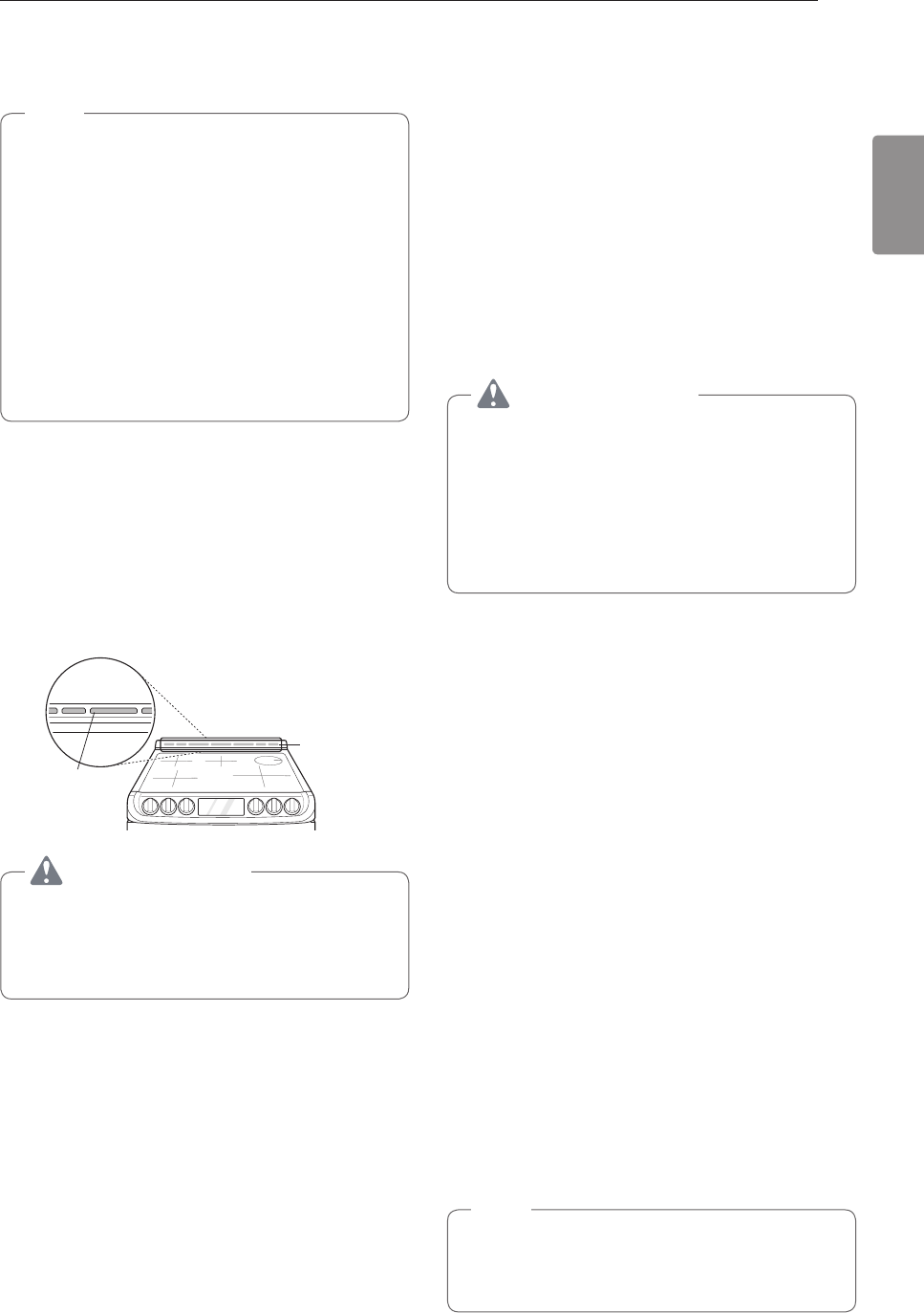

Oven Vent

Areas near the vent may become hot during operation

and may cause burns. Do not block the vent opening.

Avoid placing plastics near the vent as heat may

distort or melt the plastic.

It is normal for steam to be visible when cooking

foods with high moisture content.

Oven Vent

Vent trim

CAUTION

•The edges of the range vent and vent trim

are sharp and may become hot during

operation. Wear gloves when cleaning the

range to avoid burns or other injury.

Using Oven Racks

The racks have a turned-up back edge that prevents

them from being pulled out of the oven cavity.

Removing Racks

1Pull the rack straight out until it stops.

2Lift up the front of the rack and pull it out.

Replacing Racks

1Place the end of the rack on the support.

2Tilt the front end up and push the rack in.

CAUTION

•Replace oven racks before turning the oven on

to prevent burns.

•Do not cover the racks with aluminum foil, or

any other material, or place anything on the

bottom of the oven. Doing so will result in poor

baking and may damage the oven bottom.

•Only arrange oven racks when the oven is cool.

Bake

Bake is used to prepare foods such as pastries,

breads and casseroles. The oven can be programmed

to bake at any temperature from 170 °F (80 °C) to

550 °F (285 °C). The default temperature is 350 °F

(175 °C).

Setting the Bake Function (example, 375 °F)

1Turn the oven mode knob to select Bake.

2Set the oven temperature: for example, press

plus(+) until 375 °F appears in the display.

3Press Start. The oven starts to preheat.

As the oven preheats, the temperature is displayed

and rises in 5 degree increments. Once the oven

reaches the set temperature, a tone sounds and the

oven light blinks on and off.

4When cooking is complete, turn the oven mode

knob to the Off position.

5Remove food from the oven.

NOTE

It is normal for the convection fan to operate

periodically throughout a normal bake cycle in the

oven. This is to ensure even baking results.

34 OPERATION

Baking Tips

•Baking time and temperature will vary depending

on the characteristics, size, and shape of the

baking pan used.

•Check for food doneness at the minimum recipe

time.

•Use metal bakeware (with or without a nonstick

finish), heatproof glass-ceramic, ceramic or other

bakeware recommended for oven use.

•Dark metal pans or nonstick coatings will cook food

faster with more browning. Insulated bakeware will

slightly lengthen the cooking time for most foods.

NOTE

The oven bottom has a porcelain-enamel finish.

To make cleaning easier, protect the oven bottom

from excessive spillovers by placing a cookie

sheet on the rack below the rack you are cooking

on. This is particularly important when baking a

fruit pie or other foods with a high acid content.

Hot fruit fillings or other foods that are highly

acidic may cause pitting and damage to the

porcelain-enamel surface and should be wiped up

immediately.

Convection Mode

The convection system uses a fan to circulate

the heat evenly within the oven. Improved heat

distribution allows for even cooking and excellent

results while cooking with single or multiple racks.

Setting the Convection Function (example, 375 °F)

1Turn the oven mode knob to select the

Conv. Bake or Conv. Roast.

2Set the oven temperature: for example, press

plus(+) until 375 °F appears in the display.

3Press Start. The display shows Conv. Bake or

Conv. Roast and the oven temperature starting

at 100 °F.

As the oven preheats, the display shows increasing

temperatures in 5-degree increments. Once the oven

reaches the set adjusted temperature, a tone sounds

and the oven light flashes on and off. The display

shows the auto converted oven temperature, 350 °F

and the fan icon.

4When cooking has finished or to cancel, turn the

oven mode knob to the Off position.

NOTE

The oven fan runs while convection baking. The

fan stops when the door is open. In some cases,

the fan may shut off during a convection bake

cycle.

Tips for Convection Baking

•Use Convection Bake for faster and more even

multiple-rack cooking of pastries, cookies, muffins,

biscuits, and breads of all kinds.

•Bake cookies and biscuits on pans with no sides

or very low sides to allow heated air to circulate

around the food. Food baked on pans with a dark

finish will cook faster.

•If cooking on single rack, place the rack in the

position suggested in the charts on the following

pages. If cooking on multiple racks, place the oven

racks in positions 3 and 5 (for two racks).

•Multiple oven rack cooking may slightly increase

cook times for some foods.

•Cakes, cookies and muffins have better results

when using multiple racks.

The Convection Roast feature is designed to give

optimum roasting performance. Convection Roast

combines cooking with the convection fan to roast

meats and poultry. The heated air circulates around

the food from all sides, sealing in juices and flavors.

Foods are crispy brown on the outside while staying

moist on the inside. Convection roasting is especially

good for large tender cuts of meat, uncovered.

Tips for Convection Roasting

Use a broiler pan and grid when preparing meats for

roasting. The broiler pan catches grease spills and

the grid helps prevent grease splatters.

1Place the oven rack in the position suggested in

the charts on the following pages.

2Place the grid in the broiler pan.

3Place the broiler pan on the oven rack.

Broiler pan (sold separately)

Grid (sold separately)

CAUTION

•Do not use a broiler pan without a grid.

•Do not cover the grid with aluminum foil.

•Position food (fat side up) on the grid.

OPERATION

ENGLISH

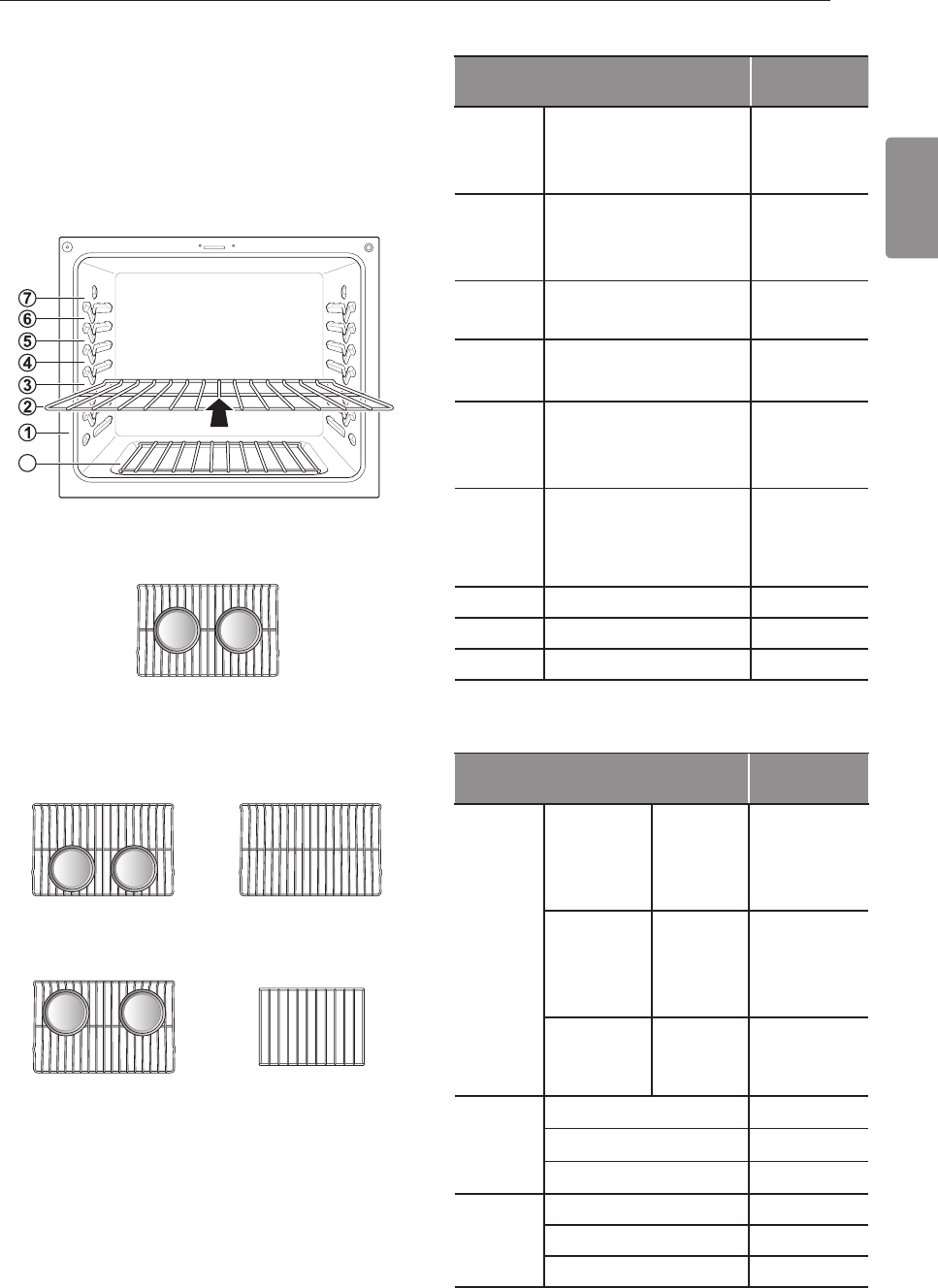

Recommended Baking and Roasting

Guide

Baking results will be better if baking pans are

centered in the oven as much as possible. If cooking

on multiple racks, place the oven racks in the

positions shown.

Rack and Pan Placement

Single rack baking

Rack

Multiple rack baking Multiple rack roasting

Rack

(Position 5)

Rack

(Position 4)

Rack

(Position 3)

Bottom Rack

(Position B)

•Multiple roasting helps to make more than 2

roasted foods at same time.

•If roasting on multiple racks, place more than 2

broiler pans and 2 grids on the racks.

Baking rack guide

Food Rack

position

Cakes

•Layer cakes

•Bundt cakes

•Angel food cake

•Sugar cookies

•Chocolate chips

•Brownies

Pizza

•Fresh

•Frozen

Pastry

Crust

•From scratch

•Refrigerator

Breads

•Biscuit, canned

•Biscuit, from scratch

•Muffins

Desserts

•Fruit crisps and

cobblers, from scratch

•Pies, from scratch,

2-crust fruit

Custards

•Cheesecake,

crème brulée 2

Soufflés

•Sweet or savory 2

Casserole

•Frozen lasagna 5

Roasting rack guide

Food Rack

position

Beef

Rib

Rare

Medium

Well done

Boneless

rib, top

sirloin

Rare

Medium

Well done

Beef

tenderloin

Rare

Medium

Pork

Rib 2

Bone-in, sirloin 2

Ham, cooked 2

Poultry

Whole chicken 2

Chicken pieces 2

Turkey 2 or B

36 OPERATION

Broil

The Broil function uses intense heat from the upper

heating element to cook food. Broiling works best for

tender cuts of meat, fish, and thinly cut vegetables.

Some models may feature a hybrid broiler consisting

of an inner broiler that utilizes a carbon heating

element which provides instantaneous heat, and

a traditional outer broiling element. During normal

broiler operation, it is normal for either element to

cycle off intermittently.

CAUTION

•Do not use a broiler pan without a grid. Oil can

cause a grease fire.

•Do not cover the grid and broiler pan with

aluminum foil. Doing so will cause a fire.

•Always use a broiler pan and grid for excess fat

and grease drainage. This will help to reduce

splatter, smoke, and flare-ups.

NOTE

•This range is designed for closed-door broiling.

Close the door to set the Broil function. If the

door is open, the Broil function cannot be set

and door appears on the display. Close the

door and reset the Broil function. Opening the

door turns off the broil burner during broiling.

If the door is opened during broiling, the broil

burner turns off after five seconds. The broiler

turns back on automatically once the door is

closed.

Speed Broil

The Speed Broil setting is designed to reduce the

amount of time it takes to broil foods. By utilizing

the infrared broil element, which provides heat

instantaneously, there is no need for preheating.

Setting the oven to Broil / Speed Broil

1Turn the oven mode knob to select Broil or

Speed Broil.

2Press plus(+) or minus(-) to select Hi or Lo.

3Press Start. The oven begins to heat.

4Let the oven preheat for approximately five

minutes before cooking the food if using broil.

5Turn the oven mode knob to the Off position to

cancel at any time or when cooking is complete.

Smoking

Due to the intense heat associated with broiling, it

is normal to experience smoke during the cooking

process. This smoke is a natural byproduct of

searing and should not cause you to worry. If you are

experiencing more smoke than you are comfortable

with, use the following tips to reduce the amount of

smoke in your oven.

1Always use a broiler pan. Do not use saute pans

or regular baking sheets for safety reasons.

2The broiler pan should always be thoroughly

cleaned and at room temperature at the

beginning of cooking.

3Always run your cooktop ventilation system or

vent hood during broiling.

4Keep the interior of your oven as clean as

possible. Leftover debris from prior meals can

burn or catch fire.

5Avoid fatty marinades and sugary glazes. Both

of these will increase the amount of smoke you

experience. If you would like to use a glaze,

apply it at the very end of cooking.

6If you are experiencing significant smoke with

any food item, consider:

•Lowering the broiler to the Lo setting.

•Lowering the rack position to cook the food

further away from the broiler.

•Using the Hi broil setting to achieve the level of

searing you desire, and then either switching

to the Lo broil setting, or switching to the Bake

function.

7As a rule, fattier cuts of meat and fish will

produce more smoke than leaner items.

8Adhere to the recommended broil settings and

cooking guidelines in the chart on the following

page whenever possible.

OPERATION

ENGLISH

Recommended Broiling Guide

The size, weight, thickness, starting temperature, and your preference of doneness will affect broiling times.

This guide is based on meats at refrigerator temperature. For best results when broiling, use a pan designed for

broiling.

Food Quantity and/or

Thickness Rack

Position First Side

(minutes)

Second

Side

(minutes) Comments

Ground Beef

Well done 1 lb. (4 patties)

" thick 7 3-6 2-4 Space evenly. For 1-4 patties, use Speed Broil. For more

than 4 patties, use Broil.

Beef Steaks

Rare

Medium

Well done

Rare

Medium

Well done

1" thick

1 to 1

lbs.

" thick

2 to 2

lbs.

3-5

4-6

5-7

7-9

9-11

11-13

2-4

3-5

4-6

6-8

8-10

Steaks less than 1" thick cook through before browning.

Pan frying is recommended. Slash fat.

Toast 7 0.5-1 0.5

Chicken 1 whole cut up

2 to 2

lbs., split

lengthwise

2 Breasts

8-10

4-6

5-7

Broil skin-side-down first.

Lobster Tails 2–4

10 to 12 oz. each 5 9-12 Do not

turn over Cut through back of shell. Spread open. Brush with

melted butter before broiling and after half of broiling

time.

Fish Fillets

" thick 6 2-4 2-4 Handle and turn very carefully. Brush with lemon butter

before and during cooking, if desired.

Ham Slices

(precooked)

" thick 5 2-4 2-4 Increase time 5 to 10 minutes per side for 1

" thick or

home-cured ham.

Pork Chops

Well done 1 (

" thick)

2 (1" thick)

about 1 lb.

53-6

5-8 4-7

5-8

Lamb Chops

Medium

Well done

Medium

Well done

2 (1" thick) about

10 to 12 oz.

2 (1

" thick)

about 1 lb.

3-5

5-7

7-9

9-11

2-5

4-7

7-9

Salmon Steaks 2 (1" thick)

4 (1" thick)

about 1 lb.

58-10

9-11 3-5

4-6 Grease pan. Brush steaks with melted butter.

•This guide is only for reference. Adjust cook time according to your preference.

•For best performance, center food on rack when using Speed Broil/Broil.

38 OPERATION

Tips for Broiling

Beef

•Steaks and chops should always be allowed to rest

for five minutes before being cut into and eaten.

This allows the heat to distribute evenly through the

food and creates a more tender and juicy result.

•Pieces of meat that are thicker than two inches

should be removed from the refrigerator 30 minutes

prior to cooking. This will help them cook more

quickly and evenly, and will produce less smoke

when broiling. Cooking times will likely be shorter

than the times indicated in the Broiling Chart.

•For bone-in steaks or chops that have been

frenched (all meat removed from around the bone),

wrap the exposed sections of bone in foil to reduce

burning.

Seafood

•When broiling skin-on fish, always use the Lo broil

setting and always broil the skin side last.

•Seafood is best consumed immediately after

cooking. Allowing seafood to rest after cooking can

cause the food to dry out.

•It is a good idea to rub a thin coating of oil on the

surface of the broiling pan before cooking to reduce

sticking, especially with fish and seafood. You can

also use a light coating of non-stick pan spray.

Vegetables

•Toss your vegetables lightly in oil before cooking to

improve browning.

Warm

This function will maintain an oven temperature of

170 °F. The Warm function will keep cooked food

warm for serving up to three hours after cooking has

finished. The Warm function may be used without any

other cooking operations.

Setting the Warm Function

1Turn the oven mode knob to select Warm.

2Press Start.

3Turn the oven mode knob to the Off position

when warming is finished.

NOTE

•The Warm function is intended to keep food

warm. Do not use it to cool food down.

•It is normal for the fan to operate during the

Warm function.

Proof

This feature maintains a warm oven for rising yeast

leavened products before baking.

Setting the Proof Function

1Use rack position 2 or 3 for proofing.

2Turn the oven mode knob to select Proof.

3Press Start.

4Turn the oven mode knob to the Off position

when proofing is finished.

NOTE

•To avoid lowering the oven temperature and

lengthening proofing time, do not open the oven

door unnecessarily. Check bread products early

to avoid over proofing.

•Do not use the proofing mode for warming

food or keeping food hot. The proofing oven

temperature is not hot enough to keep foods

at safe temperatures. Use the Warm feature

to keep food warm. Proofing does not operate

when the oven is above 125 °F. Hot shows in

the display.

•It is normal for the fan to operate during the

Proof function.

OPERATION

ENGLISH

Speed Roast

The Speed Roast feature is designed to quickly roast

poultry. The combination of intense heat from the

upper heating element and heated air from the back

heating element result in crispier food and help to

save cooking time. Speed roasting is especially good

for medium sized poultry.

NOTE

•The recommended cook time is 60-65 minutes

for a whole chicken weighing 3.3 lb.

•Adjust the cook time according to the weight of

the poultry.

•Place the oven rack in position 2.

•Speed Roast is designed to reduce the cooking

time. There is no need for preheating.

•This function is optimized for poultry, so

the temperature of Speed Roast cannot be

changed.

•It is normal for the fan to operate during the

Speed Roast function.

Setting the Speed Roast Function

1Put food in the oven.

2Turn the oven mode knob to select

Speed Roast. The display shows Roast Speed.

3Press Start.

Meat Probe

The meat probe accurately measures the internal

temperature of meat, poultry and casseroles. It should

not be used during broiling, self clean, warming or

proofing. Always unplug and remove the meat probe

from the oven when removing food. Before using,

insert the probe into the center of the thickest part of

the meat or into the inner thigh or breast of poultry,

away from fat or bones. Place food in the oven and

connect the meat probe to the jack. Keep the probe

as far away from heat sources as possible.

Setting the Meat Probe Function (example for

Roast 375 °F with Probe temp. 160 °F)

1Insert the meat probe into the meat.

2Connect the meat probe to the jack.

3The meat probe icon flashes in the display if the

meat probe is properly connected.

Setting the Probe Temperature

1Select cook mode. Turn the oven mode knob to

select Conv. Roast.

2Set the oven temperature: press plus(+) or

minus(-) until 375 °F appears in the display.

3Press Probe.

4Set the probe temperature: press plus(+) or

minus(-) until 160 °F appears in the display.

5Press Start.

The default probe temperature is 150 °F (65 °C), but

can be changed to any temperature between

80 °F (27 °C) and 210 °F (100 °C). The display

shows the changing probe temperature. When the

set probe temperature is reached, the oven shuts off

automatically.

Changing the Probe temperature while cooking

1Press Probe.

2Set the probe temperature.

3Press Start.

IMPORTANT NOTE

Turn the oven mode knob to the Off position to

cancel the Meat Probe function at any time. To avoid

breaking the probe, make sure food is completely

defrosted before inserting.

CAUTION

•Always use an oven mitt to remove the

temperature probe. Do not touch the broil

element. Failure to obey this caution can result

in severe personal injury.

•To avoid damage to the meat probe, do

not use tongs to pull on the probe when

removing it.

•Do not store the meat probe in the oven.

•Do not pull wire to remove probe.

Hold the probe head, not the wire, when

inserting or removing probe.

40 OPERATION

Recommended Probe Temperature Chart

Doneness Probe Temp.

Beef, Lamb and Veal

Rare

Medium Rare

Medium

Well Done

130 °F (54 °C)

140 °F (60 °C)

150 °F (66 °C)

160 °F (71 °C)

Pork

Well Done 170 °F (77 °C)

Poultry

Breast, Well Done

Thigh, Well Done

Stuffing, Well Done

170 °F (77 °C)

180 °F (82 °C)

165 °F (74 °C)

Remote Start

If the appliance is registered on a home Wi-Fi

network, this function starts or stops the pre-heating

function of the appliance. Follow the instructions on

page 42 to register the appliance on the network.

Set the oven mode knob to the Remote Start position

to use the function.

Setting Remote Start

1Open the oven door to make sure the oven is

empty and ready for pre-heating. Do not place

food in the oven. Close the oven door.

2Within 30 seconds of closing the door, turn the

oven mode knob to select Remote Start.

3When ON appears in the display, the Remote

Start function is ready to use.

4Follow the directions in the smart phone app to

set Remote Start times.

NOTE

Remote Start is disconnected in the following

situations:

•Remote Start is never set up in the smart phone

app.

•The Remote Start status is “ready.”

•Remote Start experiences a problem during

operation.

Operating the Warming

Drawer

The Warming Drawer keeps hot cooked foods at

serving temperature.

All food placed in the Warming Drawer should be

covered with an oven-safe lid or aluminum foil to

maintain quality. Do not place foil on bottom or

sides of drawer. Do not use plastic wrap to cover

food. Plastic may melt onto the drawer and be very

difficult to clean. Use only utensils and cookware

recommended for oven use in the Warming Drawer.

Setting the Warming Drawer Control

1Press Warming Drawer Set/Off. The indicator

light will flash. (If no further buttons are pressed

within 25 seconds, the display will clear.)

2Use the plus(+) or minus(-) button to set the

power level: for Low, for Medium, and

for High.

3When the food is ready, or to cancel, press

Warming Drawer Set/Off.

NOTE

•The Warming Drawer shuts off automatically

after three hours.

•Do not heat cold food in the Warming Drawer.

•Do not use pans or utensils with rough finishes

in the Warming Drawer. Doing so can leave

scratches on the inner drawer surfaces.

OPERATION

ENGLISH

Warming Drawer food/power level

recommendations

Setting Food Item

Low

140°F (60°C)

•Vegetables

•Rice

•Pasta

•Breakfast pastries (coffee cake,

muffins)

•Dinner rolls

•Plates of food

•Heat-sensitive foods* (pancakes,

pizza, eggs)

Medium

160°F (71°C)

•Meat* (if warming for 1-2 hours)

•Smaller casseroles

•Bacon or sausage

•Warming empty ovenproof plates

or serving dishes

High

180°F (82°C)

•Meat* (if warming for less than an

hour)

•Large casseroles

* Do not warm heat-sensitive foods for longer than 20

minutes.

Do not put thin cuts of meat in the warming drawer as they

will dry out.

Different types of food may be placed in the warming

drawer at the same time. For best results, do not

leave food in the warming drawer for more than one

hour. Do not leave smaller quantities or heat-sensitive

food, such as eggs, in the warming drawer more than

30 minutes. The maximum operating time is three

hours.

CAUTION

•Do not use the warming drawer for storage

of racks, broiler pans, insert pans, plates,

or utensils. The warming drawer contains a

heating element which may damage any items

not specifically designed to be used with it

and should only be used to store cookware

specifically supplied by LG with your range.

•Do not put food or foil directly on the surface

or base of the warming drawer. This may result

in damage to your drawer and may spoil your

food.

•Do not place plastic wrap in the warming

drawer or use it to cover food being heated

in the warming drawer. Plastic may melt onto

the drawer or surrounding areas and is very

difficult to remove. Use only aluminum foil or

cookware that is capable of withstanding baking

temperature to heat or cover your food.

•Do not use the warming drawer to heat water

or any other liquids. Spilled liquids may cause

an electrical short or result in severe personal

injury, electric shock or death.

•Never place plastics, paper, canned foods or

other combustible material into the warming

drawer. These items pose a severe risk of fire,

damage and injury.

•In the unlikely event that an item falls behind

the warming drawer, always turn the power off

and wait for the warming drawer to cool before

retrieving the item. Never attempt to retrieve

any items that fall behind the warming drawer

without first turning the power off and ensuring

the warming drawer cavity has cooled off.

Failure to do so may result in severe personal

injury, electric shock or death.

•Do not touch the surface of the warming drawer

while it is in operation. Use oven mitts or hot

pads when inserting or removing food to avoid

burns or other injury.

•Do not leave food in the warming drawer for

longer than one hour. Eating food which has

been heated for too long at low temperatures

can lead to food-borne illnesses.

42 SMART FUNCTIONS

SMART FUNCTIONS

LG SmartThinQ Application

The LG SmartThinQ application allows you to

communicate with the appliance using a smartphone.

Before Using LG SmartThinQ

•For appliances with the or logo

1Use a smartphone to check the strength of

the wireless router (Wi-Fi network) near the

appliance.

•If the distance between the appliance and the

wireless router is too far, the signal strength

becomes weak. It may take a long time to

2Turn off the Mobile data or Cellular Data on

your smartphone.

•For iPhones, turn data off by going to Settings

→ Cellular → Cellular Data.

3Connect your smartphone to the wireless router.

NOTE

•To verify the Wi-Fi connection, check that Wi-Fi

icon on the control panel is lit.

•The appliance supports 2.4 GHz Wi-Fi networks

only. To check your network frequency, contact

your Internet service provider or refer to your

wireless router manual.

•LG SmartThinQ is not responsible for any

network connection problems or any faults,

malfunctions, or errors caused by network

connection.

•The surrounding wireless environment can

make the wireless network service run slowly.

•If the appliance is having trouble connecting

to the Wi-Fi network, it may be too far from

the router. Purchase a Wi-Fi repeater (range

extender) to improve the Wi-Fi signal strength.

•The network connection may not work properly

depending on the Internet service provider.

•The Wi-Fi connection may not connect or may

be interrupted because of the home network

environment.

•If the appliance cannot be registered due to

problems with the wireless signal transmission,

unplug the appliance and wait about a minute

before trying again.

•If the firewall on your wireless router is enabled,

disable the firewall or add an exception to it.

•The wireless network name (SSID) should be a

combination of English letters and numbers. (Do

not use special characters.)

•Smartphone user interface (UI) may vary

dependingon the mobile operating system (OS)

and themanufacturer.

•If the security protocol of the router is set to

WEP, network setup may fail. Change the

security protocol (WPA2 is recommended), and

Installing the LG SmartThinQ

Application

Search for the LG SmartThinQ application from the

Google Play Store or Apple App Store on a smart

phone. Follow instructions to download and install the

application.

NOTE

•If you choose the simple login to access the LG

SmartThinQ application, you must go through

the appliance registration process each time

you change your smartphone or reinstall the

application.

SMART FUNCTIONS

ENGLISH

LG SmartThinQ Application Features

•For appliances with the or logo

Cleaning

This function helps you to check the energy efficiency,

Usage and guide of

EasyClean®

Smart Diagnosis™

This function provides useful information for

diagnosing and solving issues with the appliance

based on the pattern of use.

Settings

Allows you to set various options on the oven and in

the Application.

Monitoring

This function helps you recognize the current status,

remaining time, cook settings and end time on the

screen.

Push Alerts

Turn on the Push Alerts to receive appliance status

notifications.

The notifications are triggered even if the LG

SmartThinQ application is off.

Timer

You can set the timer from the application.

NOTE

•If you change your wireless router, your

Internet service provider or your password after

registering the appliance, delete it from the LG

SmartThinQ Settings → Edit Product and

•This information is current at the time of

publication. The application is subject to change

for product improvement purposes without

notice to users.

Smart Diagnosis™ Function

Should you experience any problems with the

appliance, it has the capability of transmitting data

via your telephone to the LG Customer Information

Center. NFC or Wi-Fi equipped models can also

transmit data to a smartphone using the LG

SmartThinQ application.

Smart Diagnosis™ through the

Customer Information Center

•For appliances with the or logo

This method allows you to speak directly to our

trained specialists. The specialist records the data

transmitted from the appliance and uses it to analyze

the issue, providing a fast and effective diagnosis.

1Call the LG call center at: (LG U.S.) 1-800-243-

0000 (LG Canada) 1-888-542-2623.

2When instructed to do so by the call center

agent, hold the mouthpiece of your phone over

the Smart Diagnosis™ logo on the machine.

Hold the phone no more than one inch from (but

not touching) the machine.

NOTE

Do not touch any other buttons or icons on the

display screen.

3Press and hold the Start button for three

seconds.

4Keep the phone in place until the tone

transmission has finished. This takes about 6

seconds and the display will count down the

time.

5Once the countdown is over and the tones have

stopped, resume your conversation with the call

center agent, who will then be able to assist you

in using the information transmitted for analysis.

NOTE

•For best results, do not move the phone while

the tones are being transmitted.

•If the call center agent is not able to get an

accurate recording of the data, you may be

asked to try again.

44 SMART FUNCTIONS

LG SmartThinQ Smart Diagnosis™

•For appliances with the or logo

Use the Smart Diagnosis feature in the LG

SmartThinQ application for help diagnosing issues

with the appliance without the assistance of the LG

Customer Information Center.

Follow the instructions in the LG SmartThinQ

application to perform a Smart Diagnosis using your

smartphone.

1Open the LG SmartThinQ application on the

smart phone.

2Select the appliance and then the menu on

upper right side.

3Select the Smart Diagnosis, then press Start

Smart Diagnosis button.

NOTE

•If the diagnosis fails several times, use the

following instructions.

4Select the Audible Diagnosis.

5Follow the instructions on the smart phone.

6Keep the phone in place until the tone

transmission has finished. View the diagnosis on

the phone.

NOTE

•Smart Diagnosis™ cannot be activated unless

the appliance can be turned on using the

Power button. If the appliance cannot be turned

on, troubleshooting must be done without using

Smart Diagnosis™.

•The Smart Diagnosis™ function depends on

the local call quality.

•The communication performance will improve

and you can receive better service if you use

the home phone.

•If the Smart Diagnosis™ data transfer is poor

due to poor call quality, you may not receive the

best Smart Diagnosis™ service.

Open Source Software Notice

Information

To obtain the source code under GPL, LGPL, MPL,

and other open source licenses, that is contained in

this product, please visit http://opensource.lge.com.

In addition to the source code, all referred license

terms, warranty disclaimers and copyright notices are

available for download.

LG Electronics will also provide open source code

to you on CD-ROM for a charge covering the cost

of performing such distribution (such as the cost of

media, shipping, and handling) upon email request

to opensource@lge.com. This offer is valid for a

period of three years after our last shipment of this

product. This offer is valid to anyone in receipt of this

information.

Wireless LAN Module (LCW-003) Specifications

Frequency Range 2412~2462 MHz

Output Power (max.)

IEEE 802.11 b : 17.56 dBm

IEEE 802.11 g : 25.53 dBm

IEEE 802.11 n : 25.29 dBm

SMART FUNCTIONS

ENGLISH

FCC Notice

The following notice covers the transmitter module

contained in this product.

This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant

to Part 15 of the FCC Rules and also Part 18 of the

FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in

a residential installation. This equipment generates,

uses, and can radiate radio frequency energy and,

if not installed and used in accordance with the

instructions, may cause harmful interference to radio

communications. However, there is no guarantee that

interference will not occur in a particular installation.

If this equipment does cause harmful interference to

radio or television reception, which can be determined

by turning the equipment off and on, the user is

encouraged to try to correct the interference by one

or more of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the equipment

and the receiver.

•Connect the equipment to an outlet on a circuit

different from that to which the receiver is

connected.

•Consult the dealer or an experienced radio/TV

technician for help.

This device complies with Part 15, Part 18 of the

FCC Rules. Operation is subject to the following two

conditions:

1) this device may not cause harmful interference

and

2) this device must accept any interference received,

including interference that may cause undesired

operation of the device.

Any changes or modifications in construction of this

device which are not expressly approved by the party

responsible for compliance could void the user’s

authority to operate the equipment.

FCC RF Radiation Exposure

Statement

This equipment complies with FCC radiation exposure

limits set forth for an uncontrolled environment. This

transmitter must not be co-located or operating in

conjunction with any other antenna or transmitter.

This equipment should be installed and operated with

minimum distance 20 cm (7.8 inches) between the

antenna and your body. Users must follow the specific

operating instructions for satisfying RF exposure

compliance.

46 MAINTENANCE

MAINTENANCE

Cleaning the Glass-Ceramic

Cooktop

CAUTION

•Do not use scrub pads or abrasive cleaning

pads. They may damage your cooktop surface.

•For your safety, wear an oven mitt or pot

holder while using a scraper on the hot cooking

surface.

•Read and follow all instructions and warnings

on the cleaning cream label.

Use ceramic cooktop cleaner on the glass cooktop.

Other creams may not be as effective or may scratch,

damage or stain the cooktop surface.

To maintain and protect the surface of the glass

cooktop, follow these steps:

1Before using the cooktop for the first time, clean

it with a ceramic cooktop cleaner. This helps

protect the top and makes cleanup easier.

2Use ceramic cooktop cleaner daily to help keep

the cooktop looking new.

3Shake the cleaning cream well. Apply a few

drops of cleaner directly to the cooktop.

4Use a paper towel to clean the entire cooktop

surface.

5Rinse with clear water and use a dry cloth or

paper towel to remove all cleaning residue.

NOTE

Do not heat the cooktop until it has been cleaned

thoroughly.

IMPORTANT

If any sugar or food containing sugar (preserves,

ketchup, tomato sauce, jellies, fudge, candy, syrups,

chocolate) spills, or plastic or foil melts on the

cooktop, remove the molten material IMMEDIATELY

with a metal razor scraper (it will not damage the

decorated cooking surface) while the cooking surface

is still hot to avoid the risk of damage to the

glass-ceramic surface. For your safety, please use an

oven mitt or pot holder while scraping the hot cooking

surface.

Burned-On Residue

1While the cooktop is still hot, remove any burnt

on deposits or spilled food from the

glass-ceramic cooking surface with a suitable

metal razor scraper. (Similar to scraping paint

off of a windowpane, it will not damage the

decorated cooking surface.) Hold the scraper at

an approximate 30° angle to the cooktop.

NOTE

•Do not use a dull or nicked blade.

•To prevent burns, wear an oven mitt or pot

holder while using the metal scraper.

2When the cooking surface has cooled down,

apply a few dabs (about the size of a dime) of an

approved cleaner in each burner area and work

the cleaning cream over the cooktop surface

with a damp paper towel.

NOTE

Approved cleaners

•Weiman Cooktop Cleaning Cream

(www.weiman.com)

•Cerama Bryte (www.ceramabryte.com)

•Golden Ventures Cerama Bryte

•Easy-Off 3 in 1 Glass Top Cleaner Spray

(www.easyoff.us)

3Rinse with clean water and wipe the cooktop

surface with a clean, dry paper towel.

MAINTENANCE

ENGLISH

Metal Marks and Scratches

1Be careful not to slide pots and pans across the

cooktop. Doing so will leave metal markings on

the cooktop surface.

2To help remove these marks, use a ceramic

cooktop cleaner with a cleaning pad for ceramic

cooktops.

CAUTION

Cookware with rough or uneven bottoms can

mark or scratch the cooktop surface.

•Do not slide metal or glass across the cooktop

surface.

•Do not use cookware with any dirt build-up on

the bottom.

EasyClean®

LG’s EasyClean® enamel technology provides two

cleaning options for the inside of the range. The

EasyClean® feature takes advantage of LG’s new

enamel to help lift soils without harsh chemicals, and

it runs using ONLY WATER for just 10 minutes in low

temperatures to help loosen LIGHT soils before

hand-cleaning.

While EasyClean® is quick and effective for small

and LIGHT soils, the Self Clean feature can be

used to remove HEAVY, built up soils. The intensity

and high heat of the Self Clean cycle may result in

smoke which will require the opening up of windows

to provide ventilation. Compared to the more intense

Self Clean process, your LG oven gives you the

option of cleaning with LESS HEAT, LESS TIME, and

virtually NO SMOKE OR FUMES.

When needed, the range still provides the self clean

option for longer, more thorough oven cleaning for

heavier, built up soils.

Benefits of EasyClean®

•Helps loosen light soils before hand-cleaning

•EasyClean® only uses water; no chemical cleaners

•Makes for a better self-clean experience

- Delays the need for a self-clean cycle

- Minimizes smoke and odors

- Can allow shorter self-clean time

48 MAINTENANCE

When to Use EasyClean®

Suggested

Cleaning Method Example of Oven Soiling Soil Pattern Types of

Soils

Common Food Items

That Can Soil Your Oven

EasyClean®

Small drops or

spots

Cheese

or other

ingredients

Pizza

Light splatter Fat/grease

Steaks, broiled

Fish, broiled

Meat roasted at low

temperatures

Self Clean*

Medium to

heavy splatter Fat/grease Meat roasted at high

temperatures

Drops or spots

Filling or

sugar based

soils

Pies

Cream or

tomato

sauce

Casseroles

* The Self Clean cycle can be used for soil that has been built up over time.

Cleaning Tips

•Allow the oven to cool to room temperature before

using the EasyClean® cycle. If your oven cavity is

above 150 °F (65 °C), Hot will appear in the display,

and the EasyClean® cycle will not be activated until

the oven cavity cools down.

•A plastic spatula can be used as a scraper to

scrape off any chunks or debris before and during

oven cleaning.

•Using the rough side of a non-scratch scouring pad

may help to take off burnt-on stains better than a

soft sponge or towel.

•Certain non-scratch scrubbing sponges, such as

those made of melamine foam, available at your

local stores, can also help improve cleaning.

•The range should be level to ensure that the bottom

surface of the oven cavity is entirely covered by

water at the beginning of the EasyClean® cycle.

•For best results, use distilled or filtered water. Tap

water may leave mineral deposits on the oven

bottom.

•Soil baked on through several cooking cycles will

be more difficult to remove with the EasyClean®

cycle.

•Do not open the oven door during the EasyClean®

cycle. Water will not get hot enough if the door is

opened during the cycle.

•For hard to reach areas such as the back surface

of the oven, it is better to use the Self Clean cycle.

EasyClean® Instruction Guide

1Remove oven racks and accessories from the

oven.

2Scrape off and remove any burnt-on debris with

a plastic scraper.

Suggested plastic scrapers:

•Hard plastic spatula

•Plastic pan scraper

•Plastic paint scraper

•Old credit card

3Fill a spray bottle (10 oz or 300 ml) with water

and use the spray bottle to thoroughly spray the

inside surfaces of the oven.

4Use at least

(2 oz or 60 ml) of the water in the

bottle to completely saturate the soil on both the

walls and in the corners of the oven.

MAINTENANCE

ENGLISH

5Spray or pour the remaining water (8 oz or 240

ml) onto the bottom center of the oven cavity.

The indentation on the oven bottom should be

fully covered to submerge all soils. Add water if

necessary.

NOTE

If cleaning multiple ovens, use an entire bottle

of water to clean each oven. Do not spray water

directly on the door. Doing so will result in water

dripping to the floor.

6Close the oven door.

Turn the oven mode knob to select EasyClean®.

Press Start.

CAUTION

•Some surfaces may be hot after the

EasyClean® cycle. Wear rubber gloves while

cleaning to prevent burns.

•During the EasyClean® cycle, the oven

becomes hot enough to cause burns. Wait

until the cycle is over before wiping the inside

surface of the oven. Failure to do so may result

in burns.

•Avoid leaning or resting on the oven door glass

while cleaning the oven cavity.

7A tone will sound at the end of the 10 minute

cycle. Turn the oven mode knob to the Off

position to clear the display and end the tone.

8After the cleaning cycle and during hand-

cleaning, enough water should remain on the

oven bottom to completely submerge all soils.

Add water if necessary. Place a towel on the

floor in front of the oven to capture any water

that may spill out during hand-cleaning.

9Clean the oven cavity immediately after the

EasyClean® cycle by scrubbing with a wet,

non-scratch scouring sponge or pad. (The

scouring side will not scratch the finish.) Some

water may spill into the bottom vents while

cleaning, but it will be captured

in a pan under the oven cavity

and will not hurt the burner.

NOTE

Do not use any steel scouring pads, abrasive

pads or cleaners as these materials can

permanently damage the oven surface.

10 Once the oven cavity is cleaned, wipe any

excess water with a clean dry towel. Replace

racks and any other accessories.

11 If some light soils remain, repeat the above

steps, making sure to thoroughly soak the

soiled areas. If stubborn soils remain after

multiple EasyClean® cycles, run the Self

Clean cycle. Be sure that the oven cavity is

empty of oven racks and other accessories,

and that the oven cavity surface is dry before

running the Self Clean cycle. Consult the Self

Clean section of your owner’s manual for

further details.

NOTE

•If you forget to saturate the inside of the oven

with water before starting EasyClean®, turn

the Oven mode knob to the Off position to end

the cycle. Wait for the range to cool to room

temperature and then spray or pour water into

the oven and start another EasyClean® cycle.

•The cavity gasket may be wet when the

EasyClean® cycle finishes. This is normal. Do

not clean the gasket.

•If mineral deposits remain on the oven bottom

after cleaning, use a cloth or sponge soaked in

vinegar to remove them.

•It is normal for the fan to operate during the

EasyClean® cycle.

50 MAINTENANCE

Self Clean

The Self Clean cycle uses extremely hot temperatures

to clean the oven cavity. While running the Self Clean

cycle, you may notice smoking or an odor. This is

normal; especially if the oven is heavily soiled.

During Self Clean, the kitchen should be well

ventilated to minimize the odors from cleaning.

Before Starting Self Clean

•Remove the oven racks, broiler pan, broiler grid, all

cookware, aluminum foil or any other material from

the oven.

•The kitchen should be well ventilated to minimize

the odors from cleaning.

•Wipe any heavy spillovers on the bottom of the

oven.

•Make sure that the oven light bulb cover is in place

and the oven light is off.

•The oven light cannot be turned on during a Self

Clean cycle. The oven light cannot be turned on

until the oven temperature has cooled below

500 ˚F (260 ˚C) after a Self Clean cycle is complete.

CAUTION

•Do not leave small children unattended near

the appliance. During the Self Clean cycle, the

outside of the range can become very hot to

the touch.

•If you have pet birds, move them to another

well-ventilated room. The health of some birds

is extremely sensitive to the fumes given off

during the Self Clean cycle of any range.

•Do not line the oven walls, racks, bottom or any

other part of the range with aluminum foil or

any other material. Doing so will destroy heat

distribution, produce poor baking results and

cause permanent damage to the oven interior

(aluminum foil will melt to the interior surface of

the oven).

•Do not force the door open. This can damage

the automatic door locking system. Use care

when opening the oven door after the Self

Clean cycle. Stand to the side of the oven when

opening the door to allow hot air or steam to

escape. The oven may still be VERY HOT.

During the Self Clean cycle, the cooktop elements

and warming drawer cannot be used.

NOTE

•Remove oven racks and accessories before

starting the Self Clean cycle.

•If oven racks are left in the oven cavity during

the Self Clean cycle, they will discolor and

become difficult to slide in and out.

•Clean the frame of the oven and door with hot

soapy water. Rinse well.

•Do not clean the gasket. The fiberglass material

of the oven door gasket cannot withstand

abrasion. It is essential for the gasket to remain

intact. If you notice it becoming worn or frayed,

replace it.

•Wipe up any heavy spillovers on the oven

bottom.

•Make sure that the oven light bulb cover is in

place and the oven light is off.

•It is normal for the fan to operate during the Self

Clean cycle.

•The Burner On indicator light turns on when

the knob is turned even if the cooktop element

does not operate.

Setting Self Clean

The Self Clean function has cycle times of 3, 4, or 5

hours.

Self Clean Soil Guide

Soil Level Cycle Setting

Lightly Soiled Oven Cavity 3-Hour Self Clean

Moderately Soiled Oven Cavity 4-Hour Self Clean

Heavily Soiled Oven Cavity 5-Hour Self Clean

1Remove all racks and accessories from the

oven.

2Turn the oven mode knob to select Self Clean.

The oven defaults to the recommended

four-hour self clean for a moderately soiled oven.

Press plus(+) or minus(-) to select a self clean

time from 3 to 5 hours.

3Press Start.

4Once the self-clean cycle is set, the oven door

locks automatically and the lock icon displays.

You will not be able to open the oven door

until the oven has cooled. The lock releases

automatically when the oven has cooled.

MAINTENANCE

ENGLISH

CAUTION

Do not force the oven door open when the lock

icon is displayed. The oven door remains locked

until the oven temperature has cooled. Forcing

the door open will damage the door.

Setting Self Clean with a Delayed

Start

1Remove all racks and accessories from the

oven.

2Turn the oven mode knob to select Self Clean.

The oven defaults to the recommended

four-hour self clean for a moderately soiled oven.

Press plus(+) or minus(-) to select a self clean

time from 3 to 5 hours.

3Press Start Time.

4Press plus(+) or minus(-) to enter the time of

day you would like the Self Clean to start.

5Press Start.

NOTE

It may become necessary to cancel or interrupt a

Self Clean cycle due to excessive smoke or fire in

the oven. To cancel the Self Clean function, turn

the oven mode knob to the Off position.

During Self Clean

•The Self Clean cycle uses extremely hot

temperatures to clean the oven cavity. While

running the Self Clean cycle, you may notice

smoking or an odor. This is normal, especially if the

oven is heavily soiled.

•As the oven heats, you may hear sounds of metal

parts expanding and contracting. This is normal

and will not damage the oven.

•Do not force the oven door open when the lock

is displayed. The oven door remains locked until

the oven temperature has cooled. Forcing the door

open will damage the door.

After the Self Clean Cycle

•The oven door remains locked until the oven

temperature has cooled.

•You may notice some white ash in the oven. Wipe it

off with a damp cloth or a soap-filled steel wool pad

after the oven cools. If the oven is not clean after

one self-clean cycle, repeat the cycle.

•If oven racks were left in the oven and do not slide

smoothly after a self-clean cycle, wipe racks and

rack supports with a small amount of vegetable oil

to make them glide more easily.

•Fine lines may appear in the porcelain because it

went through heating and cooling. This is normal

and will not affect performance.

NOTE

•The Self Clean cycle cannot be started if the

Lockout feature is active.

•Once the Self Clean cycle is set, the oven door

locks automatically. You will not be able to open

the oven door until the oven is cooled. The lock

releases automatically.

•Once the door has been locked, the lock

indicator light stops flashing and remains on.

Allow about 15 seconds for the oven door lock

to activate.

•If the clock is set for a 12-hour display (default)

the Delayed Self Clean can never be set to

start more than 12 hours in advance.

•After the oven is turned off, the convection

fan keeps operating until the oven has cooled

down.

52 MAINTENANCE

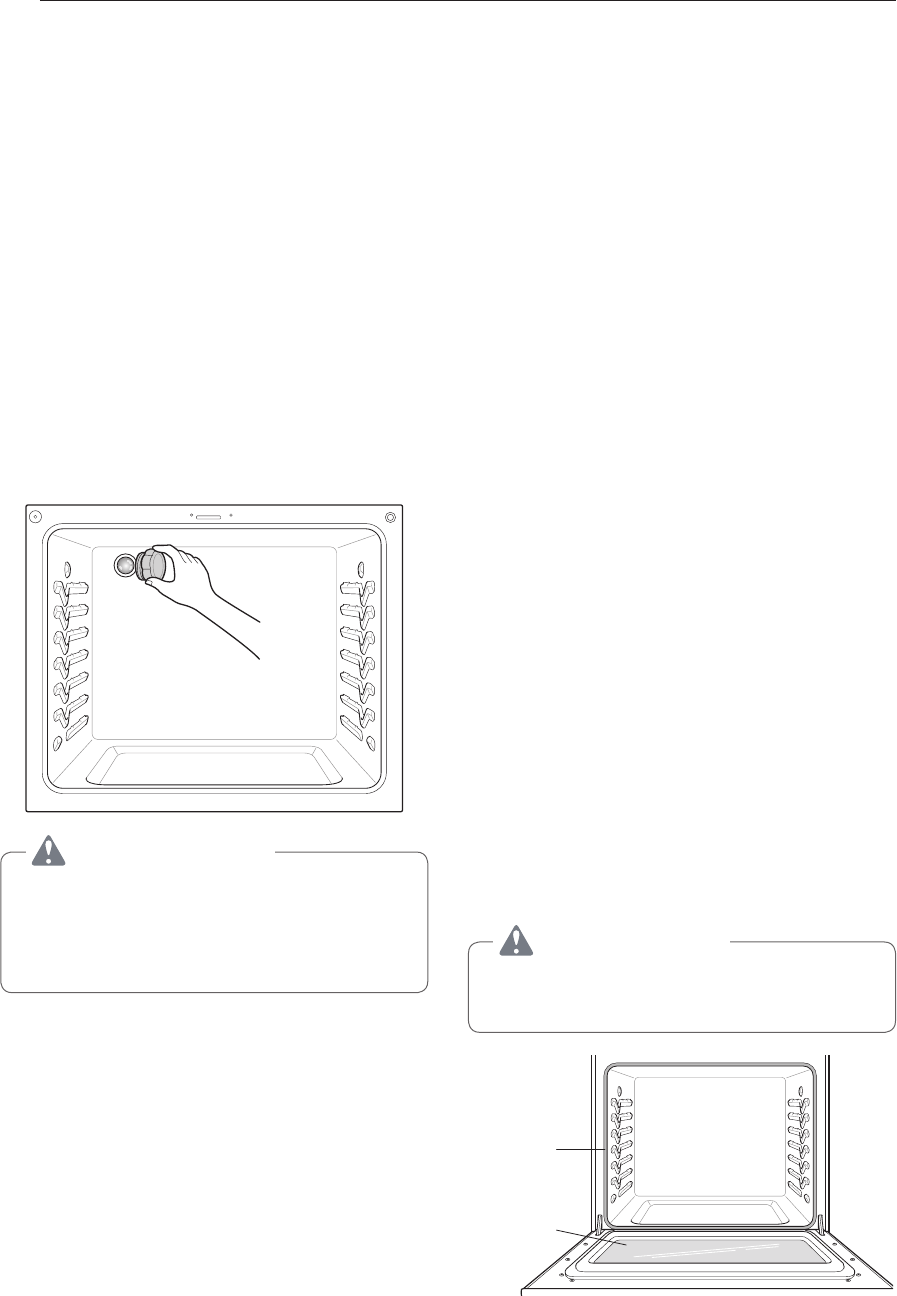

Changing the Oven Light

The oven light is a standard 40-watt, 120 V appliance

bulb. It turns on when the oven door is open. When

the oven door is closed, press Light to turn it on or

off.

1Unplug the range or disconnect power.

2Turn the glass bulb cover in the back of the oven

counterclockwise to remove.

3Turn the bulb counterclockwise to remove it from

the socket.

4Insert the new bulb and turn it clockwise.

5Insert the glass bulb cover and turn it clockwise.

6Plug in the range or reconnect the power.

WARNING

•Make sure that the oven and bulb are cool.

•Disconnect the electrical power to the range at

the main fuse or circuit breaker panel. Failure

to do so can result in severe personal injury,

death, or electrical shock.

Cleaning the Exterior

Painted and Decorative Trim

For general cleaning, use a cloth with hot soapy

water. For more difficult soils and built-up grease,

apply a liquid detergent directly onto the soil. Leave it

on for 30 to 60 minutes. Rinse with a damp cloth and

dry. Do not use abrasive cleaners.

Stainless Steel Surfaces

To avoid scratches, do not use steel wool pads.

1Place a small amount of stainless steel

appliance cleaner or polish on a damp cloth or

paper towel.

2Clean a small area, rubbing with the grain of the

stainless steel if applicable.

3Dry and buff with a clean, dry paper towel or soft

cloth.

4Repeat as necessary.

Oven Door

•Use soapy water to thoroughly clean the oven door.

Rinse well. Do not immerse the door in water.

•You may use a glass cleaner on the outside glass

of the oven door. Do not spray water or glass

cleaner on the door vents.

•Do not use oven cleaners, cleaning powders, or

harsh abrasive cleaning materials on the outside of

the oven door.

•Do not clean the oven door gasket. The oven door

gasket is made of a woven material that is essential

for a good seal. Care should be taken not to rub,

damage, or remove this gasket.

CAUTION

Do not use harsh cleaners or harsh abrasive

cleaning materials on the outside of the oven

door. Doing so can cause damage.

Don’t hand

clean oven

door gasket

Do hand

clean door

MAINTENANCE

ENGLISH

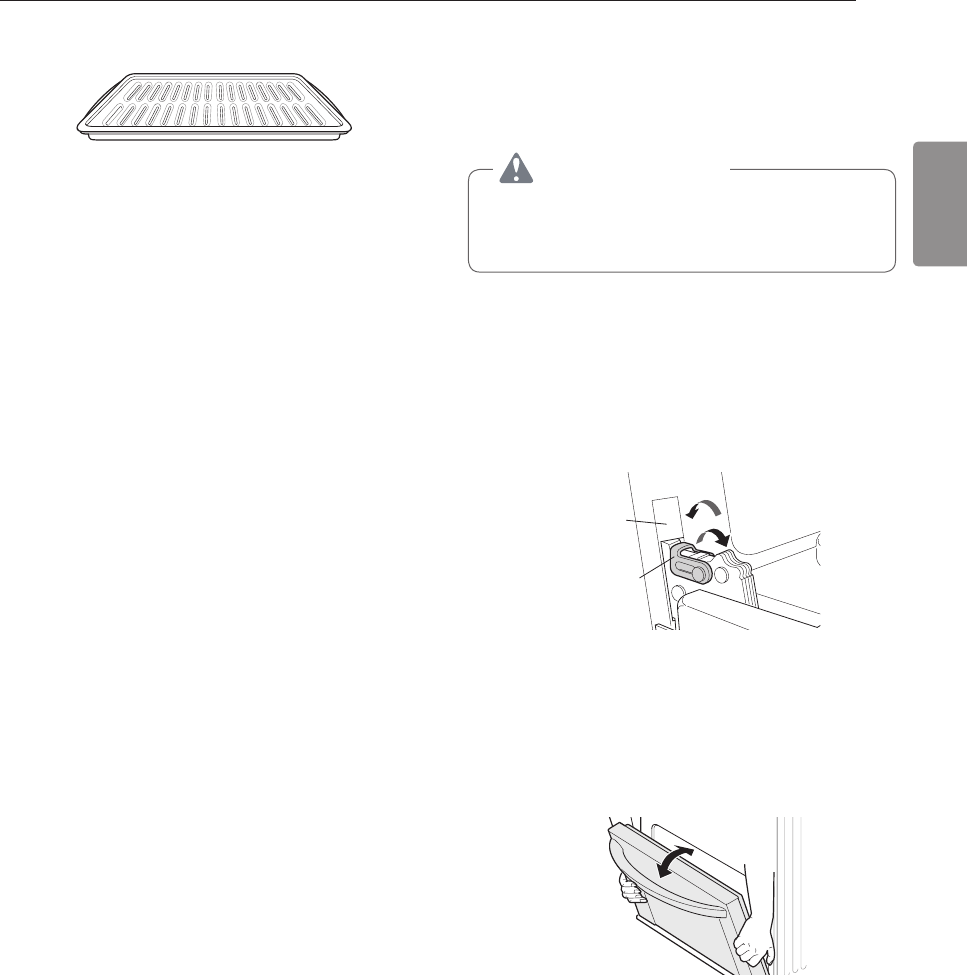

Broiler Pan and Grid

•Do not store a soiled broiler pan or grid anywhere

in the range.

•Do not clean the broiler pan or grid in a

self-cleaning mode.

•Remove the grid from the pan. Carefully pour out

the grease from the pan into a proper container.

•Wash and rinse the broiler pan and grid in hot water

with a soap-filled or plastic scouring pad.

•If food has burned on, sprinkle the grid with cleaner

while hot and cover with wet paper towels or a

dishcloth. Soaking the pan will remove burned-on

foods.

•Both the broiler pan and grid may be cleaned with a

commercial oven cleaner or in the dishwasher.

Removing and Replacing

the Lift-Off Oven Doors and

Drawer

CAUTION

•Be careful when removing and lifting the

door.

•Do not lift the door by the handle. The door

is very heavy.

Removing the Door

1Fully open the door.

2Unlock the hinge locks, rotating them as far

toward the open door frame as they will go.

Slot

Lock

Unlock

Hinge

lock

3Firmly grasp both sides of the door at the top.

4Close the door to the removal position

(approximately five degrees) which is halfway

between the broil stop position and fully closed.

If the position is correct, the hinge arms will

move freely.

about 5°

5Lift door up and out until the hinge arms are

clear of the slots.

54 MAINTENANCE

Replacing the Door

1Firmly grasp both sides of the door at the top.

2With the door at the same angle as the removal

position, seat the indentation of the hinge arms

into the bottom edge of the hinge slots. The

notch in the hinge arms must be fully seated into

the bottom edge of the slots.

Hinge arm

Indentation

Bottom

edge of slot

3Open the door fully. If the door will not open fully,

the indentation is not seated correctly in the

bottom edge of the slots.

4Lock the hinge locks, rotating them back toward

the slots in the oven frame until they lock.

Hinge arm

Hinge lock

5Close the oven door.

Removing the Drawer

CAUTION

Disconnect the electrical power to the range at

the main fuse or circuit breaker panel. Failure to

do so can result in severe personal injury, death,

or electrical shock.

Most cleaning can be done with the drawer in place;

however, the drawer may be removed if further

cleaning is needed. Use warm water to thoroughly

clean.

1Fully open the drawer.

2Locate the glide lever on each side of the

drawer. Push down on the left glide lever and

pull up on the right glide lever.

Push down with nger Pull up with nger

Lever Lever

3Pull the drawer away from the range.

Replacing the Drawer

1Pull the bearing glides to the front of the chassis

glide.

2Align the glide on each side of the drawer with

the glide slots on the range.

3Push the drawer into the range until levers click

(approximately 2 inch).

4Pull the drawer open again to seat bearing glides

into position.

Door Care Instructions

Most oven doors contain glass that can break.

CAUTION

•Do not close the oven door until all the oven

racks are fully in place.

•Do not hit the glass with pots, pans, or any

other object.

•Scratching, hitting, jarring, or stressing the

glass may weaken its structure causing an

increased risk of breakage at a later time.

TROUBLESHOOTING

ENGLISH

TROUBLESHOOTING

FAQs

What types of cookware are recommended for

use with the cooktop?

•Look for cookware that is marked "induction

ready" or "induction capable" or that is specifically

designed for induction cooking.

•The cookware must have a magnetic metallic base.

See the Induction Cookware Types section.

•The pans must have a flat bottom and straight

sides.

•Only use heavy-gauge pans.

•The pan size must match the amount of food to be

prepared and the size of the surface element.

•Use tight fitting lids.

•Only use flat-bottom woks.

Why do the heating elements appear to be turning

ON and OFF during use of the cooktop or oven?

Depending on your cooktop element setting or the

temperature selected in your oven it is NORMAL for

the cooking elements to cycle on and off.

My new oven doesn’t cook like my old one. Is

there something wrong with the temperature

settings?

No, your oven has been factory tested and calibrated.

For the first few uses, follow your recipe times and

temperatures carefully. If you still think your new

oven is too hot or too cold, you can adjust the oven

temperature yourself to meet your specific cooking

needs. Refer to the Oven Temperature Adjustment

section in this manual for easy instructions on how to

adjust your thermostat.

Is it normal to hear a clicking noise coming from

the back of my oven when I am using it?

Your new range is designed to maintain a tighter

control over your oven’s temperature. You may hear

your oven’s heating elements click on and off more

frequently on your new oven. This is NORMAL.

Why is the colon in the clock flashing?

This means that the product has just been plugged

in, or that it has experienced a power interruption. To

clear the flashing colon in the clock, press any key or

reset the clock if needed.

During convection cooking the fan stops when I

open the door. Is that normal?

Yes, this is normal. When the door is opened, the

convection fan will stop until the door is closed.

Can I use aluminum foil to catch drippings in my

oven cavity?

Never use aluminum foil to line the bottom or sides of

the oven or the warming drawer. The foil will melt and

stick to the bottom surface of the oven and will not be

removable. Use a sheet pan placed on a lower oven

rack to catch drippings instead. (If foil has already

melted onto the bottom of the oven, it will not interfere

with the oven's performance.)

Can I use aluminum foil on the racks?

Do not cover racks with aluminum foil. Covering

entire racks with foil restricts air flow, leading to poor

cooking results. Use a sheet pan lined with foil under

fruit pies or other acidic or sugary foods to prevent

spillovers from damaging the oven finish.

CAUTION

Foil may be used to wrap food in the oven or

warming drawer, but do not allow the foil to come

into contact with the exposed heating/broiling

elements in the oven. The foil could melt or ignite,

causing smoke, fire, or injury.

Can I leave my racks in the oven when running a

Self Clean cycle?

No. Although it will not damage the racks, it will

discolor them and may make them hard to slide in

and out during use. Remove all items from the oven

before starting a Self Clean cycle.

What should I do if my racks are sticky and have

become hard to slide in and out?

Over time, the racks may become hard to slide in

and out. Apply a small amount of olive oil to the ends

of the racks. This will work as a lubricant for easier

gliding.

What should I do for hard to remove stains on my

cooktop?

The cooktop should be cleaned after every use to

prevent permanent staining. When cooking foods with

high sugar content, such as tomato sauce, clean the

stain off with a scraper while the cooktop is still warm.

Use an oven mitt when scraping to prevent burns.

Refer to the MAINTENANCE section of this owner's

manual for further instruction.

56 TROUBLESHOOTING

Why aren't the function buttons working?

Make sure that the range is not in Lockout mode. The

lock will show in the display if Lockout is activated.

To deactivate Lockout, pressing Probe or Clock for

three seconds. The unlock melody sounds and Loc

appears in the display until the controls are unlocked.

My range is still dirty after running the

EasyClean® cycle. What else should I do?

The EasyClean® cycle only helps to loosen light soils

in your oven range to assist in hand-cleaning of your

oven. It does not automatically remove all soils after

the cycle. Some scrubbing of your oven range is

required after running the EasyClean® cycle.

I tried scrubbing my oven after running

EasyClean®, but some soils still remain. What can

I do?

The EasyClean® feature works best when the soils

are fully soaked and submerged in water before

running the cycle and during hand-cleaning. If soils

are not sufficiently soaked in water, it can negatively

affect the cleaning performance. Repeat the

EasyClean® process using sufficient water.

Sugar-based and certain greasy soils are especially

hard to clean. If some stubborn soils remain, use the

Self Clean feature to thoroughly clean your oven.

Soils on my oven walls are not coming off. How

can I get my walls clean?

Soils on the side and rear walls of your oven range

may be more difficult to fully soak with water. Try

repeating the EasyClean® process with more than

the ¼ cup (2 oz or 60 ml) spray recommended.

Will EasyClean® get all of the soils and stains out

completely?

It depends on the soil type. Sugar-based and certain

grease stains are especially hard to clean. Also, if

stains are not sufficiently soaked in water, this can

negatively affect cleaning performance. If stubborn

or built-up stains remain, use the Self Clean feature.

Refer to the Self Clean section of your owner's

manual.

Are there any tricks to getting some of the

stubborn soils out?

Scraping the soils with a plastic scraper before

and during hand-cleaning is recommended. Fully

saturating soils with water is also recommended.

However, certain types of soils are harder to clean

than others. For these stubborn soils, the Self Clean

cycle is recommended. Consult the Self Clean section

of your owner's manual for details.

Is it safe for my convection fan, broil burner or

heater element to get wet during EasyClean®?

Yes. The convection fan, broiler burner or heater

element may get a little wet during cleaning. However,

direct spray onto the broil burner and heater elements

is not necessary because these are self-cleaning

during regular use.

Do I need to use all 1¼ cups (10 oz or 300 ml) of

water for EasyClean®?

Yes. It is highly recommended that 1 cup (8 oz or

240 ml) of water be sprayed or poured on the bottom

and an additional ¼ cup (2 oz or 60 ml) of water

be sprayed on walls and other soiled areas to fully

saturate the soils for better cleaning performance.

I see smoke coming out of my oven range’s

cooktop vents during EasyClean®. Is this normal?

This is normal. This is not smoke. It is actually water

vapor (steam) from the water in the oven cavity. As

the oven heats briefly during EasyClean®, the water

in the cavity evaporates and escapes through the

oven vents.

How often should I use EasyClean®?

EasyClean® can be performed as often as you wish.

EasyClean® works best when your oven is LIGHTLY

soiled from such things as LIGHT grease splatter

and small drops of cheese. Please refer to the

EasyClean® section in your owner's manual for more

information.

What is required for EasyClean®?

A spray bottle filled with 1¼ cups (10 oz or 300 ml) of

water, a plastic scraper, a non-scratch scrubbing pad

and a towel. You should not use abrasive scrubbers

such as heavy-duty scouring pads or steel wool.

Except for a towel, all of the materials you need are

included in a special cleaning kit with your new range.

TROUBLESHOOTING

ENGLISH

Before Calling for Service

Before you call for service, review this list. It may save you time and expense. The list includes common

occurrences that are not the result of defective workmanship or materials in this appliance.

Symptoms Possible Causes / Solutions

Range is not level.

•Poor installation. Place oven rack in center of oven. Place a level on the oven

rack. Adjust leveling legs at base of range until the oven rack is level.

•Be sure floor is level and strong and stable enough to adequately support range.

•If floor is sagging or sloping, contact a carpenter to correct the situation.

•Kitchen cabinet alignment may make range appear unlevel. Be sure cabinets are

square and have sufficient room for range clearance.

Cannot move

appliance easily.

Appliance must be

accessible for service.

•Cabinets not square or are built in too tightly. Contact builder or installer to make

appliance accessible.

•Carpet interferes with range. Provide sufficient space so range can be lifted over

carpet.

•Anti-tip device engaged.

Oven control beeps

and displays any F

code error.

•Electronic control has detected a fault

condition. Turn the Oven mode knob

to the Off position to clear the display

and stop beeping. Reprogram oven.

If fault recurs, record fault number.

Turn the Oven mode knob to the Off

position and call for service.

CODE CAUSE

F-3 Key short error

F-9 Oven not heating

Surface element

control beeps and

entire LED bar

flashes.

•Electric control has detected a fault

condition. Turn the control knob to the

Off position to clear the display and

stop the beeping. Call for service.

Number

Flashes

CAUSE

1Top Thermistor Open/Short

2Heatsink Thermistor Open/

Short

3 Communication error

4 Box fan not working

Surface units will not

maintain a rolling boil

or cooking is not fast

enough

•Improper cookware being used.

- Use pans which are flat and match the diameter of the surface unit selected.

•In some areas, the power(voltage) may be low.

- Cover pan with a lid until desired heat is obtained.

Surface units do not

work properly

•A fuse in your home may be blown or the circuit breaker tripped.

- Replace the fuse or reset the circuit breaker.

•Cooktop controls improperly set.

- Check to see the correct control is set for the surface unit you are using.

•Cookware is the wrong size or is not induction capable.

- See Induction Cookware section for more information.

•The maximum operating time for all element levels except the Boost mode is 12

hours.

Areas of discoloration

on the cooktop

•Food spillovers not cleaned before next use.

- See Cleaning the Glass-Ceramic Cooktop section.

•Hot surface on a model with a light-colored cooktop.

- This is normal. The surface may appear discolored when it is hot. This is

temporary and will disappear as the glass cools.

58 TROUBLESHOOTING

Symptoms Possible Causes / Solutions

Frequent cycling on

and off of surface

units

•This is normal.

- The element will cycle on and off to maintain the heat setting.

Oven will not work

•Plug on range is not completely inserted in the electrical outlet.

- Make sure electrical plug is plugged into a live, properly grounded outlet.

•A fuse in your home may be blown or the circuit breaker tripped.

- Replace the fuse or reset the circuit breaker.

•Oven controls improperly set.

- See the Using the Oven section.

•Oven too hot.

- Allow the oven to cool to below locking temperature.

Steam is exhausted

through the oven

vent.

•Cooking foods with high moisture produces steam. This is normal.

Appliance does not

operate.

•Make sure cord is plugged correctly into outlet. Check circuit breakers.

•Service wiring is not complete. Contact your electrician for assistance.

•Power outage. Check house lights to be sure. Call your local electric company

for service.

Oven light does not

work.

•Replace or tighten bulb. See Changing the Oven Light section in this Owner’s

Manual.

Oven smokes

excessively during

broiling.

•Control not set properly. Follow instructions under Setting Oven Controls.

•Meat too close to the element. Reposition the rack to provide proper clearance

between the meat and the element. Preheat broil element for searing.

•Meat not properly prepared. Remove excess fat from meat. Cut remaining fatty

edges to prevent curling.

•Insert on broiler pan wrong side up and grease not draining. Always place grid

on the broiler pan with ribs up and slots down to allow grease to drip into pan.

•Grease has built up on oven surfaces. Regular cleaning is necessary when

broiling frequently.

- Old grease or food spatters cause excessive smoking.

Food does not bake

or roast properly

•Oven controls improperly set.

- See the Using the Oven section.

•Rack position is incorrect or the rack is not level.

- See the Using the Oven section.

•Incorrect cookware or cookware of improper size being used.

- See the Using the Oven section.

•Oven sensor needs to be adjusted.

- See Oven Temperature Adjustment in the Features section.

Food does not broil

properly

•Oven controls improperly set.

- Make sure you turn the oven mode knob to select the Broil mode.

•Improper rack position being used.

- See the Broiling Guide.

•Cookware not suited for broiling.

- Use broiling pan and grid.

•Aluminum foil used on the broiling pan and grid has not been fitted properly and

slit as recommended.

- See the Using the Oven section.

•In some areas the power voltage may be low.

- Preheat the broil element for 5-7 minutes.

- See the Broiling Guide.

TROUBLESHOOTING

ENGLISH

Symptoms Possible Causes / Solutions

Oven temperature too

hot or too cold

•Oven sensor needs to be adjusted.

- See Oven Temperature Adjustment in the Features section.

Scratches or

abrasions on cooktop

surface

•Coarse particles such as salt or sand between cooktop and utensils can cause

scratches. Be sure the cooktop surface and bottoms of utensils are clean before

using. Small scratches do not affect cooking and will become less visible with

time.

•Cleaning materials not recommended for glass-ceramic cooktop have been

used. See Cleaning the Glass-Ceramic Cooktop in the MAINTENANCE section.

•Cookware with rough bottom has been used. Use smooth, flat-bottomed

cookware.

Metal marks

•Scraping of metal utensils on cooktop surface. Do not slide metal utensils

on cooktop surface. Use a glass-ceramic cooktop cleaning creme to remove

the marks. See Cleaning the Glass-Ceramic Cooktop in the MAINTENANCE

section.

Brown streaks or

specks

•Boilovers are cooked onto surface. Use a blade scraper to remove soil. See

Cleaning the Glass-Ceramic Cooktop in the MAINTENANCE section.

Areas of discoloration

on cooktop

•Mineral deposits from water and food. Remove using a glass-ceramic cooktop

cleaning creme. Use cookware with clean, dry bottoms.

Oven will not Self

Clean

•The oven temperature is too high to set a Self Clean operation.

- Allow the range to cool and reset the controls.

•Oven controls improperly set.

- See the Self Clean section.

•A Self Clean cycle cannot be started if the oven lockout feature is active.

“Crackling” or

“popping” sound

•This is the sound of the metal heating and cooling during both the cooking and

Self Clean functions.

- This is normal.

Fan noise

•The convection fan and cooktop fan may automatically cycle on and off.

- This is normal.

•The cooktop fan may turn on to reduce the temperature of the product, even

when the surface elements are not being used.

Convection Fan stops

•Convection fan stops during a convection bake cycle.

- This is normal and is done to allow for more even heating during the cycle.

This is not a failure of the range and should be considered normal operation.

Displayed colon in the

clock is flashing

•This is normal. This means that the product has just been plugged in, or that it

has experienced a power interruption. Press Cook Time for three seconds and

reset the clock, or press any key to stop the flashing.

Excessive smoking

during a Self Clean

cycle

•Excessive soil.

- Turn the oven mode knob to the Off position. Open the windows to rid the

room of smoke. Wait until the Self Clean mode is cancelled. Wipe up the

excess soil and reset the clean.

Oven door does not

open after a Self

Clean cycle

•Oven is too hot.

- Allow the oven to cool below locking temperature.

•Allow about one hour for the oven to cool after the completion of a Self Clean

cycle. The door can be opened when the lock is no longer displayed.

•The control and door may be locked.

60 TROUBLESHOOTING

Symptoms Possible Causes / Solutions

The oven does not

clean after a Self

Clean cycle

•Oven controls not properly set.

- See the Self Clean section.

•Oven was heavily soiled.

- Clean up heavy spillovers before starting the clean cycle. Heavily soiled ovens

may need to Self Clean again or for a longer period of time.

CLEAN and door flash

in the display

•The Self Clean cycle has been selected, but the door is not closed.

- Close the oven door.

LOCKED is on in the

display when you

want to cook

•The oven door is locked because the temperature inside the oven has not

dropped below the locking temperature.

- Turn the oven mode knob to the Off position. Allow the oven to cool.

Burning or oily odor

emitting from the vent

•This is normal in a new oven and will disappear in time.

- To speed the process, set a Self Clean cycle for a minimum of 3 hours. See

the Self Clean section.

Oven racks are

difficult to slide

•The shiny, silver-colored racks were cleaned in a Self Clean cycle.

- Apply a small amount of vegetable oil to a paper towel and wipe the edges of

the oven racks with the paper towel.

Moisture collects on

oven window or steam

comes from oven vent

•This is normal when cooking foods high in moisture.

•Excessive moisture was used when cleaning the window.

Wifi network does not

connect properly.

•If the appliance is having trouble connecting to the Wi-Fi network, it may be too

far from the router. Purchase a Wi-Fi repeater (range extender) to improve the

Wi-Fi signal strength.

•The Wi-Fi connection may not connect or may be interrupted because of the

home network environment.

•The network connection may not work properly depending on the internet service

provider.

•The surrounding wireless environment can make the wireless network service

run slowly.

Surface elements

frequently cycle on

and off.

•The element will cycle on and off to maintain level of power it has been set at.

This is normal operation and not a system failure.

Trouble connecting

appliance and

smartphone to Wi-Fi

network

•The password for the Wi-Fi network was entered incorrectly.

- Delete your home Wi-Fi network and begin the registration process again.

•Mobile data for your smartphone is turned on.

- Turn off the Mobile data on your smartphone before registering the appliance.

•The wireless network name (SSID) is set incorrectly.

- The wireless network name (SSID) should be a combination of English letters

and numbers. (Do not use special characters.)

•The router frequency is not 2.4 GHz.

- Only a 2.4 GHz router frequency is supported. Set the wireless router to 2.4

GHz and connect the appliance to the wireless router. To check the router

frequency, check with your Internet service provider or the router manufacturer.

•The distance between the appliance and the router is too far.

- If the appliance is too far from the router, the signal may be weak and the

connection may not be configured correctly. Move the router closer to the

appliance or purchase and install a Wi-Fi repeater.

WARRANTY

ENGLISH

WARRANTY (USA)

Should your LG Electric Range fail due to a defect in materials or workmanship under normal home use, during

the warranty period set forth below, LG will at its option repair or replace the product. This limited warranty is

valid only to the original retail purchaser of the product and applies only when purchased and used within the

United States including U.S. Territories. Proof of original retail purchase is required to obtain warranty service

under this limited warranty.

Warranty Period Scope of Warranty HOW SERVICE IS HANDLED

One (1) year from date of

original retail purchase Parts and Labor LG will provide parts and labor to repair or replace

defective parts.

•Replacement products and parts are warranted for the remaining portion of the original warranty period or

ninety (90) days, whichever is greater.

•Replacement products and parts may be new or remanufactured.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING WITHOUT

LIMITATION, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO

THE EXTENT ANY IMPLIED WARRANTY IS REQUIRED BY LAW, IT IS LIMITED IN DURATION TO THE

EXPRESS WARRANTY PERIOD ABOVE. NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR

SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE

DAMAGES OF ANY NATURE, INCLUDING WITHOUT LIMITATION, LOST REVENUES OR PROFITS, OR

ANY OTHER DAMAGE WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE.

Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how

long an implied warranty lasts, so the above exclusion or limitation may not apply to you. This warranty gives you

specific legal rights and you may also have other rights that vary from state to state.

THIS LIMITED WARRANTY DOES NOT COVER:

•Service trips to deliver, pick up, or install or repair the product; instruction to the customer on operation of

the product; repair or replacement of fuses or correction of wiring or plumbing, or correction of unauthorized

repairs/installation.

•Failure of the product to perform during power failures and interruptions or inadequate electrical service.

•Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or

interrupted water supply or inadequate supply of air.

•Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined

in the Product’s owner’s manual.

•Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.

•Damage or failure caused by unauthorized modification or alteration, or if it is used for other than the intended

purpose, or any water leakage where the unit was not properly installed.

•Damage or failure caused by incorrect electrical current, voltage, or plumbing codes, commercial or industrial

use, or use of accessories, components, or consumable cleaning products that are not approved by LG.

•Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the

finish of your product, unless such damage results from defects in materials or workmanship and is reported

within one (1) week of delivery.

•Damage or missing items to any display, open box, discounted, or refurbished Product.

•Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model

and Serial numbers, along with original retail sales receipt, are required for warranty validation.

•Increases in utility costs and additional utility expenses.

•Repairs when your Product is used in other than normal and usual household use (e.g. commercial use, in

offices and recreational facilities) or contrary to the instructions outlined in the Product’s owner’s manual.

•Costs associated with removal of your Product from your home for repairs.

62 WARRANTY

•The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in

accordance with published installation instructions, including LG’s owner’s and installation manuals.

•Damage resulting from misuse, abuse, improper installation, repair, or maintenance. Improper repair includes

use of parts not approved or specified by LG.

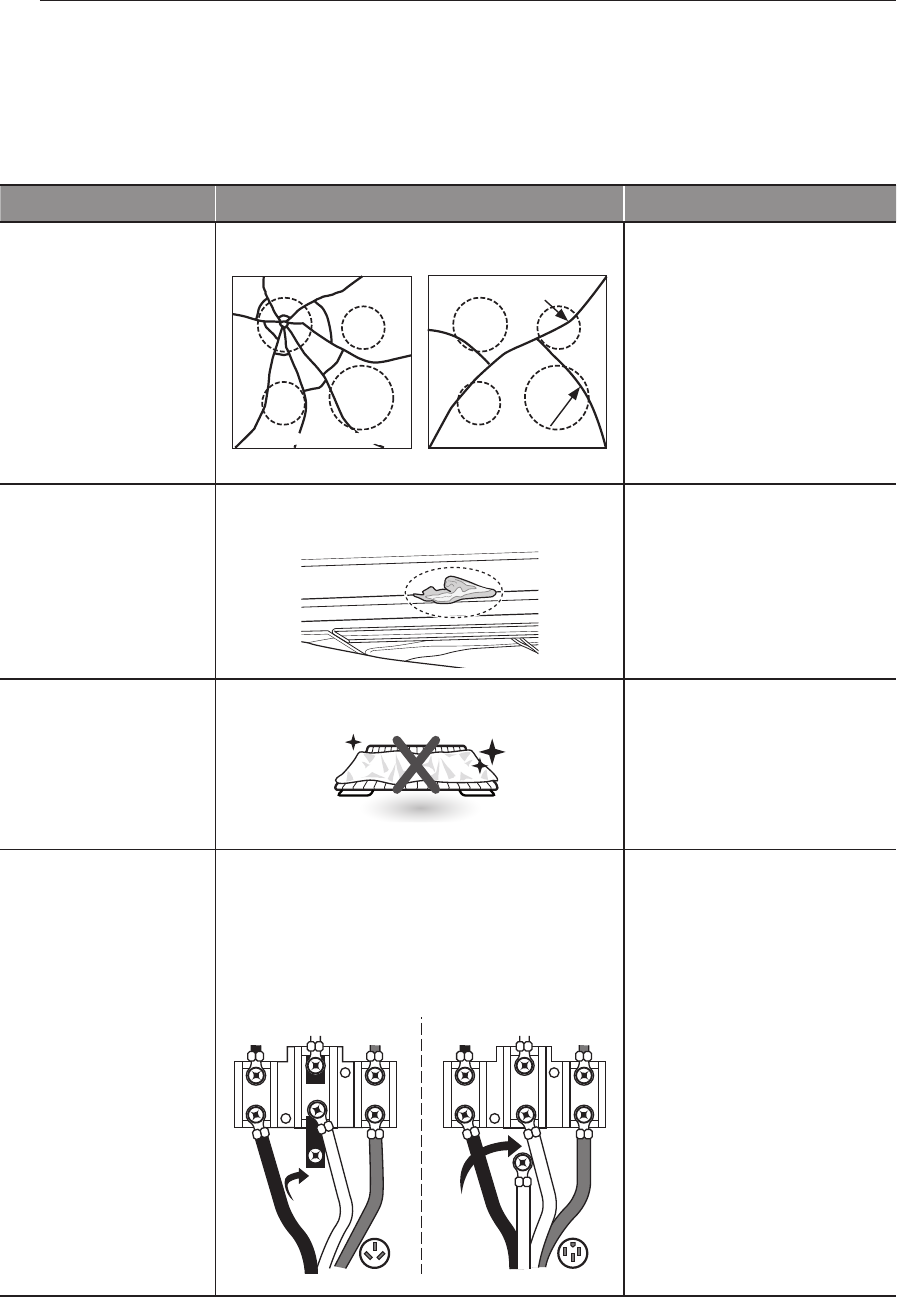

Not Covered by Warranty

Problem Cause Prevention

•Cooktop crack Cooktop crack caused by impact of object

•DO NOT store heavy items

above the cooktop surface as

they could fall and damage

it.

•DO NOT scratch the

cooktop or the cooktop could

crack.

•Clean the cooktop before

and after using.

in warranty

out of warranty

Mechanical breakage

secondary crack

primary crack

•Cooktop enamel

chipping off

Improper usage

•Do not hit the enamel

cooktop.

•Oven or racks are

stained after using

aluminum foil

Aluminum foil has melted in the oven

•Never cover the oven bottom

or cover an entire rack with

materials such as aluminum

foil.

•If the foil has already melted

onto the oven, it will not

affect the performance of the

oven.

•Unit has no power 1. House power turned off (power supply)

2. Tripped breaker

3. The power cord is not installed properly.

•Check power at main board

before calling for service.

•Match power cord type and

outlet type

•Properly install the power

cord

Black Black

White White

GROUND

STRAP

REMOVE

GROUND

STRAP

OUTER WIRE

RED WIRE

GREEN GROUND WIRE

Red Red

3-WIRE HOOK UP 4-WIRE HOOK UP

OUTER WIRE

BLACK WIRE

CENTER WIRE

WHITE WIRE

(NEUTRAL)

WARRANTY

ENGLISH

Problem Cause Prevention

•Surface is not level

•Oven is tipping

1. Range not leveled

2. Anti-tip device not installed correctly

•Check with installer first

Anti-tip bracket

Approximately

0.65"

(16.5 mm)

Level both sides of range Screw must

enter wood or

concrete

Wall plate

Use carpenter’s level to

check level.

The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.

OBTAIN WARRANTY SERVICE AND ADDITIONAL INFORMATION

If you do not have access to the internet and you need assistance using your product or you would like to

schedule service, you may contact LG Electronics at the number below.

For assistance or service, call 1-800-243-0000.

If you need further assistance, you can write to LG with any questions or concerns at the address below:

LG Electronics, 201 James Record Road, Huntsville, Alabama 35813

For additional product information, visit our website at http://www.lg.com

64 MEMO

MEMO

Español

MANUAL DEL PROPIETARIO

COCINA

INDUCCIÓN

ELÉCTRICA

Lea detenidamente el manual del propietario antes de poner el aparto en

funcionamiento y consérvelo a mano en todo momento para su referencia.

www.lg.com

LSE4617**

MFL68881508_04

2ÍNDICE

ÍNDICE

3 INSTRUCCIONES IMPORTANTES

DE SEGURIDAD

10 DESCRIPCIÓN GENERAL DEL

PRODUCTO

10 Piezas

10 Accesorios

11 INSTALACIÓN

11 Descripción general de la instalación

11 Especificaciones del producto

12 Antes de instalar la cocina

13 Instalación de la cocina

15 Conexión de la electricidad

19 Colocación del dispositivo antivuelco

19 Barra Trasera Opcional

20 Prueba de funcionamiento

21 FUNCIONAMIENTO

21 Descripción general del panel de control

22 Posición de la perilla

23 Cambio de las configuraciones del horno

23 Clock (Reloj)

23 Lockout (Bloqueo)

23 Configuraciones mínimas y máximas

predeterminadas

24 Timer On/Off (Temporizador encendido/apagado)

24 Wi-Fi

24 Settings (Ajustes)

-Configuración del modo de hora

-Configuración del modo de conversión

automática a convección

-Ajuste de temperatura del horno

-Encendido/apagado de la luz de alarma de

precalentamiento

-Ajuste del volumen del indicador sonoro

-Selección de grados Fahrenheit o Celsius

-Encender o apagar el tono de alarma

25 Start Time [Hora de inicio] (Delayed Timed Cook

[Cocción temporizada retardada])

26 Cook Time [Tiempo de cocción] (Timed Cook)

[Cocción temporizada])

26 Oven Light (Luz del horno)

27 Uso de la placa de cocción

27 Áreas de cocción

27 Beneficios de la cocción en una superficie de

inducción

27 Recipientes de cocina aptos para inducción

28 Colocación de los recipientes de cocción

28 Movimiento de los recipientes sobre la placa de

cocción

28 Sensores de ollas

29 Tamaño máximo y mínimo del recipiente

29 Recipientes de cocina calientes y calor residual

29 Conservas caseras

30 Configuración de los controles de la superficie

30 Indicador de superficie caliente

30 Uso de las hornallas

31 Configuración recomendada de cocción en

superficie

31 Sugerencias para precalentar recipientes

31 Ruidos durante el funcionamiento de la placa de

cocción

32 Manejo de energía

32 Zona de calentamiento

33 Uso del horno

33 Antes de usar el horno

33 Ventilación del horno

33 Uso de los estantes del horno

33 Bake (Hornear)

34 Modo de convección

35 Guía de recomendaciones para hornear y rostizar

36 Broil (Asar)

37 Guía de recomendaciones para asar

38 Warm (Calentar)

38 Proof (Leudar)

39 Speed Roast (Rostizado rápido)

39 Sonda para carne

40 Remote Start (Inicio remoto)

40 Funcionamiento del cajón de calentamiento

42 FUNCIONES INTELIGENTES

42 Aplicación LG SmartThinQ

43 Función Smart Diagnosis™ (Diagnóstico Inteligente)

45 Aviso de la FCC

45 Declaración sobre exposición a la radiación de RF de

la FCC

46 MANTENIMIENTO

46 Limpieza de la placa de cocción de vitrocerámica

47 EasyClean®

50 Self Clean (Autolimpieza)

52 Cambio de la luz del horno

52 Limpieza del exterior

53 Remoción y reemplazo de la puertas removible del

horno y el cajón

54 Instrucciones para el cuidado de la puerta

55 SOLUCIÓN DE PROBLEMAS

55 PREGUNTAS FRECUENTES

57 Antes de llamar al servicio técnico

61 GARANTÍA

3INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Español

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

Lea y siga todas las instrucciones cuando utilice la cocina para evitar riesgos de incendios, descargas

eléctricas, lesiones personales o daños. Esta guía no incluye todas las situaciones posibles que

podrían ocurrir. Siempre comuníquese con su agente de servicio técnico o con el fabricante cuando

haya problemas que no comprenda.

Descargue este manual del propietario en: http://www.lg.com

Este es el símbolo de alerta de seguridad. Este símbolo le advierte sobre posibles riesgos

que pueden ocasionar daños materiales, lesiones personales graves o la muerte.

El símbolo de alerta de seguridad siempre estará acompañado de las palabras

"ADVERTENCIA" o "PRECAUCIÓN". Estos términos significan lo siguiente:

ADVERTENCIA -Indica una situación peligrosa que, de no evitarse, podría

causar lesiones graves o la muerte.

PRECAUCIÓN -Indica una situación peligrosa que, de no evitarse, podría

causar lesiones menores o moderadas.

DISPOSITIVO DE SEGURIDAD ANTIVUELCO

ADVERTENCIA

•PARA REDUCIR EL RIESGO DE VUELCO, EL ELECTRODOMÉSTICO DEBE ESTAR

ASEGURADO CON UN DISPOSITIVO ANTIVUELCO INSTALADO DE MANERA

ADECUADA. PARA VERIFICAR QUE EL DISPOSITIVO ANTIVUELCO ESTÉ INSTALADO

CORRECTAMENTE, RETIRE EL CUERPO DEL CAJÓN Y VERIFIQUE QUE EL DISPOSITIVO

ANTIVUELCO ESTÉ BIEN SUJETO O TOME EL BORDE SUPERIOR TRASERO DE LA

PROTECCIÓN POSTERIOR DE LA COCINA E INTENTE INCLINARLA HACIA ADELANTE

CON CUIDADO. Consulte las instrucciones en la sección de instalación.

•Es posible que un niño o un adulto inclinen la cocina y el vuelco consecuente les produzca la

muerte.

•Verifique que el dispositivo antivuelco se haya instalado correctamente y

esté fijo al piso o a la pared y enganchado a la pata de nivelación de la

cocina.

•No ponga en funcionamiento la cocina sin el dispositivo antivuelco

colocado y enganchado.

•Nunca retire las patas del horno. La cocina no estará asegurada al soporte

antivuelco si se retiran las patas del horno.

•No se pare ni se siente sobre la puerta del horno. La cocina podría

inclinarse y usted podría sufrir lesiones con líquidos calientes derramados,

alimentos calientes o la cocina misma.

•No coloque objetos grandes y pesados, como pavos enteros, sobre la

puerta del horno abierta. La cocina podría inclinarse hacia adelante y

ocasionar lesiones.

•Vuelva a conectar el dispositivo antivuelco después de mover la cocina hacia delante para tareas de

limpieza, reparaciones o cualquier otro motivo.

•El incumplimiento de estas instrucciones, puede tener como consecuencia la muerte o quemaduras

graves en niños o adultos.

Soporte

antivuelco

Pata de

nivelación

4INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIONES DE SEGURIDAD

ADVERTENCIA

Este producto contiene quimicos conocidos por el Estado de California de causar cáncer y

defectos de nacimiento u otros daños reproductivos. Lávese las manos después de manipular.

(Solo EEUU)

•NO TOQUE LAS HORNALLAS NI LAS SUPERFICIES INTERIORES DEL HORNO. Las hornallas

podrían estar calientes incluso cuando presenten un color oscuro. Las superficies interiores del

horno se calientan lo suficiente como para causar quemaduras. Durante y después del uso, no

toque ni permita que la vestimenta u otro material inflamable entren en contacto con las hornallas o

las superficies interiores del horno, hasta que hayan tenido tiempo suficiente para enfriarse. Otras

superficies, como los orificios de venteo del horno y las superficies cercanas a estos orificios, las

puertas del horno y las ventanas de las puertas del horno también se calientan y podrían causar

quemaduras si no se han enfriado.

•Abra la puerta del horno con cuidado. El aire caliente y el vapor que salen del horno pueden

causar quemaduras en las manos, el rostro y los ojos. Permita que el aire caliente o el vapor salgan

del horno antes de sacar o colocar nuevamente la comida en el horno.

•No repare ni reemplace ninguna parte del electrodoméstico, excepto en caso de que haya

recomendaciones específicas en el manual. Un técnico calificado debe estar a cargo de todas las

demás tareas de mantenimiento.

•No utilice limpiadores ásperos, abrasivos ni espátulas de metal para limpiar el vidrio de la puerta del

horno, ya que podrían rayar la superficie. Los arañazos podrían hacer que el vidrio se quiebre.

ADVERTENCIA

Si el vidrio de la puerta, la vitrocerámica de la placa de cocción, la superficie o la resistencia del

horno están dañados, deje de usar el horno y solicite servicio técnico.

•No ponga en funcionamiento el horno sin la malla calentadora de carbón.

•No utilice plástico para cubrir los alimentos. Utilice únicamente papel de aluminio o tapas seguras

para horno.

•No permita que nadie se suba, se pare o se cuelgue de la puerta, del cajón de almacenamiento

ni de la placa de cocción. Podrían causar daños a la cocina e incluso volcarla, lo que generaría

lesiones personales graves.

•No recubra las paredes del horno, los estantes, el fondo ni ninguna otra parte del horno con

papel de aluminio ni ningún otro material. Hacer esto interrumpe la distribución de calor, produce

resultados de horneado deficientes y causa daños permanentes al interior del horno (el papel de

aluminio se fundiría en la superficie interior del horno).

•Nunca intente secar a una mascota en el horno.

•Nunca utilice su electrodoméstico para calefaccionar el ambiente.

•Utilice siempre agarraderas o guantes para horno cuando retire alimentos del horno o de las hornallas.

La batería de cocina estará caliente. Utilice solo agarraderas secas. Las agarraderas húmedas

o mojadas sobre superficies calientes podrían producir quemaduras por vapor. No permita que la

agarradera toque las hornallas calientes. No utilice una toalla u otra tela gruesa para retirar alimentos.

•No caliente recipientes cerrados de alimentos. La presión podría causar una explosión que

podría generar lesiones.

•Antes de usar las funciones de Wi-Fi, abra la puerta del horno y asegúrese de que esté listo para el

precalentamiento.

•A fin de prevenir riesgos, en caso de que se daña el cable de alimentación, este debe ser

reemplazado por el fabricante, su agente de servicio técnico o una persona de calificación similar.

•Si la cocina se coloca sobre una base, se deben tomar precauciones para evitar que el artefacto

resbale y caiga de la base.

•Para evitar el sobrecalentamiento del producto, no instale un panel decorativo en la parte delantera

del artefacto.

5INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Español

•Para eliminar el riesgo de quemaduras o incendios por pasar por encima de la superficie de

las unidades calientes, debe evitarse la colocación de gabinetes de almacenamiento sobre las

unidades. Si se instalará un gabinete de almacenamiento, el riesgo puede reducirse mediante la

instalación de una campana que se proyecte, de forma horizontal, un mínimo de 5 pulgadas más

allá de la parte inferior de los gabinetes.

MATERIALES INFLAMABLES

ADVERTENCIA

Retire todo el material de embalaje del artefacto antes de ponerlo en funcionamiento. Mantenga el

plástico, telas, papel y otros materiales inflamables lejos de las partes del electrodoméstico que se

podrían calentar.

•No almacene ni utilice material inflamable en el horno ni cerca de la placa de cocción. Los

materiales inflamables incluyen papel, plástico, agarraderas, telas, recubrimientos para paredes,

cortinas y gasolina u otros vapores inflamables y líquidos como grasa o aceite de cocina. Estos

materiales pueden prenderse fuego cuando el horno y la placa de cocción están en uso.

•Use vestimenta adecuada. No use prendas holgadas o que cuelguen, ya que podría prenderse

fuego en contacto con superficies calientes y causar quemaduras graves.

•No utilice el horno para secar ropa. Solo use el horno para el propósito para el que fue diseñado.

•Si posee gabinetes de almacenamiento directamente sobre la superficie de cocción, guarde en

estos los objetos que use con poca frecuencia y que puedan almacenarse de manera segura en un

lugar expuesto al calor. Las altas temperaturas pueden ser peligrosas para objetos volátiles como

líquidos inflamables, limpiadores o aerosoles.

SEGURIDAD ELÉCTRICA

•Desconecte siempre la energía del electrodoméstico antes de que se efectúen tareas de

mantenimiento.

•No utilice papel de aluminio ni ningún otro material para revestir la base del horno.

La instalación inadecuada de estos revestimientos podría causar riesgo de descarga eléctrica o

incendio.

•No permita que el papel de aluminio ni la sonda de temperatura entren en contacto con las

hornallas.

•Asegúrese de que su cocina esté instalada correctamente y con la conexión a tierra adecuada, a

cargo de un instalador o técnico de mantenimiento calificado.

ADVERTENCIA

Antes de reemplazar la bombilla del horno, desconecte la energía eléctrica del horno desde el

fusible principal o el panel disyuntor. El no hacerlo podría causar lesiones graves, descargas

eléctricas o la muerte.

FREIDORA

•Tenga extremo cuidado al trasladar o desechar grasa caliente.

•Siempre caliente la grasa lentamente y vigile mientras aumenta la temperatura.

•Si va a freír una combinación de aceites y grasas, mézclelos antes de calentarlos.

•Si es posible, utilice un termómetro para frituras para evitar que la grasa se caliente por encima del

punto de humeo.

•Utilice la menor cantidad posible de grasa para rehogar o freír de manera efectiva. Llenar la sartén

con demasiada grasa podría causar derrames al agregar los alimentos.

6INSTRUCCIONES IMPORTANTES DE SEGURIDAD

SEGURIDAD DE LOS NIÑOS

•No toque la superficie caliente entre la parte inferior de la puerta del horno y la parte superior del

cajón, en el frente del horno, mientras está en funcionamiento. La superficie se calienta y puede

causar quemaduras y otras lesiones.

•No deje a los niños sin supervisión cerca del horno.

ADVERTENCIA

No deje solos a los niños o sin supervisión cerca del electrodoméstico cuando está en

funcionamiento o aún caliente. Nunca debe permitir que los niños se sienten o paren en ninguna

parte del electrodoméstico, ya que podrían sufrir lesiones o quemaduras.

PRECAUCIÓN

No guarde objetos de interés para los niños en los gabinetes que están arriba de la cocina o sobre

la protección trasera; si los niños subieran a la cocina para alcanzar algo que buscan, podrían

sufrir lesiones graves.

•Nunca permita que un niño se cuelgue de la puerta del horno.

•No permita que los niños se metan dentro del horno.

•Deje que los utensilios calientes se enfríen en un lugar seguro, fuera del alcance de los niños.

•No debe permitir que los niños jueguen con los controles ni con ninguna otra parte del electrodoméstico.

ADVERTENCIA

•El artefacto y sus piezas accesibles se calientan durante el uso. No toque los elementos de

calentamiento ubicados en el interior del horno. Los niños pequeños deben supervisarse de

forma continua si se les permite estar cerca del artefacto.

•Este artefacto no ha sido diseñado para ser utilizado por personas con capacidades físicas,

sensoriales o mentales disminuidas (incluidos niños) o que no cuenten con la experiencia o los

conocimientos necesarios para operarlo, salvo que una persona responsable de su seguridad les

brinde la supervisión o la instrucción pertinente en cuanto al uso del artefacto. No deje que los niños

jueguen con el artefacto. La limpieza y el mantenimiento a cargo del usuario realizado por niños

deben ser supervisados.

SUPERFICIES DE COCCIÓN DE VITROCERÁMICA

•Las hornallas superficiales podrían estar calientes incluso cuando presenten un color oscuro. Las

áreas cercanas a las hornallas superficiales podrían calentarse lo suficiente como para causar

quemaduras. Durante y después de su uso, NO TOQUE LAS HORNALLAS SUPERFICIALES

NI LAS ÁREAS CERCANAS ni permita que la vestimenta u otro material inflamable entren en

contacto con las hornallas o las superficies cercanas hasta que hayan tenido tiempo suficiente para

enfriarse. Esto incluye la placa de cocción y el área sobre la puerta del horno.

•No cocine sobre una placa de cocción rota. Si la placa de cocción se rompe, los líquidos de

limpieza y los derrames podrían penetrar a través de la placa rota y provocar un riesgo de descarga

eléctrica.Apague el artefacto para evitar la posibilidad de descarga eléctrica y póngase en contacto

de inmediato con un técnico calificado.

•No utilice la superficie de vidrio de la placa de cocción como tabla para cortar.

•No coloque ni almacene objetos que puedan derretirse o prenderse fuego sobre la placa de cocción

de vidrio, incluso cuando no esté en uso.

•Elija el tamaño correcto del quemador. Para ollas y sartenes más pequeñas, utilice las hornallas

más pequeñas. Para ollas y sartenes más grandes, utilice las hornallas más grandes. Seleccione

las sartenes con fondo plano del tamaño suficiente para cubrir las hornallas. Si utiliza sartenes

demasiado pequeñas, una parte de la hornalla quedará expuesta al contacto directo y podría

quemar la ropa.

7INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Español

•Batería de cocina vidriada. Solo determinados tipos de vidrio, cerámica vidriada, cerámica,

recipientes de cocción de barro y otros utensilios de cocina vidriados son aptos para uso en las

hornallas de la cocina sin quebrarse, debido al cambio abrupto de temperatura.

•Nunca cocine directamente sobre el vidrio. Utilice siempre batería de cocina.

•Siempre apague las hornallas antes de retirar la batería de cocina. No se confíe del sensor de ollas.

ADVERTENCIA

No deje calentando grasas o aceites sin vigilancia en la placa de cocción. Los derrames

pueden provocar incendios.

•La placa de cocción no está diseñada para ser operada por medio de un temporizador externo o un

sistema de control remoto separado.

•Gire las manijas de los recipientes hacia dentro, para que no se extiendan hacia las hornallas

adyacentes. Esto reduce el riesgo de quemaduras, el riesgo de incendio con materiales inflamables

y derrames debido a contacto involuntario con la batería de cocina.

•Limpie de inmediato los derrames en el área de cocción para prevenir una tarea de limpieza más

complicada posteriormente.

•Algunos limpiadores pueden generar vapores peligrosos si se aplican sobre una superficie caliente.

•No coloque objetos metálicos como cuchillos, tenedores, cucharas y tapas en la superficie de la

placa de cocción, ya que pueden calentarse.

•Coloque siempre la sartén en el centro de la hornalla sobre la que está cocinando. Nunca deje las

hornallas sin supervisión en configuraciones de altas temperaturas. El contacto adecuado

de la batería de cocina con el quemador también mejorará la eficiencia. Las ebulliciones causan

derrames humeantes y grasosos que podrían prenderse fuego.

•Limpie la placa de cocción con precaución. No utilice esponjas ni paños para limpiar derrames

sobre un área de cocción caliente. Utilice una espátula de metal adecuada para la tarea. Si utiliza

una esponja o paño húmedos para limpiar derrames sobre un área de cocción caliente, esto podría

causar quemaduras por vapor. Algunos limpiadores pueden generar vapores nocivos si se aplican

sobre una superficie caliente.

•No encienda las hornallas antes de colocar la batería de cocina.

•No guarde elementos pesados arriba la superficie de la placa de cocción que pudieran caer y dañarla.

•No coloque papel de aluminio ni artículos plásticos, como salero y pimentero, soportes para cucharas

o envoltorios plásticos, ni ningún otro material sobre la cocina cuando esté en funcionamiento.

•No utilice esponjas de lana de acero, esponjas para fregar ni esponjas abrasivas de limpieza. Estas

pueden rayar la superficie.

SUGERENCIAS PARA AHORRAR ENERGÍA

•Cocinar en varios estantes ahorra tiempo y energía. Siempre que sea posible, cocine alimentos que

requieran la misma temperatura de cocción en un único horno.

•Para un desempeño óptimo y ahorro de energía, siga las pautas de la página 35 para colocar

correctamente los estantes y las bandejas.

•Utilice piezas de la batería de cocina proporcionadas para la cantidad de alimentos que va a cocinar

y así ahorrar energía al calentarlos. Calentar un litro de agua requiere más energía en una olla de

tres litros, que en una de un litro.

•Utilice piezas de la batería de cocina con fondos planos para lograr el mejor contacto posible con la

superficie de la placa de cocción al cocinar en la placa de cocción de vitrocerámica.

•Haga coincidir el tamaño del quemador o la hornalla de la placa de cocción con el tamaño del

recipiente en uso. Utilizar una hornalla grande para una sartén pequeña desperdicia energía

térmica, y la superficie expuesta de la hornalla es un riesgo de quemadura o incendio.

•Reduzca el uso de energía al limpiar la suciedad ligera del horno con la función EasyClean®, en

lugar del autolimpiante.

•Evite abrir la puerta del horno más de lo necesario durante el uso. Esto ayuda a que el horno

mantenga la temperatura, evita la pérdida innecesaria de calor y ahorra el consumo de energía.

8INSTRUCCIONES IMPORTANTES DE SEGURIDAD

SEGURIDAD DURANTE EL USO

PRECAUCIÓN

Supervise todos los procesos de cocción. Supervise constantemente los procesos de cocción

rápida.

•Durante el uso, el artefacto se calienta. Tenga cuidado de no tocar los elementos de calentamiento

ubicados en el interior del horno.

•No toque los estantes del horno mientras están calientes.

•No bloquee la abertura de ventilación.

•Acomode los estantes del horno solo cuando el horno esté frío.

•Si se debe mover un estante mientras el horno está caliente, evite que la agarradera toque el

quemador del horno.

•Utilice con precaución las funciones Cocción temporizada o Cocción temporizada retardada. Utilice

el reloj temporizador automático al cocinar carnes curadas o congeladas y la mayoría de las frutas

y los vegetales. Los alimentos que pueden echarse a perder fácilmente como la leche, huevos,

pescado, carne o aves se deben enfriar primero en el refrigerador. Incluso cuando se hayan

enfriado, no deben permanecer en el horno durante más de 1 hora antes de iniciar la cocción y

se los debe retirar rápidamente una vez que la cocción haya terminado. Ingerir alimentos en mal

estado puede producir intoxicaciones alimentarias.

•Las partes accesibles podrían calentarse cuando se utiliza la parrilla.

•No coloque alimentos ni batería de cocina en el fondo de la cavidad del horno. Hacerlo podría

causar daños permanentes al acabado de la base del horno.

•Solo use la sonda de temperatura recomendada para este horno.

•No utilice agua para apagar incendios provocados por grasa. Si se produce un incendio en

el horno, mantenga la puerta del horno cerrada y apague el horno. Si el fuego continúa, arroje

bicarbonato de sodio sobre el fuego o utilice un extinguidor. No arroje agua ni harina sobre el

fuego. La harina podría ser explosiva y el agua podría hacer que un incendio causado por grasa se

propague y genere lesiones personales.

•Tire del estante del horno hasta llegar a la posición de bloqueo al cargar y descargar alimentos del

horno. Esto ayuda a prevenir quemaduras causadas al tocar superficies calientes de la puerta y las

paredes del horno.

•No utilice el horno si el quemador desarrolla un punto de brillo durante el uso o si muestra otros

signos de daño. Un punto de brillo indica que el quemador podría fallar y representar un peligro

potencial de quemadura, incendio o descarga eléctrica. Apague el horno de inmediato y solicite que

un técnico calificado reemplace el quemador.

•Al usar bolsas para hornear o asar en el horno, siga las instrucciones del fabricante.

SEGURIDAD AL LIMPIAR

PRECAUCIÓN

Retire del horno todo alimento, utensilio de cocina, estante y accesorio antes de ejecutar la

función de autolimpieza. Retire todos los objetos que se encuentren en el cajón inferior.

•Evite tocar la puerta, la ventana o el área de ventilación del horno durante un ciclo de limpieza y

mantenga a los niños alejados del artefacto. Estas superficies pueden alcanzar temperaturas más

altas de lo normal.

•No utilice un limpiador a vapor para limpiar el horno.

•Abra una ventana y encienda un ventilador o campana extractora antes de realizar la autolimpieza.

•Si el horno está muy sucio con aceite, realice la autolimpieza antes de volver a utilizarlo. El aceite

podría causar un incendio.

9INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Español

•Limpie la suciedad difícil de la base del horno antes de usar la función autolimpieza.

•No utilice limpiadores para hornos. No debe utilizarse ningún limpiador de hornos comercial ni

ningún tipo de revestimiento de protección dentro o alrededor de ninguna parte del horno.

•Nunca deje aves domésticas en la cocina. La salud de las aves es sumamente sensible a los gases

liberados durante un ciclo de autolimpieza del horno. Los gases podrían ser nocivos o fatales para

las aves. Traslade las aves a un ambiente bien ventilado.

•Limpie con el ciclo de autolimpieza solo las partes indicadas en este manual. Antes de realizar

la autolimpieza del horno, retire la asadera, todos los estantes del horno, la sonda para carne y

cualquier otro utensilio o alimento del horno.

•Instrucción importante. El horno muestra el código de error F y se escuchan tres tonos largos durante

el proceso de autolimpieza si está funcionando mal. Desconecte la energía eléctrica del horno desde

el fusible principal o el panel disyuntor y solicite reparación a cargo de un técnico calificado.

•Es normal que la placa de cocción de la cocina se caliente durante el ciclo de autolimpieza. Por lo

tanto, debe evitar tocar la placa de cocción, durante un ciclo de autolimpieza.

•Nunca derrame agua fría sobre el horno caliente para limpiarlo. Hacerlo podría provocar el mal

funcionamiento del horno.

•Asegúrese de que las luces del horno estén frías antes de limpiar.

•No limpie las juntas de la puerta del horno. Las juntas de la puerta del horno son esenciales para

lograr un buen sellado. No debe frotar, dañar ni mover la junta.

•Si se produce un incendio durante la limpieza automática, apague el horno y espere que se

apague el incendio. No fuerce la puerta del horno para abrirla. La introducción de aire fresco a

las temperaturas de autolimpieza podría ocasionar una explosión con llamas desde el horno. El

incumplimiento de esta instrucción podría tener como consecuencia quemaduras graves.

MODO CORRECTO DE COCINAR CARNES Y AVES

•Para evitar enfermedades transmitidas por los alimentos, cocine bien las carnes rojas y aves. La USDA

ha indicado las siguientes como las temperaturas internas mínimas de seguridad para el consumo:

•Carne molida de vaca: 160 °F

•Aves: 165 °F

•Carne de vaca, ternera, cerdo o cordero: 145 °F

•Pescado/mariscos: 145 °F

10 DESCRIPCIÓN GENERAL DEL PRODUCTO

DESCRIPCIÓN GENERAL DEL PRODUCTO

Piezas

Cajón de

almacenamiento

Placa de

cocción Vitrocerámica

Controlador de la

placa de cocción

Placa de número

de serie y modelo

Junta

Puerta del

horno

Perilla de la

placa de cocción

Perilla de modo

del horno

Accesorios

Accesorios incluidos

Estante pesado (2 c/u) Estante deslizante (1 c/u) Sonda para carne (1 c/u) Estante inferior

(1 c/u)

Limpiador

Limpiador para placa

de cocción (1 c/u)

Botella rociadora

(1 c/u)

Esponja limpiadora

que no raya (1 c/u)

Accesorios opcionales

Rejilla Asadera

NOTA

•Comuníquese con el Servicio de atención al cliente de LG al 1-800-243-0000 (1-888-542-2623 en Canadá) si faltara algún

accesorio.

•Para su seguridad y para extender la vida útil del producto, solo debe utilizar componentes autorizados.

•El fabricante no es responsable del mal funcionamiento del producto ni de accidentes causados por el uso de componentes

o piezas no autorizados y comprados por separado.

•Las imágenes de esta guía podrían ser diferentes a los componentes y accesorios reales, que están sujetos a cambios a

discreción del fabricante, sin previo aviso, con fines de mejorar el producto.

11INSTALACIÓN

Español

INSTALACIÓN

Descripción general de la instalación

Lea las siguientes instrucciones de instalación en primer lugar, después de comprar este producto o transportarlo a otra ubicación.

Verique y elija la ubicación

adecuada

Enchufe el cable de alimentación Conecte el dispositivo antivuelco Prueba de

funcionamiento

Instale el dispositivo antivuelco Nivele la cocina Conecte la cocina

eléctrica

Placa de

conexión del

conducto

Negro Blanco Rojo

Bloque de

bornes

240 V

Especificaciones del producto

La apariencia y las especificaciones detalladas en este manual podrían variar debido a mejoras constantes en el producto.

Modelos de cocinas con horno LSE4617

Descripción Cocina eléctrica por inducción con horno empotrable

Requisitos eléctricos 12,7 kW 120/240 VAC o 10,5 kW 120/208 VAC

Dimensiones exteriores

29 7/8" (Ancho) x 37 7/8" (Alto) x 26 1/2" (Profundidad) (Profundidad con la puerta

cerrada)

75,7 cm (Ancho) x 96 cm (Alto) x 67,3 cm (Profundidad) (Profundidad con la

puerta cerrada)

Altura hasta la superficie de cocción 36" (91,4 cm)

Peso neto 198 lb (90,0 kg)

Capacidad total Capacidad total: 6,3 cu. ft.

12 INSTALACIÓN

Antes de instalar la cocina

ADVERTENCIA

Riesgo de vuelco

Es posible que un niño o un adulto inclinen la

cocina y el vuelco consecuente les produzca

la muerte. Verifique que se haya instalado

el soporte antivuelco. Asegúrese de que el

soporte antivuelco esté conectado cuando

se mueva la cocina.

No ponga en funcionamiento la cocina

sin el soporte antivuelco colocado. El

incumplimiento de estas instrucciones,

puede tener como consecuencia la muerte o

quemaduras graves en niños y adultos.

Para verificar que se haya

insertado la pata de nivelación

en el soporte antivuelco, sujete

el borde superior trasero de la

cocina e intente inclinarla, con

cuidado.

Soporte

antivuelco

Pata de

nivelación

Si no recibió un soporte antivuelco con su compra, llame al

1-800-243-0000 (1-888-542-2623 en Canadá) para recibir uno

sin costo.

ADVERTENCIA

•Debe seguir con exactitud la información de

este manual. No hacerlo podría causar un incendio,

descarga eléctrica, daños a la propiedad, lesiones

personales o la muerte.

•Use guantes durante el procedimiento de

instalación. De no hacerlo, podría sufrir lesiones

corporales.

Herramientas necesarias

Piezas incluidas

Destornillador phillips

Nivel

Plantilla (1)

Piezas no incluidas

Cable eléctrico de 4 hilos o

cable eléctrico de 3 hilos

(40 o 50 A aprobado por UL)

Pasacables

(Solo para instalaciones

de conductos)

Juego del soporte

antivuelco (1)

Casquillos de anclaje (6) Pernos tirafondo (6)

Destornillador plano

Llave ajustable

Llave para tuercas

Taladro

Pinzas

Gafas de seguridad

Cinta medidora

Guantes

Rear ller (1)

NOTA

•Cumpla todos los códigos y ordenanzas vigentes.

•Solicite al instalador que le muestre la ubicación del disyuntor o fusible. Márquelo para que sea fácil de detectar.

•Al igual que al utilizar cualquier otro electrodoméstico que genera calor, existen determinadas precauciones de seguridad

que se deben respetar.

•Asegúrese de que su cocina esté instalada correctamente y con la conexión a tierra adecuada, a cargo de un instalador o

técnico de mantenimiento calificado.

13INSTALACIÓN

Español

Instalación de la cocina

Desembalaje y traslado de la cocina

PRECAUCIÓN

•Debe haber dos o más personas para mover e

instalar la cocina. (Peligro de peso excesivo) Si no

se cumple con esto, se pueden producir lesiones en la

espalda u otras lesiones.

•No utilice las manijas de la puerta para empujar

ni para tirar de la cocina durante la instalación

o al mover la cocina para tareas de limpieza o

reparaciones. Hacerlo podría causar daños graves a la

puerta de la cocina.

Retire el material de embalaje, la cinta y cualquier etiqueta

temporaria de la cocina, antes de usarla. No retire las etiquetas

de advertencia, la etiqueta de modelo y número de serie ni la

hoja técnica ubicada en la parte posterior de la cocina.

Para quitar la cinta o el pegamento restantes, frote el área con

fuerza utilizando el dedo pulgar. También es sencillo retirar el

residuo de cinta o pegamento frotando una pequeña cantidad

de detergente para vajilla sobre el adhesivo con los dedos.

Enjuague con agua tibia y seque.

No utilice instrumentos filosos, alcohol para frotar, líquidos

inflamables ni limpiadores abrasivos para quitar cinta o

pegamento. Estos productos pueden dañar la superficie de la

cocina.

La cocina es pesada y puede instalarse sobre revestimientos

blandos para pisos como vinilo acolchado o piso alfombrado.

Tenga cuidado al mover la cocina sobre este tipo de pisos.

Utilice una correa al mover la cocina para evitar dañar el piso.

O deslice la cocina sobre un cartón o madera enchapada para

evitar dañar el revestimiento del piso.

Elección de la ubicación adecuada

PRECAUCIÓN

•Evite colocar gabinetes sobre la cocina. Para

minimizar el peligro ocasionado al estirarse sobre

las llamas de las hornallas encendidas, instale una

campana de ventilación sobre la cocina, que se

proyecte hacia delante cinco pulgadas al frente de los

gabinetes como mínimo.

•Asegúrese de que el revestimiento de las paredes,

la mesada y los gabinetes de alrededor de la cocina

puedan soportar el calor (hasta 194 °F) generado

por la cocina. Podría producirse cambios de color,

deslaminación o derretimiento. Esta cocina ha sido

diseñada para cumplir con la temperatura máxima

permitida para gabinetes de madera de 194 °F.

•Antes de instalar la cocina en una área cubierta con

linóleo u otro revestimiento sintético para pisos,

asegúrese de que este pueda soportar temperaturas

de 200 °F (93 °C), como mínimo.

•Utilice una almohadilla de aislamiento o una

placa de madera enchapada de 1/4 pulgadas (0,64

cm) debajo de la cocina si la instala sobre piso

alfombrado.

La cocina debe estar siempre enchufada en su propio

tomacorriente individual con conexión a tierra. Esto evita

sobrecargar los circuitos eléctricos de la casa, lo que

podría causar un peligro de incendio, debido a los cables

sobrecalentados. Se recomienda la instalación de un circuito

exclusivo para este electrodoméstico.

Casa rodante: requisitos adicionales de instalación

La instalación de esta cocina debe cumplir con el Estándar

de construcción y seguridad de casas prefabricadas, título

24 CFR, parte 3280 (anteriormente el Estándar federal de

construcción y seguridad de casas móviles, título 24, parte

280 del HUD), o cuando ese estándar no sea aplicable,

debe ajustarse al Estándar de instalaciones para casas

prefabricadas, ANSI A225.1/NFPA 501A o los códigos locales.

•Cuando se instala esta cocina en una casa rodante, debe

estar sujeta al piso durante el tránsito. Cualquier método

de fijación de la cocina al piso es adecuado, siempre que

cumpla los estándares detallados anteriormente.

•Se debe utilizar un cable de alimentación de cuatro hilos en

una instalación de casa rodante.

14 INSTALACIÓN

Dimensiones y espacios libres

NOTA

Guarde para el uso del inspector eléctrico local.

36"

(91,4 cm)

29,8"

(75,7 cm)

24"

(60,9 cm)

Gabinete

Hueco en

el gabinete

Área

aceptable

para tomacor-

rientes

3" (7,6 cm) 24"

(60,9 cm) 3" (7,6 cm)

25"

(63,5 cm) Ancho normal de

mesada

36"

(91,4 cm)

Counter top

height

(10 cm) 9"

(23 cm) 9"

(23 cm)

(10 cm)

Pared

Centro

15" (38 cm)

11" (28 cm)

2,5" (6,3 cm)

(15,2 cm)

(13 cm) 6"

(15,2 cm)

2,5"

(6,3 cm)

A = 30" (76,2 cm) Para los EE. UU.

= 30" (76,2 cm) ~ 31" (78,7 cm) Para Canadá

Para la instalación en Canadá, no se debe instalar una cocina independiente (no empotrable) a menos de 15/32" (12 mm) de

distancia de cualquier superficie adyacente.

30"

(76,2 cm)

*30" (76,2 cm)

Mínimo

**15"

(38,1 cm)

36"

(91,4 cm)

Dimensiones mínimas

* 30" (76,2 cm) de espacio mínimo entre la parte superior de la superficie de cocción y la parte inferior de un gabinete de madera

o metal no protegido; o 24" (60,9 cm) de espacio mínimo cuando el fondo del gabinete de madera o metal está protegido por no

menos de 1/4"(6,4 cm) de material pirorresistente cubierto con una lámina de acero no inferior a n.° 28 MSG, 0,015" (0,381 mm) de

acero inoxidable, 0,024" (0,610 mm) de aluminio o 0,020" (0,508 mm) de cobre.

** 15" (38,1 cm) de espacio mínimo entre la mesada y la parte inferior del gabinete adyacente.

15INSTALACIÓN

Español

Instalación del dispositivo antivuelco

Soporte

antivuelco

Pata de

nivelación

ADVERTENCIA

Riesgo de vuelco

Es posible que un niño o un adulto inclinen

la cocina y el vuelco consecuente les

produzca la muerte. Verifique que se haya

instalado el soporte antivuelco. Asegúrese

de que el soporte antivuelco esté conectado

cuando se mueva la cocina. No ponga en

funcionamiento la cocina sin el soporte

antivuelco colocado. El incumplimiento

de estas instrucciones, puede tener como

consecuencia la muerte o quemaduras

graves en niños y adultos.

Para verificar que se haya

insertado la pata de nivelación

en el soporte antivuelco, sujete

el borde superior trasero de la

cocina e intente inclinarla, con

cuidado.

Placa de

pared

Soporte

antivuelco

El tornillo debe

atravesar la

madera o el

hormigón

Ubique el soporte antivuelco con ayuda de la plantilla

Se incluye un soporte antivuelco con la plantilla. Las

instrucciones incluyen la información necesaria para completar

la instalación. Lea y siga la hoja de instrucciones de instalación

de la cocina (plantilla).

Nivelación de la cocina

Nivele la cocina ajustando las patas de nivelación con una

llave. Si extiende las patas ligeramente, podría ser más fácil

insertar la pata trasera en el soporte antivuelco.

Utilice un nivelador para verificar sus ajustes. Ubique el

nivelador en diagonal sobre el estante el horno y verifique en

todas direcciones para nivelar.

Primero verifique la dirección .

Luego verifique la dirección . Si el nivelador no queda

equilibrado sobre el estante, ajuste las patas de nivelación con

una llave.

Conexión de la electricidad

Requisitos eléctricos

Un técnico calificado debe instalar este electrodoméstico

e incluir una conexión a tierra en un circuito derivado, de

acuerdo con el Código Eléctrico Nacional ANSI/NFPA N.° 70,

en su edición más reciente.

Todo el cableado debe cumplir con el código Local y el código

NEC. Esta cocina requiere un cable monofásico de 3 hilos,

120/208 VCA o un sistema eléctrico de 120/240 V 60 Hz.

Utilice únicamente un cable para cocina de 3 o 4 conductores

homologados por UL con bornes de circuito cerrado, talones

de cable pala de extremo abierto o una terminación similar. No

instale el cable de alimentación sin un pasacables.

Se requiere un cable apto para cocinas de 40 amperios con

un rango de voltaje mínimo de 120/240. Si se utiliza un cable

apto para cocinas de 50 amperios, debe estar indicado para

un uso con aberturas de conexión de 13/8" de diámetro. Este

electrodoméstico puede conectarse por medio de un conducto

o un cable de alimentación. Si se utiliza un conducto, consulte

la página 18 para más información sobre la conexión de

conductos con cable de 3 hilos o la conexión de conductos

con cable de 4 hilos.

16 INSTALACIÓN

ADVERTENCIA

•Deje de 2 a 3 pies (61,0 cm a 91,4 cm) de lugar libre

en la línea, para que se pueda mover la cocina si es

necesario hacer reparaciones.

•No se deben modificar ni el cable de alimentación

ni el enchufe. Si el enchufe no entra en el

tomacorriente, debe solicitar que un electricista

calificado instale un tomacorriente adecuado.

•Se prohíbe utilizar un cable de extensión para

conectar la cocina a la energía eléctrica. Conecte el

cable de alimentación y el enchufe directamente.

•Se requiere una conexión eléctrica a tierra en este

electrodoméstico.

•Asegúrese de que el cable de alimentación no esté

presionado por la cocina ni por objetos pesados.

Si no verificara esto y el cable estuviera presionado,

podría sufrir quemaduras graves o descargas eléctricas.

Valores nominales especificados del juego del cable de

alimentación

Tensión nominal de

la cocina, en vatios

Corriente

nominal

especificada

del juego

del cable de

alimentación,

amperios

Diámetro (pulgadas) de la

abertura de conexión de la

cocina

120/240

voltios

3 hilos

120/208

voltios

3 hilos

Cable de

alimentación Conducto

8.750 -

16.500

16.501 -

22.500

7.801 -

12.500

12.501 -

18.500

40 o 50 A

1 3/8"

1 3/4"

1 1/8"

1 3/8"

Receptáculo eléctrico de pared para cables de 3 o 4 hilos

Receptáculo para cable de 4 hilos (14-50R)

Receptáculo para cable de 3 hilos (10-50R)

Conexión del cable de alimentación

Se debe retirar la cubierta de acceso trasera. Afloje los dos

tornillos con un destornillador. El bloque de bornes debe

quedar accesible.

Cubierta de acceso

Utilice la placa de conexión del cable/conducto para instalar el

cable de alimentación o el conducto. Deje la placa de conexión

según estaba instalada, para las instalaciones del cable de

alimentación. Retire la placa de conexión para las instalaciones

de conductos y utilice el orificio para conducto más pequeño

de 11/8 pulgadas (2,8 cm), en lugar del orificio para cable de

alimentación de 13/8 pulgadas (3,5 cm).

Retire la placa de conexión de conductos

Conducto de 11/8" (2,8 cm)

Cable de 13/8" (3,5 cm)

Para instalaciones con cable de alimentación, enganche

el pasacables sobre el orificio para cable de alimentación

de 13/8 pulgadas (3,5 cm), ubicado por debajo de la parte

posterior del horno. Inserte el cable de alimentación a través

del pasacables y ajústelo.

Placa de

conexión del

conducto

Cable de

alimentación

Montaje del pasacables del cable de alimentación en la

abertura de 1

Para instalaciones de conductos, inserte el pasacables del

conducto en el orificio correspondiente de 11/8 pulgadas

(2,8 cm). Luego, instale el conducto a través del cuerpo del

pasacables y ajústelo con su anillo.

Placa de

conexión de

cables/

conductos

Conducto

Anillo

Cuerpo

Montaje del pasacables del conducto en la abertura de 1

17INSTALACIÓN

Español

Conexión con cable de 3 hilos:

Cable de alimentación

ADVERTENCIA

•El hilo del medio (neutro o tierra), que es blanco, de

un cable de alimentación de 3 hilos o un conducto

de 3 hilos se debe conectar al poste medio del

bloque de bornes principal. Los dos hilos restantes

del cable de alimentación o del conducto se deben

conectar a los postes exteriores del bloque de

bornes principal. El no hacerlo podría causar lesiones

personales graves, descargas eléctricas o la muerte.

Instale el cable de alimentación de la siguiente manera:

Para instalaciones con cable de alimentación, enganche el

pasacables sobre el orificio para cable de alimentación de 13/8"

ubicado por debajo de la parte posterior del horno. Inserte el

cable de alimentación a través del pasacables y ajústelo.

No instale el cable de alimentación sin un pasacables.

1Quite los 3 tornillos inferiores del bloque de bornes y

consérvelos.

2Inserte los 3 tornillos a través de cada anillo de bornes

del cable de alimentación y en los bornes inferiores

del bloque de bornes. Asegúrese de que el hilo central

(neutro), que es blanco, esté conectado a la posición

central inferior del bloque de bornes.

3Ajuste los 3 tornillos de manera segura al bloque de

bornes. No retire las conexiones de la correa a tierra.

Conexión con cable de 3 hilos

Negro Blanco Rojo

Bloque de

bornes

Placa de conexión

del conducto

Si los tornillos no están ajustados de manera segura, podría

generarse una chispa eléctrica y causar lesiones personales

graves o incluso la muerte.

Conexión con cable de 4 hilos:

Cable de alimentación

ADVERTENCIA

•Solo debe utilizar un juego de cable de alimentación

de 4 conductores con un valor nominal de 120/240

voltios, 50 amperios y marcado para uso en cocinas

de conectores de circuito cerrado o talones de cable

pala de extremo abierto con puntas hacia arriba. El

hilo blanco (neutro) del cable de alimentación o el

conducto de 4 hilos se deben conectar al poste medio

del bloque de bornes principal.

El hilo medio (neutro) del cable de alimentación o

conducto de 4 hilos se debe conectar al poste medio

del bloque de bornes principal. Los otros dos hilos

del cable de alimentación o del conducto se deben

conectar a los postes exteriores del bloque de bornes

principal. El cuarto cable a tierra (verde) se debe

conectar al marco de la cocina con el tornillo de

conexión a tierra. El no hacerlo podría causar lesiones

personales graves, descargas eléctricas o la muerte.

Instale el cable de alimentación de la siguiente manera:

No instale el cable de alimentación sin un pasacables.

1Quite los 3 tornillos inferiores del bloque de bornes y

consérvelos.

2Retire el tornillo de conexión a tierra y doble el extremo de

la correa de conexión a tierra, para que la ranura quede

sobre el orificio del tornillo central que retiró en el paso 1.

3Inserte el tornillo a tierra en el anillo del borne del hilo a

tierra del cable de alimentación (verde) y asegúrelo al

marco de la cocina.

4Inserte los 3 tornillos a través de cada anillo de bornes

del cable de alimentación y en los bornes inferiores

del bloque de bornes. Asegúrese de que el hilo central

(neutro) esté conectado a la posición central inferior del

bloque de bornes.

5Ajuste los 3 tornillos de manera segura al bloque de

bornes. El tornillo central ahora fija la correa de conexión

a tierra, plegada hacia arriba, al bloque.

Conexión con cable de 4 hilos

Correa de

conexión a

tierra

Bloque de

bornes

Placa de conexión

del conducto

Tornillo de

conexión a tierra

Negro Blanco Rojo

Pliegue la correa

hacia arriba y

ajuste

Si los tornillos no están ajustados de manera segura, podría

generarse una chispa eléctrica y causar lesiones personales

graves o incluso la muerte.

18 INSTALACIÓN

Conexión con cable de 3 hilos:

Conducto

Instale el conducto de la siguiente manera:

Retire la placa de conexión de conductos de la parte posterior

del horno y gírela. Se debe utilizar el orificio para conductos

(11/8").

En primer lugar, prepare los hilos del conducto como se indica

a continuación.

3 hilos

Placa de

conexión del

conducto

(2,5 cm)

(0,9 cm)

(1,9 cm)

(8,9 cm)

(6,9 cm)

Cable de

conexión

a tierra

4 hilos

En segundo lugar, instale el pasacables del conducto.

Para instalaciones de conductos, adquiera un pasacables e

insértelo en el orificio correspondiente de 11/8 pulgadas (2,8 cm)

Luego, instale el conducto a través del cuerpo del pasacables

y ajústelo con su anillo. Reinstale el soporte. Para conexiones

de conductos: si el hilo del conducto es de cobre, debe ser

cableado de 8 o 10 AWG. Si es de aluminio, debe ser cableado

de 6 u 8 AWG.

1Afloje los 3 tornillos inferiores del bloque de bornes.

2Inserte el extremo desnudo del cable (blanco/neutro) a

través de la abertura central del bloque de bornes. No

retire las conexiones de la correa a tierra.

3Inserte los dos extremos desnudos del cable en las

aberturas inferiores izquierda y derecha del bloque de

bornes.

Ajuste los 3 tornillos de manera segura al bloque de

bornes (aproximadamente de 35 a 50 pulg-lb).

Conexión con cable de 3 hilos

Bloque de

bornes

Negro Blanco Rojo

Extremos

del cable

Placa de conexión

del conducto

Si los tornillos no están ajustados de manera segura, podría

generarse una chispa eléctrica y causar lesiones personales

graves o incluso la muerte.

Conexión con cable de 4 hilos:

Conducto

ADVERTENCIA

•El hilo medio (neutro) del cable de alimentación o

conducto de 4 hilos se debe conectar al poste medio

del bloque de bornes principal. Los otros dos hilos

del cable de alimentación o del conducto se deben

conectar a los postes exteriores del bloque de bornes

principal. El cuarto cable a tierra (verde) se debe

conectar al marco de la cocina con el tornillo de

conexión a tierra. El no hacerlo podría causar lesiones

personales graves, descargas eléctricas o la muerte.

1Siga las instrucciones para instalar el conducto en la

conexión de 3 hilos: no instale el conducto hasta que el

pasacables y el soporte estén instalados. No instale el

conducto sin un pasacables.

2Afloje los 2 tornillos inferiores izquierdo y derecho

del bloque de bornes. Retire los 2 tornillos centrales

inferiores. No descarte ningún tornillo.

3Retire el tornillo de conexión a tierra y doble el extremo de

la correa de conexión a tierra, para que la ranura quede

sobre el orificio del tornillo central que retiró en el paso 1.

4Una el extremo desnudo del cable de conexión a tierra

(verde) al marco de la cocina y asegúrelo con el tornillo

de conexión a tierra.

Inserte el extremo desnudo del cable (blanco/neutro)

a través de la abertura central del bloque de bornes.

El tornillo central ahora fija la correa de conexión a

tierra, plegada hacia arriba, al bloque.

6Inserte los dos extremos desnudos del cable a través de

las aberturas izquierda y derecha del bloque de bornes.

Ajuste los 3 tornillos de manera segura al bloque de

bornes (aproximadamente de 35 a 50 pulg-lb).

Conexión con cable de 4 hilos

Bloque de

bornes

Negro Blanco Rojo

Correa de

conexión

a tierra

Extremos

del cable

Placa de

conexión del

conducto

Pliegue la

correa hacia

arriba y

ajuste

Cable de

conexión

a tierra

Tornillo de

conexión a

tierra

Si los tornillos no están ajustados de manera segura, podría

generarse una chispa eléctrica y causar lesiones personales

graves o incluso la muerte.

19INSTALACIÓN

Español

Barra Trasera Opcional

Si el contador no puntea la abertura en la pared posterior, se

necesitará el kit de barra trasera suministrada con la estufa.

NOTA

Si la profundidad de encimera es mayor que 25" habrá

brecha entre el kit y la pared posterior.

Si la profundidad de encimera es menos que 24", el panel

control no se levantará el capelo.

Instalar Barra Trasera

1Usando el destornillador, remueva el soporte retirando

los seis tornillos que lo sujetan.

Remover

Soporte posterior

2Coloque la barra trasera en la parte posterior del horno,

deslizando el gancho en las ranuras como se muestra.

Deslice el soporte posterior en la abertura inferior de la

barra trasera.

Gancho

Barra trasera

Colocación del dispositivo

antivuelco

•Mueva la cocina para que quede cerca de la abertura para

enchufar en el receptáculo.

•Deslice la cocina en su posición y asegúrese de que la pata

trasera se deslice por debajo del soporte antivuelco. La

cocina debe quedar bien apoyada contra la pared trasera,

cuando está bien instalada.

•Con cuidado, intente inclinar la cocina hacia delante para

asegurarse de que el soporte antivuelco esté colocado

correctamente. Si está bien instalado, el soporte antivuelco

evitará que la cocina se incline. Si la cocina se puede inclinar,

vuelva a instalar la cocina hasta que el soporte antivuelco

quede bien colocado y la cocina no se incline hacia delante.

•Encienda la energía eléctrica. Verifique el buen

funcionamiento de la cocina.

20 INSTALACIÓN

3Coloque el soporte posterior y relleno como se muestra,

usando cuatro de seis tornillos que ha removido en el

paso 1.

Tornillos abajo

Espacio

4Guarde los dos tornillos Restantes con esta guía para el

uso futuro.

Prueba de funcionamiento

Verifique que la cocina esté bien instalada y realice un ciclo de

prueba.

1Gire la perilla de modo del horno hasta la posición Off

para comenzar la prueba.

2Llene una olla con capacidad de inducción con agua y

colóquela sobre una hornalla. Encienda la hornalla. La

barra de LED debe mostrar la configuración y el agua

debe calentarse. La barra de LED no debe fluctuar.

Repita este procedimiento con todas las hornallas.

3Luego de revisar todas las hornallas, verifique el

sistema de bloqueo presionando el botón Probe o

Lock Out durante tres segundos. La puerta del

horno debe bloquearse y la placa de cocción no debe

funcionar mientras que la función Lockout (Bloqueo)

está encendida. Presione Probe o Lock Out durante

tres segundos para deshabilitar la función Lockout

(Bloqueo).

4Ahora verifique el funcionamiento del horno. Gire la

perilla de modo del horno hasta seleccionar el modo

Bake. 350 °F aparece en la pantalla. Presione Start.

5El horno debe terminar de precalentarse en 15 minutos

y el ventilador de convección debe funcionar mientras el

horno se está precalentando.

6Después de controlar el funcionamiento del horno,

suba la temperatura a 450 °F y deje el horno encendido

durante una hora, como mínimo, para ayudar a remover

cualquier resto de aceite que pudiera causar humo y

olores al usar el horno por primera vez.

NOTA

Cuando la cocina se usa por primera vez, podría salir

humo.

21FUNCIONAMIENTO

Español

FUNCIONAMIENTO

Descripción general del panel de control

3UHVVDQGKROGVHFIRUH[WUDIXQFWLRQV

:L)L

111

234567 108 9

1 Smart Diagnosis

•Uso durante la función Smart Diagnosis.

2 Cook Time (Tiempo de cocción) / Clock (Reloj)

•Presione el botón para configurar la cantidad de tiempo que

se desea cocinar la comida. El horno se apaga cuando se

agota el tiempo de cocción establecido.

•Mantenga presionado el botón durante tres segundos para

configurar la hora del día.

3 Start Time (Hora de inicio) / Setting (Ajuste)

•Presione el botón para configurar la cocción temporizada

retardada. El horno se inicia a la hora configurada.

•Mantenga presionado el botón durante tres segundos para

seleccionar y configurar los ajustes del horno.

4 Probe (Sonda) / Lock Out (Bloqueo)

•Presione el botón para seleccionar la función Sonda.

•Mantenga presionado el botón durante tres segundos para

bloquear o desbloquear la puerta y el panel de control.

5 Timer On/Off / *Wi-Fi (Temporizador Encendido/

Apagado / *Wi-Fi)

Presione el botón para configurar o cancelar el temporizador

del horno.

Mantenga presionado el botón durante tres segundos para

conectar con la red Wi-Fi. Para desconectar el artefacto de la

red, elimínelo de los artefactos registrados en la aplicación.

6 Oven Light (Luz del horno)

Presione el botón para encender o apagar la luz del horno.

7 Warming Drawer (Cajón de calentamiento)

Presione el botón para seleccionar la función Cajón de

calentamiento.

8 - /+

Presione el botón más (+) para aumentar el tiempo de cocción

o la temperatura del horno.

Presione el botón menos (-) para disminuir el tiempo de

cocción o la temperatura del horno.

9 Start (Inicio)

Presione el botón para iniciar todas las funciones del horno.

10 Perilla de modo del horno

Gire la perilla para seleccionar el modo de operación del

horno.

11 Reloj intermitente

Si el signo de dos puntos parpadea en la pantalla del reloj,

presione {Cook Time} durante tres segundos y restablezca la

hora o presione cualquier tecla para detener el parpadeo del

indicador.

22 FUNCIONAMIENTO

Posición de la perilla

Después de limpiar las perillas del horno, asegúrese de volver a colocarlas en la posición correcta; de lo contrario podría ocasionar

un mal funcionamiento de los quemadores.

1 2

Simmer

HI/Boos

Simmer

HI/Boos

Induction Modo del horno Warm Induction

1 Indicador de quemador encendido

La luz del Indicador de quemador encendido se enciende cuando la perilla se gira, incluso si el elemento de la placa de cocción no

funciona.

2 Indicador de superficie caliente

La luz indicadora de superficie caliente se enciende siempre que cualquier área de cocción de superficie esté demasiado caliente

para tocarla.

Permanece encendida después de apagar la hornalla y hasta que la superficie se haya enfriado hasta llegar a 130 ˚F

aproximadamente.

23FUNCIONAMIENTO

Español

Cambio de las configuraciones

del horno

Clock (Reloj)

El reloj se debe configurar en la hora correcta del día para

que las funciones automáticas del temporizador del horno

funcionen de manera adecuada.

1Coloque la perilla de modo del horno en la posición Off.

2Mantenga presionado el botón Cook Time durante tres

segundos. CLO se muestra en la pantalla.

3Presione los botones más(+) o menos(-) para

seleccionar la hora deseada. Más(+) para incrementar el

tiempo y menos(-) para disminuir el tiempo.

4Presione Start para introducir la hora e iniciar el reloj.

NOTA

•No se puede cambiar la hora del día durante un

proceso de horneado con temporizador o un ciclo de

autolimpieza.

•Si no se presiona ninguna otra tecla tras 25 segundos

de haber presionado Clock, la pantalla vuelve a la

configuración original.

•Si los dos puntos del reloj parpadean en la pantalla,

podría haber habido una falla en el suministro eléctrico.

Restablezca la hora.

Lockout (Bloqueo)

La función Bloqueo traba la puerta del horno de manera

automática y evita que se enciendan la mayoría de los

controles del horno. Esta no inhabilita el temporizador y la luz

interior del horno.

1Coloque la perilla de modo del horno en la posición Off.

Mantenga presionado el botón Clock durante tres segundos.

3Suena la melodía de bloqueo, y en la pantalla aparece

Loc y parpadea (Para los modelos : LSE4613) el icono

del candado .

4Cuando se haya bloqueado la puerta del horno, el

indicador de bloqueo deja de parpadear (Para los

modelos : LSE4613) y permanece encendido.

5Para desactivar la función Bloqueo, mantenga presionado

el botón Clock durante tres segundos. Suena la melodía

de desbloqueo y la puerta y los controles se destraban.

NOTA

La luz indicadora Burner On se encenderá al tiempo que

la perilla se gire aunque la placa de cocción no esté en

operación.

Conguraciones mínimas y máximas

predeterminadas

Todas las funciones detalladas tienen un ajuste mínimo y

máximo de tiempo o temperatura, que puede ingresarse en el

control. Cada vez que se presiona una tecla de control, suena

un tono de aceptación de entrada.

Si la entrada de temperatura o tiempo está por debajo o por

encima de la configuración mínima o máxima para esa función,

suena un tono de error de entrada (dos tonos cortos).

Función

Temp. /

tiempo

mín.

Temp. /

tiempo

máx.

Valor

predeter-

minado

Clock (Reloj)

12 h 1:00

h / min

12:59

h / min

24 h 0:00

h / min

23:59

h / min

Timer

(Temporizador)

12 h 0:10 sec 11:59

h / min

24 h 0:10 sec 11:59

h / min

Cook Time

(Tiempo de

cocción)

12 h 0:01 min 11:59

h / min

24 h 0:01 min 11:59

h / min

Conv. Bake

(Hornear por

convección)

300 °F /

150 °C

550 °F /

285 °C

350 °F

(*325 °F)/

12 h

Conv. Roast

(Rostizar por

convección)

300 °F /

150 °C

550 °F /

285 °C

350 °F

(*325 °F)/

12 h

Broil (Asar) Bajo

400 °F

Alto

520 °F

Alto /

3 h

Bake (Hornear) 170 °F /

80 °C

550 °F /

285 °C

350 °F /

12 h

Proof (Leudar) 0:01 min 11:59

h / min 12 h

Pizza 12 h

Speed Roast

(Rostizado

rápido)

12 h

Warm

(Calentar) 3 h

Self Clean

(Autolimpieza) 3 h 5 h 4 h

EasyClean®10 min

* Uso de la conversión automática

•Los tiempos predeterminados del modo de cocción se

habilitan sin configurar el tiempo de cocción.

24 FUNCIONAMIENTO

Timer On/Off (Temporizador

encendido/apagado)

La función Temporizador encendido/apagado sirve de

temporizador adicional en la cocina y emite un tono cuando el

tiempo configurado se ha agotado. No inicia ni detiene la cocción.

La función Temporizador encendido/apagado se puede utilizar

durante cualquiera de las funciones de control del horno.

Configuración de la Temporizador

1Coloque la perilla de modo del horno en la posición Off.

2Presione Timer On/Off. En la pantalla aparece 0:00 con

las letras HR adentro y parpadea Timer.

3Presione los botones más(+) o menos(-) para

seleccionar el tiempo deseado. Más(+) para incrementar

el tiempo y menos(-) para disminuir el tiempo.

4Presione Timer On/Off o Start para iniciar el

temporizador. La cuenta regresiva del tiempo restante

aparece en pantalla.

NOTA

Si se presiona Timer On/Off de nuevo luego de que el

temporizador haya comenzado, la función de temporizador

se cancelará.

5Cuando el tiempo establecido se agota, aparece End

en la pantalla. Los tonos indicadores suenan cada 15

segundos hasta que se presiona Timer On/Off.

NOTA

•Si en la pantalla no aparece el tiempo restante,

recupérelo presionando Timer On/Off.

•Presione Timer On/Off dos veces para configurar la

hora en minutos y segundos.

•Presione Timer On/Off una vez para configurar la hora

en horas y minutos.

Cancelar la Funcion de Temporizador

1Presione Timer On/Off una vez.

La pantalla regresa a la hora del día.

Wi-Fi

El botón Wi-Fi se usa para conectar el artefacto a una red de

Wi-Fi doméstica.

1Coloque la perilla de modo del horno en la posición Off

(Apagado).

2Mantenga presionado Timer On/Off (Temporizador

encendido/apagado) durante 3 segundos.

3Se emite el sonido de encendido y en la pantalla aparece

Configurar y parpadea el icono ( ) de Wi-Fi.

4Registre el artefacto en la red de Wi-Fi con la aplicación

del teléfono inteligente.

5Para desconectar el artefacto de la red, elimínelo de los

artefactos registrados en la aplicación.

NOTA

Consulte la sección de Funciones Inteligentes en el

manual del usuario para obtener más detalles.

Settings (Ajustes)

Coloque la perilla de modo del horno en la posición Off.

Mantenga presionado Start Time durante tres segundos.

Luego, presione la tecla Start Time varias veces para ir

cambiando entre las diferentes configuraciones del horno y

modificarlas.

La tecla Settings permite:

•configure el modo de horas en el reloj (12 o 24 horas)

•habilitar/inhabilitar la conversión automática a convección

•ajustar la temperatura del horno

•activar/desactivar la luz de alarma de precalentamiento

•configurar el volumen del indicador sonoro

•cambiar la escala de temperatura entre Fahrenheit y Celsius

•activar/desactivar la alarma de la placa de cocción

Configuración del modo de hora

El control está configurado para usar un reloj de 12 horas.

Para restablecer el reloj al modo de 24 horas, siga los pasos a

continuación.

1Coloque la perilla de modo del horno en la posición Off.

2Mantenga presionado el botón Start Time durante tres

segundos.

3Presione los botones más(+) o menos(-) para configurar

el modo de hora deseado en el reloj.

4Presione Start para aceptar el cambio deseado.

Configuración del modo de conversión automática a

convección

Cuando se seleccionan los modos Conv. Bake y

Conv. Roast, la función Conversión automática a

convección modifica la temperatura estándar de la receta

ingresada en una temperatura de convección al sustraer

25 °F / 14 °C. Esta temperatura convertida automáticamente

aparece en la pantalla. Por ejemplo, seleccione el modo

Conv. Bake, ingrese 350 °F y aparecerá 325 °F en la

pantalla después de precalentar.

La función

Conversión automática a convección

está

habilitada en forma predeterminada. Para cambiar la

configuración, siga estas instrucciones.

1Coloque la perilla de modo del horno en la posición Off.

2Mantenga presionado el botón Start Time durante

3 segundos. Luego presione Start Time/Setting varias

veces hasta que aparezca “ ” en la pantalla.

3Presione los botones más (+) o menos (-) para

encender/apagar la función.

4Presione Start para aceptar el cambio.

25FUNCIONAMIENTO

Español

Ajuste de temperatura del horno

El horno nuevo podría cocinar de manera diferente a su

horno anterior. Use el horno nuevo durante algunas semanas

para familiarizarse con él antes de cambiar los ajustes de

temperatura. Si, después de familiarizarse con el horno, sigue

pensando que la temperatura es muy alta o muy baja puede

ajustarla.

NOTA

Para comenzar, suba o baje el termostato 15 °F (8 °C).

Pruebe el horno con la nueva configuración. Si el horno

aún necesita ajuste, suba o baje nuevamente el termostato

y utilice el primer ajuste como referencia medidora.

Por ejemplo, si el ajuste fue excesivo, suba o baje el

termostato 10 °F (5 °C). Si el ajuste no fue suficiente,

suba o baje el termostato 20 °F (12 °C). Proceda de

esta manera hasta que el horno quede ajustado para su

satisfacción.

1Coloque la perilla de modo del horno en la posición Off.

2Mantenga presionado el botón Start Time durante tres

segundos. Luego presione Start Time/Setting varias

veces hasta que aparezca “ ” en la pantalla.

3Para aumentar la temperatura, presione el botón más (+)

hasta que en la pantalla aparezca la cantidad deseada.

Para disminuir la temperatura, presione el botón menos

(-) hasta que en la pantalla aparezca la cantidad

deseada.

4Presione Start para aceptar el cambio.

NOTA

•Este ajuste no afecta a las temperaturas de asar

o autolimpieza. El ajuste se retiene en la memoria

después de una falla eléctrica. Es posible subir (+)

o bajar (-) la temperatura del horno tanto como sea

necesario, entre 35 °F y 19 °C.

•Cuando haya subido o bajado temperatura, la pantalla

muestra la temperatura ajustada hasta que se reajuste.

Encendido/apagado de la luz de alarma de

precalentamiento

Cuando el horno alcanza la temperatura programada, la luz de

alarma de precalentamiento titila 5 veces o hasta que se abra

la puerta del horno.

1Mantenga presionado el botón Start Time/Setting

durante tres segundos. Luego presione Start Time/

Setting varias veces hasta que aparezca “ ” en

la pantalla.

2Toque más(+) o menos(-) para encender o apagar la luz.

3Toque Start para aceptar el cambio.

Ajuste del volumen del indicador sonoro

1Coloque la perilla de modo del horno en la posición Off.

2Mantenga presionado el botón Start Time durante tres

segundos. Luego presione Start Time/Setting varias

veces hasta que aparezca “ ” en la pantalla.

3Presione los botones más(+) o menos(-) para

seleccionar el volumen deseado.

4Presione Start para aceptar el cambio.

Selección de grados Fahrenheit o Celsius

Configure la visualización de la temperatura del horno para

que muestre unidades Fahrenheit (°F) o Celsius (°C). El ajuste

predeterminado del horno es en unidades Fahrenheit, a menos

que lo cambie el usuario.

1Coloque la perilla de modo del horno en la posición Off.

2Mantenga presionado el botón Start Time durante tres

segundos. Luego presione Start Time/Setting varias

veces hasta que aparezca “ ” en la pantalla.

3Presione los botones más(+) o menos(-) para

seleccionar F (Fahrenheit) o C (Celsius).

4Presione Start para aceptar el cambio.

Encender o apagar el tono de alarma

1Coloque la perilla de modo del horno en la posición Off.

2Mantenga presionado el botón Start Time durante tres

segundos. Luego presione Start Time/Setting varias

veces hasta que aparezca “ ” en la pantalla.

3Presione los botones más(+) o menos(-) para encender/

apagar el tono de alarma.

4Presione Start para aceptar el cambio.

Start Time [Hora de inicio] (Delayed

Timed Cook [Cocción temporizada

retardada])

El temporizador automático de la función Cocción temporizada

retardada enciende y apaga el horno a la hora que usted

seleccione. Esta función puede usarse junto con los modos

Bake, Conv. Bake y Conv. Roast.

26 FUNCIONAMIENTO

Configuración de la Cocción temporizada retardada

Por ejemplo, para hornear a 300 °F y retardar el inicio del

proceso de horneado hasta las 4 h 30 m, primero debe

configurar el reloj en la hora correcta del día.

1Gire la perilla de modo del horno hasta seleccionar el

modo Bake. 350 °F aparece en la pantalla.

Ajuste la temperatura: presione menos(-) hasta que

aparezca 300 °F

en la pantalla.

3Presione Cook Time y ajuste el tiempo de horneado.

4Presione Start Time.

5Ajuste de la hora de inicio: presione más(+) hasta que

aparezca

4:30 en la pantalla.

6Presione Start. Se activará un indicador sonoro breve

y en la pantalla aparecerá Timed Delay y la hora de

inicio. El horno comenzará a hornear a la hora de inicio

configurada.

NOTA

•Para cancelar la función Cocción temporizada

retardada, gire la perilla de modo del horno hasta la

posición Off.

•Para cambiar el tiempo de cocción, repita el paso 3 y

presione Start.

•Si el reloj de su horno está configurado para 12 horas,

puede retardar la hora de inicio de la cocción por

12 horas. Si el reloj de su horno está configurado para

24 horas, puede retardar la hora de inicio de la cocción

por 24 horas.

El horno seguirá cocinando durante la cantidad de tiempo

configurada y luego se apagará automáticamente. Cuando

haya transcurrido el tiempo de cocción:

•Aparece End y la hora del día se ve en la pantalla.

•El tono indicador de fin de cocción suena cada 60 segundos

hasta que se gira la perilla de modo del horno hasta la

posición Off.

PRECAUCIÓN

•Utilice el reloj temporizador automático al cocinar

carnes curadas o congeladas y la mayoría de las frutas

y los vegetales. Los alimentos que pueden echarse

a perder fácilmente como la leche, huevos, pescado,

carne o aves se deben enfriar en el refrigerador. Incluso

cuando se hayan enfriado, no deben permanecer en

el horno durante más de 1 hora antes de iniciar la

cocción y se los debe retirar rápidamente una vez que

la cocción haya terminado.

•Ingerir alimentos en mal estado puede producir

intoxicaciones alimentarias.

Cook Time [Tiempo de cocción] (Timed

Cook) [Cocción temporizada])

Configure el horno para que realice la cocción durante un

período específico de tiempo mediante la función Cocción

temporizada. Esta función solo puede usarse con los modos

Bake, Conv. Bake y Conv. Roast.

Configuración de la función Tiempo de cocción

Por ejemplo, para hornear a 300 °F durante 30 minutos,

primero debe configurar el reloj en la hora correcta del día.

1Gire la perilla de modo del horno hasta seleccionar el

modo Bake. 350 °F aparece en la pantalla.

2Ajuste la temperatura del horno. Para este ejemplo,

presione menos(-) hasta que aparezca 300 °F en la

pantalla.

3Presione Cook Time. Timed titila en la pantalla. Aparece

Bake, 0:00 y 300 °F en la pantalla.

4Ajuste el tiempo de horneado: presione más(+) hasta

que aparezca 30:00 en la pantalla. El tiempo de

horneado se puede configurar para cualquier cantidad de

tiempo entre 1 minuto y 11 horas y 59 minutos.

5Presione Start.

El horno seguirá cocinando durante la cantidad de tiempo

configurada y luego se apagará automáticamente. Cuando

haya transcurrido el tiempo de cocción:

•Aparece End y la hora del día se ve en la pantalla.

•El tono indicador de fin de cocción suena cada 60 segundos

hasta que se gira la perilla de modo del horno hasta la

posición Off.

Cambio del Tiempo de cocción durante la cocción

Por ejemplo, para cambiar el tiempo de cocción de 30 minutos

a 1 hora y 30 minutos, haga lo siguiente.

1Presione Cook Time.

2Cambie el tiempo de horneado: presione más(+) hasta

que aparezca 1 hora y 30 minutos en la pantalla.

3Presione Start para aceptar el cambio.

Oven Light (Luz del horno)

La luz interior del horno se enciende de forma automática

cuando se abre la puerta. Presione el botón Oven Light para

encender/apagar la luz del horno de forma manual.

NOTA

La luz del horno no se puede encender si la función Self

Clean está activa.

27FUNCIONAMIENTO

Español

Uso de la placa de cocción

Áreas de cocción

La placa de cocción está equipada con cuatro hornallas por

inducción de diferentes tamaños y una zona de calentamiento

de calor radiante. Las potencias en vatios expresadas a

continuación son las potencias máximas. La segunda es la

potencia máxima para el modo Boost.

3 4

1 2

1 Hornalla por inducción frontal izquierda:

8", 2100 W / 3200 W (240 V)

2 Hornalla por inducción frontal derecha:

11", 2400 W / 4000 W (240 V)

3 Hornalla por inducción posterior izquierda:

6", 1300 W / 1800 W (240 V)

4 Hornalla por inducción posterior central:

6", 1300 W / 1800 W (240 V)

5 Zona de calentamiento

Hay pantallas LED debajo de cada hornalla por inducción que

se ajustan para mostrar el nivel de potencia cuando se utiliza

la hornalla.

Benecios de la cocción en una

supercie de inducción

Velocidad y eficiencia

Las hornallas por inducción calientan más rápido y consumen

menos energía. Los niveles de potencia de la inducción

hacen que los líquidos hiervan rápidamente. Además, resultan

eficientes para cocinar a fuego lento.

Una placa de cocción más fría

Ya sea que las hornallas por inducción estén encendidas o

apagadas, su temperatura sigue siendo menor que la de las

hornallas radiantes. Prácticamente, no se desperdicia calor, porque

el calor se inicia con la colocación de los recipientes de cocina.

Fácil limpieza

Las hornallas a menor temperatura facilitan la limpieza. Los

derrames no se pegan ni se queman, así que se limpian

fácilmente.

Detección del tamaño de la olla

Un sensor detecta automáticamente el tamaño de la olla y

adapta la hornalla por inducción al recipiente en uso para

brindar una cocción más uniforme.

Mayor capacidad de respuesta

Las hornallas por inducción reaccionan mejor que sus

contrapartes eléctricas o de gas, porque solo se calienta

el recipiente con la inducción. Las hornallas por inducción

calientan más fácilmente; también reaccionan más rápido

cuando se reduce su temperatura para cocinar a fuego lento.

Recipientes de cocina aptos para

inducción

NOTA

Antes de utilizar las hornallas por inducción, lea

detenidamente estas recomendaciones sobre recipientes

y las instrucciones de las secciones de detección de ollas

y asegúrese de seguirlas.

Al comprar recipientes de cocina para usar en la placa

cocción por inducción, busque artículos identificados por

el fabricante como "induction ready" o "induction capable"

(aptos para inducción) o que el fabricante declare que están

específicamente diseñados para la cocción por inducción.

El material de base del recipiente debe ser magnético para

que las hornallas se activen. Use un imán para comprobar que

el material de base del recipiente sea el adecuado. Si el imán

se pega a la parte inferior del recipiente, este se puede utilizar

para la cocción por inducción.

Para obtener los mejores resultados posibles de cocción en

placas de inducción, utilice solamente recipientes de cocina

de acero de gran calibre y alta calidad en las hornallas por

inducción. Siga las recomendaciones del fabricante respecto a

los recipientes de cocina para inducción que utilizará.

Tipos de recipientes de cocina aptos para inducción

Los tres tipos de recipientes de cocina para inducción más

comunes disponibles son de acero inoxidable, hierro fundido o

metales esmaltados con porcelana.

•El acero inoxidable es, por lo general, excelente para la

cocción por inducción. Es duradero, fácil de limpiar y resiste

las manchas.

NOTA

No todos los utensilios de cocina de acero inoxidable son

magnéticos; el acero inoxidable no siempre es adecuado

para la cocción por inducción.

•El hierro fundido cocina de manera uniforme y también es

bueno para la cocción por inducción. No coloque recipientes

de hierro fundido sobre la placa de cocción, dado que los

recipientes de hierro fundido con superficie áspera rayarán

la placa de cocción de cerámica.

•Los metales esmaltados con porcelana tienen

características de calentamiento que varían en función de la

calidad del metal de base. Asegúrese de que el esmaltado

de porcelana sea suave para evitar rayar la superficie de

cocción de cerámica.

28 FUNCIONAMIENTO

Colocación de los recipientes de

cocción

Utilice el recipiente adecuado y colóquelo correctamente

sobre la placa de cocción. Las hornallas no se calentarán si

los sensores situados debajo de la superficie de la placa de

cerámica detectan alguna de las condiciones incorrectas que

se ilustran a continuación. Corrija el problema antes de intentar

usar la placa de cocción.

Correcta

•El recipiente está centrado

correctamente en la superficie de

la hornalla.

•El recipiente tiene fondo plano y

lados rectos.

•Las dimensiones del recipiente

alcanzan o superan el tamaño

mínimo recomendado para la

hornalla.

•El recipiente se apoya por

completo en la superficie de la

placa de cocción.

•El recipiente está bien

equilibrado.

Incorrecta

•El recipiente no está centrado en

la superficie de la hornalla.

•El recipiente tiene fondo y lados

deformes o curvos.

•El recipiente no tiene las

dimensiones mínimas requeridas

para la hornalla en uso.

•El fondo del recipiente descansa

sobre el reborde o no se apoya

por completo en la superficie de la

placa de cocción.

•El recipiente no está en equilibrio

debido a que tiene una manija

pesada.

Movimiento de los recipientes sobre la

placa de cocción

Siempre use recipientes de gran calibre y de alta calidad en las

hornallas y no los deslice sobre la superficie cerámica. Incluso

los recipientes de alta calidad pueden rayar la superficie de la

placa.

NOTA

•Siempre levante los recipientes antes de moverlos

sobre la superficie vitrocerámica. Cualquier recipiente

cuyo fondo sea áspero o esté sucio puede marcar y

rayar la superficie de la placa. Siempre debe comenzar

con recipientes limpios.

•No permita que papel de aluminio o cualquier otro

material que se pueda derretir entre en contacto con la

placa de cocción de vitrocerámica. Si estos materiales

se derriten sobre la placa de cocción, podrían dañar la

superficie de vitrocerámica.

Con el tiempo, si se deslizan recipientes de cocina de cualquier

tipo sobre la superficie, se producirán rayas en la placa de

cocción. Las rayas dificultarán la limpieza de la superficie de

cerámica y degradarán el aspecto de la placa de cocción.

Sensores de ollas

Los sensores de las hornallas situados debajo de la placa

de cocción requieren que los recipientes cumplan con

determinadas condiciones antes de que las hornallas de

inducción puedan funcionar.

La barra de LED de la zona de cocción puede mostrar un

mensaje de error de detección de olla. Si una hornalla se

activa y no se detecta ningún recipiente, la barra de LED

de la zona de cocción por inducción afectada oscilará. Si el

recipiente no cumple con las condiciones correctas, la zona de

cocción podría no calentarse.

Si el problema no se corrige, la hornalla afectada se

desactivará automáticamente después de transcurrido un

minuto.

29FUNCIONAMIENTO

Español

Tamaño máximo y mínimo del

recipiente

Hay cuatro hornallas en la placa de cocción por inducción.

Para ser utilizada con eficacia, cada hornalla requiere un

tamaño mínimo para el recipiente. El anillo interior de cada

hornalla sirve de guía para el tamaño mínimo del recipiente.

El fondo del recipiente debe cubrir completamente el anillo

interior para que se produzca una cocción adecuada.

5,5 pulgadas (140 mm)

7,5 pulgadas (190 mm) 9,5 pulgadas (245 mm)

Tamaño mínimo del recipiente:

5,5 pulgadas (140 mm)

Tamaño mínimo del recipiente:

7,5 pulgadas (190 mm)

Tamaño mínimo del recipiente:

9,5 pulgadas (245 mm)

Use la cruz marcada en cada hornalla para determinar el

tamaño máximo del recipiente. Luego de centrar el recipiente

sobre la hornalla, este no debe extenderse más de ½ʺ del

borde de la cruz que aparece sobre la hornalla. El recipiente

debe hacer pleno contacto con la superficie de vidrio sin que la

parte inferior de dicho recipiente toque el reborde de metal de

la placa de cocción.

Si el recipiente apto para cocción por inducción —centrado

en cualquiera de las hornallas encendidas— es demasiado

pequeño, la barra de LED de la hornalla afectada oscila y el

recipiente no se calienta.

Recipientes de cocina calientes y calor

residual

PRECAUCIÓN

A diferencia de las hornallas radiantes, las hornallas

por inducción no se iluminan en color rojo cuando están

calientes. Puede sufrir quemaduras si la superficie del

vidrio está caliente debido al calor residual transferido

por los utensilios de cocina. No toque ollas o sartenes

calientes. Use guantes de cocina o agarraderas para

protegerse las manos de quemaduras.

Conservas caseras

PRECAUCIÓN

La preparación de conservas puede generar grandes

cantidades de vapor. Sea en extremo cuidadoso para

evitar quemaduras. Levante la tapa de modo que el vapor

se libere lejos de usted. Una conserva segura requiere

que los microorganismos dañinos sean destruidos y que

los recipientes de las conservas estén completamente

sellados. Cuando utilice una olla especial para hervir

conservas, mantenga un hervor suave pero constante

durante el tiempo indicado.

Lea las siguientes precauciones y aplíquelas cuando prepare

conservas caseras. Lea la información en el sitio web del

USDA (por las siglas en inglés de Departamento Federal de

Agricultura) y siga las recomendaciones que se brindan allí

para hacer conservas caseras.

•Utilice solo ollas especiales para conservas de fondo plano

y de buena calidad cuando prepare conservas caseras.

Use una regla para comprobar que el fondo de la olla para

conservas sea plano.

•Las ollas para hervir conservas que tienen en el fondo del

recipiente rebordes que irradian desde el centro no son

adecuadas para su uso en una placa de vitrocerámica.

•El diámetro de la olla para conservas no debe exceder las

marcas de dimensiones máximas de la hornalla en más

de una pulgada. Utilice ollas para conservas de menor

diámetro en cocinas con placas de cocción de vitrocerámica

o eléctricas de bobina abierta.

•Comience con agua caliente del grifo para que el agua

hierva con mayor rapidez. Lleve el agua a una ebullición

inicial utilizando el ajuste de calor alto. Una vez que el agua

esté hirviendo, reduzca el calor tanto como sea posible,

manteniendo la ebullición.

•Es mejor hervir una pequeña cantidad de conserva y

mantener la olla lo suficientemente liviana como para poder

levantarla.

•No deje la olla para hervir conservas o la olla a presión para

conservas a temperatura alta durante periodos prolongados.

•Alterne las hornallas de la superficie entre cada lote a fin de

permitir que las hornallas y las superficies que las rodean se

enfríen. No haga conservas usando la misma hornalla todo

el día.

30 FUNCIONAMIENTO

Conguración de los controles de la

supercie

•Barra LED de la hornalla

La cocina cuenta con una barra de LED para cada una de

las hornallas de la placa de cocción. Preste atención a los

mensajes que aparecen en la pantalla y utilice los LED con

las perillas de control correspondientes para monitorear los

niveles de potencia de las hornallas.

Simmer

MED

Boost

•Configuración del nivel de potencia disponible

La barra de LED del control de la placa muestra el ajuste de

nivel de potencia de la hornalla, que va desde Lo hasta Hi y

hasta Boost. Ajuste la configuración en incrementos de un

punto, desde Lo (nivel 1) hasta Boost (nivel 10).

Para seleccionar Hi, gire la perilla en sentido horario,

pasando por el nivel 8 hasta Hi/Boost.

•Nivel de intensidad Boost

Para activar el modo Boost, gire la perilla directamente de Off

a Boost. El modo Boost solo está disponible inmediatamente

después de que se activa una hornalla. Cuando la hornalla

se coloca en modo Boost, la barra de LED parpadea y el

modo Boost se mantiene en funcionamiento durante hasta

10 minutos. Después de 10 minutos, la hornalla vuelve

automáticamente a la configuración Hi.

Simmer

HI/Boos

El tiempo de funcionamiento máximo para todos los niveles de

las hornallas, a excepción del modo Boost, es de 12 horas.

Indicador de supercie caliente

La luz indicadora de superficie caliente se enciende siempre

que cualquier área de cocción de superficie esté demasiado

caliente para tocarla.

Permanece encendida después de que se apaga el elemento

y hasta que la superficie se haya enfriado hasta llegar a 130 °F

aproximadamente.

Es normal que las hornallas de la superficie se enciendan y

apaguen durante la cocción en configuraciones bajas.

Uso de las hornallas

PRECAUCIÓN

Antes de cocinar

•• No coloque ni deposite artículos inflamables o

sensibles al calor sobre la placa de cocción por

inducción, incluso si la placa no está en uso.

•• Coloque los recipientes en las hornallas antes de

encender la placa de cocción por inducción.

•• No coloque recipientes sellados sobre la placa de

cocción.

Durante la cocción

•No coloque objetos metálicos como cuchillos,

tenedores, cucharas y tapas en la superficie de la placa

de cocción por inducción, ya que pueden calentarse.

•Emplee este artefacto únicamente para uso doméstico

normal. No está diseñado para uso comercial o

industrial.

•Nunca utilice este artefacto para calentar la habitación.

•Tenga cuidado al conectar aparatos eléctricos en

tomacorrientes cercanos a la placa de cocción. Evite

que los cables de alimentación entren contacto con la

placa de cocción o los recipientes de cocina.

•El aceite y la grasa a altas temperaturas pueden arder

rápidamente. Nunca deje hornallas sin supervisión al

freír alimentos.

•No utilice la placa de cocción por inducción para

calentar papel de aluminio, productos envueltos en

papel de aluminio o alimentos congelados envasados

en recipientes de aluminio.

•Al conectar aparatos eléctricos en enchufes cercanos

a la placa de cocción, tenga la precaución de mantener

los cables de alimentación lejos de la placa de cocción

y de los recipientes calientes.

•Los usuarios con marcapasos e implantes cardíacos

activos deben mantener la parte superior de su

cuerpo a una distancia mínima de 1 pie (30 cm) de las

hornallas por inducción encendidas. En caso de duda,

consulte al fabricante del implante o a su médico.

Después de la cocción

•Después de usar una hornalla por inducción,

desactívela usando el control. No se confíe del sensor

de ollas.

31FUNCIONAMIENTO

Español

Cómo encender una hornalla

1Empuje hacia dentro la perilla de control.

2Gire la perilla en cualquier dirección hasta seleccionar

el ajuste deseado. Se escuchará un breve sonido de

alerta y la barra de LED de la hornalla mostrará su

configuración actual.

3Para activar el modo Boost, gire la perilla directamente

de Off a Boost.

Simmer

HI/Boos

Conguración recomendada de

cocción en supercie

Comience la mayor parte de la cocción en superficie en una

configuración alta y luego llévela a una configuración baja para

finalizar la cocción.

Las configuraciones sugeridas pueden necesitar ajustes,

según el diseño y la calidad de los recipientes de cocina y de

la cantidad de comida que se prepare.

Utilice recipientes de calidad, construidos con un material de

base magnético y que cumplan con los requisitos de tamaño

del recipiente mínimos y máximos.

Ajuste Uso recomendado

Boost

•Utilícelo para calentar una gran cantidad

de alimentos o para llevar grandes

recipientes de agua al hervor

de 8 a Hi (alto)

•Llevar líquidos al hervor

•Comenzar con la cocción de la mayoría

de los platos

de MED a 8

•Mantener un hervor rápido, rehogar o

freír

•Dorado o sellado rápido de alimentos

•• Bistecs, chuletas, carne a la parrilla

de 3 a MED

•Mantener un hervor lento

•Fritura o salteado de alimentos

•Cocinar sopas, salsas y aderezos

•Huevos, pancakes"

de SIMMER a 3

•Cocinar alimentos estofados o al vapor

•Cocción a fuego lento

de Lo a

SIMMER

•Mantener calientes los alimentos

•Derretir chocolate o manteca

•Cocción a fuego lento

Sugerencias para precalentar

recipientes

La cocción por inducción puede hacer que el tiempo requerido

para calentar utensilios de cocina sea menor que el necesario

en cocinas de hornallas radiantes o de gas.

Preste mucha atención a todos los alimentos mientras cocina

en la placa de cocción o en el horno y hasta terminar con todos

los procesos de cocción.

PRECAUCIÓN

Recuerde que la superficie de cocción por inducción

inicialmente calienta los recipientes MUY RÁPIDO si el

recipiente no contiene alimentos.

Ruidos durante el funcionamiento de

la placa de cocción

Los procesos electrónicos involucrados en la cocción por

inducción pueden crear ruidos de fondo. Es posible que

escuche un zumbido leve cuando cocine sobre la placa de

cocción. Estos ruidos son parte del proceso de cocción por

inducción y se consideran normales.

Algunos recipientes de cocina emitirán zumbidos, según su

construcción o su material principal. El zumbido puede notarse

más si el contenido del recipiente está frío. A medida que el

recipiente se caliente, el ruido disminuirá. El ruido también

disminuirá si se reduce el nivel de potencia.

NOTA

•Cuando se utiliza la placa de cocción por inducción,

los ruidos de funcionamiento se perciben más durante

la cocción en modo Boost. Pero no es normal que se

produzcan ruidos muy fuertes durante la cocción por

inducción.

•El ventilador de la placa de cocción puede encenderse

para reducir la temperatura del producto, aún y cuando

los elementos calentadores no estén en uso.

32 FUNCIONAMIENTO

Manejo de energía

Las zonas de cocción, que consisten en pares de hornallas,

tienen un límite de consumo de una determinada cantidad

máxima de energía.

Si enciende la función Boost para una hornalla mientras su par

se encuentra en uso, la función Power Management reducirá,

de forma automática, la potencia de ambas hornallas. Para

un rendimiento consistente al utilizar varias hornallas, utilice

hornallas en diferentes zonas de cocción.

NOTA

•Si el calor combinado del horno y las hornallas es lo

suficientemente alto, la potencia de las hornallas se

reduce para evitar el daño del producto.

•Ambos elementos en un conjunto de elementos pares

no pueden utilizar el modo Boost (Aumentado) al mismo

tiempo. Para utilizar el modo Boost (Aumentado) en dos

elementos simultáneamente, utilice elementos impares.

Zona de calentamiento

Use la zona de calentamiento, ubicada en el lado derecho

de la parte trasera de la superficie de vidrio, para mantener

caliente la comida cocida, a una temperatura adecuada para

servir. La zona de calentamiento mantiene caliente la comida

después de haberla cocinado. Si intenta cocinar alimentos

crudos o fríos en la zona de calentamiento, podrían producirse

enfermedades transmitidas por los alimentos.

PRECAUCIÓN

PELIGRO DE ENVENENAMIENTO POR ALIMENTOS:

en los alimentos cocinados a temperaturas inferiores a

140 °F pueden proliferar bacterias.

•Siempre debe comenzar con comida caliente. No

caliente alimentos fríos en la zona de calentamiento.

•No utilice la configuración de calentamiento durante

más de dos horas.

Para encender la zona de calentamiento

1Empuje hacia dentro la perilla de control.

2Gire la perilla en cualquier dirección hasta seleccionar el

ajuste deseado.

Para obtener mejores resultados:

•Cuando caliente masas o panes, deje una abertura en la

cubierta a fin de que salga la humedad.

•No utilice envolturas plásticas para cubrir los alimentos. El

plástico podría derretirse sobre la superficie y resulta muy

difícil de limpiar.

•Utilice solamente vajilla, recipientes y otros utensilios de

cocina recomendados para uso en hornos y placas de

cocción.

NOTA

•Para obtener mejores resultados, mantenga la comida

que está sobre la zona de calentamiento dentro de su

recipiente o cubierta con una tapa adecuada o papel de

aluminio para mantener la calidad de la comida.

•No permita que el papel de aluminio entre en contacto

con la superficie caliente de la placa de cocción por

inducción.

Si un alimento en particular no está en la lista, comience con

el nivel de calor del medio y ajuste según sea necesario. La

mayoría de los alimentos pueden mantenerse a temperaturas

adecuadas para servir usando el nivel de temperatura medio.

Ajuste Alimento

Baja

(de Lo a 3)

•Verduras

•Arroz

•Pastas

•Salsas azucaradas (salsa de tomate, salsa

BBQ)

Media

(de 3 a 7)

•Salsas y sopas con base de crema

•Estofados y chili

•Calentar platos o fuentes para servir vacíos

Alta

(de 7 a Hi)

•Sopas con base de caldo

•Bebidas calientes (sidra caliente, chocolate

caliente)

33FUNCIONAMIENTO

Español

Uso del horno

Antes de usar el horno

NOTA

•Como la temperatura del horno es cíclica, el termómetro

que esté dentro de la cavidad del horno podría no

indicar la misma temperatura que está configurada.

•Es normal que el ventilador de convección funcione

durante el precalentamiento en un ciclo normal de

horneado.

•El motor del ventilador de convección podría funcionar

periódicamente durante un ciclo normal de horneado.

•Si la puerta queda abierta durante el proceso de

horneado, el calor se escapa. Si la puerta queda abierta

durante más de 30 segundos durante el proceso

de horneado, el calor se escapa. El calor regresa

automáticamente cuando la puerta se cierra.

Ventilación del horno

Las áreas cercanas a la ventilación podrían calentarse

durante el funcionamiento y causar quemaduras. No bloquee

la abertura de ventilación. Evite colocar plásticos cerca de

la ventilación, ya que el calor podría deformar o derretir el

plástico.

Es normal que se vea vapor cuando se cocinan alimentos con

un alto contenido de humedad.

Ventilación

del horno

Rejilla de

ventilación

PRECAUCIÓN

•Los bordes de la ventilación de la cocina y de

la rejilla de ventilación son filosos y podrían

calentarse durante su operación. Use guantes

cuando limpie la cocina para evitar causar quemaduras

o sufrir lesiones.

Uso de los estantes del horno

Los estantes tienen un borde posterior doblado hacia arriba

que evita que salgan de la cavidad del horno.

Extracción de los estantes

1Tire del estante hacia afuera, sin inclinarlo, hasta que se

detenga.

2Levante el frente del estante y tire hacia afuera.

Colocación de los estantes

1Coloque el extremo del estante sobre el soporte.

2Incline el extremo frontal hacia arriba y empuje el estante

hacia dentro.

PRECAUCIÓN

•Coloque los estantes del horno antes de encenderlo

para evitar quemaduras.

•No cubra los estantes con papel de aluminio ni ningún

otro material, ni coloque nada sobre el fondo el horno.

Si lo hace, podría generar un proceso de horneado

deficiente y dañar la base del horno.

•Acomode los estantes del horno solo cuando el horno

esté frío.

Bake (Hornear)

La función Hornear se utiliza para preparar alimentos como

pasteles, panes y estofados. Es posible programar el horno

para hornear a cualquier temperatura entre 170 °F (80 °C) y

550 °F (285 °C). La temperatura predeterminada es 350 °F

(175 °C).

Configuración de la función Hornear (por ejemplo, a

375 °F)

1Gire la perilla de modo del horno hasta seleccionar el

modo Bake.

2Ajuste la temperatura del horno: por ejemplo, presione

más(+) hasta que aparezca 375 °F en la pantalla.

3Presione Start. El horno comienza a precalentar.

A medida que el horno se precalienta, la temperatura aparece

en pantalla y se eleva en incrementos de 5 grados. Una vez

que el horno alcanza la temperatura configurada, suena un

tono y la luz del horno se enciende y se apaga.

4Cuando finalizó la cocción, gire la perilla de modo del

horno hasta la posición Off.

5Retire los alimentos del horno.

NOTA

Es normal que el ventilador de convección funcione

periódicamente durante un ciclo normal de horneado en el

horno. Esto sucede para asegurar resultados parejos de

horneado.

34 FUNCIONAMIENTO

Sugerencias de horneado

•El tiempo y la temperatura de horneado variarán según las

características, el tamaño y la forma del recipiente que se

utilice para hornear.

•Verifique el punto de cocción de los alimentos en el tiempo

mínimo de la receta.

•Use recipientes metálicos (con o sin acabado antiadherente),

vitrocerámica templada, cerámica u otro tipo de recipiente

recomendado para uso en el horno.

•Las bandejas metálicas oscuras o con revestimientos

antiadherentes cocinarán los alimentos más rápido y más

dorados. Los recipientes aislados prolongarán ligeramente

el tiempo de cocción de la mayoría de los alimentos.

NOTA

La base del horno tiene un acabado de porcelana

esmaltada. Para facilitar la limpieza, proteja la base del

horno de derrames excesivos colocando una placa para

horno sobre el estante inferior al que está usando para

cocinar. Esto es especialmente importante al hornear un

pastel de frutas u otros alimentos con alto contenido de

ácido. Los rellenos frutales calientes u otros alimentos

con alto contenido de ácido pueden causar picaduras y

daños en la superficie de porcelana esmaltada y se deben

limpiar de inmediato.

Modo de convección

El sistema de convección usa un ventilador para hacer circular

el calor de manera pareja dentro del horno. La distribución

de calor mejorada permite una cocción uniforme y resultados

excelentes mientras cocina con uno o más estantes.

Configuración de la función Convección (por ejemplo, a

375 °F)

1Gire la perilla de modo del horno hasta seleccionar el

modo Conv. Bake o Conv. Roast.

2Ajuste la temperatura del horno: Por ejemplo, presione

más(+) hasta que aparezca 375 °F en la pantalla.

3Presione Start. La pantalla muestra Conv. Bake o

Conv. Roast y la temperatura del horno inicia a 100 °F.

A medida que el horno se precalienta, la temperatura aumenta

en incrementos de cinco grados. Una vez que el horno alcanza

la temperatura configurada, suena un tono y la luz del horno

se enciende y apaga. La pantalla muestra la temperatura del

horno convertida automáticamente a 350 °F y el icono del

ventilador.

4Al finalizar la cocción o para cancelar, gire la perilla de

modo del horno hasta la posición Off.

NOTA

El ventilador del horno funciona mientras se hornea por

convección. El ventilador se detiene cuando la puerta está

abierta. En algunos casos, el ventilador podría apagarse

durante un ciclo de horneado por convección.

Sugerencias para hornear por convección

•Use el horneado por convección para cocinar más rápido y

de manera más pareja en varios estantes: pasteles, galletas,

muffins, bizcochos y panes de todo tipo.

•Hornee galletas y bizcochos en bandejas sin bordes o con

bordes muy bajos para que el aire caliente circule alrededor

de los alimentos. Los alimentos horneados en bandejas con

un acabado oscuro se cocinan más rápido.

•Si está cocinando en un solo estante, coloque el estante en

la posición recomendada en los cuadros que se muestran

en las siguientes páginas. Si cocina con varios estantes,

coloque los estantes del horno en las posiciones 3 y 5 (para

dos estantes).

•La cocción en distintos estantes del horno puede aumentar

ligeramente los tiempos de cocción para algunos alimentos.

•Los pasteles, galletas y muffins dan mejores resultados

cuando se usan varios estantes.

La función para rostizar por convección está diseñada para

ofrecer resultados de rostizado óptimos. Combina la cocción

con el ventilador de convección para rostizar carnes y aves. El

aire caliente circula alrededor de los alimentos desde todos los

ángulos y sella los jugos y los sabores. Los alimentos quedan

dorados y crocantes por fuera y jugosos por dentro. La función

para rostizar por convección es ideal para cortes grandes de

carne tierna sin cubrir.

Sugerencias para rostizar por convección

Use una asadera y una rejilla al preparar carnes para rostizar

por convección. La asadera recibe los derrames de grasa y la

rejilla ayuda a evitar salpicaduras de grasa.

1Coloque el estante del horno en la parte inferior.

2Coloque la rejilla en la asadera.

3Coloque la asadera sobre el estante del horno.

Asadera (se vende por separado)

Rejilla (se vende por separado)

PRECAUCIÓN

•No utilice una asadera sin rejilla.

•No cubra la rejilla con papel de aluminio.

•Posicione los alimentos (el lado de la grasa hacia

arriba) sobre la rejilla.

35FUNCIONAMIENTO

Español

Guía de recomendaciones para

hornear y rostizar

Los resultados del horneado serán mejores si las bandejas

están centradas en el horno lo mejor posible. Si se cocina en

varios estantes del horno, colóquelos en la posición que se

ilustra.

Colocación de estantes y bandejas

Horneado en un solo estante

Estante

Horneado en un solo

estante

Rostizado en varios

estantes

Estante

(Posición 5)

Estante

(Posición 4)

Estante

(Posición 3)

Estante inferior

(Posición B)

•El rostizado múltiple permite rostizar más de 2 alimentos al

mismo tiempo.

•Si rostiza en varios estantes, coloque más de 2 asaderas y

2 parrillas en los estantes.

Guía de ubicación de los estantes para hornear

Alimento Posición del

estante

Pasteles

•Pasteles en capas

•Pasteles savarín

•Pastel de ángel

Galletas

•Galletas azucaradas

•Con chispas de chocolate

•Brownies

Pizza

•Fresca

•Congelada

Masa de

hojaldre

•Casera

•Refrigerada

Panes

•Bizcochos, enlatados

•Bizcochos, caseros

•Muffins

Postres

•Frutas azucaradas y

crujientes, caseras

•Tartas de frutas con 2

cubiertas, caseras

Cremas

•Cheesecake, crème brulée 2

Suflés

•Dulce o salado 2

Cazuela

•Lasaña congelada 5

Guía de posición de los estantes para asar

Alimento Posición del

estante

Filete

Costilla

Poco

cocidos

Medias

Bien cocidas

Costilla

deshuesada,

solomillo

Poco

cocidos

Medias

Bien cocidas

Lomo de

ternera

Poco

cocidos

Medias

Cerdo

Costilla 2

Con hueso, solomillo 2

Jamón, cocido 2

Aves

Pollo entero 2

Presas de pollo 2

Pavo 2 o B

36 FUNCIONAMIENTO

Broil (Asar)

La función Asar utiliza el calor intenso de los quemadores

superiores para cocinar la comida. Este método de cocción

es ideal para cortes de carne tiernos, pescados y verduras

finamente cortadas.

Algunos modelos pueden contar con un asador híbrido

formado por un asador interno que utiliza un calentador de

carbón que irradia calor instantáneo y un asador externo

tradicional. Durante el funcionamiento normal del asador, es

común que estos se apaguen en forma intermitente.

PRECAUCIÓN

•No utilice una asadera sin rejilla. El aceite puede

provocar un incendio causado por grasa.

•No cubra la rejilla ni la asadera con papel de aluminio.

Si lo hace, se prenderá fuego.

•Siempre use una asadera con rejilla para drenar el

exceso de grasa. Esto ayuda a reducir las salpicaduras,

el humo y las llamaradas ocasionales.

NOTA

•Esta área está diseñada para asar a puerta cerrada.

Cierre la puerta para configurar la función Asar. Si

la puerta está abierta, la función Asar no se puede

configurar, y la door se desplaza en la pantalla.

Cierre la puerta y restablezca la función Asar. Abrir

la puerta durante el proceso de asar, hace que se

apague el quemador. Si la puerta se abre durante el

proceso de asar, el quemador se apaga luego de cinco

segundos. El quemador para asar se vuelve a encender

automáticamente una vez cerrada la puerta.

Speed Broil (Asado Rápido)

La característica de Asado Rápido está diseñado para reducir

la cantidad de tiempo que se requiere para asar los alimentos.

Al utilizar el elemento asador por infrarrojo, que brinda calor

instantáneamente, no es necesario el precalentado.

Configurar el horno para Broil (Asar)/Speed Broil (Asado

Rápido)

1Gire la perilla de modo del horno hasta seleccionar los

modos Broil o Speed Broil.

2Presione el botón más(+) o menos(–) para seleccionar

Hi (Alto) o Lo (Bajo).

3Presione Start. El horno comienza a calentar.

4Si utiliza la función de asar, deje que el horno se

precaliente durante aproximadamente cinco minutos

antes de cocinar los alimentos.

5Gire la perilla de modo del horno hasta la posición Off

para cancelar en cualquier momento o cuando la cocción

está completa.

Humo

Debido al calor intenso que se produce cuando se asa, es

normal que haya humo durante el proceso de cocción. Este

humo es un subproducto natural del chamuscado y no es

motivo de preocupación. Si se genera más humo del que

puede tolerar, aplique los siguientes consejos para reducir la

cantidad de humo del horno.

1Siempre use una asadera. Por seguridad, no use

sartenes ni placas para horneado comunes.

2La asadera siempre se debe limpiar bien y a temperatura

ambiente antes de empezar a cocinar.

3Siempre haga funcionar el sistema de ventilación de la

placa de cocción o la campana de ventilación mientras

asa.

4Mantenga el interior del horno lo más limpio posible. Los

residuos de comidas anteriores se pueden quemar o

encender.

5Evite los marinados grasos y los glaseados azucarados.

Estos aumentan la cantidad de humo que se genera. Si

desea usar un glaseado, aplíquelo al final de la cocción.

6Si hay una cantidad significativa de humo con cualquier

alimento, considere las siguientes opciones:

•Bajar el asador al ajuste Lo.

•Bajar el estante para cocinar la comida más lejos del

asador.

•Utilizar el ajuste del asador en modo Hi para lograr el

nivel de sellado que desea y luego cambiar al ajuste

Lo de la función Asar o cambiar a la función Hornear.

7Generalmente, los cortes de carne y pescados más

grasos siempre producirán más humo que los alimentos

más magros.

8Siga las recomendaciones de ajuste para asar y las

pautas de cocción del cuadro de la página siguiente

siempre que sea posible.

37FUNCIONAMIENTO

Español

Guía de recomendaciones para asar

El tamaño, el peso, el espesor, la temperatura inicial y su preferencia de cocción afectarán el tiempo de asado.

Esta guía se basa en carnes a temperatura de refrigerador. Para obtener mejores resultados al asar, use una bandeja especial para

asar.

Alimento Cantidad y/o

espesor

Posición

del

estante

Primer

lado

(minutos)

Segundo

lado

(minutos) Comentarios

Carne molida de

vaca

Bien cocida

1 lb

(4 hamburguesas)

1/2 a 3/4" de espesor 7 3-6 2-4 Espaciar de manera uniforme. Para 1 a 4 hamburguesas,

use la función Speed Broil (Asado rápido). Para más de 4

hamburguesas, use Broil (Asar).

Bistecs

Poco cocido

Medio

Bien cocido

Poco cocido

Medio

Bien cocido

1" de grosor

1 a 11/2 lb

11/2" de espesor

2 a 21/2 lb

3-5

4-6

5-7

7-9

9-11

11-13

2-4

3-5

4-6

6-8

8-10

Los bistecs de menos de 1" de espesor se cocinan totalmente

antes de dorarse. Se recomienda usar una sartén. Corte la

grasa.

Tostados 7 0,5-1 0,5

Pollo 1 corte entero de

hasta

2 a 21/2 lb, cortado a

lo largo 2 pechugas

8-10

4-6

5-7

Ase primero con el lado de la piel hacia abajo.

Colas de langosta 2–4

10 a 12 oz cada una 5 9-12 No voltee Corte la parte trasera del caparazón. Abra bien. Pincele con

mantequilla derretida antes de asar y a la mitad de la cocción.

Filetes de pescado 1/4 a 1/2" de espesor 6 2-4 2-4 Mueva y voltee con mucho cuidado. Pincele con mantequilla

con limón antes de la cocción y durante la cocción si lo desea.

Fetas de jamón

(precocidas)

1/2" de espesor 5 2-4 2-4 Aumente el tiempo de 5 a 10 minutos por lado para un grosor

de 11/2" o para jamón ahumado casero.

Chuletas de cerdo

Bien cocidas 1 (1/2" de grosor)

2 (1" de grosor)

1 lb aprox.

53-6

5-8 4-7

5-8

Chuletas de

cordero

Medio

Bien cocidas

Medio

Bien cocidas

2 (1" de espesor) de

10 a 12 oz aprox.

2 (11/2" de grosor) 1

lb aprox.

3-5

5-7

7-9

9-11

2-5

4-7

7-9

Filetes de salmón 2 (1" de grosor)

4 (1" de grosor)

1 lb aprox.

58-10

9-11 3-5

4-6 Engrase la asadera. Pincele los filetes con mantequilla

derretida.

•Esta guía es meramente de referencia. Ajuste el tiempo de cocción según su preferencia.

•Para mejores resultados, centre la comida en el estante cuando use las funciones Speed Broil (Asado rápido)/Broil (Asar).

38 FUNCIONAMIENTO

Warm (Calentar)

Esta función mantendrá el horno a una temperatura de 170 °F.

La función Calentar mantendrá caliente la comida cocida para

servir hasta tres horas después de realizada la cocción. La

función Calentar puede utilizarse sin ninguna otra operación de

cocción.

Configuración de la función Calentar

1Gire la perilla de modo del horno hasta seleccionar el

modo Warm.

2Presione Start.

3Gire la perilla de modo del horno hasta la posición Off

una vez que el calentamiento haya finalizado.

NOTA

•La función Calentar está diseñada para mantener

calientes los alimentos. No la use para bajar la

temperatura de los alimentos.

•Es normal que el ventilador funcione durante la función

Calentar.

Proof (Leudar)

Esta característica mantiene el horno tibio para leudar

productos con levadura antes de hornearlos.

Configuración de la función Leudar

1Use el estante en la posición 2 o 3 para el leudado.

2Gire la perilla de modo del horno hasta seleccionar el

modo Proof.

3Presione Start.

4Gire la perilla de modo del horno hasta la posición Off

una vez que el leudado haya finalizado.

NOTA

•Para evitar que la temperatura del horno baje y que

se prolongue el tiempo de leudado, no abra la puerta

del horno si no es necesario. Revise los alimentos

panificados con tiempo para evitar un leudado excesivo.

•No use el modo de leudado para calentar comida ni

para mantener calientes los alimentos. La temperatura

del horno para el leudado no es lo suficientemente

alta para mantener alimentos a temperaturas seguras.

Use la función Calentar para mantener calientes

los alimentos. La función Leudar no funciona si la

temperatura es inferior a 125 °F. La pantalla mostrará la

palabra Hot.

•Es normal que el ventilador funcione durante la función

Leudar.

Consejos para asar

Filete

•Los bistecs y las chuletas siempre se deben dejar reposar

durante cinco minutos antes de cortarlos y comerlos. Esto

permite que el calor se distribuya uniformemente en el

alimento y resulta más tierno y jugoso.

•Los trozos de carne que tengan más de dos pulgadas de

espesor deberán retirarse del refrigerador 30 minutos antes

de su cocción. Esto permite una cocción más rápida y

uniforme, y produce menos humo al asar. Los tiempos de

cocción probablemente sean menores que los indicados en

el Cuadro para asar.

•En el caso de bistecs con hueso o chuletas cortadas a

la francesa (se retira toda la carne alrededor del hueso),

envuelva las partes expuestas del hueso en papel de

aluminio para que no se quemen demasiado.

Mariscos

•Cuando ase mariscos con su caparazón, siempre use el

ajuste Lo (Bajo) y ase el lado de la piel por último.

•Es mejor consumir los mariscos inmediatamente después

de la cocción. Si se dejan reposar los mariscos después de

la cocción, se secarán.

•Resulta buena idea aplicar una fina capa de aceite en la

superficie de la asadera antes de cocinar para evitar que se

pegue la comida, especialmente los pescados y mariscos.

También puede usar una capa fina de aerosol antiadherente.

Verduras

•Mezcle las verduras levemente en aceite antes de cocinarlas

para mejorar el dorado.

39FUNCIONAMIENTO

Español

Speed Roast (Rostizado rápido)

La función Rostizado rápido está diseñada para rostizar carne

de ave con rapidez. La combinación de calor intenso del

calentador superior y el aire caliente del calentador posterior

dan como resultado alimentos más crocantes y ayudan a

ahorrar tiempo de cocción. El rostizado rápido es ideal para

aves de tamaño mediano.

NOTA

•El tiempo recomendado de cocción es de 60 a 65

minutos para todo el pollo que pesa 3,3 lb.

•Ajuste el tiempo de cocción según el peso de aves.

•Coloque el estande del horno del horno en posición 2.

•La función Rostizado rápido está diseñada para reducir

el tiempo de cocción. No es necesario precalentar.

•Esta función está optimizada para cocinar aves, de

modo que la temperatura de la función Rostizado

rápido no se puede cambiar.

•Es normal que el ventilador funcione durante la función

Rostizado rápido.

Configuración de la función Rostizado rápido

1Coloque los alimentos en el horno.

2Gire la perilla de modo del horno hasta seleccionar el

modo Speed Roast. La pantalla muestra Roast Speed.

3Presione Start.

Sonda para carne

La sonda para carne mide con precisión la temperatura

interna de la carne, las aves y los estofados. No debe

utilizarse durante las funciones de asar, autolimpieza o leudar.

Desenchufe y extraiga siempre la sonda para carne del horno

cuando retire la comida. Antes de usar, inserte la sonda en el

centro de la parte más gruesa de la carne o en el muslo interno

o la pechuga de las aves, alejada de la grasa o los huesos.

Coloque la comida en el horno y enchufe la sonda para carne

en el conector hembra. Mantenga la sonda lo más alejada de

las fuentes de calor que le sea posible.

Configuración de la función Sonda para carne (ejemplo

para Rostizar a 375 °F con una temperatura de Sonda de

160 °F)

1Inserte la sonda para carne en la carne.

2Enchufe la sonda para carne en el conector hembra.

3El icono de la sonda para carne parpadea en la pantalla

si la sonda para carne está conectada correctamente.

Configuración de la temperatura de la sonda

1Seleccione el modo de cocción. Gire la perilla de modo

del horno hasta seleccionar Conv. Roast.

2Ajuste la temperatura del horno: presione los botones

más(+) o menos(-) hasta que aparezca 375 °F en la

pantalla.

3Presione Probe.

4Ajuste la temperatura de la sonda: presione los botones

más(+) o menos(-) hasta que aparezca 160 °F en la

pantalla.

5Presione Start.

La temperatura predefinida para la sonda es de 150 °F (65 °C),

pero puede modificarse a cualquier temperatura entre 80 °F

(27 °C) y 210 °F (100 °C). La pantalla muestra la temperatura

de la sonda modificada. Cuando se alcanza la temperatura

configurada para la sonda, el horno se apaga de forma

automática.

Cambio de la temperatura de la sonda durante la cocción

1Presione Probe.

2Configure la temperatura del termòmetro.

3Presione Start.

NOTA IMPORTANTE

Gire la perilla de modo del horno hasta la posición Off para

cancelar la función Sonda para carne en cualquier momento.

Para evitar que la sonda se rompa, asegúrese de que la

comida esté totalmente descongelada antes de insertar la

sonda en ella.

PRECAUCIÓN

•Utilice siempre un guante para horno para retirar

la sonda de temperatura. No toque el asador. Si no

se cumple con esta precaución, se pueden producir

lesiones personales graves.

•Para evitar daños en la sonda para carne, no use

una pinza para tirar de la sonda cuando la retire.

•No guarde la sonda para carne dentro del horno.

•No tire del cable para retirar la sonda.

Sostenga el cabezal de la sonda, no el cable, al

insertar o retirar la sonda.

40 FUNCIONAMIENTO

Cuadro de temperatura recomendada para la sonda

Punto de cocción Temp. de la sonda

Carne de vaca, cordero y ternera

Poco cocido

A punto

Medio

Bien cocido

130 °F (54 °C)

140 °F (60 °C)

150 °F (66 °C)

160 °F (71 °C)

Cerdo

Bien cocidas 170 °F (77 °C)

Aves

Pechuga, bien cocida

Muslo, bien cocido

Rellenas, bien cocidas

170 °F (77 °C)

180 °F (82 °C)

165 °F (74 °C)

Remote Start (Inicio remoto)

Si el artefacto está registrado en una red de Wi-Fi doméstica,

esta función inicia o detiene la función de precalentamiento del

artefacto. Siga las instrucciones de la página 42 para registrar

el artefacto en la red.

Configure perilla de modo del horno en la posición Remote

Inicio remoto para utilizar la función.

Configuración de Remote Start (Inicio remoto)

1Abra la puerta del horno para asegurarse de que esté

vacío y listo para el precalentamiento. No coloque

alimentos en el horno. Cierre la puerta del horno.

2Dentro de los 30 segundos de haber cerrado la puerta,

gire la perilla de modo del horno para seleccionar Inicio

remoto.

3Cuando en la pantalla aparece ENCENDIDO, la función

Inicio remoto está lista para ser usada.

4Siga las instrucciones en la aplicación de su teléfono

inteligente para configurar los tiempos en Inicio remoto.

NOTA

La función de Inicio remoto se encuentra desconectada en

las siguientes situaciones:

•Inicio remoto no está nunca conectado en la aplicación

del teléfono inteligente.

•El estado de Inicio remoto es “listo”.

•Inicio remoto experimenta un problema durante el

funcionamiento.

Funcionamiento del cajón de

calentamiento

El cajón de calentamiento mantiene caliente la comida cocida

a la temperatura adecuada para servir.

Todos los alimentos que se coloquen dentro del cajón de

calentamiento deben cubrirse con una tapa apta para horno o

con papel de aluminio para mantener la calidad. No coloque el

papel de aluminio sobre la base o los costados del cajón. No

utilice envolturas plásticas para cubrir los alimentos. El plástico

podría derretirse en el cajón y resultaría muy difícil de limpiar.

Utilice únicamente utensilios o batería de cocina aptos para

horno en el cajón de calentamiento.

Conguración del control del cajón

calentador

1Presione Warming Drawer Set/Off. La luz indicadora

comenzará a parpadear. (Si no se presiona ningún otro

botón durante 25 segundos, la pantalla se borrará.)

2Use los botones más(+) o menos(-) para ajustar el nivel

de potencia: para Bajo, para Medio, y para

Alto.

3Cuando la comida esté lista o para cancelar, presione

Warming Drawer Set/Off.

NOTA

•El cajón de calentamiento se apaga de forma automática

después de pasadas tres horas.

•No caliente alimentos fríos en el cajón de calentamiento.

•No utilice sartenes o utensilos de acabado rústico

cuando la función de cajón de calentamiento esté en

operación. Si lo hace, se puede producir rayas en la

superficie interior del cajón.

41FUNCIONAMIENTO

Español

Recomendaciones sobre los alimentos

y el nivel de potencia del cajón de

calentamiento

Configuración Alimento

Baja

140 °F (60 °C)

•Verduras

•Arroz

•Pastas

•Masas para el desayuno (pastel para el

café, muffins)

•Panecillos

•Platos de comida

•Alimentos sensibles al calor*

(pancakes, pizzas, huevos)

Media

160 °F (71 °C)

•Carnes* (si se calientan de 1 a 2 horas)

•Guisados más pequeños

•Salchicha o beicon

•Calentar bandejas aptas para horno o

fuentes para servir vacías

Alta

180 °F (82 °C)

•Carnes* (si se calientan por menos de

una hora)

•Guisados grandes

* No caliente alimentos sensibles al calor durante más de 20

minutos. No coloque cortes nos de carne en el cajón de

calentamiento porque se secarán.

Pueden colocarse diferentes tipos de alimentos al mismo

tiempo en el cajón de calentamiento. Para mejores resultados,

no deje los alimentos en el cajón de calentamiento durante

más de una hora. No deje pequeñas cantidades de alimentos

o alimentos sensibles al calor, como huevos, en el cajón de

calentamiento durante más de 30 minutos. El tiempo máximo

de funcionamiento es de tres horas.

CAUTION

•No utilice el cajón de calentamiento para guardar

estantes, asaderas, moldes, platos o utensilios. El cajón

de calentamiento contiene un quemador que puede

dañar cualquier objeto no diseñado específicamente

para ser usado dentro del mismo y solo debe usarse

para guardar batería de cocina suministrada por LG

junto con su cocina.

•No coloque los alimentos ni el papel de aluminio

directamente sobre la superficie o la base del cajón de

calentamiento. Esto podría ocasionar daños en el cajón

y arruinar la comida.

•No coloque envolturas plásticas dentro del cajón de

calentamiento ni las utilice para cubrir los alimentos que

se calientan en el cajón. El plástico podría derretirse

en el cajón o en las áreas adyacentes y resultaría

muy difícil de limpiar. Utilice solo papel de aluminio o

batería de cocina que pueda soportar temperaturas de

horneado para calentar o cubrir los alimentos.

•No utilice el cajón de calentamiento para calentar agua

ni ningún otro líquido. Los líquidos derramados podrían

producir un cortocircuito o lesiones personales graves,

descargas eléctricas o la muerte.

•No coloque nunca plásticos, papel, comida enlatada u

otro material combustible en el cajón de calentamiento.

Estos objetos podrían producir riesgo de incendio,

daños y lesiones.

•En el remoto caso de que se cayera un objeto detrás

del cajón de calentamiento, desconecte la cocina y

espere que se enfríe el cajón de calentamiento para

retirar el objeto. No intente nunca retirar un objeto que

se caiga detrás del cajón de calentamiento sin antes

desconectar la cocina y asegurarse de que la cavidad

del cajón se haya enfriado. De no hacerlo, se podrían

producir lesiones graves, descargas eléctricas o la

muerte.

•No toque la superficie del cajón de calentamiento

mientras esté en funcionamiento. Utilice manoplas para

horno o agarraderas para introducir o retirar alimentos

con el fin de evitar quemaduras u otras lesiones.

•No deje los alimentos en el cajón de calentamiento

durante más de una hora. Ingerir alimentos que se

hayan calentado durante demasiado tiempo a baja

temperatura puede producir intoxicaciones alimentarias.

42 FUNCIONES INTELIGENTES

FUNCIONES

INTELIGENTES

Aplicación LG SmartThinQ

La aplicación LG SmartThinQ le permite comunicarse con el

electrodoméstico usando un teléfono inteligente.

Previo a utilizar LG SmartThinQ

•Para electrodomésticos con el o logo

1Utilice un teléfono inteligente para verificar la potencia

del enrutador (Red Wi-Fi) cerca del electrodoméstico.

•Si la distancia entre el electrodoméstico y el enrutador

inalámbrico es muy grande, la señal será débil. Puede

que le tome más tiempo registrarse o que falle la

instalación.

2Desactive los Datos Móviles o Datos Celulares en su

teléfono inteligente.

•Para Iphones, apague la red al dirigirse a

Configuración → Datos Celulares → Datos

Celulares.

3Conecte su teléfono inteligente al enrutador inalámbrico.

NOTA

•Para verificar la conexión Wi-Fi, revise que el ícono Wi-

Fi en el panel de control esté encendido.

•El electrodoméstico funciona únicamente con redes Wi-

Fi de 2.4 GHz. Contacte a su proveedor de servicios de

internet o verifique el manual del enrutador inalámbrico

para revisar la frecuencia de su red.

•LG SmartThinQ no es responsable por ningún problema

de conexión en red, falla, mal funcionamiento o error

causado por la conexión de red.

•El entorno inalámbrico circundante puede hacer que el

servicio de red inalámbrica funcione lentamente.

•Si el aparato tiene problemas para conectarse a la red

Wi-Fi, es posible que se encuentre demasiado lejos

del router. Adquiera un repetidor Wi-Fi (extensor de

alcance) para mejorar la intensidad de la señal Wi-Fi.

•Es posible que la conexión de red no funcione bien por

cuestiones relacionadas con su proveedor de servicios

de Internet.

•Es posible que la conexión Wi-Fi no se conecte o se

interrumpa debido al entorno de la red doméstica.

•Si el electrodoméstico no puede registrarse debido a

problemas con la transmisión de la señal inalámbrica,

desconéctelo y espere alrededor de un minuto previo a

intentarlo de nuevo.

•Si el cortafuegos de su enrutador inalámbrico está

activado, desactivelo o añada una excepción a éste.

•El nombre de la red inalámbrica (SSID) debe ser una

combinación de letras y números. (No utilice caracteres

especiales)

•La interfaz de usuario (IU) del teléfono inteligente puede

variar dependiendo del sistema operativo (OS) del móvil

y del fabricante.

•Puede que la configuracióni de red falle si el protocolo

de seguridad del router está en WEP. Cambie el

protocolo de seguridad por otro (es recomendado el

WPA2) y registre el producto de nuevo.

Instalando la aplicación LG

SmartThinQ

Busque la aplicación LG SmartThinQ desde la tienda Google

Play o Apple App Store en un teléfono inteligente. Siga las

instrucciones para descargar e instalar la aplicación.

NOTA

•Si elige el inicio de sesión simple para acceder a la

aplicación LG SmartThinQ, deberá realizar el proceso

de registro del electrodoméstico cada vez que cambie

de teléfono o reinstale la aplicación.

43FUNCIONES INTELIGENTES

Español

Funciones de la aplicación LG

SmartThinQ

•Para electrodomésticos con el o logo

Limpieza

Esta función lo ayuda a controlar la eficiencia en el consumo

de energía, uso, guía de EasyClean™.

Smart Diagnosis™

Esta función brinda información útil para diagnosticar y resolver

problemas con el aparato conforme a su patrón de uso.

Ajustes

Le permite configurar varias opciones en el horno y en la

aplicación.

Monitoreo

Esta función le permite observar el estado actual, el tiempo

restante, los ajustes de cocción y el tiempo de finalización en

la pantalla.

Push Alerts (Alertas automáticas)

Active las Alertas Automáticas para recibir notificaciones sobre

el estado del aparato.

Las notificaciones se activan incluso si la aplicación LG

SmartThinQ está apagada.

Temporizador

Puede configurar el temporizador desde la aplicación.

NOTA

•Si cambia su enrutador inalámbrico, proveedor de

servicios de internet, o su contraseña, por favor borre

el producto de LG SmartThinQ Ajustes → Editar

Producto y regístrelo de nuevo.

•Esta información está actualizada en el momento de

su publicación. La aplicación está sujeta a cambios

con fines de mejorar el producto sin previo aviso a los

usuarios.

Función Smart Diagnosis™

(Diagnóstico Inteligente)

En caso de experimentar algún problema con el aparato,

el mismo tiene la capacidad de transmitir datos a través

de su teléfono al Centro de información del cliente de LG.

Los modelos equipados con NFC o Wi-Fi pueden también

transmitir datos a un teléfono inteligente usando la aplicación

LG SmartThinQ.

Smart Diagnosis™ a través del Centro

de información al cliente

•Para electrodomésticos con el o logo

Este método le permite hablar directamente con uno de

nuestros especialistas calificados. El especialista registra los

datos transmitidos desde el aparato y los usa para analizar el

problema, así le brinda un diagnostico efectivo y rápido.

1Llame al centro de atención de LG al: (LG EE. UU.)

1-800-243-0000 (LG Canadá) 1-888-542-2623.

2Cuando el agente del centro de atención se lo indique,

sostenga el micrófono de su teléfono sobre el logotipo

Smart Diagnosis™ de la máquina. Sostenga el teléfono a

no más de una pulgada de la máquina (pero sin tocarla).

NOTA

No toque ningún otro botón ni icono de la pantalla.

3Mantenga presionado el botón Start durante tres

segundos.

4Mantenga el teléfono allí hasta que la transmisión de

tonos haya terminado. Demora unos 6 segundos y la

pantalla mostrará una cuenta regresiva.

5Una vez que la cuenta regresiva haya terminado y se

hayan detenido los tonos, reanude su conversación con

el agente del centro de atención, que podrá ayudarlo a

usar la información transmitida para un análisis.

NOTA

•Para obtener resultados óptimos, no mueva el teléfono

mientras se transmitan los tonos.

•Si el agente del centro de atención no puede obtener

una grabación precisa de los datos, es posible que le

pida que lo intente nuevamente.

44 FUNCIONES INTELIGENTES

LG SmartThinQ Smart Diagnosis™

•Para electrodomésticos con el o logo

Use la función de diagnóstico inteligente en la aplicación LG

SmartThinQ para ayudar a diagnosticar problemas sin la ayuda

del Centro de información del cliente de LG.

Siga las instrucciones en la aplicación LG SmartThinQ

para realizar un diagnóstico inteligente usando su teléfono

inteligente.

1Abra la aplicación LG SmartThinQ en el teléfono

inteligente.

2Seleccione el artefacto y luego el menú en la parte

superior del lado derecho.

3Seleccione Smart Diagnosis, luego presione el botón

Start Smart Diagnosis.

NOTA

•Si el diagnóstico falla en reiteradas oportunidades, siga

las instrucciones a continuación.

4Seleccione Audible Diagnosis.

5Siga las instrucciones en el teléfono inteligente.

6Mantenga el teléfono en posición hasta que la

transmisión de tono haya finalizado. Observe el

diagnóstico en el teléfono.

NOTA

•Smart Diagnosis™ no puede activarse a menos

que el electrodoméstico se encienda usando el

botón Encendido. Si no es posible encender el

electrodoméstico, entonces la resolución de problemas

debe llevarse a cabo sin usar Smart Diagnosis™.

•La calidad de la función Smart Diagnosis™ depende de

la calidad de la llamada local.

•El resultado de la comunicación será mejor y usted

podrá recibir un mejor servicio si usa el teléfono fijo de

su casa.

•En caso de que la transferencia de datos de Smart

Diagnosis™ sea deficiente debido a la mala calidad

de la llamada, es posible que usted no reciba el mejor

servicio de Smart Diagnosis™.

Información del aviso de software de

código abierto

Para obtener el código fuente correspondiente GPL, LGPL,

MPL y otras licencias de código abierto que contiene este

producto, visite http://opensource.lge.com. Además del código

fuente, podrá descargar las condiciones de las licencias,

exención de responsabilidad de la garantía y avisos de

LG Electronics también le proporcionará código abierto en

CDROM por un importe que cubre los gastos de su distribución

(como el soporte, el envío y la manipulación) previa solicitud

por correo electrónico a opensource@lge.com. Esta oferta es

válida durante un periodo de tres años a partir del último envío

de este producto. Esta oferta es válida para cualquier persona

que reciba esta información.

Especificaciones del módulo de LAN inalámbrico

(LCW-003)

Rango de frecuencia 2412~2462 MHz

Potencia de salida (max.)

IEEE 802.11 b : 17.56 dBm

IEEE 802.11 g : 25.53 dBm

IEEE 802.11 n : 25.29 dBm

45FUNCIONES INTELIGENTES

Español

Aviso de la FCC

El siguiente aviso abarca el módulo transmisor contenido en

este producto.

Este equipo fue probado y se determinó que cumple con

los límites para los dispositivos digitales de Clase B, en

conformidad con la Parte 15 de las normas de la FCC y

también con la Parte 18 de dichas normas. Estos límites

están diseñados para ofrecer una protección razonable contra

interferencias dañinas en una instalación residencial. Este

equipo genera, usa y puede emitir energía de radiofrecuencia

y, si no se instala y utiliza de acuerdo con las instrucciones,

podría causar interferencias dañinas a las comunicaciones por

radio. Sin embargo, no se garantiza que dicha interferencia

no pueda ocurrir en instalaciones particulares. Si este equipo

causa interferencia dañina a la recepción de radio o televisión,

que se puede determinar encendiendo y apagando el equipo,

se aconseja al usuario intentar corregir la interferencia

realizando alguna de las siguientes acciones:

•Reoriente o reubique la antena receptora.

•Aumente la separación entre el equipo y el receptor.

•Conecte el equipo a una toma de corriente en un circuito

diferente del utilizado por el receptor.

•Solicite ayuda a su vendedor o a un técnico especialista en

radio o TV.

Este dispositivo cumple con la Parte 15 y la Parte 18 de

las normas de la FCC. La operación está sujeta a las dos

siguientes condiciones:

1) este dispositivo no debe causar interferencia dañina, y

2) este dispositivo debe aceptar cualquier interferencia

recibida, incluso aquellas que pudieran causar un

funcionamiento no deseado del dispositivo.

Cualquier cambio o modificación en la construcción de

este dispositivo que no cuente con la aprobación expresa

de la parte responsable del cumplimiento puede anular la

autorización del usuario para operar este equipo.

Declaración sobre exposición

a la radiación de RF de la FCC

Este equipo cumple con los límites de exposición a la radiación

de la FCC establecidos para entornos no controlados. Este

transmisor no se debe ubicar ni operar junto con ninguna otra

antena ni transmisor. El equipo se debe instalar y operar con

una distancia mínima de 20 cm (7.8 pulg.) entre la antena y

su cuerpo. Los usuarios deben seguir las instrucciones de

operación específicas de manera tal de cumplir con las normas

de exposición a la RF.

46 MANTENIMIENTO

MANTENIMIENTO

Limpieza de la placa de

cocción de vitrocerámica

PRECAUCIÓN

•No use esponjas para fregar ni esponjas abrasivas.

Pueden dañar la superficie de la placa de cocción.

•Por su seguridad, póngase un guante para horno o una

agarradera cuando use una espátula en la superficie de

cocción caliente.

•Lea y siga las instrucciones y advertencias de la

etiqueta de la crema de limpieza.

Use limpiador para placas de cocción cerámicas en la

superficie de vidrio. Otras cremas podrían no resultar eficaces

o podrían rayar, dañar o manchar la superficie de la placa de

cocción.

Para mantener y proteger la superficie de la placa de cocción

de vidrio, siga los pasos a continuación:

1Antes de usar la placa de cocción por primera vez,

límpiela con un limpiador para placas de cocción de

cerámica. Esto ayudará a protegerla y facilitará la

limpieza.

2Use limpiador para placas de cocción cerámicas

diariamente para mantener la placa como nueva.

3Agite bien la crema de limpieza. Aplique algunas gotas

de limpiador directamente en la placa de cocción.

4Con una toalla de papel, limpie toda la superficie de la

placa de cocción.

5Enjuague con agua limpia y, con un paño seco o una

toalla de papel, retire todos los residuos de la limpieza.

NOTA

No caliente la placa de cocción hasta que la haya limpiado

bien.

IMPORTANTE

Si se derrama azúcar o algún alimento que contenga azúcar

(conservas, kétchup, salsa de tomate, mermeladas, dulce,

caramelo, jarabes y chocolate), o se derriten plástico o papel

de aluminio en la placa de cocción, quite el material derretido

INMEDIATAMENTE con un raspador metálico filoso (no dañará

la superficie de cocción decorada) mientras la superficie de

cocción todavía esté caliente para evitar daños en la superficie

de vitrocerámica. Por su seguridad, use un guante para horno

o una agarradera cuando raspe la superficie de cocción

caliente.

Residuo quemado

1Mientras la superficie de la placa de cocción esté todavía

caliente, retire todos los depósitos quemados o los

alimentos derramados en la superficie de vitrocerámica

con un raspador metálico adecuado. (Similar a la que se

usa para quitar la pintura del vidrio de una ventana, no

dañará la superficie de cocción decorada). Sostenga la

espátula en un ángulo aproximado de 30° con respecto a

la placa de cocción.

NOTA

•No use una hoja desafilada ni con muescas.

•Para evitar quemaduras, utilice un guante para horno o

una agarradera cuando use la espátula metálica.

2Cuando la superficie de cocción se haya enfriado,

aplique unas gotas (aproximadamente del tamaño de

una moneda) de un limpiador aprobado en el área de

cada quemador y pase la crema de limpieza sobre la

superficie de la placa de cocción con una toalla de papel

húmeda.

NOTA

Limpiadores aprobados

•Weiman Cooktop Cleaning Cream

(www.weiman.com)

•Cerama Bryte (www.ceramabryte.com)

•Golden Ventures Cerama Bryte

•Easy-Off limpiador en spray 3 en 1 para placas de

cocción de vidrio (www.easyoff.us)

3Enjuague con agua limpia y seque la superficie de la

placa de cocción con una toalla de papel limpia y seca.

47MANTENIMIENTO

Español

Rayas y marcas del metal

1Tenga cuidado de no deslizar las ollas ni las sartenes por

la placa de cocción. Si lo hace, el metal dejará marcas

en la superficie.

2Para quitar esas marcas, use limpiador para placas

de cocción cerámicas con una esponja para placas de

cerámica.

PRECAUCIÓN

La batería de cocina con fondo desigual o disparejo puede

marcar o rayar la superficie de la placa de cocción.

•No deslice metal ni vidrio por la superficie de la placa

de cocción.

•No use la batería de cocina con suciedad acumulada

en el fondo.

EasyClean®

La tecnología esmaltada de LG EasyClean® ofrece dos

opciones de limpieza para el interior de la cocina. La función

EasyClean® se beneficia con el nuevo esmalte de LG para

ayudar a despegar la suciedad sin usar químicos fuertes y

funciona SOLAMENTE CON AGUA durante apenas 10 minutos

a baja temperatura para aflojar la suciedad LEVE antes de

realizar la limpieza manual.

Si bien la función EasyClean® es rápida y eficaz para la

suciedad LEVE y pequeña, la función Autolimpieza se puede

usar para quitar suciedad DIFÍCIL acumulada. La intensidad y

la alta temperatura del ciclo de Autolimpieza pueden producir

humo, por lo que habrá que abrir las ventanas para ventilar.

En comparación con el proceso más intenso de Autolimpieza,

el horno LG le brinda la opción de limpiar con MENOS

CALOR, en MENOS TIEMPO y, prácticamente, SIN HUMO NI

VAPORES.

Cuando sea necesario, la cocina ofrece también la opción de

autolimpieza más prolongada y profunda del horno para quitar

la suciedad difícil acumulada.

Beneficios de EasyClean®

•Ayuda a aflojar la suciedad leve antes de la limpieza manual

•EasyClean® solo usa agua; no usa limpiadores con

químicos.

•Favorece una mejor experiencia de autolimpieza

- Demora la necesidad de un ciclo de autolimpieza

- Minimiza el humo y los olores

- Puede acortar el tiempo de la autolimpieza

48 MANTENIMIENTO

Cuándo usar EasyClean®

Método sugerido de

limpieza Ejemplo de suciedad en el horno Forma de la

suciedad

Tipos de

suciedad

Alimentos comunes que

pueden ensuciar el horno

EasyClean®

Gotitas o

manchitas

Queso u otros

ingredientes Pizza

Salpicadura leve Grasa/aceite

Bistecs, asados

Pescado, asado

Carne rostizada a baja

temperatura

Self Clean*

(Autolimpieza)

Salpicadura

mediana a

grande

Grasa/aceite Carne rostizada a alta

temperatura

Gotas o

manchas

Relleno o

suciedad de

alimentos con

azúcar

Tartas

Crema o salsa

de tomate Estofados

* El ciclo de Autolimpieza puede usarse para suciedad que se haya acumulado con el tiempo.

Consejos de limpieza

•Permita que el horno se enfríe a temperatura ambiente antes

de usar el ciclo EasyClean®. Si la cavidad del horno alcanza

una temperatura superior a 150 °F (65 °C), Hot aparecerá

en la pantalla y el ciclo EasyClean® no se activará hasta

que la cavidad del horno se enfríe.

•Se puede usar una espátula plástica como raspador para

quitar los restos o residuos antes de la limpieza del horno o

durante el proceso.

•Puede resultar de ayuda usar el lado áspero de una esponja

que no raye para quitar manchas quemadas mejor que con

una esponja blanda o una toalla.

•Algunas esponjas que no rayan, como las hechas de

espuma de melamina, disponibles en las tiendas locales,

también pueden ayudar a mejorar la limpieza.

•La cocina debe estar nivelada para asegurar que

la superficie inferior de la cavidad del horno esté

completamente cubierta con agua al comienzo del ciclo

EasyClean®.

•Para obtener mejores resultados, use agua destilada o

filtrada. El agua del grifo puede dejar depósitos minerales en

la base del horno.

•La suciedad quemada en varios ciclos de cocción será más

difícil de quitar con el ciclo EasyClean®.

•No abra la puerta del horno durante el ciclo EasyClean®. El

agua no se calienta lo suficiente si se abre la puerta durante

este ciclo.

•Para limpiar áreas difíciles de alcanzar, como la superficie

trasera del horno, es mejor usar el ciclo de Autolimpieza.

Guía de instrucciones de EasyClean®

1Quite los estantes y los accesorios del horno.

2Raspe y retire los residuos quemados con un raspador

plástico.

Raspadores plásticos sugeridos:

•Espátula de plástico dura

•Raspador plástico para

bandejas

•Raspador plástico para pintura

•Tarjeta de crédito vieja

3Llene el bote (10 oz o 300 ml) con agua y use el

atomizador las superficies laterales dentro de la cavidad

del horno.

4Use al menos 1/5 (2 oz o 60 ml) de agua del bote para

mojar las parte sucias de las superficies laterales y en

las esquinas de la estufa.

49MANTENIMIENTO

Español

5Atomice o eche 4/5 (8 oz o 240 ml) de agua abajo, en

el centro de la cavidad. La superficie abajo de la estufa

debe estar completamente cubierta para mojar todos los

residuos. Añade agua si es necesario.

NOTA

Si limpia varias estufas, use del bote entero lleno de agua

para limpiar cada estufa. No rocíe agua directamente en

la puerta. Si lo hace, el agua chorreará al piso.

6Cierre la puerta del horno.

Gire la perilla de modo del horno hasta seleccionar el

modo EasyClean®.

Presione Start.

PRECAUCIÓN

•Algunas superficies pueden quedar calientes después

del ciclo EasyClean®. Use guantes de goma cuando

limpie para evitar quemaduras.

•Durante el ciclo EasyClean®, el horno se calienta lo

suficiente como para provocar quemaduras. Espere

hasta que el ciclo termine antes de limpiar la superficie

interna del horno. Si no espera, podría quemarse.

•Evite apoyarse o recargarse en el vidrio de la puerta del

horno mientras limpia la cavidad del horno.

7Sonará un tono al final del ciclo de 10 minutos. Gire la

perilla de modo del horno hasta la posición Off para

borrar la pantalla y apagar el tono.

8Después del ciclo de limpieza y durante la limpieza

manual, debe quedar suficiente agua en la base del

horno para sumergir completamente la suciedad.

Agregue agua si fuera necesario. Coloque una toalla en

el piso frente al horno para absorber el agua que pueda

derramarse durante la limpieza manual.

9Limpie la cavidad del horno inmediatamente después del

ciclo EasyClean®. Para ello, friegue con una esponja o

un paño de limpieza húmedos que no rayen. (El lado

para refregar no rayará el acabado). Se puede derramar

un poco de agua en las ventilaciones

de la base cuando se realice la

limpieza, pero se recogerá en una

bandeja que está debajo de la

cavidad del horno y no dañará el quemador.

NOTA

No use esponjas de acero ni paños o limpiadores

abrasivos, ya que estos materiales pueden dañar en

forma permanente la superficie del horno.

10 Una vez que haya limpiado la cavidad del horno, quite

el exceso de agua con una toalla limpia y seca. Vuelva

a colocar los estantes y los demás accesorios.

11 Si queda alguna suciedad leve, repita los pasos

anteriores y asegúrese de empapar bien las áreas

sucias. Si queda suciedad rebelde después de varios

ciclos EasyClean®, ejecute el ciclo Autolimpieza.

Asegúrese de que se hayan retirado de la cavidad del

horno los estantes y los demás accesorios, y que la

superficie de la cavidad esté seca antes de ejecutar el

ciclo de autolimpieza. Consulte la sección Autolimpieza

del manual del propietario para obtener más detalles.

NOTA

•Si olvida empapar el interior del horno con agua antes

de comenzar el ciclo EasyClean®, gire la perilla de

modo del horno hasta la posición Off para finalizar el

ciclo. Espere que la cocina se enfríe a temperatura

ambiente y, luego, rocíe o vierta agua en el horno y

comience otro ciclo EasyClean®.

•La junta de la cavidad puede quedar mojada cuando

termine el ciclo EasyClean®. Esto es normal. No limpie

la junta.

•Si quedan depósitos minerales en la base del horno

después de la limpieza, use un paño o una esponja

impregnada en vinagre para quitarlos.

•Es normal que el ventilador funcione durante el ciclo

EasyClean®.

50 MANTENIMIENTO

Self Clean (Autolimpieza)

El ciclo de Autolimpieza usa temperaturas sumamente altas

para limpiar la cavidad del horno. Mientras se ejecute el ciclo

de Autolimpieza, es posible que perciba humo u olor. Esto es

normal; especialmente si el horno está muy sucio.

Durante el ciclo de Autolimpieza, se debe ventilar bien la

cocina para minimizar los olores de la limpieza.

Antes de comenzar la autolimpieza

•Quite los estantes del horno, la asadera, la rejilla de la

asadera, cualquier recipiente, el papel aluminio y cualquier

otro material del horno.

•La cocina debe estar bien ventilada para minimizar los

olores de la limpieza.

•Limpie los derrames notorios de la base del horno.

•Asegúrese de que la tapa de la bombilla de la luz del horno

esté en su lugar y de que la luz esté apagada.

•La luz de horno no puede encenderse durante un ciclo de

Autolimpieza. La luz del horno no puede encenderse hasta

que la temperatura haya descendido a menos de

500 ˚F (260 ˚C) después de que se haya completado un

ciclo de Autolimpieza.

PRECAUCIÓN

•No deje a niños pequeños sin supervisión cerca del

aparato. Durante el ciclo de Autolimpieza, el exterior de

la cocina puede estar muy caliente al tacto.

•Si tiene aves domésticas, llévelas a otra sala bien

ventilada. La salud de algunas aves es muy sensible

a los vapores que se emanan durante el ciclo de

Autolimpieza de cualquier cocina.

•No recubra las paredes del horno, los estantes, el fondo

ni ninguna otra parte de la cocina con papel de aluminio

ni con ningún otro material. Hacer esto destruye la

distribución de calor, produce resultados de horneado

deficientes y causa daños permanentes al interior del

horno (el papel de aluminio se fundiría en la superficie

interior del horno).

•No fuerce la puerta del horno para abrirla. Podría dañar

el sistema automático de bloqueo de la puerta. Tenga

cuidado cuando abra la puerta del horno después

del ciclo de Autolimpieza. Póngase al lado del horno

cuando abra la puerta para dejar que salgan el aire y

el vapor calientes. El horno todavía puede estar MUY

CALIENTE.

Durante el ciclo de Autolimpieza, no se pueden usar las

hornallas de la placa de cocción ni el cajón calentador.

NOTA

•Quite los estantes del horno y los accesorios antes de

iniciar el ciclo de Autolimpieza.

•Si se dejan los estantes en la cavidad del horno durante

el ciclo de Autolimpieza, cambiarán de color y será

difícil deslizarlos para ponerlos o sacarlos.

•Limpie el marco del horno y la puerta con agua

jabonosa caliente. Enjuague bien.

•No limpie la junta. La fibra de vidrio de la junta de la

puerta no resiste la abrasión. Es fundamental que la

junta permanezca intacta. Si nota que está gastada o

deshilachada, reemplácela.

•Limpie los derrames notorios que haya en la base del

horno.

•Asegúrese de que la tapa de la bombilla de la luz del

horno esté en su lugar y de que la luz esté apagada.

•Es normal que el ventilador funcione durante el ciclo de

Autolimpieza.

•The Burner On indicator light turns on when the knob is

turned even if the cooktop element does not operate.

Conguración de Autolimpieza

La función Autolimpieza tiene ciclos de 3, 4 o 5 horas.

Guía de suciedad para autolimpieza

Nivel de suciedad Ajuste del ciclo

Cavidad del horno levemente sucia Autolimpieza de

3 horas

Cavidad del horno moderadamente

sucia

Autolimpieza de

4 horas

Cavidad del horno muy sucia Autolimpieza de

5 horas

1Quite todos los estantes y los accesorios del horno.

2Gire la perilla de modo del horno hasta seleccionar

el modo Self Clean. El horno entra de manera

predeterminada en la autolimpieza de cuatro horas

recomendada para un horno moderadamente sucio.

Presione los botones más(+) o menos(-) para

seleccionar el tiempo de autolimpieza de 3 a 5 horas.

3Presione Start.

4Una vez que esté configurado el ciclo de autolimpieza,

la puerta del horno se traba automáticamente y aparece

el icono del candado. No podrá abrir la puerta del horno

hasta que el horno se haya enfriado. El bloqueo se abrirá

automáticamente cuando el horno se haya enfriado.

51MANTENIMIENTO

Español

PRECAUCIÓN

No fuerce la puerta del horno para abrirla cuando vea el

icono del candado. La puerta permanece trabada hasta

que baja la temperatura del horno. Si abre la puerta a la

fuerza, se dañará.

Conguración de Autolimpieza con

inicio retardado

1Quite todos los estantes y los accesorios del horno.

2Gire la perilla de modo del horno hasta seleccionar

el modo Self Clean. El horno entra de manera

predeterminada en la autolimpieza de cuatro horas

recomendada para un horno moderadamente sucio.

Presione los botones más(+) o menos(-) para

seleccionar un tiempo de autolimpieza de 3 a 5 horas.

3Presione Start Time.

4Presione los botones más(+) o menos(-) para ingresar la

hora del día en que desea que inicie la Autolimpieza.

5Presione Start.

NOTA

Puede que sea necesario cancelar o interrumpir el ciclo de

Autolimpieza debido a exceso de humo o la presencia de

fuego en el horno. Para cancelar la función Autolimpieza,

gire la perilla de modo del horno hasta la posición Off.

Durante la Autolimpieza

•El ciclo de Autolimpieza usa temperaturas sumamente altas

para limpiar la cavidad del horno. Mientras se ejecute el

ciclo de Autolimpieza, es posible que perciba humo u olor.

Esto es normal; especialmente si el horno está muy sucio.

•A medida que el horno se calienta, es posible que escuche

ruido de la expansión y contracción de las piezas metálicas.

Es normal y no dañará el horno.

•No fuerce la puerta del horno para abrirla cuando vea el

icono del candado . La puerta permanece trabada hasta

que baja la temperatura del horno. Si abre la puerta a la

fuerza, se dañará.

Después del ciclo de Autolimpieza

•La puerta permanece trabada hasta que baja la temperatura

del horno.

•Es posible que note un poco de ceniza blanca en el horno.

Límpiela con un paño húmedo o una esponja de lana de

acero con jabón después de que el horno se enfríe. Si el

horno no está limpio después de un ciclo de autolimpieza,

repita el ciclo.

•Si se dejaron los estantes en el horno y no se deslizan bien

después de un ciclo de autolimpieza, aplique a los estantes

y sus soportes un poco de aceite vegetal para que se

desplacen con facilidad.

•Pueden aparecer líneas finas en la porcelana porque fue

sometida al calentamiento y enfriado. Esto normal y no

afecta su desempeño.

NOTA

•No se puede iniciar un ciclo de Autolimpieza si está

activa la función Bloqueo.

•Una vez que se haya configurado el ciclo de

Autolimpieza, la puerta del horno se traba

automáticamente. No podrá abrir la puerta del horno

hasta que el horno se haya enfriado. El bloqueo se

libera automáticamente.

•Una vez que la puerta se haya trabado, la luz

indicadora de bloqueo dejará de parpadear y

quedará encendida. Espere unos 15 segundos para

que se active la traba de la puerta del horno.

•Si el reloj está configurado para una visualización de

12 horas (predeterminado), la autolimpieza retardada

nunca se puede iniciar con más de 12 horas de

anticipación.

•Luego de que se apague el horno, el ventilador de

convección seguirá funcionando hasta que el horno se

haya enfriado.

52 MANTENIMIENTO

Cambio de la luz del horno

La luz del horno es una bombilla estándar para

electrodomésticos de 40 vatios, 120 V. Se enciende cuando

se abre la puerta del horno. Cuando la puerta del horno está

cerrada, presione el botón Light para encenderla o apagarla.

1Desenchufe la cocina o desconecte la electricidad.

2Para quitar la tapa de vidrio de la bombilla, que se

encuentra en la parte trasera del horno, gírela hacia la

izquierda.

3Gire la bombilla hacia la izquierda para quitarla del

receptáculo.

4Inserte la bombilla nueva y gírela hacia la derecha.

5Inserte la tapa de vidrio de la bombilla y gírela hacia la

derecha.

6Enchufe la cocina o vuelva a conectar la electricidad.

ADVERTENCIA

•Asegúrese de que el horno y la bombilla estén fríos.

•Desconecte la energía eléctrica de la cocina desde

el fusible principal o el panel disyuntor. El no hacerlo

podría causar lesiones graves, descargas eléctricas o

la muerte.

Limpieza del exterior

Reborde decorativo y pintado

Para la limpieza general, use un paño con agua jabonosa

caliente. En el caso de suciedad más difícil y grasa acumulada,

aplique detergente líquido directamente sobre la suciedad.

Déjelo reposar allí entre 30 y 60 minutos. Enjuague con un

paño húmedo y seque. No use limpiadores abrasivos.

Supercies de acero inoxidable

Para evitar hacer rayas, no use esponjas de lana de acero.

1Coloque una pequeña cantidad de limpiador o pulimento

para electrodomésticos de acero inoxidable en un paño o

una toalla de papel húmedos.

2Limpie un área pequeña y friegue siguiendo el grano del

acero inoxidable si corresponde.

3Seque y saque brillo con un paño suave o una toalla de

papel secos y limpios.

4Repita si fuera necesario.

Puerta del horno

•Use agua jabonosa para limpiar bien la puerta del horno.

Enjuague bien. No sumerja la puerta en agua.

•Puede usar un limpiador para vidrios en la parte externa de

la puerta del horno. No rocíe agua ni limpiador para vidrios

en las ventilaciones de la puerta.

•No use limpiadores para horno, polvos limpiadores ni

materiales abrasivos de limpieza en el exterior de la puerta

del horno.

•No limpie la junta de la puerta del horno. La junta está hecha

de material tejido que es fundamental para lograr un buen

sellado. Se debe tener cuidado de no frotar, dañar ni quitar

esta junta.

PRECAUCIÓN

No use limpiadores fuertes ni materiales abrasivos de

limpieza en el exterior de la puerta del horno. Si lo hace,

puede dañarlo.

No limpie

manualmente

la junta de la

puerta del horno

No limpie

manualmente

la puerta

53MANTENIMIENTO

Español

Asadera y rejilla

•No guarde asaderas ni rejillas sucias en ninguna parte de la

cocina.

•No limpie la asadera ni la rejilla en el modo de autolimpieza.

•Quite la rejilla de la asadera. Vierta cuidadosamente la

grasa de la asadera en un recipiente adecuado.

•Lave y enjuague la asadera y la rejilla en agua caliente con

una esponja plástica o impregnada con jabón.

•Si la comida se quemó, rocíe la rejilla con limpiador mientras

esté caliente y cúbrala con toallas de papel o un repasador

húmedos. Si se remoja la asadera, se podrá quitar la comida

quemada.

•Tanto la asadera como la rejilla se pueden limpiar con

limpiador para hornos comercial o en el lavavajillas.

Remoción y reemplazo de la

puertas removible del horno y

el cajón

PRECAUCIÓN

•Tenga cuidado cuando quite y levante la puerta.

•No levante la puerta de la manija. La puerta es muy

pesada.

Remoción de la puerta

1Abra totalmente la puerta.

2Desbloquee las trabas de las bisagras. Para ello, gírelas

alejándolas lo más posible del marco de la puerta

abierta.

Ranura

Traba

Destraba

Traba de la

bisagra

3Tome firmemente ambos lados de la puerta desde la

parte superior.

4Cierre la puerta hasta la posición de remoción

(aproximadamente cinco grados), que es a mitad de

la distancia entre la posición de tope del asador y

totalmente cerrada. Si la posición es correcta, los brazos

de las bisagras se moverán libremente.

aprox. 5º

5Levante la puerta y tire hacia fuera hasta que los brazos

de las bisagras salgan de las ranuras.

54 MANTENIMIENTO

Colocación de la puerta

1Tome firmemente ambos lados de la puerta desde la

parte superior.

2Con la puerta en el mismo ángulo que la posición de

remoción, apoye la hendidura de los brazos de las

bisagras en el borde inferior de las ranuras de las

bisagras. Las muescas de los brazos de las bisagras

deben estar totalmente apoyadas en el borde inferior de

las ranuras.

Brazo de la bisagra

Hendidura

Borde inferior

de la ranura

3Abra totalmente la puerta. Si la puerta no se abre

completamente, la hendidura no está bien apoyada en el

borde inferior de la ranura.

4Bloquee las trabas. Para ello, gírelas nuevamente hacia

las ranuras del marco del horno hasta que traben.

Brazo de la bisagra

Traba de la bisagra

5Cierre la puerta del horno.

Remoción del cajón

PRECAUCIÓN

Desconecte la energía eléctrica de la cocina desde el

fusible principal o el panel disyuntor. El no hacerlo podría

causar lesiones graves, descargas eléctricas o la muerte.

La mayor parte de la limpieza se puede realizar con el cajón puesto;

sin embargo, el cajón puede extraerse si se necesita realizar una

limpieza adicional. Use agua caliente para limpiar a fondo.

1Abra totalmente el cajón.

2Localice las palancas de deslizamiento a ambos

lados del cajón. Presione la palanca de deslizamiento

izquierda hacia abajo y tire hacia arriba la palanca de

deslizamiento derecha.

Empuje hacia abajo con el dedo Levante con el dedo

Palanca Palanca

3Retire el cajón de la cocina.

Reemplazo del cajón

1Lleve las correderas de apoyo a la parte delantera de la

corredera del chasis.

2Alinee las correderas de cada lado del cajón con las

ranuras de las correderas de la cocina.

3Empuje el cajón en la cocina hasta que las palancas

hagan clic (aproximadamente 2 pulgadas).

4Tire nuevamente del cajón para abrirlo y encajar las

correderas de apoyo en su lugar.

Instrucciones para el cuidado

de la puerta

La mayoría de las puertas de hornos contienen un vidrio que

puede romperse.

PRECAUCIÓN

•No cierre la puerta del horno hasta que todos los

estantes estén bien colocados en su lugar.

•No golpee el vidrio con ollas, sartenes ni con ningún

otro objeto.

•Si se raya, golpea, hace vibrar o fuerza el vidrio, se

puede debilitar su estructura, lo que aumenta el riesgo

de rotura más adelante.

55SOLUCIÓN DE PROBLEMAS

Español

SOLUCIÓN DE

PROBLEMAS

PREGUNTAS FRECUENTES

¿Qué tipo de batería de cocina se recomienda para usar

con la placa de cocción?

•Busque recipientes que estén identificados como aptos para

inducción o que estén diseñados específicamente para la

cocción por inducción.

•Los recipientes deben tener una base metálica magnética.

Consulte la sección Tipos de recipientes para inducción.

•Las sartenes deben tener fondo plano y laterales rectos.

•Use solamente sartenes gruesas.

•El tamaño de la sartén debe coincidir con la cantidad de

comida que se preparará y el tamaño de la hornalla.

•Use tapas herméticas.

•Use solamente woks de fondo plano.

¿Por qué los elementos calentadores parecen encenderse

y apagarse durante el uso de la placa de cocción o del

horno?

Según el ajuste de la hornalla de la placa de cocción o la

temperatura seleccionada en el horno, es NORMAL que

los elementos calentadores (hornallas o quemadores) se

enciendan y se apaguen.

Mi nuevo horno no cocina como el que tenía antes. ¿Hay

algo mal con los ajustes de temperatura?

No, su horno fue probado y calibrado en la fábrica. Durante

los primeros usos, siga cuidadosamente los tiempos y las

temperaturas de su receta. Si todavía piensa que el horno

nuevo es muy caliente o muy frío, puede ajustar usted la

temperatura del horno para adecuarla a sus necesidades

específicas de cocción. Consulte la sección de Ajuste

de temperatura del horno de este manual para obtener

instrucciones fáciles sobre cómo ajustar el termostato.

¿Es normal que se escuche un chasquido que proviene de

la parte trasera del horno cuando lo uso?

Su nueva cocina está diseñada para mantener un control

estricto de la temperatura del horno. Es posible que escuche

los elementos calentadores del horno hacer un chasquido

al encenderse y apagarse con más frecuencia en su horno

nuevo. Esto es NORMAL.

¿Por qué parpadean los dos puntos del reloj?

Esto significa que el producto acaba de enchufarse o que ha

habido una interrupción del suministro eléctrico. Para eliminar

el parpadeo de los dos puntos del reloj, toque cualquier botón

o restablezca el reloj si fuera necesario.

Durante la cocción por convección, el ventilador se

detiene cuando abro la puerta. ¿Es normal?

Sí, es normal. Cuando se abre la puerta, el ventilador de

convección se detiene hasta que se cierra la puerta.

¿Puedo usar papel de aluminio para que recolecte las

gotas en la cavidad del horno?

Nunca utilice papel de aluminio para revestir la base o los

costados del horno o el cajón calentador. El papel se derretirá

y se pegará a la superficie del fondo del horno y no se podrá

quitar. En lugar de eso, coloque una bandeja sobre un estante

inferior del horno y úsela para recolectar las gotas. (Si ya se

ha derretido papel de aluminio en el fondo del horno, esto no

interferirá con el rendimiento del horno).

¿Puedo usar papel de aluminio en los estantes?

No cubra los estantes con papel de aluminio. Cubrir estantes

por completo con papel de aluminio restringe el flujo de aire, lo

que se traduce en resultados de cocción deficientes. Coloque

una bandeja cubierta con papel de aluminio debajo de tartas

de frutas u otros alimentos ácidos o dulces para evitar que los

derrames dañen el acabado del horno.

PRECAUCIÓN

Puede utilizarse papel de aluminio para envolver los

alimentos dentro del horno o el cajón de calentamiento,

pero no permita que el papel de aluminio entre en contacto

con los elementos calentadores del horno expuestos. El

papel de aluminio podría derretirse o prenderse fuego, lo

que ocasionaría humo, un incendio o lesiones.

¿Puedo dejar los estantes en el horno cuando ejecute un

ciclo de Autolimpieza?

No, aunque no dañará los estantes, esto los decolorará y no

se deslizarán bien cuando los use. Quite todos los elementos

del horno antes de comenzar un ciclo de Autolimpieza.

¿Qué debo hacer si los estantes están pegajosos y es

difícil deslizarlos hacia dentro y hacia fuera?

Con el tiempo, se puede hacer difícil deslizar los estantes.

Aplique una pequeña cantidad de aceite de oliva en los

extremos de los estantes. Este actuará como lubricante para

un deslizamiento mejor.

¿Qué debo hacer para quitar manchas difíciles de la placa

de cocción?

La placa de cocción debe limpiarse después de cada uso para

evitar que queden manchas permanentes. Cuando cocine

alimentos con alto contenido de azúcar, como salsa de tomate,

se recomienda limpiar la mancha con una espátula mientras

la placa de cocción todavía esté tibia. Use un guante para

horno cuando raspe para evitar quemarse. Consulte la sección

MANTENIMIENTO del presente manual del propietario para

obtener más instrucciones.

56 SOLUCIÓN DE PROBLEMAS

¿Por qué no funcionan los botones de función?

Asegúrese de que la cocina no esté en modo Bloqueo. El

icono del candado aparecerá en la pantalla si el modo

bloqueo está activado. Para desactivar el modo de bloqueo,

presione Clock durante tres segundos. Suena la melodía

de desbloqueo y aparece Loc en la pantalla hasta que los

controles se desbloquean.

Mi cocina todavía está sucia después de ejecutar el ciclo

EasyClean®. ¿Qué más debo hacer?

El ciclo EasyClean® solo ayuda a aflojar la suciedad leve de la

cocina con horno para ayudar en la limpieza manual del horno.

No quita automáticamente toda la suciedad después del ciclo.

Es posible que necesite fregar la cocina con horno después de

haber ejecutado el ciclo EasyClean®.

Probé fregar el horno después de ejecutar EasyClean®,

pero hay suciedad que queda. ¿Qué puedo hacer?

La función EasyClean® tiene un mejor resultado cuando la

suciedad se empapa y sumerge totalmente en agua antes de

ejecutar el ciclo y durante la limpieza manual. Si la suciedad

no está muy empapada en agua, puede afectar negativamente

el desempeño de la limpieza. Repita el proceso EasyClean®

utilizando suficiente agua.

La suciedad de azúcar y algunos residuos grasosos son

particularmente difíciles de limpiar. Si queda alguna suciedad

rebelde, use la función Autolimpieza para limpiar bien el horno.

La suciedad de las paredes del horno no sale. ¿Cómo

puedo dejar limpias las paredes?

La suciedad en las paredes laterales y traseras de su cocina

con horno puede resultar más difícil de empapar con agua.

Intente repetir el proceso EasyClean® con más de ¼ de taza

(2 oz o 60 ml) del producto recomendado.

¿EasyClean® quita toda la suciedad y las manchas

completamente?

Depende del tipo de suciedad. Las manchas de azúcar y

algunas de grasa son particularmente difíciles de limpiar.

Además, si las manchas no están muy empapadas en

agua, esto puede afectar negativamente el desempeño

de la limpieza. Si todavía quedan manchas rebeldes o de

acumulación, use la función Autolimpieza. Consulte la sección

Autolimpieza del manual del propietario.

¿Hay algún truco para eliminar algo de la suciedad

rebelde?

Se recomienda raspar la suciedad con un raspador plástico

antes de limpiar manualmente y mientras limpia. También se

recomienda saturar completamente con agua la suciedad.

Sin embargo, hay suciedad que es más difícil de limpiar que

otra. Para la suciedad rebelde, se recomienda usar el ciclo de

Autolimpieza. Consulte la sección de Autolimpieza del manual

del propietario para obtener más detalles.

¿Es seguro que el ventilador de convección, el quemador

para asar o el elemento calentador se mojen durante la

función EasyClean®?

Sí. El ventilador de convección, el quemador para asar o

el elemento calentador pueden mojarse un poco durante

la limpieza. Sin embargo, no es necesario aplicar un rocío

directo sobre el quemador del asador ni de los elementos

calentadores porque se limpian automáticamente durante el

uso regular.

¿Debo usar toda el agua (1 ¼ tazas [10 oz o 300 ml]) para

realizar el ciclo de EasyClean®?

Sí. Se recomienda enfáticamente rociar o verter 1 taza (8

oz o 240 ml) de agua en la base y otro ¼ de taza (2 oz o 60

ml) de agua en las paredes y otras áreas sucias para saturar

totalmente la suciedad para un mejor resultado de la limpieza.

Veo humo que sale de las ventilaciones de la placa de

cocción de la cocina durante EasyClean®. ¿Es normal?

Esto es normal. No es humo. En realidad, es vapor de agua

del agua que está en la cavidad del horno. Cuando el horno

se calienta brevemente durante EasyClean®, el agua de la

cavidad se evapora y sale por las ventilaciones del horno.

¿Con cuánta frecuencia debo usar EasyClean®?

EasyClean® se puede usar las veces que desee. EasyClean®

funciona mejor cuando el horno está LEVEMENTE sucio, por

ejemplo, con salpicaduras de grasa LEVES y gotitas de queso.

Consulte la sección EasyClean® del manual del propietario

para obtener más información.

¿Qué se necesita para EasyClean®?

Un envase rociador con 1 ¼ tazas (10 oz o 300 ml) de agua,

un raspador plástico, una esponja que no raye y una toalla.

No debe usar esponjas abrasivas como las de trabajo pesado

ni lana de acero. Excepto por la toalla, todos los materiales

necesarios se incluyen en un kit de limpieza especial con su

cocina nueva.

57SOLUCIÓN DE PROBLEMAS

Español

Antes de llamar al servicio técnico

Antes de llamar para solicitar servicio, revise esta lista. Puede ahorrarle tiempo y gastos. La lista incluye sucesos comunes que no

son consecuencia de problemas de fabricación ni de los materiales de este aparato.

Síntomas Causas / soluciones posibles

La cocina no está

nivelada.

•Mala instalación. Coloque el estante en el centro del horno. Coloque un nivelador en el estante

del horno. Ajuste las patas de nivelación que se encuentran en la base de la cocina hasta que

el estante quede nivelado.

•Asegúrese de que el piso esté nivelado, sea fuerte y estable para sostener correctamente la

cocina.

•Si el piso está hundido o tiene una pendiente, comuníquese con un carpintero para que corrija

la situación.

•La alineación del armario de la cocina puede hacer que parezca que la cocina está

desnivelada. Asegúrese de que los armarios estén en escuadra y que tengan suficiente

espacio para permitir la holgura de la cocina.

No puedo mover

fácilmente el

electrodoméstico. El

aparato debe estar

accesible para su

reparación.

•Los armarios no están en escuadra o están demasiado justos. Comuníquese con el fabricante

o el instalador para permitir el acceso al electrodoméstico.

•El tapete interfiere con la cocina. Deje espacio suficiente para que se pueda levantar la cocina

sobre el tapete.

•El dispositivo antivuelco está activado.

El control del horno

suena y muestra un error

de código F.

•El control electrónico ha detectado una falla.

Gire la perilla de modo del horno hasta la

posición Off para borrar la pantalla y apagar

el tono. Reprograme el horno. Si la falla se

repite, registre el número de la falla. Gire la

perilla de modo del horno hasta la posición

Off y comuníquese con un representante de

servicio técnico.

CÓDIGO CAUSA

F-3 Clave de error de cortocircuito

F-9 El horno no calienta

El control de las hornallas

suena y toda la barra de

LED parpadea.

•El control eléctrico ha detectado una falla.

Gire la perilla de control hasta la posición

Off para borrar la pantalla y detener el tono.

Comuníquese con el servicio técnico.

Numero

destellos

CAUSA

1Termistor superior abierto/en

corto

2Termistor de disipador abierto/

en corto

3 Error de comunicación

4El ventilador de la caja no

funciona"

Las hornallas

superficiales no

mantienen un hervor o la

cocción no es lo bastante

rápida

•Se utiliza la batería de cocina incorrecta.

- Use ollas que sean planas y que coincidan con el diámetro de la hornalla seleccionada.

•En algunas áreas, el voltaje puede ser bajo.

- Cubra la olla con una tapa hasta que se logre el calor deseado.

Las hornallas no

funcionan correctamente.

•Es posible que se haya quemado un fusible o que se haya disparado el disyuntor de su casa.

- Reemplace el fusible o restablezca el disyuntor.

•Los controles de la placa de cocción están mal configurados.

- Verifique si el control correcto está configurado para la hornalla que está usando.

•El recipiente de cocción no es del tamaño correcto o no sirve para inducción.

- Consulte la sección de Recipientes para inducción para obtener más información.

•The maximum operating time for all element levels except the Boost mode is 12 hours.

Áreas con cambios de

color en la placa de

cocción

•Los derrames de alimentos no se limpiaron antes del siguiente uso.

- Consulte la sección Limpieza de la placa de cocción de vitrocerámica.

•Superficie caliente en un modelo con placa de cocción de color claro.

- Esto es normal. La superficie puede cambiar el color cuando está caliente. Esto es temporal

y desaparecerá cuando el vidrio se enfríe.

58 SOLUCIÓN DE PROBLEMAS

Síntomas Causas / soluciones posibles

Ciclos frecuentes de

encendido y apagado en

las hornallas

•Esto es normal.

- La hornalla se enciende y apaga con frecuencia para mantener el ajuste de calor.

El horno no funciona

•El enchufe de la cocina no está insertado completamente en el tomacorriente.

- Asegúrese de que el enchufe esté conectado a un toma funcional y conectado a tierra.

•Es posible que se haya quemado un fusible o que se haya disparado el disyuntor de su casa.

- Reemplace el fusible o restablezca el disyuntor.

•Los controles del horno están mal configurados.

- Consulte la sección Uso del horno.

•Horno demasiado caliente.

- Deje que el horno se enfríe a una temperatura inferior a la de bloqueo.

Sale vapor a través de la

ventilación de horno.

•Cocinar alimentos con alto nivel de humedad produce vapor. Esto es normal.

El electrodoméstico no

funciona.

•Asegúrese de que el cable esté correctamente enchufado en el toma. Revise los disyuntores.

•El cableado de servicio no está completo. Comuníquese con su electricista para solicitar

asistencia.

•Corte de energía. Verifique las luces de la casa para asegurarse. Llame a la empresa de

electricidad local para solicitar servicio.

La luz del horno no

funciona.

•Reemplace o ajuste la bombilla. Consulte la sección Cambio de la luz del horno de este

manual del propietario.

El horno emite mucho

humo cuando asa.

•El control no está bien configurado. Siga las instrucciones para el ajuste de los controles del

horno.

•La carne está demasiado cerca de quemador. Coloque el estante en otra posición para dejar

un espacio suficiente entre la carne y el quemador. Precaliente el asador para sellar.

•La carne no está bien preparada. Quite el exceso de grasa de la carne. Corte los bordes de

grasa restantes para evitar que la carne se retuerza.

•El inserto de la asadera está al revés y la grasa no drena. Siempre coloque la rejilla en la

asadera con las costillas hacia arriba y las ranuras hacia abajo para permitir que la grasa

gotee en la bandeja.

•Se ha acumulado grasa en las superficies del horno. Es necesario realizar una limpieza

regular cuando se asa con frecuencia.

- Las salpicaduras viejas de comida o grasa producen mucho humo.

La comida no se hornea ni

se rostiza correctamente

•Los controles del horno están mal configurados.

- Consulte la sección Uso del horno.

•La posición del estante es incorrecta o este no está nivelado.

- Consulte la sección Uso del horno.

•Se está usando una batería de cocina incorrecta o de un tamaño inadecuado.

- Consulte la sección Uso del horno.

•Se debe ajustar el sensor del horno.

- Consulte la sección Ajuste de la temperatura del horno en la sección Funciones.

La comida no se asa

correctamente

•Los controles del horno están mal configurados.

- Gire la perilla de modo del horno hasta seleccionar el modo Broil.

•Se está usando el estante en una posición incorrecta.

- Consulte la Guía de recomendaciones para asar.

•La batería de cocina no es adecuada para asar.

- Use una asadera con rejilla.

•Se usó papel de aluminio en la asadera y la rejilla no se colocó correctamente ni se cortó

como se recomendó.

- Consulte la sección Uso del horno.

•En algunas áreas, el voltaje puede ser bajo.

- Precaliente el asador durante 5 a 7 minutos.

- Consulte la Guía de recomendaciones para asar.

59SOLUCIÓN DE PROBLEMAS

Español

Síntomas Causas / soluciones posibles

La temperatura del horno

es muy alta o muy baja

•Se debe ajustar el sensor del horno.

- Consulte la sección Ajuste de la temperatura del horno en la sección Funciones.

Hay rayas o abrasiones en

la superficie de la placa

de cocción

•Las partículas ásperas como las de sal o arena entre la placa de cocción y los utensilios

pueden producir rayas. Asegúrese de que la superficie de la placa y la parte inferior de los

utensilios estén limpias antes de usarlos. Las rayas pequeñas no afectan la cocción y serán

menos visibles con el tiempo.

•Se han usado materiales de limpieza no recomendados para placas de cocción de

vitrocerámica. Consulte Limpieza de la placa de cocción de vitrocerámica de la sección

MANTENIMIENTO.

•Se ha usado una batería de cocina con fondo irregular. Use batería de cocina con fondo plano

y liso.

Marcas de metal

•Raspado de utensilios de metal en la superficie de la placa de cocción. No deslice utensilios

de metal en la superficie de la placa de cocción. Use una crema para limpiar placas de

cocción de vitrocerámica para quitar las marcas. Consulte Limpieza de la placa de cocción de

vitrocerámica de la sección MANTENIMIENTO.

Vetas o puntos marrones

•Se quemaron ebulliciones en la superficie. Use una espátula de hoja para quitar la suciedad.

Consulte Limpieza de la placa de cocción de vitrocerámica de la sección MANTENIMIENTO.

Áreas con cambios de

color en la placa de

cocción

•Depósitos minerales de agua y comida. Quítelos con una crema para limpiar placas de

cocción de vitrocerámica. Use baterías de cocina que tengan el fondo limpio y seco.

El horno no se limpia

automáticamente *

•La temperatura del horno es muy alta para configurar la operación de Autolimpieza.

- Espere que la cocina se enfríe y restablezca los controles.

•Los controles del horno están mal configurados.

- Consulte la sección Autolimpieza.

•No se puede iniciar un ciclo de Autolimpieza si está activa la función Bloqueo.

Sonido de “crujido” o

“explosión”

•Es el sonido del metal que se calienta y se enfría durante las funciones de cocción y de

Autolimpieza.

- Esto es normal.

Ruido del ventilador

•Es posible que el ventilador de convección y el ventilador de la placa de cocción se enciendan

y apaguen de forma automática.

- Esto es normal.

•El ventilador de la placa de cocción puede encenderse para reducir la temperatura del

producto, aún y cuando los elementos calentadores no estén en uso.

El ventilador de

convección se detiene

•El ventilador de convección se detiene durante un ciclo de horneado por convección.

- Esto es normal y se hace para lograr un calor más uniforme durante el ciclo. No es una falla

de la cocina y debe considerarse como funcionamiento normal.

Los dos puntos del reloj

parpadean en la pantalla

•Esto es normal. Esto significa que el producto acaba de enchufarse o que ha habido una

interrupción del suministro eléctrico. Presione Cook Time durante tres segundos y restablezca

el reloj, o presione cualquier botón para detener el parpadeo.

Humo excesivo durante

un ciclo de Autolimpieza *

•Suciedad excesiva.

- Gire la perilla de modo del horno hasta la posición Off. Abra las ventanas para sacar el

humo de la habitación. Espere hasta que se cancele el modo de Autolimpieza. Limpie el

exceso de suciedad y reinicie la limpieza.

La puerta del horno no se

abre después de un ciclo

de Autolimpieza *

•El horno está demasiado caliente.

- Deje que el horno se enfríe a una temperatura inferior a la de bloqueo.

•Espere aproximadamente una hora para que el horno se enfríe después de la finalización de

un ciclo de Autolimpieza. La puerta puede abrirse cuando ya no aparezca el candado en la

pantalla.

•Es posible que estén bloqueados el control y la puerta.

60 SOLUCIÓN DE PROBLEMAS

Síntomas Causas / soluciones posibles

El horno no se limpia

después de un ciclo de

Autolimpieza *

•Los controles de horno no están bien configurados.

- Consulte la sección Autolimpieza.

•El horno está muy sucio.

- Limpie los derrames importantes antes de comenzar el ciclo de limpieza. Los hornos muy

sucios pueden necesitar otro ciclo de Autolimpieza o por un periodo más prolongado.

Limpiar y la puerta

parpadean en la pantalla *

•Se ha seleccionado el ciclo de Autolimpieza, pero la puerta no está cerrada.

- Cierre la puerta del horno.

Aparece Bloqueada en la

pantalla cuando quiere

cocinar *

•La puerta del horno está bloqueada porque la temperatura interior no bajó a menos de la

temperatura de bloqueo.

- Gire la perilla de modo del horno hasta la posición Off. Deje que el horno se enfríe.

Sale olor a quemado o a

aceite de la ventilación

•Es normal en un horno nuevo y desaparecerá con el tiempo.

- Para acelerar el proceso, programe un ciclo de Autolimpieza durante un mínimo de 3 horas.

Consulte la sección Autolimpieza.

Es difícil deslizar los

estantes del horno *

•Los estantes plateados y brillantes se limpiaron en un ciclo de Autolimpieza.

- Aplique una pequeña cantidad de aceite vegetal a una toalla de papel y pásela por los

bordes de los estantes del horno.

Se acumula humedad en

el visor del horno o sale

vapor de la ventilación del

horno

•Es normal cuando se cocinan alimentos con gran contenido de humedad.

•Se usó demasiada humedad cuando se limpió el visor.

Red Wi-Fi no se

conectarlo correctamente

•Si el aparato tiene problemas para conectarse a la red Wi-Fi, es posible que se encuentre

demasiado lejos del router. Adquiera un repetidor Wi-Fi (extensor de alcance) para mejorar la

intensidad de la señal Wi-Fi.

•Es posible que la conexión Wi-Fi no se conecte o se interrumpa debido al entorno de la red

doméstica.

•Según el proveedor de servicios de Internet, la conexión de la red puede no funcionar

correctamente.

•El entorno inalámbrico circundante puede hacer que el servicio de red inalámbrica funcione

lentamente.

Con frecuencia, las

hornallas se encienden y

apagan.

•La hornalla se encenderá y apagará para mantener el nivel de potencia en el que se ha

configurado. Esto forma parte del funcionamiento normal y no constituye una falla del sistema.

Problema al conectar el

electrodoméstico y el

teléfono inteligente a la

red Wi-Fi.

•La contraseña de la red Wi-Fi fue ingresada incorrectamente.

- Borre su red Wi-Fi doméstica e inicie el proceso de registro de nuevo.

•Los Datos Móviles para su teléfono inteligente están activados.

- Desactive los Datos Móviles en su teléfono inteligente previo a registrar el electrodoméstico.

•El nombre de la red inalámbrica (SSID) se ha configurado incorrectamente.

- El nombre de la red inalámbrica (SSID) debe ser una combinación de letras y números. (No

utilice caracteres especiales)

•La frecuencia del enrutador no es de 2.4 GHz.

- Sólo se admite una frecuencia de enrutador de 2.4 GHz. Configure el enrutador inalámbrico

a 2.4 GHz y conecte el electrodoméstico a éste. Para verificar la frecuencia del enrutador,

consulte con su proveedor de servicios de internet o con el fabricante del enrutador.

•La distancia entre el enrutador y el electrodoméstico es muy grande.

- Si el electrodoméstico se encuentra muy lejos del enrutador, puede que la señal sea débil

y que la conexión no sea configurada correctamente. Coloque el enrutador más cerca del

electrodoméstico o compre e instale un repetidor Wi-Fi.

61GARANTÍA

Español

GARANTÍA (EE. UU.)

Si la cocina eléctrica LG fallara debido a defectos de materiales o de fabricación en el uso doméstico normal durante el período de

garantía que se establece a continuación, LG tendrá la opción de reparar o reemplazar el producto. Esta garantía limitada solo es

válida para el comprador minorista original del producto y será vigente solo cuando se compre y use dentro de los Estados Unidos

y de los territorios estadounidenses. Se exige el comprobante de compra minorista original para solicitar servicio por garantía según

esta garantía limitada.

Período de garantía Alcance de la garantía CÓMO SE MANEJA EL SERVICIO TÉCNICO

Un (1) año a partir de la fecha de

compra minorista original Piezas y mano de obra LG suministrará las piezas y la mano de obra para reparar o

reemplazar las piezas defectuosas.

•Los productos y las piezas de repuesto están garantizados durante el tiempo restante del período original de garantía o noventa

(90) días, lo que resulte mayor.

•Los productos y las piezas de repuesto pueden ser nuevos o reparados.

ESTA GARANTÍA REEMPLAZA CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, LO QUE INCLUYE SIN LÍMITE,

LAS GARANTÍAS DE APTITUD COMERCIAL O IDONEIDAD PARA UN FIN EN PARTICULAR. SALVO POR LAS GARANTÍAS

IMPLÍCITAS EXIGIDAS POR LA LEY, ES DE DURACIÓN LIMITADA AL PERÍODO DE GARANTÍA EXPRESA MENCIONADO

ANTERIORMENTE. NI EL FABRICANTE NI SU DISTRIBUIDOR EN LOS ESTADOS UNIDOS SERÁN RESPONSABLES DE

NINGÚN DAÑO INCIDENTAL, EMERGENTE, INDIRECTO NI PUNITIVO DE NINGÚN TIPO, LO QUE INCLUYE SIN LÍMITE,

INGRESOS O GANANCIAS PERDIDOS O CUALQUIER OTRO DAÑO CONTRACTUAL, EXTRACONTRACTUAL O DE OTRO

TIPO.

Algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, o limitaciones a la duración de la

garantía implícita, por lo que la exclusión o limitación anteriormente mencionadas podrían no corresponder en su caso. Esta

garantía le otorga derechos legales específicos y es posible que usted cuente con otros derechos que varían según el estado.

ESTA GARANTÍA LIMITADA NO CUBRE LO SIGUIENTE:

•Viajes del servicio técnico para entregar, buscar, o instalar o reparar el producto; instrucciones al cliente sobre la operación del

producto; reparación o reemplazo de fusibles o corrección de cableado o fontanería, o corrección de reparaciones/instalaciones

no autorizadas.

•Incapacidad del producto para funcionar debido a fallas e interrupciones del suministro eléctrico, o a un servicio eléctrico

inadecuado.

•Daños causados por tuberías de agua rotas o con fugas, tuberías de agua congeladas, líneas de desagüe restringidas, suministro

de agua inadecuado o interrumpido o suministro de aire inadecuado.

•Daños resultantes de operar el producto en una atmósfera corrosiva o contraria a las instrucciones esbozadas en el manual del

propietario del producto.

•Daños al producto causados por accidentes, pestes y alimañas, rayos, viento, incendio, inundaciones o hechos de fuerza mayor.

•Daños o fallas causados por modificaciones o alteraciones no autorizadas, o si se usa para otro fin que no sea el previsto, o por

fugas de agua donde la unidad no se haya instalado correctamente.

•Daños o fallas causados por corriente o voltaje eléctricos incorrectos, o por códigos de fontanería, por uso comercial o industrial,

o por uso de accesorios, componentes o productos de limpieza consumibles no aprobados por LG.

•Daños causados por el transporte y el manejo, incluye rayas, muescas, astillado y otros daños al acabado del producto, a menos

que tales daños resulten de defectos de los materiales o de la fabricación y se informen dentro del plazo de una (1) semana de la

entrega.

•Daños o artículos faltantes a productos reacondicionados, comprados con descuento, con la caja abierta o que hayan estado en

exhibición.

•Productos cuyos números de serie originales hayan sido retirados, alterados o no se puedan determinar fácilmente. Los números

de serie y de modelo, junto con el comprobante de venta minorista original, son necesarios para validar la garantía.

•Aumentos en los costos de los servicios públicos y otros gastos adicionales de dichos servicios.

•Reparaciones cuando el producto se use de otra forma que no sea uso doméstico usual y normal (p. ej., uso comercial, en

oficinas e instalaciones recreativas) o contraria a las instrucciones esbozadas en el manual del propietario del producto.

•Costos asociados con el retiro del producto de su casa para realizar reparaciones.

62 GARANTÍA

•El retiro y la reinstalación del producto si está instalado en un lugar inaccesible o no está instalado de acuerdo con las

instrucciones de instalación publicadas, lo que incluye los manuales de instalación y del propietario de LG.

•Daños resultantes de mal uso, abuso, instalación, reparación o mantenimiento incorrectos. Una reparación incorrecta incluye el

uso de piezas no aprobadas o especificadas por LG.

No están cubiertos por la garantía

Problema Causa Prevención

•Grieta en el anafe Grieta en el anafe debida al impacto de un objeto

•No almacene objetos pesados

sobre la superficie de los anafes

ya que podrían caerse y dañarlos.

•NO raye los anafes o estos

podrían agrietarse.

•Limpie los anafes antes y después

de usarlos.

En garantía

Fuera de garantía

Quiebre mecánico

Grieta secundaria

Grieta primaria

•El esmalte de los anafes

está saltado.

Uso inadecuado

•No golpee el esmalte de los

anafes.

•El horno o los estantes

están manchados tras

usar hojas de aluminio.

La hoja de aluminio se derritió en el horno.

•Nunca cubra el fondo del horno

ni cubra un estante entero

con materiales como hojas de

aluminio.

•Si la hoja de aluminio ya se

derritió en el horno, eso no

afectará el rendimiento de este.

•La unidad no tiene

energía eléctrica.

1. Se apagó la energía eléctrica de la casa (suministro

de alimentación eléctrica)

2. El interruptor se activó.

3. El cable de alimentación no está instalado

correctamente.

•Revise la energía eléctrica del

tablero principal antes de llamar al

servicio técnico.

•El tipo de cable de alimentación

debe coincidir con el del

tomacorriente

•Instale correctamente el cable de

alimentación.

Negro Negro

Blanco Blanco

TIRA DE

PUESTA A

TIERRA

RETIRAR

LA TIRA DE

PUESTA A

TIERRA

CABLE EXTERIOR

CABLE ROJO

CABLE VERDE DE PUESTA A TIERRA

Rojo Rojo

3- CONEXIÓN DEL CABLE 4- CONEXIÓN DEL CABLE

CABLE EXTERIOR

CABLE NEGRO

CABLE CENTRAL

CABLE BLANCO

(NEUTRO)

63GARANTÍA

Español

Problema Causa Prevención

•La superficie es

despareja.

•El horno está inclinado.

1. La cocina no está nivelada.

2. El dispositivo antivolcadura no se instaló

correctamente.

•Verifique primero con el instalador.

Abrazadera antivolcaduras

Aproximadamente

0.65 pulgadas

(16.5 mm)

Nivele ambos lados

de la cocina.

El tornillo debe

penetrar la madera

o el cemento.

Placa de pared

Use un nivel de burbuja

para comprobar la

nivelación.

El costo de la reparación o el reemplazo en estas circunstancias excluidas estará a cargo del consumidor.

CÓMO OBTENER SERVICIO EN GARANTÍA E INFORMACIÓN ADICIONAL

Si usted no tiene acceso a Internet y necesita asistencia para el uso de su producto o desea programar un servicio técnico, puede

comunicarse con LG Electronics al número que aparece a continuación.

Para obtener asistencia o servicio técnico, llame al 1-800-243-0000.

Si necesita más ayuda, puede escribir a LG para dirigir sus preguntas o inquietudes a la dirección que aparece a continuación:

LG Electronics, 201 James Record Road, Huntsville, Alabama 35813

Para obtener más información sobre el producto, visite nuestro sitio web en http://www.lg.com

LG Customer Information Center

www.lg.com

1-800-243-0000

USA

1-888-542-2623

CANADA

Printed in Korea

LG LSE4617ST User Manual Owner's MFL68881508 170924

Navigation menu

Versions of this User Manual:

Views

Navigation
