LG LTE4815BD User Manual Owner's MFL68881514 180116;
2018-02-09
User Manual: LG LTE4815BD Owner's Manual Most comprehensive of product setup and usage. (English, Spanish)
Open the PDF directly: View PDF .
Page Count: 120 [warning: Documents this large are best viewed by clicking the View PDF Link!]
![](asset-1.png)
ENGLISH ESpañoL
OWNER’S MANUAL
ELECTRIC
RANGE
Read this owner’s manual thoroughly before operating the appliance
and keep it handy for reference at all times.
www.lg.com
MFL68881514_00
LTE4815**
Copyright © 2018 LG Electronics Inc. All Rights Reserved.
![](asset-2.png)
2TABLE OF CONTENTS
TABLE OF CONTENTS
3 IMPORTANT SAFETY
INSTRUCTIONS
9 PRODUCT OVERVIEW
9 Parts
9 Accessories
10 INSTALLATION
10 Installation Overview
10 Product Specifications
11 Before Installing the Range
12 Installing the Range
14 Connecting Electricity
18 Engaging the Anti-tip Device
18 Optional Rear Filler
18 Test Run
19 OPERATION
19 Control Panel Overview

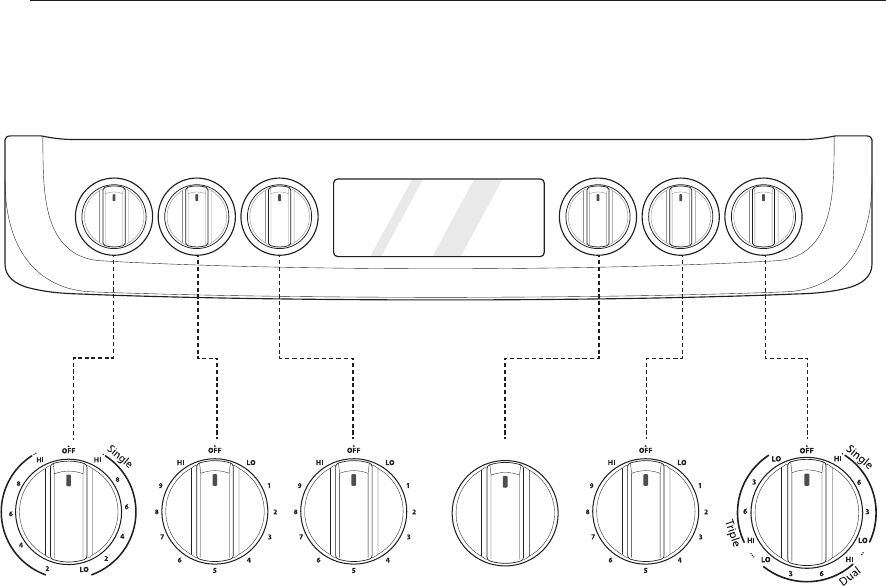

20 Knob Positions
21 Changing Oven Settings
21 Clock
21 Oven Light
21 Minimum & Maximum Default Settings
22 Timer On/Off
22 Wi-Fi
22 Settings
-Setting the Hour Mode
-Setting Convection Auto Conversion
-Adjusting the Oven Temperature
-Turning the Preheat Alarm Light On/Off
-Adjusting the Beeper Volume
-Selecting Fahrenheit or Celsius
-Adjusting Cooktop On Alert Volume
23 Lock Out
24 Start Time (Delayed Timed Cook)
24 Cook Time (Timed Cook)
25 Using the Cooktop
25 Cooking Areas
25 Hot Surface Indicator
25 Using the Cooktop Elements
26 The Recommended Surface Cooking
Setting
27 Using the Proper Cookware
27 Choosing Cookware
27 Home Canning Tips
28 Using the Oven
28 Before Using the Oven
28 Oven Vent
28 Using Oven Racks
28 Bake
29 Convection Mode
30 Recommended Baking and Roasting Guide
31 Broil
32 Recommended Broiling Guide
33 Warm
33 Proof
33 Meat Probe
34 Remote Start
35 SMART FUNCTIONS
35 LG SmartThinQ Application
36 Smart Diagnosis™ Function
37 FCC Notice (For transmitter module contained in
this product)
37 FCC RF Radiation Exposure Statement
38 MAINTENANCE
38 Cleaning the Glass-Ceramic Cooktop
39 EasyClean®
42 Self Clean
44 Changing the Oven Light
44 Cleaning the Exterior
46 Removing and Replacing the Lift-Off Oven
Doors
48 Door Care Instructions
49 TROUBLESHOOTING
49 FAQs
51 Before Calling for Service
55 LIMITED WARRANTY
![](asset-3.png)
3
IMPORTANT SAFETY INSTRUCTIONS
ENGLISH
IMPORTANT SAFETY INSTRUCTIONS
Read and follow all instructions when using the range to prevent the risk of fire, electric
shock, personal injury, or damage. This guide does not cover all possible conditions that
may occur. Always contact your service agent or manufacturer about problems that you do
not understand.
Download this owner's manual at: http://www.lg.com
This is the safety alert symbol. This symbol alerts you to potential hazards that
can result in property damage and/or serious bodily harm or death.
All safety messages will follow the safety alert symbol and either the word
WARNING or CAUTION. These words mean:
WARNING - Indicates a hazardous situation which, if not avoided, could result
in death or serious injury.
CAUTION - Indicates a hazardous situation which, if not avoided, could result
in minor or moderate injury.
ANTI-TIP DEVICE
WARNING
TO REDUCE THE RISK OF TIPPING, THE APPLIANCE MUST BE SECURED BY A
PROPERLY INSTALLED ANTI-TIP DEVICE. TO CHECK IF THE DEVICE IS INSTALLED
PROPERLY, VERIFY THAT THE ANTI-TIP DEVICE IS ENGAGED, OR GRASP THE
TOP REAR EDGE OF THE RANGE BACK GUARD AND CAREFULLY ATTEMPT TO
TILT IT FORWARD. Refer to the installation section for instructions.
•It is possible for a child or adult to tip the range and be killed.
•Verify that the anti-tip device has been properly installed and
attached to the floor or wall and engaged to the leveling leg of the
range.
•Do not operate the range without the anti-tip device in place and
engaged.
•Never remove the oven legs. The range will not be secured to the
anti-tip bracket if the legs are removed.
•Do not step or sit on the oven door. The range could be tipped and
injury might result from spilled hot liquid, food, or the range itself.
•Do not rest large, heavy items such as whole turkeys on the open
oven door. The range could tip forward and cause injury.
•Reengage the anti-tip device after pulling the range out for
cleaning, service, or any other reason.
•Failure to follow these instructions can result in death or serious burns to children or
adults.
Anti-tip
bracket
Leveling
leg
![](asset-4.png)
4IMPORTANT SAFETY INSTRUCTIONS
SAFETY PRECAUTIONS
WARNING
This product contains chemicals known to the State of California to cause cancer and
birth defects or other reproductive harm. Wash hands after handling.(US only)
•DO NOT TOUCH HEATING ELEMENTS OR INTERIOR SURFACES OF OVEN. Heating
elements may be hot even though they are dark in color. Interior surfaces of an oven
become hot enough to cause burns. During and after use, do not touch or let clothing or
other flammable materials contact heating elements or interior surfaces of oven until they
have had sufficient time to cool. Other surfaces, such as oven vent openings and surfaces
near these openings, oven doors, and windows of oven doors, also get hot and may cause
burns if not cooled.
•Use care when opening door. The hot air and steam that escape can cause burns to
hands, face and eyes. Let hot air or steam escape from the oven before removing or
replacing food in the oven.
•Do not repair or replace any part of the appliance unless specifically recommended in the
manual. All other servicing should be performed by a qualified technician.
•Do not use harsh etching, abrasive cleaners or sharp metal scrapers to clean the oven
door glass since they can scratch the surface. Scratches may cause the glass to shatter.
WARNING
If the door glass, surface, or oven heating unit of the range are damaged, discontinue
use of the range and call for service.
•Do not operate the oven without the charcoal heater mesh.
•Do not use plastic to cover food. Use foil or oven-safe lids only.
•Do not allow anyone to climb, stand or hang on the door or cooktop. They could damage
the range and even tip it over, causing severe personal injury.
•Do not line the oven walls, racks, bottom, or any other part of the oven with aluminum foil
or any other material. Doing so will disrupt heat distribution, produce poor baking results
and cause permanent damage to the oven interior (aluminum foil will melt to the interior
surface of the oven)
•Never attempt to dry a pet in the oven.
•Never use your appliance for warming or heating the room.
•Always use pot holders or oven mitts when removing food from the oven or the surface
element. Cookware will be hot. Use only dry pot holders. Moist or damp pot holders on
hot surfaces may result in burns from steam. Do not let the pot holder touch hot heating
elements. Do not use a towel or other bulky cloth to remove food.
•Do not heat unopened food containers. Pressure in the containers may cause them to
burst which may result in injury.
•To eliminate the risk of burns or fire by reaching over heated surface units, cabinet storage
space located above the surface units should be avoided. If cabinet storage is to be
provided, the risk can be reduced by installing a range hood that projects horizontally a
minimum of 5 inches beyond the bottom of the cabinets.
![](asset-5.png)
5
IMPORTANT SAFETY INSTRUCTIONS
ENGLISH
FLAMMABLE MATERIALS
WARNING
Be certain that all packing materials are removed from the appliance before operating.
Keep plastic, clothes, paper, and other flammable materials away from parts of the
appliance that may become hot.
•Do not store or use flammable material in the oven or near or on the cooktop. Flammable
materials include paper, plastic, pot holders, linens, wall coverings, curtains, and gasoline
or other flammable vapors and liquids such as grease or cooking oil. These materials can
be ignited when the oven and cooktop are in use.
•Wear proper apparel. Do not wear loose-fitting or hanging garments, which may ignite if
they contact hot surfaces, and cause severe burns.
•Do not use the oven for drying clothes. Only use the oven for its intended purpose.
•If a cabinet storage is provided directly above cooking surface, place items that are not
frequently used and can be safely stored in an area subjected to heat. Temperatures may
be unsafe for volatile items such as flammable liquids, cleaners or aerosol sprays.
ELECTRICAL SAFETY
CAUTION
Be certain that all packing materials are removed from the appliance before operating.
Keep plastic, clothes, paper, and other flammable materials away from parts of the
appliance that may become hot.
•Always disconnect power from the appliance before servicing.
•Do not use aluminum foil or any other material to line the oven bottom.
Improper installation of these liners may result in a risk of electric shock or fire.
•Do not allow aluminum foil or the temperature probe to contact heating elements.
WARNING
Before replacing the oven light bulb, switch off the electrical power to the oven at the
main fuse or circuit breaker panel. Failure to do so can result in severe personal injury,
death, or electrical shock.
DEEP FAT FRYER
•Use extreme caution when moving or disposing of hot grease.
•Always heat fat slowly, and watch as it heats.
•If frying combinations of oils and fats, stir them together before heating.
•Use a deep fat thermometer, if possible, to prevent overheating fat beyond the smoking
point.
•Use the least possible amount of fat for effective shallow or deep-fat frying. Filling the pan
with too much fat can cause spillovers when food is added.
![](asset-6.png)
6IMPORTANT SAFETY INSTRUCTIONS
CHILD SAFETY
•Do not touch the hot surface between the bottom of the oven door and the top of the
drawer on the front of the oven while the oven is in operation. The surface becomes hot
and can cause burns and other injury.
•Do not leave small children unattended near the oven.
WARNING
Do not leave children alone or unsupervised near the appliance when it is in use or is
still hot. Children should never be allowed to sit or stand on any part of the appliance as
they could be injured or burned.
CAUTION
Do not store items of interest to children in cabinets above a range or on the back guard
of a range – children climbing on the range to reach items could be seriously injured.
•Never let a child hang on the oven door.
•Do not allow children to crawl into the oven.
•Let hot utensils cool in a safe place, out of reach of small children.
•Children should not be allowed to play with controls or other parts of the appliance.
GLASS-CERAMIC COOKING SURFACE
•Surface units may be hot even though they are dark in color. Areas near surface units may
become hot enough to cause burns. During and after use, DO NOT TOUCH SURFACE
UNITS OR AREAS NEAR UNITS or let clothing or other flammable materials contact
surface units or areas near units until they have had sufficient time to cool. This includes
the cooktop and the area above the oven door.
•Do not cook on a broken cooktop. If the cooktop is broken, cleaning solutions and
spillovers may penetrate the broken cooktop and create a risk of electric shock. Contact a
qualified technician immediately.
•Do not use the glass cooktop surface as a cutting board.
•Do not place or store items that can melt or catch fire on the glass cooktop, even when it
is not being used.
•Choose proper burner size. For smaller pots and pans, use the smaller heating
elements. For larger pots and pans, use the larger heating elements. Select pans that
have flat bottoms large enough to cover the heating elements. Using undersized pans
exposes a portion of the heating element to direct contact and may result in clothing
burning.
•Glazed cookware. Only certain types of glass, glass-ceramic, ceramic, earthenware,
or other glazed cookware are suitable for range-top service without breaking due to the
sudden change in temperature.
•Never cook directly on the glass. Always use cookware.
•Always turn the surface units off before removing cookware.
•Turn cookware handles inward so they don't extend over adjacent surface units.
This reduces the risk of burns, ignition of flammable materials, and spillage due to
unintentional contact with the cookware.
•Immediately clean spills on the cooking area to prevent a tough cleaning chore later.
•Some cleaners can produce dangerous fumes if applied to a hot surface.
![](asset-7.png)
7
IMPORTANT SAFETY INSTRUCTIONS
ENGLISH
•Always place the pan in the center of the surface unit you are cooking on. Never leave
surface units unattended at high heat settings. Proper contact of cookware to burner
also will improve efficiency. Boilovers cause smoking and greasy spills that may catch on
fire.
•Clean cooktop with caution. Do not use sponges or cloth to wipe spills on a hot cooking
area. Use a proper metal scraper. If a wet sponge or cloth is used to wipe spills on a hot
cooking area, it can cause steam burns. Some cleaners can produce noxious fumes if
applied to a hot surface.
•Do not turn surface units on before placing cookware.
•Do not store heavy items above the cooktop surface that could fall and damage it.
•Do not place aluminum foil or plastic items such as salt and pepper shakers, spoon
holders, or plastic wrappings or any other material on the range when it is in use.
•Do not use a steel-wool pad or scrub pad or abrasive cleaning pads. They can scratch the
surface.
ENERGY SAVING TIPS
•Multiple-rack cooking saves time and energy. Whenever possible, cook foods requiring the
same cooking temperature together in one oven.
•For optimal performance and energy savings, follow the guides on page 30 for proper rack
and pan placements.
•Match the size of the cookware to the amount of food being cooked to save energy when
heating. Heating ½ quart of water requires more energy in a 3-quart pot than in a 1-quart
pot.
•Use cookware with flat bottoms to provide the best contact with the cooktop surface when
cooking on the glass-ceramic cooktop.
•Match the size of the cooktop burner or element to the size of the cookware in use. Using
a large element for a small pan wastes heating energy, and the exposed surface of the
element is a burn or fire hazard.
•Reduce energy use by cleaning light oven soils with the EasyClean® feature instead of
self-clean.
•Avoid opening the oven door more than necessary during use. This helps the oven
maintain temperature, prevents unnecessary heat loss, and saves on energy use.
SAFETY DURING USE
•Do not touch the oven racks while they are hot.
•If a rack must be moved while the oven is hot, do not let the pot holder contact the hot
heating element in the oven.
•Use caution with the Timed Cook or Delayed Timed Cook features. Use the automatic
timer when cooking cured or frozen meats and most fruits and vegetables. Foods that can
easily spoil, such as milk, eggs, fish, meat or poultry, should be chilled in the refrigerator
first. Even when chilled, they should not stand in the oven for more than 1 hour before
cooking begins, and should be removed promptly when cooking is complete. Eating
spoiled food can result in sickness from food poisoning.
•Accessible parts may become hot when the grill is in use.
•Do not place food or cookware on the bottom of the oven cavity. Doing so will cause
permanent damage to the oven bottom finish.
•Do not use water on grease fires. Should an oven fire occur, leave the oven door closed
and turn the oven off. If the fire continues, throw baking soda on the fire or use a fire
extinguisher. Do not put water or flour on the fire. Flour may be explosive and water can
spread a grease fire and cause personal injury.
![](asset-8.png)
8IMPORTANT SAFETY INSTRUCTIONS
•Pull the oven rack to the stop-lock position when loading and unloading food from the
oven. This helps prevent burns caused by touching hot surfaces of the door and oven
walls.
•Do not use the oven if a heating element develops a glowing spot during use or shows
other signs of damage. A glowing spot indicates the heating element may fail and present
a potential burn, fire, or shock hazard. Turn the oven off immediately and have the heating
element replaced by a qualified service technician.
•When using cooking or roasting bags in the oven, follow the manufacturer’s directions.
SAFETY WHEN CLEANING
•Open a window or turn on a ventilation fan or hood before self-cleaning.
•If the oven is heavily soiled with oil, self-clean the oven before using the oven again. The
oil could cause a fire.
•Wipe up heavy soil on the bottom of the oven before using the Self Clean function.
•Do not use oven cleaners. Commercial oven cleaner or oven liner protective coating of
any kind should not be used in or around any part of the oven.
•Never keep pet birds in the kitchen. The health of birds is extremely sensitive to the fumes
released during an oven self-clean cycle. Fumes may be harmful or fatal to birds. Move
birds to a well-ventilated room.
•Clean in the self-clean cycle only parts listed in this manual. Before self-cleaning the oven,
remove the broiler pan, all oven racks, the meat probe and any utensils or food from the
oven.
•Important Instruction. The oven displays an F error code and sounds three long beeps
during the self-cleaning process if it malfunctions in the self-clean mode. Switch off the
electrical power to the main fuse or breaker and have the oven serviced by a qualified
technician.
•It is normal for the cooktop of the range to become hot during a self-clean cycle.
Therefore, touching the cooktop during a self-clean cycle should be avoided.
•Never pour cold water over a hot oven for cleaning. Doing so may cause the oven to
malfunction.
•Make sure oven lights are cool before cleaning.
•Do not clean door gasket. The door gasket is essential for a good seal. Care should be
taken not to rub, damage, or move the gasket.
•If there is a fire in the oven during self-clean, turn the oven off and wait for the fire to go
out. Do not force the door open. Introduction of fresh air at self-clean temperatures may
lead to a burst of flame from the oven. Failure to follow this instruction may result in severe
burns.
COOK MEAT AND POULTRY THOROUGHLY
•To protect against food-borne illnesses, cook meat and poultry thoroughly. The USDA has
indicated the following as safe minimum internal temperatures for consumption:
•Ground beef: 160 °F
•Poultry: 165 °F
•Beef, veal, pork, or lamb: 145 °F
•Fish/seafood: 145 °F
![](asset-9.png)
9
PRODUCT OVERVIEW
ENGLISH
PRODUCT OVERVIEW
Parts
Oven mode knob
Gasket
Rack
Model & serial
number plate
Cooktop
controller
Upper
oven door
Lower
oven door
Cooktop
Control panel
Accessories
Included Accessories
Rack (2ea)
Gliding rack (1ea) Spray bottle
(1ea)
Non-scratch scouring pad
(1ea)
Cleaner
Meat probe (1ea) Rear ller (1ea) Owner’s manual
(1ea)
Cooktop cleaner
(1ea)
Anti-tip kit
Anti-tip (1ea) Screws (6ea) Anchors (6ea) Template (1ea)
Optional Accessories
Grid Broiler pan
NOTE
•Contact LG Customer Service at 1-800-243-0000 (1-888-542-2623 in Canada) if any accessories are
missing.
•For your safety and for extended product life, only use authorized components.
•The manufacturer is not responsible for product malfunction or accidents caused by the use of separately
purchased, unauthorized components or parts.
•The images in this guide may be different from the actual components and accessories, which are subject
to change by the manufacturer without prior notice for product improvement purposes.
![](asset-a.png)
10 INSTALLATION
INSTALLATION
Installation Overview
Please read the following installation instructions first after purchasing this product or transporting it to another
location.
Check and choose the
proper location
Plug in the power cord Engage the anti-tip device Test run
Install anti-tip device Level the range Connect electric range
Conduit
connection
plate
Black White Red
Terminal
block
240 V or 208 V
Product Specifications
The appearance and specifications listed in this manual may vary due to constant product improvements.
Oven Range Models LTE4815**
Description Electric Slide In Oven Range
Electrical requirements 15.5 kW 120/240 VAC or 11.6 kW 120/208 VAC
Exterior Dimensions 29
7
/
8
" (W) x 37
7
/
8
" (H) x 28
15
/
16
" (D) (D with door closed)
75.9 cm (W) x 96.2 cm (H) x 73.5 cm (D) (D with door closed)
Height to cooking surface 36" (91.4 cm)
Net weight 188.7 lb (85.6 kg)
Total capacity
Upper Oven: 3.0 cu. ft.
Lower Oven: 4.3 cu. ft.
Total cap.: 7.3 cu. ft.
![](asset-b.png)
11
INSTALLATION
ENGLISH
Before Installing the Range
WARNING
Tip - Over Hazard
A child or adult can tip the range and
be killed. Verify the anti-tip bracket
has been installed. Ensure the
anti-tip bracket is engaged when the
range is moved.
Do not operate the range without the
anti-tip bracket in place. Failure to
follow these instructions can result
in death or serious burns to children
and adults.
To check that leveling leg is
inserted into anti-tip bracket,
grasp the top rear edge
of the range and carefully
attempt to tilt it forward. Anti-tip
bracket
Leveling
leg
If you did not receive an anti-tip bracket with your
purchase, call 1-800-984-6306 to receive one at no
cost.
WARNING
•The information in this manual should be
followed exactly. Failure to do so may result
in fire, electrical shock, property damage,
personal injury, or death.
•Wear gloves during the installation
procedure. Failure to do so can result in bodily
injury.
Parts Not Provided
4-Wire cord or
3-Wire cord
(UL approved 40 or 50
AMP)
Strain relief
(For conduit
Installations only)
Tools Needed
Phillips screwdriver
Level
Rear ller (1)
Parts Provided
Template (1) Anti-tip bracket kit (1)
Anchor sleeves (6) Lag bolts (6)
Flat-blade screwdriver
Adjustable wrench
1
/
4
" Nut driver
Drill
Pliers
Safety glasses
Tape measure
Gloves
NOTE
•Observe all governing codes and ordinances.
•Have the installer show you the location of the circuit breaker or fuse. Mark it for easy reference.
•As when using any appliance generating heat, there are certain safety precautions you should follow.
•Be sure your range is installed and grounded properly by a qualified installer or service technician.
![](asset-c.png)
12 INSTALLATION
Installing the Range
Unpacking and Moving the Range
CAUTION
•You should use two or more people to move
and install the range. (Excessive Weight
Hazard) Failure to do so can result in back or
other injury.
•Do not use the door handles to push or
pull the range during installation or when
moving the range out for cleaning or
service. Doing so can result in serious damage
to the door of the range.
Remove packing material, tape and any temporary
labels from your range before using. Do not remove
any warning-type labels, the model and serial number
label, or the Tech Sheet that is located on the back of
the range.
To remove any remaining tape or glue, rub the area
briskly with your thumb. Tape or glue residue can also
be easily removed by rubbing a small amount of liquid
dish soap over the adhesive with your fingers. Wipe
with warm water and dry.
Do not use sharp instruments, rubbing alcohol,
flammable fluids, or abrasive cleaners to remove tape
or glue. These products can damage the surface of
your range.
Your range is heavy and can be installed on soft
floor coverings such as cushioned vinyl or carpeting.
Use care when moving the range on this type of
flooring. Use a belt when moving the range to prevent
damaging the floor. Or slide the range onto cardboard
or plywood to avoid damaging the floor covering.
Choosing the Proper Location
CAUTION
•Avoid placing cabinets above the range. To
minimize the hazard caused by reaching over
the open flames of operating burners, install a
ventilation hood over the range that projects
forward at least five inches beyond the front of
the cabinets.
•Make sure wall covering, countertop and
cabinets around the range can withstand
the heat (up to 194 °F) generated by the
range. Discoloration, delamination or melting
may occur. This range has been designed to
comply with the maximum allowable wood
cabinet temperature of 194 °F.
•Before installing the range in an area
covered with linoleum or other synthetic
floor covering, make sure the floor covering
can withstand temperatures of at least
200 °F (93 °C).
•Use an insulated pad or
1
/
4
in. (0.64 cm)
plywood under the range if installing the
range over carpeting.
The range should always be plugged into its own
individual properly grounded electrical outlet. This
prevents overloading house wiring circuits which
could cause a fire hazard from overheated wires. It is
recommended that a separate circuit serving only this
appliance be provided.
Mobile Home - Additional Installation
Requirements
The installation of this range must conform to the
Manufactured Home Construction and Safety
Standard, Title 24 CFR, Part 3280 (formerly the
Federal Standard for Mobile Home Construction
and Safety, Title 24, HUD Part 280), or when
such standard is not applicable, the Standard for
Manufactured Home Installations, ANSI A225.1/NFPA
501A or with local codes.
•When this range is installed in a mobile home, it
must be secured to the floor during transit. Any
method of securing the range is adequate as long
as it conforms to the standards listed above.
•A four-wire power supply cord or cable must be
used in a mobile home installation.
![](asset-d.png)
13
INSTALLATION
ENGLISH
Dimensions and Clearances
NOTE
Save for the use of the local electrical inspector.
3" (7.6 cm) 24"
(60.9 cm)
24"
(60.9 cm)
36"
(91.4 cm)
29.8"
(75.7 cm)
15" (38 cm)
11" (28 cm)
2.5" (6.3 cm)
2.5"
(6.3 cm)
9"
(23 cm)
4"
(10 cm)
9"
(23 cm)
4"
(10 cm)
6"
(15.2 cm)
5"
(13 cm) 6"
(15.2 cm)
25"
(63.5 cm)
36"
(91.4 cm)
3" (7.6 cm)
Acceptable
gas pipe and
electrical
outlet area
Normal counter
top depth
Counter
top height
Cabinet
opening
Wall
Center
Cabinet
A = 30" (76.2 cm) For U.S.A
= 30" (76.2 cm) ~ 31" (78.7 cm) For CANADA
For installation in Canada, a free-standing range is not to be installed closer than
15
/
32
" (12 mm) from any
adjacent surface.
30"
(76.2 cm)
36"
(91.4 cm)
**15"
(38.1 cm)
*30" (76.2 cm)
Minimum 13"
(33.0 cm)
Maximum
depth for
cabinets above
countertops
Front edge of
the range side
panel forward
from cabinet
1
/
4
"
(0.64 cm)
5"(12.7 cm)
Minimum
Minimum Dimensions
* 30" (76.2 cm) minimum clearance between the top of the cooking surface and the bottom of an unprotected
wood or metal cabinet; or 24" (60.9 cm) minimum when bottom of wood or metal cabinet is protected by not less
than
1
/
4
" (0.64 cm) flame retardant millboard covered with not less than no. 28 MSG sheet steel, 0.015"
(0.381
mm)
stainless steel, 0.024" (0.610 mm) aluminum or 0.020" (0.508 mm) copper.
** 15" (38.1 cm) minimum between countertop and adjacent cabinet bottom.
![](asset-e.png)
14 INSTALLATION
Installing the Anti-tip Device
Anti-tip
bracket
Leveling
leg
WARNING
Tip - Over Hazard
A child or adult can tip the range and
be killed. Verify the anti-tip bracket
has been installed. Ensure the anti-tip
bracket is engaged when the range
is moved. Do not operate the range
without the anti-tip bracket in place.
Failure to follow these instructions
can result in death or serious burns to
children and adults.
To check that leveling leg is
inserted into anti-tip bracket,
grasp the top rear edge
of the range and carefully
attempt to tilt it forward.
Wall plate
Anti-tip
bracket
Screw must
enter wood or
concrete
Locate the anti-tip bracket using the template
An anti-tip bracket is packaged with the template.
The instructions include necessary information to
complete the installation. Read and follow the range
installation instruction sheet (template).
Leveling the Range
Level the range by adjusting the leveling legs with a
wrench. Extending the legs slightly may also make it
easier to insert the rear leg into the anti-tip bracket.
Use a level to check your adjustments. Place the level
diagonally on the oven rack, and check each direction
for level.
First check direction .
Then check direction . If the level doesn’t show level
on the rack, adjust the leveling legs with a wrench.
1
2
Connecting Electricity
Electrical Requirements
This appliance must be installed and grounded on a
branch circuit by a qualified technician in accordance
with the National Electrical code ANSI/NFPA NO. 70 -
latest edition.
All wiring should conform to Local and NEC codes.
This range requires a single-phase, 3 wire, A.C
120/208 V or 120/240 V 60 Hz electrical system. Use
only a 3-conductor or a 4-conductor UL- listed range
cord with closed-loop terminals, open-end spade
lugs with upturned ends or similar termination. Do not
install the power cord without a strain relief.
A range cord rated at 40 amps with 120/240
minimum volt range is required. If a 50 amp range
cord is used, it should be marked for use with 1
3
/
8
"
diameter connection openings. This appliance
may be connected by means of a conduit or power
cord. If a conduit is being used, go to page 17 for
3 wire conduit connections or 4 wire conduit
connections.
![](asset-f.png)
15
INSTALLATION
ENGLISH
WARNING
•Allow 2 to 3 ft (61.0 cm to 91.4 cm) of slack
in the line so that the range can be moved if
servicing is ever necessary.
•The power supply cord and plug should
not be modified. If it will not fit the outlet,
have a proper outlet Installed by a qualified
electrician.
•Using an extension cord to connect the
power is prohibited. Connect the power
cord and plug directly.
•Electrical ground is required on this
appliance.
•Make sure that the power cord is not
pinched by the range or heavy objects.
Failure to do so can result in serious burns or
electrical shock.
Specified power-supply-cord kit rating
Range rating, watts Specified
rating of
power
supply-
cord kit,
amperes
Diameter (inches)
of Range
connection
Opening
120/240
volts
3-wire
120/208
volts
3-wire
Power
cord Conduit
8,750 -
16,500
16,501 -
22,500
7,801 -
12,500
12,501 -
18,500
40 or 50A
50
1 3/8
"
1 3/4
"
1 1/8
"
1 3/8
"
3, 4 - Wire electrical wall Receptacle
4 Wire receptacle (14-50R)
3 Wire receptacle (10-50R)
Connecting the Power Cord
The rear access cover must be removed. Loosen the
two screws with a screwdriver. The terminal block will
then be accessible.
Access cover
Use the cord/conduit connection plate to install the
power cord or conduit. Leave the connection plate
as installed for power cord installations. Remove the
connection plate for conduit installations and use the
smaller 1
1
/
8
in. (2.8 cm) conduit hole instead of the
1
3
/
8
in. (3.5 cm) power cord hole.
Remove the conduit connection plate
1
1
/
8
"
(2.8 cm) Conduit
1
3
/
8
"
(3.5 cm) Cord
For power cord installations, hook the strain relief
over the 1
3
/
8
in. (3.5 cm) power cord hole located
below the rear of the oven. Insert the power cord
through the strain relief and tighten it.
Conduit
connection
plate
Power cord
Assembling power cord strain relief at the 1
3
/
8
" opening
For conduit installations, insert the conduit strain
relief in the 1
1
/
8
in. (2.8 cm) conduit hole. Then install
the conduit through the body of the strain relief and
fasten the strain relief with its ring.
Cord/
Conduit
connection
plate
Conduit
Ring
Body
Assembling conduit cord strain relief at the 1
1
/
8
" opening
![](asset-10.png)
16 INSTALLATION
3-Wire Connection : Power Cord
WARNING
•The middle (neutral or ground) wire, which
is white, of a 3-wire power cord or a 3-wire
conduit has to be connected to the middle
post of the main terminal block. The
remaining two wires of the power cord or
conduit have to be connected to the outside
posts of the main terminal connection block.
Failure to do so can result in electrical shock,
severe personal injury or death.
Install the power cord as follows:
For power cord installations, hook the strain relief
over the power cord hole (1
3
/
8
") located below the rear
of the oven. Insert the power cord through the strain
relief and tighten it.
Do not install the power cord without a strain
relief.
1Remove the lower 3 screws from the terminal
block and retain them.
2Insert the 3 screws through each power cord
terminal ring and into the lower terminals of
the terminal block. Make sure that the center
(neutral) wire, which is white, is connected to the
center lower position of the terminal block.
3Tighten the 3 screws securely into the terminal
block. Do not remove the ground strap
connections.
3-wire connection
Black White Red
Terminal
block
Conduit
connection plate
If screws are not tightened securely, it can result in
electrical spark and severe personal injury or death.
4-Wire Connection : Power Cord
WARNING
•Only a 4-conductor power-supply cord
kit rated 120/240 volts, 50 amperes and
marked for use with ranges with closed-
loop connectors or opened spade lugs with
upturned ends shall be used.
The white middle (neutral) wire of the power
cord or 4-wire conduit has to be connected
to the middle post of the main terminal
block. The other two wires of the power
cord or conduit have to be connected to
the outside posts of the main terminal
connection block. The 4th ground wire
(green) must be connected to the frame of
the range with the ground screw. Failure
to do so can result in electrical shock, severe
personal injury or death.
Install the power cord as follows:
Do not install the power cord without a strain
relief.
1Remove the lower 3 screws from the terminal
block and retain them.
2Remove the ground screw and bend the end of
the ground strap up so the slot is over the hole
of the center screw removed in step 1.
3Insert the ground screw into the power cord
ground wire (green) terminal ring and secure it to
the range frame.
4Insert the 3 screws through each power cord
terminal ring and into the lower terminals of the
terminal block. Make sure that the white center
(neutral) wire is connected to the center lower
position of the terminal block.
5Tighten the 3 screws securely into the terminal
block. The center screw now attaches the bent
up ground strap to the block.
4-wire connection
Ground
strap
Terminal
block
Conduit
connection plate
Ground
screw
Black White Red
Bend strap up
and attach
If screws are not tightened securely, it can result in
electrical spark and severe personal injury or death.
![](asset-11.png)
17
INSTALLATION
ENGLISH
3-Wire Connection: Conduit
Install the conduit as follows:
Remove the conduit connection plate from the rear of
the oven and rotate it. The conduit hole (1
1
/
8
") must
be used.
First, prepare the conduit wires as shown below.
3-Wire
Conduit
connection
plate
Ground
wire
or
4-Wire
Second, install the conduit strain relief.
For conduit installations, purchase a strain relief and
insert it in the 1
1
/
8
in. (2.8 cm) conduit hole. Then
install the conduit through the body of the strain relief
and fasten the strain relief with its ring. Reinstall the
bracket.
For conduit connections:
If the wire in the conduit is copper it must be 8 or 10
AWG wiring.
If the wire in the conduit is aluminum it must be 6 or 8
AWG wiring.
1Loosen the lower 3 screws from the terminal
block.
2Insert the bare wire (white/neutral) end through
the center terminal block opening. Do not
remove the ground strap connections.
3Insert the two side bare wire ends into the lower
left and the lower right terminal block openings.
Tighten the 3 screws securely into the terminal
block. (approximately 35 - 50 IN-LB)
3-wire connection
Terminal
block
Black White Red
Wire
ends
Conduit
connection plate
If screws are not tightened securely, it can result in
electrical spark and severe personal injury or death.
4-Wire Connection: Conduit
WARNING
•The white middle (neutral) wire of the power
cord or 4-wire conduit has to be connected
to the middle post of the main terminal
block. The other two wires of the power
cord or conduit have to be connected to
the outside posts of the main terminal
connection block. The 4th ground wire
(green) must be connected to the frame of
the range with the ground screw. Failure
to do so can result in electrical shock, severe
personal injury or death.
1Follow the instructions for installing the conduit
under 3-Wire Connection: Conduit until the strain
relief and bracket are installed. Do not install the
conduit without a strain relief.
2Loosen the 2 lower left and right screws from
the terminal block. Remove the lower 2 center
screws. Do not discard any screws.
3Remove the ground screw and bend the end of
the ground strap up so the slot is over the hole
of the center screw removed in step 1.
4Attach the ground (green) bare wire end to
the range frame and secure it in place with the
ground screw.
5
Insert the bare wire (white/neutral) end through the
center terminal block opening. The center screw
now attaches the bent up ground strap to the block.
6Insert the two side bare wire ends into the left
and the right terminal block openings. Tighten
the 3 screws securely into the terminal block.
(approximately 35 - 50 IN-LB)
4-wire connection
Terminal
block
Black White Red
Ground
strap
Wire
ends
Conduit
connection
plate
Bend strap
up and
attach
Ground
wire
Ground
screw
If screws are not tightened securely, it can result in
electrical spark and severe personal injury or death.
![](asset-12.png)
18 INSTALLATION
Engaging the Anti-tip Device
•Move the range close enough to the opening to
plug into the receptacle.
•Slide the range into position ensuring that the back
leg slides under the anti-tip bracket. The range
should sit flush against the back wall when properly
installed.
•Carefully attempt to tip the range forward to ensure
that the anti-tip bracket is engaged properly. If
properly installed, the anti-tip bracket will prevent
the range from being tipped. If the range can be
tipped, reinstall the range until the anti-tip bracket is
properly installed and the range will not tip forward.
•Turn on electrical power. Check the range for
proper operation.
Optional Rear Filler
If the counter does not bridge the opening at the rear
wall, use the rear filler kit provided with the slide-in
range.
NOTE
If the countertop depth is greater than 25" there
will be a gap between the filler kit and the back
wall.
If the countertop depth is less than 24", the control
panel will not sit flush with the countertop.
Installing the Rear Filler
1Using a screwdriver, remove the upper four
screws that attach the rear bracket and loosen
the lower two screws.
2Place the rear filler on the rear bracket.
3Tighten the two lower screws on the rear
bracket. Insert one of the screws removed in
step 1 in the slot at each end of the rear filler.
4Store the remaining two screws with these
instructions for future use.
Test Run
Check if the range is properly installed and run a test
cycle.
1Press Upper CLEAR/OFF and Lower CLEAR/
OFF to start test
2Turn each knob to the Hi position to check
that the surface heating elements are working
properly. The elements should glow red and
radiate heat, and they should cycle on and off
periodically even when the knob is in the Hi
position. This cycling prevents the glass-ceramic
from being cracked by thermal shock.
IMPORTANT : The Warming Zone does not
consume enough power to glow red.
3After checking all the surface heating elements,
check the locking system by pressing Lower
CLEAR/OFF for three seconds. The oven door
should lock and the cooktop should not operate
while the Lockout function is turned on. Press
Lower CLEAR/OFF for three seconds to disable
Lockout.
4Now check the oven's operation. Turn the oven
mode knob to select the Bake mode. 350 °F
appears in the display. Press Start.
5The oven should finish preheating in 15 minutes,
and the convection fan should operate while the
oven is preheating.
6After checking the oven's operation, turn the
temperature up to 450 °F and leave the oven on
for at least an hour to help remove any oil which
might cause smoke and odors when first using
the oven.
NOTE
Smoke may come out of the range when it is first
used.
![](asset-13.png)
19
OPERATION
ENGLISH
OPERATION
Control Panel Overview
/RZHU
8SSHU
FRPPRQ
/RZHU
/RZHU
5HPRWH
6WDUW
1
210
3 4 5 6 7 8 9
1
Smart DiagnosisTM
Use during the Smart Diagnosis feature.
2
Cook Time / Clock
•Press the button to set the desired amount of time
for food to cook. The oven shuts off when the set
cooking time runs out.
•Press and hold button for three seconds to set the
time of day.
3
Start Time / Setting
•Press the button to set the delayed timed cook. The
oven starts at the set time.
•Press and hold button for three seconds to select
and adjust oven settings.
4
Temp.
•Press the button to change the oven or meat probe
temperature during cooking.
5
Timer On/Off / Wi-Fi
•Press the button to set or cancel automatic timer.
•Press and hold button for three seconds to connect
to Wi-Fi network.
6
- /+
Press the plus button to increase cooking time or
oven temperature.
Press the minus button to decrease cooking time or
oven temperature.
7
START / Oven Light
•Press the button to start all oven features.
•Press the button to manually turn the oven light on/
off.
8
Upper CLEAR/OFF
Press the button to end all upper oven features.
9
Lower CLEAR/OFF / Lock Out
•Press the button to end all lower oven feature.
•Press and hold button for three seconds to lock the
door and control panel.
10
Oven Mode Knob
Turn the knob to select oven operating mode.
![](asset-14.png)
20 OPERATION
Knob Positions
After cleaning the oven knobs, make sure to replace each knob in the correct position. Failure to do so can result
in improper operation of the burners.
Dual
Dual Single Single Oven mode
knob
Single Triple
![](asset-15.png)
21
OPERATION
ENGLISH
Changing Oven Settings
Clock
The clock must be set to the correct time of day in
order for the automatic oven timing functions to work
properly.
1Press and hold Cook Time for three seconds.
CLO shows in the display.
2Press plus(+) or minus(-) to select the desired
time. Plus(+) to increase the time and minus(-)
to decrease the time.
3Press Start to enter the time and start the clock.
NOTE
•The time of day cannot be changed during a
timed baking or self-clean cycle.
•If no other keys are pressed within 25 seconds
of pressing Clock, the display reverts to the
original setting.
•If the display colon in the clock is blinking, you
may have experienced a power failure. Reset
the time.
Oven Light
The interior oven light automatically turns on when
the door is opened. Press Oven Light to manually
turn the oven light on.
NOTE
The oven light cannot be turned on if the Self
Clean function is active.
Minimum & Maximum Default
Settings
All of the features listed have a minimum and a
maximum time or temperature setting that may be
entered into the control. An entry acceptance beep
sounds each time a control key is pressed.
An entry error tone (two short tones) sounds if the
entry of the temperature or time is below the minimum
or above the maximum setting for the feature.
Feature
min.
Temp. /
Time
max.
Temp. /
Time
Default
Clock
12 Hr. 1:00
Hr. / min.
12:59
Hr. / min.
24 Hr. 0:00
Hr. / min.
23:59
Hr. / min.
Timer
12 Hr. 0:10
min. / sec.
11:59
Hr. / min.
24 Hr. 0:10
min. / sec.
11:59
Hr. / min.
Cook Time
12 Hr. 1:00 min. 11:59
Hr. / min.
24 Hr. 1:00 min. 11:59
Hr. / min.
Conv. Bake 300 °F /
150 °C
550 °F /
285 °C
350 °F
(*325 °F)/
12 Hr.
Conv.
Roast
300 °F /
150 °C
550 °F /
285 °C
350 °F
(*325 °F)/
12 Hr.
Speed Broil
& Broil
Lo
400 °F
Hi
520 °F
Hi /
3 Hr.
Bake 170 °F /
80 °C
550 °F /
285 °C
350 °F /
12 Hr.
Proof 1:00 min. 11:59
Hr. / min.
Warm 3 Hr.
Self Clean 3 Hr. 5 Hr. 4 Hr.
EasyClean
®10 min.
* Using Auto Conversion
•Default cook mode times are without setting cook
time.
![](asset-16.png)
22 OPERATION
Timer On/Off
The Timer On/Off feature serves as an extra timer in
the kitchen that beeps when the set time has run out.
It does not start or stop cooking.
The Timer On/Off feature can be used during any of
the oven control function.
Setting the Timer (for example, to set 5 minutes)
1Press Timer On/Off. 0:00 with HR inside it
appears and Timer flashes in the display.
2Press plus(+) or minus(-) to select the desired
time. Plus(+) increases the time and minus(-)
decreases the time.
3Press Timer On/Off or Start to start the Timer.
The remaining time countdown appears in the
display.
4When the set time runs out, End shows in the
display. The indicator tones sound every
15 seconds until Timer On/Off is pressed.
NOTE
•If the remaining time is not in the display, recall
the remaining time by pressing Timer On/Off.
•Press Timer On/Off twice to set the time in
minutes and seconds.
•Press Timer On/Off once to set the time in
hours and minutes.
Canceling the Timer
1Press Timer On/Off once.
The display returns to the time of day.
Wi-Fi
The Wi-Fi button is used to connect the appliance to
a home Wi-Fi network.
1Press Upper CLEAR/OFF and Lower CLEAR/
OFF.
2Press and hold Timer On/Off for 3 seconds.
3The power-on chime sounds, "Set" appears in
the display, and the Wi-Fi icon ( ) blinks.
4Register the appliance on the Wi-Fi network
using the smart phone app. (See page 35.)
5To disconnect the appliance from the network,
delete it from the registered appliances in the
app.
Settings
Press and hold Start Time for three seconds.
Then press the Start Time key repeatedly to toggle
through and change oven settings.
The Setting key allows you to:
•set the hour mode on the clock (12 or 24 hours)
•enable/disable convection auto conversion
•adjust the oven temperature
•activate/deactivate the preheating alarm light
•set the beeper volume
•switch the temperature scale between Fahrenheit
and Celsius
•adjust cooktop on alert volume
Setting the Hour Mode
The control is set to use a 12-hour clock. To reset the
clock to 24-hour mode, follow the steps below.
1Press and hold Start Time for three seconds.
2Press plus(+) or minus(-) to set the desired
hour mode on the clock.
3Press Start to accept the desired change.
Setting Convection Auto Conversion
If you are new to convection cooking, LG makes
converting standard recipes for convection cooking
easy. When Conv. Bake and Conv. Roast are selected,
Convection Auto Conversion automatically converts the
standard recipe temperature entered to a convection
temperature by subtracting 25 °F / 14 °C. This
auto-converted temperature shows on the display. For
example, select Conv. Bake, enter 350 °F, and 325 °F
shows on the display after preheat.
Convection Auto Conversion is enabled by default. To
change the setting, follow these instructions.
1Press and hold Start Time for three seconds.
Then press Start Time repeatedly until Auto
appears in the display
2Press plus(+) or minus(-) to enable or disable
the feature.
3Press Start to accept the change.
![](asset-17.png)
23
OPERATION
ENGLISH
Adjusting the Oven Temperature
Your new oven may cook differently from the one
it replaced. Use your new oven for a few weeks to
become more familiar with it before changing the
temperature settings. If after familiarizing yourself
with the new oven, you still think that it is too hot or
too cold, you can adjust the oven thermostat yourself.
NOTE
To begin, either raise or lower the thermostat
15 °F (8 °C). Try the oven with the new setting. If
the oven still needs adjustment, raise or lower the
thermostat again, using the first adjustment as a
gauge. For example, if the adjustment was too
much, raise or lower the thermostat 10 °F (5 °C).
If the adjustment was not enough, raise or lower
the thermostat 20 °F (12 °C). Proceed in this way
until the oven is adjusted to your satisfaction.
1Press and hold Start Time for three seconds.
Then press Start Time repeatedly until U_AJ or
L_AJ appears in the display. U_AJ adjusts the
upper oven and L_AJ adjust the lower oven.
2To increase the temperature, press plus (+) until
the desired amount appears in the display.
To decrease the temperature, press minus (-)
until the desired amount appears in the display.
3Press Start to accept the change.
NOTE
•This adjustment does not affect the broiling
or Self Clean temperatures. The adjustment
is retained in memory after a power failure.
The oven temperature can be increased (+) or
decreased (-) as much as 35 °F or 19 °C.
•Once the temperature is increased or
decreased, the display shows the adjusted
temperature until it is readjusted.
Turning the Preheat Alarm Light On/Off
When the oven reaches its set-temperature, the
preheating alarm light flashes 5 times or until the
oven door is opened.
You can activate or deactivate the preheating alarm
light.
1Press and hold Start Time for three seconds.
Then press Start Time repeatedly until PrE
appears in the display.
2Press plus(+) or minus(-) to turn the function
on/off.
3Press Start to accept the change.
Adjusting the Beeper Volume
1Press and hold Start Time for three seconds.
Then press Start Time repeatedly until BEEP
appears in the display.
2Press plus(+) or minus(-) to select Hi, Lo, Off.
3Press Start to accept the change.
Selecting Fahrenheit or Celsius
Set the oven temperature display to show either
Fahrenheit (°F) or Celsius (°C) units. The oven
defaults to Fahrenheit unless changed by the user.
1Press and hold Start Time for three seconds.
Then press Start Time repeatedly until Unit
appears in the display.
2Press plus(+) or minus(-) to select
F(Fahrenheit) or C(Celsius).
3Press Start to accept the change.
Adjusting Cooktop On Alert Volume
1Press and hold Start Time for 3 seconds. Then
press Start Time repeatedly until CtOP appears
in the display.
2Press plus (+) or minus (-) to select Hi, Lo,
Off.
3Press Start to accept the change.
Lock Out
The Lock Out feature automatically locks the oven
door and prevents most oven controls from being
turned on. It does not disable the clock, timer or the
interior oven light.
1Press and hold Lower CLEAR/OFF for three
seconds.
2The lock melody sounds, Loc appears in the
display, and the lock icon blinks in the display.
3Once the oven door is locked, the lock
indicator stops blinking and remains on.
4To deactivate the Lock Out feature, press and
hold Lower CLEAR/OFF for three seconds. The
unlock melody sounds and the door and the
controls unlock.
![](asset-18.png)
24 OPERATION
Start Time (Delayed Timed Cook)
The automatic timer of the Delayed Timed Cook
function turns the oven on and off at the time you
select. This feature can be used with the Bake, Conv.
Bake and Conv. Roast modes.
Setting a Delayed Timed Cook
For example, to bake at 300 °F and delay the start
of baking until 4:30, first set the clock for the correct
time of day.
1Turn the oven mode knob to select the Bake
mode. 350 °F appears in the display.
2Set the temperature: press minus(-) until 300 °F
appears in the display.
3Press Cook Time and press plus(+) or minus(-)
to set the baking time.
4Press Start Time.
5Set the start time: press plus(+) until 4:30
appears in the display.
6Press Start. A short beep sounds and Timed
Delay and the start time appear in the display.
The oven begins baking at the set start time.
NOTE
•To cancel the Delayed Timed Cook function,
Press Clear/Off at any time.
•To change the cooking time, repeat step 3 and
press Start.
•If the oven clock is set as a 12-hour clock, you
can delay the cook time for 12 hours. If the
oven clock is set as a 24-hour clock, you can
delay the cook time for 24 hours.
The oven will continue to cook for the set amount
of time and then turn off automatically. When the
cooking time has elapsed:
•End and the time of day show in the display.
•The cook-end indicator tone sounds every 60
seconds until Clear/Off is pressed.
CAUTION
•Use the automatic timer when cooking cured or
frozen meats and most fruits and vegetables.
Foods that can easily spoil, such as milk, eggs,
fish, meat or poultry, should be chilled in the
refrigerator. Even when chilled, they should
not stand in the oven for more than 1 hour
before cooking begins, and should be removed
promptly when cooking is completed.
•Eating spoiled food can result in sickness from
food poisoning.
Cook Time (Timed Cook)
Set the oven to cook for a specific length of time
using the Timed Cook feature. This feature can only
be used with the Bake, Conv. Bake and Conv. Roast
modes.
Setting the Cook Time Function
For example, to bake at 300 °F for 30 minutes, first
set the clock to the correct time of day.
1Turn the oven mode knob to select the Bake
mode. 350 °F appears in the display.
2Set the oven temperature. For this example,
press minus(-) until 300 °F appears in the
display.
3Press Cook Time. Timed flashes in the display.
Bake, 0:00 and 300 °F appear in the display.
4Set the baking time: press plus(+) until 30:00
appears in the display. The baking time can be
set for any amount of time between 1 minute
and 11 hours and 59 minutes.
5Press Start.
The oven will continue to cook for the set amount
of time and then turn off automatically. When the
cooking time has elapsed:
•End and the time of day show in the display.
•The cook end indicator tone sounds every 60
seconds until Clear/Off is pressed.
Changing the Cook Time during Cooking
For example, to change the cook time from 30
minutes to 1 hour and 30 minutes, do the following.
1Press Cook Time.
2Change the baking time: press plus(+) until
1 hour and 30 minutes appears in the display.
3Press Start to accept the change.
![](asset-19.png)
25
OPERATION
ENGLISH
Using the Cooktop
Cooking Areas
The cooking areas on your range are identified by
permanent circles on the glass cooktop surface.
For the most efficient cooking, fit the pan size to the
element size.
Pans should not extend more than
1
/
2
to 1-inch
beyond the cooking area.
When a control is turned on, a glow can be seen
through the glass cooktop surface. The element
cycles on and off to maintain the preset heat
setting, even on Hi.
SINGLE
DUAL TRIPLE
SINGLE
WARM
ZONE
NOTE
•It is normal to see a very faint red ring around
the outer edge of a dual or triple element
when using it as a single element at a high
heat setting. This is only a reflection from the
bright glow of the center element and is not a
malfunction.
Hot Surface Indicator
The hot surface indicator light glows as long as any
surface cooking area is too hot to touch.
It remains on after the element is turned off and until
the surface has cooled to approximately 150 °F.
CAUTION
It is normal for the surface elements to cycle on
and off during cooking, even on higher settings.
This will happen more frequently if cooking on a
lower temperature setting.
Using the Cooktop Elements
CAUTION
•Only use cookware and dishes that are safe for
oven and cooktop use.
•Always use oven mitts when removing food
from the cooktop and oven.
•Do not place sealed containers on the cooktop.
•Do not use plastic wrap to cover food while on
the cooktop. Plastic may melt onto the surface
and be very difficult to remove.
•Never leave food on the cooktop
unattended. Spillovers can cause smoke.
Greasy spillovers may catch on fire.
•The surface element may appear to have
cooled after it has been turned off. The element
may still be hot and touching the element before
it has cooled sufficiently can cause burns.
Turning on a Single element
1Push the Single element knob in.
2Turn the knob in either direction to the desired
setting.
The control knob clicks when it is positioned at
both Off and Hi.
Off On
Single
NOTE
•Hi is the highest temperature available.
•Lo is the lowest temperature available.
![](asset-1a.png)
26 OPERATION
Turning on the Dual element
There is one dual element located in the left front
position. Use the dual element as a dual or single
element.
1Push in the appropriate knob.
2-A Turn the knob counterclockwise to use it as
a Single element.
2-B Turn the knob clockwise to use it as a Dual
unit.
A B
Heating with inner
(smaller) element only
Heating with both
elements together
Turning on a Triple element (on some models)
There is one triple element that can be used as either
a single, dual or triple element.
1Push in the appropriate knob.
2-A Turn the knob counterclockwise to use the
Single element.
2-B Turn the knob clockwise to the Dual position
to use as a Dual element.
2-C Turn the knob clockwise to the Triple
position to use as a Triple element.
Single Dual Triple
Turning on the Warming Zone
The Warming Zone, located in the back center of the
glass surface, will keep hot, cooked food at serving
temperature. Use the Warming Zone to keep food
warm after it has already been cooked. Attempting
to cook uncooked or cold food on the Warming Zone
could result in a food-borne illness.
CAUTION
FOOD POISON HAZARD: Bacteria may grow in
food at temperatures below 140 °F.
•Always start with hot food. Do not use the warm
setting to heat cold food.
•Do not use the warm setting for more than 2
hours.
Turning on a Warming Zone element
1Push the Warming Zone element knob in.
2Turn the knob in either direction to the desired
setting.
The control knob clicks when it is positioned at
both Off and Hi.
NOTE
•For best results, food on the warmer should
be kept in its container or covered with a lid or
aluminum foil to maintain food quality.
•The warmer will not glow red like the other
cooking elements.
The Recommended Surface Cooking
Setting
Setting Recommended Use
8.5-Hi
•Bring liquid to a boil
•Start cooking
5.5-8.0
•Hold a rapid boil, frying, deep fat fry
•Quickly brown or sear food
3.5-5.0
•Maintain a slow boil
•Fry or saute foods
•Cook soups, sauces and gravies
2.2-3.0
•Stew or steam food
•Simmer
Lo-2.0
•Keep food warm
•Melt chocolate or butter
•Simmer
![](asset-1b.png)
27
OPERATION
ENGLISH
Using the Proper Cookware
The size and type of cookware will influence the
settings needed for the best cooking results. Be
sure to follow the recommendations for using proper
cookware.
Cookware should have flat
bottoms that make good
contact with the entire surface
heating element. Check for
flatness by placing a ruler
across the bottom of the
cookware. The ruler should
touch the cookware across
the entire bottom, with no
gaps.
Cookware recommendations
•Flat bottom and straight sides
•Heavy-gauge pans
•Pan sizes that match the amount of food to be
prepared and the size of the surface element
•Weight of handle does not tilt pan. Pan is well
balanced
•Tight-fitting lids
•Flat bottom woks
Cookware should not
•have a curved or warped
bottom.
•be smaller or larger than the
surface burner.
•have a heavy handle that tilts
the pan.
•be a wok with a ring stand.
•have loose or broken handles.
•have loose-fitting lids.
NOTE
•Do not use pans less than 7 inches in
diameter on the front elements.
•Do not use foil or foil-type containers. Foil may
melt onto the glass. Do not use the cooktop if
metal has melted on it. Call an authorized LG
Service Center.
Choosing Cookware
The cookware material determines how evenly and
quickly heat is transferred from the surface element to
the pan bottom. The most popular materials available
are:
•Aluminum - Excellent heat conductor. Some types
of food will cause it to darken (anodized aluminum
cookware resists staining and pitting). If aluminum
pans slide across the ceramic cooktop, they may
leave metal marks which will resemble scratches.
Remove these marks immediately.
•Copper - Excellent heat conductor but discolors
easily. May leave metal marks on glass-ceramic
(see Aluminum above).
•Stainless steel - Slow heat conductor with uneven
cooking results. Is durable, easy to clean and
resists staining.
•Cast iron - A poor heat conductor but retains heat
very well. Cooks evenly once cooking temperature
is reached. Not recommended for use on ceramic
cooktops.
•Porcelain-enamel on metal - Heating
characteristics will vary depending on base
material. Porcelain-enamel coating must be smooth
to avoid scratching ceramic cooktops.
•Glass - Slow heat conductor. Not recommended for
ceramic cooktop surfaces because it may scratch
the glass.
Home Canning Tips
Be sure that the canner is centered over the
surface element and is flat on the bottom.
•The base must not be more than 1 inch larger than
the element. Use of water bath canners with rippled
bottoms may extend the time required to bring the
water to a boil and may damage the cooktop.
•Some canners are designed with smaller bases for
use on smooth surfaces.
•Use the high heat setting only until the water comes
to a boil or pressure is reached in the canner.
•Reduce to the lowest heat setting that maintains
the boil, or pressure. If the heat is not turned down,
the cooktop may be damaged.
![](asset-1c.png)
28 OPERATION
Using the Oven
Before Using the Oven
NOTE
•Because the oven temperature cycles, an oven
thermometer placed in the oven cavity may not
show the same temperature that is set on the
oven.
•It is normal for the convection fan to run while
preheating during a regular bake cycle.
•The convection fan motor may run periodically
during a regular bake cycle.
•The heat turns off if the door is left open during
baking. If the door is left open for longer than
30 seconds during baking, the heat turns off.
The heat turns back on automatically once the
door is closed.
Oven Vent
Areas near the vent may become hot during operation
and may cause burns. Do not block the vent opening.
Avoid placing plastics near the vent as heat may
distort or melt the plastic.
It is normal for steam to be visible when cooking
foods with high moisture content.
Vent trim
Oven Vent
CAUTION
•The edges of the range vent and vent trim
are sharp and may become hot during
operation. Wear gloves when cleaning the
range to avoid burns or other injury.
Using Oven Racks
The racks have a turned-up back edge that prevents
them from being pulled out of the oven cavity.
Removing Racks
1Pull the rack straight out until it stops.
2Lift up the front of the rack and pull it out.
Replacing Racks
1Place the end of the rack on the support.
Make sure rack is level and both sides are in the
same rack position.
2Tilt the front end up and push the rack in.
CAUTION
•Replace oven racks before turning the oven on
to prevent burns.
•Do not cover the racks with aluminum foil, or
any other material, or place anything on the
bottom of the oven. Doing so will result in poor
baking and may damage the oven bottom.
•Only arrange oven racks when the oven is cool.
Bake
Bake is used to prepare foods such as pastries,
breads and casseroles. The oven can be programmed
to bake at any temperature from 170 °F (80 °C) to
550 °F (285 °C). The default temperature is 350 °F
(175 °C).
Setting the Bake Function (example: Bake at 375°F)
1Turn the oven mode knob to select Bake.
2Set the oven temperature: For example, press
plus(+) until 375 °F appears in the display.
3Press Start. The oven starts to preheat.
As the oven preheats, the temperature is displayed
and rises in 5 degree increments. Once the oven
reaches the set temperature, a tone sounds and the
oven light blinks on and off.
4When cooking is complete, press Clear/Off.
5Remove food from the oven.
NOTE
It is normal for the convection fan to operate
periodically throughout a normal bake cycle in the
lower oven. This is to ensure even baking results.
Changing the Temperature during Cooking
1Press Temp.
2Press plus(+) or minus(-) to increase or
decrease the set temperature.
3Press Start.
![](asset-1d.png)
29
OPERATION
ENGLISH
Baking Tips
•Baking time and temperature will vary depending
on the characteristics, size, and shape of the
baking pan used.
•Check for food doneness at the minimum recipe
time.
•Use metal bakeware (with or without a nonstick
finish), heatproof glass-ceramic, ceramic or other
bakeware recommended for oven use.
•Dark metal pans or nonstick coatings will cook food
faster with more browning. Insulated bakeware will
slightly lengthen the cooking time for most foods.
NOTE
The oven bottom has a porcelain-enamel finish.
To make cleaning easier, protect the oven bottom
from excessive spillovers by placing a cookie
sheet on the rack below the rack you are cooking
on. This is particularly important when baking a
fruit pie or other foods with a high acid content.
Hot fruit fillings or other foods that are highly
acidic may cause pitting and damage to the
porcelain-enamel surface and should be wiped up
immediately.
Convection Mode
The convection system uses a fan to circulate
the heat evenly within the oven. Improved heat
distribution allows for even cooking and excellent
results while cooking with single or multiple racks.
Setting the Convection Function (example: Conv.
Bake/Roast at 350°F)
1Turn the oven mode knob to select Conv. Bake
or Conv. Roast.
2Set the oven temperature: For example, press
plus(+) until 375 °F appears in the display.
3Press Start. The display shows Conv. Bake or
Conv. Roast and the oven temperature starting
at 100 °F.
As the oven preheats, the display shows increasing
temperatures in 5-degree increments. Once the oven
reaches the set adjusted temperature, a tone sounds
and the oven light flashes on and off. The display
shows the auto-converted oven temperature, 350 °F
and the fan icon.
4When cooking has finished or to cancel, press
Clear/Off.
NOTE
The oven fan runs while convection baking. The fan
stops when the door is open. In some cases, the
fan may shut off during a convection bake cycle.
Tips for Convection Baking
•Use Convection Bake for faster and more even
multiple-rack cooking of pastries, cookies, muffins,
biscuits, and breads of all kinds.
•Bake cookies and biscuits on pans with no sides
or very low sides to allow heated air to circulate
around the food. Food baked on pans with a dark
finish will cook faster.
•When using Convection Bake with a single rack,
place the oven rack in position 3. If cooking on
multiple racks, place the oven racks in positions 1
and 3 (for two racks).
•Multiple oven rack cooking may slightly increase
cook times for some foods.
•Cakes, cookies and muffins have better results
when using multiple racks.
The Convection Roast feature is designed to give
optimum roasting performance. Convection Roast
combines cooking with the convection fan to roast
meats and poultry. The heated air circulates around
the food from all sides, sealing in juices and flavors.
Foods are crispy brown on the outside while staying
moist on the inside. Convection roasting is especially
good for large tender cuts of meat, uncovered.
Tips for Convection Roasting
Use a broiler pan and grid when preparing meats for
convection roasting. The broiler pan catches grease
spills and the grid helps prevent grease splatters.
1Place the oven rack in the bottom rack position.
2Place the grid in the broiler pan.
3Place the broiler pan on the oven rack.
Broiler pan (sold separately)
Grid (sold separately)
CAUTION
•Do not use a broiler pan without a grid.
•Do not cover the grid with aluminum foil.
•Position food (fat side up) on the grid.
![](asset-1e.png)
30 OPERATION
Recommended Baking and Roasting
Guide
Baking results will be better if baking pans are
centered in the oven as much as possible. If cooking
on multiple racks, place the oven racks in the
positions shown.
Rack and Pan Placement
Multiple Rack Baking
Offset Rack
(Position 1)
Standard Rack
(Position 3)
Single Rack Baking
Rack
Baking Rack Guide
Food
Rack position
Upper
Oven
Lower
Oven
Cakes
•Layer cakes
•Bundt cakes
1
1
3
3
Cookies
•Sugar cookies
•Chocolate chips
•Brownies
1
1
1
3
3
3
Pizza
•Fresh
•Frozen
2
2
2
2
Pastry
Crust
•From scratch
•Refrigerator
1
1
2
2
Breads
•Biscuit, canned
•Biscuit, from scratch
•Muffins
1
1
1
3
2
2
Desserts
•Fruit crisps and
cobblers, from
scratch
•Pies, from scratch,
2-crust fruit
1
1
3
2
Roasting Rack Guide
Food
Rack
position
Lower Oven
Beef
Rib
Rare
Medium
Well done
1
1
1
Boneless
rib, top
sirloin
Rare
Medium
Well done
1
1
1
Beef
tenderloin
Rare
Medium
1
1
Pork
Rib 1
Bone-in, sirloin 1
Ham, cooked 1
Poultry
Whole chicken 1
Chicken pieces 1
Turkey 1
![](asset-1f.png)
31
OPERATION
ENGLISH
Broil
The Broil function uses intense heat from the upper
heating element to cook food. Broiling works best for
tender cuts of meat, fish, and thinly cut vegetables.
Some models may feature a hybrid broiler consisting
of an inner broiler that utilizes a carbon heating
element which provides instantaneous heat, and
a traditional outer broiling element. During normal
broiler operation, it is normal for either element to
cycle off intermittently.
CAUTION
•Do not use a broiler pan without a grid. Oil can
cause a grease fire.
•Do not cover the grid and broiler pan with
aluminum foil. Doing so will cause a fire.
•Always use a broiler pan and grid for excess fat
and grease drainage. This will help to reduce
splatter, smoke, and flare-ups.
•Do not broil meat too close to the burner flame.
Trim excess fat from meat before cooking.
NOTE
•This range is designed for closed-door broiling.
Close the door to set the Broil function. If the
door is open, the Broil function cannot be set
and door appears on the display. Close the
door and reset the Broil function. Opening the
door turns off the broil burner during broiling.
If the door is opened during broiling, the broil
burner turns off after five seconds. The broiler
turns back on automatically once the door is
closed.
Speed Broil(Upper Oven)
The Speed Broil setting is designed to reduce the
amount of time it takes to broil foods. By utilizing
the infrared broil element, which provides heat
instantaneously, there is no need for preheating.
Setting the Oven to Broil / Speed Broil
1Turn the oven mode knob to select Broil or
Speed Broil. Press plus(+) or minus(-) to select
Hi or Lo.
2Press Start. The oven begins to heat.
3Let the oven preheat for approximately five
minutes before cooking the food if using broil.
4Press Clear/Off to cancel at any time or when
cooking is complete.
Smoking
Due to the intense heat associated with broiling, it
is normal to experience smoke during the cooking
process. This smoke is a natural byproduct of
searing and should not cause you to worry. If you are
experiencing more smoke than you are comfortable
with, use the following tips to reduce the amount of
smoke in your oven.
1Always use a broiler pan. Do not use saute pans
or regular baking sheets for safety reasons.
2The broiler pan should always be thoroughly
cleaned and at room temperature at the
beginning of cooking.
3Always run your cooktop ventilation system or
vent hood during broiling.
4Keep the interior of your oven as clean as
possible. Leftover debris from prior meals can
burn or catch fire.
5Avoid fatty marinades and sugary glazes. Both
of these will increase the amount of smoke you
experience. If you would like to use a glaze,
apply it at the very end of cooking.
6If you are experiencing significant smoke with
any food item, consider:
•Lowering the broiler to the Lo setting.
•Lowering the rack position to cook the food
further away from the broiler.
•Using the Hi broil setting to achieve the level of
searing you desire, and then either switching
to the Lo broil setting, or switching to the Bake
function.
7As a rule, fattier cuts of meat and fish will
produce more smoke than leaner items.
8Adhere to the recommended broil settings and
cooking guidelines in the chart on the following
page whenever possible.
![](asset-20.png)
32 OPERATION
Recommended Broiling Guide
The size, weight, thickness, starting temperature, and your preference of doneness will affect broiling times.
This guide is based on meats at refrigerator temperature. For best results when broiling, use a pan designed for
broiling.
Food Quantity and/or
Thickness
Upper oven Lower oven
Comments
Rack
Position First Side
(minutes)
Second
Side
(minutes)
Rack
Position First Side
(minutes)
Second
Side
(minutes)
Ground Beef
Well done 1 lb. (4 patties)
1
/
2
to
3
/
4
" thick 2 4-7 2-5 4 4-7 3-5
Space evenly. For 1-4
patties, use Speed Broil
in upper oven. For more
than 4 patties, use Broil in
lower oven.
Beef Steaks
Rare
Medium
Well done
Rare
Medium
Well done
1" thick
1 to 1
1
/
2
lbs.
1
1
/
2
" thick
2 to 2
1
/
2
lbs.
2
2
2
1
1
1
3-4
4-5
5-6
8
9
10
2-3
2-3
3-4
3-4
4-5
5-6
4
4
4
3
3
3
4-5
4-7
6
10
10-12
12
2-3
3-4
4-5
4
5-6
6-8
Steaks less than 1" thick
cook through before
browning. Pan frying is
recommended. Slash fat.
Chicken 1 whole cut up
2 to 2
1
/
2
lbs., split
lengthwise
2 Breasts
1
1
10
8-10
4-6
3-5
3
3
14-16
8-9
4-6
3-5
Broil skin-side-down first.
Lobster
Tails 2–4
10 to 12 oz. each - - - 2 14 Do not
turn over Cut through back of shell.
Spread open. Brush with
melted butter before
broiling and after half of
broiling time.
Fish Fillets
1
/
4
to
1
/
2
" thick 2 5 2-3 4 6 3-4 Handle and turn very
carefully. Brush with
lemon butter before and
during cooking, if desired.
Ham Slices
(precooked)
1
/
2
" thick 2 4-5 2-3 4 6-8 2-4 Increase time 5 to 10
minutes per side for 1
1
/
2
"
thick or home-cured ham.
Pork Chops
Well done 1 (
1
/
2
" thick)
2 (1" thick)
about 1 lb.
2
17
73-5
2-4 4
35-6
9-10 2-4
4-6
Lamb Chops
Medium
Well done
Medium
Well done
2 (1" thick) about
10 to 12 oz.
2 (1
1
/
2
" thick)
about 1 lb.
2
2
1
1
4-5
5-6
9
10
2-3
3-4
4-5
5-6
4
4
3
3
6
8
10
12
3-4
4-5
5-6
6-8
Salmon
Steaks 2 (1" thick)
4 (1" thick)
about 1 lb.
2
16
73-5
3-5 4
38
94-6
4-6 Grease pan. Brush steaks
with melted butter.
Bread
1
/
2
" thick 1 1-3 0.5-3 4 0.5-1 0.5-1
•This guide is only for reference. Adjust cook time according to your preference.
•For best performance, center food on rack when using Speed Broil/Broil.
![](asset-21.png)
33
OPERATION
ENGLISH
Tips for Broiling
Beef
•Steaks and chops should always be allowed to rest
for five minutes before being cut into and eaten.
This allows the heat to distribute evenly through the
food and creates a more tender and juicy result.
•Pieces of meat that are thicker than two inches
should be removed from the refrigerator 30 minutes
prior to cooking. This will help them cook more
quickly and evenly, and will produce less smoke
when broiling. Cooking times will likely be shorter
than the times indicated in the Broiling Chart.
•For bone-in steaks or chops that have been
frenched (all meat removed from around the bone),
wrap the exposed sections of bone in foil to reduce
burning.
Seafood
•When broiling skin-on fish, always use the Lo broil
setting and always broil the skin side last.
•Seafood is best consumed immediately after
cooking. Allowing seafood to rest after cooking can
cause the food to dry out.
•It is a good idea to rub a thin coating of oil on the
surface of the broiling pan before cooking to reduce
sticking, especially with fish and seafood. You can
also use a light coating of non-stick pan spray.
Vegetables
•Toss your vegetables lightly in oil before cooking to
improve browning.
Warm
This function will maintain an oven temperature of
170 °F. The Warm function will keep cooked food
warm for serving up to three hours after cooking has
finished. The Warm function may be used without any
other cooking operations.
Setting the Warm Function
1Turn the oven mode knob to select Warm.
2Press Start.
3Press Clear/Off at any time to cancel.
NOTE
•The Warm function is intended to keep food
warm. Do not use it to cool food down.
•It is normal for the fan to operate during the
Warm function.
Proof
This feature maintains a warm oven for rising yeast
leavened products before baking.
Setting the Proof Function
1Use rack position 2 or 3 for proofing.
2Turn the oven mode knob to select Proof.
3Press Start.
4Press Clear/Off when proofing is finished.
NOTE
•To avoid lowering the oven temperature and
lengthening proofing time, do not open the oven
door unnecessarily. Check bread products early
to avoid over proofing.
•Do not use the proofing mode for warming
food or keeping food hot. The proofing oven
temperature is not hot enough to keep foods
at safe temperatures. Use the Warm feature
to keep food warm. Proofing does not operate
when the oven is above 125 °F. Hot shows in
the display.
•It is normal for the fan to operate during the
Proof function.
Meat Probe
The meat probe accurately measures the internal
temperature of meat, poultry and casseroles. It should
not be used during broiling, self clean, warming or
proofing. Always unplug and remove the meat probe
from the oven when removing food. Before using,
insert the probe into the center of the thickest part of
the meat or into the inner thigh or breast of poultry,
away from fat or bones. Place food in the oven and
connect the meat probe to the jack. Keep the probe
as far away from heat sources as possible.
Using the Meat Probe
1Insert the meat probe into the meat.
2Connect the meat probe to the jack.
3The meat probe icon flashes in the display if the
meat probe is properly connected.
![](asset-22.png)
34 OPERATION
Setting the Meat Probe Function (example: Conv.
Roast at 350°F with probe temp at 160°F)
1Select cook mode. Turn the oven mode knob to
select Conv. Roast.
2Set the oven temperature: press plus(+) or
minus(-) until 375 °F appears in the display.
3Press Start.
4Set the probe temperature: press plus(+) or
minus(-) until 160 °F appears in the display.
5Press Start.
The default probe temperature is 150 °F (65 °C), but
can be changed to any temperature between
80 °F (27 °C) and 210 °F (100 °C). The display
shows the changing probe temperature. When the
set probe temperature is reached, the oven shuts off
automatically.
Changing the Probe Temperature while Cooking
1Press Temp.
2Set the oven temperature and probe temperature.
3Press Start.
IMPORTANT NOTE
Press Clear/Off to cancel the Meat Probe function
at any time. To avoid breaking the probe, make sure
food is completely defrosted before inserting.
CAUTION
•Always use an oven mitt to remove the
temperature probe. Do not touch the broil
element. Failure to obey this caution can result
in severe personal injury.
•To avoid damage to the meat probe, Do
not use tongs to pull on the probe when
removing it.
•Do not store the meat probe in the oven.
Recommended Probe Temperature Chart
Doneness Probe Temp.
Beef, Lamb and Veal
Rare
Medium Rare
Medium
Well Done
130 °F (54 °C)
140 °F (60 °C)
150 °F (66 °C)
160 °F (71 °C)
Pork
Well Done 170 °F (77 °C)
Poultry
Breast, Well Done
Thigh, Well Done
Stuffing, Well Done
170 °F (77 °C)
180 °F (82 °C)
165 °F (74 °C)
Remote Start
If the appliance is registered on a home Wi-Fi
network, this function starts preheating and then
holds the temperature for up to an hour (including
preheating time). If the appliance is not registered on
the network, “OFF” appears in the display. Follow the
instructions on page 35 to register the appliance on
the network.
Set the oven mode knob to the Remote Start position
to use the function.
/RZH
U
8SSHU
FRPPRQ
/RZHU
/RZHU
5HPRWH
6WDUW
Setting Remote Start
1Open the oven door to make sure the oven is
empty and ready for pre-heating. Close the oven
door.
2Within 30 seconds of closing the door, turn the
oven mode knob to Remote Start to use the
function. If more than 30 seconds passes before
you initiate Remote Start, “door” appears in the
display. If this occurs, open and close the door
and try again.
3When ON appears in the display, the Remote
Start function is ready to use.
4Follow the directions in the smart phone
application to set the cook mode, temperature,
and run time (preheating time plus holding time).
NOTE
Do not place food in oven before or during
Remote Start run time.
Remote Start is disconnected in the following
situations:
•Remote Start is never set up in the smart phone
app.
•The Remote Start status is "OFF" or "door".
•Remote Start function can not be started if
either upper or lower oven is in use.
•The Remote Start function cannot be started
when the oven door is open. A beep alerts you
to shut the door.
![](asset-23.png)
35
SMART FUNCTIONS
ENGLISH
SMART FUNCTIONS
LG SmartThinQ Application
The LG SmartThinQ application allows you to
communicate with the appliance using a smartphone.
Before Using LG SmartThinQ
•For appliances with the or logo
1Use a smartphone to check the strength of
the wireless router (Wi-Fi network) near the
appliance.
•If the distance between the appliance and the
wireless router is too far, the signal strength
becomes weak. It may take a long time to
register or installation may fail.
2Turn off the Mobile data or Cellular Data on
your smartphone.
•For iPhones, turn data off by going to Settings
→ Cellular → Cellular Data.
3Connect your smartphone to the wireless router.
NOTE
•If the appliance is having trouble connecting
to the Wi-Fi network, it may be too far from
the router. Purchase a Wi-Fi repeater (range
extender) to improve the Wi-Fi signal strength.
•The network connection may not work properly
depending on the Internet service provider.
•The Wi-Fi connection may not connect or may
be interrupted because of the home network
environment.
•If the appliance cannot be registered due to
problems with the wireless signal transmission,
unplug the appliance and wait about a minute
before trying again.
•If the firewall on your wireless router is enabled,
disable the firewall or add an exception to it.
•The wireless network name (SSID) should be a
combination of English letters and numbers. (Do
not use special characters.)
•Smartphone user interface (UI) may vary
dependingon the mobile operating system (OS)
and themanufacturer.
•If the security protocol of the router is set to
WEP, network setup may fail. Change the
security protocol (WPA2 is recommended), and
register the product again.
Installing the LG SmartThinQ
Application
Search for the LG SmartThinQ application from the
Google Play Store or Apple App Store on a smart
phone. Follow instructions to download and install the
application.
NOTE
•If you choose the simple login to access the LG
SmartThinQ application, you must go through
the appliance registration process each time
you change your smartphone or reinstall the
application.
LG SmartThinQ Application Features
•For appliances with the or logo
Cleaning
This function helps you to check the energy efficiency,
usage and guide of EasyClean®.
NOTE
•To verify the Wi-Fi connection, check that Wi-Fi
icon on the control panel is lit.
•The appliance supports 2.4 GHz Wi-Fi networks
only. To check your network frequency, contact
your Internet service provider or refer to your
wireless router manual.
•LG SmartThinQ is not responsible for any
network connection problems or any faults,
malfunctions, or errors caused by network
connection.
•The surrounding wireless environment can
make the wireless network service run slowly.
![](asset-24.png)
36 SMART FUNCTIONS
Smart Diagnosis™
This function provides useful information for
diagnosing and solving issues with the appliance
based on the pattern of use.
Settings
Allows you to set various options on the oven and in
the Application.
Monitoring
This function helps you recognize the current status,
remaining time, cook settings and end time on the
screen.
Push Alerts
Turn on the Push Alerts to receive appliance status
notifications.
The notifications are triggered even if the
LG SmartThinQ application is off.
Timer
You can set the timer from the application.
Firmware Update
Keep the appliance updated.
NOTE
•If you change your wireless router, your
Internet service provider or your password after
registering the appliance, delete it from the LG
SmartThinQ Settings → Edit Product and
register again.
•This information is current at the time of
publication. The application is subject to change
for product improvement purposes without
notice to users.
Smart Diagnosis™ Function
Should you experience any problems with the
appliance, it has the capability of transmitting data
via your telephone to the LG Customer Information
Center. NFC or Wi-Fi equipped models can also
transmit data to a smartphone using the LG
SmartThinQ application.
Smart Diagnosis™ through the
Customer Information Center
•For appliances with the or logo
This method allows you to speak directly to our
trained specialists. The specialist records the data
transmitted from the appliance and uses it to analyze
the issue, providing a fast and effective diagnosis.
1Call the LG call center at: (LG U.S.) 1-800-243-
0000 (LG Canada) 1-888-542-2623.
2When instructed to do so by the call center
agent, hold the mouthpiece of your phone over
the Smart Diagnosis™ logo on the machine.
Hold the phone no more than one inch from (but
not touching) the machine.
NOTE
Do not touch any other buttons or icons on the
display screen.
3Press and hold the Start button for three
seconds.
4Keep the phone in place until the tone
transmission has finished. This takes about 6
seconds and the display will count down the
time.
5Once the countdown is over and the tones have
stopped, resume your conversation with the call
center agent, who will then be able to assist you
in using the information transmitted for analysis.
NOTE
•For best results, do not move the phone while
the tones are being transmitted.
•If the call center agent is not able to get an
accurate recording of the data, you may be
asked to try again.
LG SmartThinQ Smart Diagnosis™
•For appliances with the or logo
Use the Smart Diagnosis feature in the LG
SmartThinQ application for help diagnosing issues
with the appliance without the assistance of the LG
Customer Information Center.
Follow the instructions in the LG SmartThinQ
application to perform a Smart Diagnosis using your
smartphone.
1Open the LG SmartThinQ application on the
smart phone.
2In the application, select the appliance from your
list of connected appliances and then press the
dots at the upper right of the screen.
![](asset-25.png)
37
SMART FUNCTIONS
ENGLISH
3Select Smart Diagnosis, then press the Start
Smart Diagnosis button.
NOTE
•If the diagnosis fails several times, use the
following instructions.
4Select the Audible Diagnosis.
5Follow the instructions on the smart phone.
6Keep the phone in place until the tone
transmission has finished. View the diagnosis on
the phone.
NOTE
•Smart Diagnosis™ cannot be activated unless
the appliance can be turned on using the
Power button. If the appliance cannot be turned
on, troubleshooting must be done without using
Smart Diagnosis™.
•The Smart Diagnosis™ function depends on
the local call quality.
•The communication performance will improve
and you can receive better service if you use
the home phone.
•If the Smart Diagnosis™ data transfer is poor
due to poor call quality, you may not receive the
best Smart Diagnosis™ service.
Open Source Software Notice
Information
To obtain the source code under GPL, LGPL, MPL,
and other open source licenses, that is contained in
this product, please visit http://opensource.lge.com.
In addition to the source code, all referred license
terms, warranty disclaimers and copyright notices are
available for download.
LG Electronics will also provide open source code
to you on CD-ROM for a charge covering the cost
of performing such distribution (such as the cost of
media, shipping, and handling) upon email request
to opensource@lge.com. This offer is valid for a
period of three years after our last shipment of this
product. This offer is valid to anyone in receipt of this
information.
Wireless LAN Module (LCW-004) Specifications
Frequency Range 2412~2462 MHz
Output Power (max.)
IEEE 802.11 b : 22.44 dBm
IEEE 802.11 g : 24.68 dBm
IEEE 802.11 n : 24.11 dBm
FCC Notice (For transmitter
module contained in this
product)
This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant
to Part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment
off and on, the user is encouraged to try to correct
the interference by one or more of the following
measures:
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment
and the receiver.
•Connect the equipment to an outlet on a circuit
different from that to which the receiver is
connected.
•Consult the dealer or an experienced radio/TV
technician for help.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
1) this device may not cause harmful interference
and
2) this device must accept any interference received,
including interference that may cause undesired
operation of the device.
Any changes or modifications in construction of this
device which are not expressly approved by the party
responsible for compliance could void the user’s
authority to operate the equipment.
FCC RF Radiation Exposure
Statement
This equipment complies with FCC radiation exposure
limits set forth for an uncontrolled environment. This
transmitter must not be co-located or operating in
conjunction with any other antenna or transmitter.
This equipment should be installed and operated with
a minimum distance of 20 cm (7.8 inches) between
the antenna and your body. Users must follow the
specific operating instructions for satisfying RF
exposure compliance.
![](asset-26.png)
38 MAINTENANCE
MAINTENANCE
Cleaning the Glass-Ceramic
Cooktop
CAUTION
•Do not use scrub pads or abrasive cleaning
pads. They may damage your cooktop surface.
•For your safety, wear an oven mitt or pot
holder while using a scraper on the hot cooking
surface.
•Read and follow all instructions and warnings
on the cleaning cream label.
Use ceramic cooktop cleaner on the glass cooktop.
Other creams may not be as effective or may scratch,
damage or stain the cooktop surface.
To maintain and protect the surface of the glass
cooktop, follow these steps:
1Before using the cooktop for the first time, clean
it with a ceramic cooktop cleaner. This helps
protect the top and makes cleanup easier.
2Use ceramic cooktop cleaner daily to help keep
the cooktop looking new.
3Shake the cleaning cream well. Apply a few
drops of cleaner directly to the cooktop.
4Use a paper towel to clean the entire cooktop
surface.
5Rinse with clear water and use a dry cloth or
paper towel to remove all cleaning residue.
NOTE
Do not heat the cooktop until it has been cleaned
thoroughly.
IMPORTANT
If any sugar or food containing sugar (preserves,
ketchup, tomato sauce, jellies, fudge, candy, syrups,
chocolate) spills, or plastic or foil melts on the
cooktop, remove the molten material IMMEDIATELY
with a metal razor scraper (it will not damage the
decorated cooking surface) while the cooking surface
is still hot to avoid the risk of damage to the
glass-ceramic surface. For your safety, please use an
oven mitt or pot holder while scraping the hot cooking
surface.
Burned-On Residue
1While the cooktop is still hot, remove any burnt
on deposits or spilled food from the
glass-ceramic cooking surface with a suitable
metal razor scraper. (Similar to scraping paint
off of a windowpane, it will not damage the
decorated cooking surface.) Hold the scraper at
an approximate 30° angle to the cooktop.
NOTE
•Do not use a dull or nicked blade.
•To prevent burns, wear an oven mitt or pot
holder while using the metal scraper.
2When the cooking surface has cooled down,
apply a few dabs (about the size of a dime) of an
approved cleaner in each burner area and work
the cleaning cream over the cooktop surface
with a damp paper towel.
NOTE
Approved cleaners
•Weiman Cooktop Cleaning Cream
(www.weiman.com)
•Cerama Bryte (www.ceramabryte.com)
•Golden Ventures Cerama Bryte
•Easy-Off 3 in 1 Glass Top Cleaner Spray
(www.easyoff.us)
3Rinse with clean water and wipe the cooktop
surface with a clean, dry paper towel.
![](asset-27.png)
39
MAINTENANCE
ENGLISH
Metal Marks and Scratches
1Be careful not to slide pots and pans across
the cooktop. Doing so will leave metal markings
on the cooktop surface. To help remove these
marks, use a ceramic cooktop cleaner with a
cleaning pad for ceramic cooktops.
2If pots with a thin overlay of aluminum or copper
are allowed to boil dry, the overlay may leave
black discoloration on the cooktop. This should
be removed immediately before heating again or
the discoloration may be permanent.
CAUTION
Cookware with rough or uneven bottoms can
mark or scratch the cooktop surface.
•Do not slide metal or glass across the cooktop
surface.
•Do not use cookware with any dirt build-up on
the bottom.
EasyClean®
LG’s EasyClean® enamel technology provides two
cleaning options for the inside of the range. The
EasyClean® feature takes advantage of LG’s new
enamel to help lift soils without harsh chemicals, and
it runs using ONLY WATER for just 10 minutes in low
temperatures to help loosen LIGHT soils before
hand-cleaning.
While EasyClean® is quick and effective for small
and LIGHT soils, the Self Clean feature can be
used to remove HEAVY, built up soils. The intensity
and high heat of the Self Clean cycle may result in
smoke which will require the opening up of windows
to provide ventilation. Compared to the more intense
Self Clean process, your LG oven gives you the
option of cleaning with LESS HEAT, LESS TIME, and
virtually NO SMOKE OR FUMES.
When needed, the range still provides the Self Clean
option for longer, more thorough oven cleaning for
heavier, built up soils.
Benefits of EasyClean®
•Helps loosen light soils before hand-cleaning
•EasyClean® only uses water; no chemical cleaners
•Makes for a better self-clean experience
- Delays the need for a self-clean cycle
- Minimizes smoke and odors
- Can allow shorter self-clean time
![](asset-28.png)
40 MAINTENANCE
When to Use EasyClean®
Suggested
Cleaning Method Example of Oven Soiling Soil Pattern Types of
Soils
Common Food Items
That Can Soil Your Oven
EasyClean®
Small drops or
spots
Cheese
or other
ingredients
Pizza
Light splatter Fat/grease
Steaks, broiled
Fish, broiled
Meat roasted at low
temperatures
Self Clean*
Medium to
heavy splatter Fat/grease Meat roasted at high
temperatures
Drops or spots
Filling or
sugar based
soils
Pies
Cream or
tomato
sauce
Casseroles
* The Self Clean cycle can be used for soil that has been built up over time.
Cleaning Tips
•Allow the oven to cool to room temperature before
using the EasyClean® cycle. If your oven cavity is
above 150 °F (65 °C), Hot will appear in the display,
and the EasyClean® cycle will not be activated until
the oven cavity cools down.
•A plastic spatula can be used as a scraper to
scrape off any chunks or debris before and during
oven cleaning.
•Using the rough side of a non-scratch scouring pad
may help to take off burnt-on stains better than a
soft sponge or towel.
•Certain non-scratch scrubbing sponges, such as
those made of melamine foam, available at your
local stores, can also help improve cleaning.
•The range should be level to ensure that the bottom
surface of the oven cavity is entirely covered by
water at the beginning of the EasyClean® cycle.
•For best results, use distilled or filtered water. Tap
water may leave mineral deposits on the oven
bottom.
•Soil baked on through several cooking cycles will
be more difficult to remove with the EasyClean®
cycle.
•Do not open the oven door during the EasyClean®
cycle. Water will not get hot enough if the door is
opened during the cycle.
•For hard to reach areas such as the back surface
of the lower oven, it is better to use the Self Clean
cycle.
EasyClean® Instruction Guide
1Remove oven racks and accessories from the
oven.
2Scrape off and remove any burnt-on debris with
a plastic scraper.
Suggested plastic scrapers:
•Hard plastic spatula
•Plastic pan scraper
•Plastic paint scraper
•Old credit card
3Fill a spray bottle (10 oz or 300 ml) with water
and use the spray bottle to thoroughly spray the
inside surfaces of the oven.
4Use at least
1
/
5
(2 oz or 60 ml) of the water in the
bottle to completely saturate the soil on both the
walls and in the corners of the oven.
![](asset-29.png)
41
MAINTENANCE
ENGLISH
5Spray or pour the remaining water (8 oz or 240
ml) onto the bottom center of the oven cavity.
The indentation on the oven bottom should be
fully covered to submerge all soils. Add water if
necessary.
NOTE
If cleaning multiple ovens, use an entire bottle
of water to clean each oven. Do not spray water
directly on the door. Doing so will result in water
dripping to the floor.
6Close the oven door.
Turn the oven mode knob to select EasyClean®.
Press Start.
CAUTION
•Some surfaces may be hot after the
EasyClean® cycle. Wear rubber gloves while
cleaning to prevent burns.
•During the EasyClean® cycle, the oven may
become hot enough to cause burns. Wait
until the cycle is over before wiping the inside
surface of the oven. Failure to do so may result
in burns.
•Avoid leaning or resting on the oven door glass
while cleaning the oven cavity.
7A tone will sound at the end of the 10 minute
cycle. Press Clear/Off to clear the display and
end the tone.
8After the cleaning cycle and during
hand-cleaning, enough water should remain
on the oven bottom to completely submerge all
soils. Add water if necessary. Place a towel on
the floor in front of the oven to capture any water
that may spill out during hand-cleaning.
9Clean the oven cavity immediately after the
EasyClean® cycle by scrubbing with a wet,
non-scratch scouring sponge or pad. (The
scouring side will not scratch the finish.) Some
water may spill into the bottom vents while
cleaning, but it will be captured
in a pan under the oven cavity
and will not hurt the burner.
NOTE
Do not use any steel scouring pads, abrasive
pads or cleaners as these materials can
permanently damage the oven surface.
10 Once the oven cavity is cleaned, wipe any
excess water with a clean dry towel. Replace
racks and any other accessories.
11 If some light soils remain, repeat the above
steps, making sure to thoroughly soak the
soiled areas. If stubborn soils remain after
multiple EasyClean® cycles, run the Self
Clean cycle. Be sure that the oven cavity is
empty of oven racks and other accessories,
and that the oven cavity surface is dry before
running the Self Clean cycle. Consult the Self
Clean section of your owner’s manual for
further details.
NOTE
•If you forget to saturate the inside of the oven
with water before starting EasyClean®, press
Clear/Off to end the cycle. Wait for the range
to cool to room temperature and then spray
or pour water into the oven and start another
EasyClean® cycle.
•The cavity gasket may be wet when the
EasyClean® cycle finishes. This is normal. Do
not clean the gasket.
•If mineral deposits remain on the oven bottom
after cleaning, use a cloth or sponge soaked in
vinegar to remove them.
•It is normal for the fan to operate during the
EasyClean® cycle.
![](asset-2a.png)
42 MAINTENANCE
Self Clean
The Self Clean cycle uses extremely hot temperatures
to clean the oven cavity. While running the Self Clean
cycle, you may notice smoking or an odor. This is
normal; especially if the oven is heavily soiled.
During Self Clean, the kitchen should be well
ventilated to minimize the odors from cleaning.
Before Starting Self Clean
•Remove the oven racks, broiler pan, broiler grid, all
cookware, aluminum foil or any other material from
the oven.
•The kitchen should be well ventilated to minimize
the odors from cleaning.
•Wipe any heavy spillovers on the bottom of the
oven.
•Make sure that the oven light bulb cover is in place
and the oven light is off.
•The oven light cannot be turned on during a Self
Clean cycle. The oven light cannot be turned on
until the oven temperature has cooled below
500 ˚F (260 ˚C) after a Self Clean cycle is complete.
CAUTION
•Do not leave small children unattended near
the appliance. During the Self Clean cycle, the
outside of the range can become very hot to
the touch.
•If you have pet birds, move them to another
well-ventilated room. The health of some birds
is extremely sensitive to the fumes given off
during the Self Clean cycle of any range.
•Do not line the oven walls, racks, bottom or any
other part of the range with aluminum foil or
any other material. Doing so will destroy heat
distribution, produce poor baking results and
cause permanent damage to the oven interior
(aluminum foil will melt to the interior surface of
the oven).
•Do not force the door open. This can damage
the automatic door locking system. Use care
when opening the oven door after the Self
Clean cycle. Stand to the side of the oven when
opening the door to allow hot air or steam to
escape. The oven may still be VERY HOT.
NOTE
•Remove oven racks and accessories before
starting the Self Clean cycle.
•If oven racks are left in the oven cavity during
the Self Clean cycle, they will discolor and
become difficult to slide in and out.
•Clean the frame of the oven and door with hot
soapy water. Rinse well.
•Do not clean the gasket. The fiberglass material
of the oven door gasket cannot withstand
abrasion. It is essential for the gasket to remain
intact. If you notice it becoming worn or frayed,
replace it.
•Wipe up any heavy spillovers on the oven
bottom.
•Make sure that the oven light bulb cover is in
place and the oven light is off.
•It is normal for the fan to operate during the Self
Clean cycle.
Setting Self Clean
The Self Clean function has cycle times of 3, 4, or 5
hours.
Self Clean Soil Guide
Soil Level Cycle Setting
Lightly Soiled Oven Cavity 3-Hour Self Clean
Moderately Soiled Oven Cavity 4-Hour Self Clean
Heavily Soiled Oven Cavity 5-Hour Self Clean
1Remove all racks and accessories from the oven.
2Turn the oven mode knob to select Self Clean.
The oven defaults to the recommended
four-hour self clean for a moderately soiled oven.
Press plus(+) or minus(-) repeatedly to cycle
through self-clean times in the upper or lower
oven. Both ovens cannot use the self-clean
function at the same time.
3Press Start.
4Once the self-clean cycle is set, the oven door
locks automatically and the lock icon displays.
You will not be able to open the oven door
until the oven has cooled. The lock releases
automatically when the oven has cooled.
CAUTION
Do not force the oven door open when the lock
icon is displayed. The oven door remains locked
until the oven temperature has cooled. Forcing
the door open will damage the door.
![](asset-2b.png)
43
MAINTENANCE
ENGLISH
Setting Self Clean with a Delayed
Start
1Remove all racks and accessories from the
oven.
2Turn the oven mode knob to select Self Clean.
The oven defaults to the recommended
four-hour self clean for a moderately soiled oven.
Press plus(+) or minus(-) repeatedly to cycle
through self-clean times in the upper or lower
oven. Both ovens cannot use the self-clean
function at the same time.
3Press Start Time.
4Press plus(+) or minus(-) to enter the time of
day you would like the Self Clean to start.
5Press Start.
NOTE
It may become necessary to cancel or interrupt a
Self Clean cycle due to excessive smoke or fire in
the oven. To cancel the Self Clean function, press
Clear/Off.
During Self Clean
•The Self Clean cycle uses extremely hot
temperatures to clean the oven cavity. While
running the Self Clean cycle, you may notice
smoking or an odor. This is normal, especially if the
oven is heavily soiled.
•As the oven heats, you may hear sounds of metal
parts expanding and contracting. This is normal
and will not damage the oven.
•Do not force the oven door open when the lock
is displayed. The oven door remains locked until
the oven temperature has cooled. Forcing the door
open will damage the door.
After the Self Clean Cycle
•The oven door remains locked until the oven
temperature has cooled.
•You may notice some white ash in the oven. Wipe it
off with a damp cloth or a soap-filled steel wool pad
after the oven cools. If the oven is not clean after
one self-clean cycle, repeat the cycle.
•If oven racks were left in the oven and do not slide
smoothly after a self-clean cycle, wipe racks and
rack supports with a small amount of vegetable oil
to make them glide more easily.
•Fine lines may appear in the porcelain because it
went through heating and cooling. This is normal
and will not affect performance.
NOTE
•The Self Clean cycle cannot be started if the
Lockout feature is active.
•Once the Self Clean cycle is set, the oven door
locks automatically. You will not be able to open
the oven door until the oven has cooled. The
lock releases automatically.
•Once the door has been locked, the lock
indicator light stops flashing and remains on.
Allow about 15 seconds for the oven door lock
to activate.
•If the clock is set for a 12-hour display (default)
the Delayed Self Clean can never be set to
start more than 12 hours in advance.
•After the oven is turned off, the convection
fan keeps operating until the oven has cooled
down.
![](asset-2c.png)
44 MAINTENANCE
Changing the Oven Light
The oven light is a standard 40-watt appliance bulb. It
turns on when the oven door is open. When the oven
door is closed, touch Start to turn it on or off.
1Unplug the range or disconnect power and make
sure that the oven and bulb are cool first.
2Turn the glass bulb cover in the back of the oven
counterclockwise to remove.
3Turn the bulb counterclockwise to remove it from
the socket.
4Insert the new bulb and turn it clockwise.
5Insert the glass bulb cover and turn it clockwise.
6Plug in the range or reconnect the power.
WARNING
•Make sure that the oven and bulb are cool.
•Disconnect the electrical power to the range at
the main fuse or circuit breaker panel. Failure
to do so can result in severe personal injury,
death, or electrical shock.
Cleaning the Exterior
Painted and Decorative Trim
For general cleaning, use a cloth with hot soapy
water. For more difficult soils and built-up grease,
apply a liquid detergent directly onto the soil. Leave it
on for 30 to 60 minutes. Rinse with a damp cloth and
dry. Do not use abrasive cleaners.
Stainless Steel Surfaces
To avoid scratches, do not use steel wool pads.
1Place a small amount of stainless steel
appliance cleaner or polish on a damp cloth or
paper towel.
2Clean a small area, rubbing with the grain of the
stainless steel if applicable.
3Dry and buff with a clean, dry paper towel or soft
cloth.
4Repeat as necessary.
NOTE
•Do not use a steel wool pad. it will scratch the
surface.
•To clean the stainless steel surface, use warm
sudsy water or a stainless steel cleaner or
polish.
•Always wipe in the direction of the metal
surface finish.
•To purchase stainless steel appliance cleaner
or polish, or to locate a dealer near you, call our
toll-free customer service number:
1-800-243-0000 (USA),
1-888-542-2623 (CANADA)
or visit our website at: www.lg.com
![](asset-2d.png)
45
MAINTENANCE
ENGLISH
Front Manifold Panel and Knobs
It is best to clean the manifold panel after each use
of the range. For cleaning, use a damp cloth and mild
soapy water or a 50/50 solution of vinegar and water.
For rinsing, use clean water and polish dry with a soft
cloth.
CAUTION
•Do not use abrasive cleansers, strong liquid
cleaners, plastic scouring pads or oven
cleaners on the manifold panel. Doing so will
damage the finish.
•Do not try to bend the knobs by pulling them
up or down, and do not hang a towel or other
objects on them. This can damage the gas
valve shaft.
•The control knobs may be removed for easy
cleaning.
•To clean the knobs, make sure that they are in
the Off position and pull them straight off the
stems.
•To replace the knobs, make sure the knob has
the Off position centered at the top, and slide
the knob directly onto the stem.
NOTE
To prevent scratching, do not use abrasive
cleaners on any of these materials.
Oven Door
•Use soapy water to thoroughly clean the oven door.
Rinse well. Do not immerse the door in water.
•You may use a glass cleaner on the outside glass
of the oven door. Do not spray water or glass
cleaner on the door vents.
•Do not use oven cleaners, cleaning powders, or
harsh abrasive cleaning materials on the outside of
the oven door.
•Do not clean the oven door gasket. The oven door
gasket is made of a woven material that is essential
for a good seal. Care should be taken not to rub,
damage, or remove this gasket.
CAUTION
Do not use harsh cleaners or harsh abrasive
cleaning materials on the outside of the oven
door. Doing so can cause damage.
Don’t hand
clean oven
door gasket
Do hand
clean door
![](asset-2e.png)
46 MAINTENANCE
Broiler Pan and Grid
•Do not store a soiled broiler pan or grid anywhere
in the range.
•Do not clean the broiler pan or grid in a self-
cleaning mode.
•Remove the grid from the pan. Carefully pour out
the grease from the pan into a proper container.
•Wash and rinse the broiler pan and grid in hot water
with a soap-filled or plastic scouring pad.
•If food has burned on, sprinkle the grid with cleaner
while hot and cover with wet paper towels or a
dishcloth. Soaking the pan will remove burned-on
foods.
•Both the broiler pan and grid may be cleaned with a
commercial oven cleaner or in the dishwasher.
Oven Racks
Remove the oven racks before operating the self
clean cycle.
1Food spilled into the tracks could cause the
racks to become stuck. Clean racks with a mild,
abrasive cleaner.
2Rinse with clean water and dry.
NOTE
If the racks are cleaned using the self clean cycle
(not recommended), the color will turn slightly
blue and the finish will become dull. After the self
clean cycle is complete, and the oven has cooled,
rub the sides of the racks with wax paper or a
cloth containing a small amount of vegetable oil.
This will make the racks glide more easily into the
rack tracks.
Removing and Replacing the
Lift-Off Oven Doors
CAUTION
•Be careful when removing and lifting the
door.
•Do not lift the door by the handle. The door
is very heavy.
Upper Oven
Removing the Door
1Fully open the door.
2Lift up and rotate the hinge locks toward the
hinge until they stop.
3Close the door to 30 degrees (you will feel the
door stop). The hinge locks will contact the oven
frame.
about 30°
4Press the hinge release buttons on either side of
the door.
Push
5Lift the door up until it is clear of the hinges.
about 30°
![](asset-2f.png)
47
MAINTENANCE
ENGLISH
Replacing the Door
1Be sure both hinges are in a 30 degree position.
2Slide the door back onto the hinges until you
hear a solid click and the release buttons have
engaged.
3Fully open the door.
4Push the hinge locks down onto the door frame.
5Close the oven door.
Lower Oven
Removing the Door
1Fully open the door.
2Unlock the hinge locks, rotating them as far
toward the open door frame as they will go.
Slot
Lock
Unlock
Hinge
lock
3Firmly grasp both sides of the door at the top.
4Close the door to the removal position
(approximately five degrees) which is halfway
between the broil stop position and fully closed.
If the position is correct, the hinge arms will
move freely.
about 5°
5Lift door up and out until the hinge arms are
clear of the slots.
![](asset-30.png)
48 MAINTENANCE
Replacing the Door
1Firmly grasp both sides of the door at the top.
2With the door at the same angle as the removal
position, seat the indentation of the hinge arms
into the bottom edge of the hinge slots. The
notch in the hinge arms must be fully seated into
the bottom edge of the slots.
Hinge arm
Indentation
Bottom
edge of slot
3Open the door fully. If the door will not open fully,
the indentation is not seated correctly in the
bottom edge of the slots.
4Lock the hinge locks, rotating them back toward
the slots in the oven frame until they lock.
Hinge arm
Hinge lock
5Close the oven door.
Door Care Instructions
Most oven doors contain glass that can break.
CAUTION
•Do not close the oven door until all the oven
racks are fully in place.
•Do not hit the glass with pots, pans, or any
other object.
•Scratching, hitting, jarring, or stressing the
glass may weaken its structure causing an
increased risk of breakage at a later time.
![](asset-31.png)
49
TROUBLESHOOTING
ENGLISH
TROUBLESHOOTING
FAQs
What types of cookware are recommended for
use with the cooktop?
•The pans must have a flat bottom and straight
sides.
•Only use heavy-gauge pans.
•The pan size must match the amount of food to be
prepared and the size of the surface element.
•Use tight fitting lids.
•Only use flat-bottom woks or 12" to 14" round-
bottom woks when using an LG supplied wok grate.
Why do the heating elements appear to be turning
ON and OFF during use of the cooktop or oven?
Depending on your cooktop element setting or the
temperature selected in your oven, it is NORMAL for
the cooking elements to cycle on and off.
My new oven doesn’t cook like my old one. Is
there something wrong with the temperature
settings?
No, your oven has been factory tested and calibrated.
For the first few uses, follow your recipe times and
temperatures carefully. If you still think your new
oven is too hot or too cold, you can adjust the oven
temperature yourself to meet your specific cooking
needs. Refer to the Oven Temperature Adjustment
section in this manual for easy instructions on how to
adjust your thermostat.
Is it normal to hear a clicking noise coming from
the back of my oven when I am using it?
Your new range is designed to maintain a tighter
control over your oven’s temperature. You may hear
your oven’s heating elements click on and off more
frequently on your new oven. This is NORMAL.
Why is the time flashing?
This means that the product has just been plugged
in, or that it has experienced a power interruption. To
clear the flashing time, press any button and reset the
clock if needed.
During convection cooking the fan stops when I
open the door. Is that normal?
Yes, this is normal. When the door is opened, the
convection fan will stop until the door is closed.
Can I use aluminum foil to catch drippings in my
oven cavity?
Never use aluminum foil to line the bottom or sides
of the oven. The foil will melt and stick to the bottom
surface of the oven and will not be removable. Use a
sheet pan lined with parchment paper and placed on
a lower oven rack to catch drippings instead. (If foil
has already melted onto the bottom of the oven, it will
not interfere with the oven's performance.)
Can I use aluminum foil on the racks?
Do not cover racks with aluminum foil. Covering
entire racks with foil restricts air flow, leading to poor
cooking results. Use a sheet pan lined with parchment
paper under fruit pies or other acidic or sugary foods
to prevent spillovers from damaging the oven finish.
CAUTION
Foil may be used to wrap food in the oven, but
do not allow the foil to come into contact with the
exposed heating/broiling elements in the oven.
The foil could melt or ignite, causing smoke, fire,
or injury.
Can I leave my racks in the oven when running a
Self Clean cycle?
No. Although it will not damage the racks, it will
discolor them and may make them hard to slide in
and out during use. Remove all items from the oven
before starting a Self Clean cycle.
What should I do if my racks are sticky and have
become hard to slide in and out?
Over time, the racks may become hard to slide in and
out. Apply a small amount of olive oil to the ends of the
racks. This will work as a lubricant for easier gliding.
What should I do for hard to remove stains on my
cooktop?
The cooktop should be cleaned after every use to
prevent permanent staining. When cooking foods with
high sugar content, such as tomato sauce, clean the
stain off with a scraper while the cooktop is still warm.
Use an oven mitt when scraping to prevent burns.
Refer to the MAINTENANCE section of this owner's
manual for further instruction.
Why aren't the function buttons working?
Make sure that the range is not in Lock Out mode.
The lock will show in the display if Lock Out is
activated. To deactivate Lock Out, press and hold
Lower CLEAR/OFF for three seconds. The unlock
melody sounds and Loc appears in the display until
the controls are unlocked.
![](asset-32.png)
50 TROUBLESHOOTING
My range is still dirty after running the
EasyClean® cycle. What else should I do?
The EasyClean® cycle only helps to loosen light soils
in your oven range to assist in hand-cleaning of your
oven. It does not automatically remove all soils after
the cycle. Some scrubbing of your oven range is
required after running the EasyClean® cycle.
I tried scrubbing my oven after running EasyClean®,
but some soils still remain. What can I do?
The EasyClean® feature works best when the soils
are fully soaked and submerged in water before
running the cycle and during hand-cleaning. If soils
are not sufficiently soaked in water, it can negatively
affect the cleaning performance. Repeat the
EasyClean® process using sufficient water.
Sugar-based and certain greasy soils are especially
hard to clean. If some stubborn soils remain, use the
Self Clean feature to thoroughly clean your oven.
Soils on my oven walls are not coming off. How
can I get my walls clean?
Soils on the side and rear walls of your oven range
may be more difficult to fully soak with water. Try
repeating the EasyClean® process with more than
the ¼ cup (2 oz or 60 ml) spray recommended.
Will EasyClean® get all of the soils and stains out
completely?
It depends on the soil type. Sugar-based and certain
grease stains are especially hard to clean. Also, if
stains are not sufficiently soaked in water, this can
negatively affect cleaning performance.
If stubborn or built-up stains remain, use the Self Clean
feature. Refer to the Self Clean section of your owner's
manual.
Are there any tricks to getting some of the
stubborn soils out?
Scraping the soils with a plastic scraper before
and during hand-cleaning is recommended. Fully
saturating soils with water is also recommended.
However, certain types of soils are harder to clean
than others. For these stubborn soils, the Self Clean
cycle is recommended. Consult the Self Clean section
of your owner's manual for details.
Is it safe for my convection fan, broil burner or
heater element to get wet during EasyClean®?
Yes. The convection fan, broiler burner or heater
element may get a little wet during cleaning. However,
direct spray onto the broil burner and heater elements
is not necessary because these are self-cleaning
during regular use.
Do I need to use all 1¼ cups (10 oz or 300 ml) of
water for EasyClean®?
Yes. It is highly recommended that 1 cup (8 oz or
240 ml) of water be sprayed or poured on the bottom
and an additional ¼ cup (2 oz or 60 ml) of water
be sprayed on walls and other soiled areas to fully
saturate the soils for better cleaning performance.
I see smoke coming out of my oven range’s
cooktop vents during EasyClean®. Is this normal?
This is normal. This is not smoke. It is actually water
vapor (steam) from the water in the oven cavity. As
the oven heats briefly during EasyClean®, the water
in the cavity evaporates and escapes through the
oven vents.
How often should I use EasyClean®?
EasyClean® can be performed as often as you wish.
EasyClean® works best when your oven is LIGHTLY
soiled from such things as LIGHT grease splatter
and small drops of cheese. Please refer to the
EasyClean® section in your owner's manual for more
information.
What is required for EasyClean®?
A spray bottle filled with 1¼ cups (10 oz or 300 ml) of
water, a plastic scraper, a non-scratch scrubbing pad
and a towel. You should not use abrasive scrubbers
such as heavy-duty scouring pads or steel wool.
Except for a towel, all of the materials you need are
included in a special cleaning kit with your new range.
Can I run the EasyClean® cycle on both of my
ovens at once?
Yes. You can run the EasyClean® cycle on both
ovens at the same time. Some oven surfaces will be
hot after the cycle completes running. Avoid leaning
or resting on the oven door glass while cleaning the
oven cavities.
You cannot run the Self Clean cycle on both ovens at
the same time.
![](asset-33.png)
51
TROUBLESHOOTING
ENGLISH
Before Calling for Service
Before you call for service, review this list. It may save you time and expense. The list includes common
occurrences that are not the result of defective workmanship or materials in this appliance.
Symptoms Possible Causes / Solutions
Range is not level.
•Poor installation. Place oven rack in center of oven. Place a level on the oven
rack. Adjust leveling legs at base of range until the oven rack is level.
•Be sure floor is level and strong and stable enough to adequately support range.
•If floor is sagging or sloping, contact a carpenter to correct the situation.
•Kitchen cabinet alignment may make range appear unlevel. Be sure cabinets are
square and have sufficient room for range clearance.
Cannot move
appliance easily.
Appliance must be
accessible for service.
•Cabinets not square or are built in too tightly. Contact builder or installer to make
appliance accessible.
•Carpet interferes with range. Provide sufficient space so range can be lifted over
carpet.
•Anti-tip device engaged.
Oven control beeps
and displays any F
code error.
•Electronic control has detected a fault
condition. Press Clear/Off to clear the
display and stop beeping. Reprogram
oven. If fault recurs, record fault
number. Press Clear/Off and contact
a Service agent.
CODE CAUSE
F-3 Key short error
F-9 Oven not heating
(Upper oven)
F-19 Oven not heating
(Lower oven)
Surface units will not
maintain a rolling boil
or cooking is not fast
enough
•Improper cookware being used.
- Use pans which are flat and match the diameter of the surface unit selected.
•In some areas, the power(voltage) may be low.
- Cover pan with a lid until desired heat is obtained.
Surface units do not
work properly
•A fuse in your home may be blown or the circuit breaker tripped.
- Replace the fuse or reset the circuit breaker.
•Cooktop controls improperly set.
- Check to see the correct control is set for the surface unit you are using.
Surface unit stops
glowing when
changed to a lower
setting
•This is normal. The unit is still on and hot.
Areas of discoloration
on the cooktop
•Food spillovers not cleaned before next use.
- See Cleaning the Glass-Ceramic Cooktop section.
•Hot surface on a model with a light-colored cooktop.
- This is normal. The surface may appear discolored when it is hot. This is
temporary and will disappear as the glass cools.
Frequent cycling on
and off of surface
units
•This is normal.
- The element will cycle on and off to maintain the heat setting.
![](asset-34.png)
52 TROUBLESHOOTING
Symptoms Possible Causes / Solutions
Oven will not work
•Plug on range is not completely inserted in the electrical outlet.
- Make sure electrical plug is plugged into a live, properly grounded outlet.
•A fuse in your home may be blown or the circuit breaker tripped.
- Replace the fuse or reset the circuit breaker.
•Oven controls improperly set.
- See the Using the Oven section.
•Oven too hot.
- Allow the oven to cool to below locking temperature.
Steam is exhausted
through the oven
vent.
•Cooking foods with high moisture produces steam. This is normal.
Appliance does not
operate.
•Make sure cord is plugged correctly into outlet. Check circuit breakers.
•Service wiring is not complete. Contact your electrician for assistance.
•Power outage. Check house lights to be sure. Call your local electric company
for service.
Oven light does not
work.
•Replace or tighten bulb. See Changing the Oven Light section in this Owner’s
Manual.
Oven smokes
excessively during
broiling.
•Control not set properly. Follow instructions under Setting Oven Controls.
•Meat too close to the element. Reposition the rack to provide proper clearance
between the meat and the element. Preheat broil element for searing.
•Meat not properly prepared. Remove excess fat from meat. Cut remaining fatty
edges to prevent curling.
•Insert on broiler pan wrong side up and grease not draining. Always place grid
on the broiler pan with ribs up and slots down to allow grease to drip into pan.
•Grease has built up on oven surfaces. Regular cleaning is necessary when
broiling frequently.
- Old grease or food spatters cause excessive smoking.
Food does not bake
or roast properly
•Oven controls improperly set.
- See the Using the Oven section.
•Rack position is incorrect or the rack is not level.
- See the Using the Oven section.
•Incorrect cookware or cookware of improper size being used.
- See the Using the Oven section.
•Oven sensor needs to be adjusted.
- See Oven Temperature Adjustment in the Features section.
Food does not broil
properly
•Oven controls improperly set.
- Make sure you turn the oven mode knob to select the Broil mode.
•Improper rack position being used.
- See the Broiling Guide.
•Cookware not suited for broiling.
- Use broiling pan and grid.
![](asset-35.png)
53
TROUBLESHOOTING
ENGLISH
Symptoms Possible Causes / Solutions
Food does not broil
properly
•Aluminum foil used on the broiling pan and grid has not been fitted properly and
slit as recommended.
- See the Using the Oven section.
•In some areas the power voltage may be low.
- Preheat the broil element for 5-7 minutes.
- See the Broiling Guide.
Oven temperature too
hot or too cold
•Oven sensor needs to be adjusted.
- See Oven Temperature Adjustment in the Features section.
Scratches or
abrasions on cooktop
surface
•Coarse particles such as salt or sand between cooktop and utensils can cause
scratches. Be sure the cooktop surface and bottoms of utensils are clean before
using. Small scratches do not affect cooking and will become less visible with
time.
•Cleaning materials not recommended for glass-ceramic cooktop have been
used. See Cleaning the Glass-Ceramic Cooktop in the MAINTENANCE section.
•Cookware with rough bottom has been used. Use smooth, flat-bottomed
cookware.
Metal marks
•Scraping of metal utensils on cooktop surface. Do not slide metal utensils
on cooktop surface. Use a glass-ceramic cooktop cleaning creme to remove
the marks. See Cleaning the Glass-Ceramic Cooktop in the MAINTENANCE
section.
Brown streaks or
specks
•Boilovers are cooked onto surface. Use a blade scraper to remove soil. See
Cleaning the Glass-Ceramic Cooktop in the MAINTENANCE section.
Areas of discoloration
on cooktop
•Mineral deposits from water and food. Remove using a glass-ceramic cooktop
cleaning creme. Use cookware with clean, dry bottoms.
Oven will not Self
Clean
•The oven temperature is too high to set a Self Clean operation.
- Allow the range to cool and reset the controls.
•Oven controls improperly set.
- See the Self Clean section.
•A Self Clean cycle cannot be started if the oven lockout feature is active.
“Crackling” or
“popping” sound
•This is the sound of the metal heating and cooling during both the cooking and
Self Clean functions.
- This is normal.
Fan noise
•A convection fan may automatically turn on and off.
- This is normal.
Convection Fan stops
•Convection fan stops during a convection bake cycle.
- This is normal and is done to allow for more even heating during the cycle.
This is not a failure of the range and should be considered normal operation.
Displayed colon in the
clock is flashing
•This is normal. This means that the product has just been plugged in, or that it
has experienced a power interruption. Press Cook Time for three seconds and
reset the clock, or press any key to stop the flashing.
Excessive smoking
during a Self Clean
cycle
•Excessive soil.
- Press the Clear/Off button. Open the windows to rid the room of smoke. Wait
until the Self Clean mode is cancelled. Wipe up the excess soil and reset the
clean.
![](asset-36.png)
54 TROUBLESHOOTING
Symptoms Possible Causes / Solutions
Oven door does not
open after a Self
Clean cycle
•Oven is too hot.
- Allow the oven to cool below locking temperature.
•Allow about one hour for the oven to cool after the completion of a Self Clean
cycle. The door can be opened when the lock is no longer displayed.
•The control and door may be locked.
The oven does not
clean after a Self
Clean cycle
•Oven controls not properly set.
- See the Self Clean section.
•Oven was heavily soiled.
- Clean up heavy spillovers before starting the clean cycle. Heavily soiled ovens
may need to Self Clean again or for a longer period of time.
CLEAN and door flash
in the display
•The Self Clean cycle has been selected, but the door is not closed.
- Close the oven door.
LOCKED is on in the
display when you
want to cook
•The oven door is locked because the temperature inside the oven has not
dropped below the locking temperature.
- Press the Clear/Off button. Allow the oven to cool.
Burning or oily odor
emitting from the vent
•This is normal in a new oven and will disappear in time.
- To speed the process, set a Self Clean cycle for a minimum of 3 hours. See
the Self Clean section.
Oven racks are
difficult to slide
•The shiny, silver-colored racks were cleaned in a Self Clean cycle.
- Apply a small amount of vegetable oil to a paper towel and wipe the edges of
the oven racks with the paper towel.
Moisture collects on
oven window or steam
comes from oven vent
•This is normal when cooking foods high in moisture.
•Excessive moisture was used when cleaning the window.
A chime sounds when
surface elements are
turned on.
•When any cooktop burner is activated, a chime sounds to indicate the cooktop is
in use.
Trouble connecting
appliance and
smartphone to Wi-Fi
network
•The password for the Wi-Fi network was entered incorrectly.
- Delete your home Wi-Fi network and begin the registration process again.
•Mobile data for your smartphone is turned on.
- Turn off the Mobile data on your smartphone before registering the appliance.
•The wireless network name (SSID) is set incorrectly.
- The wireless network name (SSID) should be a combination of English letters
and numbers. (Do not use special characters.)
•The router frequency is not 2.4 GHz.
- Only a 2.4 GHz router frequency is supported. Set the wireless router to
2.4 GHz and connect the appliance to the wireless router. To check the router
frequency, check with your Internet service provider or the router manufacturer.
•The distance between the appliance and the router is too far.
- If the appliance is too far from the router, the signal may be weak and the
connection may not be configured correctly. Move the router closer to the
appliance or purchase and install a Wi-Fi repeater.
![](asset-37.png)
55
LIMITED WARRANTY
ENGLISH
LIMITED WARRANTY (USA)
ARBITRATION NOTICE: THIS LIMITED WARRANTY CONTAINS AN ARBITRATION PROVISION THAT
REQUIRES YOU AND LG TO RESOLVE DISPUTES BY BINDING ARBITRATION INSTEAD OF IN COURT,
UNLESS YOU CHOOSE TO OPT OUT. IN ARBITRATION, CLASS ACTIONS AND JURY TRIALS ARE NOT
PERMITTED. PLEASE SEE THE SECTION TITLED “PROCEDURE FOR RESOLVING DISPUTES” BELOW.
Should your LG Electric Range ("Product") fail due to a defect in materials or workmanship under normal and
proper use, during the warranty period set forth below, LG Electronics (“LG”) will, at its option, repair or replace
the Product. This limited warranty is valid only to the original retail purchaser of the Product and applies only
when purchased and used within the United States including U.S. Territories.
Warranty Period Scope of Warranty HOW SERVICE IS HANDLED
One (1) year from date of
original retail purchase Parts and Labor LG will provide parts and labor to repair or replace
defective parts.
•Replacement products and parts are warranted for the remaining portion of the original warranty period or
ninety (90) days, whichever is greater.
•Replacement products and parts may be new, reconditioned, refurbished, or otherwise factory remanufactured.
•Proof of original retail purchase specifying the Product model and date of purchase is required to obtain
warranty service under this limited warranty.
EXCEPT TO THE EXTENT PROHIBTED BY APPLICABLE LAW, ANY IMPLIED WARRANTY OF
MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE ON THE PRODUCT IS LIMITED IN
DURATION TO THE DURATION OF THE ABOVE LIMITED WARRANTY. UNDER NO CIRCUMSTANCES
SHALL LG OR ITS U.S. DISTRIBUTORS/DEALERS BE LIABLE FOR ANY INDIRECT, INCIDENTAL,
CONSEQUENTIAL, SPECIAL, OR PUNITIVE DAMAGES, INCLUDING, WITHOUT LIMITATION, LOST
GOODWILL, LOST REVENUES OR PROFITS, WORK STOPPAGE, IMPAIRMENT OF OTHER GOODS, COST
OF REMOVAL AND REINSTALLATION OF THE PRODUCT, LOSS OF USE, OR ANY OTHER DAMAGES
WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE. LG’S TOTAL LIABILITY, IF ANY, SHALL NOT
EXCEED THE PURCHASE PRICE PAID BY YOU FOR THE PRODUCT.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how
long an implied warranty lasts, so the above exclusions or limitations may not apply to you. This limited warranty
gives you specific legal rights and you may also have other rights that vary from state to state.
THIS LIMITED WARRANTY DOES NOT COVER:
•Service trips to deliver, pick up, or install, educate how to operate, correct wiring, or correct unauthorized
repairs.
•Damage or failure of the Product to perform during power failures and interrupted or inadequate electrical
service.
•Damage resulting from operating the product in a corrosive atmosphere or contrary to the product owner’s
manual.
•Damage or failure to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, acts of
God, or any other causes beyond the control of LG.
•Damage or failure caused by unauthorized modification or alteration, or if used for other than the intended
purpose.
•Damage or failure resulting from misuse, abuse, improper installation, repair, or maintenance. Improper repair
includes use of parts not authorized by LG. Improper installation or maintenance includes installation or
maintenance contrary to the Product owner’s manual.
•Damage or failure caused by incorrect electrical current, voltage, or plumbing codes.
•Damage or failure caused by transportation and handling, including scratches, dents, chips, and/or other
damage to the finish of the Product, unless such damage is reported within one (1) week of delivery.
•Damage or missing items to any display, open box, or discounted Product.
•Refurbished Product or any Product sold “As Is”, “Where Is”, “With all Faults”, or similar disclaimer.
•Products with original serial numbers that have been removed, altered, or cannot be readily determined.
•Increases in utility costs and additional utility expenses.
![](asset-38.png)
56 LIMITED WARRANTY
•Any noises associated with normal operation.
•Use of accessories, components, or consumable cleaning products that are not authorized by LG.
•When Product is used for other than normal and proper household use (e.g. commercial or industrial use,
offices, and recreational facilities or vehicles) or contrary to the instructions outlined in the Product’s owner’s
manual.
•Costs associated with removal and reinstallation of your Product for repairs.
Not Covered by Warranty
Problem Cause Prevention
•Cooktop crack Cooktop crack caused by impact of object
•DO NOT store heavy items
above the cooktop surface as
they could fall and damage
it.
•DO NOT scratch the
cooktop or the cooktop could
crack.
•Clean the cooktop before
and after using.
in warranty
out of warranty
Mechanical breakage
secondary crack
primary crack
•Cooktop enamel
chipping off
Improper usage
•Do not hit the enamel
cooktop.
•Oven or racks are
stained after using
aluminum foil
Aluminum foil has melted in the oven
•Never cover the oven bottom
or cover an entire rack with
materials such as aluminum
foil.
•If the foil has already melted
onto the oven, it will not
affect the performance of the
oven.
•Unit has no power 1. House power turned off (power supply)
2. Tripped breaker
3. The power cord is not installed properly.
•Check power at main board
before calling for service.
•Match power cord type and
outlet type
•Properly install the power
cord
Black Black
White White
GROUND
STRAP
REMOVE
GROUND
STRAP
<NEMA 10-50> <NEMA 14-50>
OUTER WIRE
RED WIRE
GREEN GROUND WIRE
Red Red
3-WIRE HOOK UP 4-WIRE HOOK UP
OUTER WIRE
BLACK WIRE
CENTER WIRE
WHITE WIRE
(NEUTRAL)
(NEUTRAL)
![](asset-39.png)
57
LIMITED WARRANTY
ENGLISH
Problem Cause Prevention
•Surface is not level
•Oven is tipping
1. Range not leveled
2. Anti-tip device not installed correctly
•Check with installer first
Anti-tip bracket
Approximately
0.65"
(16.5 mm)
Level both sides of range Screw must
enter wood or
concrete
Wall plate
1
2
Use carpenter’s level to
check level.
The cost of repair or replacement under these excluded circumstances shall be borne by the consumer.
TO OBTAIN WARRANTY SERVICE AND ADDITIONAL INFORMATION
Call 1-800-243-0000 and select the appropriate option from the menu.
Or visit our website at http://www.lg.com
Or by mail: LG Electronics Customer Service P.O. Box 240007 Huntsville, AL 35813 ATTN: CIC
PROCEDURE FOR RESOLVING DISPUTES:
ALL DISPUTES BETWEEN YOU AND LG ARISING OUT OF OR RELATING IN ANY WAY TO THIS LIMITED
WARRANTY OR THE PRODUCT SHALL BE RESOLVED EXCLUSIVELY THROUGH BINDING ARBITRATION,
AND NOT IN A COURT OF GENERAL JURISDICTION. BINDING ARBITRATION MEANS THAT YOU AND LG
ARE EACH WAIVING THE RIGHT TO A JURY TRIAL AND TO BRING OR PARTICIPATE IN A CLASS ACTION.
Definitions. For the purposes of this section, references to “LG” mean LG Electronics U.S.A., Inc., its parents,
subsidiaries and affiliates, and each of their officers, directors, employees, agents, beneficiaries, predecessors
in interest, successors, assigns and suppliers; references to “dispute” or “claim” shall include any dispute,
claim or controversy of any kind whatsoever (whether based in contract, tort, statute, regulation, ordinance,
fraud, misrepresentation or any other legal or equitable theory) arising out of or relating in any way to the sale,
condition or performance of the product or this Limited Warranty.
Notice of Dispute. In the event you intend to commence an arbitration proceeding, you must first notify LG in
writing at least 30 days in advance of initiating the arbitration by sending a letter to LG at LG Electronics, USA,
Inc. Attn: Legal Department- Arbitration 1000 Sylvan Ave, Englewood Cliffs 07632. You and LG agree to engage
in good faith discussions in an attempt to amicably resolve your claim. The notice must provide your name,
address, and telephone number; identify the product that is the subject of the claim; and describe the nature of
the claim and the relief being sought. If you and LG are unable to resolve the dispute within 30 days, either party
may proceed to file a claim for arbitration.
Agreement to Binding Arbitration and Class Action Waiver. Upon failure to resolve the dispute during the
30 day period after sending written notice to LG, you and LG agree to resolve any claims between us only by
binding arbitration on an individual basis, unless you opt out as provided below. Any dispute between you and
LG shall not be combined or consolidated with a dispute involving any other person’s or entity’s product or
claim. More specifically, without limitation of the foregoing, any dispute between you and LG shall not under any
circumstances proceed as part of a class or representative action. Instead of arbitration, either party may bring
an individual action in small claims court, but that small claims court action may not be brought on a class or
representative basis.
![](asset-3a.png)
58 LIMITED WARRANTY
Arbitration Rules and Procedures. To begin arbitration of a claim, either you or LG must make a written
demand for arbitration. The arbitration will be administered by the American Arbitration Association (“AAA”)
and will be conducted before a single arbitrator under the AAA’s Consumer Arbitration Rules that are in effect
at the time the arbitration is initiated (referred to as the “AAA Rules”) and under the procedures set forth in this
section. The AAA Rules are available online at www.adr.org/consumer. Send a copy of your written demand for
arbitration, as well as a copy of this provision, to the AAA in the manner described in the AAA Rules. You must
also send a copy of your written demand to LG at LG Electronics, USA, Inc. Attn: Legal Department- Arbitration
1000 Sylvan Avenue Englewood Cliffs, NJ 07632. If there is a conflict between the AAA Rules and the rules set
forth in this section, the rules set forth in this section will govern. This arbitration provision is governed by the
Federal Arbitration Act. Judgment may be entered on the arbitrator’s award in any court of competent jurisdiction.
All issues are for the arbitrator to decide, except that issues relating to the scope and enforceability of the
arbitration provision and to the arbitrability of the dispute are for the court to decide. The arbitrator is bound by
the terms of this provision.
Governing Law. The law of the state of your residence shall govern this Limited Warranty and any disputes
between us except to the extent that such law is preempted by or inconsistent with applicable federal law.
Fees/Costs. You do not need to pay any fee to begin an arbitration. Upon receipt of your written demand for
arbitration, LG will promptly pay all arbitration filing fees to the AAA unless you seek more than $25,000 in
damages, in which case the payment of these fees will be governed by the AAA Rules. Except as otherwise
provided for herein, LG will pay all AAA filing, administration and arbitrator fees for any arbitration initiated in
accordance with the AAA Rules and this arbitration provision. If you prevail in the arbitration, LG will pay your
attorneys’ fees and expenses as long as they are reasonable, by considering factors including, but not limited to,
the purchase amount and claim amount. Notwithstanding the foregoing, if applicable law allows for an award of
reasonable attorneys’ fees and expenses, an arbitrator can award them to the same extent that a court would. If
the arbitrator finds either the substance of your claim or the relief sought in the demand is frivolous or brought for
an improper purpose (as measured by the standards set forth in Federal Rule of Civil Procedure 11(b)), then the
payment of all arbitration fees will be governed by the AAA Rules. In such a situation, you agree to reimburse LG
for all monies previously disbursed by it that are otherwise your obligation to pay under the AAA Rules. Except
as otherwise provided for, LG waives any rights it may have to seek attorneys’ fees and expenses from you if LG
prevails in the arbitration.
Hearings and Location. If your claim is for $25,000 or less, you may choose to have the arbitration conducted
solely on the basis of (1) documents submitted to the arbitrator, (2) through a telephonic hearing, or (3) by
an in-person hearing as established by the AAA Rules. If your claim exceeds $25,000, the right to a hearing
will be determined by the AAA Rules. Any in-person arbitration hearings will be held at a location within the
federal judicial district in which you reside unless we both agree to another location or we agree to a telephonic
arbitration.
Opt Out. You may opt out of this dispute resolution procedure. If you opt out, neither you nor LG can require the
other to participate in an arbitration proceeding. To opt out, you must send notice to LG no later than 30 calendar
days from the date of the first consumer purchaser’s purchase of the product by either: (i) sending an e-mail to
optout@lge.com, with the subject line: “Arbitration Opt Out” or (ii) calling 1-800-980-2973. You must include in
the opt out e-mail or provide by telephone: (a) your name and address; (b) the date on which the product was
purchased; (c) the product model name or model number; and (d) the serial number (the serial number can be
found (i) on the product; or (ii) online by accessing https://www.lg.com/us/support/repair-service/schedule-repair-
continued and clicking on “Find My Model & Serial Number”).
You may only opt out of the dispute resolution procedure in the manner described above (that is, by e-mail or
telephone); no other form of notice will be effective to opt out of this dispute resolution procedure. Opting out of
this dispute resolution procedure will not affect the coverage of the Limited Warranty in any way, and you will
continue to enjoy the full benefits of the Limited Warranty. If you keep this product and do not opt out, then you
accept all terms and conditions of the arbitration provision described above.
![](asset-3b.png)
Español
MANUAL DEL PROPIETARIO
COCINA
ELÉCTRICA
Lea detenidamente el manual del propietario antes de poner el aparto en
funcionamiento y consérvelo a mano en todo momento para su referencia.
www.lg.com
MFL68881514_00
LTE4815**
Copyright © 2018 LG Electronics Inc. Todos los Derechos Reservados.
![](asset-3c.png)
2ÍNDICE
ÍNDICE
3 INSTRUCCIONES IMPORTANTES
DE SEGURIDAD
9 DESCRIPCIÓN GENERAL DEL
PRODUCTO
9 Piezas
9 Accesorios
10 INSTALACIÓN
10 Descripción general de la instalación
10 Especificaciones del producto
11 Antes de instalar la cocina
12 Instalación de la cocina
14 Conexión de la electricidad
18 Colocación del dispositivo antivuelco
18 Relleno trasero opcional
18 Prueba de funcionamiento
19 FUNCIONAMIENTO
19 Descripción general del panel de control
20 Posición de la perilla
21 Cambio de las configuraciones del horno
21 Clock (Reloj)
21 Oven Light (Luz del horno)
21 Configuraciones mínimas y máximas
predeterminadas
22 Timer On/Off (Temporizador encendido/
apagado)
22 Wi-Fi
22 Settings (Ajustes)
-Configuración del modo de hora
-Configuración del modo de conversión
automática a convección
-Ajuste de temperatura del horno
-Encendido/apagado de la luz de alarma de
precalentamiento
-Ajuste del volumen del indicador sonoro
-Selección de grados Fahrenheit o Celsius
-Ajuste del volumen de alerta de encendido de
la cocina
23 Lock Out (Bloqueo)
24 Start Time [Delayed Timed Cook](Hora de inicio
[Cocción temporizada retardada])
24 Cook Time [Timed Cook] (Tiempo de cocción
[Cocción temporizada])
25 Uso de la placa de cocción
25 Áreas de cocción
25 Indicador de superficie caliente
25 Uso de las hornallas de la placa de cocción
26 Configuración recomendada de cocción en
superficie
27 Uso de batería de cocina adecuada
27 Elección de la batería de cocina
27 Sugerencias para preparar conservas caseras
28 Uso del horno
28 Antes de usar el horno
28 Ventilación del horno
28 Uso de los estantes del horno
28 Bake (Hornear)
29 Modo de convección
30 Guía de recomendaciones para hornear y
rostizar
31 Broil (Asar)
32 Guía de recomendaciones para asar
33 Warm (Calentar)
33 Proof (Leudar)
33 Sonda para carne
34 Remote Start (Inicio remoto)
35 FUNCIONES INTELIGENTES
35 Aplicación LG SmartThinQ
35 Previo a utilizar LG SmartThinQ
36 Función Smart Diagnosis™ (Diagnóstico Inteligente)
37 Aviso de la FCC (para el módulo transmisor contenido
en este producto)
37 Declaración sobre exposición a la radiación de RF de
la FCC
38 MANTENIMIENTO
38 Limpieza de la placa de cocción de vitrocerámica
39 EasyClean®
42 Self Clean (Autolimpieza)
44 Cambio de la luz del horno
44 Limpieza del exterior
46 Remoción y reemplazo de la puerta removible del
horno
48 Instrucciones para el cuidado de la puerta
49 SOLUCIÓN DE PROBLEMAS
49 PREGUNTAS FRECUENTES
51 Antes de llamar al servicio técnico
55 GARANTÍA LIMITADA
![](asset-3d.png)
3
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ESPAÑOL
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
Lea y siga todas las instrucciones cuando utilice la cocina para evitar riesgos de incendios, descargas
eléctricas, lesiones personales o daños. Esta guía no incluye todas las situaciones posibles que
podrían ocurrir. Siempre comuníquese con su agente de servicio técnico o con el fabricante cuando
haya problemas que no comprenda.
Descargue este manual del propietario en: http://www.lg.com
Este es el símbolo de alerta de seguridad. Este símbolo le advierte sobre posibles riesgos
que pueden ocasionar daños materiales, lesiones personales graves o la muerte.
El símbolo de alerta de seguridad siempre estará acompañado de las palabras
"ADVERTENCIA" o "PRECAUCIÓN". Estos términos significan lo siguiente:
ADVERTENCIA -Indica una situación peligrosa que, de no evitarse, podría
causar lesiones graves o la muerte.
PRECAUCIÓN -Indica una situación peligrosa que, de no evitarse, podría
causar lesiones menores o moderadas.
DISPOSITIVO DE SEGURIDAD ANTIVUELCO
ADVERTENCIA
PARA REDUCIR EL RIESGO DE VUELCO, EL ELECTRODOMÉSTICO DEBE ESTAR
ASEGURADO CON UN DISPOSITIVO ANTIVUELCO INSTALADO DE MANERA
ADECUADA. PARA CONTROLAR QUE EL DISPOSITIVO ANTIVUELCO ESTÉ INSTALADO
CORRECTAMENTE, VERIFIQUE QUE EL DISPOSITIVO ANTIVUELCO ESTÉ BIEN SUJETO O
TOME EL BORDE SUPERIOR TRASERO DE LA PROTECCIÓN POSTERIOR DE LA COCINA
E INTENTE INCLINARLA HACIA ADELANTE CON CUIDADO. Consulte las instrucciones en la
sección de instalación.
•Es posible que un niño o un adulto inclinen la cocina y el vuelco consecuente les produzca la
muerte.
•Verifique que el dispositivo antivuelco se haya instalado correctamente y esté fijo al piso o a la
pared y enganchado a la pata de nivelación de la cocina.
•No ponga en funcionamiento la cocina sin el dispositivo antivuelco
colocado y enganchado.
•Nunca retire las patas del horno. La cocina no estará asegurada al
soporte antivuelco si se retiran las patas del horno.
•No se pare ni se siente sobre la puerta del horno. La cocina podría
inclinarse y usted podría sufrir lesiones con líquidos calientes
derramados, alimentos calientes o la cocina misma.
•No coloque objetos grandes y pesados, como pavos enteros, sobre la
puerta del horno abierta. La cocina podría inclinarse hacia adelante y
ocasionar lesiones.
•Vuelva a conectar el dispositivo antivuelco después de mover la cocina
hacia delante para tareas de limpieza, reparaciones o cualquier otro
motivo.
•El incumplimiento de estas instrucciones, puede tener como consecuencia la muerte o quemaduras
graves en niños o adultos.
Soporte
antivuelco
Pata de
nivelación
![](asset-3e.png)
4INSTRUCCIONES IMPORTANTES DE SEGURIDAD
PRECAUCIONES DE SEGURIDAD
ADVERTENCIA
Este producto contiene quimicos conocidos por el Estado de California de causar cáncer y
defectos de nacimiento u otros daños reproductivos. Lávese las manos después de manipular.
(Solo EEUU)
•NO TOQUE LAS HORNALLAS NI LAS SUPERFICIES INTERIORES DEL HORNO. Las
hornallas podrían estar calientes incluso cuando presenten un color oscuro. Las superficies
interiores del horno se calientan lo suficiente como para causar quemaduras. Durante y después del
uso, no toque ni permita que la vestimenta u otro material inflamable entren en contacto con las
hornallas o las superficies interiores del horno, hasta que hayan tenido tiempo suficiente para
enfriarse. Otras superficies, como los orificios de venteo del horno y las superficies cercanas a
estos orificios, las puertas del horno y las ventanas de las puertas del horno también se calientan y
podrían causar quemaduras si no se han enfriado.
•Abra la puerta del horno con cuidado. El aire caliente y el vapor que salen del horno pueden
causar quemaduras en las manos, el rostro y los ojos. Permita que el aire caliente o el vapor salgan
del horno antes de sacar o colocar nuevamente la comida en el horno.
•No repare ni reemplace ninguna parte del electrodoméstico, excepto en caso de que haya
recomendaciones específicas en el manual. Un técnico calificado debe estar a cargo de todas las
demás tareas de mantenimiento.
•No utilice limpiadores ásperos, abrasivos ni espátulas de metal para limpiar el vidrio de la puerta del
horno, ya que podrían rayar la superficie. Los arañazos podrían hacer que el vidrio se quiebre.
ADVERTENCIA
Si el vidrio de la puerta, la superficie o la resistencia del horno están dañados, deje de usar el
horno y solicite servicio técnico.
•No ponga en funcionamiento el horno sin la malla calentadora de carbón.
•No utilice plástico para cubrir los alimentos. Utilice únicamente papel de aluminio o tapas seguras
para horno.
•No permita que nadie se suba, se pare o se cuelgue de la puerta, ni de la placa de cocción. Podrían
causar daños a la cocina e incluso volcarla, lo que generaría lesiones personales graves.
•No recubra las paredes del horno, los estantes, el fondo ni ninguna otra parte del horno con papel
de aluminio ni ningún otro material. Hacer esto interrumpe la distribución de calor, produce
resultados de horneado deficientes y causa daños permanentes al interior del horno (el papel de
aluminio se fundiría en la superficie interior del horno).
•Nunca intente secar a una mascota en el horno.
•Nunca utilice su electrodoméstico para calefaccionar el ambiente.
•Utilice siempre agarraderas o guantes para horno cuando retire alimentos del horno o de las
hornallas. La batería de cocina estará caliente. Utilice solo agarraderas secas. Las agarraderas
húmedas o mojadas sobre superficies calientes podrían producir quemaduras por vapor. No permita
que la agarradera toque las hornallas calientes. No utilice una toalla u otra tela gruesa para retirar
alimentos.
•No caliente recipientes cerrados de alimentos. La presión podría causar una explosión que
podría generar lesiones.
•Para eliminar el riesgo de quemaduras o incendios por pasar por encima de la superficie de
las unidades calientes, debe evitarse la colocación de gabinetes de almacenamiento sobre las
unidades. Si se instalará un gabinete de almacenamiento, el riesgo puede reducirse mediante la
instalación de una campana que se proyecte, de forma horizontal, un mínimo de 5 pulgadas más
allá de la parte inferior de los gabinetes.
![](asset-3f.png)
5
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ESPAÑOL
MATERIALES INFLAMABLES
ADVERTENCIA
Asegúrese de retirar todos los materiales del embalaje antes de la puesta en funcionamiento.
Mantenga el plástico, telas, papel y otros materiales inflamables lejos de las partes del
electrodoméstico que se podrían calentar.
•No almacene ni utilice material inflamable en el horno ni cerca de la placa de cocción. Los
materiales inflamables incluyen papel, plástico, agarraderas, telas, recubrimientos para paredes,
cortinas y gasolina u otros vapores inflamables y líquidos como grasa o aceite de cocina. Estos
materiales pueden prenderse fuego cuando el horno y la placa de cocción están en uso.
•Use vestimenta adecuada. No use prendas holgadas o que cuelguen, ya que podría prenderse
fuego en contacto con superficies calientes y causar quemaduras graves.
•No utilice el horno para secar ropa. Solo use el horno para el propósito para el que fue diseñado.
•Si posee gabinetes de almacenamiento directamente sobre la superficie de cocción, guarde en
estos los objetos que use con poca frecuencia y que puedan almacenarse de manera segura en un
lugar expuesto al calor. Las altas temperaturas pueden ser peligrosas para objetos volátiles como
líquidos inflamables, limpiadores o aerosoles.
SEGURIDAD ELÉCTRICA
PRECAUCIÓN
Asegúrese de retirar todos los materiales del embalaje antes de la puesta en funcionamiento.
Mantenga el plástico, telas, papel y otros materiales inflamables lejos de las partes del
electrodoméstico que se podrían calentar.
•Desconecte siempre la energía del electrodoméstico antes de que se efectúen tareas de
mantenimiento.
•No utilice papel de aluminio ni ningún otro material para revestir la base del horno.
La instalación inadecuada de estos revestimientos podría causar riesgo de descarga eléctrica o
incendio.
•No permita que el papel de aluminio ni la sonda de temperatura entren en contacto con las
hornallas.
ADVERTENCIA
Antes de reemplazar la bombilla del horno, desconecte la energía eléctrica del horno desde el
fusible principal o el panel disyuntor. El no hacerlo podría causar lesiones graves, descargas
eléctricas o la muerte.
FREIDORA
•Tenga extremo cuidado al trasladar o desechar grasa caliente.
•Siempre caliente la grasa lentamente y vigile mientras aumenta la temperatura.
•Si va a freír una combinación de aceites y grasas, mézclelos antes de calentarlos.
•Si es posible, utilice un termómetro para frituras para evitar que la grasa se caliente por encima del
punto de humeo.
•Utilice la menor cantidad posible de grasa para rehogar o freír de manera efectiva. Llenar la sartén
con demasiada grasa podría causar derrames al agregar los alimentos.
![](asset-40.png)
6INSTRUCCIONES IMPORTANTES DE SEGURIDAD
SEGURIDAD DE LOS NIÑOS
•No toque la superficie caliente entre la parte inferior de la puerta del horno y la parte superior del
cajón, en el frente del horno, mientras está en funcionamiento. La superficie se calienta y puede
causar quemaduras y otras lesiones.
•No deje a los niños sin supervisión cerca del horno.
ADVERTENCIA
No deje solos a los niños o sin supervisión cerca del electrodoméstico cuando está en
funcionamiento o aún caliente. Nunca debe permitir que los niños se sienten o paren en ninguna
parte del electrodoméstico, ya que podrían sufrir lesiones o quemaduras.
PRECAUCIÓN
No guarde objetos de interés para los niños en los gabinetes que están arriba de la cocina o sobre
la protección trasera; si los niños subieran a la cocina para alcanzar algo que buscan, podrían
sufrir lesiones graves.
•Nunca permita que un niño se cuelgue de la puerta del horno.
•No permita que los niños se metan dentro del horno.
•Deje que los utensilios calientes se enfríen en un lugar seguro, fuera del alcance de los niños.
•No debe permitir que los niños jueguen con los controles ni con ninguna otra parte del
electrodoméstico.
SUPERFICIES DE COCCIÓN DE VITROCERÁMICA
•Las hornallas superficiales podrían estar calientes incluso cuando presenten un color oscuro. Las
áreas cercanas a las hornallas superficiales podrían calentarse lo suficiente como para causar
quemaduras. Durante y después de su uso, NO TOQUE LAS HORNALLAS SUPERFICIALES
NI LAS ÁREAS CERCANAS ni permita que la vestimenta u otro material inflamable entren en
contacto con las hornallas o las superficies cercanas hasta que hayan tenido tiempo suficiente para
enfriarse. Esto incluye la placa de cocción y el área sobre la puerta del horno.
•No cocine sobre una placa de cocción rota. Si la placa de cocción se rompe, los líquidos de
limpieza y los derrames podrían penetrar a través de la placa rota y provocar un riesgo de descarga
eléctrica. Comuníquese con un técnico calificado de inmediato.
•No utilice la superficie de vidrio de la placa de cocción como tabla para cortar.
•No coloque ni almacene objetos que puedan derretirse o prenderse fuego sobre la placa de cocción
de vidrio, incluso cuando no esté en uso.
•Elija el tamaño correcto del quemador. Para ollas y sartenes más pequeñas, utilice las hornallas
más pequeñas. Para ollas y sartenes más grandes, utilice las hornallas más grandes. Seleccione
las sartenes con fondo plano del tamaño suficiente para cubrir las hornallas. Si utiliza sartenes
demasiado pequeñas, una parte de la hornalla quedará expuesta al contacto directo y podría
quemar la ropa.
•Batería de cocina vidriada. Solo determinados tipos de vidrio, cerámica vidriada, cerámica,
recipientes de cocción de barro y otros utensilios de cocina vidriados son aptos para uso en las
hornallas de la cocina sin quebrarse, debido al cambio abrupto de temperatura.
•Nunca cocine directamente sobre el vidrio. Utilice siempre batería de cocina.
•Siempre apague las hornallas antes de retirar la batería de cocina.
•Gire las manijas de los recipientes hacia dentro, para que no se extiendan hacia las hornallas
adyacentes. Esto reduce el riesgo de quemaduras, el riesgo de incendio con materiales inflamables
y derrames debido a contacto involuntario con la batería de cocina.
•Limpie de inmediato los derrames en el área de cocción para prevenir una tarea de limpieza más
complicada posteriormente.
![](asset-41.png)
7
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ESPAÑOL
•Algunos limpiadores pueden generar vapores peligrosos si se aplican sobre una superficie caliente.
•Coloque siempre la sartén en el centro de la hornalla sobre la que está cocinando. Nunca deje las
hornallas sin supervisión en configuraciones de altas temperaturas. El contacto adecuado
de la batería de cocina con el quemador también mejorará la eficiencia. Las ebulliciones causan
derrames humeantes y grasosos que podrían prenderse fuego.
•Limpie la placa de cocción con precaución. No utilice esponjas ni paños para limpiar derrames
sobre un área de cocción caliente. Utilice una espátula de metal adecuada para la tarea. Si utiliza
una esponja o paño húmedos para limpiar derrames sobre un área de cocción caliente, esto podría
causar quemaduras por vapor. Algunos limpiadores pueden generar vapores nocivos si se aplican
sobre una superficie caliente.
•No encienda las hornallas antes de colocar la batería de cocina.
•No guarde elementos pesados arriba la superficie de la placa de cocción que pudieran caer y
dañarla.
•No coloque papel de aluminio ni artículos plásticos, como salero y pimentero, soportes para
cucharas o envoltorios plásticos, ni ningún otro material sobre la cocina cuando esté en
funcionamiento.
•No utilice esponjas de lana de acero, esponjas para fregar ni esponjas abrasivas de limpieza. Estas
pueden rayar la superficie.
SUGERENCIAS PARA AHORRAR ENERGÍA
•Cocinar en varios estantes ahorra tiempo y energía. Siempre que sea posible, cocine alimentos que
requieran la misma temperatura de cocción en un único horno.
•Para un desempeño óptimo y ahorro de energía, siga las pautas de la página 30 para colocar
correctamente los estantes y las bandejas.
•Utilice piezas de la batería de cocina proporcionadas para la cantidad de alimentos que va a cocinar
y así ahorrar energía al calentarlos. Calentar un litro de agua requiere más energía en una olla de
tres litros, que en una de un litro.
•Utilice piezas de la batería de cocina con fondos planos para lograr el mejor contacto posible con la
superficie de la placa de cocción al cocinar en la placa de cocción de vitrocerámica.
•Haga coincidir el tamaño del quemador o la hornalla de la placa de cocción con el tamaño del
recipiente en uso. Utilizar una hornalla grande para una sartén pequeña desperdicia energía
térmica, y la superficie expuesta de la hornalla es un riesgo de quemadura o incendio.
•Reduzca el uso de energía al limpiar la suciedad ligera del horno con la función EasyClean®, en
lugar del autolimpiante.
•Evite abrir la puerta del horno más de lo necesario durante el uso. Esto ayuda a que el horno
mantenga la temperatura, evita la pérdida innecesaria de calor y ahorra el consumo de energía.
SEGURIDAD DURANTE EL USO
•No toque los estantes del horno mientras están calientes.
•Si se debe mover un estante mientras el horno está caliente, evite que la agarradera toque el
quemador del horno.
•Utilice con precaución las funciones Cocción temporizada o Cocción temporizada retardada. Utilice
el reloj temporizador automático al cocinar carnes curadas o congeladas y la mayoría de las frutas
y los vegetales. Los alimentos que pueden echarse a perder fácilmente como la leche, huevos,
pescado, carne o aves se deben enfriar primero en el refrigerador. Incluso cuando se hayan
enfriado, no deben permanecer en el horno durante más de 1 hora antes de iniciar la cocción y
se los debe retirar rápidamente una vez que la cocción haya terminado. Ingerir alimentos en mal
estado puede producir intoxicaciones alimentarias.
•Las partes accesibles podrían calentarse cuando se utiliza la parrilla.
•No coloque alimentos ni batería de cocina en el fondo de la cavidad del horno. Hacerlo podría
causar daños permanentes al acabado de la base del horno.
![](asset-42.png)
8INSTRUCCIONES IMPORTANTES DE SEGURIDAD
•No utilice agua para apagar incendios provocados por grasa. Si se produce un incendio en
el horno, mantenga la puerta del horno cerrada y apague el horno. Si el fuego continúa, arroje
bicarbonato de sodio sobre el fuego o utilice un extinguidor. No arroje agua ni harina sobre el
fuego. La harina podría ser explosiva y el agua podría hacer que un incendio causado por grasa se
propague y genere lesiones personales.
•Tire del estante del horno hasta llegar a la posición de bloqueo al cargar y descargar alimentos del
horno. Esto ayuda a prevenir quemaduras causadas al tocar superficies calientes de la puerta y las
paredes del horno.
•No utilice el horno si el quemador desarrolla un punto de brillo durante el uso o si muestra otros
signos de daño. Un punto de brillo indica que el quemador podría fallar y representar un peligro
potencial de quemadura, incendio o descarga eléctrica. Apague el horno de inmediato y solicite que
un técnico calificado reemplace el quemador.
•Al usar bolsas para hornear o asar en el horno, siga las instrucciones del fabricante.
SEGURIDAD AL LIMPIAR
•Abra una ventana y encienda un ventilador o campana extractora antes de realizar la autolimpieza.
•Si el horno está muy sucio con aceite, realice la autolimpieza antes de volver a utilizarlo. El aceite
podría causar un incendio.
•Limpie la suciedad difícil de la base del horno antes de usar la función autolimpieza.
•No utilice limpiadores para hornos. No debe utilizarse ningún limpiador de hornos comercial ni
ningún tipo de revestimiento de protección dentro o alrededor de ninguna parte del horno.
•Nunca deje aves domésticas en la cocina. La salud de las aves es sumamente sensible a los gases
liberados durante un ciclo de autolimpieza del horno. Los gases podrían ser nocivos o fatales para
las aves. Traslade las aves a un ambiente bien ventilado.
•Limpie con el ciclo de autolimpieza solo las partes indicadas en este manual. Antes de realizar
la autolimpieza del horno, retire la asadera, todos los estantes del horno, la sonda para carne y
cualquier otro utensilio o alimento del horno.
•Instrucción importante. El horno muestra el código de error F y se escuchan tres tonos largos durante
el proceso de autolimpieza si está funcionando mal. Desconecte la energía eléctrica del horno desde
el fusible principal o el panel disyuntor y solicite reparación a cargo de un técnico calificado.
•Es normal que la placa de cocción de la cocina se caliente durante el ciclo de autolimpieza. Por lo
tanto, debe evitar tocar la placa de cocción, durante un ciclo de autolimpieza.
•Nunca derrame agua fría sobre el horno caliente para limpiarlo. Hacerlo podría provocar el mal
funcionamiento del horno.
•Asegúrese de que las luces del horno estén frías antes de limpiar.
•No limpie las juntas de la puerta del horno. Las juntas de la puerta del horno son esenciales para
lograr un buen sellado. No debe frotar, dañar ni mover la junta.
•Si se produce un incendio durante la limpieza automática, apague el horno y espere que se
apague el incendio. No fuerce la puerta del horno para abrirla. La introducción de aire fresco a
las temperaturas de autolimpieza podría ocasionar una explosión con llamas desde el horno. El
incumplimiento de esta instrucción podría tener como consecuencia quemaduras graves.
MODO CORRECTO DE COCINAR CARNES Y AVES
•Para evitar enfermedades transmitidas por los alimentos, cocine bien las carnes rojas y aves. La USDA
ha indicado las siguientes como las temperaturas internas mínimas de seguridad para el consumo:
•Carne molida de vaca: 160 °F
•Aves: 165 °F
•Carne de vaca, ternera, cerdo o cordero: 145 °F
•Pescado/mariscos: 145 °F
![](asset-43.png)
9
DESCRIPCIÓN GENERAL DEL PRODUCTO
ESPAÑOL
DESCRIPCIÓN GENERAL DEL PRODUCTO
Piezas
Perilla de modo
del horno
Junta
Estante
Placa de modelo
y número de serie
Controlador
de la placa
de cocción
Puerta
del horno
superior
Puerta
del horno
inferior
Placa de
cocción
Panel de control
Accesorios
Accesorios incluidos
Estante (2 c/u) Estante deslizante (1 c/u) Botella rociadora
(1 c/u)
Esponja limpiadora que no raya
(1 c/u)
Limpiador
Sonda para carne
(1 c/u)
Relleno trasero
(1 c/u)
Manual del propietario
(1 c/u)
Limpiador para placa
de cocción (1 c/u)
Kit antivuelco
Antivuelco (1 c/u) Tornillos (6 c/u) Anclajes (6 c/u) Plantilla (1 c/u)
Accesorios opcionales
Rejilla Asadera
NOTA
•Comuníquese con el Servicio de atención al cliente de LG al 1-800-243-0000 (1-888-542-2623 en Canadá) si faltara algún
accesorio.
•Para su seguridad y para extender la vida útil del producto, solo debe utilizar componentes autorizados.
•El fabricante no es responsable del mal funcionamiento del producto ni de accidentes causados por el uso de componentes
o piezas no autorizados y comprados por separado.
•Las imágenes de esta guía podrían ser diferentes a los componentes y accesorios reales, que están sujetos a cambios a
discreción del fabricante, sin previo aviso, con fines de mejorar el producto.
![](asset-44.png)
10 INSTALACIÓN
INSTALACIÓN
Descripción general de la instalación
Lea las siguientes instrucciones de instalación en primer lugar, después de comprar este producto o transportarlo a otra ubicación.
Verique y elija la ubicación
adecuada
Instale el dispositivo
antivuelco
Nivele la cocina Conecte la cocina eléctrica
Placa de conexión
del conducto
Negro
Blanco
Rojo
Bloque
de
bornes
Enchufe el cable de alimentación Conecte el dispositivo antivuelco Prueba de
funcionamiento
240 V o 208 V
Especificaciones del producto
La apariencia y las especificaciones detalladas en este manual podrían variar, debido a mejoras constantes en el producto.
Modelos de cocinas con horno LTE4815**
Descripción Cocina con horno eléctrica empotrable
Requisitos eléctricos 15.5 kW 120/240 VAC o 11.6 kW 120/208 VAC
Dimensiones exteriores
29 7/8" (Ancho) x 37 7/8" (Alto) x 28 15/16" (Profundidad) (Profundidad con la puerta
cerrada)
75,9 cm (Ancho) x 96,2 cm (Alto) x 73,5 cm (Profundidad) (Profundidad con la
puerta cerrada)
Altura hasta la superficie de cocción 36" (91,4 cm)
Peso neto 188,7 lb (85,6 kg)
Capacidad total
Horno superior: 3,0 cu. ft.
Horno inferior: 4,3 cu. ft.
Capacidad total: 7,3 cu. ft.
![](asset-45.png)
11
INSTALACIÓN
ESPAÑOL
Antes de instalar la cocina
ADVERTENCIA
Riesgo de vuelco
Es posible que un niño o un adulto inclinen
la cocina y el vuelco consecuente les
produzca la muerte. Verifique que se haya
instalado el soporte antivuelco. Asegúrese
de que el soporte antivuelco esté conectado
cuando se mueva la cocina.
No ponga en funcionamiento la cocina
sin el soporte antivuelco colocado. El
incumplimiento de estas instrucciones,
puede tener como consecuencia la muerte
o quemaduras graves en niños y adultos.
Para verificar que se haya
insertado la pata de nivelación
en el soporte antivuelco, sujete
el borde superior trasero de la
cocina e intente inclinarla, con
cuidado.
Soporte
antivuelco
Pata de
nivelación
Si no recibió un soporte antivuelco con su compra, llame al
1-800-984-6306 para recibir uno sin costo.
ADVERTENCIA
•Debe seguir con exactitud la información de
este manual. No hacerlo podría causar un incendio,
descarga eléctrica, daños a la propiedad, lesiones
personales o la muerte.
•Use guantes durante el procedimiento de
instalación. De no hacerlo, podría sufrir lesiones
corporales.
Rear ller (1)
Herramientas necesarias
Piezas incluidas
Destornillador phillips
Nivel
Plantilla (1)
Piezas no incluidas
Cable eléctrico de 4 hilos o
cable eléctrico de 3 hilos
(40 o 50 A aprobado por UL)
Pasacables
(Solo para instalaciones
de conductos)
Juego del soporte
antivuelco (1)
Casquillos de anclaje (6) Pernos tirafondo (6)
Destornillador plano
Llave ajustable
Llave para tuercas
de
1
/
4
"
Taladro
Pinzas
Gafas de seguridad
Cinta medidora
Guantes
NOTA
•Cumpla todos los códigos y ordenanzas vigentes.
•Solicite al instalador que le muestre la ubicación del disyuntor o fusible. Márquelo para que sea fácil de detectar.
•Al igual que al utilizar cualquier otro electrodoméstico que genera calor, existen determinadas precauciones de seguridad
que se deben respetar.
•Asegúrese de que su cocina esté instalada correctamente y con la conexión a tierra adecuada, a cargo de un instalador o
técnico de mantenimiento calificado.
![](asset-46.png)
12 INSTALACIÓN
Instalación de la cocina
Desembalaje y traslado de la cocina
PRECAUCIÓN
•Debe haber dos o más personas para mover e
instalar la cocina. (Peligro de peso excesivo) Si no
se cumple con esto, se pueden producir lesiones en la
espalda u otras lesiones.
•No utilice las manijas de la puerta para empujar
ni para tirar de la cocina durante la instalación
o al mover la cocina para tareas de limpieza o
reparaciones. Hacerlo podría causar daños graves a la
puerta de la cocina.
Retire el material de embalaje, la cinta y cualquier etiqueta
temporaria de la cocina, antes de usarla. No retire las etiquetas
de advertencia, la etiqueta de modelo y número de serie ni la
hoja técnica ubicada en la parte posterior de la cocina.
Para quitar la cinta o el pegamento restantes, frote el área con
fuerza utilizando el dedo pulgar. También es sencillo retirar el
residuo de cinta o pegamento frotando una pequeña cantidad
de detergente para vajilla sobre el adhesivo con los dedos.
Enjuague con agua tibia y seque.
No utilice instrumentos filosos, alcohol para frotar, líquidos
inflamables ni limpiadores abrasivos para quitar cinta o
pegamento. Estos productos pueden dañar la superficie de la
cocina.
La cocina es pesada y puede instalarse sobre revestimientos
blandos para pisos como vinilo acolchado o piso alfombrado.
Tenga cuidado al mover la cocina sobre este tipo de pisos.
Utilice una correa al mover la cocina para evitar dañar el piso.
O deslice la cocina sobre un cartón o madera enchapada para
evitar dañar el revestimiento del piso.
Elección de la ubicación adecuada
PRECAUCIÓN
•Evite colocar gabinetes sobre la cocina. Para
minimizar el peligro ocasionado al estirarse sobre
las llamas de las hornallas encendidas, instale una
campana de ventilación sobre la cocina, que se
proyecte hacia delante cinco pulgadas al frente de los
gabinetes como mínimo.
•Asegúrese de que el revestimiento de las paredes,
la mesada y los gabinetes de alrededor de la cocina
puedan soportar el calor (hasta 194 °F) generado
por la cocina. Podría producirse cambios de color,
deslaminación o derretimiento. Esta cocina ha sido
diseñada para cumplir con la temperatura máxima
permitida para gabinetes de madera de 194 °F.
•Antes de instalar la cocina en una área cubierta con
linóleo u otro revestimiento sintético para pisos,
asegúrese de que este pueda soportar temperaturas
de 200 °F (93 °C), como mínimo.
•Utilice una almohadilla de aislamiento o una
placa de madera enchapada de 1/4 pulgadas (0,64
cm) debajo de la cocina si la instala sobre piso
alfombrado.
La cocina debe estar siempre enchufada en su propio
tomacorriente individual con conexión a tierra. Esto evita
sobrecargar los circuitos eléctricos de la casa, lo que
podría causar un peligro de incendio, debido a los cables
sobrecalentados. Se recomienda la instalación de un circuito
exclusivo para este electrodoméstico.
Casa rodante: requisitos adicionales de instalación
La instalación de esta cocina debe cumplir con el Estándar
de construcción y seguridad de casas prefabricadas, título
24 CFR, parte 3280 (anteriormente el Estándar federal de
construcción y seguridad de casas móviles, título 24, parte
280 del HUD), o cuando ese estándar no sea aplicable,
debe ajustarse al Estándar de instalaciones para casas
prefabricadas, ANSI A225.1/NFPA 501A o los códigos locales.
•Cuando se instala esta cocina en una casa rodante, debe
estar sujeta al piso durante el tránsito. Cualquier método
de fijación de la cocina al piso es adecuado, siempre que
cumpla los estándares detallados anteriormente.
•Se debe utilizar un cable de alimentación de cuatro hilos en
una instalación de casa rodante.
![](asset-47.png)
13
INSTALACIÓN
ESPAÑOL
Dimensiones y espacios libres
NOTA
Guarde para el uso del inspector eléctrico local.
3" (7,6 cm) 24"
(60,9 cm)
24"
(60,9 cm)
36"
(91,4 cm)
29,8"
(75,7 cm)
15" (38 cm)
11" (28 cm)
2,5" (6,3 cm)
2,5"
(6,3 cm)
9"
(23 cm)
4"
(10 cm)
9"
(23 cm)
4"
(10 cm)
6"
(15,2 cm)
5"
(13 cm) 6"
(15,2 cm)
25"
(63,5 cm)
36"
(91,4 cm)
3" (7,6 cm)
Área aceptable
para la tubería
de gas y la toma
de corriente.
Ancho normal de
mesada
Altura de la
mesada
Hueco en el
gabinete
Pared
Centro
Gabinete
A = 30" (76,2 cm) para EE. UU.
= 30" (76,2 cm) ~ 31" (78,7 cm) para CANADÁ
En Canadá, una cocina independiente no se debe instalar a una distancia menor a 15/32" (12 mm) con respecto a cualquier
superficie adyacente.
30"
(76,2 cm)
36"
(91,4 cm)
**15"
(38,1 cm)
*30" (76,2 cm)
Mínimo 13
"
(33,0 cm)
Profundidad
máxima para
gabinetes
ubicados sobre
la mesada
Borde frontal
del panel lateral
de la cocina
delante del
gabinete
1/4"
(0,64 cm)
5"(12,7 cm)
Mínimo
Dimensiones mínimas
* 30" (76,2 cm) de espacio mínimo entre la parte superior de la superficie de cocción y la parte inferior de un gabinete de madera
o metal no protegido; o 24" (60,9 cm) de espacio mínimo cuando el fondo del gabinete de madera o metal está protegido por no
menos de 1/4" (0,64 cm) de material pirorresistente cubierto con una lámina de acero no inferior a n.° 28 MSG, 0,015" (0,381 mm)
de acero inoxidable, 0,024" (0,610 mm) de aluminio o 0,020" (0,508 mm) de cobre.
** 15" (38,1 cm) de espacio mínimo entre la mesada y la parte inferior del gabinete adyacente.
![](asset-48.png)
14 INSTALACIÓN
Instalación del dispositivo antivuelco
Soporte
antivuelco
Pata de
nivelación
ADVERTENCIA
Riesgo de vuelco
Es posible que un niño o un adulto inclinen
la cocina y el vuelco consecuente les
produzca la muerte. Verifique que se haya
instalado el soporte antivuelco. Asegúrese
de que el soporte antivuelco esté conectado
cuando se mueva la cocina. No ponga en
funcionamiento la cocina sin el soporte
antivuelco colocado. El incumplimiento
de estas instrucciones, puede tener como
consecuencia la muerte o quemaduras
graves en niños y adultos.
Para verificar que se haya
insertado la pata de nivelación
en el soporte antivuelco, sujete
el borde superior trasero de la
cocina e intente inclinarla, con
cuidado.
Placa de
pared
Soporte
antivuelco
El tornillo debe
atravesar la
madera o el
hormigón
Ubique el soporte antivuelco con ayuda de la plantilla
Se incluye un soporte antivuelco con la plantilla. Las
instrucciones incluyen la información necesaria para completar
la instalación. Lea y siga la hoja de instrucciones de instalación
de la cocina (plantilla).
Nivelación de la cocina
Nivele la cocina ajustando las patas de nivelación con una
llave. Si extiende las patas ligeramente, podría ser más fácil
insertar la pata trasera en el soporte antivuelco.
Utilice un nivelador para verificar sus ajustes. Ubique el
nivelador en diagonal sobre el estante el horno y verifique en
todas direcciones para nivelar.
Primero verifique la dirección .
Luego verifique la dirección . Si el nivelador no queda
equilibrado sobre el estante, ajuste las patas de nivelación con
una llave.
1
2
Conexión de la electricidad
Requisitos eléctricos
Un técnico calificado debe instalar este electrodoméstico
e incluir una conexión a tierra en un circuito derivado, de
acuerdo con el Código Eléctrico Nacional ANSI/NFPA N.° 70,
en su edición más reciente.
Todo el cableado debe cumplir con el código Local y el código
NEC. Esta cocina requiere un cable monofásico de 3 hilos,
120/208 VCA o un sistema eléctrico de 120/240 V 60 Hz.
Utilice únicamente un cable para cocina de 3 o 4 conductores
homologados por UL con bornes de circuito cerrado, talones
de cable pala de extremo abierto o una terminación similar. No
instale el cable de alimentación sin un pasacables.
Se requiere un cable apto para cocinas de 40 amperios con
un rango de voltaje mínimo de 120/240. Si se utiliza un cable
apto para cocinas de 50 amperios, debe estar indicado para
un uso con aberturas de conexión de 13/8" de diámetro. Este
electrodoméstico puede conectarse por medio de un conducto
o un cable de alimentación. Si se utiliza un conducto, consulte
la página 17 para más información sobre la conexión de
conductos con cable de 3 hilos o la conexión de conductos
con cable de 4 hilos.
![](asset-49.png)
15
INSTALACIÓN
ESPAÑOL
ADVERTENCIA
•Deje de 2 a 3 pies (61,0 cm a 91,4 cm) de lugar libre
en la línea, para que se pueda mover la cocina si es
necesario hacer reparaciones.
•No se deben modificar ni el cable de alimentación
ni el enchufe. Si el enchufe no entra en el
tomacorriente, debe solicitar que un electricista
calificado instale un tomacorriente adecuado.
•Se prohíbe utilizar un cable de extensión para
conectar la cocina a la energía eléctrica. Conecte el
cable de alimentación y el enchufe directamente.
•Se requiere una conexión eléctrica a tierra en este
electrodoméstico.
•Asegúrese de que el cable de alimentación no esté
presionado por la cocina ni por objetos pesados.
Si no verificara esto y el cable estuviera presionado,
podría sufrir quemaduras graves o descargas eléctricas.
Valores nominales especificados del juego del cable de
alimentación
Tensión nominal de
la cocina, en vatios
Corriente
nominal
especificada
del juego
del cable de
alimentación,
amperios
Diámetro (pulgadas) de la
abertura de conexión de la
cocina
120/240
voltios
3 hilos
120/208
voltios
3 hilos
Cable de
alimentación Conducto
8.750 -
16.500
16.501 -
22.500
7.801 -
12.500
12.501 -
18.500
40 o 50 A
50
1 3/8"
1 3/4"
1 1/8"
1 3/8"
Receptáculo eléctrico de pared para cables de 3 o 4 hilos
Receptáculo para cable de 4 hilos (14-50R)
Receptáculo para cable de 3 hilos (10-50R)
Conexión del cable de alimentación
Se debe retirar la cubierta de acceso trasera. Afloje los dos
tornillos con un destornillador. El bloque de bornes debe
quedar accesible.
Cubierta de acceso
Utilice la placa de conexión del cable/conducto para instalar el
cable de alimentación o el conducto. Deje la placa de conexión
según estaba instalada, para las instalaciones del cable de
alimentación. Retire la placa de conexión para las instalaciones
de conductos y utilice el orificio para conducto más pequeño
de 11/8 pulgadas (2,8 cm), en lugar del orificio para cable de
alimentación de 13/8 pulgadas (3,5 cm).
Retire la placa de conexión de conductos
Conducto de 11/8" (2,8 cm)
Cable de 13/8" (3,5 cm)
Para instalaciones con cable de alimentación, enganche
el pasacables sobre el orificio para cable de alimentación
de 13/8 pulgadas (3,5 cm), ubicado por debajo de la parte
posterior del horno. Inserte el cable de alimentación a través
del pasacables y ajústelo.
Placa de
conexión del
conducto
Cable de
alimentación
Montaje del pasacables del cable de alimentación en la
abertura de 1
3
/
8"
Para instalaciones de conductos, inserte el pasacables del
conducto en el orificio correspondiente de 11/8 pulgadas
(2,8 cm). Luego, instale el conducto a través del cuerpo del
pasacables y ajústelo con su anillo.
Placa de
conexión de
cables/
conductos
Conducto
Anillo
Cuerpo
Montaje del pasacables del conducto en la abertura de 1
1
/
8"
![](asset-4a.png)
16 INSTALACIÓN
Conexión con cable de 3 hilos:
Cable de alimentación
ADVERTENCIA
•El hilo del medio (neutro o tierra), que es blanco, de
un cable de alimentación de 3 hilos o un conducto
de 3 hilos se debe conectar al poste medio del
bloque de bornes principal. Los dos hilos restantes
del cable de alimentación o del conducto se deben
conectar a los postes exteriores del bloque de
bornes principal. El no hacerlo podría causar lesiones
personales graves, descargas eléctricas o la muerte.
Instale el cable de alimentación de la siguiente manera:
Para instalaciones con cable de alimentación, enganche el
pasacables sobre el orificio para cable de alimentación de 13/8"
ubicado por debajo de la parte posterior del horno. Inserte el
cable de alimentación a través del pasacables y ajústelo.
No instale el cable de alimentación sin un pasacables.
1Quite los 3 tornillos inferiores del bloque de bornes y
consérvelos.
2Inserte los 3 tornillos a través de cada anillo de bornes
del cable de alimentación y en los bornes inferiores
del bloque de bornes. Asegúrese de que el hilo central
(neutro), que es blanco, esté conectado a la posición
central inferior del bloque de bornes.
3Ajuste los 3 tornillos de manera segura al bloque de
bornes. No retire las conexiones de la correa a tierra.
Conexión con cable de 3 hilos
Negro Blanco Rojo
Bloque de
bornes
Placa de conexión
del conducto
Si los tornillos no están ajustados de manera segura, podría
generarse una chispa eléctrica y causar lesiones personales
graves o incluso la muerte.
Conexión con cable de 4 hilos:
Cable de alimentación
ADVERTENCIA
•Solo debe utilizar un juego de cable de alimentación
de 4 conductores con un valor nominal de 120/240
voltios, 50 amperios y marcado para uso en cocinas
de conectores de circuito cerrado o talones de cable
pala de extremo abierto con puntas hacia arriba. El
hilo blanco (neutro) del cable de alimentación o el
conducto de 4 hilos se deben conectar al poste medio
del bloque de bornes principal.
El hilo medio (neutro) del cable de alimentación o
conducto de 4 hilos se debe conectar al poste medio
del bloque de bornes principal. Los otros dos hilos
del cable de alimentación o del conducto se deben
conectar a los postes exteriores del bloque de bornes
principal. El cuarto cable a tierra (verde) se debe
conectar al marco de la cocina con el tornillo de
conexión a tierra. El no hacerlo podría causar lesiones
personales graves, descargas eléctricas o la muerte.
Instale el cable de alimentación de la siguiente manera:
No instale el cable de alimentación sin un pasacables.
1Quite los 3 tornillos inferiores del bloque de bornes y
consérvelos.
2Retire el tornillo de conexión a tierra y doble el extremo de
la correa de conexión a tierra, para que la ranura quede
sobre el orificio del tornillo central que retiró en el paso 1.
3Inserte el tornillo a tierra en el anillo del borne del hilo a
tierra del cable de alimentación (verde) y asegúrelo al
marco de la cocina.
4Inserte los 3 tornillos a través de cada anillo de bornes
del cable de alimentación y en los bornes inferiores
del bloque de bornes. Asegúrese de que el hilo central
(neutro) esté conectado a la posición central inferior del
bloque de bornes.
5Ajuste los 3 tornillos de manera segura al bloque de
bornes. El tornillo central ahora fija la correa de conexión
a tierra, plegada hacia arriba, al bloque.
Conexión con cable de 4 hilos
Correa de
conexión a
tierra
Bloque de
bornes
Placa de conexión
del conducto
Tornillo de
conexión a tierra
Negro Blanco Rojo
Pliegue la correa
hacia arriba y
ajuste
Si los tornillos no están ajustados de manera segura, podría
generarse una chispa eléctrica y causar lesiones personales
graves o incluso la muerte.
![](asset-4b.png)
17
INSTALACIÓN
ESPAÑOL
Conexión con cable de 3 hilos:
Conducto
Instale el conducto de la siguiente manera:
Retire la placa de conexión de conductos de la parte posterior
del horno y gírela. Se debe utilizar el orificio para conductos
(11/8").
En primer lugar, prepare los hilos del conducto como se indica
a continuación.
3 hilos
Placa de
conexión del
conducto
1"
(2,5 cm)
1"
(2,5 cm)
3
/
8
"
(0,9 cm)
3
/
8
"
(0,9 cm)
3
/
4
"
(1,9 cm)
3
1
/
2
"
(8,9 cm)
3
1
/
2
"
(8,9 cm)
2
3
/
4
"
(6,9 cm)
Cable de
conexión
a tierra
o
4 hilos
En segundo lugar, instale el pasacables del conducto.
Para instalaciones de conductos, adquiera un pasacables e
insértelo en el orificio correspondiente de 11/8 pulgadas (2,8 cm)
Luego, instale el conducto a través del cuerpo del pasacables
y ajústelo con su anillo. Reinstale el soporte. Para conexiones
de conductos: si el hilo del conducto es de cobre, debe ser
cableado de 8 o 10 AWG. Si es de aluminio, debe ser cableado
de 6 u 8 AWG.
1Afloje los 3 tornillos inferiores del bloque de bornes.
2Inserte el extremo desnudo del cable (blanco/neutro) a
través de la abertura central del bloque de bornes. No
retire las conexiones de la correa a tierra.
3Inserte los dos extremos desnudos del cable en las
aberturas inferiores izquierda y derecha del bloque de
bornes.
Ajuste los 3 tornillos de manera segura al bloque de
bornes (aproximadamente de 35 a 50 pulg-lb).
Conexión con cable de 3 hilos
Bloque de
bornes
Negro Blanco Rojo
Extremos
del cable
Placa de conexión
del conducto
Si los tornillos no están ajustados de manera segura, podría
generarse una chispa eléctrica y causar lesiones personales
graves o incluso la muerte.
Conexión con cable de 4 hilos:
Conducto
ADVERTENCIA
•El hilo medio (neutro) del cable de alimentación o
conducto de 4 hilos se debe conectar al poste medio
del bloque de bornes principal. Los otros dos hilos
del cable de alimentación o del conducto se deben
conectar a los postes exteriores del bloque de bornes
principal. El cuarto cable a tierra (verde) se debe
conectar al marco de la cocina con el tornillo de
conexión a tierra. El no hacerlo podría causar lesiones
personales graves, descargas eléctricas o la muerte.
1Siga las instrucciones para instalar el conducto en la
conexión de 3 hilos: no instale el conducto hasta que el
pasacables y el soporte estén instalados. No instale el
conducto sin un pasacables.
2Afloje los 2 tornillos inferiores izquierdo y derecho
del bloque de bornes. Retire los 2 tornillos centrales
inferiores. No descarte ningún tornillo.
3Retire el tornillo de conexión a tierra y doble el extremo de
la correa de conexión a tierra, para que la ranura quede
sobre el orificio del tornillo central que retiró en el paso 1.
4Una el extremo desnudo del cable de conexión a tierra
(verde) al marco de la cocina y asegúrelo con el tornillo
de conexión a tierra.
5
Inserte el extremo desnudo del cable (blanco/neutro)
a través de la abertura central del bloque de bornes.
El tornillo central ahora fija la correa de conexión a
tierra, plegada hacia arriba, al bloque.
6Inserte los dos extremos desnudos del cable a través de
las aberturas izquierda y derecha del bloque de bornes.
Ajuste los 3 tornillos de manera segura al bloque de
bornes (aproximadamente de 35 a 50 pulg-lb).
Conexión con cable de 4 hilos
Bloque de
bornes
Negro Blanco Rojo
Correa de
conexión
a tierra
Extremos
del cable
Placa de
conexión del
conducto
Pliegue la
correa hacia
arriba y
ajuste
Cable de
conexión
a tierra
Tornillo de
conexión a
tierra
Si los tornillos no están ajustados de manera segura, podría
generarse una chispa eléctrica y causar lesiones personales
graves o incluso la muerte.
![](asset-4c.png)
18 INSTALACIÓN
Colocación del dispositivo
antivuelco
•Mueva la cocina para que quede cerca de la abertura para
enchufar en el receptáculo.
•Deslice la cocina en su posición y asegúrese de que la pata
trasera se deslice por debajo del soporte antivuelco. La
cocina debe quedar bien apoyada contra la pared trasera,
cuando está bien instalada.
•Con cuidado, intente inclinar la cocina hacia delante para
asegurarse de que el soporte antivuelco esté colocado
correctamente. Si está bien instalado, el soporte antivuelco
evitará que la cocina se incline. Si la cocina se puede
inclinar, vuelva a instalar la cocina hasta que el soporte
antivuelco quede bien colocado y la cocina no se incline
hacia delante.
•Encienda la energía eléctrica. Verifique el buen
funcionamiento de la cocina.
Relleno trasero opcional
Si el mostrador no se extiende hasta la abertura de la pared
de atrás, necesitará utilizar el juego de relleno trasero, que se
proporciona con la cocina empotrable.
NOTA
Si la profundidad del mostrador es mayor de 25", habrá un
espacio libre entre el juego de relleno y la pared trasera.
Si la profundidad del mostrador es menor de 24", el panel de
control no quedará al ras del mostrador.
Instalación del elemento de relleno
trasero
1Con un destornillador, extraiga los cuatro tornillos
superiores que sujetan el soporte trasero y afloje los dos
tornillos inferiores.
2Coloque el elemento de relleno trasero en el soporte
trasero.
3Ajuste los dos tornillos inferiores en el soporte trasero.
Coloque un tornillo extraído en el paso 1 en la ranura de
cada extremo del elemento de relleno trasero.
4Guarde los dos tornillos restantes junto con estas
instrucciones para un uso futuro.
Prueba de funcionamiento
Verifique que la cocina esté bien instalada y realice un ciclo de
prueba.
1Presione Upper CLEAR/OFF y Lower CLEAR/OFF para
comenzar la prueba.
2Gire cada perilla hasta la posición Hi para verificar que
las hornallas de superficie funcionen correctamente.
Las hornallas deben emitir un brillo rojo e irradiar
calor y deben cumplir el ciclo de encendido y apagado
periódicamente, incluso cuando las perillas estén en
la posición Hi. Este ciclo evita que la vitrocerámica se
quiebre debido al choque térmico.
IMPORTANTE: La zona de calentamiento no consume
energía suficiente como para emitir un brillo rojo.
3Luego de revisar todas las hornallas, verifique el sistema
de bloqueo presionando el botón Lower CLEAR/
OFF durante tres segundos. La puerta del horno debe
bloquearse y la placa de cocción no debe funcionar
mientras que la función Bloqueo está encendida.
Presione el botón Lower CLEAR/OFF durante tres
segundos para desactivar el bloqueo.
4Ahora verifique el funcionamiento del horno. Gire la
perilla de modo del horno hasta seleccionar el modo
Bake. 350 °F aparece en la pantalla. Presione Start.
5El horno debe terminar de precalentarse en 15 minutos
y el ventilador de convección debe funcionar mientras el
horno se está precalentando.
6Después de controlar el funcionamiento del horno,
suba la temperatura a 450 °F y deje el horno encendido
durante una hora, como mínimo, para ayudar a remover
cualquier resto de aceite que pudiera causar humo y
olores al usar el horno por primera vez.
NOTA
Cuando la cocina se usa por primera vez, podría salir
humo.
![](asset-4d.png)
19
FUNCIONAMIENTO
ESPAÑOL
FUNCIONAMIENTO
Descripción general del panel de control
/RZHU
8SSHU
FRPPRQ
/RZHU
/RZHU
5HPRWH
6WDUW
1
210
3 4 5 6 7 8 9
1 Smart Diagnosis
TM
Uso durante la función Smart Diagnosis.
2 Cook Time (Tiempo de cocción) / Clock (Reloj)
•Presione el botón para configurar la cantidad de tiempo que
se desea cocinar la comida. El horno se apaga cuando se
agota el tiempo de cocción establecido.
•Mantenga presionado el botón durante tres segundos para
configurar la hora del día.
3 Start Time (Hora de inicio) / Setting (Ajuste)
•Presione el botón para configurar la cocción temporizada
retardada. El horno se inicia a la hora configurada.
•Mantenga presionado el botón durante tres segundos para
seleccionar y configurar los ajustes del horno.
4 Temp.
•Presione el botón para cambiar la temperatura del horno o
de la sonda durante la cocción.
5 Timer On/Off (Temporizador encendido/apagado) /
Wi-Fi
•Presione el botón para configurar o cancelar el temporizador
del horno.
•Mantenga presionado el botón durante 3 segundos para
conectar con la red Wi-Fi.
6 - /+
Presione el botón más para aumentar el tiempo de cocción o la
temperatura del horno.
Presione el botón menos para disminuir el tiempo de cocción o
la temperatura del horno.
7 START (Inicio) / Oven Light (Luz del horno)
•Presione el botón para iniciar todas las funciones del horno.
•Presione el botón para encender o apagar la luz del horno.
8 Upper CLEAR/OFF
Presione el botón para finalizar todas las funciones del horno
superior.
9 Lower CLEAR/OFF / Lockout (Bloqueo)
•Presione el botón para finalizar todas las funciones del
horno inferior.
•Mantenga presionado el botón durante tres segundos para
bloquear la puerta y el panel de control.
10 Perilla de modo del horno
Gire la perilla para seleccionar el modo de operación del
horno.
![](asset-4e.png)
20 FUNCIONAMIENTO
Posición de la perilla
Después de limpiar las perillas del horno, asegúrese de volver a colocarlas en la posición correcta; de lo contrario podría ocasionar
un mal funcionamiento de los quemadores.
Do
ble
Simple
Simple
Tr
iple
Doble
Doble Simple Simple Perilla de modo
del horno
Simple Triple
![](asset-4f.png)
21
FUNCIONAMIENTO
ESPAÑOL
Cambio de las configuraciones
del horno
Clock (Reloj)
El reloj se debe configurar en la hora correcta del día para que
las funciones automáticas del temporizador del horno
funcionen de manera adecuada.
1Mantenga presionado el botón Cook Time durante tres
segundos. CLO se muestra en la pantalla.
2Presione los botones más(+) o menos(-) para
seleccionar la hora deseada. Más(+) para incrementar el
tiempo y menos(-) para disminuir el tiempo.
3Presione Start para introducir la hora e iniciar el reloj.
NOTA
•No se puede cambiar la hora del día durante un
proceso de horneado con temporizador o un ciclo de
autolimpieza.
•Si no se presiona ninguna otra tecla tras 25 segundos
de haber presionado Clock, la pantalla vuelve a la
configuración original.
•Si los dos puntos del reloj parpadean en la pantalla,
podría haber habido una falla en el suministro eléctrico.
Restablezca la hora.
Oven Light (Luz del horno)
La luz interior del horno se enciende automáticamente cuando
se abre la puerta. Presione Oven Light para encender
manualmente la luz del horno.
NOTA
La luz del horno no se puede encender si la función
Autolimpieza está activa.
Conguraciones mínimas y máximas
predeterminadas
Todas las funciones detalladas tienen un ajuste mínimo y
máximo de tiempo o temperatura, que puede ingresarse en el
control. Cada vez que se toca una tecla de control, suena un
tono de aceptación de entrada.
Si la entrada de temperatura o tiempo está por debajo o por
encima de la configuración mínima o máxima para esa función,
suena un tono de error de entrada (dos tonos cortos).
Función
Tempera-
tura/tiem-
po mín.
Tempera-
tura/tiem-
po máx.
Valor
prede-
termina-
do
Clock (Reloj)
12 h 1:00
h / min.
12:59
h / min.
24 h 00:00
h / min.
23:59
h / min.
Timer
(Temporizador)
12 h 0:10
min / seg
11:59
h / min.
24 h 0:10
min / seg
11:59
h / min.
Cook Time
(Tiempo de
cocción)
12 h 01:00 min. 11:59
h / min.
24 h 01:00 min. 11:59
h / min.
Conv. Bake
(Hornear por
convección)
300 °F /
150 °C
550 °F /
285 °C
350 °F
(*325 °F)/
12 h
Conv. Roast
(Rostizar por
convección)
300 °F /
150 °C
550 °F /
285 °C
350 °F
(*325 °F)/
12 h
Speed Broil & Broil
(Asado rápido &
Asar)
Bajo
400 °F
Alto
520 °F
Alto /
3 h
Bake (Hornear) 170 °F /
80 °C
550 °F /
285 °C
350 °F /
12 h
Proof (Leudar) 01:00 min. 11:59
h / min.
Warm (Calentar) 3 h
Self Clean
(Autolimpieza) 3 h 5 h 4 h
EasyClean®10 min.
* Uso de la conversión automática
•Los tiempos predeterminados del modo de cocción se
habilitan sin configurar el tiempo de cocción.
![](asset-50.png)
22 FUNCIONAMIENTO
Timer On/Off (Temporizador
encendido/apagado)
La función Temporizador encendido/apagado es un
temporizador adicional en la cocina que suena cuando ha
transcurrido el tiempo configurado. No inicia ni detiene la
cocción.
Presione el botón para finalizar todas las funciones del horno
inferior.
Configuración del Temporizador (por ejemplo para
5 minutos)
1Presione Timer On/Off. En la pantalla aparece 0:00 con
las letras HR adentro y parpadea Timer.
2Presione los botones más(+) o menos(-) para
seleccionar el tiempo deseado. Más(+) para incrementar
el tiempo y menos(-) para disminuir el tiempo.
3Presione Timer On/Off o Start para iniciar el
temporizador. La cuenta regresiva del tiempo restante
aparece en pantalla.
4Cuando el tiempo establecido se agota, aparece End en
la pantalla. Los tonos indicadores suenan cada
15 segundos hasta que se presiona Timer On/Off.
NOTA
•Si en la pantalla no aparece el tiempo restante,
recupérelo presionando Timer On/Off.
•Presione Timer On/Off dos veces para configurar la
hora en minutos y segundos.
•Presione Timer On/Off una vez para configurar la hora
en horas y minutos.
Cancelación del Temporizador
1Presione Timer On/Off una vez.
La pantalla regresa a la hora del día.
Wi-Fi
El botón Wi-Fi se usa para conectar el artefacto a una red de
Wi-Fi doméstica.
1Presione Upper CLEAR/OFF y Lower CLEAR/OFF.
2Mantenga presionado Timer On/Off (Temporizador
encendido/apagado) durante 3 segundos.
3Se emite el sonido de encendido y en la pantalla aparece
"Configurar" y parpadea el icono ( ) de Wi-Fi.
4Registre el artefacto en la red de Wi-Fi con la aplicación
del teléfono inteligente. (Consulte la página 35).
5Para desconectar el artefacto de la red, elimínelo de los
artefactos registrados en la aplicación.
Settings (Ajustes)
Mantenga presionado Start Time durante tres segundos.
Luego, presione la tecla Start Time varias veces para ir
cambiando entre las diferentes configuraciones del horno y
modificarlas.
La tecla Setting permite:
•configurar el modo de horas en el reloj (12 o 24 horas)
•habilitar/inhabilitar la conversión automática a convección
•ajustar la temperatura del horno
•activar/desactivar la luz de alarma de precalentamiento
•configurar el volumen del indicador sonoro
•cambiar la escala de temperatura entre Fahrenheit y Celsius
•ajuste del volumen de alerta de encendido de la cocina
Configuración del modo de hora
El control está configurado para usar un reloj de 12 horas.
Para restablecer el reloj al modo de 24 horas, siga los pasos a
continuación.
1Mantenga presionado el botón Start Time durante tres
segundos.
2Presione los botones más(+) o menos(-) para configurar
el modo de hora deseado en el reloj.
3Presione Start para aceptar el cambio deseado.
Configuración del modo de conversión automática a
convección
Si usted es nuevo en el cocinado por convección, LG
convierte las recetas estándar para que el cocinado por
convección sea fácil. Cuando se seleccionan los modos
Conv. Bake y Conv. Roast, la función Conversión
automática a convección modifica la temperatura estándar
de la receta ingresada en una temperatura de convección
al sustraer 25 °F / 14 °C. Esta temperatura convertida
automáticamente aparece en la pantalla. Por ejemplo,
seleccione el modo Conv. Bake, ingrese 350 °F y
aparecerá 325 °F en la pantalla después de precalentar.
La función
Conversión automática a convección
está
habilitada en forma predeterminada. Para cambiar la
configuración, siga estas instrucciones.
1Mantenga presionado Start Time durante 3 segundos.
Luego presione Start Time varias veces hasta que
aparezca Auto en la pantalla.
2Presione los botones más(+) o menos(-) para habilitar o
inhabilitar la función.
3Presione Start para aceptar el cambio.
![](asset-51.png)
23
FUNCIONAMIENTO
ESPAÑOL
Ajuste de temperatura del horno
El horno nuevo podría cocinar de manera diferente a su
horno anterior. Use el horno nuevo durante algunas semanas
para familiarizarse con él antes de cambiar los ajustes de
temperatura. Si, después de familiarizarse con el horno, sigue
pensando que la termostato es muy elevada o muy baja,
puede ajustarla.
NOTA
Para comenzar, suba o baje el termostato 15 °F (8 °C).
Pruebe el horno con la nueva configuración. Si el horno
aún necesita ajuste, suba o baje nuevamente el
termostato, y utilice el primer ajuste como referencia
medidora. Por ejemplo, si el ajuste fue excesivo, suba o
baje el termostato 10 °F (5 °C). Si el ajuste no fue
suficiente, suba o baje el termostato 20 °F (12 °C).
Proceda de esta manera hasta que el horno quede
ajustado para su satisfacción.
1Mantenga presionado el botón Start Time durante tres
segundos. Luego presione Start Time varias veces hasta
que aparezca U_AJ o L_AJ en la pantalla. U_AJ ajusta
el horno superior y L_AJ ajusta el horno inferior.
2Para aumentar la temperatura, presione el botón más (+)
hasta que en la pantalla aparezca la cantidad deseada.
Para disminuir la temperatura, presione el botón menos
(-) hasta que en la pantalla aparezca la cantidad
deseada.
3Presione Start para aceptar el cambio.
NOTA
•Este ajuste no afecta a las temperaturas de asar o
Autolimpieza. El ajuste se retiene en la memoria
después de un fallo eléctrico. Es posible subir (+) o
bajar (-) la temperatura del horno tanto como sea
necesario, entre 35 °F o 19 °C.
•Cuando haya subido o bajado temperatura, la pantalla
muestra la temperatura ajustada hasta que se reajuste.
Encendido/apagado de la luz de alarma de
precalentamiento
Cuando el horno alcanza la temperatura programada, la luz de
alarma de precalentamiento titila 5 veces o hasta que se abra
la puerta del horno.
Puede activar o desactivar la luz de alarma de
precalentamiento.
1Mantenga presionado el botón Start Time durante tres
segundos. Luego presione Start Time varias veces hasta
que aparezca PrE en la pantalla.
2Presione los botones más(+) o menos(-) para encender/
apagar la función.
3Presione Start para aceptar el cambio.
Ajuste del volumen del indicador sonoro
1Mantenga presionado el botón Start Time durante tres
segundos. Luego presione Start Time varias veces hasta
que aparezca BEEP en la pantalla.
2Presione los botones más(+) o menos(-) para
seleccionar Alto, Bajo o Apagado.
3Presione Start para aceptar el cambio.
Selección de grados Fahrenheit o Celsius
Configure la pantalla de temperatura del horno para que
muestre unidades Fahrenheit (°F) o Celsius (°C). El ajuste
predeterminado del horno es en unidades Fahrenheit, a menos
que lo cambie el usuario.
1Mantenga presionado el botón Start Time durante tres
segundos. Luego presione Start Time varias veces hasta
que aparezca Unit en la pantalla.
2Presione los botones más(+) o menos(-) para
seleccionar F (Fahrenheit) o C (Celsius).
3Presione Start para aceptar el cambio.
Ajuste del volumen de alerta de encendido de la cocina
1Mantenga presionado el botón Start Time durante tres
segundos. Luego presione Start Time varias veces hasta
que aparezca CtOP en la pantalla.
2Presione más(+) o menos(-) para seleccionar Alto, Bajo
o Apagado.
3Presione Start para aceptar el cambio.
Lock Out (Bloqueo)
La función Bloqueo bloquea automáticamente la puerta del
horno y evita que se encienda la mayoría de los controles del
horno. No inhabilita el reloj, el temporizador ni la luz interior del
horno.
1Mantenga presionado el botón Lower CLEAR/OFF
durante tres segundos.
2Suena la melodía de bloqueo, y en la pantalla aparece
Loc y parpadea el icono del candado .
3Cuando se haya bloqueado la puerta del horno, el
indicador de bloqueo deja de parpadear y permanece
encendido.
4Para desactivar la función Bloqueo, mantenga
presionado el botón Lower CLEAR/OFF durante tres
segundos. Suena la melodía de desbloqueo y la puerta y
los controles se destraban.
![](asset-52.png)
24 FUNCIONAMIENTO
Start Time [Delayed Timed Cook]
(Hora de inicio [Cocción temporizada
retardada])
El temporizador automático de la función Cocción temporizada
retardada enciende y apaga el horno a la hora que usted
seleccione. Esta función puede usarse junto con los modos
Bake, Conv. Bake y Conv. Roast.
Configuración de la Cocción temporizada retardada
Por ejemplo, para hornear a 300 °F y retardar el inicio del
proceso de horneado hasta las 4:30, primero debe configurar
el reloj para la hora correcta del día.
1Gire la perilla de modo del horno hasta seleccionar el
modo Bake. 350 °F aparece en la pantalla.
2Ajuste
la temperatura: presione menos(-) hasta que
aparezca 300 °F
en la pantalla.
3Presione Cook Time y ajuste el tiempo de horneado.
4Presione Start Time.
5Ajuste de la hora de inicio: presione más(+) hasta que
aparezca 4:30 en la pantalla.
6Presione Start. Se activará un indicador sonoro breve
y en la pantalla aparecerá Timed Delay y la hora de
inicio. El horno comenzará a hornear a la hora de inicio
configurada.
NOTA
•Para cancelar la función Cocción temporizada
retardada, toque Clear/Off en cualquier momento.
•Para modificar el tiempo de cocción, repita el paso 3 y
presione Start.
•Si el reloj de su horno está configurado para 12 horas,
puede retardar la hora de inicio de la cocción por 12
horas. Si el reloj de su horno está configurado para 24
horas, puede retardar la hora de inicio de la cocción por
24 horas.
El horno seguirá cocinando durante la cantidad de tiempo
configurada y luego se apagará automáticamente. Cuando
haya transcurrido el tiempo de cocción:
•End y la hora del día aparecen en la pantalla.
•El tono indicador de fin de cocción suena cada 60 segundos
hasta que presione Clear/Off.
PRECAUCIÓN
•Utilice el reloj temporizador automático al cocinar carnes
curadas o congeladas y la mayoría de las frutas y
vegetales. Los alimentos que pueden echarse a perder
fácilmente como la leche, huevos, pescado, carne o
aves se deben enfriar en el refrigerador. Incluso cuando
se hayan enfriado, no deben permanecer en el horno
durante más de 1 hora antes de iniciar la cocción y se
los debe retirar rápidamente una vez que la cocción
haya terminado.
•Ingerir alimentos en mal estado puede producir
intoxicaciones alimentarias.
Cook Time [Timed Cook] (Tiempo de
cocción [Cocción temporizada])
Configure el horno para cocinar durante una cantidad
específica de tiempo con la función Cocción temporizada. Esta
función solo puede usarse con los modos Bake, Conv. Bake y
Conv. Roast.
Configuración de la función Tiempo de cocción
Por ejemplo, para hornear a 300 °F durante 30 minutos,
primero debe configurar el reloj en la hora correcta del día.
1Gire la perilla de modo del horno hasta seleccionar el
modo Bake. 350 °F aparece en la pantalla.
2Ajuste la temperatura del horno. Para este ejemplo,
presione menos(-) hasta que aparezca 300 °F en la
pantalla.
3Presione Cook Time. Timed titila en la pantalla. Aparece
Bake, 0:00 y 300 °F en la pantalla.
4Ajuste del tiempo de horneado: presione más(+)
hasta que aparezca 30:00 en la pantalla. El tiempo de
horneado se puede configurar para cualquier cantidad de
tiempo entre 1 minuto y 11 horas y 59 minutos.
5Presione Start.
El horno seguirá cocinando durante la cantidad de tiempo
configurada y luego se apagará automáticamente. Cuando
haya transcurrido el tiempo de cocción:
•End y la hora del día aparecen en la pantalla.
•El tono indicador de fin de cocción suena cada 60 segundos
hasta que presione Clear/Off.
Cambio de Tiempo de cocción durante la cocción
Por ejemplo, para cambiar el tiempo de cocción de 30 minutos
a 1 hora y 30 minutos, haga lo siguiente.
1Presione Cook Time.
2Cambie el tiempo de horneado: presione más(+) hasta
que aparezca 1 hora y 30 minutos en la pantalla.
3Presione Start para aceptar el cambio.
![](asset-53.png)
25
FUNCIONAMIENTO
ESPAÑOL
Uso de la placa de cocción
Áreas de cocción
Las áreas de cocción de la cocina están identificadas por
círculos permanentes en la superficie de vidrio de la placa
de cocción. Para una cocción más eficiente, utilice el tamaño
correcto de batería de cocina para el tamaño de cada hornalla.
La batería de cocina no deben extenderse más de 1/2 a 1
pulgada del área de cocción.
Cuando se enciende un control, se produce un brillo visible
a través de la superficie de vidrio de la placa de cocción.
La hornalla se enciende y apaga para mantener la
configuración preestablecida de calor, incluso en modo Hi.
SIMPLE
DOBLE TRIPLE
SIMPLE
ZONA
CALIENTE
NOTA
•Es normal notar un tono rojizo muy pálido alrededor
del borde externo de una hornalla doble o triple
cuando se utiliza como hornalla simple en un ajuste
de alta temperatura. Esto es solo un reflejo del brillo
intenso de la hornalla central y no constituye un mal
funcionamiento.
Indicador de supercie caliente
La luz indicadora de superficie caliente se enciende siempre
que cualquier área de cocción de superficie esté demasiado
caliente al tacto.
Permanece encendida después de que se apaga el elemento
y hasta que la superficie se haya enfriado hasta llegar a 150 °F
aproximadamente.
PRECAUCIÓN
Es normal que las hornallas de la superficie se enciendan
y apaguen durante la cocción, incluso en configuraciones
muy elevadas. Esto sucede con más frecuencia si se
cocina en un ajuste de temperatura inferior.
Uso de las hornallas de la placa de
cocción
PRECAUCIÓN
•Utilice únicamente batería de cocina y fuentes que sean
seguras para uso en el horno y la placa de cocción.
•Use siempre agarraderas o guantes para horno al
retirar alimentos de la placa de cocción y del horno.
•No coloque recipientes sellados sobre la placa de
cocción.
•No utilice envolturas plásticas para cubrir alimentos
mientras estén sobre la placa de cocción. El plástico
podría derretirse sobre la superficie y resulta muy difícil
de limpiar.
•Nunca deje alimentos sin supervisión sobre la placa
de cocción. Los derrames podrían causar humo.
Los derrames grasosos podrían iniciar un incendio.
•Es posible que la hornalla parezca que se ha enfriado
después de apagarla. La hornalla aún podría estar
caliente y tocarla antes de se haya enfriado lo suficiente
puede causar quemaduras.
Encendimiento de una hormalla simple
1Empuje hacia dentro la perilla de la hornalla simple.
2Gire la perilla en cualquier dirección hasta seleccionar el
ajuste deseado.
La perilla de control hace clic cuando se coloca en las
posiciones Off y Hi.
Apagado Encendido
Simple
NOTA
•Hi es la temperatura más elevada disponible.
•Lo es la temperatura más baja disponible.
![](asset-54.png)
26 FUNCIONAMIENTO
Encendimiento de una hormalla doble
En la posición frontal izquierda encontrará una hornalla doble.
Utilice la hornalla doble como tal o como una hornalla simple.
1Empuje hacia dentro la perilla correspondiente.
2-A Gire la perilla en sentido contrario a las agujas del
reloj para usarla como hornalla simple.
2-B Gire la perilla en sentido de las agujas del reloj para
usarla como hornalla doble.
A B
Do
ble
Si
mple
Calentar solo con la hornalla
interno (más pequeña)
Calentar con ambas
hornallas combinadas
Encendimiento de una hormalla triple (en alaunos
modelos)
En algunos modelos, existe una hornalla triple que se puede
utilizar como hornalla simple, doble o triple.
1Empuje hacia dentro la perilla correspondiente.
2-A Gire la perilla en sentido contrario a las agujas del
reloj para usar la hornalla simple.
2-B Gire la perilla en sentido de las agujas del reloj hasta
la posición doble para usarla como hornalla doble.
2-C Gire la perilla en sentido de las agujas del reloj hasta
la posición triple para usarla como hornalla triple.
Simple
Triple
Doble
Simple Doble Triple
Encendimiento de la Zona de calentamiento
La Zona de calentamiento, ubicada en el centro de la parte
trasera de la superficie de vidrio, mantiene caliente la comida
cocida a la temperatura adecuada para servir. Use la Zona de
calentamiento para mantener la comida caliente después de
haberla cocinado. Si intenta cocinar alimentos crudos o fríos en
la Zona de calentamiento, podrían producirse enfermedades
transmitidas por los alimentos.
PRECAUCIÓN
PELIGRO DE INTOXICACIÓN ALIMENTARIA: En los
alimentos cocinados a temperaturas inferiores a 140 °F,
pueden crecer bacterias.
•Siempre debe comenzar con comida caliente. No
caliente alimentos fríos en la zona de calentamiento.
•No utilice la configuración de calentamiento durante
más de 2 horas.
Encendimiento de un elemento de la Zona de
calentamiento
1Empuje hacia adentro la perilla del elemento de la Zona
de calentamiento.
2Gire la perilla en cualquier dirección hasta seleccionar el
ajuste deseado.
La perilla de control hace clic cuando se coloca en las
posiciones Off y Hi.
NOTA
•Para obtener mejores resultados, mantenga la comida
que está sobre la zona de calentamiento dentro de su
recipiente o cubierta con una tapa adecuada o papel de
aluminio para mantener la calidad de la comida.
•El calentador no emite un brillo rojizo como las demás
hornallas.
Conguración recomendada de
cocción en supercie
Configuración Uso recomendado
8,5 a Hi (alto)
•Llevar líquidos al hervor
•Comenzar a cocinar
5,5-8,0
•Mantener un hervor rápido, rehogado o
fritura
•Dorado o sellado rápido de alimentos
3,5-5,0
•Mantener un hervor lento
•Fritura o salteado de alimentos
•Cocinar sopas, salsas y aderezos
2,2-3,0
•Cocinar alimentos estofados o al vapor
•Cocción a fuego lento
Lo (bajo) a 2,0
•Mantener calientes los alimentos
•Derretir chocolate o manteca
•Cocción a fuego lento
![](asset-55.png)
27
FUNCIONAMIENTO
ESPAÑOL
Uso de batería de cocina adecuada
El tamaño y tipo de batería de cocina influye en los ajustes
necesarios para obtener resultados óptimos de cocción.
Asegúrese de seguir las recomendaciones para utilizar la
batería de cocina adecuada.
La batería de cocina debe tener
fondo plano para hacer buen
contacto con la superficie completa
de la hornalla. Verifique que los
recipientes sean planos colocando
una regla a lo largo del fondo. La
regla debe tocar todo el fondo del
recipiente, sin dejar brechas.
Recomendaciones para la batería de cocina
•Con fondo plano y lados rectos
•Sartenes gruesas
•Sartenes cuyos tamaños coincidan con la cantidad de
alimentos a preparar y el tamaño de la hornalla
•El peso de la manija no debe inclinar la sartén. La sartén
debe estar bien equilibrada
•Tapas que queden bien ajustadas
•Woks con fondo plano
La batería de cocina
•No debe tener fondo curvo ni
torcido.
•No debe ser ni más pequeña ni
más grande que la hornalla.
•No debe tener una manija pesada
que la incline.
•No debe ser un wok con base
circular.
•No debe tener manijas flojas ni rotas.
•No debe tener tapas flojas.
NOTA
•No utilice sartenes que midan menos de 7 pulgadas
de ancho sobre las hornallas frontales.
•No use recipientes de papel de aluminio o de tipos
similares. El papel aluminio podría derretirse sobre el
vidrio del área de cocción. No utilice la placa de cocción
si se ha derretido metal sobre ella. Llame a un Centro
de servicio al cliente de LG autorizado.
Elección de la batería de cocina
El material de la batería de cocina determina la uniformidad y
la rapidez en que se transfiere el calor de la hornalla al fondo
del recipiente. Los materiales más populares disponibles son:
•Aluminio: excelente conductor de calor. Algunos tipos
de alimentos pueden oscurecer este tipo de recipientes
(la batería de cocina de aluminio anodizado resiste las
manchas y las picaduras). Si las sartenes o cacerolas de
aluminio se deslizan por la placa de cocción de cerámica,
podrían dejar marcas de metal parecidas a rayaduras. Quite
estas marcas de inmediato.
•Cobre: excelente conductor de calor, pero se decolora con
facilidad. Podría dejar marcas de metal en la vitrocerámica
(consulte Aluminio más arriba).
•Acero inoxidable: conductor lento del calor con resultados
de cocción desparejos. Es duradero, fácil de limpiar y resiste
las manchas.
•Hierro fundido: mal conductor de calor, pero retiene
muy bien el calor. Cocina de manera pareja una vez que
alcanzada la temperatura de cocción. No se recomienda
para el uso sobre placas de cocción de cerámica.
•Porcelana esmaltada sobre metal: las características
de calentamiento varían según el material de base. El
revestimiento de porcelana esmaltada debe ser suave, para
no rayar las placas de cocción de cerámica.
•Vidrio: conductor lento del calor. No se recomienda para
superficies con placa de cocción de cerámica porque podría
rayar el vidrio.
Sugerencias para preparar conservas
caseras
Asegúrese de que el envasador esté bien centrado sobre
la hornalla y que sea de fondo plano.
•La base no debe ser más de 1 pulgada más grande con
respecto a la hornalla. El uso de envasadores a baño María
con fondos ondulados podría extender el tiempo requerido
para que el agua hierva y podría dañar la placa de cocción.
•Algunos envasadores están diseñados con bases más
pequeñas para usar sobre superficies suaves.
•Use la configuración de temperatura alta solo hasta que el
agua hierva o el envasador alcance la presión deseada.
•Reduzca a la configuración de temperatura más baja que
mantenga el hervor o la presión. Si el calor no se reduce,
podría dañarse la placa de cocción.
![](asset-56.png)
28 FUNCIONAMIENTO
Uso del horno
Antes de usar el horno
NOTA
•Como la temperatura del horno es cíclica, el termómetro
que está dentro de la cavidad del horno podría no
indicar la misma temperatura que está configurada.
•Es normal que el ventilador de convección funcione
durante el precalentamiento en un ciclo normal de
horneado.
•El motor del ventilador de convección podría funcionar
periódicamente durante un ciclo normal de horneado.
•Si la puerta queda abierta durante el proceso de
horneado, el calor se escapa. Si la puerta queda abierta
durante más de 30 segundos durante el proceso
de horneado, el calor se escapa. El calor regresa
automáticamente cuando la puerta se cierra.
Ventilación del horno
Las áreas cercanas a la ventilación podrían calentarse durante
el funcionamiento y causar quemaduras. No bloquee la abertura
de ventilación. Evite colocar plásticos cerca de la ventilación, ya
que el calor podría deformar o derretir el plástico.
Es normal que se vea vapor cuando se cocinan alimentos con
un alto contenido de humedad.
Rejilla de
ventilación
Ventilación del
horno
PRECAUCIÓN
•Los bordes de la ventilación de la cocina y de
la rejilla de ventilación son filosos y podrían
calentarse durante su operación. Use guantes
cuando limpie la cocina para evitar causar quemaduras
o sufrir lesiones.
Uso de los estantes del horno
Los estantes tienen un borde posterior hacia arriba que evita
que salgan de la cavidad del horno.
Extracción de los estantes
1Tire del estante hacia fuera, sin inclinarlo, hasta que se
detenga.
2Levante el frente del estante y tire hacia fuera.
Colocación de los estantes
1Coloque el extremo del estante sobre el soporte.
Asegúrese de que el estante esté nivelado y de que
ambos lados estén en la misma posición.
2Incline el extremo frontal hacia arriba y empuje el estante
hacia dentro.
PRECAUCIÓN
•Coloque los estantes del horno antes de encenderlo
para evitar quemaduras.
•No cubra los estantes con papel de aluminio ni ningún
otro material, ni coloque nada sobre el fondo el horno.
Si lo hace, podría generar un proceso de horneado
deficiente y dañar la base del horno.
•Acomode los estantes del horno solo cuando el horno
esté frío.
Bake (Hornear)
Hornear se utiliza para preparar alimentos como pasteles,
panes y estofados. Es posible programar el horno para hornear
a cualquier temperatura entre 170 °F (80 °C) y 550 °F (285 °C).
La temperatura predeterminada es 350 °F (175 °C).
Configuración de la función Hornear
(ejemplo: Bake a 375 °F)
1Gire la perilla de modo del horno hasta seleccionar el
modo Bake.
2Ajuste la temperatura del horno: por ejemplo, presione
más(+) hasta que aparezca 375 °F en la pantalla.
3Presione Start. El horno comienza a precalentar.
A medida que el horno se precalienta, la temperatura aparece
en pantalla y se eleva en incrementos de 5 grados. Una vez
que el horno alcanza la temperatura configurada, suena un
tono y la luz del horno se enciende y se apaga.
4Cuando finalizó la cocción, presione Clear/Off.
5Retire los alimentos del horno.
NOTA
Es normal que el ventilador de convección funcione
periódicamente durante un ciclo normal de horneado en
el horno inferior. Esto sucede para asegurar resultados
parejos de horneado.
Cambio de la temperatura durante la cocción
1Presione Temp.
2Presione más(+) o menos(-) para configure la
temperatura del horno.
3Presione Start.
![](asset-57.png)
29
FUNCIONAMIENTO
ESPAÑOL
Sugerencias de horneado
•El tiempo y la temperatura de horneado variarán según las
características, el tamaño y la forma del recipiente que se
utilice para hornear.
•Verifique el punto de cocción de los alimentos en el tiempo
mínimo de la receta.
•Use recipientes metálicos (con o sin acabado
antiadherente), vitrocerámica templada, cerámica u otro tipo
de recipiente recomendado para uso en el horno.
•Las bandejas metálicas oscuras o con revestimientos
antiadherentes cocinarán los alimentos más rápido y más
dorados. Los recipientes aislados prolongarán ligeramente
el tiempo de cocción de la mayoría de los alimentos.
NOTA
La base del horno tiene un acabado de porcelana
esmaltada. Para facilitar la limpieza, proteja la base del
horno de derrames excesivos colocando una placa para
horno sobre el estante inferior al que está usando para
cocinar. Esto es especialmente importante al hornear un
pastel de frutas u otros alimentos con alto contenido de
ácido. Los rellenos frutales calientes u otros alimentos
con alto contenido de ácido pueden causar picaduras y
daños en la superficie de porcelana esmaltada y se deben
limpiar de inmediato.
Modo de convección
El sistema de convección usa un ventilador para hacer circular
el calor de manera pareja dentro del horno. La distribución
de calor mejorada permite una cocción uniforme y resultados
excelentes mientras cocina con uno o más estantes.
Configuración de la función Convección (ejemplo: Conv.
Bake/Roast a 350 °F)
1Gire la perilla de modo del horno hasta seleccionar el
modo Conv. Bake o Conv. Roast.
2Ajuste la temperatura del horno: Por ejemplo, presione
más(+) hasta que aparezca 375 °F en la pantalla.
3Presione Start. La pantalla muestra Conv. Bake o
Conv. Roast y la temperatura del horno inicia a 100 °F.
A medida que el horno se precalienta, la temperatura aumenta
en incrementos de cinco grados. Una vez que el horno alcanza
la temperatura configurada, suena un tono y la luz del horno
se enciende y apaga. La pantalla muestra la temperatura del
horno convertida automáticamente a 350 °F y el icono del
ventilador.
4Cuando se completa o cancela la cocción, toque
Clear/Off.
NOTA
El ventilador del horno funciona mientras se hornea por
convección. El ventilador se detiene cuando la puerta está
abierta. En algunos casos, el ventilador podría apagarse
durante un ciclo de horneado por convección.
Sugerencias para hornear por convección
•Use el horneado por convección para cocinar más rápido y
de manera más pareja en varios estantes: pasteles, galletas,
muffins, bizcochos y panes de todo tipo.
•Hornee galletas y bizcochos en bandejas sin bordes o con
bordes muy bajos para que el aire caliente circule alrededor
de los alimentos. Los alimentos horneados en bandejas con
un acabado oscuro se cocinan más rápido.
•Cuando utilice la función Horneado por convección con un
solo estante, coloque el estante del horno en la posición 3.
Si cocina en varios estantes, coloque los estantes del horno
en las posiciones 1 y 3 (para dos estantes).
•La cocción en distintos estantes del horno puede aumentar
ligeramente los tiempos de cocción para algunos alimentos.
•Los pasteles, galletas y muffins dan mejores resultados
cuando se usan varios estantes.
La función Rostizar por convección está diseñada para brindar
un desempeño óptimo del asador. La función para Rostizar por
convección combina la cocción con el ventilador de
convección, para asar carnes rojas y blancas. El aire caliente
circula alrededor de los alimentos desde todos los ángulos y
sella los jugos y sabores. Los alimentos quedan dorados y
crocantes por fuera y jugosos por dentro. La función para
rostizar por convección es ideal para cortes grandes de carne
tierna sin cubrir.
Sugerencias para rostizar por convección
Use una asadera y una rejilla al preparar carnes para rostizar
por convección. La asadera recibe los derrames de grasa y la
rejilla ayuda a evitar salpicaduras de grasa.
1Coloque el estante del horno en la posición del fondo.
2Coloque la rejilla en la asadera.
3Coloque la asadera sobre el estante del horno.
Asadera (se vende por separado)
Rejilla (se vende por separado)
PRECAUCIÓN
•No utilice una asadera sin rejilla.
•No cubra la rejilla con papel de aluminio.
•Posicione los alimentos (el lado de la grasa hacia
arriba) sobre la rejilla.
![](asset-58.png)
30 FUNCIONAMIENTO
Guía de recomendaciones para
hornear y rostizar
Los resultados del horneado serán mejores si las bandejas
están centradas en el horno lo mejor posible. Si se cocina en
varios estantes del horno, colóquelos en la posición que se
ilustra.
Colocación de estantes y bandejas
Horneado en varios estantes
Estante Compensador
(Posición 1)
Estante estándar
(Posición 3)
Horneado en un solo estante
Estante
Guía de ubicación de los estantes para hornear
Alimento
Posición del
estante
Horno
superior
Horno
inferior
Pasteles
•Pasteles en capas
•Pasteles savarín
1
1
3
3
Galletas
•Galletas azucaradas
•Con chispas de
chocolate
•Brownies
1
1
1
3
3
3
Pizza
•Fresca
•Congelada
2
2
2
2
Masa de
hojaldre
•Casera
•Refrigerada
1
1
2
2
Panes
•Bizcochos, enlatados
•Bizcochos, caseros
•Muffins
1
1
1
3
2
2
Postres
•Frutas azucaradas y
crujientes, caseras
•Tartas de frutas
cubiertas, caseras
1
1
3
2
Guía de posición de los estantes para asar
Alimento
Posición del
estante
Horno inferior
Filete
Costilla
Poco cocido
Medio
Bien cocido
1
1
1
Costilla
deshuesada,
solomillo
Poco cocido
Medio
Bien cocido
1
1
1
Lomo de
ternera
Poco cocido
Medio
1
1
Cerdo
Costilla 1
Con hueso, solomillo 1
Jamón, cocido 1
Aves
Pollo entero 1
Presas de pollo 1
Pavo 1
![](asset-59.png)
31
FUNCIONAMIENTO
ESPAÑOL
Broil (Asar)
La función Asar usa calor intenso proveniente del elemento
calentador superior para cocinar el alimento. Este método
de cocción es ideal para cortes de carne tiernos, pescados y
verduras finamente cortadas.
Algunos modelos pueden contar con un asador híbrido
formado por un asador interno que utiliza un calentador de
carbón que irradia calor instantáneo y un asador externo
tradicional. Durante el funcionamiento normal del asador, es
común que estos se apaguen en forma intermitente.
PRECAUCIÓN
•No utilice una asadera sin rejilla. El aceite puede
provocar un incendio causado por grasa.
•No cubra la rejilla ni la asadera con papel de aluminio.
Si lo hace, se prenderá fuego.
•Siempre use una asadera con rejilla para drenar el
exceso de grasa. Esto ayuda a reducir las salpicaduras,
el humo y las llamaradas ocasionales.
•No ase carne muy cerca de la llama del quemador.
Quite el exceso de grasa de la carne antes de cocinarla.
NOTA
•Esta cocina está diseñada para asar a puerta cerrada.
Cierre la puerta para configurar la función de Asar. Si
la puerta está abierta, la función de Asar no se puede
configurar, y aparece door en la pantalla. Cierre la
puerta y restablezca la función de Asar. Abrir la puerta
durante el proceso de asar, hace que se apague el
quemador. Si la puerta se abre durante el proceso de
asar, el quemador se apaga luego de cinco segundos.
El quemador para asar se vuelve a encender
automáticamente una vez cerrada la puerta.
Speed Broil (Asado rápido) (Horno superior)
El ajuste Asado rápido está diseñado para reducir el tiempo
que se demora en asar alimentos. Al utilizar el asador
infrarrojo, que irradia calor instantáneamente, no es necesario
precalentar.
Configuración del horno en Asar / Asado rápido
1Gire la perilla de modo del horno hasta seleccionar
los modos Broil o Speed Broil. Presione los botones
más(+) o menos(-) para seleccionar Hi o Lo.
2Presione Start. El horno comienza a calentar.
3Si utiliza la función Asar, deje que el horno se precaliente
durante aproximadamente cinco minutos antes de
cocinar los alimentos.
4Presione Clear/Off para cancelar la cocción en cualquier
momento o cuando haya terminado de cocinar.
Humo
Debido al calor intenso que se produce cuando se asa, es
normal que haya humo durante el proceso de cocción. Este
humo es un subproducto natural del chamuscado y no es
motivo de preocupación. Si se genera más humo del que
puede tolerar, aplique los siguientes consejos para reducir la
cantidad de humo del horno.
1Siempre use una asadera. Por seguridad, no use
sartenes ni placas para horneado comunes.
2La asadera siempre se debe limpiar bien y a temperatura
ambiente antes de empezar a cocinar.
3Siempre haga funcionar el sistema de ventilación de la
placa de cocción o la campana de ventilación mientras
asa.
4Mantenga el interior del horno lo más limpio posible. Los
residuos de comidas anteriores se pueden quemar o
encender.
5Evite los marinados grasos y los glaseados azucarados.
Estos aumentan la cantidad de humo que se genera. Si
desea usar un glaseado, aplíquelo al final de la cocción.
6Si hay una cantidad significativa de humo con cualquier
alimento, considere las siguientes opciones:
•Bajar el asador al ajuste Lo.
•Bajar el estante para cocinar la comida más lejos del
asador.
•Usar el ajuste de asado Hi para lograr el nivel de
dorado deseado y, luego, cambiar al ajuste Lo, o
cambiar a la función Hornear.
7Generalmente, los cortes de carne y pescados más
grasos siempre producirán más humo que los alimentos
más magros.
8Siga las recomendaciones de ajuste para asar y las
pautas de cocción del cuadro de la página siguiente
siempre que sea posible.
![](asset-5a.png)
32 FUNCIONAMIENTO
Guía de recomendaciones para asar
El tamaño, peso, espesor, temperatura inicial y su preferencia de cocción afectarán el tiempo de asado.
Esta guía se basa en carnes a temperatura de refrigerador. Para obtener mejores resultados al asar, use una bandeja especial para asar.
Alimento Cantidad o espesor
Horno superior Horno inferior
Comentarios
Posición
del
estante
Primer
lado
(minutos)
Segundo
lado
(minutos)
Posición
del
estante
Primer
lado
(minutos)
Segundo
lado
(minutos)
Carne molida
Bien cocida
1 lb (4
hamburguesas)
1/2 a 3/4" de espesor 2 4-7 2-5 4 4-7 3-5
Espaciar de manera
uniforme. Para 1 a 4
hamburguesas utilice el
Asado rápido en superior
de horno, para más de 4
hamburguesas utilice Asar
en inferior de horno.
Bistecs de res
Poco cocidos
Medios
Bien cocidos
Poco cocidos
Medios
Bien cocidos
1" de espesor
1 a 11/2 lb
11/2" de espesor
2 a 21/2 lb
2
2
2
1
1
1
3-4
4-5
5-6
8
9
10
2-3
2-3
3-4
3-4
4-5
5-6
4
4
4
3
3
3
4-5
4-7
6
10
10-12
12
2-3
3-4
4-5
4
5-6
6-8
Los bistecs de menos de 1"
de espesor se cocinan
totalmente antes de dorarse.
Se recomienda usar una
sartén. Corte la grasa.
Pollo 1 corte entero de
2 a 21/2 lb,
2 pechugas
cortadas
transversalmente
1
1
10
8-10
4-6
3-5
3
3
14-16
8-9
4-6
3-5
Ase primero con el lado de la
piel hacia abajo.
Colas de
langosta 2–4
10 a 12 oz. cada una - - - 2 14 No voltee Corte la parte trasera del
caparazón. Abra bien.
Pincele con mantequilla
derretida antes de asar y a la
mitad de la cocción.
Filetes de
pescado
1/4 a 1/2" de espesor 2 5 2-3 4 6 3-4 Mueva y voltee con mucho
cuidado. Pincele con
mantequilla con limón antes
de la cocción y durante la
cocción si lo desea.
Lonjas
de jamón
(precocidas)
1/2" de espesor 2 4-5 2-3 4 6-8 2-4 Aumente el tiempo de 5 a
10 minutos por lado para
jamones de 11/2" de espesor
o curado en forma casera.
Chuletas de
cerdo
Bien cocidas
1 (1/2" de espesor)
2 (1" de espesor)
aproximadamente
1 lb
2
17
73-5
2-4 4
35-6
9-10 2-4
4-6
Chuletas de
cordero
Medias
Bien cocidas
Medias
Bien cocidas
2 (1" de espesor)
aproximadamente
10 a 12 oz.
2 (11/2" de espesor)
aproximadamente
1 lb
2
2
1
1
4-5
5-6
9
10
2-3
3-4
4-5
5-6
4
4
3
3
6
8
10
12
3-4
4-5
5-6
6-8
Filetes de
salmón 2 (1" de espesor)
4 (1" de espesor)
aproximadamente
1 lb
2
16
73-5
3-5 4
38
94-6
4-6 Engrase la asadera. Pincele
los filetes con mantequilla
derretida.
Pan 1/2" de espesor 1 1-3 0,5-3 4 0,5-1 0,5-1
•Este guía es meramente de referencia. Ajuste el tiempo de cocción según su preferencia.
•Para un mejor rendimiento, coloque los alimentos en el centro del estante al utilizar Asado rápido/Asar.
![](asset-5b.png)
33
FUNCIONAMIENTO
ESPAÑOL
Consejos para asar
Filete
•Los bistecs y las chuletas siempre se deben dejar reposar
durante cinco minutos antes de cortarlos y comerlos. Esto
permite que el calor se distribuya uniformemente en el
alimento y resulta más tierno y jugoso.
•Los trozos de carne que tengan más de dos pulgadas de
espesor deberán retirarse del refrigerador 30 minutos antes
de su cocción. Esto permite una cocción más rápida y
uniforme, y produce menos humo al asar. Los tiempos de
cocción probablemente sean menores que los indicados en
el Cuadro para asar.
•En el caso de bistecs con hueso o chuletas cortadas a la
francesa (se retira toda la carne alrededor del hueso),
envuelva las partes expuestas del hueso en papel de
aluminio para que no se quemen demasiado.
Mariscos
•Cuando ase mariscos con su caparazón, siempre use el
ajuste Lo (Bajo) y ase el lado de la piel por último.
•Es mejor consumir los mariscos inmediatamente después
de la cocción. Si se dejan reposar los mariscos después de
la cocción, se secarán.
•Resulta buena idea aplicar una fina capa de aceite en la
superficie de la asadera antes de cocinar para evitar que se
pegue la comida, especialmente los pescados y mariscos.
También puede usar una capa fina de aerosol
antiadherente.
Verduras
•Mezcle las verduras levemente en aceite antes de
cocinarlas para mejorar el dorado.
Warm (Calentar)
Esta función mantiene la temperatura del horno a 170 °F. La
función Calentar mantiene la comida cocida caliente para servir
hasta tres horas después de terminada la cocción. La función
Calentar se puede usar sin ninguna otra función de cocción.
Configuración de la función Calentar
1Gire la perilla de modo del horno hasta seleccionar el
modo Warm.
2Presione Start.
3Presione Clear/Off en cualquier momento para cancelar.
NOTA
•La función Calentar tiene como finalidad mantener la
comida caliente. No la use para bajar la temperatura de
los alimentos.
•Es normal que el ventilador funcione durante la función
Calentar.
Proof (Leudar)
Esta característica mantiene el horno tibio para leudar
productos con levadura antes de hornearlos.
Configuración de la función Leudar
1Use el estante en la posición 2 o 3 para el leudado.
2Gire la perilla de modo del horno hasta seleccionar el
modo Proof.
3Presione Start.
4Presione Clear/Off cuando haya terminado de leudar.
NOTA
•Para evitar que la temperatura del horno baje y que
se prolongue el tiempo de leudado, no abra la puerta
del horno si no es necesario. Revise los alimentos
panificados con tiempo para evitar un leudado excesivo.
•No use el modo de leudado para calentar comida ni
para mantener calientes los alimentos. La temperatura
del horno para el leudado no es lo suficientemente
alta para mantener alimentos a temperaturas seguras.
Use la función Calentar para mantener calientes
los alimentos. La función Leudar no funciona si la
temperatura es inferior a 125 °F. La pantalla mostrará la
palabra Hot.
•Es normal que el ventilador funcione durante la función
Leudar.
Sonda para carne
La sonda para carne mide con precisión la temperatura
interna de la carne, las aves y los estofados. No debe
utilizarse durante las funciones de asar, autolimpieza o leudar.
Desenchufe y extraiga siempre la sonda para carne del horno
cuando retire la comida. Antes de usar, inserte la sonda en el
centro de la parte más gruesa de la carne o en el muslo interno
o la pechuga de las aves, alejada de la grasa o los huesos.
Coloque la comida en el horno y enchufe la sonda para carne
en el conector hembra. Mantenga la sonda lo más alejada de
las fuentes de calor que le sea posible.
Uso el Sonda para carne
1Inserte la sonda para carne en la carne.
2Enchufe la sonda para carne en el conector hembra.
3El icono de la sonda para carne parpadea en la pantalla
si la sonda para carne está conectada correctamente.
![](asset-5c.png)
34 FUNCIONAMIENTO
Configuración de la función Sonda para carne (ejemplo:
Rostizar a 375 °F con una temperatura de Sonda de 160 °F)
1Seleccione el modo de cocción. Gire la perilla de modo
del horno hasta seleccionar el modo Conv. Roast.
2Ajuste la temperatura del horno: Presione los botones
más(+) o menos(-) hasta que aparezca 375 °F en la
pantalla.
3Presione Start.
4Ajuste la temperatura de la sonda: presione los botones
más(+) o menos(-) hasta que aparezca 160 °F en la
pantalla.
5Presione Start.
La temperatura predefinida para la sonda es de 150 °F (65 °C),
pero puede modificarse a cualquier temperatura entre 80 °F
(27 °C) y 210 °F (100 °C). La pantalla muestra la temperatura
de la sonda modificada. Cuando se alcanza la temperatura de
la sonda configurada, el horno se apaga de forma automática.
Cambio de la temperatura de la sonda durante la cocción
1Presione Temp.
2Configure la temperatura del horno y de la sonda.
3Presione Start.
NOTA IMPORTANTE
Gire la perilla de modo del horno hasta la posición Off para
cancelar la función Sonda para carne en cualquier momento.
Para evitar que la sonda se rompa, asegúrese de que la comida
esté totalmente descongelada antes de insertar la sonda en ella.
PRECAUCIÓN
•Utilice siempre un guante para horno para retirar
la sonda de temperatura. No toque el asador. Si no
se cumple con esta precaución, se pueden producir
lesiones personales graves.
•Para evitar daños en la sonda para carne, no use
una pinza para tirar de la sonda cuando la retire.
•No guarde la sonda para carne dentro del horno.
Cuadro de temperatura recomendada para la sonda
Punto de cocción Temp. de la sonda
Carne de vaca, cordero y ternera
Poco cocido
A punto
Medio
Bien cocido
130 °F (54 °C)
140 °F (60 °C)
150 °F (66 °C)
160 °F (71 °C)
Cerdo
Bien cocidas 170 °F (77 °C)
Aves
Pechuga, bien cocida
Muslo, bien cocido
Rellenas, bien cocidas
170 °F (77 °C)
180 °F (82 °C)
165 °F (74 °C)
Remote Start (Inicio remoto)
Si el artefacto está registrado en una red de Wi-Fi doméstica,
esta función inicia el precalentamiento y luego mantiene
la temperatura durante una hora (incluyendo el tiempo
de precalentado). Si el aparato no está registrado en la
red, aparecerá “OFF” (apagado) en la pantalla. Siga las
instrucciones de la página 39 para registrar el artefacto en la
red.
Configure perilla de modo del horno en la posición Remote
Inicio remoto para utilizar la función.
/RZH
U
8SSHU
FRPPRQ
/RZHU
/RZHU
5HPRWH
6WDUW
Configuración de Remote Start (Inicio remoto)
1Abra la puerta del horno para asegurarse de que esté
vacío y listo para el precalentamiento. Cierre la puerta
del horno.
2Dentro de los 30 segundos de haber cerrado la puerta,
gire la perilla de modo del horno para seleccionar Inicio
remoto. Si pasan más de 30 segundos antes de que
inicie el Encendido por control Remoto, aparecerá “door”
(puerta) en la pantalla. Si esto ocurre, abra y cierre la
puerta y vuelva a intentarlo.
3Cuando en la pantalla aparece ENCENDIDO, la función
Inicio remoto está lista para ser usada.
4Siga las instrucciones de la aplicación de su teléfono
inteligente para establecer el modo de cocción,
temperatura y el tiempo de funcionamiento (tiempo de
precalentado más tiempo de espera).
NOTA
No coloque los alimentos en el horno antes o durante el
tiempo de funcionamiento de Inicio Remoto.
La función de Inicio remoto se encuentra desconectada en
las siguientes situaciones:
•Inicio remoto no está nunca conectado en la aplicación
del teléfono inteligente.
•El estado de Encendido por control Remoto es “OFF”
(apagado) o “door” (puerta).
•La función de Inicio Remoto no puede ser iniciada
cuando se utiliza el horno superior o inferior.
•La función de Encendido por control Remoto no puede
ser iniciado cuando la puerta del horno está abierta.
Sonará un pitido de alerta para que cierre la puerta.
![](asset-5d.png)
35
FUNCIONES INTELIGENTES
ESPAÑOL
FUNCIONES
INTELIGENTES
Aplicación LG SmartThinQ
La aplicación LG Smart ThinQ le permite comunicarse con el
electrodoméstico usando un teléfono inteligente.
Previo a utilizar LG SmartThinQ
•Para electrodomésticos con el o logo
1Utilice un teléfono inteligente para verificar la potencia
del enrutador (Red Wi-Fi) cerca del electrodoméstico.
• Si la distancia entre el electrodoméstico y el enrutador
inalámbrico es muy grande, la señal será débil. Puede
que le tome más tiempo registrarse o que falle la
instalación.
2Desactive los Datos Móviles o Datos Celulares en su
teléfono inteligente.
• Para Iphones, apague la red al dirigirse a
Configuración → Datos Celulares → Datos
Celulares.
3Conecte su teléfono inteligente al enrutador inalámbrico.
NOTA
•Para verificar la conexión Wi-Fi, revise que el ícono Wi-
Fi en el panel de control esté encendido.
•El electrodoméstico funciona únicamente con redes Wi-
Fi de 2.4 GHz. Contacte a su proveedor de servicios de
internet o verifique el manual del enrutador inalámbrico
para revisar la frecuencia de su red.
•LG SmartThinQ no es responsable por ningún problema
de conexión en red, falla, mal funcionamiento o error
causado por la conexión de red.
•El entorno inalámbrico circundante puede hacer que el
servicio de red inalámbrica funcione lentamente.
•Si el aparato tiene problemas para conectarse a la red
Wi-Fi, es posible que se encuentre demasiado lejos
del router. Adquiera un repetidor Wi-Fi (extensor de
alcance) para mejorar la intensidad de la señal Wi-Fi.
NOTA
•Es posible que la conexión de red no funcione bien por
cuestiones relacionadas con su proveedor de servicios
de Internet.
•Es posible que la conexión Wi-Fi no se conecte o se
interrumpa debido al entorno de la red doméstica.
•Si el electrodoméstico no puede registrarse debido a
problemas con la transmisión de la señal inalámbrica,
desconéctelo y espere alrededor de un minuto previo a
intentarlo de nuevo.
•Si el cortafuegos de su enrutador inalámbrico está
activado, desactivelo o añada una excepción a éste.
•El nombre de la red inalámbrica (SSID) debe ser una
combinación de letras y números. (No utilice caracteres
especiales)
•La interfaz de usuario (IU) del teléfono inteligente puede
variar dependiendo del sistema operativo (OS) del móvil
y del fabricante.
•Puede que la configuracióni de red falle si el protocolo
de seguridad del router está en |b|WEP. Cambie el
protocolo de seguridad por otro (es recomendado el
WPA2) y registre el producto de nuevo.
Instalando la aplicación LG
SmartThinQ
Busque la aplicación LG SmartThinQ desde la tienda Google
Play o Apple App Store en un teléfono inteligente. Siga las
instrucciones para descargar e instalar la aplicación.
NOTA
•Si elige el inicio de sesión simple para acceder a la
aplicación LG SmartThinQ, deberá realizar el proceso
de registro del electrodoméstico cada vez que cambie
de teléfono o reinstale la aplicación.
Funciones de la aplicación LG
SmartThinQ
•Para electrodomésticos con el o logo
Limpieza
Esta función lo ayuda a controlar la eficiencia en el consumo
de energía, uso, guía de EasyClean®.
Smart Diagnosis™
Esta función brinda información útil para diagnosticar y resolver
problemas con el aparato conforme a su patrón de uso.
Ajustes
Le permite configurar varias opciones en el horno y en la
aplicación.
![](asset-5e.png)
36 FUNCIONES INTELIGENTES
Monitoreo
Esta función le permite observar el estado actual, el tiempo
restante, los ajustes de cocción y el tiempo de finalización en
la pantalla.
Push Alerts (Alertas automáticas)
Active las Alertas Automáticas para recibir notificaciones sobre
el estado del aparato.
Las notificaciones se activan incluso si la aplicación
LG SmartThinQ está apagada.
Temporizador
Puede configurar el temporizador desde la aplicación.
Actualización del Firmware
Mantenga actualizado el dispositivo.
NOTA
•Si cambia su enrutador inalámbrico, proveedor de
servicios de internet, o su contraseña, por favor borre
el producto de LG SmartThinQ Ajustes → Editar
Producto y regístrelo de nuevo.
•Esta información está actualizada en el momento de
su publicación. La aplicación está sujeta a cambios
con fines de mejorar el producto sin previo aviso a los
usuarios.
Función Smart Diagnosis™
(Diagnóstico Inteligente)
En caso de experimentar algún problema con el aparato,
el mismo tiene la capacidad de transmitir datos a través
de su teléfono al Centro de información del cliente de LG.
Los modelos equipados con NFC o Wi-Fi pueden también
transmitir datos a un teléfono inteligente usando la aplicación
LG SmartThinQ.
Smart Diagnosis™ a través del Centro
de información al cliente
•Para electrodomésticos con el o logo
Este método le permite hablar directamente con uno de
nuestros especialistas calificados. El especialista registra los
datos transmitidos desde el aparato y los usa para analizar el
problema, así le brinda un diagnostico efectivo y rápido.
1Llame al centro de atención de LG al: (LG EE. UU.)
1-800-243-0000 (LG Canadá) 1-888-542-2623.
2Cuando el agente del centro de atención se lo indique,
sostenga el micrófono de su teléfono sobre el logotipo
Smart Diagnosis™ de la máquina. Sostenga el teléfono a
no más de una pulgada de la máquina (pero sin tocarla).
NOTA
•Si elige el inicio de sesión simple para acceder a la
aplicación LG SmartThinQ, deberá realizar el proceso
de registro del electrodoméstico cada vez que cambie
de teléfono o reinstale la aplicación.
3Mantenga presionado el botón Start durante tres
segundos.
4Mantenga el teléfono allí hasta que la transmisión de
tonos haya terminado. Demora unos 6 segundos y la
pantalla mostrará una cuenta regresiva.
5Una vez que la cuenta regresiva haya terminado y se
hayan detenido los tonos, reanude su conversación con
el agente del centro de atención, que podrá ayudarlo a
usar la información transmitida para un análisis.
NOTA
•Para obtener resultados óptimos, no mueva el teléfono
mientras se transmitan los tonos.
•Si el agente del centro de atención no puede obtener
una grabación precisa de los datos, es posible que le
pida que lo intente nuevamente.
LG SmartThinQ Smart Diagnosis™
•Para electrodomésticos con el o logo
Use la función de diagnóstico inteligente en la aplicación LG
SmartThinQ para ayudar a diagnosticar problemas sin la ayuda
del Centro de información del cliente de LG.
Siga las instrucciones en la aplicación LG SmartThinQ
para realizar un diagnóstico inteligente usando su teléfono
inteligente.
1Abra la aplicación LG SmartThinQ en el teléfono
inteligente.
2En la aplicación, seleccione el dispositivo de su lista de
dispositivos conectados y después presione los puntos
en la parte derecha superior de la pantalla.
3Seleccione Smart Diagnosis, luego presione el botón
Start Smart Diagnosis.
NOTA
•Si el diagnóstico falla en reiteradas oportunidades, siga
las instrucciones a continuación.
![](asset-5f.png)
37
FUNCIONES INTELIGENTES
ESPAÑOL
4Seleccione Audible Diagnosis.
5Siga las instrucciones en el teléfono inteligente.
6Mantenga el teléfono en posición hasta que la
transmisión de tono haya finalizado. Observe el
diagnóstico en el teléfono.
NOTA
•Smart Diagnosis™ no puede activarse a menos
que el electrodoméstico se encienda usando el
botón Encendido. Si no es posible encender el
electrodoméstico, entonces la resolución de problemas
debe llevarse a cabo sin usar Smart Diagnosis™.
•La calidad de la función Smart Diagnosis™ depende de
la calidad de la llamada local.
•El resultado de la comunicación será mejor y usted
podrá recibir un mejor servicio si usa el teléfono fijo de
su casa.
•En caso de que la transferencia de datos de Smart
Diagnosis™ sea deficiente debido a la mala calidad
de la llamada, es posible que usted no reciba el mejor
servicio de Smart Diagnosis™.
Información del aviso de software de
código abierto
Para obtener el código fuente correspondiente GPL, LGPL,
MPL y otras licencias de código abierto que contiene este
producto, visite http://opensource.lge.com. Además del código
fuente, podrá descargar las condiciones de las licencias,
exención de responsabilidad de la garantía y avisos de
copyright.
LG Electronics también le proporcionará código abierto en
CDROM por un importe que cubre los gastos de su distribución
(como el soporte, el envío y la manipulación) previa solicitud
por correo electrónico a opensource@lge.com. Esta oferta es
válida durante un periodo de tres años a partir del último envío
de este producto. Esta oferta es válida para cualquier persona
que reciba esta información.
Especificaciones del módulo inalámbrico (LCW-004)
Rango de frecuencia 2412~2462 MHz
Potencia de salida (max.)
IEEE 802.11 b : 22.44 dBm
IEEE 802.11 g : 24.68 dBm
IEEE 802.11 n : 24.11 dBm
Aviso de la FCC (para el módulo
transmisor contenido en este
producto)
Este equipo fue probado y se determinó que cumple con
los límites para los dispositivos digitales de Clase B, en
conformidad con la parte 15 de las normas de la FCC.
Estos límites están diseñados para ofrecer una protección
razonable contra interferencias dañinas en una instalación
residencial. Este equipo genera, usa y puede emitir energía
de radiofrecuencia y, si no se instala y utiliza de acuerdo con
las instrucciones, podría causar interferencias dañinas a las
comunicaciones por radio. Sin embargo, no se garantiza
que dicha interferencia no pueda ocurrir en instalaciones
particulares. Si este equipo causa interferencia dañina a la
recepción de radio o televisión, que se puede determinar
encendiendo y apagando el equipo, se aconseja al usuario
intentar corregir la interferencia realizando alguna de las
siguientes acciones:
•Reoriente o reubique la antena receptora.
•Aumente la separación entre el equipo y el receptor.
•Conecte el equipo a una toma de corriente en un circuito
diferente del utilizado por el receptor.
•Solicite ayuda a su vendedor o a un técnico especialista en
radio o TV.
Este dispositivo cumple con la parte 15 de las normas
de la FCC. La operación está sujeta a las dos siguientes
condiciones:
1) este dispositivo no debe causar interferencia dañina, y
2) este dispositivo debe aceptar cualquier interferencia
recibida, incluso aquellas que pudieran causar un
funcionamiento no deseado del dispositivo.
Cualquier cambio o modificación en la construcción de
este dispositivo que no cuente con la aprobación expresa
de la parte responsable del cumplimiento puede anular la
autorización del usuario para operar este equipo.
Declaración sobre exposición a
la radiación de RF de la FCC
Este equipo cumple con los límites de exposición a la radiación
de la FCC establecidos para entornos no controlados. Este
transmisor no se debe ubicar ni operar junto con ninguna otra
antena ni transmisor.
El equipo se debe instalar y operar con una distancia mínima
de 20 cm (7.8 pulg.) entre la antena y su cuerpo. Los usuarios
deben seguir las instrucciones de operación específicas de
manera tal de cumplir con las normas de exposición a la RF.
![](asset-60.png)
38 MANTENIMIENTO
MANTENIMIENTO
Limpieza de la placa de cocción
de vitrocerámica
PRECAUCIÓN
•No use esponjas para fregar ni esponjas abrasivas.
Pueden dañar la superficie de la placa de cocción.
•Por su seguridad, póngase un guante para horno o una
agarradera cuando use una espátula en la superficie de
cocción caliente.
•Lea y siga las instrucciones y advertencias de la
etiqueta de la crema de limpieza.
Use limpiador para placas de cocción cerámicas en la
superficie de vidrio. Otras cremas podrían no resultar eficaces
o podrían rayar, dañar o manchar la superficie de la placa de
cocción.
Para mantener y proteger la superficie de la placa de cocción
de vidrio, siga los pasos a continuación:
1Antes de usar la placa de cocción por primera vez,
límpiela con un limpiador para placas de cocción de
cerámica. Esto ayudará a protegerla y facilitará la
limpieza.
2Use limpiador para placas de cocción cerámicas
diariamente para mantener la placa como nueva.
3Agite bien la crema de limpieza. Aplique algunas gotas
de limpiador directamente en la placa de cocción.
4Con una toalla de papel, limpie toda la superficie de la
placa de cocción.
5Enjuague con agua limpia y, con un paño seco o una
toalla de papel, retire todos los residuos de la limpieza.
NOTA
No caliente la placa de cocción hasta que la haya limpiado
bien.
IMPORTANTE
Si se derrama azúcar o algún alimento que contenga azúcar
(conservas, kétchup, salsa de tomate, mermeladas, dulce,
caramelo, jarabes y chocolate), o se derriten plástico o papel
de aluminio en la placa de cocción, quite el material derretido
INMEDIATAMENTE con un raspador metálico filoso (no dañará
la superficie de cocción decorada) mientras la superficie de
cocción todavía esté caliente para evitar daños en la superficie
de vitrocerámica. Por su seguridad, use un guante para horno
o una agarradera cuando raspe la superficie de cocción
caliente.
Residuo quemado
1Mientras la superficie de la placa de cocción esté todavía
caliente, retire todos los depósitos quemados o los
alimentos derramados en la superficie de vitrocerámica
con un raspador metálico adecuado. (Similar a la que se
usa para quitar la pintura del vidrio de una ventana, no
dañará la superficie de cocción decorada). Sostenga la
espátula en un ángulo aproximado de 30° con respecto a
la placa de cocción.
NOTA
•No use una hoja desafilada ni con muescas.
•Para evitar quemaduras, utilice un guante para horno o
una agarradera cuando use la espátula metálica.
2Cuando la superficie de cocción se haya enfriado,
aplique unas gotas (aproximadamente del tamaño de
una moneda) de un limpiador aprobado en el área de
cada quemador y pase la crema de limpieza sobre la
superficie de la placa de cocción con una toalla de papel
húmeda.
NOTA
Limpiadores aprobados
•Weiman Cooktop Cleaning Cream
(www.weiman.com)
•Cerama Bryte (www.ceramabryte.com)
•Golden Ventures Cerama Bryte
•Easy-Off limpiador en spray 3 en 1 para placas de
cocción de vidrio (www.easyoff.us)
3Enjuague con agua limpia y seque la superficie de la
placa de cocción con una toalla de papel limpia y seca.
![](asset-61.png)
39
MANTENIMIENTO
ESPAÑOL
Rayas y marcas del metal
1Tenga cuidado de no deslizar las ollas ni las sartenes por
la placa de cocción. Si lo hace, el metal dejará marcas
en la superficie. Para quitar esas marcas, use limpiador
para placas de cocción cerámicas con una esponja para
placas de cerámica.
2Si se deja evaporar toda el agua en ollas con una capa
delgada de aluminio o cobre, dicha capa puede dejar una
coloración negra en la superficie de la placa de cocción.
Esta debe quitarse inmediatamente antes calentar de
nuevo la cocina. De lo contrario, puede ser permanente.
PRECAUCIÓN
La batería de cocina con fondo desigual o disparejo puede
marcar o rayar la superficie de la placa de cocción.
•No deslice metal ni vidrio por la superficie de la placa
de cocción.
•No use la batería de cocina con suciedad acumulada
en el fondo.
EasyClean®
La tecnología esmaltada de LG EasyClean® ofrece dos
opciones de limpieza para el interior de la cocina. La función
EasyClean® se beneficia con el nuevo esmalte de LG para
ayudar a despegar la suciedad sin usar químicos fuertes y
funciona SOLAMENTE CON AGUA durante apenas 10 minutos
a baja temperatura para aflojar la suciedad LEVE antes de
realizar la limpieza manual.
Si bien la función EasyClean® es rápida y eficaz para la
suciedad LEVE y pequeña, la función Autolimpieza se puede
usar para quitar suciedad DIFÍCIL acumulada. La intensidad y
la alta temperatura del ciclo de Autolimpieza pueden producir
humo, por lo que habrá que abrir las ventanas para ventilar.
En comparación con el proceso más intenso de Autolimpieza,
el horno LG le brinda la opción de limpiar con MENOS
CALOR, en MENOS TIEMPO y, prácticamente, SIN HUMO NI
VAPORES.
Cuando sea necesario, la cocina ofrece también la opción de
autolimpieza más prolongada y profunda del horno para quitar
la suciedad difícil acumulada.
Beneficios de EasyClean®
•Ayuda a aflojar la suciedad leve antes de la limpieza manual
•EasyClean® solo usa agua; no usa limpiadores con
químicos.
•Favorece una mejor experiencia de autolimpieza
- Demora la necesidad de un ciclo de autolimpieza
- Minimiza el humo y los olores
- Puede acortar el tiempo de la autolimpieza
![](asset-62.png)
40 MANTENIMIENTO
Cuándo usar EasyClean
®
Método sugerido de
limpieza Ejemplo de suciedad en el horno Forma de la
suciedad
Tipos de
suciedad
Alimentos comunes que
pueden ensuciar el horno
EasyClean®
Gotitas o
manchitas
Queso u otros
ingredientes Pizza
Salpicadura leve Grasa/aceite
Bistecs, asados
Pescado, asado
Carne rostizada a baja
temperatura
Self Clean*
Salpicadura
mediana a
grande
Grasa/aceite Carne rostizada a alta
temperatura
Gotas o
manchas
Relleno o
suciedad de
alimentos con
azúcar
Tartas
Crema o salsa
de tomate Estofados
* El ciclo de Autolimpieza puede usarse para suciedad que se haya acumulado con el tiempo.
Consejos de limpieza
•Deje que el horno se enfríe a temperatura ambiente antes
de usar el ciclo EasyClean®. Si la cavidad del horno está a
más de 150 °F (65 °C), aparece Hot en la pantalla, y el ciclo
EasyClean® no se activa hasta que la cavidad se enfríe.
•Se puede usar una espátula plástica como raspador para
quitar los restos o residuos antes de la limpieza del horno o
durante la limpieza.
•Puede resultar de ayuda usar el lado áspero de una esponja
que no raye para quitar manchas quemadas mejor que con
una esponja blanda o una toalla.
•Algunas esponjas que no rayan, como las hechas de
espuma de melamina, disponibles en las tiendas locales,
también pueden ayudar a mejorar la limpieza.
•La cocina debe estar nivelada para asegurar que la
superficie inferior de la cavidad del horno esté
completamente cubierta con agua al comienzo del ciclo
EasyClean®.
•Para obtener mejores resultados, use agua destilada o
filtrada. El agua del grifo puede dejar depósitos minerales en
la base del horno.
•La suciedad quemada en varios ciclos de cocción será más
difícil de quitar con el ciclo EasyClean®.
•No abra la puerta del horno durante el ciclo EasyClean®.
El agua no se calienta lo suficiente si la puerta permanece
abierta durante este ciclo.
•Para limpiar áreas difíciles de alcanzar, como la superficie
trasera del horno inferior, es mejor usar el ciclo de
Autolimpieza.
Guía de instrucciones de EasyClean
®
1Quite los estantes y los accesorios del horno.
2Raspe y retire los residuos quemados con un raspador
plástico.
Raspadores plásticos sugeridos:
•Espátula de plástico dura
•Raspador plástico para
bandejas
•Raspador plástico para pintura
•Tarjeta de crédito vieja
3Llene el bote (10 oz o 300 ml) con agua y use el
atomizador las superficies laterales dentro de la cavidad
del horno.
4Use al menos 1/5 (2 oz o 60 ml) de agua del bote para
mojar las parte sucias de las superficies laterales y en las
esquinas de la estufa.
![](asset-63.png)
41
MANTENIMIENTO
ESPAÑOL
5Atomice o eche 4/5 (8 oz o 240 ml) de agua abajo, en
el centro de la cavidad. La superficie abajo de la estufa
debe estar completamente cubierta para mojar todos los
residuos. Añade agua si es necesario.
NOTA
Si limpia varias estufas, use del bote entero lleno de agua
para limpiar cada estufa. No rocíe agua directamente en
la puerta. Si lo hace, el agua chorreará al piso.
6Cierre la puerta del horno.
Gire la perilla de modo del horno hasta seleccionar el
modo EasyClean®.
Presione Start.
PRECAUCIÓN
•Algunas superficies pueden quedar calientes después
del ciclo EasyClean®. Use guantes de goma cuando
limpie para evitar quemaduras.
•Durante el ciclo EasyClean®, el horno se calienta lo
suficiente como para provocar quemaduras. Espere
hasta que el ciclo termine antes de limpiar la superficie
interna del horno. Si no espera, podría quemarse.
•Evite apoyarse o recargarse en el vidrio de la puerta del
horno mientras limpia la cavidad del horno.
7Sonará un tono al final del ciclo de 10 minutos. Presione
Clear/Off para borrar la pantalla y para que finalice el
tono.
8Después del ciclo de limpieza y durante la limpieza
manual, debe quedar suficiente agua en la base del
horno para sumergir completamente la suciedad.
Agregue agua si fuera necesario. Coloque una toalla en
el piso frente al horno para absorber el agua que pueda
derramarse durante la limpieza manual.
9Limpie la cavidad del horno inmediatamente después del
ciclo EasyClean®. Para ello, friegue con una esponja o
un paño de limpieza húmedos que no rayen. (El lado
para refregar no rayará el acabado.) Se puede derramar
un poco de agua en las ventilaciones de la base cuando
se realice la limpieza, pero se
recogerá en una bandeja que está
debajo de la cavidad del horno y no
dañará el quemador.
NOTA
No use esponjas de acero ni paños o limpiadores
abrasivos, ya que estos materiales pueden dañar en
forma permanente la superficie del horno.
10 Una vez que haya limpiado la cavidad del horno, quite
el exceso de agua con una toalla limpia y seca. Vuelva
a colocar los estantes y los demás accesorios.
11 Si queda alguna suciedad leve, repita los pasos
anteriores y asegúrese de empapar bien las áreas
sucias. Si queda suciedad rebelde después de varios
ciclos EasyClean®, ejecute el ciclo Autolimpieza.
Asegúrese de que se hayan retirado de la cavidad
del horno los estantes y los demás accesorios, y
que la superficie de la cavidad esté seca antes de
ejecutar el ciclo de Autolimpieza. Consulte la sección
Autolimpieza del manual del propietario para obtener
más detalles.
NOTA
•Si olvida empapar el interior del horno con agua antes
de comenzar el ciclo EasyClean®, presione Clear/Off
para finalizar el ciclo. Espere que la cocina se enfríe a
temperatura ambiente y, luego, rocíe o vierta agua en el
horno y comience otro ciclo EasyClean®.
•La junta de la cavidad puede quedar mojada cuando
termine el ciclo EasyClean®. Esto es normal. No limpie
la junta.
•Si quedan depósitos minerales en la base del horno
después de la limpieza, use un paño o una esponja
impregnada en vinagre para quitarlos.
•Es normal que el ventilador funcione durante el ciclo
EasyClean®.
![](asset-64.png)
42 MANTENIMIENTO
Self Clean (Autolimpieza)
El ciclo Autolimpieza usa temperaturas sumamente altas para
limpiar la cavidad del horno. Cuando se ejecute el ciclo
Autolimpieza, es posible que sienta humo u olor. Esto es
normal; especialmente si el horno está muy sucio.
Durante el ciclo Autolimpieza, se debe ventilar bien la cocina
para minimizar los olores de la limpieza.
Antes de comenzar Autolimpieza
•Quite los estantes del horno, la asadera, la rejilla de la
asadera, toda la batería de cocina, el papel aluminio y
cualquier otro material del horno.
•La cocina debe estar bien ventilada para minimizar los
olores de la limpieza.
•Limpie los derrames notorios de la base del horno.
•Asegúrese de que la tapa de la bombilla de la luz del horno
esté en su lugar y de que la luz esté apagada.
•La luz no puede encenderse durante un ciclo
Autolimpieza. La luz del horno no puede encenderse hasta
que la temperatura haya descendido a menos de 500 °F
(260 °C) después de que se haya completado un ciclo
Autolimpieza.
PRECAUCIÓN
•No deje a niños pequeños sin supervisión cerca del
electrodoméstico. Durante el ciclo Autolimpieza, el
exterior de la cocina puede estar muy caliente al tacto.
•Si tiene aves domésticas, llévelas a otra sala bien
ventilada. La salud de algunas aves es muy sensible a
los vapores que se emanan durante el ciclo
Autolimpieza de cualquier cocina.
•No recubra las paredes del horno, los estantes, el fondo
ni ninguna otra parte de la cocina con papel de aluminio
ni ningún otro material. Hacer esto destruye la
distribución de calor, produce resultados de horneado
deficientes y causa daños permanentes al interior del
horno (el papel de aluminio se fundiría en la superficie
interior del horno).
•No fuerce la puerta para abrirla. Podría dañar el
sistema automático de bloqueo de la puerta. Tenga
cuidado cuando abra la puerta del horno después del
ciclo Autolimpieza. Póngase al lado del horno cuando
abra la puerta para dejar que salgan el aire y el vapor
calientes. El horno todavía puede estar MUY
CALIENTE.
NOTA
•Quite los estantes del horno y los accesorios antes de
iniciar el ciclo Autolimpieza.
•Si se dejan los estantes en la cavidad del horno durante
el ciclo Autolimpieza, cambiarán de color y será difícil
deslizarlos para ponerlos o sacarlos.
•Limpie el marco del horno y la puerta con agua
jabonosa caliente. Enjuague bien.
•No limpie la junta. La fibra de vidrio de la junta de la
puerta no resiste la abrasión. Es fundamental que la
junta permanezca intacta. Si nota que está gastada o
deshilachada, reemplácela.
•Limpie los derrames notorios que haya en la base del
horno.
•Asegúrese de que la tapa de la bombilla de la luz del
horno esté en su lugar y de que la luz esté apagada.
•Es normal que el ventilador funcione durante el ciclo
Autolimpieza.
Conguración de Autolimpieza
La función Autolimpieza tiene ciclos de 3, 4 o 5 horas.
Guía de suciedad para Autolimpieza
Nivel de suciedad Ajuste del ciclo
Cavidad del horno levemente sucia Autolimpieza de
3 horas
Cavidad del horno moderadamente
sucia
Autolimpieza de
4 horas
Cavidad del horno muy sucia Autolimpieza de
5 horas
1Quite todos los estantes y los accesorios del horno.
2Gire la perilla de modo del horno hasta seleccionar
el modo Self Clean. El horno comienza, de manera
predeterminada, la limpieza automática de cuatro horas
recomendada para un horno moderadamente sucio.
Presione más(+) o menos(-) varias veces para cambiar
los tiempos de autolimpieza del horno superior o inferior.
No se puede utilizar la función autolimpieza en ambos
hornos al mismo tiempo.
3Presione Start.
4Una vez que esté configurado el ciclo de autolimpieza,
la puerta del horno se traba automáticamente y aparece
el icono del candado. No podrá abrir la puerta del horno
hasta que el horno se haya enfriado. El bloqueo se abrirá
automáticamente cuando el horno se haya enfriado.
PRECAUCIÓN
No fuerce la puerta del horno para abrirla cuando vea el
icono del candado. La puerta permanece trabada hasta
que baja la temperatura del horno. Si abre la puerta a la
fuerza, se dañará.
![](asset-65.png)
43
MANTENIMIENTO
ESPAÑOL
Conguración de Autolimpieza con
inicio retardado
1Quite todos los estantes y los accesorios del horno.
2Gire la perilla de modo del horno hasta seleccionar
el modo Self Clean. El horno comienza, de manera
predeterminada, la limpieza automática de cuatro horas
recomendada para un horno moderadamente sucio.
Presione más(+) o menos(-) varias veces para cambiar
los tiempos de autolimpieza del horno superior o inferior.
No se puede utilizar la función autolimpieza en ambos
hornos al mismo tiempo.
3Presione Start Time.
4Presione los botones más(+) o menos(-) para ingresar la
hora del día en que desea que inicie la autolimpieza.
5Presione Start.
NOTA
Puede ser necesario cancelar o interrumpir el ciclo de
Autolimpieza debido a exceso de humo o a fuego en el
horno. Para cancelar la función Autolimpieza, toque
Clear/Off.
Durante el ciclo de Autolimpieza
•El ciclo Autolimpieza usa temperaturas sumamente altas
para limpiar la cavidad del horno. Cuando se ejecute el ciclo
Autolimpieza, es posible que sienta humo u olor. Esto es
normal; especialmente si el horno está muy sucio.
•A medida que el horno se calienta, es posible que escuche
ruido de la expansión y contracción de las piezas metálicas.
Es normal y no dañará el horno.
•No fuerce la puerta del horno para abrirla cuando aparezca
el icono de bloqueo . La puerta permanece trabada hasta
que baja la temperatura del horno. Si abre la puerta a la
fuerza, se dañará.
Después del ciclo Autolimpieza
•La puerta permanece trabada hasta que baja la temperatura
del horno.
•Es posible que note un poco de ceniza blanca en el horno.
Límpiela con un paño húmedo o una esponja de lana de
acero con jabón después de que el horno se enfríe. Si el
horno no está limpio después de un ciclo de autolimpieza,
repita el ciclo.
•Si se dejaron los estantes en el horno y no se deslizan bien
después de un ciclo de autolimpieza, aplique a los estantes
y sus soportes un poco de aceite vegetal para que se
desplacen con facilidad.
•Pueden aparecer líneas finas en la porcelana porque fue
sometida al calentamiento y enfriado. Esto es normal y no
afecta su desempeño.
NOTA
•El ciclo Autolimpieza no se puede iniciar si está activa
la función Bloqueo.
•Una vez que se haya configurado el ciclo Autolimpieza,
la puerta del horno se traba automáticamente. No podrá
abrir la puerta del horno hasta que el horno se enfríe. El
bloqueo se libera automáticamente.
•Una vez que la puerta se haya trabado, la luz
indicadora de bloqueo dejará de parpadear y
quedará encendida. Espere unos 15 segundos para
que se active la traba de la puerta del horno.
•Si el reloj está configurado para una visualización de 12
horas (predeterminado), la retardada nunca se puede
iniciar con más de 12 horas de anticipación.
•Luego de que se apague el horno, el ventilador de
convección seguirá funcionando hasta que el horno se
haya enfriado.
![](asset-66.png)
44 MANTENIMIENTO
Cambio de la luz del horno
La luz del horno es una bombilla estándar para
electrodomésticos de 40 vatios. Se enciende cuando se abre
la puerta del horno. Cuando la puerta esté cerrada, toque Start
para encenderla o apagarla.
1Desenchufe la cocina o desconecte la electricidad y
asegúrese de que el horno y la bombilla estén fríos.
2Para quitar la tapa de vidrio de la bombilla, que se
encuentra en la parte trasera del horno, gírela hacia la
izquierda.
3Gire la bombilla hacia la izquierda para quitarla del
receptáculo.
4Inserte la bombilla nueva y gírela hacia la derecha.
5Inserte la tapa de vidrio de la bombilla y gírela hacia la
derecha.
6Enchufe la cocina o vuelva a conectar la electricidad.
ADVERTENCIA
•Asegúrese de que el horno y la bombilla estén fríos.
•Desconecte la energía eléctrica de la cocina desde
el fusible principal o el panel disyuntor. El no hacerlo
podría causar lesiones graves, descargas eléctricas o
la muerte.
Limpieza del exterior
Reborde decorativo y pintado
Para la limpieza general, use un paño con agua jabonosa
caliente. En el caso de suciedad más difícil y grasa
acumulada, aplique detergente líquido directamente sobre la
suciedad. Déjelo reposar allí entre 30 y 60 minutos. Enjuague
con un paño húmedo y seque. No use limpiadores abrasivos.
Supercies de acero inoxidable
Para evitar hacer rayas, no use esponjas de lana de acero.
1Coloque una pequeña cantidad de limpiador o pulimento
para electrodomésticos de acero inoxidable en un paño o
una toalla de papel húmedos.
2Limpie un área pequeña y friegue siguiendo el grano del
acero inoxidable si corresponde.
3Seque y saque brillo con un paño suave o una toalla de
papel secos y limpios.
4Repita si fuera necesario.
NOTA
•No utilice una esponja de lana de acero, ya que rayará
la superficie.
•Para limpiar la superficie de acero inoxidable, utilice
agua tibia jabonosa o un limpiador o pulimento para
acero inoxidable.
•Limpie siempre en la dirección del acabado de la
superficie de metal.
•Para averiguar dónde comprar un limpiador o pulimento
para acero inoxidable, o para saber la ubicación del
distribuidor más cercano, comuníquese con el servicio
de atención al cliente al número de teléfono gratuito:
1-800-243-0000 (EE. UU.), 1-888-542-2623 (Canadá)
o visite nuestro sitio web en: www.lg.com
![](asset-67.png)
45
MANTENIMIENTO
ESPAÑOL
Perillas y panel del múltiple delantero
Es mejor limpiar el panel del múltiple cada vez después de
usar el horno. Para limpiarlo, use un paño húmedo y una
solución de agua jabonosa suave o una solución mitad agua y
mitad vinagre. Para enjuagar, use agua limpia y lustre con un
paño suave.
PRECAUCIÓN
•No use limpiadores abrasivos, limpiadores líquidos
fuertes, esponjas abrasivas plásticas o limpiadores
para horno en el panel del múltiple. Hacerlo dañará el
acabado.
•No intente doblar las perillas moviéndolas hacia arriba
o hacia abajo y no cuelgue toallas ni otros objetos de
ellas. Puede dañar el eje de la válvula de gas.
•Las perillas de control se pueden quitar para limpiarlas
fácilmente.
•Para limpiar las perillas, asegúrese de que estén en la
posición Off y sáquelas de los vástagos.
•Para volver a colocarlas, asegúrese de que la perilla
esté colocada en la posición Off centrada en la parte
superior y deslice la perilla directamente sobre el
vástago.
NOTA
Para evitar las rayas, no use limpiadores abrasivos en
ninguno de estos materiales.
Puerta del horno
•Use agua jabonosa para limpiar bien la puerta del horno.
Enjuague bien. No sumerja la puerta en agua.
•Puede usar un limpiador para vidrios en la parte externa de
la puerta del horno. No rocíe agua ni limpiador para vidrios
en las ventilaciones de la puerta.
•No use limpiadores para horno, polvos limpiadores ni
materiales abrasivos de limpieza en el exterior de la puerta
del horno.
•No limpie la junta de la puerta del horno. La junta está hecha
de material tejido que es fundamental para lograr un buen
sellado. Se debe tener cuidado de no frotar, dañar ni quitar
esta junta.
PRECAUCIÓN
No use limpiadores fuertes ni materiales abrasivos de
limpieza en el exterior de la puerta del horno. Si lo hace,
puede dañarlo.
No limpie
manualmente
la junta de
la puerta del
horno
Limpie
manualmente
la puerta
![](asset-68.png)
46 MANTENIMIENTO
Asadera y rejilla
•No guarde asaderas ni rejillas sucias en ninguna parte de la
cocina.
•No limpie la asadera ni la rejilla en los modos de
autolimpieza.
•Quite la rejilla de la asadera. Vierta cuidadosamente la
grasa de la asadera en un recipiente adecuado.
•Lave y enjuague la asadera y la rejilla en agua caliente con
una esponja plástica o impregnada con jabón.
•Si la comida se quemó, rocíe la rejilla con limpiador mientras
esté caliente y cúbrala con toallas de papel o un repasador
húmedos. Si se remoja la asadera, se podrá quitar la comida
quemada.
•Tanto la asadera como la rejilla se pueden limpiar con
limpiador para hornos comercial o en el lavavajillas.
Estantes del horno
Retire los estantes del horno antes de iniciar el ciclo de
autolimpieza.
1Los alimentos derramados en las guías pueden atascar
los estantes. Limpie con un limpiador abrasivo suave.
2Enjuague con agua limpia y seque.
NOTA
Si limpia los estantes usando el ciclo de autolimpieza
(no recomendado), el color cambiará a azul claro y el
acabado perderá el brillo. Una vez finalizado el ciclo de
autolimpieza y después de que el horno se haya enfriado,
frote los costados de los estantes con papel encerado
o con un paño que contenga una pequeña cantidad
de aceite. Esto hará que los estantes se deslicen más
fácilmente en las guías.
Remoción y reemplazo de la
puerta removible del horno
PRECAUCIÓN
•Tenga cuidado cuando quite y levante la puerta.
•NO levante la puerta de la manija. La puerta es muy
pesada.
Horno superior
Remoción de la puerta
1Abra totalmente la puerta.
2Levante y gire las trabas de las bisagras hacia la bisagra
hasta que hagan tope.
3Cierre la puerta a 30 grados (sentirá que la puerta se
detiene). Las trabas de las bisagras tocarán el marco del
horno.
aproximadamente 30°
4Presione los botones de liberación de la bisagra en
ambos lados de la puerta.
Empuje
5Levante la puerta hasta que se suelte de las bisagras.
aproximadamente 30°
![](asset-69.png)
47
MANTENIMIENTO
ESPAÑOL
Colocación de la puerta
1Asegúrese de que ambas bisagras estén en una posición
de 30 grados.
2Deslice la puerta de nuevo en las bisagras hasta que
escuche un chasquido claro y los botones de liberación
se hayan enganchado.
3Abra totalmente la puerta.
4Empuje las trabas de las bisagras hacia abajo sobre el
marco de la puerta.
5Cierre la puerta del horno.
Horno inferior
Remoción de la puerta
1Abra totalmente la puerta.
2Desbloquee las trabas de las bisagras. Para ello, gírelas
alejándolas lo más posible del marco de la puerta
abierta.
Ranura
Traba
Destraba
Traba de
la bisagra
3Tome firmemente ambos lados de la puerta desde la
parte superior.
4Cierre la puerta hasta la posición de remoción
(aproximadamente cinco grados), que es a mitad de la
distancia entre la posición de tope del asador y
totalmente cerrada. Si la posición es correcta, los brazos
de las bisagras se moverán libremente.
aproximadamente 5°
5Levante la puerta y tire hacia fuera hasta que los brazos
de las bisagras salgan de las ranuras.
![](asset-6a.png)
48 MANTENIMIENTO
Colocación de la puerta
1Tome firmemente ambos lados de la puerta desde la
parte superior.
2Con la puerta en el mismo ángulo que la posición de
remoción, apoye la hendidura de los brazos de las
bisagras en el borde inferior de las ranuras de las
bisagras. Las muescas de los brazos de las bisagras
deben estar totalmente apoyadas en el borde inferior de
las ranuras.
Brazo de la bisagra
Hendidura
Borde inferior
de la ranura
3Abra totalmente la puerta. Si la puerta no se abre
completamente, la hendidura no está bien apoyada en el
borde inferior de la ranura.
4Bloquee las trabas. Para ello, gírelas nuevamente hacia
las ranuras del marco del horno hasta que traben.
Brazo de la bisagra
Traba de la bisagra
5Cierre la puerta del horno.
Instrucciones para el cuidado
de la puerta
La mayoría de las puertas de hornos contienen un vidrio que
puede romperse.
PRECAUCIÓN
•No cierre la puerta del horno hasta que todos los
estantes estén bien colocados en su lugar.
•No golpee el vidrio con ollas, sartenes ni con ningún
otro objeto.
•Si se raya, golpea, hace vibrar o fuerza el vidrio, se
puede debilitar su estructura, lo que aumenta el riesgo
de rotura más adelante.
![](asset-6b.png)
49
SOLUCIÓN DE PROBLEMAS
ESPAÑOL
SOLUCIÓN DE
PROBLEMAS
PREGUNTAS FRECUENTES
¿Qué tipo de batería de cocina se recomienda para usar
con la placa de cocción?
•Las sartenes deben tener fondo plano y laterales rectos.
•Use solamente sartenes de metal grueso.
•El tamaño de la sartén debe coincidir con la cantidad de
comida que se preparará y el tamaño de la hornalla.
•Use tapas herméticas.
•Solamente use woks de base plana o de base redonda de
12" a 14" cuando use una rejilla para wok provista por LG.
¿Por qué los elementos calentadores parecen encenderse
y apagarse durante el uso de la placa de cocción o del
horno?
Según el ajuste de su placa de cocción o la temperatura
seleccionada en su horno, es NORMAL el ciclo de encendido y
apagado de los elementos de cocción.
Mi nuevo horno no cocina como el que tenía antes. ¿Hay
algo mal con los ajustes de temperatura?
No, su horno fue probado y calibrado en la fábrica. Durante los
primeros usos, siga cuidadosamente los tiempos y las
temperaturas de su receta. Si todavía piensa que el horno
nuevo es muy caliente o muy frío, puede ajustar usted la
temperatura del horno para adecuarla a sus necesidades
específicas de cocción. Consulte la sección de Ajuste de
temperatura del horno de este manual para obtener
instrucciones fáciles sobre cómo ajustar el termostato.
¿Es normal que se escuche un chasquido que proviene de
la parte trasera del horno cuando lo uso?
Su nueva cocina está diseñada para mantener un control
estricto de la temperatura del horno. Es posible que escuche
los elementos calentadores del horno hacer un chasquido al
encenderse y apagarse con más frecuencia en su horno
nuevo. Es normal.
¿Por qué la hora parpadea?
Esto significa que el producto acaba de enchufarse o que ha
habido una interrupción del suministro eléctrico. Para borrar la
hora que parpadea, toque cualquier botón y restablezca el reloj
si es necesario.
Durante la cocción por convección, el ventilador se
detiene cuando abro la puerta. ¿Es normal?
Sí, es normal. Cuando se abre la puerta, el ventilador de
convección se detiene hasta que se cierra la puerta.
¿Puedo usar papel de aluminio para que recolecte las
gotas en la cavidad del horno?
No utilice nunca papel de aluminio para revestir el fondo o
los costados del horno. El papel se derretirá y se pegará a la
superficie del fondo del horno y no se podrá quitar. En lugar de
eso, coloque una bandeja sobre un estante inferior del horno
y úsela para recolectar las gotas (si ya se ha derretido papel
de aluminio en el fondo del horno, esto no interferirá con el
rendimiento del horno).
¿Puedo usar papel de aluminio en los estantes?
No cubra los estantes con papel de aluminio. Cubrir estantes
por completo con papel de aluminio restringe el flujo de aire, lo
que se traduce en resultados de cocción deficientes. Coloque
una bandeja cubierta con papel de aluminio debajo de tartas
de frutas u otros alimentos ácidos o dulces para evitar que los
derrames dañen el acabado del horno.
PRECAUCIÓN
Puede utilizarse papel de aluminio para envolver los
alimentos dentro del horno, pero no permita que el
papel de aluminio entre en contacto con los elementos
calentadores del horno expuestos. El papel de aluminio
podría derretirse o prenderse fuego, lo que ocasionaría
humo, un incendio o lesiones.
¿Puedo dejar los estantes en el horno cuando ejecute un
ciclo de Autolimpieza?
No, aunque no dañará los estantes, esto los decolorará y no
se deslizarán bien cuando los use. Quite todos los elementos
del horno antes de comenzar un ciclo de Autolimpieza.
¿Qué debo hacer si los estantes están pegajosos y es
difícil deslizarlos hacia dentro y hacia fuera?
Con el tiempo, se puede hacer difícil deslizar los estantes.
Aplique una pequeña cantidad de aceite de oliva en los
extremos de los estantes. Este actuará como lubricante para
un deslizamiento mejor.
¿Qué debo hacer para quitar manchas difíciles de la placa
de cocción?
La placa de cocción debe limpiarse después de cada uso para
evitar que queden manchas permanentes. Cuando cocine
alimentos con alto contenido de azúcar, como salsa de tomate,
limpie la mancha con un raspador mientras la placa de cocción
todavía esté tibia. Use un guante para horno cuando raspe para
evitar quemarse. Consulte la sección MANTENIMIENTO del
presente manual del propietario para obtener más instrucciones.
¿Por qué no funcionan los botones de función?
Asegúrese de que la cocina no esté en modo Bloqueo. El
candado aparecerá en la pantalla si el bloqueo está
activado. Para desactivar el bloqueo, toque y sostenga
Lower CLEAR/OFF
durante tres segundos. Suena la melodía
de desbloqueo y aparece Loc en la pantalla hasta que los
controles se desbloqueen.
![](asset-6c.png)
50 SOLUCIÓN DE PROBLEMAS
Mi cocina todavía está sucia después de ejecutar el ciclo
EasyClean®. ¿Qué más debo hacer?
El ciclo EasyClean® solo ayuda a aflojar la suciedad leve de la
cocina con horno para ayudar en la limpieza manual del horno.
No quita automáticamente toda la suciedad después del ciclo.
Es necesario fregar un poco el horno después de ejecutar el
ciclo EasyClean®.
Probé fregar el horno después de ejecutar EasyClean®,
pero hay suciedad que queda. ¿Qué puedo hacer?
La función EasyClean® tiene un mejor resultado cuando la
suciedad se empapa y sumerge totalmente en agua antes de
ejecutar el ciclo y durante la limpieza manual. Si la suciedad no
está muy empapada en agua, puede afectar negativamente el
desempeño de la limpieza. Repita el proceso de EasyClean®
usando agua suficiente.
La suciedad de azúcar y algunos residuos grasosos son
particularmente difíciles de limpiar. Si queda alguna suciedad
rebelde, use la función Autolimpieza para limpiar bien el horno.
La suciedad de las paredes del horno no sale. ¿Cómo
puedo dejar limpias las paredes?
La suciedad en las paredes laterales y traseras de su cocina
con horno puede resultar más difícil de empapar con agua.
Pruebe de repetir el proceso EasyClean® con más agua que el
rociado recomendado de ¼ taza (2 oz o 60 ml).
¿EasyClean® quita toda la suciedad y las manchas
completamente?
Depende del tipo de suciedad. Las manchas de azúcar y
algunas de grasa son particularmente difíciles de limpiar.
Además, si las manchas no están muy empapadas en agua,
esto puede afectar negativamente el desempeño de la
limpieza.
Si todavía quedan manchas rebeldes o de acumulación, use
la función Autolimpieza. Consulte la sección Autolimpieza del
manual del propietario.
¿Hay algún truco para eliminar algo de la suciedad
rebelde?
Se recomienda raspar la suciedad con un raspador plástico
antes de limpiar manualmente y mientras limpia. También se
recomienda saturar completamente con agua la suciedad.
Sin embargo, hay suciedad que es más difícil de limpiar que
otra. Para la suciedad rebelde, se recomienda usar el ciclo
Autolimpieza. Consulte la sección Autolimpieza del manual del
propietario para obtener detalles.
¿Es seguro que el ventilador de convección, el quemador
para asar o el elemento calentador se mojen durante la
función EasyClean®?
Sí. El ventilador de convección, el quemador para asar o el
elemento calentador pueden mojarse un poco durante la
limpieza. Sin embargo, no es necesario aplicar un rocío directo
sobre el quemador del asador ni de los elementos
calentadores porque se limpian automáticamente durante el
uso regular.
¿Debo usar toda el agua (11/4 tazas, 10 oz o 300 ml) para
EasyClean®?
Sí. Se recomienda enfáticamente rociar o verter 1 taza (8 oz
o 240 ml) de agua en la base y otra ¼ taza (2 oz o 60 ml) de
agua en las paredes y otras áreas sucias para saturar
totalmente la suciedad para un mejor resultado de la limpieza.
Veo humo que sale de las ventilaciones de la placa de
cocción de la cocina durante EasyClean®. ¿Es normal?
Es normal. No es humo. En realidad, es vapor de agua del
agua que está en la cavidad del horno. Cuando el horno se
calienta brevemente durante EasyClean®, el agua de la
cavidad se evapora y sale por las ventilaciones del horno.
¿Con cuánta frecuencia debo usar EasyClean®?
EasyClean® puede ejecutarse con la frecuencia que desee.
EasyClean® funciona mejor cuando el horno está
LEVEMENTE sucio por ejemplo con salpicaduras de grasa
LEVES y gotitas de queso. Consulte la sección EasyClean®
del manual del propietario para obtener más información.
¿Qué se necesita para EasyClean®?
Un envase rociador con 1¼ tazas (10 oz o 300 ml) de agua,
un raspador plástico, una esponja que no raye y una toalla. No
debe usar esponjas abrasivas como las de trabajo pesado ni
lana de acero. Excepto por la toalla, todos los materiales
necesarios se incluyen en un kit de limpieza especial con su
cocina nueva.
¿Puedo ejecutar el ciclo EasyClean® en los dos hornos a
la vez?
Sí. Puede ejecutar el ciclo EasyClean® en los dos hornos a la
vez. Algunas superficies del horno estarán calientes después
de que finalice el ciclo. Evite apoyarse o recargarse en el vidrio
de la puerta del horno mientras limpia las cavidades de los
hornos.
No puede ejecutar el ciclo Autolimpieza en los dos hornos a la
vez.
![](asset-6d.png)
51
SOLUCIÓN DE PROBLEMAS
ESPAÑOL
Antes de llamar al servicio técnico
Antes de llamar para solicitar servicio, revise esta lista. Puede ahorrarle tiempo y gastos. La lista incluye sucesos comunes que no
son consecuencia de problemas de fabricación ni de los materiales de este aparato.
Síntomas Causas / soluciones posibles
La cocina no está
nivelada.
•Mala instalación. Coloque el estante en el centro del horno. Coloque un nivelador en el estante
del horno. Ajuste las patas de nivelación que se encuentran en la base de la cocina hasta que
el estante quede nivelado.
•Asegúrese de que el piso esté nivelado, sea fuerte y estable para sostener correctamente la
cocina.
•Si el piso está hundido o tiene una pendiente, comuníquese con un carpintero para que corrija
la situación.
•La alineación del armario de la cocina puede hacer que parezca que la cocina está
desnivelada. Asegúrese de que los armarios estén en escuadra y que tengan suficiente
espacio para permitir la holgura de la cocina.
No puedo mover
fácilmente el
electrodoméstico. El
aparato debe estar
accesible para su
reparación.
•Los armarios no están en escuadra o están demasiado justos. Comuníquese con el fabricante
o el instalador para permitir el acceso al electrodoméstico.
•El tapete interfiere con la cocina. Deje espacio suficiente para que se pueda levantar la cocina
sobre el tapete.
•El dispositivo antivuelco está activado.
El control del horno
suena y muestra un error
de código F.
•El control electrónico ha detectado una
falla. Presione Clear/Off para borrar la
pantalla y detener el sonido. Reprograme
el horno. Si la falla se repite, registre el
número de la falla. Presione Clear/Off y
comuníquese con un agente de servicio
técnico.
CÓDIGO CAUSA
F-3 Clave de error de cortocircuito
F-9 El horno no calienta
(horno superior)
F-19 El horno no calienta
(horno inferior)
Las hornallas
superficiales no
mantienen un hervor o la
cocción no es lo bastante
rápida
•Se utiliza la batería de cocina incorrecta.
- Use ollas que sean planas y que coincidan con el diámetro de la hornalla seleccionada.
•En algunas áreas, el voltaje puede ser bajo.
- Cubra la olla con una tapa hasta que se logre el calor deseado.
Las hornallas no
funcionan correctamente.
•Es posible que se haya quemado un fusible o que se haya disparado el disyuntor de su casa.
- Reemplace el fusible o restablezca el disyuntor.
•Los controles de la placa de cocción están mal configurados.
- Verifique si el control correcto está configurado para la hornalla que está usando.
La hornalla deja de brillar
cuando se cambia a un
ajuste más bajo
•Esto es normal. La hornalla todavía está encendida y caliente.
Áreas con cambios de
color en la placa de
cocción
•Los derrames de alimentos no se limpiaron antes del siguiente uso.
- Consulte la sección Limpieza de la placa de cocción de vitrocerámica.
•Superficie caliente en un modelo con placa de cocción de color claro.
- Esto es normal. La superficie puede cambiar el color cuando está caliente. Esto es temporal
y desaparecerá cuando el vidrio se enfríe.
Ciclos frecuentes de
encendido y apagado en
las hornallas
•Esto es normal.
- La hornalla se enciende y apaga con frecuencia para mantener el ajuste de calor.
![](asset-6e.png)
52 SOLUCIÓN DE PROBLEMAS
Síntomas Causas / soluciones posibles
El horno no funciona
•El enchufe de la cocina no está insertado completamente en el tomacorriente.
- Asegúrese de que el enchufe esté conectado a un toma funcional y conectado a tierra.
•Es posible que se haya quemado un fusible o que se haya disparado el disyuntor de su casa.
- Reemplace el fusible o restablezca el disyuntor.
•Los controles del horno están mal configurados.
- Consulte la sección Uso del horno.
•Horno demasiado caliente.
- Deje que el horno se enfríe a una temperatura inferior a la de bloqueo.
Sale vapor a través de la
ventilación de horno.
•Cocinar alimentos con alto nivel de humedad produce vapor. Esto es normal.
El electrodoméstico no
funciona.
•Asegúrese de que el cable esté correctamente enchufado en el toma. Revise los disyuntores.
•El cableado de servicio no está completo. Comuníquese con su electricista para solicitar
asistencia.
•Corte de energía. Verifique las luces de la casa para asegurarse. Llame a la empresa de
electricidad local para solicitar servicio.
La luz del horno no
funciona.
•Reemplace o ajuste la bombilla. Consulte la sección Cambio de la luz del horno de este
manual del propietario.
El horno emite mucho
humo cuando asa.
•El control no está bien configurado. Siga las instrucciones para el ajuste de los controles del
horno.
•La carne está demasiado cerca de quemador. Coloque el estante en otra posición para dejar
un espacio suficiente entre la carne y el quemador. Precaliente el asador para sellar.
•La carne no está bien preparada. Quite el exceso de grasa de la carne. Corte los bordes de
grasa restantes para evitar que la carne se retuerza.
•El inserto de la asadera está al revés y la grasa no drena. Siempre coloque la rejilla en la
asadera con las costillas hacia arriba y las ranuras hacia abajo para permitir que la grasa
gotee en la bandeja.
•Se ha acumulado grasa en las superficies del horno. Es necesario realizar una limpieza
regular cuando se asa con frecuencia.
- Las salpicaduras viejas de comida o grasa producen mucho humo.
La comida no se hornea ni
se rostiza correctamente
•Los controles del horno están mal configurados.
- Consulte la sección Uso del horno.
•La posición del estante es incorrecta o este no está nivelado.
- Consulte la sección Uso del horno.
•Se está usando una batería de cocina incorrecta o de un tamaño inadecuado.
- Consulte la sección Uso del horno.
•Se debe ajustar el sensor del horno.
- Consulte la sección Ajuste de la temperatura del horno en la sección Funciones.
La comida no se asa
correctamente
•Los controles del horno están mal configurados.
- Gire la perilla de modo del horno hasta seleccionar el modo Broil.
•Se está usando el estante en una posición incorrecta.
- Consulte la Guía de recomendaciones para asar.
•La batería de cocina no es adecuada para asar.
- Use una asadera con rejilla.
![](asset-6f.png)
53
SOLUCIÓN DE PROBLEMAS
ESPAÑOL
Síntomas Causas / soluciones posibles
La comida no se asa
correctamente
•Se usó papel de aluminio en la asadera y la rejilla no se colocó correctamente ni se cortó
como se recomendó.
- Consulte la sección Uso del horno.
•En algunas áreas, el voltaje puede ser bajo.
- Precaliente el asador durante 5 a 7 minutos.
- Consulte la Guía de recomendaciones para asar.
La temperatura del horno
es muy alta o muy baja
•Se debe ajustar el sensor del horno.
- Consulte la sección Ajuste de la temperatura del horno en la sección Funciones.
Hay rayas o abrasiones en
la superficie de la placa
de cocción
•Las partículas ásperas como las de sal o arena entre la placa de cocción y los utensilios
pueden producir rayas. Asegúrese de que la superficie de la placa y la parte inferior de los
utensilios estén limpias antes de usarlos. Las rayas pequeñas no afectan la cocción y serán
menos visibles con el tiempo.
•Se han usado materiales de limpieza no recomendados para placas de cocción de
vitrocerámica. Consulte Limpieza de la placa de cocción de vitrocerámica de la sección
MANTENIMIENTO.
•Se ha usado una batería de cocina con fondo irregular. Use batería de cocina con fondo plano
y liso.
Marcas de metal
•Raspado de utensilios de metal en la superficie de la placa de cocción. No deslice utensilios
de metal en la superficie de la placa de cocción. Use una crema para limpiar placas de
cocción de vitrocerámica para quitar las marcas. Consulte Limpieza de la placa de cocción de
vitrocerámica de la sección MANTENIMIENTO.
Vetas o puntos marrones
•Se quemaron ebulliciones en la superficie. Use una espátula de hoja para quitar la suciedad.
Consulte Limpieza de la placa de cocción de vitrocerámica de la sección MANTENIMIENTO.
Áreas con cambios de
color en la placa de
cocción
•Depósitos minerales de agua y comida. Quítelos con una crema para limpiar placas de
cocción de vitrocerámica. Use baterías de cocina que tengan el fondo limpio y seco.
El horno no se limpia
automáticamente
•La temperatura del horno es muy alta para configurar la operación de Autolimpieza.
- Espere que la cocina se enfríe y restablezca los controles.
•Los controles del horno están mal configurados.
- Consulte la sección Autolimpieza.
•No se puede iniciar un ciclo de Autolimpieza si está activa la función Bloqueo.
Sonido de “crujido” o
“explosión”
•Es el sonido del metal que se calienta y se enfría durante las funciones de cocción y de
Autolimpieza.
- Esto es normal.
Ruido del ventilador
•El ventilador de convección se puede encender y apagar automáticamente.
- Esto es normal.
El ventilador de
convección se detiene
•El ventilador de convección se detiene durante un ciclo de horneado por convección.
- Esto es normal y se hace para lograr un calor más uniforme durante el ciclo. No es una falla
de la cocina y debe considerarse como funcionamiento normal.
Los dos puntos del reloj
parpadean en la pantalla
•Esto es normal. Esto significa que el producto acaba de enchufarse o que ha habido una
interrupción del suministro eléctrico. Presione Cook Time durante tres segundos y restablezca
el reloj, o presione cualquier botón para detener el parpadeo.
Humo excesivo durante
un ciclo de Autolimpieza
•Suciedad excesiva.
- Presione el botón Clear/Off. Abra las ventanas para sacar el humo de la habitación. Espere
hasta que se cancele el modo de Autolimpieza. Limpie el exceso de suciedad y reinicie la
limpieza.
![](asset-70.png)
54 SOLUCIÓN DE PROBLEMAS
Síntomas Causas / soluciones posibles
La puerta del horno no se
abre después de un ciclo
de Autolimpieza
•El horno está demasiado caliente.
- Deje que el horno se enfríe a una temperatura inferior a la de bloqueo.
•Espere aproximadamente una hora para que el horno se enfríe después de la finalización de
un ciclo de Autolimpieza. La puerta puede abrirse cuando ya no aparezca el candado en la
pantalla.
•Es posible que estén bloqueados el control y la puerta.
El horno no se limpia
después de un ciclo de
Autolimpieza
•Los controles de horno no están bien configurados.
- Consulte la sección Autolimpieza.
•El horno está muy sucio.
- Limpie los derrames importantes antes de comenzar el ciclo de limpieza. Los hornos muy
sucios pueden necesitar otro ciclo de Autolimpieza o por un periodo más prolongado.
Limpiar y la puerta
parpadean en la pantalla
•Se ha seleccionado el ciclo de Autolimpieza, pero la puerta no está cerrada.
- Cierre la puerta del horno.
Aparece Bloqueada en la
pantalla cuando quiere
cocinar
•La puerta del horno está bloqueada porque la temperatura interior no bajó a menos de la
temperatura de bloqueo.
- Presione el botón Clear/Off. Deje que el horno se enfríe.
Sale olor a quemado o a
aceite de la ventilación
•Es normal en un horno nuevo y desaparecerá con el tiempo.
- Para acelerar el proceso, programe un ciclo de Autolimpieza durante un mínimo de 3 horas.
Consulte la sección Autolimpieza.
Es difícil deslizar los
estantes del horno
•Los estantes plateados y brillantes se limpiaron en un ciclo de Autolimpieza.
- Aplique una pequeña cantidad de aceite vegetal a una toalla de papel y pásela por los
bordes de los estantes del horno.
Se acumula humedad en
el visor del horno o sale
vapor de la ventilación del
horno
•Es normal cuando se cocinan alimentos con gran contenido de humedad.
•Se usó demasiada humedad cuando se limpió el visor.
La cocina emite un sonido
de campanilla cuando los
quemadores superficiales
están encendidos.
•Cuando cualquiera de los quemadores esté encendido, los sonidos de campanilla indicarán
que la cocina está en uso.
Problema al conectar el
electrodoméstico y el
teléfono inteligente a la
red Wi-Fi.
•La contraseña de la red Wi-Fi fue ingresada incorrectamente.
- Borre su red Wi-Fi doméstica e inicie el proceso de registro de nuevo.
•Los Datos Móviles para su teléfono inteligente están activados.
- Desactive los Datos Móviles en su teléfono inteligente previo a registrar el electrodoméstico.
•El nombre de la red inalámbrica (SSID) se ha configurado incorrectamente.
- El nombre de la red inalámbrica (SSID) debe ser una combinación de letras y números.
(No utilice caracteres especiales)
•La frecuencia del enrutador no es de 2.4 GHz.
- Sólo se admite una frecuencia de enrutador de 2.4 GHz. Configure el enrutador inalámbrico
a 2.4 GHz y conecte el electrodoméstico a éste. Para verificar la frecuencia del enrutador,
consulte con su proveedor de servicios de internet o con el fabricante del enrutador.
•La distancia entre el enrutador y el electrodoméstico es muy grande.
- Si el electrodoméstico se encuentra muy lejos del enrutador, puede que la señal sea débil
y que la conexión no sea configurada correctamente. Coloque el enrutador más cerca del
electrodoméstico o compre e instale un repetidor Wi-Fi.
![](asset-71.png)
55
GARANTÍA LIMITADA
ESPAÑOL
GARANTÍA LIMITADA (EE. UU.)
AVISO DE ARBITRAJE: ESTA GARANTÍA LIMITADA CONTINE UNA CLÁUSULA DE ARBITRAJE QUE LE DEMANDA A USTED
Y A LG RESOLVER CONFLICTOS A TRAVÉS DE UN ARBITRAJE VINCULANTE EN LUGAR DE HACERLO EN LA CORTE, A
MENOS QUE USTED DECIDA NO PARTICIPAR. EN EL ARBITRAJE NO ESTÁN PERMITIDAS LAS ACCIONES COLECTIVAS
NI LOS JUCIOS CON JURADO. POR FAVOR, VEA A CONTINUACIÓN LA SECCIÓN TITULADA “PROCEDIMIENTO PARA
RESOLVER CONFLICTOS”.
En caso de que su cocina eléctrica LG (“Producto”) presente alguna falla por defectos de materiales o de fabricación bajo uso
apropiado y normal durante el período de garantía establecido más abajo, el mismo será reparado o reemplazado por LG
Electrónicos ("LG"), a su opción. Esta garantía limitada es válida únicamente para el comprador final original del producto, y
únicamente cuando el producto ha sido comprado y utilizado dentro de los Estados Unidos, incluidos los territorios norteamericanos.
Período de garantía Alcance de la garantía CÓMO SE MANEJA EL SERVICIO TÉCNICO
Un (1) año a partir de la fecha de
compra minorista original Piezas y mano de obra LG suministrará las piezas y la mano de obra para reparar o
reemplazar las piezas defectuosas.
•Los productos y las piezas de repuesto están garantizados durante el tiempo restante del período original de garantía o noventa
(90) días, lo que resulte mayor.
•Los productos y las piezas de repuesto pueden ser nuevos, reparados, reacondicionados, o reconstruidos por la fábrica.
•Es necesario presentar prueba de la compra minorista especificando el modelo del producto y la fecha de compra para obtener el
servicio de garantía bajo esta garantía limitada.
SALVO LO PROHIBIDO POR LA LEY, TODA GARANTÍA DE COMERCIALIZACIÓN O IDONEDAD IMPLÍCITA, PARA UN
PROPÓSITO PARTICULAR EN EL PRODUCTO, ESTÁ LIMITADA A LA DURACIÓN DE LA GARANTÍA ARRIBA EXPRESADA.
BAJO NINGUNA CIRCUNSTANCIA DEBERÁ LG O SUS DISTRIBUIDORES/REPRESENTANTES SER RESPOSABLE POR
CUALQUIER DAÑO INDIRECTO, INCIDENTAL, CONSECUENTE, ESPECIAL, O PUNITIVO, LO CUAL INCLUYE PERO NO SE
LIMITA A, PÉRDIDA DE FONDOS DEL COMERCIO, GANANCIAS PERDIDAS, INTERRUPCIÓN DEL TRABAJO, DETERIORO
DE OTROS BIENES, COSTO DE REMOVER Y REINSTALAR EL PRODUCTO, PÉRDIDA DE USO, O CUALQUIER OTRO DAÑO
YA SEA BASADO EN CONTRATO, PERJUICIO, U OTROS. LA RESPONSABILIDAD TOTAL DE LG, EN CASO EXISTA, NO
EXCEDERÁ EL PRECIO QUE USTED PAGÓ POR ADQUIRIR EL PRODUCTO.
Algunos estados no permiten la exclusión o limitación de daños incidentales o emergentes, o limitaciones a la duración de la
garantía implícita, por lo que la exclusión o limitación anteriormente mencionada podrían no corresponder en su caso. Esta garantía
limitada le otorga derechos legales específicos y es posible que usted cuente con otros derechos que varían según el estado.
ESTA GARANTÍA LIMITADA NO CUBRE LO SIGUIENTE:
•Viajes del servicio técnico para entregar, buscar o instalar el producto, instruir al cliente sobre la operación del mismo, corregir el
cableado o las reparaciones/instalaciones no autorizadas.
•Daño o fallo del producto al operar durante fallas e interrupciones del suministro eléctrico, o resultado de un servicio eléctrico
inadecuado.
•Daños resultantes de operar el producto en una atmósfera corrosiva o contraria a las instrucciones detalladas en el manual del
propietario del producto.
•Daños o fallos del producto causados por accidentes, pestes y alimañas, rayos, viento, incendio, inundaciones, hechos de fuerza
mayor, o cualquier otra causa fuera del control de LG.
•Daños o fallos causados por modificaciones o alteraciones no autorizadas, o si se usa para otro fin que no sea el previsto.
•Daños o fallos resultantes de mal uso, abuso, instalación, reparación o mantenimiento incorrectos. Una reparación incorrecta
incluye el uso de piezas no autorizadas, aprobadas o especificadas por LG. La instalación o el mantenimiento inadecuado incluye
aquellos contrarios a lo especificado en el manual del usuario del producto.
•Daños o fallos causados por corriente o voltaje eléctrico incorrecto, o por códigos de fontanería.
•Daños o fallos causados por el transporte y el manejo, incluye rayas, muescas, astillados y/u otros daños al acabado del
producto, a menos que tales daños se informen dentro del plazo de una (1) semana de la entrega.
•Daños o artículos faltantes a productos comprados con descuento, con la caja abierta o que hayan estado en exhibición.
•Productos reacondicionados o cualquier producto vendido con los avisos “En el estado actual”, “En el sitio actual”, “Con todos
sus defectos” o similares.
•Productos cuyos números de serie originales hayan sido retirados, alterados o no se puedan determinar fácilmente.
•Aumentos en los costos de los servicios públicos y otros gastos adicionales de dichos servicios.
![](asset-72.png)
56 GARANTÍA LIMITADA
•Cualquier ruido asociado con la operación normal.
•Uso de accesorios, componentes, o productos de limpieza consumibles que no estén autorizados por LG.
•Cuando el producto se use de otra forma que no sea uso doméstico usual y normal (p. ej., uso comercial o industrial, en oficinas
e instalaciones recreativas o vehículos) o uso contrario a las instrucciones detalladas en el manual del propietario del producto.
•Costos asociados con el retiro y la reinstalación de su producto para realizar reparaciones.
No están cubiertos por la garantía
Problema Causa Prevención
•Grieta en el anafe Grieta en el anafe debida al impacto de un objeto
•No almacene objetos pesados
sobre la superficie de los anafes
ya que podrían caerse y dañarlos.
•NO raye los anafes o estos
podrían agrietarse.
•Limpie los anafes antes y después
de usarlos.
En garantía
Fuera de garantía
Quiebre mecánico
Grieta secundaria
Grieta primaria
•El esmalte de los anafes
está saltado.
Uso inadecuado
•No golpee el esmalte de los
anafes.
•El horno o los estantes
están manchados tras
usar hojas de aluminio.
La hoja de aluminio se derritió en el horno.
•Nunca cubra el fondo del horno
ni cubra un estante entero
con materiales como hojas de
aluminio.
•Si la hoja de aluminio ya se
derritió en el horno, eso no
afectará el rendimiento de este.
•La unidad no tiene
energía eléctrica.
1. Se apagó la energía eléctrica de la casa (suministro
de alimentación eléctrica)
2. El interruptor se activó.
3. El cable de alimentación no está instalado
correctamente.
•Revise la energía eléctrica del
tablero principal antes de llamar al
servicio técnico.
•El tipo de cable de alimentación
debe coincidir con el del
tomacorriente
•Instale correctamente el cable de
alimentación.
Negro Negro
Blanco Blanco
TIRA DE
PUESTA A
TIERRA
RETIRAR
LA TIRA DE
PUESTA A
TIERRA
<NEMA 10-50> <NEMA 14-50>
CABLE EXTERIOR
CABLE ROJO
CABLE VERDE DE PUESTA A TIERRA
Rojo Rojo
3- CONEXIÓN DEL CABLE 4- CONEXIÓN DEL CABLE
CABLE EXTERIOR
CABLE NEGRO
CABLE CENTRAL
CABLE BLANCO
(NEUTRO)
(NEUTRO)
![](asset-73.png)
57
GARANTÍA LIMITADA
ESPAÑOL
Problema Causa Prevención
•La superficie es
despareja.
•El horno está inclinado.
1. La cocina no está nivelada.
2. El dispositivo antivolcadura no se instaló
correctamente.
•Verifique primero con el instalador.
Abrazadera antivolcaduras
Aproximadamente
0.65 pulgadas
(16.5 mm)
Nivele ambos lados
de la cocina.
El tornillo debe
penetrar la madera
o el cemento.
Placa de pared
1
2
Use un nivel de burbuja
para comprobar la
nivelación.
El costo de la reparación o el reemplazo en estas circunstancias excluidas estará a cargo del consumidor.
PARA OBTENER SERVICIO EN GARANTÍA E INFORMACIÓN ADICIONAL
Llame al 1-800-243-0000 y seleccione la opción apropiada desde el menú.
O visite nuestro sitio web en http://www.lg.com
O por correo: LG Electronics Customer Service P.O. Box 240007 Huntsville, AL 35813 ATTN: CIC
PROCEDIMIENTO PARA RESOLVER CONFLICTOS:
TODOS LOS CONFLICTOS ENTRE USTED Y LG QUE SURJAN FUERA DE O RELACIONADOS DE ALGUNA MANERA CON
ESTA GARANTÍA LIMITADA O CON EL PRODUCTO, SE RESOLVERÁN EXCLUSIVAMENTE A TRAVÉS DE UN ARBITRAJE
VINCULANTE Y NO EN UNA CORTE DE JURISDICCIÓN GENERAL. ARBITRAJE VINCULANTE SIGNIFICA QUE USTED Y LG
RENUNCIAN AL DERECHO DE UN JUICIO CON JURADO Y A REALIZAR O PARTICIPAR EN UNA DEMANDA COLECTIVA.
Definiciones. Para el propósito de esta sección, las referencias a “LG” significan: LG Electronics U.S.A., Inc., sus empresas
matrices, subsidiarias y filiales y cada uno de sus directivos, directores, empleados, agentes, beneficiarios, predecesores en
interés, sucesores, cesionarios y proveedores; las referencias a “conflicto” o “reclamación” incluirán cualquier conflicto, reclamo
o controversia de cualquier tipo, sin importar (ya sea basado en contrato, agravio, estatuto, regulación, ordenanza, fraude, falsa
representación o cualquier teoría legal o equitativa) que surja de o esté relacionada con cualquier forma de venta, condición o
desempeño del producto o de esta Garantía Limitada.
Aviso de disputa. En caso de que usted desee iniciar un procedimiento de arbitraje, primero debe notificar a LG por escrito al
menos 30 días antes de iniciar el arbitraje enviando una carta a LG a LG Electronics, USA, Inc. Atención: Legal Department-
Arbitration 1000 Sylvan Ave, Englewood Cliffs 07632. Usted y LG aceptan participar en discusiones de buena fe en un intento de
resolver su reclamo de manera amistosa. En la carta debe proporcionar su nombre, dirección y número de teléfono; identificar el
producto que es objeto de la reclamación; y describir la naturaleza del reclamo y el remedio que busca. Si usted y LG no puede
resolver la disputa dentro de 30 días, cualquiera de las partes puede proceder a presentar una demanda de arbitraje.
Acuerdo de arbitraje vinculante y renuncia de demanda colectiva. En caso de no resolver la disputa durante el período de 30
días después de enviar una notificación por escrito a LG, Usted y LG se comprometen a resolver cualquier reclamo entre nosotros,
solamente a través de arbitraje vinculante sobre una base individual, a menos que usted se excluya, conforme a lo dispuesto a
continuación. Cualquier conflicto entre usted y LG no estarán combinados o consolidados con una controversia relacionada con
cualquier otro producto o reclamo de otra persona o entidad. Más específicamente y sin prejuicio de lo anterior, no procederá bajo
ninguna circunstancia cualquier disputa entre usted y LG como parte de una acción colectiva o representativa. En lugar del arbitraje,
cualquiera de las partes podrá iniciar una acción individual en la corte de reclamos menores, pero tales acciones en la corte de
reclamos menores no podrán ser realizadas en una acción colectiva o representativa.
![](asset-74.png)
58 GARANTÍA LIMITADA
Normas y procedimientos de arbitraje. Para comenzar con el arbitraje de un reclamo, usted o LG deben realizar una demanda
escrita para arbitraje. El arbitraje será administrado por la Asociación Americana de Arbitraje (AAA) y se llevará a cabo ante un
árbitro único bajo las Normas de Arbitraje del Consumidor de la AAA, que tienen efecto al momento de inicio del arbitraje (en
adelante “Normas de la AAA”) y bajo los procedimientos establecidos en esta sección. Las Normas de la AAA están disponibles en
línea en www.adr.org/consumer. Envíe una copia de su solicitud de arbitraje por escrito, así como una copia de esta disposición,
a la AAA de la forma descrita en las Normas de la AAA. También debe enviar una copia de su solicitud por escrito a LG en LG
Electronics, USA, Inc. Atención: Legal Department- Arbitration 1000 Sylvan Ave, Englewood Cliffs 07632. Si hay un conflicto entre
las Normas de la AAA y las reglas establecidas en esta sección, prevalecerán dichas reglas de esta sección. Esta disposición de
arbitraje se rige por la Ley Federal de Arbitraje. El juicio se puede introducir en el laudo arbitral en cualquier tribunal de jurisdicción
competente. Todos son temas para que el árbitro tome sus decisiones, excepto aquellos asuntos relativos al alcance y aplicabilidad
de la cláusula de arbitraje y de la capacidad de arbitraje de la controversia para que el tribunal decida. El árbitro se regirá por los
términos de esta disposición.
Legislación vigente. La legislación del estado de su residencia regirá esta Garantía Limitada, así como todas las disputas entre
nosotros, salvo que sea invalidada o inconsistente con leyes federales aplicables.
Tarifas / Costos. Usted no debe pagar ninguna tarifa para comenzar un arbitraje. Al recibir su solicitud de arbitraje por escrito, LG
pagará todos los gastos administrativos rápidamente a la AAA, a menos que usted solicite más de $25,000.00 por daños, en cuyo
caso el pago de estos gastos se regirá por las Normas de la AAA. Salvo disposición contraria prevista en el presente documento,
LG pagará a la AAA todos los gastos documentales, administrativos y de arbitraje para cualquier arbitraje iniciado, de conformidad
con las Normas de la AAA y esta disposición de arbitraje. Si usted prevalece en el arbitraje, LG pagará los honorarios y gastos
de sus abogados, siempre y cuando sean razonables, considerando factores que incluyen, entre otros, el monto de la compra y
el monto del reclamo. No obstante lo anterior, si la ley aplicable permite una adjudicación de honorarios y gastos razonables de
abogados, un árbitro puede otorgarlos en la misma medida que lo haría un tribunal. Si el árbitro considera que la sustancia de su
reclamo o la reparación solicitada en la demanda es frívola o se utiliza para un propósito inadecuado (calificado según las normas
establecidas en la Norma Federal de Procedimiento Civil 11 (b)), el pago de todos los honorarios de arbitraje se regirá por las
Normas de la AAA. En tal situación usted se compromete a reembolsar a LG todos los fondos erogados previamente por ella, cuyo
pago es, por otra parte, su obligación, según las Normas de la AAA. Salvo disposición contraria, LG renuncia a cualquier derecho
que pudiera tener para solicitarle los honorarios y gastos de sus abogados, si LG prevalece en el arbitraje.
Audiencias y ubicación. Si su reclamo es por $25,000 o menos, usted puede optar que el arbitraje sea realizado únicamente sobre
la base de: (1) documentos presentados al árbitro, (2) a través de una audiencia telefónica o (3) por una audiencia en persona,
según lo establecido por las Normas de la AAA. Si su reclamo excede $25,000, el derecho a una audiencia estará determinado por
las Normas de la AAA. Cualquier audiencia de arbitraje en persona se realizará en un lugar dentro del distrito judicial federal en el
cual resida, a menos que ambos acuerden otra ubicación o estemos de acuerdo con el arbitraje telefónico.
Exclusión. Usted puede quedarse fuera de este procedimiento de resolución de la disputa. Si se excluye, ni usted ni LG pueden
solicitar al otro que participe en un procedimiento de arbitraje. Para excluirse usted debe enviar una notificación a LG, en un lapso
de hasta 30 días continuos, contados a partir de la fecha de la primera compra del consumidor del producto, ya sea por: (i) el envío
de un correo electrónico a optout@lge.com con el siguiente Asunto: “Exclusión del arbitraje” o (ii) llamada al 1-800-980-2973. Debe
incluir en el correo electrónico de exclusión o suministrar por teléfono: (a) su nombre y dirección; (b) la fecha en la cual el producto
fue comprado; (c) el nombre o el número del modelo del producto; y (d) el número del serial (el número del serial puede ser hallado (i)
en el producto, o (ii) en la dirección de https://www.lg.com/us/support/repair-service/schedule-repair-continued al hacer clic en “Find
My Model & Serial Number”).
Sólo puede excluirse del procedimiento de resolución de conflictos en la forma descrita anteriormente (es decir, por correo
electrónico o por teléfono); ninguna otra forma de notificación será efectiva para hacerlo. Excluirse de este procedimiento de
resolución de controversias no afectará de ninguna manera la cobertura de la Garantía Limitada, por lo que usted continuará
disfrutando de todos sus beneficios. Si conserva este producto y no se excluye, usted acepta todos los términos y condiciones de la
cláusula de arbitraje descrita anteriormente.
![](asset-75.png)
59
MEMO
ESPAÑOL
MEMO
![](asset-76.png)
60 MEMO
MEMO
![](asset-77.png)
61
MEMO
ESPAÑOL
MEMO
![](asset-78.png)
LG Customer Information Center
Register your product Online!
www.lg.com
1-800-243-0000
USA
1-888-542-2623
CANADA
Printed in Korea
