OWNER’S MANUAL

WASHING MACHINE

WM3070H*A

Before beginning installation, read these instructions carefully. This will simplify

installation and ensure that the washer is installed correctly and safely.

Leave these instructions near the washer after installation for future reference.

P/No.: MFL67360415 www.lg.com

ENGLISH

ESPAÑOL

2PRODUCT FEATURES

PRODUCT FEATURES

INVERTER DIRECT-DRIVE MOTOR

The inverter motor, which is directly connected to the tub, minimizes energy loss and produces little noise and vibration.

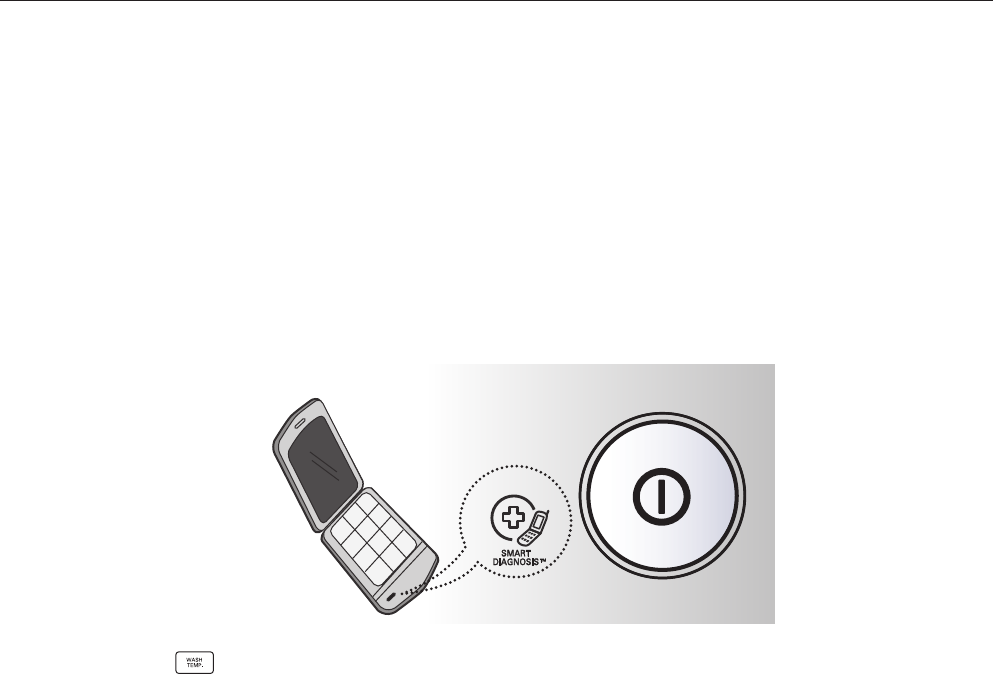

SMARTDIAGNOSIS™

Should you experience any technical difficulty with your washing machine, it has the capability of transmitting data by phone to

the Customer Information Center. The call center agent records the data transmitted from your machine and uses it to analyze

the issue, providing a fast and effective diagnosis (Refer to page 38).

TUB CLEAN

Regular cleaning of the tub on a monthly basis using TUB CLEAN can help keep the tub clean and fresh.

MAGNETIC DOOR PLUNGER

Safely and conveniently secure the door slightly ajar with the magnetic door plunger. This will promote air circulation and allow

the interior of the machine to dry. To use this feature, after the load has been removed, do not close the door completely.

When the magnetic door plunger comes into contact with the metal washer cabinet, it will secure the door slightly open

allowing the interior of the washer to dry.

LARGE CAPACITY STAINLESS STEEL DRUM

The large capacity stainless steel drum offers extreme durability and is tilted to improve efficiency and allow easier access for

large items.

CHILD LOCK

Use this option to disable the controls during a wash cycle. This option can prevent children from changing cycles or operating

the machine.

DETERGENT DISPENSER DRAWER

The four-compartment dispenser drawer makes it easy to separate the pre-wash detergent, the main laundry detergent, liquid

bleach, and fabric softener into different compartments.

HIGH-EFFICIENCY STEAM CYCLES

During LG’s unique high-efficiency STEAM cycles, with hot steam a gently removes tough stains.

3

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock, or to

prevent property damage, injury to persons, or death.

Your Safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING or CAUTION.

These words mean:

DANGER

You will be killed or seriously injured if you don’t immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow instructions.

CAUTION

You may be slightly injured or cause damage to the product if you do not follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

4IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock, or to

prevent property damage, injury to persons, or death.

BASIC SAFETY PRECAUTIONS

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions, including the

following.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the risk of electric shock by

providing a path of least resistance for electric current. This appliance is equipped with a cord having an equipment-grounding

conductor and grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in

accordance with all local codes and ordinances.

WARNING

Improper connection of the equipment-grounding conductor can result in risk of electric shock. Check with a qualified electrician

or servicer if you are in doubt as to whether the appliance is properly grounded. Do not modify the plug provided with the

appliance. If it does not fit the outlet, have a proper outlet installed by a qualified electrician. Failure to follow these warnings can

cause serious injury, fire, electric shock, or death.

•

Before use, the washer must be properly installed as

described in this manual.

• Do not wash articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry cleaning

solvents, or other flammable or explosive substances, as

they give off vapors that could ignite or explode.

•

Do not add gasoline, dry cleaning solvents, or other

flammable or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

• Under certain conditions, hydrogen gas may be produced

in a hot water system that has not been used for 2 weeks

or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using

the washer, turn on all hot water faucets and let the water

flow from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable, do not

smoke or use an open flame during this time.

• Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is

used near children.

• Before the washer is removed from service or discarded,

remove the door to prevent children from climbing inside.

• Do not install or store the washer where it will be exposed

to the weather or freezing temperatures.

• Do not tamper with controls.

•

Do not repair or replace any part of the washer or attempt

any servicing other than as described in this manual. We

strongly recommend that any service be performed by a

qualified technician.

• See Installation Instructions for grounding requirements.

•

ALWAYS follow the fabric care instructions supplied by the

garment manufacturer.

•

Do not place items exposed to cooking oil in your washer.

Items contaminated with cooking oils may contribute to a

chemical reaction that could cause a load to catch fire.

•

Use fabric softeners or products to eliminate static only as

recommended by the manufacturer.

• This washer is not designed for maritime use or for mobile

installations such as in RVs, aircraft, etc.

•

Turn off the water faucets and unplug the washer if the

machine is to be left for an extended period of time, such as

during vacations.

•

Do not use to dry articles containing foam rubber or

similarly textured rubber-like materials.

• Packaging material can be dangerous for children. There is a

risk of suffocation! Keep all packaging from children.

•

Always check the inside of the washer for foreign objects

before loading laundry. Keep the door closed when not in

use.

•

Do not reach into the appliance if the tub or agitator is

moving.

5

IMPORTANT SAFETY INSTRUCTIONS

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock, or to

prevent property damage, injury to persons, or death.

SAFETY INSTRUCTIONS FOR INSTALLATION

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions, including the

following.

•

Refer to INSTALLATION INSTRUCTIONS for detailed

grounding procedures. Installation instructions are packed

with the washer for installer’s reference. If the washer is

moved to a new location, have it checked and reinstalled by a

qualified service technician. Failure to follow this warning can

cause serious injury, fire, electric shock, or death.

•

Do not, under any circumstances, cut or remove the third

(ground) prong from the power cord. Failure to follow this

warning can cause serious injury, fire, electric shock, or

death.

•

For personal safety, this appliance must be properly

grounded. Failure to follow this warning can cause serious

injury, fire, electric shock, or death.

•

The power cord of this appliance is equipped with a 3-prong

(grounding) plug which mates with a standard 3-prong

(grounding) wall outlet to minimize the possibility of electric

shock from this appliance.

•

This washer must be plugged into a 120 VAC, 60 Hz

grounded outlet. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

•

Have the wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly grounded.

Failure to follow this warning can cause serious injury, fire,

electric shock, or death.

•

Where a standard 2-prong wall outlet is encountered, it

is your personal responsibility and obligation to have it

replaced with a properly grounded 3-prong wall outlet.

Failure to follow this warning can cause serious injury, fire,

electric shock, or death.

•

Do not install on carpet. Install washer on a solid floor.

Failure to follow this warning can cause serious leak damage.

•

Do not remove ground prong. Do not use an adapter or

extension cord. Plug into a grounded 3-prong outlet. Failure

to follow these warnings can cause serious injury, fire,

electric shock, or death.

•

The washer should always be plugged into its own individual

electrical outlet which has a voltage rating that matches the

rating plate. This provides the best performance and also

prevents overloading house wiring circuits which could cause

a fire hazard from overheated wires.

•

Never unplug your washer by pulling on the power cord.

Always grip plug firmly and pull straight out from the outlet.

Failure to follow this warning can cause serious injury, fire,

electric shock, or death.

•

Repair or immediately replace all power cords that have

become frayed or otherwise damaged. Do not use a cord

that shows cracks or abrasion damage along its length or at

either end. Failure to follow this warning can cause serious

injury, fire, electric shock, or death.

•

When installing or moving the washer, be careful not to

pinch, crush, or damage the power cord. Failure to follow

this warning can cause serious injury, fire, electric shock, or

death.

•

The washer must be installed and electrically grounded by

a qualified service person in accordance with local codes to

prevent shock hazard and assure stability during operation.

•

The washer is heavy. Two or more people may be needed

to install and move the appliance. Failure to do so can result

in back or other injury.

•

Store and install the washer where it will not be exposed

to temperatures below freezing or exposed to outdoor

weather conditions. Failure to follow this warning can cause

serious leak damage.

•

Do not install the washer in humid spaces to reduce the risk

of electric shock. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

•

To reduce the risk of injury to persons, adhere to all industry

recommended safety procedures including the use of long

sleeved gloves and safety glasses. Failure to follow all of

the safety warnings in this manual could result in property

damage, injury to persons or death.

6IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire or explosion, electric shock, or to

prevent property damage, injury to persons, or death.

SAFETY INSTRUCTIONS FOR USE, CARE, CLEANING, AND DISPOSAL

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions, including the

following.

SAVE THESE INSTRUCTIONS

•

Unplug the washer before cleaning to avoid the risk of

electric shock.

•

Never use harsh chemicals, abrasive cleaners, or solvents

to clean the washer. They will damage the finish.

•

Do not put oily or greasy rags or clothing on top of the

washer. These substances give off vapors that could ignite

the materials.

•

Do not wash items that are soiled with vegetable or cooking

oil. These items may contain some oil after laundering. Due

to the remaining oil, the fabric may smoke or catch fire by

itself.

•

Disconnect this appliance from the power supply before

attempting any user maintenance. Turning the controls to

the OFF position does not disconnect this appliance from

the power supply. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

•

Do not combine laundry products for use in one load unless

specified on the label.

•

Do not mix chlorine bleach with ammonia or acids such

as vinegar. Follow package directions when using laundry

products. Incorrect usage can produce poisonous gas,

resulting in serious injury or death.

•

Do not reach into the washer while parts are moving.

Before loading, unloading, or adding items, press the START/

PAUSE button and allow the drum to coast to a complete

stop before reaching inside. Failure to follow this warning

can cause serious injury, fire, electric shock, or death.

•

Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer

is used near children. As children grow, teach them the

proper, safe use of all appliances. Failure to comply with

these warnings could result in serious injury to persons or

death.

•

Destroy the carton, plastic bag, and other packing materials

after the washer is unpacked. Children might use them for

play. Cartons covered with rugs, bedspreads, or plastic

sheets can become airtight chambers. Failure to comply

with these warnings could result in serious injury to persons

or death.

•

Keep laundry products out of children’s reach. To prevent

injury to persons, observe all warnings on product labels.

Failure to comply with these warnings could result in serious

injury to persons or death..

•

Remove the door to the washing compartment to avoid the

danger of children or small animals getting trapped inside

before your washer is removed from service or discarded.

Failure to do so can result in serious injury to persons or

death.

7

TABLE OF CONTENTS

ENGLISH

TABLE OF CONTENTS

2 PRODUCT FEATURES

3 IMPORTANT SAFETY INSTRUCTIONS

4 BASIC SAFETY PRECAUTIONS

4 GROUNDING INSTRUCTIONS

5 SAFETY INSTRUCTIONS FOR INSTALLATION

6 SAFETY INSTRUCTIONS FOR USE, CARE, CLEAN-

ING, AND DISPOSAL

8

INTRODUCING YOUR WASHING MACHINE

8 Parts and Accessories

9 Control panel features

11 INSTALLATION INSTRUCTIONS

11 Preview installation order

12 Checking and choosing the proper location

13 Unpacking and removing shipping bolts

14 Connecting the water lines

15 Connecting the drain line

16 Leveling the washing machine

17 Plugging in the power cord and grounding

17 Test run

18 PREPARATION

18 Sorting wash loads

18 - Precautions for fabric care before wash cycle

19 - Fabric care labels

19 - Sorting laundry

20 Using detergent/fabric softener

20 - Recommended detergent

20 - Loading the dispenser

22 USING YOUR WASHING MACHINE

22 Basic operation

23 Cycle guide

24 Main cycle

24 - Reduce laundry allergen,

ALLERGIENE

™

24 - Reduce laundry bacteria,

SANITARY

24 - For white fabrics,

BRIGHT WHITES

™

24 - Blankets or bulky items, BULKY/LARGE

24 - Normal items, COTTON/NORMAL

24 - Heavy soiled items, HEAVY DUTY

24 - Wrinkle free items,

PERM. PRESS

24 - Sheer items,

DELICATES

24 - For towel items,

TOWELS

24 - Items labeled wool or hand-washable,

HAND

WASH/WOOL

24 - Quick wash, SPEED WASH

25 Cycle setting buttons

25 Setting options before cycle

25 - Setting the water temperature, WASH TEMP.

25 - Setting spin speed, SPIN SPEED

25 - Setting soil level of laundry, SOIL LEVEL

26 - Adjusts the melody and button tones, SIGNAL

26 - Prewashing, PRE-WASH

26 - Rinse, drain and spin only, RINSE + SPIN

26 - Adding extra rinse cycle, EXTRA RINSE

26 - Presetting the start time, DELAY WASH

26 - Efficiency cleaning, STEAM

27 - Saving energy, COLD WASH™

27 - Saving time, TURBOWASH™

27 Setting options during cycle

27 - Button lock feature, CHILD LOCK

27 - Saving customized wash cycle, PGM SAVE

28 - Selecting your customized cycle, CUSTOM PGM

28 -

Tumbles clothes to prevent Wrinkles, FRESH CARE

29 MAINTENANCE

29 Care

29 - Care after wash

29 - Care in cold climates

30 Cleaning

30 - Clean your the drum, TUB CLEAN

31 - Cleaning the detergent dispenser drawer

32 - Cleaning the water inlet filters

33 - Cleaning the drain pump filter

34 - Cleaning the door seal

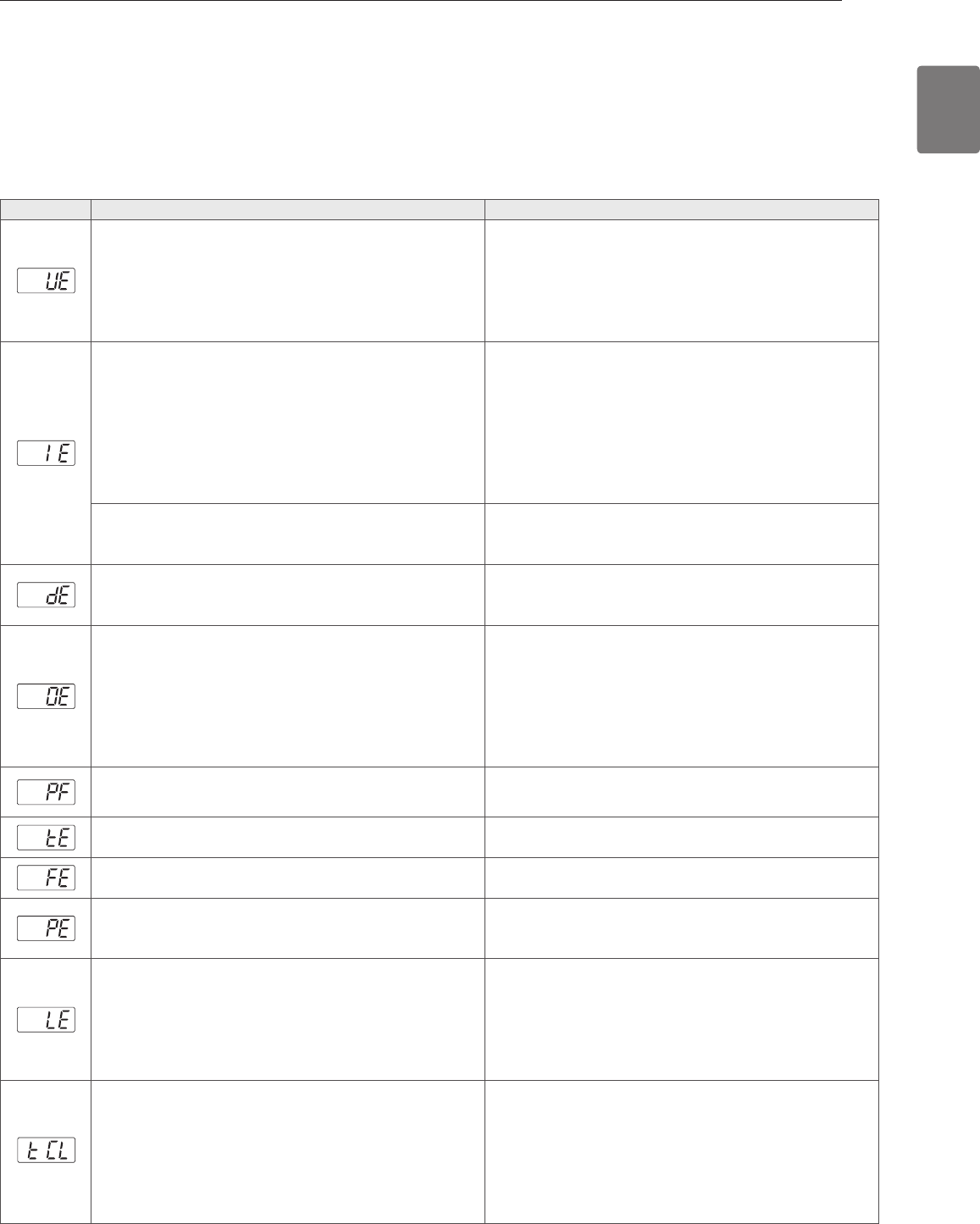

35 TROUBLESHOOTING

35 Checking error messages

36 Before calling for service

37 SPECIFICATIONS

38 USING SMARTDIAGNOSIS™

39 WARRANTY

8INTRODUCING YOUR WASHING MACHINE

NOTE

Contact LG Customer Service at 1-800-243-0000 (1-888-542-2623 in Canada) if any accessories are missing.

y

For your safety and for extended product life, use only authorized components. The manufacturer is not responsible for

y

product malfunction or accidents caused by the use of separately purchased unauthorized components or parts.

The images in this guide may be different from the actual components and accessories, and are subject to change by the

y

manufacturer without prior notice for product improvement purposes.

INTRODUCING YOUR WASHING MACHINE

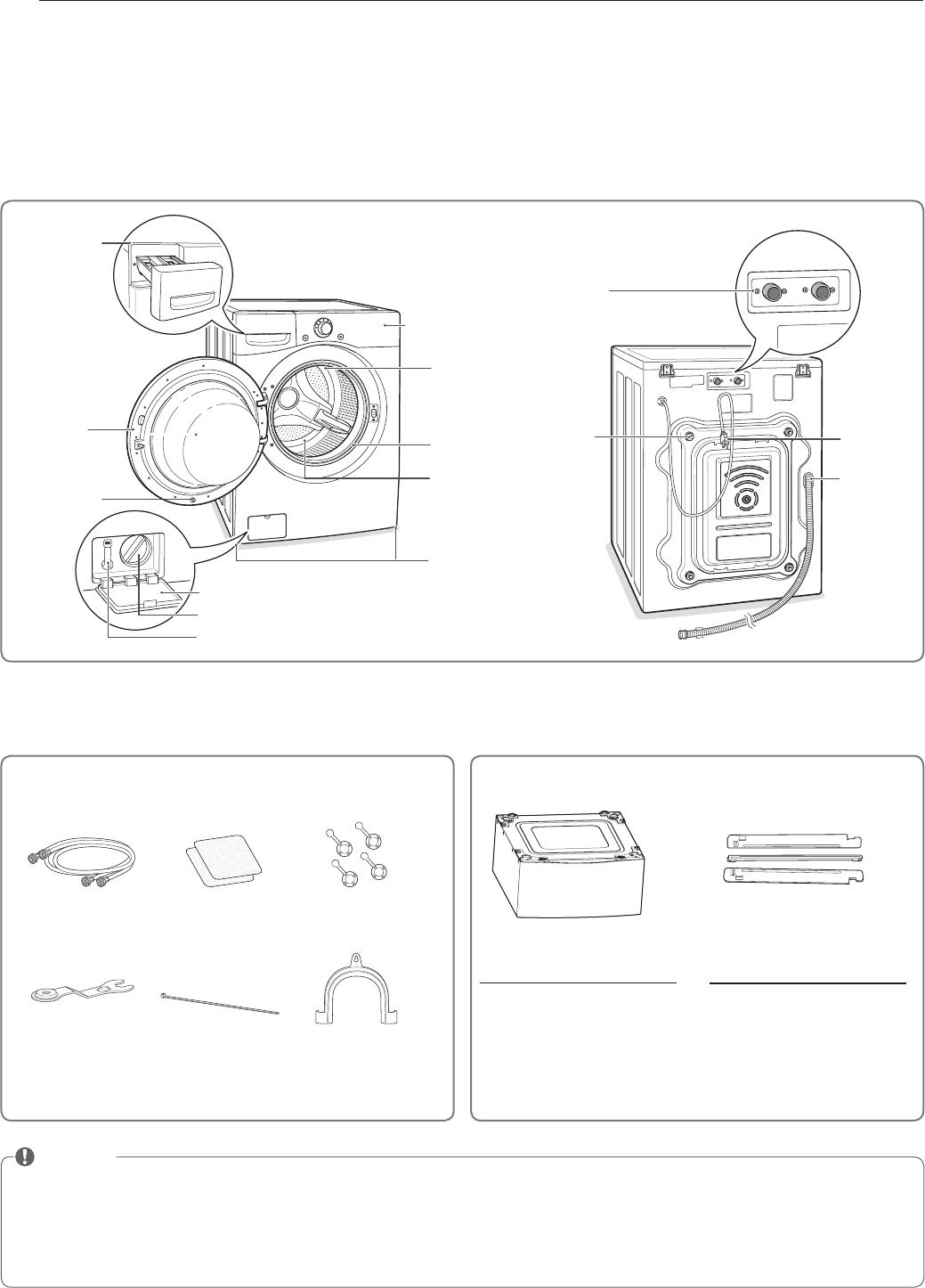

Parts and Accessories

Parts

Pedestal Stacking kit

Accessories

14" Pedestal Color

WDP4C Chardonnay

WDP4R Wild Cherry Red

WDP4S Titanium

WDP4V Graphite Steel

WDP4W White

WDP4N Midnight Blue

Stacking Kit Color

CSTK1 Chardonnay

RSTK1 Wild Cherry Red

SSTK1 Titanium

GSTK1 Pearl Gray

WSTK1 White

NSTK1 Midnight Blue

Hot/cold water hoses Non-skid pads Caps for covering

shipping bolt holes

Wrench Tie strap Elbow bracket

(for securing drain hose)

Detergent

dispenser

drawer

(See page 20)

Door

Magnet Door

Plunger

(see page 2)

Control panel

(See page 9)

Door

seal

TurboWash™

Upper Nozzle

Tub

Leveling

feet

Drain pump filter cover

Drain pump filter

Drain hose

Water inlets

Shipping

bolts Power cord

Drain hose

In c l u d e d Accessories Op t I O n a l Accessories

9

INTRODUCING YOUR WASHING MACHINE

ENGLISH

Button Description

Turns the washing machine on and off.

y

(During the wash cycle) stops operation, and cancels the settings.

y

ALLERGIENE™

y

- For cotton, underwear (see page 24)

SANITARY

y

- For underwear, diaper etc. (see page 24)

BRIGHT WHITES™

y

- For white fabrics (see page 24)

BULKY/LARGE

y

- For blankets or large bulky items (see page 24)

COTTON/NORMAL

y

- For general laundry, such as cotton T-shirts or towels (see page 24)

HEAVY DUTY

y

- For heavy soiled cotton fabric (see page 24)

PERM. PRESS

y

- For wrinkle-free fabrics (see page 24)

DELICATES

y

- For sheer and delicate fabrics (see page 24)

TOWELS

y

- For towels (see page 24)

HAND WASH/WOOL

y

- For wool or hand-wash fabrics (see page 24)

SPEED WASH

y

- For small quantities of lightly soiled items (see page 24)

TUB CLEAN

y

- For tub clean (see page 30)

Starts or pauses the washing machine cycle.

y

- If you do not press the C button within 4 minutes of selecting a cycle, the washing machine will

turn off automatically.

(Press repeatedly) Selects the water temperature for the wash cycle (see page 25).

y

- Select water temperature from 5 settings.

(Press repeatedly) Selects the spin speed in the desired level (see page 25).

y

- Selects spin speed from 5 settings.

(Press repeatedly) Selects a wash cycle by soil level (see page 25).

y

- Selects soil level from 5 settings.

(Press repeatedly) Selects a Melody or Button sound by signal(see page 26)

y

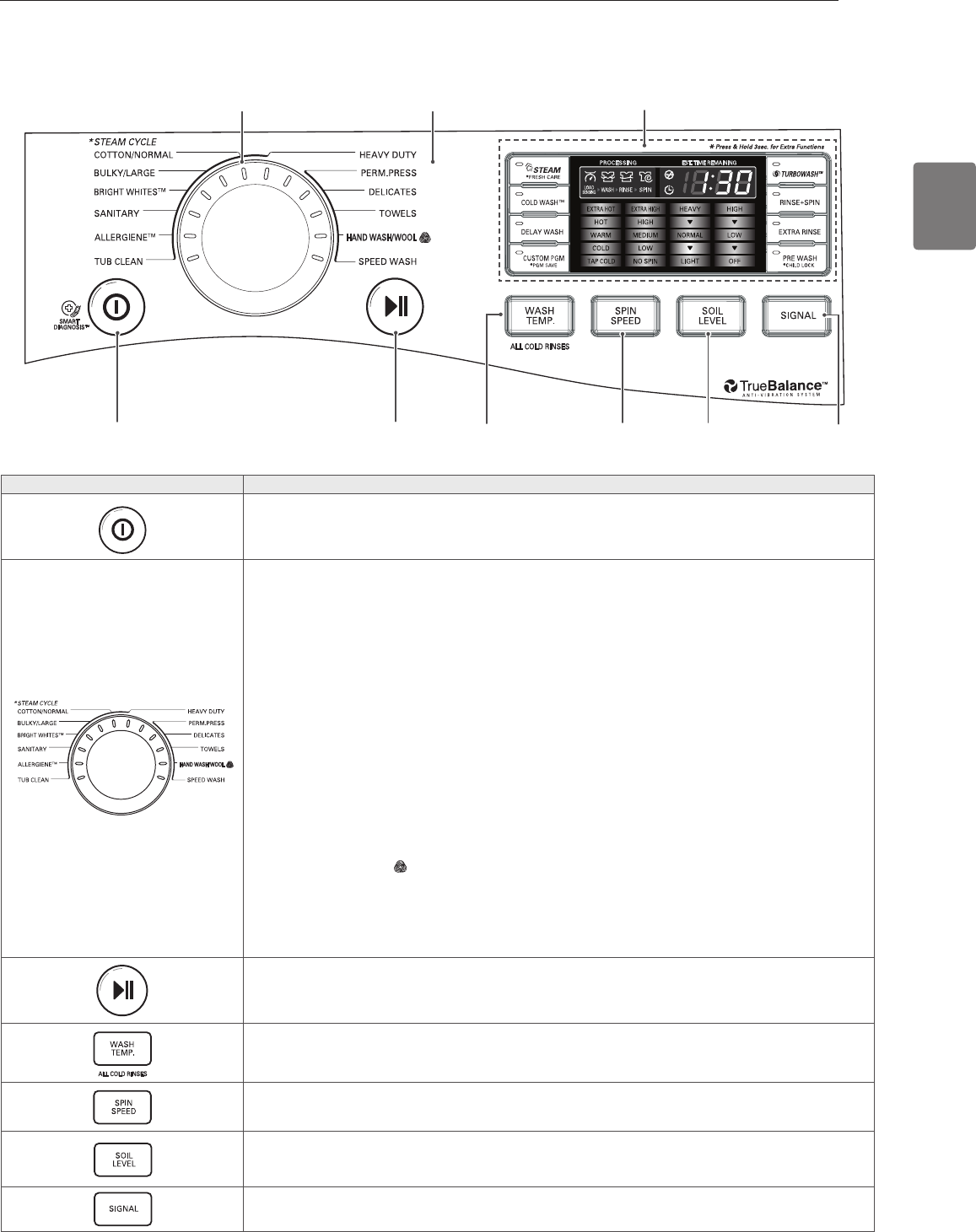

Control panel features

Operation

Operation Display

Cycle selector

Soil

Level

Selection

Button

Signal

Sound

Selection

Button

Spin

Speed

Selection

Button

Water

Temperature

Selection

Button

Start/

Pause

Button

Power

Button

10 INTRODUCING YOUR WASHING MACHINE

Display

Operation (continued)

Button Description

(Press before wash cycle) Pre-wash heavily soiled laundry (See

ypage. 26).

(Press and hold during wash cycle) Lock/Unlock the button (See

ypage. 27).

Use this option to save time (See page.27).

y

Add extra rinse cycle to the selected one (See

ypage. 26).

Use this option to rinse detergent from load (See page. 26)

y

Set delay time of starting cycle (See

ypage. 26).

(Press before starting wash cycle) Use this option to add steam for extra cleaning power (See page 26)

y

(Press and hold before starting wash cycle) Tumbles clothes after cycle finishes to prevent wrinkles (See page 28)

y

Use this option to save your energy consumption (

ySee page. 27).

Use this option to save special combination of settings that you use frequently (

ySee page. 27~28).

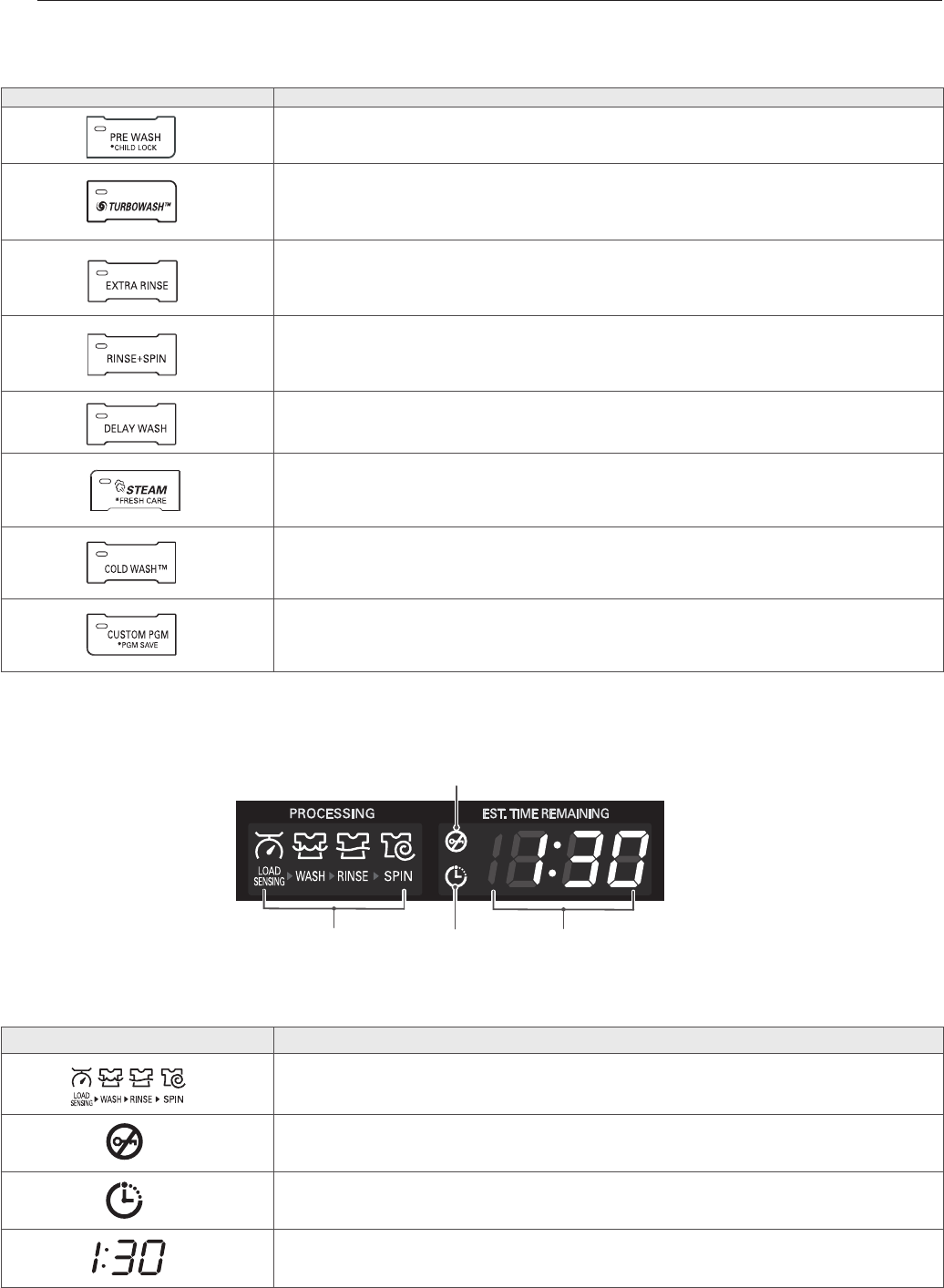

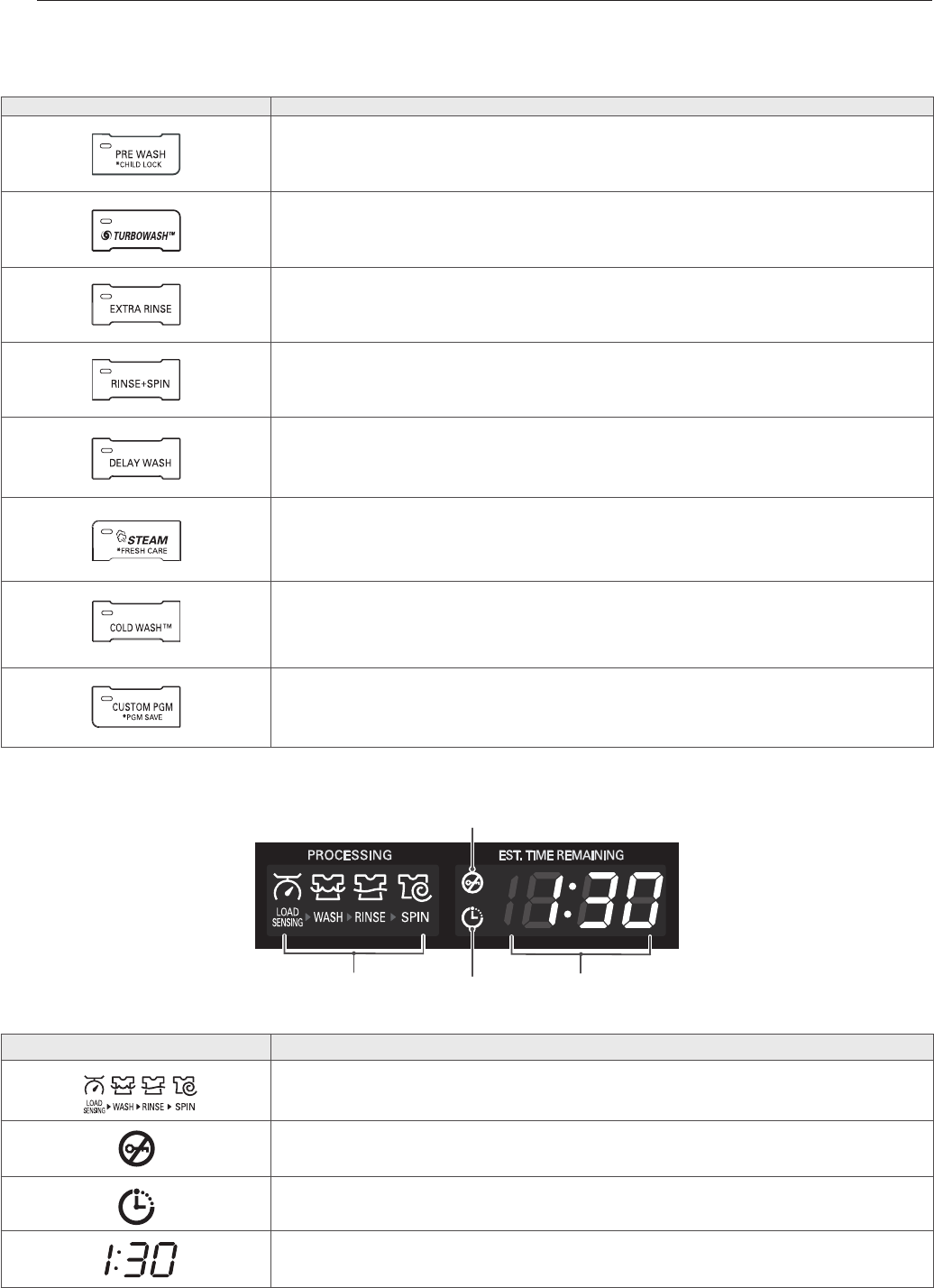

Display Icon Description

This portion of the display shows which stage of the wash cycle is currently underway (LOAD

y

SENSING, WASH, RINSE or SPIN).

Indicates that the door is locked. The washer door will lock while the washer is operating. The door

y

can be unlocked by pressing the START/ PAUSE button to stop the washer.

This indicator shows that the washer has been set for DELAY WASH. The washer will start

y

automatically after the set delay time has passed.

When the START/PAUSE button is pressed, the washer automatically detects the wash load (weight)

y

and optimizes the washing time, based on the selected cycle and options. The display will then

indicate the estimated time remaining for the selected wash cycle.

Door lock

indicator

Estimated time remaining/

error message display

(See page 35)

Cycle

process

indicator

Delay

wash

indicator

11

INSTALLATION INSTRUCTIONS

ENGLISH

INSTALLATION INSTRUCTIONS

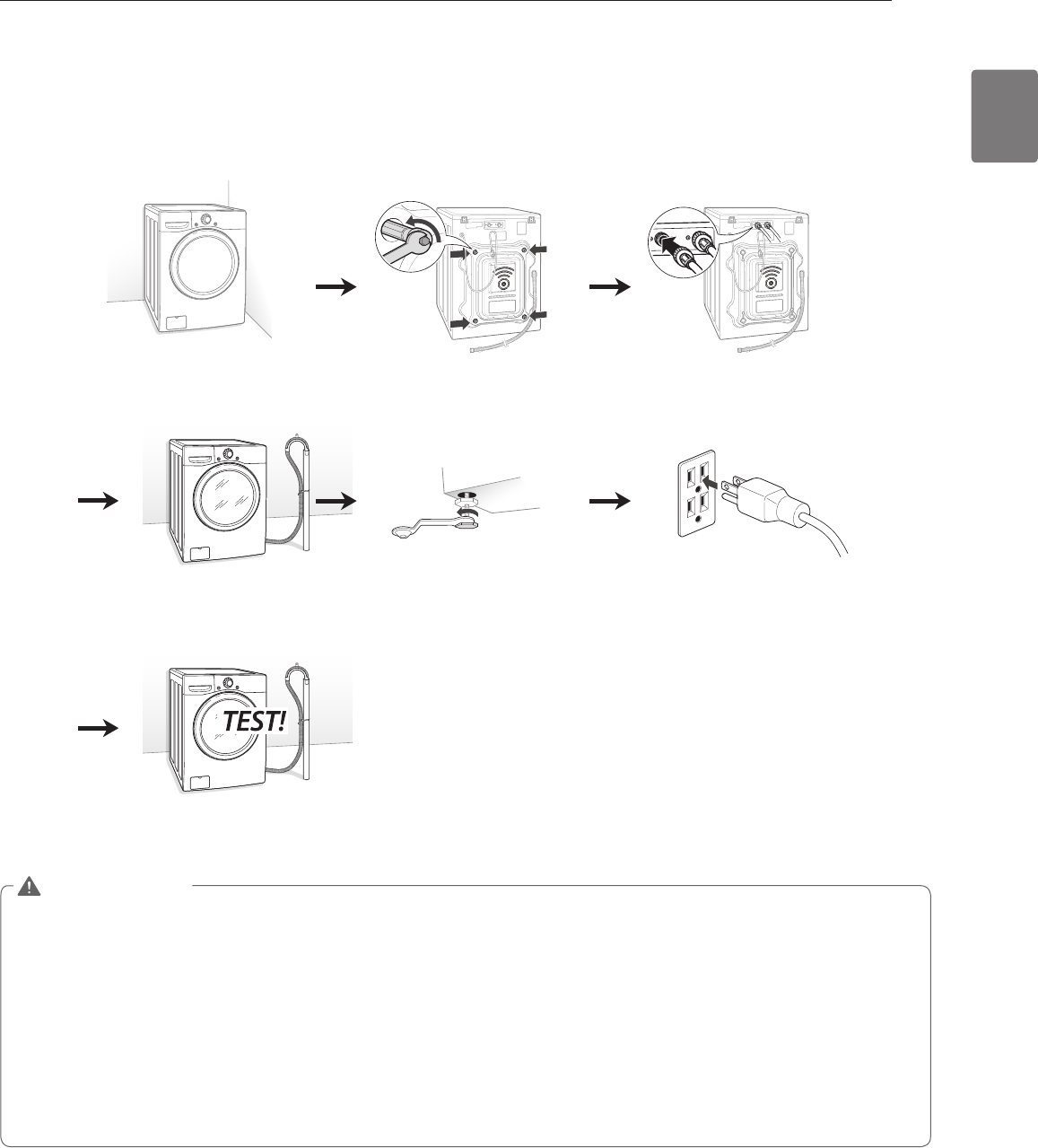

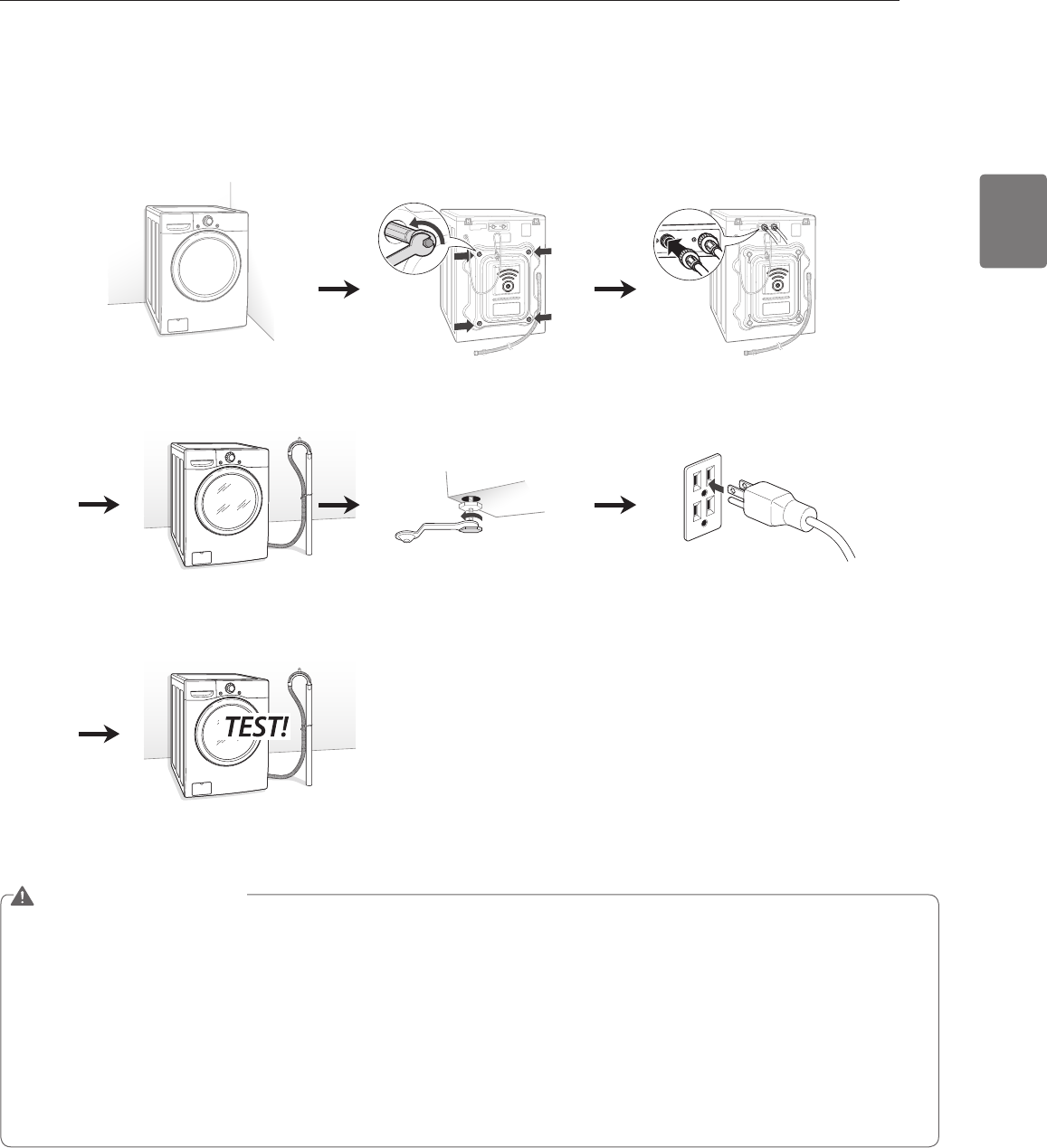

Preview installation order

WARNING

Washer is heavy! Two or more people are required when moving and unpacking the washer.

y Failure to do so can result in

back or other injury.

Store and install the washer where it will not be exposed to temperatures below freezing or exposed to outdoor weather

y

conditions. Failure to follow this warning can cause serious injury, fire, electric shock, or death.

Properly ground washer to conform with all governing codes and ordinances.

y Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

To reduce the risk of electric shock, do not install the washer in humid spaces.

y Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

The base opening must not be obstructed by carpeting when the washer is installed on a carpeted floor.

y

Do not remove ground prong. Do not use an adapter or extension cord. Plug into a grounded 3-prong outlet.

y Failure to

follow this warning can cause serious injury, fire, electric shock, or death.

Checking and choosing the

proper location

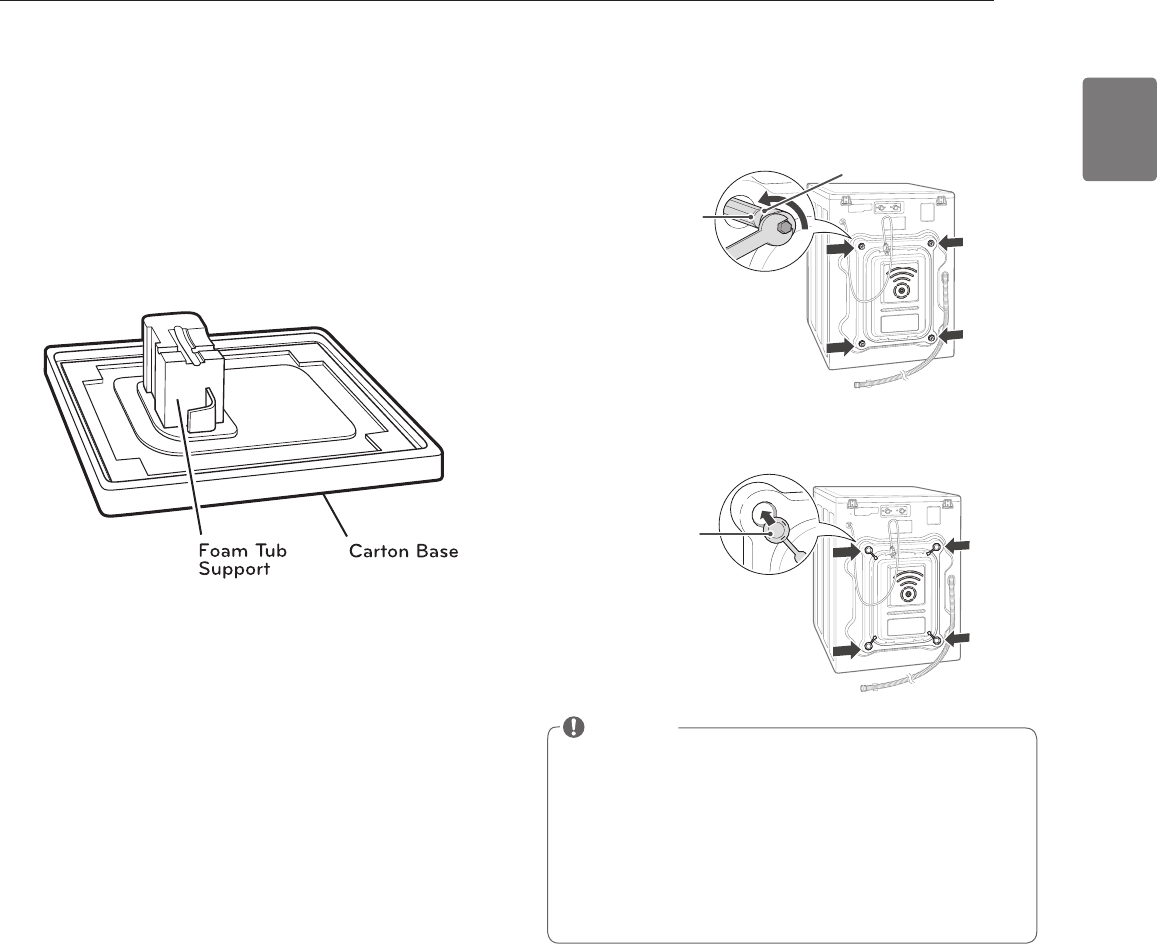

Unpacking and removing

shipping bolts

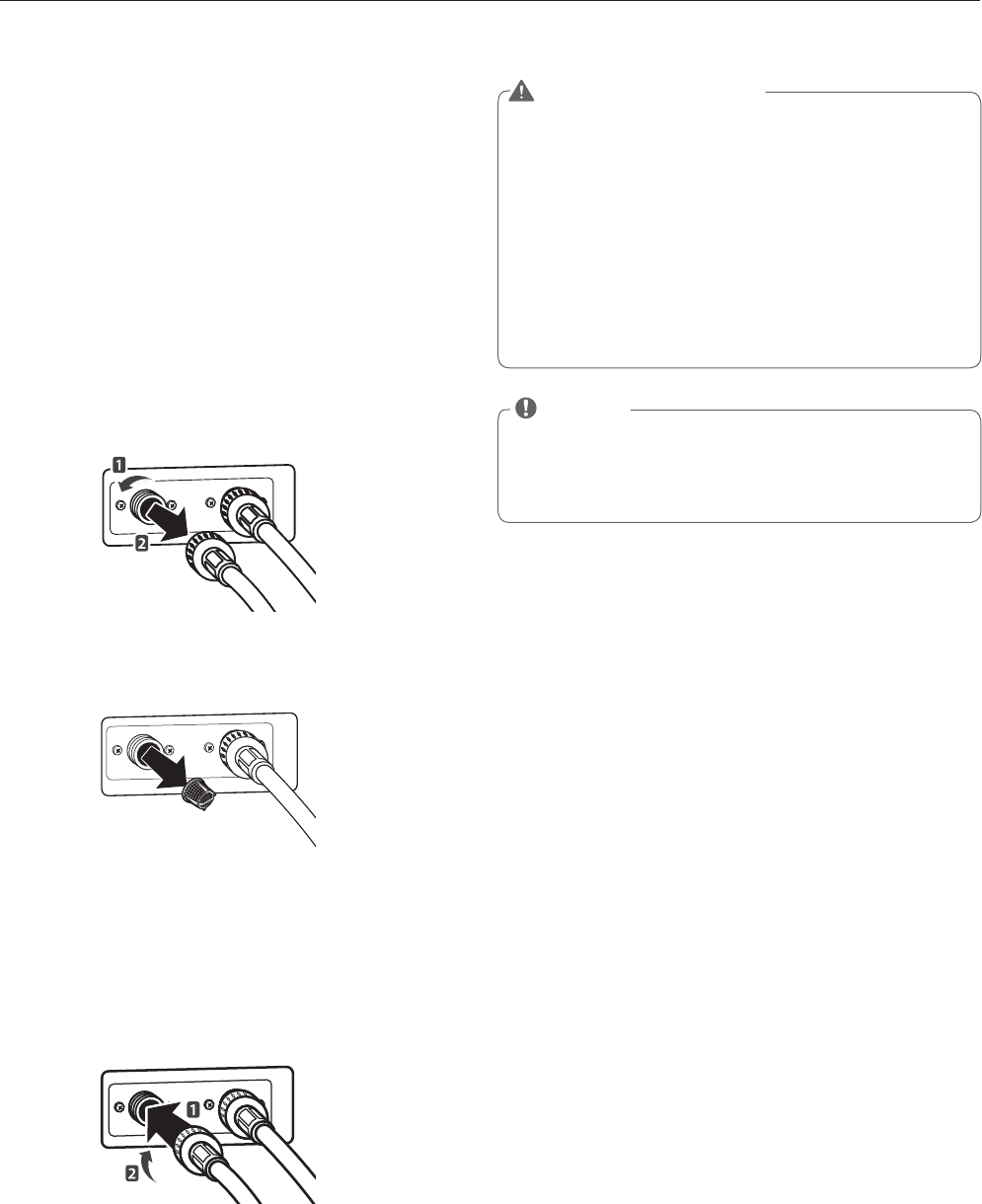

Connecting the water line

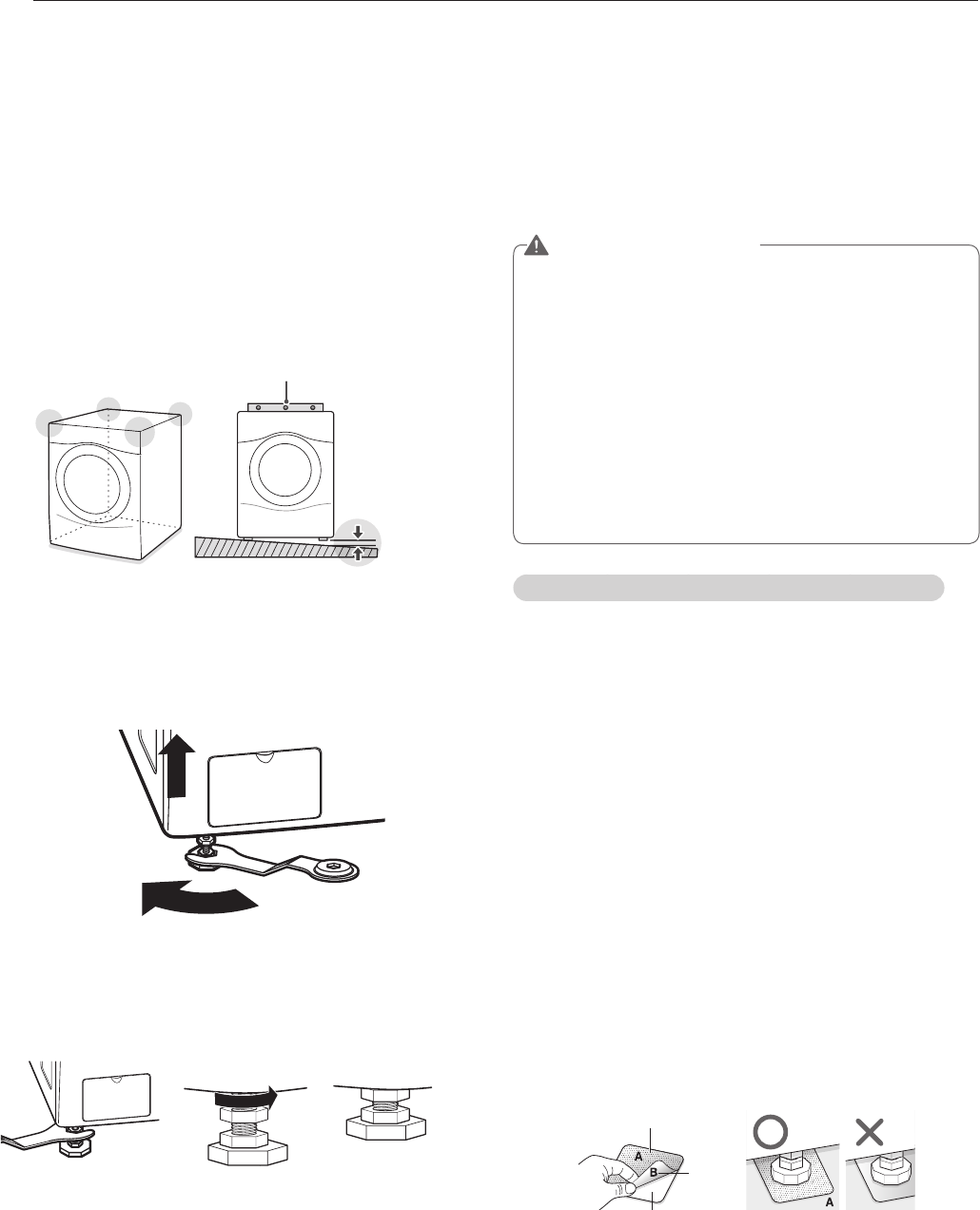

Connecting the drain line Leveling the washing

machine

Plugging in the power cord

and grounding

Test run

12 INSTALLATION INSTRUCTIONS

Checking and choosing the proper

location

Install the washing machine on a solid floor that is strong and

rigid enough to support the weight of the washing machine,

even when fully loaded, without flexing or bouncing. If the

floor has too much flex, you may need to reinforce it to make

it more rigid. If the floor is not solid, it may cause severe

vibration and noise.

1 Clean the floor before installation.

- Make sure to select solid and smooth ground.

2 Two or more people are needed for moving and

unpacking the washing machine.

3 Allow for sufficient space between the walls and the

washing machine for installation.

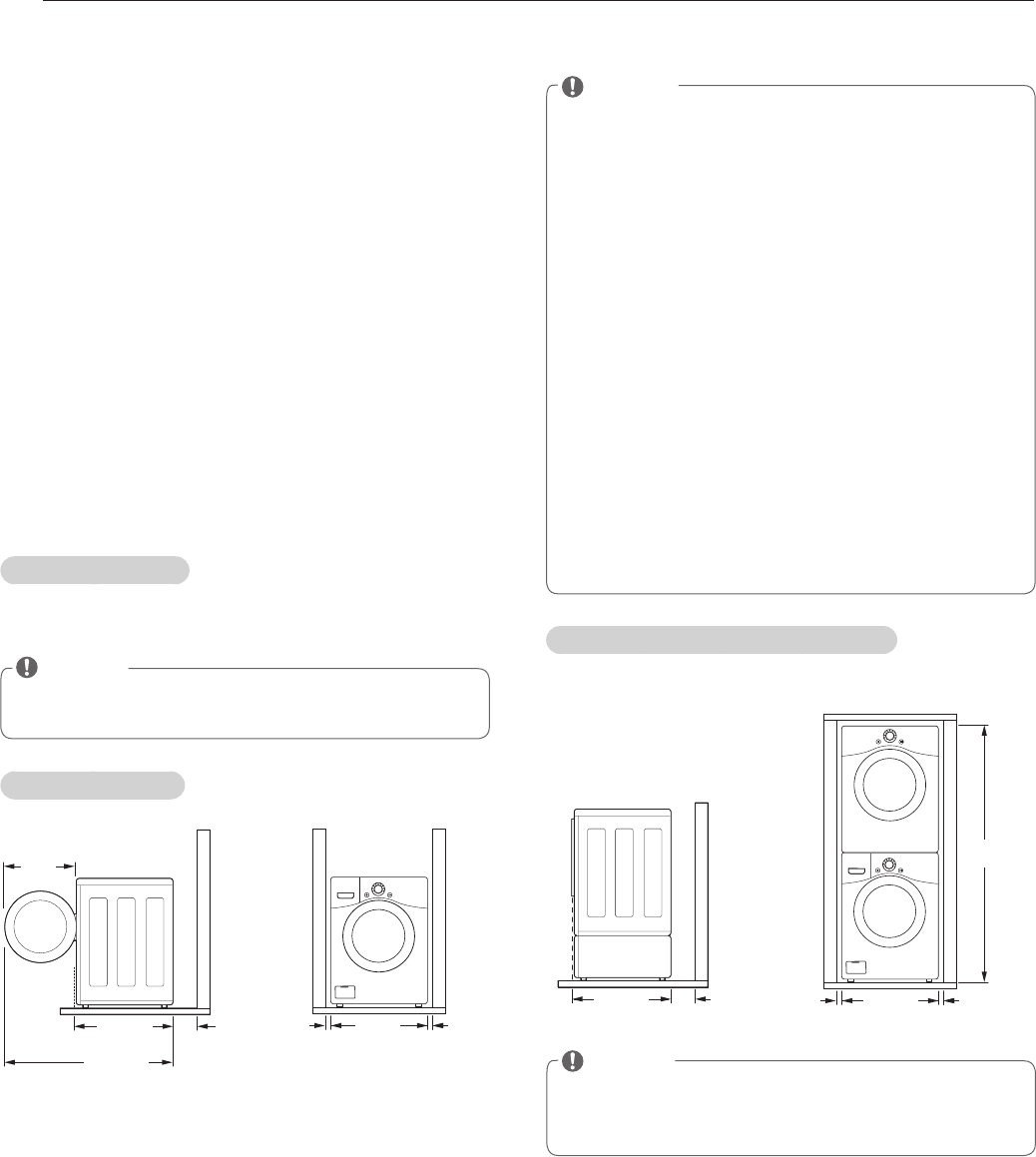

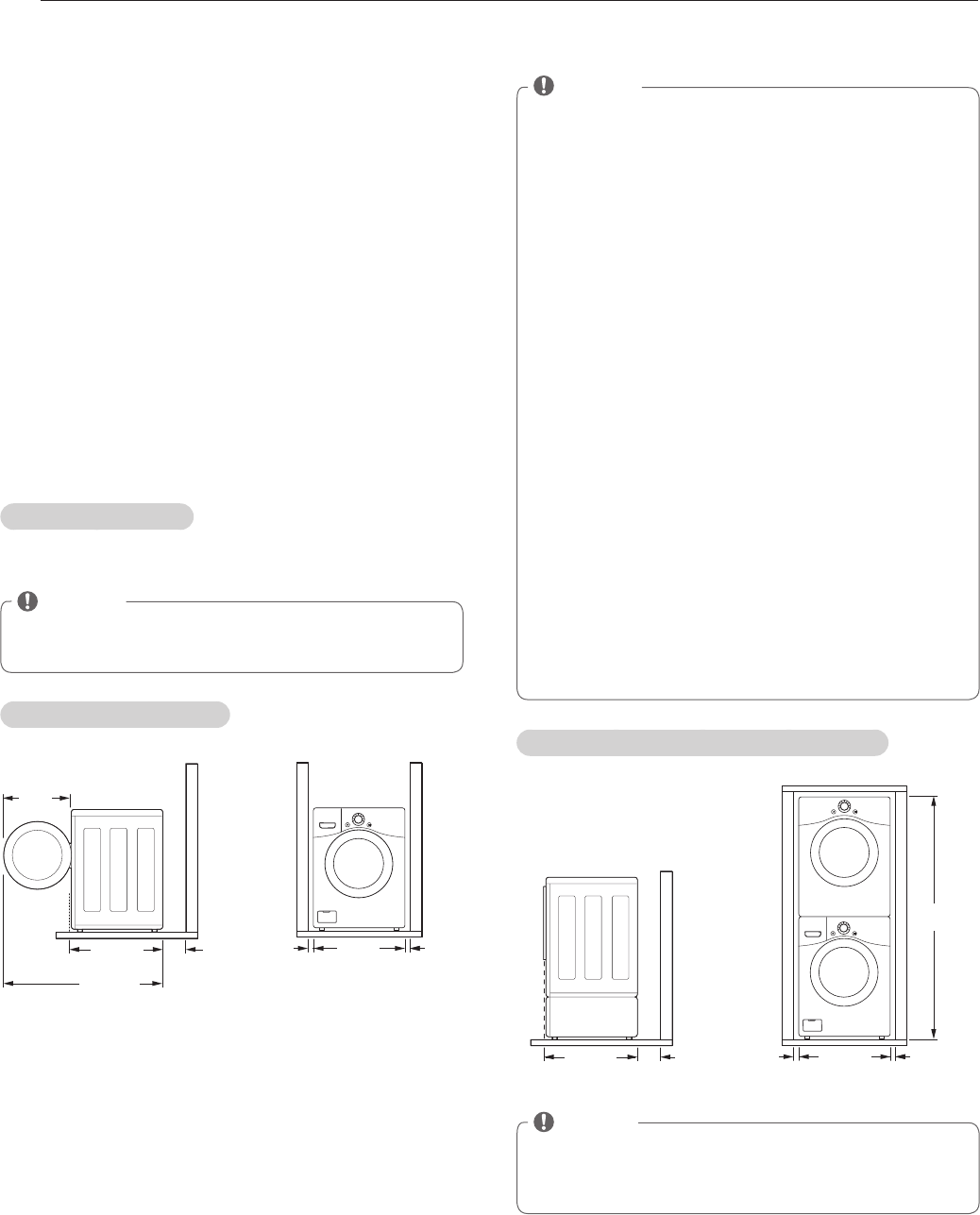

Space requirements

You must allow sufficient space for water lines, the drain

line, and airflow.

NOTE

Be sure to allow for wall, door, or floor moldings that

y

may increase the required clearances.

Installing on a floor

293/4"

(75.6 cm)

4"

(10 cm)

51"

(129.5 cm)

221/4"

(57 cm)

27"

68.6 cm

1"

(2.5 cm) 1"

(2.5 cm)

NOTE

The floor

y must be strong and rigid enough to support

the weight of the washer, when fully loaded, without

flexing or bouncing. If your floor has too much flex,

you may need to reinforce it to make it more rigid.

A floor that is adequate for a top-loading washer may

not be rigid enough for a front loading washer, due to

the difference in the spin speed and direction. If the

floor is not solid, your washer may vibrate and you may

hear and feel the vibration throughout your house.

Before installing the washer, make sure the floor is

y

clean, dry and free of dust, dirt, water and oils so the

washer feet can not slide easily. Leveling feet that can

move or slide on the floor can contribute to excess

vibration and noise due to poor contact with the floor.

If a drip pan must be used, take extra care to follow the

y

instructions provided with the drip pan and make sure

the leveling feet are adjusted for firm and even contact

with the pan. Use of drip pans and failure to properly

level the machine may result in increased vibration and

noise during operation.

Installing on a pedestal or stacking kit

29 3/4"

(75.6 cm)

4"

(10 cm)

27"

(68.6 cm)

1"

(2.5 cm)

1"

(2.5 cm)

771/2"

(196.8 cm)

NOTE

Refer to the instructions packaged with the optional

y

PEDESTAL or STACKING KIT before installing with a

PEDESTAL or a STACKING KIT.

13

INSTALLATION INSTRUCTIONS

ENGLISH

Unpacking and removing shipping bolts

When removing the washer from the carton base, be sure to

remove the foam drum support in the middle of the carton

base.

If you must lay the washer down to remove the base

packaging materials, always lay it carefully on its side.

Do NOT lay the washer on its front or back.

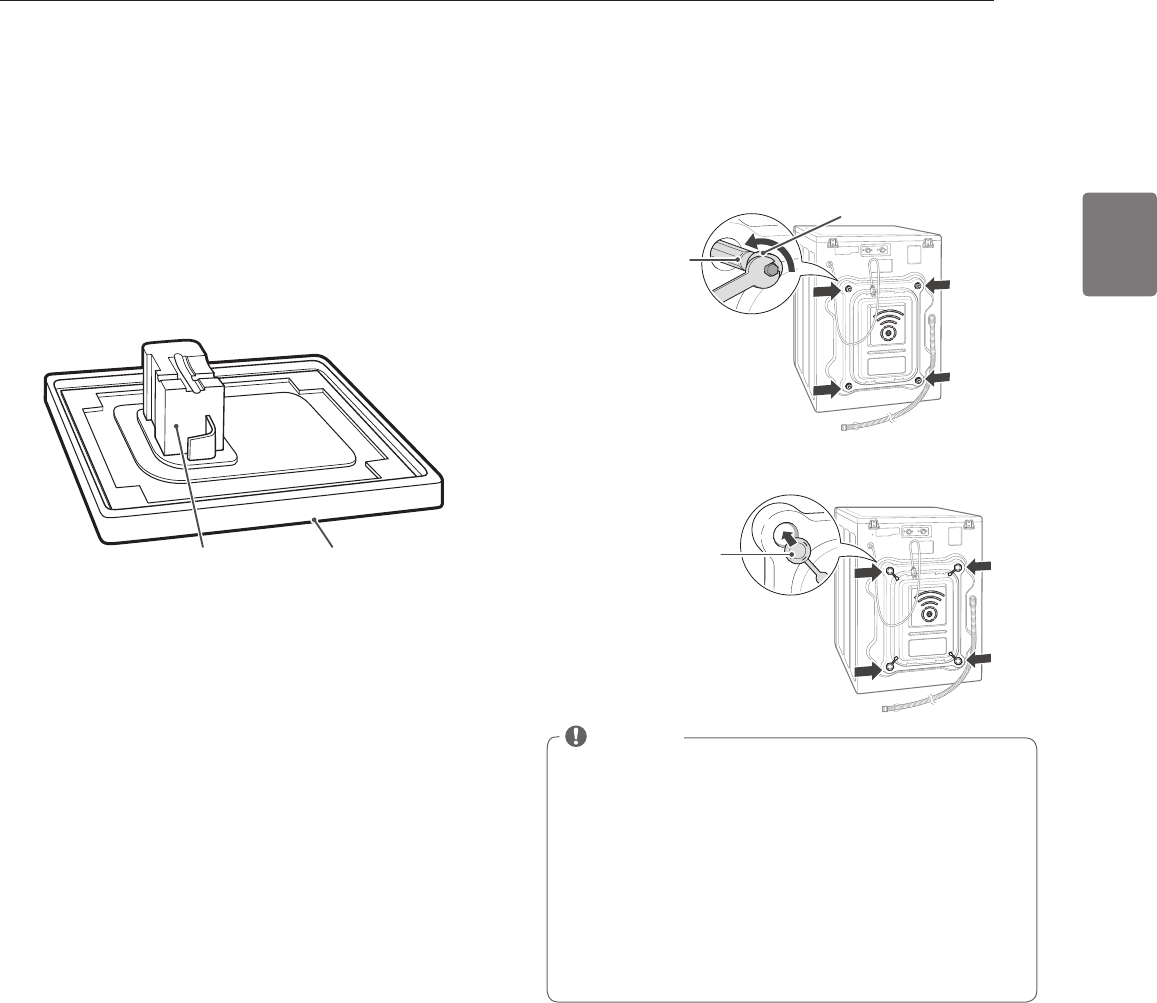

1 Remove the bottom two shipping bolts with the wrench

(included) to fully loosen all four shipping bolts by turning

them counterclockwise and then pulling them out.

Shipping

bolt

Retainer

2 Locate the four hole caps included in the accessory pack

and install them in the shipping bolt holes.

Cap

NOTE

Save the bolt assemblies for future use. To prevent

y

damage to internal components, DO NOT transport the

washer without reinstalling the shipping bolts.

Failure to remove shipping bolts and retainers may

y

cause severe vibration and noise, which can lead to

permanent damage to the washer. The cord is secured

to the back of the washer with a shipping bolt to help

prevent operation with shipping bolts in place.

14 INSTALLATION INSTRUCTIONS

Connecting the water lines

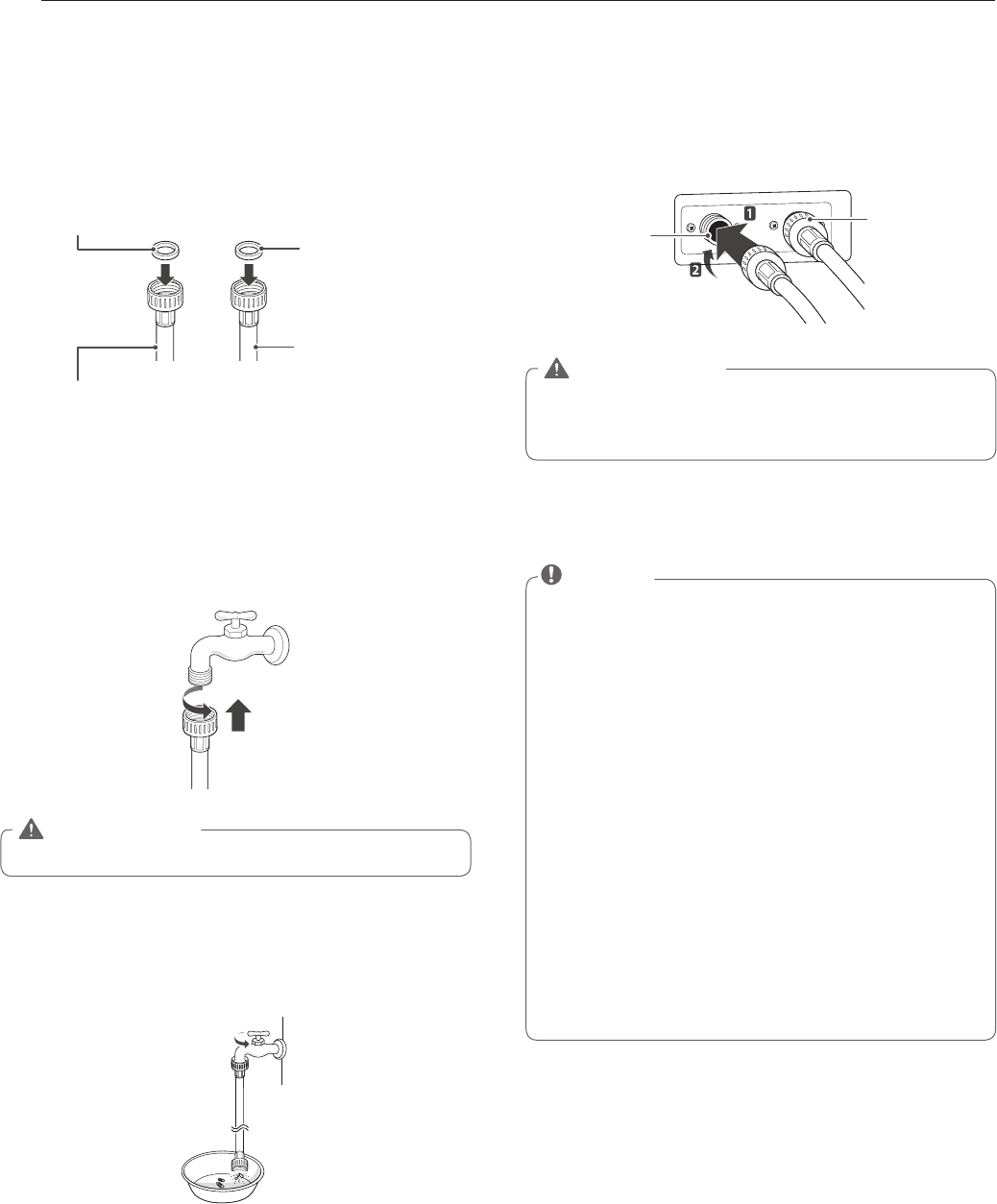

1 Check the rubber seals on both sides of the hose.

- Insert a rubber seal into the threaded fittings on each

hose to prevent leaking.

Rubber seal

Water hose

(To water inlet on the

washing machine)

Rubber seal

Water hose

(To faucet)

2 Connect the water supply hoses to the HOT and COLD

water faucets tightly by hand and then tighten another

2/3 turn with pliers.

- Connect the blue hose to a cold water faucet and the

red hose to a hot water faucet.

WARNING

Do not overtighten.

yDamage to the coupling can result.

3 After connecting inlet hose to water faucets, turn on the

water faucets to flush out foreign substances (dirt, sand

or sawdust) in the water lines. Let water drain into a

bucket, and check the water temperature.

4 Connect the hoses to the water inlets tightly by hand and

then tighten another 2/3 turn with pliers.

- Connect the blue hose to the cold water inlet and the

red hose to the hot water inlet.

Cold

water

inlet

Hot water

inlet

WARNING

Do not overtighten the hoses.

yOvertightening can

damage the valves resulting in leaking and property

damage.

5 Check for leaks by turning on the faucets.

- If water leaks, check steps 1 to 4 again.

NOTE

For your safety, and for extended product life, use

y

only authorized components. The manufacturer is not

responsible for product malfunction or accidents caused

by the use of separately purchased unauthorized parts.

Use new hoses when you install the washing machine.

y

Do not reuse old hoses. Use only the inlet hoses

provided with the washer. LG does not recommend the

use of aftermarket hoses.

Periodically check the hoses for cracks, leaks and wear,

y

and replace the hoses every 5 years.

Do not stretch the water hoses intentionally, and make

y

sure that they are not crushed by other objects.

Water supply pressure must be between 14.5 PSI and

y

116 PSI (100~800 kPa). If the water supply pressure is

more than 116 PSI, a pressure reducing valve must be

installed.

To provide optimum washing performance the hot

y

water temperature should be set at 120-135°F (48-57°C)

and the cold at 60°F (15°C).

15

INSTALLATION INSTRUCTIONS

ENGLISH

Connecting the drain line

Secure the drain hose in place to prevent moving and leaking.

NOTE

The drain hose should be properly secured. Failure to

y

properly secure the drain hose can result in flooding

and malfunction.

Total height of the house end should not exceed 96

y

inches (244.8 cm) from the bottom of the washer.

The drain must be installed in accordance with any

y

applicable local codes and regulations.

Make sure that the water lines are not stretched,

y

pinched, crushed, or kinked.

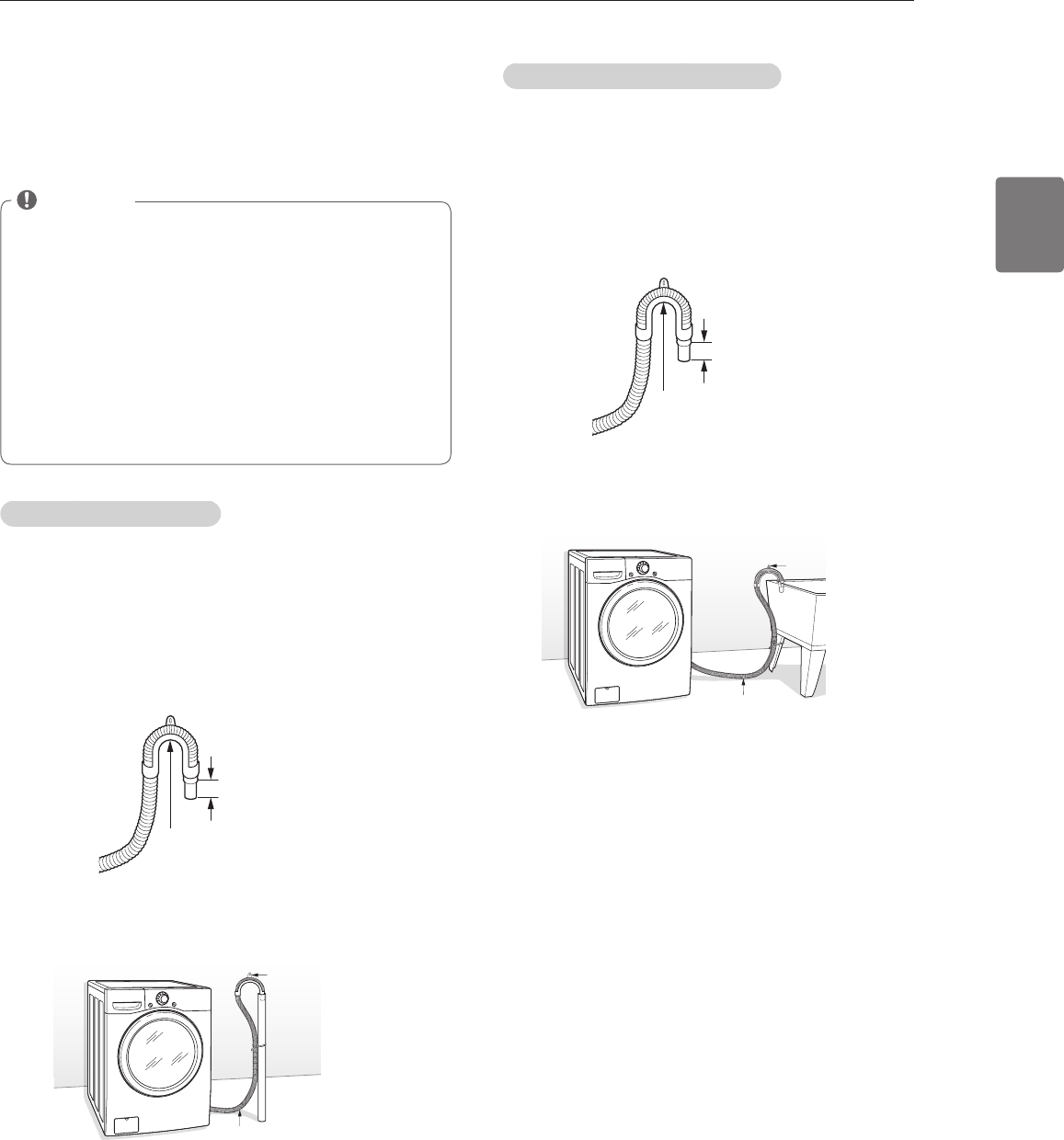

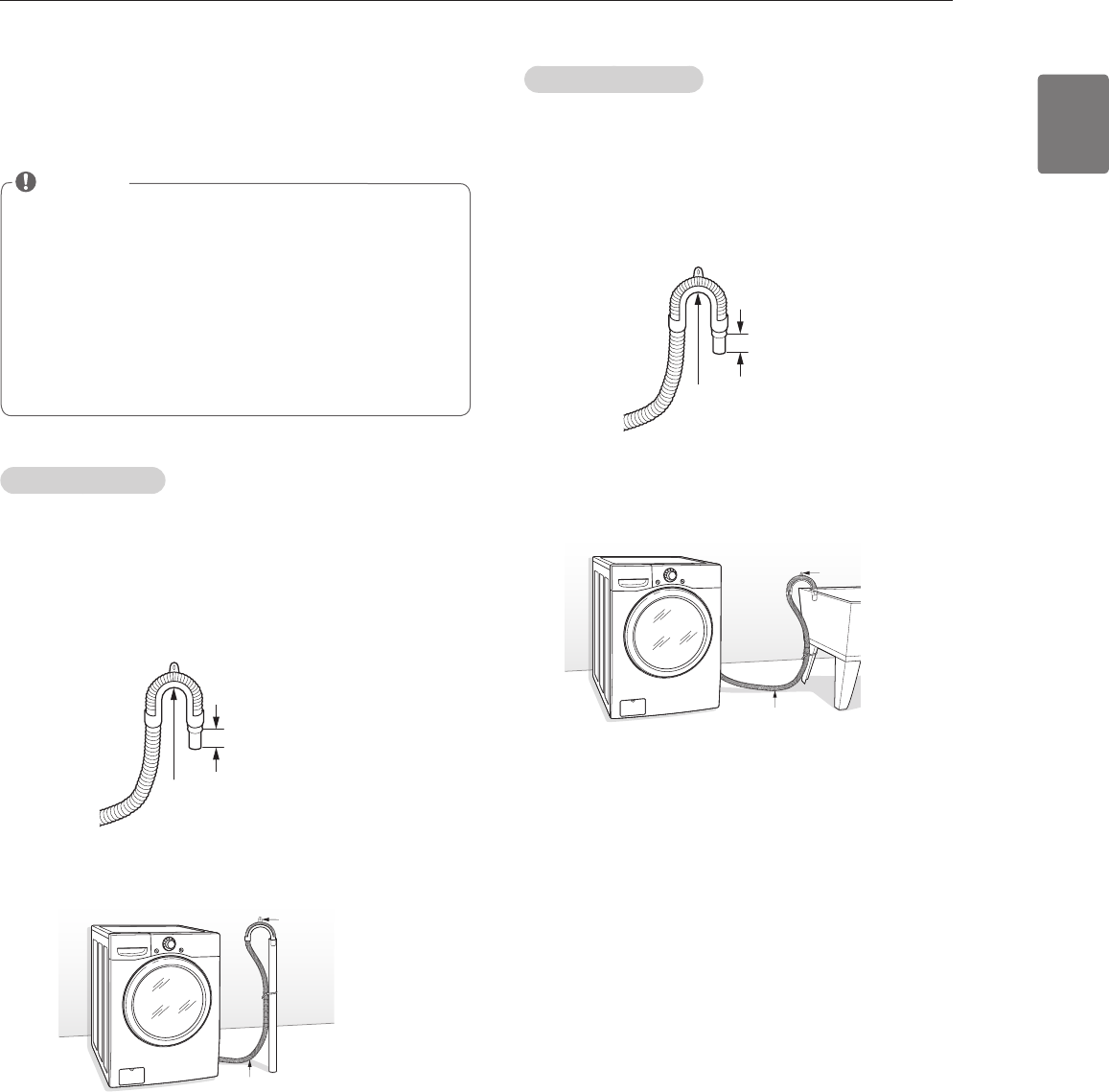

Using a standpipe

1 Clip the end of the hose into the elbow bracket.

- Connect the elbow bracket within 4 inches (10 cm) from

the end of the drain hose. If the drain hose is extended

more than 4 inches (10 cm) beyond the end of the

elbow bracket, mold or microorganisms could spread to

the inside of the washer.

No more than

4 inches (10 cm)

Elbow bracket

2 Insert the end of the drain hose into the standpipe.

Drain Hose

Elbow Bracket

3 Use a tie strap to secure the drain hose in place.

Using a laundry tub

1 Clip the end of the hose into the elbow bracket.

- Connect the elbow bracket within 4 inches (10 cm) from

the end of the drain hose. If the drain hose is extended

more than 4 inches (10 cm) beyond the end of the

elbow bracket, mold, or microorganisms could spread to

the inside of the washer.

No more than

4 inches (10 cm)

Elbow bracket

2 Hang the end of the drain hose over the side of the

laundry tub.

Elbow Bracket

Drain Hose

3 Use a tie strap to secure the drain hose in place.

16 INSTALLATION INSTRUCTIONS

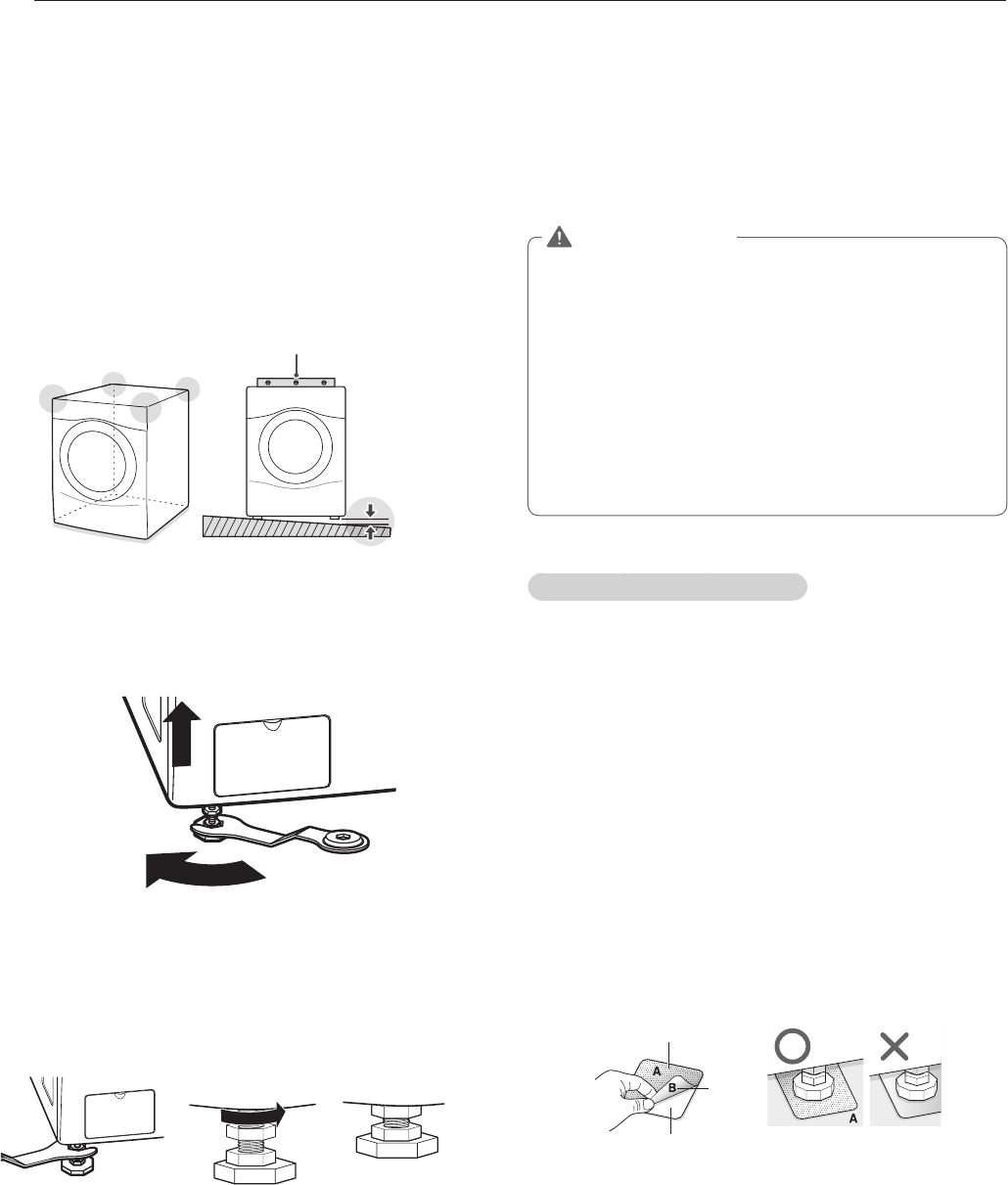

Leveling the washing machine

The washer tub of your new washing machine spins at very

high speeds. To minimize vibration, noise, and unwanted

movement, the floor must be perfectly level and solid.

1 Check the washing machine’s level.

- Check the precise level by rocking the top edges of

the washing machine or placing a level on the washing

machine. The slope beneath the washing machine must

not exceed 1°, and all four leveling feet must rest firmly

on the floor.

Level

1°

2 Turn the lower leveling feet clockwise to level the

washing machine.

- Turning the lower leveling feet clockwise raises the

washing machine.

Raise

3 Turn the locknuts counterclockwise and tighten them

when the washing machine is level.

Tighten all 4 lock

nuts securely using

the wrench.

4 Check the washing machine’s level again.

- Push or rock the top edges of the washing machine

gently to make sure that the washing machine does not

rock.

- If the washing machine rocks, repeat steps 1 to 3.

WARNING

Using the washing machine without leveling, it may

y

result in malfunction caused by the production of

excess vibration and noise.

If you are installing the washing machine on the

y

optional pedestal, you must adjust the leveling feet

on the pedestal to level the washing machine. The

washing machine´s leveling feet should be minimized

and turn the locknuts counterclockwise to secure.

Use the leveling feet only when you level the washing

y

machine. If you raise the leveling feet unnecessarily, it

may cause abnormal vibration of the washing machine.

Using non-skid pads (optional)

If you install the washing machine on a slippery surface, it

may move because of excessive vibration. Incorrect leveling

may cause malfunction through noise and vibration. In the

event of this, lay the non-skid pads under the leveling feet

and adjust the level.

1 Clean the floor to attach the non-skid pads.

- Use a dry rag to remove and clean foreign objects or

moisture. If moisture remains, the non-skid pads may

slip.

2 Adjust the level after placing the washing machine in the

installation area.

3 Place the adhesive side of the non-skid pad on the floor.

- It is most effective to install the non-skid pads under the

front legs. If it is hard to place the pads under the front

legs, place them under the back legs.

Remove

backing

This side up

Adhesive

side

4 Check the washing machine’s level again.

- Push or rock the top edges of the washing machine

gently to make sure that the washing machine does not

rock. If the washing machine rocks, level the washing

machine again.

17

INSTALLATION INSTRUCTIONS

ENGLISH

Plugging in the power cord and

grounding

Make sure to ground the washing machine to prevent a short

circuit or an electric shock when plugging in.

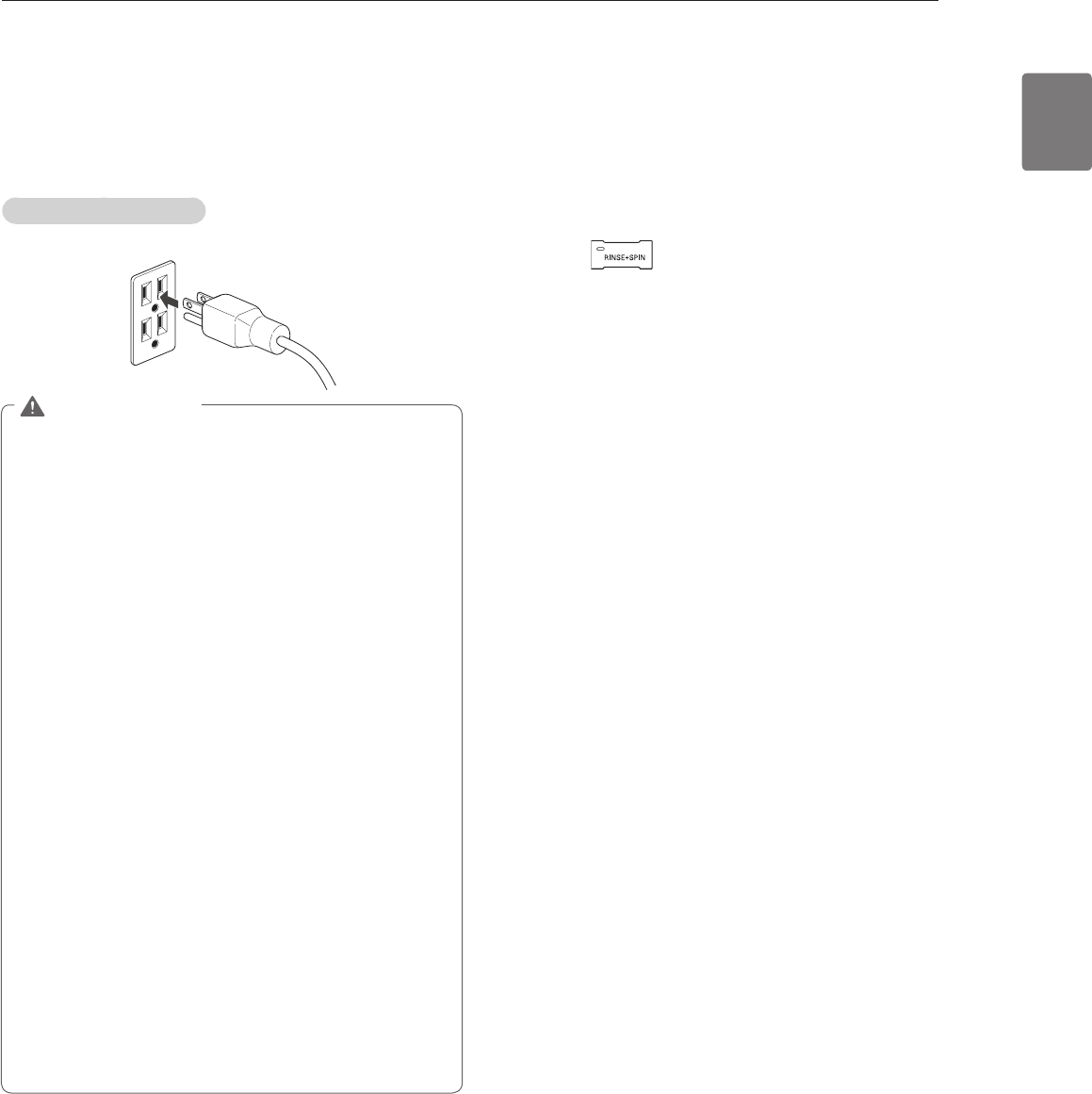

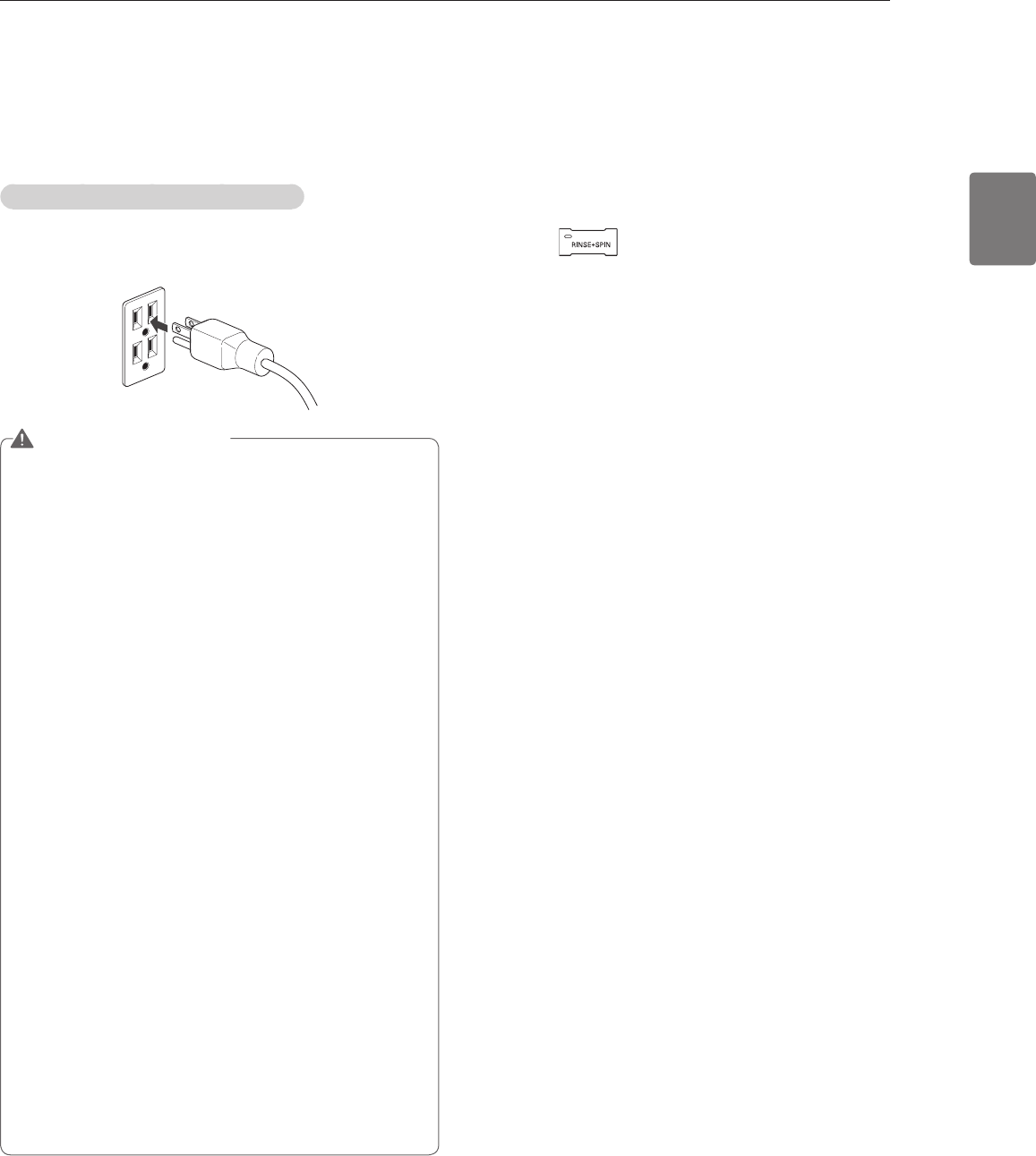

Using a 3-prong outlet

Plug in the electrical outlet without additional grounding.

WARNING

The power outlet must be within 60 inches (1.5 m) of either

y

side of the washer.

The appliance and outlet must be positioned so that the plug

y

is easily accessible.

Do not overload the outlet with more than one appliance.

y

The outlet must be grounded in accordance with current

y

wiring codes and regulations.

Time-delay fuse or circuit breaker is recommended.

y

It is the personal responsibility and obligation of the product

y

owner to have a proper outlet installed by a qualified

electrician.

Do not use a worn or damaged power cord or power plug.

y

Replace or repair it immediately. Failure to do so may result

in death, fire, electric shock, or malfunction.

Do not modify the power cord and take care not to damage it

y

when installing or moving the washing machine. Failure to do

so may result in death, fire, electric shock, or malfunction.

Make sure that the washing machine is grounded.

y

Connect this washing machine to a grounded outlet

y

conforming to the rating prior to use. Failure to do so may

result in fire, electric shock, or malfunction.

Do not use adaptors or extension cords.

y The washing

machine should always be plugged into its own individual

electrical outlet which has a voltage rating that matches the

rating plate. Failure to do so may result in fire, electric shock

or disorder.

Do not damage or cut off the ground prong of the power

y

cord. Doing so may cause death, fire, electric shock, or

product malfunction.

Test run

Check if the washing machine is properly installed and run a

test cycle.

1 Load the washing machine with 6 pounds of laundry.

2 Press A and turn B on the right

3 Press to RINSE + SPIN.

4 Press C.

- The wash cycle starts.

5 Check if water is supplied, that the washing machine

does not rock or vibrates excessively, and that it drains

well during the spin cycle.

- If water leaks during water supply, see page 14,

Connecting the water lines to connect them properly.

- If the washing machine rocks and vibrates excessively,

see page 16, Leveling the washing machine to level it

again.

- If the drain does not work, see page 15, Connecting the

drain line to install it properly.

18 PREPARATION

Check all pockets to make sure that they are empty.

u

-Items such as clips, matches, pens, coins, and keys can

damage both your washer and your clothes.

Close zippers, hooks, and drawstrings to prevent these

u

items from snagging or tangling on other clothes.

Pretreat heavily stained areas before washing.

u

- Doing so will produce clean, stain-free results.

Combine large and small items in a load. Load large items

u

first.

Large items should not be more than half of the total

u

washload.

The washer can be fully loaded, but the drum should not be

u

tightly packed with items.

-The door of the washer should close easily.

Do not wash single items, except for bulky items such as

u

blankets. Make sure to wash laundry in similar types of

loads.

- Washing a single small item may result in the tub

becoming unbalanced, vibrating and making a noise.

Do not wash waterproof clothes.

u

- This may cause abnormal vibration, or may cause the load

to bounce, which could damage the tub.

Check if there are any other foreign objects in the door seal

u

and take extra care that clothes do not get caught there.

- Foreign objects in the door seal may stain clothes, and

water may leak if clothes get caught in the door seal.

Wash underwear or small, light items in a laundry net.

u

- Small, light items may get caught in the door seal, and a

brassiere hook may damage other items or the tub.

Brush heavy soil, dust, or hair off fabrics before washing.

u

- Laundry may not wash clean if there is dirt or sand on

the fabrics, or they may damage due to particles rubbing

against sheer fabrics.

Wash blankets individually.

u

- Washing more than one blanket together may produce

unclean results due to tangling or an unbalanced load.

Always separate fabrics according to their colors and wash

u

them separately to prevent colors from running.

- Fabrics may damage or become stained due to fabric dyes

running, or due to foreign objects transferring from one

fabric to another.

PREPARATION

Sorting wash loads

Precautions for fabric care before wash cycle

Read and observe the following to prevent shrinkage or damage to clothes.

19

PREPARATION

ENGLISH

Category Label Directions

Washing

Hand Wash

Machine Wash, Normal Cycle

Use Permanent Press/Wrinkle

Resistant washing machine

setting (which has a cool down or

cold spray before the reduced

spin)

Use Gentle/Delicate washing

machine setting (slow agitation

and/ or reduced wash time).

Do Not Wash

Do Not Wring

Water Temperature

Hot

Warm

Cold/Cool

Bleach symbols

Any Bleach (When Needed)

Only Non-Chlorine Bleach (When

Needed)

Do Not Bleach

Colors Whites / Lights / Darks

Soil Heavy / Normal / Light

Fabric Delicates / Easy Care / Sturdy Cottons

Lint Lint Producers / Lint Collectors

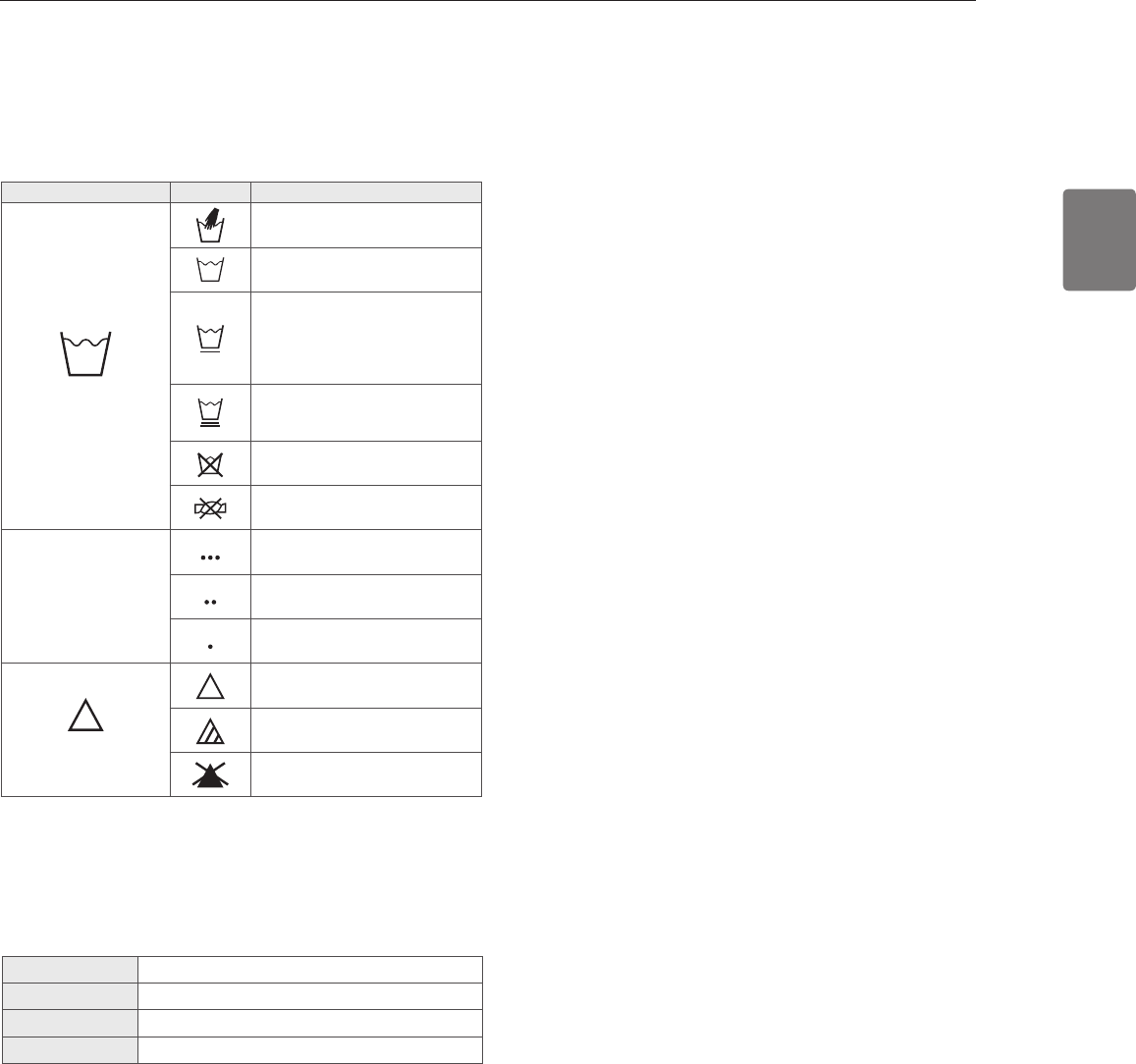

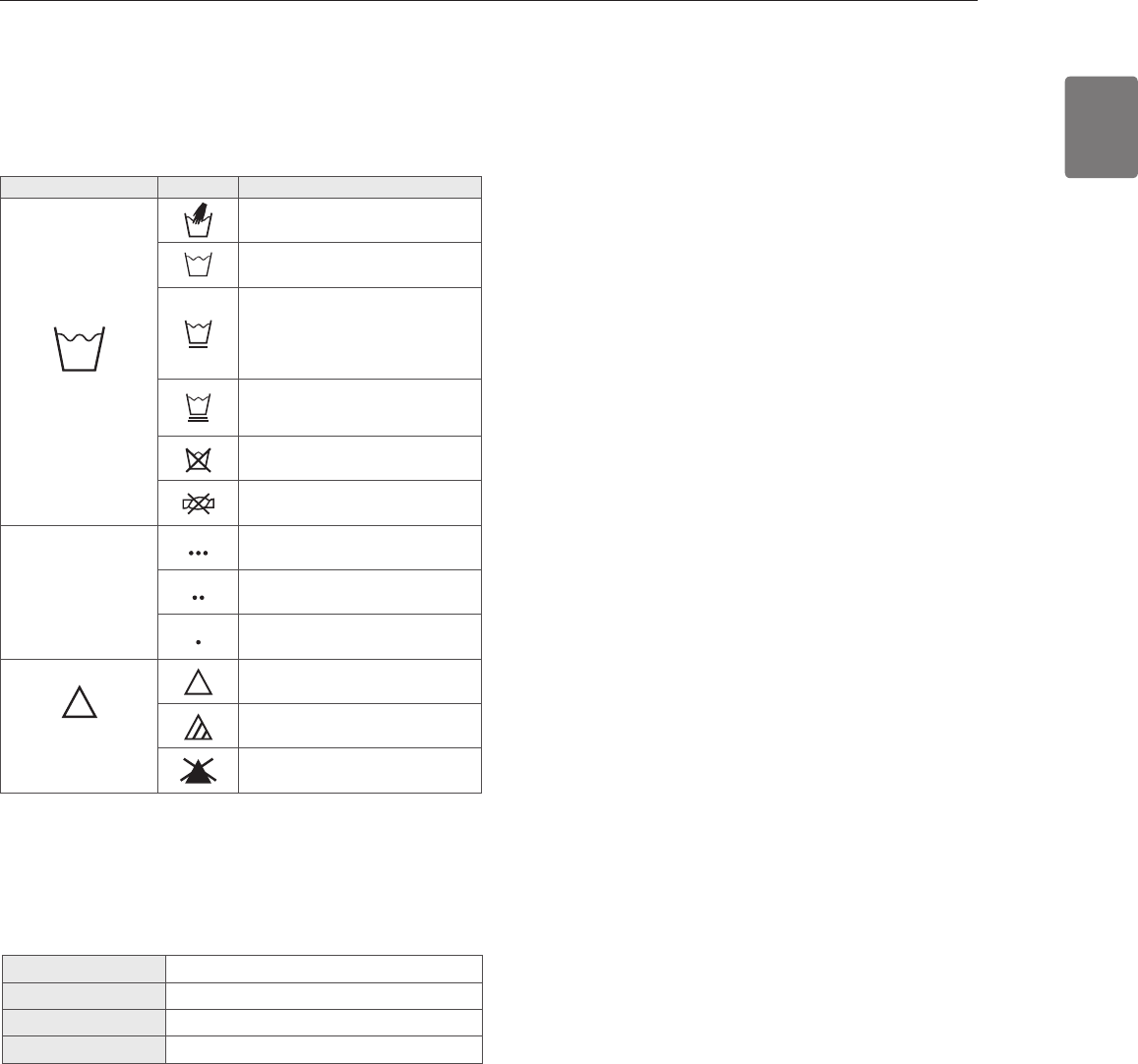

Fabric care labels

Most articles of clothing feature fabric care labels that include

instructions for proper care.

Sorting laundry

It is recommended that you sort laundry into similar loads

that are washable in the same cycle.

Refer to the following chart for sorting clothes

20 PREPARATION

Loading the dispenser

The detergent dispenser drawer of the washing machine has

a dispenser compartment for each detergent type. Add the

appropriate detergents into its respective compartments.

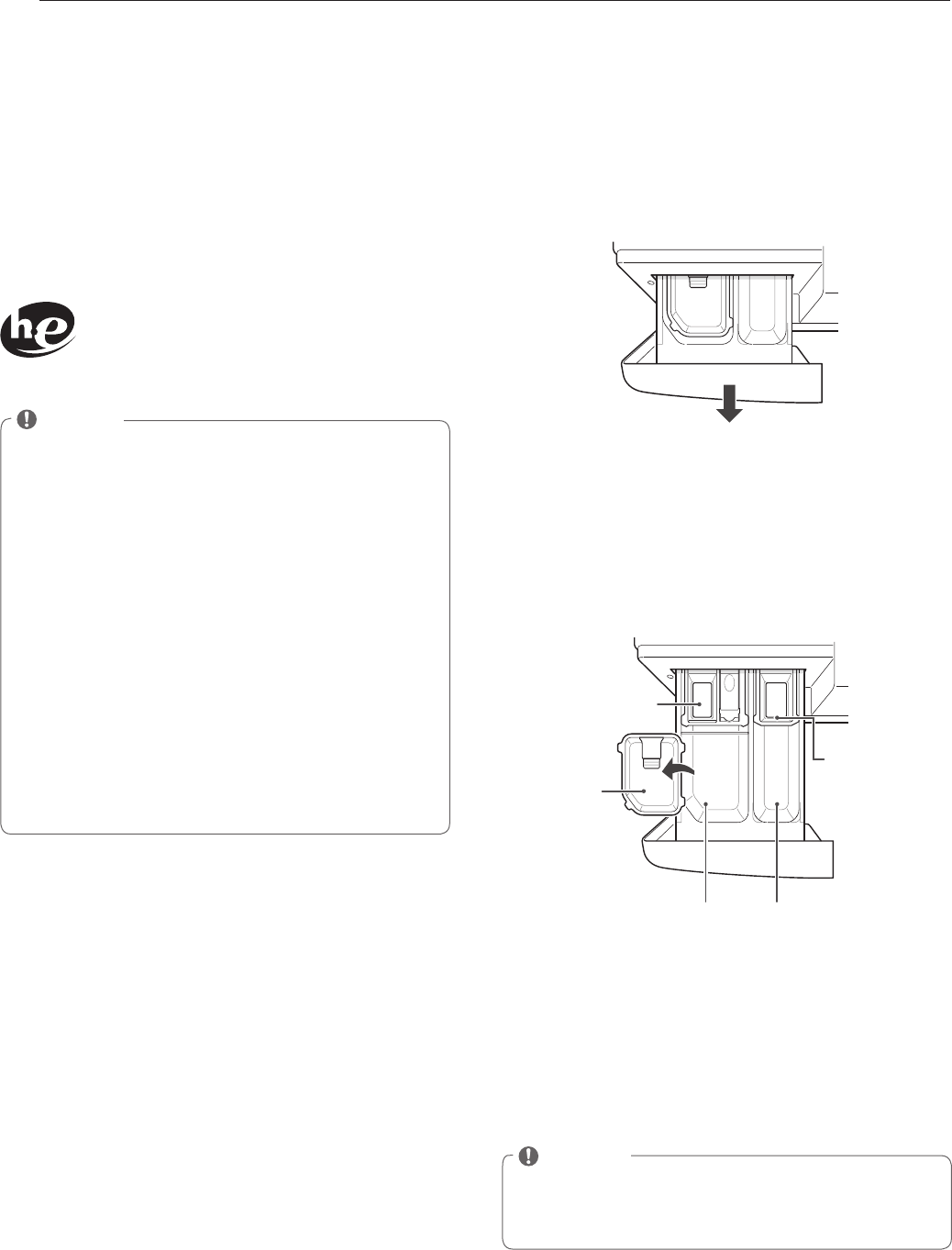

1 Pull out the detergent dispenser drawer.

2 Add the appropriate detergent to its allocated

compartment.

- If you use a liquid detergent, check if the liquid

detergent cup is in place.

- If you use a powdered detergent, remove the liquid

detergent cup and put the powder in the main wash

detergent compartment.

Liquid chlorine

bleach

compartment

Liquid

detergent

Cup

Main wash

detergent

compartment

Pre-wash

detergent

compartment

Liquid fabric

softener

compartment

3 Close the detergent dispenser drawer slowly.

- Slamming the detergent dispenser drawer may result in

the detergent overflowing into another compartment or

pouring into the tub earlier than programmed.

NOTE

It is normal for a small amount of water to remain in

y

the dispenser compartments at the end of the cycle.

Using detergent/fabric softener

Recommended detergent

Make sure to use HE (High-Efficiency) detergent for front-

loading washing machines. HE detergents dissolve more

efficiently and produce fewer suds to ensure efficient

washing and rinsing. Use the correct amount of detergent as

indicated on the label of the detergent packaging.

Designed specially to use only

HE (High-Efficiency) detergent

NOTE

Only use HE detergents, since using a regular

y

detergent may produce excessive suds.

HE detergents produce fewer suds, dissolve more

y

efficiently to improve washing and rinsing performance,

and help to keep the interior of your washer clean.

Use less detergent for soft water.

y

Wipe up any spills immediately, as liquids could

y

damage the finish and the control panel of the washing

machine.

Using too much detergent can cause a build-up in

y

the tub resulting in unsatisfactory performance and

machine malfunction.

If you use a detergent that does not dissolve easily or a

y

detergent with high viscosity, it will leave a residue on

the tub, which may not rinse properly.

21

PREPARATION

ENGLISH

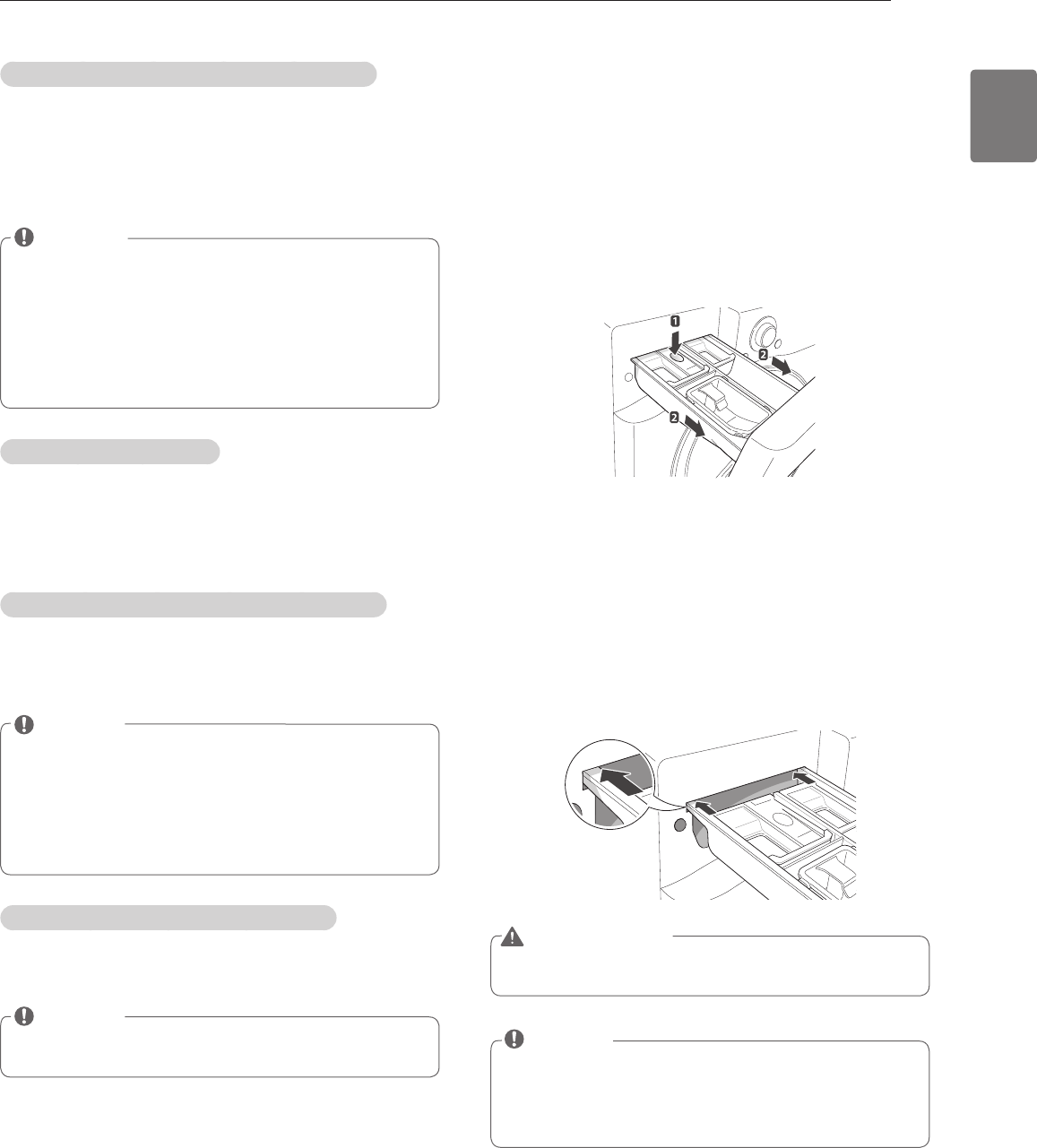

Liquid Bleach Compartment

This compartment holds liquid chlorine bleach, which will be

dispensed automatically at the proper time during the wash

cycle.

NOTE

Do not add powdered or liquid color-safe bleach to this

y

compartment.

Always follow the manufacturer’s recommendations

y

when adding bleach. Do not exceed the maximum fill

line. Using too much bleach can damage fabrics.

Never pour undiluted liquid chlorine bleach directly onto

y

the load or into the drum. Fabric damage can occur.

Fabric Softener Compartment

This compartment holds liquid fabric softener, which will be

automatically dispensed during the final rinse cycle.

NOTE

Always follow the manufacturer’s recommendations

y

when adding fabric softener. Do not exceed the

maximum fill line. Using too much fabric softener may

result in stained clothes.

Dilute concentrated fabric softeners with warm water.

y

Do not exceed the maximum fill line.

Never pour fabric softener directly onto the load or into

y

the drum.

Pre-wash Detergent Compartment

Add liquid or powdered detergent to this compartment when

using the pre-wash option. Always use HE (High-Efficiency)

detergent with your washing machine.

NOTE

If liquid detergent is to be used for the main wash

y

when using the pre-wash option, the liquid detergent

cup accessory must be used in main wash dispenser

to prevent the main wash liquid detergent from being

dispensed immediately.

The amount of detergent added for the pre-wash option

y

is 1⁄2 the amount recommended for the main wash

cycle. For example, if the main wash cycle requires one

measure of detergent, add 1⁄2 measure for the pre-

wash option.

Main Wash Detergent Compartment

This compartment holds laundry detergent for the main wash

cycle, which is added to the load at the beginning of the

cycle. Always use HE (High-Efficiency) detergent with your

washing machine.

Never exceed the manufacturer’s recommendations when

adding detergent. Using too much detergent can result

in detergent buildup in clothing and the washer. Either

powdered or liquid detergent may be used.

NOTE

Liquid or powdered color-safe bleach may be added

y

to the main wash compartment with detergent of the

same type.

When using liquid detergent, make sure the liquid

y

detergent cup and insert are in place. Do not exceed

the maximum fill line.

When using powdered detergent, remove the insert

y

and liquid detergent cup from the compartment.

Powdered detergent will not dispense with the liquid

detergent cup and insert in place.

22 USING YOUR WASHING MACHINE

USING YOUR WASHING MACHINE

Basic operation

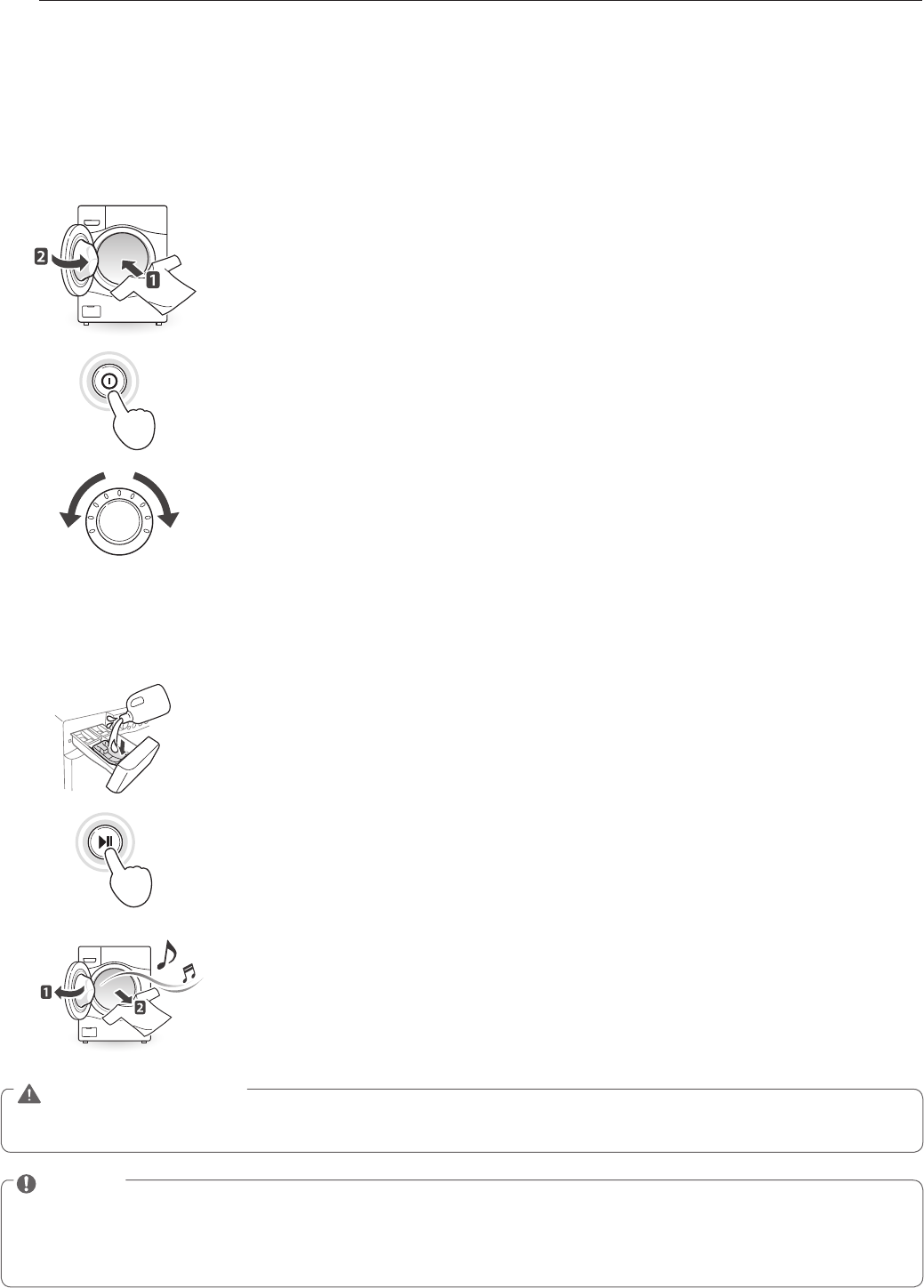

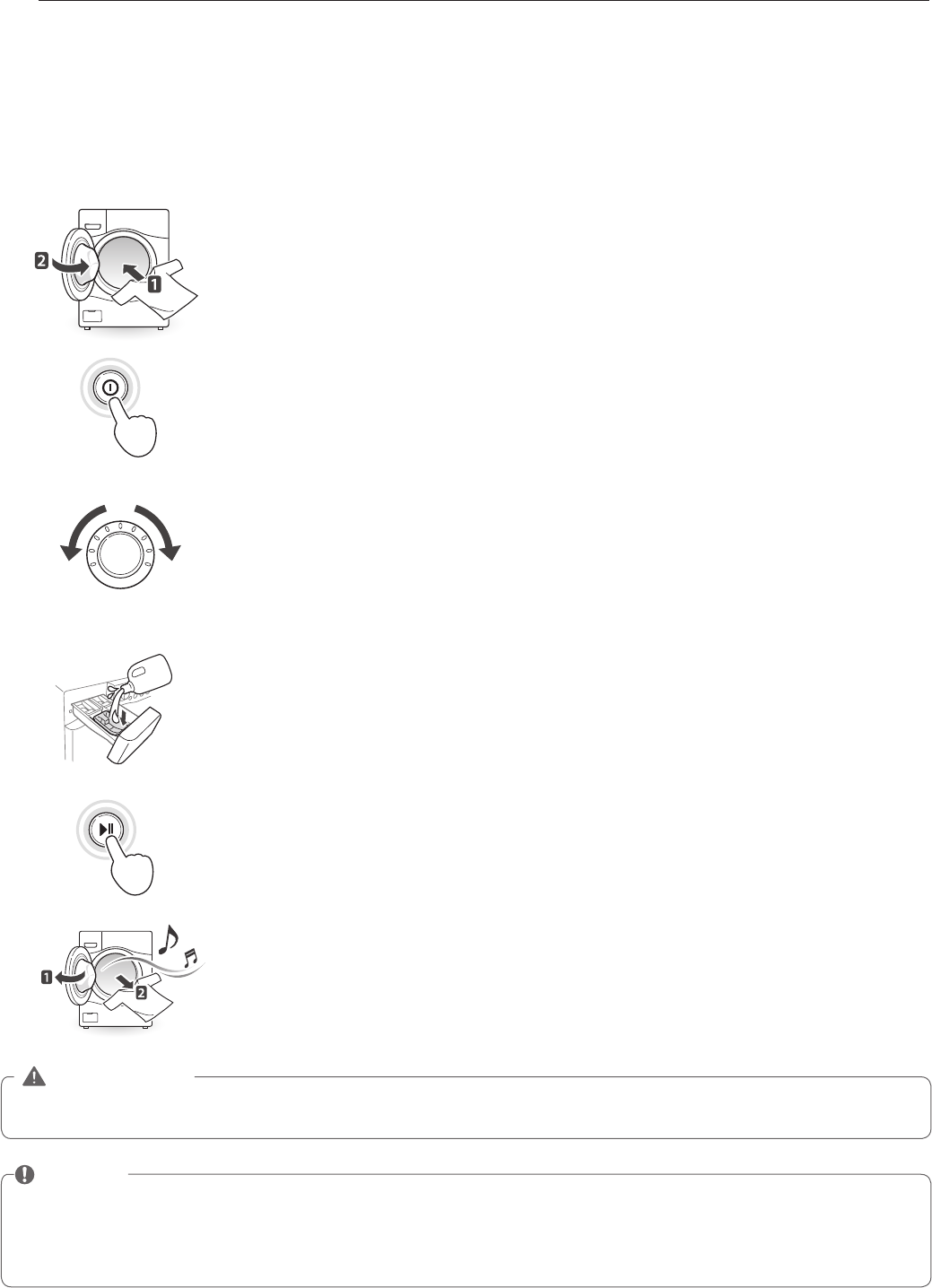

Load the laundry into the washing machine and close the door.

1

2

3

4

5

6

Press A.

- The lights around the cycle selector knob will illuminate and a chime will sound.

Turn B to the desired cycle.

- The proper default option is automatically set according to the wash cycle. See page 23, Cycle

guide, for more detailed default options for each cycle.

- See page 24, Main cycle, for details on the wash cycles.

- To change the options, press the option button and select the desired option. See page 25,

Setting options before cycle, for more details on options.

- Skip to step 4 to use the default setting without changing the options.

Add the proper amount of detergent and additions (bleach, softener) into the detergent dispenser

drawer.

- See page 20, Using detergent/fabric softener, for more details on using detergent.

Press C.

- The washing machine will start.

When the melody plays, the wash cycle is finished.

- When the washing cycle is finished, the door will unlock. Open the door and remove the

laundry immediately.

- Make sure to check around the door seal when taking out the finished load. Small items may

be caught in the door seal.

NOTE

The front-load washing machine rotates the laundry in a way that allows it to use less water while still fully saturating your

y

clothing. It is normal to not be able to see water during the wash cycle.

If the temperature or the water level inside the machine is too high, the door locks and cannot be opened. To open the door

y

while washing, use the Rinse + SPIN feature.

WARNING

To reduce the risk of fire, electric shock, or injury to persons,

yread the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.

23

USING YOUR WASHING MACHINE

ENGLISH

Cycle guide

The cycle guide below shows the options and recommended fabric types for each cycle.

● = Available option

CYCLE FABRIC TYPE

DISPLAY

TIME(MIN)

BASIC OPTION (=DEFAULT) ADDITIONAL OPTIONS

WASH

TEMP. SPIN

SPEED SOIL

LEVEL

PRE-

WASH EXTRA

RINSE STEAM COLD

WASH™

TURBO

WASH

™

FRESH

CARE

TUB CLEAN This cycle is

designed to remove

a mildewy

89



ALLERGIENE™

Cotton, underwear,

pillow covers,

bed sheets, baby

wear

99 ~ 132 EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

   

SANITARY Heavily soiled

underwear, work

clothes, diapers, etc.

98 ~ 107

EXTRA HOT



EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

BRIGHT

WHITES

™

White Fabrics 66~76 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

BULKY/

LARGE

Large items such as

blankets and

comforters

56 HOT

WARM

COLD

TAP COLD

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

     

COTTON/

NORMAL

Cotton, linen, towels,

shirts, sheets, jeans,

mixed loads

32 ~ 55 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

     

HEAVY DUTY

Heavy soiled Cotton

Fabrics

83 ~ 101 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL

LIGHT      

PERM.

PRESS

Dress shirts/pants,

wrinkle-free clothing,

poly/cotton blend

clothing, tablecloths

35 ~ 44 HOT

WARM

COLD

TAP COLD

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

DELICATES Dress shirts/blouses,

nylons, sheer or lacy

garments

41 WARM

COLD

TAP COLD

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

   

TOWELS Towels 55 ~ 65 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

HAND WASH/

WOOL

Items labeled

“hand-washable”

55 WARM

COLD

TAP COLD

LOW

NO SPIN

NORMAL



LIGHT

 

SPEED

WASH

Lightly soiled

clothing

and small loads

15 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL

LIGHT   

- Cycle time depends on water pressure, type and amount of load and chosen additional options.

- To protect your garments, not every wash/rinse temperature, spin speed, soil level, or option is available with every cycle.

- If the TURBOWASH™ option is on, you cannot select “No Spin” as your SPIN SPEED.

(If the TURBOWASH™ option is off, you can select “No Spin” as your SPIN SPEED.)

24 USING YOUR WASHING MACHINE

Heavy soiled items, HEAVY DUTY

This cycle is for washing heavily soiled laundry though more

powerful tub rotation.

Wrinkle free items, d

This cycle is for washing items such as wrinkle-free clothes

or tablecloths to minimize wrinkles.

Sheer items, f

This cycle is for washing lingerie or sheer and lacy clothes

which can easily be damaged.

For towel items, TOWELS

This cycle is for washing towels

Items labeled wool or hand-washable,

g

This cycle is for washing shrinkable woolen or hand-washable

items requiring delicate care. Only wash woolen items that

are labeled machine washable or hand-washable.

NOTE

Laundry weight should be less than 8 pound (3.6 kg) to

y

prevent damage to the fabric.

Use only natural or wool-safe detergent harmless to

y

fabrics and load 1/2 of the normal amount of detergent.

The HAND WASH/WOOL

y cycle uses a gentle

tumble rotation angle and low speed spin for the

ultimate fabric care.

The wool wash cycle of this machine has been

approved by Woolmark for the washing of

machine washable Woolmark products provided

that the products are washed according to the

instructions on the garment label and those

issued by the manufacturer of this washing

machine, M0807

Quick wash,

h

Use the Speed Wash cycle to quickly wash lightly soiled

clothing and small load. For high wash and rinse efficiency,

it is recommended to wash small loads of 2-3 lightly soiled

garments.

NOTE

Use a little detergent in this cycle. If you want more

y

rinsing, you can add extra rinse by using the option

button.

Main cycle

You can wash laundry items more thoroughly by selecting

the wash cycle that best suits the type of items to be

washed. Turn the B to the desired cycle. When you select

a wash cycle, the light for the corresponding wash cycle will

turn on. See page 22, Basic operation, for more details on

operating methods.

Reduce laundry allergen, ALLERGIENE™

This cycle is a powerful, high temperature cycle designed

specifically to reduce certain allergens.

NOTE

Selecting the ALLERGIENE™ cycle automatically

y

incorporates steam into the wash cycle.

The ALLERGIENE™ cycle can significantly reduce

y

allergens in bedding and clothing.

The ALLERGIENE™ cycle helps reduce dust mite

y

populations and helps reduce allergens.

Due to the higher energy and temperatures used, the

y

ALLERGIENE™ cycle is not recommended for wool,

silk, leather, or any other delicate or temperature

sensitive items

Reduce laundry bacteria, SANITARY

This wash cycle reduces 99.9% bacteria on laundry through

high temperature.

Protocol P172

Sanitization Performance of Residential and

Commercial, Family Sized Clothes Washers

For white fabrics, BRIGHT WHITES™

This cycle is for washing white items only.

Blankets or bulky items, b

This cycle is for washing blankets or bulky items.

Normal items, c

Use this cycle to wash all normal items, except delicate

fabrics such as wool or silk.

NOTE

If you press

yA and then C without selecting

another cycle, the washing machine proceeds to

c.

25

USING YOUR WASHING MACHINE

ENGLISH

Cycle setting buttons

Each cycle has preset settings that are selected

automatically. You may also customize the settings using

the cycle setting buttons. Press the button for that option to

view and select other settings.

The washer automatically adjusts the water level for the

type and size of wash load for best results and maximum

efficiency. It may seem there is no water inside the drum in

some cycles, but this is normal.

NOTE

To protect your garments, not every wash/rinse

y

temperature, spin speed, soil level, or option is available

with every cycle. See the Cycle Guide for details.

Setting options before cycle

You can select and add the desired optional functions before

you start the washing machine.

Setting the water temperature,

WASH TEMP.

Set the water temperature for the wash cycle. Set the

appropriate temperature, as specified in the fabric care label.

1 Press A and turn B to the desired cycle.

2 Press repeatedly to select the desired water

temperature:

- When an optional item is selected, an indication light for

the corresponding optional item turns on.

3 Press the desired option button to use the other options.

- Skip to step 4 to use the default setting without

changing the options.

4 Press C.

NOTE

Cold rinses use less energy.

y

Your washer features a heating element to boost the

y

hot water temperature for Extra Hot settings. This

provides improved wash performance at normal water

heater settings.

Select the water temperature suitable for the type of

y

load you are washing. Follow the fabric care label for

best results.

Setting spin speed, SPIN SPEED

You can set the desired spin speed.

Use this feature properly according to the characteristics of

the load.

1 Press A and turn B to the desired cycle.

2 Press repeatedly to select the desired spin speed.

- When an optional item is selected, an indication light for

the corresponding optional item turns on.

3 Press the desired option to use the other options.

- Skip to step 4 to use the default setting without

changing the options.

4 Press C.

NOTE

The Spin Speed button also activates the Drain & Spin

y

cycle to drain the tub and spin clothes; for example,

if you want to remove clothes before the cycle has

ended.

Setting soil level of laundry,

SOIL LEVEL

You can wash your laundry more thoroughly by setting the

proper soil level on the washing machine.

1 Press A and turn B to the desired cycle.

2 Press repeatedly to select a soil level.

- When an optional item is selected, an indication light for

the corresponding optional item turns on.

3 Press the desired option to use the other options.

- Skip to step 4 to use the default setting without

changing the options.

4 Press C.

NOTE

This feature needs more time for heavily soiled loads or

y

less time for lightly soiled loads.

26 USING YOUR WASHING MACHINE

Adjusts the melody and button tones,

SIGNAL

The washing machine plays a melody when the wash cycle

is finished. The buttons make a sound each time a button is

pressed. The melody and button tones can be changed and

off as desired.

1 Press A.

2 Turn B to the desired cycle.

3

Press . Adjust the melody and button tones as

desired.

4 Press the desired option to use the other options.

5 Press C.

Prewashing, PRE-WASH

Pre-wash for 16 minutes when clothes are covered in dirt or

dust. This feature is suitable for heavily soiled items.

1 Press A and turn B to the desired cycle.

2 Press .

- light will turn on.

3 Press the desired option to use the other options.

- Skip to step 4 to use the default setting without

changing the options.

4 Press C.

Rinse, drain and spin only, RINSE+SPIN

Use this cycle to rinse detergent from load.

1 Press A and turn B to the desired cycle.

2 Press .

3 Press the desired option to use the other options.

- Skip to step 4 to use the default setting without

changing the options.

4 Pulse C.

Adding extra rinse cycle, EXTRA RINSE

You can add an extra rinse cycle to the default rinse cycle.

1 Press A and turn B to the desired cycle.

2 Press .

- light will turn on.

3 Press the desired option to use the other options.

- Skip to step 4 to use the default setting without

changing the options.

4 Press C.

Presetting the start time, DELAY WASH

You can set the desired start time.

1 Press A and turn B to the desired cycle.

2 Press the desired option to use the other options.

3 Press repeatedly to select the desired start time.

- light will turn on.

- The set start time appears on the display panel.

- Each press of the button increases the delay time by

one hour, up to 19 hours.

4 Press C.

Efficiency cleaning, STEAM

Adding the Steam option to these cycles provides superior

cleaning performance while reducing energy and water

consumption.

By using a hot steam spray from above and cooler water

below, fabrics get the cleaning benefits of a super hot wash,

without the energy usage or potential damage to fabrics.

1 Press A and turn B to the desired cycle.

2 Press . The washer will automatically adjust the

cycle settings.

3 Set any other desired options.

4 Press C.

WARNING

Do not touch the door during steam cycles.

y The door

surface can become very hot. Allow the door lock to

release before opening the door.

Do not attempt to override the door lock mechanism

y

or reach into the washer during a steam cycle. Steam

can cause severe burns.

27

USING YOUR WASHING MACHINE

ENGLISH

NOTE

The steam option cannot be used with all cycles.

y

Steam may not be clearly visible during the steam

y

cycles. This is normal. Too much steam could damage

clothing.

Do not use steam with delicate fabrics such as wool,

y

silk, or easily discolored fabrics.

Saving energy, COLD WASH™

Adding the COLD WASH™ option reduces energy usage and

provides the same washing performance as a warm water

wash.

By using 6 different washing motion (Tumbling, Rolling,

Stepping, Scrubbing, Swing, Filtration), fabrics get the

cleaning benefits, without the energy usage.

1 Press A and turn B to the desired cycle.

2

Press . The washer will automatically adjust the

cycle settings.

3 Set any other desired options.

4 Press C.

NOTE

When you select the COLD WASH™ option, wash time

y

will be increased up to 10 minutes.

For high wash efficiency, it is recommended to use

y

less than 8 pounds.

Saving time, TURBOWASH™

Adding the TurboWash™ option reduces cycle time and

provides good performance in normal cycle.

By using the TurboWash™, We can save the time without

sacrificing performance.

1 Press A and turn B to the desired cycle.

2

Press . The washer will automatically adjust the

cycle settings.

3 Set any other desired options.

4 Press C.

Setting options during cycle

You can add the desired options during the wash cycle.

Button lock feature, CHILD LOCK

You can lock the washing machine to prevent children or

others from changing the cycle settings by pressing the

buttons during the cycle.

To enable child lock

Press and hold for 3 seconds during the wash cycle.

- When the CHILD LOCK is enabled, a N message and the

remaining wash time are displayed, in turn, on the display

panel of the washing machine.

To disable child lock

(When the CHILD LOCK is activated.)

Press and hold for 3 seconds during the wash cycle.

NOTE

CHILD LOCK lasts after the end of cycle. If you want to

y

deactivate this function, Press and hold the PREWASH

button for 3 seconds.

Saving customized wash cycle, PGM SAVE

You can save a cycle with all the settings and options you

use most frequently.

To save cycle

1 Press A and turn B to the desired cycle.

2 Press the desired option to use the other options.

3 Press and hold for 3 seconds during the wash

cycle.

- The cycle with your preferred settings and options is

saved.

28 USING YOUR WASHING MACHINE

Selecting your customized cycle,

CUSTOM PGM

You can recall the customized wash cycle you had previously

saved.

To recall cycle

1 Press A after then press .

2 Press C.

Tumbles clothes to prevent wrinkles,

FRESH CARE

Use this function when you are not able to take out your

clothes as soon as the wash cycle ends.

1 Press A and turn B to the desired cycle.

2 Press and hold for 3 seconds during the wash

cycle.

- The light will turn on.

3 Select any desired options.

- Skip to step 4 if you would like to use the default

settings without changing or adding any options.

4 Press C.

NOTE

This function provides periodic tumbling for up to about

y

19 hours to prevent wrinkles. If you press the START/

PAUSE or ON/ OFF button, you can unload your laundry

at anytime.

29

MAINTENANCE

ENGLISH

Care

Care after wash

After the cycle is finished, wipe the door and the inside of

the door seal to remove any moisture. Leave the door open

to dry the washer tub interior. Wipe the body of the washing

machine with a dry cloth to remove any moisture.

WARNING

Unplug the washer before cleaning to avoid the risk of

y

electric shock. Failure to follow this warning can cause

serious injury, fire, electric shock or death.

Never use harsh chemicals, abrasive cleaners, or

y

solvents to clean the washer.

They will damage the finish.

Do not use volatile substances (benzene, paint thinner,

y

alcohol, acetone, etc.) or detergents with strong

chemical components when cleaning the washing

machine. Doing so may cause discoloration or damage

to the machine, or it may cause a fire.

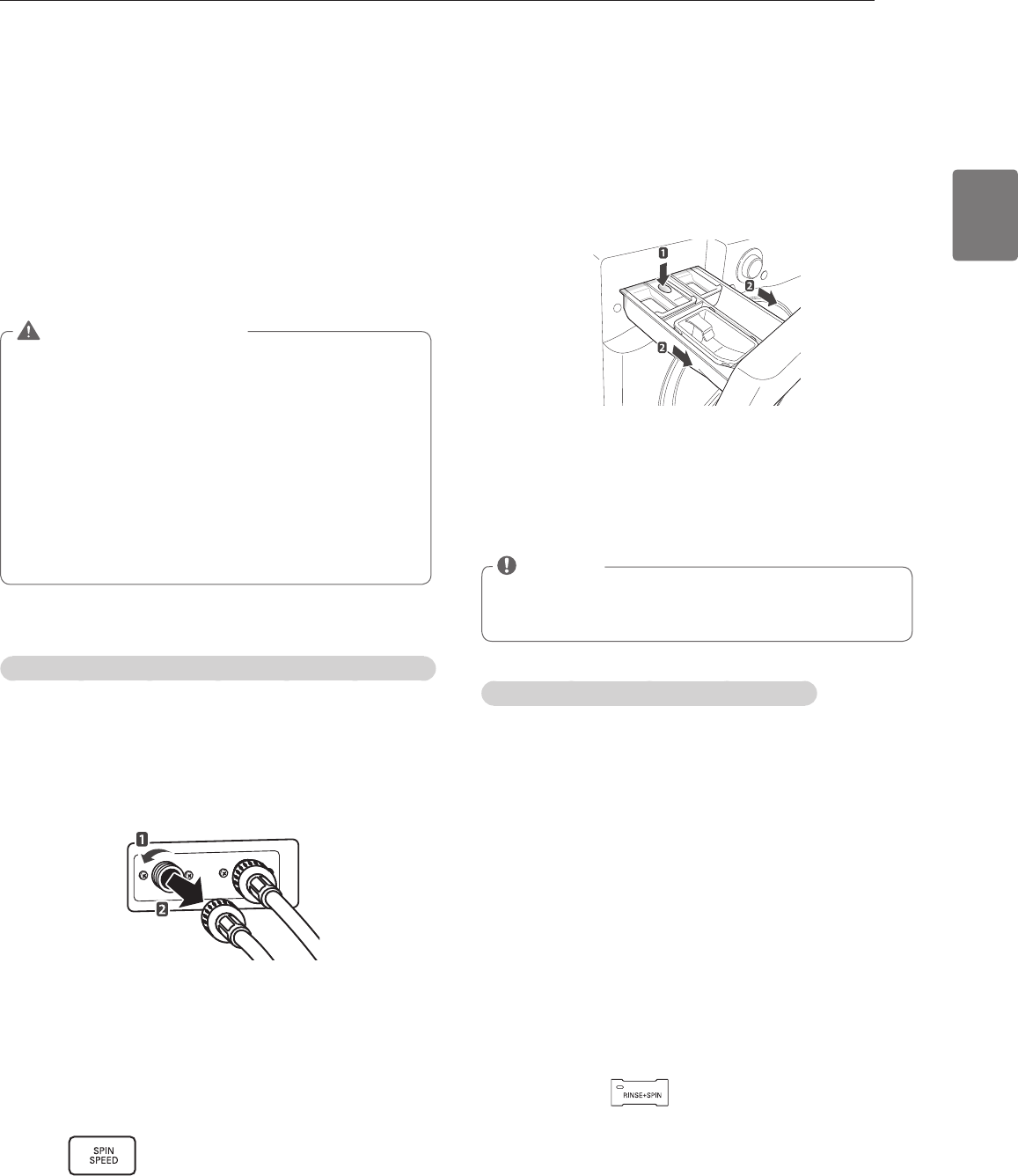

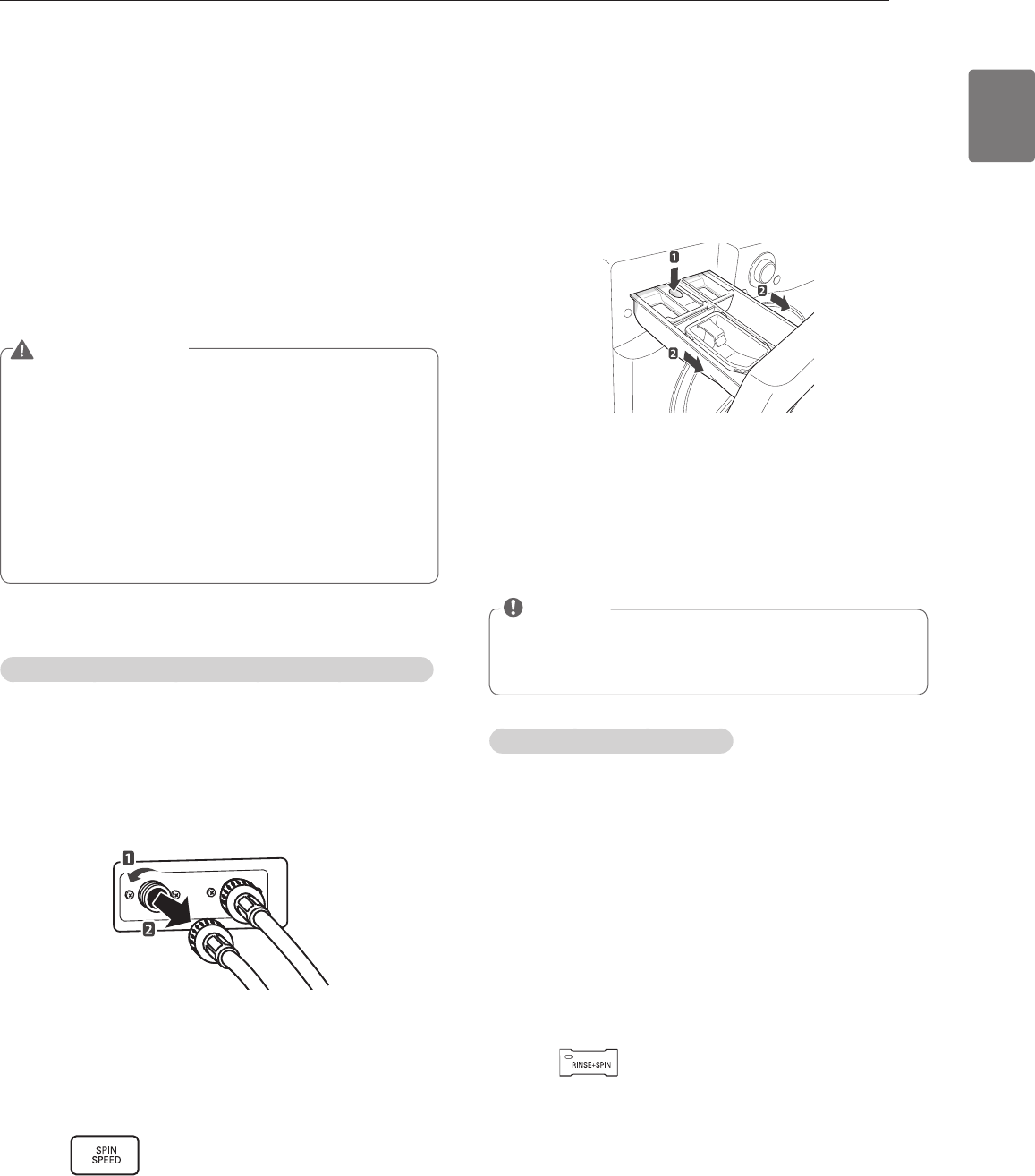

Care in cold climates

Storing the washing machine for an extended period of time

Follow the instructions for storing the washing machine

if you do not use it for an extended period of time in cold

climates below freezing point.

1 Turn off the faucets connected with the water lines.

2 Unscrew the water lines from back of the washer.

3 Empty any water out of the water lines.

4 Press A.

5 Open the door and add 1 gallon (3.8 L) of nontoxic

recreational vehicle (RV) antifreeze to the empty washer

tub. Close the door.

6 Press for draining and spinning.

7 Press C.

- Drain the water from the washing machine for 1 minute.

Not all of the RV antifreeze will be expelled.

MAINTENANCE

8 Press A to turn off the washing machine and pull out

the power plug.

9 Dry the tub interior of the washer tub with a soft cloth,

and close the door.

10 Press down hard on the disengage button and pull out

the detergent dispenser drawer.

11 Drain the water from the detergent dispenser drawer

and dry out each compartment.

12 Store the washing machine in an upright position.

NOTE

To remove the antifreeze after storing the washing

y

machine, add detergent to the dispenser, and run one

cycle. Do not load any laundry at this time.

When the water line is frozen

1 Turn off the faucets connected with the water lines.

2 Pour hot water on the frozen faucets to thaw the water

lines and pull them out.

3 Immerse the water lines in hot water to thaw them.

4 Connect the water lines with the water inlets of the

washing machine and faucets.

- See page 14, Connecting the water lines for details.

5 Turn on the faucets.

6 Press A.

7 Press .

8 Press C.

- Verify the water fills properly.

30 MAINTENANCE

When the Drain Line is Frozen

1 Pour hot water in the washer tub and close the door.

- Leave it for 10 minutes.

2 Press A after 10 minutes.

3 Press for draining and spinning.

4 Press C.

- Check if the water drains.

Cleaning

Periodically clean the washing machine to help maintain its

performance and to minimize the chance of malfunction.

Clean your the drum, TUB CLEAN

“Improper installation or use of the washing machine in a

humid space for a long period of time potentially could lead

to a buildup of detergent residue in the washing machine

that may produce mildew or musty smells. If you clean the

washer tub regularly on a monthly basis using TUB CLEAN it

will minimize the possibility that detergent residue will build

up and mildew or musty smells may occur.”

1 Add tub cleaner or lime scale remover into the detergent

dispenser drawer.

- Do not exceed the maximum detergent limit line when

you add it. Detergent may remain in the washer tub

after cleaning.

-

When you use liquid chlorine bleach, load it into the

liquid chlorine bleach compartment.

-

When you use a powdered cleaner, pull out the liquid

detergent cup and add it into the main wash detergent

compartment.

-

When you use cleaning tablets,

place them directly into

the washer tub. (Do not add tablet cleaner to the drawer.)

2 Press A.

3 Turn B to TUB CLEAN.

-

O message appears in the display.

- The indication light for TUB CLEAN turns on.

4 Press C.

NOTE

Never load laundry while using TUB CLEAN. The

y

laundry may be damaged. Make sure to clean the

washer tub when it is empty.

It is recommended to leave the door open after

y

finishing the laundry to keep the tub clean.

It is recommended that TUB CLEAN should be

y

repeated monthly.

If you notice mildew or musty smells, run TUB CLEAN

y

for 3 consecutive weeks.

Safely and conveniently secure the door slightly ajar

y

with a magnetic door plunger. This will promote air

circulation and help the machine to dry.

31

MAINTENANCE

ENGLISH

Automatic alert for cleaning washing machine

When the power is on and the O message blinks, it

means the washer tub needs cleaning. Use TUB CLEAN

to clean the washer tub. The automatic indication alert for

cleaning the washer tub depends on the frequency of use,

however, the message will generally blink every 1~2 months.

NOTE

If you use TUB CLEAN to clean the washer tub, the

y

O message will not blink until the next cleaning

period.

You can use a the wash cycle without cleaning the

y

washer tub even though the O message blinks,

however, the O message will blink every time the

power is on until the washer tub is cleaned.

Removing mineral buildup

If you live in an area with hard water, mineral scale can form

on the internal components of the washing machine. Take

extra care to periodically clean the mineral buildup on the

internal components to extend the lifespan of the washing

machine.

Removing mineral buildup from the washer tub

Check if the descaler is suitable for cleaning the washer tub

before using it and run the TUB CLEAN cycle. See page 30,

Tub clean for details on tub clean.

NOTE

In areas with hard water, it is recommended to use a

y

water softener.

Make sure to remove all loads from the washer tub

y

before cleaning the washer tub. Cleaning the washer

tub together with a load may result in contamination of

or damage to the laundry.

Removing lime buildup on stainless steel

Wipe lime buildup or other spots on stainless steel with a

soft cloth soaked in stainless steel cleaner.

NOTE

Never use steel wool or abrasive cleansers. Doing so

y

may damage the washing machine.

Cleaning the detergent dispenser drawer

Leaving detergent in the detergent dispenser drawer for an

extended period of time or using the washing machine for a

long period of time may cause the build-up of scales in the

detergent dispenser drawer. Pull out and clean the detergent

dispenser drawer once a week.

1 Pull out the detergent dispenser drawer.

2 Press down hard on the disengage button and pull out

the detergent dispenser drawer.

3 Remove the inserts from the drawer.

4 Clean them with warm water.

- Use a soft cloth or brush for cleaning and remove any

residue.

5 Wipe any moisture with a dry towel or cloth after

cleaning.

6 Replace the detergent dispenser drawer.

WARNING

Do not spray water inside the washing machine.

y Doing

so may cause fire or electric shock.

NOTE

Use water only when you clean the detergent

y

dispenser drawer. Make sure to use RINSE+SPIN to

rinse the washer tub before the wash cycle when you

use a cleaning detergent to clean the washer tub.

32 MAINTENANCE

WARNING

Unplug the power cord and turn off the faucets before

y

cleaning. Failure to do so may cause electric shock.

Do not use the washing machine without the inlet

y

filters. If you use the washing machine without the

inlet filters it will cause leaks and malfunction.

If you use the washing machine in an area with hard

y

water, the inlet filter may clog due to lime buildup.

Contact your nearest LG customer service center if the

inlet filter is not clean or is missing.

NOTE

P

y message will blink on the display when the water

pressure in the detergent drawer is weak or an inlet

filter is clogged with dirt. Clean the inlet filter.

Cleaning the water inlet filters

Clean the water inlet filters periodically to prevent clogging.

Take extra care to clean the water inlet filters for areas using

hard water. Water may not be supplied if there are foreign

objects, such as rust, sand, or stones in the water inlet

filters.

1 Press A to turn off the washing machine and pull out

the plug.

2 Turn off the faucets connected with the water inlets.

3 Remove the water inlets.

4 Pull out the water inlet filter.

Inlet Filter

5 Remove foreign objects from the water filter inlet.

- Soak the water filter inlets in white vinegar or a lime

scale remover or use a toothbrush to remove foreign

objects and rinse thoroughly.

6 Press the water filter inlets back into place.

7 Reattach the water lines to the washing machine.

33

MAINTENANCE

ENGLISH

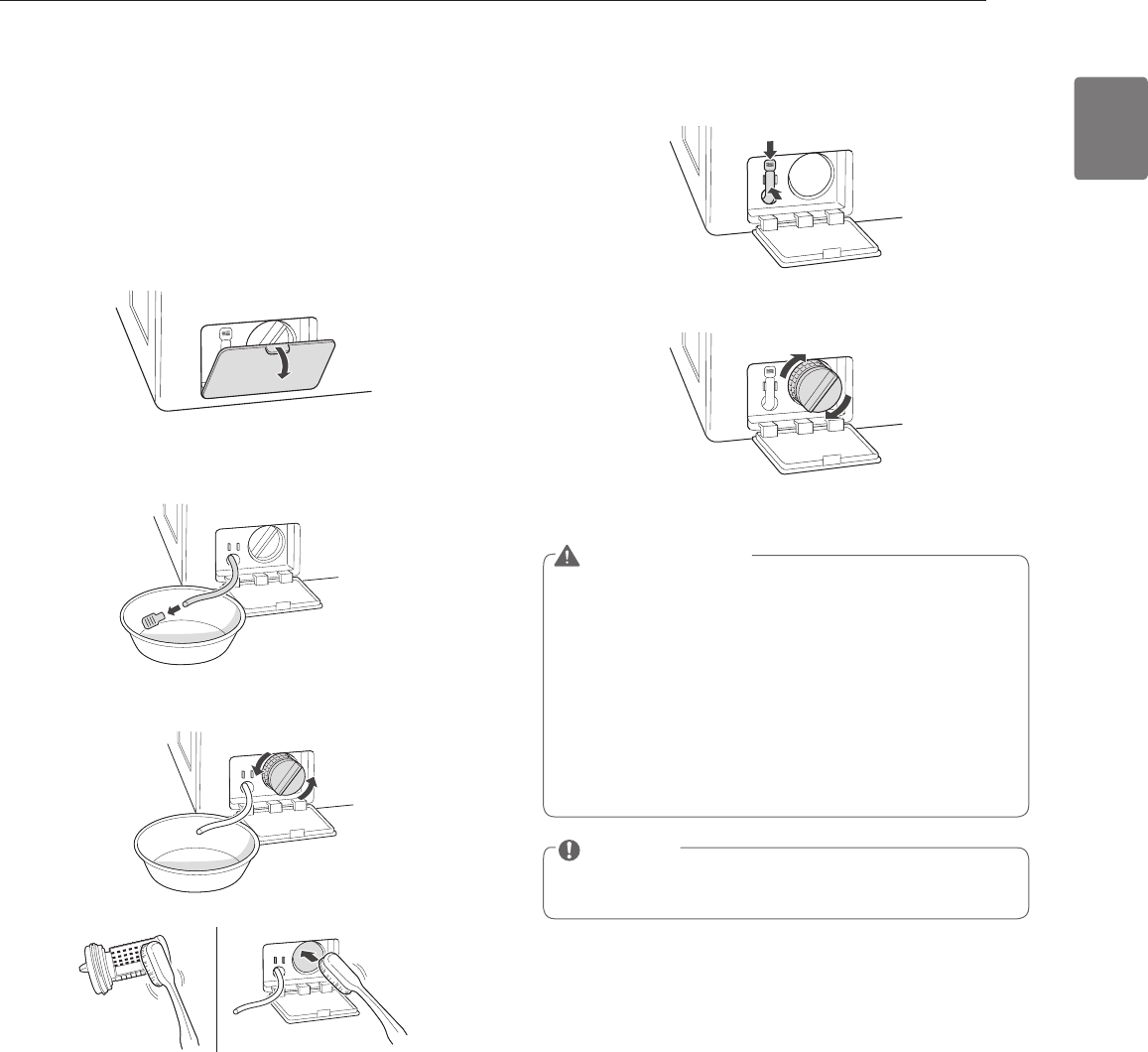

Cleaning the drain pump filter

The washing machine fails to drain if the drain pump filter is

clogged. Periodically clean the drain filter to prevent clogging

with foreign objects.

1 Press A to turn off the washing machine and pull out

the plug.

2 Open the drain pump filter cover.

3 Unclip the drain hose and remove the plug from the drain

hose to drain the remaining water.

4 Twist the pump filter counterclockwise to remove.

5 Clean the pump filter and opening.

6 Recap the plug onto the drain hose and reattach the drain

hose.

7 Insert the drain pump filter.

8 Close the drain pump filter cover.

WARNING

Make sure to pull out the plug before cleaning.

y Failure

to do so may cause electric shock.

Opening the drain filter will result in water overflowing

y

if there is water in the washer tub. Make sure to check

if the water is completely drained before opening the

drain filter.

If you use the washing machine with the drain filter

y

reassembled incorrectly after cleaning it, or if you use

the machine without the filter, it may cause leaks or

malfunction of the washing machine.

NOTE

Q

y message will blink when the drain pump filter is

clogged with dirt. Clean the drain pump filter.

34 MAINTENANCE

Cleaning the door seal

Clean the door seal once a month to prevent build-up of dirt

in the door seal.

1 Wear rubber gloves and protective goggles.

2 Dilute 3/4 cup (177 ml) of liquid chlorine bleach in 1 gallon

(3.8 L) of water.

3 Soak a sponge or a soft cloth in this diluted solution and

wipe down all around the door seal.

4 Wipe any moisture with a dry towel or cloth after

cleaning.

5 Leave the door open to allow the door seal to dry

completely.

CAUTION

Cleaning the door seal with an undiluted solution

y

may cause malfunction of the door seal and washing

machine parts.

35

TROUBLESHOOTING

ENGLISH

TROUBLESHOOTING

Checking error messages

If the following message appears on the display, check the following and take the appropriate corrective action.

Message

Possible Causes Solutions

Item of clothing has gathered on one side of the tub.

There are not enough items in the machine.

y

Have your items gathered in one area, or is the load

y

too small?

Did you wash a stuffed animal, a mat, or knitwear?

y

Did you wash two different blankets together?

y

Rearrange items to help balance the load.

y

Stuffed animals or mats can become unbalanced

y

during spinning and the washing machine may fail to

drain. Rearrange the knitwear to help balance the load

and drain it again.

Put one blanket in at a time.

y

Water is not supplied or the water pressure is low

Is the faucet turned off?

y

Is the water supply stopped or the faucet frozen?

y

Is the water pressure low or is an inlet filter clogged?

y

Is the water line properly connected with the cold

y

water inlet?

Is the water line pinched or bent?

y

Turn on the faucets.

y

If a faucet is frozen, thaw it with warm water.

y

If the inlet filter is clogged, clean it. (see page 32)

y

Connect the water line properly with the cold water

y

inlet. (see page 14)

Check that the water lines are not pinched or bent.

y

Take extra care that water lines are not twisted or

pinched by other objects.

Water line leaks in connection

Are the water lines connected with the faucets

y

properly?

Connect the water lines properly with the faucets.

y

(see page 14)

The tub does not rotate

• Is the door secured?

Close and secure the door. If the message keeps

y

appearing, unplug the power and contact your nearest

LG service center.

The washing machine drains slowly or not at all

Is the drain hose installed over 3 1/4 feet (1 m) beyond

y

the end of the elbow bracket?

Is the drain hose pinched or clogged inside?

y

Is the drain hose frozen?

y

Is the drain hose clogged with foreign objects?

y

Lower the drain hose within 3 feet below the end of

y

the elbow bracket.

Place the drain hose on a smooth surface to prevent

y

bending.

If the drain hoses are frozen, thaw them in warm

y

water.

Open the drain pump plug cap and remove the dirt.

y

A power failure has occurred. Press

yA to turn off the washing machine and press it

again to turn it on.

Control Error. Unplug the power cord and contact your nearest LG

y

service center.

The water supply does not stop

Do the water supply and the drain keep repeating in turn?

y

Unplug the power cord and contact your nearest LG

y

service center

The water level is not controlled

Is the water level too low or high compared with the

y

size of the load?

The water level sensor is not working correctly.

y

Unplug the power cord and contact your nearest LG

y

service center.

The tub does not rotate

Is the washing machine overloaded?

y

Rearrange the load size and restart the washing machine.

y

If the load size is big, the tub may not rotate due to

y

an overheated motor. Allow the washing machine to

stand for a while and restart the cycle. Unplug the

power cord and contact your nearest LG service center

if the same error message appears.

To clean up the tub, please run the TUB CLEAN cycle.

yPlease empty the tub and insert bleach into the

y

detergent dispenser and select the TUB CLEAN cycle.

If you want to skip the TUB CLEAN, turn the CYCLE

y

SELECTOR KNOB or push option buttons to select

desired cycle. In this case, you would see the message

again until few washing times and it would be disappear

until next point of time to clean the tub.

36 TROUBLESHOOTING

Before calling for service

Check the following before calling for service.

Problem Possible Causes Solutions

Clicking sound Do you hear a sound when you close or lock

y

and unlock the door?

This sound is normal and occurs when the

y

door is closed, locked or unlocked.

Spraying or hissing sound

Is water spraying in the tub?

yThis sound is normal as water is spraying or

y

circulating during the cycle.

Buzzing or gushing

sound

Is the washing machine draining water?

yThis sound is normal as the drain pump drains

y

water from the washing machine after the

cycle.

Splashing sound Is the washing machine washing a load of

y

laundry?

This sound is normal as the load is moving up

y

and down during the wash and rinse cycles.

Rattling and clanking noise Are there any foreign objects such as keys,

y

coins, or safety pins in the tub or drain filter?

Check if there are any foreign objects in the

y

tub and drain the filter after stopping the

cycle.

Unplug the power cord and contact your

y

nearest LG service center if the noise persists.

Thumping sound Is the washing machine overloaded?

y

Is the load out of balance?

y

This sound is normal and occurs when the

y

load is out of balance. Stop the cycle and

rearrange the load for balancing.

Vibrating noise Are the shipping bolts removed?

y

Is the load evenly distributed in the tub?

y

Is the washing machine level balanced?

y

Is the washing machine installed on a solid

y

and smooth surface?

See page 13,

yUnpacking and removing

shipping bolts to remove the shipping bolts.

Stop the cycle and rearrange the load for

y

balancing.

See page 16,

yLeveling the washing machine

to level the washing machine.

Check if the floor is solid and level.

y

Water leaking around

washer

Does water leak from a faucet or a water line?

y

Is a drain pipe or a drain hose clogged?

y

Check the faucets or water lines.

y

- If the water lines are loosely connected, see

page 14, Connecting water lines to connect

them properly.

Unclog the drain pipe or drain hose. Contact a

y

plumber if necessary.

Excessive suds or failure to

rinse

Did you use more than the recommended

y

amount of detergent?

Is the soil level higher than the size of the

y

load?

Use the recommended amount of detergent

y

for load.

If the contamination level is low, reduce

y

the detergent quantity to less than the

recommended level.

Only use detergent with the HE (High-

Efficiency) logo.

Staining Did you add detergent directly to the tub?

y

Did you remove the load immediately after it

y

finished?

Did you sort and wash the clothes by color or

y

soil?

Make sure to load detergent into the

y

detergent dispenser drawer.

Remove the load immediately after it finishes.

y

Sort and separate dark colors from light or

y

white ones, and heavily soiled items from

lightly soiled ones. See page 19, Sorting

laundry for details

37

SPECIFICATIONS

ENGLISH

Problem Possible Causes Solutions

Wrinkling Did you remove the load immediately after it

y

finished?

Did you overload the tub?

y

Did you reverse the hot and cold water inlets?

y

Remove the load immediately after it finishes.

y

Do not overload the tub.

y

Hot water rinse can cause garments to

y

wrinkle. Check the inlet hose connections.

Power is not turned on Is the power cord plugged in properly?

y

Has a house fuse blown, a circuit breaker

y

tripped, or a power outage occurred?

Make sure that the plug is secured in a

y

grounded 3-prong, 120 V (60 Hz) outlet.

Reset the circuit breaker or replace the fuse.

y

Do not increase the fuse capacity. If the

problem is a circuit overload, have it corrected

by a qualified electrician.

The door does not open

when the cycle pauses or

finishes

Is the temperature in the tub too high?

y

Is the water level in washer high?

y

The washing machine has a safety lock built

y

into the door to prevent burning. Leave the

door closed and wait until the door lock icon

disappears from the display.

Allow the washer to complete the

y

programmed cycle, or Press the SPIN button.

The wash cycle time is

longer than usual

Is the washing machine overloaded? Are other

y

options added to the wash cycle?

This is normal. The washing machine

y

automatically adjusts the cycle time for the

amount of laundry, water pressure, water

temperature, and other operating conditions.

It is musty or moldy in the

tub

Has the incorrect detergent been used?

y

Did you clean the tub periodically?

y

Use only HE (High-Efficiency) detergent

y

recommended for a front-loading washing

machine.

See page 30, clean the inside and outside of

y

the washing machine periodically.

SPECIFICATIONS

Model WM3070H*A

Description Front-Loading Washer

Electrical requirements 120 VAC @ 60 Hz.

Max. water pressure 14.5 - 116 PSI (100 - 800 kPa)

Dimensions 68.6 cm (W) X 75.6 cm (D) X 98.3 cm (H), 129.5 cm (D with door open)

27" (W) X 293/4" (D) X 3811/16" (H), 51" (D with door open)

Net weight 189lb (85.8kg)

Max. spin speed 1,200 RPM

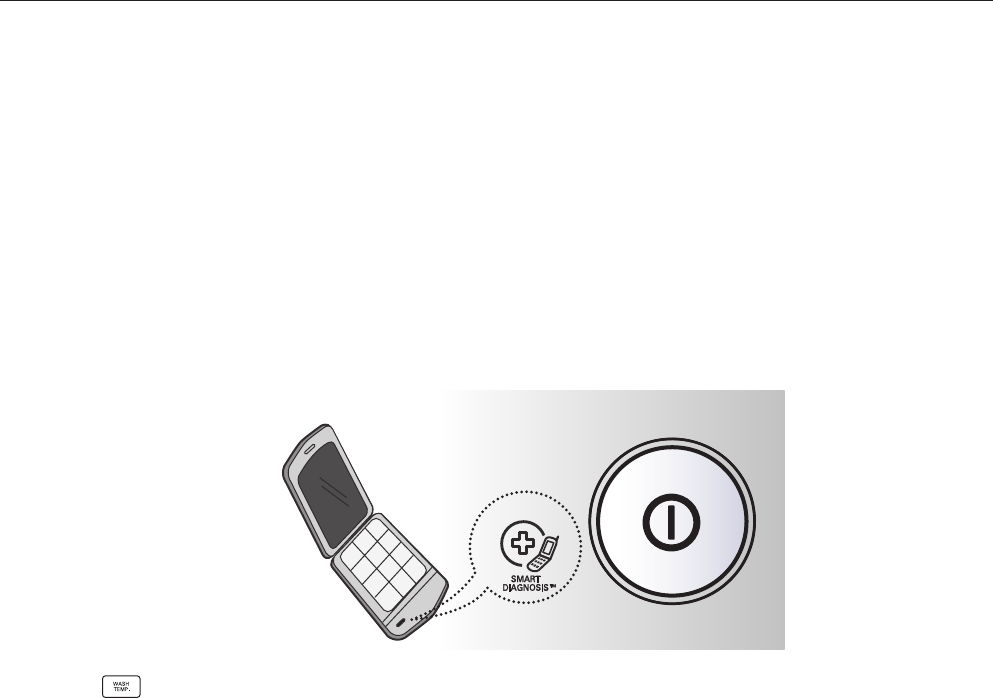

38 USING SMARTDIAGNOSIS™

- Only use this feature when instructed to do so by the call center. The transmission sounds similar to a fax machine, and so has

no meaning except to the call center.

- SMARTDIAGNOSIS™ cannot be activated if the washer does not power up. If this happens, then troubleshooting must be done

without SMARTDIAGNOSIS™.

If you experience problems with your washer, call 1-800-243-0000 (1-888-542-2623 in Canada). Follow the call center agent’s

instructions, and perform the following steps when requested:

1. Press the A to turn on the washer. Do not press any other buttons or turn the cycle selector knob.

2. When instructed to do so by the call center, place the mouthpiece of your phone very close to the POWER button.

3. Press and hold for three seconds, while holding the phone mouthpiece to the icon or POWER button.

4. 

Keep the phone in place until the tone transmission has finished. This takes about 17 seconds, and the display will count down

the time.

• For best results, do not move the phone while the tones are being transmitted.

• If the call center agent is not able to get an accurate recording of the data, you may be asked to try again.

• Pressing the POWER button during the transmission will shut off the SMARTDIAGNOSIS™.

5. Once the countdown is over and the tones have stopped, resume your conversation with the call center agent, who will then be

able to assist you using the information transmitted for analysis at the call center.

USING SMARTDIAGNOSIS™

39

WARRANTY

ENGLISH

THIS LIMITED WARRANTY DOES NOT COVER:

1. Service trips to deliver, pick up, or install the product or for instruction on product use.

2. Replacing house fuses or resetting of circuit breakers, correction of house wiring or plumbing, or correction of product installation.

3. Damage or failure caused by leaky/ broken/ frozen water pipes, restricted drain lines, inadequate or interrupted water supply or inadequate

supply of air.

4. Damage or failure caused by accidents, pests and vermin, lightning, wind, fire, floods or acts of God.

5. Damage or failure resulting from misuse, abuse, improper installation, repair or maintenance. Improper repair includes use of parts not

approved or specified by LG.

6. Damage or failure caused by unauthorized modification or alteration to the product.

7. Damage or failure caused by incorrect electrical current, voltage, or plumbing codes.

8. Cosmetic damage, including scratches, dents, chips or other damage to the finish of the product, unless such damage results from defects

in materials or workmanship and is reported to LG within seven (7) calendar days from the date of delivery.

9. Damage or missing items to any display, open box, discounted, or refurbished product.

10. Product where the original factory serial numbers have been removed, defaced or changed in any way.

11. Repairs when product is used in other than normal and usual household use (e.g. rental, commercial use, offices, or recreational facilities)

or contrary to the instructions outlined in the owner’s manual.

12. The removal and reinstallation of the Product if it is installed in an inaccessible location.

HOW SERVICE IS HANDLED: In-Home Service

In-home service will be provided, as available, during the warranty period subject to servicer availability within the U.S. To receive in-home

service, the product must be unobstructed and accessible to service personnel. If the in-home service repair cannot be completed, it may be

necessary to remove, repair and return the product. If in-home service is unavailable, LG may elect, at its option, to provide for transportation

of the product to and from an LG authorized service center.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING AND WITHOUT LIMITATION TO, ANY

WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY IMPLIED WARRANTY IS REQUIRED

BY LAW, THIS WARRANTY IS LIMITED IN DURATION TO THE TERM PERIOD EXPRESSED ABOVE. REPAIR OR REPLACEMENT AS PROVIDED

UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY FOR THE CUSTOMER. NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR

SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL, INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY NATURE, INCLUDING

AND WITHOUT LIMITATION TO, LOST REVENUES OR PROFITS, OR ANY OTHER DAMAGE, WHETHER BASED IN CONTRACT, TORT, OR

OTHERWISE.

SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LIMITATIONS ON

HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY TO YOU. THIS WARRANTY

GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE.

HOW TO OBTAIN WARRANTY SERVICE & ADDITIONAL INFORMATION: Write your warranty information below:

Call 1-800-243-0000 or visit our website at www.lg.com. Product Registration Information:

Mail to: LG Customer Information Center (ATTN: CIC) Model:

201 James Record Road, Huntsville, AL 35824 Serial Number:

Date of Purchase:

WARRANTY:

LG Electronics U.S.A., Inc. (“LG”) warrants your LG Washing Machine (“product”) against defect in materials or workmanship under normal

household use, during the warranty period set forth below, LG will, at its option, repair or replace the product. This limited warranty is valid only

to the original retail purchaser of the product, is not assignable or transferrable to any subsequent purchaser or user, and applies only when the

product is purchased through an LG authorized dealer or distributor and used within the United States (“U.S.”) including U.S. Territories.

Note: Replacement products and repair parts may be new or factory-remanufactured and are warranted for the remaining portion of the original

unit’s warranty period or ninety (90) days, whichever is longer. Please retain dated receipt or delivery ticket as evidence of the Date of Purchase

for proof of warranty (you may be required to submit a copy to LG or authorized representative).

WARRANTY PERIOD:

LG WASHING MACHINE LIMITED WARRANTY (USA)

Period

Scope of Warranty

Remark Parts only. Customer will be responsible for any labor or in-home

service to replace defective parts.

One (1) year from date of

original retail purchase:

Any internal /functional

Parts & Labor

LG will provide parts & labor to

repair or replace defective parts.

Ten (10) years from date of

original retail purchase:

Drum Motor

(Stator, Rotor, and Hall Sensor)

Lifetime from date of

original retail purchase:

Stainless Steel Drum

40 MEMO

MANUAL DE PROPIETARIO

LAVADORA

WM3070H*A

Antes de comenzar la instalación, lea atentamente estas instrucciones.

Esto simplifi cará la instalación y asegurará que la lavadora está

instalada en forma correcta y segura. Conserve estas instrucciones

cerca de la lavadora luego de la instalación para futuras consultas.

P/No.: MFL67360415 www.lg.com

ESPAÑOL

2CARACTERÍSTICAS DEL PRODUCTO

CARACTERÍSTICAS DEL PRODUCTO

MOTOR DIRECT-DRIVE INVERTER

El motor inverter, el cual está conectado directamente al tambor, minimiza la pérdida de energía y produce menos ruido y

vibraciones.

SMARTDIAGNOSIS™

Si experimenta alguna dificultad técnica con su lavadora, éste tiene la capacidad de transmitir información por teléfono al Centro

de Atención al Cliente. El agente de servicio al cliente guarda la información transmitida de su máquina y la utiliza para analizar el

problema, facilitándole un diagnóstico rápido y efectivo. (Consulte la página 38)

LIMPIEZA DEL TAMBOR

La limpieza regular del tambor, una vez al mes, utilizando TUB CLEAN ayudará a mantener el tambor limpio y fresco.

RETENEDOR DE PUERTA (STOPER) MAGNÉTICO

Mantenga la puerta ligeramente abierta de manera segura y conveniente utilizando el retenedor magnético. Ésto ayudará con

la circulación del aire y mantendrá fresco el interior de la máquina. Para utilizar esta función, después de remover la carga, no

cierre la puerta completamente. Cuando el retenedor magnético entre en contacto con el metal del gabinete de la lavadora, se

mantendrá la puerta ligeramente abierta permitiendo que se seque el interior de la unidad.

TAMBOR DE ACERO INOXIDABLE DE GRAN CAPACIDAD

El tambor de acero inoxidable de gran capacidad ofrece máxima durabilidad y se inclina mejorando la eficiencia y permitiendo

acceso más facil para prendas grandes.

BLOQUEO INFANTIL

Use esta opción para desactivar los controles durante un ciclo de lavado.Esta opción evita que los niños puedan cambiar los

ciclos o el funcionamiento de la máquina.

CAJÓN DISPENSADOR DE DETERGENTE

El cajón dispensador de cuatro compartimentos facilita la separación del detergente de prelavado, detergente de lavado

principal, blanqueador líquido, y suavizante en compartimentos diferentes.

CICLOS DE VAPOR DE ALTA EFICIENCIA

Durante los ciclos de VAPOR de alta eficiencia unicos de LG, vapor caliente ayuda a eliminar suavemente las manchas mas

dificiles.

3

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir la informacion indicada en este manual para minimizar el riesgo de incendio o explosion, descarga

electrica, o para prevenir danos a la propiedad, lesiones personales o muerte.

Su seguridad y la de otros es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y cumpla siempre

con todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad.

El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para otras personas.

Todos los mensajes de seguridad estaran a continuacion del simbolo de alerta de seguridad y con la palabra PELIGRO,

ADVERTENCIA o PRECAUCIÓN.

Estas palabras significan:

PELIGRO

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones inmediatamente.

ADVERTENCIA

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones.

PRECAUCIÓN

De no seguir las instrucciones podría sufrir daños leves o causar daños en el producto.

Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, cómo reducir las posibilidades de sufrir heridas y qué

podría suceder si no se siguen las instrucciones.

4INSTRUCCIONES IMPORTANTES DE SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la informacion indicada en este manual para minimizar el riesgo de incendio o explosion,

descarga electrica, o para prevenir danos a la propiedad, lesiones personales, o muerte.

PRECAUCIONES BÁSICAS DE SEGURIDAD

ADVERTENCIA

Para minimizar el riesgo de incendio o explosion, descarga electrica, o para prevenir lesiones personales cuando use

electrodomesticos, se deben seguir precauciones basicas de seguridad, incluyendo las siguientes:

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

Este aparato debe ser conectado a tierra. En el caso de descompostura o mal funcionamiento, la conexion a tierra reduce el

riesgo de recibir una descarga electrica al proveer una via de menor resistencia a la corriente electrica. Este aparato esta equipado

con un cable que tiene un conductor de equipo a tierra y una clavija de tierra. La clavija debe ser conectada en una toma de

corriente adecuada que este apropiadamente instalada y conectada a tierra de acuerdo con los codigos y ordenanzas locales.

ADVERTENCIA

Una conexion inapropiada del conductor de equipo a tierra puede resultar en riesgo de recibir una descarga electrica. Verifique con

un electricista calificado si tiene dudas sobre si el aparato esta correctamente conectado a tierra. No modifique la clavija provista

con el aparato. Si no encaja con la toma de corriente, llame a un electricista calificado para que instale una toma de corriente

adecuada. Si no se cumple con esta advertencia se podran producir heridas graves, incendios, descargas electricas, o muerte.

•

Antes de usar, la lavadora debe estar correctamente

instalada como se describe en este manual.

•

No lave artículos que han sido limpiados, lavados, remojados

o salpicados previamente con gasolina, disolventes

de limpieza en seco, u otras substancias inflamables o

explosivas, ya que emanan vapores que podrian encenderse

o explotar.

•

No agregue gasolina, disolventes de limpieza en seco u otras

substancias explosivas al agua de lavado. Estas substancias

emanan vapores que podrian encenderse o explotar.

• Bajo ciertas condiciones, se puede producir gas hidrogeno

en un sistema de agua caliente que no se haya usado por

un plazo de 2 semanas o mas. EL GAS HIDROGENO ES

EXPLOSIVO. Si no se ha usado el sistema de agua caliente

durante tal periodo, antes de utilizar la lavadora, abra todas

las llaves de agua caliente y deje que el agua fluya durante

algunos minutos. Esto liberara cualquier gas hidrogeno

acumulado. Ya que el gas es inflamable, no fume ni use

ninguna llama abierta durante este periodo.

•

No deje que los niños jueguen en la lavadora o dentro de

ella. Es necesario supervisar de cerca a los niños si utiliza la

lavadora cerca de ellos.

•

Antes de poner la lavadora fuera de servicio o de tirarla,

quite la puerta para prevenir que los ninos se metan dentro.

•

No instale ni guarde la lavadora en lugares donde

estará expuesta a la intemperie o a temperaturas de

congelamiento.

• No toquetee los controles.

•

No repare ni cambie ninguna pieza de la lavadora ni intente

dar un mantenimiento diferente al descrito en este manual.

Recomendamos enfaticamente que el mantenimiento lo

brinde una persona calificada.

•

Vea las intrucciones de instalación para los requisitos de

toma a tierra.

•

Siga SIEMPRE las instrucciones de cuidado de la tela

suministradas por el fabricante de las prendas.

•

No coloque artículos expuestos a aceite de cocina en su

lavadora. Los articulos contaminados con aceites de cocina

podrian causar una reaccion quimica que cause que la carga

de lavado se incendie.

•

Use suavizadores de tela o productos para eliminar estatica

unicamente del modo recomendado por el fabricante.

• Esta lavadora no está diseñada para uso marino o

instalaciones moviles tales como vehiculos recreativos,

aeronaves, etc.

•

No utilice la lavadora para secar artículos que contengan

caucho, foam, o materiales con texturas similares a caucho.

•

Cierre las llaves de agua y desenchufe la lavadora si no

utilizará la unidad por un periodo prolongado de tiempo,

como durante las vacaciones.

• El material de empaque podría resultar peligroso para los

niños. Existe el peligro de sofocación! Mantenga todos los

materiales de empaque fuera del alcance de los niños.

•

Antes de cargar la lavadora, siempre revise que no haya

objetos extranos en su interior. Mantenga la puerta cerrada

cuando no se use.

•

No coloque las manos dentro del electrodoméstico si el

tambor o el agitador están en movimiento.

5

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la informacion indicada en este manual para minimizar el riesgo de incendio o explosion,

descarga electrica, o para prevenir danos a la propiedad, lesiones personales o muerte.

INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN

ADVERTENCIA

Para minimizar el riesgo de incendio o explosion, descarga electrica, o para prevenir lesiones personales cuando use

electrodomesticos, se deben seguir precauciones basicas de seguridad, incluyendo las siguientes:

•

Consulte las INSTRUCCIONES DE INSTALACION para

un procedimiento detallado de conexion a tierra. Las

instrucciones de instalacion son incluidas con su lavadora

para ser utilizadas como referencia. Si mueve la lavadora

a una nueva ubicación, contrate a una persona del servicio

calificada para que la revise y reinstale. Si no se cumple

con esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• Bajo ninguna circunstancia deberá cortar o eliminar la

tercera punta (de toma a tierra) del cable de alimentación.

Si no se cumple con esta advertencia se podran producir

heridas graves, incendios, descargas electricas, o muerte.

• Para su seguridad personal, este electrodomestico debe

estar adecuadamente conectado a tierra. Si no se cumple

con esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• El cable de corriente de este electrodomestico contiene un

enchufe de 3 cables (conexion a tierra) que se conecta a un

tomacorriente de pared estandar de 3 cables (conexion a

tierra) para minimizar la posibilidad de riesgos de descargas

electricas por parte del mismo.

• La lavadora debera estar conectada a un tomacorriente

con conexion a tierra de 120VAC, 60 Hz. Si no se cumple

con esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• Contrate a un electricista calificado para que revise el

tomacorriente y el circuito electrico con el fin de asegurar

que el enchufe este correctamente conectado a tierra. Si no

se cumple con esta advertencia se podran producir heridas

graves, incendios, descargas electricas, o muerte.

• En caso de contar con un tomacorriente de pared de 2

cables, es su responsabilidad y obligacion reemplazarlo

por un tomacorriente de pared de 3 cables correctamente

conectado a tierra. Si no se cumple con esta advertencia

se podran producir heridas graves, incendios, descargas

electricas, o muerte.

• No instale la lavadora sobre una alfombra. Instale la lavadora

sobre un piso sólido. El incumplimiento de esta advertencia

puede causar daños provocados por fuga de agua.

• No elimine el cable de conexion a tierra. No use un

adaptador o cable de extensión. Conecte la lavadora en un

tomacorriente con conexion a tierra de 3 cables. Si no se

cumple con esta advertencia se podran producir heridas

graves, incendios, descargas electricas, o muerte.

• La lavadora deberá estar siempre conectada a un enchufe

individual con un indice de voltaje equivalente al que figura

en su etiqueta de caracteristicas tecnicas. Esto garantiza el

mejor funcionamiento y ademas previene la sobrecarga de

los circuitos del hogar, lo cual podria ocasionar riesgos de

incendio debido al recalentamiento de cables.

• Nunca desenchufe su lavadora tirando del cable de

corriente. Siempre tome el enchufe firmemente y jale el

mismo hacia fuera para retirarlo. Si no se cumple con esta

advertencia se podran producir heridas graves, incendios,

descargas electricas, o muerte.

• Repare o reemplace de inmediato todos los cables de

corriente pelados o con cualquier tipo de dano. No use

un cable con cortaduras o abrasion sobre su extension o

extremos. Si no se cumple con esta advertencia se podran

producir heridas graves, incendios, descargas electricas, o

muerte.

• Al instalar o cambiar de lugar la lavadora, evite todo tipo

de cortes u otros danos en el cable de corriente. Si no se

cumple con esta advertencia se podran producir heridas

graves, incendios, descargas electricas, o muerte.

• La lavadora debe ser instalada y conectada a tierra por una

persona especializada del servicio tecnico cumpliendo con

los codigos locales para prevenir riesgos de descargas y

asegurar la estabilidad durante el funcionamiento.

• La lavadora es pesada. Se necesitan dos o mas personas

para instalar y trasladar el electrodomestico. Si esto no se

cumple se podran producir diversas heridas.

• Almacene e instale la lavadora donde no esté expuesta a

temperaturas bajo cero o a condiciones climáticas en áreas

exteriores. Si no se cumple con esta advertencia se podrán

producir daños por fugas de agua.

• Con el fin de reducir el riesgo de descargas electricas no

instale la lavadora en espacios humedos. Si no se cumple

con esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• Para reducir el riesgo de lesiones personales, cumpla con

todos los procedimientos de seguridad recomendados por

la industria, incluyendo el uso de guantes con mangas largas

y gafas de seguridad. En caso de no cumplir con todas las

advertencias de seguridad de este manual se podrán producir

daños sobre la propiedad, lesiones personales o la muerte.

6INSTRUCCIONES IMPORTANTES DE SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la informacion indicada en este manual para minimizar el riesgo de incendio o explosion,

descarga electrica, o para prevenir danos a la propiedad, lesiones personales o muerte.

INSTRUCCIONES DE SEGURIDAD PARA LA UTILIZACIÓN, CUIDADO Y LIMPIEZA, Y LA ELIMINACIÓN

ADVERTENCIA

Para minimizar el riesgo de incendio o explosion, descarga electrica, o para prevenir lesiones personales cuando use

electrodomesticos, se deben seguir precauciones basicas de seguridad, incluyendo las siguientes:

GUARDE ESTAS INSTRUCCIONES

• Desenchufe la lavadora antes de limpiar la misma para evitar

el riesgo de descargas electricas.

•

Nunca utilice químicos fuertes, limpiadores abrasivos o

solventes para limpiar su lavadora. Los mismos dañaran el

acabado de la unidad.

•

No coloque trapos con grasa o aceite encima de la lavadora.

Estas sustancias emiten vapores que podrían prender fuego

a los materiales.

•

No lave prendas que esten sucias con aceite vegetal o de

cocina. Las mismas pueden quedar con algo de aceite luego

del lavado. Debido al aceite que permanece, la tela puede

despedir humo o prenderse fuego por si sola.

•

Desconecte este electrodomestico del tomacorriente antes

de realizar cualquier tipo de mantenimiento. Colocar los

controles en la posicion OFF (apagado) no desconecta el

electrodomestico de la toma de corriente. No cumplir con

esta advertencia, podrá ocasionar heridas graves, incendios,

descargas electricas, o muerte.

•

No combine diferentes productos de lavanderia en una

misma carga a menos que esto se especifique en la etiqueta.

•

No mezcle cloro con amoníaco o ácidos como el vinagre.

Siga las instrucciones del paquete cuando utilice productos

de lavandería. El uso incorrecto puede producir gases

tóxicos, lo que podría resultar en lesiones graves o la muerte.

•

No coloque las manos dentro de la lavadora cuando sus

partes esten en movimiento. Antes de cargar, descargar o

agregar prendas, pulse el boton de INICIO/PAUSA y espere

hasta que el tambor se detenga totalmente antes de colocar

las manos dentro. Si no se cumple con esta advertencia

se podran producir heridas graves, incendios, descargas

electricas, o muerte.

•

No permita que los ninos jueguen sobre o dentro de la

lavadora. Si hay ninos cerca mientras la lavadora esta en

funcionamiento es necesario supervisarlos de cerca. A

medida que los ninos crezcan, enseneles sobre el uso

adecuado y seguro de todos los electrodomesticos. Si estas

advertencias no se cumplen se podrian producir heridas

graves.

•

Destruya la bolsa plastica y otros materiales de embalaje

una vez retirada la lavadora. Es posible que los ninos deseen

usarlas para jugar. Los cartones cubiertos con alfombra,

colchas o laminas de plastico se pueden convertir en

camaras hermeticas. Si estas advertencias no se cumplen se

podrian producir heridas graves o muerte.

•

Mantenga los productos de lavanderia fuera del alcance

de los ninos. Para evitar heridas, cumpla con todas las

advertencias que figuran en las etiquetas de los productos.

Si estas advertencias no se cumplen se podrian producir

heridas graves.

•

Antes de que su lavadora sea quitada de servicio o

desechada, quite la puerta del compartimiento de la lavadora

para evitar el peligro de que los niños o pequeños animales

queden atrapados dentro. El no hacerlo puede ocasionar

lesiones personales graves o la muerte.

7

ÍNDICE

ESPAÑOL

ÍNDICE

2 CARACTERÍSTICAS DEL PRODUCTO

3 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

4 PRECAUCIONES BÁSICAS DE SEGURIDAD

4 INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

5 INSTRUCCIONES DE SEGURIDAD PARA LA IN-

STALACIÓN

6 INSTRUCCIONES DE SEGURIDAD PARA LA UTI-

LIZACIÓN, CUIDADO Y LIMPIEZA, Y LA ELIMI-

NACIÓN

8 INTRODUCCIÓN A LA LAVADORA

8 Partes y Accesorios

9 Características del panel de control

11 INSTRUCCIONES DE INSTALACIÓN

11 Vista previa del orden de instalación

12 Comprobación y elección de la ubicación adecuada

13 Desembalaje y retiro de los tornillos de transporte

14 Conexión de las tuberías de agua

15 Conexión del tubo de desagüe

16 Nivelación de la lavadora

17 Conexión del enchufe y la toma de tierra

17 Prueba de funcionamiento

18 PREPARACIÓN

18 Clasificación de las cargas de lavado

18 - Precauciones para el cuidado de los tejidos antes

del ciclo de lavado

19 - Etiquetas de cuidado de las telas

19 - Clasificación de la carga de ropa

20 Utilización del detergente/suavizante

20 - Detergente recomendado

20 - Cargando el dispensador

22 UTILIZACIÓN DE LA LAVADORA

22 Funcionamiento básico

23 Guía de ciclos

24 Ciclo principal

24 - Reducir el alergeno en lavandería, ALLERGIENE™

24 - Reducir las bacterias en la colada, SANITARY

24 - Para tejidos blancos, BRIGHT WHITES™

24 - Mantas o ropa voluminosa, BULKY/LARGE

24 - Ropa normal, COTTON/NORMAL

24 - Muy sucias de algodón, HEAVY DUTY

24 - Ropa sin arrugas, PERM. PRESS

24 - Prendas delicadas, DELICATES

24 - Para toallas, TOWELS

24 - Prendas de lana, HAND WASH/WOOL

24 - Lavado rápido, SPEED WASH

25 Botones de ajuste de ciclo

25 Opciones de ajuste antes del ciclo

25 - Ajuste de la temperatura del agua, WASH TEMP.

25 -

Ajuste de la velocidad de centrifugado, SPIN SPEED

25 -

Ajuste del nivel de suciedad de la colada, SOIL LEVEL

26 -

Ajuste la melodía y los tonos de los botones, SIGNAL

26 - Prelavado, PRE-WASH

26 -

Sólo enjuagar, escurrir y centrifugar, RINSE+SPIN

26 -

Añadiendo ciclo de enjuague extra, EXTRA RINSE

26 - Preajuste del tiempo de inicio, DELAY WASH

26 - Limpieza eficiente, STEAM

27 - Ahorro de energía, COLD WASH™

27 - Ahorro de tiempo, TURBOWASH™

27 Opciones de ajuste durante el ciclo

27 - Función de bloqueo de botones, CHILD LOCK

28 -

Como guardar ciclo personalizado, PGM SAVE

28 -

Cómo seleccionar su ciclo personalizado, CUSTOM

PGM

28 -

Gira la ropa para evitar arrugas, FRESH CARE

29 MANTENIMIENTO

29 Cuidados

29 - Cuidados tras el lavado

29 - Cuidados en climas fríos

30 Limpieza

30 - Limpieza del tambor, TUB CLEAN

31 - Limpieza del cajón dispensador de detergente

32 - Limpieza de los filtros de entrada de agua

33 - Limpieza del filtro de la bomba de desagüe

34 - Limpieza de la junta de la puerta

35 SOLUCIÓN DE PROBLEMAS

35 Comprobación de los mensajes de error

36 Antes de llamar al servicio técnico

37 ESPECIFICACIONES

38

UTILIZACIÓN DEL SMARTDIAGONOSIS™

39 GARANTÍA

8INTRODUCCIÓN A LA LAVADORA

NOTA

Póngase en contacto con el Departamento de atención al cliente de LG, en el número 1-800-243-0000 (1-888-542-2623 en

y

Canadá) si falta alguno de los accesorios.

Para su seguridad, y con el fin de extender la vida útil de su lavadora, utilice sólo componentes autorizados. El fabricante

y

no se hace responsable de los fallos del producto o accidentes causados por la utilización de piezas o componentes no

autorizados.

Las imágenes de esta guía pueden no coincidir con los componentes y accesorios reales, y están sujetas a cambios sin

y

previo aviso para mejoras en el producto.

Accesorios

Pedestal Kit de apilado

Pedestal de 14” Color

WDP4C Chardonnay

WDP4R Rojo cereza

WDP4S Titanio

WDP4V Grafito de acero

WDP4W Blanco

WDP4N Medianoche azul

Kit de soporte Color

CSTK1 Chardonnay

RSTK1 Rojo cereza

SSTK1 Titanio

GSTK1 Gris perla

WSTK1 Blanco

NSTK1 Medianoche azul

Mangueras de agua

caliente/fría

Gomas

antideslizantes

Tapones para cubrir

los orificios de los

tornillos de transporte

Llave Brida Soporte de codo

(para fijar la

manguera de

desagüe)

INTRODUCCIÓN A LA LAVADORA

Partes y Accesorios

Partes

Accesorios incluidos Accesorios opcionales

Cajón

dispensador de

detergente

(véase página

20)

Puerta

RETENEDOR DE

PUERTA (STOPER)

MAGNÉTICO

(véase página 2)

Panel de control

(Véase página 9).

Sello de goma

de la puerta

TurboWash™

Boquilla superior

Tambor

Patas

niveladoras

Tapa del filtro de bomba de desagüe

Filtro de bomba de desagüe

Manguera de desagüe

Entradas de agua

Tornillos de

transporte Cable de

alimentación

Manguera

de desagüe

9

INTRODUCCIÓN A LA LAVADORA

ESPAÑOL

Botón Descripción

Enciende y apaga la lavadora.

y

(Durante el ciclo de lavado) Detiene el funcionamiento, y cancela los ajustes.

y

ALLERGIENE™

y

- Para algodón, ropa interior (véase página 24)

SANITARY

y

- Para ropa interior, pañales, etc. (véase página 24)

BRIGHT WHITES™

y

- Para prendas blancas (véase página 24)

BULKY/LARGE

y

- Para mantas o prendas voluminosas (véase página 24)

COTTON/NORMAL

y

- Para el lavado general, como camisetas de algodón o toallas (véase página 24)

HEAVY DUTY

y

- Para prendas de algodón muy sucias (see page 24)

PERM. PRESS

y

- Para tejidos sin arrugas (véase página 24)

DELICATES

y

- Para tejidos delicados (véase página 25)

TOWELS

y

- Para toallas (véase página 24)

HAND WASH/WOOL

y

- Para tejidos de lana y que requieren lavado a mano (véase página 24)

SPEED WASH

y

- Para pequeñas cantidades de ropa poco sucia (véase página 24)

TUB CLEAN

y

- Para la limpieza de la cuba (véase página 30)

Inicia o pone en marcha el ciclo de la lavadora.

y

- Si no pulsa el botón

C

en 4 minutos tras la selección de un ciclo, la lavadora se apagará automáticamente.

(Pulse repetidamente)

ySelecciona la temperatura del agua para el ciclo de lavado (véase página 25).

- Selecciona la temperatura del agua entre 5 niveles.

(Pulse repetidamente) Selecciona el nivel deseado de velocidad de centrifugado (véase página 25).

y

- Selecciona la velocidad de centrifugado entre 5 niveles.

(Pulse repetidamente) Selecciona el nivel de suciedad (véase página 25).

y

- Selecciona un nivel de suciedad entre 5 niveles.

(Pulse repetidamente) Selecciona una melodía o sonido de botón según la señal (véase página 26)

y

Características del panel de control

Funcionamiento

Selector de Ciclos

Botón de Selección de

Nivel de Suciedad

Sonido de la señal de

selección del botón

Botón de Selección de

Velocidad de Centrifugado

Botón de Selección de

Temperatura de Agua

Botón de Inicio/

Pausa

Botón de Encendido

Funcionamiento Pantalla

10 INTRODUCCIÓN A LA LAVADORA

Funcionamiento (continuación)

Pantalla

Botón Descripción

(Seleccione antes del ciclo de lavado) Prelavar prendas bien sucias (Véase página 26).

y

(Durante el ciclo de lavado, mantenga pulsado) Bloquear / Desbloquear el botón (Véase página 27).

y

Utilice esta opción para ahorrar tiempo (Véase página 27).

y

Añade un ciclo de enjuague adicional al seleccionado

y

(Véase página 26).

Use este opción para enjuagar el detergente de la carga (véase página 26).

y

Programa el tiempo de retraso en la cual iniciará el ciclo (véase página 26).

y

(Seleccione antes de iniciar el ciclo de lavado) Utilice esta opción para agregar vapor para mayor

y

potencia en el lavado (Véase página 26).

(Seleccione y mantenga pulsado antes de iniciar el ciclo de lavado) Gira la ropa dentro del tambor

y

después que se acabe el ciclo para prevenir arrugas (Véase página 28)

Utilice esta opción para reducir su consumo de energía (Véase página 27).

y

Utilice esta opción para guardar una combinación especial de ajuste que utilice con frecuencia

y

(Véase página 28).

Icono desplegado Descripción

Esta parte de la pantalla muestra qué etapa del ciclo de lavado se está realizando actualmente

y

(SENSOR DE CARGA, LAVADO, ENJUAGUE, o CENTRIFUGADO)

Indica que la compuerta está asegurada. La compuerta de la lavadora se asegurará mientras la

y

lavadora se encuentra funcionando. Se puede liberar la compuerta apretando el botón INICIO/

PAUSA ubicado en la parte superior de la lavadora.

Este indicador muestra que la lavadora ha sido programada para un DELAY WASH (lavado demora).

y

La lavadora comenzará a funcionar automáticamente después de que se ha completado el tiempo

de espera fijado.

Cuando se aprieta el botón INICIO/PAUSA, la lavadora detecta automáticamente la carga de lavado

y

(peso) y optimiza el tiempo de lavado, en base al ciclo y las opciones seleccionados. Luego la

pantalla indicará el tiempo restante estimado para dicho ciclo.

Indicador de bloqueo de

puerta

Pantalla de tiempo restante

estimado/mensaje de error

(Véase página 35)

Indicador

de proceso

de ciclo

Indicador del

programa

de inicio de

lavado

11

INSTRUCCIONES DE INSTALACIÓN

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Vista previa del orden de instalación

ADVERTENCIA

La lavadora es pesada. Se necesitan dos o más personas para instalar y trasladar el electrodoméstico.

y Si esto no se

cumple se podrán sufrir heridas en la espalda u otras herida.

Almacene e instale la lavadora en un lugar no expuesto a temperaturas inferiores a las de congelación ni a la intemperie.

y Si

no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte

Para su seguridad personal, este electrodoméstico debe ser conectado a tierra adecuadamente.

y

Conecte a tierra la lavadora siguiendo todos los códigos y ordenanzas legales.

y Si no se cumple con esta advertencia se

podrán producir heridas graves, incendios, descargas eléctricas o muerte.

La apertura de la base no debe estar obstruida por una alfombra cuando la lavadora se instale en un piso alfombrado.

y

No elimine el cable de conexión a tierra. No use un adaptador o prolongador. Enchufe en un tomacorriente con conexión a

y

tierra de 3 cables. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas

o muerte.

Comprobación y elección de

la ubicación adecuada

Desembalaje y retiro de los

tornillos de transporte

Conexión de los tubos de

agua

Conexión del tubo de

desagüe

Nivelación de la lavadora Conexión del enchufe y la toma

de tierra

Prueba de funcionamiento

12 INSTRUCCIONES DE INSTALACIÓN

Comprobación y elección de la ubicación

adecuada

Instale la lavadora sobre un suelo con la resistencia y rigidez

suficiente para soportar el peso de la máquina, incluso con

la carga completa, sin que se flexione o rebote. Si el suelo

tiene una flexibilidad excesiva, quizás deba reforzarse para

hacerla más rígida. Si el suelo no es resistente, puede causar

vibraciones y ruidos intensos.

1 Limpie el suelo antes de la instalación.

- Asegúrese de seleccionar un suelo resistente y liso.

2 Se necesitan dos o más personas para mover y

desempacar la lavadora.

3 Deje espacio suficiente entre las paredes y la lavadora

para su instalación.

Requisitos de espacio

Deje espacio suficiente espacio para las tuberías de agua, el

tubo de desagüe y el flujo de aire.

NOTA

Asegúrese de permitir molduras de paredes, puertas o

y

suelo por si desea aumentar el espacio0 requerido.

Instalación sobre un suelo

293/4"

(75.6 cm)

4"

(10 cm)

51"

(129.5 cm)

221/4"

(57 cm)

27"

68.6 cm

1"

(2.5 cm) 1"

(2.5 cm)

NOTA

El suelo debe ser lo suficientemente fuerte y rígido

y

como para soportar el peso de la lavadora cuando

esté completamente cargada, sin que se combe o

rebote. Si su suelo es demasiado flexible, necesitará

reforzarlo para hacerlo más rígido. Un suelo adecuado

para una lavadora de carga superior no tiene porqué ser

lo suficientemente rígido para una lavadora de carga

frontal, debido a la diferencia de velocidad y dirección

de la rotación. Si el suelo no es sólido, su lavadora

vibrará y es posible que escuche y sienta la vibración

en toda la casa.

Antes de instalar la lavadora, asegurese de que el piso

y

esté limpio, seco y libre de polvillo, suciedad, agua y

aceites para que las patas de la lavadora no puedan

deslizarse fácilmente. Si las patas niveladoras se

desplazan o deslizan sobre el piso, pueden producirse

vibraciones y ruidos excesivos debido a un contacto

deficiente con el suelo.

Si debe utilizarse una bandeja colectora, tenga especial

y

cuidado de seguir las instrucciones provistas con la

bandeja colectora y verifique que las patas niveladoras

esten ajustadas para lograr un contacto firme y

nivelado con la bandeja. El uso de bandejas colectoras

y no nivelar la maquina adecuadamente pueden

generar vibraciones y ruidos excesivos durante el

funcionamiento.

Instalación sobre un pedestal o kit de torre

29 3/4"

(75.6 cm)

4"

(10 cm)

27"

(68.6 cm)

1"

(2.5 cm)

1"

(2.5 cm)

771/2"

(196.8 cm)

NOTA

Consulte las intrucciones del PEDESTAL o KIT DE

y

TORRE opcional antes instalar con un PEDESTAL o KIT

DE TORRE.

13

INSTRUCCIONES DE INSTALACIÓN

ESPAÑOL

Desempaque y retiro de los tornillos de

transporte

Al retirar la lavadora de la base de cartón, asegúrese de quitar

el soporte del tambor de foam colocado en la mitad de la

base de cartón.

Si debe acostar la lavadora para quitar los materiales de

empaque de la base, hágalo siempre cuidadosamente sobre

su parte lateral. NO acueste la lavadora sobre la parte frontal

o posterior.

Soporte de

tambor de

foam

Base de

carton

1 Quite los dos pernos de transporte de la parte inferior

con la llave inglesa (incluida) para soltar por completo

los cuatro pernos de transporte, girándolos en el sentido

opuesto al de las agujas del reloj y después tirando de

ellos.

Tornillos de

transporte

Sujetador

2 Empuje los tapones (incluidos) en los orificios de los

tornillos de transporte.

Tapa de

agujero

NOTA

Guarde los pernos para futuros usos. Para prevenir

y

daños en los componentes internos, NO transporte la

lavadora sin reinstalar los pernos de transporte.

No remover los tornillos de transporte u otros

y

materiales de empaque puede causar vibraciones

y ruidos excesivos, lo cual puede resultar en daños

permanentes a la lavadora. El cable está asegurado

a la parte posterior de la lavadora con un tornillo de

transporte para prevenir el uso de la lavadora con los

tornillos colocados.

14 INSTRUCCIONES DE INSTALACIÓN

Conexión de las tuberías de agua

1 Revise las juntas herméticas de goma de ambos

extremos de la manguera.

- Inserte una junta de goma en los acoples roscados de

cada manguera para evitar fugas.

Junta hermética

de goma

Manguera de agua

(Al grifo)

Junta hermética de

goma

Manguera de agua

(A entrada de agua de la

lavadora)

2 Conecte las tuberias de agua a las llaves de paso de agua

caliente y fria y apriete las conexiones con la mano. A

continuacion, utilice unos alicates para apretarlas otro 2/3

de vuelta.

- Conecte la manguera azul a un grifo de agua fría y la

manguera roja a un grifo de agua caliente.

ADVERTENCIA

No tense en exceso.

yEl acoplamiento puede resultar

dañado.

3 Tras conectar las mangueras al grifo de agua, abra las

llaves de agua para eliminar sustancias extrañas (suciedad,

arena o serrín) de las tuberías de agua. Drene el agua en

un cubo y revise la temperatura del agua.

4 Conecte las mangueras a las entradas de agua con la

mano a continuación, utilice unos alicates para apretarlas

otro 2/3 de vuelta.

- Conecte la manguera azul a la entrada de agua fría y la

manguera roja a la entrada de agua caliente.

Entrada de

agua fría

Entrada

de agua

caliente

ADVERTENCIA

No ajuste las mangueras en exceso.

yHacerlo puede

dañar las válvulas, causando fugas y daños a la

propiedad.

5 Compruebe que no haya fugas abriendo las llaves de agua.

- Si hay fugas de agua, verifique de nuevo los pasos 1 a 4.

NOTA

Para su seguridad y para una vida útil más prolongada

y

del producto, utilice sólo componentes autorizados.

El fabricante no es responsable del funcionamiento

incorrecto del producto o accidentes causados por el

uso de piezas no autorizadas.

Utilice mangueras nuevas para la instalación de la

y

lavadora. No vuelva a utilizar mangueras viejas. Utilice

únicamente las mangueras suministradas con la

lavadora. LG no recomienda el uso de otras mangueras

adquiridas en los comercios.

Revise periódicamente las mangueras por si hubiera

y

grietas, fugas y desgaste, y sustitúyalas cada 5 años.

No estire las mangueras de agua intencionalmente

y

y asegúrese de que no queden aplastadas por otros

objetos

La presión de las tuberías de agua debe ser entre

y

14.5 PSI y 116 PSI(100 - 800 kPa). Si la presión de la

tubería de agua es superior a 116 PSI(799,7 kPa), debe

instalarse una válvula reductora de presión.

Para el óptimo desempeño de su lavadora, la

y

temperatura de su agua caliente debe ser entre 120-

135˚F (48-57˚C) y el de su agua fría debe ser 60˚F(15˚C).

15

INSTRUCCIONES DE INSTALACIÓN

ESPAÑOL

Conexión del tubo de desagüe

Fije el tubo de desagüe para evitar que se mueva y que se

produzcan fugas.

NOTA

La manguera de desagüe debe fijarse correctamente.

y

En caso contrario, podría resultar en inundación o

funcionamiento incorrecto

La longitud total de la manguera de drenaje debe ser

y

inferior a 96 pulgadas (2,44m) desde la parte inferior de la

lavadora.

El desagüe debe instalarse de acuerdo con las

y

regulaciones nacionales y locales aplicables.

No estire las mangueras de agua intencionalmente

y

y asegúrese de que no queden aplastadas por otros

objetos.

Uso de un tubo de subida

1 Fije el extremo de la manguera en el soporte de codo.

- Conecte el codo a una distancia no superior a 4

pulgadas(10 cm) del extremo de la manguera de

desagüe. Si el codo se coloca a una distancia superior

a 4 pulgadas(10 cm) del extremo de la manguera de

desagüe, podrían aparecer hongos o microorganismos

en el interior de la lavadora.

No más de 4

pulgadas(10 cm)

Soporte de codo

2 Inserte el extremo de la manguera de desagüe en el tubo

de subida

Soporte de codo

Manguera de drenaje

3 Utilice una brida para fijar la manguera de desagüe en su

posición.

Utilización de una tina de lavado

1 Fije el extremo de la manguera en el soporte de codo.

- Conecte el codo a una distancia no superior a 4 pulgadas

(10 cm) del extremo de la manguera de desagüe. Si el

codo se coloca a una distancia superior a 4 pulgadas

(10 cm) del extremo de la manguera de desagüe,

podrían aparecer hongos o microorganismos en el

interior de la lavadora.

No más de 4

pulgadas(10 cm)

Soporte de codo

2 Cuelgue el extremo de la manguera de desagüe del lado

de la tina.

Soporte de codo

Manguera de drenaje

3 Utilice una brida para fijar la manguera de desagüe en su

posición.

16 INSTRUCCIONES DE INSTALACIÓN

Nivelación de la lavadora

El tambor de su nueva lavadora gira a alta velocidad .

Para reducir las vibraciones, el ruido y los movimientos

no deseados, el suelo debe estar nivelado y debe ser una

superficie sólida.

1 Compruebe que la lavadora esté nivelada.

- Compruebe la nivelación meciendo los extremos

superiores de la lavadora o colocando un nivel sobre

la máquina. La inclinación debajo de la lavadora no

debe ser superior a 1°, y las cuatro patas deben estar

firmemente apoyadas en el suelo.

1º

Nivelador

2 2 Gire las patas de nivelación de la lavadora en sentido de

las manecillas del reloj para nivelarla.

- Gire las patas de nivelación de la lavadora en sentido de

las manecillas del reloj para levantar la lavadora.

Para levantar

3 Gire las contratuercas en sentido contrario a las

manecillas del reloj y apriételas cuando la lavadora esté

nivelada.

Ajustar firmemente

las 4 tuercas

utilizando la llave

4 Compruebe de nuevo que la lavadora esté nivelada.

- Empuje o sacuda los extremos superiores de la lavadora

suavemente para asegurarse que la máquina no esté

meciéndose.

- En caso que la lavadora esté meciéndose, repita los

pasos 1 a 3.

PRECAUCIÓN

Si utiliza la lavadora sin nivelarla, pueden producirse

y

fallos de funcionamiento causados por el exceso de

vibraciones y ruido.

Si está instalando la lavadora sobre el pedestal opcional,

y

ajuste las patas de nivelación del pedestal para nivelar

la máquina. Las patas de nivelación de la lavadora

deben minimizarse y debe girar las contratuercas en

sentido contrario a las manecillas del reloj para fijarlas.

Utilice las patas de nivelación sólo para nivelar la

y

lavadora. Si eleva las patas de nivelación de forma

innecesaria, puede causar vibraciones anómalas de la

lavadora.

Utilización de apoyos antideslizantes (opcionales)

Si instala la lavadora sobre una superficie resbaladiza, la

misma podría moverse debido a las vibraciones excesivas. La

nivelación incorrecta puede causar fallos de funcionamiento

debido a los ruidos y vibraciones. En este caso, coloque los

apoyos antideslizantes bajo las patas niveladoras y ajuste el

nivel.

1 Limpie el suelo antes de colocar los apoyos

antideslizantes.

- Utilice un trapo seco para eliminar y limpiar los objetos

extraños o la humedad. Si queda humedad, podrían

resbalar los apoyos antideslizantes.

2 Ajuste el nivel tras colocar la lavadora en el área de

instalación.

3 Coloque el lado adhesivo del apoyo antideslizante sobre

el suelo.

- La forma más efectiva de instalación de los apoyos

antideslizantes es bajo las patas delanteras. Si es difícil

colocar los apoyos bajo las patas delanteras, colóquelas

bajo las patas traseras.

Este cara haica

arriba

Retire la

protección

Adherir

al piso

4 Compruebe de nuevo que la lavadora esté nivelada.

- Empuje o sacuda los extremos superiores de la lavadora

suavemente para asegurarse que la máquina no esté

meciéndose. Si la lavadora está meciéndose, nivele de

17

INSTRUCCIONES DE INSTALACIÓN

ESPAÑOL

nuevo la lavadora.

Conexión del enchufe y la toma de tierra

Conecte a tierra la lavadora para evitar un cortocircuito o

descargas eléctricas durante la conexión.

Utilización de una toma de 3 clavijas

Conecte el enchufe en la toma sin conexión a tierra adicional.

PRECAUCIÓN

El tomacorriente debe estar dentro de un área minima de

y

1,5 m (60 pulgadas) a cualquiera de los lados de la lavadora.

El electrodoméstico y el tomacorriente deben estar

y

colocados de forma tal que se pueda acceder al enchufe

facilmente.

No sobrecargar el tomacorriente con más de un

y

electrodomestico.

El tomacorriente deberá estar puesto a tierra de acuerdo

y

con los codigos y las regulaciones de cableado actuales.

Se recomienda utilizar un fusible de demora de tiempo o

y

disyuntor.

Es responsabilidad y obligacion personal del dueno del

y

producto pedir a un electricista calificado que instale el

tomacorriente adecuado.

No utilice un cable o enchufe desgastado o dañado.

y

Repárelos o sustitúyalos inmediatamente. En caso

contrario, podría haber peligro de incendio, descargas

eléctricas o fallos del aparato.

No modifique el cable de alimentación y tenga cuidado

y

de no dañarlo durante la instalación o cuando mueva la

lavadora. En caso contrario podría haber peligro de incendio,

descargas eléctricas o fallos del aparato.

Asegúrese de que la lavadora esté conectada a tierra.

y

Conecte esta lavadora a una toma eléctrica dedicada y

y

adecuada a su capacidad. En caso contrario, podría haber

peligro de descargas eléctricas, incendio o fallos, del

aparato.

No utilice adaptadores o cables de extensión.

y La lavadora

deberá ser conectada siempre en su propia toma de

alimentación, compatible con lo indicado en la placa de

características. En caso contrario, podría haber peligro de

descargas eléctricas, incendio o fallos del aparato.

No dañe ni corte el conductor de tierra interno del enchufe.

y

En caso contrario, podría haber peligro de muerte, incendio,

descargas eléctricas o fallos del aparato.

Prueba de funcionamiento

Compruebe si la lavadora ha sido instalado correctamente y

realice una prueba de funcionamiento.

1 Cargue la lavadora con 6 libras (3 kg) de ropa.

2 Pulse A

3 Pulse para RINSE + SPIN.

4 Pulse C.

- Se inicia el ciclo de lavado.

5 Compruebe si se suministra agua, que la máquina no

se esté meciendo ni vibre en exceso, y que desagüe

correctamente durante el ciclo de centrifugado.

- Si se producen fugas de agua durante el suministro de

agua, consulte la página 14, Conexión correcta de las

tuberías de agua.

- Si la lavadora se mese y vibra excesivamente, consulte

la página 16, Nivelación de la lavadora, para nivelarla de

nuevo.

- Si el desagüe no funciona, consulte la página 15,

Conexión del tubo de desagüe, para instalarlo

correctamente.

18 PREPARACIÓN

PREPARACIÓN

Clasificación de las cargas de lavado

Precauciones para el cuidado de los tejidos antes del ciclo de lavado

Lea y cumpla con las siguientes instrucciones para evitar que la ropa se encoja o se dañe.

Revise todos los bolsillos para asegurarse de que esten

u

vacios.

- Articulos como clips, cerillos, plumas, monedas y llaves

pueden danar su lavadora o sus prendas.

Cierre las cremalleras, ganchos y cordones para prevenir

u

que estos articulos se enganchen o enreden en otras

prendas.

Realice un pretratamiento de las áreas más sucias antes del

u

lavado.

- De este modo, logrará mejores resultados.

Combine prendas grandes y pequeñas en una carga. Cargue

u

primero las prendas grandes.

Las prendas grandes no deberán ser más de la mitad de la

u

carga de lavado total.

Se puede cargar la lavadora completamente, pero el tambor

u

no puede quedar colmado de prendas.

- La compuerta de la lavadora debera cerrar con facilidad.

No lave prendas individuales, a menos que se trate de ropa

u

voluminosa, como mantas o similares. Asegúrese de lavar

la ropa en tipos similares de cargas.

- Si lava una sola prenda, puede desequilibrarse el tambor y

se producirán vibraciones y ruidos.

No lave prendas impermeables.

u

- Podría causar vibraciones anómalas o que la carga

rebotase y dañara el tambor.

Compruebe que no haya ningún otro objeto extraño en la

u

junta hermética de la puerta y tenga mucho cuidado de que

no queden enganchadas las prendas.

- Los objetos extraños en la puerta pueden manchar la

ropa y podrían producirse fugas de agua si la ropa queda

enganchada en la junta hermética de la puerta.

Lave la ropa interior u objetos pequeños y ligeros en una

u

malla de lavado.

- Las prendas pequeñas y ligeras podrían engancharse en la

junta de la puerta, y un gancho de un sostén podría dañar

otras prendas.

Cepille la suciedad, polvo o cabello de los tejidos antes del

u

lavado.

- La ropa no quedará limpia si hay suciedad o arena en los

tejidos, o podría dañarse debido al frotamiento de las

partículas contra tejidos delicados.

Lave las mantas individualmente.

u

- Si lava más de una manta junta puede resultar en mantas

no limpias si las mantas se enredan o si se desequilibra la

carga.

Separe las prendas por colores y lávelas por separado para

u

evitar que se corran los colores.

- Los tejidos pueden dañarse o quedar manchadas debido

al teñido de los colores o por objetos extraños que se

transfieren de un tejido a otro.

19

PREPARACIÓN

ESPAÑOL

Categoría Etiqueta Instrucciones

Lavado

Lavado a mano

Lavado a máquina, ciclo normal

Utilice el ajuste de planchado

permanente/ resistente a

las arrugas (la cual tiene un

enfriado o rociado con agua fría

antes del centrifugado reducido)

Utilice el ajuste de prendas

delicadas (agitación lenta y/o

tiempo de lavado reducido).

No lavar

No escurrir

Temperatura del agua

Caliente

Tibia

Frio

Blanqueado

Cualquier blanqueador cuando

sea necesario

Sólo blanqueador sin lejía

cuando sea necesario

No utilizar blanqueador

Colores Blancos / Claros / Oscuros

Suciedad Muy sucio / Normal / Poco sucio

Tejido Delicados / Normales / Algodones resistentes

Pelusa Productores de pelusa / Recogen pelusa

Etiquetas de cuidado de las telas

La mayoria de las prendas de vestir tienen etiquetas de

cuidado de las telas para lograr un cuidado adecuado.

Clasificación de la carga de ropa

Se recomienda clasificar la ropa en cargas similares que

puedan lavarse en el mismo ciclo.

Consulte el cuadro siguiente para clasificar la ropa.

20 PREPARACIÓN

Cargando el dispensador

El cajón dispensador de detergente de la lavadora tiene un

compartimiento dispensador para cada tipo de detergente.

Añada los detergentes adecuados en sus compartimentos

respectivos

1 Saque el cajón dispensador de detergente.

2 Añada el detergente apropiado en el compartimento

correspondiente.

- Si utiliza un detergente líquido asegúrese que esté

colocada la cajita del detergente líquido.

- Si utiliza detergente en polvo, retire la cajita del

detergente líquido y ponga el detergente en polvo en el

compartimento del detergente del lavado principal.

Compartimento del

blanqueador con

lejía

Cajita del

detergente

líquido

Compartimento

del detergente de

lavado principal

Compartimento

del detergente

de prelavado

Compartimento

del suavizante

líquido

3 Cierre el cajón dispensador lentamente.

- Si cierra el cajón con fuerza puede desbordarse el

detergente a otro compartimento o dispensarse en el

tambor antes de lo programado.

NOTA

Es normal que una cantidad pequena de agua

y

permanezca en los compartimientos de suministro al

final del ciclo.

Utilización de detergente/suavizante

Detergente recomendado

Asegúrese de utilizar detergentes de alta eficiencia (HE) para

máquinas de carga frontal. Los detergentes de alta eficiencia

se disuelven mejor y producen menos espuma para lograr un

lavado y enjuague más eficiente. Utilice la cantidad correcta

de detergente, siguiendo las instrucciones en la etiqueta del

empaque del detergente.

Diseñada especialmente para utilizar sólo

detergente de alta eficiencia (HE)

NOTA

Utilice sólo detergente de alta eficiencia, ya que el uso

y

de un detergente regular puede producir exceso de

espumas.

Los detergentes de alta eficiencia producen menos

y

espuma, se disuelven de forma más eficiente para

mejorar el lavado y el enjuague, y ayudan a mantener

limpio el interior de la lavadora.

Utilice menos detergente para agua blanda.

y

Limpie inmediatamente las salpicaduras de detergente,

y

ya que podrían dañar el acabado y el panel de control

de la lavadora.

La utilización de demasiado detergente puede causar

y

acumulación en el tambor y afectar el funcionamiento

de la lavadora.

Si utiliza un detergente que no se disuelve con

y

facilidad o un detergente de alta viscosidad, éste dejará

residuos en el tambor, los cuales podrán no enjuagarse

correctamente.

21

PREPARACIÓN

ESPAÑOL

Compartimiento de blanqueador líquido

Este compartimiento alberga blanqueador liquido, que se

dispensará automáticamente en el momento adecuado del

ciclo de lavado.

NOTA

No agregue blanqueador compatible con la ropa de

y

color liquido o en polvo a este compartimiento.

Siga siempre las recomendaciones del fabricante

y

cuando agregue blanqueador. No exceda la linea de

llenado maximo. Usar demasiado blanqueador puede

dañar las telas.

Nunca agregue blanqueador líquido no diluido

y

directamente en la carga o en el tambor. Puede dañar

las telas.

Compartimiento del suavizante

Este compartimiento alberga el suavizante liquido de telas,

que se dispensará automaticamente durante el ciclo de

enjuague final.

NOTA

Siga siempre las recomendaciones del fabricante

y

cuando agregue suavizante. No exceda la linea de

llenado maximo. Usar demasiado suavizante puede

causar que las telas se manchen.

Diluya con agua caliente los suavizantes de tela

y

concentrados. No exceda la linea de llenado maximo.

Nunca agregue suavizante de tela directamente en la

y

carga o en el tambor.

Compartimiento de detergente para prelavado

Agregue el detergente liquido o en polvo a este

compartimiento cuando se usa la opcion de Prewash

(prelavado). Use siempre detergente tipo HE (Alta eficiencia )

con su lavadora.

NOTA

Si usted va utilizar detergente liquido para el lavado

y

principal y va agregar la opción de prelavado, la cajita de

detergente líquido debe ser usado en el compartimiento

del lavado principal para evitar que el detergente liquido

de lavado principal se dispense inmediatamente.

La cantidad de detergente agregado para la opcion de

y

prelavado debe ser la mitad de la cantidad para el ciclo

de lavado principal. Por ejemplo, si el ciclo de lavado

principal requiere una medida de detergente, anada

media medida para la opcion de prelavado.

Compartimiento de detergente para el lavado principal

Este compartimiento alberga el detergente para el ciclo de

lavado principal, el cual se agrega a la carga al principio del

ciclo. Use siempre detergente tipo HE (Alta eficiencia ) con

su lavadora.

Cuando agregue detergente nunca sobrepase las

recomendaciones del fabricante. Utilizar demasiado

detergente puede resultar en la acumulacion del mismo

en las prendas y en la lavadora. Se puede utilizar tanto

detergente liquido como en polvo.

NOTA

Se puede agregar blanqueador compatible con la ropa

y

de color, liquido o en polvo al compartimiento de lavado

principal junto con detergente del mismo tipo.

Cuando utilice detergente líquido, asegúrese de que la

y

cajita e inserto se encuentren colocados en su sitio. No

exceda la linea de llenado máximo.

Cuando utilice detergente en polvo, quite el inserto

y

y la cajita de detergente liquido del compartimiento.

El detergente en polvo no se dispensará si están

colocados la cajita de detergente liquido y el inserto.

22 UTILIZACIÓN DE LA LAVADORA

UTILIZACIÓN DE LA LAVADORA

Funcionamiento básico

Cargue la ropa en la lavadora y cierre la puerta.

1

2

3

4

5

6

Pulse A.

- Las luces alrededor del dial selector de ciclos se iluminarán y sonará una señal acústica.

Gire B al ciclo deseado.

- Se selecciona automáticamente la opción por defecto según el ciclo de lavado. Consulte la

página 23, Guía de ciclos, para más información sobre las opciones por defecto de cada ciclo

de lavado.

- Consulte la página 24, Ciclo principal, para más información sobre los ciclos de lavado.

- Para cambiar las opciones, pulse el botón de opción y seleccione la opción deseada. Consulte

la página 25, Ajuste de opciones antes del ciclo, para más información sobre las opciones

- Salte al paso 4 para utilizar los ajustes por defecto sin cambiar las opciones.

Añada la cantidad adecuada de detergente y aditivos (blanqueador, suavizante) en el cajón

dispensador de detergente.

- Consulte la página 20, Uso del detergente/suavizante, para más información sobre la utilización

del detergente.

Pulse C.

- La lavadora se pondrá en funcionamiento.

Cuando suene la melodía, habrá terminado el ciclo de lavado.

- Cuando haya terminado el ciclo de lavado, se desbloqueará la puerta. Abra la puerta y retire la

colada inmediatamente.

- Asegúrese de revisar alrededor de la junta hermética de la puerta cuando retire la ropa. Pueden

quedar atrapados objetos pequeños.

NOTA

La máquina lavadora de carga frontal gira la ropa para mojarla lo suficiente y lavar con menos agua. En particular, el nivel de

y

agua es bajo cuando la lavadora está girando la ropa mojada. Es normal no ver el agua durante un ciclo de lavado.

Si la temperatura o el nivel del agua dentro de la máquina es demasiado alto, la puerta se bloquea y no puede abrirse. Para

y

abrir la puerta durante el lavado, utilice la función Desagüe+Centrifugado.

ADVERTENCIA

Para reducir el riesgo de fuego, descargas electricas o danos personales,

ylea las INSTRUCCIONES IMPORTANTES DE

SEGURIDAD antes de utilizar el dispositivo.

23

UTILIZACIÓN DE LA LAVADORA

ESPAÑOL

Guía de ciclos

La guía de ciclos indicada más abajo muestra las opciones y tipos de telas recomendadas para cada ciclo.

● = Opcion disponible

- Para proteger sus prendas de vestir, no todas las temperaturas de lavado/enjuague, velocidades de centrifugado, niveles de

suciedad u opciones están disponibles en cada ciclo.

- Si la opción TURBOWASH está activada, no podrá seleccionar “No Spin” (Sin Centrifugado) como la velocidad de centrifugado.

(Si la opción TURBOWASH está desactivada, sí podrá seleccionar “No Spin” (Sin Centrifugado) como la velocidad de

centrifugado.)

CICLO TIPO DE TEJIDO`

TIEMPO

DESPLEGADO

(MIN)

BASIC OPTION (=DEFAULT) ADDITIONAL OPTIONS

TEMPERATURA DE

LAVADO

VELOCIDAD DE

CENTRIFUGADO

NIVEL DE

SUCIEDAD

PREL-

AVADO

ENJUAGUE

ADICIONAL

VAPOR COLD

WASH™

TURBO

WASH

™

FRESH

CARE

TUB CLEAN El ciclo TUB CLEAN

(LIMPIEZA DE

CONDUCTO) está

específicamente

diseñado para

eliminar moho en la

lavadora

89



ALLERGIENE™

Algodon, ropa

interior, fundas de

almohadas, sabanas,

ropa de bebe

99 ~ 132 EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

   

SANITARY

(SANITARIO)

Ropa interior muy

sucia, ropa de

trabajo,panales, etc.

98 ~ 107

EXTRA CALIENTE



EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO     

BRIGHT

WHITES

™

Prendas blancas 66~76 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO     

BULKY/

LARGE

(Voluminoso/

grande)

Prendas grandes

tales como mantas y

edredones

56 CALIENTE

TIBIO

FRÍO

TAP FRIO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL



POCO SUCIO

     

COTTON/

NORMAL

(Algodón/

Normal)

Algodón, lienzo,

toallas, camisas,

sábanas, jeans,

cargas mixtas

32 ~ 55 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL



POCO SUCIO

     

HEAVY DUTY

(MUY

POTENTE)

Telas de algodon

muy sucias

83 ~ 101 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO      

PERM.

PRESS

Dress shirts/pants,

wrinkle-free clothing,

poly/cotton blend

clothing, tablecloths

35 ~ 44 CALIENTE

TIBIO

FRÍO

TAP FRIO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL



POCO SUCIO

    

DELICATES

(Delicado)

Camisas/ blusas de

vestir, nylon, prendas

con encaje

41 TIBIO

FRÍO

TAP FRIO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL



POCO SUCIO

   

TOWELS Towels 55 ~ 65 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL



POCO SUCIO

    

HAND WASH/

WOOL

(LAVAR

MANO/LANA)

Prendas etiquetadas

como “lavables a

mano

(hand-washable)”

55 TIBIO

FRÍO

TAP FRIO

BAJO

NINGUNO

NORMAL



POCO SUCIO

 

SPEED

WASH

(Lavado

rápido)

Ropa no muy sucia y

cargas pequeñas

15 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

   

24 UTILIZACIÓN DE LA LAVADORA

Muy sucias de algodón, HEAVY DUTY

Este ciclo es para lavado de ropa muy sucia, a través de

rotación más potente del tambor.

Ropa sin arrugas, d

Este ciclo se utiliza para lavar ropa sin arrugas o manteles,

para reducir la aparición de arrugas.

Prendas delicadas, f

Este ciclo se utiliza para lavar lencería o ropa con encajes que

se pueda dañar fácilmente.

Para toallas TOWELS

Este ciclo se utiliza para el lavado de toallas

Prendas de lana, g

Este ciclo se utiliza para lavar ropa de lana que puede

encogerse o ropa delicada que necesita lavarse con mucho

cuidado. Utilícelo sólo para prendas de lana que pueden

lavarse en lavadora o a mano.

NOTA

El peso de la carga debe ser inferior a 8 libras(3.6kg)

y

para evitar dañar los tejidos.

Utilice sólo detergentes naturales o para ropa delicada

y

y añada ½ de la cantidad normal de detergente.

El ciclo

y

HAND WASH/WOOL

(LAVADO A MANO/

LANA ) gira suavemente el tambor y utiliza un

centrifugado de baja velocidad para un mejor cuidado de los

tejidos.

El ciclo de lavado de lana de esta lavadora ha

sido aprobado por Woolmark para el lavado

de productos Woolmark que pueden lavarse a

máquina, siempre que los productos se laven

siguiendo las instruccioness de la etiqueta de

las prendas y las del fabricante de la lavadora,

M0807.

Lavado rápido,

h

Use el ciclo de lavado de velocidad para lavado rapido de ropa

levemente sucia y carga pequena. Para el lavado y enjuague

de alta eficiencia se recomiendan cargas pequenas de 2-3

prendas levemente sucias.

NOTA

Use poco detergente en este ciclo. Si usted desea mas

y

enjuague, puede agregar suavizante adicional utilizando

el boton opcional para esta funcion.

Ciclo principal

Puede lavar la ropa de forma más intensiva seleccionando el

ciclo de lavado más adecuado para el tipo de prendas que se

van a lavar. Gire el B al ciclo deseado. Cuando seleccione

un ciclo de lavado, se iluminará la luz para el ciclo de lavado

correspondiente. Consulte la página 22, Funcionamiento

básico, para más información sobre los métodos de

funcionamiento.

Reducir el alergeno de lavandería,

ALLERGIENE™

Este ciclo es un ciclo potente y de alta temperatura

diseñado para reducir específicamente ciertos alérgenos.

NOTA

La selección del ciclo ALLERGIENE™ automaticamente

y

incorpora el vapor en el ciclo del lavado.

El ciclo ALLERGIENE™ puede apreciablemente reducir

y

alergenos en el ropa de cama y la ropa.

El ciclo ALLERGIENE™ ayuda a reducir poblaciones de

y

acaros del polvillo y ayuda a reducir alergenos.

Debido al uso de la alta energía y temperatura, el ciclo

y

ALLERGIENE™ no es recomendado para la lana, la

seda, el cuero, ni cualquier otro articulo delicado y

sensible a la temperatura.

Reducir las bacterias en la colada, SANITARY

Este ciclo de lavado, gracias a las altas temperaturas, reduce

el 99.9% de las bacterias de las prendas lavadas.

Protocolo P172

Desempeno de desinfeccion de lavadoras de

ropa residenciales y comerciales de tamano

familiar.

Para tejidos blancos, BRIGHT WHITES™

Este ciclo de lavado es sólo para la ropa blanca.

Mantas o ropa voluminosa, b

Este ciclo se utiliza para el lavado de mantas o ropas

voluminosas.

Ropa normal, c

Utilice este ciclo para lavar prendas normales, excepto tejidos

delicados, como lana o seda.

NOTA

Si pulsa

yA y, luego, C sin seleccionar otro ciclo, la

lavadora cambiará a c.

25

UTILIZACIÓN DE LA LAVADORA

ESPAÑOL

Botones de ajuste de ciclo

Cada ciclo tiene ajustes preprogramables que se seleccionan

automaticamente. Tambien puede personalizar los ajustes

utilizando los botones de programacion de ciclos. Apriete el

boton para ver esa opcion y seleccionar otros ajustes.

La lavadora ajusta automaticamente el nivel de agua segun

el tipo y tamano de la carga de lavado para proporcionar los

mejores resultados y eficiencia maxima. Puede parecer que

no hay agua dentro del tambor en algunos ciclos, pero esto

es normal.

NOTA

Para proteger sus prendas de vestir, no todas las

y

temperaturas de lavado/enjuague, velocidades de

centrifugado, niveles de suciedad u opciones estan

disponibles en cada ciclo. Vea la Guia de ciclos para

obtener mas detalles.

Opciones de ajuste antes del ciclo

Usted puede seleccionar y agregar las opciones deseadas

antes de iniciar la lavadora.

Ajuste de la temperatura del agua,

WASH TEMP.

Ajuste la temperatura del agua para el ciclo de lavado.

Seleccione la temperatura adecuada, según lo especificado

en la etiqueta de lavado de la ropa.

1 Pulse A y gire B al ciclo deseado.

2 Pulse repetidamente para seleccionar la temperatura

de agua deseada.

- Cuando se seleccione una opción, se iluminará la luz de

la opción correspondiente.

3 Pulse el botón de la opción deseada para utilizar otras

opciones.

- Salte al paso 4 para utilizar los ajustes por defecto sin

cambiar las opciones.

4 Pulse C.

NOTA

Los enjuagues fríos utilizan menos energía.

y

Su lavadora cuenta con un elemento de calentamiento

y

que propulsa la temperatura del agua caliente para

ajustes extra calientes (Extra Hot). Esto brinda un mejor

desempeño de lavado con configuración normal del

calentador de agua.

Seleccione la temperatura de agua adecuada para

y

el tipo de carga que se encuentra lavando. Siga las

instrucciones de la etiqueta de mantenimiento de la

tela para obtener los mejores resultados.

Ajuste de la velocidad de centrifugado,

SPIN SPEED

Puede seleccionar la velocidad de centrifugado que desee.

Utilice esta función correctamente, según las características

de la carga.

1 Pulse A y gire B al ciclo deseado.

2 Pulse repetidamente para seleccionar la velocidad

de centrifugado deseada.

- Cuando se seleccione una opción, se iluminará la luz de

la opción correspondiente.

3 Pulse el botón de la opción deseada para utilizar otras

opciones.

- Salte al paso 4 para utilizar los ajustes por defecto sin

cambiar las opciones.

4 Pulse C.

NOTA

El boton de SPIN SPEED (velocidad de centrifugado)

y

tambien activa el ciclo Drain and Spin (desague y

centrifugado) a fin de vaciar el tambor y centrifugar las

prendas; por ejemplo, si desea quitar la ropa antes de

que el ciclo haya finalizado.

Ajuste del nivel de suciedad de la colada,

SOIL LEVEL

Puede hacer un lavado más intensivo de la ropa ajustando el

nivel de suciedad en la lavadora.

1 Pulse

A

y gire

B

al ciclo deseado.

2 Pulse repetidamente para seleccionar un nivel de

suciedad.

- Cuando se seleccione una opción, se iluminará la luz de

la opción correspondiente.

3 Pulse el botón de la opción deseada para utilizar otras

opciones.

- Salte al paso 4 para utilizar los ajustes por defecto sin

cambiar las opciones.

4 Pulse C.

NOTA

Esta función necesita más tiempo para la ropa muy

y

sucia, o menos tiempo para las prendas menos sucias.

26 UTILIZACIÓN DE LA LAVADORA

Ajuste la melodía y los tonos de los

botones, SIGNAL

La lavadora reproduce una melodía cuando ha terminado el

ciclo de lavado. Los botones emiten un sonido cuando se

pulsan.Puede cambiar y apagar la melodía y los tonos de los

botones según lo desee.

1 Pulse A.

2 Gire B al ciclo deseado.

3 Pulse . Ajuste la melodía y los tonos de los

botones según lo desee.

4 Pulse el botón de la opción deseada para utilizar las otras

opciones.

5 Pulse C.

Prelavado, PRE-WASH

Haga el prelavado por 16 minutos cuando la ropa tiene

suciedad o polvo. Esta función es adecuada para ropa muy

sucia.

1 Pulse A y gire B al ciclo deseado.

2 Pulse para seleccional el PRELAVADO.

- Se iluminará la luz .

3 Pulse el botón de la opción deseada para utilizar otras

opciones.

- Salte al paso 4 para utilizar los ajustes por defecto sin

cambiar las opciones.

4 Pulse C.

Sólo enjuagar, escurrir y centrifugar,

RINSE+SPIN

Use este ciclo para lavar detergente de la carga.

1 Pulse A y gire B al ciclo deseado.

2 Pulse .

3 Pulse el botón de la opción deseada para utilizar las otras

opciones.

- Ir al paso 4 para utilizar la configuración predeterminada

sin cambiar las opciones.

4 Pulse C.

Añadiendo ciclo de enjuague extra, EXTRA

RINSE

Puede añadir un ciclo de enjuague extra al ciclo de enjuague

por defecto.

1 Pulse A y gire B al ciclo deseado.

2 Pulse .

- Se iluminará la luz .

3 Pulse el botón de la opción deseada para utilizar otras

opciones.

- Salte al paso 4 para utilizar los ajustes por defecto sin

cambiar las opciones.

4 Pulse C.

Preajuste del tiempo de inicio, DELAY

WASH

Puede ajustar el tiempo de inicio deseado.

1 Pulse A y gire B al ciclo deseado.

2 Pulse el botón de la opción deseada para utilizar otras

opciones.

3 Pulse repetidamente para seleccionar el tiempo

de inicio deseado.

- Se iluminará la luz .

- Cada vez que se aprieta este boton se aumenta el

tiempo de demora en lapsos de 1 hora, hasta 19 horas.

4 Pulse C.

Limpieza eficiente, STEAM

Anadir la opcion de vapor a estos ciclos permite un mejor

desempeno de limpieza a la vez que se ahorra energia y

consumo de agua. Al usar un chorro de vapor caliente desde

arriba y agua mas fria mas abajo, las telas obtienen los

beneficios de limpieza de un lavado super caliente, sin el uso

de energia o dano potencial a las telas.

1 Pulse A y gire B al ciclo deseado.

2 Pulse La lavadora ajustará automáticamente las

configuraciones del ciclo.

3 Programe cualquiera de las demas opciones deseadas.

4 Pulse C.

27

UTILIZACIÓN DE LA LAVADORA

ESPAÑOL

ADVERTENCIA

No toque la compuerta durante los ciclos de vapor.

y La

superficie de la compuerta puede estar muy caliente.

Permita que el seguro de la compuerta se libere antes

de abrir la compuerta.

No intente forzar el mecanismo de seguro de la

y

compuerta o meter la mano dentro de la lavadora

durante un ciclo de vapor. El vapor puede causar

quemaduras severas.

NOTA

No se pueden usar todos los ciclos con la opcion

y

STEAM(vapor).

Puede que el vapor no sea claramente visible durante

y

los ciclos de vapor. Esto es normal. Demasiado vapor

podria danar las prendas.

No utilice el vapor en telas delicadas tales como lana,

y

seda o telas que se decoloren facilmente.

Ahorro de energía, COLD WASH™

Agregar la opcion COLD WASH™ a estos ciclos brinda una

reduccion de energia y el mismo desempeno de lavado que

un lavado con agua tibia. Mediante el uso de 6 movimientos

de lavado diferentes (rotacion, balanceo, salto, refregado,

oscilacion y filtracion), las telas obtienen los beneficios del

lavado sin el gasto de energia.

1 Pulse A y gire B al ciclo deseado.

2

Pulse La lavadora ajustará automáticamente las

configuraciones del ciclo.

3 Programe cualquiera de las demas opciones deseadas.

4 P ulse C.

NOTA

Cuando seleccione la opcion COLD WASH™, el tiempo

y

de lavado se elevara hasta en 10 minutos.

Para una eficiencia de lavado elevada, se recomienda

y

utilizar menos de 8 libras.

Ahorro de tiempo, TURBOWASH™

La opción de TurboWash™ reduce el tiempo del ciclo y logra

un buen rendimiento en el ciclo normal.Con TurboWash™ se

puede ahorrar tiempo sin sacrificar los resultados.

1 Pulse A y gire B al ciclo deseado.

2

Pulse . La lavadora regulará automáticamente los

ajustes del ciclo.

3 Ajuste cualquier otra opción deseada.

4 Pulse C.

Opciones de ajuste durante el ciclo

Puede añadir las opciones deseadas durante el ciclo de lavado.

Función de bloqueo de botones, CHILD LOCK

Puede bloquear la lavadora para evitar que los niños u otras

personas cambien los ajustes del ciclo pulsando los botones.

Para activar el bloqueo infantil

Mantenga pulsado tres segundos durante el ciclo de lavado.

- Con el BLOQUEO INFANTIL activado, se mostrará un

mensaje (N) y el tiempo restante de lavado, a su vez, en la

pantalla del panel de la lavadora.

Para desactivar el bloqueo infantil

(Cuando está activado el BLOQUEO INFANTIL)

Mantenga pulsado tres segundos durante el ciclo de

lavado.

NOTA

CHILD LOCK (CERR.NIN) se mantiene despues del fin

y

del ciclo. Si desea desactivar esta funcion, presione y

sostenga 3 segundos el boton PRELAVADO.

28 UTILIZACIÓN DE LA LAVADORA

Como guardar ciclo personalizado,

PGM SAVE

Puede guardar un ciclo con todos los ajustes y opciones que

usted utilice con mayor frecuencia.

Para guardar un ciclo

1 Para guardar el ciclo

2 Pulse A y gire B al ciclo deseado.

3 Haga los ajustes y agregue las opciones deseadas.

- Mantenga pulsado por tres segundos durante

el ciclo de lavado.

- El ciclo con sus ajustes y opciones preferidas han sido

guardados.

Cómo seleccionar su ciclo personalizado,

CUSTOM PGM

Puede seleccionar el ciclo de lavado personalizado que había

guardado previamente

Para recuperar el ciclo

1 Para seleccionar el ciclo.

2 Pulse A Luego pulse .

3 Pulse C.

Gira la ropa para evitar arrugas,

FRESH CARE

Utilice esta función cuando no pueda retirar la ropa de la

lavadora apenas se termina el ciclo de lavado.

1 Pulse A y gire B al ciclo deseado.

2 Mantenga pulsados por 3 segundos.

- La luz se encenderá.

3 Seleccione las opciones deseadas

- Salte al paso 4 para utilizar los ajustes por defecto sin

cambiar o agregar opciones.

4 Pulse C.

NOTA

Esta función hace que el tambor gire periódicamente

y

hasta aproximadamente 19 horas para prevenir arrugas.

Si presiona el botón de START/PAUSE (inicio/pausa) o

el boton de ON/OFF (encendido/apagado), puede retirar

su ropa de la lavadora en cualquier momento.

29

MANTENIMIENTO

ESPAÑOL

Cuidados

Cuidados tras el lavado

Una vez finalizado el ciclo, limpie la puerta y el interior de la junta

hermética de la puerta para eliminar la humedad. Deje la puerta

abierta para secar el interior del tambor. Limpie el cuerpo de la

lavadora con un trapo seco para eliminar la humedad.

ADVERTENCIA

Desenchufe la lavadora antes de limpiar la misma para evitar

y

el riesgo de descargas electricas. Si no se cumple con esta

advertencia se podran producir heridas graves, incendios,

descargas electricas o muerte.

Al limpiar la lavadora nunca utilice quimicos de corte,

y

limpiadores abrasivos o solventes. Los mismos danaran su

aspecto.

No utilice sustancias volátiles (benceno, disolvente, alcohol,

y

acetona, etc.) o detergentes con componentes químicos

fuertes durante la limpieza de la lavadora. Podría decolorar o

dañar la lavadora, o causar un incendio.

Cuidados en climas fríos

Almacenamiento de la lavadora durante un período de tiempo extendido

Siga las instrucciones para guardar la lavadora si no la va a

utilizar durante un largo período de tiempo en climas fríos,

con temperaturas bajo cero.

1 Cierre las llaves de paso conectadas a las tuberías de

agua.

2 Suelte las tuberías de agua de las llaves de agua.

3 Vacíe el agua de las tuberías.

4 Pulse A.

5 Abra la puerta y añada 1 galón (3.8 litros) de

anticongelante para vehículos recreativos (RV) no tóxicos

en el tambor vacío de la lavadora. Cierre la puerta.

6 Pulse para el drenaje y spinning.

7 Pulse C.

- Vacíe el agua de la lavadora durante un minuto. No se

expulsará todo el anticongelante RV.

MANTENIMIENTO

8 Pulse A para apagar la lavadora y desconecte el

enchufe.

9 Seque el interior del tambor con un trapo suave y cierre la

puerta.

10 Presione con fuerza el botón para desenganchar el cajón

dispensador de detergente y extráigalo.

11 Vacíe el agua del cajón y seque los compartimentos.

12 Guarde la lavadora en posición vertical.

NOTA

Para eliminar el anticongelante tras guardar la lavadora,

y

añada detergente al dispensador y ejecute un ciclo. No

introduzca ropa en la lavadora.

Cuando se congelan las tuberías del agua

1 Cierre las llaves de paso conectadas a las tuberías de

agua.

2 Vierta agua caliente en las llaves congeladas para

descongelar las tuberías y suéltelas.

3 Sumerja las tuberías de agua en agua caliente para

descongelarlas.

4 Conecte las tuberías de agua a las entradas de la lavadora

y las llaves de agua.

- Consulte en la página 14, Conexión de las tuberías de

agua, para información acerca de las conexión de las

tuberías de agua.

5 Abra las llaves de paso.

6 Pulse A.

7 Pulse la perilla .

8 Pulse C.

- Verifique que el agua se llene correctamente.

30 MANTENIMIENTO

Cuando se congela el tubo de desagüe

1 Vierta agua caliente en el tambor de la lavadora y cierre la

puerta.

- Deje el agua adentro durante 10 minutos.

2 Pulse A después de 10 minutos.

3 Pulse .

4 Pulse C.

- Verifique si se vacía el agua.

Limpieza

Periódicamente limpie su lavadora para ayudar a mantener

su rendimiento y para minimizar las posibilidades de

funcionamiento defectuoso.

Limpieza del tambor, TUB CLEAN

Instalación incorrecta o uso de la lavadora en un espacio

húmedo por períodos prolongados podría resultar en la

acumulación de residuo de detergente en la lavadora y ésto

podría causar moho u olores a humedad. Si usted limpia su

lavadora regularmente una vez al mes utilizando TUB CLEAN

minimizar á la posibilidad de que se acumule residuo de

detergente y que aparezcan olores a moho o humedad.

1 Añada un limpiador para tambor o removedor de cal en el

cajón dispensador de detergente.

- Cuando lo añada, no exceda la línea del nivel máximo

para detergente. Puede quedar detergente en el tambor

tras la limpieza.

-

Cuando utilice blanqueador con lejía, cárguelo en el

compartimento de la lejía.

-

Cuando utilice un limpiador en polvo, saque la cajita del

detergente líquido y añádalo en el compartimento del

detergente de lavado principal.

-

Cuando utilice tabletas, colóquelas directamente dentro

del tambor.

2 Pulse A.

3 Gire la perilla B para TUB CLEAN.

- Se muestra el mensaje (O) en la pantalla.

- Se iluminará la luz TUB CLEAN.

4 Pulse C.

NOTA

Nunca meta prendas dentro de la lavadora cuando

y

utilice TUB CLEAN. Las prendas pueden dañarse.

Asegúrese de limpiar su tambor cuando el mismo esté

vacío.

Se recomienda dejar la puerta abierta despues de

y

finalizado el lavado para mantener limpia la cubeta.

Se recomienda usar el programa de LIMPIEZA DE LA

y

CUBETA una vez al mes.

Si nota un olor a moho o a viejo, ejecute la TUB CLEAN

y

por 3 semanas consecutivas.

Fije de forma correcta la puerta dejándola ligeramente

y

abierta con un cierre magnético. De este modo,

circulará el aire y permitirá que se seque el interior del

aparato.

31

MANTENIMIENTO

ESPAÑOL

Alerta automática para la limpieza de la lavadora

Cuando se enciende la lavadora y se parpadea el mensaje

tcL, significa que el tambor de la lavadora necesita ser

limpiado. Utilice la LIMPIEZA DEL TAMBOR. La alerta de

indicación automática para la limpieza del tambor depende

en la frecuencia de uso, pero el mensaje generalmente

parpadeará cada 1-2 meses.

NOTA

Si utiliza la LIMPIEZA DEL TAMBOR para limpiar el

y

tambor, el mensaje (O) no parpadeará hasta el

siguiente período de limpieza.

Puede utilizar el ciclo de lavado sin efectuar la limpieza

y

del tambor aunque parpadee el mensaje O; sin

embargo, el mensaje (O) parpadeará cada vez que

encienda la lavadora hasta que se limpie el tambor.

Eliminación de la cal

Si vive en un área con agua dura, puede acumularse la cal

en los componentes internos de la lavadora. Debe tener

cuidado de limpiar periódicamente las acumulaciones de cal

en los componentes internos para prolongar la vida útil de la

lavadora.

Eliminación de la cal del tambor de la lavadora

Compruebe si el descalcificador es adecuado para el tambor

antes de utilizarlo y realizar el ciclo de LIMPIEZA DEL

TAMBOR. Consulte la página 32, Limpieza del tambor, para

más detalles sobre su limpieza.

NOTA

En áreas con agua dura, se recomienda la utilización de

y

un suavizador de agua.

Asegúrese de retirar toda la ropa del tambor antes de

y

limpiar el tambor. Si limpia el tambor con ropa en su

interior, ésta podría contaminarse o dañarse.

Eliminación de la cal acumulada en acero inoxidable

Limpie la acumulación de cal u otras manchas sobre el acero

inoxidable con un trapo suave empapado en limpiador para

acero inoxidable.

NOTA

No utilice lana metálica o limpiadores abrasivos, ya que

y

podría dañar la lavadora.

Limpieza del cajón dispensador de

detergente

Si deja detergente en el cajón dispensador durante un

período prolongado de tiempo o utiliza la lavadora durante

mucho tiempo, puede acumularse cal en el cajón. Retire y

limpie el cajón una vez por semana.

1 Extraiga el cajón dispensador de detergente.

2 Presione con fuerza el botón para desenganchar el cajón

dispensador de detergente y extráigalo.

3 Retire las inserciones del cajón.

4 Límpielas con agua tibia.

- Utilice un trapo o un cepillo suave para limpiar y eliminar

cualquier residuo.

5 Limpie la humedad con una toalla o trapo seco.

6 Vuelva a colocar el cajón dispensador de detergente.

ADVERTENCIA

No rocíe agua en el interior de la lavadora.

y Podría

causar un incendio o descargas eléctricas.

NOTA

Utilice únicamente agua para limpiar el cajón

y

dispensador de detergente. Asegúrese de usar el ciclo

ENJUAGUE+CENTRIFUGADO (véase página 26) para

enjuagar el tambor antes del ciclo de lavado cuando utilice

detergente para limpiar el tambor.

32 MANTENIMIENTO

ADVERTENCIA

Desconecte el enchufe y cierre las llaves de paso antes

y

de la limpieza. En caso contrario, pueden producirse

descargas eléctricas.

No utilice la lavadora sin los filtros de entrada.

y En

caso contrario, podrían producirse fugas y fallos de

funcionamiento.

Si utiliza la lavadora en un área con agua dura, el filtro

y

podría obstruirse debido a la acumulación de cal.

Póngase en contacto con el servicio de atención al

cliente de LG si no se puede limpiar correctamente el

filtro o se ha perdido.

NOTA

Parpadeará en la pantalla el mensaje (

yP) cuando la

presión de agua en el cajón del detergente sea baja o si

el filtro de entrada está atascado con suciedad. Limpie

el filtro de entrada del agua.

Limpieza de los filtros de entrada de agua

Limpie periódicamente los filtros de agua para evitar que se

obstruyan.

Ponga especial cuidado en la limpieza de los filtros si vive

en áreas con agua dura. El agua podría no suministrarse

correctamente si hay objetos extraños, como óxido, arena o

piedras en los filtros de entrada de agua.

1 Pulse A para apagar la lavadora y desconecte el

enchufe.

2 Cierre las llaves de paso conectadas a las mangueras de

agua.

3 Retire las mangueras de agua.

4 Extraiga el filtro de entrada de agua.

Filtro de entrada

5 Elimine objetos extraños de los filtros de entrada de agua.

- Deje a remojo los filtros de entrada de agua en vinagre

blanco o antical o utilice un cepillo dental para eliminar

los objetos extraños y aclárelas.

6 Vuelva a colocar los filtros de entrada de agua en su posición

7 Vuelva a conectar las tuberías de agua a la lavadora.

33

MANTENIMIENTO

ESPAÑOL

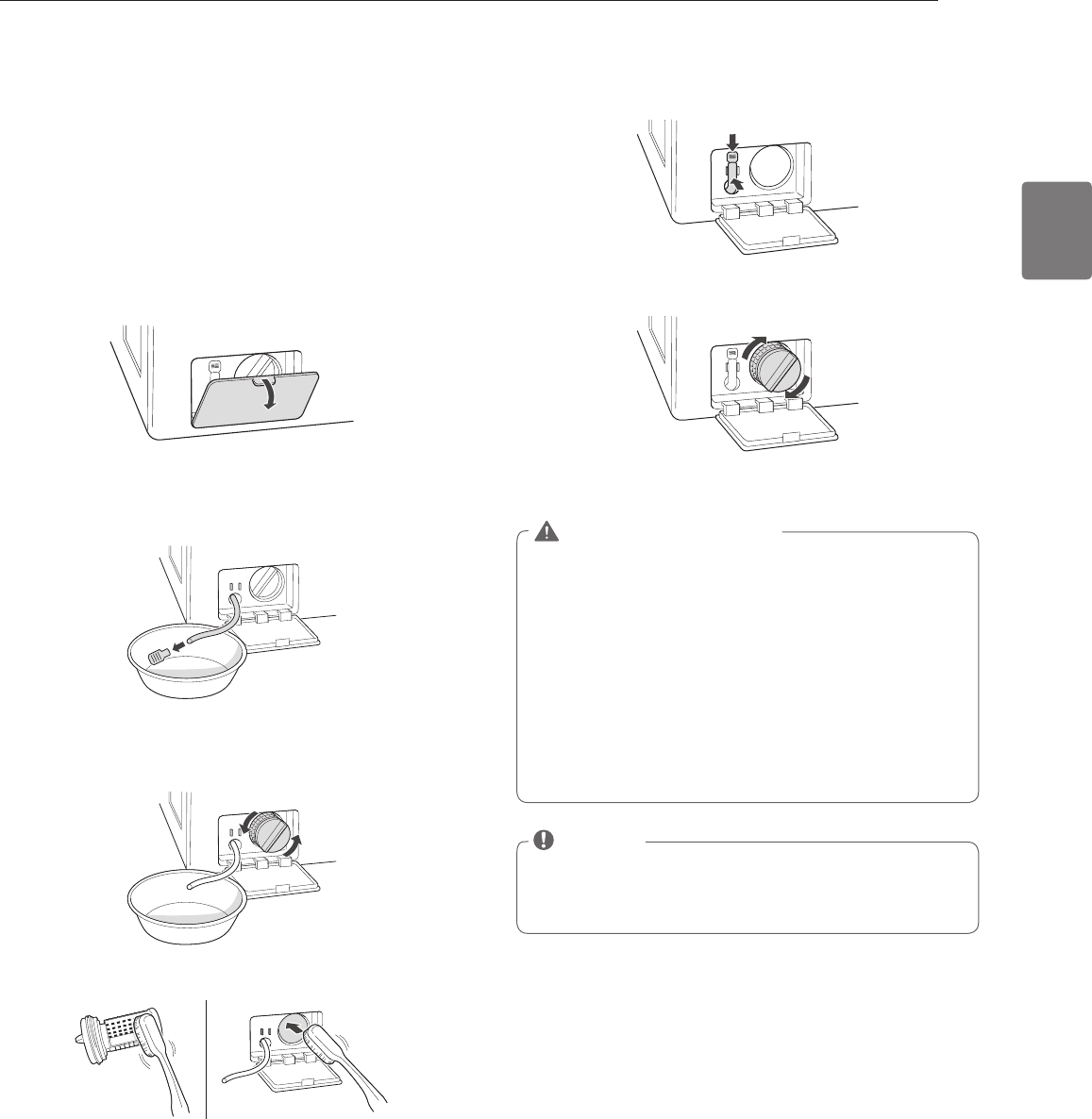

Limpieza del filtro de la bomba de

desagüe

La lavadora no se vaciará correctamente si el filtro de la

bomba de desagüe está obstruido. Limpie periódicamente el

filtro para evitar obstrucciones por objetos extraños.

1 Pulse A para apagar la lavadora y desconecte el

enchufe.

2 Abra la tapa del filtro de la bomba de desagüe.

3 Tire de la manguera de desagüe para extraerla y quite el

tapón de la manguera para vaciar el agua restante.

4 Gire el filtro en la dirección opuesta a las manecillas del

reloj para quitarlo.

5 Limpie el filtro de la bomba y la abertura.

6 Vuelva a colocar el tapón de la manguera e introdúzcala

en el alojamiento.

7 Introduzca el filtro de la bomba de desagüe.

8 Cierre la tapa del filtro de la bomba de desagüe.

ADVERTENCIA

Asegúrese de desconectar el enchufe antes de

y

la limpieza. En caso contrario, pueden producirse

descargas eléctricas.

Al abrir el filtro de desagüe se desbordará el agua si

y

queda agua en el tambor. Compruebe que se haya

vaciado el agua completamente antes de abrir el filtro

de desagüe.

Si utiliza la lavadora con el filtro de desagüe colocado

y

incorrectamente tras su limpieza, o si utiliza la lavadora

sin el filtro, pueden producirse fugas de agua o fallos

de funcionamiento de la lavadora.

NOTA

Parpadeará el mensaje (

yQ) cuando la bomba de

desagüe esté obstruida con suciedad. Limpie el filtro

de la bomba de desagüe.

34 MANTENIMIENTO

Limpieza de la junta de la puerta

Limpie la junta hermética de la puerta una vez al mes para

evitar la acumulación de suciedad.

1 Utilice guantes de goma y gafas de protección.

2 Diluya 3/4 de taza (177 mL) de blanqueador líquido con

lejía en 1 galón (3.8 litros) de agua.

3 Remoje una esponja o un trapo suave en esta solución

diluida y limpie toda la zona alrededor de la junta de la

puerta.

4 Seque la humedad con una toalla o trapo seco.

5 Deje la puerta abierta para que la junta se seque

completamente.

PRECAUCIÓN

La limpieza de la junta con una solución sin diluir puede

y

causar fallos de funcionamiento de la junta de la puerta

y de las piezas de la lavadora.

35

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

SOLUCIÓN DE PROBLEMAS

Comprobación de los mensajes de error

Si aparece el siguiente mensaje en la pantalla, compruebe lo siguiente y tome la acción correctiva apropiada.

Mensaje

Causas posibles Solución

No hay suficiente ropa en la lavadora.

¿Se ha acumulado la ropa en una zona o la carga es demasiado

y

pequeña?

¿Estaba lavando un peluche, una alfrombrilla o ropa de punto?

y

¿Estaba lavando dos mantas juntas?

y

Reorganice la ropa para equilibrar la carga.

y

Los peluches o alfombrillas pueden desequilibrarse durante el

y

centrifugado y la lavadora podría no vaciar el agua. Reorganice la

ropa de punto para equilibrar la carga y vacíe el agua de nuevo.

Lave sólo una manta.

y

No se suministra agua o la presión del agua es baja.

¿Está cerrada la llave de paso?

y

¿No hay suministro de agua o la llave de paso está congelada?

y

¿Es baja la presión del agua o hay un filtro de entrada obstruido?

y

¿Se ha conectado correctamente la tubería de agua en la entrada

y

de agua fría?

¿Las tubería de agua estan aplastadas o retorcidas?

y

Abra las llaves de paso.

y

Si la llave de paso está congelada, descongélela con agua

y

caliente.

Si el filtro de entrada está obstruido, límpielo. (véase página 32).

y

Conecte correctamente la tubería de agua en la entrada de agua

y

fría. (véase página 14).

Compruebe que las tuberías de agua no estén aplastadas o

y

retorcidas. Tenga mucho cuidado de que las tuberías de agua

no estén retorcidas o aplastadas por otros objetos.

Fuga en la conexión de la tubería de agua

¿Están correctamente conectadas las tuberías de agua en las llaves de agua?

y

Conecte correctamente las tuberías de agua en las

y

llaves de agua. (véase página 14).

El tambor no gira.

• ¿Se ha cerrado la puerta?

Cierre la puerta firmemente. Si sigue apareciendo

y

el mensaje, desconecte el enchufe y póngase en

contacto con el servicio técnico de LG más cercano.

La lavadora vacía el agua con lentitud o no lo hace

¿Se ha instalado la manguera de desagüe a más de 1

y

metro del soporte de codo?

¿Está aplastada o atascada la manguera en el interior?

y

¿Está congelada la manguera de desagüe?

y

¿Está obstruida la manguera de desagüe con objetos

y

extraños?

Baje la manguera de desagüe hasta 3 pies por debajo del

y

extremo del soporte de codo.

Coloque la manguera de desagüe sobre una superficie

y

suave para evitar que se doble.

Si las mangueras de desagüe están congeladas,

y

descongélelas en agua caliente.

Abra el tapón de la manguera de desagüe y elimine la

y

suciedad.

La alimentación eléctrica se ha interrumpido durante el

funcionamiento. Pulse

yA para apagar la lavadora y púlselo de nuevo

para encenderla.

Error de control. Desconecte el enchufe y póngase en contacto con el

y

servicio técnico de LG más cercano.

No se para el suministro de agua

¿Se repiten en secuencia el suministro de agua y el vaciado?

y

Desconecte el enchufe y póngase en contacto con el

y

servicio técnico de LG más cercano.

El nivel de agua no está controlado

¿Es el nivel de agua demasiado bajo o alto comparado

y

con el tamaño de la carga?

El sensor del nivel de agua no funciona correctamente.

y

Desconecte el enchufe y póngase en contacto con el servicio

y

técnico de LG más cercano.

El tambor no gira.

¿Está sobrecargada la lavadora?

y

Reorganice el tamaño de la carga y vuelva a poner en

y

funcionamiento la lavadora.

Si la carga es demasiado grande, la el tambor podría no

y

girar debido a una sobrecarga del motor. Deje reposar

la máquina unos minutos y póngala en funcionamiento

de nuevo. Si aparece de nuevo el mensaje, desconecte

el enchufe y póngase en contacto con el servicio

técnico de LG más cercano.

Para limpiar el tambor, seleccione el ciclo de limpieza

y

del tambor.

Vacíe el tambor e introduzca lejía en el cajón dispensador

y

y seleccione el ciclo TUB CLEAN (limpieza de tambor).

Si no desea hacer la limpieza del tambor, gire el

y

selector de ciclos o pulse los botones opcionales para

seleccionar el ciclo deseado. En este caso, verá el

mensaje nuevamente durante los siguientes lavados y

desaparecerá hasta que sea tiempo de limpiar el tambor

nuevamente.

36 SOLUCIÓN DE PROBLEMAS

Antes de llamar al servicio técnico

Haga las siguientes comprobaciones antes de llamar al servicio técnico.

Problema Causas posibles Solución

Sonido de clic ¿Oye un sonido cuando cierra y bloquea o

y

desbloquea la puerta?

Este sonido es normal cuando se cierra, se

y

bloquea o desbloquea la puerta.

Sonido de silbido ¿Se está rociando agua en el tambor?

yEste sonido es normal cuando el agua se está

y

rociando o circulando durante el ciclo.

Zumbido o sonido de

borbotones

¿Está vaciando agua la lavadora?

yEste sonido es normal y se produce cuando

y

la bomba de desagüe vacía el agua de la

lavadora tras el ciclo.

Sonido de salpicaduras ¿Esta lavando una carga la lavadora?

yEste sonido es normal cuando la carga se

y

mueve arriba y abajo durante los ciclos de

lavado y enjuague.

Sonido de traqueteo ¿Hay algún objeto, como llaves, monedas, o

y

alfileres en el tambor o el filtro de desagüe?

Compruebe si hay objetos extraños en el

y

tambor y el filtro de desagüe tras detener el

ciclo.

Desconecte el enchufe y póngase en contacto

y

con el servicio técnico de LG más cercano.

Sonido de golpes ¿Está sobrecargada la lavadora?

y

¿Está equilibrada la carga?

y

Este sonido es normal y se produce cuando

y

se ha desequilibrado la carga. Detenga el ciclo

y reorganice la carga para equilibrarla.

Ruido de vibración ¿Se han quitado los tornillos de transporte?

y

¿Está la carga distribuida uniformemente en el

y

tambor?

¿Está bien nivelada la lavadora?

y

¿Se ha instalado la lavadora sobre una

y

superficie resistente y lisa?

Consulte la página 13,

yDesembalaje y retiro de

los pernos de embalaje, para más información

sobre la retirada de los tornillos de transporte.

Detenga el ciclo y reorganice la carga para

y

equilibrarla.

Consulte la página 16,

yNivelación de la

lavadora, para nivelar la lavadora.

Compruebe si el suelo es resistente y está

y

nivelado.

Fugas de agua alrededor de

la lavadora

¿Hay fugas de agua de una llave de paso o

y

una tubería?

¿Hay una manguera o tubo de desagüe

y

obstruido?

Revise las llaves de paso o las tuberías de

y

agua.

- Si las tuberías de agua se han dejado

sueltas, consulte la página 14, Conexión

de las tuberías de agua, para conectarlas

correctamente.

Desatasque el tubo de desagüe o la manguera

y

de desagüe. Si es necesario, póngase en

contacto con un fontanero.

Espuma excesiva o falta de

enjuague

¿Ha utilizado una cantidad de detergente

y

superior a la recomendada?

¿Es el nivel de suciedad superior al tamaño de

y

la carga?

Utilice la cantidad de detergente recomendada

y

para la carga.

Si el nivel de contaminación es bajo, reduzca

y

la cantidad de detergente y utilice menos

detergente del recomendado.

Utilice sólo detergente con el logotipo HE

(Alta Eficacia).

Manchas ¿Ha añadido el detergente directamente al

y

tambor?

¿Ha retirado la carga inmediatamente después

y

que se acabó el ciclo?

¿Ha separado la ropa por colores o suciedad?

y

y

Asegúrese de cargar el detergente en el cajón

y

dispensador.

Retire la ropa inmediatamente cuando haya

y

acabado el ciclo.

Separe los colores oscuros de los claros y

y

prendas blancas, y la ropa muy sucia de las

prendas poco sucias. Consulte la página 19,

Clasificación de la carga de ropa, para más

información.

37

ESPECIFICACIONES

ESPAÑOL

Problema Causas posibles Solución

Ropa arrugada ¿Ha retirado la carga inmediatamente después

y

que se acabó el ciclo?

¿Ha sobrecargado el tambor?

y

¿Ha invertido las entradas de agua caliente y

y

agua fría?

Retire la ropa inmediatamente cuando haya

y

acabado el ciclo.

No sobrecargue el tambor.

y

El agua caliente hace que se arrugue la ropa.

y

Revise las conexiones de las mangueras de

entrada de agua.

La lavadora no se enciende ¿Se ha conectado correctamente el enchufe?

y

¿Tiene un fusible fundido, se ha disparado el

y

interruptor de circuito, o se ha producido un

corte de suministro eléctrico?

Asegúrese de que el enchufe esté conectado en

y

una toma de 3 clavijas con conexión a tierra de 120

V (60 Hz).

Restablezca el interruptor de circuito o cambie el

y

fusible.

No coloque un fusible de mayor capacidad. Si el

y

problema es una sobrecarga del circuito, solicite la

reparación a un electricista cualificado.

La puerta no se abre cuando

se hace una pausa en el ciclo

o cuando finaliza

¿Es demasiado alta la temperatura en el

y

tambor?

¿Está lleno de agua el tambor?

y

La lavadora tiene un bloqueo de seguridad

y

integrado en la puerta para evitar quemaduras.

Deje la puerta cerrada y espere hasta que

desaparezca el icono de bloqueo de la puerta de

la pantalla.

Deje que la lavadora finalice el ciclo

y

programado o pulse el botón SPIN.

El tiempo de lavado es más

largo de lo normal

¿Está sobrecargada la lavadora?

y

¿Se han añadido opciones al ciclo de lavado?

Esto es normal. La lavadora ajusta

y

automáticamente el tiempo de lavado para

la cantidad de ropa, la presión del agua,

la temperatura del agua y cualquier otra

condición de funcionamiento.

Hay moho o humedad en el

tambor

¿Se ha utilizado una cantidad incorrecta de

y

detergente?

¿Se limpia el tambor periódicamente?

y

Utilice sólo detergente HE (alta eficacia)

y

recomendado para lavadoras de carga frontal.

Consulte la página 30, limpie el interior y el

y

exterior de la lavadora periódicamente.

ESPECIFICACIONES

Modelo WM3070H*A

Descripción Lavadora de carga frontal

Requisitos eléctricos 120 VAC @ 60 Hz.

Presión máx. de agua 14.5 - 116 PSI (100 - 800 kPa)

Medidas 68,6 cm (An) X 75,6 cm (F) X 98,3 cm (Al), 129,5 cm (F con puerta abierta)

27” (An) X 293/4” (F) X 3811/16” (Al), 51” (F con la puerta abierta)

Peso neto 189lb (85.8kg)

Velocidad máx. de centrifugado 1.200 RPM

38

UTILIZACIÓN DEL DIAGNÓSTICOINTELIGENTE™

- Utilice esta función sólo cuando así se lo indique el agente del Centro de Atención al Cliente. La transmisión tiene un sonido similar al de un

fax, y no tiene ningún significado, excepto para el Centro de Atención al Cliente.

- El DiagnósticoInteligente™ no puede activarse si la lavadora no enciende. Si esto ocurre, deberán utilizarse los procedimientos normales de

solución de problemas.

Si experimenta algún problema con su lavadora, llame al número 1-800-243-0000(1-888-542-2623 en Canadá). Siga las instrucciones de

nuestro agente y estos pasos, cuando así se lo soliciten:

1. 

Pulse el botón A para encender la lavadora. No pulse ningún otro botón ni gire el mando selector de ciclos.

2. Cuando así se lo solicite el agente, coloque el auricular del teléfono muy cerca del botón POWER.

3. 

Mantenga pulsado el botón durante tres segundos, mientras mantiene el auricular del teléfono junto al icono o botón POWER.

4. 

Mantenga el teléfono en esa posición hasta que haya finalizado la transmisión del tono. Serán unos 17 segundos, y la pantalla contará el

tiempo.

• Para lograr los mejores resultados, no mueva el teléfono mientras se transmiten los tonos.

• Si el agente no logra realizar una grabación precisa de los datos, quizás le pida que lo intente de nuevo.

• Si mantiene el botón POWER pulsado durante la transmisión, se apagará el SMARTDIAGONOSIS™.

5. 

Cuando haya terminado el recuento y se hayan detenido los tonos, vuelva a hablar con el agente, que le podrá ayudar con la información

transmitida para su análisis.

UTILIZACIÓN DEL SMARTDIAGONOSIS™

39

ESPAÑOL

GARANTÍA

ESTA GARANTÍA LIMITADA NO CUBRE:

1. Desplazamientos de servicio para el envío, recogida o instalación del

producto o para dar instrucciones sobre la utilización del producto.

2. Sustitución de los fusibles de la vivienda o puesta en funcionamiento

de los disyuntores, corrección de la instalación eléctrica de la casa o

fontanería, o corrección de la instalación del producto.

3. Daños o fallos causados por tubos de agua con fugas o roturas, tubos

de agua congelados, tubos de desagüe atascados, suministro de agua

inadecuado o con interrupciones o suministro de aire inadecuado.

4. Daños al producto causados por accidentes, pestes e insectos,

rayos, viento, fuego, inundaciones o causas de fuerza mayor.

5. Daños o fallos resultantes de un uso inadecuado, abusos,

instalación, reparaciones o mantenimiento incorrectos. Las

reparaciones incorrectas incluyen la utilización de piezas no

aprobadas o especificadas por LG.

6. Daños o fallos causados por la modificación u alteración no

autorizada del producto.

7. Daños o fallos causados por la corriente eléctrica, tensión o

códigos de fontanería incorrectos.

8. Daños cosméticos, incluidos arañazos, abolladuras u otros daños

en el acabado del producto, a menos que los daños sean resultado

de defectos de materiales o mano de obra y se informe a LG en un

plazo de siete (7) días calendarios a partir de la fecha de entrega.

9. Daños o falta de elementos en cualquier producto de exposición,

caja abierta, de descuento o reacondicionado.

10. Productos en los que se haya borrado, desdibujado o cambiado el

número de serie original de fábrica.

11. Reparaciones cuando se esté dando al producto una utilización

diferente del uso doméstico normal (por ejemplo, alquiler, uso

comercial, oficinas e instalaciones recreativas) o contraria a las

instrucciones del manual del propietario del producto.

12. La retirada y nueva instalación del producto si se ha instalado en

una ubicación inaccesible.

CÓMO SE PRESTA EL SERVICIO: Servicio a domicilio

El servicio a domicilio se prestará, según esté disponible, durante el período de garantía según la disponibilidad del personal de servicio técnico

en EE.UU. Para recibir servicio a domicilio el producto deberá estar accesible y sin obstrucciones para el personal de servicio. Si no se puede

prestar el servicio de reparación a domicilio, puede ser necesario retirar, reparar y devolver el producto. Si no está disponible el servicio a

domicilio, LG podrá decidir si facilitará transporte para el producto a y desde cualquier servicio técnico de LG, según su elección.

ESTA GARANTÍA EXCLUYE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO Y SIN LIMITACIÓN A CUALQUIER

GARANTÍA DE COMERCIABILIDAD O ADECUACIÓN A UN FIN PARTICULAR. EN EL GRADO EN QUE CUALQUIER GARANTÍA IMPLÍCITA SEA

REQUERIDA POR LEY, ESTA GARANTÍA SE LIMITARÁ EN SU DURACIÓN AL PERIODO INDICADO ANTERIORMENTE. LA REPARACIÓN O

SUSTITUCIÓN

BAJO ESTA GARANTÍA ES LA ÚNICA SOLUCIÓN PARA EL CLIENTE. NI EL FABRICANTE, NI SUS DISTRIBUIDORES EN EE.UU. SERÁN

RESPONSABLES DE CUALQUIER DAÑO INCIDENTAL, CONSECUENCIAL, INDIRECTO, ESPECIAL O PUNITIVO DE CUALQUIER TIPO,

INCLUIDAS SIN LIMITACIÓN, PÉRDIDAS DE INGRESOS O BENEFICIOS, O CUALQUIER OTRO DAÑO BASADOS EN CONTRATOS,

RESPONSABILIDADES EXTRACONTRACTUALES O DE OTRO TIPO.

INCLUYENDO Y SIN LIMITACIÓN A, PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O CONSECUENCIALES O

LAS LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE PUEDEN NO SER APLICABLES A SU CASO LAS

CITADAS EXCLUSIONES. ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS

QUE VARÍAN DE UNOS ESTADOS A OTROS.

CÓMO OBTENER SERVICIO DE GARANTÍA E INFORMACIÓN ADICIONAL:

Llame al número 1-800-243-0000 o visite nuestro sitio web en www.lg.com.

Si desea ponerse en contacto por correo: Centro de información al cliente LG (ATT: CIC)

201 James Record Road, Huntsville, AL 35824

COBERTURA DE LA GARANTÍA:

LG Electronics U.S.A., Inc. (“LG”) garantiza su lavadora LG (“producto”) contra cualquier defecto en materiales o mano de obra bajo un uso doméstico normal, durante el

periodo de garantía indicado más adelante, y LG podrá reparar o sustituir el producto, bajo su exclusivo criterio. Esta garantía limitada tiene validez sólo para el comprador

minorista original del producto, no puede cederse o transferirse a cualquier comprador o usuario posterior, y se aplica sólo cuando el producto se haya adquirido a través de

un distribuidor LG autorizado y se haya utilizado en Estado Unidos (“EE.UU.”), incluidos los Territorios de EE.UU.

Nota: Los productos de sustitución o piezas de reparación pueden ser nuevos o remanufacturados en fábrica y tendrán garantía para el tiempo restante del

período original de garantía o noventa (90) días, el que sea más largo. Guarde la factura o el justificante de compra como prueba de la fecha de compra para la

garantía (se le podría pedir que envíe una copia a LG o un representante autorizado).

PERIODO DE GARANTÍA:

GARANTÍA LIMITADA PARA LAVADORA LG (EE.UU.)

Periodo

Alcance de la garantía

Observación Sólo piezas. El cliente será responsable de la mano de obra o la reparación a

domicilio para la sustitución de las piezas defectuosas.

Un (1) año a partir de la fecha de

compra original:

Cualquier pieza interna/funcional

LG suministrará las piezas y la mano

de obra para la reparación o sustituirá

las piezas defectuosas.

Diez (10) años a partir de la fecha de

compra original:

Motor del tambor

(estator, rotor y sensor Hall)

Toda la vida útil desde la fecha de

compra original:

Tambor de acero inoxidable

This product qualies for ENERGY STAR in the

“factory default (Home Use)” setting.

Changing the factory default settings or enabling other

features may increase power consumption that could

exceed the limits necessary to quality for ENERGY STAR.

1-800-243-0000

1-888-542-2623

USA

CANADA

Register your product Online!

LG Customer Information Center

www.lg.com
