OWNER’S MANUAL

WASHING MACHINE

WM4070H*A

MFL67360447 www.lg.com

Before beginning installation, read these instructions carefully. This will simplify

installation and ensure that the washer is installed correctly and safely.

Leave these instructions near the washer after installation for future reference.

ENGLISH ESPAÑOL

2TABLE OF CONTENTS

TABLE OF CONTENTS

3 IMPORTANT SAFETY INSTRUCTIONS

3 BASIC SAFETY PRECAUTIONS

4 GROUNDING INSTRUCTIONS

5 SAFETY INSTRUCTIONS FOR

INSTALLATION

6 SAFETY INSTRUCTIONS FOR USE, CARE,

CLEANING, AND DISPOSAL

7 PRODUCT FEATURES

INTRODUCING YOUR WASHING MACHINE

8 Parts and Accessories

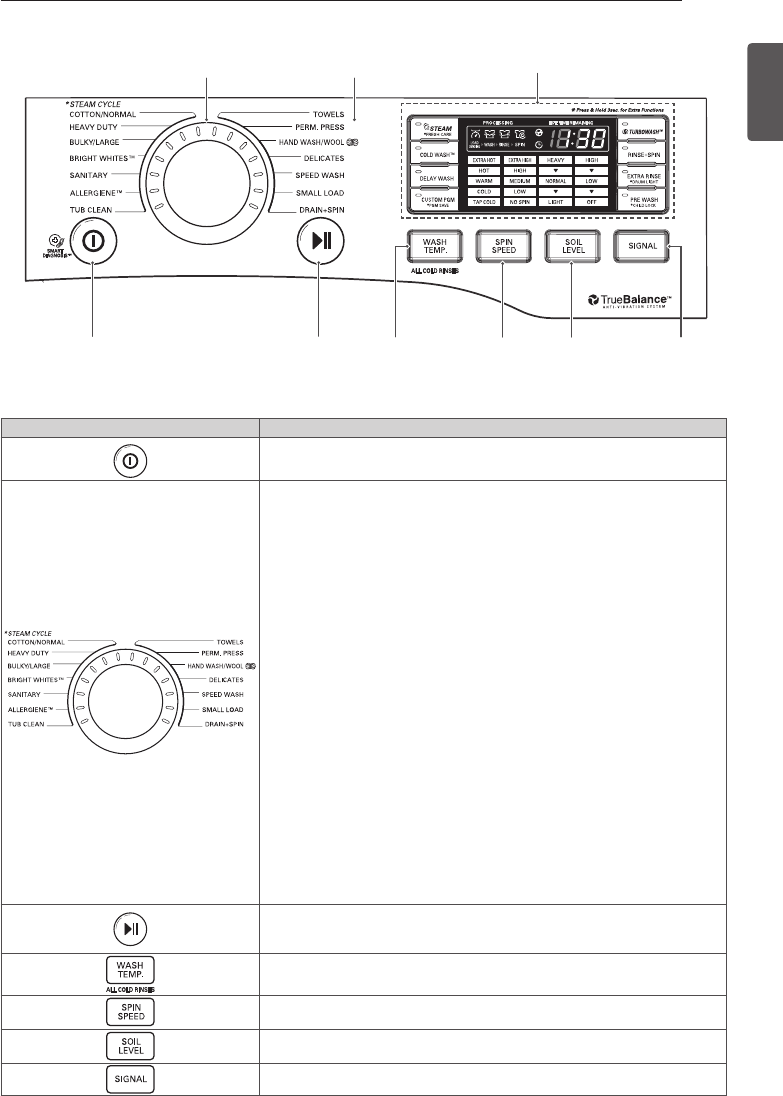

9 Control panel features

11 INSTALLATION INSTRUCTIONS

11 Preview installation order

12 Checking and choosing the proper location

13 Unpacking and removing shipping bolts

14 Connecting the water lines

15 Connecting the drain line

16 Leveling the washing machine

17 Plugging in the power cord and grounding

17 Test run

18 PREPARATION

18 Sorting wash loads

18 - Precautions for fabric care before wash cycle

19 - Fabric care labels

19 - Sorting laundry

20 Using detergent/fabric softener

20 - Recommended detergent

20 - Loading the dispenser

22 USING YOUR WASHING MACHINE

22 Basic operation

23 Cycle guide

24 Main cycle

24 - Reduce laundry allergen, ALLERGIENE™

24 - Reduce laundry bacteria, SANITARY

24 - For white fabrics, BRIGHT WHITES™

24 - Blankets or bulky items, BULKY/LARGE

24 - Heavy soiled items, HEAVY DUTY

24 - Normal items, COTTON/NORMAL

24 - For towel items, TOWELS

24 - Wrinkle free items, PERM. PRESS

24 - Items labeled wool or hand-washable, HAND

WASH/WOOL

24 - Sheer items, DELICATES

24 - Quick wash, SPEED WASH

24 - For few items, SMALL LOAD

24 - Drain and spin only, DRAIN+SPIN

25 Cycle setting buttons

25 Setting options before cycle

25 - Setting the water temperature, WASH TEMP.

25 - Setting spin speed, SPIN SPEED

25 - Setting soil level of laundry, SOIL LEVEL

26 - Adjusts the melody and button tones,

SIGNAL

26 - Prewashing, PRE-WASH

26 - Rinse, drain and spin only, RINSE + SPIN

26 - Adding extra rinse cycle, EXTRA RINSE

26 - Presetting the start time, DELAY WASH

26 - High temperature, STEAM

27 - Saving energy, COLD WASH™

27 - Saving time, TURBOWASH™

27 Setting options during cycle

27 - Button lock feature, CHILD LOCK

27 - Saving customized wash cycle, PGM SAVE

28 - Selecting your customized cycle,

CUSTOM PGM

28 -

Tumbles clothes to prevent Wrinkles,

FRESH CARE

28 -

Drum Lighting, DRUM LIGHT

29 MAINTENANCE

29 Care

29 - Care after wash

29 - Care in cold climates

30 Cleaning

30 - Clean your the drum, TUB CLEAN

31 - Cleaning the detergent dispenser drawer

32 - Cleaning the water inlet filters

33 - Cleaning the drain pump filter

34 - Cleaning the door seal

35 TROUBLESHOOTING

35 Checking error messages

36 Before calling for service

37 SPECIFICATIONS

38 USING SMARTDIAGNOSIS™

39 WARRANTY

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire,

explosion, or electric shock, or to prevent property damage, injury to persons, or death.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read

and obey all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING or CAUTION.

These words mean:

DANGER

You will be killed or seriously injured if you don’t immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow instructions.

CAUTION

You may be slightly injured or cause damage to the product if you do not follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury,

and tell you what can happen if the instructions are not followed.

BASIC SAFETY PRECAUTIONS

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precau-

tions, including the following.

• Use this appliance only for its intended purpose as

described in this owner’s Manual.

• Before use, the washer must be properly installed as

described in this manual.

• Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline, dry

cleaning solvents, or other flammable or explosive

substances, as they give off vapors that could ignite

or explode.

• Do not add gasoline, dry cleaning solvents, or other

flammable or explosive substances to the wash water.

These substances give off vapors that could ignite or

explode.

• Under certain conditions, hydrogen gas may be pro-

duced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS EXPLOSIVE.

If the hot water system has not been used for such a

period, before using the washer, turn on all hot water

faucets and let the water flow from each for several

minutes. This will release any accumulated hydrogen

gas. As the gas is flammable, do not smoke or use an

open flame during this time.

• Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is

used near children.

• Before the washer is removed from service or discard-

ed, remove the lid to prevent children from climbing

inside.

• Do not install or store the washer where it will be ex-

posed to the weather or freezing temperatures.

• Do not tamper with controls.

• Keep the area underneath and around your appli-

ances free of combustible materials (lint, paper, rags,

etc.), gasoline, chemicals and other flammable vapors

and liquids.

• Do not repair or replace any part of the washer or

attempt any servicing other than as described in this

manual. We strongly recommend that any service be

performed by a qualified technician.

• See Installation Instructions for grounding require-

ments.

• ALWAYS follow the fabric care instructions supplied by

the garment manufacturer.

• Do not place items exposed to cooking oil in your wash-

er. Items contaminated with cooking oils may contrib-

ute to a chemical reaction that could cause a load to

catch fire.

• Use fabric softeners or products to eliminate static only

as recommended by the manufacturer.

• This washer is not designed for maritime use or for

mobile installations such as in RVs, aircraft, etc.

• Turn off the water faucets and unplug the washer if the

machine is to be left for an extended period of time,

such as during vacations.

• Do not use to dry articles containing foam rubber or

similarly textured rubber-like materials.

• Packaging material can be dangerous for children.

There is a risk of suffocation! Keep all packaging from

children.

• Always check the inside of the washer for foreign ob-

jects before loading laundry. Keep the lid closed when

not in use.

• Do not reach into the appliance if the tub or agitator is

moving.

• WARNING : This product contains chemicals known to

the State of California to cause cancer and birth de-

fects or other reproductive harm.

Wash hands after

handling.

4IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire,

explosion, or electric shock, or to prevent property damage, injury to persons, or death.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce

the risk of electric shock by providing a path of least resistance for electric current. This appliance is

equipped with a cord having an equipment-grounding conductor and grounding plug. The plug must

be plugged into an appropriate outlet that is properly installed and grounded in accordance with all

local codes and ordinances.

WARNING

Improper connection of the equipment-grounding conductor can result in risk of electric shock. Check

with a qualified electrician or servicer if you are in doubt as to whether the appliance is properly

grounded. Do not modify the plug provided with the appliance. If it does not fit the outlet, have a

proper outlet installed by a qualified electrician. Failure to follow these warnings can cause serious

injury, fire, electric shock, or death.

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire,

explosion, or electric shock, or to prevent property damage, injury to persons, or death.

SAFETY INSTRUCTIONS FOR INSTALLATION

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic

precautions, including the following.

• Refer to INSTALLATION INSTRUCTIONS for de-

tailed grounding procedures. Installation instruc-

tions are packed with the washer for installer’s

reference. If the washer is moved to a new loca-

tion, have it checked and reinstalled by a quali-

fied service technician. Failure to follow this

warning can cause serious injury, fire, electric

shock, or death.

• Do not, under any circumstances, cut or remove

the third (ground) prong from the power cord.

Failure to follow this warning can cause serious

injury, fire, electric shock, or death.

• For personal safety, this appliance must be prop-

erly grounded. Failure to follow this warning can

cause serious injury, fire, electric shock, or

death.

• The power cord of this appliance is equipped with

a 3-prong (grounding) plug which mates with a

standard 3-prong (grounding) wall outlet to mini-

mize the possibility of electric shock from this

appliance.

• This washer must be plugged into a 120 VAC, 60

Hz grounded outlet. Failure to follow this warn-

ing can cause serious injury, fire, electric shock,

or death.

• Have the wall outlet and circuit checked by a quali-

fied electrician to make sure the outlet is properly

grounded. Failure to follow this warning can

cause serious injury, fire, electric shock, or

death.

• Where a standard 2-prong wall outlet is encoun-

tered, it is your personal responsibility and obliga-

tion to have it replaced with a properly grounded

3-prong wall outlet. Failure to follow this warning

can cause serious injury, fire, electric shock, or

death.

• Do not install on carpet. Install washer on a solid

floor. Failure to follow this warning can cause

serious leak damage.

• Do not remove ground prong. Do not use an

adapter or extension cord. Plug into a grounded

3-prong outlet. Failure to follow these warnings

can cause serious injury, fire, electric shock, or

death.

• The washer should always be plugged into its own

individual electrical outlet which has a voltage

rating that matches the rating plate. This provides

the best performance and also prevents over-

loading house wiring circuits which could cause

a fire hazard from overheated wires.

• Never unplug your washer by pulling on the power

cord. Always grip plug firmly and pull straight

out from the outlet. Failure to follow this warn-

ing can cause serious injury, fire, electric shock,

or death.

• Repair or immediately replace all power cords

that have become frayed or otherwise damaged.

Do not use a cord that shows cracks or abrasion

damage along its length or at either end. Failure to

follow this warning can cause serious injury,

fire, electric shock, or death.

• When installing or moving the washer, be careful

not to pinch, crush, or damage the power cord.

Failure to follow this warning can cause serious

injury, fire, electric shock, or death.

• The washer must be installed and electrically

grounded by a qualified service person in accor-

dance with local codes to prevent shock hazard

and assure stability during operation.

• The washer is heavy. Two or more people may be

needed to install and move the appliance. Failure

to do so can result in back or other injury.

• Store and install the washer where it will not be

exposed to temperatures below freezing or ex-

posed to outdoor weather conditions. Failure to

follow this warning can cause serious leak dam-

age.

• To reduce the risk of electric shock, do not install

the washer in humid spaces. Failure to follow this

warning can cause serious injury, fire, electric

shock, or death.

• To reduce the risk of injury to persons, adhere to

all industry recommended safety procedures

including the use of long sleeved gloves and safety

glasses. Failure to follow all of the safety warn-

ings in this manual could result in property

damage, injury to persons or death.

6IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire,

explosion, or electric shock, or to prevent property damage, injury to persons, or death.

SAFETY INSTRUCTIONS FOR USE, CARE, CLEANING, AND DISPOSAL

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic

precautions, including the following.

SAVE THESE INSTRUCTIONS

• Unplug the washer before cleaning to avoid the

risk of electric shock.

• Never use harsh chemicals, abrasive cleaners, or

solvents to clean the washer. They will damage

the finish.

• Do not put oily or greasy rags or clothing on top of

the washer. These substances give off vapors

that could ignite the materials.

• Do not wash items that are soiled with vegetable

or cooking oil. These items may contain some oil

after laundering. Due to the remaining oil, the

fabric may smoke or catch fire by itself.

• Disconnect this appliance from the power supply

before attempting any user maintenance. Turning

the controls to the OFF position does not discon-

nect this appliance from the power supply. Failure

to follow this warning can cause serious injury,

fire, electric shock, or death.

• Do not combine laundry products for use in one

load unless specified on the label.

• Do not mix chlorine bleach with ammonia or acids

such as vinegar. Follow package directions when

using laundry products. Incorrect usage can pro-

duce poisonous gas, resulting in serious injury

or death.

• Do not reach into the washer while parts are mov-

ing. Before loading, unloading, or adding items,

press the START/PAUSE button and allow the

drum to coast to a complete stop before reaching

inside. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

• Do not allow children to play on or in the washer.

Close supervision of children is necessary when

the washer is used near children. As children

grow, teach them the proper, safe use of all appli-

ances. Failure to comply with these warnings

could result in serious injury to persons or

death.

• Destroy the carton, plastic bag, and other packing

materials after the washer is unpacked. Children

might use them for play. Cartons covered with

rugs, bedspreads, or plastic sheets can become

airtight chambers. Failure to comply with these

warnings could result in serious injury to per-

sons or death.

• Keep laundry products out of children’s reach. To

prevent injury to persons, observe all warnings on

product labels. Failure to comply with these

warnings could result in serious injury to per-

sons or death.

• Remove the door to the washing compartment

before your washer is removed from service or

discarded to avoid the danger of children or small

animals getting trapped inside. Failure to do so

can result in serious injury to persons or death.

• Make sure the dispenser drawer is closed at all

times when not being filled with laundry products.

Failure to keep the drawer closed can result in

personal injury or flooding.

ENGLISH

PRODUCT FEATURES

INVERTER DIRECT-DRIVE MOTOR

The inverter direct drive motor, which is directly attached to the drum, is capable of producing

multiple distinct different motions for optimal washing performance with very little noise and

vibration. The motor assembly also contains fewer moving parts, thus resulting in fewer repairs.

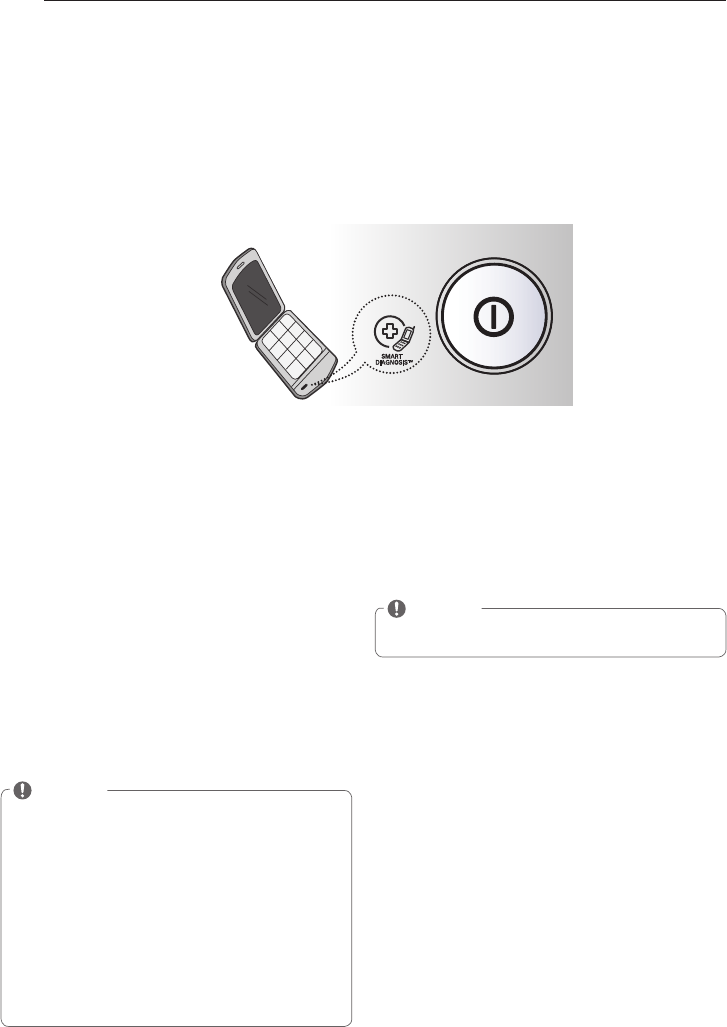

SMARTDIAGNOSIS™

Should you experience any technical difficulty with your washing machine, it has the capability of

transmitting data by phone to the Customer Information Center. The call center agent records the

data transmitted from your machine and uses it to analyze the issue, providing a fast and effective

diagnosis (Refer to page 38).

TUB CLEAN

Regular cleaning of the tub on a monthly basis using TUB CLEAN can help keep the tub clean and

fresh.

MAGNETIC DOOR PLUNGER

Safely and conveniently secure the door slightly ajar with the magnetic door plunger. This will

promote air circulation and allow the interior of the machine to dry. To use this feature, after the load

has been removed, do not close the door completely.

When the magnetic door plunger comes into contact with the metal washer cabinet, it will secure the

door slightly open allowing the interior of the washer to dry.

LARGE CAPACITY STAINLESS STEEL DRUM

The large capacity stainless steel drum offers extreme durability and is tilted to improve efficiency

and allow easier access for large items.

CHILD LOCK

Use this option to disable the controls during a wash cycle. This option can prevent children from

changing cycles or operating the machine.

DETERGENT DISPENSER DRAWER

The four-compartment dispenser drawer makes it easy to separate the pre-wash detergent, the main

laundry detergent, liquid bleach, and fabric softener into different compartments.

HIGH TEMPERATURE STEAM CYCLES

During LG’s unique high-temperature steam cycles, the hot steam helps to remove tough stains.

8INTRODUCING YOUR WASHING MACHINE

NOTE

yContact LG Customer Service at 1-800-243-0000 (1-888-542-2623 in Canada) if any accessories are

missing.

yFor your safety and for extended product life, use only authorized components. The manufacturer

is not responsible for product malfunction or accidents caused by the use of separately purchased

unauthorized components or parts.

yThe images in this guide may be different from the actual components and accessories, and are

subject to change by the manufacturer without prior notice for product improvement purposes.

INTRODUCING YOUR WASHING MACHINE

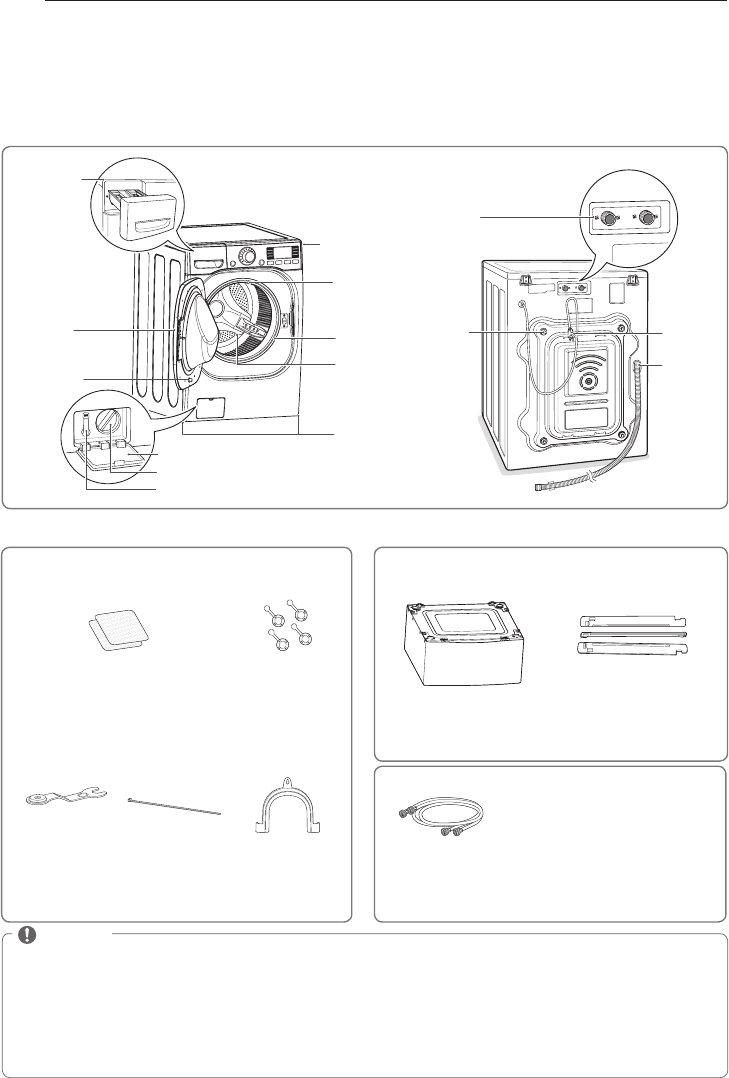

Parts and Accessories

Parts

Pedestal

(sold separately) Stacking Kit

(sold separately)

Accessories

Non-skid pads Caps for covering

shipping bolt holes

Wrench Tie strap Elbow bracket

(for securing drain

hose)

Door

Magnet Door

Plunger

(See page 7)

Control panel

(See page 9)

Door seal

TurboWash™

Upper Nozzle

Tub

Leveling feet

Drain pump filter cover

Drain pump filter

Drain hose

Water inlets

Shipping

bolts Power cord

Drain hose

Included Accessories Optional Accessories

Detergent

dispenser

drawer

(See page 20)

Required Accessory (sold separately)

• Required accessory is sold

separately. It can be ordered

through LG Website.

US: www.lg.com/us

Hot/cold water hoses

Part Number

• 5215FD3715U : Hot water hose

• 5215FD3715V : Cold water hose

ENGLISH

INTRODUCING YOUR WASHING MACHINE

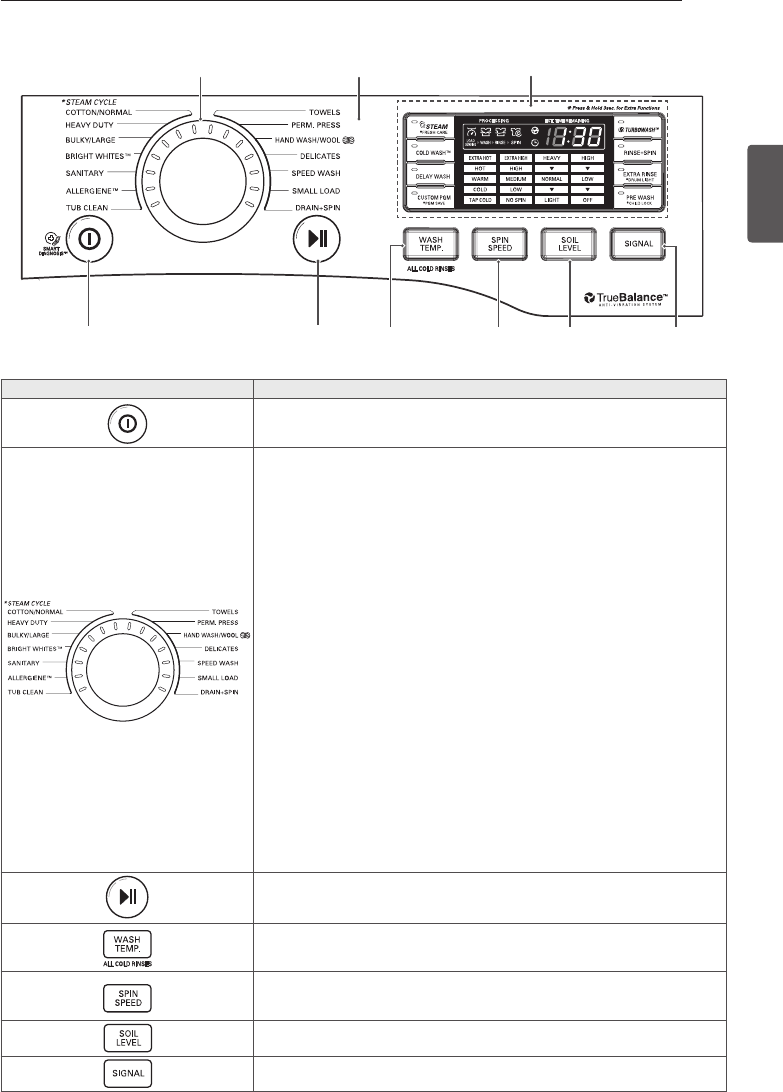

Button Description

yTurns the washing machine on and off.

y(During the wash cycle) stops operation, and cancels the settings.

yTUB CLEAN

- For tub clean (see page 30)

yALLERGIENE™

- For cotton, underwear (see page 24)

ySANITARY

- For underwear, diaper etc. (see page 24)

yBRIGHT WHITES™

- For white fabrics (see page 24)

yBULKY/LARGE

- For blankets or large bulky items (see page 24)

yHEAVY DUTY

- For heavy soiled cotton fabric (see page 24)

yCOTTON/NORMAL

- For general laundry, such as cotton T-shirts or towels (see page 24)

yTOWELS

- For towels (see page 24)

yPERM. PRESS

- For wrinkle-free fabrics (see page 24)

y HAND WASH/WOOL

- For wool or hand-wash fabrics (see page 24)

yDELICATES

- For sheer and delicate fabrics (see page 24)

ySPEED WASH

- For small quantities of lightly soiled items (see page 24)

ySMALL LOAD

- For few items (see page 24)

yDRAIN+SPIN

- For items that only require draining and spinning (see page 24)

yStarts or pauses the washing machine cycle.

- If you do not press the C button within 4 minutes of selecting a cycle, the

washing machine will turn off automatically.

y(Press repeatedly) Selects the water temperature for the wash cycle (see page 25).

- Select water temperature from 5 settings.

y(Press repeatedly) Selects the spin speed in the desired level (see page 25).

- Selects spin speed from 5 settings.

y(Press repeatedly) Selects a wash cycle by soil level (see page 25).

- Selects soil level from 5 settings.

y(Press repeatedly) Selects a Melody or Button sound by signal(see page 26)

Control panel features

Operation

Operation Display

Cycle selector

Soil

Level

Selection

Button

Signal

Sound

Selection

Button

Spin

Speed

Selection

Button

Water

Temperature

Selection

Button

Start/

Pause

Button

Power

Button

10 INTRODUCING YOUR WASHING MACHINE

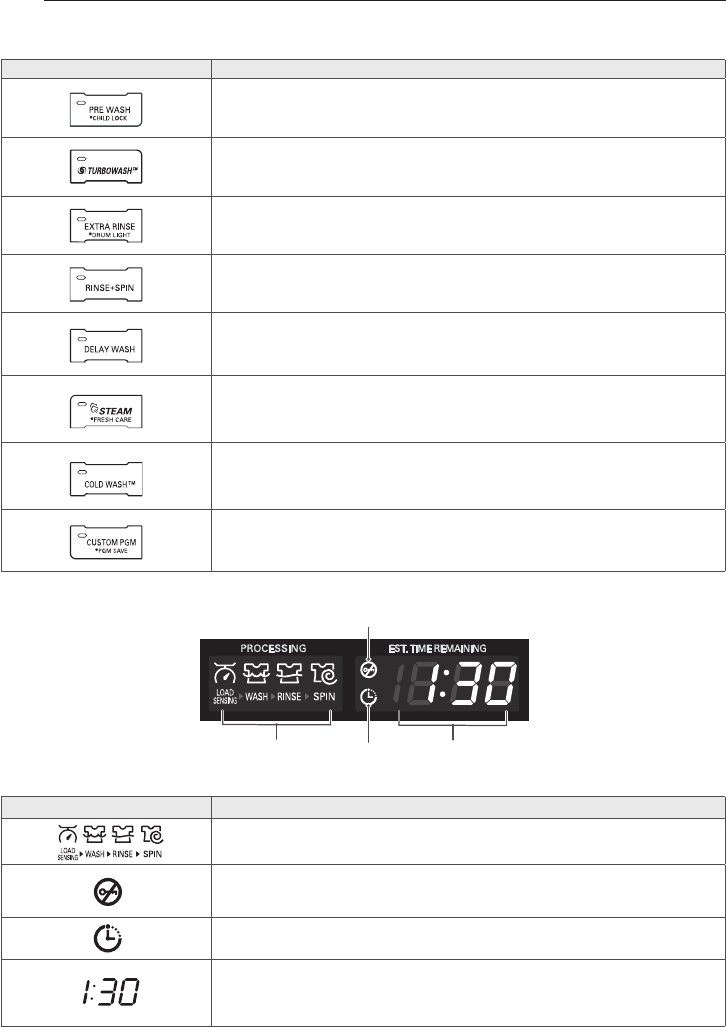

Operation (continued)

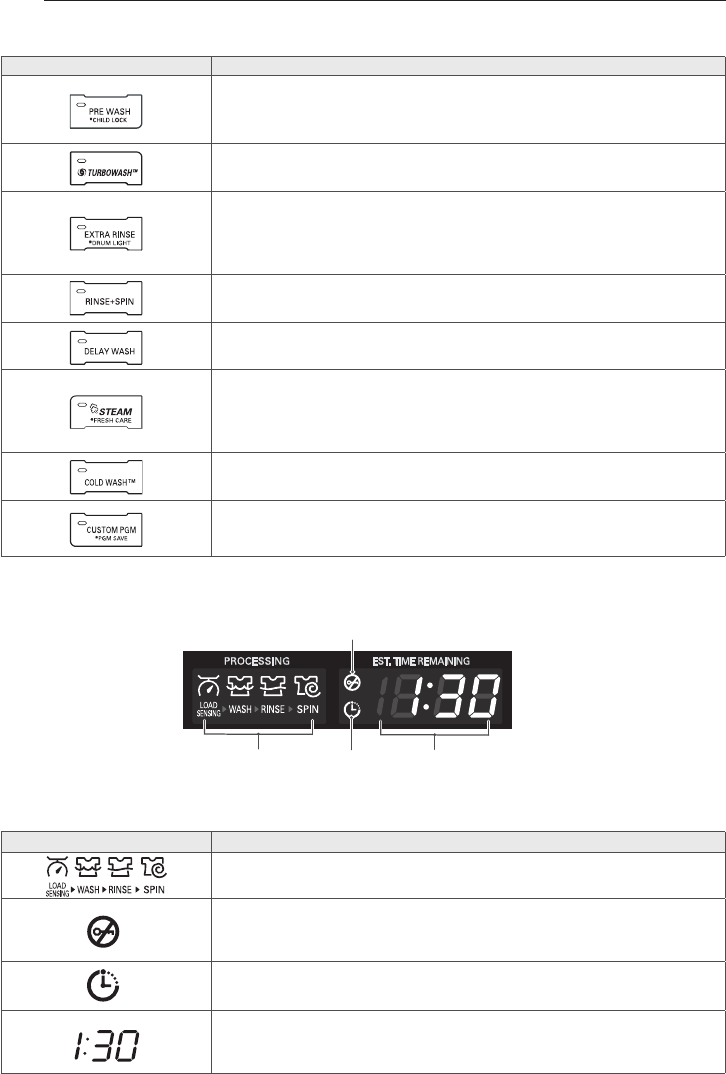

Button Description

y(Press before wash cycle) Pre-wash heavily soiled laundry (See page. 26).

y(Press and hold during wash cycle) Lock/Unlock the button (See page. 27).

yUse this option to save time (See page.27).

y(Press before wash cycle) Add extra rinse cycle to the selected one (See page. 26).

y(Pres and hold during wash cycle) The drum is equipped with a white LED light

that illuminates when the washer is turned on (See page 28)

yUse this option to rinse detergent from load (See page. 26)

ySet delay time of starting cycle (See page. 26).

y(Press before starting wash cycle) Use this option to add steam for extra cleaning

power (See page 26)

y(Press and hold before starting wash cycle) Tumbles clothes after cycle finishes to prevent

wrinkles (See page 28)

yUse this option to save your energy consumption (See page. 27).

yUse this option to save special combination of settings that you use frequently

(See page. 27~28).

Display Icon Description

yThis portion of the display shows which stage of the wash cycle is currently

underway (LOAD SENSING, WASH, RINSE or SPIN).

yIndicates that the door is locked. The washer door will lock while the washer is

operating. The door can be unlocked by pressing the START/ PAUSE button to

stop the washer.

yThis indicator shows that the washer has been set for DELAY WASH. The washer

will start automatically after the set delay time has passed.

yWhen the START/PAUSE button is pressed, the washer automatically detects the

wash load (weight) and optimizes the washing time, based on the selected cycle

and options. The display will then indicate the estimated time remaining for the

selected wash cycle.

Door lock

indicator

Estimated time remaining/

error message display

(See page 35)

Cycle

process

indicator

Delay

wash

indicator

Display

ENGLISH

INSTALLATION INSTRUCTIONS

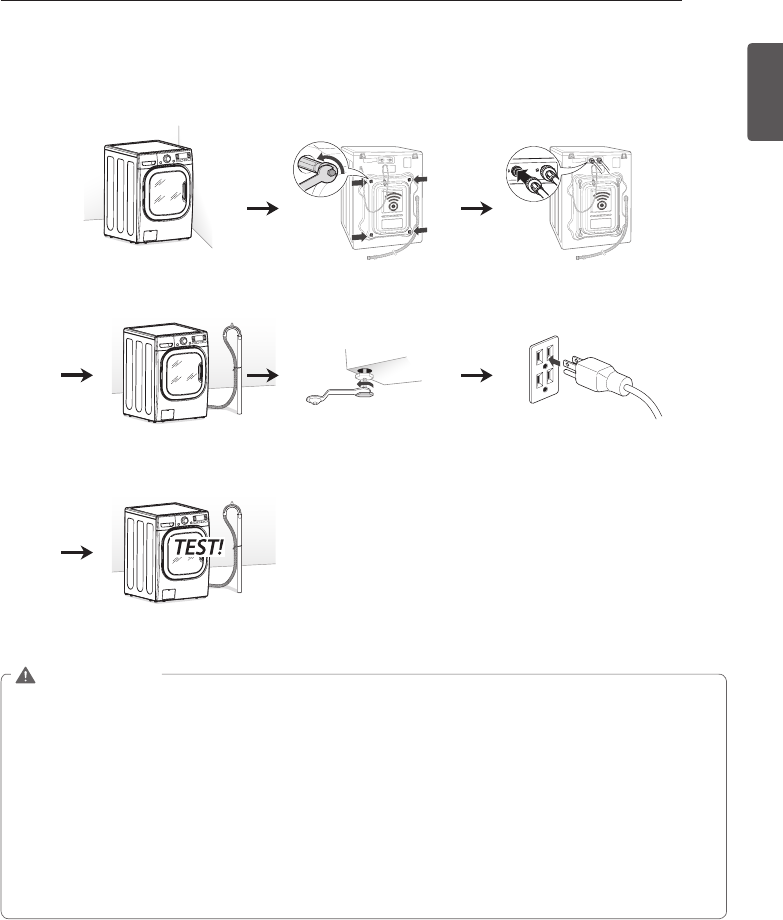

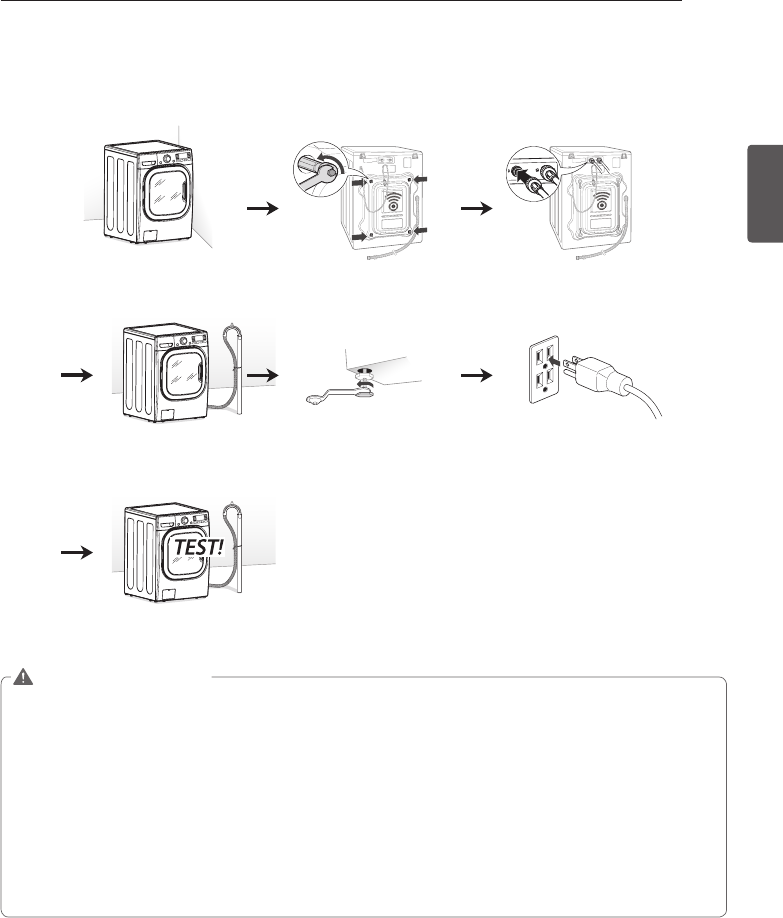

Preview installation order

WARNING

yWasher is heavy! Two or more people are required when moving and unpacking the washer. Failure

to do so can result in back or other injury.

yStore and install the washer where it will not be exposed to temperatures below freezing or exposed

to outdoor weather conditions. Failure to follow this warning can cause serious injury, fire, electric

shock, or death.

yProperly ground washer to conform with all governing codes and ordinances. Failure to follow this

warning can cause serious injury, fire, electric shock, or death.

yTo reduce the risk of electric shock, do not install the washer in humid spaces. Failure to follow this

warning can cause serious injury, fire, electric shock, or death.

yThe base opening must not be obstructed by carpeting when the washer is installed on a carpeted

floor.

yDo not remove ground prong. Do not use an adapter or extension cord. Plug into a grounded 3-prong

outlet. Failure to follow this warning can cause serious injury, fire, electric shock, or death.

Checking and choosing

the proper location Unpacking and removing

shipping bolts Connecting the water line

Connecting the drain line Leveling the washing

machine Plugging in the power cord

and grounding

Test run

12 INSTALLATION INSTRUCTIONS

Checking and choosing the proper

location

Install the washing machine on a solid floor that

is strong and rigid enough to support the weight

of the washing machine, even when fully loaded,

without flexing or bouncing. If the floor has too

much flex, you may need to reinforce it to make

it more rigid. If the floor is not solid, it may cause

severe vibration and noise.

1 Clean the floor before installation.

- Make sure to select solid and smooth ground.

2 Two or more people are needed for moving

and unpacking the washing machine.

3 Allow for sufficient space between the walls

and the washing machine for installation.

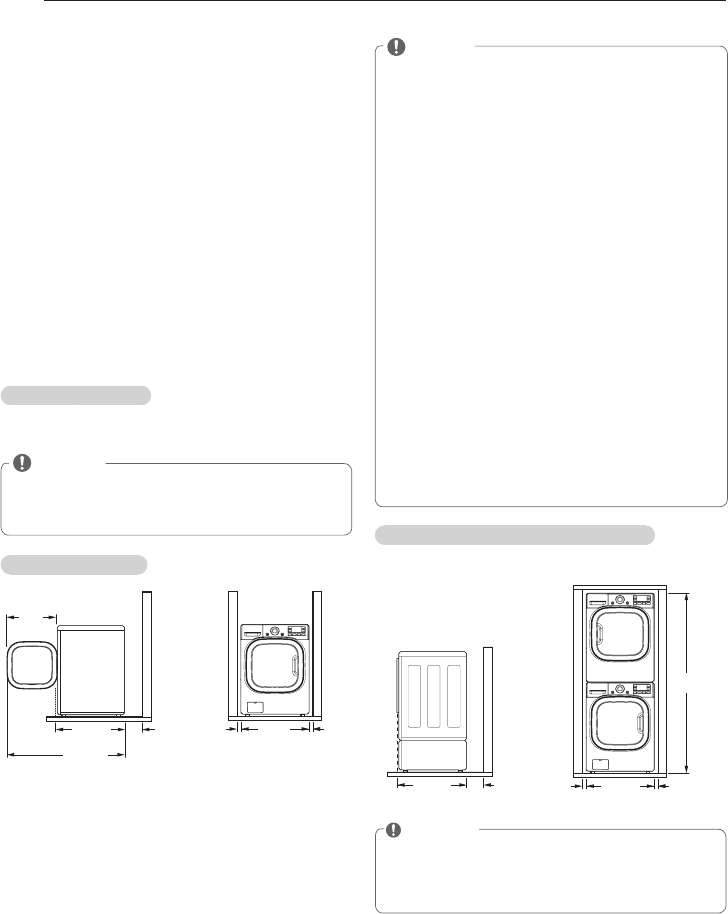

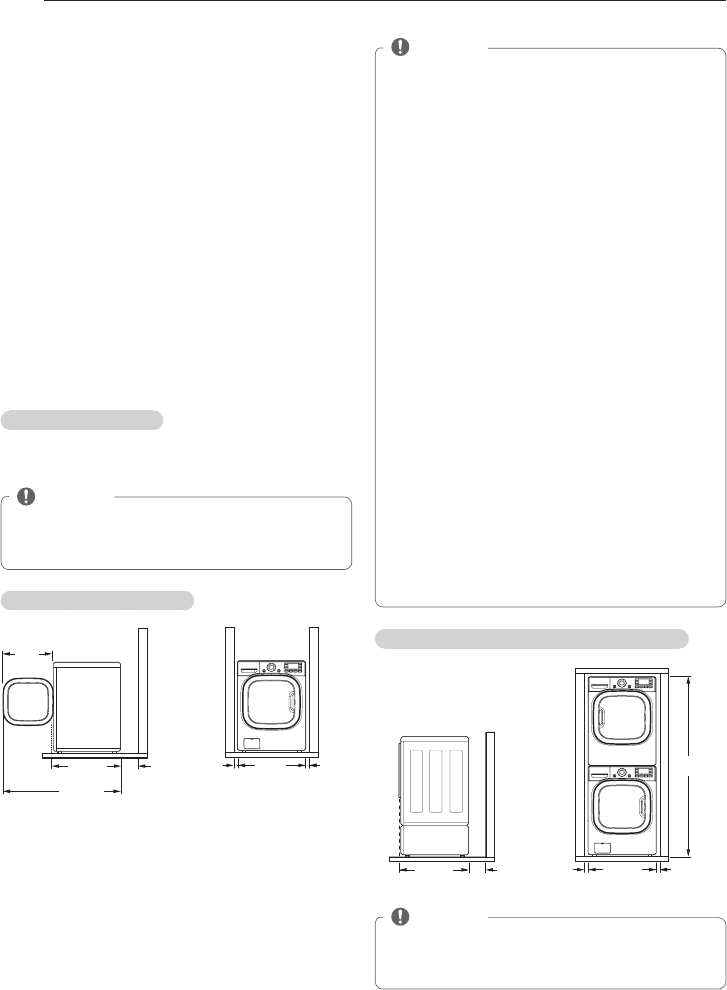

Space requirements

You must allow sufficient space for water lines,

the drain line, and airflow.

NOTE

yBe sure to allow for wall, door, or floor

moldings that may increase the required

clearances.

Installing on a floor

293/4"

(75.6 cm)

(10 cm)

51"

(129.5 cm)

221/4"

(57 cm)

27"

68.6 cm

(2.5 cm) 1"

(2.5 cm)

NOTE

yThe floor must be strong and rigid enough to

support the weight of the washer, when fully

loaded, without flexing or bouncing. If your

floor has too much flex, you may need to

reinforce it to make it more rigid.

A floor that is adequate for a top-loading

washer may not be rigid enough for a front

loading washer, due to the difference in the

spin speed and direction. If the floor is not

solid, your washer may vibrate and you may

hear and feel the vibration throughout your

house.

yBefore installing the washer, make sure

the floor is clean, dry and free of dust, dirt,

water and oils so the washer feet can not

slide easily. Leveling feet that can move or

slide on the floor can contribute to excess

vibration and noise due to poor contact with

the floor.

yIf a drip pan must be used, take extra care

to follow the instructions provided with the

drip pan and make sure the leveling feet are

adjusted for firm and even contact with the

pan. Use of drip pans and failure to properly

level the machine may result in increased

vibration and noise during operation.

Installing on a pedestal or stacking kit

29 3/4"

(75.6 cm)

(10 cm)

27"

(68.6 cm)

(2.5 cm)

771/2"

(196.8 cm)

NOTE

yRefer to the instructions packaged with the

optional PEDESTAL or STACKING KIT before

installing with a PEDESTAL or a STACKING

KIT.

ENGLISH

INSTALLATION INSTRUCTIONS

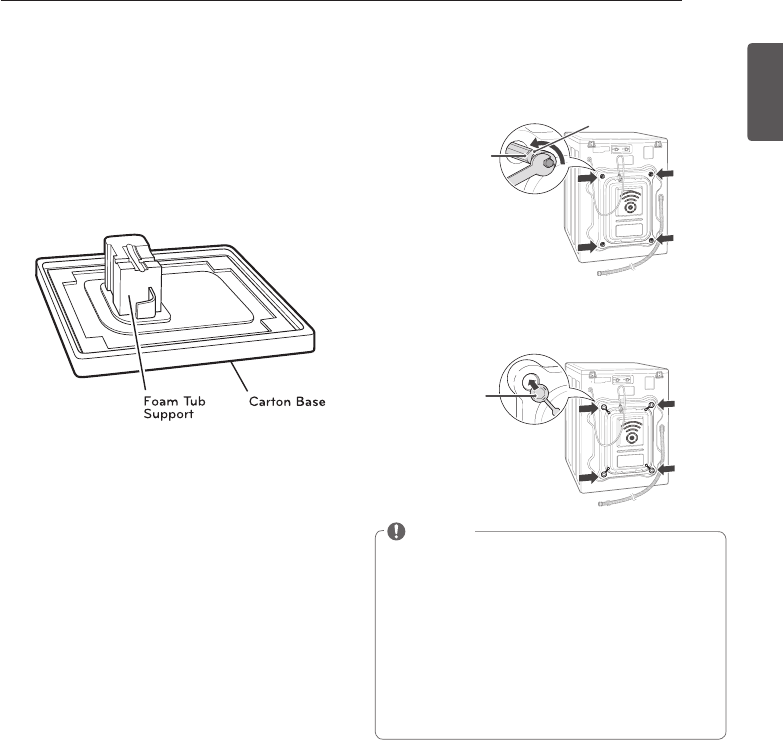

Unpacking and removing shipping bolts

When removing the washer from the carton base,

be sure to remove the foam drum support in the

middle of the carton base.

If you must lay the washer down to remove the

base packaging materials, always lay it carefully

on its side.

Do NOT lay the washer on its front or back.

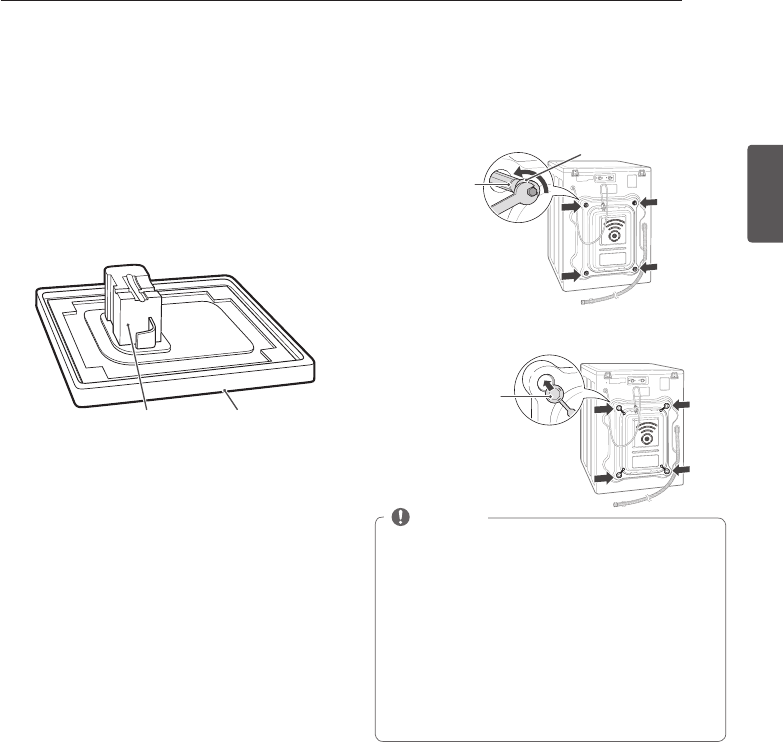

1 Remove the bottom two shipping bolts

with the wrench (included) to fully loosen

all four shipping bolts by turning them

counterclockwise and then pulling them out.

Shipping

bolt

Retainer

2 Locate the four hole caps included in the

accessory pack and install them in the

shipping bolt holes.

Cap

NOTE

ySave the bolt assemblies for future use. To

prevent damage to internal components,

DO NOT transport the washer without

reinstalling the shipping bolts.

y Failure to remove shipping bolts and

retainers may cause severe vibration and

noise, which can lead to permanent damage

to the washer. The cord is secured to the

back of the washer with a shipping bolt to

help prevent operation with shipping bolts in

place.

14 INSTALLATION INSTRUCTIONS

Connecting the water lines

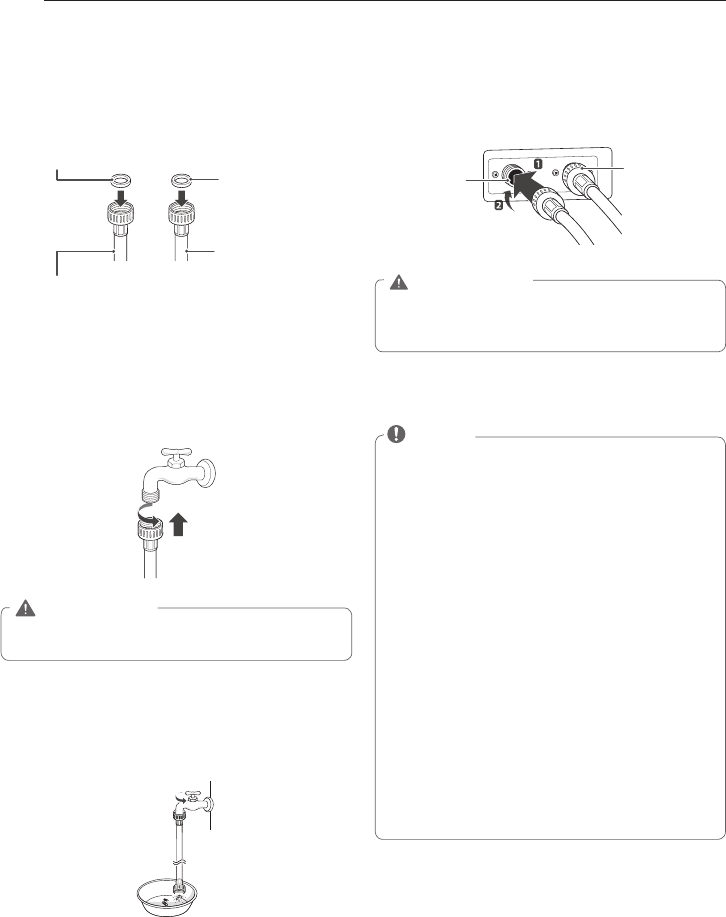

1 Check the rubber seals on both sides of the

hose.

- Insert a rubber seal into the threaded fittings

on each hose to prevent leaking.

Rubber seal

Water hose

(To water inlet on the

washing machine)

Rubber seal

Water hose

(To faucet)

2 Connect the water supply hoses to the HOT

and COLD water faucets tightly by hand and

then tighten another 2/3 turn with pliers.

- Connect the blue hose to a cold water faucet

and the red hose to a hot water faucet.

WARNING

yDo not overtighten. Damage to the coupling

can result.

3 After connecting inlet hose to water faucets,

turn on the water faucets to flush out foreign

substances (dirt, sand or sawdust) in the water

lines. Let water drain into a bucket, and check

the water temperature.

4 Connect the hoses to the water inlets tightly

by hand and then tighten another 2/3 turn with

pliers.

- Connect the blue hose to the cold water inlet

and the red hose to the hot water inlet.

Cold

water

inlet

Hot

water

inlet

WARNING

yDo not overtighten the hoses. Overtightening

can damage the valves resulting in leaking

and property damage.

5 Check for leaks by turning on the faucets.

- If water leaks, check steps 1 to 4 again.

NOTE

yFor your safety, and for extended Product

life, we recommend using high-quality LG

components. LG is Not responsible for

product Malfunction or damage caused by

the use of separately purchased Non-LG

parts.

yUse new hoses when installing the washing

machine. Do not reuse old hoses.

yContact LG Customer Service for Assistance

in buying hoses : 1-800-243-0000.

yPeriodically check the hoses for cracks,

leaks and wear, and replace the hoses every

5 years. Do not stretch the water hoses

intentionally, and make sure that they are

not crushed by other objects.

yWater supply pressure must be between 20

psi and 120 psi (138 – 827 kPA). If the Water

supply pressure is more than 120 psi, a

Pressure reducing valve must be installed.

yTo provide optimum washing performance

the hot water temperature should be set at

120 – 135°C (48-57°C) and the cold at 60°C

(15°C).

ENGLISH

INSTALLATION INSTRUCTIONS

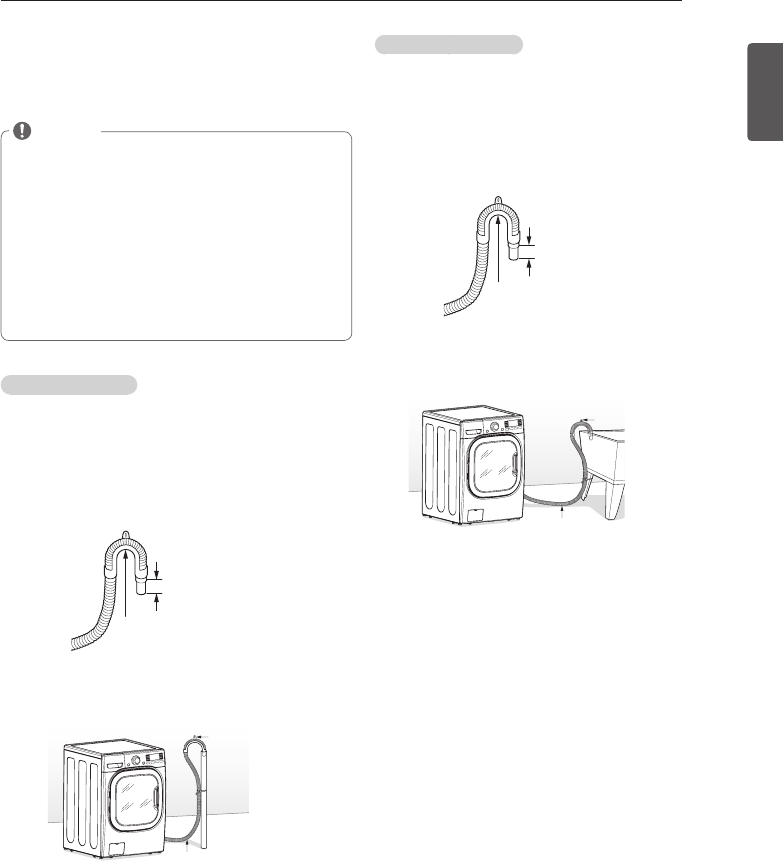

Using a laundry tub

1 Clip the end of the hose into the elbow bracket.

- Connect the elbow bracket within 4 inches

(10 cm) from the end of the drain hose. If the

drain hose is extended more than 4 inches

(10 cm) beyond the end of the elbow bracket,

mold, or microorganisms could spread to the

inside of the washer.

No more than

4 inches (10 cm)

Elbow bracket

2 Hang the end of the drain hose over the side

of the laundry tub.

Elbow Bracket

Drain Hose

3 Use a tie strap to secure the drain hose in

place.

Connecting the drain line

Secure the drain hose in place to prevent moving

and leaking.

NOTE

yThe drain hose should be properly secured.

Failure to properly secure the drain hose can

result in flooding and malfunction.

yTotal height of the house end should not

exceed 96 inches (244.8 cm) from the bottom

of the washer.

yThe drain must be installed in accordance

with any applicable local codes and

regulations.

yMake sure that the water lines are not

stretched, pinched, crushed, or kinked.

Using a standpipe

1 Clip the end of the hose into the elbow bracket.

- Connect the elbow bracket within 4 inches

(10 cm) from the end of the drain hose. If the

drain hose is extended more than 4 inches

(10 cm) beyond the end of the elbow bracket,

mold or microorganisms could spread to the

inside of the washer.

No more than

4 inches (10 cm)

Elbow bracket

2 Insert the end of the drain hose into the

standpipe.

Drain Hose

Elbow Bracket

3 Use a tie strap to secure the drain hose in

place.

16 INSTALLATION INSTRUCTIONS

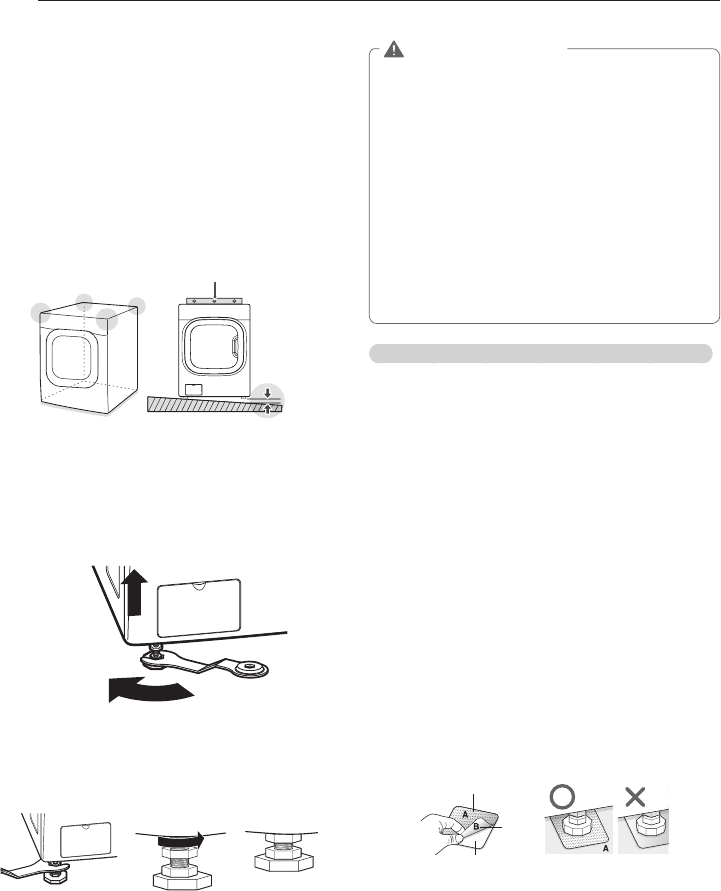

Leveling the washing machine

The washer tub of your new washing machine

spins at very high speeds. To minimize vibration,

noise, and unwanted movement, the floor must

be perfectly level and solid.

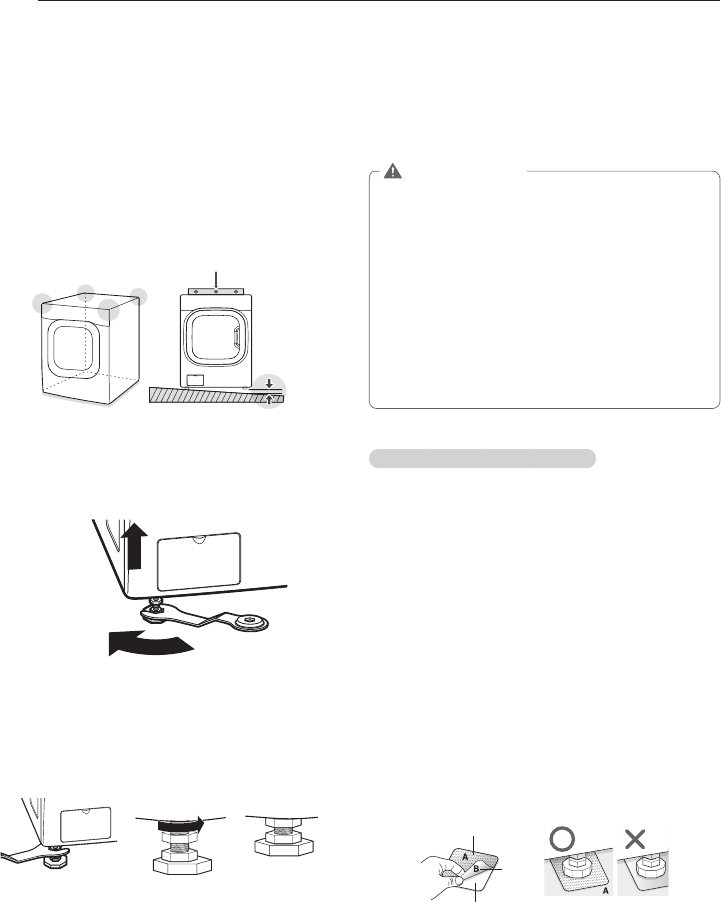

1 Check the washing machine’s level.

- Check the precise level by rocking the top

edges of the washing machine or placing

a level on the washing machine. The slope

beneath the washing machine must not

exceed 1°, and all four leveling feet must rest

firmly on the floor.

Level

1°

2 Turn the lower leveling feet clockwise to level

the washing machine.

- Turning the lower leveling feet clockwise

raises the washing machine.

Raise

3 Turn the locknuts counterclockwise and tighten

them when the washing machine is level.

Tighten all 4 lock

nuts securely using

the wrench.

4 Check the washing machine’s level again.

- Push or rock the top edges of the washing

machine gently to make sure that the

washing machine does not rock.

- If the washing machine rocks, repeat steps 1

to 3.

WARNING

yUsing the washing machine without leveling,

it may result in malfunction caused by the

production of excess vibration and noise.

yIf you are installing the washing machine

on the optional pedestal, you must adjust

the leveling feet on the pedestal to level the

washing machine. The washing machine´s

leveling feet should be minimized and turn

the locknuts counterclockwise to secure.

yUse the leveling feet only when you level the

washing machine. If you raise the leveling

feet unnecessarily, it may cause abnormal

vibration of the washing machine.

Using non-skid pads (optional)

If you install the washing machine on a slippery

surface, it may move because of excessive

vibration. Incorrect leveling may cause

malfunction through noise and vibration. In the

event of this, lay the non-skid pads under the

leveling feet and adjust the level.

1 Clean the floor to attach the non-skid pads.

- Use a dry rag to remove and clean foreign

objects or moisture. If moisture remains, the

non-skid pads may slip.

2 Adjust the level after placing the washing

machine in the installation area.

3 Place the adhesive side of the non-skid pad on

the floor.

- It is most effective to install the non-skid pads

under the front legs. If it is hard to place the

pads under the front legs, place them under

the back legs.

Remove

backing

This side up

Adhesive

side

4 Check the washing machine’s level again.

- Push or rock the top edges of the washing

machine gently to make sure that the

washing machine does not rock. If the

washing machine rocks, level the washing

machine again.

ENGLISH

INSTALLATION INSTRUCTIONS

Plugging in the power cord and

grounding

Make sure to ground the washing machine to

prevent a short circuit or an electric shock when

plugging in.

Using a 3-prong outlet

Plug in the electrical outlet without additional

grounding.

WARNING

yThe power outlet must be within 60 inches (1.5 m)

of either side of the washer.

yThe appliance and outlet must be positioned so that

the plug is easily accessible.

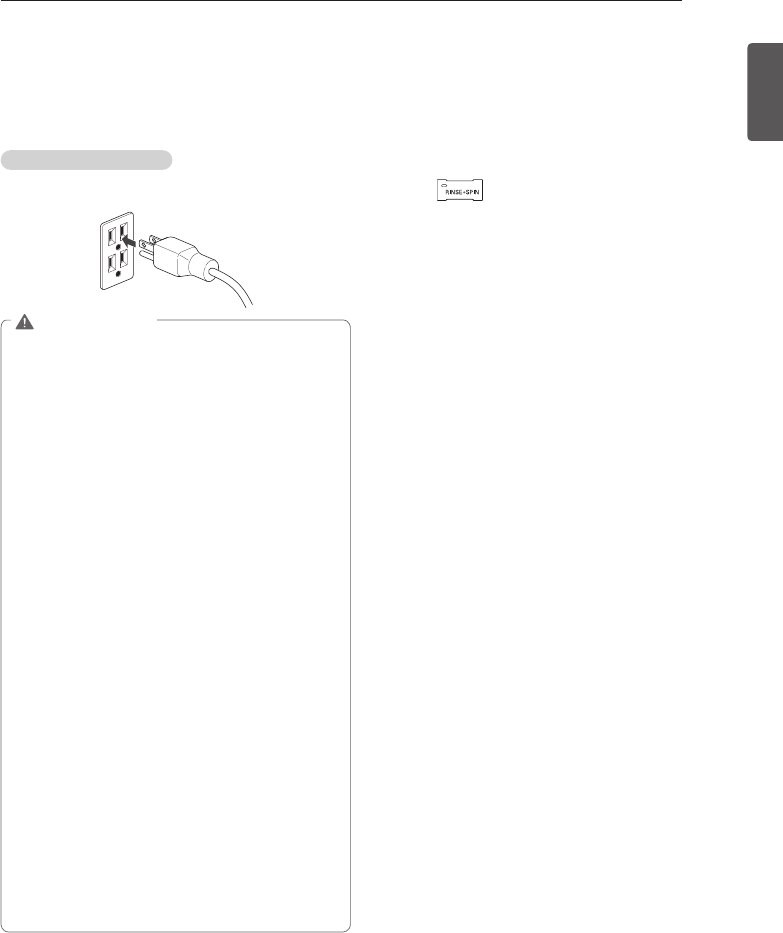

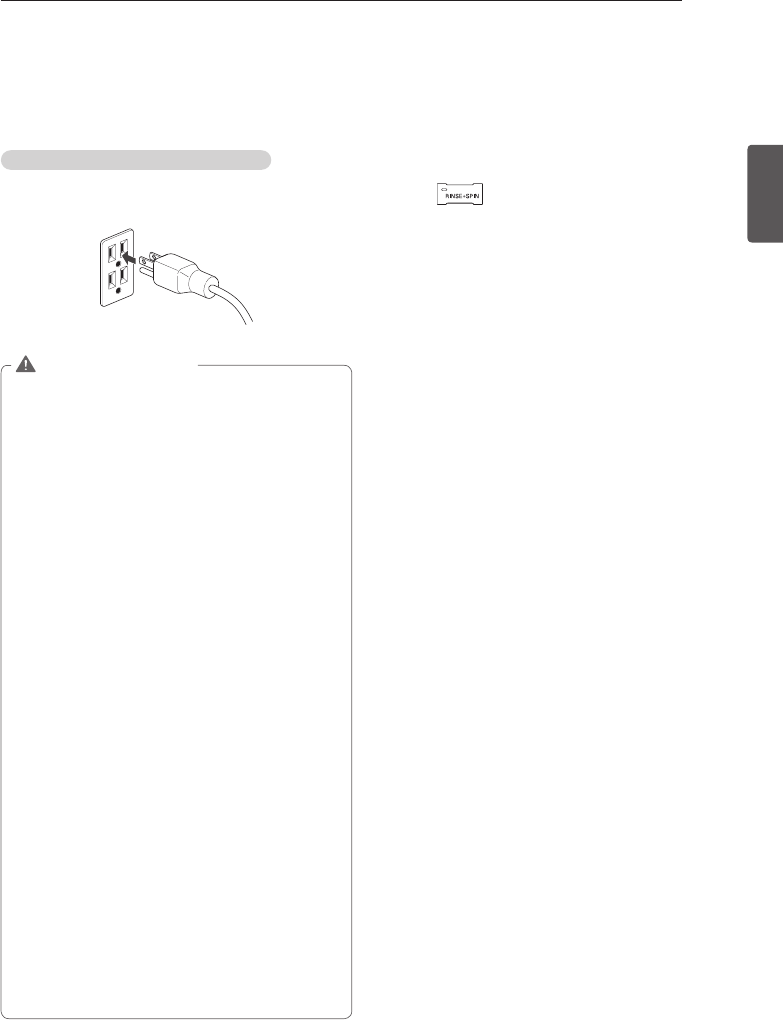

yDo not overload the outlet with more than one

appliance.

yThe outlet must be grounded in accordance with

current wiring codes and regulations.

yTime-delay fuse or circuit breaker is

recommended.

yIt is the personal responsibility and obligation

of the product owner to have a proper outlet

installed by a qualified electrician.

yDo not use a worn or damaged power cord or

power plug. Replace or repair it immediately.

Failure to do so may result in death, fire, electric

shock, or malfunction.

yDo not modify the power cord and take care not to

damage it when installing or moving the washing

machine. Failure to do so may result in death, fire,

electric shock, or malfunction.

yMake sure that the washing machine is grounded.

yConnect this washing machine to a grounded outlet

conforming to the rating prior to use. Failure

to do so may result in fire, electric shock, or

malfunction.

yDo not use adaptors or extension cords. The

washing machine should always be plugged

into its own individual electrical outlet which has

a voltage rating that matches the rating plate.

Failure to do so may result in fire, electric shock

or disorder.

yDo not damage or cut off the ground prong of the

power cord. Doing so may cause death, fire,

electric shock, or product malfunction.

Test run

Check if the washing machine is properly

installed and run a test cycle.

1 Load the washing machine with 6 pounds of

laundry.

2 Press

A and turn B on the right

3 Press to RINSE + SPIN.

4 Press

- The wash cycle starts.

5 Check if water is supplied, that the washing

machine does not rock or vibrates excessively,

and that it drains well during the spin cycle.

- If water leaks during water supply, see page

14, Connecting the water lines to connect them

properly.

- If the washing machine rocks and vibrates

excessively, see page 16, Leveling the washing

machine to level it again.

- If the drain does not work, see page 15,

Connecting the drain line to install it properly.

18 PREPARATION

uCheck all pockets to make sure that they are

empty.

- Items such as clips, matches, pens, coins, and

keys can damage both your washer and your

clothes.

uClose zippers, hooks, and drawstrings to

prevent these items from snagging or tangling

on other clothes.

uPretreat heavily stained areas before washing.

- Doing so will produce clean, stain-free results.

uCombine large and small items in a load. Load

large items first.

uLarge items should not be more than half of

the total washload.

uThe washer can be fully loaded, but the drum

should not be tightly packed with items.

- The door of the washer should close easily.

uDo not wash single items, except for bulky

items such as blankets. Make sure to wash

laundry in similar types of loads.

- Washing a single small item may result in the

tub becoming unbalanced, vibrating and

making a noise.

uDo not wash waterproof clothes.

- This may cause abnormal vibration, or may

cause the load to bounce, which could

damage the tub.

uCheck if there are any other foreign objects in

the door seal and take extra care that clothes

do not get caught there.

- Foreign objects in the door seal may stain

clothes, and water may leak if clothes get

caught in the door seal.

uWash underwear or small, light items in a

laundry net.

- Small, light items may get caught in the door

seal, and a brassiere hook may damage other

items or the tub.

uBrush heavy soil, dust, or hair off fabrics before

washing.

- Laundry may not wash clean if there is dirt or

sand on the fabrics, or they may damage due

to particles rubbing against sheer fabrics.

uWash blankets individually.

- Washing more than one blanket together may

produce unclean results due to tangling or an

unbalanced load.

uAlways separate fabrics according to their

colors and wash them separately to prevent

colors from running.

- Fabrics may damage or become stained due

to fabric dyes running, or due to foreign

objects transferring from one fabric to

another.

PREPARATION

Sorting wash loads

Precautions for fabric care before wash cycle

Read and observe the following to prevent shrinkage or damage to clothes.

ENGLISH

PREPARATION

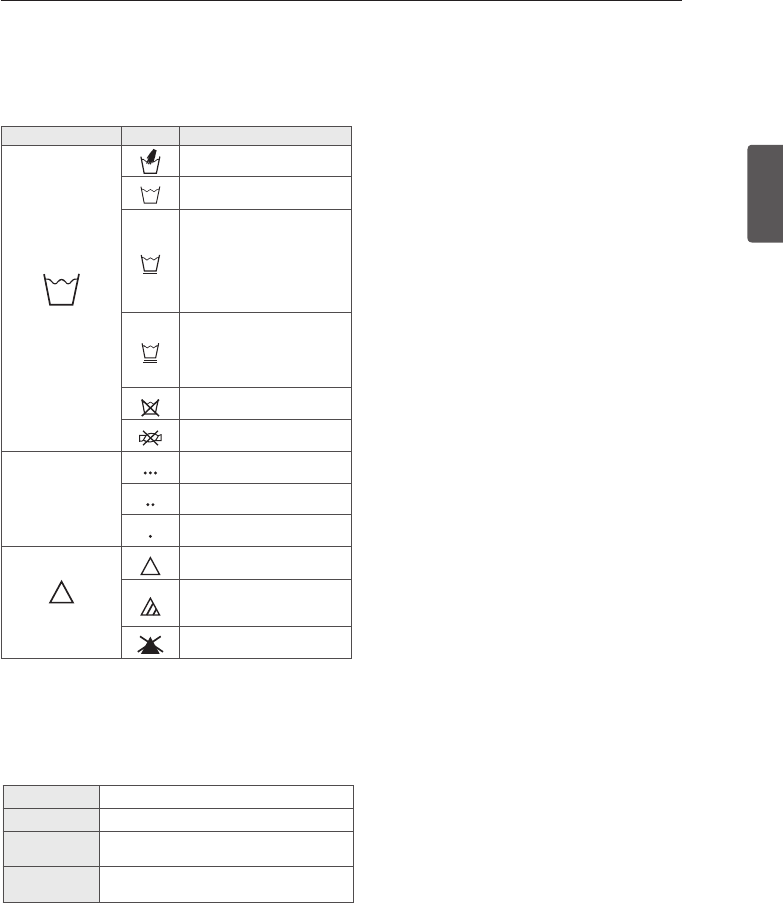

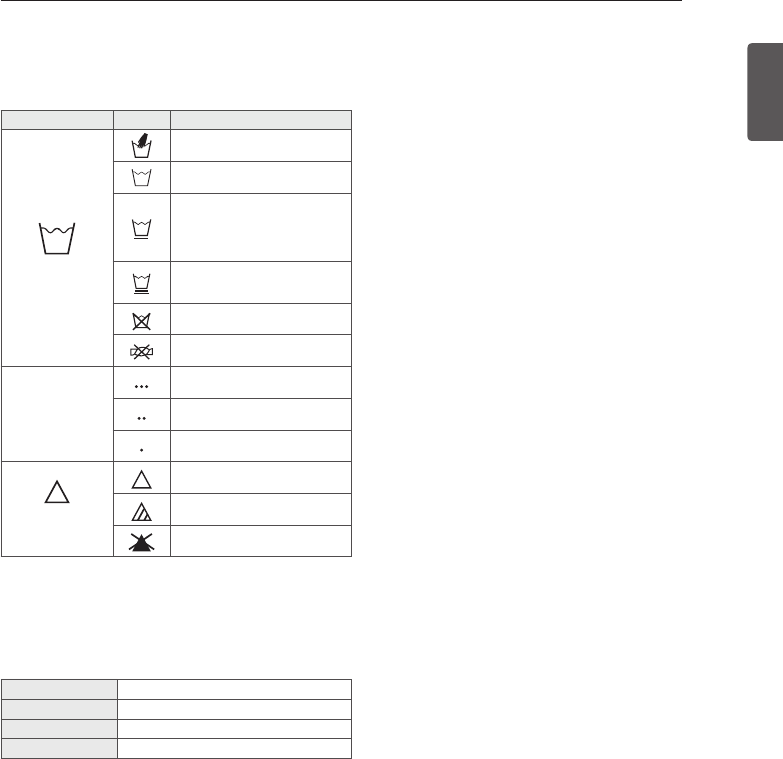

Category Label Directions

Washing

Hand Wash

Machine Wash, Normal Cycle

Use Permanent Press/Wrinkle

Resistant washing machine

setting (which has a cool

down or cold spray before the

reduced spin)

Use Gentle/Delicate washing

machine setting (slow agitation

and/ or reduced wash time).

Do Not Wash

Do Not Wring

Water

Temperature

Hot

Warm

Cold/Cool

Bleach symbols

Any Bleach (When Needed)

Only Non-Chlorine Bleach

(When Needed)

Do Not Bleach

Fabric care labels

Most articles of clothing feature fabric care labels

that include instructions for proper care.

Sorting laundry

It is recommended that you sort laundry into

similar loads that are washable in the same cycle.

Refer to the following chart for sorting clothes

Colors Whites / Lights / Darks

Soil Heavy / Normal / Light

Fabric Delicates / Easy Care / Sturdy Cottons

Lint Lint Producers / Lint Collectors

20 PREPARATION

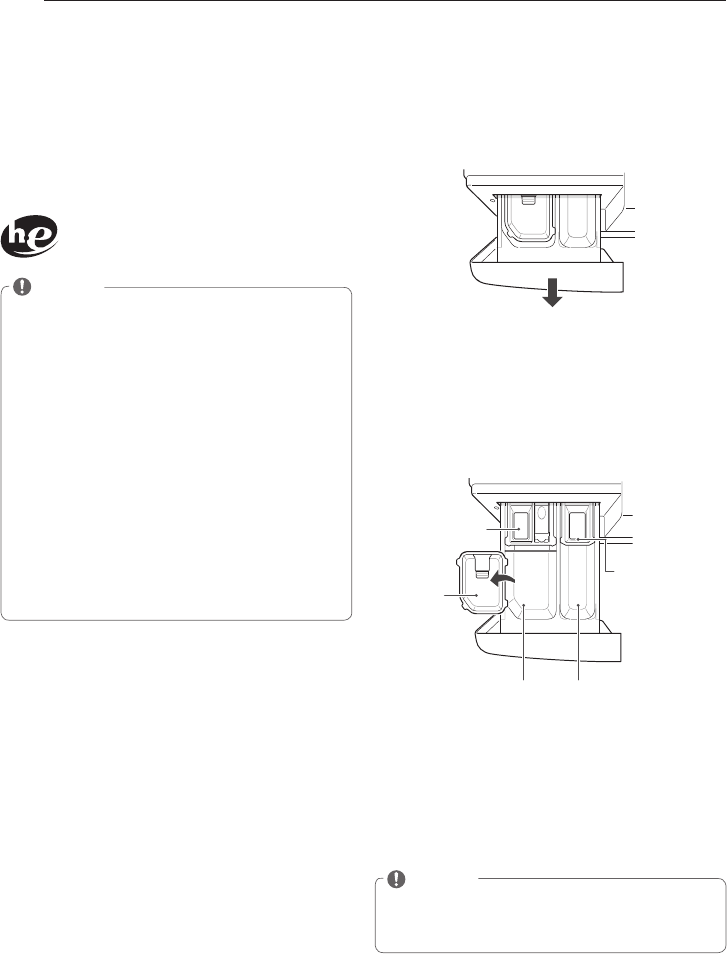

Loading the dispenser

The detergent dispenser drawer of the washing

machine has a dispenser compartment for each

detergent type. Add the appropriate detergents

into its respective compartments.

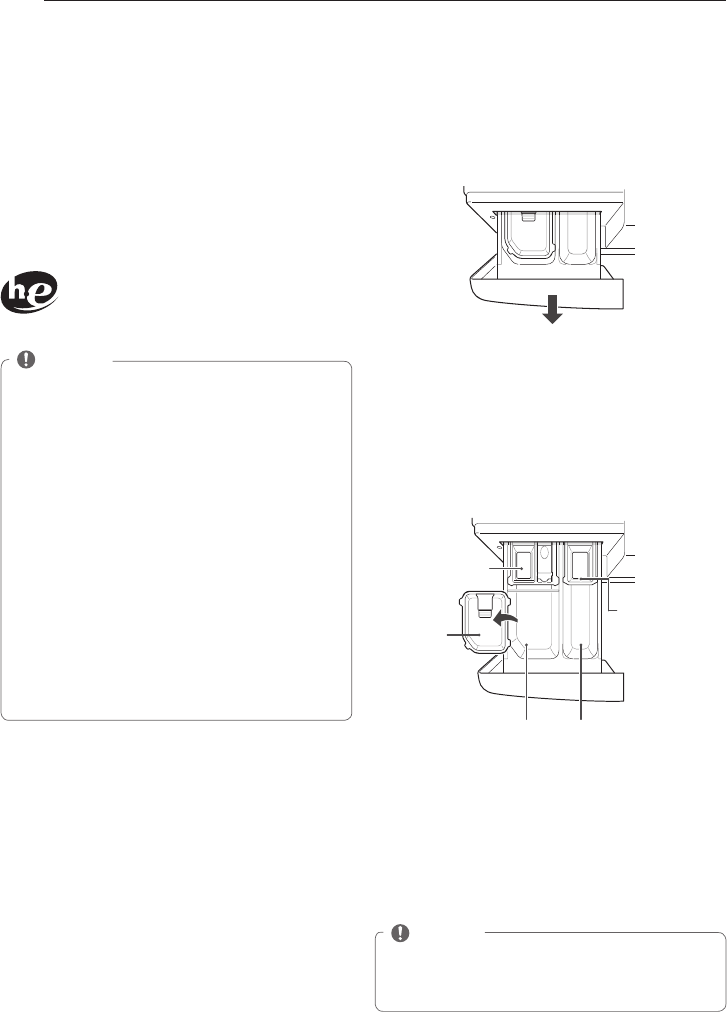

1 Pull out the detergent dispenser drawer.

2 Add the appropriate detergent to its allocated

compartment.

- If you use a liquid detergent, check if the

liquid detergent cup is in place.

- If you use a powdered detergent, remove the

liquid detergent cup and put the powder in

the main wash detergent compartment.

Liquid chlorine

bleach

compartment

Liquid

detergent

Cup

Main wash

detergent

compartment

Pre-wash

detergent

compartment

Liquid fabric

softener

compartment

3 Close the detergent dispenser drawer slowly.

- Slamming the detergent dispenser drawer

may result in the detergent overflowing into

another compartment or pouring into the tub

earlier than programmed.

NOTE

yIt is normal for a small amount of water to

remain in the dispenser compartments at the

end of the cycle.

Using detergent/fabric softener

Recommended detergent

Make sure to use HE (High-Efficiency) detergent

for front-loading washing machines. HE

detergents dissolve more efficiently and produce

fewer suds to ensure efficient washing and

rinsing. Use the correct amount of detergent as

indicated on the label of the detergent packaging.

Designed specially to use only

HE (High-Efficiency) detergent

NOTE

yOnly use HE detergents, since using a

regular detergent may produce excessive

suds.

yHE detergents produce fewer suds, dissolve

more efficiently to improve washing and

rinsing performance, and help to keep the

interior of your washer clean.

yUse less detergent for soft water.

yWipe up any spills immediately, as liquids

could damage the finish and the control

panel of the washing machine.

yUsing too much detergent can cause a build-

up in the tub resulting in unsatisfactory

performance and machine malfunction.

yIf you use a detergent that does not dissolve

easily or a detergent with high viscosity, it

will leave a residue on the tub, which may

not rinse properly.

ENGLISH

PREPARATION

Liquid Bleach Compartment

This compartment holds liquid chlorine bleach,

which will be dispensed automatically at the

proper time during the wash cycle.

NOTE

yDo not add powdered or liquid color-safe

bleach to this compartment.

yAlways follow the manufacturer’s

recommendations when adding bleach. Do

not exceed the maximum fill line. Using too

much bleach can damage fabrics.

yNever pour undiluted liquid chlorine bleach

directly onto the load or into the drum.

Fabric damage can occur.

Fabric Softener Compartment

This compartment holds liquid fabric softener,

which will be automatically dispensed during the

final rinse cycle.

NOTE

yAlways follow the manufacturer’s

recommendations when adding fabric

softener. Do not exceed the maximum fill

line. Using too much fabric softener may

result in stained clothes.

yDilute concentrated fabric softeners with

warm water. Do not exceed the maximum fill

line.

yNever pour fabric softener directly onto the

load or into the drum.

Pre-wash Detergent Compartment

Add liquid or powdered detergent to this

compartment when using the pre-wash option.

Always use HE (High-Efficiency) detergent with

your washing machine.

NOTE

yIf liquid detergent is to be used for the main

wash when using the pre-wash option, the

liquid detergent cup accessory must be used

in main wash dispenser to prevent the main

wash liquid detergent from being dispensed

immediately.

yThe amount of detergent added for the pre-

wash option is 1⁄2 the amount recommended

for the main wash cycle. For example, if the

main wash cycle requires one measure of

detergent, add 1⁄2 measure for the pre-wash

option.

Main Wash Detergent Compartment

This compartment holds laundry detergent for

the main wash cycle, which is added to the load

at the beginning of the cycle. Always use HE

(High-Efficiency) detergent with your

washing machine.

Never exceed the manufacturer’s

recommendations when adding detergent. Using

too much detergent can result in detergent

buildup in clothing and the washer. Either

powdered or liquid detergent may be used.

NOTE

yLiquid or powdered color-safe bleach may

be added to the main wash compartment

with detergent of the same type.

yWhen using liquid detergent, make sure the

liquid detergent cup and insert are in place.

Do not exceed the maximum fill line.

yWhen using powdered detergent, remove

the insert and liquid detergent cup from the

compartment. Powdered detergent will not

dispense with the liquid detergent cup and

insert in place.

22 USING YOUR WASHING MACHINE

USING YOUR WASHING MACHINE

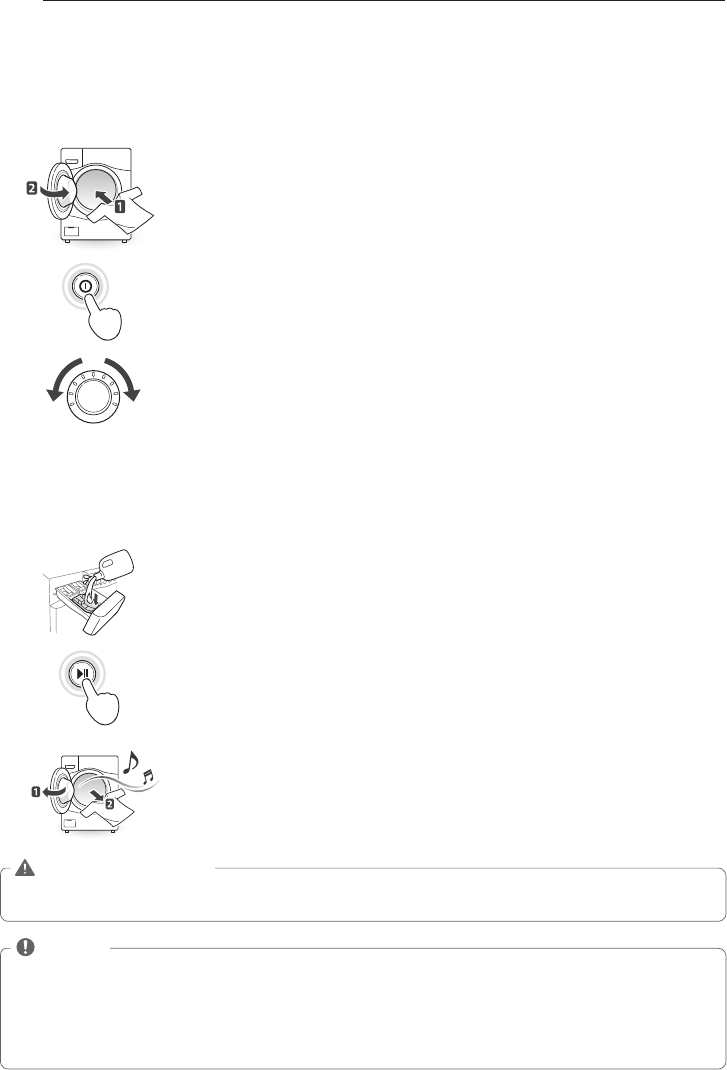

Basic operation

Load the laundry into the washing machine and close the door.

Press A.

- The lights around the cycle selector knob will illuminate and a chime will

sound.

Turn B to the desired cycle.

- The proper default option is automatically set according to the wash cycle.

See page 23, Cycle guide, for more detailed default options for each cycle.

- See page 24, Main cycle, for details on the wash cycles.

- To change the options, press the option button and select the desired

option. See page 25, Setting options before cycle, for more details on

options.

- Skip to step 4 to use the default setting without changing the options.

Add the proper amount of detergent and additions (bleach, softener) into the

detergent dispenser drawer.

- See page 20, Using detergent/fabric softener, for more details on using

detergent.

Press C.

- The washing machine will start.

When the melody plays, the wash cycle is finished.

- When the washing cycle is finished, the door will unlock. Open the door

and remove the laundry immediately.

- Make sure to check around the door seal when taking out the finished load.

Small items may be caught in the door seal.

NOTE

yThe front-load washing machine rotates the laundry in a way that allows it to use less water while

still fully saturating your clothing. It is normal to not be able to see water during the wash cycle.

yIf the temperature or the water level inside the machine is too high, the door locks and cannot be

opened. To open the door while washing, use the Rinse + SPIN feature.

WARNING

yTo reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY

INSTRUCTIONS before operating this appliance.

ENGLISH

USING YOUR WASHING MACHINE

Cycle guide

The cycle guide below shows the options and recommended fabric types for each cycle.

● = Available option

CYCLE FABRIC TYPE DISPLAY

TIME(MIN)

BASIC OPTION (=DEFAULT) ADDITIONAL OPTIONS

WASH

TEMP. SPIN

SPEED SOIL

LEVEL PRE-

WASH EXTRA

RINSE STEAM

COLD

WASH™

TURBO

WASH™ FRESH

CARE

TUB CLEAN This cycle is

designed to remove

a mildewy



ALLERGIENE™

Cotton, underwear,

pillow covers,

bed sheets, baby

wear

99 ~ 132 EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

   

SANITARY Heavily soiled

underwear, work

clothes, diapers,

etc.

98 ~ 107

EXTRA HOT

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

BRIGHT

WHITES

™

White Fabrics 66~76 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

BULKY/

LARGE Large items such

as blankets and

comforters

56 HOT

WARM

COLD

TAP COLD

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

     

COTTON/

NORMAL Cotton, linen,

towels, shirts,

sheets, jeans,

mixed loads

39~59

HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

     

HEAVY DUTY

Heavy soiled Cotton

Fabrics 83 ~ 98 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL

LIGHT      

PERM.

PRESS Dress shirts/pants,

wrinkle-free

clothing, poly/

cotton blend

clothing,

tablecloths

35 ~ 44 HOT

WARM

COLD

TAP COLD

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

DELICATES Dress shirts/

blouses, nylons,

sheer or lacy

garments

41 WARM

COLD

TAP COLD

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

   

TOWELS Towels 55 ~ 65 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL



LIGHT

    

HAND

WASH/

WOOL

Items labeled

“hand-washable” 55 WARM

COLD

TAP COLD

LOW

NO SPIN

NORMAL



LIGHT

 

SPEED

WASH Lightly soiled

clothing and small

loads

15 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL

LIGHT   

SMALL

LOAD Normally soiled

and small loads. 45 HOT

WARM

COLD

TAP COLD

EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN

HEAVY

NORMAL

LIGHT    

DRAIN+SPIN

Drain, Spin Only 18 EXTRA HIGH

HIGH

MEDIUM

LOW

NO SPIN



- Cycle time depends on water pressure, type and amount of load and chosen additional options.

- To protect your garments, not every wash/rinse temperature, spin speed, soil level, or option is

available with every cycle.

- If the TURBOWASH™ option is on, you cannot select “No Spin” as your SPIN SPEED.

(If the TURBOWASH™ option is off, you can select “No Spin” as your SPIN SPEED.)

USING YOUR WASHING MACHINE

For towel items, TOWELS

This cycle is for washing towels

Wrinkle free items, d

This cycle is for washing items such as wrinkle-

free clothes or tablecloths to minimize wrinkles.

Items labeled wool or hand-washable,

HAND WASH/WOOL

This cycle is for washing shrinkable woolen or

hand-washable items requiring delicate care.

Only wash woolen items that are labeled machine

washable or hand-washable.

NOTE

yLaundry weight should be less than 8 pound

(3.6 kg) to prevent damage to the fabric.

yUse only natural or wool-safe detergent

harmless to fabrics and load 1/2 of the

normal amount of detergent.

yThe HAND WASH/WOOL cycle uses a gentle

tumble rotation angle and low speed spin for

the ultimate fabric care.

Sheer items, f

This cycle is for washing lingerie or sheer and

lacy clothes which can easily be damaged.

Quick wash,

Use the Speed Wash cycle to quickly wash lightly

soiled clothing and small load. For high wash and

rinse efficiency, it is recommended to wash small

loads of 2-3 lightly soiled garments.

NOTE

yUse a little detergent in this cycle. If you

want more rinsing, you can add extra rinse

by using the option button.

For few items, SMALL LOAD

This cycle is for normally soiled and small loads.

Drain and spin only, DRAIN+SPIN

This cycle is for draining and spinning without

the wash and rinse cycle, or for removing the

load from the washing machine in the middle of

the cycle.

Main cycle

You can wash laundry items more thoroughly by

selecting the wash cycle that best suits the type

of items to be washed. Turn the B to the desired

cycle. When you select a wash cycle, the light

for the corresponding wash cycle will turn on.

See page 22, Basic operation, for more details on

operating methods.

Reduce laundry allergen, ALLERGIENE™

This cycle is a powerful, high temperature cycle

designed specifically to reduce certain allergens.

NOTE

ySelecting the ALLERGIENE™ cycle

automatically incorporates steam into the

wash cycle.

yThe ALLERGIENE™ cycle can significantly

reduce allergens in bedding and clothing.

yThe ALLERGIENE™ cycle helps reduce dust

mite populations and helps reduce allergens.

yDue to the higher energy and temperatures

used, the ALLERGIENE™ cycle is not

recommended for wool, silk, leather, or any

other delicate or temperature sensitive items.

Reduce laundry bacteria, SANITARY

This wash cycle reduces 99.9% bacteria on

laundry through high temperature.

Protocol P172

Sanitization Performance of Residential

and Commercial, Family Sized Clothes

Washers

For white fabrics, BRIGHT WHITES™

This cycle is for washing white items only.

Blankets or bulky items, b

This cycle is for washing blankets or bulky items.

Heavy soiled items, HEAVY DUTY

This cycle is for washing heavily soiled laundry

though more powerful tub rotation.

Normal items, c

Use this cycle to wash all normal items, except

delicate fabrics such as wool or silk.

NOTE

yIf you press A and then C without selecting

another cycle, the washing machine

proceeds to c.

ENGLISH

USING YOUR WASHING MACHINE

Cycle setting buttons

Each cycle has preset settings that are selected

automatically. You may also customize the

settings using the cycle setting buttons. Press the

button for that option to view and select other

settings.

The washer automatically adjusts the water level

for the type and size of wash load for best results

and maximum efficiency. It may seem there is no

water inside the drum in some cycles, but this is

normal.

NOTE

yTo protect your garments, not every wash/

rinse temperature, spin speed, soil level, or

option is available with every cycle. See the

Cycle Guide for details.

Setting options before cycle

You can select and add the desired optional

functions before you start the washing machine.

Setting the water temperature,

WASH TEMP.

Set the water temperature for the wash cycle. Set

the appropriate temperature, as specified in the

fabric care label.

1 Press

A and turn B to the desired cycle.

2 Press repeatedly to select the desired

water temperature:

- When an optional item is selected, an

indication light for the corresponding optional

item turns on.

3 Press the desired option button to use the

other options.

- Skip to step 4 to use the default setting

without changing the options.

4 Press

NOTE

yCold rinses use less energy.

yYour washer features a heating element to

boost the hot water temperature for Extra

Hot settings. This provides improved wash

performance at normal water heater settings.

ySelect the water temperature suitable for

the type of load you are washing. Follow the

fabric care label for best results.

Setting spin speed, SPIN SPEED

You can set the desired spin speed.

Use this feature properly according to the

characteristics of the load.

1 Press

A and turn B to the desired cycle.

2 Press repeatedly to select the desired

spin speed.

- When an optional item is selected, an

indication light for the corresponding

optional item turns on.

3 Press the desired option to use the other

options.

- Skip to step 4 to use the default setting

without changing the options.

4 Press

NOTE

yThe Spin Speed button also activates the

Drain & Spin cycle to drain the tub and spin

clothes; for example, if you want to remove

clothes before the cycle has ended.

Setting soil level of laundry,

SOIL LEVEL

You can wash your laundry more thoroughly

by setting the proper soil level on the washing

machine.

1 Press

A and turn B to the desired cycle.

2 Press repeatedly to select a soil level.

- When an optional item is selected, an

indication light for the corresponding optional

item turns on.

3 Press the desired option to use the other

options.

- Skip to step 4 to use the default setting

without changing the options.

4 Press

NOTE

yThis feature needs more time for heavily

soiled loads or less time for lightly soiled

loads.

26 USING YOUR WASHING MACHINE

Adjusts the melody and button tones,

SIGNAL

The washing machine plays a melody when the

wash cycle

is finished. The buttons make a sound each time

a button is

pressed. The melody and button tones can be

changed and off as desired.

1 Press

2 Turn

B to the desired cycle.

3 Press . Adjust the melody and button

tones as desired.

4 Press the desired option to use the other

options.

5 Press C.

Prewashing, PRE-WASH

Pre-wash for 16 minutes when clothes are

covered in dirt or dust. This feature is suitable for

heavily soiled items.

1 Press

A and turn B to the desired cycle.

2 Press .

- light will turn on.

3 Press the desired option to use the other

options.

- Skip to step 4 to use the default setting

without changing the options.

4 Press

Rinse, drain and spin only, RINSE+SPIN

Use this cycle to rinse detergent from load.

1 Press

A and turn B to the desired cycle.

2 Press .

3 Press the desired option to use the other

options.

- Skip to step 4 to use the default setting

without changing the options.

4 Press

Adding extra rinse cycle, EXTRA RINSE

You can add an extra rinse cycle to the default

rinse cycle.

1 Press

A and turn B to the desired cycle.

2 Press .

- light will turn on.

3 Press the desired option to use the other

options.

- Skip to step 4 to use the default setting

without changing the options.

4 Press C.

Presetting the start time, DELAY WASH

You can set the desired start time.

1 Press

A and turn B to the desired cycle.

2 Press the desired option to use the other

options.

3 Press repeatedly to select the desired

start time.

- light will turn on.

- The set start time appears on the display

panel.

- Each press of the button increases the delay

time by one hour, up to 19 hours.

4 Press

High temperature, STEAM

Adding the Steam option to these cycles help to

enhance washing performance.

By using a hot steam fabrics get the cleaning

benefits of a super hot wash.

1 Press

A and turn B to the desired cycle.

2 Press . The washer will automatically

adjust the cycle settings.

3 Set any other desired options.

4 Press

WARNING

yDo not touch the door during steam cycles.

The door surface can become very hot. Allow

the door lock to release before opening the

door.

yDo not attempt to override the door lock

mechanism or reach into the washer during a

steam cycle. Steam can cause severe burns.

ENGLISH

USING YOUR WASHING MACHINE

NOTE

y The steam option cannot be used with all

cycles.

y Steam may not be clearly visible during

the steam cycles. This is normal. Too much

steam could damage clothing.

yDo not use steam with delicate fabrics such

as wool, silk, or easily discolored fabrics.

Saving energy, COLD WASH™

Adding the COLD WASH™ option reduces

energy usage and provides the same washing

performance as a warm water wash.

By using 6 different washing motion (Tumbling,

Rolling, Stepping, Scrubbing, Swing, Filtration),

fabrics get the cleaning benefits, without the

energy usage.

1 Press

A and turn B to the desired cycle.

2 Press . The washer will automatically

adjust the cycle settings.

3 Set any other desired options.

4 Press C.

NOTE

y When you select the COLD WASH™ option,

wash time will be increased up to 10

minutes.

yFor high wash efficiency, it is recommended

to use less than 8 pounds.

Saving time, TURBOWASH™

Adding the TURBOWASH™ option reduces cycle

time and provides good performance in normal

cycle.

By using the TURBOWASH™, We can save the

time without sacrificing performance.

1 Press

A and turn B to the desired cycle.

2 Press . The washer will automatically

adjust the cycle settings.

3 Set any other desired options.

4 Press C.

Setting options during cycle

You can add the desired options during the wash

cycle.

Button lock feature, CHILD LOCK

You can lock the washing machine to prevent

children or others from changing the cycle

settings by pressing the buttons during the cycle.

To enable child lock

Press and hold for 3 seconds during the

wash cycle.

- When the CHILD LOCK is enabled, a N message

and the remaining wash time are displayed,

in turn, on the display panel of the washing

machine.

To disable child lock

(When the CHILD LOCK is activated.)

Press and hold for 3 seconds during the

wash cycle.

NOTE

y CHILD LOCK lasts after the end of cycle. If

you want to deactivate this function, Press

and hold the PREWASH button for 3 seconds.

Saving customized wash cycle, PGM SAVE

You can save a cycle with all the settings and

options you use most frequently.

To save cycle

1 Press

A and turn B to the desired cycle.

2 Press the desired option to use the other

options.

3 Press and hold for 3 seconds during

the wash cycle.

- The cycle with your preferred settings and

options is saved.

28 USING YOUR WASHING MACHINE

Selecting your customized cycle,

CUSTOM PGM

You can recall the customized wash cycle you

had previously saved.

To recall cycle

1 Press

A after then press .

2 Press

Tumbles clothes to prevent wrinkles,

FRESH CARE

Use this function when you are not able to take out

your clothes as soon as the wash cycle ends.

1 Press

A and turn B to the desired cycle.

2 Press and hold for 3 seconds during

the wash cycle.

- The light will turn on.

3 Select any desired options.

- Skip to step 4 if you would like to use the

default settings without changing or adding

any options.

4 Press

NOTE

y This function provides periodic tumbling for

up to about 19 hours to prevent wrinkles.

If you press the START/ PAUSE or ON/ OFF

button, you can unload your laundry at

anytime.

Drum Lighting, DRUM LIGHT

The drum is equipped with a white LED light that

illuminates when the washer is turned on. This

light automatically turns off when the door is

closed and the cycle starts. To turn on the light

during a cycle.

1 Press

A and turn B to the desired cycle.

2 Press

C .

3 Press and hold for 3 seconds during

the wash cycle.

- The drum light will illuminate and then turn

off automatically after 4 minutes.

- Clothes and the gasket may look like yellow

due to lights of the lamp, but it is normal.

ENGLISH

MAINTENANCE

Care

Care after wash

After the cycle is finished, wipe the door and the

inside of the door seal to remove any moisture.

Leave the door open to dry the washer tub

interior. Wipe the body of the washing machine

with a dry cloth to remove any moisture.

WARNING

yUnplug the washer before cleaning to avoid

the risk of electric shock. Failure to follow

this warning can cause serious injury, fire,

electric shock or death.

yNever use harsh chemicals, abrasive cleaners,

or solvents to clean the washer.

They will

damage the finish.

yDo not use volatile substances (benzene, paint

thinner, alcohol, acetone, etc.) or detergents

with strong chemical components when

cleaning the washing machine. Doing so

may cause discoloration or damage to the

machine, or it may cause a fire.

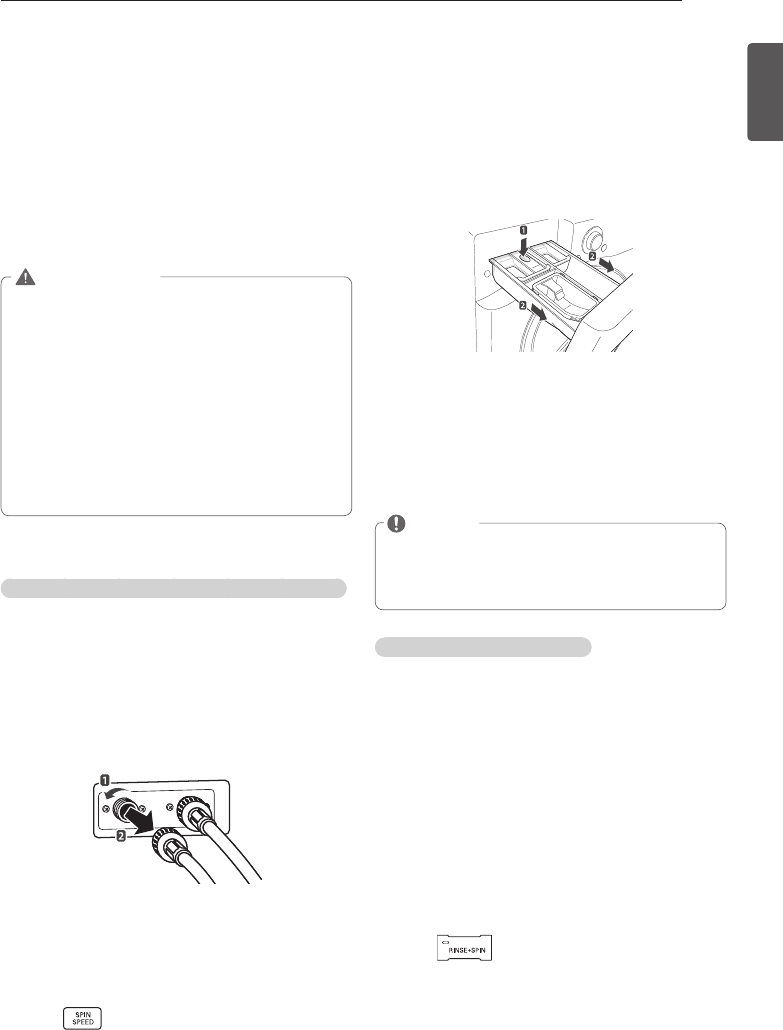

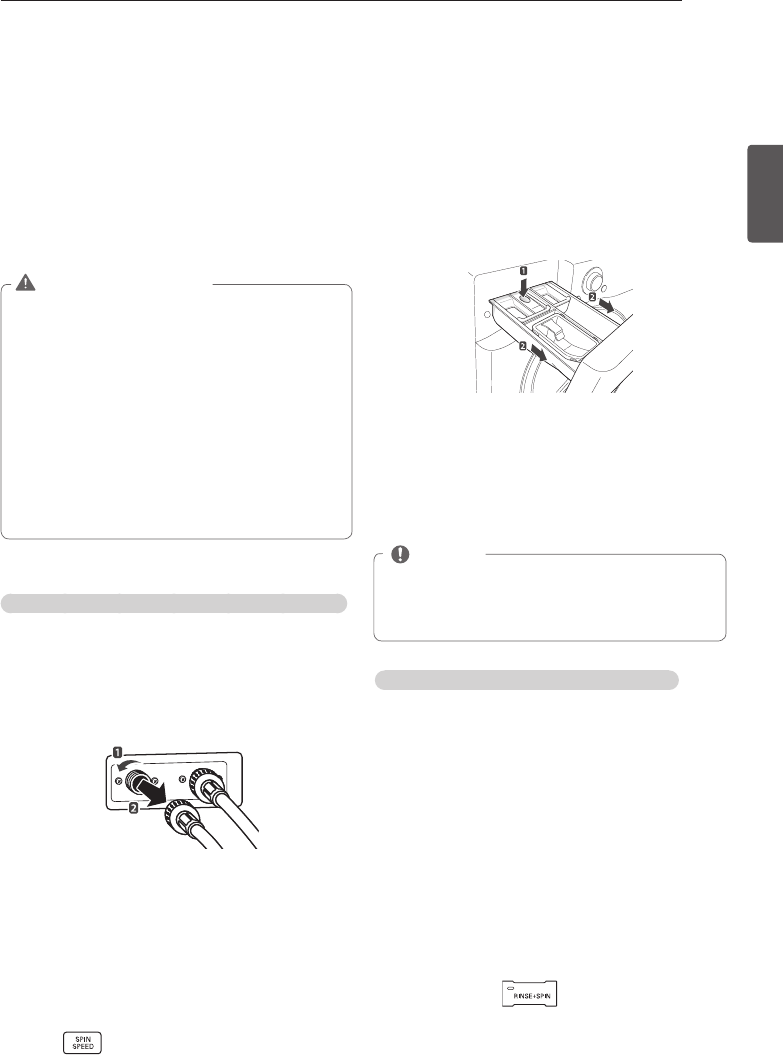

Care in cold climates

Storing the washing machine for an extended period of time

Follow the instructions for storing the washing

machine if you do not use it for an extended

period of time in cold climates below freezing

point.

1 Turn off the faucets connected with the water

lines.

2 Unscrew the water lines from back of the

washer.

3 Empty any water out of the water lines.

4 Press

5 Open the door and add 1 gallon (3.8 L) of

nontoxic recreational vehicle (RV) antifreeze to

the empty washer tub. Close the door.

6 Press for draining and spinning.

7 Press

- Drain the water from the washing machine

MAINTENANCE

for 1 minute. Not all of the RV antifreeze will

be expelled.

8 Press

A to turn off the washing machine and

pull out the power plug.

9 Dry the tub interior of the washer tub with a

soft cloth, and close the door.

10 Press down hard on the disengage button and

pull out the detergent dispenser drawer.

11 Drain the water from the detergent dispenser

drawer and dry out each compartment.

12 Store the washing machine in an upright

position.

NOTE

yTo remove the antifreeze after storing the

washing machine, add detergent to the

dispenser, and run one cycle. Do not load

any laundry at this time.

When the water line is frozen

1 Turn off the faucets connected with the water

lines.

2 Pour hot water on the frozen faucets to thaw

the water lines and pull them out.

3 Immerse the water lines in hot water to thaw

them.

4 Connect the water lines with the water inlets

of the washing machine and faucets.

- See page 14, Connecting the water lines for

details.

5 Turn on the faucets.

6 Press

7 Press .

8 Press

- Verify the water fills properly.

30 MAINTENANCE

When the Drain Line is Frozen

1 Pour hot water in the washer tub and close the

door.

- Leave it for 10 minutes.

2 Press

A after 10 minutes.

3 Press for draining and spinning.

4 Press

- Check if the water drains.

Cleaning

Periodically clean the washing machine to help

maintain its performance and to minimize the

chance of malfunction.

Clean your the drum, TUB CLEAN

“Improper installation or use of the washing

machine in a humid space for a long period

of time potentially could lead to a buildup of

detergent residue in the washing machine that

may produce mildew or musty smells. If you

clean the washer tub regularly on a monthly basis

using TUB CLEAN it will minimize the possibility

that detergent residue will build up and mildew

or musty smells may occur.”

1 Add tub cleaner or lime scale remover into the

detergent dispenser drawer.

- Do not exceed the maximum detergent limit

line when you add it. Detergent may remain

in the washer tub after cleaning.

- When you use liquid chlorine bleach, load it

into the liquid chlorine bleach compartment.

- When you use a powdered cleaner, pull out

the liquid detergent cup and add it into the

main wash detergent compartment.

- When you use cleaning tablets,

place them

directly into the washer tub. (Do not add tablet

cleaner to the drawer.)

2 Press

3 Turn

B to TUB CLEAN.

- O message appears in the display.

- The indication light for TUB CLEAN turns on.

4 Press

NOTE

yNever load laundry while using TUB CLEAN.

The laundry may be damaged. Make sure to

clean the washer tub when it is empty.

yIt is recommended to leave the door open

after finishing the laundry to keep the tub

clean.

yIt is recommended that TUB CLEAN should

be repeated monthly.

yIf you notice mildew or musty smells, run

TUB CLEAN for 3 consecutive weeks.

ySafely and conveniently secure the door

slightly ajar with a magnetic door plunger.

This will promote air circulation and help the

machine to dry.

ENGLISH

MAINTENANCE

Automatic alert for cleaning washing machine

When the power is on and the O message

blinks, it means the washer tub needs cleaning.

Use TUB CLEAN to clean the washer tub. The

automatic indication alert for cleaning the washer

tub depends on the frequency of use, however,

the message will generally blink every 1~2

months.

Removing mineral buildup

If you live in an area with hard water, mineral

scale can form on the internal components

of the washing machine. Take extra care to

periodically clean the mineral buildup on the

internal components to extend the lifespan of the

washing machine.

Removing mineral buildup from the washer tub

Check if the descaler is suitable for cleaning

the washer tub before using it and run the TUB

CLEAN cycle. See page 30, Tub clean for details

on tub clean.

NOTE

yIn areas with hard water, it is recommended

to use a water softener.

yMake sure to remove all loads from the

washer tub before cleaning the washer tub.

Cleaning the washer tub together with a load

may result in contamination of or damage to

the laundry.

Removing lime buildup on stainless steel

Wipe lime buildup or other spots on stainless

steel with a soft cloth soaked in stainless steel

cleaner.

NOTE

yNever use steel wool or abrasive cleansers.

Doing so may damage the washing machine.

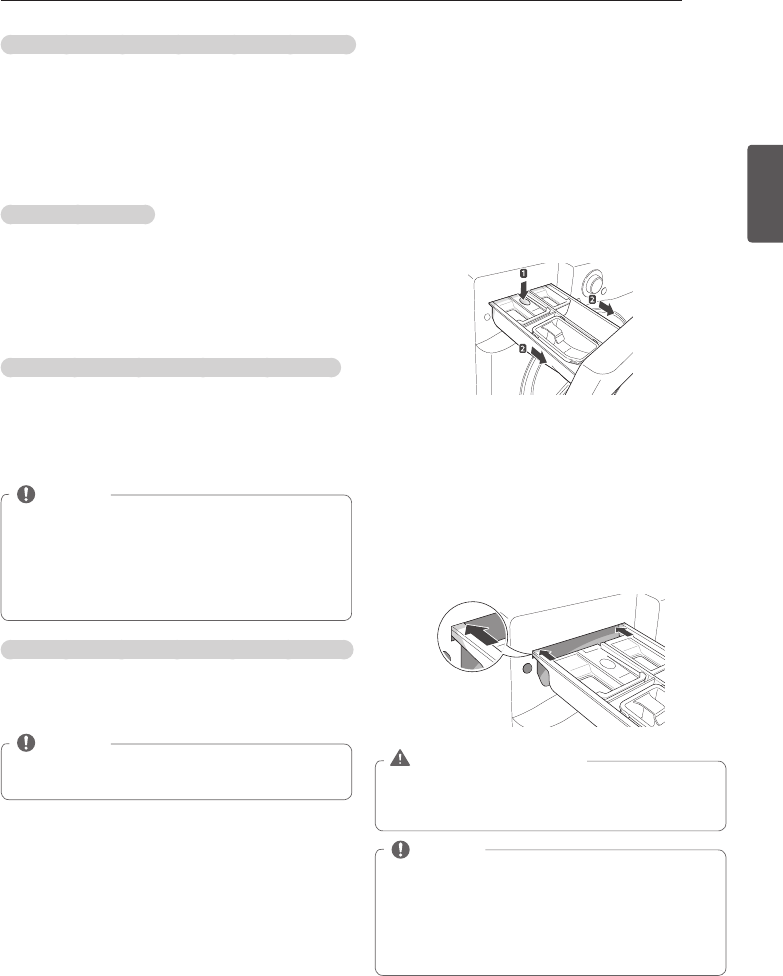

Cleaning the detergent dispenser drawer

Leaving detergent in the detergent dispenser

drawer for an extended period of time or using

the washing machine for a long period of time

may cause the build-up of scales in the detergent

dispenser drawer. Pull out and clean the

detergent dispenser drawer once a week.

1 Pull out the detergent dispenser drawer.

2 Press down hard on the disengage button and

pull out the detergent dispenser drawer.

3 Remove the inserts from the drawer.

4 Clean them with warm water.

- Use a soft cloth or brush for cleaning and

remove any residue.

5 Wipe any moisture with a dry towel or cloth

after cleaning.

6 Replace the detergent dispenser drawer.

WARNING

yDo not spray water inside the washing

machine. Doing so may cause fire or electric

shock.

NOTE

yUse water only when you clean the detergent

dispenser drawer. Make sure to use

RINSE+SPIN to rinse the washer tub before

the wash cycle when you use a cleaning

detergent to clean the washer tub.

32 MAINTENANCE

WARNING

yUnplug the power cord and turn off the faucets

before cleaning. Failure to do so may cause

electric shock.

yDo not use the washing machine without the

inlet filters. If you use the washing machine

without the inlet filters it will cause leaks and

malfunction.

yIf you use the washing machine in an area

with hard water, the inlet filter may clog due

to lime buildup. Contact your nearest LG

customer service center if the inlet filter is

not clean or is missing.

NOTE

yP message will blink on the display when

the water pressure in the detergent drawer

is weak or an inlet filter is clogged with dirt.

Clean the inlet filter.

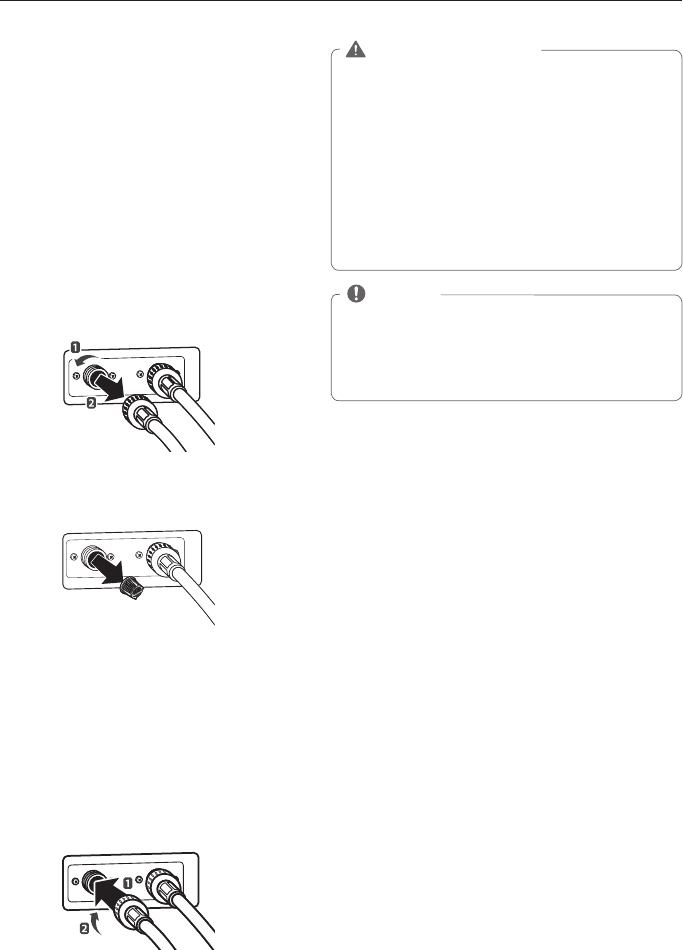

Cleaning the water inlet filters

Clean the water inlet filters periodically to prevent

clogging. Take extra care to clean the water inlet

filters for areas using hard water. Water may not

be supplied if there are foreign objects, such as

rust, sand, or stones in the water inlet filters.

1 Press

A to turn off the washing machine and

pull out the plug.

2 Turn off the faucets connected with the water

inlets.

3 Remove the water inlets.

4 Pull out the water inlet filter.

Inlet Filter

5 Remove foreign objects from the water filter

inlet.

- Soak the water filter inlets in white vinegar or

a lime scale remover or use a toothbrush to

remove foreign objects and rinse thoroughly.

6 Press the water filter inlets back into place.

7 Reattach the water lines to the washing

machine.

ENGLISH

MAINTENANCE

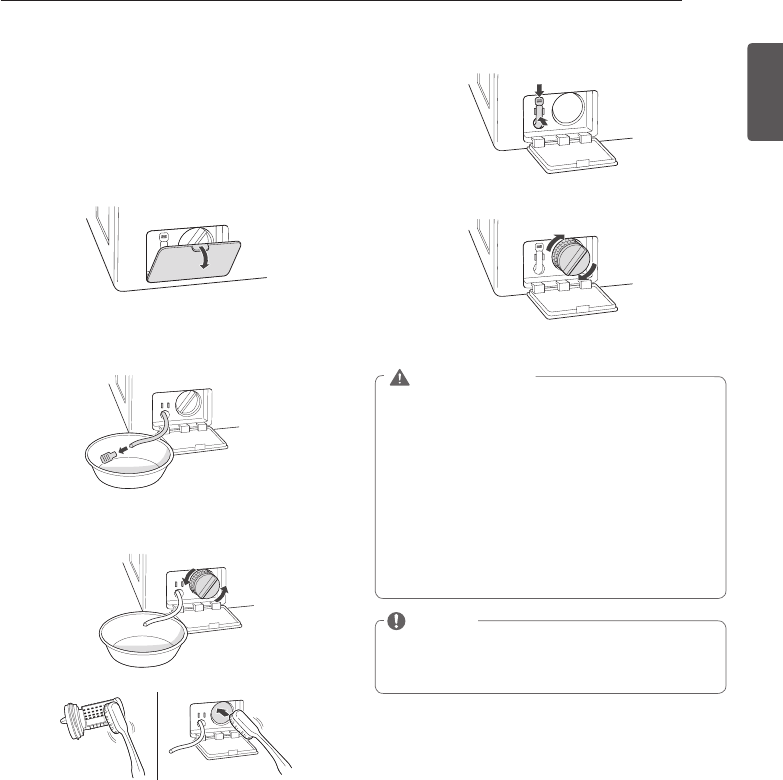

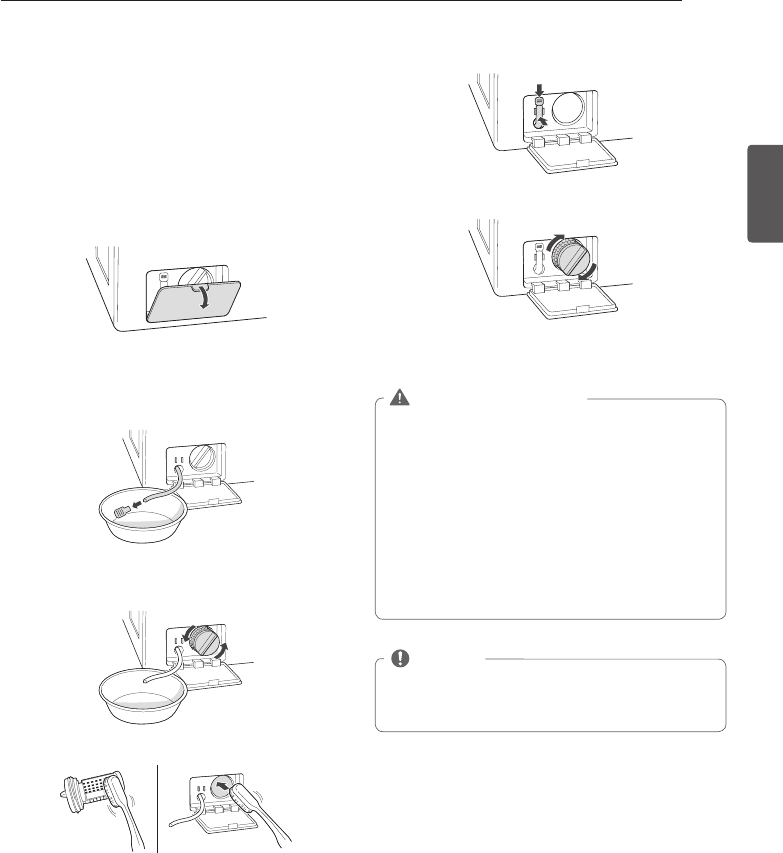

Cleaning the drain pump filter

The washing machine fails to drain if the drain

pump filter is clogged. Periodically clean the

drain filter to prevent clogging with foreign

objects.

1 Press

A to turn off the washing machine and

pull out the plug.

2 Open the drain pump filter cover.

3 Unclip the drain hose and remove the plug

from the drain hose to drain the remaining

water.

4 Twist the pump filter counterclockwise to

remove.

5 Clean the pump filter and opening.

6 Recap the plug onto the drain hose and

reattach the drain hose.

7 Insert the drain pump filter.

8 Close the drain pump filter cover.

WARNING

yMake sure to pull out the plug before cleaning.

Failure to do so may cause electric shock.

yOpening the drain filter will result in water

overflowing if there is water in the washer

tub. Make sure to check if the water is

completely drained before opening the drain

filter.

yIf you use the washing machine with the

drain filter reassembled incorrectly after

cleaning it, or if you use the machine without

the filter, it may cause leaks or malfunction

of the washing machine.

NOTE

yQ message will blink when the drain pump

filter is clogged with dirt. Clean the drain

pump filter.

34 MAINTENANCE

Cleaning the door seal

Clean the door seal once a month to prevent

build-up of dirt in the door seal.

1 Wear rubber gloves and protective goggles.

2 Dilute 3/4 cup (177 ml) of liquid chlorine bleach

in 1 gallon (3.8 L) of water.

3 Soak a sponge or a soft cloth in this diluted

solution and wipe down all around the door

seal.

4 Wipe any moisture with a dry towel or cloth

after cleaning.

5 Leave the door open to allow the door seal to

dry completely.

CAUTION

yCleaning the door seal with an undiluted

solution may cause malfunction of the door

seal and washing machine parts.

ENGLISH

TROUBLESHOOTING

Checking error messages

If the following message appears on the display, check the following and take the appropriate

corrective action.

Message

Possible Causes Solutions

Item of clothing has gathered on one side of the tub.

yThere are not enough items in the machine.

yHave your items gathered in one area, or is the load

too small?

yDid you wash a stuffed animal, a mat, or knitwear?

yDid you wash two different blankets together?

yRearrange items to help balance the load.

yStuffed animals or mats can become unbalanced

during spinning and the washing machine may fail to

drain. Rearrange the knitwear to help balance the load

and drain it again.

yPut one blanket in at a time.

Water is not supplied or the water pressure is low

yIs the faucet turned off?

yIs the water supply stopped or the faucet frozen?

yIs the water pressure low or is an inlet filter clogged?

yIs the water line properly connected with the cold

water inlet?

yIs the water line pinched or bent?

yTurn on the faucets.

yIf a faucet is frozen, thaw it with warm water.

yIf the inlet filter is clogged, clean it. (see page 32)

yConnect the water line properly with the cold water

inlet. (see page 14)

yCheck that the water lines are not pinched or bent.

Take extra care that water lines are not twisted or

pinched by other objects.

Water line leaks in connection

yAre the water lines connected with the faucets

properly?

yConnect the water lines properly with the faucets.

(see page 14)

The tub does not rotate

• Is the door secured?

yClose and secure the door. If the message keeps

appearing, unplug the power and contact your nearest

LG service center.

The washing machine drains slowly or not at all

yIs the drain hose installed over 3 1/4 feet (1 m) beyond

the end of the elbow bracket?

yIs the drain hose pinched or clogged inside?

yIs the drain hose frozen?

yIs the drain hose clogged with foreign objects?

yLower the drain hose within 3 feet below the end of

the elbow bracket.

yPlace the drain hose on a smooth surface to prevent

bending.

yIf the drain hoses are frozen, thaw them in warm

water.

yOpen the drain pump plug cap and remove the dirt.

A power failure has occurred.

yPress A to turn off the washing machine and press it

again to turn it on.

Control Error.

yUnplug the power cord and contact your nearest LG

service center.

The water supply does not stop

yDo the water supply and the drain keep repeating in

turn?

yUnplug the power cord and contact your nearest LG

service center

The water level is not controlled

yIs the water level too low or high compared with the

size of the load?

yThe water level sensor is not working correctly.

yUnplug the power cord and contact your nearest LG

service center.

The tub does not rotate

yIs the washing machine overloaded?

yRearrange the load size and restart the washing

machine.

yIf the load size is big, the tub may not rotate due to

an overheated motor. Allow the washing machine

to stand for a while and restart the cycle. Unplug

the power cord and contact your nearest LG service

center if the same error message appears.

yTo clean up the tub, please run the TUB CLEAN cycle.

yPlease empty the tub and insert bleach into the

detergent dispenser and select the TUB CLEAN cycle.

yIf you want to skip the TUB CLEAN, turn the CYCLE

SELECTOR KNOB or push option buttons to select

desired cycle. In this case, you would see the message

again until few washing times and it would be

disappear until next point of time to clean the tub.

36 TROUBLESHOOTING

Before calling for service

Check the following before calling for service.

Problem Possible Causes Solutions

Clicking sound

yDo you hear a sound when you close or

lock and unlock the door?

yThis sound is normal and occurs when

the door is closed, locked or unlocked.

Spraying or hissing sound

yIs water spraying in the tub?

yThis sound is normal as water is

spraying or circulating during the cycle.

Buzzing or gushing sound

yIs the washing machine draining water?

yThis sound is normal as the drain pump

drains water from the washing machine

after the cycle.

Splashing sound

yIs the washing machine washing a load

of laundry?

yThis sound is normal as the load is

moving up and down during the wash

and rinse cycles.

Rattling and clanking noise

yAre there any foreign objects such as

keys, coins, or safety pins in the tub or

drain filter?

yCheck if there are any foreign objects in

the tub and drain the filter after stopping

the cycle.

yUnplug the power cord and contact your

nearest LG service center if the noise

persists.

Thumping sound

yIs the washing machine overloaded?

yIs the load out of balance?

yThis sound is normal and occurs when

the load is out of balance. Stop the cycle

and rearrange the load for balancing.

Vibrating noise

yAre the shipping bolts removed?

yIs the load evenly distributed in the tub?

yIs the washing machine level balanced?

yIs the washing machine installed on a

solid and smooth surface?

ySee page 13, Unpacking and removing

shipping bolts to remove the shipping

bolts.

yStop the cycle and rearrange the load

for balancing.

ySee page 16, Leveling the washing

machine to level the washing machine.

yCheck if the floor is solid and level.

Water leaking around

washer

yDoes water leak from a faucet or a water

line?

yIs a drain pipe or a drain hose clogged?

yCheck the faucets or water lines.

- If the water lines are loosely connected,

see page 14, Connecting water lines to

connect them properly.

yUnclog the drain pipe or drain hose.

Contact a plumber if necessary.

Excessive suds or failure

to rinse

yDid you use more than the

recommended amount of detergent?

yIs the soil level higher than the size of

the load?

yUse the recommended amount of

detergent for load.

yIf the contamination level is low, reduce

the detergent quantity to less than the

recommended level.

Only use detergent with the HE

(High-Efficiency) logo.

Staining

yDid you add detergent directly to the

tub?

yDid you remove the load immediately

after it finished?

yDid you sort and wash the clothes by

color or soil?

yMake sure to load detergent into the

detergent dispenser drawer.

yRemove the load immediately after it

finishes.

ySort and separate dark colors from light

or white ones, and heavily soiled items

from lightly soiled ones. See page 19,

Sorting laundry for details

ENGLISH

SPECIFICATIONS

Problem Possible Causes Solutions

Wrinkling

yDid you remove the load immediately

after it finished?

yDid you overload the tub?

yDid you reverse the hot and cold water

inlets?

yRemove the load immediately after it

finishes.

yDo not overload the tub.

yHot water rinse can cause garments

to wrinkle. Check the inlet hose

connections.

Power is not turned on

yIs the power cord plugged in properly?

yHas a house fuse blown, a circuit breaker

tripped, or a power outage occurred?

yMake sure that the plug is secured in a

grounded 3-prong, 120 V (60 Hz) outlet.

yReset the circuit breaker or replace the

fuse. Do not increase the fuse capacity. If

the problem is a circuit overload, have it

corrected by a qualified electrician.

The door does not open

when the cycle pauses or

finishes

yIs the temperature in the tub too high?

yIs the water level in washer high?

yThe washing machine has a safety lock

built into the door to prevent burning.

Leave the door closed and wait until

the door lock icon disappears from the

display.

yAllow the washer to complete the

programmed cycle, or Press the SPIN

button.

The wash cycle time is

longer than usual

yIs the washing machine overloaded? Are

other options added to the wash cycle?

yThis is normal. The washing machine

automatically adjusts the cycle time for

the amount of laundry, water pressure,

water temperature, and other operating

conditions.

It is musty or moldy in the

tub

yHas the incorrect detergent been used?

yDid you clean the tub periodically?

yUse only HE (High-Efficiency) detergent

recommended for a front-loading

washing machine.

ySee page 30, clean the inside and

outside of the washing machine

periodically.

Banging noise when

washer is filling with water

(Water Hammer)

yPlumbing in the home moves or flexes

when the water valves in the washer

shut off.

yHousehold water supply pressure is very

high.

yWater hammer is not caused by a defect

in the washer. Install water hammer

arrestors (purchased separately at

hardware or home improvement store)

between the fill hose and the washer for

best results.

yAdjust household water supply regulator

to a lower pressure or contact a

plumber to have a regulator installed.

SPECIFICATIONS

Model WM4070H*A

Description Front-Loading Washer

Electrical requirements 120 VAC @ 60 Hz.

Max. water pressure 20 – 120 psi (138 – 827 kPA)

Dimensions 68.6 cm (W) X 75.6 cm (D) X 98.3 cm (H), 129.5 cm (D with door open)

27" (W) X 293/4" (D) X 3811/16" (H), 51" (D with door open)

Net weight 200.8lb(91.1Kg)

Max. spin speed 1,300 RPM

38 USING SMARTDIAGNOSIS™

Should you experience any problems with your Washer, it has the capability of transmitting data to

your Smart Phone using the LG Smart Laundry Application or via your telephone to the LG call center.

SMARTDIAGNOSIS™ cannot be activated unless your Washer is turned on by pressing the POWER

button. If your Washer is unable to turn on, then troubleshooting must be done without using

SMARTDIAGNOSIS™.

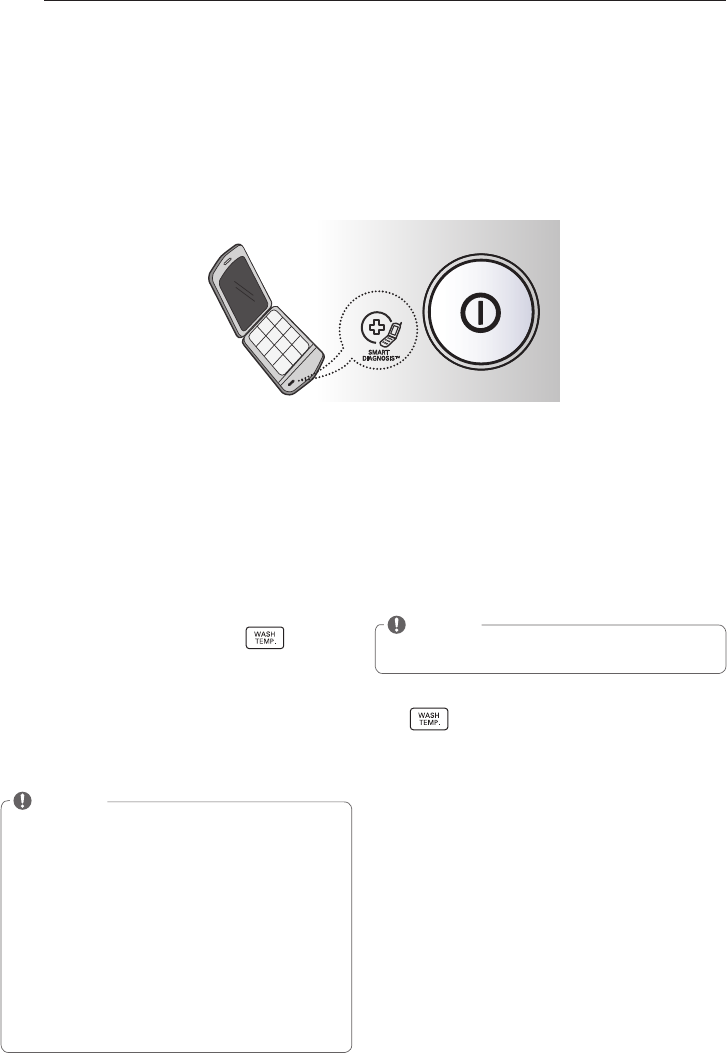

Audible Diagnosis

SMARTDIAGNOSIS™ Using Your

Smart Phone

1. Download the LG Smart Laundry application

on your smart phone.

2. Open the LG Smart Laundry application on

your smart phone. Press the right arrow button

to advance to the next screen.

3. Press the RECORD button on the smart phone

and then hold the mouth piece of the smart

phone near the SMARTDIAGNOSIS™ logo on

the

Washer.

4. With the phone held in place, press and hold

the Wash Temp button for three seconds.

5. Keep the phone in place until the tone trans-

mission has finished. This takes about 17 sec-

onds and the display will count down the time.

6. When the recording is complete, view the di-

agnosis by pressing the Next button on the

phone.

NOTE

ySMARTDIAGNOSIS™ is a troubleshoot-

ing feature designed to assist, not replace,

the traditional method of troubleshooting

through service calls. The effectiveness of

this feature depends upon various factors,

including, but not limited to, the reception of

the cellular phone being used for transmis-

sion, any external noise that may be present

during the transmission, and the acoustics

of the room where the machine is located.

Accordingly, LG does not guarantee that

SMARTDIAGNOSIS™ would accurately trou-

bleshoot any given issue.

SMARTDIAGNOSIS™ Through the

CallCenter

1. Call the LG call center at: (LG U.S.) 1-800-243-

0000 (LG Canada) 1-888-542-2623.

2. When instructed to do so by the call center

agent, hold the mouthpiece of your phone over

the SMARTDIAGNOSIS™ logo on the machine.

Hold the phone no more than one inch (but not

touching) the machine.

NOTE

yDo not touch any other buttons or icons on

the display screen.

3. Press and hold the Wash Temp button for three

seconds.

4. Keep the phone in place until the tone trans-

mission has finished. This takes about 17 sec-

onds and the display will count down the time.

5. Once the countdown is over and the tones

have stopped, resume your conversation with

the call center agent, who will then be able to

assist you in using the information transmitted

for analysis.

USING SMARTDIAGNOSIS™

ENGLISH

WARRANTY

THIS LIMITED WARRANTY DOES NOT COVER:

1. Service trips to deliver, pick up, or install the product or for instruction on product use.

2. Replacing house fuses or resetting of circuit breakers, correction of house wiring or plumbing, or correction of product

installation.

3. Damage or failure caused by leaky/ broken/ frozen water pipes, restricted drain lines, inadequate or interrupted water supply

or inadequate supply of air.

4. Damage or failure caused by accidents, pests and vermin, lightning, wind, fire, floods or acts of God.

5. Damage or failure resulting from misuse, abuse, improper installation, repair or maintenance. Improper repair includes use

of parts not approved or specified by LG.

6. Damage or failure caused by unauthorized modification or alteration to the product.

7. Damage or failure caused by incorrect electrical current, voltage, or plumbing codes.

8. Cosmetic damage, including scratches, dents, chips or other damage to the finish of the product, unless such damage

results from defects in materials or workmanship and is reported to LG within seven (7) calendar days from the date of

delivery.

9. Damage or missing items to any display, open box, discounted, or refurbished product.

10. Product where the original factory serial numbers have been removed, defaced or changed in any way.

11. Repairs when product is used in other than normal and usual household use (e.g. rental, commercial use, offices, or

recreational facilities) or contrary to the instructions outlined in the owner’s manual.

12. The removal and reinstallation of the Product if it is installed in an inaccessible location.

HOW SERVICE IS HANDLED: In-Home Service

In-home service will be provided, as available, during the warranty period subject to servicer availability within the U.S. To

receive in-home service, the product must be unobstructed and accessible to service personnel. If the in-home service repair

cannot be completed, it may be necessary to remove, repair and return the product. If in-home service is unavailable, LG may

elect, at its option, to provide for transportation of the product to and from an LG authorized service center.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING AND WITHOUT LIMITATION

TO, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY IMPLIED

WARRANTY IS REQUIRED BY LAW, THIS WARRANTY IS LIMITED IN DURATION TO THE TERM PERIOD EXPRESSED ABOVE.

REPAIR OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY FOR THE CUSTOMER.

NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL,

INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY NATURE, INCLUDING AND WITHOUT LIMITATION TO, LOST REVENUES

OR PROFITS, OR ANY OTHER DAMAGE, WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE.

SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR

LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY

TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY

FROM STATE TO STATE.

HOW TO OBTAIN WARRANTY SERVICE & ADDITIONAL INFORMATION: Write your warranty information below:

Call 1-800-243-0000 or visit our website at www.lg.com. Product Registration Information:

Mail to: LG Customer Information Center (ATTN: CIC) Model:

201 James Record Road, Huntsville, AL 35824 Serial Number:

Date of Purchase:

WARRANTY:

LG Electronics U.S.A., Inc. (“LG”) warrants your LG Washing Machine (“product”) against defect in materials or workmanship

under normal household use, during the warranty period set forth below, LG will, at its option, repair or replace the product.

This limited warranty is valid only to the original retail purchaser of the product, is not assignable or transferrable to any

subsequent purchaser or user, and applies only when the product is purchased through an LG authorized dealer or distributor

and used within the United States (“U.S.”) including U.S. Territories.

Note: Replacement products and repair parts may be new or factory-remanufactured and are warranted for the remaining

portion of the original unit’s warranty period or ninety (90) days, whichever is longer. Please retain dated receipt or delivery

ticket as evidence of the Date of Purchase for proof of warranty (you may be required to submit a copy to LG or authorized

representative).

WARRANTY PERIOD:

LG WASHING MACHINE LIMITED WARRANTY (USA)

Period One (1) year from date of

original retail purchase: Ten (10) years from date of

original retail purchase: Lifetime from date of

original retail purchase:

Scope of Warranty Any internal /functional

Parts & Labor Drum Motor

(Stator, Rotor, and Hall Sensor) Stainless Steel Drum

Remark LG will provide parts & labor to

repair or replace defective parts. Parts only. Customer will be responsible for any labor or in-home

service to replace defective parts.

40 WARRANTY

LG WASHING MACHINE LIMITED WARRANTY (CANADA)

WARRANTY:

Should your LG Washer (“Product”) fail due to a defect in material or workmanship under normal home use during the warranty

period set forth below, LG Canada will at its option repair or the Product upon receipt of proof of original retail purchase. This

warranty is valid only to the original retail purchaser of the product and applies only to a Product distributed in Canada by LG

Canada or an authorized Canadian distributor thereof. The warranty only applies to Products located and used within Canada.



Replacement products and parts are warranted for the remaining portion of the original warranty period or ninety (90) days,

whichever is greater.



Replacement products and parts may be new or remanufactured.



LG Authorized Service Center warranties their repair work for thirty (30) days.

LG Canada’s sole liability is limited to the warranty set out above. Except as expressly provided above, LG Canada makes no and

hereby disclaims all other warranties and conditions respecting the product, whether express or implied, including, but not limited to,

any implied warranty or condition of merchantability or fitness for a particular purpose, and no representations shall be binding on LG

Canada. LG Canada does not authorize any person to create or assume for it any other warranty obligation or liability in connection

with the product. To the extent that any warranty or condition is implied by law, it is limited to the express warranty period above. LG

Canada, the manufacturer or distributor shall not be liable for any incidental, consequential, special, direct or indirect damages, loss of

goodwill, lost profits, punitive or exemplary damages or any other damage, whether arising

Directly or indirectly from any contractual breach, fundamental or otherwise, or from any acts or omissions, tort, or otherwise.

This warranty gives you specific legal rights. You may have other rights which may vary from province to province depending on

applicable provincial laws.

Any term of this warranty that negates or varies any implied condition or warranty under provincial law is severable where it

conflicts with provincial law without affecting the remainder of this warranty’s terms.

This limited warranty does not cover:

1. Service trips to deliver, pick up, or install the product; instructing a customer on operation of the product; repair or replacement of

fuses or correction of wiring, or correction of unauthorized repairs/installation.

2. Failure of the product to perform during power failures and interruptions or inadequate electrical service.

3. Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or interrupted water supply

or inadequate supply of air.

4. Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined in the Product

owner’s manual.

5. Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.

6. Damage resulting from the misuse, abuse, improper installation, repair, or maintenance of the Product. Improper repair includes

use of parts not approved or specified by LG Canada.

7. Damage or product failure caused by unauthorized modification or alteration, or use for other than its intended purpose, or

resulting from any water leakage due to improper installation.

8. Damage or Product failure caused by incorrect electrical current, voltage, commercial or industrial use, or use of accessories,

components, or cleaning products that are not approved by LG Canada.

9. Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the finish of your

product, unless such damage results from defects in materials or workmanship and is reported within one (1) week of delivery.

10. Damage or missing items to any display, open box, discounted, or refurbished Product.

11. Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model and Serial

numbers, along with original retail sales receipt, are required for warranty validation.

12. Increases in utility costs and additional utility expenses.

13. Replacement of light bulbs, filters, or any consumable parts.

14. Repairs when your Product is used in other than normal and usual household use (including, without limitation, commercial use,

in offices or recreational facilities) or contrary to the instructions outlined in the Product owner’s manual.

15. Costs associated with removal of the Product from your home for repairs.

16. The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions, including the Product owner’s and installation manuals.

17. Accessories to the Product such as door bins, drawers, handles, shelves, etc. Also excluded are parts besides those that were

originally included with the Product.

All costs associated with the above excluded circumstances shall be borne by the consumer.

For complete warranty details and customer assistance,

please call or visit our website: Write your warranty information below:

Call 1-888-542-2623 (24 hours a day, 365 days a year) and select

the appropriate option from the menu, or visit our website

at http://www.lg.com

Product Registration Information:

Model:

Serial Number:

Date of Purchase:

Period One (1) year from the date of

original retail purchase Ten (10) years from the date of

original retail purchase Five ( 5 ) years from the date of

original retail purchase

Scope of Warranty Parts and Labor

(internal/functional parts only) DD Motor

(Stator, Rotor, Hall Sensor) Stainless Steel Drum

Remark Washer Extended Component Warranty (Parts Only)

(Consumer will be charged for Labor after one (1) year from the

date of purchase)

MANUAL DE PROPIETARIO

LAVADORA

WM4070H*A

MFL67360447 www.lg.com

Antes de comenzar la instalación, lea atentamente estas instrucciones.

Esto simplifi cará la instalación y asegurará que la lavadora está

instalada en forma correcta y segura. Conserve estas instrucciones

cerca de la lavadora luego de la instalación para futuras consultas.

ESPAÑOL

2ÍNDICE

ÍNDICE

3 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

3 PRECAUCIONES BÁSICAS DE SEGURIDAD

4 INSTRUCCIONES PARA LA CONEXIÓN A

TIERRA

5 INSTRUCCIONES DE SEGURIDAD PARA LA

INSTALACIÓN

6 INSTRUCCIONES DE SEGURIDAD PARA LA

UTILIZACIÓN, CUIDADO Y LIMPIEZA, Y LA

ELIMINACIÓN

7 CARACTERÍSTICAS DEL PRODUCTO

8 INTRODUCCIÓN A LA LAVADORA

8 Partes y Accesorios

9 Características del panel de control

11 INSTRUCCIONES DE INSTALACIÓN

11 Vista previa del orden de instalación

12 Comprobación y elección de la ubicación

adecuada

13 Desembalaje y retiro de los tornillos de

transporte

14 Conexión de las tuberías de agua

15 Conexión del tubo de desagüe

16 Nivelación de la lavadora

17 Conexión del enchufe y la toma de tierra

17 Prueba de funcionamiento

18 PREPARACIÓN

18 Clasificación de las cargas de lavado

18 - Precauciones para el cuidado de los tejidos

antes del ciclo de lavado

19 - Etiquetas de cuidado de las telas

19 - Clasificación de la carga de ropa

20 Utilización del detergente/suavizante

20 - Detergente recomendado

20 - Cargando el dispensador

22 UTILIZACIÓN DE LA LAVADORA

22 Funcionamiento básico

23 Guía de ciclos

24 Ciclo principal

24 - Reducir el alergeno en lavandería,

ALLERGIENE™

24 - Reducir las bacterias en la colada, SANITARY

24 - Para tejidos blancos, BRIGHT WHITES™

24 - Mantas o ropa voluminosa, BULKY/LARGE

24 - Muy sucias de algodón, HEAVY DUTY

24 - Ropa normal, COTTON/NORMAL

24 - Para toallas, TOWELS

24 - Ropa sin arrugas, PERM. PRESS

24 - Prendas de lana, HAND WASH/WOOL

24 - Prendas delicadas, DELICATES

24 - Lavado rápido, SPEED WASH

24 - Para pocos articulos, SMALL LOAD

24 - Sólo desagüe y centrifugado, DRAIN+SPIN

25 Botones de ajuste de ciclo

25 Opciones de ajuste antes del ciclo

25 - Ajuste de la temperatura del agua,

WASH TEMP.

25 -

Ajuste de la velocidad de centrifugado,

SPIN SPEED

25 -

Ajuste del nivel de suciedad de la colada, SOIL

LEVEL

26 -

Ajuste la melodía y los tonos de los botones,

SIGNAL

26 - Prelavado, PRE-WASH

26 -

Sólo enjuagar, escurrir y centrifugar,

RINSE+SPIN

26 -

Añadiendo ciclo de enjuague extra,

EXTRA RINSE

26 - Preajuste del tiempo de inicio, DELAY WASH

26 - Alta temperatura, STEAM

27 - Ahorro de energía, COLD WASH™

27 - Ahorro de tiempo, TURBOWASH™

27 Opciones de ajuste durante el ciclo

27 - Función de bloqueo de botones,

CHILD LOCK

28 -

Como guardar ciclo personalizado, PGM SAVE

28 -

Cómo seleccionar su ciclo personalizado,

CUSTOM PGM

28 -

Gira la ropa para evitar arrugas, FRESH CARE

28 -

Alumbrado tambor, DRUM LIGHT

29 MANTENIMIENTO

29 Cuidados

29 - Cuidados tras el lavado

29 - Cuidados en climas fríos

30 Limpieza

30 - Limpieza del tambor, TUB CLEAN

31 - Limpieza del cajón dispensador de

detergente

32 - Limpieza de los filtros de entrada de agua

33 - Limpieza del filtro de la bomba de desagüe

34 - Limpieza de la junta de la puerta

35 SOLUCIÓN DE PROBLEMAS

35 Comprobación de los mensajes de error

36 Antes de llamar al servicio técnico

37 ESPECIFICACIONES

UTILIZACIÓN DEL SMARTDIAGONOSIS™

39 GARANTÍA

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir la informacion indicada en este manual para minimizar el riesgo de incendio

o explosion, descarga electrica, o para prevenir danos a la propiedad, lesiones personales o muerte.

Su seguridad y la de otros es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su

electrodoméstico. Lea y cumpla siempre con todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad.

El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para otras

personas.

Todos los mensajes de seguridad estaran a continuacion del simbolo de alerta de seguridad y con la

palabra PELIGRO, ADVERTENCIA o PRECAUCIÓN.

Estas palabras significan:

PELIGRO

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones inmediatamente.

ADVERTENCIA

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones.

PRECAUCIÓN

De no seguir las instrucciones podría sufrir daños leves o causar daños en el producto.

Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, cómo reducir las

posibilidades de sufrir heridas y qué podría suceder si no se siguen las instrucciones.

PRECAUCIONES BÁSICAS DE SEGURIDAD

ADVERTENCIA

Para minimizar el riesgo de incendio o explosion, descarga electrica, o para prevenir lesiones personales cuando

use electrodomesticos, se deben seguir precauciones basicas de seguridad, incluyendo las siguientes:

• Utilice este electrodoméstico solo para los fines para los que

fue diseñado, según lo descrito en este manual del usuario.

N’utilisez votre laveuse qu’aux fins prevues decrites dans ce

manuel du proprietaire.

• Antes de usar, la lavadora debe estar correctamente instalada

como se describe en este manual.

• No lave artículos que han sido limpiados, lavados, remojados o

salpicados previamente con gasolina, disolventes de limpieza en

seco, u otras substancias inflamables o explosivas, ya que

emanan vapores que podrian encenderse o explotar.

• No agregue gasolina, disolventes de limpieza en seco u otras

substancias explosivas al agua de lavado. Estas substancias

emanan vapores que podrian encenderse o explotar.

• Bajo ciertas condiciones, se puede producir gas hidrogeno

en un sistema de agua caliente que no se haya usado por un

plazo de 2 semanas o mas. EL GAS HIDROGENO ES

EXPLOSIVO. Si no se ha usado el sistema de agua caliente

durante tal periodo, antes de utilizar la lavadora, abra todas las

llaves de agua caliente y deje que el agua fluya durante algunos

minutos. Esto liberara cualquier gas hidrogeno acumulado.

Ya que el gas es inflamable, no fume ni use ninguna llama

abierta durante este periodo.

• No deje que los niños jueguen en la lavadora o dentro de ella.

Es necesario supervisar de cerca a los niños si utiliza la

lavadora cerca de ellos.

• Antes de poner la lavadora fuera de servicio o de tirarla, quite la

puerta para prevenir que los ninos se metan dentro.

• No instale ni guarde la lavadora en lugares donde estará

expuesta a la intemperie o a temperaturas de congelamiento.

• No toquetee los controles.

• Mantenga el área alrededor y bajo el dispositivo libre de

materiales combustibles, como pelusa, papel, trapos, productos

quimicos, etc.

• No repare ni cambie ninguna pieza de la lavadora ni intente dar

un mantenimiento diferente al descrito en este manual.

Recomendamos enfaticamente que el mantenimiento lo

brinde una persona calificada.

• Vea las intrucciones de instalación para los requisitos de toma a

tierra.

• Siga SIEMPRE las instrucciones de cuidado de la tela

suministradas por el fabricante de las prendas.

• No coloque artículos expuestos a aceite de cocina en su

lavadora. Los articulos contaminados con aceites de cocina

podrian causar una reaccion quimica que cause que la carga

de lavado se incendie.

• Use suavizadores de tela o productos para eliminar estatica

unicamente del modo recomendado por el fabricante.

• Esta lavadora no está diseñada para uso marino o

instalaciones moviles tales como vehiculos recreativos,

aeronaves, etc.

• No utilice la lavadora para secar artículos que contengan

caucho, foam, o materiales con texturas similares a caucho.

• Cierre las llaves de agua y desenchufe la lavadora si no utilizará

la unidad por un periodo prolongado de tiempo, como durante

las vacaciones.

• El material de empaque podría resultar peligroso para los

niños. Existe el peligro de sofocación! Mantenga todos los

materiales de empaque fuera del alcance de los niños.

• Antes de cargar la lavadora, siempre revise que no haya

objetos extranos en su interior. Mantenga la puerta cerrada

cuando no se use.

• No coloque las manos dentro del electrodoméstico si el tambor

o el agitador están en movimiento.

• ADVERTENCIA: Este producto contiene quimicos conocidos

por el Estado de California de causar cáncer.

Lávese las

manos después de manipular.

4INSTRUCCIONES IMPORTANTES DE SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la informacion indicada en este manual para minimizar el riesgo de

incendio o explosion, descarga electrica, o para prevenir danos a la propiedad, lesiones personales, o

muerte.

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

Este aparato debe ser conectado a tierra. En el caso de descompostura o mal funcionamiento, la

conexion a tierra reduce el riesgo de recibir una descarga electrica al proveer una via de menor

resistencia a la corriente electrica. Este aparato esta equipado con un cable que tiene un conductor

de equipo a tierra y una clavija de tierra. La clavija debe ser conectada en una toma de corriente

adecuada que este apropiadamente instalada y conectada a tierra de acuerdo con los codigos y

ordenanzas locales.

ADVERTENCIA

Una conexion inapropiada del conductor de equipo a tierra puede resultar en riesgo de recibir una

descarga electrica. Verifique con un electricista calificado si tiene dudas sobre si el aparato esta

correctamente conectado a tierra. No modifique la clavija provista

con el aparato. Si no encaja con la toma de corriente, llame a un electricista calificado para que instale

una toma de corriente adecuada. Si no se cumple con esta advertencia se podran producir heridas

graves, incendios, descargas electricas, o muerte.

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la informacion indicada en este manual para minimizar el riesgo de

incendio o explosion, descarga electrica, o para prevenir danos a la propiedad, lesiones personales o

muerte.

INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN

ADVERTENCIA

Para minimizar el riesgo de incendio o explosion, descarga electrica, o para prevenir lesiones personales cuando

use electrodomesticos, se deben seguir precauciones basicas de seguridad, incluyendo las siguientes:

• Consulte las INSTRUCCIONES DE INSTALACION para un

procedimiento detallado de conexion a tierra. Las

instrucciones de instalacion son incluidas con su lavadora

para ser utilizadas como referencia. Si mueve la lavadora

a una nueva ubicación, contrate a una persona del servicio

calificada para que la revise y reinstale. Si no se cumple

con esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• Bajo ninguna circunstancia deberá cortar o eliminar la

tercera punta (de toma a tierra) del cable de alimentación. Si

no se cumple con esta advertencia se podran producir

heridas graves, incendios, descargas electricas, o muerte.

• Para su seguridad personal, este electrodomestico debe

estar adecuadamente conectado a tierra. Si no se cumple

con esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• El cable de corriente de este electrodomestico contiene un

enchufe de 3 cables (conexion a tierra) que se conecta a un

tomacorriente de pared estandar de 3 cables (conexion a

tierra) para minimizar la posibilidad de riesgos de

descargas electricas por parte del mismo.

• La lavadora debera estar conectada a un tomacorriente con

conexion a tierra de 120VAC, 60 Hz. Si no se cumple con

esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• Contrate a un electricista calificado para que revise el

tomacorriente y el circuito electrico con el fin de asegurar

que el enchufe este correctamente conectado a tierra. Si no

se cumple con esta advertencia se podran producir

heridas graves, incendios, descargas electricas, o muerte.

• En caso de contar con un tomacorriente de pared de 2

cables, es su responsabilidad y obligacion reemplazarlo por

un tomacorriente de pared de 3 cables correctamente

conectado a tierra. Si no se cumple con esta advertencia

se podran producir heridas graves, incendios, descargas

electricas, o muerte.

• No instale la lavadora sobre una alfombra. Instale la lavadora

sobre un piso sólido. El incumplimiento de esta advertencia

puede causar daños provocados por fuga de agua.

• No elimine el cable de conexion a tierra. No use un adaptador

o cable de extensión. Conecte la lavadora en un

tomacorriente con conexion a tierra de 3 cables. Si no se

cumple con esta advertencia se podran producir heridas

graves, incendios, descargas electricas, o muerte.

• La lavadora deberá estar siempre conectada a un enchufe

individual con un indice de voltaje equivalente al que figura en

su etiqueta de caracteristicas tecnicas. Esto garantiza el

mejor funcionamiento y ademas previene la sobrecarga

de los circuitos del hogar, lo cual podria ocasionar riesgos

de incendio debido al recalentamiento de cables.

• Nunca desenchufe su lavadora tirando del cable de corriente.

Siempre tome el enchufe firmemente y jale el mismo hacia

fuera para retirarlo. Si no se cumple con esta advertencia

se podran producir heridas graves, incendios, descargas

electricas, o muerte.

• Repare o reemplace de inmediato todos los cables de

corriente pelados o con cualquier tipo de dano. No use un

cable con cortaduras o abrasion sobre su extension o

extremos. Si no se cumple con esta advertencia se podran

producir heridas graves, incendios, descargas electricas, o

muerte.

• Al instalar o cambiar de lugar la lavadora, evite todo tipo de

cortes u otros danos en el cable de corriente. Si no se

cumple con esta advertencia se podran producir heridas

graves, incendios, descargas electricas, o muerte.

• La lavadora debe ser instalada y conectada a tierra por una

persona especializada del servicio tecnico cumpliendo con los

codigos locales para prevenir riesgos de descargas y

asegurar la estabilidad durante el funcionamiento.

• La lavadora es pesada. Se necesitan dos o mas personas

para instalar y trasladar el electrodomestico. Si esto no se

cumple se podran producir diversas heridas.

• Almacene e instale la lavadora donde no esté expuesta a

temperaturas bajo cero o a condiciones climáticas en áreas

exteriores. Si no se cumple con esta advertencia se

podrán producir daños por fugas de agua.

• Con el fin de reducir el riesgo de descargas electricas no

instale la lavadora en espacios humedos. Si no se cumple

con esta advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• Para reducir el riesgo de lesiones personales, cumpla con

todos los procedimientos de seguridad recomendados por la

industria, incluyendo el uso de guantes con mangas largas y

gafas de seguridad. En caso de no cumplir con todas las

advertencias de seguridad de este manual se podrán

producir daños sobre la propiedad, lesiones personales o

la muerte.

6INSTRUCCIONES IMPORTANTES DE SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la informacion indicada en este manual para minimizar el riesgo de incendio o

explosion, descarga electrica, o para prevenir danos a la propiedad, lesiones personales o muerte.

INSTRUCCIONES DE SEGURIDAD PARA LA UTILIZACIÓN, CUIDADO Y LIMPIEZA, Y LA ELIMINACIÓN

ADVERTENCIA

Para minimizar el riesgo de incendio o explosion, descarga electrica, o para prevenir lesiones

personales cuando use electrodomesticos, se deben seguir precauciones basicas de seguridad,

incluyendo las siguientes:

GUARDE ESTAS INSTRUCCIONES

• Desenchufe la lavadora antes de limpiar la misma

para evitar el riesgo de descargas electricas.

• Nunca utilice químicos fuertes, limpiadores

abrasivos o solventes para limpiar su lavadora. Los

mismos dañaran el acabado de la unidad.

• No coloque trapos con grasa o aceite encima de la

lavadora. Estas sustancias emiten vapores que

podrían prender fuego a los materiales.

• No lave prendas que esten sucias con aceite

vegetal o de cocina. Las mismas pueden quedar

con algo de aceite luego del lavado. Debido al

aceite que permanece, la tela puede despedir

humo o prenderse fuego por si sola.

• Desconecte este electrodomestico del

tomacorriente antes de realizar cualquier tipo de

mantenimiento. Colocar los controles en la

posicion OFF (apagado) no desconecta el

electrodomestico de la toma de corriente. No

cumplir con esta advertencia, podrá ocasionar

heridas graves, incendios, descargas electricas,

o muerte.

• No combine diferentes productos de lavanderia en

una misma carga a menos que esto se especifique

en la etiqueta.

• No mezcle cloro con amoníaco o ácidos como el

vinagre. Siga las instrucciones del paquete cuando

utilice productos de lavandería. El uso incorrecto

puede producir gases tóxicos, lo que podría

resultar en lesiones graves o la muerte.

• No coloque las manos dentro de la lavadora

cuando sus partes esten en movimiento. Antes de

cargar, descargar o agregar prendas, pulse el

boton de INICIO/PAUSA y espere hasta que el

tambor se detenga totalmente antes de colocar las

manos dentro. Si no se cumple con esta

advertencia se podran producir heridas graves,

incendios, descargas electricas, o muerte.

• No permita que los ninos jueguen sobre o dentro

de la lavadora. Si hay ninos cerca mientras la

lavadora esta en funcionamiento es necesario

supervisarlos de cerca. A medida que los ninos

crezcan, enseneles sobre el uso adecuado y

seguro de todos los electrodomesticos. Si estas

advertencias no se cumplen se podrian producir

heridas graves.

• Destruya la bolsa plastica y otros materiales de

embalaje una vez retirada la lavadora. Es posible

que los ninos deseen usarlas para jugar. Los

cartones cubiertos con alfombra, colchas o

laminas de plastico se pueden convertir en

camaras hermeticas. Si estas advertencias no se

cumplen se podrian producir heridas graves o

muerte.

• Mantenga los productos de lavanderia fuera del

alcance de los ninos. Para evitar heridas, cumpla

con todas las advertencias que figuran en las

etiquetas de los productos. Si estas advertencias

no se cumplen se podrian producir heridas

graves.

• Antes de que su lavadora sea quitada de servicio o

desechada, quite la puerta del compartimiento de

la lavadora para evitar el peligro de que los niños o

pequeños animales queden atrapados dentro. El

no hacerlo puede ocasionar lesiones personales

graves o la muerte.

• Asegúrese que el cajón dispensador esté cerrado

en todo momento cuando no lo esté llenando con

productos para lavar. No mantener el cajón

cerrado puede causar heridas personales o

inundación.

ESPAÑOL

CARACTERÍSTICAS DEL PRODUCTO

MOTOR DIRECT-DRIVE INVERTER

El motor inverter direct drive, montado en el tambor, puede producir diferentes movimientos para

lograr unos resultados de lavado óptimos, con muy poco ruido y vibraciones. El conjunto del motor

también contiene menos partes en movimiento, lo que supone menos reparaciones.

SMARTDIAGNOSIS™

Si experimenta alguna dificultad técnica con su lavadora, éste tiene la capacidad de transmitir

información por teléfono al Centro de Atención al Cliente. El agente de servicio al cliente guarda

la información transmitida de su máquina y la utiliza para analizar el problema, facilitándole un

diagnóstico rápido y efectivo. (Consulte la página 38)

LIMPIEZA DEL TAMBOR

La limpieza regular del tambor, una vez al mes, utilizando TUB CLEAN ayudará a mantener el tambor

limpio y fresco.

RETENEDOR DE PUERTA (STOPER) MAGNÉTICO

Mantenga la puerta ligeramente abierta de manera segura y conveniente utilizando el retenedor

magnético. Ésto ayudará con la circulación del aire y mantendrá fresco el interior de la máquina.

Para utilizar esta función, después de remover la carga, no cierre la puerta completamente. Cuando

el retenedor magnético entre en contacto con el metal del gabinete de la lavadora, se mantendrá la

puerta ligeramente abierta permitiendo que se seque el interior de la unidad.

TAMBOR DE ACERO INOXIDABLE DE GRAN CAPACIDAD

El tambor de acero inoxidable de gran capacidad ofrece máxima durabilidad y se inclina mejorando

la eficiencia y permitiendo acceso más facil para prendas grandes.

BLOQUEO INFANTIL

Use esta opción para desactivar los controles durante un ciclo de lavado.Esta opción evita que los

niños puedan cambiar los ciclos o el funcionamiento de la máquina.

CAJÓN DISPENSADOR DE DETERGENTE

El cajón dispensador de cuatro compartimentos facilita la separación del detergente de prelavado,

detergente de lavado principal, blanqueador líquido, y suavizante en compartimentos diferentes.

CICLOS DE VAPOR DE ALTA TEMPERATURA

Durante los excepcionales ciclos de vapor de LG, la opción de vapor de alta temperatura ayuda a

remover las manchas más difíciles.

8INTRODUCCIÓN A LA LAVADORA

NOTA

yPóngase en contacto con el Departamento de atención al cliente de LG, en el número 1-800-243-

0000 (1-888-542-2623 en Canadá) si falta alguno de los accesorios.

yPara su seguridad, y con el fin de extender la vida útil de su lavadora, utilice sólo componentes

autorizados. El fabricante no se hace responsable de los fallos del producto o accidentes causados

por la utilización de piezas o componentes no autorizados.

yLas imágenes de esta guía pueden no coincidir con los componentes y accesorios reales, y están

sujetas a cambios sin previo aviso para mejoras en el producto.

Accesorios

Gomas antideslizantes

Tapones para cubrir los

orificios de los tornillos

de transporte

Llave Brida

Soporte de codo

(para fijar la

manguera de

desagüe)

INTRODUCCIÓN A LA LAVADORA

Partes y Accesorios

Partes

Accesorios incluidos Accesorios opcionales

Cajón dispensador

de detergente

(véase página 20)

Puerta

RETENEDOR DE

PUERTA (STOPER)

MAGNÉTICO

(véase página 7)

Panel de control

(Véase página 9).

Sello de goma

de la puerta

TurboWash™

Boquilla superior

Tambor

Patas niveladoras

Tapa del filtro de bomba de desagüe

Filtro de bomba de desagüe

Manguera de desagüe

Entradas de agua

Tornillos de

transporte Cable de

alimentación

Manguera de

desagüe

Pedestal

(Adquirido por separado)

Paquete de apilado

(Adquirido por separado)

Accesorio necesario (se vende por separado)

• El accesorio necesario se vende

por separado. Se puede pedir a

través del sitio Web de LG.

EE.UU: www.lg.com/us

Mangueras de agua

caliente/fría

Número de pieza

• 5215FD3715U : Manguera de agua caliente

• 5215FD3715V : Manguera de agua fría

ESPAÑOL

INTRODUCCIÓN A LA LAVADORA

Botón Descripción

yEnciende y apaga la lavadora.

y(Durante el ciclo de lavado) Detiene el funcionamiento, y cancela los

ajustes.

yTUB CLEAN

- Para la limpieza de la cuba (véase página 30)

yALLERGIENE™

- Para algodón, ropa interior (véase página 24)

ySANITARY

- Para ropa interior, pañales, etc. (véase página 24)

yBRIGHT WHITES™

- Para prendas blancas (véase página 24)

yBULKY/LARGE

- Para mantas o prendas voluminosas (véase página 24)

yHEAVY DUTY

- Para prendas de algodón muy sucias (see page 24)

yCOTTON/NORMAL

- Para el lavado general, como camisetas de algodón o toallas (véase página 24)

yTOWELS

- Para toallas (véase página 24)

yPERM. PRESS

- Para tejidos sin arrugas (véase página 24)

yHAND WASH/WOOL

- Para tejidos de lana y que requieren lavado a mano (véase página 24)

yDELICATES

- Para tejidos delicados (véase página 25)

ySPEED WASH

- Para pequeñas cantidades de ropa poco sucia (véase página 24)

ySMALL LOAD

- Para pocos artículos (see page 24)

yDRAIN+SPIN

- Para ropa que sólo necesita drenaje y centrifugado (véase página 24)

yInicia o pone en marcha el ciclo de la lavadora.

- Si no pulsa el botón

en 4 minutos tras la selección de un ciclo, la lavadora se

apagará automáticamente.

y(Pulse repetidamente) Selecciona la temperatura del agua para el ciclo de

lavado (véase página 25).

- Selecciona la temperatura del agua entre 5 niveles.

y(Pulse repetidamente) Selecciona el nivel deseado de velocidad de

centrifugado (véase página 25).

- Selecciona la velocidad de centrifugado entre 5 niveles.

y(Pulse repetidamente) Selecciona el nivel de suciedad (véase página 25).

- Selecciona un nivel de suciedad entre 5 niveles.

y(Pulse repetidamente) Selecciona una melodía o sonido de botón según

la señal (véase página 26)

Características del panel de control

Funcionamiento

Selector de Ciclos Funcionamiento Pantalla

Botón de Selección

de Nivel de

Suciedad

Sonido de la señal

de selección del

botón

Botón de Selección

de Velocidad de

Centrifugado

Botón de Selección de

Temperatura de Agua

Botón de

Inicio/ Pausa

Botón de Encendido

10 INTRODUCCIÓN A LA LAVADORA

Funcionamiento (continuación)

Botón Descripción

y(Seleccione antes del ciclo de lavado) Prelavar prendas bien sucias

(Véase página 26).

y(Durante el ciclo de lavado, mantenga pulsado) Bloquear / Desbloquear el

botón (Véase página 27).

yUtilice esta opción para ahorrar tiempo (Véase página 27).

y(Seleccione antes de iniciar el ciclo de lavado) Utilice esta opción para

agregar vapor para mayor potencia en el lavado (Véase página 26).

y(Seleccione y mantenga pulsado antes de iniciar el ciclo de lavado) Gira

la ropa dentro del tambor después que se acabe el ciclo para prevenir

arrugas (Véase página 28)

yUse este opción para enjuagar el detergente de la carga (véase página 26).

yPrograma el tiempo de retraso en la cual iniciará el ciclo

(véase página 26).

y(Seleccione antes de iniciar el ciclo de lavado) Utilice esta opción para

agregar vapor para mayor potencia en el lavado (Véase página 26).

y(Seleccione y mantenga pulsado antes de iniciar el ciclo de lavado) Gira

la ropa dentro del tambor después que se acabe el ciclo para prevenir

arrugas (Véase página 28)

yUtilice esta opción para reducir su consumo de energía (Véase página 27).

yUtilice esta opción para guardar una combinación especial de ajuste que

utilice con frecuencia (Véase página 28).

Icono desplegado Descripción

yEsta parte de la pantalla muestra qué etapa del ciclo de lavado se está realizando

actualmente (SENSOR DE CARGA, LAVADO, ENJUAGUE, o CENTRIFUGADO)

yIndica que la compuerta está asegurada. La compuerta de la lavadora se

asegurará mientras la lavadora se encuentra funcionando. Se puede liberar la

compuerta apretando el botón INICIO/PAUSA ubicado en la parte superior de la

lavadora.

yEste indicador muestra que la lavadora ha sido programada para un DELAY

WASH (lavado demora).La lavadora comenzará a funcionar automáticamente

después de que se ha completado el tiempo de espera fijado.

yCuando se aprieta el botón INICIO/PAUSA, la lavadora detecta automáticamente

la carga de lavado (peso) y optimiza el tiempo de lavado, en base al ciclo y las

opciones seleccionados. Luego la pantalla indicará el tiempo restante estimado

para dicho ciclo.

Indicador de

bloqueo de puerta

Pantalla de tiempo

restante estimado/

mensaje de error

(Véase página 35)

Indicador

de proceso

de ciclo

Indicador del

programa

de inicio de

lavado

Pantalla

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Vista previa del orden de instalación

ADVERTENCIA

yLa lavadora es pesada. Se necesitan dos o más personas para instalar y trasladar el electrodoméstico.

Si esto no se cumple se podrán sufrir heridas en la espalda u otras herida.

yAlmacene e instale la lavadora en un lugar no expuesto a temperaturas inferiores a las de congelación

ni a la intemperie. Si no se cumple con esta advertencia se podrán producir heridas graves,

incendios, descargas eléctricas o muerte

yPara su seguridad personal, este electrodoméstico debe ser conectado a tierra adecuadamente.

yConecte a tierra la lavadora siguiendo todos los códigos y ordenanzas legales. Si no se cumple con

esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.

yLa apertura de la base no debe estar obstruida por una alfombra cuando la lavadora se instale en

un piso alfombrado.

yNo elimine el cable de conexión a tierra. No use un adaptador o prolongador. Enchufe en un

tomacorriente con conexión a tierra de 3 cables. Si no se cumple con esta advertencia se podrán

producir heridas graves, incendios, descargas eléctricas o muerte.

Comprobación y elección de

la ubicación adecuada Desembalaje y retiro de los

tornillos de transporte Conexión de los tubos de

agua

Conexión del tubo de

desagüe Nivelación de la lavadora Conexión del enchufe y la toma de

tierra

Prueba de funcionamiento

12 INSTRUCCIONES DE INSTALACIÓN

Comprobación y elección de la

ubicación adecuada

Instale la lavadora sobre un suelo con la

resistencia y rigidez suficiente para soportar

el peso de la máquina, incluso con la carga

completa, sin que se flexione o rebote. Si el

suelo tiene una flexibilidad excesiva, quizás deba

reforzarse para hacerla más rígida. Si el suelo no

es resistente, puede causar vibraciones y ruidos

intensos.

1 Limpie el suelo antes de la instalación.

- Asegúrese de seleccionar un suelo resistente

y liso.

2 Se necesitan dos o más personas para mover

y desempacar la lavadora.

3 Deje espacio suficiente entre las paredes y la

lavadora para su instalación.

Requisitos de espacio

Deje espacio suficiente espacio para las tuberías

de agua, el tubo de desagüe y el flujo de aire.

NOTA

yAsegúrese de permitir molduras de paredes,

puertas o suelo por si desea aumentar el

espacio0 requerido.

Instalación sobre un suelo

293/4"

(75.6 cm)

(10 cm)

51"

(129.5 cm)

221/4"

(57 cm)

27"

68.6 cm

(2.5 cm) 1"

(2.5 cm)

NOTA

yEl suelo debe ser lo suficientemente fuerte

y rígido como para soportar el peso de

la lavadora cuando esté completamente

cargada, sin que se combe o rebote. Si

su suelo es demasiado flexible, necesitará

reforzarlo para hacerlo más rígido. Un

suelo adecuado para una lavadora de

carga superior no tiene porqué ser lo

suficientemente rígido para una lavadora

de carga frontal, debido a la diferencia de

velocidad y dirección de la rotación. Si el

suelo no es sólido, su lavadora vibrará y es

posible que escuche y sienta la vibración en

toda la casa.

yAntes de instalar la lavadora, asegurese

de que el piso esté limpio, seco y libre de

polvillo, suciedad, agua y aceites para que

las patas de la lavadora no puedan deslizarse

fácilmente. Si las patas niveladoras se

desplazan o deslizan sobre el piso, pueden

producirse vibraciones y ruidos excesivos

debido a un contacto deficiente con el suelo.

ySi debe utilizarse una bandeja colectora,

tenga especial cuidado de seguir las

instrucciones provistas con la bandeja

colectora y verifique que las patas

niveladoras esten ajustadas para lograr un

contacto firme y nivelado con la bandeja. El

uso de bandejas colectoras y no nivelar la

maquina adecuadamente pueden generar

vibraciones y ruidos excesivos durante el

funcionamiento.

Instalación sobre un pedestal o kit de torre

29 3/4"

(75.6 cm)

(10 cm)

27"

(68.6 cm)

(2.5 cm)

771/2"

(196.8 cm)

NOTA

yConsulte las intrucciones del PEDESTAL o

KIT DE TORRE opcional antes instalar con un

PEDESTAL o KIT DE TORRE.

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Desempaque y retiro de los tornillos de

transporte

Al retirar la lavadora de la base de cartón,

asegúrese de quitar el soporte del tambor de

foam colocado en la mitad de la base de cartón.

Si debe acostar la lavadora para quitar los

materiales de empaque de la base, hágalo

siempre cuidadosamente sobre su parte lateral.

NO acueste la lavadora sobre la parte frontal o

posterior.

Soporte de

tambor de

foam

Base de

carton

1 Quite los dos pernos de transporte de la parte

inferior con la llave inglesa (incluida) para

soltar por completo los cuatro pernos de

transporte, girándolos en el sentido opuesto

al de las agujas del reloj y después tirando de

ellos.

Tornillos de

transporte

Sujetador

2 Empuje los tapones (incluidos) en los orificios

de los tornillos de transporte.

Tapa de

agujero

NOTA

yGuarde los pernos para futuros usos. Para

prevenir daños en los componentes internos,

NO transporte la lavadora sin reinstalar los

pernos de transporte.

yNo remover los tornillos de transporte u

otros materiales de empaque puede causar

vibraciones y ruidos excesivos, lo cual puede

resultar en daños permanentes a la lavadora.

El cable está asegurado a la parte posterior

de la lavadora con un tornillo de transporte

para prevenir el uso de la lavadora con los

tornillos colocados.

14 INSTRUCCIONES DE INSTALACIÓN

Conexión de las tuberías de agua

1 Revise las juntas herméticas de goma de

ambos extremos de la manguera.

- Inserte una junta de goma en los acoples

roscados de cada manguera para evitar

fugas.

Junta hermética

de goma

Manguera de agua

(Al grifo)

Junta hermética

de goma

Manguera de agua

(A entrada de agua de

la lavadora)

2 Conecte las tuberias de agua a las llaves

de paso de agua caliente y fria y apriete las

conexiones con la mano. A continuacion,

utilice unos alicates para apretarlas otro 2/3 de

vuelta.

- Conecte la manguera azul a un grifo de agua

fría y la manguera roja a un grifo de agua

caliente.

ADVERTENCIA

yNo tense en exceso. El acoplamiento puede

resultar dañado.

3 Tras conectar las mangueras al grifo de

agua, abra las llaves de agua para eliminar

sustancias extrañas (suciedad, arena o serrín)

de las tuberías de agua. Drene el agua en un

cubo y revise la temperatura del agua.

4 Conecte las mangueras a las entradas de

agua con la mano a continuación, utilice unos

alicates para apretarlas otro 2/3 de vuelta.

- Conecte la manguera azul a la entrada de

agua fría y la manguera roja a la entrada de

agua caliente.

Entrada de

agua fría

Entrada

de agua

caliente

ADVERTENCIA

yNo ajuste las mangueras en exceso. Hacerlo

puede dañar las válvulas, causando fugas y

daños a la propiedad.

5 Compruebe que no haya fugas abriendo las

llaves de agua.

- Si hay fugas de agua, verifique de nuevo los

pasos 1 a 4.

NOTA

yPara su seguridad, y para una vida útil pro-

longada del producto, recomendamos usar

componentes LG de alta calidad. LG no es

responsable por averías del producto o da-

ños causados por el uso de piezas ajenas a

LG compradas por separado.

yUse mangueras nuevas al instalar la lavado-

ra. No reutilice las mangueras viejas.

yComuníquese con el Centro de Servicio al

Cliente de LG para obtener ayuda para la

compra de mangueras: 1-800-243-0000.

yCompruebe periódicamente las mangueras

en busca de grietas, fugas y desgastes, y

reemplace las mangueras cada cinco años.

No estire las mangueras de agua a propósi-

to, y asegúrese de que no las estén aplastan-

do otros objetos.

yLa presión del suministro de agua debe estar

entre 20 psi y 120 psi (138 – 827 kPA). Si la

presión del suministro de agua es superior

a 120 psi, se deberá instalar una válvula de

reducción de presión.

yPara lograr un rendimiento óptimo de lava-

do, la temperatura del agua caliente debe

ajustarse a 48-57°C (120-135°F) y el agua fría

a 15°C (60°F).

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Conexión del tubo de desagüe

Fije el tubo de desagüe para evitar que se mueva

y que se produzcan fugas.

NOTA

yLa manguera de desagüe debe fijarse

correctamente. En caso contrario, podría

resultar en inundación o funcionamiento

incorrecto

yLa longitud total de la manguera de drenaje

debe ser inferior a 96 pulgadas (2,44m) desde

la parte inferior de la lavadora.

yEl desagüe debe instalarse de acuerdo

con las regulaciones nacionales y locales

aplicables.

yNo estire las mangueras de agua

intencionalmente y asegúrese de que no

queden aplastadas por otros objetos.

Uso de un tubo de subida

1 Fije el extremo de la manguera en el soporte

de codo.

- Conecte el codo a una distancia no superior

a 4 pulgadas(10 cm) del extremo de la

manguera de desagüe. Si el codo se coloca

a una distancia superior a 4 pulgadas(10 cm)

del extremo de la manguera de desagüe,

podrían aparecer hongos o microorganismos

en el interior de la lavadora.

No más de 4

pulgadas(10 cm)

Soporte de codo

2 Inserte el extremo de la manguera de desagüe

en el tubo de subida

Soporte de codo

Manguera de drenaje

3 Utilice una brida para fijar la manguera de

desagüe en su posición.

Utilización de una tina de lavado

1 Fije el extremo de la manguera en el soporte

de codo.

- Conecte el codo a una distancia no superior

a 4 pulgadas (10 cm) del extremo de la

manguera de desagüe. Si el codo se coloca a

una distancia superior a 4 pulgadas

(10 cm) del extremo de la manguera

de desagüe, podrían aparecer hongos

o microorganismos en el interior de la

lavadora.

No más de 4

pulgadas(10 cm)

Soporte de codo

2 Cuelgue el extremo de la manguera de

desagüe del lado de la tina.

Soporte de codo

Manguera de drenaje

3 Utilice una brida para fijar la manguera de

desagüe en su posición.

16 INSTRUCCIONES DE INSTALACIÓN

Nivelación de la lavadora

El tambor de su nueva lavadora gira a alta

velocidad . Para reducir las vibraciones, el ruido

y los movimientos no deseados, el suelo debe

estar nivelado y debe ser una superficie sólida.

1 Compruebe que la lavadora esté nivelada.

- Compruebe la nivelación meciendo los

extremos superiores de la lavadora o

colocando un nivel sobre la máquina. La

inclinación debajo de la lavadora no debe ser

superior a 1°, y las cuatro patas deben estar

firmemente apoyadas en el suelo.

1º

Nivelador

2 Gire las patas de nivelación de la lavadora

en sentido de las manecillas del reloj para

nivelarla.

- Gire las patas de nivelación de la lavadora

en sentido de las manecillas del reloj para

levantar la lavadora.

Para levantar

3 Gire las contratuercas en sentido contrario a

las manecillas del reloj y apriételas cuando la

lavadora esté nivelada.

Ajustar

firmemente

las 4 tuercas

utilizando la llave

4 Compruebe de nuevo que la lavadora esté

nivelada.

- Empuje o sacuda los extremos superiores de

la lavadora suavemente para asegurarse que

la máquina no esté meciéndose.

- En caso que la lavadora esté meciéndose,

repita los pasos 1 a 3.

PRECAUCIÓN

ySi utiliza la lavadora sin nivelarla, pueden

producirse fallos de funcionamiento

causados por el exceso de vibraciones y

ruido.

ySi está instalando la lavadora sobre el

pedestal opcional, ajuste las patas de

nivelación del pedestal para nivelar la

máquina. Las patas de nivelación de la

lavadora deben minimizarse y debe girar

las contratuercas en sentido contrario a las

manecillas del reloj para fijarlas.

yUtilice las patas de nivelación sólo para nivelar

la lavadora. Si eleva las patas de nivelación de

forma innecesaria, puede causar vibraciones

anómalas de la lavadora.

Utilización de apoyos antideslizantes (opcionales)

Si instala la lavadora sobre una superficie

resbaladiza, la misma podría moverse debido

a las vibraciones excesivas. La nivelación

incorrecta puede causar fallos de funcionamiento

debido a los ruidos y vibraciones. En este caso,

coloque los apoyos antideslizantes bajo las patas

niveladoras y ajuste el nivel.

1 Limpie el suelo antes de colocar los apoyos

antideslizantes.

- Utilice un trapo seco para eliminar y limpiar

los objetos extraños o la humedad. Si queda

humedad, podrían resbalar los apoyos

antideslizantes.

2 Ajuste el nivel tras colocar la lavadora en el

área de instalación.

3 Coloque el lado adhesivo del apoyo

antideslizante sobre el suelo.

- La forma más efectiva de instalación de los

apoyos antideslizantes es bajo las patas

delanteras. Si es difícil colocar los apoyos

bajo las patas delanteras, colóquelas bajo las

patas traseras.

Este cara

haica arriba

Retire la

protección

Adherir

al piso

4 Compruebe de nuevo que la lavadora esté

nivelada.

- Empuje o sacuda los extremos superiores de

la lavadora suavemente para asegurarse que

la máquina no esté meciéndose. Si la lavadora

está meciéndose, nivele de nuevo la lavadora.

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Conexión del enchufe y la toma de

tierra

Conecte a tierra la lavadora para evitar un

cortocircuito o descargas eléctricas durante la

conexión.

Utilización de una toma de 3 clavijas

Conecte el enchufe en la toma sin conexión a tierra

adicional.

PRECAUCIÓN

yEl tomacorriente debe estar dentro de un área

minima de 1,5 m (60 pulgadas) a cualquiera de los

lados de la lavadora.

yEl electrodoméstico y el tomacorriente deben estar

colocados de forma tal que se pueda acceder al

enchufe facilmente.

yNo sobrecargar el tomacorriente con más de un

electrodomestico.

yEl tomacorriente deberá estar puesto a tierra de

acuerdo con los codigos y las regulaciones de

cableado actuales.

ySe recomienda utilizar un fusible de demora de

tiempo o disyuntor.

yEs responsabilidad y obligacion personal del dueno

del producto pedir a un electricista calificado que

instale el tomacorriente adecuado.

yNo utilice un cable o enchufe desgastado o dañado.

Repárelos o sustitúyalos inmediatamente. En caso

contrario, podría haber peligro de incendio,

descargas eléctricas o fallos del aparato.

yNo modifique el cable de alimentación y tenga cuidado

de no dañarlo durante la instalación o cuando mueva

la lavadora. En caso contrario podría haber peligro

de incendio, descargas eléctricas o fallos del

aparato.

yAsegúrese de que la lavadora esté conectada a tierra.

yConecte esta lavadora a una toma eléctrica dedicada

y adecuada a su capacidad. En caso contrario, podría

haber peligro de descargas eléctricas, incendio o

fallos, del aparato.

yNo utilice adaptadores o cables de extensión. La

lavadora deberá ser conectada siempre en su

propia toma de alimentación, compatible con lo

indicado en la placa de características. En caso

contrario, podría haber peligro de descargas

eléctricas, incendio o fallos del aparato.

yNo dañe ni corte el conductor de tierra interno del

enchufe. En caso contrario, podría haber peligro de

muerte, incendio, descargas eléctricas o fallos del

aparato.

Prueba de funcionamiento

Compruebe si la lavadora ha sido instalado

correctamente y realice una prueba de

funcionamiento.

1 Cargue la lavadora con 6 libras (3 kg) de ropa.

2 Pulse

3 Pulse para RINSE + SPIN.

4 Pulse

- Se inicia el ciclo de lavado.

5 Compruebe si se suministra agua, que la

máquina no se esté meciendo ni vibre en

exceso, y que desagüe correctamente durante

el ciclo de centrifugado.

- Si se producen fugas de agua durante el

suministro de agua, consulte la página 14,

Conexión correcta de las tuberías de agua.

- Si la lavadora se mese y vibra excesivamente,

consulte la página 16, Nivelación de la

lavadora, para nivelarla de nuevo.

- Si el desagüe no funciona, consulte la

página 15, Conexión del tubo de desagüe, para

instalarlo correctamente.

18 PREPARACIÓN

PREPARACIÓN

Clasificación de las cargas de lavado

Precauciones para el cuidado de los tejidos antes del ciclo de lavado

Lea y cumpla con las siguientes instrucciones para evitar que la ropa se encoja o se dañe.

uRevise todos los bolsillos para asegurarse de

que esten vacios.

- Articulos como clips, cerillos, plumas,

monedas y llaves pueden danar su lavadora

o sus prendas.

uCierre las cremalleras, ganchos y cordones

para prevenir que estos articulos se enganchen

o enreden en otras prendas.

uRealice un pretratamiento de las áreas más

sucias antes del lavado.

- De este modo, logrará mejores resultados.

uCombine prendas grandes y pequeñas en una

carga. Cargue primero las prendas grandes.

uLas prendas grandes no deberán ser más de la

mitad de la carga de lavado total.

uSe puede cargar la lavadora completamente,

pero el tambor no puede quedar colmado de

prendas.

- La compuerta de la lavadora debera cerrar

con facilidad.

uNo lave prendas individuales, a menos que

se trate de ropa voluminosa, como mantas o

similares. Asegúrese de lavar la ropa en tipos

similares de cargas.

- Si lava una sola prenda, puede

desequilibrarse el tambor y se producirán

vibraciones y ruidos.

uNo lave prendas impermeables.

- Podría causar vibraciones anómalas o que la

carga rebotase y dañara el tambor.

uCompruebe que no haya ningún otro objeto

extraño en la junta hermética de la puerta

y tenga mucho cuidado de que no queden

enganchadas las prendas.

- Los objetos extraños en la puerta pueden

manchar la ropa y podrían producirse fugas

de agua si la ropa queda enganchada en la

junta hermética de la puerta.

uLave la ropa interior u objetos pequeños y

ligeros en una malla de lavado.

- Las prendas pequeñas y ligeras podrían

engancharse en la junta de la puerta, y un

gancho de un sostén podría dañar otras

prendas.

uCepille la suciedad, polvo o cabello de los

tejidos antes del lavado.

- La ropa no quedará limpia si hay suciedad o

arena en los tejidos, o podría dañarse debido

al frotamiento de las partículas contra tejidos

delicados.

uLave las mantas individualmente.

- Si lava más de una manta junta puede

resultar en mantas no limpias si las mantas

se enredan o si se desequilibra la carga.

uSepare las prendas por colores y lávelas por

separado para evitar que se corran los colores.

- Los tejidos pueden dañarse o quedar

manchadas debido al teñido de los colores o

por objetos extraños que se transfieren de un

tejido a otro.

ESPAÑOL

PREPARACIÓN

Categoría Etiqueta Instrucciones

Lavado

Lavado a mano

Lavado a máquina,

ciclo normal

Utilice el ajuste de

planchado permanente/

resistente a las arrugas

(la cual tiene un

enfriado o rociado con

agua fría antes del

centrifugado reducido)

Utilice el ajuste de

prendas delicadas

(agitación lenta y/

o tiempo de lavado

reducido).

No lavar

No escurrir

Temperatura del

agua

Caliente

Tibia

Frio

Blanqueado

Cualquier blanqueador

cuando sea necesario

Sólo blanqueador

sin lejía cuando sea

necesario

No utilizar blanqueador

Etiquetas de cuidado de las telas

La mayoria de las prendas de vestir tienen

etiquetas de cuidado de las telas para lograr un

cuidado adecuado.

Clasificación de la carga de ropa

Se recomienda clasificar la ropa en cargas

similares que puedan lavarse en el mismo ciclo.

Consulte el cuadro siguiente para clasificar la

ropa.

Colores Blancos / Claros / Oscuros

Suciedad Muy sucio / Normal / Poco sucio

Tejido Delicados / Normales / Algodones

resistentes

Pelusa Productores de pelusa / Recogen

pelusa

20 PREPARACIÓN

Cargando el dispensador

El cajón dispensador de detergente de la

lavadora tiene un compartimiento dispensador

para cada tipo de detergente.

Añada los detergentes adecuados en sus

compartimentos respectivos

1 Saque el cajón dispensador de detergente.

2 Añada el detergente apropiado en el

compartimento correspondiente.

- Si utiliza un detergente líquido asegúrese

que esté colocada la cajita del detergente

líquido.

- Si utiliza detergente en polvo, retire la cajita

del detergente líquido y ponga el detergente

en polvo en el compartimento del detergente

del lavado principal.

Compartimento

del blanqueador

con lejía

Cajita del

detergente

líquido

Compartimento

del detergente

de lavado

principal

Compartimento

del detergente

de prelavado

Compartimento

del suavizante

líquido

3 Cierre el cajón dispensador lentamente.

- Si cierra el cajón con fuerza puede

desbordarse el detergente a otro

compartimento o dispensarse en el tambor

antes de lo programado.

NOTA

yEs normal que una cantidad pequena de

agua permanezca en los compartimientos de

suministro al final del ciclo.

Utilización de detergente/

suavizante

Detergente recomendado

Asegúrese de utilizar detergentes de alta

eficiencia (HE) para máquinas de carga frontal.

Los detergentes de alta eficiencia se disuelven

mejor y producen menos espuma para lograr

un lavado y enjuague más eficiente. Utilice la

cantidad correcta de detergente, siguiendo las

instrucciones en la etiqueta del empaque del

detergente.

Diseñada especialmente para utilizar

sólo detergente de alta eficiencia (HE)

NOTA

yUtilice sólo detergente de alta eficiencia, ya

que el uso de un detergente regular puede

producir exceso de espumas.

yLos detergentes de alta eficiencia producen

menos espuma, se disuelven de forma

más eficiente para mejorar el lavado y el

enjuague, y ayudan a mantener limpio el

interior de la lavadora.

yUtilice menos detergente para agua blanda.

yLimpie inmediatamente las salpicaduras de

detergente, ya que podrían dañar el acabado

y el panel de control de la lavadora.

yLa utilización de demasiado detergente

puede causar acumulación en el tambor y

afectar el funcionamiento de la lavadora.

ySi utiliza un detergente que no se disuelve

con facilidad o un detergente de alta

viscosidad, éste dejará residuos en el

tambor, los cuales podrán no enjuagarse

correctamente.

ESPAÑOL

PREPARACIÓN

Compartimiento de blanqueador líquido

Este compartimiento alberga blanqueador

liquido, que se dispensará automáticamente en

el momento adecuado del ciclo de lavado.

NOTA

yNo agregue blanqueador compatible con

la ropa de color liquido o en polvo a este

compartimiento.

ySiga siempre las recomendaciones del

fabricante cuando agregue blanqueador. No

exceda la linea de llenado maximo. Usar

demasiado blanqueador puede dañar las

telas.

yNunca agregue blanqueador líquido no

diluido directamente en la carga o en el

tambor. Puede dañar las telas.

Compartimiento del suavizante

Este compartimiento alberga el suavizante liquido

de telas, que se dispensará automaticamente

durante el ciclo de enjuague final.

NOTA

ySiga siempre las recomendaciones del

fabricante cuando agregue suavizante. No

exceda la linea de llenado maximo. Usar

demasiado suavizante puede causar que las

telas se manchen.

yDiluya con agua caliente los suavizantes de

tela concentrados. No exceda la linea de

llenado maximo.

yNunca agregue suavizante de tela

directamente en la carga o en el tambor.

Compartimiento de detergente para prelavado

Agregue el detergente liquido o en polvo a este

compartimiento cuando se usa la opcion de

Prewash (prelavado). Use siempre detergente

tipo HE (Alta eficiencia ) con su lavadora.

NOTA

ySi usted va utilizar detergente liquido para

el lavado principal y va agregar la opción

de prelavado, la cajita de detergente líquido

debe ser usado en el compartimiento del

lavado principal para evitar que el detergente

liquido de lavado principal se dispense

inmediatamente.

yLa cantidad de detergente agregado para la

opcion de prelavado debe ser la mitad de la

cantidad para el ciclo de lavado principal.

Por ejemplo, si el ciclo de lavado principal

requiere una medida de detergente, anada

media medida para la opcion de prelavado.

Compartimiento de detergente para el lavado principal

Este compartimiento alberga el detergente para

el ciclo de lavado principal, el cual se agrega

a la carga al principio del ciclo. Use siempre

detergente tipo HE (Alta eficiencia ) con

su lavadora.

Cuando agregue detergente nunca sobrepase

las recomendaciones del fabricante. Utilizar

demasiado detergente puede resultar en la

acumulacion del mismo en las prendas y en

la lavadora. Se puede utilizar tanto detergente

liquido como en polvo.

NOTA

ySe puede agregar blanqueador compatible

con la ropa de color, liquido o en polvo al

compartimiento de lavado principal junto

con detergente del mismo tipo.

yCuando utilice detergente líquido, asegúrese

de que la cajita e inserto se encuentren

colocados en su sitio. No exceda la linea de

llenado máximo.

yCuando utilice detergente en polvo, quite el

inserto y la cajita de detergente liquido del

compartimiento. El detergente en polvo no

se dispensará si están colocados la cajita de

detergente liquido y el inserto.

22 UTILIZACIÓN DE LA LAVADORA

UTILIZACIÓN DE LA LAVADORA

Funcionamiento básico

Cargue la ropa en la lavadora y cierre la puerta.

Pulse A.

- Las luces alrededor del dial selector de ciclos se iluminarán y sonará una

señal acústica.

Gire B al ciclo deseado.

- Se selecciona automáticamente la opción por defecto según el ciclo de

lavado. Consulte la página 23, Guía de ciclos, para más información sobre

las opciones por defecto de cada ciclo de lavado.

- Consulte la página 24, Ciclo principal, para más información sobre los ciclos

de lavado.

- Para cambiar las opciones, pulse el botón de opción y seleccione la opción

deseada. Consulte la página 25, Ajuste de opciones antes del ciclo, para más

información sobre las opciones

- Salte al paso 4 para utilizar los ajustes por defecto sin cambiar las

opciones.

Añada la cantidad adecuada de detergente y aditivos (blanqueador,

suavizante) en el cajón dispensador de detergente.

- Consulte la página 20, Uso del detergente/suavizante, para más información

sobre la utilización del detergente.

Pulse C.

- La lavadora se pondrá en funcionamiento.

Cuando suene la melodía, habrá terminado el ciclo de lavado.

- Cuando haya terminado el ciclo de lavado, se desbloqueará la puerta. Abra

la puerta y retire la colada inmediatamente.

- Asegúrese de revisar alrededor de la junta hermética de la puerta cuando

retire la ropa. Pueden quedar atrapados objetos pequeños.

NOTA

yLa máquina lavadora de carga frontal gira la ropa para mojarla lo suficiente y lavar con menos

agua. En particular, el nivel de agua es bajo cuando la lavadora está girando la ropa mojada. Es

normal no ver el agua durante un ciclo de lavado.

ySi la temperatura o el nivel del agua dentro de la máquina es demasiado alto, la puerta

se bloquea y no puede abrirse. Para abrir la puerta durante el lavado, utilice la función

Desagüe+Centrifugado.

ADVERTENCIA

yPara reducir el riesgo de fuego, descargas electricas o danos personales, lea las INSTRUCCIONES

IMPORTANTES DE SEGURIDAD antes de utilizar el dispositivo.

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Guía de ciclos

La guía de ciclos indicada más abajo muestra las opciones y tipos de telas recomendadas para cada ciclo.

● = Opcion disponible

- Para proteger sus prendas de vestir, no todas las temperaturas de lavado/enjuague, velocidades de centrifugado, niveles de suciedad u opciones

están disponibles en cada ciclo.

- Si la opción TURBOWASH™ está activada, no podrá seleccionar “No Spin” (Sin Centrifugado) como la velocidad de centrifugado.

(Si la opción TURBOWASH™ está desactivada, sí podrá seleccionar “No Spin” (Sin Centrifugado) como la velocidad de centrifugado.)

CICLO TIPO DE TEJIDO

TIEMPO

DESPLEGADO

(MIN)

BASIC OPTION (=DEFAULT) ADDITIONAL OPTIONS

TEMPERATURA

DE LAVADO

VELOCIDAD DE

CENTRIFUGADO NIVEL DE

SUCIEDAD PREL-

AVADO

ENJUAGUE

ADICIONAL

VAPOR

COLD

WASH™

TURBO

WASH™ FRESH

CARE

TUB CLEAN

El ciclo TUB CLEAN (LIMPIEZA

DE CONDUCTO) está

específicamente diseñado para

eliminar moho en la lavadora



ALLERGIENE™ Algodon, ropa interior,

fundas de almohadas,

sabanas, ropa de bebe

99 ~ 132 EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

   

SANITARY

(SANITARIO) Ropa interior muy

sucia, ropa de

trabajo,panales, etc.

98 ~ 107 EXTRA

CALIENTE

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

    

BRIGHT

WHITES™ Prendas blancas 66~76 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

    

BULKY/

LARGE

(Voluminoso/

grande)

Prendas grandes

tales como mantas y

edredones

56 CALIENTE

TIBIO

FRÍO

TAP FRIO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

     

COTTON/

NORMAL

(Algodón/

Normal)

Algodón, lienzo,

toallas, camisas,

sábanas, jeans,

cargas mixtas

39~59 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

     

HEAVY DUTY

(MUY

POTENTE)

Telas de algodon

muy sucias 83 ~ 98 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

     

PERM.

PRESS Dress shirts/pants,

wrinkle-free clothing,

poly/cotton blend

clothing, tablecloths

35 ~ 44 CALIENTE

TIBIO

FRÍO

TAP FRIO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

    

DELICATES

(Delicado) Camisas/ blusas de

vestir, nylon, prendas

con encaje

41 TIBIO

FRÍO

TAP FRIO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

   

TOWELS Towels 55 ~ 65 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

    

HAND WASH/

WOOL

(LAVAR

MANO/LANA)

Prendas etiquetadas

como “lavables a mano

(hand-washable)”

55 TIBIO

FRÍO

TAP FRIO

BAJO

NINGUNO NORMAL

POCO SUCIO

 

SPEED

WASH

(Lavado

rápido)

Ropa no muy sucia y

cargas pequeñas 15 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

NORMAL

MUY SUCIO

POCO SUCIO

   

SMALL LOAD Ropa interior muy

sucia, ropa de

trabajo,panales, etc.

45 CALIENTE

TIBIO

FRÍO

TAP FRIO

EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO

MUY SUCIO

NORMAL

POCO SUCIO

   

DRAIN+SPIN

(DRENAJE+GIRO)

Drenaje, giro

solanmente 18 EXTRA ALTO

ALTO

MEDIO

BAJO

NINGUNO



24 UTILIZACIÓN DE LA LAVADORA

Para toallas TOWELS

Este ciclo se utiliza para el lavado de toallas

Ropa sin arrugas, d

Este ciclo se utiliza para lavar ropa sin arrugas o

manteles, para reducir la aparición de arrugas.

Prendas de lana, HAND WASH/WOOL

Este ciclo se utiliza para lavar ropa de lana que

puede encogerse o ropa delicada que necesita

lavarse con mucho cuidado. Utilícelo sólo para

prendas de lana que pueden lavarse en lavadora

o a mano.

NOTA

yEl peso de la carga debe ser inferior a 8

libras(3.6kg) para evitar dañar los tejidos.

yUtilice sólo detergentes naturales o para

ropa delicada y añada ½ de la cantidad

normal de detergente.

yEl ciclo HAND WASH/WOOL(LAVADO A

MANO/LANA) gira suavemente el tambor y

utiliza un centrifugado de baja velocidad para

un mejor cuidado de los tejidos.

Prendas delicadas, f

Este ciclo se utiliza para lavar lencería o ropa con

encajes que se pueda dañar fácilmente.

Lavado rápido, SPEED WASH

Use el ciclo de lavado de velocidad para lavado

rapido de ropa levemente sucia y carga pequena.

Para el lavado y enjuague de alta eficiencia se

recomiendan cargas pequenas de 2-3 prendas

levemente sucias.

NOTA

yUse poco detergente en este ciclo. Si

usted desea mas enjuague, puede agregar

suavizante adicional utilizando el boton

opcional para esta funcion.

Para pocos artículos, SMALL LOAD

Este ciclo sirve normalmente para cargas sucias

y pequeñas.

Sólo desagüe y centrifugado,

DRAIN+SPIN

Este ciclo se utiliza para el desagüe y centrifugado

sin ciclo de lavado y enjuague, o para retirar la

ropa de la lavadora durante la ejecución de un

ciclo.

Ciclo principal

Puede lavar la ropa de forma más intensiva seleccionando el

ciclo de lavado más adecuado para el tipo de prendas que se

van a lavar. Gire el

al ciclo deseado. Cuando seleccione

un ciclo de lavado, se iluminará la luz para el ciclo de lavado

correspondiente. Consulte la página 22, Funcionamiento básico,

para más información sobre los métodos de funcionamiento.

Reducir el alergeno de lavandería,

ALLERGIENE™

Este ciclo es un ciclo potente y de alta temperatura

diseñado para reducir específicamente ciertos alérgenos.

NOTA

yLa selección del ciclo ALLERGIENE™

automaticamente incorpora el vapor en el

ciclo del lavado.

yEl ciclo ALLERGIENE™ puede

apreciablemente reducir alergenos en el

ropa de cama y la ropa.

yEl ciclo ALLERGIENE™ ayuda a reducir

poblaciones de acaros del polvillo y ayuda a

reducir alergenos.

yDebido al uso de la alta energía y

temperatura, el ciclo ALLERGIENE™ no es

recomendado para la lana, la seda, el cuero,

ni cualquier otro articulo delicado y sensible

a la temperatura.

Reducir las bacterias en la colada, SANITARY

Este ciclo de lavado, gracias a las altas

temperaturas, reduce el 99.9% de las bacterias de

las prendas lavadas.

Protocolo P172

Desempeno de desinfeccion de

lavadoras de ropa residenciales y

comerciales de tamano familiar.

Para tejidos blancos, BRIGHT WHITES™

Este ciclo de lavado es sólo para la ropa blanca.

Mantas o ropa voluminosa, b

Este ciclo se utiliza para el lavado de mantas o

ropas voluminosas.

Muy sucias de algodón, HEAVY DUTY

Este ciclo es para lavado de ropa muy sucia, a

través de rotación más potente del tambor.

Ropa normal, c

Utilice este ciclo para lavar prendas normales,

excepto tejidos delicados, como lana o seda.

NOTA

ySi pulsa

y, luego,

sin seleccionar otro ciclo,

la lavadora cambiará a c.

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Botones de ajuste de ciclo

Cada ciclo tiene ajustes preprogramables que se

seleccionan automaticamente. Tambien puede

personalizar los ajustes utilizando los botones de

programacion de ciclos. Apriete el boton para ver esa

opcion y seleccionar otros ajustes.

La lavadora ajusta automaticamente el nivel de agua

segun el tipo y tamano de la carga de lavado para

proporcionar los mejores resultados y eficiencia

maxima. Puede parecer que no hay agua dentro del

tambor en algunos ciclos, pero esto es normal.

NOTA

yPara proteger sus prendas de vestir, no todas las

temperaturas de lavado/enjuague, velocidades

de centrifugado, niveles de suciedad u opciones

estan disponibles en cada ciclo. Vea la Guia de

ciclos para obtener mas detalles.

Opciones de ajuste antes del ciclo

Usted puede seleccionar y agregar las opciones

deseadas antes de iniciar la lavadora.

Ajuste de la temperatura del agua,

WASH TEMP.

Ajuste la temperatura del agua para el ciclo de

lavado. Seleccione la temperatura adecuada, según

lo especificado en la etiqueta de lavado de la ropa.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse repetidamente para seleccionar la

temperatura de agua deseada.

- Cuando se seleccione una opción, se

iluminará la luz de la opción correspondiente.

3 Pulse el botón de la opción deseada para

utilizar otras opciones.

- Salte al paso 4 para utilizar los ajustes por

defecto sin cambiar las opciones.

4 Pulse

NOTA

yLos enjuagues fríos utilizan menos energía.

ySu lavadora cuenta con un elemento de

calentamiento que propulsa la temperatura

del agua caliente para ajustes extra calientes

(Extra Hot). Esto brinda un mejor desempeño

de lavado con configuración normal del

calentador de agua.

ySeleccione la temperatura de agua adecuada

para el tipo de carga que se encuentra

lavando. Siga las instrucciones de la etiqueta

de mantenimiento de la tela para obtener los

mejores resultados.

Ajuste de la velocidad de centrifugado,

SPIN SPEED

Puede seleccionar la velocidad de centrifugado

que desee.

Utilice esta función correctamente, según las

características de la carga.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse repetidamente para seleccionar la

velocidad de centrifugado deseada.

- Cuando se seleccione una opción, se

iluminará la luz de la opción correspondiente.

3 Pulse el botón de la opción deseada para utilizar

otras opciones.

- Salte al paso 4 para utilizar los ajustes por

defecto sin cambiar las opciones.

4 Pulse

NOTA

yEl boton de SPIN SPEED (velocidad de

centrifugado) tambien activa el ciclo Drain

and Spin (desague y centrifugado) a fin de

vaciar el tambor y centrifugar las prendas;

por ejemplo, si desea quitar la ropa antes de

que el ciclo haya finalizado.

Ajuste del nivel de suciedad de la colada,

SOIL LEVEL

Puede hacer un lavado más intensivo de la ropa

ajustando el nivel de suciedad en la lavadora.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse repetidamente para seleccionar un

nivel de suciedad.

- Cuando se seleccione una opción, se

iluminará la luz de la opción correspondiente.

3 Pulse el botón de la opción deseada para

utilizar otras opciones.

- Salte al paso 4 para utilizar los ajustes por

defecto sin cambiar las opciones.

4 Pulse C.

NOTA

yEsta función necesita más tiempo para la

ropa muy sucia, o menos tiempo para las

prendas menos sucias.

26 UTILIZACIÓN DE LA LAVADORA

Ajuste la melodía y los tonos de los

botones, SIGNAL

La lavadora reproduce una melodía cuando ha

terminado el ciclo de lavado. Los botones emiten

un sonido cuando se pulsan.Puede cambiar y

apagar la melodía y los tonos de los botones

según lo desee.

1 Pulse

2 Gire B al ciclo deseado.

3 Pulse . Ajuste la melodía y los tonos de

los botones según lo desee.

4 Pulse el botón de la opción deseada para

utilizar las otras opciones.

5 Pulse C.

Prelavado, PRE-WASH

Haga el prelavado por 16 minutos cuando la ropa

tiene suciedad o polvo. Esta función es adecuada

para ropa muy sucia.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse para seleccional el PRELAVADO.

- Se iluminará la luz .

3 Pulse el botón de la opción deseada para

utilizar otras opciones.

- Salte al paso 4 para utilizar los ajustes por

defecto sin cambiar las opciones.

4 Pulse

Sólo enjuagar, escurrir y centrifugar,

RINSE+SPIN

Use este ciclo para lavar detergente de la carga.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse .

3 Pulse el botón de la opción deseada para

utilizar las otras opciones.

- Ir al paso 4 para utilizar la configuración

predeterminada sin cambiar las opciones.

4 Pulse

Añadiendo ciclo de enjuague extra, EXTRA

RINSE

Puede añadir un ciclo de enjuague extra al ciclo

de enjuague por defecto.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse .

- Se iluminará la luz .

3 Pulse el botón de la opción deseada para

utilizar otras opciones.

- Salte al paso 4 para utilizar los ajustes por

defecto sin cambiar las opciones.

4 Pulse

Preajuste del tiempo de inicio, DELAY

WASH

Puede ajustar el tiempo de inicio deseado.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse el botón de la opción deseada para

utilizar otras opciones.

3 Pulse repetidamente para seleccionar

el tiempo de inicio deseado.

- Se iluminará la luz .

- Cada vez que se aprieta este boton se

aumenta el tiempo de demora en lapsos de 1

hora, hasta 19 horas.

4 Pulse

Limpieza eficiente, STEAM

Agregar la opción de vapor (Steam) a estos ciclos

ayuda a mejorar el rendimiento del lavado.

Al usar vapor caliente, los tejidos obtienen

los beneficios de limpieza de un súper lavado

caliente.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse La lavadora ajustará

automáticamente las configuraciones del ciclo.

3 Programe cualquiera de las demas opciones

deseadas.

4 Pulse

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

ADVERTENCIA

yNo toque la compuerta durante los ciclos de

vapor. La superficie de la compuerta puede

estar muy caliente. Permita que el seguro

de la compuerta se libere antes de abrir la

compuerta.

yNo intente forzar el mecanismo de seguro de

la compuerta o meter la mano dentro de la

lavadora durante un ciclo de vapor. El vapor

puede causar quemaduras severas.

NOTA

yNo se pueden usar todos los ciclos con la

opcion STEAM(vapor).

yPuede que el vapor no sea claramente visible

durante los ciclos de vapor. Esto es normal.

Demasiado vapor podria danar las prendas.

yNo utilice el vapor en telas delicadas tales

como lana, seda o telas que se decoloren

facilmente.

Ahorro de energía, COLD WASH™

Agregar la opcion COLD WASH™ a estos ciclos

brinda una reduccion de energia y el mismo

desempeno de lavado que un lavado con agua

tibia. Mediante el uso de 6 movimientos de

lavado diferentes (rotacion, balanceo, salto,

refregado,

oscilacion y filtracion), las telas obtienen los

beneficios del lavado sin el gasto de energia.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse La lavadora ajustará

automáticamente las configuraciones del ciclo.

3 Programe cualquiera de las dem as opciones

deseadas.

4 Pulse C.

NOTA

y Cuando seleccione la opcion COLD WASH™,

el tiempo de lavado se elevara hasta en 10

minutos.

yPara una eficiencia de lavado elevada, se

recomienda utilizar menos de 8 libras.

Ahorro de tiempo, TURBOWASH™

La opción de TURBOWASH™ reduce el tiempo

del ciclo y logra un buen rendimiento en el ciclo

normal.Con TURBOWASH™ se puede ahorrar

tiempo sin sacrificar los resultados.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse . La lavadora regulará

automáticamente los ajustes del ciclo.

3 Ajuste cualquier otra opción deseada.

4 Pulse C.

Opciones de ajuste durante el ciclo

Puede añadir las opciones deseadas durante el ciclo

de lavado.

Función de bloqueo de botones, CHILD LOCK

Puede bloquear la lavadora para evitar que los

niños u otras personas cambien los ajustes del

ciclo pulsando los botones.

Para activar el bloqueo infantil

Mantenga pulsado tres segundos

durante el ciclo de lavado.

- Con el BLOQUEO INFANTIL activado, se

mostrará un mensaje (N) y el tiempo restante

de lavado, a su vez, en la pantalla del panel de

la lavadora.

Para desactivar el bloqueo infantil

(Cuando está activado el BLOQUEO INFANTIL)

Mantenga pulsado tres segundos

durante el ciclo de lavado.

NOTA

y CHILD LOCK (CERR.NIN) se mantiene

despues del fin del ciclo. Si desea desactivar

esta funcion, presione y sostenga 3

segundos el boton PRELAVADO.

28 UTILIZACIÓN DE LA LAVADORA

Como guardar ciclo personalizado,

PGM SAVE

Puede guardar un ciclo con todos los ajustes y

opciones que usted utilice con mayor frecuencia.

Para guardar un ciclo

1 Para guardar el ciclo

2 Pulse

A y gire B al ciclo deseado.

3 Haga los ajustes y agregue las opciones

deseadas.

- Mantenga pulsado por tres

segundos durante el ciclo de lavado.

- El ciclo con sus ajustes y opciones preferidas

han sido guardados.

Cómo seleccionar su ciclo personalizado,

CUSTOM PGM

Puede seleccionar el ciclo de lavado

personalizado que había guardado previamente

Para recuperar el ciclo

1 Para seleccionar el ciclo.

2 Pulse

A Luego pulse .

3 Pulse

Gira la ropa para evitar arrugas,

FRESH CARE

Utilice esta función cuando no pueda retirar la

ropa de la lavadora apenas se termina el ciclo de

lavado.

1 Pulse

A y gire B al ciclo deseado.

2 Mantenga pulsados por 3 segundos.

- La luz se encenderá.

3 Seleccione las opciones deseadas

- Salte al paso 4 para utilizar los ajustes por

defecto sin cambiar o agregar opciones.

4 Pulse

NOTA

y Esta función hace que el tambor gire

periódicamente hasta aproximadamente

19 horas para prevenir arrugas. Si presiona

el botón de START/PAUSE (inicio/pausa) o

el boton de ON/OFF (encendido/apagado),

puede retirar su ropa de la lavadora en

cualquier momento.

Alumbrado tambor, DRUM LIGHT

El tambor está equipado con una luz LED blanca

que se enciende cuando la lavadora se pone

en marcha. La luz se apaga automáticamente

cuando se cierra la puerta y se inicia el ciclo. Para

encender la luz durante un ciclo.

1 Pulse

A y gire B para seleccionar el ciclo

deseado.

2 Pulse

C .

3 Pulse y mantenga pulsado durante

3 segundos el Botón de durante el ciclo de

lavado.

- La luz del tambor se encenderá y se apagará

automáticamente 4 minutos después.

- La ropa y la junta pueden parecer amarillas

debido a las luces de la lámpara, pero es

normal.

ESPAÑOL

MANTENIMIENTO

Cuidados

Cuidados tras el lavado

Una vez finalizado el ciclo, limpie la puerta y el

interior de la junta hermética de la puerta para

eliminar la humedad. Deje la puerta abierta para

secar el interior del tambor. Limpie el cuerpo de

la lavadora con un trapo seco para eliminar la

humedad.

ADVERTENCIA

yDesenchufe la lavadora antes de limpiar la

misma para evitar el riesgo de descargas

electricas. Si no se cumple con esta

advertencia se podran producir heridas

graves, incendios, descargas electricas o

muerte.

yAl limpiar la lavadora nunca utilice quimicos de

corte, limpiadores abrasivos o solventes. Los

mismos danaran su aspecto.

yNo utilice sustancias volátiles (benceno,

disolvente, alcohol, acetona, etc.) o detergentes

con componentes químicos fuertes durante

la limpieza de la lavadora. Podría decolorar o

dañar la lavadora, o causar un incendio.

Cuidados en climas fríos

Almacenamiento de la lavadora durante un período de tiempo extendido

Siga las instrucciones para guardar la lavadora

si no la va a utilizar durante un largo período de

tiempo en climas fríos, con temperaturas bajo

cero.

1 Cierre las llaves de paso conectadas a las

tuberías de agua.

2 Suelte las tuberías de agua de las llaves de

agua.

3 Vacíe el agua de las tuberías.

4 Pulse

5 Abra la puerta y añada 1 galón (3.8 litros) de

anticongelante para vehículos recreativos (RV)

no tóxicos en el tambor vacío de la lavadora.

Cierre la puerta.

6 Pulse para el drenaje y spinning.

MANTENIMIENTO

7 Pulse

- Vacíe el agua de la lavadora durante

un minuto. No se expulsará todo el

anticongelante RV.

8 Pulse A para apagar la lavadora y desconecte

el enchufe.

9 Seque el interior del tambor con un trapo

suave y cierre la puerta.

10 Presione con fuerza el botón para

desenganchar el cajón dispensador de

detergente y extráigalo.

11 Vacíe el agua del cajón y seque los

compartimentos.

12 Guarde la lavadora en posición vertical.

NOTA

yPara eliminar el anticongelante tras guardar

la lavadora, añada detergente al dispensador

y ejecute un ciclo. No introduzca ropa en la

lavadora.

Cuando se congelan las tuberías del agua

1 Cierre las llaves de paso conectadas a las

tuberías de agua.

2 Vierta agua caliente en las llaves congeladas

para descongelar las tuberías y suéltelas.

3 Sumerja las tuberías de agua en agua caliente

para descongelarlas.

4 Conecte las tuberías de agua a las entradas de

la lavadora y las llaves de agua.

- Consulte en la página 14, Conexión de las

tuberías de agua, para información acerca de

las conexión de las tuberías de agua.

5 Abra las llaves de paso.

6 Pulse

7 Pulse la perilla .

8 Pulse

- Verifique que el agua se llene correctamente.

30 MANTENIMIENTO

Cuando se congela el tubo de desagüe

1 Vierta agua caliente en el tambor de la

lavadora y cierre la puerta.

- Deje el agua adentro durante 10 minutos.

2 Pulse

A después de 10 minutos.

3 Pulse .

4 Pulse

- Verifique si se vacía el agua.

Limpieza

Periódicamente limpie su lavadora para ayudar

a mantener su rendimiento y para minimizar las

posibilidades de funcionamiento defectuoso.

Limpieza del tambor, TUB CLEAN

Instalación incorrecta o uso de la lavadora en

un espacio húmedo por períodos prolongados

podría resultar en la acumulación de residuo de

detergente en la lavadora y ésto podría causar

moho u olores a humedad. Si usted limpia su

lavadora regularmente una vez al mes utilizando

TUB CLEAN minimizar á la posibilidad de que se

acumule residuo de detergente y que aparezcan

olores a moho o humedad.

1 Añada un limpiador para tambor o removedor

de cal en el cajón dispensador de detergente.

- Cuando lo añada, no exceda la línea del

nivel máximo para detergente. Puede quedar

detergente en el tambor tras la limpieza.

- Cuando utilice blanqueador con lejía, cárguelo

en el compartimento de la lejía.

- Cuando utilice un limpiador en polvo, saque

la cajita del detergente líquido y añádalo en

el compartimento del detergente de lavado

principal.

- Cuando utilice tabletas, colóquelas

directamente dentro del tambor.

2 Pulse

3 Gire la perilla B para TUB CLEAN.

- Se muestra el mensaje (O) en la pantalla.

- Se iluminará la luz TUB CLEAN.

4 Pulse

NOTA

yNunca meta prendas dentro de la lavadora

cuando utilice TUB CLEAN. Las prendas

pueden dañarse. Asegúrese de limpiar su

tambor cuando el mismo esté vacío.

ySe recomienda dejar la puerta abierta

despues de finalizado el lavado para

mantener limpia la cubeta.

ySe recomienda usar el programa de

LIMPIEZA DE LA CUBETA una vez al mes.

ySi nota un olor a moho o a viejo, ejecute la

TUB CLEAN por 3 semanas consecutivas.

yFije de forma correcta la puerta dejándola

ligeramente abierta con un cierre magnético.

De este modo, circulará el aire y permitirá

que se seque el interior del aparato.

ESPAÑOL

MANTENIMIENTO

Alerta automática para la limpieza de la lavadora

Cuando se enciende la lavadora y se parpadea

el mensaje tcL, significa que el tambor de

la lavadora necesita ser limpiado. Utilice la

LIMPIEZA DEL TAMBOR. La alerta de indicación

automática para la limpieza del tambor depende

en la frecuencia de uso, pero el mensaje

generalmente parpadeará cada 1-2 meses.

Eliminación de la cal

Si vive en un área con agua dura, puede

acumularse la cal en los componentes internos

de la lavadora. Debe tener cuidado de limpiar

periódicamente las acumulaciones de cal en los

componentes internos para prolongar la vida útil

de la lavadora.

Eliminación de la cal del tambor de la lavadora

Compruebe si el descalcificador es adecuado para

el tambor antes de utilizarlo y realizar el ciclo de

LIMPIEZA DEL TAMBOR. Consulte la página 32,

Limpieza del tambor, para más detalles sobre su

limpieza.

NOTA

yEn áreas con agua dura, se recomienda la

utilización de un suavizador de agua.

yAsegúrese de retirar toda la ropa del tambor

antes de limpiar el tambor. Si limpia el

tambor con ropa en su interior, ésta podría

contaminarse o dañarse.

Eliminación de la cal acumulada en acero inoxidable

Limpie la acumulación de cal u otras manchas

sobre el acero inoxidable con un trapo suave

empapado en limpiador para acero inoxidable.

NOTA

yNo utilice lana metálica o limpiadores

abrasivos, ya que podría dañar la lavadora.

Limpieza del cajón dispensador de

detergente

Si deja detergente en el cajón dispensador

durante un período prolongado de tiempo o

utiliza la lavadora durante mucho tiempo, puede

acumularse cal en el cajón. Retire y limpie el

cajón una vez por semana.

1 Extraiga el cajón dispensador de detergente.

2 Presione con fuerza el botón para

desenganchar el cajón dispensador de

detergente y extráigalo.

3 Retire las inserciones del cajón.

4 Límpielas con agua tibia.

- Utilice un trapo o un cepillo suave para

limpiar y eliminar cualquier residuo.

5 Limpie la humedad con una toalla o trapo

seco.

6 Vuelva a colocar el cajón dispensador de

detergente.

ADVERTENCIA

yNo rocíe agua en el interior de la lavadora.

Podría causar un incendio o descargas

eléctricas.

NOTA

yUtilice únicamente agua para limpiar el cajón

dispensador de detergente. Asegúrese de

usar el ciclo ENJUAGUE+CENTRIFUGADO

(véase página 26) para enjuagar el tambor

antes del ciclo de lavado cuando utilice

detergente para limpiar el tambor.

32 MANTENIMIENTO

ADVERTENCIA

yDesconecte el enchufe y cierre las llaves de

paso antes de la limpieza. En caso contrario,

pueden producirse descargas eléctricas.

yNo utilice la lavadora sin los filtros de entrada.

En caso contrario, podrían producirse fugas

y fallos de funcionamiento.

ySi utiliza la lavadora en un área con agua

dura, el filtro podría obstruirse debido a la

acumulación de cal. Póngase en contacto

con el servicio de atención al cliente de LG si

no se puede limpiar correctamente el filtro o

se ha perdido.

NOTA

yParpadeará en la pantalla el mensaje (P)

cuando la presión de agua en el cajón del

detergente sea baja o si el filtro de entrada

está atascado con suciedad. Limpie el filtro

de entrada del agua.

Limpieza de los filtros de entrada de

agua

Limpie periódicamente los filtros de agua para

evitar que se obstruyan.

Ponga especial cuidado en la limpieza de los

filtros si vive en áreas con agua dura. El agua

podría no suministrarse correctamente si hay

objetos extraños, como óxido, arena o piedras en

los filtros de entrada de agua.

1 Pulse

A para apagar la lavadora y desconecte

el enchufe.

2 Cierre las llaves de paso conectadas a las

mangueras de agua.

3 Retire las mangueras de agua.

4 Extraiga el filtro de entrada de agua.

Filtro de entrada

5 Elimine objetos extraños de los filtros de

entrada de agua.

- Deje a remojo los filtros de entrada de agua

en vinagre blanco o antical o utilice un cepillo

dental para eliminar los objetos extraños y

aclárelas.

6 Vuelva a colocar los filtros de entrada de agua en

su posición

7 Vuelva a conectar las tuberías de agua a la

lavadora.

ESPAÑOL

MANTENIMIENTO

Limpieza del filtro de la bomba de

desagüe

La lavadora no se vaciará correctamente si el

filtro de la bomba de desagüe está obstruido.

Limpie periódicamente el filtro para evitar

obstrucciones por objetos extraños.

1 Pulse

A para apagar la lavadora y desconecte

el enchufe.

2 Abra la tapa del filtro de la bomba de desagüe.

3 Tire de la manguera de desagüe para extraerla

y quite el tapón de la manguera para vaciar el

agua restante.

4 Gire el filtro en la dirección opuesta a las

manecillas del reloj para quitarlo.

5 Limpie el filtro de la bomba y la abertura.

6 Vuelva a colocar el tapón de la manguera e

introdúzcala en el alojamiento.

7 Introduzca el filtro de la bomba de desagüe.

8 Cierre la tapa del filtro de la bomba de

desagüe.

ADVERTENCIA

yAsegúrese de desconectar el enchufe antes

de la limpieza. En caso contrario, pueden

producirse descargas eléctricas.

yAl abrir el filtro de desagüe se desbordará el

agua si queda agua en el tambor. Compruebe

que se haya vaciado el agua completamente

antes de abrir el filtro de desagüe.

ySi utiliza la lavadora con el filtro de desagüe

colocado incorrectamente tras su limpieza,

o si utiliza la lavadora sin el filtro, pueden

producirse fugas de agua o fallos de

funcionamiento de la lavadora.

NOTA

yParpadeará el mensaje (Q) cuando la bomba

de desagüe esté obstruida con suciedad.

Limpie el filtro de la bomba de desagüe.

34 MANTENIMIENTO

Limpieza de la junta de la puerta

Limpie la junta hermética de la puerta una vez al

mes para evitar la acumulación de suciedad.

1 Utilice guantes de goma y gafas de protección.

2 Diluya 3/4 de taza (177 mL) de blanqueador

líquido con lejía en 1 galón (3.8 litros) de agua.

3 Remoje una esponja o un trapo suave en

esta solución diluida y limpie toda la zona

alrededor de la junta de la puerta.

4 Seque la humedad con una toalla o trapo seco.

5 Deje la puerta abierta para que la junta se

seque completamente.

PRECAUCIÓN

yLa limpieza de la junta con una solución sin

diluir puede causar fallos de funcionamiento

de la junta de la puerta y de las piezas de la

lavadora.

ESPAÑOL

SOLUCIÓN DE PROBLEMAS

Comprobación de los mensajes de error

Si aparece el siguiente mensaje en la pantalla, compruebe lo siguiente y tome la acción correctiva apropiada.

Mensaje

Causas posibles Solución

No hay suficiente ropa en la lavadora.

y¿Se ha acumulado la ropa en una zona o la carga es

demasiado pequeña?

y¿Estaba lavando un peluche, una alfrombrilla o ropa de

punto?

y¿Estaba lavando dos mantas juntas?

yReorganice la ropa para equilibrar la carga.

yLos peluches o alfombrillas pueden desequilibrarse

durante el centrifugado y la lavadora podría no vaciar

el agua. Reorganice la ropa de punto para equilibrar

la carga y vacíe el agua de nuevo.

yLave sólo una manta.

No se suministra agua o la presión del agua es baja.

y¿Está cerrada la llave de paso?

y¿No hay suministro de agua o la llave de paso está

congelada?

y¿Es baja la presión del agua o hay un filtro de entrada

obstruido?

y¿Se ha conectado correctamente la tubería de agua en la

entrada de agua fría?

y¿Las tubería de agua estan aplastadas o retorcidas?

yAbra las llaves de paso.

ySi la llave de paso está congelada, descongélela con

agua caliente.

ySi el filtro de entrada está obstruido, límpielo. (véase

página 32).

yConecte correctamente la tubería de agua en la

entrada de agua fría. (véase página 14).

yCompruebe que las tuberías de agua no estén

aplastadas o retorcidas. Tenga mucho cuidado de que

las tuberías de agua no estén retorcidas o aplastadas

por otros objetos.

Fuga en la conexión de la tubería de agua

y¿Están correctamente conectadas las tuberías de agua

en las llaves de agua?

yConecte correctamente las tuberías de agua en las

llaves de agua. (véase página 14).

El tambor no gira.

• ¿Se ha cerrado la puerta?

yCierre la puerta firmemente. Si sigue apareciendo

el mensaje, desconecte el enchufe y póngase en

contacto con el servicio técnico de LG más cercano.

La lavadora vacía el agua con lentitud o no lo hace

y¿Se ha instalado la manguera de desagüe a más de 1

metro del soporte de codo?

y¿Está aplastada o atascada la manguera en el interior?

y¿Está congelada la manguera de desagüe?

y¿Está obstruida la manguera de desagüe con objetos

extraños?

yBaje la manguera de desagüe hasta 3 pies por debajo del

extremo del soporte de codo.

yColoque la manguera de desagüe sobre una superficie

suave para evitar que se doble.

ySi las mangueras de desagüe están congeladas,

descongélelas en agua caliente.

yAbra el tapón de la manguera de desagüe y elimine la

suciedad.

La alimentación eléctrica se ha interrumpido durante el

funcionamiento.

yPulse A para apagar la lavadora y púlselo de nuevo

para encenderla.

Error de control.

yDesconecte el enchufe y póngase en contacto con el

servicio técnico de LG más cercano.

No se para el suministro de agua

y¿Se repiten en secuencia el suministro de agua y el

vaciado?

yDesconecte el enchufe y póngase en contacto con el

servicio técnico de LG más cercano.

El nivel de agua no está controlado

y¿Es el nivel de agua demasiado bajo o alto comparado

con el tamaño de la carga?

yEl sensor del nivel de agua no funciona correctamente.

yDesconecte el enchufe y póngase en contacto con el

servicio técnico de LG más cercano.

El tambor no gira.

y¿Está sobrecargada la lavadora?

yReorganice el tamaño de la carga y vuelva a poner en

funcionamiento la lavadora.

ySi la carga es demasiado grande, la el tambor

podría no girar debido a una sobrecarga del motor.

Deje reposar la máquina unos minutos y póngala

en funcionamiento de nuevo. Si aparece de nuevo

el mensaje, desconecte el enchufe y póngase en

contacto con el servicio técnico de LG más cercano.

yPara limpiar el tambor, seleccione el ciclo de limpieza

del tambor.

yVacíe el tambor e introduzca lejía en el cajón dispensador y

seleccione el ciclo TUB CLEAN (limpieza de tambor).

ySi no desea hacer la limpieza del tambor, gire el selector de

ciclos o pulse los botones opcionales para seleccionar el ciclo

deseado. En este caso, verá el mensaje nuevamente durante

los siguientes lavados y desaparecerá hasta que sea tiempo de

limpiar el tambor nuevamente.

36 SOLUCIÓN DE PROBLEMAS

Antes de llamar al servicio técnico

Haga las siguientes comprobaciones antes de llamar al servicio técnico.

Problema Causas posibles Solución

Sonido de clic

y¿Oye un sonido cuando cierra y bloquea o

desbloquea la puerta?

yEste sonido es normal cuando se cierra, se

bloquea o desbloquea la puerta.

Sonido de silbido

y¿Se está rociando agua en el tambor?

yEste sonido es normal cuando el agua se

está rociando o circulando durante el ciclo.

Zumbido o sonido de

borbotones

y¿Está vaciando agua la lavadora?

yEste sonido es normal y se produce

cuando la bomba de desagüe vacía el agua

de la lavadora tras el ciclo.

Sonido de salpicaduras

y¿Esta lavando una carga la lavadora?

yEste sonido es normal cuando la carga se

mueve arriba y abajo durante los ciclos de

lavado y enjuague.

Sonido de traqueteo

y¿Hay algún objeto, como llaves, monedas,

o alfileres en el tambor o el filtro de

desagüe?

yCompruebe si hay objetos extraños en el

tambor y el filtro de desagüe tras detener

el ciclo.

yDesconecte el enchufe y póngase en

contacto con el servicio técnico de LG más

cercano.

Sonido de golpes

y¿Está sobrecargada la lavadora?

y¿Está equilibrada la carga?

yEste sonido es normal y se produce

cuando se ha desequilibrado la carga.

Detenga el ciclo y reorganice la carga para

equilibrarla.

Ruido de vibración

y¿Se han quitado los tornillos de transporte?

y¿Está la carga distribuida uniformemente

en el tambor?

y¿Está bien nivelada la lavadora?

y¿Se ha instalado la lavadora sobre una

superficie resistente y lisa?

yConsulte la página 13, Desembalaje y

retiro de los pernos de embalaje, para

más información sobre la retirada de los

tornillos de transporte.

yDetenga el ciclo y reorganice la carga para

equilibrarla.

yConsulte la página 16, Nivelación de la

lavadora, para nivelar la lavadora.

yCompruebe si el suelo es resistente y está

nivelado.

Fugas de agua alrededor de

la lavadora

y¿Hay fugas de agua de una llave de paso o

una tubería?

y¿Hay una manguera o tubo de desagüe

obstruido?

yRevise las llaves de paso o las tuberías de

agua.

- Si las tuberías de agua se han dejado

sueltas, consulte la página 14, Conexión

de las tuberías de agua, para conectarlas

correctamente.

yDesatasque el tubo de desagüe o la

manguera de desagüe. Si es necesario,

póngase en contacto con un fontanero.

Espuma excesiva o falta de

enjuague

y¿Ha utilizado una cantidad de detergente

superior a la recomendada?

y¿Es el nivel de suciedad superior al tamaño

de la carga?

yUtilice la cantidad de detergente

recomendada para la carga.

ySi el nivel de contaminación es bajo,

reduzca la cantidad de detergente y utilice

menos detergente del recomendado.

Utilice sólo detergente con el logotipo

HE (Alta Eficacia).

Manchas

y¿Ha añadido el detergente directamente al

tambor?

y¿Ha retirado la carga inmediatamente

después que se acabó el ciclo?

y¿Ha separado la ropa por colores o

suciedad?

yAsegúrese de cargar el detergente en el

cajón dispensador.

yRetire la ropa inmediatamente cuando

haya acabado el ciclo.

ySepare los colores oscuros de los claros

y prendas blancas, y la ropa muy sucia

de las prendas poco sucias. Consulte la

página 19, Clasificación de la carga de ropa,

para más información.

ESPAÑOL

ESPECIFICACIONES

Problema Causas posibles Solución

Ropa arrugada

y¿Ha retirado la carga inmediatamente

después que se acabó el ciclo?

y¿Ha sobrecargado el tambor?

y¿Ha invertido las entradas de agua caliente y

agua fría?

yRetire la ropa inmediatamente cuando haya

acabado el ciclo.

yNo sobrecargue el tambor.

yEl agua caliente hace que se arrugue la ropa.

Revise las conexiones de las mangueras de

entrada de agua.

La lavadora no se enciende

y¿Se ha conectado correctamente el enchufe?

y¿Tiene un fusible fundido, se ha disparado el

interruptor de circuito, o se ha producido un

corte de suministro eléctrico?

yAsegúrese de que el enchufe esté conectado

en una toma de 3 clavijas con conexión a

tierra de 120 V (60 Hz).

yRestablezca el interruptor de circuito o

cambie el fusible. No coloque un fusible

de mayor capacidad. Si el problema es una

sobrecarga del circuito, solicite la reparación

a un electricista cualificado.

La puerta no se abre cuando

se hace una pausa en el ciclo

o cuando finaliza

y¿Es demasiado alta la temperatura en el

tambor?

y¿Está lleno de agua el tambor?

yLa lavadora tiene un bloqueo de seguridad

integrado en la puerta para evitar

quemaduras. Deje la puerta cerrada y espere

hasta que desaparezca el icono de bloqueo

de la puerta de la pantalla.

yDeje que la lavadora finalice el ciclo

programado o pulse el botón SPIN.

El tiempo de lavado es más

largo de lo normal

y¿Está sobrecargada la lavadora?

¿Se han añadido opciones al ciclo de lavado?

yEsto es normal. La lavadora ajusta

automáticamente el tiempo de lavado para

la cantidad de ropa, la presión del agua,

la temperatura del agua y cualquier otra

condición de funcionamiento.

Hay moho o humedad en el

tambor

y¿Se ha utilizado una cantidad incorrecta de

detergente?

y¿Se limpia el tambor periódicamente?

yUtilice sólo detergente HE (alta eficacia)

recomendado para lavadoras de carga

frontal.

yConsulte la página 30, limpie el interior y el

exterior de la lavadora periódicamente.

Ruido estrepitoso cuando

la lavadora se llena de agua

(golpe de ariete)

yLa fontanería del hogar se mueve o flexiona

cuando las válvulas de agua de la lavadora se

apagan.

yLa presión del suministro de agua del hogar

es muy alto.

yEl golpe de ariete no es causado por un

defecto en la lavadora. Instale supresores de

golpe de ariete entre la manguera de llenado

y la lavadora para obtener los mejores

resultados (se compran por separado en

ferreterías o tiendas de artículos del hogar).

yAjuste el regulador de suministro de agua a

una presión inferior o comuníquese con un

plomero para instalar un regulador.

ESPECIFICACIONES

Modelo WM4070H*A

Descripción Lavadora de carga frontal

Requisitos eléctricos 120 VAC @ 60 Hz.

Presión máx. de agua 20 – 120 psi (138 – 827 kPA)

Medidas 68,6 cm (An) X 75,6 cm (F) X 98,3 cm (Al), 129,5 cm (F con puerta abierta)

27” (An) X 293/4” (F) X 3811/16” (Al), 51” (F con la puerta abierta)

Peso neto 200.8lb(91.1Kg)

Velocidad máx. de

centrifugado 1,300 RPM

38 UTILIZACIÓN DEL SMARTDIAGONOSIS™

Si tuviera algún problema con su lavadora, la misma posee la capacidad de transmitir datos a un

teléfono inteligente utilizando la aplicación Smart Laundry de LG o mediante el teléfono al Centro de

atención telefónica de LG. SMARTDIAGNOSIS™ no puede ser activado a menos que su lavadora esté

encendida pulsando el botón de ALIMENTACIÓN(POWER). Si su lavadora no puede encenderse,

tendrá que localizar y lavadora los problemas sin utilizar SMARTDIAGNOSIS™.

Diagnóstico sonoro

SMARTDIAGNOSIS™ utilizando su

teléfono inteligente

1. Descargue la aplicación Smart Laundry de LG en

su teléfono inteligente.

2. Abra la aplicación Smart Laundry de LG en su

teléfono inteligente. Presione el botón flecha hacia

la derecha para avanzar a la siguiente pantalla.

3. Presione el botón Grabación del teléfono

inteligente y mantenga la boquilla del teléfono

inteligente junto al logotipo de SMARTDIAGNO-

SIS™ de la lavadora.

4. Con el teléfono en su sitio, pulse y mantenga

pulsado el botón de Control De La durante

tres segundos.

5. Mantenga el teléfono en el sitio hasta que la

transmisión del tono haya terminado. Esto toma

unos 17 segundos y la pantalla mostrará la cuenta

regresiva de tiempo.

6. Al finalizar la grabación, vea el resultado del

diagnóstico presionando el botón Siguiente del

teléfono.

NOTA

ySMARTDIAGNOSIS™(Diagnóstico Inteligente)

es una función de resolución de problemas

diseñada para asistir, no reemplazar, al método

tradicional de resolución de problemas a través

de llamadas de servicio técnico. La efectividad

de esta función depende de diversos factores,

entre los cuales se incluyen, la recepción del

teléfono celular utilizado para la transmisión,

cualquier ruido externo que pueda presentar-

se durante la transmisión, y la acústica de la

habitación donde está ubicada la lavadora. Por

lo tanto, LG no garantiza que SMARTDIAGNO-

SIS™ resuelva con precisión cualquier cuestión

dada.

SMARTDIAGNOSIS™ a través del

Centro de atención telefónica

1. Llame al Centro de atención telefónica de LG

Electronics al teléfono: (LG EE.UU.) 1-800-243-

0000(LG Canadá) 1-888-542-2623.

2. Cuando se lo indique el agente del Centro de

atención telefónica, mantenga el micrófono de su

teléfono sobre el logotipo SMARTDIAGNOSIS™

del equipo. Sostenga el teléfono a no más de una

pulgada o 2.5 cm (pero sin tocar) el equipo.

NOTA

yNo toque ningún otro botón ni icono de la

pantalla.

3. Pulse y mantenga pulsado el botón de Control De

La durante tres segundos.

4. Mantenga el teléfono en el sitio hasta que la

transmisión del tono haya terminado. Esto toma

unos 17 segundos y la pantalla mostrará la cuenta

regresiva de tiempo.

5. Una vez que la cuenta regresiva haya finalizado y

los tonos se hayan detenido, reanude la conversa-

ción con el agente del Centro de atención telefóni-

ca, que será capaz de ayudarle en la utilización de

la información transmitida para su análisis.

UTILIZACIÓN DEL SMARTDIAGNOSIS™

ESPAÑOL

GARANTÍA

ESTA GARANTÍA LIMITADA NO CUBRE:

1. Desplazamientos de servicio para el envío, recogida o

instalación del producto o para dar instrucciones sobre la

utilización del producto.

2. Sustitución de los fusibles de la vivienda o puesta en

funcionamiento de los disyuntores, corrección de la

instalación eléctrica de la casa o fontanería, o corrección de

la instalación del producto.

3. Daños o fallos causados por tubos de agua con fugas o

roturas, tubos de agua congelados, tubos de desagüe

atascados, suministro de agua inadecuado o con

interrupciones o suministro de aire inadecuado.

4. Daños al producto causados por accidentes, pestes e

insectos, rayos, viento, fuego, inundaciones o causas de

fuerza mayor.

5. Daños o fallos resultantes de un uso inadecuado, abusos,

instalación, reparaciones o mantenimiento incorrectos. Las

reparaciones incorrectas incluyen la utilización de piezas

no aprobadas o especificadas por LG.

6. Daños o fallos causados por la modificación u alteración

no autorizada del producto.

7. Daños o fallos causados por la corriente eléctrica, tensión

o códigos de fontanería incorrectos.

8. Daños cosméticos, incluidos arañazos, abolladuras u otros

daños en el acabado del producto, a menos que los daños

sean resultado de defectos de materiales o mano de obra y

se informe a LG en un plazo de siete (7) días calendarios a

partir de la fecha de entrega.

9. Daños o falta de elementos en cualquier producto de

exposición, caja abierta, de descuento o reacondicionado.

10. Productos en los que se haya borrado, desdibujado o

cambiado el número de serie original de fábrica.

11. Reparaciones cuando se esté dando al producto una

utilización diferente del uso doméstico normal (por

ejemplo, alquiler, uso comercial, oficinas e instalaciones

recreativas) o contraria a las instrucciones del manual del

propietario del producto.

12. La retirada y nueva instalación del producto si se ha

instalado en una ubicación inaccesible.

CÓMO SE PRESTA EL SERVICIO: Servicio a domicilio

El servicio a domicilio se prestará, según esté disponible, durante el período de garantía según la disponibilidad del personal de

servicio técnico en EE.UU. Para recibir servicio a domicilio el producto deberá estar accesible y sin obstrucciones para el personal de

servicio. Si no se puede prestar el servicio de reparación a domicilio, puede ser necesario retirar, reparar y devolver el producto. Si

no está disponible el servicio a domicilio, LG podrá decidir si facilitará transporte para el producto a y desde cualquier servicio técnico

de LG, según su elección.

ESTA GARANTÍA EXCLUYE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO Y SIN LIMITACIÓN A

CUALQUIER GARANTÍA DE COMERCIABILIDAD O ADECUACIÓN A UN FIN PARTICULAR. EN EL GRADO EN QUE CUALQUIER

GARANTÍA IMPLÍCITA SEA REQUERIDA POR LEY, ESTA GARANTÍA SE LIMITARÁ EN SU DURACIÓN AL PERIODO INDICADO

ANTERIORMENTE. LA REPARACIÓN O SUSTITUCIÓN

BAJO ESTA GARANTÍA ES LA ÚNICA SOLUCIÓN PARA EL CLIENTE. NI EL FABRICANTE, NI SUS DISTRIBUIDORES EN

EE.UU. SERÁN RESPONSABLES DE CUALQUIER DAÑO INCIDENTAL, CONSECUENCIAL, INDIRECTO, ESPECIAL O PUNITIVO

DE CUALQUIER TIPO, INCLUIDAS SIN LIMITACIÓN, PÉRDIDAS DE INGRESOS O BENEFICIOS, O CUALQUIER OTRO DAÑO

BASADOS EN CONTRATOS, RESPONSABILIDADES EXTRACONTRACTUALES O DE OTRO TIPO.

INCLUYENDO Y SIN LIMITACIÓN A, PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O

CONSECUENCIALES O LAS LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE PUEDEN

NO SER APLICABLES A SU CASO LAS CITADAS EXCLUSIONES. ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES

ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE UNOS ESTADOS A OTROS.

CÓMO OBTENER SERVICIO DE GARANTÍA E INFORMACIÓN ADICIONAL:

Llame al número 1-800-243-0000 o visite nuestro sitio web en www.lg.com.

Si desea ponerse en contacto por correo: Centro de información al cliente LG (ATT: CIC)

201 James Record Road, Huntsville, AL 35824

COBERTURA DE LA GARANTÍA:

LG Electronics U.S.A., Inc. (“LG”) garantiza su lavadora LG (“producto”) contra cualquier defecto en materiales o mano de obra bajo un uso doméstico

normal, durante el periodo de garantía indicado más adelante, y LG podrá reparar o sustituir el producto, bajo su exclusivo criterio. Esta garantía

limitada tiene validez sólo para el comprador minorista original del producto, no puede cederse o transferirse a cualquier comprador o usuario

posterior, y se aplica sólo cuando el producto se haya adquirido a través de un distribuidor LG autorizado y se haya utilizado en Estado Unidos (“EE.

UU.”), incluidos los Territorios de EE.UU.

Nota: Los productos de sustitución o piezas de reparación pueden ser nuevos o remanufacturados en fábrica y tendrán garantía para el

tiempo restante del período original de garantía o noventa (90) días, el que sea más largo. Guarde la factura o el justificante de compra

como prueba de la fecha de compra para la garantía (se le podría pedir que envíe una copia a LG o un representante autorizado).

PERIODO DE GARANTÍA:

GARANTÍA LIMITADA PARA LAVADORA LG (EE.UU.)

Periodo Un (1) año a partir de la fecha de

compra original:

Diez (10) años a partir de la fecha de

compra original:

Toda la vida útil desde la fecha de

compra original:

Alcance de la garantía Cualquier pieza interna/funcional Motor del tambor

(estator, rotor y sensor Hall) Tambor de acero inoxidable

Observación

LG suministrará las piezas y la

mano de obra para la reparación o

sustituirá las piezas defectuosas.

Sólo piezas. El cliente será responsable de la mano de obra o la

reparación a domicilio para la sustitución de las piezas defectuosas.

This product qualifies for ENERGY STAR in the

“factory default (Home Use)” setting.

Changing the factory default settings or enabling other

features may increase power consumption that could

exceed the limits necessary to quality for ENERGY STAR.

1-800-243-0000

1-888-542-2623

USA

CANADA

LG Customer Information Center

www.lg.com

LG WM4070HWA User Manual Owner's MFL67360447 150303 F1499FYN EUS

WM4070HVA Owner's Manual File?fileId=KROWM000404427 Most comprehensive of product setup and usage. (English, Spanish)

WM4070HWA Owner's Manual File?fileId=KROWM000404967 Most comprehensive of product setup and usage. (English, Spanish)

Navigation menu

Versions of this User Manual:

Views

Navigation
