OWNER’S MANUAL

WASHING MACHINE

WM4270H*A

MFL68639701 www.lg.com

Please read this owner's manual thoroughly before operating and keep it handy

for reference at all times.

ENGLISH ESPAÑOL

2PRODUCT FEATURES

PRODUCT FEATURES

INVERTER DIRECT-DRIVE MOTOR

The inverter direct drive motor, which is directly attached to the drum, is capable of producing mul-

tiple distinct different motions for optimal washing performance with very little noise and vibration.

The motor assembly also contains fewer moving parts, thus resulting in fewer repairs.

SMART DIAGNOSIS™

Should you experience any technical difficulty with your washing machine, it has the capability of

transmitting data by phone to the Customer Information Center. The call center agent records the

data transmitted from your machine and uses it to analyze the issue, providing a fast and effective

diagnosis (Refer to page 45).

TUB CLEAN

Cleaning of the tub on a regular monthly basis using Tub Clean can help keep the tub clean and

fresh.

MAGNETIC DOOR PLUNGER

Safely and conveniently secure the door slightly ajar with the magnetic door plunger. This will pro-

mote air circulation and allow the interior of the machine to dry. To use this feature, after the load has

been removed, do not close the door completely.

When the magnetic door plunger comes into contact with the metal washer cabinet, it will secure the

door slightly open allowing the interior of the washer to dry.

LARGE CAPACITY STAINLESS STEEL DRUM

The large capacity stainless steel drum offers extreme durability and is tilted to improve efficiency

and allow easier access for large items.

CHILD LOCK

Use this option to disable the controls during a wash cycle. This option can prevent children from

changing cycles or operating the machine.

DETERGENT DISPENSER DRAWER

The four-compartment dispenser drawer makes it easy to separate the pre-wash detergent, main

laundry detergent, liquid bleach, and fabric softener into different compartments.

HIGH TEMPERATURE STEAM CYCLES

LG's unique, high-temperature steam cycles help to remove tough stains.

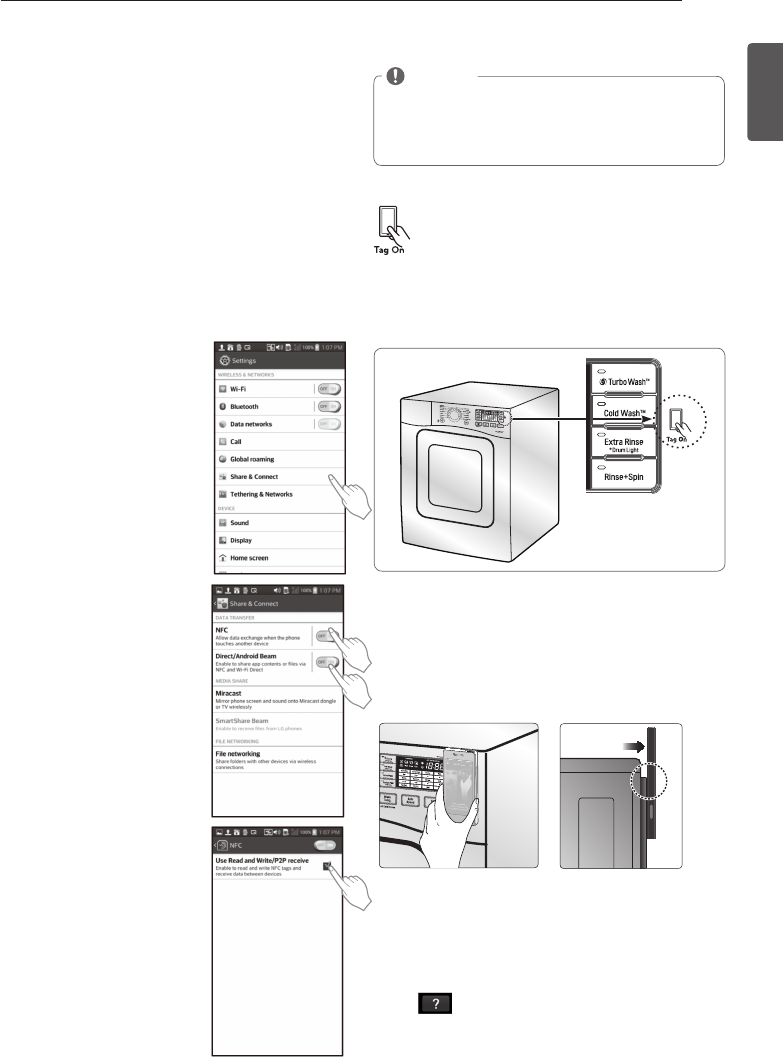

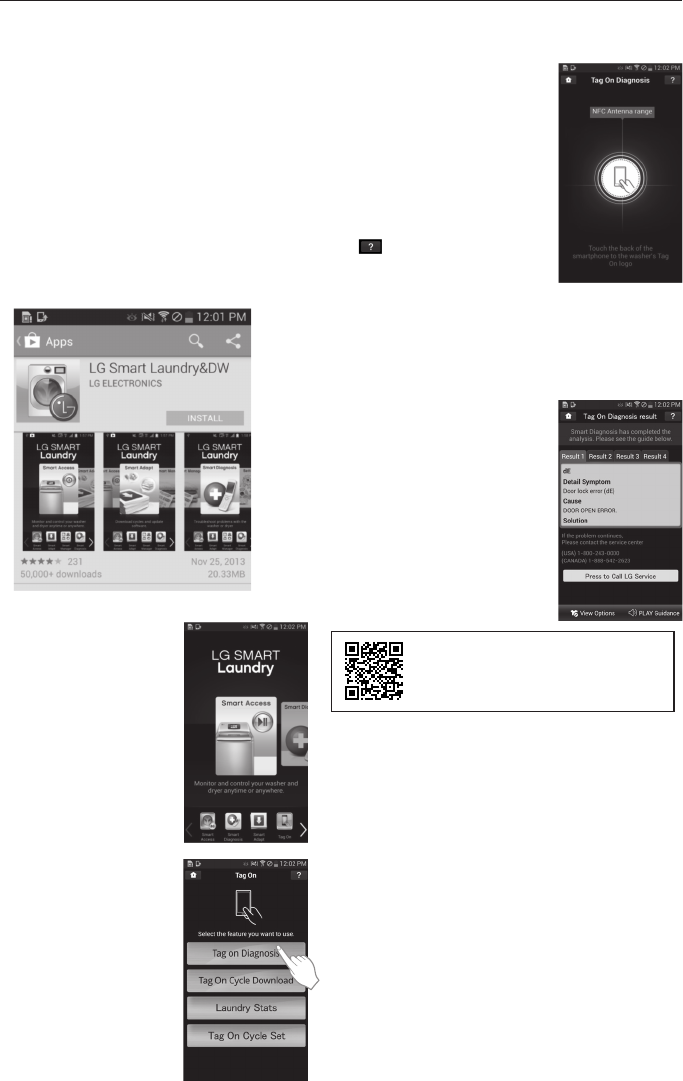

TAG ON

The Tag On feature works on most NFC equipped smart phones by communicating with your Tag

On equipped LG appliance. Using the LG Smart Laundry application, the Tag On feature allows you

to diagnose your appliance, download new cycles, and see the status of your appliance by simply

touching the smart phone to the Tag On logo of the appliance.

ENGLISH

TABLE OF CONTENTS

2 PRODUCT FEATURES

IMPORTANT SAFETY INSTRUCTIONS

INTRODUCING YOUR WASHING MACHINE

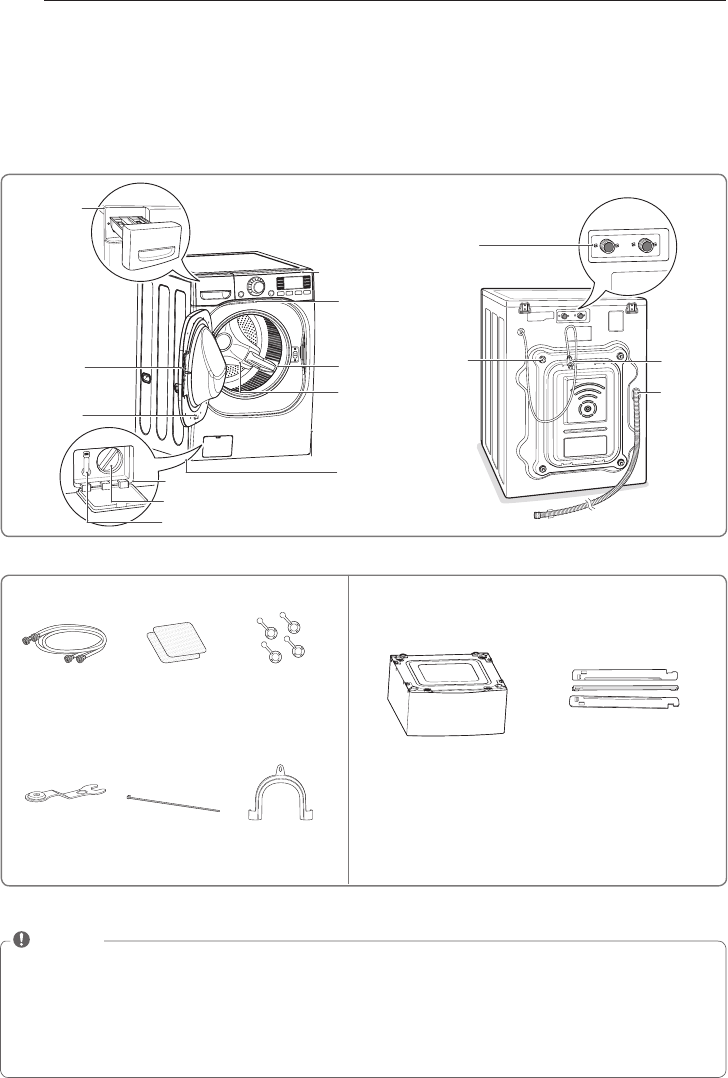

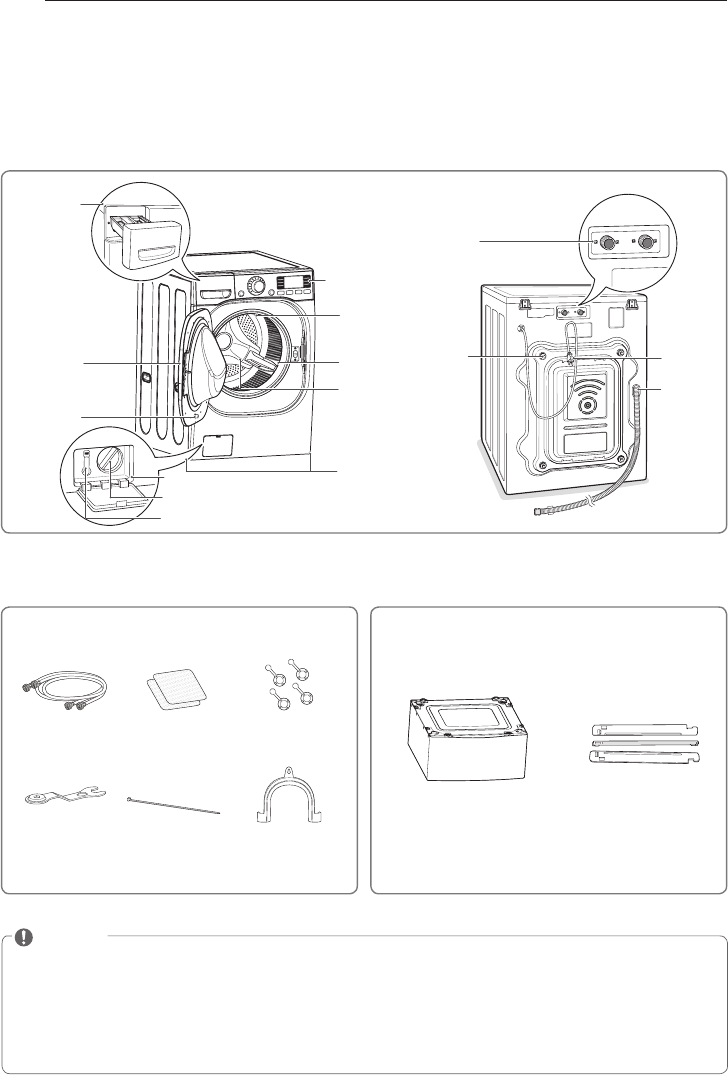

8 Parts and Accessories

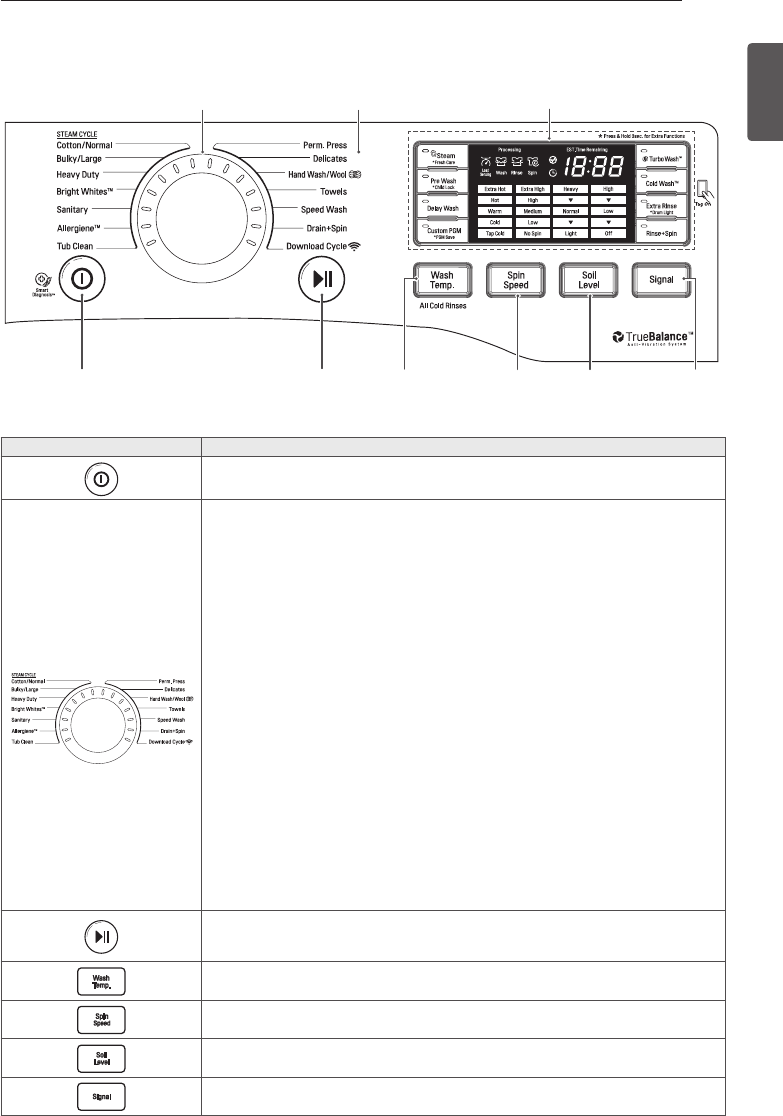

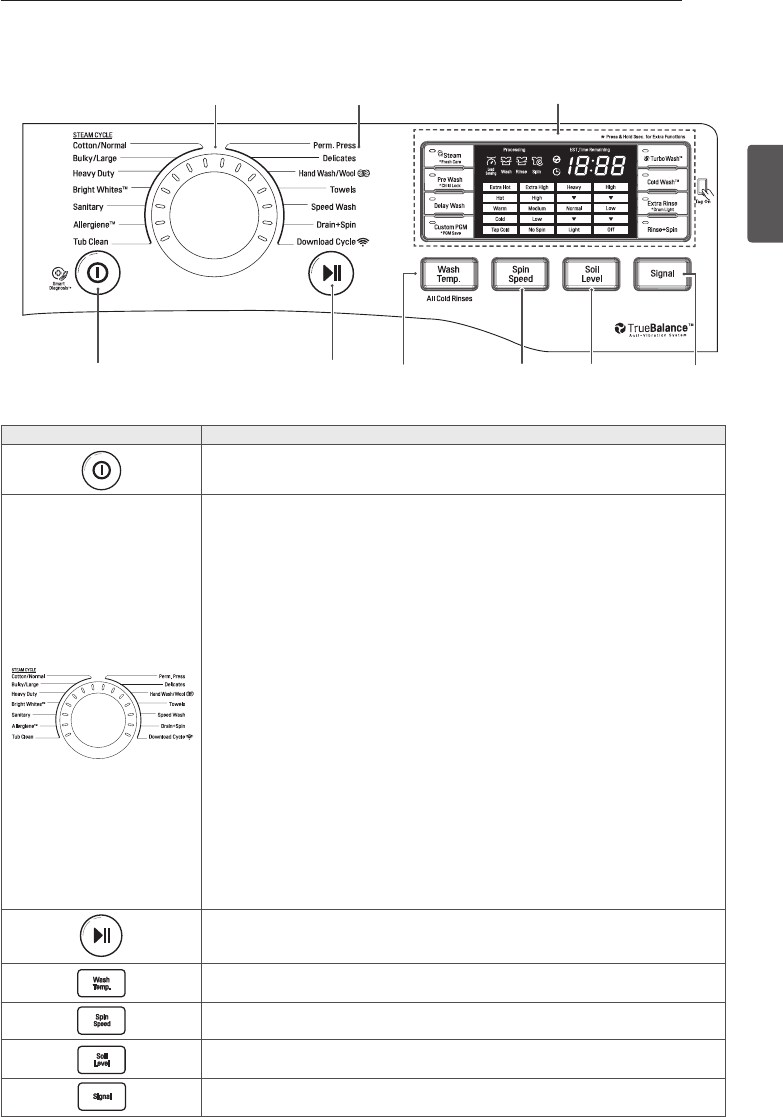

9 Control panel features

11 INSTALLATION INSTRUCTIONS

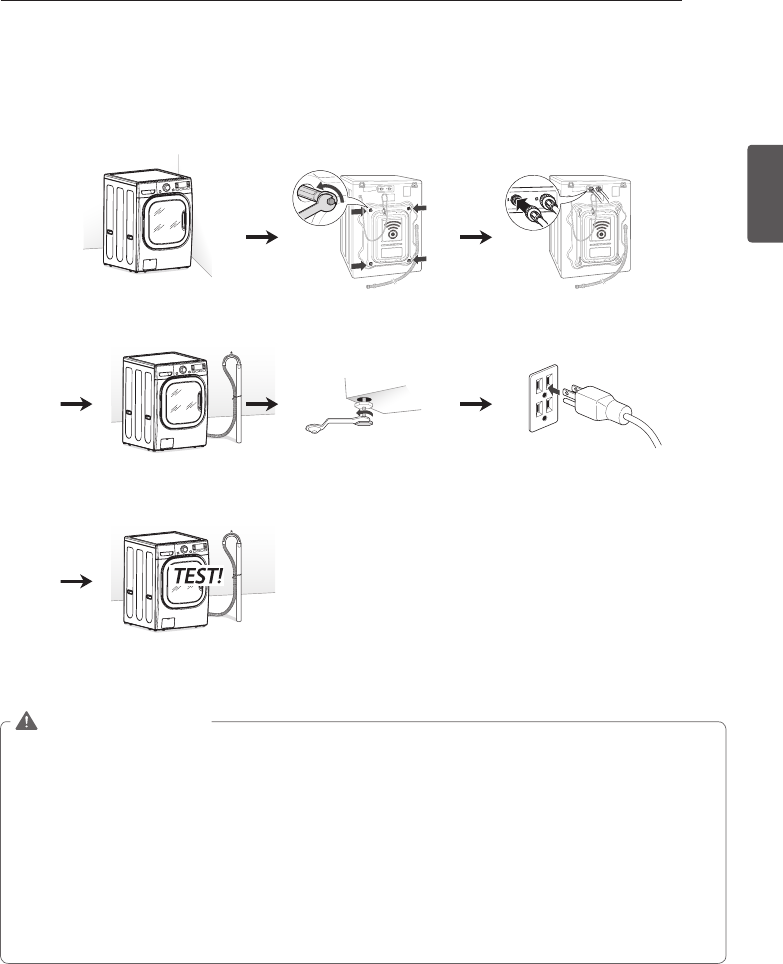

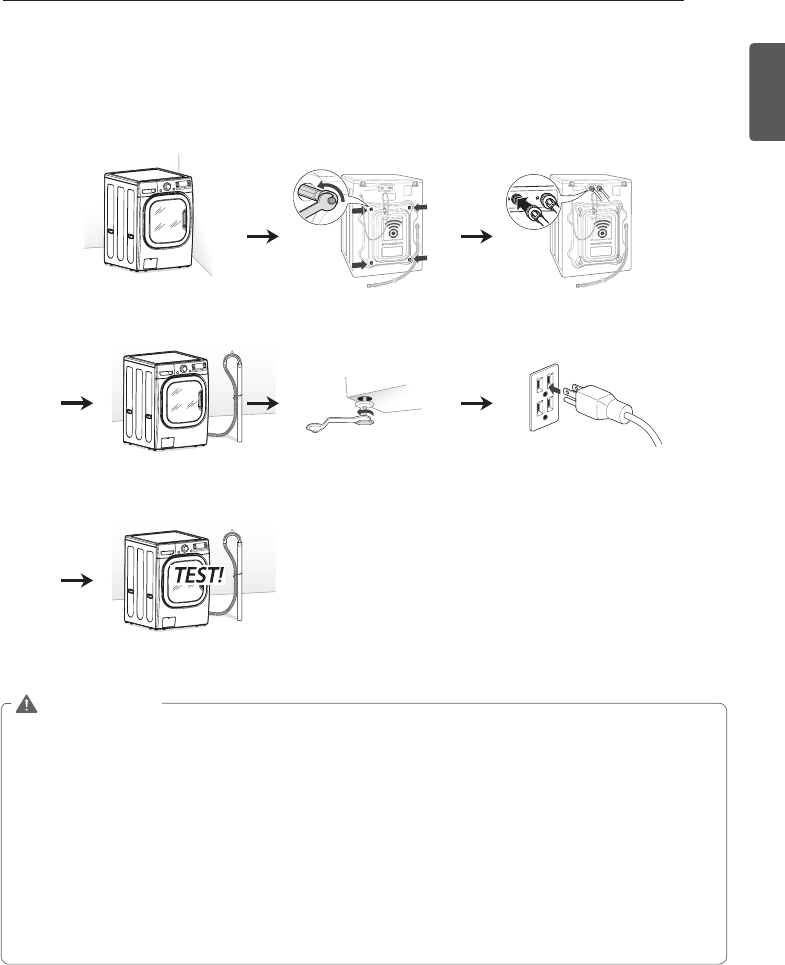

11 Preview installation order

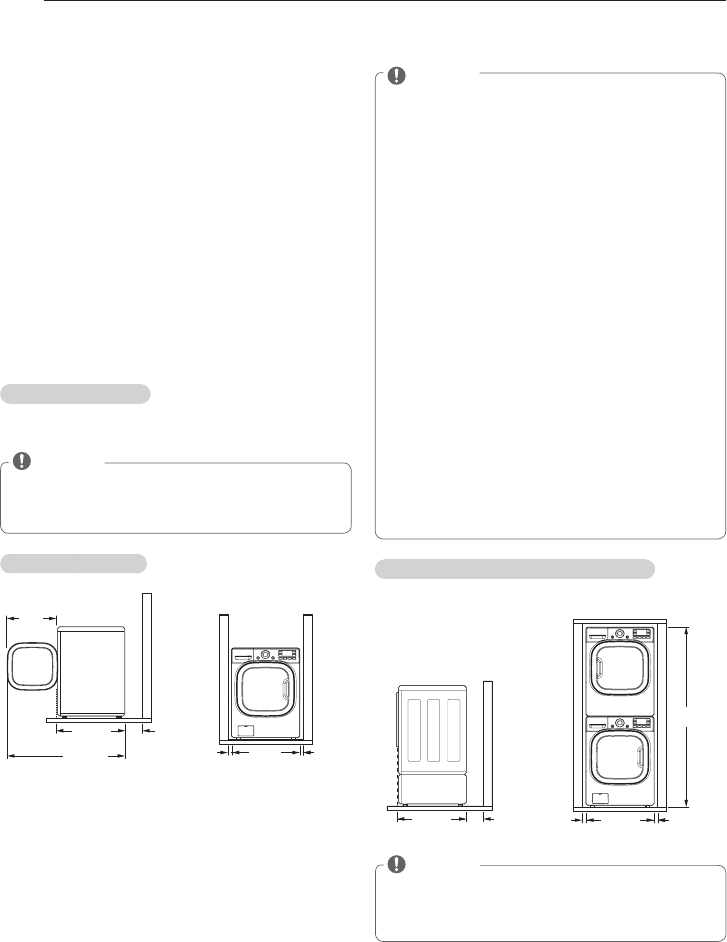

12 Checking and choosing the proper location

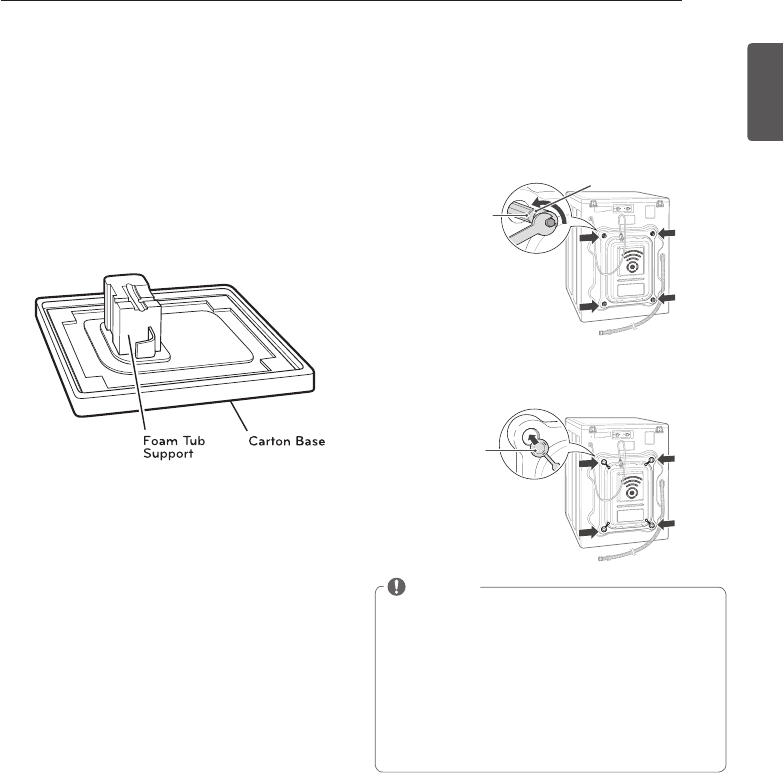

13 Unpacking and removing shipping bolts

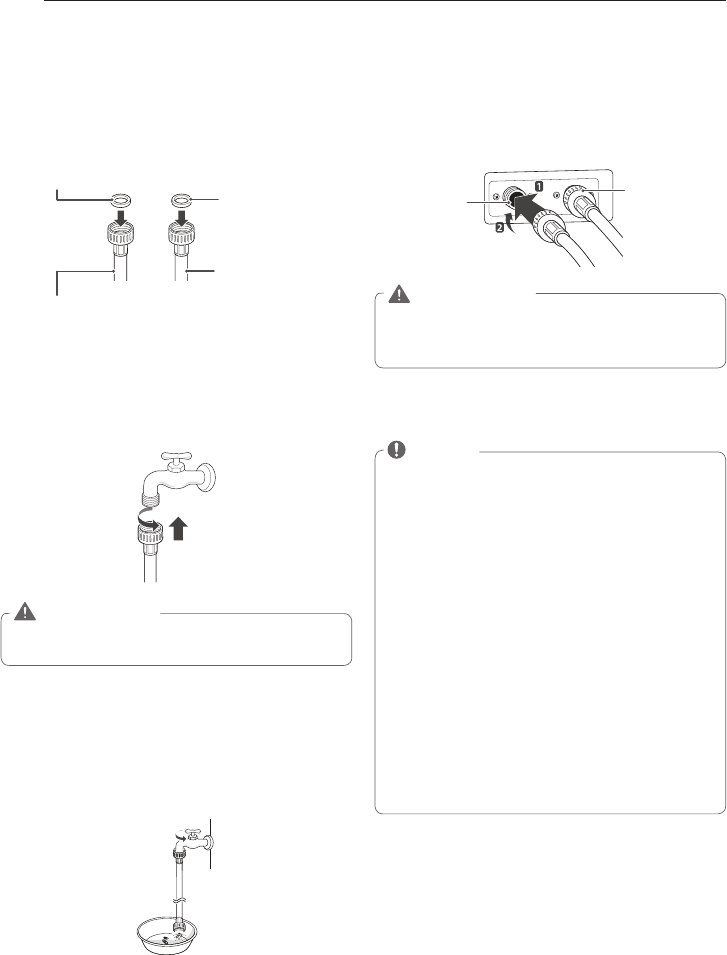

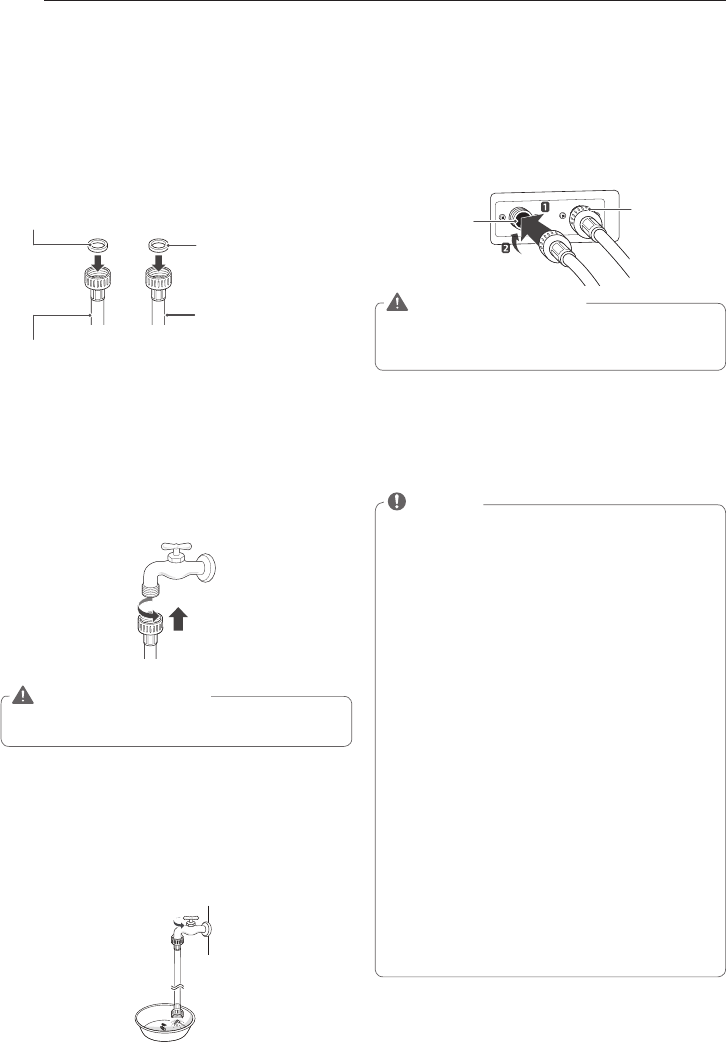

14 Connecting the water lines

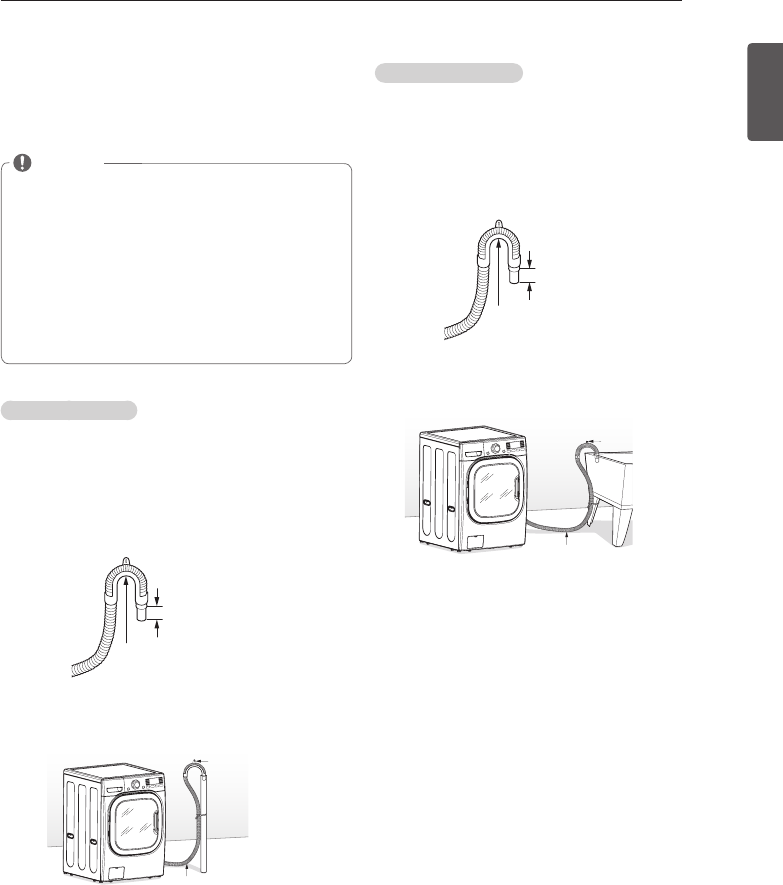

15 Connecting the drain line

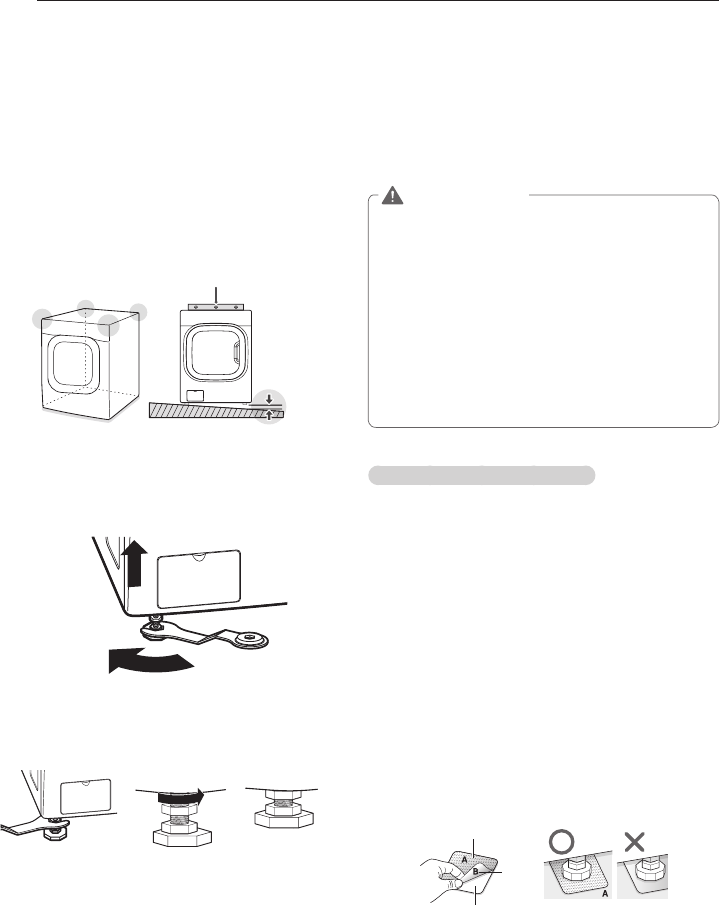

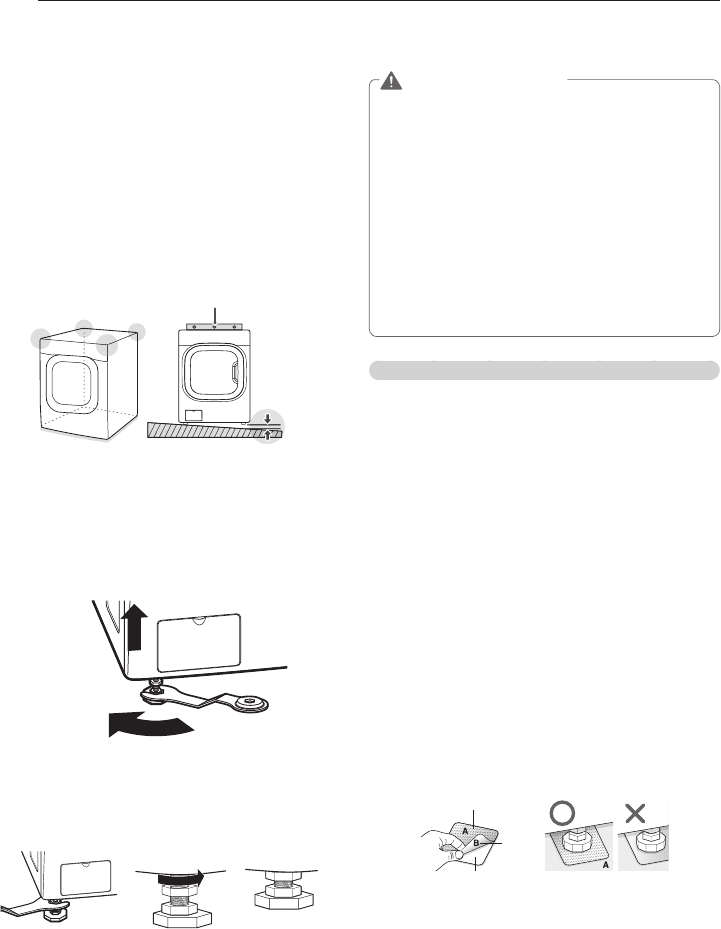

16 Leveling the washing machine

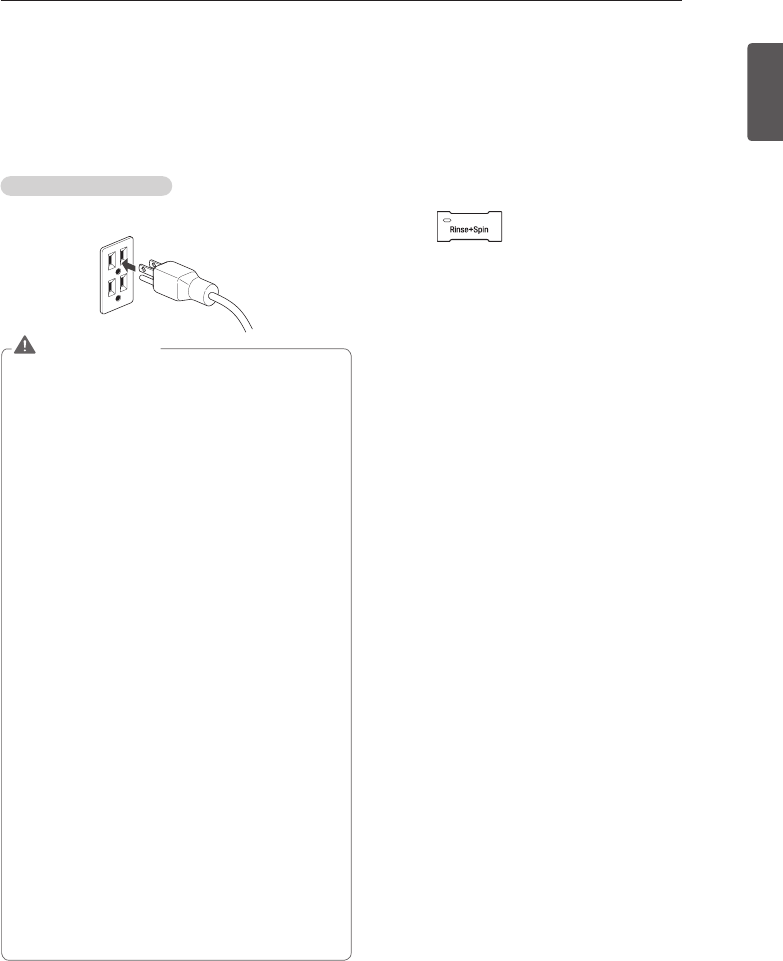

17 Plugging in the power cord and grounding

17 Test run

18 PREPARATION

18 Sorting wash loads

18 - Precautions for fabric care before wash cycle

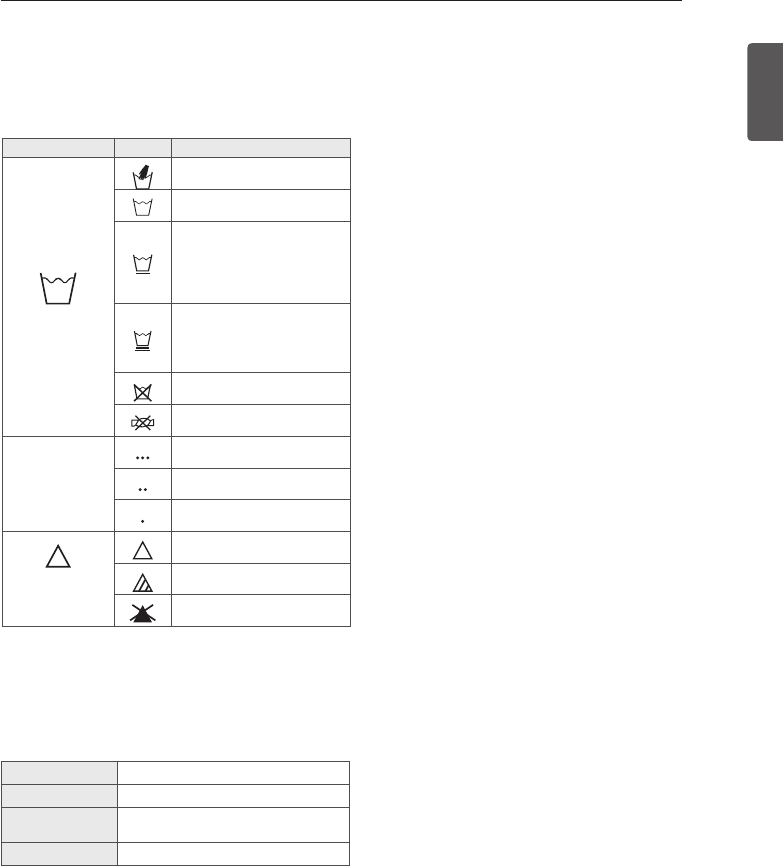

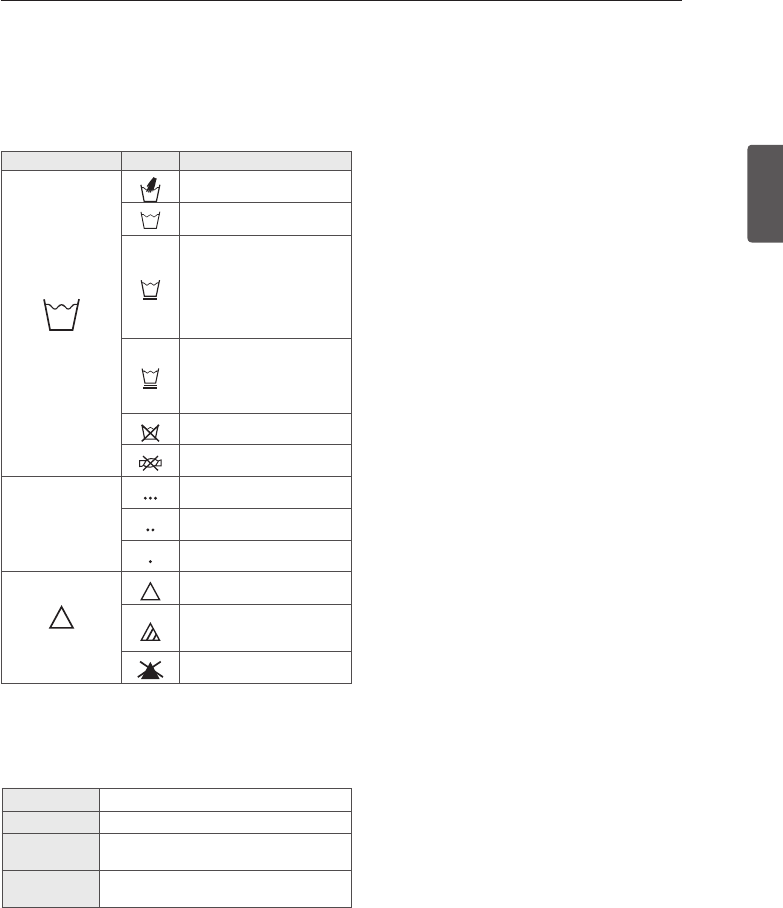

19 - Fabric care labels

19 - Sorting laundry

20 Using detergent/fabric softener

20 - Recommended detergent

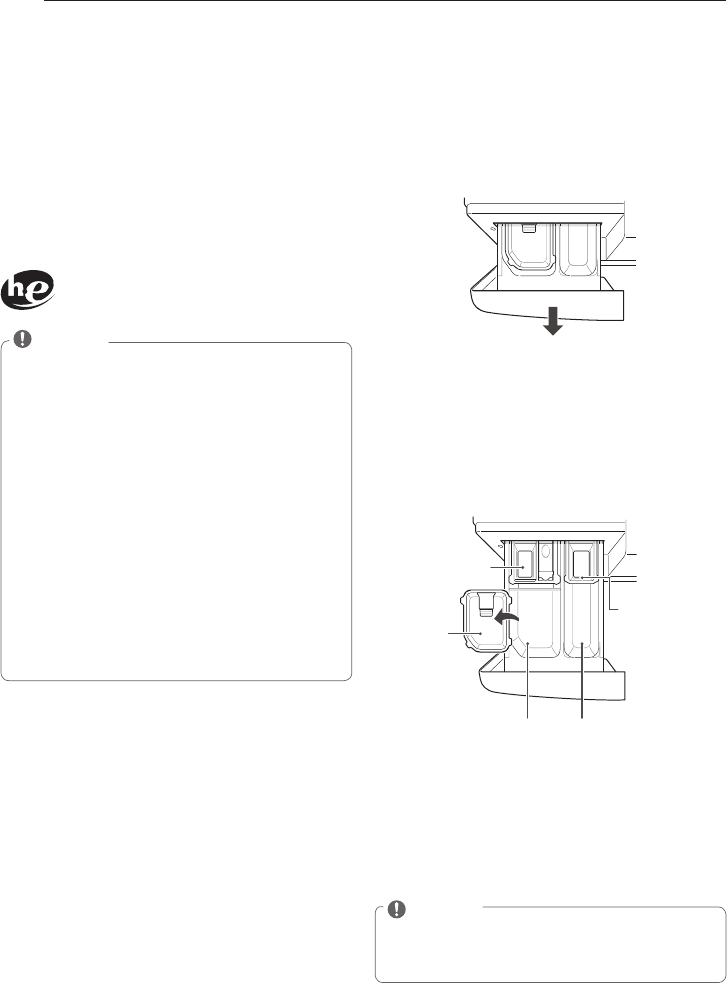

20 - Loading the dispenser

22 USING YOUR WASHING MACHINE

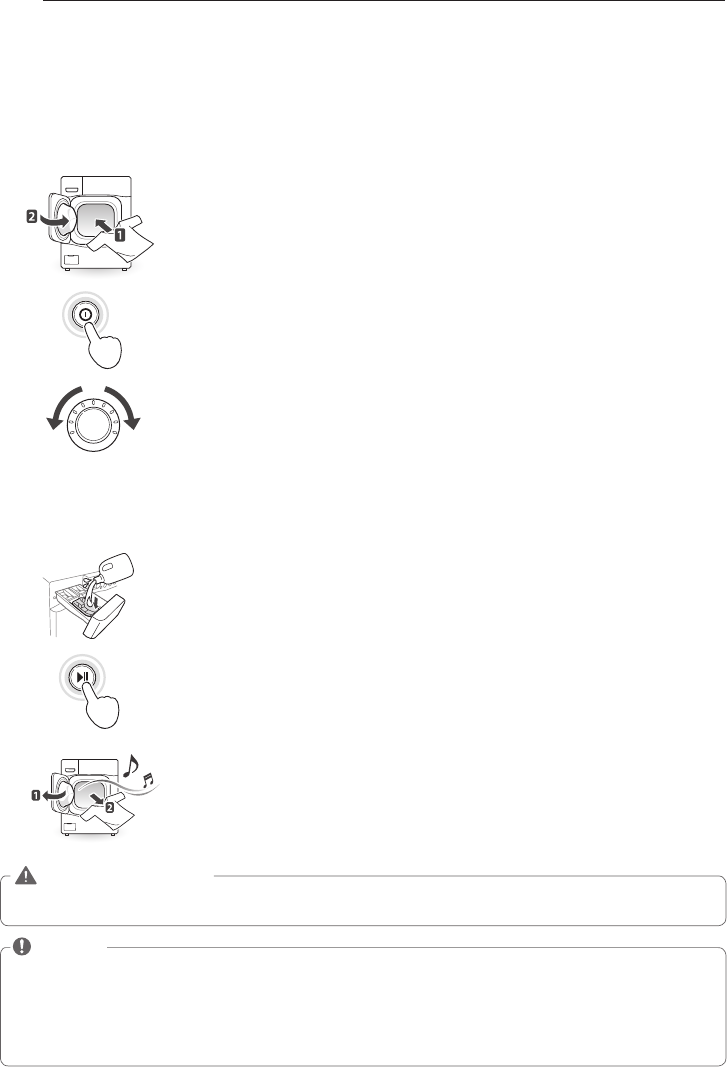

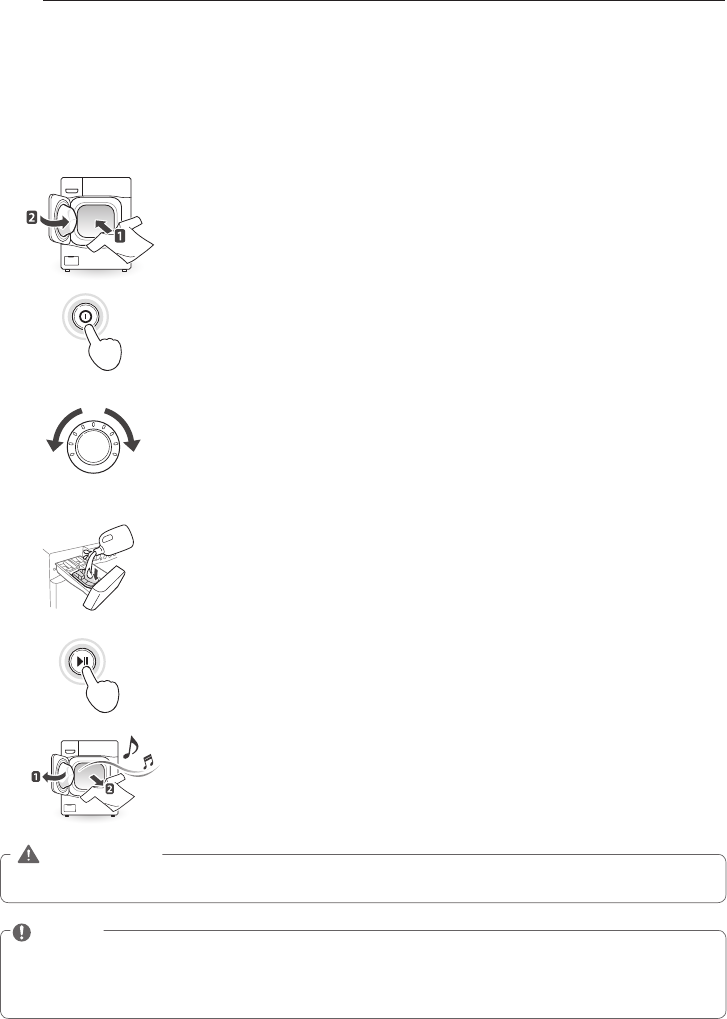

22 Basic operation

23 Cycle guide

24 Main cycle

24 - Reduce laundry allergen,

Allergiene™

24 - Reduce laundry bacteria, Sanitary

24 - White fabrics, Bright Whites™

24 - Blankets or bulky items, Bulky/Large

24 - Normal items, Cotton/Normal

24 - Heavily soiled items, Heavy Duty

24 - Wrinkle free items, Perm.Press

24 - Items labeled wool or hand-washable, Hand

Wash/Wool

24 - Sheer items, Delicates

24 - For towels, Towels

24 - Quick wash, Speed Wash

24 - Drain and spin only, Drain+Spin

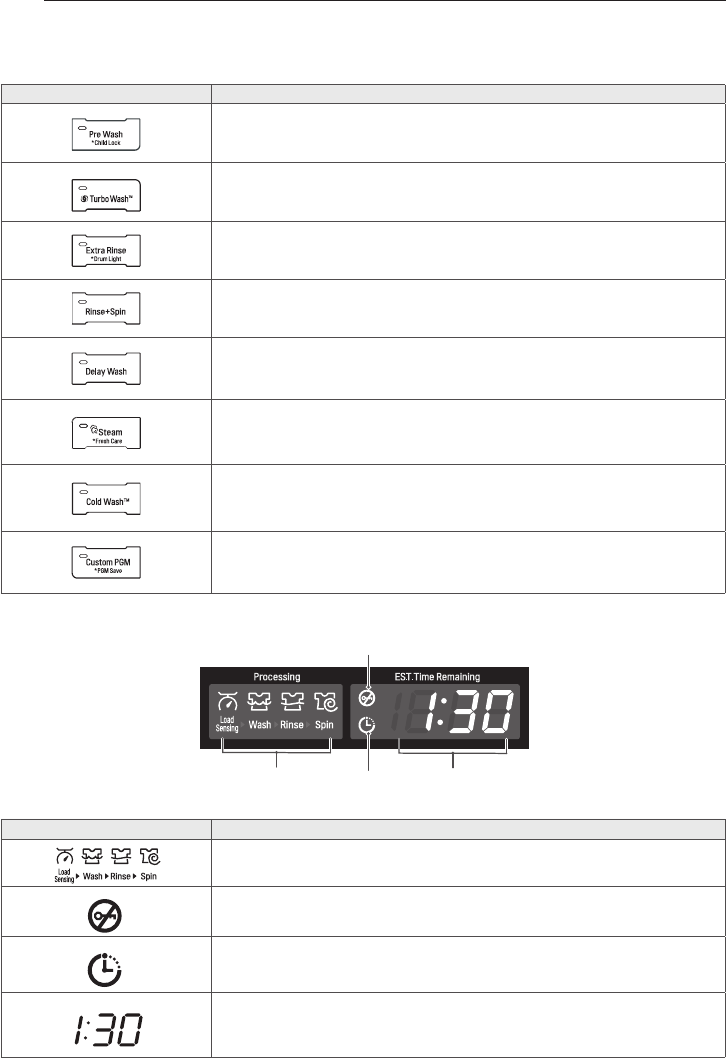

25 Cycle modifier buttons

25 Setting options before the cycle

25 - Setting the water temperature, Wash Temp.

25 - Setting the spin speed, Spin Speed

25 - Setting soil level of laundry, Soil Level

26 - Adjusting the melody and button tones, Signal

26 - Prewashing, Pre Wash

26 - Rinse, drain and spin only, Rinse+Spin

26 - Adding an extra rinse cycle, Extra Rinse

26 - Presetting the start time, Delay Wash

26 - Efficiently cleaning, Steam

27 - Saving energy, Cold Wash™

27 - Saving time, Turbo Wash™

27 Setting options during the cycle

27 - Button lock feature, Child Lock

28 - Saving customized wash cycle, PGM Save

28 - Selecting your customized cycle, Custom PGM

28 -

Tumbling clothes to prevent Wrinkles, Fresh Care

28 - Drum Lighting, Drum Light

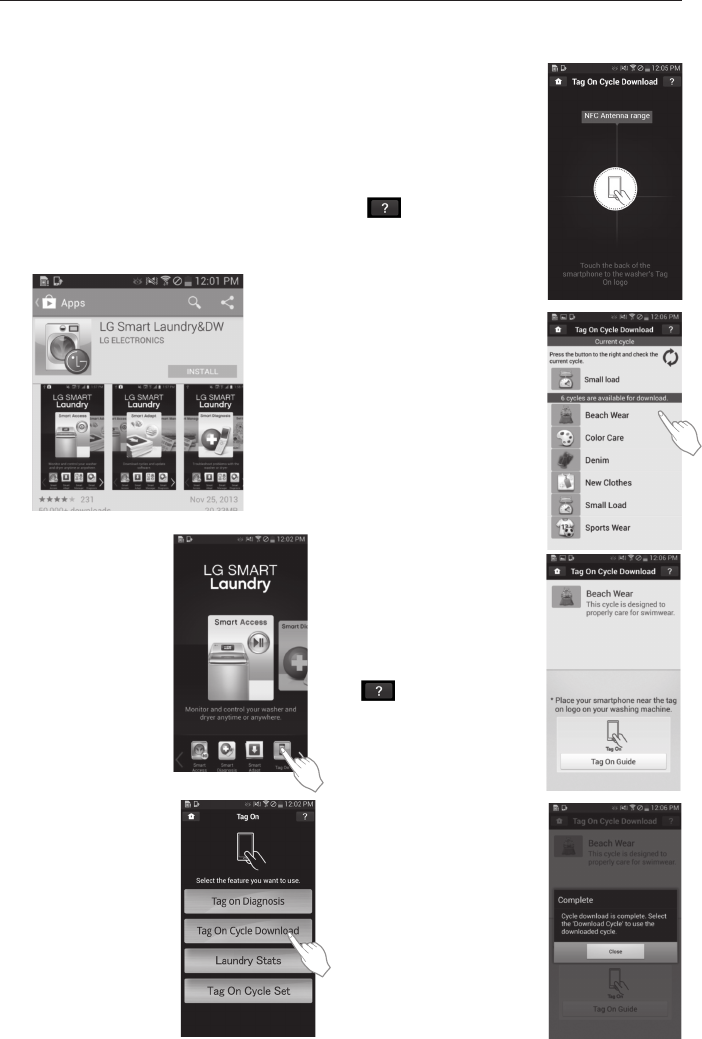

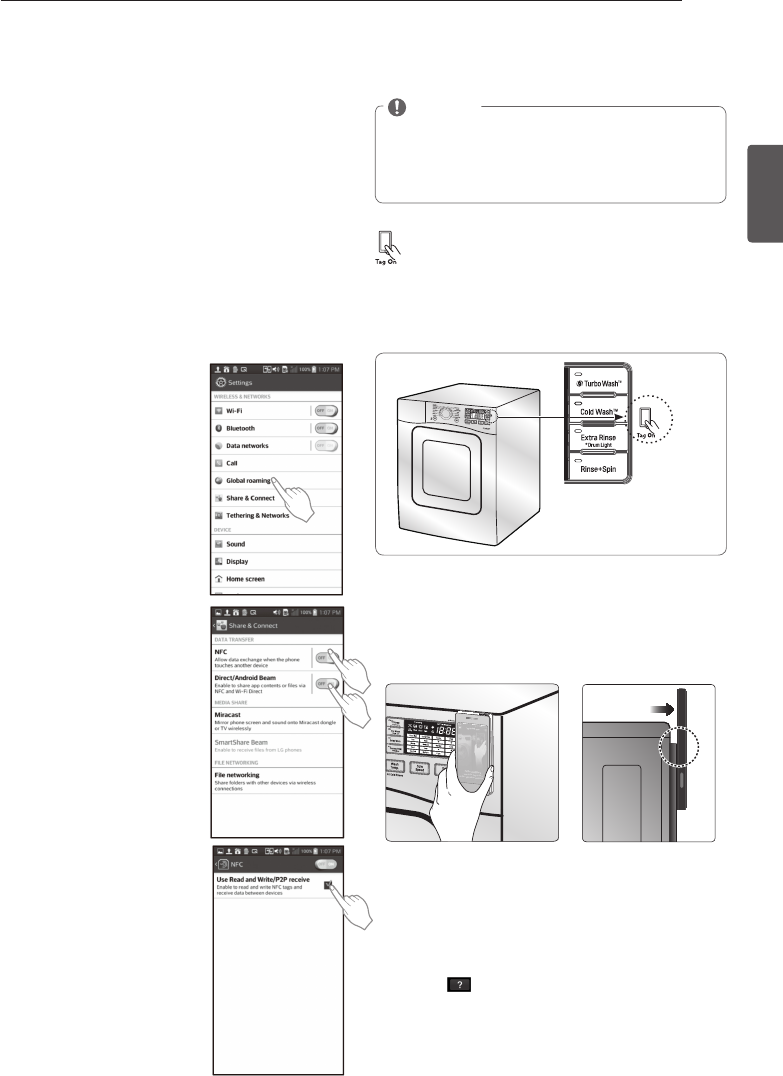

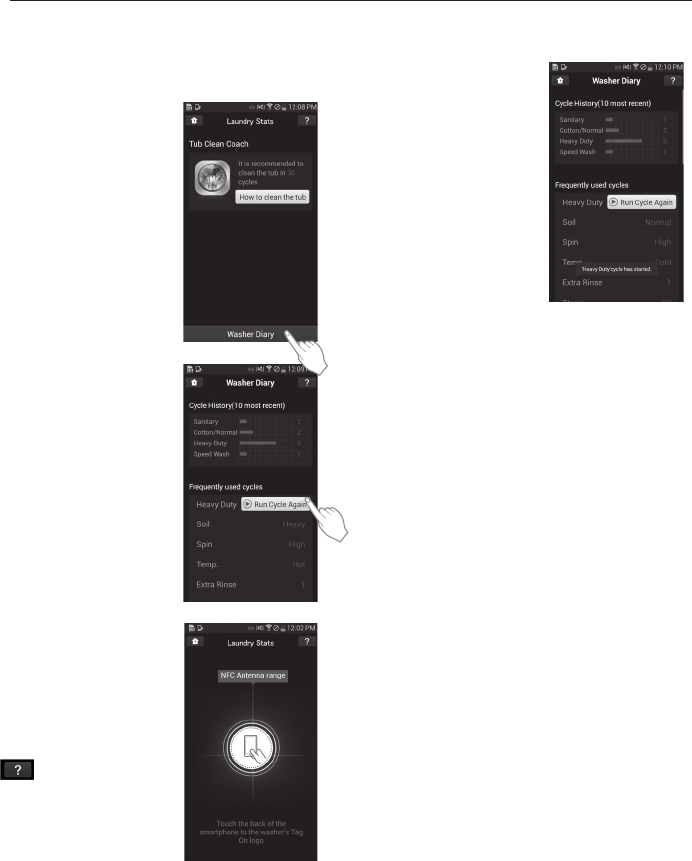

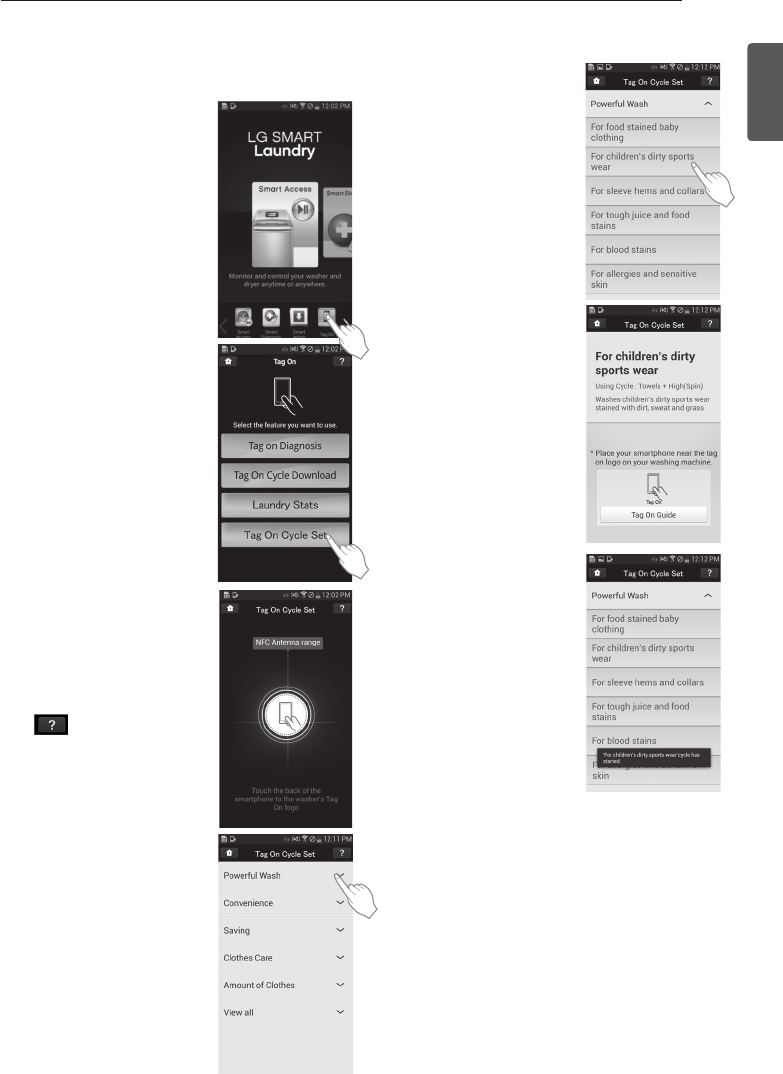

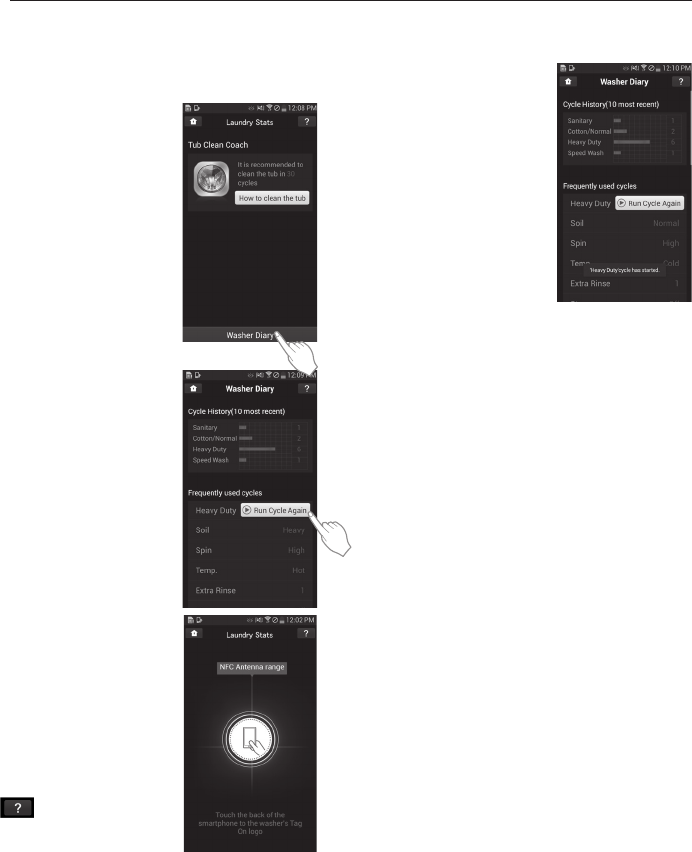

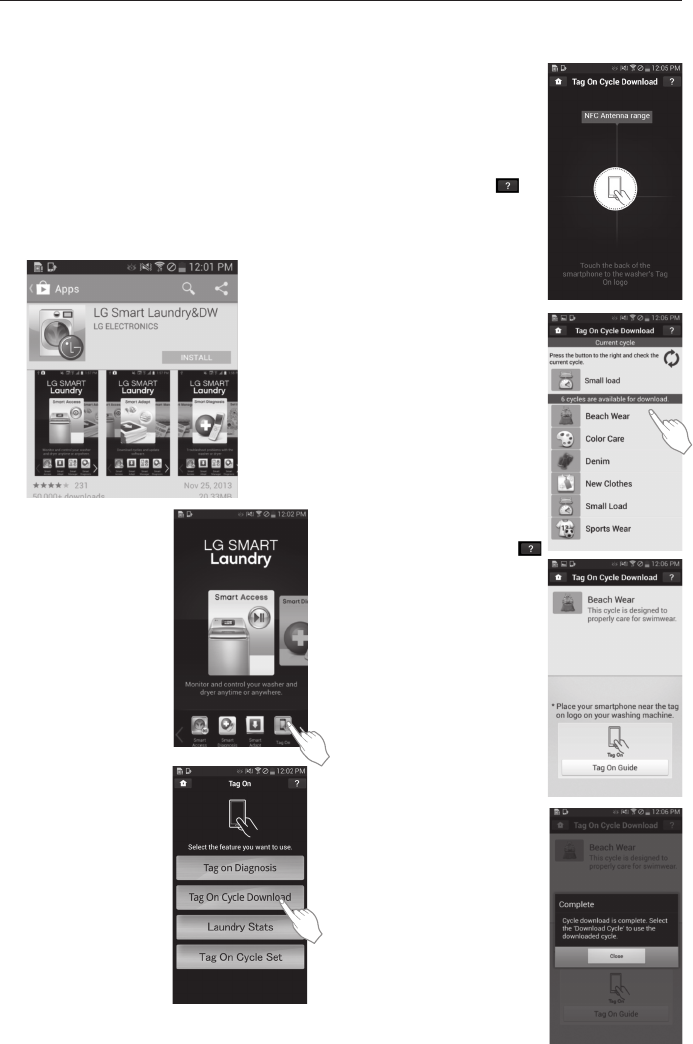

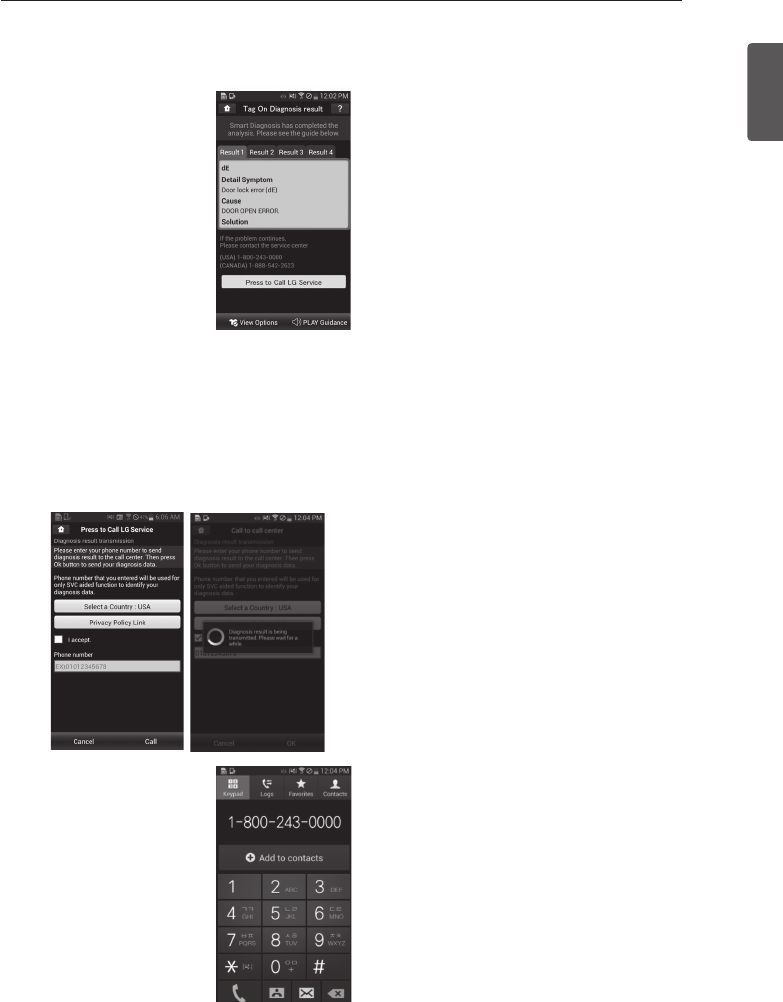

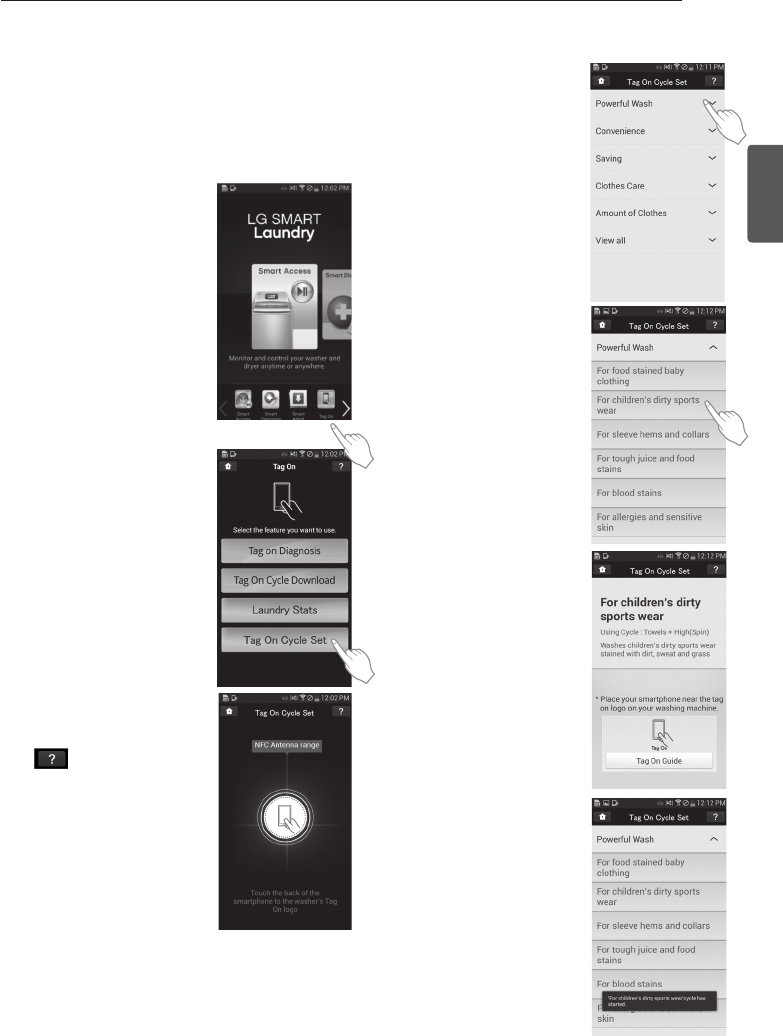

29 Before using the Tag On function

29 - To Use the Tag On Function

29 - The Tag On guide

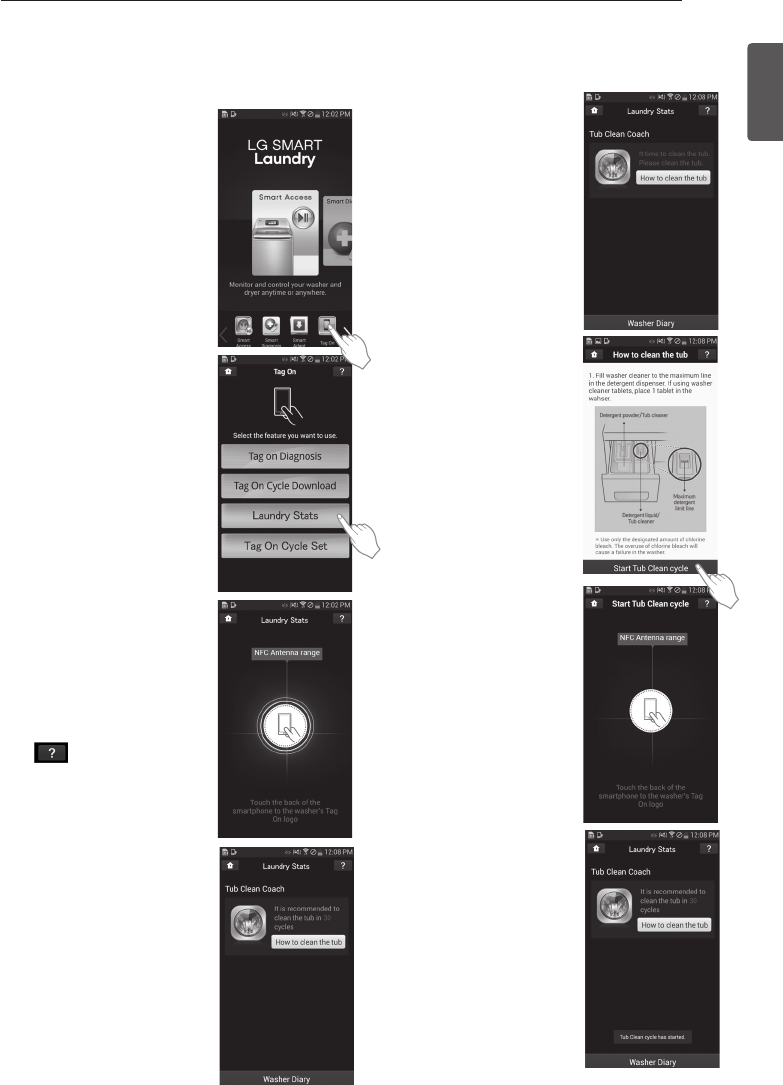

30 Tag On

36 MAINTENANCE

36 Care

36 - Care after wash

36 - Care in cold climates

37 Cleaning

37 - Cleaning the drum, Tub Clean

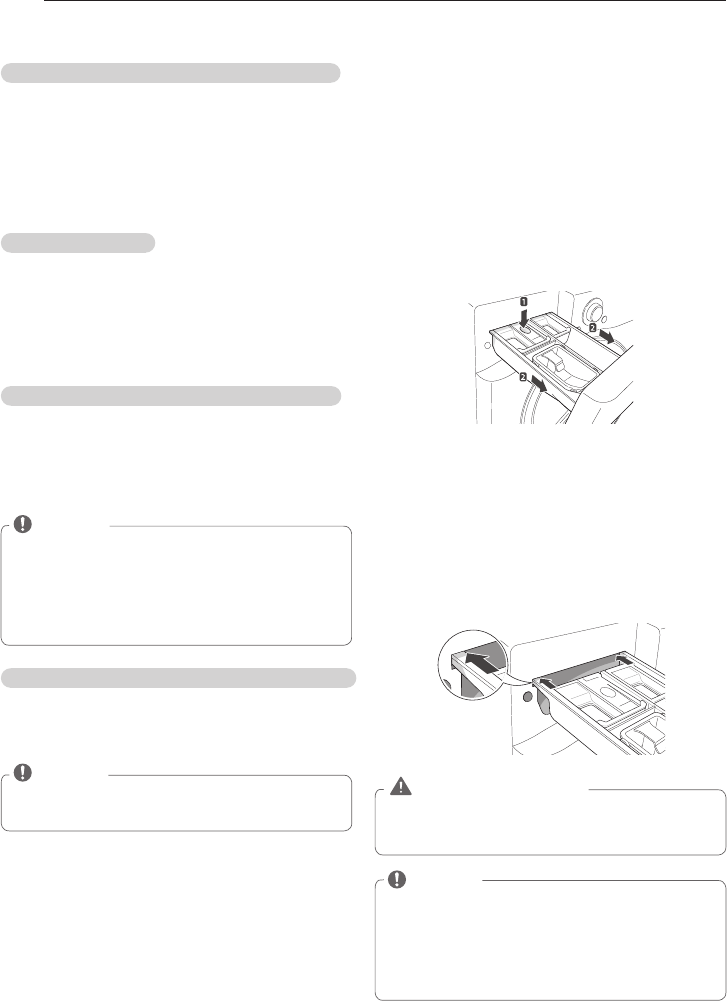

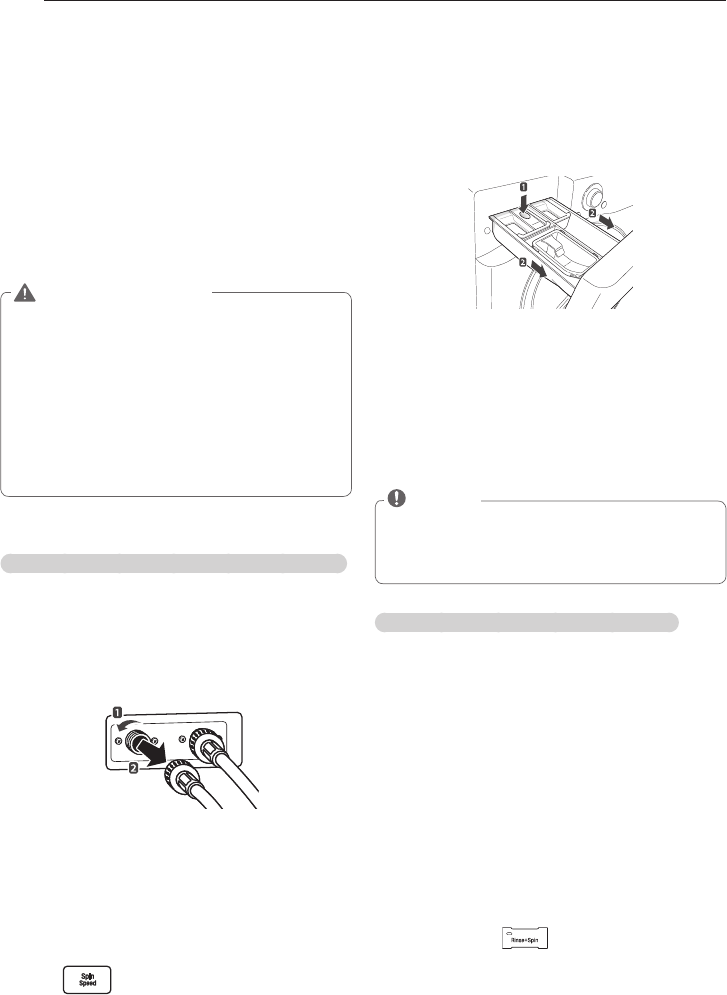

38 - Cleaning the detergent dispenser drawer

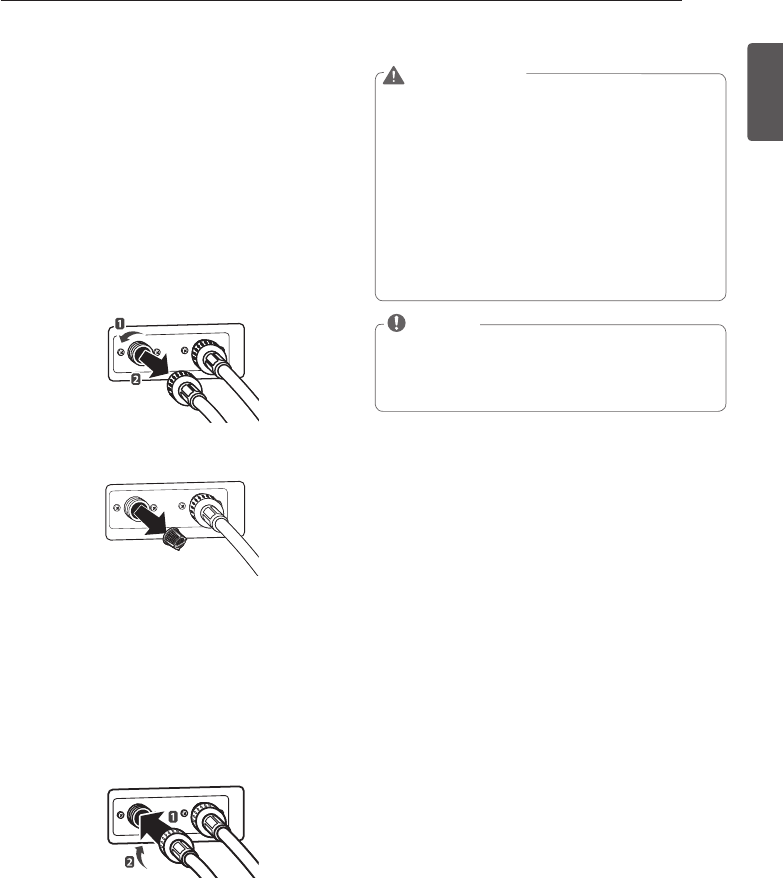

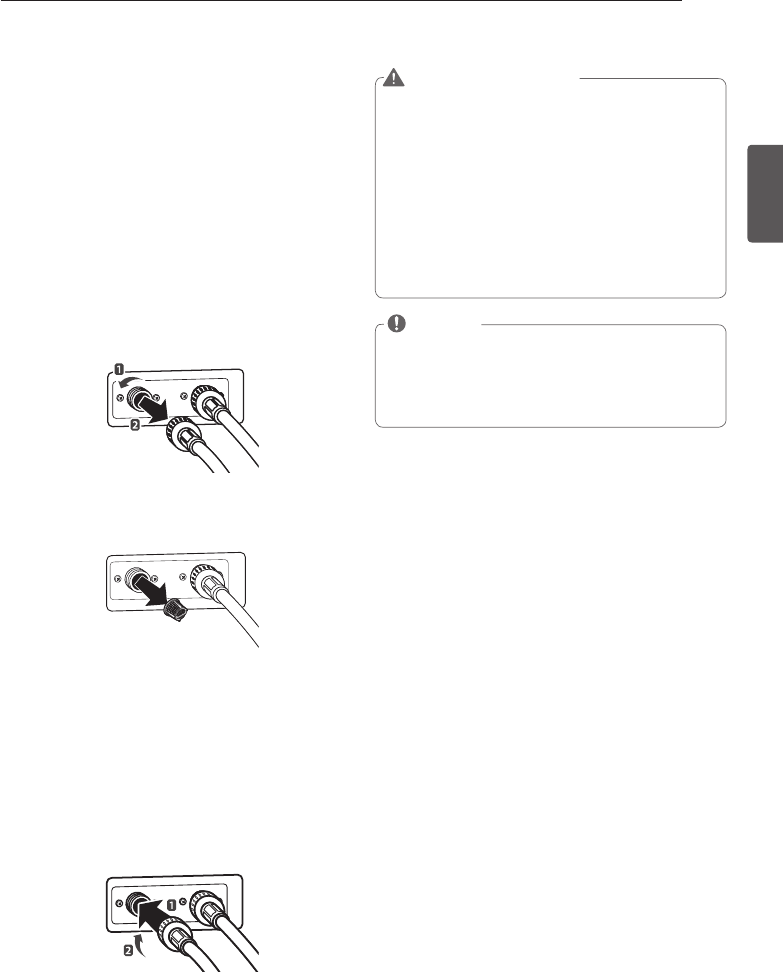

39 - Cleaning the water inlet filters

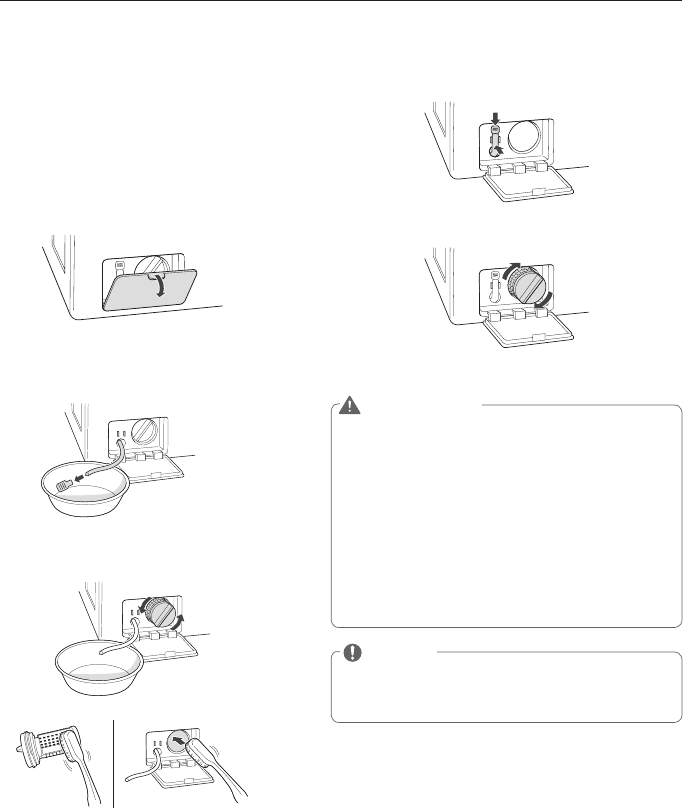

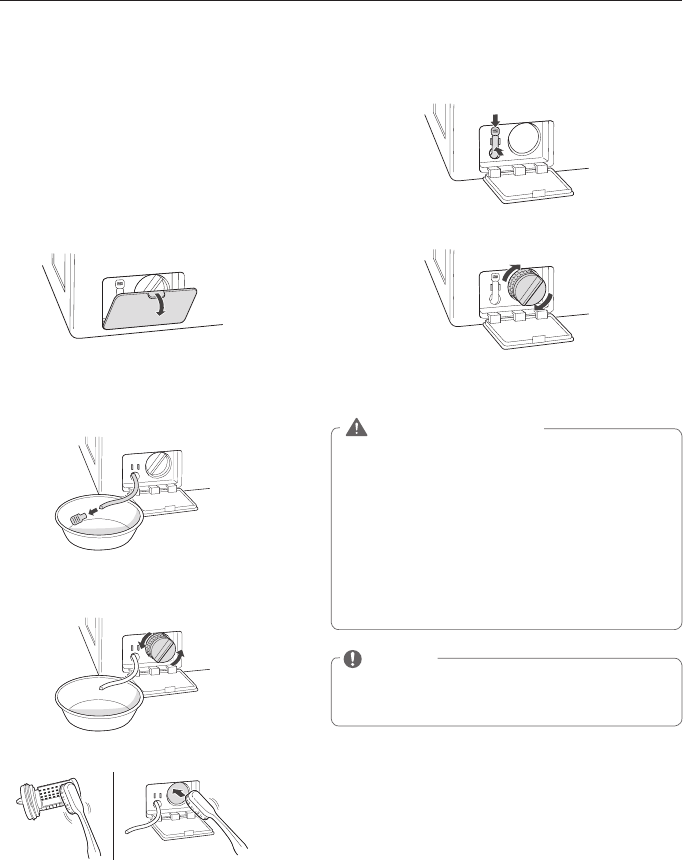

40 - Cleaning the drain pump filter

41 - Cleaning the door seal

42 TROUBLESHOOTING

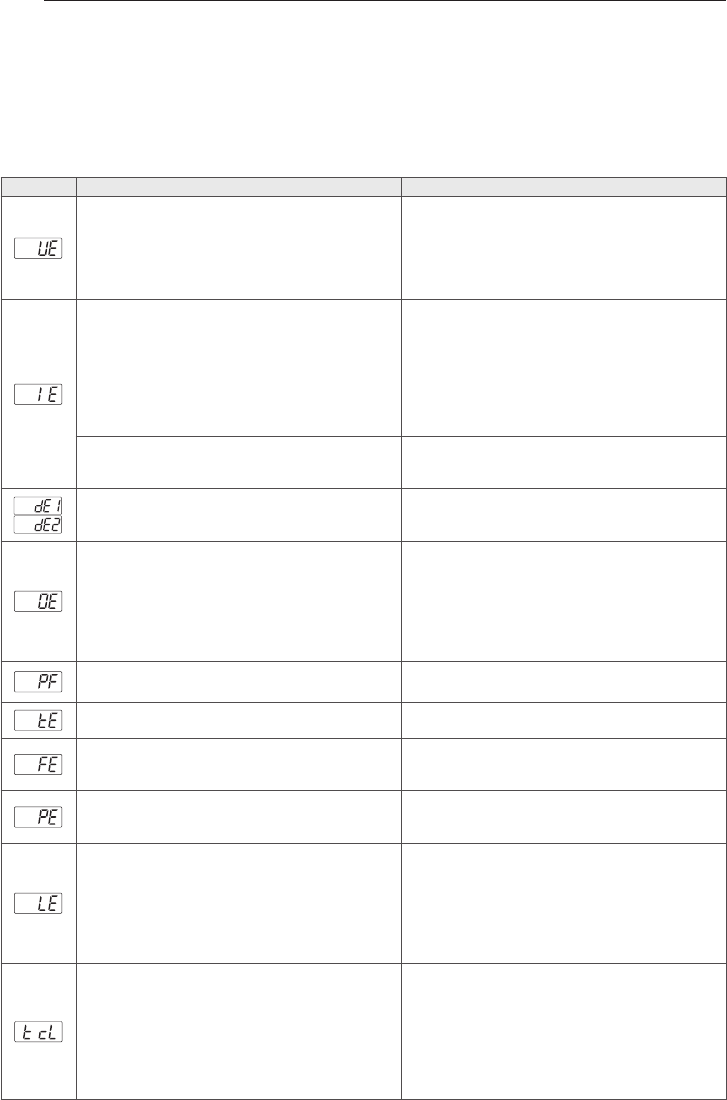

42 Checking error messages

43 Before calling for service

44 SPECIFICATIONS

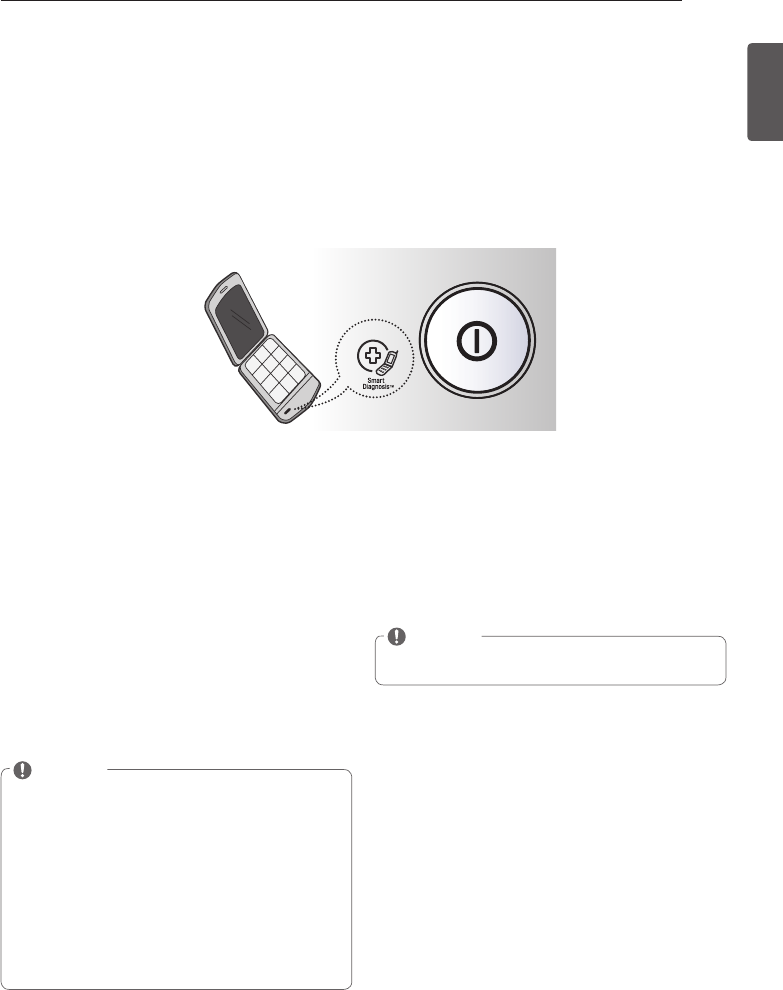

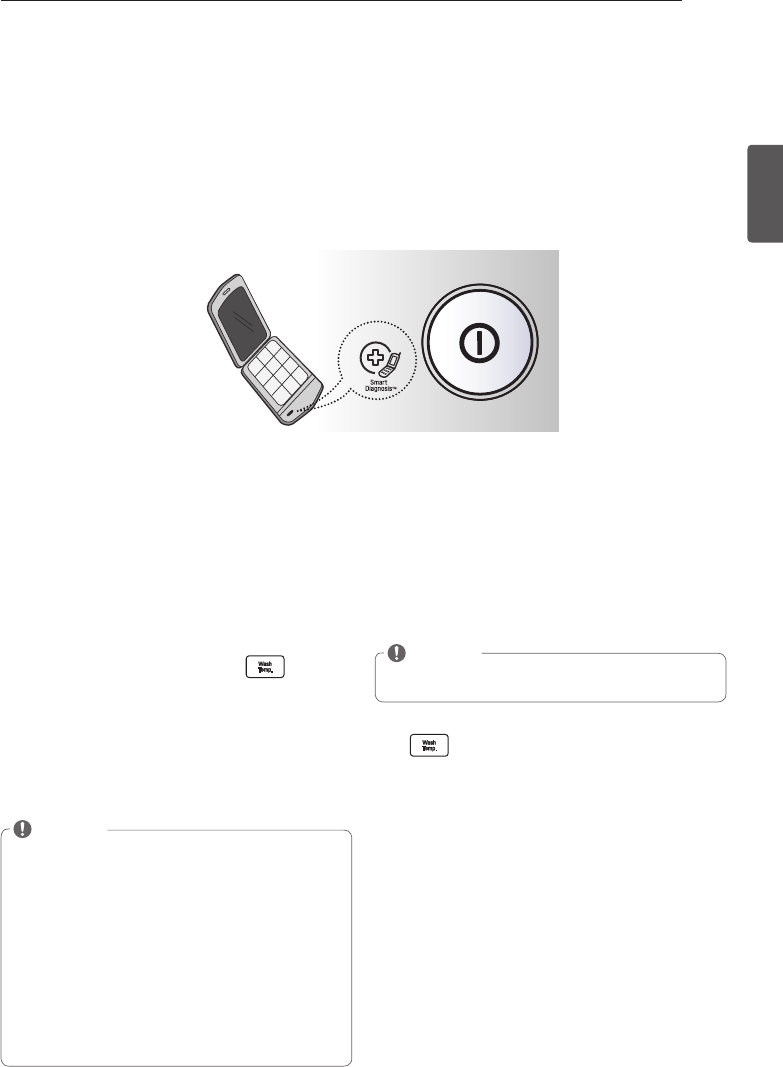

45 USING SMART DIAGNOSIS™

46 WARRANTY

4IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion, or electric

shock, or to prevent property damage, injury to persons, or death.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey

all safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word DANGER, WARNING or CAUTION.

These words mean:

DANGER

You will be killed or seriously injured if you don’t immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow instructions.

CAUTION

You may be slightly injured or cause damage to the product if you do not follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell

you what can happen if the instructions are not followed.

BASIC SAFETY PRECAUTIONS

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following.

• Use this appliance only for its intended purpose as described

in this Owner’s Manual.

• Before use, the washer must be properly installed as

described in this manual.

• Do not wash articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry cleaning

solvents, or other flammable or explosive substances, as

they give off vapors that could ignite or explode.

• Do not add gasoline, dry cleaning solvents, or other

flammable or explosive substances to the wash water. These

substances give off vapors that could ignite or explode.

• Under certain conditions, hydrogen gas may be produced in

a hot water system that has not been used for 2 weeks or

more. HYDROGEN GAS IS EXPLOSIVE. If the hot water

system has not been used for such a period, before using the

washer, turn on all hot water faucets and let the water flow

from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable, do not

smoke or use an open flame during this time.

• Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used

near children.

• Before the washer is removed from service or discarded,

remove the lid to prevent children from climbing inside.

• Do not install or store the washer where it will be exposed to

the weather or freezing temperatures.

• Do not tamper with controls.

• Keep the area underneath and around your appliances free

of combustible materials (lint, paper, rags, etc.), gasoline,

chemicals and other flammable vapors and liquids.

• Do not repair or replace any part of the washer or attempt

any servicing other than as described in this manual. We

strongly recommend that any service be performed by a

qualified technician.

• See Installation Instructions for grounding requirements.

• ALWAYS follow the fabric care instructions supplied by the

garment manufacturer.

• Do not place items exposed to cooking oil in your washer.

Items contaminated with cooking oils may contribute to a

chemical reaction that could cause a load to catch fire.

• Use fabric softeners or products to eliminate static only as

recommended by the manufacturer.

• This washer is not designed for maritime use or for mobile

installations such as in RVs, aircraft, etc.

• Turn off the water faucets and unplug the washer if the

machine is to be left for an extended period of time, such as

during vacations.

• Packaging material can be dangerous for children. There is a

risk of suffocation! Keep all packaging from children.

• Always check the inside of the washer for foreign objects

before loading laundry. Keep the lid closed when not in use.

• Do not reach into the appliance if the tub or agitator is

moving.

• WARNING : This product contains chemicals known to the

State of California to cause cancer and birth defects or other

reproductive harm. Wash hands after handling.

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion, or

electric shock, or to prevent property damage, injury to persons, or death.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of malfunction or breakdown, grounding will reduce the

risk of electric shock by providing a path of least resistance for electric current. This appliance is equipped

with a cord having an equipment-grounding conductor and grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and grounded in accordance with all local codes and

ordinances.

WARNING

Improper connection of the equipment-grounding conductor can result in risk of electric shock. Check with

a qualified electrician or servicer if you are in doubt as to whether the appliance is properly grounded. Do

not modify the plug provided with the appliance. If it does not fit the outlet, have a proper outlet installed

by a qualified electrician. Failure to follow these warnings can cause serious injury, fire, electric shock, or

death.

6IMPORTANT SAFETY INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion, or electric

shock, or to prevent property damage, injury to persons, or death.

SAFETY INSTRUCTIONS FOR INSTALLATION

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic precautions,

including the following.

• Refer to INSTALLATION INSTRUCTIONS for detailed

grounding procedures. Installation instructions are

packed with the washer for installer’s reference. If the

washer is moved to a new location, have it checked

and reinstalled by a qualified service technician.

Failure to follow this warning can cause serious injury,

fire, electric shock, or death.

• Do not, under any circumstances, cut or remove the

third (ground) prong from the power cord. Failure to

follow this warning can cause serious injury, fire,

electric shock, or death.

• For personal safety, this appliance must be properly

grounded. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

• The power cord of this appliance is equipped with a

3-prong (grounding) plug which mates with a standard

3-prong (grounding) wall outlet to minimize the

possibility of electric shock from this appliance.

• This washer must be plugged into a 120 V~,60Hz

grounded outlet. Failure to follow this warning can

cause serious injury, fire, electric shock, or death.

• Have the wall outlet and circuit checked by a qualified

electrician to make sure the outlet is properly

grounded. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

• Where a standard 2-prong wall outlet is encountered,

it is your personal responsibility and obligation to

have it replaced with a properly grounded 3-prong

wall outlet. Failure to follow this warning can cause

serious injury, fire, electric shock, or death.

• Do not install on carpet. Install washer on a solid floor.

Failure to follow this warning can cause serious leak

damage.

• Do not remove ground prong. Do not use an adapter

or extension cord. Plug into a grounded 3-prong

outlet. Failure to follow these warnings can cause

serious injury, fire, electric shock, or death.

• The washer should always be plugged into its own

individual electrical outlet which has a voltage rating

that matches the rating plate. This provides the best

performance and also prevents overloading house

wiring circuits which could cause a fire hazard from

overheated wires.

• Never unplug your washer by pulling on the power

cord. Always grip plug firmly and pull straight out

from the outlet. Failure to follow this warning can

cause serious injury, fire, electric shock, or death.

• Repair or immediately replace all power cords that

have become frayed or otherwise damaged. Do not

use a cord that shows cracks or abrasion damage

along its length or at either end. Failure to follow this

warning can cause serious injury, fire, electric shock,

or death.

• When installing or moving the washer, be careful not

to pinch, crush, or damage the power cord. Failure to

follow this warning can cause serious injury, fire,

electric shock, or death.

• The washer must be installed and electrically

grounded by a qualified service person in accordance

with local codes to prevent shock hazard and assure

stability during operation.

• The washer is heavy. Two or more people may be

needed to install and move the appliance. Failure to

do so can result in back or other injury.

• Store and install the washer where it will not be

exposed to temperatures below freezing or exposed to

outdoor weather conditions. Failure to follow this

warning can cause serious leak damage.

• To reduce the risk of electric shock, do not install the

washer in humid spaces. Failure to follow this warning

can cause serious injury, fire, electric shock, or death.

• To reduce the risk of injury to persons, adhere to all

industry recommended safety procedures including

the use of long sleeved gloves and safety glasses.

Failure to follow all of the safety warnings in this

manual could result in property damage, injury to

persons or death.

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USE

WARNING

For your safety, the information in this manual must be followed to minimize the risk of fire, explosion, or

electric shock, or to prevent property damage, injury to persons, or death.

SAFETY INSTRUCTIONS FOR USE, CARE, CLEANING, AND DISPOSAL

WARNING

To reduce the risk of fire, electric shock, or injury to persons when using this appliance, follow basic

precautions, including the following.

SAVE THESE INSTRUCTIONS

• Unplug the washer before cleaning to avoid the

risk of electric shock.

• Never use harsh chemicals, abrasive cleaners, or

solvents to clean the washer. They will damage the

finish.

• Do not put oily or greasy rags or clothing on top of

the washer. These substances give off vapors that

could ignite the materials.

• Do not wash items that are soiled with vegetable

or cooking oil. These items may contain some oil

after laundering. Due to the remaining oil, the

fabric may smoke or catch fire by itself.

• Disconnect this appliance from the power supply

before attempting any user maintenance. Turning

the controls to the OFF position does not

disconnect this appliance from the power supply.

Failure to follow this warning can cause serious

injury, fire, electric shock, or death.

• Do not combine laundry products for use in one

load unless specified on the label.

• Do not mix chlorine bleach with ammonia or acids

such as vinegar. Follow package directions when

using laundry products. Incorrect usage can

produce poisonous gas, resulting in serious injury

or death.

• Do not reach into the washer while parts are

moving. Before loading, unloading, or adding

items, press the START/PAUSE button and allow

the drum to coast to a complete stop before

reaching inside. Failure to follow this warning can

cause serious injury, fire, electric shock, or death.

• Do not allow children to play on or in the washer.

Close supervision of children is necessary when

the washer is used near children. As children grow,

teach them the proper, safe use of all appliances.

Failure to comply with these warnings could result

in serious injury to persons or death.

• Destroy the carton, plastic bag, and other packing

materials after the washer is unpacked. Children

might use them for play. Cartons covered with

rugs, bedspreads, or plastic sheets can become

airtight chambers. Failure to comply with these

warnings could result in serious injury to persons

or death.

• Keep laundry products out of children’s reach. To

prevent injury to persons, observe all warnings on

product labels. Failure to comply with these

warnings could result in serious injury to persons

or death..

• Before your washer is removed from service or

discarded, remove the door to the washing

compartment to avoid the danger of children or

small animals getting trapped inside. Failure to do

so can result in serious injury to persons or death.

• Make sure the dispenser drawer is closed at all

times when not being filled with laundry products.

Failure to keep the drawer closed can result in

personal injury or flooding.

8INTRODUCING YOUR WASHING MACHINE

INTRODUCING YOUR WASHING MACHINE

Parts and Accessories

Parts

Pedestal

(sold separately) Stacking Kit

(sold separately)

Accessories

Hot/cold water

hoses Non-skid pads Caps for covering

shipping bolt holes

Wrench Tie strap Elbow bracket

(for securing drain

hose)

Detergent

dispenser

drawer

(See page 20)

Door

Magnet Door

Plunger

(see page 2)

Control panel

(See page 9)

Door seal

TurboWash™

Upper Nozzle

Tub

Leveling

feet

Drain pump filter cover

Drain pump filter

Drain hose

Water inlets

Shipping

bolts Power cord

Drain hose

Included Accessories Optional Accessories

NOTE

Contact LG Customer Service at 1-800-243-0000 (1-888-542-2623 in Canada) if any accessories are

missing.

For your safety and for extended product life, use only authorized components. The manufacturer

is not responsible for product malfunction or accidents caused by the use of separately purchased

unauthorized components or parts.

The images in this guide may be different from the actual components and accessories, which are

subject to change by the manufacturer without prior notice for product improvement purposes.

ENGLISH

INTRODUCING YOUR WASHING MACHINE

Button Description

yTurns the washing machine on and off.

y(During the wash cycle) stops operation, and cancels the settings.

yAllergiene™

- For cotton, underwear (see page 24)

ySanitary

- For underwear, diapers, etc. (see page 24)

yHeavy Duty

- For Heavily soiled cotton fabric (see page 24)

yBulky/Large

- For blankets or large bulky items (see page 24)

yCotton/Normal

- For general laundry, such as cotton T-shirts or towels (see page 24)

yBright Whites™

- For white fabrics (see page 24)

yPerm. Press

- For wrinkle-free fabrics (see page 24)

yDelicates

- For sheer and delicate fabrics (see page 24)

y Towels

- For towels (see page 24)

ySpeed Wash

- For small quantities of lightly soiled items (see page 24)

yDownload Cycle

- This position is for downloadable cycles.

The default cycle in this position is Small Load. (See page 29)

yTub Clean

- For cleaning the wash tub (see page 37)

yHand Wash/Wool

- For wool or hand-washable fabrics. (see page 24.)

yDrain+Spin

- For items that only require draining and spinning. (see page 24.)

yStarts or pauses the washing machine cycle.

- If you do not press the Start/Pause button within 4 minutes of selecting a cycle,

the washing machine will turn off automatically and all settings will be lost.

y(Press repeatedly) Selects the water temperature for the wash cycle (see page 25).

- Select water temperature from 5 settings.

y(Press repeatedly) Selects the spin speed at the desired level (see page 25).

- Select spin speed from 5 settings.

y(Press repeatedly) Selects a wash cycle by soil level (see page 25).

- Select soil level from 5 settings.

y(Press repeatedly) Selects the volume of the button tones and the end of cycle

melody. (see page 26)

Control panel features

Operation

Operation Display

Cycle selector

Soil

Level

Selection

Button

Signal

Sound

Selection

Button

Spin

Speed

Selection

Button

Water

Temperature

Selection

Button

Start/

Pause

Button

Power

Button

10 INTRODUCING YOUR WASHING MACHINE

Display

Operation (continued)

Button Description

y(Press before wash cycle) Pre-wash heavily soiled laundry (See page 26).

y(Press and hold during wash cycle) Activates or cancels Child Lock feature.

(See page 27).

yUse this option to save time (See page 27).

y(Press before wash cycle) Add an extra rinse to the selected cycle. (see page 26.)

y(Press and hold during wash cycle) The drum is equipped with a white LED light

that illuminates when the washer is turned on. (see page 28.)

yUse this option to rinse detergent from the load (See page 26)

ySet the start time of the wash cycle. (See page 26).

y(Press before starting wash cycle) Use this option to add steam for extra

cleaning power (See page 26)

y(Press and hold before starting wash cycle) Tumbles clothes after cycle

finishes to prevent wrinkles (See page 28)

yUse this option to help reduce energy consumption (See page. 27).

y(Press and hold) Saves the current cycle and settings for use at a later time.

y(Press once) Restores the previously saved settings. (See page 27~28)

Display Icon Description

yThis portion of the display shows which stage of the wash cycle is

currently underway (Load Sensing, Wash, Rinse or Spin).

yIndicates that the door is locked. The washer door will lock while the

washer is operating. The door can be unlocked by pressing the Start/

Pause button to stop the washer.

yThis indicator shows that the washer has been set for Delay Wash.

The washer will start automatically after the set delay time has

passed.

yWhen the Start/ Pause button is pressed, the washer automatically

detects the wash load (weight) and optimizes the washing time,

based on the selected cycle and options. The display will then

indicate the estimated time remaining for the selected wash cycle.

Door lock

indicator

Estimated time remaining/

error message display

(See page 42)

Cycle

process

indicator

Delay

wash

indicator

ENGLISH

INSTALLATION INSTRUCTIONS

Preview installation order

WARNING

yThe washer is heavy! Two or more people are required when moving and unpacking the washer.

Failure to do so can result in back or other injury.

yStore and install the washer where it will not be exposed to temperatures below freezing or

exposed to outdoor weather conditions. Failure to follow this warning can cause serious injury,

fire, electric shock, or death.

yProperly ground the washer to conform with all governing codes and ordinances. Failure to follow

this warning can cause serious injury, fire, electric shock, or death.

yTo reduce the risk of electric shock, do not install the washer in humid spaces. Failure to follow

this warning can cause serious injury, fire, electric shock, or death.

yThe base opening must not be obstructed by carpeting when the washer is installed on a carpeted

floor.

yDo not remove the ground prong. Do not use an adapter or extension cord. Plug into a grounded

3-prong outlet. Failure to follow this warning can cause serious injury, fire, electric shock, or

death.

Checking and choosing

the proper location Unpacking and removing

shipping bolts Connecting the water line

Connecting the drain line Leveling the washing

machine Plugging in the power

cord and grounding

Test run

12 INSTALLATION INSTRUCTIONS

Checking and choosing the proper location

Install the washing machine on a solid floor that

is strong and rigid enough to support the weight

of the washing machine, even when fully loaded,

without flexing or bouncing. If the floor has too

much flex, you may need to reinforce it to make

it more rigid. If the floor is not solid, it may cause

severe vibration and noise.

1 Clean the floor before installation.

- Make sure to select solid and smooth ground.

2 Two or more people are needed for moving and

unpacking the washing machine.

3 Allow for sufficient space between the walls and

the washing machine for installation.

Space requirements

You must allow sufficient space for water lines, the

drain line, and airflow.

NOTE

Be sure to allow for wall, door, or floor

moldings that may increase the required

clearances.

Installing on a floor

293/4"

(75.6 cm)

(10 cm)

51"

(129.5 cm)

221/4"

(57 cm)

27"

68.6 cm

(2.5 cm) 1"

(2.5 cm)

NOTE

yThe floor must be strong and rigid enough

to support the weight of the washer, when

fully loaded, without flexing or bouncing. If

your floor has too much flex, you may need

to reinforce it to make it more rigid.

A floor that is adequate for a top-loading

washer may not be rigid enough for a front-

loading washer, due to the difference in the

spin speed and direction. If the floor is not

solid, your washer may vibrate and you may

hear and feel the vibration throughout your

house.

yBefore installing the washer, make sure

the floor is clean, dry and free of dust, dirt,

water and oil so the washer feet can not

slide easily. Leveling feet that can move or

slide on the floor can contribute to excess

vibration and noise due to poor contact with

the floor.

yIf a drip pan must be used, take extra care

to follow the instructions provided with the

drip pan and make sure the leveling feet are

adjusted for firm and even contact with the

pan. Use of drip pans and failure to properly

level the machine may result in increased

vibration and noise during operation.

Installing on a pedestal or stacking kit

29 3/4"

(75.6 cm)

(10 cm)

27"

(68.6 cm)

(2.5 cm)

771/2"

(196.8 cm)

NOTE

Refer to the instructions packaged with the

optional PEDESTAL or STACKING KIT before

installing with a PEDESTAL or a STACKING KIT.

ENGLISH

INSTALLATION INSTRUCTIONS

Unpacking and removing shipping bolts

When removing the washer from the carton base,

be sure to remove the foam drum support in the

middle of the carton base.

If you must lay the washer down to remove the

base packaging materials, always lay it carefully on

its side.

Do NOT lay the washer on its front or back.

1 Starting with the bottom two shipping bolts,

use the wrench (included) to fully loosen all four

shipping bolts by turning them counterclockwise.

Remove the bolt assemblies by wiggling them

slightly while pulling them out.

Shipping

bolt

Retainer

2 Locate the four hole caps included in the

accessory pack and install them in the shipping

bolt holes.

Cap

NOTE

Save the bolt assemblies for future use. To

prevent damage to internal components, DO

NOT transport the washer without reinstalling

the shipping bolts.

Failure to remove shipping bolts and retainers

may cause severe vibration and noise, which

can lead to permanent damage to the washer.

The cord is secured to the back of the washer

with a shipping bolt to help prevent operation

with shipping bolts in place.

14 INSTALLATION INSTRUCTIONS

Connecting the water lines

Check the rubber seals on both ends of the

Hoses.

- Insert a rubber seal into the threaded fittings on

both ends of each hose to prevent leaking.

Rubber seal

Water hose

(To water inlet on the

washing machine)

Rubber seal

Water hose

(To faucet)

Connect the water supply hoses to the HOT and

COLD water faucets tightly by hand and then

tighten another 2/3 turn with pliers.

- Connect the blue hose to a cold water faucet

and the red hose to a hot water faucet.

WARNING

yDo not overtighten. Damage to the coupling

can result.

After connecting the inlet hoses to the water

faucets, turn on the water faucets to flush out

foreign substances (dirt, sand or sawdust) in the

water lines. Let water drain into a bucket, and

check the water temperature to make sure you've

connected the hoses to the correct faucets.

Connect the hoses to the water inlets tightly

by hand and then tighten another 2/3 turn with

pliers.

- Connect the blue hose to the cold water inlet

and the red hose to the hot water inlet.

Cold

water

inlet

Hot

water

inlet

WARNING

yDo not overtighten the hoses. Overtightening

can damage the valves resulting in leaking

and property damage.

Check for leaks by turning on the faucets.

- If water leaks, check steps 1 to 4 again.

NOTE

For your safety, and for extended product

life, use only authorized components. The

manufacturer is not responsible for product

malfunction or accidents caused by the use of

separately purchased unauthorized parts.

Use new hoses when you install the washing

machine. Do not reuse old hoses. Use only the

inlet hoses provided with the washer. LG does

not recommend the use of aftermarket hoses.

Periodically check the hoses for cracks, leaks

and wear, and replace the hoses every 5 years.

Do not stretch the water hoses intentionally,

and make sure that they are not crushed by

other objects.

Water supply pressure must be between 14.5

PSI and 142 PSI (100~980 kPa). If the water

supply pressure is more than 116 PSI, a

pressure reducing valve must be installed.

To provide optimum washing performance the

hot water temperature should be set at 120-

135°F (48-57°C) and the cold at 60°F (15°C).

ENGLISH

INSTALLATION INSTRUCTIONS

Connecting the drain line

Secure the drain hose in place to prevent it from

moving and leaking.

NOTE

The drain hose should be properly secured.

Failure to properly secure the drain hose can

result in flooding and malfunction.

The end of the drain hose should not be lower

than 29 inches (73.66 cm) or higher than 96

inches (244.8 cm) from the bottom of the

washer.

The drain must be installed in accordance with

any applicable local codes and regulations.

Make sure that the water lines are not

stretched, pinched, crushed, or kinked.

Using a standpipe

Clip the end of the hose into the elbow bracket.

- Connect the elbow bracket within 4 inches (10

cm) from the end of the drain hose. If the drain

hose is extended more than 4 inches (10 cm)

beyond the end of the elbow bracket, mold or

microorganisms could spread to the inside of

the washer.

No more than

4 inches (10 cm)

Elbow bracket

Insert the end of the drain hose into the

standpipe.

Drain Hose

Elbow Bracket

Use a tie strap to secure the drain hose in place.

Using a laundry tub

Clip the end of the hose into the elbow bracket.

- Connect the elbow bracket within 4 inches (10

cm) of the end of the drain hose. If the drain

hose is extended more than 4 inches (10 cm)

beyond the end of the elbow bracket, mold or

microorganisms could spread to the inside of

the washer.

No more than

4 inches (10 cm)

Elbow bracket

Hang the end of the drain hose over the side of

the laundry tub.

Elbow Bracket

Drain Hose

Use a tie strap to secure the drain hose in place.

16 INSTALLATION INSTRUCTIONS

Leveling the washing machine

The washer tub of your new washing machine

spins at very high speeds. To minimize vibration,

noise, and unwanted movement, the floor must be

perfectly level and solid.

Check that the washing machine is level.

- Check the precise levelness by rocking the top

edges of the washing machine or placing a level

on the washing machine. The slope beneath the

washing machine must not exceed 1°, and all

four leveling feet must rest firmly on the floor.

Level

1°

Turn the lower leveling feet clockwise to level the

washing machine.

- Turning the lower leveling feet clockwise raises

the washing machine.

Raise

Turn the locknuts counterclockwise and tighten

them when the washing machine is level.

Tighten all 4 lock

nuts securely

using

the wrench.

Check the washing machine’s levelness again.

- Push or rock the top edges of the washing

machine gently to make sure that the washing

machine does not rock.

- If the washing machine rocks, repeat steps 1 to

WARNING

Using the washing machine without leveling

it may result in malfunction caused by the

production of excess vibration and noise.

If you are installing the washing machine

on the optional pedestal, you must adjust

the leveling feet on the pedestal to level the

washing machine. The washing machine´s

leveling feet should be minimized. Turn the

locknuts counterclockwise to secure.

Use the leveling feet only when you level the

washing machine. If you raise the leveling feet

unnecessarily, it may cause abnormal vibration

of the washing machine.

Using non-skid pads (optional)

If you install the washing machine on a slippery

surface, it may move because of excessive

vibration. Incorrect leveling may cause malfunction

through noise and vibration. If this occurs, lay the

non-skid pads under the leveling feet and adjust the

level.

Clean the floor to attach the non-skid pads.

- Use a dry rag to remove and clean foreign

objects or moisture. If moisture remains, the

non-skid pads may slip.

Adjust the level after placing the washing

machine in the installation area.

Place the adhesive side of the non-skid pad on

the floor.

- It is most effective to install the non-skid pads

under the front legs. If it is hard to place the

pads under the front legs, place them under the

back legs.

Remove

backing

This side up

Adhesive

side

Check the washing machine’s levelness again.

- Push or rock the top edges of the washing

machine gently to make sure that the washing

machine does not rock. If the washing machine

rocks, level the washing machine again.

ENGLISH

INSTALLATION INSTRUCTIONS

Plugging in the power cord and

grounding

Make sure to ground the washing machine to

prevent a short circuit or an electric shock when

plugging in.

Using a 3-prong outlet

Plug in the electrical outlet without additional

grounding.

WARNING

yThe power outlet must be within 60 inches (1.5 m)

of either side of the washer.

yThe appliance and outlet must be positioned so

that the plug is easily accessible.

yDo not overload the outlet with more than one

appliance.

yThe outlet must be grounded in accordance with

current wiring codes and regulations.

yA time-delay fuse or circuit breaker is

recommended.

yIt is the personal responsibility and obligation

of the product owner to have a proper outlet

installed by a qualified electrician.

yDo not use a worn or damaged power cord or

power plug. Replace or repair it immediately.

Failure to do so may result in death, fire, electric

shock, or malfunction.

yDo not modify the power cord and take care not to

damage it when installing or moving the washing

machine. Failure to do so may result in death, fire,

electric shock, or product malfunction.

yMake sure that the washing machine is grounded.

yConnect this washing machine to a grounded

outlet conforming to the rating prior to use.

Failure product to do so may result in fire, electric

shock, or product malfunction.

yDo not use adaptors or extension cords. The

washing machine should always be plugged

into its own individual electrical outlet which has

a voltage rating that matches the rating plate.

Failure to do so may result in fire, electric shock

or disorder.

yDo not damage or cut off the ground prong of

the power cord. Doing so may cause death, fire,

electric shock, or product malfunction.

Test run

Check if the washing machine is properly installed

and run a test cycle.

Load the washing machine with 6 pounds of

laundry.

2 Press A and turn B on the right.

3 Press to Rinse+Spin.

4 Press C.

- The wash cycle starts.

Check if water is supplied, that the washing

machine does not rock or vibrate excessively,

and that it drains well during the spin cycle.

- If water leaks during water supply, see page

14, Connecting the water lines to connect them

properly.

- If the washing machine rocks and vibrates

excessively, see page 16, Leveling the washing

machine to level it again.

- If the drain does not work, see page 15,

Connecting the drain line to install the drain line

properly.

18 PREPARATION

uCheck all pockets to make sure that they are

empty.

- Items such as clips, matches, pens, coins, and

keys can damage both your washer and your

clothes.

uClose zippers, hooks, and drawstrings to

prevent these items from snagging or tangling

on other clothes.

uPretreat heavily stained areas before washing.

- Doing so will produce clean, stain-free results.

uCombine large and small items in a load. Load

large items first.

uLarge items should not be more than half of

the total wash load.

uThe washer can be fully loaded, but the drum

should not be tightly packed with items.

-The door of the washer should close easily.

uDo not wash single items, except for bulky

items such as blankets. Make sure to wash

laundry in similar types of loads.

- Washing a single small item may result in the

tub becoming unbalanced, vibrating and

making a noise.

uDo not wash waterproof clothes.

- This may cause abnormal vibration, or may

cause the load to bounce, which could

damage the tub.

uCheck if there are any foreign objects in the

door seal and take extra care that clothes do

not get caught there.

- Foreign objects in the door seal may stain

clothes, and water may leak if clothes get

caught in the door seal.

uWash underwear or small, light items in a

laundry net.

- Small, light items may get caught in the door

seal, and a brassiere hook may damage other

items or the tub.

uBrush heavy soil, dust, or hair off fabrics before

washing.

- Laundry may not wash clean if there is dirt or

sand on the fabrics, or items may be

damaged due to particles rubbing against

sheer fabrics.

uWash blankets individually.

- Washing more than one blanket together may

produce unsatisfactory results due to tangling

or an unbalanced load.

uAlways separate fabrics according to their

colors and wash them separately to prevent

colors from running.

- Fabrics may be damaged or become stained

due to fabric dyes running, or due to foreign

objects transferring from one fabric to

another.

PREPARATION

Sorting wash loads

Precautions for fabric care before the wash cycle

Read and observe the following to prevent shrinkage or damage to clothes.

ENGLISH

PREPARATION

Category Label Directions

Washing

Hand Wash

Machine Wash, Normal

Cycle

Use Permanent Press/

Wrinkle Resistant

washing machine

setting (which has a

cool down or cold spray

before the slower spin)

Use Gentle/Delicate

washing machine

setting (slow agitation

and/ or reduced wash

time).

Do Not Wash

Do Not Wring

Water

Temperature

Hot

Warm

Cold/Cool

Bleach

symbols

Any Bleach (When

Needed)

Only Non-Chlorine

Bleach (When Needed)

Do Not Bleach

Colors Whites / Lights / Darks

Soil Heavy / Normal / Light

Fabric Delicates / Easy Care / Sturdy

Cottons

Lint Lint Producers / Lint Collectors

Fabric care labels

Most articles of clothing feature fabric care

labels that include instructions for proper care.

Sorting laundry

It is recommended that you sort laundry into

similar loads that are washable in the same

cycle.

Refer to the following chart for sorting clothes

20 PREPARATION

Loading the Dispenser

The detergent dispenser drawer of the washing

machine has a dispenser compartment for

each detergent type. Add each detergent to its

appropriate compartment.

1 Pull out the detergent dispenser drawer.

2 Add each detergent to its appropriate

compartment.

- If you use a liquid detergent, check if the

liquid detergent cup is in place.

- If you use a powdered detergent, remove the

liquid detergent cup and put the powder in

the main wash detergent compartment.

Liquid chlorine

bleach

compartment

Liquid

detergent

cup

Main wash

detergent

compartment

Pre-wash

detergent

compartment

Liquid fabric

softener

compartment

3 Close the detergent dispenser drawer slowly.

- Slamming the detergent dispenser drawer

may result in the detergent overflowing into

another compartment or pouring into the tub

earlier than programmed.

NOTE

yIt is normal for a small amount of water to

remain in the dispenser compartments at the

end of the cycle.

Using Detergent/Fabric Softener

Recommended Detergent

Make sure to use HE (High-Efficiency) detergent

for front-loading washing machines. HE

detergents dissolve more efficiently and produce

fewer suds to ensure efficient washing and

rinsing. Use the correct amount of detergent as

indicated on the detergent packaging.

Specially designed to use only

HE (High-Efficiency) detergent

NOTE

yOnly use HE detergents, because using a

regular detergent may produce excessive

suds.

yHE detergents produce fewer suds, dissolve

more efficiently to improve washing and

rinsing performance, and help to keep the

interior of your washer clean.

yUse less detergent for soft water.

yWipe up any spills immediately, as liquids

could damage the finish and the control

panel of the washing machine.

yUsing too much detergent can cause a build-

up in the tub resulting in unsatisfactory

performance and machine malfunction.

yIf you use a detergent that does not dissolve

easily or a detergent with high viscosity, it

will leave a residue on the tub, which may

not rinse properly.

ENGLISH

USING YOUR WASHING MACHINE

Liquid Bleach Compartment

This compartment holds liquid chlorine bleach,

which will be dispensed automatically at the

proper time during the wash cycle.

NOTE

yDo not add powdered or liquid color-safe

bleach to this compartment.

yAlways follow the manufacturer’s

recommendations when adding bleach. Do

not exceed the maximum fill line. Using too

much bleach can damage fabrics.

yNever pour undiluted liquid chlorine bleach

directly onto the load or into the drum.

Fabric damage can occur.

Fabric Softener Compartment

This compartment holds liquid fabric softener,

which will be automatically dispensed during the

final rinse cycle.

NOTE

yAlways follow the manufacturer’s

recommendations when adding fabric

softener. Do not exceed the maximum fill

line. Using too much fabric softener may

result in stained clothes.

yDilute concentrated fabric softeners with

warm water. Do not exceed the maximum fill

line.

yNever pour fabric softener directly onto the

load or into the drum.

Pre-wash Detergent Compartment

Add liquid or powdered detergent to this

compartment when using the Pre-Wash option.

Always use HE (High-Efficiency) detergent with

your washing machine.

NOTE

yWhen using the pre-wash option, if liquid

detergent is to be used for the main wash,

remember to use the liquid detergent cup

accessory in the main wash dispenser, to

prevent the main wash liquid detergent

from being dispensed with the pre-wash

detergent.

yThe amount of detergent added for the Pre-

Wash option is 1⁄2 the amount recommended

for the main wash cycle. For example, if the

main wash cycle requires one measure of

detergent, add 1⁄2 measure for the Pre-Wash

option.

Main Wash Detergent Compartment

This compartment holds laundry detergent for the

main wash cycle, which is added to the load at

the beginning of the cycle. Always use HE (High-

Efficiency) detergent with your washing machine.

Never exceed the manufacturer’s

recommendations when adding detergent. Using

too much detergent can result in detergent

buildup on clothing and the washer. Either

powdered or liquid detergent may be used.

NOTE

yLiquid or powdered color-safe bleach may be

added to the main wash compartment with

detergent of the same type.

yWhen using liquid detergent, make sure the

liquid detergent cup and insert are in place.

Do not exceed the maximum fill line.

yWhen using powdered detergent, remove

the insert and liquid detergent cup from the

compartment. Powdered detergent will not

dispense with the liquid detergent cup and

insert in place.

22 USING YOUR WASHING MACHINE

USING YOUR WASHING MACHINE

Basic operation

Load the laundry into the washing machine and close the door.

Press A.

- The lights around the cycle selector knob will illuminate and a chime will

sound.

Turn B to the desired cycle.

- The proper default option is automatically set according to the wash cycle.

See page 23, Cycle guide, for more detailed default options for each cycle.

- See page 24, Main cycle, for details on the wash cycles.

- To change the options, press the option button and select the desired

option. See page 25, Setting options before cycle, for more details on

options.

- Skip to step 4 to use the default setting without changing the options.

Add the proper amount of detergent and additions (bleach, softener) into the

detergent dispenser drawer.

- See page 20, Using detergent/fabric softener, for more details on using

detergent.

Press C.

- The washing machine will start.

When the melody plays, the wash cycle is finished.

- When the washing cycle is finished, the door will unlock. Open the door

and remove the laundry immediately.

- Make sure to check around the door seal when taking out the finished load.

Small items may be caught in the door seal.

NOTE

yThe front-load washing machine rotates the laundry in a way that allows it to use less water while

still fully saturating your clothing. It is normal to not be able to see water during the wash cycle.

yIf the temperature or the water level inside the machine is too high, the door locks and cannot be

opened. To open the door while washing, use the Rinse + Spin feature.

WARNING

yTo reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY

INSTRUCTIONS before operating this appliance.

ENGLISH

USING YOUR WASHING MACHINE

Cycle guide

The cycle guide below shows the options and recommended fabric types for each cycle.

● = Available option

CYCLE FABRIC TYPE

DISPLAY

TIME(MIN)

BASIC OPTION (=DEFAULT) ADDITIONAL OPTIONS

Wash

Temp. Spin

Speed Soil

Level Pre-

Wash Extra

Rinse Steam Cold

Wash™ Turbo

Wash™ Fresh

Care

Tub Clean This cycle is

designed to remove

a mildewy



Allergiene™ Cotton, underwear,

pillow covers,

bed sheets, baby

wear

99 - 132 Extra High

High

Medium

Low

No Spin

   

Sanitary Heavily soiled

underwear, work

clothes, diapers,

etc.

110 - 120 Extra Hot

Extra High

High

Medium

Low

No Spin

Heavy

Normal

Light

    

Bright

Whites™ White Fabrics 66 - 76 Hot

Warm

Cold

Tap Cold

Extra High

High

Medium

Low

No Spin

Heavy

Normal

Light

    

Bulky/Large Large items such as

blankets and

comforters

56 Hot

Warm

Cold

Tap Cold

Medium

Low

No Spin

Heavy

Normal

Light



Cotton/

Normal Cotton, linen,

towels,

shirts, sheets, jeans,

mixed loads

26 - 53 Extra Hot

Hot

Warm

Cold

Tap Cold

Extra High

High

Medium

Low

Heavy

Normal

Light



Heavy Duty Heavy soiled Cotton

Fabrics 74 - 131 Hot

Warm

Cold

Tap Cold

Extra High

High

Medium

Low

Heavy

Normal

Light



Perm.Press

Dress shirts/pants,

wrinkle-free

clothing, poly/

cotton blend

clothing, tablecloths

33 - 47 Hot

Warm

Cold

Tap Cold

High

Medium

Low

Heavy

Normal

Light

 

Delicates

Dress shirts/blouses,

nylons, sheer or lacy

garments

41 Warm

Cold

Tap Cold

Medium

Low

No Spin

Heavy

Normal

Light

   

Towels Towels 55 - 65 Hot

Warm

Cold

Tap Cold

Extra High

High

Medium

Low

No Spin

Heavy

Normal

Light

 

Speed Wash Lightly soiled

clothing

and small loads

15 Hot

Warm

Cold

Tap Cold

Extra High

High

Medium

Low

No Spin

Heavy

Normal

Light

   

Hand Wash/

Wool Items labeled

“hand-washable” 55 Warm

Cold

Tap Cold

Low

No Spin Normal

Light

 

Drain+Spin Drain, Spin Only 16 Extra High

High

Medium

Low

No Spin



- Cycle time depends on water pressure, type and amount of load and chosen additional options.

- To protect your garments, not every wash/rinse temperature, spin speed, soil level, or option is

available with every cycle.

- If the Turbo Wash™ option is selected, you cannot select “No Spin” as your Spin Speed.

24 USING YOUR WASHING MACHINE

Heavily soiled items, Heavy duty

This cycle is for washing heavily soiled laundry

though more powerful tub rotation.

Wrinkle free items, Perm. Press

This cycle is for washing items such as wrinkle-

free clothes or tablecloths to minimize wrinkles.

Sheer items, Delicates

This cycle is for washing lingerie or sheer and

lacy clothes which can easily be damaged.

For towels, Towels

This cycle is for washing towels

Quick wash, Speed Wash

Use the Speed Wash cycle to quickly wash lightly

soiled clothing and small loads. For high wash

and rinse efficiency, it is recommended to wash

small loads of 2-3 lightly soiled garments.

NOTE

yUse very little detergent in this cycle. For

additional rinsing, you can add an extra rinse

by using the option button.

Items Labeled Wool or Hand-Washable,

Hand Wash/Wool

This cycle is for washing shrinkable woolen or

hand-washable items requiring delicate care.

Only wash woolen items that are labeled machine

washable or hand-washable.

NOTE

Laundry weight should be less than 8 pounds

(3.6 kg) to prevent damage to the fabric.

Use only natural or wool-safe detergent

harmless to fabrics and load 1/2 of the normal

amount of detergent.

The Hand Wash/Wool cycle uses a gentle

tumble rotation angle and low speed spin for

the ultimate fabric care.

Drain and spin only, Drain+Spin

This cycle is for draining and spinning without the

wash and rinse cycle, or for removing the load from

the washing machine in the middle of the cycle.

Main cycle

You can wash laundry items more thoroughly by

selecting the wash cycle that best suits the type

of items to be washed. Turn B the desired cycle.

When you select a wash cycle, the light for the

corresponding wash cycle will turn on. See page

22, Basic operation, for more details on operating

methods.

Reduce laundry allergen, Allergiene™

This cycle is a powerful, high temperature cycle

designed specifically to reduce certain allergens.

NOTE

ySelecting the Allergiene™ cycle

automatically incorporates steam into the

wash cycle.

yThe Allergiene™ cycle can significantly

reduce allergens in bedding and clothing.

yThe Allergiene™ cycle helps reduce dust

mite populations and helps reduce allergens.

yDue to the higher energy and temperatures

used, the Allergiene™ cycle is not

recommended for wool, silk, leather, or any

other delicate or temperature sensitive Items.

Reduce laundry bacteria, Sanitary

NSF International (formerly the National

Sanitation Foundation), certifies that this wash

cycle reduces 99.9% of bacteria on laundry

through high temperature, when used with

powdered detergent.

For white fabrics, Bright Whites™

This cycle is for washing white items only.

Blankets or bulky items, Bulky/Large

This cycle is for washing blankets or bulky items.

Normal items, Cotton/Normal

Use this cycle to wash all normal items, except

delicate fabrics such as wool or silk.

NOTE

yIf you press A and then C without selecting

another cycle, the washing machine

proceeds to Cotton/Normal.

Protocol P172

Sanitization Performance of Residential and

Commercial, Family Sized Clothes Washers

ENGLISH

USING YOUR WASHING MACHINE

Cycle modifier buttons

Each cycle has preset settings that are selected

automatically. You may also customize the

settings using the cycle modifier buttons. Press

the button for that option to view and select other

settings.

The washer automatically adjusts the water level

for the type and size of wash load for best results

and maximum efficiency. It may seem there is no

water inside the drum in some cycles, but this is

normal.

NOTE

yTo protect your garments, not every wash/

rinse temperature, spin speed, soil level, or

option is available with every cycle. See the

Cycle Guide for details.

Setting options before the cycle

You can select and add the desired optional

functions before you start the wash cycle.

Setting the water temperature,

Wash Temp.

The optimum water temperature is set

automatically for each cycle. To change the

water temperature setting for a cycle, follow

the instructions below. Remember to set the

appropriate temperature, as specified in the

fabric care labels on your clothing.

1 Press

A and turn B to the desired cycle.

2 Press repeatedly to select the desired

water temperature:

- When you press the button, an indicator light

for the corresponding selection will turn on in

the display.

3 You can now modify other cycle settings and

add options (see page 25-28), or proceed to

step 4 to begin the cycle.

4 Press

NOTE

yCold rinses use less energy.

yYour washer features a heating element to

boost the hot water temperature for Extra

Hot settings. This provides improved wash

performance at normal water heater settings.

ySelect the water temperature suitable for

the type of load you are washing. Follow the

fabric care label for best results.

Setting spin speed, Spin Speed

Higher spin speeds extract more water from

clothes, reducing drying time and saving energy.

Some fabrics, such as delicates, require a slower

spin speed. To protect your clothing, not all

spin speeds are available for all cycles. The

optimum spin speeds for each cycle have been

set automatically. To change the spin speed for a

cycle, follow the instructions below.

1 Press

A and turn B to the desired cycle.

2 Press repeatedly to select the desired

spin speed.

- When you press the button, an indicator light

for the corresponding selection will turn on in

the display.

3 You can now modify other cycle settings and

add options (see page 25-28), or proceed to step

4 to begin the cycle.

4 Press

NOTE

yThe Spin Speed button also activates the

Drain & Spin cycle to drain the tub and spin

clothes; for example, if you want to remove

clothes before the cycle has ended. To use

Drain & Spin, press the Power button, then

press the Spin Speed button repeatedly to

select a spin speed. Press the Start/Pause

button to begin.

Setting soil level of laundry, Soil Level

You can wash your laundry more thoroughly

by setting the proper soil level on the washing

machine. The soil level for each cycle has been

set automatically. To change the soil level for a

cycle, follow the instructions below.

1 Press

A and turn B to the desired cycle.

2 Press repeatedly to select a soil level.

- When you press the button, an indicator light

for the corresponding selection will turn on in

the display.

3 You can now modify other cycle settings and

add options (see page 25-28), or proceed to

step 4 to begin the cycle.

4 Press

NOTE

yLightly soiled loads may take less time and

heavily soiled loads may add time to the

cycle.

26 USING YOUR WASHING MACHINE

Adjusting the melody and button tones,

Signal

The washing machine plays a melody when the

wash cycle is finished. The buttons make a sound

each time a button is pressed. The melody and

button tones can be changed or they can be

turned off if desired.

1 Press

2 Turn

B to the desired cycle.

Press . Adjust the melody and button

tones as desired.

4 You can now modify other cycle settings and

add options (see page 25-28), or proceed to

step 4 to begin the cycle.

5 Press C.

Prewashing, Pre Wash

Pre-wash for 16 minutes when clothes are cov-

ered in dirt or dust. This feature is suitable for

heavily soiled items.

1 Press

A and turn B to select the desired

cycle.

2 Press .

- light will turn on.

3 You can now modify other cycle settings and

add options (see page 25-28), or proceed to

step 4 to begin the cycle.

4 Press

Rinse, drain and spin only, Rinse+Spin

Use this cycle to rinse detergent from the load.

1 Press

A and turn B to select the desired

cycle.

2 Press .

3 You can now modify other cycle settings and

add options (see page 25-28), or proceed to

step 4 to begin the cycle.

4 Pulse

Adding extra rinse cycle, Extra Rinse

You can add an extra rinse cycle to the default

rinse cycle.

1 Press

A and turn B to select the desired

cycle.

2 Press .

- light will turn on.

3 You can now modify other cycle settings and

add options (see page 25-28), or proceed to

step 4 to begin the cycle.

4 Press

Presetting the start time, Delay Wash

You can set the desired start time.

1 Press

A and turn B to the desired cycle.

2 You can now modify other cycle settings and

add options (see page 25-28).

3 Press repeatedly to select the desired

start time.

- light will turn on.

- The set start time appears on the display

panel.

- Each press of the button increases the delay

time by one hour, up to 19 hours.

4 Press

High temperature, Steam

Adding the Steam option to these cycles help to

enhance washing performance.

By using a hot steam fabrics get the cleaning

benefits of a super hot wash.

1 Press

A and turn B to select the desired

cycle.

2 Press . The washer will automatically

adjust the cycle settings.

3 Set any other desired options.

4 Press

ENGLISH

USING YOUR WASHING MACHINE

WARNING

yDo not touch the door during steam cycles.

The door surface can become very hot. Allow

the door lock to release before opening the

door.

yDo not attempt to override the door lock

mechanism or reach into the washer during

a steam cycle. Steam can cause severe

burns.

NOTE

y The steam option cannot be used with all

cycles.

y Steam may not be clearly visible during

the steam cycles. This is normal. Too much

steam could damage clothing.

yDo not use steam with delicate fabrics such

as wool, silk, or easily discolored fabrics.

Saving energy, Cold Wash™

Adding the Cold Wash™ option reduces

energy usage and provides the same washing

performance as a warm water wash.

By using six different washing motions (Tumbling,

Rolling, Stepping, Scrubbing, Swing, Filtration),

fabrics get the cleaning benefits, without the

energy usage.

1 Press

A and turn B to select the desired

cycle.

Press . The washer will automatically

adjust the cycle settings.

3 Set any other desired options.

4 Press C.

NOTE

y When you select the Cold Wash™ option,

wash time will be increased up to 10

minutes.

yFor high wash efficiency, use this option

with less than 8 pounds (3.6 kg) of laundry

(approximately 8 thick towels).

Saving time, Turbo Wash™

Adding the TurboWash™ option reduces cycle

time and provides good performance in normal

cycle.

By using the TurboWash™, We can save the time

without sacrificing performance.

1 Press

A and turn B to the desired cycle.

Press . The washer will automatically

adjust the cycle settings.

3 Set any other desired options.

4 Press C.

NOTE

y The Turbo Wash option cannot be used with

all cycles.

yTurbo Wash is available in the beginning of

the Cotton/Normal, Heavy Duty and Perm.

Press cycles.

Setting options during the cycle

You can add desired options during the wash

cycle.

Button lock feature, Child Lock

You can lock the washing machine to prevent

children or others from changing the cycle

settings by pressing the buttons during the cycle.

To enable child lock

Press and hold for three seconds during

the wash cycle.

- When the Child Lock is enabled, a N message

and the remaining wash time are displayed,

in turn, on the display panel of the washing

machine.

To disable child lock

(When the Child Lock is activated.)

Press and hold for three seconds during

the wash cycle.

NOTE

y Child Lock remains active after the cycle

ends. To cancel Child Lock, turn the washer

on and then press and hold the PreWash

button for three seconds.

28 USING YOUR WASHING MACHINE

Saving customized wash cycle, PGM Save

You can save a cycle with all the settings and

options you use most frequently.

To save cycle

1 Press

A and turn B to select the desired

cycle.

2 Modify the cycle settings and add other

options (see pages 25-28), if desired.

Press the Start/Pause button to start the cycle.

4 Press and hold for three seconds during

the wash cycle.

- The cycle with your preferred settings and

options is saved.

Selecting your customized cycle,

Custom PGM

You can recall the customized wash cycle you

had previously saved.

To recall cycle

1 Press

A after then press .

2 Press

Tumbling clothes to prevent wrinkles, Fresh

Care

Use this function when you are not able to

take out your clothes as soon as the wash

cycle ends.

1 Press

A and turn B to select the desired

cycle.

2 Press and hold for three seconds

during the wash cycle.

- The light will turn on.

3 You can now modify other cycle settings and

add options (see page 25-28), or proceed to

step 4 to begin the cycle.

4 Press

NOTE

y This function provides periodic tumbling for

up to about 19 hours to prevent wrinkles.

If you press the START/ PAUSE or ON/ OFF

button, you can unload your laundry at any

time.

Drum Lighting, Drum Light

The drum is equipped with a white LED light that

illuminates when the washer is turned on. This light

automatically turns off when the door is closed and

the cycle starts. To turn on the light during a cycle:

Press the Power button and turn the cycle

selector knob in either direction to select the

desired cycle.

Press the Start/Pause button.

Press and hold the Extra Rinse button for three

seconds during the wash cycle.

- The drum light will illuminate and then turn off

automatically after four minutes.

- It is normal for clothing and the gasket to

appear yellow under the LED light.

ENGLISH

USING YOUR WASHING MACHINE

Before using the Tag On function

The Tag On function allows you to conveniently use

the LG Smart Diagnosis™, Cycle Download, and

Laundry Stats features to communicate with your

appliance right from your own smart phone.

1 Download the LG Smart Laundry&DW App to

your smart phone.

2 Turn on the NFC (Near Field Communication)

function in your smart phone.

The Tag On function can be used with most smart

phones equipped with the NFC function and based

on the Android operating system (OS).

Turning on the NFC function of the smart

phone

1 Enter the "Settings" menu

of the smart phone and

select "Share & Connect"

under "WIRELESS &

NETWORKS”.

2 Set "NFC“ and “Direct

Android Beam” to ON and

select “NFC“.

3 Check "Use Read and Write/

P2P receive”.

NOTE

y Depending on the smart phone manufacturer

and Android OS version, the NFC activation

process may differ. Refer to the manual of your

smart phone for details.

The Tag On icon

Look for the Tag On icon next to the LED

screen on the control panel. This is where you

position your smart phone when using the Tag On

function with the LG Smart Diagnosis™, Cycle

Download, and Laundry Stats features of the LG

Smart Laundry&DW application.

Tag On position

When you use the Tag On function, position your

smart phone so that the NFC antenna on the back of

your smart phone matches the position of the Tag

On icon on the appliance. If you do not know the

position of your NFC antenna, move your smart

phone very slightly in a circular motion until the

application verifies the connection.

Because of the characteristics of NFC, if the

transmission distance is too far, or if there is a metal

sticker or a thick case on the phone, transmission

will not be good. In some cases, NFC-equipped

phones may be unable to transmit successfully.

Press [ ] in the LG Smart Laundry&DW app for a

more detailed guide on how to use the Tag On

function.

30 USING YOUR WASHING MACHINE

Tag On

This feature allows you to use LG Smart

Diagnosis™, Cycle Download, and Laundry Stats

when you touch the LG appliance’s Tag On logo with

your NFC-equipped smart phone.

Tag On self-diagnosis using LG Smart

Laundry&DW application

1 Install ‘LG Smart Laundry&DW’ application on a

NFC-equipped smartphone.

- Install the application from the Play store and

run it.

2 Select ‘Tag On’ by using the

top icons or the bottom

icons

3 Select ‘Tag On Diagnosis’.

4 Touch the Tag On logo.

- When a Tag On screen

appears (see at right), tap

your smart phone on the

Tag On icon on the right

side of the washer's

control panel.

- If it isn't recognized, touch

[ ] on the upper right

of the Tag On screen on

your ‘LG Smart

Laundry&DW’ application

to see the detailed guide.

(This might happen due to

the different NFC antenna

positions for each phone.)

5 Check the diagnosis results

and solutions.

- It shows the diagnosis

results on the cycles

recently used.

* Images are for reference only. The LG Smart

Laundry&DW application may be updated.

Scan this QR code with your smart

phone to quickly access the LG Smart

Laundry&DW application for

download.

ENGLISH

Tag On Smart Diagnosis

1 Select ‘Press to Call LG

Service’ on the Smart

Diagnosis Result screen.

2 Select your Country.

3 Agree to the terms and Conditions of the Use and

4 Enter your phone number in the field. Use this

phone number when talking to the LG customer

service representative to enable them to find your

Smart Diagnosis data.

5 Press the Call button to

initiate the call to LG’s

Support Center.

* Images are for reference only. The LG Smart

Laundry&DW application may be updated.

USING YOUR WASHING MACHINE

32 USING YOUR WASHING MACHINE

Tag On Cycle Download

Tag On Cycle Download allows you to download

cycles for later use. The cycle is available at the

Download Cycle position on the control panel until

another cycle is downloaded.

1 Install ‘LG Smart Laundry&DW’ Application on a

NFC-equipped smartphone.

- Install the Application from the Play store and

run it.

2 Select ‘Tag On’ by using the

top icons or the bottom

icons.

3 Select ‘Tag On Cycle

Download’.

4 Touch the Tag On logo.

- When a Tag On screen

appears (see at right), tap

your smart phone on the

Tag On icon on the right

side of the washer's

control panel.

- If it isn't recognized, touch

[ ] on the upper right

of the Tag On screen on

your ‘LG Smart

Laundry&DW’ app to see

the detailed guide. (This

might happen due to the

different NFC antenna

positions for each phone.)

5 Select a cycle to download.

- You can also check the

existing cycles already

downloaded.

6 Touch the Tag On logo.

- When a Tag On screen

appears (see at right), tap

your smart phone on the

Tag On icon on the right

side of the washer's

control panel.

- If it isn't recognized, touch

[ ] on the upper right of

the Tag On screen on your

‘LG Smart Laundry&DW’

app to see the detailed

guide. (This might happen

due to the different NFC

antenna positions for each

phone.)

7 The new cycle is

downloaded successfully!

- Check whether the new

cycle is downloaded by

turning the cycle selector

knob to Download Cycle.

* Images are for reference only.

The LG Smart Laundry&DW application may be

updated.

ENGLISH

USING YOUR WASHING MACHINE

Laundry Stats

Laundry Stats can tell you

when the next Tub Clean cycle

is needed for your washer and

also tell you details of your last

10 cycles.

1 Select ‘Tag On’ by using the

top icons or the bottom

icons.

2 Select ‘Laundry Stats’.

3 When the Tag On screen

appears (see at right), tap

your smart phone to the Tag

On logo on the right side of

the washer’s control panel.

- If the app does not

recognize the appliance’s

Tag On logo, touch the

[ ] in the upper right

corner of your smart

phone's screen to see the

detailed guide. (This might

happen due to the different

NFC antenna positions for

each phone.)

* Images are for reference only.

The LG Smart Laundry&DW

application may be updated.

Laundry Stats - Tub Clean

1 Select ‘How to clean the

tub’ in the Laundry Stats

screen.

2 Follow the instructions on

the phone to see how to

prepare the machine for

Tub Clean.

3 Select ‘Start Tub Clean

cycle’ at the bottom of the

screen.

4 When the Tag On screen

appears (as below), tap

your smart phone to the

Tag On logo on the right

side of the washer’s

control panel.

5 Verify that the Tub Clean

cycle has begun.

* Images are for reference

only. The LG Smart

Laundry&DW application

may be updated.

34 USING YOUR WASHING MACHINE

Laundry Stats - Washer Diary

1 Select "Washer Diary" at the

bottom of the Laundry Stats

screen.

- The Washer Diary displays

a chart showing the last

ten cycles used.

- Details of the Most Used

cycle and the Most Recent

cycle will also be

displayed.

2 Select the "Run Cycle Again"

- The Most Used cycle or

Most Recent cycle can be

immediately started by

selecting the "Run Cycle

Again" button.

3 Touch the Tag On logo.

- When a Tag On screen

appears (see at right), tap

your smart phone on the

Tag On icon on the right

side of the washer's control

panel.

- If it isn't recognized, touch

[ ] on the upper right of

the Tag On screen on your

‘LG Smart Laundry&DW’

application to see the

detailed guide. (This might

happen due to the different

NFC antenna positions for

each phone.)

4 Check whether washing

starts with the selected

cycle.

- The screen as shown

appears and washing

starts immediately on the

selected cycle.

* Images are for reference only. The LG Smart

Laundry&DW application may be updated.

ENGLISH

USING YOUR WASHING MACHINE

Tag On Cycle Set

Tag On Cycle Set allows you to

automatically adjust the cycle

and settings based on your

laundry needs.

1 Select ‘Tag On’ by using the

top icons or the bottom

icons.

2 Select ‘Tag On Cycle Set’.

3 When the Tag On screen

appears (see at right), tap

your smart phone to the Tag

On logo on the right side of

the washer’s control panel.

- If the app does not

recognize the appliance’s

Tag On logo, touch the

[ ] in the upper right

corner of your smart

phone's screen to see the

detailed guide. (This might

happen due to the different

NFC antenna positions for

each phone.)

4 Select a laundry category

based on the issue you want

the machine to focus on.

5 After selecting the category,

a list of specific cycles will

appear. Select the cycle

based on your needs.

6 When the Tag On screen

appears (see at right), tap

your smart phone to the

Tag On logo on the right

side of the washer’s control

panel.

7 After tagging the machine

with your phone, the cycle

will automatically start.

Verify the correct cycle and

settings were selected.

* Images are for reference only. The LG Smart

Laundry&DW application may be updated.

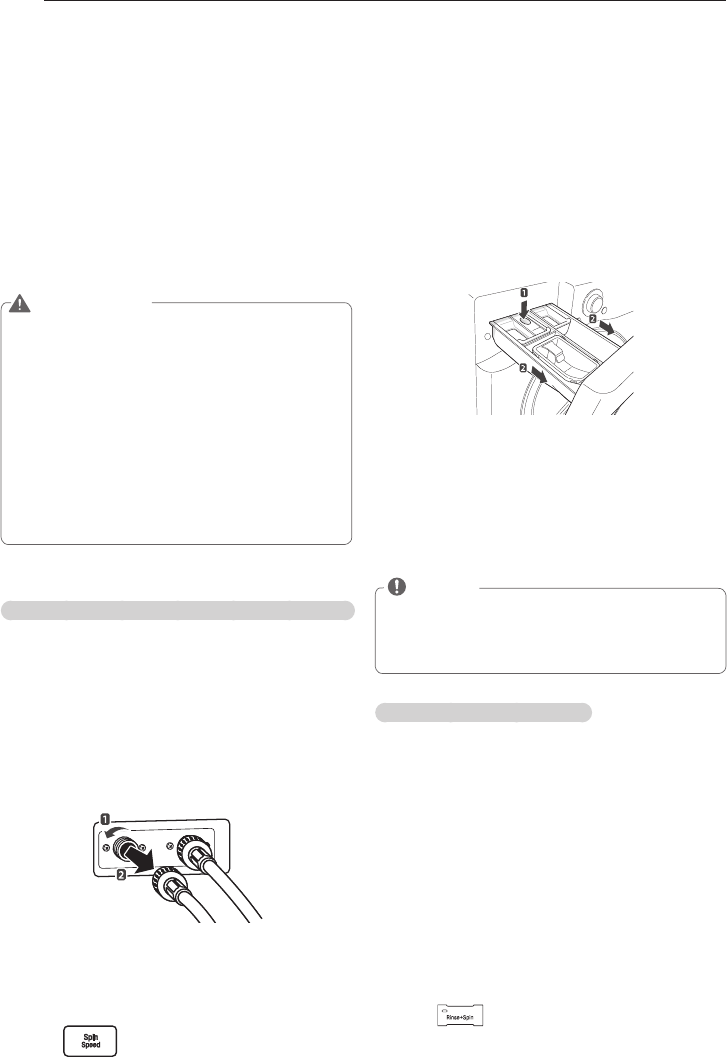

36 MAINTENANCE

Care

Care after wash

After the cycle is finished, wipe the door and the

inside of the door seal to remove any moisture.

Leave the door open to dry the tub interior. Wipe

the body of the washing machine with a dry cloth

to remove any moisture.

WARNING

yUnplug the washer before cleaning to avoid

the risk of electric shock. Failure to follow

this warning can cause serious injury, fire,

electric shock or death.

yNever use harsh chemicals, abrasive

cleaners, or solvents to clean the washer.

They will damage the finish.

yDo not use volatile substances (benzene,

paint thinner, alcohol, acetone, etc.) or

detergents with strong chemical components

when cleaning the washing machine. Doing

so may cause discoloration or damage to the

machine, or it may cause a fire.

Care in cold climates

Storing the washing machine for an extended period of time

Follow the instructions for storing the washing

machine for an extended period of time in cold

climates where it may be exposed to freezing

temperatures.

1 Turn off the faucets connected with the water

lines.

2 Unscrew the water lines from back of the

washer.

3 Empty any water out of the water lines.

4 Press

5 Open the door and add 1 gallon (3.8 L) of

nontoxic recreational vehicle (RV) antifreeze to

the empty washer tub. Close the door.

6 Press to select draining and spinning.

MAINTENANCE

7 Press

- Drain the water from the washing machine

for 1 minute. Not all of the RV antifreeze will

be expelled.

8 Press

A to turn off the washing machine and

pull out the power plug.

9 Dry the tub interior with a soft cloth, and close

the door.

10 Press down hard on the disengage button and

remove the detergent dispenser drawer.

11 Drain the water from the detergent dispenser

drawer and dry out each compartment.

12 Store the washing machine in an upright

position.

NOTE

yTo remove the antifreeze after storing the

washing machine, add detergent to the

dispenser, and run one cycle. Do not load

any laundry at this time.

When the water line is frozen

1 Turn off the faucets connected with the water

lines.

2 Pour hot water on the frozen faucets to thaw

the water lines and remove them.

3 Immerse the water lines in hot water to thaw

them.

4 Connect the water lines with the water inlets

of the washing machine and with the faucets.

- See page 14, Connecting the water lines for

details.

5 Turn on the faucets.

6 Press

7 Press .

8 Press

- Verify the water fills properly.

ENGLISH

MAINTENANCE

When the Drain Line is Frozen

1 Pour hot water in the washer tub and close the

door.

- Wait for 10 minutes.

2 Press

A after 10 minutes.

3 Press for draining and spinning.

4 Press

- Check if the water drains.

Cleaning

Periodically clean the washing machine to help

maintain its performance and to minimize the

chance of malfunction.

Cleaning the drum, Tub Clean

Improper installation or use of the washing

machine in a humid space for a long period

of time potentially could lead to a buildup of

detergent residue in the washing machine that

may produce mildew or musty smells. If you

clean the washer tub regularly on a monthly basis

using Tub Clean it will minimize the possibility

that detergent residue will build up and mildew

or musty smells may occur.

1 Add tub cleaner or lime scale remover to the

detergent dispenser drawer.

- Do not exceed the maximum detergent limit

line when you add it. Detergent may remain

in the washer tub after cleaning.

- When you use liquid chlorine bleach, load it

into the liquid chlorine bleach compartment.

- When you use a powdered cleaner, pull out

the liquid detergent cup and add cleaner to

the main wash detergent compartment.

- When you use cleaning tablets,

place them

directly into the washer tub. (Do not add tablet

cleaner to the drawer.)

2 Press

3 Turn

B to Tub Clean.

- message appears in the display.

- The indication light for Tub Clean turns on.

4 Press

NOTE

yNever load laundry while using Tub Clean.

The laundry may be damaged. Make sure to

clean the washer tub when it is empty.

yIt is recommended to leave the door open

after finishing the laundry to keep the tub

clean.

yIt is recommended that Tub Clean should be

repeated monthly.

yIf you notice mildew or musty smells, run

Tub Clean once a week for three consecutive

weeks.

ySafely and conveniently secure the door

slightly ajar with the a magnetic door

plunger. This will promote air circulation and

help the machine to dry.

38 MAINTENANCE

Automatic alert for cleaning washing machine

When the power is on and the O message

blinks, it means the washer tub needs cleaning.

Use Tub Clean to clean the washer tub. The

automatic indication alert for cleaning the washer

tub depends on the frequency of use, however,

the message will generally appear every 1~2

months.

Removing mineral buildup

If you live in an area with hard water, mineral

scale can form on the internal components

of the washing machine. Take extra care to

periodically clean the mineral buildup on the

internal components to extend the lifespan of the

washing machine.

Removing mineral buildup from the washer tub

Check if the descaler is suitable for cleaning the

washer tub before using it and run the Tub Clean

cycle. See page 30, Tub clean for details on tub

clean.

NOTE

yIn areas with hard water, it is recommended

to use a water softener.

yMake sure to remove all loads from the

washer tub before cleaning the washer tub.

Cleaning the washer tub together with a load

may result in contamination of or damage to

the laundry.

Removing lime buildup on stainless steel

Wipe lime buildup or other spots on stainless

steel with a soft cloth soaked in stainless steel

cleaner.

NOTE

yNever use steel wool or abrasive cleansers.

Doing so may damage the washing machine.

Cleaning the detergent dispenser drawer

Leaving detergent in the detergent dispenser

drawer for an extended period of time or using

the washing machine for a long period of time

may cause the build-up of scales in the detergent

dispenser drawer. Pull out and clean the

detergent dispenser drawer once a week.

1 Pull out the detergent dispenser drawer.

2 Press down hard on the disengage button and

remove the detergent dispenser drawer.

3 Remove the inserts from the drawer.

4 Clean them with warm water.

- Use a soft cloth or brush for cleaning and

remove any residue.

5 Wipe any moisture with a dry towel or cloth

after cleaning.

6 Replace the detergent dispenser drawer.

WARNING

yDo not spray water inside the cabinet. Doing

so may cause fire or electric shock.

NOTE

yOnly use water to clean the detergent

dispenser drawer. Make sure to use

Rinse+Spin to rinse the washer tub before

the wash cycle when you use a cleaning

detergent to clean the washer tub.

ENGLISH

MAINTENANCE

WARNING

yUnplug the power cord and turn off the

faucets before cleaning. Failure to do so may

cause electric shock.

yDo not use the washing machine without the

inlet filters. If you use the washing machine

without the inlet filters it will cause leaks and

malfunction.

yIf you use the washing machine in an area

with hard water, the inlet filter may become

clogged due to lime buildup. Contact your

nearest LG customer service center if the

inlet filter is not clean or is missing.

NOTE

yP message will blink on the display when

the water pressure in the detergent drawer

is weak or an inlet filter is clogged with dirt.

Clean the inlet filter.

Cleaning the water inlet filters

Clean the water inlet filters periodically to prevent

clogging. Take extra care to clean the water inlet

filters in areas using hard water. Water may not

be supplied if there are foreign objects, such as

rust, sand, or stones in the water inlet filters.

1 Press

A to turn off the washing machine and

pull out the plug.

2 Turn off the faucets connected with the water

inlets.

3 Remove the water inlets.

4 Pull out the water inlet filter.

Inlet Filter

5 Remove foreign objects from the water inlet

filter.

- Soak the water inlet filters in white vinegar or

a lime scale remover or use a toothbrush to

remove foreign objects and rinse thoroughly.

6 Press the water inlet filters back into place.

7 Reattach the water lines to the washing

machine.

40 MAINTENANCE

Cleaning the drain pump filter

The washing machine fails to drain if the drain

pump filter is clogged. Periodically clean the

drain filter to prevent clogging with foreign

objects.

1 Press

A to turn off the washing machine and

pull out the plug.

2 Open the drain pump filter cover.

3 Unclip the drain hose and remove the plug

from the drain hose to drain the remaining

water.

4 Twist the pump filter counterclockwise to

remove.

5 Clean the pump filter and opening.

6 Recap the plug onto the drain hose and

reattach the drain hose.

7 Insert the drain pump filter.

8 Close the drain pump filter cover.

WARNING

yMake sure to unplug the electrical cord

before cleaning. Failure to do so may cause

electric shock.

yOpening the drain filter will result in water

overflowing if there is water in the washer

tub. Make sure to check if the water is

completely drained before opening the drain

filter.

yUsing the washing machine without

the drain filter or with an incorrectly

assembled drain filter may cause leaks or

malfunctioning of the washing machine.

NOTE

yQ message will blink when the drain pump

filter is clogged with dirt. Clean the drain

pump filter.

ENGLISH

MAINTENANCE

Cleaning the door seal

Clean the door seal once a month to prevent

build-up of dirt in the door seal.

1 Wear rubber gloves and protective goggles.

2 Dilute 3/4 cup (177 ml) of liquid chlorine bleach

in 1 gallon (3.8 L) of water.

3 Soak a sponge or a soft cloth in this diluted

solution and wipe all around the door seal.

4 Wipe any moisture with a dry towel or cloth

after cleaning.

5 Leave the door open to allow the door seal to

dry completely.

CAUTION

yCleaning the door seal with an undiluted

solution may cause malfunction of the door

seal and washing machine parts.

42 TROUBLESHOOTING

TROUBLESHOOTING

Checking error messages

If the following message appears on the display, check the following and take the appropriate corrective action.

Message

Possible Causes Solutions

Item of clothing has gathered on one side of the tub.

yThere are not enough items in the machine.

yItems are tangled or bunched, or load is too small.

yDid you wash a stuffed animal, a mat, or knitwear?

yDid you wash two different blankets together?

yRearrange items to help balance the load.

yStuffed animals or mats can become unbalanced

during spinning and the washing machine may fail to

drain. Rearrange the knitwear to help balance the load

and drain it again.

yPut one blanket in at a time.

Water is not supplied or the water pressure is low

yIs the faucet turned off?

yIs the water supply stopped or the faucet frozen?

yIs the water pressure low or is an inlet filter clogged?

yIs the water line properly connected with the cold

water inlet?

yIs the water line pinched or bent?

yTurn on the faucets.

yIf a faucet is frozen, thaw it with warm water.

yIf the inlet filter is clogged, clean it. (see page 39 )

yConnect the water line properly with the cold water

inlet. (see page 14)

yCheck that the water lines are not pinched or bent.

Take extra care that water lines are not twisted or

pinched by other objects.

Water line leaks in connection

yAre the water lines connected with the faucets

properly?

yConnect the water lines properly with the faucets. (see

page 14)

The tub does not rotate

• Is the door completely closed and locked? Is the door

area free from clothing or other items?

yClear door area and make sure door is closed and

locked. If the message keeps appearing, unplug the

power and contact your nearest LG service center.

The washing machine drains slowly or not at all Is the

drain hose installed over 3 1/4 feet (1 m) beyond the end

of the elbow bracket?

yIs the drain hose pinched or clogged inside?

yIs the drain hose frozen?

yIs the drain hose clogged with foreign objects?

yLower the drain hose within 3 feet below the end of

the elbow bracket.

yPlace the drain hose on a smooth surface to prevent

bending.

yIf the drain hoses are frozen, thaw them in warm

water.

yOpen the drain pump plug cap and remove the dirt.

A power failure has occurred.

yPress A to turn off the washing machine and press it

again to turn it on.

Control Error.

yUnplug the power cord and contact your nearest LG

service center.

The water supply does not stop

yDo the water supply and the drain keep repeating in

turn?

yUnplug the power cord and contact your nearest LG

service center

The water level is not controlled

yIs the water level too low or high compared with the

size of the load?

yThe water level sensor is not working correctly.

yUnplug the power cord and contact your nearest LG

service center.

The tub does not rotate

yIs the washing machine overloaded?

yRearrange the load size and restart the washing

machine.

yIf the load size is big, the tub may not rotate due to

an overheated motor. Allow the washing machine

to stand for a while and restart the cycle. Unplug

the power cord and contact your nearest LG service

center if the same error message appears.

yTo clean up the tub, please run the Tub

Clean cycle.

yPlease empty the tub and insert bleach into the

detergent dispenser and select the Tub Clean cycle.

yIf you want to skip the Tub Clean, turn the cycle

selector knob or push the option buttons to select

a cycle. The message will keep appearing until a

few wash cycles have been completed, after which

it will disappear until the next scheduled time to

clean the tub.

ENGLISH

TROUBLESHOOTING

Before calling for service

Check the following before calling for service.

Problem Possible Causes Solutions

Clicking sound

yDo you hear a sound when you close or lock

and unlock the door?

yThis sound is normal and occurs when the

door is closed, locked or unlocked.

Spraying or hissing sound

yIs water spraying in the tub?

yThis sound is normal as water is spraying or

circulating during the cycle.

Buzzing or gushing

sound

yIs the washing machine draining water?

yThis sound is normal as the drain pump

drains water from the washing machine after

the cycle.

Splashing sound

yIs the washing machine washing a load of

laundry?

yThis sound is normal as the load is moving

up and down during the wash and rinse

cycles.

Rattling and clanking noise

yAre there any foreign objects such as keys,

coins, or safety pins in the tub or drain filter?

yCheck if there are any foreign objects in the

tub and drain the filter after stopping the

cycle.

yUnplug the power cord and contact your

nearest LG service center if the noise persists.

Thumping sound

yIs the washing machine overloaded?

yIs the load out of balance?

yThis sound is normal and occurs when the

load is out of balance. Stop the cycle and

rearrange the load for balancing.

Vibrating noise

yAre the shipping bolts removed?

yIs the load evenly distributed in the tub?

yIs the washing machine level balanced?

yIs the washing machine installed on a solid

and smooth surface?

ySee page 13, Unpacking and removing

shipping bolts to remove the shipping bolts.

yStop the cycle and rearrange the load for

balancing.

ySee page 16, Leveling the washing machine

to level the washing machine.

yCheck if the floor is solid and level.

Water leaking around washer

yIs water leaking from the faucet or the water

line?

yIs a drain pipe or a drain hose clogged?

yCheck the faucets or water lines.

- If the water lines are loosely connected, see

page 14, Connecting water lines to connect

them properly.

yUnclog the drain pipe or drain hose. Contact

a plumber if necessary.

Excessive suds or failure to

rinse

yDid you use more than the recommended

amount of detergent?

yIs the soil level higher than the size of the

load?

yUse the recommended amount of detergent

for load.

yIf the soil level is low, reduce the detergent

quantity to less than the recommended level.

Only use detergent with the HE (High-

Efficiency) logo.

Staining

yDid you add detergent directly to the tub?

yDid you remove the load immediately after it

finished?

yDid you sort and wash the clothes by color or

soil?

yMake sure to load detergent into the

detergent dispenser drawer.

yRemove the load immediately after it finishes.

ySort and separate dark colors from light or

white ones, and heavily soiled items from

lightly soiled ones. See page 19, Sorting

laundry for details

44 SPECIFICATION

Problem Possible Causes Solutions

Wrinkling

yDid you remove the load immediately after it

finished?

yDid you overload the tub?

yDid you reverse the hot and cold water inlets?

yRemove the load immediately after it finishes.

yDo not overload the tub.

yHot water rinse can cause garments to

wrinkle. Check the inlet hose connections.

Power is not turned on

yIs the power cord plugged in properly?

yHas a house fuse blown, a circuit breaker

tripped, or a power outage occurred?

yMake sure that the plug is secured in a

grounded 3-prong, 120 V (60 Hz) outlet.

yReset the circuit breaker or replace the

fuse. Do not increase the fuse capacity. If

the problem is a circuit overload, have it

corrected by a qualified electrician.

The door does not open

when the cycle pauses or

finishes

yIs the temperature in the tub too high?

yIs the water level in washer high?

yThe washing machine has a safety lock built

into the door to prevent burns. Leave the

door closed and wait until the door lock icon

disappears from the display.

yAllow the washer to complete the

programmed cycle, or press the Spin button.

The wash cycle time is

longer than usual

yIs the washing machine overloaded? Are

other options added to the wash cycle?

yThis is normal. The washing machine

automatically adjusts the cycle time for the

amount of laundry, water pressure, water

temperature, and other operating conditions.

It is musty or moldy in the

tub

yHas the incorrect detergent been used?

yDid you clean the tub periodically?

ySee page 37, clean the inside and outside of

the washing machine periodically.

SPECIFICATIONS

Model WM4270H*A

Description Front Loading Washer

Electrical requirements 120 VAC @ 60 Hz

Dimensions 68.6 cm (W) X 75.6 cm (D) X 98.3 cm (H), 129.5 cm (D with door open)

27" (W) X 293/4" (D) X 3811/16" (H), 51" (D with door open)

Net weight 92kg(202.8lbs)

Max. spin speed 1300 RPM

Max. water pressure 14.5 – 142 PSI (100 – 980 kpa)

ENGLISH

USING Smart Diagnosis™

Should you experience any problems with your Washer, it has the capability of transmitting data to

your smart phone using the LG Smart Laundry Application or via your telephone to the LG call center.

Smart Diagnosis™ cannot be activated unless your washer is turned on by pressing the POWER but-

ton. If your washer is unable to turn on, then troubleshooting must be done without using Smart

Diagnosis™.

Audible Diagnosis

Smart Diagnosis™ Using Your Smart

Phone

1. Download the LG Smart Laundry application on

your smart phone.

2. Open the LG Smart Laundry application on your

smart phone. Press the right arrow button to ad-

vance to the next screen.

3. Press the RECORD button on the smart phone and

then hold the mouth piece of the smart phone

near the Smart Diagnosis™ logo on the Washer.

4. With the phone held in place, press and hold the

Wash Temp button for three seconds.

5. Keep the phone in place until the tone transmis-

sion has finished. This takes about six seconds

and the display will count down the time.

6. When the recording is complete, view the diagno-

sis by pressing the Next button on the phone.

NOTE

ySmart Diagnosis™ is a troubleshooting feature

designed to assist, not replace, the traditional

method of troubleshooting through service

calls. The effectiveness of this feature depends

upon various factors, including, but not limited

to, the reception of the cellular phone being

used for transmission, any external noise that

may be present during the transmission, and

the acoustics of the room where the machine

is located. Accordingly, LG does not guarantee

that Smart Diagnosis™ would accurately trou-

bleshoot any given issue.

Smart Diagnosis™ Through the

CallCenter

1. Call the LG call center at: (LG U.S.) 1-800-243-0000

(LG Canada) 1-888-542-2623.

2. When instructed to do so by the call center agent,

hold the mouthpiece of your phone over the

Smart Diagnosis™ logo on the machine. Hold the

phone no more than one Inch from (but not touch-

ing) the machine.

NOTE

yDo not touch any other buttons or icons on the

display screen.

3. Press and hold the Wash Temp button for three

seconds.

4. Keep the phone in place until the tone transmis-

sion has finished. This takes about six seconds

and the display will count down the time.

5. Once the countdown is over and the tones have

stopped, resume your conversation with the call

center agent, who will then be able to assist you in

using the information transmitted for analysis.

USING Smart Diagnosis™

46 WARRANTY

THIS LIMITED WARRANTY DOES NOT COVER:

1. Service trips to deliver, pick up, or install the product or for instruction on product use.

2. Replacing house fuses or resetting of circuit breakers, correction of house wiring or plumbing, or correction of product

installation.

3. Damage or failure caused by leaky/ broken/ frozen water pipes, restricted drain lines, inadequate or interrupted water supply

or inadequate supply of air.

4. Damage or failure caused by accidents, pests and vermin, lightning, wind, fire, floods or acts of God.

5. Damage or failure resulting from misuse, abuse, improper installation, repair or maintenance. Improper repair includes use

of parts not approved or specified by LG.

6. Damage or failure caused by unauthorized modification or alteration to the product.

7. Damage or failure caused by incorrect electrical current, voltage, or plumbing codes.

8. Cosmetic damage, including scratches, dents, chips or other damage to the finish of the product, unless such damage

results from defects in materials or workmanship and is reported to LG within seven (7) calendar days from the date of

delivery.

9. Damage or missing items to any display, open box, discounted, or refurbished product.

10. Product where the original factory serial numbers have been removed, defaced or changed in any way.

11. Repairs when product is used in other than normal and usual household use (e.g. rental, commercial use, offices, or

recreational facilities) or contrary to the instructions outlined in the owner’s manual.

12. The removal and reinstallation of the Product if it is installed in an inaccessible location.

HOW SERVICE IS HANDLED: In-Home Service

In-home service will be provided, as available, during the warranty period subject to servicer availability within the U.S. To

receive in-home service, the product must be unobstructed and accessible to service personnel. If the in-home service repair

cannot be completed, it may be necessary to remove, repair and return the product. If in-home service is unavailable, LG may

elect, at its option, to provide for transportation of the product to and from an LG authorized service center.

THIS WARRANTY IS IN LIEU OF ANY OTHER WARRANTY, EXPRESS OR IMPLIED, INCLUDING AND WITHOUT LIMITATION

TO, ANY WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE. TO THE EXTENT ANY IMPLIED

WARRANTY IS REQUIRED BY LAW, THIS WARRANTY IS LIMITED IN DURATION TO THE TERM PERIOD EXPRESSED ABOVE.

REPAIR OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY FOR THE CUSTOMER.

NEITHER THE MANUFACTURER NOR ITS U.S. DISTRIBUTOR SHALL BE LIABLE FOR ANY INCIDENTAL, CONSEQUENTIAL,

INDIRECT, SPECIAL, OR PUNITIVE DAMAGES OF ANY NATURE, INCLUDING AND WITHOUT LIMITATION TO, LOST REVENUES

OR PROFITS, OR ANY OTHER DAMAGE, WHETHER BASED IN CONTRACT, TORT, OR OTHERWISE.

SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR

LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE EXCLUSION OR LIMITATION MAY NOT APPLY

TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY

FROM STATE TO STATE.

HOW TO OBTAIN WARRANTY SERVICE & ADDITIONAL INFORMATION: Write your warranty information below:

Call 1-800-243-0000 or visit our website at www.lg.com. Product Registration Information:

Mail to: LG Customer Information Center (ATTN: CIC) Model:

201 James Record Road, Huntsville, AL 35824 Serial Number:

Date of Purchase:

WARRANTY:

LG Electronics U.S.A., Inc. (“LG”) warrants your LG Washing Machine (“product”) against defect in materials or workmanship

under normal household use, during the warranty period set forth below, LG will, at its option, repair or replace the product.

This limited warranty is valid only to the original retail purchaser of the product, is not assignable or transferrable to any

subsequent purchaser or user, and applies only when the product is purchased through an LG authorized dealer or distributor

and used within the United States (“U.S.”) including U.S. Territories.

Note: Replacement products and repair parts may be new or factory-remanufactured and are warranted for the remaining

portion of the original unit’s warranty period or ninety (90) days, whichever is longer. Please retain dated receipt or delivery

ticket as evidence of the Date of Purchase for proof of warranty (you may be required to submit a copy to LG or authorized

representative).

WARRANTY PERIOD:

LG WASHING MACHINE LIMITED WARRANTY (USA)

Period One (1) year from date of

original retail purchase: Ten (10) years from date of

original retail purchase: Lifetime from date of

original retail purchase:

Scope of Warranty Any internal /functional

Parts & Labor Drum Motor

(Stator, Rotor, and Hall Sensor) Stainless Steel Drum

Remark LG will provide parts & labor to

repair or replace defective

parts.

Parts only. Customer will be responsible for any labor or in-

home

service to replace defective parts.

ENGLISH

WARRANTY

LG WASHING MACHINE LIMITED WARRANTY (CANADA)

WARRANTY:

Should your LG Washer (“Product”) fail due to a defect in material or workmanship under normal home use during the warranty

period set forth below, LG Canada will at its option repair or the Product upon receipt of proof of original retail purchase. This

warranty is valid only to the original retail purchaser of the product and applies only to a Product distributed in Canada by LG

Canada or an authorized Canadian distributor thereof. The warranty only applies to Products located and used within Canada.



Replacement products and parts are warranted for the remaining portion of the original warranty period or ninety (90) days,

whichever is greater.



Replacement products and parts may be new or remanufactured.



LG Authorized Service Center warranties their repair work for thirty (30) days.

LG Canada’s sole liability is limited to the warranty set out above. Except as expressly provided above, LG Canada makes no

and hereby disclaims all other warranties and conditions respecting the product, whether express or implied, including, but not

limited to, any implied warranty or condition of merchantability or fitness for a particular purpose, and no representations shall

be binding on LG Canada. LG Canada does not authorize any person to create or assume for it any other warranty obligation or

liability in connection with the product. To the extent that any warranty or condition is implied by law, it is limited to the express

warranty period above. LG Canada, the manufacturer or distributor shall not be liable for any incidental, consequential, special,

direct or indirect damages, loss of goodwill, lost profits, punitive or exemplary damages or any other damage, whether arising

Directly or indirectly from any contractual breach, fundamental or otherwise, or from any acts or omissions, tort, or otherwise.

This warranty gives you specific legal rights. You may have other rights which may vary from province to province depending on

applicable provincial laws.

Any term of this warranty that negates or varies any implied condition or warranty under provincial law is severable where it

conflicts with provincial law without affecting the remainder of this warranty’s terms.

This limited warranty does not cover:

1. Service trips to deliver, pick up, or install the product; instructing a customer on operation of the product; repair or replacement of

fuses or correction of wiring, or correction of unauthorized repairs/installation.

2. Failure of the product to perform during power failures and interruptions or inadequate electrical service.

3. Damage caused by leaky or broken water pipes, frozen water pipes, restricted drain lines, inadequate or interrupted water supply

or inadequate supply of air.

4. Damage resulting from operating the Product in a corrosive atmosphere or contrary to the instructions outlined in the Product

owner’s manual.

5. Damage to the Product caused by accidents, pests and vermin, lightning, wind, fire, floods, or acts of God.

6. Damage resulting from the misuse, abuse, improper installation, repair, or maintenance of the Product. Improper repair includes

use of parts not approved or specified by LG Canada.

7. Damage or product failure caused by unauthorized modification or alteration, or use for other than its intended purpose, or

resulting from any water leakage due to improper installation.

8. Damage or Product failure caused by incorrect electrical current, voltage, commercial or industrial use, or use of accessories,

components, or cleaning products that are not approved by LG Canada.

9. Damage caused by transportation and handling, including scratches, dents, chips, and/or other damage to the finish of your

product, unless such damage results from defects in materials or workmanship and is reported within one (1) week of delivery.

10. Damage or missing items to any display, open box, discounted, or refurbished Product.

11. Products with original serial numbers that have been removed, altered, or cannot be readily determined. Model and Serial

numbers, along with original retail sales receipt, are required for warranty validation.

12. Increases in utility costs and additional utility expenses.

13. Replacement of light bulbs, filters, or any consumable parts.

14. Repairs when your Product is used in other than normal and usual household use (including, without limitation, commercial use,

in offices or recreational facilities) or contrary to the instructions outlined in the Product owner’s manual.

15. Costs associated with removal of the Product from your home for repairs.

16. The removal and reinstallation of the Product if it is installed in an inaccessible location or is not installed in accordance with

published installation instructions, including the Product owner’s and installation manuals.

17. Accessories to the Product such as door bins, drawers, handles, shelves, etc. Also excluded are parts besides those that were

originally included with the Product.

All costs associated with the above excluded circumstances shall be borne by the consumer.

For complete warranty details and customer assistance,

please call or visit our website: Write your warranty information below:

Call 1-888-542-2623 (24 hours a day, 365 days a year) and select

the appropriate option from the menu, or visit our website

at http://www.lg.com

Product Registration Information:

Model:

Serial Number:

Date of Purchase:

Period One (1) year from the date of

original retail purchase Ten (10) years from the date of

original retail purchase Five ( 5 ) years from the date of

original retail purchase

Scope of Warranty Parts and Labor

(internal/functional parts only) DD Motor

(Stator, Rotor, Hall Sensor) Stainless Steel Drum

Remark Washer Extended Component Warranty (Parts Only)

(Consumer will be charged for Labor after one (1) year from the

date of purchase)

48 MEMO

MANUAL DE PROPIETARIO

LAVADORA

WM4270H*A

MFL68639701 www.lg.com

Lea atentamente este manual del usuario antes de poner en

funcionamiento su lavadora y téngalo a mano de referencia en todo

momento.

ESPAÑOL

2CARACTERÍSTICAS DEL PRODUCTO

CARACTERÍSTICAS DEL PRODUCTO

MOTOR DIRECT-DRIVE INVERTER

El motor inverter direct drive, montado en el tambor, puede producir diferentes movimientos para

lograr unos resultados de lavado óptimos, con muy poco ruido y vibraciones. El conjunto del motor

también contiene menos partes en movimiento, lo que supone menos reparaciones.

SMART DIAGNOSIS™

Si experimenta alguna dificultad técnica con su lavadora, éste tiene la capacidad de transmitir

información por teléfono al Centro de Atención al Cliente. El agente de servicio al cliente guarda

la información transmitida de su máquina y la utiliza para analizar el problema, facilitándole un

diagnóstico rápido y efectivo. (Consulte la página 45)

LIMPIEZA DEL TAMBOR

La limpieza regular del tambor una vez al mes utilizando Tub Clean ayudará a mantener el tambor

limpio y fresco.

RETENEDOR DE PUERTA MAGNÉTICO

Mantenga la puerta ligeramente abierta de manera segura y conveniente utilizando el retenedor

magnético. Ésto ayudará con la circulación del aire y mantendrá fresco el interior de la máquina.

Para utilizar esta función, después de remover la carga, no cierre la puerta completamente. Cuando

el retenedor magnético entre en contacto con el metal del gabinete de la lavadora, se mantendrá la

puerta ligeramente abierta permitiendo que se seque el interior de la unidad.

TAMBOR DE ACERO INOXIDABLE DE GRAN CAPACIDAD

El tambor de acero inoxidable de gran capacidad ofrece máxima durabilidad y se inclina mejorando

la eficiencia y permitiendo acceso más facil para prendas grandes.

BLOQUEO INFANTIL

Use esta opción para desactivar los controles durante un ciclo de lavado. Esta opción evita que los

niños puedan cambiar los ciclos o el funcionamiento de la máquina. También puede utilizarse para

desactivar controles para trabajos de limpieza.

CAJÓN DISPENSADOR DE DETERGENTE

El cajón dispensador de cuatro compartimentos facilita la separación del detergente de prelavado,

detergente de lavado principal, blanqueador líquido, y suavizante en compartimentos diferentes.

CICLOS DE VAPOR DE ALTA TEMPERATURA

Los excepcionales ciclos de vapor a alta temperatura de LG ayudan a remover las manchas más

difíciles.

TAG ON (Etiqueta)

La función Tag On (Etiqueta) funciona en la mayoría de teléfonos inteligentes equipados con

comunicación de campo cercano (NFC, por sus siglas en inglés) al comunicarse con su electrodoméstico

LG equipado con Tag On. Al usar la aplicación "LG Smart Laundry" (lavado inteligente de LG), Ia

función Tag On le permitirá diagnosticar su electrodoméstico, descargar nuevas ciclos y ver el estado

de su electrodoméstico, simplemente tocando con su teléfono inteligente el logotipo de Tag On del

electrodoméstico.

ESPAÑOL

ÍNDICE

2 CARACTERÍSTICAS DEL PRODUCTO

4 INSTRUCCIONES IMPORTANTES DE

SEGURIDAD

8 INTRODUCCIÓN A LA LAVADORA

8 Partes y Accesorios

9 Características del panel de control

11 INSTRUCCIONES DE INSTALACIÓN

11 Vista previa del órden de instalación

Comprobación y elección de la ubicación adecuada

Desembalaje y retiro de los tornillos de transporte

14 Conexión de las tuberías de agua

15 Conexión del tubo de desagüe

16 Nivelación de la lavadora

17 Conexión del enchufe y la toma de tierra

17 Prueba de funcionamiento

18 PREPARACIÓN

18 Clasificación de las cargas de lavado

18 - Precauciones para el cuidado de los tejidos

antes del ciclo de lavado

19 - Etiquetas de cuidado de las telas

19 - Clasificación de la carga de ropa

20 Utilización del detergente/suavizante

20 - Detergente recomendado

20 - Cargando el dispensador

22 UTILIZACIÓN DE LA LAVADORA

22 Funcionamiento básico

23 Guía de ciclos

24 Ciclo principal

24 -

Reducir el alergeno en lavandería, Allergiene™

24 - Reducir las bacterias en la colada, Sanitary

24 - Tejidos blancos, Bright Whites™

24 - Mantas o ropa voluminosa, Bulky/Large

24 - Ropa normal, Cotton/Normal

24 - Prendas muy sucias, Heavy Duty

24 - Prendas de lana, , Hand Wash/Wool

24 - Ropa sin arrugas, Perm. Press

24 - Prendas delicadas, Delicates

24 - Para toallas, Towels

24 - Sólo desagüe y centrifugado, Drain+Spin

24 - Lavado rápido, Speed Wash

25 Botones modificadores de ciclo

25 Opciones de ajuste antes del ciclo

25 - Ajuste de la temperatura del agua, Wash Temp.

25 -

Ajuste de la velocidad de centrifugado, Spin Speed

25 -

Ajuste del nivel de suciedad de la colada, Soil Level

26 -

Ajuste de la melodía y tono de los botones, Signal

26 - Prelavado, Pre Wash

26 -

Sólo enjuagar, escurrir y centrifugar,

Rinse+Spin

26 -

Añadiendo ciclo de enjuague extra, Extra Rinse

26 - Preajuste del tiempo de inicio, Delay Wash

26 - Limpieza eficiente, Steam

27 - Ahorro de energía, Cold Wash™

27 - Ahorro de tiempo, Turbo Wash™

27 Opciones de ajuste durante el ciclo

27 - Función de bloqueo de botones, Child Lock

28 -

Como guardar ciclo personalizado, PGM Save

28 -

Cómo seleccionar su ciclo personalizado, Custom PGM

28 -

Secado de las prendas para evitar arrugas,

Fresh Care

28 -

Alumbrado tambor, Drum Light

29 Antes de utilizar la función Tag On

29 - Uso de la función Tag On

29 - El ícono de Tag On

30 Tag On

36 MANTENIMIENTO

36 Cuidados

36 - Cuidados tras el lavado

36 - Cuidados en climas fríos

37 Limpieza

37 - Limpieza del tambor, Tub Clean

38 -

Limpieza del cajón dispensador de detergente

39 - Limpieza de los filtros de entrada de agua

40 - Limpieza del filtro de la bomba de desagüe

41 - Limpieza de la junta de la puerta

42 SOLUCIÓN DE PROBLEMAS

42 Comprobación de los mensajes de error

43 Antes de llamar al servicio técnico

44 ESPECIFICACIONES

UTILIZACIÓN DEL SMART DIAGNOSIS™

GARANTÍA

4INSTRUCCIONES IMPORTANTES DE SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, debe seguir Ia información indicada en este manual para minimizar el riesgo de incen-

dio, explosión, descarga eléctrica, o para prevenir daños a Ia propiedad, lesiones personales, o muerte.

Su seguridad y la de otros es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodomésti-

co. Lea y cumpla siempre con todos los mensajes de seguridad.

Éste es el símbolo de alerta de seguridad.

El mismo alerta sobre potenciales riesgos de muerte o heridas tanto para usted como para otras personas.

Todos los mensajes de seguridad estarán a comunicación del símbolo de alerta de seguridad y con la palabra

PELIGRO, ADVERTENCIA o PRECAUCIÓN.

Estas palabras significan:

PELIGRO

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones inmediatamente.

ADVERTENCIA

Corre riesgo de muerte o de sufrir heridas serias si no sigue las instrucciones.

PRECAUCIÓN

De no seguir las instrucciones podría sufrir daños leves o causar daños en el producto.

Todos los mensajes de seguridad le indicarán cuál es el riesgo potencial, cómo reducir las posibilida-

des de sufrir heridas y qué podría suceder si no se siguen las instrucciones.

PRECAUCIONES BÁSICAS DE SEGURIDAD

ADVERTENCIA

Para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir lesiones personales

cuando use electrodomésticos, se deben seguir precauciones basicas de seguridad, incluyendo las siguientes:

• Utilice este electrodoméstico solo para los fines para los que fue

diseñado, según lo descrito en este manual del usuario.

• Antes de usar, la lavadora debe estar correctamente instalada

como se describe en este manual.

• No lave artículos que han sido limpiados, lavados, remojados o

salpicados previamente con gasolina, disolventes de limpieza en

seco, u otras substancias inflamables o explosivas, ya que ema-

nan vapores que podrían encenderse o explotar.

• No agregue gasolina, disolventes de limpieza en seco u otras

substancias explosivas al agua de lavado. Estas substancias

emanan vapores que podrían encenderse o explotar.

• Bajo ciertas condiciones, se puede producir gas hidrogeno en

un sistema de agua caliente que no se haya usado por un plazo

de 2 semanas o más. EL GAS HIDRÓGENO ES EXPLOSIVO. Si

no se ha usado el sistema de agua caliente durante tal período,

antes de utilizar la lavadora, abra todas las llaves de agua caliente

y deje que el agua fluya durante algunos minutos. Esto liberara

cualquier gas hidrogeno acumulado. Ya que el gas es inflama-

ble, no fume ni use ninguna llama abierta durante este periodo.

• No deje que los niños jueguen en la lavadora o dentro de ella. Es

necesario supervisar de cerca a los niños si utiliza la lavadora

cerca de ellos.

• Antes de poner la lavadora fuera de servicio o de tirarla, quite la

puerta para prevenir que los niños se metan dentro.

• No instale ni guarde la lavadora en lugares donde estará expuesta

a la intemperie o a temperaturas de congelamiento.

• No toquetee los controles.

•

Mantenga el área alrededor y bajo el dispositivo libre de materiales

combustibles, como pelusa, papel, trapos, productos quimicos, etc.

• No repare ni cambie ninguna pieza de la lavadora ni intente dar un

mantenimiento diferente al descrito en este manual. Recomenda-

mos enfaticamente que una persona calificada realice el

servicio de mantenimiento.

• Vea las intrucciones de instalación para los requisitos de toma a

tierra.

• Siga SIEMPRE las instrucciones de cuidado de la tela suministra-

das por el fabricante de las prendas.

•

No coloque artículos expuestos a aceite de cocina en su

lavadora. Los articulos contaminados con aceites de

cocina podrían causar una reacción química que cause

que la carga de lavado se incendie.

• Use suavizadores de tela o productos para eliminar estática

únicamente del modo recomendado por el fabricante.

• Esta lavadora no está diseñada para uso marino o instalacio-

nes moviles tales móviles tales como vehículos aeronaves, etc.

• No utilice la lavadora para secar artículos que contengan caucho,

espuma, o materiales con texturas similares a caucho.

• Cierre las llaves de agua y desenchufe la lavadora si no utilizará la

unidad por un período prolongado de tiempo, como durante las

vacaciones.

• El material de empaque podría resultar peligroso para los

niños. Existe el peligro de sofocación! Mantenga todos los

materiales de empaque fuera del alcance de los niños.

• Antes de cargar la lavadora, siempre revise que no haya objetos

extraños en su interior. Mantenga la puerta cerrada cuando no se

use.

• No coloque las manos dentro del electrodoméstico si el tambor o

el agitador están en movimiento.

• ADVERTENCIA: Este producto contiene quimicos conocidos por el

Estado de California de causar cáncer. Lávese las manos después de

manipular.

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la información indicada en este manual para minimizar el riesgo de incen-

dio o explosión, descarga eléxtrica, o para prevenir daños a la propiedad, lesiones personales, o muerte.

INSTRUCCIONES PARA LA CONEXIÓN A TIERRA

Este aparato debe ser conectado a tierra. En el caso de descompostura o mal funcionamiento, la co-

nexión a tierra reduce el riesgo de recibir una descarga eléctrica al proveer una vía de menor resisten-

cia a la corriente eléctrica. Este aparato esta equipado con un cable que tiene un conductor de equipo

a tierra y una clavija de tierra. La clavija debe ser conectada en una toma de corriente adecuada que

este apropiadamente instalada y conectada a tierra de acuerdo con los códigos y ordenanzas locales.

ADVERTENCIA

Una conexión inapropiada del conductor de equipo a tierra puede resultar en riesgo de recibir una

descarga eléctrica. Verifique con un electricista calificado si tiene dudas sobre si el aparato esta co-

rrectamente conectado a tierra. No modifique la clavija provista con el aparato. Si no encaja con la

toma de corriente, llame a un electricista calificado para que instale una toma de corriente adecuada.

Si no se cumple con esta advertencia se podrán producir heridas graves, incendios, descargas eléctri-

cas, o muerte.

6INSTRUCCIONES IMPORTANTES DE SEGURIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la información indicada en este manual para minimizar el riesgo de incen-

dio o explosión, descarga eléxtrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

INSTRUCCIONES DE SEGURIDAD PARA LA INSTALACIÓN

ADVERTENCIA

Para minimizar el riesgo de incendio oexplosión, descarga eléctrica, o para prevenir lesiones persona-

les cuando use electrodomésticos, se deben seguir precauciones basicas de seguridad, incluyendo las

siguientes:

• Consulte las INSTRUCCIONES DE INSTALACIÓN para un

procedimiento detallado de conexión a tierra. Las instruc-

ciones de instlación son incluídas con su lavadora para

ser utilizadas como referencia. Si mueve la lavadora a

una nueva ubicación, contrate a una persona del servi-

cio calificada para que la revise y reinstale. Si no se

cumple con esta advertencia se podrán producir heridas

graves, incendios, descargas eléctricas, o muerte.

• Bajo ninguna circunstancia deberá cortar o eliminar la

tercera punta (de toma a tierra) del cable de alimentación.

Si no se cumple con esta advertencia se podrán produ-

cir heridas graves, incendios, descargas eléctricas, o

muerte.

• Para su seguridad personal, este electrodoméstico debe

estar adecuadamente conectado a tierra. Si no se cumple

con esta advertencia se podrán producir heridas graves,

incendios, descargas eléctricas, o muerte.

• El cable de corriente de este electrodoméstico contiene un

enchufe de 3 cables (conexión a tierra) que se conecta a un

tomacorriente de pared estandar de 3 cables (conexión a

tierra) para minimizar la posibilidad de riesgos de des-

cargas eléctricas por parte del mismo.

• La lavadora debera estar conectada a un tomacorriente

con conexión a tierra de 120 V~ 60 Hertz Si no se cum-

ple con esta advertencia se podrán producir heridas

graves, incendios, descargas eléctricas, o muerte.

• Contrate a un electricista calificado para que revise el

tomacorriente y el circuito electrico con el fin de asegurar

que el enchufe este correctamente conectado a tierra. Si

no se cumple con esta advertencia se podrán producir

heridas graves, incendios, descargas elécrticas, o muer-

te.

• En caso de contar con un tomacorriente de pared de 2

cables, es su responsabilidad y obligación reemplazarlo por

un tomacorriente de pared de 3 cables correctamente

conectado a tierra. Si no se cumple con esta advertencia

se podrán producir heridas graves, incendios, descar-

gas eléctricas, o muerte.

• No instale la lavadora sobre una alfombra. Instale la lavado-

ra sobre un piso sólido. El incumplimiento de esta adver-

tencia puede causar daños provocados por fuga de

agua.

• No elimine el cable de conexion a tierra. No use un adapta-

dor o cable de extensión. Conecte la lavadora en un toma-

corriente con conexión a tierra de 3 cables. Si no se

cumple con esta advertencia se podrán producir heridas

graves, incendios, descargas eléctricas, o muerte.

• La lavadora deberá estar siempre conectada a un enchufe

individual con un indice de voltaje equivalente al que figura

en su etiqueta de características técnicas. Esto garantiza

el mejor funcionamiento y además previene la sobre-

carga de los circuitos del hogar, lo cual podria ocasionar

riesgos de incendio debido al recalentamiento de ca-

bles.

• Nunca desenchufe su lavadora tirando del cable de co-

rriente. Siempre tome el enchufe firmemente y jale el

mismo hacia fuera para retirarlo. Si no se cumple con

esta advertencia se podrán producir heridas graves,

incendios, descargas eléctricas, o muerte.

• Si el cordón de alimentación es dañado, este debe ser

reemplazado por el fabricante o su agente de servicio

autorizado para evitar cualquier riesgo.

• Al instalar o cambiar de lugar la lavadora, evite todo tipo de

cortes u otros daños en el cable de corriente. Si no se

cumple con esta advertencia se podrán producir heridas

graves, incendios, descargas eléctricas, o muerte.

• La lavadora debe ser instalada y conectada a tierra por una

persona especializada del servicio técnico cumpliendo con

los códigos locales para prevenir riesgos de descargas y

asegurar la estabilidad durante el funcionamiento.

• La lavadora es pesada. Se necesitan dos o mas personas

para instalar y trasladar el electrodoméstico. Si esto no se

cumple se podrán producir diversas heridas.

• Almacene e instale la lavadora donde no esté expuesta a

temperaturas bajo cero o a condiciones climáticas en

áreas exteriores. Si no se cumple con esta advertencia

se podrán producir daños por fugas de agua.

• Con el fin de reducir el riesgo de descargas eléctricas, no

instale la lavadora en espacios húmedos. Si no se cumple

con esta advertencia se podrán producir heridas graves,

incendios, descargas eléctricas, o muerte.

• Para reducir el riesgo de lesiones personales, cumpla con

todos los procedimientos de seguridad recomendados por

la industria, incluyendo el uso de guantes con mangas

largas y gafas de seguridad. En caso de no cumplir con

todas las advertencias de seguridad de este manual se

podrán producir daños sobre la propiedad, lesiones

personales o la muerte.

ESPAÑOL

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ADVERTENCIA

Por su seguridad, se debe seguir la información indicada en este manual para minimizar el riesgo de incen-

dio o explosión, descarga eléctrica, o para prevenir daños a la propiedad, lesiones personales o muerte.

INSTRUCCIONES DE SEGURIDAD PARA LA UTILIZACIÓN, CUIDADO Y LIMPIEZA, Y LA ELIMINACIÓN

ADVERTENCIA

Para minimizar el riesgo de incendio o explosión, descarga eléctrica, o para prevenir lesiones persona-

les cuando use electrodomésticos, se deben seguir precauciones basicas de seguridad, incluyendo las

siguientes:

GUARDE ESTAS INSTRUCCIONES

• Desenchufe la lavadora antes de limpiar la misma

para evitar el riesgo de descargas eléctricas.

• Nunca utilice químicos fuertes, limpiadores abrasi-

vos o solventes para limpiar su lavadora. Los mis-

mos dañaran el acabado de la unidad.

• No coloque trapos con grasa o aceite encima de la

lavadora. Estas sustancias emiten vapores que

podrían prender fuego a los materiales.

• No lave prendas que esten sucias con aceite vege-

tal o de cocina. Las mismas pueden quedar con

algo de aceite luego del lavado. Debido al aceite

que permanece, la tela puede despedir humo o

prenderse fuego por si sola.

• Desconecte este electrodoméstico del tomaco-

rriente antes de realizar cualquier tipo de mante-

nimiento. Colocar los controles en la posiciión

OFF (apagado) no desconecta el electrodoméstico

de la toma de corriente. No cumplir con esta

advertencia, podrá ocasionar heridas graves,

incendios, descargas eléctricas, o muerte.

• No combine diferentes productos de lavandería en

una misma carga a menos que esto se especifíque

en la etiqueta.

• No mezcle cloro con amoníaco o ácidos como el

vinagre. Siga las instrucciones del paquete cuando

utilice productos de lavandería. El uso incorrecto

puede producir gases tóxicos, lo que podría

resultar en lesiones graves o la muerte.

• No coloque las manos dentro de la lavadora cuan-

do sus partes esten en movimiento. Antes de

cargar, descargar o agregar prendas, pulse el

botón de INICIO/PAUSA y espere hasta que el

tambor se detenga totalmente antes de colocar las

manos dentro. Si no se cumple con esta adver-

tencia se podrán producir heridas graves, incen-

dios, descargas eléctricas, o muerte.

• No permita que los niños jueguen sobre o dentro

de la lavadora. Si hay niños cerca mientras la lava-

dora esta en funcionamiento es necesario supervi-

sarlos de cerca. A medida que los niños crezcan,

enséñeles sobre el uso adecuado y seguro de

todos los electrodomésticos. Si estas adverten-

cias no se cumplen se podrían producir heridas

graves.

• Destruya la bolsa plástica y otros materiales de

embalaje una vez retirada la lavadora. Es posible

que los niños deseen usarlas para jugar. Los carto-

nes cubiertos con alfombra, colchas o láminas de

plástico se pueden convertir en cámaras herméti-

cas. Si estas advertencias no se cumplen se

podrían producir heridas graves o muerte.

• Mantenga los productos de lavanderia fuera del

alcance de los niños. Para evitar heridas, cumpla

con todas las advertencias que figuran en las eti-

quetas de los productos. Si estas advertencias no

se cumplen se podrían producir heridas graves.

• Antes de que su lavadora sea quitada de servicio o

desechada, quite la puerta del compartimiento de

la lavadora para evitar el peligro de que los niños o

pequeños animales queden atrapados dentro. El

no hacerlo puede ocasionar lesiones personales

graves o la muerte.

8INTRODUCCIÓN A LA LAVADORA

Accesorios

Pedestal

(Adquirido por separado)

Paquete de apilado

(Adquirido por

separado)

Mangueras de

agua caliente/

fría

Gomas

antideslizantes

Tapones para

cubrir los

orificios de los

tornillos de

transporte

Llave Brida

Soporte de codo

(para fijar la manguera

de desagüe)

INTRODUCCIÓN A LA LAVADORA

Partes y Accesorios

Partes

Accesorios incluídos Accesorios opcionales

Cajón

dispensador

de detergente

(véase página 20)

Puerta

RETENEDOR DE

PUERTA (STOPER)

MAGNÉTICO

(véase página 2)

Panel de control

(Véase página 9).

Sello de

goma de

la puerta

TurboWash™

Boquilla superior

Tambor

Patas niveladoras

Tapa del filtro de bomba de desagüe

Filtro de bomba de desagüe

Manguera de desagüe

Entradas de agua

Tornillos

de transporte

Cable de

alimentación

Manguera

de desagüe

NOTA

yPóngase en contacto con el Departamento de atención al cliente de LG, en el número 1-800-243-

0000 (1-888-542-2623 en Canadá) si falta alguno de los accesorios.

yPara su seguridad, y con el fin de extender la vida útil de su lavadora, utilice sólo componentes

autorizados. El fabricante no se hace responsable de los fallos del producto o accidentes causa-

dos por la utilización de piezas o componentes no autorizados.

yLas imágenes de esta guía pueden no coincidir con los componentes y accesorios reales, y están

sujetas a cambios por parte del fabricante sin previo aviso para fines de mejora del producto.

ESPAÑOL

INTRODUCCIÓN A LA LAVADORA

Botón Descripción

yEnciende y apaga la lavadora.

y(Durante el ciclo de lavado) Detiene el funcionamiento, y cancela los ajustes.

yAllergiene™

- Para algodón, ropa interior (véase página 24)

ySanitary (SANITARIO)

- Para ropa interior, pañales, etc. (véase página 24)

yBulky/Large (VOLUMINOSO)

- Para prendas blancas (véase página 24)

yHeavy Duty (CARGA PESADA)

- Para prendas de algodón muy sucias (véase página 24)

yCotton/Normal (ALGODÓN/NORMAL)

- Para el lavado general, como camisetas de algodón o toallas (véase página 24)

yBright Whites™

- Para prendas de algodón muy sucias (véase página 24)

yTowels (TOALLAS)

- Para tejidos sin arrugas (véase página 24)

yPerm. Press (PLANCHADO PERMANENTE)

- Para tejidos delicados (véase página 24)

yDelicates (DELICADOS)

- Para toallas (véase página 24)

ySpeed Wash (LAVADO RÁPIDO)

- Para pequeñas cantidades de ropa poco sucia (véase página 24)

yDownload Cycle(DESCARGA DE CIICLOS)

- Esta posición es para los ciclos descargables. El ciclo predeterminado de esta

posición es Small Load (Carga Pequeña) (véase página 29)

yTub Clean (LIMPIEZA DE TINA)

- Para Ia limpieza del tambor (véase página 37)

yHand Wash/Wool

- Para tejidos de lana y que requieren lavado a mano (véase página 24)

yDrain+Spin

- Para ropa que sólo necesita drenaje y centrifugado (véase página 24)

yInicia o pone en marcha el ciclo de la lavadora.

Si no pulsa el botón C en 4 minutos tras la selección de un ciclo, la

lavadora se apagará automáticamente.

y(Pulse repetidamente) Selecciona la temperatura del agua para el ciclo de lavado (véase página 25).

- Selecciona la temperatura del agua entre 5 niveles.

y(Pulse repetidamente) Selecciona el nivel deseado de velocidad de centrifugado (véase página 25).

- Selecciona la velocidad de centrifugado entre 5 niveles.

y(Pulse repetidamente) Selecciona el nivel de suciedad (véase página 25).

- Selecciona un nivel de suciedad entre 5 niveles.

y(Pulse repetidamente) Selecciona una melodía o sonido de botón según

la señal (véase página 26).

Características del panel de control

Funcionamiento

Selector de Ciclos

Botón de

Selección de

Nivel de Suciedad

Sonido de la

señal de selección

del botón

Botón de Selección

de Velocidad de

Centrifugado

Botón de Selección

de Temperatura de

Agua

Botón de

Inicio/ Pausa

Botón de Encendido

Funcionamiento Pantalla

10 INTRODUCCIÓN A LA LAVADORA

Funcionamiento (continuación)

Pantalla

Botón Descripción

y(Seleccione antes del ciclo de lavado) Prelavar prendas bien sucias (Véase página 26).

y(Durante el ciclo de lavado, mantenga pulsado) Bloquear / Desbloquear

el botón (Véase página 27).

yUtilice esta opción para ahorrar tiempo (Véase página 27).

y(Seleccione antes de iniciar el ciclo de lavado) Utilice esta opción para

agregar vapor para mayor potencia en el lavado (Véase página 26).

y(Seleccione y mantenga pulsado antes de iniciar el ciclo de lavado) Gira

la ropa dentro del tambor después que se acabe el ciclo para prevenir

arrugas (Véase página 28)

yUse este opción para enjuagar el detergente de la carga (véase página 26).

yPrograme el tiempo de retardo en Ia cual se iniciará el ciclo de lavado.

(véase página 26).

y(Seleccione antes de iniciar el ciclo de lavado) Utilice esta opción para

agregar vapor para mayor potencia en el lavado (Véase página 26).

y(Seleccione y mantenga pulsado antes de iniciar el ciclo de lavado) Gira la ropa den-

tro del tambor después que se acabe el ciclo para prevenir arrugas (Véase página 28)

yUtilice esta opción para reducir su consumo de energía (Véase página 27).

yUtilice esta opción para guardar una combinación especial de ajuste

que utilice con frecuencia (Véase página 28).

Icono desplegado Descripción

yEsta parte de la pantalla muestra qué etapa del ciclo de lavado se está

realizando actualmente (SENSOR DE CARGA, LAVADO, ENJUAGUE,

o CENTRIFUGADO)

yIndica que la compuerta está asegurada. La compuerta de la lavadora

se asegurará mientras la lavadora se encuentra funcionando. Se pue-

de liberar la compuerta apretando el botón INICIO/PAUSA ubicado en

la parte superior de la lavadora.

yEste indicador muestra que la lavadora ha sido programada para un

RESERVA. La lavadora comenzará a funcionar automáticamente des-

pués de una se ha completado el tiempo de espera fijado.

yCuando se aprieta el botón INICIO/PAUSA, la lavadora detecta auto-

máticamente la carga de lavado (peso) y optimiza el tiempo de lava-

do, en base al ciclo y las opciones seleccionados. Luego la pantalla

indicará el tiempo restante estimado para dicho ciclo.

Indicador de

bloqueo de puerta

Pantalla de tiempo restante

estimado/mensaje de error

(Véase página 42)

Indicador de

proceso de

ciclo

Indicador del

programa de

inicio de lavado

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Vista previa del orden de instalación

ADVERTENCIA

yLa lavadora es pesada. Se necesitan dos o más personas para instalar y trasladar el electrodoméstico.

Si esto no se cumple se podrán sufrir heridas en la espalda u otras herida.

yAlmacene e instale la lavadora en un lugar no expuesto a temperaturas inferiores a las de congelación ni

a la intemperie. Si no se cumple con esta advertencia se podrán producir heridas graves, incendios,

descargas eléctricas o muerte

yPara su seguridad personal, este electrodoméstico debe ser conectado a tierra adecuadamente.

yConecte a tierra la lavadora siguiendo todos los códigos y ordenanzas legales. Si no se cumple con

esta advertencia se podrán producir heridas graves, incendios, descargas eléctricas o muerte.

yLa apertura de la base no debe estar obstruída por una alfombra cuando la lavadora se instale en

un piso alfombrado.

yNo elimine el cable de conexión a tierra. No use un adaptador o prolongador. Enchufe en un tomaco-

rriente con conexión a tierra de 3 cables. Si no se cumple con esta advertencia se podrán producir

heridas graves, incendios, descargas eléctricas o muerte.

Comprobación y elección

de la ubicación adecuada

Desembalaje y retiro de

los tornillos de transporte Conexión de los tubos

de agua

Conexión del tubo de

desagüe Nivelación de la

lavadora Conexión del enchufe y la

toma de tierra

Prueba de funciona-

miento

12 INSTRUCCIONES DE INSTALACIÓN

Comprobación y elección de la ubicación

adecuada

Instale la lavadora sobre un suelo con la resis-

tencia y rigidez suficiente para soportar el peso

de la máquina, incluso con la carga completa,

sin que se flexione o rebote. Si el suelo tiene una

flexibilidad excesiva, quizás deba reforzarse para

hacerla más hacerlo más rígido. Si el suelo no

es resistente, puede causar vibraciones y ruidos

intensos.

1 Limpie el suelo antes de la instalación.

- Asegúrese de seleccionar un suelo resistente

y liso.

2 Se necesitan dos o más personas para mover

y desempacar la lavadora.

3 Deje espacio suficiente entre las paredes y la

lavadora para su instalación.

Requisitos de espacio

Deje espacio suficiente espacio para las tuberías

de agua, el tubo de desagüe y el flujo de aire.

NOTA

yAsegúrese de permitir molduras de paredes,

puertas o suelo por si desea aumentar el

espacio requerido.

Instalación sobre un suelo

293/4"

(75.6 cm)

(10 cm)

51"

(129.5 cm)

221/4"

(57 cm)

27"

68.6 cm

(2.5 cm) 1"

(2.5 cm)

NOTA

yEl suelo debe ser lo suficientemente fuerte

y rígido como para soportar el peso de la

lavadora cuando esté completamente carga-

da, sin que se combe o rebote. Si su suelo

es demasiado flexible, necesitará reforzarlo

para hacerlo más rígido. Un suelo adecua-

do para una lavadora de carga superior no

tiene porqué ser lo suficientemente rígido

para una lavadora de carga frontal, debido

a la diferencia de velocidad y dirección de la

rotación. Si el suelo no es sólido, su lavado-

ra vibrará y es posible que escuche y sienta

la vibración en toda la casa.

yAntes de instalar la lavadora, asegurese de

que el piso esté limpio, seco y libre de polvi-

llo, suciedad, agua y aceites para que las pa-

tas de la lavadora no puedan deslizarse fácil-

mente. Si las patas niveladoras se desplazan

o deslizan sobre el piso, pueden producirse

vibraciones y ruidos excesivos debido a un

contacto deficiente con el suelo.

ySi debe utilizarse una bandeja colectora,

tenga especial cuidado de seguir las instruc-

ciones provistas con la bandeja colectora

y verifique que las patas niveladoras esten

ajustadas para lograr un contacto firme y

nivelado con la bandeja. El uso de bandejas

colectoras y si la máquinna no es nivelada

adecuadamente estas condicioes pueden ge-

nerar vibraciones y ruidos excesivos durante

el funcionamiento.

Instalación sobre un pedestal o paquete de torre

29 3/4"

(75,6 cm)

(10 cm)

27"

(68.6 cm)

(2.5 cm)

771/2"

(196.8 cm)

NOTA

yConsulte las intrucciones del PEDESTAL o

paquete de torre opcional antes de instalar

con un PEDESTAL o paquete de torre.

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Desempaque y retiro de los tornillos de

transporte

Al retirar la lavadora de la base de cartón, asegú-

rese de quitar el soporte del tambor de espuma

colocado en la mitad de la base de cartón.

Si debe acostar la lavadora para quitar los ma-

teriales de empaque de la base, hágalo siempre

cuidadosamente sobre su parte lateral. NO acues-

te la lavadora sobre la parte frontal o posterior.

Soporte de

tambor de

espuma

Base

carton

1 Quite los dos pernos de transporte de Ia par-

te inferior con Ia llave inglesa (incluida) para

soltar por completo los cuatro pernos de

transporte, girándolos en el sentido opuesto al

de las agujas del reloj. Quite los pernos mo-

viéndolos un poco de lado a lado mientras tira

de ellos para sacarlos.

Tornillos de

transporte

Sujetador

2 Empuje los tapones (incluídos) en los orificios

de los tornillos de transporte.

Tapa de

agujero

NOTA

yGuarde los pernos para futuros usos. Para

prevenir daños en los componentes internos,

NO transporte la lavadora sin reinstalar los

pernos de transporte.

yNo remueva los tornillos de transporte u

otros materiales de empa que pueden causar

vibraciones y ruidos excesivos, lo cual puede

resultar en daños permanentes a la lavadora.

El cable está asegurado a la parte posterior

de la lavadora con un tornillo de transporte

para prevenir el uso de la lavadora con los

tornillos colocados.

14 INSTRUCCIONES DE INSTALACIÓN

Conexión de las tuberías de agua

1 Revise las juntas herméticas de goma de am-

bos extremos de la mangueras.

- Inserte una junta de goma en los acoples

roscados de cada manguera para evitar filtra-

ciones.

Junta hermética

de goma

Manguera de agua

(Al grifo)

Junta hermética

de goma

Manguera de agua

(A entrada de agua de

la lavadora)

Conecte las tuberías de agua a las llaves de

paso de agua caliente y fria y apriete las co-

nexiones con la mano. A continuación, utilice

unos alicates para apretarlas otro 2/3 de vuelta.

- Conecte la manguera azul a un grifo de agua

fría y la manguera roja a un grifo de agua

caliente.

ADVERTENCIA

yNo tense en exceso. El acoplamiento puede

resultar dañado.

3 Después de conectar las mangueras de entra-

da a los grifos de agua abra las llaves de agua

para eliminar sustancias extrañas (suciedad,

arena o serrín) de las tuberías de agua. Drene

el agua en un cubo, y verifique la temperatura

del agua para asegurarse de que ha conectado

las mangueras a los grifos correctos.

4 Conecte las mangueras a las entradas de agua

con la mano a continuación, utilice unos alica-

tes para apretarlas otro 2/3 de vuelta.

- Conecte la manguera azul a la entrada de

agua fría y la manguera roja a la entrada de

agua caliente.

Entrada de

agua fría

Entrada

de agua

caliente

ADVERTENCIA

yNo ajuste las mangueras en exceso. Hacerlo

puede dañar las válvulas, causando fugas y

daños a la propiedad.

5 Compruebe que no haya fugas abriendo las

llaves de agua.

- Si hay fugas de agua, verifique de nuevo los

pasos 1 a 4.

NOTA

yPara su seguridad y para una vida útil más

prolongada del producto, utilice sólo compo-

nentes autorizados. El fabricante no es res-

ponsable del funcionamiento incorrecto del

producto o accidentes causados por el uso

de piezas no autorizadas.

yUtilice mangueras nuevas para la instalación

de la lavadora. No vuelva a utilizar mangue-

ras viejas. Utilice únicamente las mangueras

suministradas con la lavadora. LG no reco-

mienda el uso de otras mangueras adquiri-

das en los comercios.

yRevise periódicamente las mangueras por si

hubiera grietas, fugas y desgaste, y sustitú-

yalas cada 5 años.

yNo estire las mangueras de agua intencio-

nalmente y asegúrese de que no queden

aplastadas por otros objetos

yLa presión de las tuberías de agua debe ser

entre 14,5 PSI y 142 PSI (100 – 980 kpa). Si la

presión de la tubería de agua es superior a

142 PSI (980 kPa), debe instalarse una válvu-

la reductora de presión.

yPara el óptimo desempeño de su lavadora,

la temperatura de su agua caliente debe ser

entre 120-135˚F (48-57˚C) y el de su agua fría

debe ser 60˚F(15˚C).

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Conexión del tubo de desagüe

Asegure la manguera de desagüe en su lugar

para evitar que se mueva y pierda.

NOTA

yLa manguera de desagüe debe fijarse correc-

tamente. En caso contrario, podría resultar

en inundación o funcionamiento incorrecto

yEl extremo de la manguera de desagüe no

debe ser menor a 73,66 cm (29 pulg.) ni mayor

a 244,8 cm (96 pulg.) desde la parte inferior de

la lavadora.

yEl desagüe debe instalarse de acuerdo con

las regulaciones nacionales y locales aplica-

bles.

yNo estire las mangueras de agua intencio-

nalmente y asegúrese de que no queden

aplastadas por otros objetos.

Uso de un tubo de subida

1 Fije el extremo de la manguera en el soporte

de codo.

- Conecte el codo a una distancia no superior

a 4 pulgadas(10 cm) del extremo de la man-

guera de desagüe. Si el codo se coloca a una

distancia superior a 4 pulgadas(10 cm) del

extremo de la manguera de desagüe, podrían

aparecer hongos o microorganismos en el

interior de la lavadora.

No más de 4

pulgadas(10 cm)

Soporte de codo

2 Inserte el extremo de la manguera de desagüe

en el tubo de subida

Soporte de codo

Manguera de drenaje

3 Utilice una brida para fijar la manguera de

desagüe en su posición.

Utilización de una tina de lavado

1 Fije el extremo de la manguera en el soporte

de codo.

- Conecte el soporte tipo codo a un máximo de

10 cm (4 pulgadas) del extremo de la man-

guera de desagüe. Si el codo se coloca a una

distancia superior a 4 pulgadas

(10 cm) del extremo de la manguera de des-

agüe, podrían aparecer hongos o microorga-

nismos en el interior de la lavadora.

No más de 4

pulgadas(10 cm)

Soporte de codo

2 Cuelgue el extremo de la manguera de des-

agüe del lado de la tina.

Soporte de codo

Manguera de drenaje

3 Utilice una brida para fijar la manguera de

desagüe en su posición.

16 INSTRUCCIONES DE INSTALACIÓN

Nivelación de la lavadora

El tambor de su nueva lavadora gira a alta veloci-

dad . Para reducir las vibraciones, el ruido y los

movimientos no deseados, el suelo debe estar

nivelado y debe ser una superficie sólida.

1 Verifique que la lavadora esté nivelada.

- Compruebe la nivelación meciendo los extre-

mos superiores de la lavadora o colocando

un nivel sobre la máquina. La inclinación

debajo de la lavadora no debe ser superior a

1°, y las cuatro patas deben estar firmemente

apoyadas en el suelo.

1º

Nivelador

2 Gire las patas de nivelación de la lavadora en

sentido de las manecillas del reloj para nive-

larla.

- Gire las patas de nivelación de la lavadora en

sentido de las manecillas del reloj para le-

vantar la lavadora.

Para levantar

3 Gire las contratuercas en sentido contrario a

las manecillas del reloj y apriételas cuando la

lavadora esté nivelada.

Ajustar firmemente

las 4 tuercas

utilizando la llave

Verifique nuevamente la nivelación de la lavadora.

- Empuje o sacuda los extremos superiores de

la lavadora suavemente para asegurarse que

la máquina no esté meciéndose.

- En caso que la lavadora esté meciéndose,

repita los pasos 1 a 3.

PRECAUCIÓN

ySi utiliza la lavadora sin nivelarla, pueden

producirse fallos de funcionamiento causa-

dos por el exceso de vibraciones y ruido.

ySi está instalando la lavadora sobre el pe-

destal opcional, ajuste las patas de nivela-

ción del pedestal para nivelar la máquina.

Las patas de nivelación de la lavadora deben

minimizarse. Gire las contratuercas en senti-

do contrario a las agujas del reloj para ajus-

tarlas.

yUtilice las patas de nivelación sólo para nivelar

la lavadora. Si eleva las patas de nivelación

de forma innecesaria, puede causar vibracio-

nes anómalas de la lavadora.

Utilización de apoyos antideslizantes (opcionales)

Si instala la lavadora sobre una superficie resba-

ladiza, la misma podría moverse debido a las

vibraciones excesivas. La nivelación incorrecta

puede causar fallos de funcionamiento debido a

los ruidos y vibraciones. Si esto ocurre, coloque

las almohadillas antideslizantes bajo las patas

niveladoras y ajuste el nivel.

1 Limpie el suelo antes de colocar los apoyos

antideslizantes.

- Utilice un trapo seco para eliminar y limpiar

los objetos extraños o la humedad. Si queda

humedad, podrían resbalar los apoyos anti-

deslizantes.

2 Ajuste el nivel tras colocar la lavadora en el

área de instalación.

3 Coloque el lado adhesivo del apoyo antidesli-

zante sobre el suelo.

- La forma más efectiva de instalación de los

apoyos antideslizantes es bajo las patas de-

lanteras. Si es difícil colocar los apoyos bajo

las patas delanteras, colóquelas bajo las

patas traseras.

Este cara

hacia arriba

Retire la

protección

Adherir

al piso

4 Verifique nuevamente la nivelación de la lava-

dora.

- Empuje o sacuda los extremos superiores de

la lavadora suavemente para asegurarse que

la máquina no esté meciéndose. Si la lavadora

está meciéndose, nivele de nuevo la lavadora.

ESPAÑOL

INSTRUCCIONES DE INSTALACIÓN

Conexión del enchufe y la toma de tierra

Conecte a tierra la lavadora para evitar un corto-

circuito o descargas eléctricas durante la co-

nexión.

Utilización de una toma de 3 clavijas

Conecte el enchufe en la toma sin conexión a tierra

adicional.

PRECAUCIÓN

yEl tomacorriente debe estar dentro de un área

mínima de 1,5 m (60 pulgadas) a cualquiera de los

lados de la lavadora.

yEl electrodoméstico y el tomacorriente deben

estar colocados de forma tal que se pueda acceder

al enchufe facilmente.

yNo sobrecargar el tomacorriente con más de un

eléctrodomestico.

yEl tomacorriente deberá estar puesto a tierra de

acuerdo con los codigos y las regulaciones de

cableado actuales.

ySe recomienda utilizar un fusible de demora de

tiempo o disyuntor.

yEs responsabilidad y obligación del producto

del dueño del producto pedir a un electricista

calificado que instale el tomacorriente adecua-

do.

yNo utilice un cable o enchufe desgastado o dañado.

Repárelos o sustitúyalos inmediatamente. En caso

contrario, podría haber peligro de incendio,

descargas eléctricas o fallos del aparato.

yNo modifique el cable de alimentación y tenga

cuidado de no dañarlo durante la instalación o cuan-

do mueva la lavadora. En caso contrario podría

haber peligro de incendio, descargas eléctricas

mal funcionamiento del producto.

yAsegúrese de que la lavadora esté conectada a

tierra.

yConecte esta lavadora a una toma eléctrica dedica-

da y adecuada a su capacidad. En caso contrario,

podría haber peligro de descargas eléctricas,

incendio o fallos del aparatp.

yNo utilice adaptadores o cables de extensión. La

lavadora deberá ser conectada siempre en su

propia toma de alimentación, compatible con lo

indicado en la placa de características. En caso

contrario, podría haber peligro de descargas

eléctricas, incendio o mal funcionamiento del

producto.

yNo dañe ni corte el conductor de tierra interno del

enchufe. En caso contrario, podría haber peligro

de muerte, incendio, descargas eléctricas o

fallos del aparato.

Prueba de funcionamiento

Compruebe si la lavadora ha sido instalada co-

rrectamente y realice una prueba de funciona-

miento.

1 Cargue la lavadora con 6 libras (3 kg) de ropa.

2 Pulse A.

3 Pulse para

ENJUAGUE+CENTRIFUGADO.

4 Pulse C.

- Se inicia el ciclo de lavado.

5 Coompruebe que la máquina no se esté me-

ciendo ni vibre en exceso si se suministra

agua, y que desagüe correctamente durante el

ciclo de centrifugado.

- Si se producen fugas de agua durante el

suministro de agua, consulte la página 14,

Conexión correcta de las tuberías de agua.

- Si la lavadora se mese y vibra excesivamen-

te, consulte la página 16, Nivelación de la

lavadora, para nivelarla de nuevo.

- Si el desagüe no funciona, consulte la pági-

na sobre la, Conexión del conducto de desagüe

para instalarlo correctamente.

18 PREPARACIÓN

PREPARACIÓN

Clasificación de las cargas de lavado

Precauciones para el cuidado de los tejidos antes del ciclo de lavado

Lea y cumpla con las siguientes instrucciones para evitar que la ropa se encoja o se dañe.

uRevise todos los bolsillos para asegurarse de

que esten vacios.

- Articulos como clips, cerillos, plumas, mone-

das y llaves pueden dañar su lavadora o sus

prendas.

uCierre las cremalleras, ganchos y cordones

para prevenir que estos articulos se enganchen

o se enreden en otras prendas.

uRealice un pretratamiento de las áreas más

sucias antes del lavado.

- De este modo, logrará mejores resultados.

uCombine prendas grandes y pequeñas en una

carga. Cargue primero las prendas grandes.

uLas prendas grandes no deberán ser más de la

mitad de la carga de lavado total.

uSe puede cargar la lavadora completamente,

pero el tambor no puede quedar colmado de

prendas.

- La compuerta de la lavadora debera cerrar

con facilidad.

uNo lave prendas individuales, a menos que se

trate de ropa voluminosa, como mantas o simi-

lares. Asegúrese de lavar la ropa en tipos simi-

lares de cargas.

Si lava una sola prenda, puede desequilibrarse

el tambor y se producirán vibraciones y rui-

dos.

uNo lave prendas impermeables.

- Podría causar vibraciones anómalas o que la

carga rebotase y dañara el tambor.

uCompruebe que no haya ningún otro objeto

extraño en la junta hermética de la puerta y

tenga mucho cuidado de que no queden en-

ganchadas las prendas.

- Los objetos extraños en la puerta pueden

manchar la ropa y podrían producirse fugas

de agua si la ropa queda enganchada en la

junta hermética de la puerta.

uLave la ropa interior u objetos pequeños y

ligeros en una malla de lavado.

- Las prendas pequeñas y ligeras podrían en-

gancharse en la junta de la puerta, y un gan-

cho de un sostén podría dañar otras prendas.

uCepille la suciedad, polvo o cabello de los teji-

dos antes del lavado.

- La ropa sucia podría no quedar limpia si hay

tierra o arena en los tejidos, o las prendas

podrían dañarse debido al roce de las partícu-

las contra las telas trasparentes.

uLave las mantas individualmente.

- Lavar más de una frazada por vez podría

causar un mal lavado debido a un enredo o

carga desequilibrada.

uSepare las prendas por colores y lávelas por

separado para evitar que se corran los colores.

- Las prendas podrían dañarse o mancharse

porque los tintes de las prendas destiñen, o

por objetos extraños que se transfieren de un

tejido a otro.

ESPAÑOL

PREPARACIÓN

Categoría

Etiqueta

Instrucciones

Lavado

Lavado a mano

Lavado a máquina,

ciclo normal

Utilice el ajuste de

planchado permanente

y resistente a las

arrugas (que tiene un

enfriado, o rociado

con agua fría antes del

centrifugado reducido.)

Utilice el ajuste de

prendas delicadas

(agitación lenta y/

o tiempo de lavado

reducido).

No lavar

No escurrir

Temperatura del

agua

Caliente

Tibia

Fría

Blanqueado

Cualquier blanqueador

cuando sea necesario

Sólo blanqueador

sin lejía cuando sea

necesario

No utilizar blanqueador

Colores Blancos / Claros / Oscuros

Suciedad Muy sucio / Normal / Poco sucio

Tejido Delicados / Normales / Algodones

resistentes

Pelusa Productores de pelusa / Recogen

pelusa

Etiquetas de cuidado de las telas

La mayoria de las prendas de vestir tienen

etiquetas de cuidado de las telas para lograr un

cuidado adecuado.

Clasificación de la carga de ropa

Se recomienda clasificar la ropa en cargas

similares que puedan lavarse en el mismo ciclo.

Consulte el cuadro siguiente para clasificar la ropa.

20 PREPARACIÓN

Cargando el dispensador

El cajón dispensador de detergente de la lava-

dora tiene un compartimento dispensador para

cada tipo de detergente. Ponga cada detergente

en el compartimento adecuado.

1 Saque el cajón dispensador de detergente.

2 Ponga cada detergente en el compartimento

adecuado.

- Si utiliza un detergente líquido asegúrese que

esté colocada la cajita del detergente líquido.

- Si utiliza detergente en polvo, retire la cajita

del detergente líquido y ponga el detergente

en polvo en el compartimento del detergente

del lavado principal.

Compartimento

del blanqueador

con lejía

Cajita del

detergente

líquido

Compartimento

del detergente

de lavado

principal

Compartimento

del detergente

de prelavado

Compartimento

del suavizante

líquido

3 Cierre el cajón dispensador lentamente.

- Si cierra el cajón con fuerza puede desbordarse

el detergente a otro compartimento o dispen-

sarse en el tambor antes de lo programado.

NOTA

yEs normal que una cantidad pequeña de

agua permanezca en los compartimientos de

suministro al final del ciclo.

Utilización de detergente/suavizan-

Detergente recomendado

Asegúrese de usar detergente HE (Alta Eficacia)

para lavadoras de carga frontal. Los detergentes

de alta eficacia (HE) se disuelven mejor y produ-

cen menos espuma para garantizar un lavado y

aclarado eficaz. Use la cantidad correcta de deter-

gente tal como se indica en el envase.

Especialmente diseñado para usar sólo

detergente de alta eficacia (HE)

NOTA

yUse solo detergentes de alta eficacia, porque

si usa uno normal puede hacer demasiada

espuma.

yLos detergentes de alta eficiencia producen

menos espuma, se disuelven de forma más

eficiente para mejorar el lavado y el enjua-

gue, y ayudan a mantener limpio el interior

de la lavadora.

yUtilice menos detergente para agua blanda.

yLimpie inmediatamente las salpicaduras de

detergente, ya que podrían dañar el acabado

y el panel de control de la lavadora.

yLa utilización de demasiado detergente pue-

de causar acumulación en el tambor y afec-

tar el funcionamiento de la lavadora.

ySi utiliza un detergente que no se disuelve

con facilidad o un detergente de alta visco-

sidad, éste dejará residuos en el tambor, los

cuales podrán no enjuagarse correctamente.

ESPAÑOL

PREPARACIÓN

Compartimiento de blanqueador líquido

Este compartimiento alberga blanqueador liqui-

do, que se dispensará automáticamente en el

momento adecuado del ciclo de lavado.

NOTA

yNo agregue blanqueador compatible con la

ropa de color líquido o en polvo a este com-

partimiento.

ySiga siempre las recomendaciones del fabri-

cante cuando agregue blanqueador. No ex-

ceda la linea de llenado maximo. Usar dema-

siado blanqueador puede dañar las telas.

yNunca agregue blanqueador líquido no diluí-

do directamente en la carga o en el tambor.

Puede dañar las telas.

Compartimiento del suavizante

Este compartimiento alberga el suavizante líqui-

do de telas, que se dispensará automáticamente

durante el ciclo de enjuague final.

NOTA

ySiga siempre las recomendaciones del fabri-

cante cuando agregue suavizante. No exceda

la línea de llenado máximo. Usar demasiado

suavizante puede causar que las telas se

manchen.

yDiluya con agua caliente los suavizantes de

tela concentrados. No exceda la línea de

llenado máximo.

yNunca agregue suavizante de tela directa-

mente en la carga o en el tambor.

Compartimiento de detergente para prelavado

Agregue el detergente líquido o en polvo a este

compartimiento cuando se usa la opción de

Prewash (prelavado). Use siempre detergente

tipo HE (Altaeficiencia ) con su lavadora.

NOTA

ySi usted va a utilizar detergente líquido para

el lavado principal y va a agregar Ia opción

de pre-lavado, recuerde utilizar el accesorio

recipiente para detergente líquido en el com-

partimiento del lavado principal para evitar

que el detergente líquido de lavado principal

se dispense con el detergente de pre-lavado.

yLa cantidad de detergente agregado para la

opción de prelavado debe ser la mitad de la

cantidad para el ciclo de lavado principal.

Por ejemplo, si el ciclo de lavado principal

requiere una medida de detergente, añada

media medida para la opción de prelavado.

Compartimiento de detergente para el lavado principal

Este compartimiento alberga el detergente para

el ciclo de lavado principal, el cual se agrega a la

carga al principio del ciclo.

Cuando agregue detergente nunca sobrepase las

recomendaciones del fabricante. Utilizar dema-

siado detergente puede resultar en la acumula-

cion del mismo en las prendas y en la lavadora.

Se puede utilizar tanto detergente líquido como

en polvo.

NOTA

ySe puede agregar blanqueador compatible

con la ropa de color, líquido o en polvo al

compartimiento de lavado principal junto

con detergente del mismo tipo.

yCuando utilice detergente líquido, asegúrese

de que la cajita y el inserto se encuentren

colocados en su sitio. No exceda la línea de

llenado máximo.

yCuando utilice detergente en polvo, quite el

inserto y la cajita de detergente liquido del

compartimiento. El detergente en polvo no

se dispensará si están si la cajita de deter-

gente líquido y el inserto están colocados.

22 UTILIZACIÓN DE LA LAVADORA

UTILIZACIÓN DE LA LAVADORA

Funcionamiento básico

Cargue la ropa en la lavadora y cierre la puerta.

Pulse A.

- Las luces alrededor del dial selector de ciclos se iluminarán y sonará una

señal acústica.

Gire B al ciclo deseado.

- Se selecciona automáticamente la opción por defecto según el ciclo de

lavado. Consulte la página 23, Guía de ciclos, para más información sobre

las opciones por defecto de cada ciclo de lavado.

- Consulte la página 24, Ciclo principal, para más información sobre los ciclos

de lavado.

- Para cambiar las opciones, pulse el botón de opción y seleccione la opción

deseada. Consulte la página 25, Ajuste de opciones antes del ciclo, para más

información sobre las opciones

- Salte al paso 4 para utilizar los ajustes por defecto sin cambiar las opciones.

Añada la cantidad adecuada de detergente y aditivos (blanqueador, suav

zante) en el cajón dispensador de detergente.

- Consulte la página 20, Uso del detergente/suavizante, para más información

sobre la utilización del detergente.

Pulse C.

- La lavadora se pondrá en funcionamiento.

Cuando suene la melodía, habrá terminado el ciclo de lavado.

- Cuando haya terminado el ciclo de lavado, se desbloqueará la puerta. Abra

la puerta y retire la colada inmediatamente.

- Asegúrese de revisar alrededor de la junta hermética de la puerta cuando

retire la ropa. Pueden quedar atrapados objetos pequeños.

NOTA

yLa máquina lavadora de carga frontal gira la ropa para mojarla lo suficiente y lavar con menos

agua. En particular, el nivel de agua es bajo cuando la lavadora está girando la ropa mojada. Es

normal no ver el agua durante un ciclo de lavado.

ySi la temperatura o el nivel del agua dentro de la máquina es demasiado alto, la puer-

ta se bloquea y no puede abrirse. Para abrir la puerta durante el lavado, utilice la función

Desagüe+Centrifugado.

ADVERTENCIA

yPara reducir el riesgo de fuego, descargas eléctricas o daños personales, lea las INSTRUCCIONES

IMPORTANTES DE SEGURIDAD antes de utilizar el dispositivo.

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Guía de ciclos

La guía de ciclos indicada más abajo muestra las opciones y tipos de telas recomendadas para cada ciclo.

● = Opcion disponible

- Para proteger sus prendas de vestir, no todas las temperaturas de lavado/enjuague, velocidades de

centrifugado, niveles de suciedad u opciones están disponibles en cada ciclo.

- Si la opción TURBOWASH está activada, no podrá seleccionar “No Spin” (Sin Centrifugado) como la velocidad de centrifugado.

CICLO

TIPO DE TEJIDO

TIEMPO

DESPLEGADO

(

min

)

OPCIÓN BÁSICA(=DEFECTO) OPCION ADICIONAL

TEMP.

LAVADO

VELOCIDAD DE

CENTRIFUGADO

NIVEL DE

SUCIEDAD

PREL-

AVADO

ENJUAGUE

EXTRA

VAPOR

COLD

WASH™ TURBO

WASH™

FRESH

CARE

Tub Clean

El ciclo LIMPIEZA DE

TINA está específicamen-

te diseñado para eliminar

moho en la lavadora



Allergiene™

Algodon, ropa

interior, fun-

das- almoha-

das, sabanas,

ropa de bebe

99 - 132

MUY ALTA

FUERTE



MEDIA

BAJO

NO CENTRIFUGAR

   

Sanitary Ropa interior

muy

sucia, ropa de

trabajo,panales,

etc.

110 - 120

EXTRA CALIENTE



MUY ALTA

FUERTE



MEDIA

BAJO

NO CENTRIFUGAR

MUY SUCIA

NORMAL



LIGERO     

Bright

Whites™

Prendas blancas

66 - 76

CALIENTE



TIBIA

FRÍA

LIGERAMENTE FRÍA

MUY ALTA

FUERTE



MEDIA

BAJO

NO CENTRIFUGAR

MUY SUCIA

NORMAL



LIGERO     

Bulky/Large

Prendas grandes

tales como man-

tas y edredones

CALIENTE

TIBIA



FRÍA

LIGERAMENTE FRÍA

MEDIA



BAJO

NO CENTRIFUGAR

MUY SUCIA

NORMAL



LIGERO 

Cotton/

Normal

Algodón, lienzo,

toallas, camisas,

sábanas, jeans,

cargas mixtas

26 - 53

EXTRA CALIENTE

CALIENTE

TIBIA



FRÍA

LIGERAMENTE FRÍA

MUY ALTA

FUERTE



MEDIA

BAJO

MUY SUCIA

NORMAL



LIGERO 

Heavy

Duty

Telas de algodon

muy sucias

74 - 131

CALIENTE

TIBIA



FRÍA

LIGERAMENTE FRÍA

MUY ALTA



FUERTE

MEDIA

BAJO

MUY SUCIA



NORMAL

LIGERO 

Perm.

Press

Camisas de vestir/

pantalones ropa

sin arrugas ropa

mezcla poliéster-

algodón manteles

33 - 47

CALIENTE

TIBIA



FRÍA

LIGERAMENTE FRÍA

FUERTE

MEDIA

BAJO

MUY SUCIA

NORMAL



LIGERO     

Delicates

Camisas/ blusas de

vestir, nylon, pren-

das con encaje

TIBIA

FRÍA

LIGERAMENTE FRÍA

MEDIA



BAJO

NO CENTRIFUGAR

MUY SUCIA

NORMAL



LIGERO

   

Towels

toallas

55 - 65

CALIENTE



TIBIA

FRÍA

LIGERAMENTE FRÍA

MUY ALTA



FUERTE

MEDIA

BAJO

NO CENTRIFUGAR

MUY SUCIA

NORMAL



LIGERO     

Speed

Wash

Ropa no muy

sucia y cargas

pequeñas

CALIENTE



TIBIA

FRÍA

LIGERAMENTE FRÍA

MUY ALTA



FUERTE

MEDIA

BAJO

NO CENTRIFUGAR

MUY SUCIA

NORMAL

LIGERO

   

Hand Wash/

Wool

Prendas etiquetadas

como “lavables a mano

(hand-washable)”

TIBIA



FRÍA

LIGERAMENTE FRÍA

BAJO



NO CENTRIFUGAR

NORMAL



POCO SUCIO

 

Drain+Spin Drenaje, giro

solanmente

MUY ALTA

FUERTE



MEDIA

BAJO

NO CENTRIFUGAR



24 UTILIZACIÓN DE LA LAVADORA

NOTA

ySi pulsa A y, luego, C sin seleccionar otro

ciclo, la lavadora cambiará a Cotton/Normal.

Prendas muy sucias , Heavy Duty

Este ciclo es para lavado de ropa muy sucia, a

través de rotación más potente del tambor.

Ropa sin arrugas, Perm. Press

Este ciclo se utiliza para lavar ropa sin arrugas o

manteles, para reducir la aparición de arrugas.

Prendas delicadas, Delicates

Este ciclo se utiliza para lavar lencería o ropa con

encajes que se pueda dañar fácilmente.

Para toallas Towels

Este ciclo se utiliza para el lavado de toallas

Lavado rápido,

Speed Wash

Use el ciclo de lavado de velocidad para lavado

rápido de ropa levemente sucia y carga peque-

na. Para el lavado y enjuague de alta eficiencia

se recomiendan cargas pequeña de 2-3 prendas

levemente sucias.

NOTA

yUse muy poco detergente en este ciclo. Si

desea más enjuague, puede agregar un

enjuague extra utilizando el botón opcional

para esta función.

Prendas de lana, Hand Wash/Wool

Este ciclo se utiliza para lavar ropa de lana que

puede encogerse o ropa delicada que necesita

lavarse con mucho cuidado. Utilícelo sólo para

prendas de lana que pueden lavarse en lavadora o a

mano.

NOTA

El peso de la carga debe ser inferior a 8 libras

(3.6 kg) para evitar dañar los tejidos.

Utilice sólo detergentes naturales o para ropa

delicada y añada ½ de la cantidad normal de

detergente.

El ciclo HAND WASH/WOOL(LAVADO A MANO/

LANA) gira suavemente el tambor y utiliza un

centrifugado de baja velocidad para un mejor

cuidado de los tejidos.

Sólo desagüe y centrifugado, Drain+Spin

Este ciclo se utiliza para el desagüe y centrifugado

sin ciclo de lavado y enjuague, o para retirar la ropa

de la lavadora durante la ejecución de un ciclo.

Ciclo principal

Puede lavar la ropa de forma más intensiva selec-

cionando el ciclo de lavado más adecuado para

el tipo de prendas que se van a lavar. Gire el B

al ciclo deseado. Cuando seleccione un ciclo de

lavado, se iluminará la luz para el ciclo de lavado

correspondiente. Consulte la página 22, Funcio-

namiento básico, para más información sobre los

métodos de funcionamiento.

Reducir el alergeno de lavandería, Aller-

giene™

Este ciclo es un ciclo potente y de alta temperatu-

ra diseñado para reducir específicamente ciertos

alérgenos.

NOTA

yLa selección del ciclo Allergiene™ automatica-

mente incorpora el vapor en el ciclo del lavado.

yEl ciclo Allergiene™ puede apreciablemente

reducir alérgenos en la ropa de cama y la ropa.

yEl ciclo Allergiene™ ayuda a reducir po-

blaciones de aacaros del polvillo y ayuda a

reducir alergenos.

yDebido al uso de la alta energía y temperatu-

ra, el ciclo Allergiene™ no es recomendado

para la lana, la seda, el cuero, ni cualquier otro

artículo delicado y sensible a la temperatura.

Reducir las bacterias en la colada, Sanitary

NSF International (anteriormente, National Sani-

tation Foundation (Fundación Nacional de Sanea-

miento)), certifica que el ciclo Sanitary (Higiénico)

reduce el 99,9% de las bacterias presentes en la

colada y que no se transmitirá ninguna bacteria

a la siguiente carga, cuando se utiliza con deter-

gente en polvo.

Protocolo 172

Rendimiento de sanitización para

lavadoras residenciales, comerciales y

de tamaño familiar

Para tejidos blancos, Bright Whites™

Este ciclo de lavado es sólo para la ropa blanca.

Mantas o ropa voluminosa, Bulky/Large

Este ciclo se utiliza para el lavado de mantas o

ropas voluminosas.

Ropa normal,

Cotton/Normal

Utilice este ciclo para lavar prendas normales,

excepto tejidos delicados, como lana o seda.

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Botones modificadores de ciclo

Cada ciclo tiene ajustes preprogramables que se

seleccionan automáticamente. También puede

personalizar los ajustes utilizando los botones mo-

dificadores de ciclo. Apriete el botón para ver esa

opción y seleccionar otros ajustes.

La lavadora ajusta automáticamente el nivel de

agua segun el tipo y tamaño de la carga de lavado

para proporcionar los mejores resultados y eficien-

cia máxima. Puede parecer que no hay agua dentro

del tambor en algunos ciclos, pero esto es normal.

NOTA

yPara proteger sus prendas de vestir, no todas

las temperaturas de lavado/enjuague, veloci-

dades de centrifugado, niveles de suciedad u

opciones estan disponibles en cada ciclo. Vea

la Guía de ciclos para obtener más detalles.

Opciones de ajuste antes del ciclo

Usted puede seleccionar y agregar las opciones

deseadas antes de iniciar ciclo de lavado.

Ajuste de la temperatura del agua, Wash Temp.

La temperatura del agua óptima se ajusta de ma-

nera automática para cada ciclo. Para cambiar los

ajustes de la temperatura del agua para un ciclo,

siga las instrucciones indicadas a continuación.

Recuerde establecer la temperatura apropiada,

tal como lo especifican las etiquetas de cuidado

de las prendas a lavar.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse repetidamente para seleccionar la

temperatura de agua deseada.

- Cuando presiona el botón, se encenderá en

la pantalla una luz indicadora para la selec-

ción correspondiente.

3 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28), o pro-

ceda con el paso 4 para iniciar el ciclo.

4 Pulse

NOTA

yLos enjuagues fríos utilizan menos energía.

ySu lavadora cuenta con un elemento de ca-

lentamiento que propulsa la temperatura del

agua caliente para ajustes extra calientes.

Esto brinda un mejor desempeño de lavado

con configuración normal del calentador de

agua.

ySeleccione la temperatura de agua adecuada

para el tipo de carga que se encuentra lavan-

do. Siga las instrucciones de la etiqueta de

mantenimiento de la tela para obtener los

mejores resultados.

Ajuste de la velocidad de centrifugado, Spin Speed

Las velocidades de centrifugado más altas extraen más

agua de las prendas, lo que reduce el tiempo de seca-

do y ahorra energía. Algunos tejidos, como las pren-

das delicadas, requieren una velocidad de centrifugado

menor. A los fines de proteger sus prendas, no todas

las velocidades de centrifugado están disponibles

para todos los ciclos. Las velocidades de centrifugado

óptimas para cada ciclo han sido ajustadas de manera

automática. Para cambiar la velocidad de centrifugado

para un ciclo, siga las instrucciones a continuación.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse repetidamente para seleccionar la

velocidad de centrifugado deseada.

- Cuando presiona el botón, se encenderá en la

pantalla una luz indicadora para la selección

correspondiente.

3 Ahora puede modificar otros ajustes del ciclo y

agregar opciones (véase pág. 25-28), o proceda

con el paso 4 para iniciar el ciclo.

4 Pulse

NOTA

yEl boton de velocidad de centrifugado tam-

bién activa el ciclo de desague y centrifuga-

do a fin de vaciar el tambor y centrifugar las

prendas; por ejemplo, si desea quitar la ropa

antes de que el ciclo haya finalizado.

Ajuste del nivel de suciedad de la colada,

Soil Level

Puede hacer un lavado más intensivo de la ropa

ajustando el nivel de suciedad en la lavadora. El

nivel de suciedad de cada ciclo ha sido ajustado

de manera automática. Para cambiar el nivel de

suciedad para un ciclo, siga las instrucciones a

continuación.

1 Pulse

y gire

al ciclo deseado.

2 Pulse repetidamente para seleccionar

un nivel de suciedad.

- Cuando presiona el botón, se encenderá en

la pantalla una luz indicadora para la selec-

ción correspondiente.

3 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28), o pro-

ceda con el paso 4 para iniciar el ciclo.

4 Pulse C.

NOTA

yLas cargas levemente sucias pueden tar-

dar menos tiempo y las cargas muy su-

cias pueden agregar tiempo al ciclo.

26 UTILIZACIÓN DE LA LAVADORA

Ajuste de la melodía y tono de los botones,

Signal

La lavadora reproduce una melodía cuando ha

terminado el ciclo de lavado. Los botones emiten

un sonido cuando se pulsan. La melodía y tonos

de los botones pueden cambiarse o apagarse.

1 Pulse

2 Gire B al ciclo deseado.

3 Pulse . Ajuste la melodía y los tonos de

los botones según lo desee.

4 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28), o pro-

ceda con el paso 4 para iniciar el ciclo.

5 Pulse C.

Prelavado, Pre Wash

Haga el prelavado por 16 minutos cuando la ropa

tiene suciedad o polvo. Esta función es adecuada

para ropa muy sucia.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse para seleccional el Pre Wash.

- Se iluminará la luz .

3 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28), o pro-

ceda con el paso 4 para iniciar el ciclo.

4 Pulse

Sólo enjuagar, escurrir y centrifugar,

Rinse+Spin

Use este ciclo para lavar detergente de la carga.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse .

3 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28), o pro-

ceda con el paso 4 para iniciar el ciclo.

4 Pulse

Añadiendo ciclo de enjuague extra, Extra

Rinse

Puede añadir un ciclo de enjuague extra al ciclo

de enjuague por defecto.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse .

- Se iluminará la luz .

3 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28), o pro-

ceda con el paso 4 para iniciar el ciclo.

4 Pulse

Preajuste del tiempo de inicio, Delay Wash

Puede ajustar el tiempo de inicio deseado.

1 Pulse

A y gire B al ciclo deseado.

2 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28).

3 Pulse repetidamente para seleccionar

el tiempo de inicio deseado.

- Se iluminará la luz .

- Cada vez que se aprieta este botón se au-

menta el tiempo de demora en lapsos de 1

hora, hasta 19 horas.

4 Pulse

Alta temperatura, Steam

Agregar la opción de vapor (Steam) a estos ciclos

ayuda a mejorar el rendimiento del lavado.

Al usar vapor caliente, los tejidos obtienen los

beneficios de limpieza de un súper lavado calien-

te.

1 Pulse

A y gire B para seleccionar el ciclo

deseado.

2 Pulse . La lavadora ajustará automática-

mente las configuraciones del ciclo.

3 Programe cualquiera de las demas opciones

deseadas.

4 Pulse

ESPAÑOL

ADVERTENCIA

yNo toque la compuerta durante los ciclos de

vapor. La superficie de la compuerta puede

estar muy caliente. Permita que el seguro de

la compuerta se libere antes de abrir la com-

puerta.

yNo intente forzar el mecanismo de seguro de

la compuerta o meter la mano dentro de la

lavadora durante un ciclo de vapor. El vapor

puede causar quemaduras severas.

NOTA

yNo se pueden usar todos los ciclos con la

opción STEAM (vapor).

yPuede que el vapor no sea claramente visible

durante los ciclos de vapor. Esto es normal.

Demasiado vapor podría dañar las prendas.

yNo utilice el vapor en telas delicadas tales

como lana, seda o telas que se decoloren

facilmente.

Ahorro de energía, Cold Wash™

Agregar la opción Cold Wash™ a estos ciclos

brinda una reducción de energía y el mismo

desempeño de lavado que un lavado con agua

tibia. Mediante el uso de 6 movimientos de lava-

do diferentes (rotación, balanceo, salto, refrega-

do, oscialción y filtración), las telas obtienen los

beneficios del lavado sin el gasto de energía.

1 Pulse

A y gire B al ciclo deseado.

2 Pulse La lavadora ajustará automática-

mente las configuraciones del ciclo.

3 Programe cualquiera de las demás opciones

deseadas.

4 Pulse C.

NOTA

y Cuando seleccione la opción Cold Wash™,

el tiempo de lavado se elevará hasta en 10

minutos.

yPara una alta eficiencia de lavado, utilice

esta opción con cargas de menos de 8 libras

(3.6 kg).

UTILIZACIÓN DE LA LAVADORA

Ahorro de tiempo, Turbo Wash™

La opción de TurboWash™ reduce el tiempo del

ciclo y logra un buen rendimiento en el ciclo nor-

mal. Con TurboWash™ se puede ahorrar tiempo

sin sacrificar los resultados.

1 Pulse

A y gire B al ciclo deseado.

Pulse . La lavadora regulará automática-

mente los ajustes del ciclo.

3 Ajuste cualquier otra opción deseada.

4 Pulse C.

NOTA

y La opción de Lavaje Turbo no puede ser

utilizada en todos los ciclos.

yAl principio, el Algodón/Normal, Permanente Ci-

clo de prensado tiene la opción de Lavaje turbo.

ySi se mantiene pulsado el botón de Lavaje

Turbo, la configuración padrón será cambiada.

Opciones de ajuste durante el ciclo

Puede añadir las opciones deseadas durante el ciclo

de lavado.

Función de bloqueo de botones, Child Lock

Puede bloquear la lavadora para evitar que los

niños u otras personas cambien los ajustes del

ciclo pulsando los botones.

Para activar el bloqueo infantil

Mantenga pulsado tres segundos durante

el ciclo de lavado.

- Con el BLOQUEO INFANTIL activado, se mos-

trará un mensaje (N) y el tiempo restante de

lavado, a su vez, en la pantalla del panel de la

lavadora.

Para desactivar el bloqueo infantil

(Cuando está activado el BLOQUEO INFANTIL)

Mantenga pulsado tres segundos durante

el ciclo de lavado.

NOTA

y BLOQUEO PARA NIÑOS se mantiene des-

pués del fin del ciclo. Si desea desactivar

esta función, presione y sostenga 3 segun-

dos el botón PRELAVADO.

28 UTILIZACIÓN DE LA LAVADORA

Como guardar ciclo personalizado,

PGM Save

Puede guardar un ciclo con todos los ajustes y

opciones que usted utilice con mayor frecuencia.

Para guardar un ciclo

1 Para guardar el ciclo

2 Pulse A y gire B al ciclo deseado.

3 Haga los ajustes y agregue las opciones de-

seadas.

- Mantenga pulsado por tres segundos

durante el ciclo de lavado.

- El ciclo con sus ajustes y opciones preferidas

han sido guardados.

Cómo seleccionar su ciclo personalizado,

Custom PGM

Puede seleccionar el ciclo de lavado personaliza-

do que había guardado previamente.

Para recuperar el ciclo

1 Para seleccionar el ciclo.

2 Pulse A Luego pulse .

3 Pulse C.

Secado de las prendas para evitar arrugas,

Fresh Care

Utilice esta función cuando no pueda retirar la

ropa de la lavadora apenas se termina el ciclo de

lavado.

1 Pulse

A y gire B al ciclo deseado.

2 Mantenga pulsados por 3 segundos.

- La luz se encenderá.

3 Ahora puede modificar otros ajustes del ciclo

y agregar opciones (véase pág. 25-28), o pro-

ceda con el paso 4 para iniciar el ciclo.

4 Pulse

NOTA

y Esta función hace que el tambor gire periódi-

camente hasta aproximadamente 19 horas

para prevenir arrugas. Si presiona el botón

de INICIO/PAUSA o el botón de ENCENDIDO/

APAGADO, puede retirar su ropa de la lava-

dora en cualquier momento.

Alumbrado tambor, Drum Light

El tambor está equipado con una luz LED blanca

que se enciende cuando la lavadora se pone en

marcha. La luz se apaga automáticamente cuando

se cierra la puerta y se inicia el ciclo. Para encender

la luz durante un ciclo.

Pulse el botón Power y gire la perilla de

selección de ciclo para seleccionar el ciclo

deseado.

Pulse el botón Start/Pause.

Pulse y mantenga el botón Extra Rinse pulsado

durante 3 segundos el Botón de durante el ciclo

de lavado.

- La luz del tambor se encenderá y se apagará

automáticamente 4 minutos después.

- La ropa y la junta pueden parecer amarillas

debido a las luces de la lámpara, pero es

normal.

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Antes de utilizar la función Tag On

La función Tag On le permite usar convenientemen-

te las características Smart Diagnosis™ (diagnóstico

inteligente), Cycle Download (descarga de ciclos), y

Laundry Stats (estado del equipo) para comunicarse

con su electrodoméstico desde su propio teléfono

inteligente. Para utilizar la función Tag On:

1 Descargue la Aplicación LG Smart

Laundry&DW a su teléfono inteligente.

Encienda la función NFC (Near Field Communica-

tion) comunicación con los alrededores) en su

teléfono inteligente.

Se puede usar la función Tag On con la mayoría de

teléfonos inteligentes que están equipados con la

función NFC y tiene el sistema operativo (OS) Android.

Encendido de la función

NFC del teléfono inteligente

1 Ingrese al menú “Settings”

(Configuraciones) del telé-

fono inteligente y seleccio-

ne “Share & Connect”

(Compartir y Conectar)

bajo el menú “WIRELESS

& NETWORKS” (Inalámbri-

co y redes).

2 Ponga “NFC” y “Direct

Android Beam” en ON

(activado) y elija “NFC”.

3 Marque la opción "Use

Read and Write/P2P re-

ceive" (Usar Leer y Escri-

bir/Recepción P2P).

NOTA

• Dependiendo del fabricante del teléfono inteligente y de

la versión de OS de Android, es posible que el proceso

de activación del NFC sea diferente. Consulte el manual

de su teléfono inteligente para obtener más detalles.

El ícono de Tag On

Tag On: Busque el ícono de Tag On al lado de la

pantalla LED en el panel de control. Aquí es donde debe

ubicar su teléfono inteligente al usar la función Tag On con

las funciones Smart Diagnosis™ (diagnóstico inteligente),

Cycle Download (descarga de ciclos), y Laundry Stats (esta-

do del equipo) de la Aplicación LG Smart Laundry&DW.

Posición de Tag On

Cuando utilice la función Tag On, coloque su teléfono inteli-

gente de manera que la antena de NFC en la parte trasera del

teléfono sea igual a la posición del ícono de Tag On en el

electrodoméstico. Si no conoce la posición de su antena NFC,

mueva su teléfono inteligente suavemente haciendo un movi-

miento circular hasta que la aplicación verifique la conexión.

Debido a las características de NFC, si la distancia de

transmisión es muy lejos, o si hay una pegatina metálica

o el teléfono tiene una carcasa gruesa, la transmisión no

será buena. En algunos casos, los teléfonos equipados

con NFC pueden no ser capaces de transmitir con éxito.

Presione [] en la Aplicación LG Smart

Laundry&DW para una guía más detallada sobre

cómo usar la función Tag On.

30 UTILIZACIÓN DE LA LAVADORA

Tag On

Esta función le permite usar LG Smart Diagnosis™

(diagnóstico inteligente), Cycle Download (descarga

de ciclos) y Laundry Stats (estado del equipo) cuan-

do toca el logotipo Tag On en el electrodoméstico

LG con su teléfono inteligente equipado con NFC.

Autodiagnóstico de Tag On usando la

aplicación LG Smart Laundry&DW

1 Instale la aplicación “LG Smart Laundry&DW”

en un teléfono inteligente equipado con NFC.

Instale la aplicación desde la tienda Play y córrala.

2 Seleccione Tag On.

Puede usar la tarjeta de

Inicio y los íconos en la

parte inferior de la pantalla.

3 Seleccione Tag On Diagno-

sis (diagnóstico de Tag On).

4 Toque el logo de Tag On.

- Cuando aparezca una pan-

talla de Tag On (vea a la

derecha), toque el ícono de

Tag On de su teléfono

inteligente del lado dere-

cho del panel de control de

la lavadora.

- Si no lo reconoce, toque

en la parte superior

derecha de la pantalla de

Tag On en su aplicación LG

Smart Laundry/DW para

ver una guía detallada.

(Esto puede ocurrir a causa de las diferentes

posiciones de la antena de NFC en cada telé-

fono)

5 Revise el diagnóstico, resul-

tados y soluciones.

- Muestra los resultados del

diagnóstico en los dos

últimos ciclos utilizados.

Lea este código QR con su teléfono

inteligente para acceder

rápidamente a la Aplicación LG

Smart Laundry&DW y descargarla.

* Las imágenes son solo para referencia. Es posi-

ble que se actualiza la aplicación LG Smart

Laundry&DW.

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Diagnóstico inteligente con Tag On

1 Seleccione ‘Press to Call LG

Service’ (‘Presione aquí

para llamar al servicio de

soporte LG’) en la pantalla

Smart Diagnosis Result

(resultado del diagnóstico

inteligente).

2 Seleccione su país.

Acepte los términos y condiciones de uso y la políti-

ca de privacidad, presionando “I accept” ("Acepto").

4 Ingrese su número de teléfono en el campo.

Utilice este numero de teléfono para comuni-

carse con el Servicio al Cliente de LG para que

puedan encontrar los datos de su diagnóstico

inteligente.

5 Presione el botón Call (Lla-

mar) para iniciar la llamada

al Centro de Soporte de LG.

* Las imágenes son solo para referencia. La apli-

cación real de "LG Smart Laundry&DW" pue-

den ser diferentes.

32 UTILIZACIÓN DE LA LAVADORA

Descarga de ciclo Tag On.

La descarga de ciclo Tag On le permite descar-

gar ciclos para su posterior uso. Siempre puede

volver a descargar el ciclo Small Load, si así lo

desea.

1 Instale la aplicación “LG Smart Laundry&DW”

en un teléfono inteligente equipado con NFC.

Instale la aplicación desde la tienda Play y córrala.

Seleccione Tag On.

Puede usar la tarjeta de

Inicio y los íconos en la par-

te inferior de la pantalla.

3 Seleccione Tag On Cycle

Download.

Toque el logo de Tag On.

Cuando aparezca una pantalla de

Tag On (vea a la derecha), toque

el ícono de Tag On de su teléfono

inteligente del lado derecho del

panel de control de la lavadora.

- Si no lo reconoce, toque en

la parte superior derecha de la

pantalla de Tag On en su aplica-

ción LG Smart Laundry/DW para

ver una guía detallada.

(Esto puede ocurrir a causa de

las diferentes posiciones de la

antena de NFC en cada teléfono).

Seleccione un ciclo a descargar.

También puede revisar los ciclos

existentes ya descargados.

Toque el logo de Tag On.

Cuando aparezca una panta-

lla de Tag On (vea a la dere-

cha), toque el ícono de Tag

On de su teléfono inteligente

del lado derecho del panel

de control de la lavadora.

- Si no lo reconoce, toque

en la parte superior derecha

de la pantalla de Tag On en

su aplicación LG Smart

Laundry/DW para ver una

guía detallada. (Esto puede

ocurrir a causa de las dife-

rentes posiciones de la

antena de NFC en cada

teléfono).

¡El nuevo ciclo ha sido des-

cargado exitosamente!

- Compruebe que el nuevo

ciclo se haya descargado

girando la perilla de selec-

ción de ciclo hasta “Down-

load Cycle”.

※ Las imágenes son solo para

referencia. Es posible que se

actualiza la aplicación LG

Smart Laundry&DW.

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Laundry Stats (estados del equipo)

La función Laundry Stats (estado del equipo)

puede informarle cuándo es

necesario realizar el próximo

ciclo de limpieza de tina de

su lavadora (Tub Clean) y

también darle detalles de los

últimos 10 ciclos utilizados.

1 Seleccione ‘Tag On’ usan-

do los íconos superiores o

inferiores.

2 Seleccione ‘Laundry Stats’.

Cuando aparezca la pantalla

de Tag On (vea a la dere-

cha), toque con su teléfono

inteligente el logotipo de

Tag On ubicado en el lado

derecho del panel de control

de la lavadora o secadora.

- Si la aplicación no recono-

ce el logotipo de Tag On del

equipo, toque [ ] en la

esquina superior derecha de

la pantalla de su teléfono

inteligente para ver la guía

detallada. (Esto puede ocu-

rrir por causa de las diferen-

tes posiciones de la antena

de NFC en cada teléfono).

* Las imágenes son solo para

referencia. Es posible que la

aplicación “LG Smart

Laundry&DW” sea actuali-

zada.

Laundry Stats (estado del equipo) – Tub

Clean

Seleccione ‘How to clean the

tub’ (‘Cómo limpiar la tina’)

en la pantalla Laundry Stats.

2 Siga las instrucciones en

el teléfono para ver cómo

preparar el equipo para la

limpieza de tina.

Seleccione ‘Start Tub Clean

cycle’ (‘Iniciar ciclo de lim-

pieza de tina’) en la parte

inferior de la pantalla.

Cuando aparezca la pantalla

de Tag On (como se indica

más abajo), toque con su telé-

fono inteligente el logotipo de

Tag On ubicado en el lado

derecho del panel de control

de la lavadora.

5 Verifique que el ciclo Tub

Clean se haya iniciado.

* Las imágenes son solo para

referencia. Es posible que

la aplicación “LG Smart

Laundry&DW” sea actuali-

zada.

34 UTILIZACIÓN DE LA LAVADORA

Laundry Stats (estado del equipo) - Was-

her Diary (registro de la lavadora)

1 Seleccione "Washer Diary"

(registro de la lavadora) en

la pantalla Laundry Stats.

- El registro de la lavadora

mostrará un cuadro con

los últimos diez ciclos

utilizados.

- También se mostrarán

los datos del ciclo más

utilizado y del ciclo más

reciente.

Seleccione la opción "Run

Cycle Again" (volver a iniciar

ciclo).

- El ciclo más utilizado o el

ciclo más reciente pueden

iniciarse de inmediato al

seleccionar el botón "Run

Cycle Again".

Toque el logotipo de Tag

On.

- Cuando aparezca una

pantalla de Tag On (ver a

la derecha), toque con su

teléfono inteligente el

ícono de Tag On ubicado

en el lado derecho del

panel de control de la

lavadora.

- Si no lo reconoce, toque

[ ] en la parte supe-

rior derecha de la panta-

lla de Tag On en su apli-

cación ‘LG Smart

Laundry&DW’ para ver la guía detallada.

(Esto puede ocurrir por causa de las diferen-

tes posiciones de la antena de NFC en cada

teléfono).

4 Verifique que el lavado se

inicie en el ciclo seleccio-

nado.

- Aparecerá la pantalla que

se muestra más abajo y

el lavado se iniciará de

inmediato en el ciclo

seleccionado.

* Las imágenes son solo para referencia. Es posi-

ble que la aplicación “LG Smart Laundry&DW”

sea actualizada

ESPAÑOL

UTILIZACIÓN DE LA LAVADORA

Ajuste del ciclo Tag On

Ajuste del ciclo Tag On le permite descargar ciclos

para su posterior uso. El ciclo estará disponible en la

posición Download Cycle (Decargar ciclo) del panel de

control hasta que un nuevo ciclo sea descargado.

1 Seleccione ‘Tag On’ usando los íconos supe-

riores o inferiores.

2 Seleccione ‘Tag On Cycle

Set’.

3 Seleccione ‘Tag –n- Down-

load’ para descargar el

ciclo, o ‘Tag-n-Set’ para

ajustar automáticamente

el ciclo y las configuracio-

nes.

- Si la aplicación no reco-

noce el logotipo de Tag

On del equipo, toque

[ ] en la esquina su-

perior derecha de la pan-

talla de su teléfono inteli-

gente para ver la guía

detallada. (Esto puede

ocurrir por causa de las

diferentes posiciones de

la antena de NFC en cada

teléfono).

4 Seleccione una categoría

de lavado en base al tejido

en el que desea que su

equipo se centre.

5 Luego de seleccionar la

categoría, aparecerá una

lista de ciclos específicos.

Seleccione el ciclo en base

a sus necesidades.

Cuando aparezca la pantalla

de Tag On (vea a la dere-

cha), toque con su teléfono

inteligente el logotipo de

Tag On ubicado en el lado

derecho del panel de control

de la lavadora.

7 Luego de etiquetar el equi-

po con su teléfono, el ciclo

iniciará automáticamente.

Verifique que se hayan

seleccionado el ciclo y

configuraciones correctas.

* Las imágenes son solo para

referencia. Es posible que

la aplicación “LG Smart

Laundry&DW” sea actuali-

zada.

36 MANTENIMIENTO

Cuidados

Cuidados tras el lavado

Una vez finalizado el ciclo, limpie la puerta y el inte-

rior de la junta hermética de la puerta para eliminar

la humedad. Deje la puerta abierta para secar el

interior del tambor. Limpie el cuerpo de la lavadora

con un trapo seco para eliminar la humedad.

ADVERTENCIA

yDesenchufe la lavadora antes de limpiar la misma para

evitar el riesgo de descargas eléctricas. Si no se cum-

ple con esta advertencia se podrán producir heridas

graves, incendios, descargas eléctricas o muerte.

yAl limpiar la lavadora nunca utilice químicos de corte,

limpiadores abrasivos o solventes. Los mismos dañarán

y su aspecto.

yNo utilice sustancias volátiles (benceno, disolvente, alco-

hol, acetona, etc.) o detergentes con componentes quí-

micos fuertes durante la limpieza de la lavadora. Podría

decolorar o dañar la lavadora, o causar un incendio.

Cuidados en climas fríos

Almacenamiento de la lavadora durante un período de tiempo extendido

Siga las instrucciones para almacenar Ia lavadora

si no Ia va a utilizar durante un largo período de

tiempo en climas fríos donde la misma podría

verse expuesta a temperaturas bajo cero.

1 Cierre las llaves de paso conectadas a las

tuberías de agua.

Suelte las tuberías de agua de las llaves de agua.

3 Vacíe el agua de las tuberías.

4 Pulse

5 Abra la puerta y añada 1 galón (3,8 litros) de

anticongelante para vehículos recreativos (RV)

no tóxicos en el tambor vacío de la lavadora.

Cierre la puerta.

6 Pulse para el drenaje y centrifugación.

7 Pulse

Vacíe el agua de la lavadora durante un minu-

to. No se expulsará todo el anticongelante RV.

MANTENIMIENTO

8 Pulse

A para apagar la lavadora y desconecte

el enchufe.

9 Seque el interior del tambor con un trapo

suave y cierre la puerta.

10 Presione con fuerza el botón para desengan-

char el cajón dispensador de detergente y

extráigalo.

11 Vacíe el agua del cajón y seque los comparti-

mentos.

12 Guarde la lavadora en posición vertical.

NOTA

yPara eliminar el anticongelante tras guardar

la lavadora, añada detergente al dispensador

y ejecute un ciclo. No introduzca ropa en la

lavadora.

Cuando se congelan las tuberías del agua

1 Cierre las llaves de paso conectadas a las

tuberías de agua.

2 Vierta agua caliente en las llaves congeladas

para descongelar las tuberías y suéltelas.

3 Sumerja las tuberías de agua en agua caliente

para descongelarlas.

4 Conecte las tuberías de agua a las entradas de

Ia lavadora y las llaves de agua.

- Consulte en la página 14, Conexión de las

tuberías de agua, para información acerca de

las conexión de las tuberías de agua.

5 Abra las llaves de paso.

6 Pulse

7 Pulse la perilla .

8 Pulse

- Verifique que el agua se llene correctamente.

ESPAÑOL

Cuando se congela el tubo de desagüe

1 Vierta agua caliente en el tambor de la lavado-

ra y cierre la puerta.

- Espere 10 minutos.

2 Pulse

A después de 10 minutos.

3 Pulse .

4 Pulse

- Verifique si se vacía el agua.

Limpieza

Periódicamente limpie su lavadora para ayudar

a mantener su rendimiento y para minimizar las

posibilidades de funcionamiento defectuoso.

Limpieza del tambor, Tub Clean

Instalación incorrecta o uso de la lavadora en

un espacio húmedo por períodos prolongados

podría resultar en la acumulación de residuo de

detergente en la lavadora y ésto podría causar

moho u olores a humedad. Si usted limpia su

lavadora regularmente una vez al mes utilizando

Tub Clean minimizará á la posibilidad de que se

acumule residuo de detergente y que aparezcan

olores a moho o humedad.

1 Añada un limpiador para tambor o removedor

de cal en el cajón dispensador de detergente.

- Cuando lo añada, no exceda la línea del nivel

máximo para detergente. Puede quedar de-

tergente en el tambor tras la limpieza.

- Cuando utilice blanqueador con lejía, cárguelo

en el compartimento de la lejía.

- Cuando utilice un limpiador en polvo, saque el

recipiente del detergente líquido y añádalo

en el compartimento del detergente de lava-

do principal.

- Cuando utilice tabletas, colóquelas directa-

mente dentro del tambor.

2 Pulse

3 Gire la perilla B para Tub Clean.

- Se muestra el mensaje ( ) en la pantalla.

- Se iluminará Ia luz indicadora Tub Clean.

4 Pulse

NOTA

yNunca meta prendas dentro de la lavadora

cuando utilice Tub Clean. Las prendas pue-

den dañarse. Asegúrese de limpiar su tam-

bor cuando el mismo esté vacío.

ySe recomienda dejar la puerta abierta des-

pués de finalizado el lavado para mantener

limpia la cubeta.

ySe recomienda usar el programa de Tub

Clean una vez al mes.

ySi nota un olor a moho o a viejo, ejecute la

Tub Clean por 3 semanas consecutivas.

yAsegure la puerta de manera segura y con-

veniente dejándola levemente abierta con el

émbolo magnético para la puerta.

MANTENIMIENTO

38 MANTENIMIENTO

Alerta automática para la limpieza de la lavadora

Cuando se enciende la lavadora y se parpadea el

mensaje tcL, significa que el tambor de la lavado-

ra necesita ser limpiado. Utilice la Tub Clean. El

alerta de indicación automática para Ia limpieza

del tambor depende de Ia frecuencia de uso, pero

el mensaje generalmente parpadeará cada 1-2

meses.

Eliminación de la cal

Si vive en un área con agua dura, puede acumu-

larse la cal en los componentes internos de la

lavadora. Debe tener cuidado de limpiar periódi-

camente las acumulaciones de cal en los compo-

nentes internos para prolongar la vida útil de la

lavadora.

Eliminación de la cal del tambor de la lavadora

Compruebe si el descalcificador es adecuado

para el tambor antes de utilizarlo y realizar el

ciclo de LIMPIEZA DE TINA. Consulte la página

32, Limpieza del tambor, para más detalles sobre

su limpieza.

NOTA

yEn áreas con agua dura, se recomienda la

utilización de un suavizador de agua.

yAsegúrese de retirar toda la ropa del tam-

bor antes de limpiar el tambor. Si limpia el

tambor con ropa en su interior, ésta podría

contaminarse o dañarse.

Eliminación de la cal acumulada en acero inoxidable

Limpie la acumulación de cal u otras manchas

sobre el acero inoxidable con un trapo suave

empapado en limpiador para acero inoxidable.

NOTA

yNo utilice lana metálica o limpiadores abrasi-

vos, ya que podría dañar la lavadora.

Limpieza del cajón dispensador de deter-

gente

Si deja detergente en el cajón dispensador duran-

te un período prolongado de tiempo o utiliza la

lavadora durante mucho tiempo, puede acumu-

larse cal en el cajón. Retire y limpie el cajón una

vez por semana.

1 Extraiga el cajón dispensador de detergente.

2 Presione con fuerza el botón para desengan-

char y extraiga el cajón dispensador de deter-

gente.

3 Retire las inserciones del cajón.

4 Límpielas con agua tibia.

- Utilice un trapo o un cepillo suave para lim-

piar y eliminar cualquier residuo.

5 Limpie la humedad con una toalla o trapo

seco.

6 Vuelva a colocar el cajón dispensador de de-

tergente.

ADVERTENCIA

yNo rocíe agua en el interior de la lavadora.

Podría causar un incendio o descargas eléc-

tricas.

NOTA

yUtilice únicamente agua para limpiar el cajón

dispensador de detergente. Asegúrese de usar

el ciclo ENJUAGUE+CENTRIFUGADO (véase

página 26) para enjuagar el tambor antes del

ciclo de lavado cuando utilice detergente para

limpiar el tambor.

ESPAÑOL

ADVERTENCIA

yDesconecte el enchufe y cierre las llaves de

paso antes de la limpieza. En caso contrario,

pueden producirse descargas eléctricas.

yNo utilice la lavadora sin los filtros de entrada.

En caso contrario, podrían producirse fugas

y fallos de funcionamiento.

ySi utiliza Ia lavadora en un área con agua

dura, el filtro podrá obstruirse debido a Ia

acumulación de sarro. Póngase en contacto

con el servicio de atención al cliente de LG si

no se puede limpiar correctamente el filtro o

se ha perdido.

NOTA

yParpadeará en la pantalla el mensaje (P)

cuando la presión de agua en el cajón del

detergente sea baja o si el filtro de entrada

está atascado con suciedad. Limpie el filtro

de entrada del agua.

MANTENIMIENTO

Limpieza de los filtros de entrada de agua

Limpie periódicamente los filtros de agua para

evitar que se obstruyan.

Ponga especial cuidado de limpiar los filtros de

entrada de agua en áreas en las que se utilice

agua dura. El agua podría no suministrarse

correctamente si hay objetos extraños, como

óxido, arena o piedras en los filtros de entrada

de agua.

1 Pulse

A para apagar la lavadora y desconecte

el enchufe.

2 Cierre las llaves de paso conectadas a las

mangueras de agua.

3 Retire las mangueras de agua.

4 Extraiga el filtro de entrada de agua.

Filtro de entrada

5 Elimine objetos extraños del filtro de entrada

de agua.

- Deje en remojo los filtros de entrada de agua

en vinagre blanco o removedor de sarro,

o utilice un cepillo dental para eliminar los

objetos extraños.

6 Vuelva a colocar los filtros de entrada de agua en

su posición.

7 Vuelva a conectar las tuberías de agua a la

lavadora.

40 MANTENIMIENTO

Limpieza del filtro de la bomba de desagüe

La lavadora no se vaciará correctamente si el

filtro de la bomba de desagüe está obstruido.

Limpie periódicamente el filtro para evitar obs-

trucciones por objetos extraños.

1 Pulse

A para apagar la lavadora y desconecte

el enchufe.

2 Abra la tapa del filtro de la bomba de desagüe.

3 Tire de la manguera de desagüe para extraerla

y quite el tapón de la manguera para vaciar el

agua restante.

4 Gire el filtro en la dirección opuesta a las ma-

necillas del reloj para quitarlo.

5 Limpie el filtro de la bomba y la abertura.

6 Vuelva a colocar el tapón de la manguera e

introdúzcala en el alojamiento.

7 Introduzca el filtro de la bomba de desagüe.

8 Cierre la tapa del filtro de la bomba de des-

agüe.

ADVERTENCIA

yAsegúrese de desconectar el enchufe de la

lavadora antes de limpiarla. En caso contrario,

pueden producirse descargas eléctricas.

yAl abrir el filtro de desagüe se desbordará el

agua si queda agua en el tambor. Compruebe

que se haya vaciado el agua completamente

antes de abrir el filtro de desagüe.

yUsar la lavadora sin el filtro de desagüe o

con un filtro de desagüe mal conectado pue-

de causar pérdidas o el mal funcionamiento

de la lavadora.

NOTA

yParpadeará el mensaje (Q) cuando la bom-

ba de desagüe esté obstruida con suciedad.

Limpie el filtro de la bomba de desagüe.

ESPAÑOL

MANTENIMIENTO

Limpieza de la junta de la puerta

Limpie la junta hermética de la puerta una vez al

mes para evitar la acumulación de suciedad.

1 Utilice guantes de goma y gafas de protección.

2 Diluya 3/4 de taza (177 ml) de blanqueador

líquido con lejía en 1 galón (3,8 litros) de agua.

3 Remoje una esponja o un trapo suave en esta

solución diluída y limpie toda la zona alrede-

dor de la junta de la puerta.

4 Seque la humedad con una toalla o trapo seco.

5 Deje la puerta abierta para que la junta se

seque completamente.

PRECAUCIÓN

yLa limpieza de la junta con una solución sin

diluir puede causar fallos de funcionamiento

de la junta de la puerta y de las piezas de la

lavadora.

42 SOLUCIÓN DE PROBLEMAS

SOLUCIÓN DE PROBLEMAS

Comprobación de los mensajes de error

Si aparece el siguiente mensaje en la pantalla, compruebe lo siguiente y tome la acción correctiva apropiada.

Mensaje

Causas posibles Solución

No hay suficiente ropa en la lavadora.

y¿Se ha acumulado la ropa en una zona o la carga es

demasiado pequeña?

y¿Las prendas están enredadas o amontonadas, o la

carga es demasiado pequeña?

y¿Estaba lavando un peluche, una alfrombrilla o ropa de punto?

y¿Estaba lavando dos mantas juntas?

yReorganice la ropa para equilibrar la carga.

yLos peluches o alfombrillas pueden desequilibrarse durante el

centrifugado y la lavadora podría no vaciar el agua. Reorganice la

ropa de punto para equilibrar la carga y vacíe el agua de nuevo.

yLave sólo una manta.

No se suministra agua o la presión del agua es

baja.

y¿Está cerrada la llave de paso?

y¿No hay suministro de agua o la llave de paso está congelada?

y¿Es baja la presión del agua o hay un filtro de

entrada obstruído?

y¿Se ha conectado correctamente la tubería de

agua en la entrada de agua fría?

y¿Están las tuberías de agua aplastadas o retorcidas?

yAbra las llaves de paso.

ySi la llave de paso está congelada, descongélela

con agua caliente.

ySi el filtro de entrada está obstruido, límpielo. (véase página 39).

yConecte correctamente la tubería de agua en la

entrada de agua fría. (véase página 14).

yCompruebe que las tuberías de agua no estén aplastadas

o retorcidas. Tenga mucho cuidado de que las tuberías de

agua no estén retorcidas o aplastadas por otros objetos.

Fuga en la conexión de la tubería de agua

y¿Están correctamente conectadas las tube-

rías de agua en las llaves de agua?

yConecte correctamente las tuberías de agua

en las llaves de agua. (véase página 14).

El tambor no gira.

• ¿Está la puerta bien cerrada y trabada?

• ¿Está el área de la puerta libre de ropa y

otras prendas?

yDespeje el área de la puerta y asegúrese de que la

puerta está cerrada y trabada. Si sigue apareciendo

el mensaje, desconecte el enchufe y póngase en

contacto con el servicio técnico de LG más cercano.

La lavadora vacía el agua con lentitud o no lo hace

y¿Se ha instalado la manguera de desagüe a

más de 1 metro del soporte de codo?

y¿Está aplastada o atascada la manguera en el interior?

y¿Está congelada la manguera de desagüe?

y¿Está obsrtuída la manguera de desagüe con

objetos extraños?

yBaje la manguera de desagüe hasta 3 pies

por debajo del extremo del soporte de codo.

yColoque la manguera de desagüe sobre una

superficie suave para evitar que se doble.

ySi las mangueras de desagüe están congela-

das, descongélelas en agua caliente.

yAbra el tapón de la manguera de desagüe y

elimine la suciedad.

La alimentación eléctrica se ha interrumpido

durante el funcionamiento.

yPulse A para apagar la lavadora y púlselo

de nuevo para encenderla.

Error de control.

yDesconecte el enchufe y póngase en contac-

to con el servicio técnico de LG más cercano.

No se para el suministro de agua

y¿Se repiten en secuencia el suministro de

agua y el vaciado?

yDesconecte el enchufe y póngase en con-

tacto con el servicio técnico de LG más

cercano.

El nivel de agua no está controlado

y¿Es el nivel de agua demasiado bajo o alto

comparado con el tamaño de la carga?

yEl sensor del nivel de agua no funciona correctamente.

yDesconecte el enchufe y póngase en contacto

con el servicio técnico de LG más cercano.

El tambor no gira.

y¿Está sobrecargada la lavadora?

yReorganice el tamaño de la carga y vuelva

a poner en funcionamiento la lavadora.

ySi la carga es demasiado grande, el tambor podría

no girar debido a una sobrecarga del motor. Deje

reposar la máquina unos minutos y póngala en

funcionamiento de nuevo. Si aparece de nuevo el

mensaje, desconecte el enchufe y póngase en con-

tacto con el servicio técnico de LG más cercano.

yPara limpiar el tambor, seleccione el ciclo

de limpieza del tambor.

yVacíe el tambor e introduzca lejía en el cajón dis-

pensador y seleccione el ciclo LIMPIEZA DE TINA.

ySi quiere saltearse el ciclo Tub Clean, gire la perilla de

selección de ciclo o presione los botones de opción para

seleccionar un ciclo. El mensaje seguirá apareciendo

hasta que se hayan completado algunos ciclos de lava-

do, luego de los cuales desaparecerá hasta el próximo

tiempo programado para limpiar el tambor.

ESPAÑOL

SOL UCIÓN DE PROBLEMAS

Antes de llamar al servicio técnico

Haga las siguientes comprobaciones antes de llamar al servicio técnico.

Problema Causas posibles Solución

Sonido de clic

y¿Oye un sonido cuando cierra y

bloquea o desbloquea la puerta?

yEste sonido es normal cuando se

cierra, se bloquea o desbloquea la

puerta.

Sonido de silbido

y¿Se está rociando agua en el tam-

bor?

yEste sonido es normal cuando el

agua se está rociando o circulando

durante el ciclo.

Zumbido o sonido de

borbotones

y¿Está vaciando agua la lavadora?

yEste sonido es normal y se produce

cuando la bomba de desagüe vacía

el agua de la lavadora tras el ciclo.

Sonido de salpicaduras

y¿Esta lavando una carga la lavado-

ra?

yEste sonido es normal cuando la car-

ga se mueve arriba y abajo durante

los ciclos de lavado y enjuague.

Sonido de traqueteo

y¿Hay algún objeto, como llaves,

monedas, o alfileres en el tambor o

el filtro de desagüe?

yCompruebe si hay objetos extraños

en el tambor y el filtro de desagüe

tras detener el ciclo.

yDesconecte el enchufe y póngase en

contacto con el servicio técnico de

LG más cercano.

Sonido de golpes

y¿Está sobrecargada la lavadora?

y¿Está equilibrada la carga?

yEste sonido es normal y se produ-

ce cuando se ha desequilibrado la

carga. Detenga el ciclo y reorganice

la carga para equilibrarla.

Ruido de vibración

y¿Se han quitado los tornillos de

transporte?

y¿Está la carga distribuída uniforme-

mente en el tambor?

y¿Está bien nivelada la lavadora?

y¿Se ha instalado la lavadora sobre

una superficie resistente y lisa?

yConsulte la página 13, Desembalaje y

retiro de los pernos de embalaje, para

más información sobre la retirada

de los tornillos de transporte.

yDetenga el ciclo y reorganice la

carga para equilibrarla.

yConsulte la página 16, Nivelación de

la lavadora, para nivelar la lavadora.

yCompruebe si el suelo es resistente

y está nivelado.

Fugas de agua alrede-

dor de la lavadora

y¿Sale agua del grifo o de la tubería

del agua?

y¿Hay una manguera o tubo de des-

agüe obstruído?

yRevise las llaves de paso o las tube-

rías de agua.

- Si las tuberías de agua se

han dejado sueltas, consulte la

página 14, Conexión de las tuberías

de agua, para conectarlas correcta-

mente.

yDesatasque el tubo de desagüe o la

manguera de desagüe. Si es nece-

sario, póngase en contacto con un

fontanero.

Espuma excesiva o falta

de enjuague

y¿Ha utilizado una cantidad de deter-

gente superior a la recomendada?

y¿Es el nivel de suciedad superior al

tamaño de la carga?

yUtilice la cantidad de detergente

recomendada para la carga.

ySi el nivel de suciedad es bajo, re-

duzca la cantidad de detergente y

utilice menos detergente del reco-

mendado.

Utilice sólo detergente con el

logotipo HE (Alta Eficacia).

44 ESPECIFICACIÓN

Problema Causas posibles Solución

Manchas

y¿Ha añadido el detergente directa-

mente al tambor?

y¿Ha retirado la carga inmediatamen-

te después que se acabó el ciclo?

y¿Ha separado la ropa por colores o

suciedad?

yAsegúrese de cargar el detergente

en el cajón dispensador.

yRetire la ropa inmediatamente cuan-

do haya acabado el ciclo.

ySepare los colores oscuros de los

claros y prendas blancas y la ropa

muy sucia de las prendas poco sucias.

Consulte la página 19, Clasificación de

la carga de ropa, para más información.

Ropa arrugada

y¿Ha retirado la carga inmediatamen-

te después que se acabó el ciclo?

y¿Ha sobrecargado el tambor?

y¿Ha invertido las entradas de agua

caliente y agua fría?

yRetire la ropa inmediatamente cuan-

do haya acabado el ciclo.

yNo sobrecargue el tambor.

yEl agua caliente hace que se arrugue

la ropa. Revise las conexiones de las

mangueras de entrada de agua.

La lavadora no se en-

ciende

y¿Se ha conectado correctamente el

enchufe?

y¿Tiene un fusible fundido, se ha

disparado el interruptor de circuito,

o se ha producido un corte de sumi-

nistro eléctrico?

yAsegúrese de que el enchufe esté co-

nectado en una toma de 3 clavijas con

conexión a tierra de 120 V (60 Hz).

yRestablezca el interruptor de circuito o

cambie el fusible.

yNo coloque un fusible de mayor capaci-

dad. Si el problema es una sobrecarga

del circuito, solicite la reparación a un

electricista cualificado.

La puerta no se abre

cuando se hace una pau-

sa en el ciclo o cuando

finaliza

y¿Es demasiado alta la temperatura

en el tambor?

y¿Está el tambor lleno de agua?

yLa lavadora tiene un bloqueo de segu-

ridad integrado en la puerta para evitar

quemaduras. Deje la puerta cerrada y

espere hasta que desaparezca el ícono

de bloqueo de la puerta de la pantalla.

yDeje que la lavadora finalice el ciclo

programado o pulse el botón Spin.

El tiempo de lavado es

más largo de lo normal

y¿Está sobrecargada la lavadora?

¿Se han añadido opciones al ciclo

de lavado?

yEsto es normal. La lavadora ajusta auto-

máticamente el tiempo de lavado para

la cantidad de ropa, la presión del agua,

la temperatura del agua y cualquier

otra condición de funcionamiento.

Hay moho o humedad

en el tambor

y¿Se ha utilizado una cantidad inco-

rrecta de detergente?

y¿Se limpia el tambor periódicamen-

te?

yConsulte la página 37, limpie el

interior y el exterior de la lavadora

periódicamente.

ESPECIFICACIONES

Modelo WM4270H*A

Descripción Lavadora de carga frontal

Requisitos eléctricos 120 VAC @ 60 Hz

Medidas

68,6 cm (An) X 75,6 cm (F) X 98,3 cm (Al), 129,5 cm (F con puerta abierta)

27” (An) X 293/4” (F) X 3811/16” (Al), 51” (F con la puerta abierta)

Peso neto 92kg (202,8lbs)

Velocidad máx. de centrifugado

1300 RPM

Presión máx. de agua 14,5 – 142 PSI (100 – 980 kpa)

ESPAÑOL

UTILIZACIÓN DEL Smart Diagonosis™

Si tuviera algún problema con su lavadora, la misma posee la capacidad de transmitir datos a un

teléfono inteligente utilizando la aplicación Smart Laundry de LG o mediante el teléfono al Centro de

atención telefónica de LG. Smart Diagnosis™ no puede ser activado a menos que su secadora esté

encendida pulsando el botón de ALIMENTACIÓN(POWER). Si su lavadora no puede encenderse,

tendrá que localizar y lavadora los problemas sin utilizar Smart Diagnosis™.

Diagnóstico sonoro

Smart Diagnosis™ utilizando su teléfo-

no inteligente

1. Descargue la aplicación Smart Laundry de LG en

su teléfono inteligente.

2. Abra la aplicación Smart Laundry de LG en su

teléfono inteligente. Presione el botón flecha hacia

la derecha para avanzar a la siguiente pantalla.

3. Presione el botón Grabación del teléfono

inteligente y mantenga la boquilla del teléfono

inteligente junto al logotipo de Smart Diagnosis™

de la lavadora.

4. Con el teléfono en su sitio, pulse y mantenga

pulsado el botón de Control De La durante

tres segundos.

5. Mantenga el teléfono en el sitio hasta que la

transmisión del tono haya terminado. Esto toma

unos 6 segundos y la pantalla mostrará la cuenta

regresiva de tiempo.

6. Al finalizar la grabación, vea el resultado del

diagnóstico presionando el botón Siguiente del

teléfono.

NOTA

ySmart Diagnosis™(Diagnóstico Inteligente) es

una función de resolución de problemas diseña-

da para asistir, no reemplazar, al método tradi-

cional de resolución de problemas a través de

llamadas de servicio técnico. La efectividad de

esta función depende de diversos factores, entre

los cuales se incluyen, la recepción del teléfono

celular utilizado para la transmisión, cualquier

ruido externo que pueda presentarse durante la

transmisión, y la acústica de la habitación don-

de está ubicada la lavadora. Por lo tanto, LG no

garantiza que Smart Diagnosis™ resuelva con

precisión cualquier cuestión dada.

Smart Diagnosis™ a través del Centro

de atención telefónica

1. Llame al Centro de atención telefónica de LG

Electronics al teléfono: (LG EE.UU.) 1-800-243-

0000(LG Canadá) 1-888-542-2623.

2. Cuando se lo indique el agente del Centro de

atención telefónica, mantenga el micrófono de su

teléfono sobre el logotipo Smart Diagnosis™ del

equipo. Sostenga el teléfono a no más de una

pulgada o 2.5 cm (pero sin tocar) el equipo.

NOTA

yNo toque ningún otro botón ni icono de la

pantalla.

3. Pulse y mantenga pulsado el botón de Control De

La durante tres segundos.

4. Mantenga el teléfono en el sitio hasta que la

transmisión del tono haya terminado. Esto toma

unos 6 segundos y la pantalla mostrará la cuenta

regresiva de tiempo.

5. Una vez que la cuenta regresiva haya finalizado y

los tonos se hayan detenido, reanude la conversa-

ción con el agente del Centro de atención telefóni-

ca, que será capaz de ayudarle en la utilización de

la información transmitida para su análisis.

UTILIZACIÓN DEL Smart Diagnosis™

46 GARANTÍA

ESTA GARANTÍA LIMITADA NO CUBRE:

1. Desplazamientos de servicio para el envío, recogida o

instalación del producto o para dar instrucciones sobre la

utilización del producto.

2. Sustitución de los fusibles de la vivienda o puesta en

funcionamiento de los disyuntores, corrección de la

instalación eléctrica de la casa o fontanería, o corrección de

la instalación del producto.

3. Daños o fallos causados por tubos de agua con fugas o

roturas, tubos de agua congelados, tubos de desagüe

atascados, suministro de agua inadecuado o con

interrupciones o suministro de aire inadecuado.

4. Daños al producto causados por accidentes, pestes e

insectos, rayos, viento, fuego, inundaciones o causas de

fuerza mayor.

5. Daños o fallos resultantes de un uso inadecuado, abusos,

instalación, reparaciones o mantenimiento incorrectos. Las

reparaciones incorrectas incluyen la utilización de piezas

no aprobadas o especificadas por LG.

6. Daños o fallos causados por la modificación u alteración

no autorizada del producto.

7. Daños o fallos causados por la corriente eléctrica, tensión

o códigos de fontanería incorrectos.

8. Daños cosméticos, incluidos arañazos, abolladuras u otros

daños en el acabado del producto, a menos que los daños

sean resultado de defectos de materiales o mano de obra y

se informe a LG en un plazo de siete (7) días calendarios a

partir de la fecha de entrega.

9. Daños o falta de elementos en cualquier producto de

exposición, caja abierta, de descuento o reacondicionado.

10. Productos en los que se haya borrado, desdibujado o

cambiado el número de serie original de fábrica.

11. Reparaciones cuando se esté dando al producto una

utilización diferente del uso doméstico normal (por

ejemplo, alquiler, uso comercial, oficinas e instalaciones

recreativas) o contraria a las instrucciones del manual del

propietario del producto.

12. La retirada y nueva instalación del producto si se ha

instalado en una ubicación inaccesible.

CÓMO SE PRESTA EL SERVICIO: Servicio a domicilio

El servicio a domicilio se prestará, según esté disponible, durante el período de garantía según la disponibilidad del personal de

servicio técnico en EE.UU. Para recibir servicio a domicilio el producto deberá estar accesible y sin obstrucciones para el personal de

servicio. Si no se puede prestar el servicio de reparación a domicilio, puede ser necesario retirar, reparar y devolver el producto. Si

no está disponible el servicio a domicilio, LG podrá decidir si facilitará transporte para el producto a y desde cualquier servicio técnico

de LG, según su elección.

ESTA GARANTÍA EXCLUYE CUALQUIER OTRA GARANTÍA, EXPRESA O IMPLÍCITA, INCLUYENDO Y SIN LIMITACIÓN A

CUALQUIER GARANTÍA DE COMERCIABILIDAD O ADECUACIÓN A UN FIN PARTICULAR. EN EL GRADO EN QUE CUALQUIER

GARANTÍA IMPLÍCITA SEA REQUERIDA POR LEY, ESTA GARANTÍA SE LIMITARÁ EN SU DURACIÓN AL PERIODO INDICADO

ANTERIORMENTE. LA REPARACIÓN O SUSTITUCIÓN

BAJO ESTA GARANTÍA ES LA ÚNICA SOLUCIÓN PARA EL CLIENTE. NI EL FABRICANTE, NI SUS DISTRIBUIDORES EN

EE.UU. SERÁN RESPONSABLES DE CUALQUIER DAÑO INCIDENTAL, CONSECUENCIAL, INDIRECTO, ESPECIAL O PUNITIVO

DE CUALQUIER TIPO, INCLUIDAS SIN LIMITACIÓN, PÉRDIDAS DE INGRESOS O BENEFICIOS, O CUALQUIER OTRO DAÑO

BASADOS EN CONTRATOS, RESPONSABILIDADES EXTRACONTRACTUALES O DE OTRO TIPO.

INCLUYENDO Y SIN LIMITACIÓN A, PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE LOS DAÑOS INCIDENTALES O

CONSECUENCIALES O LAS LIMITACIONES SOBRE LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE PUEDEN

NO SER APLICABLES A SU CASO LAS CITADAS EXCLUSIONES. ESTA GARANTÍA LE CONFIERE DERECHOS LEGALES

ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE UNOS ESTADOS A OTROS.

CÓMO OBTENER SERVICIO DE GARANTÍA E INFORMACIÓN ADICIONAL:

Llame al número 1-800-243-0000 o visite nuestro sitio web en www.lg.com.

Si desea ponerse en contacto por correo: Centro de información al cliente LG (ATT: CIC)

201 James Record Road, Huntsville, AL 35824

COBERTURA DE LA GARANTÍA:

LG Electronics U.S.A., Inc. (“LG”) garantiza su lavadora LG (“producto”) contra cualquier defecto en materiales o mano de obra bajo un uso doméstico

normal, durante el periodo de garantía indicado más adelante, y LG podrá reparar o sustituir el producto, bajo su exclusivo criterio. Esta garantía

limitada tiene validez sólo para el comprador minorista original del producto, no puede cederse o transferirse a cualquier comprador o usuario

posterior, y se aplica sólo cuando el producto se haya adquirido a través de un distribuidor LG autorizado y se haya utilizado en Estado Unidos (“EE.

UU.”), incluidos los Territorios de EE.UU.

Nota: Los productos de sustitución o piezas de reparación pueden ser nuevos o remanufacturados en fábrica y tendrán garantía para el

tiempo restante del período original de garantía o noventa (90) días, el que sea más largo. Guarde la factura o el justificante de compra

como prueba de la fecha de compra para la garantía (se le podría pedir que envíe una copia a LG o un representante autorizado).

PERIODO DE GARANTÍA:

GARANTÍA LIMITADA PARA LAVADORA LG (EE.UU.)

Periodo Un (1) año a partir de la fecha de

compra original:

Diez (10) años a partir de la fecha de

compra original:

Toda la vida útil desde la fecha de

compra original:

Alcance de la garantía Cualquier pieza interna/funcional Motor del tambor

(estator, rotor y sensor Hall) Tambor de acero inoxidable

Observación

LG suministrará las piezas y la

mano de obra para la reparación o

sustituirá las piezas defectuosas.

Sólo piezas. El cliente será responsable de la mano de obra o la

reparación a domicilio para la sustitución de las piezas defectuosas.

ESPAÑOL

MEMO

This product qualifies for ENERGY STAR in the

“factory default (Home Use)” setting.

Changing the factory default settings or enabling other

features may increase power consumption that could

exceed the limits necessary to quality for ENERGY STAR.

1-800-243-0000

1-888-542-2623

USA

CANADA

LG Customer Information Center

www.lg.com

LG WM4270HVA User Manual Owner's MFL68639701 Eng

WM4270HWA Owner's Manual MFL68639701-Eng Most comprehensive of product setup and usage. (English)

WM4270HWA Owner's Manual File?fileId=KROWM000605043 Most comprehensive of product setup and usage. (English)

Navigation menu

Versions of this User Manual:

Views

Navigation
