LEICA CM

Anleitung/Instructions/Instrucciones

1 2 3 4 5

8 9

11a11b

14 15 9

19 18 1617

24 725 26

3130

LEICA CM

Anleitung

English instructions pages 60–117

Instrucciones español páginas 118–175

Vorwort

Wir wünschen Ihnen viel Freude und Erfolg beim Fotografieren

mit Ihrer neuen LEICA CM. Das lichtstarke Objektiv LEICA

SUMMARIT 1:2,4/40mm ermöglicht Ihnen mit seiner hohen op-

tischen Leistung ausgezeichnete Aufnahmequalität auch unter

kritischen Lichtverhältnissen. Dank ihrer kompakten Abmessun-

gen passt die LEICA CM in nahezu jede Tasche und wird somit zu

Ihrem ständigen Begleiter.

Durch die vollautomatische Programmsteuerung und Blitz-Zu-

schaltung unterstützt die Leica CM unbeschwertes Fotografie-

ren. Andererseits können Sie jederzeit mit Hilfe der manuellen

Einstellungen die Bildgestaltung selbst in die Hand nehmen.

So können durch die zahlreichen Sonderfunktionen selbst kriti-

sche Aufnahmesituationen gemeistert und die Bildqualität ge-

steigert werden.

Damit Sie die volle Leistungsfähigkeit Ihrer LEICA CM richtig nut-

zen, sollten Sie bitte zunächst diese Anleitung lesen.

Diese Anleitung wurde auf 100% chlorfrei-gebleichtem Papier

gedruckt, dessen aufwendiger Herstellungsprozess die Gewässer

entlastet und damit unsere Umwelt schont.

Kurzbeschreibung

Die LEICA CM ist eine elegante, kompakte und vielseitige Klein-

bild-Sucherkamera, die sich dank ihrer außergewöhnlichen Aus-

stattung gleichermaßen für unbeschwertes- wie auch für an-

spruchsvolleres Fotografieren eignet. Ihre besonderen Ausstat-

tungsdetails sind:

• LEICA SUMMARIT 1:2,4/40mm Hochleistungsobjektiv

(6 Linsen in 4 Gruppen)

• Titangehäuse

• Entfernungs-Einstellbereich von ca. 70cm bis unendlich

• Wahlweise automatische (Autofokus), oder manuelle

Entfernungseinstellung, jeweils mit Schärfe-Anzeige im

Sucher

• Zweizonen-Belichtungsmessung mit Mittenbetonung und

automatischer Gegenlicht-Erkennung (für automatisches

Aufhell-Blitzen)

• Messwertspeicherung für AF und Belichtung

• Wahlweise programmgesteuerte Belichtungs-

automatik (automatische Einstellung von Verschlusszeit

und Blende) mit Shift-Möglichkeit, oder Zeitautomatik

(automatische Einstellung der Verschlusszeit nach

manueller Blendenvorwahl), jeweils mit Anzeige der

resultierenden Werte im Sucher

• Kürzeste Verschlusszeit

1000

• Langzeitbelichtungen bis 99s mit den Betriebsarten B

(automatisch gesteuert) oder T(manuell gesteuert)

• Belichtungskorrektur in

EV-Stufen bis zu ±2EV

(auch dauerhaft speicherbar)

• Eingebautes Blitzgerät mit Leitzahl-gesteuerter Lichtabgabe

• Automatische Blitz-Zuschaltung bei unzureichenden Licht-

verhältnissen, einschließlich Gegenlicht-Situationen

• Zuschaltbares Vorlicht zur Verringerung des

„Rote-Augen-Effekts“

• Manuelles Ein- und Ausschalten des Blitzgeräts

• ISO-Blitzschuh für den Anschluss eines stärkeren

externen Blitzgeräts (z.B. LEICA SF 24D)

• Blitz-Funktionsanzeige im Sucher

• Bevorzugte Blitz-Betriebsart kann dauerhaft

gespeichert werden

• Dioptrienkorrektur für das Sucherokular

• Automatische Film-Empfindlichkeitseinstellung

(DX-Kodierung)

• Automatische Filmeinfädelung

• Automatischer Filmtransport

• Serienbild-Auslösung: ca. alle 1,5s ein Bild

• Automatische Filmrückspulung

• Daten-Einbelichtungsfunktion integriert

Deutsch

Inhaltsverzeichnis

Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Kurzbeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Bezeichnung der Teile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Die Anzeigen im LCD-Datenfeld . . . . . . . . . . . . . . . . . . . . . . . . 7

Die Anzeigen im Sucher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Anbringen von Tragschlaufe/Tragriemen . . . . . . . . . . . . . . . . . 9

Inbetriebnahme der LEICA CM . . . . . . . . . . . . . . . . . . . . . . . . 10

– Einlegen und Herausnehmen der Batterie . . . . . . . . . . . . . . 10

– Prüfen der Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

– Ein- und Ausschalten der Kamera/

Automatische Abschaltung . . . . . . . . . . . . . . . . . . . . . . . . . 11

– Dateneinbelichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Einstellen der Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Wählen der einzubelichtenden Daten/

der Datums-Reihenfolge . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

– Einlegen des Films . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Verwendbare Kleinbildfilme . . . . . . . . . . . . . . . . . . . . . . . . . 19

– Richtiges Halten der Kamera . . . . . . . . . . . . . . . . . . . . . . . . 19

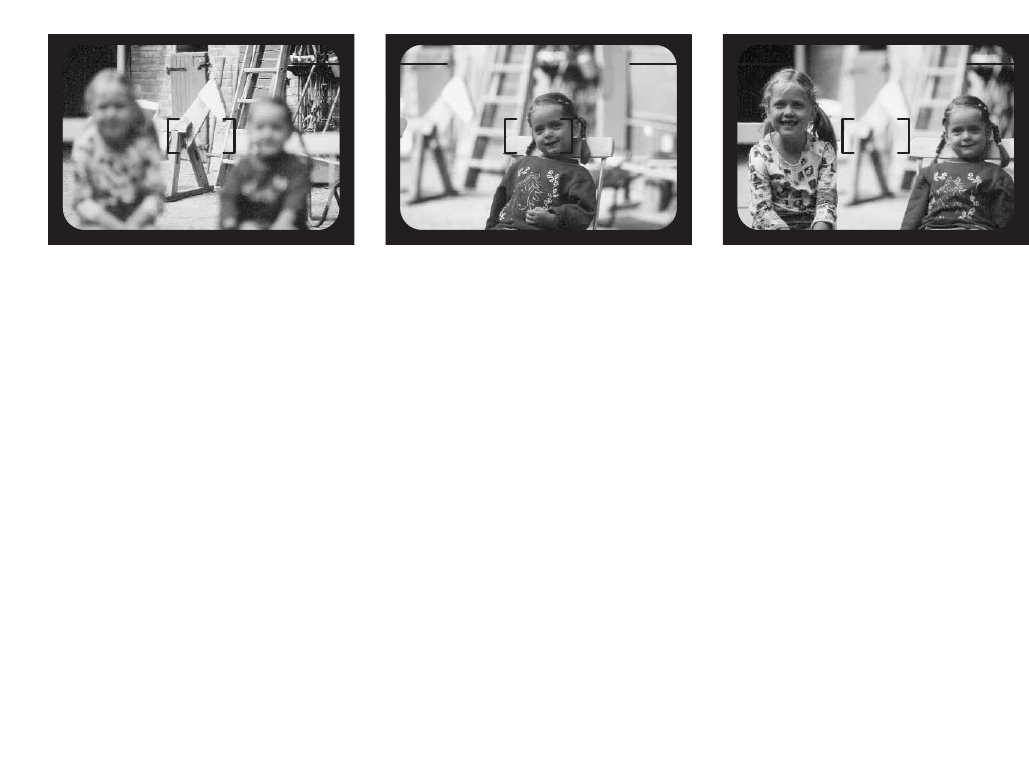

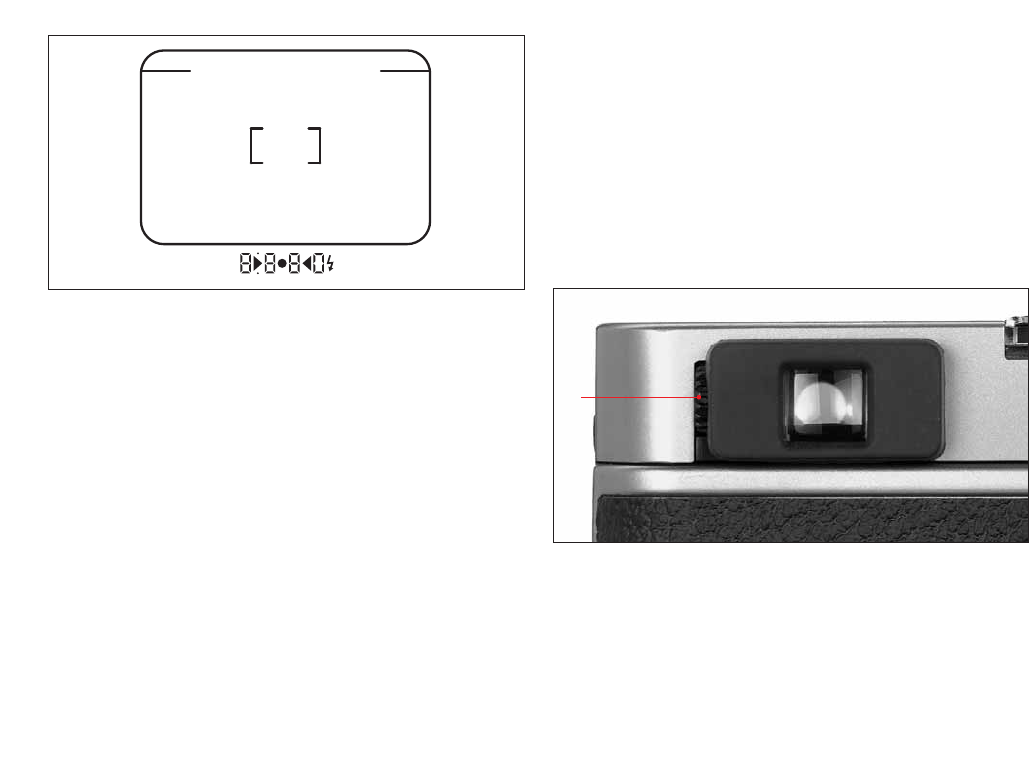

– Der Sucher/Die Anzeigen im Sucher . . . . . . . . . . . . . . . . . 20

Dioptrie-Einstellung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Fotografieren mit der LEICA CM . . . . . . . . . . . . . . . . . . . . . . . 21

– Die Entfernungseinstellung . . . . . . . . . . . . . . . . . . . . . . . . . 21

Automatische Einstellung der Entfernung/Autofokus . . . . . 22

Manuelle Einstellung der Entfernung . . . . . . . . . . . . . . . . . . 23

– Die Belichtungssteuerung . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programmautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Programm-Shift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Zeitautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Speichern von Schärfe und Belichtung . . . . . . . . . . . . . . . . 28

Belichtungskorrekturen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

– Wählbare Betriebsarten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Fotografieren mit und ohne Blitzeinsatz . . . . . . . . . . . . . . . 32

Hinweise zur Verwendung externer Blitzgeräte . . . . . . . . . 32

Die Blitzreichweite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Die Betriebsarten mit automatischer Blitz-Zuschaltung . . 34

(1) Fotografieren mit automatischer

Blitz-Zuschaltung . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

(2) Fotografieren mit automatischer

Blitz-Zuschaltung mit Vorlicht

. . . . . . . . . . . . . . . 35

(3) Fotografieren mit automatischer

Blitz-Zuschaltung und längeren

Verschlusszeiten

. . . . . . . . . . . . . . . . . . . . . . . 36

(4) Fotografieren mit automatischer Blitz-

Zuschaltung mit Vorlicht und längeren

Verschlusszeiten

. . . . . . . . . . . . . . . . . . . . 37

(5) Fotografieren mit automatischer Blitz-

Zuschaltung, längeren Verschlusszeiten

und Synchronisation auf das Ende der

Belichtung

. . . . . . . . . . . . . . . . . . . . . . . . . 38

Die Betriebsarten mit manueller Blitz-Zuschaltung . . . . . . 39

(6) Fotografieren mit manueller

Blitz-Zuschaltung q . . . . . . . . . . . . . . . . . . . . . . . . . 39

(7) Fotografieren mit manueller

Blitz-Zuschaltung und Vorlicht q

. . . . . . . . . . . . . 39

(8) Fotografieren mit manueller

Blitz-Zuschaltung und längeren

Verschlusszeiten q

. . . . . . . . . . . . . . . . . . . . . 40

(9) Fotografieren mit manueller Blitz-

Zuschaltung, längeren Verschlusszeiten

und Vorlicht q

. . . . . . . . . . . . . . . . . . . . . . . 41

(10) Fotografieren mit manueller Blitz-

Zuschaltung, Blitz-Synchronisation auf

das Ende der Belichtungszeit und längeren

Verschlusszeiten q

. . . . . . . . . . . . . . . . . . 42

Fotografieren mit manuell gesteuerten

Langzeit-Aufnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

(11) Fotografieren mit manueller Blitz-

Zuschaltung und der T-Funktion qT . . . . . . . . . . . . 44

(12) Fotografieren mit manueller Blitz-

Zuschaltung, Vorlicht und der

T-Funktion q

T . . . . . . . . . . . . . . . . . . . . . . . . . . 45

(13) Fotografieren mit manueller Blitz-

Zuschaltung, Blitz-Synchronisation auf

das Ende der Belichtungszeit und der

T-Funktion q

T . . . . . . . . . . . . . . . . . . . . . . . . . . 46

(14) Fotografieren mit manueller Blitz-

Abschaltung und der T-Funktion uT . . . . . . . . . . . 47

(15) Fotografieren mit manueller

Blitz-Abschaltung u . . . . . . . . . . . . . . . . . . . . . . . . . 48

Die selbständig sich einstellende B-Funktion . . . . . . . . . . 49

Speichern der Blitz-Betriebsarten/der

eingestellten Belichtungskorrektur . . . . . . . . . . . . . . . . . . 50

– Der Selbstauslöser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

– Automatische Rückspulung des belichteten Films . . . . . . . 53

Rückspulung eines teilbelichteten Films . . . . . . . . . . . . . . 53

Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Tipps zur Pflege der LEICA CM . . . . . . . . . . . . . . . . . . . . . . . . 56

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Leica Akademie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Leica im Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Leica Infodienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Leica Kundendienst . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Deutsch

Bezeichnung der Teile

1. Belichtungs-Messzelle

2. Autofokus-Sensoren

3. Vorlicht zur Verringerung des „Rote-Augen-Effekts“ und zur

Anzeige der Selbstauslöser-Funktion

4. Sucherausblick

5. Blitzreflektor

6. Objektiv LEICA SUMMARIT 1:2,4/40mm mit automatisch

schließender Abdeckung

7. Hauptschalter

8. Auslöser

9. Einstellrad für Autofokus-Betrieb/manuelle

Entfernungseinstellung

10. Einstellhebel für Programmautomatik/manuelle

Blendenvorwahl (Zeitautomatik)

11. Blitzschuh mit

a. Mitten- und

b. Steuerkontakten

12. Buchse für elektrischen Kabelauslöser

13. Rückwand-Entriegelungsschieber

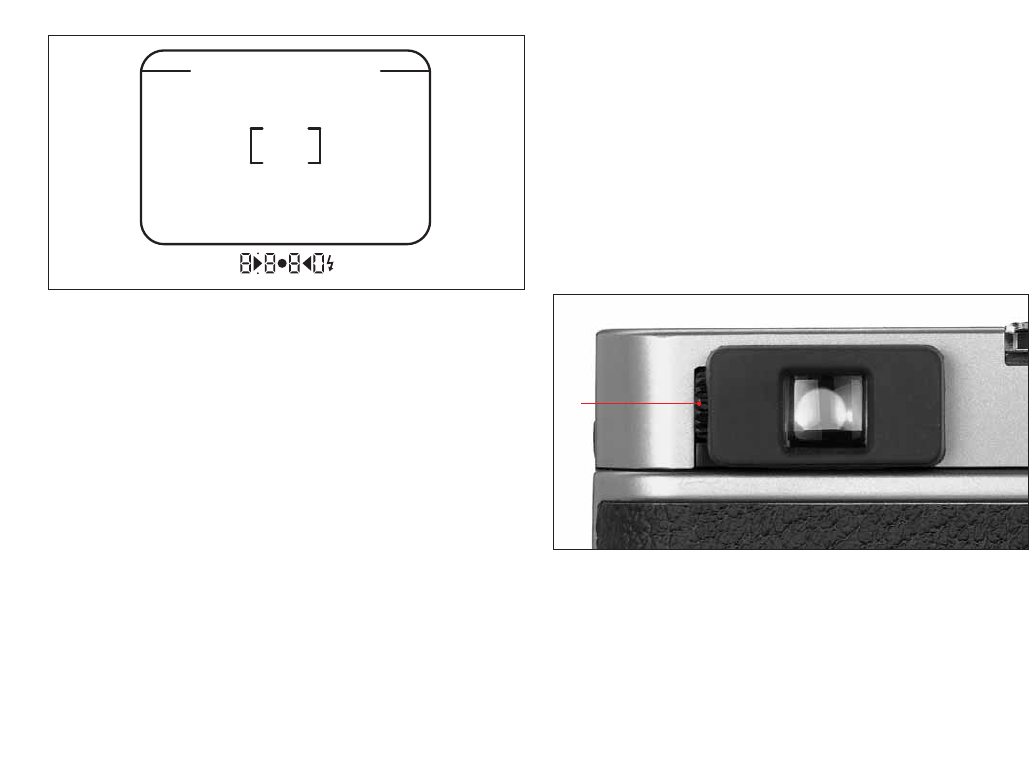

14. Dioptrien-Einstellrad

15. Suchereinblick

16. Sichtfenster für Filmpatronen

17. Kamera-Rückwand

18. Zentrales-Einstellrad

19. Flüssigkristall-Datenfeld

20. TIMER-Taste* zur Einstellung der Selbstauslöser-

Funktionen (in Verbindung mit dem Zentralen Einstellrad)

21. EV-Taste* zur Einstellung von Belichtungskorrekturen

(in Verbindung mit dem Zentralen Einstellrad)

22. MODE-Taste* zur Einstellung der Blitz-Betriebsarten

(in Verbindung mit dem Zentralen Einstellrad)

23. DATE-Taste* für alle Datums-, Uhrzeit- und

Einbelichtungs-Einstellungen (in Verbindung mit

dem Zentralen Einstellrad)

24. Batteriefachdeckel

25. Stativgewinde

26. Taste für manuelle Filmrückspulung

27. Befestigungsöse für Tragriemen

28. Filmfang- und Aufwickelspule mit Andruckrolle

29. Filmführungsnocken

30. DX-Kontakte

31. Filmpatronenkammer

32. Mitnehmer der Rückwickelachse

* Die gesamte Fläche der Tasten ist für die Betätigung nutzbar, nicht nur

die leicht hervorstehenden linken Kanten.

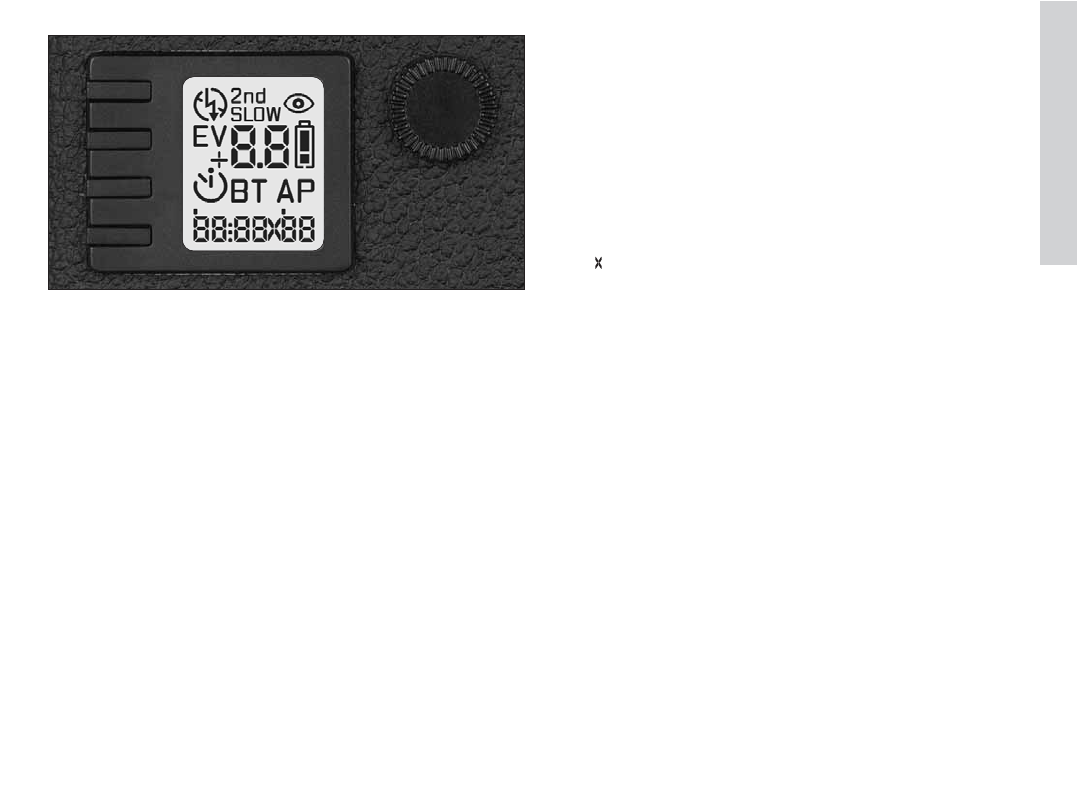

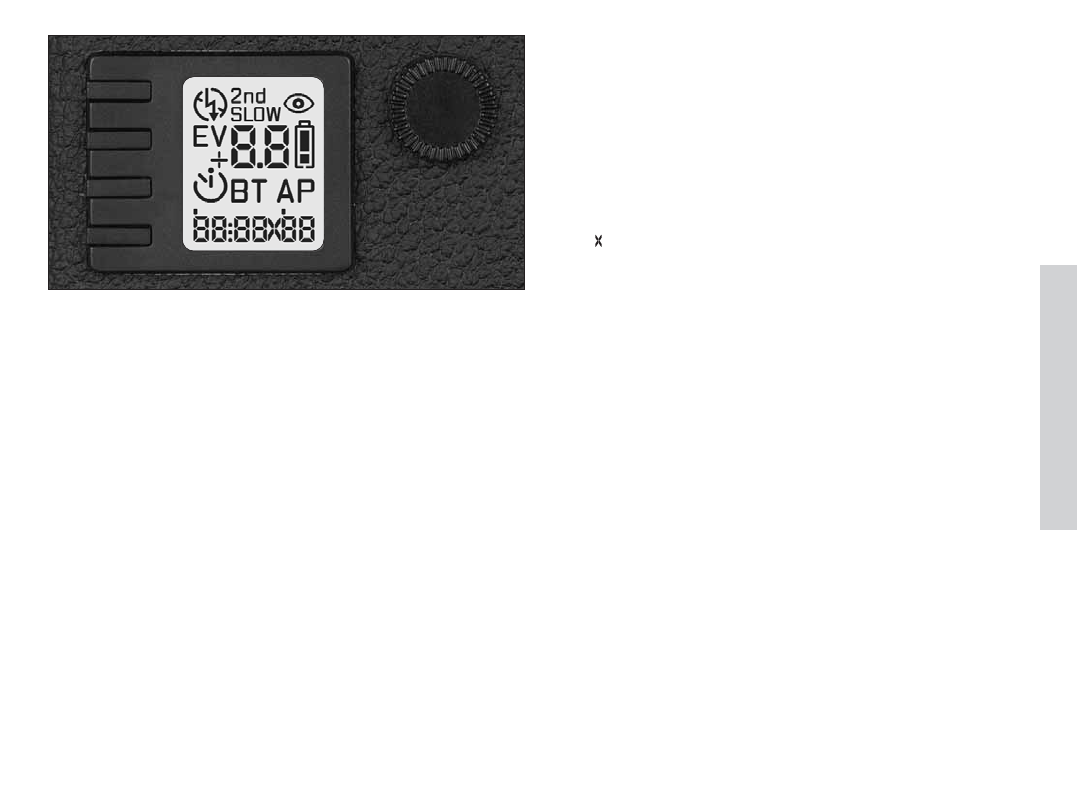

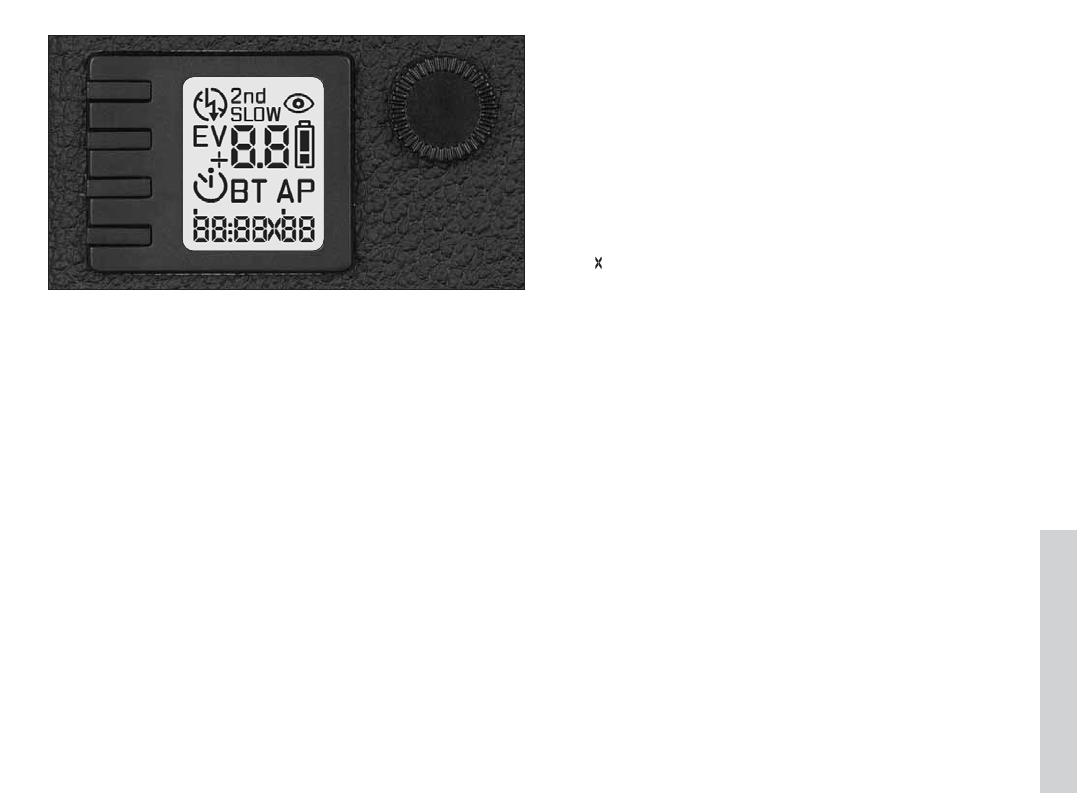

Die Anzeigen im LCD-Datenfeld (19)

qBlitz manuell zugeschaltet

uBlitz manuell abgeschaltet

Blitz-Synchronisation auf das Ende der

Belichtungszeit

Längere Verschlusszeiten möglich

Vorlicht zur Verringerung des „Rote-Augen-Effekts“

E+

-Belichtungskorrektur eingestellt

8.8 Zifferngruppe für:

– Bildzählwerk

– Zeitzähler bei Langzeit-Belichtungen und

Selbstauslöser

– eingestellten Belichtungs-Korrekturwert

– Bestätigung der korrekten Filmeinfädelung

(mit unteren Segmenten der Ziffern)

Batterie-Zustand

r/sSelbstauslöser aktiviert/

eingestellt, bzw. ablaufend

BAutomatische Umschaltung auf Langzeit-

Belichtung (bei längeren Verschlusszeiten als

30s in den Betriebsarten

, q

und u)

Tmanuelle Langzeit-Belichtung

AZeitautomatik

PProgrammautomatik

88:.88 .

88 Sechsstellige Siebensegment-Digitalanzeige für

– Datum und Zeit, bzw. keine Einbelichtung

– Entfernung (in m) bei manueller Einstellung

– zUnendlich manuell eingestellt

– b/

100

(abwechselnd blinkend) als Hinweis auf

Filmempfindlichkeits-Einstellung bei nicht korrekt

einstellbaren Empfindlichkeiten/Filmpatronen

– automatische Blitzzuschaltung (durch kurzzeitige

Umschaltung auf a-Anzeige während der Ein-

stellung)

Deutsch

Die Anzeigen im Sucher

Durch LEDs (Light Emitting Diodes – Leuchtdioden, mit automa-

tischer Helligkeitssteuerung, an die Außenhelligkeit angepasst)

A. Vierstellige Siebensegment-Digitalanzeige mit

Dezimalpunkt sowie darüber liegendem Punkt:

• Angabe der automatisch gebildeten, bzw. manuell

vorgegebenen Verschlusszeiten- und/oder der

automatisch gebildeten Blendenwerte

• (abwechselnd blinkend) als Hinweis auf

Filmempfindlichkeits-Einstellung bei nicht korrekt

einstellbaren Empfindlichkeiten/Filmpatronen

• als Hinweis auf nicht mögliche Betriebsarten-

Einstellungen mit und an einem externen Blitzgerät,

• Hinweis auf eine eingestellte Belichtungskorrektur

• als Warnung vor Über- oder Unterbelichtung,

bzw. Unterschreitung des Messbereichs

• Signal für längere Verschlusszeiten als 1s

B. Zwei dreieckige und eine runde LED:

• Gemeinsam als Waage zur Anzeige der automatisch oder

manuell eingestellten Schärfe

C. Blitzförmige LED:

• Blitzstatus

Hinweis: Nach dem Auslösen, d.h. nach einer Aufnahme, er-

löschen immer alle Anzeigen bis auf das Symbol für den Blitzsta-

tus, sowie, bei falsch eingelegtem oder fertig zurückgespultem

Film, bzw. wenn gar keiner eingelegt ist, die entsprechenden

Anzeigen des Zählwerks (siehe „Einlegen des Films“, S. 16).

Sicherheitshinweise

• Weist die Kamera Funktionsstörungen auf, versuchen Sie nicht

diese eigenhändig zu reparieren. Als erste Maßnahme sollten

Sie die Batterie auswechseln.

Sollte dies keinen Erfolg zeigen, bringen Sie die Kamera zu

Ihrem Fachhändler, bzw. zu einem anderen entsprechenden

Fachmann.

• Machen Sie sich bitte mit dem Gebrauch und den Funktionen

Ihrer neuen Kamera vollkommen vertraut, bevor Sie sie bei

besonderen Anlässen (Urlaubsreisen, Hochzeiten usw.) ver-

wenden. Bitte lesen Sie Bedienungsanleitung durch und ver-

gewissern Sie sich anhand von Probeaufnahmen von der

einwandfreien Funktion, der Kamera, bevor Sie sie bei beson-

deren Ereignissen einsetzen.

• Erzeugt Ihre Kamera einen eigenartigen Geruch, Hitze oder

Rauch, ist die Batterie sofort zu entfernen – Vorsicht Verbren-

nungsgefahr.

• Gleiches gilt für den Fall deutlicher „Ratter“-Geräusche.

• Sollte Ihre Kamera herunterfallen, bzw. einem Aufprall aus-

gesetzt und dadurch die Innenteile der Kamera freigelegt wer-

den, berühren Sie die freigelegten Teile nicht. Einige dieser

Teile stehen unter einer Spannung von 200V!

•

Sollte Ihre Kamera ins Wasser fallen oder Wasser ins Innere der

Kamera gelangt sein, ist die Batterie sofort zu entfernen.

• Bewahren Sie Ihre Kamera nie an Stellen auf, an denen die

Temperatur extrem hoch oder extrem niedrig ist.

• Wenn sie nicht in Gebrauch ist, sollten Sie die Kamera

grundsätzlich immer (mit dem ON/OFF-Schieber, 7) ausschal-

ten, um das Objektiv einzuziehen. Vergewissern Sie sich, dass

die Objektivabdeckung geschlossen ist.

Anbringen von Tragschlaufe/Tragriemen

1. Schieben Sie die kleine Schlaufe der Tragschlaufe/des Trag-

riemens durch die Öse (27) rechts am Kamerakörper.

2. Anschließend fädeln Sie das Ende der Tragschlaufe/des Trag-

riemens durch die oben genannte kleine Schlaufe und ziehen

sie so fest, dass sich die entstandene Schlinge fest um die

Öse am Kamerakörper legt.

Deutsch

Inbetriebnahme der LEICA CM

Einlegen und Herausnehmen der Batterie

Die LEICA CM wird mit einer 3Volt Lithium-Batterie (z.B. Duracell

DL123A, Kodak KL 123LA, Panasonic CR 123A, Varta CR123A,

oder andere CR123-Typen) bestückt, die sowohl die Kamera als

auch die Datier-Einrichtung mit Energie versorgt.

1. Öffnen Sie den Bajonettverschluss des Batteriefachdeckels

(Kameraunterseite, 24) indem Sie ihn mit einer Münze gegen

den Uhrzeigersinn drehen (entsprechend der Kennzeichnung

neben dem Deckel).

2. Legen Sie eine Lithium-Batterie mit dem Pluskontakt voran

(entsprechend der Kennzeichnung im Batteriefach) ein.

3. Schließen Sie den Deckel wieder durch Drehen im Uhrzeiger-

sinn.

Hinweis: Wir empfehlen, den Batteriewechsel bei ausgeschalte-

ter Kamera vorzunehmen, da die einprogrammierten Daten dann

noch etwa 30s erhalten bleiben. Ist die Kamera dagegen einge-

schaltet, werden sie sofort nach Entnehmen der Batterie ge-

löscht, so dass nach einem Wechsel Datum und Zeit neu einge-

geben werden müssten (siehe auch „Dateneinbelichtung“, S.12).

Prüfen der Batterie

Beim Einschalten der Kamera (s. S. 11) erscheint mit Batterien

ausreichender Kapazität im Datenfeld (19) das Batterie-Symbol

komplett schwarz ausgefüllt ( ). Außerdem bewegt sich das

Objektiv (6) in seine Bereitschaftsstellung.

Das Aufleuchten des nur noch zur Hälfte ausgefüllten Batterie-

symbols ( ) signalisiert höchstens 30% Kapazität, und damit

die Notwendigkeit eines baldigen Batteriewechsels.

Blinkt das halb ausgefüllte Symbol ( ) oder leuchtet keine An-

zeige, ist die Batterie leer und muss sofort ersetzt werden. Die

Kamera kann in dem Fall nicht mehr ausgelöst werden. Auf Rei-

sen sollte deshalb stets eine Reservebatterie mitgenommen wer-

den.

Eine frische Batterie reicht für ca. 8 Filme à 36 Aufnahmen bei

50% Blitzeinsatz, das sind ca. 290 Aufnahmen (gemäss Leica

Teststandards).

Hinweise:

• Wenn sich nach dem Einschalten der Kamera das Objektiv

nicht mehr in die Bereitschaftsstellung bewegt, ist die Batterie

entweder entladen, falsch eingelegt oder fehlt sogar völlig.

• Blinkt das Symbol ( ) alleine oder ist keine Anzeige sichtbar,

können entweder die Batteriekontakte verschmutzt sein,

Reinigen Sie sie bitte in einem solchen Fall mit einem saube-

ren, trockenen und fusselfreien Tuch.

oder

die Batterie ist teilentladen und es wurde eine Serie von meh-

reren Aufnahmen hintereinander erstellt.

Nach einer kurzen Pause, wenn sich die Batterie erholt hat,

kann weiter fotografiert werden.

• Die Batteriekontakte sollten stets sauber gehalten werden.

• Befindet sich ein Film in der Kamera, sollten Sie gleich nach

dem Herausnehmen der alten Batterie eine neue einlegen.

• Kälte verringert die Batterieleistung. Außerdem wird der Film

steifer und erschwert somit den Filmtransport. Bei niedrigen

Temperaturen sollte die LEICA CM deshalb möglichst in Kör-

pernähe getragen und mit einer frischen Batterie benutzt wer-

den.

Achtung:

• Batterien dürfen keinesfalls ins Feuer geworfen-, erhitzt, wie-

der aufgeladen, zerlegt oder aufgebrochen werden.

• Verbrauchte Batterien dürfen nicht in den normalen Hausmüll

geworfen werden denn sie enthalten giftige, umweltbelasten-

de Substanzen. Um sie einem geregelten Recycling zuzu-

führen, sollten sie beim Handel abgegeben oder zum Sonder-

müll (Sammelstelle) gegeben werden.

Ein- und Ausschalten der Kamera/

Automatische Abschaltung

Schieben Sie dazu den ON/OFF-Schalter (7) in die entsprechend

gekennzeichnete ON-Position. Daraufhin öffnet sich die Objektiv-

abdeckung, das Objektiv fährt in die Bereitschaftsstellung und

im Datenfeld (19) erscheinen die Anzeigen.

Beim Ausschalten der Kamera durch Schieben des ON/OFF-

Schalters in die OFF-Position verlöschen alle Anzeigen, das Ob-

jektiv fährt zurück und die Objektivabdeckung schließt sich.

Wird die Kamera nach dem Einschalten ca. 3 Minuten nicht aus-

gelöst, schaltet sie sich automatisch und wie oben beschrieben

aus, allerdings fährt das Objektiv in diesem Fall nicht zurück.

Diese Stand-by Schaltung vermeidet unnötigen Batteriever-

brauch.

Deutsch

Hinweis: Zwecks Verlängerung der Batterie-Lebensdauer sollten

Sie es sich trotz dieser Stand-by Schaltung grundsätzlich zur Ge-

wohnheit machen, die Kamera immer auszuschalten, wenn sie

für längere Zeit nicht eingesetzt werden soll.

Hat sich die Kamera in den Stand-by Zustand geschaltet, kann

sie jederzeit durch eine der folgenden Maßnahmen wieder akti-

viert werden:

• Aus- und erneutes Einschalten mit dem ON/OFF-Schalter

• Drücken der TIMER-Taste (20)

• Drücken der EV-Taste (21)

• Drücken der MODE-Taste (22)

• Antippen oder Drücken des Auslösers (8)

Hinweis: Nach jeder Inbetriebnahme ist automatisch die Standard

Blitz-Betriebsart aktiviert (siehe auch „Wählbare Betriebsarten“,

S. 31), es sei denn, Sie hatten vorher eine andere gespeichert.

Analog gilt dies auch für eine gespeicherte Belichtungskorrektur

(siehe auch „Speichern der Blitz-Betriebsarten/der eingestellten

Belichtungskorrektur“, S. 50).

Dateneinbelichtung

Die LEICA CM ist mit einer integrierten Datiereinrichtung ausge-

stattet. Sie ermöglicht auf Wunsch das Einbelichten entweder

von Tag und Uhrzeit (Tag, Stunde, Minute) oder des Datums (Tag,

Monat, Jahr – in vier unterschiedlichen Reihenfolgen wählbar) in

die rechte untere Bildecke jeder Aufnahme. Position und Größe

der Einbelichtung sind auf dem abgebildeten Foto zu erkennen.

Hinweise:

• Die Daten werden durch LEDs-(Light Emitting Diodes – Leucht-

dioden) von vorne auf den Film belichtet.

• Die Helligkeit der Einbelichtung wird durch die automatische

Filmempfindlichkeits-Einstellung (DX-Codierung) der Kamera

gesteuert. Dennoch kann ihre Lesbarkeit je nach verwende-

tem Film leicht variieren. Bei einigen geringempfindlichen Fil-

men sind sie nur sehr schwach oder gar nicht erkennbar. Auf

dunklen Motivteilen werden die Daten rot bis orange-, auf hel-

len orange bis gelb wiedergegeben. Daher sind sie in hellem,

orangefarbenem oder sehr „unruhigem“ Umfeld nur sehr

schwer lesbar.

• Der automatische Kalender reicht von 2003 bis zum Jahr

2060.

• Die Versorgung der Datiereinrichtung erfolgt durch die Kame-

ra-Batterie. Wird sie bei ausgeschalteter Kamera und innerhalb

von etwa 30s ausgewechselt, bleiben die eingestellten Daten

erhalten. Wird die Batterie dagegen bei eingeschalteter Kame-

ra ausgewechselt, stellt sich das Datum sofort wieder auf die

Werkseinstellung zurück.

• Die Zifferngruppen blinken, solange noch keine Einstellung er-

folgt ist.

Einstellen der Daten

Das Eingeben des Datums, der Uhrzeit und der gewünschten

Reihenfolge des Datums erfolgt prinzipiell genau wie die meisten

anderen Einstellungen der LEICA CM mit lediglich zwei ihrer

Bedienungselemente – der entsprechenden Funktionstaste

(links neben der entsprechenden Anzeige) und dem zentralen

Einstellrad.

Deutsch

Bedienungsschritt

1. Drücken Sie die DATE-Taste (23) lange (mind. 2s).

2. Drehen Sie das zentrale Einstellrad (18) nach rechts (im

Uhrzeigersinn), um den Wert zu erhöhen, oder nach links

(gegen den Uhrzeigersinn), um ihn zu verringern.

Hinweis: Die Werte sind in einer „Endlos-Schleife“ ange-

ordnet, d.h. sie sind in beiden Drehrichtungen erreichbar

(von

bis

3. Drücken Sie die DATE-Taste kurz.

4. Stellen Sie die 4 übrigen Werte – Monat/Tag/Stunde/

Minute – wie in den Schritten 2. und 3. beschrieben ein.

5. Das fünfte kurze Drücken der DATE-Taste speichert die

Eingaben.

Anzeigen im Datenfeld

Die linke Zifferngruppe blinkt (nach dem Loslassen der Taste

für weitere 4s) als Hinweis darauf, dass seine Einstellung

währenddessen möglich ist.

Hinweis:

Jede Betätigung des zentralen Einstellrades (18, siehe

Punkt 2)

verlängert das Blinken/die verfügbare Einstellzeit

um weitere

4s.

Die übrigen Anzeigen erlöschen.

Hinweis: Die Anzeige wechselt dabei grundsätzlich auf

Jahr/Monat/Tag.

Der Wert verändert sich entsprechend.

Die mittlere Zifferngruppe blinkt.

Analog zu Punkten 1. und 2.

Als Bestätigung hört die Anzeige auf zu blinken.

Hinweis: Die Jahreszahl wird durch ein Apostroph gekennzeichnet.

Wählen der einzubelichtenden Daten/der Datums-Reihenfolge

Mit der DATE-Taste (23) wählen Sie auch, ob, bzw. welche Daten angezeigt und auf Ihre Aufnahmen einbelichtet werden sollen.

Entsprechend den international unterschiedlichen Schreibweisen erlaubt die LEICA CM beim Datum vier unterschiedliche Darstel-

lungen:

Jahr/Monat/Tag – Tag/Monat/Jahr – Jahr/Tag/Monat – Monat/Tag/Jahr – Uhrzeit/Tag – keine Einbelichtung

Deutsch

Bedienungsschritt

1. Drücken Sie die DATE-Taste (23) kurz.

2.Stellen Sie durch Drehen des zentralen Einstellrades (18)

die gewünschte Form ein.

Hinweis: Die Reihenfolge wiederholt sich

3.Das zweite kurze Drücken der DATE-Taste speichert die

Eingaben.

Anzeigen im Datenfeld

Die Zifferngruppen der Datumsanzeige blinken

Die entsprechende Anzeigeform blinkt

Beispiele:

– Datum

31 10 4

– Uhrzeit

11 :11 31

– keine Einbelichtung ccc

Als Bestätigung hört die Anzeige auf zu blinken

Einlegen des Films

Die automatische Filmeinfädelung kann sowohl bei ein-, als auch

bei ausgeschalteter Kamera erfolgen.

Achtung:

• Prüfen Sie bitte unbedingt vor dem Öffnen der Rückwand, ob

in der Kamera ein noch nicht zurückgespulter Film liegt. An-

dernfalls würde das einfallende Licht den bereits belichteten

Teil des Films und damit viele der erfolgten Aufnahmen ver-

derben. Die Kamera sollte erst geöffnet werden, wenn im Bild-

zählwerk die 0blinkt. Im Filmpatronen-Sichtfenster (16) ist zu

erkennen, ob eine Patrone eingelegt ist, im Zählwerk, ob er

zurückgespult ist oder nicht. (siehe „Automatische Rückspu-

lung des belichteten Films“, bzw. „Rückspulung eines teilbe-

lichteten Films“, S. 53).

• Um Lichteinfall zu vermeiden, sollte der Film möglichst nur bei

gedämpften Licht, z.B. im eigenen Körperschatten, eingelegt

und herausgenommen werden.

• Vermeiden Sie es, beim Filmeinlegen die hintere Linse des Ob-

jektivs mit Ihren Fingern oder einer Filmkante zu berühren.

Deutsch

Bedienungsschritt

1. Entriegeln und öffnen Sie die Rückwand (17) mit dem

Schieber (13) auf der linken Kameraseite.

Hinweis: Prüfen Sie bei dieser Gelegenheit, ob sich auf der

hinteren Linse des Objektivs Staub befindet. Falls ja, sollte

er mit einem weichen Blasepinsel entfernt werden.

2. Legen Sie die Filmpatrone, wie in den Abbildungen gezeigt,

in die Filmpatronenkammer (31). Der untenliegende, fe-

dernde Mitnehmer der Rückwickelachse (32) muss dabei in

die entsprechende Aussparung der Filmpatrone greifen.

3. Legen Sie den Film flach auf die Filmebene zwischen die

Führungsnocken (29) und ziehen Sie den Filmanfang wie

im Bild gezeigt ganz über die Aufwickelspule (28) bis an

die entsprechende Kennzeichnung (Pfeil) links davon. Ragt

der Filmanfang zu weit heraus, schieben Sie ihn vorsichtig

etwas in die Patrone zurück. Der Film muss plan im Film-

kanal liegen.

Anzeigen im Datenfeld

Im Bildzählwerk 0, ansonsten unverändert

Hinweis: Bei ausgeschalteter Kamera erscheinen die Datums-

anzeige und die eingestellte Belichtungs-Betriebsart nicht.

Gleichbleibend

Bedienungsschritt (Fortsetzung)

4. Schließen Sie die Rückwand. Die Kamera schaltet sich da-

raufhin ein (falls sie nicht schon vorher eingeschaltet war),

fädelt den Film automatisch ein und transportiert ihn bis

zum ersten Bild.

Anzeigen im Datenfeld

Bei korrekt erfolgender Einfädelung im Bildzählwerk:

zu Beginn kurz1, während des Ablaufs abwechselnd zwei

aufblinkende Striche, danach die1dauerhaft

Bei nicht korrekt erfolgender Einfädelung im Bildzählwerk:

1blinkend.

Zeigt das Bildzählwerk im Datenfeld die1, ist die Kamera auf-

nahmebereit. Blinkt dagegen die1, wurde der Film nicht rich-

tig eingelegt. Öffnen Sie in dem Fall die Rückwand erneut,

nehmen den Film heraus und legen ihn, wie unter 2.–4. be-

schrieben, neu ein.

Hinweis: Mit nicht DX-kodierten Filmen (siehe den nächsten

Abschnitt) zeigt das Bildzählwerk im Datenfeld bei aufnahme-

bereiter Kamera ebenfalls die1, bei nicht richtig eingelegtem

Film jedoch 0.

Verwendbare Kleinbildfilme

Die LEICA CM ist eine Kleinbild-Kamera, d.h. sie wird mit Filmen

des 35mm-Formats geladen. DX-kodierte Kleinbild-Filme (Film-

packung und Filmpatrone sind mit „DX“ gekennzeichnet) werden

von der Kamera automatisch eingestellt.

DX-kodierte Filme außerhalb dieses Empfindlichkeitsbereichs,

bzw. nicht codierte Filme werden auf ISO 100 eingestellt.

Erkennt die Kamera den DX-Code aus den genannten Gründen

nicht, oder weil er beschädigt ist, wird dies nach erfolgter Einfä-

delung des Films und nach jedem Einschalten der Kamera durch

abwechselndes Aufleuchten von bund100 für 3s sowohl im

Sucher (in der Digitalanzeige) als auch im Datenfeld (19) signali-

siert.

Richtiges Halten der Kamera

Um unscharfe Aufnahmen durch Verwacklung zu vermeiden,

sollte man die LEICA CM so halten, wie es in den Abbildungen zu

sehen ist. Entscheidend für ein Gelingen der Aufnahme ist, dass

Objektiv, Blitzreflektor, Autofokus-Sensoren und Ausblickfenster

des Belichtungsmessers nicht durch die Hand, den Tragriemen,

usw. verdeckt sind.

Bei Hochformat-Aufnahmen sollte sich der Blitzreflektor stets

oben befinden, weil eine Beleuchtung „von oben“ dem natürli-

chen Eindruck am besten entspricht.

Empfehlenswert ist bei Hochformat-Aufnahmen das Auslösen

mit dem Daumen, wodurch sich eine besonders ruhige und si-

chere Kamerahaltung ergibt.

Deutsch

Der Sucher/Die Anzeigen im Sucher

Das Sucherbild der LEICA CM zeigt ca. 85% des Bildfeldes. Im

Sucher sind folgende Markierungen und Anzeigen zu sehen:

a. Nahbereichs-Begrenzungen

Bei Nahaufnahmen ist das Sucherbild gegenüber dem vom

Objektiv erfassten Ausschnitt nach oben versetzt. Diese

Parallaxe macht sich umso deutlicher bemerkbar, je kürzer

der Aufnahmeabstand ist. Die Nahbereichs-Markierungen der

LEICA CM dienen als obere Bildfeld-Begrenzungen für Auf-

nahmeabstände von 0,7–1m.

b. Rahmen des Entfernungs-Messfelds

Unabhängig von den verwendeten Betriebsarten für Entfer-

nungsmessung und Belichtungssteuerung müssen die Motiv-

teile, auf die Sie scharf stellen und die Belichtung abstimmen

möchten, so anvisiert werden, dass sie sich innerhalb dieses

Rahmens befinden. (Zur Fokussierung und Belichtungsmes-

sung außermittiger Motivteile lesen Sie bitte den Abschnitt

„Speichern von Schärfe und Belichtung“ auf Seite 28)

c. LED-Anzeigen

In einer Zeile am unteren Rand des Sucherbildes informieren

Ziffern und Symbole über

die eingestellten, bzw. automatisch gesteuerten Verschluss-

zeit- und Blendenwerte,

2. die automatische, bzw. manuelle Einstellung der Entfer-

nung und

den Status des eingebauten, bzw. eines aufgesetzten system

konformen Blitzgeräts.

Näheres zu den LED-Anzeigen entnehmen Sie bitte den je-

weiligen Abschnitten.

Dioptrie-Einstellung

Die LEICA CM erlaubt es Ihnen, für die optimale Betrachtung des

Motivs den Sucher im Bereich von –3,0 bis +1,0 Dptr. präzise auf

Ihre Sehstärke abzustimmen. Dazu wird das rastende Rad (14)

links neben dem Suchereinblick (15) so eingestellt, dass sowohl

das Sucherbild als auch die Strichmarken und LED-Anzeigen ein-

wandfrei scharf zu sehen sind.

Fotografieren mit der LEICA CM

Die LEICA CM ist einerseits eine vollautomatische Kamera. Sie

unterstützt unbeschwertes, einfaches, sicheres und schnelles

Fotografieren durch die automatische Einstellung der Entfernung

und damit der Schärfe (Autofokus), durch die vollautomatische,

programmgesteuerte Belichtung und, falls erforderlich, durch die

automatische Blitzzuschaltung. Wenn die Kamera eingeschaltet

wird, sind diese Funktionen zunächst immer in Betrieb, es sei

denn, eine andere Betriebsart war vorher gespeichert worden

(siehe den Abschnitt „Speichern der Blitz-Betriebsarten/der ein-

gestellten Belichtungskorrektur“ auf S. 50).

Andererseits haben Sie mit der LEICA CM aber auch jederzeit die

Möglichkeit, z.B. zwecks Verwirklichung spezieller Bildgestal-

tungsideen, mit der Zeitautomatik die gewünschte Schärfentiefe

durch Vorgabe einer Blende zu bestimmen und/oder die Entfer-

nung manuell einzustellen.

Mehrere weitere Funktionen ermöglichen die Anpassung an die

verschiedensten Motive und Situationen.

Die Entfernungseinstellung

Die LEICA CM besitzt ein Entfernungs-Messsystem mit einem Ar-

beitsbereich von 0,7m bis unendlich. Es sorgt bei Verwendung

des Autofokus-Betriebs für eine hochpräzise automatische Ein-

stellung. Insbesondere bei der vollen Öffnung des lichtstarken

LEICA SUMMARIT 1:2,4/40mm ist dies entscheidend für eine

optimale Schärfe. Bei manueller Fokussierung erlaubt es sehr

feinfühliges Arbeiten, wobei Anzeigen im Sucher und im Daten-

feld genauestens über die korrekte Einstellung sowie die vorge-

gebene Entfernung informieren.

Bei der Anordnung Ihres Hauptmotivs im Bild ist zu beachten,

dass das Entfernungs-Messsystem der LEICA CM ausschließlich

die Bildmitte, d.h. den durch den Rahmen in der Mitte des

Sucherbildes gekennzeichneten Bereich erfasst.

Hinweise:

• Das passive Entfernungs-Messsystem der LEICA CM ist auf

Kontraste, d.h. Hell-/Dunkel-Unterschiede im Motiv, und da-

mit auf eine gewisse Mindest-Helligkeit angewiesen. Bei

schlechten Lichtverhältnissen schaltet sich deshalb automa-

tisch ein Hilfslicht (3) mit einer Reichweite von ca. 5,1m ein

(nur bei Autofokus-Betrieb).

• Manche Motive sind physikalisch bedingt, schwierig für die

Entfernungsmessung, z.B.:

– solche, die nur geringen oder keinen Kontrast aufweisen

(Himmel, weiße Wände, o. Ä.)

–

solche mit strukturloser Oberfläche oder ausschließlich waage-

rechten Strukturen

– schnell bewegte Gegenstände

–

sehr dunkle Objekte und Oberflächen mit geringer Reflektion

– solche mit regelmäßigen Mustern

– helle Lichtquellen im Bild (Scheinwerfer, Glühlampen etc.)

Bei solchen Motiven sollte deshalb entweder die Schärfe- und

Belichtungsspeicherung verwendet werden (siehe „Speichern

von Schärfe und Belichtung“, S. 28), oder die Entfernung manu

ell nach Schätzung eingestellt werden (siehe „Manuelle Ein-

stellung der Entfernung“, S. 23).

•

Das Autofokus-System berücksichtigt die automatisch oder ma-

nuell vorgegebene Blende und stimmt die Entfernungs-Einstel-

lung auf den jeweils unterschiedlichen Schärfentiefe-Bereich ab

(siehe „Zeitautomatik“, S. 27). Bei Verwendung der Zeitautomatik

können Sie deshalb durch die Wahl einer möglichst großen Blen-

de (kleiner Wert) die Genauigkeit der Entfernungs-Einstellung

gezielt für diesbezüglich kritische Motive optimieren.

Deutsch

Automatische Einstellung der Entfernung/ Autofokus

Für den Autofokus-Betrieb wird das Einstellrad (9) ganz nach

rechts (d.h. im Uhrzeigersinn) gedreht, bis es in der AF-Position

einrastet.

Soll Ihr Hauptmotiv in der Bildmitte angeordnet sein, richten Sie

den Rahmen in der Suchermitte so auf das Motivteil, das scharf

abgebildet werden soll, dass es ihn möglichst ganz ausfüllt.

Wenn Sie dann den Auslöser (8) leicht niederdrücken (Druck-

punkt nehmen) erfolgt die Messung und das Objektiv wird ent-

sprechend eingestellt.

In der Tabelle sind Arbeitsweise und Sucheranzeigen des AF-Sys-

tems aufgeführt:

Anzeige im Sucher

Leuchtet

Blinkt langsam

(mit 2Hz)

Blinkt schnell

(mit 8Hz)

Entfernungsmessung

Möglich

Nicht möglich

Gemessene Entfernung

unterhalb 0,7m

Auslöser

Frei

Gesperrt

Einstellung

Auf gemessene Entfernung

a. Bei automatisch oder manuell eingeschaltetem Blitz-

gerät: auf 2,5m

b. Bei ausgeschaltetem, bzw. nicht aktiviertem Blitzgerät:

immer auf die Entfernung, bei der der je nach eingestell-

ter Blende vorhandene Schärfentiefe-Bereich optimal

genutzt wird, d.h. möglichst nah im Vordergrund begin-

nend, und immer bis unendlich reichend

–

Manuelle Einstellung der Entfernung

Für die manuelle Einstellung wird das Einstellrad (9) aus der ge-

rasteten AF-Position nach links (d.h. gegen den Uhrzeigersinn)

auf die gewünschte Entfernung gedreht. Im Datenfeld (19) wird

daraufhin anstelle des Datums die eingestellte Entfernung ange-

zeigt, z.B. 0.7m, 23.0moder z(für unendlich).

Deutsch

Bedienungsschritt

1. Schalten Sie durch Antippen des

Auslösers (8, Druckpunkt nehmen)

das Schärfe-Messsystem und die

entsprechenden Anzeigen ein.

2. Richten Sie den Rahmen in der Su-

chermitte so auf das Motivteil, das

scharf abgebildet werden soll, dass

es ihn möglichst ganz ausfüllt.

3. Stellen Sie mit dem Einstellrad (9)

die Entfernung ein, bei der die

Sucheranzeige korrekte Schärfe

meldet.

4. Drücken Sie den Auslöser für die

Aufnahme ganz durch

Anzeigen im Sucher

1 oder 2 Elemente der Schärfe-Anzeige

erscheinen

Die gezeigten Elemente wechseln ggfs.

Die Schärfe-Anzeigen im Sucher infor-

mieren darüber, ob die Einstellung für

das im Rahmen in der Suchermitte er-

fasste Motivteil korrekt ist (siehe folgen-

de Tabelle)

Dito

Objektiv

Nimmt für die Dauer der Haltezeit des

Auslösers die Position für die eingestell-

te Entfernung ein

–

Fährt für die Dauer der Aufnahme zur

Position für die eingestellte Entfernung

Hinweise:

• Die Anzeige im Sucher bezieht sich zu jedem Zeitpunkt auf das Motivteil, das gerade vom Messfeld (dem Rahmen) erfasst wird.

• Die Anzeige erlischt 12s nach Freigeben des Auslösers, jede Betätigung des Einstellrades währenddessen verlängert diese Zeit um

weitere 4s. Nach der Aufnahme erlischt die Anzeige sofort.

Anzeige im Sucher

Langsam blinkend (2Hz)

Schnell blinkend (8Hz)

Keine Anzeige

Status/erforderliche Maßnahme

Zu kurze Entfernung eingestellt; Drehung nach rechts nötig

Geringfügig zu kurze Entfernung eingestellt; Drehung nach rechts nötig

Richtige Entfernung eingestellt

Geringfügig zu weite Entfernung eingestellt; Drehung nach links nötig

Zu weite Entfernung eingestellt; Drehung nach links nötig

Entfernungsmessung trotz ausreichender Lichtverhältnisse nicht möglich*

Das angemessene Motivteil ist weniger als 0,7m entfernt; keine korrekte Einstellung möglich

Entfernungsmessung mangels ausreichender Lichtverhältnisse nicht möglich*; das Hilfslicht (3)

wird nicht dazugeschaltet

* siehe „Hinweise“ unter „Die Entfernungseinstellung“, S. 21

Die Belichtungssteuerung

Die LEICA CM bietet Ihnen zwei Betriebsarten zur Steuerung der Belichtung, mit denen Sie die Kamera auf Ihre bevorzugte Arbeits-

weise oder auf das jeweilige Motiv einstellen können. So können Sie wählen zwischen einer schnellen, bequemen und sicheren Pro-

gramm-, d.h. Vollautomatik und einer Zeitautomatik für die einfache Festlegung der gewünschten Schärfentiefe.

Programmautomatik

Die Programmautomatik ist die richtige Betriebsart für unbeschwertes Fotografieren. Sie ist opti-

mal, um immer aufnahmebereit zu sein und eignet sich insbesondere für den schnellen Schnapp-

schuss oder für sich bewegende Motive, d.h. wenn keine Zeit für individuelle Einstellungen bleibt.

Sie steuert die Belichtung durch automatische Vorgabe einer angemessenen Kombination von Ver-

schlusszeit und Blende.

Zur Einstellung drehen Sie den Hebel 10 im Uhrzeigersinn bis zum Anschlag, bis er dort in der mit

Pgekennzeichneten Position einrastet.

Deutsch

Im Datenfeld

Zur Bestätigung der

eingestellten Funk-

tion erscheint P

Im Sucher (in der Digitalanzeige)

Bei Druckpunktnahme des Auslösers erscheinen abwechselnd die von der Kamera vorgegebenen Zeit-

und Blendenwerte.

Die Anzeige erlischt sofort, wenn der Auslöser freigegeben wird, ansonsten nach 4s, d.h. nachdem bei-

de Werte jeweils 3x angezeigt wurden.

Übersteigt die vorhandene Helligkeit den Arbeitsbereich der Belichtungssteuerung, wird dies durch ein

blinkendes signalisiert.

In den Betriebsarten mit längeren Verschlusszeiten und der ohne Blitz (siehe „Wählbare Betriebsarten“,

S. 31) schaltet die Kamera bei geringer Helligkeit automatisch auf Langzeit-Belichtung (B). Dies wird vor

der Aufnahme durch abwechselndes Aufleuchten von (für die größte Blendenöffnung) und

(stellvertretend für die Belichtungszeiten >30s) angezeigt.

Die Anzeigen

Hinweis: Bei voller Blendenöffnung (2,4) stehen Verschlusszeiten bis

500

s-, bei Blende 4 bis

750

s, bei allen anderen bis

1000

zur Verfügung

Programm-Shift

Die variable Programmautomatik der LEICA CM verbindet die Sicherheit und Schnelligkeit der vollautomatischen Belichtungssteue-

rung mit der Möglichkeit, jederzeit die von der Kamera gewählte Zeit/Blenden-Kombination den eigenen Vorstellungen entsprechend

variieren zu können. Möchten Sie z.B. bei Sportaufnahmen die scharfe Wiedergabe eines Athleten erreichen, stellen Sie dazu eine

kurze Verschlusszeit ein (die Blende wird dadurch weiter geöffnet für geringere Schärfentiefe). Legen Sie dagegen mehr Wert auf

große Schärfentiefe (kleinere Blendenöffnungen = größere Werte) und akzeptieren Sie die dadurch notwendigen, längeren Zeiten,

stellen Sie eine längere Verschlusszeit ein (z. B. bei Landschaftsaufnahmen). Die Gesamtbelichtung, d. h. die Helligkeit des Bildes,

bleibt dabei unverändert.

Zur Veränderung der vorgegebenen Zeit-/Blenden-Kombination drehen Sie – bei weiter gedrückt gehaltenem Auslöser – das zentrale

Ein-

stellrad (18)

nach links (gegen den Uhrzeigersinn) für kürzere Verschlusszeiten und größere Blendenöffnungen,

oder

nach rechts (im Uhrzeigersinn) für längere Verschlusszeiten und kleinere Blendenöffnungen.

Hinweise:

• Die verfügbaren Zeit- und Blendenwerte begrenzen den Arbeitsbereich der Programm-Shift Funktion, d.h. es sind keine Kombina-

tionen einstellbar, die für eine korrekte Belichtung größere oder kleinere Blendenöffnungen als 2,4/22, bzw. kürzere Zeiten als

1000

s voraussetzen.

• Die Programmshift-Funktion steht nicht zur Verfügung, wenn bei Blitzaufnahmen aus kurzen Entfernungen die Belichtung nicht nur

durch die Regelung der Blitzleistung (siehe auch „Fotografieren mit und ohne Blitzeinsatz“, S. 32) erfolgen kann, sondern auto-

matisch zusätzlich die Blende entsprechend angepasst wird.

Im Datenfeld

Weiterhin P

Im Sucher (in der Digitalanzeige)

Weiterhin wie bei Programmautomatik, jedoch erlischt die Anzeige in diesem Fall nur, wenn der Auslöser

freigegeben wird.

Die Anzeigen

Zeitautomatik

Die Zeitautomatik regelt die Verschlusszeit automatisch passend

zur manuell vorgegebenen Blende. So können Sie z.B. sicher-

stellen, dass mit dem gewählten Blendenwert die gewünschte

Schärfentiefe stets, d.h. auch bei wechselnden Lichtverhältnis-

sen erhalten bleibt.

Zur Einstellung wählen Sie durch Drehen des Hebels 10 den ge-

wünschten Blendenwert. Es stehen rastende Positionen für die

volle Öffnung 2.4 und ganze Blendenwerte zwischen 4 und 22 zur

Verfügung.

Deutsch

Im Datenfeld

Zur Bestätigung der

eingestellten Funk-

tion erscheint A

Im Sucher (in der Digitalanzeige)

a. Nach Druckpunktnahme am Auslöser: Die zur vorgegebenen Blende passende Verschlusszeit

b. Nach Einstellen eines anderen Blendenwerts (nur während der Auslöser nicht betätigt wird): Die neu

eingestellte Blende wird für 4s angezeigt und erlischt dann.

Wird dann der Auslöser betätigt, wechselt die Anzeige, und es erscheint stattdessen die resultierende

Verschlusszeit. Diese erlischt erst nach Freigeben des Auslösers.

Während die Verschlusszeit angezeigt wird, kann jederzeit kurzfristig (für 1s) durch Drehen des zen-

tralen Einstellrades (18) stattdessen die Blende aufgerufen werden

Grundsätzlich:

In den Betriebsarten mit längeren Verschlusszeiten und der ohne Blitz (Nr. 3–5, 8–10 und 15, siehe

„Wählbare Betriebsarten“, S. 31) schaltet die Kamera bei geringer Helligkeit automatisch auf Langzeit-

Belichtung (B). Dies wird vor der Aufnahme durch abwechselndes Aufleuchten der eingestellten Blende

und (stellvertretend für die Belichtungszeiten >30s) angezeigt.

Bei extrem hellen Motiven, die den Arbeitsbereich des Messsystems übersteigen, erscheint als Hinweis

statt der Verschlusszeit-, bzw. Blendenanzeige. Die korrekte Belichtung solcher Motive ist nicht ge-

währleistet.

Die Anzeigen

Speichern von Schärfe und Belichtung

Das Belichtungssteuerungs- und Messsystem der LEICA CM ist

mittenbetont ausgelegt, d.h. es wird zwar das gesamte Bildfeld

erfasst, der durch den Autofokus-Rahmen gekennzeichnete Be-

reich wird jedoch deutlich stärker gewichtet. Mittig angeordnete

Motivteile werden durch diese Auslegung in aller Regel ohne zu-

sätzliche Maßnahmen scharf abgebildet und angemessen belich-

tet.

Soll das Hauptmotiv aus bildgestalterischen Gründen jedoch

außerhalb der Bildmitte angeordnet werden (Bild A), kann die

grundsätzlich immer bei Autofokus-Betrieb sowie Zeit- und Pro-

grammautomatik und Druckpunktnahme des Auslösers erfol-

gende Schärfe- und Belichtungsspeicherung dazu eingesetzt

werden.

Mit Blick durch den Sucher richten Sie die Kamera zunächst so

aus, dass der Autofokus-Rahmen das Hauptmotiv, bzw. das Teil

des Hauptmotivs erfasst, auf das scharf eingestellt und das rich-

tig belichtet werden soll (Bild B). Drücken Sie dann den Aus-

löser

bis zum Druckpunkt. Zum Zeichen der erfolgten Mes-

sungen und der Speicherung erscheinen in der Sucheranzeige

der rote Punkt und die entsprechenden Zeit- und/oder Blenden-

werte.

Mit unverändert niedergedrücktem Auslöser kann der Bildaus-

schnitt nach Wunsch verändert werden. Die Anzeigen bleiben

auch bei veränderten Motiventfernungen und/oder –Helligkeiten

gleich.

Drücken Sie dann den Auslöser für die Aufnahme ganz durch

(Bild C).

Wenn aus den oben aufgeführten physikalischen Gründen mit

Autofokusstörungen zu rechnen ist: Messen Sie zunächst ein Er-

satzobjekt in etwa gleicher Entfernung und Helligkeit an, und

speichern Sie anschließend die Entfernungseinstellung und den

Belichtungswert.

Wichtig:

• Die Schärfe- und Belichtungsspeicherung wird gelöscht, wenn

der Finger vom Auslöser genommen wird.

• Vor einer Aufnahme können Sie die Belichtungs- und Schärfe-

speicherung beliebig oft durchführen.

• Wird der Auslöser ganz durchgedrückt gehalten, werden, so-

fern das Blitzgerät ausgeschaltet ist, beliebig viele weitere Auf-

nahmen mit einer Frequenz von etwa 0,7B/s ausgelöst. Durch

diese Serienbild-Schaltung ist es z.B. möglich, Bewegungsab-

läufe fotografisch festzuhalten.

ABC

Belichtungskorrekturen

Belichtungsmesser sind auf Motive mittlerer Helligkeit geeicht, die durchschnittlich etwa 18% des wirksamen Lichts reflektieren. Er-

füllt das gemessene Motiv diese Voraussetzungen nicht, sollte eine angemessene Belichtungskorrektur vorgenommen werden. Die

LEICA CM ermöglicht Korrekturen im Bereich von ± 2EV in Abstufungen von

EV.

Deutsch

Im Sucher erscheint als Hinweis auf die eingestellte Belichtungskorrektur bei Druckpunktnahme des Auslösers zusätzlich der Punkt

über dem Dezimalpunkt (siehe „Der Sucher/Die Anzeigen im Sucher“, S.8/20).

Bedienungsschritt

1. Drücken Sie die EV-Taste (21) neben der entsprechenden

Anzeige im Datenfeld (19) kurz.

2. Stellen Sie den gewünschten Korrekturwert durch Drehen

des zentralen Einstellrades (18) ein; nach links (gegen den

Uhrzeigersinn) für negative Werte, nach rechts (im Uhrzei-

gersinn) für positive Werte.

Hinweis: Die Werte sind nicht in einer „Endlos-Schleife“

angeordnet, d.h. zum Zurückstellen muss in die jeweils

entgegengesetzte Richtung gedreht werden.

3. Drücken Sie erneut die EV-Taste zur Bestätigung der Ein-

stellung und zur Rückkehr zum Normalbetrieb.

Hinweis: 3s nach Betätigung einer der beiden Bedienungs-

elemente endet automatisch das Blinken und der zuletzt

eingestellte Wert ist gespeichert.

Anzeigen im Datenfeld

Eblinkt (nach dem Loslassen der Taste für weitere 4s) als

Anzeige, dass währenddessen ein Wert eingestellt werden

kann, und das Zählwerk rechts daneben wechselt zur Angabe

des Korrekturwerts. Die übrigen Anzeigen erlöschen

Der Korrekturwert verändert sich pro Raststellung um + oder

–

EV, gleichzeitig erscheint unter Edas jeweilige Vorzei-

chen (+/-).

Das jeweilige Vorzeichen (+/-) bleibt als Hinweis auf eine

eingestellte Belichtungskorrektur an. Die übrigen Anzeigen

erscheinen wieder.

Die Einstellung

Beispiel für eine Korrektur nach +

(entspricht einer Belichtungs-Zunahme)

Bei Motiven mit sehr hellen dominanten Flächen, die sehr viel

Licht reflektieren, z.B. mit Schnee oder am Strand, wählt der Be-

lichtungsmesser eine relativ kurze Belichtungszeit und/oder

kleine Blende. Der Schnee würde dadurch in einem mittleren

Grau wiedergegeben, abgebildete Personen wären viel zu dunkel:

Unterbelichtung!

Zur Verlängerung der Belichtung wird eine Einstellung von z.B.

EV +2.0 eingestellt.

Beispiel für eine Korrektur nach –

(entspricht einer Belichtungs-Verringerung)

Bei Motiven mit sehr dunklen Flächen, die nur wenig Licht re-

flektieren, wählt der Belichtungsmesser eine zu lange Belich-

tungszeit und/oder zu große Blende. Aus einem schwarzen Auto

vor einem dunklen Hintergrund würde z.B. ein graues Auto, ab-

gebildete Personen würden zu hell dargestellt: Überbelichtung!

Zur Kürzung der Belichtung wird eine Einstellung von z.B.:

–2.0 eingestellt.

Wählbare Betriebsarten

Die LEICA CM bietet 15 verschiedene Funktionsvarianten für den Blitzbetrieb an, einschließlich der Möglichkeit, jederzeit Langzeit-

Belichtungen vorzunehmen. Dabei sind zusätzliche Funktionen in unterschiedlichen Kombinationen zu praxisgerechten Betriebsarten

zusammengefasst. Diese Betriebsarten stehen sowohl bei Zeit- wie auch bei Programmautomatik zur Verfügung.

Die am häufigsten benötigten 5 Betriebsarten (die Nr. 1, 2, 6, 7 und 15) sind zwecks einfachen und schnellen Zugangs in einer „1. Ein-

stell-Ebene“ zusammengefasst, während die „2. Einstell-Ebene“ sämtliche 15 Betriebsarten umfasst.

Die Einstellung erfolgt – mit einem kleinen Unterschied - auf prinzipiell immer gleiche Weise:

Deutsch

Bedienungsschritt

1. Drücken Sie die MODE-Taste (22)

a. kurz (<2s) für die Wahl innerhalb der „1. Einstellebene“

b. lang (>2s) für die Wahl innerhalb der „2.Einstellebene“

2. Stellen Sie die gewünschte Betriebsart durch Drehen des

zentralen Einstellrades (18) ein.

Hinweis: Die Betriebsarten sind in einer „Endlos-Schleife“

angeordnet, d.h. sie sind alle in beiden Drehrichtungen er-

reichbar.

3. Drücken Sie erneut die MODE-Taste zur Bestätigung der

Einstellung und zur Rückkehr zum Normalbetrieb.

Anzeigen im Datenfeld

a. Nach dem Loslassen der Taste blinkt die zuletzt eingestellte

Betriebsart für 4s als Anzeige, dass währenddessen eine

andere eingestellt werden kann.

b. Alle Blitzbetriebsarten-Symbole blinken kurz auf (ca. 1s),

danach blinkt nur noch die zuletzt eingestellte Betriebsart

(4s) als Anzeige, dass während der Zeit eine andere einge-

stellt werden kann.

In beiden Fällen: Die übrigen Anzeigen erlöschen

Hinweis: Die Einstellzeit von 4s wird durch jede Betätigung

des Einstellrades verlängert.

Das/die Symbol/e für die jeweils eingestellte Betriebsart er-

scheint/en neben der Taste.

Bei der Standard-Betriebsart „Automatische Blitz-Zuschal-

tung“ erscheint a(zusätzlich zu q) in der dazu während-

dessen umschaltenden Datumsanzeige in der untersten Zeile.

Das/die jeweilige/n Symbol/e bleibt/en an. Die übrigen An-

zeigen erscheinen wieder.

Die Einstellung

Hinweis: Bei den Beschreibungen der Betriebsarten ist jeweils

vermerkt, wenn sie nur über die „2. Einstell-Ebene“ angewählt

werden können (betrifft die Nr. 3–5 und 8–14).

Wichtig: Eingestellte Betriebsarten bleiben aktiv, solange keine

andere angewählt wird. Wird die Kamera dagegen abgeschaltet

oder schaltet sie sich selbst aus, ist nach dem erneuten Ein-

schalten wieder die Standard-Einstellung aktiv. Ist dagegen eine

Betriebsart gespeichert worden, wird diese zur Standard-Be-

triebsart und bleibt auch nach dem Aus- und Einschalten aktiv

(siehe „Speichern der Blitz-Betriebsarten/der eingestellten Be-

lichtungskorrektur“ auf S. 50).

Fotografieren mit und ohne Blitzeinsatz

Die LEICA CM besitzt ein eingebautes Blitzgerät (5), das sich je

nach gewählter Betriebsart automatisch zuschaltet, bzw. dauer-

haft manuell zu- oder abgeschaltet werden kann.

Zusätzlich besteht die Möglichkeit, mit einem Vorlicht (3) zu fo-

tografieren, um den „Rote-Augen-Effekt“ zu verringern.

Darüber hinaus erlaubt der ISO-Blitzschuh (11) den Einsatz stär-

kerer, externer Blitzgeräte, vorzugsweise Modelle des SCA-3002

Standards (mit Adapter SCA-3502 M4), mit denen in vielen Fällen

wegen des größeren Abstands ihrer Blitzreflektoren von der Ob-

jektivachse der „rote Augen Effekt“ völlig vermieden werden kann.

Ausdrücklich empfehlen möchten wir Ihnen das LEICA SF 24D

(Best.-Nr. 14 444/14 448)

Hinweise zur Verwendung externer Blitzgeräte:

• Sobald ein externes Blitzgerät aufgesetzt ist, werden die vor-

gegebenen Blitz-Betriebsarten mit Vorlicht-Funktion (Nr. 2, 4,

7, 9 und 12) auf die ansonsten gleichen Betriebsarten ohne

Vorlicht (Nr. 1, 3, 6, 8 und 11) umgestellt und entsprechend im

Datenfeld (19) angezeigt.

Beim Abnehmen des Blitzgeräts wird die Kamera jedoch wie-

der auf die gespeicherte Betriebsart zurückgeschaltet, d.h.

entweder auf a(die Werks-Grundeinstellung, s. S. 31) oder

die von Ihnen dauerhaft gespeicherte Blitz-Betriebsart (siehe

„Speichern der Blitz-Betriebsarten/der eingestellten Belich-

tungskorrektur“, S. 50).

• Am LEICA SF 24D sollte für die automatische Steuerung durch

die Kamera die Betriebsart TTL/GNC eingestellt sein. Bei Ein-

stellung auf Awerden über- oder unterdurchschnittlich helle

Motive ggfs. nicht optimal belichtet. Bei Einstellung auf M

muss die Blitz-Belichtung durch Einstellung einer entspre-

chenden Teillicht-Leistungsstufe auf die durch die Kamera

vorgegebenen Blenden- und Entfernungswerte abgestimmt

werden.

• Für SCA-3002 Standard-Blitzgeräte gilt:

1. Um die automatische Blitz-Belichtungssteuerung zu erhal-

ten, ist ein SCA-3502M4 Adapter erforderlich.

2. Das Blitzgerät muss auf eine Betriebsart einstellbar sein,

die eine Steuerung der Blitzleistung durch Leitzahlberech-

nung der Kamera erlaubt (Guide Number Control, siehe die

jeweiligen Blitz-Anleitungen).

• Für alle anderen SCA-System-Blitzgeräte und frühere Adapter

als SCA-3502M4 gilt:

1. Das Blitzgerät muss auf Aoder Meingestellt werden.

2. Bei Mmuss die Teillicht-Leistung durch Leitzahlrechnung

ermittelt und manuell am Blitzgerät eingestellt werden.

• Für nicht SCA-Blitzgeräte gilt:

1. Als Blitz-Betriebsarten stehen nur manuelle Blitz-Zu- und -

Abschaltung (Nr. 6 und 15) zur Verfügung.

2. An der Kamera ist nur die Zeitautomatik verwendbar (bei

Einstellung auf Programmautomatik erscheint im Sucher

, der Auslöser ist gesperrt).

3. Das Blitzgerät muss auf Aoder Meingestellt werden. Bei M

muss die Teillicht-Leistung durch Leitzahlrechnung ermit-

telt und manuell am Blitzgerät eingestellt werden. Bei A

müssen die Blendeneinstellungen an Kamera und Blitzgerät

übereinstimmen.

• Für indirektes Blitzen (geschwenkter oder geneigter Blitz-

reflektor) muss das Blitzgerät auf die Betriebsart Aeingestellt

werden.

• Bitte verwenden Sie keine Abdeckung für den Blitzschuh, da

sonst der interne Blitz mechanisch abgeschaltet wird.

Die folgenden Angaben beziehen sich auf die Verwendung des

eingebauten Blitzgeräts.

Blitzbelichtungen steuert die Kamera zumeist durch Regelung

der Lichtabgabe in Abhängigkeit von der automatisch oder ma-

nuell eingestellten Blende sowie der automatisch oder manuell

eingestellten Entfernung.

Auch bei manueller Blitz-Zuschaltung (Betriebsarten Nr. 6–10)

und Gegenlicht-Situationen, d.h. bei noch ausreichender Außen-

helligkeit, gewährleistet die automatische Aufhell-Blitzsteuerung

der LEICA CM ein ausgewogenes Verhältnis von Umgebungs-

und Blitzlicht durch eine entsprechend angepasste Dosierung

der Blitzlicht-Abgabe.

Wichtig: Kontrollieren Sie bei allen Betriebsarten mit Blitzein-

satz, ob sich das Hauptmotiv innerhalb des entsprechenden

Blitz-Reichweitenbereichs befindet.

Die Blitzreichweite

Der nutzbare Blitzbereich hängt von der eingestellten Blende und

der Filmempfindlichkeit ab. Für gute Aufnahmeergebnisse ist es

entscheidend, dass sich das Hauptobjekt innerhalb des entspre-

chenden Blitzbereiches befindet. Sehen Sie hierzu bitte folgende

Tabelle.

Hinweise:

• Die Entfernungsangaben in der Tabelle beziehen sich auf Dia-

material. Wenn Negativfilme (für Bilder) eingesetzt werden, bei

denen eine geringfügige „Unterbelichtung“ aufgrund ihres

großen Belichtungsspielraumes unkritisch ist, kann die Reich-

weite ohne weiteres um den Faktor 1,4 verlängert werden.

• In der Tiefe weit gestaffelte Motive können nicht von vorne bis

hinten gleichmäßig vom Blitzlicht ausgeleuchtet werden. Die

Angaben beziehen sich auf die im Messfeld erfassten Motiv-

teile und sind daher nur Richtwerte.

• Alle Werte sind gerundet.

Deutsch

Filmempfindlich- Maximal nutzbarer

keit in ISO Blitzbereich

25/15° 0,7– 2,9m

50/18° 0,7–

4,1

100/21° 0,7– 5,8m

200/24° 0,7– 8,2m

400/27° 0,7–

,6m

800/30° 0,7–16,5m

1600/33° 0,7–23,3m

3200/36° 0,7–33,0m

5000/38° 0,7 – 41,2 m

Die Betriebsarten mit automatischer Blitz-Zuschaltung

Mit diesen Betriebsarten schaltet sich das Blitzgerät immer dann selbsttätig dazu, wenn bei schlechten Lichtverhältnissen Freihand-

Aufnahmen durch längere Belichtungszeiten zu Verwacklungen führen könnten, wie z.B. in dunklen Innenräumen, draußen in der

Däm-

merung oder bei schlechtem Wetter.

Die automatische Zuschaltung erfolgt auch, wenn das Messsystem eine Situation erkennt, bei der die Helligkeit insgesamt zwar aus-

reichend für eine Aufnahme ohne Blitzeinsatz –, die in der Bildmitte jedoch deutlich geringer ist. Durch eine in solchen Fällen abge-

stufte Blitz-Aufhellung wird das (meist in der Mitte platzierte) Hauptmotiv selbst bei Gegenlicht automatisch angemessen abgebildet.

(1) Fotografieren mit automatischer Blitz-Zuschaltung

Nach dem Einschalten arbeitet die LEICA CM immer mit dieser universell einsetzbaren Betriebsart (sofern keine andere Betriebsart

gespeichert wurde, siehe den Abschnitt „Speichern der Blitz-Betriebsarten/der eingestellten Belichtungskorrektur“ auf S. 50).

Hinweis: Diese in der Regel immer eingeschaltete Standard-Betriebart wird nur beim Einstellen der Funktion durch die entsprechen-

den Symbole im Datenfeld gekennzeichnet

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen

der Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

Im Datenfeld

qund a

blinkend

–

Im Sucher (nur bei eingeschaltetem Blitzgerät)

–

a. Blitzgerät (noch) nicht geladen/betriebsbereit: Blitzsymbol blinkt mit 2Hz

(bei ausreichender Kapazität der Batterie für maximal ca. 6s)

b. Blitzgerät geladen/betriebsbereit: Blitzsymbol leuchtet

c. Blitzbelichtung um mindestens 0,5EV zu knapp: zusätzlich leuchtet auf

d. Blitzbelichtung um mindestens 0,5EV zu reichlich: zusätzlich leuchtet auf

e. Bei Verwendung eines falsch eingestellten externen Blitzgeräts (siehe „Hinweise

zur Verwendung externer Blitzgeräte“, S. 32): zusätzlich erscheint

(der Auslöser ist gesperrt)

Das Einstellen/Die Anzeigen

(2) Fotografieren mit automatischer Blitz-Zuschaltung und Vorlicht

Bei geblitzten Portrait- und Gruppenaufnahmen kann es zu „Roten Augen“ kommen, wenn das Blitzlicht von der Netzhaut der Augen

direkt zur Kamera reflektiert wird. Die zu fotografierenden Personen sollten deshalb möglichst nicht direkt in die Kamera blicken. Da

dieser Effekt außerdem bei wenig Licht durch weit geöffnete Pupillen begünstigt wird, sollte z.B. bei Innenaufnahmen soviel Raum-

licht wie möglich eingeschaltet werden, damit sich die Pupillen verengen.

Durch das Vorlicht, eine zusätzliche Dauerlichtquelle, die beim Druck auf den Auslöser kurz vor der Aufnahme dazugeschaltet wird,

verengen sich die Pupillen der in Richtung Kamera blickenden Personen, so dass der „Rote-Augen-Effekt“ verringert wird.

Deutsch

Bedienungsschritt

3. Nach der Aufnahme

Im Datenfeld

–

Im Sucher

a. Blitzbelichtung korrekt und Blitzgerät betriebsbereit: Blitzsymbol leuchtet

b. Blitzbelichtung korrekt aber Blitzgerät (noch) nicht betriebsbereit: Blitzsymbol

blinkt für 2s mit 4Hz (der Auslöser ist gesperrt)

c. Blitzbelichtung nicht ausreichend und Blitzgerät (noch) nicht betriebsbereit:

Blitzsymbol erscheint erst nach 2s wieder (der Auslöser ist gesperrt)

Das Einstellen/Die Anzeigen (Fortsetzung)

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Auslö-

sers (mindestens bis

zum Druckpunkt)

3. Nach der Aufnahme

Im Datenfeld

und

ablinkend

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1)

(3) Fotografieren mit automatischer Blitz-Zuschaltung und längeren Verschlusszeiten

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Um das Verwacklungsrisiko zu minimieren, wird die Belichtungszeit bei den Betriebsarten mit Blitz-Zuschaltung nicht über

s hin-

aus verlängert. Deshalb wird der bei Aufnahmen mit Blitzeinsatz nicht vom Blitzlicht ausgeleuchtete Hintergrund oft stark unter-

belichtet.

Für eine angemessene Berücksichtigung des vorhandenen Umgebungslichts sind in solchen Aufnahmesituationen längere Belich-

tungszeiten erforderlich. In dieser Betriebsart steuert das Umgebungslicht die Verschlusszeiten ggfs. sogar bis zur Langzeit-Belich-

tung B. (siehe den Abschnitt „Die selbständig sich einstellende B-Funktion“, S. 49).

Hinweis: Bei wenig Licht, d.h. längeren Verschlusszeiten als

s, sollte die Kamera ruhig gehalten-, aufgestützt- oder ein Stativ

verwendet werden. Die Kameraposition darf auch nach dem Blitzen erst verändert werden, wenn der Filmtransport erfolgt ist.

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der Auf-

nahme (Nur bei

automatischer Um-

schaltung auf Lang-

zeit-Aufnahmen)

4. Nach der Aufnahme

Im Datenfeld

und

blinkend

; zusätzlich Bbei

automatisch gesteuer-

ten Langzeit-Aufnah-

men

und

; gleichzeitig

schaltet das Zählwerk

um zur Anzeige der ab-

gelaufenen Belichtungs-

zeit

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); bei automatischer Umschaltung

auf Langzeit-Aufnahmen erscheinen für 2s abwechselnd (bei P, für

die größte Blendenöffnung), bzw. die eingestellte Blende (bei A) und

(stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(4) Fotografieren mit automatischer Blitz-Zuschaltung, längeren Verschlusszeiten und Vorlicht

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Diese Betriebsart erlaubt es Ihnen, die Funktionen der Betriebsarten Nr. 2 und 3 kombiniert einzusetzen.

Hinweis: Bei wenig Licht, d.h. längeren Verschlusszeiten als

s, sollte die Kamera ruhig gehalten-, aufgestützt- oder ein Stativ

verwendet werden. Die Kameraposition darf auch nach dem Blitzen erst verändert werden, wenn der Filmtransport erfolgt ist.

Deutsch

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der Auf-

nahme (Nur bei

automatischer Um-

schaltung auf Lang-

zeit-Aufnahmen)

4. Nach der Aufnahme

Im Datenfeld

und a

blinkend

und

; zusätzlich

Bbei automatisch

gesteuerten Langzeit-

Aufnahmen

und B; gleich-

zeitig schaltet das

Zählwerk um zur An-

zeige der abgelaufe-

nen Belichtungszeit

und

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); bei automatischer Umschaltung

auf Langzeit-Aufnahmen erscheinen für 2s abwechselnd (bei P, für

die größte Blendenöffnung), bzw. die eingestellte Blende (bei A) und

(stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(5) Fotografieren mit automatischer Blitz-Zuschaltung, Blitz-Synchronisation auf das Ende der Belichtungszeit

und längeren Verschlusszeiten

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Die LEICA CM erlaubt es, die Zündung des Blitzes wahlweise auf den Beginn oder das Ende der Belichtungszeit zu schalten. So wird es

möglich, die – nur sehr kurze – Blitzbelichtung entweder zu Beginn oder am Ende der – im Verhältnis deutlich längeren – Belichtung des

vorhandenen Lichts erfolgen zu lassen. Insbesondere bei sich bewegenden Motiven in dunkler Umgebung, die selber leuchten, bzw. Licht

reflektieren – z.B. Fahrzeuge – ergibt die Synchronisation auf das Ende der Belichtungszeit oft eine natürlichere Bildwirkung.

Ansonsten entspricht diese Betriebsart

Hinweis: Bei wenig Licht, d.h. längeren Verschlusszeiten als

s, sollte die Kamera ruhig gehalten-, aufgestützt- oder ein Stativ

verwendet werden. Die Kameraposition darf auch nach dem Blitzen erst verändert werden, wenn der Filmtransport erfolgt ist.

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der Auf-

nahme (Nur bei

automatischer Um-

schaltung auf Lang-

zeit-Aufnahmen)

4. Nach der Aufnahme

Im Datenfeld

und a

blinkend

und

; zusätz-

lich Bbei automatisch

gesteuerten Langzeit-

Aufnahmen

und

gleichzeitig schaltet

das Zählwerk um zur

Anzeige der abgelaufe-

nen Belichtungszeit

und

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); bei automatischer Umschaltung

auf Langzeit-Aufnahmen erscheinen für 2s abwechselnd (bei P, für

die größte Blendenöffnung), bzw. die eingestellte Blende (bei A) und

(stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

Die Betriebsarten mit manueller Blitz-Zuschaltung

Wie im Abschnitt „Die Betriebsarten mit automatischer Blitz-Zuschaltung“ auf S. 34 beschrieben, schaltet die LEICA CM den Blitz auch

in Gegenlichtsituationen automatisch dazu. Soll allerdings das dunklere Motivteil aus bildgestalterischen Gründen nicht in der Bild-

mitte angeordnet werden, würde das eingebaute Blitzgerät in dem Fall wegen der insgesamt noch ausreichenden Helligkeit nicht zum

Einsatz kommen. Gleiches gilt für den Fall, dass Sie hohe Kontraste (z.B. bei direkter Sonneneinstrahlung) mildern möchten. In sol-

chen Situationen kann es sinnvoll sein, den Blitz manuell zuzuschalten.

Solange diese Betriebsarten aktiviert sind, wird das Blitzgerät unabhängig von den herrschenden Lichtverhältnissen zu jeder Aufnah-

me dazugeschaltet, ansonsten entsprechen die Funktionsweisen genau denen mit automatischer Blitz-Zuschaltungen (Nr. 1–5).

(6) Fotografieren mit manueller Blitz-Zuschaltung q

(7) Fotografieren mit manueller Blitz-Zuschaltung und Vorlicht

Deutsch

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der Funktion

2. Nach Einstellen der Funktion/beim Betätigen des

Aus

lösers (mindestens bis zum Druckpunkt)

3. Nach der Aufnahme

Im Datenfeld

qblinkend

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1)

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der Funktion

2. Nach Einstellen der Funktion/beim Betätigen des

Aus

lösers (mindestens bis zum Druckpunkt)

3. Nach der Aufnahme

Im Datenfeld

qund

blinkend

qund

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1)

(8) Fotografieren mit manueller Blitz-Zuschaltung und längeren Verschlusszeiten q

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Hinweis: Bei wenig Licht, d.h. längeren Verschlusszeiten als

s, sollte die Kamera ruhig gehalten-, aufgestützt- oder ein Stativ

verwendet werden. Die Kameraposition darf auch nach dem Blitzen erst verändert werden, wenn der Filmtransport erfolgt ist.

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der Auf-

nahme (Nur bei

automatischer Um-

schaltung auf Lang-

zeit-Aufnahmen)

4. Nach der Aufnahme

Im Datenfeld

qund

blinkend

qund

; zusätzlich

Bbei automatisch ge-

steuerten Langzeit-

Aufnahmen

und B; gleich-

zeitig schaltet das

Zählwerk um zur An-

zeige der abgelaufe-

nen Belichtungszeit

qund

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); bei automatischer Umschaltung

auf Langzeit-Aufnahmen erscheinen für 2s abwechselnd (bei P, für

die größte Blendenöffnung), bzw. die eingestellte Blende (bei A) und

(stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(9) Fotografieren mit manueller Blitz-Zuschaltung, längeren Verschlusszeiten und Vorlicht q

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Hinweis: Bei wenig Licht, d.h. längeren Verschlusszeiten als

s, sollte die Kamera ruhig gehalten-, aufgestützt- oder ein Stativ

verwendet werden. Die Kameraposition darf auch nach dem Blitzen erst verändert werden, wenn der Filmtransport erfolgt ist.

Deutsch

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der Auf-

nahme (Nur bei

automatischer Um-

schaltung auf Lang-

zeit-Aufnahmen)

4. Nach der Aufnahme

Im Datenfeld

und

blinkend

und

;

zusätzlich Bbei auto-

matisch gesteuerten

Langzeit-Aufnahmen

und B;

gleichzeitig schaltet

das Zählwerk um zur

Anzeige der abgelaufe-

nen Belichtungszeit

und

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); bei automatischer Umschaltung

auf Langzeit-Aufnahmen erscheinen für 2s abwechselnd (bei P, für

die größte Blendenöffnung), bzw. die eingestellte Blende (bei A) und

(stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(10) Fotografieren mit manueller Blitz-Zuschaltung, Blitz-Synchronisation auf das Ende der Belichtungszeit

und längeren Verschlusszeiten q

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Hinweis: Bei wenig Licht, d.h. längeren Verschlusszeiten als

s, sollte die Kamera ruhig gehalten-, aufgestützt- oder ein Stativ

verwendet werden. Die Kameraposition darf auch nach dem Blitzen erst verändert werden, wenn der Filmtransport erfolgt ist.

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der Auf-

nahme (Nur bei

automatischer Um-

schaltung auf Lang-

zeit-Aufnahmen)

4. Nach der Aufnahme

Im Datenfeld

, und

blinkend

und

;

zusätzlich Bbei auto-

matisch gesteuerten

Langzeit-Aufnahmen

und B;

gleichzeitig schaltet

das Zählwerk um zur

Anzeige der abgelaufe-

nen Belichtungszeit

und

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); bei automatischer Umschaltung

auf Langzeit-Aufnahmen erscheinen für 2s abwechselnd (bei P, für

die größte Blendenöffnung), bzw. die eingestellte Blende (bei A) und

(stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

Fotografieren mit manuell gesteuerten Langzeit-Aufnahmen

Bestimmte Motive, wie z.B. Gewitter, nächtliche Straßenszenen oder Feuerwerke, entwickeln erst bei Aufnahmen mit längeren Be-

lichtungen ihren vollen Reiz.

Für absolut verwacklungsfreie lange Belichtungen, z.B. in Verbindung mit Stativ und elektrischem Kabelauslöser, bieten sich die

T-Funktionen an, bei denen der Auslöser nicht festgehalten werden muss:

Zunächst wird wie gewohnt ausgelöst, wobei sich der Verschluss aber erst dann tatsächlich öffnet, wenn der Auslöser losgelassen

wird. Soll die Belichtung beendet werden, wird der Auslöser erneut betätigt.

Die LEICA CM erlaubt Ihnen zwecks möglichst großer kreativer Freiheit bei die Wahl zwischen 4 verschiedenen Varianten, d.h. Funk-

tions-Kombinationen mit dieser T-Steuerung. Die Blitzfunktionen entsprechen denen der Betriebsarten mit normaler Belichtungs-

steuerung.

Hinweise:

• Der Auslöser sollte beim Einsatz der T-Funktion zwecks Vermeidung von Verwacklungen ruhig und nicht ruckartig betätigt werden.

Die Kameraposition sollte, falls nicht aus bildgestalterischen Gründen bewusst gewünscht, erst verändert werden, wenn der Film-

transport erfolgt ist.

• Bei wenig Licht, d.h. längeren Verschlusszeiten als

s, sollte die Kamera ruhig gehalten-, aufgestützt- oder ein Stativ verwendet

werden. Die Kameraposition darf auch nach dem Blitzen erst verändert werden, wenn der Filmtransport erfolgt ist.

•

Für alle Aufnahmen mit längeren Belichtungszeiten können als praktische Zubehöre, die in jeder Tasche Platz finden, der LEICA Mini-

Dreifuß (Best. Nr. 14320) und der LEICA Elektrische Kabelauslöser (Best. Nr. 18540) empfohlen werden.

• In diesen Betriebsarten findet keine Belichtungsmessung durch die Kameraelektronik statt, daher ist es empfehlenswert, für eine

spätere Auswahlmöglichkeit mehrere Aufnahmen mit unterschiedlich langen Belichtungszeiten zu machen.

• Nach 99s wird die Belichtung jedoch selbst dann beendet, wenn der Auslöser bis dahin nicht ein zweites mal betätigt worden ist.

Deutsch

(11) Fotografieren mit manueller Blitz-Zuschaltung und der T-Funktion qT

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der

Aufnahme

4. Nach der Aufnahme

Im Datenfeld

qund Tblinkend

qund T

qund T; gleichzeitig

schaltet das Zählwerk

um zur Anzeige der

abgelaufenen Belich-

tungszeit

qund T

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); abwechselnd erscheinen die

automatisch oder manuell eingestellte Blende und (stellvertretend

für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(12) Fotografieren mit manueller Blitz-Zuschaltung, Vorlicht und der T-Funktion q

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Deutsch

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der

Aufnahme

4. Nach der Aufnahme

Im Datenfeld

und Tblinkend

und T

und T; gleichzei-

tig schaltet das Zähl-

werk um zur Anzeige

der abgelaufenen Be-

lichtungszeit

und T

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); abwechselnd erscheinen die

automatisch oder manuell eingestellte Blende und (stellvertretend

für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(13) Fotografieren mit manueller Blitz-Zuschaltung, Blitz-Synchronisation auf das Ende der Belichtungszeit

und der T-Funktion q

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der

Aufnahme

4. Nach der Aufnahme

Im Datenfeld

und Tblinkend

und T

und T; gleich-

zeitig schaltet das

Zählwerk um zur An-

zeige der abgelaufe-

nen Belichtungszeit

und T

Im Sucher

–

Wie bei der Standard-Betriebsart (Nr.1); abwechselnd erscheinen die

automatisch oder manuell eingestellte Blende und (stellvertretend

für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(14) Fotografieren mit manueller Blitz-Abschaltung und der T-Funktion uT

(nur über die „2. Einstell-Ebene“ anwählbar, siehe „Wählbare Betriebsarten“, S. 31)

Deutsch

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der

Aufnahme

4. Nach der Aufnahme

Im Datenfeld

uund Tblinkend

uund T

uund T; gleichzeitig

schaltet das Zählwerk

um zur Anzeige der

abgelaufenen Belich-

tungszeit

uund T

Im Sucher

–

Abwechselnd erscheinen die automatisch oder manuell eingestellte Blende

und (stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

(15) Fotografieren mit manueller Blitz-Abschaltung u

Durch bewusstes Abschalten des Blitzes lassen sich z.B. stimmungsvolle Szenen in der Dämmerung oder in Innenräumen festhalten

oder es kann in Museen fotografiert werden, in denen der Blitzeinsatz nicht erlaubt ist. Auch in dieser Betriebsart steuert das Umge-

bungslicht die Verschlusszeiten, ggfs. sogar bis zur Langzeit-Belichtung B. (siehe „Die selbständig sich einstellende B-Funktion“,

S. 49)

Das Einstellen/Die Anzeigen

Bedienungsschritt

1. Beim Einstellen der

Funktion

2. Nach Einstellen der

Funktion/beim

Betätigen des Aus-

lösers (mindestens

bis zum Druckpunkt)

3. Während der Auf-

nahme (Nur bei

automatischer Um-

schaltung auf Lang-

zeit-Aufnahmen)

4. Nach der Aufnahme

Im Datenfeld

ublinkend

u; zusätzlich Bbei

automatisch gesteuer-

ten Langzeit-Aufnah-

men

uund B; gleichzeitig

schaltet das Zählwerk

um zur Anzeige der

abgelaufenen Belich-

tungszeit

Im Sucher

–

Abwechselnd erscheinen die automatisch oder manuell eingestellte Blende

und (stellvertretend für die Belichtungszeiten >30s)

Die jeweilige Schärfestatus-Anzeige und

Wie bei der Standard-Betriebsart (Nr.1)

Die selbständig sich einstellende B-Funktion

In den Betriebsarten

(3),

(4),

(5), q

(8),

(9), q

(10) und u(15) schaltet die Kamera un-

terhalb einer bestimmten Helligkeitsschwelle automatisch auf

Langzeit-Belichtung um. Im Datenfeld (19) erscheint bei halb ge-

drücktem Auslöser daraufhin zusätzlich die Anzeige B. Bei größ-

ter Blende (2,4) bleibt der Verschluss dann

solange geöffnet, wie

der Auslöser gedrückt gehalten wird, maximal aber 99s. Während

der Belichtung arbeitet das Bildzählwerk als Sekundenzähler.

Achtung: Wenn die Kamera in den entsprechenden Betriebsarten

auf diese Funktion wechselt, schaltet sich gleichzeitig die vorher

noch aktive Belichtungsmessung aus. Daher ist es empfehlens-

wert, für eine spätere Auswahlmöglichkeit mehrere Aufnahmen mit

unterschiedlich langen Belichtungszeiten zu machen.

Hinweis: Für alle Aufnahmen mit längeren Belichtungszeiten kön-

nen als praktische Zubehöre, die in jeder Tasche Platz finden, der

LEICA Mini-

Dreifuß (Best. Nr. 14320) und der LEICA Elektrische

Kabelauslöser (Best. Nr. 18540) empfohlen werden.

Deutsch

Speichern der Blitz-Betriebsarten/der eingestellten Belichtungskorrektur

Unter Umständen, bzw. bei einigen Motiven kann es angebracht sein, grundsätzlich mit bestimmten Funktionen der LEICA CM zu ar-

beiten. So soll vielleicht eine Portrait-Reihe immer mit Vorlicht-, oder eine Reihe von Landschaftsaufnahmen für eine Multivision mit

fester Belichtungs-Korrektur fotografiert werden. Zu dem Zweck können sämtliche Blitz-Betriebsarten ebenso wie eine eingegebene

Korrektur dauerhaft gespeichert werden, so dass sie auch nach dem Aus- und erneuten Einschalten der Kamera sofort wieder zur

Verfügung stehen.

Auch diese Dauer-Speicherung erfolgt prinzipiell ähnlich wie das Einstellen der Funktionen selbst:

Das Löschen einer Speicherung erfolgt auf gleichem Weg, d.h. durch Anwahl und Speicherung der Standard-Einstellung (oder jeder

anderen gewünschten Betriebsart), bzw. 0.0 E (oder jedem anderen Korrekturwert).

Hinweis: Nach einem Batteriewechsel ist eine Speicherung ebenfalls gelöscht.

Bedienungsschritt

1. a. Wenn kein Einstell-Vorgang aktiviert ist (die entsprechen-

den Anzeigen im Datenfeld [19] leuchten dauerhaft):

Stellen Sie die gewünschte Funktion ein (wie in den

Abschnitten „Belichtungskorrekturen“, S. 29, und

„Wählbare Betriebsarten“, S. 31 beschrieben)

b. Nach erfolgter Einstellung der gewünschten Funktion,

jedoch noch während der Einstellbetrieb aktiv ist

(die entsprechende Anzeige blinkt langsam):

Drücken Sie die MODE- (22), bzw. EV-Taste (21) für

mindestens 3s.

2. Nach der Speicherung

Anzeigen im Datenfeld

a. Die entsprechende Anzeige (das/die jeweilige/n Symbol/e

für die Blitz-Betriebsart oder Eblinkt/en für 4s als Anzeige,

dass eine Betriebsart/ein Wert eingestellt werden kann. Bei

EV wechselt das Zählwerk rechts daneben zur Angabe des

Korrekturwerts. Die übrigen Anzeigen erlöschen

b. Die entsprechende Anzeige blinkt schnell, als Zeichen,

dass die Funktion dauerhaft gespeichert ist

Die Anzeigen für die jeweiligen Funktionen leuchten dauerhaft

und die übrigen Anzeigen erscheinen wieder.

Die Einstellung

Der Selbstauslöser

Die LEICA CM bietet die Wahl zwischen 2 und 10s Vorlaufzeit für den Selbstauslöser-Betrieb, z.B. für Aufnahmen, auf denen Sie mit

im Bild erscheinen möchten, oder um jegliche Verwacklung durch die Betätigung des Auslösers zu vermeiden.

Deutsch

Bedienungsschritt

1. Drücken Sie die TIMER-Taste (20)

2. Stellen Sie die gewünschte Vorlaufzeit durch Drehen des

zentralen Einstellrades (18) ein.

Hinweis: Die Vorlaufzeiten sind in einer „Endlos-Schleife“

angeordnet, d.h. sie sind in beiden Drehrichtungen er-

reichbar.

3. Drücken Sie erneut die TIMER-Taste zur Bestätigung der

Einstellung und zur Rückkehr zum Normalbetrieb.

Anzeigen im Datenfeld

Das Selbstauslöser-Symbol (

) blinkt (nach dem Loslassen der

Taste für weitere 4s) als Hinweis darauf, dass währenddessen

eine Vorlaufzeit eingestellt werden kann; das Zählwerk zeigt 0.

Die übrigen Anzeigen erlöschen.

Das blinkende Selbstauslöser-Symbol schaltet auf die Anzeige

für die eingestellte Funktion

(

)

; im Zählwerk stehen

oder

10. Bei Einstellung auf 0(keine Selbstauslöser-Funktion)

blinkt die Anfangs-Anzeige.

Das Selbstauslöser-Symbol für die eingestellte Funktion

leuchtet weiter; im Zählwerk steht die gewählte Vorlaufzeit.

Die übrigen Anzeigen erscheinen wieder.

Die Einstellung der Vorlaufzeit

Hinweise:

• Der Selbstauslöser ist immer nur für eine Aufnahme aktiviert, d.h. er muss erneut eingestellt werden, falls er danach noch einmal

eingesetzt werden soll.

• Falls das Blitzgerät beim Betätigen der TIMER-Taste noch nicht aufgeladen ist – das Symbol im Sucher blinkt – kann der Selbst-

auslöser nicht aktiviert werden.

Wichtig: Beachten Sie bitte, dass die Messwerte-Ermittlung erst unmittelbar vor der Aufnahme erfolgt!

Starten/Abbrechen des Selbstauslösers

Bedienungsschritt

1. Zum Starten drücken Sie den

Auslöser (8)

2. Den Vorlauf können Sie jederzeit Ab-

brechen, wahlweise durch erneutes

Drücken des Auslösers, der TIMER-

Taste, oder durch Ausschalten der

Kamera

Anzeigen im Datenfeld

Das Selbstauslöser-Symbol für die

eingestellte Funktion leuchtet weiter

Während des Ablaufs werden

die verbleibenden Sekunden bis zur

Auslösung im Zählwerk angezeigt

Das Selbstauslöser-Symbol schaltet

zurück auf die ursprüngliche Anzeige

(s). Das Zählwerk schaltet zurück auf

die Anzeige der aktuellen Bildnummer.

Sonstiges

Bis zur Verschlussauslösung leuchtet

das weiße Vorlicht (3) auf der Vorder-

seite der Kamera wie folgt:

– 1/9 Sekunde/n Blinken

(bei 2/10s Vorlaufzeit)

– 1 Sekunde konstantes Leuchten

– Auslösung

Das Vorlicht erlischt

Automatische Rückspulung des belichteten Films

Nach der letzten Aufnahme, am Filmende, beginnt automatisch

die Filmrückspulung. Das Bildzählwerk im Datenfeld (19), zählt

dabei rückwärts mit, wobei abwechselnd die Bildnummern und

zurücklaufende Segmente als Rückspul-Bestätigung erscheinen.

Nach beendeter Rückspulung stoppt der Motor. Im Zählwerk

blinkt die

als Hinweis, dass der vollständig zurückgespulte Film

nun entnommen werden kann.

Wichtig: Stoppt der Motor, ohne dass im Datenfeld die

blinkt,

muss die Batterie erneuert werden. Öffnen Sie nicht die Rück-

wand, da sonst der nur teilweise zurückgespulte Film durch ein-

fallendes Licht ungewollt belichtet und damit unbrauchbar wird,

und die bereits erfolgten Aufnahmen zerstört werden. Nach

Einsetzen der neuen Batterie muss die Rückspulung des Films

manuell über die Taste für vorzeitige Film-Rückspulung unten im

Boden der Kamera (26) erneut gestartet werden.

Rückspulung eines teilbelichteten Films

Die motorische Rückspulung des Films kann auch jederzeit

manuell gestartet werden, z.B. um einen teilbelichteten Film

entwickeln zu lassen. Dazu wird die Taste für vorzeitige Film-

Rückspulung unten im Boden der Kamera (26) mit einem Kugel-

schreiber oder einem ähnlichen Gegenstand gedrückt.

Zubehör: Best.-Nr.

Tragriemen ca. 50cm Länge

(im Lieferumfang enthalten – als Ersatz) 18 529

Handschlaufe

(im Lieferumfang enthalten – als Ersatz) 18 528

LEICA

Elektrischer Kabelauslöser (ca. 30cm Länge)

18 540

Ledertasche mit Gürtelschlaufe 18 560

LEICA Mini Dreifuß-Kleinstativ 14 320

Deutsch

Was tun, wenn . . .

Fehler Ursache Abhilfe

Kamera löst nicht aus

Kamera ist nicht eingeschaltet Kamera einschalten (s.S.11)

Batterie ist leer Batterien auswechseln (s.S.10)

Batteriekontakte verschmutzt Batterie-Kontakte säubern

Blitz lädt nach Kurze Zeit warten, bis der Blitz

aufgeladen hat. (s.S. 58)

Externes Blitzgerät ist nicht Blitzgerät korrekt positionieren

richtig aufgeschoben

Aufnahmeabstand ist zu gering Aufnahmeabstand auf mindestens 0,7m

erweitern (s.S. 21)

Film nicht richtig eingelegt, Rückwand öffnen, Film erneut

blinkende

einlegen (s.S.16)

Film ist zurückgespult worden Filmpatrone entnehmen s.S. 53)

und die Patrone befindet sich

noch in der Kamera.

Fehler im Programmablauf Batterie entnehmen und erneut einlegen.

Kamera löst nicht aus und im

Funktionsstörung des Filmtransports Film durch Betätigen des Einschalters

Datenfeld blinkt der Bildzähler (s.S.17/18)

für Film- Rückspulung zurückspulen

Ganzes Bild unscharf

Kamera beim Auslösen bewegt Kamera ruhig halten und weich auslösen

Falsche manuelle Scharfeinstellung Entfernung zum Motiv überprüfen

und neu einstellen

Fehler Ursache Abhilfe

Hauptobjekt nicht scharf Autofokus-Sensoren abgedeckt Hände, Tragriemen u.ä. fernhalten

Objektabstand zu gering Objektabstand muss mindestens

0,7m betragen

Hauptobjekt nicht innerhalb Schärfespeicherung benutzen (s.S. 28)

des Autofokus-Rahmens

Ungünstige Scharfeinstell-Bedingungen, Schärfespeicherung auf Ersatzobjekte in

z.B. helle Lichtquellen im Bild gleichem Abstand

Motiv wurde durch eine Glasscheibe foto- Entfernung manuell auf Unendlich

grafiert, z.B. aus einem Bus oder Flugzeug einstellen (s.S. 23)

Falsche manuelle Scharfeinstellung Entfernung zum Motiv überprüfen und

neu einstellen

Bild verschleiert oder Objektiv ist nicht sauber Objektiv reinigen (siehe „Tipps zur Pflege

partiell unscharf (Wassertropfen, Fingerabdruck) der LEICA CM“, S. 56)

Ganzes Bild oder nur ein Teil Objektiv oder Blitzgerät teilweise verdeckt Hände, Kamerariemen u.ä. von

des Bildes unterbelichtet Blitzreflektor, Objektiv und Messzellen

fernhalten; Kamerahaltung (s.S.19)

Abstand zum Blitzen zu groß Bei Blitz-Aufnahmen den Blitzbereich

nicht überschreiten oder Filme mit höherer

Empfindlichkeit benutzen (s.S. 33)

Überbelichtete Aufnahme Bei der Kamerahaltung wurde der Sensor Hände, Kamerariemen u.ä. von Objektiv

für die Belichtungsmessung verdeckt.

und Messzellen fernhalten; Kamerahaltung

(s.S.19)

Deutsch

Tipps zur Pflege der LEICA CM

Staub auf der Außenlinse des Objektivs wird mit einem weichen

Haarpinsel oder einem sauberen, trockenen, fusselfreien wei-

chen Lappen, z.B. ein sauberes Baumwoll-Taschentuch oder ap-

preturfreies Finette, entfernt. Es ist darauf zu achten, dass der

Teil des Baumwolltuchs, der zum Trockenwischen benutzt wird,

nicht vorher angefasst wurde. Nur so kann mit Sicherheit verhin-

dert werden, dass Handschweiß oder Fettspuren auf die Glas-

flächen gelangen. Nicht zu empfehlen sind Spezial-Reini-

gungstücher, wie sie zum Reinigen von Brillengläsern benutzt

werden. Diese Tücher sind mit chemischen Stoffen imprägniert

und können optisches Glas angreifen. (Das für Brillen verarbeite-

te Glas hat eine andere Zusammensetzung als die Glassorten,

die für den Objektivbau benötigt werden). Alkohol und andere

chemische Lösungen dürfen nicht zur Reinigung des Kamera-

Gehäuses benutzt werden. Wenn nötig, wird es mit einem wei-

chen, trockenen Tuch abgewischt.

Die LEICA CM sollte keinen harten Stößen, großer Hitze

und/oder Feuchtigkeit ausgesetzt werden. Extrem niedrige Tem-

peraturen beeinträchtigen die Funktion der Kamera. Es ist daher

empfehlenswert, die LEICA CM bei Kälte in eine warme Innenta-

sche zu stecken. Ein abrupter Temperaturwechsel von kalt zu

warm sollte vermieden werden, da sich Kondensfeuchtigkeit bil-

den kann, die die Funktion beeinträchtigt. Kondensfeuchtigkeit,

die sich trotzdem einmal bilden sollte, verschwindet in trockener

Umgebung nach einiger Zeit wieder von selbst. Die Kamera soll-

te erst in eine Verpackung oder Tasche gelegt werden, wenn sie

vollständig trocken ist. In dieser Zeit sollte die Kamera nicht ein-

geschaltet werden, und es wird außerdem empfohlen, in solchen

Fällen auch die Batterie heraus zu nehmen.

Die LEICA CM sollte nicht nass werden. Kostspielige Reparaturen

oder sogar Totalschaden der Kamera könnten die Folgen sein.

Bei Nichtgebrauch sollte die – vorher ggfs. gründlich abgetrock-

nete - Kamera (insbesondere nach Gebrauch in Umgebungen mit

hoher Luftfeuchtigkeit!) an einem kühlen, trockenen Ort, frei von

Staub und Chemikalien, aufbewahrt werden.

Keinen übermäßigen Druck auf das LCD-Datenfeld ausüben. Das

Datenfeld ist für die Benutzung bei Temperaturen von ca. 0° bis

+40° C ausgelegt (ca. 32° bis 104° F). Bei niedrigeren oder

höheren Temperaturen kann sich die Lesbarkeit des Datenfeldes

verschlechtern. Höhere Temperaturen können sogar zu einer

vorübergehenden Schwarzfärbung des Datenfeldes führen.

Achtung: In der Kamera befinden sich elektronische Hochspan-

nungs-Bauteile. Deshalb ist es nicht zulässig, das Gehäuse der

Kamera aufzuschrauben oder aufzubrechen. Hochspannungen

können lebensgefährlich sein!

Technische Daten

Typ Kompakte Autofokus-Kleinbildsucherkamera mit lichtstarkem, leicht weit-

winkligem Normalobjektiv.

Filmformat 24x36mm

Objektiv LEICA SUMMARIT 1:2,4/40mm, (6 Linsen in 4 Gruppen) mit verbesser-

ter Mehrschichtvergütung.

Entfernungs-Einstellbereich Automatische oder manuelle Entfernungseinstel-

lung von 70cm bis unendlich, bei beiden Betriebsarten Anzeige des Schärfe-Status

per LED-Anzeige.

Kleinstes Objektfeld 566 x 377mm (Abbildungsverhältnis 1:15,7)

Autofokus-System Passiver Phasen-Detektions-Autofokus, AF-Hilfslicht schaltet

sich bei schlechten Lichtverhältnissen automatisch dazu.

Belichtungssystem Wahlweise Programmautomatik, d.h. vollautomatischer Be-

lichtungssteuerung, mit manueller Shift-Möglichkeit, oder Zeitautomatik bei manu-

eller Blendenvorwahl, wahlweise mit automatischer Blitz-Zuschaltung.

Belichtungsmessung Mittenbetonte Messcharakteristik, Zweifeld-Messung

(Mitte/Rand) mit automatischer Gegenlicht-Erkennung (für automatisches Auf-

hellblitzen).

Messwert-Speicherung Durch Druckpunktnahme am Auslöser erfolgt die Spei-

cherung des Entfernungs- und Belichtungs-Messwertes.

Arbeitsbereich des Belichtungs-Messsystems (bei ISO 100/21°)

Bei Belichtungswerten unter EV 8,5 erfolgt in den Betriebsarten Nr. 1–5 automa-

tisch die Zuschaltung des Blitzgeräts.

Verschlusszeitenbereich 1 bis

1000

s (bei Programmautomatik und Blende 2,4

bis

500

s, bei Blende 4 bis

750

s) in den Betriebsarten Nr. 3–5 und 8–10, 30s bis

1000

s (bei Programmautomatik und Blende 2,4 bis

500

s, bei Blende 4 bis

750

in den Betriebsarten mit automatischer und manueller Blitzzuschaltung (Nr. 1, 2, 6, 7).

In diesen Betriebsarten auch automatische Umschaltung auf

für längere, manuell

nach Schätzung gesteuerte Belichtungszeiten bis zu 99s. Gezielt einsetzbare und

manuell zu steuernde Langzeit-Belichtungen bis zu 99s (T-Funktion) für verwack-

lungsfreie Aufnehmen mit den Betriebsarten Nr. 11–14.

Belichtungskorrektur ±2 EV in

EV-Stufen

Blitz-Automatik und manuelle Blitz- und - Vorlicht-Zuschaltung Bei schwa-

chem Licht wird das eingebaute Blitzgerät in den Betriebsarten Nr. 1–5 automatisch

zugeschaltet. Manuelles Zu- und Abschalten des Blitzgeräts ist mit den Betriebsar-

ten Nr. 6–14, bzw. 15 jederzeit möglich. Vorlicht zur Verringerung des „Rote-Augen-

Effekts“ mit den Betriebsarten Nr. 2, 4, 5, 7, 9 und 10 zuschaltbar. Blitzen auch mit

längeren Verschlusszeiten mit den Betriebsarten Nr. 3–5 und 8–10 möglich.

Betriebsarten (in der geschalteten Reihenfolge) Automatische Blitz-Zuschaltung

(Nr.1) (Universalbetriebsart, nach dem Einschalten der Kamera immer aktiviert, so-

fern nicht gezielt eine andere Betriebsart gespeichert wurde), Automatische Blitz-

und Vorlicht-Zuschaltung (Nr. 2), Automatische Blitz-Zuschaltung mit längeren Ver-

schlusszeiten einschl.

(Nr. 3), Automatische Blitz- und Vorlicht-Zuschaltung mit

längeren Verschlusszeiten einschl.

(Nr. 4), Automatische Blitz-Zuschaltung mit

längeren Verschlusszeiten einschl.

und Synchronisation auf das Ende der Belich-

tung (Nr. 5), Manuelle Blitz-Zuschaltung (Nr.6), Manuelle Blitz- und Vorlicht-Zu-

schaltung (Nr. 7), Manuelle Blitz-Zuschaltung mit längeren Verschlusszeiten ein-

schl.

(Nr. 8), Manuelle Blitz- und Vorlicht-Zuschaltung mit längeren Verschluss-

zeiten einschl.

(Nr. 9), Manuelle Blitz-Zuschaltung mit längeren Verschlusszeiten

einschl.

und Synchronisation auf das Ende der Belichtung (Nr.10), T-Funktion mit

manueller Blitz-Abschaltung (Nr.14), T-Funktion mit manueller Blitz-Zuschaltung

(Nr.11), T-Funktion mit manueller Blitz-Zuschaltung mit Blitz-Synchronisation auf

das Ende der Belichtungszeit (Nr.13), T-Funktion mit manueller Blitz- und Vorlicht-

Zuschaltung (Nr.12) und Manuelle Blitz-Abschaltung (Nr.15)

Die gewählten Betriebsarten bleiben bis zum Umschalten auf eine andere Betriebs-

art, dem Abschalten der Kamera oder dem Wechseln der Batterie erhalten, es sei

denn, es ist eine andere Betriebsart gespeichert. Jede kann dauerhaft gespeichert

werden.

Deutsch

Blitz-Betriebsart Arbeitsbereich des

Belichtungs-Messsystems

Blitz automatisch oder manuell EV8,5 (f/2,4,

s) –

eingeschaltet EV19 (f/22,

1000

(Nr. 1, 2, 6, 7)

Blitz mit längeren Verschluss- EV2 (f/2,4, 2s) –

zeiten oder abgeschaltet EV19 (f/22,

1000

(Nr. 3–5, 8–10, 15)

Blitzbereich (b. ISO 100/21°) von 0,7–5,8m. Leitzahl 14.

Blitzfolgezeit Ca. 6 Sekunden mit frischer Batterie.

Filmempfindlichkeits-Einstellung Automatische Filmempfindlichkeits-Einstellung

für DX-kodierte Filme von ISO 25/15° bis 5000/38°. Bei Filmen ohne DX-Code,

bzw. mit DX-Code und Empfindlichkeiten außerhalb dieses Bereichs Einstellung auf

ISO 100/21°.

Sucher Realbild-Sucher mit Markierungen für das Entfernungs-Messfeld, bzw. den

Bereich der größten Messempfindlichkeit der Belichtungsmessung. Dioptrienkor-

rektur +1 bis –3 dptr..

Sucheranzeigen dreiteilige LED-Kette als Statusanzeige der Entfernungsmes-

sung, vierstellige Siebensegment-LED-Digitalanzeige für automatisch, bzw. manuell

eingestellte Zeit- und Blendenwerte und Leuchtpunkt für Belichtungskorrektur,

LED-Blitzsymbol für Blitz-Statusanzeige

Sucher-Vergrößerung 0,4x, Sucherfeldgröße entspricht ca. 85% des Filmforma-

tes.

Filmeinlegen und -transport Nach Einlegen der Filmpatrone und Schließen der

Rückwand automatische Filmeinfädelung und motorischer Vorlauf zum ersten Bild.

Motorischer Filmtransport nach jeder Belichtung. Serienaufnahmen mit 0,7B/s

möglich (nur ohne Blitzbetrieb). Die motorische Rückspulung erfolgt automatisch

am Filmende. Der Film wird ganz in die Patrone zurückgespult. Vorzeitiges Film-

rückspulen ist möglich.

Anzeigen im Datenfeld Flüssigkristall-Anzeige (LCD = Liquid Crystal Display) mit

Bildzählwerk (

, dient auch als Anzeige für Film-Einlegen, -Transport und -Her-

ausnehmen, als Sekundenzähler bei Langzeit-Belichtungen und Selbstauslöser-Be-

trieb, sowie zur Angabe der Belichtungs-Korrekturwerte beim Einstellen), Ziffern,

bzw. Platzhalter für wahlweise Einbelichtung von Datum oder Uhrzeit oder manuell

eingestellte Entfernung (.

88:.88 .

88), Symbole für Batterie-Zustand ( ), die jeweilig

eingestellten Blitz- (q/u/t/S/n) und Belichtungs-Betriebsarten (B/T/A/P),

Belichtungskorrekturen (±E) und Selbstauslöser (s/r, inaktiv, bzw. eingestellt/

aktiviert).

Selbstauslöser Vorlaufzeit wahlweise 2 oder 10s; Anzeige durch Blinken, bzw.

Leuchten des weißen Vorlichts auf der Frontseite der Kamera und subtraktives Zähl-

werk im Datenfeld.

Ein-/Ausschalten der Kamera Mit ON/OFF-Schieber auf der rechten Seite der

Kamera vorne unten. Objektiv fährt in Bereitschafts- bzw. seine versenkte Stellung,

Objektiv-Schutzabdeckung öffnet bzw. schließt sich und die Anzeigen im Datenfeld

erscheinen, bzw. verlöschen. Kamera schaltet selbständig nach etwa 3 Minuten

Nichtgebrauch ab.

Betriebsspannung 3V

Stromversorgung Langlebige Lithium-Batterie 3V (CR123A).

Gehäuse Außengehäuse aus Titan mit Belederung im Leica Design. Rückwand mit

Filmpatronen-Sichtfenster. Seitliche Befestigung des Tragriemens oder der Hand-

schlaufe.

Stativgewinde A

DIN 4503 (

Datiereinrichtung Kamera ist mit integrierter Datiereinrichtung ausgestattet zum

Einbelichten von Tag und Uhrzeit oder Datum auf den Film bzw. in die rechte, unte-

re Ecke des Bildes (auf Wunsch). Quarzgesteuerte Uhr und automatischer Kalender

bis zum Jahr 2060. Steuerung der Einbelichtungshelligkeit durch automatische Film-

empfindlichkeits-Einstellung der Kamera.

Maße (B x H x T) 116 x 64 x 43mm (Objektiv versenkt).

Gewicht ca. 300g (ohne Batterie)

Leica Akademie

Neben anspruchsvollen Produkten der Höchstleistungsklasse

von der Beobachtung bis zur Wiedergabe bieten wir als beson-

deren Service seit vielen Jahren in der Leica Akademie praxisge-

rechte Seminare und Schulungen an, in denen das Wissen um die

Welt der Fotografie , der Projektion und der Vergrößerung sowohl

Anfängern als auch fortgeschrittenen Foto-Enthusiasten nahege-

bracht wird.

Die Inhalte der Kurse – die in modern ausgestatteten Kursräu-

men im Werk Solms sowie im nahegelegenen Gut Altenberg von

einem ausgebildeten Team von Fachreferenten durchgeführt

werden – variieren von allgemeiner Fotografie bis zu interessan-

ten Spezialgebieten und bieten eine Fülle von Anregungen, Infor-

mationen und Ratschlägen für die Praxis. Nähere Auskünfte und

das aktuelle Seminarprogramm sind erhältlich bei:

Leica Camera AG

Leica Akademie

Oskar-Barnack Str. 11

D-35606 Solms

Tel.: +49 (0) 64 42-208-421

Fax: +49 (0)64 42-208-425

e-mail: la@leica-camera.com

Leica im Internet

Aktuelle Informationen zu Produkten, Neuheiten, Veranstaltungen

und dem Unternehmen Leica erhalten Sie auf unserer Homepage

im Internet unter:

http://www.leica-camera.com

Leica Infodienst

Anwendungstechnische Fragen zum Leica Programm beantwor-

tet Ihnen, schriftlich, telefonisch, oder per e-mail der Leica Infor-

mations-Service:

Leica Camera AG

Informations-Service

Postfach 1180

D-35599 Solms

Tel.: +49 (0) 64 42-208-111

Fax: +49 (0) 64 42-208-339

e-mail: info@leica-camera.com

Leica Kundendienst

Für die Wartung Ihrer Leica Ausrüstung sowie in Schadensfällen

steht Ihnen der Customer Service der Leica Camera AG oder der

Reparatur-Service einer Leica Landesvertretung zur Verfügung

(Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer Service

Solmser Gewerbepark 8

D-35606 Solms

Tel.: +49 (0) 64 42-208-189

Fax: +49 (0) 64 42-208-339

e-mail: customer.service@leica-camera.com

Deutsch

Foreword

We wish you a great deal of pleasure and success using your new

LEICA CM. The excellent optical performance of the fast LEICA

SUMMARIT 40mm f/2.4 lens enables you to achieve outstanding

picture quality even under critical lighting conditions. Its compact

size means the LEICA CM fits into almost any pocket, making

your constant companion.

Thanks to its fully automatic programmed exposure control mode

and autoflash feature, the LEICA CM provides uncomplicated

photography. Alternatively, you can take over picture compositi-

on yourself at any time using the manual settings.

You can select from numerous special functions to improve the

picture quality even in very difficult exposure conditions.

Please read these instructions so that you can make the most of

your LEICA CM’s capabilities.

These instructions are printed on 100% chlorine free bleached

paper, whose high-quality manufacturing process protects the

water and is environmentally friendly.

Brief description

The LEICA CM is a stylish, compact and versatile 35mm viewfind

er camera with exceptional features, making it ideally suited for

both uncomplicated and more demanding photography. Its spe-

cial features are:

• LEICA SUMMARIT 40mm f/2.4 high-performance lens

(6 lenses in 4 groups)

• Titanium housing

• Distance range from approx. 0.7m to infinity

• Choice of automatic (autofocus) or manual distance setting,

each with focus display in viewfinder

• Two-zone center-weighted exposure metering with automatic

backlighting detection (for automatic fill-in flash)

• Metering memory lock for AF and exposure

• Choice of programmed automatic exposure control mode

(automatic setting of shutter speed and aperture) with shift

option, or aperture priority exposure control mode (automatic

setting of shutter speed after manual aperture pre-selection),

each with display of resulting values in viewfinder

• Fastest shutter speed

1000

• Long-time exposures up to 99s with modes B

(automatic control) or T(manual control)

• Exposure compensation in

EV steps up to ±2EV

(can be permanently stored)

• Built-in flash unit with guide number controlled light emission

• Automatic flash activation in inadequate lighting conditions,

including backlight situations

• Selectable pre-flash light for reduction of “red eye effect”

• Manual flash on and off selection

• ISO flash shoe for connection of a more powerful external

flash unit (e.g. LEICA SF 24D)

• Flash status display in viewfinder

• Preferred flash mode can be permanently stored

• Diopter correction for viewfinder eyepiece

• Automatic film speed setting (DX coding)

• Automatic film loading

• Automatic film advance

• Series exposures: approx. 1 frame every 1.5s

• Automatic film rewind

• Integrated data imprinting function

English

Contents

Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Brief description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Designation of parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Displays in the LCD data panel . . . . . . . . . . . . . . . . . . . . . . . 65

Viewfinder displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Fitting the wrist/neck strap . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Preparing the LEICA CM for use . . . . . . . . . . . . . . . . . . . . . . . 68

– Inserting and removing the battery . . . . . . . . . . . . . . . . . . . 68

– Checking the battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

– Switching the camera on and off/Automatic power off . . . 69

– Imprinting data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Setting the data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Selecting the data to be imprinted/the date sequence . . . 73

– Loading the film . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Compatible 35mm films . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

– Holding the camera correctly . . . . . . . . . . . . . . . . . . . . . . . 77

– The viewfinder/Viewfinder displays . . . . . . . . . . . . . . . . . . 78

Diopter settings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Taking photographs with the LEICA CM . . . . . . . . . . . . . . . . . 79

– Distance setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Automatic distance setting/Autofocus . . . . . . . . . . . . . . . . 80

Manual distance setting . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

– Exposure control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Programmed automatic exposure control mode . . . . . . . . . 83

Program shift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Aperture priority exposure control mode . . . . . . . . . . . . . . 85

Storing focus and exposure settings . . . . . . . . . . . . . . . . . . 86

Exposure compensation . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

– Selectable modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89

Photography with and without flash . . . . . . . . . . . . . . . . . . 90

Instructions for using external flash units . . . . . . . . . . . . . 90

Flash range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Modes with automatic flash activation . . . . . . . . . . . . . . . 92

(1) Taking photographs with automatic

flash activation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

(2) Taking photographs with automatic

flash activation and pre-flash light

. . . . . . . . . . . 93

(3) Taking photographs with automatic

flash activation and slower shutter

speeds

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

(4) Taking photographs with automatic

flash activation, pre-flash light and slower

shutter speeds

. . . . . . . . . . . . . . . . . . . . . . 95

(5) Taking photographs with automatic

flash activation, synchronization with

the end of the exposure, and slower

shutter speeds

. . . . . . . . . . . . . . . . . . . . . 96

Modes with manual flash activation 97

(6) Taking photographs with manual

flash activation q . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

(7) Taking photographs with manual

flash activation and pre-flash light q

. . . . . . . . . 97

(8) Taking photographs with manual

flash activation and slower shutter

speeds q

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

(9) Taking photographs with manual

flash activation, slower shutter speeds

and pre-flash light q

. . . . . . . . . . . . . . . . . . 99

(10) Taking photographs with manual

flash activation, flash synchronization

with the end of the exposure, and slower

shutter speeds q

. . . . . . . . . . . . . . . . . . . 100

Taking photographs with manually controlled

long-time exposures . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

(11) Taking photographs with manual

flash activation and the T function qT . . . . . . . . . 102

(12) Taking photographs with manual

flash activation, pre-flash light and

the T function q

T . . . . . . . . . . . . . . . . . . . . . . . 103

(13) Taking photographs with manual

flash activation, flash synchronization

with the end of exposure, and the

T function q

T . . . . . . . . . . . . . . . . . . . . . . . . . 104

(14) Taking photographs with manual

flash off and the T function uT . . . . . . . . . . . . . . 105

(15) Taking photographs with manual flash off u . . . . . 106

The automatically self-activating B function . . . . . . . . . . 107

Storing flash modes/the set

exposure compensation . . . . . . . . . . . . . . . . . . . . . . . . . 108

– Self timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

– Automatic rewind of fully exposed film . . . . . . . . . . . . . . . 111

Rewinding a partially exposed film . . . . . . . . . . . . . . . . . 111

Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Care tips for the LEICA CM . . . . . . . . . . . . . . . . . . . . . . . . . . 114

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Leica Academy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Leica on the Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Leica information service . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

Leica Customer Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . 117

English

Designation of parts

1. Exposure metering cell

2. Autofocus sensors

3. Pre-flash light for reduction of “red eye effect” and for

signaling self timer function

4. Viewfinder window

5. Flash reflector

6. LEICA SUMMARIT 40mm f/2.4 lens with automatically

closing cover

7. Main switch

8. Shutter release button

9. Adjustment dial for autofocus mode/manual distance

setting

10. Adjusting lever for programmed automatic exposure mode/

manual aperture pre-selection (aperture priority mode)

11. Flash shoe with

a. Central and

b. control contacts

12. Socket for electric cable release

13. Back cover release slider

14. Diopter adjustment dial

15. Viewfinder eyepiece

16. Viewing window for film cartridges

17. Camera back cover

18. Main control dial

19. Liquid crystal data panel

20. TIMER button* for setting the self timer functions

(in conjunction with main control dial)

21. EV button* for setting exposure compensation

(in conjunction with main control dial)

22. MODE button* for setting the flash modes

(in conjunction with main control dial)

23. DATE button* for all date, time and imprint settings

(in conjunction with main control dial)

24. Battery compartment cover

25. Tripod thread

26. Manual film rewind button

27. Fastening eyelet for carrying strap

28. Film take up spool with pressure roller

29. Film guide pins

30. DX contacts

31. Film cartridge slot

32. Rewind axle spindle

* The entire area of the buttons can be used to press them, not just the

slightly protruding left edges.

Displays in the LCD data panel (19)

qManual flash on

uManual flash off

Flash synchronisation with the end of the exposure

Slower shutter speeds possible

Pre-flash light for reduction of “red eye effect”

E+

-Exposure compensation set

8.8 Numerical display for:

– Frame counter

– Timer for long time exposures and count-down

for self timer

– Set exposure compensation value

– Confirmation of correct film loading

(lower segments of figures)

Battery status

r/sSelf timer activated/set or counting down

BAutomatic switching to long time exposure

(for longer shutter speeds than 30s in the modes

, q

and u)

TManual long time exposure

AAperture priority exposure control mode

PProgrammed automatic exposure control mode

88:.88 .

88 Six-digit, seven-segment digital display for

– Date and time or no imprint

– Distance (in m) for manual setting

– zInfinity manually set

– (b/

100; alternately flashing) indicates the film

speed setting for speeds/film cartridges that

cannot be set correctly

– Automatic flash activation (brief switching to

a-display during setting)

English

Viewfinder displays

LEDs (Light Emitting Diodes, with automatic brightness control,

adapted to the external brightness)

A. Four-digit, seven-segment digital display with de-

cimal point and point above:

• Specifies the automatically generated or manually set

shutter speeds and/or the automatically generated aper-

ture values

• (flashing alternately) Indication of manual film

speed setting in case of impossible automatic setting due

to missing or illegible DX-code

• Indication of impossible mode setting on an at-

tached external flash unit

• Indication of set exposure compensation

• Warning of over or under exposure, or working

below metering range

• Signal for shutter speeds slower than 1s

B. Two triangular and one circular LED:

• Jointly act as a balance to indicate the automatically or

manually set focus

C. Flash-shaped LED:

• Flash status

Note: After the shutter is released, i.e. after a picture is taken, all

displays are always extinguished except the symbol for the flash

status and, if the film is incorrectly loaded or completely re-

wound or if no film at all is loaded, the corresponding frame

counter displays (see “Loading the film”, p. 74).

Safety instructions

• If the camera shows any sign of malfunction, do not try to re-

pair it yourself. Your first step should be to change the battery.

If this is unsuccessful, return the camera to your specialist

dealer or to another photographic specialist.

• Please ensure that you are fully conversant with the operation

and functions of your new camera before using it for special

occasions (holidays, weddings etc.). Please read this instruc-

tion manual and take some test pictures to ensure that your

camera functions perfectly before you use it at special events.

•

If your camera (or battery) emits a strange smell, heat, or

smoke,

remove the battery immediately, taking care not to

burn yourself.

• The same applies if there are significant “rattling” sounds.

• If your camera is dropped or subjected to an impact in which

the interior is exposed, do not touch the exposed parts. Some

of these parts have a voltage of 200V!

• Remove the battery immediately if the camera is dropped in

water or if water gets into the interior of the camera.

• Never store your camera where the temperature is extremely

high or extremely low.

• When it is not in use, you should always turn the camera off

(using the ON/OFF switch, 7) in order to retract the lens. En-

sure that the lens cover is closed.

Fitting the wrist/neck strap

1. Push the smaller loop of the wrist/neck strap through the

eyelet (27) on the right of the camera housing.

2. Then thread the end of the wrist/neck strap through the

aforementioned small loop and pull it tight, so that the result-

ing loop lies securely on the eyelet on the camera housing.

English

Preparing the LEICA CM for use

Inserting and removing the battery

The LEICA CM takes a 3 volt lithium battery (e.g. Duracell

DL123A, Kodak KL 123LA, Panasonic CR 123A, Varta CR123A or

other CR123 types). This supplies both the camera and the date

printer with power.

1. Open the bayonet catch on the battery compartment cover

(underside of camera, 24) by turning it anticlockwise using a

coin (as indicated by the markings next to the cover).

2. Insert a lithium battery so that the positive terminal goes in

first (as shown by the markings in the battery compartment).

3. Close the cover again by turning it clockwise.

Note: We recommend that you change the batteries when the

camera is turned off, as the programmed data is retained for

around 30s. With the camera switched on, the data is cleared as

soon as the battery is removed, so the date and time may need

to be re-entered when the battery is changed (see also “Imprinting

data”, p. 70).

Checking the battery

When the camera is switched on (see p. 69) and the battery has

sufficient capacity, the battery symbol ( ) appears completely

filled in on the LCD data panel (19). The lens (6) also moves to its

ready position.

If the symbol appears only half filled ( ), this means that the

battery capacity is down to 30% at the most and the battery

needs to be changed soon.

If the half-filled symbol ( ) is flashing or no display appears at

all, the battery is flat and must be replaced immediately. In this

case, the camera will no longer function. Therefore, we recom-

mend you take a spare battery with you when traveling.

A new battery will last for around 8 36-exposure films with 50%

use of the flash, i.e. around 290 exposures (according to Leica

testing standards).

Notes:

• If the lens does not move to its ready position when you switch

the camera on, the battery is either discharged, incorrectly

installed or there is no battery at all.

• If the symbol ( ) flashes on its own or no display is visible,

either the battery contacts are dirty,

• In this case, please clean them with a clean, dry and lint-free

cloth.

the battery may be partially discharged as a result of taking a

series of pictures one after another.

After a short wait to allow the battery to recover, photography

can commence.

• The battery contacts should always be kept clean.

• If there is a film in the camera, you should insert a new battery

immediately after removing the old one.

• Cold conditions impair the battery performance. The film also

becomes stiffer, making it harder to wind. Therefore, at low

temperatures the LEICA CM should be kept as close to the

body as possible and a new battery should be inserted.

Warning:

• Batteries should never be put in a fire, heated, recharged, dis-

assembled or broken apart.

• Used batteries should not be disposed of as normal, house-

hold garbage as they contain hazardous materials that are

harmful to the environment. To ensure they are properly re-

cycled, they should be returned to the dealer or disposed of as

special waste (at a collection point).

Switching the camera on and off/Automatic power off

Slide the ON/OFF switch (7) into the marked ON position. After

switching on, the lens cover opens, the lens moves to its ready

position and the displays appear in the data panel (19).

If the camera is switched off by sliding the ON/OFF switch to the

OFF position, all displays disappear, the lens retracts and the

lens cover closes.

If the camera is not released within approximately 3 minutes of

switching on, it switches itself off automatically as described

above, but in this case the lens does not retract.

This standby mode prevents unnecessary battery consumption.

Note: However, despite this standby mode, in order to extend the

life of the battery, you should definitely make it a habit to always

turn the camera off if it will not be used for a long time.

English

If the camera has switched to standby mode, you can re-activate

it at any time in one of the following ways:

• Turn it off and back on using the ON/OFF switch

• Press the TIMER button (20).

• Press the EV button (21).

• Press the MODE button (22).

• Tap or press the shutter release (3)

Note: The camera automatically selects the default flash mode

each time it is switched on (see “Selectable modes“, p. 89), un-

less you have previously stored a different mode. This also ap-

plies to a stored exposure compensation (see also “Storing flash

modes/the set exposure compensation”, p. 108). Imprinting data

The LEICA CM has an integrated dating facility. This allows either

the day and time (day, hour and minute) or the date (day, month

and year in four different selectable orders), as desired, to be

imprinted in the bottom right hand corner of each picture. The

position and size of the imprint can be seen on the photograph

illustrated.

Notes:

• The data is imprinted on the film from the front by LEDs (Light

Emitting Diodes).

• The brightness of the imprint is controlled by the camera’s au-

tomatic film speed setting (DX coding). Even so, there can be

slight variations in legibility depending on the film used. With

certain low speed films, the imprint is only very faint or cannot

be seen at all. The data appears in red to orange on dark sub-

ject areas and orange to yellow on light areas. Therefore, it can

only be seen with difficulty against light, orange colored or

very “busy“ backgrounds.

• The automatic calendar runs from 2003 to 2060.

• The power supply for the picture dating facility comes from the

camera battery. If it is exchanged within 30s with the camera

turned off, the set data is retained. If it is exchanged with the

camera switched on, the date immediately reverts to the fac-

tory default setting.

• The digit groups flash for as long as no setting has been made.

Setting the data

In principle, the date, the time and the desired sequence of the

date are entered in exactly the same way as most other settings

on the LEICA CM with only two of the operator controls – the cor-

responding function button (to the left of the relevant display)

and the main control dial.

English

Operating step

1. Press and hold down the DATE button (23) (min. 2s).

2. Turn the main control dial (18) to the right (clockwise) to in-

crease the value or to the left (anticlockwise) to reduce it.

Note: The values are arranged in an “endless loop”, i.e.

they can be reached by turning the dial in either direction

(from

3. Briefly press the DATE button.

4. Set the 4 remaining values – Month/Day/Hour/Minute –

as described in steps 2 and 3.

5. Pressing the DATE button briefly for a fifth time stores your

entries.

Displays in the data panel

The left-hand numerical display flashes (after the button is

released for a further 4s) to indicate that setting is possible

during this time.

Note: Each time the main control dial is moved (18, see point 2)

the flashing/the available setting time is extended by a

further 4s.

The other displays disappear.

Note: The display switches to Year/Month/Day

The value changes accordingly.

The central digit group flashes.

As for points 1 and 2.

The display stops flashing as confirmation.

Note: The year is indicated by an apostrophe.

Selecting the data to be imprinted/the date sequence

You can also use the DATE button (23) to select whether or which data is to be displayed and imprinted on your pictures.

To take account of different international conventions, the LEICA CM allows four different options for displaying the date:

Year/Month/Day – Day/Month/Year – Year/Day/Month – Month/Day/Year – Time/Day – No imprint

Operating step

1. Briefly press the DATE button (23).

2. Turn the main control dial (18) to set the desired date

format.

Note: The order runs through repeatedly

3. Pressing the DATE button briefly for a second time stores

your entries.

Displays in the data panel

The numerical display for the date flashes

The corresponding display format flashes

Examples:

– Date

31 10 4

– Time

11 :11 31

– No imprint ccc

The display stops flashing as confirmation

English

Loading the film

Automatic film loading is possible with the camera switched both

on and off.

Warning:

• Before opening the back cover, please ensure that the film has

been completely wound back into the cartridge. Otherwise,

the light will damage the part of the film already exposed and

with it many of the shots already taken. The camera should on-

ly be opened when the 0is flashing in the frame counter. In

the film cartridge viewing window (16), you can see whether a

cartridge is loaded and the counter shows whether or not it is

rewound. (see “Automatic rewind of fully exposed film”, and

“Rewinding a partially exposed film”, p. 111).

• To prevent the incidence of light, films should be loaded and

unloaded in subdued light wherever possible e.g. in one’s own

shadow.

• When loading the film, avoid touching the rear lens element

with your fingers or the edge of the film.

Operating step

1. Using the slider (13) on the left of the camera, release and

open the back cover (17).

Note: Take this opportunity to check whether there is any

dust on the rear lens element. If so, it should be removed

with a soft brush.

2. Place the film cartridge in the film cartridge compartment

(31) as shown. The sprung spindle on the rewind axle (32)

must engage with the corresponding slot in the film car-

ridge.

3. Lay the film flat on the film channel, between the guides

(29) and pull the leader right over the take-up spool (28) –

as shown in the illustration – up to the marking to the left

(arrow). If you have taken the leader too far, carefully push

a little film back into the cartridge. The film must lie flat in

the film channel.

Displays in the data panel

0in frame counter, otherwise unchanged

Note: When the camera is turned off, the date display and the

set exposure control mode do not appear.

Constant

English

Operating step (cont.)

4. Close the back cover. The camera switches itself on (if it

was not switched on before), threads the film automatically

onto the take-up spool and advances it to the first frame.

Displays in the data panel

In frame counter for correct loading:

Initially briefly1, during the process two alternately flashing

lines, followed by1constantly

In frame counter for incorrect loading:1flashing

If the frame counter in the data panel shows1, the camera is

ready to use. If, on the other hand1is flashing, the film has

not been loaded correctly. In this case, open the back cover

again, remove the film and reload it, as described under 2–4.

Note: For non-DX coded films (see next section), when the

camera is ready to use the frame counter in the data panel

also shows1, but if the film is incorrectly loaded, it shows 0.

Compatible 35mm films

The LEICA CM is a 35mm camera, i.e. it takes 35mm format

films. DX coded 35mm films (film packaging and film cartridge

are marked with “DX”) are automatically set by the camera.

DX coded films outside this speed range and non-DX coded films

are set to ISO 100.

If the camera cannot detect the DX code for the specified rea-

sons, or because the film is damaged, this is indicated by alter-

nate flashing of band100 for 3s both in the viewfinder (in the

digital display) and in the data panel (19) when the film is loaded

and each time the camera is turned on.

Holding the camera correctly

To avoid blurring, the LEICA CM should be held as shown in the

illustrations. To achieve good results, it is essential to avoid

covering the lens, flash, the autofocus sensors or the exposure

meter sensor with your hand, the carrying strap etc.

If you are taking a portrait format picture, the flash should be at

the top, as illumination “from above“ gives the most natural ef-

fect.

For portrait format photos we also recommend pressing the

shutter release with your thumb, which helps keep the camera

particularly steady.

English

The viewfinder/Viewfinder displays

The viewfinder image in the LEICA CM shows approx. 85% of the

image field. The following markings and displays can be seen in

the viewfinder:

a. Close range marks

For close range shots, what you see in the viewfinder is partly

above of what the lens records. This parallax

fault becomes in-

creasingly noticeable the shorter the distance

to the subject.

The close range markings in the LEICA CM act as the upper

image field limits for ranges of 0.7–1m.

b. Distance metering field frame

Regardless of the modes used for distance metering and ex-

posure control, the parts of the subject that you want to be in

focus and which you want to base the exposure on must be

situated within this frame. (For details of focusing and expo-

sure metering for off-center objects, please refer to the section

“Storing focus and exposure settings“ on page 86)

c. LED displays

Digits and symbols in a line at the lower edge of the viewfinder

image provide information about

1. the set or automatically controlled shutter speed and aper-

ture values

2. the automatic or manual distance setting

3. the status of the built-in flash or an attached system-com-

patible flash unit

For more details about the LED displays, please refer to the

relevant sections.

Diopter settings

For optimum viewing of the subject, the LEICA CM allows you to

adjust the viewfinder to your own vision within a range of –3 to

+1.0 diopters. To do this, the clicking dial (14) to the left of the

viewfinder eyepiece (15) must be adjusted so that both the view-

finder image and the close range marks and LED displays can be

seen perfectly clearly.

Taking photographs with the LEICA CM

The LEICA CM is a fully automatic camera. With automatic set-

ting of the distance and therefore the focus (autofocus), fully

automatic, programmed exposure control and, if required, auto-

matically activated flash, it is ideal for uncomplicated, reliable

and quick photography. When the camera is switched on, these

functions are always active immediately, unless you have pre-

viously stored a different mode (see the section “Storing flash

modes/the set exposure compensation” on p. 108).

In addition, the LEICA CM allows you to use aperture priority ex-

posure control mode to determine the desired depth of field by

specifying an aperture and/or to set the distance manually at

any time, to realize specific picture composition ideas.

Several other functions are available to make the most of any

subject or situation.

Distance setting

The LEICA CM has a distance metering system with a range of

0.7m to infinity. When using the autofocus mode, it ensures a

high-precision automatic setting. Particularly with the fast LEICA

SUMMARIT 40mm f/2.4 at full stop, this is crucial for optimum

focusing. For manual focusing, it allows extremely sensitive

work, with displays in the viewfinder and the data panel providing

precise information about the correct setting and the specified

distance.

When positioning your main subject in the picture, note that the

distance metering system in the LEICA CM records exclusively

the center of the image, i.e. the area indicated by the frame in the

center of the viewfinder image.

Notes:

• The passive distance metering system in the LEICA CM relies

on contrasts, i.e. light/dark differences in the subject, and

therefore on a particular minimum brightness. In poor lighting

conditions, an auxiliary light (3) with a range of approx. 5.1m

is therefore turned on automatically (in autofocus mode only).

•

For physical reasons, some subjects are difficult when it

comes to distance metering, e.g.:

– Those with no or only slight contrast (sky, white walls etc.)

– Those with a textureless surface or exclusively horizontal

structures

– Fast moving objects

– Very dark objects and light absorbing surfaces

– Subjects with regular patterns

– Sources of bright light in the picture (spot lights, ceiling

lights etc.)

For these subjects, you should therefore either use the focus

and exposure memory (see “Storing focus and exposure set-

tings, p. 86) or set the distance manually by estimation (see

“Manual distance setting”, p. 81).

• The autofocus system takes into account the aperture set

either automatically or manually and adjusts the distance setting

to the respective different depth of field range (see “Aperture

priority exposure control mode”, p. 85). When using aperture

priority mode, you can therefore selectively optimize the accu-

racy of the distance setting for critical subjects by selecting as

large an aperture as possible (low value).

English

Automatic distance setting/Autofocus

For autofocus mode, the adjustment dial (9) is turned complete-

ly to the right (i.e. clockwise) until it engages in the AF position.

If the main subject is supposed to be in the center of your picture,

point the frame in the center of the viewfinder at the part of the

subject you want to be in focus, so that it fills the frame as far as

possible. Lightly pressing (to the pressure point) the shutter re-

lease button (8) the takes the measurement and the lens is set

accordingly.

The table lists the AF system’s operating mode and viewfinder

displays:

Viewfinder display

Lit

Flashing slowly

(at 2Hz)

Flashing quickly

(at 8Hz)

Distance metering

Possible

Not possible

Metered distance

below 0.7m

Shutter release

Free

Blocked

Setting

To measured distance

a. With flash unit automatically or manually switched on:

to 2.5m

b. With flash unit switched off or not activated: Always to

the distance at which the available depth of field range,

depending on the set aperture, is optimally used, i.e.

starting as close as possible in the foreground and

always stretching to infinity

–

Manual distance setting

For manual setting, the adjustment dial (9) is turned to the left

(i.e. anticlockwise) from the AF position to the desired distance.

In the data panel (19), the set distance is then displayed instead

of the date, e.g. 0.7m, 23.0mor z(for infinity).

Operating step

1. Turn on the focusing system and

the corresponding displays by

tapping the shutter release button

(8, to pressure point).

2. Point the frame in the center of the

viewfinder at the part of the subject

you want to be in focus, so that it

fills it as far as possible.

3. Use the adjustment dial (9) to set

the distance at which the viewfinder

display reports correct focus.

4. Press the shutter release button

down completely to take the picture

Viewfinder displays

1 or 2 elements of the focus display

appear

The elements displayed (possibly)

change

The focus displays in the viewfinder give

information on whether setting for the

part of the subject recorded in the frame

in the center of the viewfinder is correct

(see the following table)

As above

Lens

Takes on the position for the set distance

for as long as the shutter release is held

down.

–

Moves into the position for the set

distance for the duration of the exposu

English

Notes:

• At all times, the display in the viewfinder relates to the part of the subject that is currently being recorded within the metering field

(frame).

• The display disappears 12s after releasing the shutter release, with each movement of the adjustment dial during this time extend-

ing the time by a further 4s. The display disappears immediately after taking the picture.

Viewfinder display

Flashing slowly (2Hz)

Flashing quickly (8Hz)

No display

Status/Required action

Distance set too short; turn to right necessary

Distance set slightly too short; turn to right necessary

Correct distance set

Distance set slightly too long; turn to left necessary

Distance set too long; turn to left necessary

Distance metering not possible despite adequate lighting conditions*

The appropriate part of the subject is less than 0.7m away; correct setting impossible

Distance metering not possible due to inadequate lighting conditions*; auxiliary light (3)

not activated

* See “Notes” under “Distance setting”, p. 79

Exposure control

The LEICA CM offers you a choice of two modes for controlling the exposure, which you can use to adjust the camera perfectly to

your preferred working method or the relevant subject. You can choose between fast, convenient and reliable program mode, i.e. ful-

ly automatic, and aperture priority mode, for easy specification of the desired depth of field.

Programmed automatic exposure control mode

Programmed automatic exposure mode is the right mode to choose for uncomplicated photo-

graphy. It is ideal when you want the camera to be ready to use at all times, particularly for quick

snapshots or for moving objects, i.e. when there is no time to make individual settings. It controls

the exposure by automatically setting an appropriate combination of shutter speed and aperture.

To make the setting, turn the lever 10 clockwise as far as it will go, until it engages in the position

marked P.

In the data panel

Pappears as con-

firmation of the

set function

In the viewfinder (in the digital display)

When the shutter release button is pressed to the pressure point, the speed and aperture values set by

the camera appear alternately.

The display disappears immediately when the shutter release button is released, otherwise after 4s, i.e.

after both values have been displayed 3x.

If the available brightness exceeds the working range of the exposure control system, this is indicated

by a flashing .

In the modes with slower shutter speeds and those with no flash (see “Selectable modes”, p. 89), the

camera automatically switches to long time exposure (B) at low brightness. This is indicated by the alter-

nating display of (for the largest aperture) and (representing exposure times >30s) before the

picture is taken.

Displays

Note: At full stop (2.4) shutter speeds of up to

500

s are available, at f/4 up to

750

s and at all other apertures up to

1000

English

Program shift

The LEICA CM’s variable programmed automatic exposure control mode combines the security and speed of fully automatic expo

sure

control with the freedom to adjust the speed/aperture combination selected by the camera to your own preferences at any time.

For example, to achieve sharp reproduction of an athlete in sports photography, you should set a fast shutter speed (the aperture is

thus opened further ﬁ lower depth of field). If, on the other hand, you would rather have a large depth of field (smaller aperture = high-

er values) and accept the associated slower speeds that are necessary, then a slower shutter speed can be set (e.g. for landscape

photography). The overall exposure, i.e. the brightness of the image, remains unchanged.

To change the set speed/aperture combination, while continuing to hold down the shutter release button, turn the main control dial (18)

to the left (anticlockwise) for faster shutter speeds and larger apertures,

to the right (clockwise) for slower shutter speeds and smaller apertures.

Notes:

• The available speed and aperture values limit the range of the program shift function, i.e. no combinations can be set, which re-

quire larger or smaller apertures than f/2.4 or 22 or faster shutter speeds than

1000

s for correct exposure.

• The program shift function is not available for close range flash exposures if the exposure cannot be controlled just by reducing

flash output (see also “Photography with and without flash”, p. 90) so that the aperture setting is also automatically adjusted.

In the data panel

Continuing P

In the viewfinder (in the digital display)

Continues as for programmed automatic exposure control mode, except that in this case the display only

disappears when the shutter release button is released.

Displays

Aperture priority exposure control mode

Aperture priority mode automatically adjusts the shutter speed

to the manually set aperture. This allows you to ensure that the

desired depth of field selected by setting the aperture value is al-

ways retained, i.e. even if the lighting conditions change.

To make the setting, select the desired aperture value by turning

the lever 10. Clicking positions are available for the full stop 2.4

and whole aperture values between 4 and 22.

In the data panel

Aappears as con-

firmation of the

set function

In the viewfinder (in the digital display)

a. After pressing shutter release button to the pressure point: The shutter speed corresponding to the

set aperture

After setting a different aperture value (only while the shutter release button is not pressed): The newly

set aperture is displayed for 4s and then disappears.

If the shutter release button is then pressed, the display changes, with the resulting shutter speed

displayed instead. This only disappears after the shutter release button is released.

While the shutter speed is displayed, the aperture can be displayed briefly (for 1s) at any time instead

by turning the main control dial (18)

Generally:

In the modes with slower shutter speeds and that without flash (No. 3–5, 8–10, and 15, see “Selectable

modes”, p. 89) the camera automatically switches to long time exposure (B) at low brightness. This is in-

dicated by alternate display of the set aperture and (representing the exposure times >30s) before

the picture is taken.

For extremely bright subjects, which exceed the working range of the metering system, appears in-

stead of the shutter speed or aperture display to indicate this. The correct exposure of these subjects is

not guaranteed.

Displays

English

Storing focus and exposure settings

The exposure control and metering system in the LEICA CM is

center weighted, i.e. the entire image field is recorded but the

area marked by the autofocus frame is given a significantly great-

er weighting. This design means that the parts of the subject po-

sitioned in the center are normally in focus and correctly ex-

posed without any additional settings.

If, for composition reasons, the main subject is to be positioned

outside the center of the picture (picture A), the focus and expo-

sure memory-lock function that is always activated when the

shutter release button is pressed to its pressure point in autofo-

cus mode and for aperture priority and programmed automatic

exposure control modes can be used for this purpose.

Aim the camera so that, when you look through the viewfinder,

the main subject or the part of the main subject you want to be

in focus and correctly exposed is in the autofocus frame (picture

B). Then press the shutter release button to the pressure point.

To indicate that the measurements have been made and stored,

the red dot and the corresponding shutter speed and/or aper-

ture values appear in the viewfinder display.

If you keep the shutter release button pressed in this position,

you can change the framing as you wish. The displays remain the

same even if the distance to the subject and/or its brightness

change.

Then press the shutter release button all the way down to take

the photograph (picture C).

If any of the physical conditions described above might prevent

autofocusing: First of all, measure the distance and exposure for

another object at about the same distance and in the same light,

and then store these values.

Important:

• The distance and exposure measurements are erased from

memory as soon as you let go of the shutter release button.

• You can repeat the measurements as often as you like before

taking a picture.

• If you keep the shutter release button pressed, as long as the

flash is not switched on, the camera will continue taking pic-

tures with a frequency of around 0.7 fps. This series exposure

mode makes it possible to record sequences of movement, for

example.

ABC

Exposure compensation

Exposure meters are calibrated to subjects with average brightness, i.e. which, on average, reflect around 18% of the incident light.

If the metered subject does not meet these requirements, an appropriate exposure compensation is necessary. The LEICA CM allows

compensation in the range ± 2EV in increments of

EV.

When the shutter release button is pressed to the pressure point, the point above the decimal point appears in the viewfinder to

indicate that the exposure compensation is set (see “The viewfinder/Viewfinder displays”, pp. 66/78).

Operating step

1. Briefly press the EV button (21) next to the corresponding

display in the data panel (19).

2. Set the desired compensation value by turning the main

control dial (18); to the left (anticlockwise) for negative

values and to the right (clockwise) for positive values.

Note: The values do not run through in an “endless loop”,

i.e. to reset you must turn the dial in the opposite direc-

tion.

3. Press the EV button again to confirm the setting and return

to normal mode.

Note: 3s after using one of the two controls, flashing ends

automatically and the last value set is stored.

Displays in the data panel

Eflashes (for a further 4s after releasing the button) to in-

dicate that a value can be set during this time, and the frame

counter immediately to the right switches to indicate the

compensation value. The remaining displays disappear

The compensation value changes by + or –

EV for every

click-stop position, with the relevant sign (+/-) appearing be-

low Eat the same time.

The relevant sign (+/-) remains to indicate that an exposure

compensation has been set. The remaining displays appear

again.

Setting

English

Example of a + compensation

(corresponds to an increase in exposure)

For subjects with very bright dominant surfaces, which reflect a

great deal of light, e.g. snow or a beach, the exposure meter se-

lects a shutter speed that would be too fast and/or an aperture

that would be too small. As a result, the snow would show up in

a mid-gray and any people in the photograph would be too dark:

this is underexposure!

To increase the exposure, a setting of e.g. + 2.0EV is made.

Example of a –compensation

(corresponds to an reduction in exposure)

For subjects with very dark surfaces, which do not reflect much

light, the exposure meter selects a shutter speed that would be

too long and/or an aperture that would be too large. For exam-

ple, a black car in front of a dark background would show up as

a gray car and any people in the photograph would be too light:

this is overexposure!

To reduce the exposure, a setting of e.g. –2.0EV is made.

Selectable modes

The LEICA CM offers 15 different function variations for flash mode, including the option of making long time exposures at any time.

Various combinations of additional functions are combined into practical modes. These modes are available for both aperture priori-

ty and programmed automatic exposure control mode.

The 5 most frequently used modes (No. 1, 2, 6, 7, and 15) are combined into a “1st setting level” for quick and easy access, while the

“2nd setting level” includes all 15 modes.

With one minor difference, the settings are essentially always made in the same way:

Operating step

1. Press the MODE button (22)

a. briefly (<2s) to select within the “1st setting level”

b. for longer (>2 s) to select within the “2nd setting level”

2. Set the desired mode by turning the main control dial (18).

Note: The modes run through in an “endless loop”, i.e. they

can all be reached by turning the dial in either direction.

3. Press the MODE button again to confirm the setting and

return to normal mode.

Displays in the data panel

a. After the button is released the last mode set flashes for

4s to indicate that a different mode can be set during this

time.

b. All flash mode symbols light up shortly (approx. 1s), after-

wards only the last mode set flashes (4s) to indicate that

a different mode can be set during this time.

In both cases: The other displays disappear

Note: The setting time of 4s is extended each time the main

control dial is moved.

The symbol(s) for the set mode appear next to the button.

For the default mode “Automatic flash activation” aap-

pears (in addition to q) in the date display on the bottom line

that changes for this purpose during setting.

The relevant symbol(s) remain. The other displays appear

again.

Setting

English

Note: The descriptions of each of the modes indicate whether

they can only be selected using the “2nd setting level” (applies to

No. 3–5 and 8–14).

Important: Once selected, a mode remains active until you select

another one. If, on the other hand, the camera is switched off or

switches itself off, the default setting is active when it is switched

on again. However, if a mode has been stored it becomes the

default mode and remains active even when the camera is turned

on and off (see “Storing flash modes/the set exposure compen-

sation” on p. 108).

Photography with and without flash

The LEICA CM has a built-in flash (5), which either fires automat-

ically or can be manually switched on or off, depending on the

selected mode.

It is also possible to use a pre-flash light (3), in order to reduce

the “red eye effect”.

The ISO flash shoe (11) also allows the use of more powerful ex-

ternal flash units, preferably models that meet the SCA-3002

standard (with SCA-3502 M4 adapter), which in many cases can

completely prevent “red eye effect” due to the larger distance of

their flash reflectors from the lens axis. We specifically recom-

mend the LEICA SF 24D (order No. 14 444/14 448)

Instructions for using external flash units

• As soon as a system-compatible external flash unit is at-

tached, the set flash modes with pre-flash function (No. 2, 4,

7, 9, and 12) are reset to the otherwise identical modes with-

out pre-flash (No. 1, 3, 6, 8, and 11) and displayed accordingly

in the data panel (19).

However, when the flash unit is removed the camera is reset to

the stored mode, i.e. either to

(the default factory setting,

see p. 89) or the mode you have permanently stored (see

“Sto

ring flash modes/the set exposure compensation”, p. 108).

• On the LEICA SF 24D, the mode TTL/GNC should be set to al-

low automatic control by the camera. When set to A, subjects

with above or below average brightness may not be optimally

exposed. When set to M, the flash exposure must be adjusted

to the aperture and distance values set by the camera by set-

ting a corresponding reduced power output level.

• For SCA-3002 standard flash units:

To retain the automatic flash exposure control, an SCA-3502

M4 adapter is required.

It must be possible to set the flash unit to a mode that

allows the camera’s guide number calculation to control the

flash power (Guide Number Control, see the relevant flash

instructions).

• For all other SCA system flash units and earlier adapters than

the SCA-3502 M4:

1. The flash unit must be set to Aor M.

2. For M, the reduced power output must be determined by

guide number calculation and set manually on the flash

unit.

• For non-SCA flash units:

1. The only available flash modes are manual flash activation

and deactivation (No. 6 and 15).

2. Only aperture priority can be used on the camera (when

setting to programmed automatic exposure mode,

appears in the viewfinder and the shutter release button is

blocked).

3. The flash unit must be set to Aor M. For M, the reduced

power output must be determined by guide number calcu-

lation and set manually on the flash unit. For A, the aperture

settings on the camera and the flash unit must be the same.

• For indirect flash (rotated or tilted flash reflector), the flash

unit must be set to Amode.

• Do not use a cover for the flash (hot) shoe, as this will mechan-

ically shut down the internal flash.

The information below relates to the use of the built-in flash unit.

The camera primarily controls flash exposures by controlling the

light emission based on the automatically or manually set aper-

ture and the automatically or manually set distance.

For manual flash activation (modes No. 6–10) and backlight

situations, i.e. inadequate external brightness, the automatic fill-

in flash control on the LEICA CM guarantees a balanced rela-

tionship between ambient and flash illumination by appropriately

adjusted dosing of flash power output.

Important: When using the flash in any mode, check that the

main subject is within the appropriate flash range.

Flash range

The effective range of the flash depends on the set aperture and

the film speed. For good results, it is crucial that the main sub-

ject is within the appropriate flash range. See the table below for

details.

Notes:

• The distances given in the table are based on the use of posi-

tive slide film. When using negative films (for prints), where a

slight “underexposure” due to their wide exposure latitude is

not so critical, the range can be extended by a factor of 1.4.

• Deeply staggered subjects cannot be uniformly illuminated by

the flash light from the front to the back. The information re-

lates to the parts of the subject recorded in the metering field

and are therefore only a guideline.

• All values are rounded off.

Film speed Maximum effective

in ISO flash range

25/15° 0.7– 2.9m

50/18° 0.7–

4.1

100/21° 0.7– 5.8m

200/24° 0.7– 8.2m

400/27° 0.7–

.6m

800/30° 0.7–16.5m

1600/33° 0.7–23.3m

3200/36° 0.7 –33.0 m

5000/38° 0.7 – 41.2 m

English

Modes with automatic flash activation

In these modes, the flash is always activated automatically when, because of poor lighting conditions, long exposure times on free-

hand shots could lead to blurring, for example, in a dimly lit room and outdoors, at twilight or in poor weather.

The flash is also activated automatically when the metering system detects a situation in which the overall brightness is adequate for

exposure without the use of the flash, but is significantly lower in the center of the picture. A graduated fill-in flash used in such cas-

es ensures that the main subject (normally positioned in the center) is automatically reproduced correctly even with backlighting.

(1) Taking photographs with automatic flash activation

After switching on, the LEICA CM always goes into this universal mode (unless another mode has been stored, see the section “Storing

flash modes/the set exposure compensation“ on p. 108).

Note: This default mode, which is normally always activated, is only indicated by the corresponding symbols in the data panel when

setting the function.

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

In the data panel

qand a

flashing

–

In the viewfinder (only with flash activated)

–

a. Flash unit not (yet) charged/ready to use: Flash symbol flashes at 2Hz

(for maximum of approx. 6s with sufficient battery capacity)

b. Flash unit charged/ready to use: Flash symbol lit

c. Flash exposure at least 0.5EV too low: also lit

d. Flash exposure at least 0.5EV too high: also lit

e. When using an incorrectly set external flash units (see “Instructions for

using external flash units”, p. 90): also appears (shutter release is

blocked)

Setting/Displays

(2) Taking photographs with automatic flash activation and pre-flash light

When taking portrait and group photos the “red eye“ effect caused by light from the flash reflecting off the cornea straight back to

the camera can occur. It is therefore best if the people being photographed do not look straight at the camera. As the effect is wor-

sened when the pupils are wide open in conditions of low lighting, when taking photographs indoors for example, you should switch

on as much room lighting as possible, so that the pupils become smaller.

The pre-flash light is an additional source of constant light, which is activated when the shutter release button is pressed just before

the shutter opens, in order to minimize the pupils of subjects looking at the camera thereby reducing the “red-eye“ effect.

Operating step

3. After the exposure

In the data panel

–

In the viewfinder

a. Flash exposure correct and flash unit ready to use: Flash symbol lit

b. Flash exposure correct but flash unit not (yet) ready to use: Flash symbol

flashes for 2s at 4Hz (shutter release is blocked)

c. Flash exposure not adequate and flash unit not (yet) ready to use: Flash

symbol only appears again after 2s (shutter release blocked)

Setting/Displays (cont.)

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

3. After the exposure

In the data panel

and a

flashing

In the viewfinder

–

As for default mode (No. 1)

English

(3) Taking photographs with automatic flash activation and slower shutter speeds

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

To minimize the risk of blurring, the exposure time is not extended beyond

s in the modes with flash activation. For pictures where

the flash is used, this means that objects in the background, which the flash cannot reach, are often badly underexposed.

To take appropriate account of the available ambient light, longer exposure times are necessary in these exposure situations. In this

mode, the ambient light controls the shutter speeds, even as far as long time exposure B where necessary (see the section “The au-

tomatically self-activating Bfunction”, p. 107).

Note: With low light, i.e. slower shutter speeds than

s, the camera should be held steady, supported, or a tripod used. Even after

the flash, the camera should only be moved when the film has been advanced.

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

(only for automatic

switching to long

time exposures)

4. After the exposure

In the data panel

and a

flashing

; also Bfor auto-

matically controlled

long time exposures

, B; at the same

time the counter switch-

to display the ex-

pired exposure time

In the viewfinder

–

As for default mode (No. 1); for automatic switching to long time expo-

sures, for 2s the following appear alternately: (with P, for the largest

aperture) or the set aperture (with A) and (representing the exposure

times >30s)

The relevant focus status display and

As for default mode (No. 1)

(4) Taking photographs with automatic flash activation, slower shutter speeds and pre-flash light

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

This mode allows you to use the functions of modes 2 and 3 in combination.

Note: With low light, i.e. slower shutter speeds than

s, the camera should be held steady, supported, or a tripod used. Even after

the flash, the camera should only be moved when the film has been advanced.

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

(only for automatic

switching to long

time exposures)

4. After the exposure

In the data panel

and a

flashing

and

; also B

for automatically

controlled long time

exposures

and B; at the

same time the counter

switches to display the

expired exposure time

and

In the viewfinder

–

As for default mode (No. 1); for automatic switching to long time expo-

sures, for 2s the following appear alternately: (with P, for the largest

aperture) or the set aperture (with A) and (representing the expo-

sure times >30s)

The relevant focus status display and

As for default mode (No. 1)

English

(5) Taking photographs with automatic flash activation, flash synchronization with the end of the exposure,

and slower shutter speeds

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

The LEICA CM allows you to synchronize firing of the flash either with the beginning or the end of the exposure time. This makes it

possible for the very short flash exposure to be either at the beginning or at the end of the – relatively much longer – exposure of the

ambient light. Particularly for moving subjects in dark surroundings, which shine themselves or reflect light – e.g. vehicles – syn-

chronization with the end of the exposure time often results in a more natural effect.

Otherwise, this mode corresponds to

Note: With low light, i.e. slower shutter speeds than

s, the camera should be held steady, supported, or a tripod used. Even after

the flash, the camera should only be moved when the film has been advanced.

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

(only for automatic

switching to long

time exposures)

4. After the exposure

In the data panel

and

aflashing

and

; also B

for automatically con-

trolled long time expo-

sures

, B; at the

same time the counter

switches to display the

expired exposure time

and

In the viewfinder

–

As for default mode (No. 1); for automatic switching to long time expo-

sures, for 2s the following appear alternately: (with P, for the largest

aperture) or the set aperture (with A) and (representing the expo-

sure times >30s)

The relevant focus status display and

As for default mode (No. 1)

Modes with manual flash activation

As described in the section “Modes with automatic flash activation” on p. 92, the LEICA CM automatically activates the flash in back-

light situations. However, if the darker part of the subject is not to be positioned in the center of the picture for composition reasons,

the built-in flash unit will not be used due to the adequate overall brightness. The same applies in the case where you want to mod-

erate high contrast (e.g. in direct sunlight). In such situations, it can be useful to switch on the flash manually.

As long as these modes are activated, the flash unit is activated for every picture, regardless of the prevailing lighting conditions,

otherwise the functions correspond exactly with those modes with automatic flash activation (No. 1–5).

(6) Taking photographs with manual flash activation q

(7) Taking photographs with manual flash activation and pre-flash light

Setting/Displays

Operating step

1. When setting the function

After setting the function/when pressing the shut-

ter release button (at least to the pressure point)

3. After the exposure

In the data panel

qflashing

In the viewfinder

–

As for default mode (No. 1)

Setting/Displays

Operating step

1. When setting the function

After setting the function/when pressing the shut-

ter release button (at least to the pressure point)

3. After the exposure

In the data panel

qand

flashing

qand

In the viewfinder

–

As for default mode (No. 1)

English

(8) Taking photographs with manual flash activation and slower shutter speeds q

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

Note: With low light, i.e. slower shutter speeds than

s, the camera should be held steady, supported, or a tripod used. Even after

the flash, the camera should only be moved when the film has been advanced.

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

(only for automatic

switching to long

time exposures)

4. After the exposure

In the data panel

qand

flashing

qand

; also B

for automatically

controlled long time

exposures

and B; at the

same time the counter

switches to display the

expired exposure time

qand

In the viewfinder

–

As for default mode (No. 1); for automatic switching to long time expo-

sures, for 2s the following appear alternately: (with P, for the largest

aperture) or the set aperture (with A) and (representing the expo-

sure times >30s)

The relevant focus status display and

As for default mode (No. 1)

(9) Taking photographs manual flash activation, slower shutter speeds and pre-flash light q

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

Note: With low light, i.e. slower shutter speeds than

s, the camera should be held steady, supported, or a tripod used. Even after

the flash, the camera should only be moved when the film has been advanced.

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

(only for automatic

switching to long

time exposures)

4. After the exposure

In the data panel

and

flashing

and

; also

Bfor automatically

controlled long time

exposures

and B;

at the same time the

counter switches to

display the expired

exposure time

, and

In the viewfinder

–

As for default mode (No. 1); for automatic switching to long time expo-

sures, for 2s the following appear alternately: (with P, for the largest

aperture) or the set aperture (with A) and (representing the expo-

sure times >30s)

The relevant focus status display and

As for default mode (No. 1)

English

100

(10) Taking photographs with manual flash activation, flash synchronization with the end of the exposure,

and slower shutter speeds q

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

Note: With low light, i.e. slower shutter speeds than

s, the camera should be held steady, supported, or a tripod used. Even after

the flash, the camera should only be moved when the film has been advanced.

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

(only for automatic

switching to long

time exposures)

4. After the exposure

In the data panel

, and

flashing

, and

; also

Bfor automatically

controlled long time

exposures

, and B;

at the same time the

counter switches to

display the expired

exposure time

, and

In the viewfinder

–

As for default mode (No. 1); for automatic switching to long time expo-

sures, for 2s the following appear alternately: (with P, for the largest

aperture) or the set aperture (with A) and (representing the expo-

sure times >30s)

The relevant focus status display and

As for default mode (No. 1)

101

Taking photographs with manually controlled long-time exposures

Certain subjects, e.g. thunderstorms, street scenes at night or fireworks only develop their full appeal in pictures with longer expo-

sures.

For perfectly blur-free long exposures, e.g. when used in conjunction with tripod and electric cable release, the T functions are ideal,

as the shutter release button does not have to be held down:

Start to take the photograph as normal but the shutter will only actually open once you lift your finger from the shutter release but-

ton. To end the exposure, press the shutter release button again.

To allow you the greatest possible creative freedom, the LEICA CM allows you to choose between 4 different options, i.e. function

combinations using this Tcontrol. The flash functions correspond to those in the modes with normal exposure control.

Notes:

• The shutter release button should be pressed smoothly and not jerkily when using the Tfunction to prevent blurring. Unless it is

deliberately wanted for composition reasons, the camera should only be moved after the film has been advanced.

• With low light, i.e. slower shutter speeds than

s, the camera should be held steady, supported, or a tripod used. Even after the

flash, the camera should only be moved when the film has been advanced.

• The pocket-sized LEICA Mini Tripod (Order No. 14 320) and the LEICA Electric Cable Release (Order No. 18 540) are highly rec-

ommended as accessories when taking photographs with long exposure times.

• In these modes, the camera’s electronics do not take any exposure measurements, which means that a number of shots with

various exposure lengths are recommended to allow a selection to be made afterwards.

• The exposure will end automatically after 99s even if the shutter release button has not been pressed again by that time.

English

102

(11) Taking photographs with manual flash activation and the T function qT

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

4. After the exposure

In the data panel

qand Tflashing

qand T

qand T; at the same

time the counter switch-

es to display the ex-

pired exposure time

qand T

In the viewfinder

–

As for default mode (No. 1); the automatically or manually set aperture

and appear alternately (representing the exposure times >30s)

The relevant focus status display and

As for default mode (No. 1)

103

(12) Taking photographs with manual flash activation, pre-flash light and the T function q

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

4. After the exposure

In the data panel

, and Tflashing

, and T

, and T; at the

same time the counter

switches to display the

expired exposure time

, and T

In the viewfinder

–

As for default mode (No. 1); the automatically or manually set aperture

and appear alternately (representing the exposure times >30s)

The relevant focus status display and

As for default mode (No. 1)

English

104

(13) Taking photographs with manual flash activation, flash synchronization with the end of the exposure,

and the T function q

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

4. After the exposure

In the data panel

, and Tflashing

, and T

, and T; at the

same time the counter

switches to display the

expired exposure time

, and T

In the viewfinder

–

As for default mode (No. 1); the automatically or manually set aperture

and appear alternately (representing the exposure times >30s)

The relevant focus status display and

As for default mode (No. 1)

105

(14) Taking photographs with manual flash off and the T function uT

(can only be selected using “2nd setting level”, see “Selectable modes”, p. 89)

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

4. After the exposure

In the data panel

uand Tflashing

uand T

uand T; at the same

time the counter switch-

to display the ex-

pired exposure time

uand T

In the viewfinder

–

As for default mode (No. 1); the automatically or manually set aperture

and appear alternately (representing the exposure times >30s)

The relevant focus status display and

As for default mode (No. 1)

English

106

(15) Taking photographs with manual flash off u

Deliberately switching off the flash allows you to take atmospheric photographs in the twilight and inside buildings for example, or

you can take photographs in museums where the use of flash is prohibited. In this mode, the ambient light controls the shutter speeds,

even as far as long time exposure Bwhere necessary (see “The automatically self-activating Bfunction”, p. 107).

Setting/Displays

Operating step

1. When setting the

function

2. After setting the

function/when

pressing the shutter

release button

(at least to the

pressure point)

During the exposure

(only for automatic

switching to long

time exposures)

4. After the exposure

In the data panel

uflashing

u; also Bfor automat-

ically controlled long

time exposures

uand B; at the same

time the counter switch-

to display the ex-

pired exposure time

In the viewfinder

–

As for default mode (No. 1); the automatically or manually set aperture

and appear alternately (representing the exposure times >30s)

The relevant focus status display and

As for default mode (No. 1)

107

The automatically self-activating B function

In the modes S(No.3), St(No.4), nS (No.5),

(No.8), q

(No.9), q

(No.10) and u(No.15)

the camera automatically switches to long time exposure below

a particular brightness threshold. When the shutter release but-

ton is pressed halfway, Bis then also displayed in the data panel

(19). At maximum aperture (2.4), the shutter then remains open

for as long as the shutter release button is held down, up to a max

imum of 99s. During the exposure, the frame counter times the

exposure in seconds.

Warning: When the camera switches to this function in the

various modes, the exposure metering active previously is deac-

tivated at the same time. Therefore, a number of shots with

various exposure lengths are recommended to allow a selection

to be made afterwards.

Note: The pocket-sized LEICA Mini Tripod (Order No.14 320) and

the LEICA Electric Cable Release (Order No. 18 540) are highly

recommended as accessories when taking photographs with

long exposure times.

English

108

Storing flash modes/the set exposure compensation

Under certain circumstances or for particular subjects, it can be appropriate to always use particular functions of the LEICA CM. For

example, this might be the case if a series of portraits are always to be taken with pre-flash light or a series of landscape photographs

for a multivision with a fixed exposure compensation. For this purpose, all flash modes and the set compensation can be permanently

stored, so that they are available again immediately even when the camera is switched off and then on again.

The process for storing the modes and exposure compensation is similar to that for setting the functions themselves:

A stored mode or value is deleted in the same way, i.e. by selecting and storing the default setting (or any other desired mode) or

0.0 E (or any other compensation value).

Note: A stored mode is also deleted when the battery is changed.

Operating step

1. a. If no setting process is activated (the corresponding

displays in the data panel [19] are continuously lit):

Set the desired function (as described in the “Exposure

compensation”, p. 87 and “Selectable modes”, p. 89

sections)

After setting the desired function, but while setting mode

is still active (the corresponding display flashes slowly):

Press the MODE (22) or EV button (21) for at least 3s.

2. After storing

Displays in the data panel

a. The corresponding display (the relevant symbol(s) for the

flash mode or

) flash for 4s to indicate that a mode/val-

ue can be set. For EV, the counter to the right switches to

indicate the compensation value. The remaining displays

disappear.

b. The corresponding display flashes quickly to indicate that

the function has been permanently stored.

The displays for the relevant functions are lit continuously and

the remaining displays appear again.

Setting

109

Self timer

The LEICA CM offers a choice between a 2 and 10s lead time for self timer mode, e.g. when you want to appear in the picture your-

self or to prevent any blurring resulting from pressing the shutter release.

Operating step

1. Press the TIMER button (20)

2. Set the desired delay time by turning the main control dial

(18).

Note: The delay times run through in an “endless loop”,

i.e. they can be reached by turning the dial in either

direction.

3. Press the TIMER button again to confirm the setting and

return to normal mode.

Displays in the data panel

The self timer symbol

(

)

flashes (after releasing the button

for a further 4s) to indicate that a delay time can be set dur-

ing this time; the counter shows

The other displays disappear.

The flashing self timer symbol switches to the display for the

set function

(

)

; the counter shows

. When set to

(no self timer function), the initial display flashes.

The self timer symbol for the set function remains; the counter

shows the selected delay time. The remaining displays appear

again.

Setting the delay time

English

110

Notes:

• The self timer is always only activated for a single picture, i.e. it must be set again if you want to use it again afterwards.

• If the flash is not yet charged up when the TIMER button is pressed – the symbol in the viewfinder is flashing – the self timer can-

not be activated.

Important: Please note that the exposure measurements are only taken just before the shutter opens!

Starting/Canceling the self timer

Operating step

1. To start, press the shutter release

button (8)

2. You can cancel the process at any

time, either by pressing the shutter

release button again, the TIMER but-

ton or by turning off the camera

Displays in the data panel

The self timer symbol for the set func-

tion remains

While it is counting down,

the remaining

seconds before release

are shown in the counter

The self timer symbol switches back to

the original display (s). The counter

switches back to the display for the

current frame number.

Miscellaneous

Before the shutter is released the white

pre-flash light (3) on the front of the

camera lights up as follows:

– 1/9 second(s) flashing

(with 2/10s delay time)

– 1 second constantly lit

– Shutter release

The light goes out

111

Automatic rewind of fully exposed film

The film starts to rewind automatically after the last exposure at

the end of the film. The frame counter in the data panel (19)

counts backwards, with the frame numbers and segments run-

ning backwards as confirmation of rewinding appearing alter-

nately. The motor stops when the film is rewound. The

in the

counter flashes to indicate that the completely rewound film can

now be removed.

Important: If the motor stops without the

in the data panel

flashing, the battery needs to be replaced. Do not open the back

of the camera or the partially rewound film will be exposed to the

light, making it unusable, the shots taken will be ruined. After in-

serting the new battery, press the mid-roll rewind button (26) on

the bottom of the camera to continue rewinding the film.

Rewinding a partially exposed film

The motorized film rewind can be activated manually at any time,

so that a partially exposed film can be developed, for example.

To do this, press the mid-roll rewind button (26) on the bottom of

the camera using a ballpoint pen or similar object.

Accessories: Order No.

Carrying Strap, approx. 50cm long

(supplied with camera – replacement) 18 529

Wrist strap (supplied with camera – replacement)

18 528

LEICA Electric Cable Release (approx. 30cm long)

18 540

Leather case with belt loop 18 560

LEICA Mini Tripod 14 320

English

112

Troubleshooting

Problem Cause Remedy

Camera will not take a picture Camera is not switched on Switch the camera on (see p. 69)

Battery is flat Replace the battery (see p. 68)

Battery contacts dirty Clean battery contacts

Flash is recharging Wait for a short while until the flash has

charged up (see p. 116)

External flash unit is not Position flash unit correctly

correctly attached

Subject is too close Ensure subject is at least 0.7m away

(see p. 79)

Film not loaded correctly, Open back cover, reload film (see p. 74)

flashing

Film has been rewound and the Remove film cartridge (see p. 111)

cartridge is still inside the camera

Error in program Remove battery and re-insert.

Camera will not take a photograph Film transport malfunction Rewind film by pressing the film rewind

and the frame counter is flashing button

in the data panel (see pp. 75/76)

Whole picture out of focus Camera moved when taking picture Hold camera steady and press shutter

release button gently

Incorrect manual focusing Check distance to subject and reset

113

Problem Cause Remedy

Main subject out of focus Autofocus sensors covered Keep hands, carrying strap etc. clear

Subject too close Distance to subject must be at least 0.7m

Main object outside autofocus frame Use focus memory (see p. 86)

Unfavorable focusing conditions, Focus on substitute objects at the same

e.g. bright light sources in picture distance

Subject photographed through glass, Set distance to infinity manually (see p. 81)

e.g. from a bus or aircraft

Incorrect manual focusing Check distance to subject and reset

Picture is foggy or partially Lens is not clean Clean lens (see “Care tips for the

out of focus (drops of water, fingerprint) LEICA CM”, p. 114)

Whole picture of part of picture Lens or flash unit partially covered Keep hands, carrying strap etc. clear of

underexposed the flash reflector, lens and metering cells;

hold camera steady (see p. 77)

Distance too great for flash For flash photographs, do not exceed the

flash range or use films with a higher speed

(see p. 91)

Overexposed picture The sensor for exposure metering Keep hands, carrying strap etc. clear of

was covered when the camera was held. the lens and metering cells; hold camera

steady (see p. 77)

English

114

Care tips for the LEICA CM

Dust on the outside surface of the lens can be removed using a

soft brush or a clean, dry, lint-free cloth, e.g. a clean cotton hand-

kerchief or unfinished lens cleaning cloth. It must be ensured

that the part of the cotton cloth used for wiping the lens is not

touched beforehand. This is the only sure way to prevent sweat

from the hand or traces of grease getting onto the glass surfaces.

Special cleaning cloths, such as those used for eyeglasses, are

not recommended. These cloths are impregnated with chemicals

that can damage optical glass (the glass used to make eye-

glasses has a different composition from the types of glass used

in lenses). Alcohol and other chemical solutions must not be

used to clean the housing. If necessary, wipe with a soft, dry

cloth.

The LEICA CM should not be exposed to any severe impacts, ex-

treme heat and/or humidity. Extremely low temperatures impair

the functioning of the camera. In cold conditions, it is therefore

recommended that the LEICA CM is kept in a warm inside

pocket. Sudden temperature fluctuations from cold to hot should

be avoided, as condensation can form inside the camera, which

impairs its functions. Any condensation that does form will dis-

appear by itself after some time in a dry environment. The camera

should not be put in a closed box or bag before it is completely dry.

The camera should not be turned on during this time and we also

recommend that the battery is removed in such cases.

The LEICA CM should not get wet. This can result in expensive re-

pairs or can even ruin the camera completely. When not in use,

the camera – dried off thoroughly beforehand if necessary (par-

ticularly after use in environments with high humidity!) – should

be stored in a cool, dry place free of dust and chemicals.

Do not exert excessive pressure on the LCD data panel. The da-

ta panel is designed for use at temperature between 0°C and

+40°C (approx. 32° to 104°F). At lower or higher temperatures,

the legibility of the data panel may deteriorate. Higher tempera-

tures can even lead to the data panel temporarily turning black.

Warning: The camera contains high-voltage electronic compo-

nents. Therefore, the camera housing should not be unscrewed

or broken apart. High voltages can endanger life!

115

Technical data

Type Compact autofocus 35mm viewfinder camera with fast, slightly wide angle

normal lens.

Film format 24x36mm

Lens LEICA SUMMARIT 40mm f/2.4 (6 lens elements in 4 groups) with improved

multicoating

Distance setting range Automatic or manual distance setting from 0.7m to infin-

ity, LED display of focus status in each mode.

Smallest object field 566 x 377mm (reproduction ratio 1:15.7)

Autofocus system Passive phase detection autofocus, AF auxiliary light activates

automatically in poor lighting conditions.

Exposure system Choice of programmed automatic exposure control mode, i.e.

fully automatic exposure control with manual shift option or aperture priority expo-

sure control mode with manual aperture pre-selection, optionally with automatic

flash activation.

Exposure metering Center weighted metering characteristics, two-zone me-

tering (center/edge) with automatic backlighting detection (for automatic fill-in

flash).

Metering memory lock Pressing the shutter release button to the pressure point

stores the distance and exposure measurement.

Exposure meter range (at ISO 100/21°)

At exposure values below EV 8.5 the flash is activated automatically in modes

No. 1–5.

Shutter speed range 1 to

1000

s (in programmed automatic exposure mode at

f/2.4, up to

500

at f/4, up to

750

) in modes No. 3-5 and 8–10, 30s to

1000

(for programmed automatic exposure mode at f/2.4, up to

500

at f/4, up to

750

) in modes with automatic and manual flash activation (No. 1, 2, 6, 7). Auto-

matic switching to

for longer, manual exposure times of up to 99s controlled ac-

cording to estimates in these modes. Selectively used and manually controlled long

time exposures of up to 99s (Tfunction) for blur-free pictures in modes No. 11–14.

Exposure compensation ±2EV in

EV increments

Automatic flash and manual flash activation and pre-flash In poor light the

built-in flash unit is automatically activated in modes No. 1–5. Manual activation

and deactivation of flash unit is possible at any time in modes No. 6–14 and 15. Pre-

flash light for reduction of “red eye effect” in modes No. 2, 4, 5, 7, 9, and 10. Flash

with slower shutter speeds also possible in modes No. 3–5 and 8–10.

Modes (in selection order) Automatic flash activation (No. 1, universal mode, al-

ways activated when camera turned on unless another mode has been stored), Au-

tomatic flash activation with pre-flash light (No. 2), Automatic flash activation with

slower shutter speeds including

(No. 3), Automatic flash activation with pre-flash

light and slower shutter speeds including

(No. 4), Automatic flash activation with

slower shutter speeds inc.

and synchronization with the end of exposure (No. 5),

Manual flash activation (No. 6), Manual flash activation with pre-flash light (No. 7),

Manual flash activation with slower shutter speeds including

(No. 8), Manual flash

activation with pre-flash light and slower shutter speeds including

(No. 9), Manual

flash activation with slower shutter speeds inc.

and synchronization with end of

exposure (No. 10), Tfunction with manual flash off (No. 14), Tfunction with manual

flash activation (No. 11), Tfunction with manual flash activation and flash synchro-

nization with end of exposure time (No. 13), Tfunction with manual flash activation

and pre-flash light (No. 12), and Manual flash off (No. 15)

The modes selected remain stored until another mode is selected, the camera is

switched off, or the battery is changed unless another mode is stored. Every mode

can be permanently stored.

Flash range (at ISO 100/21°) from 0.7–5.8 m. Guide number 14.

Flash recovery time Approx. 6s with new battery.

Film speed setting Automatic film speed setting for DX-coded films from ISO

25/15° to 5000/38°. In the case of films without a DX code or films with a DX code

and speed outside this range, setting to ISO 100/21°.

Flash mode Exposure meter range

Flash activated automatically EV8.5 (f/2,4,

s) –

or manually EV19 (f/22,

1000

(No. 1, 2, 6, 7)

Flash with slower shutter speeds EV2 (f/2.4, 2s) –

or deactivated EV19 (f/22,

1000

(No. 3–5, 8–10, 15)

English

116

Viewfinder Real image viewfinder with markings for distance metering field and

the range of the maximum metering sensitivity for exposure metering. Diopter cor-

rection +1 to –3 diopters.

Viewfinder displays Three-part LED chain as status indication for distance me-

tering, four-digit seven-segment digital LED display for automatically or manually

set speed, and aperture values and lighting spot for exposure compensation, LED

flash symbol for flash status display

Viewfinder magnification 0.4 x, viewfinder image size corresponds to approx.

85% of film format.

Film loading and transport Film is automatically threaded and advanced to the

first frame by motor when film cartridge is inserted and back cover closed. Motor-

ized film advance after every exposure. Series exposures at 0.7 fps possible (with-

out flash). At the end of the film, the film is automatically rewound by the motor. The

film is rewound completely into the cartridge. It is possible to rewind the film pre-

maturely.

Displays in data panel Liquid crystal display (LCD = Liquid Crystal Display) with

frame counter (

, also acts as display for loading, advancing and rewinding film,

second counter for long time exposures, and self timer mode, and to display expo-

sure compensation values when setting), figures or placeholders for optional im-

printing of date or time or manually set distance (.

88:.88 .

88), symbols for battery

status ( ), currently set flash (q/u/t/S/n) and exposure modes (B/T/A/P)

exposure compensation

(±E)

and self timer

(s/r

, inactive or set/activated).

Self timer Delay time either 2 or 10s; indicated by flashing or illumination of the

white light on the front of the camera and countdown in data panel.

Turning camera on/off With ON/OFF switch at bottom of front right hand side

of camera. Lens moves into ready or retracted position, lens cover opens or closes

and the displays in the data panel appear or are extinguished. The camera switches

itself off automatically after around 3 minutes without use.

Operating voltage 3V

Power supply Long-life lithium battery 3V (CR123A).

Housing External housing made of titanium with leather trim in Leica design. Back

with film cartridge viewing window. Eyelet on the side for carrying- or grip strap.

Tripod thread A

DIN 4503 (

Dating facility Camera is equipped with an integral dating facility to imprint the

day and time or date on the film or in the bottom right-hand corner of the picture

(as desired). Quartz-controlled clock and automatic calendar until 2060. Control of

the exposure brightness by the camera’s automatic film speed setting.

Dimensions (W x H x D) 116 x 64 x 43mm (lens retracted).

Weight approx. 300g (without battery)

117

Leica Academy

As well as outstanding high-performance products for taking,

reproducing and viewing photographs, for many years we have

also been offering the special services of the Leica Akademie,

with practical seminars and training courses, which are intended

to share our knowledge about the world of photography, projection

and magnification with both beginners and advanced photographic

enthusiasts.

The contents of the courses, which are run by a trained team of

experts in the modern, well-equipped training suite at our Solms

factory and in the nearby Gut Altenberg, vary from general photo-

graphy to areas of special interest and offer a range of suggestions,

information and advice for your own work.

More detailed information and the current Leica Academy bro-

chure are available from:

Leica Camera AG

Leica Akademie

Oskar-Barnack-Str. 11

D-35606 Solms

Phone: +49 (0) 6442-208-421

Fax: +49 (0) 6442-208-425

e-mail: la@leica-camera.com

Leica on the Internet

Current information about products, news, events and the Leica

company is available on our homepage on the Internet at:

http://www.leica-camera.com

Leica info service

The Leica Informations-Service can provide you with an answer

to any technical questions relating to the Leica range either in

writing, on the telephone or by e-mail.

Leica Camera AG

Informations Service

Postfach 1180

D-35599 Solms

Phone: +49 (0) 6442-208-111

Fax: +49 (0) 6442-208-339

e-mail: info@leica-camera.com

Leica Customer Service

Leica AG’s Customer Service center, or the repair service of the

Leica national offices (see the Warranty Card for an address list),

is available to assist you in maintaining your Leica equipment or

in case of damage. Please contact your nearest authorised Leica

dealer.

Leica Camera AG

Customer Service

Solmser Gewerbepark 8

D-35606 Solms

Phone: +49 (0) 6442-208-189

Fax: +49 (0) 6442-208-339

e-mail: customer.service@leica-camera.com

English

118

Prólogo

Deseamos que disfrute y tenga mucho éxito fotografiando con su

nueva LEICA CM. El objetivo LEICA SUMMARIT 1:2,4/40mm, de

intensa luminosidad, le permitirá obtener, con su gran rendi-

miento óptico, una excelente calidad de toma incluso bajo con-

diciones luminosas críticas. Gracias a sus medidas compactas,

la LEICA CM cabe en prácticamente cualquier bolsillo, convir-

tiéndose así en su acompañante permanente.

Con la Leica CM puede fotografiar sin problemas gracias al con-

trol automático de sus programas y de la activación del flash. Por

otra parte, con ayuda de los ajustes manuales, podrá realizar

usted mismo la configuración de sus fotografías.

Así, las numerosas funciones especiales le permiten dominar in-

cluso situaciones críticas para la fotografía incrementando la ca-

lidad de las imágenes.

Lea detenidamente estas instrucciones a fin de poder disfrutar al

máximo de las numerosas prestaciones de su LEICA CM.

Estas instrucciones se imprimieron sobre papel blanqueado sin

cloro, cuyo laborioso proceso de fabricación no contamina las

aguas y, de este modo, cuida de nuestro medio ambiente.

119

Descripción breve

La LEICA CM es una cámara de visor de pequeño formato ele-

gante, compacta y versátil, que, gracias a su excepcional equi-

pamiento, puede utilizarse en la misma medida tanto para una

fotografía sencilla como para un fotógrafo con más exigencias.

Sus principales características detalladas son:

• Objetivo de alto rendimiento LEICA SUMMARIT 1:2,4/40mm

(6 lentes en 4 grupos)

• Carcasa de titanio

• Margen de ajuste de la distancia desde aprox. 0,7m hasta

el infinito

• Puede elegirse entre el ajuste automático de la distancia

(autofoco) o manual, con sus respectivas indicaciones de

nitidez en el visor

• Medición de la exposición en dos zonas con preponderancia

del centro y reconocimiento automático de contraluz

(para flash de relleno automático)

• Memorización de los valores de medición para AF y

exposición

• Exposición automática opcional controlada por el programa

(ajuste automático de velocidad de obturación y diafragma)

con posibilidad de Shift (descentrado), o modalidad de

prioridad de apertura (ajuste automático de la velocidad de

obturación de conformidad con la preselección manual del

diafragma) con indicación respectiva de los valores resultan-

tes en el visor

• Mínima velocidad de obturación

1000

• Exposiciones prolongadas hasta 99s con los modos de fun-

cionamiento B(control automático) o T(control manual)

• Compensación de la exposición en

graduaciones EV hasta

±2EV (también memorizables de forma permanente)

• Flash incorporado con suministro de luz controlado por

número guía

• Activación automática del flash en situaciones de iluminación

insuficiente, incluso en situaciones de contraluz

• Posibilidad de realizar destello previo (pre-flash) para reducir

el «efecto de los ojos rojos»

• Conexión y desconexión manual del flash

• Zapata para el control del flash ISO para la conexión de un

dispositivo de flash externo más potente (p. ej. LEICA SF 24D)

• Indicación de funcionamiento del flash en el visor

• El modo de funcionamiento preferido se puede memorizar de

forma permanente

• Corrección de dioptrías para el ocular del visor

• Ajuste automático de la sensibilidad de la película

(codificación DX)

• Enhebrado automático de la película

• Transporte automático de la película

• Disparo de fotos en serie: aprox. una foto cada 1,5s

• Rebobinado automático de la película

• Función integrada de introducción de datos en la imagen

Español

120

Índice

Prólogo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118

Descripción breve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Designación de los componentes . . . . . . . . . . . . . . . . . . . . 122

Las indicaciones en el panel de datos LCD . . . . . . . . . . . . . 123

Las indicaciones en el visor . . . . . . . . . . . . . . . . . . . . . . . . . 124

Indicaciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . 125

Colocación de la correa de transporte para cuello/muñeca

. . 125

Puesta en funcionamiento de la LEICA CM . . . . . . . . . . . . . 126

– Colocación y extracción de la pila . . . . . . . . . . . . . . . . . . . 126

– Comprobación de la pila . . . . . . . . . . . . . . . . . . . . . . . . . . 126

– Conexión y desconexión de la cámara/

desconexión automática . . . . . . . . . . . . . . . . . . . . . . . . . . 127

– Introducción de los datos . . . . . . . . . . . . . . . . . . . . . . . . . 128

Ajuste de los datos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129

Selección de los datos que desean introducirse/

la secuencia de la fecha . . . . . . . . . . . . . . . . . . . . . . . . . . 131

– Colocación de la película . . . . . . . . . . . . . . . . . . . . . . . . . . 132

Películas de pequeño formato utilizables . . . . . . . . . . . . . 135

– Cómo sostener correctamente la cámara . . . . . . . . . . . . . 135

– El visor/las indicaciones en el visor . . . . . . . . . . . . . . . . . 136

Ajuste de las dioptrías . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

Fotografiar con la LEICA CM . . . . . . . . . . . . . . . . . . . . . . . . 137

– El ajuste de la distancia . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

Ajuste automático de la distancia/autofoco . . . . . . . . . . . 138

Ajuste manual de la distancia . . . . . . . . . . . . . . . . . . . . . . 139

– El control de la exposición . . . . . . . . . . . . . . . . . . . . . . . . 141

Programación automática . . . . . . . . . . . . . . . . . . . . . . . . . 141

Shift del programa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

Modalidad de prioridad de apertura . . . . . . . . . . . . . . . . . 143

Memorizar enfoque y exposición . . . . . . . . . . . . . . . . . . . . 144

Compensaciones de la exposición . . . . . . . . . . . . . . . . . . 145

– Modos de funcionamiento seleccionables . . . . . . . . . . . . . 147

Fotografiar con y sin activación del flash . . . . . . . . . . . . . 148

Indicaciones para la utilización de dispositivos

de flash externos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 148

El alcance del flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149

Los modos de funcionamiento con activación

automática del flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

(1) Fotografiar con activación automática

del flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

(2) Fotografiar con activación automática

del flash y destello previo

. . . . . . . . . . . . . . . . . 151

(3) Fotografiar con activación automática

del flash y velocidades de obturación más

lentas

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 152

(4) Fotografiar con activación automática

del flash con velocidades de obturación más

lentas y destello previo

. . . . . . . . . . . . . . 153

(5) Fotografiar con activación automática

del flash, velocidades de obturación más

lentas y sincronización del flash al final del

tiempo de exposición

. . . . . . . . . . . . . . . 154

121

Los modos de funcionamiento con activación

manual del flash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 155

(6) Fotografiar con activación manual del flash q . . . . 155

(7) Fotografiar con activación manual del flash y

destello previo q

. . . . . . . . . . . . . . . . . . . . . . . . 155

(8) Fotografiar con activación manual del flash y

velocidades de obturación más lentas q

. . . . 156

(9) Fotografiar con activación manual del flash,

velocidades de obturación lentas y destello

previo q

. . . . . . . . . . . . . . . . . . . . . . . . . . 157

(10) Fotografiar con activación manual del flash,

sincronización del flash al final del tiempo de

exposición y velocidades de obturación más

lentas q

. . . . . . . . . . . . . . . . . . . . . . . . . . 158

Fotografiar con fotografías de exposiciones

prolongadas controladas manualmente . . . . . . . . . . . . . 159

(11) Fotografiar con activación manual del flash y

con la función T qT . . . . . . . . . . . . . . . . . . . . . . . 160

(12) Fotografiar con la activación manual del flash,

destello previo y con la función T q

T . . . . . . . . 161

(13) Fotografiar con activación manual del flash,

sincronización del flash al final del tiempo de

exposición y la función T q

T . . . . . . . . . . . . . . 162

(14) Fotografiar con desactivación manual del flash

y con la función T uT . . . . . . . . . . . . . . . . . . . . . 163

(15) Fotografiar con la desactivación manual

del flash u . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

La función B de ajuste automático . . . . . . . . . . . . . . . . . 165

Memorizar los modos de funcionamiento de flash/

de la compensación de la exposición ajustada . . . . . . . . 166

– El disparador automático . . . . . . . . . . . . . . . . . . . . . . . . . . 167

– Rebobinado automático de la película impresionada . . . . 169

Rebobinado de una película parcialmente

impresionada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169

Qué hacer cuando ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 170

Consejos para el cuidado de la LEICA CM . . . . . . . . . . . . . . 172

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

Leica Akademie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

Leica en Internet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

Servicio de información Leica . . . . . . . . . . . . . . . . . . . . . . . 175

Servicio de atención al cliente de Leica . . . . . . . . . . . . . . . . 175

Español

122

Designación de los componentes

1. Célula de medición de la exposición

2. Sensores de autofoco

3. Destello previo para evitar el «efecto de los ojos rojos» y

para la indicación de la función de disparador automático

4. Ventanilla del visor

5. Reflector del flash

6. Objetivo LEICA SUMMARIT 1:2,4/40mm con tapa de

cierre automático

7. Interruptor principal

8. Disparador

9. Dial de ajuste para el modo de funcionamiento de

autofoco/ajuste manual de la distancia

10. Palanca de ajuste para programación automática/

preselección manual de diafragma (modalidad de prioridad

de apertura)

11. Zapata de control del flash con

a. contactos centrales y

b. de control

12. Jack para disparadores de cable eléctrico

13. Pestillo de apertura de la tapa posterior

14. Dial de ajuste de las dioptrías

15. Ocular del visor

16. Ventanilla para comprobación de cartuchos de película

17. Tapa posterior de la cámara

18. Dial de ajuste central

19. Panel de datos de cristal líquido

20. Tecla TIMER* para el ajuste de las funciones del disparador

automático (en combinación con el dial de ajuste central)

21. Tecla EV* para el ajuste de compensaciones de la exposi-

ción (en combinación con el dial de ajuste central)

22. Tecla MODE* para el ajuste de las funciones de los modos

de funcionamiento del flash (en combinación con el dial de

ajuste central)

23. Tecla DATE* para todos los ajustes de fecha, hora e intro-

ducción (en combinación con el dial de ajuste central)

24. Tapa del compartimiento de la pila

25. Rosca para trípode

26. Botón para rebobinado manual de la película

27. Anilla de sujeción para correa de transporte

28. Bobina captadora de la película y de bobinado con rodillo

prensador

29. Levas de guía de la película

30. Contactos DX

31. Compartimiento para el cartucho de película

32. Arrastrador del eje de rebobinado

* La superficie total de las teclas sirve para el accionamiento, no sólo los

bordes izquierdos que sobresalen ligeramente.

123

Las indicaciones en el panel de datos LCD (19)

qFlash activado manualmente

uFlash desactivado manualmente

Sincronización de flash al final del tiempo de

exposición

Posibilidad de velocidades de obturación más

lentas

Destello previo para reducir el «efecto de los ojos

rojos»

E+

-Compensación de la exposición ajustada

8.8 Grupo de dígitos para:

– contador de imágenes

– contador de tiempo para exposiciones prolon-

gadas y disparador automático

– valor de compensación de la exposición ajustado

– confirmación del enhebrado correcto de la

película (con segmentos inferiores de las cifras)

Estado de la batería

r/sDisparador automático activado/ajustado, o en

curso

BCambio automático a exposición prolongada

(con velocidades de obturación más prolongadas

a 30s en

los modos de funcionamiento S,

St, nS,

, q

y u)

Texposición prolongada manual

AModalidad de prioridad de apertura

PProgramación automática

88:.88 .

88 Indicación digital de siete segmentos de seis

posiciones para

– hora y fecha, o sin impresión

– distancia (en m) mediante ajuste manual

– zajuste manual a infinito

– b/

100 (parpadeo alternativo) como indicación

del ajuste de la sensibilidad de la película en caso

de que no se puedan ajustar correctamente las

sensibilidades/cartuchos de película

– activación automática del flash (mediante un

breve cambio a indicación

durante el ajuste)

Español

124

Las indicaciones en el visor

Mediante LEDs (Light Emitting Diodes – diodos luminiscentes,

con control automático de luminosidad, adaptado a la claridad

exterior)

A. indicación digital de siete segmentos de cuatro

posiciones con coma decimal, así como un punto situado

por encima:

• indicación de los valores de diafragma formados au-

tomáticamente o valores de velocidad de obturación

predeterminados manualmente y/o los valores de

diafragma formados automáticamente

• (parpadeo alternativo) como indicación del

ajuste de la sensibilidad de la película en caso de que

no se puedan ajustar correctamente las sensibilidades/

cartuchos de película

• como indicación de la imposibilidad de ajustes de

modos de funcionamientos con y en un dispositivo de

flash,

• como advertencia sobre una exposición excesiva

o insuficiente, o de que no se alcanza el margen de medi-

ción, y

•

Señal para velocidades de obturación superiores a 1s

Tres diodos luminiscentes triangulares y uno redondo:

• juntos como balance para la visualización de la nitidez

ajustada de forma automática o manual

C. LED en forma de flash:

• Estado del flash

Nota: Tras el disparo, es decir, tras una fotografía, desaparecen

todas las indicaciones, a excepción del símbolo de estado del

flash; así como, en caso de que la película esté mal insertada o

ya rebobinada, o bien, en caso de que no haya ninguna película,

desaparecen las indicaciones correspondientes del contador

(véase «Colocación de la película» pág. 132).

125

Indicaciones de seguridad

• Si la cámara presenta anomalías de funcionamiento no inten-

te hacer reparaciones usted mismo. Como primera medida

debería cambiar la pila.

Si con esto no se soluciona el problema, lleve la cámara a su

proveedor o a otro especialista del ramo.

• Familiarícese al máximo con el uso y las funciones de su nue-

va cámara antes de utilizarla en ocasiones especiales (viajes

de vacaciones, bodas, etc.). Lea el manual de instrucciones

por completo y haga algunas fotos de prueba para cerciorarse

de que la cámara funciona a la perfección antes de utilizarla en

acontecimientos especiales.

• Si su cámara desprende un olor extraño, calor o humo, se

deberá sacar inmediatamente la pila. ¡Cuidado, puede sufrir

quemaduras!

• Lo mismo es válido en el caso de que se produzcan claros rui-

dos de «vibración».

• Si la cámara se le cae o sufre algún otro tipo de choque y, a

consecuencia de ello, quedan al descubierto partes de su in-

terior, no toque dichas partes. ¡Algunas de estas piezas están

bajo una tensión de 200V!

• Si la cámara se le cae al agua o si entra agua en su interior, sa-

que inmediatamente la pila.

• No guarde la cámara en lugares en los que pueda quedar ex-

puesta a temperaturas extremadamente altas o bajas.

• Si no la está utilizando, siempre debería desconectar la cáma-

ra (con el pestillo ON/OFF 7, para replegar el objetivo.

Asegúrese de que esté cerrada la tapa del objetivo.

Colocación de la correa de transporte para cuello/muñeca

1. Introduzca el pequeño lazo de la correa de transporte para cu-

ello/muñeca a través de la argolla (27) situada a la derecha

del cuerpo de la cámara.

2. A continuación, enhebre el final de la correa de transporte pa-

ra el cuello/muñeca a través del pequeño lazo arriba mencio-

nado, y tire con fuerza suficiente para que el lazo formado

quede bien fijado a la argolla del cuerpo de la cámara.

Español

126

Puesta en funcionamiento de la LEICA CM

Colocación y extracción de la pila

La LEICA CM funciona con una pila de litio de 3 voltios (p. ej.

Duracell DL123A, Kodak KL 123LA, Panasonic CR 123A, Varta

CR123A, u otros tipos CR123) que suministra energía tanto a la

cámara como al dispositivo fechador.

1. Abra el cierre de la bayoneta de la tapa del compartimiento de

las pilas (parte inferior de la cámara, 24), girando con una

moneda en el sentido contrario al de las agujas del reloj (de

acuerdo con la indicación situada junto a la tapa).

Introduzca una pila de litio con el contacto positivo hacia de-

lante (conforme a lo indicado en el compartimiento de las pilas).

3. Cierre de nuevo la tapa girándola ahora en el sentido de las

agujas del reloj.

Nota: Recomendamos realizar el cambio de pilas con la cámara

desconectada, puesto que los datos programados se siguen

manteniendo aproximadamente durante 30s Si, por el contrario,

la cámara está conectada, se borran inmediatamente después

de extraer la pila; de manera que, dado el caso, se tendrían que

introducir de nuevo la fecha y la hora (ver al respecto también la

«Introducción de los datos», pág. 128).

Comprobación de la pila

Al conectar la cámara (ver pág. 127), si la pila está suficiente-

mente cargada, aparece en el panel de datos (19) el símbolo de

la pila completamente relleno de color negro ( ). Además, el

objetivo (6) se mueve a su posición de espera.

Si el símbolo de la pila ( ) se enciende apareciendo sólo hasta

la mitad, significa que la pila tiene un máximo del 30% de capa-

cidad, siendo necesario cambiarla pronto.

Si el símbolo ( ) medio relleno destella o bien no se enciende

ninguna indicación, es que la pila está agotada y tiene que ser sus

tituida inmediatamente. En este caso ya no es posible disparar

la cámara. Al salir de viaje deberá llevar siempre una pila de re-

serva.

Una pila nueva tiene una capacidad para aprox. 8 películas de 36

tomas con un 50% de aplicación del flash, lo que suponen unas

290 fotografías (según los estándares de prueba Leica).

Notas:

• Si después de conectar la cámara, el objetivo no se mueve a

su posición de espera, significa que la pila está descargada o

incorrectamente colocada, o incluso que falta por completo.

• Si el símbolo ( ) destella en solitario o no se ve ninguna indi-

cación, puede ser que estén sucios los contactos de las pilas,

En tal caso, límpielos con un paño limpio, seco y que no de-

sprenda hilachas

que la pila esté parcialmente descargada y que se haya hecho

una serie de fotografías consecutivas.

127

Después de una breve pausa puede continuar fotografiando,

una vez que se haya recuperado la pila.

• Los contactos de la pila deberían mantenerse siempre limpios.

• Si se encuentra una película en la cámara, debería introducir

una pila nueva inmediatamente después de extraer la gastada.

• Si la cámara permanece más de 5 minutos sin la pila, el con-

tador se coloca en 1 al insertar la pila nueva, independiente-

mente de la cantidad de disparos hechos hasta el momento.

• El frío reduce el rendimiento de la pila. Además, la película

pierde flexibilidad, dificultándose así su transporte. Por esta

razón, a temperaturas bajas deberá llevarse la LEICA CM lo

más arrimada posible al cuerpo y utilizarse con una pila nueva.

Atención:

• Las pilas no deben tirarse en ningún caso al fuego, ni tampo-

co se pueden calentar, recargar, desarmar ni romper.

• Las pilas

gastadas no deben tirarse a la basura doméstica

normal ya que contienen sustancias tóxicas y contaminantes.

Entréguelas en las tiendas o en otros puntos de recogida de

residuos especiales para que sean recicladas reglamentaria-

mente.

Conexión y desconexión de la cámara/

desconexión automática

Desplace para ello el interruptor ON/OFF (7) a la posición ON re-

spectivamente señalada. A continuación se abre la tapa de cier-

re del objetivo, el objetivo se desplaza a la posición de reserva y

en el panel de datos (19) aparecen las indicaciones.

Al desconectar la cámara desplazando de nuevo el botón

ON/OFF a la posición OFF, se apagan todas las indicaciones, el

objetivo retrocede y se cierra la tapa de cierre del objetivo.

Si la cámara no se dispara transcurridos aprox. 3 minutos de-

spués de la conexión, se desconecta automáticamente y del mo-

do descrito anteriormente; sin embargo en este caso el objetivo

no retrocede.

Esta conexión de Stand-by (reserva) evita un consumo inne-

cesario de pila.

Español

128

Nota: Con motivo de la prolongación de la vida útil de la pila, a

pesar de este Stand-by debería convertirse en una costumbre

desconectar siempre la cámara si no se utiliza durante un largo

período de tiempo.

Si la cámara se ha conectado en el estado de Stand-by, puede

volver a activarse en cualquier momento tomando una de las si-

guientes medidas:

• Desconexión y nueva conexión con el botón ON/OFF

• Pulsar la tecla TIMER (20)

• Pulsar la tecla EV (21)

• Pulsar la tecla MODE (22)

• pulsar brevemente o presionar el disparador (8)

Nota: Después de cada puesta en funcionamiento está activado

automáticamente el ajuste de flash estándar (ver también al res-

pecto «Modos de funcionamiento seleccionables», en la pág.

147), a no ser que previamente se haya memorizado otro ajuste.

De la misma forma, esto también es válido para una compensa-

ción de la exposición memorizada (ver también «Memorizar los

modos de funcionamiento de flash/de la compensación de la ex-

posición ajustada», pág. 166).

Introducción de los datos

La LEICA CM está provista de un dispositivo fechador integrado.

Este dispositivo permite la introducción bien de fecha y hora (día,

hora, minuto) o la fecha (día, mes, año – con posibilidad de sel-

ección entre cuatro secuencias distintas) en la esquina inferior

derecha de cada fotografía. La posición y el tamaño de la intro-

ducción puede verse en la foto ilustrada.

129

Notas:

•

Los datos se introducen mediante LEDs (Light Emitting Diodes –

diodos luminiscentes) desde delante en la película.

• La luminosidad de la impresión es controlada por el ajuste au-

tomático de la sensibilidad de las películas (codificación DX)

de la cámara. Sin embargo, su legibilidad puede variar ligera-

mente en función de la película utilizada. En algunas películas

de baja sensibilidad sólo se ven muy débilmente o no se ven

en absoluto. Sobre partes oscuras del motivo, los datos se re-

producen en color entre rojo y naranja, y sobre motivos claros,

entre naranja y amarillo. Por esta razón son difíciles de leer en

un fondo claro, de color naranja o muy «recargado».

• El calendario automático va desde el año 2003 hasta el año

2060.

• El dispositivo fechador recibe la alimentación de energía a tra-

vés de la pila de la cámara. Si la pila se cambia con la cámara

desconectada y transcurridos aprox. 30 seg., se mantienen los

datos ajustados. Si, por el contrario, se cambia estando conec-

tada la cámara, la fecha retrocede se nuevo inmediatamente

al ajuste de fábrica.

• Los grupos de dígitos parpadean mientras no se haya realiza-

do ningún ajuste.

Ajuste de los datos

La introducción de la fecha, la hora y la secuencia deseada de la

fecha se realiza por principio de la misma forma que la mayoría

de los ajustes restantes de la LEICA CM con sólo dos de sus ele-

mentos de manejo – la tecla de función correspondiente (a la iz-

quierda junto a la visualización correspondiente) y el dial de ajus-

te central.

Español

130

Paso de manejo

1. Pulse durante largo tiempo la tecla DATE (23) (mín. 2s).

2. Gire el dial de ajuste central (18) hacia la derecha (en sen-

tido de las agujas del reloj), para aumentar el valor, o hacia

la izquierda (en sentido contrario al de las agujas del reloj)

para disminuirlo.

Nota: Los valores están dispuestos en un «bucle sin fin»,

es decir que se pueden alcanzar en ambos sentidos de giro

(de

hasta

3. Presione brevemente la tecla DATE.

4. Ajuste los 4 valores restantes – mes/día/hora/minuto –

como se describe en los pasos 2 y 3.

5. Pulsando por quinta vez brevemente la tecla DATE se me-

morizan las entradas.

Indicaciones en el panel de datos

El grupo de dígitos situado a la izquierda parpadea (después

de soltar la tecla lo hará durante otros 4s) como indicación de

que es posible en este momento realizar el ajuste.

Nota: Cualquier accionamiento del dial de ajuste central (18,

véase punto 2) prolonga el destello/el tiempo de ajuste dispo-

nible durante otros 4s

El resto de las indicaciones desaparecen.

Nota: Con ello, la indicación cambia siempre a año/mes/día.

El valor cambia de forma correspondiente.

El grupo de dígitos central parpadea.

De forma análoga a los puntos 1 y 2.

Como confirmación deja de destellar la indicación

Nota: El número del año es marcado mediante un apóstrofe.

131

Selección de los datos que desean introducirse/la secuencia de la fecha

Con la tecla DATE (12) también puede seleccionar si desea visualizar fechas, o qué fechas desea visualizar e insertar en sus fotografías.

De conformidad con las distintas formas de escritura internacionales, la LEICA CM permite cuatro posibles representaciones de la

fecha:

Año/Mes/Día — Día/Mes/Año — Año/Día/Mes — Mes/Día/Año – Hora/Día – ninguna inserción

Paso de manejo

1. Pulse la tecla DATE (23) brevemente.

Ajustar la forma deseada girando el dial de ajuste central (18).

Nota: La secuencia se repite

3.Pulsando por segunda vez brevemente el botón DATE se

memorizan las entradas.

Indicaciones en el panel de datos

Los grupos de dígitos de la indicación de la fecha parpadean

La forma de indicación correspondiente parpadea

Ejemplos:

– Fecha

31 10 4

– Hora

11 :11 31

– sin inserción ccc

Como confirmación deja de destellar la indicación

Español

132

Colocación de la película

El enhebrado automático de la película se puede efectuar tanto

con la cámara conectada como desconectada.

Atención:

• Antes de abrir la tapa posterior, compruebe imprescindible-

mente si en la cámara se encuentra todavía una película no re-

bobinada. En caso contrario, la luz incidente estropearía la

parte de la película ya impresionada y con ello muchas de las

fotografías realizadas. La cámara sólo debería abrirse si en el

contador de fotos parpadea el 0. En la ventanilla del cartucho

de película (16) se puede reconocer si hay colocado un car-

tucho y, en el contador, si está rebobinado o no. (ver «Rebo-

binado automático de la película impresionada», o «Rebobina-

do de una película parcialmente impresionada», pág. 169)

• Para evitar la incidencia de la luz, la película debería colocarse

y extraerse sólo en condiciones de luz atenuada, p. ej. a la

sombra del propio cuerpo.

• Al colocar la película evite el contacto de la lente posterior del

objetivo con sus dedos o un borde de la película.

133

Paso de manejo

1. Desbloquear y abrir la tapa posterior (17) con el pestillo

(13) en el lado izquierdo de la cámara.

Nota: Aprovechando esta oportunidad controle si se en-

cuentra polvo en la lente posterior del objetivo. Si es así,

deberá eliminarse con un pincel de soplado.

2. Coloque el cartucho de película en el compartimiento al

efecto (31) tal como muestran las ilustraciones. El arrastra-

dor elástico del eje de rebobinado (32) que se encuentra

en la parte inferior, tiene que engranar en el alojamiento

correspondiente del cartucho de la película.

3. Introduzca la película plana sobre el plano de la película

entre las levas de guía (29) y pase totalmente el principio

de la película por encima del bobinador (28) como se

muestra en la figura, hasta la marca correspondiente

(flecha) a la izquierda de la misma. Si el principio de la pelí-

cula sobresale demasiado, introduzca un poco la película,

con cuidado, en el cartucho. La película tiene que quedar

plana en el canal para la película.

Indicaciones en el panel de datos

En el contador 0, sino permanece inalterado

Nota: Con la cámara desconectada no aparecen la indicación

de la fecha y el modo de funcionamiento de la exposición

ajustada.

Inalterado

Español

134

Paso de manejo (cont.)

4. Cierre la tapa posterior. A continuación se conecta la cá-

mara (en el caso de que no estuviera conectada anterior-

mente), enhebra automáticamente la película y la trans-

porta hasta la primera instantánea.

Indicaciones en el panel de datos

Si se ha enhebrado de forma correcta en el contador de

imágenes:

al principio brevemente1, durante el proceso alternativamente

dos rayas intermitentes, después el1de forma permanente

Si se ha enhebrado de forma incorrecta en el contador de

imágenes:

1intermitente.

Si el contador de imágenes muestra el 1en el panel de da-

tos, la cámara está lista para el funcionamiento. Si por el con-

trario parpadea el 1, es que la película no se ha colocado

correcta-mente. En tal caso abra de nuevo la tapa posterior,

saque la película y colóquela otra vez del modo descrito en el

punto 2.–4.

Nota: Con películas no codificadas DX (véase la sección si-

guiente) el contador de imágenes muestra en el panel de

datos con la cámara lista para la toma también el 1, sin em-

bargo, si no está bien colocada la película, el 0.

135

Películas de pequeño formato utilizables

La LEICA CM es una cámara de pequeño formato, es decir se car-

ga con películas del formato «35mm». La cámara ajusta au-

tomáticamente las películas de formato pequeño de codificación

DX (en el envoltorio y los cartuchos está la indicación «DX»).

Las películas codificadas con DX por encima de este intervalo de

ajuste y las películas no codificadas se ajustan a ISO 100.

Si por alguno de estos motivos la cámara no reconoce el código

DX, o porque está dañado, esto se señalizará, una vez enhebra-

da la películas y cada vez que se conecte la cámara mediante la

iluminación alternativa de by100 durante 3s; tanto en el vi-

sor (en la visualización digital), como en el panel de datos (19).

Cómo sostener correctamente la cámara

Para evitar fotografías poco nítidas debido a imágenes borrosas,

debería sujetarse la LEICA CM de la forma indicada en las ilus-

traciones. Un factor decisivo para conseguir buenas fotografías

es que el objetivo, el reflector del flash, los sensores de autofo-

co y la ventanilla del visor fotómetro no se cubran con la mano,

con la correa, etc.,

En caso de fotos en formato vertical, el reflector del flash debe

encontrarse siempre arriba, ya que una iluminación «desde arri-

ba» produce la impresión más natural.

Es recomendable que para hacer fotos de formato vertical se

accione el disparador con el pulgar, ya que así se sostiene la cá-

mara en forma particularmente quieta y segura.

Español

136

El visor/las indicaciones en el visor

La imagen del visor de la LEICA CM muestra aprox. el 85% del

campo de imagen. En el visor pueden verse las siguientes mar-

cas e indicaciones:

a. Delimitaciones de intervalo cercano

n las fotografías a corta distancia, la imagen del visor frente al

sector captado por el objetivo está desplazada hacia la parte

superior. Este paralaje se hace notar más cuanto más corta es

la distancia de la toma. Las marcas de alcance muy corto de la

LEICA CM sirven como delimitaciones superiores del campo de

la imagen para distancias de toma de 0,7–1m.

b. Marco del intervalo de medición de distancia

ndependientemente de los modos de funcionamiento utiliza-

dos para la medición de distancia y el control de la exposi-

ción, las partes del motivo sobre las que se desea ajustar la

nitidez y determinar la exposición tienen que situarse de for-

ma que queden encuadradas en este marco. (Para el enfoque

y la medición de exposición de las partes descentradas del

motivo, lea el apartado «Memorizar enfoque y exposición» en

la pág. 144)

c. Indicaciones de los LED

En una línea del borde inferior de la imagen del visor, hay

cifras y símbolos que informan sobre

1. los valores de velocidad de obturación y de diafragma ajus-

tados o controlados automáticamente,

2. el ajuste automático o manual de la distancia y

3. el estado del dispositivo de flash montado o incorporado

de conformidad con el sistema.

Para más información sobre las indicaciones de los LED con-

sulte los respectivos apartados.

Ajuste de las dioptrías

La LEICA CM le permite adaptar de forma precisa a su agudeza

visual el visor en un margen de –3,0 bis +1,0 dioptrías para la

observación óptima del motivo. Para ello, se ajusta la ruedecilla

de encastre (14) a la izquierda del ocular del visor (15) de mane-

ra que tanto la imagen del visor como las rayas de marca e indi-

caciones de los LED se pueden ver perfectamente nítidas.

137

Fotografiar con la LEICA CM

Por un lado, la LEICA CM es una cámara completamente au-

tomática. Permite fotografiar sin problemas, de forma sencilla,

segura y rápida gracias al ajuste automático de la distancia y,

con ello, de la nitidez (autofoco) a la exposición totalmente au-

tomática y controlada por programa y, cuando es necesario, me-

diante la activación automática del flash. Al conectar la cámara,

estas funciones están en principio siempre activadas, a no ser

que se haya memorizado previamente otro modo de funcio-

namiento (ver al respecto «Memorización de los modos de fun-

cionamiento de flash/de la compensación de la exposición ajus-

tada» en la pág. 166).

Por otro lado, con la LEICA CM tiene la posibilidad, en cualquier

momento, para, p. ej., la realización de ideas fotográficas espe-

ciales, de determinar con la modalidad de prioridad de apertura

la profundidad de nitidez deseada, mediante la asignación de un

diafragma, y/o de ajustar la distancia de forma manual.

Otras funciones permiten la adaptación idónea a los más diver-

sos motivos y situaciones.

El ajuste de la distancia

La LEICA CM permite un sistema de medición de las distancias

con un intervalo de trabajo de 0,7m hasta el infinito. Con la uti-

lización del funcionamiento de autofoco, permite un ajuste au-

tomático de gran precisión. Sobre todo con la apertura total del

objetivo LEICA SUMMARIT 1:2,4/40mm, muy luminoso, esto es

decisivo para una nitidez óptima. Con el enfoque manual es po-

sible realizar un trabajo muy refinado; las indicaciones en el vi-

sor y el panel de datos informan de la forma más exacta sobre el

ajuste correcto, así como sobre la distancia predeterminada.

En la disposición de su motivo principal en la fotografía ha de

prestarse atención a que el sistema de medición de la LEICA CM

sólo abarque el centro de la fotografía; es decir, el intervalo seña-

lado por un marco en centro de la imagen del visor.

Notas:

• El sistema de medición pasiva de la LEICA CM sigue instruc-

ciones sobre el contraste, es decir, las diferencias entre clari-

dad y oscuridad de la imagen; y, de este modo, sobre una cier-

ta claridad mínima. Por ello, en condiciones luminosas malas,

se conecta automáticamente una luz auxiliar (3) con un alcan-

ce de aprox. 5,1m (sólo con funcionamiento de autofoco).

• Algunos motivos están condicionados por causas físicas, lo

que dificulta la medición de la distancia, p. ej.:

– aquellos que sólo presentan un contraste bajo o ninguno

(cielo, paredes blancas y similares)

– aquellos con superficie sin estructura o estructuras exclusi-

vamente horizontales

– objetos que se mueven con rapidez

– objetos muy oscuros y superficies con escasa reflexión

– aquellos con dibujos regulares

– fuentes de luz intensa en la imagen (faros, bombillas, etc.)

Por ello, para este tipo de motivos, debería utilizarse bien la

memorización de nitidez y exposición (ver «Memorizar enfoque

y exposición», pág. 144), o el ajuste manual que se estime (ver

«Ajuste manual de la distancia», pág. 139).

• l sistema de autofoco contempla el diafragma predeterminado

de forma automática o manual, y determina el ajuste de dis-

tancia sobre los respectivos intervalos de profundidad de ni-

tidez (ver «Modalidad de prioridad de apertura», pág. 143). Por

ello, con la utilización de la modalidad de prioridad de apertu-

ra puede optimizarse, mediante la selección del mayor diafrag-

ma posible (valor pequeño), la exactitud del ajuste de distancia

de forma adecuada para estos motivos críticos.

Español

138

Ajuste automático de la distancia/autofoco

Para el funcionamiento de autofoco el dial de ajuste (9) se gira a

la derecha del todo (es decir, en sentido de las agujas del reloj),

hasta que encastre en la posición AF.

Si su motivo principal tiene que disponerse en el centro de la

imagen, sitúe el marco en el centro del visor sobre la parte del

motivo que deba fotografiarse con nitidez de forma que lo llene

lo más posible. Si entonces pulsa ligeramente el disparador (8)

(coger el punto de resistencia) tendrá lugar la medición y el ob-

jetivo se ajustará de la forma correspondiente.

En la tabla se exponen las formas de trabajo y las indicaciones

del visor del sistema AF:

Indicación en el visor

Iluminado

Parpadea lenta-

mente (con 2Hz)

Parpadea con

rapidez (con 8Hz)

Medición de distancia

Posible

No es posible

Distancia medida por

debajo de los 0,7m

Disparador

Libre

Bloqueado

Ajuste

A la distancia medida

a. Con dispositivo de flash automático o ajustado manual-

mente: a 2,5m

b. Con el dispositivo de flash desconectado o no activado:

siempre a la distancia con la que, en función del diafrag-

ma ajustado, el intervalo de profundidad de nitidez se

aproveche de forma óptima; es decir, que empiece lo

más cerca posible en primer plano, y siempre con un

alcance infinito

–

Español

139

Ajuste manual de la distancia

Para el ajuste manual, el dial de ajuste (9) se gira desde la posi-

ción encastrada AF hacia la izquierda (es decir, en sentido con-

trario a las agujas del reloj) hasta alcanzar la distancia deseada.

En el panel de datos (19), en lugar de la fecha se visualiza enton-

ces la distancia ajustada, p. ej., 0.7m, 23.0mo z(para infini-

to).

Paso de manejo

1. C

onecte pulsando brevemente el dispa-

rador (8, coger el punto de resistencia),

el sistema de medición de nitidez y las

indicaciones correspondientes.

2. Ajuste el recuadro en el centro del

visor de modo que la parte del motivo

que debe fotografiarse con nitidez lo

rellene casi por completo.

3. Ajuste con el dial de ajuste (9) la dis-

tancia a la que la indicación del visor

comunica la nitidez correcta.

4. Pulsar completamente el disparador

para la toma

Indicaciones en el visor

Aparecen 1 o 2 elementos de la indica-

ción de la nitidez

Cambian los elementos visualizados en

caso dado.

Las indicaciones de nitidez en el visor

informan de si el ajuste para el recua-

dro es correcta en el centro del visor

para la parte del motivo captada (ver la

siguiente tabla)

Ídem

Objetivo

Mientras se mantiene presionado el

disparador, coge la posición para el

ajuste de distancia

–

Recorre, mientras dura la toma a la

posición para la distancia ajustada

140

Notas:

• La indicación en el visor se refiere en cada momento a la parte del motivo que en ese momento abarca el campo de medición

(el recuadro).

• La indicación desaparece 12s después de que se libere el disparador; durante ese tiempo, cada accionamiento de la rueda de ajus-

te se prolonga dicho tiempo otros 4s. Tras la fotografía, la indicación desaparece inmediatamente.

Indicación en el visor

Parpadea lentamente

(2Hz)

Parpadea con rapidez

(8Hz)

Sin indicación

Estado/medida necesaria

Distancia ajustada demasiado corta; es necesario el girar hacia la derecha

Distancia ajustada ligeramente corta; es necesario girar hacia la derecha

Ajuste de distancia adecuada

Distancia ajustada ligeramente larga; es necesario girar hacia la izquierda

Distancia ajustada excesivamente larga; es necesario girar hacia la izquierda

No es posible* la medición de la distancia pese a suficientes condiciones luminosas

La parte del motivo medida está a menos de 0,7m; no es posible realizar un ajuste correcto

No es posible* la medición de distancia debido a la falta de condiciones luminosas suficientes;

la luz auxiliar (3) no se conecta de forma adicional.

* ver «Indicaciones» bajo «El ajuste de distancia», pág. 137

141

El control de la exposición

La LEICA CM le permite elegir entre dos modos de funcionamiento para el control de la exposición, con los que puede ajustar la

cámara a la forma de trabajo preferida o al respectivo motivo. De esta forma, puede elegirse entre un programa automático rápido,

cómodo y seguro, es decir, completamente automático; y entre una modalidad de prioridad de apertura para establecer de forma sen-

cilla la profundidad de nitidez deseada.

Programación automática

La programación automática es el modo de funcionamiento adecuado para fotografiar sin proble-

mas. Es óptima, para estar siempre listo para fotografiar, y adecuada sobre todo para las instantá-

neas rápidas o para motivos en movimiento; es decir, cuando no queda tiempo para ajustes indivi-

duales. Controla la exposición mediante la asignación automática de una combinación adecuada

de velocidad de obturación y diafragma.

Para realizar los ajustes, gire la palanca 10 en el sentido de las agujas del reloj hasta el tope, hasta

que encastre en la posición señalada con P.

En el panel de datos

Para confirmar la

función ajustada

aparece P

En el visor (en la visualización digital)

En el punto de resistencia del disparador aparecen alternativamente los valores de tiempo y diafragma

predeterminados por la cámara.

La visualización desaparece enseguida cuando el disparador se libera; o bien transcurridos 4s, es de-

cir, después de que ambos valores se hayan mostrado respectivamente 3 veces.

Si la claridad presente supera el intervalo de trabajo del control de la exposición, esto aparece seña-

lizado mediante un parpadeante.

En los modos de funcionamiento con velocidades de obturación más lentas y las que no funcionan

con flash (ver «Modos de funcionamiento seleccionables», pág. 147), cuando hay poca claridad la

cámara cambia de forma automática a exposición prolongada (B). Esto se visualiza, antes de la foto-

grafía, mediante la iluminación alternativa de (para la máxima apertura de diafragma) y

(para los tiempos de exposición >30s).

Las indicaciones

Nota: Con apertura completa de diafragma (2,4), están disponibles las velocidades de obturación hasta 1/500 s; con diafragma 4 hasta

750

s, con todas las demás hasta

1000

Español

142

Shift del programa

La programación automática variable de la LEICA CM combina la seguridad y la rapidez de la regulación totalmente automática de la ex-

posición con la posibilidad de poder cambiar en todo momento la combinación de tiempo/diafragma seleccionada por la cámara con-

forme a las ideas propias. Si, p. ej., en fotografías deportivas, desea alcanzar la reproducción nítida de un atleta, ajuste una velocidad de

obturación corta (de esta forma el diafragma se abre más = menor profundidad de nitidez). Si, por el contrario, se da especial importancia

a una gran profundidad de nitidez (aperturas de diafragma menores = valores mayores) y se aceptan los tiempos más largos por ello ne-

cesarios, ajuste una velocidad de obturación más lenta (p. ej., para fotografiar paisajes). La exposición total, es decir, la luminosidad de

la imagen se mantiene invariable.

Para modificar la combinación predeterminada de tiempo/diafragma, gire (manteniendo el disparador pulsado) el dial de ajuste central (18)

hacia la izquierda (en sentido contrario al de las agujas del reloj) para velocidades de diafragma mayores y una mayor apertura de

diafragma,

hacia la derecha (en sentido de las agujas del reloj) para velocidades de obturación más lentas y una menor apertura de diafragma.

Notas:

• Los valores de tiempo y diafragma disponibles limitan el campo de trabajo de la función Shift del programa; es decir, no pueden

ajustarse combinaciones que exijan, para una exposición correcta, aperturas de diafragma mayores o menores de 2,4/22, o tiem-

pos menores de

1000

• La función de Shift del programa no está disponible si, en fotografías con flash desde distancias cortas, la exposición no puede

producirse mediante la regulación de la potencia de flash (ver también «Fotografiar con y sin activación de flash», pág. 148), sino

que se adapta de forma adicional automáticamente el diafragma.

En el panel de datos

Continua P

En el visor (en la visualización digital)

Como en la programación automática, sin embargo, en este caso, la indicación sólo desaparece si se

libera el disparador.

Las indicaciones

143

Modalidad de prioridad de apertura

La modalidad de prioridad de apertura regula la velocidad de ob-

turación de forma automática, adaptándola al diafragma prede-

terminado de forma manual. De esta forma puede, p. ej., ase-

gurarse que con el valor de diafragma seleccionado se manten-

drá constante la profundidad de nitidez; es decir, incluso con

condiciones luminosas cambiantes.

Para realizar el ajuste, seleccione el valor de diafragma deseado gi-

rando la palanca 10. Hay disponibles posiciones de encastre para

la apertura total 2.4 y todos los valores de diafragma entre 4 y 22.

En el panel de datos

Para confirmar la

función ajustada

aparece A

En el visor (en la visualización digital)

a. Tras el punto de resistencia del disparador: la velocidad de obturación adecuada para el diafragma

predeterminado

b. Tras el ajuste de otro valor de diafragma (sólo mientras no se accione el disparador): El nuevo

diafragma ajustado se visualiza durante 4s y después desaparece.

Si se acciona entonces el disparador, la indicación cambiará, y en lugar de ello aparece la velo-

cidad de obturación resultante. Ésta no desaparece hasta que se libera el disparador.

Mientras se indica la velocidad de obturación, en todo momento se puede llamar brevemente

(durante 1s en su lugar el diafragma girando el dial de ajuste central (18)

Siempre:

En los modos de funcionamiento con velocidades de obturación prolongadas y sin flash (N.o3–5, 8–10 y

15), véase «Modos de funcionamiento seleccionables», pág. 147) la cámara cambia automáticamente a

exposición prolongada (

) con poca luminosidad. Esto se indica antes de la toma por el encendido alter-

nativo del diafragma ajustado y (que representa los tiempos de exposición >30s).

Con motivos extremadamente claros, que superan el área de trabajo del sistema de medición, apa-

rece la indicación en lugar de la velocidad de obturación y la indicación del diafragma. La expo-

sición correcta de tales motivos no está garantizada.

Las indicaciones

Español

144

Memorizar enfoque y exposición

El sistema de exposición y medición de la LEICA CM está diseñado

para el enfoque del centro, es decir; aunque se abarca todo el cam-

po de la fotografía, el intervalo marcado por el marco de autofoco

se pondera con mucha más intensidad. Debido a este diseño, las

partes del motivo dispuestas en el centro se fotografían nítida-

mente y se exponen de forma adecuada en toda regla, sin que sea

necesario adoptar otras medidas.

En caso de que el motivo central, por causas del diseño de la foto-

grafía, se dispongan sin embargo fuera del centro de la fotografía

(figura A), siempre podrá utilizarse para ello la memorización de

nitidez y exposición resultantes en el funcionamiento de autofoco,

así como en la programación automática de tiempo y programa y

el punto de resistencia del disparador.

Mirando a través del visor, dirija primero la cámara de manera que

el marco de autofoco abarque el motivo principal o bien la parte del

motivo principal, que deba enfocarse con nitidez y exponerse cor-

rectamente (figura B). Después presione el disparador hasta el

punto de resistencia. Como signo de las mediciones realizadas y

de la memorización, en la visualización del visor aparecen el punto

rojo y los valores correspondientes de tiempo y/o diafragma.

Manteniendo presionado el disparador en la misma posición pue-

de modificar el encuadre según sus deseos. Las visualizaciones se

mantienen igual también cuando se han modificado las distancias

y/o la luminosidad del motivo.

Pulse entonces por completo el disparador para hacer la foto

(figura C).

Si por las causas anteriormente mencionadas debe contarse con

la presencia de perturbaciones de la función de autofoco: enfoque

primero otro objeto que se encuentre aproximadamente a la mis-

ma distancia y con la misma luminosidad y guarde a continuación

en memoria el ajuste de la distancia y el valor de exposición.

Importante:

• La memoria del enfoque y de la exposición se borra al quitar el

dedo del disparador.

• Antes de hacer una foto puede memorizar la exposición y el

enfoque tantas veces como sea necesario.

• Si es disparador se mantiene apretado por completo y el flash

está desconectado, la cámara sigue fotografiando con una fre-

cuencia de aprox. 0,7 imágenes/s Gracias a este modo de fo-

tografías en serie es posible, p. ej. fotografiar movimientos.

ABC

145

Compensaciones de la exposición

Los fotómetros están calibrados sobre motivos de luminosidad media, que reflejan por término medio aproximadamente el 18% de

la luz efectiva. Si el motivo medido no cumple estas condiciones, se debería realizar la correspondiente compensación de la expo-

sición. La LEICA CM posibilita compensaciones en un intervalo de ± 2EV en graduaciones de

EV.

Para indicar la compensación de la exposición ajustada con el punto de resistencia del disparador, aparece en el visor, además, el

punto sobre el punto decimal (ver «El visor/las indicaciones en el visor», pág. 124/136).

Paso de manejo

1. Presione brevemente la tecla EV (21) junto a la indicación

correspondiente en el panel de datos (19)

2. Ajuste el valor de compensación deseado girando el dial de

ajuste central (18); hacia la izquierda (en sentido contrario

al de las agujas del reloj) para valores positivos.

Nota: Los valores no están dispuestos en un «bucle sin

fin», es decir, para volver atrás hay que girar en la dirección

contraria.

3. Vuelva a presionar la tecla EV para confirmar el ajuste y

para volver al modo de funcionamiento normal.

Nota: 3s tras el accionamiento de uno de los dos elemen-

tos de manejo, el parpadeo finaliza automáticamente y se

memoriza el último valor ajustado.

Indicaciones en el panel de datos

Eparpadea (tras soltar la tecla durante otros 4s) como indi-

cación de que entretanto se puede ajustar un valor, y el con-

tador de imágenes situado a la derecha cambia a la indicación

del valor de compensación. El resto de las indicaciones

desaparecen.

El valor de compensación cambia por cada posición de en-

castre + ó –

EV, simultáneamente aparece bajo Eel signo

correspondiente (+/-).

El signo correspondiente (+/-) permanece como indicación de

una compensación de la exposición ajustada. Las restantes in-

dicaciones aparecen de nuevo.

El ajuste

Español

146

Ejemplo para una compensación según +

(corresponde a un aumento de la exposición)

En motivos con superficies de mucha luminosidad dominantes,

que reflejan mucha luz, p. ej., en la nieve o en la playa, el medi-

dor de exposición selecciona un tiempo de exposición demasia-

do corto y/o un diafragma pequeño. Debido a esto, la nieve se

reproduciría con un tono gris medio y las personas aparecerían

demasiado oscuras: Exposición insuficiente!

Para prolongar el tiempo de exposición, se realiza un ajuste de,

p. ej., EV +2.0.

Ejemplo para una compensación según –

(corresponde a una disminución de la exposición)

En motivos con superficies muy oscuras, que sólo reflejan poca

luz, el medidor de la exposición selecciona un tiempo de exposi-

ción demasiado largo y/o un diafragma grande. P. ej., un coche

negro ante un fondo oscuro aparecería como un coche gris; las

personas fotografiadas con demasiada claridad: Sobreexposi-

ción!

Para disminuir el tiempo de exposición, se realiza un ajuste de,

p. ej., EV –2,0.

Español

147

Modos de funcionamiento seleccionables

La LEICA CM ofrece 15 variantes de función distintas para el funcionamiento de flash, incluso la posibilidad de llevar a cabo exposiciones

prolongadas en cualquier momento. Aquí hay reunidas funciones adicionales en combinaciones distintas para modos de funcionamiento

en la práctica. Estos modos de funcionamiento están disponibles tanto para programación automática de tiempo como de programa.

Los 5 modos de funcionamiento que se necesitan más a menudo (el n.

1, 2, 6,7 y 15) están reunidos, para un acceso sencillo y rápi-

do, en un «nivel de ajuste 1», mientras el «nivel de ajuste 2» abarca los 15 modos de funcionamiento totales.

En principio, el ajuste tiene lugar – con una pequeña diferencia – siempre del mismo modo:

Paso de manejo

1. Presione la tecla MODE (22)

brevemente (<2s) para la selección del «nivel de ajuste 1»

b. más tiempo (>2s) para la selección dentro del «nivel de

ajuste 2»

2. Ajuste, girando el dial de ajuste central (18), el modo de

funcionamiento deseado.

Nota: Los modos de funcionamiento se disponen en un

«bucle sin fin», es decir; se pueden alcanzar siempre en

ambos sentidos de giro.

3. Vuelva a presionar la tecla MODE para confirmar el ajuste y

para volver al funcionamiento normal.

Indicaciones en el panel de datos

a. Una vez que se suelta la tecla, el último modo de funcio-

namiento ajustado parpadea durante 4s como indicación

de que en ese tiempo puede ajustarse otro.

b. Todos los símbolos del modo flash se encienden brevemen-

te (aprox. 1s), luego sólo el último modo ajustado parpadea

durante 4s. para indicar que durante este tempo se puede

ajustar otro modo.

En ambos casos: El resto de las indicaciones desaparecen

Nota: Cada vez que se acciona el dial de ajuste, se prolonga

el tiempo de ajuste de 4s.

El/los símbolo/s para el modo de funcionamiento respectiva-

mente ajustado aparece/n junto a la tecla.

En el modo de funcionamiento estándar «Conexión de flash

automática» aparece a(además de q) en la visualización

de fecha que entretanto ha cambiado en la última fila.

El/los símbolo/s respectivos permanece/n encendido/s.

El resto de las indicaciones aparecen de nuevo.

El ajuste

148

Nota: En las respectivas descripciones de los modos de funcio-

namiento se indica, si sólo es posible seleccionarlas en el «nivel

de ajuste 2» (concierne a los n.

3–5 y 8–14).

Importante: Los modos de funcionamiento ajustados permane-

cen activos mientras no se seleccionen otros. Si por el contrario

Ud. desconecta la cámara o se desconecta por sí misma, vuelve

a estar activado el ajuste estándar al conectarla de nuevo. Si, por

el contrario, se ha memorizado un modo de funcionamiento, esta

se convierte en el modo de funcionamiento estándar y permane-

ce activa también después de desconectar y volver a conectar

(ver «Memorizar los modos de funcionamiento de flash/de la

compensación de la exposición ajustada» en la pág. 166).

Fotografiar con y sin activación del flash

La LEICA CM dispone de un flash incorporado (5), que se conec-

ta automáticamente según el modo de funcionamiento seleccio-

nado, o bien se puede conectar o desconectar con carácter per-

manente de forma manual.

Además existe la posibilidad de fotografiar con destello previo

(3) a fin de reducir el «efecto de los ojos rojos».

Además, la zapata ISO (11) permite utilizar dispositivos de flash

más potentes, externos, preferentemente modelos de los estánda-

res SCA-3002, con los cuales, en muchos casos, debido a la gran

distancia de sus reflectores de flash al eje del objetivo, puede

evitarse por completo el «efecto ojos rojos». Queremos recomen-

darle expresamente el LEICA SF 24D (Ref. 14 444/14 448)

Indicaciones para la utilización de dispositivos de flash

externos

• Tan pronto como se está utilizando un dispositivo de flash ex-

terno, los modos de funcionamiento de flash predeterminados

con función de destello previo (n.º 2, 4, 7, 9 y 12) y los mismos

modos de funcionamiento sin destello previo (n.

1, 3, 6, 8 y

11) se cambian y se visualizan en el panel de datos (19) de la

forma correspondiente.

Sin embargo, al desmontar el dispositivo de flash, la cámara vu-

elve al modo de funcionamiento guardado; es decir, en lugar de

(el ajuste básico de fábrica, ver pág. 147) o el modo de

funcionamiento que usted haya guardado de forma permanen-

te (ver «Memorizar los modos de funcionamiento de flash/de la

compensación de la exposición ajustada», pág. 166)

• En el LEICA SF 24D debería ajustarse el modo de funcio-

namiento TTL/GNC para el control automático de la cámara.

Con el ajuste A, los motivos excesivamente o demasiado poco

iluminados, dado el caso, no podrán exponerse de la forma óp-

tima. Con el ajuste M, la exposición de flash debe determinar-

se mediante el ajuste del correspondiente nivel de potencia de

luz parcial sobre los valores de diafragma y distancia prede-

terminados por la cámara.

• En los dispositivos estándar de SCA-3002:

1. Para obtener el control automático de exposición del flash,

es necesario un adaptador SCA-3502 M4.

2. El dispositivo de flash debe ajustarse a un modo de funcio-

namiento que permita el control de la potencia de flash me-

diante el cálculo de números guías de la cámara (Guide

Number Control, ver las respectivas instrucciones de

flash).

• En los restantes dispositivos de flash sistema SCA y en los an-

tiguos adaptadores SCA-3502 M4:

1. El dispositivo de flash debe ajustarse a Ao a M.

2. En Mha de determinarse la potencia de luz parcial median-

te el cálculo de números guías, y ha de ajustarse de forma

manual al dispositivo de flash.

149

• Para dispositivos de flash SCA es válido:

1. Como modos de flash sólo están disponibles conexiones y

desconexiones de flash manuales (n.

6 y 15).

En la cámara sólo puede utilizarse la modalidad de prioridad

de abertura (con el ajuste de modalidad de prioridad de aper-

tura, en el visor aparece , el visor está bloqueado).

3. El dispositivo de flash debe ajustarse a Ao a M. En Mha de

determinarse la potencia de luz parcial mediante el cálculo

de números guías, y ha de ajustarse de forma manual al dis-

positivo de flash. En Adeben coincidir los ajustes en la cá-

mara y el dispositivo de flash.

• Para el flash indirecto (reflector de flash rotado o inclinado) el

dispositivo de flash tiene que ajustarse al modo de funcio-

namiento A.

• No utilice ninguna tapa para la zapata, puesto que entonces el

flash interno se desconectará mecánicamente.

Los siguientes datos se refieren a la utilización del dispositivo de

flash incorporado.

La cámara controla las exposiciones de flash, la mayoría de las

veces, regulando el suministro de luz que depende del diafragma

ajustado automática o manualmente, así como de la distancia

ajustada automática o manualmente.

También con activación manual de flash (modos de funcio-

namiento n.

6–10) y situaciones de contraluz; es decir, cuando

aún hay suficiente claridad exterior, el control iluminador au-

tomático de flash de la LEICA CM garantiza una relación equili-

brada de la luz de entorno y la de flash mediante la dosificación

adecuada de la emisión de luz de flash.

Importante: Siempre que vaya a utilizar el flash, en cualquier

modo de funcionamiento, controle que el motivo principal se en-

cuentre dentro del correspondiente alcance del flash.

El alcance del flash

El campo útil del flash depende del diafragma ajustado por la cá-

mara y de la sensibilidad de la película. Para conseguir unas

buenas fotografías es decisivo que el objeto principal se encuentre

dentro del campo de flash correspondiente. Vea al respecto la

siguiente tabla.

Notas:

• Las distancias indicadas en la tabla se refieren a material pa-

ra diapositivas. Si se utilizan negativos (para fotos en papel),

en cuyo caso no es crítica una ligera «subexposición» por su

mayor gama de exposiciones posibles, el alcance puede incre-

mentarse sin problemas multiplicándolo por el factor 1,4.

• Los motivos alejados escalonadamente no pueden iluminarse

de delante hacia atrás con la misma intensidad de flash. Los

datos se refieren a las partes del motivo abarcadas por el cam-

po de medición, por lo que sólo son valores aproximados.

• Todos los valores fueron redondeados.

Sensibilidad de la

Intervalo máximo de

película en ISO

flash que debe utilizarse

25/15° 0,7– 2,9m

50/18° 0,7–

4,1

100/21° 0,7– 5,8m

200/24° 0,7– 8,2m

400/27° 0,7–

,6m

800/30° 0,7–16,5m

1600/33° 0,7–23,3m

3200/36° 0,7–33,0m

5000/38° 0,7 – 41,2 m

Español

150

Los modos de funcionamiento con activación automática del flash

Con estos modos de funcionamiento, el flash se conecta automáticamente siempre que, en caso de malas condiciones de iluminación, al

fotografiar sin trípode puedan resultar imágenes borrosas debido a movimientos durante tiempos de exposición largos, hecho que puede

producirse, p. ej., en interiores oscuros o bien en exteriores al atardecer o con mal tiempo.

La activación automática tiene lugar también cuando el sistema de medición reconoce una situación en la que la claridad total, si bien es

suficiente para una fotografía sin utilización de flash, para el centro de la fotografía es sin embargo notablemente más reducida. Median-

te una iluminación de flash escalonada para tales casos, el motivo principal (situado en el centro la mayoría de las veces) se fotografía

automáticamente incluso a contraluz de forma adecuada.

(1) Fotografiar con la activación automática del flash

Tras la conexión, la LEICA CM trabaja siempre con este modo de funcionamiento de uso universal (siempre que no se hubiera memoriza-

do otro modo de funcionamiento, ver «Memorizar los modos de funcionamiento de flash/de la compensación de la exposición ajustada»

en la pág. 166).

Nota: Este modo de funcionamiento estándar conectado siempre por regla general sólo se identifica en el panel de datos al conectar la

función mediante los símbolos correspondientes.

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

En el panel de datos

qy aparpadean

–

En el visor (sólo con el flash activado)

–

a. Dispositivo de flash (aún) no cargado/listo para funcionar: El símbolo del

flash parpadea con 2Hz (con suficiente capacidad de la pila durante un

máximo de aprox. 6s)

b. Dispositivo de flash cargado/preparado para el funcionamiento: El símbolo

de flash se ilumina

c. La iluminación del flash es demasiado escasa, como mínimo en 0,5EV: se

ilumina de forma adicional

d. La iluminación del flash es suficiente como mínimo 0,5EV: se ilumina de

forma adicional

e. En caso de utilizar un dispositivo de flash externo incorrectamente ajustado

(véase «Indicaciones para la utilización de dispositivos de flash externos»,

pág. 148): además aparece (el disparador está bloqueado)

El ajuste/las indicaciones

151

(2) Fotografiar con activación automática del flash y destello previo

En el caso de retratos y de fotografías de grupos hechas con flash puede producirse el efecto de «ojos rojos» cuando la luz del flash

es reflejada directamente por la retina de los ojos a la cámara. Las personas a fotografiar no deberían, por tanto, mirar directamen-

te a la cámara. Dado que este efecto se ve intensificado cuando las pupilas están muy abiertas debido a una iluminación muy esca-

sa, al fotografiar, p. ej. en interiores debería encenderse tanta luz ambiental como fuera posible para que las pupilas se estrechen.

Debido a el destello previo (pre-flash), una fuente de luz permanente que se enciende al presionar el disparador poco antes de la in-

stantánea, se estrechan las pupilas de las personas que miran en dirección a la cámara, reduciéndose el efecto de «ojos rojos».

Paso de manejo

3. Después de la toma

En el panel de datos

–

En el visor

a. La exposición de flash es correcta y el dispositivo de flash está listo para

funcionar: El símbolo de flash se ilumina

b. La exposición de flash es correcta pero el dispositivo de flash (todavía) no

está listo para funcionar: El símbolo de flash parpadea durante 2s con

4Hz (el disparador está bloqueado)

c. La exposición del flash es insuficiente y el dispositivo de flash (todavía) no

está listo para funcionar: El símbolo de flash aparece de nuevo sólo des

pués de 2s (el disparador está bloqueado)

El ajuste/las indicaciones (cont.)

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Después de la toma

En el panel de datos

y a

parpadean

En el visor

–

Como en el modo de funcionamiento estándar (n.

Español

152

(3) Fotografiar con la activación automática del flash y velocidades de obturación más lentas

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147).

Para minimizar el riesgo de imágenes borrosas, el tiempo de exposición no se prolonga más de

s en los modos de funcionamiento

con activación de flash. Por esta razón, el fondo que no es iluminado por la luz del flash en caso de fotografiar con flash aparece con

frecuencia muy subexpuesto.

Para una consideración adecuada de la luz ambiental disponible, en tales situaciones son necesarios tiempos de exposición más lar-

gos. En este modo de funcionamiento, la luz ambiental controla las velocidades de obturación, dado el caso, incluso hasta exposición

prolongada B. (ver el apartado «La función Bde ajuste automático», pág. 165).

Nota: Cuando hay poca luz; es decir, cuando las velocidades de obturación están por encima de

s, la cámara debería utilizarse

de forma que pueda sujetarse con tranquilidad, apoyada o sobre un trípode. Después de producirse el destello del flash, la posición

de la cámara sólo debe modificarse cuando se ha producido el transporte de la película.

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

(Sólo con cambio

automático a tomas

de exposición pro-

longada)

4. Después de la toma

En el panel de datos

parpadean

; adicionalmente

Bpara fotografías de

exposición prolongada

ajustadas automática-

mente

;

al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

En el visor

–

Como en el modo de funcionamiento estándar (n.o1); en caso de cambio

automático a tomas de exposición prolongada aparecen durante 2s alterna-

tivamente (en P, para la máxima apertura de diafragma), o el diafragma

ajustado (en A) y (que representa los tiempos de exposición >30s).

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.

153

(4) Fotografiar con activación automática del flash, velocidades de obturación más lentas y destello previo

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

Este modo de funcionamiento le permite utilizar de forma combinada las funciones de los modos de funcionamiento n.

2 y 3.

Nota: Cuando hay poca luz; es decir, cuando las velocidades de obturación están por encima de

s, la cámara debería utilizarse

de forma que pueda sujetarse con tranquilidad, apoyada o sobre un trípode. Después de producirse el destello del flash, la posición

de la cámara sólo debe modificarse cuando se ha producido el transporte de la película.

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

(Sólo con cambio

automático a tomas

de exposición pro-

longada)

4. Después de la toma

En el panel de datos

y a

parpadean

; adicional-

mente Bpara foto-

grafías de exposición

prolongada ajustadas

automáticamente

y B; al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

En el visor

–

Como en el modo de funcionamiento estándar (n.

1); en caso de cambio

automático a tomas de exposición prolongada aparecen durante 2s alter-

nativamente (en P, para la máxima apertura de diafragma), o el dia-

fragma ajustado (en A) y (que representa los tiempos de exposición

>30s).

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.

Español

154

(5) Fotografiar con activación automática de flash, velocidades de obturación más lentas y sincronización del flash al final

del tiempo de exposición

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

La LEICA CM permite conectar el encendido de flash de forma opcional al comienzo o final del tiempo de exposición. De esta forma

es posible llevar a cabo la – muy breve – exposición de flash bien al comienzo o bien al final de la – proporcionalmente mucho mayor

– exposición de la luz existente. Sobre todo para motivos en movimiento en un entorno oscuro, que desprenden luz por sí solos o la

reflejan - p. ej. vehículos – la sincronización al final tiempo de exposición a menudo proporciona un efecto natural en la fotografía.

Sino, este modo de funcionamiento corresponde a

Nota: Cuando hay poca luz; es decir, cuando las velocidades de obturación están por encima de

s, la cámara debería utilizarse

de forma que pueda sujetarse con tranquilidad, apoyada o sobre un trípode. Después de producirse el destello del flash, la posición

de la cámara sólo debe modificarse cuando se ha producido el transporte de la película.

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

(Sólo con cambio

automático a tomas

de exposición pro-

longada)

4. Después de la toma

En el panel de datos

y a

parpadean

; adicional-

mente Bpara foto-

grafías de exposición

prolongada ajustadas

automáticamente

, B; al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

En el visor

–

Como en el modo de funcionamiento estándar (n.o1); en caso de cambio

automático a tomas de exposición prolongada aparecen durante 2s alterna-

tivamente (en P, para la máxima apertura de diafragma), o el diafragma

ajustado (en A) y (que representa los tiempos de exposición >30s).

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.

155

Los modos de funcionamiento con activación manual del flash

Como en el apartado «Los modos de funcionamiento con activación automática de flash» en la pág. 150, la LEICA CM conecta además

el flash automáticamente también en situaciones de contraluz. Sin embargo, si la parte oscura del motivo no debe aparece en el cen-

tro de la fotografía por motivos de diseño de la foto, el dispositivo de flash incorporado en ese caso no debería utilizarse, debido a la

aún suficiente claridad. Lo mismo es válido para el caso de que usted quiera atenuar grandes contrastes (p. ej., en el caso de irra-

diación solar directa). En tales situaciones puede ser conveniente, activar manualmente el flash.

En tanto que estos modos de funcionamiento estén activados, el dispositivo de flash se conectará adicionalmente para cada foto-

grafía, independientemente de las condiciones luminosas dominantes; sino, los modos de funcionamiento corresponderán justo a

aquellos con activaciones automáticas de flash.

(6) Fotografiar con activación manual del flash q

(7) Fotografiar con activación manual del flash y destello previo

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

2. Al ajustar la función/al accionar el disparador

(como mínimo hasta el punto de resistencia)

3. Después de la toma

En el panel de datos

qparpadea

En el visor

–

Como en el modo de funcionamiento estándar (n.o1)

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

2. Al ajustar la función/al accionar el disparador

(como mínimo hasta el punto de resistencia)

3. Después de la toma

En el panel de datos

parpadean

En el visor

–

Como en el modo de funcionamiento estándar (n.o1)

Español

156

(8) Fotografiar con activación manual del flash y velocidades de obturación más lentas q

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

Nota: Cuando hay poca luz; es decir, cuando las velocidades de obturación están por encima de

s, la cámara debería utilizarse

de forma que pueda sujetarse con tranquilidad, apoyada o sobre un trípode. Después de producirse el destello del flash, la posición

de la cámara sólo debe modificarse cuando se ha producido el transporte de la película.

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

(Sólo con cambio

automático a tomas

de exposición pro-

longada)

4. Después de la toma

En el panel de datos

parpadean

; adicional-

mente Bpara foto-

grafías de exposición

prolongada ajustadas

automáticamente

y B; al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

En el visor

–

Como en el modo de funcionamiento estándar (n.

1); en caso de cambio

automático a tomas de exposición prolongada aparecen durante 2s alter-

nativamente (en P, para la máxima apertura de diafragma), o el dia-

fragma ajustado (en A) y (que representa los tiempos de exposición

>30s).

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

157

(9) Fotografiar con activación manual del flash, velocidades de obturación más lentas y destello previo (preflash)

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

Nota: Cuando hay poca luz; es decir, cuando las velocidades de obturación están por encima de

s, la cámara debería utilizarse

de forma que pueda sujetarse con tranquilidad, apoyada o sobre un trípode. Después de producirse el destello del flash, la posición

de la cámara sólo debe modificarse cuando se ha producido el transporte de la película.

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

(Sólo con cambio

automático a tomas

de exposición pro-

longada)

4. Después de la toma

En el panel de datos

parpadean

; adicional-

mente Bpara foto-

grafías de exposición

prolongada ajustadas

automáticamente

y B; al mis-

mo tiempo cambia el

contador para visua-

lizar el tiempo de ex-

posición transcurrido

En el visor

–

Como en el modo de funcionamiento estándar (n.

1); en caso de cambio

automático a tomas de exposición prolongada aparecen durante 2s alter-

nativamente (en P, para la máxima apertura de diafragma), o el dia-

fragma ajustado (en A) y (que representa los tiempos de exposición

>30s).

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

Español

158

(10) Fotografiar con activación manual de flash, sincronización del flash con el final del tiempo de exposición y velocidades

de obturación más lentas q

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

Nota: Cuando hay poca luz; es decir, cuando las velocidades de obturación están por encima de

s, la cámara debería utilizarse

de forma que pueda sujetarse con tranquilidad, apoyada o sobre un trípode. Después de producirse el destello del flash, la posición

de la cámara sólo debe modificarse cuando se ha producido el transporte de la película.

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

(Sólo con cambio

automático a tomas

de exposición pro-

longada)

4. Después de la toma

En el panel de datos

, y

parpadean

;

adicional-

mente Bpara fotografías

de exposición prolon-

gada ajustadas au-

tomáticamente

y B; al mis-

mo tiempo cambia el

contador para visualizar

el tiempo de exposición

transcurrido

En el visor

–

Como en el modo de funcionamiento estándar (n.

1); en caso de cambio

automático a tomas de exposición prolongada aparecen durante 2s alter-

nativamente (en P, para la máxima apertura de diafragma), o el dia-

fragma ajustado (en A) y (que representa los tiempos de exposición

>30s).

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

159

Fotografiar con fotografías de exposiciones prolongadas controladas manualmente

Para reproducir todo el encanto de determinados motivos, como p. ej., una tormenta, escenas callejeras nocturnas o fuegos artifi-

ciales, es necesario realizar fotografías con exposiciones prolongadas.

Para conseguir imágenes absolutamente nítidas con exposiciones prolongadas, trabajando, p. ej. con trípode y disparador eléctrico

de cable, conviene utilizar las funciones T, en cuyo caso no es necesario mantener apretado el disparador.

Primero se dispara de la forma acostumbrada, si bien el obturador se abre realmente al soltar el disparador. Para terminar la exposi-

ción se pulsa de nuevo el disparador.

Para obtener la mayor libertad creativa posible, la LEICA CM le permite la selección entre 4 variantes distintas; es decir, combina-

ciones de funciones con este control T. Las funciones de flash corresponden a aquellas de los modos de funcionamiento con control

de exposición normal.

Notas:

• Para la utilización de la función Tcon el objeto de evitar imágenes borrosas, el disparador debería utilizarse con tranquilidad y no

de forma brusca. La posición de la cámara debería modificarse sólo después de efectuado el transporte de la película, en el caso

de que no se desee de forma consciente por razones de diseño de la imagen.

• Cuando hay poca presencia de luz; es decir, cuando las velocidades de obturación están por encima de

s, la cámara debería

utilizarse de forma que pueda sujetarse con tranquilidad, apoyada o sobre un trípode. Después de producirse el destello del flash,

la posición de la cámara sólo debe modificarse cuando se ha producido el transporte de la película.

• Para todas las fotografías con tiempos de exposición prolongados es recomendable utilizar el Minitrípode LEICA (ref. 14 320), un

práctico accesorio que cabe en cualquier bolsillo y el Disparador Cable Eléctrico LEICA (ref. 18 540).

• En estos modos de funcionamiento no tiene lugar ninguna medición de la exposición por parte de la electrónica de la cámara, por

lo que es recomendable para una posterior posibilidad de selección realizar varias fotografías con diferentes tiempos de expo-

sición.

• Después de 99s termina sin embargo la exposición siempre y cuando el disparador no se haya vuelto a disparar una segunda vez

hasta entonces.

Español

160

(11) Fotografiar con activación manual del flash y con la función T qT

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

4. Después de la toma

En el panel de datos

qy Tparpadean

qy T

qy T; al mismo tiempo

cambia el contador

para visualizar el

tiempo de exposición

transcurrido

qy T

En el visor

–

Como en el modo de funcionamiento estándar (n.

1); aparecen alter-

nativamente el diafragma ajustado automática o manualmente y

(que representa los tiempos de exposición >30s)

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

161

(12) Fotografiar con activación manual del flash, destello previo y con la función T q

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

4. Después de la toma

En el panel de datos

y Tparpadean

y T

y T; al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

y T

En el visor

–

Como en el modo de funcionamiento estándar (n.

1); aparecen alter-

nativamente el diafragma ajustado automática o manualmente y

(que representa los tiempos de exposición >30s)

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

Español

162

(13) Fotografiar con activación manual de flash, sincronización del flash al final del tiempo de exposición

y con la función T q

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

4. Después de la toma

En el panel de datos

y Tparpadean

y T

y T; al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

y T

En el visor

–

Como en el modo de funcionamiento estándar (n.

1); aparecen alter-

nativamente el diafragma ajustado automática o manualmente y

(que representa los tiempos de exposición >30s)

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

163

(14) Fotografiar con desactivación manual del flash y con la función T uT

(sólo seleccionable mediante el «segundo nivel de ajuste», ver «Modos de funcionamiento seleccionables», pág. 147)

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de

resistencia)

3. Durante la toma

4. Después de la toma

En el panel de datos

uy Tparpadean

uy T

uy T; al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

uy T

En el visor

–

aparecen alternativamente el diafragma ajustado automática o manual-

mente y (que representa los tiempos de exposición >30s)

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

Español

164

(15) Fotografiar con la desactivación manual del flash u

Desconectando conscientemente el flash pueden fotografiarse, p. ej. escenas de gran efecto al atardecer o en interiores o bien se

puede fotografiar en museos en los que está prohibido el uso del flash. También en este modo de funcionamiento, la luz del entorno

controla las velocidades de obturación, dado el caso, incluso hasta exposición prolongada B. (ver el apartado «La función B de ajuste

automático», pág. 165).

El ajuste/las indicaciones

Paso de manejo

1. Al ajustar la función

Al ajustar la función/

al accionar el dispa-

rador (como mínimo

hasta el punto de re-

sistencia)

3. Durante la toma

(Sólo con cambio

automático a tomas

de exposición pro-

longada)

4. Después de la toma

En el panel de datos

uparpadea

u; adicionalmente B

para fotografías de ex-

posición prolongada

ajustadas automática-

mente

uy B; al mismo

tiempo cambia el con-

tador para visualizar el

tiempo de exposición

transcurrido

En el visor

–

aparecen alternativamente el diafragma ajustado automática o manual-

mente y (que representa los tiempos de exposición >30s)

La respectiva indicación de estado de nitidez y

Como en el modo de funcionamiento estándar (n.o1)

165

La función B de ajuste automático

En los modos d funcionamiento

(3),

(4),

(5),

(8), q

(9), q

(10) y u(15), la cámara cam-

bia automáticamente a exposición prolongada cuando la claridad

está por debajo de un determinado umbral. En el panel de datos

(19) aparece, con el disparador medio presionado, adicional-

mente la indicación B. Con un diafragma mayor (2,4) la obtura-

ción permanece abierta tanto tiempo como se mantenga apreta-

do el disparador; aunque como máximo durante 99 seg. Duran-

te la exposición, el contador de fotos trabaja como contador de

segundos.

Atención: Cuando la cámara cambia a esta función en los cor-

respondientes modos de funcionamiento, simultáneamente se

desactiva la medición de la exposición previamente aún activa.

Por lo tanto es recomendable, para una posterior posibilidad de

elección, el realizar varias fotografías con diferentes tiempos de

exposición.

Nota: Para todas las fotografías con tiempos de exposición pro-

longados es recomendable utilizar el Minitrípode LEICA (ref.

14 320), un práctico accesorio que cabe en cualquier bolsillo y el

Disparador Cable Eléctrico LEICA (ref. 18 540).

Español

166

Memorizar los modos de funcionamiento de flash/de la compensación de la exposición ajustada

En determinadas circunstancias o bien en algunos motivos puede ser útil trabajar siempre con determinadas funciones de la LEICA CM.

Así debe fotografiarse, quizás, una secuencia de retratos siempre con destello previos – o una serie de fotografías de paisajes para

una multivisión con compensación de exposición fija. Con este fin, todos los modos de funcionamiento con flash, así como una com-

pensación introducida, se pueden guardar de forma permanente de manera que estén siempre a su disposición incluso después de

la desconexión y nueva conexión de la cámara.

También esta memorización permanente tiene lugar por principio de forma parecida al propio ajuste de las funciones:

El borrado de una memorización se efectúa del mismo modo, es decir mediante la elección y memorización del ajuste estándar

(o cualquier otro modo de funcionamiento deseado), o 0.0 E (o cualquier otro valor de compensación)

Nota: Después de un cambio de pila también se borra la memorización.

Paso de manejo

1. a. Si no hay activado ningún proceso de ajuste (las cor-

respondientes indicaciones en el panel de datos [19] se

encienden de forma permanente): Ajuste la función de-

seada (como se describe en los apartados «Compen-

saciones de la exposición», pág. 145, y «Modos de fun-

cionamiento seleccionables», pág. 147)

b. Una vez efectuado el ajuste de la función deseada,

pero todavía no está activa durante el modo de ajuste

(la indicación correspondiente parpadea lentamente):

Pulse la tecla MODE- (22), o la tecla EV (21) como

mínimo durante 3s

2. Tras la memorización

Indicaciones en el panel de datos

a. La indicación correspondiente (el/los correspondiente/s

símbolo/s para el modo de flash o

parpadea/n durante

4s como indicación de que se puede ajustar un modo de

funcionamiento/valor. Con EV, el contador de imágenes si-

tuado a la derecha cambia a la indicación del valor de com-

pensación. Las restantes indicaciones desaparecen.

La indicación correspondiente parpadea rápidamente como

signo de que la función está guardada de forma permanente

Las indicaciones para las respectivas funciones se iluminan de

forma permanente y el resto de las indicaciones vuelve a apa-

recer.

El ajuste

167

El disparador automático

La LEICA CM ofrece la posibilidad de elegir entre 2 y 10s de tiempo preliminar para el funcionamiento del disparador automático,

p. ej. para fotografías, en las cuales le gustaría aparecer en la imagen, o para evitar cualquier imagen borrosa producida por el

accionamiento del disparador.

Paso de manejo

1. Presione la tecla TIMER (20)

2. Ajuste, girando el dial de ajuste central (18), el tiempo

preliminar deseado.

Nota: Los tiempos preliminares se disponen en un «bucle

sin fin», es decir; se pueden alcanzar siempre en ambos

sentidos de giro.

3. Vuelva a presionar la tecla TIMER para confirmar el ajuste

y para volver al funcionamiento normal.

Indicaciones en el panel de datos

El símbolo del disparador automático

(

)

parpadea (después

de soltar la tecla durante otros 4s) como indicación de que

entretanto se puede ajustar un tiempo preliminar; el contador

de imágenes muestra

El resto de las indicaciones desaparecen.

El símbolo del disparador automático intermitente cambia a

la indicación de la función ajustada

(

)

; en el contador de

imágenes se muestra

En caso de ajuste a

(sin función del disparador automático

la indicación inicial.

El símbolo del disparador automático en la función de ajuste

permanece

; en el contador de imágenes está el tiempo preli-

minar seleccionado. El resto de las indicaciones aparecen de

nuevo.

Ajuste del tiempo preliminar

Español

168

Notas:

• El

disparador automático siempre está activado para una sola fotografía; es decir, si desea volver a utilizarse después, ha de

ajustarse de nuevo.

• Si el flash aún no está cargado al pulsar el botón TIMER, – el símbolo en el visor parpadea –, no se puede activar el disparador

automático.

Importante: Tenga en cuenta que la determinación de los valores medidos sólo se produce inmediatamente antes de tomar la

instantánea!

Arrancar/cancelar el disparador automático

Paso de manejo

1. Para iniciarlo, pulsar el disparador

(8)

2. En cualquier momento es posible

cancelar el avance; opcionalmente

pulsando de nuevo el disparador, la

tecla TIMER o la desconexión de la

cámara.

Indicaciones en el panel de datos

El símbolo del disparador automático en

la función de ajuste permanece

. Durante

el proceso se indican los segundos

restantes hasta la -activación en el con-

tador de imágenes

El símbolo del disparador retrocede a la

indicación original (s). El contador de

imágenes retrocede a la indicación del

número de imagen actual.

Otros

Hasta la activación de la obturación se

enciente la luz preliminar blanca (3) en

la parte delantera de la cámara de la

manera siguiente:

– 1/9 segundo/s parpadeo

(con 2/10s de tiempo preliminar)

– 1 segundo de iluminación constante

– Disparo

Desaparece el destello previo

169

Rebobinado automático de la película impresionada

Después de la última instantánea, al final de la película, comien-

za automáticamente el rebobinado de la misma. Con ello, el con-

tador en el panel de datos (19) cuenta hacia atrás, con lo cual los

números de fotografías y los segmentos retrospectivos aparecen

como confirmación del rebobinado.

Tras finalizar el rebobinado se para el motor. En el contador par-

padea el

como indicación de que la película, completamente

rebobinada, puede extraerse ahora.

Importante: Si el motor se para sin que en el panel de datos de-

stelle el «

», se deberá cambiar la pila. No abra la tapa posterior

pues, de lo contrario, la luz incidente expondría involuntariamen-

te la película, rebobinada sólo parcialmente resultando inser-

vible, y estropeando las fotografías ya hechas. Tras colocar la nu-

eva pila tiene que iniciarse de nuevo el rebobinado de la pila de

forma manual pulsando el botón de rebobinado manual (26) dis-

puesto en la base de la cámara.

Rebobinado de una película parcialmente impresionada

El rebobinado de la película por motor puede iniciarse en todo

momento manualmente, p. ej. para dejar a revelar una película

parcialmente impresionada. Para ello se presiona con un bolí-

grafo o un objeto similar el botón de rebobinado manual (26) dis-

puesto en la base de la cámara.

Accesorios:

Número de pedido

Correa de transporte de aprox. 50cm

de longitud (suministrada con la cámara –

como recambio) 18 529

Correa de transporte para la muñeca

(suministrada con la cámara

– como recambio) 18 528

Disparador Cable Eléctrico LEICA

(aprox. 30cm de longitud) 18 540

Estuche de piel con fijación para el cinturón 18 560

Mini trípode LEICA 14 320

Español

170

Qué hacer cuando . . .

Fallo Causa Remedio

La cámara no dispara La cámara no está conectada Conectar la cámara (ver pág. 127)

La pila está gastada Cambiar la pila (ver pág. 126)

Contactos de la pila sucios Limpiar los contactos de la pila

El flash está recargando Esperar un breve intervalo de tiempo, hasta

que se haya cargado el flash. (ver pág. 174)

El dispositivo de flash externo no se Colocar correctamente el dispositivo

ha colocado correctamente de flash

La distancia hasta el objeto es Ampliar la distancia como mínimo 0,7m

insuficiente (ver pág. 137)

La película está mal colocada, Abrir la tapa posterior, colocar de nuevo la

parpadea

película (ver pág. 132)

La película se ha rebobinado y el

Sacar el cartucho de la película (ver pág.169)

cartucho sigue en la cámara.

Fallo en el proceso del programa Quitar la pila y colocarla de nuevo.

La cámara no dispara y en el panel Avería en el funcionamiento del Rebobinar la película accionando

de datos parpadea el contador de transporte de la película la conexión para el rebobinado de película

imágenes (ver pág. 133/134)

Toda la imagen desenfocada Cámara movida al disparar Sujetar la cámara con tranquilidad y

disparar suavemente

Ajuste manual erróneo Comprobar la distancia hasta el motivo y

volver a ajustarla

171

Fallo Causa Remedio

Objeto principal desenfocado Sensores de autofoco tapados Mantener alejadas las manos, la correa

de transporte y similares

Distancia al objeto insuficiente La distancia mínima al objeto debe ser

de 0,7m

El objeto principal no está en el interior Utilizar la memorización de nitidez

del marco de autofoco (ver pág. 144)

Condiciones de nitidez inapropiadas; Memorización de nitidez sobre objetos de

p. ej., fuentes luminosas claras en la imagen sustitución a la misma distancia

El motivo se fotografió a través de una luna Ajustar manualmente la distancia a infinito

de vidrio; p. ej. desde un autobús o un avión (v. pág. 139)

Ajuste manual erróneo Comprobar la distancia hasta el motivo y

volver a ajustarla

La imagen está velada o El objetivo no está limpio Limpiar el objetivo (ver «Consejos para el

parcialmente desenfocada (debido a gotas de agua, huellas digitales) cuidado de la LEICA CM», S. 172)

Toda la fotografía o parte de ella El objetivo o el dispositivo de flash está Mantener alejadas las manos, la correa de

no tiene la suficiente exposición parcialmente tapado.

la cámara y similares del reflector de flash, el

objetivo; sujeción de la cámara (ver pág.135)

Distancia para flash muy grande En las fotografías con flash, no traspasar el

campo de flash o utilizar películas con

mayor sensibilidad (ver pág. 149)

Fotografía sobreexpuesta Al sujetar la cámara, se tapó el sensor Mantener alejadas las manos, la correa de

para la medición de la luz. la cámara y similares del objetivo; sujeción

de la cámara (ver pág. 135)

Español

172

Consejos para el cuidado de la LEICA CM

El polvo de la lente exterior del objetivo se elimina con un pincel

capilar suave o con un paño limpio, seco y que no suelte hila

chas,

p. ej. un pañuelo del algodón limpio o una gamuza sin apres

to. Se

ha de tener en cuenta que no se toque previamente la parte del

trapo de algodón que se utilice para la limpieza en seco. Sólo así

se puede evitar con seguridad que el sudor de las manos o las

huellas de grasa no lleguen a las superficies de vidrios. No son

recomendables los trapos especiales de limpieza como se uti-

lizan para limpiar cristales de gafas. Éstos están impregnados de

substancias químicas y pueden atacar al cristal óptico. (El cristal

utilizado para gafas tiene una composición distinta que los tipos

de cristales que se necesitan para el montaje de objetivos.) Para

limpiar el cuerpo de la cámara no se deben emplear el alcohol ni

otras soluciones químicas. De ser preciso, limpiarlo con un paño

seco y suave.

La LEICA CM no deberá exponerse a fuertes golpes, calores in-

tensos y/o humedad. Las temperaturas extremadamente bajas

merman el funcionamiento de la cámara. Por ello, es recomen-

dable guardar la LEICA CM en un bolsillo interior caliente en ca-

so de frío exterior. Debería evitarse cualquier cambio repentino

de temperatura de frío a caliente dado que se puede formar

humedad por condensación. La humedad de condensación que

pudiera formarse alguna vez, desaparece por sí misma en un en-

torno seco al cabo de algún tiempo. La cámara no debe guard

ar-

se en una bolsa o caja antes de que esté completamente seca.

Durante este intervalo de tiempo no deberá conectarse la cáma-

ra, siendo además muy recomendable, en tales casos, sacar

también la pila.

La LEICA CM no debería mojarse. Las consecuencias podrían ser

unas reparaciones muy costosas o incluso el deterioro total de la

cámara. En caso de no utilización de la cámara, ésta - si proce-

de, secarla previamente con esmero – (sobre todo después de

haberla utilizado en entornos con gran humedad) debería con-

servarse en un lugar fresco y seco, libre de polvo y productos quí-

micos.

No ejercer ninguna presión excesiva sobre el panel de datos

LCD. Este está diseñado para su utilización a temperaturas ent-

re aprox. 0° hasta +40°C (aprox. 32° hasta 104°F). En caso de

temperaturas más bajas o más altas puede empeorar la legibili-

dad del mismo. Las altas temperaturas pueden incluso provocar

un ennegrecimiento provisional del panel de datos.

Atención: En la cámara se encuentran componentes electróni-

cos de alta tensión. Por ello no está permitido desenroscar o ab-

rir el cuerpo de la cámara. ¡Las altas tensiones pueden repre-

sentar un peligro de muerte!

173

Especificaciones

Tipo cámara compacta de visor de pequeño formato con autofoco, con objetivo

normal muy luminoso, ligeramente de gran angular.

Formato de película 24x36mm

Objetivo LEICA SUMMARIT 1:2,4/40mm (6 lentes en 4 grupos) con multi reves-

timiento mejorada.

Intervalo de ajuste de distancias Ajuste de distancias automático o manual des-

de 0,7m hasta el infinito; en ambos modos de funcionamiento indicación del esta-

do de nitidez mediante diodo luminoso.

Campo de objeto más pequeño 566 x 377mm (proporción de representación

1:15,7)

Sistema de autofoco Autofoco de detección de fases pasivo, luz auxiliar AF se

conecta adicionalmente en caso de que las condiciones luminosas no sean buenas.

Sistema de exposición Opcionalmente programación automática; es decir, con-

trol de exposición completamente automático, con posibilidad de desplazamiento

manual, o modalidad de prioridad de apertura con preselección de diafragma; op-

cionalmente con conexión automática.

Medición de la exposición característica de medición diseñada para el enfoque

del centro, medición de dos campos (centro/borde) con reconocimiento de con-

traluz automático (para flash iluminador automático).

Memorización de valores medidos Pulsando hasta el punto de resistencia en el

disparador se efectúa la memorización de los valores medidos de distancia y de ex-

posición.

Campo de trabajo del sistema fotométrico (para ISO 100/21°)

Para valores de exposición por debajo de EV 8,5 en los modos de funcionamiento

1–5 se produce la activación automática del dispositivo de flash.

Intervalo de velocidades de obturación 1 hasta

1000

s (en la programación au-

tomática y diafragma 2,4 hasta 1/500 s, con diafragma 4 hasta 1/750 s) en los mo-

dos

de funcionamiento n.

3–5 y 8–10, 30s hasta

1000

s (en la programación au-

tomática y diafragma 2,4 hasta

500

, en el diafragma 4 hasta

750

) en los mo-

dos de funcionamiento con activación de flash automática o manual (n.

1, 2, 6, 7).

En estos modos de funcionamiento también cambio automático a

para tiempos

de exposición más prolongados de hasta 99s., controlados manualmente según

estimación propia. Exposiciones prolongadas hasta 99s controladas manualmente

(función T) para obtener fotografías sin imágenes borrosas con los modos de fun-

cionamiento n.

11–14.

Compensación de la exposición ±2EV en graduaciones

EV.

Flash automático y activación manual de flash y destello previo Con luz dé-

bil se activa automáticamente el flash integrado en los modos de funcionamiento

1–5. La activación y desconexión automática del dispositivo de flash es posible

en cualquier momento para los modos de funcionamiento n.

6–14, o 15. Destello

previo para la reducción del «efecto ojos rojos», con los modos de funcionamiento

2, 4, 5, 7, 9 y 10. También es posible el flash con velocidades de obturación más

lentas con los modos de funcionamiento n.

3–5 y 8–10.

Modos de funcionamiento

(en la secuencia conectada) Activación automática de

flash (n.o1) (modo de funcionamiento universal; activado siempre que se conecta la

cámara, siempre que no se haya guardado antes otro modo de funcionamiento), ac-

tivación automática de flash con velocidades de obturación más lentas, incl. B(n.o2),

activación automática de flash con velocidades de obturación más lentas incl. B

(n.o3), activación automática de flash y destello previo con velocidades de obturación

más lentas incl. B(n.o4), activación automática de flash con velocidades de obtura-

ción más lentas incl. By sincronización con el final de la exposición (n.o5), activación

de flash manual (n.o6), activación manual de flash y destello previo (n.o7), activación

manual de flash y destello previo con velocidades de obturación más lentas (

8), ac-

tivación manual de flash y destello previo con velocidades de obturación más lentas

incl. B(n.o9), activación manual de flash con velocidades de obturación más lentas y

sincronización con el final de la exposición (n.o10), función Tcon desconexión de

flash manual (n.o14), función Tcon activación de flash manual (

11), función Tcon

activación manual de flash con sincronización de flash con el final del tiempo de ex-

posición (

13), función Tcon activación manual de flash y destello previo (

12) y

desconexión manual de flash (

15)

Los modos de funcionamiento seleccionados permanecen activos hasta la conmuta-

ción a otro modo de funcionamiento, hasta la desconexión de la cámara o el cambio

de la pila, siempre que no haya memorizado otro modo de funcionamiento. Cada uno

se puede memorizar de forma permanente

Modo de flash Campo de trabajo del

sistema fotométrico

Flash conectado de forma EV8,5 (f/2,4,

s) –

automática o manual EV19 (f/22,

1000

(N.

1, 2, 6, 7)

Flash con velocidades de obturación

EV2 (f/2,4, 2s) –

más lentas o desconectado EV19 (f/22,

1000

(N.

3–5, 8–10, 15)

Español

174

Margen de flash (ISO 100/21°) de 0,7–5,8m. Índice 14.

Tiempo entre destellos Aprox. 6 segundos con pila nueva.

Ajuste de la sensibilidad de la película Ajuste automático de la sensibilidad de

la película para películas con codificación DX de ISO 25/15° hasta 5000/38°. En

películas sin codificación DX o con codificación DX y sensibilidades fuera de este

margen ajuste a ISO 100/21°.

Visor Visor de imágenes reales con marcas para el campo de medición de dis-

tancias, o el campo de mayor sensibilidad de medición de la medición de la expo-

sición. Corrección de dioptrías +1 hasta –3 dioptrías.

Indicaciones del visor cadena de diodos luminosos de tres partes como indica-

ción de estado de la medición de distancia, indicación digital de diodos luminosos

de siete segmentos en cuatro puntos para valores de tiempo y diafragma ajustados

de forma automática o manual, y punto luminoso para la compensación de la ex-

posición, símbolo de flash de diodo luminoso para la indicación de estado de flash.

Aumento del visor 0,4x, tamaño del campo del visor corresponde aprox. al 85%

del formato de la película.

Colocación y transporte de la película Después de la colocación del cartucho

de la película y cerrar la tapa posterior, enhebrado automático de la película y avan-

ce transportado por motor hasta la primera instantánea. Transporte por motor de

la película después de cada exposición. Posibilidad de fotografías en serie con

0,7B/s (sólo sin funcionamiento de flash). El rebobinado por motor tiene lugar au-

tomáticamente al final de la película. La película se rebobina por completo en el in-

terior del cartucho. Es posible el rebobinado prematuro de la película.

Indicaciones en el panel de datos Visualización de cristal líquido (LCD = Liquid

Crystal Display) con contador de fotografías (

, sirve también como visualización

para la inserción, transporte y extracción de la película, como contador de segun-

dos en exposiciones prolongadas y funcionamiento de disparador automático, así

como de indicación de los valores de compensación luminosa al ajustar), cifras, o

caracteres de sustitución de fecha u hora o distancia ajustada de forma manual

88:.88 .

88), símbolos para el estado de las pilas ( ), los modos de funcionamiento

de flash

(q/u/t/S/n)

y exposición

(B/T/A/P)

respectivamente ajustados,

compensaciones de la exposición

(±E)

y disparador automático (

s/r

, inactivo, o

ajustado/activado).

Disparador automático Tiempo preliminar opcional entre 2 o 10s; indicación por

destellos o encendido de la luz blanca en la parte delantera de la cámara y conta-

dor substractivo en el panel de datos.

Conexión/Desconexión de la cámara con pestillo ON/OFF en el lado derecho

de la parte delantera inferior de la cámara. El objetivo se desplaza a la posición de

reserva o a su posición encastrada, la tapa de cierre del objetivo se abre o cierra y

las indicaciones en el panel de datos aparecen o desaparecen. La cámara se des-

conecta automáticamente al cabo de unos 3 minutos de no usarla.

Tensión de servicio 3V

Alimentación eléctrica Pila de litio de larga duración de 3 V (CR123A).

Cuerpo Cuerpo exterior de titanio con revestimiento de cuero de diseño Leica.

Tapa posterior con ventanilla para comprobación del cartucho de película. Fijación

lateral de la correa de transporte para el cuello o la muñeca.

Rosca para trípode A

DIN 4503 (

Dispositivo fechador La cámara está provista de un dispositivo fechador integ-

rado para la inserción del día y la hora o la fecha en la película o en la esquina in-

ferior derecha de la fotografía (según se desee). Reloj de cuarzo y calendario au-

tomático hasta el año 2060. Control de la luminosidad de la inserción por el ajuste

automático de la sensibilidad de la película de la cámara.

Medidas A x A x P) 116 x 64 x 43mm (Objetivo retráctil).

Peso aprox. 300g (sin pila)

175

Academia Leica

Junto a los productos de avanzadas prestaciones utilizados para

la reproducción a la observación, ofrecemos desde hace muchos

años, como servicio especial de la Leica Akademie, seminarios y

cursillos de formación prácticos, en los cuales los conocimientos

relativos al mundo de la fotografía, de la proyección y de la am-

pliación se comunican óptimamente tanto a los principiantes co-

mo a los entusiastas avanzados en el ámbito de la fotografía.

Los contenidos de los cursillos, que son impartidos en instala-

ciones dotadas de equipos modernos ubicadas en la fábrica de

Solms y en el cercano «Hofgut Altenberg» por un equipo de po-

nentes experimentados, varían desde la fotografía en general

hasta otras áreas especializadas muy interesantes, y ofrecen un

gran número de sugerencias, informaciones y consejos prác-

ticos.

Solicite el folleto actual de la Leica Akademie a:

Leica Camera AG

Leica Akademie

Oskar-Barnack Str. 11

D-35606 Solms

Tel.: +49 (0) 64 42-208-421

Fax: +49 (0)64 42-208-425

e-mail: la@leica-camera.com

Leica en Internet

En nuestra página web de Internet encontrará informaciones ac-

tuales relativas a productos, novedades, actos y a la empresa

Leica:

http://www.leica-camera.com

Servicio de información Leica

El Leica Informations-Service le responderá cualquier cuestión

técnica práctica sobre el programa Leica por escrito, por vía

telefónica o por correo electrónico.

Leica Camera AG

Informations-Service

Postfach 1180

D-35599 Solms

Tel.: +49 (0) 64 42-208-111

Fax: +49 (0) 64 42-208-339

e-mail: info@leica-camera.com

Servicio de reparaciones Leica

Tanto para el mantenimiento de su equipo Leica como en casos

de averías está a su disposición el Customer Service de Leica

Camera AG o el servicio de reparaciones de la representación

nacional Leica (para el listado de direcciones, véase la tarjeta de

garantía) Diríjase a su concesionario Leica autorizado.

Leica Camera AG

Customer Service

Solmser Gewerbepark 8

D-35606 Solms

Tel.: +49 (0) 64 42-208-189

Fax: +49 (0) 64 42-208-339

e-mail: customer.service@leica-camera.com

Español

my point of view

Leica Camera AG / Oskar-Barnack-Str. 11 / D-35606 Solms

www.leica-camera.com / info@leica-camera.com

Telefon +49 (0) 64 42-208-0 / Telefax +49 (0) 64 42-208-333

93071 X/03/LX/ B.

Leica Cm Camera 18141 Users Manual

Leica-Cm-Instruction-Manual-775930 leica-cm-instruction-manual-775930

18141 to the manual 16536734-7c9c-404c-91af-c239ad2d4822

CM - Instructions Manual CM_im_en Free User Guide for Leica Camera, Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
