LEICA M7

Bedienungsanleitung /

Instructions

78910111213 14 15

2215 23 1013

31 30 29 28 27 26

Die CE-Kennzeichnung unserer Produkte dokumentiert die Einhal-

tung der grundlegenden Anforderungen der jeweils gültigen

EU-Richtlinien.

Warnhinweise

Moderne Elektronikbauelemente reagieren empfindlich auf elektrostatische Entladung.

Da sich Menschen z.B. beim Laufen über synthetischen Teppichboden leicht auf mehre-

re 10.000 Volt aufladen können, kann es beim Berühren Ihrer LEICA MP / M7 zu einer

Entladung kommen, insbesondere dann, wenn sie auf einer leitfähigen Unterlage liegt.

Betrifft sie nur das Kameragehäuse, ist diese Entladung für die Elektronik völlig unge-

fährlich. Die nach außen geführten Kontakte, wie Batterie- oder Rückwandkontakte,

sollten allerdings, trotz eingebauter zusätzlicher Schutzschaltungen, aus Sicherheits-

gründen möglichst nicht berührt werden.

Bitte benutzen Sie für eine eventuelle Reinigung der Kontakte nicht ein Optik-Mikrofa-

sertuch (Synthetik), sondern ein Baumwoll- oder Leinentuch! Wenn Sie vorher bewusst

an ein Heizungs- oder Wasserrohr (leitfähiges, mit "Erde" verbundenes Material) fassen,

wird Ihre eventuelle elektrostatische Ladung mit Sicherheit abgebaut.

Bitte vermeiden Sie Verschmutzung und Oxidation der Kontakte auch durch trockene

Lagerung Ihrer Leica im geschlossenen Zustand!

Bei aufgesetztem Objektiv muss der Verschluss vor starker, direkt von vorne einfallen-

der Sonneneinstrahlung geschützt werden, z.B. durch Aufsetzen des Objektivdeckels,

oder durch Unterbringung der Kamera im Schatten, bzw. in der Tasche. Andernfalls

könnte die Brennglas-Wirkung des Objektivs, die mit größer werdenden Blendenöffnun-

gen zunimmt, Schäden am Verschlusstuch verursachen. Bei großen Blendenöffnungen

kann dies bereits nach kurzer Zeit erfolgen.

Diese Zusammenhänge sollten immer berücksichtigt werden, auch wenn bei Aufnah-

men mit der Sonne im Bild in der Praxis selten mit großen Blenden gearbeitet wird.

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

Leica möchte sich bei Ihnen für den Erwerb der

LEICA M7 bedanken und Sie zu Ihrer Entschei-

dung beglückwünschen. Sie haben mit dieser

einzigartigen Mess-Sucher Kamera eine hervorra-

gende Wahl getroffen.

Wir wünschen Ihnen viel Freude und Erfolg beim

Fotografieren mit Ihrer neuen Leica.

Damit Sie alle Möglichkeiten dieser Kamera

richtig nutzen können, empfehlen wir Ihnen,

zunächst diese Anleitung zu lesen.

English instructions

page 64 -127

Inhaltsverzeichnis Seite

CE-Hinweis . . . . . . . . . . . . . . . . . . . . . . . . . .u3

Vorwort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Bezeichnung der Teile . . . . . . . . . . . . . . . . . . .4

Anzeigen im Sucher . . . . . . . . . . . . . . . . . . . .5

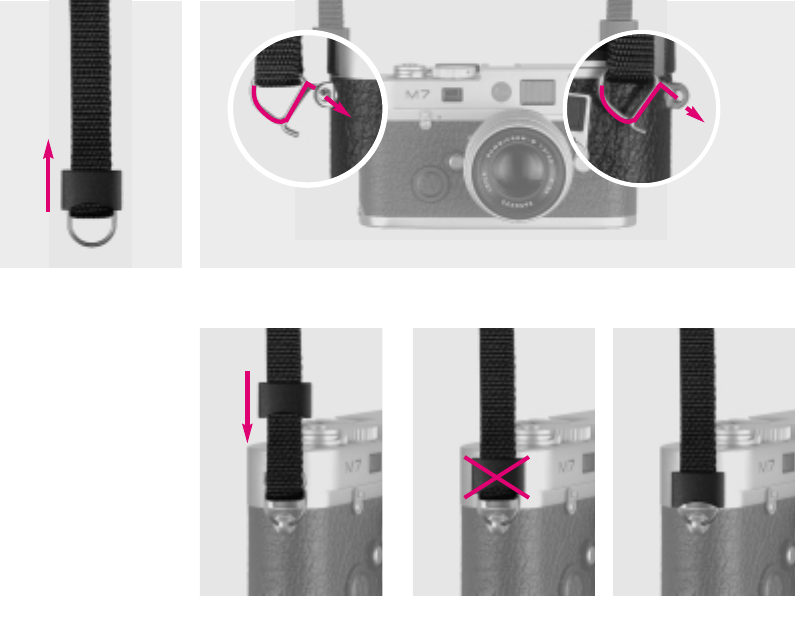

Anbringen des Tragriemens . . . . . . . . . . . . . .6

Die Stromversorgung . . . . . . . . . . . . . . . . . . .7

Verwendbare Batterien . . . . . . . . . . . . . . . . . .7

Einsetzen und Auswechseln der Batterien . . .7

Automatische Batteriekontrolle . . . . . . . . . . .8

Der Hauptschalter . . . . . . . . . . . . . . . . . . . . .9

Der Auslöseknopf . . . . . . . . . . . . . . . . . . . . . .9

Das Zeit-Einstellrad . . . . . . . . . . . . . . . . . . .10

Der Schnellschalthebel . . . . . . . . . . . . . . . . .11

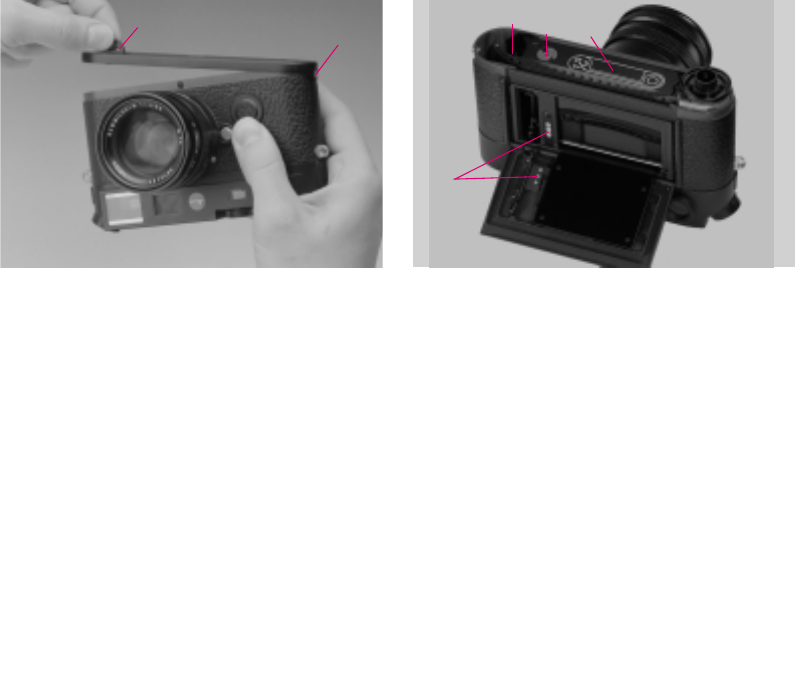

Filmwechsel . . . . . . . . . . . . . . . . . . . . . . . . .12

Öffnen der Kamera . . . . . . . . . . . . . . . . . . . .12

Einlegen eines Films . . . . . . . . . . . . . . . . . . .13

Schließen der Kamera . . . . . . . . . . . . . . . . .13

Transportieren auf die 1. Aufnahme . . . . . . .14

Zurückspulen und Herausnehmen des Films 14

Einstellen der Filmempfindlichkeit . . . . . . . .15

Folgende Einstellungen sind möglich . . . . . .16

Filmempfindlichkeits-Anzeigen im Sucher . .16

Filmempfindlichkeits-Einstellung / -Anzeige /

-Nutzung . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Einstellen einer Belichtungskorrektur . . . . . .18

Beispiel für eine Korrektur nach Plus . . . . . .19

Beispiel für eine Korrektur nach Minus . . . . .19

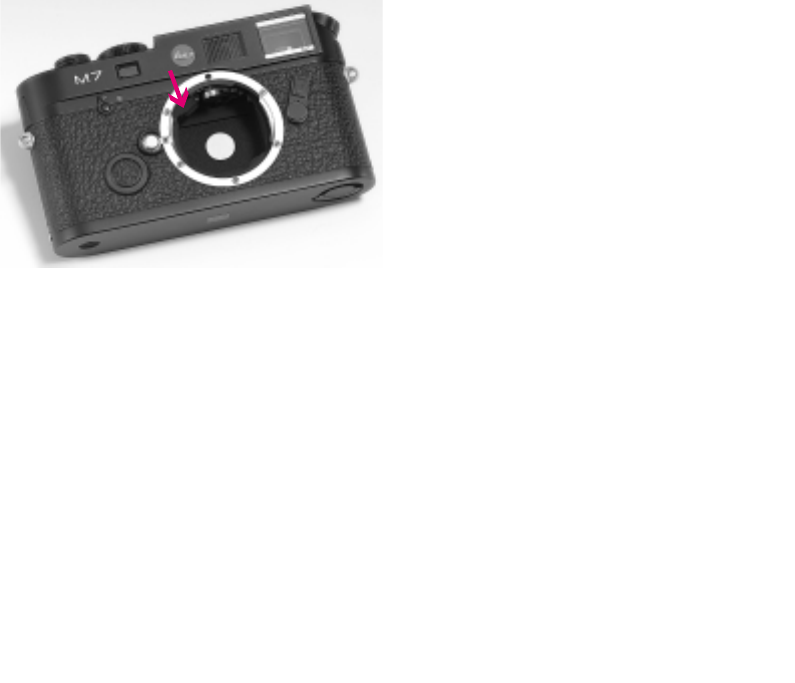

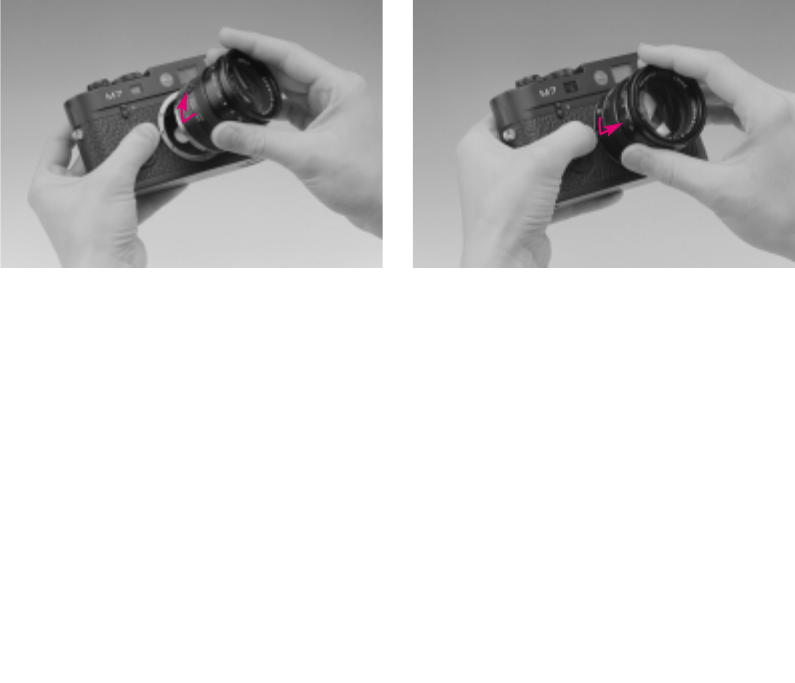

Ansetzen eines Objektivs . . . . . . . . . . . . . . .20

Abnehmen eines Objektivs . . . . . . . . . . . . . .20

Der Aufbau von Leica M-Objektiven . . . . . . .21

Der Entfernungs-Einstellring . . . . . . . . . . . . .21

Der Blenden-Einstellring . . . . . . . . . . . . . . . .22

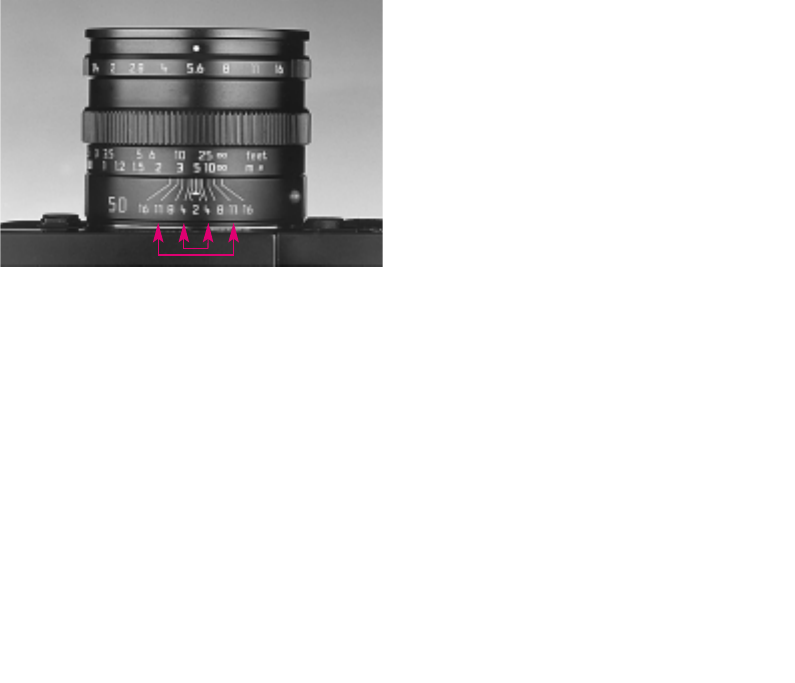

Die Schärfentiefe-Skala . . . . . . . . . . . . . . . .23

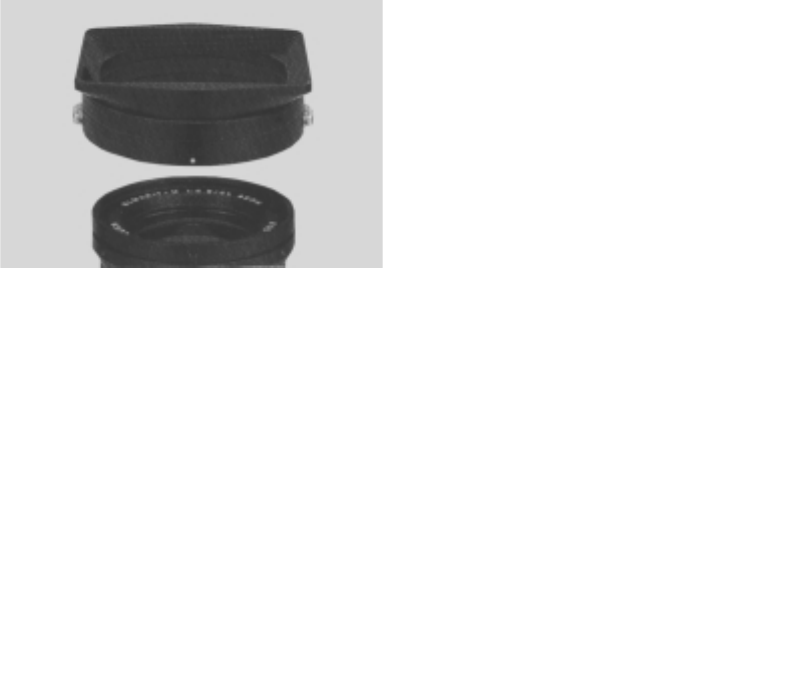

Gegenlichtblenden . . . . . . . . . . . . . . . . . . . .24

Die Verwendung bisheriger Leica M-Objektive

. .24

Richtiges Halten der Kamera . . . . . . . . . . . .25

Der Leuchtrahmen-Messsucher . . . . . . . . . .26

Der Bildfeldwähler . . . . . . . . . . . . . . . . . . . .28

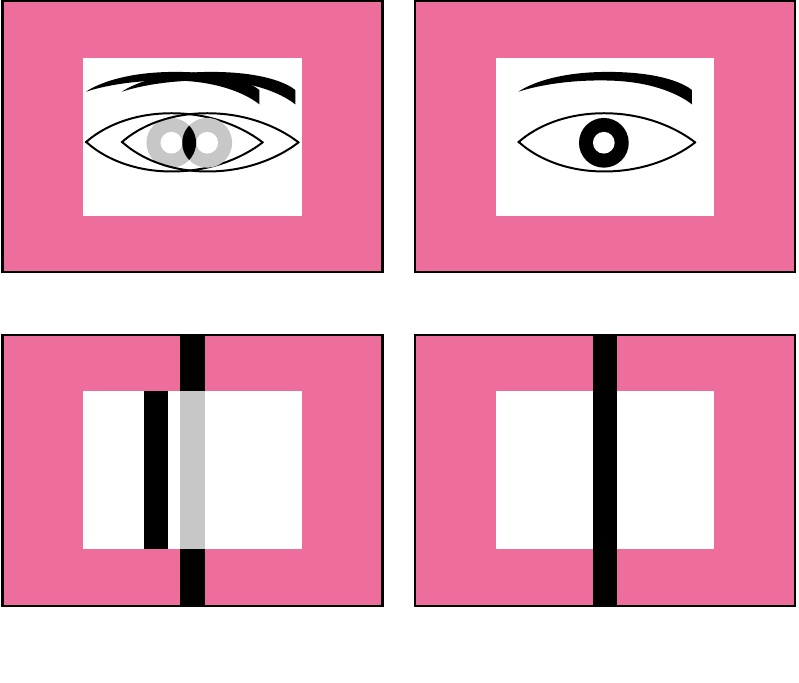

Die Entfernungsmessung . . . . . . . . . . . . . . .30

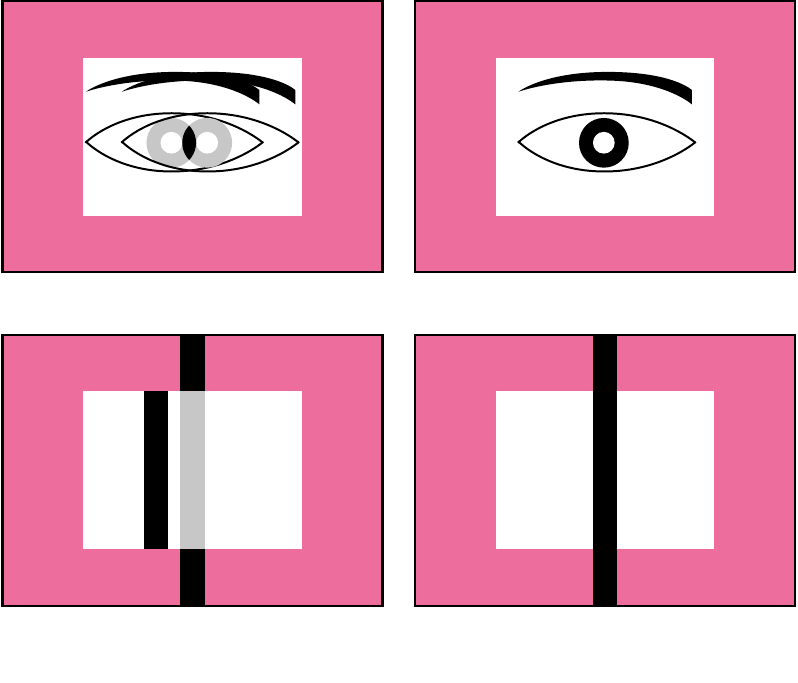

Mischbildmethode (Doppelbild) . . . . . . . . . .30

Schnittbildmethode . . . . . . . . . . . . . . . . . . .30

Die Belichtungsmessung . . . . . . . . . . . . . . .32

Einschalten des Belichtungsmessers . . . . . .32

Die Belichtungs-Betriebsarten . . . . . . . . . . .33

Die Zeitautomatik . . . . . . . . . . . . . . . . . . . . .33

Die Messwertspeicherung . . . . . . . . . . . . . .34

Die Manuelle Einstellung der Belichtung . . .35

Die "B"-Einstellung . . . . . . . . . . . . . . . . . . . .36

Der Messbereich des Belichtungsmessers . .36

Unterschreiten des Messbereichs . . . . . . . .36

Abschalten des Belichtungsmessers . . . . . .37

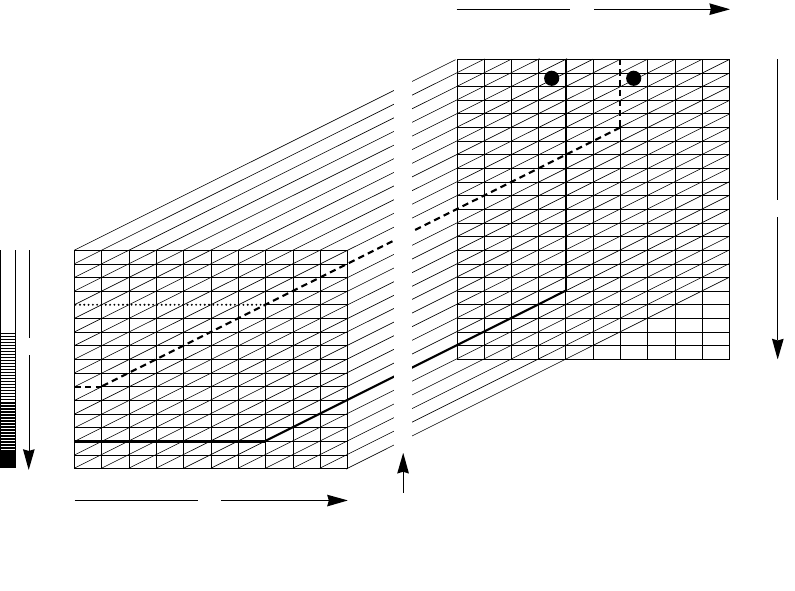

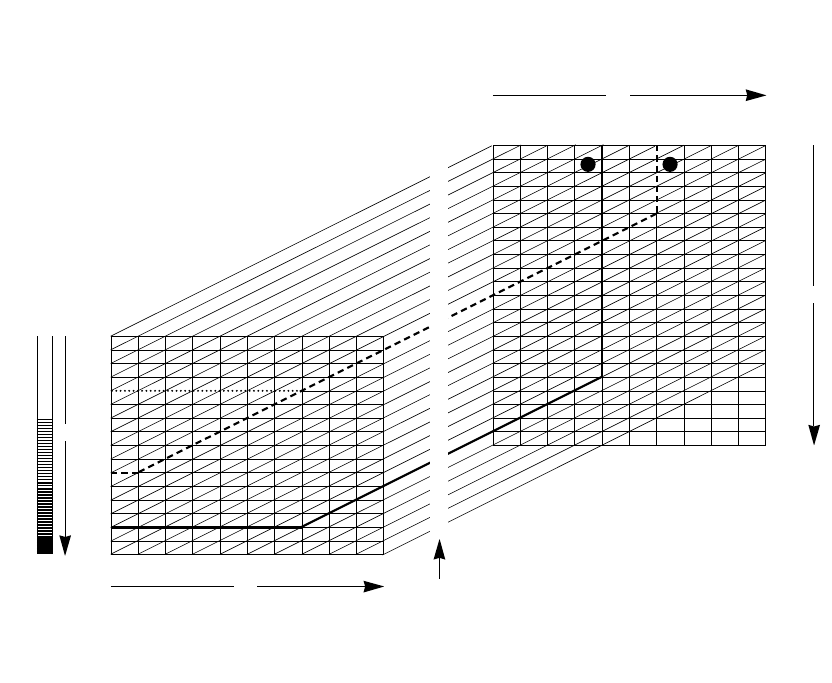

Messdiagramm . . . . . . . . . . . . . . . . . . .37/39

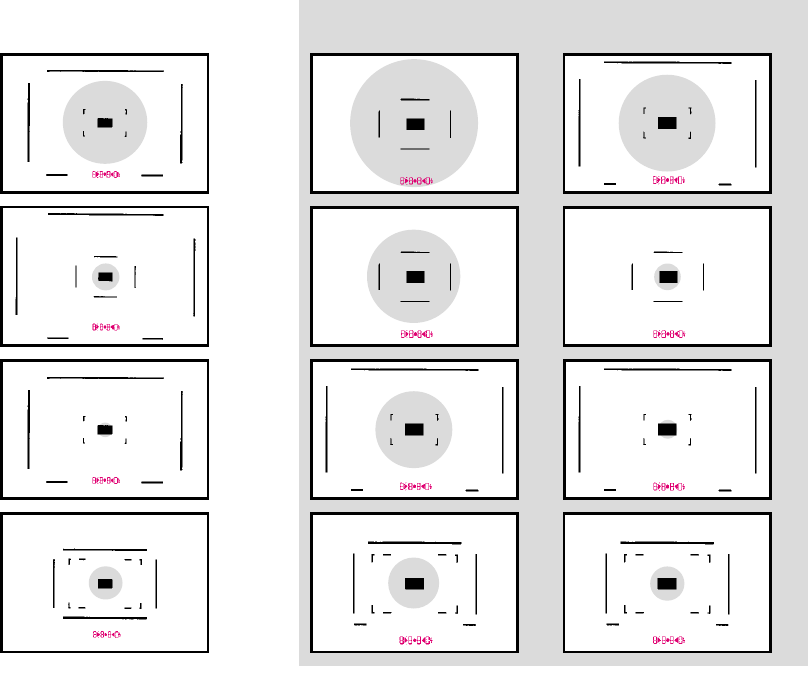

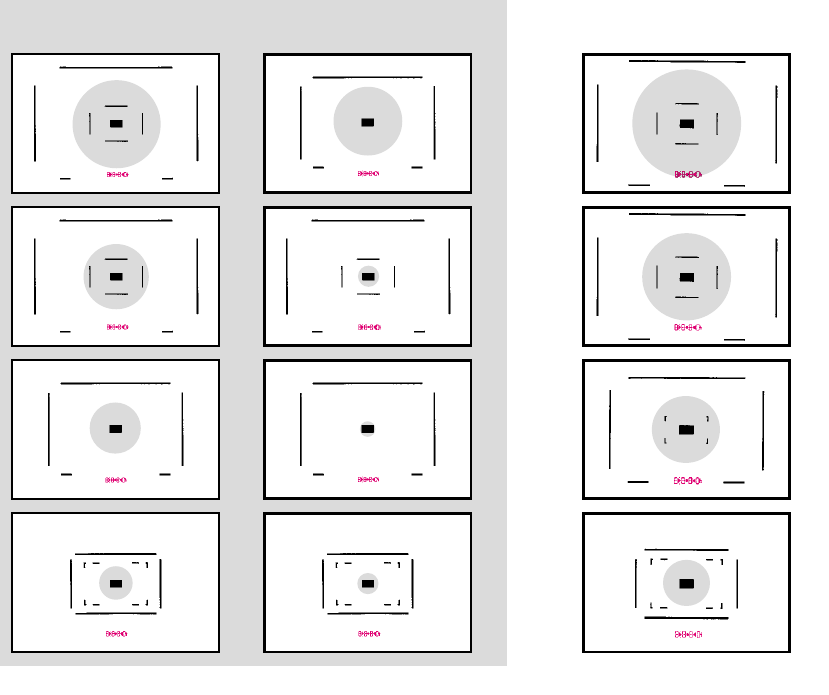

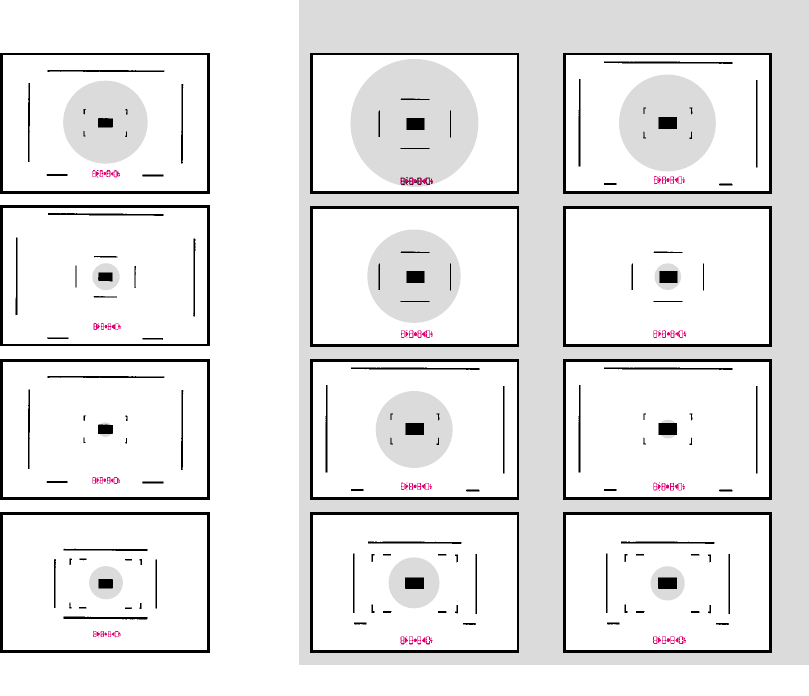

Die Messfeld-Orientierung im Sucher . . .38/40/41

Allgemeine Hinweise zur Belichtungsmessung . . .42

Der Blitzbetrieb . . . . . . . . . . . . . . . . . . . . . .44

Verwendbare Blitzgeräte . . . . . . . . . . . . . . .45

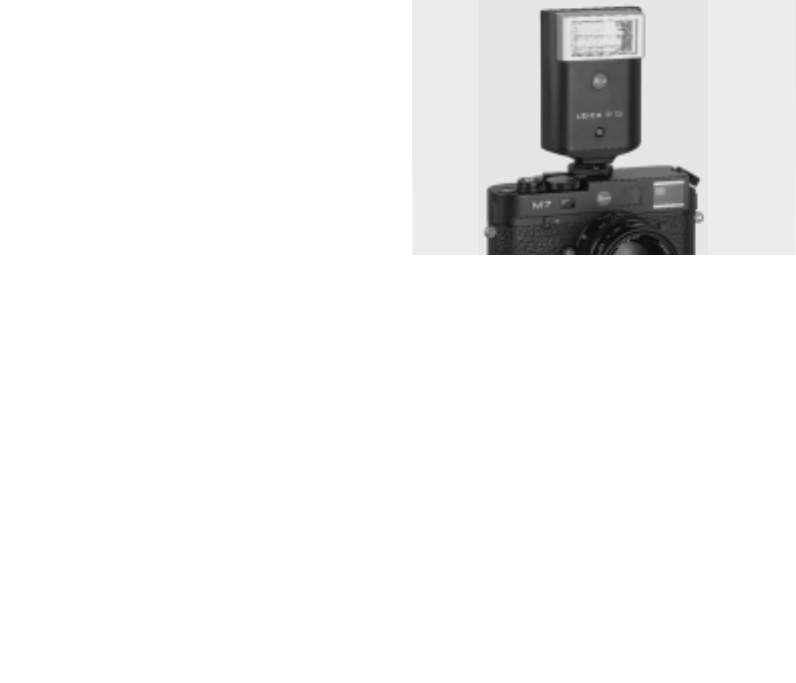

Aufsetzen und Anschließen des Blitzgeräts .46

Der TTL-Blitzbetrieb . . . . . . . . . . . . . . . . . . .46

Die Einstellungen für den TTL-Blitzbetrieb . .47

Die Belichtungs-Kontrollanzeigen im Sucher

mit aufgesetzten Blitzgerät SF20/24D oder

systemkonformen Blitzgeräten mit

Adapter SCA 3502/3501 . . . . . . . . . . . . . .47

Die Anzeigen im TTL- und Automatik-Blitzbetrieb

Die Anzeigen im manuellen Blitzbetrieb . . . .48

Synchronisation auf den 2. Verschlussvorhang

.49

Die Linearblitz-Technik . . . . . . . . . . . . . . . . . .51

Der Stroboskop-Blitzbetrieb . . . . . . . . . . . . . .52

Die Anzeigen der Blitz-LED im Stroboskop-Betrieb

.52

Das Systemzubehör für die LEICA M7 . . . . . .53

Wechselobjektive . . . . . . . . . . . . . . . . . . . . . .53

Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Sucher . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Sucherlupe . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Korrektionslinsen . . . . . . . . . . . . . . . . . . . . . .54

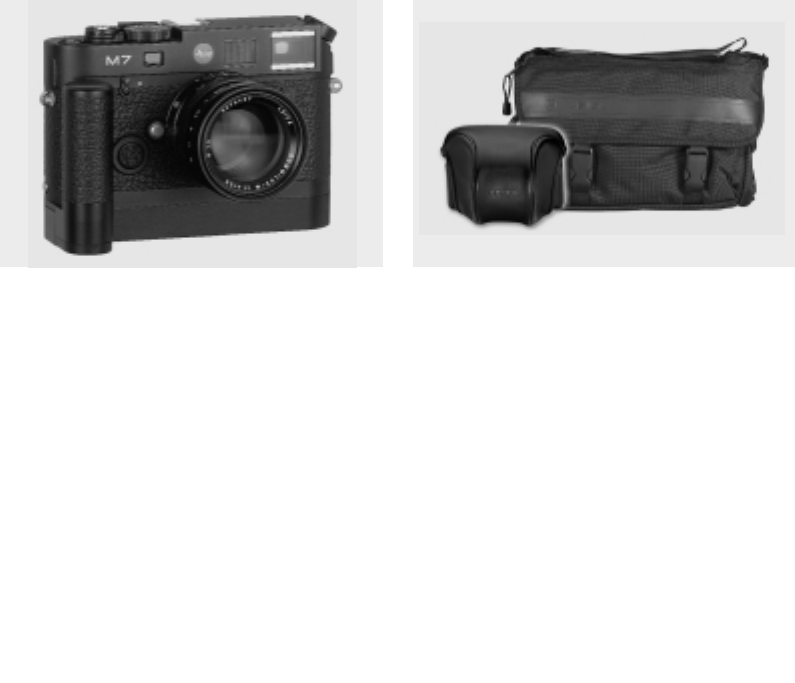

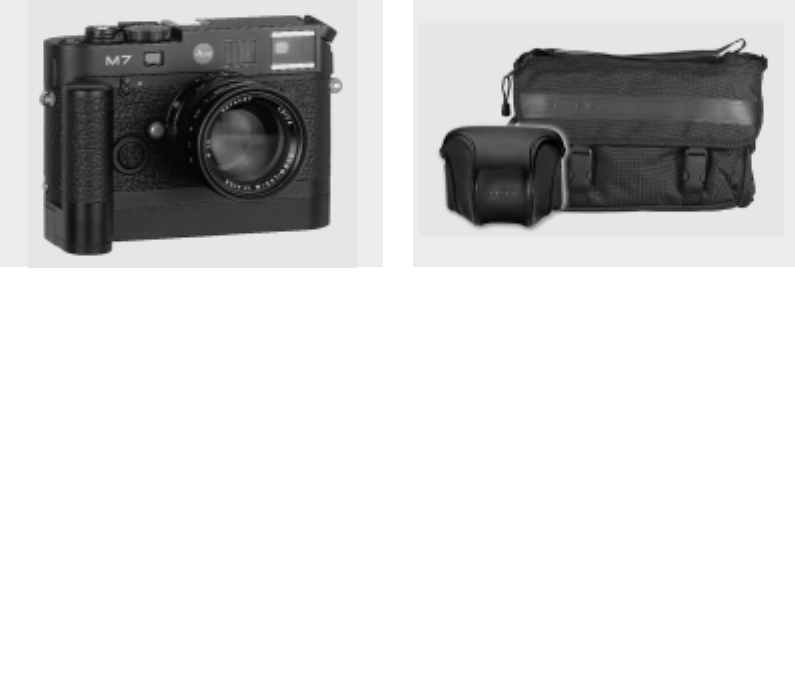

LEICA MOTOR M . . . . . . . . . . . . . . . . . . . . . . .55

Taschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

Tipps zur Werterhaltung Ihrer Leica Kamera

und Objektive . . . . . . . . . . . . . . . . . . . . . . .56

Stichwort-Verzeichnis . . . . . . . . . . . . . . . . . .58

Technische Daten . . . . . . . . . . . . . . . . . . . . . .59

Weitere Leica Produkte . . . . . . . . . . . . . . . . . .61

Projektoren . . . . . . . . . . . . . . . . . . . . . . . . . . .61

Ferngläser und Spektive . . . . . . . . . . . . . . . . .61

Leica Akademie . . . . . . . . . . . . . . . . . . . . . . .62

Leica im Internet . . . . . . . . . . . . . . . . . . . . . .62

Leica Infodienst . . . . . . . . . . . . . . . . . . . . . . .62

Leica Kundendienst . . . . . . . . . . . . . . . . . . . .63

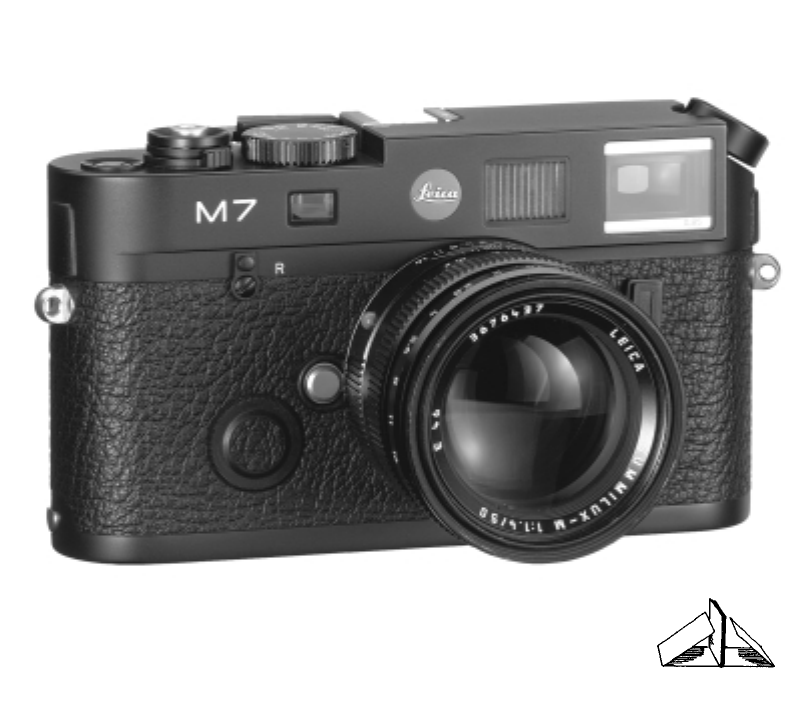

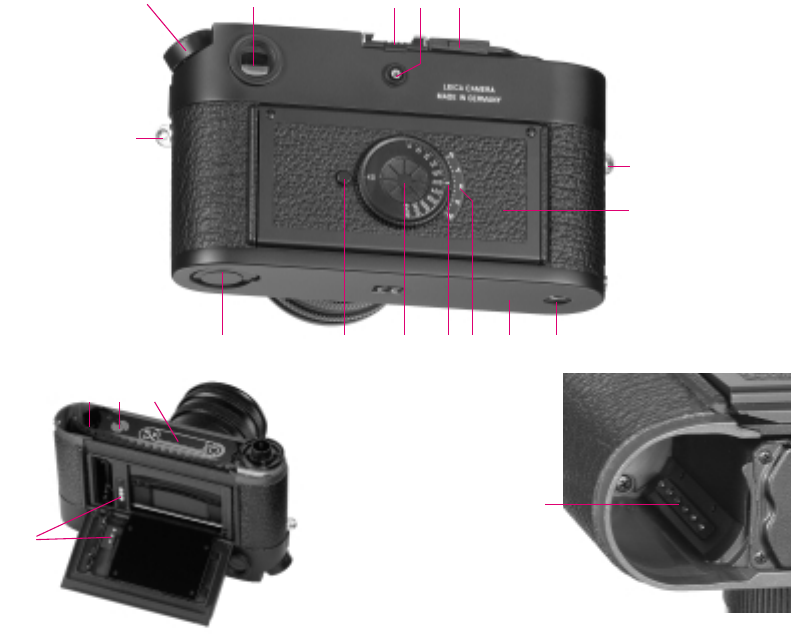

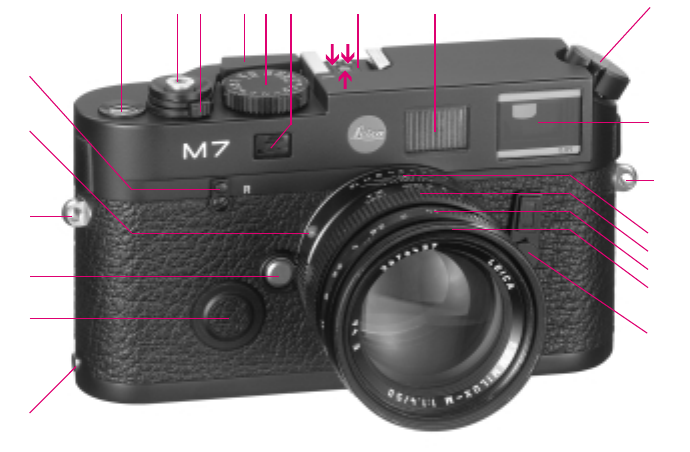

Bezeichnung der Teile

01. Haltestift des Bodendeckels

02. Batteriefachdeckel

03. Objektiv-Entriegelungsknopf

04. Ösen für Tragriemen

05. Roter Indexknopf für Objektivwechsel

06. Hebel für Rückspulfreigabe

07. Automatisches Bildzählwerk

08. Auslöseknopf mit Gewinde für Drahtauslöser

09. Hauptschalter

10. Schnellschalthebel für Verschlussaufzug und

Filmtransport (wird beim Fotografieren in Be-

reitschaftsstellung ausgeklappt)

11. Zeit-Einstellrad mit rastenden Einstellungen

für:

• Manuell einstellbare Verschlusszeiten von

4s bis 1/1000s, inkl. zweier mechanisch

gebildeter Zeiten - 1/60s und 1/125s, die

jederzeit, d.h. auch ohne Batteriespannung

zur Verfügung stehen,

•



" für die Synchronzeit 1/50s für Blitzbetrieb,

• "B" für Langzeit-Belichtungen und

• "AUTO" für die Belichtungs-Betriebsart

Zeitautomatik (mit manueller Blendenvor-

wahl) mit Verschlusszeiten von 32s bis

1/1000s

12. Ausblickfenster des Entfernungsmessers

13. Zubehörschuh für Blitzsteuerung mit:

• Mitten- (Zünd-) und

• Steuerungskontakten

14. Beleuchtungsfenster für die Leuchtrahmen

15. Ausklappbare Rückspulkurbel

16. Ausblickfenster des Suchers mit Verspiege-

lungen zur besseren Erkennbarkeit der LEDs

bei sehr hellem Umfeld sowie Gravur für

Sucher-Vergrößerungsfaktor

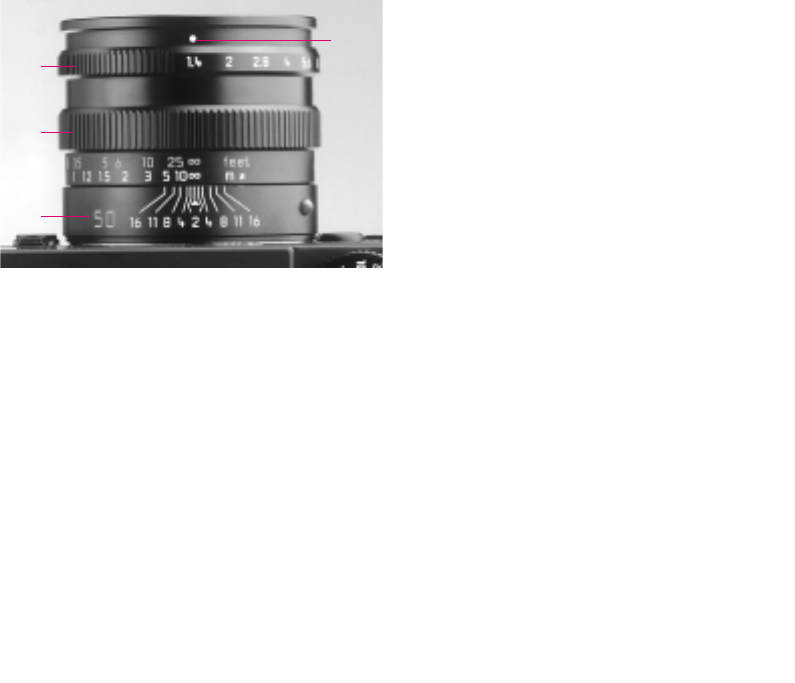

17. Feststehender Ring mit Index für Entfer-

nungseinstellung, Indexknopf für Objektiv-

wechsel und Schärfentiefe-Skala

18. Entfernungs-Einstellring

19. Blenden-Einstellring

20. Weißer Indexpunkt für Blendeneinstellung

21. Bildfeldwähler

22. Suchereinblick

23. Kontaktbuchse für Blitzgeräte mit Kabel-

anschluss

24. Rückwand

25. Stativgewinde A 1

4, DIN 4503 (1

4")

26. Bodendeckel

27. Belichtungs-Korrekturskala mit Einstellbe-

reich von ±2EV in Drittel-EV-Stufen

28. Einstellring für Belichtungskorrekturen mit

weißem Indexpunkt

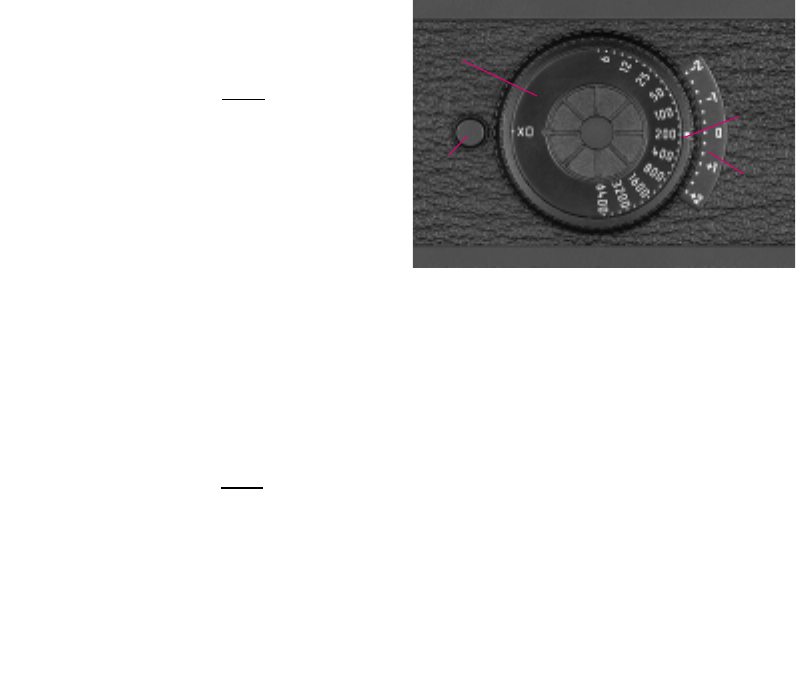

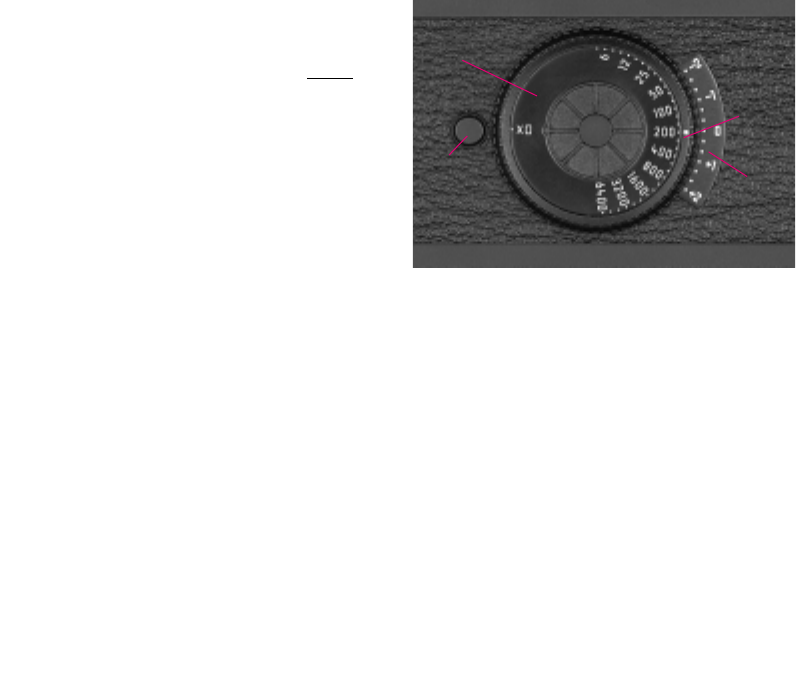

29. Einstellscheibe für Filmempfindlichkeit mit:

• ISO-Empfindlichkeitswerten von 6 bis

6400 und

• DX-Position für automatische Einstellung

von ISO 25/15° bis ISO 5000/38°

30. Entriegelungsknopf für Belichtungskorrektur-

Einstellring

31. Verriegelungsknebel für Bodendeckel

32. DX-Kontaktleiste

33. Schematische Darstellung für das Einlegen

des Films

34. Kupplung für motorischen Filmtransport

35. Aufwickeldorn

36. Kontakte zur Übertragung der gewählten

Filmempfindlichkeits-Einstellweise – automa-

tisch per DX-Code oder manuell, bzw. der ma-

nuell eingestellten Filmempfindlichkeit und

einer ggfs. eingestellten Belichtungskorrektur

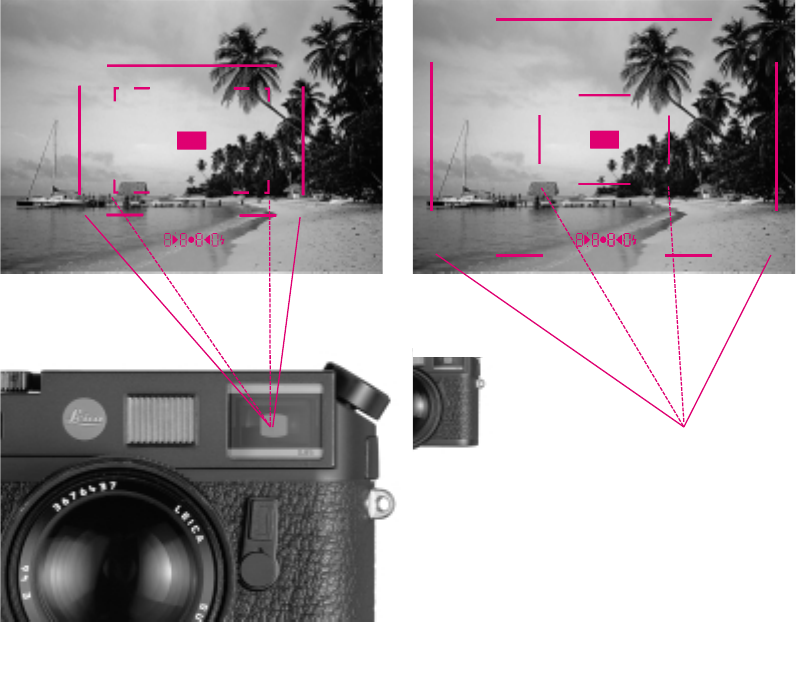

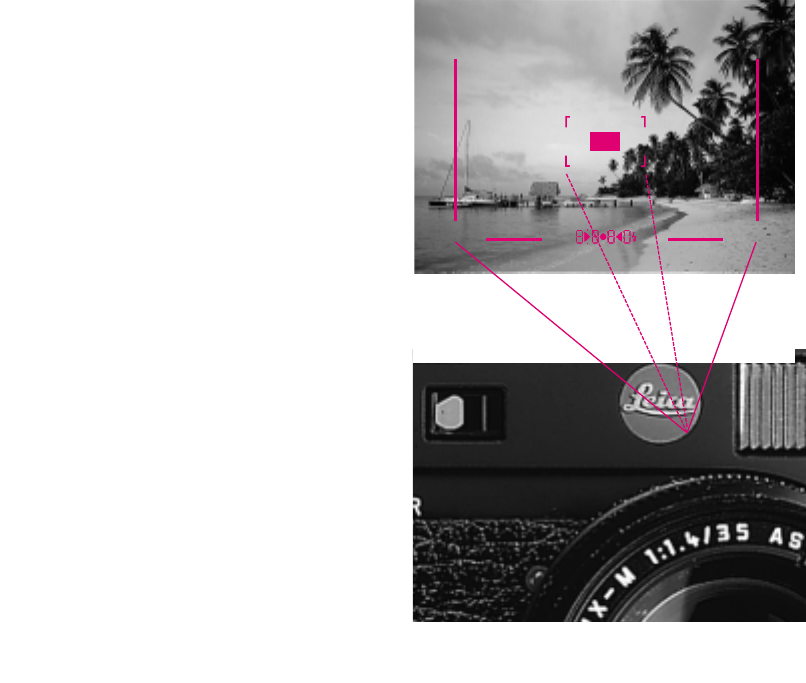

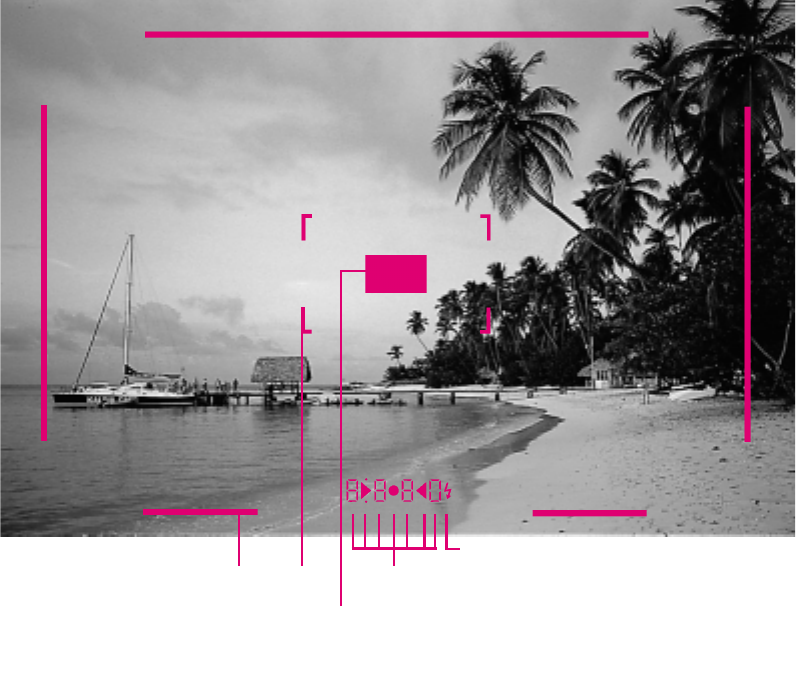

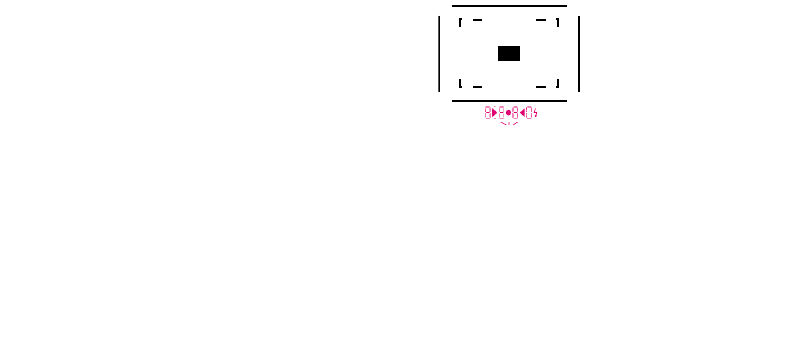

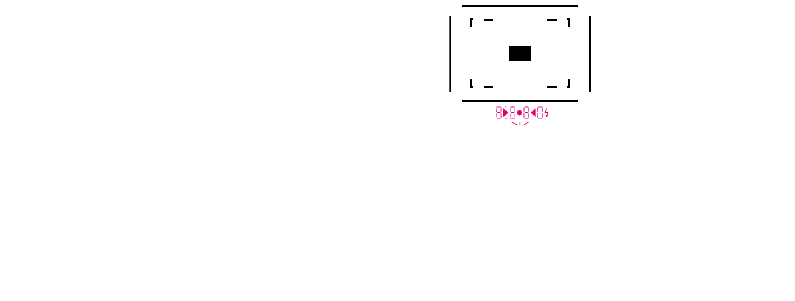

Anzeigen im Sucher

A. Durch LEDs (Light Emitting Diodes – Leucht-

dioden)

Vierstellige Siebensegment-Digitalanzeige

mit Dezimalpunkt sowie darüber liegendem

Punkt (mit automatischer Helligkeitssteue-

rung, an die Außenhelligkeit angepasst1) für:

• Angabe der automatisch eingelesenen oder

manuell eingestellten Filmempfindlichkeit,

• Hinweis auf eine eingestellte Belichtungs-

korrektur,

• Angabe der automatisch gebildeten Ver-

schlusszeiten bei Zeitautomatik,

• Hinweis auf die Verwendung der Messwert-

speicherung,

• Warnung vor Über- oder Unterbelichtung,

bzw. Unterschreitung des Messbereichs

bei Zeitautomatik,

• Ablauf längerer Verschlusszeiten als 1s,

und

• Angabe des Batteriezustands.

Zwei dreieckige und eine runde LED:

• Gemeinsam als Lichtwaage für den Belich-

tungsabgleich bei manueller Einstellung,

und

• Für Warnung vor Unterschreitung des

Messbereichs.

Blitzförmige LED:

• Blitzstatus

B. Leuchtrahmen für 50mm und 75mm (Bei-

spiel)

C. Messfeld für Entfernungseinstellung

1Frühere Leica M-Objektive mit "Brille" zur Anpassung

der Bildfeldgröße verdecken den Außenhelligkeits-Sen-

sor im Sucherfenster, so dass die automatische Steue-

rung begrenzt ist.



C (75 mm) C (50 mm)

B (75 mm)

B (50 mm)

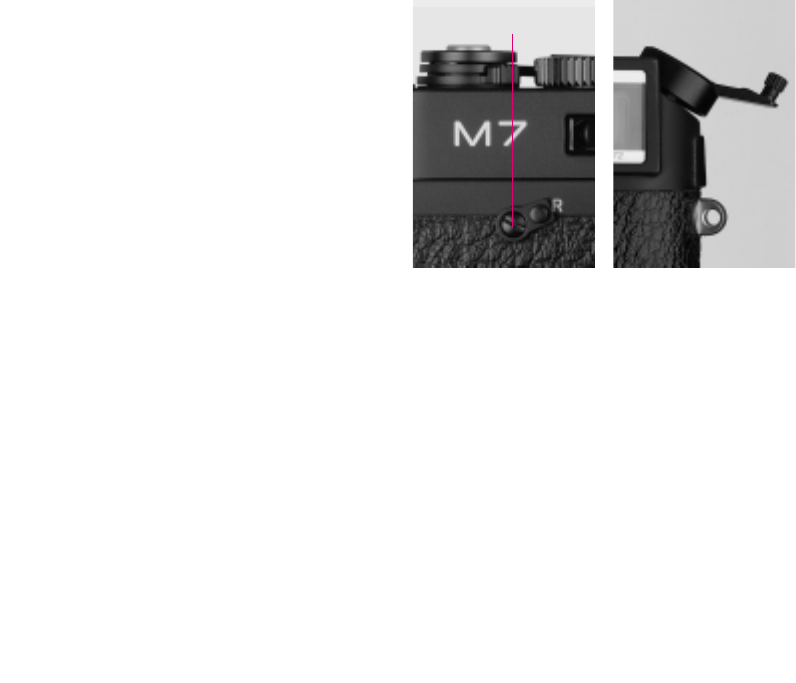

Anbringen des Tragriemens

Die Stromversorgung

Die LEICA M7 benötigt für die Steuerung des Ver-

schlusses – außer für die zwei mechanisch gebil-

deten und daher immer verfügbaren Verschluss-

zeiten 1/60s und 1/125s - wie auch für die Be-

lichtungsmessung zwei Lithium-Batterien Typ DL 1/3N

mit je 3 Volt. Zur - elektronisch gesteuerten –

Auslösung eines angeschlossenen Blitzgeräts sind

sie ebenfalls notwendig.

Lithium Batterien sind viele Jahre fast ohne Ener-

gieverlust lagerfähig. Dies ist besonders dann von

Vorteil, wenn die Kamera oft für längere Zeit nicht

eingesetzt wird.

Verwendbare Batterien

Lithiumzellen - Duracell DL 1

- Kodak K 58 L - Philips CR 1

- Ucar 2 L 76 - Varta CR 1

Einsetzen und Auswechseln der Batterien

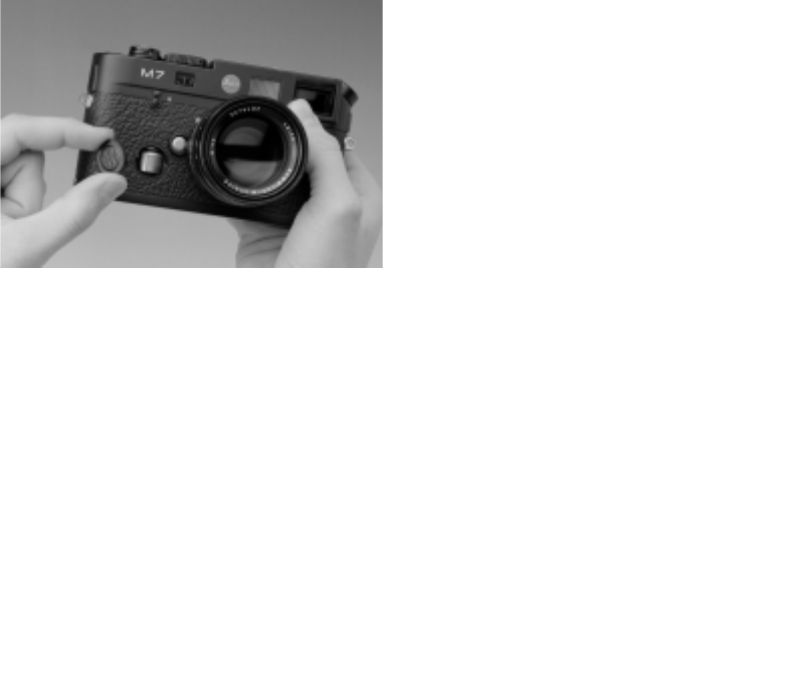

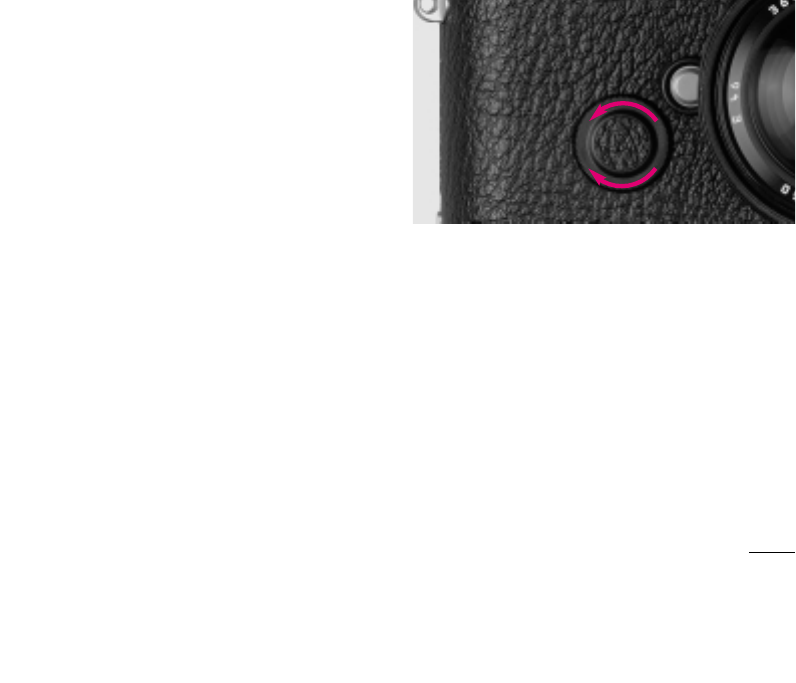

01. Den Bajonettverschluss des Batteriefach-

deckels (2) durch eine Linksdrehung (ca. 40°,

gegen den Uhrzeigersinn) entriegeln und ihn

abnehmen.

02.

Die Batterien mit einem sauberen Läppchen von

eventuellen Oxidationsrückständen befreien.

03. Die erste Batterie mit dem Minuspol nach

oben zeigend (entsprechend der Kennzeich-

nung im Batteriefach) in das Batteriefach ein-

legen und darin nach oben schieben. Danach

auch die zweite Batterie in gleicher Stellung in

den offenen Teil des Fachs einlegen.

Hinweis: Die Kontaktfeder drückt die untere Bat-

terie zwecks einfacherer Entnahme leicht in Rich-

tung Deckel. Die endgültige Lage der Batterien

wird erst durch das Aufsetzen des Deckels sicher-

gestellt.

04. Anschließend den Deckel gegen den Feder-

druck wieder ansetzen und durch eine Rechts-

drehung bis zur spürbaren Rastung verriegeln.

05. Zum Herausnehmen der Batterien in umge-

kehrter Reihenfolge vorgehen. Die obere Bat-

terie fällt bei senkrechter Lage des Kamera-

gehäuses von alleine nach unten. Ggfs. kann

zur Unterstützung die Kamera leicht auf die

Hand geklopft werden. 

Ein Satz frischer Batterien reicht bei Raumtempe-

ratur und 10s Messzeit pro Aufnahme für ca. 65

Filme à 36 Aufnahmen, das sind ca. 2340 Aufnah-

men.

Automatische Batteriekontrolle

Pulsieren die LEDs der Dezimalanzeige oder der

Lichtwaage beim Aktivieren der Belichtungsmes-

sung, sollten die Batterien ausgewechselt werden.

Sind die Batterien zu schwach um die elektronisch

gesteuerten Funktionen der Kamera sicherzustel-

len (Belichtungsmessung und die elektronisch

gebildeten Verschlusszeiten), leuchtet "bbcc" auf,

bzw. die Anzeigen erlöschen völlig.

In solchen Fällen kann dennoch mit den zwei zur

Verfügung stehenden, mechanisch gebildeten

Verschlusszeiten 1/60s und 1/125s und einer

Belichtungseinstellung auf der Grundlage einer

Schätzung, bzw. mit Hilfe eines externen Hand-

Belichtungsmessers weiter fotografiert werden.

Hinweis: Durch Oxidieren der Batterieober-

flächen kann der Stromkreis unterbrochen wer-

den und die LEDs verlöschen. In diesem Fall

Batterien herausnehmen und mit einem sauberen

Läppchen reinigen. Gegebenenfalls auch die Kon-

takte in der Kamera säubern.

Achtung!

• Neue und gebrauchte Batterien, bzw. solche

unterschiedlicher Leistung oder verschiedener

Hersteller, sollten nicht zusammen verwendet

werden.

• Die Batteriekontakte müssen sauber gehalten

werden.

• Die Batterien dürfen nicht ins Feuer geworfen,

wieder aufgeladen, aufgebrochen, zerlegt oder

erhitzt werden.

• Verbrauchte Batterien sollten baldmöglichst

entnommen, und auch nicht in den normalen

Abfall geworfen werden, denn sie enthalten um-

weltbelastende Substanzen.

• Um sie einem Recycling zuzuführen, sollten sie

beim Handel oder zum Sondermüll (Sammel-

stelle) abgegeben werden.

•

Batterien sollten kühl und trocken gelagert werden.

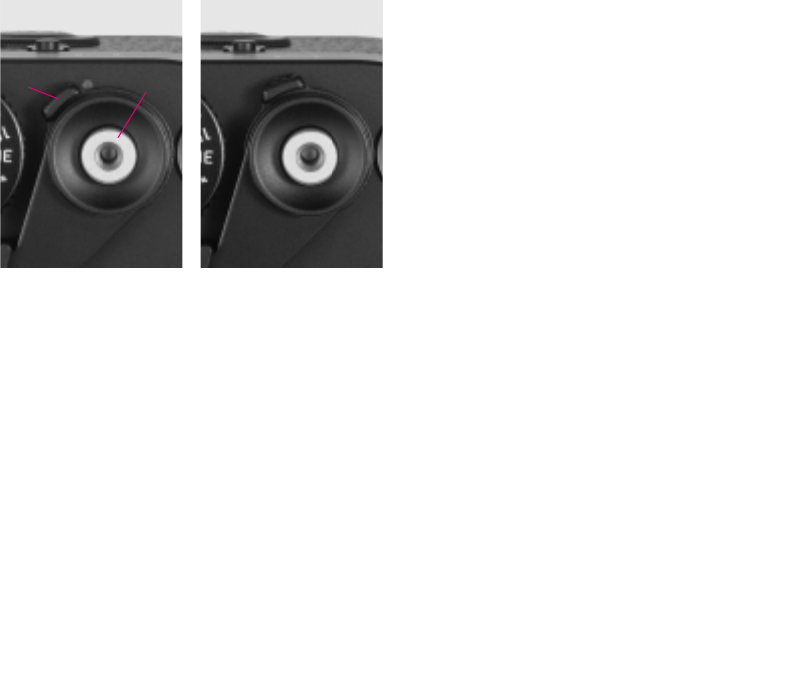

Der Hauptschalter

Der als rastender Hebel ausgeführte Hauptschal-

ter (9) liegt vorne unterhalb des Auslösers (8).

Zum Einschalten der Kamera wird der Hebel nach

rechts geschwenkt, so dass der rote Punkt ver-

deckt wird (b). In seiner Ruhestellung, d.h. wenn

er sich in seiner linken Position befindet (a) und

der rote Punkt sichtbar ist, schaltet er die Kamera-

elektronik aus und blockiert gleichzeitig mecha-

nisch den Auslöser um versehentliche Aufnahmen

zu verhindern.

Ist der Verschluss beim Einschalten gespannt,

wird auch der Belichtungsmesser aktiviert.

Zunächst leuchten oder blinken daraufhin im

Sucher Angaben zur Filmempfindlichkeit für 2s

auf (je nach Einstellung, Näheres dazu entnehmen

Sie bitte dem Abschnitt "Filmempfindlichkeits-An-

zeigen im Sucher" auf S.16/17). Anschließend

wechselt die Anzeige und die Angaben des Belich-

tungsmessers leuchten für ca. 14s auf. Ist der

Verschluss beim Einschalten dagegen nicht ge-

spannt, erfolgt keine Anzeige.

Im Manuellbetrieb kann sofort nach dem Ein-

schalten des Hauptschalters ausgelöst werden,

bei Einstellung auf Zeitautomatik allerdings erst

nach ca. 2s (wenn die Anzeige der Filmempfind-

lichkeit erloschen ist).

Hinweis: Beim Transport, z.B. in einer Tasche, und

wenn die Kamera länger nicht verwendet wird,

sollte sie mit dem Hauptschalter ausgeschaltet

werden.

Der Auslöseknopf

Der Auslöseknopf (8) besitzt zwei Druckstufen.

Leichtes Niederdrücken bis zum 1. Druckpunkt

aktiviert die Belichtungsmessung, sofern der

Verschluss gespannt ist. Nach Loslassen des Aus-

löseknopfs bleiben das Messsystem und die

Anzeige im Sucher noch ca. 14s eingeschaltet

(Näheres dazu entnehmen Sie bitte den Abschnit-

ten unter "Die Belichtungsmessung" auf der

Seite 32).

Niederdrücken bis zum 2. Druckpunkt speichert

bei Zeitautomatik den Belichtungs-Messwert, d.h.

die von der Kamera ermittelte Verschlusszeit 

(Näheres dazu entnehmen Sie bitte dem Ab-

schnitt "Die Messwert-Speicherung" auf S. 34).

Nach dem Überwinden des 2. Druckpunkts erfolgt

die Auslösung des Verschlusses.

Der Auslöseknopf sollte weich – nicht ruckartig –

gedrückt werden, bis mit leisem Klicken der

Verschluss abläuft. Der Auslöseknopf besitzt ein

genormtes Gewinde für Drahtauslöser.

Hinweis: Der zweite Druckpunkt ist bei der Ver-

wendung von Drahtauslösern nicht spürbar.

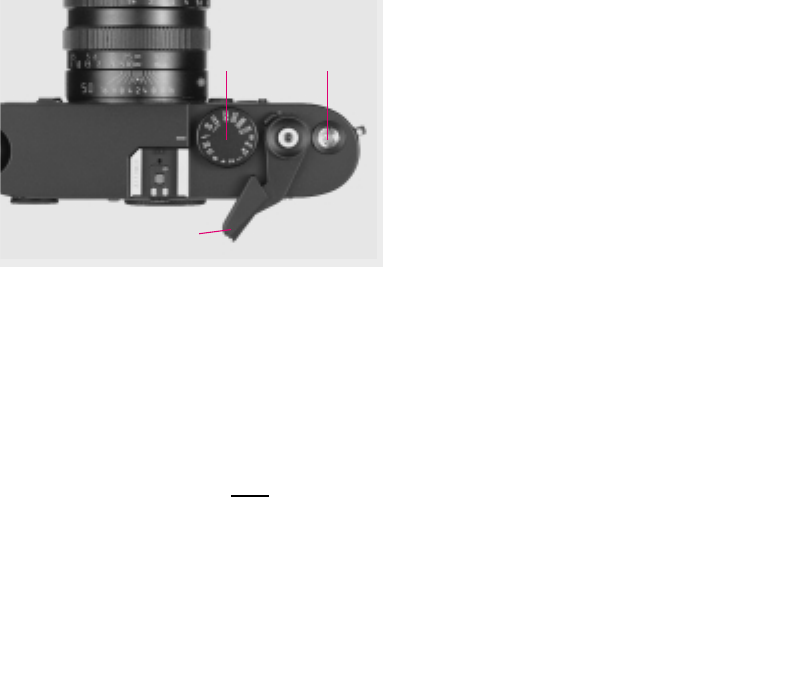

Das Zeit-Einstellrad

Größe und Anordnung des Zeit-Einstellrades (11)

der LEICA M7 sind ergonomisch optimal: Einer-

seits lässt es sich – auch mit der Kamera am

Auge – hervorragend bedienen. Andererseits ist

es trotzdem gut geschützt gegen versehentliches

Verstellen.

Darüber hinaus entspricht seine Drehrichtung

(wie auch die des Blenden-Einstellrings der

Objektive) den Belichtungsmesser-Anzeigen im

Sucher bei manueller Einstellung: Leuchtet bei-

spielsweise die linke dreieckige LED auf, führt

eine Drehung in Pfeilrichtung, d.h. nach rechts, zu

der benötigten, längeren Verschlusszeit.

Mit dem Zeit-Einstellrad der LEICA M7 werden die

beiden Belichtungs-Betriebsarten angewählt–

Zeitautomatik-Betrieb durch Einstellung auf die

orange, bzw. rot1gekennzeichnete "AUTO"-Posi-

tion, Manuellbetrieb durch Wahl einer der Ver-

schlusszeiten von 1/1000s bis 4s, die Synchron-

zeit 1/50s für Blitzbetrieb in der orange, bzw. rot1

gekennzeichneten ""-Position, oder "B" für Lang-

zeit-Belichtungen. Bei der Einstellung auf "B"

bleibt der Verschluss solange offen, wie der Aus-

löseknopf niedergedrückt gehalten wird.

1Zwecks optimaler Ablesbarkeit sind diese Gravuren bei

schwarz verchromten Kameras orange ausgelegt, bei sil-

bern verchromten Kameras rot.

Im Zeitautomatik-Betrieb wird die Belichtung au-

tomatisch und stufenlos gesteuert, und zwar mit

Verschlusszeiten im Bereich von 1/1000s bis

32s. Diese Verschlusszeiten werden, wie auch die

meisten manuell eingestellten, elektronisch gebil-

det, sie stehen also nur bei ausreichender Strom-

versorgung zur Verfügung (Näheres dazu entneh-

men Sie bitte dem Abschnitt "Die Stromversor-

gung" auf S. 7).

Im Gegensatz dazu werden die im Manuellbetrieb

wählbaren, und durch einen rechts neben den

Zahlenwerten gravierten weißen Strich zusätzlich

gekennzeichneten Verschlusszeiten 1/60s und

1/125s mechanisch gebildet und stehen somit

immer, d.h. auch ohne Stromversorgung zur Ver-

fügung.

Hinweis: Die Rastungen beim Übergang von elek-

tronisch zu mechanisch gebildeten Verschlusszei-

ten, d.h. zwischen der ""-Position und 1/60s

bzw. 1/125s und 1/250s unterscheiden sich

spürbar. Dies ist durch eine mechanische Hebel-

verstellung bedingt und daher normal.

Das Zeit-Einstellrad der LEICA M7 besitzt keinen

Anschlag, d.h. es lässt sich aus jeder Position in

beliebiger Richtung drehen. Es rastet bei sämt-

lichen gravierten Positionen ein, wobei die Ras-

tung der "AUTO"-Position besonders deutlich fühl-

bar ist. Sie gewährleistet einfache Erkennbarkeit

auch ohne Sichtkontrolle, z.B. mit dem Auge am

Sucher, sowie Sicherheit gegen versehentliches

Verstellen. Zwischenwerte dürfen nicht verwen-

det werden. Aufgrund der Umschaltung zwischen

elektronischer und mechanischer Steuerung, bzw.

umgekehrt, sind die Abstände zwischen der ""-

Position (1/50s) und 1/60s, bzw. zwischen

1/125s und 1/250s etwas größer als zwischen

allen anderen Einstellungen.

Näheres zur Einstellung der korrekten Belichtung

entnehmen Sie bitte den Abschnitten unter: "Die

Belichtungsmessung" auf der Seite 32.

Der Schnellschalthebel

Mit dem Schnellschalthebel (10) wird der Film

weitertransportiert, der Verschluss aufgezogen

und das Bildzählwerk automatisch weitergeschal-

tet. Der Transport kann mit einem Hebelschwung

bis zum Anschlag, aber auch durch mehrere kurze

Schwünge des Schnellschalthebels erfolgen. Er

kann für schnelles Arbeiten in eine "Bereitschafts-

stellung" ausgeschwenkt werden, bzw. bleiben.

Filmwechsel

Überzeugen Sie sich zunächst durch Drehen an

der Rückspulkurbel (15) in Pfeilrichtung, ob nicht

bereits ein Film eingelegt ist. Spüren Sie Wider-

stand, so verfahren Sie wie auf Seite 14 beschrie-

ben.

Nehmen Sie die Kamera in die rechte Hand, so

dass der Bodendeckel nach oben zeigt.

Öffnen der Kamera

01. Den Knebel (31) des Bodendeckels (26) hoch-

klappen,

02. nach links drehen,

03. den Bodendeckel abheben und

04. die Rückwand (24) nach hinten abklappen.

Hinweis: Bei aufgeklappter Rückwand sind je-

weils drei Kontakte (36) zur Übertragung der

eingestellten Filmempfindlichkeit an die Kamera-

steuerung an der Rückwand und im Kamera-

Gehäuse sichtbar. Diese Kontakte sind vergoldet

und daher korrosionsgeschützt und weitest-

gehend unempfindlich gegen Verschmutzung.

Eine besondere Pflege ist nicht erforderlich.

Beim Filmwechsel sollte trotzdem darauf geachtet

werden, dass eine grobe Verunreinigung oder eine

direkte Benetzung durch Regentropfen etc. ver-

mieden wird.

Dies gilt auch für die DX-Kontakte (32) in der

Filmpatronenkammer.

3334

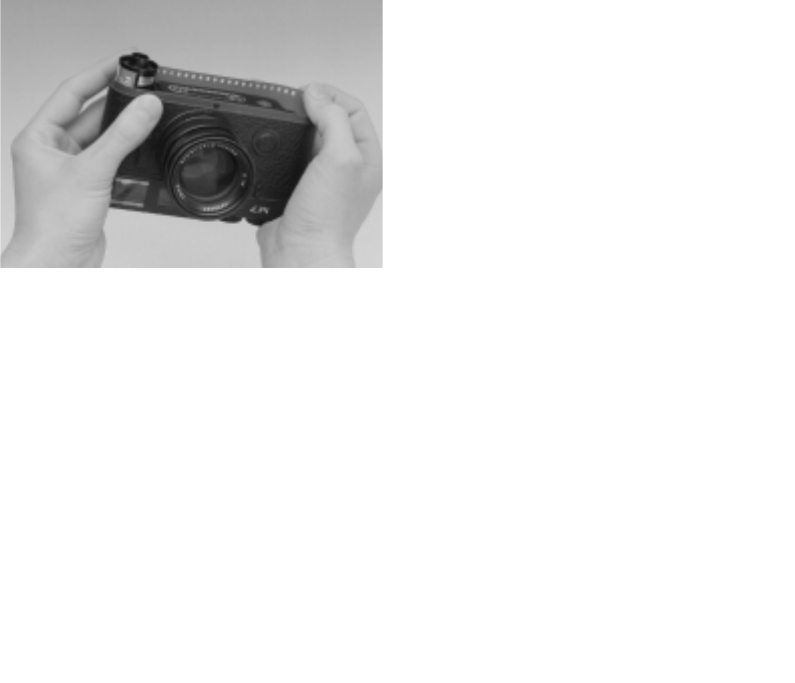

Einlegen eines Films

05. Die Filmpatrone in die rechte Hand nehmen

und etwa zur Hälfte in den hierfür vorgesehe-

nen Raum der Kamera einstecken,

Hinweis: Die Patrone wird beim Einstecken auf

die gefederten DX-Kontakte geschoben. Prinzip-

bedingt ist dabei ein geringfügiger Widerstand zu

spüren.

06. den Filmanfang fassen und, wie in der sche-

matischen Darstellung (33) auf dem Innen-

gehäuse gezeigt, bis in den Aufwickeldorn

(35) hineinziehen und

07. Filmpatrone und Filmanfang vorsichtig mit den

Fingerkuppen in die Kamera drücken.

Hinweise:

• Der Filmanfang muss wie bei jedem konfektio-

nierten Film angeschnitten sein.

• Wird der Filmanfang so weit herausgezogen,

dass er aus einem der Schlitze auf der gegenü-

ber liegenden Seite des Aufwickeldorns ein we-

nig herausragt, stört das die Funktion nicht. Le-

diglich bei Frost muss der Film genau entspre-

chend der schematischen Darstellung eingelegt

werden, d.h. der Filmanfang darf nur von einem

Schlitz des Aufwickeldorns erfasst werden, da-

mit das herausragende Ende des Films nicht

evtl. abbricht.

Achtung! Der Filmtransport sollte nicht bei offe-

ner Kamera kontrolliert werden, denn der Boden-

deckel ist so ausgeführt, dass sein Ansetzen an

die Kamera den Film in die richtige Lage bringt.

Schließen der Kamera

08. Die Rückwand anklappen,

09. den Bodendeckel in den Haltestift an der Ka-

meraseite einhängen (1),

10. ihn beiklappen, wobei darauf zu achten ist,

dass die Rückwand ganz angedrückt ist, damit

der Bodendeckel sie umfasst, und

11. mit dem Knebel verriegeln.

Transportieren auf die 1. Aufnahme

12. Den Film mit dem Schnellschalthebel (10)

um eine Aufnahme weiterschalten und die

Kamera auslösen,

13. dann den Film durch vorsichtiges Drehen an

der Rückspulkurbel (15) in Pfeilrichtung span-

nen. Der Film wird ordnungsgemäß transpor-

tiert, wenn sich die Rückspulkurbel bei er-

neuter Betätigung des Schnellschalthebels

entgegen der Pfeilrichtung mitdreht.

14. Schließlich die Kamera erneut auslösen und

den Verschluss zum dritten Mal spannen. Das

Bildzählwerk (7) zeigt jetzt auf "1" und die

Kamera ist, nach dem Überprüfen oder Ein-

stellen der Filmempfindlichkeit (29) aufnah-

mebereit.

Zurückspulen und Herausnehmen des Films

Ist der Film bis zur letzten Aufnahme belichtet,

lässt sich der Schnellschalthebel nicht mehr

betätigen. Vor der Entnahme muss der Film in die

Filmpatrone zurückgespult werden.

Dazu

01. den Hebel für Rückspulfreigabe (6) nach "R"

umlegen,

02. die Rückspulkurbel ausklappen und

03. im Uhrzeigersinn (Pfeilrichtung) drehen, bis

der Film nach Überwinden eines leichten

Widerstandes aus der Aufwickelspule heraus-

gezogen ist.

04. Dann den Bodendeckel öffnen,

05. die Rückwand abklappen,

06. und die Filmpatrone herausnehmen.

Hinweis: Die auf die Filmpatrone drückenden,

gefederten DX-Kontakte bewirken, dass die Patro-

ne gegen einen geringen Widerstand aus der

Kamera gezogen werden muss. Ggfs. kann zur

Unterstützung die Kamera leicht auf die Hand

geklopft werden.

Wenn ein Film nicht richtig an der Kassettenspule

befestigt ist, z.B. bei Verwendung von Meterware,

kann es vorkommen, dass das Filmende abgeris-

sen wird und vom Aufwickeldorn abgenommen

werden muss.

Dazu

01. den Bodendeckel der Kamera in einem völlig

dunklen Raum abnehmen,

02. dann die Kamera so halten, dass der offene

Bodendeckel nach unten zeigt, und

03. den Schnellschalthebel mehrmals langsam

betätigen, bis der Film von selbst soweit aus

der Kamera herauskommt, dass man ihn fas-

sen und herausziehen kann. Ggfs. zur Unter-

stützung die Kamera leicht in die Hand

schlagen.

Einstellen der Filmempfindlichkeit

Mit der Einstellscheibe (29) wird die gewünschte

Art der Filmempfindlichkeits-Einstellung gewählt

– automatisch in der DX-Position – oder manuell

durch Einstellung einer der Skalenwerte im

Bereich von ISO 6/9° bis 6400/39°. In der DX-

Position wird die Filmempfindlichkeit automatisch

im Bereich von ISO 25/15° bis 5000/38° von der

Filmpatrone abgetastet. (ISO ist die internationale

Bezeichnung für die Filmempfindlichkeit.)

Dazu wird die rastende Scheibe so gedreht, dass

die gewünschte Einstellung – DX, bzw. der ge-

wünschte Wert - dem weißen Indexpunkt auf dem

Belichtungskorrektur-Einstellring (28) gegenüber-

steht.

Folgende Einstellungen sind möglich

Der grau hinterlegte Bereich kennzeichnet die

automatisch per DX-Code einstellbaren Empfind-

lichkeiten.

Skala Empfindlichkeit Skala Empfindlichkeit

ISO (ASA/DIN) ISO (ASA/DIN)

6/9° 116/90°1200/24° 1200/24°

-11 8/10° - 1250/25°

-110/11° - 1320/26°

12/12° 112/12° 1400/27° 1400/27°

-116/13° - 1500/28°

-120/14° - 1640/29°

25/15° 125/15° 1800/30° 1800/30°

-132/16° - 1000/31°

-140/17° - 1250/32°

50/18° 150/18° 1600/33° 1600/33°

-164/19° - 2000/34°

-180/20° - 2500/35°

100/21° 100/21° 3200/36° 3200/36°

- 125/22° - 4000/37°

- 160/23° - 5000/38°

6400/39° 6400/39°

Filmempfindlichkeits-Anzeigen im Sucher

Je nach eingelegtem Film, Filmempfindlichkeits-

Einstellung und Belichtungskorrektur-Einstellung

leuchten, bzw. blinken bei jedem Einschalten der

Kamera mit dem Hauptschalter unterschiedliche

Anzeigen im Sucher für 2s auf, bevor anschlie-

ßend die normalen Belichtungsmesser-Anzeigen

erscheinen.

Erkennt die Kamera-Elektronik eine fehlerhafte

Einstellung, blinkt zur Warnung die Anzeige: Wenn

z.B. die Einstellscheibe auf "DX" steht, jedoch kein

DX-Kodierter Film einliegt, bzw. einer mit beschä-

digter und daher nicht lesbarer Kennung, blinkt

"110000", als Hinweis darauf, dass die Belichtungs-

steuerung von einer Filmempfindlichkeit von ISO

100/21° ausgeht. Wenn sie dagegen auf einer

unzulässigen Position zwischen "DX" und den ma-

nuellen Werten steht, blinkt die Angabe "AASSAA", und

zwar während der gesamten Anzeigedauer von

16s, d.h. es erfolgt keine Angabe zur Belichtungs-

messung. Die Belichtung erfolgt auch in diesem

Fall wie bei ISO 100/21°.

In der nebenstehenden Tabelle sind die verschie-

denen Betriebszustände detailliert aufgeführt.

Filmempfindlichkeits-Einstellung / -Anzeige / -Nutzung

1 Nicht-DX Fälle gelten auch für DX-codierte Filme, bei denen die Kamera die

DX-Kennung nicht lesen kann, z.B. wg. Beschädigung oder Verschmutzung.

2 Bei nachlassender Batteriespannung abweichende Anzeigen (sehen Sie dazu bitte

auch den Abschnitt "Automatische Batteriekontrolle" auf S. 8).

3Blinkt nicht, wenn eingestellter ISO-Wert plus Belkichtungskorrekturwert = DX Wert.

4Hohe Empfindlichkeitswerte ergeben zusammen mit den Korrekturen ggfs. effek-

tive ISO-Werte größer als 8 000 (z.B. ISO 6 400/39° +

EV => ISO 10 000/41°),

d.h. fünfstellige Werte, die die vierstellige Anzeige nicht darstellen kann. In solchen

Fällen erscheinen jeweils die vier linken Stellen des entstehenden Werts, wobei als

Hinweis auf die "fehlende" Nullstelle die rechte Null blinkt, im Beispielfall also "110000

Eingelegter Filmempfindlich- Belichtungs- Sucheranzeigen Für Belichtungs-

Filmtyp1keits-Einstellung korrektur messung

eingestellt ersten 2s restliche 14s2genutzter Wert

DX Auf DX Nein DX-Wert BelMess.-Anz. DX-Wert

Ja DX-Wert blinkt BelMess.-Anz., Result. Wert (ISO-+

unt. Pkt. blinkt Bel.-Korr´wert)

DX Manuell, Nein DX-Wert BelMess.-Anz. DX-Wert

gleich DX-Wert Ja DX-Wert blinkt BelMess.-Anz., Result. Wert (ISO-+

unt. Pkt. blinkt Bel.-Korr´wert)

DX Manuell, Ja/Nein DX-Wert blinkt3BelMess.-Anz., Eingest. / Result.

ungleich DX-Wert unt. Pkt. blinkt3Wert (ISO- + Bel.-

Korr’ wert

Nicht-DX Manuell Nein Eingest. Wert BelMess.-Anz., Eingest. Wert

unt. Pkt. blinkt

Ja Result. Wert4BelMess.-Anz., Result. Wert (ISO-+

unt. Pkt. blinkt Bel.-Korr´wert)

Nicht-DX Auf DX Ja/Nein "110000" blinkt BelMess.-Anz., ISO 100/Result.

unt. Pkt. blinkt Wert (100-Bel.

Korr´ Wert

DX oder Nicht-DX Falsch, zwischen Ja/Nein "AASSAA" blinkt "AASSAA" blinkt ISO 100

den Bereichen

Einstellen einer Belichtungskorrektur

Belichtungsmesser sind auf einen mittleren Grau-

wert geeicht (18% Reflexion), der der Helligkeit

eines normalen, d.h. durchschnittlichen fotografi-

schen Motivs entspricht (Näheres dazu entneh-

men Sie bitte dem Abschnitt " Allgemeine Hinwei-

se zur Belichtungsmessung" auf S. 42). Erfüllt das

angemessene Motivdetail diese Voraussetzungen

nicht, kann eine entsprechende Belichtungskor-

rektur vorgenommen werden.

Insbesondere für mehrere Aufnahmen hinterein-

ander, z.B. wenn aus bestimmten Gründen für

eine Aufnahmereihe bewusst eine etwas knap-

pere oder reichlichere Belichtung gewünscht wird,

ist eine Belichtungskorrektur eine sehr hilfreiche

Funktion: Einmal eingestellt, bleibt sie im Gegen-

satz zur Messwert-Speicherung solange wirksam,

bis sie (bewusst) wieder zurückgestellt wird

(Näheres zur Messwert-Speicherung entnehmen

Sie bitte dem entsprechenden Abschnitt auf der

Seite 34).

An der LEICA M7 können Belichtungskorrekturen

im Bereich von ±2 EV in Drittel-EV-Stufen einge-

stellt werden.

Dazu wird:

01. der Entriegelungsknopf (30) gedrückt gehalten,

02. und daraufhin der rastende Einstellring (28)

so gedreht, dass sein weißer Indexpunkt dem

gewünschten Korrekturwert auf der Skala (27)

gegenübersteht.

Die einstellbaren Korrekturen von ±2 EV sind bei

allen gravierten Filmempfindlichkeiten in vollem

Umfang nutzbar. Durch den auf diese Weise

erweiterten Einstellbereich wird es möglich, ins-

gesamt Empfindlichkeiten von ISO 1,5/3° bis

ISO 25000/45° einzusetzen.

Eine eingestellte Belichtungskorrektur wird im

Sucher der Kamera signalisiert, sehen Sie bitte

dazu die Tabelle auf Seite 17.

Hinweis: Eine an der Kamera eingestellte Belich-

tungskorrektur beeinflusst sowohl die Messung

des vorhandenen Lichts, als auch die TTL-Blitz-

belichtungsmessung.

Beispiel für eine Korrektur nach Plus

Bei sehr hellen Motiven, wie z. B. Schnee oder

Strand, wird der Belichtungsmesser wegen der

großen Helligkeit eine relativ kurze Belichtungs-

zeit angeben. Der Schnee wird dadurch in einem

mittleren Grau wiedergegeben, vorhandene Per-

sonen sind zu dunkel: Unterbelichtung! Als Abhilfe

muss die Belichtungszeit verlängert bzw. die

Blende geöffnet werden, d.h. eine Einstellung von

z.B. +1,5 vorgenommen werden.

Beispiel für eine Korrektur nach Minus

Bei sehr dunklen Motiven, die wenig Licht reflek-

tieren, wird der Belichtungsmesser eine zu lange

Belichtungszeit angeben. Aus einem schwarzen

wird ein graues Auto: Überbelichtung! Die Belich-

tungszeit muss verkürzt, d.h. eine Einstellung von

z.B. –1 vorgenommen werden.

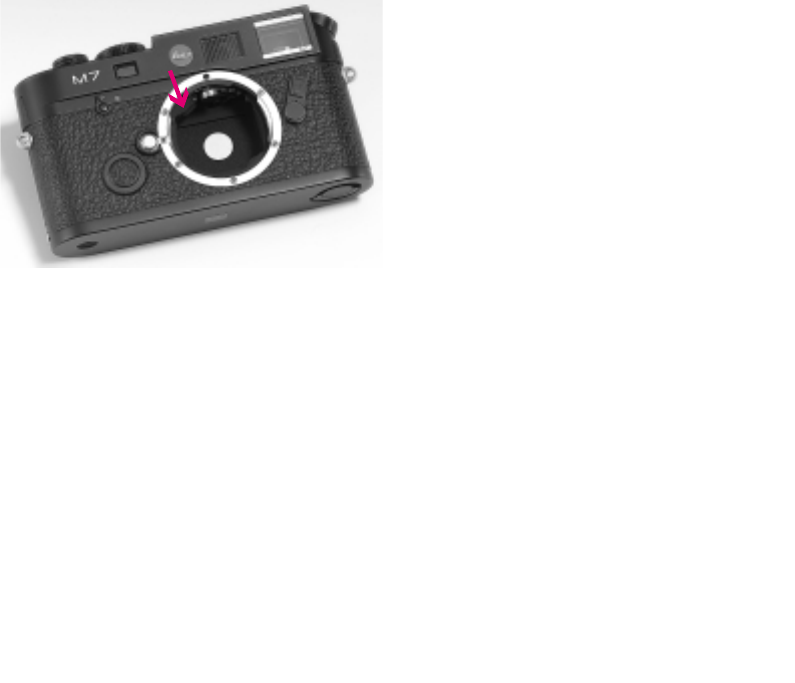

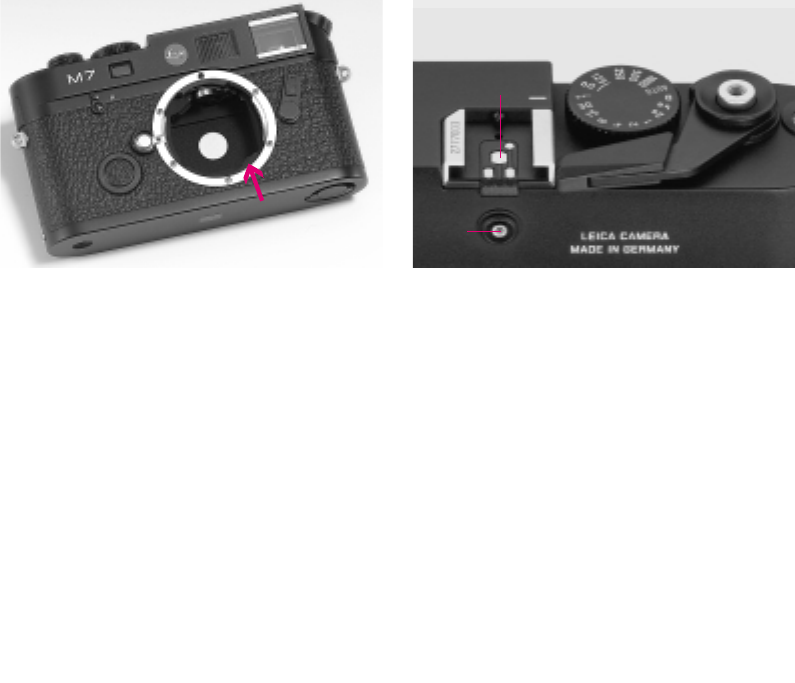

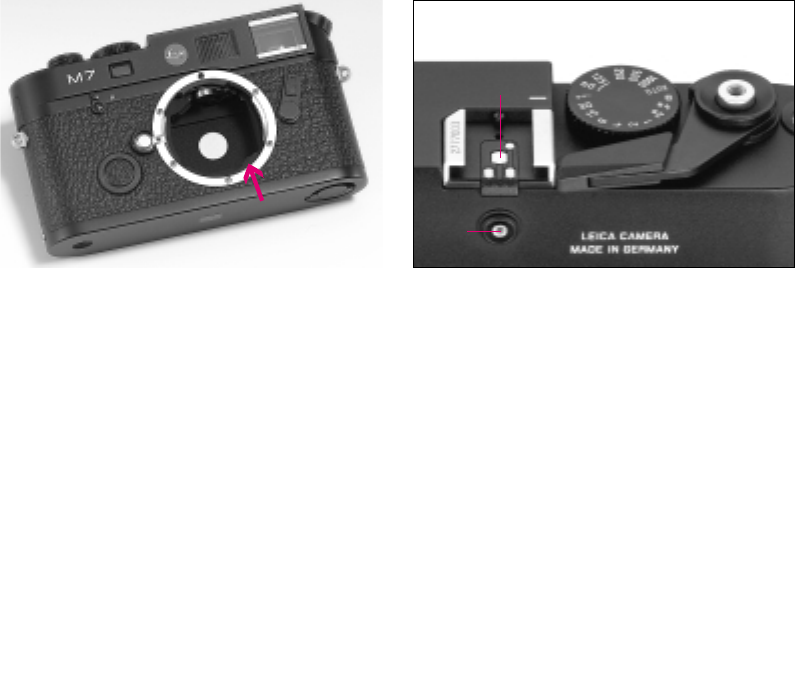

Ansetzen eines Objektivs

01. Das Objektiv am festen Ring (17) fassen,

02. den roten Indexknopf (5) des Objektivs dem

Entriegelungsknopf (3) am Kameragehäuse

gegenüberstellen und dann

03. das Objektiv in dieser Stellung gerade einsetzen.

04. Eine kurze Rechtsdrehung lässt das Objektiv

hör- und fühlbar einrasten.

Abnehmen eines Objektivs

01. Das Objektiv am festen Ring (17) fassen,

02. den Entriegelungsknopf (3) am Kameragehäuse

niederdrücken,

03. das Objektiv nach links drehen, bis dessen

Indexknopf (5) dem Entriegelungsknopf

gegenübersteht,

04. und dann gerade herausnehmen.

Hinweis: Bei eingelegtem Film sollte der Objektiv-

wechsel im Körperschatten erfolgen, da bei

direkter Sonneneinstrahlung Lichteinfall durch

den Verschluss möglich ist.

Der Aufbau von Leica M-Objektiven

Die Leica M-Objektive besitzen einen feststehen-

den Ring mit Index für Entfernungseinstellung,

Indexknopf für Objektivwechsel und Schärfen-

tiefe-Skala (17), einen drehbaren Entfernungs-Ein-

stellring (18) und einen Blenden-Einstellring (19)

sowie den dazugehörigen weißen Indexpunkt (20).

Der Entfernungs-Einstellring

Der Entfernungs-Einstellring (18) zeigt die jeweils

eingestellte Entfernung und, in Verbindung mit der

Schärfentiefeskala (17), den Bereich der Schär-

fentiefe an. Näheres zur Einstellung der Entfer-

nung entnehmen Sie bitte dem Abschnitt "Die

Entfernungsmessung" auf Seite 30.

Der Blenden-Einstellring

Die Blendenzahlen sind international festgelegt.

Sie sind so gewählt, dass die Lichtmenge, die auf

den Film gelangt, beim Abblenden von Blenden-

zahl zu Blendenzahl jeweils auf die Hälfte verrin-

gert wird. Eine Blendenstufe entspricht einer

Stufe auf dem Zeit-Einstellrad (11).

Ähnlich wie die Belichtungszeiten bei manueller

Einstellung rastet der Blenden-Einstellring (19) am

Objektiv bei jeder Zahl (bei den meisten Objekti-

ven auch bei halben Werten) fühlbar ein. Sie kön-

nen sich also nach einiger Übung auch im Dunkeln

über die Einstellung der Blende orientieren.

Die Drehrichtung des Blendenrings entspricht

(wie auch die des Zeit-Einstellrades) den Belich-

tungsmesser-Anzeigen im Sucher bei manueller

Einstellung. Leuchtet beispielsweise die linke drei-

eckige LED auf, führt eine Drehung in Pfeilrich-

tung, d.h. nach rechts, zu der benötigten, längeren

Verschlusszeit.

Näheres zur Einstellung der korrekten Belichtung

entnehmen Sie bitte dem Abschnitt: "Die Belich-

tungsmessung" auf Seite 32.

Die Schärfentiefe-Skala

Mit höchster Schärfe wird diejenige – dem Film

parallele - Ebene im Motiv abgebildet, auf die das

Objektiv eingestellt ist. Diese Höchstschärfe

nimmt nach vorn und nach hinten allmählich ab,

so dass sich ein gewisser Tiefenbereich ergibt,

der auf dem Bild scharf wiedergegeben wird: Die

Schärfentiefe. Sie ist abhängig von der Aufnahme-

Entfernung, der Brennweite des Objektivs (zusam-

men ergibt das den Abbildungs-Maßstab) und der

eingestellten Blende. Abblenden, d.h. Einstellen

eines größeren Wertes, erhöht die Schärfentiefe,

Aufblenden, d.h. Einstellen eines kleineren Wer-

tes, verringert sie. Zusammen mit der Schärfen-

tiefe-Skala kann man auf dem Entfernungs-

Einstellring den Bereich der Schärfentiefe bei der

jeweils eingestellten Entfernung ablesen.

Haben sie beispielsweise das Objektiv LEICA

SUMMILUX-M 1:1,4/50mm auf 5m eingestellt,

so reicht die Schärfe bei Blende 4 von 4m bis

etwa 8m. Blenden Sie dagegen bei gleicher Ent-

fernung auf 11 ab, so reicht die Schärfe von 3m

bis etwa 20m.

Gegenlichtblenden

Die einzelnen Leica M-Objektive werden mit ver-

schiedenen funktionell ausgebildeten Gegenlicht-

blenden geliefert. Bei mehreren Objektiven sind

sie eingebaut und teleskopartig ausziehbar.

Gegenlichtblenden sollten grundsätzlich immer

benutzt werden, weil sie wirksam das Objektiv

gegen Nebenlicht und Überstrahlung, aber auch

gegen Regentropfen und Fingerabdrücke schüt-

zen.

Die Verwendung bisheriger Leica M-Objektive

Alle Leica M-Objektive können benutzt werden.

Von der Belichtungsmessung sind jedoch ausge-

nommen:

Hologon 1:8/15mm,

Super-Angulon-M 1:4/21mm

Super-Angulon-M 1:3,4/21mm

Elmarit-M 1:2,8/28mm unter der Fabr.

Nr. 2314921.

Beim Objektivwechsel muss auf Unendlich

eingestellt sein:

Summicron 1:2/50mm mit Naheinstellung.

Richtiges Halten der Kamera

Für scharfe, unverwackelte Aufnahmen muss die

Kamera möglichst ruhig und bequem gehalten

werden. Eine geeignete, sichere "Drei-Punkt-Hal-

tung" der LEICA M7 ergibt sich, wenn sie mit der

rechten Hand gefasst wird, wobei der Zeigefinger

auf dem Auslöseknopf liegt und der Daumen hin-

ter den in Bereitschaftsstellung ausgeklappten

Schnellschalthebel geschoben wird. Zusätzlich

stützt die linke Hand entweder das Objektiv von

unten, bereit zum schnellen Nachfokussieren,

oder sie umfasst die Kamera. Festes Anlegen

an Stirn und Wange gibt der Kamera zusätz-

lichen Halt. Für Hochformataufnahmen wird die

LEICA M7 nach links gedreht. Die Hände können

dabei in der gleichen Stellung wie bei Aufnahmen

im Querformat bleiben.

Sie kann aber auch nach rechts geschwenkt wer-

den. In diesem Fall kann es vorteilhaft sein, mit

dem Daumen auszulösen.

Hinweis: Als praktisches Zubehör wird der

Handgriff M für besonders sicheres Halten und

freihändiges Tragen der LEICA M7 empfohlen

(Bestell-Nr. 14405).

Der Leuchtrahmen-Messsucher

Der Leuchtrahmen-Messsucher der LEICA M7 ist

nicht nur ein besonders hochwertiger, großer,

brillanter und heller Sucher, sondern auch ein mit

dem Objektiv gekuppelter, sehr präziser Entfer-

nungsmesser.

Die Größe der Leuchtrahmen entspricht einer

Bildgröße von 23 x 35mm (Diaformat) bei der für

jede Brennweite kürzesten Einstellentfernung. Bei

größeren Entfernungen wird von der Kamera

etwas mehr vom Motiv erfasst, als innerhalb der

Leuchtrahmen zu sehen ist.

Die Leuchtrahmen sind mit der Entfernungsein-

stellung so gekuppelt, dass die Parallaxe – der

Versatz zwischen der Objektiv- und der Sucher-

achse – automatisch ausgeglichen wird und sich

Leuchtrahmenbild und Aufnahmebild im gesam-

ten Entfernungs-Einstellbereich von 0,7m bis ∞

decken.

Es stehen drei LEICA M7 Modelle mit unter-

schiedlichen Varianten dieses Suchers zur Verfü-

gung, die sich ausschließlich durch ihre Vergröße-

rung unterscheiden:

Werden bei der LEICA M7 mit 0,72-facher Sucher-

Vergrößerung Objektive der Brennweiten 28

(Elmarit ab Fabrikationsnummer 2411001), 35,

50, 75, 90 und 135mm eingesetzt, so spiegelt

sich automatisch der zugehörige Leuchtrahmen

in den Kombinationen 28+90mm, 35+135mm,

50+75mm ein.

Im LEICA M7-Modell mit der stärkeren, 0,85-fa-

chen Sucher-Vergrößerung werden fünf Rahmen

für die Brennweiten ab 35mm eingespiegelt

(90mm, 35+135mm, 50+75mm).

In der LEICA M7 0,58 werden fünf Rahmen für die

Brennweiten ab 28mm eingespiegelt (28+90mm,

35mm, 50+75mm).

In der Mitte des Sucherfeldes liegt das recht-

eckige Entfernungs-Messbild, das heller als das

umliegende Bildfeld ist. Alle Objektive von 21 bis

135mm Brennweite kuppeln sich beim Einsetzen

in die LEICA M7 mit dem Entfernungsmesser.

Wenn der Belichtungsmesser eingeschaltet ist,

erscheinen am unteren Rand des Sucherbildes

zusätzlich die LEDs des Belichtungsmessers, bzw.

das LED-Blitzsymbol.

Näheres zur Entfernungs- und Belichtungsmes-

sung sowie zum Blitzbetrieb entnehmen Sie bitte

den entsprechenden Abschnitten auf den Seiten

30/32/44.

Hinweis: In der LEICA M7 0.85 wird der mittlere

Bereich des unteren 50mm-Leuchtrahmens von

der Anzeige verdeckt.

Leucht-

rahmen

35 mm

Leucht-

rahmen

135 mm

LED für Blitzbetrieb

LED’s des Belichtungsmessers

Messfeld des

Entfernungsmessers

35 mm +

135 mm*

Der Bildfeldwähler

Der Bildfeldwähler (21) erweitert die Möglichkeit

des Suchers der Leica M7. Mit diesem eingebau-

ten Universalsucher können Sie sich jederzeit die

Bildrahmen einspiegeln , die nicht zu dem gerade

eingesetzten Objektiv gehören. Sie sehen dann

sofort, ob es aus bildgestalterischen Gründen

günstiger ist, das jeweilige Motiv mit einer ande-

ren Brennweite aufzunehmen.

Wird der Hebel nach außen, d.h. vom Objektiv

weggeschwenkt, erscheinen die Bildbegrenzun-

gen für 35 und 135mm Brennweite (die Bildbe-

grenzung für 135mm Brennweite entfällt bei der

LEICA M7 0,58).

Wird der Hebel in die senkrechte, mittige Stellung

geschwenkt, erscheinen die Bildfeldbegrenzun-

gen für 50 und 75mm Brennweite.

Wird der Hebel nach innen, d.h. zum Objektiv ge-

schwenkt, erscheinen in der LEICA M7 mit 0,72-

facher Sucher-Vergrößerung die Bildbegrenzun-

gen für 28 und 90mm Brennweite (im Modell mit

0,85-facher Sucher-Vergrößerung nur der Leucht-

rahmen für 90mm Brennweite).

* nicht bei LEICA M7 0.58

28 mm*+

90 mm

50 mm + 75 mm

* nicht bei LEICA M7 0.85

Die Entfernungsmessung

Mit dem Entfernungsmesser der drei LEICA M7

Modelle lässt sich aufgrund seiner großen effekti-

ven Messbasis sehr präzise arbeiten. Dies macht

sich insbesondere bei der Verwendung von Weit-

winkel-Objektiven mit ihrer relativ großen Schär-

fentiefe vorteilhaft bemerkbar. Die stärkere Ver-

größerung im Fall des 0,85-fach Suchers bewirkt

dabei durch eine noch größere effektive Messba-

sis eine weitere Steigerung der Genauigkeit:

Mechanische Messbasis x Sucher- = Effektive

(Abstand der optischen Vergrößerung Messbasis

Achsen des Sucher-

Fensters und des

Entfernungsmesser-

Ausblickfensters)

Leica M7 mit 69,25 mm x 0,72 =ca. 49,9 mm

0,72x Sucher

Leica M7 mit 69,25 mm x 0,85 =ca. 58,9 mm

0,85x Sucher

Leica M7 mit 69,25 mm x 0,58 =ca. 40,2 mm

0,58x Sucher

Das Messfeld des Entfernungsmessers ist in der

Mitte des Suchers als helles, scharf begrenztes

Rechteck sichtbar. Wenn Sie das große Ausblick-

fenster (16) des Suchers zuhalten, bleiben ledig-

lich der eingespiegelte Leuchtrahmen und dieses

Messfeld sichtbar. Die Schärfe kann nach der

Mischbild- oder der Schnittbildmethode einge-

stellt werden:

Mischbildmethode (Doppelbild)

Bei einem Portrait z.B. das Auge mit dem Messfeld

des Entfernungsmessers anvisieren und am Ent-

fernungs-Einstellring des Objektivs so lange dre-

hen, bis die Konturen im Messfeld zur Deckung

gebracht sind. Danach Motiv-Ausschnitt fest-

legen.

Schnittbildmethode

Bei einer Architektur-Aufnahme z.B. die senk-

rechte Hauskante oder eine andere klar definierte

senkrechte Linie mit dem Messfeld des Entfer-

nungsmessers anvisieren und am Entfernungs-

Einstellring des Objektives so lange drehen, bis

die Konturen der Kante bzw. Linie an den Begren-

zungen des Messfeldes ohne Versatz zu sehen

sind. Danach Motiv-Ausschnitt festlegen.

Eine klare Trennung der beiden Einstell-Methoden

ist in der Praxis selten gegeben. Beide Kriterien

lassen sich in Kombination miteinander sehr gut

verwenden.

Doppelkontur = unscharf

Unterbrochene Linie = unscharf

Konturendeckung = scharf

Durchgehende Linie = scharf

Die Belichtungsmessung

Bei der LEICA M7 erfolgt die Belichtungsmessung

für das vorhandene Umgebungslicht selektiv

durch das Objektiv bei Arbeitsblende. Dabei wird

das von einem hellen Messfleck reflektierte Licht

von einer Fotodiode (Pfeil) aufgefangen und

gemessen. Diese Silizium-Fotodiode mit vorge-

setzter Sammellinse ist links oberhalb des Ver-

schlusses angeordnet. Der Messfleck (12mm

Durchmesser, das entspricht ca. 13% des Negativ-

formats) befindet sich in der Mitte des ersten

Verschlussvorhangs.

Die ungleichmäßige Deckung der weißen Farbe

beruht nicht auf einer mangelhaften Fertigung.

Sie ist vielmehr darauf zurückzuführen, dass auf

dem flexiblen Gummituch des Verschlusses keine

geschlossene, dicke Farbschicht aufgetragen

werden kann, ohne die Funktion des Verschlusses

zu beeinträchtigen. Die ungleichmäßige Struktur

des Messflecks beeinträchtigt das Belichtungs-

ergebnis in keiner Weise.

Die für eine korrekte Belichtung passenden Zeit-

/Blenden-Kombinationen werden von den Sucher-

anzeigen angegeben bzw. mit ihrer Hilfe ermittelt.

Bei Verwendung der Zeitautomatik wird die Blen-

de manuell gewählt, die dazu passende Ver-

schlusszeit bildet die Kamera dagegen selbsttätig.

In dieser Betriebsart informiert eine digitale LED-

Anzeige über die entstehende Verschlusszeit

(z.B. 11000000).

Bei manueller Einstellung beider Werte dient zum

Abgleich der Belichtung eine aus drei roten LEDs

bestehende Lichtwaage (). Ist die Einstel-

lung richtig, leuchtet nur die mittlere, runde LED.

Einschalten des Belichtungsmessers

Der Belichtungsmesser wird durch leichtes Nie-

derdrücken des Auslöseknopfs (9) bis zu seinem

1. Druckpunkt eingeschaltet, vorausgesetzt, die

Kamera ist mit dem Hauptschalter (8) eingeschal-

tet, der Verschluss ist vollständig aufgezogen, und

das Zeit-Einstellrad (12) steht nicht auf "B".

Die Messbereitschaft des Belichtungsmessers

wird durch konstantes Leuchten einer der Anzei-

gen im Sucher signalisiert:

– bei Zeitautomatik durch die digitale LED-Anzei-

ge der Verschlusszeit,

– und bei manueller Einstellung durch eine der

beiden dreieckigen LEDs, ggfs. zusammen mit

der mittleren, runden LED.

Wird der Auslöseknopf wieder losgelassen, ohne

den Verschluss zu aktivieren, bleibt der Belich-

tungsmesser noch ca. 14s lang eingeschaltet und

die entsprechende(n) LED(s) leuchtet/n solange

weiter.

Nach Verschlussablauf ist der Belichtungsmesser

abgeschaltet und die LED(s) im Sucher ver-

löschen.

Wenn der Hauptschalter nicht eingeschaltet ist

(d.h. die Kamera ausgeschaltet ist), und/oder der

Verschluss nicht gespannt ist, und/oder das Zeit-

Einstellrad auf "B" steht, ist der Belichtungsmes-

ser abgeschaltet.

Hinweise: Wenn der Verschluss nicht gespannt ist

oder die Anzeigen erloschen sind, befindet sich

die Kamera in einem "Stand-by" Zustand.

Bei sehr wenig Umgebungslicht, d.h. im Grenzbe-

reich des Belichtungsmessers, kann es ca. 0,2s

dauern, bis die LEDs aufleuchten.

Ist eine korrekte Belichtung mit den zur Verfügung

stehenden Verschlusszeiten bei Zeitautomatik

nicht möglich, blinkt als Warnung die Verschluss-

zeit-Anzeige (Näheres dazu entnehmen Sie bitte

dem Abschnitt "Die Zeitautomatik" rechts).

Wird der Messbereich des Belichtungsmessers

bei manueller Einstellung und sehr niedrigen

Leuchtdichten unterschritten, blinkt als Warnan-

zeige die linke dreieckige LED. Bei Zeitautomatik

wird weiterhin die Verschlusszeit angezeigt.

Unterschreitet die notwendige Verschlusszeit die

längstmögliche von 32s, blinkt auch diese An-

zeige.

Die Belichtungs-Betriebsarten

Die LEICA M7 bietet der/dem Fotografin/-en zwei

Belichtungs-Betriebsarten: Zeitautomatik oder

manuelle Einstellung. Je nach Motiv, Situation und

individueller Neigung kann so gewählt werden

zwischen einer etwas schnelleren und bequeme-

ren Arbeitsweise oder der von anderen Leica

M-Modellen gewohnten festen Vorgabe von Ver-

schlusszeit und Blende.

Die Zeitautomatik

Ist das Zeit-Einstellrad (11) in der besonders deut-

lich einrastenden "AUTO"-Position, bildet die Elek-

tronik der Kamera die passende Verschlusszeit

automatisch und stufenlos im Bereich von

1/1000s bis 32s, und zwar je nach per DX-Code

eingelesener oder manuell eingestellter Filmem-

pfindlichkeit, gemessener Helligkeit und der ma-

nuell gewählten Blende. 

Dadurch eignet sich die Zeitautomatik besonders

für Aufnahmen, bei denen einerseits weniger

Einstellarbeit gewünscht wird, andererseits aus

gestalterischen Gründen die Schärfentiefe fest-

gelegt werden soll. Die automatisch gebildete Ver-

schlusszeit kann aber auch bei Bedarf gezielt

durch Verstellen der Blende verändert werden,

z.B. zwecks Erzeugung bestimmter "Wischeffek-

te" mit längeren-, oder zum "Einfrieren" von Bewe-

gungen mit kürzeren Verschlusszeiten. Im Sucher

der Kamera wird die ermittelte Verschlusszeit

digital, und zur besseren Übersicht in halben Stu-

fen angezeigt.

Bei Verschlusszeiten ab 2s wird nach der Aus-

lösung in der Anzeige die verbleibende Belich-

tungszeit in Sekunden zurückgezählt. Die tatsäch-

lich ermittelte, und stufenlos gesteuerte Belich-

tungszeit kann jedoch von der halbstufigen,

angezeigten abweichen: Wenn z.B. vor dem Aus-

lösen "1166" (als nächstgelegener Wert) in der Anzei-

ge zu sehen ist, die ermittelte Belichtungszeit

jedoch länger ist, kann das Zurückzählen nach

dem Auslösen auch mit "1199" beginnen.

Bei extremen Lichtverhältnissen kann die Belich-

tungsmessung unter Verrechnung aller Parameter

Verschlusszeiten ergeben, die außerhalb seines

Arbeitsbereichs liegen, d.h. Helligkeitswerte, die

kürzere Belichtungen als 1/1000s oder längere

als 32s erfordern würden. In solchen Fällen wer-

den die genannten Minimal-, bzw. Maximal-

Verschlusszeiten dennoch verwendet und als

Warnung blinken diese Werte im Sucher.

Die Messwertspeicherung

Oft sollen wichtige Motivteile aus gestalterischen

Gründen außermittig angeordnet sein, und gele-

gentlich sind diese wichtigen Motivteile auch

überdurchschnittlich hell oder dunkel. Die

Selektivmessung der LEICA M7 erfasst jedoch

wie in den Abschnitten "Die Belichtungsmessung"

auf Seite 32 und " Allgemeine Hinweise zur Be-

lichtungsmessung" auf S. 42 beschrieben, aus-

schließlich die Bildmitte und ist auf einen mittle-

ren Grauwert geeicht.

Motive und Situationen dieser Art können auch in-

nerhalb der Zeitautomatik sehr einfach mit der

Messwertspeicherung bewältigt werden.

Dazu wird

01. das Messfeld durch Schwenken der Kamera

im ersten Fall auf das wichtige Motivteil, im

zweiten Fall ersatzweise auf ein anderes,

durchschnittlich helles Detail gerichtet (sehen

Sie dazu bitte auch die Illustrationen zur Ori-

entierung des Messfeldes im Sucher auf den

S. 40/41),

02. und durch Niederdrücken des Auslöseknopfs

(9) bis zum 2. Druckpunkt angemessen und

gespeichert. Solange der Druckpunkt gehal-

ten wird, erscheint zur Bestätigung im Sucher

ein roter Punkt oben in der Ziffernzeile und die

Zeitangabe verändert sich auch bei veränder-

ten Helligkeitsverhältnissen nicht mehr.

03. Bei weiterhin gedrückt gehaltenem Auslöse-

knopf wird die Kamera dann auf den endgülti-

gen Bildausschnitt geschwenkt,

04. und kann dann mit der ursprünglich ermittel-

ten Belichtung ausgelöst werden.

Eine Veränderung der Blendeneinstellung nach er-

folgter Messwertspeicherung bewirkt keine An-

passung der Verschlusszeit, d.h. es würde zu einer

Fehlbelichtung führen.

Die Speicherung wird aufgehoben, wenn der Fin-

ger vom Druckpunkt des Auslöseknopfs genom-

men wird.

Hinweis: Eine Messwertspeicherung ist bei der

Verwendung der Kamera mit einem motorischen

Antrieb, z.B. LEICA MOTOR M, nur in Verbindung

mit der Einzel-Auslösung möglich, nicht jedoch bei

Serienaufnahmen.

Die Manuelle Einstellung der Belichtung

Soll die Belichtungseinstellung vollständig manu-

ell erfolgen, muss das Zeit-Einstellrad (11) bei ei-

ner der gravierten Verschlusszeiten eingerastet

sein.

Dann

01. den Belichtungsmesser einschalten und

02. durch Drehen am Zeit-Einstellrad und /oder

Blenden-Einstellring des Objektivs in die von

der aufleuchtenden, dreieckigen LED gezeig-

ten Richtung die runde LED alleine zum Leuch-

ten bringen.

Neben der für eine richtige Belichtung nötigen

Drehrichtung von Zeit-Einstellrad und Blenden-

einstellring, zeigen die drei LEDs der Lichtwaage

auf die folgende Art Unter- und Über-, sowie die

korrekte Belichtung an:

Unterbelichtung von mindestens einer

Blenden-Stufe; Drehung nach rechts nötig



Unterbelichtung von 1

2Blenden-Stufe;

Drehung nach rechts nötig



Richtige Belichtung





Überbelichtung von 1

2Blenden-Stufe;

Drehung nach links nötig





Überbelichtung von mindestens einer

Blenden-Stufe; Drehung nach links nötig

Hinweis: Bei längeren Verschlusszeiten als 2s

wird nach der Auslösung in der Anzeige die ver-

bleibende Belichtungszeit in Sekunden zurück

gezählt.

Die "B"-Einstellung

Mit der "B"-Einstellung, bei der der Verschluss so-

lange geöffnet bleibt, wie der Auslöseknopf ge-

drückt gehalten wird, sind Belichtungen beliebiger

Dauer möglich.

Der Belichtungsmesser bleibt dabei ausgeschal-

tet, nach der Auslösung zählt die digitale Ziffern-

anzeige jedoch zur Orientierung die abgelaufene

Belichtungszeit in Sekunden mit. Zur Schonung

der Batterien wird maximal bis “999999””gezählt und

angezeigt. Danach erlischt die Anzeige, der Ver-

schluss kann nichtsdestotrotz beliebig lange

geöffnet bleiben.

Hinweis: Für das Öffnen und Schließen des Ver-

schlusses sind auch mit der "B"-Funktion Batteri-

en erforderlich. Während der gesamten Dauer der

Belichtung benötigt der offenstehende Verschluss

dagegen keinerlei Stromversorgung, lediglich für

die Kamerasteuerung fließt ein geringer Batterie-

strom.

Der Messbereich des Belichtungsmessers

Der Messbereich reicht bei Raumtemperatur, nor-

maler Luftfeuchte und Blende 1,0 von 0,03 bis

125000 cd/m2. Bei ISO 100/21° entspricht dies

EV -2 bis 20 bzw. Bl. 1,0 und 4s bis Bl. 32 und

1/1000s (siehe auch Diagramm Seite 39).

Unterschreiten des Messbereichs

Wird der Messbereich des Belichtungsmessers

bei manueller Einstellung und sehr niedrigen

Leuchtdichten unterschritten, blinkt als Warnan-

zeige die linke dreieckige LED. Bei Zeitautomatik

wird weiterhin die Verschlusszeit angezeigt. Un-

terschreitet die notwendige Verschlusszeit die

längstmögliche von 32s, blinkt auch diese Anzei-

ge (S. 28, li. Sp., m.). Da die Belichtungsmessung

mit Arbeitsblende erfolgt, kann dieser Zustand

auch durch Abblenden des Objektivs entstehen.

Der Belichtungsmesser bleibt – auch bei unter-

schrittenem Messbereich – noch ca. 14s nach

dem Loslassen des Auslöseknopfs eingeschaltet.

Verbessern sich in diesem Zeitraum (z.B. durch Än-

derung des Motivausschnitts oder durch Öffnen

der Blende) die Lichtverhältnisse, geht die LED-An-

zeige von Blinken in konstantes Leuchten über.

Abschalten des Belichtungsmessers

Wenn die Kamera längere Zeit nicht benutzt oder

in einer Tasche verstaut wird, sollte sie immer mit

dem Hauptschalter ausgeschaltet werden. Da-

durch wird jeglicher Stromverbrauch unterbun-

den, auch der geringe, der im Stand-by Betrieb

nach dem selbsttätigen Abschalten des Belich-

tungsmessers und dem Erlöschen der Anzeige

weiterhin erfolgt. Versehentliche Auslösungen

werden auf diese Art ebenfalls verhindert.

Messdiagramm (siehe auch S. 39)

Das Messdiagramm gilt für beide Belichtungs-

Betriebsarten, Zeitautomatik und manuelle Ein-

stellung.

Angaben zum Messbereich des Belichtungsmes-

sers befinden sich auf der rechten Seite des Dia-

gramms, Angaben zum Arbeitsbereich des Schlitz-

verschlusses und der Objektive auf der linken

Seite. Dazwischen sind Belichtungswerte

(Ev = Exposure value) abzulesen.

Der Messbereich des Belichtungsmessers wird

rechts im Diagramm in cd/qm (Candela pro Qua-

dratmeter) angegeben.

Darüber werden die Filmempfindlichkeits-Einstel-

lungen (Sv = Speed value) in ISO-Werten ange-

führt.

Auf der linken Seite im Diagramm erkennt man die

Belichtungszeit-Angaben in Sekunden (Tv = Time

value). Symbolisch ist der Arbeitsbereich des

Schlitzverschlusses der LEICA M7 durch eine

schraffierte Fläche in der danebenstehenden

Säule dargestellt. Bei Einstellung "B" ist der Be-

reich nach oben hin offen.

Links unten werden die Blendzahlen (Av = Aperture

value) abgelesen.

An Beispiel A lassen sich die Zusammenhänge von

Filmempfindlichkeit, Leuchtdichte (Helligkeit), Be-

lichtungszeit und Blende erkennen.

Von der Filmempfindlichkeitsangabe (ISO 100/21°)

verfolgt man zunächst die senkrechte Linie bis 

zum Schnittpunkt der zur entsprechenden Leucht-

dichte gehörenden waagerechten Linie. In diesem

Beispiel sind das 4 000 cd/m2, was einer Hellig-

keit bei strahlendem Sonnenschein entspricht.

Diagonal führt jetzt die Linie bis auf die senkrech-

te Linie der eingestellten Blende (11) und von dort

waagerecht nach links weiter zur dabei notwendi-

gen Belichtungszeit (1/250s). Im Verlauf der dia-

gonalen Linienführung lässt sich auch der Belich-

tungswert (EV 15) ablesen.

Am Beispiel B erkennt man, dass bei Kerzenlicht

und einer Filmempfindlichkeit von ISO 400/27°

(cd/m2) z.B. mit Blende 1,4 und 1/15s fotogra-

fiert werden muss. Die Blende 16 am Objektiv

kann z.B. nicht benutzt werden, da die dazu-

gehörige Belichtungszeit von 8s am Zeit-Einstell-

rad nicht zur Verfügung steht. Weil mit dem Zeit-

Einstellrad als längste Belichtungszeit nur 4s ein-

gestellt werden kann, ist auch ein direktes Mes-

sen nicht mehr möglich. Ein Umrechnen oder das

Ablesen der richtigen Belichtungszeit aus diesem

Diagramm ist damit unumgänglich.

Bei Zeitautomatik bildet die LEICA M7 dagegen

automatisch Verschlusszeiten bis 32s, so dass im

aufgezeigten Beispiel jede Blende des Objektivs

verwendet werden könnte.

Die Messfeld-Orientierung im Sucher

(siehe auch S. 40/41)

Im Sucher entspricht die Messfeldgröße etwa

23% des jeweils zum eingesetzten Objektiv

gehörenden Sucherbildes (s. Seite 40/41).

Es gilt jedoch folgender Anhaltswert:

Der Durchmesser des runden Messfelds ent-

spricht jeweils zwei Drittel der kurzen Seite des

gültigen Sucherrahmens. Das gilt auch für Objek-

tive mit Suchervorsatz, wie z.B. das LEICA

ELMARIT-M 1:2,8/135mm.

0,03

0,063

0,125

0,25

0,5

125

250

500

1000

2000

4000

8000

16000

32000

63000

125000

cd/m2

6/9°

12/12°

25/15°

50/18°

100/21°

200/24°

400/27°

800/30°

1600/33°

3200/36°

6400/39°

ISO

 1/2

1/4

1/8

1/15

1/30

1/60

1/125

1/250

1/500

1/1000

 1 1,4 2 2,8 4 5,6 8 11 16 22 32

-5

-6

-4

-3

-2

-1

Av Ev



Messdiagramm

LEICA M7

Suchervergrößerung 0.72x

LEICA M7

Suchervergrößerung 0.58x

135

LEICA M7

Suchervergrößerung 0.58x

135

LEICA M7

Suchervergrößerung 0.72x LEICA M7

Suchervergrößerung 0.85x LEICA M7

Suchervergrößerung 0.85x

Allgemeine Hinweise zur Belichtungsmessung

Die meisten Motive weisen in der Regel eine

gleichmäßige Verteilung von dunklen und hellen

Objektdetails auf. Solche Normalmotive reflektie-

ren 18% des einfallenden Lichts und entsprechen

damit einem Grauwert, auf den alle Belichtungs-

messer geeicht sind.

Wird vom Motiv grundsätzlich mehr Licht reflek-

tiert, z.B. bei verschneiter Winterlandschaft, vom

gelben Sandstrand, von hellen Hauswänden oder

einem weißen Brautkleid, würde eine Einstellung

von Verschlusszeit und Blende entsprechend der

Belichtungsmesser-Anzeige eine Unterbelichtung

ergeben.

Bei Motiven mit überwiegend dunklen Details, z.B.

bei einer schwarzen Dampflok, bei dunkelgrauen

Schieferdächern oder der dunkelblauen Uniform

eines Kapitäns, wird dagegen weniger Licht re-

flektiert und eine Einstellung von Verschlusszeit

und Blende entsprechend der Belichtungsmesser-

Anzeige würde eine Überbelichtung ergeben.

In derartigen Fällen muss der Belichtungsmess-

wert korrigiert werden, wenn optimale Belich-

tungsergebnisse angestrebt werden. Es sei denn,

es wird vorab eine entsprechende Belichtungs-

korrektur eingestellt, oder mit Hilfe der selektiven

Messung im Motiv ein Ausschnitt angemessen, in

dem eine gute Verteilung von hellen und dunklen

Details gegeben ist (Näheres dazu entnehmen Sie

bitte dem Abschnitt "Einstellen einer Belichtungs-

korrektur" auf S. 18).

Bei einem Hochzeitsfoto wird man z.B. das Ge-

sicht der Braut und nicht das weiße Brautkleid

anmessen. Bei Landschaftsaufnahmen mit einem

Weitwinkel-Objektiv wird man die Kamera soweit

neigen, dass das selektive Messfeld der LEICA M7

nicht die hellen Partien des Himmels erfasst.

Die Messwert-Speicherung erlaubt die bequeme

Anwendung dieser Technik auch bei Verwendung

der Zeitautomatik (Näheres dazu entnehmen Sie

bitte dem Abschnitt "Die Zeitautomatik" auf S. 33).

Kann bei manueller Einstellung der Belichtung

kein entsprechender Ausschnitt im Motiv ange-

messen werden, muss ein Verlängerungsfaktor

benutzt werden, d.h. die Belichtungszeit wird

2- bis 4-fach verlängert, bzw. die Blende um 1 bis

2 Stufen geöffnet.

Bei einer von der Sonne beschienenen Schnee-

fläche erfolgt z.B. eine Korrektur mit dem Faktor 4,

d.h. anstelle der gemessenen Belichtungszeit von

1/1000s bei Blende 8 wird entweder mit 1/250s

bei Blende 8 oder mit 1/1000s bei Blende 4

belichtet. Bei weniger hellen Motiven, z.B. beim

hellen Meeresstrand, genügt ein Verlängerungs-

faktor von 2. Entsprechend umgekehrt verfährt

man bei dunklen Motiven.

Bei sehr großen Kontrasten zwischen hellen und

dunklen Partien reicht der Belichtungsumfang der

Filme nicht mehr aus, sowohl im "Licht" als auch

im "Schatten" alle Helligkeitsdifferenzierungen

des Motivs zu registrieren. Es bleibt der Entschei-

dung des Fotografen überlassen, in welchen Par-

tien er noch Zeichnung wünscht. Eine Person

kann dann z.B. als schwarze Silhouette (unterbe-

lichtet) vor richtig belichteter Landschaft, oder

richtig belichtet vor "ausgeblichenem" Hinter-

grund (überbelichtet) stehen. Das Anmessen von

"Licht" und "Schatten" und eine daraus ermittelte

Kompromiss-Belichtung führt in der Regel zu un-

befriedigenden Ergebnissen, weil dann sowohl in

den hellen als auch in den dunklen Partien Diffe-

renzierungen verloren gehen.

Bewusst knapper bzw. bewusst reichlicher ge-

wählte Belichtungen verstärken oft den Charakter

eines Bildes und können deshalb als Gestaltungs-

mittel sinnvoll eingesetzt werden.

Der Blitzbetrieb

Die LEICA M7 ist neben der Messzelle für das Um-

gebungslicht zusätzlich mit einer zweiten Mess-

zelle für Blitzlicht ausgestattet (Pfeil). Diese rechts

unterhalb des Verschlusses angeordnete Silizium-

Fotodiode ermöglicht es der Kamera, das Blitzlicht

durch das Objektiv bei Arbeitsblende zu messen.

Die "Through The Lens"-Blitzmessung der LEICA

M7 arbeitet mittenbetont–integral.

Die Messung des Blitzlichts und seine automati-

sche Steuerung übernimmt die LEICA M7 mit

• dem speziell für LEICA M6TTL / M7 und LEICA

R8/R9 entwickelten Systemblitzgerät LEICA SF

24D (Bestell-Nr. 14444, silber oder Bestell-Nr.

14448, schwarz) oder

• Blitzgeräten, die über die technischen Voraus-

setzungen einer System-Camera-Adaption (SCA)

des Systems 3000- und über den Adapter

SCA-3502/3501 verfügen.

Darüber hinaus erlaubt die LEICA M7, sofern das

verwendete Blitzgerät die entsprechenden Funk-

tionen aufweist1, den Einsatz weiterer, gestalte-

risch interessanter Blitztechniken wie die Syn-

chronisierung der Blitzauslösung auf den 2. an-

statt wie gewöhnlich auf den 1. Verschlussvor-

hang, das Blitzen mit kürzeren Verschlusszeiten

als der Synchronzeit 1/50s und Stroboskop-Blit-

zen (Näheres dazu entnehmen Sie bitte den ent-

sprechenden, untenstehenden Abschnitten).

Für das Blitzen auf den 2.Verschlussvorhang und das Line-

arblitzen ist der Adapter SCA 3502 erforderlich. Stroboskop-

Blitzen ist dagegen auch schon mit SCA 3501 möglich.

Die TTL-gesteuerte Blitz-Belichtungsmessung und

–Steuerung kann mit beiden Belichtungs-

Betriebsarten eingesetzt werden.

Achtung!

Zur Zündung und Steuerung der über den Zu-

behörschuh oder die Kontaktbuchse (23) ange-

schlossenen Blitzgeräte muss die LEICA M7 mit

Batterien bestückt und die Belichtungsmessung

durch leichtes Niederdrücken des Auslösers ein-

geschaltet sein, d.h. die Anzeige muss auf die

Angabe der Verschlusszeitwerte oder die Licht-

waage umgeschaltet haben.

Verwendbare Blitzgeräte

Mit seinen kompakten Abmessungen und seinem

auf die Kamera abgestimmten Design ist das

LEICA SF20/SF24D besonders geeignet. Dank

seines fest eingebauten Blitzfußes mit den ent-

sprechenden zusätzlichen Steuer- und Signalkon-

takten, die der automatischen Übertragung einer

Reihe von Daten und Einstellungen dienen, ist es

sehr einfach zu bedienen. Obendrein bietet es

eine Reihe von zusätzlichen, interessanten Funk-

tionen. An der LEICA M7 können aber auch alle

anderen, handelsüblichen Blitzgeräte mit genorm-

ten Blitzsteckern (Zentralsteckern) sowie Aufsatz-

Blitzgeräte mit Norm-Blitzfuß eingesetzt und über

den Mittenkontakt (X-Kontakt, 13) gezündet wer-

den. Wir empfehlen die Verwendung moderner

Thyristor-gesteuerter Elektronenblitzgeräte.

Aufsetzen und Anschließen des Blitzgeräts

Beim Ansetzen eines Blitzgeräts in den Blitzschuh

der LEICA M7 sollte darauf geachtet werden, dass

der Fuß des Blitzgeräts ganz eingeschoben-, und,

falls vorhanden, mit der Klemm-Mutter gegen ver-

sehentliches Herausfallen gesichert wird. Dies ist

insbesondere bei Blitzgeräten mit zusätzlichen

Steuer- und Signalkontakten schon deshalb wich-

tig, weil Positionsveränderungen im Blitzschuh die

erforderlichen Kontakte unterbrechen-, und da-

durch Fehlfunktionen verursachen können.

An der Rückseite der Kamera direkt unterhalb des

Blitzschuhs ist die Kontaktbuchse = X-Kontakt

(23) für den Anschluss von Blitzgeräten mit Kabel-

verbindung angeordnet.

Hinweis: Vor dem Ansetzen müssen Kamera und

Blitzgerät ausgeschaltet werden.

Der TTL-Blitzbetrieb

Diese Betriebsart steht mit der LEICA M7 bei bei-

den Belichtungs-Betriebsarten, Zeitautomatik und

manueller Einstellung, zur Verfügung und ist mit

dem LEICA SF20/SF 24D möglich, bzw. mit allen

anderen SCA-3000 Blitzgeräten, die mit dem SCA

3502/ 3501-Adapter ausgerüstet werden. Sobald

mit diesen Blitzgeräten die erforderliche Licht-

menge erreicht ist, sendet die Elektronik der

LEICA M7 ein Stoppsignal an das Blitzgerät, das

daraufhin die Lichtabstrahlung sofort unterbricht.

Der Vorteil dieses Blitzbetriebes liegt darin, dass

alle Faktoren, welche die Belichtung des Films be-

einflussen (z.B. Aufnahmefilter und Blendenände-

rung) automatisch berücksichtigt werden.

Zusätzlich übermittelt die LEICA M7 die Filmemp-

findlichkeit an das Blitzgerät.

Damit kann das Blitzgerät, sofern es solche Anzei-

gen besitzt, und sofern die am Objektiv gewählte

Blende manuell auch am Blitzgerät eingegeben

wird, seine Reichweiten-Angabe automatisch

entsprechend nachführen. Die Filmempfindlich-

keits-Einstellung kann nicht vom Blitzgerät aus

beeinflusst werden.

Hinweis: Näheres zum Blitzbetrieb, insbesondere

mit anderen, nicht TTL-fähigen Blitzgeräten, sowie

zu den unterschiedlichen Betriebsarten der Blitz-

geräte entnehmen Sie bitte der jeweiligen

Anleitung.

Die Einstellungen für den TTL-Blitzbetrieb

Nachdem das verwendete Blitzgerät eingeschaltet

und auf die Betriebsart "TTL" gestellt wurde, muss

dazu an der LEICA M7

1. vor jeder Blitzaufnahme zunächst die Belich-

tungsmessung durch leichtes Niederdrücken

des Auslösers eingeschaltet werden, d.h. die

Anzeige muss auf die Angabe der Verschluss-

zeitwerte oder die Lichtwaage umgeschaltet

haben. Sollte dies durch zu schnelles, vollstän-

diges Durchdrücken des Auslösers in einem

Zug versäumt werden, wird das Blitzgerät ggfs.

nicht gezündet.

2. das Zeit-Einstellrad auf "AUTO", auf die Blitz-

Synchronzeit "" (1/50s), oder – für spezielle

Effekte eine längere Verschlusszeit (auch "B")

eingestellt werden. In der Betriebsart Zeitauto-

matik schaltet die Kamera automatisch auf die

Blitz-Synchronzeit 1/50s um.

3. die gewünschte, bzw. die für die jeweilige Ent-

fernung zum Motiv erforderliche Blende einge-

stellt werden.

Die Blitzbelichtungs-Kontrollanzeigen im Sucher

mit aufgesetzten Blitzgerät SF20/SF24D oder

systemkonformen Blitzgeräten mit Adapter

SCA 3502/3501

Im Sucher der LEICA M7 dient eine blitzförmige

LED (A) zur Rückmeldung und Anzeige verschie-

dener Betriebszustände. Diese LED erscheint

gemeinsam mit den in den entsprechenden Ab-

schnitten beschriebenen Anzeigen für die Belich-

tungsmessung des vorhandenen Lichts.

Die Anzeigen im TTL- und

Automatik-Blitzbetrieb

• erscheint trotz eingeschaltetem und betriebs-

bereitem Blitzgerät nicht:

An der Kamera ist manuell eine kürzere Ver-

schlusszeit als 1/50s eingestellt, am Blitzgerät

jedoch nicht die Funktion "Linearblitz". In sol-

chen Fällen zündet die LEICA M7 auch ein ein-

geschaltetes und betriebsbereites Blitzgerät

nicht.

Hinweis: Linearblitzen ist nur im Manuellbetrieb

des Blitzgeräts möglich, nicht jedoch bei Compu-

ter- oder TTL-Betrieb.

•  blinkt vor der Aufnahme langsam (mit 2 Hz):

Das Blitzgerät ist noch nicht betriebsbereit

•leuchtet vor der Aufnahme:

Das Blitzgerät ist betriebsbereit 

• leuchtet nach dem Auslösen ununterbrochen

weiter, die restlichen Anzeigen sind jedoch erlo-

schen:

Die Blitz-Belichtung war in Ordnung, die Blitz-

Bereitschaft besteht weiter.

• blinkt nach dem Auslösen schnell (mit 4 Hz),

die restlichen Anzeigen sind jedoch erloschen:

Die Blitz-Belichtung war in Ordnung, die Bereit-

schaft ist jedoch noch nicht wieder hergestellt.

• erlischt zusammen mit den restlichen Anzei-

gen nach dem Auslösen:

Unterbelichtung, z.B. durch eine für das Motiv

zu klein gewählte Blende. Ist am Blitzgerät eine

Teillicht-Leistungsstufe eingestellt, kann es auf-

grund der geringeren abgerufenen Leistung

trotz erloschener Blitz-LED weiterhin betriebs-

bereit sein.

Die Anzeigen im manuellen Blitzbetrieb

• erscheint trotz eingeschaltetem und betriebs-

bereitem Blitzgerät nicht:

An der Kamera ist manuell eine kürzere Ver-

schlusszeit als 1/50s eingestellt, am Blitzgerät

jedoch nicht die Funktion "Linearblitz". In sol-

chen Fällen zündet die LEICA M7 auch ein ein-

geschaltetes und betriebsbereites Blitzgerät

nicht.

Hinweis: Linearblitzen ist nur im Manuellbetrieb

des Blitzgeräts möglich, nicht jedoch bei Compu-

ter- oder TTL-Betrieb.

• blinkt vor der Aufnahme langsam (mit 2 Hz):

Das Blitzgerät ist noch nicht betriebsbereit.

• leuchtet vor der Aufnahme:

Das Blitzgerät ist betriebsbereit.

Synchronisation auf den 2. Verschlussvorhang

Die LEICA M7 erlaubt es, sofern das aufgesetzte

Blitzgerät diese Funktion besitzt und ein SCA-

3502 Adapter verwendet wird, die Zündung des

Blitzes wahlweise auf den 1. (a) oder 2.Verschluss-

vorhang (b) zu schalten. So wird es möglich, die –

nur sehr kurze - Blitzbelichtung entweder zu Be-

ginn oder am Ende der – im Verhältnis deutlich

längeren – Belichtung des vorhandenen Lichts er-

folgen zu lassen. Insbesondere bei Motiven in

dunkler Umgebung, die selber leuchten, bzw.

Licht reflektieren - z.B. Fahrzeuge - ergibt die Syn-

chronisation auf den 2. Verschlussvorhang oft ei-

ne natürlichere Bildwirkung.

Die Funktion steht bei allen Kamera- und Blitz-

geräte-Einstellungen zur Verfügung, bei Zeitauto-

matik ebenso wie bei manueller Verschlusszeiten-

wahl, bei TTL- und Automatik-, als auch im manu-

ellen Blitzbetrieb, die Anzeigen sind in beiden

Fällen gleich.

Die Wahl des Synchronzeitpunkts erfolgt an den

entsprechend ausgerüsteten Blitzgeräten. Nähe-

res hierzu entnehmen Sie bitte den jeweiligen An-

leitungen.

Achtung!

Für die Synchronisation auf den 2. Verschluss-

vorhang sowie die Linear- und Stroboskop-Blitz-

technik muss die Kamera vor der Auslösung be-

stromt werden, d.h. die Belichtungsangaben müs-

sen angezeigt werden. Dadurch wird sicherge-

stellt, dass der notwendige Datenaustausch zwi-

schen Kamera und Blitzgerät erfolgen kann. Es

genügt dazu nicht, die Kamera mit dem Haupt-

schalter nur in den Stand-by Betrieb zu versetzen.

Wenn die Kamera nicht bestromt war, kann es bei

diesen Blitz-Betriebsarten zu Fehlfunktionen kom-

men (z.B. keine Zündung oder Vollblitz statt

Stroboskop-Funktion).

Aus dem gleichen Grund sollten diese Blitz-

Betriebsarten nicht in Verbindung mit schnellen

Bildfolgen bei Serienauslösungen mit motori-

schen Antrieben eingesetzt werden.

Die Linearblitz-Technik

Die LEICA M7 erlaubt, sofern das aufgesetzte

Blitzgerät diese Funktion besitzt und ein SCA-3502

Adapter verwendet wird, den Einsatz auch der kür-

zeren Verschlusszeiten 1/250s, 1/500s und

1/1000s für die Blitzbelichtung. Mit dieser Linear-

blitz-Technik erweitert sich der Gestaltungsspiel-

raum bei Blitzaufnahmen erheblich. Insbesondere

gilt dies für das Tageslicht-Aufhellblitzen von be-

wegten Motiven, bei denen wegen der gewünsch-

ten geringen Schärfentiefe große Blendenöffnun-

gen und wegen der großen Außenhelligkeit gleich-

zeitig kurze Verschlusszeiten notwendig sind.

Schlitzverschlüsse wie der in der LEICA M7 lassen

sich mit herkömmlicher Blitztechnik nur mit den

Verschlusszeiten synchronisieren, bei denen das

Bildfenster der Kamera zu einem Zeitpunkt voll-

ständig geöffnet ist. In der LEICA M7 sind das

alle Verschlusszeiten bis 1/50s. Bei kürzeren

Zeiten ist immer entweder ein Teil des 1. oder des

2. Verschlussvorhangs im Bildfenster, so dass ein

Blitz niemals das gesamte Bild ausleuchten kann.

Manche moderne Blitzgeräte besitzen jedoch eine

"High Speed Synchronisation - HSS", bei der

während eines kurzen Zeitraums in sehr kurzen

Abständen Blitze geringerer Leistung abgegeben

werden. Da diese Blitze während der gesamten

Ablaufdauer beider Verschlussvorhänge abgege-

ben werden und so während dieses Zeitraumes

wie eine dauerhafte Lichtquelle wirken, ist mit

dieser Technik die Verschlusszeit selbst nicht aus-

schlaggebend.

Für den Einsatz der "Linearblitz"-Technik muss an

der LEICA M7 die gewünschte der drei möglichen

Verschlusszeiten 1/250s, 1/500s oder 1/1000s

manuell eingestellt werden. Die Lichtabgabe des

Blitzgeräts erfolgt ebenfalls manuell, daher muss

die Einstellung mit Hilfe des Blendenrechners des

Blitzgeräts vorgenommen werden. Die Anzeigen

entsprechen denen des oben beschriebenen,

normalen manuellen Blitzbetriebs.

Näheres hierzu entnehmen Sie bitte den jeweili-

gen Anleitungen.

Der Stroboskop- Blitzbetrieb

Die LEICA M7 erlaubt es, sofern das aufgesetzte

Blitzgerät diese Funktion besitzt und ein SCA-

3501/3502 Adapter verwendet wird, Bewegungs-

abläufe durch Stroboskop-Blitzen auf einem Bild

in einzelnen Stufen festzuhalten. Bei dieser Tech-

nik werden dazu bei offenem Verschluss mehrere

aufeinander folgende Blitze abgegeben, die das

vorzugsweise nur schwach beleuchtete Motiv

mehrfach in der Bewegung "einfrieren". Die

Kamera errechnet dabei selbsttätig die erforder-

liche Verschlusszeit, die sich als Produkt aus der

am Blitzgerät gewählten Anzahl von Einzelblitzen

und der gewählten Blitzfrequenz ergibt.

Mit der Zeitautomatik wird diese Verschlusszeit

ausgeführt, und zwar unabhängig von den herr-

schenden Lichtverhältnissen. Die kürzestmög-

liche Verschlusszeit ist auch hier 1/50s.

Sollte zusammen mit der gewählten Blende eine

Überbelichtung drohen, blinkt die Zeitanzeige als

Hinweis. Bei Unterschreitung des Messbereichs

erfolgt dagegen keine Warnung.

Bei manueller Einstellung der Belichtung wird die

vorgegebene Verschlusszeit ausgeführt. Je nach-

dem ob diese Zeit kürzer oder länger als die er-

rechnete, notwendige ist, arbeitet die Kamera/

Blitzgerät-Kombination unterschiedlich:

Ist die eingestellte Verschlusszeit kürzer als not-

wendig, d.h. die gewünschte Stroboskop-Belich-

tung nicht durchführbar, wird der Blitz nicht ge-

zündet und das Blitzsymbol erscheint nicht. Die

Lichtwaage arbeitet weiter wie gewohnt.

Ist die eingestellte Verschlusszeit ausreichend

oder länger als für die gewünschte Stroboskop-

Belichtung notwendig, wird der Blitz ausgelöst

und das Blitzsymbol erscheint. Die Lichtwaage

arbeitet weiter wie gewohnt.

Bei "B" wird der Blitz ebenfalls ausgelöst, vor der

Aufnahme leuchtet dagegen nur die Blitz-LED.

Nach der Aufnahme erlischt die Blitz-LED und die

Digital-Anzeige zählt die abgelaufenen Sekunden.

Die Anzeigen der Blitz-LED im

Stroboskop-Betrieb

• erscheint trotz eingeschaltetem und betriebs-

bereitem Blitzgerät nicht:

Die an der Kamera eingestellten Verschlusszeit

ist zu kurz für die am Blitzgerät eingestellte An-

zahl der Blitze.

• blinkt vor der Aufnahme langsam (mit 2 Hz):

Das Blitzgerät ist noch nicht betriebsbereit.

• leuchtet vor der Aufnahme:

Das Blitzgerät ist betriebsbereit.

Das Systemzubehör für die LEICA M7

Wechselobjektive

Das Leica M-System bietet die Basis für optimale

Anpassung an schnelles und unauffälliges Foto-

grafieren. Die Objektivpalette umfasst Brenn-

weiten von 21 bis 135mm und Lichtstärken bis

zu 1:1.

Filter

Filter dienen in der S/W-Fotografie der gezielten

Beeinflussung der Tonwert-Wiedergabe, z.B. um

eine dem natürlichen Empfinden entsprechende

Wiedergabe von Grauwerten der verschiedenen

Farben zu erzielen, oder um die Darstellung des

Himmels, bzw. der Wolken zu verbessern. In der

Farb-Fotografie kann mit Filtern die Farbwieder-

gabe nach Wunsch, bzw. auf die spektrale Emp-

findlichkeit des verwendeten Films abgestimmt

werden.

Für die aktuellen Leica M-Objektive, die mit Norm-

Filtergewinde-Größen ausgerüstet sind, stehen

eine Reihe von verschiedenen Filtern zur Verfü-

gung, einschließlich Zirkular-Polfilter.

Bei einer Belichtungsmessung durch das Objektiv

wird die Energieminderung durch Filter berück-

sichtigt. Die verschiedenen Filme haben aber in

den einzelnen spektralen Bereichen eine unter-

schiedliche Empfindlichkeit. Bei dichteren und

extremen Filtern können deshalb Abweichungen

gegenüber der gemessenen Zeit auftreten. So

erfordern z.B. Orangefilter in der Regel eine Ver-

längerung um einen Blendenwert, Rot-Filter im

Mittel um etwa zwei Blendenwerte. Ein allgemein

gültiger Wert lässt sich nicht angeben, da die

Rotempfindlichkeit der Schwarzweiß-Filme sehr

verschieden ist.

Sucher

Der LEICA Sucher für 21/24/28mm-Objektive

bietet die Möglichkeit, den Bildausschnitt der

drei Weitwinkel-Brennweiten einzustellen, für die

es im Sucher der Kamera keine Leuchtrahmen

gibt. Die drei Einstellungen können bequem über

einen fühl- und hörbar einrastenden Rändelring

angewählt werden.

Die optische Leistung entspricht dem hohen Ni-

veau des LEICA M7-Suchers, eignet sich auch für

Brillenträger und bietet eine außerordentlich hohe

Vergrößerung und damit gute Detailerkennbar-

keit. Soll der Sucher ohne Brille verwendet wer-

den, sind zur Korrektion von Augenfehlern die Kor-

rektionslinsen zur Leica M Kamera aufschraubbar.

Das Okular ist zum Schutz der Brillengläser mit ei-

ner Gummierung versehen.

Das robuste Aluminium-Gehäuse des Suchers ist

– passend zu den Kameragehäuse-Ausführungen –

wahlweise in schwarz bzw. silbern erhältlich.

Sucherlupe

Die LEICA Sucherlupe M 1.25x erleichtert die

Bildgestaltung bei der Verwendung von Brennwei-

ten ab 50mm erheblich. Sie kann an allen Leica

M-Modellen verwendet werden und vergrößert

den mittleren Bereich des Sucherbildes um ein

Viertel: Aus dem 0,58x- wird ein 0,72x-Sucher,

aus dem 0,72x- ein 0,9x-Sucher und aus dem

0,85x- ein 1,06x-Sucher, der sogar eine leichte

Vergrößerung gegenüber der Betrachtung mit

bloßem Auge bedeutet.

Die letztgenannte Kombination ermöglicht da-

durch auch eine bequeme beidäugige Beobach-

tung des Motivs. Insbesondere mit den Teleobjek-

tiven des Leica M-Systems von 75 bis 135mm bie-

tet das deutlich sichtbar größere Sucherbild eine

entscheidend bessere Erkennbarkeit von Motiv-

details innerhalb der jeweiligen Bildfeld-Rahmen.

Gleichzeitig ergibt sich durch die 25%ige Ver-

größerung der effektiven Messbasis eine entspre-

chende Steigerung der Einstellgenauigkeit. Zur

Sicherung gegen Verlust dient ein Sicherungskett-

chen mit Schnappverschlüssen, mit denen der

Sucher am Befestigungsring des Tragriemens ein-

gehängt werden kann.

Die Sucherlupe wird in einem Lederköcher gelie-

fert. Eine Schlaufe am Köcher ermöglicht es, die

Sucherlupe einsatzbereit und geschützt am Trag-

riemen der Kamera aufzubewahren.

Korrektionslinsen

Zur optimalen Anpassung des Auges an den

Sucher der Kamera bieten wir Korrektionslinsen

in folgenden Plus- oder Minus-Dioptrienwerten

(sphärisch) an: 0,5/1/1,5/2/3.

LEICA MOTOR M

An die LEICA M7 lässt sich der LEICA MOTOR M

für automatischen Verschlussaufzug und Film-

transport für Einzel- bzw. Serienaufnahmen von

wahlweise 1,5 oder 3 Bildern pro Sekunde an-

schließen. Er wird anstelle des Bodendeckels un-

ten an das Kameragehäuse angesetzt.

Der Motor M ist für alle Belichtungszeiten bei Zeit-

automatik und manueller Einstellung, d.h. von 32s

bis 1/1000s einschließlich "B" geeignet. Bei aus-

geschaltetem Motor M oder bei verbrauchten Bat-

terien sind Filmtransport und Verschlussaufzug

auch von Hand möglich. Die Fernauslösung er-

folgt über den Drahtauslöseranschluss.

Taschen

Für die LEICA M7 mit einem Objektiv zwischen 21

und 50mm Brennweite (außer M 1:1/50mm) gibt

es eine Leder-Bereitschaftstasche mit abknöpf-

barem Vorderteil. Darüber hinaus bieten sich

für umfangreiche Kameraausrüstungen (z.B. mit

Noctilux-M oder Tri-Elmar-M) die klassische Kom-

binationstasche für eine Kamera mit bis zu drei

Objektiven oder die klassische Universaltasche

für eine Kamera mit bis zu fünf Objektiven an.

Tipps zur Werterhaltung Ihrer Leica

Kamera und Objektive

Falls Ihre Leica längere Zeit aufbewahrt werden

soll, nehmen Sie bitte die Batterien heraus und

sorgen Sie für einen trockenen, ausreichend

belüfteten Lagerort. Fototaschen, die im Einsatz

nass geworden sind, sollten ausgeräumt werden,

um Beschädigungen Ihrer Ausrüstung durch

Feuchtigkeit und eventuell frei werdende Leder-

gerbmittel-Rückstände auszuschließen.

Zum Schutz gegen Pilzbefall (Fungus) beim Ein-

satz in feuchtheißem Tropenklima sollte die Ka-

meraausrüstung möglichst viel der Sonne und

Luft ausgesetzt werden. Ein Aufbewahren in dicht

abgeschlossenen Behältern oder Taschen ist nur

empfehlenswert, wenn zusätzlich ein Trockenmit-

tel, wie z.B. Silicagel verwendet wird. Da jede Ver-

schmutzung gleichzeitig Nährboden für Mikro-

organismen darstellt, ist die Ausrüstung sorgfältig

sauber zu halten.

Alle mechanisch bewegten Lager und Gleitflächen

Ihrer Leica sind geschmiert. Bitte denken sie da-

ran, wenn die Kamera längere Zeit nicht benutzt

wird: Um einer Verharzung der Schmierstellen

vorzubeugen, sollte die Kamera etwa alle drei

Monate ohne eingelegten Film mehrfach aufgezo-

gen und mit allen Verschlusszeiten ausgelöst

werden. Ebenso empfehlenswert ist wiederholtes

Verstellen und Benutzen aller anderen Bedien-

elemente, wie z.B. den Bildfeldwähler. Auch die

Entfernungs- und Blenden-Einstellringe der Objek-

tive sollten von Zeit zu Zeit bewegt werden.

Ein Objektiv wirkt wie ein Brennglas, wenn praller

Sonnenschein frontal auf die Kamera einwirkt. Die

Kamera sollte deshalb auf keinen Fall ohne Schutz

vor starker Sonneneinstrahlung weggelegt wer-

den. Aufgesetzter Objektivdeckel, Kameraunter-

bringung im Schatten (oder gleich in der Tasche)

helfen Schäden im Kamerainneren zu vermeiden.

Kamera und Objektive werden zur Beseitigung von

Flecken und Fingerabdrücken mit einem saube-

ren, fusselfreien Tuch abgewischt. Gröbere Ver-

schmutzung in schwer zugänglichen Ecken des

Kameragehäuses lassen sich zweckmäßig mit

einer kleinen Bürste beseitigen. Bitte benutzen

Sie zur Säuberung des Gehäuses keine flüssigen

Reinigungsmittel. Staub und Fusseln im Kamera-

inneren (z.B. auf der Filmführung) werden am

besten mit einem weichen Haarpinsel, der wie-

derholt in Alkohol entfettet und getrocknet wer-

den muss, vorsichtig entfernt. Dabei darf der Ver-

schlussvorhang, beispielsweise mit dem Schaft

des Pinsels, nicht beschädigt werden.

Auf den Objektivaußenlinsen sollte Staubbeseiti-

gung mit dem weichen Haarpinsel normalerweise

völlig ausreichen. Falls sie jedoch stärker ver-

schmutzt sind, können sie mit einem sehr saube-

ren, garantiert fremdkörperfreien, weichen Tuch

in kreisförmigen Bewegungen von innen nach

außen vorsichtig gereinigt werden. Wir empfehlen

Mikrofasertücher (erhältlich im Foto- und Op-

tikfachhandel), die im Schutzbehälter aufbewahrt

werden, und bei Temperaturen bis 40°C waschbar

sind (kein Weichspüler, niemals bügeln!). Brillen-

reinigungstücher, die mit chemischen Stoffen im-

prägniert sind, sollten nicht benutzt werden, weil

sie Objektivgläser beschädigen können.

Optimalen Frontlinsenschutz bei ungünstigen Auf-

nahmebedingungen (z.B. Sand, Salzwassersprit-

zer!) erreicht man mit farblosen UVa-Filtern. Es

sollte jedoch berücksichtigt werden, dass sie bei

bestimmten Gegenlichtsituationen und großen

Kontrasten, wie jedes Filter, unerwünschte Refle-

xe verursachen können. Die immer empfehlens-

werte Gegenlichtblenden-Benutzung bringt zu-

sätzlichen Schutz vor unbeabsichtigten Fingerab-

drücken und Regen.

Notieren Sie die Fabrikationsnummer Ihrer

LEICA M7 (auf dem Zubehörschuh eingraviert!)

und Objektive, weil sie im Verlustfall außerordent-

lich wichtig sind.

Stichwort-Verzeichnis Seite

Auslöseknopf .....................................................................9

Batterie..............................................................................7

Belichtungskorrekturen...............................................18-19

Belichtungsmesser ..........................................................32

- Allgemeine Hinweise zur Belichtungsmessung ..............42

- Einschalten ....................................................................32

- Empfindlichkeit .................................................36/37/39

- Abschalten.....................................................................36

- Unterschreiten des Messbereichs .................................36

Bildfeldwähler ..................................................................28

Blenden-Einstellring .........................................................22

Blitzbetrieb ......................................................................44

Blitzsynchronisation.........................................................47

DX-Kodierung ...................................................................15

Entfernung einstellen.......................................................30

Entfernungsmesser..........................................................30

Film..................................................................................12

- Einlegen .........................................................................13

- Empfindlichkeit einstellen..............................................15

- Zurückspulen u. herausnehmen.....................................14

Filter ................................................................................53

Gegenlichtblenden ...........................................................24

Halten der Kamera, richtiges ...........................................25

Handgriff M......................................................................25

Hauptschalter ....................................................................9

Korrektionslinsen.............................................................54

Leuchtrahmen-Messsucher..............................................26

Linearblitz-Technik ...........................................................51

Messfeld-Orientierung im Sucher ..............................40/41

Seite

Messdiagramm..........................................................37/39

Motor M...........................................................................55

M-Objektive......................................................................21

- Aufbau............................................................................21

- Verwendung bisheriger Objektive ..................................24

Pflege-Tipps für Kamera und Objektive............................56

Reparatur-Service ............................................................63

Schärfentiefe-Skala..........................................................23

Schnellschalthebel ...........................................................11

Stroboskop-Blitzbetrieb ...................................................52

Sucher für 21/24/28mm-Objektive................................53

Sucherlupe M 1,25x ........................................................54

Synchronisation auf den 2.Verschlussvorhang................49

Taschen............................................................................55

Technische Daten ............................................................59

TTL-Blitzbetrieb ................................................................46

Verschlusszeit-Einstellrad ................................................10

Wechselobjektive.............................................................53

Zeitautomatik...................................................................33

Zeit/Blenden-Kombination ........................................37/39

Technische Daten

Kamera-Typ Kompakte Kleinbild-Meßsucher-Systemkamera mit

elektronisch gesteuertem Verschluss, sowie 2 mechanisch ge-

steuerten Verschlusszeiten.

Objektiv-Anschluss Leica M-Bajonett.

Objektivsystem Leica M-Objektive von 21–135mm.

Belichtungsmessung Belichtungsmessung durch das Objektiv

(TTL), selektiv bei Arbeitsblende. Mittenbetont-integrale TTL-

Messung für Blitzbelichtung mit systemkonformen, SCA-3000-

Standard Blitzgeräten.

Messprinzip Gemessen wird das von einem Messfleck auf der

Mitte des 1. Verschlussvorhangs reflektierte Licht. Der Mess-

fleck hat einen Durchmesser von 12mm und entspricht damit

ca. 13% des vollen Negativ-Formats, bzw. im Sucher ca. 2

3der

kurzen Seite des gültigen Sucherrahmens.

Messbereich (b. ISO 100/21°)Von 0,03cd/m

bis 125 000cd/m

bei Raumtemperatur, normaler Luftfeuchte und Blende 1,0. Bei

ISO 100/21° entspricht dies EV-2 bis 20 bzw. Bl.1 und 4s bis Bl. 32

und 1/1000s. Blinken der linken dreieckigen LED im Sucher

signalisiert Unterschreitung des Messbereichs.

Messzelle für vorhandenes Licht (Dauerlicht-Messungen) Silizium

Fotodiode mit Sammellinse oben links hinter dem Bajonett.

Film-Empfindlichkeitsbereich Wahlweise automatische Ein-

stellung für DX-kodierte Filme von ISO 25/15° bis ISO 5000/38°

oder manuelle Einstellung von ISO 6/9° bis ISO 6 400/39°.

Durch zusätzliche Einstellung einer Belichtungskorrektur (± 2 EV)

sind insgesamt Filme mit Empfindlichkeiten von ISO 1,5/3° bis

ISO 25 000/45° verwendbar.

Belichtungs-Betriebsarten Wahlweise automatische Steue-

rung der Verschlusszeit - mit entsprechender, digitaler Anzeige -

bei manueller Blenden-Vorwahl (Zeitautomatik), oder manuelle

Einstellung von Verschlusszeit und Blende und Abgleich mittels

LED-Lichtwaage.

Blitz-Belichtungssteuerung

Blitzgeräte-Anschluss Über Zubehörschuh mit Mitten- und

Steuerkontakten oder Norm-Blitzanschlussbuchse.

Synchronisation Wahlweise auf den 1. oder 2. Verschlussvor-

hang schaltbar (mit entsprechendem Blitzgerät und SCA-3502

Adapter).

Blitzsynchronzeit =1/50s; automatische Einstellung bei

"AUTO"; längere Verschlusszeiten bei manueller Einstellung ver-

wendbar; kürzere Verschlusszeiten (1/250s, 1/500s, 1/1000s)

bei manueller Einstellung verwendbar, wenn angeschlossenes

Blitzgerät die Funktion "High Speed Synchronisation" bietet und

SCA-3502 Adapter verwendet wird.

Blitz-Belichtungsmessung (m. SCA-3501/3502 Adapter, bzw.

SCA-3000-Standard-Blitzgerät, z.B. LEICA SF20) TTL-Steue-

rung mit mittenbetont-integraler Messung.

Blitz-Messzelle Silizium-Fotodiode mit Sammellinse unten

rechts hinter dem Bajonett der Kamera.

Filmempfindlichkeitsbereich für TTL Blitz-Belichtungsmessung

ISO 12/12° bis 3200/36°

Blitz-Belichtungskorrektur ±3 1

3EV in 1

3EV-Stufen am

SCA-3501/3502-Adapter einstellbar. Am LEICA SF20/SF24D

sind ±3 EV in 1

3EV-Stufen, bzw. von 0 bis –3EV in 1EV-Stu-

fen bei Computersteuerung einstellbar.

Anzeigen bei Blitzbetrieb

Bereitschaft Durch konstantes Leuchten der Blitzsymbol–LED

im Sucher.

Erfolgskontrolle Durch Weiterleuchten bzw. vorübergehendes

schnelles Blinken der LED nach der Aufnahme, Unterbelich-

tungsanzeige durch vorübergehendes Erlöschen der LED.

Sucher

Sucherprinzip Großer, heller Leuchtrahmen-Messsucher mit

automatischem Parallaxeausgleich.

Okular Abgestimmt auf -0,5 dptr.. Korrektionslinsen von –3 bis

+3 dptr. erhältlich.

Bildfeldbegrenzung Durch Einspiegelung von jeweils zwei

Leuchtrahmen: Für 28 und 90mm (90mm-Rahmen einzeln in

LEICA M7 0.85), oder für 35 und 135mm (35mm-Rahmen ein-

zeln in LEICA M7 0.58), oder für 50 und 75mm. Automatische

Einspiegelung bei Einriegeln des Objektivs. Mit Hilfe des Bildfeld-

wählers kann jeder gewünschte Rahmen eingespiegelt werden.

Parallaxen-Ausgleich Die horizontale und vertikale Differenz

zwischen Sucher und Objektiv wird entsprechend der jeweiligen

Entfernungseinstellung automatisch ausgeglichen, d.h. der

Leuchtrahmen des Suchers deckt sich automatisch mit dem

vom Objektiv erfassten Motivausschnitt.

Übereinstimmung von Sucher- und Filmbild Die Leuchtrah-

mengröße entspricht bei der für jede Brennweite kürzesten Ein-

stellentfernung einer Bildgröße von ca. 23 x 35mm. Bei Unend-

lich-Einstellung wird, je nach Brennweite, ca. 9 % (28mm) bis

20% (135mm) mehr vom Film erfasst, als der jeweilige Leucht-

rahmen zeigt.

Vergrößerung (Bei allen Objektiven) LEICA M7 0.58: 0,58x,

LEICA M7 0.72: 0,72x, LEICA M7 0.85: 0,85x.

Großbasis-Entfernungsmesser Schnitt- und Mischbild-Entfer-

nungsmesser in der Mitte des Sucherbildes als helles Feld

abgesetzt.

Effektive Messbasis LEICA M7 0.58: 40,2mm (mechanische

Messbasis 69,25mm x Suchervergrößerung 0,58x),

LEICA M7 0.72: 49,9mm, (mechanische Messbasis 69,25mm x

Suchervergrößerung 0,72x),

LEICA M7 0.85: 58,9mm (mechanische Messbasis 69,25mm x

Suchervergrößerung 0,85x).

Anzeigen

Im Sucher (Am unteren Rand) LED-Symbol für Blitzstatus. Vier-

stellige Siebensegment-LED-Digitalanzeige, Anzeigenhelligkeit

der Außenhelligkeit angepasst, mit Dezimalpunkt sowie darüber

liegendem Punkt für Angaben zur Filmempfindlichkeit, Warnung

bei Belichtungskorrekturen, der automatisch gebildeten Ver-

schlusszeit bei Zeitautomatik, Hinweis auf die Verwendung der

Messwert-Speicherung, Warnung vor Über-, bzw. Unterschrei-

tung des Messbereichs bei Zeitautomatik und Ablauf längerer

Verschlusszeiten als 2s.

LED-Lichtwaage mit zwei dreieckigen und einer zentralen run-

den LED bei manueller Einstellung der Belichtung. Dreieckige

LEDs geben die zum Abgleich erforderliche Drehrichtung

sowohl für den Blendenring als auch für das Verschlusszeiten-

Einstellrad an.

Auf Deckkappe Bildzählwerk. Automatische Rückstellung

nach Abnehmen des Bodendeckels.

Auf Rückwand Einstellscheibe mit DX-Position für automati-

sches Einlesen der Filmempfindlichkeit, bzw. manuell einge-

stellte Filmempfindlichkeit sowie Belichtungskorrekturen

Verschluss und Auslösung

Verschluss Gummituch-Schlitzverschluss mit horizontalem

Ablauf; extrem geräuscharm. Elektronisch gesteuert, mit 2 me-

chanisch gesteuerten Verschlusszeiten 1/60s und 1/125s.

Verschlusszeiten Bei Zeitautomatik ("AUTO") stufenlos von

32s bis 1/1000s. Bei manueller Einstellung 4s bis 1/1000s in

ganzen Stufen, "B" für Langzeitaufnahmen beliebiger Dauer,

( (1/50s) für Blitz-Synchronisation.

Auslöser Dreistufig: Bestromung - Messwert-Speicherung (bei

Zeitautomatik) - Auslösung. Genormtes Gewinde für Drahtaus-

löser integriert.

Filmtransport

Einlegen Manuelles Filmeinlegen nach Öffnen des Boden-

deckels und Aufklappen der Rückwand.

Transport vorwärts Manuell mit Schnellschalthebel oder moto-

risch durch MOTOR-M, LEICA WINDER-M, LEICA WINDER M4-P,

oder LEICA WINDER M4-2 (ab Fabr. Nr. 10350).

Rückwicklung Manuell mit Rückspulkurbel, nach Umlegen des

"R"-Hebels auf der Kamera-Frontseite.

Zählwerk Auf der Deckklappe der Kamera. Stellt sich beim

Entfernen des Bodendeckels automatisch zu.

Kameragehäuse

Material Geschlossenes Ganzmetall-Gehäuse mit aufklappba-

rer Rückwand. Deckkappe und Bodendeckel aus Messing,

beide schwarz oder silbern verchromt.

Bildfeldwähler Ermöglicht es, die Leuchtrahmen-Paare jeder-

zeit manuell einzuspiegeln (z.B. zwecks Ausschnitts-Verglei-

chen).

Stativgewinde A 1

4(1

4") DIN in Bodendeckel.

Rückwand/-ausstattung Einstellscheibe für Filmempfindlich-

keitswahl – entweder automatisch per Ablesung DX-kodierter

Filme, oder manuell. Einstellring für Belichtungskorrekturen

Betriebsspannung 6V

Stromversorgung 2 Lithiumzellen, Typ "DL 1

3N". Batteriekon-

trolle durch Pulsieren der LEDs der Digitalanzeige oder der Licht-

waage, bzw. durch Aufleuchten der Anzeige "bbcc", oder

Erlöschen der LEDs.

Maße (Länge x Tiefe x Höhe) 138mm x 38 mm x 79,5 mm

Gewicht 610 g (o. Batt.)

Weitere Leica Produkte

Projektoren

Für die Projektion steht je nach Wunsch und Ver-

wendungszweck eine breite Palette von Projek-

toren zur Verfügung. Die professionellen Pradovit RT-

Modelle für Rundmagazine sowie die Modellreihen

Pradovit

P150,

Pradovit

P300 und

Pradovit

PC bieten

höchsten Bedienkomfort und vielseitige Aus-

baumöglichkeiten.

Das wesentlichste gemeinsame Merkmal aller

Leica Projektoren und insbesondere der Leica

Projektionsobjektive ist eine optimale optische

Leistung, die alles auf die Leinwand bringen, was

Sie mit Ihren Leica M-Objektiven festgehalten

haben.

Ferngläser und Spektive

Der besondere Pluspunkt bei Trinovid Fernglä-

sern, Laser-Entfernungsmessern und Televid-

Spektiven ist die überragende Optik. Sie wird aus

den gleichen hochwertigen Glassorten gefertigt

wie die weltbekannten Leica Objektive. Die hohe

optische Leistung, das große Auflösungsvermö-

gen und die bestechende Brillanz sorgen auch bei

schwachen Kontrasten für ein plastisches Bild.

Leica Akademie

Neben anspruchsvollen Produkten der Höchst-

leistungsklasse von der Beobachtung bis zur Wie-

dergabe bieten wir als besonderen Service seit

vielen Jahren in der Leica Akademie praxisge-

rechte Seminare und Schulungen an, in denen

das Wissen um die Welt der Fotografie, der Pro-

jektion und der Vergrößerung sowohl Anfängern

als auch fortgeschrittenen Foto-Enthusiasten na-

hegebracht wird.

Die Inhalte der Kurse - die in modern ausgestat-

teten Kursräumen im Werk Solms sowie im nahe-

gelegenen Gut Altenberg von einem ausgebilde-

ten Team von Fachreferenten durchgeführt wer-

den - variieren von allgemeiner Fotografie bis zu

interessanten Spezialgebieten und bieten eine

Fülle von Anregungen, Informationen und Rat-

schlägen für die Praxis. Nähere Auskünfte und

das aktuelle Seminarprogramm, einschließlich

der Fotoreisen sind erhältlich bei

Leica Camera AG

Leica Akademie

Oskar-Barnack Str. 11

D-35606 Solms

Tel: +49 (0) 6442-208-421

Fax: +49 (0) 6442-208-425

e-mail: la@leica-camera.com

Leica im Internet

Aktuelle Informationen zu Produkten, Neuheiten,

Veranstaltungen und dem Unternehmen Leica

erhalten Sie auf unserer Homepage im Internet

unter:

http://www.leica-camera.com

Leica Infodienst

Anwendungstechnische Fragen zum Leica Pro-

gramm beantwortet Ihnen, schriftlich, telefonisch,

oder per e-mail der Leica Informations-Service:

Leica Camera AG

Informations-Service

Postfach 1180

D-35599 Solms

Tel: +49 (0) 6442-208-111

Fax: +49 (0) 6442-208-339

e-mail: info@leica-camera.com

Leica Kundendienst

Für die Wartung Ihrer Leica Ausrüstung sowie in

Schadensfällen steht Ihnen der Customer-

Service der Leica Camera AG oder der Reparatur-

Service einer Leica Landesvertretung zur Verfü-

gung (Adressenliste siehe Garantiekarte).

Leica Camera AG

Customer-Service

Solmser Gewerbepark 8

D-35606 Solms

Tel: +49 (0) 6442-208-189

Fax: +49 (0) 6442-208-339

e-mail: customer.service@leica-camera.com

The CE-Labelling on our products certifies that these products meet the

basic requirements of current EU guidelines.

Warning Notice

Modern electronic equipment is sensitive to electrostatic discharges.

Electrostatic charges of tens of thousands of volts can be picked up easily, for instance by walk-

ing across a synthetic carpet. These electrostatic charges can be discharged when touching your

LEICA M7/MP, especially if the camera is on a conductive surface.

If this discharge only affects the camera body, it is completely harmless to the camera’s elec-

tronics. Despite the additional built-in protective circuitry, the external contacts, such as those

for the battery and the rear contacts, should not be touched if at all possible on safety grounds.

Should you wish to clean the contacts please do not use (synthetic!) optic microfiber cloths, but

rather a cotton or linen cloth. Any possible electrostatic charges can be fully discharged by deli-

berately touching radiators or water pipes (conductive, earth-connected objects).

Please avoid soiling and oxidizing the electrical contacts by assuring that your LEICA M7/MP is

stored in a dry place with the protective covers in place.

When a lens is mounted, the shutter must be protected from intensive frontal sunlight, e.g. by

attaching the lens cap or by keeping the camera in the shade or in its case. If this is not obser-

ved, the lenses’ magnifying glass effect, which increases with larger apertures, could cause

damage to the shutter curtain. With large apertures, this can happen quickly.

This context should always be regarded, in spite of the fact that in practice shots with the sun in

the frame rarely involve large apertures.

Foreword

Dear Customer,

Congratulations on your decision to purchase the

LEICA M7. You have chosen an excellent and

unique rangefinder camera.

We wish you many years of pleasure and success-

ful photography with your camera.

We recommend that you read these instructions

first in order to derive full benefit from the photo-

graphic possibilities offered by your new camera.

Contents Page

CE-Notice . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Nomenclature . . . . . . . . . . . . . . . . . . . . . . . .68

Viewfinder displays . . . . . . . . . . . . . . . . . . .69

Attaching the carrying strap . . . . . . . . . . . . .70

The power supply . . . . . . . . . . . . . . . . . . . . .71

Compatible batteries . . . . . . . . . . . . . . . . . .71

Loading and replacing the batteries . . . . . . .71

Automatic battery check . . . . . . . . . . . . . . .72

The main switch . . . . . . . . . . . . . . . . . . . . . .73

The shutter release button . . . . . . . . . . . . . .73

The shutter speed dial . . . . . . . . . . . . . . . . .74

The quick-wind lever . . . . . . . . . . . . . . . . . . .75

Exchanging the film . . . . . . . . . . . . . . . . . . .76

Opening the camera . . . . . . . . . . . . . . . . . . .76

Loading the film . . . . . . . . . . . . . . . . . . . . . .77

Closing the camera . . . . . . . . . . . . . . . . . . .77

Advancing the film to the first frame . . . . . .78

Rewinding and removing the film . . . . . . . . .78

Setting the film speed . . . . . . . . . . . . . . . . .79

The following settings are possible . . . . . . .80

Film speed displays in the viewfinder . . . . . .80

The set, displayed and used film speed . . . .81

Setting an exposure compensation . . . . . . .82

Example of a compensation to plus . . . . . . .83

Example of a compensation to minus . . . . .83

Attaching a lens . . . . . . . . . . . . . . . . . . . . . .84

Removing a lens . . . . . . . . . . . . . . . . . . . . . .84

Leica M lens design . . . . . . . . . . . . . . . . . . .85

The focusing ring . . . . . . . . . . . . . . . . . . . . .85

The aperture ring . . . . . . . . . . . . . . . . . . . . .86

The depth of field scale . . . . . . . . . . . . . . . .87

Lens hoods . . . . . . . . . . . . . . . . . . . . . . . . . .88

Use of older Leica M lenses . . . . . . . . . . . . .88

How to hold the camera correctly . . . . . . . .89

The bright-line viewfinder . . . . . . . . . . . . . . .90

The frame selector . . . . . . . . . . . . . . . . . . . .92

The rangefinder . . . . . . . . . . . . . . . . . . . . . .94

Coincidence (double image) focusing . . . . . .94

Split-image focusing . . . . . . . . . . . . . . . . . . .94

Exposure metering . . . . . . . . . . . . . . . . . . . .96

Switching on the exposure meter . . . . . . . . .96

The exposure modes . . . . . . . . . . . . . . . . . .97

The aperture priority automatic

exposure mode . . . . . . . . . . . . . . . . . . . . . . .

Metering memory-lock . . . . . . . . . . . . . . . . .98

Setting the exposure manually . . . . . . . . . . .99

The "B" setting . . . . . . . . . . . . . . . . . . . . . .100

Meter sensitivity . . . . . . . . . . . . . . . . . . . . .100

Light levels below the measuring range . . .100

Switching off the exposure meter . . . . . . . .101

Metering diagram . . . . . . . . . . . . . . . .101/103

Metering fields in the viewfinder .102/104/105

General information on exposure metering .106

Flash photography . . . . . . . . . . . . . . . . . . .108

Compatible flash units . . . . . . . . . . . . . . . .109

Attaching and connecting the flash unit . . .110

The TTL flash mode . . . . . . . . . . . . . . . . . . .110

Settings for TTL flash mode . . . . . . . . . . . .111

Flash exposure displays in the

viewfinder with the SF20/SF24D or

compatible flash units with

SCA 3502/3501 adapter . . . . . . . . . . . . . . .

111

Displays in TTL and automatic flash mode .111

Displays in manual flash mode . . . . . . . . . .112

Synchronisation on the 2nd shutter curtain 113

High Speed Synchronisation flash mode . .115

Strobe flash mode . . . . . . . . . . . . . . . . . . . .116

Flash LED displays in strobe mode . . . . . . .116

System accessories for the LEICA M7 . . . .117

Interchangeable lenses . . . . . . . . . . . . . . . .117

Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

Viewfinder . . . . . . . . . . . . . . . . . . . . . . . . . .117

Viewfinder magnifier . . . . . . . . . . . . . . . . . .118

Eyesight correction lenses . . . . . . . . . . . . .118

LEICA MOTOR M . . . . . . . . . . . . . . . . . . . . .119

Bags and cases . . . . . . . . . . . . . . . . . . . . . .119

Tips on maintenance of your Leica

camera and lenses . . . . . . . . . . . . . . . . . .120

Alphabetical index . . . . . . . . . . . . . . . . . . .122

Technical data . . . . . . . . . . . . . . . . . . . . . .123

Other Leica products . . . . . . . . . . . . . . . . .125

Projectors . . . . . . . . . . . . . . . . . . . . . . . . . .125

Binoculars and spotting scopes . . . . . . . . .125

Leica Academy . . . . . . . . . . . . . . . . . . . . . .126

Leica in the Internet . . . . . . . . . . . . . . . . . .126

Leica Information Service . . . . . . . . . . . . . .126

Leica Service Center . . . . . . . . . . . . . . . . .127

Nomenclature

01. Base plate holding pin

02. Battery compartment cover

03. Lens release button

04. Eyelets for carrying strap

05. Red button for lens alignment

06. Release lever for film rewinding

07. Automatic frame counter

08. Shutter release button with threaded socket

for cable release

09. Main switch

10. Quick-wind lever for advancing the film and

cocking the shutter (is set to stand-by posi-

tion when shooting)

11. Shutter speed dial with clickstops for:

• Manually adjustable shutter speeds from

4s to 1/1000s, inc. two mechanically con-

trolled speeds - 1/60s and 1/125s, which

are available at any time, i.e. even without

battery power,

• "" for 1/50s synchronising speed for

flash operation

• "B" for long time exposures

• "AUTO" for aperture priority automatic

exposure mode (with manual aperture

pre-selection) with shutter speeds from

32s to 1/1000s

12. Rangefinder window

13. Accessory shoe for flash control with:

• Central (triggering) and

• Control contacts

14. Bright-line frame illumination window

15. Angled rewind crank

16. Viewfinder window with mirrored strips for im-

proved LED visibility in bright light and en-

graved viewfinder magnification factors

17. Fixed ring with index for focusing, alignment

button for changing lenses and depth of

field scale

18. Focusing ring

19. Aperture ring

20. White index dot for aperture setting

21. Frame selector

22. Viewfinder eyepiece

23. Socket for connecting flash units with cord

24. Camera back

25. Tripod bushing A1

4, DIN 4503 (1

4")

26. Base plate

27. Exposure compensation scale with range of

±2EV in 1

3EV steps

28. Exposure compensation ring with white in-

dex dot

29. Film speed dial with:

• ISO speed values from 6 to 6400 and

• DX position for automatic setting from

ISO 25/15° to ISO 5000/38°

30. Release button for exposure compensation

ring

31. Base plate catch

32. DX contact strip

33. Schematic diagram for inserting the film

34. Coupling for motorised film transport

35. Take up spool

36. Contacts for transfer of the selected film

speed setting mode – automatically using

DX code or manually, or the manually set

film speed and any exposure compensation

set

Viewfinder displays

A. Using LEDs (Light Emitting Diodes)

Four-digit seven segment digital display with

decimal point and raised point (with automa-

tic brightness control, adjusted to the outside

brightness1) for:

• Display of the automatically or manually

set film speed,

• Reference to any exposure compensation

set,

• Display of the automatically controlled

shutter speeds in aperture priority mode,

• Reference to the use of exposure memory

lock,

• Warning of over or under exposure or

being below the measuring range in aper-

ture priority mode

• Run-up of shutter speeds slower than 1s

and

• indication of battery level

Two triangular and one circular LED:

• Jointly as a light balance for manual expo-

sure adjustment and for

• Warnings when below the metering range.

Flash-shaped LED:

• Flash status

B. Bright-line frame for 50mm and 75mm

(Example)

C. Metering field for focusing

1Earlier Leica M lenses with additional viewfinder op-

tics for adjustment of the image field size cover the

outside brightness sensor in the viewfinder window,

limiting the automatic control.



C (75 mm) C (50 mm)

B (75 mm)

B (50 mm)

Attaching the carrying strap

The power supply

To control the shutter – apart from the two me-

chanical and therefore permanently available

shutter speeds of 1/60 s and 1/125 s – and for

exposure metering, the LEICA M7 requires two 3

volt DL 1

3N type lithium batteries. They are also

necessary for the electronical triggering of a

connected flash unit.

Lithium batteries can be stored for many years

with only a slight loss of power. This is a particular

advantage if the camera is often not used for long

periods of time.

Compatible batteries

Lithium cells - Duracell DL 1

- Kodak K 58 L - Philips CR 1

- Ucar 2 L 76 - Varta CR 1

Loading and replacing the batteries

01. Release the bayonet lock on the battery com-

partment cover (2) by turning it to the left (ap-

prox. 40° anti-clockwise) and remove it.

02. Wipe any oxidation residue from the batteries

using a clean cloth.

03. Insert the first battery into the battery com-

partment with the minus pole pointing up-

wards (corresponds to the markings in the

battery compartment) and push it upwards.

Then insert the second battery in the same

position in the remaining section of the com-

partment.

Note: To allow easy removal, the contact spring

presses the lower battery slightly towards the

cover. The final position of the batteries is only en-

sured by replacing the cover.

04. Replace the cover against the spring pressure

and lock it into place by turning it to the right

until you feel it click into place.

05. To remove the batteries, carry out these steps

in reverse. The upper battery will slide down-

wards by itself when the camera body is in a

vertical position. To assist this, you can lightly

tap the camera on your hand. 

At room temperature and measurements of 10s

per exposure, a new set of batteries should last

for approximately 65 36-exposure films, or 2340

exposures.

Automatic battery check

If the decimal display LEDs or the light balance

flash when exposure metering is activated, the

batteries should be replaced. If the batteries do

not have sufficient power for the electronically

controlled functions of the camera (exposure me-

tering and the electronic shutter speeds), "bbcc”

lights up or the displays disappear altogether.

In these cases, you can continue to use the

camera with the two mechanical shutter speeds

of 1/60s and 1/125s available and exposure

metering based on estimation or using an external

hand exposure meter.

Note: The electrical circuit can be broken by

oxidation of the battery surfaces; this will also

cause the LEDs to go out. In this case, remove the

batteries and clean them with a clean cloth. If

necessary, also clean the contacts inside the cam-

era.

Important!

• New and used batteries, or batteries of dif-

ferent types or from different manufacturers,

should not be used together.

• The battery contacts must be kept clean.

• Batteries should not be incinerated, recharged,

opened, dismantled or heated.

• Used batteries should be removed as soon as

possible and should not be disposed of in

normal waste, as they contain substances

harmful to the environment.

• To ensure that they are properly recycled, you

should take the batteries to a dealer or recyc-

ling point.

• Batteries should be stored in a cool dry place.

The main switch

The main switch (9), designed as a click-stop

lever, is on the front underneath the shutter

release button (8). To turn on the camera, move

the lever to the right, to cover the red marking (b).

In its idle position, i.e. when it is to the left and

the red marking is visible (a), it turns off the

camera electronics and, at the same time, me-

chanically blocks the shutter release to prevent

accidental exposures.

If the shutter is cocked when turning on, the

exposure meter is also activated. Initially, the film

speed is displayed or flashes in the viewfinder for

2s (depending on the setting, for more details see

the section "Film speed displays in the viewfinder”

on page 80/81). The display then changes and the

the exposure meter results light up for 14s. If the

shutter is not cocked when turning on, there is no

display.

In manual mode the shutter can be released im-

mediately after the main switch is turned on;

when set to aperture priority mode you must wait

approx. 2s (until the film speed display has gone

out).

Note: If the camera is being transported in a bag,

for example, or will not be used for a long period,

it should be turned off at the main switch.

The shutter release button

The shutter release button (8) has two pressure

levels. Pressing it down lightly to the first pressure

point activates exposure metering if the shutter is

cocked. After the shutter release button is re-

leased, the metering system and the display in the

viewfinder remain active for approx. another 14s

(for more details see the sections under "Expo-

sure metering” on page 96).

With the aperture priority mode, pressing down to

the 2nd pressure point locks the metered exposu-

re value, i.e. the shutter speed determined by the

camera (for more details see the section

" Metering memory-lock ” on page 98).

Going past the 2nd pressure point releases the

shutter. 

The shutter release button should be pressed

gently – not jerkily – until the shutter opens with a

quiet click. The shutter release has a threaded

socket to accept standard cable releases.

Note: The second pressure point cannotbe de-

tected when using cable releases.

The shutter speed dial

The size and position of the shutter speed dial (11)

on the LEICA M7 are ergonomically perfect: on

the one hand it is extremely easy to operate even

with the camera held to the eye. On the other

hand, it is still well-protected against the settings

being accidentally changed.

In addition, the direction in which it turns

(like that of the aperture ring on the lenses)

corresponds to the exposure meter displays in the

viewfinder for manual setting: for example, if the

left-hand triangular LED lights up, turning the dial

in the direction of the arrow, i.e. to the right, leads

to the slower shutter speed required.

The LEICA M7’s shutter speed dial is used to se-

lect the two exposure modes – aperture priority

mode by setting it to the "AUTO” position marked

in orange or red1, manual mode by selecting one

of the shutter speeds from 1/1000s to 4s, the

sync speed 1/50s for flash mode in the ""

position marked in orange or red1, or "B” for long

time exposures. When the dial is set to "B”, the

shutter remains open for as long as the shutter

release button is depressed.

In aperture priority mode, the exposure is con-

trolled automatically and continuously, with shut-

ter speeds in the range from 1/1000s to 32s.

These shutter speeds, like most of those set

manually, are created electronically, which means

they are only available if there is sufficient power

(more information can be found in the section

"The power supply” on page 71).

1 To ensure optimum visibility, these engravings are in

orange on black chromium plated cameras and red on

silver chromium plated cameras.

By contrast, the shutter speeds of 1/60s and

1/125s, which can be selected in manual mode

and are additionally identified by a white line en-

graved next to the values, are created mechani-

cally and are therefore always available, i.e. even

with no power supply.

Note: The click-stops for the electronic and me-

chanical shutter speeds differ distinctively when

engaging, i.e. between the "" and 1/60s or

1/125s and 1/2150s positions. This is deter-

mined by mechanical adjustment of a lever and is

therefore normal.

The LEICA M7 shutter speed dial does not have a

stop, i.e. it can be turned in any direction from any

position. It engages at all engraved positions; this

can be felt particularly at the "AUTO” position.

This ensures that the settings can easily be de-

tected even without a visual check, e.g. with the

eye to the viewfinder, and prevents accidental ad-

justment. Intermediate speeds cannot be used.

Due to the changeover between electronic and

mechanical control or vice versa, the distances

between the "" position (1/50s) and 1/60s or

1/125s and 1/250s are slightly greater than

those between all other settings.

For more details on setting the correct exposure,

see the sections under "Exposure metering” on

page 96.

The quick-wind lever

The quick-wind lever (10) is used to advance the

film, to cock the shutter and to automatically

advance the frame counter. The film can be trans-

ported either by moving the lever as far as it will

go or by several short strokes. For rapid sequen-

ces, you can put the lever into a "ready position”

or leave it in that position.

Exchanging the film

Always start by making sure that there is no film

already in the camera by turning the rewind crank

(15) gently in the direction of the arrow. If there is

any resistance, proceed as described on page 78.

Hold the camera in your right hand with the base

plate pointing upwards

Opening the camera

01. Raise the latch (31) on the base plate (26),

02. turn it to the left,

03. remove the base plate, and

04. fold the back (24) out towards the rear.

Note: With the back of the camera open, three

contacts (36) for transmission of the set film

speed to the camera’s controls can be seen on the

back and inside the camera housing. These

contacts are gold-plated and are therefore corro-

sion free and, as far as possible, insensitive to dirt

and dust. Special care of these contacts is not

required.

However, when loading a film, you should ensure

that soiling or direct exposure to rainwater etc. is

prevented.

This also applies to the DX contacts (32) in the

film cartridge chamber.

3334

Loading the film

05. Hold the film cartridge in the right hand and

insert it about half-way into the empty chamber

Note: The cartridge is pushed past the spring-

loaded DX contacts during loading. The principle

of this means that you will feel slight resistance.

06. Take the film leader and pull it until it is in the

take up spool (35) as shown in the schematic

diagram (33) on the inside of the camera

housing, and

07. carefully press the film cartridge and the film

leader into the camera with your fingertips.

Notes:

• The film leader must be trimmed as is the case

with all ready to use films.

• If the film leader is pulled so far out that it pro-

trudes slightly from one of the slits on the op-

posite side of the take up spool; this does no

affect the functioning of the camera. It is only in

frosty conditions that the film must be inserted

exactly as shown in the schematic drawing, i.e.

the film leader may only be taken up by one slit

on the take up spool so that the protruding end

of the film cannot be broken off.

Important!

Correct film transportation should not

be checked with the camera open, as the base pla-

te is designed in such a way that replacing it on the

camera guides the film into the correct position.

Closing the camera

08. Replace the camera back,

09. hook the base plate onto the retaining pin on

the side of the camera (1),

10. return the base plate to its normal position,

ensuring that the camera back is completely

pressed against it so that it is enclosed by the

base plate, and

11. lock using the latch.

Advancing the film to the first frame

12. Advance the film to the next frame by means

of the quick-wind lever (10), and release the

shutter.

13. Pull the film taut by carefully turning the

rewind crank (15) in the direction of the arrow.

The film is being properly transported if the

rewind crank turns in the opposite direction to

the arrow when the quick wind lever is operat-

ed again.

14. Finally, release the shutter again and cock the

shutter for a third time. The frame counter (7)

now shows "1” and, after checking or setting

the film speed (29), the camera is ready to

use. Rewinding and removing the film

When the last frame has been exposed, the quick-

wind lever can no longer be operated. Before the

film can be removed, it must be wound back into

the cartridge. To do this:

01. Turn the rewind release lever (6) to "R”,

02. swing out the rewind crank, and

03. turn the crank clockwise (in the direction of

the arrow) until you feel slight resistance and

the film is then freed from the take up spool.

04. Now open the base plate,

05. open the camera back, and

06. remove the film cartridge.

Note: Because of the spring-loaded DX contacts,

which press onto the film cartridge, you will feel

slight resistance when removing the cartridge

from the camera. If necessary, you can lightly tap

the camera on your hand to assist you.

If a film is not correctly attached to the cartridge

reel, e.g. when using bulk film, the end of the film

may become separated and have to be detached

from the take-up spool.

To do this:

01. Remove the base plate of the camera in a com-

pletely dark room,

02. hold the camera with the base plate open and

facing downwards, and

03. slowly operate the quick-wind lever several

times until the film protrudes far enough to be

grasped and pulled out. If necessary, gently

tap the camera against the palm of your hand.

Setting the film speed

The dial (29) is used to select the desired type of

film speed setting – automatically in the DX posi-

tion or manually by setting one of the values on

the scale between ISO 6/9° and 6400/39°. In

the DX position, the film speed is automatically

scanned from the film cartridge in the range ISO

25/15° to 5000/38°. (ISO is the international

designation for film speeds).

To set the speed, the locking dial is turned so that

the desired setting – DX or the desired value – is

opposite the white index dot on the exposure

compensation dial (28).

The following settings are possible

The section with a grey background represents

the speeds that can be set automatically by DX

code.

Scale Film speed Scale Film speed

6/9° 116/9° 1200/24° 1200/24°

-11 8/10° - 1250/25°

-110/11° - 1320/26°

12/12° 112/12° 1400/27° 1400/27°

-116/13° - 1500/28°

-120/14° - 1640/29°

25/15° 125/15° 1800/30° 1800/30°

-132/16° - 1000/31°

-140/17° - 1250/32°

50/18° 150/18° 1600/33° 1600/33°

-164/19° - 2000/34°

-180/20° - 2500/35°

100/21° 100/21° 3200/36° 3200/36°

- 125/22° - 4000/37°

- 160/23° - 5000/38°

6400/39° 6400/39°

Film speed displays in the viewfinder

Depending on the film loaded, the film speed set-

ting and the exposure correction setting, different

displays light up or flash in the viewfinder for 2s

each time the camera is turned on with the main

switch, before the normal exposure meter dis-

plays then appear.

If the camera electronics detect an incorrect set-

ting, the following display flashes to warn you: For

example, if the dial is set to "DX” but no DX-coded

film is loaded or a film with damaged or unread-

able identification, "110000” flashes as an indication

that the exposure control is assuming a film speed

of ISO 100/21°. By contrast, if the dial is set to an

invalid position between "DX” and the manual val-

ues, "AASSAA” flashes for the entire display duration

of 16s, i.e. the exposure metering is not displayed.

In this case, exposure is once again as for

ISO 100/21°.

The table on the next page lists the different

operating statuses in detail.

Film type1Film speed Exposure Viewfinder displays Value used

loaded setting compensation for exposure

set first 2s remaining 14s2metering

DX DX No DX value exp. met. display DX value

Yes DX value flashes exp. met. display, result. value (DX+

lower pt. flashes exp. comp. value)

DX No DX value exp. met. display, DX value

Yes DX value flashes exp. met. display, result. value (ISO-+

lower pt. flashes exp. comp. value)

DX manual, No/Yes DX value flashes3exp. met. display, set / result. value

not equal to DX value

lower pt. flashes (ISO -+ exp. comp.

value

non-DX manual No set value exp. met. display, set value

lower pt. flashes

Yes result. value4exp. met. display, result. value (ISO-+

lower pt. flashes exp. comp. value)

non-DX DX No/Yes "110000" flashes exp. met. display, ISO 100 /result.

lower pt. flashes value (100+ exp.

comp. value

DX or non-DX incorrect, between Yes/No "AASSAA" flashes "AASSAA" flashes ISO 100

the sections

manual,

equal to DX value

The set, displayed and used film speed

1Non-DX also applies to DX-coded films, for which the camera cannot read the

DX identification, e.g. due to damage or soiling.

2Different displays at low battery power (see also the section "Automatic

battery check” on p. 72 for details).

3Does not flash if set ISO-speed plus compensation value equals DX-value.

4 High speed values along with the compensations may result in effective ISO

values greater than 8 000 (e.g. ISO 6 400/39° + 2

3EV => ISO 10000/41°),

i.e. five-digit values, that cannot be shown by the four-digit display. In such

cases, the first four digits of the resulting value are shown, with the right ze-

ro flashing to show that there is a "missing” zero, e.g. for the above example

"110000

”.

Setting an exposure compensation

Exposure meters are calibrated to an average grey

(18% reflection), which corresponds to the bright-

ness of a normal, i.e. average, photographic sub-

ject (for more details see the section "General

information on exposure metering” on p.106).

If the relevant subject details do not meet these

requirements, a corresponding exposure compen-

sation can be carried out.

Particularly for several shots one after the other,

e.g. if a series of shots with a slightly lower or

higher exposure is deliberately required for a

particular reason, exposure compensation is a

very useful function. In contrast to metering

memory-lock, once set it remains effective until it

is (deliberately) reset (more details of metering

memory-lock can be found in the appropriate sec-

tion on page 98).

With the LEICA M7, exposure compensations can

be set at 1/3EV intervals in the range ±2 EV.

To do this:

1. Hold down the release button (30), and

2. then turn the locking dial (28) so that its

white index dot is opposite the desired

compensation value on the scale (27).

The whole range of possible compensations of

±2 EV can be used for all engraved film speeds.

Overall, the resulting extended setting range

makes it possible to use speeds from ISO 1.5/3°

to ISO 25000/45°.

Any exposure compensation set is indicated in the

camera’s viewfinder, see the table on page 81 for

details.

Note: Any exposure compensation set on the

camera influences both the metering of the

available light and the TTL flash exposure meter-

ing.

Example of a compensation to plus

For very bright subjects, e.g. snow or a beach, the

exposure meter will give a relatively short expo-

sure time due to the high level of brightness. This

reproduces the snow as a mid-grey and any peo-

ple in the scene are too dark: this is under-expo-

sure! To remedy this, the exposure time must be

extended or the aperture opened, i.e. with a set-

ting of e.g. +1.5.

Example of a compensation to minus

For very dark subjects, which do not reflect much

light, the exposure meter will give an exposure

time that is too long. A black car will turn grey: this

is over-exposure! The exposure time must be

shortened, i.e. with a setting of e.g. –1.

Attaching a lens

01. Hold the lens by the fixed ring (17),

02. align the red lens alignment button (5) with

the lens release button (3) on the camera

body,

03. attach the lens in this position, ensuring that

it is perpendicular to the front of the camera,

and

04. turn the lens slightly to the right to lock it

audibly and perceptibly into place.

Removing a lens

01. Hold the lens by the fixed ring (17),

02. depress the lens release button (3) on the

camera,

03. turn the lens to the left until the lens align-

ment button (5) lines up with the lens release

button, and

04. remove the lens, keeping it perpendicular to

the camera body.

Note: When the camera is loaded with film,

change the lens in the shade of your body, as

direct sunlight may otherwise penetrate the

shutter.

Leica M lens design

The Leica M lenses are equipped with a fixed ring

with an index for setting the distance, an align-

ment button for changing the lens and the depth

of field scale (17), a rotating focusing ring (18) and

an aperture setting ring (19) with associated

white index point (20).

The focusing ring

The focusing ring (18) shows the distance set and,

in conjunction with the scale (17), the depth of

field range. For details on focusing, see the "The

rangefinder” section on page 94.

The aperture ring

The aperture values are standarised world-wide.

They are selected such that the amount of light

reaching the film is always halved when the lens is

stopped down between two successive apertures

(stops) One stop corresponds to one value on the

shutter speed dial (11).

As for the shutter speeds for manual setting, the

aperture ring (19) engages perceptibly at each full

stop (and on most lenses also at half stops). With

a little practice, you will also be able to set the

apertures in the dark.

The direction in which the aperture ring turns

(like that of the shutter speed dial) corresponds to

the exposure meter displays in the viewfinder for

manual setting.

For example, if the left-hand triangular LED lights

up, turning the dial in the direction of the arrow,

i.e. to the right, leads to the slower shutter speed

required.

For more details on setting the correct exposure,

see the section: "Exposure metering” on page 96.

The depth-of-field scale

The plane which is rendered sharpest is the plane,

parallel to the film, upon which the lens is fo-

cused. The optimum sharpness decreases pro-

gressively in front of and behind this plane so that

a certain range exists within which the image is, to

the eye, rendered sharply.

This range is termed the depth-of-field. It is de-

pendent on the focus setting, the focal length of

the lens (the two values together determine the

reproduction ratio) and the aperture. Stopping

down, i.e. selection of a larger f-number, increases

depth-of-field, while opening the aperture, i.e.

selection of a smaller f-number, decreases it.

The depth-of-field scale in conjunction with the

focusing ring indicates the range of sharpness at

the set focus distance.

For example, using the LEICA SUMMILUX-M

50mm f/1.4 lens focused at 5 meters, the depth

of field at f/4 ranges from approximately 4 to 8

meters. Stopping down to f/11 at the same focus-

ing distance, however, increases the range to

3-20 meters.

Lens hoods

Each Leica M lens is supplied with a lens hood the

design of which is geared to the lens. Several lens-

es have built-in telescopic lens hoods. The lens

hoods should always be used as they provide both

shade from stray light and glare and protection

against raindrops or fingerprints.

Use of older Leica M lenses

All Leica M lenses can be used. However, the

exposure metering system does not function with

the following types:

Hologon 15mm f/8

Super-Angulon-M 21mm f/4

Super-Angulon-M 21mm f/3.4

Elmarit-M 28mm f/2.8

up to Serial No. 2314921.

The following lens must be set to infinity during

fitting/removal:

Summicron 50mm f/2 with close focusing.

How to hold the camera correctly

In order to achieve sharp, well-focused photo-

graphs, the camera must be held as steadily and

comfortably as possible. Hold the LEICA M7 in a

suitable, safe "three-point holding position” as

follows: hold the camera with your right hand with

your index finger on the release button and with

your thumb pushed behind the quick-wind lever in

its operating, standby position. Press the camera

against your forehead and cheek to give it further

stability.

For vertical pictures, turn the LEICA M7 to the left

and keep your hands in the same position as for

horizontal shots. You can however also rotate the

camera to the right. In this case, it may be ad-

vantageous to release the shutter using your

thumb

Note: We recommend the practical Handgrip M

(accessory) to enable you to hold the LEICA M7

and to carry it securely while keeping your hands

free (order No.14405).

The bright-line viewfinder

The bright-line viewfinder of the LEICA M7 com-

prises not only a high-quality, large, bright and

high-contrast viewfinder showing every detail

which will appear on the final picture, but also a

highly accurate lens-coupled rangefinder.

The size of the frame corresponds to an image

field of 23 x 35mm (slide format) at the closest

focusing distance for each lens. At longer

distances, the image will contain a somewhat

larger subject field than that shown within the

bright-line frame.

The frames are coupled to the focusing mecha-

nism such that parallax errors (the distance

between lens and viewfinder axes) are automatic-

ally compensated for as the lens is focused, and

the bright-line frame is the same as the film

image in the entire range from 0.7m to ∞.

Three LEICA M7 models are available with differ-

ent versions of this viewfinder; the only difference

is in their magnification:

When lenses with focal lengths of 28 (Elmarit from

serial No. 2411001 onwards), 35, 50, 75, 90 and

135mm are used on the LEICA M7 with 0.72x

viewfinder magnification, the corresponding

bright-line frame is automatically reflected into

the viewfinder in the combinations 28 + 90mm,

35 +135mm and 50+75mm.

When the LEICA M7 is used with the higher 0.85x

viewfinder magnification, five frames are reflect-

ed into the viewfinder for the focal lengths from

35mm upwards (90mm, 35+135mm, 50+75mm).

In the LEICA M7 0.58 five bright-line frames for

the focal lengths up to 90mm (28+90mm,

35mm, 50+75mm) are projected into the view-

finder.

The center of the viewfinder contains a somewhat

brighter rectangle: this is the rangefinder. All

lenses with focal lengths from 21 to 135mm

couple to the rangefinder when attached to the

LEICA M7.

With the exposure meter switched on, the lower

edge of the viewfinder also displays the LEDs of

the exposure meter or the LED flash symbol.

For more details on distance and exposure meter-

ing and flash modes, refer to the corresponding

sections on pages 94/96/108.

Note: On the LEICA M7 0.85, the central section

of the lower 50mm bright-line frame is covered by

the display.

Bright-line

frame

35 mm

Bright-line

frame

135 mm

LED for flash operation

LEDs for shutter/aperture balance

Metering field

for focusing

The frame selector

The frame selector lever (21) extends the possibil-

ities of the LEICA M7 viewfinder. Using this integrated

universal viewfinder, you can view frames which

do not correspond to the lens which is actually fit-

ted. Thus, you can test whether the composition

would be better served by a different focal length.

When the lever is pointing outwards, i.e. away

from the lens, the frames for the 35 and 135mm

focal lengths are displayed (the bright-line frame

for the 135mm focal length is not included in the

viewfinder of the LEICA M7 0.58).

When the lever is in its vertical, central position,

the frames for the 50 and 75mm focal lengths are

shown.

When the lever is pointing inwards, i.e. towards

the lens, the LEICA M7 viewfinder displays the

frames for the 28 and 90mm focal lengths (the

0.85 x magnification viewfinder only shows the

bright-line frame for the 90mm focal length).

35 mm +

135 mm*

* not for LEICA M7 0.58

28 mm * +

90 mm

50 mm + 75 mm

* not for LEICA M7 0.85

The rangefinder

Thanks to its high effective base width, the

rangefinder of the three LEICA M7 models permit

very precise control. This is particularly advan-

tageous when wide-angle lenses, which provide a

relatively large depth of field, are used. The larger

magnification of the 0.85 x viewfinder with its

longer base width leads to even higher accuracy:

Mechanical base width x Viewfinder = Effective

(distance between magnification base width

the optical axes of

the viewfinder

and the rangefinder

window)

LEICA M6 TTL

with 0.72x approx.

viewfinder 69.25 mm x 0.72 = 49.9mm

LEICA M6 TTL

with 0.85x approx.

viewfinder 69.25 mm x 0.85 = 58.9mm

LEICA M6 TTL

with 0.58x approx.

viewfinder 69.25 mm x 0.58 = 40.2mm

The rangefinder field is the bright rectangle in the

center of the viewfinder field. If you cover up the

large viewfinder window (16), only the bright-line

frames and the rangefinder field remain visible.

The bright, sharply defined rangefinder field per-

mits the use of either coincidence or split-image

rangefinder focusing.

Coincidence (double image) focusing

For a portrait, for example, align the eye with the

rangefinder field and turn the focusing ring of the

lens until the contours in the rangefinder field

merge. You can now determine the subject com-

position.

Split-image focusing

For photographs of architecture or other subjects

with straight vertical lines, align those vertical

lines with the rangefinder field and turn the focus-

ing ring of the lens until the contours form a con-

tinuous line at the limits of the rangefinder field.

You can now determine the subject composition.

In practice, there is rarely a clear distinction

between the two methods. It can be very effective

to use a combination of the two.

Double image = out of focus

Interrupted line = out of focus

Coincident image = in focus

Continous line = in focus

Exposure metering

On the LEICA M7 exposure metering uses the

available ambient light selectively through the

lens at the working aperture. The reading uses

light reflected from a bright metering field onto a

photo diode (arrow). This diode is located behind

a collecting lens to the left of and above the shut-

ter. The metering field (diameter:12mm, i.e. ap-

prox.13% of the negative’s size) is situated in the

center of the first shutter curtain. The unevenness

of the white is not a result of poor manufacturing

tolerances, but is due to the fact that a thick, com-

plete coating cannot be applied to the rubberised

cloth shutter curtain without the shutter perform-

ance being impaired.

The irregular structure of the metering field in no

ways affects the meter reading.

The viewfinder displays show or help to determine

the appropriate speed/aperture combination for

correct exposure: When using the aperture priori-

ty mode, the aperture is selected manually, while

the camera automatically calculates the ap-

propriate shutter speed. In this mode, a digital

LED display provides information on the resulting

shutter speed (e.g. 11000000).

For manual setting of both values, a light balance

consisting of three red LEDs () is used to

balance the exposure. When the setting is correct,

only the central, circular LED is lit.

Switching on the exposure meter

The exposure meter is turned on by lightly press-

ing the shutter release button (9) to its first pres-

sure point, assuming that the camera is turned on

with the main switch (8), the shutter is fully

cocked and the shutter speed dial (12) is not set

to "B”.

Constant illumination of one of the displays in the

viewfinder indicates that the exposure meter is

ready for use:

- the digital shutter speed LED display for aper-

ture priority mode

- one of the two triangular LEDs, possibly com-

bined with the central circular LED, for manual

setting.

If the finger is released without the shutter being

depressed, the exposure meter remains switched

on for approx. 14s and the corresponding LED(s)

remain on. When the shutter is activated, the

meter switches off and the LEDs in the viewfinder

go out.

If the main switch is not turned on (i.e. the camera

is turned off) and/or the shutter is not cocked

and/or the shutter speed dial is set to "B”, the

exposure meter is turned off.

Notes: If the shutter is not cocked or the displays

have gone out, the camera is in "Standby " mode.

At very low levels of luminance, i.e. at the thresh-

hold of the light metering range, the LEDs may

take approx. 0.2s to appear.

If it is not possible in the aperture priority mode to

create the correct exposure with the available

shutter speeds, the shutter speed display flashes

as a warning (for more details see the section "The

aperture priority automatic exposure mode” on

the right).

If manual setting at very low luminance goes be-

low the measuring range of the exposure meter,

the left-hand triangular LED flashes as a warning.

For the aperture priority mode, the shutter speed

continues to be shown. If the necessary shutter

speed falls below the slowest possible speed of

32s, this display also flashes.

The exposure modes

The LEICA M7 offers photographers two exposure

modes: aperture priority mode or manual setting.

Depending on the subject, the situation and indi-

vidual preferences, you can choose between the

somewhat faster and more convenient aperture

priority mode or the fixed setting of the shutter

speed and aperture familiar from other Leica M

models.

The aperture priority automatic exposure mode

With the shutter speed dial (11) set to the "AUTO”

position, which engages particularly firmly, the

camera electronics automatically generate the

appropriate shutter speed continuously in the

range from 1/1000s to 32s, depending on the

film speed, either read via DX code or set manual-

ly, the measured brightness and the manually

selected aperture.

As a result the aperture priority mode is particu-

larly well suited for shots for which you prefer to

make less settings and where the depth of field

has to be set according to composition needs. The

automatically generated shutter speed can, if

necessary, be changed by adjustment of the

aperture, e.g. to create certain "wiping effects”

with slower shutter speeds or to "freeze” move-

ments with faster shutter speeds. 

The shutter speed calculated is displayed digitally

in the camera’s viewfinder, in half steps to give a

better overview.

For shutter speeds of 2s and slower, the re-

maining exposure time is counted down in the

display after the shutter is released. However, the

exposure time actually calculated and contin-

uously controlled can deviate from the half-step

value shown. If, for example, "1166” (as the nearest

value) is shown in the display before the shutter is

released, but the calculated exposure time is

longer, the countdown after release could also

start from "1199”.

Under extreme light conditions, after calculating

all the parameters, the exposure meter can arrive

at shutter speeds outside its working range, i.e.

brightness values, which would require exposures

shorter than 1/1000s or longer than 32s. In such

cases, the minimum or maximum shutter speed

mentioned is used and the value flashes as a

warning.

Metering memory-lock

It is often the case that, for composition reasons,

important parts of the subject should be off-

center and these important parts of the subject

are sometimes brighter or darker than average.

However, as described in the sections "Exposure

metering” on page 96 and "General information

on exposure metering” on page 106, the selective

metering of the LEICA M7 deals exclusively with

the center of the image and is calibrated to an

average grey.

The aperture priority mode provides an easy way

of dealing with this kind of subject and situation

with metering memory-lock.

To do this:

01. Focus the metering field on the important part

of the subject, in the first case, and on another

detail of average brightness in the second

case, by moving the camera (see also the

illustrations for aligning the metering field in

the viewfinder on pages 104/105),

02. and then press the shutter release button (8)

to its second pressure point to measure and

lock the value. As long as the pressure is

maintained, a red point appears in the view-

finder at the top of the numerical line as

confirmation and the speed value does not

change, even if the brightness conditions do so.

03. Continuing to hold down the shutter release

button, move the camera to the final picture

detail,

04. and then you can release the shutter with the

original exposure calculated.

Changing the aperture setting after the measured

value is locked does not result in adjustment of

the shutter speed, i.e. it would lead to incorrect

exposure.

Memory-lock ends when the finger is removed

from the pressure point of the shutter release but-

ton.

Note: When using the camera with a motorised

drive, e.g. LEICA MOTOR M, metering memory-

lock can only be used for individual exposures, not

for a series of exposures.

Setting the exposure manually

To set the exposure completely manually, the

shutter speed dial (11) must be set to one of the

engraved shutter speeds.

Then:

01. Turn on the exposure meter,

02. turn the shutter speed dial and /or the aper-

ture ring on the lens in the direction indicated

by the flashing LED until only the round LED

comes on.

In addition to the direction of rotation of both

shutter speed dial and lens aperture ring required

for correct exposure, the three LEDs of the light

balance also indicate over-, under- and correct

exposure as follows:

Underexposure by at least one f-stop; turn

clockwise.

 Underexposure by half an f-stop; turn

clockwise.

Correct exposure

 Overexposure by half an f-stop; turn

anticlockwise.

Overexposure by at least one f- stop; turn

anticlockwise.

Note: For shutter speeds slower than 2s, the re-

maining exposure time is counted down in the

display after the shutter is released.

100

The "B" setting

The "B" setting, at which the shutter remains open

for as long as the shutter release button is de-

pressed, allows exposures of any length.

The exposure meter remains turned off, however

the digital numerical display counts the expired

exposure time in seconds after the shutter is re-

leased. To preserve the batteries, the maximum

count and display is “999999””. After this, the display

goes out, but the shutter can nevertheless remain

open for as long as required.

Note: With the "B" function, batteries are still re-

quired to open and close the shutter. However, for

the entire duration of the exposure, the open shut-

ter does not consume any power, only a small

amount of battery power is required for the

camera control.

Meter sensitivity

At room temperature, normal humidity and an

aperture of 1.0, the measuring range is from 0.03

to 125000 cd/m2. For ISO 100/21° this corres-

ponds to EV-2 to 20 or f/1.0 and 4s to f/ 32 and

1/1000s (see also diagram on page 103).

Light levels below the measuring range

If manual setting at very low luminance goes

below the measuring range of the exposure

meter, the left-hand triangular LED flashes as a

warning. For the aperture priority mode, the shut-

ter speed continues to be shown. If the necessary

shutter speed falls below the slowest possible

speed of 32s, this display also flashes.

Since the meter uses the working aperture, the

LEDs may also flash when the lens is stopped

down.

The exposure meter remains on for approximately

14 seconds after finger pressure is removed from

the shutter release button, even if the light level is

below the threshold sensitivity level. If the light

level improves during this time (e.g. if the compo-

sition is changed or the diaphragm opened), the

LEDs stop flashing and come on permanently.

101

Switching off the exposure meter

If the camera will not be used for a long period, or

is stored in a bag, it should always be turned off at

the main switch. This stops any power consump-

tion, including the slight consumption that contin-

ues in Standby mode after the exposure meter has

turned off automatically and the displays have

gone out. This also prevents accidental expo-

sures.

Metering diagram (see also p.103)

The metering diagram applies to both exposure

modes, aperture priority mode and manual set-

ting.

Details of the measuring range of the exposure

meter can be found on the right-hand side of the

diagram, while details of the working range of the

focal plane shutter can be seen on the left. The ex-

posure values (EV) are shown in the middle.

The metering range of the exposure meter is indi-

cated on the right-hand side of the diagram, in

cd/m2(candela per square meter).

The ISO film speed values (Sv) are shown at the

top of the diagram.

The different exposure speeds in seconds (Tv=

Time value) are shown on the left-hand side of the

diagram.

The working range of the LEICA M7 focal plane

shutter is represented schematically by the shad-

ed area in the adjacent column. With the "B” set-

ting, the upper section is unrestricted.

The aperture values (Av) are shown on the lower

left-hand side.

Example A shows the correlation between the film

speed, luminance (brightness), exposure and

aperture.

First follow the vertical line from the film speed

(ISO 100/21°) down to the intersection on the

horizontal line representing the corresponding

luminance.

In example A, this is 4000 cd/m2, i.e. a typical

value for bright sunlight. The line now runs diago-

nally to the vertical line indicating the aperture

(11), and from there horizontally to the required

speed (1/250s). In the course of this diagonal

line, the exposure value (15) can also be found.

Example B shows that in candlelight and with a

film speed of ISO 400/27° (cd/m2), photographs

should be taken with an aperture of f/1.4 and a

shutter speed of 1/15s. An aperture of f/11, for

example, can no longer be used as the corres-

ponding shutter speed of 4s is not available 

102

on the shutter speed dial. As the slowest shutter

speed available on the dial is only 1s, exact meter-

ing is also no longer possible. The correct shutter

speed can therefore be obtained only by conver-

sion or from this diagram.

By contrast, with the aperture priority mode, the

LEICA M7 automatically calculates shutter speeds

up to 32s, so that in the example highlighted,

every aperture of the lens could be used.

Metering fields in the viewfinder

(see also pp. 104/105)

The metering field covers approx. 23% of the

viewfinder image for the lens being used.

However, the following reference value applies to

all lens focal lengths:

The diameter of the circular metering field is

approx. 2/3 of the short side of the applicable

bright-line frame. This also applies to lenses with

viewfinder attachments, such as the LEICA

ELMARIT-M 135mm f/2.8.

103

0,03

0,063

0,125

0,25

0,5

125

250

500

1000

2000

4000

8000

16000

32000

63000

125000

cd/m2

6/9°

12/12°

25/15°

50/18°

100/21°

200/24°

400/27°

800/30°

1600/33°

3200/36°

6400/39°

ISO

 1/2

1/4

1/8

1/15

1/30

1/60

1/125

1/250

1/500

1/1000

 1 1,4 2 2,8 4 5,6 8 11 16 22 32

-5

-6

-4

-3

-2

-1

Av Ev



Metering diagram

LEICA M7

Viewfinder magnification 0.72x

LEICA M7

Viewfinder magnification 0.58x

135

LEICA M7

Viewfinder magnification 0.58x

104

135

LEICA M7

Viewfinder magnification 0.72x LEICA M7

Viewfinder magnification 0.85x LEICA M7

Viewfinder magnification 0.85x

105

106

General information on exposure metering

Most scenes contain an even distribution of bright

and dark subject details and reflect an average of

18% of the light falling on them. This value of 18%

corresponds to an average grey tone to which

exposure meters are calibrated. Very bright sub-

jects, such as snow-laden winter scenes, sandy

beaches, whitewashed walls or a white wedding

gown, reflect more light toward the exposure

meter, tending to result in underexposure.

Predominantly dark subjects such as a black

steam locomotive, dark grey slate roofs, and

navy-blue uniforms reflect much less light, and

meters tend to overexpose.

This is the case unless a corresponding exposure

compensation has been set in advance or the ex-

posure has been measured selectively using a

section of the subject containing a representative

distribution of light and dark details (for more

information see the section " Setting an exposure

compensation ” on page 82).

You would for example meter on the bride’s face

and not on her white gown. A landscape shot with

a wide-angle lens should be metered with the

LEICA M7 pointing downward to exclude the

bright sky. Metering memory-lock allows this

technique to be used conveniently even when

using the aperture priority mode (for more details

see the section "The aperture priority automatic

exposure mode" on page 97).

If there is no suitable section of the subject for

metering when setting the exposure manually, a

compensation factor must be used, i.e. the expo-

sure time is extended by 2 to 4x or the aperture

can be opened by one or two f-stops.

White snow under a clear sky with bright sunlight

often calls for an exposure increase of 4x, i.e.

instead of the specified shutter speed of 1/1000s

and f/8, use 1/250s and f/8 or 1/1000s and

f/4. When photographing less bright subjects

such as a sandy beach, a compensation factor

of 2 is sufficient.

The reverse is the case for dark subjects.

107

If there is considerable contrast between light and

dark parts of the image, the exposure latitude of

the films ceases to be sufficient to register the full

tonal range of the subject in both the "light" and

the "shade". The photographer must decide

where he wishes to retain the greatest detail. For

example, a person can appear as a black silhouet-

te (underexposed) in front of a correctly exposed

landscape, or correctly exposed in front of a

"burnt-out" background (overexposed). A reading

from "light" and "shadow" and the resulting aver-

age exposure usually leads to unsatisfactory

results because delicate differences in brightness

are lost in both the light and the dark areas.

Deliberate over- or underexposure often enhan-

ces the character of a picture and can be used as

a good compositional aid.

108

Flash photography

In addition to the photocell for ambient light, the

LEICA M7 is equipped with a second photocell for

flash (arrow). This silicon photocell, located on the

right below the shutter, enables the camera to

measure the light emitted by the flash through the

lens, at the working aperture. The Through The

Lens flash metering system on the LEICA M7 is

center-weighted.

The LEICA M7 can meter and automatically con-

trol the flash with

• the LEICA SF24D system flash unit specially

developed for the LEICA M6TTL/M7 and

LEICA R8/R9) (Order nos.14444, silver or

14448, black) or

• Flash units that meet the technical require-

ments of System-Camera-Adaption (SCA) for

the 3000 system and have the SCA-3502/3501

adapter.

If the flash unit used has the appropriate func-

tions1, the LEICA M7 also allows other, more inter-

esting compositional flash techniques to be used,

such as synchronisation of the flash to the 2nd

shutter curtain rather than the 1st as is normal,

use of the flash with faster shutter speeds than

the synchronising speed of 1/50s and strobe

flash (for more details see the appropriate sec-

tions below).

1 For flash operation on the 2nd shutter curtain and high

speed synchronised flash, the SCA 3502 adapter is re-

quired. Strobe flash, on the other hand, is possible with

the SCA 3501.

109

The TTL-controlled flash exposure metering and

control can be used with both exposure modes.

Important!

In order to trigger and control the flash units

connected by means of the accessory shoe or the

coaxial contact (23), the LEICA M7 must be

loaded with batteries and the exposure meter

must be switched on by lightly pressing the shut-

ter release button, i.e. the display must have been

switched to shutter speed values or the light

balance.

Compatible flash units

Thanks to its compact dimensions and its dedicat-

ed design, the LEICA SF20/SF 24D is particularly

suitable for use with the LEICA M7. It is very sim-

ple to use, as it is equipped with an integrated ad-

apter foot with additional control and signal

contacts for automatic transfer of a range of data

and settings. It also provides a number of inter-

esting additional functions.

You can also fit any other standard flash units with

standard connecting plugs or on-camera flash

units with standard adapter foot to the

LEICA M7, and trigger them using the center

contact (X contact, 13). We recommend the use of

modern thyristor-controlled electronic flash units.

110

Attaching and connecting the flash unit

When mounting a flash unit on the hotshoe of the

LEICA M7, ensure that the adapter foot of the

flash unit is fully inserted and firmly secured by

means of the tightening nut, if available. This is

especially important in the case of flash units with

additional control and signal contacts, as move-

ments of the flash unit within the adapter foot

may lead to the contact being broken and conse-

quently to malfunctions.

The coaxial contact for connecting flash units with

cord connection is located below the accessory

shoe at the back of the camera.

Note: The camera and flash unit must both be

switched off before the flash is attached.

TTL flash mode

On the LEICA M7, this mode is available with both

exposure modes, aperture priority mode and

manual setting and can be used with the LEICA

SF20/SF24D and any other SCA-3000 flash units

equipped with an SCA 3502/3501 adapter. As

soon as the required quantity of light has been

emitted, the camera electronics of the LEICA M7

transmit a "stop" signal to the flash unit, which

immediately interrupts light output. This flash mode

offers the advantage that all factors influencing

exposure of the film (e.g. filters and aperture

changes) are automatically taken into account.

The LEICA M7 also transmits the film speed to the

flash unit.

If the flash unit is equipped with the appropriate

displays and if the aperture selected on the lens is

manually entered on the flash unit, it can automat-

ically adjust its range settings accordingly. The

flash unit cannot be used to influence the film

speed setting.

Note: Since the aperture selected on the LEICA M7

is not transferred to the flash, it must be set

manually on the flash unit to enable the range to

be read off on the latter, if the flash has such a

display.

111

Settings for TTL flash mode

After turning on the flash unit and setting it to

"TTL” mode, proceed as follows on the LEICA M7:

01. Before each flash exposure, first of all turn on

the exposure meter by lightly pressing the

shutter release button, i.e. the display must

have switched to shutter speed values or the

light balance. If the shutter release button is

pressed too quickly and completely and the

exposure meter remains turned off, the flash

unit may not be triggered.

02. Set the shutter speed dial to "AUTO", the flash

synchronising speed "" (1/50s) or, for spe-

cial effects, a slower shutter speed (or "B"). In

aperture priority mode, the camera automati-

cally switches to the flash synchronising

speed 1/50s.

03. Set the desired aperture or that required for

the appropriate distance between camera and

subject.

Flash exposure displays in the viewfinder with

the SF20/SF24D or compatible flash units

with SCA 3502/3501 adapter

In the LEICA M7 viewfinder, an LED in the shape

of a flash (A) is used for acknowledgement and to

indicate the different modes. This LED appears

together with the displays described in the corres-

ponding sections for exposure metering using the

available light.

Displays in TTL and automatic flash mode

• is not displayed even though the flash unit is

turned on and ready to use:

A shutter speed faster than 1/50s is manually

set on the camera, but the flash unit is not

set to the "High speed synchronised flash”

function. In such cases, the LEICA M7 does not

trigger the flash unit even if it is turned on and

ready to use.

Note: High speed synchronised flash is only pos-

sible in the flash unit’s manual mode, not for com-

puter or TTL mode.

• flashes slowly (at 2 Hz) before the shutter is

released:

The flash unit is not operational yet.

• lights up continuously before the exposure:

The flash unit is operational. 

112

• continues to flash after exposure, however

the remaining displays go out:

Flash exposure was correct, flash remains

operational.

• flashes rapidly after exposure, however the

remaining displays go out:

Flash exposure was correct, however the flash

is no longer operational.

• goes out along with the remaining displays

after exposure:

Underexposure, for example due to an aperture

too small for the subject. If the flash unit has an

output reduction mode, a chosen lower output

can mean that the unit is still ready to use

although the flash LED has gone out.

Displays in manual flash mode

• is not displayed even though the flash unit is

turned on and ready to use:

A shutter speed faster than 1/50s is manually

set on the camera, but the flash unit is not set

to the "High speed synchronised flash” func-

tion. In such cases, the LEICA M7 does not

trigger the flash unit even if it is turned on and

ready to use.

Note: High speed synchronised flash is only pos-

sible in the flash unit’s manual mode, not for com-

puter or TTL mode.

• flashes slowly (at 2 Hz) before the shutter is

released:

The flash unit is not operational yet.

• lights up continuously before the exposure:

The flash unit is operational.

113

Synchronisation on the 2nd shutter curtain

If the attached flash unit has the corresponding

function and an SCA-3502 adapter is being used,

the LEICA M7 allows the flash to be triggered on

either the 1st or the 2nd shutter curtain. This

makes it possible to have the – very short – flash

exposure either at the beginning or the end of the

– relatively longer – exposure with the available

light.

Particularly with subjects in dark surroundings,

which themselves emit or reflect light, e.g.

vehicles, synchronisation with the 2nd shutter

curtain often gives a more natural effect.

The function is available for all camera and flash

unit settings, for both aperture priority mode and

manual shutter speed selection, for TTL and

automatic or manual flash mode, the displays are

the same in all cases.

114

The synchronisation is selected on the flash units

with the corresponding features. For more details,

refer to the relevant instructions.

Important!

For synchronisation on the 2nd shutter curtain,

for high speed synchronisation, and strobe flash

techniques, the camera must be activated before

exposure, i.e. the exposure metering results must

be displayed. This ensures that the necessary

exchange of data between the camera and the

flash unit can take place. It is not enough to

simply place the camera in standby mode with

the main switch. If the camera was not activated,

these flash modes can function incorrectly (e.g.

no triggering or full flash instead of strobe

function).

For the same reason, these flash modes should

not be used in conjunction with rapid sequences

of shots in series exposures with motor drives/

winders.

115

High Speed Synchronisation flash mode

If the attached flash unit has the corresponding

function and an SCA-3502 adapter is being used,

the LEICA M7 allows faster shutter speeds of

1/250s, 1/500s and 1/1000s to be used for

flash exposures. This high speed synchronisation

flash technique significantly expands the creative

freedom offered for flash exposures. This is

particularly useful for daylight fill-flashes for

moving subjects, where the desired shallow

depth-of-field requires large apertures and, at the

same time, the high ambient brightness requires

fast shutter speeds.

With standard flash techniques, focal plane shut-

ters like those in the LEICA M7 can only be syn-

chronised with shutter speeds at which the

camera’s shutter window is completely open at a

particular point in time. For the LEICA M7, that

means all shutter speeds up to 1/50s. At faster

speeds, a section of either the 1st or the 2nd

shutter curtain is always in the shutter window,

which means that a flash can never illuminate the

entire image.

However, some modern flash units have "High

Speed Synchronisation – HSS”, which emits flashes

of lower power at very short intervals for a short

period of time. As these flashes are emitted

throughout the entire duration of the operation of

the two shutter curtains, and have the effect of a

continuous light source during this time, with this

technique the actual shutter speed is no longer so

critical.

To use the "High Speed Synchronisation flash”

technique, one of the three possible shutter

speeds 1/250s, 1/500s or 1/1000s must be set

manually on the LEICA M7. The light emission

from the flash unit is also manual, therefore the

setting must be made using the flash unit’s aper-

ture calculation function. The displays correspond

to those for normal manual flash mode, as des-

cribed above.

For more details, refer to the relevant instruc-

tions.

116

Strobe flash mode

If the attached flash unit has the corresponding

function and an SCA-3501/3502 adapter is being

used, the LEICA M7 allows movements to be cap-

tured in single stages using stroboscopic flashes

on one image. Using this technique, several

flashes are emitted one after another with the

shutter open, which "freezes” the subject, which

should preferably be only weakly lit, in motion.

The camera automatically calculates the required

shutter speed, which is the product of the number

of single flashes selected on the flash unit and the

flash frequency selected.

With the aperture priority mode, this shutter

speed is used independently of the prevailing

lighting conditions. The fastest possible shutter

speed is once again 1/50s.

If the selected aperture means that there is a risk

of overexposure, the shutter speed display

flashes as a warning. On the other hand, there is

no warning if you are below the metering range.

If the exposure is set manually, the shutter speed

set is used. The camera/flash unit combination

responds differently depending on whether this

speed is faster or slower than the calculated,

required speed:

If the set shutter speed is faster than required, i.e.

the desired stroboscope exposure cannot be car-

ried out, the flash is not triggered and the flash

symbol does not appear. The light balance contin-

ues to work as normal.

If the set shutter speed is sufficient for or slower

than that required for the desired strobe exposure,

the flash is triggered and the flash symbol

appears. The light balance continues to work as

normal.

For "B”, the flash is also triggered, but only the

flash LED lights up before exposure. After expo-

sure, the flash LED goes out and the digital display

counts the expired seconds.

Flash LED displays in strobe mode

• appears even though the flash unit is turned

on and ready to use:

The shutter speed set on the camera is too fast

for the number of flashes set on the flash unit.

• flashes slowly (at 2 Hz) before the shutter is

released:

The flash unit is not operational yet.

• lights up continuously before the exposure:

The flash unit is operational.

117

System accessories for the LEICA M7

Interchangeable lenses

The Leica M system is ideal for fast and candid

photography. The range of lenses comprises focal

lengths from 21 to 135mm and widest apertures

of f/1.

Filters

In black and white photography, filters are used

for controlled rendition of tonal values, for exam-

ple in order to achieve a natural reproduction

of different colors in grey tones, or in order to

improve the appearance of the sky or clouds on

the picture. In color photography, filters can be

used to adjust color rendition to the wishes of

the user or to the spectral sensitivity of the film

employed.

A range of different filters, equipped with stand-

ard filter thread sizes, are available for the current

Leica M lenses, including a circular polarising

filter.

When the exposure is metered through the lens,

any reduction in the quantity of light by the filter is

automatically taken into account. However, films

have different sensitivities in the individual spec-

tral ranges; consequently denser, more extreme

filters may cause deviations from the correct

exposure. For example, orange filters generally

require one stop more exposure; red on average

two stops more. A universally valid correction fac-

tor is not possible as the red sensitivity of black

and white films varies considerably.

Viewfinder

The LEICA Viewfinder for 21/24/28mm lenses

makes it possible to set the framing for the three

wide-angle focal lengths, for which there are no

bright line frames in the camera viewfinder. The

three settings can be selected using a knurled ring

that engages audibly and perceptibly.

The optical performance corresponds to the high

level of the LEICA M7 viewfinder, is also suitable

for wearers of eyeglasses and offers extremely

high magnification and therefore good recognition

of detail. If the viewfinder is used without eye-

glasses, eye defects can be corrected using the

screw-on Leica M camera corrective lenses. The

eyepiece has a rubber coating to protect eye-

glasses.

The viewfinder’s robust aluminium body is avail-

able in black or silver to match the designs of the

camera body.

118

Viewfinder Magnifier

The LEICA M 1.25x Viewfinder Magnifier makes

composition significantly easier when using focal

lengths above 50 mm. It can be used on all

Leica M models and magnifies the central area of

the viewfinder image by a quarter: The 0.58x view-

finder becomes 0.72x, the 0.72x becomes a 0.9x

and the 0.85x becomes a 1.06x viewfinder, which

actually means a slight magnification compared

to viewing with the naked eye.

The latter combination therefore also allows the

subject to be comfortably viewed with both eyes.

Particularly with the Leica M system telephoto

lenses from 75 to 135mm, the significantly larger

visible viewfinder image results in clearly better

recognition of subject details within the appro-

priate image field frame. At the same time, the

25% increase in the effective base value results in

a corresponding increase in the setting accuracy.

A retaining chain with clips prevents loss and can

be used to hang the viewfinder on the fixing ring

of the carrying strap.

The viewfinder magnifier is supplied in a leather

bag. A strap on the bag allows the viewfinder

magnifier to be stored on the camera’s carrying

strap securely and ready to use.

Eyesight correction lenses

For optimal matching of the viewfinder to the eye,

correction lenses in the following strengths are

available (dioptres, spherical): 0,5/1/1,5/2/3.

119

LEICA MOTOR M

The LEICA MOTOR M can be attached to the

LEICA M7 and allows automatic shutter cocking

and film advancing for single shots or series at

rates of either up to 1,5 or 3 fps. It is attached to

the underside of the camera housing in place of

the base plate.

The Motor M is suitable for all shutter speeds in

aperture priority mode and manual setting, i.e.

from 32 s to 1/1000s including "B”. When the

Motor M is turned off or if the batteries are

dead, the film can be advanced and the shutter

cocked manually. Remote release is possible via

the cable release connection.

Bags and cases

For the LEICA M7 with lenses from 21 to

50mm (except M 50mm f/1) an everready case

with a detachable small front is available. For

larger lenses (e.g. Noctilux-M/Tri-Elmar-M) and

for lenses from 21 to 50mm with hood attached,

an everready case with a large front is available. In

addition, the classic combination bag is available

for a camera plus up to three lenses, and the hold-

all bag accommodates a camera with up to five

lenses

120

Tips on maintenance of your Leica camera and

lenses

If your Leica is to be stored for a longer period of

time, please remove the batteries and make sure

the camera as well as the accessories are kept in

a dry, well-ventilated place. Photo cases that

have got wet should be emptied, to ensure that

your equipment is not damaged by moisture and

any leather tanning agent residue. To prevent

fungal growth during use in hot and humid tropical

climates, the camera equipment should be ex-

posed to as much sun and ventilation as possible.

Storage in airtight containers is only recommend-

ed if an additional dessicant, such as silica gel, is

used. As any dirt is also a breeding ground for

micro-organisms, care should be taken to keep

the equipment clean.

All the mechanically operating bearings and glid-

ing surfaces in your LEICA have been lubricated.

Please remember this when the camera is not in

use for a longer period of time: To prevent the

lubricating points from becoming tacky, the

camera should be cocked with no film loaded

every three months and released at all shutter

speeds. Repeated adjustment and use of all other

operating elements, such as the frame selector, is

also recommended. The focusing and aperture

setting rings for the lenses should also be moved

from time to time.

A lens works like a burning glass when bright

sunlight shines on the front of the camera. The

camera should never, therefore, be put aside with-

out protection against strong sunlight.

Damage to the interior of the camera can be

prevented by using the lens cover and keeping the

camera in the shade (or directly in the case).

To remove stains and fingerprints, the camera and

lens are wiped with a clean, lint-free cloth. We

recommend microfiber cloths, that are stored in a

protective container. They can be washed in tem-

peratures up to 40°C (without fabric softener,

never iron!). Rougher dirt in hard-to-reach corners

of the camera body can be removed with a small

brush.

Please do not use any liquid cleaning agents to

clean the camera housing. Dust and lint inside the

camera (e.g. on the film guide) is best removed

carefully using a softhair brush, which has been

repeatedly cleaned with ether and then dried.

Care must be taken not to damage the shutter

curtain, with the handle of the brush, for example.

121

Normally a soft-hair brush is sufficient for the

removal of dust from the outer lens elements. In

case of more stubborn dirt, a very clean, soft cloth

that is completely free of foreign matter can be

used, wiping carefully in circular motion from the

inside to the outside. Eyeglass cleaning cloths,

that are impregnated with chemicals, should not

be used since they may damage the lens ele-

ments.

Optimum front-lens protection under unfavorable

conditions (for example sand, salt-water spray)

can be achieved with colorless Uva filters.

However, you should bear in mind that in certain

backlight situations and with large contrasts,

these can cause undesirable reflections like all

filters. It is recommended to use the lens hood

since it also protects the lens against fingerprints

and rain.

Note the serial number of your LEICA M7 (en-

graved on the accessory shoe!) and lenses, as

they are extremely important in case of loss.

122

Alphabetical index Page

Aperture priority automatic exposure mode ................97

Aperture setting ring...................................................86

Bags and cases..........................................................119

Battery........................................................................71

Bright line viewfinder ..................................................90

Correction lenses ......................................................118

Depth of field scale.....................................................87

DX coding...................................................................79

Exposure compensation........................................82/83

Exposure meter...........................................................96

- General information on exposure metering..............106

- Sensitivity...............................................100/101/103

- Turning off ..............................................................100

- Turning on.................................................................96

- Working below the measuring range........................100

Film.............................................................................76

- Loading.....................................................................77

- Rewinding and removing ...........................................78

- Setting the speed......................................................79

Filters........................................................................117

Flash mode ...............................................................108

Flash synchronisation ................................................111

Frame selector............................................................92

Handgrip M.................................................................89

High Speed Synchronisation ....................................115

Holding the camera correctly......................................89

Interchangeable lenses..............................................117

Lens hoods .................................................................88

Page

M lenses.....................................................................85

- Design ......................................................................85

- Use of older lenses ...................................................88

M viewfinder magnifier 1.25x ....................................118

Main switch ................................................................73

Metering diagramm .........................................101/103

Metering fields in the viewfinder .......................104/105

Motor M ....................................................................119

Quick wind lever .........................................................75

Rangefinder ................................................................94

Repair service ...........................................................127

Setting the distance....................................................94

Shutter release button................................................73

Shutter speed dial.......................................................74

Speed/aperture combination ............................101/103

Strobe flash...............................................................116

Synchronisation on the 2nd shutter curtain ...............113

Technical data...........................................................123

Tips on maintenance of camera and lenses ...............120

TTL flash mode..........................................................110

Viewfinder for 21/24/28mm lenses..........................117

123

Technical data

Type of camera Compact 35mm rangefinder system camera

with electronically controlled shutter and 2 mechanically

controlled shutter speeds.

Lens mount Leica M-bayonet.

Lens system Leica M-lenses from 21–135mm.

Exposure metering Exposure metering through the lens (TTL),

selectively with working aperture. Center-weighted integral TTL

metering for flash exposure using system-compatible SCA 3000

standard flash units.

Metering principle The light reflected from a measuring field

in the center of the 1st shutter curtain is measured. The measur-

ing field has a diameter of 12mm and is therefore equal to

approx. 13% of the total negative format or in the viewfinder

to approx. 2/3 of the short side of the valid viewfinder frame.

Metering range (at ISO 100/21°) From 0.03cd/m

to 125 000 cd/m

at room temperature, normal humidity and aperture 1.0. For ISO

100/21° this corresponds to EV -2 to 20 or f/1.0 and 4s to f/ 32

and 1/1000s. Flashing of the left-hand triangular LED in the

viewfinder indicates working in conditions of low light.

Photocell for ambient light (continuous light metering) Silicon

photodiode with condensor lens to the top left behind the

camera bayonet.

Film speed setting range Optionally automatic setting for

DX-coded films from ISO 25/15° to ISO 5000/38° or manual

setting from ISO 6/9° to ISO 6400/39°. Additional setting of an

exposure compensation (± 2 EV) makes it possible to use films

with speeds from ISO 1.5/3° to ISO 25000/45°.

Exposure mode Optionally automatic control of shutter speed

– with corresponding digital display – with manual aperture

selection (aperture priority mode), or manual setting of shutter

speed and aperture and compensation using LED light balance.

Flash exposure control

Flash unit socket Accessory shoe with central- and control

contacts or standard flash connection socket.

Synchronisation Optionally with the 1st or 2nd shutter curtain

(with appropriate flash unit and SCA-3502 adapter).

Flash synchronising speed =1/50s; automatic setting with

"AUTO”; slower shutter speeds can be used with manual setting;

faster shutter speeds (1/250s, 1/500s, 1/1000s) can be used

with manual setting if attached flash unit has the "High Speed

Synchronisation” function and an SCA-3502 adapter is used.

Flash exposure metering (with SCA-3501/3502 adapter or

SCA-3000 standard flash unit, e.g. LEICA SF20):

TTL control with center-weighted integral metering.

Flash photocell Silicon photodiode with condensor lens to the

bottom right behind the camera bayonet.

Film speed range for TTL flash exposure metering ISO

12/12° to 3200/36°

Flash exposure compensation ±3 1

3EV in 1

3EV steps can

be set on SCA-3501/3502 adapter. On the LEICA SF20/SF24D,

±3 EV in 1

3EV steps can be set or from 0 to –3 EV in 1 EV steps

with computer control.

Displays in flash mode

Ready to use Constant illumination of flash symbol LED in the

viewfinder.

Success check Continued illumination or temporary rapid

flashing of the LED after exposure, underexposure shown by the

LED temporarily going out.

124

Viewfinder

Viewfinder principle Large, bright-line viewfinder with auto-

matic parallax compensation.

Eyepiece Set for –0.5 dptr. Corrective lenses from –3 to +3 dptr.

available

Framing Projection of pairs of bright-line frames: For 28 and

90mm (90mm frame only on LEICA M7 0.85) or for 35 and

135mm (35mm frame only on LEICA M7 0.58) or for 50 and

75mm. Automatic projection with the lens fitted. The desired

frame can be projected using the frame selector.

Parallax compensation Automatic compensation of horizontal

and vertical viewfinder/lens parallax according to the focusing

setting, i.e. the viewfinder bright-line frame aligns automatically

with the subject in the lens.

Correspondence of image in viewfinder and on film The

bright-line frame corresponds to a 23 x 35mm image for each

focal length set to its shortest distance. At infinity, the film

frame, depending on the focal length covers approx. 9% (28mm)

to 20% (135mm) more than shown in the corresponding bright-

line frame.

Magnification (for all lenses) LEICA M7 0.58: 0.58x,

LEICA M7 0.72: 0.72x, LEICA M7 0.85: 0.85x.

Wide-base rangefinder Bright split-image and double-image

rangefinder in center of viewfinder image.

Effective base width LEICA M7 0.58: 40.2mm (mechanical

base width 69.25mm x viewfinder magnification 0.58x),

LEICA M7 0.72: 49.9mm (mechanical base width 69.25mm x

viewfinder magnification 0.72x),

LEICA M7 0.85: 58.9mm (mechanical base width 69.25mm x

viewfinder magnification 0.85x).

Displays

In the viewfinder (lower edge) LED symbol for flash status. Four-

digit, seven segment digital LED display, display brightness

adjusted to outside brightness, with decimal point and raised

dot for giving film speeds, warning for exposure compensations,

automatically calculated shutter speed in aperture priority

mode, indication of the use of metering memory-lock, warning

for working above or below the measuring range in aperture

priority mode and course of shutter speeds slower than 2s.

LED light balance with two triangular and one central circular

LED for manual exposure setting. Triangular LEDs show the re-

quired direction of rotation for both the aperture setting ring and

the shutter speed dial.

On top plate Frame counter.

On rear Dial with DX positions for automatic reading of film

speeds or manual setting of film speed and exposure compen-

sation.

Shutter and release mechanism

Shutter Rubberised-cloth horizontal-run, focal plane shutter;

extremely low-noise operation. Electronically controlled, with 2

mechanically controlled shutter speeds of 1/60s and 1/125s.

Shutter speeds With aperture priority mode ("AUTO"), conti-

nuous from 32s to 1/1000s. With manual setting 4s to

1/1000s in whole steps, "B" for long exposures of any duration,

(1/50s) for flash synchronisation.

Shutter release Three-step: Power – Metering memory-lock

(for aperture priority mode) – Release. Integrated standard

thread for cable release.

125

Film transport

Loading Manual loading after opening the base plate and

folding out the rear of the camera.

Advancing

Manually with quick wind lever or motorised

using MOTOR-M, LEICA WINDER-M, LEICA WINDER M4-P or

LEICA WINDER M4-2 (from serial No. 10350).

Rewinding Manually with rewind crank after turning the lever

on the front of the camera to "R".

Frame counter On the top of the camera. Resets automatically

on removal of base plate.

Camera body

Material Enclosed all-metal body with foldable rear panel.

Brass top plate and base plate, both chromium plated in black or

silver.

Frame selector Allows the bright line frame pairs to be man-

ually projected at any time (e.g. to compare framing).

Tripod thread A 1

4(1

4") DIN in base plate.

Rear panel / equipment Dial for film speed selection – either

automatically by reading of DX-coded films or manually. Dial for

exposure correction.

Operating voltage 6V

Power supply 2 lithium cells, type "DL1

3N". Battery check

shown by flashing of the LEDs in the digital display or the light

balance or by illumination of the display "bbcc” or the LEDs going out.

Dimensions (Length x Depth x Height) 138mm x 38mm x 79,5mm

Weight 610g (without battery)

Other Leica products

Projectors

For your slides, there is a comprehensive range of

versatile, easy-to-use projectors, with a large

choice of options. The professional Pradovit-RT

versions with round trays and the Pradovit P150,

Pradovit P300 and Pradovit PC models offer total

user convenience and a versatile range of optional

accessories. Superb optical performance in com-

bination with traditional Leica precision mecha-

nics are the common denominator of all Leica pro-

jectors and projection lenses.

Binoculars and spotting scopes

Superb optics are the most outstanding feature of

all Trinovid binoculars, laser rangefinders and

Televid spotting scopes. They are made of the

same high-grade optical glass as the world-

famous Leica lenses. Their excellent optical

performance, exceptional resolution and superb

brightness ensure a vivid three-dimensional

image even in poor light.

126

Leica Academy

Leica not only manufactures high-performance

products for everything from observation to re-

production: it offers a special service in the form

of the Leica Academy. For many years, this inter-

nationally famous facility has taught photographic

expertise in practical seminars and training cours-

es. It meets the needs of keen photographers,

both beginners and advanced students, for speci-

al training in demanding areas of 35mm photo-

graphy, projection, and enlargement.

Up-to-date, well-equipped seminar rooms are

available at our Solms headquarters and at the

nearby "Gut Altenberg" for these courses, which

are held by experienced instructors, the content

of which ranges from general photography to spe-

cialised fields of interest. They provide a wealth of

practical suggestions, help, and advice. More in-

formation and the current program of seminars,

including photographic excursions, are available

from:

Leica Camera AG

Leica Akademie

Oskar-Barnack Str. 11

D-35606 Solms

Phone: +49 (0) 6442-208-421

Fax: +49 (0) 6442-208-425

e-mail: la@leica-camera.com

Leica on the Internet

Current information about products, news,

events and the Leica company is available on our

homepage on the Internet at:

http://www.leica-camera.com

Leica info service

The Leica information service can provide you

with answers to technical questions regarding

the complete Leica range either by telephone, or

in writing, by fax or e-mail.

Leica Camera AG

Informations Service

Postfach 1180

D-35599 Solms

Phone: +49 (0) 6442-208-111

Fax: +49 (0) 6442-208-339

e-mail: info@leica-camera.com

127

Leica Customer Service

For maintenance of your Leica equipment, or in

case of damage, Leica AG’s Customer Service

center, or the repair service of the Leica national

offices, is available to assist you (see your gua-

rantee card for address list). Please contact your

nearest authorised Leica dealer.

Leica Camera AG

Customer Service

Solmser Gewerbepark 8

D-35606 Solms

Phone: +49 (0) 6442-208-189

Fax: +49 (0) 6442-208-339

e-mail: customer.service@leica-camera.com

Markenzeichen der Leica Camera Gruppe / LEICA M7 = ®registriertes Warenzeichen

Änderungen in Konstruktion und Ausführung vorbehalten.

Trademark of the Leica Camera Group / LEICA M7 = ®Registered Trademark

Illustrations, descriptions and technical data are not binding.

German/English edition

Leica Camera AG / Oskar-Barnack-Straße 11 / D–35606 Solms

www.leica-camera.com / info@leica-camera.com

Telephone +49 (0) 6442-208-0 / Fax +49 (0) 6442-208-333

930 22 III/04/DLW/L

Leica M7 Instruction Manual

M7 - Operation Manual M7_im_en Free User Guide for Leica Camera, Manual

M7 Instructions_en

Navigation menu

Versions of this User Manual:

Views

Navigation
