LEICA MP

Bedienungsanleitung /

Instructions

6 7 8 9 10 12 b12 a 13 14 1511

3031 32

28 27 26 25

Die CE-Kennzeichnung unserer Produkte dokumentiert die Ein-

haltung der grundlegenden Anforderungen der jeweils gültigen

EU-Richtlinien.

Warnhinweis

Moderne Elektronikbauelemente reagieren empfindlich auf elektrostatische Entladung.

Da sich Menschen z.B. beim Laufen über synthetischen Teppichboden leicht auf mehrere

10.000 Volt aufladen können, kann es beim Berühren Ihrer LEICA MP zu einer Entladung

kommen, insbesondere dann, wenn sie auf einer leitfähigen Unterlage liegt.

Betrifft sie nur das Kameragehäuse, ist diese Entladung für die Elektronik völlig ungefähr-

lich. Die nach außen geführten Kontakte, wie Batterie- oder Rückwandkontakte, sollten aller-

dings, trotz eingebauter zusätzlicher Schutzschaltungen, aus Sicherheitsgründen möglichst

nicht berührt werden.

Bitte benutzen Sie für eine eventuelle Reinigung der Kontakte nicht das Optik-Mikrofaser-

tuch (Synthetik), sondern ein Baumwoll- oder Leinentuch! Wenn Sie vorher bewusst an ein

Heizungs- oder Wasserrohr (leitfähiges, mit "Erde" verbundenes Material) fassen, wird Ihre

eventuelle elektrostatische Ladung mit Sicherheit abgebaut.

Bitte vermeiden Sie Verschmutzung und Oxidation der Kontakte auch durch trockene Lager-

ung Ihrer Leica im geschlossenen Zustand!

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

Leica möchte sich bei Ihnen für den Erwerb der

LEICA MP bedanken und Sie zu Ihrer Entschei-

dung beglückwünschen. Sie haben mit dieser

einzigartigen Messsucher Kamera eine hervorra-

gende Wahl getroffen.

Wir wünschen Ihnen viel Freude und Erfolg beim

Fotografieren mit Ihrer neuen Leica.

Damit Sie alle Möglichkeiten Ihrer neuen Kamera

richtig nutzen können, empfehlen wir Ihnen,

zunächst diese Anleitung zu lesen.

English instructions

pages 54 –107

Inhaltsverzeichnis

CE-Hinweis.......................................................u6

Vorwort ..............................................................1

Bezeichnung der Teile ........................................4

Die Anzeigen im Sucher .....................................5

Befestigen des Tragriemens ...............................6

Die Stromversorgung .........................................7

- Verwendbare Batterien ....................................7

- Einsetzen und Auswechseln der Batterien........7

- Automatische Batteriekontrolle........................8

- Hinweise zur Batteriebenutzung.......................9

Der Auslöseknopf.............................................10

Das Zeit-Einstellrad ..........................................10

Der Schnellschalthebel.....................................11

Filmwechsel .....................................................12

- Öffnen der Kamera.........................................12

- Einlegen eines Films.......................................13

- Schließen der Kamera ....................................13

- Transportieren auf die 1. Aufnahme ...............14

- Zurückspulen und Herausnehmen des Films..14

Einstellen der Filmempfindlichkeit....................15

- Folgende Einstellungen sind möglich..............16

Ansetzen eines Objektivs .................................16

Abnehmen eines Objektivs...............................17

Der Aufbau von Leica M-Objektiven ..............17

- Der Entfernungs-Einstellring...........................18

- Der Blenden-Einstellring.................................18

- Die Schärfentiefe-Skala..................................19

- Gegenlichtblenden.........................................20

- Die Verwendung bisheriger Leica M-Objektive....20

Richtiges Halten der Kamera............................21

Der Leuchtrahmen-Messsucher .......................22

Der Bildfeldwähler............................................24

Die Entfernungsmessung .................................26

- Mischbildmethode (Doppelbild) .....................26

- Schnittbildmethode........................................26

Die Belichtungsmessung..................................28

- Einschalten des Belichtungsmessers .............28

- Einstellen der Belichtung / - einer passenden

Verschlusszeit-/Blenden-Kombination...........29

- Die B-Einstellung / Abschalten des

Belichtungsmessers.......................................30

- Der Messbereich des Belichtungsmessers.....30

- Unterschreiten des Messbereichs..................30

- Messdiagramm ........................................31/33

- Die Messfeld-Orientierung im Sucher...32/34-35

- Allgemeine Hinweise zur

Belichtungsmessung ......................................36

Der Blitzbetrieb ................................................38

- Verwendbare Blitzgeräte................................38

- Aufsetzen und Anschließen des Blitzgeräts....39

Das Systemzubehör für die LEICA MP..............40

- Wechselobjektive...........................................40

- Filter...............................................................40

- Objektivhalter M.............................................41

- Sucher für 21/24/28mm-Objektive...............41

- Sucherlupe M 1.25x ......................................42

- Korrektionslinsen ...........................................43

- LEICA MOTOR M ............................................43

- LEICAVIT M ....................................................44

- Aufsetzbare Rückspulkurbel...........................44

- Handgriff M....................................................45

- Taschen..........................................................45

Tipps zur Werterhaltung Ihrer Leica Kamera

und Objektive...................................................46

Stichwort-Verzeichnis ......................................48

Technische Daten.............................................50

Weitere Leica Produkte....................................52

- Projektoren....................................................52

- Ferngläser und Spektive ................................52

Leica Akademie................................................52

Leica im Internet..............................................53

Leica Infodienst................................................53

Leica Kundendienst..........................................53

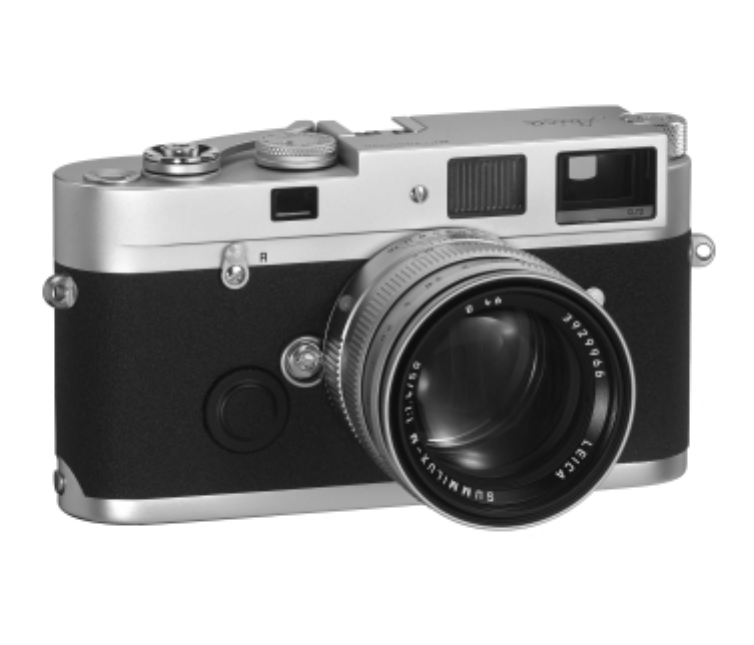

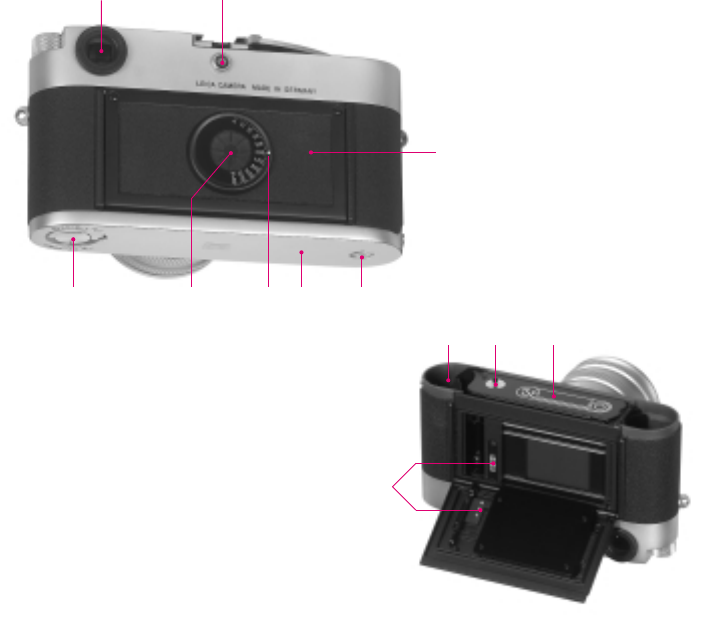

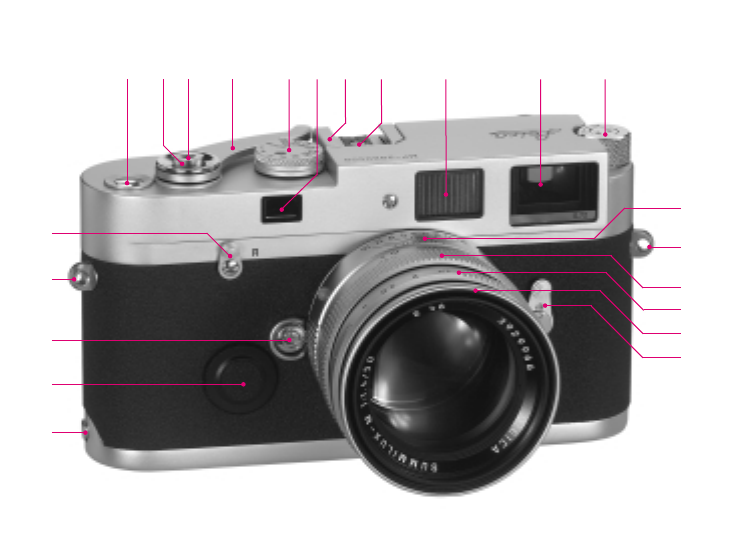

Bezeichnung der Teile

11. Haltestift des Bodendeckels

12. Batteriefachdeckel

13. Objektiv-Entriegelungsknopf

14. Ösen für Tragriemen

15. Hebel für Rückspulfreigabe

16. Automatisches Bildzählwerk

17. Auslöseknopf

18. Gewinde für Drahtauslöser

19. Schnellschalthebel für Verschlussaufzug und

Filmtransport (wird beim Fotografieren in Be-

reitschaftsstellung ausgeklappt)

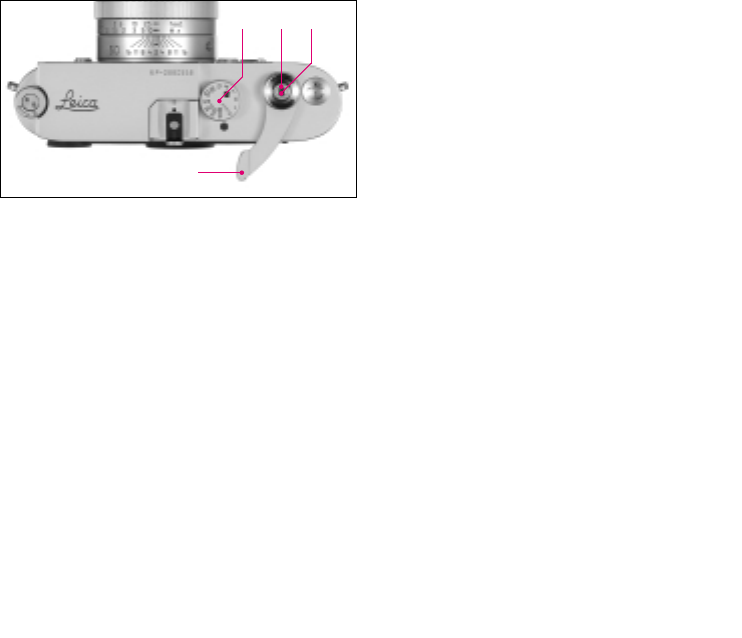

10. Zeit-Einstellrad mit rastenden Einstellungen für:

• Manuell einstellbare Verschlußzeiten von

1s bis 1/1000 s,

• für die Synchronzeit 1/50s für Blitzbetrieb,

und

• B/OFF für Langzeit-Belichtungen und Ab-

schaltung der Belichtungsmessung

11. Ausblickfenster des Entfernungsmessers

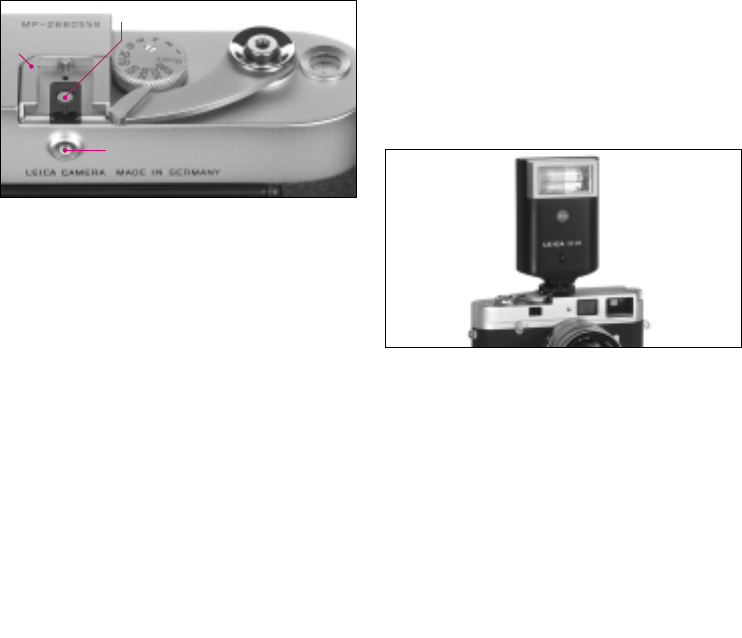

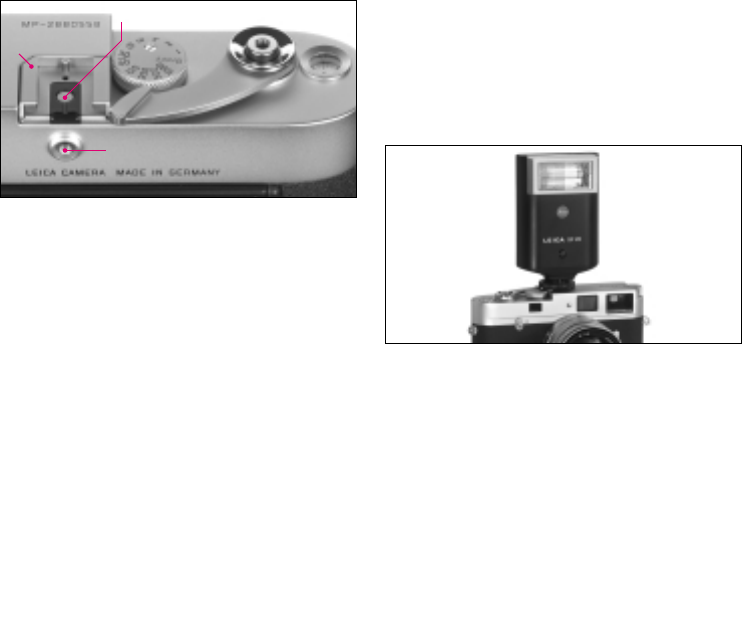

12. a. Zubehörschuh mit

b. Mittenkontakt für Blitzauslösung

13. Beleuchtungsfenster für die Leuchtrahmen

14. Ausblickfenster des Suchers mit Verspie-

gelungen zur besseren Erkennbarkeit der

LEDs bei sehr hellem Umfeld, sowie Gravur für

Sucher-Vergrößerungsfaktor

15. Ausziehbarer Rückspulknopf

16. Feststehender Ring mit

a. Index für Entfernungseinstellung,

b. rotem Indexknopf für Objektivwechsel, und

c. Schärfentiefe-Skala

17. Entfernungs-Einstellring

18. Blenden-Einstellring

19. Weißer Indexpunkt für Blendeneinstellung

20. Bildfeldwähler

21. Suchereinblick

22. Kontaktbuchse für Blitzgeräte mit Kabelanschluss

23. Rückwand

24. Stativgewinde A1

4, DIN 4503 (1

4")

25. Bodendeckel

26. Indexpunkt für Filmempfindlichkeits-Einstellung

27. Drehbare Scheibe zur Einstellung der Film-

empfindlichkeit mit ISO-Empfindlichkeits-

werten von 6 bis 6400

28. Verriegelungsknebel für Bodendeckel

29. Kontakte zur Übertragung der Filmempfind-

lichkeits-Einstellung

30. Aufwickeldorn

31. Kupplung für motorischen oder externen

mechanischen Filmtransport

32. Schematische Darstellung für das Einlegen

des Films

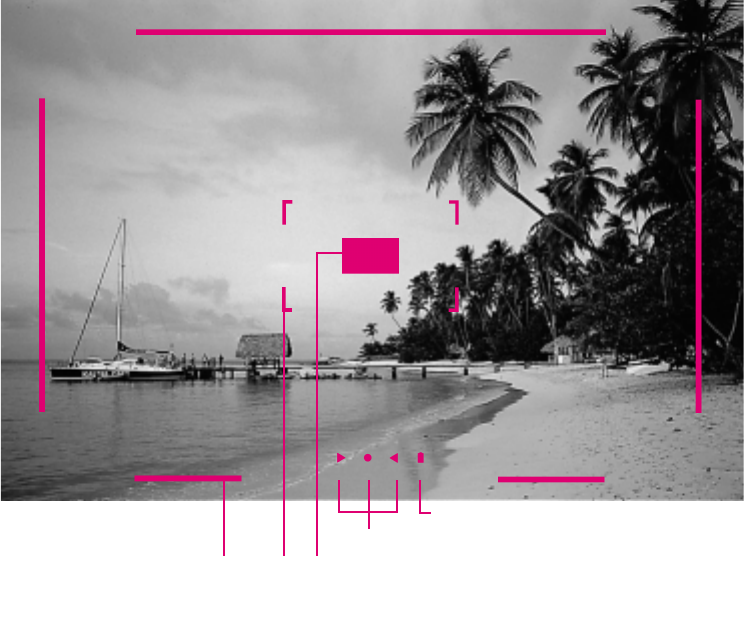

Die Anzeigen im Sucher

A. Durch LEDs (Light Emitting Diodes –

Leuchtdioden)

Zwei dreieckige und eine runde LED:

• Gemeinsam als Lichtwaage für den

Belichtungsabgleich, und

• die linke dreieckige für Warnung vor

Unterschreitung des Messbereichs.

Batterieförmige LED:

• für Batterie-Warnanzeige.

B. Leuchtrahmen für 50mm und 75mm (Beispiel)

C. Messfeld für Entfernungseinstellung

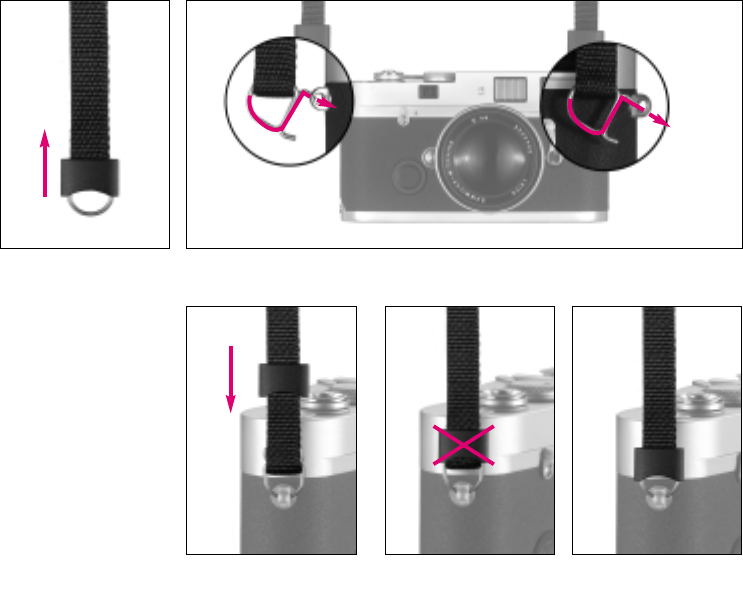

Befestigen des Tragriemens

Die Stromversorgung

Die LEICA MP benötigt für die Belichtungsmes-

sung zwei Silberoxid-Knopfzellen mit je 1,55 Volt

oder eine Lithium-Batterie Typ DL 1

3N mit 3 Volt.

Lithium-Batterien eignen sich besonders, wenn

die Kamera oft für längere Zeit nicht eingesetzt

wird, bzw. zum Mitführen als Ersatz, da sie viele

Jahre fast ohne Energieverlust lagerfähig sind.

Verwendbare Batterien

Silberoxid-Knopfzellen Lithiumzellen

Duracell D 357 (10 L 14) Duracell DL 1

Everready EPX 76 Kodak K 58 L

Kodak KSX 76 Philips CR 1

Maxell SR 44 Ucar 2 L 76

National SR 44 Varta CR 1

Panasonic SR 44

Philips 357

Ray-o-vac 357

Sony SR 44

Ucar EPX 76

Varta V 76 PX

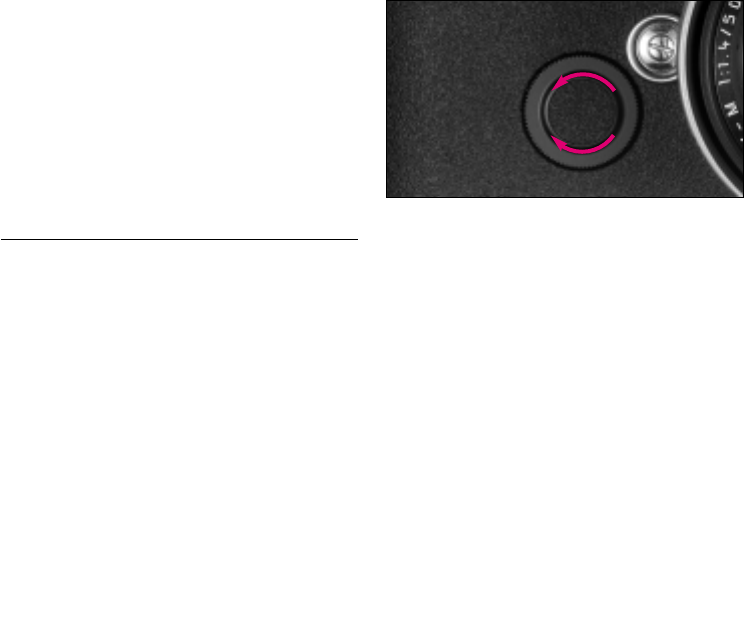

Einsetzen und Auswechseln der Batterien

1. Den Deckel des Batteriefachs (2) gegen den

Uhrzeigersinn abschrauben.

Hinweis:

Im Lieferumfang ist ein zweiter Batteriefach-

deckel enthalten. Im Gegensatz zum geriffelten

Rand des in den Bildern gezeigten besitzt dieser

einen Schlitz, so dass er mit Hilfe einer Münze

auf- und zugeschraubt werden kann.

2. Die Batterie/n mit einem sauberen Läppchen

von eventuellen Oxidationsrückständen befrei-

en, und

3. mit dem Pluspol nach oben zeigend (ent-

sprechend der Kennzeichnung) in den Korb

des Deckels einlegen.

4. Anschliessend den Deckel mit der/den einge-

legten Batterie/n im Uhrzeigersinn wieder in

die Kamera einschrauben.

5. Zum Herausnehmen der Batterie/n in umge-

kehrter Reihenfolge vorgehen.

Ein Satz frischer Batterien reicht bei Raumtempe-

ratur und 14s Messzeit pro Aufnahme für ca. 100

Filme à 36 Aufnahmen, das sind ca. 3600 Auf-

nahmen (gemäss Leica Prüfstandards).

Automatische Batteriekontrolle

Leuchtet die batterieförmige LED zusätzlich zu

den LEDs der Lichtwaage auf (A), müssen die

Batterien bald ausgewechselt werden. Eine ge-

naue Belichtungsmessung ist jedoch auch dann

noch gewährleistet.

Sind die Batterien zu schwach um die elektroni-

sche Belichtungsmessung der Kamera sicherzu-

stellen, leuchtet nur noch die batterieförmige

LED, solange der Auslöser am Druckpunkt gehal-

ten wird, bzw. die Anzeigen erlöschen völlig.

In solchen Fällen kann mit einer Belichtungsein-

stellung auf der Grundlage einer Schätzung, bzw.

mit Hilfe eines externen Hand-Belichtungsmes-

sers weiter fotografiert werden.

Hinweis:

Durch Oxidieren der Batterieoberflächen kann

der Stromkreis unterbrochen werden und die

LEDs verlöschen. In diesem Fall Batterien her-

ausnehmen und mit einem sauberen Läppchen

reinigen. Gegebenenfalls auch die Kontakte in

der Kamera säubern.

Hinweise zur Batteriebenutzung

• Neue und gebrauchte Batterien, bzw. solche

unterschiedlicher Leistung oder verschiedener

Hersteller, sollten nicht zusammen verwendet

werden.

• Die Batteriekontakte müssen sauber gehalten

werden.

• Die Batterien dürfen nicht ins Feuer geworfen,

wieder aufgeladen, aufgebrochen, zerlegt oder

erhitzt werden.

• Verbrauchte Batterien sollten baldmöglichst

entnommen, und auch nicht in den normalen

Abfall geworfen werden, denn sie enthalten

umweltbelastende Substanzen.

• Um sie einem Recycling zuzuführen, sollten sie

beim Handel oder zum Sondermüll (Sammel-

stelle) abgegeben werden.

• Wird die Kamera längere Zeit nicht eingesetzt,

sollte/n die Batterie/n ebenfalls entnommen

werden.

• Batterien sollten kühl und trocken gelagert

werden.

Der Auslöseknopf

Der Auslöseknopf (7) besitzt eine Druckstufe.

Leichtes Niederdrücken bis zum Druckpunkt akti-

viert die Belichtungsmessung, sofern der Ver-

schluss gespannt ist. Nach Loslassen des Auslö-

seknopfs bleiben das Messsystem und die Anzei-

ge im Sucher noch ca. 14s eingeschaltet (Nähe-

res dazu entnehmen Sie bitte den Abschnitten

unter "Die Belichtungsmessung" auf der S. 28).

Nach dem Überwinden des Druckpunkts erfolgt

die Auslösung des Verschlusses.

Der Auslöseknopf sollte weich – nicht ruckartig –

gedrückt werden, bis mit leisem Klicken der Ver-

schluss abläuft.

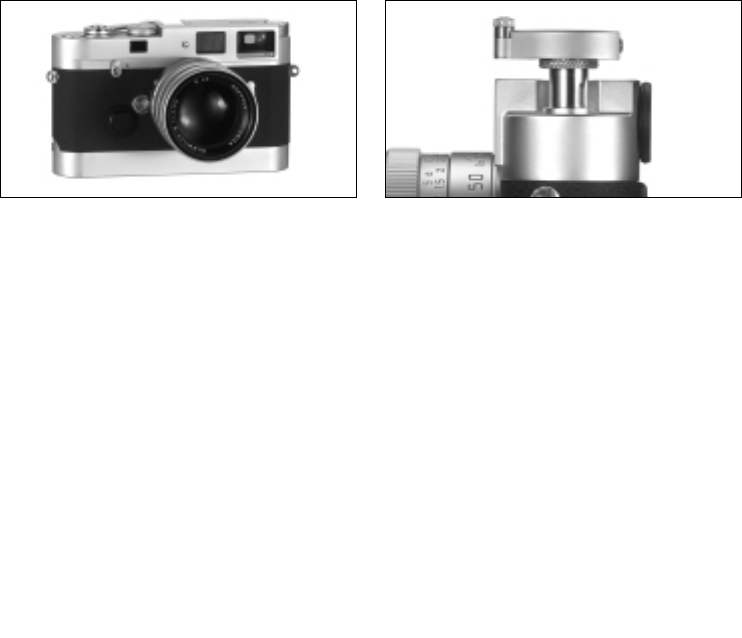

Der Auslöseknopf besitzt ein genormtes Gewinde

für Drahtauslöser (8).

Das Zeit-Einstellrad

Mit dem Zeit-Einstellrad (10) der LEICA MP wer-

den die Verschlusszeiten von 1/1000s bis 1 s,

und in der orange, bzw. rot1gekennzeichneten

Position die Synchronzeit 1/50s für Blitz-

betrieb gewählt.

Die ebenfalls orange, bzw. rot1gekennzeichnete

B/OFF-Position vereint zwei Funktionen:

• Der Belichtungsmesser ist abgeschaltet.

• Wird der Auslöser (7) bei Einstellung auf diese

Position niedergedrückt, bleibt der Verschluss

– für Langzeit-Belichtungen – solange offen,

wie der Auslöser niedergedrückt gehalten wird.

Alle Positionen rasten deutlich spürbar ein, keine

ist verriegelt.

1Zwecks optimaler Ablesbarkeit sind diese Gravuren bei

schwarz verchromten Kameras orange ausgelegt, bei silbern

verchromten Kameras rot.

7810

Hinweise:

Zwischenwerte dürfen nicht verwendet werden.

Zwischen den Positionen 1000 und B/OFF

befindet sich ein Anschlag, so dass andere

Einstellungen aus der Position 1000 nur durch

Drehen gegen den Uhrzeigersinn-, bzw. aus der

Position B/OFF nur durch Drehen im Uhrzeiger-

sinn möglich sind.

Beim Transport, z.B. in einer Tasche, und wenn

die Kamera länger nicht verwendet wird, sollte

sie ausgeschaltet-, d.h. auf B/OFF gestellt

werden.

Der Schnellschalthebel

Mit dem Schnellschalthebel (9) wird der Film wei-

tertransportiert, der Verschluss aufgezogen und

das Bildzählwerk automatisch weitergeschaltet.

Der Transport kann mit einem Hebelschwung bis

zum Anschlag, aber auch durch mehrere kurze

Schwünge des Schnellschalthebels erfolgen. Er

kann für schnelles Arbeiten in eine "Bereit-

schaftsstellung" ausgeschwenkt werden, bzw.

bleiben.

Filmwechsel

Überzeugen Sie sich stets zunächst durch Dre-

hen am ausziehbaren Rückspulknopf (15) in Pfeil-

richtung, ob nicht bereits ein Film eingelegt ist.

Spüren Sie Widerstand, so verfahren Sie wie im

Abschnitt "Zurückspulen und Herausnehmen des

Films" auf Seite 14 beschrieben.

Nehmen Sie die Kamera in die linke Hand, so

dass der Bodendeckel nach oben zeigt.

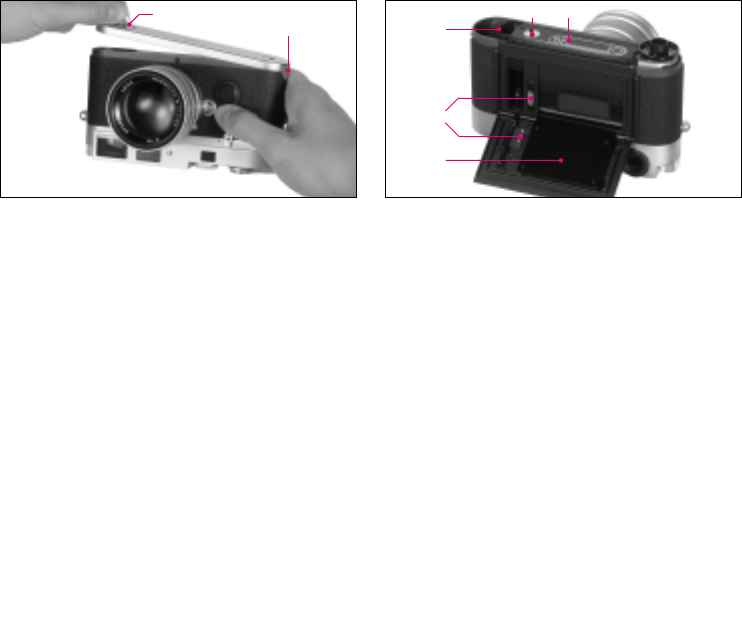

Öffnen der Kamera

1. Den Knebel (28) des Bodendeckels (25) hoch-

klappen,

2. nach links drehen,

3. den Bodendeckel abheben, und

4. die Rückwand (23) nach hinten abklappen.

Hinweis:

Bei aufgeklappter Rückwand sind dort und am

Kamera-Gehäuse jeweils drei Kontakte (29) zur

Übertragung der eingestellten Filmempfindlich-

keit an das Belichtungsmesssystem sichtbar. Die-

se Kontakte sind vergoldet und daher korrosions-

geschützt und weitestgehend unempfindlich ge-

gen Verschmutzung. Eine besondere Pflege ist

nicht erforderlich.

Beim Filmwechsel sollte trotzdem darauf geach-

tet werden, daß eine grobe Verunreinigung oder

eine direkte Benetzung durch Regentropfen etc.

vermieden wird.

Einlegen eines Films

5. Die Filmpatrone in die rechte Hand nehmen

und etwa zur Hälfte in den hierfür vorgesehe-

nen Raum der Kamera einstecken,

6. den Filmanfang fassen und, wie in der sche-

matischen Darstellung (32) auf dem Innen-

gehäuse gezeigt, bis in den Aufwickeldorn (30)

hineinziehen, und

7. Filmpatrone und Filmanfang vorsichtig mit den

Fingerkuppen in die Kamera drücken.

Hinweise:

Der Filmanfang muss wie bei jedem konfektio-

nierten Film angeschnitten sein.

Wird der Filmanfang so weit herausgezogen,

dass er aus einem der Schlitze auf der gegenüber

liegenden Seite des Aufwickeldorns ein wenig

herausragt, stört das die Funktion nicht. Ledig-

lich bei Frost muss der Film genau entsprechend

der schematischen Darstellung eingelegt wer-

den, d.h. der Filmanfang darf nur von einem

Schlitz des Aufwickeldorns erfasst werden, damit

das herausragende Ende des Films nicht evtl. ab-

bricht.

Achtung:

Der Filmtransport sollte nicht bei offener Kamera

kontrolliert werden, denn der Bodendeckel ist so

ausgeführt, dass sein Ansetzen an die Kamera

den Film in die richtige Lage bringt.

Schließen der Kamera

18. Die Rückwand anklappen,

19. den Bodendeckel in den Haltestift (1) an der

Kameraseite einhängen,

10. ihn beiklappen, wobei darauf zu achten ist,

dass die Rückwand ganz angedrückt ist, da-

mit der Bodendeckel sie umfasst, und

11. mit dem Knebel verriegeln.

Transportieren auf die 1. Aufnahme

12. Den Film mit dem Schnellschalthebel (9) um

eine Aufnahme weiterschalten und die Kamera

auslösen,

13. dann den Film durch vorsichtiges Drehen am

ausziehbaren Rückspulknopf (15) in Pfeilrich-

tung spannen. Der Film wird ordnungsgemäß

transportiert, wenn sich der Rückspulknopf

bei erneuter Betätigung des Schnellschalthe-

bels entgegen der Pfeilrichtung mitdreht.

14. Schließlich die Kamera erneut auslösen und

den Verschluss zum dritten Mal spannen.

Das Bildzählwerk (6) zeigt jetzt auf 1 und die

Kamera ist, nach dem Überprüfen oder Ein-

stellen der Filmempfindlichkeit (siehe dazu

die entsprechenden Abschnitte ab S.15) auf-

nahmebereit.

Zurückspulen und Herausnehmen des Films

Ist der Film bis zur letzten Aufnahme belichtet,

lässt sich der Schnellschalthebel nicht mehr

betätigen. Vor der Entnahme muss der Film in

die Filmpatrone zurückgespult werden.

Dazu

den Hebel für Rückspulfreigabe (5) nach Rumlegen,

2. den Rückspulknopf nach oben ziehen (max.

ca. 11mm) und

3. im Uhrzeigersinn (Pfeilrichtung) drehen, bis

der Film nach Überwinden eines leichten

Widerstandes aus der Aufwickelspule heraus-

gezogen ist.

4. Dann den Bodendeckel öffnen,

5. die Rückwand abklappen, und

6. die Filmpatrone herausnehmen.

Wenn ein Film nicht richtig an der Kassettenspu-

le befestigt ist, z. B. bei Verwendung von Meter-

ware, kann es vorkommen, dass das Filmende

abgerissen wird und vom Aufwickeldorn abge-

nommen werden muss.

Dazu

1. den Bodendeckel der Kamera in einem völlig

dunklen Raum abnehmen,

2. dann die Kamera so halten, dass der offene

Bodendeckel nach unten zeigt, und

3. den Schnellschalthebel mehrmals langsam

betätigen, bis der Film von selbst soweit aus

der Kamera herauskommt, dass man ihn fas-

sen und herausziehen kann. Ggfs. zur Unter-

stützung die Kamera leicht in die Hand schla-

gen.

Einstellen der Filmempfindlichkeit

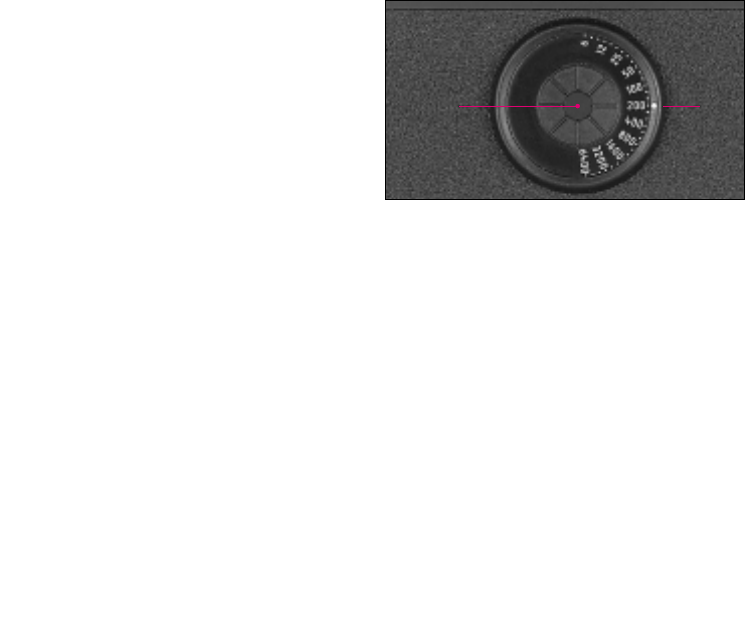

Mit der Einstellscheibe (27) wird die Filmemp-

findlichkeit manuell durch Einstellung einer der

Werte im Bereich von ISO 6 bis 6400 gewählt.

(ISO ist die internationale Bezeichnung für die

Filmempfindlichkeit.)

Dazu wird die rastende Scheibe so gedreht, dass

der gewünschte Wert dem weißen Indexpunkt

(26) gegenübersteht. 

27 26

Folgende Einstellungen sind möglich

Skala Empfindlichkeit - ISO (ASA/DIN)

6 6/ 9°

- 8/10°

- 10/11°

12 12/12°

- 16/13°

- 20/14°

25 25/15°

- 32/16°

- 40/17°

50 50/18°

- 64/19°

- 80/20°

100 100/21°

- 125/22°

- 160/23°

200 200/24°

- 250/25°

- 320/26°

400 400/27°

- 500/28°

- 640/29°

800 800/30°

- 1000/21°

- 1250/32°

1600 1600/33°

- 2000/34°

- 2500/35°

3200 3200/36°

- 4000/37°

- 5000/38°

6400 6400/39°

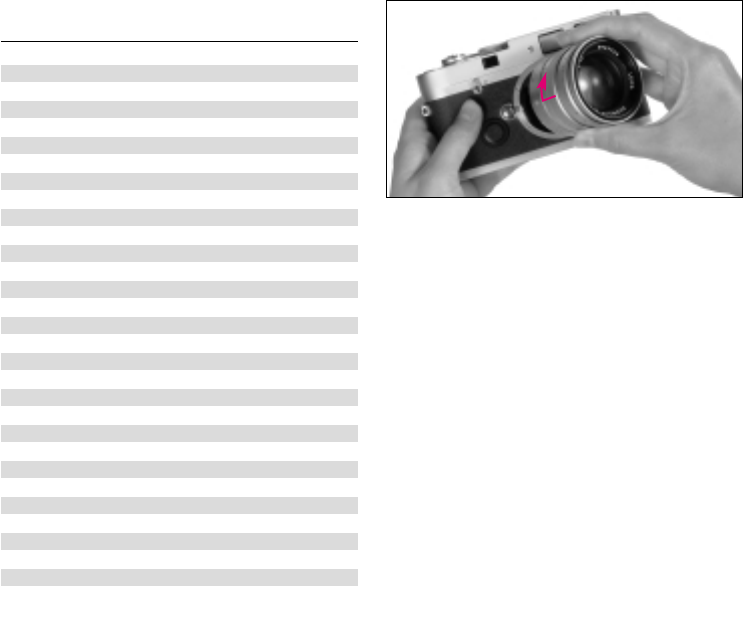

Ansetzen eines Objektivs

1. Das Objektiv am festen Ring (16) fassen,

2. den roten Indexknopf (16b) des Objektives

dem Entriegelungsknopf (3) am Kamera-

gehäuse gegenüberstellen und dann

3. das Objektiv in dieser Stellung gerade ein-

setzen.

4. Eine kurze Rechtsdrehung lässt das Objektiv

hör- und fühlbar einrasten.

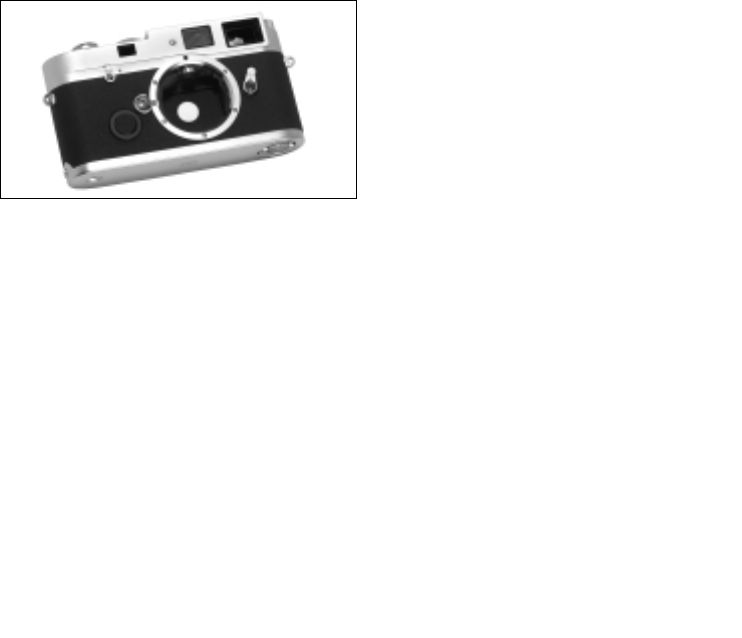

Abnehmen eines Objektivs

1. Das Objektiv am festen Ring (16) fassen,

2. den Entriegelungsknopf (3) am Kamera-

gehäuse niederdrücken,

3. das Objektiv nach links drehen, bis dessen In-

dexknopf (16b) dem Entriegelungsknopf ge-

genübersteht, und

4. dann gerade herausnehmen.

Hinweis:

Bei eingelegtem Film sollte der Objektivwechsel

im Körperschatten erfolgen, da bei direkter

Sonneneinstrahlung Lichteinfall durch den Ver-

schluss möglich ist.

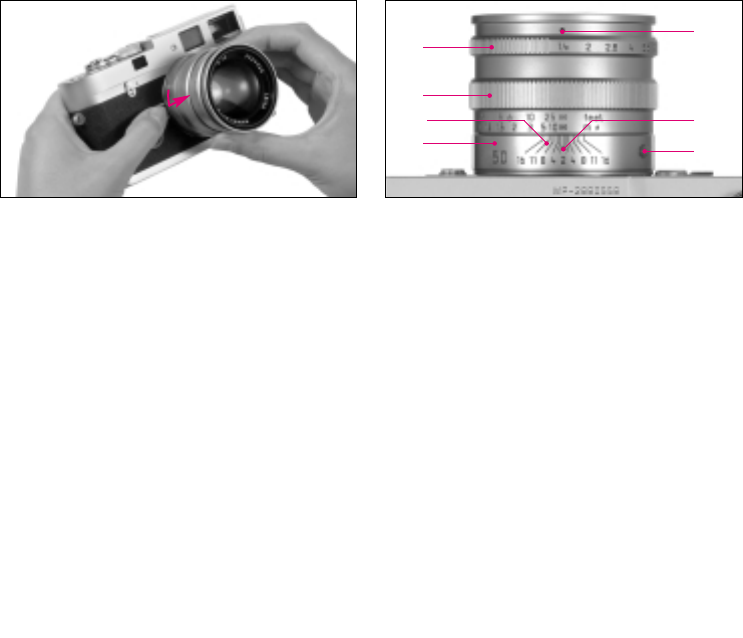

Der Aufbau von Leica M-Objektiven

Die Leica M-Objektive besitzen einen feststehen-

der Ring (16) mit Index für Entfernungseinstel-

lung (16a), Indexknopf für Objektivwechsel (16b)

und Schärfentiefe-Skala (16c), einen drehbaren

Entfernungs-Einstellring (17) und einen Blenden-

Einstellring (18) sowie den dazugehörigen weis-

sen Indexpunkt (19).

16 c

18 19

16 b

16 a

Der Entfernungs-Einstellring

Der Entfernungs-Einstellring (17) zeigt die jeweils

eingestellte Entfernung und, in Verbindung mit

der Schärfentiefeskala (16c), den Bereich der

Schärfentiefe an.

Näheres zur Einstellung der Entfernung entneh-

men Sie bitte dem Abschnitt "Die Entfernungs-

messung" auf Seite 26.

Der Blenden-Einstellring

Die Blendenzahlen sind international festgelegt.

Sie sind so gewählt, dass die Lichtmenge, die auf

den Film gelangt, beim Abblenden von Blenden-

zahl zu Blendenzahl jeweils auf die Hälfte verrin-

gert wird. Eine Blendenstufe entspricht einer

Stufe auf dem Zeit-Einstellrad (9).

Ähnlich wie die Belichtungszeiten rastet der Blen-

den-Einstellring (17) am Objektiv bei jeder Zahl

(bei den meisten Objektiven auch bei halben

Werten) fühlbar ein. Sie können sich also nach

einiger Übung auch im Dunkeln über die Einstel-

lung der Blende orientieren.

Die Drehrichtung des Blendenrings entspricht

den Belichtungsmesser-Anzeigen im Sucher.

Leuchtet beispielsweise die linke dreieckige LED

auf, führt eine Drehung in Pfeilrichtung, d.h. nach

rechts, zu der benötigten, grösseren, d.h. weiter

geöffneten Blende (kleinerer Blendenwert).

Näheres zur Einstellung der korrekten Belichtung

entnehmen Sie bitte dem Abschnitt: "Die Belich-

tungsmessung" auf Seite 28.

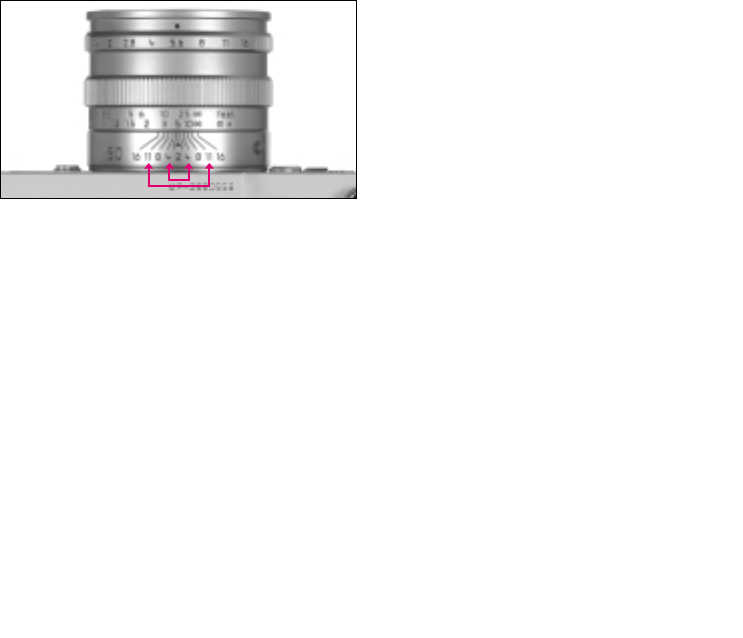

Die Schärfentiefe-Skala

Mit höchster Schärfe wird diejenige – dem Film

parallele – Ebene im Motiv abgebildet, auf die

das Objektiv eingestellt ist. Diese Höchstschärfe

nimmt nach vorn und nach hinten allmählich ab,

so dass sich ein gewisser Tiefenbereich ergibt,

der auf dem Bild scharf wiedergegeben wird: Die

Schärfentiefe. Sie ist abhängig von der Aufnah-

me-Entfernung, der Brennweite des Objektivs

(zusammen ergibt das den Abbildungs-Maßstab)

und der eingestellten Blende. Abblenden, d.h.

Einstellen eines größeren Wertes, erhöht die

Schärfentiefe, Aufblenden, d.h. Einstellen eines

kleineren Wertes, verringert sie.

Zusammen mit der Schärfentiefe-Skala (16c)

kann man auf dem Entfernungs–Einstellring (17)

den Bereich der Schärfentiefe bei der jeweils ein-

gestellten Entfernung ablesen.

Haben sie beispielsweise das Objektiv LEICA

SUMMILUX-M 1:1,4/50mm auf 5m eingestellt,

so reicht die Schärfe bei Blende 4 von 4 m bis

etwa 8m. Blenden Sie dagegen bei gleicher Ent-

fernung auf 11 ab, so reicht die Schärfe von 3m

bis etwa 20m.

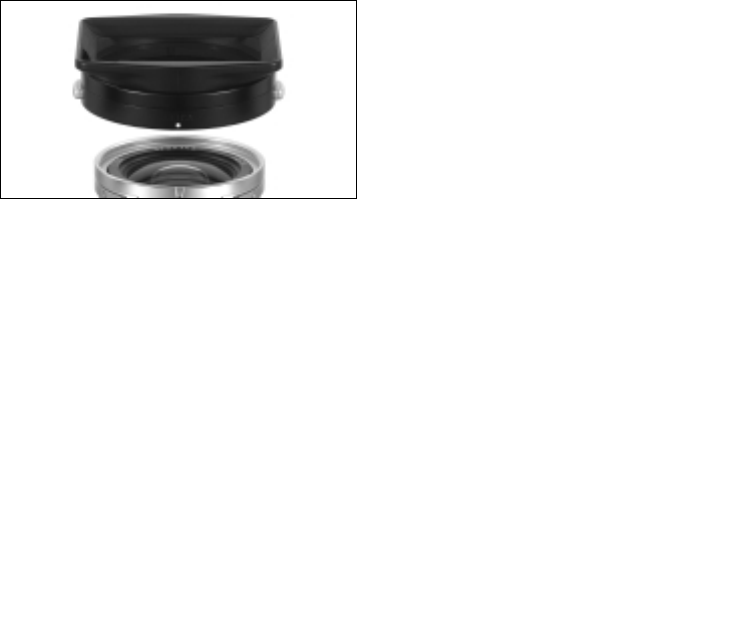

Gegenlichtblenden

Die einzelnen Leica M-Objektive werden mit ver-

schiedenen funktionell ausgebildeten Gegenlicht-

blenden geliefert. Bei mehreren Objektiven sind

sie eingebaut und teleskopartig ausziehbar. Ge-

genlichtblenden sollten grundsätzlich immer be-

nutzt werden, weil sie das Objektiv wirksam

gegen Nebenlicht und Überstrahlung, aber auch

gegen Regentropfen und Fingerabdrücke schüt-

zen.

Die Verwendung bisheriger Leica M-Objektive

Alle Leica M-Objektive können benutzt werden.

Von der Belichtungsmessung sind jedoch ausge-

nommen:

Hologon 1:8/15mm,

Super-Angulon-M 1:4/21mm

Super-Angulon -M 1:3,4/21mm

Elmarit-M 1:2,8/28 mm mit niedrigeren Fabr. Nr.

als 2 314 921.

Beim Objektivwechsel muss auf Unendlich einge-

stellt sein:

Summicron 1:2/50mm mit Naheinstellung.

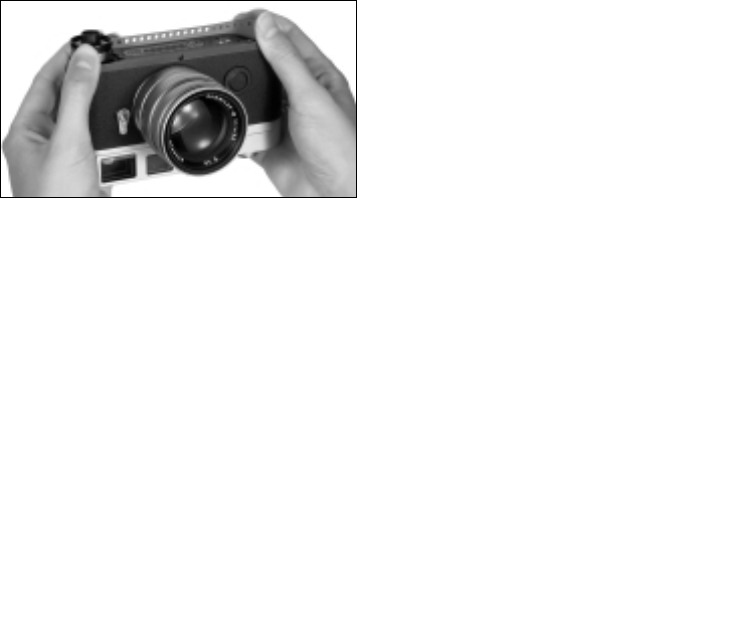

Richtiges Halten der Kamera

Für scharfe, unverwackelte Aufnahmen muss die

Kamera möglichst ruhig und bequem gehalten

werden. Eine geeignete, sichere "Drei-Punkt-Hal-

tung" der LEICA MP ergibt sich, wenn sie mit der

rechten Hand gefasst wird, wobei der Zeigefinger

auf dem Auslöseknopf liegt und der Daumen hin-

ter den in Bereitschaftsstellung ausgeklappten

Schnellschalthebel geschoben wird. Zusätzlich

stützt die linke Hand entweder das Objektiv von

unten, bereit zum schnellem Nachfokussieren,

oder sie umfasst die Kamera. Festes Anlegen an

Stirn und Wange gibt der Kamera zusätzlichen

Halt. Für Hochformataufnahmen wird die LEICA MP

nach links gedreht. Die Hände können dabei in

der gleichen Stellung wie bei Aufnahmen im

Querformat bleiben. Sie kann aber auch nach

rechts geschwenkt werden. In diesem Fall kann

es vorteilhaft sein, mit dem Daumen auszulösen.

Hinweis:

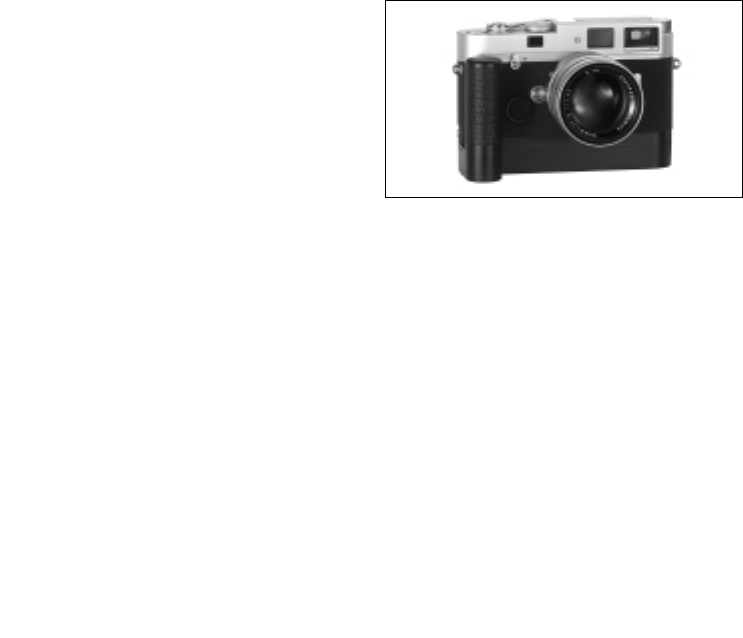

Als praktisches Zubehör wird der Handgriff M

für besonders sicheres Halten und freihändiges

Tragen der LEICA MP empfohlen (Bestell-Nr.

14405).

Der Leuchtrahmen-Messsucher

Der Leuchtrahmen-Messsucher der LEICA MP ist

nicht nur ein besonders hochwertiger, großer,

brillanter und heller Sucher, sondern auch ein mit

dem Objektiv gekuppelter, sehr präziser Entfer-

nungsmesser. Die Größe der Leuchtrahmen ent-

spricht einer Bildgröße von 23 x 35 mm (Diafor-

mat) bei der für jede Brennweite kürzesten Ein-

stell-Entfernung. Bei größeren Entfernungen wird

von der Kamera etwas mehr vom Motiv erfasst,

als innerhalb der Leuchtrahmen zu sehen ist.

Die Leuchtrahmen sind mit der Entfernungsein-

stellung so gekuppelt, dass die Parallaxe – der

Versatz zwischen der Objektiv– und der Sucher-

achse – automatisch ausgeglichen wird und sich

Leuchtrahmenbild und Aufnahmebild im gesam-

ten Entfernungs-Einstellbereich von 0,7m bis ∞

decken. Es stehen drei LEICA MP Modelle mit un-

terschiedlichen Varianten dieses Suchers zur

Verfügung, die sich ausschließlich durch ihre

Vergrößerung unterscheiden: Werden bei der

LEICA MP mit 0,72-facher Sucher-Vergrößerung

Objektive der Brennweiten 28 (Elmarit ab Fabri-

kationsnummer 2 411001), 35, 50, 75, 90 und

135mm eingesetzt, so spiegelt sich automatisch

der zugehörige Leuchtrahmen in den Kombinatio-

nen 28+90mm, 35+135mm, 50+75mm ein.

Im LEICA MP Modell mit der stärkeren , 0,85-fachen

Sucher-Vergrößerung werden fünf Rahmen für

die Brennweiten ab 35 mm eingespiegelt (90mm,

35+135mm, 50+75mm). In der LEICA MP 0,58

werden fünf Rahmen für die Brennweiten bis zu

90mm eingespiegelt (28+90mm, 35mm, 50+75mm).

In der Mitte des Sucherfeldes liegt das recht-

eckige Entfernungs-Messbild, das heller als das

umliegende Bildfeld ist. Alle Objektive von 21 bis

135mm Brennweite kuppeln sich beim Einsetzen

in die LEICA MP mit dem Entfernungsmesser.

Wenn der Belichtungsmesser eingeschaltet ist,

erscheinen am unteren Rand des Sucherbildes

zusätzlich die LEDs des Belichtungsmessers,

bzw. die LED-Batterie-Warnanzeige. Näheres zur

Entfernungs- und Belichtungsmessung entnehmen

Sie bitte den entsprechenden Abschnitten auf den

Seiten 26 und 28.

Hinweis:

In der LEICA M 0.85 wird der mittlere Bereich

des unteren 50mm-Leuchtrahmens von der

Anzeige verdeckt.

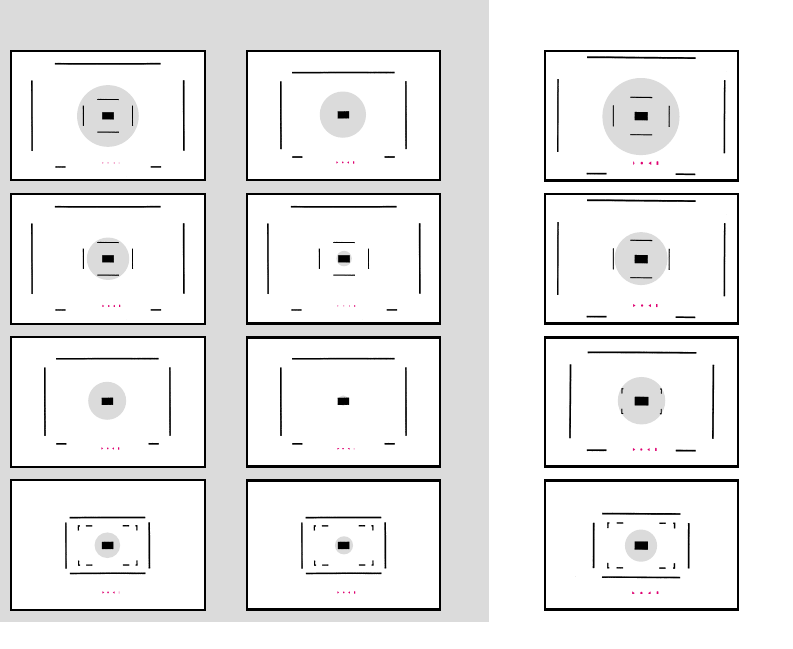

Leucht-

rahmen

35 mm

Leucht-

rahmen

135 mm

LED für Batterie-Warnanzeige

LED’s des Belichtungsmessers

Messfeld des

Entfernungsmessers

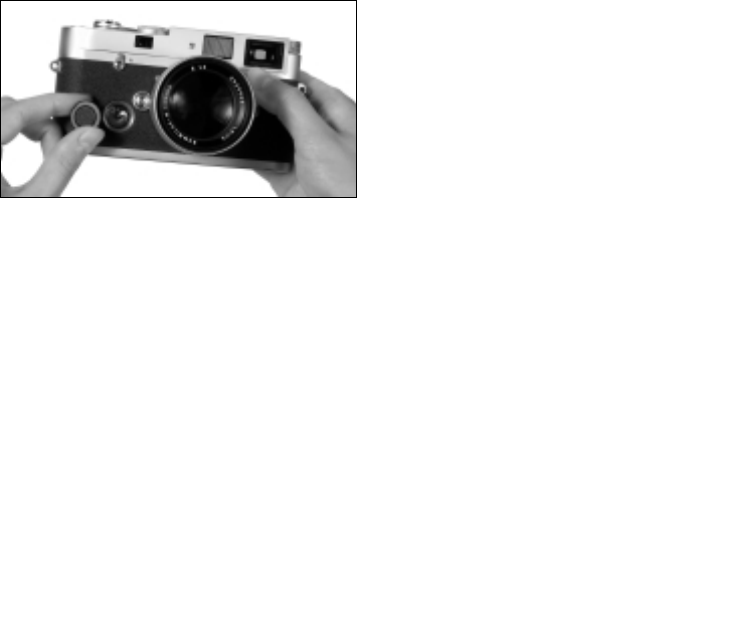

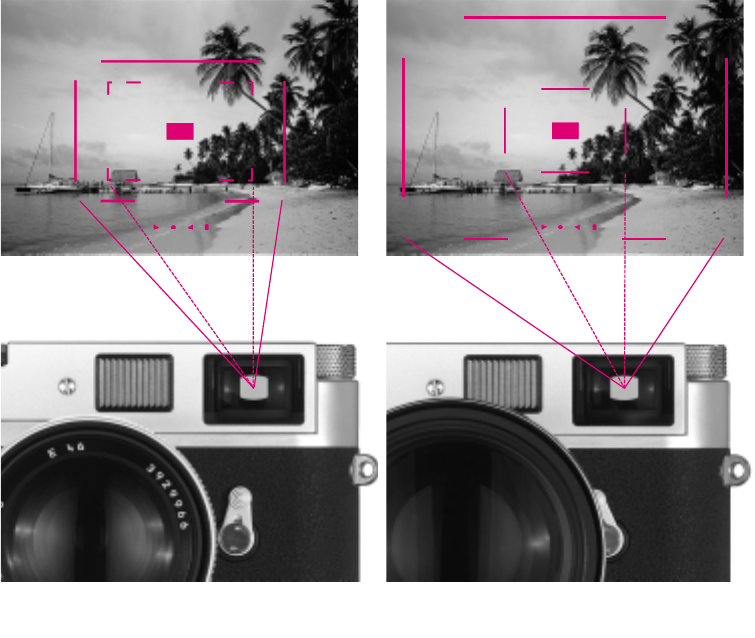

Der Bildfeldwähler

Der Bildfeldwähler (20) erweitert die Möglichkeit

des Suchers der LEICA MP. Mit diesem eingebau-

ten Universalsucher können Sie sich jederzeit die

Bildrahmen einspiegeln , die nicht zu dem gerade

eingesetzten Objektiv gehören. Sie sehen dann

sofort, ob es bildgestalterischen Gründen günsti-

ger ist, das jeweilige Motiv mit einer anderen

Brennweite aufzunehmen.

Wird der Hebel nach außen, d.h. vom Objektiv

weggeschwenkt, erscheinen die Bildbegrenzun-

gen für 35 und 135mm Brennweite (die Bildbe-

grenzung für 135mm Brennweite entfällt bei der

LEICA MP 0.58).

Wird der Hebel in die senkrechte, mittige Stel-

lung geschwenkt, erscheinen die Bildfeldbegren-

zungen für 50 und 75mm Brennweite.

Wird der Hebel nach innen, d.h. zum Objektiv

geschwenkt, erscheinen in der LEICA MP mit

0,72-facher Sucher-Vergrößerung die Bildbegren-

zungen für 28 und 90mm Brennweite, im Modell

mit 0,85-facher Sucher-Vergrößerung nur der

Leuchtrahmen für 90mm Brennweite.

*nicht bei Leica MP 0.58

35 mm +

135 mm*

28 mm*+

90 mm

50 mm + 75 mm

*nicht bei Leica MP 0.85

Die Entfernungsmessung

Mit dem Entfernungsmesser der drei LEICA MP Mo-

delle lässt sich aufgrund seiner großen effektiven

Messbasis sehr präzise arbeiten. Dies macht sich

insbesondere bei der Verwendung von Weitwinkel-

Objektiven mit ihrer relativ großen Schärfentiefe vor-

teilhaft bemerkbar. Die stärkere Vergrößerung im

Fall des 0,85-fach Suchers bewirkt dabei durch eine

noch größere effektive Messbasis eine weitere Stei-

gerung der Genauigkeit:

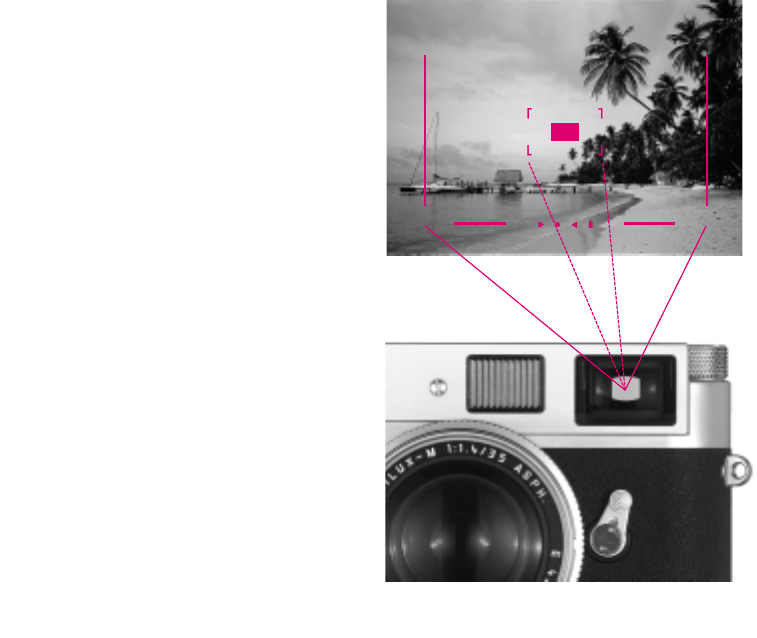

Das Messfeld des Entfernungsmessers ist in der

Mitte des Suchers als helles, scharf begrenztes

Rechteck sichtbar. Wenn Sie das große Ausblick-

fenster (14) des Suchers zuhalten, bleiben ledig-

lich der eingespiegelte Leuchtrahmen und dieses

Messfeld sichtbar. Die Schärfe kann nach der

Mischbild- oder der Schnittbildmethode einge-

stellt werden:

Mischbildmethode (Doppelbild)

Bei einem Portrait z.B. das Auge mit dem Mess-

feld des Entfernungsmessers anvisieren und am

Entfernungseinstellring des Objektivs so lange

drehen, bis die Konturen im Messfeld zur

Deckung gebracht sind. Danach Motiv-Aus-

schnitt festlegen.

Schnittbildmethode

Bei einer Architektur-Aufnahme z.B. die senk-

rechte oder eine andere klar definierte senkrech-

te Linie mit dem Messfeld des Entfernungsmes-

sers anvisieren und am Entfernungseinstellring

des Objektives so lange drehen, bis die Konturen

der Kante bzw. Linie an den Begrenzungen des

Messfeldes ohne Versatz zu sehen sind. Danach

Motiv-Ausschnitt festlegen.

Eine klare Trennung der beiden Einstell-Metho-

den ist in der Praxis selten gegeben. Beide Krite-

rien lassen sich in Kombination miteinander sehr

gut verwenden.

Mechanische Messbasis x Sucher- = Effektive

(Abstand der optischen vergrößerung Messbasis

Achsen des Sucher-

Fensters und des

Entfernungsmesser-

Ausblickfensters)

Leica MP mit

0,72x Sucher 69,25 mm x 0,72 = ca. 49,9 mm

Leica MP mit

0,85x Sucher 69,25 mm x 0,85 = ca. 58,9 mm

Leica MP mit

0,58x Sucher 69,25 mm x 0,58 = ca. 40,2 mm

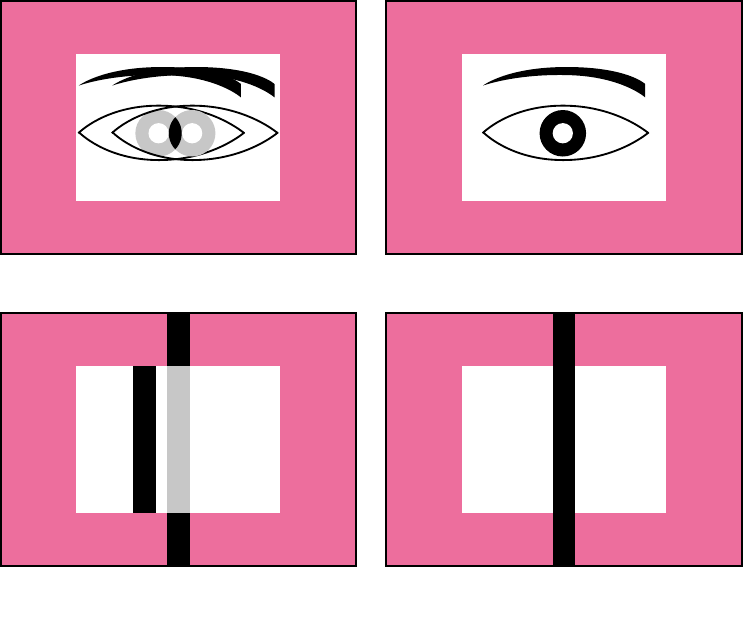

Doppelkontur = Unscharf Konturendeckung = scharf

Unterbrochene Linie = unscharf Durchgehende Linie = scharf

Die Belichtungsmessung

Bei der LEICA MP erfolgt die Belichtungsmes-

sung für das vorhandene Umgebungslicht selek-

tiv durch das Objektiv bei Arbeitsblende. Dabei

wird das von einem hellen Messfleck reflektierte

Licht von einer Fotodiode (Pfeil) aufgefangen und

gemessen. Diese Silizium-Fotodiode mit vorge-

setzter Sammellinse ist links oberhalb des Ver-

schlusses angeordnet. Der Messfleck (12mm

Durchmesser, das entspricht ca. 13 % des

Negativformats) befindet sich in der Mitte des

ersten Verschlussvorhangs.

Die ungleichmäßige Deckung der weißen Farbe

beruht nicht auf einer mangelhafte Fertigung. Sie

ist vielmehr darauf zurückzuführen, dass auf dem

flexiblen Gummituch des Verschlusses keine

geschlossene, dicke Farbschicht aufgetragen

werden kann, ohne die Funktion des Verschlus-

ses zu beeinträchtigen. Die ungleichmäßige

Struktur des Messflecks beeinträchtigt das Be-

lichtungsergebnis in keiner Weise.

Die für eine korrekte Belichtung passenden Zeit-

/Blenden-Kombinationen werden mit Hilfe der

Sucheranzeigen ermittelt – einer aus drei roten

LEDs bestehenden Lichtwaage (). Ist die

Einstellung richtig, leuchtet nur die mittlere,

runde LED.

Einschalten des Belichtungsmessers

Der Belichtungsmesser wird durch leichtes Nie-

derdrücken des Auslöseknopfs (7) bis zu seinem

Druckpunkt eingeschaltet, vorausgesetzt, die Ka-

mera ist eingeschaltet, d.h. das Zeit-Einstellrad

(10) steht auf einer anderen Position als B/OFF,

und der Verschluss ist vollständig aufgezogen.

Die Messbereitschaft des Belichtungsmessers

wird durch konstantes Leuchten einer der beiden

dreieckigen LEDs signalisiert, ggfs. zusammen

mit der mittleren, runden LED.

Wird der Auslöseknopf wieder losgelassen, ohne

den Verschluss auszulösen, bleibt der Belich-

tungsmesser noch ca.14s lang eingeschaltet und

die entsprechende(n) LED(s) leuchtet/n solange

weiter.

➞

Nach Auslösung und Verschlussablauf ist der Be-

lichtungsmesser abgeschaltet und die LED(s) im

Sucher verlöschen.

Der Belichtungsmesser ist ebenfalls abgeschal-

tet, wenn der Verschluss nicht gespannt ist,

und/oder das Zeit-Einstellrad auf B/OFF steht

(d.h. die Kamera ausgeschaltet ist).

Hinweise:

Wenn der Verschluss nicht gespannt ist oder die

Anzeigen erloschen sind, befindet sich die Kame-

ra in einem "Stand-by"-Zustand.

Bei sehr wenig Umgebungslicht, d.h. im Grenzbe-

reich des Belichtungsmessers, kann es ca. 0,2s

dauern, bis die LEDs aufleuchten.

Wird der Messbereich des Belichtungsmessers

bei sehr niedrigen Leuchtdichten unterschritten,

blinkt als Warnanzeige die linke dreieckige LED.

Einstellen der Belichtung / - einer passen-

den Verschlusszeit-/Blenden-Kombination

Soll die Belichtungseinstellung entsprechend der

Angaben des Belichtungsmessers erfolgen, muss

der Verschluss voll gespannt sein und das Zeit-

Einstellrad (10) bei einer der gravierten Ver-

schlusszeiten eingerastet sein.

Dann

1. den Belichtungsmesser durch leichten Druck

auf den Auslöser (7, bis zum Druckpunkt) ein-

schalten und

2. durch drehen am Zeit-Einstellrad und/oder

Blenden-Einstellring des Objektives (18) die

runde LED alleine zum Leuchten bringen.

Neben der für eine richtige Belichtung nötigen

Drehrichtung des Blenden-Einstellrings, zeigen

die drei LEDs der Lichtwaage auf die folgende Art

Unter-, Über-, sowie die korrekte Belichtung an:

Unterbelichtung von mindestens einer

Blendenstufe; Drehung des Blendenrings

nach rechts und/oder des Zeit-Einstellra-

des nach links nötig

 Unterbelichtung von 1

2Blendenstufe;

Drehung des Blendenrings nach rechts

oder des Zeit-Einstellrades nach links nötig

Richtige Belichtung

 Überbelichtung von 1

2Blendenstufe; Dre-

hung des Blendenrings nach links oder des

Zeit-Einstellrades nach rechts nötig

Überbelichtung von mindestens einer

Blendenstufe; Drehung des Blendenrings

nach links und/oder des Zeit-Einstellra-

des nach rechts nötig

Die B-Einstellung / Abschalten des Belich-

tungsmessers

Mit der B/OFF-Einstellung des Verschlusszeiten-

Einstellrades sind Belichtungen beliebiger Dauer

möglich. Dabei bleibt der Verschluss solange

geöffnet, wie der Auslöseknopf gedrückt gehal-

ten wird.

Der Belichtungsmesser ist dabei allerdings aus-

geschaltet.

Wenn die Kamera längere Zeit nicht benutzt oder

in einer Tasche verstaut wird, sollte sie immer

durch drehen des Zeit-Einstellrades in die

B/OFF-Position ausgeschaltet werden. Dadurch

wird jeglicher Stromverbrauch unterbunden,

auch der geringe, der im Stand-by Betrieb nach

dem selbsttätigen Abschalten des Belichtungs-

messers und dem Erlöschen der Anzeige weiter-

hin erfolgt.

Der Messbereich des Belichtungsmessers

Der Messbereich reicht bei Raumtemperatur,

normaler Luftfeuchte und Blende 1,0 von 0,03

bis 125000 cd/m2. Bei ISO 100/21° entspricht

dies EV -2 bis 20 bzw. Bl.1,0 und 4 s bis Bl. 32

und 1/1000s (siehe auch Diagramm Seite 33).

Unterschreiten des Messbereichs

Wird der Messbereich des Belichtungsmessers

bei sehr niedrigen Leuchtdichten unterschritten,

blinkt als Warnanzeige die linke, dreieckige LED.

Da die Belichtungsmessung mit Arbeitsblende er-

folgt, kann dieser Zustand auch durch Abblenden

des Objektivs entstehen.

Der Belichtungsmesser bleibt – auch bei unter-

schrittenem Messbereich – noch ca. 14s nach

dem Loslassen des Auslöseknopfs eingeschaltet.

Verbessern sich in diesem Zeitraum (z.B. durch

Änderung des Motivausschnitts oder durch Öff-

nen der Blende) die Lichtverhältnisse, geht die

LED-Anzeige von Blinken in konstantes Leuchten

über und zeigt damit Messbereitschaft an.

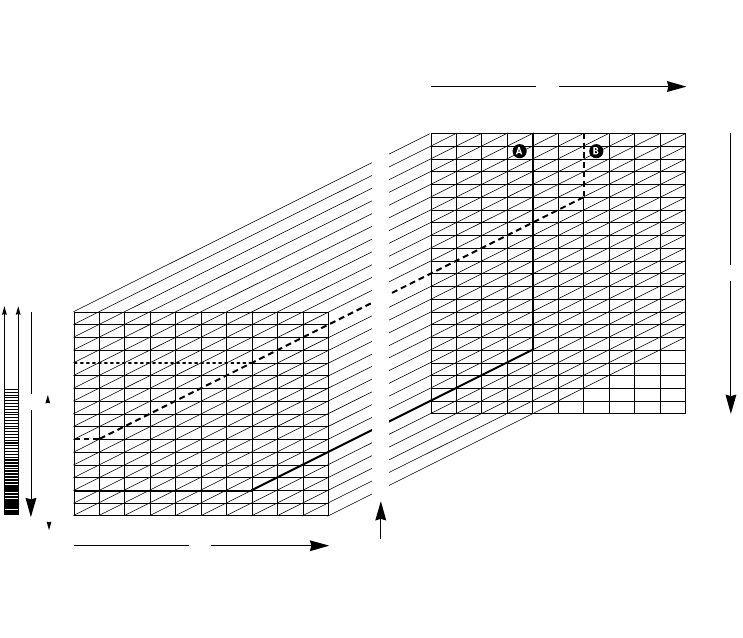

Messdiagramm (Grafik siehe S. 33)

Angaben zum Messbereich des Belichtungsmes-

sers befinden sich auf der rechten Seite des Dia-

gramms, Angaben zum Arbeitsbereich des

Schlitzverschlusses und der Objektive auf der lin-

ken Seite. Dazwischen sind Belichtungswerte (EV

= Exposure Value) abzulesen. Der Messbereich

des Belichtungsmessers wird rechts im Dia-

gramm in cd/m2(Candela pro Quadratmeter) an-

gegeben. Darüber werden die Filmempfindlich-

keits-Einstellungen (SV = Speed Value) in ISO-

Werten angeführt. Links im Diagramm erkennt

man die Belichtungszeit-Angaben in Sekunden

(TV = Time Value) . Symbolisch ist der Arbeitsbe-

reich des Schlitzverschlusses der LEICA MP

durch eine schraffierte Fläche in der danebenste-

henden Säule dargestellt. Bei Einstellung B/OFF

ist der Bereich nach oben hin offen. Links unten

werden die Blendenzahlen (AV = Aperture Value)

abgelesen.

An Beispiel A lassen sich die Zusammenhänge

von Filmempfindlichkeit, Leuchtdichte (Hellig-

keit), Belichtungszeit und Blende erkennen.

Von der Filmempfindlichkeitsangabe (ISO

100/21°) verfolgt man zunächst die senkrechte

Linie bis zum Schnittpunkt der zur entsprechen-

den Leuchtdichte gehörenden waagrechten Linie.

In diesem Beispiel sind das 4 000 cd/m2, was ei-

ner Helligkeit bei strahlendem Sonnenschein ent-

spricht. Diagonal führt jetzt die Linie bis auf die

senkrechte Linie der eingestellten Blende (11)

und von dort waagerecht nach links weiter zur

dabei notwendigen Belichtungszeit 1/250s). Im

Verlauf der diagonalen Linienführung lässt sich

auch der Belichtungswert (EV 15) ablesen.

Am Beispiel B erkennt man, dass bei Kerzenlicht

und einer Film-Empfindlichkeit von ISO 400/27°

(1 cd/m2) z.B. mit Blende 1,4 und 1/15s fotogra-

fiert werden muss. Die Blende 11 am Objektiv

kann z.B. nicht benutzt werden, da die dazu-

gehörige Belichtungszeit von 4s am Zeit-Einstell-

rad nicht zur Verfügung steht. Weil mit dem Zeit-

Einstellrad als längste Belichtungszeit nur 1s

eingestellt werden kann, ist auch ein direktes

Messen nicht mehr möglich. Ein Umrechnen oder

das Ablesen der richtigen Belichtungszeit aus

diesem Diagramm ist damit unumgänglich.

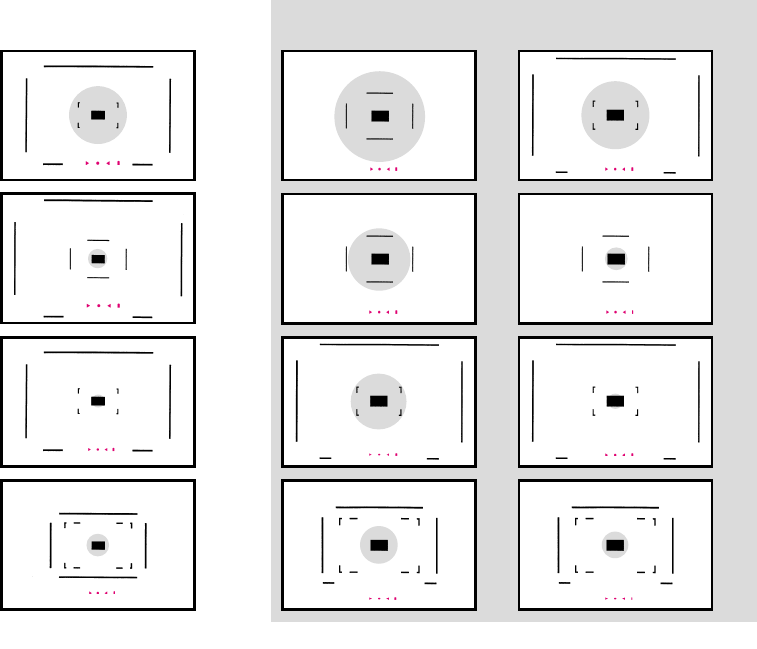

Die Messfeld-Orientierung im Sucher

(Grafiken siehe S. 34-35)

Der Durchmesser des runden Messfelds beträgt

12mm. Damit entspricht es 1

2der Formathöhe,

bzw. 1

3der Formatbreite. Im Sucherbild verän-

dert sich jedoch die Messfeldgrösse im Verhält-

nis zum gültigen Rahmen je nach verwendeter

Brennweite und eingestellter Entfernung ein

Wenig.

Das gilt auch für Objektive mit Suchervorsatz,

wie z.B. das LEICA ELMARIT-M 1:2,8/135mm.

0,03

0,063

0,125

0,25

0,5

125

250

500

1000

2000

4000

8000

16000

32000

63000

125000

cd/m2

6/9°

12/12°

25/15°

50/18°

100/21°

200/24°

400/27°

800/30°

1600/33°

3200/36°

6400/39°

ISO

1/2

1/4

1/8

1/15

1/30

1/60

1/125

1/250

1/500

1/1000

1 1,4 2 2,8 4 5,6 8 11 16 22 32

-5

-6

-4

-3

-2

-1

AV EV

Messdiagramm

24 mm 21 mm

LEICA MP

Suchervergrößerung 0.72 x

LEICA MP

Suchervergrößerung 0.58 x

21 mm

75 mm50 mm

90 mm28 mm

135 mm35mm

LEICA MP

Suchervergrößerung 0.58 x

28 mm

35mm

50 mm

28 mm

35mm

50 mm

24 mm 24 mm21 mm

90 mm

135 mm

75 mm

90 mm

135 mm

75 mm

LEICA MP

Suchervergrößerung 0.72 x

LEICA MP

Suchervergrößerung 0.85 x

LEICA MP

Suchervergrößerung 0.85 x

Allgemeine Hinweise zur Belichtungsmessung

Die meisten Motive weisen in der Regel eine

gleichmäßige Verteilung von dunklen und hellen

Objektdetails auf. Solche Normalmotive reflektie-

ren 18 % des einfallenden Lichts und entspre-

chen damit einem Grauwert, auf den alle Belich-

tungsmesser geeicht sind.

Wird vom Motiv grundsätzlich mehr Licht reflek-

tiert, z.B. bei verschneiter Winterlandschaft, vom

gelben Sandstrand, von hellen Hauswänden oder

einem weißen Brautkleid, würde eine Einstellung

von Verschlusszeit und Blende entsprechend der

Belichtungsmesser-Anzeige eine Unterbelichtung

ergeben.

Bei Motiven mit überwiegend dunklen Details,

z.B. bei einer schwarzen Dampflok, bei dunkel-

grauen Schieferdächern oder der dunkelblauen

Uniform eines Kapitäns, wird dagegen weniger

Licht reflektiert und eine Einstellung von Ver-

schlusszeit und Blende entsprechend der Belich-

tungsmesser-Anzeige würde eine Überbelichtung

ergeben.

In derartigen Fällen muss der Belichtungsmess-

wert korrigiert werden, wenn optimale Belich-

tungsergebnisse angestrebt werden. Es sei denn,

es wird mit Hilfe der selektiven Messung im Mo-

tiv ein Ausschnitt angemessen, in dem eine gute

Verteilung von hellen und dunklen Details gege-

ben ist.

Bei einem Hochzeitsfoto wird man z.B. das Ge-

sicht der Braut und nicht das weiße Brautkleid

anmessen. Bei Landschaftsaufnahmen mit einem

Weitwinkel-Objektiv wird man die Kamera soweit

neigen, dass das selektive Messfeld der LEICA MP

nicht die hellen Partien des Himmels erfasst.

Kann kein entsprechender Ausschnitt im Motiv

angemessen werden, muss ein Verlängerungs-

faktor benutzt werden, d.h. die Belichtungszeit

wird um 2- bis 4-fach verlängert; bzw. die Blende

um 1 bis 2 Stufen geöffnet.

Bei einer von der Sonne beschienenen Schnee-

fläche erfolgt z.B. eine Korrektur mit dem Faktor

4, d.h. anstelle der gemessenen Belichtungs-

zeit von 1/1000s bei Blende 8 wird entweder

mit 1/250s bei Blende 8 oder mit 1/1000s bei

Blende 4 belichtet. Bei weniger hellen Motiven,

z.B. beim hellen Meeresstrand, genügt ein

Verlängerungsfaktor von 1,5. Entsprechend um-

gekehrt verfährt man bei dunklen Motiven.

Bei sehr großen Kontrasten zwischen hellen und

dunklen Partien reicht der Belichtungsumfang

der Filme nicht mehr aus, sowohl im "Licht" als

auch im "Schatten" alle Helligkeitsdifferenzierun-

gen des Motivs zu registrieren. Es bleibt der Ent-

scheidung des Fotografen überlassen, in welchen

Partien er noch Zeichnung wünscht. Eine Person

kann dann z.B. als schwarze Silhouette (unterbe-

lichtet) vor richtig belichteter Landschaft, oder

richtig belichtet vor "ausgeblichenem" Hinter-

grund (überbelichtet) stehen. Das Anmessen von

"Licht" und "Schatten" und eine daraus ermittelte

Kompromiss-Belichtung führt in der Regel zu un-

befriedigenden Ergebnissen, weil dann sowohl in

den hellen als auch in den dunklen Partien Diffe-

renzierungen verloren gehen.

Bewusst knapper bzw. bewusst reichlicher ge-

wählte Belichtungen verstärken oft den Charak-

ter eines Bildes und können deshalb als Gestal-

tungsmittel sinnvoll eingesetzt werden.

Der Blitzbetrieb

Die LEICA MP besitzt keine eigene Blitzmessung

und –Steuerung. Infolgedessen muss die Steue-

rung der Blitzbelichtung entweder durch das auf-

gesetzte Blitzgerät selbst erfolgen (Computer-

steuerung), oder – gemäß Leitzahlrechnung – die

Blende entsprechend der Entfernung des

Motivs zur Kamera für jede Aufnahme neu ein-

gestellt werden. Die kürzestmögliche Belich-

tungszeit für Aufnahmen mit Elektronen-Blitz-

geräten, die Synchronzeit 1/50s, ist auf dem

Zeit-Einstellrad (7) mit

gekennzeichnet. Für

spezielle Effekte können auch alle längeren Ver-

schlusszeiten einschliesslich der Einstellung

B/OFF eingesetzt werden.

Achtung:

Die mechanisch gesteuerte Zündung der über

den Zubehörschuh (12) oder die Kontaktbuchse

(22) angeschlossenen Blitzgeräte kann auch bei

abgelaufenem Verschluss durch Niederdrücken

des Auslösers erfolgen.

Verwendbare Blitzgeräte

Mit seinen kompakten Abmessungen und seinem

auf die Kamera abgestimmten Design ist das

LEICA SF20 besonders geeignet. Dank seiner

Computer-gesteuerten Blitz-Belichtungsautomatik

ist es sehr einfach zu bedienen, und obendrein

bietet es eine Reihe von zusätzlichen, interessanten

Funktionen.

An der LEICA MP können aber auch alle anderen,

handelsüblichen Blitzgeräte mit genormten Blitz-

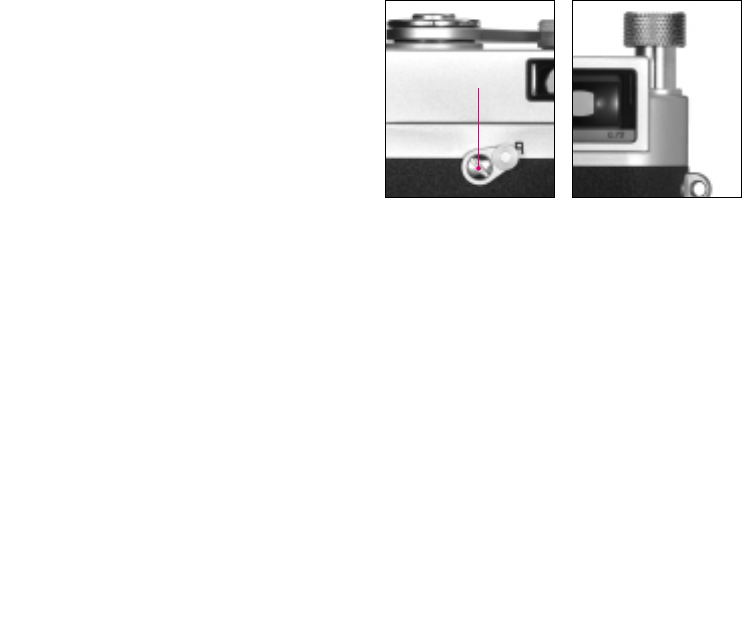

12 b

12 a

steckern (Zentralsteckern) sowie Aufsatz-Blitz-

geräte mit Norm-Blitzfuß eingesetzt und über den

Mittenkontakt (X-Kontakt, 12b) gezündet wer-

den. Wir empfehlen die Verwendung moderner

thyristorgesteuerter Elektronenblitzgeräte.

Aufsetzen und Anschliessen des Blitzgeräts

An der LEICA MP stehen zwei Blitzanschlüsse zur

Wahl:

• Ein Blitzschuh mit Mitten (Zünd-) kontakt

(12a/b) für alle Blitzgeräte mit normgerech-

tem Blitzfuß. Beim Ansetzen eines Blitzgerätes

in den Blitzschuh der LEICA MP sollte darauf

geachtet werden, dass der Fuß des Blitzgeräts

ganz eingeschoben-, und falls vorhanden, mit

der Klemm-Mutter gegen versehentliches Her-

ausfallen gesichert wird. Dies ist schon des-

halb wichtig, weil Positionsveränderungen im

Blitzschuh den erforderlichen Kontakt unter-

brechen können, so dass das aufgesetzte Blitz-

gerät nicht ausgelöst würde.

• An der Rückseite der Kamera direkt unterhalb

des Blitzschuhs ist eine Kontaktbuchse

(= X-Kontakt, 22) für den Anschluss per Kabel-

verbindung angeordnet.

Beide Anschlüsse können gleichzeitig zur Zün-

dung von mehreren Blitzgeräten eingesetzt wer-

den.

Hinweise:

Vor dem Ansetzen müssen Kamera und Blitzgerät

ausgeschaltet werden.

Näheres zum Blitzbetrieb, sowie zu den unter-

schiedlichen Betriebsarten der Blitzgeräte ent-

nehmen sie bitte der jeweiligen Anleitung.

Das Systemzubehör für die LEICA MP

Wechselobjektive

Das Leica M-System bietet die Basis für optimale

Anpassung an schnelles und unauffälliges Foto-

grafieren. Die Objektivpalette umfasst Brennwei-

ten von 21 bis 135mm und Lichtstärken bis zu 1:1.

Filter

Filter dienen in der S/W-Fotografie der gezielten

Beeinflussung der Tonwert-Wiedergabe, z.B. um

eine dem natürlichen Empfinden entsprechende

Wiedergabe von Grauwerten der verschiedenen

Farben zu erzielen, oder um die Darstellung des

Himmels, bzw. der Wolken zu verbessern. In der

Farb-Fotografie kann mit Filtern die Farbwieder-

gabe nach Wunsch, bzw. auf die spektrale Emp-

findlichkeit des verwendeten Films abgestimmt

werden. Für die aktuellen Leica M-Objektive, die

mit Norm-Filtergewinde-Größen ausgerüstet sind,

stehen eine Reihe von verschiedenen Filtern zur

Verfügung, einschliesslich Zirkular-Polfilter.

Bei einer Belichtungsmessung durch das Objek-

tiv wird die Energieminderung durch Filter

berücksichtigt. Die verschiedenen Filme haben

aber in den einzelnen spektralen Bereichen eine

unterschiedliche Empfindlichkeit. Bei dichteren

und extremen Filtern können deshalb Abwei-

chungen gegenüber der gemessenen Zeit auftre-

ten. So erfordern z.B. Orangefilter in der Regel

eine Verlängerung um einen Blendenwert, Rot-

Filter im Mittel um etwa zwei Blendenwerte. Ein

allgemein gültiger Wert lässt sich nicht angeben,

da die Rotempfindlichkeit der Schwarzweiß-Filme

sehr verschieden ist.

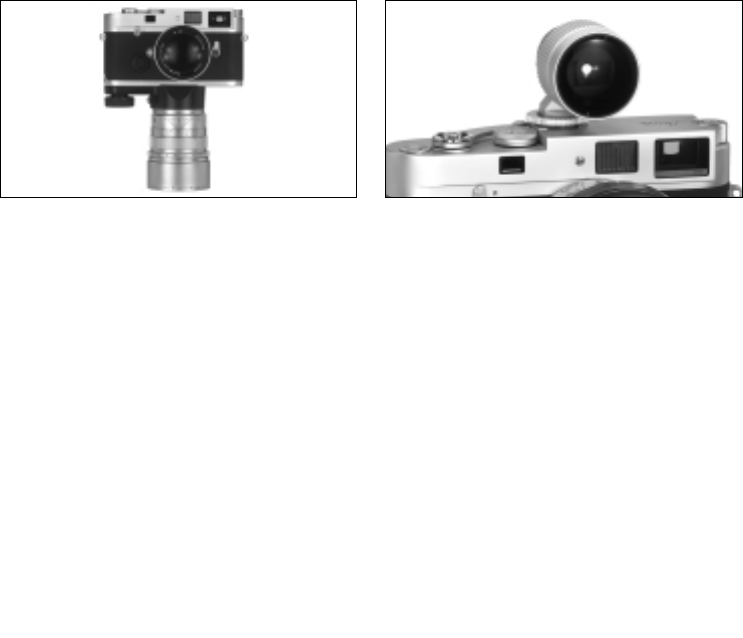

Objektivhalter M

Ein praktisches kleines Zubehör, das es ermög-

licht, ein zweites Objektiv sicher und jederzeit

schnell und einfach zugänglich unten an der

Kamera bereit zu halten. Das zweite Objektiv

kann dabei als bequemer Griff dienen. Der

Objektivhalter M wird am Stativgewinde der

Kamera befestigt (Best.-Nr. 14 404).

Sucher

Der LEICA Sucher für 21/24/28mm-Objektive

bietet die Möglichkeit, den Bildausschnitt der

drei Weitwinkel-Brennweiten einzustellen, für

die es im Sucher der Kamera keine, bzw. nicht

in allen Fällen Leuchtrahmen gibt (28mm-

Rahmen bei LEICA M4P, M6, M6TTL 0.58/0.72,

M7 0.58/0.72 und MP 0.58/0.72 vorhanden).

Die drei Einstellungen können bequem über ei-

nen fühl- und hörbar einrastenden Rändelring an-

gewählt werden. Die optische Leistung entspricht

dem hohen Niveau des LEICA MP-Suchers, eignet

sich auch für Brillenträger und bietet eine außer-

ordentlich hohe Vergrößerung und damit gute

Detailerkennbarkeit. Soll der Sucher ohne Brille

verwendet werden, sind zum Ausgleich von Au-

genfehlern die Korrektionslinsen zur Leica M Ka-

mera aufschraubbar. Das Okular ist zum Schutz

der Brillengläser mit einer Gummierung verse-

hen.

Das robuste Aluminium-Gehäuse des Suchers ist

passend zu den Kameragehäuse-Ausführungen

wahlweise in schwarz bzw. silber erhältlich

(Best.-Nr. 12013 /12014).

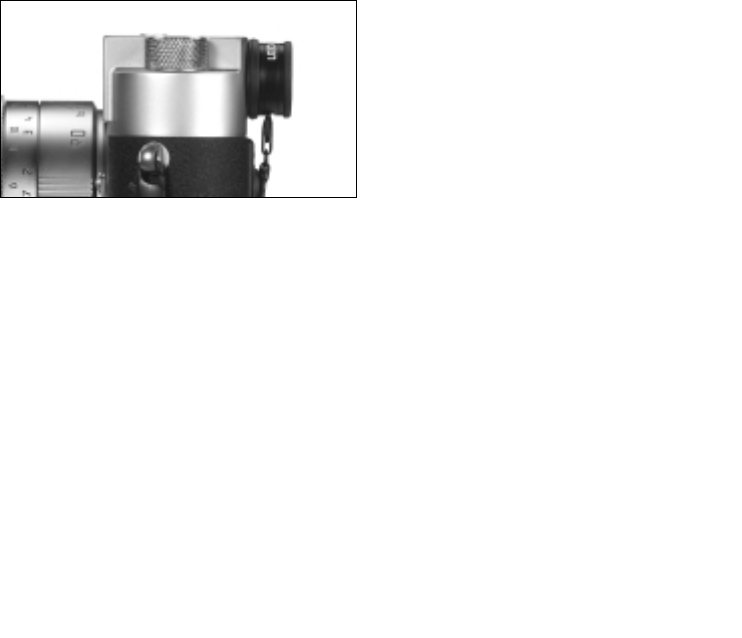

Sucherlupe

Die LEICA Sucherlupe M 1.25 x erleichtert die

Bildgestaltung bei der Verwendung von Brenn-

weiten ab 50mm erheblich. Sie kann an allen

Leica M-Modellen verwendet werden und ver-

größert den mittleren Bereich des Sucherbildes

um ein Viertel: Aus dem 0,58x- wird ein 0,72x-

Sucher, aus dem 0,72x- ein 0,9x-Sucher und aus

dem 0,85x- ein 1,06x-Sucher, der sogar eine

leichte Vergrößerung gegenüber der Betrachtung

mit bloßem Auge bedeutet.

Die letztgenannte Kombination ermöglicht da-

durch auch eine bequeme beidäugige Beobach-

tung des Motivs. Insbesondere mit den Teleob-

jektiven des Leica M-Systems von 75 bis 135mm

bietet das deutlich sichtbar größere Sucherbild

eine entscheidend bessere Erkennbarkeit von

Motivdetails innerhalb der jeweiligen Bildfeld-

Rahmen. Gleichzeitig ergibt sich durch die

25%ige Vergrößerung der effektiven Messbasis

eine entsprechende Steigerung der Einstell-

genauigkeit.

Zur Sicherung gegen Verlust dient ein Siche-

rungskettchen mit Schnappverschlüssen, mit

denen der Sucher am Befestigungsring des Trag-

riemens eingehängt werden kann.

Die Sucherlupe wird in einem Lederköcher gelie-

fert. Eine Schlaufe am Köcher ermöglicht es, die

Sucherlupe einsatzbereit und geschützt am Trag-

riemen der Kamera aufzubewahren (Best.-Nr. 12004).

Korrektionslinsen

Zur optimalen Anpassung des Auges an den Su-

cher der Kamera bieten wir Korrektionslinsen in

folgenden Plus- oder Minus-Dioptrienwerten

(sphärisch) an: 0,5/1/1,5/2 / 3.

LEICA MOTOR M

An die LEICA MP lässt sich der LEICA MOTOR M

für automatischen Verschlussaufzug und Film-

transport für Einzel- bzw. Serienaufnahmen von

wahlweise 1,5 oder 3 Bildern pro Sekunde an-

schließen. Er wird anstelle des Bodendeckels unter

an das Kameragehäuse angesetzt.

Der Motor M ist für alle Belichtungszeiten, d.h.

von 1s bis 1/1000s einschliesslich B geeignet.

Bei ausgeschaltetem Motor M oder bei ver-

brauchten Batterien sind Fimtransport und Ver-

schlussaufzug auch von Hand möglich. Die Fern-

auslösung erfolgt über den Drahtauslöseran-

schluss (Best.-Nr.14 408).

LEICAVIT M

Der LEICAVIT M ist ein leichtgängiger und ge-

räuscharmer manueller Schnellaufzug für Film-

transport und Verschlussaufzug, der anstelle des

Bodendeckels unten an das Kameragehäuse an-

gesetzt wird. Ohne die Kamera vom Auge neh-

men zu müssen, erfolgt der Filmtransport durch

Ziehen eines ausklappbaren Aufzugsdorns nach

links, Teilschritte sind ebenfalls möglich. Das

Auslösen geschieht über den Kamera-Auslöser.

Der Schnellschalthebel der Kamera kann eben-

falls benutzt werden.

Passend zu den verschiedenen Kamera-Aus-

führungen gibt es den LEICAVIT M sowohl silbern

verchromt als auch schwarz lackiert (Best.-Nr.

14008/14009).

Aufsetzbare Rückspulkurbel

Diese einfach – per Klemmung - zu befestigende

Kurbel kann auf Wunsch auch angesetzt bleiben.

Sie erleichtert und beschleunigt die Rückspulung

des Films erheblich.

Passend zu den verschiedenen Kamera-Aus-

führungen gibt es die Kurbel sowohl silbern ver-

chromt als auch schwarz lackiert (Best.-Nr.

14437/14438).

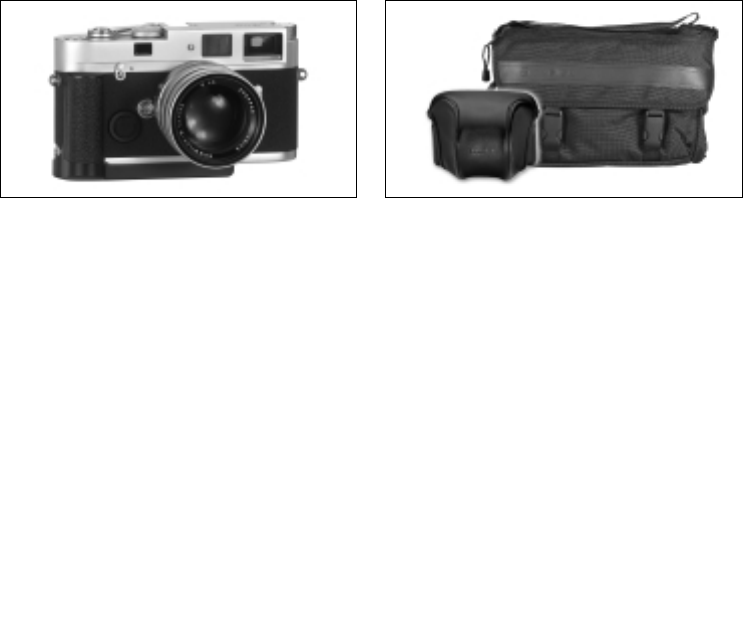

Handgriff M

Der Handgriff M ermöglicht sicheres, bequemes

Halten aller Leica M-Kameras (außer M5). Er wird

am Stativgewinde der Kamera befestigt (Best.-Nr.

14405).

Taschen

Für die LEICA MP mit einem Objektiv zwischen

21 und 50mm Brennweite (außer M 1:1/50mm)

gibt es eine Leder-Bereitschaftstasche mit ab-

knöpfbarem Vorderteil. Darüber hinaus bieten

sich für umfangreiche Kameraausrüstungen die

klassische Kombinationstasche für eine Kamera

mit bis zu drei Objektiven oder die klassische

Universaltasche für eine Kamera mit bis zu fünf

Objektiven an (siehe Leica System-Handbuch).

Tipps zur Werterhaltung Ihrer Leica Kamera

und Objektive

Falls Ihre Leica längere Zeit aufbewahrt werden

soll, nehmen Sie bitte die Batterien heraus und

sorgen Sie für einen trockenen, ausreichend

belüfteten Lagerort. Fototaschen, die im Einsatz

nass geworden sind, sollten ausgeräumt werden,

um Beschädigungen Ihrer Ausrüstung durch

Feuchtigkeit und eventuell frei werdende Leder-

gerbmittel-Rückstände auszuschließen. Zum

Schutz gegen Pilzbefall (Fungus) beim Einsatz in

feuchtheißen Tropenklima sollte die Kameraaus-

rüstung möglichst viel der Sonne und Luft ausge-

setzt werden. Ein Aufbewahren in dicht abge-

schlossenen Behältern oder Taschen ist nur emp-

fehlenswert, wenn zusätzlich ein Trockenmittel,

wie z.B. Silicagel verwendet wird. Da jede Ver-

schmutzung gleichzeitig Nährboden für Mikroor-

ganismen darstellt, ist die Ausrüstung sorgfältig

sauberzuhalten.

Alle mechanisch bewegten Lager und Gleit-

flächen Ihrer Leica sind geschmiert. Bitte denken

sie daran, wenn die Kamera längere Zeit nicht

benutzt wird: Um einer Verharzung der Schmier-

stellen vorzubeugen, sollte die Kamera etwa alle

drei Monate ohne eingelegten Film mehrfach auf-

gezogen und mit allen Verschlusszeiten aus-

gelöst werden. Ebenso empfehlenswert ist wie-

derholtes Verstellen und Benutzen aller anderen

Bedienelemente, wie z.B. den Bildfeldwähler.

Auch die Entfernungs- und Blendeneinstellringe

der Objektive sollten von Zeit zu Zeit bewegt wer-

den.

Ein Objektiv wirkt wie ein Brennglas, wenn pral-

ler Sonnenschein frontal auf die Kamera ein-

wirkt. Die Kamera sollte deshalb auf keinen Fall

ohne Schutz vor starker Sonneneinstrahlung

weggelegt werden. Aufgesetzter Objektivdeckel,

Kameraunterbringung im Schatten (oder gleich in

der Tasche) helfen Schäden im Kamerainneren zu

vermeiden.

Kamera und Objektive werden zur Beseitigung

von Flecken und Fingerabdrücken mit einem sau-

beren, fusselfreien Tuch abgewischt. Gröbere

Verschmutzung in schwer zugänglichen Ecken

des Kameragehäuses lassen sich zweckmäßig

mit einer kleinen Bürste beseitigen. Bitte benut-

zen Sie zur Säuberung des Gehäuses keine flüs-

sigen Reinigungsmittel, Staub und Fusseln im Ka-

merainneren (z.B. auf der Filmführung) werden

am besten mit einem weichen Haarpinsel, der

wiederholt in Alkohol entfettet und getrocknet

werden muss, vorsichtig entfernt. Dabei darf der

Verschlussvorhang, beispielsweise mit dem

Schaft des Pinsels, nicht beschädigt werden.

Auf den Objektivaußenlinsen sollte Staubbeseiti-

gung mit dem weichen Haarpinsel normalerweise

völlig ausreichen. Falls sie jedoch stärker ver-

schmutzt sind, können sie mit einem sehr saube-

ren, garantiert fremdkörperfreien, weichen Tuch

in kreisförmigen Bewegungen von innen nach

außen vorsichtig gereinigt werden. Wir empfeh-

len Mikrofasertücher (erhältlich im Foto- und Op-

tikfachhandel), die im Schutzbehälter aufbewahrt

werden, und bei Temperaturen bis 40°C wasch-

bar sind (kein Weichspüler, niemals bügeln!). Bril-

lenreinigungstücher, die mit chemischen Stoffen

imprägniert sind, sollten nicht benutzt werden,

weil sie Objektivgläser beschädigen können.

Optimalen Frontlinsenschutz bei ungünstigen

Aufnahmebedingungen (z.B. Sand, Salzwasser-

spritzer!) erreicht man mit farblosen UVa-Filtern.

Es sollte jedoch berücksichtigt werden, dass sie

bei bestimmten Gegenlichtsituationen und

großen Kontrasten, wie jedes Filter, unerwünsch-

te Reflexe verursachen können. Die immer emp-

fehlenswerte Gegenlichtblenden-Benutzung bringt

zusätzlichen Schutz vor unbeabsichtigten Finger-

abdrücken und Regen.

Notieren Sie die Fabrikationsnummer Ihrer LEICA MP

und Objektive, weil sie im Verlustfall außeror-

dentlich wichtig sind.

Stichwort-Verzeichnis Seite

Akademie, Leica...............................................52

Anzeigen im Sucher.....................................5/29

Auslöser, siehe auch Verschluss und

Technische Daten ......................................10/50

Batterien ............................................................7

- Automatische Batteriekontrolle........................8

- Einsetzen und Auswechseln der Batterien........7

- Hinweise zur Batteriebenutzung.......................9

- Verwendbare Batterien ....................................7

Belichtung / Belichtungsmesser......................28

- Allgemeine Hinweise zur

Belichtungsmessung ......................................36

- Abschalten des Belichtungsmessers..............30

- B-Einstellung ..................................................30

- Einschalten des Belichtungsmessers .............28

- Einstellen der Belichtung / - einer

passenden Zeit/Blenden-Kombination...........29

- Messbereich ..................................................30

- Messdiagramm ........................................31/33

- Unterschreiten des Messbereichs..................30

- Messfeldgröße im Sucher...................32/34-35

Bildfeldwähler...................................................24

Blitzbetrieb.......................................................38

- Synchronisation .............................................38

Entfernungseinstellung ....................................26

- Einstellring .....................................................18

- Messfeld.............................................26/34-35

- Mischbildmethode .........................................26

- Schärfentiefe..................................................19

- Schnittbildmethode........................................26

Film ..................................................................12

- Einlegen .........................................................13

- Zurückspulen u. herausnehmen .....................14

Filmempfindlichkeit..........................................15

- Einstellen .......................................................15

- Einstellbereich................................................16

Filter.................................................................40

Gegenlichblenden ............................................20

Halten der Kamera, richtiges............................21

Infodienst, Leica...............................................53

Internet / Leica Homepage..............................53

Leuchtrahmen / Messsucher...........................22

Objektive, Leica M............................................17

- Ansetzen und Abnehmen .........................16/17

- Aufbau.......................................................17-19

- Verwendung bisheriger Objektive ..................20

Pflege-Tipps für Kamera und Objektive ............46

Reparaturen / Leica Customer-Service ...........53

Schärfentiefe-Skala..........................................19

Schnellschalthebel ...........................................11

Sucher .............................................................22

- Anzeigen....................................................5/29

- Leuchtrahmen................................................22

- Aufsetzbare Sucher ........................................41

Technische Daten.............................................50

Tragriemen .........................................................6

Verschluss, siehe Auslöser und

Technische Daten ......................................10/50

Zeit/Blenden-Kombination,

siehe Belichtungseinstellung und

Messdiagramm....................................29/31/33

Zeit-Einstellrad .................................................10

Zubehör............................................................40

- Handgriff M....................................................45

- Filter ..............................................................40

- Korrektionslinsen...........................................43

- LEICAVIT M ....................................................44

- Motor M.........................................................43

- Rückspulkurbel ..............................................44

- Sucher für 21/24/28mm-Objektive ..............41

- Sucherlupe M 1,25x ......................................42

- Taschen..........................................................45

- Wechselobjektive...........................................40

Technische Daten

Kamera-Typ Kompakte Kleinbild-Messsucher-Systemkamera

mit mechanisch gesteuertem Verschluss.

Objektiv-Anschluss Leica M-Bajonett.

Objektivsystem Leica M-Objektive von 21 –135mm.

Belichtungsmessung Belichtungsmessung durch das Objek-

tiv (TTL), selektiv bei Arbeitsblende.

Messprinzip Gemessen wird das von einem Messfleck auf

der Mitte des 1. Verschlussvorhangs reflektierte Licht. Der

Messfleck hat einen Durchmesser von 12mm und entspricht

damit ca. 13% des vollen Negativ-Formats, bzw. im Sucher

ca. 1

2der kurzen Seite des gültigen Sucherrahmens.

Messbereich (b. ISO 100/21°) Von 0,03 cd/m2bis 125000

cd/m2bei Raumtemperatur, normaler Luftfeuchte und Blende

1,0. Bei ISO 100/21° entspricht dies EV-2 bis 20 bzw. Bl.1 und

4s (B-Einstellung) bis Bl. 32 und 1/1000 s. Blinken der linken

dreieckigen LED im Sucher signalisiert Unterschreitung des

Messbereichs.

Messzelle für vorhandenes Licht (Dauerlicht-Messungen)

Silizium-Fotodiode mit Sammellinse oben links hinter dem

Bajonett der Kamera.

Film-Empfindlichkeitsbereich Manuelle Einstellung von ISO

6/9° bis ISO 6400/39°.

Belichtungs-Betriebsart Manuelle Einstellung von Verschluss-

zeit und Blende und Abgleich mittels LED-Lichtwaage.

Blitz-Belichtungssteuerung

Blitzgeräte-Anschluss Über Zubehörschuh mit Mittenkon-

takt und/oder Norm-Blitzanschlussbuchse.

Synchronisations-Zeitpunkt Auf den 1. Verschlussvorhang.

Blitzsynchronzeit

= 1/50s; längere Verschlusszeiten ver-

wendbar.

Blitz-Belichtungssteuerung Durch Computersteuerung des

Blitzgeräts, oder durch Leitzahlrechnung und manuelle Einstel-

lung der erforderlichen Blende.

Sucher

Sucherprinzip Großer, heller Leuchtrahmen-Messsucher mit

automatischem Parallaxausgleich.

Okular Abgestimmt auf - 0,5dptr.. Korrektionslinsen von –3

bis +3dptr. erhältlich.

Bildfeldbegrenzung Durch Einspiegelung von jeweils zwei

Leuchtrahmen: Für 28 und 90mm (90 mm-Rahmen einzeln in

LEICA MP 0.85), oder für 35 und 135 mm (35mm-Rahmen ein-

zeln in LEICA MP 0.58), oder für 50 und 75mm. Automatische

Einspiegelung bei Einriegeln des Objektivs. Mit Hilfe des Bild-

feldwählers kann jeder gewünschte Rahmen eingespiegelt werden.

Parallaxen-Ausgleich Die horizontale und vertikale Differenz

zwischen Sucher und Objektiv wird entsprechend der jeweili-

gen Entfernungseinstellung automatisch ausgeglichen, d.h. der

Leuchtrahmen des Suchers deckt sich automatisch mit dem

vom Objektiv erfassten Motivausschnitt.

Übereinstimmung von Sucher- und Filmbild Die Leucht-

rahmengröße entspricht bei der für jede Brennweite kürzesten

Einstell-Entfernung einer Bildgröße von ca. 23 x 35mm. Bei Un-

endlich-Einstellung wird, je nach Brennweite, ca. 9 % (28mm)

bis 23 % (135m) mehr vom Film erfasst, als der jeweilige

Leuchtrahmen zeigt.

Vergrößerung (Bei allen Objektiven) LEICA MP 0.58: 0,58x,

LEICA MP 0.72: 0,72x, LEICA MP 0.85: 0,85x.

Großbasis-Entfernungsmesser Schnitt- und Mischbild-Ent-

fernungsmesser in der Mitte des Sucherbildes als helles Feld

abgesetzt.

Effektive Messbasis LEICA MP 0.58: 40,2mm (mechanische

Messbasis 69,25mm x Suchervergrößerung 0,58x), LEICA MP 0.72:

49,9mm, (mechanische Messbasis 69,25mm x Sucherver-

größerung 0,72x), LEICA MP 0.85: 58,9 mm (mechanische

Messbasis 69,25mm x Suchervergrößerung 0,85x).

Anzeigen

Im Sucher (Am unteren Rand) LED-Symbol als Batteriewarn-

anzeige. LED-Lichtwaage mit zwei dreieckigen und einer zentra-

len runden LED zum Abgleich der Belichtung. Dreieckige LEDs

geben die zum Abgleich erforderliche Drehrichtung für den

Blendenring an.

Auf Deckkappe Bildzählwerk.

Auf Rückwand Einstellscheibe für manuelle Einstellung der

Filmempfindlichkeit.

Verschluss und Auslösung

Verschluss Gummituch-Schlitzverschluss mit horizontalem

Ablauf; extrem geräuscharm; mechanisch gesteuert.

Verschlusszeiten Von 1s bis 1/1000s in ganzen Stufen, B

für Langzeitaufnahmen beliebiger Dauer,

(1/50s) für Blitz-

Synchronisation.

Auslöser Zweistufig: Bestromung (Aktivieren des Belich-

tungsmessers) - Auslösung. Genormtes Gewinde für Drahtaus-

löser integriert.

Filmtransport

Einlegen Manuelles Filmeinlegen nach Öffnen des Boden-

deckels und Aufklappen der Rückwand.

Transport vorwärts Manuell mit Schnellschalthebel oder

LEICAVIT M, oder motorisch durch MOTOR-M, LEICA WINDER-M,

LEICA WINDER M4-P, oder LEICA WINDER M4-2 (ab Fabr. Nr.

10350).

Rückwicklung Manuell mit ausziehbarem Rückspulknopf,

nach Umlegen des R-Hebels auf der Kamera-Frontseite. Auf-

setzbare Rückspulkurbel als Zubehör erhältlich.

Bildzählwerk Auf Kamera-Oberseite. Automatische Rückstel-

lung nach Abnehmen des Bodendeckels.

Kameragehäuse

Material Geschlossenes Ganzmetall-Gehäuse mit aufklapp-

barer Rückwand. Deckkappe und Bodendeckel aus Messing,

schwarz lackiert oder silbern verchromt.

Bildfeldwähler Ermöglicht es, die Leuchtrahmen-Paare jeder-

zeit manuell einzuspiegeln (z.B. zwecks Ausschnitts-Verglei-

chen).

Stativgewinde A 1

4(1

4") DIN in Bodendeckel.

Rückwand/-ausstattung Einstellscheibe für Filmempfind-

lichkeitswahl.

Betriebsspannung 3 Volt

Stromversorgung 2 Silberoxid-Knopfzellen, Typ "PX 76/SR 44"

oder 1 Lithiumzelle, Typ "DL 1

3N". Batteriekontrolle durch

Aufleuchten der Batterie-Warnanzeige zusammen mit den

Lichtwaagen-LEDs (1. Stufe), Erlöschen der LEDs der

Lichtwaage (2. Stufe), oder Erlöschen aller LEDs.

Maße (Länge x Tiefe x Höhe) 138mm x 38mm x 77mm

Gewicht 585g (o. Batt.)

Weitere Leica Produkte

Projektoren

Für die Projektoren steht je nach Wunsch und

Verwendungszweck eine breite Palette von Pro-

jektoren zur Verfügung. Die professionellen

Pradovit RT-Modelle für Rundmagazine sowie die

Modellreihen PRADOVIT P600, P300 und P150

bieten höchsten Bedienkomfort und vielseitige

Ausbaumöglichkeiten. Das wesentlichste gemein-

same Merkmal aller Leica Projektoren und insbe-

sondere der Leica Projektionsobjektive ist eine

optimale optische Leistung, die alles auf

die Lein-

wand bringen, was Sie mit Ihren Leica M

Objektiven festgehalten haben.

Ferngläser und Spektive

Der besondere Pluspunkt bei Duovid und

Trinovid Ferngläsern, Rangemaster und Pinmaster

Laser-Entfernungsmessern und Televid Spektiven

ist die überragende Optik. Sie wird aus den glei-

chen hochwertigen Glassorten gefertigt wie die

weltbekannten Leica Objektive. Die hohe opti-

sche Leistung, das große Auflösungsvermögen

und die bestechende Brillanz sorgen auch bei

schwachen Kontrasten für ein plastisches Bild.

Leica Akademie

Neben anspruchsvollen Produkten der Höchstlei-

stungsklasse von der Beobachtung bis zur Wie-

dergabe bieten wir als besonderen Service seit

vielen Jahren in der Leica Akademie praxisge-

rechte Seminare und Schulungen an, in denen

das Wissen um die Welt der Fotografie , der Pro-

jektion und der Vergrößerung sowohl Anfängern

als auch fortgeschrittenen Foto-Enthusiasten na-

hegebracht wird. Die Inhalte der Kurse – die in

modern ausgestatteten Kursräumen im Werk

Solms sowie im nahegelegenen Gut Altenberg

von einem ausgebildeten Team von Fachreferen-

ten durchgeführt werden – variieren von allge-

meiner Fotografie bis zu interessanten Spezialge-

bieten und bieten eine Fülle von Anregungen, In-

formationen und Ratschlägen für die Praxis.

Nähere Auskünfte und das aktuelle Seminarpro-

gramm sind erhältlich bei:

Leica Camera AG

Leica Akademie

Oskar-Barnack Str. 11

D- 35606 Solms

Tel: +49 (0) 6442-208-421

Fax: +49 (0) 6442-208-425

e-mail: la@leica-camera.com

Leica im Internet

Aktuelle Informationen zu Produkten, Neuheiten,

Veranstaltungen und dem Unternehmen Leica erhal-

ten Sie auf unserer Homepage im Internet unter:

http://www.leica-camera.com

Leica Infodienst

Anwendungstechnische Fragen zum Leica Pro-

gramm beantwortet Ihnen, schriftlich, telefo-

nisch, oder per e-mail der Leica Informations-

Service:

Leica Camera AG

Informations-Service

Postfach 1180

D 35599 Solms

Tel: +49 (0) 6442-208-111

Fax: +49 (0) 6442-208-339

e-mail: info@leica-camera.com

Leica Customer Service

Für die Wartung Ihrer Leica Ausrüstung sowie in

Schadensfällen steht Ihnen der Customer-

Service der Leica Camera AG oder der Repara-

tur-Service einer Leica Landesvertretung zur Ver-

fügung (Adressenliste siehe Garantiekarte). Bitte

wenden Sie sich an Ihren autorisierten Leica

Fachhändler (in Deutschland: Leica Repräsen-

tanz).

Leica Camera AG

Customer-Service

Oskar-Barnack Str. 11

D 35606 Solms

Tel: +49 (0) 6442-208-189

Fax: +49 (0) 6442-208-339

e-mail: customer.service@leica-camera.com

The CE identification of our products documents adherence to the fun-

damental requirements of the valid EU guidelines.

Warning notice

Modern electronic elements react sensitively to electrostatic discharge.

As people can easily pick up charges of thousands of volts, by walking on synthetic carpets for

example, a discharge can occur when you touch your LEICA MP, particularly if it is placed on a

conductive surface.

If only the camera housing is affected, this discharge is harmless to the electronics. However,

despite built-in safety circuits, the outer contacts, such as the battery or rear panel contacts,

should not be touched if at all possible for safety reasons.

For any cleaning of the contacts, do not use an optical micro-fiber cloth (synthetic); use a cot-

ton or linen cloth instead. Before touching the contacts, you can make sure you discharge any

electrostatic charge by deliberately touching a heating or water pipe (conductive, earthed

material).

You can also avoid soiling and oxidisation of the contacts by storing your Leica closed in a dry place.

Foreword

Dear customer

Leica would like to thank you for purchasing the

LEICA MP and congratulate you on your choice.

With this unique view and rangefinder camera,

you have made an excellent selection.

We wish you a great deal of pleasure and

success using your new Leica.

In order to make best use of all the opportunities

offered by this high performance camera, we

recommend that you first of all read these

instructions.

Contents

CE notice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Designation of parts . . . . . . . . . . . . . . . . . . . . 58

Viewfinder displays . . . . . . . . . . . . . . . . . . . . . 59

Attaching the carrying strap . . . . . . . . . . . . . . 60

Power supply . . . . . . . . . . . . . . . . . . . . . . . . . . 61

- Compatible batteries . . . . . . . . . . . . . . . . . . . 61

- Inserting and changing the batteries . . . . . . . 61

- Automatic battery check . . . . . . . . . . . . . . . . 62

- Tips on battery use . . . . . . . . . . . . . . . . . . . . 63

Shutter release button. . . . . . . . . . . . . . . . . . . 64

Shutter speed dial . . . . . . . . . . . . . . . . . . . . . . 64

Quick wind lever . . . . . . . . . . . . . . . . . . . . . . . 65

Changing the film . . . . . . . . . . . . . . . . . . . . . . 66

- Opening the camera . . . . . . . . . . . . . . . . . . . 66

- Loading a film . . . . . . . . . . . . . . . . . . . . . . . . 67

- Closing the camera . . . . . . . . . . . . . . . . . . . . 67

- Winding to the 1st frame. . . . . . . . . . . . . . . . 68

- Rewinding and removing the film . . . . . . . . . 68

Setting the film speed . . . . . . . . . . . . . . . . . . . 69

- The following settings are possible . . . . . . . . 70

Mounting a lens. . . . . . . . . . . . . . . . . . . . . . . . 70

Removing a lens. . . . . . . . . . . . . . . . . . . . . . . . 71

Structure of Leica M lenses. . . . . . . . . . . . . . . 71

- Distance setting ring . . . . . . . . . . . . . . . . . . . 72

- Aperture setting ring . . . . . . . . . . . . . . . . . . . 72

- Depth of field scale . . . . . . . . . . . . . . . . . . . . 73

- Lens hoods . . . . . . . . . . . . . . . . . . . . . . . . . . 74

- Use of older Leica M lenses . . . . . . . . . . . . . 74

Holding the camera correctly . . . . . . . . . . . . . 75

Bright-line view- and rangefinder. . . . . . . . . . . 76

Image frame selector. . . . . . . . . . . . . . . . . . . . 78

Distance metering . . . . . . . . . . . . . . . . . . . . . . 80

- Superimposed image method (double image) . . 80

- Split image method . . . . . . . . . . . . . . . . . . . . 80

Exposure metering . . . . . . . . . . . . . . . . . . . . . 82

- Turning on the exposure meter . . . . . . . . . . . 82

- Setting the exposure / an appropriate

shutter speed/aperture combination . . . . . . 83

- The Bsetting / Turning off the

exposure meter . . . . . . . . . . . . . . . . . . . . . . . 84

- Exposure meter metering range . . . . . . . . . . 84

- Working below the metering range . . . . . . . . 84

- Metering diagram . . . . . . . . . . . . . . . . . . . . . 85

Metering field orientation in

the viewfinder . . . . . . . . . . . . . . . . . . 86/88-89

- General notes on exposure metering . . . . . . 90

Flash mode . . . . . . . . . . . . . . . . . . . . . . . . . . . 92

- Compatible flash units. . . . . . . . . . . . . . . . . . 92

- Attaching and connecting the flash unit . . . . 93

System accessories for the LEICA MP. . . . . . . 94

- Interchangable lenses . . . . . . . . . . . . . . . . . . 94

- Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

- Lens Carrier M. . . . . . . . . . . . . . . . . . . . . . . . 95

- Viewfinder for 21/24/28mm Lenses . . . . . . 95

- Viewfinder Magnifier M1.25x . . . . . . . . . . . . 96

- Correction lenses . . . . . . . . . . . . . . . . . . . . . 97

- LEICA MOTOR M . . . . . . . . . . . . . . . . . . . . . . 97

- LEICAVIT M . . . . . . . . . . . . . . . . . . . . . . . . . . 98

- Detachable rewind crank. . . . . . . . . . . . . . . . 98

- Handgrip M . . . . . . . . . . . . . . . . . . . . . . . . . . 99

- Cases. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99

Maintenance tips for your Leica

camera and lenses . . . . . . . . . . . . . . . . . . . . 100

Index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

Technical data . . . . . . . . . . . . . . . . . . . . . . . . 104

Other Leica products. . . . . . . . . . . . . . . . . . . 106

- Projectors . . . . . . . . . . . . . . . . . . . . . . . . . . 106

- Binoculars and spotting scopes . . . . . . . . . 106

Leica Academy . . . . . . . . . . . . . . . . . . . . . . . 106

Leica on the Internet . . . . . . . . . . . . . . . . . . . 107

Leica Information Service . . . . . . . . . . . . . . . 107

Leica Customer Service. . . . . . . . . . . . . . . . . 107

Designation of parts

11. Bottom cover locking pin

12. Battery compartment cover

13. Lens release button

14. Eyelets for carrying strap

15. Rewind release lever

16. Automatic exposure counter

17. Shutter release button

18. Cable release thread

19. Quick wind lever for cocking the shutter and

film winding (folded out into ready position

when taking photographs)

10. Shutter speed dial with locking settings for:

• Manually adjustable shutter speeds of 1s

to 1/1000s

• Synchronisation time of 1/50s for flash

mode

• B/OFF for long exposures and deacti-

vation of exposure metering

11. Rangefinder window

12. a. Accessory shoe with

b. Central contact for flash photographs

13. Bright line frame illumination window

14. Viewfinder window with reflective strips

for improved LED visibility in very bright

conditions and engraved viewfinder

magnification factors

15. Pull-out rewind button

16. Fixed ring with

a. Index for distance setting

b. Red reference dot for lens alignment

c. Depth of field scale

17. Distance setting ring

18. Aperture setting ring

19. White index point for aperture setting

20. Image frame selector

21. Viewfinder window

22. Contact socket for flash units with

cord connection

23. Rear panel

24. Tripod thread A 1

4DIN 4503 (1

4").

25. Bottom cover

26. Index point for film speed setting

27. Film speed dial (ISO 6 to 6400)

28. Locking toggle for bottom cover

29. Contacts for transmission of film speed

setting

30. Take-up spool

31. Coupling for motorised or external

mechanical film winding

32. Schematic illustration for inserting the film

Viewfinder displays

A. LEDS (Light Emitting Diodes)

Two triangular and one circular LED:

• Jointly used as light balance for exposure

compensation,

• Left triangular LED used as a warning if

below the metering range.

Battery-shaped LED:

• for battery warning display.

B. Bright line frame for 50mm and 75 mm

(example)

C. Metering field for focusing

Attaching the carrying strap

Power supply

For exposure metering, the LEICA MP needs two

1.5 volt silver oxide button cells or a 3 volt type

DL 1

3 N lithium battery.

Lithium batteries are particularly suitable if the

camera will often not be used for long periods or

to carry as a spare, as they can be stored for

years with almost no loss of capacity.

Compatible batteries

Silver oxide button cells Lithium batteries

Duracell D 357 (10 L 14) Duracell DL 1

Ever Ready EPX 76 Kodak K 58 L

Kodak KSX 76 Philips CR 1

Maxell SR 44 Ucar 2 L 76

National SR 44 Varta CR 1

Panasonic SR 44

Philips 357

Ray-o-vac 357

Sony SR 44

Ucar EPX 76

Varta V 76 PX

Inserting and changing the batteries

1. Unscrew the battery compartment cover (2)

anticlockwise.

Note:

A second battery compartment cover is included

with the camera. In contrast to the corrugated

edge of the one shown in the figures, this one

has a slit, which allows it to be unscrewed and

screwed on using a coin.

2. Remove any residual oxidation from the bat-

tery/ies with a clean cloth and

3. Insert the battery/ies into the holder on the

cover with the positive pole pointing upwards

(as indicated).

4. Then screw the cover with the inserted batter-

ies back into the camera clockwise.

5. To remove the batteries, follow these instruc-

tions in reverse order.

At room temperature and with a metering time of

14s per exposure, a new set of batteries will last

for approximately 100 36-exposure films, i.e.

around 3600 exposures (according to Leica

testing standards).

Automatic battery check

If the battery-shaped LED lights up in addition to

the light balance LEDs (A), the batteries will soon

need to be replaced. However, accurate expo-

sure metering is still possible at that point.

If the batteries are too weak to guarantee the

camera’s electronic exposure metering function,

the battery-shaped LED only lights up while the

shutter release is pressed down to the pressure

point, or the displays disappear altogether.

In such cases, you can continue taking photo-

graphs with exposure settings based on an

estimate or using an external manual exposure

meter.

Note:

Oxidation of the battery surfaces can break the

circuit and extinguish the LEDs. In this case,

remove the batteries and clean them with a

clean cloth. If necessary, also clean the camera’s

internal contacts.

Tips on battery use

• Do not use new and used batteries or batteries

of different power or from different manu-

facturers together.

• The battery contacts must always be kept clean.

• Batteries should never be put into a fire,

recharged, broken apart, taken to pieces or

heated.

• Used batteries should be removed as soon as

possible. They should not be thrown in the

normal, household waste as they contain haz-

ardous materials that are harmful to the envi-

ronment.

• To ensure that they are properly recycled, they

should be returned to the dealer or disposed

of as special waste (at a collection point).

• If the camera is not going to be used for a long

time, the batteries should be removed.

• Batteries should be stored in a cool dry place.

Shutter release button

The shutter release button (7) has a pressure

point. Pressing it lightly as far as the pressure

point activates exposure metering, as long as the

shutter is cocked. When the shutter release but-

ton is released, the metering system and the dis-

play in the viewfinder remain activated for

around 14s longer (for more details, refer to the

sections under "Exposure metering” on p. 82).

Pressing past the pressure point releases the

shutter.

The shutter release button should be pressed

gently – and with constant pressure, until the

shutter is released with a soft click.

The shutter release button has a standard thread

for a cable release (8).

Shutter speed dial

The LEICA MP’s shutter speed dial (10) can be

used to select shutter speeds from 1/1000s to

1s and, in the

position marked in orange or

red1, the synchronisation speed of 1/50s.

The B/OFF position, also marked in orange or

red1, combines two functions:

• Exposure meter is turned off.

• If the shutter release button (7) is pressed

when set to this position, the shutter remains

open – for long exposures – for as long as the

shutter release is held down.

All positions can be felt clicking into place, none

of them are locked.

1For optimum readability, these engravings are orange on

black chromium plated cameras and red on silver chromium

plated cameras.

7810

Notes:

Intermediate values may not be used.

Between the 1000 and B/OFF positions there is

a stop, so that other settings are only possible by

turning the dial anticlockwise from the 1000

position or clockwise from the B/OFF position.

When transporting the camera, e.g. in a bag, and

if the camera will not be used for a long time, if

should be turned off, i.e. set to B/OFF.

Quick wind lever

The quick wind lever (9) is used to wind the film,

the cock the shutter and automatically advance

the exposure counter. The film can be wound

either by pressing the lever as far as it will go or

by pressing the quick wind lever several times. It

can be folded out and left in its "ready position”

for quick access.

Changing the film

Always begin by checking that a film is not already

loaded by turning the pull-out rewind button (15)

in the direction of the arrow. Any resistance indi-

cates film in the camera; if so, proceed as des-

cribed in the section "Rewinding and removing

the film” on page 68.

Take the camera in your left hand, so that the

bottom cover is facing upwards.

Opening the camera

1. Fold up the toggle (28) on the bottom cover (25).

2. Turn it to the left.

3. Lift off the bottom cover.

4. Open the hinged rear panel (23).

Note:

When the rear panel is open, three contacts (29)

for transmission of the set film speed to the ex-

posure metering system are visible on the panel

and on the camera housing. These contacts are

gold plated and therefore protected from corrosi-

on and extremely insensitive to soiling. Special

care is not therefore necessary.

However, when changing the film, you should en-

sure that severe impurities or direct wetting from

raindrops etc. are avoided.

Loading a film

5. Take the film cartridge in the right hand and

insert it around halfway into the appropriate

chamber in the camera.

6. Take hold of the film leader and, as shown in

the schematic diagram (32) inside the hous-

ing, insert it into the take up spool (30).

7. Then carefully press the film cartridge and film

leader into the camera with the fingertips.

Notes:

As with any ready to use film, the leader must be

trimmed.

If the leader is pulled out so far that it extends a

little way out of one of the slits on the opposite

side of the take-up spool, this does not interfere

with the camera’s function. It is only in conditi-

ons of frost that the film has to be loaded exactly

in accordance with the schematic diagram, i.e.

the leader may only be held by one slit on the

take-up spool, so that the protruding end of the

films cannot snap off.

Warning:

The winding of the film should not be checked

with the camera open, as the bottom cover is

designed in such a way that replacing it on the

camera brings the film into the correct position.

Closing the camera

18. Close the hinged rear panel.

19. Lower the bottom cover onto the locking pin

(1) on the side of the camera.

10. Close it, ensuring that the rear panel is com-

pletely pressed in so that the bottom cover

holds it in place.

11. Lock with the toggle.

Winding to the 1st frame

12. Wind the film forward one frame using the

quick wind lever (9) and release the shutter.

13. Then tense the film by carefully turning the

pull-out rewind button (15) in the direction of

the arrow. The film is properly wound if the

rewind button turns in the opposite direction

to the arrow when the quick wind lever is

operated again.

14. Finally, release the shutter again and cock

the shutter a third time. The exposure count-

er (6) indicates 1 and, once the film speed

has been checked or set (see the

corresponding sections starting on p. 69 for

details), the camera is ready to use.

Rewinding and removing the film

If the film has been exposed up to the last frame,

the quick wind lever can no longer be operated.

Before removing the film, it must be rewound

into the film cartridge.

To do this:

1. Move the rewind release lever (5) to R.

2. Pull out the rewind button (max. 11mm) and

3. turn it clockwise (in the direction of the arrow)

until the film has been pulled off of the

take-up spool, after having felt and overcome

slight resistance.

4. Open the bottom cover.

5. Open the rear panel.

6. Remove the film cartridge.

If a film is not correctly attached to the cartridge

spool, e.g. when using bulk film, it can happen

that the end of the film is torn off and has to be

removed from the take-up spool.

To do this:

1. Remove the camera’s bottom cover in a

completely dark room.

2. Hold the camera so that the open bottom

cover is facing downwards.

3. Operate the quick wind lever slowly several

times, until the film comes out of the camera

by itself so that you can take hold of it and

remove it. If necessary, lightly tap the camera

on your hand to assist you.

Setting the film speed

Using the setting dial (27), you can select the

film speed by setting one of the values in the

range ISO 6 to 6400. (ISO is the international

designation for film speeds.)

To do this, turn the locking dial until the desired

value is aligned with the white index point (26).

27 26

The following settings are possible

Scale ISO-Speed (ASA/DIN)

6 6/ 9°

- 8/10°

- 10/11°

12 12/12°

- 16/13°

- 20/14°

25 25/15°

- 32/16°

- 40/17°

50 50/18°

- 64/19°

- 80/20°

100 100/21°

- 125/22°

- 160/23°

200 200/24°

- 250/25°

- 320/26°

400 400/27°

- 500/28°

- 640/29°

800 800/30°

- 1000/21°

- 1250/32°

1600 1600/33°

- 2000/34°

- 2500/35°

3200 3200/36°

- 4000/37°

- 5000/38°

6400 6400/39°

Mounting a lens

1. Hold the lens by the fixed ring (16).

2. Align the red index dot for lens alignment

(16b) on the lens with the unlocking button (3)

on the camera housing.

3. Then, while keeping it aligned vertically, insert

the lens directly into position.

4. Turn the lens slightly clockwise, and you will

hear and feel it click into place.

Removing a lens

1. Hold the lens by the fixed ring (16).

2. Press down the unlocking button (3) on the

camera housing.

3. Turn the lens to the left until its index button

(16b) is aligned with the unlocking button.

4. Carefully remove the lens from the camera

body, keeping it aligned vertically.

Note:

With a film loaded, you should change the lens in

the shadow of your own body, as direct sunlight

can result in light getting in through the shutter.

Structure of Leica M lenses

Leica M lenses have a fixed ring (16) with an in-

dex for distance setting (16a), a red index dot for

lens alignment in changing lenses (16b) and a

depth of field scale (16c), a rotating distance set-

ting ring (17) and an aperture setting ring (18)

along with the corresponding white index point

(19).

16 c

18 19

16 b

16 a

Distance setting ring

The distance setting ring (17) indicates the dis-

tance currently set and, in conjunction with

the depth of field scale (16c), the depth of field

range.

For more details about setting the distance, refer

to the section "Distance metering” on page 80.

Aperture setting ring

The aperture figures are standardised internatio-

nally. They are set in such a way that the quantity

of light reaching the film is reduced by half each

time you stop down from one aperture value to

the next. One aperture level corresponds to one

level on the shutter speed setting dial (9).

In a similar way to the shutter speeds, the aper-

ture setting ring (17) on the lens audibly clicks

into place at each value (on most lenses at half

values). This means that, with a little practice,

you can set the aperture even in the dark.

The direction of rotation of the aperture ring cor-

responds to the exposure meter displays in the

viewfinder.

For example, if the left-hand triangular LED lights

up, rotation in the direction of the arrow, i.e. to

the right, leads to the required, larger, i.e. more

open, aperture (lower aperture value).

For more details about setting the correct expo-

sure, refer to the section: "Exposure metering”

on page 82.

Depth of field scale

The plane – parallel to the film – to which the

lens is set, is depicted with maximum sharpness.

This maximum sharpness gradually diminishes

in front of and behind the set plane, which

means that there is a certain depth that is repro-

duced sharply in the picture: this is the depth of

field. It depends on the distance, the focal length

of the lens (together these give the enlargement)

and the set aperture. Stopping down, i.e. setting

a higher value, increases the depth of field while

stopping up, i.e. setting a lower value, reduces it.

With the depth of field scale (16c) it is possible

to read off the depth of field range at the

currently set distance on the distance setting

ring (17).

For example, if the LEICA SUMMILUX-M 50mm

f/1.4 lens is set to 5m, the depth of field at f/4

is from approximately 4m to 8m. If you then stop

down to f/11 with the same distance, the depth

of field is from 3m to around 20m.

Lens hoods

The individual Leica M lenses are supplied with

various functionally designed lens hoods. On sev-

eral lenses, they are built in, and have a teles-

copic design. Lens hoods should always be used

because they provide the lens with effective

protection against stray light and irradiation and

also against rain and fingerprints.

Use of older Leica M lenses

All Leica M lenses can be used. However, the

following are not compatible with the exposure

metering function:

Hologon 15mm f/8,

Super-Angulon-M 21mm f/4

Super-Angulon-M 21mm f/3.4

Elmarit-M 28mm f/2.8 with serial nos. below

2314921.

When changing lenses, the following must be set

to infinity:

Summicron 50mm f/2 with close-up attachment

Holding the camera correctly

For sharp, blur-free pictures, the camera should

be held as steadily and comfortably as possible.

To ensure suitable secure "three point support”

for the LEICA MP, hold the camera with the right

hand, with the index finger on the shutter release

button and the thumb behind the quick wind

lever lifted into its ready position. The left-hand

either supports the lens from below, ready for

fast focusing adjustments, or is around the

whole camera.

Holding the camera against the forehead and

cheek provides additional support. For portrait

format pictures, turn the LEICA MP to the left.

The hands remain in the same position as for

pictures in landscape format.

However, you can also turn it to the right. In this

case, it may be advantageous to release the

shutter with the thumb.

Note:

As a practical accessory, we recommend the

Handgrip M, which holds the camera extremely

steadily and keeps your hands free when carry-

ing the LEICA MP (Order no. 14 405).

Bright-line view- and rangefinder

The LEICA MP’s bright-line view- and rangefinder

is not only a very high-quality, large, brilliant

and bright viewfinder, it is also a highly accurate

rangefinder coupled to the lens.

The size of the bright-lines corresponds to an

image size of 23 x 35mm (slide format) at the

shortest setting distance for each focal length.

At longer distances, the camera records more of

the subject than can be seen within the bright-

line frames.

The bright-line frames are linked to the distance

setting in such a way that parallax – the misalign-

ment between the lens and the viewfinder axes –

is automatically compensated and the image

within the bright-line frames and the picture are

identical over the entire distance setting range

from 0.7m to 8.

Three LEICA MP modes are available, with differ-

ent versions of this viewfinder. They differ exclu-

sively in their magnification:

If lenses with the focal lengths 28 (Elmarit from

serial number 2411001), 35, 50, 75, 90 or

135mm are used with the LEICA MP with 0.72x

viewfinder magnification, the associated bright-

line frame automatically adjusts itself in the com-

binations 28+90mm, 35+135mm, 50+75mm.

On the LEICA MP model with the stronger 0.85x

viewfinder magnification, five frames are acti-

vated for the focal lengths starting at 35mm

(90mm, 35+135mm, 50+75mm).

On the LEICA MP 0.58, five frames are activated

for the focal lengths up to 90mm (28+90mm,

35mm, 50+75mm).

In the middle of the viewfinder image is the

rectangular distance metering image, which is

brighter than the surrounding image field. All

lenses with focal lengths from 21 to 135mm

connect with the range finder when used on the

LEICA MP.

If the exposure meter is turned on, the exposure

meter LEDs or the battery warning LED display

also appear at the lower edge of the viewfinder

image.

For more details about setting the distance and

the exposure, refer to the relevant sections on

pages 80 and 82.

Note:

On the LEICA MP 0.85, the central area of the

lower 50mm bright-line frame is hidden by the

display.

Bright-line

frame

35 mm

Bright-line

frame

135 mm

LED for battery warning

LEDs for shutter / aperture balance

Metering field

for focusing

Image frame selector

The image frame selector (20) expands the pos-

sibilities of the LEICA MP viewfinder. This built in

universal viewfinder allows you to activate bright-

line frames at any time, which do not belong to

the lens currently being used. You can then see

immediately if, for image composition reasons, it

would be better to photograph the relevant sub-

ject using a different focal length.

If the lever is pushed outwards, i.e. away from

the lens, the image frames for the focal lengths

35 and 135mm appear (not the image frame for

135mm focal length on the LEICA MP 0.58).

If the lever is moved to its vertical central positi-

on, the image frames for the focal lengths 50

and 75mm appear.

If the lever is pushed inwards, i.e. towards the

lens, the image frames for the focal lengths 28

and 90mm appear on the LEICA MP with 0.72x

viewfinder magnification, and only the bright-line

frames for 90mm focal length on the model with

0.85x viewfinder magnification.

*not in Leica MP 0.58

35 mm +

135 mm*

*not in Leica MP 0.85

28 mm* +

90 mm

50 mm + 75 mm

Distance metering

Due to its large effective metering basis, the

rangefinder on the three LEICA MP models is

very precise. The benefits of this are particularly

noticeable when using wide-angle lenses with

their relative deep depth of field. The higher

magnification in the case of the 0.85 viewfinder

has the effect of providing an even large meter-

ing basis, further increasing the accuracy:

The rangefinder metering field is visible as a

bright, sharply defined rectangle in the center of

the viewfinder. If you keep the large viewfinder

window (14) closed, only the activated bright-line

frame and this metering field remain visible. The

focus can be set using either the superimposed

image or split image method:

Superimposed image method (double image)

In a portrait, for example, aim the metering field

at the eye and turn the distance setting ring on

the lens until the contours in the metering field

are brought into line. Then choose the subject

detail.

Split image method

When taking photographs of architecture, for ex-

ample, aim the range finder metering field at the

vertical edge or another clearly defined vertical

line and turn the distance setting ring on the lens

until the contours of the edge or line can be

seen at the limits of the metering field with no

misalignment. Then choose the subject detail.

In practice, there is often no clear distinction

between the two methods. The two criteria can

be used to great effect in combination.

Mechanical metering x Viewfinder = Effective

basis magnification metering basis

(Distance between

optical axes of viewfinder

and the rangefinder

viewing windows)

Leica MP with = approx.

0.72x viewfinder 69.25 mm x 0.72 49.9 mm

Leica MP with = approx.

0.85x viewfinder 69.25 mm x 0.85 58.9 mm

Leica MP with = approx.

0.58x viewfinder 69.25 mm x 0.58 40.2 mm

Douple image = out of focus Coincident image = in focus

Interrupted line = out of focus Continuous line = in focus

Exposure metering

On the LEICA MP, exposure metering for the

available ambient light is done selectively

through the lens with the working aperture. The

light reflected by a bright metering spot is cap-

tured by a photodiode (arrow) and measured.

This silicon photo diode with a convex lens in

front of it is positioned on the left above the

shutter. The metering spot (12mm diameter, cor-

responding to approx. 13% of negative format) is

situated in the center of the first shutter curtain.

The uneven coverage of the white paint is not the

result of faults in production. Rather, it is due to

the fact that it is not possible to apply a sealed,

thick coat of paint to the flexible rubber blanket

of the shutter without impairing the shutter

function. The uneven structure of the metering

spot in no way impairs the exposure result.

The appropriate shutter speed/aperture combi-

nations for correct exposure are determined

using a light balance consisting of three red

LEDs () in the viewfinder display. When

the setting is correct, only the central circular

LED lights up.

Turning on the exposure meter

The exposure meter is turned on by lightly

pressing the shutter release button (7) to the

pressure point, provided that the camera is

turned on, i.e. the shutter speed setting dial (10)

is at a position other than B/OFF, and the shut-

ter is fully cocked.

If the exposure meter is ready to use, one of the

two triangular LEDs lights up and stays lit, in

some cases along with the central circular LED.

If the shutter release button is let go, without

releasing the shutter, the exposure meter re-

mains turned on for around 14s more, and the

LED(s) remain lit for the same time.

After releasing the shutter and shutter move-

ment, the exposure meter is turned off and the

LED(s) in the viewfinder go out.

➞

The exposure meter is also turned off if the shut-

ter is not cocked and/or the shutter speed set-

ting dial is set to B/OFF (i.e. the camera is

turned off).

Notes:

If the shutter is not cocked or the displays go

out, the camera is in "standby” mode.

With very little ambient light, i.e. at the limits of

the exposure meter’s range, it can take around

0.2s for the LEDs to light up.

If you are below the exposure meter’s metering

range at very low light densities, the left-hand

triangular LED flashes as a warning.

Setting the exposure / an appropriate shut-

ter speed/aperture combination

If the exposure is to be set in accordance with

the data from the exposure meter, the shutter

must be fully cocked and the shutter speed set-

ting dial (10) must be set to one of the engraved

shutter speeds.

Then:

1. Turn on the exposure meter by lightly pressing

the shutter release (7, to pressure point).

2. Turn the shutter speed setting dial and/or the

aperture setting dial on the lens (18) until only

the circular LED is lit.

As well as the direction of rotation of the aper-

ture setting ring necessary for correct exposure,

the three LEDs in the light balance also indicate

underexposure, overexposure and correct expo-

sure in the following way:

Underexposure of at least one f-stop;

rotation of aperture ring to the right

and/or the shutter speed dial to the left

is necessary

 Underexposure of 1

2f-stop; rotation of

aperture ring to the right or the

shutter speed dial to the left is necessary

Correct exposure

 Overexposure of 1

2f-stop; rotation of

aperture ring to the left or the shutter

speed dial to the right is necessary

Overexposure of at least one f-stop;

rotation of aperture ring to the left

and/or the shutter speed dial to the

right is necessary

The B setting / Turning off the exposure meter

With the B/OFF setting on the shutter speed

setting dial, exposures of any duration are possible.

The shutter remains open for as long as the

shutter release button is held down.

The exposure meter is turned off.

If the camera is not used or is stored in a bag for

a long time, it should always be turned off by

turning the shutter speed setting dial to the

B/OFF position. This prevents any power

consumption, including the low consumption that

continues to occur in standby mode after the

exposure meter is turned off automatically and

the display is extinguished.

Exposure meter metering range

At room temperature, normal humidity and aper-

ture 1.0, the metering range stretches from 0.03

to 125000cd/m2. At ISO 100/21°, this corres-

ponds to EV-2 to 20 or f/1.0 and 4s to f/32 and

1/1000s (see also diagram on page 87).

Working below the metering range

If you are below the exposure meter’s metering

range at very low light densities, the left-hand

triangular LED flashes as a warning.

As the exposure is metered with the working

aperture, this situation can come about by

stopping down the lens.

Even if you are below the metering range, the ex-

posure meter remains on for around 14s after

you let go the shutter release button. If the

lighting conditions improve in this time (e.g.

through a change in the subject detail or opening

of the aperture), the LED display changes from

flashing into being continuously lit, indicating

that the meter is ready.

Metering diagram (Diagram see p. 87)

Information on the metering range of the expo-

sure meter can be found on the right-hand side

of the diagram, while information on the working

range of the slotted shutter and the lenses are

on the left. Between them, the exposure values

(EV) can be read off.

The metering range of the exposure meter is

given on the right of the diagram in cd/m2(can-

dela per square meter). Above this, the film

speed settings (SV = Speed Value) are given in

ISO values. To the left of the diagram, you can

see the shutter speed details in seconds

(TV = Time Value). The working range of the

LEICA MP’s focal plane shutter is represented by

a shaded area in the adjacent column. In the

B/OFF setting, the range is open at the top. The

aperture values (AV) can be read off in the bot-

tom left. Example A highlights the relationships

between the film speed, light intensity (bright-

ness), shutter speed and aperture.

From the film speed (ISO 100/21°), you can first

of all follow the vertical line to its intersection

with the horizontal line for the given light intensi-

ty. In this example, this is 4000cd/m2, which

corresponds to the brightness in bright sunshine.

The line then runs diagonally as far as the verti-

cal line for the set aperture (11) and from there

horizontally to the left until it reaches the neces-

sary shutter speed (1/250s). The exposure value

(EV15) can also be read off in the diagonal

course of the line.

Example B shows that in candlelight and with a

film speed of ISO 400/27° (1cd/m2) it is neces-

sary to use aperture 1.4 and a shutter speed of

1/15s. The aperture 11 on the lens, for example,

cannot be used as the associated shutter speed

of 4s is not available on the shutter speed

setting dial.

Because only 1s can be set as the highest shut-

ter speed using the dial, direct metering is no

longer possible. Conversion or reading the cor-

rect shutter speed from this diagram is therefore

essential.

Metering field orientation in the viewfinder

(Diagram see pp. 88-89)

The diameter of the circular metering field is

12mm. This corresponds to 1

2of the format

height and 1

3of the format width. However, in

the viewfinder image the metering field size

changes slightly in relation to the valid framing,

which depends on the focal length used and the

set distance.

This also applies to lenses with a viewfinder

attachment, e.g. the LEICA ELMARIT-M 135mm f/2.8.

Metering diagram

0,03

0,063

0,125

0,25

0,5

125

250

500

1000

2000

4000

8000

16000

32000

63000

125000

cd/m2

6/9°

12/12°

25/15°

50/18°

100/21°

200/24°

400/27°

800/30°

1600/33°

3200/36°

6400/39°

ISO

1/2

1/4

1/8

1/15

1/30

1/60

1/125

1/250

1/500

1/1000

1 1,4 2 2,8 4 5,6 8 11 16 22 32

-5

-6

-4

-3

-2

-1

AV EV

24 mm 21 mm

LEICA MP

Viewfinder magnification 0.72 x

LEICA MP

Viewfinder magnification 0.58 x

21 mm

75 mm50 mm

90 mm28 mm

135 mm35mm

LEICA MP

Viewfinder magnification 0.58 x

28 mm

35mm

50 mm

28 mm

35mm

50 mm

24 mm 24 mm21 mm

90 mm

135 mm

75 mm

90 mm

135 mm

75 mm

LEICA MP

Viewfinder magnification 0.72 x

LEICA MP

Viewfinder magnification 0.85 x

LEICA MP

Viewfinder magnification 0.85 x

General notes on exposure metering

Most subjects normally have even distribution

of dark and light subject details. This kind of

normal subjects reflect 18% of the incident light,

corresponding to a grey scale value to which all

exposure meters are calibrated.

If the subject actually reflects more light, e.g. a

snowy winter landscape, a bright sandy beach,

white house walls or a white wedding dress, a

shutter speed and aperture setting in accor-

dance with the exposure meter display would

result in underexposure.

By contrast, subjects with predominantly dark

details, e.g. a black steam engine, dark grey slate

roofs or a dark blue captain’s uniform, reflect

less light and a shutter speed and aperture

setting in accordance with the exposure meter

display would result in overexposure.

In this kind of cases, the exposure meter value

has to be corrected, if you are aiming for opti-

mum exposure results. This is not the case if you

use selective metering and take the measure-

ment from part of the subject with a good distri-

bution of light and dark details.

For example, in a wedding photo you can take

the measurement from the bride’s face and not

the white wedding dress. For landscape photo-

graphs using a wide angle lens, the camera can

be tilted until the LEICA MP’s selective metering

field does not record the bright sections of the

sky.

If there is no suitable section of the subject to

measure in this way, it is necessary to use a

compensation factor, i.e. the shutter speed is

extended by 2 to 4 times or the aperture is

opened by 1 to 2 stops.

For sunlit snowy ground, for example, the com-

pensation factor is 4, i.e. instead of the metered

shutter speed of 1/1000s at f/8, the exposure

uses either 1/250s at f/8 or 1/1000s at f/4.

For less bright subjects, e.g. a bright beach, an

compensation factor of 1.5 is sufficient. The

reverse procedure is used for dark subjects.

With great contrasts between light and dark sec-

tions, the exposure range of film is no longer suf-

ficient to register all the subject’s differences in

brightness in both the "light” and the "shadows”.

The decision is left to the photographer as to

which sections he wants to emphasise. For

example, a person can then appear as a dark

silhouette (underexposed) in front of a correctly

exposed landscape or correctly exposed in front

of a "bleached” background (overexposed).

Taking a measurement for "light” and "shadows”

and using a compromise exposure calculated

from the two normally leads to unsatisfactory

results, because some differences are lost in

both the light and the dark sections.

Deliberately low or deliberately generous expo-

sures often increase the character of a picture

and can therefore be effectively used as a com-

position tool.

Flash mode

The LEICA MP does not have its own flash meter-

ing and control function. As a result, flash expo-

sures must either be controlled by the flash

unit itself (computer control) or by using guide

number calculations – the aperture must be

reset for each picture according to the distance

between the subject and the camera.

The fastest possible shutter speed for pictures

using electronic flash units, the synchronisation

time of 1/50s, is indicated by

on the shutter

speed dial (7). For special effects, all slower

shutter speeds including the B/OFF setting can

also be used.

Warning:

Mechanically controlled firing of flash units

connected via the accessory shoe (12a) or the

contact socket (22) may also be triggered when

pressing the shutter release even if the shutter is

not cocked.

Compatible flash units

With its compact dimensions and design geared

towards this camera, the LEICA SF20 is partic-

ularly well suited. Thanks to its computer-con-

trolled automatic flash exposure, it is very easy

to operate and furthermore offers a range of

interesting additional functions.

However, all other standard flash units with

standard flash connectors (central connectors)

and additional flash units with standard flash

12 b

12 a

feet can also be used with the LEICA MP and

fired via the central contact (X contact, 12b). We

recommend the use of modern thyristor-con-

trolled electronic flash units.

Attaching and connecting the flash unit

The LEICA MP offers a choice of two flash

connections:

• A flash (hot) shoe with central (firing) contact

(12a/b) for all flash units with standard

flash foot. When attaching a flash unit to the

LEICA MP’s flash shoe, you should ensure that

the foot of the flash unit is fully inserted and –

if present – prevented from accidentally falling

out using the tightening nut. This is important

because changes in position in the flash shoe

can break the required contact, which means

that the attached flash unit would not be fired.

• On the rear of the camera, directly below the

flash shoe, is a contact socket (=X contact,

22) for cord connections.

The two connections can be used simultaneously

to fire multiple flash units.

Notes:

Before attaching the flash, the camera and the

flash unit must be turned off.

For more information about use of the flash and

the various modes offered by the flash units,

please refer to the relevant instructions.

System accessories for the LEICA MP

Interchangable lenses

The Leica M system is ideal for fast and candid

photography. The range of lenses incorporates

focal lengths from 21 to 135mm and speeds up

to 1:1.

Filters

In black and white photography, filters are used

for controlled rendition of tonal values, e.g. to

achieve a rendition of the grey scale values for

the different colors that correspond to the

natural feeling, or to improve the rendition of the

sky or clouds. In color photography, filters can be

used to adapt color rendition as required or to

the spectral sensitivity of the film used.

A range of different filters, equipped with

standard filter thread sizes, are available for the

current LEICA M lenses, including a circular

polarizing filter.

When the exposure is metered through the lens,

the reduction in the quantity of light through

the filter is automatically taken into account.

However, different films have a different sensiti-

vities in the individual areas of the spectrum.

Therefore, more dense or extreme filters may

cause deviations from the metered exposure. For

example, orange filters normally require a com-

pensation of one stop, red filters around 2 stops

on average. It is not possible to provide a gener-

ally applicable value, as black and white films

have very different sensitivities to red.

Lens Carrier M

A practical little accessory, which allows you to

keep a second lens at hand, held securely under

the camera, with quick and easy access at any

time. The second lens can act as a comfortable

handle. The Lens Carier M lens is attached to the

camera’s tripod thread (Order no. 14404).

Viewfinder for 21/24/28mm Lenses

The LEICA viewfinder for 21/24/28mm lenses

makes it possible to set the framing of the three

wide angle focal lengths for which the camera

viewfinder does not, or does not always,

provide bright-line frames (28mm available on

LEICA M4P, M6, M6TTL 0.58/0.72, M7 0.58/0.72

and MP 0.58/0.72). The three settings can be

conveniently selected using a knurled dial that

can be felt and heard clicking into place.

The optical performance matches the high level

of the LEICA MP viewfinder, is also suitable for

those wearing eyeglasses and offers extremely

high magnification, giving excellent detail visibili-

ty. If the viewfinder is used without eyeglasses,

the eyesight correction lenses for the Leica M

camera can be screwed on to compensate for

eye defects. The eyepiece is rubber coated to

protect eyeglasses.

The viewfinder’s robust aluminium housing is

available in black or silver to match the designs

of the camera body (Order nos. 12 013 /12 014).

Viewfinder Magnifier M 1.25x

The LEICA Viewfinder Magnifier M 1.25x signifi-

cantly simplifies picture composition when using

focal lengths above 50mm. It can be used on all

Leica M models and magnifies the central area

of the viewfinder image by a quarter. A 0.58x

viewfinder becomes a 0.72x viewfinder, a 0.72x

viewfinder becomes a 0.9x viewfinder and a

0.85x viewfinder becomes a 1.06x viewfinder,

which actually means a slight magnification com-

pared to viewing with the naked eye.

The latter combination therefore allows the sub-

ject to be viewed comfortably with both eyes.

Particularly with the 75 to 135mm telephoto

lenses in the Leica M system, the visibly larger

viewfinder image makes subject details clearly

easier to recognise in the respective image

frame. At the same time, the 25% magnification

of the effective metering basis results in a

corresponding increase in the setting accuracy.

A security chain with snap fasteners prevents

loss and can be used to hang the viewfinder on

the carrying strap’s fastening ring.

The viewfinder magnifier is supplied in a leather

case. A loop on the case allows the viewfinder

magnifier to be stored on the camera’s carrying

strap, where it is protected and ready for use

(Order no. 12004).

Correction lenses

For optimum adaptation of the eye to the

camera’s viewfinder, correction lenses with the

following positive or negative dioptre values are

available (spherical): 0,5/1/1,5/2/3.

LEICA MOTOR M

The LEICA MOTOR M can be attached to the

LEICA MP for automatic shutter cocking and film

advancing for single or series exposures of either

1.5 or 3 images per second. It is attached to the

bottom of the camera housing instead of the bot-

tom cover.

The Motor M is suitable for all shutter speeds,

i.e. from 1s to 1/1000s including B. When the

Motor M is turned off or its batteries are flat,

the film can be advanced and the shutter cocked

manually. Remote release is possible using the

cable release connection (Order no. 14408).

LEICAVIT M

The LEICAVIT M is a smooth running and low-

noise manual quick-wind device for advancing

the film and cocking the shutter, and is attached

to the bottom of the camera in the place of the

bottom cover. Without having to take the camera

away from your eye, you can advance the film by

moving a swing-out winding lever to the left;

partial steps are also possible. The shutter is re-

leased using the camera’s shutter release but-

ton. The camera’s quick wind lever can also be

used.

The LEICAVIT M is available in either silver chro-

mium plated or black lacquered versions to

match the different camera designs (Order nos.

14008/14009).

Detachable rewind crank

This easy to attach clip-on crank can be left

attached if preferred. It makes rewinding the film

significantly easier and faster.

The crank is available in either silver chromium

plated or black lacquered versions to match the

different camera designs (Order nos. 14437/14 438).

Handgrip M

The Handgrip M allows all Leica M cameras (ex-

cept the M5) to be held securely and comfort-

ably. It is attached to the camera’s tripod thread

(Order no. 14405).

Cases

For the LEICA MP with a lens of between 21 and

50mm focal length (except M 50mm f/1), a

leather ever-ready case with unbuttoning front

section is available. For more extensive camera

configurations, the classic combination case for

a camera and up to three lenses or the classic

universal case for a camera and up to five lenses

are also available (see Leica system manual).

100

Maintenance tips for your Leica camera and

lenses

If your Leica is to be stored for a long period of

time, please remove the batteries and make sure

that the camera is stored in a dry, well-ventilated

place. Photo cases that have got wet during use

should be emptied to prevent damage to your

equipment caused by moisture and any leather-

tanning residue released. To prevent fungal

growth during use in hot, humid tropical

climates, the camera equipment should be ex-

posed to the sun and air as much as possible.

Storage in airtight containers or cases is only

recommended if a desiccant, such as silica gel, is

also used. As any dirt may also be a breeding

ground for micro-organisms, the equipment

should be carefully kept clean.

All mechanically operated bearings and sliding

surfaces on your Leica are lubricated. Please

remember this if you will not be using the came-

ra for a long period of time. To prevent the lubri-

cation points from becoming gummy, the camera

should be wound on several times and released

with every shutter speed with no film loaded

every three months.

It is also recommended that you repeatedly

move and use all other controls, such as the

image field selector. The range and aperture set-

ting rings on the lenses should also be moved

from time to time.

A lens works like a magnifying glass if bright sun-

light shines on the front of the camera. The

camera should therefore never be set aside with-

out protection against strong sunlight. Using the

lens cover and keeping the camera in the shade

(or directly in the case) help to prevent damage

to the interior of the camera.

To remove stains and fingerprints, the camera

and lens should be wiped with a clean lint-free

cloth. Tougher dirt in hard to reach corners of

the camera body can be removed with a small

brush. Do not use liquid cleaning agents to clean

the housing. Dust and lint inside the camera

(e.g. on the mirror or the film guides) are best

removed carefully with a soft hair brush that has

been repeatedly degreased in ether and then

dried. Be careful not to damage the shutter

curtain with the shaft of the brush.

101

Normally, a soft hair brush is sufficient to re-

move dust from the outer lens elements. How-

ever, in case of more stubborn dirt, they can be

carefully cleaned with a very clean, soft cloth

that is completely free of foreign matter, using

circular motions from the inside to the outside.

We recommend micro-fiber cloths (available

from photographic and optical specialists) that

are stored in a protective container and can be

washed at temperatures of up to 40°C (without

fabric softener, never iron!). Cloths for cleaning

glasses, which are impregnated with chemicals,

should not be used as they can damage the lens

glass.

For optimum front lens protection in unfavour-

able photographic conditions (e.g. sand, salt

water spray), use transparent UVa filters.

However, you should bear in mind that, like all fil-

ters, they can cause unwanted reflections in

certain backlight situations and with high con-

trasts. The generally recommended lens hood

also protects the lens from unintentional finger-

prints and the rain.

Note the serial number of your LEICA MP6

and lenses, as these are extremely important in

case of loss.

102

Index Page

Academy, Leica ..............................................106

Accessories......................................................94

- Cases.............................................................99

- Correction lenses...........................................97

- Interchangeable lenses ..................................94

- Filters.............................................................94

- Handgrip M ....................................................99

- LEICAVIT M ....................................................98

- Motor M .........................................................97

- Rewind crank .................................................98

- Viewfinder for 21/24/28mm lenses..............95

- Viewfinder Magnifier M 1.25x ........................96

Batteries...........................................................61

- Automatic battery check................................62

- Compatible batteries......................................61

- Inserting and changing the batteries..............61

- Tips for use of the battery..............................63

Bright-line / View- and rangefinder..................76

Carrying strap ..................................................60

Depth of field scale ..........................................73

Distance setting...............................................80

- Depth of field .................................................73

- Metering field.....................................80/88-89

- Setting ring ....................................................72

- Split image method........................................80

- Superimposed image method ........................80

Exposure / Exposure meter.............................82

- B setting.........................................................84

- General notes on exposure metering .............90

- Metering field size in the viewfinder ....86/88-89

- Metering range...............................................84

- Metering diagram ....................................85/87

- Working below the metering range ................84

- Setting the exposure / -an appropriate

shutter speed/aperture combination.............83

- Turning off the exposure meter......................84

- Turning on the exposure meter ......................82

Film..................................................................66

- Loading ..........................................................67

- Rewinding and removing................................68

Film speed .......................................................69

- Setting ...........................................................69

- Setting range .................................................70

103

Filters...............................................................94

Flash mode ......................................................92

- Synchronisation .............................................92

Holding the camera correctly...........................75

Info service, Leica ..........................................107

Image field selector..........................................78

Internet / Leica homepage ............................107

Shutter release, see Shutter and

Technical Data .........................................64/104

Lens hoods.......................................................74

Lenses, Leica M ...............................................71

- Attaching and removing...........................70/71

- Structure...................................................71-73

- Use of older lenses.........................................74

Maintenance tips for camera and lenses .......100

Quick wind lever ..............................................65

Repairs / Leica Customer Service .................107

Shutter, see Shutter release and

Technical Data .........................................64/104

Shutter speed setting dial................................64

Speed/aperture combination, see Exposure

setting and Metering diagram .............73/85/87

Technical data ................................................104

Viewfinder ........................................................76

- Attachable viewfinder ....................................95

- Bright-line frames...........................................76

- Displays...................................................59/83

104

Technical data

Camera type Compact 35mm range- and viewfinder system

camera with mechanically controlled shutter.

Lens connection Leica M bayonet.

Lens system Leica M lenses from 21-135mm

Exposure metering Exposure metering through the lens

(TTL), selectively with working aperture.

Metering principle The light reflected by a metering spot in

the center of the 1st shutter curtain is metered. The metering

spot has a diameter of 12mm and therefore corresponds to

approx. 13% of the full negative format or around 1

2of the

short side of the corresponding frame in the viewfinder.

Metering range (at ISO 100/21°) From 0.03 cd/m2to

125000cd/m2at room temperature, normal humidity and

aperture 1.0. At ISO 100/21° this corresponds to EV-2 to 20

or f/1 and 4s (B-setting) to f/32 and 1/1000 s. Flashing of the

left triangular LED in the viewfinder indicates values below the

metering range.

Metering cell for available light (continuous light measure-

ments) Silicon photo diode with convex lens to the top left be-

hind the camera bayonet.

Film speed range Manual setting from ISO 6/9° to ISO

6400/39°.

Exposure mode Manual shutter speed and aperture setting,

adjustment via LED light balance.

Flash exposure control

Flash unit connection Via accessory shoe with central

contact and/or standard flash connection socket.

Synchronisation On the 1st shutter curtain.

Flash synchronising speed

= 1/50s; slower shutter speeds

possible.

Flash exposure control Via computer control of flash unit or

via guide number calculation and manual setting for the

required aperture.

Viewfinder

Viewfinder principle Large, light bright-line range- and view-

finder with automatic parallax compensation.

Eyepiece Adjusted to –0.5 dpt.. Corrective lenses from –3 to

+3 dpt. available.

Image field limitation By projection of pairs of bright-line

frames: For 28 and 90mm (90mm only on LEICA MP 0.85) or

for 35 and 135mm (35mm only on LEICA MP 0.58), or for 50

and 75mm. Automatic projection when lens is attached. The

desired frame can be projected using the frame selector.

Parallax compensation The horizontal and vertical differ-

ence between the viewfinder and the lens is automatically

compensated according to the relevant distance setting, i.e.

the bright-line frame automatically aligns with the subject

detail recorded by the lens.

Matching of viewfinder and film image The size of the

bright-line frame corresponds to an image size of 23 x 35mm

at the shortest setting distance for each focal length. With the

infinity setting, depending on the focal length, approx. 9%

(28mm) to 23% (135mm) more of the image is recorded than

the corresponding bright-line frame shows.

105

Magnification (for all lenses)

LEICA MP 0.58: 0.58x, LEICA MP 0.72: 0.72x, LEICA MP 0.85: 0.85x.

Wide-basis range finder Split or superimposed image range-

finder shown as a bright field in the center of the viewfinder

image.

Effective basis width LEICA MP 0.58: 40.2 mm (mechanical

basis width 69.25mm x viewfinder magnification 0.58x),

LEICA MP 0.72: 49.9 mm (mechanical basis width 69.25 mm x

viewfinder magnification 0.72x), LEICA MP 0.85: 58.9 mm

(mechanical basis width 69.25mm x viewfinder magnification

0.85x).

Displays

Viewfinder (lower edge) LED symbol for battery warning. LED

light balance with two triangular and one central circular LED

for exposure adjustment. Triangular LEDs indicate the required

direction of the aperture ring for the adjustment.

Top panel Frame counter

Rear panel Setting dial for manual film speed setting.

Shutter and release

Shutter Rubberised cloth, focal plane shutter with horizontal

movement; extremely low-noise; mechanically controlled.

Shutter speeds From 1s to 1/1000 s in whole steps, Bfor

long exposures of any duration,

(1/50s) for flash synchroni-

sation.

Shutter release Two-stage: Power up (activation of exposure

meter) - Release Integrated standard cable release thread.

Film winding

Loading Manual film loading after opening the bottom cover

and the rear panel.

Winding forwards Manually with quick wind lever or

LEICAVIT M, motorised using MOTOR-M, LEICA WINDER-M,

LEICA WINDER M4-P, or LEICA WINDER M4-2 (from serial no.

10350).

Rewind Manually with pull-out rewind button, after moving

the Rlever on the front of the camera. Detachable rewind

crank available as an accessory.

Frame counter On top of camera. Automatic reset after

removal of bottom cover.

Camera housing

Material Enclosed all-metal housing with opening rear panel.

Top panel and bottom cover brass, black lacquered or silver

chromium plated.

Image field selector Allows the bright-line frame pairs to be

manually projected at any time (e.g. to compare framing).

Tripod thread A1

4(1

4") DIN in bottom cover.

Rear panel / equipment Setting dial for film speed selec-

tion.

Operating voltage 3 Volts

Power supply 2 silver oxide button cells, type "PX 76/SR 44"

or 1 lithium cell, type "DL 1

3N". Battery status check by illumi-

nation of battery warning display along with light balance

LEDs (1st stage), extinguishing of light balance LEDs (2nd

stage) or extinguishing of all LEDs.

Dimensions (length x depth x height)

138 mm x 38mm x 77mm

Weight 585g (without batt.)

106

Other Leica products

Projectors

A wide range of projectors is available to suit all

preferences and applications. The professional

Pradovit RT models for round magazines and the

PRADOVIT P600, P300 and P150 offer optimum

operating convenience and versatile expansion

options.

The most important common feature of all Leica

projectors, particularly the Leica projection lens-

es, is perfect optical performance, which trans-

fers everything you have recorded with your

Leica M lenses onto the screen.

Binoculars and spotting scopes

The particular plus point with the Duovid

and Trinovid telescopes, Rangemaster and Pin-

master laser range finders and Televid spotting

scopes is their outstanding optics. They are pro-

duced from the same high-quality types of glass

as the world-famous Leica lenses. The excellent

optical performance, the high resolution capabili-

ties and the convincing brilliance provide a vivid

image even in conditions of poor contrast.

Leica Academy

We not only manufacture high-performance

products for everything from observation to

reproduction, we also offer a special service in

the form of the Leica Academy, which for many

years has been providing practical seminars and

training courses, where expertise from the world

of photography, projection and magnification has

been taught to both beginners and advanced

photographic enthusiasts.

The content of the courses, which are run by our

experienced team of expert instructors in our

modern training facilities at the Solms plant and

the nearby "Gut Altenberg", ranges from general

photography to areas of special interest, and

provide a wealth of practical suggestions, infor-

mation and advice.

More details, along with the current programm of

seminars, are available from:

Leica Camera AG

Leica Akademie

Oskar-Barnack Str. 11

D- 35606 Solms

Phone: +49 (0) 6442-208-421

Fax: +49 (0) 6442-208-425

e-mail: la@leica-camera.com

107

Leica on the Internet

Current information about products, news,

events and the Leica company is available on our

homepage on the Internet at:

http://www.leica-camera.com

Leica info service

The Leica information service can provide you

with answers to technical questions regarding

the complete Leica range either by telephone, or

in writing, by fax or e-mail.

Leica Camera AG

Informations Service

Postfach 1180

D35599 Solms

Phone: +49 (0) 6442-208-111

Fax: +49 (0) 6442-208-339

e-mail: info@leica-camera.com

Leica Customer Service

For maintenance of your Leica equipment, or in

case of damage, Leica AG’s Customer Service

center, or the repair service of the Leica national

offices, is available to assist you (see your gua-

rantee card for address list). Please contact your

nearest authorised Leica dealer (in Germany:

Leica regional office).

Leica Camera AG

Customer Service

Oskar-Barnack Str. 11

D35606 Solms

Phone: +49 (0) 6442-208-189

Fax: +49 (0) 6442-208-339

e-mail: customer.service@leica-camera.com

Markenzeichen der Leica Camera Gruppe / LEICA MP = ®registriertes Warenzeichen

Änderungen in Konstruktion und Ausführung vorbehalten.

Trademark of the Leica Camera Group / LEICA MP = ®Registered Trademark

Illustrations, descriptions and technical data are not binding.

German/English edition

Leica Camera AG / Oskar-Barnack-Straße 11 / D–35606 Solms

www.leica-camera.com / info@leica-camera.com

Telephone +49 (0) 6442-208-0 / Fax +49 (0) 6442-208-333

930 37 IV/03/LX/L

Leica Mp Instruction Manual

MP - Operation Manual MP_im_en Free User Guide for Leica Camera, Manual

MP Instructions_en

Navigation menu

Versions of this User Manual:

Views

Navigation
