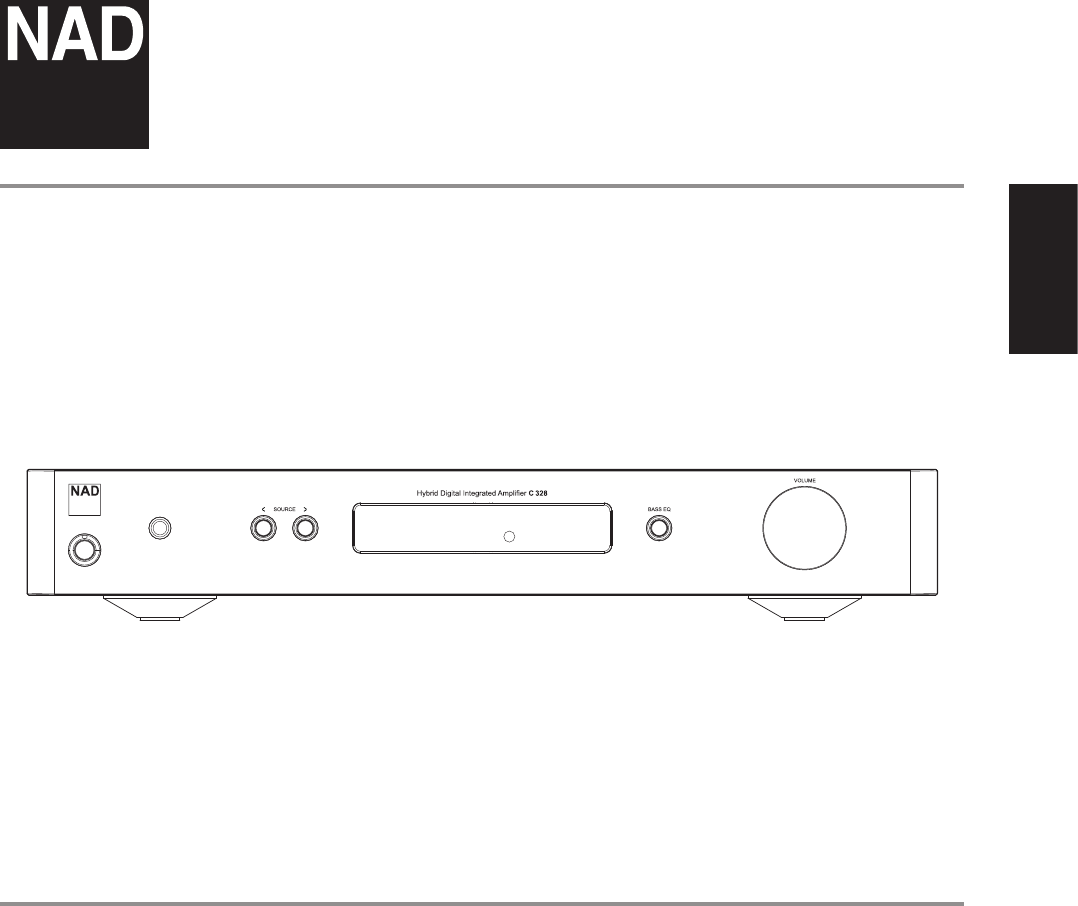

Manuel d’Installation
C 328
Amplicateur numérique hybride intégré
1. Lisez les instructions - Il est essentiel de lire toutes les consignes de sécurité
avant de faire fonctionner le produit.
2. Conservez les instructions - Les consignes de sécurité et les instructions
d’utilisation doivent être conservées pour pouvoir les consulter ultérieurement.
3. Tenez compte des Avertissements - Tous les Avertissements imprimés sur le
produit et gurant dans les instructions d’utilisation doivent être respectés.
4. Suivez les instructions - Toutes les instructions d’utilisation et de
fonctionnement doivent être suivies.
5. Nettoyage - Débranchez ce produit de la prise murale avant de procéder à son
nettoyage. N’utilisez aucun nettoyant liquide ou aérosol. Servez-vous d’un chion
humide pour eectuer le nettoyage.
6. Fixations - N’utilisez pas de xations non recommandées par le fabricant car elles
pourraient présenter des risques pour la sécurité.
7. Eau et humidité - N’utilisez pas ce produit près de l’eau, par exemple près d’une
baignoire, d’un lavabo, d’un évier ou d’un bac à lessive. Ne l’utilisez pas non plus
dans une cave humide, près d’une piscine ou dans un endroit semblable.
8. Accessoires - Ne mettez jamais cet appareil sur un chariot, un support, un
trépied, une console ou une table instables. L’appareil risquerait de tomber,
provoquant des blessures graves chez un enfant ou un adulte et pourrait lui-
même subir de sérieux dommages. Utilisez exclusivement un chariot, un support,
un trépied, une console ou une table préconisés par le fabricant ou vendus
avec l’appareil. Toute xation du produit doit être réalisée conformément aux
instructions du fabricant, et à l’aide d’un accessoire de xation préconisé par le
fabricant.
9. Chariot - Lorsque l’appareil est sur un chariot mobile, il doit être
déplacé avec précaution. Les arrêts brusques, les eorts excessifs et
les sols accidentés risquent de renverser le chariot et l’appareil.
10. Ventilation - Le boîtier comporte des fentes et des ouvertures permettant
l’aération et le fonctionnement able de l’appareil et l’empêchant de chauer
excessivement. Ces ouvertures ne doivent jamais être obstruées ou recouvertes.
Les fentes ne doivent jamais être obstruées en posant l’appareil sur un lit, un
canapé, un tapis ou toute autre surface molle similaire. Ce produit ne doit pas
être placé dans un ensemble encastré, comme par exemple une bibliothèque
vitrée ou un rack, à moins de prévoir une ventilation adéquate ou de respecter les
instructions du fabricant.
11. Sources d’alimentation - Ce produit doit obligatoirement être alimenté par une
source du type indiqué sur l’étiquette et connecté à une prise de terre SECTEUR.
Si vous avez un doute concernant le type d’alimentation secteur utilisé à votre
domicile, consultez votre revendeur ou le fournisseur local d’électricité.
12. Protection du câble d’alimentation - Les câbles d’alimentation ne doivent pas
passer dans des endroits où ils risquent d’être piétinés ou pincés par des articles
posés dessus ou à côté. Faites particulièrement attention aux câbles au niveau des
prises, des connecteurs de commodité à l’arrière d’autres appareils, et à leur point
de sortie de cet appareil.
13. Prise Secteur - Si une prise secteur ou coupleur d’appareils est utilisé(e) comme
dispositif de débranchement, ce dispositif de débranchement doit être facilement
accessible.

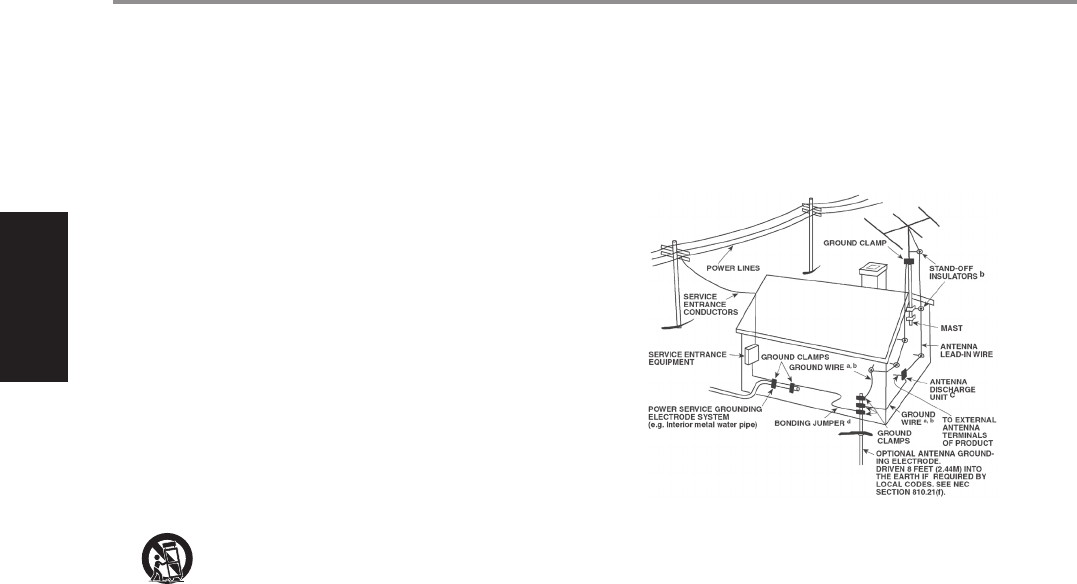

14. Mise à la terre d’une Antenne Extérieure - Si l’appareil est relié à une antenne
extérieure ou à un réseau de câbles extérieurs, veillez à ce que l’antenne ou le
réseau de câbles soit mis à la terre an d’assurer la même protection contre les
pics de tension et les charges liées à l’accumulation d’électricité statique. L’Article
810 du National Electrical Code (NEC), ANSI/NFPA 70, contient des informations
concernant la mise à la terre correcte du mât et de la structure porteuse, la mise
à la terre du câble d’amenée sur un dispositif de décharge d’antenne, le calibre
des câbles de mise à la terre, l’emplacement du dispositif de décharge d’antenne,
le branchement aux électrodes de mise à la terre et les exigences concernant les
électrodes de mise à la terre.
NOTE À L’ATTENTION DE L’INSTALLATEUR CATV
Ce rappel a pour but d’attirer l’attention de l’installateur du système d’antenne collec-
tive sur la Section 820-40 du National Electrical Code (NEC), qui donne des informa-
tions concernant la mise à la terre correcte et qui spécie, en particulier, que la terre
du câble doit être reliée au système de mise à la terre du bâtiment et ce le plus près
possible du point d’entrée du câble.
15. Foudre - An d’assurer une meilleure protection de cet appareil pendant
les orages, ou lorsqu’il reste inutilisé et sans surveillance pendant de longues
périodes, débranchez la prise murale et déconnectez l’antenne ou le système
de câbles. Cela évitera toute détérioration de l’appareil par la foudre ou par les
surtensions de secteur.
16. Câbles haute tension - Un système d’antenne extérieure ne doit pas être placé
près de lignes haute tension aériennes ou d’autres circuits d’éclairage ou de
puissance électriques. Lorsque vous installez un système d’antenne extérieure,
faites très attention de ne pas toucher de telles lignes haute tension ou de tels
circuits, car tout contact pourrait être mortel.
17. Surcharges - Ne surchargez pas les prises murales, les rallonges électriques ou
les connecteurs de commodité des appareils, sous peine de provoquer des chocs
électriques ou des risques d’incendie.
18. Sources de Flammes - Ne placez jamais de amme nue (bougie, etc ...) sur
l’appareil.
19. Pénétration d’objets ou de liquides - N’insérez jamais d’objet de quelque
type que ce soit par les ouvertures de l’appareil, car de tels objets risqueraient de
toucher des tensions électriques dangereuses ou de court-circuiter des éléments
pouvant provoquer un choc électrique ou un incendie. Ne renversez jamais de
liquide sur l’appareil.
20. Casque - Une pression sonore excessive produite par des écouteurs ou par un
casque peut entraîner la perte de l’ouie.
21. Détériorations nécessitant une intervention en Service Après Vente - Dans
les cas suivants, débranchez cet appareil de la prise murale et conez la réparation
à un personnel de service après vente qualié :
a. Si le câble secteur ou sa prise sont endommagés.
b. Si un liquide a été renversé sur l’appareil ou si des corps étrangers sont
tombés dedans.
c. Si l’appareil a été exposé à la pluie ou à de l’eau.
d. Si le produit ne fonctionne pas normalement lorsque vous suivez les
instructions d’utilisation. Ne réglez que les commandes décrites dans les
instructions d’utilisation, car tout réglage incorrect des autres commandes
risque de provoquer des détériorations nécessitant une intervention
importante par un technicien qualié pour remettre l’appareil en état de
fonctionnement normal.
e. Si l’appareil est tombé ou a été endommagé d’une manière quelconque.
f. Si les performances de l’appareil changent sensiblement, cela indique qu’une
intervention en service après vente est nécessaire.
22. Pièces de rechange - Lorsque des pièces de rechange sont nécessaires, veillez
à ce que le technicien utilise des pièces de rechange préconisées par le fabricant
ou ayant des caractéristiques identiques. Toute pièce non autorisée risque de
provoquer un incendie, un choc électrique ou d’autres dangers.
CONSIGNES DE SÉCURITÉ IMPORTANTES
2
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
23. Élimination des piles usagées - Lorsque vous vous débarrassez des piles
usagées, veuillez vous conformer aux règles gouvernementales ou aux règles
dénies pas les instructions publiques relatives à l’environnement applicables à
votre pays ou à votre région.
24. Contrôle de sécurité - Après toute intervention d’entretien ou de réparation sur
cet appareil, demandez au technicien d’eectuer des contrôles de sécurité an de
s’assurer que le produit est en bon état de fonctionnement.
25. Fixation au mur ou au plafond - L’appareil ne doit être xé au mur ou au
plafond que suivant les recommandations du fabricant.
ATTENTION DANGER
Le symbole de l’éclair avec une èche à son extrémité, dans un triangle
équilatéral, a pour but d’avertir l’utilisateur de la présence d’une
« tension électrique dangereuse » et non-isolée à l’intérieur de l’enceinte
de l’appareil, qui peut être susamment puissante pour constituer un
risque de choc électrique pour les personnes.
Le point d’exclamation dans un triangle équilatéral a pour but d’avertir
l’utilisateur que la documentation livrée avec l’appareil contient des
instructions importantes concernant l’utilisation et l’entretien.
MISE EN GARDE CONCERNANT L’EMPLACEMENT
An d’assurer une ventilation correcte, faites attention de laisser un espace dégagé
autour de l’appareil. Les dimensions de cet espace (mesurées par rapport à l’encom-
brement maximum l’appareil, y compris les parties saillantes) doivent être au moins
égales aux valeurs indiquées ci-dessous :
Panneaux Gauche et Droit : 10 cm
Panneau arrière : 10 cm
Panneau supérieur : 10 cm
DÉCLARATION DE LA FCC
À l’issue des tests dont il a fait l’objet, cet appareil a été déclaré conforme aux normes
des appareils numériques de Classe B conformément à la partie 15 de la réglementa-
tion FCC. Ces normes sont destinées à assurer un niveau de protection adéquat contre
les interférences dans les installations résidentielles. Cet équipement produit, utilise
et peut émettre des fréquences radioélectriques et, s’il n’est pas installé ou utilisé con-
formément aux directives, peut brouiller les ondes radio. Toutefois, il est impossible
de garantir qu’aucune interférence ne se produira dans une installation particulière.
Si cet équipement brouille la réception des ondes radio et télévision, ce que vous
pouvez déterminer en éteignant et en rallumant l’appareil, nous vous encourageons à
prendre l’une ou plusieurs des mesures correctives suivantes :
• Réorienter ou déplacer l’antenne de réception.
• Augmenter l’écart entre l’équipement et le récepteur.
• Connecter l’équipement à une prise ou à un circuit électrique diérent de celui
auquel est branché le récepteur.
• Demander l’aide d’un distributeur ou d’un technicien qualié.
ATTENTION
• Les changements ou les modications apportés à cet équipement qui ne sont
pas approuvés explicitement pourraient invalider le droit de l’utilisateur d’utiliser
cet équipement.
• Pour éviter les électrocutions, introduire la lame la plus large de la che dans la
borne correspondante de la prise et pousser jusqu’au fond.
• Il y a un danger d’explosion si la pile est mal remplacée. Remplacez la pile
seulement par une pile d’un même type ou d’un type équivalent.
• Un appareil avec la borne de terre de protection doit être connecté au secteur
avec la connexion de terre de protection.
• Les antennes installées doivent être situées de facon à ce que la population ne puisse
y être exposée à une distance de moin de 20 cm. Installer les antennes de facon à
ce que le personnel ne puisse approcher à 20 cm ou moins de la position centrale
de l’antenne. La FCC des éltats-unis stipule que cet appareil doit être en tout temps
éloigné d’au moins 20 cm des personnes pendant son functionnement.
• Limité selon les règlements légaux locaux, la version pour l’Amérique du Nord n’a
pas d’option de sélection de région.
AVERTISSEMENT
• Pour réduire le risque d’incendie ou d’électrocution, n’exposez pas cet appareil à la
pluie ou à l’humidité.
• L’appareil ne doit pas être exposé aux écoulements ou aux éclaboussures et
aucun objet ne contenant de liquide, tel qu’un vase, ne doit être placé sur l’objet.
• La prise du secteur ne doit pas être obstruée ou doit être facilement accessible
pendant son utilisation. Pour être complètement déconnecté de l’alimentation
d’entrée, la prise doit être débranchée du secteur.
• Les piles ne doivent pas être exposées à de forte chaleur, tel qu’à la lumière du
soleil, au feu ou autres choses de semblable.
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux ap-
pareils radio exempts de licence. L’exploitation est autorisée aux deux conditions
suivantes :
(1) cet appareil ne doit pas provoquer d’interférences néfastes, et
(2) cet appareil doit tolérer les interférences reçues, y compris celles qui risquent de
provoquer un fonctionnement indésirable.
Le présent émetteur radio (152C-C328) a été approuvé par Industrie Canada pour
fonctionner avec les types d’antenne énumérés ci-dessous et ayant un gain admissi-
ble maximal et l’impédance requise pour chaque type d’antenne. Les types d’antenne
non inclus dans cette liste, ou dont le gain est supérieur au gain maximal indiqué, sont
strictement interdits pour l’exploitation de l’émetteur.
Gain d’antenne : 2 dBi maximal
Type d’antenne : 50 ohm, Omni-directionnel
Ce produit a été fabriqué de manière à être conforme aux exigences con-
cernant les interférences radio de la DIRECTIVE CEE 2004/108/EC.
NOTES CONCERNANT LA PROTECTION DE L’ENVIRONNEMENT
À la n de sa vie utile, il ne faut pas jeter ce produit avec les déchets
ménagers. Il faut l’apporter à un point de collecte pour le recyclage
des matériels électriques et électroniques. Le symbole gurant sur le
produit, dans le manuel de l’utilisateur et sur l’emballage vous indique
cette obligation.
Les matériaux sont réutilisables conformément aux marquages qui gurent dessus.
Grâce au recyclage des matières premières, ou aux autres formes de recyclage de
produits anciens, vous apportez une contribution importante à la protection de notre
environnement.
Votre administration locale pourra vous indiquer où se trouve le point de collecte de
déchets concerné.
PRENEZ NOTE DU NUMÉRO DE MODÈLE DE VOTRE APPAREIL TOUT DE
SUITE, PENDANT QU’IL EST ENCORE VISIBLE.
Le numéro de modèle et le numéro de série de votre nouveau C 328 se trouvent à
l’arrière de l’enceinte de celui-ci. Pour vous faciliter l’accès à ces références, nous vous
suggérons de les noter ici :
N° de Modèle : ......................................
N° de Série : ......................................
CONSIGNES DE SÉCURITÉ IMPORTANTES
NAD est une marque de commerce de NAD Electronics International, une division de Lenbrook Industries Limited
©Tous droits réservés 2018, NAD Electronics International, une division de Lenbrook Industries Limited
3
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
INTRODUCTION
POUR COMMENCER
CONTENU DE L’EMBALLAGE
Dans l’emballage du C 328, vous trouverez:
• Deux cordons d’alimentation secteur amovibles
• Télécommande d’AMP 3 avec une pile CR2025 de 3V
• Antenne Bluetooth
• Guide d’installation rapide
CONSERVEZ L’EMBALLAGE
Veuillez conserver le carton, ainsi que tous les éléments de calage et de
protection utilisés pour vous livrer le C 328. Que vous déménagiez ou que
vous deviez transporter votre C 328, c’est de loin l’emballage le plus sûr
vous permettant de le faire. Nous avons vu par ailleurs trop d’éléments
parfaits endommagés lors du transport par manque d’un conteneur
d’emballage adéquat, donc, conserver cet emballage !
CHOIX D’UN EMPLACEMENT
Choisissez un emplacement bien aéré (avec un dégagement de plusieurs
centimètres sur les côtés et derrière) et assurez-vous que l’espace entre le
panneau avant du C 328 et l’endroit principal d’écoute est dégagé et que la
distance est inférieure ou égale à 8mètres. Cela permet de garantir le bon
fonctionnement de la télécommande infrarouge. Le C 328 dégage un peu
de chaleur, mais ne nuit pas au bon fonctionnement des dispositifs situés
à proximité.
RÉCUPÉRATION DES RÉGLAGES USINE PAR DÉFAUT DU C 328
Tenez enfoncé le bouton SOURCE s du panneau avant jusqu’à ce que
l’achage indique «C3». Relâchez le bouton SOURCE s pour terminer la
récupération des réglages usine par défaut du C 328.
AVIS IMPORTANT
Lorsque vous récupérez les réglages usine par défaut du C 328, tous les
réglages et/ou toutes les congurations que vous avez eectués seront
réinitialisés ou supprimés.
CONSIGNES DE SÉCURITÉ IMPORTANTES .....................2
INTRODUCTION
POUR COMMENCER ..............................................4
CONTENU DE L’EMBALLAGE ..........................................4
CHOIX D’UN EMPLACEMENT .........................................4
RÉCUPÉRATION DES RÉGLAGES USINE PAR DÉFAUT DU C 328 ........4
IDENTIFICATION DES COMMANDES
PANNEAU AVANT ................................................5
PANNEAU ARRIÈRE ...............................................6
TÉLÉCOMMANDE AMP 3 .........................................8
FONCTIONNEMENT
UTILISATION DU C 328 ...........................................9
BLUETOOTH COMME SOURCE ........................................9
AUTO STANDBY MISE EN VEILLE AUTOMATIQUE ....................9
AUTO SENSE DÉTECTION AUTOMATIQUE ...........................9
INFRARED LEARNING APPRENTISSAGE INFRAROUGE ............. 10
RÉFÉRENCE
SPÉCIFICATIONS ................................................11
4
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

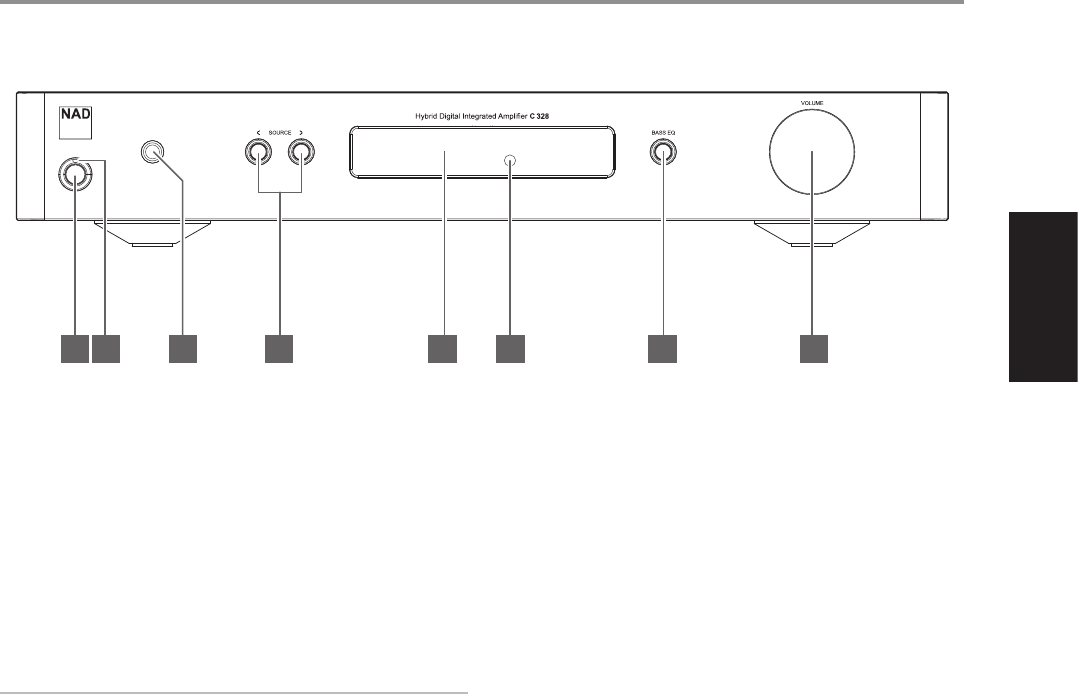

IDENTIFICATION DES COMMANDES
PANNEAU AVANT
1 BOUTON STANDBY (VEILLE)
• Appuyez sur le bouton Standby (Veille) pour mettre le C 328 en
marche depuis le mode Veille. Lorsque le C 328 est mis sous tension
du mode de veille, cet indicateur passe du jaune au rouge, puis au
bleu pour indiquer le mode de fonctionnement.
• Appuyez à nouveau sur le bouton Standby (Veille) pour remettre le
C 328 en mode Veille. Le témoin d’alimentation s’allume en jaune
ambre.
• Le bouton Standby (Veille) ne peut pas activer le C 328 si
l’interrupteur POWER (Alimentation) du panneau arrière est en
position OFF (Arrêt).
REMARQUES IMPORTANTES
Pour que le bouton Standby (Veille) soit activé, les conditions suivantes
doivent être réalisées:
a Le cordon d’alimentation du C 328 doit être branché à une source
d’alimentation.
b Le bouton POWER (Alimentation) du panneau arrière doit être en
position ON (Marche).
2 TÉMOIN D’ALIMENTATION
• Ce témoin est allumé en jaune ambre lorsque le C 328 est en mode
Veille.
• Lorsque le C 328 est mis sous tension du mode de veille, cet
indicateur passe du jaune au rouge, puis au bleu pour indiquer le
mode de fonctionnement.
3 CASQUE
• Une prise stéréo pour che à jack de 6,35mm (1/4po) est fournie
pour l’écoute avec casque et convient aux casques conventionnels
de toute impédance.
• Utilisez un adaptateur approprié pour brancher tout casque équipé
d’un autre type de connecteur, tel qu’un jack stéréophonique de 3,5
mm (1/8po) de type baladeur stéréo.
4 a SOURCE s
• Appuyez sur a SOURCE ou sur SOURCE s pour sélectionner une
source.
5 AFFICHAGE
• Ache les indicateurs visuels pour les sources, BASS EQ et le niveau
de volume.
6 CAPTEUR DE TÉLÉCOMMANDE
• Dirigez la télécommande AMP 3 vers le capteur et appuyez sur les
boutons.
• N’exposez pas le capteur de télécommande du C 328 à une
puissante source de lumière, comme la lumière du soleil ou un
éclairage direct par exemple. Si la lumière ambiante est trop forte,
vous risquez de ne pas pouvoir faire fonctionner le C 328 avec la
télécommande.
Distance: Environ 7mètres devant le capteur de télécommande.
Angle : Environ 30° de chaque côté du capteur.
7 BASS EQ (Égalisation des graves)
• BASS EQ amplie la réponse de graves globale d’au moins 6dB.
Lorsque BASS EQ est activé, «BASSEQ » s’allume sur l’achage.
• Appuyez sur le bouton BASS EQ pour activer ou désactiver BASS EQ.
8 VOLUME
• La commande de VOLUME règle le volume global des signaux
envoyés aux haut-parleurs et au casque. La commande de volume
est caractérisée par un suivi du signal et un équilibre des canaux
parfaits. Elle produit un fonctionnement extrêmement linéaire à
faible bruit.
• Tournez la commande dans le sens horaire pour augmenter le
volume ou dans le sens antihoraire pour le diminuer.
• Le volume par défaut est de -20dB.
© NAD C328
7 81 2 3 4 65
5
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
1 ANTENNE BT
• Connectez l’antenne Bluetooth fournie à la borne d’antenne BT.
2 ENTRÉE SECTEUR PRINCIPALE
• Le C 328 est fourni avec deux cordons d’alimentation distincts.
Sélectionnez celui qui convient à votre région.
• Avant de brancher le câble à une prise murale, assurez-vous qu’il est
raccordé fermement au port d’entrée secteur principal du C 328.
• Débranchez toujours d’abord la che du câble secteur principal de
la prise murale avant de débrancher le câble de la prise d’entrée
secteur principal du C 328.
3 PORTE-FUSIBLE
• Seul le personnel d’entretien qualié de NAD peut avoir accès
à ce porte-fusible. L’ouverture du porte-fusible peut causer des
dommages et donc annuler la garantie de votre C 328.
4 POWER (ALIMENTATION)
• L’interrupteur POWER (Alimentation) alimente les circuits CA
principaux du C 328.
• Lorsque l’interrupteur POWER (Alimentation) est à ON (Marche),
le C 328 se met en mode de veille comme l’indique l’indicateur
d’alimentation jaune sur le panneau avant.
• Si vous prévoyez ne pas utiliser le 328 pour une période prolongée
(si vous partez en vacances, par exemple), placez l’interrupteur
POWER (Alimentation) en position OFF (Arrêt).
• Il est impossible de mettre le C 328 en position «ON» à l’aide
du bouton Standby (Mise en veille) du panneau avant ou du
bouton [ON] de la télécommande AMP 3 si l’interrupteur POWER
(Alimentation) du panneau arrière est en position «OFF» (Arrêt).
5 COAX 1-2, OPT 1-2
• Branchez la sortie numérique optique ou coaxiale correspondante
d’une source comme un lecteur de CD, de DVD ou de BD, un
récepteur de télé par câble, un tuner numérique ou d’autres
composants applicables.
6 STREAMING (DIFFUSION EN CONTINU)
• Entrée pour les appareils de diusion en continu de niveau ligne.
Utilisez un câble RCA à RCA double pour brancher les sorties audio
gauche et droite de l’appareil source à cette entrée.
7 TV
• Entrée pour la sortie audio analogique d’un téléviseur. Utilisez un
câble RCA à RCA double pour brancher les sorties audio gauche et
droite de l’appareil source à cette entrée.
8 PHONO (PLATINE TOURNE-DISQUE)
• Entrée pour platine tourne-disque à tête de lecture à aimant mobile
(MM) seulement. Branchez le câble RCA double de votre platine
tourne-disque à cette entrée si la platine est équipée d’une tête de
lecture à aimant mobile.
9 SUBW OUT (SORTIE CAISSON DE GRAVES)
• Utilisez un câble RCA pour connecter la sortie SUBW OUT à l’entrée
de bas niveau d’un caisson de graves amplié.
• L’information de basses fréquences jusqu’à 100Hz est envoyée au
caisson de graves connecté.
10 BORNE DE TERRE
• Assurez-vous que le C 328 est branché à une prise murale CA mise à
la terre.
• Si une mise à la terre distincte est requise, utilisez cette borne pour
faire la mise à la terre de votre C 328. Un l de mise à la terre ou
autre l semblable peut être utilisé pour raccorder le C 328 à la terre
en utilisant cette borne. Une fois inséré, serrez la borne pour bien
immobiliser le l.

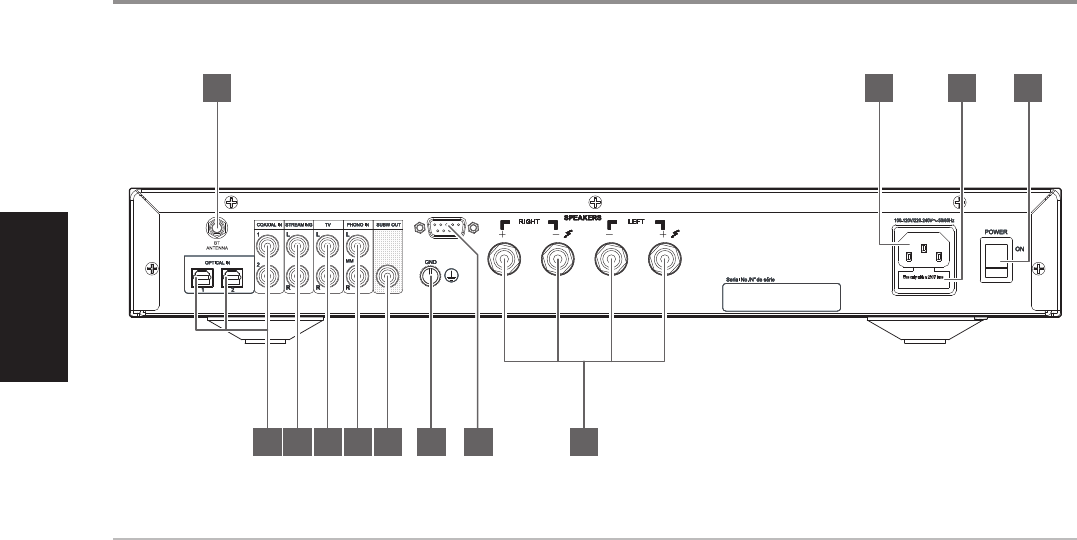

IDENTIFICATION DES COMMANDES
PANNEAU ARRIÈRE
© NAD C328
SERVICE
1 2 3 4
121165 7 8 9 10
ATTENTION!
Faites attention de mettre le C 328 hors tension ou de le débrancher avant de procéder à un quelconque branchement. Il est également recommandé d’éteindre ou
de débrancher tous les dispositifs associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez un branchement secteur.
6
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
11 RS232
• NAD est aussi un des partenaires certiés d’AMX et de Crestron
et ses produits supportent toutes les fonctions de ces appareils
externes. Consulter le site NAD pour connaître la compatibilité
d’AMX et de Crestron avec NAD. Consultez votre spécialiste audio
NAD pour plus d’informations.
• Branchez cette interface à l’aide d’un câble série RS-232 (non fourni)
à tout ordinateur compatible avec WindowsMD an de permettre
la télécommande du C 328 à l’aide de commandes externes
compatibles.
• Consultez le site Web de NAD pour plus d’information sur les
documents de protocole RS232 et le programme d’interface pour
PC.
• Utilisez ce port pour la mise à niveau du micrologiciel. Les
instructions d’utilisation de ce port pour la mise à niveau du
micrologiciel sont incluses dans la procédure mise à niveau du
micrologiciel (le cas échéant) disponible sur le site Web de NAD.
12 SPEAKERS (HAUT-PARLEURS)
• Branchez les bornes de haut-parleur droit du C 328 marquées
«R+» et «R-» aux bornes «+» et «–» de votre haut-parleur droit.
Répétez l’opération pour les bornes de haut-parleur gauche du
C 328 et du haut-parleur gauche correspondant.
• Vériez soigneusement les connexions de vos haut-parleurs avant
de mettre le C 328 sous tension.
REMARQUES IMPORTANTES
• Les bornes bleues ne doivent jamais être branchées à la terre.
• Ne branchez jamais les bornes bleues entre elles ou à un appareil à mise
à la terre commune.
• Ne branchez pas la sortie de cet amplicateur à un adaptateur de
casque d’écoute, à un commutateur de haut-parleur ou à tout dispositif
utilisant une mise à la terre commune pour les canaux gauche et droit.
REMARQUES
• Utilisez un câble multibrin de calibre 16 (AWG) ou moins. Les
branchements au C 328 peuvent être faits avec des ches de type
banane.
• Il est également possible d’utiliser des ls dénudés ou des proches
en desserrant l’écrou en plastique de la borne, en établissant une
connexion nette et propre, puis en resserrant soigneusement l’écrou.
Pour réduire au minimum le risque de court-circuit, veillez à ce
que la longueur dénudée du câble ou de la broche utilisée pour le
branchement ne soit pas supérieure à 12mm et qu’il n’y a aucun brin
libre.
IDENTIFICATION DES COMMANDES
PANNEAU ARRIÈRE
7
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
1 ON (Marche) : Met l’appareil sous tension depuis le mode Veille au mode Fonctionnement.
OFF(Arrêt) : Place l’appareil en mode Veille.
2 SOURCE d/f: Permet de parcourir et de sélectionner les sources d’entrée.
3 DIM(Gradateur) : Éteint ou augmente/réduit le niveau de luminosité de l’achage.
4 MUTE (Muet) : Désactive temporairement ou restaure le volume audio. Le mode MUTE est
indiqué par « - - - -» sur l’achage. Tournez le bouton VOLUME ou appuyez sur VOLUME d/f pour
restaurer le son.
5 VOL d/f: Augmente ou baisse le volume.
6 BASS(GRAVES) : Active/désactive la fonction BASS EQ (Égalisation des graves).
7 COMMANDE DE LECTURE BLUETOOTH (s’applique à la connexion Bluetooth active): Une
ou plusieurs des fonctions suivantes peuvent être applicables en fonction de l’appareil ou de la
source Bluetooth en cours d’utilisation.
4: Démarrer/pauser la lecture.
0: Sautez à la chanson suivante.
9: Saut à la piste précédente.

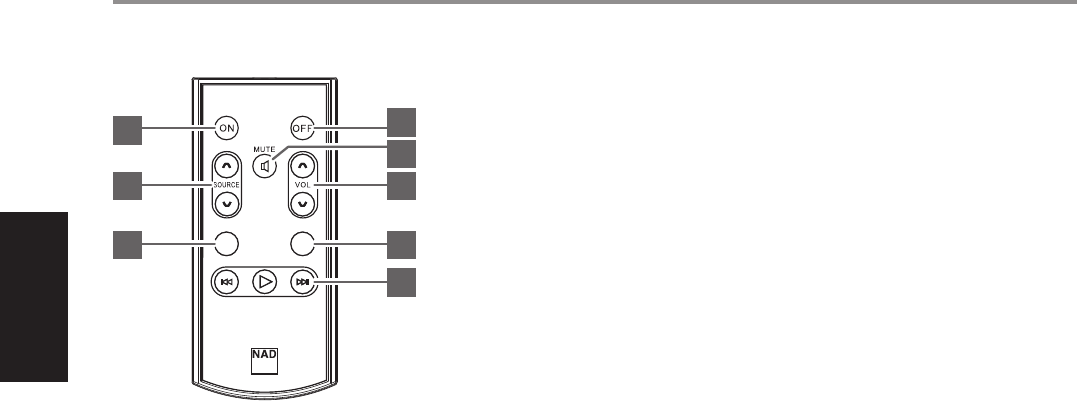

IDENTIFICATION DES COMMANDES
TÉLÉCOMMANDE AMP 3
AM P 3
BASSDI M
2 5
6
11
3
7
4
8
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
BLUETOOTH COMME SOURCE
Lancez le jumelage de votre appareil Bluetooth avec le C 328 en suivant la
procédure ci-dessous.
1 Assurez-vous que l’antenne Bluetooth fournie est branchée à la borne
BT du panneau arrière. Assurez-vous aussi que l’appareil Bluetooth est
activé ou en marche.
2 Sur votre appareil iOS, Android ou Bluetooth, allez à «Settings»
(Réglages) – «Bluetooth», puis lancez ensuite la détection des
appareils Bluetooth.
3 Sélectionnez le code d’identication unique de votre C 328 parmi les
appareils disponibles énumérés dans vos réglages Bluetooth. Jumelez
ou connectez le C 328 et l’appareil Bluetooth.
4 Une fois le jumelage réussi de l’appareil Bluetooth et du C 328, lancez la
lecture de la musique sur votre appareil Bluetooth.
L’indicateur de l’achage du panneau avant «BT» s’allume lorsque la
musique est diusée en continu par le biais de votre connexion Bluetooth.
CONEXIÓN BLUETOOTH DESEMPAREJADA
Siga el procedimiento a continuación para desemparejar o desconectar la
conexión de Bluetooth al C 328.
1 En el modo de operación, mantenga pulsado el botón “4” del mando a
distancia AMP3 hasta que el indicador “BT” comience a parpadear.
2 Suelte el botón 4 cuando “BT” parpadee tres veces. La conexión de
Bluetooth se borra y queda disponible para emparejarla o conectarla
de nuevo.
AUTO STANDBY (MISE EN VEILLE AUTOMATIQUE)
La fonction Auto Standby (Mise en veille automatique) est une
caractéristique intégrale du C 328 conforme aux réglementations
d’écodesign européennes. Le C 328 peut être réglé pour passer
automatiquement au mode Veille s’il n’y a pas d’interaction de l’interface
d’utilisateur et qu’aucune source n’est active pendant 20minutes. Suivez la
procédure suivante pour activer ou désactiver le mode Auto Standby (Mise
en veille automatique).
Activation/désactivation du mode Standby (Mise en veille automatique)
En mode Fonctionnement, tenez enfoncés les boutons SOURCE s et BASS
EQ jusqu’à ce que «ON» (Activé) s’ache sur l’achage du panneau avant.
«ON» (Activé) est le réglage par défaut du mode Auto Standby (Mise en
veille automatique).
Répétez la procédure pour désactiver le mode Auto Standby (Mise en veille
automatique); «OFF» (Désactivé) s’ache sur l’achage du panneau avant.
TYPES DE MODE AUTO STANDBY MISE EN VEILLE AUTOMATIQUE
Deux types de mode Veille sont oerts lorsque le mode Auto Standby
(Mise en veille automatique) est réglé sur «ON».
Mode ECO (ÉCO)
Activez le mode ECO (ÉCO) : Tenez enfoncé le bouton Standby (Mise
en veille) du panneau avant jusqu’à ce que l’achage indique «OFF »
(Désactivé). Le C 328 passe ensuite au mode ECO Auto Standby (Mise en
veille automatique ÉCO).
• Le C 328 passe au mode ECO Auto Standby (Mise en veille automatique
ÉCO) ayant le plus bas niveau de consommation (moins de 0,5W).
• En mode ECO Auto Standby (Mise en veille automatique ÉCO), le C 328
peut uniquement passer au mode Fonctionnement en suivant la
méthode suivante.
- Appuyez sur le bouton Standby (Mise en veille) du panneau avant
ou sur le bouton [ON] de la télécommande AMP3.
- Reprise de la lecture de sources analogiques ou numériques.
Mode de commande
• Le C 328 passe en mode Standby (Veille) au niveau de performance
système réduite (moins de 2 W) après 20minutes s’il n’y a pas
d’interaction avec l’interface utilisateur et aucune source d’entrée
active.
• Bluetooth-anslutning bevaras i Kontrolläge.
• En mode de commande, le C 328 peut uniquement passer au mode de
fonctionnement en suivant la méthode suivante.
- Reprise de la lecture de sources analogiques ou numériques.
- Écoutez la source Bluetooth jumelée.
- Tournez le bouton VOLUME.
- Appuyez sur n’importe lequel des boutons a SOURCE s ou
BASSEQ.
- Appuyez sur le bouton Standby (Mise en veille) du panneau avant
ou sur le bouton [ON] de la télécommande AMP3.
AUTO SENSE (DÉTECTION AUTOMATIQUE)
La fonction Auto Sense (Détection automatique) permet le réveil du C 328
depuis le mode Standby (Veille) dès qu’il est déclenché par une entrée de
source audio active (numérique/analogique).
Activation/désactivation du mode Auto Sense (Détection automatique)
En mode Fonctionnement, tenez le bouton BASS EQ enfoncé jusqu’à ce
que «A» (Activé) s’ache sur l’achage du panneau avant.
Répétez la procédure pour désactiver le mode Auto Sense (Détection
automatique); «–» (Désactivé) s’ache sur l’achage du panneau avant.
A (Activé) : L’appareil quitte le mode Veille dès qu’il est déclenché par une
entrée de source audio active.
– (Désactivé): L’appareil demeure en mode Veille même s’il est déclenché
par une entrée de source audio active.
REMARQUES IMPORTANTES
Avec le mode Auto Sense (Détection automatique) réglé sur «ON»
(Activé), le C 328 ne peut passer en mode Standby (Veille) tant qu’une
entrée de source audio est active. Eectuez ce qui suit pour permettre
au C 328 de passer en mode Standby (Veille) en réglant le mode Auto
Sense (Détection automatique) à «–» (Désactivé).
• Arrêtez ou mettez en pause votre ou vos entrées de source audio
actives.
• Réglez le mode Auto Sense (Détection automatique) sur «–»
(Désactivé).
FONCTIONNEMENT
UTILISATION DU C 328
9
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

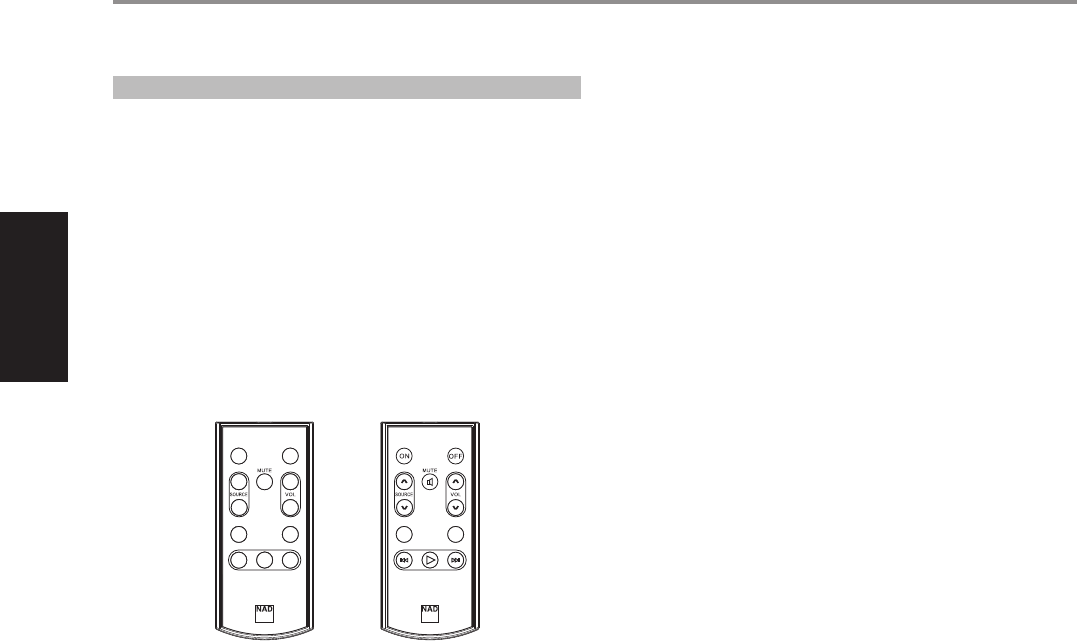

INFRARED LEARNING (APPRENTISSAGE INFRAROUGE)
La fonction Infrared (IR) Learning permet à toute télécommande de
marque autre que NAD d’apprendre les codes de télécommande IR. Grâce
aux codes appris, la télécommande de marque autre que NAD peut alors
être utilisée pour commander le C 328. Les codes de télécommande IR sont
basés sur la télécommande AMP3 fournie.
APPRENTISSAGE DES CODES DE TÉLÉCOMMANDE IR
1 Tenez enfoncés les boutons BASS EQ et a SOURCE du panneau avant
jusqu’à ce que «F1» s’ache sur l’achage du panneau avant. «F1»
indique que le C 328 est en mode d’apprentissage IR.
2 Douze codes de commande IR au total peuvent être appris. Ces codes
sont dénis «F1, F2… F12» et sont identiés par leur attribution sur la
télécommande AMP3 ci-dessous.
3 Utilisez le bouton a SOURCE ou SOURCE s du panneau avant pour
parcourir les commandes F1à F12.
4 Par exemple, pour apprendre «F5» (Volume haut), appuyez sur le
bouton a SOURCE ou SOURCE s jusqu’à ce que «F5» s’ache sur
l’achage du panneau avant.
5 Appuyez sur le bouton BASSEQ; «F5» commence à clignoter.
6 Tout en pointant la télécommande de marque autre que NAD vers
l’achage du panneau avant, appuyez sur le bouton correspondant de
la télécommande de marque autre que NAD où «F5» sera appris. «F5»
cessera de clignoter, restera allumé brièvement, puis la commande
suivante «F6» s’ache. «F5» non clignotant indique que le code «F5»
est déjà appris par la télécommande de marque autre que NAD.
7 Répétez le même processus ci-avant pour apprendre d’autres codes de
commandeIR.
8 Pour sauvegarder les codes de télécommande IR appris et quitter
le mode Apprentissage IR, tenez enfoncés les boutons BASS EQ et
aSOURCE du panneau avant jusqu’à ce que l’achage du panneau
avant passage à l’achage de niveau de volume.
FONCTIONNEMENT
UTILISATION DU C 328
AM P 3
BASSDI M
AM P 3
BASSDI M
F1 F2
F3 F4
F11
F5
F6 F7
F8 F9
F10 F12
➜
10
ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ
SPÉCIFICATIONS AUDIO
ENTRÉE ANALOGIQUE/SORTIE CASQUE D’ÉCOUTE
DHT (20 Hz – 20 kHz) < 0,005 % à 1 V sortie
Rapport signal/bruit >100 dB (pondéré A, 32 ohms, réf. sortie
2V, gain unitaire)
Réponse de fréquence ±0,3 dB (20 Hz – 20 kHz)
Impédance de sortie 11 ohms
ENTRÉE ANALOGIQUE/SORTIE CAISSON DE GRAVES
DHT (20 Hz – 20 kHz) < 0,005 % à 1 V sortie
Rapport signal/bruit >100 dB (pondéré A, 32 ohms, réf. sortie
2V, gain unitaire)
Réponse de fréquence ±0,2 dB (20 Hz – 20 kHz)
Gain 17 dB
Impédance de sortie 200 ohms
ENTRÉE ANALOGIQUE/SORTIE HAUT-PARLEUR
Puissance de sortie continue pour 8 ohms
et 4 ohms
40W (réf. 20 Hz – 20 kHz à DHT nominale,
deux voies pilotées)
DHT (20 Hz - 20 kHz) <0,03 % (100 mW à 40 W, 8 ohms à 4
ohms)
Rapport signal/bruit >95 dB (pondéré A, 500 mV entrée, réf.
Sortie 1W à 8ohms)
Gain 37 dB
Puissance d’écrêtage >50 W (à 1kHz, 0,1 % DHT)
Puissance dynamique IHF 8 ohms: 90 W
4 ohms: 166 W
Courant de sortie crête >18 A (pour 1ohm, 1ms)
Facteur d’amortissement >100 (20 Hz - 20 kHz)
Réponse de fréquence ±0,3 dB (20 Hz – 20 kHz)
Séparation entre les voies >85 dB (1 kHz)
>70 dB (10 kHz)
Sensibilité d’entrée (pour 40W à 8ohms) 250mV
Consommation en mode Veille < 0,5 W
ENTRÉE PHONO/SORTIE HAUT-PARLEUR
DHT (20 Hz - 20 kHz) <0,03 % (200 mW à 40 W, 8 ohms à 4
ohms)
Rapport signal/bruit >75 dB avec tête de lecture MM IHF
(pondéré A, réf. entrée 5mV, 1 kHz et
sortie 1W à 8 ohms)
Réponse de fréquence (déviation RIAA) ±0,3 dB (20 Hz – 20 kHz)
Remarque: La réponse RIAA est conforme
avec la préaccentuation abaissée à 50kHz
par un ltre de second ordre comme ceux
utilisés dans les fraiseuses Neumann.
Séparation entre les voies >80 dB (1 kHz, 8 ohms, entrée 50 mV,
sortie 13W)
>60 dB (10 kHz, 8 ohms, entrée 50 mV,
sortie 13W)
Sensibilité d’entrée (pour 40W à 8ohms) 3,6 mV
ENTRÉE NUMÉRIQUE/SORTIE HAUT-PARLEUR
DHT (20 Hz - 20 kHz) <0,03 % (100 mW à 40 W, 8 ohms à 4
ohms)
Rapport signal/bruit >95 dB (pondéré A, entrée -12 dBFS, réf.
1W de sortie à 8ohms)
Réponse de fréquence ±0,3 dB (20 Hz – 20 kHz)
Gain 47 dB (Vrms/FS)
Séparation entre les voies >80 dB (1 kHz)
>70 dB (10 kHz)
DIMENSIONS ET POIDS
Dimensions hors tout (L x H x P) 435 x 70 x 285 mm
17 ⁄ x 2 ⁄ x 11 ¼ po
Poids net 4,9 kg (10,8 lb)
Poids à l’expédition 5,9 kg (13,0 lb)
* - Les dimensions hors tout comprennent les pieds, le bouton de volume et les bornes des haut-
parleurs.
NAD NE SERA PAS TENUE RESPONSABLE DE TOUTE DIVERGENCE TECHNIQUE OU EN MATIÈRE
D’INTERFACE D’UTILISATION DANS CE MANUEL. LE MANUEL D’UTILISATION DU C 328 PEUT ÊTRE
MODIFIÉ SANS PRÉAVIS. VISITEZ WWW.NADELECTRONICS.COM POUR OBTENIR LA VERSION LA PLUS
RÉCENTE DU MANUEL D’UTILISATION DU C 328.
RÉFÉRENCE
SPÉCIFICATIONS
Toutes les spécications sont mesurées conformément à la norme IHF 202 CEA 490-AR-2008. La DHT (Distorsion harmonique totale) est mesurée à l’aide du
ltre passif AP AUX 0025 et du ltre actif AES 17.
11
ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ
www.NADelectronics.com
©2018 NAD ELECTRONICS INTERNATIONAL
UNE DIVISION DE LENBROOK INDUSTRIES LIMITED
Tous droits réservés. NAD et le logo NAD sont des marques de commerce de NAD Electronics International, une division de Lenbrook Industries Limited
Aucune partie de ce document ne peut être reproduite, enregistrée ou transmise sous toute forme sans l’accord écrit préalable de NAD Electronics International.
Bien que tous les efforts possibles aient été déployés afin de s’assurer que le contenu est exact au moment de la publication, les caractéristiques et spécifications peuvent être modifiées sans préavis.
C328_FRE_OM_V03  JAN 2018
