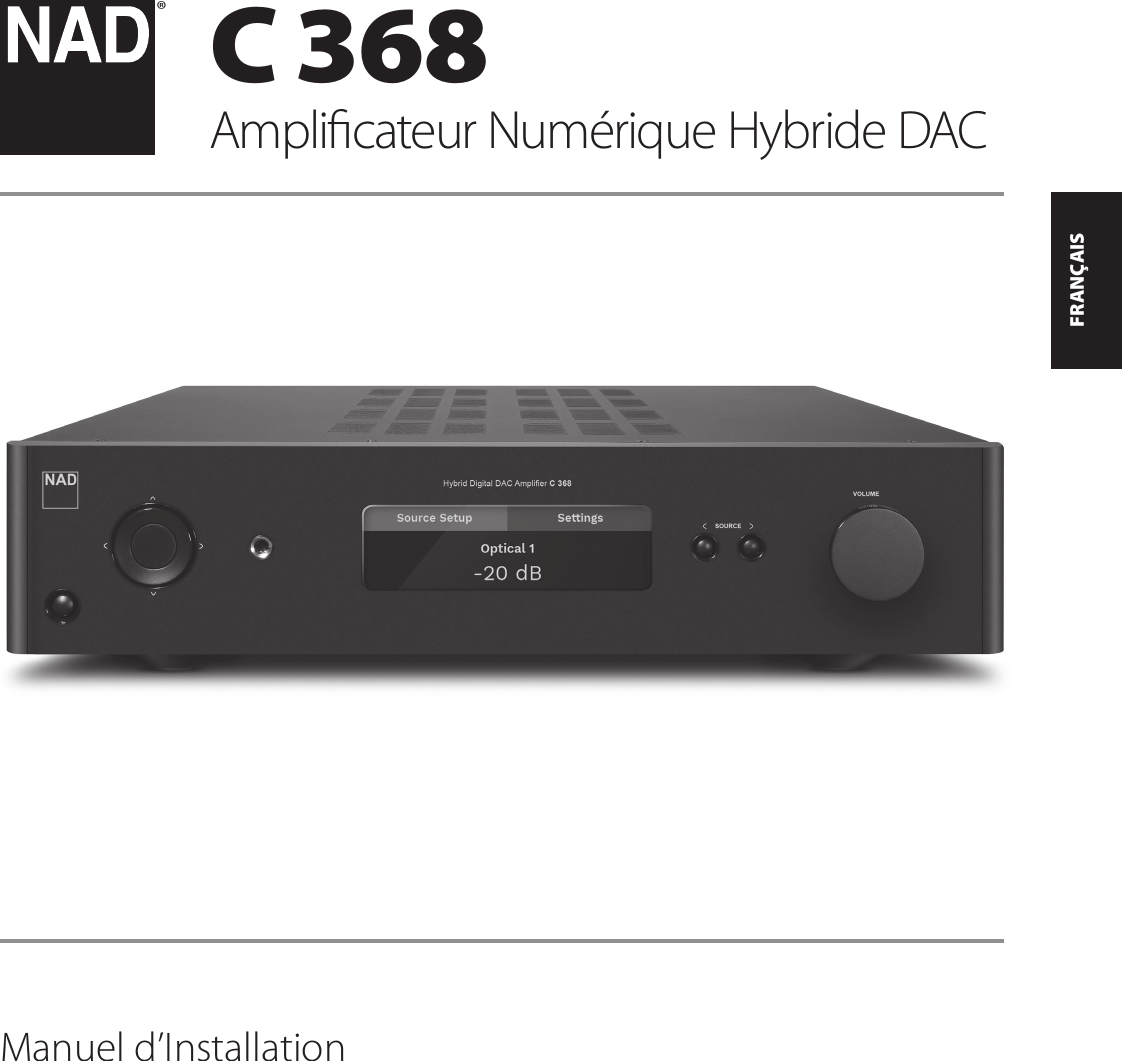

ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ®Manuel d’InstallationC 368Amplicateur Numérique Hybride DAC

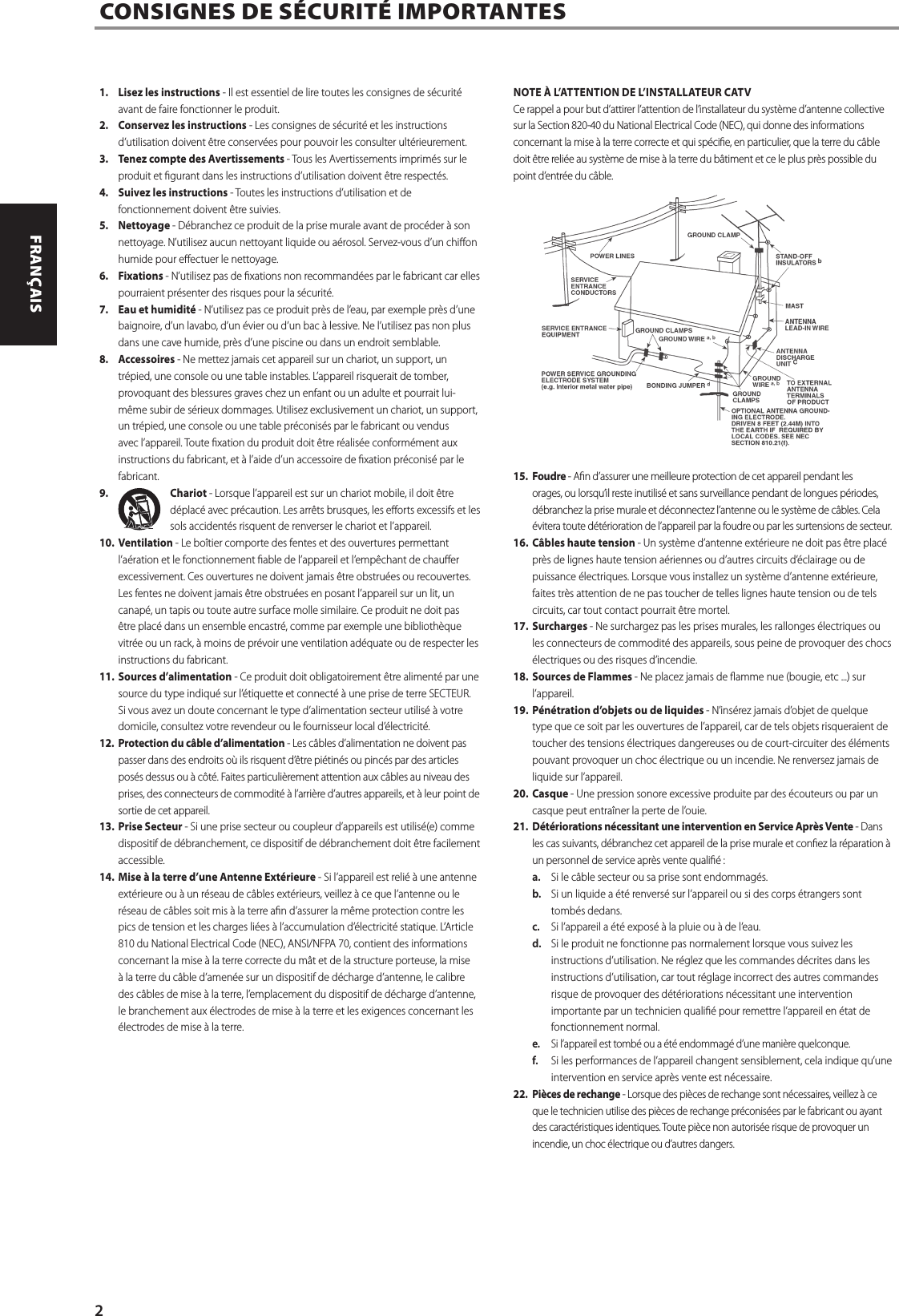

1. Lisez les instructions - Il est essentiel de lire toutes les consignes de sécurité avant de faire fonctionner le produit.2. Conservez les instructions - Les consignes de sécurité et les instructions d’utilisation doivent être conservées pour pouvoir les consulter ultérieurement.3. Tenez compte des Avertissements - Tous les Avertissements imprimés sur le produit et gurant dans les instructions d’utilisation doivent être respectés.4. Suivez les instructions - Toutes les instructions d’utilisation et de fonctionnement doivent être suivies.5. Nettoyage - Débranchez ce produit de la prise murale avant de procéder à son nettoyage. N’utilisez aucun nettoyant liquide ou aérosol. Servez-vous d’un chion humide pour eectuer le nettoyage.6. Fixations - N’utilisez pas de xations non recommandées par le fabricant car elles pourraient présenter des risques pour la sécurité.7. Eau et humidité - N’utilisez pas ce produit près de l’eau, par exemple près d’une baignoire, d’un lavabo, d’un évier ou d’un bac à lessive. Ne l’utilisez pas non plus dans une cave humide, près d’une piscine ou dans un endroit semblable.8. Accessoires - Ne mettez jamais cet appareil sur un chariot, un support, un trépied, une console ou une table instables. L’appareil risquerait de tomber, provoquant des blessures graves chez un enfant ou un adulte et pourrait lui-même subir de sérieux dommages. Utilisez exclusivement un chariot, un support, un trépied, une console ou une table préconisés par le fabricant ou vendus avec l’appareil. Toute xation du produit doit être réalisée conformément aux instructions du fabricant, et à l’aide d’un accessoire de xation préconisé par le fabricant.9. Chariot - Lorsque l’appareil est sur un chariot mobile, il doit être déplacé avec précaution. Les arrêts brusques, les eorts excessifs et les sols accidentés risquent de renverser le chariot et l’appareil.10. Ventilation - Le boîtier comporte des fentes et des ouvertures permettant l’aération et le fonctionnement able de l’appareil et l’empêchant de chauer excessivement. Ces ouvertures ne doivent jamais être obstruées ou recouvertes. Les fentes ne doivent jamais être obstruées en posant l’appareil sur un lit, un canapé, un tapis ou toute autre surface molle similaire. Ce produit ne doit pas être placé dans un ensemble encastré, comme par exemple une bibliothèque vitrée ou un rack, à moins de prévoir une ventilation adéquate ou de respecter les instructions du fabricant.11. Sources d’alimentation - Ce produit doit obligatoirement être alimenté par une source du type indiqué sur l’étiquette et connecté à une prise de terre SECTEUR. Si vous avez un doute concernant le type d’alimentation secteur utilisé à votre domicile, consultez votre revendeur ou le fournisseur local d’électricité.12. Protection du câble d’alimentation - Les câbles d’alimentation ne doivent pas passer dans des endroits où ils risquent d’être piétinés ou pincés par des articles posés dessus ou à côté. Faites particulièrement attention aux câbles au niveau des prises, des connecteurs de commodité à l’arrière d’autres appareils, et à leur point de sortie de cet appareil.13. Prise Secteur - Si une prise secteur ou coupleur d’appareils est utilisé(e) comme dispositif de débranchement, ce dispositif de débranchement doit être facilement accessible.14. Mise à la terre d’une Antenne Extérieure - Si l’appareil est relié à une antenne extérieure ou à un réseau de câbles extérieurs, veillez à ce que l’antenne ou le réseau de câbles soit mis à la terre an d’assurer la même protection contre les pics de tension et les charges liées à l’accumulation d’électricité statique. L’Article 810 du National Electrical Code (NEC), ANSI/NFPA 70, contient des informations concernant la mise à la terre correcte du mât et de la structure porteuse, la mise à la terre du câble d’amenée sur un dispositif de décharge d’antenne, le calibre des câbles de mise à la terre, l’emplacement du dispositif de décharge d’antenne, le branchement aux électrodes de mise à la terre et les exigences concernant les électrodes de mise à la terre.NOTE À L’ATTENTION DE L’INSTALLATEUR CATVCe rappel a pour but d’attirer l’attention de l’installateur du système d’antenne collective sur la Section 820-40 du National Electrical Code (NEC), qui donne des informations concernant la mise à la terre correcte et qui spécie, en particulier, que la terre du câble doit être reliée au système de mise à la terre du bâtiment et ce le plus près possible du point d’entrée du câble.15. Foudre - An d’assurer une meilleure protection de cet appareil pendant les orages, ou lorsqu’il reste inutilisé et sans surveillance pendant de longues périodes, débranchez la prise murale et déconnectez l’antenne ou le système de câbles. Cela évitera toute détérioration de l’appareil par la foudre ou par les surtensions de secteur.16. Câbles haute tension - Un système d’antenne extérieure ne doit pas être placé près de lignes haute tension aériennes ou d’autres circuits d’éclairage ou de puissance électriques. Lorsque vous installez un système d’antenne extérieure, faites très attention de ne pas toucher de telles lignes haute tension ou de tels circuits, car tout contact pourrait être mortel.17. Surcharges - Ne surchargez pas les prises murales, les rallonges électriques ou les connecteurs de commodité des appareils, sous peine de provoquer des chocs électriques ou des risques d’incendie.18. Sources de Flammes - Ne placez jamais de amme nue (bougie, etc ...) sur l’appareil.19. Pénétration d’objets ou de liquides - N’insérez jamais d’objet de quelque type que ce soit par les ouvertures de l’appareil, car de tels objets risqueraient de toucher des tensions électriques dangereuses ou de court-circuiter des éléments pouvant provoquer un choc électrique ou un incendie. Ne renversez jamais de liquide sur l’appareil.20. Casque - Une pression sonore excessive produite par des écouteurs ou par un casque peut entraîner la perte de l’ouie.21. Détériorations nécessitant une intervention en Service Après Vente - Dans les cas suivants, débranchez cet appareil de la prise murale et conez la réparation à un personnel de service après vente qualié :a. Si le câble secteur ou sa prise sont endommagés.b. Si un liquide a été renversé sur l’appareil ou si des corps étrangers sont tombés dedans.c. Si l’appareil a été exposé à la pluie ou à de l’eau.d. Si le produit ne fonctionne pas normalement lorsque vous suivez les instructions d’utilisation. Ne réglez que les commandes décrites dans les instructions d’utilisation, car tout réglage incorrect des autres commandes risque de provoquer des détériorations nécessitant une intervention importante par un technicien qualié pour remettre l’appareil en état de fonctionnement normal.e. Si l’appareil est tombé ou a été endommagé d’une manière quelconque.f. Si les performances de l’appareil changent sensiblement, cela indique qu’une intervention en service après vente est nécessaire.22. Pièces de rechange - Lorsque des pièces de rechange sont nécessaires, veillez à ce que le technicien utilise des pièces de rechange préconisées par le fabricant ou ayant des caractéristiques identiques. Toute pièce non autorisée risque de provoquer un incendie, un choc électrique ou d’autres dangers.CONSIGNES DE SÉCURITÉ IMPORTANTES2ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

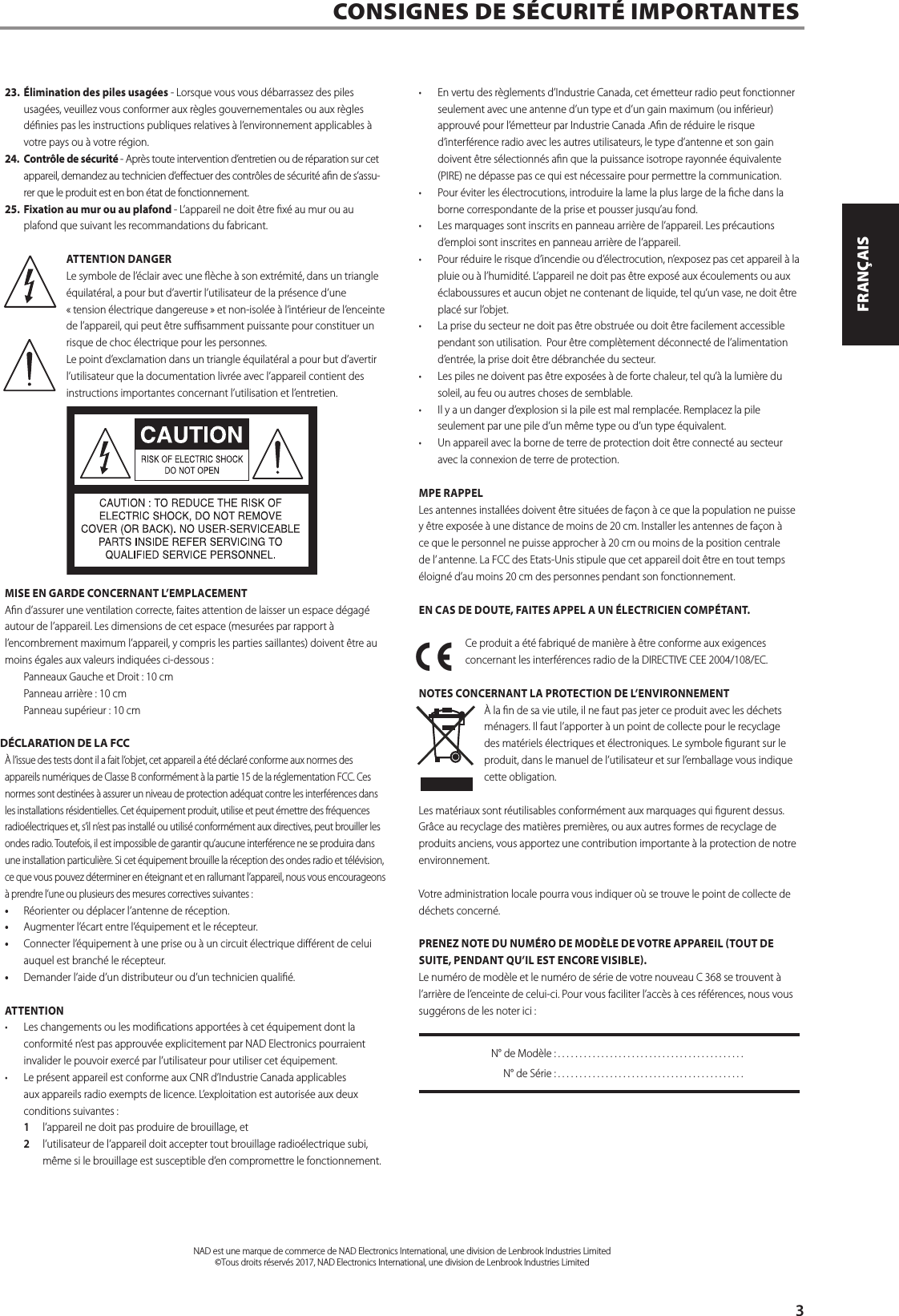

23. Élimination des piles usagées - Lorsque vous vous débarrassez des piles usagées, veuillez vous conformer aux règles gouvernementales ou aux règles dénies pas les instructions publiques relatives à l’environnement applicables à votre pays ou à votre région.24. Contrôle de sécurité - Après toute intervention d’entretien ou de réparation sur cet appareil, demandez au technicien d’eectuer des contrôles de sécurité an de s’assu-rer que le produit est en bon état de fonctionnement.25. Fixation au mur ou au plafond - L’appareil ne doit être xé au mur ou au plafond que suivant les recommandations du fabricant.ATTENTION DANGERLe symbole de l’éclair avec une èche à son extrémité, dans un triangle équilatéral, a pour but d’avertir l’utilisateur de la présence d’une « tension électrique dangereuse » et non-isolée à l’intérieur de l’enceinte de l’appareil, qui peut être susamment puissante pour constituer un risque de choc électrique pour les personnes.Le point d’exclamation dans un triangle équilatéral a pour but d’avertir l’utilisateur que la documentation livrée avec l’appareil contient des instructions importantes concernant l’utilisation et l’entretien.MISE EN GARDE CONCERNANT L’EMPLACEMENTAn d’assurer une ventilation correcte, faites attention de laisser un espace dégagé autour de l’appareil. Les dimensions de cet espace (mesurées par rapport à l’encombrement maximum l’appareil, y compris les parties saillantes) doivent être au moins égales aux valeurs indiquées ci-dessous : Panneaux Gauche et Droit : 10 cm Panneau arrière : 10 cm Panneau supérieur : 10 cmDÉCLARATION DE LA FCCÀ l’issue des tests dont il a fait l’objet, cet appareil a été déclaré conforme aux normes des appareils numériques de Classe B conformément à la partie 15 de la réglementation FCC. Ces normes sont destinées à assurer un niveau de protection adéquat contre les interférences dans les installations résidentielles. Cet équipement produit, utilise et peut émettre des fréquences radioélectriques et, s’il n’est pas installé ou utilisé conformément aux directives, peut brouiller les ondes radio. Toutefois, il est impossible de garantir qu’aucune interférence ne se produira dans une installation particulière. Si cet équipement brouille la réception des ondes radio et télévision, ce que vous pouvez déterminer en éteignant et en rallumant l’appareil, nous vous encourageons à prendre l’une ou plusieurs des mesures correctives suivantes :• Réorienter ou déplacer l’antenne de réception.• Augmenter l’écart entre l’équipement et le récepteur.• Connecter l’équipement à une prise ou à un circuit électrique diérent de celui auquel est branché le récepteur.• Demander l’aide d’un distributeur ou d’un technicien qualié.ATTENTION· Les changements ou les modications apportées à cet équipement dont la conformité n’est pas approuvée explicitement par NAD Electronics pourraient invalider le pouvoir exercé par l’utilisateur pour utiliser cet équipement. · Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : 1 l’appareil ne doit pas produire de brouillage, et 2 l’utilisateur de l’appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.· En vertu des règlements d’Industrie Canada, cet émetteur radio peut fonctionner seulement avec une antenne d’un type et d’un gain maximum (ou inférieur) approuvé pour l’émetteur par Industrie Canada .An de réduire le risque d’interférence radio avec les autres utilisateurs, le type d’antenne et son gain doivent être sélectionnés an que la puissance isotrope rayonnée équivalente (PIRE) ne dépasse pas ce qui est nécessaire pour permettre la communication.· Pour éviter les électrocutions, introduire la lame la plus large de la che dans la borne correspondante de la prise et pousser jusqu’au fond.· Les marquages sont inscrits en panneau arrière de l’appareil. Les précautions d’emploi sont inscrites en panneau arrière de l’appareil.· Pour réduire le risque d’incendie ou d’électrocution, n’exposez pas cet appareil à la pluie ou à l’humidité. L’appareil ne doit pas être exposé aux écoulements ou aux éclaboussures et aucun objet ne contenant de liquide, tel qu’un vase, ne doit être placé sur l’objet. · La prise du secteur ne doit pas être obstruée ou doit être facilement accessible pendant son utilisation. Pour être complètement déconnecté de l’alimentation d’entrée, la prise doit être débranchée du secteur. · Les piles ne doivent pas être exposées à de forte chaleur, tel qu’à la lumière du soleil, au feu ou autres choses de semblable.· Il y a un danger d’explosion si la pile est mal remplacée. Remplacez la pile seulement par une pile d’un même type ou d’un type équivalent.· Un appareil avec la borne de terre de protection doit être connecté au secteur avec la connexion de terre de protection.MPE RAPPELLes antennes installées doivent être situées de façon à ce que la population ne puisse y être exposée à une distance de moins de 20 cm. Installer les antennes de façon à ce que le personnel ne puisse approcher à 20 cm ou moins de la position centrale de l’ antenne. La FCC des Etats-Unis stipule que cet appareil doit être en tout temps éloigné d’au moins 20 cm des personnes pendant son fonctionnement. EN CAS DE DOUTE, FAITES APPEL A UN ÉLECTRICIEN COMPÉTANT.Ce produit a été fabriqué de manière à être conforme aux exigences concernant les interférences radio de la DIRECTIVE CEE 2004/108/EC.NOTES CONCERNANT LA PROTECTION DE L’ENVIRONNEMENTÀ la n de sa vie utile, il ne faut pas jeter ce produit avec les déchets ménagers. Il faut l’apporter à un point de collecte pour le recyclage des matériels électriques et électroniques. Le symbole gurant sur le produit, dans le manuel de l’utilisateur et sur l’emballage vous indique cette obligation.Les matériaux sont réutilisables conformément aux marquages qui gurent dessus. Grâce au recyclage des matières premières, ou aux autres formes de recyclage de produits anciens, vous apportez une contribution importante à la protection de notre environnement.Votre administration locale pourra vous indiquer où se trouve le point de collecte de déchets concerné.PRENEZ NOTE DU NUMÉRO DE MODÈLE DE VOTRE APPAREIL TOUT DE SUITE, PENDANT QU’IL EST ENCORE VISIBLE.Le numéro de modèle et le numéro de série de votre nouveau C368 se trouvent à l’arrière de l’enceinte de celui-ci. Pour vous faciliter l’accès à ces références, nous vous suggérons de les noter ici : N° de Modèle : ........................................... N° de Série : ...........................................CONSIGNES DE SÉCURITÉ IMPORTANTES NAD est une marque de commerce de NAD Electronics International, une division de Lenbrook Industries Limited©Tous droits réservés 2017, NAD Electronics International, une division de Lenbrook Industries Limited3ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

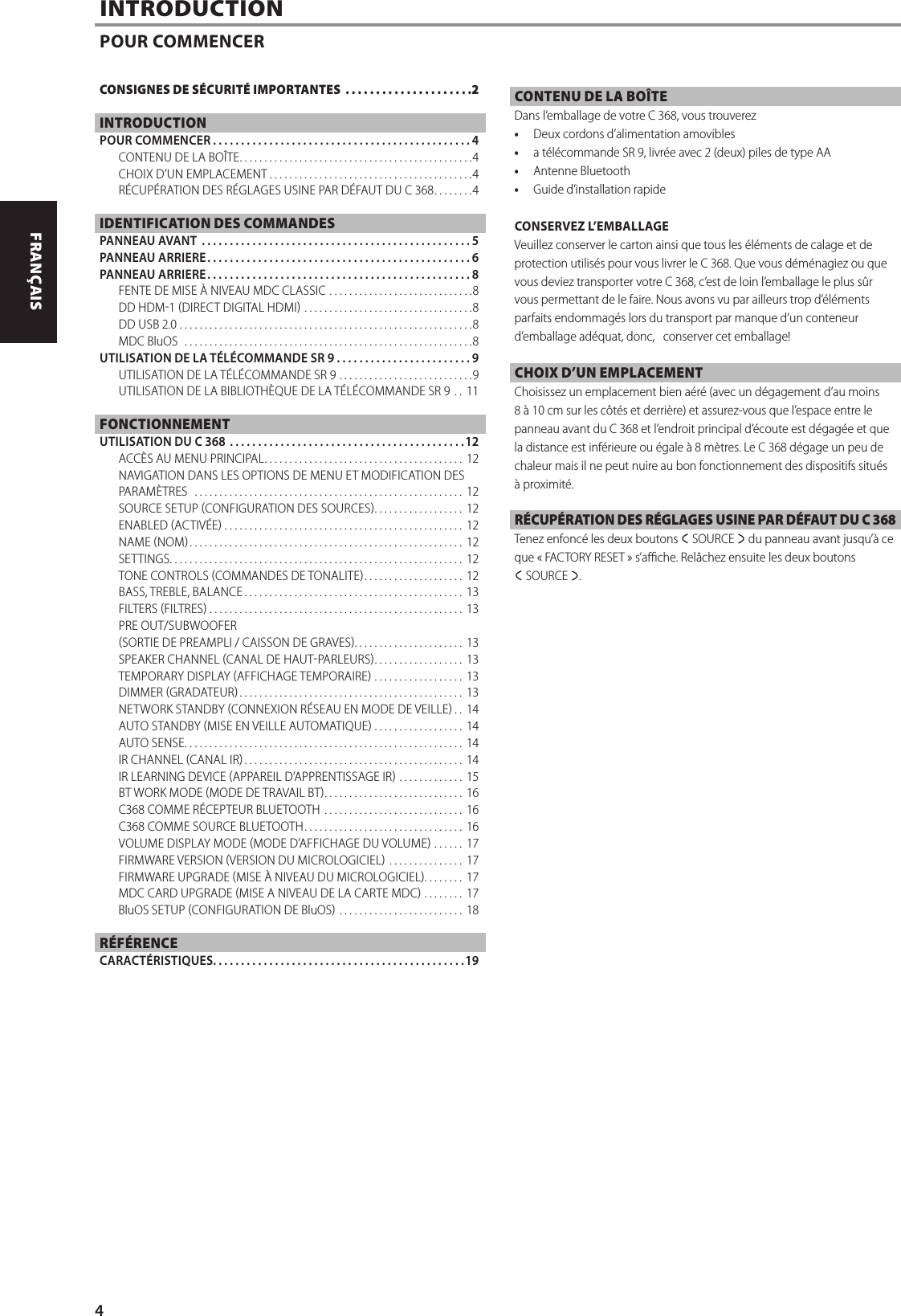

INTRODUCTIONPOUR COMMENCERCONTENU DE LA BOÎTEDans l’emballage de votre C 368, vous trouverez• Deux cordons d’alimentation amovibles• a télécommande SR 9, livrée avec 2 (deux)piles de type AA• Antenne Bluetooth• Guide d’installation rapideCONSERVEZ L’EMBALLAGEVeuillez conserver le carton ainsi que tous les éléments de calage et de protection utilisés pour vous livrer le C 368. Que vous déménagiez ou que vous deviez transporter votre C 368, c’est de loin l’emballage le plus sûr vous permettant de le faire. Nous avons vu par ailleurs trop d’éléments parfaits endommagés lors du transport par manque d’un conteneur d’emballage adéquat, donc, conserver cet emballage!CHOIX D’UN EMPLACEMENTChoisissez un emplacement bien aéré (avec un dégagement d’au moins 8à 10cm sur les côtés et derrière) et assurez-vous que l’espace entre le panneau avant du C 368 et l’endroit principal d’écoute est dégagée et que la distance est inférieure ou égale à 8mètres. Le C 368 dégage un peu de chaleur mais il ne peut nuire au bon fonctionnement des dispositifs situés à proximité.RÉCUPÉRATION DES RÉGLAGES USINE PAR DÉFAUT DU C 368Tenez enfoncé les deux boutons a SOURCE s du panneau avant jusqu’à ce que «FACTORY RESET» s’ache. Relâchez ensuite les deux boutons a SOURCE s.CONSIGNES DE SÉCURITÉ IMPORTANTES .....................2INTRODUCTIONPOUR COMMENCER ..............................................4CONTENU DE LA BOÎTE ...............................................4CHOIX D’UN EMPLACEMENT .........................................4RÉCUPÉRATION DES RÉGLAGES USINE PAR DÉFAUT DU C 368 ........4IDENTIFICATION DES COMMANDESPANNEAU AVANT ................................................5PANNEAU ARRIERE ...............................................6PANNEAU ARRIERE ...............................................8FENTE DE MISE À NIVEAU MDC CLASSIC .............................8DD HDM1 DIRECT DIGITAL HDMI ..................................8DD USB 2.0 ...........................................................8MDC BluOS ..........................................................8UTILISATION DE LA TÉLÉCOMMANDE SR9 ........................9UTILISATION DE LA TÉLÉCOMMANDE SR 9 ...........................9UTILISATION DE LA BIBLIOTHÈQUE DE LA TÉLÉCOMMANDE SR 9 .. 11FONCTIONNEMENTUTILISATION DU C 368 ..........................................12ACCÈS AU MENU PRINCIPAL ........................................ 12NAVIGATION DANS LES OPTIONS DE MENU ET MODIFICATION DES PARAMÈTRES ...................................................... 12SOURCE SETUP CONFIGURATION DES SOURCES .................. 12ENABLED ACTIVÉE ................................................ 12NAME NOM ....................................................... 12SETTINGS ........................................................... 12TONE CONTROLS COMMANDES DE TONALITE .................... 12BASS, TREBLE, BALANCE ............................................ 13FILTERS FILTRES ................................................... 13PRE OUT/SUBWOOFERSORTIE DE PREAMPLI / CAISSON DE GRAVES. . . . . . . . . . . . . . . . . . . . . . 13SPEAKER CHANNEL CANAL DE HAUTPARLEURS .................. 13TEMPORARY DISPLAY AFFICHAGE TEMPORAIRE .................. 13DIMMER GRADATEUR ............................................. 13NETWORK STANDBY CONNEXION RÉSEAU EN MODE DE VEILLE .. 14AUTO STANDBY MISE EN VEILLE AUTOMATIQUE .................. 14AUTO SENSE ........................................................ 14IR CHANNEL CANAL IR ............................................ 14IR LEARNING DEVICE APPAREIL D’APPRENTISSAGE IR ............. 15BT WORK MODE MODE DE TRAVAIL BT ............................ 16C368 COMME RÉCEPTEUR BLUETOOTH ............................ 16C368 COMME SOURCE BLUETOOTH ................................ 16VOLUME DISPLAY MODE MODE D’AFFICHAGE DU VOLUME ...... 17FIRMWARE VERSION VERSION DU MICROLOGICIEL ............... 17FIRMWARE UPGRADE MISE À NIVEAU DU MICROLOGICIEL ........17MDC CARD UPGRADE MISE A NIVEAU DE LA CARTE MDC ........ 17BluOS SETUP CONFIGURATION DE BluOS ......................... 18RÉFÉRENCECARACTÉRISTIQUES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .194ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

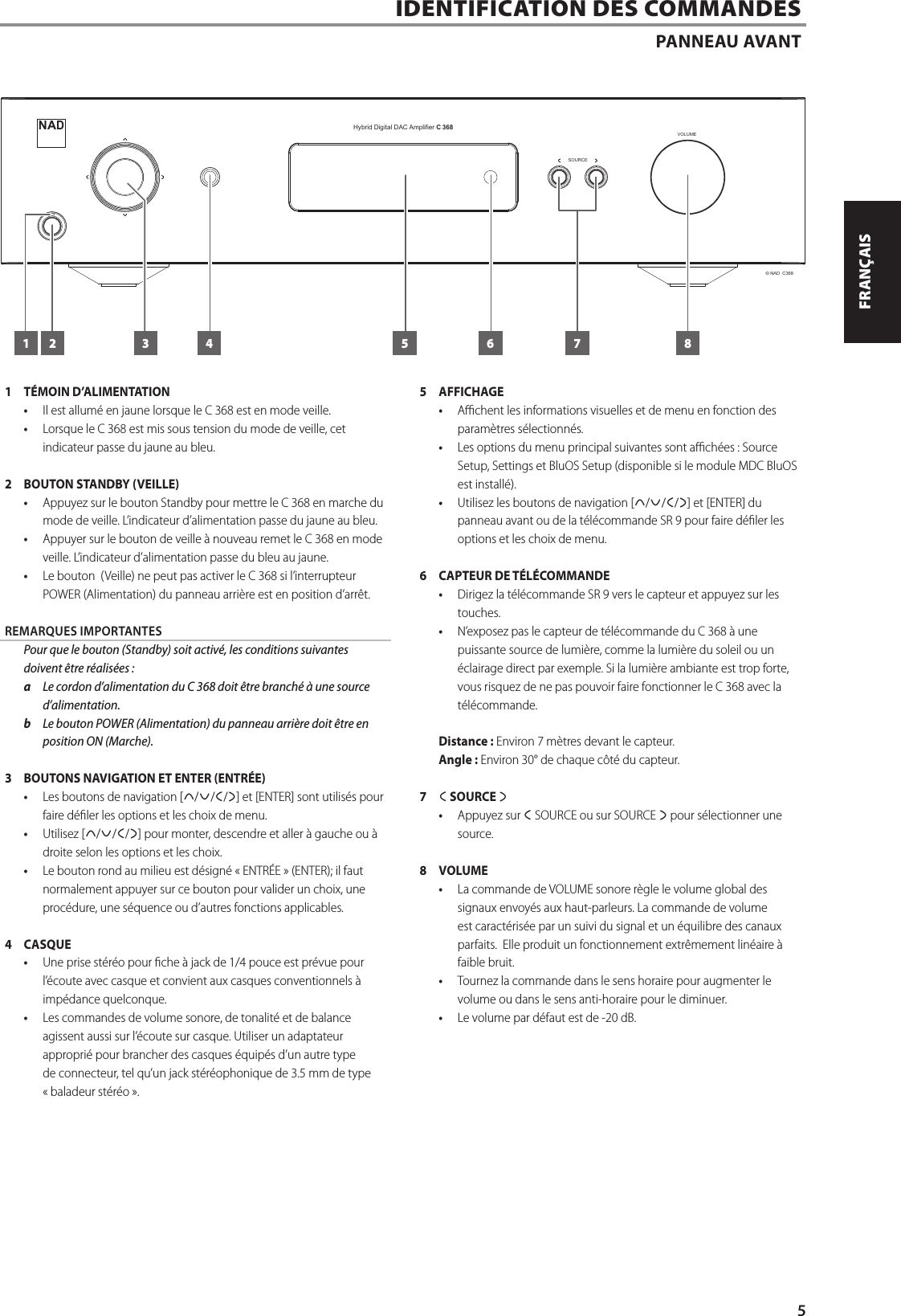

IDENTIFICATION DES COMMANDESPANNEAU AVANT1 TÉMOIN D’ALIMENTATION• Il est allumé en jaune lorsque le C 368 est en mode veille.• Lorsque le C 368 est mis sous tension du mode de veille, cet indicateur passe du jaune au bleu.2 BOUTON STANDBY (VEILLE)• Appuyez sur le bouton Standby pour mettre le C 368 en marche du mode de veille. L’indicateur d’alimentation passe du jaune au bleu.• Appuyer sur le bouton de veille à nouveau remet le C 368 en mode veille. L’indicateur d’alimentation passe du bleu au jaune.• Le bouton (Veille) ne peut pas activer le C 368 si l’interrupteur POWER (Alimentation) du panneau arrière est en position d’arrêt.REMARQUES IMPORTANTES Pour que le bouton (Standby) soit activé, les conditions suivantes doivent être réalisées:a Le cordon d’alimentation du C 368 doit être branché à une source d’alimentation. b Le bouton POWER (Alimentation) du panneau arrière doit être en position ON (Marche).3 BOUTONS NAVIGATION ET ENTER (ENTRÉE)• Les boutons de navigation [d/f/a/s] et [ENTER] sont utilisés pour faire déler les options et les choix de menu.• Utilisez [d/f/a/s] pour monter, descendre et aller à gauche ou à droite selon les options et les choix.• Le bouton rond au milieu est désigné «ENTRÉE» (ENTER); il faut normalement appuyer sur ce bouton pour valider un choix, une procédure, une séquence ou d’autres fonctions applicables. 4 CASQUE• Une prise stéréo pour che à jack de 1/4 pouce est prévue pour l’écoute avec casque et convient aux casques conventionnels à impédance quelconque.• Les commandes de volume sonore, de tonalité et de balance agissent aussi sur l’écoute sur casque. Utiliser un adaptateur approprié pour brancher des casques équipés d’un autre type de connecteur, tel qu’un jack stéréophonique de 3.5 mm de type «baladeur stéréo».5 AFFICHAGE• Achent les informations visuelles et de menu en fonction des paramètres sélectionnés.• Les options du menu principal suivantes sont achées: Source Setup, Settings et BluOS Setup (disponible si le module MDC BluOS est installé).• Utilisez les boutons de navigation [d/f/a/s] et [ENTER] du panneau avant ou de la télécommande SR 9 pour faire déler les options et les choix de menu.6 CAPTEUR DE TÉLÉCOMMANDE• Dirigez la télécommande SR 9 vers le capteur et appuyez sur les touches.• N’exposez pas le capteur de télécommande du C 368 à une puissante source de lumière, comme la lumière du soleil ou un éclairage direct par exemple. Si la lumière ambiante est trop forte, vous risquez de ne pas pouvoir faire fonctionner le C 368 avec la télécommande.Distance: Environ 7mètres devant le capteur.Angle: Environ 30° de chaque côté du capteur.7 a SOURCE s• Appuyez sur a SOURCE ou sur SOURCE s pour sélectionner une source.8 VOLUME• La commande de VOLUME sonore règle le volume global des signaux envoyés aux haut-parleurs. La commande de volume est caractérisée par un suivi du signal et un équilibre des canaux parfaits. Elle produit un fonctionnement extrêmement linéaire à faible bruit.• Tournez la commande dans le sens horaire pour augmenter le volume ou dans le sens anti-horaire pour le diminuer.• Le volume par défaut est de -20dB.Hybrid Digital DAC Amplifier C 368NADVOLUMESOURCE© NAD C3687 81 2 3 4 655ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

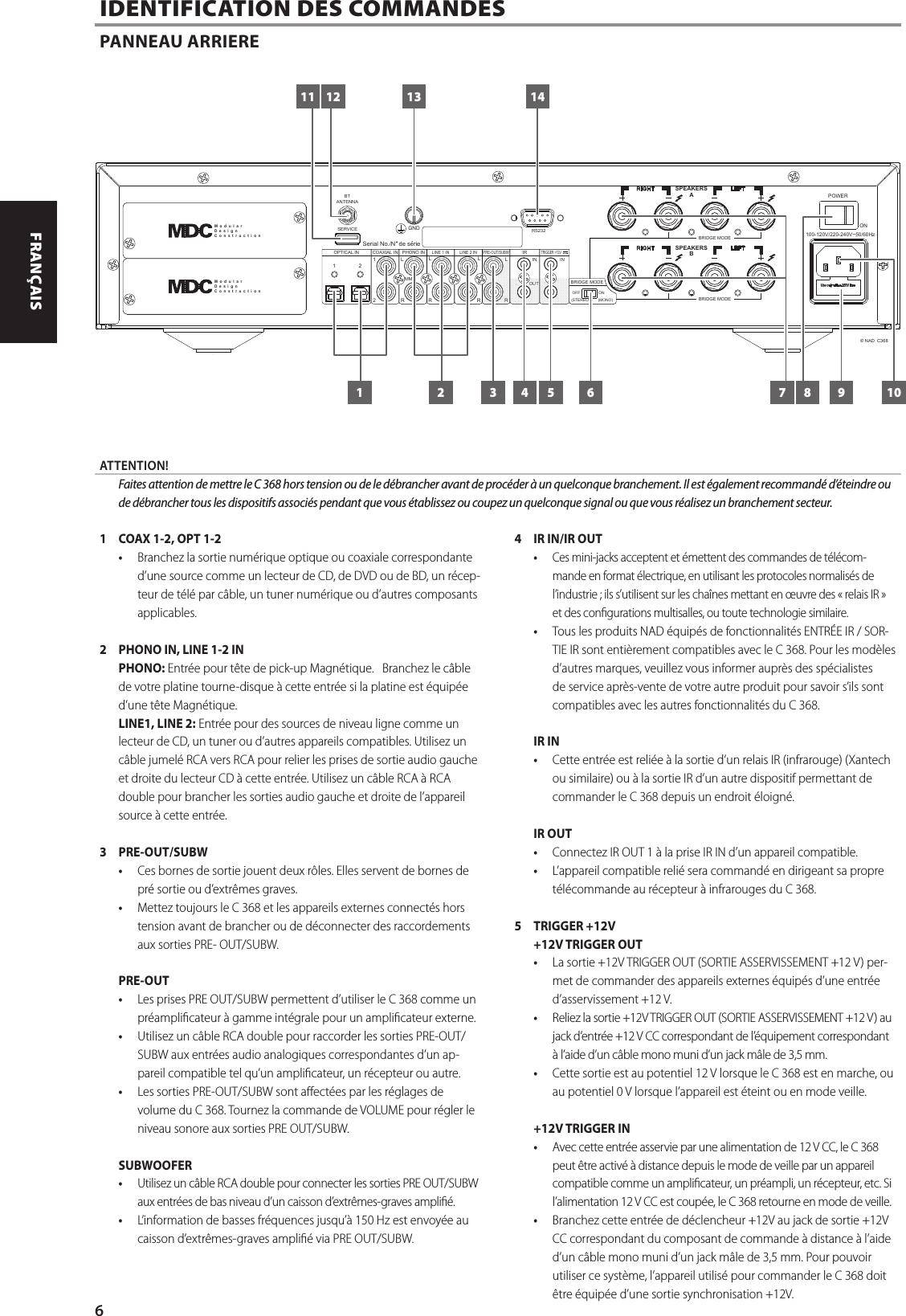

1 COAX 1-2, OPT 1-2• Branchez la sortie numérique optique ou coaxiale correspondante d’une source comme un lecteur de CD, de DVD ou de BD, un récep-teur de télé par câble, un tuner numérique ou d’autres composants applicables.2 PHONO IN, LINE 1-2 INPHONO: Entrée pour tête de pick-up Magnétique. Branchez le câble de votre platine tourne-disque à cette entrée si la platine est équipée d’une tête Magnétique.LINE1, LINE 2: Entrée pour des sources de niveau ligne comme un lecteur de CD, un tuner ou d’autres appareils compatibles. Utilisez un câble jumelé RCA vers RCA pour relier les prises de sortie audio gauche et droite du lecteur CD à cette entrée. Utilisez un câble RCA à RCA double pour brancher les sorties audio gauche et droite de l’appareil source à cette entrée.3 PRE-OUT/SUBW• Ces bornes de sortie jouent deux rôles. Elles servent de bornes de pré sortie ou d’extrêmes graves.• Mettez toujours le C 368 et les appareils externes connectés hors tension avant de brancher ou de déconnecter des raccordements aux sorties PRE- OUT/SUBW.PRE-OUT• Les prises PRE OUT/SUBW permettent d’utiliser le C 368 comme un préamplicateur à gamme intégrale pour un amplicateur externe.• Utilisez un câble RCA double pour raccorder les sorties PRE-OUT/SUBW aux entrées audio analogiques correspondantes d’un ap-pareil compatible tel qu’un amplicateur, un récepteur ou autre.• Les sorties PRE-OUT/SUBW sont aectées par les réglages de volume du C 368. Tournez la commande de VOLUME pour régler le niveau sonore aux sorties PRE OUT/SUBW.SUBWOOFER• Utilisez un câble RCA double pour connecter les sorties PRE OUT/SUBW aux entrées de bas niveau d’un caisson d’extrêmes-graves amplié.• L’information de basses fréquences jusqu’à 150Hz est envoyée au caisson d’extrêmes-graves amplié via PRE OUT/SUBW.4 IR IN/IR OUT• Ces mini-jacks acceptent et émettent des commandes de télécom-mande en format électrique, en utilisant les protocoles normalisés de l’industrie; ils s’utilisent sur les chaînes mettant en œuvre des «relais IR» et des congurations multisalles, ou toute technologie similaire.• Tous les produits NAD équipés de fonctionnalités ENTRÉEIR/ SOR-TIEIR sont entièrement compatibles avec le C 368. Pour les modèles d’autres marques, veuillez vous informer auprès des spécialistes de service après-vente de votre autre produit pour savoir s’ils sont compatibles avec les autres fonctionnalités du C 368. IR IN• Cette entrée est reliée à la sortie d’un relais IR (infrarouge) (Xantech ou similaire) ou à la sortie IR d’un autre dispositif permettant de commander le C 368 depuis un endroit éloigné.IR OUT• Connectez IR OUT 1 à la prise IR IN d’un appareil compatible.• L’appareil compatible relié sera commandé en dirigeant sa propre télécommande au récepteur à infrarouges du C 368.5 TRIGGER +12V+12V TRIGGER OUT• La sortie +12V TRIGGER OUT (SORTIE ASSERVISSEMENT +12 V) per-met de commander des appareils externes équipés d’une entrée d’asservissement +12 V.• Reliez la sortie +12V TRIGGER OUT (SORTIE ASSERVISSEMENT +12 V) au jack d’entrée +12 V CC correspondant de l’équipement correspondant à l’aide d’un câble mono muni d’un jack mâle de 3,5 mm. • Cette sortie est au potentiel 12 V lorsque le C 368 est en marche, ou au potentiel 0 V lorsque l’appareil est éteint ou en mode veille.+12V TRIGGER IN• Avec cette entrée asservie par une alimentation de 12VCC, le C 368 peut être activé à distance depuis le mode de veille par un appareil compatible comme un amplicateur, un préampli, un récepteur, etc. Si l’alimentation 12VCC est coupée, le C 368 retourne en mode de veille. • Branchez cette entrée de déclencheur +12V au jack de sortie +12V CC correspondant du composant de commande à distance à l’aide d’un câble mono muni d’un jack mâle de 3,5 mm. Pour pouvoir utiliser ce système, l’appareil utilisé pour commander le C 368 doit être équipée d’une sortie synchronisation +12V. IDENTIFICATION DES COMMANDES PANNEAU ARRIERE100-120V/220-240V~50/60HzPOWERONSerial No./N de serie SPEAKERSBLE FTRI GHTSERVICEBTANTENNA GNDSPEAKERSALE FTRI GHTRS232BRIDGE MODE BRIDGE MODE COAXIAL IN12OPTICAL IN PHONO INLINE 1 INPRE-OUT/SUBW12LRLIRINR RLMMLINE 2 IN INRLTRIGGER +12V(STEREO)BRIDGE MODEOFF ON(MONO)© NAD C368OUTM o d u l a rD e s i g nC o n s t r u c t i o nM o d u l a rD e s i g nC o n s t r u c t i o n11 12 13 14761 2 3 4 5 8 9 10ATTENTION! Faites attention de mettre le C 368 hors tension ou de le débrancher avant de procéder à un quelconque branchement. Il est également recommandé d’éteindre ou de débrancher tous les dispositifs associés pendant que vous établissez ou coupez un quelconque signal ou que vous réalisez un branchement secteur.6ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

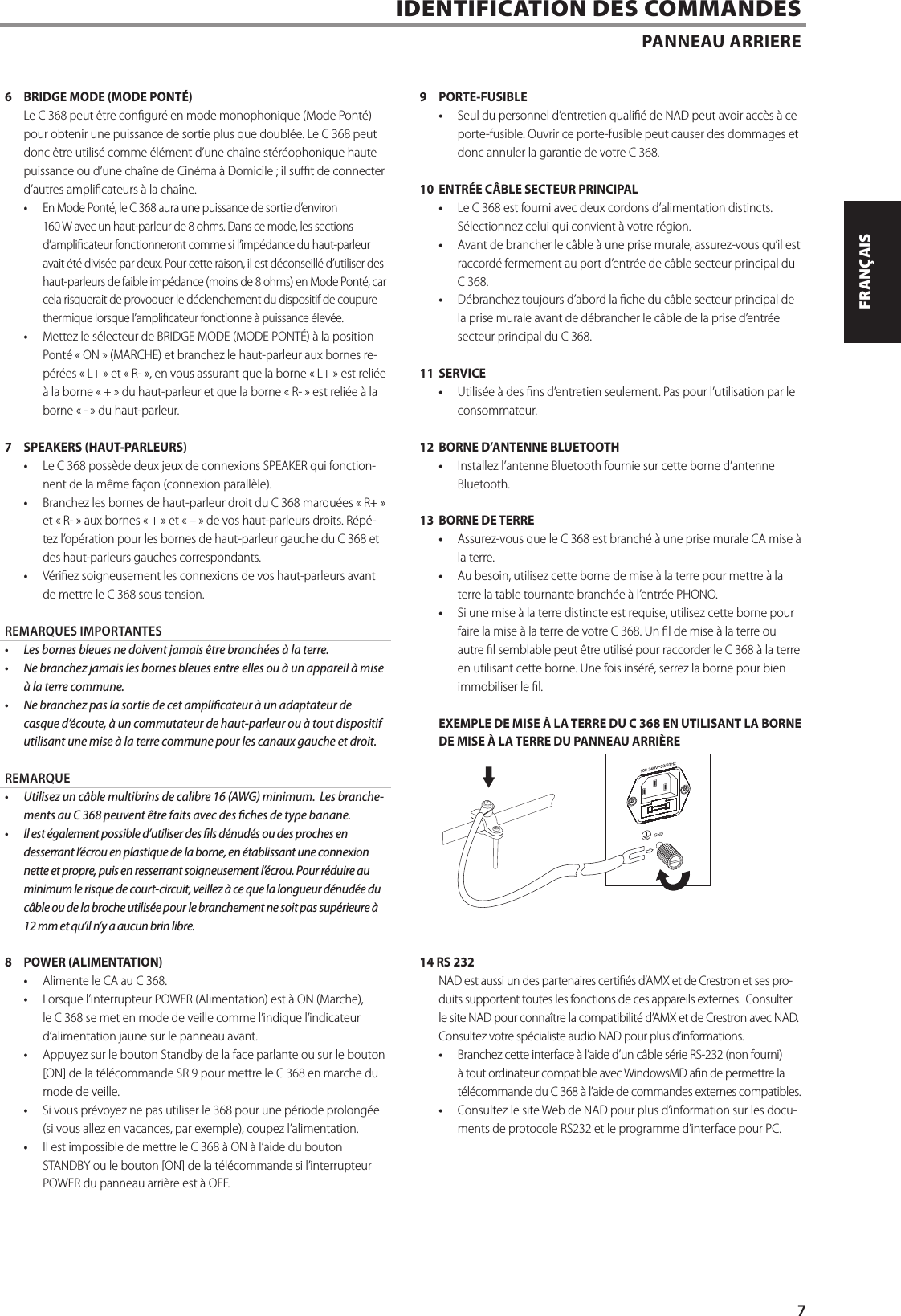

6 BRIDGE MODE (MODE PONTÉ)Le C 368 peut être conguré en mode monophonique (Mode Ponté) pour obtenir une puissance de sortie plus que doublée. Le C 368 peut donc être utilisé comme élément d’une chaîne stéréophonique haute puissance ou d’une chaîne de Cinéma à Domicile ; il sut de connecter d’autres amplicateurs à la chaîne.• En Mode Ponté, le C 368 aura une puissance de sortie d’environ 160 W avec un haut-parleur de 8 ohms. Dans ce mode, les sections d’amplicateur fonctionneront comme si l’impédance du haut-parleur avait été divisée par deux. Pour cette raison, il est déconseillé d’utiliser des haut-parleurs de faible impédance (moins de 8 ohms) en Mode Ponté, car cela risquerait de provoquer le déclenchement du dispositif de coupure thermique lorsque l’amplicateur fonctionne à puissance élevée.• Mettez le sélecteur de BRIDGE MODE (MODE PONTÉ) à la position Ponté «ON» (MARCHE) et branchez le haut-parleur aux bornes re-pérées «L+» et «R-», en vous assurant que la borne «L+» est reliée à la borne «+» du haut-parleur et que la borne «R-» est reliée à la borne «- » du haut-parleur.7 SPEAKERS (HAUT-PARLEURS)• Le C 368 possède deux jeux de connexions SPEAKER qui fonction-nent de la même façon (connexion parallèle). • Branchez les bornes de haut-parleur droit du C 368 marquées «R+» et «R-» aux bornes «+» et «–» de vos haut-parleurs droits. Répé-tez l’opération pour les bornes de haut-parleur gauche du C 368 et des haut-parleurs gauches correspondants. • Vériez soigneusement les connexions de vos haut-parleurs avant de mettre le C 368 sous tension.REMARQUES IMPORTANTES• Les bornes bleues ne doivent jamais être branchées à la terre.• Ne branchez jamais les bornes bleues entre elles ou à un appareil à mise à la terre commune.• Ne branchez pas la sortie de cet amplicateur à un adaptateur de casque d’écoute, à un commutateur de haut-parleur ou à tout dispositif utilisant une mise à la terre commune pour les canaux gauche et droit.REMARQUE• Utilisez un câble multibrins de calibre 16 (AWG) minimum. Les branche-ments au C 368 peuvent être faits avec des ches de type banane.• Il est également possible d’utiliser des ls dénudés ou des proches en desserrant l’écrou en plastique de la borne, en établissant une connexion nette et propre, puis en resserrant soigneusement l’écrou. Pour réduire au minimum le risque de court-circuit, veillez à ce que la longueur dénudée du câble ou de la broche utilisée pour le branchement ne soit pas supérieure à 12 mm et qu’il n’y a aucun brin libre.8 POWER (ALIMENTATION)• Alimente le CA au C 368.• Lorsque l’interrupteur POWER (Alimentation) est à ON (Marche), le C 368 se met en mode de veille comme l’indique l’indicateur d’alimentation jaune sur le panneau avant.• Appuyez sur le bouton Standby de la face parlante ou sur le bouton [ON] de la télécommande SR 9 pour mettre le C 368 en marche du mode de veille.• Si vous prévoyez ne pas utiliser le 368 pour une période prolongée (si vous allez en vacances, par exemple), coupez l’alimentation.• Il est impossible de mettre le C 368 à ON à l’aide du bouton STANDBY ou le bouton [ON] de la télécommande si l’interrupteur POWER du panneau arrière est à OFF.9 PORTE-FUSIBLE• Seul du personnel d’entretien qualié de NAD peut avoir accès à ce porte-fusible. Ouvrir ce porte-fusible peut causer des dommages et donc annuler la garantie de votre C 368.10 ENTRÉE CÂBLE SECTEUR PRINCIPAL • Le C 368 est fourni avec deux cordons d’alimentation distincts. Sélectionnez celui qui convient à votre région.• Avant de brancher le câble à une prise murale, assurez-vous qu’il est raccordé fermement au port d’entrée de câble secteur principal du C 368. • Débranchez toujours d’abord la che du câble secteur principal de la prise murale avant de débrancher le câble de la prise d’entrée secteur principal du C 368.11 SERVICE• Utilisée à des ns d’entretien seulement. Pas pour l’utilisation par le consommateur.12 BORNE D’ANTENNE BLUETOOTH• Installez l’antenne Bluetooth fournie sur cette borne d’antenne Bluetooth.13 BORNE DE TERRE• Assurez-vous que le C 368 est branché à une prise murale CA mise à la terre.• Au besoin, utilisez cette borne de mise à la terre pour mettre à la terre la table tournante branchée à l’entrée PHONO.• Si une mise à la terre distincte est requise, utilisez cette borne pour faire la mise à la terre de votre C 368. Un l de mise à la terre ou autre l semblable peut être utilisé pour raccorder le C 368 à la terre en utilisant cette borne. Une fois inséré, serrez la borne pour bien immobiliser le l.EXEMPLE DE MISE À LA TERRE DU C 368 EN UTILISANT LA BORNE DE MISE À LA TERRE DU PANNEAU ARRIÈRE14 RS 232NAD est aussi un des partenaires certiés d’AMX et de Crestron et ses pro-duits supportent toutes les fonctions de ces appareils externes. Consulter le site NAD pour connaître la compatibilité d’AMX et de Crestron avec NAD. Consultez votre spécialiste audio NAD pour plus d’informations.• Branchez cette interface à l’aide d’un câble série RS-232 (non fourni) à tout ordinateur compatible avec WindowsMD an de permettre la télécommande du C 368 à l’aide de commandes externes compatibles.• Consultez le site Web de NAD pour plus d’information sur les docu-ments de protocole RS232 et le programme d’interface pour PC.IDENTIFICATION DES COMMANDES PANNEAU ARRIERE7ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

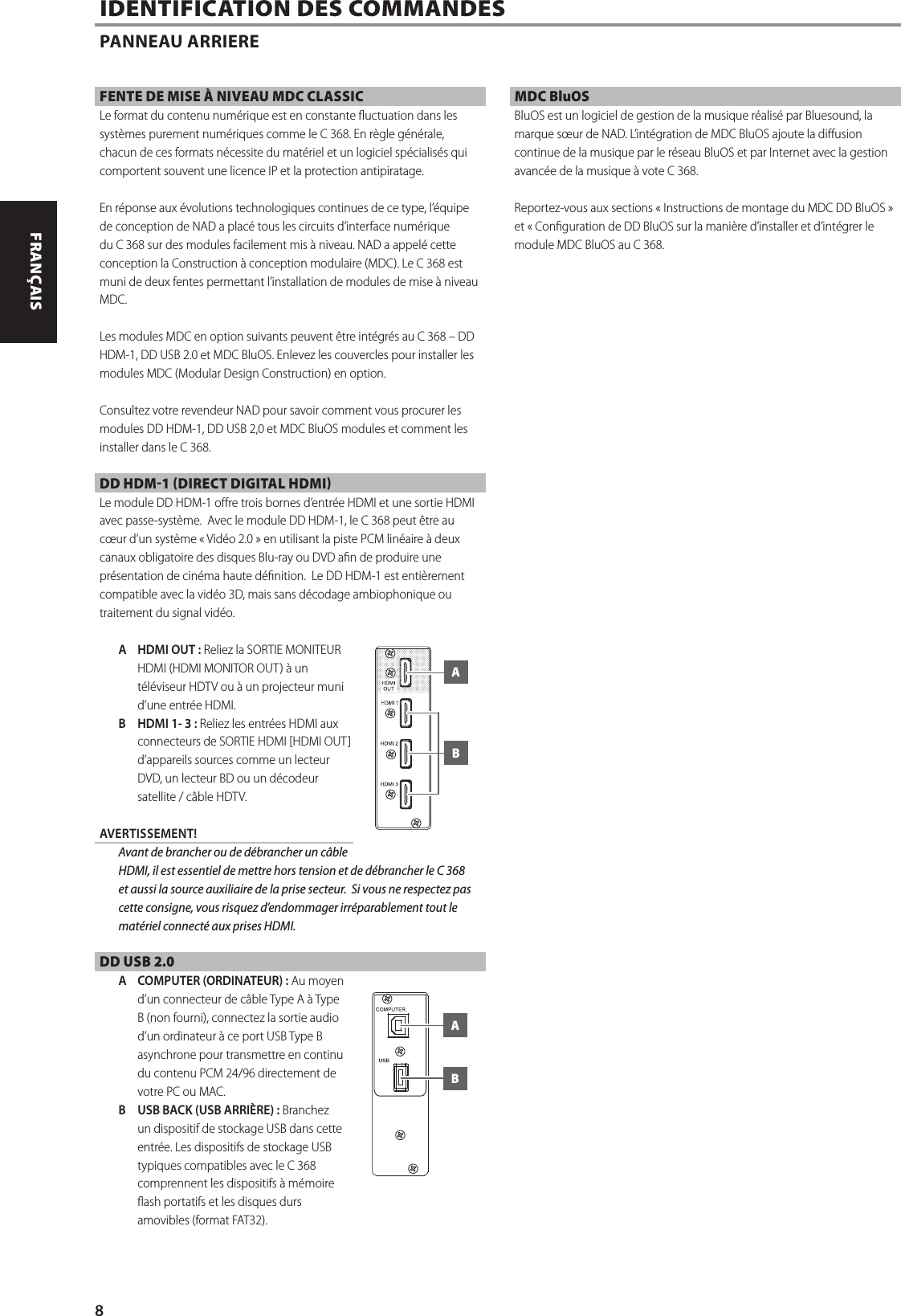

FENTE DE MISE À NIVEAU MDC CLASSICLe format du contenu numérique est en constante uctuation dans les systèmes purement numériques comme le C 368. En règle générale, chacun de ces formats nécessite du matériel et un logiciel spécialisés qui comportent souvent une licence IP et la protection antipiratage.En réponse aux évolutions technologiques continues de ce type, l’équipe de conception de NAD a placé tous les circuits d’interface numérique du C 368 sur des modules facilement mis à niveau. NAD a appelé cette conception la Construction à conception modulaire (MDC). Le C 368 est muni de deux fentes permettant l’installation de modules de mise à niveau MDC.Les modules MDC en option suivants peuvent être intégrés au C 368 – DD HDM-1, DD USB 2.0 et MDC BluOS. Enlevez les couvercles pour installer les modules MDC (Modular Design Construction) en option. Consultez votre revendeur NAD pour savoir comment vous procurer les modules DD HDM-1, DD USB 2,0 et MDC BluOS modules et comment les installer dans le C 368.DD HDM-1 (DIRECT DIGITAL HDMI)Le module DD HDM-1 ore trois bornes d’entrée HDMI et une sortie HDMI avec passe-système. Avec le module DD HDM-1, le C 368 peut être au cœur d’un système « Vidéo 2.0 » en utilisant la piste PCM linéaire à deux canaux obligatoire des disques Blu-ray ou DVD an de produire une présentation de cinéma haute dénition. Le DD HDM-1 est entièrement compatible avec la vidéo 3D, mais sans décodage ambiophonique ou traitement du signal vidéo.A HDMI OUT: Reliez la SORTIE MONITEUR HDMI (HDMI MONITOR OUT) à un téléviseur HDTV ou à un projecteur muni d’une entrée HDMI.B HDMI 1- 3: Reliez les entrées HDMI aux connecteurs de SORTIE HDMI [HDMI OUT] d’appareils sources comme un lecteur DVD, un lecteur BD ou un décodeur satellite / câble HDTV. AVERTISSEMENT! Avant de brancher ou de débrancher un câble HDMI, il est essentiel de mettre hors tension et de débrancher le C 368 et aussi la source auxiliaire de la prise secteur. Si vous ne respectez pas cette consigne, vous risquez d’endommager irréparablement tout le matériel connecté aux prises HDMI.DD USB 2.0A COMPUTER (ORDINATEUR): Au moyen d’un connecteur de câble Type A à Type B (non fourni), connectez la sortie audio d’un ordinateur à ce port USB Type B asynchrone pour transmettre en continu du contenu PCM 24/96 directement de votre PC ou MAC.B USB BACK (USB ARRIÈRE): Branchez un dispositif de stockage USB dans cette entrée. Les dispositifs de stockage USB typiques compatibles avec le C 368 comprennent les dispositifs à mémoire ash portatifs et les disques durs amovibles (format FAT32). MDC BluOS BluOS est un logiciel de gestion de la musique réalisé par Bluesound, la marque sœur de NAD. L’intégration de MDC BluOS ajoute la diusion continue de la musique par le réseau BluOS et par Internet avec la gestion avancée de la musique à vote C 368.Reportez-vous aux sections «Instructions de montage du MDC DD BluOS» et «Conguration de DD BluOSsur la manière d’installer et d’intégrer le module MDC BluOS au C 368.IDENTIFICATION DES COMMANDES PANNEAU ARRIEREABAB8ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

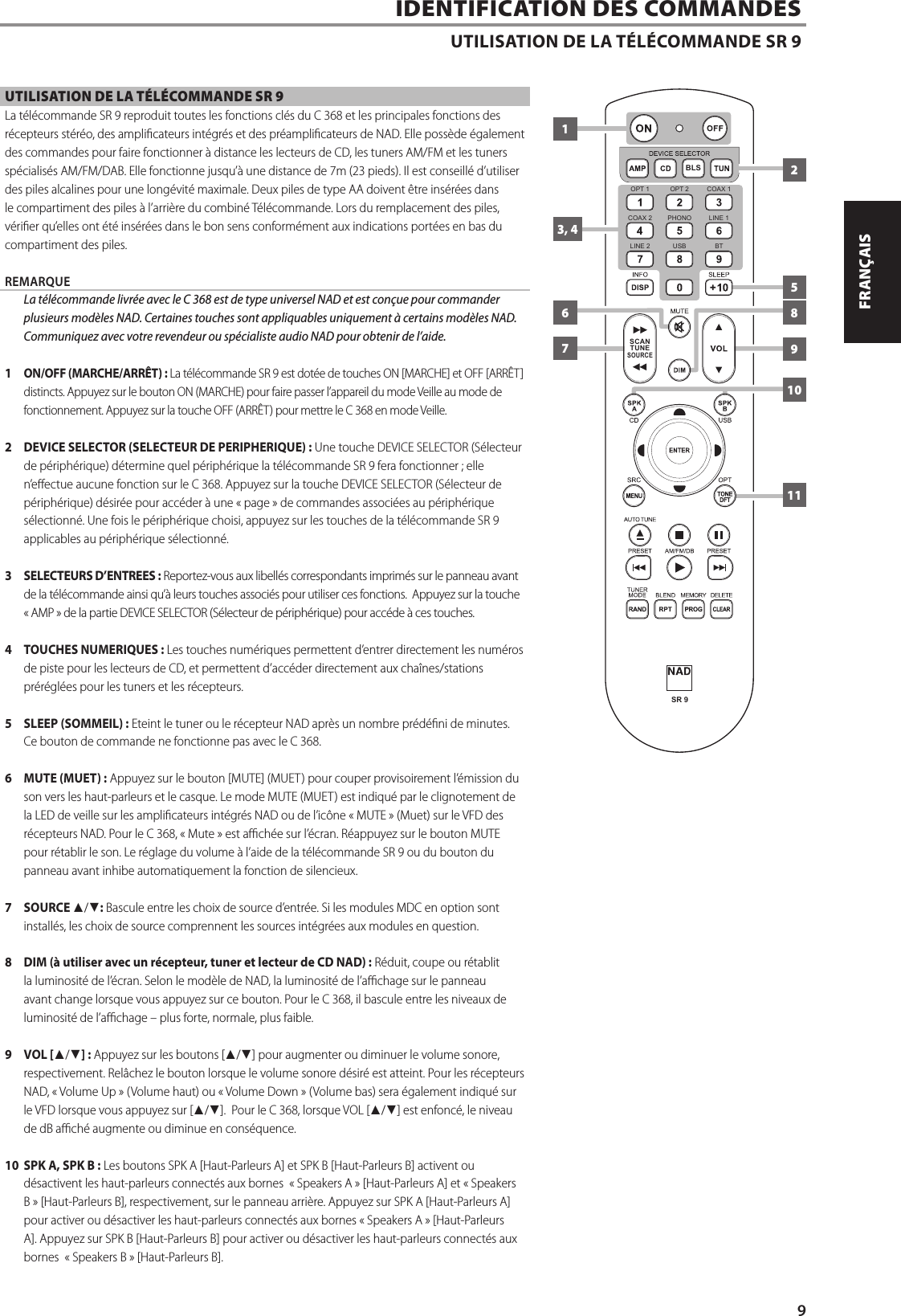

UTILISATION DE LA TÉLÉCOMMANDE SR 9La télécommande SR 9 reproduit toutes les fonctions clés du C 368 et les principales fonctions des récepteurs stéréo, des amplicateurs intégrés et des préamplicateurs de NAD. Elle possède également des commandes pour faire fonctionner à distance les lecteurs de CD, les tuners AM/FM et les tuners spécialisés AM/FM/DAB. Elle fonctionne jusqu’à une distance de 7m (23 pieds). Il est conseillé d’utiliser des piles alcalines pour une longévité maximale. Deux piles de type AA doivent être insérées dans le compartiment des piles à l’arrière du combiné Télécommande. Lors du remplacement des piles, vérier qu’elles ont été insérées dans le bon sens conformément aux indications portées en bas du compartiment des piles.REMARQUE La télécommande livrée avec le C 368 est de type universel NAD et est conçue pour commander plusieurs modèles NAD. Certaines touches sont appliquables uniquement à certains modèles NAD. Communiquez avec votre revendeur ou spécialiste audio NAD pour obtenir de l’aide.1 ON/OFF (MARCHE/ARRÊT): La télécommande SR 9 est dotée de touches ON [MARCHE] et OFF [ARRÊT] distincts. Appuyez sur le bouton ON (MARCHE) pour faire passer l’appareil du mode Veille au mode de fonctionnement. Appuyez sur la touche OFF (ARRÊT) pour mettre le C368 en mode Veille. 2 DEVICE SELECTOR (SELECTEUR DE PERIPHERIQUE): Une touche DEVICE SELECTOR (Sélecteur de périphérique) détermine quel périphérique la télécommande SR 9 fera fonctionner ; elle n’eectue aucune fonction sur le C 368. Appuyez sur la touche DEVICE SELECTOR (Sélecteur de périphérique) désirée pour accéder à une « page » de commandes associées au périphérique sélectionné. Une fois le périphérique choisi, appuyez sur les touches de la télécommande SR 9 applicables au périphérique sélectionné.3 SELECTEURS D’ENTREES: Reportez-vous aux libellés correspondants imprimés sur le panneau avant de la télécommande ainsi qu’à leurs touches associés pour utiliser ces fonctions. Appuyez sur la touche «AMP» de la partie DEVICE SELECTOR (Sélecteur de périphérique) pour accéde à ces touches.4 TOUCHES NUMERIQUES: Les touches numériques permettent d’entrer directement les numéros de piste pour les lecteurs de CD, et permettent d’accéder directement aux chaînes/stations préréglées pour les tuners et les récepteurs.5 SLEEP (SOMMEIL): Eteint le tuner ou le récepteur NAD après un nombre prédéni de minutes. Ce bouton de commande ne fonctionne pas avec le C 368.6 MUTE (MUET): Appuyez sur le bouton [MUTE] (MUET) pour couper provisoirement l’émission du son vers les haut-parleurs et le casque. Le mode MUTE (MUET) est indiqué par le clignotement de la LED de veille sur les amplicateurs intégrés NAD ou de l’icône « MUTE » (Muet) sur le VFD des récepteurs NAD. Pour le C 368, «Mute» est achée sur l’écran. Réappuyez sur le bouton MUTE pour rétablir le son. Le réglage du volume à l’aide de la télécommande SR 9 ou du bouton du panneau avant inhibe automatiquement la fonction de silencieux.7 SOURCE 5/6: Bascule entre les choix de source d’entrée. Si les modules MDC en option sont installés, les choix de source comprennent les sources intégrées aux modules en question.8 DIM (à utiliser avec un récepteur, tuner et lecteur de CD NAD): Réduit, coupe ou rétablit la luminosité de l’écran. Selon le modèle de NAD, la luminosité de l’achage sur le panneau avant change lorsque vous appuyez sur ce bouton. Pour le C 368, il bascule entre les niveaux de luminosité de l’achage– plus forte, normale, plus faible.9 VOL [5/6]: Appuyez sur les boutons [5/6] pour augmenter ou diminuer le volume sonore, respectivement. Relâchez le bouton lorsque le volume sonore désiré est atteint. Pour les récepteurs NAD, « Volume Up » (Volume haut) ou « Volume Down » (Volume bas) sera également indiqué sur le VFD lorsque vous appuyez sur [5/6]. Pour le C 368, lorsque VOL [5/6] est enfoncé, le niveau de dB aché augmente ou diminue en conséquence. 10 SPK A, SPK B: Les boutons SPK A [Haut-Parleurs A] et SPK B [Haut-Parleurs B] activent ou désactivent les haut-parleurs connectés aux bornes «Speakers A» [Haut-Parleurs A] et «Speakers B» [Haut-Parleurs B], respectivement, sur le panneau arrière. Appuyez sur SPK A [Haut-Parleurs A] pour activer ou désactiver les haut-parleurs connectés aux bornes «Speakers A» [Haut-Parleurs A]. Appuyez sur SPK B [Haut-Parleurs B] pour activer ou désactiver les haut-parleurs connectés aux bornes «Speakers B» [Haut-Parleurs B].IDENTIFICATION DES COMMANDESUTILISATION DE LA TÉLÉCOMMANDE SR9SR 9OPT 1 OPT 2 COAX 1COAX 2 PHONO LINE 1LINE 2 USB BTBLSSCANTUNESOURCESCANTUNESOURCESCANTUNESOURCESCANTUNESOURCE2891013, 4675119ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

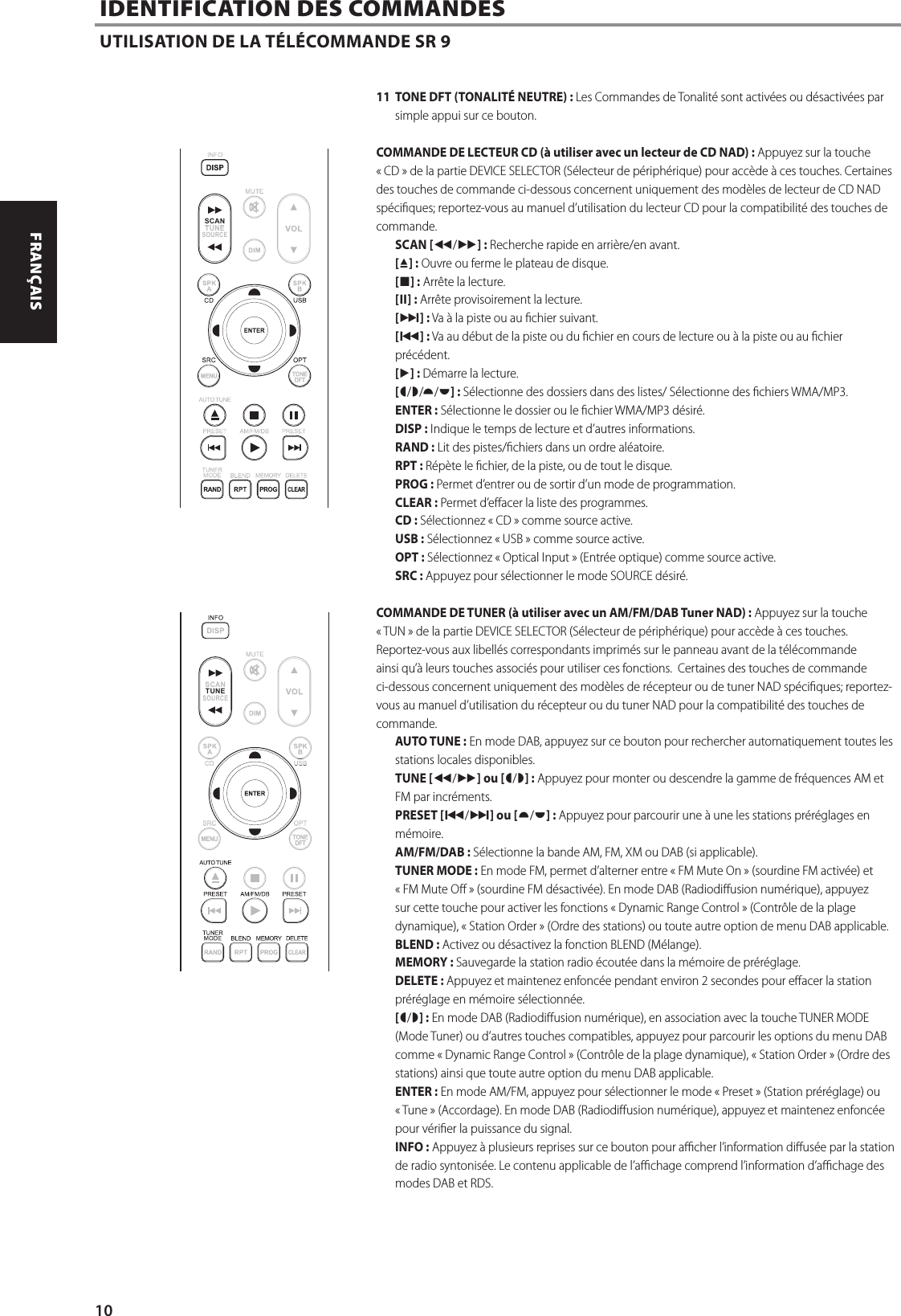

11 TONE DFT (TONALITÉ NEUTRE): Les Commandes de Tonalité sont activées ou désactivées par simple appui sur ce bouton.COMMANDE DE LECTEUR CD (à utiliser avec un lecteur de CD NAD): Appuyez sur la touche «CD» de la partie DEVICE SELECTOR (Sélecteur de périphérique) pour accède à ces touches. Certaines des touches de commande ci-dessous concernent uniquement des modèles de lecteur de CD NAD spéciques; reportez-vous au manuel d’utilisation du lecteur CD pour la compatibilité des touches de commande.SCAN [7/8]: Recherche rapide en arrière/en avant.[k]: Ouvre ou ferme le plateau de disque.[g]: Arrête la lecture.[j]: Arrête provisoirement la lecture.[0]: Va à la piste ou au chier suivant.[9]: Va au début de la piste ou du chier en cours de lecture ou à la piste ou au chier précédent.[4]: Démarre la lecture.[A/S/D/F]: Sélectionne des dossiers dans des listes/ Sélectionne des chiers WMA/MP3.ENTER: Sélectionne le dossier ou le chier WMA/MP3 désiré.DISP: Indique le temps de lecture et d’autres informations.RAND: Lit des pistes/chiers dans un ordre aléatoire.RPT: Répète le chier, de la piste, ou de tout le disque. PROG: Permet d’entrer ou de sortir d’un mode de programmation. CLEAR: Permet d’eacer la liste des programmes. CD: Sélectionnez « CD » comme source active.USB: Sélectionnez « USB » comme source active.OPT: Sélectionnez « Optical Input » (Entrée optique) comme source active.SRC: Appuyez pour sélectionner le mode SOURCE désiré.COMMANDE DE TUNER (à utiliser avec un AM/FM/DAB Tuner NAD): Appuyez sur la touche «TUN» de la partie DEVICE SELECTOR (Sélecteur de périphérique) pour accède à ces touches. Reportez-vous aux libellés correspondants imprimés sur le panneau avant de la télécommande ainsi qu’à leurs touches associés pour utiliser ces fonctions. Certaines des touches de commande ci-dessous concernent uniquement des modèles de récepteur ou de tuner NAD spéciques; reportez-vous au manuel d’utilisation du récepteur ou du tuner NAD pour la compatibilité des touches de commande.AUTO TUNE: En mode DAB, appuyez sur ce bouton pour rechercher automatiquement toutes les stations locales disponibles.TUNE [7/8] ou [A/S]: Appuyez pour monter ou descendre la gamme de fréquences AM et FM par incréments. PRESET [9/0] ou [D/F]: Appuyez pour parcourir une à une les stations préréglages en mémoire. AM/FM/DAB: Sélectionne la bande AM, FM, XM ou DAB (si applicable).TUNER MODE: En mode FM, permet d’alterner entre « FM Mute On » (sourdine FM activée) et « FM Mute O » (sourdine FM désactivée). En mode DAB (Radiodiusion numérique), appuyez sur cette touche pour activer les fonctions « Dynamic Range Control » (Contrôle de la plage dynamique), « Station Order » (Ordre des stations) ou toute autre option de menu DAB applicable.BLEND: Activez ou désactivez la fonction BLEND (Mélange).MEMORY: Sauvegarde la station radio écoutée dans la mémoire de préréglage.DELETE: Appuyez et maintenez enfoncée pendant environ 2 secondes pour eacer la station préréglage en mémoire sélectionnée.[A/S]: En mode DAB (Radiodiusion numérique), en association avec la touche TUNER MODE (Mode Tuner) ou d’autres touches compatibles, appuyez pour parcourir les options du menu DAB comme « Dynamic Range Control » (Contrôle de la plage dynamique), « Station Order » (Ordre des stations) ainsi que toute autre option du menu DAB applicable.ENTER: En mode AM/FM, appuyez pour sélectionner le mode « Preset » (Station préréglage) ou « Tune » (Accordage). En mode DAB (Radiodiusion numérique), appuyez et maintenez enfoncée pour vérier la puissance du signal.INFO: Appuyez à plusieurs reprises sur ce bouton pour acher l’information diusée par la station de radio syntonisée. Le contenu applicable de l’achage comprend l’information d’achage des modes DAB et RDS.IDENTIFICATION DES COMMANDESUTILISATION DE LA TÉLÉCOMMANDE SR9SR 9OPT 1 OPT 2 COAX 1COAX 2 PHONO LINE 1LINE 2 USB BTBLSSCANTUNESOURCESCANTUNESOURCESCANTUNESOURCESCANTUNESOURCESR 9OPT 1 OPT 2 COAX 1COAX 2 PHONO LINE 1LINE 2 USB BTBLSSCANTUNESOURCESCANTUNESOURCESCANTUNESOURCESCANTUNESOURCE10ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

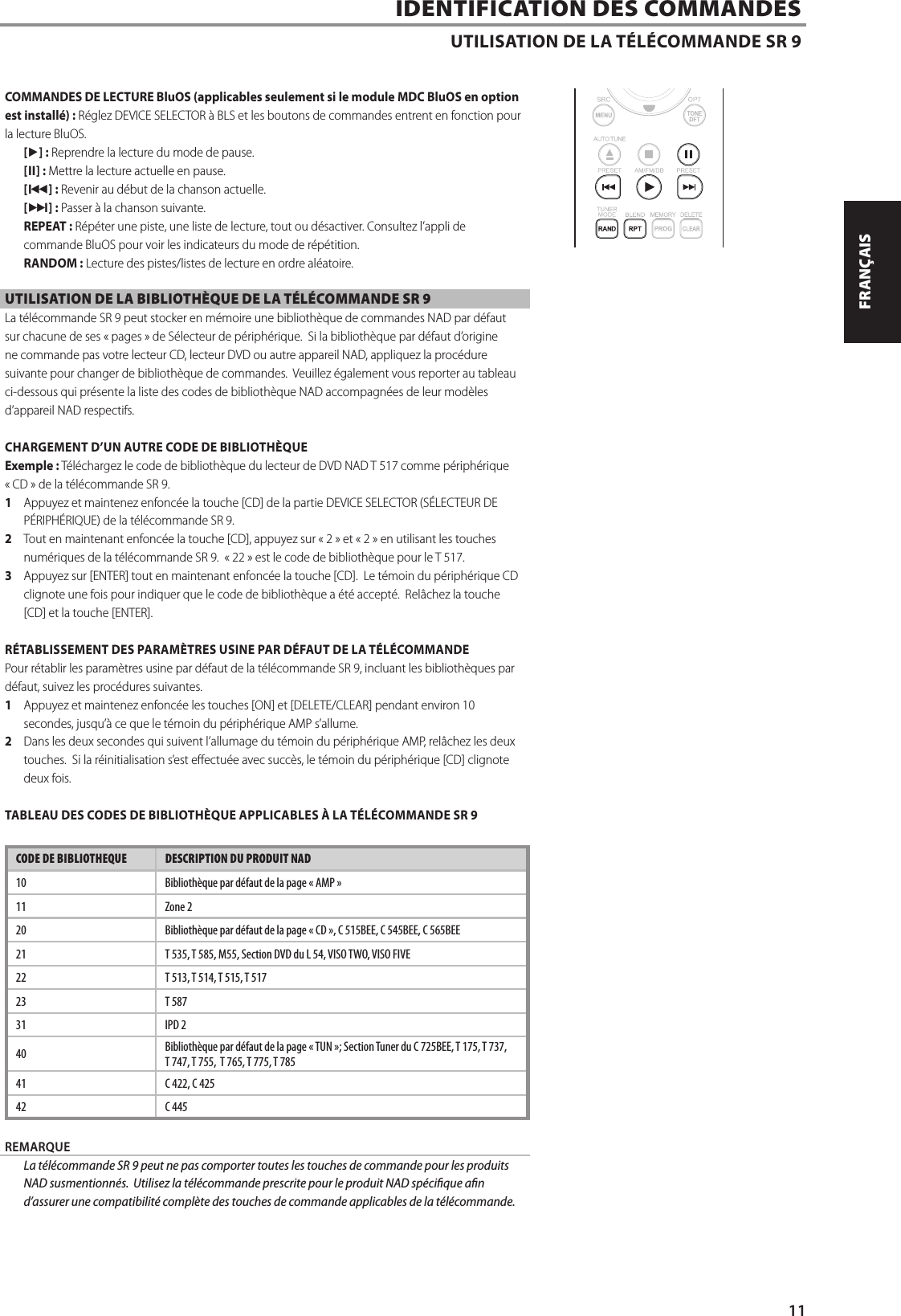

IDENTIFICATION DES COMMANDESUTILISATION DE LA TÉLÉCOMMANDE SR9COMMANDES DE LECTURE BluOS (applicables seulement si le module MDC BluOS en option est installé): Réglez DEVICE SELECTOR à BLS et les boutons de commandes entrent en fonction pour la lecture BluOS.[4]: Reprendre la lecture du mode de pause.[j]: Mettre la lecture actuelle en pause.[9]: Revenir au début de la chanson actuelle.[0]: Passer à la chanson suivante.REPEAT: Répéter une piste, une liste de lecture, tout ou désactiver. Consultez l’appli de commande BluOS pour voir les indicateurs du mode de répétition.RANDOM: Lecture des pistes/listes de lecture en ordre aléatoire.UTILISATION DE LA BIBLIOTHÈQUE DE LA TÉLÉCOMMANDE SR 9La télécommande SR 9 peut stocker en mémoire une bibliothèque de commandes NAD par défaut sur chacune de ses «pages» de Sélecteur de périphérique. Si la bibliothèque par défaut d’origine ne commande pas votre lecteur CD, lecteur DVD ou autre appareil NAD, appliquez la procédure suivante pour changer de bibliothèque de commandes. Veuillez également vous reporter au tableau ci-dessous qui présente la liste des codes de bibliothèque NAD accompagnées de leur modèles d’appareil NAD respectifs.CHARGEMENT D’UN AUTRE CODE DE BIBLIOTHÈQUEExemple: Téléchargez le code de bibliothèque du lecteur de DVD NAD T 517 comme périphérique «CD» de la télécommande SR 9.1 Appuyez et maintenez enfoncée la touche [CD] de la partie DEVICE SELECTOR (SÉLECTEUR DE PÉRIPHÉRIQUE) de la télécommande SR 9.2 Tout en maintenant enfoncée la touche [CD], appuyez sur « 2 » et « 2 » en utilisant les touches numériques de la télécommande SR 9. « 22 » est le code de bibliothèque pour le T 517.3 Appuyez sur [ENTER] tout en maintenant enfoncée la touche [CD]. Le témoin du périphérique CD clignote une fois pour indiquer que le code de bibliothèque a été accepté. Relâchez la touche [CD] et la touche [ENTER].RÉTABLISSEMENT DES PARAMÈTRES USINE PAR DÉFAUT DE LA TÉLÉCOMMANDEPour rétablir les paramètres usine par défaut de la télécommande SR 9, incluant les bibliothèques par défaut, suivez les procédures suivantes.1 Appuyez et maintenez enfoncée les touches [ON] et [DELETE/CLEAR]pendant environ 10 secondes, jusqu’à ce que le témoin du périphérique AMP s’allume.2 Dans les deux secondes qui suivent l’allumage du témoin du périphérique AMP, relâchez les deux touches. Si la réinitialisation s’est eectuée avec succès, le témoin du périphérique [CD] clignote deux fois.TABLEAU DES CODES DE BIBLIOTHÈQUE APPLICABLES À LA TÉLÉCOMMANDE SR 9CODE DE BIBLIOTHEQUE DESCRIPTION DU PRODUIT NAD10 Bibliothèque par défaut de la page « AMP »11 Zone 220 Bibliothèque par défaut de la page « CD », C 515BEE, C 545BEE, C 565BEE21 T 535, T 585, M55, Section DVD du L 54, VISO TWO, VISO FIVE22 T 513, T 514, T 515, T 51723 T 58731 IPD 240 Bibliothèque par défaut de la page « TUN »; Section Tuner du C 725BEE, T 175, T 737, T747, T 755, T 765, T 775, T 78541 C 422, C 42542 C 445REMARQUE La télécommande SR 9 peut ne pas comporter toutes les touches de commande pour les produits NAD susmentionnés. Utilisez la télécommande prescrite pour le produit NAD spécique an d’assurer une compatibilité complète des touches de commande applicables de la télécommande.SR 9OPT 1 OPT 2 COAX 1COAX 2 PHONO LINE 1LINE 2 USB BTBLSSCANTUNESOURCESCANTUNESOURCESCANTUNESOURCESCANTUNESOURCE11ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

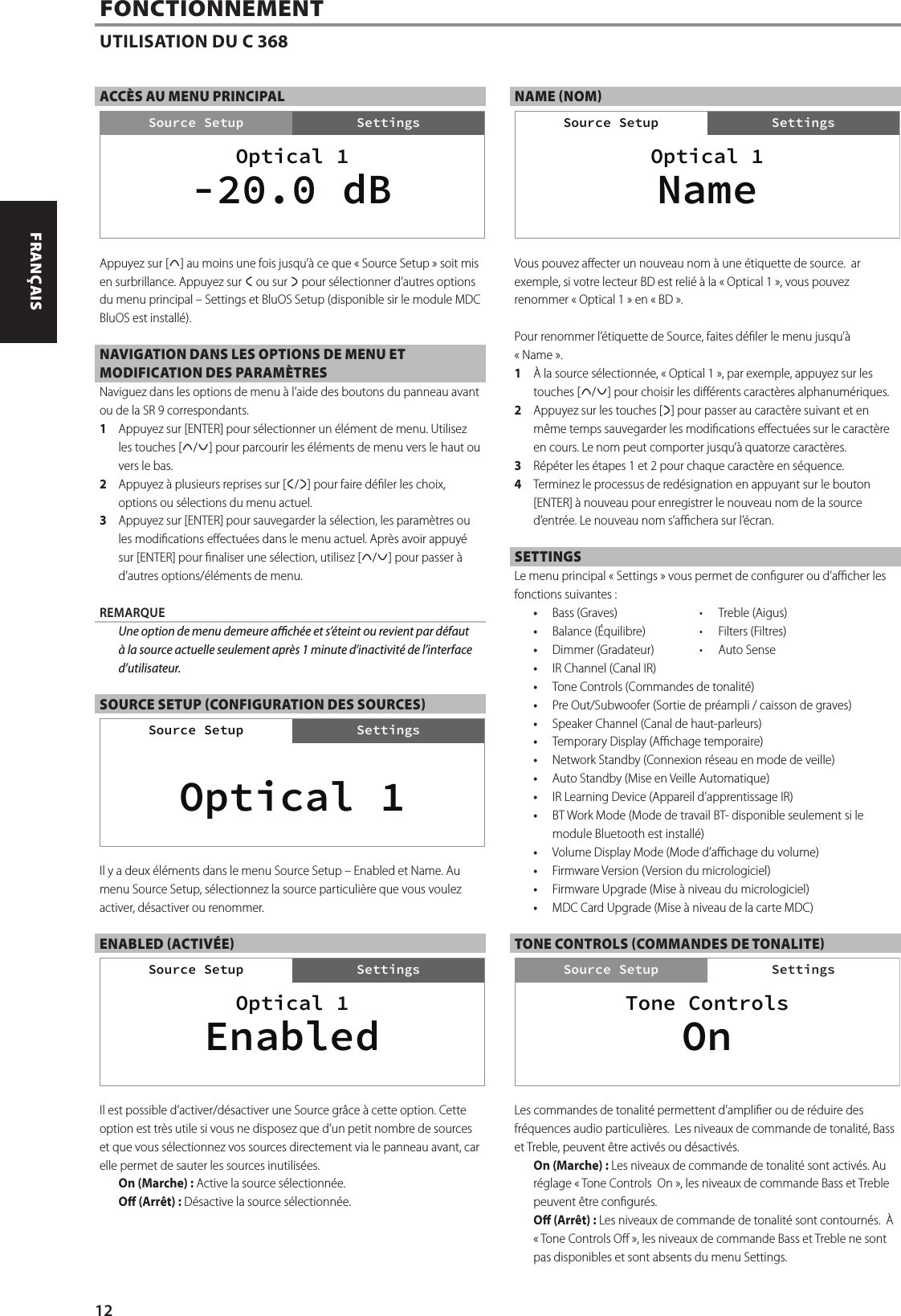

ACCÈS AU MENU PRINCIPALAppuyez sur [d] au moins une fois jusqu’à ce que «Source Setup» soit mis en surbrillance. Appuyez sur a ou sur s pour sélectionner d’autres options du menu principal – Settings et BluOS Setup (disponible sir le module MDC BluOS est installé).NAVIGATION DANS LES OPTIONS DE MENU ET MODIFICATION DES PARAMÈTRES Naviguez dans les options de menu à l’aide des boutons du panneau avant ou de la SR9 correspondants.1 Appuyez sur [ENTER] pour sélectionner un élément de menu. Utilisez les touches [d/f] pour parcourir les éléments de menu vers le haut ou vers le bas.2 Appuyez à plusieurs reprises sur [a/s] pour faire déler les choix, options ou sélections du menu actuel.3 Appuyez sur [ENTER] pour sauvegarder la sélection, les paramètres ou les modications eectuées dans le menu actuel. Après avoir appuyé sur [ENTER] pour naliser une sélection, utilisez [d/f] pour passer à d’autres options/éléments de menu.REMARQUE Une option de menu demeure achée et s’éteint ou revient par défaut à la source actuelle seulement après 1minute d’inactivité de l’interface d’utilisateur.SOURCE SETUP (CONFIGURATION DES SOURCES)Il y a deux éléments dans le menu Source Setup – Enabled et Name. Au menu Source Setup, sélectionnez la source particulière que vous voulez activer, désactiver ou renommer.ENABLED (ACTIVÉE)Il est possible d’activer/désactiver une Source grâce à cette option. Cette option est très utile si vous ne disposez que d’un petit nombre de sources et que vous sélectionnez vos sources directement via le panneau avant, car elle permet de sauter les sources inutilisées.On (Marche): Active la source sélectionnée. O (Arrêt): Désactive la source sélectionnée.NAME (NOM)Vous pouvez aecter un nouveau nom à une étiquette de source. ar exemple, si votre lecteur BD est relié à la « Optical 1 », vous pouvez renommer « Optical 1 » en «BD ».Pour renommer l’étiquette de Source, faites déler le menu jusqu’à «Name».1 À la source sélectionnée, «Optical 1», par exemple, appuyez sur les touches [d/f] pour choisir les diérents caractères alphanumériques.2 Appuyez sur les touches [s] pour passer au caractère suivant et en même temps sauvegarder les modications eectuées sur le caractère en cours. Le nom peut comporter jusqu’à quatorze caractères.3 Répéter les étapes 1 et 2 pour chaque caractère en séquence.4 Terminez le processus de redésignation en appuyant sur le bouton [ENTER] à nouveau pour enregistrer le nouveau nom de la source d’entrée. Le nouveau nom s’achera sur l’écran.SETTINGSLe menu principal «Settings» vous permet de congurer ou d’acher les fonctions suivantes:• Bass (Graves) • Treble (Aigus)• Balance (Équilibre) • Filters (Filtres)• Dimmer(Gradateur) • Auto Sense• IR Channel (Canal IR) • Tone Controls (Commandes de tonalité)• Pre Out/Subwoofer (Sortie de préampli / caisson de graves)• Speaker Channel (Canal de haut-parleurs)• Temporary Display (Achage temporaire)• Network Standby (Connexion réseau en mode de veille)• Auto Standby (Mise en Veille Automatique)• IR Learning Device (Appareil d’apprentissage IR)• BT Work Mode (Mode de travail BT- disponible seulement si le module Bluetooth est installé)• Volume Display Mode (Mode d’achage du volume)• Firmware Version (Version du micrologiciel)• Firmware Upgrade (Mise à niveau du micrologiciel)• MDC Card Upgrade (Mise à niveau de la carte MDC)TONE CONTROLS (COMMANDES DE TONALITE)Les commandes de tonalité permettent d’amplier ou de réduire des fréquences audio particulières. Les niveaux de commande de tonalité, Bass et Treble, peuvent être activés ou désactivés. On (Marche): Les niveaux de commande de tonalité sont activés. Au réglage «Tone Controls On», les niveaux de commande Bass et Treble peuvent être congurés.O (Arrêt): Les niveaux de commande de tonalité sont contournés. À «Tone Controls O», les niveaux de commande Bass et Treble ne sont pas disponibles et sont absents du menu Settings.FONCTIONNEMENTUTILISATION DU C 368Optical 1SettingsSource Setup-20.0 dBSettingsSource SetupOptical 1Source SetupOptical 1SettingsSource SetupEnabledSource SetupOptical 1SettingsSource SetupNameSource SetupTone ControlsSettingsSource SetupOnSettings12ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

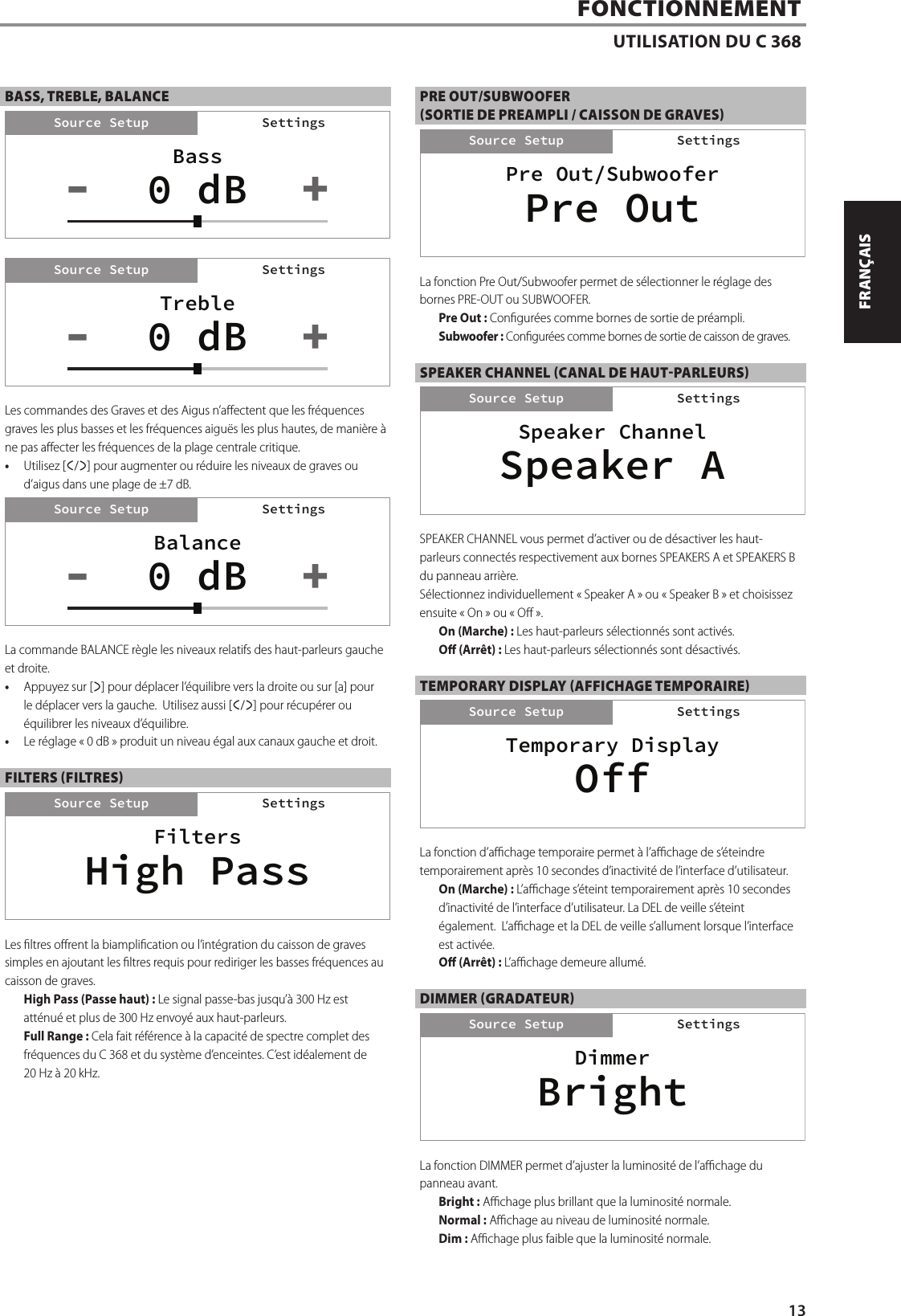

BASS, TREBLE, BALANCELes commandes des Graves et des Aigus n’aectent que les fréquences graves les plus basses et les fréquences aiguës les plus hautes, de manière à ne pas aecter les fréquences de la plage centrale critique.• Utilisez [a/s] pour augmenter ou réduire les niveaux de graves ou d’aigus dans une plage de ±7 dB.La commande BALANCE règle les niveaux relatifs des haut-parleurs gauche et droite. • Appuyez sur [s] pour déplacer l’équilibre vers la droite ou sur [a] pour le déplacer vers la gauche. Utilisez aussi [a/s] pour récupérer ou équilibrer les niveaux d’équilibre.• Le réglage «0 dB» produit un niveau égal aux canaux gauche et droit.FILTERS (FILTRES)Les ltres orent la biamplication ou l’intégration du caisson de graves simples en ajoutant les ltres requis pour rediriger les basses fréquences au caisson de graves.High Pass (Passe haut): Le signal passe-bas jusqu’à 300 Hz est atténué et plus de 300 Hz envoyé aux haut-parleurs.Full Range: Cela fait référence à la capacité de spectre complet des fréquences du C 368 et du système d’enceintes. C’est idéalement de 20Hz à 20 kHz.PRE OUT/SUBWOOFER(SORTIE DE PREAMPLI / CAISSON DE GRAVES)La fonction Pre Out/Subwoofer permet de sélectionner le réglage des bornes PRE-OUT ou SUBWOOFER.Pre Out : Congurées comme bornes de sortie de préampli.Subwoofer: Congurées comme bornes de sortie de caisson de graves.SPEAKER CHANNEL (CANAL DE HAUT-PARLEURS)SPEAKER CHANNEL vous permet d’activer ou de désactiver les haut-parleurs connectés respectivement aux bornes SPEAKERS A et SPEAKERS B du panneau arrière.Sélectionnez individuellement «Speaker A» ou «Speaker B» et choisissez ensuite «On» ou «O».On (Marche): Les haut-parleurs sélectionnés sont activés.O (Arrêt): Les haut-parleurs sélectionnés sont désactivés.TEMPORARY DISPLAY (AFFICHAGE TEMPORAIRE)La fonction d’achage temporaire permet à l’achage de s’éteindre temporairement après 10secondes d’inactivité de l’interface d’utilisateur. On (Marche): L’achage s’éteint temporairement après 10secondes d’inactivité de l’interface d’utilisateur. La DEL de veille s’éteint également. L’achage et la DEL de veille s’allument lorsque l’interface est activée.O (Arrêt): L’achage demeure allumé.DIMMER (GRADATEUR)La fonction DIMMER permet d’ajuster la luminosité de l’achage du panneau avant.Bright: Achage plus brillant que la luminosité normale. Normal: Achage au niveau de luminosité normale.Dim: Achage plus faible que la luminosité normale.FONCTIONNEMENTUTILISATION DU C 368BalanceSettingsSource Setup0 dB +-SettingsFiltersSettingsSource SetupHigh PassSettingsPre Out/SubwooferSettingsSource SetupPre OutSettingsSpeaker ChannelSettingsSource SetupSpeaker ASettingsBassSettingsSource Setup0 dB +-SettingsTrebleSettingsSource Setup0 dB +-SettingsDimmerSettingsSource SetupBrightSettingsTemporary DisplaySettingsSource SetupOffSettings13ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

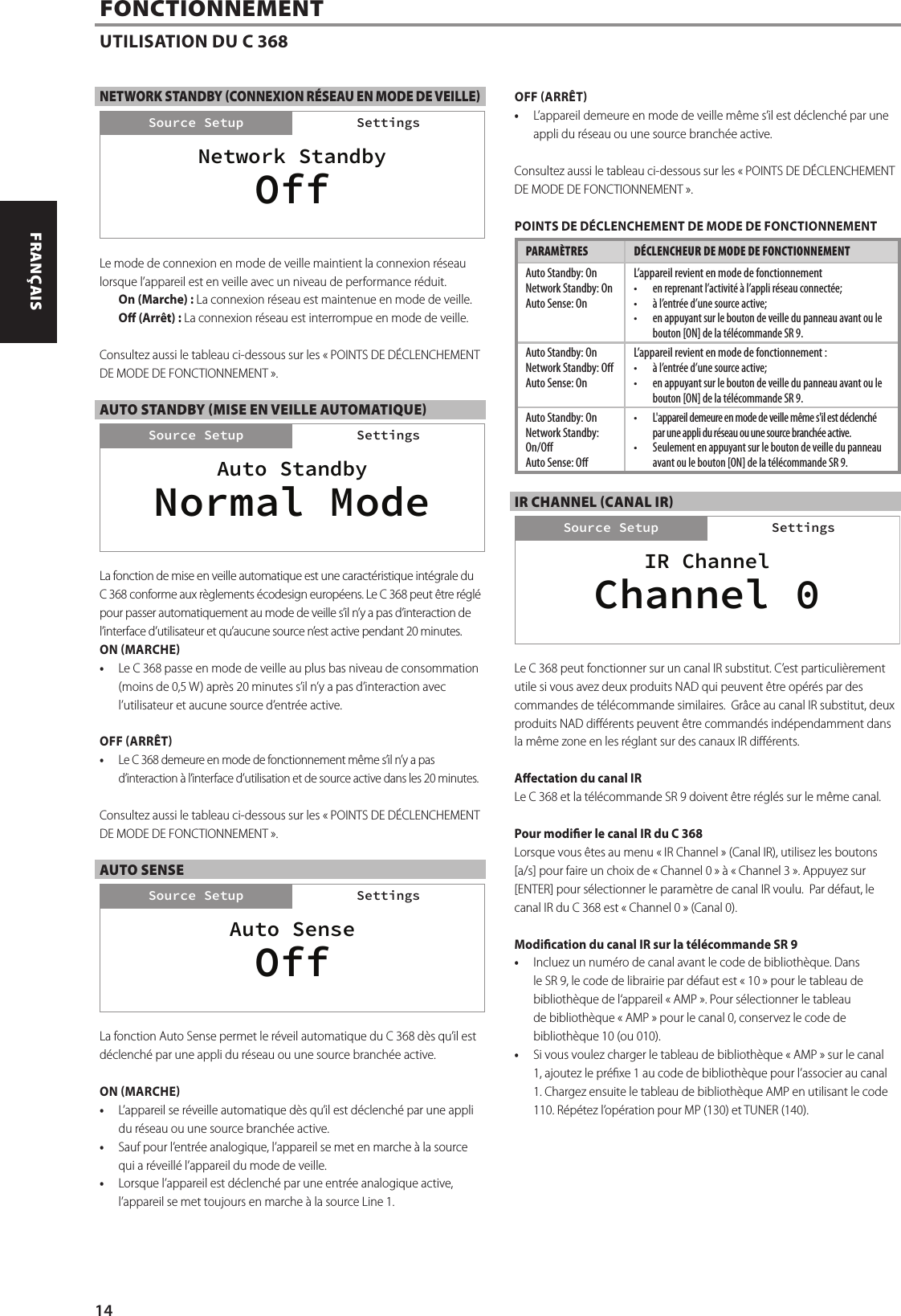

NETWORK STANDBY (CONNEXION RÉSEAU EN MODE DE VEILLE)Le mode de connexion en mode de veille maintient la connexion réseau lorsque l’appareil est en veille avec un niveau de performance réduit. On (Marche): La connexion réseau est maintenue en mode de veille. O (Arrêt): La connexion réseau est interrompue en mode de veille.Consultez aussi le tableau ci-dessous sur les «POINTS DE DÉCLENCHEMENT DE MODE DE FONCTIONNEMENT».AUTO STANDBY (MISE EN VEILLE AUTOMATIQUE)La fonction de mise en veille automatique est une caractéristique intégrale du C 368 conforme aux règlements écodesign européens. Le C 368 peut être réglé pour passer automatiquement au mode de veille s’il n’y a pas d’interaction de l’interface d’utilisateur et qu’aucune source n’est active pendant 20minutes. ON MARCHE• Le C 368 passe en mode de veille au plus bas niveau de consommation (moins de 0,5W) après 20minutes s’il n’y a pas d’interaction avec l’utilisateur et aucune source d’entrée active. OFF ARRÊT• Le C 368 demeure en mode de fonctionnement même s’il n’y a pas d’interaction à l’interface d’utilisation et de source active dans les 20 minutes.Consultez aussi le tableau ci-dessous sur les «POINTS DE DÉCLENCHEMENT DE MODE DE FONCTIONNEMENT».AUTO SENSELa fonction Auto Sense permet le réveil automatique du C 368 dès qu’il est déclenché par une appli du réseau ou une source branchée active. ON MARCHE• L’appareil se réveille automatique dès qu’il est déclenché par une appli du réseau ou une source branchée active.• Sauf pour l’entrée analogique, l’appareil se met en marche à la source qui a réveillé l’appareil du mode de veille.• Lorsque l’appareil est déclenché par une entrée analogique active, l’appareil se met toujours en marche à la source Line1. OFF ARRÊT• L’appareil demeure en mode de veille même s’il est déclenché par une appli du réseau ou une source branchée active.Consultez aussi le tableau ci-dessous sur les «POINTS DE DÉCLENCHEMENT DE MODE DE FONCTIONNEMENT».POINTS DE DÉCLENCHEMENT DE MODE DE FONCTIONNEMENTPARAMÈTRES DÉCLENCHEUR DE MODE DE FONCTIONNEMENTAuto Standby: OnNetwork Standby: OnAuto Sense: OnL’appareil revient en mode de fonctionnement• en reprenant l’activité à l’appli réseau connectée; • à l’entrée d’une source active; • en appuyant sur le bouton de veille du panneau avant ou le bouton [ON] de la télécommande SR9.Auto Standby: OnNetwork Standby: OAuto Sense: OnL’appareil revient en mode de fonctionnement:• à l’entrée d’une source active; • en appuyant sur le bouton de veille du panneau avant ou le bouton [ON] de la télécommande SR9.Auto Standby: OnNetwork Standby: On/OAuto Sense: O• L'appareil demeure en mode de veille même s'il est déclenché par une appli du réseau ou une source branchée active.• Seulement en appuyant sur le bouton de veille du panneau avant ou le bouton [ON] de la télécommande SR9.IR CHANNEL (CANAL IR)Le C 368 peut fonctionner sur un canal IR substitut. C’est particulièrement utile si vous avez deux produits NAD qui peuvent être opérés par des commandes de télécommande similaires. Grâce au canal IR substitut, deux produits NAD diérents peuvent être commandés indépendamment dans la même zone en les réglant sur des canaux IR diérents.Aectation du canal IRLe C 368 et la télécommande SR 9 doivent être réglés sur le même canal.Pour modier le canal IR du C 368Lorsque vous êtes au menu «IR Channel» (Canal IR), utilisez les boutons [a/s] pour faire un choix de «Channel 0» à «Channel 3». Appuyez sur [ENTER] pour sélectionner le paramètre de canal IR voulu. Par défaut, le canal IR du C 368 est «Channel 0» (Canal 0).Modication du canal IR sur la télécommande SR 9• Incluez un numéro de canal avant le code de bibliothèque. Dans le SR 9, le code de librairie par défaut est «10» pour le tableau de bibliothèque de l‘appareil «AMP». Pour sélectionner le tableau de bibliothèque «AMP» pour le canal 0, conservez le code de bibliothèque 10 (ou 010).• Si vous voulez charger le tableau de bibliothèque «AMP» sur le canal 1, ajoutez le préxe 1 au code de bibliothèque pour l’associer au canal 1. Chargez ensuite le tableau de bibliothèque AMP en utilisant le code 110. Répétez l’opération pour MP (130) et TUNER (140).FONCTIONNEMENTUTILISATION DU C 368IR ChannelSettingsSource SetupChannel 0SettingsAuto SenseSettingsSource SetupOffSettingsAuto StandbySettingsSource SetupNormal ModeSettingsNetwork StandbySettingsSource SetupOffSettings14ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

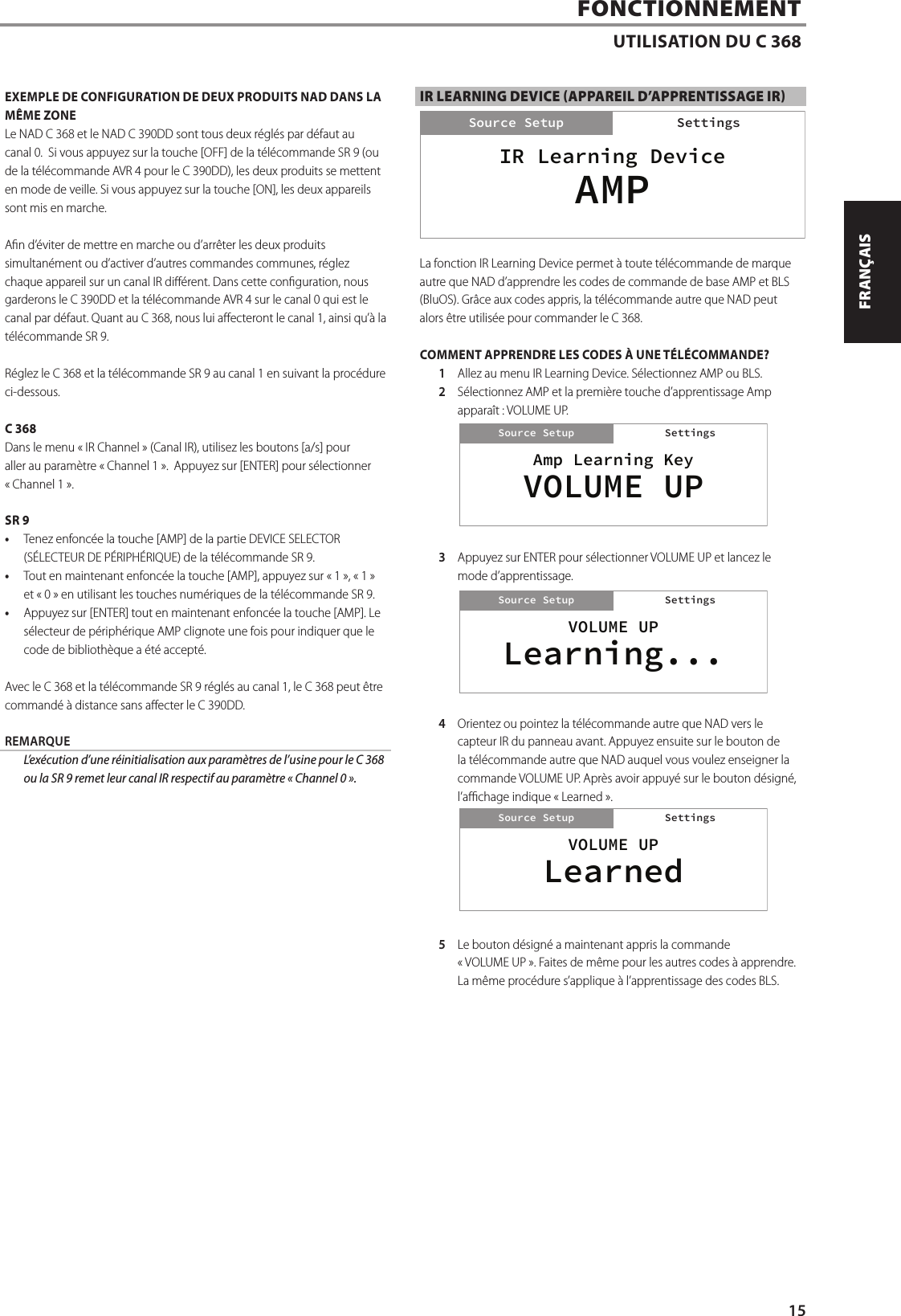

EXEMPLE DE CONFIGURATION DE DEUX PRODUITS NAD DANS LA MÊME ZONELe NAD C 368 et le NAD C 390DD sont tous deux réglés par défaut au canal0. Si vous appuyez sur la touche [OFF] de la télécommande SR 9 (ou de la télécommande AVR 4 pour le C 390DD), les deux produits se mettent en mode de veille. Si vous appuyez sur la touche [ON], les deux appareils sont mis en marche.An d’éviter de mettre en marche ou d’arrêter les deux produits simultanément ou d’activer d’autres commandes communes, réglez chaque appareil sur un canal IR diérent. Dans cette conguration, nous garderons le C 390DD et la télécommande AVR 4 sur le canal 0 qui est le canal par défaut. Quant au C 368, nous lui aecteront le canal 1, ainsi qu’à la télécommande SR 9.Réglez le C 368 et la télécommande SR 9 au canal 1 en suivant la procédure ci-dessous.C 368Dans le menu «IR Channel» (Canal IR), utilisez les boutons [a/s] pour aller au paramètre «Channel 1». Appuyez sur [ENTER] pour sélectionner «Channel1».SR 9• Tenez enfoncée la touche [AMP] de la partie DEVICE SELECTOR (SÉLECTEUR DE PÉRIPHÉRIQUE) de la télécommande SR 9.• Tout en maintenant enfoncée la touche [AMP], appuyez sur « 1 », «1» et « 0 » en utilisant les touches numériques de la télécommande SR 9.• Appuyez sur [ENTER] tout en maintenant enfoncée la touche [AMP]. Le sélecteur de périphérique AMP clignote une fois pour indiquer que le code de bibliothèque a été accepté.Avec le C 368 et la télécommande SR 9 réglés au canal 1, le C 368 peut être commandé à distance sans aecter le C 390DD.REMARQUE L’exécution d’une réinitialisation aux paramètres de l’usine pour le C 368 ou la SR9 remet leur canal IR respectif au paramètre «Channel0».IR LEARNING DEVICE (APPAREIL D’APPRENTISSAGE IR)La fonction IR Learning Device permet à toute télécommande de marque autre que NAD d’apprendre les codes de commande de base AMP et BLS (BluOS). Grâce aux codes appris, la télécommande autre que NAD peut alors être utilisée pour commander le C 368.COMMENT APPRENDRE LES CODES À UNE TÉLÉCOMMANDE?1 Allez au menu IR Learning Device. Sélectionnez AMP ou BLS.2 Sélectionnez AMP et la première touche d’apprentissage Amp apparaît: VOLUME UP.3 Appuyez sur ENTER pour sélectionner VOLUME UP et lancez le mode d’apprentissage.4 Orientez ou pointez la télécommande autre que NAD vers le capteur IR du panneau avant. Appuyez ensuite sur le bouton de la télécommande autre que NAD auquel vous voulez enseigner la commande VOLUMEUP. Après avoir appuyé sur le bouton désigné, l’achage indique «Learned».5 Le bouton désigné a maintenant appris la commande «VOLUMEUP». Faites de même pour les autres codes à apprendre. La même procédure s’applique à l’apprentissage des codes BLS.FONCTIONNEMENTUTILISATION DU C 368IR Learning DeviceSettingsSource SetupAMPSettingsAmp Learning KeySettingsSource SetupVOLUME UPSettingsVOLUME UPSettingsSource SetupLearning...SettingsVOLUME UPSettingsSource SetupLearnedSettings15ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

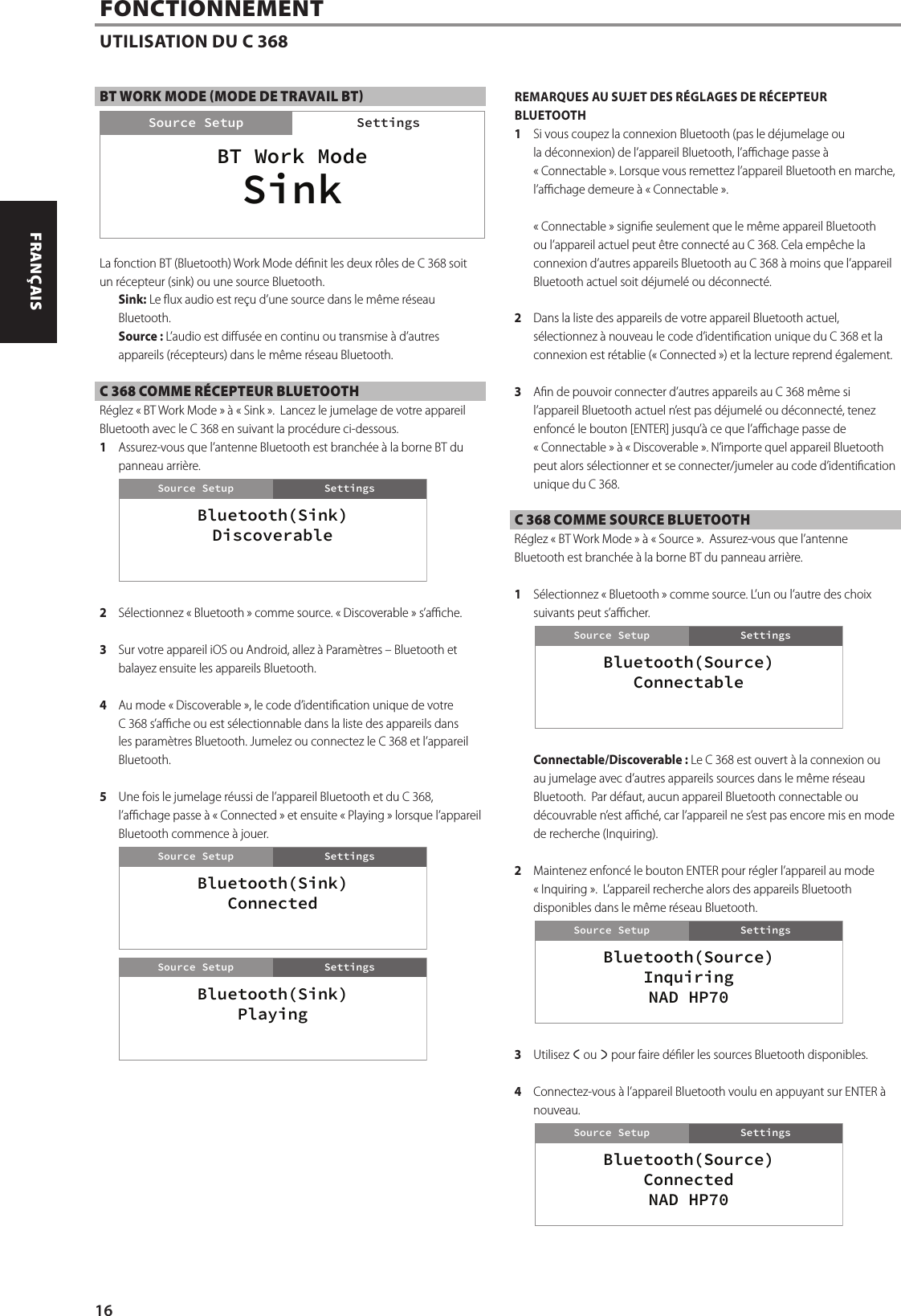

BT WORK MODE (MODE DE TRAVAIL BT)La fonction BT (Bluetooth) Work Mode dénit les deux rôles de C 368 soit un récepteur (sink) ou une source Bluetooth.Sink: Le ux audio est reçu d’une source dans le même réseau Bluetooth.Source: L’audio est diusée en continu ou transmise à d’autres appareils (récepteurs) dans le même réseau Bluetooth.C368 COMME RÉCEPTEUR BLUETOOTHRéglez «BT Work Mode» à «Sink». Lancez le jumelage de votre appareil Bluetooth avec le C 368 en suivant la procédure ci-dessous.1 Assurez-vous que l’antenne Bluetooth est branchée à la borne BT du panneau arrière.2 Sélectionnez «Bluetooth» comme source. «Discoverable» s’ache. 3 Sur votre appareil iOS ou Android, allez à Paramètres – Bluetooth et balayez ensuite les appareils Bluetooth.4 Au mode «Discoverable», le code d’identication unique de votre C 368 s’ache ou est sélectionnable dans la liste des appareils dans les paramètres Bluetooth. Jumelez ou connectez le C 368 et l’appareil Bluetooth.5 Une fois le jumelage réussi de l’appareil Bluetooth et du C 368, l’achage passe à «Connected» et ensuite «Playing» lorsque l’appareil Bluetooth commence à jouer.REMARQUES AU SUJET DES RÉGLAGES DE RÉCEPTEUR BLUETOOTH1 Si vous coupez la connexion Bluetooth (pas le déjumelage ou la déconnexion) de l’appareil Bluetooth, l’achage passe à «Connectable». Lorsque vous remettez l’appareil Bluetooth en marche, l’achage demeure à «Connectable».«Connectable» signie seulement que le même appareil Bluetooth ou l’appareil actuel peut être connecté au C 368. Cela empêche la connexion d’autres appareils Bluetooth au C 368 à moins que l’appareil Bluetooth actuel soit déjumelé ou déconnecté.2 Dans la liste des appareils de votre appareil Bluetooth actuel, sélectionnez à nouveau le code d’identication unique du C 368 et la connexion est rétablie («Connected») et la lecture reprend également.3 An de pouvoir connecter d’autres appareils au C 368 même si l’appareil Bluetooth actuel n’est pas déjumelé ou déconnecté, tenez enfoncé le bouton [ENTER] jusqu’à ce que l’achage passe de «Connectable» à «Discoverable». N’importe quel appareil Bluetooth peut alors sélectionner et se connecter/jumeler au code d’identication unique du C 368.C 368 COMME SOURCE BLUETOOTHRéglez «BT Work Mode» à «Source». Assurez-vous que l’antenne Bluetooth est branchée à la borne BT du panneau arrière.1 Sélectionnez «Bluetooth» comme source. L’un ou l’autre des choix suivants peut s’acher. Connectable/Discoverable: Le C 368 est ouvert à la connexion ou au jumelage avec d’autres appareils sources dans le même réseau Bluetooth. Par défaut, aucun appareil Bluetooth connectable ou découvrable n’est aché, car l’appareil ne s’est pas encore mis en mode de recherche (Inquiring).2 Maintenez enfoncé le bouton ENTER pour régler l’appareil au mode «Inquiring». L’appareil recherche alors des appareils Bluetooth disponibles dans le même réseau Bluetooth.3 Utilisez a ou s pour faire déler les sources Bluetooth disponibles. 4 Connectez-vous à l’appareil Bluetooth voulu en appuyant sur ENTER à nouveau.FONCTIONNEMENTUTILISATION DU C 368BT Work ModeSettingsSource SetupSinkSettingsBluetooth(Sink)DiscoverableSettingsSource SetupBluetooth(Sink)ConnectedSettingsSource SetupBluetooth(Sink)PlayingSettingsSource SetupBluetooth(Source)ConnectableSettingsSource SetupBluetooth(Source)InquiringNAD HP70SettingsSource SetupBluetooth(Source)ConnectedNAD HP70SettingsSource Setup16ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

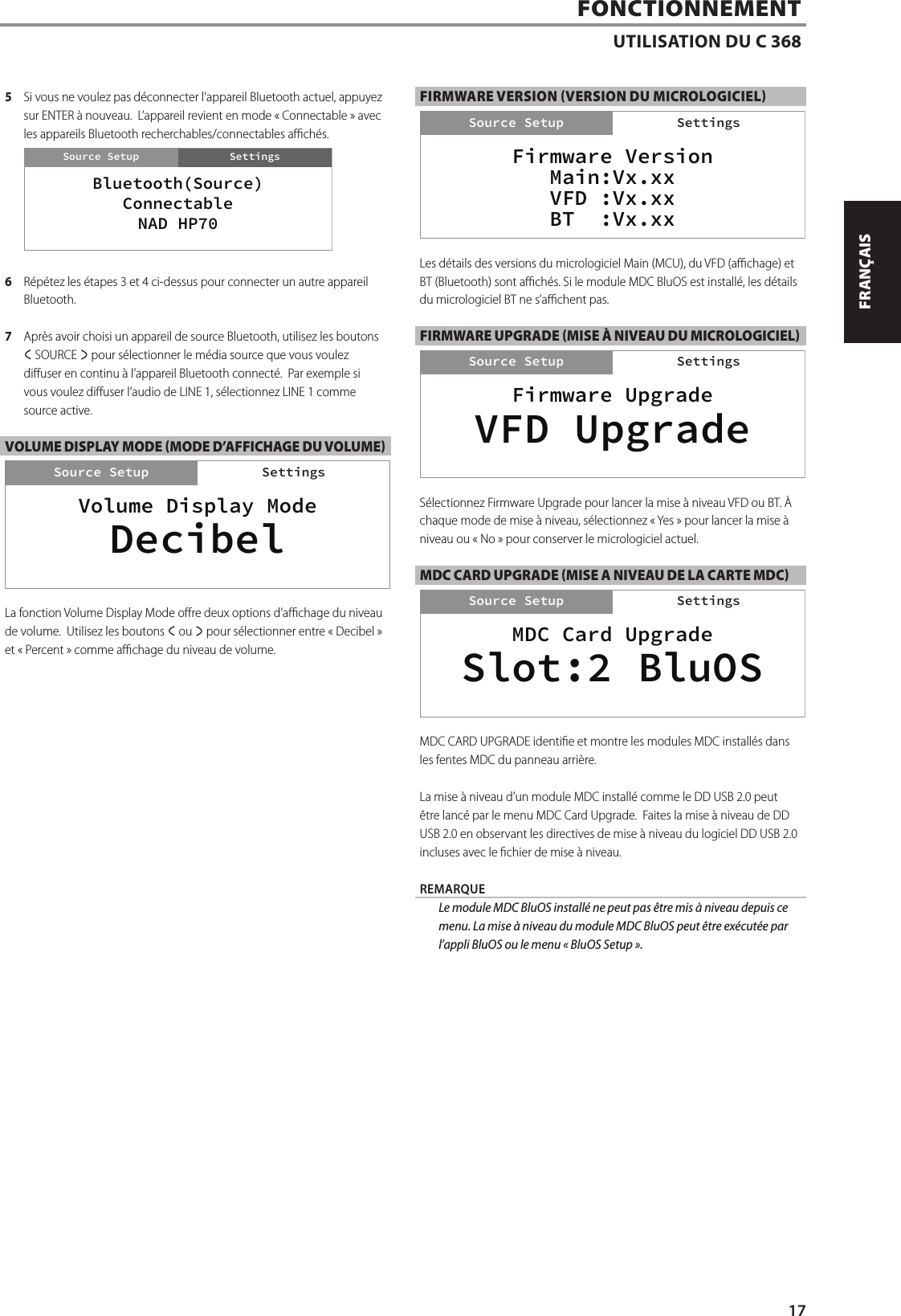

5 Si vous ne voulez pas déconnecter l’appareil Bluetooth actuel, appuyez sur ENTER à nouveau. L’appareil revient en mode «Connectable» avec les appareils Bluetooth recherchables/connectables achés.6 Répétez les étapes 3 et 4 ci-dessus pour connecter un autre appareil Bluetooth.7 Après avoir choisi un appareil de source Bluetooth, utilisez les boutons a SOURCE s pour sélectionner le média source que vous voulez diuser en continu à l’appareil Bluetooth connecté. Par exemple si vous voulez diuser l’audio de LINE1, sélectionnez LINE1 comme source active. VOLUME DISPLAY MODE (MODE D’AFFICHAGE DU VOLUME)La fonction Volume Display Mode ore deux options d’achage du niveau de volume. Utilisez les boutons a ou s pour sélectionner entre «Decibel» et «Percent» comme achage du niveau de volume.FIRMWARE VERSION (VERSION DU MICROLOGICIEL)Les détails des versions du micrologiciel Main (MCU), du VFD (achage) et BT (Bluetooth) sont achés. Si le module MDC BluOS est installé, les détails du micrologiciel BT ne s’achent pas.FIRMWARE UPGRADE (MISE À NIVEAU DU MICROLOGICIEL)Sélectionnez Firmware Upgrade pour lancer la mise à niveau VFD ou BT. À chaque mode de mise à niveau, sélectionnez «Yes» pour lancer la mise à niveau ou «No» pour conserver le micrologiciel actuel.MDC CARD UPGRADE (MISE A NIVEAU DE LA CARTE MDC)MDC CARD UPGRADE identie et montre les modules MDC installés dans les fentes MDC du panneau arrière. La mise à niveau d’un module MDC installé comme le DDUSB2.0 peut être lancé par le menu MDC Card Upgrade. Faites la mise à niveau de DD USB 2.0 en observant les directives de mise à niveau du logiciel DD USB 2.0 incluses avec le chier de mise à niveau. REMARQUE Le module MDC BluOS installé ne peut pas être mis à niveau depuis ce menu. La mise à niveau du module MDC BluOS peut être exécutée par l’appli BluOS ou le menu «BluOS Setup».FONCTIONNEMENTUTILISATION DU C 368Volume Display ModeSettingsSource SetupDecibelSettingsBluetooth(Source)ConnectableNAD HP70SettingsSource SetupMDC Card UpgradeSettingsSource SetupSlot:2 BluOSSettingsFirmware UpgradeSettingsSource SetupVFD UpgradeSettingsFirmware VersionMain:Vx.xxVFD :Vx.xxBT :Vx.xxSettingsSource Setup Settings17ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

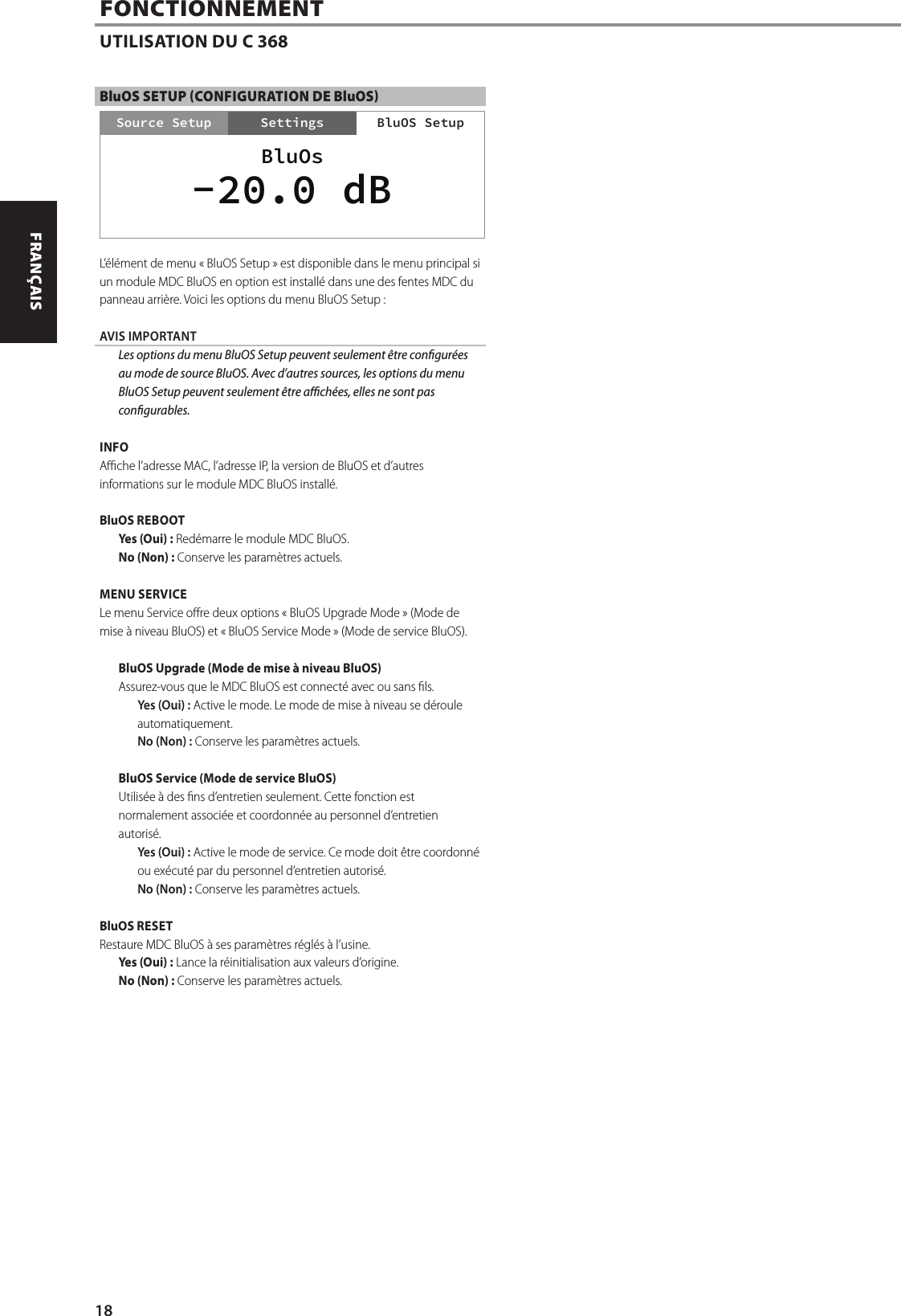

BluOS SETUP (CONFIGURATION DE BluOS)L’élément de menu «BluOS Setup» est disponible dans le menu principal si un module MDC BluOS en option est installé dans une des fentes MDC du panneau arrière. Voici les options du menu BluOS Setup:AVIS IMPORTANT Les options du menu BluOS Setup peuvent seulement être congurées au mode de source BluOS. Avec d’autres sources, les options du menu BluOS Setup peuvent seulement être achées, elles ne sont pas congurables.INFOAche l’adresse MAC, l’adresse IP, la version de BluOS et d’autres informations sur le module MDC BluOS installé.BluOS REBOOTYes (Oui): Redémarre le module MDC BluOS.No (Non): Conserve les paramètres actuels.MENU SERVICELe menu Service ore deux options «BluOS Upgrade Mode» (Mode de mise à niveau BluOS) et «BluOS Service Mode» (Mode de service BluOS).BluOS Upgrade (Mode de mise à niveau BluOS)Assurez-vous que le MDC BluOS est connecté avec ou sans ls.Yes (Oui): Active le mode. Le mode de mise à niveau se déroule automatiquement.No (Non): Conserve les paramètres actuels.BluOS Service (Mode de service BluOS)Utilisée à des ns d’entretien seulement. Cette fonction est normalement associée et coordonnée au personnel d’entretien autorisé.Yes (Oui): Active le mode de service. Ce mode doit être coordonné ou exécuté par du personnel d’entretien autorisé.No (Non): Conserve les paramètres actuels.BluOS RESETRestaure MDC BluOS à ses paramètres réglés à l’usine.Yes (Oui): Lance la réinitialisation aux valeurs d’origine.No (Non): Conserve les paramètres actuels.FONCTIONNEMENTUTILISATION DU C 368Settings BluOS SetupSource SetupBluOs-20.0 dB18ENGLISH FRANÇAIS ESPAÑOL ITALIANO DEUTSCH NEDERLANDS SVENSKA РУССКИЙ

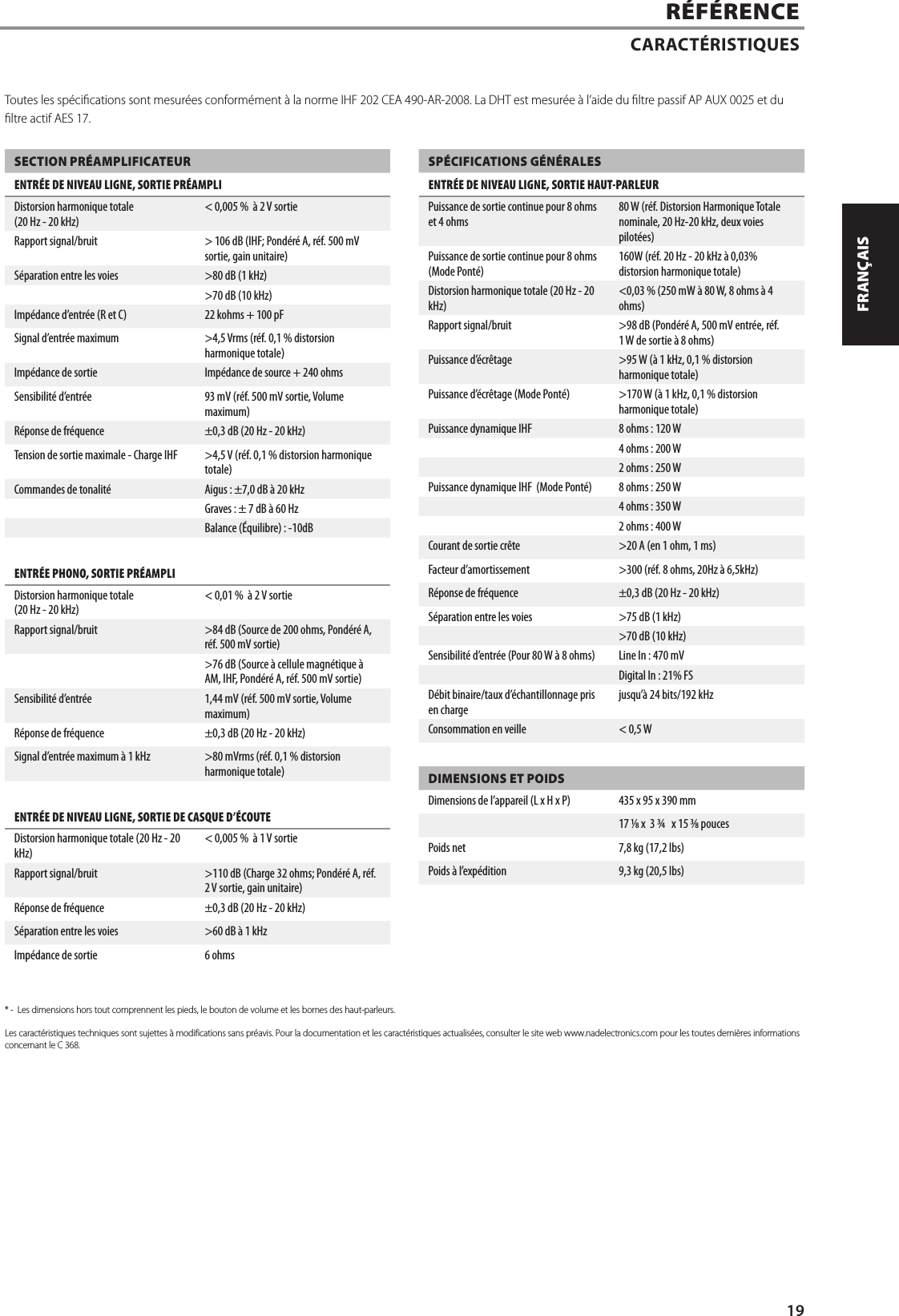

SECTION PRÉAMPLIFICATEURENTRÉE DE NIVEAU LIGNE, SORTIE PRÉAMPLIDistorsion harmonique totale(20 Hz - 20 kHz)< 0,005 % à 2 V sortieRapport signal/bruit > 106 dB (IHF; Pondéré A, réf. 500 mV sortie, gain unitaire)Séparation entre les voies >80 dB (1 kHz)>70 dB (10 kHz)Impédance d’entrée (R et C) 22 kohms + 100 pFSignal d’entrée maximum >4,5 Vrms (réf. 0,1 % distorsion harmonique totale)Impédance de sortie Impédance de source + 240 ohmsSensibilité d’entrée 93 mV (réf. 500 mV sortie, Volume maximum)Réponse de fréquence ±0,3 dB (20 Hz - 20 kHz)Tension de sortie maximale - Charge IHF >4,5 V (réf. 0,1 % distorsion harmonique totale)Commandes de tonalité Aigus: ±7,0 dB à 20 kHzGraves: ± 7 dB à 60 HzBalance (Équilibre): -10dBENTRÉE PHONO, SORTIE PRÉAMPLIDistorsion harmonique totale(20 Hz - 20 kHz)< 0,01 % à 2 V sortie Rapport signal/bruit >84 dB (Source de 200ohms, Pondéré A, réf. 500 mV sortie) >76 dB (Source à cellule magnétique à AM, IHF, Pondéré A, réf. 500 mV sortie)Sensibilité d’entrée 1,44 mV (réf. 500 mV sortie, Volume maximum)Réponse de fréquence ±0,3 dB (20 Hz - 20 kHz)Signal d’entrée maximum à 1 kHz >80 mVrms (réf. 0,1 % distorsion harmonique totale)ENTRÉE DE NIVEAU LIGNE, SORTIE DE CASQUE D’ÉCOUTEDistorsion harmonique totale (20 Hz - 20 kHz)< 0,005 % à 1 V sortieRapport signal/bruit >110 dB (Charge 32 ohms; Pondéré A, réf. 2 V sortie, gain unitaire)Réponse de fréquence ±0,3 dB (20 Hz - 20 kHz)Séparation entre les voies >60 dB à 1 kHzImpédance de sortie 6 ohmsSPÉCIFICATIONS GÉNÉRALESENTRÉE DE NIVEAU LIGNE, SORTIE HAUT-PARLEURPuissance de sortie continue pour 8 ohms et 4 ohms 80 W (réf. Distorsion Harmonique Totale nominale, 20 Hz-20 kHz, deux voies pilotées)Puissance de sortie continue pour 8 ohms (Mode Ponté)160W (réf. 20 Hz - 20 kHz à 0,03% distorsion harmonique totale)Distorsion harmonique totale (20 Hz - 20 kHz)<0,03 % (250 mW à 80 W, 8 ohms à 4 ohms)Rapport signal/bruit >98 dB (Pondéré A, 500 mV entrée, réf. 1W de sortie à 8ohms)Puissance d’écrêtage >95 W (à 1kHz, 0,1 % distorsion harmonique totale)Puissance d’écrêtage (Mode Ponté) >170 W (à 1kHz, 0,1 % distorsion harmonique totale)Puissance dynamique IHF 8 ohms: 120 W 4 ohms: 200 W 2 ohms: 250 W Puissance dynamique IHF (Mode Ponté) 8 ohms: 250 W4 ohms: 350 W2 ohms: 400 WCourant de sortie crête >20 A (en 1ohm, 1ms)Facteur d’amortissement >300 (réf. 8 ohms, 20Hz à 6,5kHz) Réponse de fréquence ±0,3 dB (20 Hz - 20 kHz)Séparation entre les voies >75 dB (1 kHz)>70 dB (10 kHz)Sensibilité d’entrée (Pour 80W à 8ohms) Line In: 470 mV Digital In: 21% FSDébit binaire/taux d’échantillonnage pris en chargejusqu’à 24 bits/192 kHz Consommation en veille < 0,5 WDIMENSIONS ET POIDSDimensions de l’appareil (L x H x P) 435 x 95 x 390 mm17 ⁄ x 3 ¾ x 15 ⁄ poucesPoids net 7,8 kg (17,2 lbs)Poids à l’expédition 9,3 kg (20,5 lbs) RÉFÉRENCECARACTÉRISTIQUES* - Les dimensions hors tout comprennent les pieds, le bouton de volume et les bornes des haut-parleurs.Les caractéristiques techniques sont sujettes à modifications sans préavis. Pour la documentation et les caractéristiques actualisées, consulter le site web www.nadelectronics.com pour les toutes dernières informations concernant le C 368.Toutes les spécications sont mesurées conformément à la norme IHF 202 CEA 490-AR-2008. La DHT est mesurée à l’aide du ltre passif AP AUX 0025 et du ltre actif AES 17.19ENGLISHFRANÇAISESPAÑOLITALIANODEUTSCHNEDERLANDSSVENSKAРУССКИЙ

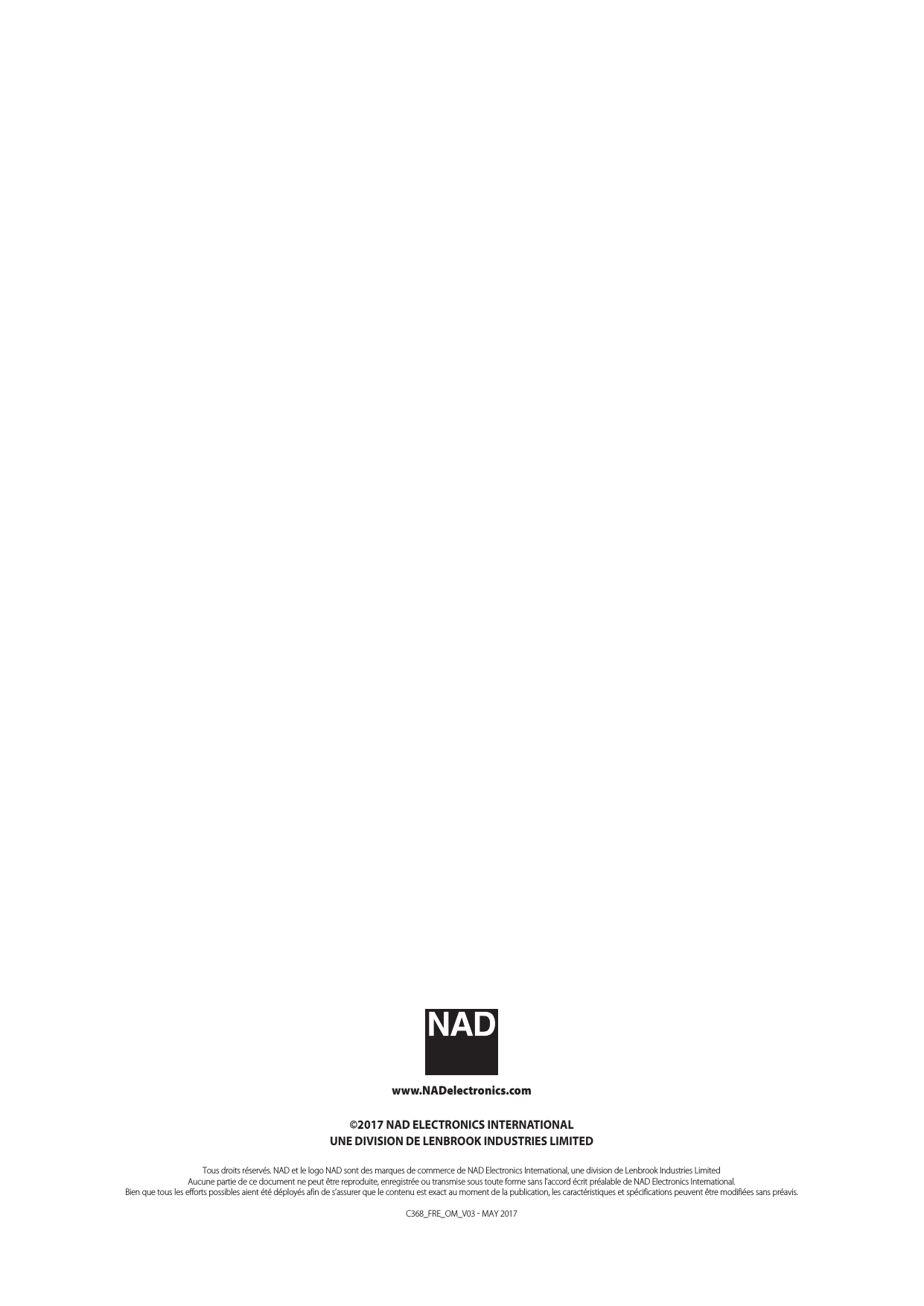

www.NADelectronics.com©2017 NAD ELECTRONICS INTERNATIONALUNE DIVISION DE LENBROOK INDUSTRIES LIMITEDTous droits réservés. NAD et le logo NAD sont des marques de commerce de NAD Electronics International, une division de Lenbrook Industries Limited Aucune partie de ce document ne peut être reproduite, enregistrée ou transmise sous toute forme sans l’accord écrit préalable de NAD Electronics International.Bien que tous les efforts possibles aient été déployés afin de s’assurer que le contenu est exact au moment de la publication, les caractéristiques et spécifications peuvent être modifiées sans préavis.C368_FRE_OM_V03  MAY 2017
