Lenovo

B71-80

Guida dell’utente

Leggere gli avvisi sulla sicurezza e gli importanti

suggerimenti contenuti nei manuali inclusi prima di

utilizzare il computer.

Note

• Prima di utilizzare il prodotto, leggere le Informazioni generali e istruzioni per la

sicurezza Lenovo.

• Alcune istruzioni riportate in questa guida potrebbero presupporre che si stia

utilizzando Windows® 7 o Windows 10. Se si utilizza un sistema operativo

diverso da Windows, alcune operazioni potrebbero essere lievemente

differenti. Se si utilizzano altri sistemi operativi, è possibile che alcune

operazioni non siano disponibili.

• Le caratteristiche descritte nella presente guida sono comuni alla maggior

parte dei modelli. Alcune funzioni potrebbero non essere disponibili sul

computer in uso, oppure il computer potrebbe disporre di funzioni non

presenti in questa guida dell’utente.

• Le illustrazioni riportate nel presente manuale potrebbero differire dal

prodotto effettivo. Fare riferimento al prodotto effettivo.

Avviso normativo

• Per informazioni dettagliate, vedere Guides & Manuals sul sito

http://support.lenovo.com.

Prima edizione (Settembre 2015)

Indice

Capitolo 1. Panoramica del computer .................................................. 1

Vista superiore ........................................................................................................... 1

Vista lato sinistro ....................................................................................................... 6

Vista lato destro ....................................................................................................... 10

Vista frontale ............................................................................................................ 11

Vista inferiore .......................................................................................................... 12

Capitolo 2. Introduzione all’uso di Windows ..................................... 13

Configurazione del sistema operativo per la prima volta ................................. 13

Modalità di risparmio energetico ......................................................................... 13

Connessione a una rete wireless ........................................................................... 15

Guida e supporto tecnico ....................................................................................... 15

Interfaccia del sistema operativo (per sistema operativo Windows 10) ......... 16

Attività e desktop gestione (per sistema operativo Windows 10) ................... 18

App guida introduttiva (per sistema operativo Windows 10) ......................... 19

Capitolo 3. Sistema Lenovo OneKey Recovery ................................ 20

Capitolo 4. Risoluzione dei problemi ................................................. 22

Domande frequenti ................................................................................................. 22

Risoluzione dei problemi ....................................................................................... 25

Appendice A. Istruzioni CRU .............................................................. 29

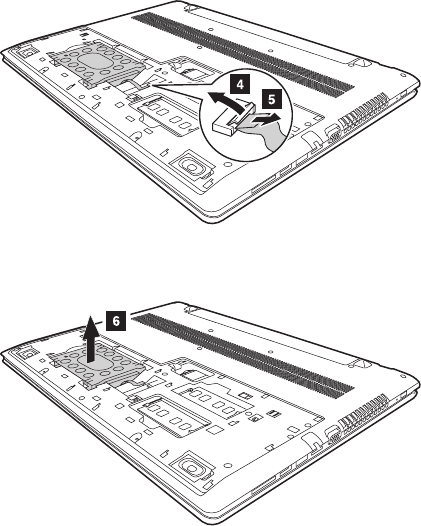

Sostituzione dell'unità disco rigido ...................................................................... 30

Sostituzione della memoria ................................................................................... 33

Sostituzione della tastiera ...................................................................................... 36

Sostituzione dell'unità ottica ................................................................................. 38

Marchi di fabbrica ................................................................................ 40

Capitolo 1. Panoramica del computer

Vista superiore - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Attenzione:

•Alla chiusura del pannello dello schermo, prestare attenzione a non lasciare penne o altri

oggetti tra il pannello dello schermo e la tastiera. In caso contrario, il pannello dello

schermo potrebbe danneggiarsi.

Nota: Le aree tratteggiate indicano parti non visibili esternamente.

Capitolo 1. Panoramica del computer

aMicrofono

incorporato

Consente di catturare i suoni e può essere usato per

videoconferenze, commenti vocali o registrazioni audio.

bWebcam

integrata

Utilizzare la webcam per la comunicazione video.

cAntenne wireless

LAN

Consentono di connettere un adattatore wireless LAN per

inviare e ricevere segnali radio wireless.

dDisplay del

computer

Il display LCD con retroilluminazione a LED consente una

visualizzazione luminosa.

ePulsante di

alimentazione

Premere questo tasto per accendere il computer.

fIndicatore BLOC

MAIUSC

gTouchpad Il touchpad funziona come un mouse tradizionale.

Touchpad: Per spostare il puntatore sullo schermo, fare

scorrere la punta del dito sul riquadro nella direzione

desiderata per lo spostamento.

Pulsanti del touchpad: Le funzioni dei lati destro e sinistro

corrispondono a quelle dei tasti destro e sinistro di un

mouse tradizionale.

Nota: È possibile attivare/disattivare il touchpad premendo F6 ().

hTastierino

numerico

Per ulteriori informazioni, vedere “Utilizzo della tastiera”

a pagina 3.

Capitolo 1. Panoramica del computer

Utilizzo della tastiera

La tastiera del computer è costituita da tasti numerici e tasti funzione.

Inoltre, la tastiera standard potrebbe comprendere un tastierino numerico.

Tastierino numerico

La tastiera comprende un tastierino numerico separato. Per abilitare o

disabilitare il tastierino numerico, premere il tasto Num Lock.

Capitolo 1. Panoramica del computer

Utilizzo della tastiera

Tasti di scelta rapida

È possibile accedere rapidamente a determinate impostazioni di sistema

premendo i tasti di scelta rapida.

: Consente di escludere/

riattivare l’audio. :

Consente di attivare/

disattivare la modalità

aereo.

: Consente di diminuire il

livello del volume. :

Consente di visualizzare

tutte le app attualmente

attive.

: Consente di aumentare il

livello del volume. :

Consente di attivare/

disattivare la

retroilluminazione dello

schermo LCD.

: Consente di chiudere la

finestra attualmente attiva. :

Consente di impostare il

display su computer o

dispositivo esterno.

Consente di aggiornare il

desktop o la finestra

attualmente attiva. : Consente di diminuire la

luminosità dello schermo.

: Consente di attivare/

disattivare il touchpad. : Consente di aumentare la

luminosità dello schermo.

Nota: Se si modifica Hotkey Mode (Modalità HotKey) da Enabled (Attivato) a Disabled

(Disattivato) in BIOS setup utility, è necessario premere il tasto Fn insieme al tasto di

scelta rapida appropriato.

Capitolo 1. Panoramica del computer

Combinazioni di tasti funzione

Utilizzando i tasti funzione, è possibile modificare rapidamente le

funzionalità operative. Per utilizzare questa funzione, tenere premuto Fn a;

quindi premere uno dei tasti funzione b.

Di seguito sono descritte le funzionalità di ciascun tasto funzione.

Fn + : Consente di attivare/disattivare la funzione di

pausa.

Fn + Fine: Consente di attivare/disattivare la funzione di

interruzione.

Fn + Pag : Consente di attivare/disattivare lo scroll lock.

Fn + Pag : Consente di invocare la richiesta sistema.

Capitolo 1. Panoramica del computer

Vista lato sinistro - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

aPresa

dell’alimentatore

Consente il collegamento all’alimentatore CA.

bPulsante Novo Quando il computer è spento, premere questo tasto per

avviare il sistema Lenovo OneKey Recovery o BIOS Setup

Utility oppure per accedere al menu di avvio.

cAperture di

ventilazione

Servono a dissipare il calore interno.

Nota: Assicurarsi che nessuna delle aperture di ventilazione sia ostruita, altrimenti il

computer potrebbe surriscaldarsi.

dPorta VGA Consente la connessione di monitor esterni.

ePorta RJ-45 Consente il collegamento del computer a una rete

Ethernet.

fPorta HDMI Consente il collegamento a dispositivi con ingresso HDMI,

ad esempio un televisore o un monitor.

gPorta USB 3.0 Consente il collegamento a periferiche USB.

Nota: Per ulteriori informazioni, vedere “Collegamento di periferiche USB” a pagina 7.

hSlot per schede di

memoria

Inserire le schede di memoria (non in dotazione) in questa

posizione.

Nota: Per ulteriori informazioni, vedere “Utilizzo delle schede di memoria (non in

dotazione)” a pagina 8.

a b c d e f g h

Capitolo 1. Panoramica del computer

Collegamento di periferiche USB

È possibile collegare una periferica USB al computer inserendo la relativa

spina USB (tipo A) nella porta USB sul computer.

La prima volta che si inserisce una periferica USB in una determinata porta

USB del computer, Windows installa automaticamente un driver per questa

periferica. Dopo l’installazione del driver, è possibile scollegare e ricollegare

la periferica senza eseguire alcuna operazione aggiuntiva.

Prima di scollegare una periferica di memorizzazione USB, accertarsi che il

computer abbia completato il trasferimento dei dati a tale periferica. Fare clic

sull’icona Rimozione sicura dell’hardware ed espulsione supporti nell’area

di notifica di Windows per rimuovere la periferica prima di scollegarla.

Nota: Normalmente Windows rileva la nuova periferica dopo che è stata collegata e installa

il driver automaticamente. Tuttavia, per alcune periferiche può essere necessario

eseguire l’installazione del driver prima del collegamento. Consultare la

documentazione fornita dal produttore della periferica prima di collegare la periferica

stessa.

Nota: Se la periferica USB utilizza un cavo di alimentazione, collegare la periferica a una rete

di alimentazione prima di effettuare il collegamento. In caso contrario, è possibile che

la periferica non venga riconosciuta.

Capitolo 1. Panoramica del computer

Utilizzo delle schede di memoria (non in dotazione)

Il computer supporta i seguenti tipi di schede di memoria:

• Scheda Secure Digital (SD)

• Scheda Secure Digital High Capacity (SDHC)

• Scheda SD eXtended Capacity (SDXC)

• MultiMediaCard (MMC)

Inserimento di una scheda di memoria

Inserire la scheda di memoria finché non tocca il fondo dello slot.

Rimozione di una scheda di memoria

Estrarre delicatamente la scheda di memoria dallo slot per schede di

memoria.

Note:

•Inserire esclusivamente una scheda alla volta nello slot.

•Questo lettore di schede non supporta le periferiche SDIO (per esempio SDIO Bluetooth

ecc.).

Nota: Prima di rimuovere la scheda di memoria, disattivarla con l’utility rimozione sicura

dell’hardware ed espulsione supporti di Windows per evitare che i dati vengano

danneggiati.

Capitolo 1. Panoramica del computer

Collegamento di cavi di rete

Per inserire un cavo di rete, eseguire le seguenti operazioni:

1Tenendo un connettore del cavo di rete con le dita, spingere

delicatamente il coperchio RJ-45 verso il basso a.

2Inserire il connettore nella porta RJ-45 b.

Configurazione software

Per informazioni dettagliate sulla configurazione del computer, rivolgersi al

proprio provider di servizi Internet (ISP).

Capitolo 1. Panoramica del computer

Vista lato destro - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

aPresa audio

combinata

Consente il collegamento agli auricolari.

Note:

•La presa audio combinata non supporta i microfoni convenzionali.

•La funzione di registrazione potrebbe non essere supportata se sono collegate cuffie o

auricolari fabbricati da terzi, a causa dei diversi standard industriali.

bPorta USB 2.0 Consente il collegamento a periferiche USB.

Nota: Per ulteriori informazioni, vedere “Collegamento di periferiche USB” a pagina 7.

cUnità ottica Consente di leggere/masterizzare dischi ottici.

Nota: Alcuni modelli vengono forniti con un’unità ottica “dummy”, non funzionante.

dSlot per lucchetto

Kensington

Applicare in questa posizione un lucchetto di sicurezza (non

in dotazione) per proteggere il computer da furti o utilizzi

non autorizzati.

È possibile applicare un lucchetto di sicurezza al computer

in modo da impedirne la rimozione da parte di persone non

autorizzate.

Per ulteriori informazioni sull’installazione del lucchetto di

sicurezza, consultare le istruzioni in dotazione con il

lucchetto di sicurezza acquistato.

a b dc

Capitolo 1. Panoramica del computer

Vista frontale - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Indicatori di stato

dell’alimentazione

Indicatore di stato della batteria

Indicatore di stato dell’alimentazione

Indicatore Stato indicatore Significato

Indicatore di

stato della

batteria

Acceso (bianco fisso) La batteria ha una carica superiore al

20%.

Giallo fisso La batteria ha una carica compresa tra il

5% e il 20%.

Lampeggiante rapido

in giallo

La batteria ha una carica inferiore al 5%.

Lampeggiante lento

in giallo

La batteria si sta caricando. Quando la

carica della batteria raggiunge il 20%, il

colore dell’indicatore lampeggiante

diventa bianco.

Lampeggiante lento

in bianco

La batteria ha una carica compresa tra il

20% e l’80% e si sta ancora caricando.

Quando la carica della batteria

raggiunge l’80%, l’indicatore smette di

lampeggiare, ma il processo di carica

prosegue finché la batteria non è

completamente carica.

Indicatore di

stato

dell’alimenta

zione

Acceso (bianco fisso) Il computer è acceso.

Lampeggiante Il computer è in modalità sospensione.

Spento Il computer è spento.

Capitolo 1. Panoramica del computer

Vista inferiore - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

aAltoparlanti Forniscono l’uscita audio.

bFeritoie di

ventilazione

Consentono all’aria di entrare nel computer per

raffreddarlo.

Capitolo 2. Introduzione all’uso di Windows

Configurazione del sistema operativo per la

prima volta - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Quando si utilizza per la prima volta, potrebbe essere necessario configurare

il sistema operativo.

Il processo di configurazione potrebbe comprendere le seguenti procedure:

• Accettare il contratto di licenza con l'utente finale

• Configurare la connessione Internet

• Registrare il sistema operativo

• Creare un account utente

Modalità di risparmio energetico - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Quando si è finito di lavorare con il computer, lo si può impostare in

modalità sospensione, lo si può spegnere o ibernare.

Spegnimento del computer

Se non si utilizzerà il computer per un lungo periodo, spegnerlo.

Per spegnere il computer, effettuare una delle seguenti operazioni:

•Windows 7:

Fare clic Start Arresta il sistema.

•Windows 10:

- Aprire il menu Start e selezionare Alimentazione Arresta il

sistema.

Capitolo 2. Introduzione all’uso di Windows

- Fare clic con il tasto destro sul pulsante Start nell'angolo in basso a

sinistra e selezionare Chiudi o disconnetti Arresta il sistema.

Impostare il computer in modalità sospensione

Se non si utilizza il computer solo per un breve periodo, impostarlo in

modalità sospensione. Quando il computer è in modalità sospensione, è

possibile riattivarlo velocemente per riprendere ad utilizzarlo, bypassando il

processo di avvio.

Per impostare il computer in modalità sospensione, effettuare una delle

seguenti operazioni:

• Chiudere il pannello dello schermo.

• Premere il pulsante di alimentazione.

• Eseguire le operazioni correttamente nel sistema operativo.

Windows 7:

Fare clic su Start Sospensione.

Windows 10:

Aprire il menu Start e selezionare Alimentazione Sospensione.

Per riattivare il computer, effettuare una delle seguenti operazioni:

• Premere un tasto qualsiasi della tastiera.

• Premere il pulsante di alimentazione.

Nota: Attendere finché la spia di accensione non comincia a lampeggiare (indicando che il

computer si trova nella modalità di sospensione) prima di spostare il computer. Spostare

il computer quando il disco rigido è in rotazione può causare danni al disco rigido

stesso, con la conseguente perdita di dati.

Capitolo 2. Introduzione all’uso di Windows

Connessione a una rete wireless - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Abilitazione della connessione wireless

Per attivare le funzioni wireless, effettuare una delle seguenti operazioni:

•Windows 10: Premere F7 ( ) per disattivare la modalità aereo.

Connessione a una rete wireless

Per collegarsi ad una rete wireless, procedere come di seguito:

1Premere F7 ( ) per attivare la funzionalità wireless.

2Visualizzare le reti wireless disponibili. Fare clic sull'icona dello stato di

connessione della rete wireless nell'area di notifica Windows. Compare

un elenco delle reti wireless disponibili.

3Fare clic sul nome di una rete nell'elenco, quindi fare clic Connetti.

Guida e supporto tecnico - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

In caso di problemi con il sistema operativo, vedere il file Guida e supporto

tecnico di Windows. Per aprire il file Guida e supporto tecnico di Windows,

procedere come di seguito:

•Windows 7:

Fare clic su Start Guida e supporto tecnico.

Si può leggere il file Guida e supporto tecnico di Windows sul computer in

uso. Inoltre è possibile ottenere guida e assistenza online facendo clic su uno

dei due link in Altre risorse.

Nota: Alcune reti richiedono la chiave di sicurezza alla rete o la passphrase per la connessione.

Per connettersi a una di queste reti, richiedere all'amministratore di rete o al Provider di

Servizi Internet (ISP) la chiave di sicurezza o la passphrase.

Capitolo 2. Introduzione all’uso di Windows

Interfaccia del sistema operativo (per sistema

operativo Windows 10) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Windows 10 presenta un menu Start potente e utile.

Per aprire il menu Start, effettuare una delle seguenti operazioni:

• Premere il tasto Windows che si trova sulla tastiera.

•Selezionare Start nell’angolo in basso a sinistra del desktop.

aApp guida introduttiva ePulsante Start

bPulsante impostazioni fCasella di ricerca

cPulsante di alimentazione gPulsante visualizzazione

attività

dPulsante delle app

5 6 7

Capitolo 2. Introduzione all’uso di Windows

Impostazioni

Impostazioni permettono di effettuare operazioni di base. È anche possibile

cercare ulteriori impostazioni con la casella di ricerca dell’impostazioni

nell'angolo in alto a destra.

Per aprire le impostazioni, procedere come di seguito:

• Aprire il menu Start e selezionare Impostazioni .

Personalizzare il menu Start

È possibile personalizzare il menu Start con le sue applicazioni preferite.

Per personalizzare il menu Start, procedere come di seguito:

1Aprire il menu Start e selezionare All apps (Tutte App) per

visualizzare la lista delle app.

2Fare clic con il pulsante destro del mouse sull’app che si desidera

aggiungere al menu Start e selezionare Pin to Start (Aggiungi a Start).

Nota: È anche possibile trascinare le applicazioni nelle colonne del Most used (Più utilizzati) o

All apps (Tutte le app) per aggiungerli al menu di Start.

Capitolo 2. Introduzione all’uso di Windows

Attività e desktop gestione (per sistema

operativo Windows 10) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Visualizzazione attività

Per aprire la visualizzazione attività, effettuare una delle seguenti

operazioni:

• Selezionare il pulsante della visualizzazione attività sulla barra delle

attività.

• Premere il tasto Windows + Tab.

Gestione del desktop virtuale

Windows 10 supporta la possibilità di creare, gestire e scambiare tra i

desktop virtuali.

Per creare un nuovo desktop virtuale, effettuare una delle seguenti

operazioni:

• Aprire la visualizzazione attività e selezionare New desktop (Nuovo

desktop).

• Premere il tasto Windows + Ctrl + D.

Per scambiare tra i desktop, effettuare una delle seguenti operazioni:

• Aprire la visualizzazione attività e selezionare il desktop che si desidera

fare attivo.

• Premere il tasto Windows + Ctrl + / per scorrere i desktop che sono

stati creati.

Capitolo 2. Introduzione all’uso di Windows

App guida introduttiva (per sistema operativo

Windows 10) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Windows 10 fornisce l’App Get Started (Guida introduttiva) per spiegare le

nuove funzionalità di Windows 10. Questa si può trovare nel menu Start.

Per aprire l’App guida introduttiva, effettuare una delle seguenti operazioni:

• Aprire il menu di avvio e selezionare Get Started (Guida Introduttiva) .

•Premere Fn + F1 (a seconda del layout della tastiera).

Capitolo 3. Sistema Lenovo OneKey Recovery

Il sistema Lenovo OneKey Recovery è un software progettato per consentire

l’esecuzione del backup e del ripristino del computer. Può essere utilizzato

per ripristinare la partizione di sistema allo stato iniziale in caso di guasti di

sistema. È possibile inoltre creare backup degli utenti per garantire un

ripristino agevole in caso di necessità.

Backup della partizione di sistema

È possibile eseguire il backup della partizione di sistema in un file

dell’immagine. Il file dell’immagine può essere utilizzato per ripristinare la

partizione di sistema. Per eseguire il backup della partizione di sistema:

1In Windows, premere il tasto Novo oppure fare doppio clic sull’icona di

OneKey Recovery per avviare il sistema Lenovo OneKey Recovery.

2Fare clic su System Backup (Backup di sistema).

3Selezionare la posizione del backup e fare clic su Next (Avanti) per

avviare il backup.

Note:

•Se sul computer è presente un sistema operativo GNU/Linux preinstallato, il sistema

OneKey Recovery non è disponibile.

•Per utilizzare le funzioni del sistema OneKey Recovery, nel disco rigido è già inclusa una

partizione (per impostazione predefinita nascosta) in cui sono archiviati il file

dell’immagine del sistema e i file di programma del sistema OneKey Recovery. Questa

partizione predefinita è nascosta per motivi di sicurezza ed è per questo che lo spazio su

disco disponibile è inferiore a quanto dichiarato.

Note:

•È possibile scegliere la posizione del backup sull’unità disco rigido locale o su una

periferica di memorizzazione esterna.

•Rimuovere l'unità disco rigido rimovibile prima di avviare il sistema Lenovo OneKey

Recovery. In caso contrario i dati dell'unità disco rigido rimovibile potrebbero andare

persi.

•Il processo di backup potrebbe richiedere un po’ di tempo.

•Il processo di backup è disponibile solo se Windows è stato avviato normalmente.

Capitolo 3. Sistema Lenovo OneKey Recovery

Ripristino

È possibile scegliere di ripristinare la partizione di sistema tornando allo

stato originale oppure al punto creato in precedenza tramite un processo di

backup. Per ripristinare la partizione di sistema:

1In Windows, premere il tasto Novo oppure fare doppio clic sull’icona di

OneKey Recovery per avviare il sistema Lenovo OneKey Recovery.

2Fare clic su System Recovery (Ripristino sistema). Il computer si

riavvierà accedendo all’ambiente di ripristino.

3Attenersi alle istruzioni visualizzate a schermo per ripristinare la

partizione di sistema tornando allo stato originale oppure al punto creato

in precedenza tramite un processo di backup.

Se non è possibile avviare Windows, attenersi alla procedura riportata di

seguito per avviare il sistema Lenovo OneKey Recovery:

1Arrestare il computer.

2Premere il pulsante Novo. Dal Novo Button Menu (Menu pulsante

Novo) selezionare System Recovery (Ripristino sistema) e premere

Enter.

Note:

•Il processo di ripristino è irreversibile. Accertarsi di eseguire il backup di ogni dato che si

desidera salvare contenuto nella partizione di sistema prima di iniziare il processo di

ripristino.

•Il processo di ripristino potrebbe richiedere un po’ di tempo. Accertarsi quindi che

l’alimentatore CA sia collegato al computer durante il processo di ripristino.

•Le istruzioni indicate sopra devono essere seguite se è possibile avviare Windows

normalmente.

Capitolo 4. Risoluzione dei problemi

Domande frequenti - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

In questa sezione sono elencate le domande frequenti ordinate per categoria.

Informazioni

Quali misure di protezione devo adottare durante l’utilizzo del computer?

Le Informazioni generali e istruzioni per la sicurezza Lenovo in dotazione con il

computer contengono informazioni sulle precauzioni da osservare per

utilizzare il computer. Leggere e rispettare tali precauzioni quando si

utilizza il computer.

Dove si trovano le specifiche sull’hardware del computer?

Le specifiche sull’hardware del computer sono disponibili nella

documentazione cartacea che accompagna il computer.

Dove posso trovare le informazioni relative alla garanzia?

Per informazioni dettagliate relative alla garanzia di questo dispositivo,

visitare il sito web che segue per una verifica:

support.lenovo.com/warrantystatus.

Driver e software preinstallato

Dove si trovano i dischi di installazione per il software preinstallato Lenovo

(software del desktop)?

Il computer non viene fornito completo dei dischi di installazione per il

software preinstallato Lenovo. Qualora fosse necessario reinstallare

qualsiasi software preinstallato, è possibile trovare il programma di

installazione nella partizione C del disco rigido. Qualora non fosse

possibile trovare il programma di installazione in questa posizione, è

possibile anche scaricarlo dal sito Web dedicato all’assistenza ai clienti

Lenovo.

Dove posso trovare i driver per le periferiche hardware del computer?

Se sul computer è preinstallato un sistema operativo Windows, Lenovo

mette a disposizione i driver per tutte le periferiche hardware necessari

sulla partizione C del disco rigido. È anche possibile scaricare i driver delle

periferiche più aggiornati dal sito Web dedicato all’assistenza ai clienti

Lenovo.

Capitolo 4. Risoluzione dei problemi

Sistema Lenovo OneKey Recovery

Dove si trovano i dischi di ripristino?

Il computer non è dotato di dischi di ripristino. Utilizzare il sistema

Lenovo OneKey Recovery se si desidera ripristinare il sistema ai valori di

fabbrica.

Che cosa è possibile fare se il processo di backup non riesce?

Se il backup viene avviato, ma si verificano errori durante il processo,

provare a eseguire le operazioni seguenti:

1Chiudere tutti i programmi aperti e riavviare la procedura di backup.

2Verificare che il supporto di destinazione non sia danneggiato.

Selezionare un altro percorso e tentare nuovamente.

Quando è necessario ripristinare il sistema ai valori di fabbrica?

Utilizzare questa funzione quando risulta impossibile avviare il sistema

operativo. Se la partizione di sistema contiene dati importanti, eseguire un

backup di tali dati prima del ripristino.

BIOS setup utility

Cos’è BIOS setup utility?

BIOS setup utility è un software basato sulla ROM. Esso visualizza le

informazioni di base del computer e fornisce opzioni per l’impostazione

delle periferiche di avvio, della protezione, della modalità hardware e di

altre preferenze.

Come posso avviare BIOS setup utility?

Per avviare BIOS setup utility:

1Arrestare il computer.

2Premere il pulsante Novo e selezionare BIOS Setup (Configurazione

BIOS).

Come posso modificare la modalità di avvio?

Sono disponibili due modalità di avvio: UEFI e Legacy Support (Supporto

legacy). Per modificare la modalità di avvio, avviare BIOS Setup Utility e

impostare la modalità di avvio su UEFI o Legacy Support (Supporto

legacy) nel menu di avvio.

Quando devo cambiare la modalità di avvio?

La modalità di avvio predefinita del computer è la modalità UEFI. Se è

necessario installare sul computer un sistema operativo come Windows,

Capitolo 4. Risoluzione dei problemi

Linux, Dos ecc. (ovvero un sistema operativo precedente a Windows 8),

occorre impostare la modalità di avvio su Legacy Support (Supporto

legacy). Non è possibile installare un sistema operativo come Windows,

Linux, Dos ecc. se non viene modificata la modalità di avvio.

Assistenza

Come posso contattare il centro di assistenza clienti?

Vedere “Capitolo 3. Assistenza e supporto tecnico” delle Informazioni

generali e istruzioni per la sicurezza Lenovo.

Capitolo 4. Risoluzione dei problemi

Risoluzione dei problemi - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Problemi relativi allo schermo

Quando accendo il

computer sullo schermo

non viene visualizzato

nulla.

•Se lo schermo è vuoto, verificare che:

- L’alimentatore CA sia collegato al computer e il

cavo di alimentazione sia inserito in una presa di

rete funzionante.

- Il computer sia acceso Premere nuovamente il

pulsante di alimentazione per conferma.

•Se questi elementi sono impostati correttamente e lo

schermo risulta comunque vuoto, affidare il

computer all’assistenza.

Quando accendo il

computer, viene

visualizzato solo un cursore

bianco su uno schermo

vuoto.

•Ripristinare i file di cui era stato eseguito il backup in

ambiente Windows oppure ripristinare le

impostazioni di fabbrica originali di tutto il

contenuto del disco rigido mediante il sistema

Lenovo OneKey Recovery. Se sullo schermo continua

a essere visualizzato soltanto il cursore, affidare il

computer all’assistenza.

Lo schermo si oscura

mentre il computer è

acceso.

•La funzione di risparmio energia è attivata. Per

disattivare la modalità di sospensione, eseguire una

delle seguenti operazioni:

- Premere un tasto qualsiasi della tastiera.

- Premere il pulsante di alimentazione.

- Premere F9 ( ) per verificare se la

retroilluminazione dello schermo LCD è stata

disattivata.

Problemi relativi alla modalità di sospensione

Viene visualizzato il

messaggio di errore critico

di batteria quasi scarica e il

computer si spegne subito.

•La carica della batteria è in esaurimento. Collegare

l’alimentatore CA al computer.

Capitolo 4. Risoluzione dei problemi

Il computer attiva la

modalità di sospensione

subito dopo l’avvio.

•Verificare che:

- La batteria sia carica.

- La temperatura di esercizio rientri nell’intervallo

consentito. Vedere “Capitolo 2. Informazioni

sull’utilizzo e sulla manutenzione” delle

Informazioni generali e istruzioni per la sicurezza

Lenovo.

Nota: Se la batteria è carica e la temperatura rientra nell’intervallo, affidare il computer

all’assistenza.

Il computer non disattiva la

modalità di sospensione e il

computer non funziona.

•Se il computer è nella modalità di sospensione,

collegare l’alimentatore CA al computer, quindi

premere il pulsante Windows o il pulsante di

alimentazione.

•Se non è stata ancora disattivata la modalità di

sospensione, allora il sistema non risponde e non sarà

possibile spegnere il computer; ripristinare il

computer. I dati non salvati potrebbero essere persi.

Per ripristinare il computer, tenere premuto il

pulsante di alimentazione per almeno otto secondi.

Se risulta impossibile ripristinare il computer,

rimuovere l’alimentatore CA.

Problemi relativi al pannello dello schermo

Lo schermo è vuoto. •Eseguire quanto segue:

- Se si utilizza l’alimentatore CA o la batteria e

l’indicatore di stato della batteria è acceso, premere

F12 ( ) per aumentare la luminosità dello

schermo.

- Se l’indicatore di alimentazione lampeggia, premere

il pulsante di alimentazione per disattivare la

modalità di sospensione.

- Premere F9 ( ) per verificare se la

retroilluminazione dello schermo LCD è stata

disattivata.

- Se il problema persiste, applicare la soluzione del

problema successivo “Lo schermo appare illeggibile

o distorto”.

Capitolo 4. Risoluzione dei problemi

Lo schermo appare

illeggibile o distorto.

•Verificare che:

- La risoluzione e la qualità del colore dello schermo

siano correttamente impostati.

- Il tipo di monitor sia corretto.

Sullo schermo vengono

visualizzati caratteri non

validi.

•Il sistema operativo o i programmi sono stati

installati correttamente? Se installati e configurati

correttamente, affidare il computer all’assistenza.

Problemi relativi all’audio

Gli altoparlanti non

emettono suoni anche se il

volume è alto.

•Verificare che:

- Non sia impostata la funzione di disattivazione

dell’audio.

- La presa audio combinata non sia utilizzata.

- Come periferica di riproduzione siano selezionati

gli altoparlanti.

Problemi relativi alla batteria

Il computer si spegne prima

che l’indicatore di stato

della batteria risulti vuoto.

-oppure-

Il computer continua a

funzionare dopo che

l’indicatore di stato della

batteria risulta vuoto.

•Ricaricare la batteria.

Altri problemi

Il computer non risponde. •Per spegnere il computer, tenere premuto il pulsante

di alimentazione per almeno otto secondi. Se il

computer continua a non rispondere, rimuovere

l’alimentatore CA.

•Il computer potrebbe bloccarsi quando attiva la

modalità di sospensione durante un’operazione di

comunicazione. Disattivare il timer della sospensione

quando si lavora in rete.

Capitolo 4. Risoluzione dei problemi

La periferica esterna

collegata non funziona.

•Non collegare o scollegare i cavi di eventuali

periferiche esterne quando il computer è acceso, a

meno che non si tratti di cavi USB. Altrimenti si

potrebbe danneggiare il computer.

•Quando si collegano periferiche esterne ad alto

consumo energetico, ad esempio un’unità disco ottica

USB esterna, utilizzare un alimentatore per

periferiche esterne. In caso contrario, è possibile che

la periferica non venga riconosciuta o che il sistema si

arresti.

Appendice A. Istruzioni CRU

Le CRU (Customer Replaceable Unit) sono parti che possono essere

potenziate o sostituite dal cliente. Se una CRU è ritenuta difettosa durante il

periodo di garanzia, al cliente sarà fornita una CRU sostitutiva. I clienti sono

responsabili dell'installazione autonoma di CRU per questo prodotto. I

clienti possono anche installare CRU con assistenza opzionale, che potrebbe

richiedere alcune capacità tecniche e strumenti o richiedere che un tecnico

installi la CRU con assistenza opzionale secondo i termini del tipo di

assistenza in garanzia applicabile per il proprio paese o regione.

ATTENZIONE:

Prima di sostituire una CRU (Customer Replaceable Unit) o di inviare il

computer in riparazione, impostare la batteria integrata in modalità di

spedizione.

1Spegnere il computer e scollegare l’alimentatore CA.

2Premere Fn + S + V.

3Premere il pulsante di alimentazione per verificare di aver impostato la

modalità di spedizione.

Nota: Le immagini in questo manuale potrebbero essere diverse dal prodotto effettivo. Fare

riferimento al prodotto effettivo.

Nota: In modalità di spedizione, la batteria non alimenta il computer. Per riattivare la

batteria in seguito all’impostazione della modalità di spedizione, collegare

l’alimentatore CA al computer.

Appendice A. Istruzioni CRU

Sostituzione dell'unità disco rigido - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

La capacità di archiviazione del computer può essere aumentata sostituendo

l'unità disco rigido con una di maggiore capacità. È possibile acquistare una

nuova unità disco rigido dal rivenditore o dal rappresentante Lenovo.

L'unità disco rigido è molto sensibile. Un maneggiamento errato può causare

danni e la perdita permanente di dati sul disco rigido. Prima di rimuovere

l'unità disco rigido, eseguire un copia di backup di tutte le informazioni sul

disco rigido e spegnere il computer. Non rimuovere mai l'unità disco rigido

mentre il sistema è in funzione o in modalità di sospensione.

Note:

•Sostituire l'unità disco rigido solo a scopo di aggiornamento o riparazione. I connettori e

l'alloggiamento dell'unità disco rigido non sono progettati per frequenti cambi o

sostituzioni di unità.

•Il software preinstallato non è incluso nelle unità disco rigido opzionali.

•Assicurarsi che il computer sia spento e che tutti i cavi siano disconnessi dal computer

prima di sostituire l'unità disco rigido.

•Assicurarsi che il pannello dello schermo sia chiuso per evitare di danneggiarlo.

Uso dell'unità disco rigido

• Non far cadere l'unità né sottoporla a shock fisico. Avvolgere l'unità in un

materiale, come un panno morbido, che assorba qualsiasi shock fisico.

• Non esercitare pressione sulla copertura dell'unità.

• Non toccare il connettore dell'unità.

Appendice A. Istruzioni CRU

Per sostituire l'unità disco rigido, attenersi alla procedura seguente:

1Rimuovere le viti a, quindi rimuovere il coperchio del vano inferiore b.

2Rimuovere le viti di fissaggio del telaio c.

Appendice A. Istruzioni CRU

Rimuovere il connettore dell’unità disco rigido mostrato dalle frecce

4Estrarre l’unità disco rigido, che è fissata a un telaio metallico f.

5Rimuovere le viti e staccare il telaio di metallo dall'unità disco rigido.

6Collegare il telaio di metallo ad una nuova unità disco rigido e serrare le

viti.

7Ricollegare il connettore dell’unità disco rigido. Far scorrere saldamente

la nuova unità disco rigido in posizione, quindi reinstallare le viti di

fissaggio del telaio per fissare l'unità.

8Reinstallare il coperchio del vano inferiore e serrare le viti.

Appendice A. Istruzioni CRU

Sostituzione della memoria - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

La quantità di memoria del computer può essere aumentata installando una

memoria DDR3L SDRAM (memoria dinamica ad accesso casuale sincrona a

tripla velocità) disponibile come opzione nello slot di memoria del computer.

I moduli DDR3L SDRAM sono disponibili in diverse capacità.

Per installare un modulo DDR3L SDRAM, procedere nel seguente modo:

1Toccare una superficie o un oggetto di metallo con messa a terra per

ridurre l'elettricità statica del proprio corpo, in modo da evitare di

danneggiare il modulo DDR3L SDRAM. Non toccare il bordo dei contatti

del modulo DDR3L SDRAM.

2Rimuovere le viti a, quindi rimuovere il coperchio del vano inferiore b.

Note:

•Utilizzare solo modelli di memoria supportati dal computer. Se si installa in modo errato

una memoria opzionale o si installa un modello di memoria non supportato, all'avvio del

computer verrà emesso un segnale acustico di allarme.

•Assicurarsi che il computer sia spento e che tutti i cavi siano disconnessi dal computer

prima di sostituire la memoria.

•Assicurarsi che il pannello dello schermo sia chiuso per evitare di danneggiarlo.

Appendice A. Istruzioni CRU

3Se nello slot della memoria sono già installati due moduli DDR3L

SDRAM, rimuoverne uno per fare spazio a quello nuovo rilasciando

contemporaneamente i fermi ai bordi della presa. Accertarsi di

conservare la DDR3L SDRAM vecchia per un uso futuro.

4Allineare la tacca del modulo DDR3L SDRAM alla sporgenza della presa

e inserire delicatamente il nuovo modulo con un'angolazione di 30-45°.

5Spingere il modulo DDR3L SDRAM in basso finché i fermi su entrambi i

lati della presa non si bloccano in posizione.

6Dopo aver allineato i morsetti di collegamento con gli appositi spazi,

reinstallare il coperchio del vano inferiore.

1 1

Appendice A. Istruzioni CRU

Per accertarsi che il modulo DDR3L SDRAM sia installato correttamente,

procedere nel seguente modo:

1Premere il pulsante Novo per aprire il relativo menu.

2Selezionare BIOS Setup (Configurazione BIOS). Sotto la voce System

Memory (Memoria sistema) viene indicata la quantità totale di memoria

installata nel computer.

Appendice A. Istruzioni CRU

Sostituzione della tastiera - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Per sostituire la tastiera,attenersi alla procedura seguente:

1Rimuovere le viti a.

2Capovolgere il computer e aprire il pannello dello schermo.

Note:

•Assicurarsi che il computer sia spento e che tutti i cavi siano disconnessi dal computer

prima di sostituire la tastiera.

•Assicurarsi che il pannello dello schermo sia chiuso per evitare di danneggiarlo.

Appendice A. Istruzioni CRU

3Sganciare la tastiera nella direzione indicata dalle frecce b c.

4Sollevare la tastiera d e staccare il connettore nella direzione indicata

dalle frecce e f.

5Reinstallare la nuova tastiera e fissare le viti.

Appendice A. Istruzioni CRU

Sostituzione dell'unità ottica - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Per sostituire l'unità ottica, attenersi alla procedura seguente:

1Rimuovere la tastiera. Per ulteriori informazioni, vedere “Sostituzione

della tastiera” a pagina 36.

2Rimuovere la vite indicata nell’illustrazione a. Estrarre delicatamente

l’unità ottica dal relativo alloggiamento b.

3Installare una nuova unità ottica, quindi stringere la vite per fissare

l'unità.

Note:

•Assicurarsi che il computer sia spento e che tutti i cavi siano disconnessi dal computer

prima di sostituire l'unità ottica.

•Assicurarsi che il pannello dello schermo sia chiuso per evitare di danneggiarlo.

Appendice A. Istruzioni CRU

La tabella seguente fornisce un elenco di unità sostituibili dal cliente, CRU

per il computer e informa su dove trovare le istruzioni di sostituzione.

CRU self-service

CRU con assistenza opzionale

Guida di

configurazione e di

sicurezza e garanzia

Guida dell'utente

Alimentatore CA ×

Cavo di alimentazione ×

Sportelli di accesso

inferiori

Memoria ×

Unità disco rigido ×

Guida di

configurazione e di

sicurezza e garanzia

Guida dell'utente

Tastiera ×

Unità ottica ×

Marchi di fabbrica

I seguenti termini sono marchi di fabbrica o marchi di fabbrica registrati di

Lenovo in Italia e/o in altri paesi.

Lenovo

OneKey

Microsoft e Windows sono marchi di fabbrica di Microsoft Corporation negli

Stati Uniti e/o in altri paesi.

Altri nomi di aziende, prodotti o servizi possono essere marchi di fabbrica o

marchi di servizio di terzi.

it-IT

Rev. AA00

Lenovo B71 80 Ug It User Manual (Italian) Guide Laptop (Lenovo) Type 80RJ

Navigation menu

Versions of this User Manual:

Views

Navigation
