Version 2.0

Machine type: F0BA [S50-30]

2015.03

Lenovo

S50 Series

Uživatelská příručka

SP40G46625

Důležité bezpečnostní informace

Než začnete tuto příručku používat, je důležité, abyste si prostudovali veškeré

bezpečnostní informace k tomuto produktu a pochopili jejich obsah. V části

Příručka bezpečnost a záruka, kterou jste obdrželi s tímto produktem, naleznete

nejnovější bezpečnostní informace. Přečtete-li si tyto bezpečnostní informace

a porozumíte jim, snížíte riziko úrazu osob nebo poškození produktu.

Rozhraní a funkce v této Uživatelské příručce jsou pouze pro referenci a mohou se

lišit od skutečného vzhledu produktu. Design a vlastnosti produktu se mohou bez

předchozího upozornění změnit.

Nebezpečí: Buďte si vědomi extrémně nebezpečných situací

nebo situací případného smrtelného nebezpečí.

Upozornění: Buďte si vědomi možného poškození programů, zařízení nebo dat.

Poznámka: Věnujte pozornost těmto důležitým informacím.

© Copyright Lenovo 2015. Všechna práva vyhrazena.

POZNÁMKA K OMEZENÝM PRÁVŮM: Pokud jsou data nebo software dodávány

na základě smlouvy GSA (General Services Administration), vztahují se na

používání, kopírování nebo zveřejňování omezení ustanovená ve smlouvě

č. GS-35F-05925.

i

Obsah

Obsah

Důležité bezpečnostní informace

Používání hardwaru počítače .................................................... 1

Přední pohled na počítač ............................................................................2

Pohled zleva a zprava na počítač ...............................................................3

Zadní pohled na počítač .............................................................................4

Počítačový stojan .......................................................................................5

Základní pokyny pro konektory ...................................................................6

Připojení počítače .......................................................................................7

Důležité informace o používání počítače .....................................................7

Připojení k Internetu ...................................................................................8

Drátová klávesnice (pouze vybrané modely)................................................9

Používání systému Windows 8.1 ..............................................11

Přepínání mezi hlavními rozhraními systému Windows 8.1 ........................12

Panel ovládacích tlačítek ..........................................................................12

Vypínání počítače .....................................................................................12

Přepínání mezi aplikacemi ........................................................................13

Ukončení aplikace ....................................................................................13

Otevírání dalších systémových programů ..................................................13

Nápověda a podpora pro systém Windows ..............................................13

Používání systému obnovy Rescue System ........................... 15

OneKey Recovery ....................................................................................16

Instalace ovladačů a aplikací ....................................................................17

ii Obsah

Odstraňování potíží a potvrzení nastavení ............................. 19

Odstraňování potíží se zobrazením ...........................................................20

Odstraňování potíží se zvukem .................................................................21

Odstraňování potíží se softwarem .............................................................22

Odstraňování potíží s optickými jednotkami a pevnými disky ....................22

Zvláštní úvahy při odstraňování potíží v systému Windows........................23

Nápověda a podpora pro systém Windows ..............................................24

Nástroj BIOS setup utility ..........................................................................24

Provádění každodenní údržby ..................................................................25

Příručka k výměně hardwaru ................................................... 27

Přehled ....................................................................................................28

Výměna hardwaru ....................................................................................31

Příloha ....................................................................................... 41

Prohlášení ................................................................................................41

Ochranné známky ....................................................................................42

Prohlášení o shodě Energy Star ................................................................42

Povolení režimu kompatibility se směrnicí ErP ...........................................43

Upozornění týkající se elektronických emisí ......................... 44

Upozornění týkající se zajištění souladu s předpisy

pro území Mexika ..................................................................... 45

Tato kapitola obsahuje následující

témata:

 Úvod k počítačovému hardwaru

 Informace o zapojení počítače

Poznámka: Popisyvtétokapitolesemohou

lišitodtoho,cojezobrazenonavašem

počítači,vzávislostinamodeluakonguraci

počítače.

Uživatelská příručka 1

Používání hardwaru počítače

2Uživatelská příručka

Přední pohled na počítač

Upozornění: Větracíotvorypočítačenikdynezakrývejte.Zakrytévětrací

otvorymohouzpůsobitpřehřátí.

3 4

1 2

5 6

Kontrolní posunovač ovládání

kamery

Tlačítko zapnutí/vypnutí

Integrovaný mikrofon Indikátor LED kamery

Integrovaná kamera Integrovaný mikrofon

(pouze vybrané modely)

Upozornění: Pokudjevášpočítačvybaveninfračerveným(IR)dálkovým

ovladačem,nepokládejtepřijímačUSBIRnastejnouplochu,jakoje

obrazovka.

3

Uživatelská příručka

Pohled zleva a zprava na počítač

Upozornění: Větracíotvorypočítačenikdynezakrývejte.Zakrytévětrací

otvorymohouzpůsobitproblémysteplem.

1

4

6

7

8

9

2

3

5

Konektor USB 3.0 Konektor sluchátek

Konektor mikrofonu Konektor Always On USB 3.0

Čtečka paměťových karet Tlačítko vysunutí optické jednotky

Tlačítko ovládání hlasitosti Přepínač režimu PC/HDMI-in

Tlačítko napájení

4Uživatelská příručka

Zadní pohled na počítač

2 3 4 5 6 71

8

8

Slot pro bezpečnostní kabel Konektor napájení

Konektor sítě Ethernet Konektor USB 2.0/Konektor

zapnutí klávesnice USB*

Konektory USB 2.0 (2) Konektor HDMI-out

Konektor HDMI-in Otvory pro větrání

* Zapnutí klávesnice USB: Stiskněte kombinaci kláves Alt + P pro zapnutí,

pokud je klávesnice USB připojena k portu USB.

5

Uživatelská příručka

Počítačový stojan

Podstavec rámu

9º

42º

Podstavec monitoru

5º

45º

6Uživatelská příručka

Základní pokyny pro konektory

Poznámka:Počítačnemusíbýtvybavenvšemikonektorypopsanýmiv

tétočásti.

Konektor Popis

Mikrofon Chcete-li nahrávat zvuk nebo používat software k

rozpoznání řeči, použijte tento konektor k připojení

mikrofonu k počítači.

Sluchátka Chcete-li poslouchat hudbu nebo jiné zvuky, aniž byste

rušili ostatní, použijte tento konektor k připojení sluchátek

k počítači.

Konektor USB Tento konektor použijte k připojení zařízení, které vyžaduje

připojení USB.

Konektor sítě

Ethernet

Tento konektor použijte k zapojení počítače k lokální síti

typu Ethernet.

Konektor HDMI-out

(volitelný)

Zapojuje se do konektoru HDMI na displeji nebo televizi.

Konektor HDMI-in

(volitelný)

Vytvořte z tohoto počítače zobrazovací monitor připojením

ostatních zařízení k portu HDMI-in.

Poznámka:Je-lipočítačvybavenbezdrátovouklávesnicínebomyší,

připojtejepodleinstalačníhonávodutěchtozařízení.

7

Uživatelská příručka

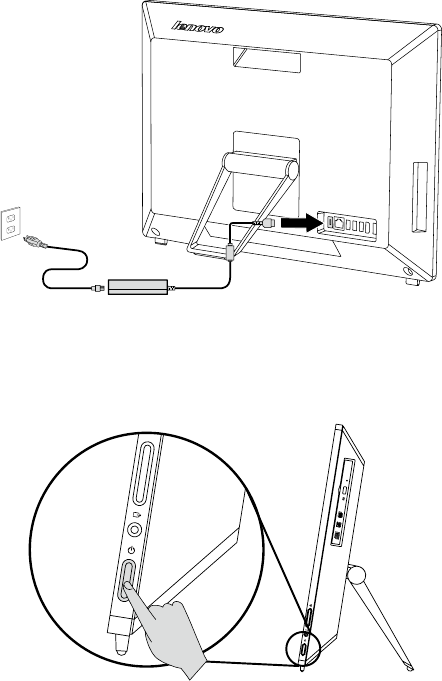

Připojení počítače

Zapojení napájecího kabelu

Zapojte přívodní šňůru do elektrické zásuvky. Doporučujeme, abyste použili

uzemněné připojení nebo ochranu proti přepětí.

Důležité informace o používání počítače

Chcete-li počítač zapnout, stiskněte tlačítko napájení Power na boku počítače.

8Uživatelská příručka

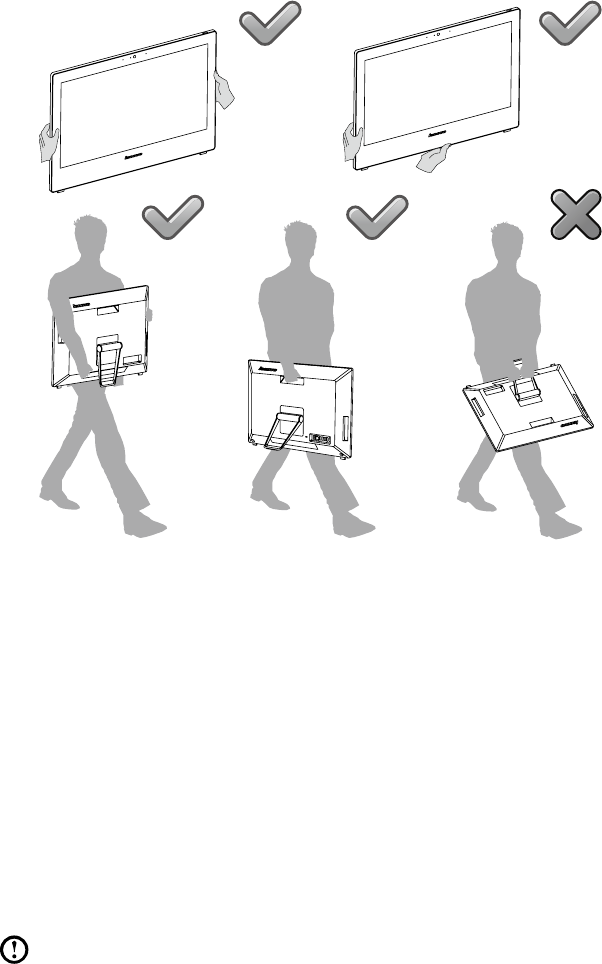

Při přenášení držte počítač pevně.

Připojení k Internetu

Chcete-li se připojit k Internetu, je zapotřebí smlouva uzavřená s poskytovatelem

internetových služeb (ISP) a příslušné hardwarové vybavení.

Poskytovatelé ISP a nabídky ISP se v různých zemích liší. Chcete-li získat

informace o nabídkách, obraťte se na poskytovatele ISP ve vaší zemi.

Váš počítač podporuje bezdrátovou (pouze vybrané modely) nebo drátovou síť,

díky které se počítač připojuje k dalším zařízením.

Připojení k drátové síti

V případě drátových sítí připojte jeden konec ethernetového kabelu (prodává

se zvlášť) ke konektoru sítě Ethernet na počítači a poté připojte druhý konec

k síťovému směrovači nebo širokopásmovému modemu. Podrobné pokyny týkající

se nastavení získáte od poskytovatele ISP.

Poznámka: Postupinstalaceširokopásmovéhomodemuasměrovačese

urůznýchvýrobcůliší.Postupujtepodlenávoduvýrobce.

9

Uživatelská příručka

Připojení k bezdrátové síti

V případě bezdrátových sítí můžete přístup k domácí bezdrátové síti nastavit

pomocí integrované antény LAN.

Připojení počítače k bezdrátové síti:

1. Přesuňte kurzor do horního nebo dolního pravého rohu obrazovky a poté

klikněte na možnost Nastavení. (Pokud je váš počítač vybaven dotykovou

obrazovkou, přesuňte se prstem z pravého okraje obrazovky směrem dovnitř

a poté klepněte na možnost Nastavení.)

2. Klikněte nebo klepněte na ikonu sítě a poté vyberte název směrovače.

Klikněte nebo klepněte na možnost Připojit a poté postupujte podle pokynů na

obrazovce.

Bezdrátové připojení ověříte tak, že otevřete webový prohlížeč a libovolnou

webovou stránku.

Drátová klávesnice (pouze vybrané modely)

F2——Na počítači je nainstalován systém obnovy Lenovo Rescue System.

Chcete-li se o tomto programu dozvědět více, zapněte počítač a poté

opakovaně stiskněte a uvolněte klávesu F2, dokud se nespustí systém

Lenovo Rescue System.

10 Uživatelská příručka

Používání systému Windows 8.1

Tato kapitola obsahuje následující

témata:

 Přepínání mezi hlavními rozhraními systému

Windows 8.1

 Panel ovládacích tlačítek

 Vypínání počítače

 Přepínání mezi aplikacemi

 Ukončení aplikace

 Otevírání dalších systémových programů

 Nápověda a podpora pro systém Windows

 Upozornění: OperačnísystémWindows8.1je

poskytovánspolečnostíMicrosoftCorporation.

JepotřebajejpoužívatvsouladusLICENČNÍ

SMLOUVOUSKONCOVÝMUŽIVATELEM

(EULA)uzavřenoumezivámiaspolečností

Microsoft.Vpřípadějakýchkolidotazů

spojenýchsoperačnímsystémemseobraťte

přímonaspolečnostMicrosoft.

Uživatelská příručka 11

12 Uživatelská příručka

Přepínání mezi hlavními rozhraními systému

Windows 8.1

Systém Windows 8.1 obsahuje dvě hlavní uživatelská rozhraní: obrazovku Start

a plochu systému Windows.

Mezi obrazovkou Start a plochou systému Windows můžete přepínat jedním

z následujících způsobů:

• Na obrazovce Start vyberte dlaždici plochy systému Windows.

• Stiskněte kombinaci kláves Windows + D.

Mezi plochou systému Windows a obrazovkou Start můžete přepínat jedním

z následujících způsobů:

• Na panelu ovládacích tlačítek vyberte položku Start.

• Přesuňte kurzor myši do levého dolního rohu. Až se zobrazí miniatura

obrazovky Start, vyberte ji.

• Stiskněte klávesu Windows .

Panel ovládacích tlačítek

Ovládací tlačítka představují nový a rychlejší způsob práce s mnoha základními

úlohami.

Ovládací tlačítka zobrazíte jedním z následujících způsobů:

• Přesuňte kurzor do horního pravého nebo levého rohu obrazovky.

• Pokud je váš počítač vybaven dotykovou obrazovkou, přesuňte se prstem

z pravého okraje obrazovky směrem dovnitř.

• Stiskněte kombinaci kláves Windows + C.

Vypínání počítače

Vypínání počítače:

1. Přesuňte kurzor do horního nebo dolního pravého rohu obrazovky a poté

klikněte na možnost Nastavení. (Pokud je váš počítač vybaven dotykovou

obrazovkou, přesuňte se prstem z pravého okraje obrazovky směrem dovnitř

a poté klepněte na možnost Nastavení.)

2. Vyberte možnost Vypnutí → Vypnout.

13

Uživatelská příručka

Přepínání mezi aplikacemi

V některých případech se budete pravděpodobně chtít vrátit k aplikaci, kterou jste

používali, nebo přepínat mezi naposledy spuštěnými aplikacemi.

Přepínání mezi aplikacemi:

Přesuňte kurzor do horního levého rohu obrazovky a poté kliknutím aktivujte další

aplikaci. (Pokud je váš počítač vybaven dotykovou obrazovkou, přesuňte se prstem

z levého okraje obrazovky směrem dovnitř a aktivujte další aplikaci.)

Ukončení aplikace

Aplikaci ukončíte jedním z následujících způsobů:

• Přesuňte kurzor do horního levého rohu obrazovky. Až se zobrazí miniatura,

přetáhněte ji do dolní části obrazovky.

• Přesuňte kurzor myši do horního okraje obrazovky. Až se kurzor myši změní na

symbol ruky, přetáhněte stránku aplikace do dolní části obrazovky.

• Pokud je váš počítač vybaven dotykovou obrazovkou, přesuňte se prstem

z horního okraje obrazovky směrem dovnitř. Až se obrazovka aplikace zmenší,

přetáhněte ji do dolní části obrazovky.

Otevírání dalších systémových programů

Další systémové programy můžete otevírat velmi rychle.

Nabídku otevřete jedním z následujících způsobů:

• Přesuňte kurzor myši do dolního levého rohu obrazovky. Až se zobrazí

miniatura, klikněte pravým tlačítkem myši a otevřete nabídku.

• Stiskněte kombinaci kláves Windows + X.

Nápověda a podpora pro systém Windows

Máte-li potíže s operačním systémem, prostudujte soubor Nápověda a podpora

pro systém Windows. Soubor Nápověda a podpora pro systém Windows otevřete

následujícím způsobem:

• Vyberte ovládací tlačítko Nastavení a poté možnost Nápověda.

• Stiskněte kombinaci kláves Windows + F1.

Soubor Nápověda a podpora pro systém Windows si můžete přečíst na počítači.

Nápovědu a podporu můžete získat také online kliknutím na jeden ze dvou odkazů

v části Další zdroje.

14 Uživatelská příručka

Používání systému

obnovy Rescue System

Tato kapitola obsahuje následující

témata:

 OneKey Recovery

 Instalace ovladačů a aplikací

 Upozornění: PoužitíprogramuOneKey

Recoverymázanásledekztrátudat.

• JednotkuC:počítačelzeobnovitnavýchozí

nastavenízvýrobynebonastavzposledního

zálohovánídatpomocíaplikaceOneKey

Recovery.Pokudtotoučiníte,budouvšechna

datanajednotceC:odstraněna,aleobsah

aformátostatníchčástípevnéhodiskuzůstane

nezměněn.

• Chcete-liinstalovatoperačnísystémazálohovat

hopomocífunkceOneKey Recovery,budete

musetnaformátovatdiskovýoddílC:veformátu

NTFSaoperačnísystéminstalovatdooddílu

C:Jinaknebudemožnéspustitsystémobnovy

OneKey Recovery.

Uživatelská příručka 15

16 Uživatelská příručka

Poznámka k servisnímu oddílu:

Soubory a příslušná data používaná systémem obnovy dat Rescue System se

ukládají do servisního oddílu. Smazání tohoto oddílu způsobí, že systém obnovy

dat Rescue System bude nepoužitelný. Více informací najdete v další části:

Na ovládacím tlačítku Hledat vyberte možnost Aplikace → Ovládací panely →

Nástroje pro správu → Správa počítače → Správa disků. Zobrazí se diskový

oddíl, který nesmíte odstranit.

Poznámka: Souboryobnovyapříslušnádatapoužívanásystémemobnovy

datRescueSystemseukládajídoservisníhooddílu.Jestližesmažete

servisníoddílnebohopoškodíněkdojinýnežautorizovaníservisní

pracovníciLenovo,společnostLenovonebudeodpovídatzažádnéztráty

vyplývajícíztakovéchyby.

OneKey Recovery

OneKey Recovery je snadno použitelná aplikace. Pomocí ní můžete obnovit

výchozí stav počítače nebo dříve zálohovaný stav.

Podrobný popis procedury

1. Po zapnutí počítače opakovaně stiskněte a uvolněte klávesu F2, dokud se

neotevře položka Lenovo Rescue System a poté vyberte možnost OneKey

Recovery.

Poznámka: Obnovasystémupřepíševšechnadatanajednotce

C:Chcete-lipředejítztrátědat,předspuštěnímobnovysystémusi

zálohujtevšechnadůležitádata.

2. Řiďte se pokyny na obrazovce a vyberte si úkol zálohování, který chcete

obnovit, a disk, kam chcete nainstalovat operační systém, poté stiskněte

tlačítko Next (Další) a spusťte tak obnovu.

3. Během procesu obnovy systému počkejte. Během procesu obnovy tuto

činnost nepřerušujte.

4. Po úspěšném obnovení systému vás software vyzve, abyste restartovali

počítač. Restartuje počítač a spusťte operační systém.

17

Uživatelská příručka

Instalace ovladačů a aplikací

Funkce instalace ovladačů a aplikací v záchranném systému Rescue System

poskytuje způsob, jak uživatel může pohodlně znovu nainstalovat všechny aplikace

a ovladače Lenovo, které byly dodány s hardwarem značky Lenovo.

1. metoda: automatická instalace

Po zapnutí počítače opakovaně stiskněte a uvolněte klávesu F2, dokud se

neotevře položka Lenovo Rescue System a poté vyberte možnost Instalace

ovladačů a aplikací.

K instalaci ovladačů a aplikací Lenovo postupujte podle zobrazených pokynů.

Kliknutím na tlačítko OK zahájíte instalaci softwaru Instalace ovladačů a aplikací

Lenovo.

Systém se restartuje. Po restartování systému bude proces instalace ovladačů

a aplikací pokračovat až do konce.

2. metoda: Ruční instalace

V systému Windows vyberte na ovládacím tlačítku Hledat možnost Instalace

ovladačů a aplikací.

Po zahájení postupu instalujte všechny ovladače a software ručně podle výzev.

Poznámky:

1. Neinstalujtesoftware,kterýjejižvpočítačiinstalován.

2. Předspuštěnímoperačníhosystémuzkontrolujte,zdabylúspěšně

automatickynainstalovánsoftwareInstalaceovladačůaaplikací.Funkci

ručníinstalacelzepoužítpouzepoté,cobudesoftwarenainstalován.

18 Uživatelská příručka

Odstraňování potíží

a potvrzení nastavení

Tato kapitola obsahuje následující

téma:

 Odstraňování potíží a jejich řešení

Uživatelská příručka 19

20 Uživatelská příručka

Řešení problémů

Při odstraňování potíží s počítačem se řiďte následujícími pokyny:

• Pokud díl přidali nebo odebrali dříve, než se problém projevil, zkontrolujte

postup instalace a zajistěte správnou instalaci daného dílu.

• Pokud nefunguje periferní zařízení, zkontrolujte, zda je zařízení správně připojeno.

• Jestliže se na obrazovce objeví chybová zpráva, zapište si přesné znění zprávy.

Tato zpráva může pomoci pracovníkům technické podpory diagnostikovat

a odstranit problémy.

• Pokud se v programu objeví chybová zpráva, prostudujte si dokumentaci

k tomuto programu.

Odstraňování potíží se zobrazením

Problém: Na monitoru se zobrazí prázdná obrazovka nebo se nezobrazí žádný

obraz.

Odstraňování potíží a jejich řešení:

1. Ověřte, zda je napájecí kabel zapojen do počítače a funkční elektrické zásuvky.

2. Odpojte napájecí kabel, bezpečně jej zapojte zpět a restartujte počítač.

Pokud problém nebude vyřešen, obraťte se na zákaznický servis Lenovo.

Problém: Je třeba změnit nastavení vlastností displeje.

Nastavení vlastností pozadí displeje a ikon:

1. Klikněte pravým tlačítkem kamkoliv do plochy (s výjimkou ikon) a vyberte

možnost Přizpůsobit z rozbalovací nabídky.

2. V otevřeném okně vyberte příslušné možnosti:

• Změnit pozadí plochy

• Zvolit spořič obrazovky

• Zvolit možnosti Windows pro barevné zobrazení ohraničení a hlavního panelu

• Vybrat motiv

3. Klikněte pravým tlačítkem myši na jakoukoli část plochy (s výjimkou ikon)

a poté pomocí možnosti Rozlišení obrazovky v automaticky otevíraném okně

změníte vzhled.

21

Uživatelská příručka

Problém: Obraz na obrazovce se vlní.

Odstraňování potíží a jejich řešení:

1. Zkontrolujte, zda jsou některá z uvedených zařízení umístěná blíž než jeden metr

od počítače: chladničky, elektrické trouby, elektrické sušičky, systémy UPS,

regulátory, zářivky nebo jiné součásti, které mohou generovat magnetickou

interferenci.

2. Přesuňte interferující zařízení z blízkosti počítače.

3. Jestliže problém přetrvává, kontaktujte pracovníky servisu Lenovo.

Odstraňování potíží se zvukem

Problém: Z integrovaných reproduktorů nevychází žádný zvuk.

Odstraňování potíží a jejich řešení:

• Upravte ovládání hlasitosti systému Windows — na ovládacím tlačítku

Nastavení vyberte ikonu reproduktoru nebo kliknutím na symbol šipky na

hlavním panelu zobrazíte skryté ikony v režimu plochy systému Windows

a poté klikněte na ikonu reproduktoru. Zkontrolujte, zda je nastavená hlasitost

dostatečná a zda zvuk není ztlumený. Upravte hlasitost, basy nebo výšky

a odstraňte tak zkreslení.

• Přeinstalujte zvukový ovladač.

• Odpojte veškerá sluchátka od konektoru sluchátek — zvuk z reproduktorů

bude automaticky deaktivován, pokud jsou sluchátka připojena ke konektoru

sluchátek na bočním panelu.

Problém: Ze sluchátek nevychází žádný zvuk.

Odstraňování potíží a jejich řešení:

• Zkontrolujte připojení kabelu sluchátek — kabel sluchátek musí být bezpečně

zapojen do konektoru sluchátek.

• Upravte ovládání hlasitosti systému Windows — na ovládacím tlačítku

Nastavení vyberte ikonu reproduktoru nebo kliknutím na symbol šipky na

hlavním panelu zobrazíte skryté ikony v režimu plochy systému Windows

a poté klikněte na ikonu reproduktoru. Zkontrolujte, zda je nastavená hlasitost

dostatečná a zda zvuk není ztlumený.

22 Uživatelská příručka

Odstraňování potíží se softwarem

Problém: Běžící program nelze ukončit normálním způsobem.

Odstraňování potíží a jejich řešení:

1. Stiskněte současně klávesy Ctrl, Alt a Del a v automaticky otevíraném

dialogovém okně vyberte možnost Správce úloh.

2. Vyberte problematický program a poté klikněte na tlačítko Ukončit úlohu.

Problém: Musíte instalovat nebo odinstalovat program.

Řešení problému:

Během instalace nikdy nepřerušujte proces instalace vypínáním systému ani

jinými drastickými způsoby. Může to způsobit poškození systémového programu

nebo dokonce selhání během inicializace systému.

Během procesu odinstalace nikdy přímo nemažte soubory ani složky. To je

nebezpečné pro operační systém a může to způsobit selhání celého systému.

Ke správné odinstalaci programů použijte tento postup:

1. Před odstraněním programů zálohujte všechny dokumenty a systémová

nastavení, která s nimi souvisejí.

2. Jestliže má program vlastní odinstalační rutinu, spusťte ji k odinstalaci programu

přímo.

3. Jestliže aplikace nemá vlastní odinstalační program, vyberte na ovládacím

tlačítku Hledat možnost Aplikace → Ovládací panely.

4. V části Ovládací panely vyberte položku Programy → Programy a funkce.

5. Vyhledejte příslušný program v dialogovém okně Programy a funkce a poté

vyberte možnost Odinstalovat nebo změnit.

6. Při odinstalaci softwaru postupujte podle zobrazených pokynů.

Odstraňování potíží s optickými jednotkami

a pevnými disky

Problém: Optická jednotka nemůže číst disk DVD/CD.

Odstraňování potíží a jejich řešení:

1. Zkontrolujte, zda se ve správci zdrojů operačního systému vyskytuje ikona

optické jednotky. Pokud ne, restartujte počítač. Pokud se ikona stále neobjevuje,

obraťte se na servis Lenovo. Jinak pokračujte dalším krokem tohoto postupu.

23

Uživatelská příručka

2. Zkontrolujte, zda byl disk CD/DVD správně vložen do jednotky. Pokud ne,

vložte disk CD nebo DVD do jednotky znovu. Jinak pokračujte dalším krokem

tohoto postupu.

3. Zkontrolujte specikace, které přišly s počítačem. Ověřte si, zda je tato optická

jednotka schopná číst tento typ CD nebo DVD.

4. Jestliže CD/DVD nelze číst, vyměňte ho za disk CD/DVD, o kterém víte, že je

dobrý (například disk dodaný s počítačem).

5. Jestliže známý disk CD nelze číst, vizuálně zkontrolujte pracovní stranu disku

CD/DVD, zda neobsahuje vady.

Problém: Kapacita pevného disku indikovaná systémem je menší než jmenovitá

kapacita disku.

Odstraňování potíží a jejich řešení: U počítačů vybavených funkcí obnovení

OneKey Recovery si obnovení systému potřebuje zabrat určitou část místa na

pevném disku. To může být příčinou zdánlivého nedostatku kapacity disku.

Další technický výklad: Jmenovitá kapacita pevného disku je vyjádřena

v desítkovém systému jako 1000 bajtů. Skutečná disková kapacita se ovšem

vyjadřuje v binárním systému jako 1024 bajtů (například jmenovitá kapacita 1 G je

1000 M, zatímco skutečná kapacita 1 G je 1024 M).

Kapacitu pevného disku zobrazenou v systému Windows lze vypočítat podle

výpočtu v následujícím příkladu:

Jmenovitá kapacita pevného disku je 40 G, takže skutečná kapacita by

měla být: 40 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 37 G.

Jestliže servisní oddíl disku je 3 G – odečte se

3 x 1000 x 1000 x 1000/(1024 x 1024 x 1024) = 2,79 G, tím se získá

kapacita pevného disku zobrazená v systému.

Kapacita pevného disku vypočítaná tímto způsobem může být v důsledku

zaokrouhlení součtů poněkud odlišná od skutečné kapacity.

Zvláštní úvahy při odstraňování potíží

v systému Windows

Zapište si následující informace, které mohou být později užitečné při odstraňování

systémových problémů:

Ovladače tohoto modelu počítače podporují pouze systém Windows 8.1.

24 Uživatelská příručka

Nápověda a podpora pro systém Windows

Máte-li potíže s operačním systémem, prostudujte soubor Nápověda a podpora

pro systém Windows. Soubor Nápověda a podpora pro systém Windows otevřete

následujícím způsobem:

• Vyberte ovládací tlačítko Nastavení a poté možnost Nápověda.

• Stiskněte kombinaci kláves Windows + F1.

Soubor Nápověda a podpora pro systém Windows si můžete přečíst na počítači.

Nápovědu a podporu můžete získat také online kliknutím na jeden ze dvou odkazů

v části Další zdroje.

Nástroj BIOS setup utility

Co je nástroj BIOS setup utility?

Nástroj BIOS setup utility je softwarový program založený na paměti ROM. Předává

základní informace o počítači a nabízí možnosti nastavení spouštěcích zařízení,

zabezpečení, režimu hardwaru a dalších předvoleb.

Jak mohu spustit nástroj BIOS setup utility?

Spuštění nástroje BIOS setup utility:

1. Vypněte počítač.

2. Při zapínání počítače opakovaně stiskněte a uvolněte klávesu F1 a spusťte

program Setup Utility.

Jak mohu změnit režim spouštění?

Existují dva režimy spouštění: UEFI a Legacy. Chcete-li změnit režim spouštění,

spusťte nástroj BIOS setup utility, vyberte možnost Startup → Boot Priority a poté

v nabídce spouštění nastavte jako režim spouštění podporu UEFI nebo Legacy.

Kdy bude zapotřebí změnit režim spouštění?

Výchozím režimem spouštění počítače je režim UEFI. Potřebujete-li na počítač

nainstalovat starší verzi operačního systému Windows (libovolný operační systém

starší než verze Windows 8.1), bude potřeba nastavit jako režim spouštění

podporu Legacy. Pokud nezměníte režim spouštění, nebude možné nainstalovat

starší verzi operačního systému Windows.

25

Uživatelská příručka

Provádění každodenní údržby

Čištění součástí počítače

Protože řada počítačových komponent se skládá z propracovaných integrovaných

obvodů, je velmi důležité pravidelně čistit počítač, aby se na něm neusazoval prach.

Pomůcky, které potřebujete k čištění částí počítače, zahrnují: vysavač, měkkou

bavlněnou utěrku, čistou vodu (předem upravenou nebo destilovanou vodu)

a bavlněné tampony.

Upozornění: Předčištěnímpočítačeodpojtepočítačodelektrickézásuvky.

Počítaččistěteměkkouutěrkounavlhčenouvodou.Nepoužívejtekapalné

čisticíprostředkyaničističevespreji,protožemohouobsahovathořlaviny.

Poznámka:Abynedošlokpoškozenípočítačenebomonitoru,nestříkejte

čisticíroztokpřímonamonitor.Používejtepouzeproduktyspecicky

určenékčištěnímonitorůarespektujtenávodydodávanésproduktem.

Obecné způsoby čištění komponent jsou:

• K odstranění prachu na povrchu počítačem, monitoru, tiskárny, reproduktorů

a myši můžete použít měkkou utěrku.

• K vyčištění jinak nepřístupných rohů můžete použít vysavač.

• K důkladnému vyčištění klávesnice vypněte počítač a jemně ho setřete vlhkou

utěrkou. Nepoužívejte klávesnici, dokud zcela nevyschne.

Vždy respektujte následující pravidla:

• Zabraňte vniknutí vody do počítače.

• Nepoužívejte příliš mokrou utěrku.

• Nestříkejte vodu přímo na povrch monitoru ani dovnitř do počítače.

LCD monitor je třeba čistit každý den. K setření prachu z monitoru a klávesnice

používejte suchou utěrku. Všechny povrchy udržujte čisté a bez nánosů nečistot.

26 Uživatelská příručka

Příručka k výměně hardwaru

Tato kapitola obsahuje následující

témata:

 Sejmutí a opětovné nasazení podstavce rámu

 Sejmutí a opětovné nasazení podstavce

monitoru

 Sejmutí krytu počítače

 Výměna jednotky pevného disku

 Výměna optické jednotky

Uživatelská příručka 27

28 Uživatelská příručka

Přehled

Tato příručka je určena pro zákazníky, kteří vyměňují Customer Replaceable

Units (Jednotky vyměnitelné uživatelem) i pro vyškolené servisní pracovníky, kteří

vyměňují Field Replaceable Units (Jednotky vyměnitelné v místě instalace). V této

příručce budeme jednotky CRU a FRU často nazývat „díly“.

Poznámka: VyškoleníservisnípracovnícimusínahlížetdoNávodu k

údržbě hardwaru(HMM),kdejsouuvedenyinformacekobjednávánídílů.

Tato příručka neobsahuje postupy pro všechny díly. Předpokládá se, že kabely,

přepínače a určité mechanické díly může nahradit vyškolený servisní personál, aniž

by potřeboval podrobné postupy.

Poznámka:PoužívejtepouzedílydodanéspolečnostíLenovo®.

Popis karty televizního tuneru v této příručce se vztahuje pouze k modelům

počítačů, které mají instalovanou kartu televizního tuneru.

Tato příručka obsahuje postupy výměny následujících dílů:

• Podstavec rámu

• Podstavec monitoru

• Pevný disk

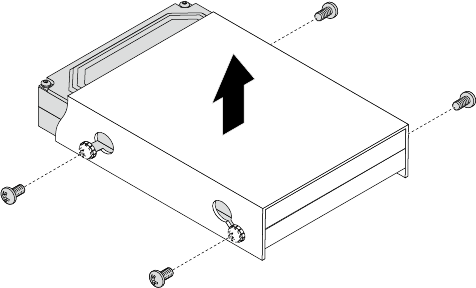

• Optická jednotka

Bezpečnostní informace k výměně jednotek CRU

Počítač neotevírejte a nepokoušejte se provádět žádné opravy, dokud si nepřečtete

část „Důležité bezpečnostní informace“ v příručce Bezpečnost a záruka, která byla

přiložena k počítači. Jestliže již nemáte výtisk dokumentu Příručka Bezpečnost

a záruka, můžete si ji stáhnout online z webových stránek technické podpory na

adrese http://support.lenovo.com.

29

Uživatelská příručka

Další zdroje informací

Pokud máte přístup k Internetu, většina aktuálních informací o vašem počítači je

k dispozici na webu.

Zde naleznete následující informace:

• Informace k demontáži a instalaci jednotek CRU

• Publikace

• Informace k odstraňování potíží

• Informace o dílech

• Odkazy k jiným užitečným zdrojům informací

Uvedené informace najdete na adrese: http://support.lenovo.com

Potřebné nástroje

K demontáži počítače potřebujete následující nástroje a nářadí:

• Pásek k uzemnění zápěstí a vodivou podložku, aby nedošlo k elektrostatickému

výboji

• Plochý šroubovák

• Šroubovák s křížovou hlavou

• Šestihranný šroubovák

• Plastový plochý šroubovák

• Plastovou pinzetu

Poznámka: Šroubynarůznékomponentyselišívelikostí.Běhempostupu

demontážesišroubyodkládejtespolečněsodpovídajícímikomponentami,

abypřiopětovnémontážidílůnedocházelokezmatkům.

30 Uživatelská příručka

Manipulace se součástmi citlivými na elektrostatický

náboj

Statická elektřina je pro vás sice neškodná, ale může vážně poškodit díly počítače.

Při výměně dílů neotevírejte antistatický balíček s novým dílem, dokud starý díl

nevyjmete z počítače a nejste připraveni instalovat nový díl.

Při manipulaci s díly a dalšími částmi počítače dodržujte tato preventivní opatření,

aby nedošlo k poškození působením statické elektřiny:

• Omezte své pohyby, protože mohou způsobit hromadění statické elektřiny.

• S jednotlivými díly a dalšími částmi počítače zacházejte vždy opatrně. Zásuvné

karty, paměťové moduly, systémové desky a mikroprocesory vždy držte za

rohy. Nikdy se nedotýkejte nezakrytých obvodů.

• Zabraňte ostatním osobám v sahání na díly a další součásti počítače.

• Než vyměníte nový díl, dotkněte se nejméně na dvě sekundy antistatickým

obalem, ve kterém je díl uložen, kovového krytu rozšiřujícího slotu nebo jiného

holého kovového povrchu na počítači. Tím snížíte hladinu statické elektřiny

v obalu i na vašem těle.

• Je-li to možné, vyjměte nový díl z antistatického obalu a instalujte jej přímo do

počítače, aniž byste díl pokládali. Není-li to možné, umístěte antistatický obal,

ve kterém byl díl doručen, na hladký rovný povrch a díl položte na obal.

• Díl nepokládejte na kryt počítače ani na jiné kovové povrchy.

31

Uživatelská příručka

Výměna hardwaru

Upozornění: Krytpočítačenesnímejteanepokoušejteseprovádětžádné

opravy,dokudsinepřečtetečást„Importantsafetyinformation(Důležité

bezpečnostníinformace)“vdokumentuPříručka Bezpečnost a záruka,

kterábylapřiloženakpočítači,nebovdokumentuNávod k údržbě

hardwaru (HMM)počítače.KopiedokumentůPříručka Bezpečnost

a zárukaneboHMMsimůžetestáhnoutzwebovýchstránektechnické

podporynaadrese:http://support.lenovo.com

Poznámka:PoužívejtepouzedílydodanéspolečnostíLenovo.

Všeobecné informace

Pokyny k demontáži

Než budete pokračovat s procedurou demontáže, vždy proveďte následující úkony:

1. Vypněte napájení systému a všech periferií.

2. Odpojte všechny napájecí a signálové kabely od počítače.

3. Umístěte systém na rovný, stabilní povrch.

32 Uživatelská příručka

Sejmutí a opětovné nasazení podstavce rámu

Upozornění: Krytpočítačenesnímejteanepokoušejteseprovádětžádné

opravy,dokudsinepřečtetečást„Importantsafetyinformation(Důležité

bezpečnostníinformace)“vdokumentuPříručka Bezpečnost a záruka,

kterábylapřiloženakpočítači,nebovdokumentuNávod k údržbě

hardwaru (HMM)počítače.KopiedokumentůPříručka Bezpečnost

a zárukaneboHMMsimůžetestáhnoutzwebovýchstránektechnické

podporynaadrese:http://support.lenovo.com

V této části jsou uvedeny pokyny k sejmutí a opětovnému připojení podstavce

rámu.

Poznámka:Podstavecrámujekdostánípouzeproněkterémodely.

Chcete-li sejmout a znovu připojit podstavec rámu, proveďte následující akce.

1. Odeberte z disků veškerá média a vypněte připojená zařízení.

2. Vypněte počítač a odpojte všechny napájecí kabely z elektrických zásuvek.

3. Odpojte všechny kabely připojené k počítači.

4. Na stůl nebo plochý povrch umístěte jemnou, čistou utěrku nebo hadřík.

Uchopte obě strany počítače a jemně jej položte tak, aby byla obrazovka

umístěna na utěrce nebo hadříku a kryt směřoval nahoru.

5. Odeberte gumový blok chránící obrazovku . Opatrně uvolněte šroub

zajišťující podstavec rámu. Zvedněte podstavec rámu a sejměte jej z počítače.

Poznámka:Šroubnelzeodebratzpodstavcerámu.

33

Uživatelská příručka

6. Chcete-li podstavec rámu znovu připojit, vložte obě karty na rámu do

odpovídajících slotů v šasi a posuňte podstavec rámu směrem dovnitř a dolů

tak, jak je uvedeno na obrázku.

7. Upevněte podstavec rámu k počítači pomocí šroubu. Poté vložte gumový blok

zpět do otvoru a šroub tak zajistěte.

Sejmutí a opětovné nasazení podstavce monitoru

Upozornění: Krytpočítačenesnímejteanepokoušejteseprovádětžádné

opravy,dokudsinepřečtetečást„Importantsafetyinformation(Důležité

bezpečnostníinformace)“vdokumentuPříručka Bezpečnost a záruka,

kterábylapřiloženakpočítači,nebovdokumentuNávod k údržbě

hardwaru (HMM)počítače.KopiedokumentůPříručka Bezpečnost

a zárukaneboHMMsimůžetestáhnoutzwebovýchstránektechnické

podporynaadrese:http://support.lenovo.com

V této části jsou uvedeny pokyny k sejmutí a opětovnému připojení podstavce

monitoru.

Poznámka:Podstavecmonitorujekdostánípouzeproněkterémodely.

Chcete-li sejmout a znovu připojit podstavec monitoru, proveďte následující akce.

1. Odeberte z disků veškerá média a vypněte připojená zařízení.

2. Vypněte počítač a odpojte všechny napájecí kabely z elektrických zásuvek.

34 Uživatelská příručka

3. Odpojte všechny kabely připojené k počítači.

4. Na stůl nebo plochý povrch umístěte jemnou, čistou utěrku nebo hadřík.

Uchopte obě strany počítače a jemně jej položte tak, aby byla obrazovka

umístěna na utěrce nebo hadříku a kryt směřoval nahoru.

5. Odeberte gumový blok chránící šrouby . Opatrně uvolněte šroub

zajišťující podstavec monitoru. Poté podstavec monitoru zvedněte a sejměte jej

z počítače.

6. Chcete-li podstavec monitoru znovu připojit, vložte obě karty na podstavci

monitoru do odpovídajících slotů v šasi a posuňte podstavec monitoru směrem

dovnitř a dolů tak, jak je uvedeno na obrázku.

35

Uživatelská příručka

7. Upevněte podstavec monitoru k počítači pomocí obou šroubů. Poté vložte

gumový blok zpět do otvorů a šrouby tak zajistěte.

Sejmutí krytu počítače

Upozornění: Krytpočítačenesnímejteanepokoušejteseprovádětžádné

opravy,dokudsinepřečtetečást„Importantsafetyinformation(Důležité

bezpečnostníinformace)“vdokumentuPříručka Bezpečnost a záruka,

kterábylapřiloženakpočítači,nebovdokumentuNávod k údržbě

hardwaru (HMM)počítače.KopiedokumentůPříručka Bezpečnost

a zárukaneboHMMsimůžetestáhnoutzwebovýchstránektechnické

podporynaadrese:http://support.lenovo.com

UPOZORNĚNÍ:

Počítačvypněteanežsejmetekrytpočítače,počkejte3až5minut,aby

počítačvychladl.

V této části jsou uvedeny pokyny k sejmutí krytu počítače.

Chcete-li sejmout kryt počítače, postupujte takto.

1. Odeberte z disků veškerá média a vypněte připojená zařízení a počítač. Poté

odpojte všechny napájecí kabely z elektrických zásuvek a odpojte také všechny

kabely připojené k počítači.

2. Na stůl nebo jiný plochý povrch umístěte jemnou, čistou utěrku nebo hadřík.

Uchopte obě strany počítače a jemně jej položte tak, aby byla obrazovka

umístěna na utěrce nebo hadříku a kryt směřoval nahoru.

3. Sejměte jakékoli blokovací zařízení, které zajišťuje kryt počítače.

4. Sejměte podstavec počítače. Informace najdete v části „Sejmutí a opětovné

nasazení podstavce rámu“, „Sejmutí a opětovné nasazení podstavce monitoru“

nebo „Sejmutí a opětovné nasazení podstavce transformátoru“.

36 Uživatelská příručka

5. Uvolněte oba šrouby v dolní části počítače a poté opatrně nadzvedněte kryt

počítače a sejměte jej z počítače.

Poznámky:

• Tytodvašroubynelzeodebratzkrytupočítače.

• Vpřípaděpotřebypoužijtešroubováksplochouhlavou,kterývám

pomůžesesejmutímkrytupočítače.

6. Znovu připevněte kryt počítače.

1) Zajišťovací kolíky krytu počítače zarovnejte s montážními otvory na šasi

a poté kryt počítače umístěte zpět.

2. Připevněte kryt počítače k šasi pomocí dvou šroubů.

7. Znovu připevněte podstavec počítače k šasi.

37

Uživatelská příručka

Výměna jednotky pevného disku

Upozornění: Krytpočítačenesnímejteanepokoušejteseprovádětžádné

opravy,dokudsinepřečtetečást„Importantsafetyinformation(Důležité

bezpečnostníinformace)“vdokumentuPříručka Bezpečnost a záruka,

kterábylapřiloženakpočítači,nebovdokumentuNávod k údržbě

hardwaru (HMM)počítače.KopiedokumentůPříručka Bezpečnost

a zárukaneboHMMsimůžetestáhnoutzwebovýchstránektechnické

podporynaadrese:http://support.lenovo.com

V této části jsou uvedeny pokyny k výměně jednotky pevného disku.

Chcete-li vyměnit jednotku pevného disku, postupujte takto.

1. Odeberte z disků veškerá média a vypněte připojená zařízení a počítač. Poté

odpojte všechny napájecí kabely z elektrických zásuvek a odpojte také všechny

kabely připojené k počítači.

2. Na stůl nebo jiný plochý povrch umístěte jemnou, čistou utěrku nebo hadřík.

Uchopte obě strany počítače a jemně jej položte tak, aby byla obrazovka

umístěna na utěrce nebo hadříku a kryt směřoval nahoru.

3. Sejměte podstavec počítače. Informace najdete v části „Sejmutí a opětovné

nasazení podstavce rámu“, „Sejmutí a opětovné nasazení podstavce monitoru“

nebo „Sejmutí a opětovné nasazení podstavce transformátoru“.

4. Sejměte kryt počítače. Informace najdete v kapitole „Sejmutí krytu počítače“.

5. Odstraňte jednotku pevného disku tak, jak je uvedeno na obrázku.

6. Z jednotky pevného disku odpojte všechny kabely.

38 Uživatelská příručka

7. Vyšroubujte 4 šrouby, kterými je jednotka pevného disku upevněna k přihrádce

disku, a vysuňte poškozený pevný disk z přihrádky na disk.

8. Novou jednotku pevného disku zasuňte do přihrádky na disk a poté

přišroubujte zmíněné 4 šrouby k přihrádku na disk.

9. K jednotce pevného disku připojte kabely.

10. Zajišťovací kolíky krytu počítače zarovnejte s montážními otvory na šasi a poté

k šasi připojte jednotku pevného disku.

11. Znovu připevněte kryt počítače a podstavec počítače.

12. Připevněte novou jednotku pevného disku k šasi pomocí zbývajících šroubů.

39

Uživatelská příručka

Výměna optické jednotky

Upozornění: Krytpočítačenesnímejteanepokoušejteseprovádětžádné

opravy,dokudsinepřečtetečást„Importantsafetyinformation(Důležité

bezpečnostníinformace)“vdokumentuPříručka Bezpečnost a záruka,

kterábylapřiloženakpočítači,nebovdokumentuNávod k údržbě

hardwaru (HMM)počítače.KopiedokumentůPříručka Bezpečnost

a zárukaneboHMMsimůžetestáhnoutzwebovýchstránektechnické

podporynaadrese:http://support.lenovo.com

V této části jsou uvedeny pokyny k výměně optické jednotky.

Chcete-li vyměnit optickou jednotku, postupujte takto.

1. Odeberte z disků veškerá média a vypněte připojená zařízení a počítač. Poté

odpojte všechny napájecí kabely z elektrických zásuvek a odpojte také všechny

kabely připojené k počítači.

2. Na stůl nebo jiný plochý povrch umístěte jemnou, čistou utěrku nebo hadřík.

Uchopte obě strany počítače a jemně jej položte tak, aby byla obrazovka

umístěna na utěrce nebo hadříku a kryt směřoval nahoru.

3. Sejměte podstavec počítače. Informace najdete v části „Sejmutí a opětovné

nasazení podstavce rámu“, „Sejmutí a opětovné nasazení podstavce monitoru“

nebo „Sejmutí a opětovné nasazení podstavce transformátoru“.

4. Sejměte kryt počítače. Informace najdete v kapitole „Sejmutí krytu počítače“.

5. Odstraňte šroub zajišťující optickou jednotku. Poté posuňte optickou

jednotku směrem ven, jak je uvedeno na obrázku, a odpojte ji od kabelu. Poté

ji vysuňte směrem ven z přihrádky optické jednotky.

2

40 Uživatelská příručka

6. Zasuňte novou optickou jednotku do přihrádky optické jednotky, dokud

nebude nová optická jednotka připojena ke kabelu a upevněna. Připevněte

novou optickou jednotku k šasi pomocí šroubu.

7. Znovu připevněte kryt počítače a podstavec počítače.

41

Uživatelská příručka

Příloha

Prohlášení

Děkujeme vám, že používáte produkty společnosti Lenovo.

Dříve než produkt nainstalujete a poprvé použijete, pečlivě si přečtěte všechny

dokumenty, které byly dodány společně s počítačem. Společnost Lenovo nenese

odpovědnost za žádné ztráty, s výjimkou případů, kdy k těmto ztrátám dojde

v důsledku instalace nebo činností prováděných servisním personálem společnosti

Lenovo. Je vaší odpovědností, pokud zanedbáte správný způsob obsluhy produktu

v souladu s návodem a požadavky popsanými v příručkách přiložených k počítači,

nebo nebudete s produktem správně zacházet.

Tato příručka může obsahovat technické nepřesnosti a typogracké chyby.

Informace uvedené v tomto dokumentu jsou pravidelně upravovány a tyto změny

budou součástí nových verzí publikace. Za účelem poskytování kvalitnějších služeb

si společnost Lenovo vyhrazuje právo kdykoli a bez dalšího upozornění zlepšovat

a/nebo upravovat produkty a softwarové programy popsané v příručkách

dodávaných společně s počítačem a dále obsah této příručky.

Příručky dodávané společně s počítačem vám mají pomoci správně používat

produkty společnosti Lenovo. Konguraci produktu najdete v příslušné smlouvě

(byla-li uzavřena) nebo na seznamu dodaného zboží, popř. se obraťte na

distributora prodávaného produktu.

Obsah příruček dodávaných společně s počítačem je chráněn autorským

zákonem a zásadami. Žádná část návodů přiložených k vašemu počítači nesmí

být bez předchozího písemného svolení společnosti Lenovo reprodukována ani

přepisována jakýmkoliv způsobem, ani překládána do jakéhokoliv jazyka.

Softwarové rozhraní, funkce a hardwarová kongurace popsaná v příručkách

dodávaných společně s počítačem nemusí přesně odpovídat skutečné konguraci

zakoupeného počítače. V případě dotazů k příručkám dodávaných společně

s počítačem nás můžete kdykoli kontaktovat. Chcete-li získat nejnovější informace

nebo máte-li jakékoli dotazy nebo podněty, kontaktujte nebo navštivte webovou

stránku společnosti Lenovo:

Webová stránky podpory: http://support.lenovo.com

42 Uživatelská příručka

Ochranné známky

Lenovo a logo Lenovo jsou ochranné známky společnosti Lenovo ve Spojených

státech, dalších zemích, nebo ve všech oblastech.

Microsoft, Windows a Windows Vista jsou ochranné známky skupiny společností

Microsoft.

Intel Inside je ochranná známka společnosti Intel Corporation ve Spojených státech

a/nebo dalších zemích.

AMD, logo se šipkou AMD, ATI, AMD Athlon, AMD LIVE!, AMD Opteron,

AMD Phenom, AMD Sempron, Catalyst, Cool ‘n’ Quiet, CrossFire, PowerPlay,

Radeon a The Ultimate Visual Experience jsou ochranné známky společnosti

Advanced Micro Devices, Inc.

Další názvy společností, produktů či služeb uvedených v tomto dokumentu

nebo jiných publikacích společnosti Lenovo mohou být ochrannými známkami či

servisními značkami jiných společností.

Všechna práva vyhrazena.

Názvy nebo značky určitých společností uvedené v příručkách dodávaných

společně s počítačem nebo v tomto dokumentu nemusí nutně značit, že

předmětný software nebo hardware je součástí dodávky. Konkrétní kongurace

produktu závisí na popisu v seznamu dodaného zboží.

Prohlášení o shodě Energy Star

ENERGY STAR® je společný program americké agentury Environmental Protection

Agency a amerického ministerstva pro energetiku zaměřený na úsporu peněz a

ochranu životního prostředí díky energeticky efektivním produktům a postupům.

Společnost Lenovo s hrdostí nabízí svým zákazníkům produkty s označením

souladu s programem ENERGY STAR. Následující typy přístrojů byly navrženy a

testovány, aby byly v souladu s požadavkem programu ENERGY STAR na počítače

v době jejich výroby. Další informace o hodnocení ENERGY STAR pro počítače

Lenovo najdete na adrese http://www.lenovo.com.

• F0BA

43

Uživatelská příručka

Používáním produktů v souladu s programem ENERGY STAR a využitím funkcí

správy napájení vašeho počítače snižujete spotřebu elektřiny. Snížením spotřeby

elektřiny přispíváte k možným nančním úsporám, čistějšímu životnímu prostředí a

snížení emisí skleníkových plynů.

Více informací o programu ENERGY STAR najdete na stránkách:

http://www.energystar.gov.

Společnost Lenovo vám doporučuje zařadit úsporné používání energie do vašich

každodenních činností. V rámci podpory tohoto úsilí přednastavuje Lenovo

následující funkce správy napájení, pokud váš počítač není aktivní po určenou dobu:

Funkce správy napájení ENERGY STAR podle operačního systému.

Microsoft Windows Vista, Windows 7, Windows 8 a Windows 8.1

Plán napájení: Vyvážený

• Vypnutí displeje: Po 10 minutách

• Převedení počítače do režimu spánku: Po 25 minutách

• Pokročilé nastavení napájení:

- Vypnutí pevných disků: Po 20 minutách

- Hibernace: Nikdy

K probuzení počítače z režimu spánku nebo pohotovostního režimu systému

stiskněte libovolné tlačítko na klávesnici. Další informace o těchto nastaveních

najdete v informačním systému Nápověda a podpora pro systém Windows.

Povolení režimu kompatibility se směrnicí ErP

Režim kompatibility se směrnicí na výrobky spojené se spotřebou energie (ErP) můžete

povolit pomocí nabídky Power v programu Setup Utility. Tento režim snižuje spotřebu

elektrické energie, pokud je počítač v pohotovostním režimu nebo je vypnutý.

Režim kompatibility se směrnicí ErP povolíte pomocí programu Setup Utility tímto

způsobem:

1. Při zapínání počítače opakovaně stiskněte a uvolněte klávesu F1. Tím spustíte

program Setup Utility.

2. Z hlavní nabídky programu Setup Utility vyberte položku Power → ErP

a stiskněte klávesu Enter.

3. Vyberte možnost Enabled a stiskněte klávesu Enter.

4. Stisknutím klávesy F10 uložte změny a ukončete program Setup Utility. Budete-

li vyzváni, potvrďte klávesou Enter.

Poznámka:PopovolenírežimukompatibilitysesměrnicíErPbudemožné

počítačprobuditpouzestisknutímvypínače.

44 Uživatelská příručka

V systému Windows 8 nebo Windows 8.1 je nutné také deaktivovat funkci Fast

Startup, aby bylo možné splnit požadavky směrnice ErP.

Funkci Fast Startup zakážete následujícím způsobem:

1. Na ovládacím tlačítku Hledat vyberte možnost Aplikace → Ovládací panely.

2. V části Ovládací panely vyberte možnost Všechny položky Ovládacích

panelů → Možnosti napájení.

3. Z automaticky otevírané rozevírací nabídky vyberte možnost Nastavení tlačítek

napájení.

4. Vyberte možnost Změnit nastavení, které nyní není k dispozici a zrušte

zaškrtnutí možnosti Zapnout rychlé spuštění v seznamu Nastavení vypnutí.

Dodatečné informace dle nařízení EU 617/2013 a směrnice 2009/125/EC s

ohledem na požadavky ekologického projektování počítačů a počítačových

serverů najdete zde: www.lenovo.com/ecodeclaration.

Upozornění týkající se elektronických

emisí

Následující informace se vztahují na typy počítačů Lenovo:

• F0BA

Federal Communications Commission (FCC) – Prohlášení o shodě

Na základě testování splňuje toto zařízení omezení stanovené pro digitální zařízení

třídy B v souladu se zásadami FCC, část 15. Tato omezení zajišťují přiměřenou

ochranu proti nežádoucím interferencím v obytných zónách. Používáním tohoto

zařízení dochází k uvolňování energie rádiových frekvencí. Pokud instalace

a používání tohoto zařízení není v souladu s pokyny, může docházet k nežádoucím

interferencím radiokomunikací. Není však zaručeno, že v případě konkrétní

instalace nebude k interferencím docházet. Pokud toto zařízení způsobuje

nežádoucí interference příjmu rádiového a televizního signálu (tuto skutečnost

lze ověřit vypnutím a zapnutím zařízení), doporučujeme uživateli odstranit tyto

interference jedním nebo několika z následujících způsobů:

• Změňte polohu nebo umístění přijímací antény.

• Zvětšete vzdálenost mezi zařízením a přijímačem.

• Zapojte zařízení do zásuvky jiného obvodu, než ve kterém je připojen přijímač.

• Kontaktujte autorizovaného dealera nebo zástupce oddělení služeb

zákazníkům.

45

Uživatelská příručka

Společnost Lenovo neodpovídá za jakékoli rádiové nebo televizní interference

způsobené používáním jiných než doporučených kabelů či konektorů nebo

způsobené neoprávněnými změnami nebo úpravami tohoto zařízení. Dojde-li

k neoprávněným změnám nebo úpravám, může být ukončeno oprávnění uživatele

provozovat toto zařízení.

Toto zařízení splňuje zásady FCC část 15. Předpokladem provozu jsou následující

dvě podmínky: (1) toto zařízení nesmí způsobovat nežádoucí interference a (2) toto

zařízení musí přijímat jakékoli interference, včetně interferencí které mohou způsobit

nežádoucí provoz.

Odpovědná strana:

Lenovo (United States) Incorporated

1009 Think Place - Building One

Morrisville, NC 27560

U.S.A.

Telefon: (919) 294-5900

Upozornění týkající se zajištění

souladu s předpisy pro území Mexika

Advertencia: En Mexico la operación de este equipo está sujeta a las siguientes

dos condiciones: (1) es posible que este equipo o dispositivo no cause

interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier

interferencia, incluyendo la que pueda causar su operación no deseada.

46 Uživatelská příručka
