ThinkStationP300

用户指南

机器类型：10DA、30AG和30AH

注：使用本资料及其支持的产品之前，请务必先阅读并了解第v页“首先阅读：重要安全信息”

和第15页附录E“声明”。

第三版(2015年1月)

©CopyrightLenovo2014,2015.

有限权利声明：如果数据或软件依照通用服务管理（GSA）合同提供，则其使用、复制或披露将受到GS-35F-05925号

合同的约束。

目录

首先阅读：重要安全信息.......v

维护和升级................v

静电预防.................v

电源线和电源适配器...........vi

延长线和相关设备............vi

聚氯乙烯（PVC）线缆和电线声明.....vi

插头和插座...............vii

外接设备................vii

产品散热与通风.............vii

运行环境................viii

激光合规性声明.............viii

电源声明................viii

清洁与维护...............ix

第1章产品概述............1

位置...................1

计算机正面的接口、控件和指示灯的位

置..................2

计算机背面接口的位置.........3

组件的位置..............5

主板上的部件的位置..........6

内置驱动器的位置...........7

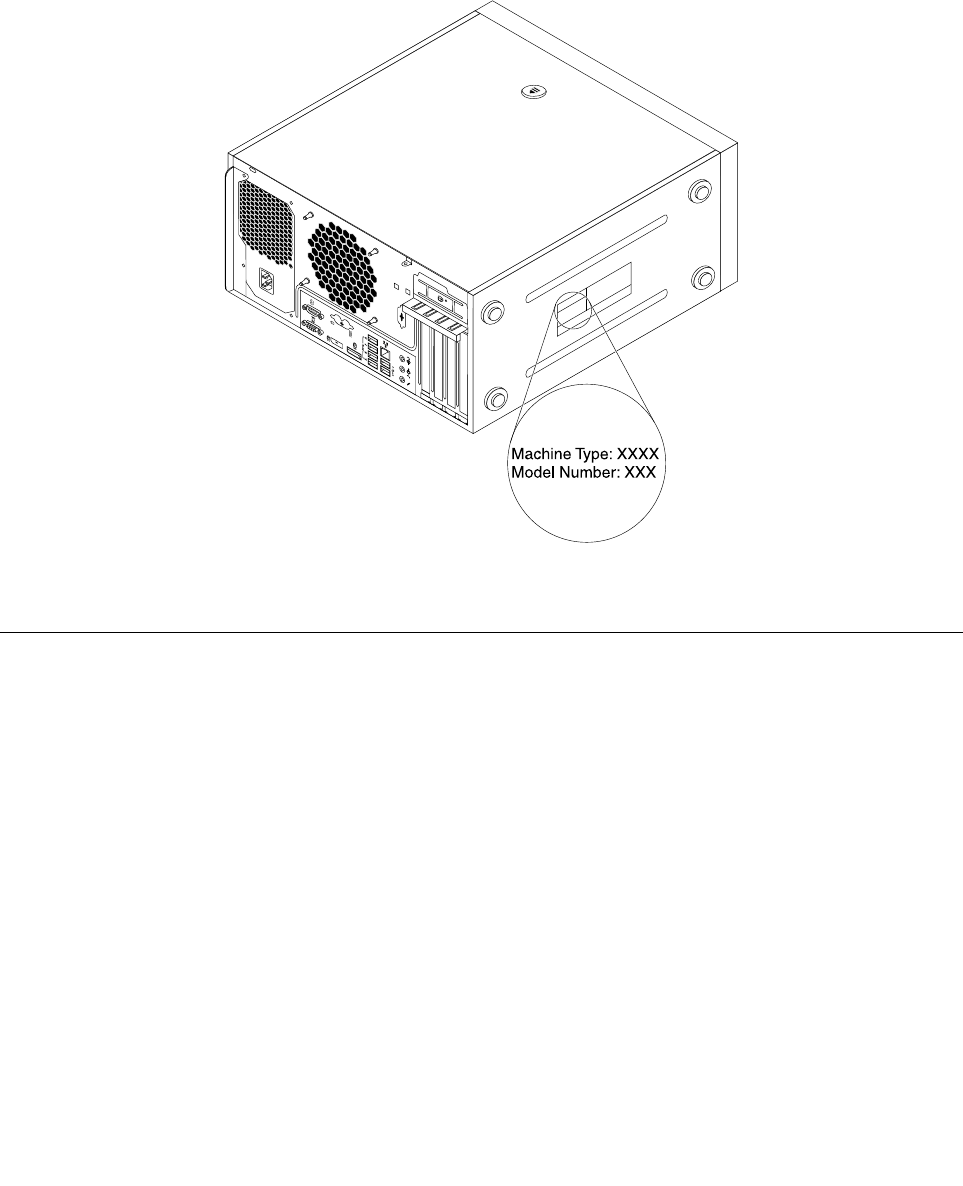

机器类型和型号标签..........8

功能部件.................8

规格..................12

Lenovo程序...............12

在Windows7操作系统中访问各种

Lenovo程序.............13

在Windows8.1操作系统中访问各种

Lenovo程序.............13

Lenovo程序简介...........14

第2章使用计算机.........17

注册计算机...............17

使用键盘快捷方式............17

使用滚轮鼠标..............18

设置计算机音量.............18

从桌面设置音量...........18

从控制面板中设置音量........19

使用光盘................19

使用光盘驱动器...........19

握持和存放光盘...........20

播放和取出光盘...........20

刻录光盘..............20

在Windows8.1操作系统的屏幕之间导航.21

在Windows8.1操作系统中访问控制面板.22

常见问题................22

第3章您与计算机.........25

辅助功能和舒适度............25

安排工作空间............25

舒适度...............25

眩光与照明.............25

空气流通..............26

电源插座和线缆长度.........26

辅助功能选项信息..........26

将计算机带往其他国家或地区.......29

第4章安全性............31

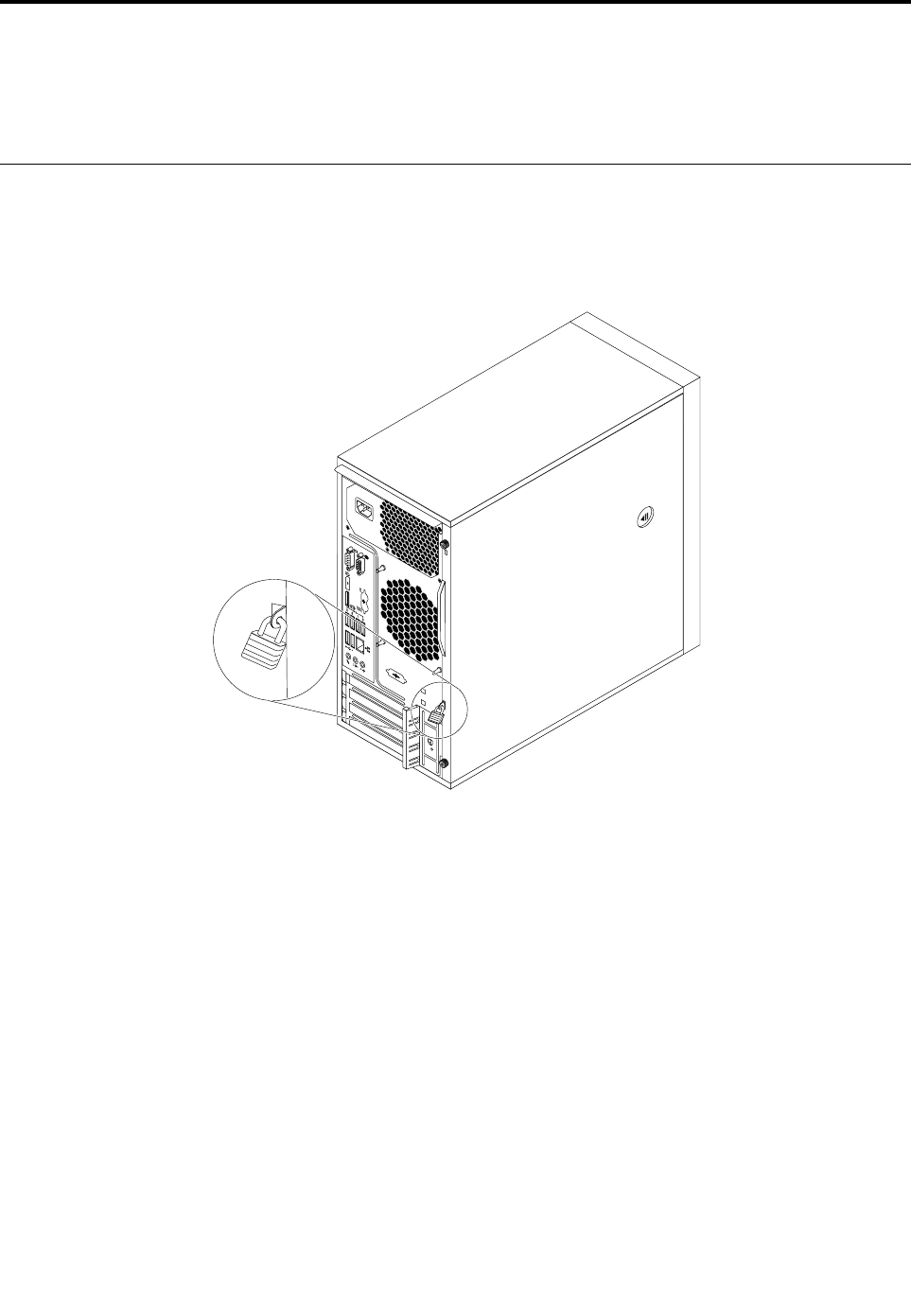

锁住计算机外盖.............31

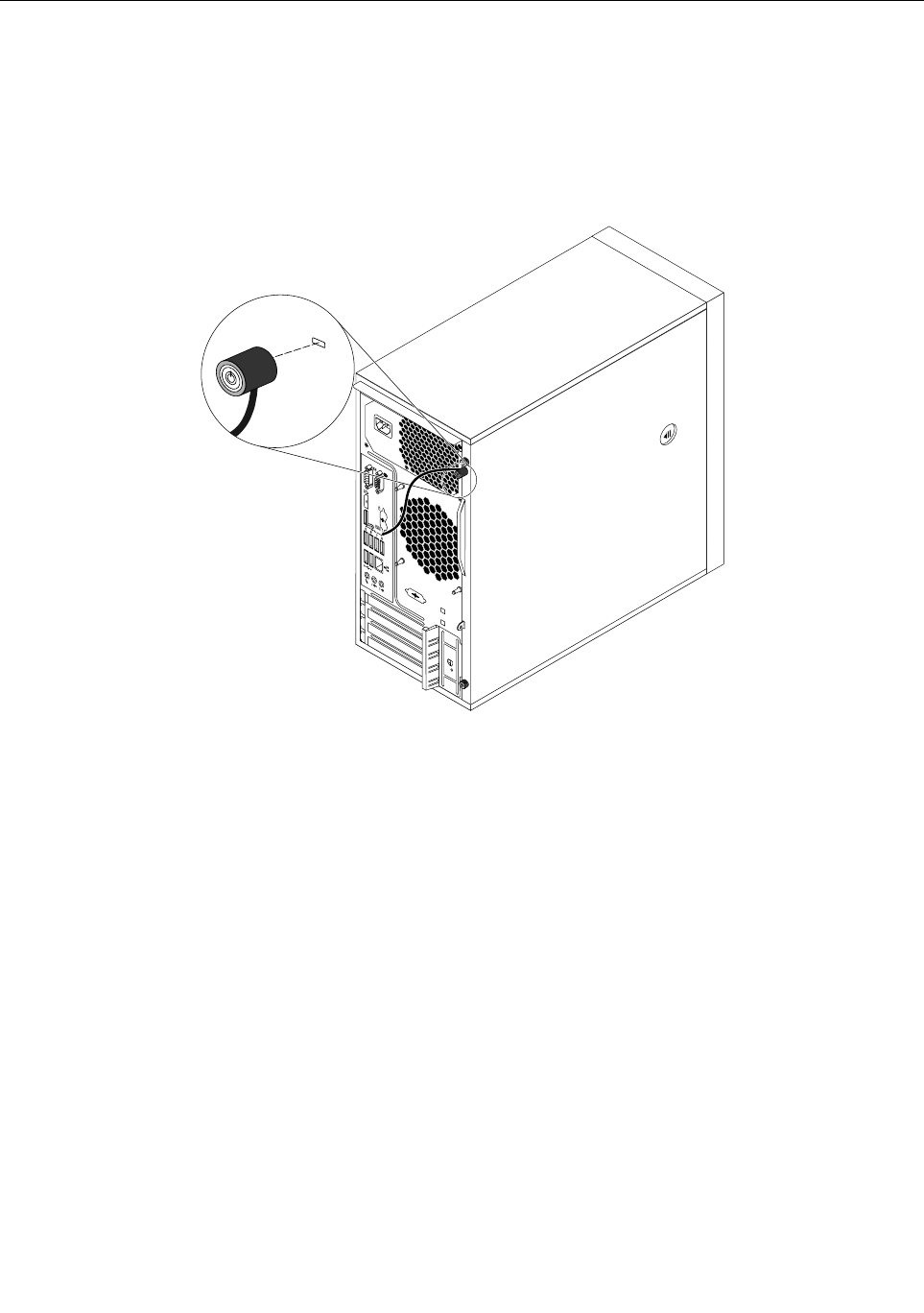

连接Kensington式钢缆锁........32

连接钢缆锁...............33

使用密码................33

BIOS密码..............33

Windows密码............34

使用外盖存在感知开关..........34

使用指纹识别器.............34

使用和了解防火墙............35

保护数据免遭病毒侵害..........35

第5章高级配置...........37

使用SetupUtility程序..........37

启动SetupUtility程序........37

查看和更改设置...........37

使用BIOS密码...........38

启用或禁用设备...........39

选择启动设备............40

启用ErPLPS遵从方式........40

ICE性能方式............41

ICE散热警报............41

退出SetupUtility程序........42

更新或恢复BIOS.............42

使用系统程序............42

从光盘更新BIOS...........42

从操作系统更新BIOS........43

在BIOS更新失败的情况下进行恢复..43

©CopyrightLenovo2014,2015i

配置RAID................44

RAID级别..............44

配置系统BIOS以启用SATARAID功

能.................44

创建RAID卷............44

删除RAID卷............45

将磁盘复位为非RAID........45

第6章预防出现问题........47

使计算机保持最新状态..........47

获取计算机最新的设备驱动程序....47

更新操作系统............47

使用SystemUpdate.........48

清洁与维护...............48

基本要点..............48

清洁计算机.............48

良好的维护习惯...........49

移动计算机...............50

第7章故障诊断...........51

基本故障诊断..............51

故障诊断过程..............51

故障诊断................52

音频问题..............52

CD问题...............53

DVD问题..............54

间歇性问题.............54

键盘或鼠标的问题..........55

显示器问题.............56

联网问题..............57

已将某个选件连接到计算机，但该选件

不工作...............58

性能低下和锁定问题.........59

打印机不工作............60

无法访问串口............60

软件问题..............60

无法访问USB接口..........61

LenovoSolutionCenter.........61

第8章恢复信息...........63

Windows7操作系统的恢复信息......63

制作和使用恢复盘..........63

执行备份和恢复操作.........64

制作和使用挽救介质.........65

重新安装程序和设备驱动程序.....66

解决恢复问题............67

Windows8.1操作系统的恢复信息.....68

恢复计算机.............68

将计算机重置为出厂缺省设置.....68

使用高级启动选项..........68

在Windows8.1无法启动时恢复操作系

统.................69

第9章安装或更换硬件......71

握持静电敏感设备............71

安装或更换硬件.............71

安装外部选件............71

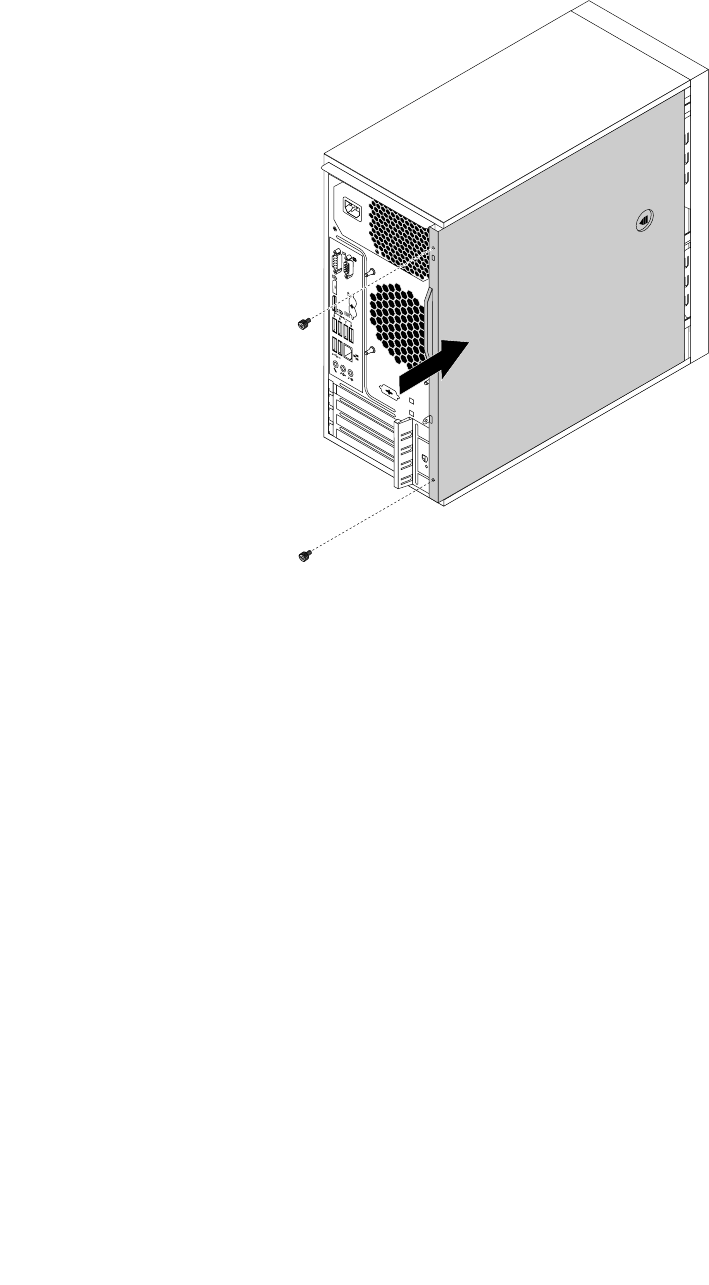

卸下计算机外盖...........71

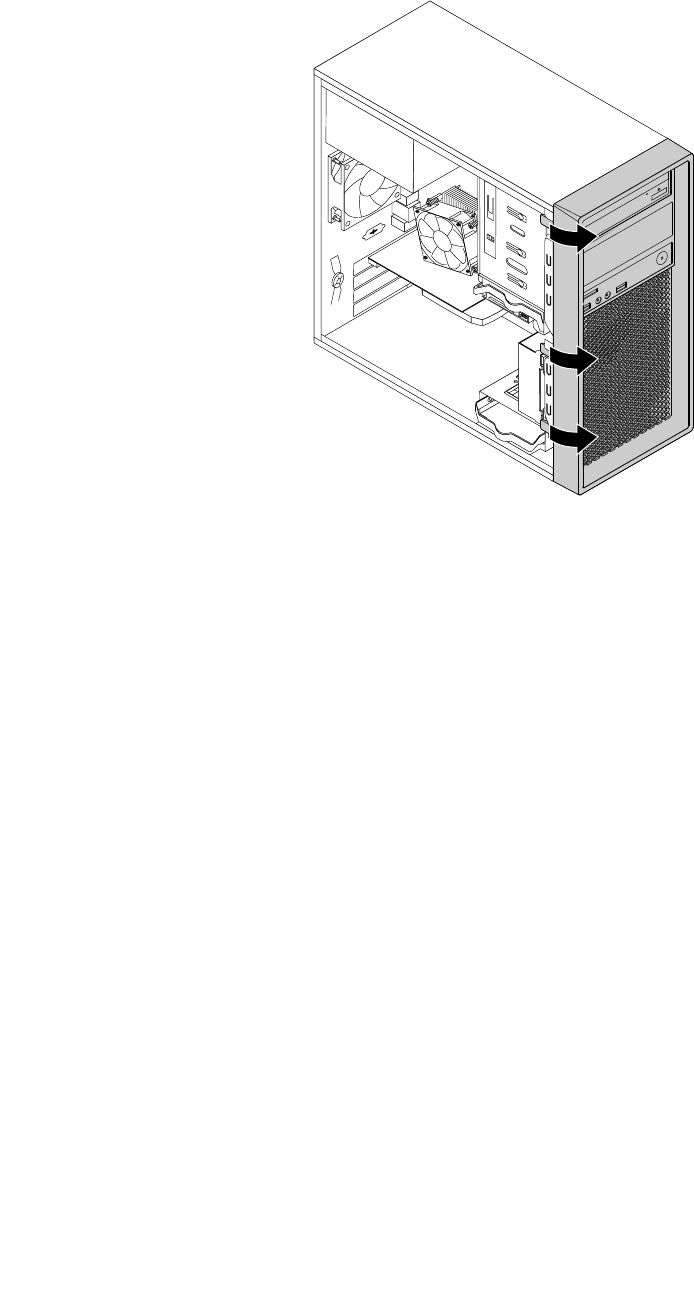

卸下和重新安装前挡板........72

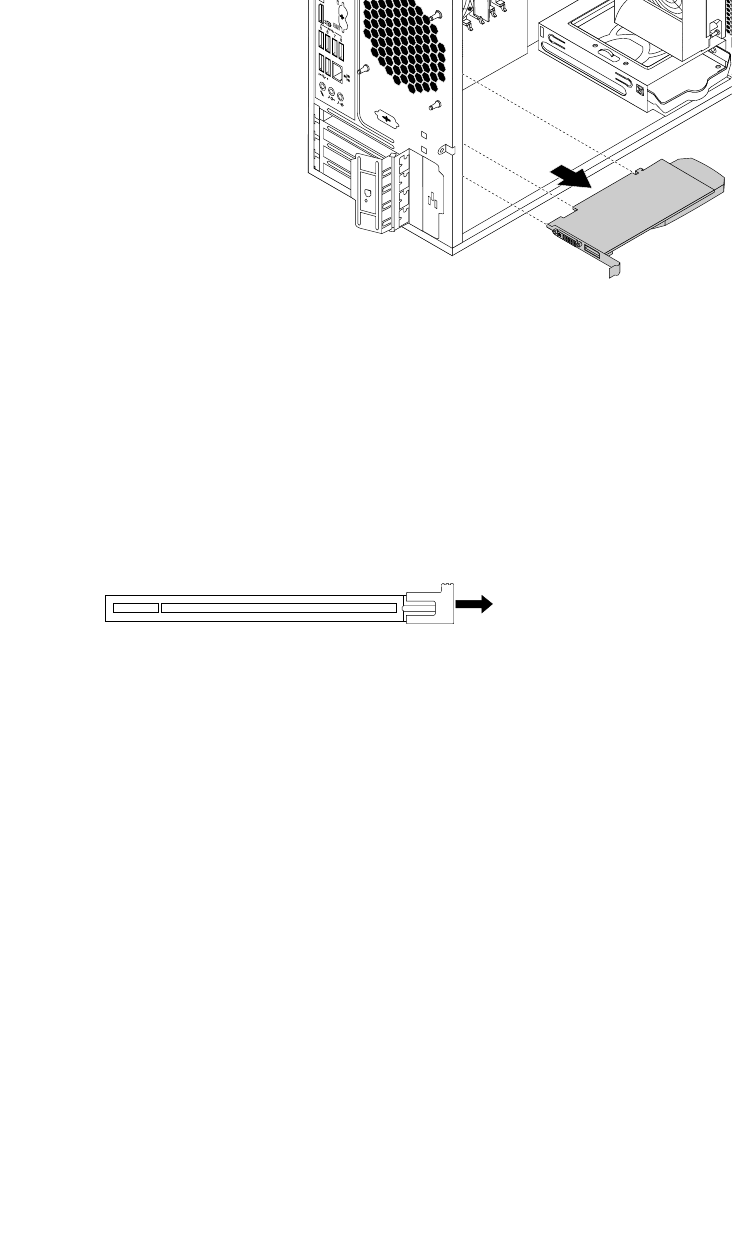

安装或更换PCI卡..........73

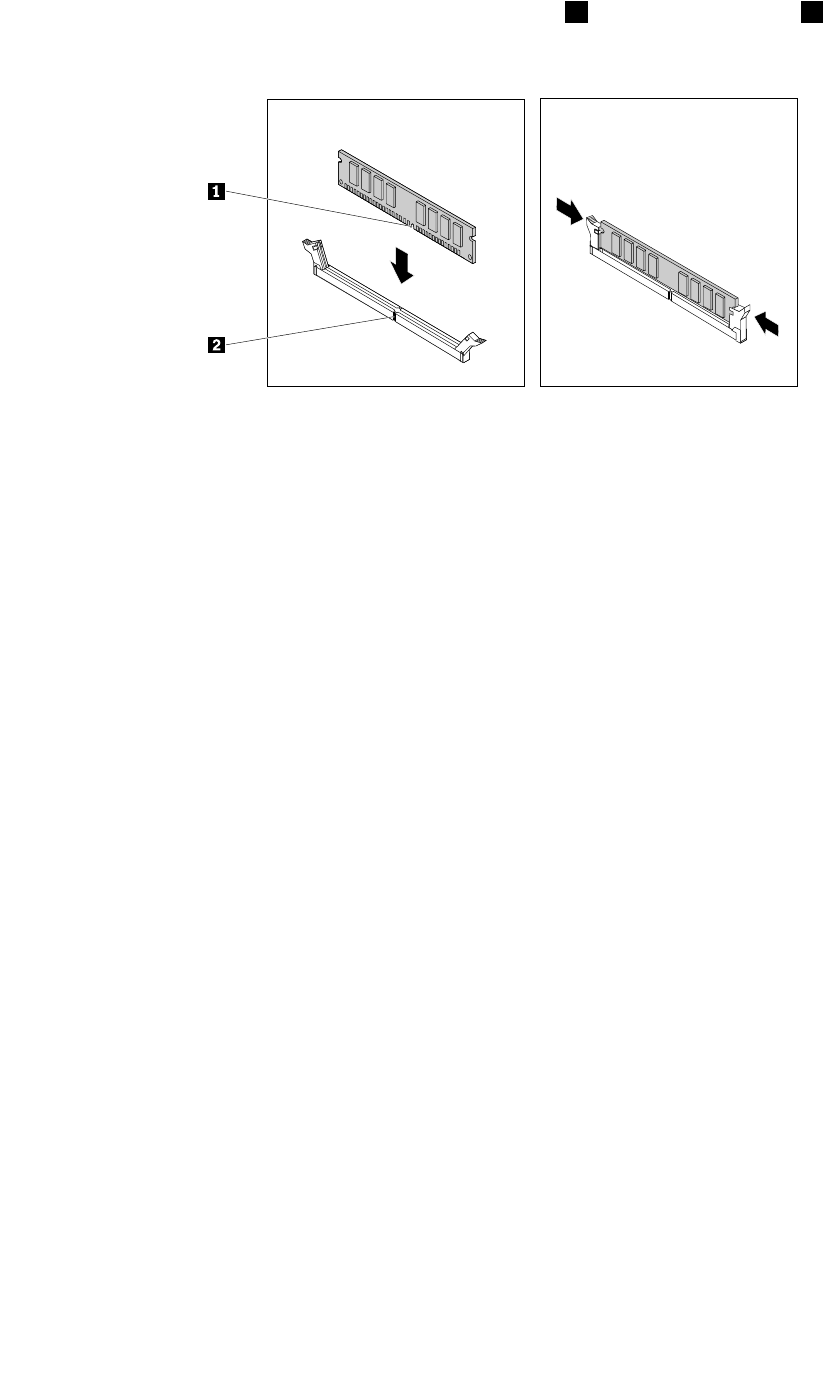

安装或更换内存条..........76

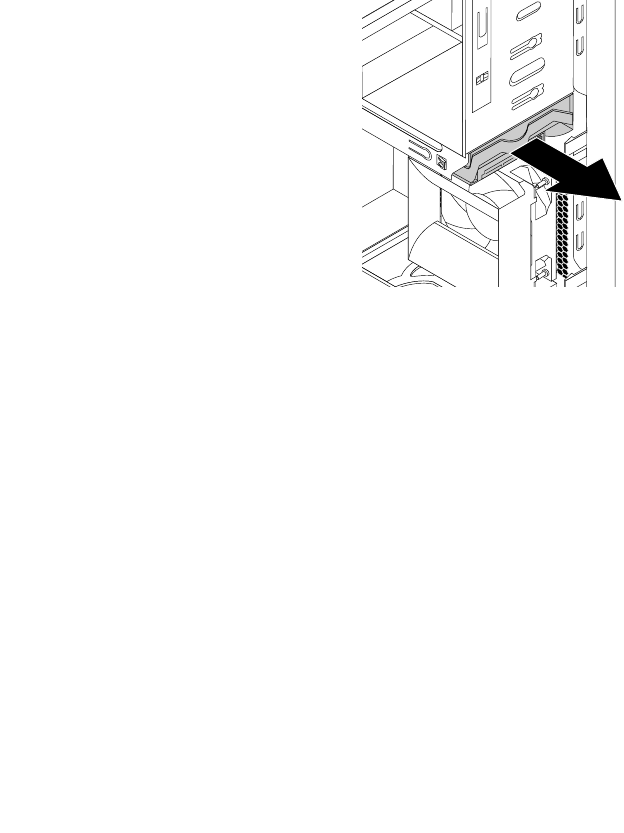

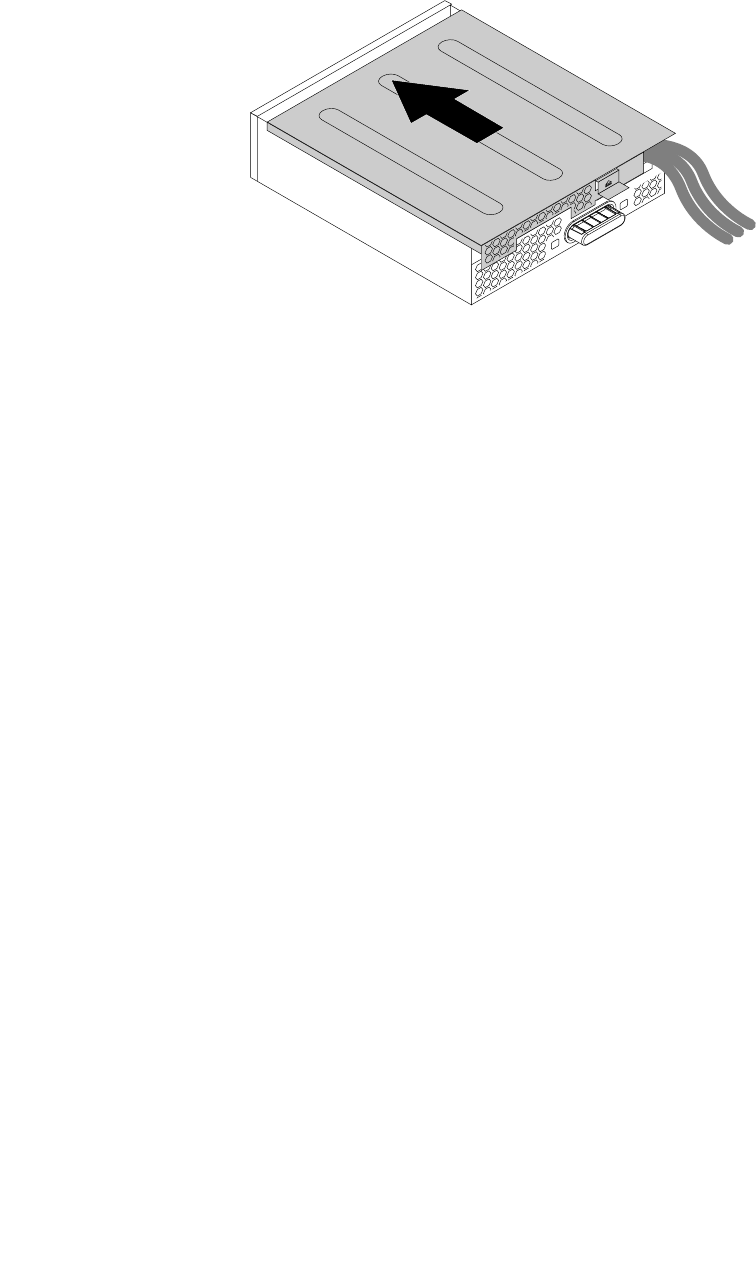

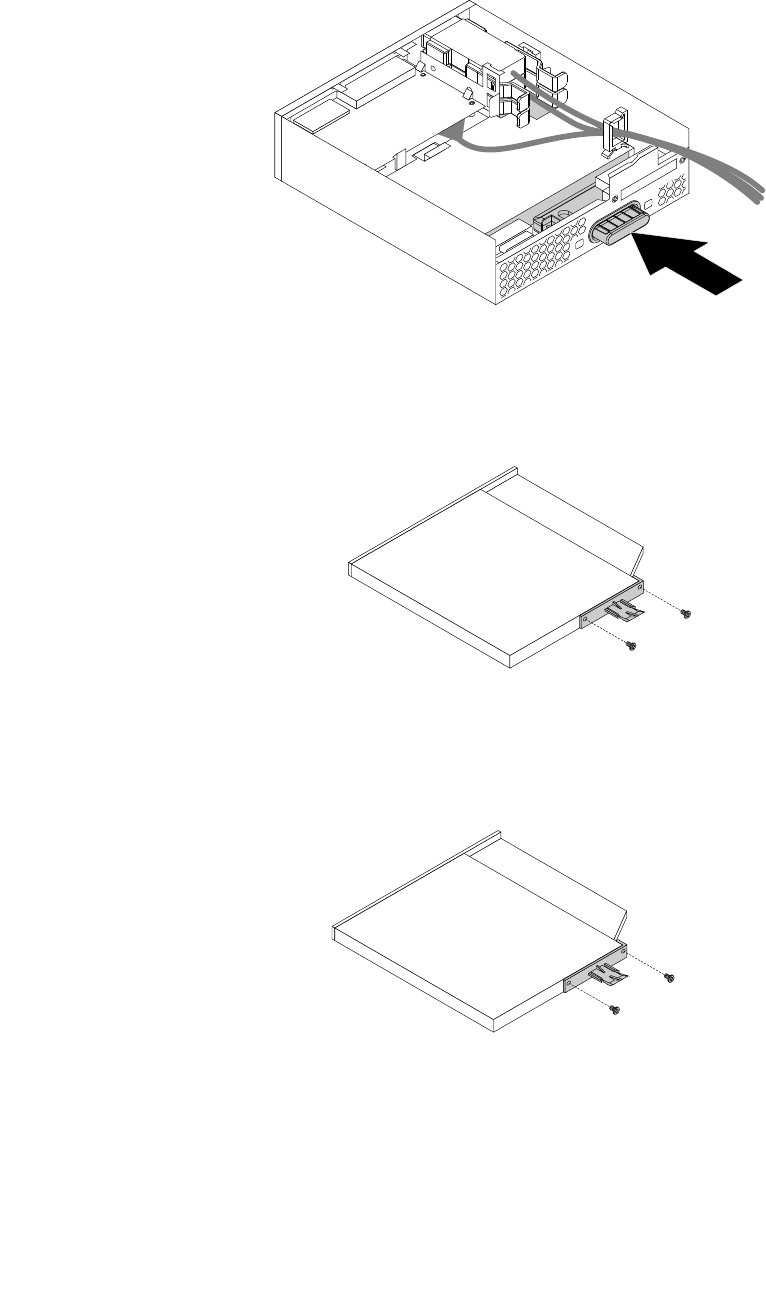

安装或更换光盘驱动器托架中的设备..78

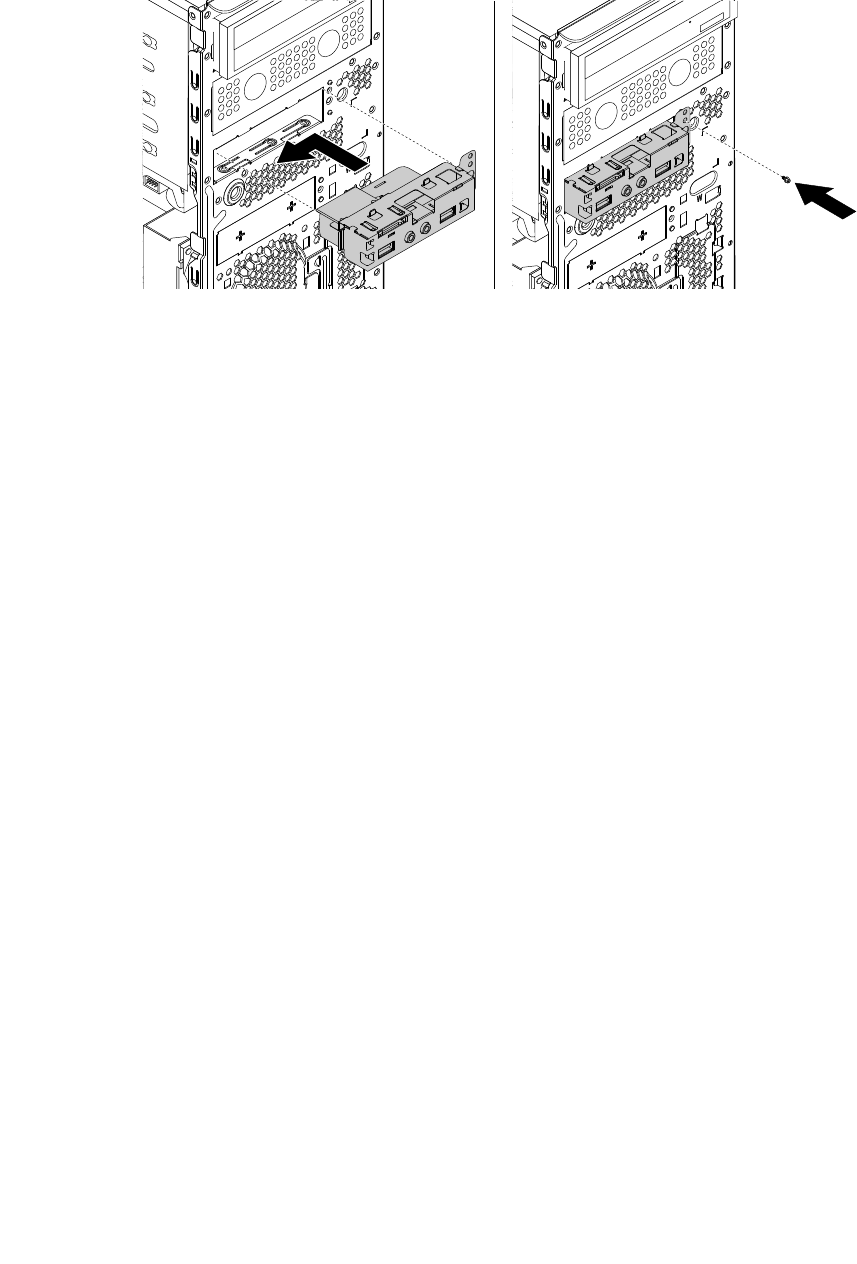

更换正面音频和USB组合件......94

更换电池..............95

更换电源组合件...........96

更换散热器和风扇组合件.......98

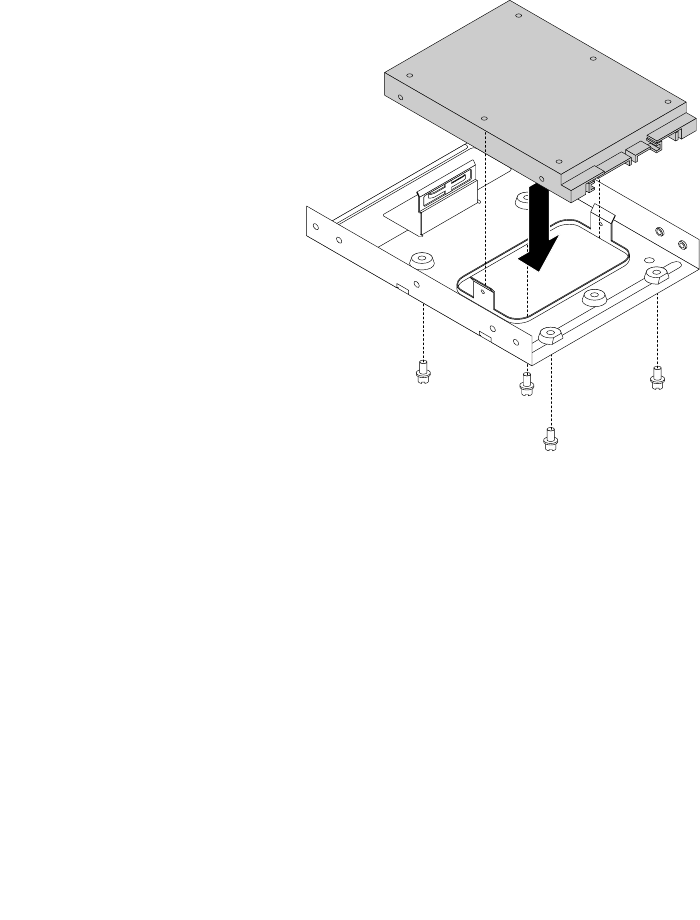

安装或更换固态驱动器........100

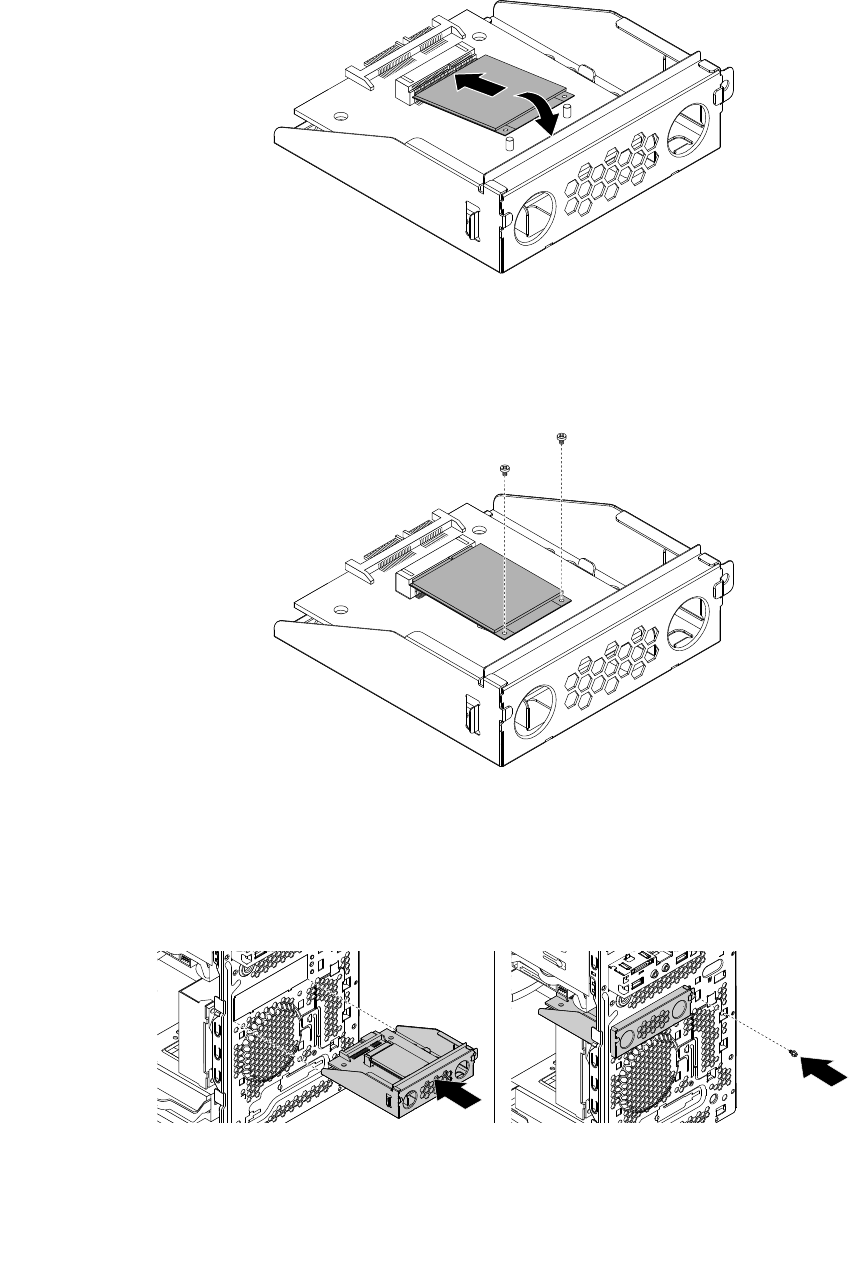

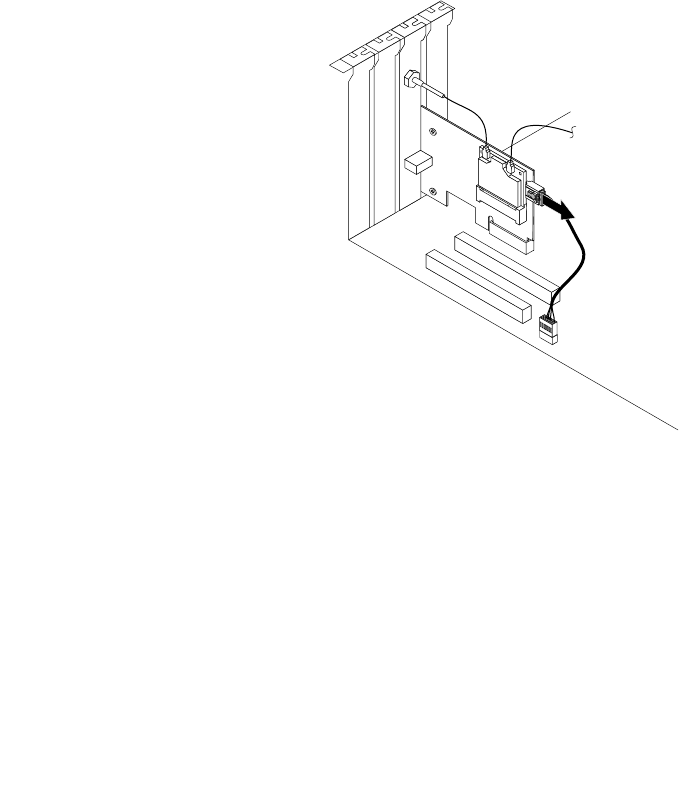

安装或更换mSATA固态驱动器....104

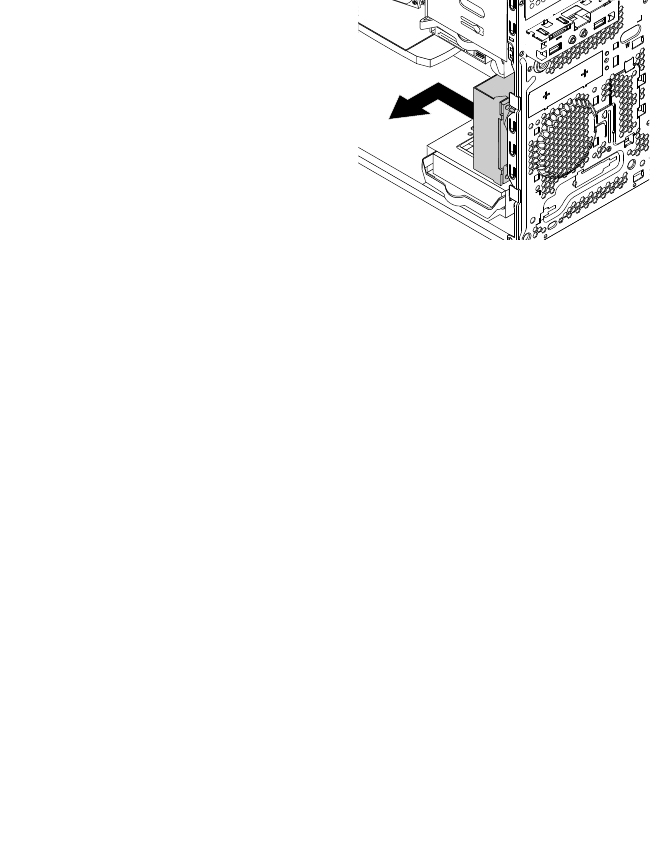

更换主硬盘驱动器..........108

更换第二块硬盘驱动器........109

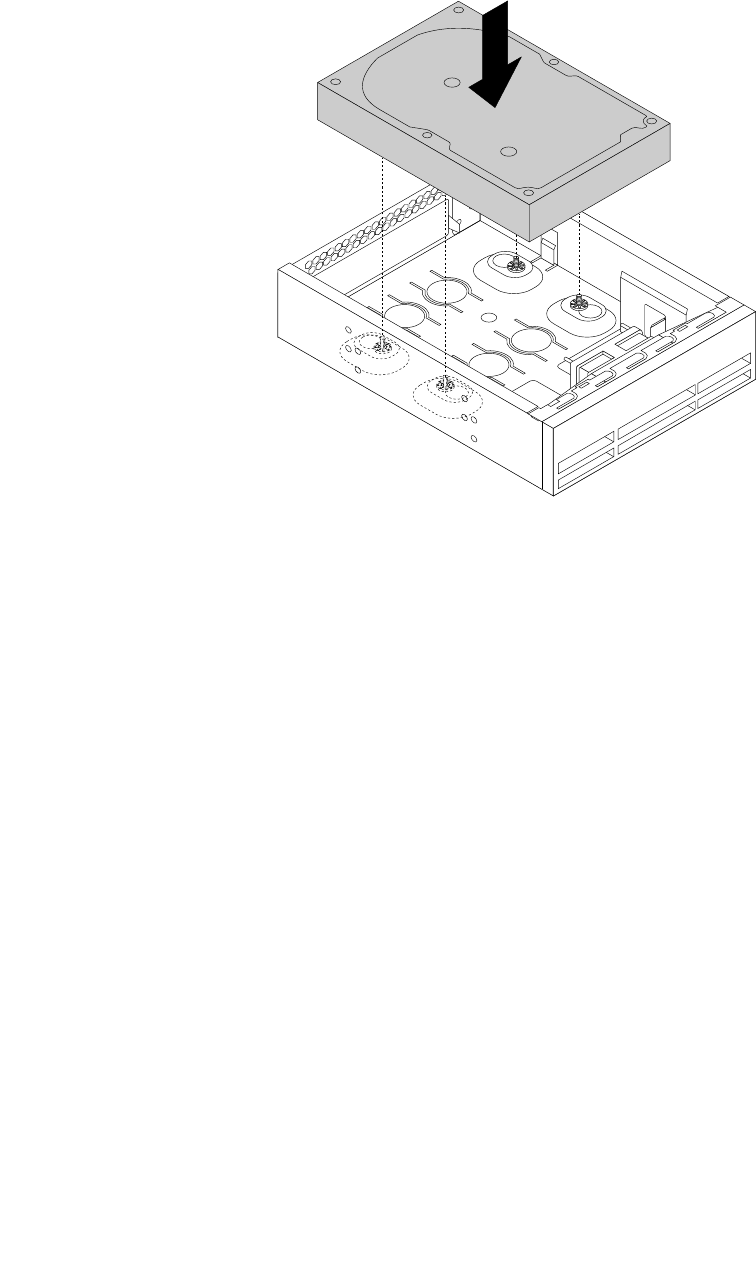

安装第三块硬盘驱动器........111

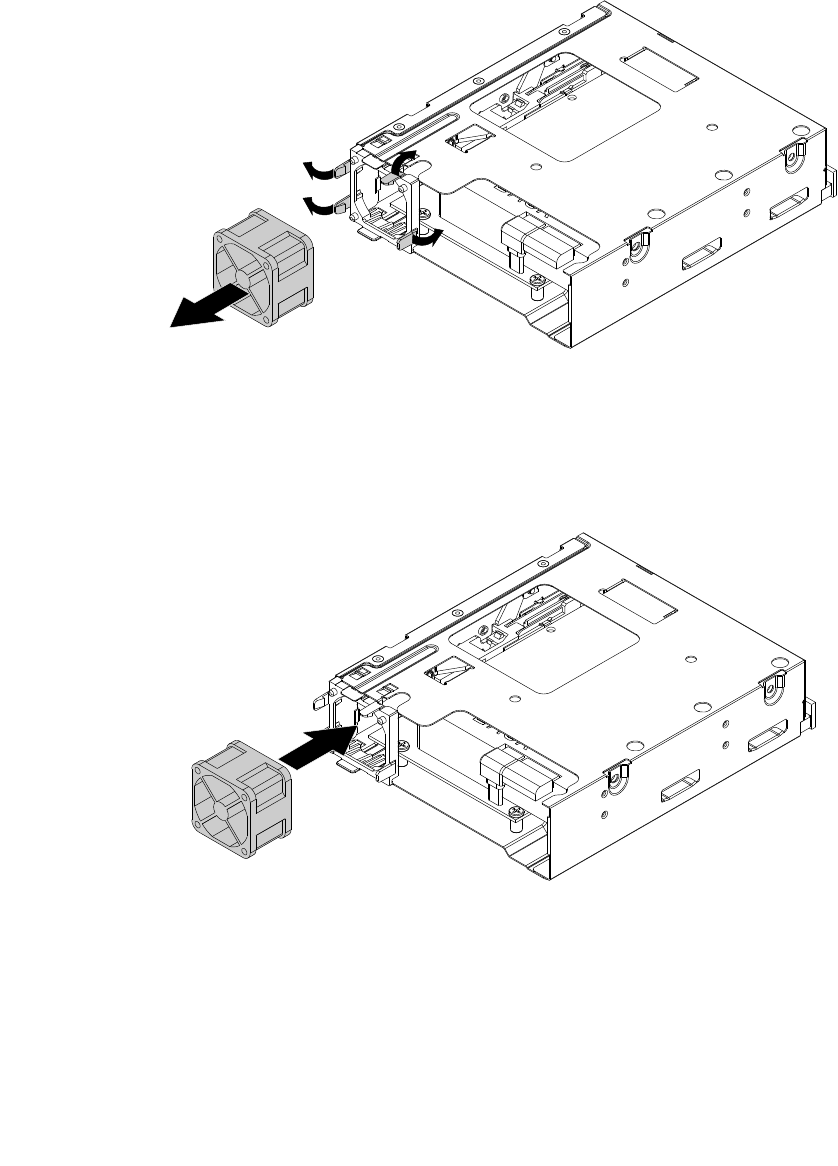

更换正面风扇组合件.........115

更换背面风扇组合件.........116

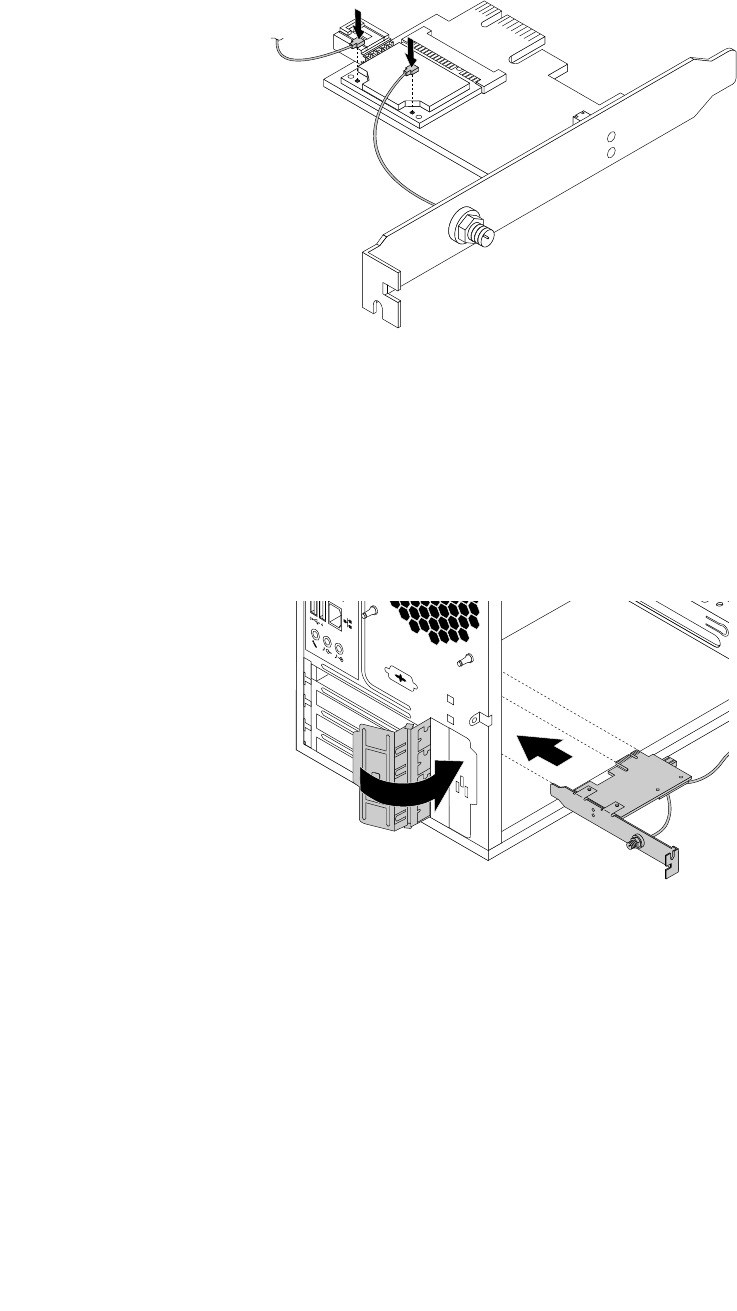

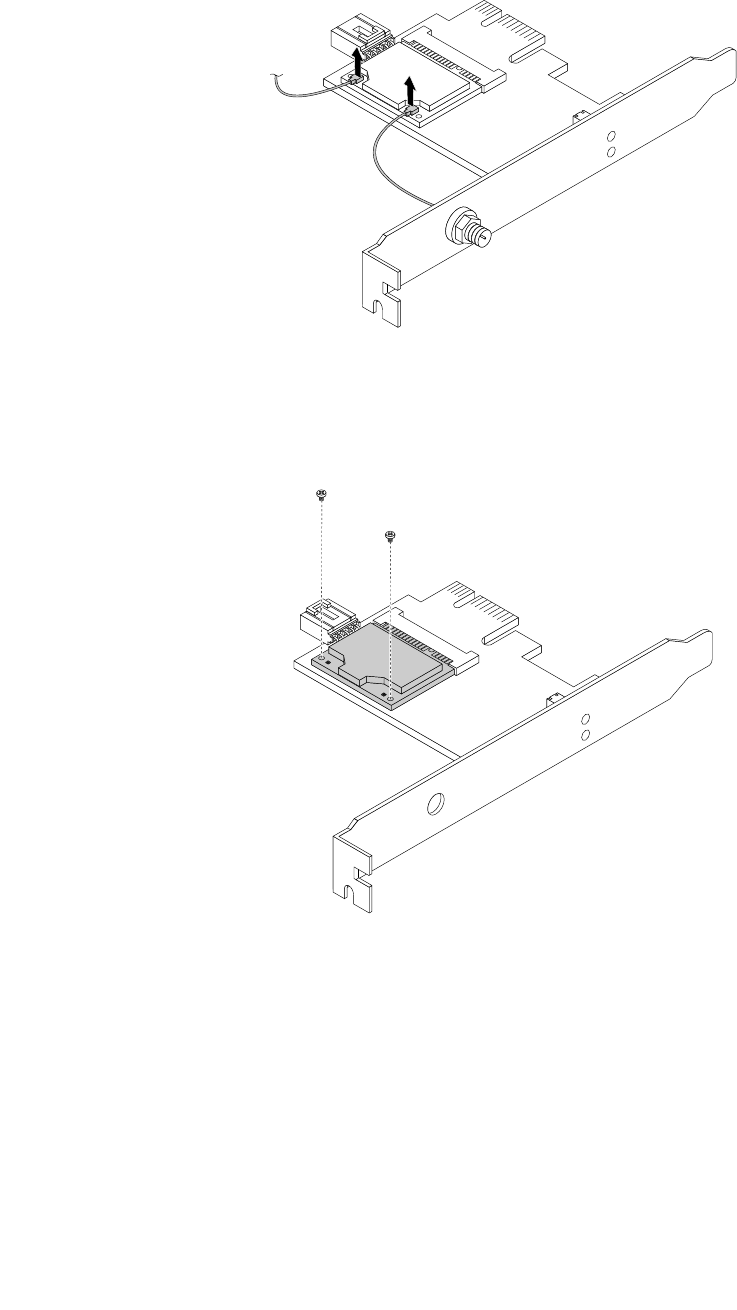

更换Wi-Fi装置...........118

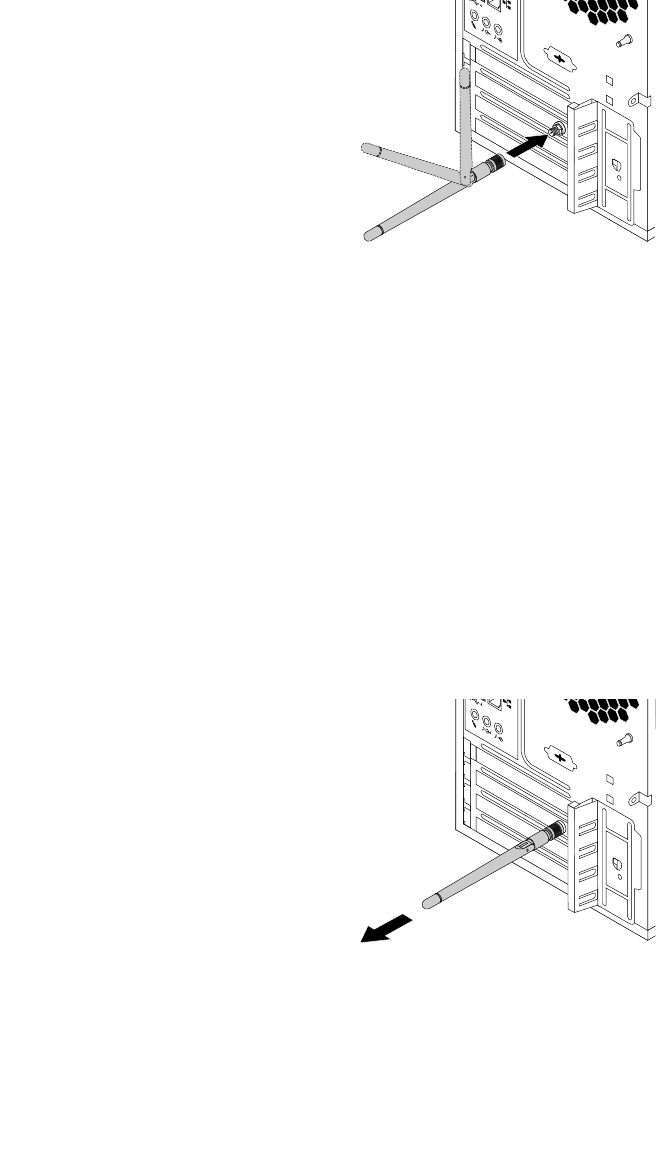

安装或卸下背面Wi-Fi天线......123

安装或卸下正面Wi-Fi天线......125

更换键盘或鼠标...........126

完成部件更换............127

第10章获取信息、帮助和服务.129

信息资源................129

LenovoThinkVantageTools.....129

帮助和支持.............129

安全和保修.............129

LenovoWeb站点..........129

Lenovo支持Web站点........130

帮助和服务...............130

使用文档和诊断程序.........130

致电客服..............130

使用其他服务............131

购买附加服务............131

系统内存速度.............1

iiThinkStationP300用户指南

附录A法规信息............3

出口分类声明...............3

电子辐射声明...............3

联邦通信委员会一致性声明.......3

欧亚大陆合规性标志............5

巴西法规声明...............5

墨西哥法规声明..............5

其他法规信息...............6

附录BWEEE和回收信息......7

重要WEEE信息..............7

日本的回收信息..............7

巴西的回收信息..............8

台湾的电池回收信息............8

欧盟的电池回收信息............8

附录C危险物质限制指令

（RoHS）..............11

欧盟RoHS...............11

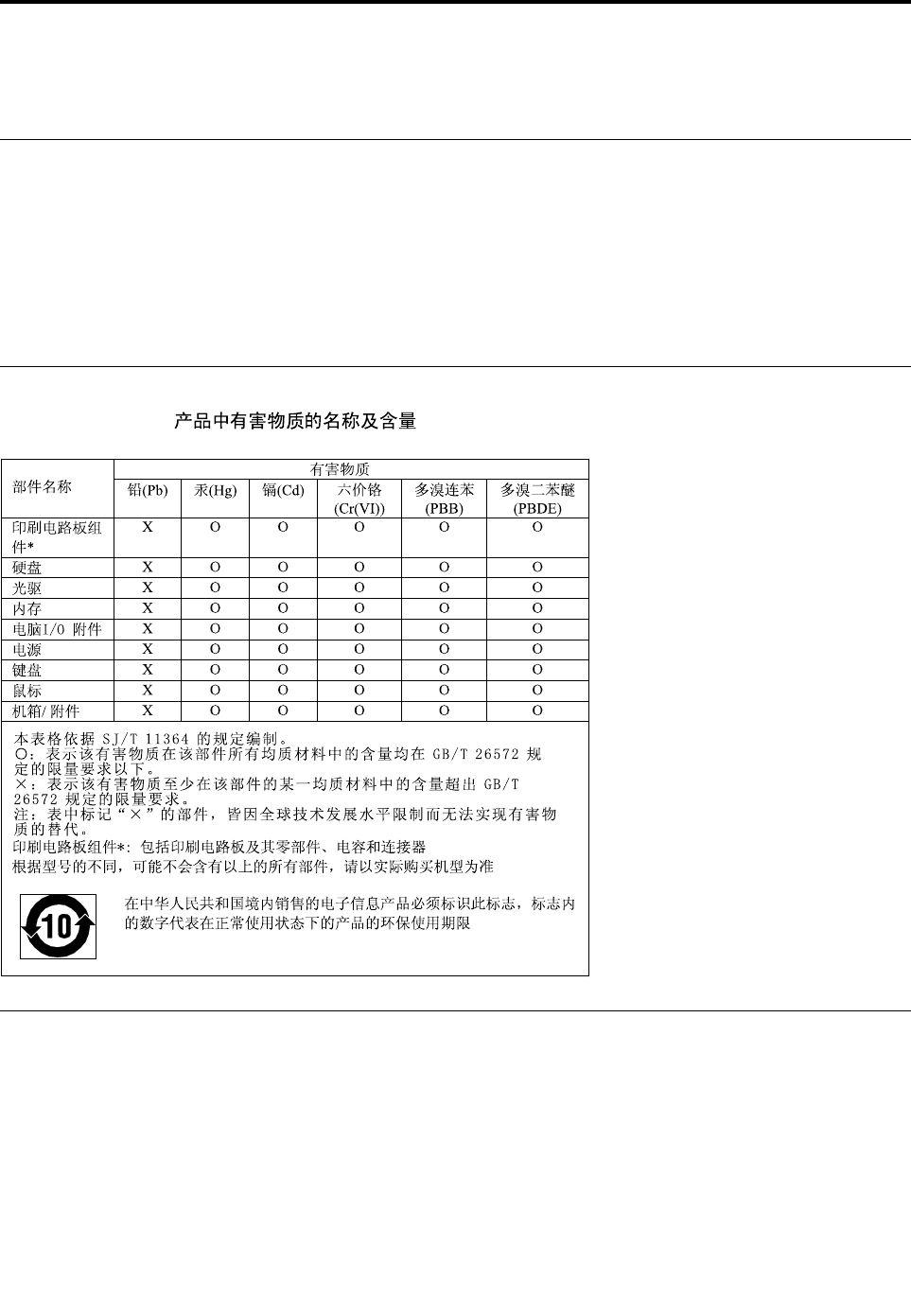

中国RoHS...............11

土耳其RoHS..............11

乌克兰RoHS..............12

印度RoHS...............12

附录DENERGYSTAR型号信

息...................13

附录E声明.............15

商标..................15

索引..................17

©CopyrightLenovo2014,2015iii

ivThinkStationP300用户指南

首先阅读：重要安全信息

警告：

使用本手册前，请务必阅读和了解所有与本产品相关的安全信息。请参阅本节中的信息和本产品

随附的《安全、保修和设置指南》中的安全信息。阅读和了解这些安全信息可降低人身伤害和产

品损坏的风险。

如果丢失了《安全、保修和设置指南》，可从Lenovo®支持Web站点http://www.lenovo.com/

UserManuals上获取可移植文档格式（PDF）版本。Lenovo支持Web站点还提供其他语言的

《安全、保修和设置指南》和本《用户指南》。

维护和升级

除非得到客户支持中心或文档的指导，否则请勿尝试自行维修产品。请仅允许经认可的服务供应

商维修您的特定产品。

注：某些计算机部件可以由客户升级或更换。此类升级部件通常被称为选件。可由客户自行安装的

替换部件被称为“客户可更换部件”，简称CRU。对于适合客户自行安装的选件或更换CRU，

Lenovo会提供说明文档。安装或更换部件时，必须严格按照所有说明进行操作。电源指示灯处于

关闭状态并不一定表示产品中的电压为零。对于配备电源线的产品，在卸下其外盖前请务必确保电

源已关闭，并且该产品未连接任何电源。需要CRU的更多信息，请参阅第71页第9章“安装或

更换硬件”。如有任何问题或疑问，请联系客户支持中心。

虽然在断开电源线连接后计算机内已没有移动的部件，但是为安全起见仍需提供以下警告。

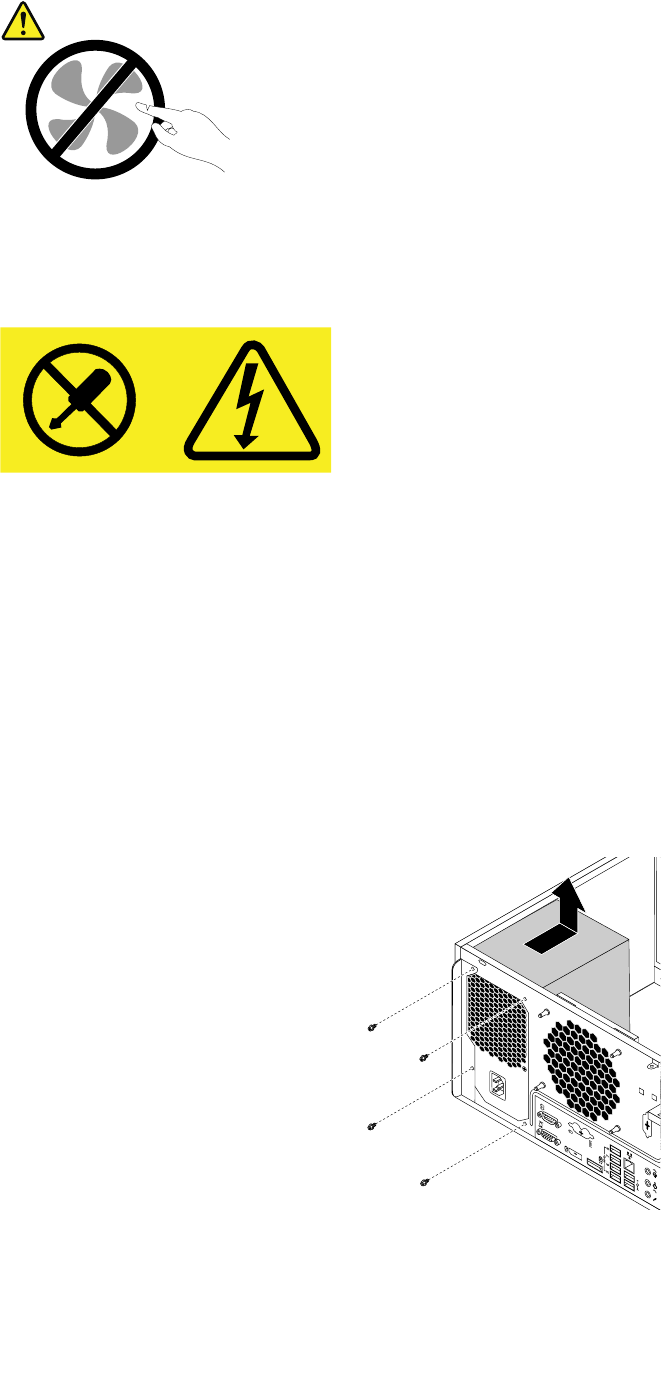

警告：

危险的可动部件。请勿用手指或身体其他部位与其接触。

警告：

打开计算机外盖之前，请关闭计算机并等待几分钟，直至计算机冷却。

静电预防

静电虽然对人体无害，但却能严重损坏计算机部件和选件。静电敏感部件如果操作不当会导致部件

受损。拆开选件或CRU的包装时，在相关说明指示您安装部件之前，请勿打开部件的防静电包装。

操作选件或CRU时，或者对计算机内部进行操作时，请采取以下预防措施以避免静电引起的损坏：

©CopyrightLenovo2014,2015v

•尽量不要移动。移动身体会导致周围累积静电。

•始终小心地操作组件。操作适配器、内存条和其他电路板时握住边缘。切勿触摸裸露的电路。

•防止其他人触摸组件。

•安装静电敏感选件或CRU时，请将该部件的防静电包装与计算机的扩展插槽金属挡片或其他未

涂漆的金属表面接触至少两秒。这样可减少包装上和您身上的静电。

•从防静电包装中取出静电敏感部件后尽量立即安装，不要放下部件。如果不能直接安装，请将

防静电包装放在光滑的水平面上，然后再将部件放在包装上。

•请勿将部件放在计算机外盖或其他金属表面上。

电源线和电源适配器

仅使用产品制造商提供的电源线和电源适配器。

电源线应该通过安全审核。在德国，其规格应该是H05VV-F，3G，0.75mm2或更高。在

其他国家或地区，应使用相应的适用类型。

切勿将电源线缠绕在电源适配器或其他物体上。否则会绷紧电源线，从而导致电源线磨损、破裂或

卷曲。这样会造成安全隐患。

请始终正确布置电源线，使电源线不会被踩到、绊倒他人或被物体压住。

避免电源线和电源适配器接触到液体。例如，请勿将电源线或电源适配器放置于水池、浴缸、盥洗

室附近，也不要放在用液体清洁剂清洁过的地板上。液体会引起短路，尤其是在因不当操作而绷

紧电源线或使电源适配器受到挤压时。液体还会导致电源线接头和/或电源适配器的连接器接头逐

渐腐蚀，并最终导致过热。

确保所有电源线接口都牢固并且完全插入到插座。

请勿使用交流电输入引脚处出现腐蚀迹象的电源适配器，或者交流电输入引脚处或其他地方出现过

热迹象（例如塑料变形）的电源适配器。

请勿使用任一端电气触点有腐蚀或过热迹象的电源线，也不要使用任何有受损迹象的电源线。

延长线和相关设备

确保所用延长线、电涌保护器、不间断电源和接线板的额定参数可以满足产品的电气要求。切勿让

这些设备超负荷运转。如果使用了接线板，其负载不应超出接线板的输入额定值。如有关于电源负

载、电源要求和输入额定值方面的疑问，请咨询电工以获取更多信息。

聚氯乙烯（PVC）线缆和电线声明

许多个人计算机产品和附件内含有线缆，如电源线或将附件连接到个人计算机的线缆。如果本产品

具有此类电线或线缆，就适用以下警告：

警告：接触本产品的线缆或随本产品一起出售的附件的线缆会使您易受铅毒的危害，铅是一种化学

物质，加利福尼亚州已发现它会导致癌症、先天缺陷或其他生殖伤害。

接 触 后 要 洗 手

。

viThinkStationP300用户指南

插头和插座

如果计算机设备要使用的插座（电源插座）有损坏或腐蚀迹象，请在合格的电工将其更换后再使

用。

请勿弯曲或改动插头。如果插头损坏，请联系制造商以获取替换品。

请勿让您的产品与其他功耗较大的家用电器或商用设备共用电源插座；否则，不稳定的电压可能

会损坏您的计算机、数据或连接的设备。

有些产品装配有单相三线插头。这种插头仅适用于接地的电源插座。它是一种安全装置。请勿将

它插入非接地的插座而使其失去安全保护作用。如果您无法将插头插入插座，请联系电工以获取

经过批准的插座适配器或用提供这种安全功能的插座更换原来的插座。切勿使电源插座超负荷运

转。系统总负载不应超过分支电路额定值的80%。如有关于电源负载和分支电路额定值的问题，

请咨询电工以获取更多信息。

确保您使用的电源插座已正确连线、易于操作并且位置紧靠设备。请勿完全拉直电源线以免使之

绷紧。

请确保电源插座为您要安装的产品提供正确的电压和电流。

将设备与电源插座连接或断开连接时请谨慎操作。

外接设备

计算机开机后，除1394和通用串行总线（USB）线缆之外，请勿连接或拔下任何外接设备线

缆；否则可能会损坏计算机。为避免可能对所连接设备造成的损坏，请在计算机关闭后等待至

少五秒再断开外接设备。

产品散热与通风

开启计算机、电源适配器和许多附件时以及对电池充电时，都会产生热量。请始终遵循以下基本

预防措施：

•当产品正在运行或电池正在充电时，请勿让计算机、电源适配器或附件与您的膝盖或身体的其

他任何部位长时间接触。计算机、电源适配器和许多附件在正常运行期间会产生一些热量。与

身体接触时间过长会导致身体不适，甚至可能灼伤皮肤。

•请勿在易燃材料附近或在易爆环境中给电池充电，或者运行计算机、电源适配器或附件。

•本产品提供了通风口、风扇和散热器，用来营造安全、舒适、可靠的操作环境。将产品放在床、

沙发、地毯或其他柔软的表面上会无意间堵塞这些功能部件。切勿阻塞、覆盖或禁用这些功能

部件。

至少每三个月检查一次您的台式计算机是否有灰尘堆积。在检查计算机之前，请关闭电源并将计算

机的电源线从电源插座中拔出；然后除去挡板上通风口和穿孔中的所有灰尘。如果发现外部有灰尘

堆积，那么应检查并除去计算机内，包括散热器入口散热片、电源通风口和风扇上的灰尘。在打开

外盖前请始终关闭计算机并拔出电源线。请尽量避免在距离交通繁忙区域2英尺的范围内操作计算

机。如果必须在交通繁忙区域内或附近操作计算机，请更频繁地检查计算机并在必要时进行清洁。

为了您的安全并使计算机保持最佳状态，使用台式计算机时请始终遵循以下基本预防措施：

©CopyrightLenovo2014,2015vii

•确保每次为计算机接通电源时外盖都处于闭合状态。

•定期检查计算机外部是否有灰尘堆积。

•除去挡板内通风口和任何孔状接缝中的灰尘。在多尘或交通繁忙区域可能需要更频繁地清洁计

算机。

•请勿阻塞或堵塞任何通风口。

•请勿在家具内存放或操作计算机，因为这会增加计算机过热的危险。

•进入计算机的气流温度不应超过35°C（95°F）。

•请勿安装空气过滤设备。它们可能会妨碍正常散热。

运行环境

使用计算机的最佳环境为温度10°C到35°C（50°F到95°F），湿度35%到80%。如果计算机的

存放或运输温度低于10°C（50°F），请先让低温的计算机缓慢升至10°C到35°C（50°F到95°F）

的最佳运行温度，然后再使用计算机。在极端情况下此过程可能会需要两个小时。如果在计算机尚

未升至最佳运行温度时就使用，可能会对计算机造成不可修复的损坏。

尽量将计算机放在通风良好的干燥区域内，并避免阳光直射。

请将电风扇、无线电收音机、大功率扬声器、空调和微波炉等电器远离计算机放置，因为这些设备

发出的强磁场会损坏显示器和硬盘驱动器上的数据。

请勿将饮料放在计算机或所连接设备顶部或旁边。如果液体泼溅到计算机或所连接设备上或内部，

可能会引起短路或其他损坏。

请勿在键盘上方吃东西或抽烟。微粒落入键盘可能会造成损坏。

激光合规性声明

警告：

装有激光产品（如CD-ROM、DVD驱动器、光纤设备或发射器）时，请注意以下情况：

•请勿卸下外盖。卸下激光产品的外盖可能会导致遭受危险的激光辐射。设备中没有可维修的部

件。

•进行此处未指定的控制或调整，或执行此处未指定的操作步骤，可能会导致遭受危险的辐射。

危险

某些激光产品包含嵌入式3A类或3B类激光二极管。请注意以下情况：

打开时有激光辐射。请勿注视光束，请勿直接用光学仪器查看并避免直接暴露于光束之中。

电源声明

切勿卸下电源外盖或贴有以下标签的任何部件的外盖。

viiiThinkStationP300用户指南

任何贴有此标签的组件内部都有危险的电压、电流和能量级别。这些组件内没有可维修的部件。如

果您怀疑某个部件有问题，请与技术服务人员联系。

清洁与维护

请保持计算机和工作区干净整洁。清洁计算机前请先关闭计算机并断开电源线。请勿直接在计算机

上喷洒液体清洁剂或使用含可燃物的清洁剂清洁计算机。请将清洁剂喷到软布上，然后用软布擦

拭计算机表面。

©CopyrightLenovo2014,2015ix

xThinkStationP300用户指南

第1章产品概述

本章提供以下信息：

•接口的位置

•组件的位置

•主板上部件的位置

•内置驱动器的位置

•计算机功能

•Lenovo提供的软件程序

位置

本节提供有关以下主题的信息：

•第2页“计算机正面的接口、控件和指示灯的位置”

•第3页“计算机背面接口的位置”

•第5页“组件的位置”.

•第6页“主板上的部件的位置”

•第7页“内置驱动器的位置”

•第8页“机器类型和型号标签”

注：您计算机中的组件可能与插图略有不同。

©CopyrightLenovo2014,20151

计算机正面的接口、控件和指示灯的位置

下图显示了计算机正面接口、控件和指示灯的位置。

图 1. 正 面 接 口 、 控 件 和 指 示 灯 的 位 置

1光盘驱动器弹出/关闭按钮2USB3.0接口（2个）

3硬盘驱动器活动指示灯4电源指示灯

5电源按键6麦克风接口

7耳机接口8读卡器插槽（某些型号配备）

2ThinkStationP300用户指南

计算机背面接口的位置

下图显示了计算机背面接口的位置。计算机后部的某些接口标记了颜色，这可以帮助您识别线缆

接口并正确连接到计算机。

图 2. 背 面 接 口 的 位 置

1电源线接口2串口

3VGA接口4DisplayPort®接口

5USB3.0接口（4个）6USB2.0接口（2个）

7麦克风接口8PCI/PCI-Express卡区域（不同的卡提供不同

的接口）

9音频输入接口10选配串口

11钢缆锁插槽12挂锁环

13音频输出接口14以太网接口

15PS/2键盘和鼠标接口（某些型号配备）16安全锁插槽

注：如果计算机在某个PCI卡插槽中装有独立显卡、网络接口卡或声卡，则务必使用该卡上的接

口，而不要使用计算机上的相应接口。

接口描述

音频输入接口用于从立体声系统等外接音频设备中接收音频信号。连接外接音频设备

时，使用线缆连接设备的音频输出接口和计算机的音频输入接口。

音频输出接口用于将计算机内的音频信号发送至外接设备，例如有源立体声扬声器（带

内置放大器的扬声器）、耳机、多媒体键盘、立体声系统上的音频输入接

口和其他外接录音设备。

第1章.产品概述3

接口描述

DisplayPort接口用于连接使用DisplayPort接口的高性能显示器、直接驱动显示器或其他

设备。

以太网接口用于连接以太网线缆，以便接入局域网（LAN）。

注：要操作联邦通信委员会（FCC）B类限制内的计算机，请使用5e类或

更好的以太网线缆。

麦克风接口当您要录音或者使用语音识别软件时，用于将麦克风与计算机相连。

PS/2键盘接口（某些机型提

供）

用于连接使用PersonalSystem/2（PS/2）键盘接口的键盘。

PS/2鼠标接口（某些机型提

供）

用于连接鼠标、轨迹球或使用PS/2鼠标接口的其他定位设备。

串口用于连接外置调制解调器、串行打印机或使用9针串口的其他设备。

USB2.0接口用于连接需要USB2.0接口的设备，如USB键盘、USB鼠标、USB扫描

仪或USB打印机。如果您有8台以上的USB设备，可以购买一个USB集

线器来连接这些额外的USB设备。

USB3.0接口用于连接需要USB2.0或3.0接口的设备，如USB键盘、USB鼠标、

USB扫描仪或USB打印机。如果您有8台以上的USB设备，可以购买一

个USB集线器来连接这些额外的USB设备。

VGA接口用于连接VGA显示器或其他使用VGA接口的设备。

4ThinkStationP300用户指南

组件的位置

下图显示了计算机中各个组件的位置。要卸下计算机外盖，请参阅第71页“卸下计算机外盖”。

图 3. 组 件 位 置

1散热器和风扇组合件2内存条

3光盘驱动器（某些型号配备）4读卡器（某些型号配备）

5正面音频和USB组合件6前挡板

7mSATA固态驱动器8正面风扇组合件（某些型号配备）

9硬盘驱动器10显卡（某些型号配备）

11外盖存在感知开关（也称为机箱入侵感应开

关）（某些型号配备）

12背面风扇组合件

13电源组合件

第1章.产品概述5

主板上的部件的位置

下图显示主板上各部件的位置。

图 4. 主 板 部 件 位 置

1PS/2键盘和鼠标接口24引脚电源接口

3电池4微处理器

5微处理器风扇接口6内存插槽1(DIMM1)

7内存插槽2(DIMM2)8内存插槽3(DIMM3)

9内存插槽4(DIMM4)10热传感器接口

11硬盘驱动器风扇接口124引脚SATA电源接口（2个）

1314引脚电源接口14eSATA接口

15SATA3.0接口（4个）16电源风扇接口

17前面板接口（用于连接LED指示灯和电

源按钮）

18前部USB3.0接口

19USB2.0/读卡器接口20USB硬件禁用插头

21清除CMOS/恢复跳线22串行（COM2）接口

23内置扬声器接口24正面音频接口

25PCI卡插槽26PCIExpressx16卡插槽（可协商链路宽度x4、x1）

6ThinkStationP300用户指南

27PCIExpressx1卡插槽28PCIExpressx16显卡插槽（某些型号配备显卡）

29系统风扇接口30外盖存在感知开关接口（机箱入侵感应开关接口）

内置驱动器的位置

内置驱动器是您的计算机用来读取和存储数据的设备。您可以添加驱动器，从而增加计算机的存储

容量，使计算机能够读取其他类型的介质。内置驱动器安装在托架中。

安装或更换内置驱动器时，请记下在各个托架中安装或更换的驱动器的类型和大小，并将线缆正

确连接到已安装好的驱动器上。有关如何为计算机安装或更换内置驱动器的说明，请参阅第71页

“安装或更换硬件”中的相应部分。

下图显示了驱动器托架的位置。

图 5. 驱 动 器 托 架 位 置

1主光盘驱动器托架（某些型号中还装有光盘驱动器、Flex模块或5.25英寸保持架组合件）

2辅助光盘驱动器托架（某些型号中还装有光盘驱动器、Flex模块或5.25英寸保持架组合件）

3读卡器插槽（某些机型配备，其中装有读卡器）

4mSATA固态驱动器托架（某些型号上装有mSATA固态驱动器）

5辅助硬盘驱动器的托架（带有硬盘驱动器、固态驱动器或某些型号上安装的混合驱动器）

6主硬盘驱动器托架（带有硬盘驱动器、固态驱动器或某些型号上安装的混合驱动器）

第1章.产品概述7

机器类型和型号标签

通过机器类型和型号标签可识别计算机。与Lenovo联系请求帮助时，机器类型和型号信息可帮

助支持人员识别计算机，从而提供更快速的服务。

以下是机器类型和型号标签的示例。

图 6. 机器类型和型号标签

功能部件

本节介绍计算机的各项功能。这些信息涉及多种机型。

微处理器

要查看计算机的微处理器信息，请执行以下操作：

•在Microsoft®Windows®7操作系统中，单击开始，右键单击计算机，然后选择属性以查看该

信息。

•在MicrosoftWindows8.1操作系统中，转到桌面，然后将指针移至屏幕的右上角或右下角以

显示超级按钮。然后，单击设置➙电脑信息以查看该信息。

内存

您的计算机最多支持4条双倍数据速率第三代无缓冲双列直插式内存条（DDR3UDIMM）。

要确定计算机上安装的内存量，请执行以下操作：

•在MicrosoftWindows7操作系统中，单击开始，右键单击计算机，然后选择属性以查看该信

息。

8ThinkStationP300用户指南

•在MicrosoftWindows8.1操作系统中，转到桌面，然后将指针移至屏幕的右上角或右下角以

显示超级按钮。然后，单击设置➙电脑信息以查看该信息。

需要更多信息，请参阅第76页“安装或更换内存条”。

内置驱动器

•读卡器（某些型号配备）

•光盘驱动器（某些型号配备）

•SATA硬盘驱动器

•SATA混合驱动器（某些型号配备）

•SATA固态驱动器（某些型号配备）

•MiniSATA(mSATA)固态驱动器（某些型号配备）

视频功能部件

•集成显卡支持计算机上的以下接口：

–DisplayPort接口

–数字视频接口（DVI）接口

–视频图形阵列（VGA）接口

•安装在某个外围组件互连（PCI）Expressx16显卡插槽（某些型号配备）中的独立显卡（接口

因显卡而异）

音频功能部件

•集成音频控制器支持计算机上的以下接口和设备：

–音频输入接口

–音频输出接口

–耳机接口

–内置扬声器

–麦克风接口

•安装在某个PCI卡插槽（某些型号配备）中的独立声卡（接口因声卡而异）

输入/输出（ （

（I/O） ）

）功能部件

•100/1000Mbps以太网接口

•9针串行接口

•音频接口（音频输入接口、音频输出接口、麦克风接口和耳机接口）

•显示器接口（DisplayPort接口、DVI接口和VGA显示器接口）

•eSATA接口（某些型号配备）

•电气电子工程师学会（IEEE）1394接口（某些型号配备）

•PersonalSystem/2（PS/2）键盘接口（某些型号配备）

•PS/2鼠标接口（某些机型提供）

•USB2.0接口

•USB3.0接口

第1章.产品概述9

需要更多信息，请参阅第2页“计算机正面的接口、控件和指示灯的位置”和第3页“计算机

背面接口的位置”。

扩展

•读卡器插槽（某些型号配备）

•硬盘驱动器托架

•内存插槽

•光盘驱动器托架

•PCI卡插槽

•PCIExpressx1卡插槽

•PCIExpressx16卡插槽（可协商链路宽度x4、x1）

•PCIExpressx16显卡插槽（某些型号配备显卡）

需要更多信息，请参阅第7页“内置驱动器的位置”和第6页“主板上的部件的位置”。

电源

•280瓦85%电压自动感应电源

•450瓦92%电压自动感应电源

无线功能部件

根据计算机型号的不同，支持以下无线功能：

•无线局域网

•蓝牙

系统管理功能

•可存储开机自检（POST）硬件测试结果

•桌面管理界面（DMI）

桌面管理界面提供了一种通用的途径，供用户访问计算机各方面的信息，这些信息包括处理器

类型、安装日期、连接的打印机和其他外围设备、电源以及维护历史记录。

•ErPLPS遵从方式

耗能产品指令（ErP）最低功率状态（LPS）遵从方式可使计算机在睡眠或关闭模式时减少耗

电。需要更多信息，请参阅第40页“启用ErPLPS遵从方式”。

•Intel®StandardManageability

IntelStandardManageability是一种硬件和固件技术，它在计算机中内置某些功能，使公司可

更方便、成本更低地监视、维护、更新、升级和修复这些计算机。

•Intel矩阵存储管理器

Intel矩阵存储管理器是一种设备驱动程序，通过它可在特定的Intel芯片主板上支持SATA

RAID5阵列和SATARAID10阵列，从而提高硬盘性能。

•预引导执行环境（PXE）

预引导执行环境是一种使用网络接口启动计算机的环境，该网络接口独立于数据存储设备

（如硬盘驱动器）或所安装的操作系统。

10ThinkStationP300用户指南

•IntelligentCoolingEngine(ICE)

IntelligentCoolingEngine是一种系统散热管理解决方案，计算机通过它可提高在运行时的散

热和静音性能。ICE功能还监视计算机的散热性能，从而发现散热问题。需要更多信息，请参

阅第41页“ICE性能方式”和第41页“ICE散热警报”。

•系统管理（SM）基本输入/输出系统（BIOS）和SM软件

SMBIOS规范定义了BIOS中的数据结构和访问方法，用户或应用程序通过此规范可存储

和检索有关计算机的具体信息。

•WakeonLAN

WakeonLAN是一种以太网计算机联网标准，借助此标准，可通过网络消息开启或唤醒计算

机。通常由同一局域网上另一计算机上运行的程序发送消息。

•WindowsManagementInstrumentation（WMI）

WindowsManagementInstrumentation是Windows驱动模型的一组扩展。它提供一种操作

系统接口，配备此技术的组件可通过该接口提供信息和通知。

安全性功能

•可启用和禁用设备和USB接口

需要更多信息，请参阅第39页“启用或禁用设备”。

•用于阻止未经授权使用计算机的多个密码

需要更多信息，请参阅第33页“使用密码”。

•固件中嵌入ComputraceAgent软件

ComputraceAgent软件是一种IT资产管理和计算机失窃恢复解决方案。该软件检测计算

机上是否发生了变化，如硬件、软件或计算机的电话拨入位置。可能必须购买订阅才能激活

ComputraceAgent软件。

•外盖存在感知开关（也称为机箱入侵感应开关）（某些型号配备）

需要更多信息，请参阅第34页“使用外盖存在感知开关”。

•带指纹识别器的键盘（某些型号配备）

需要更多信息，请参阅第34页“使用指纹识别器”。

•启动顺序控制

需要更多信息，请参阅第40页“选择或更改启动设备顺序”。

•无键盘或鼠标的启动

计算机可在不连接键盘或鼠标的情况下登录操作系统。

•支持钢缆锁（某些型号配备）

需要更多信息，请参阅第33页“连接钢缆锁”。

•支持Kensington式钢缆锁

需要更多信息，请参阅第32页“连接Kensington式钢缆锁”。

•支持挂锁

需要更多信息，请参阅第31页“锁住计算机外盖”。

•受信平台模块（TPM）

TPM是一个安全的加密处理器，其中可存储加密密钥，用于保护计算机中存储的信息。

第1章.产品概述11

预装的操作系统

您的计算机预装了下列某种操作系统：

•MicrosoftWindows7操作系统

•MicrosoftWindows8.1操作系统

经过认证或测试过兼容性的操作系统（随机型而异）

此处列出的操作系统将在本出版物印刷时进行兼容性验证或测试。本手册出版后，Lenovo可能还

会确定其他操作系统与您的计算机兼容。此列表可能会经常更改。要确定某个操作系统是否经过了

兼容性验证或测试，请查看该操作系统供应商的Web站点。

•Linux®

规格

本节列出了计算机的物理规格。

尺寸

宽：175毫米（6.89英寸）

高度：376毫米（14.80英寸）

长：426毫米（16.77英寸）

重量

装运时最大重量：13千克（28.66磅）

环境

•气温：

运行时：10°C到35°C（50°F到95°F）

在原始装运包装内存放：-40°C到60°C（-40°F到140°F）

不带包装存放：-10°C到60°C（14°F到140°F）

•湿度：

运行时：20%到80%（不冷凝）

存放：20%到90%（不冷凝）

•海拔高度：

运行时：-15.2到2000米（-50到6562英尺）

存放：-15.2到10668米（-50到35000英尺）

电气输入

输入电压：从100到240伏交流电

输入频率：50/60赫兹

Lenovo程序

计算机附带多种Lenovo程序，可帮助您更轻松、更安全地工作。这些程序可能因预装的Windows

操作系统而异。

12ThinkStationP300用户指南

在Windows7操作系统中访问各种Lenovo程序

在Windows7操作系统中，可通过Windows搜索或从控制面板中访问Lenovo程序。搜索结果

或控制面板中显示的图标名称可能与程序名称不同。可通过

Windows 7 操 作 系 统 中 可 用 的 Lenovo

程 序

表中所示的程序名称或图标名称找到相应的程序。

注：如果没有找到所需的程序，则打开LenovoThinkVantage®Tools程序以查找该程序的灰色

图标。然后双击该图标以安装该程序。

要通过Windows搜索访问Lenovo程序，请执行以下操作：

1.单击开始按钮，然后在搜索框中输入程序名称或图标名称。

2.按程序名称或图标名称找到该程序，然后单击该程序以启动它。

要从控制面板中访问Lenovo程序，请执行以下操作：

注：控制面板中可能不显示某些Lenovo程序。要查找这些程序，请使用Windows搜索。

1.单击开始➙控制面板。将控制面板的视图从“类别”更改为“大图标”或“小图标”。

2.按图标名称找到该程序，然后单击该程序以启动它。

下表列出了Windows7操作系统中可用的程序。

注：根据计算机型号的不同，可能不提供其中某些Lenovo程序。

表 1. Windows 7 操 作 系 统 中 可 用 的 Lenovo 程 序

程序名称图标名称

FingerprintManagerPro或

ThinkVantageFingerprint

Software

Lenovo-FingerprintManagerPro或Lenovo-指纹识别器

LenovoPerformanceTunerThinkStation性能

LenovoReachLenovoReach

Lenovo茄子快传Lenovo茄子快传

LenovoSolutionCenterLenovo-系统健康状况和诊断

LenovoThinkVantageToolsLenovoThinkVantageTools

RecoveryMediaLenovo-出厂恢复磁盘或创建恢复盘

RescueandRecovery®Lenovo-增强的备份和复原

SystemUpdateLenovo-更新驱动程序

在Windows8.1操作系统中访问各种Lenovo程序

要在Windows8.1操作系统上访问Lenovo程序，请执行以下操作：

1.按Windows键转到“开始”屏幕。

2.请执行以下任意操作：

•单击某个Lenovo程序即可将其启动。

•如果找不到所需的程序，请单击屏幕左下角的箭头图标转到“应用”屏幕。在应用列表

中查找所需程序，或在屏幕右上角的搜索框中搜索程序。

第1章.产品概述13

注：根据计算机型号的不同，可能不提供其中某些Lenovo程序。

•Companion

•CreateRecoveryMedia

•FingerprintManagerPro或ThinkVantageFingerprintSoftware

•LenovoPerformanceTuner

•LenovoReach

•Lenovo茄子快传

•LenovoSolutionCenter

•LenovoTools

•SystemUpdate

Lenovo程序简介

本主题简要介绍某些Lenovo程序。

注：根据计算机型号的不同，可能不提供其中某些Lenovo程序。

•Companion

系统的最佳功能应易于访问和理解。有了Companion后，的确如此。

使用Companion程序，您可以下载和查看计算机的用户手册、获取保修信息以及翻阅帮助和

支持信息。该程序还可让您将计算机注册到Lenovo以及检查计算机运行状况和电池状态。

•CreateRecoveryMedia

通过CreateRecoveryMedia程序，可将硬盘驱动器的内容恢复为出厂缺省设置。

•FingerprintManagerPro或ThinkVantageFingerprintSoftware

某些键盘上提供了集成的指纹识别器，通过它可录入您自己的指纹，并将其与开机密码、硬盘

密码和Windows密码关联。因此，指纹认证可以取代密码并使用户的登录简单而安全。指纹识

别器键盘随特定的计算机一起提供，您也可以为支持此选件的计算机购买该键盘。

•LenovoPerformanceTuner

在运行计算机辅助设计（CAD）应用程序时，可使用LenovoPerformanceTuner程序来

增强计算机的性能。可通过LenovoPerformanceTuner监视计算机硬件和软件的利用率。

然后，您可以根据状态对显卡驱动程序、微处理器关联性、操作系统和进程优先级的某些设

置进行优化，从而增强性能。LenovoPerformanceTuner使您能够使用CAD应用程序更

快、更顺利地工作。

•LenovoReach

使用LenovoReach程序可以增强云体验。LenovoReach可以帮助您始终保持联系，让您可以

从个人计算机、智能手机或平板电脑访问您喜欢的任何项目。因此，可随处访问、编辑和共享

文件。通过LenovoReach，还可将喜欢的Web服务添加到云桌面，并通过云密码管理器保持

登录到Web站点。

•Lenovo茄子快传

通过Lenovo茄子快传程序，可迅速简便地在装有Android或Windows操作系统的计算机、

智能手机、平板电脑或智能电视之间共享文件和文件夹。茄子快传可使用任何类型的网络共享

文件和文件夹，甚至完全不使用网络也可共享。

•LenovoSolutionCenter

14ThinkStationP300用户指南

通过LenovoSolutionCenter程序可排除和解决计算机问题。它集中了诊断测试、系统信息收

集、安全状态和支持信息，以及使系统性能达到最大限度的提示和技巧。

•LenovoThinkVantageTools

通过LenovoThinkVantageTools程序，可轻松地使用多种工具以帮助您更加轻松而安全地工

作。

•LenovoTools

LenovoTools程序提供大量信息源，通过它，可轻松地使用多种工具以帮助您更加轻松而安全

地工作。

•RecoveryMedia

通过RecoveryMedia程序，可将硬盘驱动器的内容恢复为出厂缺省设置。

•RescueandRecovery

RescueandRecovery程序是一种一键式恢复和还原解决方案。其中包括一组自我恢复工具，

可帮助诊断计算机问题、获取帮助以及从系统崩溃中恢复，即使无法启动Windows操作系统

也能恢复。

•SystemUpdate

SystemUpdate程序通过下载和安装软件更新包，帮助您使计算机上的软件保持最新。这些软

件更新包的示例包括Lenovo程序、设备驱动程序、UEFIBIOS更新和其他第三方程序。

第1章.产品概述15

16ThinkStationP300用户指南

第2章使用计算机

本章介绍下列主题：

•第17页“注册计算机”

•第17页“使用键盘快捷方式”

•第18页“使用滚轮鼠标”

•第18页“设置计算机音量”

•第19页“使用光盘”

•第21页“在Windows8.1操作系统的屏幕之间导航”

•第22页“在Windows8.1操作系统中访问控制面板”

•第22页“常见问题”

注册计算机

注册计算机后，相关信息将输入数据库，这样Lenovo可在召回或出现其他重大问题时与您取得联

系。向Lenovo注册计算机后，致电Lenovo寻求帮助时将获得更快速的服务。此外，某些地区还

为注册用户提供更多权利和服务。

要向Lenovo注册您的计算机，请执行以下任意操作：

•访问http://www.lenovo.com/register并按照屏幕上的说明注册计算机。

•将计算机连接到因特网后，请通过预装的注册程序注册您的计算机：

–在Windows7中：使用计算机一段时间后，将自动启动预装的LenovoProductRegistration

程序。请按照屏幕上的说明注册计算机。

–在Windows8.1中：打开LenovoSupport程序。然后，单击注册，并按照屏幕上的说明注

册您的计算机。

使用键盘快捷方式

根据型号的不同，您的计算机配备标准键盘或指纹识别器键盘。这两种类型的键盘上均提供Microsoft

Windows快捷键。

键盘快捷方式可以是一个键，也可以多个键的组合。按键盘快捷方式可执行需要使用鼠标或其他

指点设备的任务。使用Windows和其他程序时，键盘快捷方式使与计算机进行交互变得更轻松，

从而为您节省时间和精力。

有关键盘快捷方式的详细信息，请访问http://windows.microsoft.com，然后输入以下任何关键

字进行搜索：keyboardshortcuts、keycombinations、shortcutkeys。

©CopyrightLenovo2014,201517

使用滚轮鼠标

滚轮鼠标具有以下控件：

1鼠标主按键：使用此按键选择或启动程序或菜单项。

2滚轮：使用滚轮控制鼠标的滚动操作。旋转滚轮的方向控制滚动操作的方向。

3鼠标辅助按键：使用此按键显示活动程序、图标或对象的菜单。

可通过执行以下操作，查看和更改鼠标的设置：

1.在Windows7操作系统中，单击开始➙控制面板➙硬件和声音。在Windows8.1操作系统

中，打开“控制面板”，然后单击硬件和声音。

注：有关如何打开Windows8.1控制面板的详细信息，请参阅第22页“在Windows8.1操

作系统中访问控制面板”。

2.在设备和打印机部分中，单击鼠标以查看和更改设置。

设置计算机音量

计算机主板中内置音频控制器以支持计算机上的音频接口。请参阅第9页“音频功能部件”。您

的计算机可能还配备了高性能声卡。通过声卡，可用多媒体应用程序收听声音、录制和播放声音以

及使用语音识别软件。声卡上的接口因声卡而异。

本节说明如何从桌面和“控制面板”设置计算机音量。

从桌面设置音量

要从桌面上设置计算机音量，请执行以下操作：

1.单击任务栏上的音量图标。可在桌面右下角找到任务栏。

2.上移滑块以提高音量或下移滑块以降低音量。单击“使扬声器静音”图标以关闭音频。

如果任务栏中没有音量图标，则向任务栏添加音量图标。要添加音量图标，请执行以下操作：

•在Windows7中：

1.在Windows桌面上，单击开始➙控制面板➙外观和个性化。

2.在任务栏和“开始”菜单中，单击自定义任务栏上的图标。

3.单击打开或关闭系统图标，然后将音量行为从关闭更改为打开。

18ThinkStationP300用户指南

4.单击确定以保存新设置。

•在Windows8.1中：

1.打开“控制面板”，然后单击外观和个性化。

注：有关如何打开Windows8.1控制面板的详细信息，请参阅第22页“在Windows8.1

操作系统中访问控制面板”。

2.在任务栏和导航中，单击自定义任务栏上的图标。

3.单击打开或关闭系统图标，然后将音量行为从关闭更改为打开。

4.单击确定以保存新设置。

从控制面板中设置音量

要从控制面板中设置计算机音量，请执行以下操作：

1.在Windows7操作系统中，单击开始➙控制面板➙硬件和声音。在Windows8.1操作系统

中，打开“控制面板”，然后单击硬件和声音。

注：有关如何打开Windows8.1控制面板的详细信息，请参阅第22页“在Windows8.1操

作系统中访问控制面板”。

2.在声音部分，单击调整系统音量。

3.上移滑块以提高音量或下移滑块以降低音量。

使用光盘

本节提供有关下列主题的信息：

•第19页“使用光盘驱动器”

•第20页“握持和存放光盘”

•第20页“播放和取出光盘”

•第20页“刻录光盘”

使用光盘驱动器

根据型号的不同，您的计算机配备以下某种光盘驱动器：

•CD-ROM驱动器：仅用于读取CD。

•DVD-ROM驱动器：用于读取DVD和CD。

•BD-ROM驱动器：用于读取蓝光光盘（BD）、DVD和CD。

•可刻录光盘驱动器：用于读取和刻录光盘。

使用光驱时，请遵循以下这些准则：

•请勿将计算机放置在驱动器可能遭遇任何以下情况的位置：

–高温

–强湿

–过多灰尘

–过分振动或突然的撞击

–倾斜的表面

第2章.使用计算机19

–阳光直射

•请勿将除光盘以外的任何物体插入驱动器。

•请勿将已损坏的光盘插入驱动器。弯曲、擦伤或肮脏的光盘可能会损坏驱动器。

•移动计算机之前，请从驱动器取出光盘。

握持和存放光盘

握持和存放光盘时，请遵循以下准则：

•拿住光盘的边。请勿触摸未贴标签的一侧表面。

•要除去灰尘或指纹，请使用一块清洁的软布从中心向外擦拭光盘。顺着圆周方向擦拭光盘可能

会导致丢失数据。

•请勿在光盘上写字或粘贴纸张。

•请勿擦伤光盘或在光盘上留下划痕。

•请勿将光盘放置或存储在有直接日照的地方。

•请勿使用苯、稀释剂或其他清洁剂清洁光盘。

•请勿使光盘坠落或弯折光盘。

播放和取出光盘

要播放光盘，请执行以下操作：

1.打开计算机后，按光盘驱动器正面的弹出/关闭按钮。托盘将滑出驱动器。

2.将光盘插入托盘。某些光盘驱动器在托盘中央有固定轮。如果驱动器有固定轮，则用一只手托

住托盘，然后按压光盘的中心位置，直到光盘咔嗒一声固定到位。

3.再次按弹出/关闭按钮或向前轻推托盘以关闭托盘。随后将自动启动光盘播放器程序。有关详

细信息，请参阅光盘播放器程序的帮助系统。

要从光盘驱动器取出光盘，请执行以下操作：

1.打开计算机后，按光盘驱动器正面的弹出/关闭按钮。托盘将滑出驱动器。

2.小心地从托盘中取出光盘。

3.再次按弹出/关闭按钮或向前轻推托盘以关闭托盘。

注：如果按弹出/关闭按钮时托盘未从驱动器滑出，则关闭计算机。然后，将拉直的曲别针插入弹

出/关闭按钮旁的紧急弹出孔。请仅在紧急情况下使用紧急弹出方式。

刻录光盘

如果计算机装有可刻录光盘驱动器，则可使用该驱动器刻录光盘。

要刻录光盘，请执行以下操作：

•在Windows7操作系统中，使用计算机上安装的CorelDVDMovieFactoryLenovoEdition

程序或Power2Go程序。

–要运行CorelDVDMovieFactoryLenovoEdition程序，请单击开始➙所有程序➙Corel

DVDMovieFactoryLenovoEdition➙CorelDVDMovieFactoryLenovoEdition。按照屏

幕上的说明进行操作。

20ThinkStationP300用户指南

–要运行Power2Go程序，请单击开始➙所有程序➙PowerDVDCreate➙Power2Go。按

照屏幕上的说明进行操作。

•在Windows8.1操作系统中，通过执行以下操作运行Power2Go程序：

1.在“开始”屏幕中，单击左下角的向下箭头以转到“应用”屏幕。然后在屏幕右上角的

搜索框中键入Power2Go。

2.在搜索结果中单击Power2Go打开该程序。

3.按照屏幕上的说明进行操作。

在Windows8.1操作系统的屏幕之间导航

要在Windows8.1操作系统中的桌面、“开始”屏幕以及从“开始”屏幕打开的应用程序之间导

航，请执行以下任意操作：

•在“开始”屏幕中，执行以下任意操作，导航至最近访问过的工作空间（应用程序、设置或桌

面）：

–使用指点设备：将指针移至屏幕的最左下角，直到显示Windows屏幕控制图标；然后单

击该图标。

–使用触摸屏：在屏幕左边缘扫入和扫出。所有可用工作空间的表示图沿屏幕左边缘显示。点

击位于底部的Windows屏幕控制图标。

注：仅当在系统后台至少有一个活动工作区时，才会显示Windows屏幕控制图标。

•在桌面上或在从“开始”屏幕打开的任何其他工作空间中，执行以下任意操作，导航至“开始”

屏幕：

–使用定位设备：

–在桌面上，单击屏幕左下角的Windows屏幕控制图标。

–在任何其他工作区中，将指针移至屏幕的最左下角，直到显示Windows屏幕控制图标

；然后单击该图标。

–使用触摸屏：执行以下任意操作：

–在桌面上，点击屏幕左下角的Windows屏幕控制图标。

–在任何其他工作空间中，执行以下任意操作：

•在屏幕左边缘扫入和扫出。所有可用工作空间的表示图沿屏幕左边缘显示。点击位于底

部的Windows屏幕控制图标。

•从屏幕右边缘扫入以显示超级按钮，然后点击开始。

•在任何工作空间（“开始”屏幕、桌面、电脑设置或从“开始”屏幕打开的应用程序）中，使

用以下任何操作步骤，转至先前打开的另一个工作空间：

–要导航至先前访问过的工作空间（应用程序、设置或桌面），请执行以下任意操作：

–使用定位设备：

1.请执行以下任意操作：

•将指针移至屏幕的最左上角，然后沿屏幕左边缘向下移动指针。

•将指针移至屏幕的最左下角，然后沿屏幕左边缘向上移动指针。

所有可用工作空间的表示图沿屏幕左边缘显示。

第2章.使用计算机21

注：只有在当前Windows会话期间访问过的处于活动状态的工作空间才会沿左边缘

显示。如果关闭活动的工作区，其表示图将不沿屏幕左边缘显示。

2.单击表示图。

–使用触摸屏：

•方法1

1.在屏幕左边缘扫入和扫出。所有可用工作空间的表示图沿屏幕左边缘显示。

2.点击所需的工作空间。

•方法2

1.从屏幕左边缘扫入以导航至下一个可用的工作空间。

2.重复步骤1，直到您导航至所需的工作空间。

–要导航至最近访问过的工作空间（应用程序、电脑设置或桌面），请执行以下任意操作：

–使用指点设备：将指针移至屏幕的最左上角，直到显示Windows屏幕控制图标；然后

单击该图标。

–使用触摸屏：从屏幕左边缘扫入。

有关使用Windows8.1操作系统其他功能的信息，请从“开始”或“应用”屏幕打开帮助+提

示，或参考Windows帮助和支持信息系统。需要更多信息，请参阅第129页“帮助和支持”。

在Windows8.1操作系统中访问控制面板

在Windows操作系统中，可通过控制面板查看和更改计算机设置。要在Windows8.1操作系统

中访问控制面板，请执行以下任意操作：

•从桌面中

1.将指针移至屏幕的右上角或右下角以显示超级按钮。

2.单击设置。

3.单击控制面板。

•从“开始”屏幕中

1.单击屏幕左下角的向下箭头以转到“应用”屏幕。

2.滚动至右侧，然后在Windows系统中单击控制面板。

常见问题

以下是一些常见问题及其解答。这些解答可帮助您充分利用计算机。

有关使用计算机的更常见问题的解答，请访问：

http://www.lenovo.com/support/faq

怎样获得其他语言版本的《用户指南》？

可在以下网址获得各种语言的《用户指南》：

http://www.lenovo.com/UserManuals

22ThinkStationP300用户指南

怎样才能恢复电脑设置？

您的计算机提供一个程序，可使用它恢复计算机设置。需要更多信息，请参阅第63页第8章“恢

复信息”。

此外，如果硬盘驱动器发生故障，可向Lenovo客户支持中心订购整套恢复光盘。有关联系客户

支持中心的信息，请参阅第129页第10章“获取信息、帮助和服务”。在使用这套恢复光盘之

前，请参阅光盘附带的文档。

整套恢复光盘可能包含多张光盘。确保准备好所有这些光盘，然后再开始恢复过程。在恢复过程

中，可能提示您更换光盘。

哪里可以得到有关Windows操作系统的帮助？

Windows帮助和支持信息系统提供有关使用Windows操作系统的详细信息。要访问Windows帮

助和支持信息系统，请执行以下任意操作：

•在Windows7操作系统中，单击开始➙帮助和支持。

•在Windows8.1操作系统中，将指针移至屏幕的右上角或右下角以显示超级按钮。然后，单击

设置➙帮助。此外，Windows8.1操作系统提供一个可从“开始”屏幕或“应用”屏幕打开的

帮助+提示应用程序。

怎样将Windows8.1启动行为改为打开桌面或开始屏幕？

在Windows8.1操作系统中，可将计算机设置为缺省打开桌面或“开始”屏幕。要设置缺省的启

动屏幕，请执行以下操作：

1.在桌面上，右键单击屏幕底部的任务栏。

2.单击属性。随后将显示“任务栏和导航属性”窗口。

3.在导航选项卡中，找到开始屏幕部分，然后执行以下任意操作：

•要将桌面设置为缺省启动屏幕，选中当我登录或关闭屏幕上的所有应用时，转到桌面而不

是“开始”屏幕，从而显示选中标记。

•要将“开始”屏幕设置为缺省启动屏幕，请清除当我登录或关闭屏幕上的所有应用时，转

到桌面而不是“开始”屏幕复选框。

4.单击确定以保存新设置。

第2章.使用计算机23

24ThinkStationP300用户指南

第3章您与计算机

本章提供有关辅助功能、舒适度以及将计算机带往其他国家或地区的信息。

辅助功能和舒适度

良好的人体工程学坐姿对于充分利用个人计算机和避免产生不适非常重要。请合理安排您的工作

空间以及您使用的设备，以适合您的个人需求以及您所从事的工作的种类。此外，在您使用计算

机时，良好的工作习惯可以最大限度地提高工作效率和舒适度。

下列主题提供了有关布置工作区、设置计算机设备以及养成健康的工作习惯的信息。

安排工作空间

为了最大程度地利用您的计算机，请根据您的需要和工作性质，安排好使用的设备和工作区域。舒

适是最为重要的，但光源、空气流通和电源插座的位置也会影响您的工作空间安排。

舒适度

虽然没有任何一种工作姿势能够完全适用于每个人，但是下面提供的一些指导原则可帮助您找到

最适合的姿势。

长时间保持同一坐姿会引起疲劳。椅子的靠背和座垫应单独调整并使其提供良好的支撑。座位的

前部应为弧形，以减轻对大腿的压力。调整座位，使大腿与地板平行，并且双脚平放在地板或搁

脚板上。

使用键盘时，请让前臂与地板保持平行并且手腕放在舒适的位置。轻轻敲击键盘并让手和手指放

松。通过调整键盘支撑脚的位置来调整键盘角度，尽量提高操作的舒适度。

调整显示器以使屏幕的顶部与视线平齐，或略低于视平线。将显示器放在舒适的视距内，通常是

51到61厘米（20到24英寸），并且把它放在无需转动身体即可看到的位置。另外，请将其他

常用设备（例如，电话或鼠标）放到方便使用的位置。

眩光与照明

调整显示器的位置，将来自顶灯、窗户和其他光源的眩光和反射减少到最低程度。显示器屏幕可能

会受到发光表面反射光的干扰。请尽可能将显示器放在与窗户和其他光源成直角的位置。如果必

要，可关闭一些灯或使用低瓦数的灯泡来减弱头顶上方的光线。如果显示器安装在靠窗位置，请使

用窗帘或百叶窗来遮挡阳光。随着一天当中室内光线的变化，您可以调整显示器的亮度和对比度。

©CopyrightLenovo2014,201525

在无法避免反射或调整照明的场所，在屏幕上加一个防眩滤光器可能会有所帮助。但是，这些滤

光器可能会影响屏幕上图像的清晰度；请仅在其他减少眩光的方法均无法解决问题时才尝试使用

滤光器。

灰尘累积会增加眩光方面的问题。请记住，按照显示器文档中所述，使用软布定期清洁显示器的

屏幕。

空气流通

计算机和显示器都会产生热量。计算机配有风扇可吸进新鲜空气，排出热空气。显示器使热空气

通过通风孔排出。阻塞通风孔将导致过热，这可能会引起故障或损坏。安置好计算机和显示器，

不要让任何东西阻塞通风孔；通常51毫米（2英寸）的间隙就足够了。另外，还要确保排出的空

气不吹向旁人。

电源插座和线缆长度

电源插座位置、电源线长度以及连接到显示器、打印机和其他设备的线缆长度可以决定计算机的

最终摆放位置。

安排工作空间时：

•避免使用延长线。请尽可能将计算机电源线直接插入电源插座。

•请保持电源线和线缆排设整洁，并远离走道和其他可能会偶尔踢到线缆的区域。

需要电源线的更多信息，请参阅第vi页“电源线和电源适配器”。

辅助功能选项信息

Lenovo致力于帮助有障碍的人士更方便地使用信息和技术。操作系统中已提供了某些技术。其他

技术可通过供应商进行购买。

用户还可以使用Windows操作系统中提供的“轻松使用设置中心”来配置其计算机，以满足其生

理和认知需求。“轻松使用设置中心”是可用于配置Windows操作系统中提供的辅助功能设置和

程序的中心位置。要使用“轻松使用设置中心”，请打开“控制面板”，然后单击轻松使用➙轻

松使用设置中心。

以下信息提供的方法可帮助在听觉、视觉和行动方面有障碍的用户充分利用他们的计算机体验。

屏幕通知

屏幕通知可帮助有听觉障碍的人了解其计算机的状态。屏幕通知使用视觉提示或文本标题替代声

音，以指示计算机上正在发生某个活动。因此，用户可以轻松注意到系统警报，即使在听不到的

情况下也是如此。例如，使用键盘选择某个对象后，该对象将突出显示。使用鼠标将指针移至某

个对象时，将显示该对象的介绍性文本。

要使用屏幕通知，请打开“控制面板”，单击轻松使用➙轻松使用设置中心，然后单击用文本或

视频替代声音。

音频通知

音频通知可帮助有视觉障碍或弱视的人了解其计算机的状态。

26ThinkStationP300用户指南

要使用音频通知，请打开“控制面板”，单击轻松使用➙轻松使用设置中心➙使用没有显示的计

算机，然后选择启用音频描述。

讲述人

“讲述人”是一个屏幕阅读器，可朗读屏幕上显示的内容及描述错误消息等事件。

要打开“讲述人”，请执行以下操作：

•在Windows7中：单击开始按钮。然后，在搜索字段中键入讲述人。在结果列表中单击讲述

人。

•在Windows8.1中：将指针移动到屏幕右上角或右下角以显示超级按钮，然后单击搜索。然

后，在搜索字段中键入讲述人。在结果列表中单击讲述人。

需要如何使用和配置“讲述人”的更多信息，请参阅Windows“帮助和支持”信息系统。

屏幕阅读器技术

屏幕阅读器技术主要用于软件程序界面、帮助信息系统和各种联机文档。需要屏幕阅读器的更多信

息，请参阅以下内容：

•结合使用PDF与屏幕阅读器：

http://www.adobe.com/accessibility.html?promoid=DJGVE

•使用JAWS屏幕阅读器：

http://www.freedomscientific.com/jaws-hq.asp

•使用NVDA屏幕阅读器：

http://www.nvaccess.org/

语音识别

“语音识别”使您能够通过语音控制计算机。

仅使用语音就可以启动程序、打开菜单、单击按钮和屏幕上的其他对象、将文本口述至文档，以及

撰写和发送电子邮件。使用键盘和鼠标执行的所有工作都可以在仅使用语音的情况下完成。

要打开“语音识别”，请执行以下操作：

•在Windows7中：单击开始按钮。然后，在搜索字段中键入语音识别。在结果列表中单击语

音识别。

•在Windows8.1中：将指针移动到屏幕右上角或右下角以显示超级按钮，然后单击搜索。然

后，在搜索字段中键入语音识别。在结果列表中单击语音识别。

需要如何使用和配置“语音识别”的更多信息，请参阅Windows“帮助和支持”信息系统。

可定制文本大小

根据您的喜好，您可以仅更改文本大小，而不是更改桌面上所有内容的大小。要更改文本大小，

请打开“控制中心”，单击外观和个性化➙显示。然后，转至仅更改文本大小，设置符合需求的

文本大小。

第3章.您与计算机27

放大镜

您的计算机配备了Microsoft“放大镜”以帮助有视觉障碍的人更舒适地使用计算机。放大镜是一

个有用的实用程序，可放大整个或部分屏幕，以使您可更方便地查看文字和图像。可从“轻松使用

设置中心”中打开放大镜。

要打开“放大镜”，请执行以下操作：

•在Windows7中：单击开始按钮，单击所有程序➙附件➙轻松访问，然后单击放大镜。

•在Windows8.1中：将指针移动到屏幕右上角或右下角以显示超级按钮，然后单击搜索。然

后，在搜索字段中键入放大镜。在结果列表中单击放大镜。

需要如何使用和配置“放大镜”的更多信息，请参阅Windows“帮助和支持”信息系统。

注：对于触摸屏计算机型号，还可以使用触摸手势（而不是键盘）来放大和缩小。请参阅第28页

“缩放”。

缩放

可以使用缩放功能来放大或缩小文本、图片、地图或其他对象的大小。

•从键盘操作：

–放大：按Windows徽标键+加号键（+）放大文本、图片、地图或其他对象的大小。

–缩小：按Windows徽标键+减号键（-）缩小文本、图片、地图或其他对象的大小。

•从触摸屏操作：

–放大：在触摸屏上张开两根手指以放大文本、图片、地图或其他对象的大小。

–缩小：在触摸屏上合拢两根手指以缩小文本、图片、地图或其他对象的大小。

屏幕分辨率

可以通过调节计算机的屏幕分辨率使文档更易于阅读。要调节屏幕分辨率，请右键单击桌面上的任

意位置，单击屏幕分辨率，然后根据自己的喜好调节设置。

注：将分辨率设置得过低可能会使某些项目不适合屏幕显示。

有关增大文本和其他对象大小的备选方法，请参阅以下内容：

•第27页“可定制文本大小”

•第28页“放大镜”

•第28页“缩放”

“轻松使用”键盘快捷方式

下表包含有助于使计算机更易于使用的键盘快捷方式。

键盘快捷方式功能方式

Windows徽标键+U打开“轻松使用设置中心”

按住右边的Shift八秒打开或关闭筛选键

按Shift五次打开或关闭粘滞键

28ThinkStationP300用户指南

键盘快捷方式功能方式

按住NumLock五秒打开或关闭切换键

按左边的Alt+左边的Shift+NumLock打开或关闭鼠标键

按左边的Alt+左边的Shift+PrtScn（或PrtSc）打开或关闭“高对比度”

有关详细信息，请访问http://windows.microsoft.com/，然后输入以下任何关键字进行搜索：

keyboardshortcuts、keycombinations、shortcutkeys。

屏幕键盘

如果想要在不使用物理键盘的情况下将数据键入或输入计算机，可以使用“屏幕键盘”。“屏幕键

盘”显示一个带有所有标准按键的虚拟键盘。可以使用鼠标或其他定位设备选择按键，如果计算

机支持多点触控式屏幕，还可以点击以选择按键。

要打开“屏幕键盘”，请执行以下操作：

•在Windows7中：单击开始按钮。然后，在搜索字段中键入屏幕键盘。在结果列表中单击屏

幕键盘。

•在Windows8.1中：将指针移动到屏幕右上角或右下角以显示超级按钮，然后单击搜索。然

后，在搜索字段中键入屏幕键盘。在结果列表中单击屏幕键盘。

需要如何使用和配置“屏幕键盘”的更多信息，请参阅Windows“帮助和支持”信息系统。

个性化键盘

键盘上的触觉凸起提供的参考点可帮助您在无视觉协助的情况下轻松找到键盘上的所有按键。

要调节键盘设置，请打开“控制面板”，单击轻松使用➙轻松使用设置中心，然后单击使键盘更

易于使用。

业界标准接口

您的计算机提供业界标准接口，可在需要时使用这些接口连接辅助设备。

有关这些接口的位置和功能的详细信息，请参阅第2页“计算机正面的接口、控件和指示灯的位

置”和第3页“计算机背面接口的位置”。

TTY/TDD转换调制解调器

您的计算机支持使用文本电话（TTY）或聋人用电信设备（TDD）转换调制解调器。该调制解调

器必须连接在计算机与TTY/TDD电话之间。然后，可以在计算机上键入消息并将其发送至电话。

采用可访问格式的文档

Lenovo提供的电子文档格式具有辅助功能。Lenovo电子文档（如恰当标记的PDF文件或超文

本标记语言（HTML）文件）专为有视觉障碍的用户开发，以确保其可通过屏幕阅读器阅读文

档。文档中的每个图像还含有内容翔实的备选文字以解释图像，使有视觉障碍的用户在使用屏

幕阅读器时可理解图像。

将计算机带往其他国家或地区

将计算机带往其他国家或地区时，必须考虑当地的电气标准。

第3章.您与计算机29

如果将计算机带往某个国家或地区，当地使用的电源插座类型与您当前使用的类型不同，则必须购

买电源插头适配器或新的电源线。可直接从Lenovo订购电源线。

有关电源线的信息和部件号，请访问：

http://www.lenovo.com/powercordnotice

30ThinkStationP300用户指南

第4章安全性

本章介绍如何防止计算机失窃和免于受到未经授权的使用。

锁住计算机外盖

锁住计算机外盖有助于防止未授权人员接触计算机内部。计算机配备挂锁环，以使安装挂锁后无

法取下计算机外盖。

图 7. 安 装 挂 锁

©CopyrightLenovo2014,201531

连接Kensington式钢缆锁

可使用Kensington式钢缆锁，将计算机固定到桌子或其他非永久固定物上。钢缆锁连接到计算机

背面的安全锁插槽，根据所选类型的不同，可用钥匙或密码开锁。钢缆锁也锁住了用来打开计算

机外盖的按钮。许多笔记本电脑也使用同一类型的锁。可通过在以下网址搜索

Kensington

，直接

从Lenovo订购此类钢缆锁：

http://www.lenovo.com/support

图 8. Kensington 式 钢 缆 锁

32ThinkStationP300用户指南

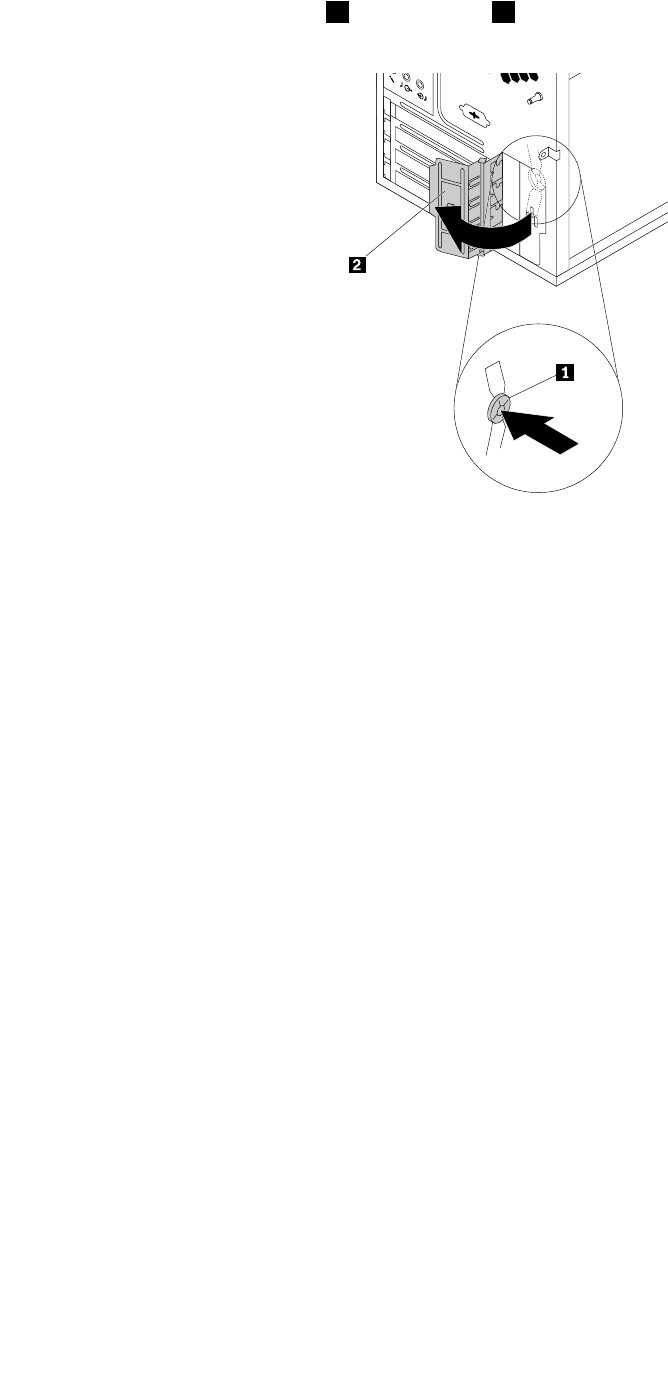

连接钢缆锁

可使用钢缆锁固定设备（如键盘和鼠标），具体方法是将设备线缆锁在计算机上。钢缆锁连接到计

算机背面的钢缆锁插槽。请参阅第3页“计算机背面接口的位置”。

要安装钢缆锁，请执行以下操作：

1.将夹子1插入钢缆锁插槽4中。

2.拉动要通过钢缆锁中的凹槽锁住的线缆。

3.将夹子2按入钢缆锁插槽3中，直至其咔嗒一声固定到位。

图 9. 安 装 钢 缆 锁

使用密码

可通过MicrosoftWindows操作系统和计算机的BIOS设置多种密码，以帮助防止未经授权使用

计算机。

BIOS密码

可使用BIOSSetupUtility程序设置密码，防止未经授权访问计算机和数据。您可以使用以下类

型的密码：

•开机密码：设置开机密码后，每次开启计算机时都会提示输入有效密码。只有输入有效密码才

能使用计算机。

•硬盘密码：设置硬盘密码可防止未经授权访问硬盘驱动器上的数据。设置硬盘密码后，每次尝

试访问硬盘驱动器时都会提示输入有效密码。

第4章.安全性33

•管理员密码：设置管理员密码可防止未经授权的用户更改配置设置。如果负责维护多台计算机

的配置设置，则可能要设置管理员密码。

有关BIOS密码的详细信息，请参阅第38页“使用BIOS密码”。不必设置任何密码即可使用

计算机。但是，使用密码可以提高计算的安全性。

Windows密码

根据您的Windows操作系统的版本，可以使用不同功能的密码，包含控制登录访问、对共享资源

的访问、网络访问和单个用户的设置。需要更多信息，请参阅第129页“帮助和支持”。

使用外盖存在感知开关

未正确安装或关闭计算机外盖时，外盖存在感知开关将阻止计算机登录操作系统。要启用主板上的

外盖存在感知开关接口，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.设置管理员密码。请参阅第38页“设置、更改和删除密码”。

3.从Security子菜单中，选择ChassisIntrusionDetection➙Enabled。此时即可启用主板上

的外盖存在感知开关接口。

开启计算机时，如果外盖存在感知开关检测到未正确安装或合上计算机外盖，则将显示一条错误消

息。要跳过错误消息并登录操作系统，请执行以下操作：

1.正确安装或关闭计算机外盖。请参阅第127页“完成部件更换”。

2.按F1键进入SetupUtility程序。然后按F10，保存并退出SetupUtility程序。此后将不再

显示错误消息。

使用指纹识别器

某些键盘上提供了集成的指纹识别器，通过它可录入您自己的指纹，并将其与开机密码、硬盘密码

和Windows密码关联。因此，指纹认证可以取代密码并使用户的登录简单而安全。指纹识别器键

盘随特定的计算机一起提供，您也可以为支持此选件的计算机购买该键盘。

要打开FingerprintManagerPro或ThinkVantageFingerprintSoftware并使用指纹识别器，请

执行以下操作：

•在Windows7操作系统中，请参阅第13页“在Windows7操作系统中访问各种Lenovo程

序”。

•在Windows8.1操作系统中，请参阅第13页“在Windows8.1操作系统中访问各种Lenovo

程序”。

要配置指纹识别器，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.从SetupUtility程序的主菜单中，选择Security➙FingerprintSetup，然后按Enter。此时

将打开FingerprintSetup窗口。

34ThinkStationP300用户指南

3.根据需要选择PrebootAuthentication或EraseFingerprintData，然后按Enter键。

注：

•PrebootAuthentication：启用或禁用针对访问BIOS的指纹认证。

•EraseFingerprintData：清除指纹识别器存储的指纹数据。

4.选择想要的设置，并按Enter键。

5.按F10键，保存更改并退出SetupUtility程序。在出现提示时按Enter键，以确认退出。

有关使用指纹识别器的详细信息，请参阅FingerprintManagerPro或ThinkVantageFingerprint

Software的帮助系统。

使用和了解防火墙

防火墙可以是硬件、软件或二者的组合，具体取决于所需的安全级别。防火墙根据一组规则确定

哪些入站和出站连接经过授权。如果计算机预装了防火墙程序，则该程序可帮助保护计算机免遭

Internet安全威胁、未授权的访问、入侵和Internet攻击。还可保护隐私。需要如何使用防火墙

程序的更多信息，请参阅防火墙程序的帮助系统。

计算机上预装的Windows操作系统提供Windows防火墙。有关使用Windows防火墙的详细信

息，请参阅第129页“帮助和支持”。

保护数据免遭病毒侵害

计算机预装了反病毒程序，可帮助防止、检测和清除病毒。

Lenovo在计算机上提供了具有30天免费使用期的完整版反病毒软件。30天后，必须续订许可证

以继续接收反病毒软件更新。

注：为免遭新病毒的侵害，必须将病毒定义文件保持最新。

需要如何使用反病毒软件的更多信息，请参阅反病毒软件的帮助系统。

第4章.安全性35

36ThinkStationP300用户指南

第5章高级配置

本章提供以下信息以帮助您配置计算机：

•第37页“使用SetupUtility程序”

•第42页“更新或恢复BIOS”

•第44页“配置RAID”

使用SetupUtility程序

SetupUtility程序用于查看和更改计算机的配置设置，且与所使用的操作系统无关。但是，操作系

统的设置可能会取代SetupUtility程序中任何相似的设置。

启动SetupUtility程序

要启动SetupUtility程序，请执行以下操作：

1.确保计算机已关闭。

2.开启计算机时反复按下并松开F1键。当听到多声蜂鸣声或看到徽标屏幕时，松开F1键。

注：如果设置了开机密码或管理员密码，则直到输入正确的密码后，才会显示SetupUtility

程序菜单。需要更多信息，请参阅第38页“使用BIOS密码”。

POST检测到从计算机取出硬盘驱动器或降低内存条容量后，启动计算机时将显示错误消息，并

将提示执行以下任意操作：

•按F1键进入SetupUtility程序。

注：进入SetupUtility程序后，按F10键可保存更改并退出SetupUtility程序。在出现提示

时按Enter键，以确认退出。此后将不再显示错误消息。

•按F2跳过错误消息，然后登录操作系统。

注：必须启用配置更改检测功能，POST才能检测卸下了硬盘驱动器。要启用配置更改检测功能，

请执行以下操作：

1.启动SetupUtility程序。

2.从SetupUtility程序的主菜单中，选择Security➙ConfigurationChangeDetection，然后

按Enter。

3.选择Enabled，然后按Enter键。

4.按F10键，保存更改并退出SetupUtility程序。在出现提示时按Enter键，以确认退出。

查看和更改设置

SetupUtility程序菜单列出了有关系统配置的多项内容。要查看或更改设置，请启动SetupUtility

程序。请参阅第37页“启动SetupUtility程序”。然后，按照屏幕上的说明进行操作。

可使用键盘或鼠标在菜单选择中导航。每个屏幕底部都显示了用来执行各种任务的键。

©CopyrightLenovo2014,201537

使用BIOS密码

通过使用SetupUtility程序，您可以设置密码以防止未经授权人员访问您的计算机和数据。

您不必设置任何密码即可使用计算机。但是，使用密码可提高计算机安全性。如果决定设置密码，

请阅读以下主题中的信息。

SetupUtility程序密码类型

您可以使用以下类型的密码：

•开机密码

设置开机密码后，每次开启计算机时都会提示输入有效密码。直到输入有效的密码后，才能使

用计算机。

•管理员密码

设置管理员密码可防止未经授权的用户更改配置设置。如果负责维护多台计算机的配置设置，

则可能要设置管理员密码。

设置管理员密码后，每次尝试访问SetupUtility程序时都会提示输入有效密码。直到输入有效

的密码后，才能访问SetupUtility程序。

如果同时设置了开机密码和管理员密码，则可输入其中任一密码。但是，必须使用管理员密码

才能更改任何配置设置。

•硬盘密码

设置硬盘密码可防止未经授权访问硬盘驱动器上的数据。设置硬盘密码后，每次尝试访问硬盘

驱动器时都会提示输入有效密码。

注：

–设置硬盘密码后，硬盘驱动器上的数据即受到保护，即使从一台计算机上卸下硬盘驱动器，

然后将其安装在另一台上也是如此。

–如果忘记了硬盘密码，则无法重置密码或从硬盘驱动器恢复数据。

密码注意事项

密码可以是最多64个字母字符和数字字符的任意组合。为安全起见，建议使用无法轻易破解的强

密码。

注：SetupUtility程序密码不区分大小写。

要设置强密码，请考虑遵循以下准则：

•长度至少为8个字符

•至少包含一个字母字符和一个数字字符

•不能是您的姓名或用户名

•不能是常用词或常用名称

•显著区别于以前的密码

设置、更改和删除密码

要设置、更改或删除密码，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.在SetupUtility程序主菜单中，选择Security。

38ThinkStationP300用户指南

3.根据密码类型，选择SetPower-OnPassword、SetAdministratorPassword或HardDisk

Password。

4.按照屏幕右侧显示的说明来设置、更改或删除密码。

注：密码可以是最多64个字母字符和数字字符的任意组合。需要更多信息，请参阅第38页

“密码注意事项”。

擦除丢失或遗忘的密码（清除CMOS）

本节提供如何擦除丢失或被遗忘的密码（如用户密码）的说明。

要擦除丢失或遗忘的密码，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.找到主板上的清除互补金属氧化物半导体（CMOS）/恢复跳线。请参阅第6页“主板上的部

件的位置”。

4.将跳线从标准位置（引脚1和2）改到维护位置（引脚2和3）。

5.重新安装计算机外盖，然后连接电源线。请参阅第127页“完成部件更换”。

6.开启计算机，使其保持开机状态大约10秒钟。然后，通过按住电源按钮大约5秒钟，关闭计

算机。

7.重复步骤1到步骤2。

8.将“清除CMOS/恢复”跳线移回标准位置（引脚1和2）。

9.重新安装计算机外盖，然后连接电源线。请参阅第127页“完成部件更换”。

启用或禁用设备

本节讲述了如何启用或禁用用户访问以下设备：

USBSetup使用该选项启用或禁用USB接口。在禁用USB接口之后，则无法使用

连接到USB接口的设备。

SATAController将该功能设置为Disabled之后，所有连接到SATA接口的设备（如硬盘

驱动器或光盘驱动器）都将被禁用且无法访问。

要启用或禁用设备，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.从SetupUtility程序主菜单中，选择Devices。

3.根据要启用或禁用的设备，执行以下任意操作：

•选择USBSetup以启用或禁用USB设备。

•选择ATADriveSetup以启用或禁用内置或外置SATA设备。

4.选择想要的设置，并按Enter键。

5.按F10键，保存更改并退出SetupUtility程序。请参阅第42页“退出SetupUtility程序”。

第5章.高级配置39

选择启动设备

如果计算机未按预期从光盘或硬盘驱动器等设备启动，请执行以下任意操作以选择所需的启动设

备。

选择临时启动设备

采用该操作步骤，选择一个临时启动设备。

注：并非所有的光盘和硬盘驱动器都可进行引导。

1.打开或重新启动计算机。

2.看到徽标屏幕时，反复按下再松开F12键。随后将显示StartupDeviceMenu窗口。

3.选择想要的启动设备，并按Enter键。计算机将从您所选的设备启动。

注：从StartupDeviceMenu窗口选择启动设备不会永久更改启动顺序。

选择或更改启动设备顺序

要查看或永久更改所配置的启动设备顺序，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.在SetupUtility程序主菜单中，选择Startup。

3.选择设备的PrimaryStartupSequence、AutomaticStartupSequence和ErrorStartup

Sequence。阅读屏幕右侧显示的信息。

4.按F10键，保存更改并退出SetupUtility程序。请参阅第42页“退出SetupUtility程序”。

启用ErPLPS遵从方式

Lenovo计算机符合ErPLot3法规的生态设计要求。有关详细信息，请访问：

http://www.lenovo.com/ecodeclaration

可在SetupUtility程序中启用ErPLPS遵从方式，以便计算机在关闭或睡眠模式时减少耗电。

要在SetupUtility程序中启用ErPLPS遵从方式，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.从SetupUtility程序的主菜单中，选择Power➙EnhancedPowerSavingMode，然后按

Enter。

3.选择Enabled，然后按Enter键。

4.从Power菜单中，选择AutomaticPowerOn，然后按Enter键。

5.选择WakeonLan，然后按Enter键。

6.选择Disabled，然后按Enter键。

7.按F10键，保存更改并退出SetupUtility程序。在出现提示时按Enter键，以确认退出。

启用ErPLPS遵从方式后，可通过执行以下某项操作唤醒计算机：

•按电源按钮

•启用闹钟唤醒功能

闹钟唤醒功能使计算机可在某个设置的时间唤醒。要启用闹钟唤醒功能，请执行以下操作：

1.启动SetupUtility程序。

40ThinkStationP300用户指南

2.从SetupUtility程序的主菜单中，选择Power➙AutomaticPowerOn，然后按Enter

键。

3.选择WakeUponAlarm，然后按Enter键。然后，按照屏幕上的说明进行操作。

4.按F10键，保存更改并退出SetupUtility程序。在出现提示时按Enter键，以确认退出。

•启用掉电后功能

掉电后功能使计算机可在突然掉电后电源恢复时唤醒。要启用掉电后功能，请执行以下操作：

1.启动SetupUtility程序。

2.从SetupUtility程序的主菜单中，选择Power➙AfterPowerLoss，然后按Enter键。

3.选择PowerOn，然后按Enter键。

4.按F10键，保存更改并退出SetupUtility程序。在出现提示时按Enter键，以确认退出。

ICE性能方式

可通过ICEPerformanceMode菜单调整计算机的静音和散热性能。有以下两种选择可用：

•BetterAcousticPerformance（缺省设置）

•BetterThermalPerformance

通过启用BetterAcousticPerformance，计算机可减小以正常散热水平运行时的噪音。通过启用

BetterThermalPerformance，计算机可提高以正常静音性能运行时的散热水平。

要配置ICE性能方式，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.在SetupUtility程序主菜单中，选择Power。

3.选择IntelligentCoolingEngine(ICE)。随后将显示IntelligentCoolingEngine(ICE)窗口。

4.选择ICEPerformanceMode。随后将显示ICEPerformanceMode窗口。

5.根据需要，选择BetterAcousticPerformance或BetterThermalPerformance。

6.按F10键，保存更改并退出SetupUtility程序。请参阅第42页“退出SetupUtility程序”。

ICE散热警报

可通过ICEThermalAlert菜单监视计算机在严酷散热情况下的散热功能。有以下两种选择可用：

•Enabled（缺省设置）

•Disabled

启用ICE散热警报功能后，当发生严酷散热情况（如风扇故障、异常高温和散热性能不良）时，

将向Windows系统日志中写入一条警报日志。警报日志可帮助发现散热问题。

要配置ICE散热警报功能，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.在SetupUtility程序主菜单中，选择Power。

3.选择IntelligentCoolingEngine(ICE)。随后将显示IntelligentCoolingEngine(ICE)窗口。

4.选择ICEThermalAlert。随后将显示ICEThermalAlert窗口。

5.根据需要选择Enabled或Disabled。

第5章.高级配置41

6.按F10键，保存更改并退出SetupUtility程序。请参阅第42页“退出SetupUtility程序”。

退出SetupUtility程序

查看或更改设置之后，请按Esc键返回到SetupUtility程序主菜单。您可能需要按几次Esc键。

请执行以下任意操作：

•如果您要保存新设置，请按F10键保存更改并退出SetupUtility程序。

•如果不想保存设置，请选择Exit➙DiscardChangesandExit，然后按Enter。显示Reset

WithoutSaving窗口时，选择Yes，然后按Enter退出SetupUtility程序。

•如果要恢复缺省设置，请按F9加载缺省设置，然后按F10保存并退出SetupUtility程序。

更新或恢复BIOS

Lenovo可能会更改和增强BIOS。发布更新后，可在LenovoWeb站点

http://www.lenovo.com/drivers上以可下载的文件形式获得这些更新。更新文件附带的TXT文

件中提供有关使用BIOS更新的说明。对于大多数型号，您可以下载更新程序来制作系统程序更

新光盘或者下载可以从操作系统上运行的更新程序。

本章提供有关如何更新BIOS以及如何从BIOS更新失败中恢复的信息。

使用系统程序

系统程序是内建于计算机中的底层软件。系统程序包括POST、BIOS、以及SetupUtility程序。

POST是每次开启计算机时执行的一组测试和操作步骤。BIOS是将来自其他软件层的指令转换为

计算机硬件能理解的电子信号的软件层。您可以使用SetupUtility程序来查看或更改计算机的配

置设置。请参阅第37页“使用SetupUtility程序”，以了解详细信息。

计算机的主板具有一个称为电可擦可编程只读存储器（EEPROM，也称为闪存）的模块。通过

启动使用系统程序更新光盘的计算机，或者从操作系统上运行特殊的更新程序，您可以轻松更新

POST、BIOS和SetupUtility程序。

Lenovo可能会对POST和BIOS进行更改和改进。更新发布时，它们作为可下载的文件在

LenovoWeb站点http://www.lenovo.com上提供。关于使用POST和BIOS更新的说明，可从

更新文件随附的TXT文件中获得。对于大多数型号，您可以下载更新程序来制作系统程序更新光

盘或者下载可以从操作系统上运行的更新程序。

从光盘更新BIOS

本节说明如何从光盘更新BIOS。

注：您可以下载带系统程序更新的自启动可引导光盘映像（称为ISO映像）来创建系统程序更新

光盘。访问：

http://www.lenovo.com/support

要在Windows8.1（64位）操作系统中从光盘更新BIOS，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.在SetupUtility程序主菜单中，选择Exit➙OSOptimizedDefault➙Disabled。

3.在所显示的窗口中选择Yes，然后按Enter以确认您的选择。

4.按F10键，保存更改并退出SetupUtility程序。请参阅第42页“退出SetupUtility程序”。

42ThinkStationP300用户指南

5.开启计算机时反复按下并松开F12键。当出现StartupDeviceMenu窗口时，松开F12键。

6.从StartupDeviceMenu窗口中选择所需的光盘驱动器作为启动设备。然后，将光盘插入此

光盘驱动器并按Enter键。更新开始。

7.当系统提示您更改序列号时，建议您不要通过按N键进行更改。但是，如果您确实想要更改

序列号，按Y键，然后输入序列号再按Enter键。

8.当系统提示您更改机器类型和型号时，建议您不要通过按N键进行更改。但是，如果您确实

想要更改机器类型和型号，按Y键，然后输入机器类型和型号再按Enter键。

9.按照屏幕上的指示信息进行操作以完成更新。更新完成后，从光盘驱动器中取出光盘。

10.重新启动计算机并启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

11.在SetupUtility程序主菜单中，选择Exit➙OSOptimizedDefault➙Enabled。

12.在所显示的窗口中选择Yes，然后按Enter以确认您的选择。

13.按F10键，保存更改并退出SetupUtility程序。请参阅第42页“退出SetupUtility程序”。

要在其他操作系统中从光盘更新BIOS，请执行以下操作：

1.关闭计算机。

2.开启计算机时反复按下并松开F12键。打开StartupDeviceMenu窗口后，松开F12键。

3.从StartupDeviceMenu窗口中选择所需的光盘驱动器作为启动设备。然后，将光盘插入此

光盘驱动器并按Enter键。更新开始。

4.当系统提示您更改序列号时，建议您不要通过按N键进行更改。但是，如果您确实想要更改

序列号，按Y键，然后输入序列号再按Enter键。

5.当系统提示您更改机器类型和型号时，建议您不要通过按N键进行更改。但是，如果您确实

想要更改机器类型和型号，按Y键，然后输入机器类型和型号再按Enter键。

6.按照屏幕上的指示信息进行操作以完成更新。更新完成后，从光盘驱动器中取出光盘。

从操作系统更新BIOS

Lenovo不断改进其Web站点。因此Web页面内容如有变更，恕不另行通知，其中包括以下过程

中引用的内容。要从操作系统中更新BIOS，请执行以下操作：

1.访问http://www.lenovo.com/drivers，然后按该Web页面上的说明找到所需的BIOS驱

动程序。

2.下载BIOS驱动程序和包含说明的TXT文件。

3.打印包含安装说明的TXT文件，然后按照说明更新BIOS。

在BIOS更新失败的情况下进行恢复

要在BIOS更新失败的情况下进行恢复，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.找到主板上的“清除CMOS/恢复”跳线。请参阅第6页“主板上的部件的位置”。

4.拔下所有妨碍操作“清除CMOS/恢复”跳线的线缆。

5.将跳线从标准位置（引脚1和2）改到维护位置（引脚2和3）。

6.重新连接所有拔下的线缆，并重新安装PCI卡（如果已卸下）。

第5章.高级配置43

7.重新安装计算机外盖，并将计算机和显示器的电源线插入电源插座中。请参阅第127页“完

成部件更换”。

8.按电源按钮以开启计算机，然后将BIOS更新光盘插入光盘驱动器。等待几分钟。恢复过程即

开始。完成恢复过程之后，计算机将自动关闭。

注：根据计算机型号的不同，恢复过程将耗时两到三分钟。

9.重复步骤1到步骤4。

10.将“清除CMOS/恢复”跳线移回标准位置（引脚1和2）。

11.重新连接所有拔下的线缆，并重新安装PCI卡（如果已卸下）。

12.重新安装计算机外盖并重新连接所有断开连接的线缆。

13.按电源按钮以开启计算机并重新启动操作系统。

配置RAID

本节介绍如何为计算机配置独立磁盘冗余阵列（RAID）。

注：本节中有关配置RAID的信息仅适用于Windows环境。要获取在Linux环境下配置RAID

的信息，请联系Linux软件供应商。

RAID级别

针对以下受支持的RAID级别，计算机配备的SATA硬盘驱动器数目必须达到最低要求：

•RAID0–分块磁盘阵列

–最少两个硬盘驱动器

–性能更好，且不容错

•RAID1–镜像磁盘阵列

–最少两个硬盘驱动器

–提高了读取性能且100%冗余

要安装辅助硬盘驱动器，请参阅第109页“更换第二块硬盘驱动器”。

配置系统BIOS以启用SATARAID功能

本节描述了如何配置系统BIOS以启用SATARAID功能。

注：使用键盘上的方向键做出选择。

要启用SATARAID功能，请执行以下操作：

1.启动SetupUtility程序。请参阅第37页“启动SetupUtility程序”。

2.选择Devices➙ATADriveSetup。

3.选择ConfigureSATAas，然后按Enter键。

4.选择RAIDMode，然后按Enter键。

5.按F10键以保存新设置并退出SetupUtility程序。

创建RAID卷

本节描述了如何使用IntelMatrixStorageManageroptionROM配置实用程序来创建RAID卷。

44ThinkStationP300用户指南

要创建RAID卷，请执行以下操作：

1.在计算机启动期间，当提示时，请按Ctrl+I进入IntelMatrixStorageManageroptionROM

配置实用程序。

2.使用向上和向下方向键选择CreateRAIDVolume，并按Enter键。

3.在Name字段输入合适的RAID卷名，然后按Tab键。

4.使用方向键在RAIDLevel字段中选择一个RAID级别，然后按Tab键。

5.如果合适，使用方向键在StripeSize字段中选择条带大小，然后按Tab键。

6.在Capacity字段中输入卷的大小，然后按Tab。

7.按Enter键开始创建卷。

8.看到提示后，按Y键接受警告消息，然后创建卷。

9.返回步骤2，创建其他RAID卷，或选择Exit，然后按Enter键。

10.当提示您确认要退出时，按Y。

删除RAID卷

本节描述了如何使用IntelMatrixStorageManageroptionROM配置实用程序删除RAID卷。

要删除RAID卷，请执行以下操作：

1.在计算机启动期间，当提示时，请按Ctrl+I进入IntelMatrixStorageManageroptionROM

配置实用程序。

2.使用向上和向下方向键选择DeleteRAIDVolume，然后按Enter键。

3.使用方向键选择要删除的RAID卷，然后按Delete键。

4.看到提示后，按Y键确认删除选中的RAID卷。删除RAID卷会使硬盘驱动器重置为非RAID。

5.删除RAID卷后，您可以：

•回到步骤2删除其他RAID卷。

•请参阅第44页“创建RAID卷”，了解如何创建RAID卷。

•使用向上和向下方向键选择Exit，并按Enter键。

将磁盘复位为非RAID

本节描述如何将硬盘驱动器复位为非RAID。

要将硬盘驱动器复位为非RAID，请执行以下操作：

1.在计算机启动期间，当提示时，请按Ctrl+I进入IntelMatrixStorageManageroptionROM

配置实用程序。

2.使用向上和向下方向键选择ResetDiskstoNon-RAID，并按Enter键。

3.使用方向键和空格键标记各个要复位的物理硬盘驱动器，然后按Enter键完成选择。

4.看到提示后，按Y键确认复位操作。

5.完成ResetDiskstoNon-RAID操作后，可以：

•请参阅第45页“删除RAID卷”，获取有关删除RAID卷的信息。

•请参阅第44页“创建RAID卷”，了解如何创建RAID卷。

•使用向上和向下方向键选择Exit，并按Enter键。

第5章.高级配置45

46ThinkStationP300用户指南

第6章预防出现问题

本章提供可帮助避免常见问题和保持计算机平稳运行的信息。

使计算机保持最新状态

在某些情况下，可能会发现必须安装最新的软件程序、设备驱动程序或操作系统。本节将说明如何

为计算机获取最新的更新。

获取计算机最新的设备驱动程序

注：Lenovo不断改进其Web站点。Web页面上的内容如有变更，恕不另行通知，其中包括以下

过程中引用的内容。

要获取适用于您的计算机的最新设备驱动程序，请执行以下操作：

1.访问http://www.lenovo.com/support，然后按照屏幕上的说明操作。

2.通过执行以下某项操作，选择您的产品：

•在快速通道中输入您的计算机信息。

•从产品选项中进行选择。

3.选择设备类别以及需要设备驱动程序的操作系统。

4.在经过筛选的列表中，下载并安装相应的设备驱动程序。

注意：请勿从WindowsUpdateWeb站点下载最新的设备驱动程序。WindowsUpdateWeb站

点上提供的设备驱动程序未经Lenovo测试，使用这些驱动程序可能导致不可预料的问题。请从

Lenovo获取最新的设备驱动程序。

更新操作系统

可通过操作系统提供的系统更新功能更新操作系统。系统更新可能包括安全修补程序、Windows

组件（如WindowsMedia®Player）的新版本、Windows操作系统其他部分的修补程序或各种

增强。

要更新操作系统，请执行以下操作：

注：确保计算机已连接到因特网。

•在Windows7中：

1.在Windows桌面上，依次单击开始➙所有程序➙WindowsUpdate。

2.单击检查更新。

3.如果有任何更新可用，则选择所需的更新，然后单击安装更新。

•在Windows8.1中：

1.将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙更新和恢

复➙Windows更新。

2.单击检查更新。

3.如果有任何更新可用，则单击查看详细信息，选择所需的更新，然后单击安装。

©CopyrightLenovo2014,201547

使用SystemUpdate

通过SystemUpdate程序（此后称为SystemUpdate），您的计算机可定期获得系统和软件更新

以使系统和软件保持最新。SystemUpdate从Lenovo帮助中心收集有关计算机更新的信息，然后

按重要、推荐或可选排序并显示每个更新以帮助您了解其重要性。您可以完全控制下载和安装哪些

更新。选择所需的更新之后，SystemUpdate将自动下载并安装这些更新，无需您进行任何干预。

SystemUpdate预装在大多数Lenovo计算机上，并准备就绪，随时可运行。唯一的先决条件是

必须具有活动的因特网连接。您可以手工启动该程序，或者使用调度功能使该程序按指定的时间间

隔自动搜索更新。您也可以根据严重性（重要更新、重要和推荐更新，或所有更新）预先定义要搜

索的计划更新，以使供您选择的列表仅包含自己感兴趣的那些更新类型。

要打开SystemUpdate，请参阅第13页“在Windows7操作系统中访问各种Lenovo程序”或

第13页“在Windows8.1操作系统中访问各种Lenovo程序”。

如果您的计算机上当前未安装SystemUpdate，可从Lenovo支持Web站点下载它，网址为：

http://www.lenovo.com/support

清洁与维护

在适当的保养和维护的情况下，您的计算机将向您提供可靠的服务。以下主题提供信息来帮助您使

计算机保持高效运行。

基本要点

以下是有关使您的计算机保持正常运行的一些基本要点：

•将您的计算机放置在清洁、干燥的环境中。确保将计算机放在平整、稳定的表面上。

•请勿盖住计算机或显示器上的任何通风孔。这些通风孔中的气流可以防止计算机过热。

•请将食品和饮料放在远离计算机各部件的地方。食品的碎屑和溅出的液滴可能会粘住键盘和鼠

标，从而导致无法使用。

•请勿弄湿电源开关或其他控制装置。湿气可以损坏这些部件并带来电气危险。

•拔下电源线时，务必握住插头而非电线。

清洁计算机

定期清洁计算机是个良好的习惯，可以保护计算机表面并确保无故障运行。

警告：

务必先关闭计算机和显示器，然后再清洁计算机和显示器屏幕。

计算机

请仅使用温性清洁溶液和湿布来清洁计算机有污渍的表面。

键盘

要清洁计算机键盘，请执行以下操作：

1.在无尘的软布上涂一些异丙醇。

2.用这块布擦拭每个键的表面。逐个擦拭每个键；如果同时擦拭多个键，布可能会钩住相邻的

键，很可能会将其损坏。确保没有液体滴到按键上或按键之间。

48ThinkStationP300用户指南

3.要清除键下方的碎屑或灰尘，可使用洗耳球配合刷子或吹风机的冷风。

注：请勿直接向键盘喷洒清洁剂。

光电鼠标

光电鼠标使用一个发光二极管（LED）和一个光学传感器进行指针导航。如果使用光电鼠标时屏

幕上的指针不能平稳滑动，则可能需要清洁该鼠标。

要清洁光电鼠标，请执行以下操作：

1.关闭计算机。

2.从计算机上断开鼠标线缆。

3.将鼠标倒置，查看镜头。

•如果镜头上有污迹，则使用普通棉签轻轻地清洁该区域。

•如果镜头中有碎屑，则轻轻地将碎屑吹离该区域。

4.检查要使用鼠标的表面。如果鼠标下方有非常复杂的图画或图案，数字信号处理器（DSP）可

能难以确定鼠标位置的变化。

5.将鼠标线缆重新连接到计算机。

6.重新开启计算机。

显示屏幕

灰尘累积会增加眩光方面的问题。记得定期清洁显示屏。请参阅第49页“清洁平板显示器表面”

或第49页“清洁玻璃屏表面”。

清洁平板显示器表面

要清洁平板计算机显示屏的柔韧薄膜表面，请用干燥的软布轻擦该表面，或吹掉屏幕上的尘土和

其他细小颗粒。然后用LCD清洁剂将布润湿并擦拭屏幕表面。

许多计算机耗材商店都出售显示屏专用清洁液。请仅使用为LCD显示屏研制的清洁液。首先将这

种液体涂在不起毛的软布上，然后清洁LCD显示屏。某些计算机耗材商店出售用于保养LCD的

小湿巾。

清洁玻璃屏表面

要清洁玻璃屏表面，请使用干燥的软布轻擦该表面，或吹掉屏幕上的尘土和其他细小颗粒。然后用

蘸有非磨蚀性液态玻璃清洁剂的软布擦拭。

良好的维护习惯

通过执行一些良好的维护操作，可以保持计算机的良好性能、保护数据并对万一发生的计算机故障

做好准备。

•定期清空回收站。

•偶尔使用操作系统的磁盘碎片整理或磁盘优化功能以防止因碎片文件过多而降低性能。

•定期清理您的电子邮件应用程序的收件箱、已发送邮件和已删除邮件文件夹。

•定期在可移动介质存储器（如光盘和USB存储设备）上制作重要数据的备份副本，并妥善存放

可移动介质。制作备份副本的频率取决于数据对您或您的企业的重要程度。

•定期备份整个硬盘驱动器。

第6章.预防出现问题49

•使计算机软件、设备驱动程序和操作系统保持最新。有关更多信息，请参阅第47页“使计算

机保持最新状态”。

•进行日志记录。这些项可能包含主要的软件或硬件更改、设备驱动程序更新、间歇性问题和解

决它们的办法以及任何可能遇到的小问题。日志薄可以帮助您或Lenovo技术人员确定问题是

与硬件更改、软件更改相关，还是与其他一些可能已经发生的操作相关。

•制作ProductRecovery光盘。需要使用ProductRecovery光盘将硬盘驱动器还原为出厂缺省

设置的更多信息，请参阅第63页“制作和使用恢复盘”。

•制作挽救介质。有关使用挽救介质（如光盘或USB硬盘驱动器）从无法访问Windows环境

或硬盘驱动器上的RescueandRecovery工作区的故障进行恢复的详细信息，请参阅第65页

“制作和使用挽救介质”。

移动计算机

在移动计算机之前，请采取以下预防措施。

1.备份硬盘驱动器上的所有文件和数据。市场上可购买到多种备份程序。如果使用Windows7

操作系统，则Lenovo提供RescueandRecovery程序以帮助您备份和还原数据。请参阅第

64页“执行备份和恢复操作”。

2.从您的计算机中取出所有介质（如光盘、USB存储设备、存储卡等）。

3.关闭计算机和连接的所有设备。您的硬盘驱动器自动将读/写磁头复位到非数据区。这会防止

对硬盘驱动器造成损坏。

4.拔出电源插座中的电源插头。

5.首先拔掉接口处的通信线缆（例如调制解调器或网络线缆），然后从计算机上拔掉这些线缆

的另一端。

6.记下其余线缆连接到计算机上的位置；然后拔下这些线缆。

7.如果存有原始的装运纸板箱和包装材料，请用它们来包装这些部件。如果要用另外的纸板箱，

请为这些部件提供衬垫以防损坏。

50ThinkStationP300用户指南

第7章故障诊断

本章介绍诊断和解决计算机的各种问题。如果此处并未描述您的计算机所遇到的问题，请参阅第

129页第10章“获取信息、帮助和服务”以获取其他故障诊断资源。

基本故障诊断

下表提供一些基本说明以帮助您排除计算机问题。

注：如果无法解决该问题，请将计算机送修。有关服务和支持电话号码的列表，请参阅计算机随附

的《安全、保修和设置指南》，或访问Lenovo支持Web站点：

http://www.lenovo.com/support/phone

症状措施

按下电源按钮时，计算机不

启动。

确保：

•电源线已正确连接到计算机后部以及工作正常的电源插座中。

•如果计算机背面有辅助电源开关，确保将其打开。

•计算机前部的电源指示灯已点亮。

•计算机电压与您所在国家或地区的电源插座的可用电压相匹配。

显示器黑屏。确保：

•显示器信号线缆已正确连接到显示器和计算机上相应的显示器接口。

•显示器电源线已正确连接到显示器以及工作正常的电源插座中。

•显示器已开启且亮度和对比度设置正确。

•计算机电压与您所在国家或地区的电源插座的可用电压相匹配。

•如果您的计算机装有独立显卡，则务必使用独立显卡上的显示器接口。

键盘不起作用。确保：

•计算机已开启。

•键盘牢固地连接到计算机上的PS/2键盘接口或USB接口。

•没有键被卡住。

鼠标不起作用。确保：

•计算机已开启。

•鼠标牢固地连接到计算机上的PS/2鼠标接口或USB接口。

•鼠标清洁。需要更多信息，请参阅第49页“光电鼠标”。

操作系统不启动。确保启动顺序中包括操作系统所在的设备。通常，操作系统位于硬盘驱动

器上。需要更多信息，请参阅第40页“选择启动设备”。

在操作系统启动之前计算机

多次发出蜂鸣。

确保没有键被卡住。

故障诊断过程

将以下操作步骤作为起点，开始诊断您在操作计算机时遇到的问题。

©CopyrightLenovo2014,201551

1.确保全部所连设备的电缆连接得正确而牢固。

2.确保全部需要交流电源的所连设备均已连接到正确接地、工作正常的电源插座上。

3.确保在计算机的BIOS设置中启用全部所连设备。有关访问和更改BIOS设置的详细信息，

请参阅第37页“使用SetupUtility程序”。

4.转至第52页“故障诊断”，然后按照所遇问题类型的说明进行操作。如果故障诊断信息不能

帮助您解决问题，请继续进行下一步。

5.尝试使用以前获得的配置，了解最近对硬件或软件设置的更改是否造成了问题。但是，在还原

以前的配置之前，先获得当前的配置，以免旧配置设置无法解决问题或有不利影响。要复原获

取到的配置，请执行以下操作：

•在Windows7中：单击开始➙控制面板➙系统和安全➙系统➙系统保护➙系统还原。

•在Windows8.1中：打开控制面板，然后单击系统和安全➙系统➙系统保护➙系统还原。

注：有关如何打开Windows8.1控制面板的详细信息，请参阅第22页“在Windows8.1

操作系统中访问控制面板”。

如果这些操作无法解决问题，那么继续进行下一步。

6.运行诊断程序。有关更多信息，请参阅第61页“LenovoSolutionCenter”。

•如果诊断程序检测到硬件故障，或无法运行诊断程序，请与Lenovo客户支持中心联系。有

关更多信息，请参阅第129页第10章“获取信息、帮助和服务”。

•如果诊断程序没有检测到硬件故障，请继续进行下一步。

7.用反病毒程序查看计算机是否感染了病毒。如果程序检测到病毒，请除去病毒。

8.如果这些措施都无法解决问题，请寻求技术协助。有关更多信息，请参阅第129页第10章

“获取信息、帮助和服务”。

故障诊断

使用故障诊断信息来查找具有明确症状的问题的解决方案。

如果在安装新软件或新硬件选件后立即出现计算机所遇到的症状，则先执行以下操作，然后再参阅

故障诊断信息：

1.卸下新硬件选件或软件。如果必须卸下计算机外盖后才能卸下硬件选件，则确保查看并遵守计

算机随附的电气安全信息。为了您的安全，请不要在卸下外盖的情况下运行计算机。

2.运行诊断程序，确保计算机正确运行。

3.根据制造商提供的说明，重新安装新硬件选件或软件。

音频问题

本节提供与音频相关的问题的解决方案。

Windows无声音

解决方案：

•如果使用具有开/关控制的有源外接音箱，则确保将开/关控制设置在开位置上，并且音箱电源线

连接到正确接地、正常工作的交流电源插座。

•如果外接音箱具有音量控制装置，则确保未将音量设置得过低。

•在Windows桌面上，单击Windows通知区域中的扬声器图标。然后，单击合成器。确保未选

择静音扬声器设置，并且任何音量设置均未设置得过低。

52ThinkStationP300用户指南

•某些型号具有正面音频面板，您可以用来调整音量。如果有正面音频面板，则确保未将音量设

置得过低。

•确保外接音箱（和耳机，如使用）连接到计算机上正确的音频接口。大部分音箱线缆都用颜色

进行了标记以匹配接口。

注：在外接音箱或耳机线缆连接到音频接口后，内置扬声器（如果存在）就被禁用。大多数情

况下，如果其中一个扩展槽中装有音频适配器，则将禁用主板上内置的音频功能；请使用适配

器上的音频接口。

•确保所运行的程序适用于MicrosoftWindows操作系统。如果程序用于在DOS中运行，那么该

程序不使用Windows声音功能并且必须配置为使用SoundBlasterPro或SoundBlaster仿真。

•确保正确安装了音频设备驱动程序。有关详细信息，请参阅“Windows帮助和支持”信息系

统。

声音只从一个外接音箱中发出

解决方案：

•确保扬声器线缆已完全插入计算机上的接口中。

•确保将左音箱连接到右音箱的线缆已连接牢固。

•单击Windows通知区域中的扬声器图标。然后，单击音量控制上方的扬声器图标。单击级别选

项卡，然后确保正确设置了“平衡”设置。

CD问题

本节提供与CD相关的问题的解决方案。

音频光盘或支持自动播放的光盘插入CD驱动器后不自动播放

解决方案：

•如果您安装了多个CD或DVD驱动器（或CD和DVD驱动器的组合），请尝试将光盘插入

其他驱动器。在某些情况下，只有其中一个驱动器连接到了音频子系统。

•如果这样无法解决问题，则按第53页“CD或DVD无法使用”的解决方案进行操作。

CD或DVD无法使用

解决方案：

•确保正确插入光盘，其标签朝上。

•确保所使用的光盘洁净。要除去灰尘或指纹，请使用一块软布从中间向外将光盘擦拭干净。顺

着圆周方向擦拭光盘可能会导致丢失数据。

•确保所使用的光盘未擦伤或损坏。尝试插入另一张已知是完好的光盘。如果无法读取已知是完

好的光盘，那么可能是CD或DVD驱动器或CD或DVD驱动器的线缆连接有问题。确保电

源线和信号线缆已牢固连接到驱动器。

无法使用可引导的恢复盘（如ProductRecoveryCD）启动计算机

解决方案：确保启动顺序中CD或DVD驱动器在硬盘驱动器之前。有关查看和更改启动顺序的信

息，请参阅第40页“选择或更改启动设备顺序”。请注意，某些机型的启动顺序是永久固定且不

能更改的。

第7章.故障诊断53

DVD问题

本节提供与DVD相关的问题的解决方案。

黑屏而非DVD视频

解决方案：

•重新启动DVD播放器程序。

•尝试更低的屏幕分辨率或色深。

•关闭任何打开的文件，然后重新启动计算机。

DVD电影不播放

解决方案：

•确保光盘表面清洁且未擦伤。

•检查光盘或包装上是否有区域代码。可能所购买的光盘需要具有使用计算机时所在区域的代码。

播放DVD影片时无声音或声音时断时续

解决方案：

•检查计算机和扬声器上的音量控制设置。

•确保光盘表面清洁且未擦伤。

•检查音箱上的所有线缆连接。

•使用视频DVD菜单选择另一个音轨。

播放缓慢或时快时慢

解决方案：

•禁用所有后台程序，如AntiVirus或“桌面主题”。

•确保将视频分辨率设置为低于1152x864像素。

出现光盘无效或未找到光盘消息

解决方案：

•确保DVD光盘在驱动器中亮面朝下。

•确保将视频分辨率设置为低于1152x864像素。

•在除了DVD-ROM驱动器外还有CD-ROM驱动器或CD-RW驱动器的计算机上，确保DVD

光盘位于标有“DVD”的驱动器中。

间歇性问题

某些问题仅偶尔出现，因而难以重现。

解决方案：

•确保所有电缆和电线均已牢固地连接到计算机和所连设备。

•确保计算机开启后风扇格栅无阻塞（格栅周围有气流）且风扇正常工作。如果气流受阻或风扇

不工作，那么计算机可能出现过热。

54ThinkStationP300用户指南

•如果装有小型计算机系统接口（SCSI）设备，则确保每个SCSI链中的最后一个外接设备均正

确终止。需要更多信息，请参阅您的SCSI文档。

键盘或鼠标的问题

本节提供与键盘和鼠标相关的问题的解决方案。

键盘上的键不工作

解决方案：

•将键盘电缆连接到USB接口或PS/2键盘接口。

•如果使用的是USB键盘，则在BIOS设置中启用USB接口。需要更多信息，请参阅第39页

“启用或禁用设备”。

•如果使用EnhancedPerformanceUSBKeyboard，则使用EnhancedPerformance

CustomizationKeyboard程序中的帮助系统帮助排除问题。

要打开“性能增强型定制键盘”程序，请执行以下任意操作：

–在Windows7中：

1.单击开始➙控制面板。

2.单击硬件和声音。

3.单击设备和打印机。

4.双击性能增强型USB键盘。

–在Windows8.1中：

1.打开控制面板。需要更多信息，请参阅第22页“在Windows8.1操作系统中访问控制

面板”。

2.单击硬件和声音。

3.单击设备和打印机。

4.双击性能增强型USB键盘。

鼠标不工作

解决方案：

•将鼠标电缆连接到USB接口或PS/2鼠标接口。

注：根据键盘的不同，有可能使用集成USB接口连接USB鼠标。

•安装鼠标的设备驱动程序。

•如果使用的是USB鼠标，则在BIOS设置中启用USB接口。需要更多信息，请参阅第39页

“启用或禁用设备”。

屏幕上的指针不随鼠标平稳滑动

解决方案：清洁鼠标。需要更多信息，请参阅第49页“光电鼠标”。

键盘上的指纹识别器不工作

解决方案：

•正确登记指纹。

•切勿用坚硬、尖锐的物体刮擦读取器的表面。

第7章.故障诊断55

•切勿用指甲或任何坚硬的物体刮擦读取器的表面。

•使用或触摸读取器时手指保持清洁。

•确保手指表面与上次登记的相同。

无线键盘不能使用

解决方案：

•如果收发器通信LED指示灯未点亮，请重新连接收发器和键盘。

•如果收发器通信LED指示灯点亮时无线键盘不工作，则重新启动计算机。

如果重新启动后仍有此问题，则确保：

•正确安装了电池。

•电池有电。

•无线键盘与收发器的距离小于10米（393.7英寸）。

•收发器安装完整。

显示器问题

本节提供与显示器相关的问题的解决方案。

当计算机处于开启状态时，屏幕突然变成黑屏

解决方案：可能启用了屏幕保护程序或电源管理。请执行以下任意操作：

•按某个键以退出屏幕保护程序。

•按电源按键，从睡眠或休眠方式唤醒计算机。

开启计算机时显示器工作正常，但启动某些应用程序后屏幕会变为空白

解决方案：

•用显示器信号电缆连接显示器与计算机上的相应接口。电缆松脱可能引起间歇性问题。

•安装这些应用程序的设备驱动程序。请参阅所涉及的应用程序的文档以检查是否需要任何设备

驱动程序。

图像闪烁

解决方案：重置刷新率。

1.打开控制面板。

注：要在Windows8.1中打开“控制面板”，请参阅第22页“在Windows8.1操作系统中

访问控制面板”

2.单击硬件和声音➙调整屏幕分辨率➙高级设置。

3.单击监视器选项以重置刷新率。

将刷新率设置为计算机上支持的最高非交错刷新率。有关支持的刷新率，请参阅显示器随附

的文档。

图像脱色

解决方案：显示器可能受到附近设备干扰的影响。将荧光桌灯或任何产生磁场的设备移动到离显示

器更远的地方。如果问题仍然存在，请执行以下操作：

56ThinkStationP300用户指南

1.关闭显示器。

2.调整显示器与其他设备的距离，使其相距至少305毫米（12英寸）。

3.开启显示器。

联网问题

本节提供与联网相关的问题的解决方案。

以太网问题

我的计算机无法连接到网络

解决方案：

•用电缆连接以太网接口与集线器的RJ45接口。

•在计算机上安装最新的设备驱动程序。

要检查是否正在使用最新的设备驱动程序，请执行以下操作：

–在Windows7中：

1.单击开始➙控制面板。

2.单击硬件和声音。

3.单击设备管理器。输入管理员密码或进行确认（如果出现提示）。

4.如果网络适配器下的适配器名称旁显示叹号，则可能未使用最新的驱动程序或驱动程序

已禁用。右键单击突出显示的适配器以更新驱动程序。

5.单击更新驱动程序软件，然后按照幕上的说明进行操作。

–在Windows8.1中：

1.打开控制面板。需要更多信息，请参阅第22页“在Windows8.1操作系统中访问控

制面板”

2.单击硬件和声音。

3.单击设备管理器。输入管理员密码或进行确认（如果出现提示）。

4.如果网络适配器下的适配器名称旁显示叹号，则可能所用的驱动程序不正确或未启用驱

动程序。右键单击突出显示的适配器以更新驱动程序。

5.单击更新驱动程序软件，然后按照幕上的说明进行操作。

•使交换机端口和适配器的双工设置相同。

如果将适配器配置为全双工，则确保将交换机端口也配置为全双工。设置双工模式有误可能会

降低性能、引起丢失数据或导致丢失连接。

•安装网络环境所需的所有联网软件。

请与LAN管理员核对必需的联网软件。

适配器停止工作，原因不明

解决方案：网络驱动程序文件可能损坏或丢失。通过参阅上一问题的“解决方案”说明来更新驱动

程序，以确保安装最新的设备驱动程序。

WakeOnLAN功能不起作用

解决方案：在BIOS程序中启用WakeOnLAN（WOL）功能。

第7章.故障诊断57

我的计算机是千兆位以太网型号并且使用1000Mbps的速度，但连接失败或出错

解决方案：用网络电缆连接使用5类线的以太网接口与100BASE-T集线器/交换机（而非100

BASE-X）。

我的计算机是千兆位以太网型号，但它无法以1000Mbps连接到网络，只能以100Mbps连接

解决方案：

•请更换线缆再尝试。

•将链路对端设置为自动协商。

•将交换机设置为符合802.3ab标准（千兆位铜导线）。

无法使用内置的无线网卡连接到无线局域网

解决方案：

•安装最新的无线局域网驱动程序。

•将计算机置于无线接入点的范围内。

•启用无线通信。

•检查网络名称（SSID）和您的密码。

–在Windows7中：

1.单击开始➙LenovoThinkVantageTools➙AccessConnections。

2.切换至“高级”视图，然后单击移动热点选项卡以检查您的SSID和密码。

–在Windows8.1中：

1.打开控制面板。需要更多信息，请参阅第22页“在Windows8.1操作系统中访问

控制面板”。

2.单击网络和Internet➙网络和共享中心以检查您的SSID和密码。

虽然使用耳麦应用模式或音像应用模式连接了蓝牙耳麦或耳机，但是并非从耳麦或耳

机发出声音，而是从本机扬声器发出声音

解决方案：

1.退出使用声音设备的应用程序（例如：WindowsMediaPlayer）。

2.打开控制面板。

注：有关如何打开Windows8.1控制面板的详细信息，请参阅第22页“在Windows8.1操

作系统中访问控制面板”。

3.单击硬件和声音➙声音。

4.选择播放选项卡。

5.如果使用的是耳麦应用模式，请选择蓝牙免持音频，然后单击设为缺省值。如果使用的是音像

应用模式，请选择立体声音频，然后单击设为缺省值。

6.单击确定。

注：仅某些计算机型号支持蓝牙。

已将某个选件连接到计算机，但该选件不工作

解决方案：参阅该选件随附的文档以确保已正确连接该选件。

58ThinkStationP300用户指南

性能低下和锁定问题

本节提供与计算机性能相关的问题的解决方案。

硬盘驱动器可用空间不足

解决方案：释放硬盘驱动器空间。

•方法1

1.在Windows7中单击开始➙计算机，或在Windows8.1中打开文件资源管理器。

2.右键单击C驱动器这一项，然后单击属性。

3.单击磁盘清理，然后按照屏幕上的说明进行操作。

•方法2

1.打开控制面板。

注：有关如何打开Windows8.1控制面板的详细信息，请参阅第22页“在Windows8.1

操作系统中访问控制面板”。

2.单击程序。

3.单击打开或关闭Windows功能，然后按照屏幕上的说明进行操作。

•方法3

1.在Windows7中单击开始➙计算机，或在Windows8.1中打开文件资源管理器。

2.右键单击C驱动器这一项，然后单击属性。

3.单击磁盘清理。

4.单击清理系统文件。

5.单击其他选项选项卡。

6.在程序和功能区域中单击清理，然后按照屏幕上的说明进行操作。

•清理您的电子邮件应用程序的收件箱、已发送邮件和已删除邮件文件夹。文件夹名称和操作步

骤可能根据您的电子邮件应用程序的不同而改变。如果您需要帮助，请参阅电子邮件应用程序

的帮助系统。

碎片文件量太大

解决方案：使用Windows磁盘碎片整理或磁盘优化功能清理文件。

注：根据硬盘驱动器的容量以及硬盘驱动器上当前存储的数据量，磁盘碎片整理过程可能耗时长

达数小时。

•在Windows7中：

1.关闭任何打开的程序和窗口。

2.单击开始➙计算机。

3.右键单击C驱动器这一项，然后单击属性。

4.单击工具选项卡下的立即进行碎片整理以开始进行磁盘碎片整理过程。

•在Windows8.1中：

1.关闭任何打开的程序和窗口。

2.打开文件资源管理器。

第7章.故障诊断59

3.右键单击C驱动器这一项，然后单击属性。

4.单击工具选项卡下的优化以开始进行磁盘碎片整理过程。

内存不足

解决方案：另行安装内存条。有关安装内存条的说明，请参阅第76页“安装或更换内存条”。

要购买内存条，请访问：

http://www.lenovo.com

打印机不工作

解决方案：

•如果使用IEEE认可的打印机信号电缆，则执行以下操作：

1.将打印机信号电缆牢固地连接到计算机上的正确并口、串口或USB接口。

2.正确装入纸张。

3.开启打印机并使打印机保持联机。

•如果使用未获IEEE认可的打印机信号电缆，则执行以下操作：

1.正确安装打印机随附的设备驱动程序和软件。

2.在操作系统、应用程序或BIOS设置中正确分配打印机端口。需要BIOS设置的更多信息，

请参阅第37页“使用SetupUtility程序”。

如果问题仍然存在，请运行打印机随附的文档中描述的检测。如果无法解决该问题，请将计算机送

修。请参阅第129页第10章“获取信息、帮助和服务”。

无法访问串口

解决方案：

•用串行电缆连接计算机上的串口与串行设备。如果串行设备自带电源线，则将该电源线连接到

接地的电源插座。

•打开串行设备并使设备保持联机。

•安装串行设备随附的任何应用程序。有关详细信息，请参阅串行设备随附的文档。

•如果添加了串口适配器，请正确安装该适配器。

软件问题

本节提供与软件相关的问题的解决方案。

在使用排序功能时，无法按正确顺序将日期排序

解决方案：在2000年以前开发的某些应用程序假设前两位数字为19，因此仅使用年份的后两位

数字将日期排序。因此，无法按正确顺序将日期排序。与您的软件制造商联系以查看是否可以获得

任何更新。很多软件制造商将更新放在万维网上。

某些应用程序的运行情况未达预期

解决方案：

•如果在应用程序中执行特定任务时遇到困难，请参考该程序的帮助系统。

60ThinkStationP300用户指南

•如果在操作Windows操作系统或其中某个组件时遇到困难，请参考Windows帮助系统。

•检查问题是否由新安装的应用程序所致。

1.确保软件与您的计算机兼容。有关详细信息，请参阅软件随附的信息。

2.确认其他软件在您的计算机上正常工作。

3.确认所使用的软件在另一台计算机上正常工作。

•如果在使用该应用程序时收到任何错误消息，则参阅该程序随附的印刷文档或帮助系统以获得

问题的解决方案。

•与制造商联系或访问Web站点以检查是否有任何更新可用。很多软件制造商将更新放在万维网

上。

•如果软件程序过去正常工作，但现在无法正常工作，则卸载该应用程序再重新安装它。

无法访问USB接口

解决方案：

•用USB电缆连接USB接口与USB设备。如果USB设备自带电源线，则将该电源线连接到接

地的电源插座。

•打开USB设备并使设备保持联机。

•安装USB设备随附的任何设备驱动程序或应用程序。有关详细信息，请参阅USB设备随附的

文档。

•拆下再接回USB接口以重置USB设备。

LenovoSolutionCenter

通过LenovoSolutionCenter程序可排除和解决计算机问题。它集中了诊断测试、系统信息收集、

安全状态和支持信息，以及使系统性能达到最大限度的提示和技巧。

•可从http://www.lenovo.com/diags下载LenovoSolutionCenter程序。

•如果使用Windows7或Windows8.1以外的其他Windows操作系统，请访问

http://www.lenovo.com/diags以获得有关计算机诊断的最新信息。

要运行LenovoSolutionCenter程序，请参阅第12页“Lenovo程序”。

注：如果运行该程序后无法自行确定并修复问题，请保存并打印日志文件。与Lenovo技术支持代

表通话时，您将需要这些日志文件。

需要其他信息，请参阅LenovoSolutionCenter帮助系统。

第7章.故障诊断61

62ThinkStationP300用户指南

第8章恢复信息

本章介绍恢复解决方案。考虑如何从与软件或硬件相关的问题下进行恢复时，有许多方法可供选

择。其中一些方法根据所安装的操作系统类型而异。可使用程序或全套恢复光盘还原计算机设置。

有关全套恢复光盘的详细信息，请参阅这套光盘附带的文档。

本章包含以下主题：

•第63页“Windows7操作系统的恢复信息”

•第68页“Windows8.1操作系统的恢复信息”

Windows7操作系统的恢复信息

本节中的恢复信息仅适用于装有RescueandRecovery程序或ProductRecovery程序的计算机。

如果LenovoThinkVantageTools程序中的增强的备份和复原图标是灰色的，则表明必须先手动

安装RescueandRecovery程序，然后再启用其功能。要安装RescueandRecovery程序，请执

行以下操作：

1.单击开始➙所有程序➙LenovoThinkVantageTools，然后双击增强的备份和复原。

2.按照屏幕上的说明进行操作。

3.安装过程完毕后，将激活增强的备份和复原图标。

本节包含以下主题：

•第63页“制作和使用恢复盘”

•第64页“执行备份和恢复操作”

•第65页“制作和使用挽救介质”

•第66页“重新安装程序和设备驱动程序”

•第67页“解决恢复问题”

制作和使用恢复盘

在所有其他恢复方法均告失败后，可通过恢复盘将硬盘驱动器恢复为出厂缺省状态，并使计算机进

入正常运行状态。如果将计算机转移到另一区域、出售计算机或回收计算机，则恢复盘很有用。尽

快制作恢复盘以备将来使用，这一点非常重要。恢复盘上的数据可作以下用途：

•在计算机上重新安装程序和设备驱动程序

•重新安装操作系统

•使用“其他文件”修改硬盘驱动器上的数据文件

注：根据制作恢复盘所用操作系统的不同，您可以使用该恢复盘执行的恢复操作也有所不同。恢复

盘可以包含引导盘和数据盘。您的MicrosoftWindows许可证只允许您制作一张数据盘，因此妥

善保存制作好的恢复盘非常重要。

制作恢复盘

注：在Windows7操作系统上，可以使用光盘或外接USB存储设备来制作恢复盘。

©CopyrightLenovo2014,201563

要在Windows7操作系统上制作恢复盘，请单击开始➙所有程序➙LenovoThinkVantageTools

➙出厂恢复磁盘。然后，按照屏幕上的说明进行操作。

使用恢复盘

注意：使用恢复盘将硬盘的内容还原为出厂缺省状态时，将删除硬盘驱动器上当前的所有文件，并

替换为出厂缺省文件。

要在Windows7操作系统上使用恢复盘，请执行以下操作：

1.根据恢复盘的类型，将引导盘（U盘或其他USB存储设备）连接到计算机上，或将引导光盘

插入光盘驱动器。

2.打开或重新启动计算机。

3.看到徽标屏幕时，反复按下再松开F12键。随后将显示StartupDeviceMenu窗口。

4.选择想要的启动设备，并按Enter键。开始复原过程。

5.按照屏幕上的说明完成操作。

注：将计算机的硬盘驱动器还原为出厂缺置状态后，可能必须重新安装某些设备的驱动程序。请

参阅第66页“重新安装程序和设备驱动程序”。

执行备份和恢复操作

RescueandRecovery程序使您能够备份所有硬盘驱动器的内容，包括操作系统、数据文件、软件

程序和个人设置。可将备份存储在以下位置：

•RescueandRecovery工作区

•辅助硬盘驱动器（如果计算机中装有辅助硬盘驱动器）

•连接到计算机的外接USB硬盘驱动器

•网络驱动器

•可刻录光盘（此选项需要可刻录光盘驱动器）

完成备份操作之后，可将部分或所有数据还原到硬盘驱动器上。

执行备份操作

要在Windows7操作系统上使用RescueandRecovery程序来执行备份操作，请执行以下操作：

1.在Windows桌面上，单击开始➙所有程序➙LenovoThinkVantageTools➙增强的备份和

复原。RescueandRecovery程序打开。

2.在RescueandRecovery主窗口中，单击启动高级RescueandRecovery箭头。

3.单击备份硬盘驱动器，然后选择备份操作选项。然后，按照屏幕上的说明完成备份操作。

执行恢复操作

本节提供有关以下主题的信息：

•第64页“从Windows7中执行恢复操作”

•第65页“从RescueandRecovery工作区中执行恢复操作”

从Windows7中执行恢复操作

要在Windows7操作系统上使用RescueandRecovery程序来执行恢复操作，请执行以下操作：

64ThinkStationP300用户指南

1.在Windows桌面上，单击开始➙所有程序➙LenovoThinkVantageTools➙增强的备份和

复原。RescueandRecovery程序打开。

2.在RescueandRecovery主窗口中，单击启动高级RescueandRecovery箭头。

3.单击从备份恢复系统图标。

4.按照屏幕上的说明完成恢复操作。

从RescueandRecovery工作区中执行恢复操作

RescueandRecovery工作区位于硬盘驱动器上一个受保护的隐藏区域，该区域独立于Windows

操作系统运行。通过RescueandRecovery工作区，即使无法启动Windows操作系统，也可执

行恢复操作。您可以从RescueandRecovery工作空间执行以下恢复操作：

•从硬盘驱动器或备份挽救文件：

可在硬盘驱动器上找到文件，然后将其转移到网络驱动器或其他可记录介质（如USB设备或光

盘）。即使您没有备份文件或自从上一次备份操作以来对文件进行了更改，该解决方案也是可

用的。也可从位于本地硬盘驱动器、USB设备或网络驱动器上的RescueandRecovery备份挽

救个别文件。

•从RescueandRecovery备份还原硬盘驱动器：

如果已使用RescueandRecovery程序备份了硬盘驱动器，那么即使无法启动Windows操作

系统，您也可以从RescueandRecovery备份恢复硬盘驱动器。

•将硬盘驱动器还原为出厂缺省状态：

即使无法启动Windows操作系统，也可将硬盘驱动器的完整内容还原为出厂缺省状态。如果

硬盘驱动器上有多个分区，可还原C:分区，而使其他分区保持原样。

注意：如果从RescueandRecovery备份复原硬盘驱动器或将硬盘驱动器复原到出厂缺省设置，

那么在恢复过程中将删除主硬盘驱动器分区（通常是驱动器C:）上的所有文件。请尽可能为重要

文件创建副本。如果无法启动Windows操作系统，您可以使用RescueandRecovery工作空间

中的“抢救文件”功能将文件从硬盘驱动器复制到其他介质上。

要从RescueandRecovery工作区中执行恢复操作，请执行以下操作：

1.打开或重新启动计算机。

2.看到登录屏幕时，按Enter，然后按F11进入RescueandRecovery工作空间。

3.如果设置了RescueandRecovery密码，请在出现提示后输入密码。RescueandRecovery

工作空间将在短暂的延迟后打开。

注：如果RescueandRecovery工作空间无法打开，请参阅第67页“解决恢复问题”。

4.请执行以下任意操作：

•要从硬盘驱动器中抢救文件，请单击抢救文件，然后按照屏幕上的说明进行操作。

•要从RescueandRecovery备份恢复硬盘驱动器或将硬盘驱动器恢复到出厂缺省设置，请

单击完全恢复，然后按照屏幕上的说明进行操作。

注：将计算机的硬盘驱动器还原为出厂缺置状态后，可能必须重新安装某些设备的驱动程

序。请参阅第66页“重新安装程序和设备驱动程序”。

需要RescueandRecovery工作空间的功能的更多信息，请单击帮助。

制作和使用挽救介质

当故障导致您无法访问硬盘驱动器上的RescueandRecovery工作空间时，光盘或USB硬盘驱动

器等挽救介质能帮助计算机恢复正常状态。

第8章.恢复信息65

注：

•根据操作系统的不同，您可以使用挽救介质执行的恢复操作也有所不同。

•急救盘可以在所有类型的光盘驱动器中启动。

制作挽救介质

要在Windows7操作系统上制作挽救介质，请执行以下操作：

1.在Windows桌面上，单击开始➙所有程序➙LenovoThinkVantageTools➙增强的备份和

复原。RescueandRecovery程序打开。

2.在RescueandRecovery主窗口中，单击启动高级RescueandRecovery箭头。

3.单击制作RescueMedia图标。随后将打开“制作挽救介质和恢复盘”窗口。

4.在RescueMedia区域中，选择要制作的挽救介质的类型。可使用光盘、足够容量的USB存

储设备或第二块内置硬盘驱动器制作挽救介质。

5.单击确定，然后按照屏幕上的说明制作挽救介质。

使用挽救介质

根据已使用光盘还是USB硬盘驱动器制作了挽救介质，执行以下某项操作：

•如果使用的是光盘来制作的挽救介质，则执行以下操作：

1.打开或重新启动计算机。

2.看到徽标屏幕时，反复按下再松开F12键。随后将显示StartupDeviceMenu窗口。

3.选择要作为第一个引导设备的光盘驱动器。然后，将挽救介质插入光盘驱动器并按Enter

键。将启动挽救介质。

•如果已使用USB硬盘驱动器制作了挽救介质，则执行以下操作：

1.将USB硬盘驱动器连接到计算机上的某个USB接口。

2.打开或重新启动计算机。

3.看到徽标屏幕时，反复按下再松开F12键。随后将显示StartupDeviceMenu窗口。

4.选择要作为第一个引导设备的USB硬盘驱动器，然后按Enter键。将启动挽救介质。

当挽救介质启动时，将打开RescueandRecovery工作空间。每个功能的帮助信息都可以从Rescue

andRecovery工作空间中获得。请按照说明完成恢复过程。

重新安装程序和设备驱动程序

本节提供以下各项信息：

•第66页“重新安装预装的程序和设备驱动程序”

•第67页“重新安装未预装的程序和设备驱动程序”

重新安装预装的程序和设备驱动程序

您的计算机可重新安装预装的程序和设备驱动程序。

重新安装预装的程序

要重新安装在您的Lenovo计算机上预装的程序，请执行以下操作：

1.开启计算机。

2.转至C:\SWTOOLS。

66ThinkStationP300用户指南

3.打开应用程序文件夹，然后找到按计算机中预装的程序命名的子文件夹。

4.打开该子文件夹，然后找到EXE文件。

5.双击该EXE文件，然后按照屏幕上的说明完成安装。

重新安装预装的设备驱动程序

注意：重新安装设备驱动程序将更改计算机的当前配置。只有当必要的时候才重新安装设备驱动

程序以解决计算机的问题。

要重新安装出厂预装设备的设备驱动程序，请执行以下操作：

1.开启计算机。

2.转至C:\SWTOOLS。

3.打开DRIVERS文件夹，然后找到按计算机中的出厂安装设备命名的子文件夹，如AUDIO或

VIDEO。

4.打开该子文件夹。

5.请执行以下任意操作：

•找到EXE文件。双击该EXE文件，然后按照屏幕上的说明完成安装。

•找到扩展名为.txt的自述文件。该自述文件中含有设备驱动程序安装信息。请按说明完成

安装。

•如果设备子文件夹含有扩展名为.inf的文件，而您希望使用INF文件安装设备驱动程序，

则参阅Windows帮助和支持信息系统以了解详细信息。

注：有关最新设备驱动程序的详细信息，请参阅第47页“获取计算机最新的设备驱动程序”

重新安装未预装的程序和设备驱动程序

您的计算机可重新安装未预装的程序和设备驱动程序。

重新安装未预装的程序

如果计算机上安装的软件程序工作不正常，则可能需要卸载然后重新安装它。重新安装程序将覆盖

现有的程序文件，通常可修复之前使用程序时可能遇到的任何问题。

要从系统中卸载程序，请参阅MicrosoftWindows帮助系统。

要在系统中重新安装大多数市售程序，请参阅MicrosoftWindows帮助系统以及程序附带的文档。

重新安装未预装的设备驱动程序

要重新安装您安装好的某个选件的设备驱动程序，请参阅随该选件随附的文档。

注：重新安装设备驱动程序将更改计算机的当前配置。只有当必要的时候才重新安装设备驱动程序

以解决计算机的问题。

解决恢复问题

注：务必在SetupUtility程序中将挽救设备设置为启动设备顺序中的第一个引导设备。有关临时

或永久更改启动设备顺序的详细信息，请参阅第40页“选择启动设备”。需要SetupUtility程

序的更多信息，请参阅第37页“使用SetupUtility程序”。

如果无法访问RescueandRecovery工作区或Windows环境，则执行以下操作之一：

第8章.恢复信息67

•使用挽救介质来启动RescueandRecovery工作空间。请参阅第65页“制作和使用挽救介

质”。

•其他所有恢复方法均告失败而您需要将硬盘驱动器复原到出厂缺省设置时使用恢复盘。请参阅

第63页“制作和使用恢复盘”。

尽快制作一张挽救介质和一套恢复盘并将它们妥善保存以备将来使用，这一点非常重要。

Windows8.1操作系统的恢复信息

本节包含以下主题：

•第68页“恢复计算机”

•第68页“将计算机重置为出厂缺省设置”

•第68页“使用高级启动选项”

•第69页“在Windows8.1无法启动时恢复操作系统”

恢复计算机

如果计算机表现不佳，并且问题可能是最近安装的程序所致，则可恢复计算机而不丢失个人文件或

更改设置。

注意：如果恢复计算机，则将重新安装计算机附带的程序和从Windows应用商店安装的程序，但

将卸载所有其他程序。

要恢复计算机，请执行以下操作：

1.将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙更新和恢复

➙恢复。

2.在恢复电脑而不影响文件中，单击开始。

将计算机重置为出厂缺省设置

可将计算机重置为出厂缺省设置。重置计算机将重新安装计算机附带的操作系统和所有程序。

注意：如果重置计算机，则将删除所有个人文件和设置。要避免丢失数据，请备份要保留的所有

数据。

要重置计算机，请执行以下操作：

1.将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙更新和恢复

➙恢复。

2.在删除所有内容并重新安装Windows中，单击开始。

使用高级启动选项

通过高级启动选项，可更改Windows操作系统的启动设置、从外部设备启动计算机或从系统映像

还原Windows操作系统。

要使用高级启动选项，请执行以下操作：

1.将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙更新和恢复

➙恢复。

68ThinkStationP300用户指南

2.在高级启动中，单击立即重启➙疑难解答➙高级选项。

3.按屏幕上的说明重新启动计算机。

在Windows8.1无法启动时恢复操作系统

计算机上的Windows恢复环境可独立于Windows8.1操作系统运行。这样，即使Windows8.1

操作系统无法启动，也能恢复或修复操作系统。

尝试引导连续失败两次后，将自动启动Windows恢复环境。然后，可按屏幕上的说明选择修复和

恢复选项。

注：确保在恢复过程中计算机连接到交流电源。

有关预装了Windows8.1操作系统的计算机上提供的恢复解决方案的更多详细信息，请参阅

Windows8.1操作系统的帮助信息系统。

第8章.恢复信息69

70ThinkStationP300用户指南

第9章安装或更换硬件

本章提供如何为您的计算机安装或更换硬件的说明。

握持静电敏感设备

在从计算机卸下缺陷部件并准备好安装新部件之前，请勿打开装有新部件的防静电包。静电虽然对

您无害，但会严重损坏计算机组件和部件。

操作部件和其他计算机组件时，请采取以下预防措施来避免静电损坏：

•尽量不要移动。移动身体会导致周围累积静电。

•始终小心地操作部件及其他计算机组件。操作PCI卡、内存条、主板和微处理器时只接触其边

缘。切勿触摸任何裸露的电路。

•防止其他人触摸部件及其他计算机组件。

•更换新部件之前，将装有该部件的防静电包装与计算机上的扩展插槽金属挡片或其他未上漆的

金属表面接触至少两秒钟。这样可减少包装上和您身上的静电。

•如有可能，从防静电包装中取出新部件后，请直接将其装入计算机，中途不要放下该部件。如

果做不到这一点，则将容纳部件的防静电包装放在平坦的表面上，然后将部件放在包装上。

•请勿将部件放在计算机外盖或其他金属表面上。

安装或更换硬件

本节提供如何为您的计算机安装或更换硬件的说明。您可以通过安装或更换硬件来增强计算机的

功能和维护计算机。

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

注：

•请仅使用Lenovo提供的计算机部件。

•安装或更换选件时，请使用本节中的相应说明以及随选件附带的说明。

安装外部选件

您可以将外部选件（如外部扬声器、打印机或扫描仪）连接到计算机。对于某些外部选件，除了进

行物理连接外，还必须安装附加软件。安装外部选件时，请参阅第2页“计算机正面的接口、控

件和指示灯的位置”和第3页“计算机背面接口的位置”，以识别所需的接口。然后，参照选件

附随的说明来帮助您进行连接并安装选件所需的软件或设备驱动程序。

卸下计算机外盖

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

©CopyrightLenovo2014,201571

警告：

打开计算机外盖之前，请关闭计算机并等待几分钟，直至计算机冷却。

要卸下计算机外盖，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。请参阅第2页“计算机正面的接口、控件和指示灯

的位置”和第3页“计算机背面接口的位置”。

2.将固定计算机外盖的任何锁定设备解锁。请参阅第31页第4章“安全性”。

3.卸下固定计算机外盖的任何螺钉。

4.按下计算机一侧的外盖松开按钮，并将外盖向后滑动以将其卸下。

图 10. 卸 下 计 算 机 外 盖

卸下和重新安装前挡板

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要卸载并重新安装前挡板，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

72ThinkStationP300用户指南

3.松开左侧的三个塑料卡口并向外转动前挡板，卸下前挡板。

图 11. 卸 下 前 挡 板

4.要重新安装前挡板，请将前挡板右侧的三个塑料卡口与机箱中对应的孔对齐，然后向内转动前

挡板，直至其与左侧的相应位置咬合。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

安装或更换PCI卡

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

本节提供如何安装或更换PCI卡的说明。您的计算机有一个标准PCI卡插槽、一个PCIExpress

x1卡插槽、一个PCIExpressx16卡插槽（可协商链路宽度x4、x1）和一个PCIExpressx16

显卡插槽（某些型号配备显卡）。

要安装或更换PCI卡，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

第9章.安装或更换硬件73

3.在计算机背面按下松开按钮1，以打开卡栓2。

图 12. 打 开 PCI 卡 栓

74ThinkStationP300用户指南

4.根据安装还是更换PCI卡，执行以下任意操作：

•如果要安装PCI卡，请卸下相应的金属插槽外盖。

•如果要更换旧的PCI卡，请捏住目前安装在插槽中的旧卡，轻轻地将其从插槽中拉出。

图 13. 卸 下 PCI 卡

注：

a.这张卡紧紧地插在卡插槽内。如有必要，请轮流从两侧轻微地拔动夹层卡，直至其从卡

插槽中卸下。

b.如果用固位栓将卡固定，则松开PCI卡插槽上的卡固位栓。然后握住卡，轻轻地从插槽

中将卡抽出。

图 14. 松 开 卡 的 固 位 栓

5.从防静电包装中取出新PCI卡。

6.将新卡安装到主板上相应的插槽中。请参阅第6页“主板上的部件的位置”。

注：如果要安装PCIExpressx16显卡，请确保内存插槽固定夹闭合，然后再安装显卡。

第9章.安装或更换硬件75

7.将卡栓旋转至闭合位置以将PCI卡固定。

图 15. 安 装 PCI 卡

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

安装或更换内存条

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

计算机有四个插槽可供安装或更换DDR3UDIMM，最大可提供32GB系统内存。安装或更换内

存条时，请使用4GB或8GBDDR3UDIMM的任意组合，最大可安装32GB。

下表提供了有关内存条安装规则的信息，在安装或卸下内存条时，应考虑这些信息。“X”标记指

示在不同情况下应安装内存条的内存插槽。数字1、2、3、4标明安装顺序。要找到内存条插槽，

请参阅第6页“主板上的部件的位置”。

UDIMMDIMM1DIMM2DIMM3DIMM4

一个UDIMMX

两个UDIMMX，1X，2

三个UDIMMX，3X，1X，2

四个UDIMMX，3X，1X，4X，2

要安装或更换内存条，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.将计算机侧放，以更方便操作主板。

4.找到内存插槽。请参阅第6页“主板上的部件的位置”。

5.卸下任何可能妨碍您操作内存插槽的部件。根据计算机型号，可能需要卸下PCIExpressx16

显卡，以便于操作内存插槽。请参阅第73页“安装或更换PCI卡”。

76ThinkStationP300用户指南

6.根据安装还是更换内存条，执行以下任意操作：

•如果要更换旧内存条，请打开固定夹，轻轻将内存条从内存插槽中拉出。

图 16. 卸 下 内 存 条

•如果要安装内存条，请打开想要在其中安装内存条的内存插槽的固定夹。

图 17. 打 开 固 定 夹

第9章.安装或更换硬件77

7.将新内存条放置在内存插槽上。确保内存条上的槽口1与主板上的插槽引脚2正确对齐。将

内存条笔直向下推入插槽直到固定夹合上。

图 18. 安 装 内 存 条

8.如果卸下了PCIExpressx16显卡，那么请重新安装。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

安装或更换光盘驱动器托架中的设备

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

光盘驱动器托架支持以下三种设备。根据计算机型号的不同，可能装有以下某项或两项：

•光盘驱动器（某些型号配备）

•配有以下某些或所有组件的5.25英寸Flex模块（某些型号配备）：

–薄型光盘驱动器

–读卡器

–eSATA接口

–IEEE1394接口

•配有以下某些或所有组件的5.25英寸保持架组合件（某些型号配备）：

–薄型光盘驱动器

–硬盘驱动器

本节说明如何安装或更换光盘驱动器。

注：以下说明也适用于Flex模块和5.25英寸保持架组合件。

要安装或更换光盘驱动器，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

78ThinkStationP300用户指南

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下前挡板。请参阅第72页“卸下和重新安装前挡板”。

4.如果要安装光盘驱动器，请执行以下操作：

a.从所需的驱动器托架上卸下金属防静电罩。

b.从计算机左侧找到光盘驱动器固定器。向下推动固定器以将固定器解锁。然后，向上提起

固定器，将其从机箱中取出。

图 19. 从计算机上卸下光盘驱动器固定器

•如果更换光盘驱动器，则执行以下操作：

a.从光盘驱动器背面拔下线缆，按松开按钮1，然后从计算机正面抽出光盘驱动器。

图 20. 卸 下 光 盘 驱 动 器

b.从光盘驱动器左侧卸下光盘驱动器固定器。

第9章.安装或更换硬件79

5.将光盘驱动器固定器安装到新光盘驱动器的左侧。

图 21. 安 装 光 盘 驱 动 器 固 定 器

6.将新的光盘驱动器从计算机正面滑入驱动器托架，直至咬合到位。

图 22. 安 装 光 盘 驱 动 器

7.将线缆连接到新光盘驱动器的背面。

图 23. 将线缆连接到新光盘驱动器的背面

8.如果要安装新光盘驱动器，请卸下所需驱动器托架前挡板中的塑料面板。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

80ThinkStationP300用户指南

•要完成安装或更换，请转至第127页“完成部件更换”。

在5.25英寸Flex模块中安装或更换设备

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

本节说明如何在5.25英寸Flex模块中安装或更换设备。在5.25英寸Flex模块中安装和更换设备

涉及以下操作：

•第81页“在Flex模块中安装或更换薄型光盘驱动器”

•第83页“在Flex模块中安装或更换读卡器”

•第86页“在Flex模块中安装或更换eSATA接口或IEEE1394接口。”

在Flex模块中安装或更换薄型光盘驱动器

要在Flex模块中安装或更换薄型光盘驱动器，请执行以下操作：

1.从计算机正面卸下Flex模块。请参阅第78页“安装或更换光盘驱动器托架中的设备”。

2.上提Flex模块背面的夹子，然后将Flex模块外盖向Flex模块背面滑动以卸下外盖。

图 24. 卸 下 Flex 模 块 外 盖

3.如果要安装新的薄型光盘驱动器，则按两个金属夹1以卸下带有两个螺钉的塑料夹，如图所

示。卸下这两个螺钉，然后转至步骤4。

图 25. 卸下带有两个螺钉的塑料夹

如果要更换旧的薄型光盘驱动器，则执行以下操作：

第9章.安装或更换硬件81

a.按如图所示的按钮以从Flex模块上卸下薄型光盘驱动器。

图 26. 从 Flex 模 块 上 卸 下 薄 型 光 盘 驱 动 器

b.卸下固定夹子的两个螺钉以从薄型光盘驱动器背面卸下塑料夹。

图 27. 从 薄 型 光 盘 驱 动 器 上 卸 下 塑 料 夹

4.安装两个螺钉以将塑料夹固定在新的薄型光盘驱动器背面。

图 28. 将塑料夹安装到薄型光盘驱动器上

82ThinkStationP300用户指南

5.将带有塑料夹的新薄型光盘驱动器推入Flex模块，直至薄型光盘驱动器咔嗒一声固定到位。

图 29. 将 薄 型 光 盘 驱 动 器 装 入 Flex 模 块

6.将Flex模块外盖放在Flex模块上，以使Flex模块外盖底部的导轨导片与Flex模块上的导

轨啮合。然后，向Flex模块正面推动外盖，直至其咔嗒一声固定到位。

图 30. 装 回 Flex 模 块 外 盖

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

在Flex模块中安装或更换读卡器

要在Flex模块中安装或更换读卡器，请执行以下操作：

1.将Flex模块从计算机正面滑出。请参阅第78页“安装或更换光盘驱动器托架中的设备”。

第9章.安装或更换硬件83

2.上提Flex模块侧面的夹子，然后将Flex模块外盖向Flex模块背面滑动以卸下外盖。

图 31. 卸 下 Flex 模 块 外 盖

3.如果要更换读卡器，则执行以下操作：

a.从主板上拔下读卡器线缆。请参阅第6页“主板上的部件的位置”。

b.按图示方向拉动夹子以从Flex模块上卸下读卡器与读卡器固定支架。

图 32. 卸 下 Flex 模 块 中 的 读 卡 器

c.弯曲读卡器固定支架侧面的四个夹子以从支架上卸下读卡器。

图 33. 从 读 卡 器 固 定 支 架 上 卸 下 读 卡 器

84ThinkStationP300用户指南

4.要将新读卡器装入读卡器固定支架，请将读卡器中的四个孔与支架上对应的螺柱对齐，然后向

下按新读卡器，直至其咔嗒一声固定到位。

图 34. 将读卡器装入读卡器固定支架

5.记下新读卡器的方向，然后将读卡器电缆布放到电缆夹中。握住读卡器固定支架上的夹子，将

新读卡器插入Flex模块中的读卡器插槽内，直至其咔嗒一声固定到位。

图 35. 将 读 卡 器 装 入 Flex 模 块

第9章.安装或更换硬件85

6.将Flex模块外盖放在Flex模块上，以使Flex模块外盖底部的导轨导片与Flex模块上的导

轨啮合。然后，向Flex模块正面推动外盖，直至其咔嗒一声固定到位。

图 36. 装 回 Flex 模 块 外 盖

7.将读卡器电缆连接到主板上的USB2.0接口或读卡器接口。请参阅第6页“主板上的部件的

位置”。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

在Flex模块中安装或更换eSATA接口或IEEE1394接口。

要在Flex模块中安装或更换eSATA接口或IEEE1394接口，请执行以下操作：

1.将Flex模块从计算机正面滑出。请参阅第78页“安装或更换光盘驱动器托架中的设备”。

2.上提Flex模块侧面的夹子，然后将Flex模块外盖向Flex模块背面滑动以卸下外盖。

图 37. 卸 下 Flex 模 块 外 盖

3.如果要更换eSATA接口或IEEE1394接口，请执行以下操作：

a.从主板上拔下eSATA接口电缆或IEEE1394接口电缆。请参阅第6页“主板上的部件的

位置”。

86ThinkStationP300用户指南

b.如图所示，朝相对方向按两个夹子以从Flex模块中抽出eSATA接口或IEEE1394接口。

图 38. 卸 下 Flex 模 块 中 的 eSATA 接 口 或 IEEE 1394 接 口

4.记下eSATA接口或IEEE1394接口的方向，然后将eSATA接口或IEEE1394接口电缆布

放到电缆夹中。

5.将eSATA接口或IEEE1394接口放入金属固定器中。然后，将eSATA接口或IEEE1394接

口插入到Flex模块中的相应插槽内，如图所示。

图 39. 将 eSATA 接 口 或 IEEE 1394 接 口 装 入 Flex 模 块

第9章.安装或更换硬件87

6.将Flex模块外盖放在Flex模块上，以使Flex模块外盖底部的导轨导片与Flex模块上的导

轨啮合。然后，向Flex模块正面推动外盖，直至其咔嗒一声固定到位。

图 40. 装 回 Flex 模 块 外 盖

7.将eSATA接口电缆或IEEE1394接口电缆连接到主板上相应的接口。请参阅第6页“主板

上的部件的位置”。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

在5.25英寸保持架组合件中安装或更换设备

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

本节说明如何在5.25英寸保持架组合件中安装或更换设备。在5.25英寸保持架组合件中安装或更

换设备涉及以下操作：

•第88页“在5.25英寸保持架组合件中安装或更换薄型光盘驱动器”

•第90页“在5.25英寸保持架组合件中安装或更换硬盘驱动器”

•第93页“在5.25英寸保持架组合件中安装或更换薄型光盘驱动器转换板”

•第92页“安装或更换5.25英寸保持架组合件的风扇”

在5.25英寸保持架组合件中安装或更换薄型光盘驱动器

要在5.25英寸保持架组合件中安装或更换薄型光盘驱动器，请执行以下操作：

1.从计算机正面抽出5.25英寸保持架组合件。请参阅第78页“安装或更换光盘驱动器托架中

的设备”。

2.如果要更换旧的薄型光盘驱动器，则执行以下操作：

88ThinkStationP300用户指南

a.按松开按钮1以弹出固定薄型光盘驱动器的卡舌2。然后，将薄型光盘驱动器从5.25英

寸保持架组合件正面滑出。

图 41. 卸 下 5.25 英 寸 保 持 架 组 合 件 中 的 薄 型 光 盘 驱 动 器

b.卸下固定薄型光盘驱动器固定器的两个螺钉。

图 42. 卸 下 薄 型 光 盘 驱 动 器 固 定 器

第9章.安装或更换硬件89

3.安装两个螺钉以将薄型光盘驱动器固定器固定在新薄型光盘驱动器的侧面。

图 43. 安装薄型光盘驱动器固定器

4.将带有固定器的薄型光盘驱动器装入5.25英寸保持架组合件。按5.25英寸保持架组合件正面

的卡舌，直至听到咔嗒一声。此时薄型光盘驱动器即固定到位。

图 44. 将薄型光盘驱动器装入 5.25 英寸保持架组合件

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

在5.25英寸保持架组合件中安装或更换硬盘驱动器

要在5.25英寸保持架组合件中安装或更换薄型光盘驱动器，请执行以下操作：

1.从计算机正面抽出5.25英寸保持架组合件。请参阅第78页“安装或更换光盘驱动器托架中

的设备”。

90ThinkStationP300用户指南

2.如果要更换旧的硬盘驱动器，则卸下固定硬盘驱动器的四个螺钉。然后，将硬盘驱动器从5.25

英寸保持架组合件背面滑出。

图 45. 从 5.25 英寸保持架组合件上卸下硬盘驱动器

3.要安装新的硬盘驱动器，则从5.25英寸保持架组合件的背面将新的硬盘驱动器推入5.25英寸

保持架组合件。然后，安装四个螺钉以将新的硬盘驱动器固定在5.25英寸保持架组合件中。

图 46. 将 硬 盘 驱 动 器 装 入 5.25 英 寸 保 持 架 组 合 件

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

第9章.安装或更换硬件91

安装或更换5.25英寸保持架组合件的风扇

要安装或更换5.25英寸保持架组合件上的风扇，请执行以下操作：

1.从计算机正面抽出5.25英寸保持架组合件。请参阅第78页“安装或更换光盘驱动器托架中

的设备”。

2.如果要更换旧的保持架组合件风扇，请如图所示旋转保持架组合件上的四个固定夹，从5.25

英寸保持架组合件上松开风扇。

图 47. 从 5.25 英 寸 保 持 架 组 合 件 上 卸 下 风 扇

3.要安装新的保持架组合件风扇，请将新风扇中的四个孔与风扇支架上的相应卡舌对齐，直至

新风扇固定到位。

图 48. 将风扇装入保持架组合件

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

92ThinkStationP300用户指南

在5.25英寸保持架组合件中安装或更换薄型光盘驱动器转换板

要在5.25英寸保持架组合件中安装或更换薄型光盘驱动器转换板，请执行以下操作：

1.从计算机正面抽出5.25英寸保持架组合件。请参阅第78页“安装或更换光盘驱动器托架中

的设备”。

2.从5.25英寸保持架组合件上卸下薄型光盘驱动器。请参阅第88页“在5.25英寸保持架组

合件中安装或更换薄型光盘驱动器”。

3.从5.25英寸保持架组合件上卸下硬盘驱动器。请参阅第90页“在5.25英寸保持架组合件中

安装或更换硬盘驱动器”。

4.如果要更换旧的薄型光盘驱动器转换板，则卸下固定薄型光盘驱动器转换板的两个螺钉。然

后，旋转薄型光盘驱动器转换板，将其从5.25英寸保持架组合件上卸下。

图 49. 卸下薄型光盘驱动器转换板

5.将新的薄型光盘驱动器转换板装入5.25英寸保持架组合件。然后，安装两个螺钉以固定新的

薄型光盘驱动器转换板。

图 50. 安装薄型光盘驱动器转换板

6.将薄型光盘驱动器装入5.25英寸保持架组合件。请参阅第88页“在5.25英寸保持架组合件

中安装或更换薄型光盘驱动器”。

第9章.安装或更换硬件93

7.将硬盘驱动器装入5.25英寸保持架组合件。请参阅第90页“在5.25英寸保持架组合件中

安装或更换硬盘驱动器”。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换正面音频和USB组合件

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要更换正面音频和USB组合件，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下前挡板。请参阅第72页“卸下和重新安装前挡板”。

4.找到前端音频和USB组合件。请参阅第5页“组件的位置”。

5.记下线缆的排设和连接情况。然后，从主板上拔下正面音频和USB组合件线缆。请参阅第6

页“主板上的部件的位置”。

6.卸下固定正面音频和USB组合件的螺钉，接着如图所示，向右推动正面音频和USB组合件以

从机箱上卸下它。

图 51. 卸 下 正 面 音 频 和 USB 组 合 件

94ThinkStationP300用户指南

7.布放新正面音频和USB组合件的线缆，使其穿过机箱正面对应的方孔。然后，如图所示，将

新的正面音频和USB组合件放入机箱并向左推动它。安装螺钉，将新的正面音频和USB组

合件固定到位。

图 52. 安 装 正 面 音 频 和 USB 组 合 件

8.将新的正面音频和USB组合件的线缆连接到主板上的正面音频接口和正面USB3.0接口。请

参阅第6页“主板上的部件的位置”。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换电池

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

您的计算机具有特殊类型的存储器，它保持日期、时间和内置功能的设置，如并口的指定（配

置）。电池使这些信息在关闭计算机时仍保持活动。

电池在其使用期内通常不需要充电或维护；但没有一块电池能够永久使用。如果电池出现故障，日

期、时间和配置信息（包括密码）就会丢失。当您开启计算机时会显示一条错误消息。

有关更换和处置电池的信息，请参阅《安全、保修和设置指南》中的“钮扣锂电池声明”。

要更换电池，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下散热器和风扇组合件以更方便地取放电池。请参阅第98页“更换散热器和风扇组合件”。

4.找到电池。请参阅第6页“主板上的部件的位置”。

第9章.安装或更换硬件95

5.卸下旧电池。

图 53. 卸 下 旧 电 池

6.安装新电池。

图 54. 安 装 新 电 池

7.装回散热器和风扇组合件。请参阅第98页“更换散热器和风扇组合件”。

8.重新安装计算机外盖并连接线缆。请参阅第127页“完成部件更换”。

注：更换电池后首次开启计算机时，可能会显示一条错误消息。这是更换电池后的正常现象。

9.开启计算机和所有连接的设备。

10.使用SetupUtility程序来设置日期、时间以及所有密码。请参阅第37页“使用SetupUtility

程序”。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换电源组合件

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

虽然在断开电源线后计算机内已没有可动部件，但是为安全起见且遵守美国优力安全认证公司

（UnderwritersLaboratories，UL）认证，仍需注意以下警告。

警告：

96ThinkStationP300用户指南

危险的可动部件。请勿用手指或身体其他部位与其接触。

警告：

切勿卸下电源外盖或贴有以下标签的任何部件的外盖。

任何贴有此标签的组件内部都有危险的电压、电流和能量级别。这些组件内没有可维修的部件。如

果您怀疑某个部件有问题，请与技术服务人员联系。

要更换电源组合件，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.从主板和所有驱动器断开电源组合件。请参阅第6页“主板上的部件的位置”。

4.从机箱中的线缆夹和扎带上松开电源组合件线缆。

5.将计算机侧放，卸下机箱背面用来固定电源组合件的四个螺钉。

图 55. 卸 下 电 源 组 合 件 的 螺 钉

6.将电源组合件向计算机正面滑动，然后从机箱中取出。

第9章.安装或更换硬件97

7.确保更换的新电源组合件正确。

8.将新的电源组合件安装到机箱中，使电源组合件的螺孔与机箱的螺孔对齐。

9.安装并拧紧用于固定电源组合件的四颗螺钉。

注：只能使用由Lenovo提供的螺钉。

10.拨掉主板和所有驱动器的电源组合件线缆。

11.用机箱中的线缆夹固定电源组合件线缆。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换散热器和风扇组合件

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

警告：

散热器和风扇组合件可能会很烫。打开计算机外盖之前，请关闭计算机并等待几分钟，直至计算

机冷却。

要更换散热器和风扇组合件，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.将计算机侧放，以更方便操作主板。

4.找到散热器和风扇组合件。请参阅第6页“主板上的部件的位置”。

5.从主板上的微处理器风扇接口拔出散热器和风扇组合件线缆。请参阅第6页“主板上的部件

的位置”。

98ThinkStationP300用户指南

6.按以下顺序卸下将散热器和风扇组合件固定在主板上的四个螺钉：

a.部分卸下螺钉1，再完全卸下螺钉2，然后完全卸下螺钉1。

b.部分卸下螺钉3，再完全卸下螺钉4，然后完全卸下螺钉3。

注：小心地从主板卸下四个螺钉，以避免可能对主板造成的损坏。四个螺钉无法从散热器和

风扇组合件卸下。

图 56. 卸下散热器和风扇组合件

7.将发生故障的散热器和风扇组合件从主板上提起。

注：

•请您务必小心地扭转散热器和风扇组合件，将其从微处理器上取下。

•操作散热器和风扇组合件时请勿触摸导热硅脂。

8.将新的散热器和风扇组合件放置在主板上，使四个螺钉与主板上的孔对齐。

注：请将新的散热器和风扇组合件固定，以使散热器和风扇组合件线缆朝向主板上的微处理器

风扇接口。

9.按照以下顺序安装四个螺钉以固定新的散热器和风扇组合件。请勿将螺钉拧得过紧。

a.部分拧紧螺钉1，再完全拧紧螺钉2，然后完全拧紧螺钉1。

b.部分拧紧螺钉3，再完全拧紧螺钉4，然后完全拧紧螺钉3。

10.将散热器和风扇组合件线缆连接到主板上的微处理器风扇接口。请参阅第6页“主板上的部

件的位置”。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

第9章.安装或更换硬件99

安装或更换固态驱动器

仅某些型号配备固态驱动器。本节提供以下说明：

•第100页“安装固态驱动器”

•第101页“更换固态驱动器”

安装固态驱动器

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要安装固态驱动器，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.将固态驱动器装入固态驱动器随附的转换装置。然后，安装四个螺钉以将固态驱动器固定到转

换装置上。

图 57. 将固态驱动器装入转换装置中

100ThinkStationP300用户指南

3.卸下机箱的3.5英寸硬盘驱动器支架。

4.要将转换装置连同固态驱动器一并装入3.5英寸硬盘驱动器支架，请弯曲支架，然后将支架上

的插销1、插销2、插销3和插销4与转换装置中对应的孔对齐。

图 58. 将转换装置连同固态驱动器一并装入硬盘驱动器支架

5.将转换装置连同支架一并装入所需的硬盘驱动器托架。请参阅第108页“更换主硬盘驱动器”

或第109页“更换第二块硬盘驱动器”。

6.将信号线缆和电源线连接到固态驱动器。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换固态驱动器

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要更换固态驱动器，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.找到所需的硬盘驱动器托架。请参阅第7页“内置驱动器的位置”。

4.从固态驱动器上拔下信号线缆和电源线。

5.将转换装置连同固态驱动器一并从硬盘驱动器托架上卸下。请参阅第108页“更换主硬盘驱

动器”或第109页“更换第二块硬盘驱动器”。

第9章.安装或更换硬件101

6.弯曲塑料3.5英寸硬盘驱动器支架的两侧，以从转换装置上对应的孔中抽出支架上的插销。

然后，从支架上卸下转换装置。

图 59. 从 3.5 英寸硬盘驱动器支架上卸下转换装置

7.卸下固定固态驱动器的四个螺钉。然后，从转换装置中取出固态驱动器。

图 60. 从转换装置上卸下固态驱动器

102ThinkStationP300用户指南

8.将新的固态驱动器装入转换装置。然后，安装四个螺钉以将新的固态驱动器固定在转换装置

上。

图 61. 将 新 的 固 态 驱 动 器 装 入 转 换 装 置

9.要将转换装置装入3.5英寸硬盘驱动器支架，请弯曲支架，然后将支架上的插销1、插销2、

插销3和插销4与转换装置中对应的孔对齐。

图 62. 将 转 换 装 置 连 同 新 的 固 态 驱 动 器 一 并 装 入 硬 盘 驱 动 器 支 架

10.将转换装置连同支架一并装入硬盘驱动器托架。请参阅第108页“更换主硬盘驱动器”或第

109页“更换第二块硬盘驱动器”。

11.将信号线缆和电源线连接到固态驱动器。

第9章.安装或更换硬件103

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

安装或更换mSATA固态驱动器

仅某些型号配备mSATA固态驱动器。本节提供以下说明：

•第104页“安装mSATA固态驱动器”

•第105页“更换mSATA固态驱动器”

安装mSATA固态驱动器

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要安装mSATA固态驱动器，请执行以下操作：

1.将mSATA固态驱动器插入mSATA固态驱动器随附的转换装置上的微型PCIExpress插槽，

然后向下按mSATA固态驱动器。

图 63. 将 mSATA 固 态 驱 动 器 装 入 转 换 装 置 中

104ThinkStationP300用户指南

2.安装两个螺钉，将mSATA固态驱动器固定在转换装置上。

图 64. 安 装 螺 钉 以 固 定 mSATA 固 态 驱 动 器

3.将转换装置推入mSATA固态驱动器托架，直至其咔嗒一声固定到位。然后安装螺钉以将转

换装置固定到机箱上。

图 65. 将 转 换 装 置 连 同 mSATA 固 态 驱 动 器 一 并 装 入 机 箱

4.将信号线缆和电源线连接到mSATA固态驱动器。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换mSATA固态驱动器

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要更换mSATA固态驱动器，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下前挡板。请参阅第72页“卸下和重新安装前挡板”。

4.找到mSATA固态驱动器。请参阅第5页“组件的位置”。

第9章.安装或更换硬件105

5.从mSATA固态驱动器上拔下信号线缆和电源线。

6.卸下固定mSATA固态驱动器转换装置的螺钉。然后，从机箱中抽出转换装置。

图 66. 将转换装置连同所安装的 mSATA 固态驱动器一并卸下

7.从转换装置上卸下固定mSATA固态驱动器的两个螺钉。

图 67. 卸 下 固 定 mSATA 固 态 驱 动 器 的 螺 钉

8.从转换装置上的微型PCIExpress插槽中卸下mSATA固态驱动器。

图 68. 从 转 换 装 置 上 卸 下 mSATA 固 态 驱 动 器

106ThinkStationP300用户指南

9.要安装新的mSATA固态驱动器，请将mSATA固态驱动器插入转换装置上的微型PCIExpress

插槽中，然后向下按mSATA固态驱动器。

图 69. 将 mSATA 固 态 驱 动 器 装 入 转 换 装 置 中

10.安装两个螺钉，将mSATA固态驱动器固定在转换装置上。

图 70. 安 装 螺 钉 以 固 定 mSATA 固 态 驱 动 器

11.将转换装置连同新的mSATA固态驱动器一并推入mSATA固态驱动器托架，直至其咔嗒一

声固定到位。然后安装螺钉以将转换装置固定到机箱上。

图 71. 安 装 mSATA 固 态 驱 动 器

第9章.安装或更换硬件107

12.将信号线缆和电源线连接到新的mSATA固态驱动器上。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换主硬盘驱动器

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要更换主硬盘驱动器，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.找到主硬盘驱动器。请参阅第5页“组件的位置”。

4.从硬盘驱动器断开信号线缆和电源线。

5.拉动蓝色手柄，从驱动器仓松开并卸下硬盘驱动器。

图 72. 卸 下 主 硬 盘 驱 动 器

6.将蓝色支架两侧弯曲到足以从支架中卸下硬盘驱动器。

108ThinkStationP300用户指南

7.要将新的硬盘驱动器安装到蓝色支架中，弯曲支架并将支架上的销子1、2、3和4与硬盘

驱动器中的相应孔对齐。请勿触摸硬盘驱动器底部的电路板5。

图 73. 将 硬 盘 驱 动 器 装 入 支 架

8.将新硬盘驱动器滑入驱动器仓中，直至咬合到位。

图 74. 安 装 主 硬 盘 驱 动 器

9.将信号线缆和电源线连接到新的硬盘驱动器。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换第二块硬盘驱动器

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

注：您的计算机配备了辅助硬盘驱动器的托架，用于安装或更换辅助3.5英寸硬盘驱动器或2.5英

寸固态驱动器。

第9章.安装或更换硬件109

要更换第二块硬盘驱动器，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.找到第二块硬盘驱动器。请参阅第5页“组件的位置”。

4.从硬盘驱动器断开信号线缆和电源线。

5.拉动蓝色手柄，从硬盘驱动器仓松开并卸下硬盘驱动器。

图 75. 卸 下 第 二 块 硬 盘 驱 动 器

6.将蓝色支架两侧弯曲到足以从支架中卸下硬盘驱动器。

7.要将新的硬盘驱动器安装到蓝色支架中，弯曲支架并将支架上的销子1、2、3和4与硬盘

驱动器中的相应孔对齐。请勿触摸硬盘驱动器底部的电路板5。

图 76. 将 硬 盘 驱 动 器 装 入 支 架

110ThinkStationP300用户指南

8.将新硬盘驱动器滑入驱动器仓中，直至咬合到位。

图 77. 安 装 第 二 块 硬 盘 驱 动 器

9.将信号线缆和电源线连接到新的硬盘驱动器。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

安装第三块硬盘驱动器

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

注：可将第三块3.5英寸硬盘驱动器或2.5英寸固态驱动器装入计算机的辅助光盘驱动器托架。

要安装第三块3.5英寸硬盘驱动器或2.5英寸固态驱动器，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下前挡板。请参阅第72页“卸下和重新安装前挡板”。

4.卸下要使用的驱动器托架在前挡板上的对应塑料面板。如果驱动器托架中安装了金属防静电

罩，请将金属防静电罩卸下。

5.根据是安装第三块3.5英寸硬盘驱动器还是安装2.5英寸固态驱动器，请执行以下任意操作：

第9章.安装或更换硬件111

•将硬盘驱动器装入5.25英寸光盘驱动器支架。然后拧紧四个螺钉，将硬盘驱动器固定到

5.25英寸光盘驱动器支架上。

图 78. 安 装 第 三 块 硬 盘 驱 动 器

•将固态驱动器装入5.25英寸光盘驱动器支架。要将固态驱动器装入5.25英寸光盘驱动器

支架，请执行以下操作：

112ThinkStationP300用户指南

a.将固态驱动器装入转换装置中。然后安装五个螺钉，将固态驱动器固定到转换装置上。

图 79. 将 固 态 驱 动 器 装 入 转 换 装 置 中

b.将固态驱动器连同转换装置装入5.25英寸光盘驱动器支架。然后拧紧四个螺钉，将固

态驱动器连同转换装置固定到5.25英寸光盘驱动器支架。

图 80. 安 装 固 态 驱 动 器 和 转 换 装 置

第9章.安装或更换硬件113

6.将光盘驱动器固定器安装到光盘驱动器支架的一侧。

图 81. 安 装 光 盘 驱 动 器 固 定 器

7.从计算机的正面将光盘驱动器支架推入辅助光盘驱动器托架，直至光盘驱动器支架咔嗒一声

固定到位。

图 82. 安装光盘驱动器支架

8.将信号线缆和电源线连接到新的硬盘驱动器或固态驱动器。

图 83. 连接硬盘驱动器或固态驱动器

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

114ThinkStationP300用户指南

更换正面风扇组合件

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

注：仅某些型号配备正面风扇组合件。

要更换正面风扇组合件，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下前挡板。请参阅第72页“卸下和重新安装前挡板”。

4.从主板上的电源风扇接口断开正面风扇组合件的线缆。请参阅第6页“主板上的部件的位

置”。

5.正面风扇组合件由四个橡胶栓连接到机箱。破坏或割断橡胶栓，然后从机箱中轻轻地拉出正

面风扇组合件，从而将其卸下。

注：新的正面风扇组合件将连接四个新的橡胶栓。

图 84. 卸下正面风扇组合件

6.将新的橡胶栓与机箱上相应的孔对齐，并将橡胶栓塞入孔中，从而安装新的正面风扇组合件。

第9章.安装或更换硬件115

7.拉动橡胶栓的尖端，直至正面风扇组合件固定到位。

图 85. 安装正面风扇组合件

8.将正面风扇组合件的线缆连接到主板上的电源风扇接口。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换背面风扇组合件

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要更换背面风扇组合件，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.找到背面风扇组合件。请参阅第5页“组件的位置”。

4.从主板上的系统风扇接口拔下背面风扇组合件线缆。请参阅第6页“主板上的部件的位置”。

116ThinkStationP300用户指南

5.背面风扇组合件由四个橡胶栓连接到机箱。破坏或割断橡胶栓，然后轻轻地将背面风扇组合

件从机箱中拉出，以将其卸下。

注：新的背面风扇组合件将连接四个新的橡胶栓。

图 86. 卸下背面风扇组合件

6.将新的橡胶栓与机箱上相应的孔对齐，并将橡胶栓塞入孔中，安装新的背面风扇组合件。

7.拉动橡胶栓的末端，直至背面风扇组合件固定到位。

图 87. 安装背面风扇组合件

8.将背面风扇组合件线缆连接到主板上的系统风扇接口。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

第9章.安装或更换硬件117

更换Wi-Fi装置

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

本节提供如何更换Wi-Fi装置的说明。Wi-Fi装置包括Wi-Fi适配器卡、Wi-Fi卡模块和背面Wi-Fi

天线线缆。

更换Wi-Fi装置涉及以下操作：

•第118页“卸下Wi-Fi适配器卡”

•第119页“卸下Wi-Fi卡模块”

•第121页“安装Wi-Fi装置”

卸下Wi-Fi适配器卡

要卸下Wi-Fi适配器卡，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.如果您的计算机配备支持蓝牙功能的Wi-Fi卡模块，则从Wi-Fi适配器卡上拔下蓝牙线缆。

图 88. 断开蓝牙线缆的连接

注：蓝牙线缆将Wi-Fi适配器卡上的蓝牙接口连接到主板上的正面USB接口以支持蓝牙功能。

118ThinkStationP300用户指南

4.在计算机背面按松开按钮1以打开PCI卡栓2。

图 89. 打 开 PCI 卡 栓

5.握住当前安装的Wi-Fi适配器卡，然后轻轻地将其从插槽中抽出。

图 90. 卸 下 Wi-Fi 适 配 器 卡

注：这张卡紧紧地插在卡插槽内。如有必要，请轮流从两侧轻微地拔动夹层卡，直至其从卡插

槽中卸下。

卸下Wi-Fi卡模块

要卸下Wi-Fi卡模块，请执行以下操作：

第9章.安装或更换硬件119

1.从计算机上卸下Wi-Fi适配器卡，然后从Wi-Fi卡模块上拔下正面和背面Wi-Fi天线线缆。

图 91. 卸 下 Wi-Fi 天 线 线 缆

2.卸下将Wi-Fi卡模块固定到Wi-Fi适配器卡的两个螺钉。

图 92. 卸 下 固 定 Wi-Fi 卡 模 块 的 螺 钉

120ThinkStationP300用户指南

3.从微型PCIExpress插槽中向外拉动Wi-Fi卡模块，以将其从Wi-Fi适配器卡中取出。

图 93. 卸 下 Wi-Fi 卡 模 块

安装Wi-Fi装置

要安装Wi-Fi装置，请执行以下操作：

第9章.安装或更换硬件121

1.将Wi-Fi卡模块插入微型PCIExpress插槽中，然后安装两个螺钉，将Wi-Fi卡模块固定到

Wi-Fi适配器卡上。

图 94. 安 装 Wi-Fi 卡 模 块

122ThinkStationP300用户指南

2.将正面天线线缆和背面天线线缆连接到Wi-Fi卡模块。

图 95. 安 装 Wi-Fi 天 线 线 缆

3.将Wi-Fi适配器卡装入主板上的PCIExpressx1插槽中。请参阅第6页“主板上的部件的

位置”。

4.如果所安装的Wi-Fi卡模块支持蓝牙功能，则使用蓝牙线缆将Wi-Fi适配器卡上的蓝牙接口

连接到主板上的正面USB接口。

5.将卡栓旋转至闭合位置以固定Wi-Fi适配器卡。

图 96. 安 装 Wi-Fi 适 配 器 卡

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

安装或卸下背面Wi-Fi天线

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

第9章.安装或更换硬件123

安装背面Wi-Fi天线

要安装背面Wi-Fi天线，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.将背面Wi-Fi天线安装到计算机背面上连接的背面Wi-Fi天线线缆接口上。

3.调整背面天线的角度，以防意外地折断天线。

图 97. 安 装 背 面 Wi-Fi 天 线

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

卸下背面Wi-Fi天线

要卸下背面Wi-Fi天线，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.拉直背面Wi-Fi天线，以使其更容易旋转。

3.握住背面Wi-Fi天线较粗的一端，然后从计算机背面拧下Wi-Fi天线的螺钉。

图 98. 卸 下 背 面 Wi-Fi 天 线

124ThinkStationP300用户指南

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

安装或卸下正面Wi-Fi天线

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

安装正面Wi-Fi天线

要安装正面Wi-Fi天线，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下前挡板。请参阅第72页“卸下和重新安装前挡板”。

4.撕下保护正面天线上不干胶标签的纸张。

图 99. 撕下保护不干胶标签的纸张

5.将正面天线粘贴在前面板上，如下所示。然后，将正面天线线缆穿过前面板中的孔。

第9章.安装或更换硬件125

图 100. 安 装 正 面 Wi-Fi 天 线

6.将正面天线线缆连接到Wi-Fi卡模块。

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

卸下正面Wi-Fi天线

要卸下正面Wi-Fi天线，请执行以下操作：

1.从驱动器中取出所有介质，然后关闭所有连接的设备和计算机。然后从电源插座中拔出所有电

源线，并拔下连接到计算机的所有线缆。

2.卸下计算机外盖。请参阅第71页“卸下计算机外盖”。

3.卸下前挡板。请参阅第72页“卸下和重新安装前挡板”。

4.从Wi-Fi卡模块上拔下正面天线线缆。

5.从计算机正面卸下正面天线和线缆。

图 101. 卸 下 正 面 Wi-Fi 天 线

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

更换键盘或鼠标

注意：打开计算机或尝试进行任何修理之前，请先阅读并了解第v页“首先阅读：重要安全信

息”。

要更换键盘或鼠标，请执行以下操作：

1.拔掉计算机上旧键盘或鼠标的线缆。

126ThinkStationP300用户指南

2.将新的键盘或鼠标连接到计算机上的USB接口。根据要连接新键盘或鼠标的位置，请参阅第

2页“计算机正面的接口、控件和指示灯的位置”或第3页“计算机背面接口的位置”。

图 102. 连 接 USB 键 盘 或 鼠 标

后续操作：

•要对其他硬件进行操作，请转至相应章节。

•要完成安装或更换，请转至第127页“完成部件更换”。

完成部件更换

完成安装或更换所有部件后，您需要重新安装计算机外盖并重新连接线缆。根据安装或更换的部

件，您可能还需要确认SetupUtility程序中的更新信息。请参阅第37页“使用SetupUtility程

序”。

要重新安装计算机外盖并将线缆重新连接到计算机，请执行以下操作：

1.确保所有组件都已正确地重新装配，并且没有在计算机内部遗留任何工具或松散的螺丝。请

参阅第5页“组件的位置”，了解计算机中各组件的位置。

2.如果已卸下前挡板，请重新安装前挡板。

3.在重新安装计算机外盖之前，请确保线缆排设正确。确保线缆未触及铰链和计算机机箱侧面，

以避免影响重新安装计算机外盖。

第9章.安装或更换硬件127

4.将计算机外盖放置在机箱上并使计算机外盖底部的导轨导片与机箱上的导轨吻合。然后，向计

算机前部方向推动外盖，直至咬合到位。

图 103. 重 新 安 装 计 算 机 外 盖

5.安装螺钉，固定计算机外盖。

6.如果有任何锁定设备可用，则锁上计算机外盖。请参阅第31页第4章“安全性”。

7.将外接线缆和电源线重新连接到计算机上。请参阅第3页“计算机背面接口的位置”。

8.要更新配置，请参阅第37页“使用SetupUtility程序”。

注：在全世界大部分地区，Lenovo都要求退回有问题的CRU。CRU附带有关此事宜的信息，或

将在运抵CRU几天后提供这些信息。

获取设备驱动程序

您可以从http://www.lenovo.com/support获取操作系统中未预装的设备驱动程序。在设备驱动

程序文件的自述文件中提供了安装指示信息。

128ThinkStationP300用户指南

第10章获取信息、帮助和服务

本章介绍Lenvo制造的产品的帮助、服务和技术协助。

信息资源

本节描述如何获取与您的计算机需求相关的有用资源。

LenovoThinkVantageTools

LenovoThinkVantageTools程序为您提供了大量信息源，使您可以方便地使用多种工具，从而

帮助您更轻松、更安全地工作。

要访问LenovoThinkVantageTools程序，请单击开始➙所有程序➙LenovoThinkVantage

Tools。

帮助和支持

Windows帮助和支持信息系统可指导您获得Lenovo和Microsoft提供的多种帮助和支持信息，

如更新驱动程序、访问各种程序和访问用户手册。

要访问Windows帮助和支持信息系统，请执行以下任意操作：

•在Windows7操作系统中，单击开始➙帮助和支持。

•在Windows8.1操作系统中，将指针移至屏幕的右上角或右下角以显示超级按钮。然后，单击

设置➙帮助。

安全和保修

请参阅计算机随附的《安全、保修和设置指南》，其中包含有关安全、设置、保修和声明的信息。

《安全、保修和设置指南》中的安全信息提供设置和使用本产品之前需要了解的信息。使用本产品

之前，请先阅读并了解《安全、保修和设置指南》中提供的所有安全信息。

本《用户指南》第v页“首先阅读：重要安全信息”中的信息提供适用于本出版物中所述主题和

任务的其他安全信息。请先阅读并了解本节中提供的所有安全信息，然后再拆卸或升级本产品。

LenovoWeb站点

LenovoWeb站点（http://www.lenovo.com）提供最新的信息和服务，帮助您购买、升级和维护

计算机。您还可以执行以下操作：

•购买台式计算机和笔记本电脑、显示器、投影仪、适合您计算机的升级产品和附件，以及特

价优惠组件。

•购买其他服务，如硬件、操作系统、应用程序、网络安装与配置以及定制安装等各方面的支持。

•购买升级程序和扩展的硬件维修服务。

•下载适合您的计算机机型的最新设备驱动程序和软件更新。

•访问适合您产品的联机手册。

•查看Lenovo有限保证。

©CopyrightLenovo2014,2015129

•查看适合您的计算机型号和其他受支持产品的故障诊断和支持信息。

•查找您所在国家或地区的服务和支持电话号码。

•查找您附近的服务供应商。

Lenovo支持Web站点

可在Lenovo支持Web站点上获得技术支持信息，网址为：

http://www.lenovo.com/support

此Web站点经过更新，现有最新的支持信息，如以下各项：

•驱动程序和软件

•诊断解决方案

•产品和服务保修

•产品和部件详细信息

•用户指南和手册

•知识库和常见问题

帮助和服务

本节包含关于获取帮助和服务的信息。

使用文档和诊断程序

如果您在使用计算机时遇到问题，请参阅第51页第7章“故障诊断”。有关有助于诊断计算机

问题的其他资源的信息，请参阅第129页“信息资源”。

如果怀疑有软件问题，请查看操作系统或应用程序随附的文档，包括自述文件和联机帮助。

大多数计算机都附带一个诊断程序，可帮助您找出硬件问题。

还可从Lenovo支持Web站点获得最新的技术信息以及下载设备驱动程序和更新，网址为：

http://www.lenovo.com/support

致电客服

在保修期内，您可以通过致电客户支持中心获取帮助和信息。

在保修期期间可获得以下服务：

•问题确定-训练有素的服务人员帮助您确定硬件问题并决定采取何种必要措施解决该问题。

•硬件维修-如果问题是在保硬件所致，则训练有素的服务人员提供相应级别的服务。

•工程变更管理-产品售出后可能需要变更。Lenovo或经销商将提供适用于您的硬件的选定工程

变更（EC）。

保修中不包括以下各项：

•并非为/由Lenovo制造的部件或未经Lenovo授权的部件的更换或使用

•软件问题源的识别

•作为安装或升级一部分的BIOS配置

130ThinkStationP300用户指南

•设备驱动程序的更改、修正或升级

•网络操作系统（NOS）的安装与维护

•应用程序的安装和维护

请参阅计算机随附的《安全、保修和设置指南》，以了解保修类型和期限的信息。您必须保留购

货凭证以便享受保修服务。

要获取您所在国家或地区的Lenovo支持电话号码列表，请访问http://www.lenovo.com/suppo

rt/phone或参阅计算机随附的《安全、保修和设置指南》。

注：电话号码如有更改，恕不另行通知。如果未提供您所在国家或地区的电话号码，请致电Lenovo

经销商或Lenovo销售代表。

通话时请尽可能在计算机旁边。准备好以下信息：

•机器类型和型号

•硬件产品的序列号

•问题描述

•任何错误消息的精确用词

•硬件和软件配置信息

使用其他服务

您有可能携带计算机出行，或将其带往出售您的台式机或笔记本电脑的机器类型的国家或地区。在

此类情况下，您的计算机可能有资格享受“国际保修服务”，此项服务自动使您有权在整个保修期

内获得保修服务。该服务将由授权进行保修服务的服务供应商来执行。

服务方法和操作步骤根据国家或地区而有所不同，某些服务可能并非在所有国家或地区都提供。

“国际保修服务”通过服务国家或地区提供的服务方法（如维修站服务、送修服务或现场服务）

提供。某些国家或地区的服务中心可能无法维修特定机型的所有型号。在某些国家或地区，可能

会在服务时收取费用，且服务时将适用某些限制。

要确定您的计算机是否有资格享受“国际保修服务”以及要查看提供服务的国家或地区的列表，

请访问http://www.lenovo.com/support。

有关为预装的MicrosoftWindows产品安装ServicePack的技术协助，或有关于这些Service

Pack的问题，请访问Microsoft产品支持Web站点http://support.microsoft.com。也可联

系Lenovo客户支持中心寻求帮助。可能会收取一些费用。

购买附加服务

在保修期内与保修期后，您都可以购买附加服务，如对硬件、操作系统和应用程序的支持；网络

设置与配置服务；已升级或已扩展的硬件维修服务以及定制安装服务。是否提供服务和服务名称

根据国家或地区可能会有所变化。有关这些服务的更多信息，请访问LenovoWeb站点：

http://www.lenovo.com

第10章.获取信息、帮助和服务131

132ThinkStationP300用户指南

系统内存速度

与此ThinkStation®计算机兼容的IntelXeon®系列微处理器集成了内存控制器，微处理器通

过它可直接访问系统内存。由于这种设计，系统内存的速度将取决于多种因素，包括微处理器

的型号和类型、速度、大小（容量）以及已安装的DIMM的数量。参阅下表，了解您的计

算机型号所支持的系统内存速度。

表 2. DIMM 类 型 和 速 度 ： PC3-12800 （ 1.5 伏 ）

微处理器型号内存频率

IntelXeonE3-1280V3、E3-1270V3、

E3-1240V3、E3-1230V3、E3-1220V3、

E3-1275V3、E3-1245V3、E3-1225V3、Intel

i7-4770、i5-4670、i5-4570

1600MHz

表 3. DIMM 类 型 和 速 度 ： PC3-12800E （ 1.5 伏 ）

微处理器型号内存频率

IntelXeonE3-1280V3、E3-1270V3、

E3-1240V3、E3-1230V3、E3-1220V3、

E3-1275V3、E3-1245V3、E3-1225V3、Intel

i7-4770、i5-4670、i5-4570

1600MHz

©CopyrightLenovo2014,20151

2ThinkStationP300用户指南

附录A法规信息

出口分类声明

本产品受美国出口管理条例（EAR）的管制，其出口控制分类编号（ECCN）为4A994.b。本产品

可以再出口到EARE1国家或地区列表中的所有禁运国家或地区以外的国家或地区。

电子辐射声明

以下信息适用于Lenovo个人计算机机器类型10DA、30AG和30AH。

联邦通信委员会一致性声明

ThisequipmenthasbeentestedandfoundtocomplywiththelimitsforaClassBdigital

device,pursuanttoPart15oftheFCCRules.Theselimitsaredesignedtoprovidereasonable

protectionagainstharmfulinterferenceinaresidentialinstallation.Thisequipment

generates,uses,andcanradiateradiofrequencyenergyand,ifnotinstalledandusedin

accordancewiththeinstructions,maycauseharmfulinterferencetoradiocommunications.

However,thereisnoguaranteethatinterferencewillnotoccurinaparticularinstallation.If

thisequipmentdoescauseharmfulinterferencetoradioortelevisionreception,whichcan

bedeterminedbyturningtheequipmentoffandon,theuserisencouragedtotrytocorrect

theinterferencebyoneormoreofthefollowingmeasures:

•Reorientorrelocatethereceivingantenna.

•Increasetheseparationbetweentheequipmentandreceiver.

•Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthereceiver

isconnected.

•Consultanauthorizeddealerorservicerepresentativeforhelp.

Lenovoisnotresponsibleforanyradioortelevisioninterferencecausedbyusingotherthan

specifiedorrecommendedcablesandconnectorsorbyunauthorizedchangesormodifications

tothisequipment.Unauthorizedchangesormodificationscouldvoidtheuser'sauthorityto

operatetheequipment.

ThisdevicecomplieswithPart15oftheFCCRules.Operationissubjecttothefollowing

twoconditions:(1)thisdevicemaynotcauseharmfulinterference,and(2)thisdevicemust

acceptanyinterferencereceived,includinginterferencethatmaycauseundesiredoperation.

ResponsibleParty:

Lenovo(UnitedStates)Incorporated

1009ThinkPlace-BuildingOne

Morrisville,NC27560

PhoneNumber:919-294-5900

©CopyrightLenovo2014,20153

加拿大工业部B类辐射规范符合声明

CANICES-3(B)/NMB-3(B)

欧盟-遵循电磁兼容性指令

ThisproductisinconformitywiththeprotectionrequirementsofEUCouncilDirective

2004/108/EContheapproximationofthelawsoftheMemberStatesrelatingto

electromagneticcompatibility.Lenovocannotacceptresponsibilityforanyfailuretosatisfy

theprotectionrequirementsresultingfromanon-recommendedmodificationoftheproduct,

includingtheinstallationofoptioncardsfromothermanufacturers.

ThisproducthasbeentestedandfoundtocomplywiththelimitsforClassBInformation

TechnologyEquipmentaccordingtoEuropeanStandardEN55022.ThelimitsforClass

Bequipmentwerederivedfortypicalresidentialenvironmentstoprovidereasonable

protectionagainstinterferencewithlicensedcommunicationdevices.

Lenovo,Einsteinova21,85101Bratislava,Slovakia

德国B类一致性声明

Deutschspr Deutschspr

Deutschsprachiger achiger

achigerEU EU

EUHinweis: Hinweis:

Hinweis:

Hinweis Hinweis

Hinweisfür für

fürGer Ger

Gerät ät

äte e

eder der

derKlasse Klasse

KlasseB B

BEU-Richtlinie EU-Richtlinie

EU-Richtliniezur zur

zurElektr Elektr

Elektromagnetischen omagnetischen

omagnetischenV V

Ver er

ertr tr

träglichk äglichk

äglichkeit eit

eit

DiesesProduktentsprichtdenSchutzanforderungenderEU-Richtlinie2004/108/EG(früher

89/336/EWG)zurAngleichungderRechtsvorschriftenüberdieelektromagnetischeVerträglichkeit

indenEU-MitgliedsstaatenundhältdieGrenzwertederEN55022KlasseBein.

Umdiesessicherzustellen,sinddieGerätewieindenHandbüchernbeschriebenzuinstallieren

undzubetreiben.DesWeiterendürfenauchnurvonderLenovoempfohleneKabelangeschlossen

werden.LenovoübernimmtkeineVerantwortungfürdieEinhaltungderSchutzanforderungen,

wenndasProduktohneZustimmungderLenovoverändertbzw.wennErweiterungskomponenten

vonFremdherstellernohneEmpfehlungderLenovogesteckt/eingebautwerden.

Deutschland: Deutschland:

Deutschland:

Einhaltung Einhaltung

Einhaltungdes des

desGesetz Gesetz

Gesetzes es

esüber über

überdie die

dieelektr elektr

elektromagnetische omagnetische

omagnetischeV V

Ver er

ertr tr

träglichk äglichk

äglichkeit eit

eitvon von

vonBetriebsmitt Betriebsmitt

Betriebsmitteln eln

eln

DiesesProduktentsprichtdem„GesetzüberdieelektromagnetischeVerträglichkeitvon

Betriebsmitteln“EMVG(früher„GesetzüberdieelektromagnetischeVerträglichkeitvonGeräten“).

DiesistdieUmsetzungderEU-Richtlinie2004/108/EG(früher89/336/EWG)inderBundesrepublik

Deutschland.

Z Z

Zulassungsbescheinigung ulassungsbescheinigung

ulassungsbescheinigunglaut laut

lautdem dem

demDeutschen Deutschen

DeutschenGesetz Gesetz

Gesetzüber über

überdie die

dieelektr elektr

elektromagnetische omagnetische

omagnetische

V V

Ver er

ertr tr

träglichk äglichk

äglichkeit eit

eitvon von

vonBetriebsmitt Betriebsmitt

Betriebsmitteln, eln,

eln,EMVG EMVG

EMVGvom vom

vom20. 20.

20.Juli Juli

Juli2007 2007

2007(früher (früher

(früherGesetz Gesetz

Gesetzüber über

überdie die

die

elektr elektr

elektromagnetische omagnetische

omagnetischeV V

Ver er

ertr tr

träglichk äglichk

äglichkeit eit

eitvon von

vonGer Ger

Gerät ät

äten), en),

en),bzw bzw

bzw. .

.der der

derEMV EMV

EMVEG EG

EGRichtlinie Richtlinie

Richtlinie2004/108/EC 2004/108/EC

2004/108/EC

(früher (früher

(früher89/336/EWG), 89/336/EWG),

89/336/EWG),für für

fürGer Ger

Gerät ät

äte e

eder der

derKlasse Klasse

KlasseB. B.

B.

4ThinkStationP300用户指南

DiesesGerätistberechtigt,inÜbereinstimmungmitdemDeutschenEMVGdas

EG-Konformitätszeichen-CE-zuführen.VerantwortlichfürdieKonformitätserklärungnach

Paragraf5desEMVGistdieLenovo(Deutschland)GmbH,Gropiusplatz10,D-70563Stuttgart.

InformationeninHinsichtEMVGParagraf4Abs.(1)4:

Das Das

DasGer Ger

Gerät ät

äter er

erfüllt füllt

fülltdie die

dieSchutzanfor Schutzanfor

Schutzanforderungen derungen

derungennach nach

nachEN EN

EN55024 55024

55024und und

undEN EN

EN55022 55022

55022Klasse Klasse

KlasseB. B.

B.

韩国B类一致性声明

日本VCCIB类一致性声明

日本连接到额定电流小于或等于20A/相位的输电线的产品的一致性声明

Lenovo产品台湾服务信息

台湾地区键盘和鼠标一致性声明

欧亚大陆合规性标志

巴西法规声明

Ouvirsonscommaisde85decibéisporlongosperíodospodeprovocardanosaosistemaauditivo.

墨西哥法规声明

Adver Adver

Advert t

tencia: encia:

encia:EnMexicolaoperacióndeesteequipoestásujetaalassiguientesdoscondiciones:

(1)esposiblequeesteequipoodispositivonocauseinterferenciaperjudicialy(2)esteequipoo

dispositivodebeaceptarcualquierinterferencia,incluyendolaquepuedacausarsuoperaciónno

deseada.

附录A.法规信息5

其他法规信息

有关其他法规信息，请参阅计算机随附的《法规声明》。根据计算机的配置和购买计算机的国家

或地区，可能会收到其他印刷版法规声明。Lenovo支持Web站点上以电子格式提供所有法规声

明。要获得本文档的电子版，请访问http://www.lenovo.com/UserManuals。

6ThinkStationP300用户指南

附录BWEEE和回收信息

Lenovo鼓励信息技术（IT）设备的所有者负责回收不再使用的设备。Lenovo提供多种计划和服

务，以帮助设备所有者对他们的IT产品进行回收。有关回收Lenovo产品的信息，请访问：

http://www.lenovo.com/recycling

重要WEEE信息

Lenovo产品上的WEEE标记适用于执行WEEE和电子废弃物法规（如欧洲WEEE指令、印

度电子废弃物管理与处理条例2011）的国家或地区。贴有此标签的设备符合当地关于废弃电

子电气设备（WEEE）的法规。这些法规根据每个地区的适用情况，确定有关回收和再利用废

旧电器的法律框架。此标签贴在多种产品上，表示不得随意丢弃产品，而应将产品送往已建立

的收集系统以回收这些使用期结束的产品。

对于标有WEEE标记的电子电气设备（EEE），用户不得在其使用期结束后将其不加分类直接作

为城市废物处理，而应依照适用的收集机制对WEEE进行回收、再利用和再生，以尽可能降低

EEE因可能存在有害物质而对环境和人类健康造成的任何潜在影响。有关其他WEEE信息，

请访问：http://www.lenovo.com/recycling

日本的回收信息

CollectingandrecyclingadisusedLenovocomputerormonitor

IfyouareacompanyemployeeandneedtodisposeofaLenovocomputerormonitorthatis

thepropertyofthecompany,youmustdosoinaccordancewiththeLawforPromotionof

EffectiveUtilizationofResources.Computersandmonitorsarecategorizedasindustrial

wasteandshouldbeproperlydisposedofbyanindustrialwastedisposalcontractorcertified

byalocalgovernment.InaccordancewiththeLawforPromotionofEffectiveUtilizationof

Resources,LenovoJapanprovides,throughitsPCCollectingandRecyclingServices,for

thecollecting,reuse,andrecyclingofdisusedcomputersandmonitors.Fordetails,visit

theLenovoWebsiteathttp://www.lenovo.com/recycling/japan.PursuanttotheLawfor

PromotionofEffectiveUtilizationofResources,thecollectingandrecyclingofhome-used

computersandmonitorsbythemanufacturerwasbegunonOctober1,2003.Thisserviceis

providedfreeofchargeforhome-usedcomputerssoldafterOctober1,2003.Fordetails,

visittheLenovoWebsiteathttp://www.lenovo.com/recycling/japan.

©CopyrightLenovo2014,20157

DisposingofLenovocomputercomponents

SomeLenovocomputerproductssoldinJapanmayhavecomponentsthatcontainheavy

metalsorotherenvironmentalsensitivesubstances.Toproperlydisposeofdisused

components,suchasaprintedcircuitboardordrive,usethemethodsdescribedabovefor

collectingandrecyclingadisusedcomputerormonitor.

DisposingofdisusedlithiumbatteriesfromLenovocomputers

Abutton-shapedlithiumbatteryisinstalledinsideyourLenovocomputertoprovidepower

tothecomputerclockwhilethecomputerisoffordisconnectedfromthemainpowersource.

Ifyouneedtoreplaceitwithanewone,contactyourplaceofpurchaseorcontactLenovofor

service.Ifyouneedtodisposeofadisusedlithiumbattery,insulateitwithvinyltape,contact

yourplaceofpurchaseoranindustrial-waste-disposaloperator,andfollowtheirinstructions.

Disposalofalithiumbatterymustcomplywithlocalordinancesandregulations.

巴西的回收信息

DeclaraçõesdeReciclagemnoBrasil

Descar Descar

Descart t

te e

ede de

deum um

umP P

Pr r

rodut odut

oduto o

oL L

Lenovo enovo

enovoF F

For or

ora a

ade de

deUso Uso

Uso

Equipamentoselétricoseeletrônicosnãodevemserdescartadosemlixocomum,masenviados

àpontosdecoleta,autorizadospelofabricantedoprodutoparaquesejamencaminhadose

processadosporempresasespecializadasnomanuseioderesíduosindustriais,devidamente

certificadaspelosorgãosambientais,deacordocomalegislaçãolocal.

ALenovopossuiumcanalespecíficoparaauxiliá-lonodescartedessesprodutos.Casovocê

possuaumprodutoLenovoemsituaçãodedescarte,ligueparaonossoSACouencaminheum

e-mailpara:reciclar@lenovo.com,informandoomodelo,númerodesérieecidade,afimde

enviarmosasinstruçõesparaocorretodescartedoseuprodutoLenovo.

台湾的电池回收信息

欧盟的电池回收信息

8ThinkStationP300用户指南

Notice:ThismarkappliesonlytocountrieswithintheEuropeanUnion(EU).

BatteriesorpackagingforbatteriesarelabeledinaccordancewithEuropeanDirective

2006/66/ECconcerningbatteriesandaccumulatorsandwastebatteriesandaccumulators.

TheDirectivedeterminestheframeworkforthereturnandrecyclingofusedbatteries

andaccumulatorsasapplicablethroughouttheEuropeanUnion.Thislabelisappliedto

variousbatteriestoindicatethatthebatteryisnottobethrownaway,butratherreclaimed

uponendoflifeperthisDirective.

InaccordancewiththeEuropeanDirective2006/66/EC,batteriesandaccumulatorsare

labeledtoindicatethattheyaretobecollectedseparatelyandrecycledatendoflife.

Thelabelonthebatterymayalsoincludeachemicalsymbolforthemetalconcernedin

thebattery(Pbforlead,Hgformercury,andCdforcadmium).Usersofbatteriesand

accumulatorsmustnotdisposeofbatteriesandaccumulatorsasunsortedmunicipalwaste,

butusethecollectionframeworkavailabletocustomersforthereturn,recycling,and

treatmentofbatteriesandaccumulators.Customerparticipationisimportanttominimize

anypotentialeffectsofbatteriesandaccumulatorsontheenvironmentandhumanhealth

duetothepotentialpresenceofhazardoussubstances.Forpropercollectionandtreatment,

goto:

http://www.lenovo.com/recycling

附录B.WEEE和回收信息9

10ThinkStationP300用户指南

附录C危险物质限制指令（RoHS）

欧盟RoHS

LenovoproductssoldintheEuropeanUnion,onorafter3January2013meettherequirementsof

Directive2011/65/EUontherestrictionoftheuseofcertainhazardoussubstancesinelectricaland

electronicequipment(“RoHSrecast”or“RoHS2”).

FormoreinformationaboutLenovoprogressonRoHS,goto:

http://www.lenovo.com/social_responsibility/us/en/RoHS_Communication.pdf

中国RoHS

土耳其RoHS

TheLenovoproductmeetstherequirementsoftheRepublicofTurkeyDirectiveon

theRestrictionoftheUseofCertainHazardousSubstancesinElectricalandElectronic

Equipment(EEE).

©CopyrightLenovo2014,201511

乌克兰RoHS

印度RoHS

RoHScompliantasperE-Waste(Management&Handling)Rules,2011.

12ThinkStationP300用户指南

附录DENERGYSTAR型号信息

ENERGYSTAR®是美国环保署和美国能源部的一项联合计划，旨在通过高能效的产品和做

法节省资金和保护环境。

Lenovo很荣幸能为客户提供符合ENERGYSTAR设计要求的产品。以下机器类型的某些型号经

设计和测试，符合计算机出厂时ENERGYSTAR计划对其的要求：10DA、30AG和30AH。需要

Lenovo计算机的ENERGYSTAR评级的更多信息，请转至http://www.lenovo.com。

通过使用符合ENERGYSTAR要求的产品并利用计算机的电源管理功能，可以减少电源消耗。减

少电力消耗有助于节省资金、使环境更洁净并减少温室气体排放。

有关ENERGYSTAR的更多信息，请访问：

http://www.energystar.gov

Lenovo鼓励用户在平时使用计算机部件时有效利用能源。为帮助用户节约能源，Lenovo设置了

以下电源管理功能，当计算机的非活动状态持续到指定的时间后将启用这些功能。

表 4. ENERGY STAR 电 源 管 理 功 能

Windows7或Windows8.1操作系统

电源计划：ThinkStation（缺省）

•关闭显示器：10分钟后

•使计算机进入睡眠状态：25分钟后

•高级电源设置：

–关闭硬盘驱动器：20分钟后

–休眠：从不

要从睡眠方式中唤醒计算机，请按键盘上的任意键。需要这些设置的更多信息，请参阅“Windows

帮助和支持”信息系统。

©CopyrightLenovo2014,201513

14ThinkStationP300用户指南

附录E声明

Lenovo不一定在所有国家或地区提供本文档中讨论的产品、服务或功能特性。有关您所在地区当

前提供的产品和服务的信息，请咨询您当地的Lenovo代表。对Lenovo产品、程序或服务的任何

引用无意明示或默示只能使用该Lenovo产品、程序或服务。只要不侵犯Lenovo的任何知识产

权，即可改用同等功能的任意产品、程序或服务。但是，评估和验证任何其他产品、程序或服务，

则由用户自行负责。

Lenovo对于本文所述内容可能已拥有专利或正在申请专利。提供本文档并未授予用户使用这些专

利的任何许可。您可以用书面方式将许可查询寄往：

L enovo (Unit ed S tat es), Inc.

1009 Think Place - Building One

Morrisville, NC 27560

U .S.A.

A tt ention: L enovo Dir ect or of Licensing

Lenovo“按现状”提供本出版物，不附有任何种类的（无论是明示的还是默示的）保证，包括但

不限于默示的有关非侵权、适销和适用于某种特定用途的保证。某些管辖区域在某些交易中不允许

免除明示或默示的保证，因此本条款可能不适用于您。

本信息中可能包含技术方面不够准确的地方或印刷错误。此处的信息将定期更改；这些更改将编入

本出版物的新版本中。Lenovo可能会随时改进和/或更改本出版物中所述的产品和/或程序，恕不

另行通知。

本文档中所述的产品不适用于医疗植入或其他生命支持应用场景，在这些场景中发生故障可能导

致人身伤害或死亡。本文档中包含的信息并不影响或更改Lenovo产品规格或保修。本文档中的任

何内容都不能作为Lenovo或第三方的知识产权下的明示或默示的许可或保证。本文档中所含的

全部信息均为特定环境中所获，并且以插图形式展示这些信息。在其他运行环境中获得的结果可

能会有所不同。

Lenovo可以按它认为适当的任何方式使用或分发您所提供的任何信息而无须对您承担任何责任。

本出版物中提供的对非LenovoWeb站点的任何引用都是为了方便起见，任何情况下都不作为对

这些Web站点的公开支持。这些Web站点上的资料不属于本Lenovo产品的资料，并且使用这

些Web站点时风险自担。

此处包含的任何性能数据都是在受控环境中测得的。因此，在其他运行环境中获得的数据可能会有

明显的不同。有些测量可能是在开发级的系统上进行的，因此不保证与一般可用系统上进行的测量

结果相同。此外，有些测量是通过推算而估计的。实际结果可能会有差异。本文档的用户应当验

证其特定环境的适用数据。

商标

下列术语是Lenovo在美国和/或其他国家或地区的商标：

Lenovo

RescueandRecovery

Lenovo徽标

©CopyrightLenovo2014,201515

ThinkStation徽标

ThinkStation

ThinkVantage

Microsoft、Windows和WindowsMedia是Microsoft公司集团的商标。

Intel和Xeon是IntelCorporation在美国和/或其他国家或地区的商标。

Linux是LinusTorvalds的注册商标。

DisplayPort是视频电子标准协会的商标。

其他公司、产品或服务名称可能是其他公司的商标或者服务标记。

16ThinkStationP300用户指南

索引

b

BIOS，更新42–43

c

CMOS,清除39

Companion14

CreateRecoveryMedia14

CRU

完成安装127

d

DisplayPort接口4

f

FingerprintManagerPro或ThinkVantage

FingerprintSoftware14

k

Kensington式

钢缆锁32

l

LenovoPerformanceTuner14

LenovoReach14

LenovoSolutionCenter14,61

LenovoThinkVantageTools15,129

LenovoTools15

Lenovo茄子快传14

m

mSATA固态驱动器，安装104

mSATA固态驱动器，更换105

p

PCI卡73

安装，更换73

插槽73

r

Recovery

引导块43

操作,备份和64

问题,解决67

RecoveryMedia15

RescueandRecovery15,63

工作空间，RescueandRecovery65

RescueandRecovery工作空间65

s

SetupUtility37

SetupUtility程序，启动37

SetupUtility,退出42

SystemUpdate15

u

USB2.0接口4

USB3.0接口4

v

VGA接口4

w

Wi-Fi装置，Wi-Fi适配器卡，Wi-Fi卡模块，Wi-Fi

天线线缆，更换118

丨

串口4

临时启动设备40

丶

主板

位置6

内存条76

接口6

部件的位置6

人

介质，制作和使用恢复介质63

以太网接口4

使用

SetupUtility37

其他设备131

密码38

挽救介质,制作和65

文档130

诊断程序130

保修信息129

信息

保修129

©CopyrightLenovo2014,201517

安全129

获取129

资源129

重要安全v

儿

光电鼠标

清洁49

光盘驱动器,更换78

冂

内存条

主板76

安装，更换76

内存速度1

内置驱动器9

刀

创建

和使用挽救介质65

删除密码38

制作和使用

恢复盘63

前挡板

前挡板，卸下72

前挡板,重新安装72

前部

接口,控件,指示灯2

力

功能部件8

卩

卸下计算机外盖71

口

后部接口3

启动SetupUtility程序37

启动设备40

临时,选择40

顺序,更改40

商标15

囗

固态驱动器,更换101

固态驱动器，安装100

土

基本故障诊断51

士

声明15

夂

备份和恢复操作64

夕

外部选件,安装71

大

失败,从BIOS恢复43

宀

安全v

安全信息129

安全性

功能部件11

启用或禁用39

钢缆锁33

安装

mSATA固态驱动器104

固态驱动器100

安装选件

PCI卡73

内存条76

客户支持中心130

密码

丢失或遗忘的39

开机密码38

擦除39

注意事项38

硬盘驱动器38

管理员38

设置,更改,删除38

密码,使用38

工

工作空间,备份和恢复65

巾

帮助

和服务130

获取129

帮助和支持129

廾

开机,密码38

开机自检（POST）42

18ThinkStationP300用户指南

弓

引导块恢复43

心

恢复

从BIOS更新失败43

软件63

恢复介质，制作和使用63

手

扩展10

挽救介质,制作和使用65

接口3

后部3

接口,控件,指示灯

前部2

描述3

操作,备份和恢复64

攴

故障诊断,基本51

故障诊断,诊断51

散热器和风扇组合件,更换98

文

文档,使用130

无

无线

功能部件10

曰

更换

mSATA固态驱动器105

固态驱动器101

散热器和风扇组合件98

正面音频和USB组合件94

电池95

硬盘驱动器108

更改

启动设备顺序40

密码38

更新

BIOS42

系统程序42

更新BIOS43

月

服务

其他131

和帮助130

客户支持中心130

获取129

购买其他131

木

查看和更改设置37

止

正面Wi-Fi天线，安装，卸下125

正面音频和USB组合件,更换94

正面风扇组合件,更换115

水

注意事项,密码38

清洁光电鼠标49

牛

物理规格12

玉

环境,运行时12

田

电池,更换95

电源

功能部件10

电源组合件，更换96

石

硬盘,密码38

硬盘驱动器,更换108

禾

程序,更新系统42

竹

管理员,密码38

糸

系统

程序42

管理10

©CopyrightLenovo2014,201519

纟

组件,内部5

组件的位置5

肉

背面Wi-Fi天线，安装，卸下123

背面风扇组合件,更换116

艹

获取

信息129

帮助129

服务129

薄型光盘驱动器，硬盘驱动器88

薄型光盘驱动器，读卡器，eSATA接口，IEEE

1394接口，更换81

见

视频功能部件9

角

解决恢复问题67

讠

计算机外盖

卸下71

计算机外盖,重新安装127

设备,操作静电敏感71

设备驱动程序128

设置

密码38

更改37

查看37

诊断,故障诊断51

诊断程序，使用130

贝

购买其他服务131

资源,信息129

车

软件

恢复63

输入/输出（I/O）功能部件9

辶

退出,SetupUtility42

选择

临时启动设备40

启动设备40

速度,内存1

邑

部件更换，完成127

里

重要安全信息v

钅

钢缆锁，安全32–33

键盘,更换126

键盘接口4

青

静电敏感设备,操作71

音

音频功能部件9

音频输入接口3

音频输出接口3

马

驱动器

托架7

规格7

驱动程序,设备128

高

高级配置37

麦

麦克风接口4

鼠

鼠标,更换126

鼠标接口4

20ThinkStationP300用户指南
