Käyttöopas P720
Konetyypit: 30BA, 30BB ja 30BU
Huomautus: Ennen tämän julkaisun ja siinä kuvattujen tuotteiden käyttöä lue huolellisesti seuraavat tiedot:
”Lue tämä ensin: tärkeät turvaohjeet” sivulla v ja Liite G ”Huomioon otettavaa” sivulla 171.
Ensimmäinen painos (Lokakuu 2017)
© Copyright Lenovo 2017.
RAJOITETTUJA OIKEUKSIA KOSKEVA HUOMAUTUS: Jos tiedot tai ohjelmisto toimitetaan General Services
Administration (GSA) -sopimuksen ehtojen mukaisesti, niiden käyttöä, jäljentämistä ja luovuttamista koskevat
sopimuksen GS-35F-05925 rajoitukset.
Sisältö
Lue tämä ensin: tärkeät turvaohjeet. . . v
Ennen tämän julkaisun käyttöä . . . . . . . . . . v
Huolto ja päivitykset . . . . . . . . . . . . . . v
Staattiselta sähköltä suojautuminen . . . . . . . . vi
Verkkojohdot ja verkkolaitteet . . . . . . . . . . vi
Jatkojohdot ja niihin liittyvät laitteet . . . . . . . . vii
Pistokkeet ja pistorasiat . . . . . . . . . . . . vii
Ulkoiset laitteet . . . . . . . . . . . . . . . . vii
Lämpö ja tietokoneen osien tuuletus. . . . . . . . vii
Tietokoneen sijoittamista koskevia
huomautuksia . . . . . . . . . . . . . . . viii
Käyttöympäristö . . . . . . . . . . . . . . viii
Laserturvaohjeet . . . . . . . . . . . . . . . ix
Ilmoitus vaarallisesta energiasta . . . . . . . . . ix
Litiumparistoon liittyvä turvaohje . . . . . . . . . x
Kuulokkeiden tai kuulokemikrofonin käyttö . . . . . x
Tietokoneen puhdistus ja ylläpito . . . . . . . . . xi
Luku 1. Tuotteen yleiskuvaus . . . . . . 1
Laitteiden sijainti . . . . . . . . . . . . . . . 1
Laite edestä . . . . . . . . . . . . . . . 1
Laite takaa . . . . . . . . . . . . . . . . 3
Tietokoneen osat . . . . . . . . . . . . . 6
Emolevyn osat . . . . . . . . . . . . . . 7
Sisäiset tallennusasemat . . . . . . . . . . 9
Koneen tyypin ja mallin tarra . . . . . . . . 11
Tietokoneen ominaisuudet ja toiminnot. . . . . . 11
Tietokoneen tekniset tiedot . . . . . . . . . . 15
Ohjelmat . . . . . . . . . . . . . . . . . 15
Tietokoneessa olevan ohjelman
käynnistäminen . . . . . . . . . . . . . 15
Asennusvalmiin ohjelman asentaminen (vain
Windows 7). . . . . . . . . . . . . . . 16
Lenovo-ohjelmien esittely . . . . . . . . . 16
Luku 2. Tietokoneen käyttö . . . . . . 19
Tietokoneen rekisteröinti . . . . . . . . . . . 19
Tietokoneen äänenvoimakkuuden säätö . . . . . 19
Levyjen käyttö . . . . . . . . . . . . . . . 19
Ohjeita optisen aseman käyttöön . . . . . . 19
Tietolevyn käsittely ja säilytys. . . . . . . . 19
Levyn toisto ja poisto . . . . . . . . . . . 20
Tietojen tallennus levyyn . . . . . . . . . 20
Tietokoneen liittäminen verkkoon . . . . . . . . 21
Luku 3. Sinä ja tietokoneesi . . . . . . 23
Työtilan järjestely . . . . . . . . . . . . . . 23
Valaistus ja heijastukset . . . . . . . . . . 23
Ilmanvaihto. . . . . . . . . . . . . . . 23
Pistorasioiden sijainti ja kaapelien pituus . . . 23
Käyttömukavuus . . . . . . . . . . . . 23
Tietoja helppokäyttötoiminnoista . . . . . . . . 24
Tietokoneen puhdistus . . . . . . . . . . . . 27
Ylläpito . . . . . . . . . . . . . . . . . . 27
Perusylläpitovinkkejä . . . . . . . . . . . 27
Tietokoneen käsittely . . . . . . . . . . . 28
Tietokoneen pitäminen ajan tasalla . . . . . 28
Tietokoneen kuljetus . . . . . . . . . . . . . 29
Luku 4. Suojaus . . . . . . . . . . . . 31
Tietokoneen lukitseminen . . . . . . . . . . . 31
Tietokoneen kannen lukitseminen . . . . . . 31
Kensington-vaijerilukon tai vastaavan lukon
kiinnitys . . . . . . . . . . . . . . . . 33
Suojausasetusten tarkasteleminen ja muuttaminen
Setup Utility -ohjelmassa . . . . . . . . . . . 33
Salasanojen ja Windows-tilien käyttö . . . . . . 34
Sormenjälkitodennuksen käyttö . . . . . . . . 34
Kannen avauksen tunnistuskytkimen käyttö . . . . 34
Palomuurien käyttö . . . . . . . . . . . . . 35
Tietojen suojaaminen viruksilta . . . . . . . . . 35
Smart USB Protection -toiminnon käyttö . . . . . 35
Computrace Agent -ohjelmisto upotettuna
laiteohjelmistoon . . . . . . . . . . . . . . 36
TPM (Trusted Platform Module) -moduuli . . . . . 36
Intel BIOS guard . . . . . . . . . . . . . . 36
Luku 5. Kokoonpanon
lisäasetukset . . . . . . . . . . . . . . 37
Setup Utility -ohjelman käyttö . . . . . . . . . 37
Setup Utility -ohjelman aloitus . . . . . . . 37
Setup Utility -ohjelman näyttötilan muutto. . . 37
Setup Utility -ohjelman näyttökielen muutto . . 37
Laitteen käyttöönotto tai käytöstä poisto . . . 38
Tietokoneen automaattisen virrankytkennän
käyttöönotto tai käytöstä poisto. . . . . . . 38
ErP LPS -vaatimustenmukaisuustilan
ottaminen käyttöönotto tai käytöstä poisto . . 38
Kokoonpanomuutosten havaitsemisen
ottaminen käyttöönotto tai käytöstä poisto . . 39
BIOS-asetusten muuttaminen ennen uuden
käyttöjärjestelmän asennusta. . . . . . . . 39
BIOS-salasanojen käyttö . . . . . . . . . 40
Käynnistyslaitteen valinta . . . . . . . . . 41
Tuulettimen nopeustason muutto . . . . . . 42
Setup Utility -ohjelman käytön lopetus . . . . 42
© Copyright Lenovo 2017 i
BIOSin päivitys ja palautus . . . . . . . . . . 43
RAID-kokoonpanon määritys . . . . . . . . . 44
Esittely: RAID . . . . . . . . . . . . . . 44
RAID-kokoonpanon määritys Intel RSTe
-ohjelmalla . . . . . . . . . . . . . . . 44
RAID-kokoonpanon määritys AVAGO
MegaRAID Configuration Utility
-asetusohjelmalla . . . . . . . . . . . . 46
RAID-kokoonpanon määritys Intel Virtual RAID
on CPU -asetusohjelmalla . . . . . . . . . 48
Luku 6. Vianmääritys, häiriöiden
poisto ja elvytys . . . . . . . . . . . . 51
Tietokoneen ongelmanratkaisun perustoimet . . . 51
Vianmääritys . . . . . . . . . . . . . . . . 51
Käynnistyshäiriöt . . . . . . . . . . . . 51
Äänitoimintojen häiriöt . . . . . . . . . . 52
CD- tai DVD-aseman häiriöt . . . . . . . . 53
Satunnaiset häiriöt . . . . . . . . . . . . 54
Tallennusaseman häiriöt. . . . . . . . . . 54
Ethernet-lähiverkon häiriöt . . . . . . . . . 55
Langattoman lähiverkkoyhteyden häiriöt . . . 55
Bluetooth-häiriöt . . . . . . . . . . . . 56
Suorituskykyyn liittyvät häiriöt . . . . . . . 57
Sarjaliitännän häiriö . . . . . . . . . . . 58
USB-laitteen häiriö . . . . . . . . . . . . 59
Ohjelmistojen ja ajureiden häiriöt . . . . . . 59
Häiriöiden syyn selvitys . . . . . . . . . . . . 59
Elvytysmenetelmiä koskevia tietoja . . . . . . . 61
Luku 7. Laitteiden irrotus ja
asennus . . . . . . . . . . . . . . . . 65
Staattiselle sähkölle herkkien laitteiden käsittely . . 65
Tietokoneen valmistelu ja tietokoneen kannen
poisto. . . . . . . . . . . . . . . . . . . 65
Laitteiden irrotus ja asennus . . . . . . . . . . 66
Erilliset lisävarusteet . . . . . . . . . . . 66
Laite monikäyttöisessä laitepaikassa. . . . . 67
Tallennusasema etuosan
tallennusyksikössä . . . . . . . . . . . . 69

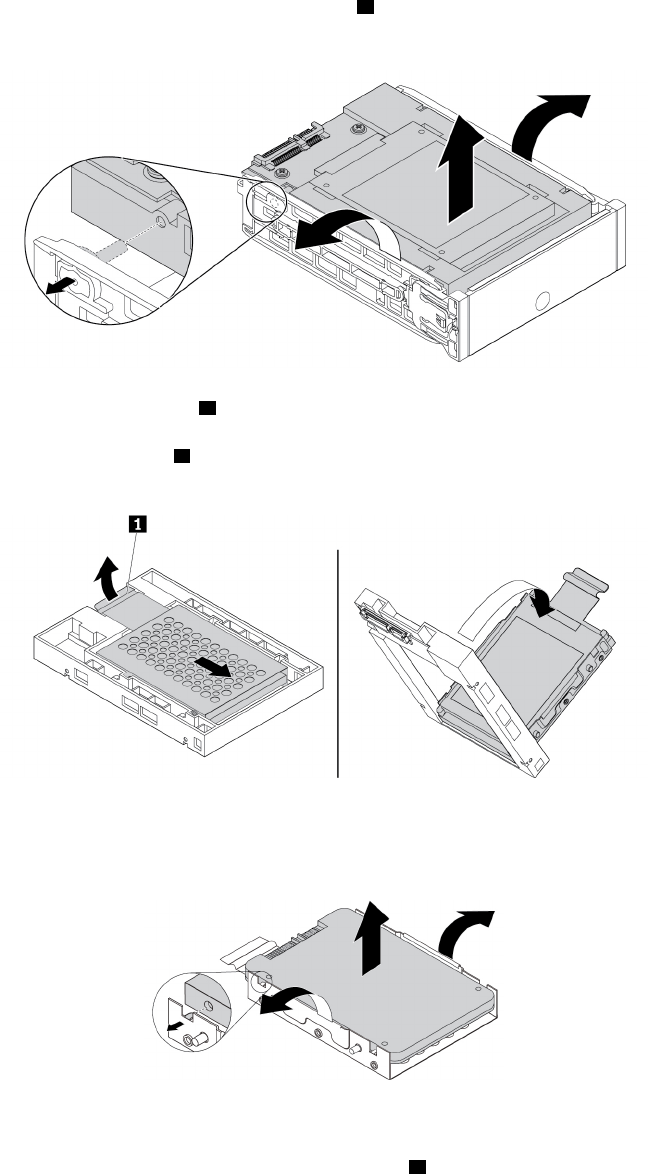

Laite aseman sovitinsarjassa . . . . . . . . 76
Monikäyttöisen laitepaikan kehikko . . . . . 87
Kannen avauksen tunnistuskytkin . . . . . . 89
3,5 tuuman tallennusasema
tallennusasemapaikassa . . . . . . . . . 91
2,5 tuuman tallennusasema
tallennusasemapaikassa . . . . . . . . . 95
2,5 tuuman tallennusasema ja asemasovitin
tallennusasemapaikassa . . . . . . . . . 100
M.2 SSD -asema . . . . . . . . . . . . 108
Virtalähdemoduuli . . . . . . . . . . . . 118
PCIe-kortti . . . . . . . . . . . . . . . 120
Täyspitkä PCIe-kortti . . . . . . . . . . . 126
Super Capacitor Module -moduuli . . . . . . 129
Etuosan tuuletinmoduuli. . . . . . . . . . 131
Takaosan tuuletinmoduuli . . . . . . . . . 133
Muistimoduuli. . . . . . . . . . . . . . 136
Nappiparisto . . . . . . . . . . . . . . 140
Wi-Fi-yksiköt . . . . . . . . . . . . . . 142
Osien vaihdon viimeistely . . . . . . . . . . . 147
Luku 8. Tietojen, tuen ja
huoltopalvelujen saanti . . . . . . . . 151
Tietolähteitä . . . . . . . . . . . . . . . . 151
Erikielisten käyttöoppaiden käyttäminen . . . 151
Windowsin ohjejärjestelmä. . . . . . . . . 151
Turvaohjeet ja takuutiedot . . . . . . . . . 151
Lenovon Web-sivusto . . . . . . . . . . 151
Lenovon tukisivusto . . . . . . . . . . . 152
Usein kysytyt kysymykset . . . . . . . . . 152
Tuki- ja huoltopalvelut . . . . . . . . . . . . 152
Soitto tukipalveluun . . . . . . . . . . . 152
Muiden palvelujen käyttö . . . . . . . . . 153
Lisäpalvelujen hankinta . . . . . . . . . . 153
Liite A. Järjestelmämuistin
nopeus . . . . . . . . . . . . . . . . . 155
Liite B. Ubuntu-käyttöjärjestelmää
koskevat täydentävät tiedot . . . . . . 157
Liite C. Tietoja määräyksistä . . . . . 159
Vientiluokitusta koskeva huomautus . . . . . . . 159
Tietoja sähkömagneettisesta säteilystä. . . . . . 159
Ilmoitus FCC (Federal Communications
Commission) -säännösten mukaisuudesta . . 159
Euraasialainen vaatimustenmukaisuusmerkki . . . 161
Äänilaitteita koskeva huomautus (Brasilia) . . . . 161
Tiedot langattoman yhteyden
vaatimustenmukaisuudesta (Meksiko) . . . . . . 162
Muita määräyksiä koskeva ilmoitus . . . . . . . 162
Liite D. WEEE-direktiiviin ja
kierrätykseen liittyviä tietoja. . . . . . 163
Tärkeitä tietoja sähkö- ja elektroniikkalaiteromun
kierrättämisestä. . . . . . . . . . . . . . . 163
Kierrätykseen liittyviä tietoja Japanissa. . . . . . 164
Kierrätykseen liittyviä tietoja Brasiliassa . . . . . 164
Akkujen kierrätykseen liittyviä tietoja
Taiwanissa. . . . . . . . . . . . . . . . . 164
Akkujen kierrätykseen liittyviä tietoja Euroopan
unionissa . . . . . . . . . . . . . . . . . 165
ii Käyttöopas P720
Liite E. Vaarallisten aineiden
rajoittamista koskeva direktiivi
(RoHS) . . . . . . . . . . . . . . . . . 167
Liite F. ENERGY STAR -merkin
käyttöön oikeutetut tietokoneen
mallit . . . . . . . . . . . . . . . . . . 169
Liite G. Huomioon otettavaa . . . . . 171
Liite H. Tavaramerkit . . . . . . . . . 173
© Copyright Lenovo 2017 iii
iv Käyttöopas P720
Lue tämä ensin: tärkeät turvaohjeet
Tässä luvussa ovat turvaohjeet, joihin on tärkeää tutustua.
Ennen tämän julkaisun käyttöä
VAROITUS:
Lue huolellisesti kaikki tähän tuotteeseen liittyvät turvaohjeet, ennen kuin teet mitään tässä
julkaisussa kuvattuja toimia. Lisätietoja on tässä osiossa ja tuotteen mukana toimitetun Turvaohjeet,
takuutiedot ja asennusopas -julkaisun turvaohjeita käsittelevässä osiossa. Näiden turvaohjeiden
tuntemus vähentää henkilövahinkojen ja tuotevaurioiden riskiä.
Jos olet kadottanut Turvaohjeet, takuutiedot ja asennusopas -julkaisun, voit noutaa sen Portable Document
Format (PDF) -muodossa Lenovo®-tukisivustosta osoitteessa http://www.lenovo.com/support. Turvaohjeet,
takuutiedot ja asennusopas -julkaisun ja tämän Käyttöoppaan muunkielisiä versioita on myös saatavilla
Lenovon tukipalvelujen verkkosivustossa.
Huolto ja päivitykset
Älä yritä huoltaa tuotetta itse, ellei asiakastukikeskuksen edustaja tai ohjeaineisto tähän kehota. Käytä vain
valtuutettua huoltopalvelua, jolla on oikeus antaa huoltoa kyseiselle tuotteelle.
Huomautus: Asiakas voi itse päivittää tai vaihtaa joitakin tietokoneen osia. Päivitysosia kutsutaan
lisävarusteiksi. Vaihto-osia, joita voi asentaa itse, nimitetään asiakkaan vaihdettavissa oleviksi osiksi (CRU,
Customer Replaceable Unit). Lenovon toimittamissa ohjeissa kerrotaan, voiko lisävarusteen tai osan vaihtaa
itse. Kaikkia lisävarusteen tai vaihto-osan mukana toimitettuja ohjeita on ehdottomasti noudatettava.
Tietokoneen sisällä saattaa olla osia, joissa on jännite, vaikka virran merkkivalo ei pala. Jos tuotteessa on
verkkojohto, varmista aina, että virta on katkaistu ja että tuotteen verkkojohto on irrotettu virtalähteestä,
ennen kuin irrotat tuotteen kansia. Lisätietoja asiakkaan vaihdettavissa olevista osista on kohdassa Luku 7
”Laitteiden irrotus ja asennus” sivulla 65. Jos sinulla on aiheeseen liittyviä kysymyksiä tai huolenaiheita, ota
yhteys asiakastukikeskukseen.
Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava varoitus huomioon.
VAROITUS:
Varo, etteivät sormesi tai muut ruumiinosasi kosketa vaarallisiin, liikkuviin osiin. Jos loukkaat itsesi,
hakeudu heti lääkäriin.
VAROITUS:
Vältä kosketusta tietokoneen sisällä olevien kuumien osien kanssa. Tietokoneen ollessa käytössä
jotkin osat saattavat kuumentua niin, että ne voivat aiheuttaa palovammoja. Ennen kuin avaat
tietokoneen kannen, katkaise tietokoneesta virta, irrota verkkojohto ja anna osien jäähtyä noin
kymmenen minuuttia.
VAROITUS:
Kun olet vaihtanut asiakkaan vaihdettavissa olevan osan, asenna kaikki suojakannet takaisin
paikalleen (myös tietokoneen kansi), ennen kuin kytket virran tietokoneeseen ja käytät tietokonetta.
Tämä on tärkeää, jotta voit välttää odottamattoman sähköiskun ja estää äkillisen tulipalon, joka voi
syttyä erittäin harvinaisissa tilanteissa.
© Copyright Lenovo 2017 v
VAROITUS:
Kun vaihdat asiakkaan vaihdettavissa olevia osia, varo teräviä reunoja ja kulmia, jotka saattavat
aiheuttaa vammoja. Jos loukkaat itsesi, hakeudu heti lääkäriin.
Staattiselta sähköltä suojautuminen
Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se saattaa vioittaa tietokoneen osia ja lisävarusteita.
Virheellinen käsittely voi vioittaa staattiselle sähkölle herkkiä osia. Kun purat lisävarusteen tai asiakkaan
vaihdettavissa olevan osan pakkausta, älä avaa staattiselta sähköltä suojaavaa pakkausta, ennen kuin
asennusohjeissa neuvotaan tekemään niin.
Jotta välttäisit staattisen sähkön aiheuttamat vauriot, noudata seuraavia varotoimia käsitellessäsi laitteisto-
osia ja muita tietokoneen osia:
• Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi.
• Käsittele osia aina varovaisesti. Tartu sovitinkortteihin, muistimoduuleihin ja piirikortteihin aina niiden
reunoista. Älä koske paljaisiin virtapiireihin tai liittimiin.
• Älä anna muiden henkilöiden koskea tietokoneen osiin.
• Kun asennat järjestelmään uuden laitteen, kosketa laitteen staattiselta sähköltä suojaavalla pakkauksella
sovitinkorttipaikan metallista kantta tai tietokoneen maalaamatonta metallipintaa vähintään kahden
sekunnin ajan. Tämä pienentää pakkauksen ja kehosi staattista varausta.
• Mikäli mahdollista, poista staattiselle sähkölle herkkä osa pakkauksestaan ja asenna se suoraan
tuotteeseen laskematta sitä välillä käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava
pakkaus tasaiselle pinnalle ja osa pakkauksen päälle.
• Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.
Verkkojohdot ja verkkolaitteet
Käytä vain tuotteen valmistajan toimittamia verkkojohtoja ja verkkolaitteita. Älä käytä verkkojohtoa muissa
laitteissa.
Verkkojohtojen tulee olla turvallisiksi hyväksyttyjä. Saksassa tulee käyttää tyyppimerkinnällä H05VV-F, 3G,
0,75 mm2 varustettua verkkojohtoa tai sitä laadukkaampaa verkkojohtoa. Muissa maissa tulee käyttää
kyseisessä maassa hyväksyttyä verkkojohtoa.
Älä kiedo verkkojohtoa verkkolaitteen tai muun esineen ympärille. Se saattaa aiheuttaa johdon lohkeilemisen,
murtumisen tai kiertymisen. Tästä voi syntyä vaaratilanteita.
Sijoita verkkojohdot aina niin, että niiden päälle ei astuta, niihin ei kompastuta tai etteivät ne jää puristuksiin.
Suojaa johdot ja verkkolaitteet nesteiltä. Älä jätä verkkojohtoa tai -laitetta pesualtaiden tai ammeiden lähelle
tai kylpyhuoneisiin tai lattioille, joita pestään vedellä ja pesuaineilla. Kastuminen saattaa aiheuttaa oikosulun,
etenkin jos verkkojohto tai verkkolaite on kulunut väärinkäytön takia. Kastuminen voi myös vähitellen
syövyttää verkkojohdon ja verkkolaitteen liittimiä, josta voi ajan mittaan aiheutua ylikuumenemista.
Varmista, että kaikkien verkkojohtojen pistoke on kytketty liitäntään turvallisesti ja kokonaan.
Älä käytä verkkolaitetta, jossa on merkkejä syöpymisestä tai kulumisesta pistokkeen liittimissä tai merkkejä
ylikuumenemisesta (kuten sulaneita kohtia muoviosassa) pistokkeessa tai verkkolaitteen muissa osissa.
vi Käyttöopas P720
Älä käytä verkkojohtoja, joiden jommankumman pään liittimissä on merkkejä kulumisesta tai
ylikuumenemisesta tai jotka näyttävät jollakin tavalla vaurioituneilta.
Jatkojohdot ja niihin liittyvät laitteet
Varmista, että käytössä olevat jatkojohdot, ylijännitesuojat, UPS-laitteet ja jatkopistorasiat pystyvät
käsittelemään tuotteen edellyttämiä jännitteitä. Älä koskaan ylikuormita näitä laitteita. Jos käytät
jatkopistorasioita, kuormitus ei saa ylittää jatkopistorasian syöttötehoa. Jos sinulla on kuormitukseen,
jännitevaatimuksiin tai syöttötehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta.
Pistokkeet ja pistorasiat
Jos pistorasia, johon aiot kytkeä tietokoneen tai siihen liittyvät laitteet, näyttää vahingoittuneelta tai
kuluneelta, älä käytä pistorasiaa vaan anna valtuutetun sähköasentajan vaihtaa sen tilalle uusi rasia.
Älä väännä pistoketta tai tee siihen muutoksia. Jos pistoke vahingoittuu, ota yhteys valmistajaan ja pyydä
uusi pistoke tilalle.
Älä liitä tuotetta samaan pistorasiaan muiden paljon virtaa kuluttavien laitteiden kanssa. Muutoin mahdolliset
jännitevaihtelut voivat vioittaa tietokonetta, sen tietoja tai siihen liitettyjä laitteita.
Joidenkin tuotteiden mukana toimitetaan kolmiliittiminen pistoke. Tämä pistoke sopii vain maadoitettuun
pistorasiaan. Tämä on tarkoituksellinen suojaava ominaisuus. Älä yritä kiertää suojausta pakottamalla
pistoketta johonkin muuhun kuin maadoitettuun pistorasiaan. Jos et pysty asettamaan pistoketta
pistorasiaan, ota yhteys sähköasentajaan ja pyydä häneltä hyväksytty muuntosovitin pistokkeelle tai pyydä
häntä vaihtamaan pistorasia maadoitettuun pistorasiaan. Älä koskaan ylikuormita pistorasioita. Järjestelmän
kokonaiskuormitus saa olla enintään 80 prosenttia haaroituskytkennän nimellistehosta. Jos sinulla on
kuormitukseen tai haaroituskytkennän nimellistehoon liittyviä kysymyksiä, pyydä lisätietoja sähköasentajalta.
Varmista, että käytettävä pistorasia on kaapeloitu oikein ja että se sijaitsee lähellä laitteita paikassa, jossa
siihen pääsee helposti käsiksi. Älä vedä verkkojohtoja kokonaan suoriksi tavalla, joka rasittaa johtoja.
Varmista, että pistorasian jännite ja virta vastaavat asennettavan laitteen vaatimuksia.
Kytke laitteiden pistokkeet pistorasiaan ja irrota ne pistorasiasta varovasti.
Ulkoiset laitteet
Älä kytke tai irrota mitään ulkoisten laitteiden kaapeleita USB-kaapeleita lukuun ottamatta silloin, kun
tietokoneessa on virta kytkettynä. Muutoin tietokone saattaa vaurioitua. Odota vähintään viisi sekuntia
tietokoneen virran katkaisun jälkeen, ennen kuin irrotat siihen liitetyn ulkoisen laitteen.
Lämpö ja tietokoneen osien tuuletus
Tietokoneet, verkkolaitteet ja monet lisävarusteet tuottavat lämpöä, kun niihin on kytketty virta ja kun akkuja
ladataan. Noudata aina näitä turvaohjeita:
© Copyright Lenovo 2017 vii
• Älä pidä tietokonetta, verkkolaitetta tai lisävarustetta sylissäsi pitkään tai anna sen koskettaa muita kehosi
osia pitkään käytön tai akun latauksen aikana. Tietokone, verkkolaite ja useat lisävarusteet tuottavat
normaalin käytön aikana jonkin verran lämpöä. Pitkäaikainen kosketus saattaa aiheuttaa epämukavuutta
tai jopa palovamman.
• Älä lataa akkua tai käytä tietokonetta, verkkolaitetta tai lisävarustetta tulenarkojen aineiden lähellä tai
ympäristöissä, joissa on räjähdysvaara.
• Tuotteessa olevien tuuletusaukkojen, tuulettimien ja jäähdytyslevyjen tarkoitus on varmistaa tuotteen
turvallisuus ja toimintavarmuus. Ilmavirran kulku tietokoneen sisäosiin tai tuulettimien ja jäähdytyslevyjen
toiminta saattaa estyä, jos tuote asetetaan sängylle, sohvalle, matolle tai jollekin muulle joustavalle
pinnalle. Älä tuki tai peitä tuuletusaukkoja tai estä tuulettimien tai jäähdytyslevyjen toimintaa.
Tarkista tietokoneesi pölyn kerääntymisen varalta vähintään kerran kolmessa kuukaudessa. Katkaise
tietokoneesta virta ja irrota tietokoneen verkkojohto pistorasiasta, ennen kuin aloitat tarkistuksen. Poista
sitten kaikki tietokoneen peitelevyn rakoihin ja aukkoihin kertynyt pöly. Jos havaitset tietokoneen ulkopuolella
kerääntynyttä pölyä, tarkista myös tietokoneen sisäpuoli ja poista sinne kertynyt pöly myös jäähdytysrivoista,
tuuletusaukoista ja tuulettimista. Sammuta tietokone ja irrota tietokoneen verkkojohto pistorasiasta aina
ennen kuin avaat tietokoneen kannen. Vältä tietokoneen käyttöä 50 senttimetriä lähempänä vilkasliikenteisiä
paikkoja. Jos tietokonetta joudutaan käyttämään tällaisella alueella tai sen lähistöllä, tietokone kannattaa
tarkistaa pölyn kerääntymisen varalta ja puhdistaa pölystä mainittua useammin.
Noudata aina seuraavia perusohjeita oman turvallisuutesi vuoksi ja tietokoneen toimintakyvyn
optimoimiseksi:
• Pidä tietokoneen kansi suljettuna aina, kun tietokoneen verkkojohto on kytkettynä pistorasiaan.
• Tarkista tietokoneen ulkopinta säännöllisesti pölyn kerääntymisen varalta.
• Poista peitelevyn tuuletusaukkoihin kerääntynyt pöly. Pölyisissä ja vilkasliikenteisissä paikoissa olevia
tietokoneita pitää mahdollisesti puhdistaa useammin.
• Älä rajoita tai peitä tuuletusaukkoja.
• Älä säilytä tai käytä tietokonetta kalustukseen upotettuna, koska tämä saattaa lisätä ylikuumenemisen
vaaraa.
• Tietokoneeseen ohjautuvan ilmavirran lämpötila saa olla enintään 35 °C.
• Älä asenna mitään ilmansuodatuslaitteita. Ne saattavat häiritä tietokoneen jäähdytysjärjestelmän
toimintaa.
Tietokoneen sijoittamista koskevia huomautuksia
Tietokoneen sopimaton sijoittelu voi aiheuttaa haittaa lapsille.
• Aseta tietokone vankalle ja mahdollisimman matalalle alustalle tai kalusteeseen kiinnitetylle alustalle.
• Älä aseta tietokonetta alustallaan kalusteen reunalle.
• Pidä tietokone, kaapelit ja johdot poissa lasten ulottuvilta.
• Jotkin esineet, kuten lelut, saattavat kiinnostaa lapsia. Älä säilytä tällaisia esineitä liian lähellä tietokonetta.
Valvo lapsia tiloissa, joissa yllä mainittuja turvallisuusohjeita ei voi täysin noudattaa.
Käyttöympäristö
Tietokoneen käyttöympäristön lämpötilan tulee olla 10–35 °C ja suhteellisen ilmankosteuden 35–80 %. Jos
tietokonetta varastoidaan tai kuljetaan alle 10 °C:n lämpötilassa, anna tietokoneen lämmetä hitaasti
optimaaliseen käyttölämpötilaan (10–35 °C), ennen kuin kytket siihen virran. Tämä voi kestää jopa kaksi
viii Käyttöopas P720
tuntia. Virran kytkeminen tietokoneeseen, ennen kuin se on lämmennyt oikeaan käyttölämpötilaan, saattaa
vaurioittaa tietokonetta niin, ettei sitä voi korjata.
Aseta tietokone kuivaan paikkaan, jossa on hyvä ilmanvaihto ja joka ei ole alttiina suoralle auringonpaisteelle.
Älä pidä muita sähkölaitteita, kuten tuuletinta, radiota, tehokkaita kaiuttimia, ilmastointilaitetta tai
mikroaaltouunia, liian lähellä tietokonetta, koska näiden laitteiden muodostamat voimakkaat magneettikentät
saattavat vaurioittaa näyttöä tai tallennusaseman tietoja.
Älä aseta mitään juomia tietokoneen tai siihen liitettyjen laitteiden päälle tai läheisyyteen. Tietokoneen tai
siihen liitetyn laitteen päälle kaatuva neste voi aiheuttaa oikosulun tai muita vaurioita.
Älä syö tai tupakoi tietokoneen näppäimistön ääressä. Näppäimistöön putoavat muruset tai tuhka voivat
aiheuttaa vaurioita.
Laserturvaohjeet
VAROITUS:
Kun asennat lasertuotteita (kuten CD-asemia, DVD-asemia, kuituoptiikkalaitteita tai lähettimiä),
huomaa seuraavat seikat:
• Älä avaa koteloa. Lasertuotteen kotelon avaaminen saattaa altistaa vaaralliselle lasersäteilylle.
Laitteen sisällä ei ole huollettavia osia.
• Muiden kuin tässä julkaisussa mainittujen säätöjen tai toimien teko voi altistaa vaaralliselle
säteilylle.
VAARA
Joissakin lasertuotteissa saattaa olla luokan 3A tai 3B laserdiodi. Ota huomioon seuraavat seikat:
Avattu tuote altistaa lasersäteilylle. Älä katso suoraan säteeseen paljaalla silmällä tai optisella
välineellä. Säteeseen katsominen voi vahingoittaa silmiäsi.
Ilmoitus vaarallisesta energiasta
VAARA
Irrota kaikki verkkojohdot pistorasioista, ennen kuin poistat tietokoneen kannen tai muita osia,
joissa on yllä oleva tarra.
ÄLÄ pura osia, joissa on yllä oleva tarra. Näissä osissa ei ole huollettaviksi tarkoitettuja komponentteja.
Tuote on suunniteltu niin, että sitä on turvallista käyttää. Osissa, joissa on tämä tarra, on kuitenkin vaarallisia
jännite-, virta- ja energiatasoja. Näiden osien purkaminen voi aiheuttaa tulipalon tai johtaa jopa kuolemaan.
Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon.
© Copyright Lenovo 2017 ix
Litiumparistoon liittyvä turvaohje
VAARA
Vääräntyyppinen paristo voi asennettuna räjähtää.
Litiumnappipariston saa vaihtaa vain samanlaiseen tai vastaavantyyppiseen valmistajan suosittelemaan
paristoon. Paristo sisältää litiumia ja voi räjähtää, jos sitä ei käytetä, käsitellä tai hävitetä oikein.
Litiumnappipariston nielaiseminen aiheuttaa tukehtumisvaaran ja vakavia sisäisiä palovammoja jo kahden
tunnin kuluessa, mikä voi johtaa jopa kuolemaan.
Pidä paristot poissa lasten ulottuvilta. Jos nielaiset litiumnappipariston tai se joutuu jonkin kehonosasi sisälle,
hakeudu heti lääkäriin.
Varoitus:
• Estä paristoa joutumasta kosketukseen veden kanssa.
• Älä kuumenna yli 100 °C:n lämpötilaan.
• Älä yritä korjata paristoa tai purkaa sitä osiin.
• Älä jätä paristoa matalapaineiseen ympäristöön.
• Älä jätä paristoa korkeapaineiseen ympäristöön.
• Älä litistä, leikkaa tai sytytä paristoa tai tee siihen reikiä.
Hävitä paristo ongelmajätteistä säädettyjen lakien sekä viranomaisten määräysten mukaisesti.
Seuraava ilmoitus koskee tietokoneen käyttäjiä Kaliforniassa Yhdysvalloissa.
Kalifornian osavaltion edellyttämä perkloraatti-ilmoitus:
Litium-mangaanidioksidiakkuja sisältävät tuotteet saattavat sisältää perkloraattia.
Laite saattaa edellyttää perkloraattimateriaaleille soveltuvaa erikoiskäsittelyä. Katso http://
www.dtsc.ca.gov/hazardouswaste/perchlorate/.
Kuulokkeiden tai kuulokemikrofonin käyttö
• Jos tietokoneessa on sekä kuulokeliitäntä että ääni ulos -liitäntä, liitä kuulokkeet tai kuulokemikrofoni vain
kuulokeliitäntään. Kuulokeliitäntä ei kuitenkaan tue kuulokemikrofonin mikrofonia.
• Jos tietokoneessa on sekä kuulokemikrofoniliitäntä että ääni ulos -liitäntä, liitä kuulokkeet tai
kuulokemikrofoni vain kuulokemikrofoniliitäntään.
VAROITUS:
Kuulokkeiden liian suuri äänenpaine voi aiheuttaa kuulonaleneman. Äänenvoimakkuuden säätö
enimmäistehoon suurentaa kuulokkeiden antojännitettä ja äänenpainetta. Suojaa kuuloasi säätämällä
taajuuskorjain sopivalle tasolle.
Kuulokkeiden pitkäaikainen yhtäjaksoinen käyttö suurella äänenvoimakkuudella voi olla vaarallista, jos
kuulokkeet ja kuulokeliitäntä eivät ole standardin EN 50332-2 määritysten mukaisia. Tietokoneen
xKäyttöopas P720
kuulokeliitäntä täyttää standardin EN 50332-2 kohdan Subclause 7 vaatimukset. Tämän määrityksen mukaan
tietokoneen todellinen laajakaistainen RMS-antojännite on enintään 150 mV. Voit estää kuulonaleneman
syntymisen varmistamalla, että kuulokkeet täyttävät standardin EN 50332-2 kohdassa Clause 7 Limits
esitetyn vaatimuksen, jonka mukaan laajakaistaisten kuulokkeiden ominaisjännite on 75 mV. Standardin EN
50332-2 määritysten vastaisten kuulokkeiden käyttö voi olla vaarallista, sillä tällaisissa kuulokkeissa
äänenpaine voi olla liian suuri.
Jos Lenovo-tietokoneen mukana on toimitettu kuulokkeet (tietokone ja kuulokkeet on toimitettu yhtenä
pakettina), kyseinen tietokoneen ja kuulokkeiden yhdistelmä on standardin EN 50332-1 määritysten
mukainen. Jos käytät muita kuulokkeita, varmista, että ne ovat standardin EN 50332-1 kohdan Clause 6.5,
Limitation Values määritysten mukaiset. Standardin EN 50332-1 määritysten vastaisten kuulokkeiden käyttö
voi olla vaarallista, sillä tällaisissa kuulokkeissa äänenpaine voi olla liian suuri.
Tietokoneen puhdistus ja ylläpito
Pidä tietokone ja työympäristö puhtaana. Sammuta tietokone ja irrota verkkojohto pistorasiasta ennen
tietokoneen puhdistusta. Älä ruiskuta nestemäistä puhdistusainetta suoraan tietokoneeseen. Älä käytä
herkästi syttyvää puhdistusainetta. Kostuta pehmeä kangas puhdistusaineella ja pyyhi sillä tietokoneen
pinnat.
© Copyright Lenovo 2017 xi
xii Käyttöopas P720
Luku 1. Tuotteen yleiskuvaus
Tässä luvussa on perustietoja, joiden avulla voit tutustua tietokoneeseesi.
Laitteiden sijainti
Tässä osiossa on tietoja tietokoneen laitteiden sijainnista.
Laite edestä
Huomautus: Tietokoneesi laitteet saattavat poiketa hieman tässä esitetystä kuvasta.
Kuva 1. Etuosan liitännät, säätimet ja merkkivalot
1 Optisen aseman avaus- ja sulkemispainike (saatavana
joissakin malleissa)
2 Virtapainike
3 Virran merkkivalo 4 Tallennusaseman merkkivalo
5 Vianmäärityksen LED-merkkivalo 6 SD-korttipaikka
7 Valosähköanturi 8 USB 3.0 -liitännät (3)
9 Always On USB 3.0 -liitäntä 10 Kuulokemikrofoniliitäntä
Huomautus: Tietokoneen etuosassa olevan ThinkStation®-logokyltin asentoa voi muuttaa. Kun asetat
tietokoneen kyljelleen, voit vetää logokylttiä hieman ulos. Voit kääntää sitä 90 astetta vastapäivään ja työntää
sen takaisin sisään.
1 Optisen aseman avaus- ja sulkemispainike (saatavana joissakin malleissa)
Avaa tai sulje optisen aseman levykelkka painamalla painiketta.
© Copyright Lenovo 2017 1
2 Virtapainike
Käynnistä tietokone painamalla virtapainiketta. Jos tietokone ei reagoi mihinkään, voit katkaista
tietokoneesta virran painamalla virtapainiketta ja pitämällä sitä alhaalla vähintään neljän sekunnin ajan.
3 Virran merkkivalo
Virran merkkivalon palaessa virta on kytkettynä tietokoneeseen.
4 Tallennusaseman merkkivalo
Tämä merkkivalo ilmaisee sisäisten tallennusasemien (kuten kiintolevyasemien tai SSD-asemien) tilan.
Palaa: Tallennusasemat ovat aktiivisina, tai tietojen siirto on meneillään.
Ei pala (kun tietokoneeseen on kytketty virta): Tietojen siirto ei ole meneillään, tai tallennusasemat eivät ole
käytössä.
5 Vianmäärityksen LED-merkkivalo
Ei pala (kun tietokoneeseen on kytketty virta): Tietokoneessa ei ole havaittu virhettä tai ongelmaa normaalin
toiminnan aikana.
Palaa: Tietokoneessa on havaittu vakava virhe normaalin toiminnan aikana.
Vilkkuu: Tietokoneessa on havaittu virhe tai ongelma normaalin toiminnan aikana.
6 SD-korttipaikka
Aseta SD-kortti korttipaikkaan kortilla olevien tietojen käyttöä varten.
7 Valosähköanturi
Tämä anturi vastaanottaa älypuhelimeen asennetun Lenovo PC Diagnostics -sovelluksen lähettämää
salamavaloa. Valosähköanturi saa sitten tietokoneen lähettämään äänimerkin havaitusta virheestä
älypuhelimeen, jotta käyttäjä voi purkaa virheen koodauksen.
8 USB 3.0 -liitäntä (3)
Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -tallennusaseman
tai -tulostimen.
9 Always On USB 3.0 -liitäntä
Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -tallennusaseman
tai -tulostimen. Kun verkkojohto on liitetty, voit ladata automaattisesti liitetyn USB-laitteen, vaikka tietokone
on horrostilassa tai siitä on katkaistu virta. Jos Always On USB -liitäntää ei ole otettu käyttöön, avaa Power
Manager -ohjelma ja ota toiminto käyttöön. Ohjeet Power Manager -ohjelman avaamiseen ovat kohdassa
”Tietokoneessa olevan ohjelman käynnistäminen” sivulla 15. Ohjeet Always On USB -liitännän
käyttöönottoon ovat Power Manager -ohjelman ohjeessa.
10 Kuulokemikrofoniliitäntä
Tähän liitäntään voi liittää kuulokemikrofonin.
2Käyttöopas P720
Laite takaa
Joissakin tietokoneen takalevyssä olevissa liitännöissä on värikoodi, joka auttaa selvittämään kaapeleiden
kytkentäpaikat.
Huomautus: Tietokoneesi laitteet saattavat poiketa hieman tässä esitetystä kuvasta.
Kuva 2. Laite takaa
1 Ääni ulos -liitäntä 2 Mikrofoniliitäntä
3 Valinnainen sarjaportti 4 PS/2-näppäimistöliitäntä
5 USB 2.0 -liitännät (2) 6 USB 3.0 -liitännät (4)
7 PCI-/PCIe-korttien paikat* 8 Verkkojohdon liitäntä
9 Turvalukon paikka 10 Avainten paikat
11 Ethernet-liitännät (2) 12 Riippulukon kiinnityslenkki
13 PS/2-hiiriliitäntä 14 Ääni sisään -liitäntä
Luku 1.Tuotteen yleiskuvaus 3
Huomautuksia: *Erillisen näytönohjainkortin tai verkkosovittimen voi asentaa asianmukaiseen PCI/PCIe-
korttipaikkaan. Jos tällainen kortti on asennettu, optimoi suorituskyky käyttämällä kortin liitäntöjä vastaavien
tietokoneen liitäntöjen asemesta. Esiasennetut kortit voivat vaihdella tietokoneen mallin mukaan.
Tietokoneen mallin mukaan asennettuna voi olla yksi tai useampi näytönohjainkortti, joissa on seuraavia
liitäntöjä:
• DVI (Digital Visual Interface) -liitäntä
• DisplayPort®-liitäntä
• Mini DisplayPort® -liitäntä
DisplayPort-liitäntä
Tähän liitäntään voi liittää tehonäytön, Direct Drive -näytön tai muita yhteensopivia laitteita.
DVI-näytön liitäntä
Tähän liitäntään voi liittää DVI-näytön tai muita yhteensopivia laitteita.
Mini DisplayPort -liitäntä
Tähän liitäntään voi liittää tehonäytön, Direct Drive -näytön tai muita yhteensopivia laitteita. Mini DisplayPort
-liitäntä on pienikokoinen versio DisplayPort-liitännästä.
1 Ääni ulos -liitäntä
Ääni ulos -liitännän avulla tietokone lähettää äänisignaaleja ulkoisiin laitteisiin, kuten kuulokkeisiin.
2 Mikrofoniliitäntä
Tähän liitäntään voi liittää mikrofonin, jonka avulla voit äänittää ääniä tai käyttää puheentunnistusohjelmia.
3 Valinnainen sarjaliitäntä
Tähän liitäntään voi liittää ulkoisen modeemin, sarjatulostimen tai muita 9-nastaista sarjaliitäntää käyttäviä
laitteita.
4 PS/2-näppäimistöliitäntä
Tähän liitäntään voi liittää PS/2 (Personal System/2) -näppäimistön.
5 USB 2.0 -liitännät (2)
Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -tallennusaseman
tai -tulostimen.
6 USB 3.0 -liitännät (4)
Tähän liitäntään voi liittää USB-yhteensopivan laitteen, kuten USB-näppäimistön, -hiiren, -tallennusaseman
tai -tulostimen.

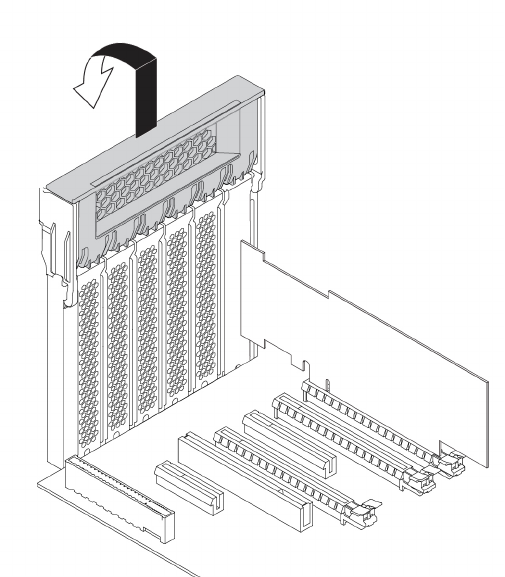

7 PCI/PCIe-korttien paikat
Voit parantaa tietokoneen suorituskykyä asentamalla PCI-/PCIe-kortit näihin paikkoihin. Näihin paikkoihin
esiasennetut kortit voivat vaihdella tietokoneen mallin mukaan.
4Käyttöopas P720
8 Verkkojohdon liitäntä
Liitä tähän liitäntään verkkojohto, jolla tietokone kytketään verkkovirtaan.
9 Turvalukon paikka
Suojaa tietokone kiinnittämällä Kensington-vaijerilukko turvalukon aukkoon. Lisätietoja on kohdassa
”Kensington-vaijerilukon tai vastaavan lukon kiinnitys” sivulla 33.
10 Avainten paikat
Asenna tietokoneen kannen kiinnityslukon avaimen mukana toimitettava avainpidike avainten paikkoihin.
11 Ethernet-liitännät (2)
Liitä tähän liitäntään lähiverkon (LAN) Ethernet-kaapeli.
Huomautus: Tietokoneen käyttö FCC-luokan B (Federal Communications Commission Class B) rajoitusten
mukaisesti edellyttää luokan 5 Ethernet-kaapelia.
12 Riippulukon kiinnityslenkki
Suojaa tietokone kiinnittämällä riippulukko tähän lenkkiin. Lisätietoja on kohdassa ”Tietokoneen kannen
lukitseminen” sivulla 31.
13 PS/2-hiiriliitäntä
Tähän liitäntään voi liittää PS/2-hiiren tai muita paikannuslaitteita.
14 Ääni sisään -liitäntä
Ääni sisään -liitännän avulla tietokone vastaanottaa äänisignaaleja ulkoisesta äänilaitteesta, kuten
stereolaitteesta. Kun erillinen äänilaite kytketään tietokoneeseen, kaapeli kytketään kulkemaan laitteen ääni
ulos -liitännästä tietokoneen ääni sisään -liitäntään.
Luku 1.Tuotteen yleiskuvaus 5
Tietokoneen osat
Huomautuksia:
• Tietokone saattaa poiketa hieman kuvasta tietokoneen mallin mukaan.
• Tietokoneen kannen irrotusohjeet ovat kohdassa ”Tietokoneen valmistelu ja tietokoneen kannen poisto”
sivulla 65.
Kuva 3. Osien sijainti
1 Jäähdytyslevy-tuuletinmoduulit* 2 Muistimoduulit*
3 Kannen avauksen tunnistuskytkin 4 Monikäyttöiset laitepaikat*
5 Etuosan tuuletinmoduuli 6 Tallennusasemat tai tallennusasemapaikan kansi*
7 Tallennusasemat* 8 M.2 SSD -aseman pidike
9 Virtalähdemoduuli 10 Muistin ilmavirran suuntauslevyt
11 PCI/PCIe-kortti* 12 Takaosan tuuletinmoduuli
*Kokoonpano vaihtelee tietokoneen mallin mukaan.
6Käyttöopas P720
Emolevyn osat
Huomautus: Emolevy saattaa poiketa hieman tässä esitetystä kuvasta.
Kuva 4. Emolevyn osien sijainti
1 Etulevyn ääniliitäntä 2 Sisäisen kaiuttimen liitäntä
3 Muistin tuulettimen liitäntä 1 4 Suorittimen 2 muistipaikka 1
5 Suorittimen 2 muistipaikka 5 6 Suorittimen 2 muistipaikka 3
7 Suorittimen 2 muistipaikka 4 8 Suorittimen 2 muistipaikka 6
9 Suorittimen 2 muistipaikka 2 10 Suorittimen 1 muistipaikka 2
11 Suorittimen 1 muistipaikka 6 12 Suorittimen 1 muistipaikka 4
13 Suorittimen 1 muistipaikka 3 14 Suorittimen 1 muistipaikka 5
15 Suorittimen 1 muistipaikka 1 16 Lämpöanturin liitäntä
17 Kannen avauksen tunnistuskytkimen liitäntä 18 Mikrosuoritin 1
19 Suorittimen tuulettimen liitäntä 1 20 BCA (Blind Connect Assembly) -liitäntä 3
21 M.2 SSD -asemapaikka 1 22 M.2 SSD -asemapaikka 2
23 VROC-vastake 24 TCM (Trusted Cryptography Module) -liitäntä
25 4-nastainen virtaliitäntä (optinen asema) 26 Nelinumeroisen vianmääritysnäytön liitäntä
27 Optisen aseman tuulettimen liitäntä 1 28 Etuosan tuuletinmoduulin liitäntä
29 Optisen aseman tuulettimen liitäntä 2 30 Kuusinastainen virtaliitäntä (näytönohjainkortille) 1
Luku 1.Tuotteen yleiskuvaus 7
31 Kuusinastainen virtaliitäntä (näytönohjainkortille) 2 32 Sisäisen tallennusaseman toiminnan merkkivalon
liitäntä
33 4-nastainen virtaliitäntä (tallennusasema) 34 4-nastainen virtaliitäntä (tallennusasema)
35 Etulevyn liitäntä 36 BCA 2 -liitäntä
37 BCA 1 -liitäntä 38 SATA 6 -liitäntä
39 Thunderbolt™-ohjausliitäntä 40 Etuosan USB 3.0 -liitäntä 2
41 Sisäinen USB 2.0 -liitäntä 42 USB 3.0 -jatkoliitäntä
43 Etuosan USB 3.0 -liitäntä 1 44 Muistikortin 15-in-1-lukulaitteen liitäntä
45 SATA 4 -liitäntä 46 SATA 3 -liitäntä
47 SATA 2 -liitäntä 48 SATA 1 -liitäntä
49 Virtalähteen liitäntä 50 SATA 5 -liitäntä
51 eSATA/SATA-liitäntä 52 PCIe 3.0 x4 -korttipaikka 6
53 PCI-korttipaikka 5 54 PCIe 3.0 x16 -korttipaikka 4
55 CMOS-muistin tyhjennyksen/palautuksen
hyppyjohdin
56 PCIe 3.0 x8 -korttipaikka 3
57 PCIe 3.0 x16 -korttipaikka 2 58 PCIe 3.0 x16 -korttipaikka 1
59 Nappiparisto 60 Muistin tuulettimen liitäntä 2
61 Suoritin 2 (joissakin malleissa) 62 Takaosan tuuletinmoduulin liitäntä
63 Sarjaportin (COM1) liitäntä 64 Suorittimen tuulettimen liitäntä 2
8Käyttöopas P720
Sisäiset tallennusasemat
Sisäiset tallennusasemat ovat laitteita, joihin tietokone tallentaa tietoja ja joista se lukee tietoja. Lisäämällä
tietokoneeseen asemia voit laajentaa tallennustilaa ja ottaa käyttöön muunlaisia tietokoneessa luettavia
tietovälineitä. Sisäiset tallennusasemat asennetaan asemapaikkoihin.
Jos poistat tai asennat sisäisen tallennusaseman, selvitä, minkä tyyppisiä ja kokoisia asemia kukin
asemapaikka tukee, ja kytke tarvittavat kaapelit oikein. Tietokoneen sisäisten tallennusasemien poisto- ja
asennusohjeet ovat asianomaisissa jaksoissa seuraavassa kohdassa: Luku 7 ”Laitteiden irrotus ja asennus”
sivulla 65.
Seuraavassa kuvassa näkyvät tallennusasemapaikkojen sijainnit.
Huomautus: Tietokoneesi laitteet saattavat poiketa hieman tässä esitetystä kuvasta.
Kuva 5. Tallennusasemapaikkojen sijainnit
1 Kortin lukulaite (SD-kortti) 2 Monikäyttöiset laitepaikat (2)
3 Valinnaiset tallennusasemapaikat (2) 4 Tallennusasemapaikat (2)
5 M.2 SSD -asemapaikat (2) 6 PCIe-korttipaikat (5)
1 Kortin lukulaite
Joissakin malleissa on asennettuna SD-kortti.
2 Monikäyttöiset laitepaikat (2)
Tietokoneen mallin mukaan tietokoneen monikäyttöisiin laitepaikkoihin voi olla asennettuna seuraavia
laitteita:
Luku 1.Tuotteen yleiskuvaus 9
• Monikäyttömoduuli
Tietokoneen mallin mukaan tietokoneen monikäyttömoduuliin voi olla asennettuna seuraavia laitteita:
– Muistikorttien 15-in-1-lukulaite
– Erillinen eSATA (Serial Advanced Technology Attachment) -liitäntä
– Nelinumeroinen vianmääritysnäyttö
– IEEE (Institute of Electrical and Electronics Engineers) 1394 -liitäntä
– Matala optinen asema
– Thunderbolt-sovitinsarja
• Etuosan tallennusyksikkö
• Aseman sovitinsarja
Tietokoneen mallin mukaan tietokoneen aseman sovitinsarjassa voi olla asennettuna seuraavia laitteita:
– Sisäinen tallennusasema (esimerkiksi kiintolevyasema, SSD-asema tai yhdistelmäasema)
– Matala optinen asema
• Optinen asema
• Matalan optisen aseman sovitin
3 Valinnaiset tallennusasemapaikat (2)
Voit asentaa tallennusasemapaikkoihin kiintolevyasemia, SSD-asemia tai yhdistelmäasemia.
Huomautus: Jos haluat asentaa tallennusasemia valinnaisiin tallennusasemapaikkoihin 3, ota yhteyttä
Lenovon asiakastukikeskukseen.
4 Tallennusasemapaikat (2)
Voit asentaa tallennusasemapaikkoihin kiintolevyasemia, SSD-asemia tai yhdistelmäasemia.
5 M.2 SSD -asemapaikat (2)
Joissakin malleissa on asennettuna yksi tai kaksi M.2 SSD -asemaa.
6 PCIe-korttipaikat (5)
Voit asentaa PCIe-korttipaikkoihin yhteensopivia PCIe-kortteja ja PCIe SSD -asemia.
10 Käyttöopas P720
Koneen tyypin ja mallin tarra
Koneen tyyppi- ja mallimerkintä helpottaa tietokoneen tunnistamista. Kun otat yhteyttä Lenovon
tukipalveluun, tukihenkilöt tunnistavat tietokoneesi koneen tyyppi- ja mallitietojen perusteella. Tämän
ansiosta he voivat tarjota sinulle nopeampaa palvelua.
Seuraavassa on esimerkki koneen tyyppi- ja mallimerkinnästä.
Huomautus: Tietokoneesi laitteet saattavat poiketa hieman tässä esitetystä kuvasta.
Kuva 6. Koneen tyypin ja mallin tarra
Tietokoneen ominaisuudet ja toiminnot
Jotkin ominaisuudet voivat vaihdella tai puuttua tietokonemalleittain.
Tietoja tietokoneestasi
• Voit tarkastella tietokoneesi perustietoja (kuten tietoja suorittimesta ja muistista) seuraavasti:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee jompikumpi seuraavista toimista Microsoft® Windows® -käyttöjärjestelmän version mukaan:
– Windows 7: Napsauta hiiren kakkospainikkeella Käynnistä-painiketta ja napsauta sitten
Ominaisuudet.
– Windows 10: Valitse Asetukset ➙ Järjestelmä ➙ Tietoja.
• Voit tarkastella tietokoneesi yksityiskohtaisia tietoja (kuten tietoja optisesta asemasta ja
verkkosovittimista) seuraavasti:
1. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Avaa Käynnistä-valikko valitsemalla Käynnistä-painike. Napsauta hiiren
kakkospainikkeella Tietokone-kuvaketta ja valitse sitten Ominaisuudet.
Luku 1.Tuotteen yleiskuvaus 11
– Windows 10: Avaa Käynnistä-kohovalikko napsauttamalla Käynnistä-painiketta hiiren
kakkospainikkeella.
2. Valitse Laitehallinta.
3. Tuo laitteen ominaisuudet näkyviin etsimällä laite ja kaksoisnapsauttamalla sitä Laitehallinta-
ikkunassa. Jos järjestelmä pyytää pääkäyttäjän salasanaa tai vahvistusta, kirjoita salasana tai vahvista
valinnat.
Muisti
Enintään 12 DDR4 ECC RDIMM (Double Data Rate 4 Error Correction Code Registered Dual Inline Memory
Module) -muistimoduulia
Tallennusasemat
Tietokone tukee seuraavia tallennusasemia:
• Kiintolevyasema
• Yhdistelmäasema (saatavana joissakin malleissa)
• M.2 SSD -asema (saatavana joissakin malleissa)
• Optinen asema (saatavana joissakin malleissa)
• SD-kortti (saatavana joissakin malleissa)
• SSD-asema (saatavana joissakin malleissa).
Voit näyttää tallennusasematilan määrän seuraavasti:
1. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Avaa Käynnistä-valikko valitsemalla Käynnistä-painike. Napsauta hiiren
kakkospainikkeella Tietokone-kuvaketta ja valitse sitten Hallitse.
• Windows 10: Avaa Käynnistä-kohovalikko napsauttamalla Käynnistä-painiketta hiiren
kakkospainikkeella.
2. Valitse Levynhallinta ja noudata näyttöön tulevia ohjeita.
Näyttöominaisuudet
• PCIe 3.0 x16 -korttipaikat emolevyssä erilliselle näytönohjainkortille
• Videoliitännät erillisessä näytönohjainkortissa:
– DVI-liitäntä (saatavana joissakin malleissa)
– DisplayPort-liitäntä (saatavana joissakin malleissa)
– Mini DisplayPort -liitäntä (saatavana joissakin malleissa)
Ääniominaisuudet
Sisäinen ääniohjain tukee seuraavia tietokoneen liitäntöjä ja laitteita:
• Linja sisään -liitäntä
• Linja ulos -liitäntä
• Kuulokemikrofoniliitäntä
• Sisäinen kaiutin
• Mikrofoniliitäntä
Siirräntäominaisuudet
• 100/1000 Mb/s -Ethernet-liitäntä
12 Käyttöopas P720
• Ääniliitännät (ääni sisään, ääni ulos, mikrofoni ja kuulokkeet)
• Näyttöliitäntä (DisplayPort-, DVI- ja Mini DisplayPort -liitäntä) (vaihtelee näytönohjainkortin mukaan)
• Valinnainen 9-nastainen sarjaliitäntä
• PS/2-näppäimistöliitäntä
• PS/2-hiiriliitäntä
• USB-liitännät
Laajennusominaisuudet
• Monikäyttöiset laitepaikat
• Tallennusasemapaikat
• M.2 SSD -asemapaikat
• Muistipaikat
• Yksi PCI-korttipaikka
• Yksi PCIe 3.0 x4 -korttipaikka
• Yksi PCIe 3.0 x8 -korttipaikka
• Kolme PCIe 3.0 x16 -korttipaikkaa
• SD-korttipaikka
Virtalähde
Tietokoneessa on jokin seuraavista virtalähteistä:
• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 690 wattia
• Automaattisesti jännitteen valitseva virtalähde, jonka teho on 900 wattia
Langattoman yhteyden ominaisuudet
Mallin mukaan tietokone tukee seuraavia langattoman yhteyden toimintoja:
• Langaton lähiverkko
• Bluetooth
Järjestelmänhallintaominaisuudet
• Laitteiston automaattisten käynnistystestien (POST) tulosten tallennus
• Desktop Management Interface (DMI) -liittymä
Desktop Management Interface -liittymän kautta käyttäjät voivat tarkistaa tietokoneeseen liittyviä tietoja.
Näitä tietoja ovat suorittimen tyyppi, asennuspäivämäärä, liitetyt tulostimet ja muut oheislaitteet,
virtalähteet ja ylläpitohistoria.
• ErP LPS -vaatimustenmukaisuustila
ErP (energy-related products) -määräyksen LPS (lowest power state) -vaatimustenmukaisuustila vähentää
sähkönkulutusta, kun tietokone on lepotilassa tai poissa käytöstä. Lisätietoja on kohdassa ”ErP LPS
-vaatimustenmukaisuustilan ottaminen käyttöönotto tai käytöstä poisto” sivulla 38.
• Intel® Standard Manageability (ISM)
Intel Standard Manageability -tekniikka tuo tiettyjä ominaisuuksia tietokoneen laitteistoon ja ohjelmistoon.
Siksi tietokoneet ovat edullisempia yrityksille ja yritysten on helpompi valvoa, ylläpitää, päivittää ja huoltaa
tietokoneita.
Luku 1.Tuotteen yleiskuvaus 13
• Intel Active Management Technology (Intel AMT)
Tiettyjen Intel-alustan ominaisuuksien ja kolmannen osapuolen hallinta- ja suojaussovellusten ansiosta
Intel Active Management Technology -tekniikka mahdollistaa sen, että IT-järjestelmänvalvojat tai
hallittujen palvelujen toimittajat voivat helposti ja etäyhteyden kautta hakea, huoltaa ja suojata verkkoon
liitettyjä tietokoneresurssejaan.
• Intel Rapid Storage Technology enterprise (Intel RSTe)
Intel RSTe -asetusohjelman avulla voit määrittää RAID (Redundant Array of Independent Disks)
-kokoonpanon tietokoneissa, joissa on tietyt Intel-piirisarjalliset emolevyt. Se tukee RAID-tasoja 0, 1, 5 ja
10 tietokoneissa, joissa on asennettuina SATA (Serial Advanced Technology Attachment) -laitteita.
• PXE (Preboot Execution Environment) -ympäristö
PXE-ympäristö mahdollistaa tietokoneiden käynnistämisen verkkoliittymän avulla. ilman tallennuslaitteita
(kuten kiintolevyasemaa) tai asennettuja käyttöjärjestelmiä.
• Järjestelmänhallinta-BIOS (SM BIOS) ja järjestelmänhallintaohjelmat
Järjestelmänhallinta-BIOS-määritys määrittää tietorakenteita ja käyttötapoja BIOSissa. Näiden
tietorakenteiden ja käyttötapojen avulla käyttäjä tai sovellus voi tallentaa ja noutaa tietokonekohtaisia
tietoja.
• Lähiverkkokäynnistys (Wake on LAN, WOL)
Lähiverkkokäynnistys (Wake on LAN, WOL) on Ethernet-tietokoneverkon standardi, joka mahdollistaa
tietokoneen käynnistämisen tai palauttamisen lepotilasta verkkoviestin avulla. Viestin lähettää yleensä
toisen samassa lähiverkossa olevan tietokoneen ohjelma.
• WMI (Windows Management Instrumentation) -palvelu
Windows Management Instrumentation -palvelu sisältää ohjainlaajennuksia Windows Driver Model
-ohjaimelle. Palvelun avulla käytössä olevat komponentit voivat välittää hallintatietoja - ja ilmoituksia
ohjaimille ja ohjaimilta järjestelmälle.
Suojausominaisuudet
• Laitteen käyttöönotto ja käytöstä poisto
• Yksittäisten USB-liitäntöjen käyttöönotto tai käytöstä poisto
• Virustentorjuntaohjelma
• BIOS-salasanat ja Windows-tilit, joilla voit estää tietokoneen luvattoman käytön
• Computrace Agent -ohjelmisto upotettuna laiteohjelmistoon
• Kannen avauksen tunnistuskytkin
• Sormenjälkitodennus (saatavana joissakin malleissa)
• Palomuurit
• Intel BIOS guard
• Smart USB Protection -toiminto
• Käynnistysjärjestyksen hallinta
• Käynnistys ilman näppäimistöä tai hiirtä
• Tietokoneen kannen lukon tuki (saatavilla joissakin malleissa)
• Valmius Kensington-vaijerilukon tai vastaavan lukon käytölle
• Valmius riippulukon käytölle
• TPM (Trusted Platform Module) -moduuli
14 Käyttöopas P720
Esiasennettu käyttöjärjestelmä
Tietokoneeseen on esiasennettu Windows 7- tai Windows 10 -käyttöjärjestelmä. Lenovo saattaa todeta
myös muiden käyttöjärjestelmien olevan yhteensopivia tietokoneen kanssa. Tutustumalla käyttöjärjestelmän
toimittajan Web-sivustoon voit selvittää, onko käyttöjärjestelmän yhteensopivuus varmennettu tai testattu.
Tietokoneen tekniset tiedot
Tässä jaksossa kuvataan tietokoneen fyysisiä ominaisuuksia.
Mitat
• Leveys: 175 mm
• Korkeus: 446 mm
• Syvyys: 485 mm
Paino
Enimmäiskokoonpano (toimitettaessa): 24 kg
Ympäristö
• Ilman lämpötila:
Käytössä: 10–35 °C
Säilytys alkuperäisessä pakkauksessa: -40–60 °C
Säilytys ilman pakkausta: -10–60 °C
• Ilmankosteus:
Käytössä: 10–80 % (ei tiivistyvä)
Säilytys: 10–90 % (ei tiivistyvä)
• Korkeus:
Käytössä: -15,2–3 048 m
Säilytys: -15,2–10 668 m
Sähkön otto
• Tulojännite: 100–240 V AC
• Virran taajuus: 50–60 Hz
Ohjelmat
Tässä osiossa on tietoja tietokoneessa olevista ohjelmista.
Tietokoneessa olevan ohjelman käynnistäminen
Huomautus: Joissakin Windows 7 -käyttöjärjestelmää käyttävissä tietokonemalleissa jotkin Lenovo-
ohjelmat voivat olla asennusvalmiina, eli ne on asennettava manuaalisesti. Sen jälkeen nämä ohjelmat
voidaan käynnistää ja niitä voidaan käyttää.
Voit käynnistää ohjelman tietokoneessa seuraavasti:
• Windowsin hakutoiminnon avulla:
1. Tee Windows-version mukaan jompikumpi seuraavista:
Luku 1.Tuotteen yleiskuvaus 15
– Windows 7: Avaa Käynnistä-valikko valitsemalla Käynnistä-painike ja kirjoita ohjelman nimi
hakuruutuun.
– Windows 10: Kirjoita ohjelman nimi Käynnistä-painikkeen vieressä olevaan hakuruutuun.
2. Käynnistä haluamasi ohjelma napsauttamalla sen nimeä hakutuloksissa.
• Käynnistä-valikon tai Ohjauspaneelin avulla:
1. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Avaa Käynnistä-valikko valitsemalla Käynnistä-painike. Jos ohjelman nimeä ei näy,
näytä ohjelmaluettelo valitsemalla Kaikki ohjelmat. Käynnistä sitten haluamasi ohjelma
napsauttamalla sen nimeä.
– Windows 10: Avaa Käynnistä-valikko valitsemalla Käynnistä-painike. Käynnistä sitten haluamasi
ohjelma napsauttamalla sen nimeä.
2. Jos ohjelman nimeä ei näy Käynnistä-valikossa, avaa ohjelma Ohjauspaneelista.
a. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
b. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Valitse Ohjauspaneeli.
– Windows 10: Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
c. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja käynnistä
haluamasi ohjelma napsauttamalla sen nimeä.
Asennusvalmiin ohjelman asentaminen (vain Windows 7)
Voit asentaa asennusvalmiin ohjelman Windows 7 -käyttöjärjestelmässä seuraavasti:
1. Avaa Lenovo ThinkVantage® Tools -ohjelma. Katso kohta ”Tietokoneessa olevan ohjelman
käynnistäminen” sivulla 15.
2. Tuo ohjelmakuvakkeet näkyviin valitsemalla Näytä ➙ Kuvakkeet ja tiedot.
3. Paikanna haluamasi ohjelma noudattamalla harmaina näkyvien kuvakkeiden alapuolella olevia ohjeita.
Asenna ohjelma sitten kaksoisnapsauttamalla sen kuvaketta.
Lenovo-ohjelmien esittely
Tässä osiossa on tietoja tärkeimmistä Lenovon ohjelmista, jotka ovat käytettävissä tietokoneen
käyttöjärjestelmässä.
Huomautus: Jotkin seuraavista ohjelmista eivät välttämättä ole käytettävissä kaikissa tietokonemalleissa.
• Fingerprint Manager Pro tai ThinkVantage Fingerprint Software (Windows 7)
Fingerprint Manager Pro- tai ThinkVantage Fingerprint Software -ohjelman avulla voit käyttää
sormenjälkitunnistinta. Joidenkin mallien näppäimistöön yhdistetyn sormenjälkitunnistimen avulla voit
tallentaa sormenjälkesi ja liittää sen käynnistyssalasanaan, kiintolevyn salasanaan ja Windows-
salasanaan. Sormenjälkitodennus korvaa salasanojen annon ja mahdollistaa tietokoneen vaivattoman ja
suojatun käytön.
16 Käyttöopas P720
• Lenovo Companion (Windows 10)
Tietokoneesi parhaiden toimintojen ja ominaisuuksien tulee olla helppokäyttöisiä ja -tajuisia. Lenovo
Companion -sovelluksen ansiosta ne ovat. Lenovo Companion -ohjelman avulla voit tehdä seuraavat
toimet:
– Optimoi tietokoneesi suorituskyky, valvo tietokoneesi kuntoa ja hallitse päivityksiä.
– Käytä käyttöopasta, tarkista takuun tila ja näytä tietokonettasi varten mukautetut lisävarusteet.
– Lue ohjeartikkeleja, tutustu Lenovo-foorumeihin ja pysy ajan tasalla tekniikkauutisista lukemalla
artikkeleita ja blogeja luotetuista lähteistä.
Lenovo Companion sisältää yksinomaista Lenovo-sisältöä, jonka avulla saat lisätietoja siitä, mitä voit
tehdä tietokoneellasi.
• Lenovo PC Experience (Windows 7)
Tämä ohjelma helpottaa työskentelyä ja tekee siitä entistä turvallisempaa mahdollistamalla erilaisten
ohjelmien käytön.
Huomautus: Ohjelmaa ei löydy kaikkien ohjelmien luettelosta eikä hakuruutua käyttämällä. Jos haluat
käyttää ohjelmaa, siirry Ohjauspaneeliin. Tarkastele Ohjauspaneelia luokittain, valitse Laitteisto ja äänet
➙ Laitteet ja tulostimet ja kaksoisnapsauta sitten laitteesi nimeä.
• Lenovo ID (Windows 10)
Lenovo ID -ohjelman avulla voit luoda Lenovo ID -tunnuksen ja hallinnoida sitä. Lenovo ID -tunnuksella
voit muodostaa yhteyden kaikkeen Lenovo-sisältöön yhtä tiliä käyttämällä. Lenovo ID -tunnuksella voit
todentaa itsesi nopeasti ja helposti ja käyttää sitten Lenovon eri palveluita. Voit esimerkiksi tehdä verkko-
ostoksia, ladata sovelluksia, räätälöidä laitetuen, hyödyntää erikoistarjouksia ja käydä Lenovo-
foorumeissa.
• Lenovo PowerENGAGE (Windows 7)
Lenovo PowerENGAGE -apuohjelma sisältää virranhallintatoiminnon.
• Lenovo Solution Center (Windows 7)
Lenovo Solution Center -ohjelman avulla voit tehdä tietokoneongelmien vianmäärityksiä sekä ratkaista
ongelmia. Se yhdistää vianmääritystestit, järjestelmätietojen keräämisen, suojaustilan sekä tukitiedot ja
vinkit järjestelmän mahdollisimman tehokkaaseen käyttöön.
• Lenovo ThinkVantage Tools (Windows 7)
Lenovo ThinkVantage Tools -ohjelma sisältää työkaluja, joiden avulla tietokoneen käyttö on helppoa ja
turvallista.
• Recovery Media (Windows 7)
Recovery Media -ohjelman avulla kiintolevyn sisältö voidaan palauttaa tehdasasetusten mukaiseksi.
• System Update (Windows 7)
System Update -ohjelmalla saat säännöllisesti tietokoneesi järjestelmäpäivitykset, kuten
laiteohjainpäivitykset, ohjelmistopäivitykset ja BIOS-päivitykset. Ohjelma kerää Lenovo Help Center
-toiminnosta tietoja tietokoneen uusista päivityksistä, lajittelee tiedot ja tuo näkyviin päivitykset noutoa ja
asennusta varten. Käyttäjä voi päättää täysin vapaasti, mitkä päivitykset ohjelma noutaa ja asentaa.
• ThinkStation Diagnostics (Windows 7 ja Windows 10)
ThinkStation Diagnostics -ohjelman avulla voit tehdä tietokoneongelmien vianmäärityksiä ja ratkaista
ongelmia. Ohjelma ilmoittaa häiriöistä, jotka reaaliaikainen laitehäiriöiden vianmääritysvalvontatoiminto
havaitsee. Ohjelma antaa myös lisätietoja häiriöstä, analysoi mahdolliset syyt ja tarjoaa ratkaisuja.
Luku 1.Tuotteen yleiskuvaus 17
18 Käyttöopas P720
Luku 2. Tietokoneen käyttö
Tässä luvussa on tietoja siitä, miten tietokoneen eri ominaisuuksia käytetään.
Tietokoneen rekisteröinti
Kun rekisteröit Lenovo-tietokoneesi, tietosi tallennetaan Lenovon tietokantaan. Tietojen avulla Lenovo voi
ottaa sinuun yhteyttä mahdollisissa ongelmatilanteissa ja antaa nopeaa palvelua ottaessasi yhteyttä Lenovon
tukipalveluun. Tämän lisäksi joissakin maissa rekisteröidyt käyttäjät saavat käyttöönsä lisäetuja ja -palveluja.
Voit rekisteröidä Lenovo-tietokoneesi siirtymällä osoitteeseen http://www.lenovo.com/register ja
noudattamalla näytön ohjeita.
Tietokoneen äänenvoimakkuuden säätö
Voit asettaa tietokoneen äänenvoimakkuuden seuraavasti:
1. Napsauta äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin ilmaisinalueella.
Huomautus: Jos äänenvoimakkuuskuvaketta ei ole Windowsin ilmaisinalueella, lisää kuvake
ilmaisinalueelle. Lisätietoja on Windowsin ohjejärjestelmässä.
2. Muuta äänenvoimakkuutta, mykistä kaiutin tai poista kaiuttimen mykistin noudattamalla näytön ja
valintatekstin ohjeita.
Levyjen käyttö
Tässä osiossa on levyn ja optisen aseman käyttöohjeet.
Ohjeita optisen aseman käyttöön
Noudata optisen aseman käytössä seuraavia ohjeita:
• Älä sijoita tietokonetta paikkaan, jossa se joutuu alttiiksi seuraaville asioille:
– Korkeat lämpötilat
– Suuri kosteus
– Liiallinen pöly
– Liiallinen tärinä tai äkillinen isku
– Kalteva pinta
– Suora auringonvalo
• Älä aseta asemaan muita esineitä kuin levyjä.
• Älä aseta vahingoittunutta levyä asemaan. Vääntyneet, naarmuuntuneet tai likaiset levyt voivat
vahingoittaa asemaa.
• Ennen kuin liikutat tietokonetta, poista levy asemasta.
Tietolevyn käsittely ja säilytys
Noudata näitä ohjeita, kun käsittelet tai varastoit tietolevyjä:
• Pidä levystä kiinni sen reunoista. Älä koske levyn pintaa siltä puolelta, jossa ei ole merkintöjä.
© Copyright Lenovo 2017 19
• Jos levy on pölyinen tai siinä on sormenjälkiä, puhdista levy pyyhkimällä sitä pehmeällä liinalla keskustasta
ulkoreunoja kohti. Jos levyä pyyhitään pyörivin liikkein, tietoja saattaa kadota.
• Älä kirjoita levyyn tai kiinnitä siihen mitään.
• Älä naarmuta levyä tai tee siihen merkintöjä.
• Älä säilytä levyä suorassa auringonvalossa.
• Älä käytä bentseeniä, tinnereitä tai muita puhdistusaineita levyn puhdistuksessa.
• Älä pudota levyä tai taivuta sitä.
Levyn toisto ja poisto
Voit toistaa levyä seuraavasti:
1. Kun tietokoneessa on virta kytkettynä, paina optisen aseman etuosan avaus- ja sulkemispainiketta.
Levykelkka liukuu asemasta ulos.
2. Aseta levy levykelkkaan. Joidenkin optisten asemien levykelkan keskellä on pidike levyä varten. Jos
tietokoneesi asemassa on tällainen levykelkka, tue kelkkaa alapuolelta toisella kädellä ja paina levyä
keskeltä, kunnes se napsahtaa paikalleen.
3. Sulje levykelkka painamalla levykelkan avaus- ja sulkemispainiketta uudelleen tai työntämällä
levykelkkaa varovasti sisäänpäin. Toisto-ohjelma käynnistyy automaattisesti. Saat lisätietoja levyn
toisto-ohjelman ohjeesta.
Voit poistaa levyn optisesta asemasta seuraavasti:
1. Kun tietokoneessa on virta kytkettynä, paina optisen aseman etuosan avaus- ja sulkemispainiketta.
Levykelkka liukuu asemasta ulos.
2. Poista levy varovasti levykelkasta.
3. Sulje levykelkka painamalla levykelkan avaus- ja sulkemispainiketta uudelleen tai työntämällä
levykelkkaa varovasti sisäänpäin.
Huomautus: Jos levykelkka ei liu'u ulos asemasta, kun painat avaus- ja sulkemispainiketta, katkaise
tietokoneesta virta. Työnnä sitten suoristettu paperiliitin poisto-/sulkemispainikkeen vieressä olevaan
varapoistoreikään. Käytä varapoistoa vain hätätilanteessa.
Tietojen tallennus levyyn
Jos optinen asema tukee tallentamista, voit tallentaa levylle.
Tietojen tallennus levyyn Windowsin työkalujen avulla
Voit tallentaa tietoja levyyn Windowsin työkalujen avulla seuraavasti:
• Tallenna tiedot levyyn Automaattinen toisto -ikkunan avulla.
1. Varmista, että levyn toisto käynnistyy automaattisesti.
a. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
b. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Valitse Ohjauspaneeli. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet
kuvakkeet -valinnalla ja napsauta sitten Automaattinen toisto.
– Windows 10: Valitse Asetukset ➙ Laitteet ➙ Automaattinen toisto.
c. Valitse tai ota käyttöön Käytä automaattista toistoa kaikille tietovälineille ja laitteille.
2. Aseta tallennusta tukeva levy optiseen asemaan, joka tukee tallennusta. Automaattinen toisto -ikkuna
avautuu.
3. Noudata näyttöön tulevia ohjeita.
20 Käyttöopas P720
• Tallenna tiedot levyyn Windows Media® Player -ohjelman avulla.
1. Aseta tallennusta tukeva levy optiseen asemaan, joka tukee tallennusta.
2. Avaa Windows Media Player. Katso kohta ”Tietokoneessa olevan ohjelman käynnistäminen” sivulla
15.
3. Noudata näyttöön tulevia ohjeita.
• Tallenna tiedot levyyn ISO-tiedostosta.
1. Aseta tallennusta tukeva levy optiseen asemaan, joka tukee tallennusta.
2. Kaksoisnapsauta ISO-tiedostoa.
3. Noudata näyttöön tulevia ohjeita.
Tietojen tallennus levyyn esiasennettujen ohjelmien avulla
Voit tallentaa tietoja levyyn esiasennettujen ohjelmien avulla seuraavasti:
1. Aseta tallennusta tukeva levy optiseen asemaan, joka tukee tallennusta.
2. Avaa PowerDVD Create-, PowerProducer- tai Power2Go-ohjelma. Katso kohta ”Tietokoneessa olevan
ohjelman käynnistäminen” sivulla 15.
3. Noudata näyttöön tulevia ohjeita.
Tietokoneen liittäminen verkkoon
Tässä osiossa on ohjeet verkkoyhteyden muodostamiseen.
Tietokoneen liittäminen Ethernet-lähiverkkoon
Voit liittää tietokoneen Ethernet-lähiverkkoon kytkemällä Ethernet-kaapelin Ethernet-liitäntään.
VAARA
Sähköiskun riskin välttämiseksi älä kytke puhelinkaapelia Ethernet-liitäntään.
Tietokoneen liittäminen langattomaan lähiverkkoon
Voit yhdistää tietokoneeseen langattomaan lähiverkkoon ilman Ethernet-kaapelia radioaaltojen avulla.
Huomautus: Langaton lähiverkkotoiminto on käytettävissä vain joissakin malleissa.
Voit muodostaa langattoman lähiverkkoyhteyden seuraavasti:
1. Varmista, että langaton lähiverkko on käytettävissä ja tietokoneen langaton lähiverkkotoiminto toimii.
2. Tuo käytettävissä olevien langattomien verkkojen luettelo näkyviin napsauttamalla Windowsin
ilmaisinalueella olevaa langattoman verkkoyhteyden tilan kuvaketta.
Huomautus: Jos langattoman verkkoyhteyden tilan kuvaketta ei näy Windowsin ilmaisinalueella, lisää
kuvake ilmaisinalueelle. Lisätietoja on Windowsin ohjejärjestelmässä.
3. Napsauta langatonta lähiverkkoa ja yhdistä sitten tietokone siihen napsauttamalla Yhdistä. Anna
pyydettävät tiedot tarvittaessa.
Tietokoneen liittäminen Bluetooth-laitteeseen
Bluetooth on lyhyen kantaman langaton viestintätekniikka. Bluetooth-toiminnon avulla voit muodostaa
langattoman yhteyden tietokoneen ja toisen Bluetooth-laitteen välille, kun laitteet ovat enintään noin 10
metrin etäisyydellä toisistaan.
Luku 2.Tietokoneen käyttö 21
Huomautus: Bluetooth-toiminto on käytettävissä vain joissakin malleissa.
Muodosta yhteys Bluetooth-laitteeseen seuraavasti:
1. Ota käyttöön tietokoneen Bluetooth-ominaisuus. Varmista, että Bluetooth-laite on enintään noin 10
metrin etäisyydellä tietokoneesta.
2. Napsauta Bluetooth-kuvaketta Windowsin tehtäväpalkin ilmaisinalueella. Valitse sitten Lisää laite ja
noudata näytön ohjeita.
Huomautus: Jos Bluetooth-kuvaketta ei ole Windowsin ilmaisinalueella, lisää kuvake ilmaisinalueelle.
Lisätietoja on Windowsin ohjejärjestelmässä.
22 Käyttöopas P720
Luku 3. Sinä ja tietokoneesi
Tässä luvussa on tietoja helppokäyttötoiminnoista ja ergonomiasta sekä tietokoneen puhdistuksesta ja
ylläpidosta.
Työtilan järjestely
Järjestä työtilasi tarpeisiisi ja työhösi sopivalla tavalla. Tässä osiossa on tietoja seikoista, jotka vaikuttavat
työtilasi järjestelytapaan.
Valaistus ja heijastukset
Sijoita näyttö sellaiseen asentoon, ettei kattovalaisimista, ikkunoista tai muista lähteistä tuleva valo pääse
heijastumaan kuvaruudusta. Kiiltävistä pinnoista heijastuva valo saattaa aiheuttaa näyttöön häiritseviä
heijastuksia. Sijoita näyttö suoraan kulmaan suhteessa ikkunoihin ja muihin valolähteisiin, jos mahdollista.
Vähennä ylhäältä tulevan valon määrää sammuttamalla valoja tai käyttämällä valaisimissa tavallista
himmeämpiä lamppuja tarpeen mukaan. Jos sijoitat näytön lähelle ikkunaa, suojaa se auringonvalolta
ikkunaverhoilla tai sälekaihtimilla. Kuvaruudun kontrastia ja kirkkautta on hyvä säätää, jos huoneen
valaistusolot muuttuvat päivän aikana.
Jos heijastuksilta ei voi välttyä tai valaistusta ei voi säätää, kannattaa harkita kuvaruudun eteen asetettavan
heijastuksia poistavan suodattimen käyttöä. Tällaiset suodattimet voivat kuitenkin vaikuttaa kuvan
selkeyteen, joten niiden käyttö on suositeltavaa vain siinä tapauksessa, että heijastuksia ei voi vähentää
muilla keinoin.
Ilmanvaihto
Tietokone tuottaa lämpöä. Tietokoneessa on tuuletin, joka imee sisään huoneilmaa ja puhaltaa lämpimän
ilman tuuletusaukoista ulos. Tuuletusaukkojen peittäminen voi aiheuttaa laitteiden ylikuumenemisen, jolloin
ne saattavat toimia virheellisesti tai vaurioitua. Sijoita tietokone niin, etteivät tuuletusaukot peity. Yleensä noin
viiden senttimetrin tila laitteen ympärillä on riittävä. Varmista, ettei laitteista tuleva lämmin ilma suuntaudu
suoraan muita ihmisiä kohti.
Pistorasioiden sijainti ja kaapelien pituus
Tietokoneen sijoittamiseen voivat vaikuttaa seuraavat asiat:
• Pistorasioiden sijainti
• Verkkojohtojen ja verkkolaitteiden pituus
• Muihin laitteisiin kytkettävien kaapelien pituus
Lisätietoja verkkojohdoista ja verkkolaitteista on kohdassa ”Verkkojohdot ja verkkolaitteet” sivulla vi.
Käyttömukavuus
Vaikka mikään tietty työasento ei sovellu kaikille käyttäjille, tähän on koottu joitakin yleisohjeita, joiden avulla
löydät itsellesi parhaiten sopivan työskentelyasennon. Seuraava kuva tarjoaa esimerkin.
© Copyright Lenovo 2017 23
• Näytön asento: Pidä näyttö mukavalla katseluetäisyydellä (tavallisesti 51–61 cm). Säädä sitten näyttöä
niin, että kuvaruudun yläreuna on silmiesi tasolla tai vähän sen alapuolella ja että voit katsella sitä
vartaloasi kiertämättä.
• Työtuolin asento: Käytä työtuolia, jonka selkätuki ja istuinkorkeus ovat säädettävissä. Säädä tuoli niin, että
istuma-asento tuntuu mukavalta.
• Pään asento: Pidä pää ja niska pystyssä niin, että asento tuntuu luonnolliselta ja mukavalta.
• Käsivarsien ja käsien asento: Pidä kyynärvarret, ranteet ja kädet vaakasuorassa rennossa ja luonnollisessa
asennossa. Älä painele näppäimistöä liian voimakkaasti.
• Jalkojen asento: Pidä reidet lattian suuntaisina ja jalat lattialla tai jalkatuella.
Työasentoa kannattaa vaihtaa säännöllisesti. Muutoin pitkä paikallaanolo saattaa aiheuttaa epämukavuutta.
Myös säännölliset lyhyet lepotauot vähentävät työasennosta johtuvia vaivoja.
Tietoja helppokäyttötoiminnoista
Lenovo pyrkii edistämään kuulo-, näkö- ja liikuntarajoitteisten tietokoneiden käyttäjien mahdollisuuksia
käsitellä tietoja ja teknisiä laitteita. Tässä osassa on tietoja tavoista auttaa tällaisia käyttäjiä hyödyntämään
hankkimaansa tekniikkaa parhaiten. Ajantasaisimmat helppokäyttötoimintoja koskevat tiedot ovat saatavilla
myös seuraavassa verkkosivustossa:
http://www.lenovo.com/accessibility
Pikanäppäimet
Seuraavaan taulukkoon on koottu tietokoneen käyttöä helpottavia pikanäppäimiä.
Huomautus: Jotkin seuraavista pikanäppäimistä eivät ehkä ole käytettävissä näppäimistön mukaan.
Pikanäppäin Toiminto
Windows-näppäin + U Helppokäyttökeskuksen avaus
Oikean vaihtonäppäimen painallus kahdeksan sekunnin
ajan
Näppäimien toiston suodatuksen käyttöönotto ja käytöstä
poisto
Vaihtonäppäimen painallus viidesti Alas jäävien näppäimien käyttöönotto ja käytöstä poisto
Num Lock -näppäimen painallus viiden sekunnin ajan Vaihtonäppäimien käyttöönotto ja käytöstä poisto
Vasen Alt + Vasen vaihtonäppäin + Num Lock Hiirinäppäimien käyttöönotto ja käytöstä poisto
Vasen Alt + Vasen vaihtonäppäin + PrtScn (tai PrtSc) Suuren kontrastin käyttöönotto ja käytöstä poisto
Saat lisätietoja siirtymällä osoitteeseen http://windows.microsoft.com/ ja suorittamalla sitten haun käyttämällä
jotakin seuraavista hakusanoista: keyboard shortcuts (näppäimistön pikanäppäimet), key combinations
(näppäinyhdistelmät) tai shortcut keys (pikanäppäimet).
24 Käyttöopas P720
Helppokäyttökeskus
Windows-käyttöjärjestelmän Helppokäyttökeskuksen avulla voit määrittää tietokoneen fyysisten ja
kognitiivisten tarpeidesi mukaiseksi.
Voit käyttää Helppokäyttökeskusta seuraavasti:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Ohjauspaneeli. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet
kuvakkeet -valinnalla ja napsauta sitten Helppokäyttökeskus.
• Windows 10: Valitse Asetukset ➙ Helppokäyttötoiminnot.
3. Valitse sopiva työkalu ja noudattamalla näytön ohjeita.
Helppokäyttökeskus sisältää pääasiassa seuraavat työkalut:
• Suurennuslasi
Suurennuslasi on hyödyllinen apuohjelma, jolla voi suurentaa näytön osan tai koko näytön niin, että
kohteet on helppo nähdä.
• Lukija
Lukija on näytönlukuohjelma, joka toistaa ääneen näytössä näkyvät tilanteet ja esimerkiksi virhesanomat.
• Näyttönäppäimistö
Jos haluat syöttää tietoja tietokoneeseen hiiren, paikannussauvan tai muiden paikannuslaitteiden avulla
fyysisen näppäimistön sijaan, käytä näyttönäppäimistöä.
• Suuri kontrasti
Suuri kontrasti korostaa joidenkin tekstien ja kuvien värikontrastia näytössä. Tällöin kyseiset kohteet on
helppo erottaa ja tunnistaa.
• Mukautettu näppäimistö
Voit helpottaa näppäimistön käyttöä mukauttamalla näppäimistöasetuksia. Näppäimistön avulla voit
esimerkiksi ohjata osoitinta ja helpottaa tiettyjen näppäinyhdistelmien kirjoittamista.
• Mukautettu hiiri
Voit helpottaa hiiren käyttöä mukauttamalla hiiriasetuksia. Voit esimerkiksi muuttaa osoittimen ulkoasua ja
helpottaa ikkunoiden hallintaa hiirellä.
Puheentunnistus
Puheentunnistus mahdollistaa tietokoneen ohjauksen puheen avulla.
Pelkän puheääneen avulla voi käynnistää ohjelmia, avata valikoita, napsauttaa näytön kohteita, sanella
tekstiä asiakirjoihin sekä kirjoittaa ja lähettää sähköpostiviestejä. Kaikki näppäimistö- ja hiirikomennot voi
tehdä pelkän puheäänen avulla.
Voit käyttää puheentunnistusta seuraavasti:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Ohjauspaneeli.
• Windows 10: Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Puheentunnistus.
Luku 3.Sinä ja tietokoneesi 25
4. Noudata näyttöön tulevia ohjeita.
Näytönlukuohjelmatekniikat
Näytönlukuohjelmat on suunniteltu ensisijaisesti ohjelmistojen käyttöliittymiä, ohjetekstejä ja tekstimuotoisia
asiakirjoja varten. Lisätietoja näytönlukuohjelmista:
• Näytönlukuohjelmien käyttö PDF-tiedostoissa:
http://www.adobe.com/accessibility.html?promoid=DJGVE
• JAWS-näytönlukuohjelman käyttö:
http://www.freedomscientific.com/jaws-hq.asp
• NVDA-näytönlukuohjelman käyttö:
http://www.nvaccess.org/
Näytön tarkkuus
Voit parantaa tekstin luettavuutta ja kuvien näkyvyyttä muuttamalla tietokoneen näytön tarkkuutta.
Voit muuttaa näytön tarkkuutta seuraavasti:
1. Napsauta hiiren kakkospainikkeella tyhjää aluetta työpöydällä.
2. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Näytön tarkkuus.
• Windows 10: Valitse Näyttöasetukset ➙ Näyttö.
3. Noudata näyttöön tulevia ohjeita.
Huomautus: Jos näytön tarkkuus määritetään liian pieneksi, jotkin kohteet eivät mahdu näyttöön.
Mukautettava kohteen koko
Voit parantaa kohteiden luettavuutta muuttamalla kohteen kokoa.
• Voit muuttaa kohteen kokoa tilapäisesti Helppokäyttökeskuksen suurennuslasilla.
• Voit muuttaa kohteen koon pysyvästi seuraavasti:
– Muuta näytön kaikkien kohteiden kokoa.
– Windows 7:
1. Napsauta hiiren kakkospainikkeella tyhjää aluetta työpöydällä.
2. Valitse Näytön tarkkuus ➙ Suurenna tai pienennä tekstiä ja muita kohteita.
3. Muuta kohteen kokoa noudattamalla näyttöön tulevia ohjeita.
4. Napsauta Käytä-painiketta. Tämä muutos tulee voimaan, kun seuraavan kerran kirjaudut sisään
käyttöjärjestelmään.
– Windows 10:
1. Napsauta hiiren kakkospainikkeella tyhjää aluetta työpöydällä.
2. Valitse Näyttöasetukset ➙ Näyttö.
3. Muuta kohteen kokoa noudattamalla näyttöön tulevia ohjeita. Joissakin sovelluksissa määritys
tulee voimaan vasta sitten, kun kirjaudut ensin ulos ja sitten uudelleen sisään.
– Muuta verkkosivun kohteiden kokoa.
Pidä Ctrl-painiketta painettuna ja paina sitten plusmerkkipainiketta (+), jos haluat suurentaa tekstin
kokoa, tai paina miinusmerkkipainiketta (–), jos haluat pienentää tekstin kokoa.
– Muuta työpöydän tai ikkunan kohteiden kokoa.
Huomautus: Tämä toiminto ei ehkä toimi kaikissa ikkunoissa.
26 Käyttöopas P720
Jos hiiressä on rulla, muuta kohteen kokoa pitämällä Ctrl-painiketta painettuna ja vierittämällä sitten
rullaa.
Standardien mukaiset liitännät
Tietokoneessa on vakiintuneiden standardien mukaiset liitännät, joiden avulla voit liittää tietokoneeseen
apulaitteita.
Lisätietoja liitäntöjen sijainnista ja toiminnasta on kohdassa ”Laitteiden sijainti” sivulla 1.
TTY-/TDD-muuntomodeemi
Tietokone tukee tekstipuhelimeen (TTY) ja kuulovammaisille tarkoitetun tietoliikennelaitteeseen (TDD) liittyvän
muuntomodeemin käyttöä. Modeemi tulee liittää tietokoneen ja TTY-/TDD-puhelimen väliin. Tämän jälkeen
voit lähettää tietokoneella kirjoitetun viestin puhelimeen.
Ohjeaineiston helppokäyttöiset versiot
Lenovo toimittaa sähköiset ohjeet helppokäyttöisissä muodoissa, kuten asianmukaisesti muotoiltuina PDF-
tiedostoina tai HTML (HyperText Markup Language) -tiedostoina. Lenovon sähköiset ohjeet laaditaan niin,
että näkörajoitteiset voivat lukea ohjeita näytönlukuohjelman avulla. Lisäksi ohjeiden jokaiseen kuvaan liittyy
vaihtoehtoinen teksti, jonka ansiosta näkörajoitteiset saavat käsityksen kuvan sisällöstä käyttäessään
näytönlukuohjelmaa.
Tietokoneen puhdistus
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun. Irrota tai asenna tietokoneen
kansi oikein. Katso kohta Luku 7 ”Laitteiden irrotus ja asennus” sivulla 65.
VAROITUS:
Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista
ja tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt
kaapelit.
Puhdista tietokone säännöllisesti, jotta se pysyisi siistinä ja toimintakunnossa. Käytä keskusyksikön ja
näppäimistön maalattujen pintojen puhdistukseen ainoastaan vedellä tai miedolla puhdistusaineella
kostutettua liinaa.
Pöly lisää heijastuksiin liittyviä ongelmia, joten puhdista näytön kuvaruutu säännöllisesti. Poista pöly ja muut
irralliset hiukkaset pyyhkimällä näytön pintaa kevyesti pehmeällä, kuivalla liinalla tai puhaltamalla.
Kuvaruudun tyypin mukaan pyyhi sen pinta nestekidenäyttöjen puhdistusaineella tai lasinpuhdistusaineella
kostutetulla pehmeällä, nukkaamattomalla liinalla.
Ylläpito
Tietokone pysyy toimintakunnossa, kun sitä hoidetaan ja ylläpidetään huolellisesti. Tässä osiossa on ohjeet
tietokoneen ylläpitoon ja pitämiseen hyvässä toimintakunnossa.
Perusylläpitovinkkejä
Voit varmistaa tietokoneen toimintakunnon säilymisen seuraavia perusohjeita noudattamalla:
• Säilytä tietokonetta kuivassa ja puhtaassa ympäristössä. Sijoita tietokone tasaiselle ja tukevalle alustalle.
• Älä peitä mitään tuuletusaukkoja. Näiden tuuletusaukkojen kautta kulkee ilmavirta, joka estää tietokoneen
ylikuumenemisen.
Luku 3.Sinä ja tietokoneesi 27
• Älä syö tai juo tietokoneen ääressä. Ruoanmurut ja läikytetty neste voivat tehdä näppäimistön ja hiiren
tahmeiksi ja toimintakelvottomiksi.
• Älä kastele virtakytkintä tai muita käyttökytkimiä. Kosteus voi vahingoittaa näitä osia ja aiheuttaa
sähköiskun.
• Irrota verkkojohto aina vetämällä pistokkeesta. Älä vedä johdosta.
Tietokoneen käsittely
Noudattamalla tässä ohjeaiheessa olevia tietokoneen ylläpito-ohjeita voit varmistaa, että tietokoneen
suorituskyky pysyy hyvänä, suojata tietosi ja varautua tietokonehäiriöiden varalta.
• Tyhjennä roskakori säännöllisesti.
• Käytä aika ajoin käyttöjärjestelmän levyn eheytyksen tai optimoinnin toimintoa, jotta tietokoneen
suorituskyky ei huonontuisi pirstoutuneiden tiedostojen liian suuren määrän vuoksi.
• Tyhjennä sähköpostisovelluksen vastaanotettujen, lähetettyjen ja poistettujen viestien kansiot
säännöllisesti.
• Varmuuskopioi tärkeät tiedot säännöllisin väliajoin irtotaltioihin, kuten levyihin tai USB-tallennusvälineisiin,
ja säilytä irtotaltioita turvallisessa paikassa. Varmuuskopioinnin toistoväli vaihtelee sen mukaan, kuinka
tärkeitä tiedot on sinulle tai yritykselle.
• Varmuuskopioi tietosi tallennusasemaan säännöllisesti. Katso kohta ”Elvytysmenetelmiä koskevia tietoja”
sivulla 61.
• Pidä tietokoneen ohjelmat, laiteajurit ja käyttöjärjestelmä ajan tasalla. Katso kohta ”Tietokoneen pitäminen
ajan tasalla” sivulla 28.
• Pidä päiväkirjaa. Kirjaan voi merkitä muistiin suuret ohjelmisto- tai laitteistomuutokset, laiteajurien
päivitykset, satunnaiset häiriöt ja niiden poistamiseksi tehdyt toimet sekä muut käytön aikana ilmenneet
poikkeukselliset seikat. Ongelman syynä voi olla laitteistomuutos, ohjelmistomuutos tai jokin muu toimi.
Lokikirja voi auttaa Lenovon teknistä tukihenkilöä selvittämään ongelman syyn.
• Luo Product Recovery -tietolevyt. Lisätietoja kiintolevyaseman palauttamisesta tehdasasetusten
mukaiseksi Product Recovery -levyjen avulla on kohdassa ”Elvytysmenetelmiä koskevia tietoja” sivulla 61.
Tietokoneen pitäminen ajan tasalla
Useimmiten on hyvä päivittää uusimmat käyttöjärjestelmän korjauspäivitykset, ohjelmistot ja laiteajurit. Tässä
osiossa on ohjeet tietokoneen uusimpien päivitysten hankkimiseen.
Uusimpien järjestelmäpäivitysten noutaminen
Uusimpien järjestelmäpäivitysten noutaminen tietokoneeseen edellyttää, että tietokone on yhdistettynä
Internetiin. Tee sen jälkeen jokin seuraavista toimista:
• Nouda vastaavalla Lenovon ohjelmalla järjestelmäpäivitykset, kuten laiteajuripäivitykset,
ohjelmistopäivitykset ja BIOS-päivitykset:
– Windows 7: Käytä System Update -ohjelmaa.
– Windows 10: Käytä Lenovo Companion -ohjelmaa.
Ohjeet System Update- ja Lenovo Companion -ohjelman avaamiseen ovat kohdassa ”Tietokoneessa
olevan ohjelman käynnistäminen” sivulla 15. Lisätietoja ohjelman käyttämisestä on ohjelman ohjeessa.
• Windows Update -ohjelmalla voit noutaa järjestelmäpäivitykset, kuten suojausta tehostavat korjaukset,
uudet Windows-osien päivitykset ja laiteajuripäivitykset.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
28 Käyttöopas P720
– Windows 7: Valitse Ohjauspaneeli. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet
kuvakkeet -valinnalla ja napsauta sitten Windows Update.
– Windows 10: Valitse Asetukset ➙ Päivittäminen ja suojaus ➙ Windows Update.
3. Noudata näyttöön tulevia ohjeita.
Huomautus: Windows Update -sivustosta saatavat laiteajurit eivät ehkä ole Lenovon testaamia. Laiteajurit
on suositeltavaa noutaa Lenovon ohjelmien avulla tai Lenovon verkkosivustosta osoitteesta http://
www.lenovo.com/support.
Tietokoneen kuljetus
Tee seuraavat toimet ennen tietokoneen siirtoa:
1. Varmuuskopioi tietosi tallennusasemaan. Katso kohta ”Tietokoneen käsittely” sivulla 28.
2. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.
3. Jos tietokoneen alkuperäiset laatikot ja pakkausmateriaalit ovat tallessa, pakkaa tietokone niihin. Jos
käytät muita laatikoita, pehmusta ne huolellisesti vaurioiden välttämiseksi.
Tietokoneen siirtäminen toiseen maahan tai toiselle alueelle
Muista huomioida paikalliset sähköstandardit, kun siirrät tietokoneen toiseen maahan tai toiselle alueelle. Jos
paikallinen sähköpistorasian tyyppi on erilainen kuin paikassa, jossa tietokonetta käytettiin aiemmin, käytä
sähköpistokkeen sovitinta tai uutta verkkojohtoa. Voit hankkia ne ottamalla yhteyttä Lenovon
asiakastukikeskukseen. Lenovo-tukipuhelinnumeroiden luettelo on osoitteessa http://www.lenovo.com/
support/phone. Jos maasi tai alueesi tukipuhelinnumero ei ole luettelossa, ota yhteys Lenovo-jälleenmyyjään.
Luku 3.Sinä ja tietokoneesi 29
30 Käyttöopas P720
Luku 4. Suojaus
Tässä luvussa on tietoja siitä, miten suojaat tietokonetta luvattomalta käytöltä.
Tietokoneen lukitseminen
Tässä osiossa on ohjeet tietokoneen suojaamiseen lukituslaitteilla.

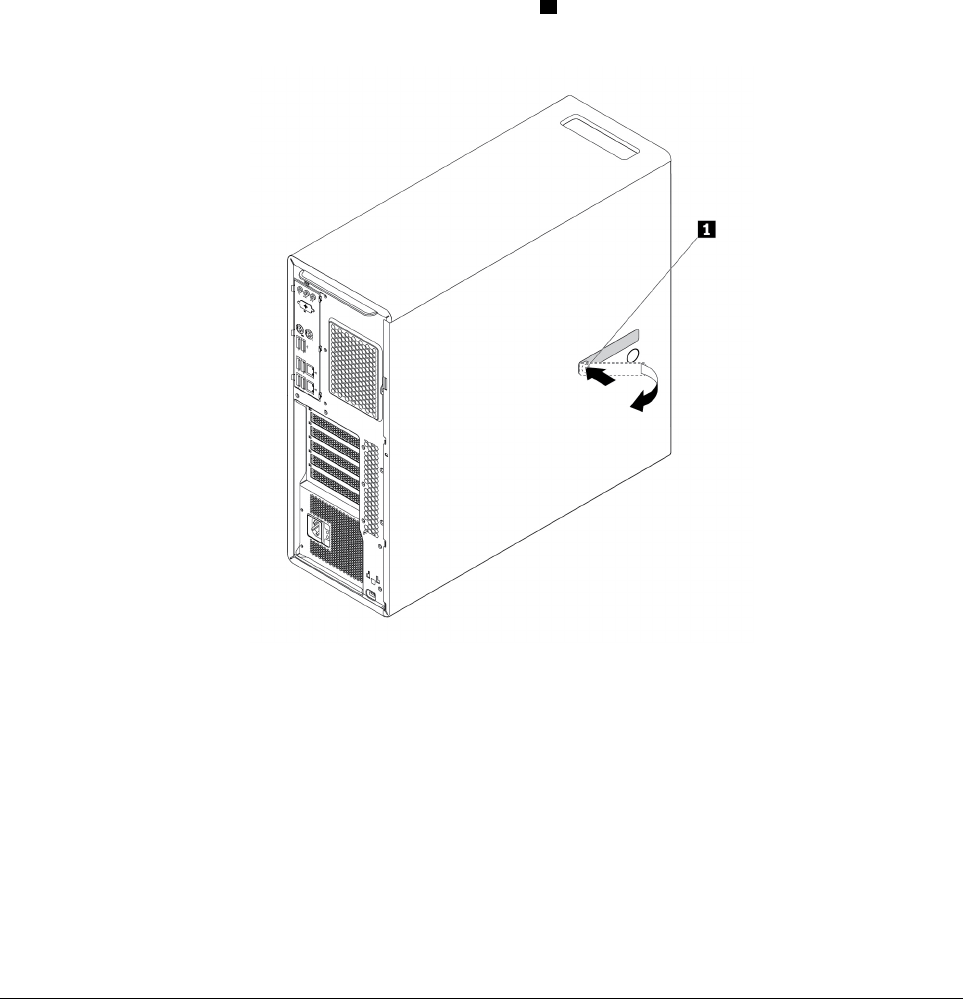

Tietokoneen kannen lukitseminen
Voit estää tietokoneen sisäosien luvattoman käsittelyn lukitsemalla tietokoneen kannen. Tietokoneessa on
riippulukkolenkki, ja tietokoneen kannessa saattaa myös olla valmiina suojalukko. Lukon avaimet on
kiinnitetty koneen takaosaan. Säilytä avaimia turvallisessa paikassa, kun et tarvitse niitä.
Huomautus: Lukko ja avaimet ovat saatavana vain joissakin malleissa.
Kuva 7. Riippulukko
© Copyright Lenovo 2017 31
Kuva 8. Lukko
32 Käyttöopas P720
Kensington-vaijerilukon tai vastaavan lukon kiinnitys
Voit asentaa tietokoneeseen Kensington-lukon tai vastaavan vaijerilukon, jonka avulla voit kiinnittää
tietokoneen työpöytään tai johonkin muuhun kiinteään esineeseen. Vaijerilukko kiinnitetään tietokoneen
takaosassa olevaan turvalukon aukkoon. Valitun tyypin mukaan vaijerilukko voi olla avaimella tai
numeroyhdistelmällä käytettävä. Vaijerilukko lukitsee myös tietokoneen kannen avauspainikkeet.
Samantyyppinen lukko on käytössä monissa kannettavissa tietokoneissa. Vaijerilukon voi tilata suoraan
Lenovolta. Tee haku sanalla Kensington seuraavassa osoitteessa:
http://www.lenovo.com/support
Kuva 9. Kensington-lukko tai vastaava vaijerilukko
Suojausasetusten tarkasteleminen ja muuttaminen Setup Utility
-ohjelmassa
Voit tarkastella ja muuttaa suojausasetuksia Setup Utility -ohjelmassa seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Security.
3. Voit tarkastella ja muuttaa suojausasetuksia näytön oikeassa reunassa olevien ohjeiden avulla.
Kohdassa ”Setup Utility -ohjelman käyttö” sivulla 37 on perustietoja joistakin tärkeistä
suojausasetuksista.
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Luku 4.Suojaus 33
Salasanojen ja Windows-tilien käyttö
Voit suojata tietokonetta ja tietoja luvattomalta käytöltä BIOS-salasanojen ja Windows-tilien avulla. Voit
käyttää BIOS-salasanoja tai Windows-tilejä seuraavasti:
• Tietoja BIOS-salasanojen käyttämisestä on kohdassa ”BIOS-salasanojen käyttö” sivulla 40.
• Voit käyttää Windows-tilejä seuraavasti:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Valitse Ohjauspaneeli ➙ Käyttäjätilit.
– Windows 10: Valitse Asetukset ➙ Tilit.
3. Noudata näyttöön tulevia ohjeita.
Sormenjälkitodennuksen käyttö
Jos näppäimistössä on sormenjälkitunnistin, voit sormenjälkitodennuksen avulla korvata salasanat ja
helpottaa ja suojata tietokoneen käyttöä. Jos haluat käyttää sormenjälkitodennusta, tallenna ensin
sormenjälkesi ja liitä ne salasanoihisi (esimerkiksi käynnistyssalasanaan, kiintolevyn salasanaan ja Windows-
salasanaan). Suorita nämä toiminnot sormenjälkitunnistimen ja sormenjälkiohjelman avulla.
Jos haluat käyttää sormenjälkitunnistusta, tee jompikumpi seuraavista toimista:
• Windows 7: Käytä Lenovon toimittamaa Fingerprint Manager Pro- tai ThinkVantage Fingerprint Software
-ohjelmaa. Ohjeet ohjelman avaamiseen ovat kohdassa ”Tietokoneessa olevan ohjelman käynnistäminen”
sivulla 15. Lisätietoja ohjelman käyttämisestä on ohjelman ohjeessa.
• Windows 10: Käytä Windows-käyttöjärjestelmään sisältyvää sormenjälkityökalua. Avaa Käynnistä-valikko
napsauttamalla Käynnistä-painiketta ja valitse sitten Asetukset ➙ Tilit ➙ Kirjautumisasetukset. Noudata
näyttöön tulevia ohjeita.
Ohjeita sormenjälkitunnistimen käyttöön saat sormenjälkitunnistimella varustetun näppäimistön
käyttöoppaasta tai Lenovon tukisivustosta osoitteesta http://www.lenovo.com/support/keyboards.
Kannen avauksen tunnistuskytkimen käyttö
Kannen avauksen tunnistuskytkin estää kirjautumisen käyttöjärjestelmään, jos tietokoneen kantta ei ole
asennettu tai suljettu oikein.
Jos haluat käyttää kannen avauksen tunnistuskytkintä, ota ensin käyttöön emolevyllä oleva kannen avauksen
tunnistuskytkimen liitäntä. Tee seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Security ➙ Chassis Intrusion Detection ja paina Enter-näppäintä.
3. Valitse Enabled-vaihtoehto ja paina Enter-näppäintä.
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä. Kannen avauksen tunnistuskytkimen liitäntä on otettu käyttöön
emolevyssä.
Kannen avauksen tunnistuskytkin alkaa toimia. Jos kannen avauksen tunnistuskytkin havaitsee tietokoneen
käynnistyksen yhteydessä, että tietokoneen kantta ei ole asennettu tai suljettu oikein, näyttöön tulee
virhesanoma. Voit korjata virhesanoman ja kirjautua käyttöjärjestelmään toimimalla seuraavasti:
34 Käyttöopas P720
1. Irrota tai asenna tietokoneen kansi oikein. Katso kohta Luku 7 ”Laitteiden irrotus ja asennus” sivulla 65.
2. Käynnistä Setup Utility -ohjelma ja lopeta se sitten. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla
37 ja kohta ”Setup Utility -ohjelman käytön lopetus” sivulla 42.
Palomuurien käyttö
Palomuuri voi olla laitteisto, ohjelmisto tai näiden yhdistelmä tarvittavan suojaustason mukaan. Palomuurit
valvovat saapuvia ja lähteviä tietoyhteyksiä palomuuriin määritettyjen sääntöjen perusteella. Jos
tietokoneessa on esiasennettu palomuuriohjelma, se suojaa tietokonetta Internetin suojausuhilta,
luvattomalta käytöltä, tunkeutumisilta ja Internet-hyökkäyksiltä. Palomuuri suojaa myös yksityisyyttäsi.
Lisätietoja palomuurin käytöstä on palomuuriohjelmiston ohjetoiminnossa.
Voit käyttää Windows-palomuuria seuraavasti:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Ohjauspaneeli.
• Windows 10: Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Windows-palomuuri.
4. Noudata näyttöön tulevia ohjeita.
Tietojen suojaaminen viruksilta
Tietokoneeseen on esiasennettu virustentorjuntaohjelma, jonka avulla voit etsiä ja poistaa viruksia ja suojata
tietokoneen viruksilta.
Lenovo toimittaa tietokoneessa virustentorjuntaohjelmiston täydellisen version, johon sinulla on 30 päivän
maksuton käyttöoikeus. 30 päivän jälkeen käyttöoikeus on uusittava, jotta saat jatkossa päivityksiä
virustentorjuntaohjelmistoon.
Huomautus: Virusmääritystiedostot on pidettävä ajan tasalla, jotta tietokone on suojattu uusilta viruksilta.
Lisätietoja virustentorjuntaohjelmiston käytöstä on virustentorjuntaohjelmiston ohjetoiminnossa.
Smart USB Protection -toiminnon käyttö
Smart USB Protection -toiminto on suojaustoiminto, joka estää tietojen kopioimisen tietokoneesta
tietokoneeseen liitettyihin USB-tallennuslaitteisiin. Voit määrittää Smart USB Protection -toiminnon tilaksi
jonkin seuraavista:
• Disabled (oletusasetus): Voit käyttää USB-tallennuslaitteita rajoituksitta.
• Read Only: Et voi kopioida tietoja tietokoneesta USB-tallennuslaitteisiin. Voit kuitenkin käyttää tai
muokata USB-tallennuslaitteissa olevia tietoja.
• No Access: Et voi käyttää USB-tallennuslaitteiden tietoja tietokoneesta.
Voit määrittää Smart USB Protection -toiminnon seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Security ➙ Smart USB Protection ja paina Enter-näppäintä.
3. Valitse haluamasi asetus ja paina Enter-näppäintä.
Luku 4.Suojaus 35
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Computrace Agent -ohjelmisto upotettuna laiteohjelmistoon
Computrace Agent -ohjelmisto on IT-omaisuuden hallintatyökalu ja varastetun tietokoneen palautusratkaisu.
Ohjelmisto havaitsee tietokoneeseen tehdyt muutokset, kuten laitteisto- ja ohjelmistomuutokset ja
tietokoneen sijainnin. Computrace Agent -ohjelmiston käyttö saattaa edellyttää maksullista aktivointia.
TPM (Trusted Platform Module) -moduuli
TPM on salaussuoritin, joka tallentaa tietokoneen tietoja suojaavat salausavaimet.
Intel BIOS guard
BIOS guard -moduuli tarkistaa salaustekniikkaa hyödyntämällä järjestelmän BIOSin flash-muistin kaikki
BIOS-päivitykset. Siksi kaikki haittaohjelmien hyökkäykset BIOSiin estyvät.
36 Käyttöopas P720
Luku 5. Kokoonpanon lisäasetukset
Tässä luvussa on tietoja, joiden avulla voit hienosäätää tietokoneen kokoonpanoasetuksia.
Setup Utility -ohjelman käyttö
Setup Utility -ohjelman avulla voidaan tarkastella ja muuttaa tietokoneen kokoonpanoasetuksia. Tässä
osiossa on tietoja vain ohjelman tärkeimmistä kokoonpanoasetuksista.
Huomautus: Käyttöjärjestelmän asetukset saattavat kuitenkin korvata vastaavat Setup Utility -ohjelman
asetukset.
Setup Utility -ohjelman aloitus
Voit aloittaa Setup Utility -ohjelman seuraavasti:
1. Kytke tietokoneeseen virta tai käynnistä se uudelleen.
2. Ennen kuin käyttöjärjestelmä käynnistyy, painele toistuvasti F1-näppäintä tai Fn+F1-näppäinyhdistelmää
(näppäimistöasetusten mukaan). Setup Utility -ohjelman näyttötila-asetuksen perusteella toteutuu
jompikumpi seuraavista:
• Tekstitila: Setup Utility -ohjelma alkaa.
• Graafinen tila (saatavana joissakin malleissa): aloitusnäyttö tulee näkyviin. Avaa sitten Setup Utility
-ohjelma valitsemalla Setup ja painamalla Enter-näppäintä.
Huomautus: Jos BIOS-salasana on asetettu, Setup Utility -ohjelma ei avaudu, ennen kuin oikea
salasana on annettu. Lisätietoja on kohdassa ”BIOS-salasanojen käyttö” sivulla 40.
Voit tarkastella ja muuttaa kokoonpanoasetuksia noudattamalla näytön ohjeita.
Setup Utility -ohjelman näyttötilan muutto
Voit käyttää Setup Utility -ohjelmaa graafisessa tilassa tai tekstitilassa tarpeidesi mukaan.
• Tekstitila: Eri toimiin käytettävät näppäimistön näppäimet näkyvät näytön alareunassa.
Huomautus: Serial Port Console Redirection -vaihtoehto on käytettävissä vain tekstitilassa.
• Graafinen tila (saatavana joissakin malleissa): Näppäimistön lisäksi voit tehdä valintoja myös hiirellä.
Voit muuttaa Setup Utility -ohjelman näyttötilaa seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse pääkäyttöliittymässä Setup mode select ja paina sitten Enter-näppäintä.
3. Valitse Graphic tai Text ja paina Enter-näppäintä.
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
Setup Utility -ohjelman näyttökielen muutto
Setup Utility -ohjelma tukee kolmea näyttökieltä: englantia, ranskaa ja yksinkertaistettua kiinaa.
Voit muuttaa Setup Utility -ohjelman näyttökielen seuraavasti:
© Copyright Lenovo 2017 37
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Etsi pääkäyttöliittymästä System Language ja paina sitten Enter-näppäintä.
3. Valitse haluamasi näyttökieli.
Laitteen käyttöönotto tai käytöstä poisto
Tässä osiossa on tietoja siitä, miten järjestelmän laitteiden (kuten USB-liitäntöjen tai tallennusasemien) käyttö
voidaan estää tai sallia.
Voit ottaa laitteen käyttöön tai poistaa sen käytöstä seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Devices.
3. Valitse laite, jonka haluat ottaa käyttöön tai poistaa käytöstä, ja paina Enter-näppäintä.
4. Valitse haluamasi asetus ja paina Enter-näppäintä.
5. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Tietokoneen automaattisen virrankytkennän käyttöönotto tai käytöstä
poisto
Setup Utility -ohjelman Automatic Power On -toiminto sisältää useita asetuksia tietokoneen automaattista
käynnistämistä varten.
Voit ottaa Automatic Power On -toiminnot käyttöön tai poistaa ne käytöstä seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Power ➙ Automatic Power On ja paina Enter-näppäintä.
3. Valitse toiminto, jonka haluat ottaa käyttöön tai poistaa käytöstä, ja paina Enter-näppäintä.
4. Valitse haluamasi asetus ja paina Enter-näppäintä.
5. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
ErP LPS -vaatimustenmukaisuustilan ottaminen käyttöönotto tai
käytöstä poisto
Lenovon tietokoneet täyttävät ErP Lot 3 -määräysten ympäristösuunnitteluvaatimukset. Lisätietoa on
seuraavassa osoitteessa:
http://www.lenovo.com/ecodeclaration
Ottamalla ErP LPS -vaatimustenmukaisuustilan käyttöön Setup Utility -ohjelmassa vähennät tietokoneen
sähkönkulutusta, kun tietokone on lepotilassa tai pois päältä.
Voit ottaa ErP LPS -vaatimustenmukaisuustilan käyttöön tai poistaa sen käytöstä seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Power ➙ Enhanced Power Saving Mode ja paina Enter-näppäintä.
3. Valitse tarpeen mukaan Enabled tai Disabled ja paina sitten Enter-näppäintä. Jos valitset vaihtoehdon
Enabled, poista myös Wake on LAN -toiminto käytöstä. Katso kohta ”Tietokoneen automaattisen
virrankytkennän käyttöönotto tai käytöstä poisto” sivulla 38.
38 Käyttöopas P720
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Kun ErP LPS -vaatimustenmukaisuustila on käytössä, voit palauttaa tietokoneen valmiustilasta seuraavin
keinoin:
• Paina virtapainiketta.
• Ota Wake Up on Alarm -toiminto käyttöön niin, että tietokone käynnistetään määritettynä ajankohtana.
Katso kohta ”Tietokoneen automaattisen virrankytkennän käyttöönotto tai käytöstä poisto” sivulla 38.
• Ota After Power Loss -toiminto käyttöön niin, että tietokone käynnistyy, kun virta palautuu yllättävän
virrankatkoksen jälkeen.
Voit ottaa After Power Loss -toiminnon käyttöön seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Power ➙ After Power Loss ja paina Enter-näppäintä.
3. Valitse Power On ja paina Enter-näppäintä.
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes
ja paina Enter-näppäintä.
Kokoonpanomuutosten havaitsemisen ottaminen käyttöönotto tai
käytöstä poisto
Kun kokoonpanomuutosten havaitseminen on käytössä ja POST-testi havaitsee kokoonpanomuutoksia
joissakin laitteissa (esimerkiksi tallennusasemissa tai muistimoduuleissa), näyttöön tulee virhesanoma.
Voit ottaa kokoonpanomuutosten havaitsemisen käyttöön tai poistaa sen käytöstä seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Security ➙ Configuration Change Detection ja paina Enter-näppäintä.
3. Valitse haluamasi asetus ja paina Enter-näppäintä.
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Voit ohittaa virhesanoman ja kirjautua käyttöjärjestelmään toimimalla jommallakummalla seuraavista tavoista:
• Paina F2-näppäintä tai Fn+F2-näppäinyhdistelmää (näppäimistöasetusten mukaan).
• Käynnistä Setup Utility -ohjelma ja lopeta se sitten. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37
ja kohta ”Setup Utility -ohjelman käytön lopetus” sivulla 42.
BIOS-asetusten muuttaminen ennen uuden käyttöjärjestelmän
asennusta
BIOS-asetukset vaihtelevat käyttöjärjestelmän mukaan. Muuta BIOS-asetuksia ennen uuden
käyttöjärjestelmän asennusta.
Voit muuttaa BIOS-asetuksia seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse pääkäyttöliittymästä Exit ➙ OS Optimized Default ja paina Enter-näppäintä.
3. Tee jompikumpi seuraavista toimista sen mukaan, minkä käyttöjärjestelmän aiot asentaa:
Luku 5.Kokoonpanon lisäasetukset 39
• Jos haluat asentaa Windows 10 -käyttöjärjestelmän (64-bittinen), valitse Enabled ja paina Enter-
näppäintä.
• Jos haluat asentaa muun käyttöjärjestelmän kuin Windows 10:n (64-bittinen), valitse Disabled ja
paina Enter-näppäintä.
4. Vahvista valintasi valitsemalla näyttöön tulevassa ikkunassa Yes ja painamalla Enter.
5. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
BIOS-salasanojen käyttö
Setup Utility -ohjelmassa voit määrittää salasanoja, jotka suojaavat tietokonetta ja tietojasi luvattomalta
käytöltä.
Tietokonetta voi käyttää normaalisti, vaikka salasanoja ei olisikaan asetettu. Salasanojen käyttö kuitenkin
parantaa tietokoneen suojausta. Jos haluat asettaa salasanan, lue seuraavat ohjeaiheet.
Salasanatyypit
Seuraavan tyyppiset salasanat ovat käytettävissä Setup Utility -ohjelmassa:
• Käynnistyssalasana
Kun järjestelmään on asetettu käynnistyssalasana, järjestelmä kehottaa antamaan kelvollisen salasanan
aina, kun tietokoneeseen kytketään virta. Tietokonetta voi käyttää vasta, kun oikea salasana on annettu.
• Pääkäyttäjän salasana
Pääkäyttäjän salasanan asetus estää tietokoneen asetusten luvattoman muuton. Jos olet vastuussa usean
tietokoneen kokoonpanoasetusten ylläpidosta, sinun kannattaa määrittää pääkäyttäjän salasana.
Kun pääkäyttäjän salasana on asetettu, salasanakehote tulee näkyviin aina, kun yrität ottaa Setup Utility
-ohjelman käyttöön. Setup Utility -ohjelmaa voi käyttää vasta, kun oikea salasana on annettu.
Jos sekä käynnistyssalasana että pääkäyttäjän salasana on asetettu, voit antaa kumman tahansa
salasanan. Jos haluat tehdä muutoksia kokoonpanoasetuksiin, sinun on kuitenkin käytettävä pääkäyttäjän
salasanaa.
• Kiintolevyaseman salasana
Kiintolevyaseman salasanan asetus estää sisäisen tallennusaseman (esimerkiksi kiintolevyaseman)
tietojen luvattoman käytön. Kun kiintolevyaseman salasana on asetettu, järjestelmä kehottaa antamaan
kelvollisen salasanan aina, kun tallennusasemaa yritetään käyttää.
Huomautuksia:
– Vaikka tallennusasema siirretään toiseen tietokoneeseen, kiintolevyaseman salasana on edelleen
voimassa.
– Jos kiintolevyaseman salasana unohtuu, salasanaa ei voi poistaa mitenkään eikä tallennusasemassa
olevia tietoja voi palauttaa.
Salasanoja koskevat ohjeet
Salasana voi olla mikä tahansa enintään 64 merkin pituinen merkkijono, joka koostuu kirjaimista ja
numeroista. Turvallisuussyistä kannattaa käyttää salasanaa, jota ei ole helppo murtaa.
Huomautus: Setup Utility -ohjelman salasanassa isot ja pienet kirjaimet ovat eri merkkejä.
Hyvä salasana:
• on vähintään kahdeksan merkin pituinen
40 Käyttöopas P720
• sisältää vähintään yhden kirjaimen ja yhden numeron
• ei ole oma nimesi tai käyttäjätunnuksesi
• ei ole tavallinen sana tai nimi
• on merkittävästi erilainen kuin edelliset salasanasi
Salasanan asetus, muutto tai poisto
Voit asettaa, vaihtaa tai poistaa salasanan seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Security.
3. Valitse salasanan lajin mukaan vaihtoehto Set Power-On Password, Set Administrator Password tai
Hard Disk Password ja paina Enter-näppäintä.
4. Voit asettaa, vaihtaa tai poistaa salasanan näytön oikeassa reunassa olevien ohjeiden avulla.
Huomautus: Salasana voi olla mikä tahansa enintään 64 merkin pituinen merkkijono, joka koostuu
kirjaimista ja numeroista. Lisätietoja on kohdassa ”Salasanoja koskevat ohjeet” sivulla 40.
5. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Kadonneen tai unohtuneen salasanan poisto (CMOS-muistin tyhjennys)
Tässä jaksossa on ohjeita siitä, miten kadonneet tai unohtuneet salasanat, kuten käyttäjän salasana,
poistetaan.
Huomautus: Tämän jakson ohjeet eivät koske kiintolevysalasanaa.
Voit poistaa kadonneen tai unohtuneen salasanan seuraavasti:
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.
2. Poista tietokoneen kansi. Katso kohta Luku 7 ”Laitteiden irrotus ja asennus” sivulla 65.
3. Paikanna CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin emolevystä. Katso kohta ”Laitteiden
sijainti” sivulla 1.
4. Siirrä hyppyjohdin normaalilta paikaltaan (nastat 1 ja 2) ylläpitoasentoon (nastat 2 ja 3).
5. Asenna tietokoneen kansi paikalleen ja kytke verkkojohto. Katso kohta Luku 7 ”Laitteiden irrotus ja
asennus” sivulla 65.
6. Kytke tietokoneeseen virta ja anna sen olla kytkettynä noin 10 sekuntia. Katkaise sitten tietokoneesta
virta painamalla virtapainiketta noin viisi sekuntia.
7. Toista vaiheet 1 ja 2.
8. Aseta CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin takaisin normaalille paikalleen (nastat 1
ja 2).
9. Asenna tietokoneen kansi paikalleen ja kytke verkkojohto.
Käynnistyslaitteen valinta
Jos tietokone ei käynnisty käynnistyslaitteesta, voit muuttaa käynnistyslaitteiden lukujärjestystä pysyvästi tai
valita tilapäisen käynnistyslaitteen.
Käynnistyslaitteiden lukujärjestyksen muuttaminen pysyvästi
Voit muuttaa käynnistyslaitteiden lukujärjestystä pysyvästi seuraavasti:
Luku 5.Kokoonpanon lisäasetukset 41
1. Tee tallennuslaitteen tyypin mukaan jokin seuraavista:
• Jos tallennuslaite on sisäinen, siirry vaiheeseen 2.
• Jos tallennuslaite on optinen levy, varmista, että tietokone on käynnissä. Aseta sitten levy optiseen
asemaan.
• Jos tallennuslaite on muu ulkoinen laite kuin optinen levy, liitä tallennuslaite tietokoneeseen.
2. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
3. Valitse Startup-vaihtoehto.
4. Muuta käynnistyslaitteiden lukujärjestystä näytön oikeassa reunassa olevien ohjeiden avulla.
5. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Tilapäisen käynnistyslaitteen valinta
Huomautus: Kaikki optiset levyt ja tallennusasemat eivät tue käynnistystä.
Voit valita väliaikaisen käynnistyslaitteen seuraavasti:
1. Tee tallennuslaitteen tyypin mukaan jokin seuraavista:
• Jos tallennuslaite on sisäinen, siirry vaiheeseen 2.
• Jos tallennuslaite on optinen levy, varmista, että tietokone on käynnissä. Aseta sitten levy optiseen
asemaan.
• Jos tallennuslaite on muu ulkoinen laite kuin optinen levy, liitä tallennuslaite tietokoneeseen.
2. Kytke tietokoneeseen virta tai käynnistä se uudelleen. Ennen kuin Windows käynnistyy, painele
toistuvasti F12-näppäintä tai Fn+F12-näppäinyhdistelmää (näppäimistöasetusten mukaan), kunnes
Startup Device Menu -valikko tulee näkyviin.
3. Valitse haluamasi tallennuslaite ja paina Enter-näppäintä. Tämän jälkeen tietokone käynnistyy
valitsemastasi laitteesta.
Jos haluat valita pysyvän käynnistyslaitteen, valitse Startup Device Menu -valikossa Enter Setup ja käynnistä
Setup Utility -ohjelma painamalla Enter-näppäintä. Lisätietoja pysyvän käynnistyslaitteen valitsemisesta on
kohdassa ”Käynnistyslaitteiden lukujärjestyksen muuttaminen pysyvästi” sivulla 41.
Tuulettimen nopeustason muutto
Fan Control Stepping -vaihtoehdon avulla voit muuttaa tietokoneen lämpösuorituskykyä. Käytettävissä ovat
tasot 1–7, ja korkeampi tuulettimen kierrosnopeuden taso tarkoittaa parempaa lämpösuorituskykyä ja
voimakkaampaa melua.
Voit muuttaa tuulettimen nopeustasoa seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Power ➙ Fan Control Stepping ja paina Enter-näppäintä.
3. Valitse tuulettimen nopeustaso ja paina Enter-näppäintä.
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
Setup Utility -ohjelman käytön lopetus
Voit lopettaa Setup Utility -ohjelman seuraavilla tavoilla:
42 Käyttöopas P720
• Jos haluat tallentaa uudet asetukset, paina F10-näppäintä tai Fn+F10-näppäinyhdistelmää
(näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja paina Enter-näppäintä.
• Jos haluat poistua ohjelmasta tallentamatta uusia asetuksia, valitse Exit ➙ Discard Changes and Exit ja
paina Enter-näppäintä. Valitse sitten näkyviin tulevassa ikkunassa Yes ja paina Enter-näppäintä.
BIOSin päivitys ja palautus
BIOS on ensimmäinen ohjelma, jonka tietokone käynnistää, kun käynnistät tietokoneen. BIOS alustaa
laitteisto-osat ja lataa käyttöjärjestelmän ja muita ohjelmia.
BIOS in päivitys
Kun asennat uuden ohjelman, laitteen tai laiteajuri, näkyviin voi tulla kehotus päivittää BIOS. Voit päivittää
BIOS-ohjelman käyttöjärjestelmästä tai flash-päivityslevystä (käytettävissä vain joissakin malleissa).
Voit päivittää BIOS-ohjelman seuraavasti:
1. Siirry osoitteeseen http://www.lenovo.com/support.
2. Voit päivittää BIOSin käyttöjärjestelmästä lataamalla käyttöjärjestelmäversioon tarkoitetun flash-BIOS-
päivitysajurin. Jos haluat päivittää BIOS-ohjelman flash-päivityslevystä, lataa ISO-näköistiedostoversio
(jota käytetään flash-päivityslevyn luomiseen). Lataa sitten flash-BIOS-päivitysajurin asennusohjeet.
3. Tulosta lataamasi asennusohjeet ja päivitä BIOS noudattamalla ohjeita.
Huomautus: Jos haluat päivittää BIOS-ohjelman flash-päivityslevystä, asennusohjeet eivät ehkä sisällä
päivityslevyn tallennusohjeita. Katso kohta ”Tietojen tallennus levyyn” sivulla 20.
Tietokoneen elvytys BIOSin päivityksen häiriöistä
Voit elvyttää tietokoneen BIOSin päivityksen häiriöstä seuraavasti:
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.
2. Poista tietokoneen kansi. Katso kohta Luku 7 ”Laitteiden irrotus ja asennus” sivulla 65.
3. Paikanna emolevyssä oleva CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin. Katso kohta
”Laitteiden sijainti” sivulla 1.
4. Irrota osat ja kaapelit, jotka estävät sinua pääsemästä käsiksi CMOS-muistin tyhjennyksen ja
palautuksen hyppyjohtimeen.
5. Siirrä hyppyjohdin normaalilta paikaltaan (nastat 1 ja 2) ylläpitoasentoon (nastat 2 ja 3).
6. Asenna irrotetut osat ja kaapelit takaisin.
7. Asenna tietokoneen kansi takaisin paikalleen ja kytke irrottamasi kaapelit takaisin paikoilleen. Katso
kohta Luku 7 ”Laitteiden irrotus ja asennus” sivulla 65.
8. Kytke virta tietokoneeseen ja aseta BIOS-päivityslevy optiseen asemaan. Odota muutama minuutti.
Elvytys käynnistyy. Kun elvytys on valmis, tietokone sammuu automaattisesti.
Huomautus: Jos tietokone ei käynnisty optisesta levystä, valitse optinen levy käynnistyslaitteeksi.
Katso kohta ”Tilapäisen käynnistyslaitteen valinta” sivulla 42.
9. Toista vaiheet 1–4.
10. Aseta CMOS-muistin tyhjennyksen ja palautuksen hyppyjohdin takaisin normaalille paikalleen (nastat 1
ja 2).
11. Toista vaiheet 6 ja 7. Käynnistä sitten tietokone.
Luku 5.Kokoonpanon lisäasetukset 43
RAID-kokoonpanon määritys
Tässä osassa on tietoja RAID-tasojen tallennusasemavaatimuksista ja ohjeet RAID-kokoonpanon
määrittämiseen tietokoneessa. Tietokoneen mallin ja kokoonpanon mukaan voit määrittää RAID-
kokoonpanon käyttämällä jotakin seuraavista apuohjelmista:
• Intel RSTe (Intel Rapid Storage Technology enterprise) -asetusohjelma
• AVAGO MegaRAID Configuration Utility -asetusohjelma
• Intel Virtual RAID on CPU -asetusohjelma
Esittely: RAID
RAID-tekniikka tehostaa tietokoneen tallennustoimintoja ja parantaa tietokoneen luotettavuutta
vikasietoisuuden kautta.
Kun itsenäisten fyysisten tallennusasemien ryhmä määritetään käyttämään RAID-tekniikkaa, tallennusasemat
ovat RAID-levysarjassa. Tämä levysarja jakaa tiedot useisiin tallennusasemiin, mutta levysarja näyttäytyy
isäntäkoneelle yhtenä yksittäisenä tallennusyksikkönä. RAID-levysarjojen luonti ja käyttö parantaa
suorituskykyä. Se esimerkiksi nopeuttaa I/O-suorituskykyä, koska useita asemia voidaan käyttää
samanaikaisesti.
Tiettyjen RAID-tasojen mukaan määritetyt RAID-asemaryhmät parantavat myös tietojen tallennuksen
luotettavuutta ja vikasietoa yhden aseman tallennusjärjestelmiin verrattuna. Aseman vikaantumisesta
aiheutuva tietojen katoaminen voidaan estää muodostamalla puuttuvat tiedot uudelleen jäljellä olevista
asemista.
Huomautus: RAID 0 -tason mukaan määritetyn aseman puuttuvia tietoja ei voida muodostaa uudelleen, jos
asema vikaantuu.
RAID-kokoonpanon määritys Intel RSTe -ohjelmalla
Jos tietokoneen mukana on toimitettu Intel RSTe -asetusohjelma, voit määrittää RAID-asetukset Intel RSTe
-ohjelmalla noudattamalla seuraavissa osioissa olevia ohjeita.
RAID-tasojen tallennusasemavaatimukset
Tietokone tukee seuraavia RAID-tasoja:
• RAID 0: tasakirjoitettava levysarja (striped disk array)
– Koostuu vähintään kahdesta SATA-tallennusasemasta
– Tuettu raidan koko: 4 kt, 8 kt, 16 kt, 32 kt, 64 kt tai 128 kt
– Tehokas suorituskyky, ei vikasietoa
• RAID 1: kahdennussuojattu levysarja (mirrored disk array)
– Koostuu kahdesta SATA-tallennusasemasta
– Tehokas luku ja tietojen täydellinen kahdennus peilaamalla
• RAID 10: tasakirjoitettava ja kahdennussuojattu levysarja (RAID-tason 0 ja RAID-tason 1 yhdistelmä)
– Koostuu neljästä SATA-tallennusasemasta
– Tuettu raidan koko: 4 kt, 8 kt, 16 kt, 32 kt tai 64 kt
• RAID 5: tietojen tallennus lohkoittain tasakirjoitettavaan levysarjaan yhdessä pariteettitietojen kanssa
– Koostuu vähintään kolmesta SATA-tallennusasemasta
– Tuettu raidan koko: 16 kt, 32 kt, 64 kt tai 128 kt
44 Käyttöopas P720
– Tehokas suorituskyky ja vikasieto
RAID-taltion luonti
Huomio: Järjestelmä poistaa kaikki aiemmat valittuihin asemiin tallennetut tiedot RAID-taltion luonnin
aikana.
Voit luoda RAID-taltion seuraavasti:
1. Ota RAID käyttöön seuraavasti:
a. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
b. Valitse Devices ➙ PCH SATA Configuration ja paina Enter-näppäintä.
c. Valitse vaihtoehto Configure SATA as ja paina Enter-näppäintä. Valitse sitten RAID ja paina Enter-
näppäintä.
d. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes
ja painamalla Enter-näppäintä.
2. Aloita Setup Utility -ohjelma uudelleen. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
3. Valitse Advanced ➙ Intel RSTe SATA Controller ja paina Enter-näppäintä.
4. Valitse Create RAID Volume ja paina Enter-näppäintä. Create RAID Volume -ikkuna tulee näkyviin.
5. Valitse ja määritä asetukset yksitellen.
a. Name: Voit käyttää RAID-taltion oletusnimeä Volume0 tai antaa sille haluamasi nimen.
b. RAID Level: Voit määrittää RAID-tason joksikin seuraavista:
• RAID0
• RAID1
• RAID10
• RAID5
Huomautus: Kaikki RAID-tasot eivät välttämättä ole näkyvissä, koska asennettujen SATA-
tallennusasemien määrä vaihtelee.
c. Select Disks: Valitse tallennusasema ja paina Enter-näppäintä. Lisää se sitten ryhmään valitsemalla
X ja painamalla Enter-näppäintä.
d. Strip Size (jos käytettävissä): Valitse raidan koko ja paina Enter-näppäintä.
e. Capacity: Mukauta RAID-taltion kapasiteettia. RAID-oletustaltio on suurin arvo.
6. Luo RAID-taltio valitsemalla Create Volume ja painamalla Enter-näppäintä.
7. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
RAID-taltion tietojen tarkastelu
Voit tarkastella RAID-taltion tietoja seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Advanced ➙ Intel RSTe SATA Controller ja paina Enter-näppäintä.
3. Valitse RAID Volumes ja paina Enter-näppäintä.
4. Tarkastele haluamasi RAID-taltion yksityiskohtaisia tietoja valitsemalla RAID-taltio ja painamalla Enter-
näppäintä.
Luku 5.Kokoonpanon lisäasetukset 45
RAID-taltion poisto
Huomio: Järjestelmä poistaa kaikki aiemmat valittuihin asemiin tallennetut tiedot RAID-taltioiden poiston
jälkeen.
Voit poistaa RAID-taltion seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Advanced ➙ Intel RSTe SATA Controller ja paina Enter-näppäintä.
3. Valitse RAID Volumes -kohdassa poistettava RAID-taltio ja paina Enter-näppäintä. RAID VOLUME INFO
-ikkuna tulee näkyviin.
4. Valitse Volume Actions -kohdassa Delete ja paina Enter-näppäintä. Vahvista valitun RAID-taltion poisto
valitsemalla pyydettäessä Yes ja painamalla Enter-näppäintä.
5. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
RAID-kokoonpanon määritys AVAGO MegaRAID Configuration Utility
-asetusohjelmalla
Jos haluat määrittää RAID-kokoonpanon AVAGO MegaRAID Configuration Utility -asetusohjelmalla, varmista
seuraavat asiat:
• Tietokoneeseen on asennettu AVAGO MegaRAID -sovitin.
• RAID-kokoonpanon määrittämiseen käytettävät tallennusasemat on liitetty asennettuun AVAGO
MegaRAID -sovittimeen emolevyn sijasta.
RAID-tasojen tallennusasemavaatimukset
Tietokone tukee seuraavia RAID-tasoja:
• RAID 0: tasakirjoitettava levysarja (striped disk array)
– Koostuu vähintään kahdesta SATA- tai SAS (Serial Attached SCSI) -tallennusasemasta
– Tuettu raidan koko: 64 kt, 128 kt, 256 kt, 512 kt tai 1 Mt
– Tehokas suorituskyky, ei vikasietoa
• RAID 00: laajennettu tallennusasemaryhmä, jossa on sarja RAID 0 -tallennusasemaryhmiä
– Koostuu kahdesta tai neljästä SATA- tai SAS-tallennusasemasta
– Tuettu raidan koko: 64 kt, 128 kt, 256 kt, 512 kt tai 1 Mt
– Tehokas suorituskyky, ei vikasietoa
• RAID 1: kahdennussuojattu levysarja (mirrored disk array)
– Koostuu kahdesta tai neljästä SATA- tai SAS-tallennusasemasta
– Tehokas luku ja tietojen täydellinen kahdennus peilaamalla
• RAID 10: tasakirjoitettava ja kahdennussuojattu levysarja (RAID-tason 0 ja RAID-tason 1 yhdistelmä)
– Koostuu neljästä SATA- tai SAS-tallennusasemasta
– Tiedot jaetaan tallennusasemaryhmien välille
– Tarjoaa sekä suuren tiedonsiirtonopeuden että tietojen täydellisen vikasietoisuuden
• RAID 5: tietojen tallennus lohkoittain tasakirjoitettavaan levysarjaan yhdessä pariteettitietojen kanssa
– Koostuu vähintään kolmesta SATA- tai SAS-tallennusasemasta
– Tuettu raidan koko: 64 kt, 128 kt, 256 kt, 512 kt tai 1 Mt
46 Käyttöopas P720
– Tehokas suorituskyky ja vikasieto
– Saatavana ainoastaan joissakin AVAGO MegaRAID -sovitinmalleissa
• RAID 6: tietojen tallennus lohkoittain tasakirjoitettavaan levysarjaan yhdessä kaksinkertaisten
pariteettitietojen kanssa
– Koostuu vähintään neljästä SATA- tai SAS-tallennusasemasta
– Tuettu raidan koko: 64 kt, 128 kt, 256 kt, 512 kt tai 1 Mt
– Tehokas suorituskyky ja vikasieto, joka kestää kahden tallennusaseman menetyksen
– Saatavana ainoastaan joissakin AVAGO MegaRAID -sovitinmalleissa
RAID-taltion luonti
Huomio: Järjestelmä poistaa kaikki aiemmat valittuihin asemiin tallennetut tiedot RAID-taltion luonnin
aikana.
Voit luoda RAID-taltion seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Advanced ➙ AVAGO MegaRAID Configuration Utility ja paina Enter-näppäintä.
3. Valitse Main Menu ja paina Enter-näppäintä.
4. Valitse Configuration Management ja paina Enter-näppäintä.
5. Valitse Create Virtual Drive ja paina Enter-näppäintä.
6. Valitse ja määritä asetukset yksitellen.
a. Select RAID Level: Voit määrittää RAID-tasoksi jonkin seuraavista:
• RAID0
• RAID1
• RAID5
• RAID6
• RAID00
• RAID10
Huomautus: Kaikki RAID-tasot eivät välttämättä ole näkyvissä, koska asennettujen SATA-
tallennusasemien määrä ja AVAGO MegaRAID -sovittimen malli vaihtelevat.
b. Select Drives From: Valitse Unconfigured capacity tai Free capacity tarpeidesi mukaan ja paina
Enter-näppäintä.
c. Select Drives: Valitse tallennusasema ja paina Enter-näppäintä. Kun olet valinnut kaikki
tallennusasemat RAID-taltion luontia varten, valitse Apply Changes ja paina Enter-näppäintä. Valitse
pyydettäessä Confirm ja paina Enter-näppäintä. Tallenna sitten tallennusasemavalinta valitsemalla
Yes ja painamalla Enter-näppäintä. Valitse lopuksi OK ja paina Enter-näppäintä.
d. Virtual Drive Name: Voit kirjoittaa taltiolle haluamasi nimen.
e. Strip Size (jos käytettävissä): Valitse raidan koko ja paina Enter-näppäintä.
7. Valitse Save Configuration ja paina Enter-näppäintä. Valitse pyydettäessä Confirm ja paina Enter-
näppäintä. Vahvista sitten RAID-taltion luonti valitsemalla Yes ja painamalla Enter-näppäintä.
8. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
Luku 5.Kokoonpanon lisäasetukset 47
RAID-taltion tietojen tarkastelu
Voit tarkastella RAID-taltion tietoja seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Advanced ➙ AVAGO MegaRAID Configuration Utility ja paina Enter-näppäintä.
3. Valitse Main Menu ja paina Enter-näppäintä.
4. Valitse Virtual Drive Management ja paina Enter-näppäintä.
5. Tarkastele haluamasi RAID-taltion yksityiskohtaisia tietoja valitsemalla RAID-taltio ja painamalla Enter-
näppäintä.
RAID-taltion poisto
Huomio: Järjestelmä poistaa kaikki aiemmat valittuihin asemiin tallennetut tiedot RAID-taltioiden poiston
jälkeen.
Voit poistaa RAID-taltion seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Advanced ➙ AVAGO MegaRAID Configuration Utility.
3. Valitse Main Menu ja paina Enter-näppäintä.
4. Valitse Virtual Drive Management ja paina Enter-näppäintä.
5. Valitse RAID-taltio, jota et tarvitse, ja paina Enter-näppäintä.
6. Valitse Operation-kohdassa Delete Virtual Drive ja paina Enter-näppäintä.
7. Valitse Go ja paina Enter-näppäintä. Valitse pyydettäessä Confirm ja paina Enter-näppäintä. Poista
sitten RAID-taltio valitsemalla Yes ja painamalla Enter-näppäintä.
8. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
RAID-kokoonpanon määritys Intel Virtual RAID on CPU
-asetusohjelmalla
Jos haluat määrittää RAID-kokoonpanon Intel Virtual RAID on CPU Configuration Utility -asetusohjelmalla,
varmista seuraavat asiat:
• Päivitysavainmoduuli on liitetty emolevyn Virtual RAID on CPU (VROC) -liitäntään. Katso kohta ”Laitteiden
sijainti” sivulla 1.
• Tietokoneessa on asennettuna M.2 SSD -asemia.
RAID-tasojen tallennusasemavaatimukset
Tietokone tukee seuraavia RAID-tasoja:
• RAID 0: tasakirjoitettava levysarja (striped disk array)
– Koostuu vähintään kahdesta M.2 SSD -asemasta
– Tuettu raidan koko: 4 kt, 8 kt, 16 kt, 32 kt, 64 kt tai 128 kt
– Tehokas suorituskyky, ei vikasietoa
• RAID 1: kahdennussuojattu levysarja (mirrored disk array)
– Koostuu kahdesta M.2 SSD -asemasta
– Tehokas luku ja tietojen täydellinen kahdennus peilaamalla
• RAID 10: tasakirjoitettava ja kahdennussuojattu levysarja (RAID-tason 0 ja RAID-tason 1 yhdistelmä)
48 Käyttöopas P720
– Koostuu neljästä M.2 SSD -asemasta
– Tuettu raidan koko: 4 kt, 8 kt, 16 kt, 32 kt tai 64 kt
• RAID 5: tietojen tallennus lohkoittain tasakirjoitettavaan levysarjaan yhdessä pariteettitietojen kanssa
– Koostuu vähintään kolmesta M.2 SSD -asemasta
– Tuettu raidan koko: 16 kt, 32 kt, 64 kt tai 128 kt
– Tehokas suorituskyky ja vikasieto
– Saatavana ainoastaan joissakin päivitysavainmoduulien malleissa
RAID-taltion luonti
Huomio: Järjestelmä poistaa kaikki aiemmat valittuihin asemiin tallennetut tiedot RAID-taltion luonnin
aikana.
Voit luoda RAID-taltion seuraavasti:
1. Ota VMD käyttöön valituissa M.2 SSD -asemissa seuraavasti:
a. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
b. Valitse Advanced ➙ Intel(R) VMD technology ja paina Enter-näppäintä.
c. Valitse jokainen valikkovaihtoehto ja paina Enter-näppäintä. Valitse sitten Enabled ja paina Enter-
näppäintä.
d. Valitse varattu M.2 SSD -asemapaikka tarpeen mukaan ja paina Enter-näppäintä. Valitse sitten VMD
ja paina Enter-näppäintä.
e. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes
ja painamalla Enter-näppäintä.
2. Aloita Setup Utility -ohjelma uudelleen. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
3. Valitse Advanced ➙ Intel Virtual RAID on CPU ja paina Enter-näppäintä.
4. Valitse All Intel VMD Controllers ja paina Enter-näppäintä.
5. Valitse Create Volumes ja paina Enter-näppäintä.
6. Valitse ja määritä asetukset yksitellen.
a. Name: Voit käyttää RAID-taltion oletusnimeä Volume0 tai antaa sille haluamasi nimen.
b. RAID Level: Voit määrittää RAID-tason joksikin seuraavista:
• RAID0
• RAID1
• RAID10
• RAID5
Huomautus: Kaikki RAID-tasot eivät välttämättä ole näkyvissä, koska asennettujen M.2 SSD
-asemien määrä ja päivitysavainmoduulin malli vaihtelevat.
c. Select Disks: Valitse M.2 SSD -asema ja paina Enter-näppäintä. Lisää se sitten ryhmään valitsemalla
X ja painamalla Enter-näppäintä.
d. Stripe Size (jos käytettävissä): Valitse raidan koko ja paina Enter-näppäintä.
e. Capacity: Mukauta RAID-taltion kapasiteettia. RAID-oletustaltio on suurin arvo.
7. Luo RAID-taltio valitsemalla Create Volume ja painamalla Enter-näppäintä.
Luku 5.Kokoonpanon lisäasetukset 49
8. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
RAID-taltion tietojen tarkastelu
Voit tarkastella RAID-taltion tietoja seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Advanced ➙ Intel Virtual RAID on CPU ja paina Enter-näppäintä.
3. Valitse RAID Volumes ja paina Enter-näppäintä.
4. Tarkastele haluamasi RAID-taltion yksityiskohtaisia tietoja valitsemalla RAID-taltio ja painamalla Enter-
näppäintä.
RAID-taltion poisto
Huomio: Järjestelmä poistaa kaikki aiemmat valittuihin asemiin tallennetut tiedot RAID-taltioiden poiston
jälkeen.
Voit poistaa RAID-taltion seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse Advanced ➙ Intel Virtual RAID on CPU ja paina Enter-näppäintä.
3. Valitse Intel VROC Mananged Volumes ja paina Enter-näppäintä.
4. Valitse Volume Actions -kohdassa Delete ja paina Enter-näppäintä.
5. Vahvista valitun RAID-taltion poisto valitsemalla pyydettäessä Yes ja painamalla Enter-näppäintä.
6. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan), valitsemalla näkyviin tulevassa ikkunassa Yes ja
painamalla Enter-näppäintä.
50 Käyttöopas P720
Luku 6. Vianmääritys, häiriöiden poisto ja elvytys
Tässä luvussa on ratkaisuja tietokoneen ongelmatilanteisiin. Perusohjeiden vianmääritys- ja elvytystietojen
avulla voit ratkaista tietokoneen ongelmia.
Tietokoneen ongelmanratkaisun perustoimet
On suositeltavaa käyttää seuraavia toimia tietokoneessa ilmenneiden ongelmien korjaamiseen:
1. Varmista seuraavat asiat:
a. Tietokoneeseen liitettyjen laitteiden kaapelit on kytketty oikein ja ne ovat tukevasti kiinni.
b. Kaikki tietokoneeseen liitetyt verkkovirtaa käyttävät laitteet on kytketty asianmukaisesti
maadoitettuun toimivaan pistorasiaan.
c. Kaikki tietokoneeseen liitetyt laitteet on otettu käyttöön tietokoneen BIOS-asetuksissa. Katso kohta
”Laitteen käyttöönotto tai käytöstä poisto” sivulla 38.
Jos nämä toimet eivät poista ongelmaa, siirry seuraavaan vaiheeseen.
2. Tarkista tietokone virusten varalta virustentorjuntaohjelmalla. Jos ohjelma löytää viruksen, poista se. Jos
virustentorjuntaohjelma ei poista ongelmaa, siirry seuraavaan vaiheeseen.
3. Valitse ongelman tyyppi kohdasta ”Vianmääritys” sivulla 51 ja noudata annettuja ohjeita. Jos nämä
vianmääritysohjeet eivät poista ongelmaa, siirry seuraavaan vaiheeseen.
4. Aja vianmääritysohjelma. Katso kohta ”Häiriöiden syyn selvitys” sivulla 59. Jos vianmääritysohjelma ei
poista ongelmaa, siirry seuraavaan vaiheeseen.
5. Elvytä käyttöjärjestelmä. Katso kohta ”Elvytysmenetelmiä koskevia tietoja” sivulla 61.
6. Jos mikään näistä toimista ei ratkaise ongelmaa, ota yhteys Lenovon asiakastukikeskukseen. Lenovo-
tukipuhelinnumeroiden luettelo on osoitteessa http://www.lenovo.com/support/phone. Lisätietoja
ohjeiden, huoltopalvelujen ja teknisen tuen saamisesta on kohdassa Luku 8 ”Tietojen, tuen ja
huoltopalvelujen saanti” sivulla 151.
Vianmääritys
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Vianmääritysohjeiden avulla voit etsiä ratkaisua ongelmiin, jotka aiheuttavat kuvattuja oireita.
Käynnistyshäiriöt
Tietokone ei käynnisty, kun virtapainiketta painetaan.
Ratkaisut:
Varmista seuraavat asiat:
• Verkkojohto on kytketty oikein tietokoneen takaosaan ja toimivaan pistorasiaan.
• Jos tietokoneen takaosassa on toinen virtakytkin, varmista, että se on ON-asennossa (virta on kytkettynä).
• Tietokoneen etuosassa oleva virran merkkivalo palaa.
• Tietokoneen käyttämä jännite on maan tai alueen sähköpistorasioissa käytettävän jännitteen mukainen.
© Copyright Lenovo 2017 51
Käyttöjärjestelmä ei käynnisty.
Selitys ja toimet:
Varmista, että Setup Utility -ohjelmassa määritetty laitteiden käynnistysjärjestys sisältää laitteen, jossa
käyttöjärjestelmä on. Tavallisesti käyttöjärjestelmä on sisäisessä tallennusasemassa. Lisätietoja on kohdassa
”Käynnistyslaitteiden lukujärjestyksen muuttaminen pysyvästi” sivulla 41.
Tietokone antaa useita äänimerkkejä ennen käyttöjärjestelmän käynnistymistä.
Selitys ja toimet:
Varmista, ettei mikään näppäin ole juuttunut kiinni.
Äänitoimintojen häiriöt
Ääntä ei kuulu Windows-käyttöjärjestelmässä.
Ratkaisut:
• Jos käytät omalla virtalähteellä varustettuja erilliskaiuttimia, joissa on virtakytkin, varmista seuraavat asiat:
– Virtakytkin on asetettu Käytössä-asentoon.
– Kaiuttimen verkkojohto on kytketty toimivaan ja asianmukaisesti maadoitettuun pistorasiaan.
• Jos ulkoisissa kaiuttimissa on äänenvoimakkuuden säädin, tarkista, ettei äänenvoimakkuutta ole asetettu
liian alhaiseksi.
• Napsauta äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin ilmaisinalueella. Tarkista, ettei kaiuttimien
vaimennusasetuksia ole valittu ja ettei jotakin äänenvoimakkuusasetusta ole säädetty liian alhaiseksi.
Huomautus: Jos äänenvoimakkuuskuvaketta ei ole Windowsin ilmaisinalueella, lisää kuvake
ilmaisinalueelle. Lisätietoja on Windowsin ohjejärjestelmässä.
• Tarkista, ettei äänenvoimakkuutta ole säädetty liian alhaiseksi tietokoneissa, joiden etuosassa on
äänenvoimakkuuden säätimet.
• Tarkista, että erilliset kaiuttimet (ja kuulokkeet, jos käytössä) on liitetty tietokoneen oikeisiin ääniliitäntöihin.
Useimmat kaiutinkaapelit on värikoodattu liitäntöjen mukaan.
Huomautus: Kun erillisten kaiuttimien tai kuulokkeiden kaapelit liitetään ääniliitäntöihin, mahdollinen
sisäinen kaiutin poistuu käytöstä. Jos johonkin laajennuspaikkaan on asennettu äänikortti, emolevyn
sisäiset äänitoiminnot useimmiten poistuvat käytöstä. Käytä siis äänikortin liitäntöjä.
• Varmista, että käytettävä ohjelma on tarkoitettu käytettäväksi Windows-käyttöjärjestelmässä. Jos ohjelma
on suunniteltu DOS-käyttöön, se ei hyödynnä Windowsin ääniominaisuuksia. Ohjelma on määritettävä
käyttämään Sound Blaster Pro- tai Sound Blaster -emulointia.
• Varmista, että äänilaiteajurit on asennettu oikein.
Ääni kuuluu vain toisesta erillisestä kaiuttimesta.
Ratkaisut:
• Varmista, että kaiuttimien kaapeli on liitetty kunnolla tietokoneessa olevaan liitäntään.
• Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Napsauta äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin ilmaisinalueella. Napsauta
sitten kaiutinkuvaketta äänenvoimakkuuden säätimen yläpuolella.
– Windows 10: Napsauta hiiren kakkospainikkeella äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin
ilmaisinalueella. Valitse Avaa äänenvoimakkuuden mikseri ja valitse sitten haluamasi kaiutin.
52 Käyttöopas P720
Valitse Tasot-välilehti ja tarkista, että Balanssi-asetukset on määritetty oikein.
Huomautus: Jos äänenvoimakkuuskuvaketta ei ole Windowsin ilmaisinalueella, lisää kuvake
ilmaisinalueelle. Lisätietoja on Windowsin ohjejärjestelmässä.
CD- tai DVD-aseman häiriöt
CD- tai DVD-levy ei toimi.
Ratkaisut:
• Varmista, että aseman virtakaapeli ja liitäntäkaapeli ovat tukevasti kiinni asemassa.
• Tarkista, että levy on asetettu asemaan oikein, nimiöpuoli ylöspäin.
• Varmista, että käytettävä levy on puhdas. Jos levy on pölyinen tai siinä on sormenjälkiä, puhdista levy
pyyhkimällä sitä pehmeällä liinalla keskustasta ulkoreunoja kohti. Jos levyä pyyhitään pyörivin liikkein,
tietoja saattaa kadota.
• Takista, ettei levy ole naarmuuntunut tai vahingoittunut. Kokeile asemassa jotakin toista levyä, jonka tiedät
toimivaksi. Jos toimivaksi tiedetyn levyn luku ei onnistu, optisessa asemassa tai sen kaapeloinnissa
saattaa olla vikaa.
• Jos tietokoneessa on asennettuna useita CD- tai DVD-asemia (tai CD- ja DVD-yhdistelmäasemia), kokeile
asettaa levy toiseen asemaan. Toisinaan vain yksi asema on liitetty äänialijärjestelmään.
Tietokone ei käynnisty käynnistystä tukevasta elvytystietovälineestä, esimerkiksi Product Recovery
-tietolevystä.
Selitys ja toimet:
Varmista, että CD- tai DVD-asema on asetettu Setup Utility -ohjelmassa ensimmäiseksi käynnistyslaitteeksi
käynnistysjärjestyksessä. Lisätietoja käynnistysjärjestyksen tarkistamisesta ja vaihtamisesta on kohdassa
”Tilapäisen käynnistyslaitteen valinta” sivulla 42.
Huomautus: Joissakin tietokonemalleissa käynnistysjärjestysmääritykset ovat pysyviä, eikä käyttäjä voi
muuttaa käynnistysjärjestystä.
Näyttö on tyhjä, eikä DVD-videon kuva näy.
Ratkaisut:
• Aloita DVD-toisto-ohjelma uudelleen.
• Yritä säätää näytön tarkkuus tai värisyvyys pienemmäksi.
• Sulje avoinna olevat tiedostot ja käynnistä sitten tietokone uudelleen.
DVD-elokuvan toisto ei onnistu.
Ratkaisut:
• Varmista, että levyn pinta on puhdas ja naarmuton.
• Tarkista aluekoodi levystä tai sen pakkauksesta. Joudut ehkä hankkimaan toisen levyn, joka on tarkoitettu
samalle alueelle, missä tietokonetta käytetään.
Ääntä ei kuulu, tai se kuuluu vain satunnaisesti DVD-elokuvaa toistettaessa.
Ratkaisut:
• Tarkista tietokoneen ja kaiuttimien äänenvoimakkuusasetukset.
• Varmista, että levyn pinta on puhdas ja naarmuton.
Luku 6.Vianmääritys, häiriöiden poisto ja elvytys 53
• Tarkista kaikkien kaiutinkaapelien kiinnitys.
• Valitse DVD-toisto-ohjelman videovalikon avulla toinen ääniraita.
Toisto on hidasta tai nykivää.
Ratkaisut:
• Poista käytöstä mahdolliset taustaohjelmat kuten virustentorjunta tai työpöydän teemat.
• Varmista, että näyttölaitteen erotuskyky on asetettu pienemmäksi kuin 1 152 x 864 pikseliä.
Näyttöön tulee ilmoitus virheellisestä levystä tai levyn puuttumisesta.
Ratkaisut:
• Varmista, että asemassa on levy ja että levyn kiiltävä puoli on alaspäin.
• Varmista, että näyttölaitteen erotuskyky on asetettu pienemmäksi kuin 1 152 x 864 pikseliä.
• Varmista, että DVD- tai CD-levy on asetettu oikeaan optiseen asemaan. Älä esimerkiksi aseta DVD-levyä
vain CD-levyä tukevaan asemaan.
Satunnaiset häiriöt
Satunnaiset häiriöt tarkoittavat häiriöitä, jotka ilmenevät vain satunnaisesti ja joita on vaikea toistaa.
Ratkaisut:
• Tarkista, että kaikki kaapelit ja johdot on kiinnitetty tiukasti tietokoneeseen ja oheislaitteisiin.
• Tarkista, ettei tietokoneen tuuletusaukkojen edessä ole esteitä (aukoista virtaa ilmaa tietokoneen ollessa
käytössä) ja että tuulettimet toimivat. Jos tuuletusaukot on peitetty tai tuulettimet eivät toimi, tietokone
saattaa ylikuumentua.
• Jos asennettuna on SCSI (Small Computer System Interface) -laitteita, tarkista, että kunkin SCSI-ketjun
viimeiseen erillislaitteeseen on kiinnitetty linjapäätin oikein. Lisätietoja on SCSI-laitteiden mukana
toimitetuissa ohjeissa.
Tallennusaseman häiriöt
Jokin tallennusasema puuttuu tai ne kaikki puuttuvat Setup Utility -ohjelmasta.
Ratkaisut:
• Varmista, että jokaisen tallennusaseman liitäntäkaapeli ja virtakaapeli on liitetty oikein.
• Jos tietokoneeseen on asennettu SAS-tallennusasemia, varmista, että AVAGO MegaRAID -sovitin on
liitetty oikein.
Tietokone ei käynnisty oikeasta tallennusasemasta, tai näkyviin tulee sanoma No Operating System
Found.
Ratkaisut:
• Varmista, että jokaisen tallennusaseman liitäntäkaapeli ja virtakaapeli on liitetty oikein.
• Varmista, että tietokone käynnistyy oikeasta tallennusasemasta. Määritä käyttöjärjestelmän sisältävä
tallennusasema ensimmäiseksi käynnistyslaitteeksi Setup Utility -ohjelmassa. Lisätietoja on kohdassa
”Käynnistyslaitteiden lukujärjestyksen muuttaminen pysyvästi” sivulla 41.
Huomautus: Joissakin harvinaisissa tilanteissa tallennusasema, jossa käyttöjärjestelmä on, voi vahingoittua.
Jos tämä ongelma ilmenee, vaihda tallennusasema. Katso kohta Luku 7 ”Laitteiden irrotus ja asennus” sivulla
65.
54 Käyttöopas P720
Ethernet-lähiverkon häiriöt
Tietokone ei voi muodostaa yhteyttä Ethernet-lähiverkkoon.
Ratkaisut:
• Kytke kaapeli Ethernet-liitännästä keskittimen RJ45-liitäntään.
• Ota Ethernet-lähiverkkotoiminto käyttöön Setup Utility -ohjelmassa. Lisätietoja on kohdassa ”Setup Utility
-ohjelman käyttö” sivulla 37.
• Ota Ethernet-lähiverkkosovitin käyttöön.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Valitse Ohjauspaneeli.
– Windows 10: Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Verkko- ja jakamiskeskus ➙ Muuta sovittimen asetuksia.
4. Napsauta Ethernet-lähiverkkosovittimen kuvaketta hiiren kakkospainikkeella ja valitse Ota käyttöön.
• Päivitä tai asenna uudelleen Ethernet-lähiverkkoajuri. Katso kohta ”Tietokoneen pitäminen ajan tasalla”
sivulla 28.
• Asenna kaikki verkkoympäristön tarvitsemat verkko-ohjelmistot. Saat tarvittavat verkko-ohjelmistot selville
lähiverkon pääkäyttäjältä.
• Määritä kytkimen portille ja sovittimelle sama kaksisuuntaisuusasetus. Jos olet määrittänyt sovittimeen
kaksisuuntaisuustoiminnon, varmista, että tämä toiminto on määritetty myös keskittimen porttiin. Väärän
kaksisuuntaisuustilan määrittäminen voi huonontaa suorituskykyä tai aiheuttaa tietojen katoamista tai
yhteyksien katkeamisen.
Kun verkkosovittimen malli on Gigabit Ethernet ja käytössä oleva tiedonsiirtonopeus on 1 000
megabittiä sekunnissa, Ethernet-lähiverkkoyhteys katkeaa tai siinä ilmenee virheitä.
Selitys ja toimet:
Kytke verkkokaapeli Ethernet-liitäntään käyttämällä luokan 5 kaapeleita ja 100 BASE-T -keskitintä/-kytkintä
(ei 100 BASE-X -keskitintä/-kytkintä).
Gigabit Ethernet -verkkosovitinmallin tulisi muodostaa verkkoyhteys nopeudella 1 000 Mb/s, mutta se
muodostaa verkkoyhteyden vain nopeudella 100 Mb/s.
Ratkaisut:
• Kokeile toista kaapelia.
• Määritä kohde, johon yhteys muodostetaan, käyttämään automaattista neuvottelua.
• Määritä kytkin 802.3ab-yhteensopivaksi (gigabit over copper).
Wake on LAN -lähiverkkokäynnistystoiminto ei toimi.
Selitys ja toimet:
Ota Wake On LAN -toiminto käyttöön Setup Utility -ohjelmassa. Lisätietoja on kohdassa ”Setup Utility
-ohjelman käyttö” sivulla 37.
Langattoman lähiverkkoyhteyden häiriöt
Huomautus: Langaton lähiverkkotoiminto on käytettävissä vain joissakin malleissa.
Luku 6.Vianmääritys, häiriöiden poisto ja elvytys 55
Langaton lähiverkkotoiminto ei toimi.
Ratkaisut:
• Ota langaton lähiverkkotoiminto käyttöön Setup Utility -ohjelmassa. Lisätietoja on kohdassa ”Setup Utility
-ohjelman käyttö” sivulla 37.
• Jos käyttöjärjestelmä on Windows 10, ota langaton lähiverkkotoiminto käyttöön Windows-asetuksissa.
Avaa Käynnistä-valikko napsauttamalla Käynnistä-painiketta ja valitse sitten Asetukset ➙ Verkko ja
Internet ➙ WLAN. Ota Wi-Fi-toiminto käyttöön.
• Ota langattoman lähiverkon sovitin käyttöön.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Valitse Ohjauspaneeli.
– Windows 10: Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Verkko- ja jakamiskeskus ➙ Muuta sovittimen asetuksia.
4. Napsauta lähiverkon sovittimen kuvaketta hiiren kakkospainikkeella ja valitse Ota käyttöön.
• Päivitä tai asenna uudelleen langattoman lähiverkon ajuri. Katso kohta ”Tietokoneen pitäminen ajan
tasalla” sivulla 28.
Bluetooth-häiriöt
Huomautus: Bluetooth-toiminto on käytettävissä vain joissakin malleissa.
Bluetooth-toiminto ei toimi.
Ratkaisut:
• Ota Bluetooth-toiminto käyttöön Setup Utility -ohjelmassa. Lisätietoja on kohdassa ”Setup Utility
-ohjelman käyttö” sivulla 37.
• Ota Bluetooth-laitteet käyttöön. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta. Napsauta hiiren
kakkospainikkeella Tietokone-kuvaketta ja valitse sitten Ominaisuudet.
2. Valitse Laitehallinta. Jos järjestelmä pyytää pääkäyttäjän salasanaa tai vahvistusta, kirjoita
salasana tai vahvista valinnat.
3. Näytä Bluetooth-laitteet laajentamalla Bluetooth-radiot-kohta. Napsauta sitten jokaista Bluetooth-
laitetta hiiren kakkospainikkeella ja valitse Ota käyttöön.
4. Laajenna Verkkosovittimet-kohta. Napsauta sitten jokaista Bluetooth-laitetta hiiren
kakkospainikkeella ja valitse Ota käyttöön.
– Windows 10:
1. Avaa Käynnistä-pikavalikko napsauttamalla Käynnistä-painiketta hiiren kakkospainikkeella.
2. Valitse Laitehallinta. Jos järjestelmä pyytää pääkäyttäjän salasanaa tai vahvistusta, kirjoita
salasana tai vahvista valinnat.
3. Näytä Bluetooth-laitteet laajentamalla Bluetooth-kohta. Napsauta sitten jokaista Bluetooth-laitetta
hiiren kakkospainikkeella ja valitse Ota laite käyttöön.
4. Laajenna Verkkosovittimet-kohta. Napsauta sitten jokaista Bluetooth-laitetta hiiren
kakkospainikkeella ja valitse Ota laite käyttöön.
• Ota Bluetooth-radio käyttöön Windows 10:ssä seuraavasti:
56 Käyttöopas P720
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Valitse Asetukset ➙ Laitteet ➙ Bluetooth- ja muut laitteet.
3. Ota Bluetooth-toiminto käyttöön ottamalla Bluetooth-kytkin käyttöön.
• Päivitä tai asenna uudelleen Bluetooth-ajuri. Katso kohta ”Tietokoneen pitäminen ajan tasalla” sivulla 28.
Bluetooth-kuulokemikrofonista tai -kuulokkeista ei kuulu ääntä.
Selitys ja toimet:
Aseta Bluetooth-kuulokemikrofoni tai -kuulokkeet oletuslaitteeksi.
1. Poistu äänilaitetta käyttävästä sovelluksesta (esimerkiksi Windows Media Player -ohjelmasta).
2. Napsauta hiiren kakkospainikkeella äänenvoimakkuuskuvaketta Windowsin tehtäväpalkin
ilmaisinalueella.
Huomautus: Jos äänenvoimakkuuskuvaketta ei ole Windowsin ilmaisinalueella, lisää kuvake
ilmaisinalueelle. Lisätietoja on Windowsin ohjejärjestelmässä.
3. Valitse Toistolaitteet.
4. Jos käytössä on Kuulokkeet ja mikrofoni -profiili valitse Bluetooth-handsfreen ääni ja valitse sitten
Aseta oletukseksi. Jos käytössä on AV-profiili, valitse Stereoääni ja valitse sitten Aseta oletukseksi.
5. Napsauta OK-painiketta.
Suorituskykyyn liittyvät häiriöt
Tallennusasemissa on liikaa pirstoutuneita tiedostoja.
Selitys ja toimet:
Siivoa tiedostot Windowsin levyn eheytyksen tai optimoinnin avulla.
Huomautus: Eheytykseen kuluva aika vaihtelee tallennusaseman koon ja tallennusasemassa tallennettuina
olevien tietojen määrän mukaan, ja se voi kestää useita tunteja.
1. Sulje käynnissä olevat ohjelmat ja ikkunat.
2. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
3. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Tietokone.
• Windows 10: Valitse Windows-järjestelmä ➙ Resurssienhallinta ➙ Tämä tietokone.
4. Napsauta C-asemaa hiiren kakkospainikkeella ja valitse sitten Ominaisuudet.
5. Napsauta Työkalut-välilehteä.
6. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Eheytä.
• Windows 10: Valitse Optimoi. Valitse haluamasi asema ja valitse sitten Optimoi.
7. Noudata näyttöön tulevia ohjeita.
Tallennusasemassa ei ole riittävästi vapaata tilaa.
Ratkaisut:
Vapauta tallennusaseman tilaa.
• Tyhjennä sähköpostisovelluksen vastaanotettujen, lähetettyjen ja poistettujen viestien kansiot.
Luku 6.Vianmääritys, häiriöiden poisto ja elvytys 57
• Järjestä C-asema uudelleen.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Valitse Tietokone.
– Windows 10: Valitse Windows-järjestelmä ➙ Resurssienhallinta ➙ Tämä tietokone.
3. Napsauta C-asemaa hiiren kakkospainikkeella ja valitse sitten Ominaisuudet.
4. Tarkista vapaan tilan määrä ja valitse sitten Järjestä uudelleen.
5. Kuvaruutuun tulee luettelo tarpeettomista tiedostolajeista. Valitse poistettavat tiedostolajit ja
napsauta sitten OK-painiketta.
• Poista käytöstä joitakin Windowsin toimintoja tai poista joitakin tarpeettomia ohjelmia.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
– Windows 7: Valitse Ohjauspaneeli.
– Windows 10: Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Ohjelmat ja toiminnot.
4. Tee jokin seuraavista toimista:
– Jos haluat poistaa käytöstä joitakin Windowsin toimintoja, valitse Ota Windowsin ominaisuuksia
käyttöön tai poista niitä käytöstä. Noudata näyttöön tulevia ohjeita.
– Jos haluat poistaa joitakin tarpeettomia ohjelmia, valitse poistettava ohjelma ja valitse sitten Poista
tai muuta tai Poista asennus.
Muistissa ei ole riittävästi vapaata tilaa.
Ratkaisut:
• Napsauta hiiren kakkospainikkeella tehtäväpalkissa ja avaa Tehtävienhallinta. Lopeta sitten joitakin
tehtäviä, joita et tarvitse.
• Asenna järjestelmään lisää muistimoduuleita. Katso kohta Luku 7 ”Laitteiden irrotus ja asennus” sivulla 65.
Voit ostaa muistimoduuleja seuraavassa osoitteessa:
http://www.lenovo.com
Sarjaliitännän häiriö
Sarjaliitännän käyttö ei onnistu.
Ratkaisut:
• Kytke sarjakaapeli tietokoneen sarjaliitännästä liitäntää käyttävään laitteeseen. Jos sarjaliitäntää
käyttävässä laitteessa on oma verkkojohto, kytke verkkojohto asianmukaisesti maadoitettuun
pistorasiaan.
• Kytke laitteeseen virta ja pidä sen yhteys käytössä.
• Asenna mahdolliset sarjaliitäntää käyttävän laitteen mukana toimitetut ohjelmat. Katso lisätietoja
sarjaliitäntää käyttävän laitteen mukana toimitetusta ohjeesta.
• Jos lisäsit yhden sarjaliitäntäsovittimen, varmista, että sovitin on asennettu oikein.
58 Käyttöopas P720
USB-laitteen häiriö
USB-laitteen käyttö ei onnistu.
Ratkaisut:
• Kytke USB-kaapeli USB-liitännästä USB-laitteeseen. Jos USB-laitteessa on oma verkkojohto, kytke
verkkojohto asianmukaisesti maadoitettuun pistorasiaan.
• Kytke USB-laitteeseen virta ja pidä sen yhteys käytössä.
• Asenna mahdolliset USB-laitteen mukana toimitetut laiteajurit tai ohjelmat. Katso lisätietoja USB-laitteen
mukana toimitetusta ohjeesta.
• Palauta USB-laite alkutilaan irrottamalla USB-kaapeli USB-liitännästä ja kytkemällä kaapeli uudelleen.
• Varmista, että Smart USB Protection -toiminto on poistettu käytöstä. Lisätietoja Smart USB Protection
-toiminnon määrittämisestä on kohdassa ”Smart USB Protection -toiminnon käyttö” sivulla 35.
Ohjelmistojen ja ajureiden häiriöt
Joissakin ohjelmissa lajittelu päivämäärän mukaan ei toimi oikein.
Selitys ja toimet:
Jotkin ennen vuotta 2000 kehitetyt ohjelmat käyttävät päivämäärään perustuvassa lajittelussa vuosiluvusta
vain kahta viimeistä numeroa ja olettavat, että kaksi ensimmäistä numeroa ovat 19. Siksi tällaisissa
ohjelmissa lajittelu päivämäärän mukaan toimii nykyisin virheellisesti. Tarkista ohjelmiston valmistajalta, onko
saatavana päivityksiä. Useat ohjelmistovalmistajat jakelevat päivityksiä Internetissä.
Jotkin ohjelmat eivät toimi odotetulla tavalla.
Ratkaisut:
1. Selvitä, onko häiriön syynä jokin ohjelma.
a. Varmista, että ohjelmisto on yhteensopiva tietokoneen kanssa. Katso lisätietoja ohjelman mukana
toimitetuista ohjeista.
b. Varmista, että muut ohjelmat toimivat oikein tietokoneessa.
c. Varmista, että käyttämäsi ohjelma toimii jossakin toisessa tietokoneessa.
2. Jos häiriön syynä on jokin ohjelma:
• Katso vianmääritystietoja ohjelman mukana toimitetuista oppaista tai ohjetoiminnosta.
• Päivitä ohjelma. Katso kohta ”Tietokoneen pitäminen ajan tasalla” sivulla 28.
• Poista ohjelman asennus ja asenna se sitten uudelleen. Voit ladata tietokoneeseen esiasennetun
ohjelman siirtymällä osoitteeseen http://www.lenovo.com/support ja noudattamalla näytön ohjeita.
Laite ei toimi normaalisti laiteajuriongelmien takia.
Selitys ja toimet:
Päivitä laiteajuri. Katso kohta ”Tietokoneen pitäminen ajan tasalla” sivulla 28.
Häiriöiden syyn selvitys
Voit ratkaista tietokoneeseen liittyvät ongelmat usein ilman ulkopuolista apua. Jos ongelmia ilmenee,
kannattaa ensimmäiseksi tutustua tietokoneen mukana toimitettujen julkaisujen vianmääritystietoihin. Jos
epäilet vian olevan ohjelmistossa, katso lisätietoja käyttöjärjestelmän tai ohjelman oppaista, readme-
Luku 6.Vianmääritys, häiriöiden poisto ja elvytys 59
tiedostoista ja ohjetoiminnoista. ThinkStation-tietokoneiden mukana toimitetaan joukko
vianmääritysohjelmia, joiden avulla voit selvittää laitehäiriöiden syitä.
Häiriöiden syyn selvitys Lenovo Solution Center -ohjelman avulla Windows 7 -käyttöjärjestelmässä
Lenovo Solution Center on esiasennettu tietokoneeseen. Sen voi ladata myös seuraavasta osoitteesta:
http://www.lenovo.com/diags
Huomautuksia:
• Jos käytössä on jokin muu Windows-käyttöjärjestelmä kuin Windows 7, tutustu tietokoneen tuoreimpiin
vianmääritystietoihin seuraavassa osoitteessa:
http://www.lenovo.com/diagnose
• Jos et pysty määrittämään ja korjaamaan ongelmaa Lenovo Solution Center -ohjelman avulla, tallenna ja
tulosta ohjelman luomat lokitiedostot. Tarvitset lokitiedostoja, kun otat yhteyden Lenovon tekniseen
tukeen.
Lenovo Solution Center -ohjelman avulla voit selvittää tietokoneongelmien syitä ja ratkaista ongelmia. Se
yhdistää vianmääritystestit, järjestelmätietojen keräämisen, suojaustilan sekä tukitiedot ja vinkit järjestelmän
optimaalisen suorituskyvyn käyttöön.
Kun määrität tietokonettasi, Lenovo Solution Center -ohjelma pyytää sinua luomaan elvytystietovälineen.
Elvytystietovälineiden avulla voit palauttaa tallennusaseman tehdasasetusten mukaiseksi.
Lisätietoja on Lenovo Solution Center -ohjelman ohjetoiminnossa.
Häiriöiden syyn selvitys Lenovo Companion -ohjelman avulla Windows 10 -käyttöjärjestelmässä
Lenovo Companion on esiasennettu tietokoneeseen. Sen voi ladata myös seuraavasta osoitteesta:
https://shop.lenovo.com/us/en/accessories/software/apps/lenovo-apps/companion/
Huomautus: Jos et pysty määrittämään ja korjaamaan ongelmaa Lenovo Companion -ohjelman avulla,
tallenna ja tulosta ohjelman luomat lokitiedostot. Tarvitset lokitiedostoja, kun otat yhteyden Lenovon
tekniseen tukeen.
Lenovo Companion tukee laitteistontarkistustoimintoa. Se yhdistää vianmääritystestit, järjestelmätietojen
keräämisen, suojaustilan sekä tukitiedot ja vinkit järjestelmän optimaalisen suorituskyvyn käyttöön.
Vianmääritystiedoissa tai vianmääritysohjelman ilmoituksessa saattaa lukea, että tarvitset laiteajurin tai muun
ohjelmiston tai ajuri- tai ohjelmistopäivityksen. Voit hakea uusimmat tekniset tiedot sekä ladata laiteajureita ja
päivityksiä Lenovon tukisivustosta seuraavassa osoitteessa:
http://www.lenovo.com/support
Lisätietoja on Lenovo Companion -ohjelman ohjetoiminnossa.
Häiriöiden syyn selvitys ThinkStation Diagnostics -ohjelman avulla Windows 7- ja Windows 10
-käyttöjärjestelmissä
ThinkStation Diagnostics on esiasennettu tietokoneeseen. Sen voi ladata myös seuraavasta osoitteesta:
http://www.lenovo.com/diags
Huomautus: Jos asennat Windows 7 -käyttöjärjestelmän itse ja jos haluat asentaa ThinkStation
Diagnostics- ja Lenovo Solution Center -ohjelmat samaan tietokoneeseen, asenna ThinkStation Diagnostics
-ohjelma Lenovo Solution Center -ohjelman asentamisen jälkeen.
ThinkStation Diagnostics -ohjelman avulla voit tehdä tietokoneongelmien vianmäärityksiä ja ratkaista
ongelmia. Ohjelma ilmoittaa häiriöistä, jotka reaaliaikainen laitehäiriöiden vianmääritysvalvontatoiminto
havaitsee. Ohjelma antaa myös lisätietoja häiriöstä, analysoi mahdolliset syyt ja tarjoaa ratkaisuja.
60 Käyttöopas P720
Laitehäiriöiden vianmääritys
Laitehäiriöiden vianmääritystoiminnon avulla tietokone voi valvoa tiettyjä laitekomponentteja reaaliaikaisesti
mahdollisten ongelmien tai virheiden havaitsemiseksi ilman, että tämä vaikuttaa suorituskykyyn. Kun
järjestelmässä havaitaan ongelma tai virhe, laitehäiriöiden vianmääritystiedot näytetään jollakin seuraavista
tavoista:
• Jos tietokoneessa on asennettuna ja käynnissä ThinkStation Diagnostics -sovellus, Windowsin
ilmaisinalueella näytetään virhesanoma. Saat lisätietoja ja ratkaisuehdotuksia siirtymällä ThinkStation
Diagnostics -sovellukseen.
• Jos tietokoneessa ei ole asennettuna ja käynnissä ThinkStation Diagnostics -sovellusta, tee jompikumpi
seuraavista toimista tietokoneen kokoonpanon mukaan:
– Jos tietokoneessa on asennettuna nelinumeroinen vianmääritysnäyttö, virhekoodi näytetään
nelinumeroisessa vianmääritysnäytössä tietokoneen etualalla. Tarkista virhekoodi seuraavasta
verkkosivustosta:
http://thinkworkstationsoftware.com/diags.html
– Jos tietokoneessa on käytössä vianmäärityksen LED-merkkivalo, vianmäärityksen LED-merkkivalo
vilkkuu, kun järjestelmässä on havaittu ongelma tai virhe. Voit sitten älypuhelimeen asennetun Lenovo
PC Diagnostics -sovelluksen avulla siirtää virhekoodin tietokoneesta älypuhelimeen lisäanalysointia
varten. Sovelluksen voi ladata Google Playsta ja iTunes-sovelluskaupasta.
Laitehäiriöiden vianmääritystoiminto on otettu käyttöön tietokoneessa. Voit poistaa toiminnon käytöstä
seuraavasti:
1. Aloita Setup Utility -ohjelma. Katso kohta ”Setup Utility -ohjelman aloitus” sivulla 37.
2. Valitse pääkäyttöliittymässä Advanced ➙ Diagnostics ja paina sitten Enter-näppäintä.
3. Valitse Real-time Diagnostics Monitoring ja paina Enter-näppäintä. Valitse sitten Disabled ja paina
Enter-näppäintä.
4. Voit tallentaa asetukset ja poistua Setup Utility -ohjelmasta painamalla F10-näppäintä tai Fn+F10-
näppäinyhdistelmää (näppäimistöasetusten mukaan). Valitse sitten näkyviin tulevassa ikkunassa Yes ja
paina Enter-näppäintä.
Elvytysmenetelmiä koskevia tietoja
Tässä osiossa kerrotaan, miten käyttöjärjestelmä elvytetään.
Huomautus: Jos jokin laite ei toimi oikein käyttöjärjestelmän elvytyksen jälkeen, päivitä laiteajuri. Katso
kohta ”Tietokoneen pitäminen ajan tasalla” sivulla 28.
Windows 7:n elvytysmenetelmiä koskevia tietoja
Voit elvyttää Windows 7 -käyttöjärjestelmän seuraavien ratkaisujen avulla:
• Käytä Windowsin elvytysratkaisuja.
– Palauta järjestelmän tiedostot ja asetukset aiempaan tilanteeseen.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Valitse Ohjauspaneeli. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet
-valinnalla ja napsauta sitten Palauttaminen ➙ Avaa Järjestelmän palauttaminen.
3. Noudata näyttöön tulevia ohjeita.
– Käytä Windowsin palautusympäristöä tekemällä jokin seuraavista:
– Windowsin palautusympäristö voi käynnistyä automaattisesti, kun tietokoneen käynnistys on
epäonnistunut useita kertoja peräkkäin. Valitse sitten asianmukainen elvytysratkaisu noudattamalla
näytön ohjeita.
Luku 6.Vianmääritys, häiriöiden poisto ja elvytys 61
– Kytke tietokoneeseen virta tai käynnistä se uudelleen. Painele toistuvasti F8-näppäintä tai Fn+F8-
näppäinyhdistelmää (näppäimistöasetusten mukaan), kunnes Käynnistyksen lisäasetukset -ikkuna
tulee näkyviin. Valitse Korjaa tietokone, paina Enter-näppäintä ja valitse asianmukainen
elvytysratkaisu noudattamalla näytön ohjeita.
• Palauta Recovery Media Creator -ohjelmalla aiemmin luomasi elvytysvälineen avulla vain C-asema tai
koko tallennusasema tehdasasetusten mukaiseksi.
1. Valitse elvytysväline käynnistyslaitteeksi. Katso kohta ”Tilapäisen käynnistyslaitteen valinta” sivulla
42.
2. Valitse sitten asianmukainen elvytysratkaisu noudattamalla näytön ohjeita.
• Lenovon toimittaman elvytyslevysarjan avulla voit palauttaa koko tallennusaseman tehdasasetusten
mukaiseksi.
– Jos tietokoneesi mukana on toimitettu elvytyslevysarja, noudata levysarjan mukana toimitettuja ohjeita.
– Jos tietokoneesi mukana ei ole toimitettu elvytyslevysarjaa, ota yhteys Lenovon asiakastukikeskukseen
ja tilaa elvytyslevysarja. Katso kohta ”Soitto tukipalveluun” sivulla 152.
Windows 10:n elvytysmenetelmiä koskevia tietoja
Voit elvyttää Windows 10 -käyttöjärjestelmän seuraavien ratkaisujen avulla:
• Käytä Windowsin elvytysratkaisuja.
– Käytä Windows-asetusten elvytysratkaisuja.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Napsauta Asetukset ➙ Päivittäminen ja suojaus ➙ Palautus.
3. Valitse sitten asianmukainen elvytysratkaisu noudattamalla näytön ohjeita.
– Palauta järjestelmän tiedostot ja asetukset aiempaan tilanteeseen.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Palauttaminen ➙ Avaa Järjestelmän palauttaminen.
4. Noudata näyttöön tulevia ohjeita.
– Palauta tiedostot varmuuskopiosta Tiedostohistoria-työkalun avulla.
Huomautus: Jos palautat tiedostot varmuuskopiosta Tiedostohistoria-työkalun avulla, että olet
aiemmin varmuuskopioinut tietosi työkalun avulla.
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Tiedostohistoria ➙ Palauta henkilökohtaisia tiedostoja.
4. Noudata näyttöön tulevia ohjeita.
– Käytä Windowsin palautusympäristöä tekemällä jokin seuraavista:
– Windowsin palautusympäristö voi käynnistyä automaattisesti, kun tietokoneen käynnistys on
epäonnistunut useita kertoja peräkkäin. Valitse sitten asianmukainen elvytysratkaisu noudattamalla
näytön ohjeita.
– Valitse elvytysväline, jonka olet luonut aiemmin käynnistyslaitteeksi Windowsin työkalulla. Katso
kohta ”Tilapäisen käynnistyslaitteen valinta” sivulla 42. Valitse sitten asianmukainen elvytysratkaisu
noudattamalla näytön ohjeita.
62 Käyttöopas P720
• Lenovon toimittaman elvytys-USB-avaimen avulla voit palauttaa koko tallennusaseman tehdasasetusten
mukaiseksi.
– Jos tietokoneesi mukana on toimitettu elvytys-USB-avain, noudata USB-avaimen mukana toimitettuja
ohjeita.
– Jos tietokoneesi mukana ei ole toimitettu elvytys-USB-avainta, ota yhteys Lenovon
asiakastukikeskukseen ja tilaa elvytys-USB-avain. Katso kohta ”Soitto tukipalveluun” sivulla 152.
Luku 6.Vianmääritys, häiriöiden poisto ja elvytys 63
64 Käyttöopas P720
Luku 7. Laitteiden irrotus ja asennus
Tässä luvussa on tietokoneen laitteiden irrotus- ja asennusohjeet.
Staattiselle sähkölle herkkien laitteiden käsittely
Älä avaa uuden osan sisältävää staattiselta sähköltä suojaavaa pakkausta, ennen kuin viallinen osa on
poistettu, ja olet valmis asentamaan uuden osan. Staattisesta sähköstä ei ole vaaraa ihmiselle, mutta se
saattaa vioittaa tietokoneen osia ja lisävarusteita.
Kun käsittelet lisävarusteita ja muita tietokoneen osia, noudata seuraavia ohjeita vaurioiden välttämiseksi:
• Vältä tarpeettomia liikkeitä. Liikkeet saattavat synnyttää staattista sähköä ympärillesi.
• Käsittele lisävarusteita ja muita tietokoneen osia aina varovasti. Tartu PCI-/PCIe-kortteihin,
muistimoduuleihin, emolevyihin ja suorittimiin aina niiden reunoista. Älä koske paljaisiin virtapiireihin tai
liittimiin.
• Älä anna muiden henkilöiden koskea lisävarusteisiin tai muihin tietokoneen osiin.
• Kosketa osan staattiselta sähköltä suojaavalla pakkauksella sovitinkorttipaikan metallista kantta tai
tietokoneen maalaamatonta metallipintaa vähintään kahden sekunnin ajan. Tämä pienentää pakkauksen ja
kehosi staattista varausta ennen uuden osan asentamista tai vaihtamista.
• Mikäli mahdollista, poista osa pakkauksestaan ja asenna se suoraan tietokoneeseen laskematta sitä välillä
käsistäsi. Jos tämä ei onnistu, aseta osan staattiselta sähköltä suojaava pakkaus tasaiselle pinnalle ja osa
pakkauksen päälle.
• Älä aseta osaa keskusyksikön kannen tai muun metallipinnan päälle.
Tietokoneen valmistelu ja tietokoneen kannen poisto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
VAROITUS:
Vältä kosketusta tietokoneen sisällä olevien kuumien osien kanssa. Tietokoneen ollessa käytössä
jotkin osat saattavat kuumentua niin, että ne voivat aiheuttaa palovammoja. Ennen kuin avaat
tietokoneen kannen, katkaise tietokoneesta virta, irrota verkkojohto ja anna osien jäähtyä noin
kymmenen minuuttia.
Valmistele tietokone ja poista tietokoneen kansi ennen tietokoneen minkään laitekomponentin asentamista
tai poistamista toimimalla seuraavasti:
1. Poista asemista kaikki tietovälineet ja katkaise sitten virta kaikista tietokoneeseen liitetyistä laitteista ja
tietokoneesta. Irrota sitten kaikki verkkojohdot pistorasioista ja kaikki tietokoneeseen liitetyt kaapelit.
2. Avaa tarvittaessa tietokoneen kannen lukitus. Katso kohta ”Tietokoneen lukitseminen” sivulla 31.
© Copyright Lenovo 2017 65
3. Paina tietokoneen kannen salvan kahvassa olevaa koloa 1, jotta kahvaa nousee esiin. Käännä kahvaa
kuvan osoittamalla tavalla, jolloin kansi irtoaa rungosta.
Kuva 10. Tietokoneen kannen irrotus
Huomautuksia:
• Kaikki asennus- tai vaihto-osiossa mainitut laitteiston osat eivät ole välttämättä käytettävissä kaikissa
tietokonemalleissa.
• Käytä vain Lenovon toimittamia tietokoneen osia.
• Kun asennat tai vaihdat lisävarustetta, käytä tämän jakson asianmukaisten ohjeiden lisäksi myös
lisävarusteen mukana toimitettuja ohjeita.
• Useimmissa maissa Lenovo edellyttää viallisten asiakkaan vaihdettavissa olevien osien (CRU)
palauttamista. Lisätietoja tästä tulee CRU-osan mukana tai muutaman päivän kuluttua CRU-osan
saapumisesta.
Laitteiden irrotus ja asennus
Tämä jakso sisältää tietokoneen laitteiden irrotus- ja asennusohjeet. Voit ylläpitää tietokonetta ja laajentaa
sen ominaisuuksia irrottamalla tai asentamalla laitteita.
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Erilliset lisävarusteet
Voit kytkeä tietokoneeseen ulkoisia lisävarusteita eli oheislaitteita, kuten erilliset kaiuttimet, kirjoittimen tai
kuvanlukijan. Fyysisen kytkennän lisäksi jotkin oheislaitteet edellyttävät myös ohjelmiston asennusta. Kun
asennat oheislaitetta, paikanna käytettävä liitäntä kohdan ”Laitteiden sijainti” sivulla 1 ohjeiden mukaan. Tee
66 Käyttöopas P720
sitten kytkennät ja asenna tarvittavat ohjelmat tai laiteajurit oheislaitteen mukana toimitettujen ohjeiden
mukaisesti.
Laite monikäyttöisessä laitepaikassa
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Tietokoneen monikäyttöinen laitepaikka tukee seuraavia laitteita:
• Monikäyttömoduuli
• Etuosan tallennusyksikkö
• Aseman sovitinsarja
• Optinen asema
• Matalan optisen aseman sovitin
Huomautus: Seuraavat optisen aseman poisto- tai asennusohjeet koskevat myös muita monikäyttöisessä
laitepaikassa olevia tuettuja laitteita.
Voit poistaa tai asentaa optisen aseman seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna monikäyttöinen laitepaikka. Katso kohta ”Tietokoneen osat” sivulla 6.
3. Voit poistaa optisen aseman seuraavasti:
a. Irrota liitäntä- ja virtakaapeli optisen aseman takaosasta.
Huomautus: Jos olet poistamassa muita tuettuja laitteita monikäyttöisestä laitepaikasta, irrota ensin
kaikki muut kaapelit.
b. Paina sitten kielekkeitä 1 toisiaan päin kuvan osoittamalla tavalla ja liu'uta optista asemaa ulos
tietokoneesta painamalla sen takaosaa.
Kuva 11. Optisen aseman irrotus
Luku 7.Laitteiden irrotus ja asennus 67
4. Voit asentaa optisen aseman seuraavasti:
a. Jos olet asentamassa optista asemaa monikäyttöiseen laitepaikkaan, jossa on muovisuojus
asennettuna, irrota muovisuojus painamalla pidikettä kuvan osoittamalla tavalla. Jos
monikäyttöisessä laitepaikassa on metallinen staattisen sähkön suojus, irrota se.
Kuva 12. Monikäyttöisen laitepaikan muovisuojuksen irrotus
68 Käyttöopas P720
b. Paina kielekkeitä 1 toisiaan päin kuvan osoittamalla tavalla ja liu'uta uutta optista asemaa
asemapaikan puoleen väliin tietokoneen etuosasta. Vapauta sitten kielekkeet ja jatka optisen aseman
liu'uttamista laitepaikkaan, kunnes se napsahtaa paikalleen.
Kuva 13. Optisen aseman asennus
c. Kytke liitäntä- ja virtakaapeli uuteen optiseen asemaan.
Huomautus: Kytke kaikki tuetuista laitteista irrotetut kaapelit paikoilleen.
Kuva 14. Kaapelien liittäminen optiseen asemaan
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Tallennusasema etuosan tallennusyksikössä
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Luku 7.Laitteiden irrotus ja asennus 69
Etuosan tallennusyksikön tallennusaseman voi vaihtaa käytön aikana. Voit poistaa tai asentaa aseman
katkaisematta tietokoneen virtaa, kun seuraavat vaatimukset täyttyvät:
• Etuosan tallennusyksikön SATA-kaapeli on liitetty emolevyn eSATA-liitäntään. Lisätietoja kaapelin
liitännän varmistamisesta on kohdissa ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65 ja
”Emolevyn osat” sivulla 7.
• Tietokoneen käyttöjärjestelmä ei ole etuosan tallennusyksikköön asennetussa tallennusasemassa.
Huomio: Jos jokin yllä mainituista vaatimuksista ei täyty, älä poista tai asenna tallennusasemaa, kun
tietokoneeseen on kytketty virta. Muutoin sisäisen tallennusaseman tiedot voivat vaurioitua.
3,5 tuuman tallennusasema
Voit poistaa tai asentaa 3,5 tuuman tallennusaseman seuraavasti:
1. Ennen kuin poistat 3,5 tuuman tallennusaseman, irrota ensin vanha tallennusasema turvallisesti
käyttöjärjestelmästä. Lisätietoja on Windowsin ohjejärjestelmässä.
2. Avaa yksikön kansi mukana toimitetulla avaimella kuvan mukaisesti. Avaa yksikön kansi painamalla uraa
a.
Kuva 15. Etuosan tallennusyksikön kannen avaus
3. Paina kehikon kannessa olevaa koloa ja vedä sitten kehikko etuosan tallennusyksiköstä vetämällä
kohonneesta kannen reunasta.
Kuva 16. Kehikon irrotus etuosan tallennusyksiköstä
70 Käyttöopas P720
4. Voit poistaa 3,5 tuuman tallennusaseman taivuttamalla kehikkoa molemmista reunoista ja irrottamalla
sitten 3,5 tuuman tallennusaseman kehikosta.
Kuva 17. 3,5 tuuman tallennusaseman irrotus kehikosta
5. Voit asentaa uuden 3,5 tuuman tallennusaseman taivuttamalla kehikkoa molemmista reunoista ja
kohdistamalla kehikon tapit 1 uuden aseman vastaaviin reikiin.
Huomautuksia:
• Varmista, että piirilevy on alaspäin ja että liitännät ovat pidikkeen takaosaan päin.
• Älä koske tallennusaseman piirilevyyn käytön aikana.
Kuva 18. 3,5 tuuman tallennusaseman asentaminen kehikkoon
Luku 7.Laitteiden irrotus ja asennus 71
6. Liu'uta kehikkoa, jossa uusi 3,5 tuuman tallennusasema on, etuosan tallennusyksikköön, kunnes se
napsahtaa paikalleen. Kiinnitä yksikön kansi painamalla uraa ja lukitse yksikön kansi avaimella.
Kuva 19. 3,5 tuuman tallennusaseman asennus etuosan tallennusyksikköön
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
2,5 tuuman tallennusasema
Voit poistaa tai asentaa 2,5 tuuman tallennusaseman seuraavasti:
1. Ennen kuin poistat 2,5 tuuman tallennusaseman, irrota ensin vanha tallennusasema turvallisesti
käyttöjärjestelmästä. Lisätietoja on Windowsin ohjejärjestelmässä.
2. Avaa yksikön kansi mukana toimitetulla avaimella kuvan mukaisesti. Avaa yksikön kansi painamalla uraa
a.
Kuva 20. Etuosan tallennusyksikön kannen avaus
3. Paina kehikon kannessa olevaa koloa ja vedä sitten kehikko etuosan tallennusyksiköstä vetämällä
kohonneesta kannen reunasta.
Kuva 21. Kehikon irrotus etuosan tallennusyksiköstä
4. Voit irrottaa 2,5 tuuman tallennusaseman seuraavasti:
72 Käyttöopas P720
a. Irrota 2,5 tuuman tallennusasema kehikosta taivuttamalla kehikkoa molemmista reunoista.
Kuva 22. 2,5 tuuman tallennusaseman irrotus kehikosta
b. Nosta metallipidikkeen kielekettä 1 ja työnnä metallipidikettä voimakkaasti kuvan osoittamalla
tavalla. Liu'uta sitten pidikettä ja poista se muovikehyksestä.
Kuva 23. Metallipidikkeen irrotus asemasovittimen muovikehyksestä
c. Irrota tallennusasema pidikkeestä taivuttamalla metallipidikettä varovasti molemmista reunoista.
Kuva 24. Tallennusaseman irrotus metallipidikkeestä
5. Voit asentaa uuden 2,5 tuuman aseman etuosan tallennusyksikköön seuraavasti:
Luku 7.Laitteiden irrotus ja asennus 73
a. Taivuta metallipidikettä varovasti molemmista reunoista ja kohdista metallipidikkeen neljä kielekettä
1 uuden tallennusaseman vastaaviin reikiin.
Huomautus: Varmista, että tallennusaseman liitännät ovat metallikehikon kielekettä päin.
Kuva 25. 2,5 tuuman tallennusaseman asennus metallipidikkeeseen
b. Aseta metallipidikkeen neljä tappia 1 muovikehyksen vastaaviin aukkoihin kuvan osoittamalla tavalla.
Kuva 26. Metallipidikkeen asetus asemasovittimen muovikehykseen
74 Käyttöopas P720
c. Työnnä metallikehikkoa alas, kunnes kieleke 1 menee hieman kaarelle. Työnnä sitten
tallennusaseman sisältävää kehikkoa alas kuvan osoittamalla tavalla, kunnes kieleke 1 napsahtaa
paikalleen.
Kuva 27. Metallipidikkeen asennus asemasovittimen muovikehykseen
d. Taivuta muovipidikettä molemmista reunoista ja kohdista muovipidikkeen tapit 1 asemasovittimen
muovipidikkeen vastaaviin reikiin.
Huomautuksia:
• Varmista, että piirilevy on alaspäin ja että liitännät ovat pidikkeen takaosaan päin.
• Älä koske tallennusaseman piirilevyyn käytön aikana.
Kuva 28. Asemasovittimen ja 2,5 tuuman tallennusaseman asennus muovipidikkeeseen
Luku 7.Laitteiden irrotus ja asennus 75
6. Liu'uta muovipidikettä, jossa uusi 2,5 tuuman tallennusasema on, etuosan tallennusyksikköön, kunnes
se napsahtaa paikalleen. Kiinnitä yksikön kansi painamalla uraa ja lukitse yksikön kansi avaimella.
Kuva 29. Kehikon ja 2,5 tuuman tallennusaseman asennus etuosan tallennusyksikköön
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Laite aseman sovitinsarjassa
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Aseman sovitinsarjassa (jäljempänä sarja) voi olla joko toinen tai molemmat seuraavista osista:
• Matala optinen asema
• Tallennusasema (esimerkiksi kiintolevyasema, SSD-asema tai yhdistelmäasema)
Matala optinen asema
Huomautus: Ohjeet matalan optisen aseman poistamiseen sarjasta tai asentamiseen sarjaan koskevat
myös matalan optisen aseman sovitinta.
Voit poistaa tai asentaa matalan optisen aseman seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Varmista, että kaikki kaapelit on irrotettu sarjasta. Poista sarja tietokoneen etupuolelta. Katso kohta
”Laite monikäyttöisessä laitepaikassa” sivulla 67.
3. Voit poistaa matalan optisen aseman sarjasta seuraavasti:
76 Käyttöopas P720
a. Paina pidike sarjan yläosassa olevan aukon läpi kuvan mukaisesti ja työnnä matalaa optista asemaa
eteenpäin. Poista sitten matala optinen asema sarjasta.
Kuva 30. Matalan optisen aseman irrotus sarjasta
b. Irrota kehikko matalasta optisesta asemasta kuvan osoittamalla tavalla.
Kuva 31. Kehikon irrotus matalasta optisesta asemasta
4. Voit asentaa sarjaan uuden matalan optisen aseman seuraavasti:
a. Kohdista kehikossa olevat kolme kielekettä uudessa matalassa optisessa asemassa oleviin
vastaaviin aukkoihin. Asenna sitten kehikko uuteen matalaan optiseen asemaan.
Kuva 32. Kehikon asennus uuteen matalaan optiseen asemaan
Luku 7.Laitteiden irrotus ja asennus 77
b. Työnnä uutta matalaa optista asemaa sarjaan, kunnes kuulet napsahduksen. Matala optinen asema
on tukevasti paikallaan.
Kuva 33. Matalan optisen aseman asennus sarjaan
5. Liu'uta sarjaa monikäyttöiseen laitepaikkaan ja liitä kaapelit.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
3,5 tuuman tallennusasema
Voit poistaa tai asentaa 3,5 tuuman tallennusaseman seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Varmista, että kaikki kaapelit on irrotettu sarjasta. Poista sarja tietokoneen etupuolelta. Katso kohta
”Laite monikäyttöisessä laitepaikassa” sivulla 67.
3. Avaa sarjan takakansi painamalla pidikettä kuvan mukaisesti.
Kuva 34. Sarjan takakannen avaus
78 Käyttöopas P720

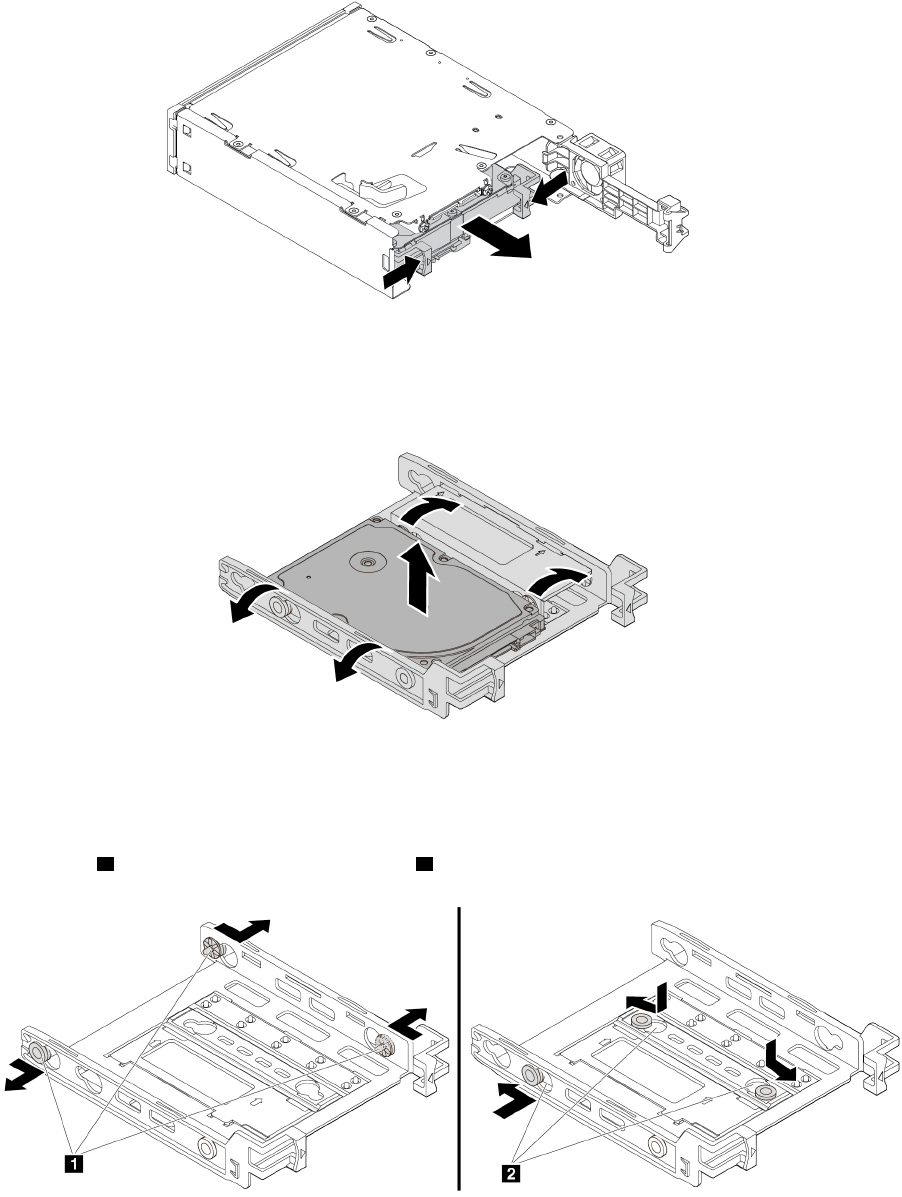

4. Paina molempia pidikkeitä samanaikaisesti toisiaan päin ja vedä sovitinkehikko ulos sarjan takaosasta.
Kuva 35. Sovitinkehikon irrotus sarjasta
5. Taivuta sovitinkehikkoa molemmista reunoista ja irrota sitten 3,5 tuuman tallennusasema kehikosta. Älä
koske aseman piirilevyyn 1.
Kuva 36. 3,5 tuuman tallennusaseman irrotus sovitinkehikosta
6. Jos haluat asentaa 3,5 tuuman tallennusaseman, varmista, että sovitinkehikko on auki. Voit avata
kehikon seuraavasti:
Luku 7.Laitteiden irrotus ja asennus 79
a. Irrota tapit 1 ja asenna ne uudelleen aukkoihin 2.
Kuva 37. Tappien irrotus ja uudelleenasennus aukkoihin
b. Vapauta kielekkeet 1, 2 ja 3 vastaavista aukoista.
Kuva 38. Kielekkeiden vapautus vastaavista aukoista
80 Käyttöopas P720
c. Avaa kehikko kuvan osoittamalla tavalla.
Kuva 39. Kehikon avaus

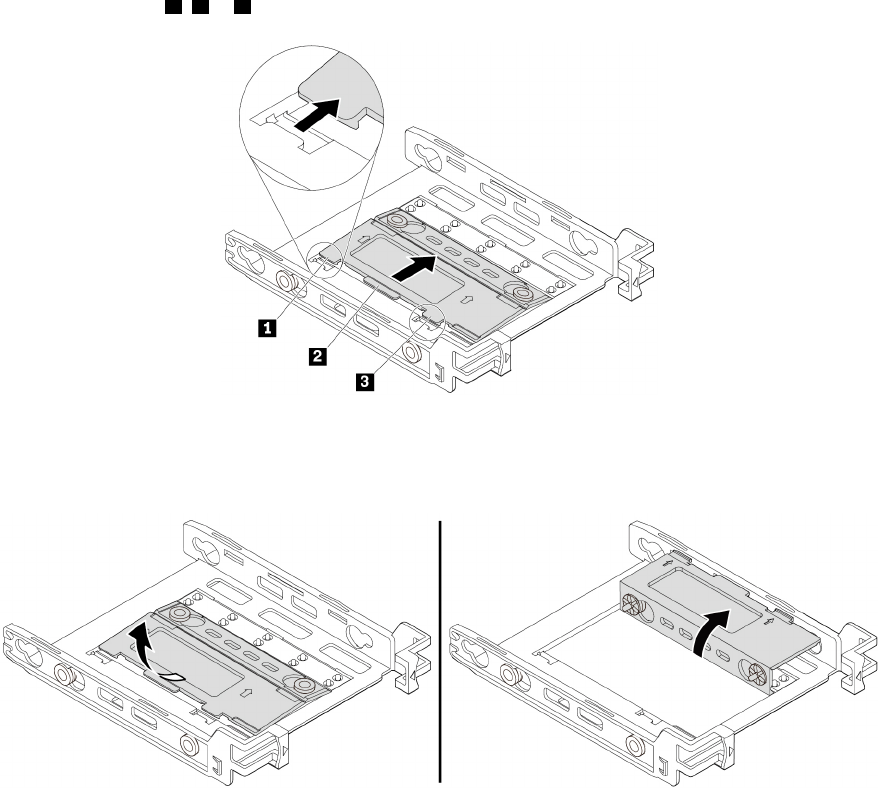

d. Työnnä kielekkeet 1, 2 ja 3 vastaaviin aukkoihin. Varmista, että kielekkeet ovat tukevasti paikallaan.
Kuva 40. Kielekkeiden työntäminen vastaaviin aukkoihin
Luku 7.Laitteiden irrotus ja asennus 81
7. Asenna 3,5 tuuman tallennusasema sovitinkehikkoon seuraavasti:
a. Taivuta kehikkoa molemmista reunoista ja kohdista kehikon tapit 1, 2, 3 ja 4 uuden 3,5 tuuman
tallennusaseman vastaaviin aukkoihin.
b. Asenna uusi 3,5 tuuman tallennusasema kehikkoon. Älä koske aseman piirilevyyn 5.
Kuva 41. Uuden 3,5 tuuman tallennusaseman asennus kehikkoon
8. Liu'uta uutta 3,5 tuuman tallennusasemaa kehikkoineen sarjaan takaosasta, kunnes asema napsahtaa
paikalleen.
Kuva 42. Uuden 3,5 tuuman tallennusaseman asennus kehikkoineen sarjaan
82 Käyttöopas P720
9. Käännä sarjan takakantta sisäänpäin, kunnes kuulet napsahduksen. Varmista, että takakansi on
tukevasti paikallaan.
Kuva 43. Takakannen kääntäminen sisäänpäin
10. Liu'uta sarjaa monikäyttöiseen laitepaikkaan ja liitä kaapelit.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
2,5 tuuman tallennusasema
Voit poistaa tai asentaa 2,5 tuuman tallennusaseman seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Varmista, että kaikki kaapelit on irrotettu sarjasta. Poista sarja tietokoneen etupuolelta. Katso kohta
”Laite monikäyttöisessä laitepaikassa” sivulla 67.
3. Avaa sarjan takakansi painamalla pidikettä kuvan mukaisesti.
Kuva 44. Sarjan takakannen avaus
Luku 7.Laitteiden irrotus ja asennus 83
4. Paina molempia pidikkeitä samanaikaisesti toisiaan päin ja vedä sovitinkehikko ulos sarjan takaosasta.
Kuva 45. Sovitinkehikon irrotus sarjasta
5. Voit irrottaa 2,5 tuuman tallennusaseman taivuttamalla sovitinkehikkoa molemmista reunoista ja
irrottamalla sitten aseman kehikosta. Älä koske aseman piirilevyyn.
Kuva 46. 2,5 tuuman tallennusaseman irrotus kehikosta
6. Jos haluat asentaa 2,5 tuuman tallennusaseman, varmista, että sovitinkehikko on taitettuna. Voit taittaa
kehikon seuraavasti:
a. Irrota tapit 1 ja asenna ne uudelleen aukkoihin 2.
Kuva 47. Tappien irrotus ja asennus uusiin aukkoihin
84 Käyttöopas P720

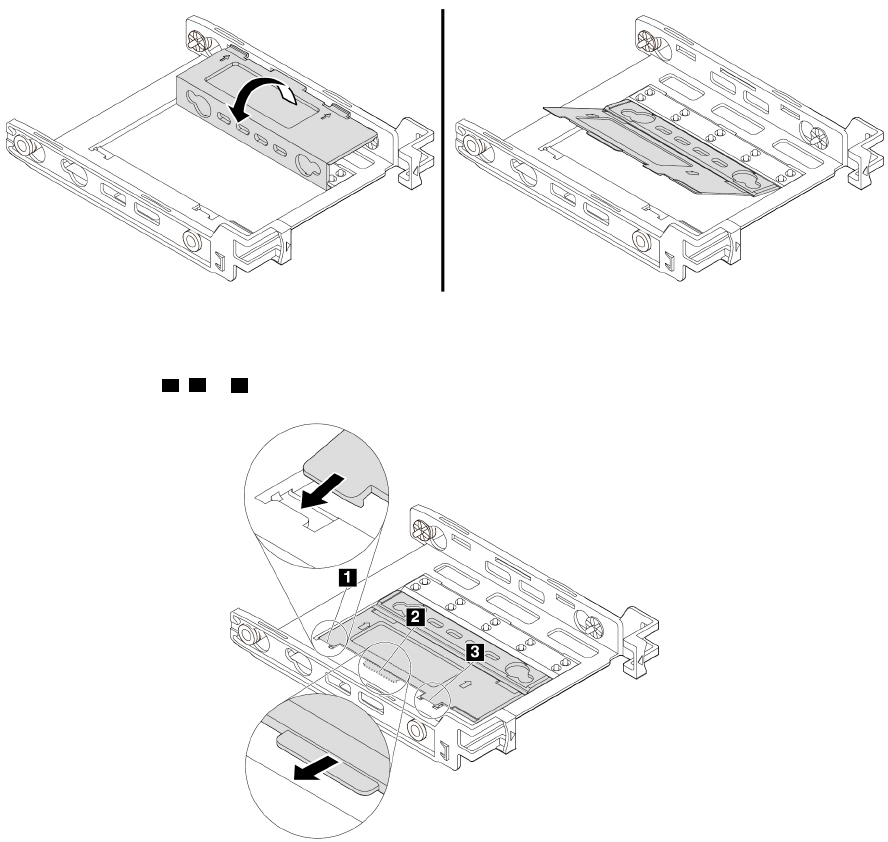

b. Vapauta kielekkeet 1, 2 ja 3 niiden aukoista kääntämällä kehikkoa kuvan osoittamalla tavalla.
Kuva 48. Kehikon kääntäminen
c. Taita kehikkoa kuvan osoittamalla tavalla.
Kuva 49. Kehikon taittaminen
Luku 7.Laitteiden irrotus ja asennus 85
d. Työnnä kielekkeet 1, 2 ja 3 vastaaviin aukkoihin. Varmista, että kielekkeet ovat tukevasti paikallaan.
Kuva 50. Kielekkeiden työntäminen vastaaviin aukkoihin
7. Asenna 2,5 tuuman tallennusasema sovitinkehikkoon seuraavasti:
a. Taivuta kehikkoa molemmista reunoista ja kohdista kehikon tapit 1, 2, 3 ja 4 uuden 2,5 tuuman
tallennusaseman vastaaviin aukkoihin.
b. Asenna uusi 2,5 tuuman tallennusasema kehikkoon. Älä koske aseman piirilevyyn 5.
Kuva 51. Uuden 2,5 tuuman tallennusaseman asennus kehikkoon
86 Käyttöopas P720
8. Liu'uta uutta 2,5 tuuman tallennusasemaa kehikkoineen sarjaan takaosasta, kunnes asema napsahtaa
paikalleen.
Kuva 52. Uuden 2,5 tuuman tallennusaseman asennus kehikkoineen sarjaan
9. Käännä sarjan takakantta sisäänpäin, kunnes kuulet napsahduksen. Varmista, että takakansi on
tukevasti paikallaan.
Kuva 53. Takakannen kääntäminen sisäänpäin
10. Liu'uta sarjaa monikäyttöiseen laitepaikkaan ja liitä kaapelit.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Monikäyttöisen laitepaikan kehikko
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Voit poistaa tai asentaa monikäyttöisen laitepaikan kehikon seuraavasti:
Luku 7.Laitteiden irrotus ja asennus 87
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Irrota monikäyttöisen laitepaikan kehikkoon asennettu laite. Katso kohta ”Laite monikäyttöisessä
laitepaikassa” sivulla 67.
3. Voit poistaa monikäyttöisen laitepaikan kehikon seuraavasti:

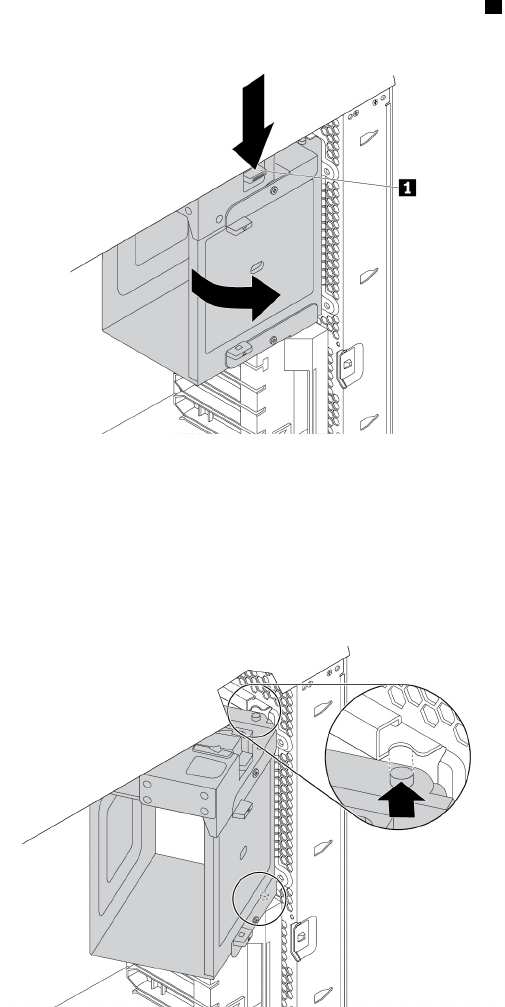

a. Paina monikäyttöisen laitepaikan kehikon yläosassa olevaa kiinnityspidikettä 1.
b. Käännä kehikkoa ulospäin takaosasta ja irrota kehikko tietokoneen rungosta.
Kuva 54. Monikäyttöisen laitepaikan kehikon irrotus
4. Voit asentaa monikäyttöisen laitepaikan kehikon seuraavasti:
a. Aseta monikäyttöisen laitepaikan kehikko runkoon noin 45 asteen suhteellisessa kulmassa kuvan
osoittamalla tavalla. Kohdista monikäyttöisen laitepaikan kehikon ylä- ja alaosan kaksi tappia
tietokoneen rungon loviin.
Kuva 55. Monikäyttöisen laitepaikan kehikon asettaminen runkoon
88 Käyttöopas P720
b. Käännä monikäyttöisen laitepaikan kehikkoa sisäänpäin kuvan osoittamalla tavalla, kunnes se
napsahtaa paikalleen.
Kuva 56. Monikäyttöisen laitepaikan kehikon asennus
5. Asenna kehikosta irrotettu laite takaisin paikalleen.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Kannen avauksen tunnistuskytkin
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Voit poistaa tai asentaa kannen avauksen tunnistuskytkimen seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Irrota monikäyttöisen laitepaikan kehikko. Katso kohta ”Monikäyttöisen laitepaikan kehikko” sivulla 87.
3. Voit poistaa kannen avauksen tunnistuskytkimen seuraavasti:
a. Paikanna kannen avauksen tunnistuskytkin. Katso kohta ”Tietokoneen osat” sivulla 6.
b. Irrota kannen avauksen tunnistuskytkimen kaapeli emolevystä.
Luku 7.Laitteiden irrotus ja asennus 89
c. Poista kannen avauksen tunnistuskytkin tietokoneen rungosta liu'uttamalla sitä kuvan osoittamalla
tavalla.
Kuva 57. Kannen avauksen tunnistuskytkimen irrottaminen
4. Voit asentaa uuden kannen avauksen tunnistuskytkimen seuraavasti:
a. Kohdista uuden kannen avauksen tunnistuskytkimen kaksi tappia tietokoneen rungon kahteen
kielekkeeseen. Työnnä sitten uutta kannen avauksen tunnistuskytkintä sisäänpäin, kunnes se on
tukevasti paikallaan kielekkeiden välissä.
Kuva 58. Kannen avauksen tunnistuskytkimen asennus
b. Kytke kannen avauksen tunnistuskytkimen kaapeli kannen avauksen tunnistuskytkimen liitäntään
emolevyllä. Katso kohta ”Emolevyn osat” sivulla 7.
5. Asenna monikäyttöisen laitepaikan kehikko takaisin paikalleen.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
90 Käyttöopas P720
3,5 tuuman tallennusasema tallennusasemapaikassa
Tietokoneessa oleva 3,5 tuuman tallennusasema voi olla 3,5 tuuman kiintolevyasema tai 3,5 tuuman
yhdistelmäasema.
Tietokoneen mallin mukaan tallenusasemapaikassa voidaan käyttää jompaakumpaa seuraavista
tallennusasemakehikoista:
Kuva 59. Kaksi tallennusaseman kehikkotyyppiä
Poista tai asenna 3,5 tuuman tallennusasema tyypin 1 kehikkoon seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna tallennusasemapaikka. Katso kohta ”Sisäiset tallennusasemat” sivulla 9.
3. Poista 3,5 tuuman tallennusasema tyypin 1 kehikosta seuraavasti:
a. Avaa tallennusasemakehikon molemmilla sivuilla olevat kahvat. Irrota kaapelit tallennusasemasta ja
vedä tallennusaseman sisältävä kehikko ulos.
Kuva 60. Tyypin 1 tallennusasemakehikon irrotus
Luku 7.Laitteiden irrotus ja asennus 91
b. Irrota tallennusasema kehikosta taivuttamalla kehikkoa molemmista reunoista.
Kuva 61. Tallennusaseman irrotus tyypin 1 kehikosta
4. Asenna 3,5 tuuman tallennusasema tyypin 1 kehikkoon seuraavasti:
a. Avaa tallennusasemakehikon molemmilla sivuilla olevat kahvat ja vedä tyhjä kehikko ulos.
b. Taivuta kehikkoa molemmista reunoista ja kohdista kehikon tapit 1 uuden tallennusaseman
vastaaviin reikiin.
Huomautuksia:
• Varmista, että piirilevy 2 on ylöspäin ja että liitännät 3 ovat pidikkeen etuosaan päin.
• Älä koske tallennusaseman piirilevyyn 2.
Kuva 62. Tallennusaseman asennus tyypin 1 kehikkoon
92 Käyttöopas P720
5. Liu'uta kehikko, johon uusi tallennusasema on asennettu, tallennusasemapaikkaan.
Kuva 63. Tyypin 1 tallennusasemakehikon asennus
6. Kytke liitäntäkaapeli ja virtakaapeli uuteen tallennusasemaan ja sulje sitten kehikon molemmilla sivuilla
olevat kahvat.
Poista tai asenna 3,5 tuuman tallennusasema tyypin 2 kehikkoon seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna tallennusasemapaikka. Katso kohta ”Sisäiset tallennusasemat” sivulla 9.
3. Paina kehikon kannessa olevaa koloa ja vedä sitten kehikko tallenusasemapaikasta vetämällä
kohonneesta kannen reunasta.
Kuva 64. Tyypin 2 tallennusasemakehikon irrotus
Luku 7.Laitteiden irrotus ja asennus 93
4. Voit irrottaa tallennusaseman tyypin 2 kehikosta taivuttamalla kehikkoa molemmista reunoista ja
irrottamalla sitten tallennusaseman kehikosta.
Kuva 65. Tallennusaseman irrotus tyypin 2 kehikosta
5. Voit asentaa uuden tallennusaseman tyypin 2 kehikkoon taivuttamalla kehikkoa molemmista reunoista
ja kohdistamalla kehikon tapit 1 aseman vastaaviin reikiin.
Huomautuksia:
• Varmista, että piirilevy 3 on ylöspäin ja että liitännät 2 ovat pidikkeen takaosaan päin.
• Älä koske tallennusaseman piirilevyyn 3.
Kuva 66. Tallennusaseman asennus tyypin 2 kehikkoon
94 Käyttöopas P720
6. Liu'uta kehikko, johon uusi tallennusasema on asennettu, tallennusasemapaikkaan niin, että se
napsahtaa paikalleen.
Kuva 67. Tyypin 2 tallennusasemakehikon asennus
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
2,5 tuuman tallennusasema tallennusasemapaikassa
Tietokoneen mallin mukaan tallenusasemapaikassa voidaan käyttää jompaakumpaa seuraavista
tallennusasemakehikoista:
Kuva 68. Kaksi tallennusaseman kehikkotyyppiä
Poista tai asenna 2,5 tuuman tallennusasema tyypin 1 kehikkoon seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna tallennusasemapaikka. Katso kohta ”Sisäiset tallennusasemat” sivulla 9.
3. Poista 2,5 tuuman tallennusasema tyypin 1 kehikosta seuraavasti:
Luku 7.Laitteiden irrotus ja asennus 95
a. Avaa tallennusasemakehikon molemmilla sivuilla olevat kahvat. Irrota kaapelit tallennusasemasta ja
vedä tallennusaseman sisältävä kehikko ulos.
Kuva 69. Tyypin 1 tallennusasemakehikon irrotus
b. Irrota 2,5 tuuman tallennusasema kehikosta taivuttamalla kehikkoa molemmista reunoista.
Huomautus: Jos kehikkoon on asennettu myös 3,5 tuuman tallennusasema, poista se ensin. Katso
kohta ”3,5 tuuman tallennusasema tallennusasemapaikassa” sivulla 91.
Kuva 70. Tallennusaseman irrotus tyypin 1 kehikosta
4. Asenna 2,5 tuuman tallennusasema tyypin 1 kehikkoon seuraavasti:
a. Avaa tallennusasemakehikon molemmilla sivuilla olevat kahvat ja vedä tyhjä kehikko ulos.
96 Käyttöopas P720
b. Taivuta kehikkoa molemmista reunoista ja kohdista kehikon tapit 1 uuden tallennusaseman
vastaaviin reikiin.
Huomautus: Jos olet asentamassa 2,5 tuuman kiintolevyasemaa, varmista, että piirilevy on alaspäin
ja että liitännät 2 ovat pidikkeen etuosaan päin.
Kuva 71. Tallennusaseman asennus tyypin 1 kehikkoon
5. Liu'uta kehikko, johon uusi tallennusasema on asennettu, tallennusasemapaikkaan.
Huomautus: Varmista, että tallennusasema on yläreunassa. Käännä tallennusasemakehikko
tarvittaessa ylösalaisin.
Kuva 72. Tyypin 1 tallennusasemakehikon asennus
6. Kytke liitäntäkaapeli ja virtakaapeli uuteen tallennusasemaan ja sulje sitten kehikon molemmilla sivuilla
olevat kahvat.
Luku 7.Laitteiden irrotus ja asennus 97
Poista tai asenna 2,5 tuuman tallennusasema tyypin 2 kehikkoon seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna tallennusasemapaikka. Katso kohta ”Sisäiset tallennusasemat” sivulla 9.
3. Paina kehikon kannessa olevaa koloa ja vedä sitten kehikko tallenusasemapaikasta vetämällä
kohonneesta kannen reunasta.
Kuva 73. Tyypin 2 tallennusasemakehikon irrotus
4. Voit irrottaa tallennusaseman tyypin 2 kehikosta taivuttamalla kehikkoa molemmista reunoista ja
irrottamalla sitten tallennusaseman kehikosta.
Kuva 74. Tallennusaseman irrotus tyypin 2 kehikosta
98 Käyttöopas P720
5. Voit asentaa uuden tallennusaseman tyypin 2 kehikkoon taivuttamalla kehikkoa molemmista reunoista
ja kohdistamalla kehikon tapit 1 aseman vastaaviin reikiin.
Huomautus: Jos olet asentamassa 2,5 tuuman kiintolevyasemaa, varmista, että piirilevy on alaspäin ja
että liitännät 2 ovat pidikkeen takaosaan päin.
Kuva 75. Tallennusaseman asennus tyypin 2 kehikkoon
6. Liu'uta kehikko, johon uusi tallennusasema on asennettu, tallennusasemapaikkaan niin, että se
napsahtaa paikalleen.
Kuva 76. Tyypin 2 tallennusasemakehikon asennus
Luku 7.Laitteiden irrotus ja asennus 99
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
2,5 tuuman tallennusasema ja asemasovitin tallennusasemapaikassa
Tietokoneen mallin mukaan tallenusasemapaikassa voidaan käyttää jompaakumpaa seuraavista
tallennusasemakehikoista:
Kuva 77. Kaksi tallennusaseman kehikkotyyppiä
Poista tai asenna 2,5 tuuman tallennusasema ja asemasovitin tyypin 1 kehikkoon seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna tallennusasema. Katso kohta ”Sisäiset tallennusasemat” sivulla 9.
3. Poista 2,5 tuuman tallennusasema ja asemasovitin tyypin 1 kehikosta seuraavasti:
a. Avaa tallennusasemakehikon molemmilla sivuilla olevat kahvat. Irrota kaapelit asemasovittimesta ja
vedä kehikko ulos.
Kuva 78. Tyypin 1 tallennusasemakehikon irrotus
100 Käyttöopas P720
b. Irrota asemasovitin kehikosta taivuttamalla kehikkoa molemmista reunoista.
Kuva 79. Asemasovittimen irrotus tyypin 1 pidikkeestä
c. Nosta metallipidikkeen kielekettä 1 ja työnnä metallipidikettä voimakkaasti kuvan osoittamalla
tavalla. Liu'uta sitten pidikettä ja poista se muovikehyksestä.
Kuva 80. Metallipidikkeen irrotus asemasovittimen muovikehyksestä
d. Irrota tallennusasema pidikkeestä taivuttamalla metallipidikettä varovasti molemmista reunoista.
Kuva 81. Tallennusaseman irrotus asemasovittimen metallikehikosta
4. Asenna 2,5 tuuman tallennusasema ja asemasovitin tyypin 1 kehikkoon seuraavasti:
a. Avaa tallennusasemakehikon molemmilla sivuilla olevat kahvat ja vedä tyhjä kehikko ulos.
b. Jos asemasovitin on asennettu kehikkoon, irrota asemasovitin kehikosta taivuttamalla kehikkoa
molemmista reunoista.
Luku 7.Laitteiden irrotus ja asennus 101
c. Taivuta metallipidikettä varovasti molemmista reunoista ja kohdista metallipidikkeen neljä kielekettä
1 uuden tallennusaseman vastaaviin reikiin.
Huomautus: Varmista, että tallennusaseman liitännät ovat metallikehikon kielekettä päin.
Kuva 82. Tallennusaseman asennus asemasovittimen metallikehikkoon
d. Aseta metallipidikkeen neljä tappia 1 muovikehyksen vastaaviin aukkoihin kuvan osoittamalla tavalla.
Kuva 83. Metallipidikkeen asetus asemasovittimen muovikehykseen
102 Käyttöopas P720
e. Työnnä metallikehikkoa alas, kunnes kieleke 1 menee hieman kaarelle. Työnnä sitten
tallennusaseman sisältävää kehikkoa alas kuvan osoittamalla tavalla, kunnes kieleke 1 napsahtaa
paikalleen.
Kuva 84. Metallipidikkeen asennus asemasovittimen muovikehykseen
f. Taivuta muovipidikettä molemmista reunoista ja kohdista muovipidikkeen tapit 1 asemasovittimen
muovipidikkeen vastaaviin reikiin.
Huomautus: Varmista, että piirilevy on ylöspäin ja että liitännät 2 ovat pidikkeen etuosaan päin.
Kuva 85. Asemasovittimen asennus tyypin 1 pidikkeeseen
Luku 7.Laitteiden irrotus ja asennus 103
5. Liu'uta tallennusasemakehikko, johon asemasovitin on asennettu, tallennusasemapaikkaan.
Kuva 86. Tyypin 1 tallennusasemakehikon asennus
6. Kytke liitäntäkaapeli ja virtakaapeli asemasovittimeen ja sulje sitten tallennusasemakehikon molemmilla
sivuilla olevat kahvat.
Poista tai asenna 2,5 tuuman tallennusasema ja asemasovitin tyypin 2 kehikkoon seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna tallennusasemapaikka. Katso kohta ”Sisäiset tallennusasemat” sivulla 9.
3. Paina kehikon kannessa olevaa koloa ja vedä sitten kehikko tallenusasemapaikasta vetämällä
kohonneesta kannen reunasta.
Kuva 87. Tyypin 2 tallennusasemakehikon irrotus
104 Käyttöopas P720
4. Poista 2,5 tuuman tallennusasema ja asemasovitin tyypin 2 kehikosta seuraavasti:
a. Irrota asemasovitin kehikosta taivuttamalla kehikkoa molemmista reunoista.
Kuva 88. Asemasovittimen irrotus tyypin 2 pidikkeestä
b. Nosta metallipidikkeen kielekettä 1 ja työnnä metallipidikettä voimakkaasti kuvan osoittamalla
tavalla. Liu'uta sitten pidikettä ja poista se muovikehyksestä.
Kuva 89. Metallipidikkeen irrotus asemasovittimen muovikehyksestä
c. Irrota tallennusasema pidikkeestä taivuttamalla metallipidikettä varovasti molemmista reunoista.
Kuva 90. Tallennusaseman irrotus asemasovittimen metallikehikosta
5. Asenna uusi 2,5 tuuman tallennusasema ja asemasovitin tyypin 2 kehikkoon seuraavasti:
a. Jos asemasovitin on asennettu kehikkoon, irrota asemasovitin kehikosta taivuttamalla kehikkoa
molemmista reunoista.
Luku 7.Laitteiden irrotus ja asennus 105
b. Taivuta metallipidikettä varovasti molemmista reunoista ja kohdista metallipidikkeen neljä kielekettä
1 uuden tallennusaseman vastaaviin reikiin.
Huomautus: Varmista, että tallennusaseman liitännät ovat metallikehikon kielekettä päin.
Kuva 91. Tallennusaseman asennus asemasovittimen metallikehikkoon
c. Aseta metallipidikkeen neljä tappia 1 muovikehyksen vastaaviin aukkoihin kuvan osoittamalla tavalla.
Kuva 92. Metallipidikkeen asetus asemasovittimen muovikehykseen
106 Käyttöopas P720
d. Työnnä metallikehikkoa alas, kunnes kieleke 1 menee hieman kaarelle. Työnnä sitten
tallennusaseman sisältävää kehikkoa alas kuvan osoittamalla tavalla, kunnes kieleke 1 napsahtaa
paikalleen.
Kuva 93. Metallipidikkeen asennus asemasovittimen muovikehykseen
e. Taivuta muovipidikettä molemmista reunoista ja kohdista muovipidikkeen tapit 1 asemasovittimen
muovipidikkeen vastaaviin reikiin.
Huomautuksia:
• Varmista, että piirilevy on alaspäin ja että liitännät ovat pidikkeen takaosaan päin.
• Älä koske tallennusaseman piirilevyyn käytön aikana.
Kuva 94. Asemasovittimen asennus tyypin 2 pidikkeeseen
Luku 7.Laitteiden irrotus ja asennus 107
6. Liu'uta tallennusasemakehikko, johon asemasovitin on asennettu, tallennusasemapaikkaan niin, että se
napsahtaa paikalleen.
Kuva 95. Tyypin 2 tallennusasemakehikon asennus
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
M.2 SSD -asema
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
M.2 SSD -aseman voi asentaa M.2 SSD -aseman pidikkeeseen tai M.2 SSD -aseman PCIe-sovittimeen.
M.2 SSD -aseman pidikkeeseen asennettu M.2 SSD -asema
Voit poistaa tai asentaa M.2 SSD -aseman seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Aseta tietokone kyljelleen, jotta pääset helpommin käsiksi M.2 SSD -asemapaikkoihin.
3. Etsi M.2 SSD -asemapaikat. Katso kohta ”Emolevyn osat” sivulla 7.
108 Käyttöopas P720
4. Irrota M.2 SSD -aseman pidike vetämällä ja kääntämällä etuosan tuuletinmoduulin kielekettä kuvan
osoittamalla tavalla, jolloin sisällä oleva salpa avautuu 1. Vapauta M.2 SSD -aseman pidike kääntämällä
metallikantta hieman 2. Tartu sitten M.2 SSD -aseman pidikkeeseen sen yläreunasta ja vedä se
varovasti ulos M.2 SSD -asemapaikoista 3.
Kuva 96. M.2 SSD -aseman pidikkeen irrotus
5. Irrota M.2 SSD -aseman jäähdytyslevy kääntämällä kiinnitystappia 90 astetta vastapäivään, jolloin
jäähdytyslevy vapautuu. Nosta sitten jäähdytyslevy pois M.2 SSD -aseman pidikkeestä.
Kuva 97. Jäähdytyslevyn poisto M.2 SSD -aseman pidikkeestä
Luku 7.Laitteiden irrotus ja asennus 109
6. Voit poistaa M.2 SSD -aseman seuraavasti:
a. Irrota M.2 SSD -aseman kiinnitysruuvi 1.
b. Irrota M.2 SSD -asema ruuvinpitimineen M.2 SSD -asemapaikasta 2.
c. Irrota ruuvinpidin M.2 SSD -asemasta 3.
Kuva 98. M.2 SSD -aseman irrotus
7. Voit asentaa M.2 SSD -aseman seuraavasti:
a. Kiinnitä lämpöä johtava levy M.2 SSD -aseman pidikkeeseen kuvan mukaisesti. Poista tarvittaessa
lämpöä johtavan levyn suojakalvo.
Kuva 99. Lämpöä johtavan levyn kiinnitys M.2 SSD -aseman pidikkeeseen
110 Käyttöopas P720
b. Kohdista ruuvinpitimessä oleva kohdistusura 1 M.2 SSD -asemassa olevaan vastaavaan uraan 2.
Asenna ruuvinpidin uuteen M.2 SSD -asemaan kuvan mukaisesti.
Kuva 100. Ruuvinpitimen asennus M.2 SSD -asemaan
c. Pitele uutta M.2 SSD -asemaa sen reunoista ja varmista, että piirilevyn reuna on ylöspäin. Työnnä
sitten asemaa vastaavaan paikkaan, kunnes se on tukevasti paikallaan.
Huomautuksia:
• Kiinnitä huomiota loven 1 asentoon uudessa asemassa.
• Älä koske M.2 SSD -asemassa olevaan piirilevyyn.
• Jos M.2 SSD -aseman pidikkeeseen asennetaan vain yksi M.2 SSD -asema, asenna asema M.2
SSD -asemapaikkaan 1 ( 21 ). Katso kohta ”Emolevyn osat” sivulla 7.
Kuva 101. M.2 SSD -aseman asennus
Luku 7.Laitteiden irrotus ja asennus 111
d. Kiinnitä uusi M.2 SSD -asema ruuvilla.
Huomautus: Älä kiristä ruuvia liian tiukalle.
Kuva 102. M.2 SSD -aseman kiinnitys
8. Voit asentaa M.2 SSD -aseman jäähdytyslevyn seuraavasti:
a. Poista tarvittaessa jäähdytyslevyssä olevan lämpöä johtavan levyn suojakalvo.
b. Aseta jäähdytyslevyssä olevat kaksi kiinnikettä M.2 SSD -aseman pidikkeessä oleviin vastaaviin
reikiin kuvan mukaan 1. Paina sitten jäähdytyslevyä alaspäin. Varmista, että jäähdytyslevyn
kiinnitystappi on M.2 SSD -aseman pidikkeen reiän kohdalla 2.
Kuva 103. Jäähdytyslevyn asennus M.2 SSD -aseman pidikkeeseen
112 Käyttöopas P720
c. Kiinnitä jäähdytyslevy M.2 SSD -aseman pidikkeeseen painamalla kiinnitystappia alaspäin ja
kääntämällä kiinnitystappia 90 astetta myötäpäivään.
Kuva 104. Jäähdytyslevyn kiinnitys M.2 SSD -aseman pidikkeeseen
9. Asenna M.2 SSD -aseman pidike kohdistamalla M.2 SSD -aseman pidikkeessä olevat kolot M.2 SSD
-asemapaikassa oleviin ohjausulokkeisiin. Liu'uta sitten pidikkeen muovista kiinnityspidikettä alaspäin
etuosan tuuletinmoduulin vastaavaan aukkoon. Työnnä pidikettä aukkoihin, kunnes M.2 SSD -asema on
tukevasti paikallaan 1. Kiinnitä sitten pidike kääntämällä etuosan tuuletinmoduulin kielekettä 2.
Huomautus: Älä koske M.2 SSD -aseman pidikkeessä olevaan piirilevyyn.
Kuva 105. M.2 SSD -aseman pidikkeen asennus
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
Luku 7.Laitteiden irrotus ja asennus 113
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
M.2 SSD -aseman PCIe-sovittimeen asennettu M.2 SSD -asema
Asenna M.2 SSD -asemat aakkosjärjestyksessä kuvan mukaan.
Kuva 106. M.2 SSD -aseman asennusjärjestys
Voit poistaa tai asentaa M.2 SSD -aseman PCIe-sovittimeen asennetun M.2 SSD -aseman seuraavasti:
1. Poista M.2 SSD -aseman PCIe-sovitin PCIe-korttipaikasta. Katso kohta ”Täyspitkä PCIe-kortti” sivulla
126.
2. Liu'uta kannen salvat avausasentoon. Käännä sitten kantta kuvan osoittamalla tavalla, kunnes kansi ei
enää liiku.
Kuva 107. Kannen avaus
114 Käyttöopas P720
3. Irrota M.2 SSD -aseman jäähdytyslevyn kiinnitysruuvit. Irrota sitten jäähdytyslevy kuvan osoittamalla
tavalla.
Kuva 108. Jäähdytyslevyn irrotus.
4. Poista M.2 SSD -asema vetämällä kiinnityssalvan kahvaa ulospäin, jolloin M.2 SSD -asema vapautuu.
Irrota sitten M.2 SSD -asema PCIe-sovittimesta.
Kuva 109. M.2 SSD -aseman irrotus
5. Voit asentaa M.2 SSD -aseman seuraavasti:
Luku 7.Laitteiden irrotus ja asennus 115
a. Siirrä kiinnityssalpa tarvittaessa uuden M.2 SSD -aseman pituutta vastaavaan kohtaan.
Kuva 110. PCIe-sovittimessa olevan kiinnityssalvan sijainnin säätäminen
b. Poista tarvittaessa sen lämpöä johtavan levyn kalvo, johon haluat asentaa M.2 SSD -aseman.
c. Vedä kiinnityssalvan kahvaa ulospäin avausasentoon.
Kuva 111. Kiinnityssalvan avaus
116 Käyttöopas P720
d. Pitele uutta M.2 SSD -asemaa sen reunoista ja varmista, että piirilevyn reuna on ylöspäin. Aseta
uudessa M.2 SSD -asemassa oleva lovi kohdakkain M.2-asemapaikan ohjausulokkeen kanssa.
Työnnä asemaa vastaavaan paikkaan PCIe-sovittimessa, kunnes se on tukevasti paikallaan. Kiinnitä
sitten uusi asema asettamalla kiinnityssalvan tappi reikään.
Huomautus: Älä koske M.2 SSD -asemassa olevaan piirilevyyn.
Kuva 112. M.2 SSD -aseman asennus
6. Asenna jäähdytyslevy paikalleen kuvan osoittamalla tavalla. Kiinnitä sitten jäähdytyslevy kiristämällä
kiinnitysruuvit.
Kuva 113. Jäähdytyslevyn asennus PCIe-sovittimeen
Luku 7.Laitteiden irrotus ja asennus 117
7. Asenna kansi kuvan osoittamalla tavalla. Liu'uta sitten kannen salvat lukitusasentoon.
Kuva 114. Kannen sulkeminen
8. Asenna M.2 SSD -aseman PCIe-sovitin emolevyn PCIe x16 -korttipaikkaan. Katso kohta ”Emolevyn
osat” sivulla 7 ja kohta ”Täyspitkä PCIe-kortti” sivulla 126.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Virtalähdemoduuli
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Vaikka tietokoneen osat eivät liiku sen jälkeen, kun verkkojohto on irrotettu, ota seuraava varoitus huomioon.
VAROITUS:
Varo, etteivät sormesi tai muut ruumiinosasi kosketa vaarallisiin, liikkuviin osiin. Jos loukkaat itsesi,
hakeudu heti lääkäriin.
118 Käyttöopas P720
VAARA
Irrota kaikki verkkojohdot pistorasioista, ennen kuin poistat tietokoneen kannen tai muita osia,
joissa on yllä oleva tarra.
ÄLÄ pura osia, joissa on yllä oleva tarra. Näissä osissa ei ole huollettaviksi tarkoitettuja komponentteja.
Tuote on suunniteltu niin, että sitä on turvallista käyttää. Osissa, joissa on tämä tarra, on kuitenkin vaarallisia
jännite-, virta- ja energiatasoja. Näiden osien purkaminen voi aiheuttaa tulipalon tai johtaa jopa kuolemaan.
Jos epäilet näiden osien olevan viallisia, ota yhteys huoltoteknikkoon.
Voit irrottaa tai asentaa virtalähdemoduulin seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Irrota virtalähde vetämällä virtalähdemoduulin kahvasta ja kääntämällä sitä alaspäin kuvan osoittamalla
tavalla. Vedä sitten koko virtalähdemoduuli pois rungosta.
Kuva 115. Virtalähdemoduulin irrotus
3. Varmista, että uusi virtalähdemoduuli on oikeantyyppinen.
Luku 7.Laitteiden irrotus ja asennus 119
4. Asenna uusi virtalähde asettamalla uusi virtalähdemoduuli runkoon kahva avoinna. Asenna sitten uusi
virtalähdemoduuli kokonaan paikalleen kääntämällä kahvaa kuvan osoittamalla tavalla.
Huomautus: Kun suljet kahvaa, paina sitä kovaa, jos tunnet vastustusta.
Kuva 116. Virtalähdemoduulin asentaminen
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
PCIe-kortti
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Tietokoneessa on seuraavat yhdistelmät: yksi PCI-vakiokorttipaikka, yksi PCIe 3.0 x4 -korttipaikka, yksi PCIe
3.0 x8 -korttipaikka ja kolme PCIe 3.0 x16 -korttipaikkaa.
120 Käyttöopas P720
Asenna PCIe-kortit vastaavien korttipaikkatyyppien mukaisesti ja noudata kuvassa näkyvää
asennusjärjestystä:
Huomautus: Jos tietokoneessa on asennettuna vain yksi suoritin, vain jotkin PCIe-korttipaikat ovat
käytettävissä.
Kuva 117. PCIe-korttien asennusjärjestys
Huomautuksia:
• PCIe-kortin poisto- ja asennusohjeet koskevat myös PCI-korttia.
• Jos tietokoneessa on täyspitkä PCIe-kortti, sen vaihto-ohjeet ovat kohdassa ”Täyspitkä PCIe-kortti”
sivulla 126.
Voit poistaa tai asentaa PCIe-kortin seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Aseta tietokone kyljelleen, jotta pääset helpommin käsiksi emolevyyn.
3. Voit poistaa PCIe-kortin kiinnityspidikkeen seuraavasti:
a. Vedä ja käännä etuosan tuuletinmoduulin kielekettä kuvan osoittamalla tavalla, jolloin sisällä oleva
salpa avautuu.
Kuva 118. Etuosan tuuletinmoduulin salvan avaus
Luku 7.Laitteiden irrotus ja asennus 121
b. Vedä PCIe-kortin kiinnityspidike varovasti ulos etuosan tuuletinmoduulin paikasta ja poista sitten
kortin pidike PCIe-kortin lukitussalvasta.
Huomautus: PCIe-kortin kiinnityspidike on saatavana vain joissakin malleissa.
Kuva 119. PCIe-kortin kiinnityspidikkeen irrotus
4. Voit poistaa PCIe-kortin seuraavasti:
122 Käyttöopas P720
a. Nosta PCIe-kortin muovisalpaa tietokoneen takaosassa. Käännä sitten salpaa ulospäin siten, että se
nojautuu takalevyn reunaan.
Kuva 120. PCIe-korttien lukitussalvan avaus
b. Jos PCIe-kortti on kytketty toiseen laitteeseen, irrota ensin kaapeli kortista.
Luku 7.Laitteiden irrotus ja asennus 123
c. Jos vanha PCIe-kortti on kiinnitetty salvalla paikalleen, avaa salpa painamalla kortin kiinnityssalpaa 1
kuvassa näkyvällä tavalla. Vedä sitten kortti varovasti ulos korttipaikasta.
Huomautus: Kortti voi olla tiukasti kiinni korttipaikassa. Liikuttele korttia tarvittaessa hieman
molemmilta puolilta, kunnes kortti irtoaa korttipaikasta.
Kuva 121. PCIe-kortin irrotus
5. Voit asentaa uuden PCIe-kortin seuraavasti:
a. Poista uusi PCIe-kortti staattiselta sähköltä suojaavasta pakkauksesta.
124 Käyttöopas P720
b. Nosta PCIe-kortin muovisalpaa tietokoneen takaosassa. Käännä sitten salpaa ulospäin siten, että se
nojautuu takalevyn reunaan.
Kuva 122. PCIe-korttien lukitussalvan avaus
c. Irrota asianmukainen metallikansi. Asenna uusi kortti sopivaan emolevyn korttipaikkaan. Katso kohta
”Emolevyn osat” sivulla 7.
d. Käännä PCIe-kortin lukitussalpaa ja työnnä korttia takaisin sisään, kunnes se napsahtaa paikalleen.
e. Jos uusi PCIe-kortti on kytkettävä toiseen laitteeseen, kytke laitteen kaapeli uuteen PCIe-korttiin.
Luku 7.Laitteiden irrotus ja asennus 125
6. Asenna PCIe-kortin kiinnityspidike asettamalla PCIe-kortin kiinnityspidikkeen vastaava pää PCIe-kortin
lukitussalvassa oleviin aukkoihin kuvan osoittamalla tavalla. Aseta osa a etuosan tuuletinmoduulin
vastaavaan paikkaan kääntämällä kiinnityspidikettä alaspäin. Käännä sitten etuosan tuuletinmoduulin
kielekettä, jolloin sisällä oleva salpa sulkeutuu.
Kuva 123. PCIe-kortin kiinnityspidikkeen asennus
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Täyspitkä PCIe-kortti
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Tietokoneessa on seuraavat yhdistelmät: yksi PCI-vakiokorttipaikka, yksi PCIe 3.0 x4 -korttipaikka, yksi PCIe
3.0 x8 -korttipaikka ja kolme PCIe 3.0 x16 -korttipaikkaa.
Voit poistaa tai asentaa täyspitkän PCIe-kortin seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Aseta tietokone kyljelleen, jotta pääset helpommin käsiksi emolevyyn.
126 Käyttöopas P720
3. Nosta PCIe-kortin muovisalpaa tietokoneen takaosassa. Käännä sitten salpaa ulospäin siten, että se
nojautuu takalevyn reunaan.
Kuva 124. PCIe-korttien lukitussalvan avaus
4. Vedä ja käännä etuosan tuuletinmoduulin kielekettä kuvan osoittamalla tavalla, jolloin sisällä oleva salpa
avautuu.
Kuva 125. Etuosan tuuletinmoduulin salvan avaus
Luku 7.Laitteiden irrotus ja asennus 127
5. Jos olet poistamassa täyspitkää PCIe-korttia, irrota ensin virtakaapeli kortista. Vapauta salpa painamalla
kortin kiinnityssalpaa kuvan osoittamalla tavalla, tartu vanhaan korttiin ja vedä se varovasti irti paikasta.
Huomautuksia:
• Poista sellaiset osat, jotka estävät pääsyn salpaan.
• Kortti voi olla tiukasti kiinni korttipaikassa. Liikuttele korttia tarvittaessa hieman molemmilta puolilta,
kunnes kortti irtoaa korttipaikasta.
Kuva 126. Täysipitkän PCIe-kortin irrotus
6. Voit asentaa täyspitkän PCIe-kortin seuraavasti:
a. Jos olet asentamassa uutta täyspitkää PCIe-korttia, irrota kyseisen korttipaikan metallikansi.
b. Poista uusi täyspitkä PCIe-kortti staattiselta sähköltä suojaavasta pakkauksesta.
c. Kohdista uuden täyspitkän PCIe-kortin laajennin etuosan tuuletinmoduulin vastaavaan aukkoon.
Asenna sitten uusi kortti emolevyn asianmukaiseen korttipaikkaan. Katso kohta ”Emolevyn osat”
sivulla 7.
Huomautus: Täyspitkä PCIe-kortti on suositeltavaa asentaa PCIe 3.0 x16 -korttipaikkaan parhaan
mahdollisen suorituskyvyn varmistamiseksi.
7. Käännä PCIe-kortin lukitussalpaa ja työnnä korttia takaisin sisään, kunnes se napsahtaa paikalleen.
Käännä sitten etuosan tuuletinmoduulin kielekettä, jolloin sisällä oleva salpa sulkeutuu.
8. Kytke virtakaapelin toinen pää uuteen täyspitkään PCIe-korttiin ja toinen pää emolevyn asianmukaiseen
virtaliitäntään. Katso kohta ”Emolevyn osat” sivulla 7.
128 Käyttöopas P720
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Super Capacitor Module -moduuli
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Voit irrottaa tai asentaa Super Capacitor Module -moduulin seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Aseta tietokone kyljelleen, jotta pääset helpommin käsiksi Super Capacitor Module -moduuliin.
3. Voit irrottaa Super Capacitor Module -moduulin seuraavasti:
a. Vedä ja käännä etuosan tuuletinmoduulin kielekettä kuvan osoittamalla tavalla, jolloin sisällä oleva
salpa avautuu.
Kuva 127. Etuosan tuuletinmoduulin salvan avaus
Luku 7.Laitteiden irrotus ja asennus 129
b. Irrota Super Capacitor Module -moduulin kaapeli RAID-sovittimesta. Irrota sitten pidike Super
Capacitor Module -moduuleineen.
Kuva 128. Super Capacitor Module -moduulin irrotus
4. Voit asentaa uuden Super Capacitor Module -moduulin seuraavasti:
a. Kosketa uuden Super Capacitor Module -moduulin ja sen pidikkeen sisältävällä staattiselta sähköltä
suojaavalla pakkauksella tietokoneen maalaamatonta metallipintaa. Poista sitten uusi Super
Capacitor Module -moduuli ja sen pidike pakkauksesta.
b. Vedä ja käännä etuosan tuuletinmoduulin kielekettä kuvan osoittamalla tavalla, jolloin sisällä oleva
salpa avautuu.
Kuva 129. Etuosan tuuletinmoduulin salvan avaus
c. Liitä Super Capacitor Module -moduulin kaapeli RAID-sovittimen Super Capacitor Module -liitäntään.
130 Käyttöopas P720
d. Aseta pidikkeen vastaava pää PCIe-kortin lukitussalvassa oleviin aukkoihin kuvan osoittamalla
tavalla. Aseta osa a etuosan tuuletinmoduulin vastaavaan paikkaan kääntämällä pidikettä alaspäin.
Kiinnitä sitten pidike kääntämällä etuosan tuuletinmoduulin kielekettä.
Kuva 130. Super Capacitor Module -moduulin asennus
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Etuosan tuuletinmoduuli
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
VAROITUS:
Varo, etteivät sormesi tai muut ruumiinosasi kosketa vaarallisiin, liikkuviin osiin. Jos loukkaat itsesi,
hakeudu heti lääkäriin.
Voit irrottaa tai asentaa etuosan tuuletinmoduulin seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Irrota seuraavat laitteet:
• Ohjeet M.2 SSD -aseman pidikkeen irrottamiseen ovat kohdassa ”M.2 SSD -asema” sivulla 108.
• Ohjeet täyspitkien PCIe-korttien irrottamiseen ovat kohdassa ”Täyspitkä PCIe-kortti” sivulla 126.
• Ohjeet PCIe-kortin kiinnityspidikkeen irrottamiseen ovat kohdassa ”PCIe-kortti” sivulla 120.
• Ohjeet Super Capacitor Module -moduulin irrottamiseen ovat kohdassa ”Super Capacitor Module
-moduuli” sivulla 129
Luku 7.Laitteiden irrotus ja asennus 131
3. Voit irrottaa etuosan tuuletinmoduulin seuraavasti:
a. Vedä etuosan tuuletinmoduulia kahvasta niin, että se liukuu ulos tietokoneen rungosta.
Huomautus: Kun liu'utat etuosan tuuletinmoduulia pois rungosta, vältä vetämästä sen kaapelista.
Kuva 131. Etuosan tuuletinmoduulin irrotus
b. Irrota etuosan tuuletinmoduulin kaapeli emolevyssä olevasta etuosan tuulettimen liitännästä.
4. Voit asentaa uuden etuosan tuuletinmoduulin seuraavasti:
a. Kytke uuden etuosan tuuletinmoduulin kaapeli emolevyssä olevaan etuosan tuulettimen liitäntään.
Katso kohta ”Emolevyn osat” sivulla 7.
b. Kohdista uuden etuosan tuuletinmoduulin ylä- ja alareunat tietokoneen rungon kahteen loveen.
Liu'uta sitten uutta etuosan tuuletinmoduulia sisäänpäin, kunnes sitä ei voi enää työntää eteenpäin.
Kuva 132. Etuosan tuuletinmoduulin asennus
132 Käyttöopas P720
c. Varmista, että etuosan tuuletinmoduuli on kunnolla paikallaan.
Kuva 133. Sen varmistus, että etuosan tuuletinmoduuli on kunnolla paikallaan
5. Asenna M.2 SSD -aseman pidike, täyspitkät PCIe-kortit, PCIe-kortin kiinnityspidike ja Super Capacitor
Module -moduuli takaisin paikalleen, jos olet irrottanut ne.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Takaosan tuuletinmoduuli
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
VAROITUS:
Varo, etteivät sormesi tai muut ruumiinosasi kosketa vaarallisiin, liikkuviin osiin. Jos loukkaat itsesi,
hakeudu heti lääkäriin.
Voit irrottaa tai asentaa takaosan tuuletinmoduulin seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna takaosan tuuletinmoduuli. Katso kohta ”Tietokoneen osat” sivulla 6.
3. Voit poistaa takaosan tuuletinmoduulin seuraavasti:
a. Paikanna takaosan tuuletinmoduulin kaapeli ja irrota se emolevyssä olevasta takaosan
tuuletinmoduulin liitännästä.
Luku 7.Laitteiden irrotus ja asennus 133
b. Paina takaosan tuuletinmoduulia kuvan osoittamalla tavalla ja poista se rungosta.
Kuva 134. Takaosan tuuletinmoduulin irrotus
4. Voit asentaa uuden takaosan tuuletinmoduulin seuraavasti:
134 Käyttöopas P720
a. Kohdista uuden takaosan tuuletinmoduulin kaksi kielekettä 1 tietokoneen rungon kahteen
vastaavaan aukkoon.

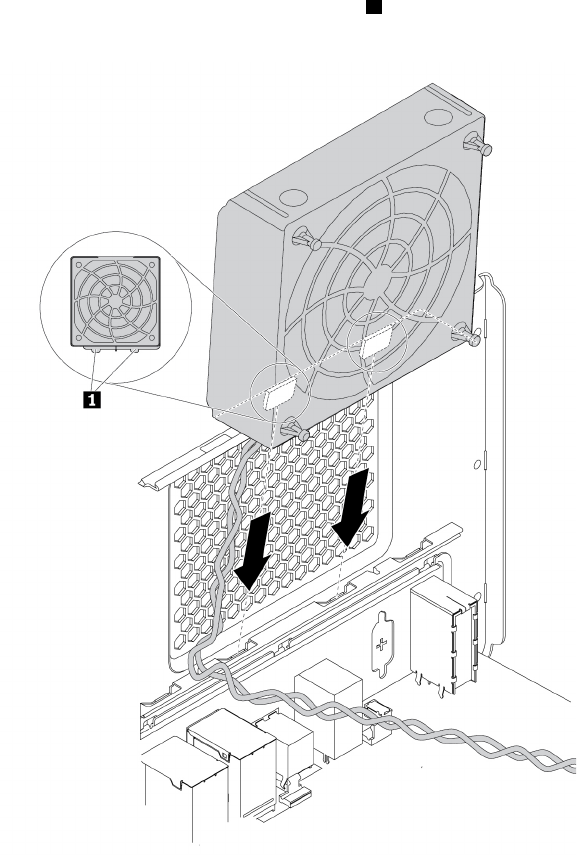

Kuva 135. Takaosan tuuletinmoduulin asetus paikalleen
Luku 7.Laitteiden irrotus ja asennus 135
b. Käännä uutta takaosan tuuletinmoduulia takalevyyn päin kuvan osoittamalla tavalla, kunnes se
napsahtaa paikalleen.
Kuva 136. Takaosan tuuletinmoduulin asennus.
c. Liitä takaosan tuuletinmoduulin kaapeli emolevyssä olevaan takaosan tuuletinmoduulin liitäntään.
Katso kohta ”Emolevyn osat” sivulla 7.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Muistimoduuli
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Tietokoneessa on 12 DDR4 RDIMM -muistimoduulipaikkaa, joihin voidaan asentaa enintään 384 gigatavua
järjestelmämuistia. Muistimoduuleja poistettaessa tai asennettaessa on otettava huomioon seuraavat seikat:
• Käytä 8, 16 tai 32 gigatavun DDR4 ECC RDIMM -muistimoduuleja enintään 384 gigatavun yhdistelmänä.
• Jos tietokoneessa on asennettuna vain yksi suoritin, asenna muistimoduulit vain kyseisen suorittimen
vieressä oleviin muistipaikkoihin suositellun asennusjärjestyksen mukaisesti.
Huomautus: Varmista, että suoritin on asennettu oikeaan suoritinvastakkeeseen ( 18 Suoritin 1). Katso
kohta ”Emolevyn osat” sivulla 7.
• Jos tietokoneessa on asennettuna kaksi suoritinta, varmista paras mahdollinen suorituskyky asentamalla
kumpaankin suorittimen DIMM-paikkaan sama määrä muistimoduuleja.
136 Käyttöopas P720
• Asenna DIMM-muistimoduulit aina seuraavassa järjestyksessä kuvan mukaisesti:
Kuva 137. Muistimoduulien asennusjärjestys
Voit poistaa tai asentaa muistimoduulin seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Irrota monikäyttöisen laitepaikan kehikko. Katso kohta ”Monikäyttöisen laitepaikan kehikko” sivulla 87.
3. Irrota takaosan tuuletinmoduuli. Katso kohta ”Takaosan tuuletinmoduuli” sivulla 133.
4. Aseta tietokone kyljelleen, jotta pääset helpommin käsiksi emolevyyn.
5. Etsi muistin tuulettimen kaapeli ja irrota se emolevystä. Avaa muistin ilmavirran suuntauslevyssä oleva
kahva ja nosta ilmavirran suuntauslevy ulos rungosta.
Kuva 138. Muistin ilmavirran suuntauslevyn irrotus
6. Paikanna muistimoduulivastake. Katso kohta ”Emolevyn osat” sivulla 7.
Luku 7.Laitteiden irrotus ja asennus 137
7. Voit poistaa muistimoduulin avaamalla kiinnityspidikkeet ja vetämällä muistimoduulin varovasti irti
muistipaikasta.
Kuva 139. Muistimoduulin irrotus.
8. Voit asentaa muistimoduulin seuraavasti:
a. Avaa sen muistipaikan kiinnityspidikkeet, johon haluat asentaa muistimoduulin.
Kuva 140. Kiinnityspidikkeiden avaus.
138 Käyttöopas P720
b. Aseta uusi muistimoduuli muistivastakkeen yläpuolelle. Varmista, että muistimoduulin kohdistusura
1 on kohdakkain emolevyn vastakkeessa olevan ohjausulokkeen 2 kanssa. Paina muistimoduulia
suoraan alaspäin vastakkeeseen, kunnes pidikkeet sulkeutuvat.
Kuva 141. Muistimoduulin asennus.
9. Kytke muistin ilmavirran suuntauslevyssä oleva muistin tuulettimen kaapeli emolevyssä olevaan muistin
tuulettimen liitäntään. Katso kohta ”Emolevyn osat” sivulla 7.
10. Voit asentaa muistin ilmavirran suuntauslevyn seuraavasti:
Huomautus: Varmista, että muistipaikkojen kaikki kiinnityspidikkeet on kiinni.
a. Asenna muistin ilmavirran suuntauslevyn toinen pää muistipaikkojen alueelle. Varmista, että muistin
ilmavirran suuntauslevyssä olevat kaksi lovea sopivat muistipaikkojen väleihin.
Kuva 142. Muistin ilmavirran suuntauslevyn toisen pään asennus
Luku 7.Laitteiden irrotus ja asennus 139
b. Käännä muistin ilmavirran suuntauslevyn toista päätä alaspäin. Varmista, että muistin ilmavirran
suuntauslevyn toisessa päässä olevat kaksi lovea sopivat muistipaikkojen väleihin.
Kuva 143. Muistin ilmavirran suuntauslevyn toisen pään kääntäminen alaspäin
c. Sulje muistin ilmavirran suuntauslevyn kahva.
Kuva 144. Muistin ilmavirran suuntauslevyn kahvan sulkeminen
11. Asenna takaosan tuuletinmoduuli ja monikäyttöisen laitepaikan kehikko takaisin paikalleen.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Nappiparisto
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
140 Käyttöopas P720
Tietokoneessa on erityinen muisti, joka säilyttää päivämäärän, kellonajan ja esimerkiksi rinnakkaisporttien
asetukset (kokoonpanoasetukset). Muisti saa tarvitsemansa virran nappiparistosta, kun tietokoneesta on
katkaistu virta.
Nappiparisto ei edellytä latausta tai ylläpitoa, mutta paristosta loppuu jossakin vaiheessa virta. Jos näin käy,
päivämäärä, kellonaika ja kokoonpanoasetukset (esimerkiksi salasanat) katoavat. Kun tietokoneeseen
kytketään virta, kuvaruutuun tulee virhesanoma.
Lisätietoja pariston vaihdosta ja hävityksestä on julkaisun Turvaohjeet, takuutiedot ja asennusopas kohdassa
Litiumparistoon liittyvä turvaohje.
Voit poistaa tai asentaa nappipariston seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Paikanna nappiparisto. Katso kohta ”Emolevyn osat” sivulla 7.
3. Poista sellaiset osat, jotka estävät pääsyn nappiparistoon. Joissakin tietokoneen malleissa on irrotettava
PCIe-kortti, jotta nappiparistoon pääsee helpommin käsiksi. Katso kohta ”PCIe-kortti” sivulla 120 ja
kohta ”Täyspitkä PCIe-kortti” sivulla 126.
4. Irrota vanha nappiparisto kuvan mukaan.
Kuva 145. Nappipariston poisto
5. Asenna uusi nappiparisto kuvan mukaan.
Kuva 146. Nappipariston asennus
6. Jos olet irrottanut PCIe-kortit, asenna ne takaisin paikalleen. Katso kohta ”PCIe-kortti” sivulla 120 tai
kohta ”Täyspitkä PCIe-kortti” sivulla 126.
7. Asenna tietokoneen kansi takaisin paikalleen ja kytke kaapelit. Katso kohta ”Osien vaihdon viimeistely”
sivulla 147.
Huomautus: Kun tietokoneeseen kytketään virta ensimmäisen kerran nappipariston vaihdon jälkeen,
kuvaruutuun saattaa tulla virhesanoma. Tämä on normaalia nappipariston vaihdon jälkeen.
8. Kytke virta tietokoneeseen ja kaikkiin siihen liitettyihin laitteisiin.
9. Setup Utility -ohjelman avulla voit asettaa päivämäärän, kellonajan ja salasanat. Katso kohta ”Setup
Utility -ohjelman käyttö” sivulla 37.
Luku 7.Laitteiden irrotus ja asennus 141
Wi-Fi-yksiköt
Huomio: Älä avaa tietokonetta tai yritä korjaustoimia, ennen kuin olet lukenut huolellisesti tietokoneen
mukana toimitetun ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v -julkaisun.
Wi-Fi-yksiköitä ovat Wi-Fi-sovitin, Wi-Fi-kortti ja Wi-Fi-antenni.
Voit irrottaa tai asentaa Wi-Fi-yksiköt seuraavasti:
1. Valmistele tietokone. Katso kohta ”Tietokoneen valmistelu ja tietokoneen kannen poisto” sivulla 65.
2. Poista Wi-Fi-antenni irrottamalla Wi-Fi-antennikaapeli tietokoneen takaosasta.
Kuva 147. Wi-Fi-antennin irrotus
142 Käyttöopas P720
3. Jos tietokoneen mukana toimitetaan Bluetooth-toimintoa tukeva Wi-Fi-kortti, irrota Bluetooth-kaapeli
Wi-Fi-sovittimesta.
Kuva 148. Bluetooth-kaapelin irrottaminen
4. Voit poistaa Wi-Fi-sovittimen seuraavasti:
Luku 7.Laitteiden irrotus ja asennus 143
a. Nosta PCIe-kortin muovisalpaa tietokoneen takaosassa. Käännä sitten salpaa ulospäin siten, että se
nojautuu takalevyn reunaan.
Kuva 149. PCIe-korttien lukitussalvan avaus
144 Käyttöopas P720
b. Tartu asennettuna olevaan Wi-Fi-sovittimeen ja vedä se varovasti irti paikasta.
Huomautus: Kortti voi olla tiukasti kiinni korttipaikassa. Liikuttele korttia tarvittaessa hieman
molemmilta puolilta, kunnes kortti irtoaa korttipaikasta.
Kuva 150. Wi-Fi-sovittimen irrotus
5. Voit poistaa Wi-Fi-kortin seuraavasti:
a. Irrota kaksi Wi-Fi-antennikaapelia Wi-Fi-kortista.
b. Irrota kaksi kiinnitysruuvia, joilla Wi-Fi-kortti on kiinnitetty Wi-Fi-sovittimeen.
c. Vedä Wi-Fi-kortti varovasti ulos Mini PCIe -korttipaikasta.
Kuva 151. Wi-Fi-kortin irrotus
Luku 7.Laitteiden irrotus ja asennus 145
6. Voit asentaa uuden Wi-Fi-kortin seuraavasti:
a. Liitä Wi-Fi-kortti Wi-Fi-sovittimen Mini PCIe -korttipaikkaan.
b. Asenna kaksi kiinnitysruuvia, joilla Wi-Fi-kortti kiinnitetään Wi-Fi-sovittimeen.
c. Liitä kaksi Wi-Fi-antennikaapelia Wi-Fi-korttiin.
Kuva 152. Wi-Fi-kortin asennus
7. Asenna Wi-Fi-sovitin emolevyn PCIe-korttipaikkaan. Katso kohta ”Emolevyn osat” sivulla 7. Käännä
sitten PCIe-kortin lukitussalpaa ja työnnä korttia takaisin sisään, kunnes se napsahtaa paikalleen.
Kuva 153. Wi-Fi-sovittimen asennus
8. Jos asennettu Wi-Fi-kortti tukee Bluetooth-toimintoa, kytke Bluetooth-kaapeli Wi-Fi-sovittimeen.
146 Käyttöopas P720
Huomautus: Bluetooth-liitäntä liitetään Bluetooth-kaapelilla Wi-Fi-sovittimeen 15-in-1-kortinlukijan
liitäntään emolevyssä. Katso kohta ”Emolevyn osat” sivulla 7.
9. Liitä Wi-Fi-antennikaapelin liitännät 1 vastaaviin Wi-Fi-antennin liitäntöihin 2 kuvan osoittamalla tavalla.
Kuva 154. Wi-Fi-antennin asennus
10. Kiinnitä Wi-Fi-antennikaapelin liitännät tietokoneen takaosaan ja kiristä ne.
Jatkotoimet:
• Jos haluat käsitellä jotakin muuta laitetta, siirry kyseistä laitetta käsittelevään kohtaan.
• Voit tehdä asennuksen tai vaihdon valmiiksi toteuttamalla seuraavassa jaksossa kuvatut toimet: ”Osien
vaihdon viimeistely” sivulla 147.
Osien vaihdon viimeistely
VAROITUS:
Kun olet vaihtanut asiakkaan vaihdettavissa olevan osan, asenna kaikki suojakannet takaisin
paikalleen (myös tietokoneen kansi), ennen kuin kytket virran tietokoneeseen ja käytät tietokonetta.
Tämä on tärkeää, jotta voit välttää odottamattoman sähköiskun ja estää äkillisen tulipalon, joka voi
syttyä erittäin harvinaisissa tilanteissa.
Kun kaikki osat on asennettu tai vaihdettu, aseta tietokoneen kansi takaisin paikalleen ja kytke irrotetut
kaapelit ja johdot takaisin paikoilleen. Joidenkin osien asennuksen tai vaihdon jälkeen päivittyneet tiedot on
vahvistettava Setup Utility -ohjelmassa. Lisätietoja on kohdassa ”Setup Utility -ohjelman käyttö” sivulla 37.
Voit asentaa tietokoneen kannen takaisin paikalleen ja kytkeä johdot ja kaapelit takaisin paikoilleen
seuraavasti:
Luku 7.Laitteiden irrotus ja asennus 147
1. Varmista, että kaikki asennusta varten irrotetut osat on asennettu oikein takaisin eikä tietokoneen sisään
ole jäänyt työkaluja tai irtonaisia ruuveja. Lisätietoja osien sijainnista tietokoneessa on kohdassa
”Tietokoneen osat” sivulla 6.
2. Varmista, että olet reitittänyt kaapelit oikein, ennen kuin asennat tietokoneen kannen takaisin paikalleen.
Pidä kaapelit loitolla tietokoneen rungon saranoista ja kyljistä siten, etteivät kaapelit estä asentamasta
tietokoneen kantta paikalleen.
3. Aseta tietokoneen kansi runkoon niin, että kannen ylä- ja alaosassa olevat aukot ovat vastaavien rungon
pienten tappien kohdalla.
Huomautus: Pidä kannen salvan kahvaa esillä, kunnes olet asentanut tietokoneen kannen.
Kuva 155. Tietokoneen kannen asetus paikalleen
148 Käyttöopas P720
4. Käännä esillä oleva kannen salvan kahva sisäänpäin suljettuun asentoon kuvan osoittamalla tavalla niin,
että tietokoneen kansi lukittuu paikalleen.
Kuva 156. Tietokoneen kannen asennus takaisin paikalleen
5. Aseta tietokone pystyasentoon.
6. Jos käytettävissä on lukko, lukitse tietokoneen kansi. Katso kohta ”Tietokoneen lukitseminen” sivulla 31.
7. Kytke tietokoneen ulkoiset kaapelit ja verkkojohdot vastaaviin liitäntöihin tietokoneessa. Katso kohta
”Laitteiden sijainti” sivulla 1.
8. Päivitä tietokoneen kokoonpanoasetukset tarvittaessa. Katso kohta ”Setup Utility -ohjelman käyttö”
sivulla 37.
9. Jos jokin asennettu laite ei toimi oikein, päivitä laiteajuri. Katso kohta ”Tietokoneen pitäminen ajan
tasalla” sivulla 28.
Luku 7.Laitteiden irrotus ja asennus 149
150 Käyttöopas P720
Luku 8. Tietojen, tuen ja huoltopalvelujen saanti
Tässä luvussa on tietoja ohjeiden ja tuen saannista Lenovon tuotteille.
Tietolähteitä
Tässä jaksossa on tietoja siitä, miten voit käyttää tietokoneen käyttöön liittyviä hyödyllisiä tietolähteitä.
Erikielisten käyttöoppaiden käyttäminen
Käyttöoppaan muunkieliset versiot ovat käytettävissä seuraavassa osoitteessa:
http://www.lenovo.com/support
Windowsin ohjejärjestelmä
Windowsin ohjejärjestelmässä on tietoja Windows-käyttöjärjestelmän käytöstä.
Voit käyttää Windowsin ohjejärjestelmää seuraavasti:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Ohje ja tuki. Alareunassa voit valita, käytetäänkö online- vai offline-ohjetta.
• Windows 10: Valitse Hae ohjeet.
Huomautus: Windows 7:n verkko-ohjeen tai Windows 10:n ohjeen käyttö edellyttää aktiivista Internet-
yhteyttä.
Turvaohjeet ja takuutiedot
Tietokoneen mukana toimitetussa Turvaohjeet, takuutiedot ja asennusopas -julkaisussa on turvallisuuteen,
tuotetakuuehtoihin ja ensimmäiseen asennukseen liittyviä tärkeitä tietoja sekä oikeudellisia huomautuksia.
Ennen tietokoneen käyttöä on tärkeää lukea ja ymmärtää kaikki julkaisussa Turvaohjeet, takuutiedot ja
asennusopas olevat turvaohjeet.
Ennen kuin käytät tietokonetta, lue huolellisesti myös kohta ”Lue tämä ensin: tärkeät turvaohjeet” sivulla v.
Tässä johdannossa on lisää tämän Käyttöoppaan aiheisiin ja toimiin liittyviä turvaohjeita.
Lenovon Web-sivusto
Lenovon Web-sivustossa (http://www.lenovo.com) on ajantasaisia tietoja ja palveluja, joiden avulla voit ostaa
tai päivittää tietokoneen ja ylläpitää sitä. Voit myös tehdä seuraavia toimia:
• ostaa työpöytäkoneita, kannettavia tietokoneita, näyttöjä, projektoreita, tietokoneen päivityksiä ja
lisävarusteita sekä erikoistuotteita
• hankkia maksullisia lisäpalveluja, kuten tukipalveluja laitteistoa, käyttöjärjestelmiä ja ohjelmia varten,
tukipalveluja verkkoasetusten ja verkkokokoonpanon määritystä varten sekä mukautettuja
asennuspalveluja
• hankkia päivityksiä ja pidennyksiä laitteiston korjauspalveluihin
• käyttää tietokonemallin sekä muiden tuettujen tuotteiden vianmääritys- ja tukitietoja
• etsiä lähimmän palveluntoimittajan
© Copyright Lenovo 2017 151
Lenovon tukisivusto
Tekniset tukitiedot ovat käytettävissä Lenovon tukisivustossa seuraavassa osoitteessa:
http://www.lenovo.com/support
Tämä verkkosivusto sisältää aina uusimmat tukitiedot, esimerkiksi seuraavat:
• ohjaimet ja ohjelmistot
• vianmääritysratkaisut
• tuote- ja huoltotakuutiedot
• tuote- ja osatiedot
• käyttöoppaat ja ohjeet
• tietokannan ja usein kysytyt kysymykset
• Lenovon tukipalvelun puhelinnumerot
Usein kysytyt kysymykset
Vastauksia usein esitettyihin tietokonetta koskeviin kysymyksiin on seuraavassa osoitteessa:
http://www.lenovo.com/support/faq
Tuki- ja huoltopalvelut
Tässä jaksossa on tietoja tuki- ja huoltopalvelujen saannista.
Soitto tukipalveluun
Saat takuuaikana asiakastukikeskuksen puhelinpalvelusta teknistä apua ja lisätietoja tietokoneen käytöstä.
Tietoja tietokoneen takuuajasta on osoitteessa http://www.lenovo.com/warranty-status. Lenovo-
tukipuhelinnumeroiden luettelo on osoitteessa http://www.lenovo.com/support/phone.
Huomautus: Puhelinnumeroita saatetaan muuttaa ennalta ilmoittamatta. Jos haluamasi maan tai alueen
puhelinnumeroa ei löydy, ota yhteyttä Lenovo-jälleenmyyjään tai Lenovo-myyntiedustajaan.
Seuraavat palvelut ovat käytettävissä takuuaikana:
• Vianmääritys - Koulutettu henkilöstö auttaa käyttäjää laitteistohäiriöiden selvittämisessä ja
korjaamisessa.
• Laitteiden huolto - Jos takuuaikana todetaan häiriön johtuvan takuun piiriin kuuluvasta laitteesta, käyttäjä
saa asianmukaisen palvelutason mukaisia huoltopalveluja koulutetulta huoltohenkilöstöltä.
• Tekniset muutokset - Toisinaan käyttäjän hankkimaan laitteeseen on tehtävä muutoksia ostohetken
jälkeen. Lenovo tai jälleenmyyjä toimittaa käyttäjälle tiedon hankittua laitetta koskevista teknisistä
muutoksista (EC-muutokset).
Seuraavat seikat eivät kuulu takuun piiriin:
• muiden kuin Lenovon valmistamien tai valmistuttamien osien tai takuun piiriin kuulumattomien Lenovon
osien vaihto tai käyttö
• ohjelmistohäiriöiden syiden selvitys
• BIOS-asetusten määritys asennuksen tai päivityksen yhteydessä
• laiteajurien vaihto, muutokset tai päivitykset
• verkkokäyttöjärjestelmien asennus ja ylläpito
• ohjelmien asennus ja ylläpito
Jos mahdollista, soita paikasta, jossa voit käyttää tietokonetta puhelun aikana. Ota seuraavat tiedot esille:
• koneen tyyppi- ja mallinumero
152 Käyttöopas P720
• laitteistotuotteiden sarjanumerot
• häiriön kuvaus
• mahdollisten virhesanomien tarkka sanamuoto
• laitteisto- ja ohjelmistokokoonpanon tiedot
Muiden palvelujen käyttö
Jos matkustat tietokone mukanasi toiseen maahan, jossa myydään pöytätietokoneesi tai kannettavan
tietokoneesi mukaisia tietokoneita, tietokoneesi saattaa kuulua kansainvälisen takuuhuoltopalvelun
(International Warranty Service) piiriin, mikä oikeuttaa saamaan takuuhuoltopalveluja takuukauden ajan. Saat
palvelut palveluntoimittajilta, jotka on valtuutettu antamaan takuuhuoltopalveluja.
Palvelumenetelmät vaihtelevat maittain, ja jotkin palvelut eivät ehkä ole saatavissa kaikissa maissa. Myös
kansainvälisen takuuhuoltopalvelun toimitustapa (varasto, korjauskeskus tai asiakkaan tiloissa) vaihtelee
maittain. Joissakin maissa huoltopalvelut eivät ehkä voi huoltaa tietyn konetyypin kaikkia malleja. Joissakin
maissa huoltopalvelu saattaa olla rajoitettua tai maksullista.
Voit selvittää, kuuluuko koneesi kansainvälisten takuupalvelujen piiriin, ja voit tarkastella luetteloa maista ja
alueista, joissa palvelut ovat saatavina, siirtymällä osoitteeseen http://www.lenovo.com/support.
Tukea ja ohjeita Microsoft Windows -käyttöjärjestelmän Service Pack -pakettien asennusta varten saa
osoitteesta http://support.microsoft.com. Saat tukea myös ottamalla yhteyttä Lenovon
asiakastukikeskukseen. Palvelu saattaa olla maksullista.
Lisäpalvelujen hankinta
Takuuaikana ja sen jälkeen voit ostaa lisäpalveluita. Seuraavassa on esimerkkejä näistä lisäpalveluista:
• laitteiston, käyttöjärjestelmien ja ohjelmien tuki
• verkon asetus- ja kokoonpanopalvelut
• päivitykset tai laajennetut laitteiston korjauspalvelut
• räätälöidyt asennuspalvelut
Palvelujen saatavuus ja nimet saattavat vaihdella maittain tai alueittain. Lisätietoja näistä palveluista on
Lenovon verkkosivustossa seuraavassa osoitteessa:
http://www.lenovo.com
Luku 8.Tietojen, tuen ja huoltopalvelujen saanti 153
154 Käyttöopas P720
Liite A. Järjestelmämuistin nopeus
Tämän ThinkStation-tietokoneen kanssa yhteensopivat Intel Xeon® -tuoteperheiden mikrosuorittimet
sisältävät integroidun muistinohjaimen, jonka avulla suoritin pystyy suoraan käyttämään järjestelmän muistia.
Tämän rakenteen vuoksi järjestelmän muistin nopeuteen vaikuttaa useita tekijöitä, kuten suorittimen malli
sekä asennettujen DIMM-muistimoduulien tyyppi, nopeus, koko (kapasiteetti) ja määrä.
Huomautuksia:
• Muistimoduulien todellinen järjestelmän muistin nopeus vaihtelee suorittimen mallin mukaan. Tietokoneen
muistimoduulien nopeus on esimerkiksi 2 666 MT/s, mutta suoritin tukee vain muistimoduuleja, joiden
nopeus on enintään 2 400 MT/s. Siten järjestelmän muistin nopeus on enintään 2 400 MT/s.
• Tietokoneen tukemat suorittimen mallit saattavat vaihdella. Saat luettelon tuetuista suorittimen malleista
ottamalla yhteyden Lenovon asiakastukikeskukseen.
Seuraavassa on tietoja järjestelmän muistimoduuleista:
• DIMM-muistimoduulin tyyppi ja nopeus: DDR4 ECC RDIMM
• DIMM-käyttöjännite: 1,2 V
• Muistimoduulin taajuus: 2 666 MT/s
• Suorittimen malli:
– Intel Xeon Platinum -sarja
– Intel Xeon Gold -sarja
– Intel Xeon Silver -sarja
– Intel Xeon Bronze -sarja
© Copyright Lenovo 2017 155
156 Käyttöopas P720
Liite B. Ubuntu-käyttöjärjestelmää koskevat täydentävät tiedot
Lenovo tarjoaa tietyissä maissa tai tietyillä alueilla asiakkaille mahdollisuuden tilata tietokoneita, joissa on
esiasennettuna Ubuntu®-käyttöjärjestelmä.
Jos tietokoneessa on Ubuntu-käyttöjärjestelmä, lue seuraavat tiedot ennen tietokoneen käyttöä. Voit jättää
huomioimatta tämän asiakirjan kaikki tiedot, jotka liittyvät Windows-pohjaisiin ohjelmiin, apuohjelmiin ja
Lenovon esiasennettuihin sovelluksiin.
Lenovon rajoitetun takuun (LLW) käyttö
Tätä tuotetta koskevat Lenovon rajoitetun takuun version L505-0010-02 08/2011 ehdot. Rajoitettu takuu on
saatavissa useilla kielillä seuraavassa verkkosivustossa. Lue Lenovon rajoitettu takuu seuraavassa
osoitteessa:
http://www.lenovo.com/warranty/llw_02
Lenovon rajoitettu takuu on esiasennettuna myös tietokoneessa. Voit tarkastella Lenovon rajoitettua takuuta
siirtymällä seuraavaan hakemistoon:
/usr/share/doc/lenovo-doc
Jos et löydä Lenovon rajoitettua takuuta (LLW) Web-sivustosta tai tietokoneelta, ota yhteyttä paikalliseen
Lenovo-toimistoon tai -jälleenmyyjään ja pyydä painettu versio LLW:stä.
Ubuntu-ohjejärjestelmän käyttäminen
Ubuntu-ohjejärjestelmässä on tietoja Ubuntu-käyttöjärjestelmän käytöstä. Voit siirtyä ohjejärjestelmään
Unitystä siirtämällä osoittimen käynnistyspalkkiin ja valitsemalla sitten Ohje-kuvakkeen. Jos et löydä Ohje-
kuvaketta käynnistyspalkista, napsauta Haku-kuvaketta ja hae ohjetta hakusanalla ohje (Help).
Lisätietoja Ubuntu-käyttöjärjestelmästä on seuraavassa osoitteessa:
http://www.ubuntu.com
Tukitietojen saaminen
Jos tarvitset ohjeita, huoltopalveluja tai teknistä apua tai jos haluat lisätietoja Ubuntu-käyttöjärjestelmästä tai
muista sovelluksista, ota yhteyttä Ubuntu-käyttöjärjestelmän tai sovelluksen toimittajaan. Jos tarvitset
tietokoneen mukana toimitettujen laitteistokomponenttien huolto- ja tukipalveluja, ota yhteyttä Lenovoon.
Lisätietoja yhteyden ottamisesta Lenovoon on käyttöoppaassa ja Turvaohjeet, takuutiedot ja asennusopas
-julkaisussa.
Voit tutustua uusimpaan käyttöoppaaseen ja Turvaohjeet, takuutiedot ja asennusopas -julkaisuun
seuraavassa osoitteessa:
http://www.lenovo.com/support
Huomautus: Saat lisätietoja RAID-kokoonpanon määrityksestä Linux®-ympäristössä Linux-ohjelmiston
toimittajalta.
© Copyright Lenovo 2017 157
158 Käyttöopas P720
Liite C. Tietoja määräyksistä
Uusimmat vaatimustenmukaisuustiedot ovat seuraavassa osoitteessa:
http://www.lenovo.com/compliance
Vientiluokitusta koskeva huomautus
Tämä tuote on Yhdysvaltain vientisäännösten (United States Export Administration Regulations, EAR) alainen
tuote, jonka vientivalvontaluokitusnumero (Export Classification Control Number, ECCN) on 5A992.c. Tuote
voidaan jälleenviedä kaikkiin maihin, joita ei ole mainittu vientisulkuun asetetut maat sisältävässä EAR E1
-maaluettelossa.
Tietoja sähkömagneettisesta säteilystä
Ilmoitus FCC (Federal Communications Commission) -säännösten
mukaisuudesta
Seuraavat tiedot koskevat Lenovon PC-tietokoneiden tyyppejä 30BA, 30BB ja 30BU.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may cause harmful interference to
radio communications. However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television reception, which can be
determined by turning the equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
• Consult an authorized dealer or service representative for help.
Lenovo is not responsible for any radio or television interference caused by using other than specified or
recommended cables and connectors or by unauthorized changes or modifications to this equipment.
Unauthorized changes or modifications could void the user's authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2) this device must accept any interference received,
including interference that may cause undesired operation.
Responsible Party:
Lenovo (United States) Incorporated
1009 Think Place - Building One
Morrisville, NC 27560
Phone Number: 919-294-5900
© Copyright Lenovo 2017 159
Ilmoitus kanadalaisen laitehyväksynnän (Industry Canada) luokan B mukaisuudesta
CAN ICES-3(B)/NMB-3(B)
Euroopan unionin vaatimustenmukaisuus
Yhteystiedot EU:ssa: Lenovo, Einsteinova 21, 851 01 Bratislava, Slovakia
Ilmoitus sähkömagneettista yhteensopivuutta koskevasta direktiivistä: Tämä tuote on niiden
suojausvaatimusten mukainen, joista on säädetty EU:n neuvoston EMC-direktiivissä 2014/30/EU. Direktiivi
koskee sähkömagneettista yhteensopivuutta koskevan jäsenvaltioiden lainsäädännön lähentämistä.
Tämä tuote on testattu, ja se täyttää eurooppalaisten standardien luokan B laitteille asetetut vaatimukset.
Luokan B laitteille asetetut vaatimukset on tarkoitettu tarjoamaan riittävä suoja lähetyspalveluille
asuinympäristöissä.
Ilmoitus radiolaitedirektiivistä: Tämä tuote on Euroopan parlamentin ja neuvoston radiolaitedirektiivin
2014/53/EU kaikkien vaatimusten ja pakollisten normien mukainen. Direktiivi koskee radiolaitteita koskevan
jäsenvaltioiden lainsäädännön lähentämistä. Lausuma järjestelmän EU-säännöstenmukaisuudesta ja
lausumat langattomien moduulien EU-säännöstenmukaisuudesta ovat saatavilla kokonaisuudessaan
seuraavassa Internet-osoitteessa: http://www.lenovo.com/eu-doc-workstations
Lenovo ei voi ottaa vastuuta suojauksen säilymisestä, mikäli laitteeseen tehdään muutoksia tai lisätään
valinnaisia kortteja (osia), joita Lenovo ei ole suositellut.
Ilmoitus Saksan luokan B mukaisuudesta
Deutschsprachiger EU Hinweis:
Hinweis für Geräte der Klasse B EU-Richtlinie zur Elektromagnetischen Verträglichkeit
Dieses Produkt entspricht den Schutzanforderungen der EU-Richtlinie 2014/30/EU zur Angleichung der
Rechtsvorschriften über die elektromagnetische Verträglichkeit in den EU-Mitgliedsstaaten und hält die
Grenzwerte der Klasse B der Norm gemäß Richtlinie.
Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu
betreiben. Des Weiteren dürfen auch nur von der Lenovo empfohlene Kabel angeschlossen werden. Lenovo
übernimmt keine Verantwortung für die Einhaltung der Schutzanforderungen, wenn das Produkt ohne
Zustimmung der Lenovo verändert bzw. wenn Erweiterungskomponenten von Fremdherstellern ohne
Empfehlung der Lenovo gesteckt/eingebaut werden.
Deutschland:
Einhaltung des Gesetzes über die elektromagnetische Verträglichkeit von Betriebsmitteln
Dieses Produkt entspricht dem „Gesetz über die elektromagnetische Verträglichkeit von Betriebsmitteln“
EMVG (früher „Gesetz über die elektromagnetische Verträglichkeit von Geräten“). Dies ist die Umsetzung der
EMV EU Richtlinie 2014/30/EU in der Bundesrepublik Deutschland.
Zulassungsbescheinigung laut dem Deutschen Gesetz über die elektromagnetische Verträglichkeit
von Betriebsmitteln, EMVG vom 20. Juli 2007 (früher Gesetz über die elektromagnetische
160 Käyttöopas P720
Verträglichkeit von Geräten), bzw. der EMV EU Richtlinie 2014/30/EU (früher 2004/108/EC), für Geräte
der Klasse B.
Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen -
CE - zu führen. Verantwortlich für die Konformitätserklärung nach Paragraf 5 des EMVG ist die Lenovo
(Deutschland) GmbH, Meitnerstr. 9, D-70563 Stuttgart.
Informationen in Hinsicht EMVG Paragraf 4 Abs. (1) 4:
Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55032 Klasse B.
Tiedot langattoman yhteyden vaatimustenmukaisuudesta (Korea)
Ilmoitus Japanin VCCI:n luokan B mukaisuudesta
Japania koskeva ilmoitus tuotteista, jotka liitetään virtalähteisiin, joissa on enintään 20 A:n sähkövirta
vaihetta kohti
Verkkojohtoa koskeva huomautus (Japani)
The ac power cord shipped with your product can be used only for this specific product. Do not use the ac
power cord for other devices.
Lenovo-tuotteiden huolto Taiwanissa
Ilmoitus näppäimistön ja hiiren hyväksynnästä (Taiwan)
Euraasialainen vaatimustenmukaisuusmerkki
Äänilaitteita koskeva huomautus (Brasilia)
Ouvir sons com mais de 85 decibéis por longos períodos pode provocar danos ao sistema auditivo.
Liite C. Tietoja määräyksistä 161
Tiedot langattoman yhteyden vaatimustenmukaisuudesta (Meksiko)
Advertencia: En Mexico la operación de este equipo estásujeta a las siguientes dos condiciones: (1) es
posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe
aceptar cualquier interferencia, incluyendo la que pueda causar su operación no deseada.
Muita määräyksiä koskeva ilmoitus
Lisätietoja virallisista määräyksistä on tietokoneen mukana toimitetussa Viralliset määräykset -asiakirjassa.
Tietokoneen kokoonpanon ja tietokoneen ostomaan/-alueen mukaan tietokoneen mukana on ehkä toimitettu
muita tulostettuja määräyksiä koskevia ilmoituksia. Kaikki virallisia määräyksiä koskevat ilmoitukset on
saatavissa Lenovon tukisivustosta sähköisessä muodossa. Voit lukea asiakirjojen sähköisiä kopioita
siirtymällä osoitteeseen http://www.lenovo.com/support.
162 Käyttöopas P720
Liite D. WEEE-direktiiviin ja kierrätykseen liittyviä tietoja
Lenovo rohkaisee tietotekniikkalaitteiden omistajia kierrättämään laitteensa vastuullisesti, kun niitä ei enää
tarvita. Lenovo tarjoaa useita ohjelmia ja palveluja, joiden tarkoituksena on auttaa laitteiden omistajia
kierrättämään tietotekniikkatuotteensa. Uusimmat ympäristötiedot ovat seuraavassa osoitteessa:
http://www.lenovo.com/ecodeclaration
Tärkeitä tietoja sähkö- ja elektroniikkalaiteromun kierrättämisestä
Lenovo-tuotteissa oleva WEEE-merkintä koskee maita, joissa on sähkö- ja elektroniikkaromun kierrättämistä
koskevia säädöksiä (esimerkiksi Euroopan unionin WEEE-direktiivi ja Intian E-Waste Management Rules
-säännöt). Sähkö- ja elektroniikkalaitteet merkitään sähkö- ja elektroniikkalaiteromusta (WEEE) annettujen
paikallisten säädösten mukaisesti. Säädökset määrittävät kullakin alueella käytössä olevat käytettyjen
laitteiden palautus- ja kierrätyskäytännöt. Tämä merkintä tuotteessa osoittaa, että tuotetta ei tule sen
elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on kerättävä talteen käytössä
olevien keräysjärjestelmien kautta.
Käytöstä poistettuja laitteita, jotka on merkitty sähkö- ja elektroniikkalaiteromua (EEE) koskevalla WEEE-
merkinnällä, ei saa hävittää lajittelemattoman yhdyskuntajätteen mukana, vaan ne on käytettävissä olevien
keräysresurssien mukaan toimitettava sähkö- ja elektroniikkalaiteromun palautus-, kierrätys- tai
hyödyntämispisteisiin sen varmistamiseksi, että sähkö- ja elektroniikkalaitteiden mahdollisesti sisältämistä
vaarallisista aineista aiheutuu mahdollisimman vähän haittaa ympäristölle ja ihmisten terveydelle. Lenovon
sähkö- ja elektroniikkalaitteet (EEE) saattavat sisältää osia ja komponentteja, jotka määritellään elinkaaren
päässä vaaralliseksi jätteeksi.
Sähkö- ja elektroniikkalaitteet sekä sähkö- ja elektroniikkalaiteromu (WEEE) voidaan toimittaa maksutta
tuotteen myyjälle tai kenelle tahansa tukkumyyjälle, joka myy samankaltaisia sähkö- ja elektroniikkalaitteita,
jotka toimivat niin kuin käytetty sähkö- ja elektroniikkalaite tai sähkö- ja elektroniikkalaiteromu.
Lisätietoa sähkö- ja elektroniikkalaiteromun kierrättämisestä on seuraavassa osoitteessa:
http://www.lenovo.com/recycling
Unkaria koskevat WEEE-tiedot
Lenovo vastaa valmistajana Lenovon velvoitteiden noudattamisesta syntyvistä kuluista Unkarin lain nro 197/
2014 (VIII.1.) pykälän 12 momenttien (1)–(5) mukaan.
© Copyright Lenovo 2017 163
Kierrätykseen liittyviä tietoja Japanissa
Collecting and recycling a disused Lenovo computer or monitor
If you are a company employee and need to dispose of a Lenovo computer or monitor that is the property of
the company, you must do so in accordance with the Law for Promotion of Effective Utilization of Resources.
Computers and monitors are categorized as industrial waste and should be properly disposed of by an
industrial waste disposal contractor certified by a local government. In accordance with the Law for
Promotion of Effective Utilization of Resources, Lenovo Japan provides, through its PC Collecting and
Recycling Services, for the collecting, reuse, and recycling of disused computers and monitors. For details,
visit the Lenovo Web site at http://www.lenovo.com/recycling/japan. Pursuant to the Law for Promotion of
Effective Utilization of Resources, the collecting and recycling of home-used computers and monitors by the
manufacturer was begun on October 1, 2003. This service is provided free of charge for home-used
computers sold after October 1, 2003. For details, visit the Lenovo Web site at http://www.lenovo.com/
recycling/japan.
Disposing of Lenovo computer components
Some Lenovo computer products sold in Japan may have components that contain heavy metals or other
environmental sensitive substances. To properly dispose of disused components, such as a printed circuit
board or drive, use the methods described above for collecting and recycling a disused computer or monitor.
Disposing of disused lithium batteries from Lenovo computers
A button-shaped lithium battery is installed inside your Lenovo computer to provide power to the computer
clock while the computer is off or disconnected from the main power source. If you need to replace it with a
new one, contact your place of purchase or contact Lenovo for service. If you need to dispose of a disused
lithium battery, insulate it with vinyl tape, contact your place of purchase or an industrial-waste-disposal
operator, and follow their instructions. Disposal of a lithium battery must comply with local ordinances and
regulations.
Kierrätykseen liittyviä tietoja Brasiliassa
Declarações de Reciclagem no Brasil
Descarte de um Produto Lenovo Fora de Uso
Equipamentos elétricos e eletrônicos não devem ser descartados em lixo comum, mas enviados à pontos de
coleta, autorizados pelo fabricante do produto para que sejam encaminhados e processados por empresas
especializadas no manuseio de resíduos industriais, devidamente certificadas pelos orgãos ambientais, de
acordo com a legislação local.
A Lenovo possui um canal específico para auxiliá-lo no descarte desses produtos. Caso você possua um
produto Lenovo em situação de descarte, ligue para o nosso SAC ou encaminhe um e-mail para:
reciclar@lenovo.com, informando o modelo, número de série e cidade, a fim de enviarmos as instruções
para o correto descarte do seu produto Lenovo.
Akkujen kierrätykseen liittyviä tietoja Taiwanissa
164 Käyttöopas P720
Akkujen kierrätykseen liittyviä tietoja Euroopan unionissa
Huomautus: Tämä merkki koskee vain Euroopan unionin (EU) jäsenmaita.
Akut tai akkujen pakkaukset on merkitty akkuja ja paristoja sekä hävitettäviä akkuja ja paristoja koskevan
Euroopan unionin direktiivin 2006/66/EC mukaisesti. Kyseinen direktiivi määrittää Euroopan unionin alueella
käytössä olevat käytettyjen akkujen ja paristojen palautus- ja kierrätyskäytännöt. Tämä merkintä akuissa
osoittaa, että akkua ei tule sen elinkaaren päässä hävittää yhdyskuntajätteen mukana, vaan sen sijaan se on
kerättävä talteen direktiivin ohjeiden mukaan.
Euroopan unionin direktiivin 2006/66/EC mukaisesti akuissa ja paristoissa on vaadittu merkki, joka osoittaa,
että ne tulee kerätä talteen ja kierrättää elinkaaren päässä. Akussa oleva merkki voi sisältää myös akussa
käytetyn metallin kemiallisen merkin (Pb lyijylle, Hg elohopealle ja Cd kadmiumille). Akkujen ja paristojen
käyttäjät eivät saa hävittää akkuja ja paristoja lajittelemattoman yhdyskuntajätteen mukana, vaan ne on
hävitettävä akuille ja paristoille tarkoitetun keräys-, kierrätys- ja käsittelyjärjestelmän kautta. Asiakkaan
osallistuminen on tärkeä osa akkujen ja paristojen mahdollisten ympäristölle ja ihmisille aiheutuvien
vaikutusten minimoimisessa, sillä akuissa ja paristoissa voi olla vaarallisia aineita.
Ennen kuin sähkö- ja elektroniikkalaitteita (EEE) poistetaan jätteenkeräykseen, paristoja tai akkuja sisältävien
laitteiden käyttäjien on poistettava kyseiset paristot ja akut erillistä jätteenkeräystä varten.
Lenovo-tuotteiden litiumparistojen ja -akkujen hävittäminen
Lenovo-tuotteessa saattaa olla asennettuna litiumnappiparisto. Lisätietoja paristosta on tuotteen
käyttöohjeissa. Jos paristo on vaihdettava uuteen, ota yhteyttä tuotteen myyjään tai Lenovoon. Jos sinun
täytyy hävittää litiumparisto, eristä se eristysnauhalla, ota yhteyttä tuotteen myyjään tai jätelaitokseen ja
noudata tämän ohjeita.
Lenovo-tuotteiden akkujen hävittäminen
Lenovo-laitteessa saattaa olla litiumioniakku tai nikkeli-metallihybridiakku. Lisätietoja akusta on tuotteen
käyttöohjeissa. Jos sinun täytyy hävittää akku, eristä se eristysnauhalla, ota yhteyttä Lenovon myyntiin tai
huoltoon, tuotteen myyjään tai jätelaitokseen ja noudata tämän ohjeita. Lisätietoja on myös tuotteen
käyttöoppaassa olevissa ohjeissa.
Tietoja oikeasta keräys- ja käsittelytavasta on seuraavassa osoitteessa:
http://www.lenovo.com/environment
Liite D. WEEE-direktiiviin ja kierrätykseen liittyviä tietoja 165
166 Käyttöopas P720
Liite E. Vaarallisten aineiden rajoittamista koskeva direktiivi
(RoHS)
Uusimmat ympäristötiedot ovat seuraavassa osoitteessa:
http://www.lenovo.com/ecodeclaration
Euroopan unionin RoHS
Tämä Lenovo-tuote ja sen osat (kuten kaapelit ja johdot) täyttävät direktiivin 2011/65/EU vaatimukset
tiettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa (”RoHS recast” tai
”RoHS 2”).
Saat lisätietoja Lenovon maailmanlaajuisesta RoHS-vaatimustenmukaisuudesta siirtymällä seuraavaan
osoitteeseen:
www.lenovo.com/rohs-communication
Kiinan RoHS
Turkin RoHS
The Lenovo product meets the requirements of the Republic of Turkey Directive on the Restriction of the Use
of Certain Hazardous Substances in Waste Electrical and Electronic Equipment (WEEE).
© Copyright Lenovo 2017 167
Ukrainan RoHS
Intian RoHS
RoHS compliant as per E-Waste (Management) Rules.
Taiwanin RoHS
168 Käyttöopas P720
Liite F. ENERGY STAR -merkin käyttöön oikeutetut
tietokoneen mallit
ENERGY STAR® on Yhdysvaltain ympäristönsuojeluviraston (U.S. Environmental Protection Agency, EPA) ja
energiaministeriön (U.S. Department of Energy) yhteistyöohjelma, jonka tavoitteena on vähentää
kustannuksia ja edistää ympäristönsuojelua energiaa säästävien tuotteiden ja menettelytapojen avulla.
Lenovo tarjoaa asiakkailleen ENERGY STAR -vaatimusten mukaan suunniteltuja tuotteita. Jotkin seuraavien
konetyyppien malleista ovat ENERGY STAR -ohjelman tietokoneille asettamien vaatimusten mukaisia
tietokoneiden valmistusajankohtana: 30BA0007US ja 30BA0008US. Lisätietoja Lenovon tietokoneiden
ENERGY STAR -luokituksista on seuraavassa osoitteessa:
http://www.lenovo.com
Käyttämällä ENERGY STAR -vaatimusten mukaisia tuotteita ja tietokoneesi virransyötön
hallintaominaisuuksia vähennät sähkönkulutusta. Sähkön kulutuksen vähentäminen tuottaa rahallisia
säästöjä sekä vähentää ympäristön saastumista ja kasvihuonekaasujen päästöjä.
Lisätietoja ENERGY STAR -ohjelmasta on seuraavassa osoitteessa:
http://www.energystar.gov
Lenovo rohkaisee asiakkaitaan säästämään energiaa kaikissa päivittäisissä toimissaan. Voit edistää tätä
pyrkimystä asettamalla seuraavat virransyötön hallinnan asetukset, joita järjestelmä käyttää, kun tietokone on
ollut käyttämättömänä tietyn ajan:
Taulukko 1. ENERGY STAR -vaatimusten mukaiset virranhallinta-asetukset
Windows 7- tai Windows 10 -käyttöjärjestelmä
Virrankäyttösuunnitelma: oletusasetus
• Sammuta näyttö: 10 minuutin kuluttua
• Aseta tietokone lepotilaan: 25 minuutin kuluttua
• Virranhallinnan lisäasetukset:
– Sammuta kiintolevyasemat: 20 minuutin kuluttua
– Horrostila: Ei koskaan
Voit palauttaa tietokoneen lepotilasta normaaliin toimintatilaan painamalla mitä tahansa näppäimistön
näppäintä.
Voit muuttaa virrankäyttöasetuksia seuraavasti:
1. Avaa Käynnistä- tai aloitusvalikko napsauttamalla Käynnistä- tai Aloita-painiketta.
2. Tee Windows-version mukaan jompikumpi seuraavista:
• Windows 7: Valitse Ohjauspaneeli.
© Copyright Lenovo 2017 169
• Windows 10: Valitse Windows-järjestelmä ➙ Ohjauspaneeli.
3. Tarkastele Ohjauspaneelia Suuret kuvakkeet- tai Pienet kuvakkeet -valinnalla ja napsauta sitten
Virranhallinta-asetukset.
4. Noudata näyttöön tulevia ohjeita.
170 Käyttöopas P720
Liite G. Huomioon otettavaa
Lenovo ei ehkä tarjoa tässä julkaisussa mainittuja tuotteita, palveluja tai ominaisuuksia kaikissa maissa. Saat
lisätietoja Suomessa saatavana olevista tuotteista ja palveluista Lenovolta. Viittauksia Lenovon tuotteisiin,
ohjelmiin tai palveluihin ei pidä tulkita niin, että ainoastaan näitä tuotteita, ohjelmia tai palveluja voidaan
käyttää. Niiden asemesta on mahdollista käyttää mitä tahansa toiminnaltaan vastaavaa tuotetta, ohjelmaa tai
palvelua, joka ei loukkaa Lenovon tekijänoikeutta tai muita lailla suojattuja oikeuksia. Haluttaessa käyttää
yhdessä tämän tuotteen kanssa muita kuin Lenovon nimeämiä tuotteita, ohjelmia tai palveluja on niiden
käytön arviointi ja tarkistus käyttäjän omalla vastuulla.
Lenovolla voi olla patentteja tai patenttihakemuksia, jotka koskevat tässä julkaisussa esitettyjä asioita. Tämän
julkaisun hankinta ei anna mitään lisenssiä näihin patentteihin. Kirjallisia tiedusteluja voi tehdä osoitteeseen:
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO TARJOAA TÄMÄN JULKAISUN ”SELLAISENAAN” ILMAN MITÄÄN NIMENOMAISESTI TAI
KONKLUDENTTISESTI MYÖNNETTYÄ TAKUUTA, MUKAAN LUETTUINA TALOUDELLISTA
HYÖDYNNETTÄVYYTTÄ, SOPIVUUTTA TIETTYYN TARKOITUKSEEN JA OIKEUKSIEN
LOUKKAAMATTOMUUTTA KOSKEVAT KONKLUDENTTISESTI ILMAISTUT TAKUUT. Joidenkin maiden
lainsäädäntö ei salli nimenomaisesti tai konkludenttisesti myönnettyjen takuiden rajoittamista, joten edellä
olevaa rajoitusta ei sovelleta näissä maissa.
Tämä julkaisu voi sisältää teknisiä epätarkkuuksia ja painovirheitä. Julkaisun tiedot tarkistetaan säännöllisin
väliajoin, ja tarpeelliset muutokset tehdään julkaisun uusiin painoksiin. Lenovo saattaa tehdä parannuksia tai
muutoksia tässä julkaisussa kuvattuihin tuotteisiin ja/tai ohjelmiin milloin tahansa ilman ennakkoilmoitusta.
Tässä julkaisussa kuvattuja tuotteita ei ole tarkoitettu käytettäviksi implantaatiosovelluksissa tai muissa
elintoimintoja ylläpitävissä sovelluksissa, joissa toimintahäiriö saattaa aiheuttaa henkilövahingon tai
kuoleman. Tämän julkaisun sisältämät tiedot eivät vaikuta Lenovon tuotteiden määrityksiin (spesifikaatioihin)
tai takuisiin eivätkä muuta niitä. Mikään tässä julkaisussa oleva lausuma ei sisällä nimenomaisesti tai
konkludenttisesti ilmaistua Lenovon tai kolmannen osapuolen teollis- ja tekijänoikeutta koskevaa lisenssiä,
sitoumusta tai näiden loukkauksien varalta annettua suojausta. Kaikki tämän julkaisun tiedot perustuvat
erityisympäristöissä saatuihin tuloksiin, ja ne esitetään esimerkkeinä. Muissa käyttöympäristöissä voidaan
saada erilaisia tuloksia.
Lenovo pidättää itsellään oikeuden käyttää ja jakaa käyttäjiltä saamiaan tietoja parhaaksi katsomallaan
tavalla niin, ettei siitä aiheudu lähettäjälle mitään velvoitteita.
Tässä julkaisussa olevat viittaukset muihin kuin Lenovon verkkosivustoihin eivät ole osoitus siitä, että Lenovo
millään tavoin vastaisi kyseisten sivustojen sisällöstä tai käytöstä. Viittaukset on tarkoitettu vain
helpottamaan lukijan mahdollisuuksia tutustua muihin sivustoihin. Kyseisten verkkosivustojen sisältämä
aineisto ei sisälly tähän Lenovo-tuotteeseen tai sitä koskevaan aineistoon. Sivustojen käyttö on käyttäjän
omalla vastuulla.
Kaikki julkaisun sisältämät suorituskykytiedot on määritetty testiympäristössä. Suorituskyky muissa
toimintaympäristöissä saattaa poiketa merkittävästi ilmoitetuista arvoista. Osa mittauksista on saatettu tehdä
kehitteillä olevissa järjestelmissä, eikä mikään takaa, että tulokset ovat samanlaiset yleisesti saatavana
olevissa järjestelmissä. Lisäksi osa mittaustuloksista on saatettu saada ekstrapolaation avulla. Todelliset
© Copyright Lenovo 2017 171
tulokset voivat poiketa ilmoitetuista arvoista. Julkaisun käyttäjien tulee tarkistaa tietojen soveltuvuus omassa
erityisympäristössään.
172 Käyttöopas P720
Liite H. Tavaramerkit
Seuraavat nimet ovat Lenovo tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa:
Lenovo
Lenovo-logo
ThinkStation
ThinkStation-logo
ThinkVantage
Microsoft, Windows ja Windows Media ovat Microsoftin konserniyhtiöiden tavaramerkkejä.
Intel, Thunderbolt ja Xeon ovat Intel Corporationin tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.
Linux on Linus Torvaldsin rekisteröity tavaramerkki.
DisplayPort ja Mini DisplayPort ovat Video Electronics Standards Associationin tavaramerkkejä.
Ubuntu on Canonical Ltd:n rekisteröity tavaramerkki.
Muut yritysten, tuotteiden tai palvelujen nimet voivat olla muiden tahojen tavaramerkkejä.
© Copyright Lenovo 2017 173
