用户指南
ThinkPadT440p
目录
首先阅读................v
重要安全信息..............vi
需要立即采取措施的情况.......vii
安全准则..............vii
第1章产品概述............1
计算机控件、接口和指示灯的位置......1
前视图................1
右视图................3
左视图................5
底视图................6
后视图................7
状态指示灯..............8
重要产品信息的位置............9

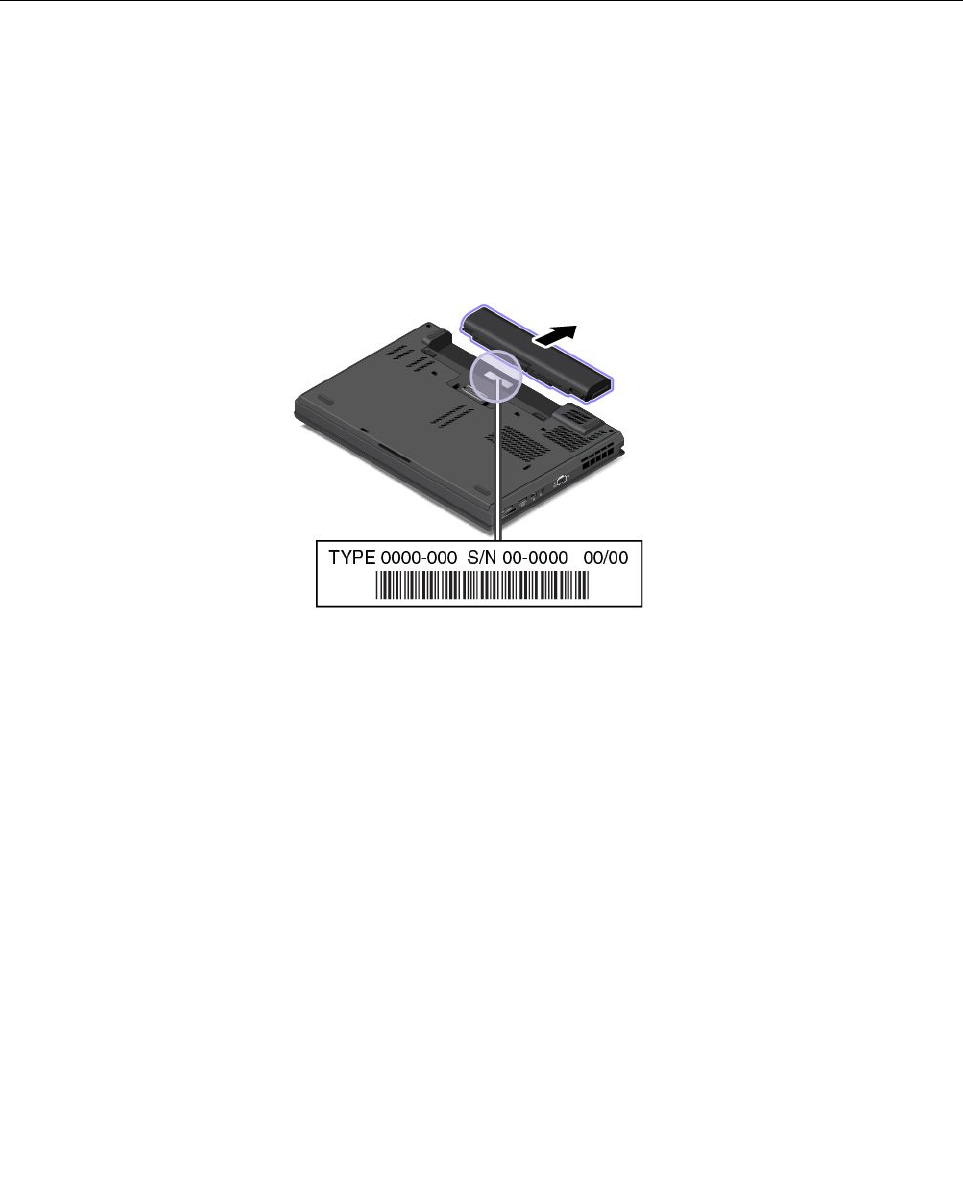

机器类型和型号信息..........9
FCC标识和IC认证信息........9
Windows操作系统的标签.......10
功能部件................11
规格..................12
运行环境................13
Lenovo程序...............14
访问Lenovo程序..........14
Lenovo程序简介...........14
第2章使用计算机.........17
注册计算机...............17
常见问题................17
获取有关Windows操作系统的帮助....19
特殊键.................20
功能键和功能组合键.........20
Windows键.............21
ThinkPad指点设备...........22
使用ThinkPad指点设备.......22
使用轨迹板触摸手势.........24
定制ThinkPad指点设备.......26
更换指点杆小红帽..........26
电源管理................26
检查电池状态............27
使用交流电源适配器.........27
给电池充电.............28
最大限度地延长电池寿命.......28
管理电池电量............28
节能方式..............28
连接网络................29
以太网连接.............29
无线连接..............29
使用外接显示器.............33
连接外接显示器...........34
选择显示方式............34
更改显示设置............35
使用音频功能部件............35
使用摄像头...............36
使用闪存介质卡或智能卡.........36
第3章您与计算机.........39
辅助功能和舒适度............39
人机工程学信息...........39
舒适度...............40
辅助功能选项信息..........40
携带计算机旅行.............43
旅行提示..............43
旅行必备附件............43
第4章安全性............45
使用密码................45
输入密码..............45
开机密码..............45
超级用户密码............46
硬盘密码..............47
硬盘安全................49
设置安全芯片..............50
使用指纹读取器.............51
有关从硬盘驱动器或固态驱动器删除数据的
注意事项................54
使用防火墙...............55
保护数据不被病毒攻击..........55
第5章恢复概述...........57
Windows7操作系统恢复概述.......57
制作和使用恢复盘..........57
执行备份和恢复操作.........58
使用RescueandRecovery工作空间..59
制作和使用挽救介质.........60
重新安装预装的程序和设备驱动程序..60
解决恢复问题............61
©CopyrightLenovo2013,2016i
Windows8和Windows8.1操作系统恢复概
述...................62
恢复计算机.............62
将计算机重置为出厂缺省设置.....62
使用高级启动选项..........63
在Windows8或Windows8.1无法启
动时恢复操作系统..........63
制作和使用恢复盘..........63
Windows10操作系统恢复概述......64
重置计算机.............65
使用高级启动选项..........65
在Windows10无法启动时恢复操作系
统.................65
制作和使用U盘...........65
第6章更换设备...........67
静电预防................67
更换电池................67
更换底盖组合件.............69
安装或更换SIM卡............70
更换硬盘驱动器或固态驱动器.......71
更换内存条...............74
更换M.2无线局域网卡..........76

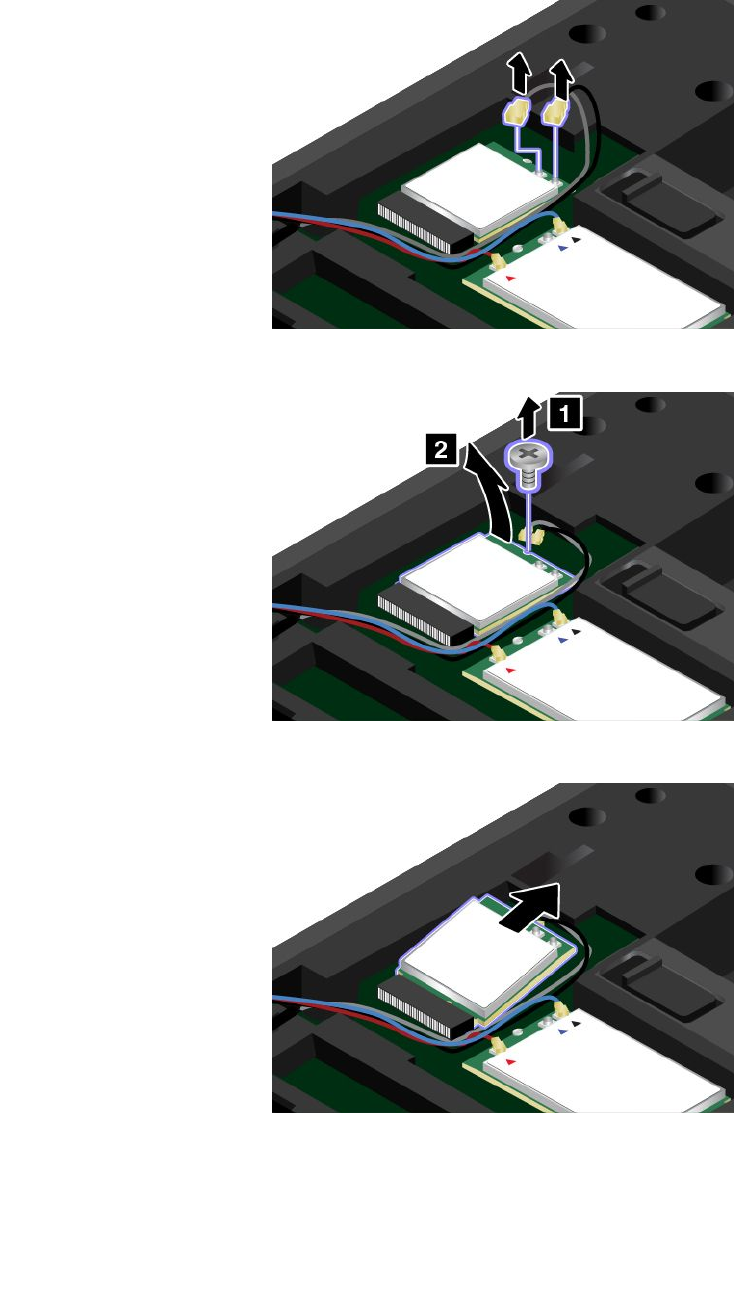

安装或更换M.2无线广域网卡.......80
更换Ultrabay设备............83
更换钮扣电池..............86

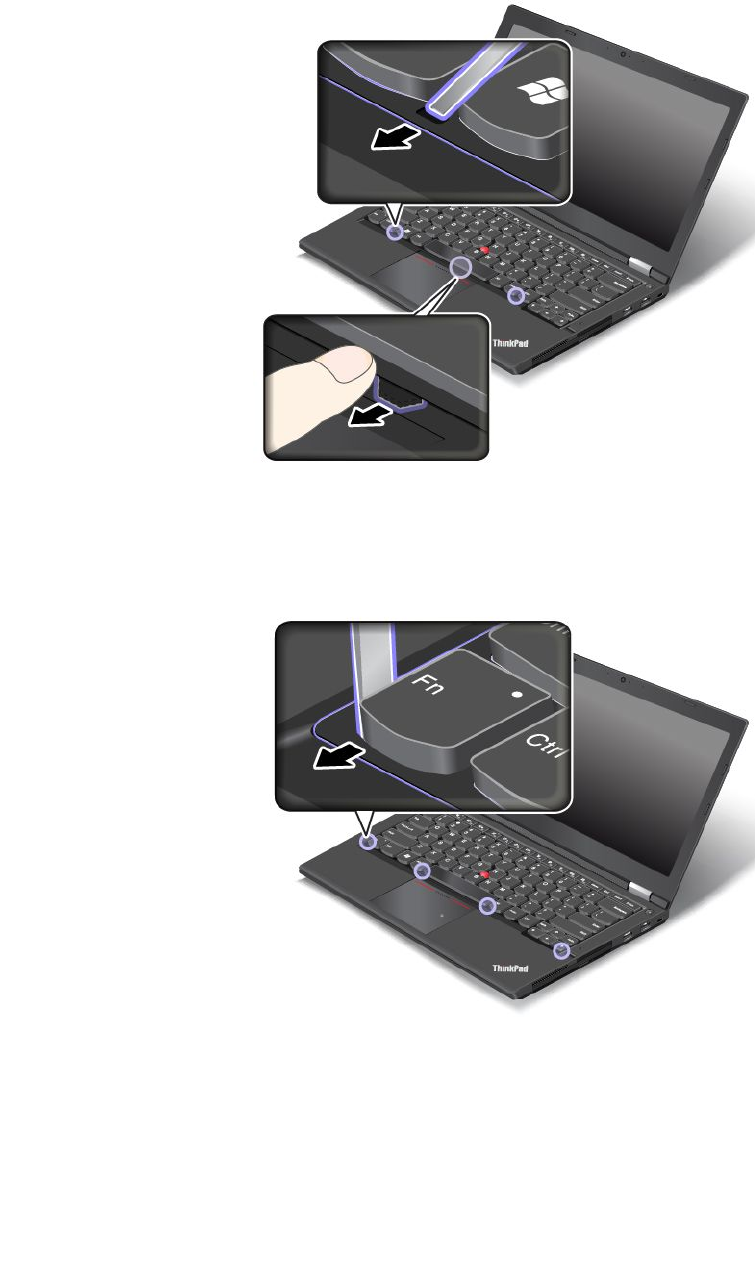

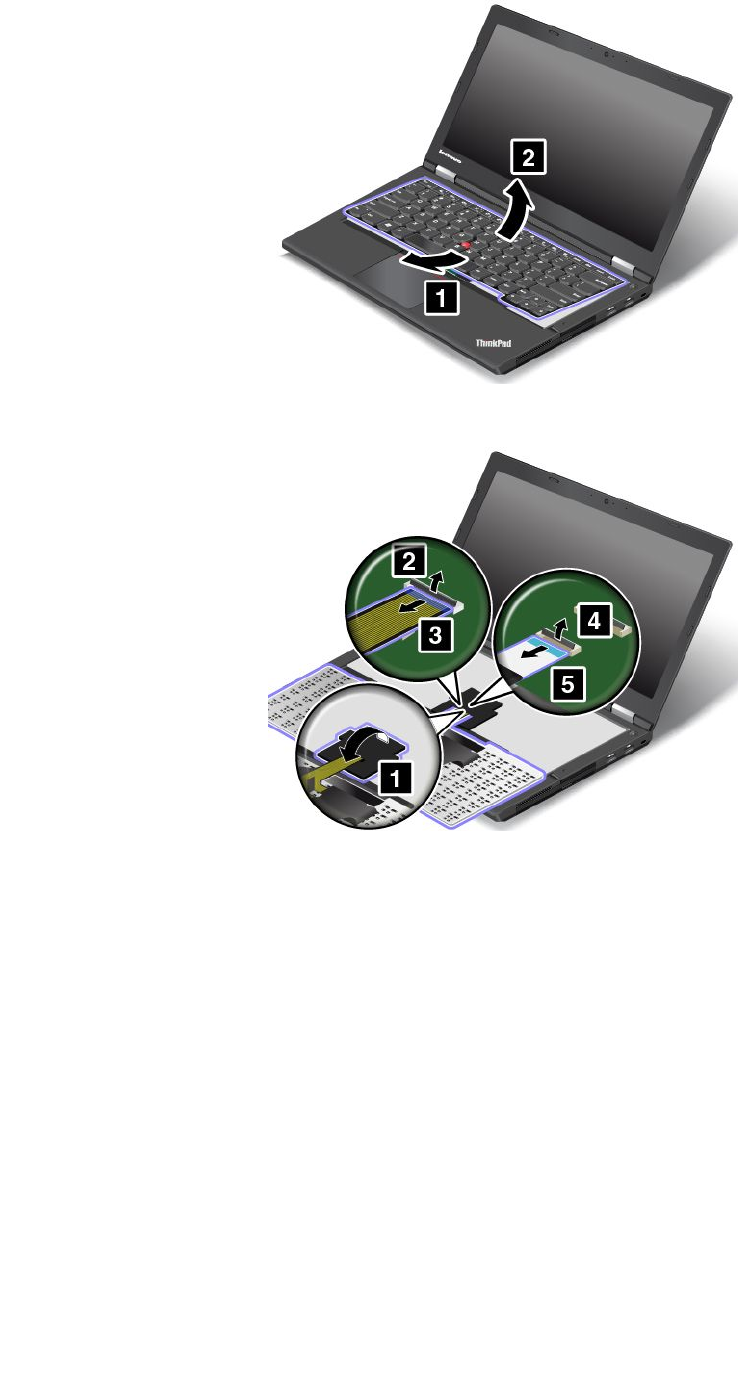

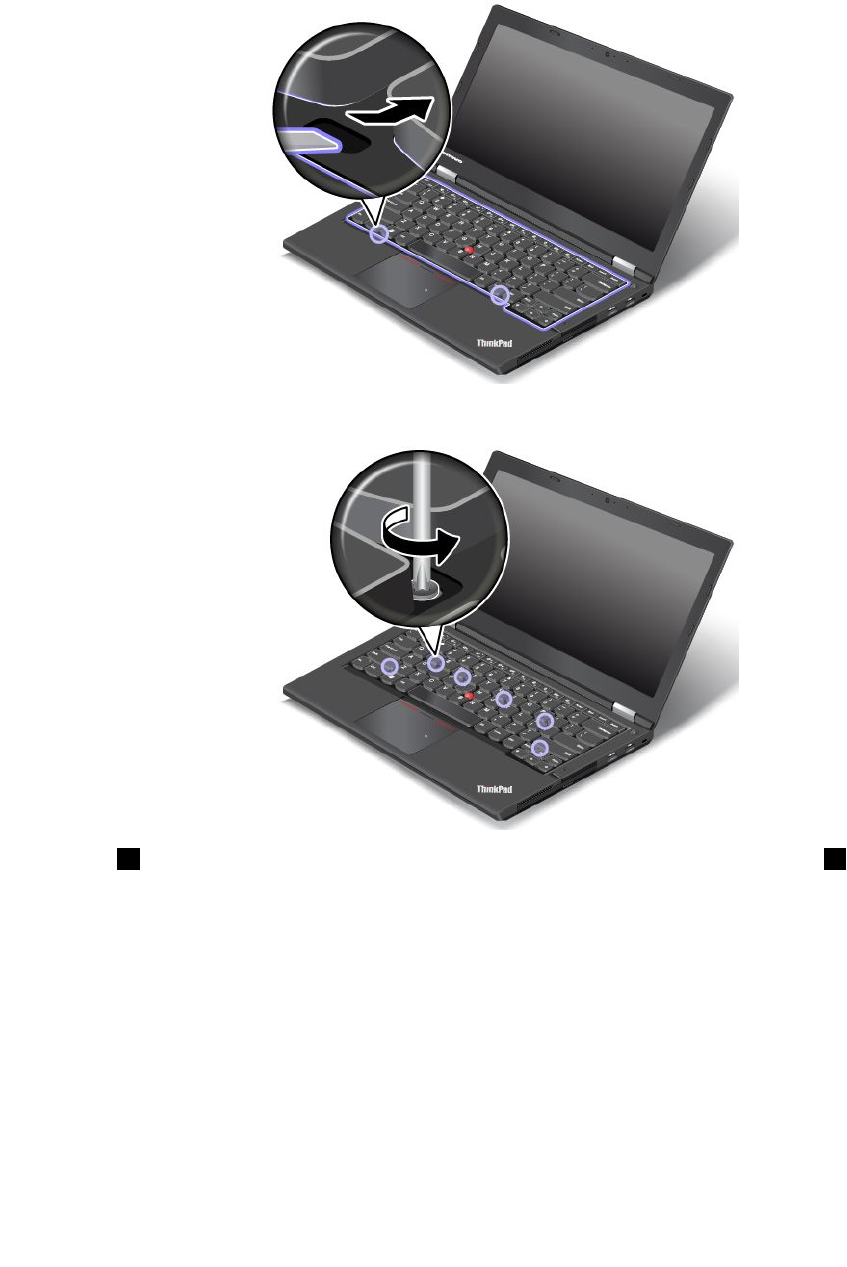

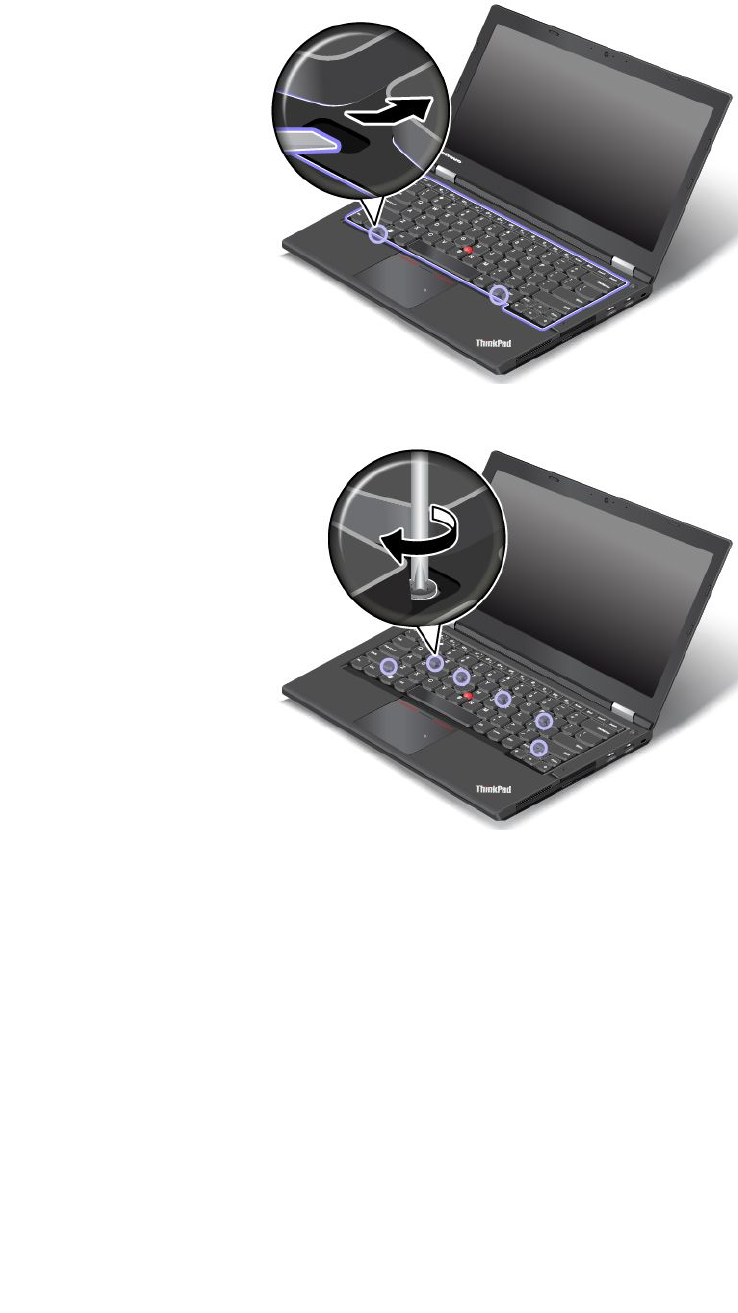

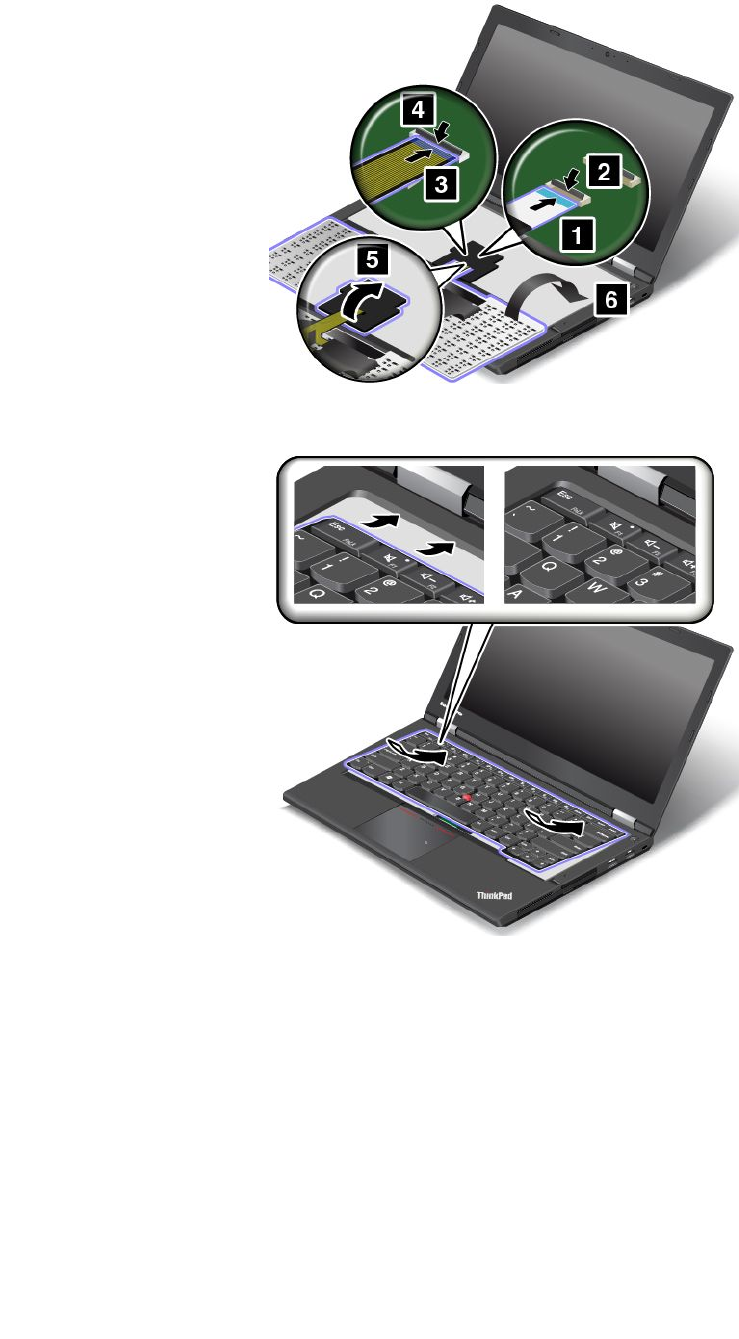

更换键盘................88
第7章增强计算机.........95
查找ThinkPad选件...........95
ThinkPad扩展坞.............95
ThinkPad扩展坞上的控制装置和接口的
位置................95
连接ThinkPad扩展坞........100
卸下ThinkPad扩展坞........101

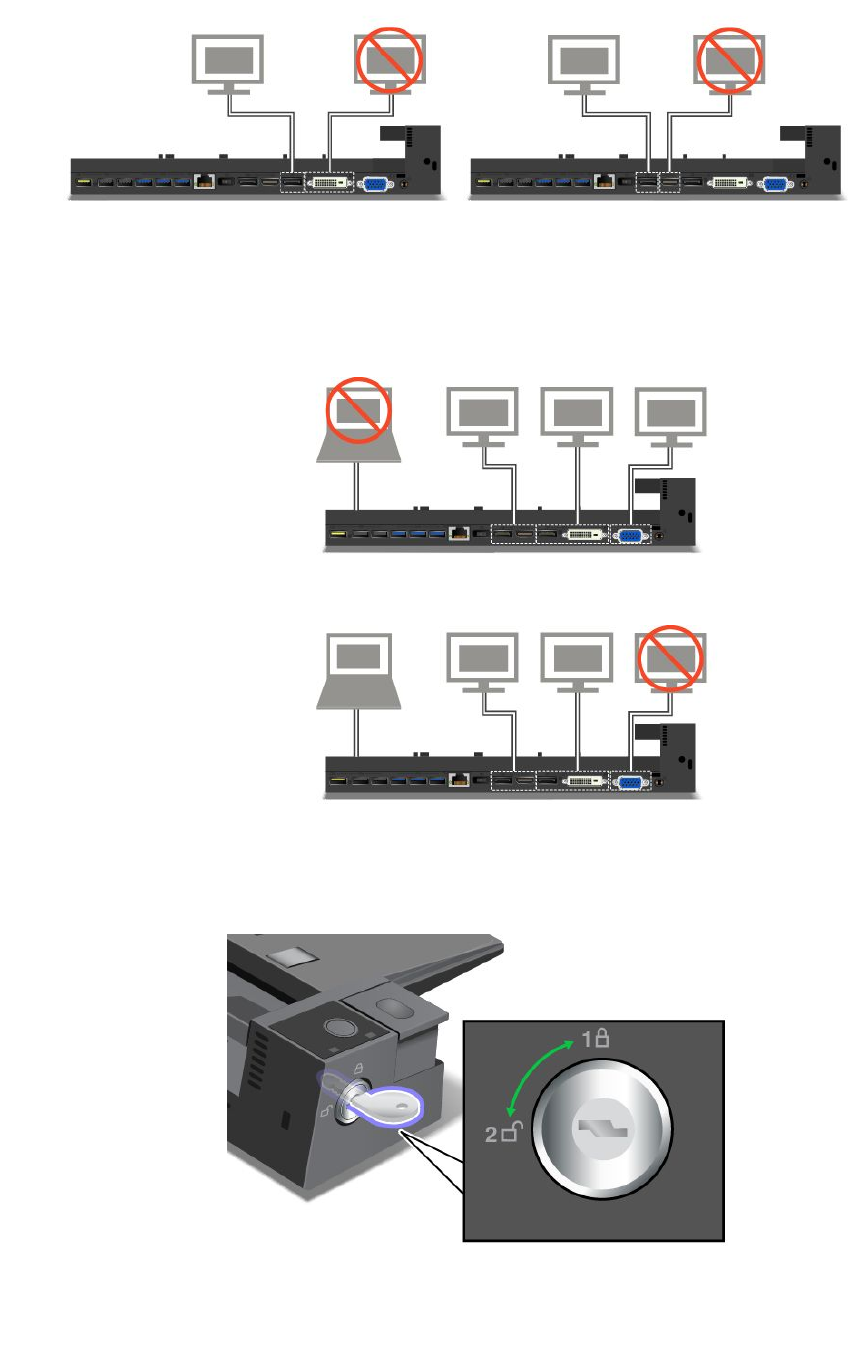

关于将多个外接显示器连接到扩展坞的
准则................102
安全性功能.............103
第8章高级配置..........105
安装新操作系统.............105
安装Windows7操作系统......105
安装Windows8、Windows8.1或
Windows10操作系统........106
安装设备驱动程序............107
使用ThinkPadSetup程序........107
Main菜单..............108
Config菜单.............108
Date/Time菜单...........114
Security菜单............114
Startup菜单.............119
Restart菜单.............120
更新UEFIBIOS...........121
使用系统管理..............121
设置管理功能............122
第9章预防出现问题.......123
预防问题的常用技巧...........123
确保设备驱动程序为最新.........124
保养计算机...............125
清洁计算机外盖...........126
第10章计算机问题故障诊断..129
诊断问题................129
故障诊断................129
计算机停止响应...........129
处理键盘上泼溅的液体........130
错误消息..............130
无消息的错误............131
蜂鸣声错误.............132
内存条问题.............133
联网问题..............133
键盘和其他定位设备的问题......135
显示屏和多媒体设备的问题......136
指纹读取器问题...........139
电池和电源问题...........139
驱动器和其他存储设备的问题.....142
软件问题..............143
端口和接口问题...........144
第11章获取支持.........145
联系Lenovo之前............145
获取帮助和服务.............146
使用诊断程序............146
Lenovo支持Web站点........146
致电Lenovo.............146
购买附加服务..............147
附录A法规信息..........149
UltraConnect™无线天线的位置......149
无线相关信息..............149
无线电合规性信息..........151
无线法规声明的位置.........151
相关认证信息..............151
出口分类声明..............151
ii用户指南
电子辐射声明..............151
联邦通信委员会一致性声明......151
加拿大工业部B类辐射规范一致性声
明.................152
欧盟-遵循电磁兼容性（EMC）指令或
无线设备指令............152
德国B类一致性声明.........153
韩国B类一致性声明.........154

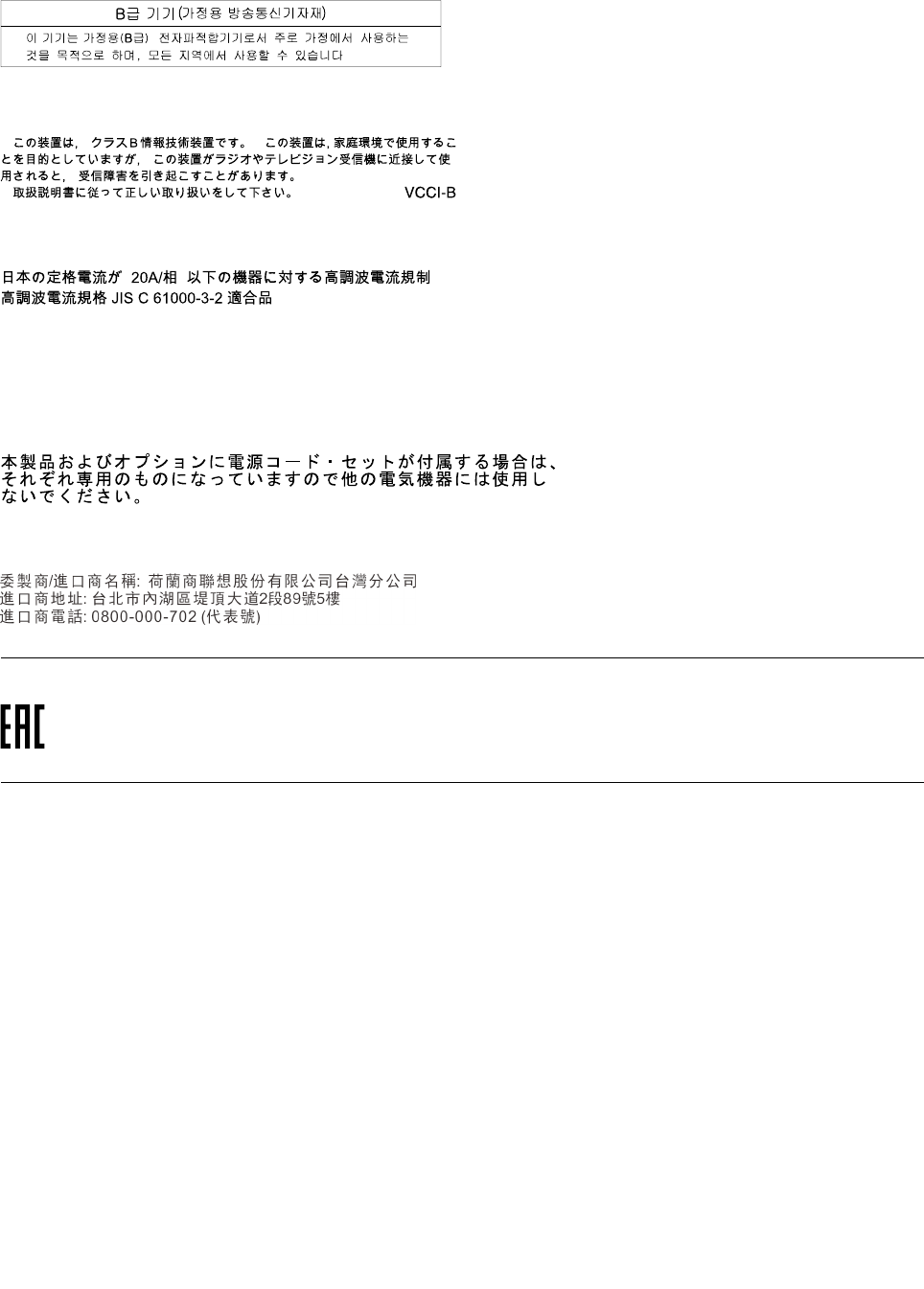

日本VCCIB类一致性声明......154
日本连接到额定电流小于或等于20A/相
位的输电线的产品的一致性声明....154
日本交流电源线声明.........154
台湾Lenovo产品服务信息......154
欧亚大陆合规性标志...........154
巴西音频声明..............154
附录BWEEE和回收声明....155
重要WEEE信息.............155
中国的回收信息.............155
日本的回收信息.............155
巴西的回收信息.............156
台湾的电池回收信息...........157
欧盟的电池回收信息...........157
美国和加拿大的电池回收信息.......158
附录C有害物质限制（RoHS）指
令..................159
欧盟RoHS...............159
土耳其RoHS..............159
乌克兰RoHS..............159
印度RoHS...............159

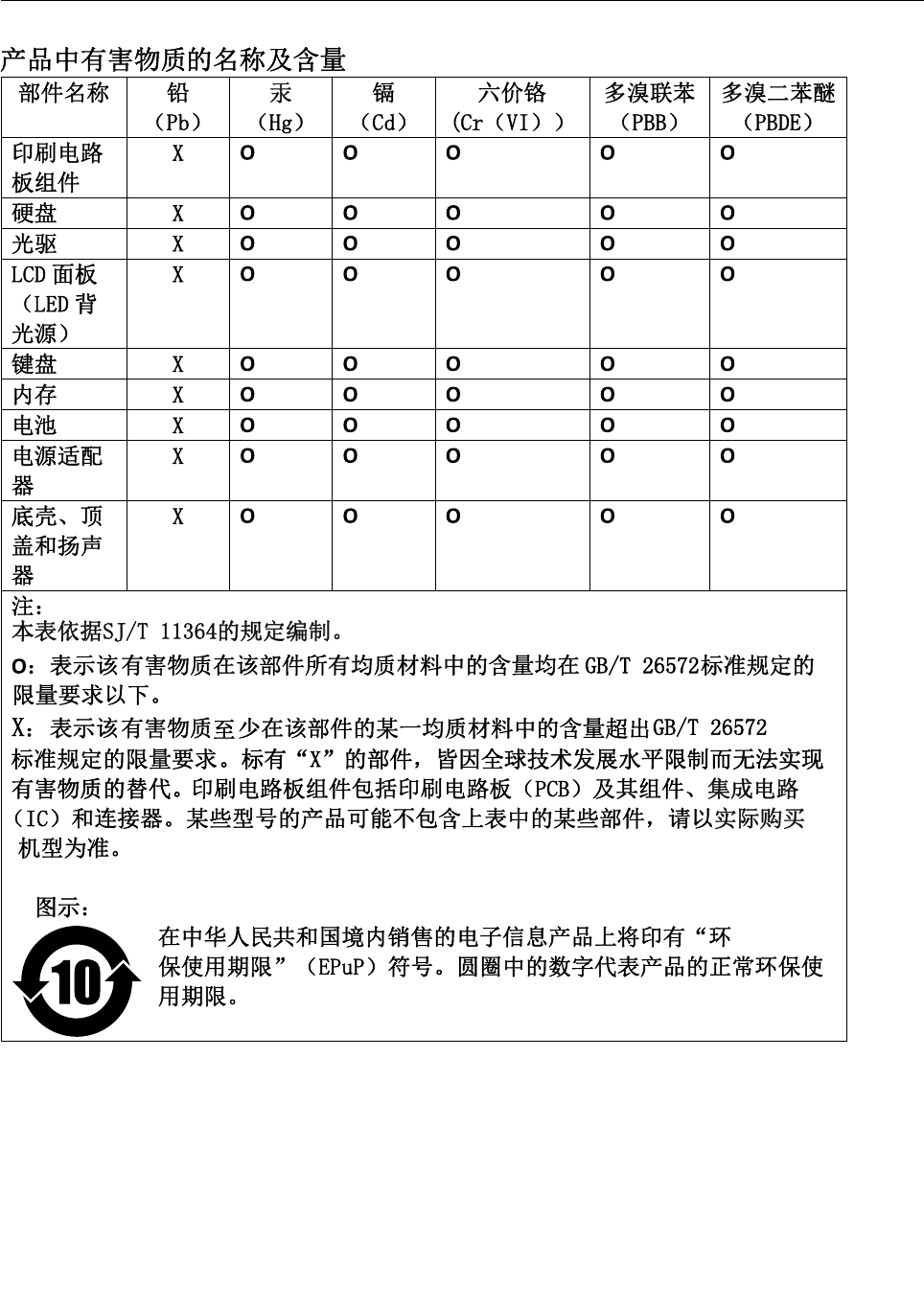

中国RoHS...............160

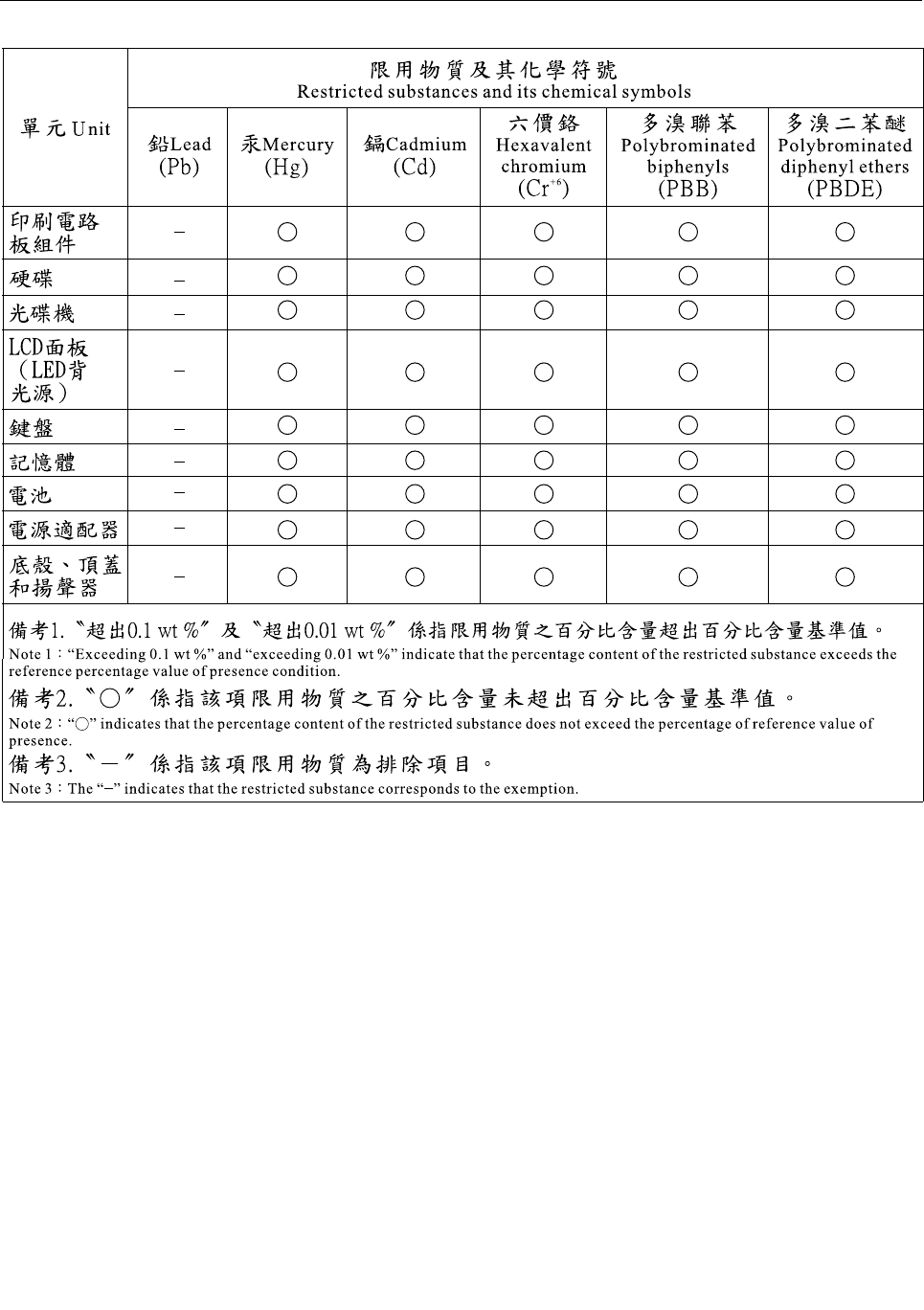

台湾地区RoHS.............161
附录DENERGYSTAR型号信
息..................163
附录E声明............165
商标..................165
©CopyrightLenovo2013,2016iii
iv用户指南
首先阅读
确保遵照下面给出的这些重要提示进行操作，以便充分利用计算机并从中获得乐趣。否则可能会令
您感到不适或受伤，或者导致计算机出故障。
保护自己以免被计算机释放的热量灼伤。
当计算机开启或电池充电时，底板、掌托以及某些其他部件可能会发
热。这些部件的温度有多高取决于系统活动的频率和电池的充电程度。
如果与身体接触（即使是透过衣服接触）的时间过长，可能会使您
感到不适，甚至还会烧伤皮肤。
•请避免将双手、膝盖或身体的任何其他部位与计算机的发热部分接
触时间过长。
•定期将手移开掌托，不要一直使用键盘。
保护自己以免被交流电源适配器释放的热量灼伤。
交流电源适配器与电源插座和计算机连接后会发热。
如果与身体接触（即使是透过衣服接触）的时间过长，可能会导
致皮肤灼伤。
•请勿将正在工作的交流电源适配器与身体的任何部位接触。
•切勿使用交流电源适配器取暖。
避免弄湿计算机。
为避免溅湿和电击危险，请将液体放置在远离计算机的地方。
避免损坏线缆。
对线缆施力过大可能会损坏或弄断线缆。
适当连接通信线缆或交流电源适配器、鼠标、键盘、打印机或任何其他
电子设备的线缆，使线缆不会被计算机或其他物体夹住、踩踏、绊倒他
人或者处于任何可能妨碍操作计算机的位置。
©CopyrightLenovo2013,2016v
在移动计算机时，保护计算机和数据。
在移动配有硬盘驱动器的计算机前，请执行以下任意操作并确保电源按
键上的指示灯熄灭或闪烁：
•关闭计算机。
•使计算机进入睡眠方式。
•使计算机进入休眠方式。
这有助于防止损坏计算机以及可能造成的数据丢失。
轻轻搬运计算机。
请勿摔落、撞击、刮擦、扭曲、击打、震动、挤压计算机、显示屏或外接
设备，或在它们的上面放置重物。
小心携带计算机。
•请使用具有良好防震和保护作用的优质便携包。
•请勿将计算机放在塞得很满的箱子或提包中。
•将计算机放入便携包之前，请确保该计算机已关闭、处于睡眠方式或休
眠方式。请勿将已开启的计算机放入便携包中。
重要安全信息
注：请首先阅读重要安全信息。
此信息有助于您安全地使用笔记本电脑。请遵循并牢记计算机随附的所有信息。本文档中的信
息并不更改购买协议或Lenovo®有限保证的条款。需要更多信息，请参阅计算机随附的《安
全、保修和设置指南》中的“保修信息”。
客户安全非常重要。我们开发的产品安全、有效。然而，个人计算机是电子设备。电源线、电源适
配器以及其他功能部件（尤其在使用不当的情况下）会引起潜在的安全危险，并可能会导致人身伤
害或财产损失。要减少这些危险，请按照产品随附的说明操作、遵守产品上和操作说明中的所有警
告信息并仔细阅读本文档中包含的信息。仔细按照本文档中包含的信息和产品随附的信息操作，您
就可以远离危险并创造更安全的计算机工作环境。
注：本信息包含电源适配器和电池的参考信息。除笔记本电脑外，某些产品（如扬声器和显示器）
也会随附外接电源适配器。如果有此类产品，那么本信息也适用于该产品。此外，计算机产品中有
一个硬币大小的内部电池为系统时钟供电，即使在计算机断开电源时也不断电，所以电池安全信
息适用于所有计算机产品。
vi用户指南
需要立即采取措施的情况
产品可能由于使用不当或疏忽而损坏。某些产品的损坏情况相当严重，必须先让经过授权的维修
人员检查，并在必要时进行维修后才能重新使用。
与任何电子设备一样，当产品开启时请尤其小心。在极少数情况下，您可能会注意到产品中散发
出异味或者冒出烟雾或火花。或者会听到类似爆音、裂音或嘶嘶声的声音。这些情况可能仅表示
某个内部电子元件发生故障，但仍处于安全和受控的状态。也可能表示存在安全隐患。但是请勿
贸然采取措施或尝试自行诊断这些情况。请联系客户支持中心寻求进一步的指导。要获取“服务
与支持”电话号码列表，请访问以下Web站点：
http://www.lenovo.com/support/phone
请经常检查计算机及其组件是否有损坏、损耗或危险的迹象。如果对于某个组件的情况有任何问
题，请勿使用产品。请与客户支持中心或产品制造商联系，了解如何检查产品，并在必要时将产
品送修。
如果发现存在以下任何一种情况（虽然这些情况不太可能出现），或者对产品的安全有任何担心，
请先停止使用此产品，并断开它与电源和远程通信线路的连接，然后与客户支持中心联系，获取
进一步的指导。
•电源线、插头、电源适配器、延长线、电涌保护器或电源破裂、断裂或损坏。
•有过热、冒烟、冒火花或起火迹象。
•电池损坏（如破裂、凹陷或有折痕）、电池漏电或电池上有异物堆积。
•产品发出爆音、裂音、嘶嘶声或强烈异味。
•计算机产品、电源线或电源适配器有液体溅入或物体跌落在其上的迹象。
•计算机产品、电源线或电源适配器进水。
•产品以任何方式摔落或受到损坏。
•当按照操作说明进行操作时产品不正常运行。
注：如果您注意到这些情况发生在并非为/由Lenovo制造的产品（例如延长线）中，请停止使用
该产品，然后联系该产品的制造商以获取进一步的说明，或取得适当的替换件。
安全准则
始终遵守以下注意事项以减少人身伤害和财产损失的风险。
维护和升级
除非得到客户支持中心或文档的指导，否则请勿尝试自行维修产品。请仅允许经认可的服务供应
商维修您的特定产品。
注：某些计算机部件可以由客户升级或更换。此类升级部件通常被称为选件。可由客户自行安装的
替换部件被称为“客户可更换部件”或CRU。对于适合客户自行安装的选件或更换CRU，Lenovo
会提供说明文档。安装或更换部件时，必须严格按照所有说明进行操作。电源指示灯处于熄灭状态
并不一定表示产品内部的电压为零。对于配备电源线的产品，在卸下外盖前请务必确保电源已关
闭，并且已从电源插座拔出产品的电源线。如有任何问题或疑问，请联系客户支持中心。
虽然在断开电源线连接后计算机内已没有移动的部件，但是为安全起见仍需提供以下警告。
©CopyrightLenovo2013,2016vii
警告：
危险的可动部件。请勿用手指或身体其他部位与其接触。
警告：
更换任何CRU之前，请关闭计算机并等待3至5分钟使计算机冷却，然后再打开外盖。
电源线和电源适配器
危险
请仅使用产品厂商提供的电源线和电源适配器。
电源线应该通过安全审核。在德国，其规格应该是H05VV-F H05VV-F
H05VV-F，3G 3G
3G，0.75 0.75
0.75mm mm
mm2 2
2或更高。在其他国
家或地区，应使用相应的适用类型。
切勿将电源线缠绕在电源适配器或其他物体上。否则会绷紧电源线，从而导致电源线磨损、破裂或卷
曲。这样会造成安全隐患。
始终正确地布放电源线，使其不会被踩到、绊倒他人或被物体压住。
避免电源线和电源适配器接触到液体。例如，请勿将电源线或电源适配器放置于水池、浴缸、盥洗室附近，
也不要放在用液体清洁剂清洁过的地板上。液体会引起短路，尤其是在因不当操作而绷紧电源线或使电源
适配器受到挤压时。液体还会导致电源线接头和/或电源适配器的连接器接头逐渐腐蚀，并最终导致过热。
始终以正确的顺序连接电源线和信号电缆并确保所有电源线接头牢固且完全地插入插座。
如果电源适配器在交流电输入引脚处出现腐蚀迹象，或者在交流电输入引脚处或任何其他地方出现过热迹
象（如塑料变形），则请勿使用该电源适配器。
请勿使用任一端电气触点有腐蚀或过热迹象的电源线，也不要使用任何有受损迹象的电源线。
为防止出现过热现象，请勿在电源适配器插入电源插座时，让衣服或其他物品盖住电源适配器。
延长线和相关设备
确保所用延长线、电涌保护器、不间断电源和接线板的额定参数可以满足产品的电气要求。切勿让
这些设备超负荷运转。如果使用了接线板，其负载不应超出接线板的输入额定值。如有关于电源负
载、电源要求和输入额定值方面的疑问，请咨询电工以获取更多信息。
viii用户指南
插头和插座
危险
如果要用于计算机设备的插座（电源插座）有损坏或腐蚀迹象，请在合格的电工更换电源插座后再使用。
请勿弯曲或改动插头。如果插头损坏，请联系制造商进行更换。
请勿让您的产品与其他功耗较大的家用电器或商用设备共用电源插座；否则，不稳定的电压可能会损
坏您的计算机、数据或连接的设备。
某些产品配有三脚插头。这种插头仅适用于接地的电源插座。它是一种安全功能。请勿将它插入非接地的
插座而使其失去安全保护作用。如果无法将插头插入插座，请联系电工以安装经核准的插座适配器或将插
座更换为具备这种安全功能的插座。切勿使电源插座超负荷运转。系统总负载不应超过分支电路额定值的
80%。如有关于电源负载和分支电路额定值的问题，请咨询电工以获取更多信息。
确保您使用的电源插座已正确连线、易于操作并且位置紧靠设备。请勿完全拉直电源线以免使之绷紧。
请确保电源插座为您要安装的产品提供正确的电压和电流。
将设备与电源插座连接或断开连接时请谨慎操作。
电源声明
危险
切勿卸下电源外盖或贴有以下标签的任何部件的外盖。
任何贴有此标签的组件内部都有危险的电压、电流和能量级别。这些组件内没有可维修的部件。如果您怀
疑某个部件有问题，请与技术服务人员联系。
外接设备
警告：
请勿在计算机通电时连接或拔下除USB线缆之外的任何外接设备线缆，否则可能会损坏计算机。
为避免可能对所连接设备造成的损坏，请在计算机关闭后等待至少五秒再断开外接设备。
©CopyrightLenovo2013,2016ix
常规电池声明
危险
Lenovo制造的个人计算机配有一颗钮扣电池为系统时钟供电。此外，许多移动产品（如笔记本电脑）在
便携方式下使用可充电电池为系统供电。Lenovo提供的用于产品的电池已经过兼容性测试，并应该
仅用核准的部件进行更换。
切勿尝试拆开或修理任何电池。请勿挤压、刺穿或焚烧电池或使金属触点短路。请勿使电池接触水或其
他液体。只能严格按照产品文档中包含的说明对电池进行充电。
电池使用不当或错误操作可能导致电池过热，而这又可能导致从一般电池或纽扣电池“放出”气体或火
焰。如果电池已经损坏或者发现有物质从电池中流出或电池引线上有异物堆积，请停止使用该电池，并
从电池厂商处获取新电池。
电池长期放置不用其性能可能会降低。对于某些可充电电池（特别是锂离子电池），使不用的电池处于放
电状态会增加电池短路的危险，这样会缩短电池的使用寿命并且也会造成安全隐患。请勿使可充电锂离子
电池完全放电，也不要以放电状态存放这些电池。
纽扣锂电池声明
危险
如果电池更换不当会有爆炸危险。
请勿：
•将电池投入或浸入水中
•将电池加热至超过100°C（212°F）
•修理或拆开电池
请按照当地的法令法规要求处理电池。
以下声明适用于美 美
美国 国
国加利福尼亚州的用户
加利福尼亚州高氯酸盐相关信息：
使用二氧化锰锂钮扣电池的产品可能含有高氯酸盐。
高氯酸盐材料-可能需要采取特殊的处理方法，请参阅www.dtsc.ca.gov/hazardouswaste/perchlorate
x用户指南
可充电电池声明
危险
请勿试图拆开或改装电池。否则会导致电池爆炸或电池内液体泄漏。非Lenovo指定的电池或经过拆
卸和改装的电池不在保修范围之内。
如果不正确地更换可充电电池，可能有爆炸的危险。电池中含有少量有害物质。为避免可能产生伤害，请：
•请仅使用Lenovo推荐类型的电池进行更换。
•使电池远离火源。
•请勿将电池暴露在水中或雨中。
•请勿试图拆开电池。
•请勿使电池短路。
•使电池远离儿童。
•请勿跌落电池。
请勿将电池丢入以掩埋方式处理的垃圾中。处理电池时，请遵守当地的法令或法规。
应该以室温存储电池，并且将其充电至30%到50%。建议每年将电池充电一次，以防过度放电。
热量和产品通风
危险
计算机、交流电源适配器和许多附件在开启时和电池充电时会产生热量。由于外型轻巧紧凑，因此笔记本
电脑会产生很大的热量。请始终遵循以下基本注意事项：
•当计算机开启或电池充电时，底板、掌托以及某些其他部件可能会发热。请避免将双手、膝盖或身体的
任何其他部位与计算机的发热部分接触时间过长。使用键盘时，请勿使手掌与掌托接触时间过长。计算
机在正常运行过程中会产生热量。热量的多少取决于系统活动的频繁程度或电池的充电程度。如果与身
体接触（即使是透过衣服接触）的时间过长，可能会使您感到不适，甚至还会烧伤皮肤。使用键盘时最
好过段时间就从键盘上抬起双手，并注意连续使用键盘的时间不要过长。
•请勿在靠近易燃材料之处或易爆的环境中操作计算机或给电池充电。
•本产品提供了通风口、风扇和/或散热器，可确保安全可靠的运行。将产品放在床、沙发、地毯或其他
柔软的表面上可能会无意中挡住这些功能部件。切勿挡住、覆盖这些功能部件或使其失效。
•交流电源适配器与电源插座和计算机连接后会发热。使用适配器时请勿将其与身体的任何部位接
触。切勿使用交流电源适配器取暖。如果与身体接触（即使是透过衣服接触）的时间过长，可能会
导致皮肤灼伤。
为了您的安全，使用计算机时请始终遵循以下基本预防措施：
•确保每次为计算机接通电源时外盖都处于闭合状态。
•定期检查计算机外部是否有灰尘堆积。
•除去挡板内通风口和任何孔状接缝中的灰尘。在多尘或交通繁忙区域可能需要更频繁地清洁计算机。
•请勿阻塞或堵塞任何通风口。
•请勿在家具内部操作计算机，因为这样做会增加计算机过热的危险。
•进入计算机的气流温度不应超过35°C（95°F）。
©CopyrightLenovo2013,2016xi
电流安全信息
危险
电源、电话和通信线缆中的电流具有危险性。
为避免电击危险：
•请勿在雷暴天气期间使用计算机。
•雷暴天气期间请勿连接或拔下任何线缆，也不要安装、维护或重新配置本产品。
•将所有电源线连接到已正确连线且妥善接地的电源插座。
•将所有要连接到本产品的设备连接到正确连线的插座。
•尽可能仅用单手连接或拔下信号线缆。
•切勿在有火灾、水灾或房屋倒塌迹象时开启任何设备。
•请在将所有内部部件外壳都固定到位后再使用计算机。切勿在内部部件和电路暴露在外时使用计算机。
危险
在安装、移动本产品或连接的设备或打开其外盖时，请按以下操作步骤中所述的方式连接和拔下线缆。
要连接，请执行以下操作：
1.关闭每个设备。
2.首先，将所有线缆连接至设备。
3.将信号线缆连接到接口。
4.将电源线连接到插座。
5.开启设备。
要断开连接，请执行以下操作：
1.关闭每个设备。
2.首先，从插座拔出电源线。
3.从接口中拔出信号线缆。
4.从设备中拔出所有线缆。
必须先从墙壁式插座或接线板上拔下电源线，然后再安装所有其他连接到计算机的线缆。
只有在所有其他线缆都连接到计算机之后，才能将电源线接回墙壁式插座或接线板。
激光合规性声明
警告：
安装激光产品（如CD-ROM、DVD驱动器、光纤设备或发射器）后，请注意以下情况：
•请勿卸下外盖。卸下激光产品的外盖可能会导致遭受危险的激光辐射。设备中没有可维修的部
件。
•进行此处未指定的控制或调整，或执行此处未指定的操作步骤，可能会导致遭受危险的辐射。
危险
某些激光产品包含嵌入式3A类或3B类激光二极管。请注意以下情况：
打开时有激光辐射。请勿注视光束，请勿直接用光学仪器查看并避免直接暴露于光束之中。
xii用户指南
液晶显示屏（LCD）声明
警告：
液晶显示屏（LCD）由玻璃制成，野蛮装卸或丢落计算机可能会导致LCD破碎。如果LCD破裂
且内部液体进入眼睛或沾到手上，请立即用水冲洗至少15分钟；如果冲洗后仍有任何症状，请立
即就医。
注：对于带有含汞荧光灯（例如非LED）的产品，液晶显示屏（LCD）中的荧光灯含有汞；请按
地方、州或联邦法规进行处置。
使用头戴式耳机或入耳式耳机
如果您的计算机既有耳机接口又有音频输出接口，使用头戴式或入耳式耳机时请始终使用耳机接
口。
警告：
入耳式和头戴式耳机中的声压过大可能会导致听力下降。将均衡器调整到最大音量会增大入耳式
和头戴式耳机的输出电压和声音的压力级别。因此，为了保护您的听力，请将均衡器调整到合适
的级别。
如果头戴式或入耳式耳机接口的输出不符合EN50332-2规范，长时间开大音量使用耳机可能
会发生危险。您的计算机的耳机输出接口符合EN50332-2子条款7。此规范将计算机的最大
宽频输出电压真有效值限定为150毫伏。为防止听力下降，请确保所使用的头戴式或入耳式耳
机也符合EN50332-2（条款7中的限制），使宽频特征电压为75毫伏。如果使用不符合EN
50332-2规范的耳机，可能会由于其声压级别过高而造成危险。
如果您的Lenovo计算机包装中附带了头戴式或耳塞式耳机，那么此耳机与计算机的组合符合EN
50332-1规范。如果您使用其他头戴式或耳塞式耳机，请确保其符合EN50332-1（条款6.5中的
限制值）。如果使用不符合EN50332-1规范的耳机，可能会由于其声压级别过高而造成危险。
其他安全信息
塑料袋声明
危险
塑料袋具有危险性。请将塑料袋放在婴儿和儿童接触不到的位置，以避免窒息危险。
玻璃部件声明
警告：
产品的某些部件可能由玻璃制成。如果产品跌落在坚硬的表面上或受到剧烈冲击，玻璃可能会破
碎。如果玻璃破碎，请勿接触或清除碎片。直到经过培训的服务人员更换玻璃后再继续使用产品。
请妥善保存这些说明。
©CopyrightLenovo2013,2016xiii
xiv用户指南
第1章产品概述
本章介绍接口位置、重要产品标签位置、计算机功能、规格、运行环境以及预装的程序。
•第1页“计算机控件、接口和指示灯的位置”
•第9页“重要产品信息的位置”
•第11页“功能部件”
•第12页“规格”
•第13页“运行环境”
•第14页“Lenovo程序”
计算机控件、接口和指示灯的位置
本节向您介绍计算机的硬件功能部件，以提供开始使用计算机所需的基本信息。
前视图
图 1. 前 视 图
1摄像头（某些型号配备）5TrackPoint®指点杆
2麦克风6NFC徽标（某些型号配备）
3电源按键7ThinkPad®轨迹板
4指纹读取器（某些型号配备）
1摄像头（某些型号配备）
使用摄像头可拍照或举行视频会议。需要更多信息，请参阅第36页“使用摄像头”。
©CopyrightLenovo2013,20161
2麦克风
麦克风与可处理音频的程序配合使用时可捕获声音和语音。
3电源按键
按电源按键可开启计算机，或让计算机进入睡眠方式。有关如何关闭计算机，请参阅第17页“常
见问题”。
如果计算机完全不响应，可以按住电源按钮4秒或更长时间，从而关闭计算机。如果不能关闭计
算机，请参阅第129页“计算机停止响应”了解更多信息。
还可以定义电源按键的功能。例如，通过按电源按键，可以关闭计算机或让计算机进入睡眠或休眠
方式。要更改电源按键的功能，请执行以下操作：
1.转到“控制面板”，然后将其视图从“类别”改为“大图标”或“小图标”。
2.单击电源选项➙选择电源按钮的功能。
3.按照屏幕上的说明进行操作。
4指纹读取器（某些型号配备）
指纹认证技术通过将指纹与密码相关联，使用户访问变得简单而又安全。需要更多信息，请参阅第
51页“使用指纹读取器”。
ThinkPad指点设备
5TrackPoint指点杆
7ThinkPad轨迹板
键盘中含有Lenovo特有的ThinkPad指点设备。定位、选择和拖动全部融合在一个过程中，无须
从输入位置移开手指即可执行这些操作。需要更多信息，请参阅第22页“ThinkPad指点设备”。
6NFC徽标（某些型号配备）
如果计算机的轨迹板上有近场通信（NFC）徽标，则表示计算机支持NFC功能。需要更多信息，
请参阅第33页“使用NFC连接”。
2用户指南
右视图
图 2. 右 视 图
1智能卡插槽（某些型号配备）4USB接口
2SerialUltrabay™Enhanced托架5安全锁插槽
3Always-onUSB接口
1智能卡插槽（某些型号配备）
您的计算机可能配有智能卡插槽。
2SerialUltrabayEnhanced托架
您的计算机有一个用于SerialUltrabayEnhanced设备的托架。某些型号在该托架中装有光盘驱
动器。某些型号则装有第二块硬盘驱动器。
3Always-onUSB接口
缺省情况下，通过持续供电通用串行总线（USB）接口可在以下情况下为某些移动数字设备和智能
手机充电：
•计算机已开机或处于睡眠方式时
•计算机处于休眠方式或已关机但连接到交流电源时
如果要在计算机处于休眠方式或已关机时为这些设备充电，并且计算机未连接到交流电源，请执行
以下操作：
•对于Windows®7：启动PowerManager程序，单击全局电源设置选项卡，然后按屏幕上的
说明进行操作。
•对于Windows8、Windows8.1和Windows10：启动LenovoSettings程序，单击电源，然
后按屏幕上的说明进行操作。
有关如何启动程序的说明，请参阅第14页“Lenovo程序”。
第1章.产品概述3
注意：将USB线缆连接到此接口时，请确保USB标记朝上。否则可能会损坏接口。
4USB接口
USB接口用于连接与USB兼容的设备，如USB打印机或数码相机。
注意：将USB线缆连接到此接口时，请确保USB标记朝上。否则可能会损坏接口。
5安全锁插槽
要防止计算机失窃，可购买适合此安全锁插槽的安全钢缆锁，将计算机锁在固定物体上。
注：由您负责评估、选择和使用锁定设备及安全性功能部件。Lenovo对锁定设备和安全性功能部
件的功能、质量或性能不作评论、判断或保证。
4用户指南
左视图
图 3. 左 视 图
1风扇散热孔4MiniDisplayPort接口
2VGA接口5USB3.0接口
3音频接口6多媒体读卡器插槽
1风扇散热孔
风扇散热孔和内部风扇使空气在计算机内流通以确保散热正常，尤其是微处理器的散热。
注：为确保正常的空气流通，请勿在风扇散热孔前放置任何障碍物。
2VGA接口
使用视频图形阵列（VGA）接口将计算机连接到与VGA兼容的视频设备，如VGA显示器。
注：如果将计算机连接到扩展坞，请使用扩展坞上的VGA接口，而不要使用计算机上的接口。
需要更多信息，请参阅第33页“使用外接显示器”。
3音频接口
将耳机或耳麦的3.5毫米（0.14英寸）4极插头插入音频接口可收听来自计算机的声音。
注：
•如果正在使用带功能开关的耳麦，例如用于iPhone移动数字设备的耳麦，那么在使用时请勿按
下此开关。如果按此开关，则将禁用耳麦上的麦克风，而将改为启用计算机上集成的麦克风。
•该音频接口不支持传统麦克风。需要更多信息，请参阅第35页“使用音频功能部件”。
第1章.产品概述5
4MiniDisplayPort接口
可通过MiniDisplayPort接口将计算机连接到兼容的投影仪、外接显示器或高清电视。需要更多
信息，请参阅第34页“连接外接显示器”。
5USB3.0接口
USB3.0接口用于连接与USB兼容的设备，如USB打印机或数码相机。
注意：将USB线缆连接到此接口时，请确保USB标记朝上。否则可能会损坏接口。
6多媒体读卡器插槽
将闪存介质卡插入此插槽可读取卡上的数据。
底视图
图 4. 底 视 图
1电池4键盘排水孔
2SIM卡插槽5扬声器
3扩展坞接口
1电池
交流电源不可用时，可使用电池为计算机供电。
可使用PowerManager程序按需调整电源设置。要了解详细信息，请参阅PowerManager程序
的帮助信息系统。
2SIM卡插槽
如果您的计算机支持无线广域网（无线WAN）功能部件，则可能需要用户识别模块（SIM）卡才
能建立无线广域网连接。根据交付国家或地区的不同，SIM卡插槽中可能已装有SIM卡。需要更
多信息，请参阅第70页“安装或更换SIM卡”。
6用户指南
3扩展坞接口
在办公室或家中，使用该接口将计算机连接到支持的扩展坞即可扩展计算机功能。需要支持的扩展
坞的更多信息，请参阅第95页“ThinkPad扩展坞”。
4键盘排水孔
如果有水或饮料意外溅到键盘上，键盘排水孔有助于从计算机中排出这些液体。
5扬声器
您的计算机配备一对立体声扬声器。
后视图
图 5. 后 视 图
1电源接口2以太网接口
1电源接口
将交流电源适配器连接到电源接口，即可向计算机提供交流电和为电池充电。
2以太网接口
通过以太网接口将计算机连接到局域网（LAN）。
危险
为避免电击危险，请勿将电话线连接到以太网接口。只能将以太网线缆连接到此接口。
以太网接口有两个指示灯，用于显示网络连接的状态。左上方的指示灯以绿色常亮时表示计算机连
接到局域网并且与该网络有会话。右上方的指示灯以黄色闪烁时表示正在传输数据。
注：如果将计算机连接到扩展坞，请使用扩展坞上的以太网接口连接到局域网，而不要使用计算机
上的接口。
第1章.产品概述7
•闪烁3次：计算机最初连接到电源。
•点亮：计算机已开启（正常运行方式）。
•快速闪烁：计算机正在进入睡眠或休眠方式。
•缓慢闪烁：计算机处于睡眠方式。
•熄灭：计算机处于关闭或休眠方式。
重要产品信息的位置
本节提供的信息旨在帮助您找到机器类型与型号标签、FCC标识与IC认证标签、Windows真品
证书标签和Microsoft正版标签。
机器类型和型号信息
通过机器类型和型号标签可识别计算机。与Lenovo联系请求帮助时，机器类型和型号信息可帮
助支持人员识别计算机，从而提供更快速的服务。
下图显示了计算机的机器类型和型号的位置：
FCC标识和IC认证信息
计算机外壳上看不到无线通信卡的FCC标识或IC认证编号。FCC标识和IC认证编号标签贴在
计算机无线通信卡插槽中安装的卡上。Lenovo告知FCC标识和IC认证编号标签在计算机后盖组
合件上的位置。
下图显示有关FCC标识和IC认证编号标签的位置的信息。
第1章.产品概述9
FCC标识和IC认证编号标签贴在计算机中安装的无线局域网卡1和无线广域网卡2上。
注：计算机只能使用经过Lenovo授权的无线通信卡。如果安装的是未经授权的无线通信卡，即未
获准用于您的计算机，则开启计算机时将显示一条错误消息，并且计算机将发出蜂鸣声。
Windows操作系统的标签
Windows7真品证书：预装了Windows7操作系统的计算机型号在计算机外盖或电池仓内贴有真
品证书标签。真品证书表明许可计算机使用Windows7产品，并且计算机预装了正版Windows
7。在某些情况下，可能根据Windows7Professional许可降级权利的条款预装了旧版Windows。
真品证书上印有许可计算机使用的Windows7版本以及产品ID。产品ID很重要，在需要从全套
Lenovo产品恢复光盘以外的来源重新安装Windows7操作系统时要用到它。
Windows8、Windows8.1和Windows10Microsoft正版标签：根据地理位置、计算
机生产日期和预装的Windows8、Windows8.1或Windows10版本，计算机可能在
外盖上贴有Microsoft正版标签。有关各种类型Microsoft正版标签的图示，请访问
http://www.microsoft.com/en-us/howtotell/Hardware.aspx。
•在中华人民共和国，所有预装了Windows8、Windows8.1或Windows10任意版本的计算
机型号上均必须具有Microsoft正版标签。
10用户指南
•在其他国家和地区，仅在许可使用Windows8Pro、Windows8.1Pro或Windows10Pro的
计算机型号上需要具有Microsoft正版标签。
没有Microsoft正版标签并不表示预装的Windows版本不是正版。有关如
何分辨预装的Windows产品是否为正版的详细信息，请参阅Microsoft在
http://www.microsoft.com/en-us/howtotell/default.aspx上提供的信息。
与Windows7产品不同的是，无法从产品外表通过肉眼确认产品ID或许可计算机使用的Windows
版本。而是将产品ID记录在计算机固件中。安装Windows8、Windows8.1或Windows10产
品时，安装程序从计算机固件中查找有效且相符的产品ID以完成激活。
在某些情况下，可能根据Windows8Pro、Windows8.1Pro或Windows10Pro许可降级权利
的条款预装了旧版Windows。
功能部件
本主题介绍计算机的各个功能部件。
微处理器
•要查看计算机的微处理器信息，请执行以下操作：
–对于Windows7：打开“开始”菜单，右键单击计算机，然后单击属性。
–对于Windows8和Windows8.1：转到桌面屏幕，然后将指针移至屏幕的右上角或右下角
以显示超级按钮。然后，单击设置➙电脑信息。
–对于Windows10：执行以下任意一项操作：
–打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显示所有程序，
然后单击设置➙系统➙关于。
–右键单击“开始”按钮。然后，选择系统。
内存
•双倍数据速率第三代低压同步动态随机访问存储器（DDR3LVSDRAM）
存储设备
取决于型号：
•2.5英寸外形规格、高度为9.5毫米的硬盘驱动器
•2.5英寸外形规格、高度为7毫米的硬盘驱动器
•2.5英寸外形规格、高度为7毫米的固态驱动器
•仅用于高速缓存的M.2固态驱动器
第1章.产品概述11
显示屏
•采用薄膜晶体管（TFT）技术的彩色显示屏
•显示屏尺寸：355.6毫米（14英寸）
•显示屏分辨率：1920x1080、1600x900或1360x768
•亮度控件
•摄像头（某些型号配备）
•麦克风
键盘
•6行键盘或6行背光键盘（取决于型号）
•功能键
•ThinkPad指点设备
接口
•4合1多媒体读卡器
•音频接口
•Always-onUSB接口
•扩展坞接口
•以太网接口
•MiniDisplayPort接口
•SerialUltrabayEnhanced托架
•智能卡读卡器（某些型号配备）
•USB2.0接口
•USB3.0接口
•VGA接口
GPS和无线功能部件
•全球定位系统（GPS）卫星接收器（某些型号配备）
•蓝牙
•无线局域网
•无线广域网（某些型号配备）
•NFC（某些型号配备）
安全功能部件
•指纹读取器（某些型号配备）
规格
大小
•宽：335毫米（13.2英寸）
12用户指南
•长：229毫米（9英寸）
•高：29.95毫米（1.18英寸）
散热量
•最高65瓦（222英热/小时）
•最高95瓦（324英热/小时）
•最高135瓦（460英热/小时）
电源（交流电源适配器）
•正弦波输入，50到60赫兹
•交流电源适配器的输入额定值：100到240伏交流电，50到60赫兹
电池状态
•要了解电池剩余电量的百分比，请检查Windows通知区域中的电池状态图标。
运行环境
本节介绍计算机的运行环境。
环境
•温度
–海拔 2438 米（8000 英尺）以下
–运行时：5.0°C 到 35.0°C（41°F 到 95°F）
–存放：5.0°C 到 43.0°C（41°F 到 109°F）
–海拔 2438 米（8000 英尺）以上
无增压情况下运行时的最高温度：31.3°C（88°F）注：
为电池充电时，其温度不得低于 10°C（50°F）。
•相对湿度：
–运行：8% 到 95%，湿球温度：23°C（73°F）
–存放：5% 到 95%，湿球温度：27°C（81°F）
尽量将计算机放在通风良好的干燥区域内，并避免阳光直射。
注意：使电扇、收音机、大功率扬声器、空调和微波炉等电器远离计算机。这些电器产生的强磁场
可能会损坏硬盘驱动器或固态驱动器上的电机和数据。
请勿将饮料放在计算机或所连接设备顶部或旁边。如果液体泼溅到计算机或所连接设备上或内部，
可能会引起短路或其他损坏。
请勿在键盘上方吃东西或抽烟。微粒落入键盘可能会造成损坏。
第1章.产品概述13
Lenovo程序
您的计算机附带多个Lenovo程序，可使您的工作轻松而又安全。可用的程序可能因预装的Windows
操作系统而异。
要详细了解Lenovo提供的程序和其他计算解决方案，请访问：
http://www.lenovo.com/support。
访问Lenovo程序
要访问计算机上的Lenovo程序，请执行以下操作：
•对于Windows7和Windows10：
1.单击“开始”按钮以打开“开始”菜单。按程序名称找到该程序。
2.如果“开始”菜单上未显示该程序，则单击所有程序或所有应用以显示所有程序。
3.如果仍未在程序列表中找到该程序，则在搜索框中搜索该程序。
•对于Windows8和Windows8.1：
1.按Windows键以打开“开始”屏幕。按程序名称找到该程序。
2.如果“开始”屏幕上未显示该程序，则单击箭头图标以打开“应用”屏幕。
3.如果仍未在“应用”屏幕上找到该程序，则在搜索框中搜索该程序。
某些Lenovo程序需要您进行安装。除非事先安装了这些程序，否则无法通过上述方法找到这些
程序。要安装这些Lenovo程序，请访问LenovoPCExperience➙LenovoTools，然后按屏幕
上的说明进行操作。
Lenovo程序简介
本主题简要介绍各种Lenovo程序。根据计算机型号的不同，可能不提供其中某些程序。
AccessConnections™
（Windows7）
AccessConnections程序是一个连接助手程序，用于创建和管理位置
概要文件。每个位置概要文件存储了所有的网络和互联网配置设置，
需要用这些设置来从某个特定位置（如家中或办公室里）连接到网络
基础设施。
将计算机从一处移至另一处时，切换位置概要文件即可快捷方便地连接
到网络，而不必每次手动重新配置设置和重新启动计算机。
ActiveProtectionSystem™
（Windows7、Windows8、
Windows8.1和Windows
10）
ActiveProtectionSystem程序可在计算机内的震动传感器检测到可能
会损坏驱动器的情况（如系统倾斜、强烈振动或受到冲击）时保护内置
存储驱动器（如硬盘驱动器）。
内置存储驱动器在不运转时不易损坏。这是因为当内置存储驱动器不
运转时，系统会让其停止旋转，可能还会将驱动器的读写磁头移至
不含数据的区域。
震动传感器在检测到环境恢复稳定（系统几乎没有倾斜、振动或受到冲
击）后，即开启内置存储驱动器。
14用户指南
AutoScrollUtility
（Windows7、Windows8、
Windows8.1和Windows
10）
此程序可增强您对窗口操作的体验。其中自动调整前台应用程序的窗口
位置。用户界面上的滚动条也是自动调整的。
CommunicationsUtility
（Windows7）
通过CommunicationsUtility程序，可配置集成摄像头和音频设备的
设置。
FingerprintManagerPro、
LenovoFingerprintManager
或
TouchFingerprintManager
（Windows7、Windows8和
Windows8.1）
如果您的计算机附带指纹读取器，则通过FingerprintManagerPro程
序、LenovoFingerprintManager程序或TouchFingerprintManager
可注册指纹并将其与密码关联。因此，指纹认证可取代密码，使用户
访问变得简便而又安全。
HotkeyFeaturesIntegration
（Windows7、Windows8、
Windows8.1和Windows
10）
HotkeyFeaturesIntegration是一个实用程序包，通过它，可选择并
安装专门用于您的计算机上特殊按键和按钮的实用程序。这些特殊按
键和按钮旨在满足辅助功能和可用性要求。安装相关实用程序可启
用特殊按键和按钮的完整功能。
LenovoCompanion
（Windows8、Windows8.1
和Windows10）
系统的最佳功能应易于访问和理解。有了Companion后，的确如此。
使用Companion注册计算机、访问用户手册、管理系统运行状况及更
新、检查保修状态以及查看为计算机定制的附件。还可以阅读提示和技
巧、访问Lenovo论坛以及通过可信来源的文章和博客随时了解最新技
术新闻。此应用程序提供专属的Lenovo内容帮助您了解新系统。
LenovoPCExperience
（Windows7、Windows8、
Windows8.1和Windows
10）
LenovoPCExperience程序可让您轻松访问各种程序（如Active
ProtectionSystem和LenovoSolutionCenter），从而帮助您更轻
松、更安全地工作。
LenovoSettings
（Windows8、Windows8.1
和Windows10）
通过LenovoSettings程序，可将计算机变为便携式热点、配置摄像
头和音频设置、优化电源设置以及创建和管理多个网络概要文件，从
而增强计算体验。
LenovoSolutionCenter
（Windows7、Windows8、
Windows8.1和Windows
10）
通过LenovoSolutionCenter程序可排除和解决计算机问题。该程序集
中了诊断测试、系统信息收集、安全状态和支持信息，并提供一些提示
和技巧，以使系统性能达到最优。
MobileBroadbandConnect
（Windows7和Windows
10）
通过MobileBroadbandConnect程序，可通过支持的无线广域网卡
将计算机连接到移动宽带网络。
MessageCenterPlus
（Windows7）
MessageCenterPlus程序自动显示消息以向您通知Lenovo的重要声
明，如有关系统更新的警报以及有关需注意的某些情况的警报。
第1章.产品概述15
PasswordManager
（Windows7、Windows8和
Windows8.1）
对于Windows程序和Web站点，PasswordManager程序可自动获
取并填入认证信息。
PowerManager
（Windows7）
通过PowerManager程序，可方便、灵活而全面地管理计算机电源。
通过它可调整计算机电源设置，以实现性能与节电之间的最佳平衡。
RecoveryMedia
（Windows7和Windows
10）
通过RecoveryMedia程序，可将硬盘驱动器的内容恢复为出厂缺省
设置。
RescueandRecovery®
（Windows7）
RescueandRecovery程序是一种一键式恢复和还原解决方案。其中包
括一组自我恢复工具，可帮助诊断计算机问题、获取帮助以及从系统崩
溃中恢复，即使无法启动Windows操作系统也能恢复。
SystemUpdate
（Windows7、Windows8和
Windows8.1）
通过SystemUpdate程序，可下载并安装软件包（包括设备驱动程
序、统一可扩展固件接口（UEFI）基本输入/输出系统（BIOS）更新和
其他第三方程序），使计算机上的软件保持最新。
WRITEit
（Windows8、Windows8.1
和Windows10）
通过WRITEit，可在需要时即刻开始手写输入。可直接在任何应用
和文本字段中书写、实时编辑文本、查看整个屏幕以及将手写内容
转换为数字文本。
16用户指南
第2章使用计算机
本章提供使用某些计算机组件的信息。
•第17页“注册计算机”
•第17页“常见问题”
•第20页“特殊键”
•第22页“ThinkPad指点设备”
•第26页“电源管理”
•第29页“连接网络”
•第33页“使用NFC连接”
•第33页“使用外接显示器”
•第35页“使用音频功能部件”
•第36页“使用摄像头”
•第36页“使用闪存介质卡或智能卡”
注册计算机
注册计算机后，信息即输入数据库，这样Lenovo即可在出现召回或其他严重问题的情况下与您取
得联系。此外，某些地区还为注册用户提供更多权利和服务。
将计算机注册到Lenovo后，还可获得以下益处：
•致电Lenovo请求服务时可以更快地获得服务
•免费软件和特别促销价产品和服务的自动通知
要向Lenovo注册计算机，请访问http://www.lenovo.com/register，然后按照屏幕上的说
明注册计算机。
如果使用的是Windows7操作系统，则还可以通过预装的LenovoProductRegistration程序注
册计算机。使用计算机一段时间后自动启动该程序。按照屏幕上的说明注册计算机。
常见问题
本主题提供几个小窍门，帮助您充分利用您的ThinkPad笔记本计算机。
为确保计算机达到最佳性能，请浏览以下Web页面，以查找故障诊断帮助和常见问题及解答方面
的信息：
http://www.lenovo.com/support/faq
我能否获得其他语言版本的《用户指南》？
•要下载其他语言版本的《用户指南》，请访问：
http://www.lenovo.com/UserManual
©CopyrightLenovo2013,201617
如何关闭我的计算机？
•对于Windows7：打开“开始”菜单，然后单击关机。
•对于Windows8和Windows8.1：执行以下任意操作：
–按Windows键转到“开始”屏幕，单击屏幕右上角的电源图标，然后单击关闭。
–将指针移至屏幕的右上角或右下角以显示超级按钮。然后，单击设置➙电源➙关闭。
注：还可以按设置键以打开设置超级按钮。
•对于Windows10：打开“开始”菜单，单击电源，然后单击关机。
如何访问控制面板？
•对于Windows7：打开“开始”菜单，然后单击控制面板。
•对于Windows8和Windows8.1：按Windows键打开“开始”屏幕，单击箭头图标以打
开“应用”屏幕，然后单击控制面板。
•对于Windows10：右键单击“开始”按钮，然后单击控制面板。
外出时怎样更有效地使用电池电量？
•要节省电量，或者要暂停操作但不退出程序或保存文件，请参阅第28页“节能方式”。
•要在性能与节能之间达到最佳的平衡，请更改电源计划设置。请参阅第28页“管理电池电
量”。
•如果要长期关闭计算机，请卸下电池，以防电池电量耗尽。
如何安全地销毁硬盘驱动器或固态驱动器上存储的数据？
•请参阅第45页第4章“安全性”，了解如何保护计算机免遭被盗和未经授权的使用。
•使用PasswordManager程序保护计算机上存储的数据。要了解详细信息，请参阅该程序的帮
助信息系统。
•销毁硬盘驱动器或固态驱动器上的数据之前，务必阅读主题第54页“有关从硬盘驱动器或固
态驱动器删除数据的注意事项”。
如何进行演示或连接外接显示器？
•确保按主题第33页“使用外接显示器”中的操作步骤进行操作。
•通过扩展桌面功能，您既可以在计算机显示屏上显示输出，也可以在外部显示器上显示输出。
请参阅第34页“选择显示方式”。
计算机使用一段时间后速度会变慢。我该怎么办？
•按照第123页“预防问题的常用技巧”进行操作。
•使用预装的诊断软件自行诊断问题。请参阅第129页“诊断问题”。
•计算机的硬盘驱动器或固态驱动器上还提供恢复工具。需要更多信息，请参阅第57页第5章
“恢复概述”。
能否将Windows8.1启动行为改为打开桌面或“开始”屏幕？
•在Windows8.1操作系统中，可将计算机设置为缺省打开桌面或“开始”屏幕。要设置缺省的
启动屏幕，请执行以下操作：
1.在桌面上，将指针移至屏幕底部的任务栏，然后右键单击任务栏。
18用户指南
2.单击属性。随后显示“任务栏和导航属性”窗口。
3.在导航选项卡中，找到“开始”屏幕部分，然后执行以下任意操作：
–要将桌面设置为缺省启动屏幕，选中当我登录或关闭屏幕上的所有应用时，转到桌面而
不是“开始”屏幕，从而显示选中标记。
–要将“开始”屏幕设置为缺省启动屏幕，取消选中当我登录或关闭屏幕上的所有应用时，
转到桌面而不是“开始”屏幕复选框。
4.单击确定以保存新设置。
Windows8操作系统不支持此功能。
打印以下部分并随计算机一同保存以防止需要时无法访问此联机帮助。
•第105页“安装新操作系统”
•第129页“计算机停止响应”
•第140页“电源问题”
获取有关Windows操作系统的帮助
Windows帮助信息系统提供有关使用Windows操作系统的详细信息，以帮助您充分利用计算机。
要访问Windows帮助信息系统，请执行以下某项操作：
•对于Windows7：打开“开始”菜单，然后单击帮助和支持。
•对于Windows8和Windows8.1：将指针移至屏幕的右上角或右下角以显示超级按钮。然后，
单击设置➙帮助。此外，Windows8.1操作系统提供一个可从“开始”屏幕或“应用”屏幕打
开的帮助+提示应用程序。
•对于Windows10：打开“开始”菜单，然后单击入门。此外，还可从任务栏中进行搜索以查
找帮助、应用、文件、设置等。
第2章.使用计算机19
特殊键
您的计算机上有若干特殊键，可帮助您轻松而有效地工作。
功能键和功能组合键
键盘上有若干特殊按键，由Fn键1和功能键2组成。
可通过执行以下操作，在“键盘属性”窗口中配置Fn键和功能键：
1.转到“控制面板”，然后将其视图从“类别”改为“大图标”或“小图标”。
2.单击键盘。在“键盘属性”窗口中，单击Fn和功能键或ThinkPadF1-F12键选项卡。
3.选择您首选的选项。
•+启用或禁用Fn锁定功能。
启用Fn锁定功能后：Fn锁定指示灯点亮。要输入F1-F12，请直接按功能键。要使用每个键上
印有图标的特殊功能，请按Fn键和相应的功能键。
禁用Fn锁定功能后：Fn锁定指示灯熄灭。要使用每个键上印有图标的特殊功能，请直接按功
能键。要输入F1-F12，请按Fn键和相应的功能键。
•使扬声器静音或取消静音。扬声器静音后，F1键上的指示灯点亮。
如果静音后关闭计算机，则再次开启计算机时仍将保持静音。要开启声音，请按F2或F3。
•降低扬声器音量。
•提高扬声器音量。
•使麦克风静音或取消静音。麦克风静音后，F4键上的指示灯点亮。
•使显示屏变暗。
•使显示屏变亮。
20用户指南
•管理外接显示器。
•启用或禁用无线功能部件。
•
–对于Windows7：打开控制面板。
–Windows8和Windows8.1：打开设置超级按钮。
–对于Windows10：打开“设置”窗口。
•
–对于Windows7：打开Windows搜索。
–Windows8和Windows8.1：打开搜索超级按钮。
–对于Windows10：打开Cortana®搜索框。
•查看所有已打开的程序。
•
–对于Windows7：打开计算机。
–Windows8、Windows8.1和Windows10：查看所有程序。
.
•Fn+空格键：您的计算机可能配有背光键盘，具体取决于型号。按Fn+空格键控制键盘背光。
键盘背光有三种方式：熄灭、低亮度和高亮度。按Fn+空格键更改键盘背光的方式。
•Fn+B：与传统键盘上的Break键功能相同。
•Fn+K：与传统键盘上的ScrLK键功能相同。
•Fn+P：与传统键盘上的Pause键功能相同。
•Fn+S：与传统键盘上的SysRq键功能相同。
Windows键
在Windows7和Windows10操作系统中，按Windows键1可打开开始菜单。在Windows8
和Windows8.1操作系统中，按Windows键可在当前工作空间与“开始”屏幕之间切换。
第2章.使用计算机21
还可将Windows键与另一个键配合使用以实现其他功能。需要更多信息，请参阅Windows操作
系统的帮助信息系统。
ThinkPad指点设备
通过ThinkPad指点设备可执行传统鼠标的所有功能，如移动指针、左键单击、右键单击和滚动。
使用ThinkPad指点设备还可以执行多种触摸手势，如旋转和放大或缩小。
ThinkPad指点设备由以下组件组成：
1指点杆
2轨迹板
使用ThinkPad指点设备
根据您的喜好，可以在以下任意方式下使用ThinkPad指点设备：
•TrackPoint方式
•Trackpad方式
•经典TrackPoint方式
要更改ThinkPad指点设备的方式，请参阅第26页“定制ThinkPad指点设备”。
注：缺省情况下，TrackPoint方式和Trackpad方式均已启用。您可以使用其中一个。
TrackPoint方式
在TrackPoint方式下，使用指点杆移动指针，使用轨迹板执行其他操作，如左键单击、右键单击
和滚动。还可以使用轨迹板执行多种触摸手势。
有关使用触摸手势的信息，请参阅第24页“使用轨迹板触摸手势”。
22用户指南
1指点
使用指点杆移动屏幕上的指针。要使用指点杆，请
在平行于键盘的任意方向上向指点杆上的防滑小
红帽施加压力。指针会相应地移动，但指点杆本
身不移动。指针移动的速度取决于向指点杆施加
的压力程度。
2滚动
按住点状滚动条的同时在垂直或水平方向上向指点
杆施加压力。然后可以滚动浏览文档、Web站点
或应用程序。
3右键单击
按右键单击区域将显示快捷菜单。
4左键单击
按左键单击区域将选择或打开某项。
Trackpad方式
在Trackpad方式下，使用轨迹板执行所有操作，如指点、左键单击、右键单击和滚动。还可以使
用轨迹板执行多种触摸手势。
有关使用触摸手势的信息，请参阅第24页“使用轨迹板触摸手势”。
指点
用一根手指在轨迹板表面滑动以相应地移动指针。
滚动
将两根手指放在轨迹板上，然后在垂直或水平方向
上移动这两根手指。然后可以滚动浏览文档、Web
站点或应用程序。确保两根手指彼此稍稍分开。
1左键单击
按左键单击区域将选择或打开某项。
2右键单击
按右键单击区域将显示快捷菜单。
经典TrackPoint方式
在经典TrackPoint方式下，使用指点杆移动指针，使用轨迹板执行其他操作，如左键单击、右键
单击和滚动。
第2章.使用计算机23
注：与TrackPoint方式相比，经典TrackPoint方式扩大了右键单击区域，以使轨迹板上的右键
单击区域和左键单击区域平均分配。但是，在经典TrackPoint方式下禁用触摸手势，因此无法使
用这些手势。
1指点
使用指点杆移动指针。要使用指点杆，请以平行于
键盘的任意方向向指点杆上的防滑小红帽施加压
力。指针会相应地移动，但指点杆本身不移动。指
针移动的速度取决于向指点杆施加的压力程度。
2滚动
按住点状滚动条的同时在垂直或水平方向上向指点
杆施加压力。然后可以滚动浏览文档、Web站点
或应用程序。
3左键单击
按左键单击区域将选择或打开某项。
4右键单击
按右键单击区域将显示快捷菜单。
使用轨迹板触摸手势
整个轨迹板可感知手指触摸和移动。可使用轨迹板执行与使用传统鼠标时相同的指点和单击操作。
还可以使用轨迹板执行多种触摸手势。
本节介绍常用的触摸手势，如点击、拖动、滚动和旋转。有关更多手势，请参阅ThinkPad指点
设备的帮助信息系统。
注：
•某些手势仅适用于ThinkPad指点设备的某些应用和方式。
•在使用两根或更多手指时，请确保手指略微分开。
24用户指南
点击
用一根手指点击轨迹板上的
任意位置可选择或打开某个项
目。
两指点击
用两根手指点击轨迹板上的任意
位置可显示快捷菜单。
两指滚动
将两根手指放在轨迹板上，
然后在垂直或水平方向移动这
两根手指。可通过此操作滚动
浏览文档、Web站点或应用
程序。
两指缩小
将两根手指放在轨迹板上，然后
合拢这两根手指可将内容缩小。
两指放大
将两根手指放在轨迹板上，
然后张开这两根手指可将内容
放大。
以下部分介绍Windows8和Windows8.1操作系统中的某些触摸手势。
从顶部边缘扫入
从开始屏幕或当前应用程序
中，用一根手指从轨迹板顶部
边缘扫入可显示命令菜单。
从顶部边缘轻扫到底部边缘
用一根手指从轨迹板顶部边缘轻
扫到底部边缘，可关闭当前应用
程序。在桌面上执行此手势可关
闭桌面，并显示“开始”屏幕。
从右边缘扫入
用一根手指从轨迹板右边缘
扫入可显示超级按钮。
扫入和扫出
用一根手指从轨迹板右边缘扫入
和扫出可隐藏超级按钮。
从左边缘扫入
用一根手指从轨迹板左边缘
扫入可显示之前使用的应用
程序。
以下部分介绍Windows10操作系统中的某些触摸手势。
第2章.使用计算机25
向上轻扫三根手指
将三根手指放在轨迹板上，
然后上移这三根手指可打开
任务视图，查看所有打开的
窗口。
向下轻扫三根手指
将三根手指放在轨迹板上，然
后向下移动这三根手指可显示
桌面。
定制ThinkPad指点设备
可定制ThinkPad指点设备，以使您可更舒适高效地使用它。例如，可选择使用ThinkPad指点
设备的首选方式。还可根据需要配置TrackPoint方式或Trackpad方式下的触摸手势。
要定制ThinkPad指点设备，请执行以下操作：
1.转到“控制面板”。
2.单击硬件和声音➙鼠标。随后将显示“鼠标属性”窗口。
3.在“鼠标属性”窗口中，按照屏幕上的说明完成定制。
更换指点杆小红帽
指点杆顶端的小红帽1是可拆卸的。使用小红帽一段时间后，可能需考虑将其更换为新的小红帽。
要获取新的小红帽，请与Lenovo联系。有关联系Lenovo的信息，请参阅第145页第11章“获
取支持”。
注：确保使用有沟槽a的小红帽，如下图所示。
电源管理
如果需要在够不到电源插座的地方使用计算机，那么需要依靠电池电量来维持计算机的运行。不同
的计算机组件消耗电量的速度也各不相同。使用的高耗电组件越多，电池电量消耗得越快。
使用ThinkPad电池，不用插电即可运行更长时间。移动性使工作发生了巨变，无论身在何处都能
工作。使用ThinkPad电池，您可以不受电源插座的制约，更长时间地工作。
26用户指南
检查电池状态
将指针移至Windows通知区域中的电池状态图标可检查电池状态。电池状态图标显示剩余电池电
量的百分比以及必须为电池充电之前可使用计算机多久。
电池电量的消耗速度决定了两次充电之间计算机电池可使用多长时间。由于用户的习惯和需求不尽
相同，因此难以预测电池电量可持续使用多长时间。电池的持续时间主要取决于两个主要因素：
•开始工作时，电池中存储了多少电量。
•使用计算机的方式。例如：
–访问硬盘驱动器或固态驱动器的频率。
–计算机显示屏的亮度。
–使用无线功能的频率。
启用Windows7操作系统中的电池警报
在Windows7操作系统中，可对计算机进行设置，让其在电池电量低于一定程度时做三件事：发
出警报、显示消息并关闭LCD。
要启用电池警报，请执行以下操作：
1.启动PowerManager程序。
2.单击全局电源设置选项卡。
3.为电量不足警报或临界电量警报设置电量级别的百分比和要执行的操作。
注：如果计算机因电池电量不足而进入睡眠或休眠方式，但尚未显示警报消息，那么在计算机恢复
时将显示该消息。要恢复正常运行，请在显示该消息时单击确定。
使用交流电源适配器
运行计算机所需的电力既可由锂离子电池供电，也可通过交流电源适配器由交流电供电。使用交流
电源时，电池将自动充电。
计算机随附的交流电源适配器有两个基本组件：
•变压器，它可转换交流电供计算机使用。
•电源线，它插入交流电源插座和变压器。
注意：使用不合适的电源线可能会严重损坏计算机。
连接交流电源适配器
要连接交流电源适配器，请执行以下操作：
注：务必按列出的顺序执行以下操作。
1.将电源线连接到变压器。
2.将交流电源适配器连接到计算机的电源接口。
3.将电源线连接到电源插座上。
有关使用交流电源适配器的提示
•不使用交流电源适配器时，请将其从电源插座上拔下。
第2章.使用计算机27
•将电源线连接到交流电源适配器变压器时，请勿将电源线紧绕在变压器上。
•在给电池充电之前，请确保电池的温度至少为10°C（50°F）。
•将交流电源适配器连接到计算机后，可为电池充电。以下任何一种情况下，需要为电池充电：
–Windows通知区域中的电池图标显示电池剩余电量的百分比很低。
–长时间未使用电池
给电池充电
当检查电池状态后发现剩余电量百分比很低时，或当电源警报提醒剩余电量很低时，需要给电池
充电。
如果方便使用交流电源插座，请将交流电源适配器插入该插座，然后将交流电源适配器连接到计算
机。电池充满电大约需要3到6小时。充电时间受电池大小和物理环境影响。随时可通过Windows
通知区域中的电池状态图标，检查电池充电状态。
注：为了最大限度地延长电池的寿命，如果剩余电量大于95%，则计算机不会开始为电池充电。
最大限度地延长电池寿命
要最大限度地延长电池的寿命，请执行以下操作：
•将电池用到电量完全耗尽。
•在使用电池前应给电池重新充足电。可从Windows通知区域中的电池状态图标中查看电池是
否充满电。
•始终使用节能方式，如睡眠方式和休眠方式。
管理电池电量
要在性能与节能之间达到最佳的平衡，请调整电源计划设置。要访问电源计划设置，请执行以下
操作：
1.转到“控制面板”，然后将其视图从“类别”改为“大图标”或“小图标”。
2.单击电源选项。
3.按照屏幕上的说明进行操作。
需要更多信息，请参阅该程序的帮助信息系统。
节能方式
随时均可使用以下几种方式节电。本节介绍其中每种方式，并给出有效使用电池电量的提示。
•屏幕空白方式（仅适用于Windows7）
计算机显示屏需要消耗大量电池电量。要关闭显示屏电源，使计算机进入屏幕空白方式，请右
键单击Windows通知区域中的电池标尺图标，然后选择关闭显示屏电源。
•睡眠方式
在睡眠方式下，工作会保存到内存，然后固态驱动器或硬盘驱动器以及计算机显示屏关闭。唤
醒计算机后，几秒钟内即还原您的工作。
要使计算机进入睡眠方式，请执行以下操作：
28用户指南
–对于Windows7：打开“开始”菜单，然后单击关机按钮旁的箭头。从所显示的菜单中单
击睡眠。
–对于Windows8和Windows8.1：按Windows键转到“开始”屏幕，单击电源图标
，然后单击睡眠。
–对于Windows10：打开“开始”菜单，单击电源，然后单击睡眠。
•休眠方式
使用此方式，不必保存文件或从任何正在运行的程序退出即可完全关闭计算机。计算机进入休
眠方式时，先将所有打开的程序、文件夹和文件保存到硬盘驱动器或固态驱动器上，然后再关
闭计算机。
要使计算机进入休眠方式，请执行以下操作来更改电源计划设置：
–对于Windows7：打开“开始”菜单，然后单击关机按钮旁的箭头。从所显示的菜单中单击
休眠。
–对于Windows8、Windows8.1和Windows10：先定义电源按键的功能，然后按电源按键
以使计算机进入休眠方式。需要更多信息，请参阅。
如果在禁用唤醒功能后让计算机进入休眠方式，则计算机完全不消耗电量。缺省情况下禁用唤
醒功能。如果在启用唤醒功能后让计算机进入休眠方式，则计算机会消耗少许电量。
要启用唤醒功能，请执行以下操作：
1.转到控制面板，然后单击系统和安全性。
2.单击管理工具。
3.单击任务调度程序。如果提示您输入管理员密码或对密码进行确认，请输入密码或进行确
认。
4.从左窗格中，选择要启用唤醒功能的任务文件夹。这时会显示已调度的任务。
5.单击某个已调度的任务，然后单击条件选项卡。
6.在电源中，选中唤醒计算机运行此任务复选框。
•关闭无线
不使用无线功能（如蓝牙或无线局域网）时，请将其关闭。这样可以节省电量。要关闭无线功
能，请按F8键。
连接网络
您的计算机配有一个或多个网卡，通过网卡可将计算机连接到因特网或其他网络连接。
以太网连接
可使用计算机内置的以太网功能部件将计算机连接到本地网络或宽带连接。
危险
计算机有一个以太网接口。为避免电击危险，请勿将电话线连接到以太网接口。
无线连接
不使用线缆而仅通过无线电波传输数据称为无线连接。
飞行模式下禁用所有无线功能部件。要禁用飞行模式，请执行以下操作：
第2章.使用计算机29
•对于Windows8和Windows8.1：从屏幕右边缘扫入以显示超级按钮，点击设置➙更改电脑
设置➙网络，然后向左滑动飞行模式控件。
•对于Windows10：打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显
示所有程序，然后单击设置➙网络和Internet➙飞行模式，再向左滑动“飞行模式”的控件。
根据计算机上安装的无线设备的不同，可使用以下无线网络：
•无线局域网连接
•无线广域网连接
•蓝牙连接
•NFC连接
使用无线局域网连接
无线局域网（LAN）可覆盖面积相对较小的一片区域，如办公大楼或住宅。基于802.11标准的设
备可连接到此类网络。
您的计算机附带内置无线网卡和配置实用程序，后者可帮助您建立无线连接并监视连接状态。这
样，不需要有线连接即可在办公室、会议室或家中连接到网络。
要建立无线局域网连接，请执行以下操作：
1.单击Windows通知区域中的无线网络连接状态图标。随后将显示可用无线网络的列表。
2.双击某个网络以连接到该网络。如果需要，请提供必要信息。
当位置发生变化时，计算机自动连接到可用的无线网络。打开“网络和共享中心”可管理多个网
络概要文件。有关详细信息，请参阅Windows帮助信息系统。
使用无线局域网功能部件的技巧
要使无线连接达到最佳状态，请遵循以下准则：
•请尽量将计算机放在与无线局域网接入点之间存在较少障碍物的位置。
•将计算机外盖打开至略大于90度。
•如果在使用计算机的无线功能部件（802.11标准）的同时使用蓝牙选件，则数据传输速度可能
会降低，并且无线功能部件的性能也可能会下降。
检查无线局域网连接状态
可通过Windows通知区域中的无线网络连接状态图标，检查无线局域网连接状态。其中包含的信
号条越多，信号越强。
在Windows7操作系统中，还可检查Windows通知区域中的AccessConnections标尺、Access
Connections状态图标或AccessConnections无线状态图标。
AccessConnections标尺状态：
•无线通信的电源已关闭或没有信号。
•无线通信的电源已开启。无线连接的信号强度弱。要提高信号强度，请使计算机靠近无
线接入点。
•无线通信的电源已开启。无线连接的信号强度弱。
30用户指南
•无线通信的电源已开启。无线连接的信号强度很好。
AccessConnections图标状态：
•没有处于活动状态的位置概要文件或位置概要文件不存在。
•当前的位置概要文件已断开连接。
•当前的位置概要文件已连接。
无线状态图标的状态
•无线通信的电源已关闭。
•无线通信的电源已开启。无关联。
•无线通信的电源已开启。无信号。
•无线通信的电源已开启。无线连接的信号强度很好。
•无线通信的电源已开启。无线连接的信号强度弱。
•无线通信的电源已开启。无线连接的信号强度弱。要提高信号强度，请使计算机靠近无线接
入点。
使用无线广域网连接
无线广域网（WAN）使用蜂窝网络传输数据，通过它可在远程公共或专用网络上建立无线连接。
通过使用无线服务供应商维护的多个天线地点或卫星系统，可在一个广大的地理区域（如城市或整
个国家/地区）内保持这些连接。
某些ThinkPad笔记本电脑附带内置的无线广域网卡，其中集成了某些无线广域网技术，如
1xEV-DO、HSPA、3G、GPRS或LTE。通过使用计算机附带的内置无线广域网卡和配置实用程
序，可建立无线广域网连接并监视连接状态。
注：在某些国家或地区，由经过授权的服务供应商提供无线广域网服务。
有关使用无线广域网功能部件的提示
要使无线连接达到最佳状态，请遵循以下准则：
•使计算机远离身体。
•将计算机放在平坦的表面上，然后将计算机外盖打开至略大于90度。
•将计算机放在远离水泥墙或砖墙的地方，否则可能会减弱蜂窝信号。
•窗户旁和其他手机信号最强的位置接收效果最佳。
检查无线广域网连接状态
可通过Windows通知区域中的无线网络连接状态图标，检查无线广域网连接状态。其中包含的信
号条越多，信号越强。
在Windows7操作系统中，还可检查Windows通知区域中的AccessConnections标尺、Access
Connections状态图标或AccessConnections无线状态图标。
AccessConnections标尺状态：
•无信号
第2章.使用计算机31
•信号弱
•信号中
•信号强
AccessConnections图标状态：
•没有处于活动状态的位置概要文件或位置概要文件不存在。
•当前的位置概要文件已断开连接。
•当前的位置概要文件已连接。
无线状态图标的状态：
•广域网通信的电源已关闭
•无关联
•无信号
•信号弱
•信号中
•信号强
使用蓝牙连接
蓝牙可连接相互距离较短的设备。它常用于将外围设备连接到计算机、在手持设备与个人计算机之
间传输数据或远程控制移动电话等设备和与之通信。
根据型号的不同，您的计算机可能支持蓝牙功能。要通过蓝牙功能传输数据，请执行以下操作：
注：如果在使用计算机的无线功能部件（802.11标准）的同时使用蓝牙选件，则数据传输速度可
能会降低，并且无线功能部件的性能也可能会下降。
1.确保启用了蓝牙功能。
•对于Windows7：按无线设备控制键，然后开启蓝牙功能。
•对于Windows8和Windows8.1：
a.将指针移至屏幕的右上角或右下角以显示超级按钮。
b.单击设置➙更改电脑设置➙电脑和设备➙Bluetooth。
c.开启蓝牙功能。
•对于Windows10：执行以下任意操作：
–打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显示所有程序，
然后单击设置➙设备➙Bluetooth。开启蓝牙功能。
–打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显示所有程序，
然后单击设置➙网络和Internet➙飞行模式。开启蓝牙功能。
2.右键单击您要发送的数据。
3.选择发送到➙蓝牙设备。
4.选择某个蓝牙设备，然后按屏幕上的说明进行操作。
要了解详细信息，请参阅Windows帮助信息系统和蓝牙帮助信息系统。
32用户指南
使用NFC连接
近场通信是一种高频短距离无线通信技术。根据型号的不同，您的计算机可能配有NFC功能。使
用NFC功能，可在几厘米的距离内在您的计算机与其他支持NFC的设备之间建立无线电通信。
缺省情况下，已启用NFC功能。如果禁用了计算机的NFC功能，则执行以下操作以启用NFC功
能：
•对于Windows7：
1.启动ThinkPadSetup程序。请参阅第107页“使用ThinkPadSetup程序”。
2.选择Security➙I/OPortAccess。
3.将NFCdevice选项设置为Enabled。
•对于Windows8和Windows8.1：
1.将指针移至屏幕的右上角或右下角以显示超级按钮。
2.请执行以下操作：
–对于Windows8：单击设置➙更改电脑设置➙无线。
–对于Windows8.1：单击设置➙更改电脑设置➙网络➙无线设备。
3.向右滑动NFC开关以启用NFC功能。
•对于Windows10：
1.打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显示所有程序，
然后单击设置➙网络和Internet➙飞行模式。
2.向左滑动“飞行模式”的控件。
3.向右滑动NFC开关以启用NFC功能。
如果仍无法启用NFC功能，则通过执行以下操作，检查ThinkPadSetup程序中的NFCdevice
设置：
1.启动ThinkPadSetup程序。请参阅第107页“使用ThinkPadSetup程序”。
2.选择Security➙I/OPortAccess。
3.将NFCdevice选项设置为Enabled。
您可以通过支持NFC的程序使用NFC功能。
使用外接显示器
您可以使用外接显示器（如投影仪或显示器）进行演示或扩展工作空间。本节介绍如何连接外接
显示器、选择显示方式和更改显示设置。
连接外接显示器时，需要使用具有铁氧体磁芯的视频接口线缆。如果外接显示器也支持以下视频
分辨率，则您的计算机可支持该分辨率。
•外接显示器连接到计算机的VGA接口时最大支持2048x1536。
•外接显示器连接到计算机的MiniDisplayPort接口时最大支持2560x1600。
有关外接显示器的更多信息，请参阅外接显示器附带的手册。
第2章.使用计算机33
连接外接显示器
可以使用有线显示器或无线显示器。有线显示器可通过线缆连接到HDMI、VGA或Mini
DisplayPort接口。无线显示器可通过Wi-Di或Miracast功能添加。
•连接有线显示器
注：连接外接显示器时，需要使用具有铁氧体磁芯的视频接口线缆。
1.将外接显示器连接到计算机上的相应视频接口，如VGA接口、MiniDisplayPort接口或
HDMI接口。
2.将外接显示器连接到电源插座。
3.开启外接显示器。
如果您的计算机无法检测到外接显示器，则执行以下操作：
–对于Windows7、Windows8和Windows8.1
右键单击桌面，然后单击屏幕分辨率➙检测。
–对于Windows10
右键单击桌面，然后单击显示器设置➙检测。
•连接无线显示器
注：要使用无线显示器，请确保您的计算机和外接显示器都支持Wi-Di或Miracast功能。
–对于Windows7
打开“开始”菜单，然后单击设备和打印机➙添加设备
–对于Windows8和Windows8.1
1.将指针移至屏幕的右上角或右下角以显示超级按钮。
2.单击设备➙投影仪➙添加无线显示器。
3.选择所需无线显示器，然后按屏幕上的说明进行操作。
–对于Windows10
请执行以下任意操作：
–打开“开始”菜单，然后单击设置➙设备➙已连接设备➙添加设备。
–单击Windows通知区域中的操作中心图标。单击介质连接。选择所需无线显示器，然
后按屏幕上的说明进行操作。
有关详细信息，请参阅Windows帮助信息系统。
选择显示方式
可以在计算机显示屏、外接显示器或同时在这二者上显示您的桌面和应用程序。要选择视频输出显
示方式，请按显示方式切换键，然后选择首选显示方式。
显示方式有四种：
•断开连接：仅在计算机显示屏上显示视频输出。
注：根据情况，您可能会看到断开连接、仅电脑屏幕、仅计算机或断开投影仪连接。
•复制：在计算机显示屏和外接显示器上显示相同的视频输出。
34用户指南
•扩展：将计算机显示屏中的视频输出扩展到外接显示器上。您可以在这两个显示屏之间拖动和
移动项目。
•仅投影仪：仅在外接显示器上显示视频输出。
注：根据情况，您可能会看到仅投影仪或仅第二屏幕。
注：如果以全屏方式显示DOS或使用DirectDraw或Direct3D®的程序，则仅主显示屏显示视频
输出。
更改显示设置
可以更改计算机显示屏和外接显示器的设置。例如，可以定义哪个是主显示屏，哪个是辅助显示
屏。还可以更改分辨率和方向。
要更改显示设置，请执行以下操作：
1.右键单击桌面，然后选择屏幕分辨率或显示设置。
2.选择要配置的显示设置。
3.根据需要更改显示设置。
注：如果设置的计算机显示屏分辨率高于外接显示器分辨率，则在外接显示器上只能显示部分屏
幕。
使用音频功能部件
您的计算机配备了以下各项：
•麦克风
•扬声器
•组合音频接口，直径为3.5毫米（0.14英寸）
计算机还配备有音频芯片，使您能享受各种多媒体音频功能，如以下各项：
•符合Intel高清晰度音频规范
•播放乐器数字接口（MIDI）和动态影像专家压缩标准音频层面3（MP3）文件
•录制和播放脉码调制（PCM）和波形音频文件格式（WAV）文件
•从各种音源（如连接的耳麦）录制声音
下表显示支持连接到计算机或扩展坞上接口的音频设备的哪些功能。
表 1. 音 频 功 能 列 表
接口具有3.5毫米（0.14英
寸）4极插头的耳麦
传统耳机传统麦克风
组合音频接口支持耳机和麦克风功能支持耳机功能不支持
要配置麦克风以优化录音，请使用RealtekHDAudioManager程序。要启动该程序，请转到“控
制面板”，然后单击硬件和声音➙RealtekHDAudioManager。
第2章.使用计算机35
使用摄像头
如果计算机配有摄像头，则可使用该摄像头预览视频图像和拍摄当前图像的快照。
要启动摄像头，请执行以下操作：
•对于Windows7：启动CommunicationsUtility程序。请参阅第14页“访问Lenovo程
序”。
•对于Windows8和Windows8.1：从“开始”屏幕中单击相机。
•对于Windows10：打开“开始”菜单，然后从“所有应用”列表中单击摄像头。
启动摄像头后，将点亮绿色的“正在使用摄像头”指示灯。
还可以将集成的摄像头用于其他提供摄影、视频捕获和视频会议等功能的程序。要将集成的摄像
头用于其他程序，请打开其中一个程序，并启动摄影、视频捕获或视频会议功能。然后，摄像头
将会自动启动，绿色的摄像头使用中指示灯将会亮起。需要如何将摄像头用于某个程序的更多信
息，请参阅该程序的帮助信息系统。
配置摄像头设置
您可以根据需要来配置摄像头设置，如调整视频输出的质量。
要配置摄像头设置，请执行以下操作：
•对于Windows7：启动CommunicationsUtility程序并根据需要配置摄像头设置。
•对于Windows8和Windows8.1，执行以下任意操作：
–直接从使用摄像头的程序中配置摄像头设置。要了解详细信息，请参阅该程序的帮助信息系
统。
–从“开始”屏幕中单击LenovoSettings。然后，单击摄像头。按屏幕上的说明配置所需的
摄像头设置。
•对于Windows10：执行以下任意操作：
–打开摄像头应用，单击右上角的设置图标。按屏幕上的说明配置所需的摄像头设置。
–从“开始”菜单中单击LenovoSettings。然后，单击摄像头。按屏幕上的说明配置所需的
摄像头设置。
使用闪存介质卡或智能卡
您的计算机可能配有多媒体读卡器插槽或智能卡插槽。该插槽支持以下卡：
•MultiMediaCard（MMC）
•安全数字扩展容量（SDXC）卡
•安全数字（SD）卡
•安全数字高容量（SDHC）卡
注：您的计算机不支持SD卡的可记录介质的内容保护（CPRM）功能。
计算机上的智能卡读卡器仅支持以下规格的智能卡：
36用户指南
•长：85.60毫米（3.37英寸）
•宽：53.98毫米（2.13英寸）
•厚度：0.76毫米（0.03英寸）
请勿将有开口的智能卡插入计算机。否则，可能会损坏智能卡读卡器。
注意：与闪存介质卡或智能卡往返传输数据时，在数据传输完成之前请勿使计算机进入睡眠或休眠
方式；否则，数据可能会遭到破坏。
安装闪存介质卡或智能卡
注意：开始安装卡之前，请碰一下金属桌面或接地的金属物体。这样可减少您身上的静电。静电可
能会损坏该卡。
要安装卡，请执行以下操作：
1.确保卡的方向正确无误。
2.用力将卡插入4合1多媒体读卡器插槽或智能卡读卡器插槽中。
如果没有为所安装的闪存介质卡启用即插即用功能，请执行以下操作启用该功能：
1.转到“控制面板”。
2.单击硬件和声音。
3.单击设备管理器。如果提示您输入管理员密码或对密码进行确认，请输入密码或进行确认。
4.从操作菜单中，选择添加旧硬件。这样会启动“添加硬件向导”。
5.按照屏幕上的说明进行操作。
取出闪存介质卡或智能卡
注意：
•取出卡之前，请先停止该卡相关的所有活动。否则，卡上的数据可能会损坏或丢失。
•当计算机处于睡眠方式或休眠方式时，请勿取出卡。否则，尝试恢复运行时系统可能会不响应。
要取出卡，请执行以下操作：
1.单击Windows通知区域中的三角形图标以显示隐藏的图标。然后，右键单击安全删除硬件并
弹出媒体图标。
2.选择要删除的项目以停用卡。
3.按动卡，使其从计算机中弹出。
第2章.使用计算机37
4.取出卡并妥善保存以备将来使用。
注：如果在从Windows操作系统中弹出卡后未从计算机中取出卡，该卡也无法再访问。要访问该
卡，必须先将其取出，然后再插入。
38用户指南
第3章您与计算机
本章提供有关辅助功能、舒适度和携带计算机出行的信息。
•第39页“辅助功能和舒适度”
•第43页“携带计算机旅行”
辅助功能和舒适度
良好的人体工程学坐姿对于充分利用个人计算机和避免产生不适非常重要。请合理安排您的工作
空间以及您使用的设备，以适合您的个人需求以及您所从事的工作的种类。此外，在您使用计算
机时，良好的工作习惯可以最大限度地提高工作效率和舒适感。
下列主题提供了有关布置工作区、设置计算机设备以及养成健康的工作习惯的信息。
Lenovo致力于为残障客户提供最新的信息和技术。请参阅我们的辅助功能信息，其中概述了我们
在这方面所付出的努力。请参阅第40页“辅助功能选项信息”。
人机工程学信息
在实际的办公室中工作，也许意味着要适应环境的频繁变动。例如，根据环境光照做出调整、采用
适当坐姿和正确放置计算机硬件可帮助您提高工作表现和舒适程度。
下例显示某人采用常规坐姿。即使并不采用这样的姿势，您也可以按照以下技巧去做。培养良好的
习惯将使您受益匪浅。
常规姿势：对您的工作姿势进行少许调整，以防止因长期用一种姿势工作而产生不适。经常停下工
作进行短暂的休息也有助于防止工作姿势引起的轻微不适。
显示屏：放置显示屏时，应保持510至760毫米（20至30英寸）的舒适视距。避免因头顶照明
或室外光源导致显示屏上出现眩光或反射。保持显示屏清洁，亮度调节到能让您清晰看到屏幕的程
度。按F5或F6键，调节显示屏亮度。
头部位置：保持您的头部和颈部处在舒适的笔直（垂直或直立）位置。
座椅：使用具有舒适靠背且高度可调的座椅。通过调节座椅找到最适合您的坐姿。
手臂和手的位置：使前臂、手腕和手处于放松的笔直（水平）位置。输入时轻触键盘，而不要重
击。
©CopyrightLenovo2013,201639
腿部位置：使大腿与地面平行，双脚平放在地面或脚凳上。
旅行时该怎么办？
在移动中或在临时环境中使用计算机时，可能难以遵循最符合人体工程学的坐姿。无论处于何种环
境，请设法尽可能多遵循这些建议的做法。例如，坐姿正确并利用充足的光线将有助于保持满意
的舒适度和工作效率。
存在视觉方面的问题吗？
ThinkPad笔记本电脑的显示屏旨在符合最高的标准设计以及提供易于观看而又使眼部感到舒适的
清晰鲜明的图像和宽大明亮的画面。当然，任何长时间专注用眼都会使眼睛疲劳。如果发生眼部疲
劳或不适的情况，请向眼科专家寻求建议。
舒适度
遵循以下准则可使您使用得更加舒适和提高工作效率。
经常调整坐姿和进行短暂休息：坐着使用计算机的时间越长，良好的坐姿就越重要。遵循第39页
“人体工程学信息”和采用“动态坐姿”可避免工作姿势导致不适。有意识地将姿势进行些许调整
并在工作期间经常稍事休息是健康地使用计算机的关键。您的计算机轻便、易于移动；可方便地重
新摆放工作台面，以适应多种姿势变化。
工作区设置选项：请熟悉您的所有办公家具，这样您就知道如何调整工作台、座椅和其他工作工
具以适应您的喜好让您感到舒适。如果工作区不在办公室环境中，请务必特别注意经常调整坐姿
并充分利用工间休息。我们提供众多ThinkPad产品解决方案，可帮助您改造和扩展计算机以最
符合您的需要。可在http://www.lenovo.com/essentials上找到其中某些选件。请详细了解扩展
坞解决方案和外接产品的选件，获得您所需的调整能力和各种功能。
辅助功能选项信息
Lenovo致力于帮助在听觉、视觉和行动方面有障碍的用户更方便地使用信息和技术。本节介绍帮
助这些用户充分利用其计算机体验的各种方式。还可从以下Web站点获取最新的辅助功能信息：
http://www.lenovo.com/accessibility
键盘快捷方式
下表包含有助于使计算机更易于使用的键盘快捷方式。
注：根据键盘的不同，以下某些键盘快捷方式可能不可用。
键盘快捷方式功能方式
Windows徽标键+U打开“轻松使用设置中心”
按住右边的Shift八秒打开或关闭筛选键
按Shift五次打开或关闭粘滞键
按住NumLock五秒打开或关闭切换键
按左边的Alt+左边的Shift+NumLock打开或关闭鼠标键
按左边的Alt+左边的Shift+PrtScn（或PrtSc）打开或关闭“高对比度”
40用户指南
有关详细信息，请访问http://windows.microsoft.com/，然后输入以下任何关键字进行搜索：
键盘快捷方式、组合键、快捷键。
轻松使用设置中心
用户通过Windows操作系统中的“轻松使用设置中心”，可配置其计算机以符合其生理和认知需
求。
要使用“轻松使用设置中心”，请执行以下操作：
1.转到“控制面板”，并确保按“类别”查看“控制面板”。
2.单击轻松使用➙轻松使用设置中心。
3.按屏幕上的说明使用各种工具。
“轻松使用设置中心”主要包括以下工具：
•放大镜
“放大镜”是一个有用的实用程序，可放大整个或部分屏幕，以使您可更方便地查看各项。
•讲述人
“讲述人”是一个屏幕阅读器，可朗读屏幕上显示的内容及描述错误消息等事件。
•屏幕键盘
如果想要在不使用物理键盘的情况下将数据键入或输入计算机，可以使用“屏幕键盘”。“屏
幕键盘”显示一个带有所有标准按键的虚拟键盘。可以使用鼠标或其他指点设备选择按键，如
果计算机支持多点触控式屏幕，还可以点击以选择按键。
•高对比度
“高对比度”是提高屏幕上某些文本和图像的颜色对比度的功能。因此，这些项目更加突出并
易于识别。
•个性化键盘
调整键盘设置可使键盘更易于使用。例如，可使用键盘控制指针以及使键盘更易于输入某些组
合键。
•个性化鼠标
调整鼠标设置可使鼠标更易于使用。例如，可更改指针外观以及使鼠标更易于管理窗口。
语音识别
“语音识别”使您能够通过语音控制计算机。
仅使用语音即可启动程序、打开菜单、单击屏幕上的对象、将文本口述为文档以及撰写和发送电子
邮件。使用键盘和鼠标执行的所有工作都可以在仅使用语音的情况下完成。
要使用“语音识别”，请执行以下操作：
1.转到“控制面板”，并确保按“类别”查看“控制面板”。
2.单击轻松使用➙语音识别。
3.按照屏幕上的说明进行操作。
第3章.您与计算机41
屏幕阅读器技术
屏幕阅读器技术主要用于软件程序界面、帮助信息系统和各种联机文档。若要获得有关屏幕阅读
器的更多信息，请参阅以下内容：
•结合使用PDF与屏幕阅读器：
http://www.adobe.com/accessibility.html?promoid=DJGVE
•使用JAWS屏幕阅读器：
http://www.freedomscientific.com/jaws-hq.asp
•使用NVDA屏幕阅读器：
http://www.nvaccess.org/
屏幕分辨率
可通过调整计算机的屏幕分辨率，使屏幕上的文本和图像更易于阅读。
要调整屏幕分辨率，请执行以下操作：
•对于Windows7、Windows8和Windows8.1：
1.右键单击桌面上的空白区域，然后选择屏幕分辨率。
2.按照屏幕上的说明进行操作。
•对于Windows10：
1.右键单击桌面上的空白区域，然后选择显示器设置➙高级显示设置。
2.在分辨率下选择您的首选设置。
注：将分辨率设置得过低可能会使屏幕上无法容纳某些项目。
可定制项目大小
可通过更改项目大小，使屏幕上的项目更易于阅读。
•要临时更改项目大小，请使用“轻松使用设置中心”中的“放大镜”工具。请参阅第41页“轻
松使用设置中心”。
•要永久更改项目大小，请执行以下操作：
–更改屏幕上所有项目的大小。
1.转到“控制面板”，并确保按“类别”查看“控制面板”。
2.单击外观和个性化➙显示。
3.按屏幕上的说明更改项目大小。
4.单击应用。此更改将在下次登录操作系统时生效。
–更改Web页面上项目的大小。
按住Ctrl，然后按加号键（+）放大文本大小，或减号键（-）缩小文本大小。
–更改桌面或窗口上项目的大小。
注：此功能可能不适用于某些窗口。
如果鼠标有滚轮，则按住Ctrl，然后滚动滚轮以更改项目大小。
业界标准接口
您的计算机提供多种行业标准接口，可使用这些接口连接辅助设备。
42用户指南
有关这些接口的位置和功能的详细信息，请参阅第1页“计算机控件、接口和指示灯的位置”.
采用可访问格式的文档
Lenovo提供的电子文档格式具有辅助功能，如加有适当标记的PDF文件或超文本标记语言
（HTML）文件。Lenovo电子文档旨在确保有视觉障碍的用户可通过屏幕阅读器阅读文档。文档
中的每个图像还包含充足的替代文本，以使有视力障碍的用户可在使用屏幕阅读器时理解该图像。
携带计算机旅行
本主题提供可在您出行时帮助您使用计算机的信息。
旅行提示
使用以下旅行提示，以便在旅行中能更加自信和有效地携带计算机。
•虽然计算机可安全通过机场安检站的x光机，但目光仍要停留在计算机上以防被盗。
•可考虑携带一个电源适配器供飞机或汽车上使用。
•如果您带了交流电源适配器，请从适配器中拔下交流电源线以免损坏电源线。
飞机上的旅行提示
如果将计算机带上飞机，请注意以下提示：
•如果要使用计算机或无线服务（如因特网和蓝牙），请在登机前与航空公司联系以了解服务的
限制和可用性。如果飞机上限制使用配备无线功能部件的计算机，则必须遵照这些限制。如有
必要，请在登机前启用飞行模式。飞行模式下禁用所有无线功能部件。要启用飞行模式，请执
行以下操作：
–对于Windows8和Windows8.1：从屏幕右边缘扫入以显示超级按钮，点击设置➙更改电
脑设置➙网络，然后向右滑动飞行模式的控件。
–对于Windows10：打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用
以显示所有程序，然后单击设置➙网络和Internet➙飞行模式，再向右滑动“飞行模式”
的控件。
•在飞机上，请注意您前面的座位。调整计算机外盖的角度，以使您前方的乘客向后靠时不会碰
到计算机外盖。
•起飞时，务必关闭计算机或使其进入休眠方式。
旅行必备附件
以下是出行时应考虑携带的物品的核对表：
•ThinkPad交流电源适配器
•MiniDisplayPort转HDMI适配器
•外接鼠标（如果习惯了使用外接鼠标）
•以太网线缆
•提供充足防震和保护的优质便携包
•外部存储设备
如果要出行至其他国家或地区，可能需要考虑携带适用于所前往的国家或地区的交流电源适配器。
第3章.您与计算机43
第4章安全性
本章介绍如何防止计算机失窃和免于受到未经授权的使用。
•第45页“使用密码”
•第49页“硬盘安全”
•第50页“设置安全芯片”
•第51页“使用指纹读取器”
•第54页“有关从硬盘驱动器或固态驱动器删除数据的注意事项”
•第55页“使用防火墙”
•第55页“保护数据不被病毒攻击”
使用密码
使用密码可防止他人未经授权使用您的计算机。设置密码后，每次开启计算机时屏幕上都会显示提
示。请在显示提示时输入密码。只有输入了正确的密码后才能使用计算机。
如果已设置了开机密码、超级用户密码或硬盘密码，则计算机从睡眠方式恢复时，该密码将自动
解锁。
注：如果设置了Windows密码，将提示您输入该密码。
输入密码
显示此图标时，输入开机密码或超级用户密码。
显示此图标时，输入用户硬盘密码。要输入主硬盘密码，请按F1。当图标变为后，
输入主硬盘密码。
注：要恢复图标，请再次按F1。
开机密码
设置开机密码有助于防止未经授权的用户访问您的计算机。
如果设置了开机密码，则开启计算机后屏幕上即显示密码提示。必须输入正确的密码才能开始使
用计算机。
设置、更改或删除开机密码
请在开始前打印这些指示信息。
要设置、更改或删除开机密码，请执行以下操作：
1.重新启动计算机。显示徽标屏幕时，按F1启动ThinkPadSetup程序。
©CopyrightLenovo2013,201645
2.使用方向键选择Security➙Password➙Power-onPassword。
3.根据需要，请执行以下任意操作：
•要设置密码，请执行以下操作：
a.在EnterNewPassword字段中，输入所需的密码，然后按Enter。
b.在ConfirmNewPassword字段中，重新输入该密码，然后按Enter。
•要更改密码，请执行以下操作：
a.在EnterCurrentPassword字段中，输入当前的开机密码，然后按Enter。
b.在EnterNewPassword字段中，输入新的开机密码，然后按Enter；在ConfirmNew
Password字段中再次输入该密码，然后按Enter。
•要删除密码，请执行以下操作：
a.在EnterCurrentPassword字段中，输入当前的开机密码，然后按Enter。
b.将EnterNewPassword和ConfirmNewPassword字段留空。按两次Enter。
4.即会显示SetupNotice窗口。按Enter键继续。
5.按F10键。随后将显示一个SetupConfirmation窗口。选择Yes以保存配置更改并退出。
注：也许要记录密码并将其存放在安全的地方。否则，如果忘记了密码，则必须将计算机送往
Lenovo经销商或销售代表处取消密码。
超级用户密码
超级用户密码可以保护存储在ThinkPadSetup程序中的系统信息。如果已设置超级用户密码，则
任何人没有该密码都无法更改计算机的配置。它提供以下安全功能：
•如果仅设置了超级用户密码，则在尝试启动ThinkPadSetup程序时将提示输入密码。未经授
权的用户没有该密码即无法访问ThinkPadSetup程序。
•即使计算机的用户设置了开机密码，系统管理员也可使用超级用户密码访问该计算机。超级用
户密码覆盖开机密码。
•如果既设置了超级用户密码又设置了开机密码，那么只有当您有超级用户密码时才可以执行以
下操作：
–更改或删除开机密码
–更改或删除超级用户密码
–更改日期和时间
–指定开机密码和硬盘密码的最短长度
–更改安全芯片的设置
–擦除指纹数据
–启用或禁用以下功能：
–WakeonLAN和FlashoverLAN
–LockUEFIBIOSSettings
–Passwordatunattendedboot
–BootDeviceListF12Option
–BootOrderLock
–FlashBIOSUpdatingbyEnd-Users
46用户指南
–内部网络设备
–内部无线设备
–内部蓝牙设备
–内部网络选项ROM
–内部无线广域网设备
–安全方式
–指纹读取器优先级
注：
•为了便于管理，系统管理员可在多台ThinkPad笔记本电脑上设置相同的超级用户密码。
•启用LockUEFIBIOSSettings选项后，并非所有BIOS设置均可更改。更改设置需要超级用
户密码。
设置、更改或删除超级用户密码
请在开始前打印这些指示信息。
只有系统管理员可设置、更改或删除超级用户密码。要设置、更改或删除超级用户密码，请执行
以下操作：
1.重新启动计算机。显示徽标屏幕时，按F1启动ThinkPadSetup程序。
2.使用方向键选择Security➙Password➙SupervisorPassword。
3.根据需要，请执行以下任意操作：
•要设置密码，请执行以下操作：
a.在EnterNewPassword字段中，输入所需的密码，然后按Enter。
b.在ConfirmNewPassword字段中，重新输入该密码，然后按Enter。
•要更改密码，请执行以下操作：
a.在EnterCurrentPassword字段中，输入当前的超级用户密码，然后按Enter。
b.在EnterNewPassword字段中，输入新的超级用户密码，然后按Enter；在Confirm
NewPassword字段中再次输入该密码，然后按Enter。
•要删除密码，请执行以下操作：
a.在EnterCurrentPassword字段中，输入当前的超级用户密码，然后按Enter。
b.将EnterNewPassword和ConfirmNewPassword字段留空。按两次Enter。
4.即会显示SetupNotice窗口。按Enter键继续。
5.按F10键。随后将显示一个SetupConfirmation窗口。选择Yes以保存配置更改并退出。
注：也许要记录密码并将其存放在安全的地方。下次打开ThinkPadSetup程序时，将提示输入超
级用户密码以继续。如果您忘记了超级用户密码，Lenovo也无法重置您的密码。您必须将计算机
送至Lenovo售后服务机构更换主板。需要提供购买凭证，部件和服务需要另外收费。
硬盘密码
以下两种类型的硬盘密码可帮助保护在硬盘驱动器上存储的信息：
•用户硬盘密码
第4章.安全性47
如果已设置用户硬盘密码，但未设置主硬盘密码，则用户必须输入用户硬盘密码，才能访问硬
盘驱动器上的文件和应用程序。
•主硬盘密码
主硬盘密码还需要用户硬盘密码。通常由系统管理员设置和使用主硬盘密码。该密码如同主密
钥，管理员通过它可访问系统中的任何硬盘驱动器。管理员设置主密码，然后为网络中的每台
计算机分配一个用户密码。随后用户可以随意更改用户密码，但是管理员仍可以使用主密码进
行访问。
如果设置了主硬盘密码，则只有管理员可以删除用户硬盘密码。
设置硬盘密码
请在开始前打印这些指示信息。
要设置硬盘密码，请执行以下操作：
1.重新启动计算机。显示徽标屏幕时，按F1启动ThinkPadSetup程序。
2.使用方向键选择Security➙Password➙HarddiskXPassword。
3.随后将显示一个密码窗口。提示您选择User或User+Master。如果只想设置一个硬盘密
码，请选择User。如果要设置用户硬盘密码和主硬盘密码（例如，如果您是管理员或超级用
户），请选择User+Master。
•如果选择User，则执行以下操作：
a.打开输入新密码的窗口后，在EnterNewPassword字段中输入新密码，然后按Enter。
b.在ConfirmNewPassword字段中，再次输入刚刚输入的密码，然后按Enter。
•如果选择了User+Master，请执行以下操作：
a.首先，设置用户硬盘密码。打开一个消息窗口，提示设置用户硬盘密码时，按Enter
继续。在EnterNewPassword字段中，输入新的用户硬盘密码，然后按Enter。在
ConfirmNewPassword字段中，再次输入该密码，然后按Enter。
b.然后，设置主硬盘密码。当有消息窗口提示您设置主硬盘密码时，按Enter继续。在
EnterNewPassword字段中输入新的主硬盘密码，然后按Enter。在ConfirmNew
Password字段中，再次输入该密码，然后按Enter。
4.即会显示SetupNotice窗口。按Enter键继续。
5.按F10键。随后将显示一个SetupConfirmation窗口。选择Yes以保存配置更改并退出。
下次开启计算机时，请输入用户硬盘密码或主硬盘密码以启动计算机和访问操作系统。
更改或除去硬盘密码
要更改或删除硬盘密码，请执行以下操作：
•如果处于User+Master硬盘方式下，则可根据需要选择UserHDP或MasterHDP以更改
密码。
–如果选择UserHDP方式，则按以下步骤更改用户硬盘密码：
1.在EnterCurrentPassword字段中，输入当前的用户硬盘密码，然后按Enter。
2.在EnterNewPassword字段中输入新密码，然后按Enter；在ConfirmNewPassword
字段中再次输入该密码，然后按Enter。
3.即会显示SetupNotice窗口。再次按Enter以继续。此时即更改了用户硬盘密码。
注：在UserHDP方式下无法删除硬盘密码。
48用户指南
–如果选择MasterHDP方式，则按以下步骤更改主硬盘密码：
1.在EnterCurrentPassword字段中，输入当前的主硬盘密码，然后按Enter。
2.在EnterNewPassword字段中输入新的主硬盘密码，然后按Enter；在ConfirmNew
Password字段中再次输入刚刚输入的新密码，然后按Enter。
3.即会显示SetupNotice窗口。按Enter键继续。此时即更改了主硬盘密码。
注：如果将EnterNewPassword和ConfirmNewPassword字段留空并按两次Enter，则
将同时删除用户硬盘密码和主硬盘密码。
•如果处于User硬盘方式下，则按以下步骤更改用户硬盘密码：
1.输入密码以启动ThinkPadSetup程序。需要更多信息，请参阅第48页“设置硬盘密
码”。
2.在EnterCurrentPassword字段中，输入当前的用户硬盘密码，然后按Enter。
3.在EnterNewPassword字段中输入新密码，然后按Enter；在ConfirmNewPassword
字段中再次输入新密码，然后按Enter。
4.即会显示SetupNotice窗口。再次按Enter以继续。此时即更改了用户硬盘密码。
注：如果将EnterNewPassword和ConfirmNewPassword字段留空并按两次Enter，则将
删除用户硬盘密码。
有关使用硬盘密码的提示
•可通过Security菜单设置硬盘密码的最短长度。
•如果您设置的硬盘密码长于七个字符，此硬盘驱动器只可用于可以识别多于七个字符的硬盘密
码的计算机。如果以后装入该硬盘驱动器的计算机无法识别包含七个字符以上的硬盘密码，则
无法访问该驱动器。
•请记下密码并将其存放在安全的地方。如果忘记了用户硬盘密码，或同时忘记了用户硬盘密码和
主硬盘密码，则Lenovo也无法重置密码或从硬盘驱动器恢复数据。必须将计算机送到Lenovo
售后服务机构更换硬盘驱动器。需要提供购买凭证，部件和服务需要另外收费。
注：eDrive存储驱动器或符合可信计算组（TCG）Opal标准的存储驱动器提供自加密功能以保
护数据。
•如果装有符合TCGOpal标准的存储驱动器和TCGOpal管理软件程序，并激活了TCGOpal
管理软件程序，则硬盘密码不可用。
•如果计算机中装有eDrive存储驱动器，并且计算机预装了Windows8.1或Windows10操作
系统，则硬盘密码不可用。
硬盘安全
要保护密码，帮助其抵御未经授权的安全攻击，请参考以下技巧以最大限度地提高安全性：
•设置开机密码以及内置固态驱动器或硬盘驱动器的硬盘密码。请参阅第45页“开机密码”和
第47页“硬盘密码”中的操作步骤。为保证安全性，建议使用长密码。
•要切实可靠地保护UEFIBIOS，请使用安全芯片和具有可信平台模块管理功能的安全应用程
序。请参阅第50页“设置安全芯片”。
注：根据型号的不同，您的计算机可能支持TPM管理功能。
第4章.安全性49
•如果计算机中装有磁盘加密硬盘驱动器和加密固态驱动器，请务必通过使用驱动器加密软件
（如MicrosoftWindowsBitLocker®驱动器加密，Windows7、Windows8和Windows8.1
操作系统的Ultimate和Enterprise版支持此功能）防止计算机存储器上的内容遭到未经授权
的访问。请参阅第50页“使用WindowsBitLocker驱动器加密”。
•在销毁、出售或移交计算机之前，请删除上面存储的数据。需要更多信息，请参阅第54页“有
关从硬盘驱动器或固态驱动器删除数据的注意事项”。
UEFIBIOS可保护计算机内置的硬盘驱动器。
使用WindowsBitLocker驱动器加密
为了帮助保护计算机免遭未经授权的访问，请使用驱动器加密软件（如WindowsBitLocker驱动
器加密）。
WindowsBitLocker驱动器加密是Windows操作系统的某些版本中安全功能的组成部分。它可
帮助您保护计算机上存储的操作系统和数据，即使计算机丢失或被盗也是如此。BitLocker的工作
原理是对所有用户和系统文件，包括交换和休眠文件进行加密。
BitLocker使用可信平台模块提供增强的数据保护，并保证早期引导组件完整性。兼容的TPM定
义为V1.2TPM。
要检查BitLocker状态，请转到“控制面板”，然后依次单击系统和安全➙BitLocker驱动器加
密。
有关WindowsBitLocker驱动器加密的详细信息，请参阅Windows操作系统的帮助信息系统，
或在MicrosoftWeb站点上搜索“MicrosoftWindowsBitLocker驱动器加密循序渐进指南”。
磁盘加密硬盘驱动器和加密固态驱动器
某些型号含有磁盘加密硬盘驱动器或加密固态驱动器。此功能部件通过使用硬件加密芯片，帮助保
护计算机免遭对介质、NAND闪存或设备控制器的安全攻击。为了有效地使用加密功能，请为内
置存储设备设置硬盘密码。
设置安全芯片
对于使用电子方式传送机密信息的网络客户端计算机，有着严格的安全要求。根据所订购选件的不
同，您的计算机可能内嵌一个安全芯片，即一种加密微处理器。通过安全芯片可实现以下目的：
•保护数据和系统
•加强访问控制
•保护通信
请在开始前打印这些指示信息。
要设置SecurityChip子菜单中的某项，请执行以下操作：
1.关闭计算机。等待大约5秒，然后再次开启计算机。
2.显示徽标屏幕时，按F1启动ThinkPadSetup程序。
3.使用方向键选择Security➙SecurityChip。
4.按Enter。此时将打开SecurityChip子菜单。
50用户指南
5.使用方向键移至要设置的项。该项突出显示后，按Enter键。
6.设置要设置的其他项。
7.按F10键。随后将显示一个SetupConfirmation窗口。选择Yes以保存配置更改并退出。
注：
•确保已在ThinkPadSetup中设置了超级用户密码。否则任何人都可以更改安全芯片的设置。
•如果停用或禁用了安全芯片，则不显示ClearSecurityChip选项。
•清除安全芯片后，请关闭计算机，将安全芯片设置为Active，然后再次开启计算机。否则，不
显示ClearSecurityChip选项。
使用指纹读取器
根据型号的不同，您的计算机可能配有指纹读取器。指纹认证可取代您的各种密码，如Windows
密码、开机密码和硬盘密码。这样即可简便而安全地登录计算机。
要启用指纹认证，请首先注册指纹。在注册过程中，指纹自动与Windows密码关联。要将指纹与
开机密码和硬盘密码关联，请手动创建连接。
注册指纹
建议注册多枚指纹以防手指受伤。要注册指纹，请执行以下操作：
•对于Windows7、Windows8和Windows8.1
1.启动FingerprintManagerPro程序。有关如何启动FingerprintManagerPro程序的说
明，请参阅第14页“Lenovo程序”。
2.输入所需的Windows密码。
3.单击要注册的手指的图标，然后将相应的手指连续地扫过指纹读取器，直到完成注册过程。
4.单击完成。此时即成功注册指纹。
有关如何使用指纹读取器的详细信息，请参阅FingerprintManagerPro程序的帮助系统。
•对于Windows10：
1.打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显示所有程序，
然后单击设置➙帐户➙登录选项。
2.按屏幕上的说明完成注册
手指滑过指纹读取器
要将手指滑过指纹读取器，请执行以下操作：
1.将手指的第一节放在传感器上。
第4章.安全性51
2.稍稍用力以平稳的动作将手指朝向您扫过读取器。移动手指时请勿抬起。
指纹读取器的指示灯行为
52用户指南
指示灯行为描述
绿色指纹读取器已准备就绪，可滑过手指。
琥珀色无法认证指纹。
将指纹与开机密码和硬盘密码关联
要将指纹与开机密码和硬盘密码关联，请执行以下操作：
1.关闭计算机，然后再将其开启。
2.当出现提示时，请将手指滑过指纹读取器。
3.根据需要输入开机密码和/或硬盘密码。此时即创建连接。
再次启动计算机时，可使用指纹登录计算机，无需输入Windows密码、开机密码和硬盘密码。
注意：如果一直使用指纹登录计算机，可能会忘记密码。写下密码并将它妥善保存。如果忘记了开
机密码，那么必须将计算机送往Lenovo授权的服务机构或售后服务机构以取消该密码。如果忘记
硬盘密码，Lenovo也无法重置密码或从硬盘驱动器恢复数据。您必须将计算机送到Lenovo售后
服务机构以更换硬盘驱动器。需要提供购买凭证，部件和服务需要另外收费。
设置指纹读取器
可在FingerprintManagerPro程序（如有）中设置指纹读取器。也可更改ThinkPadSetup程
序中的某些高级设置。
要更改FingerprintManagerPro程序中的设置，请单击该程序主界面上的设置。要更改ThinkPad
Setup程序中的设置，请参阅第107页“使用ThinkPadSetup程序”。
可设置ThinkPadSetup程序中的以下配置：
•PredesktopAuthentication：允许或禁止在加载操作系统之前进行指纹认证。
•ReaderPriority：定义指纹读取器的优先级（如果连接了外接指纹读取器）。
•SecurityMode：指定安全模式的设置。
•PasswordAuthentication：启用或禁用密码认证。
注：仅在启用Highsecurity方式后才显示此项。
•ResetFingerprintData：选择此项将擦除存储在内置或外接指纹读取器中的所有指纹数据。
维护指纹读取器
以下操作可能损坏指纹读取器或导致其无法正常工作：
•用坚硬的、尖锐的物体刻划读取器的表面。
•用指甲或任何坚硬的物体刮擦读取器的表面。
•用不干净的手指使用或触摸读取器。
如果您发现以下任一种情况，请用干燥的无棉软布轻轻地清洁读取器的表面：
•读取器的表面脏或有污渍。
•读取器的表面潮湿。
•读取器经常无法登记或认证您的指纹。
第4章.安全性53
如果手指有以下任何一种情况，则可能无法登记或认证手指：
•您的手指起皱。
•您的手指粗糙、干燥或受伤。
•您的手指沾染了污垢、泥巴或油渍。
•手指表面与注册指纹时有区别。
•您的手指潮湿。
•使用了尚未注册的手指。
要改善情况，请尝试以下操作：
•清洁或擦净双手，除去手指上任何多余的污垢或水份。
•登记并使用不同的手指进行认证。
•如果双手干燥，请涂一些润肤乳。
有关从硬盘驱动器或固态驱动器删除数据的注意事项
硬盘驱动器或固态驱动器上存储的某些数据可能属于机密。不删除所加载的软件（如，操作系统和
应用软件）即将计算机转让给他人甚至可能会违反许可协议。在销毁、出售或移交计算机之前，
务必删除硬盘驱动器或固态驱动器上存储的数据。
可使用以下方法删除硬盘驱动器或固态驱动器上的数据：
•将数据移入回收站，然后清空回收站。
•删除数据。
•使用相关的初始化软件将硬盘驱动器或固态驱动器格式化。
•使用Lenovo提供的恢复程序，将硬盘驱动器或固态驱动器恢复到出厂缺省设置。
但是，这些操作只能更改数据的文件位置，而并不能删除数据本身。换句话说，在操作系统（如
Windows）下禁用了数据检索过程。即使数据似乎已丢失，但其仍然存在。因而，有时可以通过
使用特殊的数据恢复软件来读取数据。还有一种风险，意图不轨的人可能会读取和滥用硬盘驱动器
或固态驱动器上的重要数据用于意想不到的用途。
为避免泄漏数据，在销毁、出售或移交计算机之前，务必删除硬盘驱动器上的所有数据。您可以用
锤子击碎硬盘驱动器或使用强磁场能量对数据进行物理性破坏，从而使数据不可读。但是，建议使
用根据此用途开发的软件（收费软件）或服务（收费服务）。此过程可能耗时数小时。
Lenovo提供DriveEraseUtilityforResettingtheCryptographicKeyandErasingtheSolid
StateDrive工具用于销毁固态驱动器上的数据。Lenovo提供SecureDataDisposal™工具用于
销毁硬盘驱动器上的数据。访问http://www.lenovo.com/support即可下载这些工具。
如果计算机上支持且装有加密固态驱动器或磁盘加密硬盘驱动器，则通过擦除密钥，即可在短时间
内从逻辑上销毁驱动器上的所有数据。对于用旧密钥进行加密的数据，并不真正擦除这些数据，
而是将其保留在驱动器上；但是，如果没有旧密钥，即无法将这些数据解密。DriveEraseUtility
forResettingtheCryptographicKeyandErasingtheSolidStateDrive工具也提供此功能。
54用户指南
56用户指南
第5章恢复概述
本章介绍恢复解决方案。
•第57页“Windows7操作系统恢复概述”
•第62页“Windows8和Windows8.1操作系统恢复概述”
Windows7操作系统恢复概述
本节介绍Lenovo在Windows7操作系统中提供的恢复解决方案。
注：
•出现与软件或硬件相关的问题后，在考虑如何恢复时，有多种方法可供选择。部分方法会根据
操作系统类型的不同而有所不同。
•恢复盘上的产品只能用于以下目的：
–恢复预装在计算机上的产品
–重新安装产品
–使用“其他文件”修改产品
为防止新硬盘驱动器技术可能导致的潜在性能风险或意外行为，建议您使用下列备份软件程序之
一：
•RescueandRecovery4.52版或更高版本
•AcronisTrueImage2010或更高版本
•ParagonBackup&Recovery10Suite或更高版本、ParagonBackup&Recovery10Home
或更高版本
制作和使用恢复盘
您可以使用恢复盘将硬盘驱动器复原到出厂缺省设置。如果您将计算机转移到其他地方、售出计算
机、回收计算机或在所有其他恢复方法均告失败的情况下要使计算机进入正常运行状态，恢复盘
会非常有用。尽快制作恢复盘以备将来使用，这一点非常重要。
注：根据制作恢复盘所用操作系统的不同，您可以使用该恢复盘执行的恢复操作也有所不同。恢复
盘可以包含引导盘和数据盘。您的MicrosoftWindows许可证只允许您制作一张数据盘，因此妥
善保存制作好的恢复盘非常重要。
制作恢复盘
本节介绍如何制作恢复盘。
注：在Windows7操作系统上，可以使用光盘或外接USB存储设备来制作恢复盘。
要制作恢复盘，请单击开始➙所有程序➙LenovoPCExperience➙LenovoTools➙出厂恢复
磁盘。然后，按照屏幕上的说明进行操作。
©CopyrightLenovo2013,201657
使用恢复盘
在Windows7操作系统上，使用恢复盘只能将计算机复原到出厂缺省设置。其他所有恢复方法均
告失败后，您可以使用恢复盘将计算机重新恢复到可运行状态。
注意：使用恢复盘将计算机复原到出厂缺省设置时，将删除当前在硬盘驱动器上的所有文件并用出
厂缺省设置进行替换。
要在Windows7操作系统上使用恢复盘，请执行以下操作：
1.根据恢复盘的类型，将引导盘（U盘或其他USB存储设备）连接到计算机上，或将引导光盘
插入光盘驱动器。
2.开启计算机时反复按下并松开F12键。打开BootMenu窗口后，松开F12键。
3.选择想要的启动设备，并按Enter键。开始复原过程。
4.按照屏幕上的说明完成操作。
注：
1.将计算机复原到出厂缺省设置后，可能需要重新安装某些设备的驱动程序。请参阅第60页
“重新安装预装的程序和设备驱动程序”。
2.某些计算机预装了MicrosoftOffice。如果需要恢复或重新安装MicrosoftOffice程序，必须
使用
Microsoft Office CD
。仅预装了MicrosoftOffice的计算机附带这些光盘。
执行备份和恢复操作
RescueandRecovery程序使您能够备份所有硬盘驱动器的内容，包括操作系统、数据文件、软件
程序和个人设置。您可以指定RescueandRecovery程序存储备份的位置：
•在硬盘驱动器上受保护的区域中
•在辅助硬盘驱动器上（如果计算机中安装了辅助硬盘驱动器）
•在外接的USB硬盘驱动器上
•在网络驱动器上
•在可刻录的光盘上（该选项需要一个可刻录的光盘驱动器）
备份硬盘驱动器上的内容后，可恢复硬盘驱动器的全部内容、仅恢复所选文件或仅恢复Windows
操作系统和程序。
执行备份操作
要在Windows7操作系统上使用RescueandRecovery程序来执行备份操作，请执行以下操作：
1.在Windows桌面上，单击开始➙所有程序➙LenovoPCExperience➙LenovoTools➙增
强的备份和复原。RescueandRecovery程序打开。
2.在RescueandRecovery主窗口中，单击启动高级RescueandRecovery箭头。
3.单击备份硬盘驱动器，然后选择备份操作选项。然后，按照屏幕上的说明完成备份操作。
执行恢复操作
要在Windows7操作系统上使用RescueandRecovery程序来执行恢复操作，请执行以下操作：
1.在Windows桌面上，单击开始➙所有程序➙LenovoPCExperience➙LenovoTools➙增
强的备份和复原。RescueandRecovery程序打开。
2.在RescueandRecovery主窗口中，单击启动高级RescueandRecovery箭头。
58用户指南
3.单击从备份恢复系统图标。
4.按照屏幕上的说明完成恢复操作。
使用RescueandRecovery工作空间
RescueandRecovery工作空间位于硬盘驱动器上受保护的隐藏区域，该区域独立于Windows操
作系统运行。通过它，即使无法启动Windows操作系统，也可执行恢复操作。您可以从Rescue
andRecovery工作空间执行以下恢复操作：
•从硬盘驱动器或备份中抢救文件
RescueandRecovery工作空间使您能够在硬盘驱动器中找到文件，并将它们转移到网络驱动
器或其他可刻录介质（如USB设备或光盘）中。即使您没有备份文件或自从上一次备份操作以
来对文件进行了更改，该解决方案也是可用的。也可从位于本地硬盘驱动器、USB设备或网络
驱动器上的RescueandRecovery备份挽救个别文件。
•从RescueandRecovery备份恢复硬盘驱动器
如果已使用RescueandRecovery程序备份了硬盘驱动器，那么即使无法启动Windows操作
系统，您也可以从RescueandRecovery备份恢复硬盘驱动器。
•将您的硬盘驱动器恢复到出厂缺省设置
RescueandRecovery工作空间使您能够将硬盘驱动器的全部内容恢复到出厂缺省设置。如果硬
盘驱动器上有多个分区，那么可以选择将出厂缺省设置复原到C:分区，并使其他分区保持原样。
因为RescueandRecovery工作空间独立于Windows操作系统，所以即使无法启动Windows
操作系统也可以恢复出厂缺省设置。
注意：如果从RescueandRecovery备份复原硬盘驱动器或将硬盘驱动器复原到出厂缺省设置，
那么在恢复过程中将删除主硬盘驱动器分区（通常是驱动器C:）上的所有文件。请尽可能为重要
文件创建副本。如果无法启动Windows操作系统，您可以使用RescueandRecovery工作空间
中的“抢救文件”功能将文件从硬盘驱动器复制到其他介质上。
要启动RescueandRecovery工作空间，请执行以下操作：
1.请确保已关闭计算机。
2.开启计算机时反复按下并松开F11键。当听到蜂鸣声或看到徽标屏幕时，松开F11键。
3.如果设置了RescueandRecovery密码，请在看到提示时输入密码。RescueandRecovery
工作空间将在短暂的延迟后打开。
注：如果RescueandRecovery工作空间无法打开，请参阅第61页“解决恢复问题”。
4.请执行以下任意操作：
•要从硬盘驱动器或备份中抢救文件，请单击抢救文件，然后按照屏幕上的说明进行操作。
•要从RescueandRecovery备份恢复硬盘驱动器或将硬盘驱动器恢复到出厂缺省设置，请
单击恢复系统，然后按照屏幕上的说明进行操作。
需要RescueandRecovery工作空间的功能的更多信息，请单击帮助。
注：
1.将硬盘驱动器复原到出厂缺省设置后，可能需要重新安装某些设备的驱动程序。请参阅第60
页“重新安装预装的程序和设备驱动程序”。
2.某些计算机预装了MicrosoftOffice。如果需要恢复或重新安装MicrosoftOffice程序，必须
使用
Microsoft Office CD
。仅预装了MicrosoftOffice的计算机附带这些光盘。
第5章.恢复概述59
制作和使用挽救介质
当故障导致您无法访问硬盘驱动器上的RescueandRecovery工作空间时，光盘或USB硬盘驱动
器等挽救介质能帮助计算机恢复正常状态。
注：
1.根据操作系统的不同，您可以使用挽救介质执行的恢复操作也有所不同。
2.挽救光盘可以在所有类型的光盘驱动器中启动。
制作挽救介质
要在Windows7操作系统上制作挽救介质，请执行以下操作：
1.在Windows桌面上，单击开始➙所有程序➙LenovoPCExperience➙LenovoTools➙增
强的备份和复原。RescueandRecovery程序打开。
2.在RescueandRecovery主窗口中，单击启动高级RescueandRecovery箭头。
3.单击制作挽救介质图标。“制作挽救介质和恢复盘”窗口打开。
4.在挽救介质区域中，选择要制作的挽救介质的类型。您可以使用光盘、USB硬盘驱动器或辅
助内置硬盘驱动器制作挽救介质。
5.单击确定，然后按照屏幕上的说明制作挽救介质。
使用挽救介质
本节提供如何使用已制作的挽救介质的说明。
•如果是使用光盘制作的挽救介质，请遵循以下说明使用该挽救介质：
1.关闭计算机。
2.开启计算机时反复按下并松开F12键。显示BootMenu窗口后，松开F12键。
3.在BootMenu窗口中，选择所需的光盘驱动器作为第一个引导设备。然后，将挽救光盘插
入光盘驱动器并按Enter键。将启动挽救介质。
•如果是使用USB硬盘驱动器制作的挽救介质，请遵循以下说明使用该挽救介质：
1.将USB硬盘驱动器连接到计算机上的USB接口。
2.开启计算机时反复按下并松开F12键。打开BootMenu窗口后，松开F12键。
3.在BootMenu窗口中，选择所需的USB硬盘驱动器作为第一个引导设备，然后按Enter
键。将启动挽救介质。
•如果使用辅助内置硬盘驱动器制作了挽救介质，请将辅助内置硬盘驱动器设置为启动设备顺序
中的第一个引导设备来启动挽救介质。
当挽救介质启动时，将打开RescueandRecovery工作空间。每个功能的帮助信息都可以从Rescue
andRecovery工作空间中获得。请按照说明完成恢复过程。
重新安装预装的程序和设备驱动程序
计算机提供了一些方法，可用于重新安装所选的出厂时安装的程序和设备驱动程序。
重新安装预装的程序
要重新安装所选的程序，请执行以下操作：
1.开启计算机。
60用户指南
2.转至C:\SWTOOLS目录。
3.打开APPS文件夹。该文件夹中含有几个子文件夹，这些子文件夹根据预装的各个应用程序
而得名。
4.打开要重新安装的程序所对应的子文件夹。
5.双击Setup，然后按照屏幕上的步骤来重新安装程序。
重新安装预装的设备驱动程序
注意：当重新安装设备驱动程序时，您将更改您的计算机的当前配置。只有当必要的时候才重新
安装设备驱动程序以解决计算机的问题。
要重新安装出厂时安装的设备的设备驱动程序，请执行以下操作：
1.开启计算机。
2.转至C:\SWTOOLS目录。
3.打开DRIVERS文件夹。该文件夹中含有几个子文件夹，这些子文件夹根据在计算机中安装的
各个设备而得名（例如AUDIO和VIDEO）。
4.打开该设备的子文件夹。
5.使用以下某种方法重新安装设备驱动程序：
•在设备的子文件夹中，查找文本文件（具有扩展名.txt的文件）。该文本文件包含有
关如何重新安装该设备驱动程序的信息。
•如果设备的子文件夹包含安装信息的文件（具有扩展名.inf的文件），那么您可以使用
“添加新硬件”程序（位于Windows控制面板中）来重新安装设备驱动程序。并非所有
设备驱动程序都可以使用该程序来重新安装。在“添加新硬件”程序中，当提示您选择
要安装的设备驱动程序时，请单击从磁盘安装，再单击浏览。然后从设备子文件夹中选
择设备驱动程序文件。
•在设备的子文件夹中，查找可执行文件（扩展名为.exe的文件）。双击该文件并按
照屏幕上的指示信息进行操作。
注意：如果需要更新计算机的设备驱动程序，请勿从WindowsUpdateWeb站点下载这些驱动程
序。请从Lenovo获取这些驱动程序。需要更多信息，请参阅第124页“确保设备驱动程序为最
新”。
解决恢复问题
如果无法访问RescueandRecovery工作空间或Windows环境，请执行以下任意操作：
•使用挽救介质来启动RescueandRecovery工作空间。请参阅第60页“制作和使用挽救介
质”。
•其他所有恢复方法均告失败而您需要将硬盘驱动器复原到出厂缺省设置时使用恢复盘。请参阅
第58页“执行备份和恢复操作”。
注：如果无法从挽救介质或恢复盘访问RescueandRecovery工作空间或Windows环境，那么可
能是没有将急救设备（内置硬盘驱动器、光盘、USB硬盘驱动器或其他外部设备）设置为启动设备
顺序中的第一个引导设备。您必须首先确保在SetupUtility程序中将挽救设备设置为启动设备顺序
中的第一个引导设备。有关临时或永久更改启动设备顺序的详细信息，请参阅第119页“Startup
菜单”。需要SetupUtility程序的更多信息，请参阅第107页“使用ThinkPadSetup程序”。
尽快制作一张挽救介质和一套恢复盘并将它们妥善保存以备将来使用，这一点非常重要。
第5章.恢复概述61
Windows8和Windows8.1操作系统恢复概述
本节介绍用于Windows8和Windows8.1操作系统的恢复解决方案。
计算机上的恢复分区中预装了一个Windows恢复映像。通过Windows恢复映像，可刷新计算机
或将计算机重置为出厂缺省设置。
可制作恢复盘作为Windows恢复映像的备份或替代。通过恢复盘，可排除计算机故障并解决其上
的问题，即使无法启动Windows8或Windows8.1操作系统也是如此。建议尽快制作恢复盘。
需要更多信息，请参阅第63页“制作和使用恢复盘”。
恢复计算机
如果计算机表现不佳，并且问题可能是最近安装的程序所致，则可恢复计算机而不丢失个人文件或
更改设置。
注意：如果恢复计算机，则将重新安装计算机附带的程序和从Windows应用商店安装的程序，但
将删除所有其他程序。
要恢复计算机，请执行以下操作：
1.根据操作系统的不同，执行以下任意操作：
•对于Windows8：
将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙常规。
•对于Windows8.1：
将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙更新和
恢复➙恢复。
2.在恢复电脑而不影响你的文件中，单击入门。
3.按屏幕上的说明恢复计算机。
将计算机重置为出厂缺省设置
如果要回收计算机或仅仅是想重新开始使用计算机，可将计算机重置为出厂缺省设置。重置计算机
将重新安装操作系统，重新安装计算机附带的所有程序，并将所有设置重置为出厂缺省设置。
注意：如果将计算机重置为出厂缺省设置，则将删除所有个人文件和设置。要避免丢失数据，请备
份要保留的所有数据。
要将计算机重置为出厂缺省设置，请执行以下操作：
1.根据操作系统的不同，执行以下任意操作：
•对于Windows8：
将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙常规。
•对于Windows8.1：
将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙更新和
恢复➙恢复。
2.在删除所有内容并重新安装Windows中，单击入门。然后，单击下一步以确认此操作。
3.根据需要，请执行以下任意操作：
62用户指南
•要执行快速格式化，请单击仅删除我的文件以开始此过程。此过程将耗时几分钟。
•要执行完全格式化，请单击完全清理驱动器以开始此过程。此过程将耗时几小时。
4.按屏幕上的说明将计算机重置为出厂缺省设置。
使用高级启动选项
通过高级启动选项，可更改计算机的固件设置、更改Windows操作系统的启动设置、从外接设备
启动计算机或从系统映像还原Windows操作系统。
要使用高级启动选项，请执行以下操作：
1.根据操作系统的不同，执行以下任意操作：
•对于Windows8：
将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙常规。
•对于Windows8.1：
将指针移至屏幕的右上角或右下角以显示超级按钮。单击设置➙更改电脑设置➙更新和
恢复➙恢复。
2.在高级启动中，单击立即重新启动➙疑难解答➙高级选项。
3.选择所需的启动选项，然后按屏幕上的说明进行操作。
在Windows8或Windows8.1无法启动时恢复操作系统
计算机上的Windows恢复环境可独立于Windows8或Windows8.1操作系统运行。这样，即使
在Windows8或Windows8.1操作系统无法启动的情况下，也能恢复或修复操作系统。
尝试引导连续失败两次后，将自动启动Windows恢复环境。然后，可按屏幕上的说明选择修复和
恢复选项。
注：确保在恢复过程中计算机连接到交流电源。
制作和使用恢复盘
可制作恢复盘作为Windows恢复环境和Windows恢复映像的备份。如果无法启动计算机，则可
使用恢复盘排除计算机故障并解决其上的问题。
建议尽快制作恢复盘。制作恢复盘后，请将其保存在安全的地方，勿用于存储其他数据。
制作恢复盘
要制作恢复盘，需要一个存储容量至少为8GB的USB驱动器。所需的USB容量取决于恢复映
像的大小。
注意：制作恢复盘将删除该USB驱动器上存储的任何内容。要避免丢失数据，请备份要保留的所
有数据。
要制作恢复盘，请执行以下操作：
注：确保计算机连接到交流电源。
1.将指针移至屏幕的右上角或右下角以显示超级按钮，然后单击搜索。
2.根据操作系统的不同，执行以下任意操作：
第5章.恢复概述63
•对于Windows8：
在搜索字段中输入recovery，然后单击设置。然后单击创建一个恢复驱动器。
•对于Windows8.1：
在搜索字段中输入recovery，然后单击“搜索”按钮。然后单击创建一个恢复驱动器。
3.在“用户帐户控制”窗口中单击是以允许恢复介质创建程序启动。
4.确保选中将恢复分区从电脑复制到恢复驱动器。选项。然后单击下一步。
重要：如果清除将恢复分区从电脑复制到恢复驱动器。选项，则制作的恢复盘将没有恢复分
区内容。此时仍可从恢复盘启动计算机，但如果计算机上的恢复分区损坏，则可能无法恢复计
算机。
5.连接合适的USB驱动器，然后单击下一步。
6.在“恢复驱动器”窗口中单击创建。随即开始制作恢复盘。
7.恢复盘制作完毕后，执行以下任意操作：
•要保留计算机上的恢复分区，请单击完成。
•要删除计算机上的恢复分区，请单击删除恢复分区。
注意：如果删除计算机上的恢复分区，则务必将恢复盘保存在安全的地方。计算机中将不
再存储Windows恢复映像，而您将需要恢复盘才能刷新或重置计算机。
8.卸下USB驱动器。恢复盘即制作成功。
使用恢复盘
如果无法启动计算机，或如果无法启动计算机上的Windows恢复映像，则使用恢复盘恢复计算机。
要使用恢复盘，请执行以下操作：
注：确保计算机连接到交流电源。
1.打开或重新启动计算机。启动Windows操作系统之前，重复按F12。随后将打开“Boot
Menu”窗口。
2.选择恢复驱动器作为引导设备。
3.选择首选语言，然后选择首选键盘布局。
4.单击疑难解答以显示可选的恢复解决方案。
5.根据您的情况选择相应的恢复解决方案。例如，如果要将计算机重置为出厂缺省设置，则选
择初始化电脑。
有关Windows8和Windows8.1操作系统提供的恢复解决方案的详细信息，请访问：
http://go.microsoft.com/fwlink/?LinkID=263800
Windows10操作系统恢复概述
通过Windows恢复程序，可重置计算机或使用高级启动选项。
建议及早制作恢复U盘。妥善存放该恢复U盘，将其作为Windows恢复程序的备用或替代。
需要更多信息，请参阅第65页“制作和使用U盘”。
64用户指南
重置计算机
如果计算机运行表现不佳，可能要考虑重置计算机。在重置过程中，可决定保留文件或将其删除，
然后重新安装Windows操作系统。
要重置计算机，请执行以下操作：
注：操作系统的图形用户界面（GUI）项目如有更改，恕不另行通知。
1.打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显示所有程序，然后
单击设置➙更新和安全➙恢复。
2.在重置此电脑部分中，单击开始。
3.按屏幕上的说明重置计算机。
使用高级启动选项
通过高级启动选项，可更改计算机的固件设置、更改Windows操作系统的启动设置、从外接设备
启动计算机或从系统映像还原Windows操作系统。
要使用高级启动选项，请执行以下操作：
注：操作系统的GUI项如有更改，恕不另行通知。
1.打开“开始”菜单，然后单击设置。如果未显示设置，则单击所有应用以显示所有程序，然后
单击设置➙更新和安全➙恢复。
2.在高级启动中，单击立即重启➙疑难解答➙高级选项。
3.选择所需的启动选项，然后按屏幕上的说明进行操作。
在Windows10无法启动时恢复操作系统
计算机上的Windows恢复环境可独立于Windows10操作系统运行。这样，即使在Windows10
操作系统无法启动的情况下，也能恢复或修复操作系统。
尝试引导连续失败两次后，将自动启动Windows恢复环境。然后，可按屏幕上的说明选择修复和
恢复选项。
注：确保在恢复过程中计算机连接到交流电源。
制作和使用U盘
可制作恢复U盘作为Windows恢复程序的备用。通过恢复U盘可排除故障和解决问题，即使预
装的Windows恢复程序损坏也可恢复。
制作恢复U盘
用于制作恢复U盘的U盘必须至少具有16GB存储容量。U盘上实际需要的容量取决于恢复映
像的大小。
注意：制作过程将删除该U盘上存储的任何内容。要避免丢失数据，请备份要保留的所有数据。
要制作恢复U盘，请执行以下操作：
确保在以下过程中计算机连接到交流电源。
第5章.恢复概述65
1.连接合适的U盘（至少16GB存储容量）。
2.在任务栏上的搜索框中输入恢复。然后单击创建一个恢复驱动器。
3.在“用户帐户控制”窗口中单击是以允许恢复介质创建程序启动。
4.在“恢复驱动器”窗口中，按屏幕上的说明制作恢复U盘。
使用恢复U盘
如果无法启动计算机，请参阅主题第129页“故障诊断”中的相应信息，尝试自行解决问题。如
果仍无法启动计算机，则使用恢复U盘恢复计算机。
要使用恢复U盘，请执行以下操作：
注：确保计算机连接到交流电源。
1.将恢复U盘连接到计算机。
2.打开或重新启动计算机。启动Windows操作系统之前，重复按F12键。随后将打开“Boot
Menu”窗口。
3.选择恢复U盘作为引导设备。
4.选择一个首选键盘布局。
5.单击疑难解答以显示可选的恢复解决方案。
6.根据您的情况选择相应的恢复解决方案。然后，按屏幕上的说明完成该过程。
66用户指南
第6章更换设备
本章包含以下各项：
•第67页“静电预防”
•第67页“更换电池”
•第70页“安装或更换SIM卡”
•第71页“更换硬盘驱动器或固态驱动器”
•第74页“更换内存条”
•第76页“更换M.2无线局域网卡”
•第80页“安装或更换M.2无线广域网卡”
•第83页“更换Ultrabay设备”
•第88页“更换键盘”
•第86页“更换钮扣电池”
静电预防
静电虽然对人体无害，但却能严重损坏计算机部件和选件。静电敏感部件如果操作不当会导致部件
受损。拆开选件或CRU的包装时，直到有说明让您安装部件，再打开该部件的防静电包装。
操作选件或CRU时，或者对计算机内部进行操作时，请采取以下预防措施以避免静电引起的损坏：
•尽量不要移动。移动身体会导致周围累积静电。
•始终小心地操作组件。操作适配器、内存条和其他电路板时握住边缘。切勿触摸裸露的电路。
•防止其他人触摸组件。
•安装静电敏感选件或CRU时，请将该部件的防静电包装与计算机的扩展插槽金属挡片或其他未
涂漆的金属表面接触至少两秒。这样可减少包装上和您身上的静电。
•从防静电包装中取出静电敏感部件后尽量立即安装，不要放下部件。无法这样做时，请将防静
电包装放在一个光滑的平面上，然后将部件放在包装上。
•请勿将部件放在计算机外盖或其他金属表面上。
更换电池
请在开始前打印这些指示信息。
此系统仅支持专为此特定系统设计并由Lenovo或授权生产厂制造的电池。此系统不支持非授权电
池或为其他系统设计的电池。如果安装的是非授权电池或适用于其他系统的电池，则系统将无法充
电，并将显示以下消息：
“此系统不支持所安装的电池，电池无法充电。请将该电池更换为用于此系统的正确Lenovo电
池。”
注意：Lenovo对于非授权电池的性能和安全性不承担任何责任，并且对于因使用此类电池所致的
故障或损坏不提供任何保修。
©CopyrightLenovo2013,201667
危险
如果不正确地更换可充电电池，可能有爆炸的危险。电池中含有少量有害物质。为避免可能产生伤害，请：
•请仅使用Lenovo推荐类型的电池进行更换。
•使电池远离火源。
•请勿使电池过热。
•请勿将电池暴露在水中或雨中。
•请勿使电池短路。
•请勿摔落、重压、刺穿电池或对其施力过大。电池使用不当或错误操作可能导致电池过热，而这又可能
导致从一般电池或纽扣电池“放出”气体或火焰。
要更换电池，请执行以下操作：
1.关闭计算机，然后从计算机断开交流电源适配器和所有线缆的连接。
2.合上计算机外盖，然后将计算机翻转过来。
3.将电池固定栓推至解锁位置以将其解锁1。卸下电池2。
4.插入新电池，直至其咔嗒一声固定到位。
更换后，将计算机翻转过来，然后将交流电源适配器和所有线缆连接到计算机。
68用户指南
注：如果在计算机装有电池或连接到交流电源时卸下底盖组合件，则可能有短路的风险。而且，在
装回底盖组合件后，计算机将无法启动。要启动计算机，请断开交流电源适配器，然后将其重新
连接到计算机。
安装或更换SIM卡
请在开始前打印这些指示信息。
SIM卡是一张小型的塑料卡片，在这张卡片的一侧装有集成电路（IC）芯片。
如果您的计算机支持无线广域网连接，则计算机可能需要SIM卡才能建立无线广域网连接。根据
交付国家或地区的不同，可能需要购买SIM卡，也可能计算机中已装有SIM卡或在计算机出厂
时附带。
要安装或更换SIM卡，请执行以下操作：
1.关闭计算机，然后从计算机断开交流电源适配器和所有线缆的连接。
2.卸下电池。请参阅第67页“更换电池”。
3.在电池仓内找到SIM卡插槽。如果该插槽中已有SIM卡，则从插槽中轻轻抽出卡。
70用户指南
4.将新SIM卡插入插槽中。
注：确保将SIM卡完全插入插槽中。
5.安装电池。请参阅第67页“更换电池”。
6.将计算机翻转过来，然后连接交流电源适配器和所有线缆。
更换硬盘驱动器或固态驱动器
请在开始前打印这些指示信息。
注意：硬盘驱动器或固态驱动器非常敏感。操作不当会造成数据损坏和永久丢失。请遵循以下准
则：
•仅在升级或修理时更换硬盘驱动器或固态驱动器。硬盘驱动器或固态驱动器的接口和插槽不适
合频繁变动或更换。
•不要使硬盘驱动器或固态驱动器跌落或遭受实体震动。将硬盘驱动器或固态驱动器放在软布等
可吸收实体震动的材料上。
•请勿对硬盘驱动器或固态驱动器的外盖施力。
•请勿触摸接口。
•在卸下硬盘驱动器或固态驱动器前，请先备份上面的所有信息，然后再关闭计算机。
•切勿在计算机运行、处于睡眠方式或处于休眠方式的同时卸下硬盘驱动器或固态驱动器。
要更换硬盘驱动器或固态驱动器，请执行以下操作：
1.关闭计算机，然后从计算机断开交流电源适配器和所有线缆的连接。
2.卸下电池。请参阅第67页“更换电池”。
3.拧松固定底盖组合件的螺钉1。然后，按箭头2所示卸下底盖组合件。
第6章.更换设备71
4.卸下固定硬盘驱动器或固态驱动器的螺钉。
5.卸下硬盘驱动器或固态驱动器连同支架。
72用户指南
10.安装电池。请参阅第67页“更换电池”。
11.将计算机翻转过来，然后连接交流电源适配器和所有线缆。
更换内存条
请在开始前打印这些指示信息。
增加内存容量是使程序运行更快的有效方法。可通过更换或添加内存条增加内存容量。
注：内存条的运行速度依赖于系统配置。在某些情况下，计算机中的内存条可能无法以最快速度
运行。
注意：在接触内存条之前，请碰一下金属物体以减少身体上携带的静电。静电可能会损坏内存条。
要更换内存条，请执行以下操作：
1.关闭计算机，然后从计算机断开交流电源适配器和所有线缆的连接。
2.卸下电池。请参阅第67页“更换电池”。
3.拧松固定底盖组合件的螺钉1。然后，按箭头2所示卸下底盖组合件。
74用户指南
4.如果新卡附带可帮助拔下线缆的工具，则使用该工具从旧卡上拔下线缆。如果未提供此类工
具，则用手指夹住线缆接口，然后轻轻地从旧卡上拔下每根线缆。
5.卸下螺钉。卡将从固定位置松开，然后向上旋转。
6.小心地从插槽中取出无线局域网卡。
78用户指南
11.安装电池。请参阅第67页“更换电池”。
12.将计算机翻转过来，然后连接交流电源适配器和所有线缆。
安装或更换M.2无线广域网卡
请在开始前打印这些指示信息。
危险
请勿在雷暴天气执行任何更换操作，并且请勿将电话线连接到墙上的电话线插座或从插座断开电话线连接。
危险
电源、电话和通信线缆中的电流具有危险性。为避免电击危险，请在打开该插槽的外盖前断开线缆连接。
注意：接触卡之前，请碰一下金属制的桌子或接地的金属物体。这样可减少您身上的静电。静电可
能会损坏该卡。
要安装或更换M.2无线广域网卡，请执行以下操作：
1.关闭计算机，然后从计算机断开交流电源适配器和所有线缆的连接。
2.卸下电池。请参阅第67页“更换电池”。
3.拧松固定底盖组合件的螺钉1。然后，按箭头2所示卸下底盖组合件。
80用户指南
6.小心地从插槽中取出无线广域网卡。
7.将新的无线广域网卡有凹槽的一边与插槽中的引脚对齐。然后，以20度左右的倾角小心地将
该卡插入插槽。
8.向下旋转新的无线广域网卡1，然后安装螺钉，将该卡固定到位2。
82用户指南
4.卸下固定Ultrabay设备的螺钉。
5.卸下Ultrabay设备。
6.将新的Ultrabay设备插入托架。
84用户指南
更换钮扣电池
请在开始前打印这些指示信息。
危险
如果更换钮扣电池不当，可能有爆炸的危险。钮扣电池含有少量有害物质。为避免可能产生伤害，请：
•请仅使用Lenovo推荐类型的电池进行更换。
•使电池远离火源。
•请勿使电池过热。
•请勿将电池暴露在水中或雨中。
•请勿使电池短路。
•请勿摔落、重压、刺穿电池或对其施力过大。电池误用或操作不当会导致电池过热，从而导致电
池“排出”气体或冒火焰。
要更换钮扣电池，请执行以下操作：
1.关闭计算机，然后从计算机断开交流电源适配器和所有线缆的连接。
2.拧松固定底盖组合件的螺钉1。然后，按箭头2所示卸下底盖组合件。
3.卸下底盖组合件。请参阅第69页“更换底盖组合件”。
4.拆下接口1，然后取下钮扣电池2。
86用户指南
7.将键盘放在掌托上，然后拔下接口。然后卸下键盘。
要安装新键盘，请执行以下操作：
90用户指南
3.确保螺钉头完全露在外面。否则，通过用键盘多用工具的平头端向前推动键盘框架，露出螺
钉头。
4.用键盘多用工具的十字头端拧紧螺钉以将键盘固定到位。
92用户指南
94用户指南
第7章增强计算机
本章提供如何使用硬件设备扩展计算机功能的说明。
本章包含以下各项：
•第95页“查找ThinkPad选件”
•第95页“ThinkPad扩展坞”
查找ThinkPad选件
如果希望扩展您的计算机的能力，Lenovo有许多硬件附件和升级产品能满足您的需要。这些选件
包括内存条、存储设备、网卡、端口复制器或扩展坞、电池、电源适配器、打印机、扫描仪、键盘
和鼠标等。
每周7天，每天24小时您都可以直接通过万维网在Lenovo购物。您所需的只是因特网连接和信
用卡。
要订购Lenovo产品，请访问http://www.lenovo.com/essentials。
ThinkPad扩展坞
将计算机连接到某个支持的扩展坞可扩展工作能力。根据型号的不同，您的计算机可能支持以下
扩展坞：
•ThinkPadBasicDock
•ThinkPadProDock
•ThinkPadUltraDock
警告：
将计算机连接到扩展坞后，抬起组合件时请勿单独握住计算机。始终要握住整个组合件。
ThinkPad扩展坞上的控制装置和接口的位置
本节介绍ThinkPad扩展坞上控制装置和接口的位置。
©CopyrightLenovo2013,201695
ThinkPadBasicDock
前视图
1电源按键：按电源按键可打开或关闭计算机。
2弹出按键：按弹出按键可从扩展坞上弹出计算机。
3滑动调整器：使用滑动调整器作为导向器，在连接扩展坞时对准计算机上的扩展坞接口。
4扩展坞接口：用于连接计算机。
后视图
1Always-onUSB接口：用于连接与USB2.0兼容的设备，或在计算机处于睡眠或休眠方式时为
某些移动数字设备和智能手机充电。
2USB2.0接口：用于连接与USB2.0兼容的设备。
3USB3.0接口：用于连接兼容USB3.0的设备。
96用户指南
4以太网接口：用于将扩展坞连接到以太局域网。
注：如果将计算机连接到扩展坞后需要使用以太网接口或外接显示器接口，请使用扩展坞上的以太
网接口或外接显示器接口，而不要使用计算机上的接口。
5交流电源接口：用于连接交流电源适配器。
6VGA接口：用于将计算机连接到与VGA兼容的视频设备，如VGA显示器。
ThinkPadProDock
前视图
1电源按键：按电源按键可打开或关闭计算机。
2钥匙锁指示灯：当系统锁钥匙处于锁定位置时，此指示灯点亮。
3扩展坞状态指示灯：计算机接入扩展坞后，此指示灯点亮。
4弹出按键：按弹出按键可从扩展坞上弹出计算机。
5滑动调整器：使用滑动调整器作为导向器，在连接扩展坞时对准计算机上的扩展坞接口。
6扩展坞接口：用于连接计算机。
7系统锁：使用系统锁钥匙锁住弹出按键。当系统锁钥匙处于锁定位置时，锁定扩展坞的弹出按
键；此时无法连接或卸下计算机。
第7章.增强计算机97
后视图
1Always-onUSB接口：用于连接与USB2.0兼容的设备，或在计算机处于睡眠或休眠方式时为
某些移动数字设备和智能手机充电。
2USB2.0接口：用于连接与USB2.0兼容的设备。
3USB3.0接口：用于连接与USB3.0兼容的设备。
4以太网接口：用于将扩展坞连接到以太局域网。
注：如果将计算机连接到扩展坞后需要使用以太网接口或外接显示器接口，请使用扩展坞上的以太
网接口或外接显示器接口，而不要使用计算机上的接口。
5交流电源接口：用于连接交流电源适配器。
6DisplayPort接口：用于连接使用DisplayPort接口的高性能显示器、直接驱动显示器或其他
设备。
7DVI接口：用于连接支持数字视频接口（DVI）连接的显示器。
注：DVI接口只提供数字接口。此接口只能用于支持DVI连接的计算机。
8VGA接口：用于将计算机连接到与VGA兼容的视频设备，如VGA显示器。
9音频接口：用于将耳机或耳麦的3.5毫米（0.14英寸）4极插头插入音频接口，以收听来自计
算机的声音。
10安全锁插槽：为防止扩展坞失窃，可使用适合此安全锁插槽的安全钢缆锁（如Kensington式
钢缆锁），将扩展坞锁在桌子、工作台或其他非永久固定物上。
98用户指南
1Always-onUSB接口：用于连接与USB2.0兼容的设备，或在计算机处于睡眠或休眠方式时为
某些移动数字设备和智能手机充电。
2USB2.0接口：用于连接与USB2.0兼容的设备。
3USB3.0接口：用于连接与USB3.0兼容的设备。
4以太网接口：用于将扩展坞连接到以太局域网。
注：如果将计算机连接到扩展坞后需要使用以太网接口或外接显示器接口，请使用扩展坞上的以太
网接口或外接显示器接口，而不要使用计算机上的接口。
5交流电源接口：用于连接交流电源适配器。
6DisplayPort接口：用于连接使用DisplayPort接口的高性能显示器、直接驱动显示器或其他
设备。
7HDMI接口：用于连接高清电视。
8DVI接口：用于连接支持数字视频接口（DVI）连接的显示器。
注：DVI接口只提供数字接口。此接口只能用于支持DVI连接的计算机。
9VGA接口：用于将计算机连接到与VGA兼容的视频设备，如VGA显示器。
10音频接口：用于将耳机或耳麦的3.5毫米（0.14英寸）4极插头插入音频接口，以收听来自计
算机的声音。
11安全锁插槽：为防止扩展坞失窃，可使用适合此安全锁插槽的安全钢缆锁（如Kensington式
钢缆锁），将扩展坞锁在桌子、工作台或其他非永久固定物上。
连接ThinkPad扩展坞
要将计算机连接到支持的ThinkPad扩展坞，请执行以下操作：
注：ThinkPadBasicDock没有系统锁。
1.从计算机上拔下所有线缆和设备。
2.确保将系统锁钥匙转至解锁位置（水平）。
100用户指南
3.将计算机的左上角与扩展坞的相应位置标记对齐。将计算机垂直插入扩展坞，直至听到咔嗒一
声1。计算机此时即连接到扩展坞。然后，将系统锁转至锁定位置2。
4.检查扩展坞状态指示灯。如果扩展坞状态指示灯未点亮，则表示计算机未正确连接到扩展坞。
检查扩展坞的交流电源适配器，或拔下再接回交流电源适配器。
注：如果将计算机连接到扩展坞，但未将扩展坞的交流电源适配器连接到交流电源接口，则计
算机将进入电池方式。
卸下ThinkPad扩展坞
要从ThinkPad扩展坞上卸下计算机，请执行以下操作：
注：ThinkPadBasicDock没有系统锁。
1.从计算机上拔下所有线缆和设备。
2.确保将系统锁钥匙转至解锁位置（水平）。
第7章.增强计算机101
3.按弹出按键，直到计算机上移。然后，握住计算机两侧以将其卸下。
关于将多个外接显示器连接到扩展坞的准则
您可以将多个外接显示器连接到受支持的ThinkPad扩展坞。为了确保多个显示器正常工作，请遵
循以下指南，将显示器连接到适当的接口。
•请勿使用下图所示的接口同时连接多个显示器。否则，如图所示，其中一个显示器将不会工作。
–ThinkPadProDock
102用户指南
钥匙在不同位置时安全功能也有所不同：
•当钥匙处于锁定位置（位置1）时，将锁定扩展坞的弹出按键，此时无法卸下计算机。弹出按
键锁定后，钥匙锁指示灯点亮。
•当钥匙处于解锁位置（位置2）时，将使扩展坞的弹出按键解锁，此时可卸下计算机。弹出按
键解锁后，钥匙锁指示灯熄灭。
104用户指南
第8章高级配置
本章提供以下信息以帮助您配置计算机：
•第105页“安装新操作系统”
•第107页“安装设备驱动程序”
•第107页“使用ThinkPadSetup程序”
•第121页“使用系统管理”
安装新操作系统
在某些情况下，可能需要安装新操作系统。本主题提供如何安装新操作系统的说明。
安装Windows7操作系统
请在开始前打印这些指示信息。
注意：
•安装新操作系统的过程中将删除硬盘驱动器或固态驱动器上的所有数据，包括存储在隐藏文件
夹中的数据。
•如果计算机同时配有硬盘驱动器和M.2固态驱动器，请不要使用M.2固态驱动器作为可引导设
备。M.2固态驱动器用于“高速缓存”功能和支持IntelRapidStartTechnology。
要安装Windows7操作系统，请执行以下操作：
1.将C:\SWTOOLS目录中的所有子目录和文件复制到可移动存储设备中。
•Windows7操作系统的增补文件位于C:\SWTOOLS\OSFIXES目录中。
•设备驱动程序位于C:\SWTOOLS\DRIVERS目录中。
•预装的程序位于C:\SWTOOLS\APPS目录中。
2.启动ThinkPadSetup程序。请参阅第107页“使用ThinkPadSetup程序”。
3.选择Startup➙UEFI/LegacyBoot。然后，请执行以下任意操作：
•要安装Windows7（32位）操作系统，请选择LegacyOnly或Both。
•要以Legacy方式安装Windows7（64位）操作系统，请选择LegacyOnly。
•要以UEFI方式安装Windows7（64位）操作系统，请选择UEFIOnly。
4.按F10以退出ThinkPadSetup程序。
5.将Windows7操作系统的安装DVD插入光盘驱动器中，然后重新启动计算机。
6.还原在安装Windows7操作系统之前备份的C:\SWTOOLS目录。
7.安装设备驱动程序。请参阅第107页“安装设备驱动程序”。
8.安装Windows7修补程序模块。可在C:\SWTOOLS\OSFIXES\目录中找到Windows7修补程序
模块。要了解详细信息，请访问Microsoft知识库主页，网址为：
http://support.microsoft.com/
©CopyrightLenovo2013,2016105
9.安装注册表补丁，例如EnablingWakeonLANfromStandbyforENERGYSTAR补丁。要
下载并安装注册表补丁，请访问Lenovo支持Web站点：
http://www.lenovo.com/support
注：安装操作系统后，请勿更改ThinkPadSetup程序中的初始UEFI/LegacyBoot设置。否则，
操作系统将无法正确启动。
安装Windows7操作系统时，可能需要以下某个国家或地区代码：
国家或地区代码国家或地区代码
中国SC荷兰NL
丹麦DK挪威NO
芬兰FI西班牙SP
法国FR瑞典SV
德国GR台湾和中国香港特别行
政区
TC
意大利IT美国US
日本JP
安装Windows8、Windows8.1或Windows10操作系统
请在开始前打印这些指示信息。
注意：
•安装新操作系统的过程中将删除内置存储驱动器上的所有数据，包括存储在隐藏文件夹中的数
据。
•如果计算机同时配有硬盘驱动器和M.2固态驱动器，请不要使用M.2固态驱动器作为可引导设
备。M.2固态驱动器用于“高速缓存”功能和支持IntelRapidStartTechnology。
要安装Windows8、Windows8.1或Windows10操作系统，请执行以下操作：
1.将含有操作系统安装程序的驱动器连接到计算机。
2.启动ThinkPadSetup程序。请参阅第107页“使用ThinkPadSetup程序”。
3.选择Startup➙Boot以显示BootPriorityOrder子菜单。
4.选择含有操作系统安装程序的驱动器，例如USBHDD。然后按Esc键。
5.选择Restart并确保OSOptimizedDefaults已启用。然后按F10保存设置并退出ThinkPad
Setup程序。
6.按屏幕上的说明安装设备驱动程序和必要程序。请参阅第107页“安装设备驱动程序”。
7.安装设备驱动程序之后，应用WindowsUpdate以获取最新模块，例如安全修补程序。
8.根据您的喜好，安装Lenovo程序。有关Lenovo程序的信息，请参阅第14页“Lenovo程
序”。
注：安装操作系统后，请勿更改ThinkPadSetup程序中的初始UEFI/LegacyBoot设置。否则，
操作系统将无法正确启动。
安装Windows8、Windows8.1或Windows10操作系统时，可能需要以下某个国家或地区代码：
106用户指南
国家或地区代码国家或地区代码
中国SC荷兰NL
丹麦DK挪威NO
芬兰FI西班牙SP
法国FR瑞典SV
德国GR台湾和中国香港特别行
政区
TC
意大利IT美国US
日本JP
安装设备驱动程序
设备驱动程序是用于操作计算机内特定硬件设备的程序。如果设备运行表现不佳或安装新设备，则
需要安装或更新相应的设备驱动程序。例如，如果使用Windows7操作系统，则要使用USB3.0
接口，需要下载并安装USB3.0驱动程序。
要下载最新的设备驱动程序，请执行以下操作：
1.访问http://www.lenovo.com/ThinkPadDrivers。
2.选择产品名称以查看适用于计算机的所有设备驱动程序。
3.选择所需的设备驱动程序，然后按屏幕上的说明进行操作。
注意：请勿从WindowsUpdateWeb站点下载设备驱动程序。务必从以下网址下载设备驱动程
序：
http://www.lenovo.com/ThinkPadDrivers
如果使用Windows7操作系统，则还能在硬盘驱动器或固态驱动器上的C:\SWTOOLS\DRIVERS目录
中找到设备驱动程序。需要更多信息，请参阅第60页“重新安装预装的程序和设备驱动程序”。
使用ThinkPadSetup程序
在ThinkPadSetup程序中，可通过配置BIOS选择计算机的各种设置配置。
要配置计算机的BIOS，请执行以下操作：
1.重新启动计算机。在显示ThinkPad徽标时，按F1。随后将启动ThinkPadSetup程序。
注：如果需要输入超级用户密码，请输入正确的密码。也可按Enter跳过密码提示并启动
ThinkPadSetup程序。如果不输入密码，则无法更改受超级用户密码保护的配置。要了解更
多信息，请参阅第45页“使用密码”。
2.使用光标键选择某个选项卡，或使用光标键找到某项，然后按Enter以选择该项。随后将显
示一个子菜单。
注：只有在计算机支持相应功能时才会显示某些菜单项。
3.通过执行以下某项操作，设置某项的值：
•按F6增大该值。
•按F5减小该值。
第8章.高级配置107
注：缺省值以粗体突出显示。
4.要更改其他配置，请按Esc键退出子菜单，返回父菜单。
5.完成配置后，按F10以保存并退出。也可选择ThinkPadSetup菜单中的Restart选项卡，
然后用所提供的某个选项重新启动计算机。
注：可按F9恢复为缺省设置。
Main菜单
进入ThinkPadSetup程序时，将首先看到Main菜单，如下所示：
•UEFIBIOSVersion
•UEFIBIOSDate
•EmbeddedcontrollerVersion
•MEFirmwareVersion
•MachinetypeModel
•System-unitserialnumber
•Systemboardserialnumber
•AssetTag
•CPUType
•CPUSpeed
•Installedmemory
•UUID
•MACAddress(InternalLAN)
•Preinstalledoperatingsystemlicense
•UEFISecureBoot
Config菜单
要更改计算机的配置，请从ThinkPadSetup菜单中选择Config选项卡。
下表列出Config菜单的各个菜单项。缺省值以粗体突出显示。菜单项如有更改，恕不另行通知。
根据型号的不同，缺省值可能有所不同。
注意：缺省配置已经过优化。更改配置不当可能会产生意外的结果。
表 2. Config 菜 单 项
菜单项子菜单项值注释
WakeOnLAN•Disabled
•AC AC
ACOnly Only
Only
•ACandBattery
使计算机可在以太网控
制器收到远程唤醒数据
包（一种特殊的网络消
息）时开机。
如果选择ACOnly，则
仅在连接交流电源适配
器后才会启用Wakeon
LAN功能。
Network
108用户指南
表 2. Config 菜 单 项 （ 续 ）
菜单项子菜单项值注释
如果选择ACand
Battery，则不论使用何
种电源，都会启用Wake
onLAN功能。
注：
•远程唤醒数据包类型的
WakeonLAN需要使
用交流电源。
•设置硬盘密码后，
WakeonLAN功能将
失效。
EthernetLANOption
ROM（对于Legacy Legacy
Legacy
Only Only
Only引导方式或Both Both
Both
配合Legacy Legacy
Legacyfirst first
first）
•Disabled
•Enabled Enabled
Enabled
加载EthernetLAN
OptionROM可以从集
成的网络设备启动。
UEFIIPv4Network
Stack（对于UEFI UEFI
UEFIOnly Only
Only
引导方式或Both Both
Both配合
UEFI UEFI
UEFIfirst first
first）
•Disabled
•Enabled Enabled
Enabled
允许或禁止Internet协
议第4版（IPv4）网络
堆栈用于UEFI环境。
UEFIIPv6Network
Stack
（对于UEFI UEFI
UEFIOnly Only
Only引导
方式或Both Both
Both配合UEFI UEFI
UEFI
first first
first）
•Disabled
•Enabled Enabled
Enabled
允许或禁止Internet协
议第6版（IPv6）网络
堆栈用于UEFI环境。
UEFIPXEBootPriority
（对于Both Both
Both配合UEFI UEFI
UEFI
first first
first引导方式，并且
IPv6和IPv4堆栈均已
启用。）
•IPV6First
•IPV4 IPV4
IPV4First First
First
选择UEFIPXE引导的
网络堆栈优先级。
USBUEFIBIOS
Support
•Disabled
•Enabled Enabled
Enabled
启用或禁用对USB存储
设备的引导支持。
AlwaysOnUSB•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则
即使在计算机处于低功耗
方式（睡眠、休眠或关
机）时，也可通过USB
接口为外接USB设备充
电。
-ChargeinBattery
Mode
•Disabled Disabled
Disabled
•Enabled
如果选择Enabled，则
即使在系统睡眠或休眠，
或处于关机方式和通过
电池供电时，也可通过
USB接口为外接USB设
备充电。
USB
第8章.高级配置109
表 2. Config 菜 单 项 （ 续 ）
菜单项子菜单项值注释
USB3.0Mode•Disabled
•Enabled
•Auto Auto
Auto
为USB2.0与USB3.0
控制器共用的端口设置
USB3.0控制器方式。
如果选择Auto Auto
Auto，则该选
项使您可连接并路由相
应的USB3.0或USB
2.0接口。
如果选择Enabled Enabled
Enabled，则
该选项启用USB3.0方
式，并使操作系统中可
支持USB3.0。
如果选择Disabled Disabled
Disabled，则
该选项禁用并隐藏USB
3.0控制器，而USB3.0
接口将充当USB2.0接
口。
TrackPoint•Disabled
•Enabled Enabled
Enabled
启用或禁用内置
TrackPoint指点设
备。
注：如果要使用外接鼠
标，请选择Disabled。
Trackpad•Disabled
•Enabled Enabled
Enabled
启用或禁用内置轨迹板。
注：如果要使用外接鼠
标，请选择Disabled。
FnandCtrlKeyswap•Disabled Disabled
Disabled
•Enabled
可互换键盘左下方的Fn
和Ctrl键操作。
Disabled：Fn键和Ctrl
键的行为与印在键盘上
的一样。
Enabled：Fn键充当
Ctrl键。Ctrl键充当Fn
键。
F1–F12asprimary
function
•Disabled Disabled
Disabled
•Enabled
使F1-F12功能或每个键
上以图标形式印刷的特
殊功能作为主要功能。
Enabled：执行F1-F12
功能。
Disabled：执行特殊功
能。
Keyboard/Mouse
110用户指南
表 2. Config 菜 单 项 （ 续 ）
菜单项子菜单项值注释
要临时切换上述两个选
项，请按Fn+Esc以启
用Fn锁定。启用Fn锁
定后，Fn锁定指示灯点
亮。
FnStickykey•Disabled Disabled
Disabled
•Enabled
启用此选项后，可按Fn
键以使其保持按下状态，
然后按所需的功能键。该
操作与同时按所需的键
和Fn键等效。连按两次
Fn键后，状态即锁定，
直至再次按Fn键为止。
BootDisplayDevice•ThinkPad ThinkPad
ThinkPadLCD LCD
LCD
•Analog(VGA)
•DigitalonThinkPad
•Displayondock
选择在引导时要激活
的显示设备。此选择对
于引导时、密码提示和
ThinkPadSetup有效。
DigitalonThinkPad
是计算机上的Mini
DisplayPort接口。
Displayondock是扩
展坞上的DisplayPort、
DVI或VGA接口。
TotalGraphics
Memory
•256MB
•512MB
分配Intel内置显卡共享
的总内存。
注：如果选择512MB，
则32位操作系统中可能
会减少最大可用内存。
Display
BootTimeExtension•Disabled Disabled
Disabled
•1second
•2seconds
•3seconds
•5seconds
•10seconds
该选项定义引导过程的延
长时间（以秒为单位）。
因为外接显示器可能需
要几秒钟才能就绪，因
此系统在引导过程中无
法检测到某些外接显示
器。如果使用的显示器
上不显示引导屏幕，请
尝试该选项。
第8章.高级配置111
表 2. Config 菜 单 项 （ 续 ）
菜单项子菜单项值注释
IntelSpeedStep®
technology
•Disabled
•Enabled Enabled
Enabled
ModeforAC
•Maximum Maximum
Maximum
Performance Performance
Performance
•BatteryOptimized
ModeforBattery
•Maximum
Performance
•Battery Battery
BatteryOptimized Optimized
Optimized
选择IntelSpeedStep技
术在运行时的方式。
Maximum Maximum
Maximum
Performance Performance
Performance： ：
：始终
为最高速度。
Battery Battery
BatteryOptimized Optimized
Optimized： ：
：始
终为最低速度。
Disabled Disabled
Disabled： ：
：最高速度，
并且不支持运行时。
AdaptiveThermal
Management
SchemeforAC
•Maximize Maximize
Maximize
Performance Performance
Performance
•Balanced
SchemeforBattery
•Maximize
Performance
•Balanced Balanced
Balanced
选择要使用的热量管理
方案。
Maximize Maximize
Maximize
Performance Performance
Performance： ：
：减少
微处理器调速。
Balanced Balanced
Balanced： ：
：平衡噪音、
温度和性能。
注：每种方案都会影响风
扇噪音、温度和性能。
CPUPower
Management
•Disabled
•Enabled Enabled
Enabled
启用或禁用当系统无活
动时自动停止微处理器
时钟的节能功能。一般
不需要更改此设置。
PowerOnwithAC
Attach
•Disabled Disabled
Disabled
•Enabled
启用或禁用在接上交流
电源适配器时系统开机
的功能。
如果选择Enabled，则
接上交流电源适配器时
系统将开机。如果系统
处于休眠状态，系统将
恢复正常运行。
如果选择Disabled，则
接上交流电源适配器后
系统不开机也不恢复。
Power
IntelRapidStart
Technology
•Disabled
•Enabled Enabled
Enabled
Enterafter:
•Immediately
•1minute
•2minutes
要使用此功能，固态驱
动器上需要一个特殊的
分区。
启用后，计算机在睡眠
状态下经过指定的时间
后，进入低功耗状态。
112用户指南
表 2. Config 菜 单 项 （ 续 ）
菜单项子菜单项值注释
•5minutes
•10minutes
•15minutes
•30minutes
•1hour
•2hours
•3 3
3hours hours
hours
并且只需几秒钟即可恢
复正常运行。
PasswordBeep•Disabled Disabled
Disabled
•Enabled
启用此选项会使系统在
等待输入开机密码、硬
盘密码或超级用户密码
时发出蜂鸣声。当输入
的密码与配置的密码匹
配或不匹配时将发出不
同的蜂鸣声。
BeepandAlarm
KeyboardBeep•Enabled Enabled
Enabled
•Disabled
对按下难以控制的组合
键时是否发出键盘蜂鸣
声进行设置。
SerialATA(SATA)SATAControllerMode
Option
•Compatibility
•AHCI
选择SATA控制器方
式。
CoreMulti-Processing•Disabled
•Enabled Enabled
Enabled
选择Enabled Enabled
Enabled以启用
CPU内的额外执行核心
单元。
选择Disabled Disabled
Disabled以仅启用
CPU内的一个执行核心
单元。
CPU
Intel(R)
Hyper-Threading
Technology
•Disabled
•Enabled Enabled
Enabled
选择Enabled Enabled
Enabled以启用额
外CPU线程。这些线程
显示为额外的处理器，
但与CPU内的其他线程
共享某些资源。
选择Disabled Disabled
Disabled以仅启用
每个执行核心单元内的
一个线程。
Intel(R)SmartConnect
Technology
Intel(R)SmartConnect
Technology
•Disabled
•Enabled Enabled
Enabled
启用或禁用IntelSmart
ConnectTechnology功
能。
第8章.高级配置113
表 2. Config 菜 单 项 （ 续 ）
菜单项子菜单项值注释
IntelAMTControl•Disabled
•Enabled Enabled
Enabled
•Permanently
Disabled
如果选择Enabled，
将配置Intel主动管
理技术（AMT），
且Management
EngineBIOSExtension
（MEBx）Setup中提供
其他设置项。
如果选择Permanently
Disabled，则将永远无
法再次启用它。要使用
此选项时务必谨慎。
注：可在Startup
InterruptMenu窗口中
按Ctrl+P组合键进入
MEBxSetup菜单。要
显示StartupInterrupt
Menu窗口，请在开机自
检（POST）期间按黑色
按键或Enter键。
CIRATimeout0-255
注：缺省值为60秒。
为要建立的CIRA连接
设置超时选项。可选择的
秒数在1到254之间。
如果选择0，则将60秒
作为缺省的超时值。
如果选择255，则不限制
等待建立连接的时间。
IntelAMT
ConsoleType•PCANSI
•VT100+ VT100+
VT100+
•PC-ANSI
•VT-UTF8
为AMT选择控制台类
型。
注：此控制台类型应当与
IntelAMT远程控制台相
匹配。
Date/Time菜单
要更改计算机的日期或时间，请从ThinkPadSetup菜单中选择Date/Time选项卡。然后执行以
下操作：
1.使用光标键选择SystemDate或SystemTime。
2.输入日期或时间。
Security菜单
要更改计算机的安全设置，请从ThinkPadSetup菜单中选择Security选项卡。
114用户指南
下表列出Security的各个菜单项。缺省值以粗体突出显示。菜单项如有更改，恕不另行通知。根
据型号的不同，缺省值可能有所不同。
注意：缺省配置已经过优化。更改配置不当可能会产生意外的结果。
表 3. Security 菜 单 项
菜单项子菜单项值注释
Hardware
Password
Manager
•Disabled
•Enabled Enabled
Enabled
管理开机密码、超级用户密码和硬盘密码。
Supervisor
Password
•Disabled Disabled
Disabled
•Enabled
有关更多信息，请参阅第46页“超级用户密
码”。
LockUEFIBIOS
Settings
•Disabled Disabled
Disabled
•Enabled
启用或禁用保护ThinkPadSetup中各项的功
能，该功能可防止没有超级用户密码的用户更改
这些项。缺省情况下，该项设置为Disabled Disabled
Disabled。
如果您设置了超级用户密码并启用了此功能，
那么只有您可以更改ThinkPadSetup中的这
些项。
Passwordat
unattendedboot
•Disabled
•Enabled Enabled
Enabled
如果选择并启用Password Password
Passwordat at
atunattended unattended
unattended
boot boot
boot，则从电源关闭状态或休眠状态通过无人照
管的事件（如WakeonLAN尝试）开启计算机
时，将提示输入密码。如果选择了Disabled Disabled
Disabled，
将不显示密码提示；计算机继续运行并加载操
作系统。要阻止未经授权的访问，请在操作系
统上设置用户认证。
Passwordat
restart
•Disabled Disabled
Disabled
•Enabled
如果选择并启用Password Password
Passwordat at
atrestart restart
restart，则在重
新启动计算机时，将提示输入密码。如果选择了
Disabled Disabled
Disabled，将不显示密码提示；计算机继续运
行并加载操作系统。要阻止未经授权的访问，
请在操作系统上设置用户认证。
SetMinimum
Length
•Disabled Disabled
Disabled
•xcharacters
(4≤x≤12)
指定开机密码和硬盘密码的最短长度。如果您
设置了超级用户密码并指定了密码的最小长度，
那么只有您可以更改该长度。
Power-On
Password
•Disabled Disabled
Disabled
•Enabled
有关更多信息，请参阅第45页“开机密码”。
Password
HardDiskx
Password
•Disabled Disabled
Disabled
•Enabled
有关更多信息，请参阅第47页“硬盘密码”。
注：Hard Hard
HardDisk Disk
Disk1 1
1表示计算机内置的硬盘驱动
器。
第8章.高级配置115
表 3. Security 菜 单 项 （ 续 ）
菜单项子菜单项值注释
Predesktop
Authentication
•Disabled
•Enabled Enabled
Enabled
在加载操作系统之前，启用或禁用指纹认证。
ReaderPriority•External➙
Internal
•Internal
Only
如果选择了External➙Internal，且连接了外
接指纹读取器，将使用该读取器。否则，使用
内置指纹读取器。如果选择Internal Internal
InternalOnly Only
Only，则
使用内置指纹读取器。
SecurityMode•Normal Normal
Normal
•High
即使指纹认证失败，也仍可通过输入密码启动
计算机。如果选择Normal，则输入开机密码
或超级用户密码；如果选择High，则输入超
级用户密码。
Password
Authentication
•Disabled
•Enabled Enabled
Enabled
启用或禁用密码认证。选择高安全方式时，此
项可用。
Fingerprint
Reset
Fingerprint
Data
•Enter Enter
Enter此选项用于擦除指纹读取器中存储的所有指纹
数据，并将设置重置为出厂状态。因此，以前启
用的任何开机安全功能都将直到在Fingerprint
Software中重新启用这些功能后才能发挥作
用。
SecurityChip•Active
•Inactive Inactive
Inactive
•Disabled
如果选择Active，则安全芯片将发挥作用。如
果选择Inactive，则Security Security
SecurityChip Chip
Chip选项可见，
但安全芯片不发挥作用。如果选择Disabled，
则隐藏Security Security
SecurityChip Chip
Chip选项，安全芯片也不发挥
作用。
Security
Reporting
Options
仅在激活Security Security
SecurityChip Chip
Chip后才有此选项可用。它
用于启用或禁用以下安全性报告选项：
•BIOS BIOS
BIOSROM ROM
ROMString String
StringReporting Reporting
Reporting（Windows
7）或UEFI UEFI
UEFIROM ROM
ROMString String
StringReporting Reporting
Reporting
（Windows8和Windows8.1）：BIOS文
本字符串
•CMOS CMOS
CMOSReporting Reporting
Reporting：CMOS数据
•NVRAM NVRAM
NVRAMReporting Reporting
Reporting：存储在AssetID中
的安全数据
•SMBIOS SMBIOS
SMBIOSReporting Reporting
Reporting：SMBIOS数据
ClearSecurity
Chip
•Enter Enter
Enter清除加密密钥。
注：仅在对Security Security
SecurityChip Chip
Chip选项选择Active Active
Active后
才显示此项。
IntelTXT
Feature
•Disabled Disabled
Disabled
•Enabled
启用或禁用Intel可信执行技术。
注：仅在对Security Security
SecurityChip Chip
Chip选项选择Active Active
Active后
才显示此项。
Physical
Presencefor
Provisioning
•Disabled Disabled
Disabled
•Enabled
允许或禁止在更改安全芯片的设置时显示确认
消息。
SecurityChip
116用户指南
表 3. Security 菜 单 项 （ 续 ）
菜单项子菜单项值注释
Physical
Presencefor
Clear
•Disabled
•Enabled Enabled
Enabled
允许或禁止在清除安全芯片时显示确认消息。
FlashBIOS
Updatingby
End-Users
•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则所有用户均可更新UEFI
BIOS。如果选择Disabled，则仅有知道超级用
户密码的人员才能更新UEFIBIOS。
UEFIBIOS
UpdateOption
SecureRollBack
Prevention
•Disabled Disabled
Disabled
•Enabled
如果选择Disabled，则可刷写旧版UEFI
BIOS。
Memory
Protection
Execution
Prevention
•Disabled
•Enabled Enabled
Enabled
某些计算机病毒和蠕虫会导致内存缓冲区溢
出。选择Enabled后，可保护计算机免遭此类
病毒和蠕虫攻击。如果选择Enabled之后，
发现某个程序运行不正常，则选择Disabled
并重置该设置。
Intel
Virtualization
Technology
•Disabled Disabled
Disabled
•Enabled
如果选择Enabled，则虚拟机监控程序
（VMM）可利用IntelVirtualization
Technology提供的额外硬件功能。
Virtualization
IntelVT-d
Feature
•Disabled Disabled
Disabled
•Enabled
IntelVT-d表示IntelVirtualization
TechnologyforDirectedI/O。启用该功能后，
VMM可以利用I/O虚拟化的平台基础结构。
EthernetLAN•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用以太局域网设备。
WirelessLAN•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用无线局域网连接。
WirelessWAN•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用无线广域网设备。
Bluetooth•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用蓝牙设备。
USBPort•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用USB接口。
Ultrabay
(HDD/Optical)
•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用Ultrabay设备。
MemoryCard
Slot
•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用存储卡插槽。
SmartCardSlot•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用智能卡插槽。
Integrated
Camera
•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用集成的摄像头。
Microphone•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用麦克风（内置、
外接或音频输入）。
I/OPortAccess
第8章.高级配置117
表 3. Security 菜 单 项 （ 续 ）
菜单项子菜单项值注释
Fingerprint
Reader
•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用指纹读取器。
NFCDevice•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则可使用NFC设备。
Bottomcover
Tamper
Detection
•Disabled Disabled
Disabled
•Enabled
可启用或禁用篡改检测。如果检测到有篡改的
情况，则需要超级用户密码才能引导系统。除
非启用SupervisorPassword，否则Bottom
CoverTamperDetection不会生效。
InternalDevice
Access
InternalStorage
Tamper
Detection
•Disabled Disabled
Disabled
•Enabled
如果选择Enabled，则系统会检测到计算机处
于睡眠方式时卸下的任何内置存储设备。如果
当计算机处于睡眠方式时卸下内置存储设备，
计算机将关机；再次唤醒计算机后，所有未保
存的数据都将丢失。
IntelATModule
Activation
•Disabled
•Enabled Enabled
Enabled
•Permanently
Disabled
启用或禁用可激活IntelAT模块的UEFIBIOS
界面，该模块是Intel提供的一种可选防盗服
务。
注：如果将IntelATModuleActivation设置
为PermanentlyDisabled，则将无法再次启用
此设置。
IntelAT
Suspend
•Enter Enter
Enter仅在激活防盗功能后才会显示此选项。
下次引导时将显示Intel防盗暂挂屏幕以进入
暂挂方式。
Anti-Theft
Computrace•Disabled
•Enabled Enabled
Enabled
•Permanently
Disabled
启用或禁用可激活Computrace模块的UEFI
BIOS界面。Computrace是来自Absolute
Software的可选监控服务。
注：如果将Computrace模块激活设置为
PermanentlyDisabled，则将无法再次启用此
设置。
SecureBoot•Disabled Disabled
Disabled
•Enabled
启用或禁用UEFISecureBoot功能。选择
Enable Enable
Enable可防止在引导时运行未经授权的操作
系统。选择Disabled Disabled
Disabled可允许在引导时运行任
何操作系统。
PlatformMode•SetupMode
•User User
UserMode Mode
Mode
指定系统运行方式。
SecureBoot
Mode
•Standard Standard
Standard
Mode Mode
Mode
•Custom
Mode
指定SecureBootMode。
ResettoSetup
Mode此选项用于清除当前平台密钥，并使系统进入
Setup Setup
SetupMode Mode
Mode。可在Setup Setup
SetupMode Mode
Mode下安装您自己
的平台密钥和自定义SecureBoot签名数据库。
SecureBoot
118用户指南
表 3. Security 菜 单 项 （ 续 ）
菜单项子菜单项值注释
SecureBootMode将设置为Custom Custom
CustomMode Mode
Mode。
RestoreFactory
Keys此选项用于将SecureBoot数据库中的所有密
钥和证书恢复为出厂缺省设置。其中将擦除任
何自定义的SecureBoot设置，然后重建缺省
平台密钥以及原始签名数据库（其中包括用于
Windows8、Windows8.1和Windows10操
作系统的证书）。
Startup菜单
要更改计算机的启动设置，请从ThinkPadSetup菜单中选择Startup选项卡。
注意：
•更改启动顺序后，务必在复制、保存或格式化操作过程中选择正确的设备。否则，可能会擦除
或覆盖您的数据。
•如果使用BitLocker驱动器加密，则请勿更改启动顺序。BitLocker驱动器加密检测到启动顺序
更改后，即锁定计算机，使其无法启动。
要暂时更改启动顺序以使计算机从所需的驱动器启动，请执行以下操作：
1.重新启动计算机。在显示ThinkPad徽标时，按F12。
2.选择希望计算机从其启动的设备。
注：如果计算机无法从任何设备启动或找不到操作系统，将显示Boot菜单。
下表列出Startup的各个菜单项。缺省值以粗体突出显示。菜单项如有更改，恕不另行通知。根据
型号的不同，缺省值可能有所不同。
注：某些项只有在计算机支持相应功能部件时才会在菜单上显示。
表 4. Startup 菜 单 项
菜单项值注释
Boot选择按电源按键开启计算机后进行
引导的设备。
NetworkBoot选择系统从局域网唤醒时的引导设
备。如果启用了Wake Wake
WakeOn On
OnLAN LAN
LAN，则
网络管理员可使用网络管理软件远程
开启局域网上的所有计算机。
第8章.高级配置119
表 4. Startup 菜 单 项 （ 续 ）
菜单项值注释
UEFI/LegacyBoot•Both Both
Both
–UEFI/Legacy UEFI/Legacy
UEFI/LegacyBoot Boot
BootPriority Priority
Priority
–UEFIFirst
–Legacy Legacy
LegacyFirst First
First
•UEFIOnly
•LegacyOnly
CSM CSM
CSMSupport Support
Support（适用于UEFI
Only）
•Yes Yes
Yes
•No
选择系统引导能力。
•Both Both
Both：在UEFI和Legacy之间选
择引导选项的优先级。
•UEFI UEFI
UEFIOnly Only
Only：系统将从支持UEFI
的操作系统进行引导。
•Legacy Legacy
LegacyOnly Only
Only：系统将从任何不支
持UEFI的操作系统进行引导。
注：如果选择UEFIOnly，则当可引
导设备的操作系统不支持UEFI时，
系统无法从此类设备进行引导。
必须有兼容性支持模块（CSM）才能
引导旧版操作系统。如果选择UEFI UEFI
UEFI
Only Only
Only，则可选择CSM CSM
CSMSupport Support
Support。在
Both Both
Both或Legacy Legacy
LegacyOnly Only
Only方式下，无法
选择CSM CSM
CSMSupport Support
Support。
BootMode•Quick Quick
Quick
•Diagnostics
POST期间的屏幕内容：
•Quick Quick
Quick：显示ThinkPad徽标屏
幕。
•Diagnostics Diagnostics
Diagnostics：显示测试消息。
注：在POST期间按Esc也可进入
Diagnostic方式。
OptionKeysDisplay•Disabled
•Enabled Enabled
Enabled
如果选择Disabled，则POST期
间不显示“Tointerruptnormal
startup,pressEnter.”消息。
BootDeviceListF12Option•Disabled
•Enabled Enabled
Enabled
如果选择Enabled，则识别F12
键，并显示BootMenu窗口。
BootOrderLock•Disabled Disabled
Disabled
•Enabled
如果选择Enabled，则锁定Boot
PriorityOrder供将来使用。
Restart菜单
要退出ThinkPadSetup程序并重新启动计算机，请从ThinkPadSetup菜单中选择Restart。
随后显示以下子菜单项：
•ExitSavingChanges：保存更改并重新启动计算机。
•ExitDiscardingChanges：放弃更改并重新启动计算机。
•LoadSetupDefaults：恢复为出厂缺省设置。
注：启用OSOptimizedDefaults以满足Windows8、Windows8.1或Windows10认证要
求。更改此设置后，将自动更改某些其他设置，如CSMSupport、UEFI/LegacyBoot、Secure
Boot和SecureRollBackPrevention。
120用户指南
•DiscardChanges：放弃更改。
•SaveChanges：保存更改。
更新UEFIBIOS
UEFIBIOS是开启计算机后计算机运行的第一个程序。UEFIBIOS初始化硬件组件，然后加载操
作系统和其他程序。
可通过从闪存更新光盘启动计算机或在Windows环境中运行闪存更新程序，更新UEFIBIOS。
安装新程序、设备驱动程序或硬件后，可能会让您更新UEFIBIOS。
有关如何更新UEFIBIOS的说明，请访问：
http://www.lenovo.com/ThinkPadDrivers
使用系统管理
本主题主要面向网络管理员。
您的计算机专为方便管理而设计，可让您腾出更多资源用于更好地实现业务目标。
易于管理的特性（称为总拥有成本，TCO）可让您如同操作自己的计算机一样远程操作客户机，
如开启客户机、格式化硬盘驱动器以及安装程序。
计算机经过配置可正常运行后，即可使用已集成到客户端计算机和网络中的软件和管理实现功能
来管理计算机。
桌面管理界面
计算机的UEFIBIOS支持一种称为系统管理BIOS（SMBIOS）参考规范2.7.1版的接口。SMBIOS
提供有关计算机硬件组件的信息。UEFIBIOS负责提供有关自身和主板上设备的信息。本规范文
档说明了访问这些BIOS信息的标准。
预引导执行环境
预引导执行环境（PXE）技术使计算机可通过服务器启动，从而使计算机更易于管理。您的计算
机支持PXE所需的各种个人计算机功能。例如，借助合适的局域网卡，即可通过PXE服务
器启动计算机。
注：远程启动程序加载（RIPL或RPL）功能无法用于您的计算机。
WakeonLAN
网络管理员可使用WakeonLAN功能通过管理控制台开启计算机。
启用WakeonLAN功能后，许多操作（如数据传输、软件更新和UEFIBIOS闪存更新）均可在
无远程照管的情况下远程执行。可在正常工作时间之后和周末进行更新过程，以免打断用户的工
作，并将局域网流量保持在最低限度。这样可节省时间并提高工作效率。
注：如果通过WakeonLAN开启计算机，则计算机按NetworkBoot顺序启动。
第8章.高级配置121
AssetIDEEPROM
AssetIDEEPROM包含有关计算机配置和主要组件序列号的信息。还包括许多空白字段，其中可
记录网络上最终用户的相关信息。
设置管理功能
要使网络管理员可远程控制计算机，请设置ThinkPadSetup程序中的以下系统管理功能：
•WakeonLAN
•NetworkBoot顺序
•闪存更新
注：如果已设置超级用户密码，则启动ThinkPadSetup程序时需要输入超级用户密码。
启用或禁用WakeonLAN功能
启用WakeonLAN功能并且计算机连接到局域网后，网络管理员可使用远程网络管理程序通过管
理控制台远程启动计算机。
要启用或禁用WakeonLAN功能，请执行以下操作：
1.启动ThinkPadSetup程序。请参阅第107页“使用ThinkPadSetup程序”。
2.选择Config➙Network。随后显示Network子菜单。
3.选择WakeonLAN功能的一个相应选项。
4.按F10以保存并退出。
定义NetworkBoot顺序
在局域网中唤醒计算机时，计算机将从NetworkBoot菜单上指定的设备引导，然后遵循Boot菜
单上的引导顺序列表。
要定义NetworkBoot顺序，请执行以下操作：
1.启动ThinkPadSetup程序。请参阅第107页“使用ThinkPadSetup程序”。
2.选择Startup➙NetworkBoot。随后显示引导设备列表。
3.选择一个引导设备，将其设置为最高引导优先级。
4.按F10以保存并退出。
注：可按F9恢复为出厂缺省设置。
检查闪存更新的要求
如果满足以下要求，则网络管理员可通过管理控制台更新您计算机上的程序：
•必须通过局域网启动计算机。
•您的计算机必须处于预引导执行环境（PXE）中。
•网络管理员的计算机上必须安装网络管理程序。
122用户指南
第9章预防出现问题
拥有ThinkPad笔记本电脑的一个重要方面就是维护。如果保养得当，可以避免一些常见问题。本
章介绍的内容可帮助保持计算机平稳运行。
•第123页“预防问题的常用技巧”
•第124页“确保设备驱动程序为最新”
•第125页“保养计算机”
预防问题的常用技巧
本主题提供以下提示，可帮助您防止计算机出现问题：
•如果计算机同时配有硬盘驱动器和M.2固态驱动器，建议不要使用M.2固态驱动器作为可引导
设备。M.2固态驱动器的设计和开发用途仅为“高速缓存”功能。如果使用M.2固态驱动器作
为可引导设备，则无法保证其可靠性。
•经常检查硬盘驱动器的容量。如果硬盘驱动器过满，则Windows操作系统的运行速度将变慢，
还有可能出错。
要检查硬盘驱动器容量，请执行以下操作：
–Windows7：单击开始➙计算机。
–Windows8和Windows8.1：打开文件资源管理器，然后单击计算机。
–对于Windows10：打开“文件资源管理器”，然后单击此电脑。
•定期清空回收站。
•定期对硬盘驱动器使用磁盘碎片整理工具以减少搜寻和读取数据的时间。
•要释放磁盘空间，请卸载不用的程序。
注：可能还要查找重复的程序或重叠的版本。
•在电子邮件客户机程序中清空“收件箱”、“发件箱”和垃圾箱文件夹。
•每周至少备份数据一次。如果有重要数据，最好每天执行一次备份操作。Lenovo为您的计算机
提供许多备份选件。可重写光盘驱动器可用于大多数机器且易于安装。
•安排系统还原操作以定期拍摄系统快照。需要系统还原的更多信息，请参阅第57页第5章“恢
复概述”。
•在需要时更新设备驱动程序和UEFIBIOS。
•在http://www.lenovo.com/support获取您机器的概要文件，以将当前驱动程序和修订版保
持最新。
•保持其他非Lenovo硬件上的设备驱动程序最新。进行更新前，您可能要阅读设备驱动程序信
息发行声明，以了解兼容性或已知问题。
•进行日志记录。其中的条目可能包括硬件或软件重大变动、驱动程序更新、遇到的小问题以及
如何解决了这些小问题。
•如果需要在计算机上运行恢复功能，将预装的内容恢复到机器上，则以下提示可能对此过程有
所帮助：
–卸下所有外接设备，如打印机、键盘等。
©CopyrightLenovo2013,2016123
–确保电池已充电，并且计算机已连接交流电源。
–访问ThinkPadSetup并加载缺省设置。
–重新启动计算机，然后开始恢复操作。
–如果计算机使用光盘作为恢复盘，则提示从驱动器取出光盘之前切勿这样做。
•如果怀疑硬盘驱动器有问题，请在致电客户支持中心之前，先参阅第129页“诊断问题”
并对驱动器运行诊断测试。如果计算机无法启动，请从http://www.lenovo.com/hddtest下
载相关文件以制作可引导的自检介质。运行测试，并记录任何消息或错误代码。如果测试返
回任何失败的错误代码或消息，请在致电客户支持中心时准备好这些代码或消息并位于计算
机旁。技术员将为您提供进一步的帮助。
•如果需要，可在http://www.lenovo.com/support/phone找到有关您所在国家或地区的客户支
持中心的联系信息。致电客户支持中心时，请确保准备好机器型号、序列号并守在计算机旁。
此外，如果计算机生成错误代码，那么打开错误屏幕或记下消息都很有帮助。
确保设备驱动程序为最新
设备驱动程序是包含用于操作系统的有关如何操作或“驱动”一个特定硬件的指令的程序。计算机
的每个硬件组件都有其特定的驱动程序。如果添加了一个新组件，需要指示操作系统如何对该硬件
进行操作。安装了驱动程序后，操作系统可以识别该硬件组件并知道如何使用。
注：由于驱动程序就是程序，因此它们与计算机上的任何其他文件一样容易遭到破坏，如果遭到破
坏，可能无法正确执行驱动程序。
并不总需要下载最新的驱动程序。但是，如果注意到组件的性能不佳或添加了新的组件，您就应该
下载最新的驱动程序。这样有可能排除该驱动程序引起问题的可能性。
从Web站点获取最新驱动程序
您可以通过执行以下操作从LenovoWeb站点下载和安装更新的设备驱动程序：
1.访问http://www.lenovo.com/ThinkPadDrivers。
2.选择您所持计算机的对应条目，然后按屏幕上的说明下载并安装必要的软件。
使用SystemUpdate获取最新的驱动程序
SystemUpdate程序有助于使计算机上的软件保持最新状态。更新程序包存储在Lenovo服务器
上，可从Lenovo支持Web站点下载。更新程序包可以包含应用程序、设备驱动程序、UEFIBIOS
闪存或软件更新。当SystemUpdate程序连接到Lenovo支持Web站点时，它会自动识别您计
算机的机器类型与型号、已安装的操作系统和操作系统的语言，以确定哪些更新可用于您的计算
机。然后，SystemUpdate程序会显示更新程序包列表，并对每个更新按重要、推荐或可选进行
归类，以帮助您了解其重要性。您可以完全控制下载和安装哪些更新。选择您想要的更新程序包之
后，SystemUpdate程序会自动下载并安装更新，而不需要您进行任何干预。
您的计算机上已预装了SystemUpdate程序，并且该程序随时都可运行。唯一的先决条件是必须
具有活动的互联网链接。您可以手工启动该程序，或者使用调度功能使该程序按指定的时间间隔自
动搜索更新。您也可以根据严重性（重要更新、重要和推荐更新，或所有更新）预先定义要搜索的
计划更新，以使供您选择的列表仅包含自己感兴趣的那些更新类型。
需要如何使用SystemUpdate程序的更多信息，请参阅该程序的帮助信息系统。
124用户指南
保养计算机
尽管您的计算机可在正常工作环境下可靠地运行，但在操作时仍需注意一些常识性问题。按本主
题中的重要提示进行操作，可充分利用计算机并获得最大乐趣。
留意工作环境和工作方式
•安全地存放包装材料，使其远离儿童能接触到的地方，以避免塑料袋导致窒息的风险。
•使计算机远离磁铁、开机状态的移动电话、电器或扬声器（超过13厘米，即5英寸）。
•避免将计算机置于极端温度（低于5°C/41°F或高于35°C/95°F）的环境中。
•某些设备，如某些便携式台式风扇或空气净化器会产生负离子。如果计算机靠近此类电器，或
长期暴露在含有负离子的空气中，则计算机可能会带有静电。可能会在触摸计算机键盘或其
他部件时通过手释放这些静电，也可能会通过连接到计算机的I/O设备上的接口释放这些静
电。尽管这种静电释放（ESD）与您的身体或衣物对计算机的静电释放方向相反，但它同样
使计算机存在发生故障的风险。
我们设计和制造计算机时将静电荷的任何影响都降至了最小。然而，超过某一限度的静电荷会增加
ESD的风险。因此，在会产生负离子的设备旁边使用计算机时，请注意以下事项：
•避免直接将计算机暴露在会产生负离子的设备所在的环境中。
•尽可能将计算机和外围设备远离这种设备。
•尽可能将计算机接地以便安全地释放静电。
注：并非所有此类电器都会导致大量静电积累。
轻拿轻放计算机
•请勿在显示屏和键盘或掌托之间放置任何物体（包括纸张）。
•您的计算机外盖仅适合以略大于90度的角度打开和使用。显示屏的打开角度不要超过180度，
因为这样可能会损坏计算机铰链。
•请勿在插入交流电源适配器的情况下翻转计算机。这样可能会折断适配器插头。
正确携带计算机
•移动计算机前，请确保卸下所有介质、关闭已连接的设备并断开电源线和线缆。
•拿起敞开的计算机时，请托住其底部。请勿通过抓住显示屏来拿起计算机。
正确操作存储介质和驱动器
•如果计算机随附光盘驱动器，请勿触摸光盘表面或托盘上的激光头。
•等到听到CD或DVD咔嗒一声放入驱动器的中心转轴后，再关上托盘。
•在计算机上，请仅使用旨在与SerialUltrabayEnhanced托架配合使用的光盘驱动器。
•安装硬盘驱动器、固态驱动器或光盘驱动器的时候，请按硬件随附的说明进行操作，并仅在设
备上需要施加压力的位置施加压力。
•更换硬盘驱动器或固态驱动器之前，请关闭计算机。
•更换主硬盘驱动器或固态驱动器之后，请装回驱动器插槽的外盖。
•将当前不使用的外接及可移动硬盘驱动器或光盘驱动器妥善存放在适当的容器或包装中。
第9章.预防出现问题125
•安装SD卡、SDHC卡、SDXC卡和MultiMediaCard等闪存卡之前，请碰一下金属桌面或接
地的金属物体。这样可减少您身上的静电。静电可能损坏设备。
•向或从闪存介质卡（如SD卡）传输数据时，在数据传输完成之前请勿使计算机进入睡眠或休
眠方式；否则，数据可能会遭到破坏。
小心设置密码
•请记住您的密码。如果忘记了超级用户或硬盘密码，Lenovo将无法重置这些密码，可能必须更
换主板、硬盘驱动器或固态驱动器。
保养指纹读取器
以下操作可能损坏指纹读取器或导致其无法正常工作：
•用坚硬的、尖锐的物体刻划指纹读取器的表面。
•用指甲或任何坚硬的物体刮擦指纹读取器的表面。
•手指不洁时使用或接触指纹读取器。
如果发现以下任何一种情况，请用干燥的无绒软布轻轻擦拭指纹读取器的表面：
•指纹读取器的表面不洁或有污渍。
•指纹读取器的表面潮湿。
•指纹读取器经常无法登记或认证您的指纹。
注册您的计算机
•在http://www.lenovo.com/register上向Lenovo注册您的ThinkPad计算机。需要更多
信息，请参阅第17页“注册计算机”。
确保不对计算机进行改动
•只有授权的ThinkPad技术维修人员可拆卸和修理您的计算机。
•请勿改装固定栓或使用带子绑住固定栓，以使显示屏一直打开或关闭。
清洁计算机外盖
请不时地通过执行以下操作清洁计算机：
1.准备一份低刺激性的厨用去污剂混合物。该去污剂不得含有研磨粉或强力化学物质，如酸或
碱。1份去污剂兑入5份水。
2.将经过稀释的去污剂吸入海绵。
3.从海绵中挤出多余的液体。
4.用海绵擦拭外盖，请使用画圆的方式擦拭外盖，务必小心不要留下任何多余的液体。
5.从表面擦掉去污剂。
6.用纯净的自来水漂洗海绵。
7.用干净的海绵擦拭外盖。
8.再用不起毛的软性干布擦拭表面。
9.待表面干透，除去表面上残留的纤维。
126用户指南
清洁计算机键盘
要清洁计算机键盘，请执行以下操作：
1.在无尘的软布上涂一些异丙醇。
注：请勿直接向键盘喷洒清洁剂。
2.用这块布擦拭每个键的表面。逐个擦拭每个键；如果同时擦拭多个键，布可能会钩住相邻的
键，很可能会将其损坏。确保不让液体滴到键上或键之间的空隙中。
3.等待其变干。
4.要清除键下方的碎屑或灰尘，可使用洗耳球配合刷子或吹风机的冷风。
清洁计算机显示屏
要清洁计算机显示屏，请执行以下操作：
1.用柔软的干布轻擦显示屏。如果您看到显示屏上有类似刮擦的痕迹，可能是从外侧压外盖时从
键盘或TrackPoint指点杆沾上的污迹。
2.用干燥的软布轻轻地擦去污迹。
3.如果仍有污迹，则将干燥的无绒软布蘸水或以1:1比例混合的异丙醇和无杂质水。
注：请勿直接向键盘喷洒清洁剂。
4.尽可能拧出更多液体。
5.再次擦拭显示屏；请勿让水滴进计算机。
6.确保显示屏完全干燥之后再合上显示屏。
第9章.预防出现问题127
128用户指南
第10章计算机问题故障诊断
本章介绍计算机出现问题时应采取的措施。
•第129页“诊断问题”
•第129页“故障诊断”
诊断问题
如果计算机出现问题，请将LenovoSolutionCenter程序作为起点开始解决这些问题。
通过LenovoSolutionCenter程序可排除和解决计算机问题。它集中了诊断测试、系统信息收集、
安全状态和支持信息，以及使系统性能达到最大限度的提示和技巧。
注：
•还可从以下网址下载LenovoSolutionCenter程序：
http://www.lenovo.com/diags。
•如果使用的Windows操作系统不是Windows7、Windows8、Windows8.1或Windows
10，则可在以下网址找到有关计算机诊断的最新信息：
http://www.lenovo.com/diagnose
设置计算机时，LenovoSolutionCenter程序将提示您创建恢复盘，此恢复盘可用于将硬盘驱动
器恢复为出厂缺省状态。需要更多信息，请参阅第58页“执行备份和恢复操作”。
要运行LenovoSolutionCenter程序，请参阅第14页“Lenovo程序”。
需要其他信息，请参阅LenovoSolutionCenter帮助系统。
注：如果运行LenovoSolutionCenter程序后无法自行确定并修复问题，请保存并打印由该程序
创建的日志文件。与Lenovo技术支持代表通话时，您将需要这些日志文件。
故障诊断
如果计算机出现错误，它通常会显示一条消息或一个错误代码，或在开启计算机时发出蜂鸣声。
遇到问题时，请参阅本主题中的相应章节，尝试自行解决问题。
计算机停止响应
请立即打印这些说明，并将其与计算机放在一起以供日后参考。
如果计算机完全不响应（无法使用TrackPoint指点设备或键盘），则执行以下操作：
1.按住电源按键4秒钟或更长时间以关闭计算机，然后按电源按键重新启动计算机。如果无法
关闭计算机或无法重新启动计算机，则继续进行步骤2。
注：请勿卸下电池或拔下交流电源适配器。
©CopyrightLenovo2013,2016129
2.从计算机上卸下所有电源（电池和交流电源适配器）。按住电源按键10秒。在计算机上未安装
电池的情况下插入交流电源适配器。如果计算机用交流电源可启动，但在卸下交流电源后装有
电池时不能启动，请致电客户支持中心获取支持。如果计算机无法重新开启，则继续步骤3。
3.卸下连接到计算机的所有外接设备（键盘、鼠标、打印机和扫描仪等）。在计算机上未安装电
池的情况下插入交流电源适配器。如果计算机用交流电源可启动，但在卸下交流电源后装有电
池时不能启动，请致电客户支持中心获取支持。如果计算机无法重新开启，则继续步骤4。
4.
注意：以下步骤需要从计算机卸下容易被静电损坏的组件。确保已正确接地，然后卸下连接到
计算机的所有电源。如果不方便或无把握卸下组件，请致电客户支持中心获取协助。
机器关闭后，卸下所有电源和外接硬件。卸下添加到您的计算机中的任何非原始的内存条。
在计算机上未安装电池的情况下插入交流电源适配器。如果计算机用交流电源可启动，但在卸
下交流电源后装有电池时不能启动，请致电客户支持中心获取支持。如果计算机仍无法开启，
请查阅连接到计算机的其他可由客户更换的组件的用户手册。
如果计算机仍然无法启动，请致电客户支持中心，客户支持专家将协助您解决问题。
处理键盘上泼溅的液体
使用移动式计算机，液体泼溅在键盘上的机会更多。由于大多数液体都是导电的，所以泼溅在键盘
上的液体可能会引起多处短路，并且造成的损坏有可能使计算机无法修复。
如果在计算机上泼溅了液体：
注意：请确保您和交流电源适配器（如果正在使用）之间没有液体造成短路。尽管立即关闭计算机
会丢失一些数据或工作，但是仍让计算机处于开启状态可能会导致计算机无法使用。
1.立即小心地拔下交流电源适配器。
2.立即关闭计算机。如果无法关闭计算机，请卸下电池。通过计算机的电流断开得越快，短路对
计算机造成的损坏减小的可能性就越大。
3.等到确定所有液体都已干燥后才可开启计算机。
注：如果要更换键盘，可以购买一个新键盘。
错误消息
•消息：0177：SVP数据错误，停止POST任务。
解决方案：EEPROM中的超级用户密码的校验和不正确。应该更换主板。将计算机送去维修。
•消息：0183：EFI变量中安全性设置的CRC错误。进入ThinkPadSetup。
解决方案：EFI变量中安全性设置的校验和不正确。进入ThinkPadSetup检查安全性设置，按
F10键，然后按Enter键重新启动系统。如果仍有问题，请将计算机送去维修。
•消息：0187：EAIA数据访问错误
解决方案：访问EEPROM失败。将计算机送去维修。
•消息：0188：RFID序列化信息区域无效
解决方案：EEPROM校验和不正确（块0和1）。应更换主板，并且需要重新设置包装箱序
列号。将计算机送去维修。
•消息：0189：RFID配置信息区域无效
130用户指南
解决方案：EEPROM校验和不正确（块4和5）。应更换主板，并需要重新安装UUID。将计
算机送去维修。
•消息：0190：电池电量严重不足错误
解决方案：由于电池电量过低，计算机关闭。将交流电源适配器连接到计算机，并给电池充电。
•消息：0191：系统安全－请求的远程更改无效
解决方案：系统配置更改已失败。请确认该操作并重试。要消除错误，请进入ThinkPadSetup。
•消息：0199：系统安全－超出安全密码重试次数。
解决方案：如果您输入错误的超级用户密码超过三次，将显示此消息。请确认超级用户密码并
重试。要消除错误，请进入ThinkPadSetup。
•消息：1802：插入了未经认证的网卡－关闭电源并卸下网卡。
解决方案：此计算机上不支持该无线网卡。请将其卸下。
•消息：1820：连接了多台外接指纹读取器。
解决方案：关闭电源并卸下除在主操作系统中设置的读取器之外的所有读取器。
•消息：2100：HDD0（主HDD）检测错误
解决方案：硬盘无法运行。将硬盘送去维修。
•消息：2101：SSD1（M.2）检测错误
解决方案：M.2SSD设备工作不正常。将M.2SSD设备送修。
•消息：2102：SSD2（M.2）检测错误
解决方案：M.2SSD设备工作不正常。将M.2SSD设备送修。
•消息：2110：HDD0（主HDD）读取错误
解决方案：硬盘无法运行。将硬盘送去维修。
•消息：2111：SSD1（M.2）读取错误
解决方案：M.2SSD设备工作不正常。将M.2SSD设备送修。
•消息：2112：SSD2（M.2）读取错误
解决方案：M.2SSD设备工作不正常。将M.2SSD设备送修。
•消息：2200：机器类型和序列号无效。
解决方案：机器类型和序列号无效。将计算机送去维修。
•消息：2201：机器UUID无效。
解决方案：机器UUID无效。将计算机送去维修。
•消息：风扇错误
解决方案：散热风扇发生故障。立即关闭计算机，然后将计算机送修。
•消息：热检测错误。
解决方案：热传感器有问题。立即关闭计算机，然后将计算机送修。
无消息的错误
•问题：不希望计算机屏幕空白时它却为空白。
解决方案：
–如果计算机预装了Windows7操作系统，则可通过执行以下操作禁用任何系统计时器，如
LCD关闭计时器或空白屏幕计时器：
第10章.计算机问题故障诊断131
1.启动PowerManager。
2.单击电源计划选项卡，然后从预定义的电源计划中选择最佳性能。
–如果计算机预装了Windows8或Windows8.1操作系统，则执行以下操作：
1.转到桌面并单击Windows通知区域中的电池状态图标。
2.单击更多电源选项➙显示附加计划，然后选择高性能。
•问题：开启计算机后，屏幕上不显示任何内容，并且计算机在启动时不发出蜂鸣声。
注：如果不确定是否听到蜂鸣声，请按住电源按键4秒或更长时间，从而关闭计算机。然后开
启计算机，再听。
解决方案：请确保：
–交流电源适配器已连接到了计算机上，并且电源线已插入正常工作的电源插座上。
–开启计算机。（再次按电源按键进行确认。）
–适当设置屏幕的亮度。
如果设置了开机密码，请按任意键以显示开机密码提示，然后输入正确的密码并按Enter。
如果这些项都已正确设置，但屏幕仍然为空白，请将计算机送去维修。
•问题：开启计算机后，在空白屏幕上只显示一个白色光标。
解决方案：如果使用分区软件修改了硬盘驱动器上的分区，可能已破坏了有关该分区的信息（即
主引导记录）。
执行以下操作以尝试解决此问题：
1.关闭计算机，然后重新开启。
2.如果在屏幕上仍只看到该指针，则执行以下操作：
–如果已使用分区软件，请使用该软件检查硬盘驱动器上的分区，如有必要，请恢复分区。
–使用恢复解决方案将系统恢复为出厂缺省状态。
如果问题仍然存在，请将计算机送去维修。
•问题：当计算机处于开启状态时，屏幕突然变为空白。
解决方案：可能启用了屏幕保护程序或电源管理。请执行以下任意操作：
–触摸TrackPoint指点设备或轨迹板或者按某个键以退出屏幕保护程序。
–按电源按键，从睡眠或休眠方式唤醒计算机。
蜂鸣声错误
表 5. 蜂 鸣 声 错 误
问题解决方案
一次短蜂鸣声、暂停、三次短蜂鸣声、暂停、三次
以上的蜂鸣声以及一次短蜂鸣声
将计算机送去维修。
一次长蜂鸣声和两次短蜂鸣声视频功能有问题。将计算机送去维修。
132用户指南
表 5. 蜂鸣声错误 （续）
问题解决方案
四次短蜂鸣声循环四次立即关闭计算机，然后将计算机送修。
五次短蜂鸣声主板有问题。将计算机送去维修。
内存条问题
请立即打印这些说明，并将其与计算机放在一起以供日后参考。
如果您的内存条运行不正常，请检查以下几项：
1.验证您的计算机中是否已正确安装并固定好内存条。
可能需要卸下所有后加的内存条，以测试仅含出厂安装内存条的计算机，然后逐根重新安装内
存条以确保连接正确。
2.在启动过程中留意错误消息。
遵循开机自检（POST）的相应纠正措施进行操作。请参阅第130页“错误消息”。
3.验证是否安装了针对您的型号的最新UEFI。
4.验证内存配置和兼容性是否正确，包括最大内存大小和内存速度。
5.运行诊断程序。请参阅第129页“诊断问题”。
联网问题
以下是最常见的联网问题。
以太网问题
•问题：计算机无法连接到网络。
解决方案：请确保：
–线缆安装正确。
必须将网络线缆牢固地连接到计算机的以太网接口和集线器的RJ45接口。计算机与集线器
之间的最大允许距离为100米。如果连接了线缆，并且距离在可接受的范围之内，但是问题
仍然存在，请尝试更换不同的线缆。
–使用正确的设备驱动程序。要安装正确的驱动程序，请执行以下操作：
1.转到“控制面板”，然后单击硬件和声音➙设备管理器。如果提示您输入管理员密码或
对密码进行确认，请输入密码或进行确认。
2.如果网络适配器下的适配器名称旁显示叹号!，则可能所用驱动程序不正确，也可能已禁
用驱动程序。要更新驱动程序，请右键单击突出显示的适配器。
3.单击更新驱动程序软件，然后按照幕上的说明进行操作。
–交换机端口和适配器的双工设置相同。
如果将适配器配置为全双工，请确保将交换机端口也配置为全双工。设置错误的双工模式会
降低性能、引起数据丢失或导致连接断开。
–已安装了网络环境所必需的所有联网软件。
请与局域网管理员核对必需的联网软件。
•问题：适配器无明显原因而停止工作。
第10章.计算机问题故障诊断133
解决方案：网络驱动程序文件可能损坏或丢失。通过参阅前一解决方案中为确保安装正确的设
备驱动程序而执行的操作步骤，来更新驱动程序。
•问题：我的计算机是千兆以太网型号并且使用的速度为1000Mbps，但连接失败或出错。
解决方案：
–使用5类线，并确保网络线缆连接牢固。
–连接到1000BASE-T集线器/交换机（而不是1000BASE-X）。
•问题：WakeOnLAN功能不起作用。
解决方案：确保在ThinkPadSetup中启用了WakeonLAN。如果已启用，请与LAN管理员
核对必需的设置。
•问题：我的计算机是千兆以太网型号，但计算机无法以1000Mbps的速度连接到网络。而是以
100Mbps的速率连接。
解决方案：
–请更换线缆再尝试。
–确保链路对端已设置为自适应。
–确保交换机符合802.3ab（千兆铜导线）。
无线局域网问题
问题：无法使用内置无线网卡连接到网络。
解决方案：请确保：
•飞行模式关闭。
•您的无线局域网驱动程序是最新版。
•您的计算机在无线接入点的范围内。
•启用了无线通信。
注：如果使用的是Windows7操作系统，则单击任务栏上的显示隐藏的图标。此时将显示Access
Connections图标。需要该图标的更多信息，请参阅AccessConnections的帮助信息系统。
在Windows7操作系统中，检查网络名称（SSID）和加密信息。使用AccessConnections程序
验证此区分大小写的信息。
无线广域网问题
问题：显示一条消息，指示安装了未经授权的广域网卡。
解决方案：此计算机不支持广域网卡。卸下广域网卡。
注：某些型号未配备无线广域网卡。
蓝牙问题
注：请随时检查您的连接，并确保没有任何其他支持蓝牙的设备在搜索您要连接的设备。蓝牙连
接中不允许同时搜索。
134用户指南
•问题：即便用耳麦应用模式或音像应用模式连接蓝牙耳麦/耳机，声音也不是来自蓝牙耳麦/耳
机，而是来自本机扬声器。
解决方案：请执行以下操作：
1.退出使用声音设备的应用程序（例如，WindowsMediaPlayer）。
2.转到“控制面板”，然后依次单击硬件和声音➙声音➙播放。
3.如果使用耳麦应用模式，则选择蓝牙免持音频，然后单击设为默认值按钮。如果使用音像
应用模式，请选择立体声音频，然后单击设为默认值按钮。
4.单击确定关闭“声音”窗口。
•问题：任何其他支持蓝牙的设备的地址簿都无法正确接收从Windows7操作系统发来的
PIM项。
解决方案：Windows7操作系统以XML格式发送PIM项，但大多数具有蓝牙功能的设备按
vCard格式处理PIM项。如果另一个具有蓝牙功能的设备可通过蓝牙接收文件，则可将发
自Windows7的PIM项保存为扩展名为.contact的文件。
键盘和其他定位设备的问题
以下是键盘和其他定位设备最常见的一些问题。
TrackPoint指点设备问题
•问题：当计算机开启时或恢复正常操作后，指针漂移。
解决方案：在正常运行中没有使用TrackPoint定位设备时，指针可能会漂移。这是TrackPoint
定位设备的正常特征，并非故障。在以下情况下指针漂移现象可能持续几秒钟。
–开启计算机时
–计算机恢复正常操作时
–长时间按住TrackPoint定位设备时
–当温度改变时
•问题：TrackPoint指点设备或轨迹板不起作用。
解决方案：确保在“鼠标属性”窗口中启用了TrackPoint指点设备或轨迹板。
键盘问题
•问题：键盘上的全部或某些键不起作用。
解决方案：如果连接了外接数字小键盘：
1.关闭计算机。
2.卸下外接数字小键盘。
3.开启计算机，再次尝试使用键盘。
如果解决了键盘问题，请小心地重新连接外接数字小键盘和外接键盘。确保已正确安装接口。
如果问题仍然存在，请通过执行以下操作，确保所安装的设备驱动程序正确无误：
1.转到“控制面板”。将控制面板的视图从“类别”更改为“大图标”或“小图标”。
2.单击键盘。
3.选择硬件选项卡。在设备属性窗格中，确保看到此消息：
设备状态:这个设备运转正常。
如果键盘上的键仍不起作用，请将计算机送去维修。
第10章.计算机问题故障诊断135
•问题：外接数字小键盘上的全部或某些键不起作用。
解决方案：确保外接数字小键盘已正确地与计算机连接起来。
显示屏和多媒体设备的问题
本主题涉及显示屏和多媒体设备（包括计算机显示屏、外接显示器、音频设备和光盘驱动器）的
常见问题。
计算机屏幕问题
•问题：屏幕空白。
解决方案：请执行以下操作：
–按F7键唤醒系统映像。
–如果使用交流电源适配器，或者使用电池并且电池状态图标显示电池电量未用尽，则按F6
以提高屏幕亮度。
–如果计算机处于睡眠方式，则按电源按键，使其从睡眠方式恢复运行。
–如果问题依然存在，请按照下列问题的解决方案进行操作。
•问题：屏幕内容不可读或失真。
解决方案：请确保：
–正确安装了显示设备驱动程序。
–屏幕分辨率和颜色质量设置正确。
–显示器类型正确。
要检查这些设置，请执行以下操作：
1.将外接显示器连接到您的计算机，然后将显示器连接到电源插座。
2.开启外接显示器。
3.右键单击桌面，然后执行以下某项操作：
–对于Windows7、Windows8和Windows8.1：单击屏幕分辨率。
–对于Windows10：单击显示器设置，以全屏显示随后出现的窗口，然后单击高级显示
设置。
注：如果您的计算机无法检测到外接显示器，请单击检测按钮。
4.请执行以下任意操作：
–对于Windows7、Windows8和Windows8.1：单击高级设置。
–对于Windows10：单击显示适配器属性。
5.单击适配器选项卡，确保“适配器信息”窗口中显示的设备驱动程序名称正确无误。然后，
单击属性按钮。如果提示您输入管理员密码或对密码进行确认，请输入密码或进行确认。
检查设备状态框，确保设备工作正常。如果设备工作不正常，则单击故障诊断按钮，然后
按照屏幕上的指示进行操作。
注：设备驱动程序名称取决于已安装在计算机中的视频芯片。
6.单击监视器选项卡，确保“监视器类型”窗口中的监视器类型正确无误。然后，单击属性
按钮。如果提示您输入管理员密码或对密码进行确认，请输入密码或进行确认。检查设备
状态框，确保设备工作正常。如果设备工作不正常，则单击故障诊断按钮，然后按照屏幕
上的指示进行操作。
136用户指南
注：设备驱动程序名称取决于已安装在计算机中的视频芯片。
7.单击颜色管理选项卡，然后单击颜色管理按钮。在显示的“颜色管理”窗口中，单击高级
选项卡，并确保Windows颜色系统默认值区域中的设置符合需求。如果提示您输入管理员
密码或对密码进行确认，请输入密码或进行确认。
•问题：屏幕上显示不正确的字符。
解决方案：是否正确地安装了操作系统或程序？如果安装和配置都正确，应将计算机送去维修。
•问题：关闭计算机后，屏幕仍显示画面。
解决方案：按住电源按键4秒钟或更长时间以关闭计算机，然后重新开启计算机。
•问题：每次开启计算机时，屏幕上都会出现缺失的、脱色的或过亮的点。
解决方案：这是TFT技术的固有特性。计算机的显示屏是由许多薄膜晶体管（TFT）构成
的。屏幕上少数缺失的、脱色的或过亮的点可能会一直存在。
外接显示器问题
•问题：外接显示器屏幕空白。
解决方案：按F7键，并选择想要使用的显示器，图像就会出现。如果问题仍然存在，请执行
以下操作：
1.将外接显示器连接到另一台计算机以确定它可正常工作。
2.将外接显示器重新连接到您的计算机上。
3.请参阅外接显示器附带的手册以查看它所支持的分辨率和刷新率。
–如果外接显示器支持与计算机显示屏的分辨率相同或比它更高的分辨率，请查看外接显
示器上或者外接显示器和计算机显示屏上的输出。
–如果外接显示器支持比计算机显示屏的分辨率更低的分辨率，那么只需查看外接显示器
上的输出即可。（如果您既在计算机显示屏又在外接显示器上查看输出，那么外接显示
器屏幕将为空白或失真。）
•问题：不能设置比当前外接显示器上的分辨率更高的分辨率。
解决方案：确保显示器类型和其他信息正确无误。如有必要，请更新显示器驱动程序。请参阅
第33页“使用外接显示器”。
•问题：屏幕内容不可读或失真。
解决方案：请确保：
–显示器信息正确，并且选择了适当的显示器类型。请参阅上面问题的解决方案。
–请执行以下操作，以确保选择了合适的刷新率：
1.将外接显示器连接到显示器接口，然后将显示器连接到电源插座。
2.开启外接显示器和计算机的电源。
3.右键单击桌面，然后执行以下某项操作：
–对于Windows7、Windows8和Windows8.1：单击屏幕分辨率。
–对于Windows10：单击显示器设置，以全屏显示随后出现的窗口，然后单击高级显
示设置。
注：如果您的计算机无法检测到外接显示器，请单击检测按钮。
4.单击想要使用的显示器的图标（显示器2图标适用于外接显示器）。
5.请执行以下任意操作：
第10章.计算机问题故障诊断137
–对于Windows7、Windows8和Windows8.1：单击高级设置。
–对于Windows10：单击显示适配器属性。
6.单击监视器选项卡。
7.选择正确的屏幕刷新率。
•问题：屏幕上显示的字符有误。
解决方案：安装操作系统或程序时是否遵循了正确的操作步骤？如果遵循了正确的过程，那么
将外接显示器送去维修。
•问题：扩展桌面功能不起作用。
解决方案：启用“扩展桌面”功能。请参阅第34页“选择显示方式”。
•问题：使用扩展桌面功能时，无法设置比辅助显示屏上当前值更高的分辨率或刷新率。
解决方案：将主显示屏的分辨率和色深更改为较低的设置。
•问题：显示屏切换功能不起作用。
解决方案：如果使用扩展桌面功能，请禁用它并更改显示输出位置。如果正在播放DVD影片或
视频剪辑，请停止播放，关闭程序，然后更改显示输出位置。
•问题：当将外接显示器设置为高分辨率时该显示器上的屏幕位置不正确。
解决方案：有时当使用如1600x1200的高分辨率时，图像会飘移到屏幕左侧或右侧。要纠
正此问题，首先确保外接显示器支持所设置的显示方式（分辨率和刷新率）。如果不支持，
请将显示方式设置为显示器支持的方式。如果支持设置的显示方式，请转至显示器本身的设
置菜单并调整那里的设置。通常外接显示器具有访问设置菜单的按键。要了解详细信息，请
参阅显示器随附的文档。
音频问题
•问题：无法正常播放Wave或MIDI声音。
解决方案：确保正确配置了内置音频设备。
1.转到“控制面板”。
2.单击硬件和声音。
3.单击设备管理器。如果提示您输入管理员密码或对密码进行确认，请输入密码或进行确认。
4.双击声音、视频和游戏控制器。
5.确保已启用并正确配置了RealtekHDAudio驱动程序：
•问题：耳机或扬声器不发声，或计算机无法录音。
解决方案：要从一个设备切换到另一个（例如，从扬声器切换到耳机或从外接麦克风切换到内
置麦克风），请执行以下操作：
1.转到“控制面板”，然后单击硬件和声音。
2.单击RealtekHDManager图标。
3.在“设备高级设置”窗口中，确保处于MULTI-STREAM方式。
4.在“混音器”窗口中，选择所需的设备（例如，扬声器）。
5.通过音乐程序（例如，WindowsMediaPlayer）播放声音。确保现在从扬声器传出声音。
6.然后，如果要切换到耳机，则关闭该音乐程序。
7.转至“混音器”窗口。选择另一个设备，当前是耳机。
138用户指南
8.通过该音乐程序播放任何声音。确保从直接连接到系统的耳机传出声音。
需要更多信息，请参阅RealtekHDManager的帮助信息系统。
注：在RealtekHDManager的“混音器”窗口中，设备（如播放设备的扬声器或录音设备的
内置麦克风）条目旁如有复选标记，则表示已选中该设备。
•问题：使用麦克风输入制作的录音音量不够大。
解决方案：通过执行以下操作，确保开启并设置了“麦克风加强”功能：
1.转到“控制面板”，然后单击硬件和声音。
2.单击声音。
3.单击“声音”窗口中的录音选项卡。
4.选择麦克风，然后单击属性按钮。
5.单击级别选项卡，然后向上移动“麦克风加强”滑块。
6.单击确定。
注：有关控制音量的详细信息，请参阅Windows联机帮助。
•问题：无法移动音量或平衡滑块。
解决方案：滑块可能已变灰。这表明其位置被硬件固定，不能更改。
•问题：使用某些音频程序时，音量滑块不保持一致。
解决方案：使用某些声音程序时，滑块改变位置是正常现象。此类程序可感知“音量合成器”
窗口中的设置，并可自行更改这些设置。例如，WindowsMediaPlayer。通常此类程序都有滑
块，可从此类程序内控制声音。
•问题：平衡滑块无法将一个通道完全静音。
解决方案：设计该控件只是调整细微的平衡差异，而不是使某个通道完全静音。
•问题：即使将主音量控制设置为最小，也无法彻底关闭声音。
解决方案：即使将音量合成器控制条设置为最小，仍然会听到一些声音。要完全关闭声音，请
按扬声器静音按键。
•问题：在播放声音的情况下将耳机连接到计算机时，扬声器不发声。
解决方案：连接耳机后，声音流将自动重定向到该耳机。如果希望再次收听来自扬声器的声音，
请确保将这些扬声器设置为缺省设备。要了解详细信息，请参阅RealtekHDAudio的帮助信
息系统。
指纹读取器问题
•问题：读取器的表面脏、有污渍或潮湿。
解决方案：用干燥的无尘软布轻轻地清洁读取器的表面。
•问题：读取器经常无法登记或认证您的指纹。
解决方案：如果读取器的表面脏、有污渍或潮湿，请用干燥的无尘软布轻轻地清洁读取器的表
面。
有关如何维护指纹读取器的提示，请参阅第51页“使用指纹读取器”。
电池和电源问题
本主题包含有关解决电池和电源问题的说明。
第10章.计算机问题故障诊断139
电池问题
•问题：计算机断电后，电池无法在标准充电时间内充满电。
解决方案：电池可能放电过度。请执行以下操作：
1.关闭计算机。
2.确保过度放电的电池在计算机中。
3.将交流电源适配器连接到计算机，并给电池充电。
如果手边有快速充电器，则用它为放电过度的电池充电。
如果电池无法在24小时内充足电，那么应使用一块新电池。
•问题：电池状态图标显示电量用尽前即关闭计算机，或电池状态图标显示电量用尽后计算机仍
运行。
解决方案：给电池放电并重新充电。
•问题：充足电的电池运行时间很短。
解决方案：给电池放电并重新充电。如果电池的使用时间仍很短，那么应使用新电池。
•问题：计算机使用充足电的电池不能工作。
解决方案：电池中的电涌保护器可能处于活动状态。将计算机关闭一分钟以复位保护器；然后
再次开启计算机。
•问题：电池无法充电。
解决方案：电池过热时，不能充电。如果电池很热，请将它从计算机上卸下，让它冷却到室温。
电池冷却后，重新安装电池并重新充电。如果仍无法充电，请送去维修。
交流电源适配器问题
问题：交流电源适配器已连接到计算机和正常工作的电源插座上，但Windows通知区域中未显示
电源适配器（电源插头）图标。交流电源指示灯也未点亮。
解决方案：请执行以下操作：
1.确保交流电源适配器连接正确无误。有关连接交流电源适配器的说明，请参阅计算机随附的
《安全、保修和设置指南》。
2.如果交流电源适配器的连接正确，请关闭计算机，然后拔下交流电源适配器。
3.重新连接交流电源适配器，然后开启计算机。
4.如果Windows通知区域中仍未显示电源适配器图标，请将交流电源适配器和计算机送修。
电源问题
现在打印这些指示信息并和计算机放在一起供以后参考。
如果您的计算机完全没有供电，请检查以下几项：
1.检查电源按键。请参阅第8页“状态指示灯”。只要计算机开启，电源按键指示灯就会点亮。
2.检查所有电源连接。卸下任何电源托板和电涌保护器，将交流电源适配器直接连接到交流电
源插座。
3.检查交流电源适配器。检查是否有任何实物损坏，并确保电源线牢固地连接到适配器模块和
计算机。
4.通过将另一个设备连接到插座，验证交流电源是否正常工作。
140用户指南
如果计算机在电池供电的情况下不运行，请检查下面各项：
1.卸下再装回电池以确保其连接正常。
2.如果电池耗尽电力，请连接交流电源适配器，重新对电池充电。
3.如果电池已充电，但计算机无法运行，请将现有电池更换为新电池。
电源按键问题
问题：系统不响应，无法关闭计算机。
解决方案：按住电源按键4秒钟或更长时间来关闭计算机。如果计算机仍然没有复位，请卸下交
流电源适配器和电池。
引导问题
现在打印这些说明并和计算机放在一起，以备日后参考。
如果在加载操作系统之前收到错误消息，请按照开机自检（POST）错误消息的相应纠正措施进
行操作。请参阅第130页“错误消息”。
如果在POST完成后操作系统正在载入桌面配置时收到错误消息，请检查以下几项：
1.请访问位于http://www.lenovo.com/support的Lenovo支持Web站点并搜索这条错误消
息。
2.请转到位于http://support.microsoft.com/的Microsoft知识库主页并搜索这条错误消息。
睡眠与休眠问题
•问题：计算机意外地进入睡眠方式。
解决方案：如果微处理器过热，计算机将自动进入睡眠方式，以使计算机降温以及保护微处理
器和其他内部组件。检查睡眠方式的设置。
•问题：计算机在开机自检后立即进入睡眠方式。
解决方案：确保：
–电池已充电。
–运行温度在允许范围内。请参阅第13页“运行环境”。
如果电池已充电且温度在范围内，请将计算机送去维修。
•问题：出现电池电量严重不足错误，然后计算机立即关闭。
解决方案：电池电量低。将交流电源适配器连接到计算机，并将它插入电源插座。
•问题：按Fn键从睡眠方式恢复之后，计算机显示器屏幕仍为空白。
解决方案：检查在计算机处于睡眠方式时是否断开了外接显示器的连接或关闭了外接显示器。
如果断开了外接显示器的连接或关闭了外接显示器，在计算机从睡眠方式恢复之前，请连接并
开启外接显示器。如果尚未连接或打开外接显示器就从睡眠方式恢复计算机，并且计算机显示
屏仍保持为空白，请按F6键让计算机显示屏恢复正常显示。
•问题：计算机无法从睡眠方式恢复，或系统状态指示灯（点亮的ThinkPad徽标）缓慢闪烁并
且计算机无法正常工作。
解决方案：如果系统没有从睡眠方式恢复，则可能是因为电池电量已耗尽，所以计算机自动进
入睡眠或休眠方式。检查系统状态指示灯（点亮的ThinkPad徽标）。
第10章.计算机问题故障诊断141
–如果系统状态指示灯（点亮的ThinkPad徽标）缓慢闪烁，说明计算机进入睡眠方式。将交
流电源适配器连接到计算机，然后按Fn键。
–如果系统状态指示灯（点亮的ThinkPad徽标）熄灭，说明计算机处于电源关闭状态或休眠
方式。将交流电源适配器连接到计算机；然后按电源按键以恢复运行。
如果系统仍不从睡眠方式恢复，则系统可能停止响应，而您可能无法关闭计算机。在此情况下，
需要复位计算机。如果尚未保存数据，则数据可能丢失。要复位计算机，请按住电源按键4秒
钟或更长时间。如果系统仍然没有复位，请卸下交流电源适配器和电池。
•问题：计算机无法进入睡眠或休眠方式。
解决方案：检查是否选择了任何禁止计算机进入睡眠或休眠方式的选项。
如果计算机尝试进入睡眠方式，但请求被拒，则可能是因为已禁用连接到USB接口的设备。如
果发生这种情况，请对该USB设备执行热插拔操作。
•问题：当计算机处于休眠方式时，电池会轻微放电。
解决方案：如果启用了唤醒功能，计算机会消耗少许电量。这不是缺陷。要了解详细信息，请
参阅第28页“节能方式”。
驱动器和其他存储设备的问题
本节涉及硬盘驱动器问题、固态驱动器问题和光盘驱动器问题。
硬盘驱动器问题
•问题：硬盘驱动器间歇性地发出卡嗒卡嗒的噪音。
解决方案：在以下情况下可能听到卡嗒卡嗒的噪音：
–当硬盘驱动器开始访问数据或访问完毕时。
–当移动硬盘驱动器时。
–当移动计算机时。
这是硬盘驱动器的正常特性，不是缺陷。
•问题：硬盘驱动器无法运行。
解决方案：在ThinkPadSetup的Startup菜单上，确保该硬盘驱动器位于Bootpriorityorder
列表中。如果硬盘驱动器位于Excludedfrombootorder列表中，则将其禁用。在列表中选择
其条目，然后按Shift+1将其移回Bootpriorityorder列表。
•问题：在计算机的硬盘驱动器上设置硬盘密码后，您将驱动器换到了另一台计算机上。现在您
无法解锁硬盘密码。
解决方案：您的计算机支持增强型密码算法。低于您所用版本的计算机可能不支持这种安全功
能。
固态驱动器问题
问题：当使用Windows中的数据压缩功能压缩文件或文件夹然后解压缩时，写入文件/文件夹或
从其中读取数据的过程会变慢。
解决方案：应用Windows上的磁盘碎片整理工具，以便提高数据访问速度。
光盘驱动器问题
•问题：光盘驱动器（例如CD、DVD或CD-RW驱动器）无法运行。
142用户指南
解决方案：确保计算机已开启并且CD、DVD或CD-RW已正确装在驱动器的中心转轴上。
（应该听到咔嗒声。）
确保驱动器连接器牢固地连接到计算机。如果您使用一个选件，它具有用于安装驱动器的托架，
请确保该选件牢固地连接到计算机并且正常工作。
请确保该驱动器托盘紧密关闭。
确保正确安装了设备驱动程序。
•问题：当CD、DVD或CD-RW光盘旋转时，驱动器发出噪音。
解决方案：如果光盘没有正确地装在驱动器的中心转轴上，那么它可能会摩擦驱动器外盖并发
出噪音。确保将光盘正确地加载到驱动器中。
•问题：即使按弹出按键，托盘也不打开。
解决方案：当您的计算机未开启时，按弹出按键不会使驱动器托盘打开。请确保计算机已开启
且驱动器连接器已牢固地连接到计算机。
如果托盘仍未打开，请确保计算机正在运行，并将拉直的回形针末端插入紧急弹出孔。托盘将
打开。
•问题：无法读取光学介质（例如CD、DVD或CD-RW光盘）。
解决方案：确保CD、DVD或CD-RW光盘洁净。如果不干净，请用清洁套装清洁光盘。
测试另一张CD、DVD或CD-RW光盘。如果计算机能够读取其他光盘，则第一张光盘可能有
缺陷。
确保光盘已装在驱动器的中心枢轴上，标签一面向上。（应该听到咔嗒声。）
确保光盘是以下某种格式：
–音乐CD
–CD-ROM或CD-ROMXA
–多段刻录照片CD
–VCD
–DVD-ROM（DVD视频）
•问题：计算机不能播放CD或者CD音质不佳。
解决方案：确保光盘符合您所在国家或地区的标准。通常，符合当地标准的光盘在标签上标有
CD徽标。如果您使用不符合这些标准的光盘，我们无法保证它将播放，或者播放时有好的声
音质量。
•问题：WinDVD8程序中的HDDVD选项卡为灰色，无法使用它。
解决方案：您的计算机不支持HDDVD驱动器。
软件问题
问题：应用程序无法正确运行。
解决方案：确保问题不是由应用程序引起的。
请检查您的计算机是否具有运行该应用程序所要求的最小内存。请参阅随应用程序提供的手册。
第10章.计算机问题故障诊断143
请检查以下事项：
•该应用程序是否专为您的操作系统而设计。
•其他应用程序是否可在您的计算机上正确运行。
•是否安装了所需的设备驱动程序。
•该应用程序在其他计算机上运行时是否正常。
如果在使用应用程序时显示错误消息，则参阅应用程序随附的手册。
如果此应用程序仍无法正确运行，请与购买处或服务代表联系以获得帮助。
端口和接口问题
以下是端口和接口最常见的问题。
USB问题
问题：连接到USB接口上的设备无法运行。
解决方案：打开“设备管理器”窗口。确认USB设备的设置是正确的，且计算机资源的分配和设
备驱动程序的安装均正确。要打开“设备管理器”窗口，请转到“控制面板”，然后单击硬件和声
音➙设备管理器。如果提示您输入管理员密码或对密码进行确认，请输入密码或进行确认。
请参阅第129页“诊断问题”，然后对USB接口运行诊断测试。
扩展坞问题
问题：尝试开启计算机时计算机不启动，尝试恢复操作时计算机没有响应。
解决方案：请确保：
•交流电源适配器连接到扩展坞。
•计算机牢固连接到扩展坞。
144用户指南
第11章获取支持
本章提供了有关从Lenovo获取帮助和支持的信息。
•第145页“联系Lenovo之前”
•第146页“获取帮助和服务”
•第147页“购买附加服务”
联系Lenovo之前
通常，参阅错误代码说明中的信息、运行诊断程序或查阅LenovoWeb站点即可解决计算机问题。
注册计算机
向Lenovo注册您的计算机。需要更多信息，请参阅第17页“注册计算机”。
下载系统更新
下载已更新的软件可能会解决您所遇到的计算机问题。
要下载更新的软件，请访问以下Web站点并按照屏幕上的说明进行操作：
http://www.lenovo.com/support
记下信息
与Lenovo代表联系前，请记录以下有关您的计算机的重要信息。
记录问题症状和详细信息
致电请求帮助前收集以下问题的答案。然后您能够尽快获取帮助。
•问题是什么？连续出现还是间断出现？
•是否有错误消息？如果有错误代码，错误代码是什么？
•您使用的是什么操作系统？什么版本？
•出现问题时正在运行哪些软件程序？
•该问题是否可以重现？如果可以，如何重现？
记录系统信息
序列号标签位于计算机底部。记录机器类型和序列号。
•Lenovo产品名称是什么？
•机器类型是什么？
•序列号是什么？
©CopyrightLenovo2013,2016145
获取帮助和服务
如果需要帮助、服务、技术协助或仅仅想了解更多有关Lenovo产品的信息，那么您将发现Lenovo
有许多可用的资源协助您。本节包含有关到哪里查找有关Lenovo和我们的产品的其他信息、使用
计算机遇到问题时怎样做以及需要时致电谁来获取服务的信息。
有关您的计算机和预装软件（如果有）的信息在随您的计算机一起提供的文档中获得。该文档包
括印刷版图书、联机图书、自述文件和帮助文件。另外，有关Lenovo产品的信息可以在万维网
上获取。
MicrosoftServicePack是Windows产品更新的最新软件源。可通过Web下载（可能需要支付连
接费用）或光盘获得这些软件。需要更多特定信息和链接，请访问http://www.microsoft.com。
对于Lenovo预装的MicrosoftWindows产品的ServicePack的安装或相关问题，Lenovo提供
技术协助。需要更多信息，请联系客户支持中心。
使用诊断程序
许多计算机问题无需外部帮助即可解决。如果计算机遇到问题，则首先应参阅计算机文档的故障诊
断信息。如果怀疑软件有问题，请参阅操作系统或应用程序随附的文档（包括自述文件和帮助信
息系统）。
ThinkPad笔记本电脑随附了一组可用于帮助识别硬件问题的诊断程序。有关使用诊断程序的说
明，请参阅第129页“诊断问题”。
解决故障信息或诊断程序可能会告诉您需要额外或更新的设备驱动程序或其他软件。可从位
于http://www.lenovo.com/support的Lenovo支持Web站点获得最新的技术信息和下载设
备驱动程序及更新。
Lenovo支持Web站点
可在Lenovo支持Web站点上获得技术支持信息，网址为：
http://www.lenovo.com/support
此Web站点经过更新，现有最新的支持信息，如以下各项：
•驱动程序和软件
•诊断解决方案
•产品和服务保修
•产品和部件详细信息
•用户指南和手册
•知识库和常见问题
致电Lenovo
如果在保修期内，您尝试自己纠正问题，但还是需要帮助，那么您可以致电客户支持中心获取帮助
和信息。在保修期期间可获得以下服务：
•问题确定-将有受过培训的人员辅助您确定是否有硬件问题，并确定需要进行什么操作来修订
问题。
146用户指南
•Lenovo硬件修复-如果确定问题是由在保修期内的Lenovo硬件造成的，那么将有受过培训的
服务人员提供相应级别的服务。
•工程变更管理-有时，产品售出后可能需要更改。Lenovo或Lenovo授权的经销商将提供适用
于您硬件的精选工程变更(EC)。
不涵盖以下内容：
•更换或使用并非为/由Lenovo制造的部件或无保修的部件
•软件问题源的识别
•在安装或升级过程中配置UEFIBIOS
•设备驱动程序的更改、修正或升级
•网络操作系统(NOS)的安装和维护
•应用程序的安装和维护
有关适用于Lenovo硬件产品的Lenovo有限保证条款和条件，请参阅计算机随附的《安全、保修
和设置指南》中的“保修信息”。
如果可能，致电时请留在您的计算机旁，技术工程师帮您解决计算机问题时可能需要您的配合。
请在致电前确保已下载了最新的驱动程序和系统更新、运行了诊断过程并记录了信息。致电寻求
技术协助时，请准备好以下信息：
•机器类型和机型
•计算机、显示器和其他组件的序列号或购货凭证
•问题描述
•任何错误消息的精确用词
•系统的硬件和软件配置信息
电话号码
要获取您所在国家或地区的Lenovo支持电话号码列表，请访问http://www.lenovo.com/suppo
rt/phone或参阅计算机随附的《安全、保修和设置指南》。
注：电话号码如有更改，恕不另行通知。http://www.lenovo.com/support/phone上提供最新的电
话号码。如果未提供您所在国家或地区的电话号码，请致电Lenovo经销商或Lenovo销售代表。
购买附加服务
在保修期内和保修期后均可购买附加服务，如对Lenovo和非Lenovo硬件、操作系统和应用程序
的支持；网络设置与配置服务；升级或延长硬件维修服务；以及定制安装服务。可获得的服务和服
务名可能因国家或地区而异。
有关这些服务的更多信息，请访问：
http://www.lenovo.com/essentials
第11章.获取支持147
148用户指南
附录A法规信息
可在http://www.lenovo.com/compliance上找到最新的合规性信息。
UltraConnect™无线天线的位置
某些ThinkPad型号在显示屏中内置了分集式天线系统以使接收效果达到最佳，这样无论在何处
均可进行无线通信。
1无线局域网天线（辅助天线）
2无线广域网天线（辅助天线）
3无线广域网天线（主天线）
4无线局域网天线（主天线）
无线相关信息
无线互操作性
M.2无线局域网卡旨在可与任何基于直接序列扩频（DSSS）、补码键控（CCK）和/或正交频分
复用（OFDM）无线电技术的无线局域网产品互操作，并且它符合以下标准：
•由电气电子工程师学会制定并批准的针对无线局域网的802.11b/g、802.11a/b/g、802.11n
或802.11ac标准。
•由WiFi联盟制定的无线保真（WiFi）认证。
蓝牙卡符合蓝牙技术联盟SIG制订的蓝牙规范4.0。它支持以下各种应用模式：
注：根据所使用的蓝牙卡和操作系统的不同，某些应用模式可能不可用。
©CopyrightLenovo2013,2016149
•高级音频分发应用模式（A2DP）
•音频/视频控制传输协议（AVCTP）
•音频/视频分发传输协议（AVDTP）
•音频/视频远程控制应用模式（AVRCP）
•基本成像应用模式（BIP）
•基本打印应用模式（BPP）
•拨号网络应用模式（DUN）
•文件传输应用模式（FTP）
•常规访问应用模式（GAP）
•常规音频/视频分发应用模式（GAVDP）
•硬拷贝线缆替代应用模式（HCRP）
•耳麦应用模式（HSP）
•免提应用模式（HFP）
•人机接口设备应用模式（HID）
•消息访问应用模式（MAP）
•对象交换协议（OBEX）
•对象推送应用模式（OPP）
•个人区域网络应用模式（PAN）
•电话簿访问应用模式（PBAP）
•服务发现协议（SDP）
•同步应用模式（SYNC）
•视频分发应用模式（VDP）
•常规属性应用模式（GATT）
•近距离应用模式
•定位应用模式
•立即警报应用模式
•电池状态应用模式
使用环境与健康
本计算机包含的集成无线卡遵循射频（RF）安全标准和建议所规定的准则运行，因此Lenovo认
为消费者可安全使用本产品。这些标准和建议反映了全球科学团体的共识，是一直从事复审和解释
广泛文献研究的科学家们所组成的专家组和委员会经商议后得出的结论。
在某些情况或环境下，建筑物业主或组织负责人可能禁止使用无线设备。例如，这些情况和区域
可能包括以下各项：
•飞机机舱内、医院内或加油站、爆破区域（有电子引爆装置）、医用植入物或佩戴式电子医用
设备（如心脏起搏器）附近。
•在任何其他被视为或确认对其他设备或服务造成干扰的环境中。
150用户指南
如果不清楚对于在特定区域（如机场或医院）使用无线设备的规定，建议先征得使用无线设备的
许可，然后再开启计算机。
无线电合规性信息
配备无线通信的计算机型号遵守已准许其使用无线功能的任何国家或地区针对无线电频率和安全制
定的标准。
巴西无线电合规性信息
Este equipamento opera em caráter secundário, isto é, não tem direito a proteção contra
interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar interferência a
sistemas operando em caráter primário.
This equipment is a secondary type device, that is, it is not protected against harmful
interference, even if the interference is caused by a device of the same type, and it also
cannot cause any interference to primary type devices.
墨西哥无线电合规性信息
Adver
Adver
Advertttencia:
encia:
encia: En Mexico la operación de este equipo estásujeta a las siguientes dos condiciones:
(1) es posible que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o
dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su operación no
deseada.
相关认证信息
下表包含产品名称、合规性标识和机器类型的信息。
产品名称合规性标识机器类型
ThinkPadT440pTP00055A20AN和20AW
出口分类声明
本产品受美国出口管理条例（EAR）的管制，其出口分类控制编号（ECCN）为5A992.c。本产品
可以再出口到EARE1国家或地区列表中所有禁运国家或地区以外的国家或地区。
电子辐射声明
联邦通信委员会一致性声明
以下信息适用于ThinkPadT440p计算机的机器类型20AN和20AW。
附录A.法规信息151
ThisequipmenthasbeentestedandfoundtocomplywiththelimitsforaClassBdigital
device,pursuanttoPart15oftheFCCRules.Theselimitsaredesignedtoprovidereasonable
protectionagainstharmfulinterferenceinaresidentialinstallation.Thisequipment
generates,uses,andcanradiateradiofrequencyenergyand,ifnotinstalledandusedin
accordancewiththeinstructions,maycauseharmfulinterferencetoradiocommunications.
However,thereisnoguaranteethatinterferencewillnotoccurinaparticularinstallation.If
thisequipmentdoescauseharmfulinterferencetoradioortelevisionreception,whichcan
bedeterminedbyturningtheequipmentoffandon,theuserisencouragedtotrytocorrect
theinterferencebyoneormoreofthefollowingmeasures:
•Reorientorrelocatethereceivingantenna.
•Increasetheseparationbetweentheequipmentandreceiver.
•Connecttheequipmentintoanoutletonacircuitdifferentfromthattowhichthereceiver
isconnected.
•Consultanauthorizeddealerorservicerepresentativeforhelp.
Lenovoisnotresponsibleforanyradioortelevisioninterferencecausedbyusingotherthan
specifiedorrecommendedcablesandconnectorsorbyunauthorizedchangesormodifications
tothisequipment.Unauthorizedchangesormodificationscouldvoidtheuser'sauthorityto
operatetheequipment.
ThisdevicecomplieswithPart15oftheFCCRules.Operationissubjecttothefollowing
twoconditions:(1)thisdevicemaynotcauseharmfulinterference,and(2)thisdevicemust
acceptanyinterferencereceived,includinginterferencethatmaycauseundesiredoperation.
ResponsibleParty:
Lenovo(UnitedStates)Incorporated
1009ThinkPlace-BuildingOne
Morrisville,NC27560
PhoneNumber:919-294-5900
加拿大工业部B类辐射规范一致性声明
CANICES-3(B)/NMB-3(B)
欧盟-遵循电磁兼容性（EMC）指令或无线设备指令
Modelswithoutaradiodevice:Thisproductisinconformitywiththeprotection
requirementsofEUCouncilDirective2004/108/EC(until19April,2016)andCouncil
Directive2014/30/EU(from20April,2016)ontheapproximationofthelawsoftheMember
Statesrelatingtoelectromagneticcompatibility.
Modelswitharadiodevice:Thisproductisinconformitywithalltherequirementsand
essentialnormsthatapplytoEUCouncilR&TTEDirective1999/5/EContheapproximation
ofthelawsoftheMemberStatesrelatingtoradioequipment.
Lenovocannotacceptresponsibilityforanyfailuretosatisfytheprotectionrequirements
resultingfromanon-recommendedmodificationoftheproduct,includingtheinstallationof
optioncardsfromothermanufacturers.Thisproducthasbeentestedandfoundtocomply
152用户指南
withthelimitsforClassBequipmentaccordingtoEuropeanStandardsharmonizedin
theDirectivesincompliance.ThelimitsforClassBequipmentwerederivedfortypical
residentialenvironmentstoprovidereasonableprotectionagainstinterferencewithlicensed
communicationdevices.
Lenovo,Einsteinova21,85101Bratislava,Slovakia
德国B类一致性声明
Deutschspr Deutschspr
Deutschsprachiger achiger
achigerEU EU
EUHinweis: Hinweis:
Hinweis:
Hinweis Hinweis
Hinweisfür für
fürGer Ger
Gerät ät
äte e
eder der
derKlasse Klasse
KlasseB B
BEU-Richtlinie EU-Richtlinie
EU-Richtliniezur zur
zurElektr Elektr
Elektromagnetischen omagnetischen
omagnetischenV V
Ver er
ertr tr
träglichk äglichk
äglichkeit eit
eit
DiesesProduktentsprichtdenSchutzanforderungenderEU-Richtlinie2014/30/EU(früher
2004/108/EC)zurAngleichungderRechtsvorschriftenüberdieelektromagnetische
Vertr
¨
aglichkeitindenEU-Mitgliedsstaatenundh
¨
altdieGrenzwertederKlasseBderNorm
gem
¨
aßRichtlinie.
Umdiesessicherzustellen,sinddieGerätewieindenHandbüchernbeschriebenzuinstallieren
undzubetreiben.DesWeiterendürfenauchnurvonderLenovoempfohleneKabelangeschlossen
werden.LenovoübernimmtkeineVerantwortungfürdieEinhaltungderSchutzanforderungen,
wenndasProduktohneZustimmungderLenovoverändertbzw.wennErweiterungskomponenten
vonFremdherstellernohneEmpfehlungderLenovogesteckt/eingebautwerden.
Deutschland: Deutschland:
Deutschland:
Einhaltung Einhaltung
Einhaltungdes des
desGesetz Gesetz
Gesetzes es
esüber über
überdie die
dieelektr elektr
elektromagnetische omagnetische
omagnetischeV V
Ver er
ertr tr
träglichk äglichk
äglichkeit eit
eitvon von
vonBetriebsmitt Betriebsmitt
Betriebsmitteln eln
eln
DiesesProduktentsprichtdem„GesetzüberdieelektromagnetischeVerträglichkeitvon
Betriebsmitteln“EMVG(früher„GesetzüberdieelektromagnetischeVerträglichkeitvonGeräten“).
DiesistdieUmsetzungderEMVEU-Richtlinie2014/30/EU(früher2004/108/EWG)inder
BundesrepublikDeutschland.
Z Z
Zulassungsbescheinigung ulassungsbescheinigung
ulassungsbescheinigunglaut laut
lautdem dem
demDeutschen Deutschen
DeutschenGesetz Gesetz
Gesetzüber über
überdie die
dieelektr elektr
elektromagnetische omagnetische
omagnetische
V V
Ver er
ertr tr
träglichk äglichk
äglichkeit eit
eitvon von
vonBetriebsmitt Betriebsmitt
Betriebsmitteln, eln,
eln,EMVG EMVG
EMVGvom vom
vom20. 20.
20.Juli Juli
Juli2007 2007
2007(früher (früher
(früherGesetz Gesetz
Gesetzüber über
überdie die
die
elektr elektr
elektromagnetische omagnetische
omagnetischeV V
Ver er
ertr tr
träglichk äglichk
äglichkeit eit
eitvon von
vonGer Ger
Gerät ät
äten), en),
en),bzw bzw
bzw. .
.der der
derEMV EMV
EMVEU EU
EURichtlinie Richtlinie
Richtlinie2014/30/EU 2014/30/EU
2014/30/EU
(früher (früher
(früher2004/108/EC), 2004/108/EC),
2004/108/EC),für für
fürGer Ger
Gerät ät
äte e
eder der
derKlasse Klasse
KlasseB. B.
B.
DiesesGerätistberechtigt,inÜbereinstimmungmitdemDeutschenEMVGdas
EG-Konformitätszeichen-CE-zuführen.VerantwortlichfürdieKonformitätserklärungnach
Paragraf5desEMVGistdieLenovo(Deutschland)GmbH,Meitnerstr.9,D-70563Stuttgart.
InformationeninHinsichtEMVGParagraf4Abs.(1)4:
Das Das
DasGer Ger
Gerät ät
äter er
erfüllt füllt
fülltdie die
dieSchutzanfor Schutzanfor
Schutzanforderungen derungen
derungennach nach
nachEN EN
EN55024 55024
55024und und
undEN EN
EN55022 55022
55022Klasse Klasse
KlasseB. B.
B.
附录A.法规信息153
韩国B类一致性声明
日本VCCIB类一致性声明
日本连接到额定电流小于或等于20A/相位的输电线的产品的一致性声明
日本交流电源线声明
Theacpowercordshippedwithyourproductcanbeusedonlyforthisspecificproduct.Do
notusetheacpowercordforotherdevices.
台湾Lenovo产品服务信息
欧亚大陆合规性标志
巴西音频声明
Ouvirsonscommaisde85decibéisporlongosperíodospodeprovocardanosaosistemaauditivo.
154用户指南
附录BWEEE和回收声明
Lenovo鼓励信息技术（IT）设备的所有者负责回收不再使用的设备。Lenovo提供多种计划
和服务，以帮助设备所有者对他们的IT产品进行回收。有关回收Lenovo产品的信息，请访
问http://www.lenovo.com/recycling。可在http://www.lenovo.com/ecodeclaration获得有
关Lenovo产品的最新环境信息。
重要WEEE信息
Lenovo产品上的WEEE标记适用于执行WEEE和电子废弃物法规（如欧洲WEEE指令、印
度电子废弃物管理与处理条例2011）的国家或地区。贴有此标签的设备符合当地关于废弃电
子电气设备（WEEE）的法规。这些法规根据每个地区的适用情况，确定有关回收和再利用废
旧电器的法律框架。此标签贴在多种产品上，表示不得随意丢弃产品，而应将产品送往已建立
的收集系统以回收这些使用期结束的产品。
对于标有WEEE标记的电子电气设备（EEE），用户不得在其使用期结束后将其不加分类直接作为
城市废物处理，而应依照适用的收集机制对WEEE进行回收、再利用和再生，以尽可能降低EEE
因可能存在有害物质而对环境和人类健康造成的任何潜在影响。有关其他WEEE信息，请访问：
http://www.lenovo.com/recycling
中国的回收信息
http://support.lenovo.com.cn/activity/551.htm
日本的回收信息
CollectingandrecyclingadisusedLenovocomputerormonitor
IfyouareacompanyemployeeandneedtodisposeofaLenovocomputerormonitorthatis
thepropertyofthecompany,youmustdosoinaccordancewiththeLawforPromotionof
EffectiveUtilizationofResources.Computersandmonitorsarecategorizedasindustrial
wasteandshouldbeproperlydisposedofbyanindustrialwastedisposalcontractorcertified
©CopyrightLenovo2013,2016155
byalocalgovernment.InaccordancewiththeLawforPromotionofEffectiveUtilizationof
Resources,LenovoJapanprovides,throughitsPCCollectingandRecyclingServices,forthe
collecting,reuse,andrecyclingofdisusedcomputersandmonitors.Fordetails,visitthe
LenovoWebsiteathttp://www.lenovo.com/recycling/japan.
PursuanttotheLawforPromotionofEffectiveUtilizationofResources,thecollectingand
recyclingofhome-usedcomputersandmonitorsbythemanufacturerwasbegunonOctober
1,2003.Thisserviceisprovidedfreeofchargeforhome-usedcomputerssoldafterOctober
1,2003.Fordetails,gotohttp://www.lenovo.com/recycling/japan.
DisposingofLenovocomputercomponents
SomeLenovocomputerproductssoldinJapanmayhavecomponentsthatcontainheavy
metalsorotherenvironmentalsensitivesubstances.Toproperlydisposeofdisused
components,suchasaprintedcircuitboardordrive,usethemethodsdescribedabovefor
collectingandrecyclingadisusedcomputerormonitor.
DisposingofdisusedlithiumbatteriesfromLenovocomputers
Abutton-shapedlithiumbatteryisinstalledinsideyourLenovocomputertoprovidepower
tothecomputerclockwhilethecomputerisoffordisconnectedfromthemainpowersource.
Ifyouneedtoreplaceitwithanewone,contactyourplaceofpurchaseorcontactLenovo.If
youneedtodisposeofadisusedlithiumbattery,insulateitwithvinyltape,contactyourplace
ofpurchaseoranindustrial-waste-disposaloperator,andfollowtheirinstructions.Disposal
ofalithiumbatterymustcomplywithlocalordinancesandregulations.
DisposingofadisusedbatterypackfromLenovonotebookcomputers
YourLenovonotebookcomputerhasalithiumionbatterypackoranickelmetalhydride
batterypack.IfyouareacompanyemployeewhousesaLenovonotebookcomputerand
needtodisposeofabatterypack,contacttheproperpersoninLenovosales,service,or
marketing,andfollowthatperson'sinstructions.Youalsocanrefertotheinstructionsat
http://www.lenovo.com/jp/ja/environment/recycle/battery/.
IfyouuseaLenovonotebookcomputerathomeandneedtodisposeofabatterypack,you
mustcomplywithlocalordinancesandregulations.Youalsocanrefertotheinstructionsat
http://www.lenovo.com/jp/ja/environment/recycle/battery/.
巴西的回收信息
DeclaraçõesdeReciclagemnoBrasil
Descar Descar
Descart t
te e
ede de
deum um
umP P
Pr r
rodut odut
oduto o
oL L
Lenovo enovo
enovoF F
For or
ora a
ade de
deUso Uso
Uso
Equipamentoselétricoseeletrônicosnãodevemserdescartadosemlixocomum,masenviados
àpontosdecoleta,autorizadospelofabricantedoprodutoparaquesejamencaminhadose
processadosporempresasespecializadasnomanuseioderesíduosindustriais,devidamente
certificadaspelosorgãosambientais,deacordocomalegislaçãolocal.
ALenovopossuiumcanalespecíficoparaauxiliá-lonodescartedessesprodutos.Casovocê
possuaumprodutoLenovoemsituaçãodedescarte,ligueparaonossoSACouencaminheum
156用户指南
e-mailpara:reciclar@lenovo.com,informandoomodelo,númerodesérieecidade,afimde
enviarmosasinstruçõesparaocorretodescartedoseuprodutoLenovo.
台湾的电池回收信息
欧盟的电池回收信息
Notice:ThismarkappliesonlytocountrieswithintheEuropeanUnion(EU).
BatteriesorpackagingforbatteriesarelabeledinaccordancewithEuropeanDirective
2006/66/ECconcerningbatteriesandaccumulatorsandwastebatteriesandaccumulators.
TheDirectivedeterminestheframeworkforthereturnandrecyclingofusedbatteries
andaccumulatorsasapplicablethroughouttheEuropeanUnion.Thislabelisappliedto
variousbatteriestoindicatethatthebatteryisnottobethrownaway,butratherreclaimed
uponendoflifeperthisDirective.
InaccordancewiththeEuropeanDirective2006/66/EC,batteriesandaccumulatorsare
labeledtoindicatethattheyaretobecollectedseparatelyandrecycledatendoflife.
Thelabelonthebatterymayalsoincludeachemicalsymbolforthemetalconcernedin
thebattery(Pbforlead,Hgformercury,andCdforcadmium).Usersofbatteriesand
accumulatorsmustnotdisposeofbatteriesandaccumulatorsasunsortedmunicipalwaste,
butusethecollectionframeworkavailabletocustomersforthereturn,recycling,and
treatmentofbatteriesandaccumulators.Customerparticipationisimportanttominimize
anypotentialeffectsofbatteriesandaccumulatorsontheenvironmentandhumanhealth
duetothepotentialpresenceofhazardoussubstances.Forpropercollectionandtreatment,
goto:
http://www.lenovo.com/lenovo/environment
附录B.WEEE和回收声明157
美国和加拿大的电池回收信息
158用户指南
附录C有害物质限制（RoHS）指令
可在http://www.lenovo.com/ecodeclaration上获得最新的环境信息。
欧盟RoHS
ThisLenovoproduct,withincludedparts(cables,cords,andsoon)meetstherequirements
ofDirective2011/65/EUontherestrictionoftheuseofcertainhazardoussubstancesin
electricalandelectronicequipment(“RoHSrecast”or“RoHS2”).
FormoreinformationaboutLenovoworldwidecomplianceonRoHS,goto:
http://www.lenovo.com/social_responsibility/us/en/RoHS_Communication.pdf
土耳其RoHS
TheLenovoproductmeetstherequirementsoftheRepublicofTurkeyDirectiveon
theRestrictionoftheUseofCertainHazardousSubstancesinElectricalandElectronic
Equipment(EEE).
乌克兰RoHS
印度RoHS
RoHScompliantasperE-Waste(Management&Handling)Rules,2011.
©CopyrightLenovo2013,2016159
中国RoHS
160用户指南
162用户指南
附录DENERGYSTAR型号信息
ENERGYSTAR®是美国环保署和美国能源部的一项联合计划，旨在通过高能效的产品和做法节省
资金和保护环境。
Lenovo很荣幸为客户提供具有ENERGYSTAR合格标志的产品。可发现计算机上贴有或电源设
置界面上显示ENERGYSTAR标志。以下机型的Lenovo计算机如贴有ENERGYSTAR标志，
则其设计经测试符合ENERGYSTAR计划对计算机的要求。
20AN和20AW
使用符合ENERGYSTAR标准的产品和利用计算机的电源管理功能可以帮助减少电力消耗。而减
少电力消耗可以帮助节省不必要的开支、提高环境质量和减少温室效应气体排放。
有关ENERGYSTAR的更多信息，请访问：
http://www.energystar.gov
Lenovo鼓励用户在平时使用计算机部件时有效利用能源。为此，Lenovo预设了以下电源管理功
能，当计算机在指定的一段时间内无活动后，这些功能即生效：
电源计划：缺省值（插入交流电源时）
•关闭显示器：10分钟后
•使计算机进入睡眠状态：30分钟后
要从睡眠方式中唤醒计算机，请按键盘上的Fn。需要这些设置的更多信息，请参阅计算机上的
Windows帮助和支持信息。
Lenovo计算机出厂时启用了WakeonLAN功能，即使在计算机处于睡眠方式时该设置仍有效。
如果不需要在计算机处于睡眠方式时启用WakeonLAN，可通过禁用睡眠方式的WakeonLAN
设置，减少耗电量并延长计算机处于睡眠方式的时间。
要禁用睡眠方式的WakeonLAN设置，请执行以下操作：
1.转到“控制面板”，然后单击硬件和声音➙设备管理器。
2.在“设备管理器”窗口展开网络适配器。
3.右键单击您的网络适配器设备，然后单击属性。
4.单击电源管理选项卡。
5.取消选中允许此设备唤醒计算机复选框。
6.单击确定。
©CopyrightLenovo2013,2016163
164用户指南
附录E声明
Lenovo可能不在所有国家或地区提供本文档中讨论的产品、服务或功能特性。有关您所在地区当
前提供的产品和服务的信息，请咨询您当地的Lenovo代表。对Lenovo产品、程序或服务的任何
引用无意明示或默示只能使用该Lenovo产品、程序或服务。只要不侵犯Lenovo的知识产权，任
何同等功能的产品、程序或服务，都可以代替Lenovo产品、程序或服务。但是，评估和验证任何
其他产品、程序或服务，则由用户自行负责。
Lenovo对于本文所述内容可能已拥有专利或正在申请专利。提供本文档并未授予用户使用这些专
利的任何许可。您可以用书面方式将许可查询寄往：
Lenovo (United States), Inc.
1009 Think Place - Building One
Morrisville, NC 27560
U.S.A.
Attention: Lenovo Director of Licensing
LENOVO“按现状”提供本出版物，不附有任何种类的（无论是明示的还是默示的）保证，包括
但不限于默示的有关非侵权、适销和适用于某种特定用途的保证。某些管辖区域在某些交易中不允
许免除明示或默示的保证，因此本条款可能不适用于您。
本信息中可能包含技术方面不够准确的地方或印刷错误。此处的信息将定期更改；这些更改将编入
本出版物的新版本中。Lenovo可以随时对本出版物中描述的产品和/或程序进行改进和/或更改，
而不另行通知。
本文档中描述的产品并非旨在用于移植或其他生命支持的应用，在这些应用中的故障可能导致人身
伤害或死亡。本文档中包含的信息并不影响或更改Lenovo产品规格或保修。本文档中的任何内容
都不能作为Lenovo或第三方的知识产权下的明示或默示的许可或保证。本文档中包含的所有信息
都是在特定的环境中获得并且作为插图显示。在其他操作环境中获得的结果可能会有所不同。
Lenovo可以按它认为适当的任何方式使用或分发您所提供的任何信息而无须对您承担任何责任。
本出版物中提供的对非LenovoWeb站点的任何引用都是为了方便起见，任何情况下都不作为对
这些Web站点的公开支持。这些Web站点上的资料不属于本Lenovo产品的资料，并且使用这
些Web站点时风险自担。
此处包含的任何性能数据都是在受控环境中测得的。因此，在其他操作环境中获得的数据可能会有
明显的不同。有些测量可能是在开发级的系统上进行的，因此不保证与一般可用系统上进行的测量
结果相同。此外，有些测量是通过推算而估计的。实际结果可能会有差异。本文档的用户应当验
证其特定环境的适用数据。
商标
以下术语是Lenovo在美国和/或其他国家或地区的商标：
Lenovo
AccessConnections
ActiveProtectionSystem
RescueandRecovery
©CopyrightLenovo2013,2016165
SecureDataDisposal
ThinkPad
TrackPoint
UltraConnect
Intel和IntelSpeedStep是IntelCorporation或其子公司在美国和/或其他国家或地区的商标。
Microsoft、Windows、Direct3D、BitLocker和Cortana是Microsoft公司集团的商标。
MiniDisplayPort（mDP）和DisplayPort是视频电子标准协会的商标。
HDMI和HDMI高清晰度多媒体接口这两个用语是HDMILicensingLLC在美国和其他国家或地
区的商标或注册商标。
其他公司、产品和服务名称可能是其他公司的商标或服务标记。
166用户指南
