AIO 730S
Guide d'utilisation
Type de machine (TM) : F0DX, F0DY
TM Energy Star : F0DX, F0DY
2
Vue frontale de l'ordinateur
ATTENTION : veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Cela afin de ne pas générer de
problèmes thermiques.
ATTENTION : si votre ordinateur est équipé d'une télécommande infrarouge (IR), ne mettez pas le
récepteur IR USB dans le même plan que l'écran.
LED infrarouges
Caméra intégrée
LED infrarouges
Caméra intégrée
Voyant d'alimentation
ou
3
Vue du bas de l'ordinateur
Capot coulissant de ma caméra
Prise audio combinée*
Lecteur de carte mémoire
Orifices d'aération
REMARQUE :
• Lapriseaudiocombinéeneprendpasenchargelesmicrophonesconventionnels.
• Différentesnormesdusecteurpourraientempêcherlafonctiond'enregistrementd'êtrepriseunchargesi
des microphones ou des casques tiers sont branchés.
* Prise audio combinée : utilisée pour brancher le casque.
4
Vue arrière de l'ordinateur
Bouton Power (Alimentation)
Commutateur d'entrée/sortie
HDMITM
Commutateur d'entrée/sortie
HDMITM 1.4
Connecteur d'alimentation
Connecteur Ethernet
Connecteur USB 3.1 Gen 1
type C
Connecteurs USB 3.0
Connecteurs USB 3.0
Connecteurs USB 3.0
5

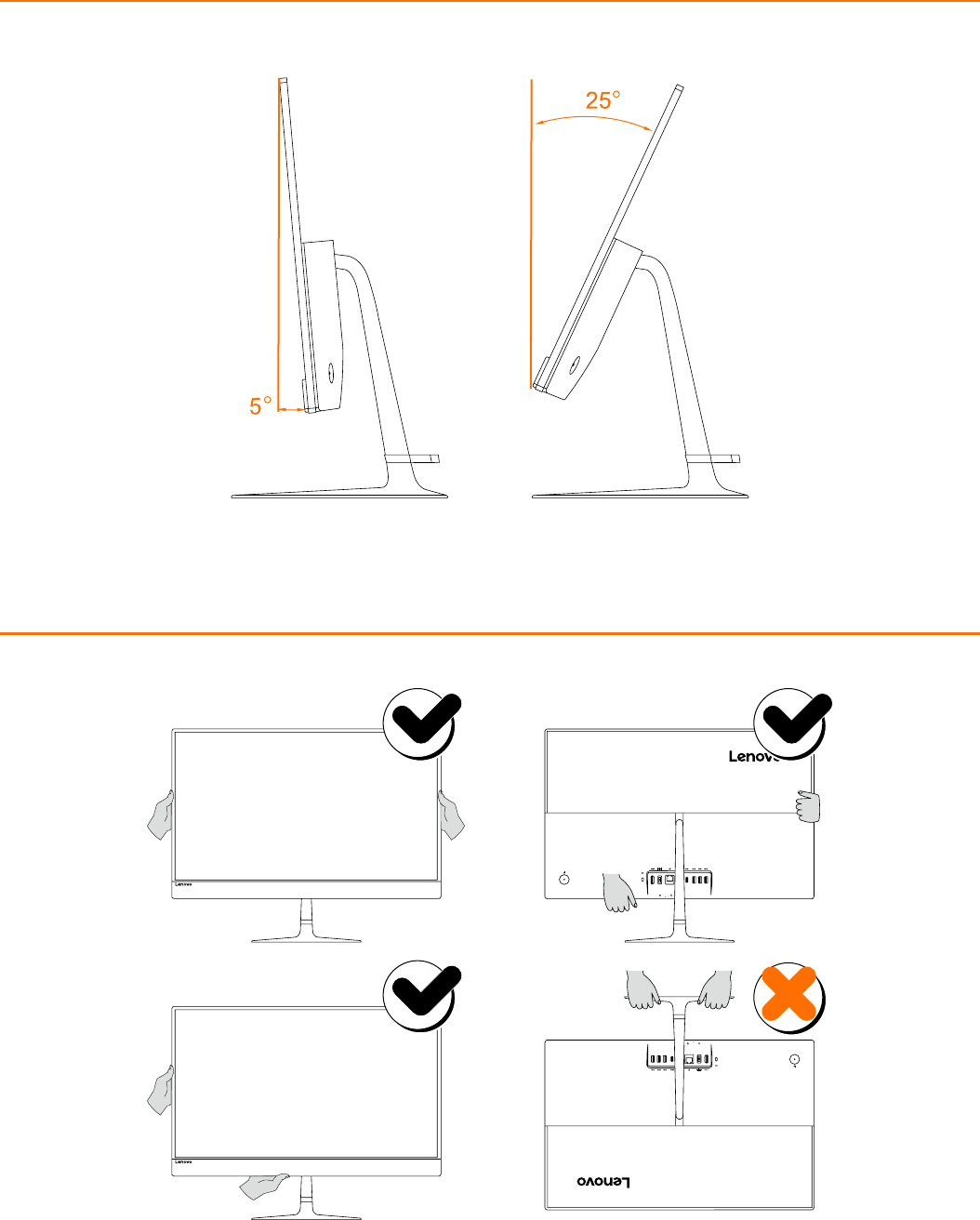

Réglage du socle de l'ordinateur
Transport de l'ordinateur
6
Consignes de sécurité concernant le remplacement des
unités CRU
N'ouvrez pas l'ordinateur ou ne tentez pas d'effectuer des réparations avant d'avoir lu les “consignes de
sécurité” figurant dans le Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage et le
Guide des informations importantes relatives aux produits fournis avec l'ordinateur.
Si vous ne disposez plus du Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage ni
du Guide des informations importantes relatives aux produits, vous pouvez vous le procurer en ligne sur le site
Web http://www.lenovo.com/UserManuals.
Instructions à suivre avant le démontage
Avant de procéder au démontage, effectuez les tâches suivantes :
1. Mettez le système et tous les périphériques hors tension.
2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur.
3. Placez le système sur une surface plate et stable.
Les CRU pour votre ordinateur comprennent : clavier, souris, adaptateur ou cordon d'alimentation.
