PC de bureau

ideacentre 510S

Guide d'utilisation

Type de machine (TM) : 90K8 [ideacentre 510S-07ICB/Energy Star]

1

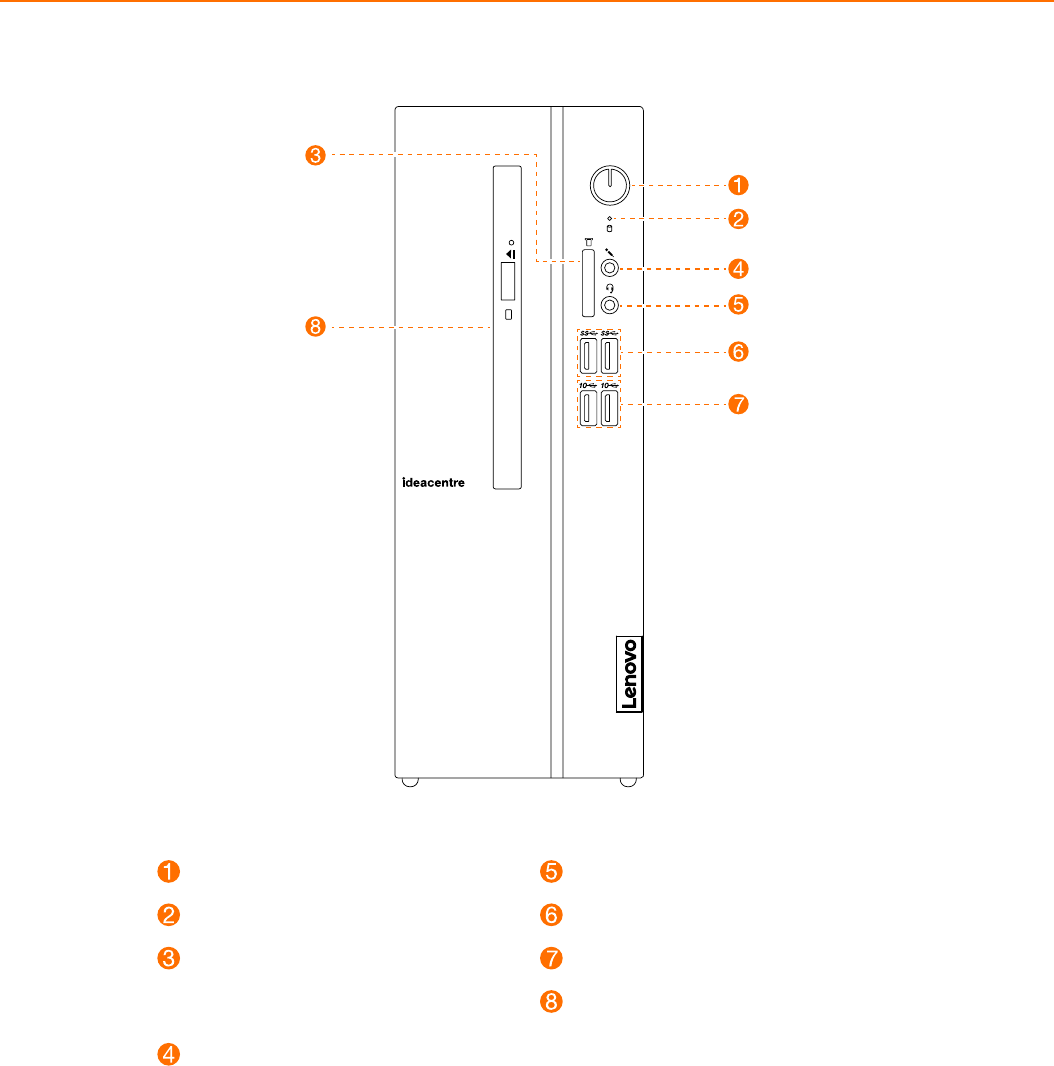

Vue frontale de l'ordinateur

ATTENTION : veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Cela afin de ne pas générer de

problèmes thermiques.

Bouton Power (Alimentation)

Voyant de l’unité de disque dur

Lecteur de carte mémoire

(sur certains modèles

uniquement)

Connecteur microphone

Prise audio combinée*

Connecteurs USB 3.0 (2)

Connecteurs USB 3.1 Gen 2 (2)

Lecteur optique

(sur certains modèles

uniquement)

* Prise audio combinée : utilisée pour brancher le casque.

2

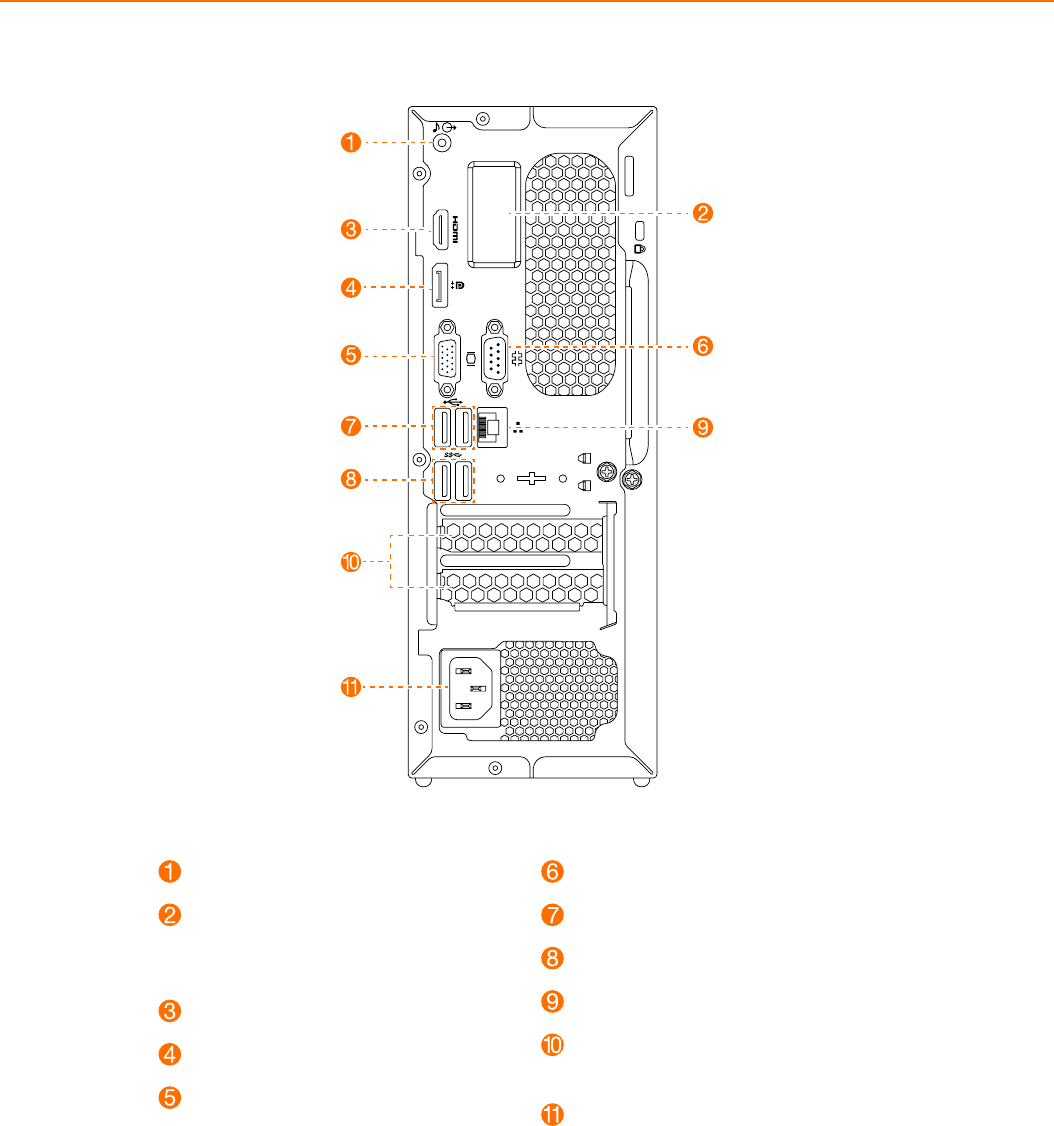

Vue arrière de l'ordinateur

Connecteur audio

Antenne Wi-Fi

(sur certains modèles

uniquement)

Connecteur de sortie HDMI

Connecteur DisplayPort®

Connecteur VGA intégré

Connecteur série

Connecteurs USB 2.0 (2)

Connecteurs USB 3.0 (2)

Connecteur Ethernet

Emplacements pour carte

d'extension

Connecteur d'alimentation

REMARQUE : si le modèle dispose de deux connecteurs d'écran VGA, utilisez le connecteur de la carte

graphique.

ATTENTION : n'ouvrez pas le capot de l'antenne Wi-Fi.

3

Consignes de sécurité concernant le remplacement des

unités CRU

N'ouvrez pas l'ordinateur ou ne tentez pas d'effectuer des réparations avant d'avoir lu les “consignes de

sécurité” figurant dans le Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage et le

Guide des informations importantes relatives aux produits fournis avec l'ordinateur.

Si vous ne disposez plus du Guide d'informations sur la sécurité, la garantie, l'environnement et le recyclage ni

du Guide des informations importantes relatives aux produits, vous pouvez vous le procurer en ligne sur le site

Web http://www.lenovo.com/UserManuals.

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes :

1. Mettez le système et tous les périphériques hors tension.

2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur.

3. Placez le système sur une surface plate et stable.

Les CRU pour votre ordinateur comprennent :

• clavier

• souris

• disquedur

• disqueSSD

• lecteuroptique

• modulelecteurdecarte

• AdaptateurPCIexpress

• alimentationélectrique

• modulemémoire

• pilebouton

Cette partie présente les instructions de remplacement des composants suivants :

• Modulelecteurdecarte(Suivezlesétapes:

1

2

3

)

• Unitéoptique(Suivezlesétapes:

1

2

4

)

• Disquedur(Suivezlesétapes:

1

2

4

5

)

• DisqueSSD(Suivezlesétapes:

1

6

• AdaptateurPCIExpress(Suivezlesétapes:

1

7

)

• Alimentation(Suivezlesétapes:

1

8

)

• Modulemémoire(Suivezlesétapes:

1

9

)

• Pilebouton(Suivezlesétapes:

1

10

)

4

1

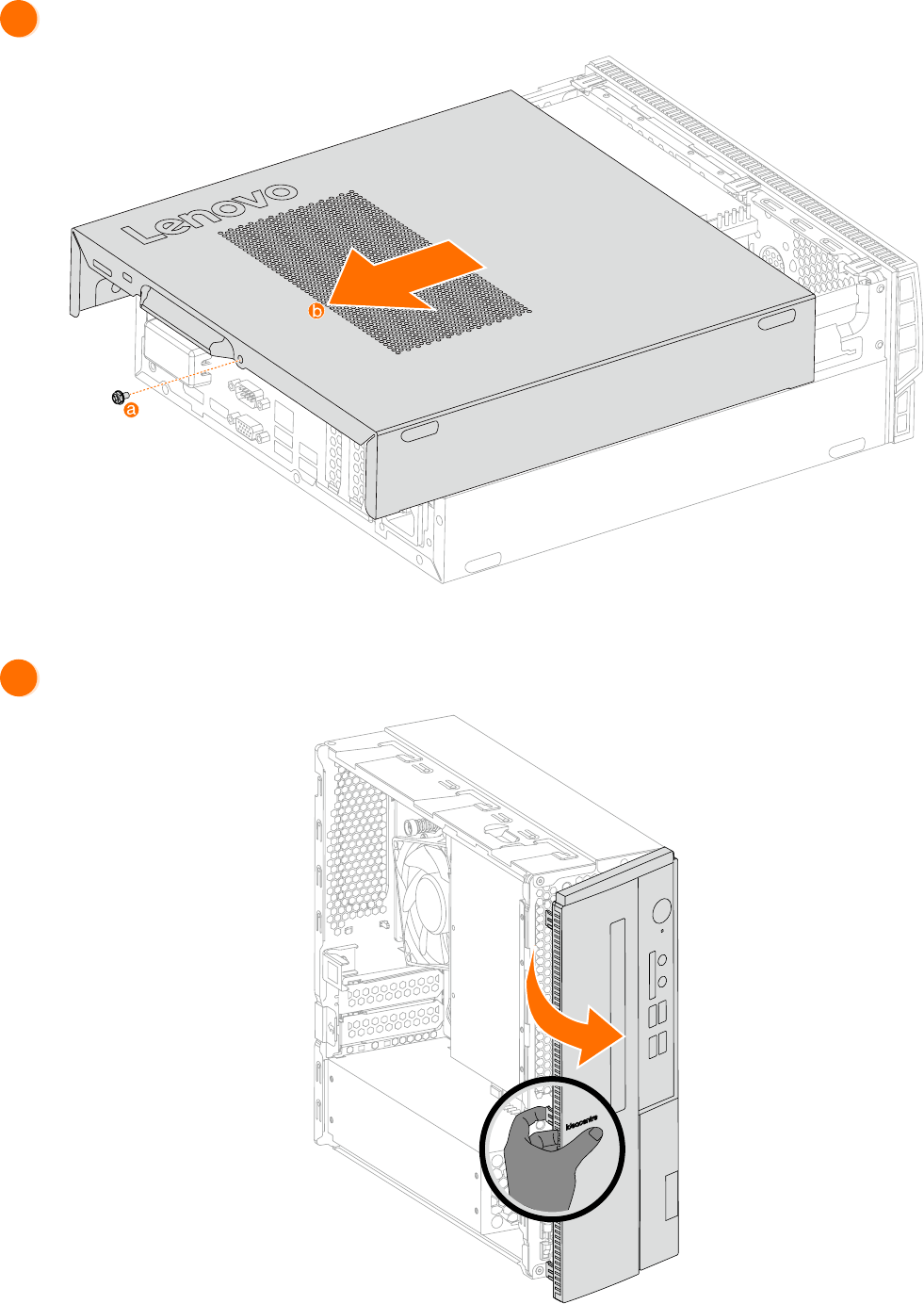

Retrait du capot de l'ordinateur

2

Retrait du cache avant

5

3

Remplacement du module lecteur de carte

4

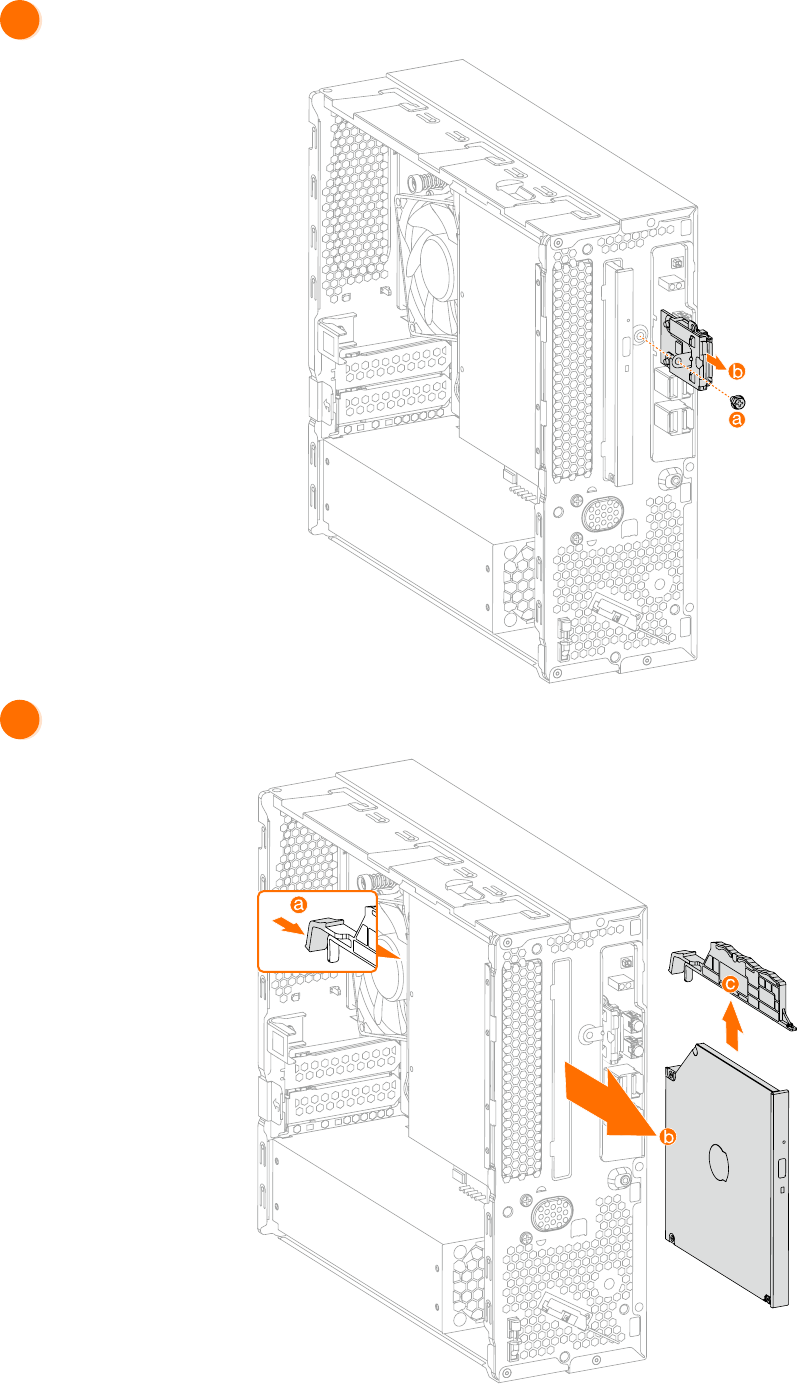

Remplacement du lecteur optique

6

5

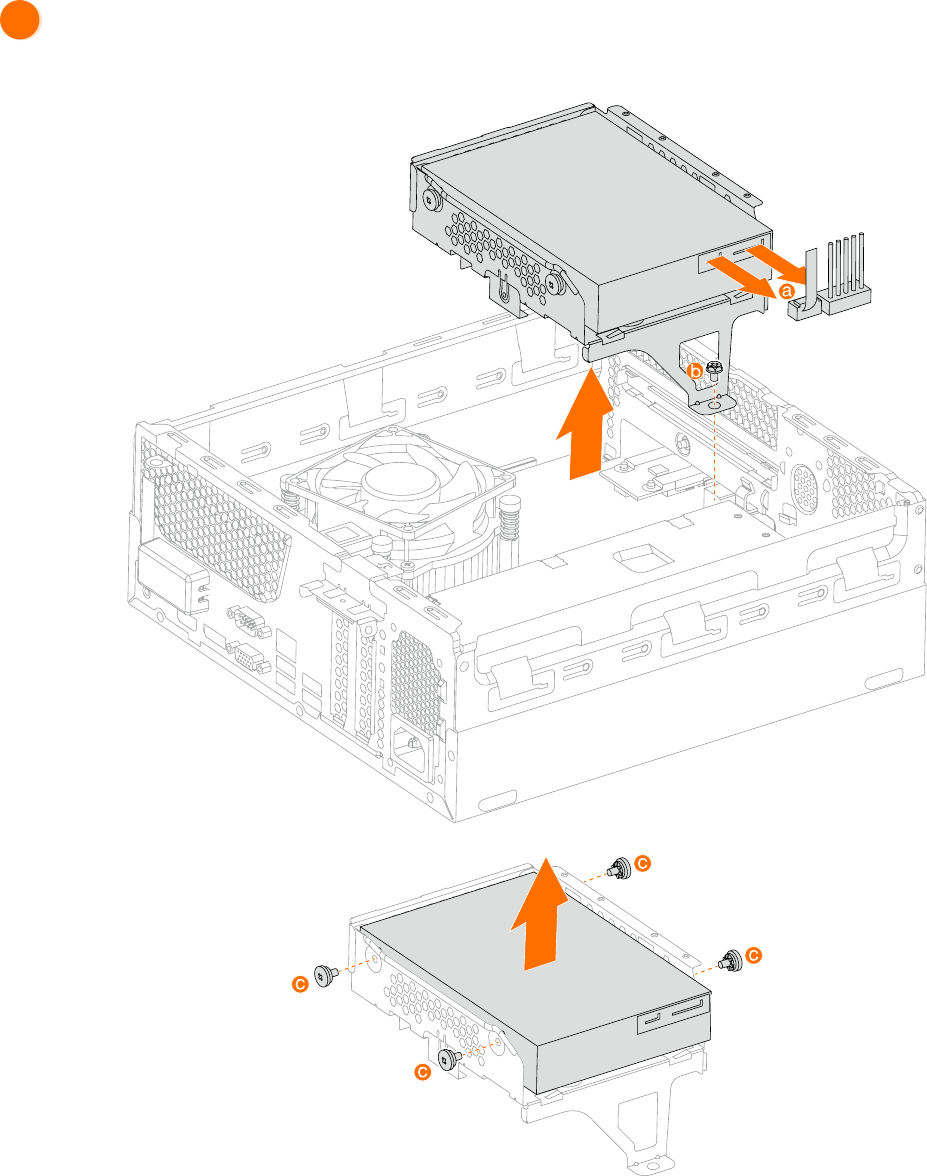

Remplacement d'un disque dur

Disque dur : 3.5"

7

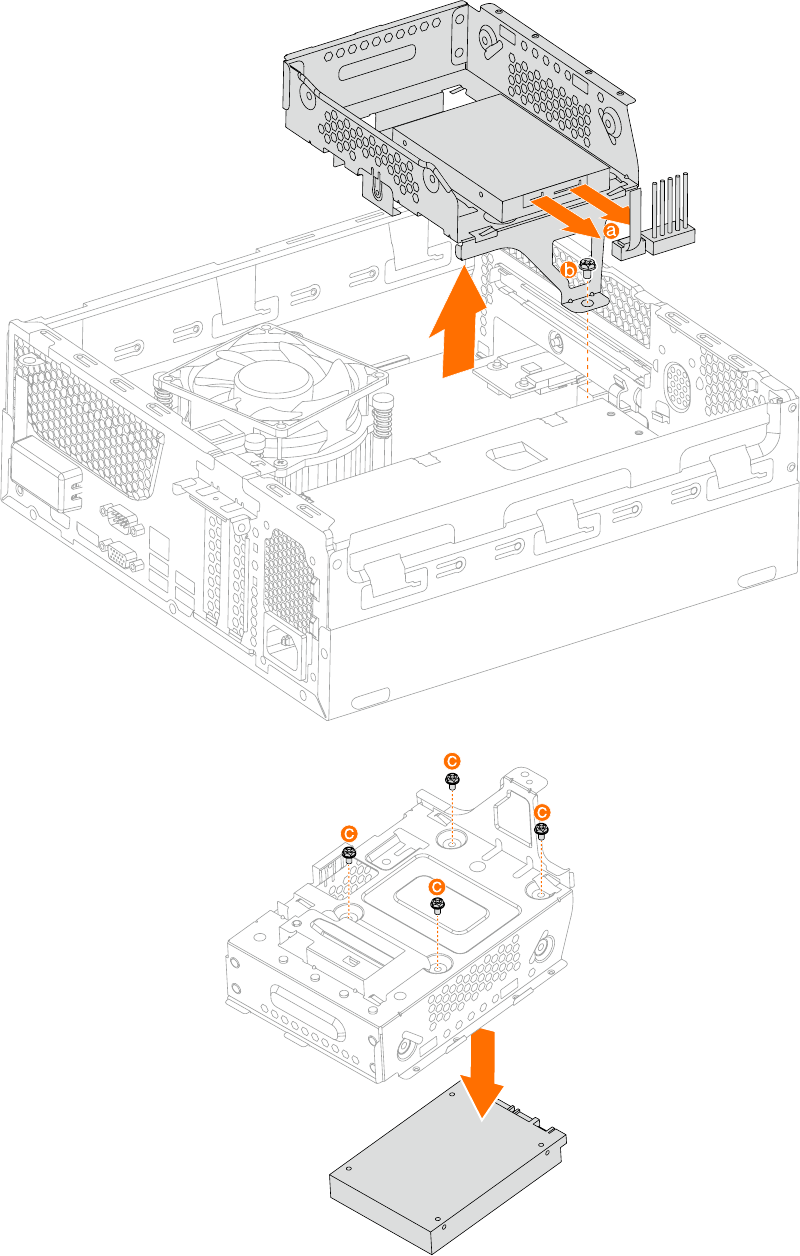

Disque dur : 2.5"

8

6

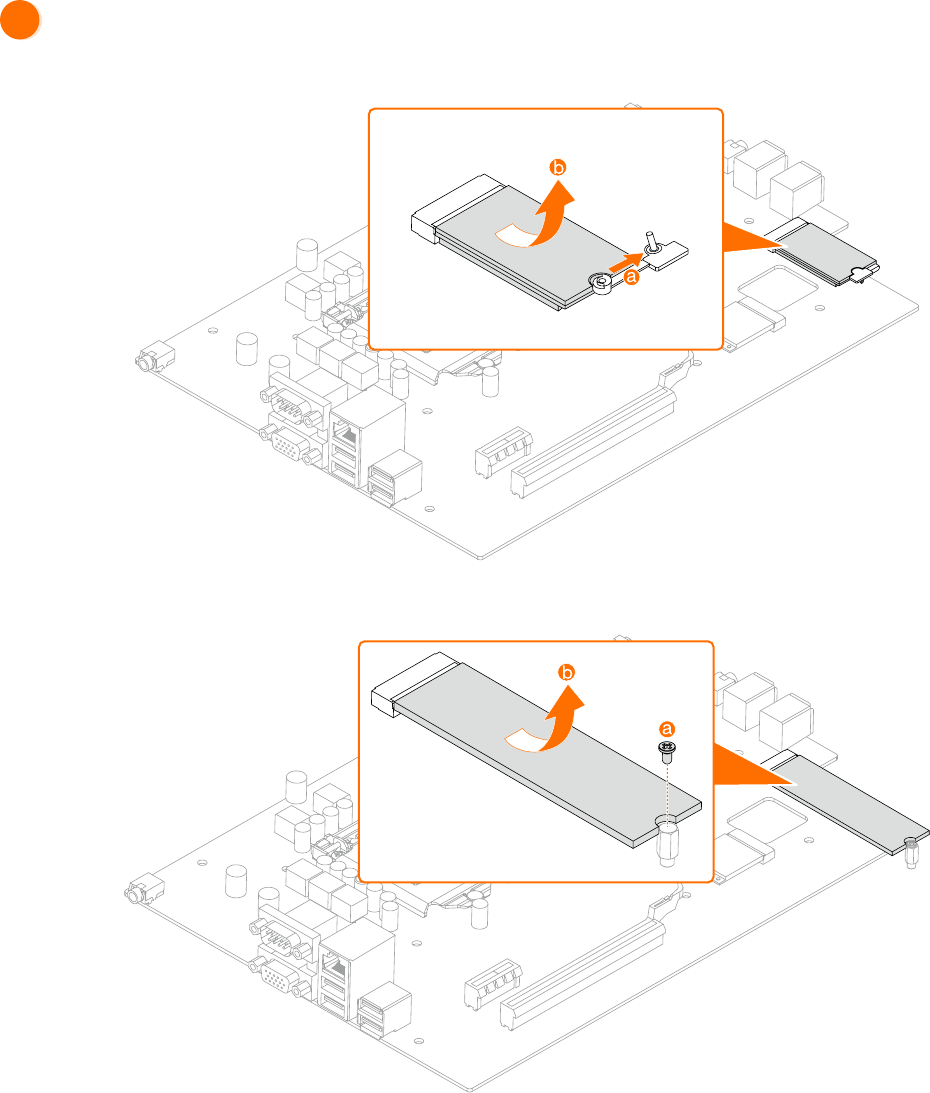

Remplacement d'un disque SSD

M.2 SSD 2242 :

M.2 SSD 2280 :

9

7

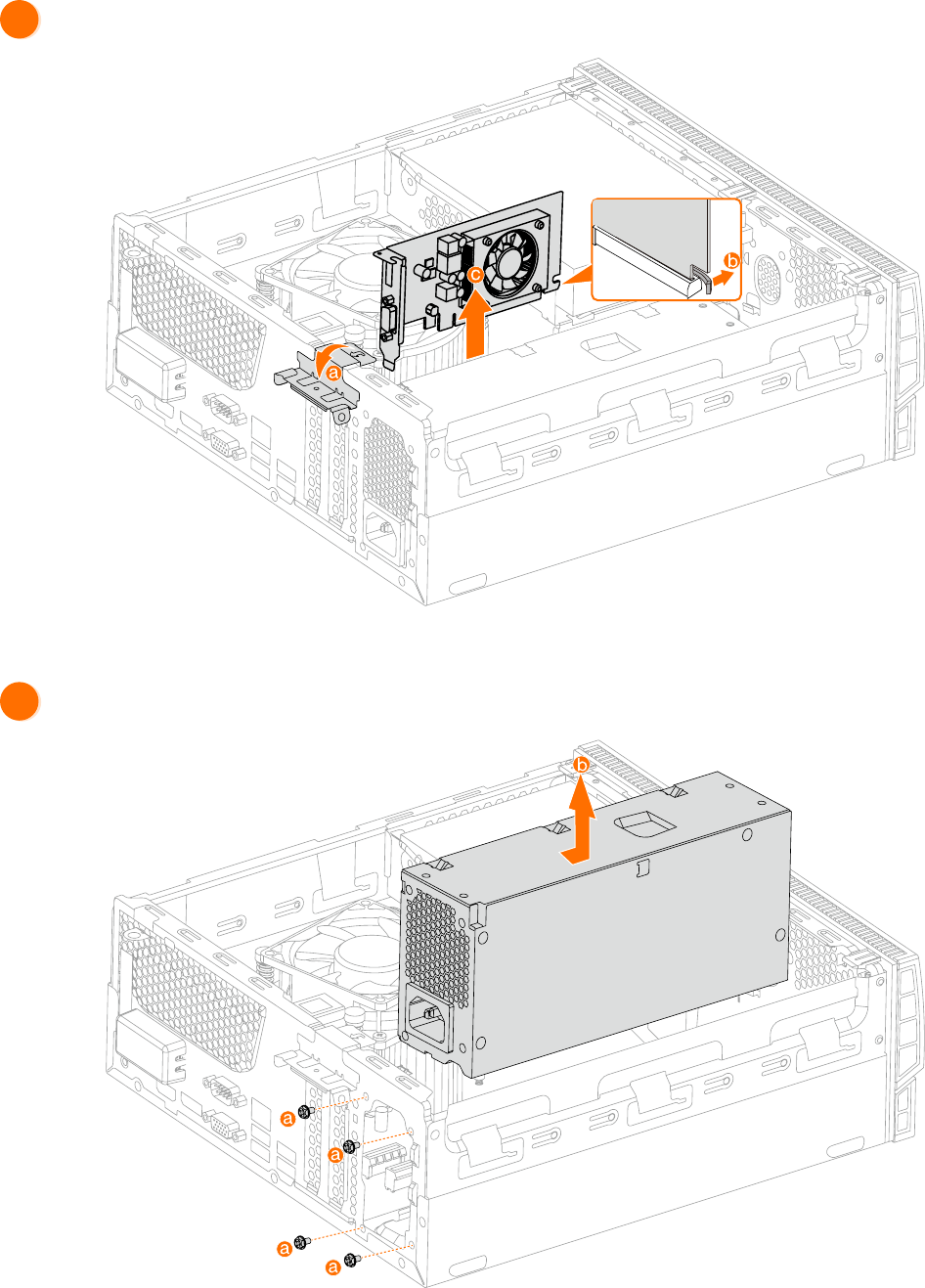

Remplacement d'un adaptateur PCI Express

8

Remplacement de l'alimentation

10

10

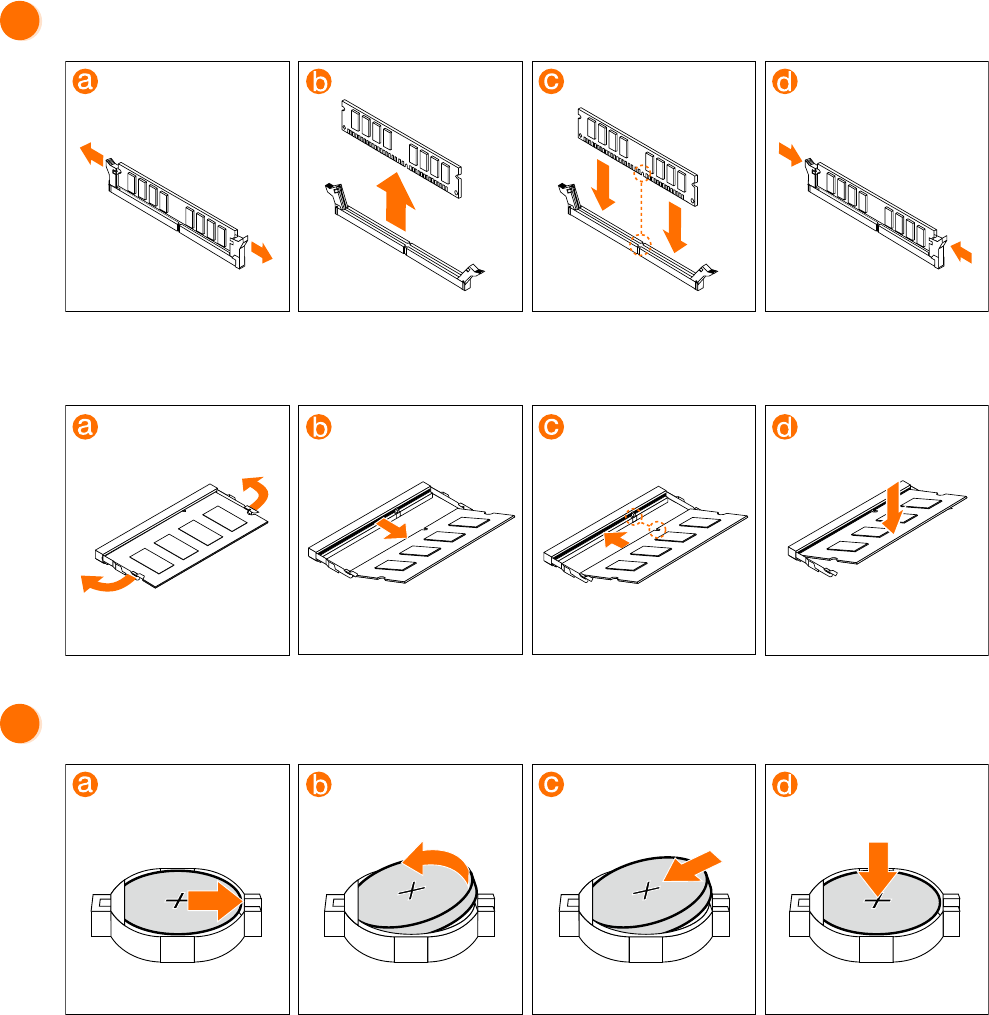

Remplacement de la pile bouton

9

Remplacement d'un module de mémoire

ou
