ideacentre 510S
Desktop PC
ユーザーガイド
マシン タイプ (MT): 90K8 [ideacentre 510S-07ICB/Energy Star]
1

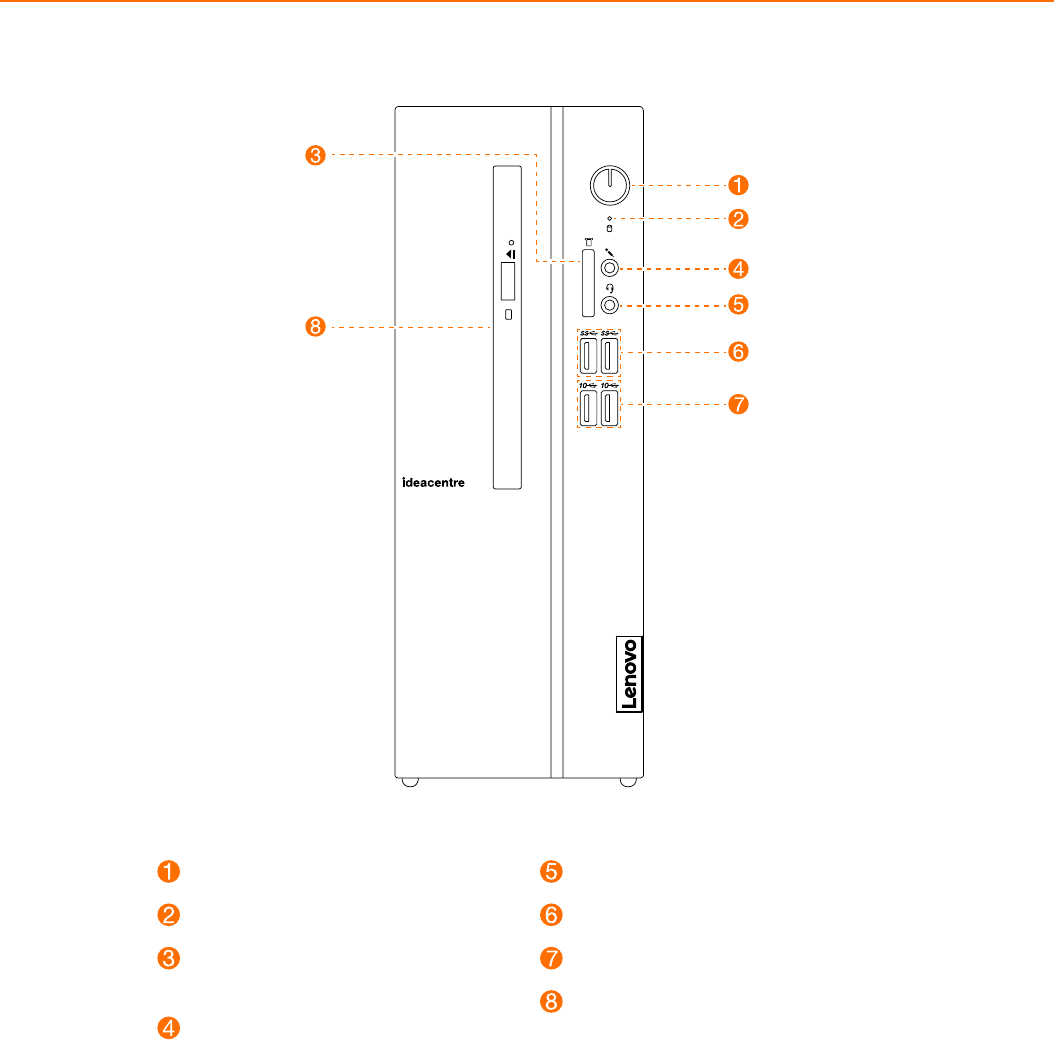

コンピュータの前面図
注意事項： コンピュータの通気口をふさがないようにご注意ください。 排気口をふさぐと、異常発熱の恐
れがあります。
電源ボタン
ハードディスクドライブランプ
メモリーカードリーダー
(一部のモデルのみ )
マイクロホンコネクター
コンボオーディオジャック *
USB 3.0 コネクター (2)
USB 3.1 Gen 2 コネクター (2)
光学式ドライブ
(一部のモデルのみ )
* コンボオーディオジャック： ヘッドセットの接続に使用します。
2

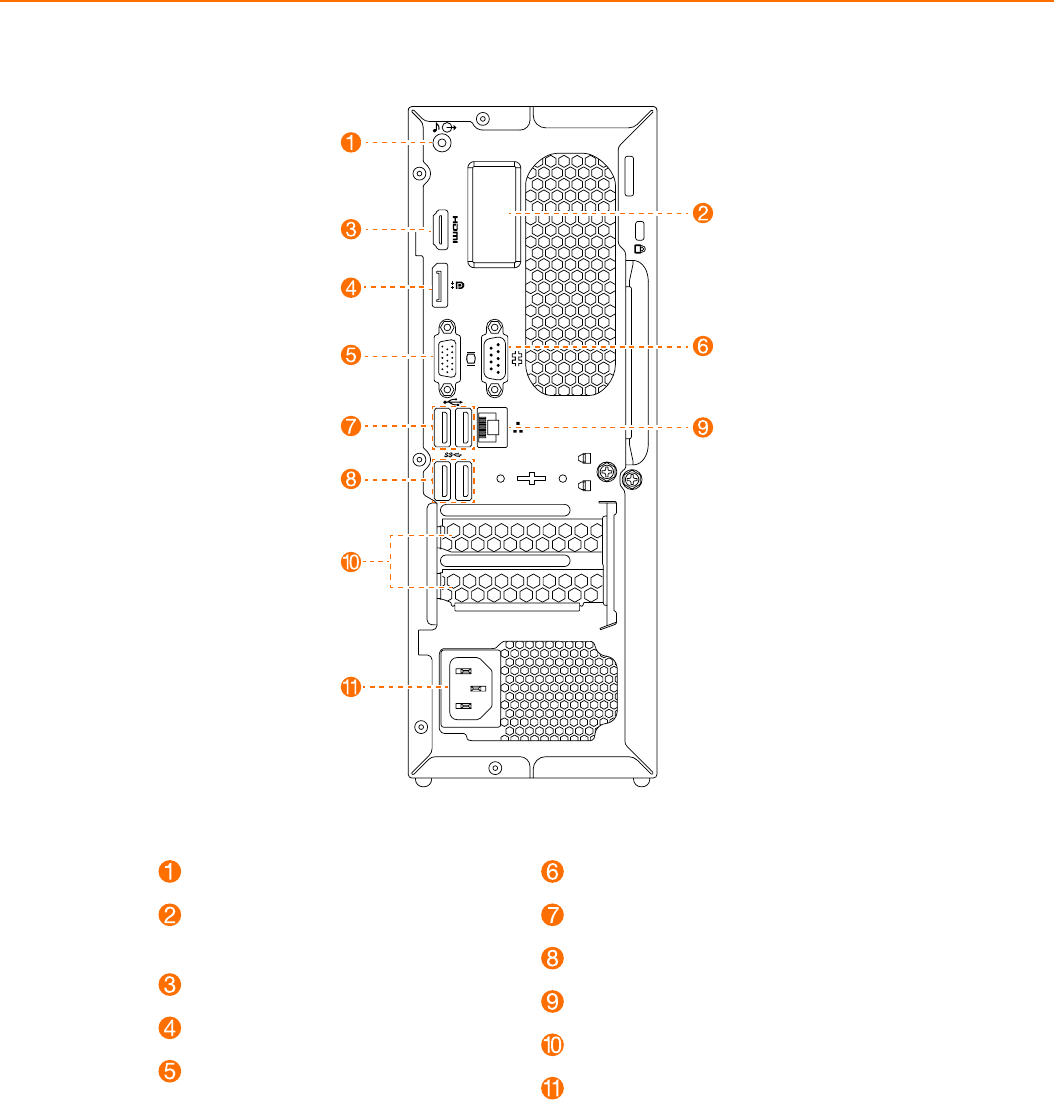

コンピュータの背面図
オーディオコネクター
Wi-Fi アンテナ
(一部のモデルのみ )
HDMI OUT コネクター
DisplayPort® コネクター
オンボード VGA コネクター
シリアルコネクター
USB 2.0 コネクター (2)
USB 3.0 コネクター (2)
イーサネットコネクター
拡張カード スロット
電源コネクター
注：お使いのモデルが VGA モニターポートを 2 つ搭載している場合は、必ずグラフィックスアダプターの
コネクターを使用してください。
注意事項：Wi-Fi アンテナカバーを開けないでください。
3
CRU 交換時の安全についての注意事項
コンピュータのカバーを開いたり何らかの修理を試みたりする場合は、その前に必ず安全、保証、環境、
リサイクルの情報ガイドおよびコンピュータに付属の重要な製品情報ガイドをお読みください。
もし安全、保証、環境、リサイクルの情報ガイドおよび重要な製品情報ガイドをお持ちでない場合は、Web
サイト (http://www.lenovo.com/UserManuals) からオンラインで入手できます。
分解前の手順
分解作業に入る前に、以下のことを確実に実施してください。
1. システムおよびすべての周辺機器の電源をオフにします。
2. すべての電源ケーブルと信号ケーブルをコンピュータから取り外します。
3. システムを平らで安定した場所に置きます。
コンピュータの CRU には下記が含まれます。
• キーボード
• マウス
• ハードディスクドライブ
• 半導体ドライブ
• 光学式ドライブ
• カードリーダーモジュール
• PCI Express アダプター
• 電源
• メモリーモジュール
• コイン型電池
本パートでは、以下の部品の交換手順について説明します。
• カードリーダーモジュール ( 手順 :
1
2
3
)
• 光学式ドライブ ( 手順 :
1
2
4
)
• ハードディスクドライブ ( 手順 :
1
2
4
5
)
• 半導体ドライブ ( 手順 :
1
6
• PCI Express アダプター ( 手順 :
1
7
)
• 電源 ( 手順 :
1
8
)
• メモリーモジュール ( 手順 :
1
9
)
• コイン型電池 ( 手順 :
1
10
)
4
1

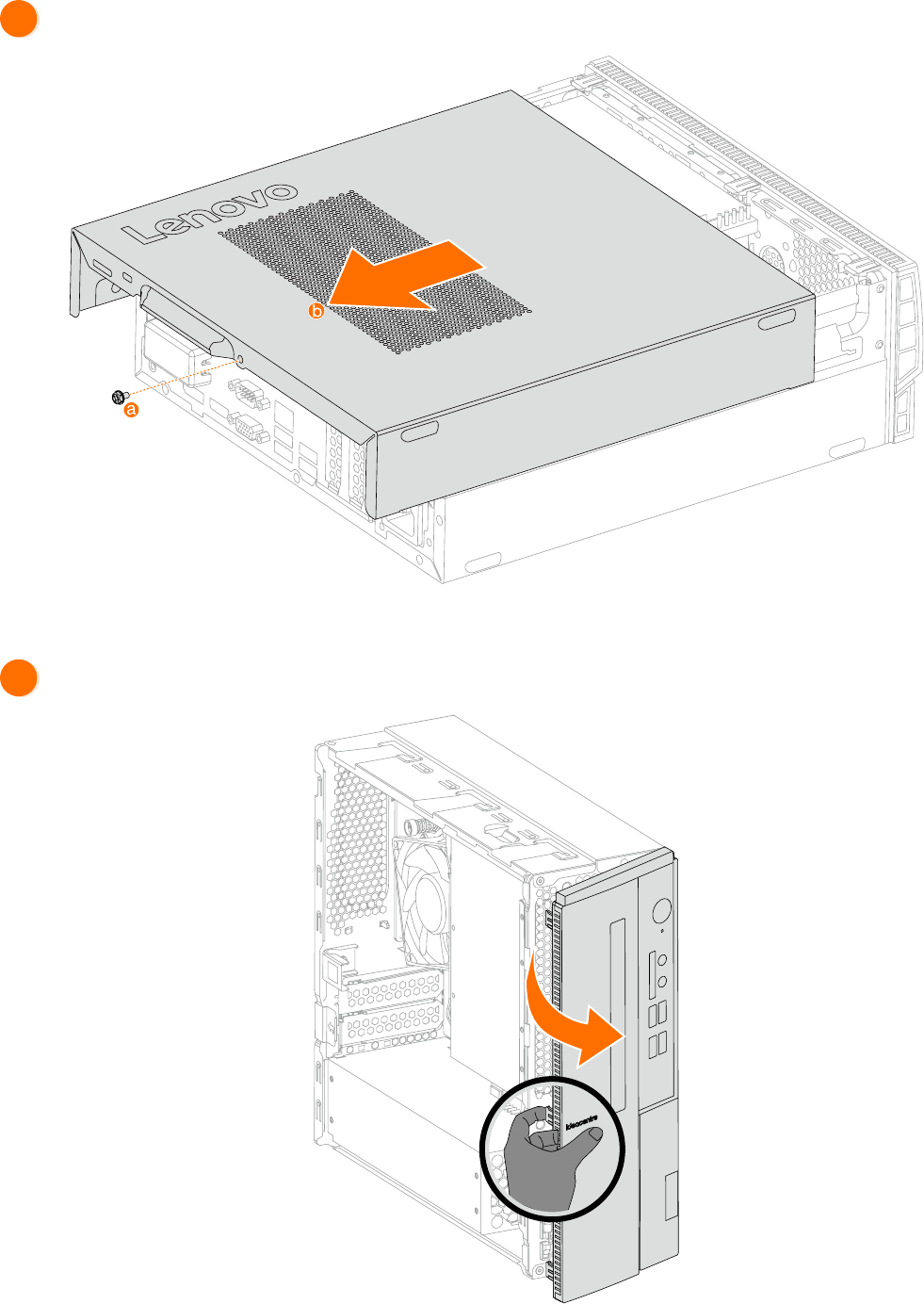

コンピュータ−カバーの取り外し
2
前面ベゼルの取り外し
5
3

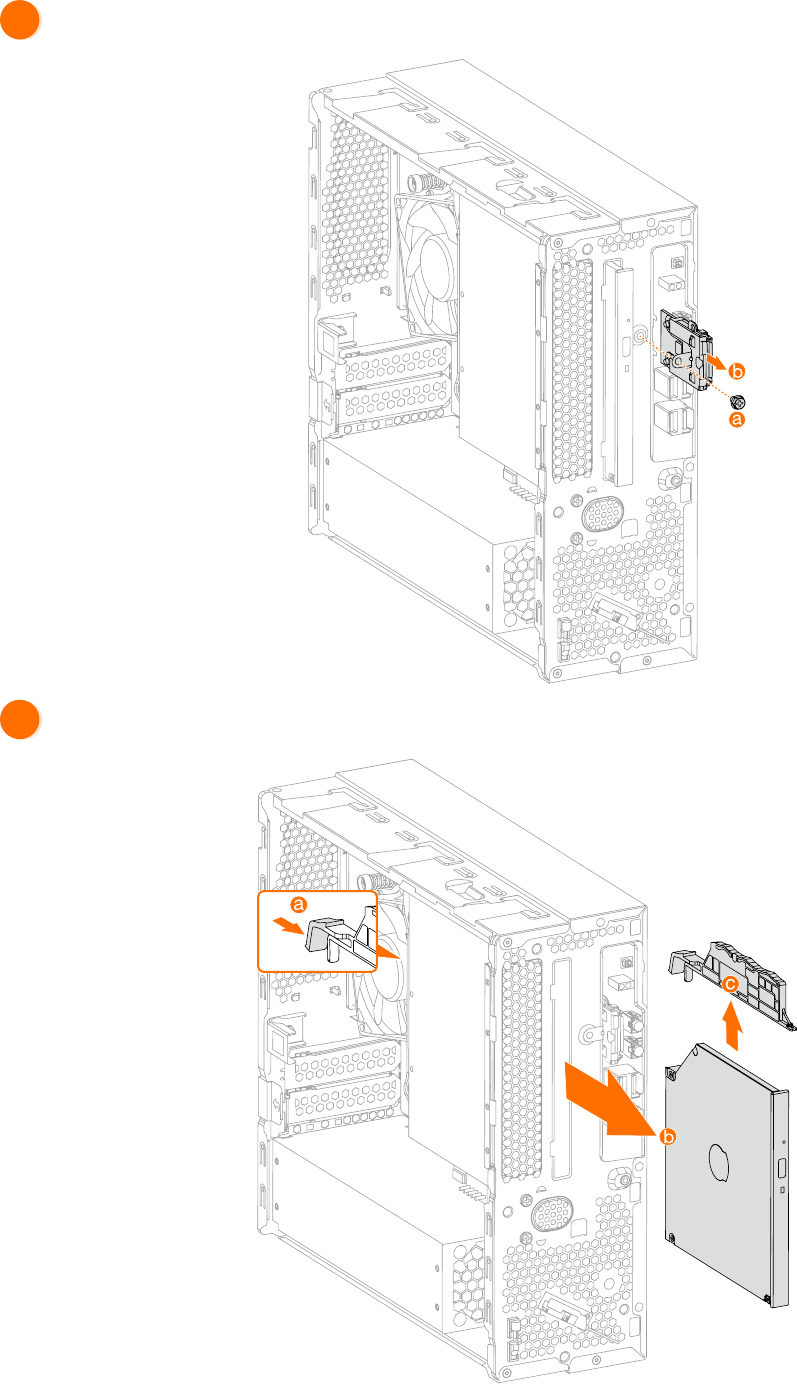

カードリーダーモジュールの交換
4
光ドライブの交換
6
5
ハードディスクドライブの交換
HDD: 3.5"
7
HDD: 2.5"
8
6

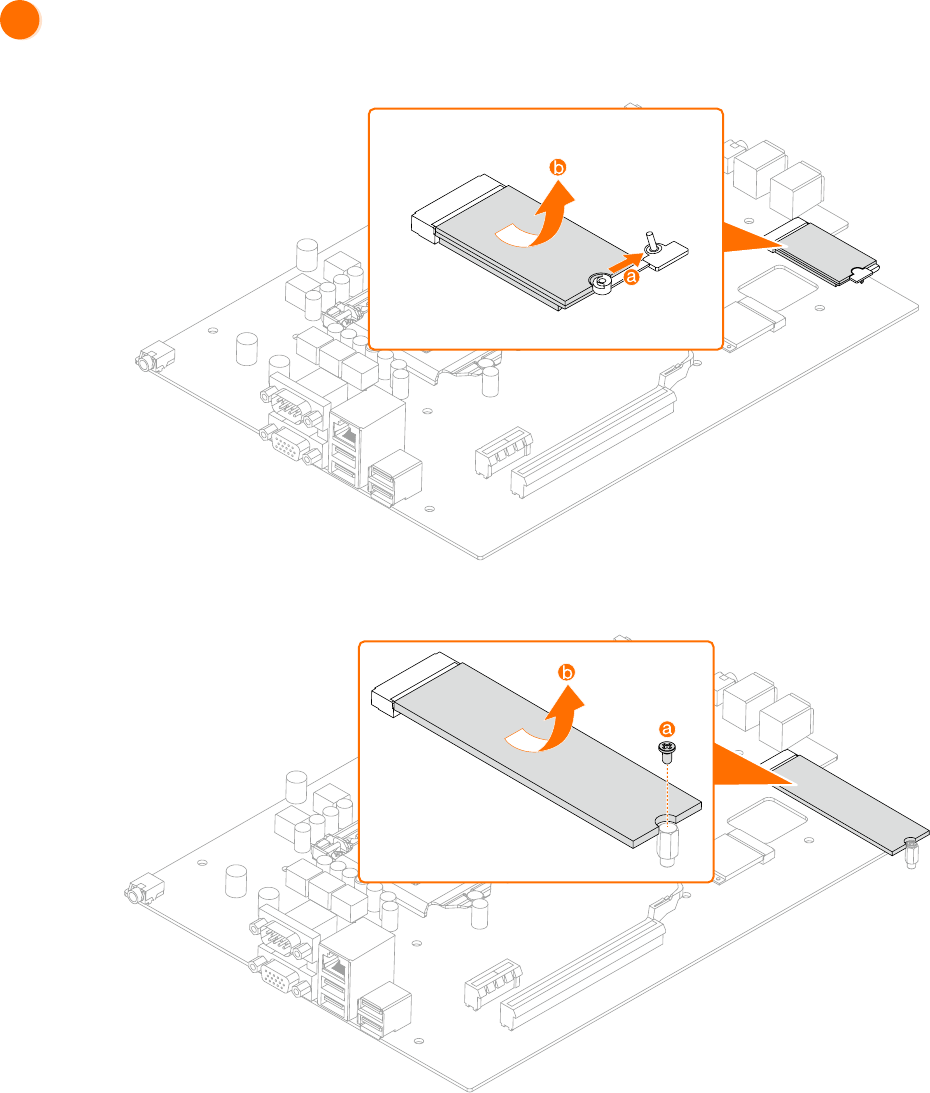

半導体ドライブの交換
M.2 SSD 2242:
M.2 SSD 2280:
9
7

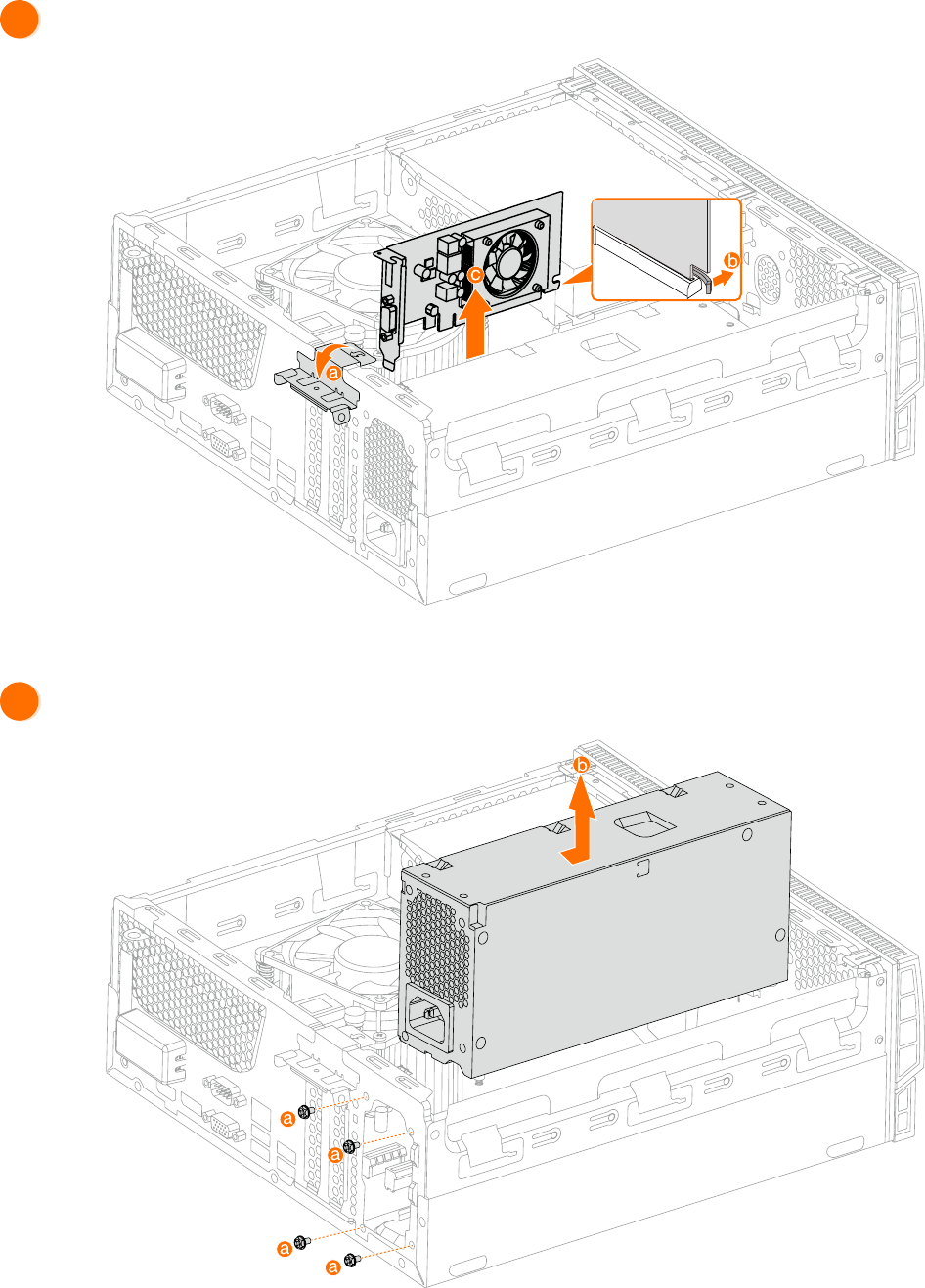

PCI Express アダプターの交換
8
電源の交換
10
10

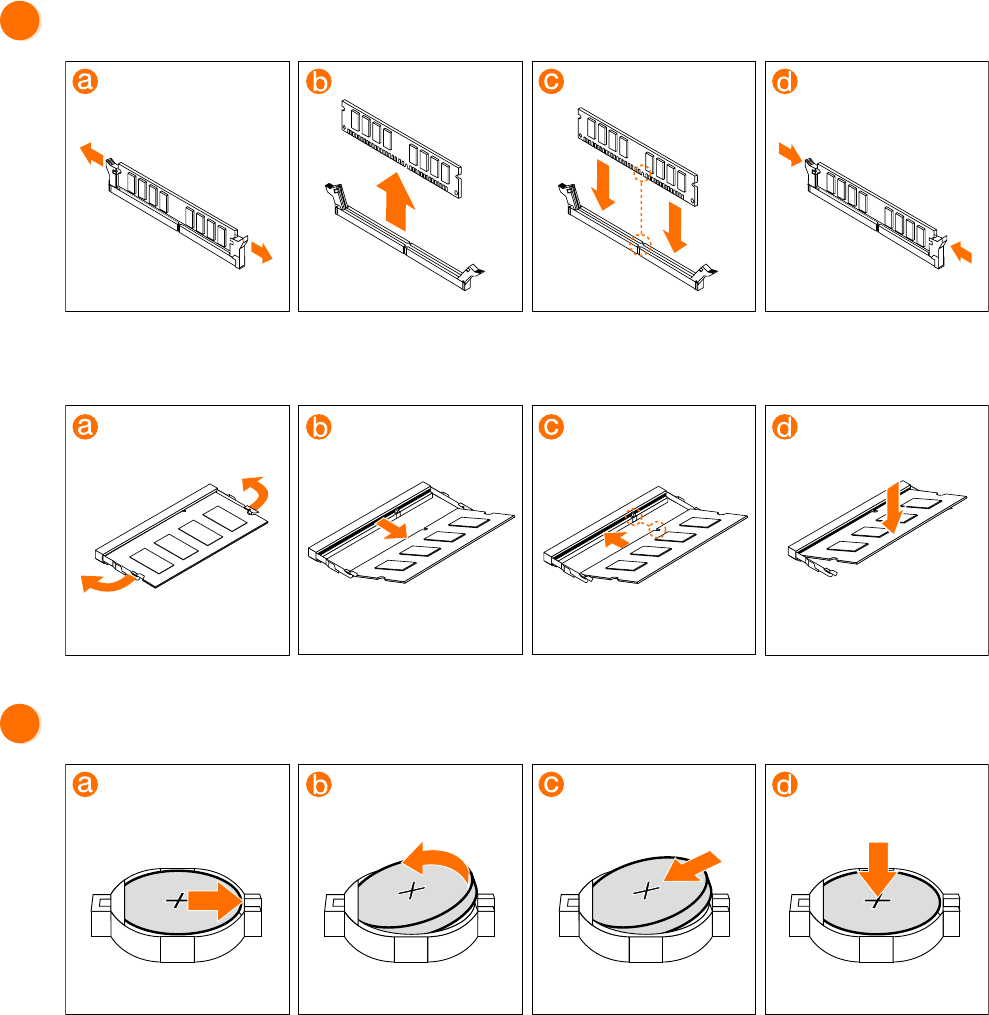

コイン型電池の交換
9
メモリモジュールの交換
または
