ideacentre 510S 桌上型
電腦
使用手冊
機器類型 (MT)：90K8 [ideacentre 510S-07ICB/Energy Star]
1

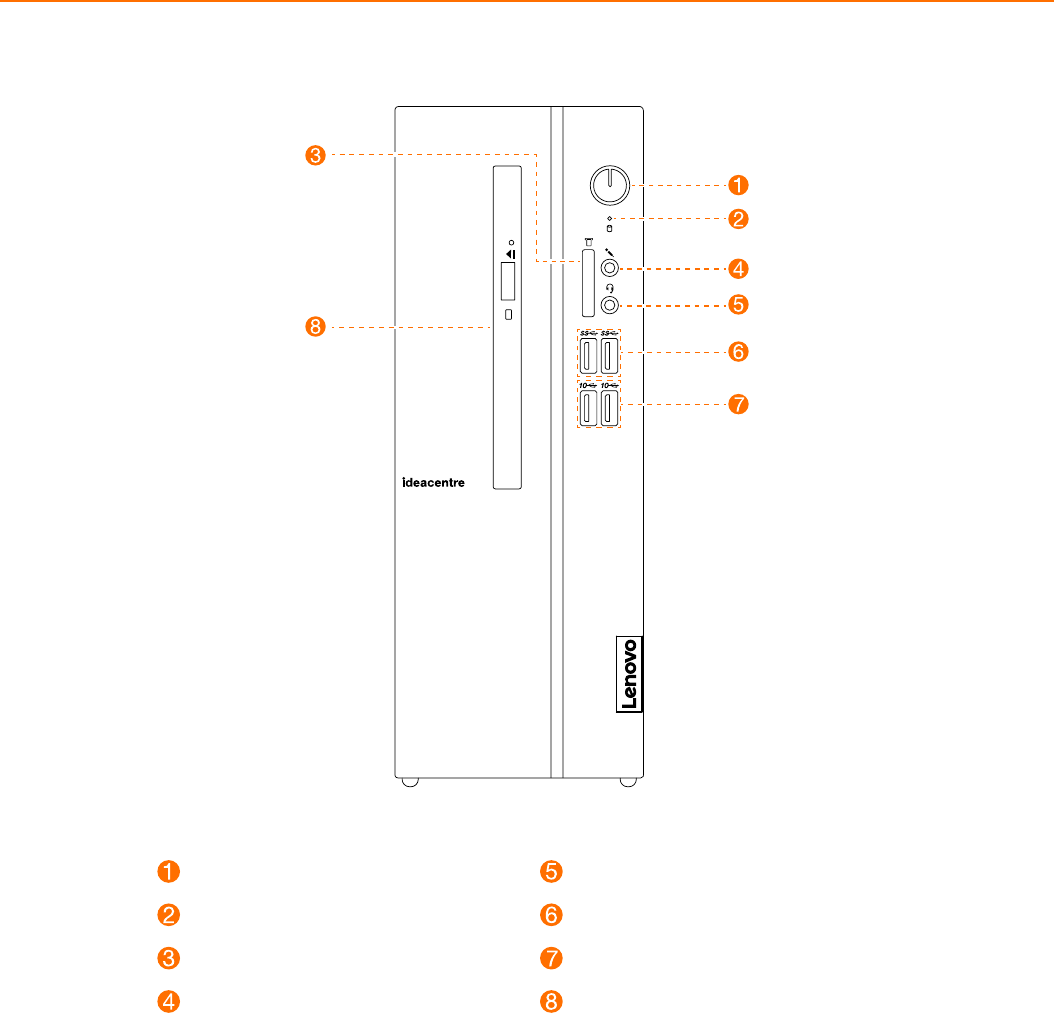

電腦正面視圖
注意：請勿擋住電腦的任何一個通風孔。如果擋住通風孔，可能會造成溫度過熱問題。
電源按鈕
硬碟機指示燈
記憶卡讀卡槽（選配）
麥克風接頭
複合式音訊插孔 *
USB 3.0 接頭（2 個）
USB 3.1 Gen 2 接頭（2 個）
光碟機（選配）
* 複合式音訊插孔：用於連接耳機。
2

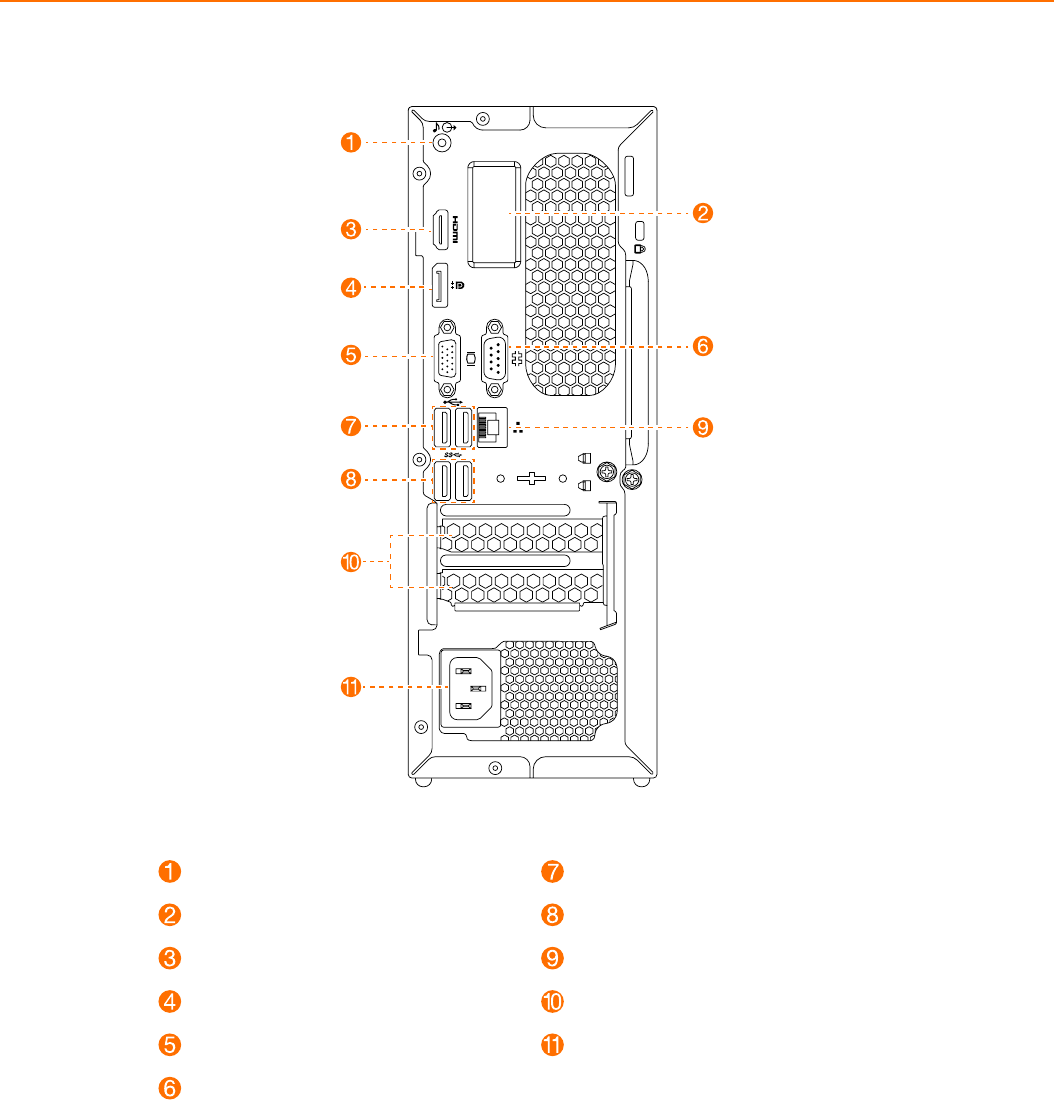

電腦的背面視圖
音訊接頭
Wi-Fi
天線（選配）
HDMI-out
接頭
DisplayPort®
接頭
內建 VGA 接頭
序列接頭
USB 2.0 接頭（2 個）
USB 3.0 接頭（2 個）
乙太網路接頭
擴充卡插槽
電源接頭
附註：如果您的機型具備兩個 VGA 顯示器接頭，請確定採用顯示卡上的接頭。
注意：請勿打開 Wi-Fi 天線蓋。
3
與更換 CRU 有關的安全資訊
尚未閱讀您電腦隨附的安全、保固、環境、回收資訊手冊和重要產品資訊手冊內的「重要安全資訊」之前，
請勿拆開電腦或試圖進行任何修理作業。
如果您沒有這份安全、保固、環境、回收資訊手冊和重要產品資訊手冊，您可以從網站
http://www.lenovo.com/UserManuals 線上取得一份。
拆解前的指示
進行拆解程序之前，請確定執行下列事項：
1. 關閉系統和所有周邊設備的電源。
2. 拔下電腦上的所有電源和訊號纜線。
3. 將系統放在平坦、穩定的表面。
適用於您的電腦的 CRU 包括：
• 鍵盤
• 滑鼠
• 硬碟機
• 固態硬碟
• 光碟機
• 讀卡器模組
• PCI express 介面卡
• 電源供應器
• 記憶體模組
• 鈕扣型鋰電池
本部份包含更換下列項目的相關指示：
• 讀卡器模組（遵照步驟：
1
2
3
）
• 光碟機（遵照步驟：
1
2
4
）
• 硬碟機（遵照步驟：
1
2
4
5
）
• 固態硬碟（遵照步驟：
1
6
• PCI express 介面卡（遵照步驟：
1
7
）
• 電源供應器（遵循步驟：
1
8
）
• 記憶體模組（遵照步驟：
1
9
）
• 鈕扣型鋰電池（遵照步驟：
1
10
）
4
1

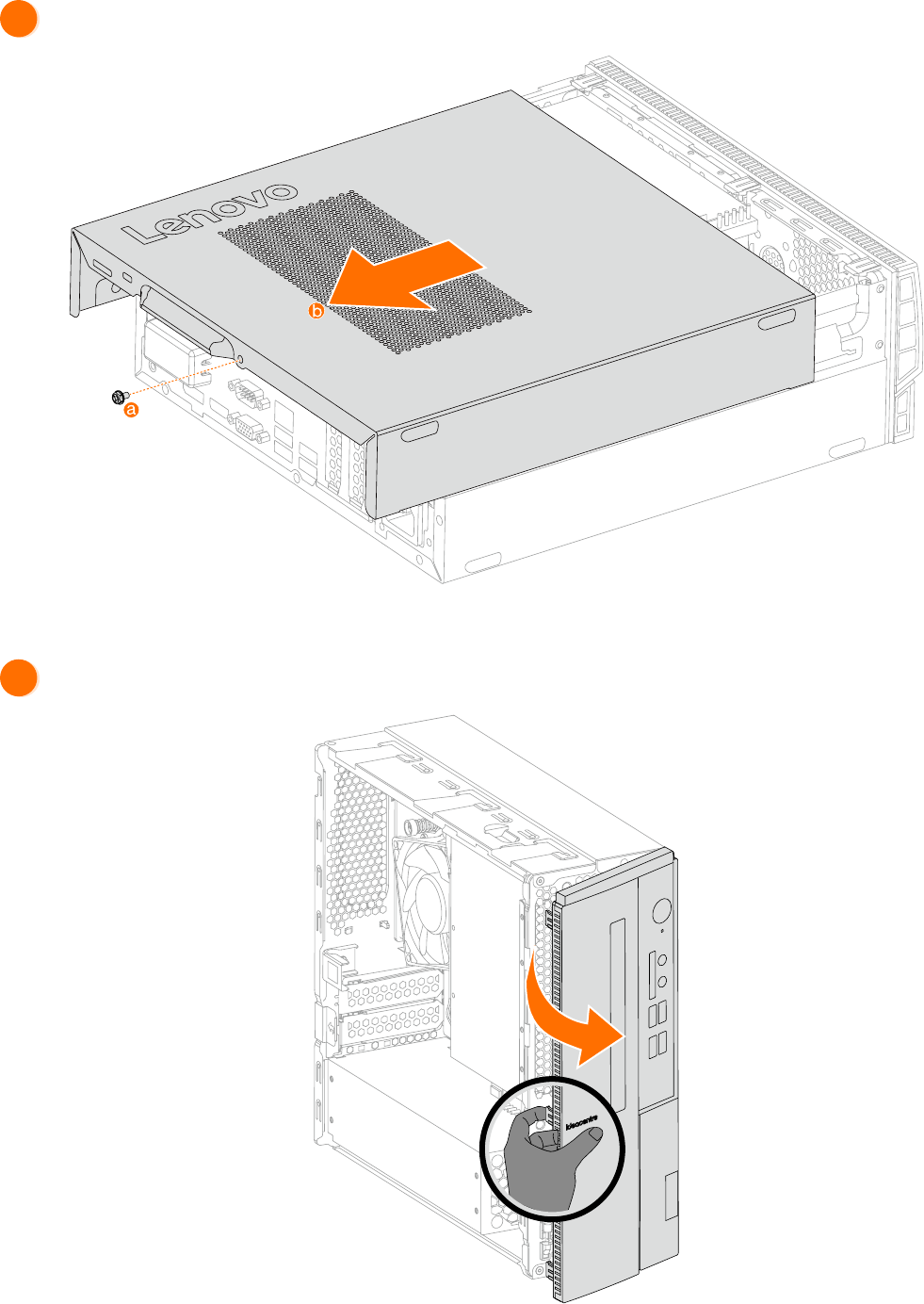

取下電腦蓋
2
取下前面板
5
3
更換讀卡器模組
4

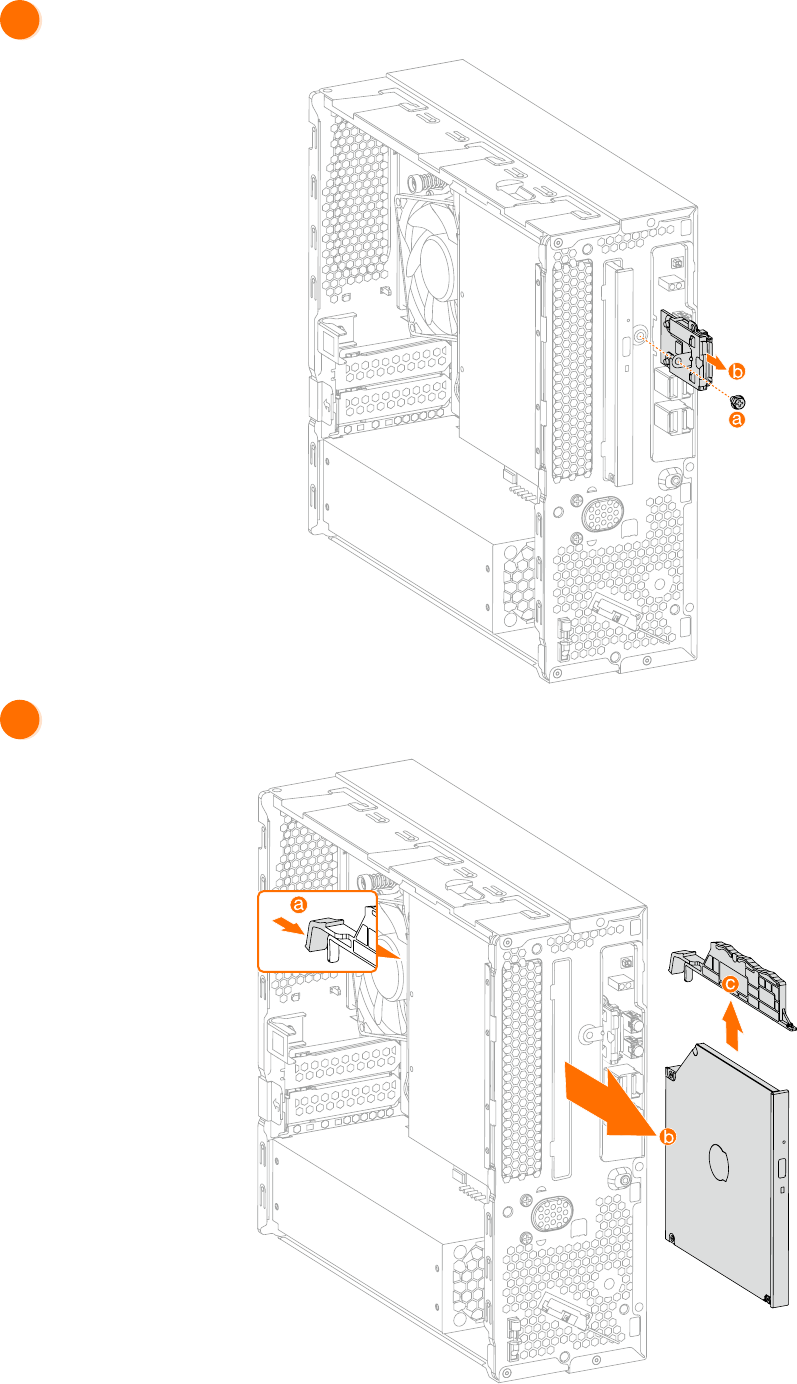

更換光碟機
6
5

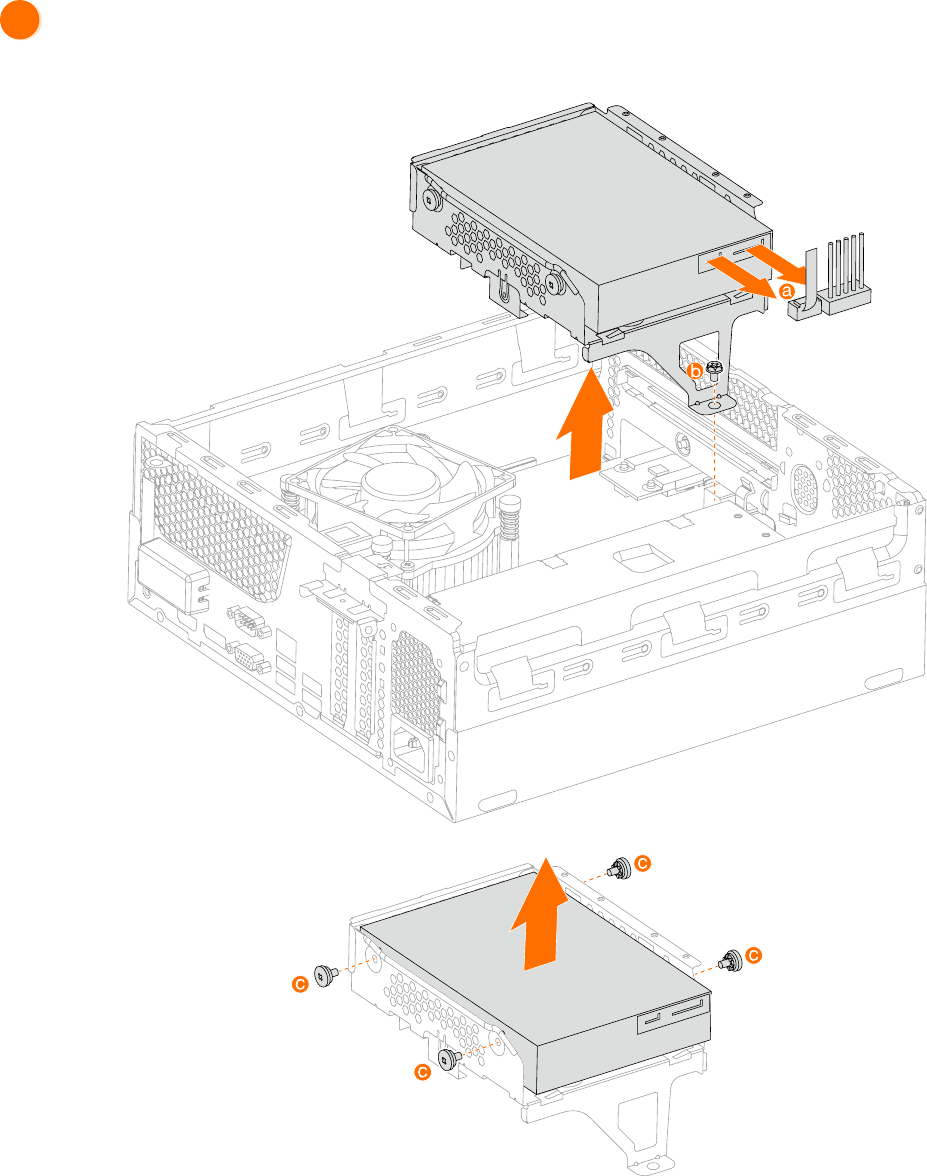

更換硬碟機
硬碟：3.5"
7

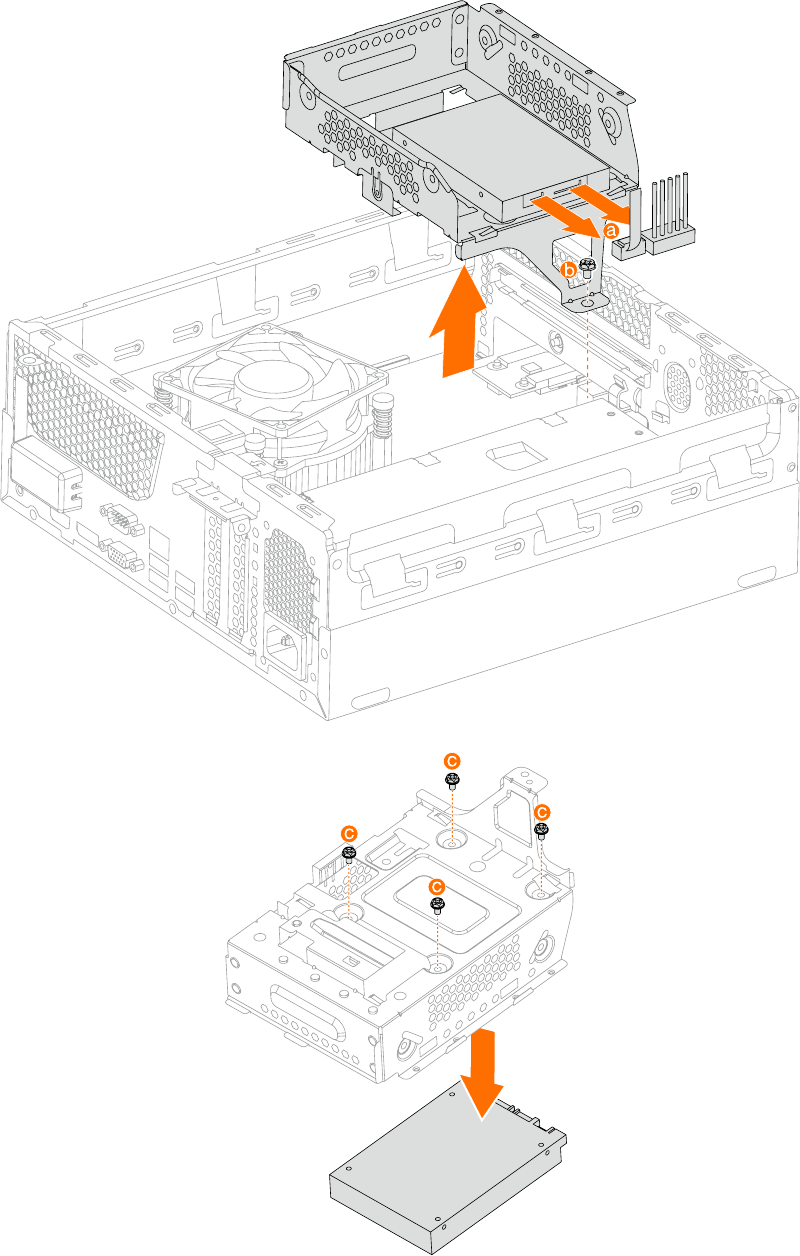

硬碟：2.5"
8
6

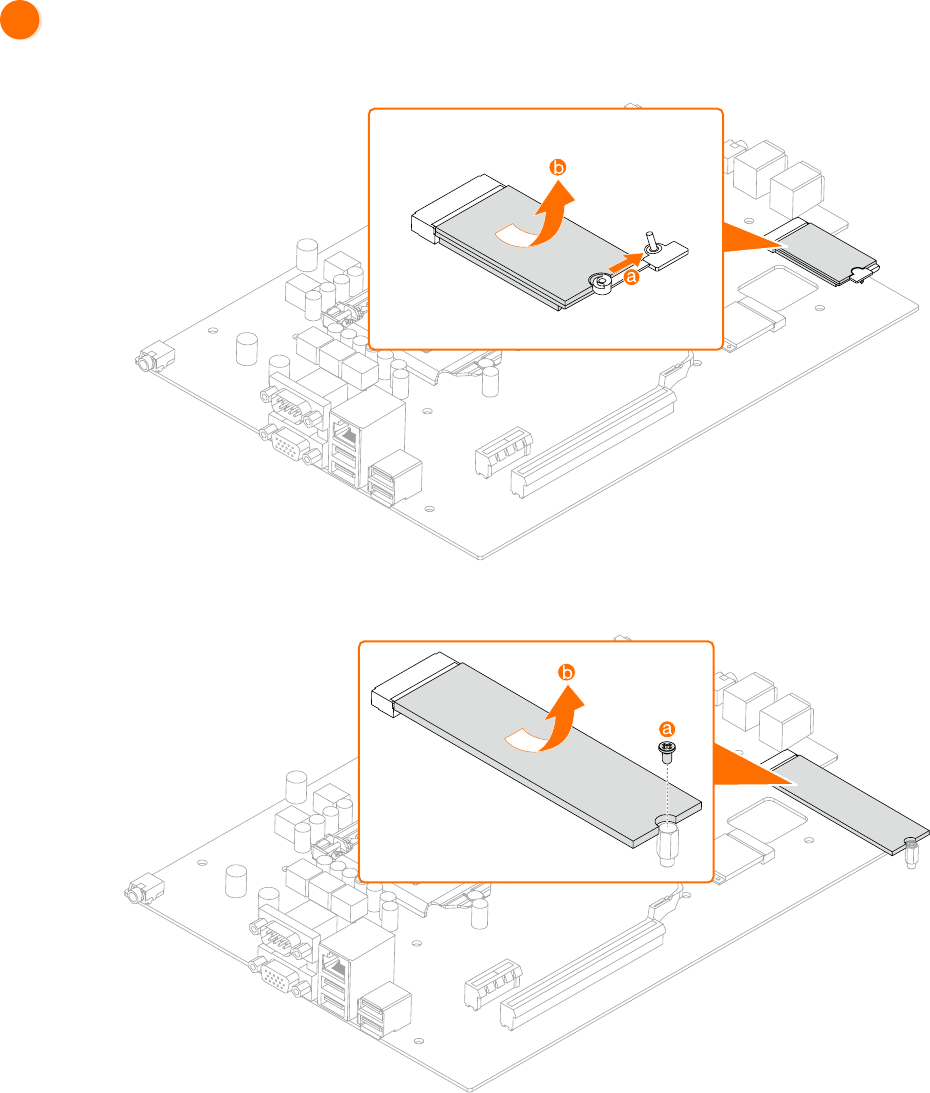

更換固態硬碟
M.2 SSD 2242：
M.2 SSD 2280：
9
7

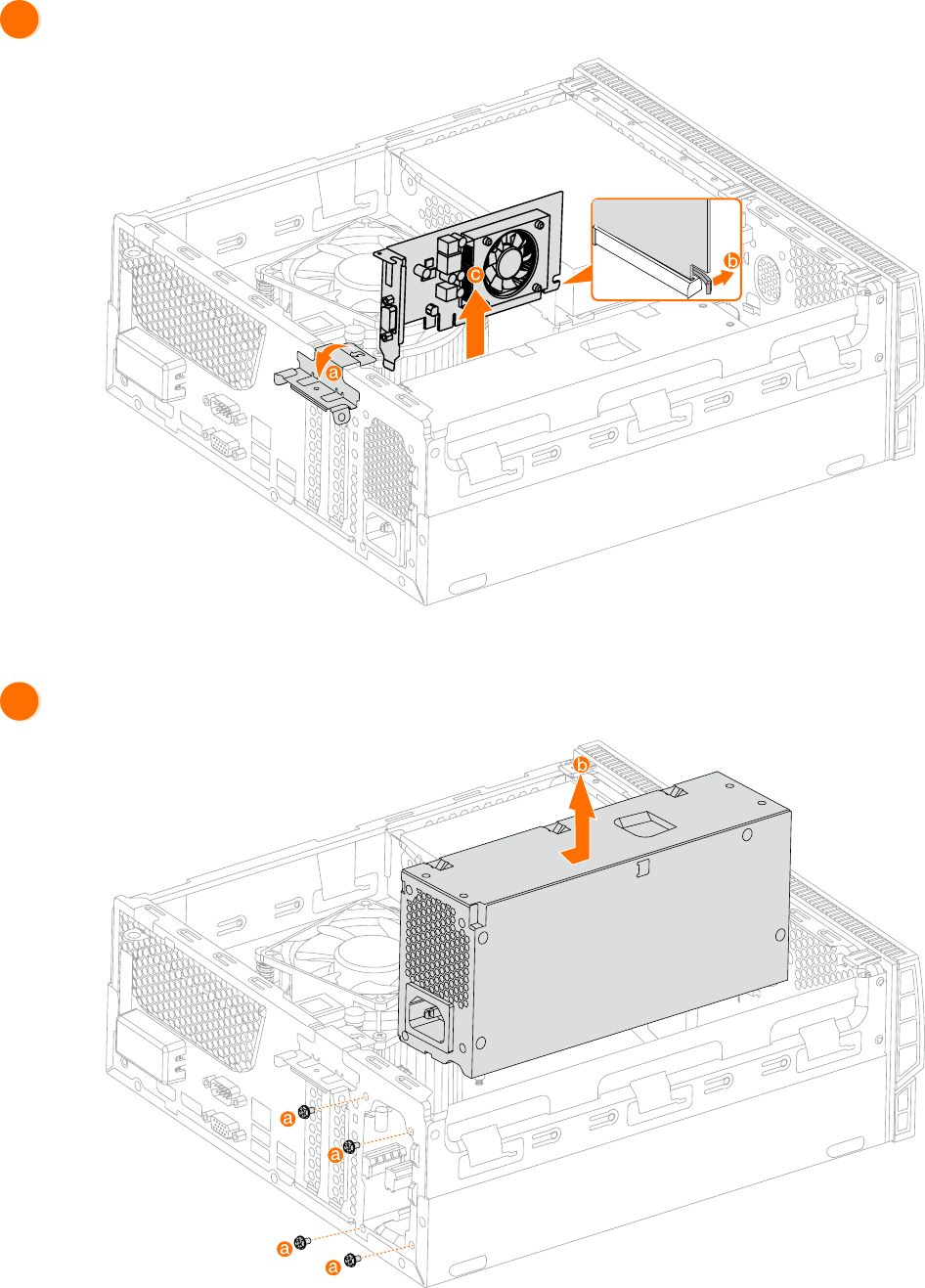

更換 PCI express 介面卡
8
更換電源供應器
10
10

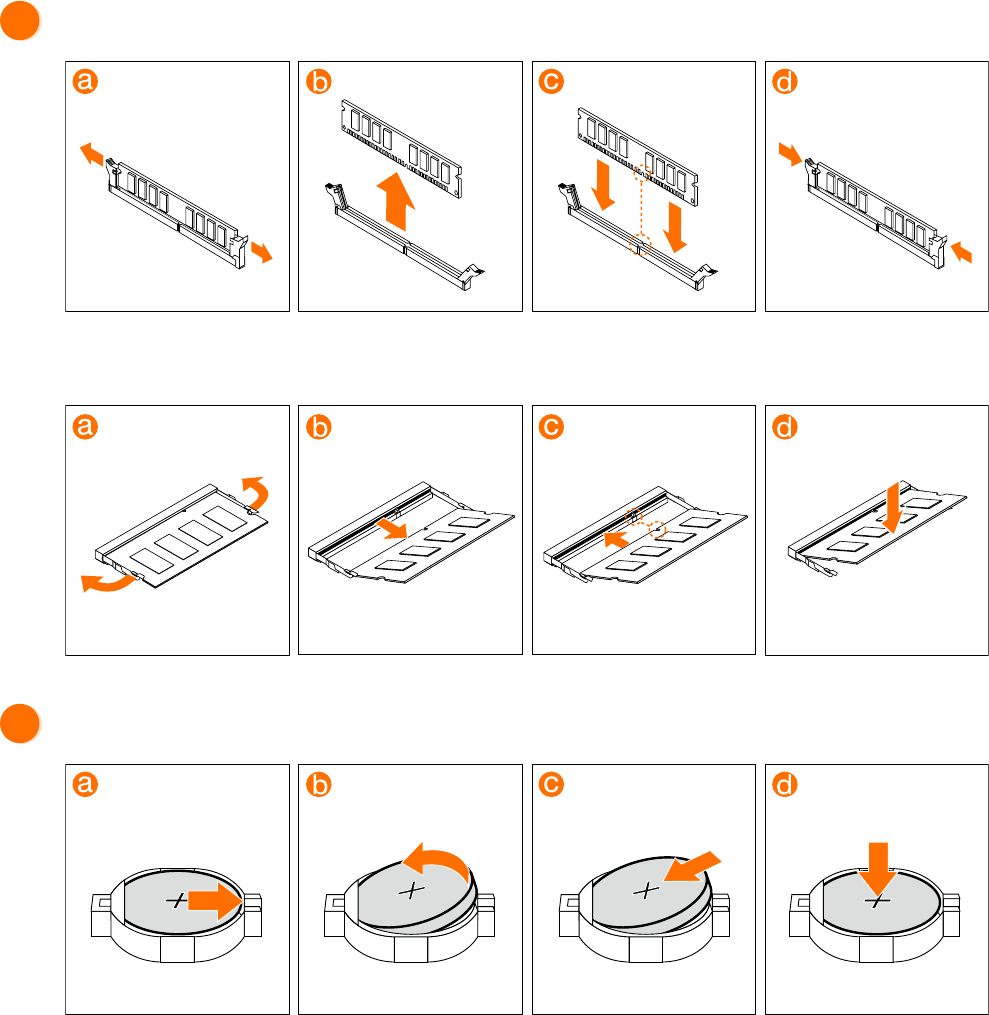

更換扭扣型鋰電池
9
更換記憶體模組
或
