ideacentre 720 桌上型
電腦
使用手冊
機器類型 (MT)：
90HY [ideacentre 720-18APR/Energy Star]
90HT [ideacentre 720-18ICB/Energy Star]
1
電腦正面視圖
ideacentre 720-18APR
注意：請勿擋住電腦的任何一個通風孔。如果擋住通風孔，可能會造成溫度過熱問題。
電源按鈕
硬碟機指示燈
光碟機退出按鈕
光碟機
記憶卡讀卡槽
麥克風接頭
耳機接頭
USB 3.1 Gen 2 接頭（2 個）
USB 3.1 Gen 1 接頭（2 個）
2

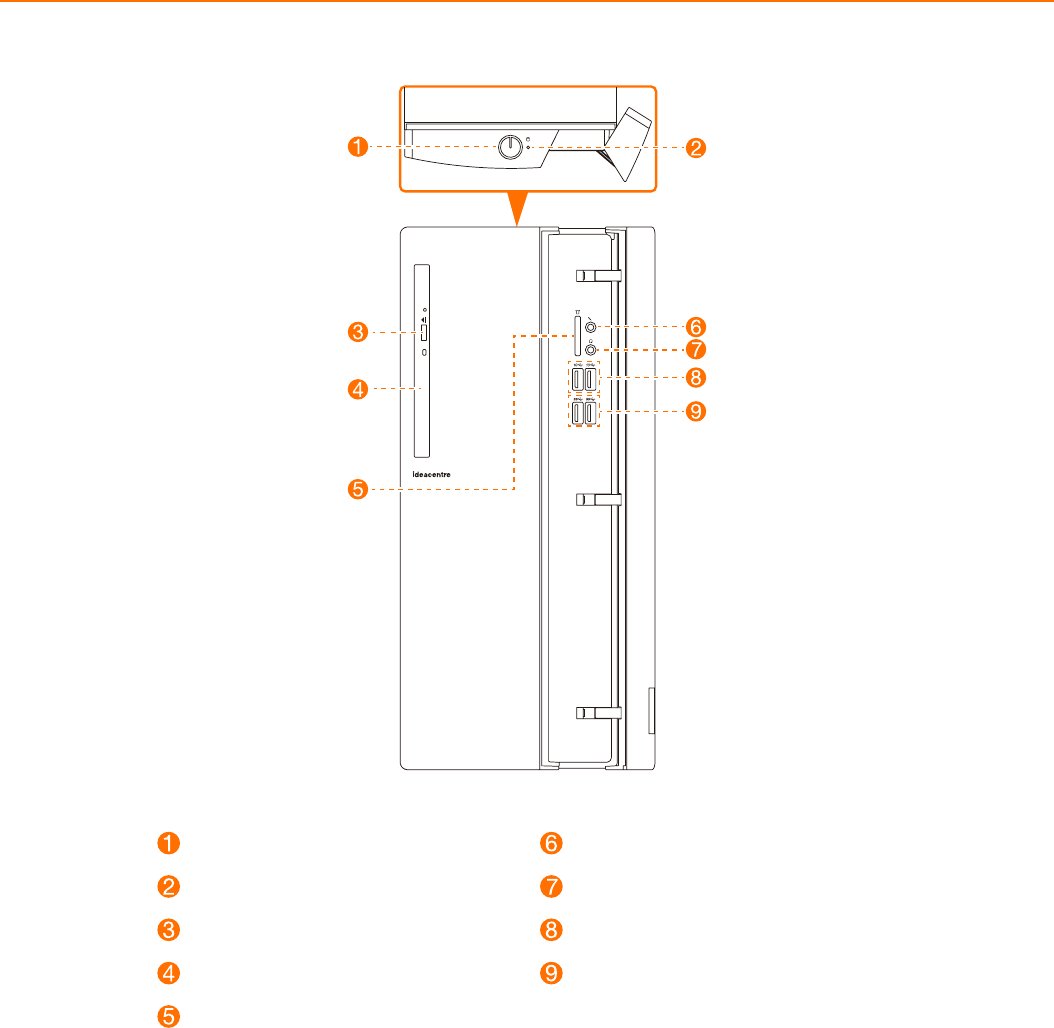

電腦正面視圖
ideacentre 720-18ICB
注意：請勿擋住電腦的任何一個通風孔。如果擋住通風孔，可能會造成溫度過熱問題。
電源按鈕
硬碟機指示燈
光碟機退出按鈕
光碟機
記憶卡讀卡槽
麥克風接頭
複合式音訊插孔*
USB 3.0 Type-C 接頭
USB 3.1 Gen 1 接頭（2 個）
USB 3.1 Gen 2 接頭（2 個）
* 複合式音訊插孔：用於連接耳機。
3
電腦的背面視圖
ideacentre 720-18APR
音訊接頭
VGA-out
接頭
HDMI-out
接頭
USB 3.1 Gen 1 接頭（2 個）
USB 2.0 接頭（2 個）
乙太網路接頭
Wi-Fi 天線（選配）
擴充卡插槽
電源接頭
附註：如果您的裝置配備獨立式顯示卡，請將顯示裝置連接到獨立式顯示卡的 DP 或 HDMI-Out 連接埠。
注意：請勿打開 Wi-Fi 天線蓋。
4

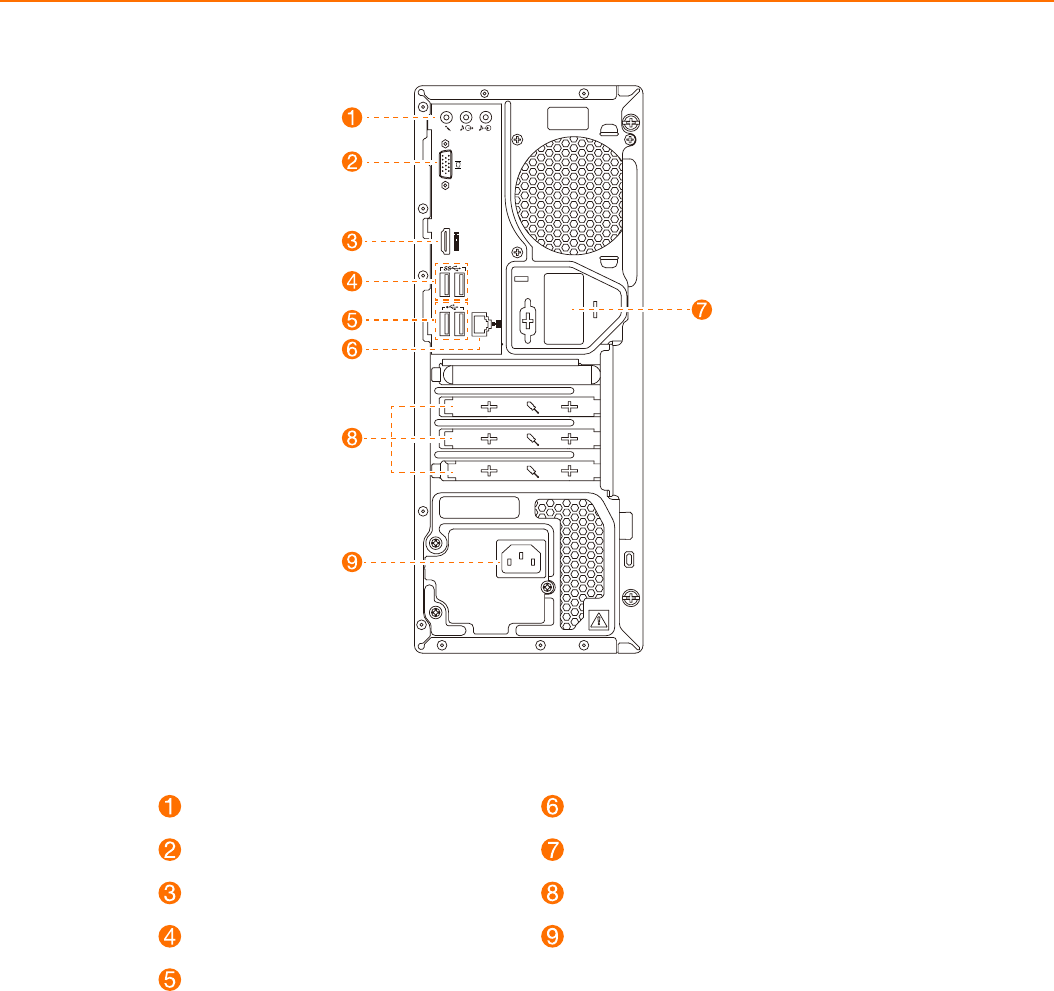

電腦的背面視圖
ideacentre 720-18ICB
耳機接頭
VGA-out
接頭
HDMI-out
接頭
USB 2.0 接頭（4 個）
乙太網路接頭
Wi-Fi
天線（選配）
擴充卡插槽
電源接頭
附註：如果您的機型具備兩個 VGA 顯示器接頭，請確定採用顯示卡上的接頭。
注意：請勿打開 Wi-Fi 天線蓋。
5
與更換 CRU 有關的安全資訊
尚未閱讀您電腦隨附的安全、保固、環境、回收資訊手冊和重要產品資訊手冊內的「重要安全資訊」之前，
請勿拆開電腦或試圖進行任何修理作業。
如果您沒有這份安全、保固、環境、回收資訊手冊和重要產品資訊手冊，您可以從網站
http://www.lenovo.com/UserManuals 線上取得一份。
拆解前的指示
進行拆解程序之前，請確定執行下列事項：
1. 關閉系統和所有周邊設備的電源。
2. 拔下電腦上的所有電源和訊號纜線。
3. 將系統放在平坦、穩定的表面。
適用於您的電腦的 CRU 包括：
• 鍵盤 • 光碟機
• 滑鼠 • 記憶卡讀卡器模組
• 電腦蓋 • PCI express 介面卡
• 前面板 • 記憶體模組
• 硬碟機 • M.2 固態硬碟
下列零件為有經驗的使用者可選用的 CRU：
• 電池 • 電源供應器
您可以在 Lenovo 支援網站的 Hardware Maintenance Manual 中，找到更換這些零件的指示說明。若要取得
Hardware Maintenance Manual，請至：www.lenovo.com/UserManuals。
本部份包含更換下列項目的相關指示：
• 硬碟機（遵照步驟：
1
2
3
）
• 光碟機（遵照步驟：
1
2
4
）
• PCI express 介面卡（遵照步驟：
1
2
5
）
• 記憶卡讀卡機模組（遵照步驟：
1
2
6
）
• 記憶體模組（遵照步驟：
1
2
7
）
• M.2 固態硬碟（遵照步驟：
1
2
8
）
6
1

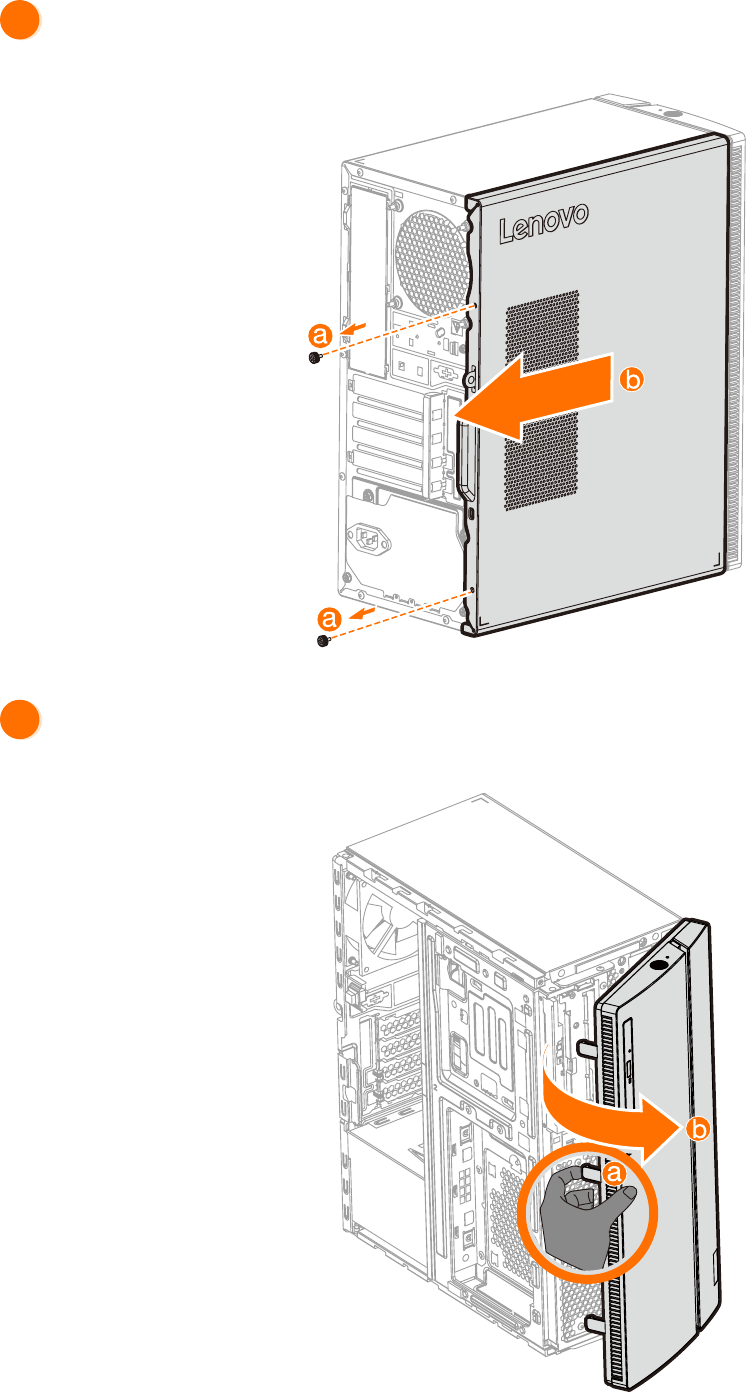

取下電腦蓋
2
取下前面板
7
3
更換硬碟機
8
5
更換 PCI express 介面卡
4

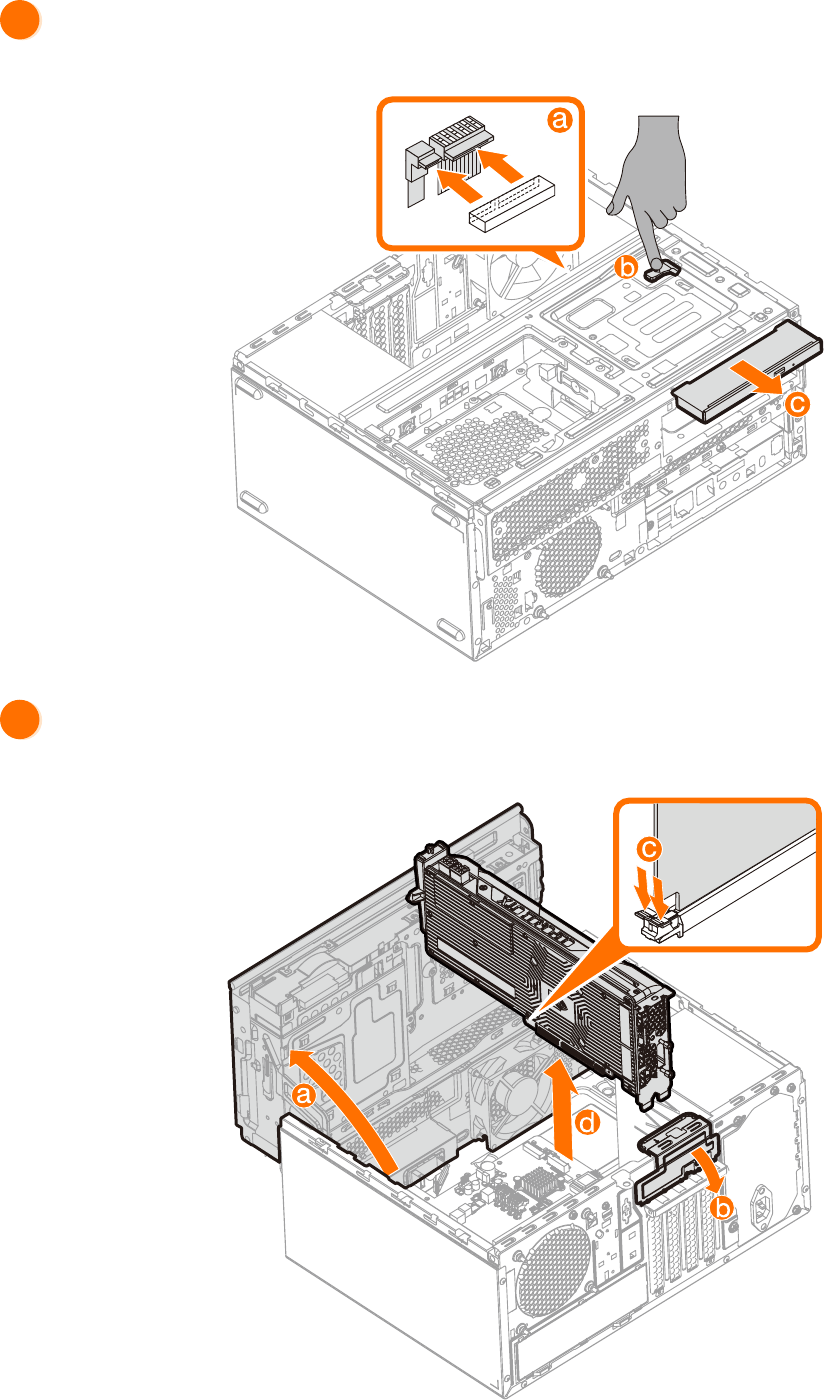

更換光碟機
9
6

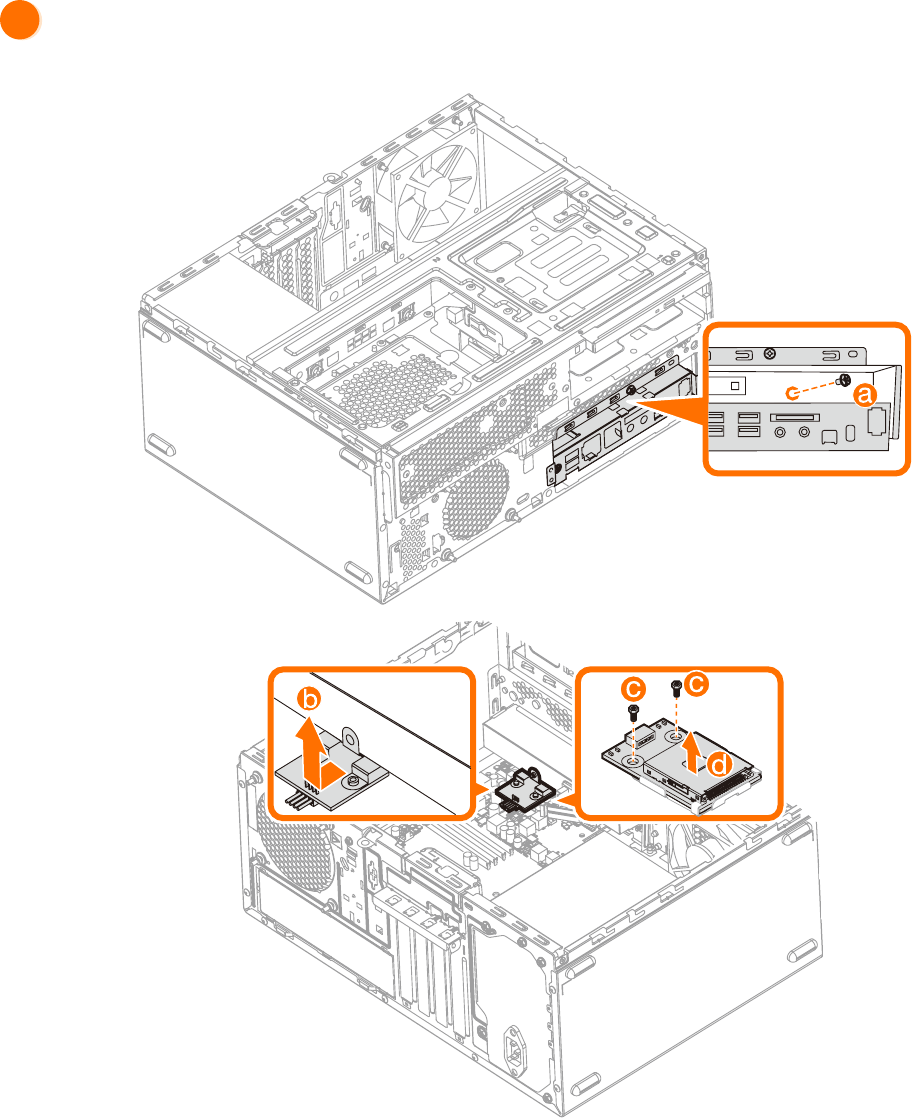

更換記憶卡讀卡機模組
10
7

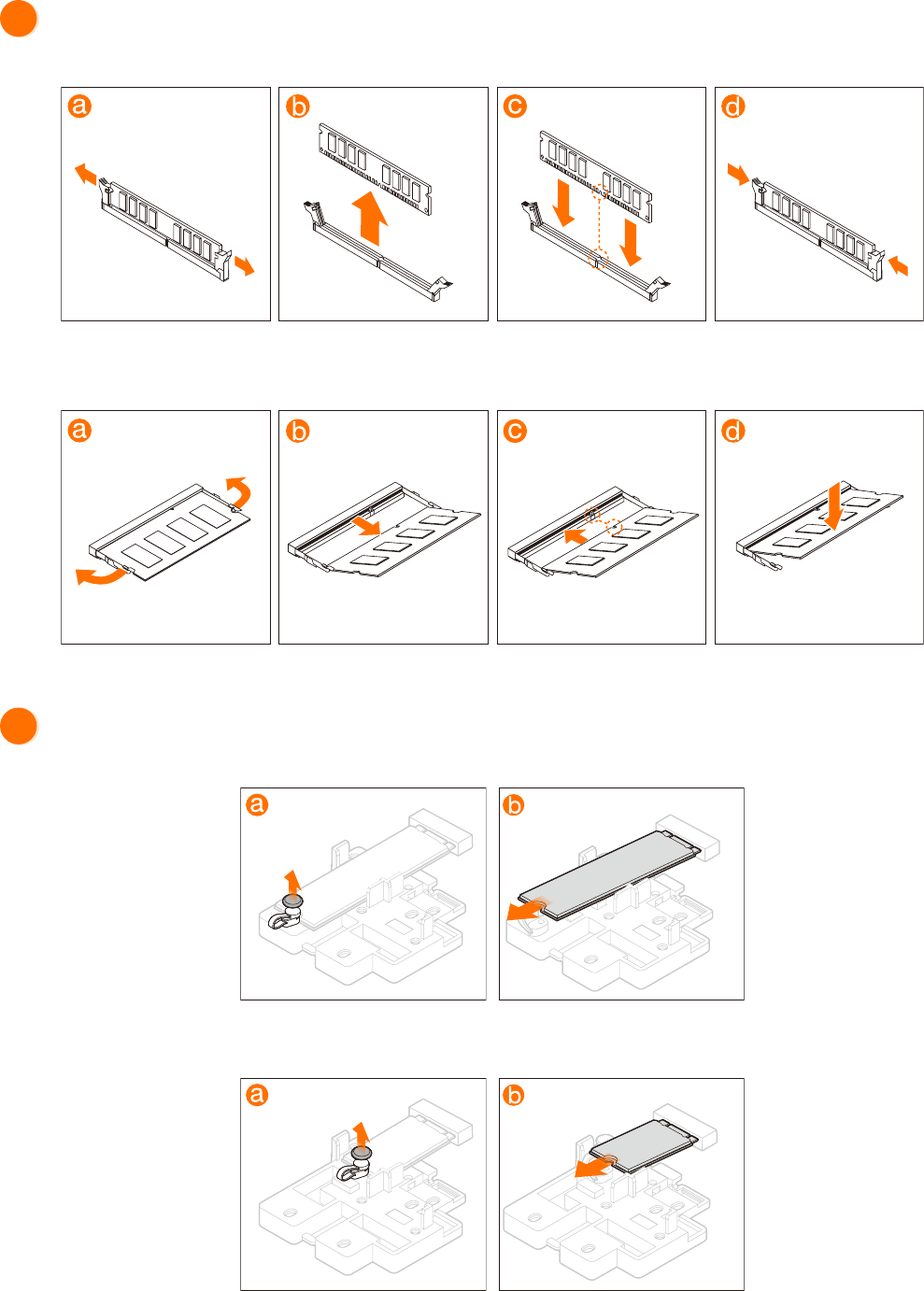

更換記憶體模組
或
8
更換 M.2 固態硬碟
或
