ThinkCentreM720sユーザー・ガイドおよび

ハードウェア保守マニュアル

EnergyStarマシン・タイプ番号:10ST、10SU、10SV、10TR、

10U6および10U7

注：本書および本書で紹介する製品をご使用になる前に、

重要な製品情報ガイド

および73ページの付録

A「特記事項」に記載されている情報を読んで理解してください。

第1版(2018年6⽉)

©CopyrightLenovo2018.

制限付き権利に関する通知:データまたはソフトウェアが米国一般調達局(GSA:GeneralServicesAdministration)契約に

準じて提供される場合、使用、複製、または開示は契約番号GS-35F-05925に規定された制限に従うものとします。

⽬次

第1章.概要...............1

前面....................1

背面....................3

システム・ボード..............6

マシン・タイプとモデル・ラベル........7

第2章.仕様...............9

第3章.コンピューターのロック...11

コンピューター・カバーのロック.......11

Eロックの有効化または無効化........11

Kensingtonスタイルのケーブル・ロックの取り付

け....................12

スマート・ケーブル・クリップの取り付け...12

第4章.ハードウェアの交換.....15

ハードウェアを交換する前に........15

FRU(CRUを含む)について.........15

FRU(CRUを含む)の位置..........16

キーボードまたはワイヤレス・キーボードの交

換....................18

マウスまたはワイヤレス・マウスの交換....19

電源コードの交換.............22

ほこりシールドの交換...........22

縦置きスタンドの交換...........23

コンピューター・カバーの取り外し......24

前面ベゼルの交換.............25

光学式ドライブの交換...........26

ストレージ・ドライブの交換........27

メモリー・モジュールの交換........34

PCIExpressカードの交換..........37

Wi-Fiカードの交換.............38

M.2ソリッド・ステート・ドライブの交換...40

M.2ソリッド・ステート・ドライブ・ブラケット

の交換..................47

電源機構の交換..............48

Wi-Fiアンテナの交換............50

内蔵スピーカーの交換...........52

点灯した赤色のドットのケーブルの交換....54

温度センサーの交換............56

前面I/Oブラケットの交換..........58

電源ボタンの交換.............59

カード・リーダー・ボードの交換.......60

ヒートシンクおよびファンの交換.......61

マイクロプロセッサーの交換........63

コイン型電池の交換............66

Eロックの交換..............68

カバー検出スイッチの交換.........69

システム・ボードおよびシャーシの交換....69

部品交換の完了..............71

付録A.特記事項............73

付録B.商標..............75

©CopyrightLenovo2018i

iiThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

第1章概要

この章では、コンピューターについての理解を深める基本的な情報を説明します。

前面

注：ご使用のコンピューター・モデルの外観は、図と若干異なる場合があります。

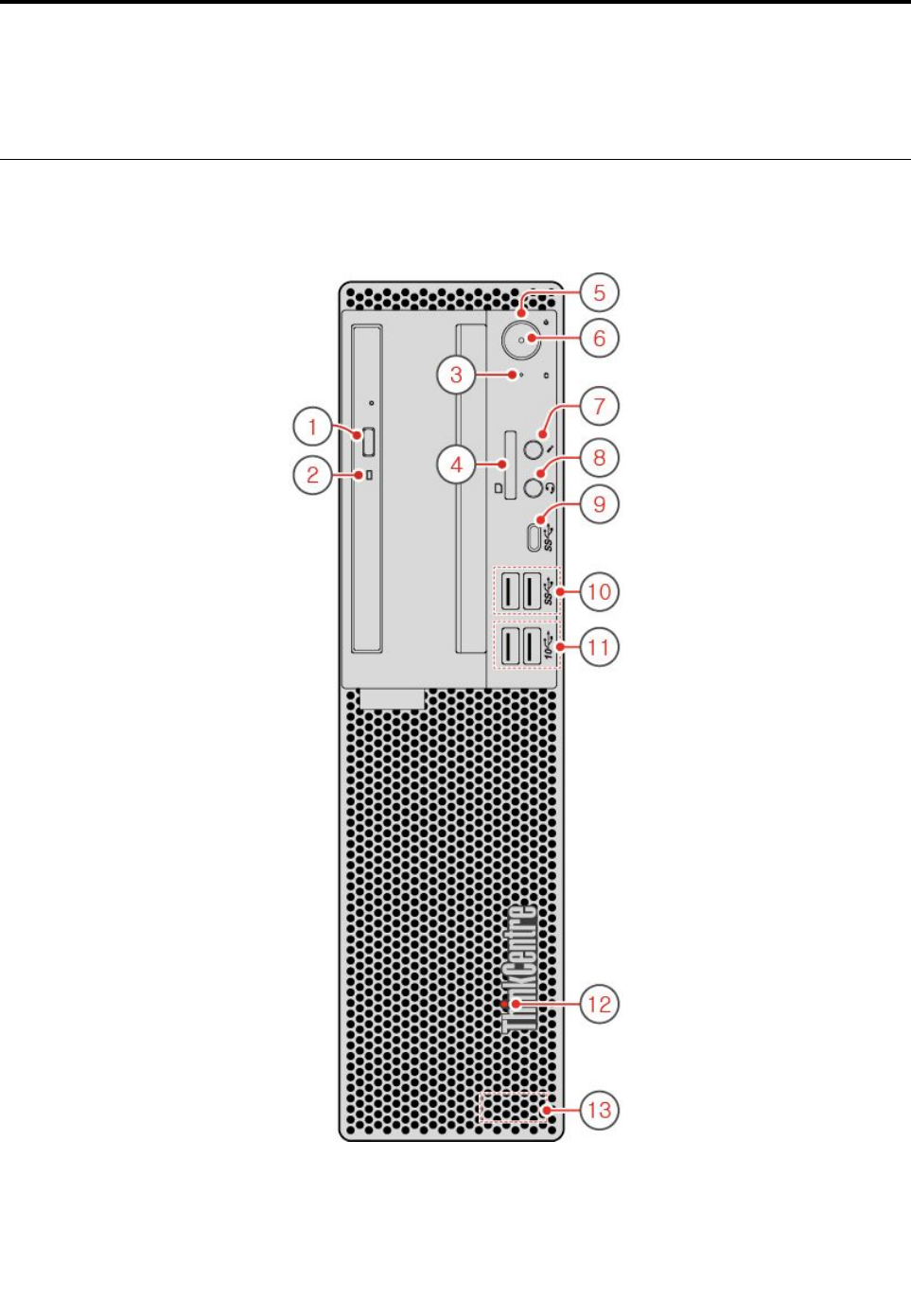

図 1. 前 面

©CopyrightLenovo20181

1光学式ドライブ・イジェクト/閉じるボタン(オプ

ション)

2光学式ドライブ活動インジケーター(オプション)

3ストレージ・ドライブ動作インジケーター4カード・リーダー・スロット(オプション)

5電源ボタン6電源インジケーター

7マイクロホン・コネクター(オプション)8ヘッドセット・コネクター

9Type-CUSB3.1Gen1コネクター10USB3.1Gen1コネクター(2)

11USB3.1Gen2コネクター(2)12点灯した赤色のドット

13内蔵スピーカー

1光学式ドライブ・イジェクト/閉じるボタン(オプション)

光学式ドライブのトレイを排出するために使用します。トレイにディスクを挿入した後、イジェク

ト/閉じるボタンを押すとトレイが閉じます。

2光学式ドライブ活動インジケーター(オプション)

このインジケーターは、光学式ドライブが使用中であるときにオンになります。

3ストレージ・ドライブ活動インジケーター

このインジケーターは、ストレージ・ドライブが使用中であるときにオンになります。

4カード・リーダー・スロット(オプション)

サポートされるメモリー・カードからデータを読み取るために使用します。

5電源ボタン

コンピューターの電源を入れるために使用します。オペレーティング・システムからコンピューター

をシャットダウンできない場合は、電源ボタンを4秒間以上押し続けてコンピューターの電源をオフ

にします。

6電源インジケーター

このインジケーターは、コンピューターがオンのときに点灯します。

7マイクロホン・コネクター(オプション)

音声を録音するときや音声認識ソフトウェアを使用してコンピューターを操作する場合に、コンピュー

ターにマイクロホンを接続するために使用します。

8ヘッドセット・コネクター

コンピューターにヘッドセットまたはヘッドホンを接続するために使用します。

9Type-CUSB3.1Gen1コネクター(オプション)

Type-CUSB3.1対応デバイスを接続するために使用します。

2ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

10USB3.1Gen1コネクター

USB対応デバイスを接続するために使用します。最適なデータ転送を実現するには、USB3.1Gen1デバ

イスはUSB2.0コネクターではなくUSB3.1Gen2またはUSB3.1Gen1コネクターに接続してください。

11USB3.1Gen2コネクター

USB対応デバイスを接続するために使用します。最適なデータ転送を実現するには、USB3.1Gen2デバ

イスはUSB3.1Gen1またはUSB2.0コネクターではなくUSB3.1Gen2コネクターに接続してください。

12点灯した⾚⾊のドット

このインジケーターは、コンピューターがオンのときに点灯します。

13内蔵スピーカー(オプション)

ヘッドセットまたはヘッドホンを使用しないでコンピューターの音声を聞くために使用します。

背面

注：ご使用のコンピューター・モデルの外観は、図と若干異なる場合があります。

第1章.概要3

図 2. 背 面

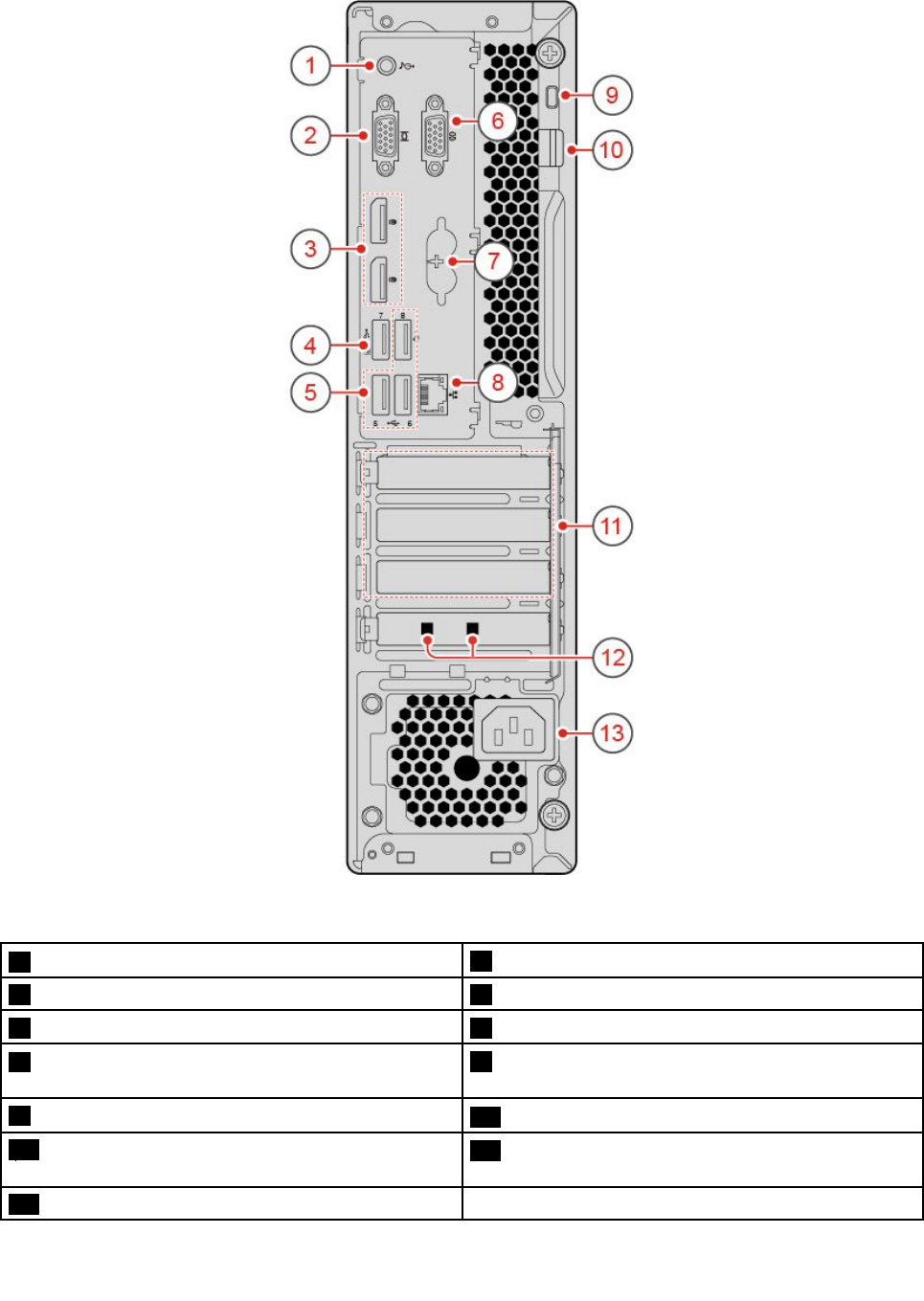

1オーディオ出力コネクター2VGA出力コネクター

3DisplayPort®1.2出力コネクター(2)4USB2.0コネクター

5USB2.0コネクター(3)6シリアル・コネクター

7PS/2キーボードおよびマウス・コネクター(オプショ

ン)

8イーサネット・コネクター

9セキュリティー・ロック・スロット10パッドロック・ループ

11PCIExpressカード領域12スマート・ケーブル・クリップ・スロット(2)(オ

プション)

13電源コード・コネクター

4ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

1オーディオ・ライン出⼒コネクター

コンピューターから、パワード・ステレオ・スピーカー、ヘッドホン、またはマルチメディア・キーボー

ドなどの外部デバイスにオーディオ信号を送るときに使用します。ステレオ・システムやその他の外付け

録音デバイスを接続するには、そのデバイスのオーディオ・ライン入力コネクターとコンピューターの

オーディオ・ライン出力コネクターの間をケーブルで接続します。

注：ご使用のコンピューターにオーディオ・ライン出力コネクターとヘッドセットまたはヘッドホン・

コネクターの両方がある場合、イヤホン、ヘッドホン、ヘッドセットには常にヘッドセットまたは

ヘッドホン・コネクターを使用してください。ヘッドホン・コネクターは、ヘッドセットのマイクロ

ホンをサポートしません。

2VGA出⼒コネクター

コンピューターからのビデオ信号を、モニターなど他のビデオ・デバイスに送信するために使用します。

3DisplayPort1.2出⼒コネクター

コンピューターからの音声信号およびビデオ信号を、高性能モニターなど他のオーディオまたはビ

デオ・デバイスに送信するために使用します。

4USB2.0コネクター

USB2.0接続を必要とするデバイスを接続するために使用します。

注：USB2.0コネクターでは、スマート電源オン機能をサポートしています。このコネクターにLenovo推

奨USB1.1キーボードを接続した場合、キーボードのAlt+Pキーを押すことで、S4休止状態からコ

ンピューターの電源を入れるかウェイクアップできます。スマート電源オン機能をサポートしている

Lenovo推奨キーボードを使用していることを確認してください。

5USB2.0コネクター

USB2.0接続を必要とするデバイスを接続するために使用します。

6シリアル・コネクター

シリアル・コネクターが使用されている外付けモデム、シリアル・プリンター、またはその他のデバ

イスの接続に使用します。

7PS/2キーボードおよびマウス・コネクター(オプション)

PersonalSystem/2(PS/2)コネクターを使用するキーボード、マウス、トラックボール、その他のポインティ

ング・デバイスを接続するために使用します。

8イーサネット・コネクター

イーサネット・ケーブルを接続してネットワークにアクセスするために使用します。

9セキュリティー・ロック・スロット

Kensingtonスタイルのケーブル・ロックの固定に使用します。

10パッドロック・ループ

パッドロックの固定に使用します。

第1章.概要5

11PCIExpressカード領域

コンピューターの操作パフォーマンスを向上させるために、この領域にPCIExpressカードを接続できま

す。コンピューター・モデルによって、この領域のコネクターは異なります。

12スマート・ケーブル・クリップ・スロット(オプション)

スマート・ケーブル・クリップの固定に使用します。

13電源コード・コネクター

コンピューターに電源コードを接続するために使用します。

システム・ボード

注：構成部品のその他の説明は、「前面」および「背面」を参照してください。

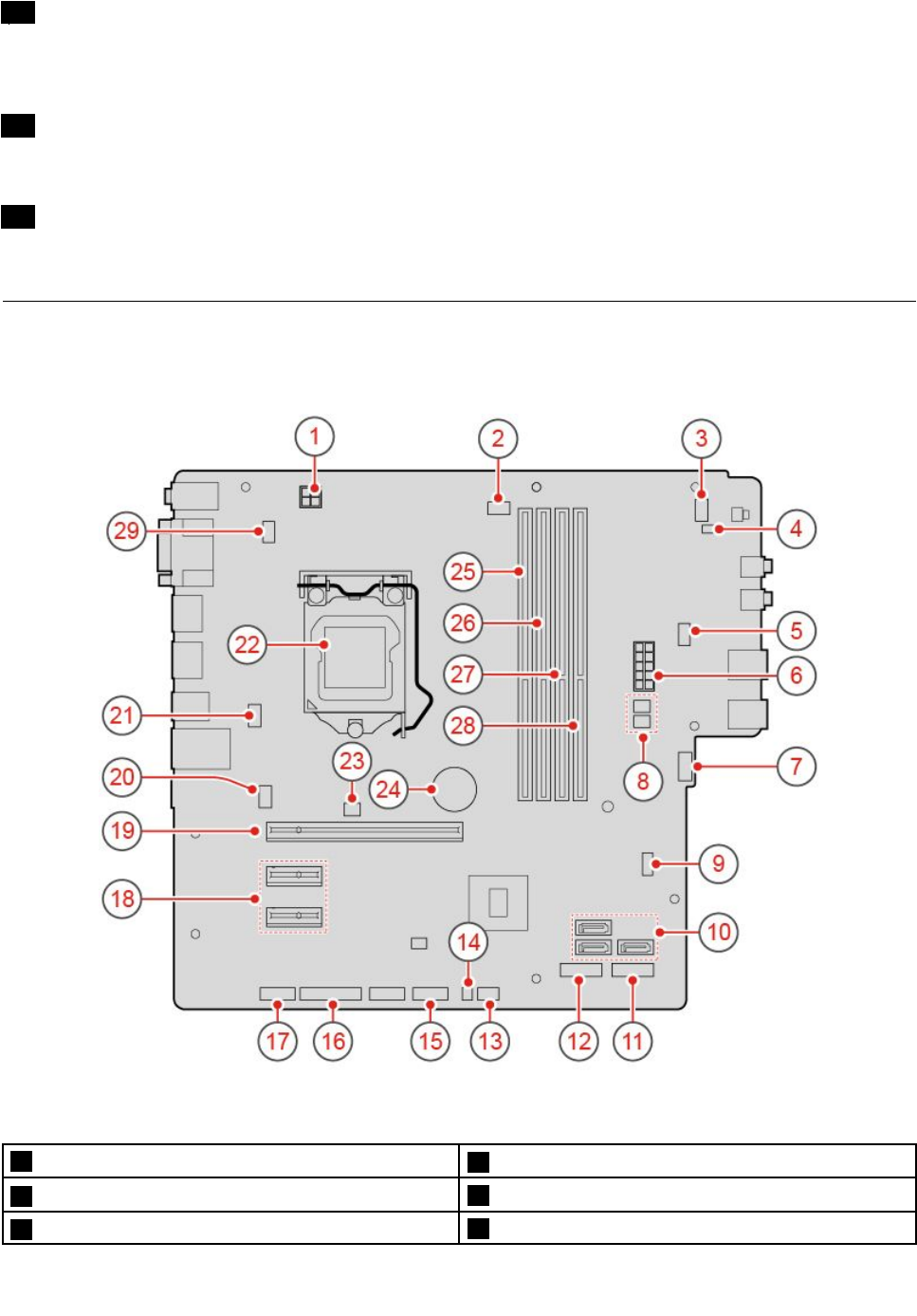

図 3. シ ス テ ム ・ ボ ー ド

14ピン電源コネクター2マイクロプロセッサー・ファン・コネクター

3電源ボタン・コネクター4内蔵スピーカー・コネクター

5補助ファン・コネクター2610ピン電源コネクター

6ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

7補助ファン・コネクター18SATA電源コネクター(2)

9CMOS(相補型金属酸化膜半導体)クリア/リカバ

リー・ジャンパー

10SATA3.0コネクター(3)

11M.2ソリッド・ステート・ドライブ・スロット12M.2Wi-Fiカード・スロット

13熱センサー・コネクター14点灯した赤色のドットのコネクター

15前面USB2.0コネクター16パラレル・コネクター

17シリアル(COM2)コネクター18PCIExpressx1カード・スロット(2)

19PCIExpressx16グラフィックス・カード・スロット20システム・ファン・コネクター

21Eロック・コネクター22マイクロプロセッサー・ソケット

23カバー検出スイッチ・コネクター(侵入検出スイッ

チ・コネクター)

24コイン型電池

25メモリー・スロット(DIMM1)26メモリー・スロット(DIMM2)

27メモリー・スロット(DIMM3)28メモリー・スロット(DIMM4)

29キーボードおよびマウス・コネクター

マシン・タイプとモデル・ラベル

コンピューターは、マシン・タイプとモデル・ラベルで識別されます。Lenovoのサービスやサポートを受

ける場合に、マシン・タイプとモデルの情報は、サポート担当技術者がお客様のコンピューターを特定

して迅速なサービスをご提供するのに役立ちます。マシン・タイプとモデル・ラベルは、図のように

コンピューターに示されています。

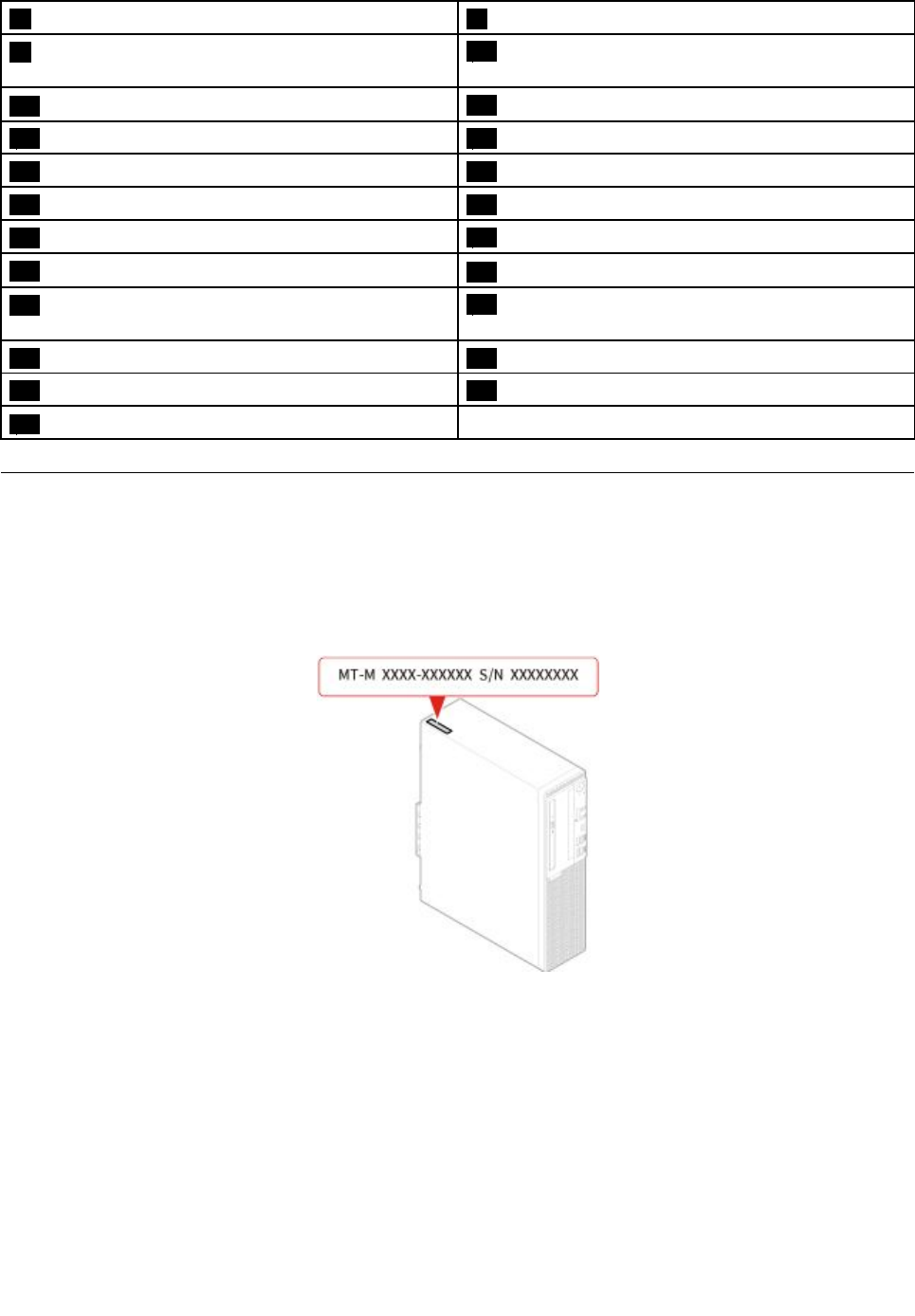

図 4. マ シ ン ・ タ イ プ と モ デ ル ・ ラ ベ ル

第1章.概要7

8ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

第2章仕様

電源機構

•180ワット電源機構(自動電圧切り替え機能付き)

•210ワット電源機構(自動電圧切り替え機能付き)

•260ワット電源機構(自動電圧切り替え機能付き)

ストレージ・ドライブ

•3.5型ストレージ・ドライブ(オプション)

•2.5型ストレージ・ドライブ(オプション)

•M.2ソリッド・ステート・ドライブ(オプション)

ビデオ

内蔵グラフィック・カードは以下をサポートします。

•DisplayPort1.2出力コネクター

•VGA出力コネクター

オーディオ

•内蔵オーディオ・カードは以下をサポートします。

–オーディオ・ライン出力コネクター

–ヘッドセット・コネクター

–内蔵スピーカー

–マイクロホン・コネクター(オプション)

•オプションのオーディオ・カードは、オーディオの操作感を向上させ機能を拡張します。

⼊出⼒(I/O)

•オーディオ・コネクター(オーディオ・ライン出力、ヘッドセット、マイクロホン)

•カード・リーダー・スロット(オプション)

•VGA出力コネクター

•イーサネット・コネクター

•PS/2キーボード・コネクター(オプション)

•PS/2マウス・コネクター(オプション)

•シリアル・コネクター

•USBコネクター(USB2.0、USB3.1、およびTYPE-CUSB3.1)

•VGA出力コネクター

拡張

•カード・リーダー(オプション)

•メモリー・スロット

•M.2ソリッド・ステート・ドライブ・スロット

•光学式ドライブ(オプション)

•PCIExpressx1カード・スロット

©CopyrightLenovo20189

•PCIExpressx16グラフィックス・カード・スロット

•ストレージ・ドライブ・ベイ

ネットワーク機能

•イーサネットLAN

•ワイヤレスLAN(オプション)

•Bluetooth(オプション)

本体⼨法

•幅:92.5mm(3.6インチ)

•高さ:343.5mm(13.5インチ)

•奥行き:290.5mm(11.4インチ)

重量(梱包を除く)

出荷時の最大構成:6kg(13.2ポンド)

10ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

第3章コンピューターのロック

ここでは、ロック装置を使用し、コンピューターをロックして安全に保つ方法について説明します。

コンピューター・カバーのロック

コンピューターのカバーをロックすると、コンピューターへの無許可アクセスを防止できます。ご使用

のコンピューターにはパッドロック・ループがついており、パッドロックを取り付けるとコンピュー

ター・カバーを取り外せないようになっています。

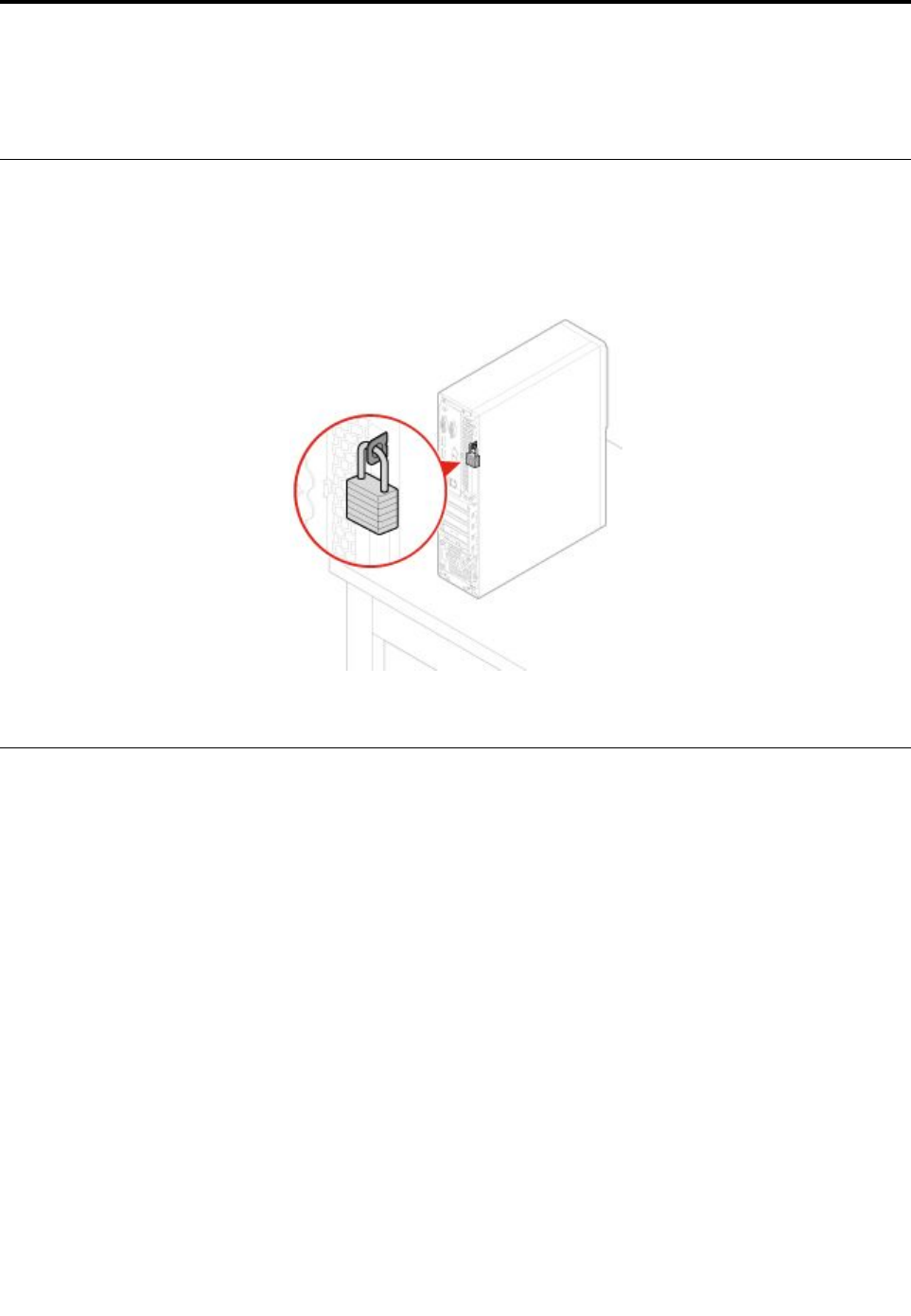

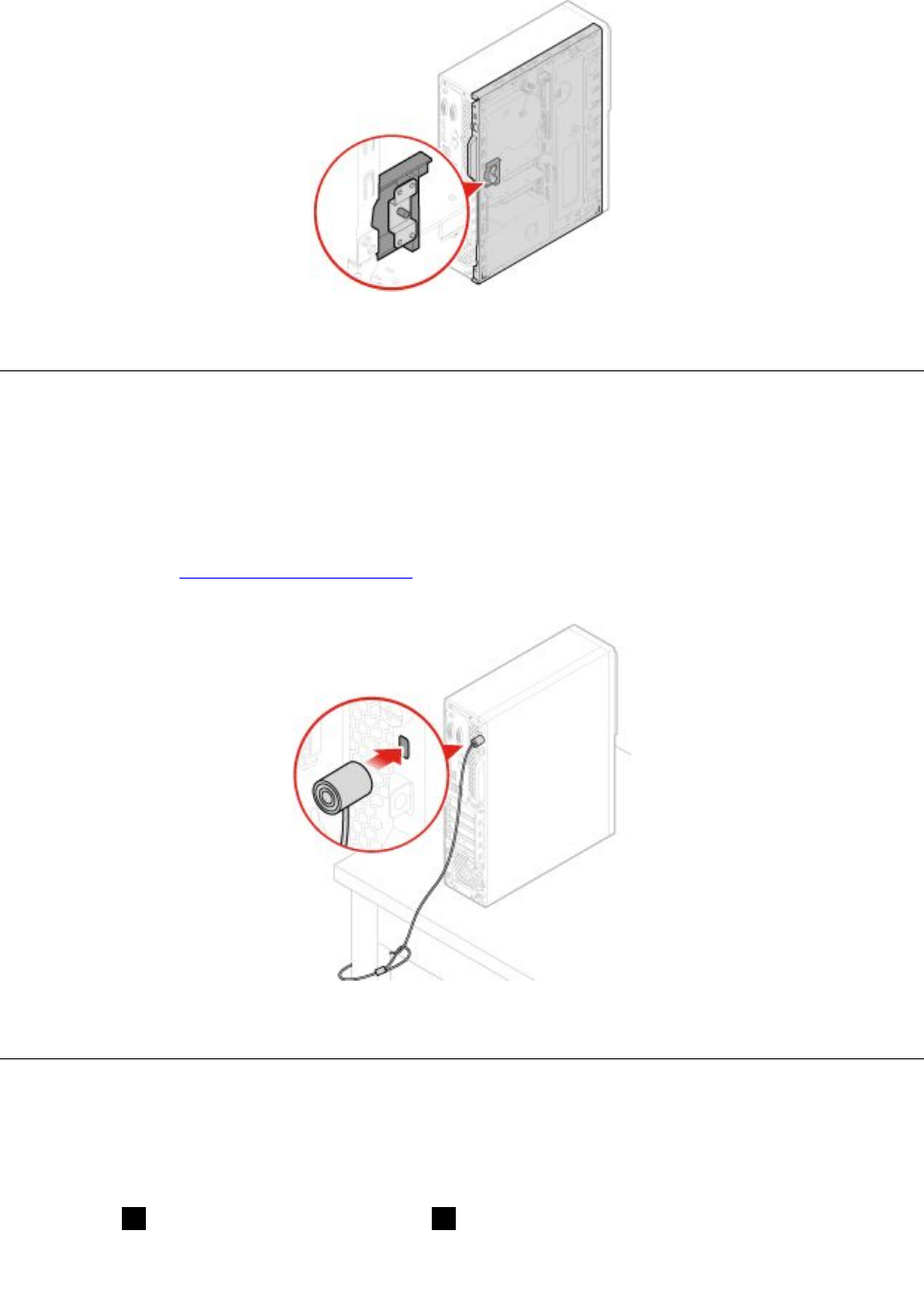

図 5. コ ン ピ ュ ー タ ー ・ カ バ ー の ロ ッ ク

Eロックの有効化または無効化

ご使用のコンピューターには、内部構成部品の無許可の改ざんからコンピューターを保護するために、セ

キュリティー・ロック・ソリューションが搭載されています。Eロックを使用して、コンピューター・カ

バーを機械的にロックまたはロック解除できます。

Eロックを有効または無効にするには、次のようにします。

1.コンピューターの電源をオンにするか、再起動します。

2.Windowsが起動する前に、SetupUtilityプログラムが開くまでF1またはFn+F1キーを連打します。

3.「Security」➙「ElectronicLock」の順にクリックしてEロックを有効または無効にします。

4.F10またはFn+F10を押して、変更を保存しコンピューターを再希望します。

注：変更内容は、設定を保存しシステムを再起動するまで有効になりません。

©CopyrightLenovo201811

図 6. E ロ ッ ク の 有 効 化 ま た は 無 効 化

Kensingtonスタイルのケーブル・ロックの取り付け

Kensingtonスタイルのケーブル・ロックを使用して、コンピューターをデスク、テーブル、または他の一

時的な固定物に固定することができます。ケーブル・ロックは、コンピューター背面にあるセキュリ

ティー・ロック・スロットに接続します。選択したタイプに応じて、ケーブル・ロックは1つのキーまた

は複数キーの組み合わせで使用できます。ケーブル・ロックはコンピューター・カバーを開けるボタンも

ロックします。このケーブル・ロックは多くのノートブック・コンピューターで使用するロック機構と

同じタイプのものです。以下のサイトで

Kensington

を検索して、Lenovoからこのケーブル・ロックを

直接注文できます。http://www.lenovo.com/support

図 7. Kensington ス タ イ ル の ケ ー ブ ル ・ ロ ッ ク の 取 り 付 け

スマート・ケーブル・クリップの取り付け

スマート・ケーブル・クリップは、デバイス・ケーブルをコンピューターにロックすることで、キー

ボードやマウスなどのデバイスを固定できます。スマート・ケーブル・クリップは、コンピューター

背面にあるケーブル・ロック・スロットに接続します。スマート・ケーブル・クリップを取り付ける

には、次のようにします。

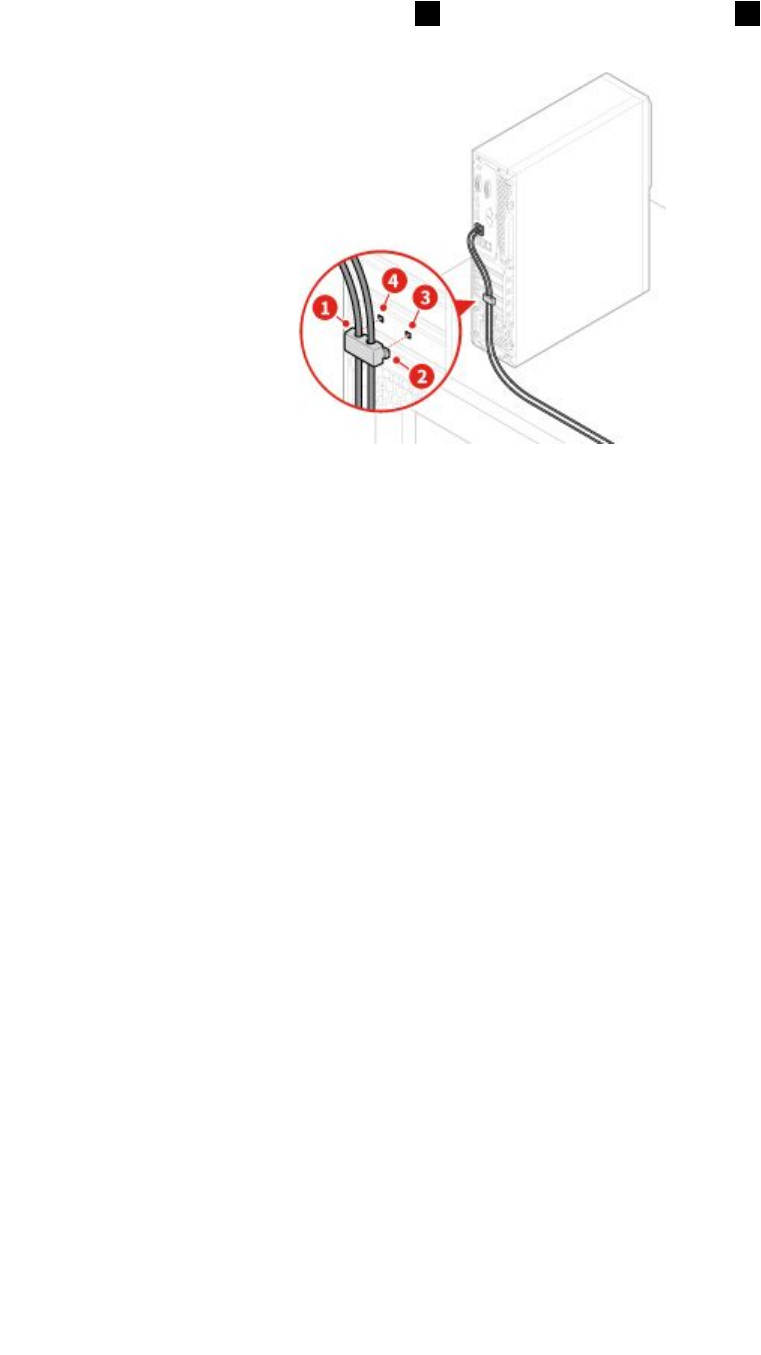

1.クリップ1をケーブル・ロック・スロット4に挿入します。

12ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

2.ロックするケーブルをスマート・ケーブル・クリップのへこみに通します。

3.所定の位置に固定されるまで、クリップ2をケーブル・ロック・スロット3に押し込みます。

図 8.スマート・ケーブル・クリップの取り付け

第3章.コンピューターのロック13

14ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

第4章ハードウェアの交換

この章では、コンピューターのハードウェアの交換方法について説明します。

ハードウェアを交換する前に

注意：コンピューターを開けたり修復を試みたりする前に、このセクションと

重要な製品情報ガイ

ド

を必ず読んで理解してください。

ハードウェアを交換する前の注意

•Lenovoが提供しているコンピューター構成部品のみを使用してください。

•オプションの取り付けや交換の際には、このマニュアル内に記載されている該当する説明に加えて、そ

のオプションに付属しているマニュアルも参照してください。

•障害のあるCRUは、お住まいの国や地域にかかわらず、Lenovoへの返品をお願いしています。返品に

ついてのご案内をCRUに同梱するか、またはCRUの到着から数日内にお送りします。

静電気の影響を受けやすいデバイスの取り扱い

障害のある部品を取り外し、新しい部品を取り付ける準備ができるまで、新しい部品が梱包されている帯

電防止パッケージを開かないでください。静電気は人体には無害ですが、ご使用のコンピューターのコン

ポーネントやオプションには重大な損傷を与える可能性があります。

静電気による損傷を回避するために、オプションやその他の構成部品を取り扱う際には、次の注意を

守ってください。

•身体の動きを最小限にとどめてください。動くと、周囲に静電気が蓄積されることがあります。

•オプションおよびその他のコンピューターの構成部品は常に注意して取り扱ってください。PCI/PCIe

カード、メモリー・モジュール、システム・ボード、およびマイクロプロセッサーを取り扱う場合

は、それぞれ部品の縁を持つようにしてください。回路のはんだ付けした部分には決して手を触

れないでください。

•他の人がオプションやその他のコンピューターの構成部品に触れないようにしてください。

•部品が入っている帯電防止パッケージを、コンピューターの金属の拡張スロット・カバーか、その他の

塗装されていない金属面に2秒間以上接触させてください。これにより、パッケージと人体に蓄積され

た静電気を低減してから、新しい部品の取り付けまたは交換を行うことができます。

•新しい部品を帯電防止パッケージから取り出した後は、部品をできるだけ下に置かず、コンピュー

ターに直接取り付けてください。これができない場合は、帯電防止パッケージを平らな場所に置

き、その上に部品を置くようにしてください。

•コンピューターのカバーやその他の金属面の上に部品を置かないようにする。

FRU(CRUを含む)について

•FRU（FieldReplaceableUnit）は、訓練を受けた技術者がアップグレードまたは交換できるコンピュー

ター部品です。FRUにはすべてのCRUが含まれています。FRU部品番号やサポートされるコンピュー

ター・モデルなど、FRU情報の詳細については、次のWebサイトを参照してください。

http://www.lenovo.com/serviceparts-lookup

•お客様での取替え可能部品(CRU)は、ユーザーがアップグレードまたは交換することができる

コンピューター部品です。

–Self-serviceCRU:お客様ご自身で取り付けられます。CRUはコンピューター本体から独立した装

置であるか、止め具または2本以下のねじで固定されています。self-serviceCRUの例としては、

©CopyrightLenovo201815

キーボード、マウス、USBデバイスなどがあります。すべてのSelf-serviceCRUの交換は、ユー

ザーの責任で行っていただきます。

–Optional-serviceCRU:Optional-serviceCRUの取り扱いには、多少の技術とドライバーなどの簡単な工

具が必要になります。このようなCRUはコンピューター内の独立した部品です。通常は、3つ以上

のねじで固定されているアクセス・パネルによって隠されています。特定のCRUにアクセスするに

は、ねじおよびパネルを取り外す必要があります。Optional-serviceCRUの取り外しと取り付けは、

ユーザーが行うか、保証期間中にLenovoサービス技術員が行います。

FRUを交換する前に

FRUを交換する前に、以下をお読みください。

•コンピューターの保守は、訓練を受けた有資格者だけが行うことができます。

•FRUを交換する前に、部品の交換に関するセクションをすべてお読みください。

•コピー、保存、フォーマットなどの書き込み操作時には特に注意してください。

保守を行っているコンピューターでは、ドライブの起動順序が変更されていることがあります。ドライ

ブを間違って選択すると、データやプログラムが上書きされてしまうことがあります。

•FRUは、正しいモデルの別のFRUとだけ交換してください。

FRUを交換するときは、マシンのモデルとFRUの部品番号が正しいことを確認してください。

•一時的で再現性のないエラーを理由にFRUを交換しないでください。

一時的なエラーは、ハードウェアの欠陥とは関係のないさまざまな理由で生じることがあります。例

えば、宇宙線による影響、静電気の放電、またソフトウェア・エラーなどです。FRUの交換は、問

題が繰り返して起こる場合にだけ検討してください。それでもFRUに欠陥があると思われる場合

は、エラー・ログをクリアして、もう一度テストを実行してください。エラーが再発生しない場合

はFRUを交換しないでください。

•故障したFRUのみを交換してください。

FRU(CRUを含む)の位置

注：

•コンポーネントの一部はオプションです。

•下記に掲載されていない構成部品を交換するには、お近くのLenovoサービス技術員にお問い合わせく

ださい。Lenovoサポートの電話番号一覧は、次のWebサイトを参照してください。

http://www.lenovo.com/support/phone

16ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

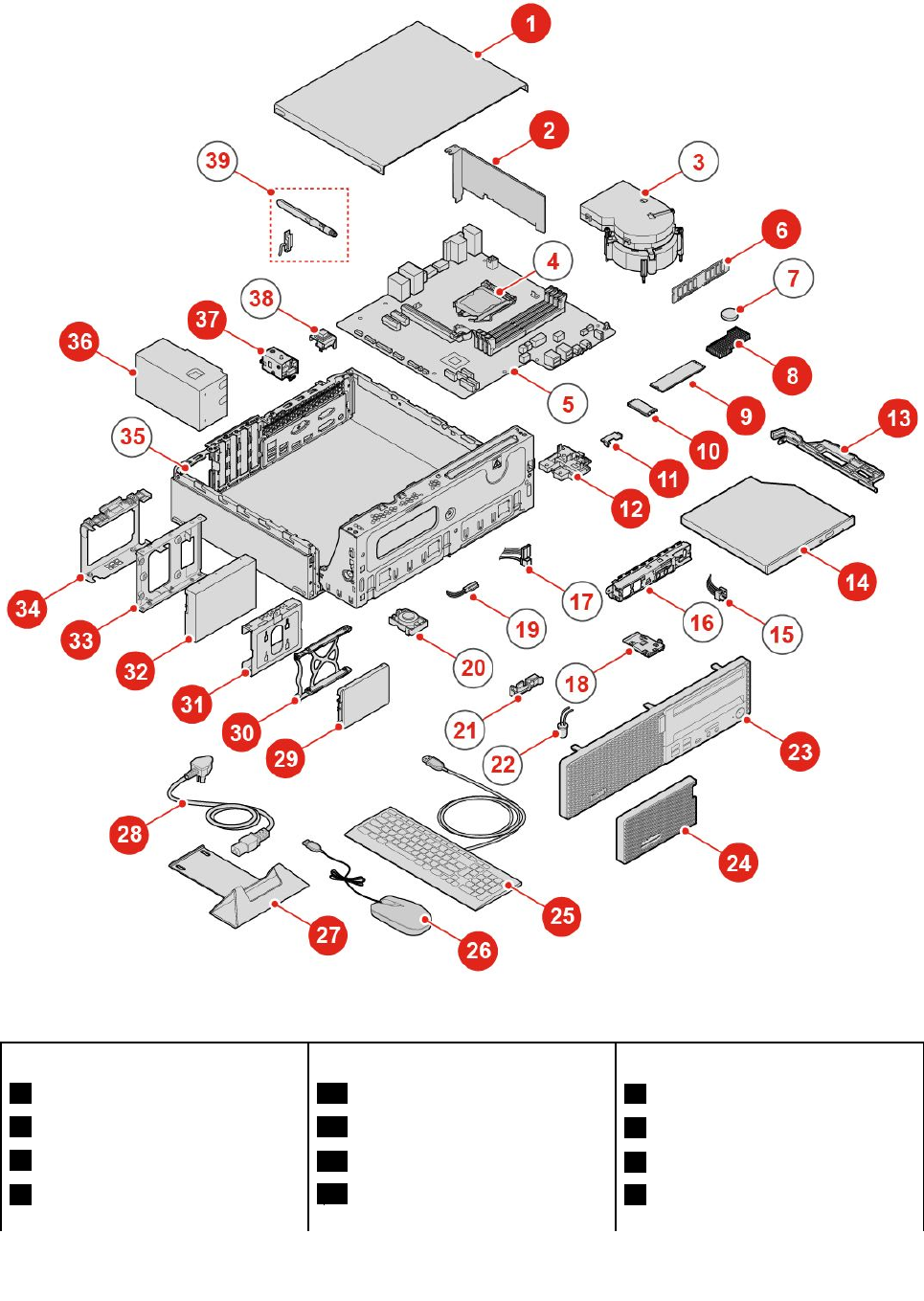

図 9. FRU を 参 照 し て く だ さ い 。

Self-serviceCRUOptional-serviceCRU⾮CRU

1コンピューター・カバー10Wi-Fiカード3ヒートシンクおよびファン

2PCIExpressカード11Wi-Fiカード・シールド4マイクロプロセッサー

6メモリー・モジュール36電源機構5システム・ボード

8M.2ソリッド・ステート・ドライ

ブ・ヒートシンク

37Eロック7コイン型電池

第4章.ハードウェアの交換17

Self-serviceCRUOptional-serviceCRU⾮CRU

9M.2ソリッド・ステート・ドラ

イブ

15電源ボタン

12M.2ソリッド・ステート・ドラ

イブ・ブラケット

16フロントI/Oブラケット

13光学式ドライブ・ブラケット17ストレージ・ドライブ・ケーブ

ル

14光学式ドライブ18カード・リーダー

23前面ベゼル19光学式ドライブ・ケーブル

24ほこりシールド20内蔵スピーカー

25キーボード21温度センサー

26マウス22点灯した赤色のドットのケーブ

ル

27縦置きスタンド35シャーシ

28電源コード38カバー検出スイッチ(侵入検出

スイッチ)

29セカンダリー・ストレージ・ド

ライブ

39Wi-Fiアンテナ

30セカンダリー・ストレージ・ド

ライブ・ベゼル

31セカンダリー・ストレージ・ド

ライブ・ブラケット

32プライマリー・ストレージ・ド

ライブ

33ストレージ・コンバーター

34プライマリー・ストレージ・ド

ライブ・ブラケット

キーボードまたはワイヤレス・キーボードの交換

注：ワイヤレス・キーボードは、一部のモデルでのみ使用できます。

キーボードの交換

1.コンピューターの電源をオフにして、すべての電源コードを電源コンセントから切り離します。

2.コンピューターから古いキーボード・ケーブルを切り離します。

3.コンピューターの適切なコネクターに新しいキーボードを接続します。

図 10. キ ー ボ ー ド の 交 換

18ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

ワイヤレス・キーボードの交換

1.コンピューターからUSBドングルを取り外し、古いワイヤレス・キーボードを取り外します。

2.新しいワイヤレス・キーボードをパッケージから取り出します。

3.バッテリー・コンパートメントのカバーを開き、極性標識にしたがって2個のAAAバッテリーを

取り付けます。

図 11. ワ イ ヤ レ ス ・ キ ー ボ ー ド の 交 換

4.キーボード・コンパートメントまたはワイヤレス・マウス・コンパートメントからUSBドングルを

取り出し、コンピューターの使用可能なUSBコネクターに接続します。

5.コンパートメントのカバーを閉じます。これで、キーボードを使用できるようになりました。

マウスまたはワイヤレス・マウスの交換

注：ワイヤレス・マウスは、一部のモデルでのみ使用できます。

マウスの交換

1.コンピューターの電源をオフにして、すべての電源コードを電源コンセントから切り離します。

2.コンピューターから古いマウス・ケーブルを切り離します。

3.コンピューターの適切なコネクターに新しいマウスを接続します。

図 12. マ ウ ス の 交 換

ワイヤレス・マウスの交換

1.コンピューターからUSBドングルを取り外します。古いワイヤレス・マウスを取り外します。

2.新しいワイヤレス・マウスをパッケージから取り出します。

第4章.ハードウェアの交換19

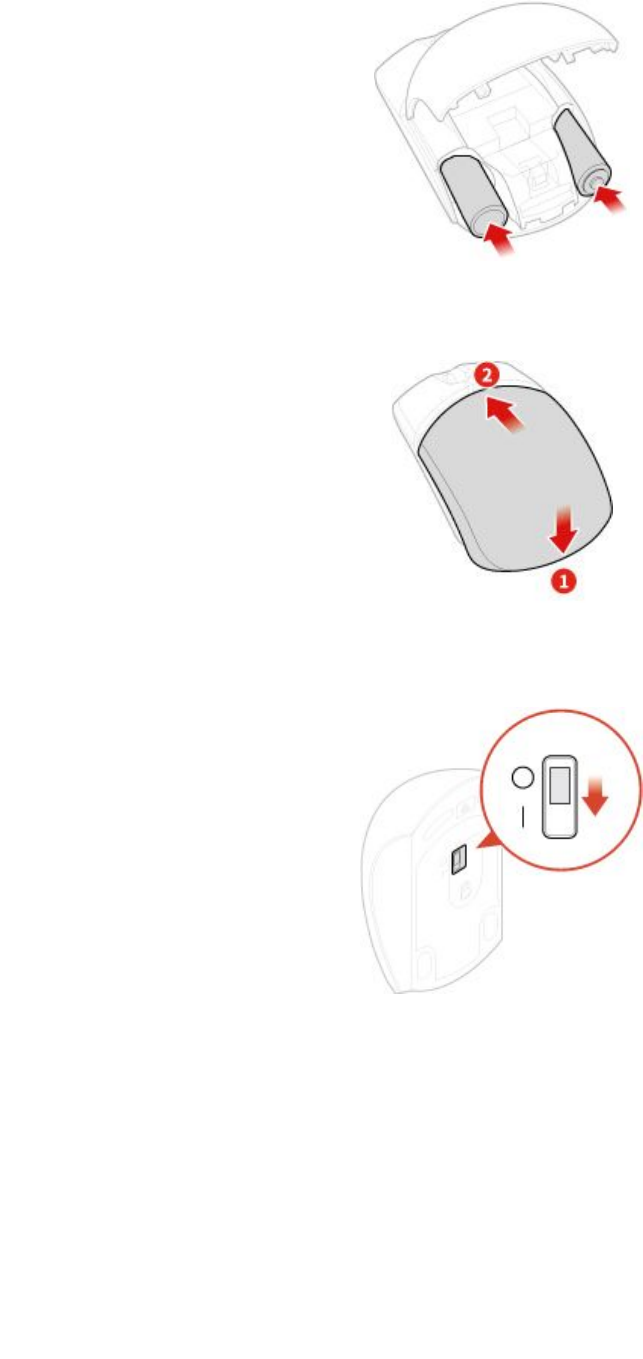

3.バッテリー・コンパートメントのカバーを開き、極性標識にしたがって2個のAAAバッテリーを

取り付けます。

図 13. バ ッ テ リ ー ・ コ ン パ ー ト メ ン ト を 開く

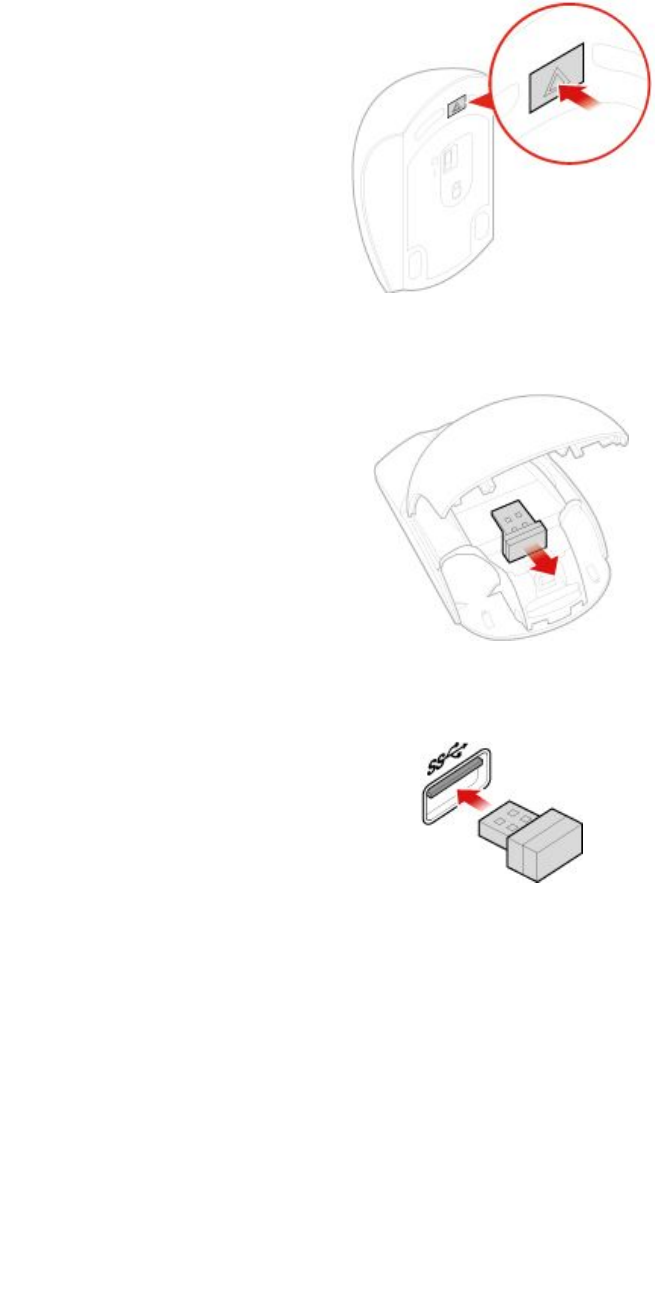

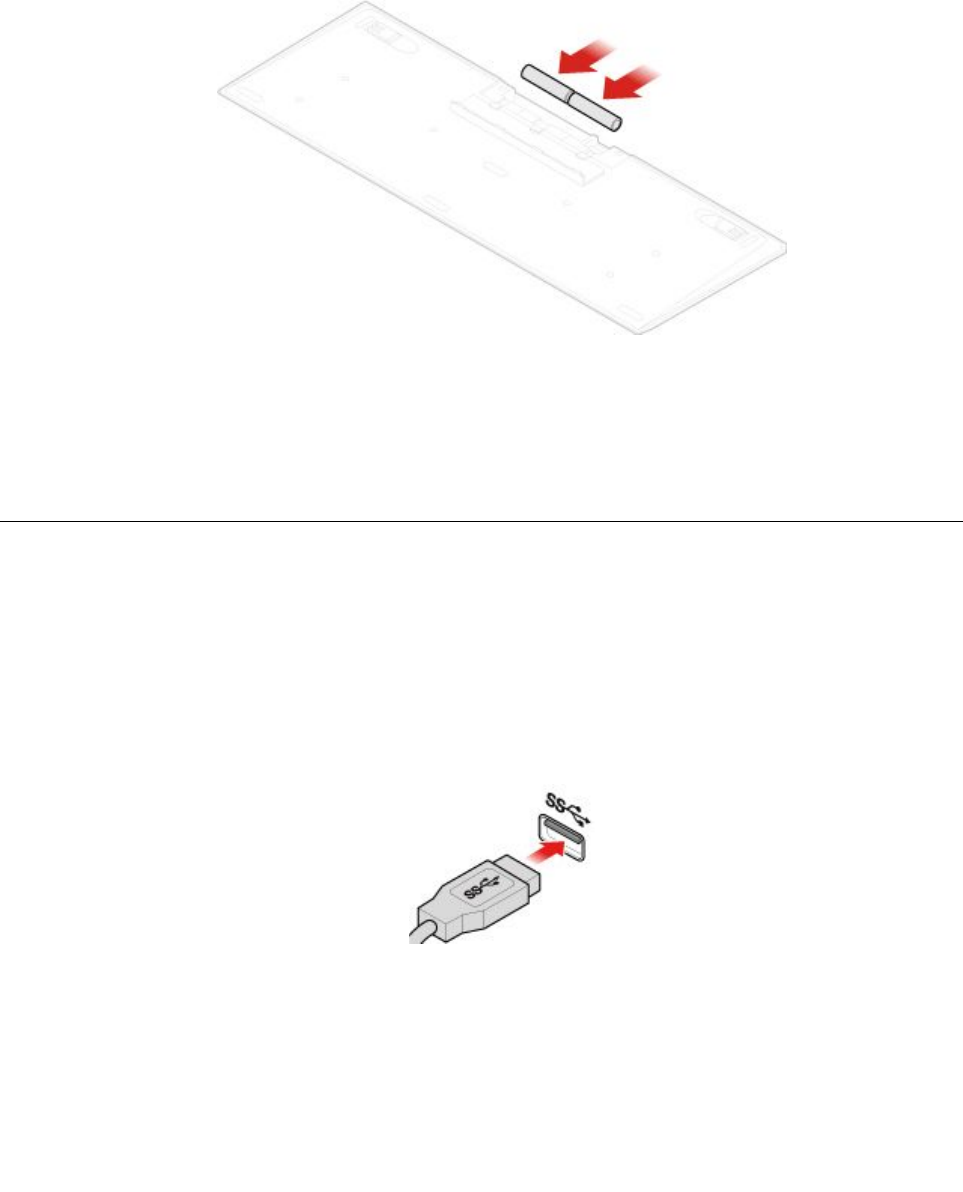

図 14. USB ド ン グ ル の 取 り 出 し

図 15. USB ド ン グ ル の USB コ ネ ク タ ー へ の 接 続

20ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

図 16. マウス・バッテリーを取り付ける

図 17. バ ッ テ リ ー ・ コ ン パ ー ト メ ン ト の カ バ ー を 閉じ る

図 18. 電源スイッチをオンの位置に押す

注：

•LEDが緑色に点灯すると、マウスを使用できることを示します。

•黄色に点滅するLEDは、バッテリー・レベルの低下を示しています。

•バッテリー寿命を延ばすために、マウスを使用していないときは電源スイッチをオフの位置に

スライドさせてください。

•コンピューターからUSBドングルを取り外したら、ワイヤレス・マウス・コンパートメントまた

はワイヤレス・キーボード・コンパートメントにしまいます。

第4章.ハードウェアの交換21

電源コードの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電

源をオフにします。

2.すべての電源コードをコンセントから抜き、コンピューターに接続されているすべてのケーブ

ルを取り外します。

3.電源コードを交換します。

注：電源コードの外観は図と異なる場合があります。

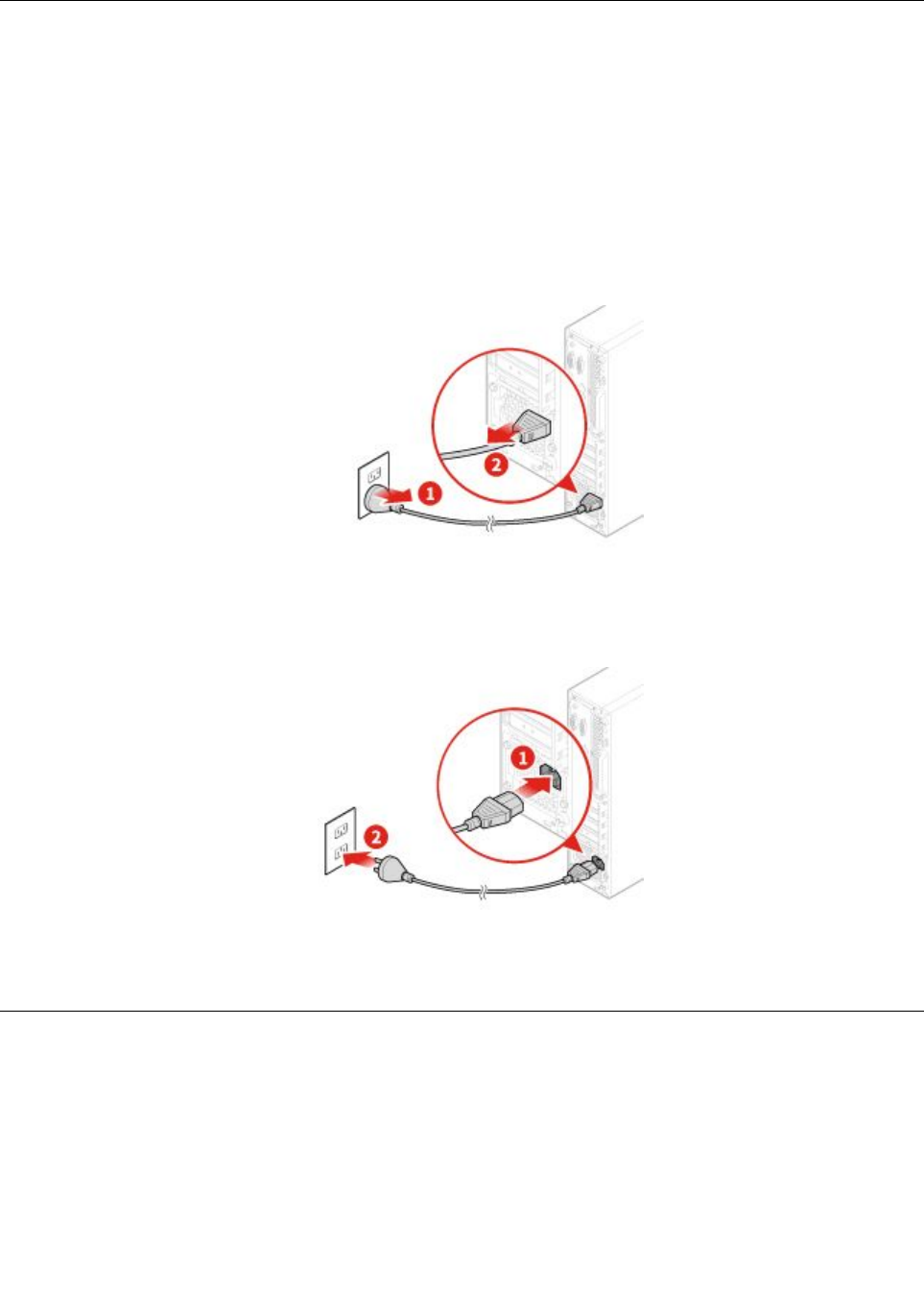

図 19. 電源 コ ー ド の 取 り 外 し

図 20. 電源 コ ー ド の 取 り 付 け

ほこりシールドの交換

注：ダスト・シールドはオプションです。

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電

源をオフにします。

2.すべての電源コードをコンセントから抜き、コンピューターに接続されているすべてのケーブ

ルを取り外します。

22ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

3.ほこりシールドを交換します。

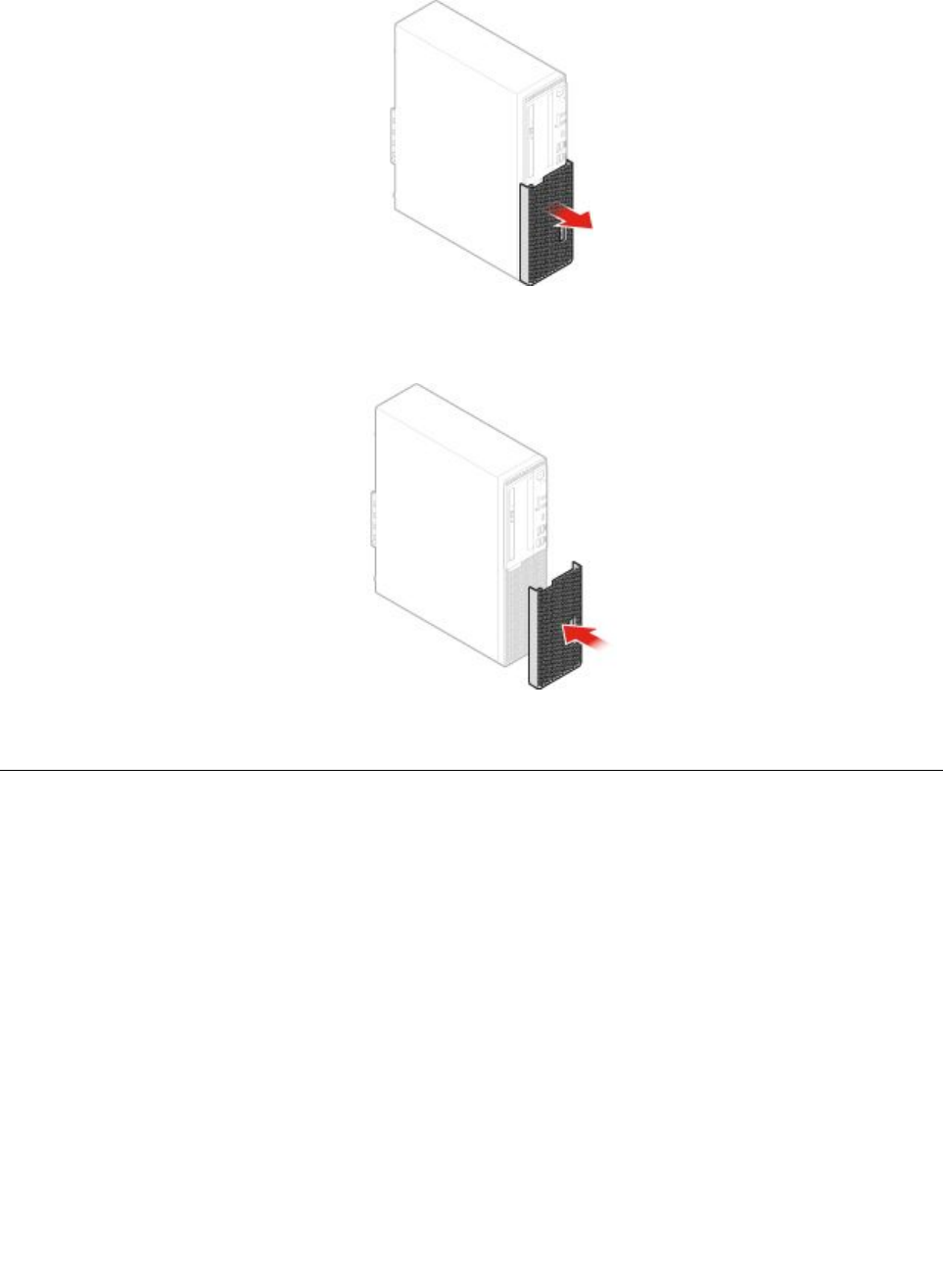

図 21. ダ ス ト ・ シ ー ル ド の 取 り 外 し

図 22. ダ ス ト ・ シ ー ル ド の 取 り 付 け

縦置きスタンドの交換

注：縦置きスタンドは、一部のモデルでのみ使用できます。

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

1.メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電

源をオフにします。

2.すべての電源コードをコンセントから抜き、コンピューターに接続されているすべてのケーブ

ルを取り外します。

3.縦置きスタンドを交換します。

第4章.ハードウェアの交換23

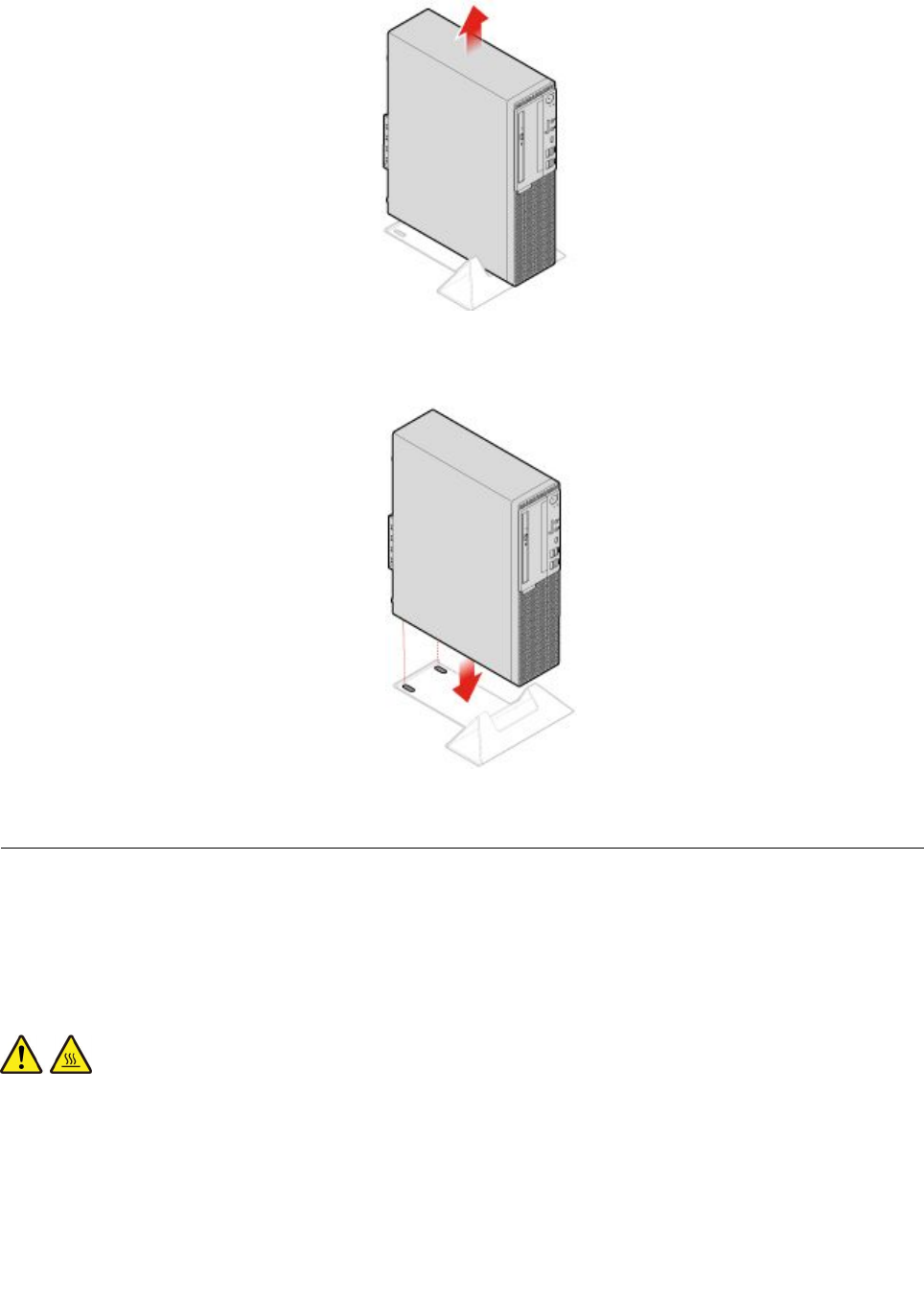

図 23. 縦 置 き ス タ ン ド の 取 り 外 し

図 24. 縦 置 き ス タ ン ド の 取 り 付 け

コンピューター・カバーの取り外し

注：コンピューター・カバーを開く場合は、SetupUtilityプログラムでEロックがロック解除されている

ことを確認してから行ってください。「コンピューターのロック」を参照してください。

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

警告：

コンピューター・カバーを開く場合は、コンピューターの電源をオフにし、数分待ってコン

ピューターの温度が下がってから⾏ってください。

1.メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電

源をオフにします。

2.すべての電源コードをコンセントから抜き、コンピューターに接続されているすべてのケーブ

ルを取り外します。

3.コンピューター・カバーを固定しているロック装置をアンロックします。

24ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

4.ダスト・シールドを取り外します。22ページの「ほこりシールドの交換」を参照してください。

5.コンピューター・カバーを取り外します。

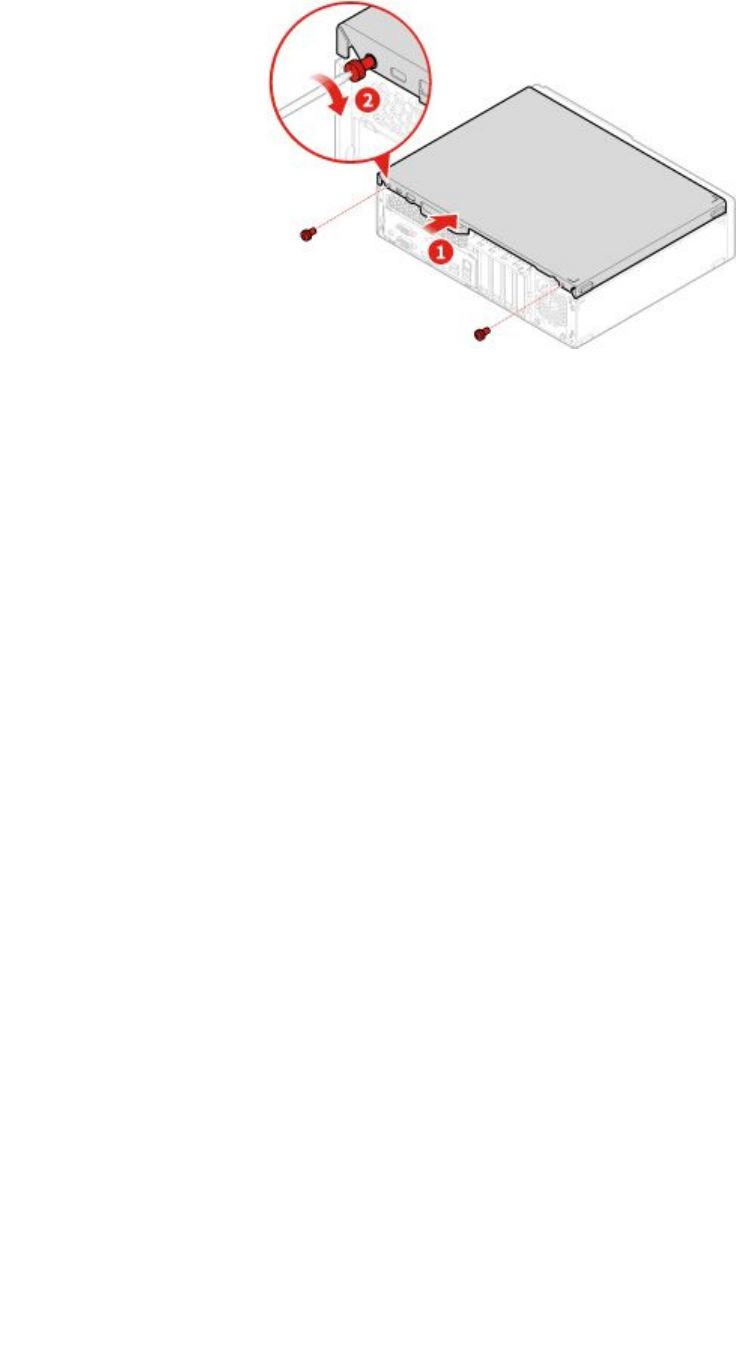

図 25. コ ン ピ ュ ー タ ー ・ カ バ ー の 取 り 外 し

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

前面ベゼルの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを交換します。

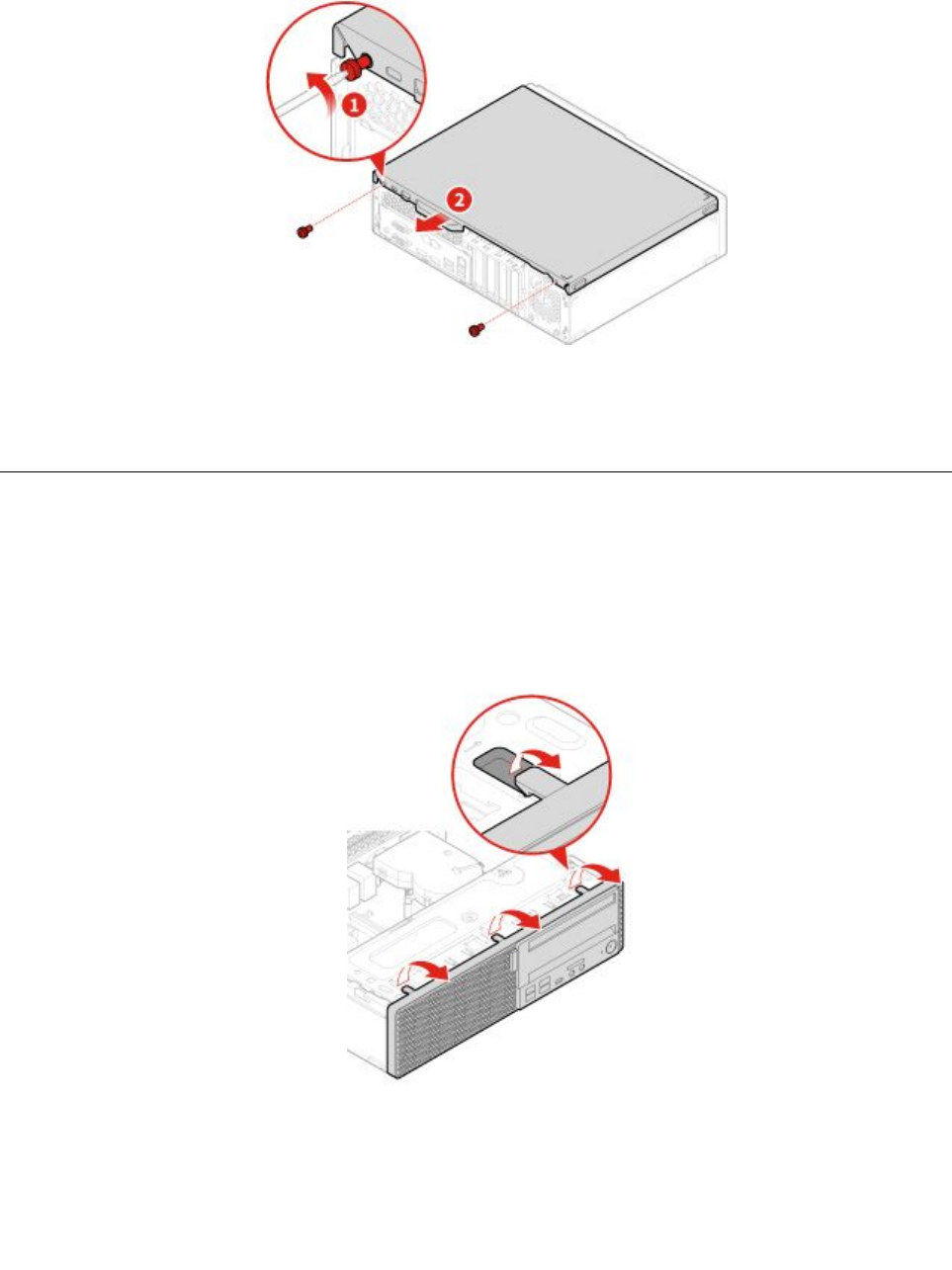

図 26. 前 面ベ ゼ ル の 取 り 外 し

第4章.ハードウェアの交換25

図 27. 前 面ベ ゼ ル の 取 り 付 け

3.交換の完了します。71ページの「部品交換の完了」を参照してください。

光学式ドライブの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.光学式ドライブから、信号コネクターおよび電源コネクターを取り外します。

4.光学式ドライブを交換します。

図 28. 光 学 式 ド ラ イ ブ ・ ア セ ン ブ リ ー の 取 り 外 し

26ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

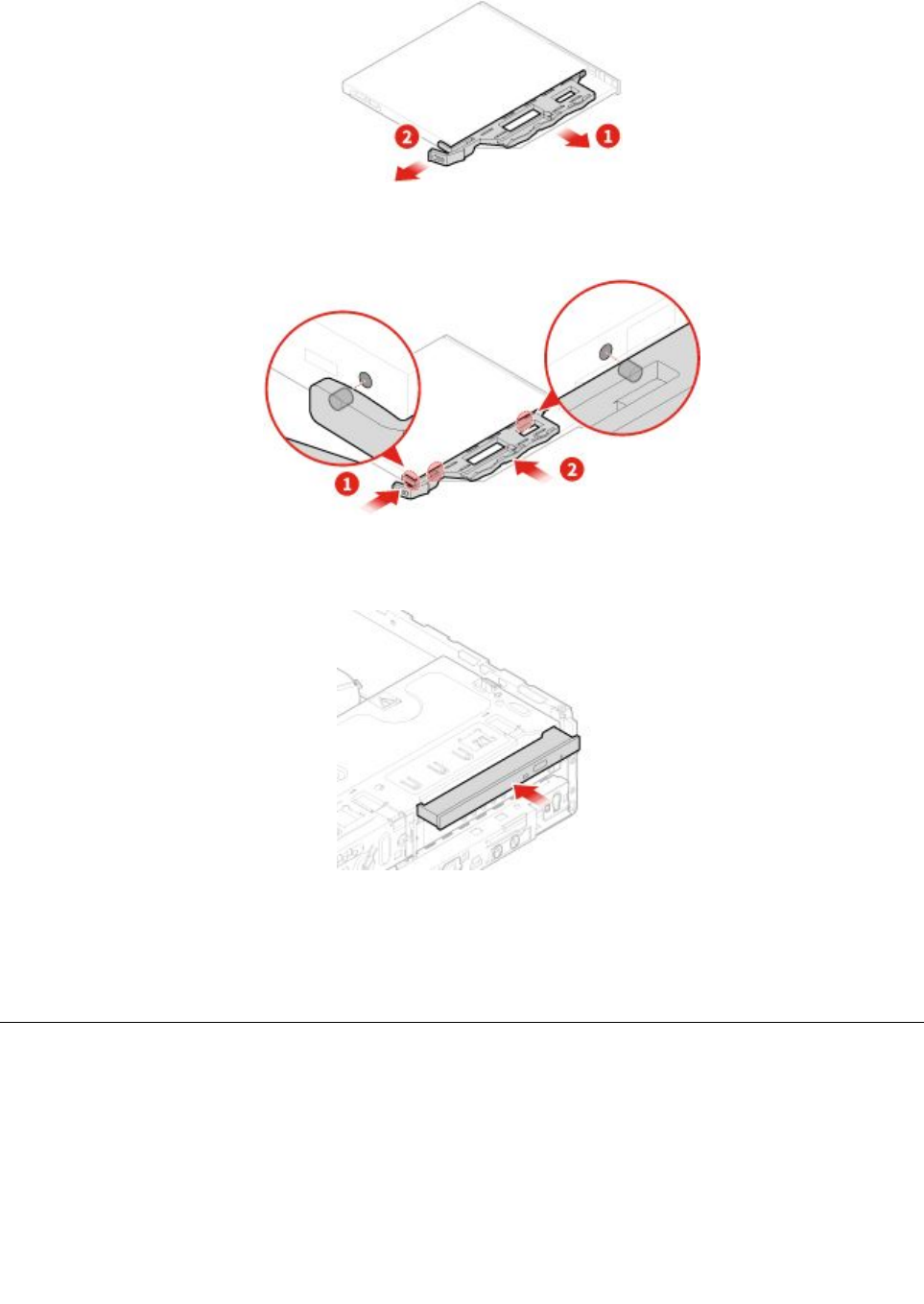

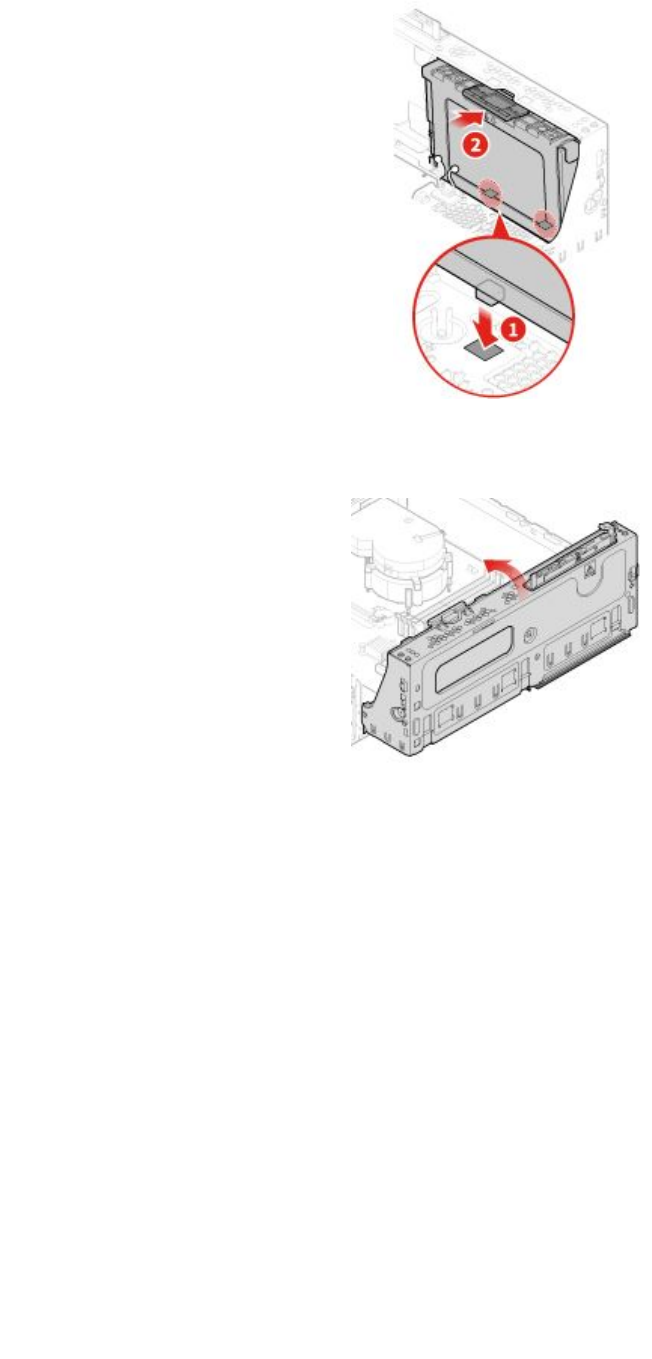

図 29. 光学式ドライブ・ブラケットの取り外し

図 30. 光学式ドライブ・ブラケットの取り付け

図 31. 光 学 式 ド ラ イ ブ ・ ア セ ン ブ リ ー の 取 り 付 け

5.信号コネクターおよび電源コネクターを新しい光学式ドライブに接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

ストレージ・ドライブの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

3.5型プライマリー・ストレージ・ドライブの交換

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

第4章.ハードウェアの交換27

3.ストレージ・ドライブ・ケーブルをシステム・ボードから切り離します。

4.3.5型プライマリー・ストレージ・ドライブを交換します。

注：交換の際に、必ずストレージ・ドライブ・ケーブルを切り離すか再接続します。

図 32. ド ラ イ ブ ・ ベ イ を 開く

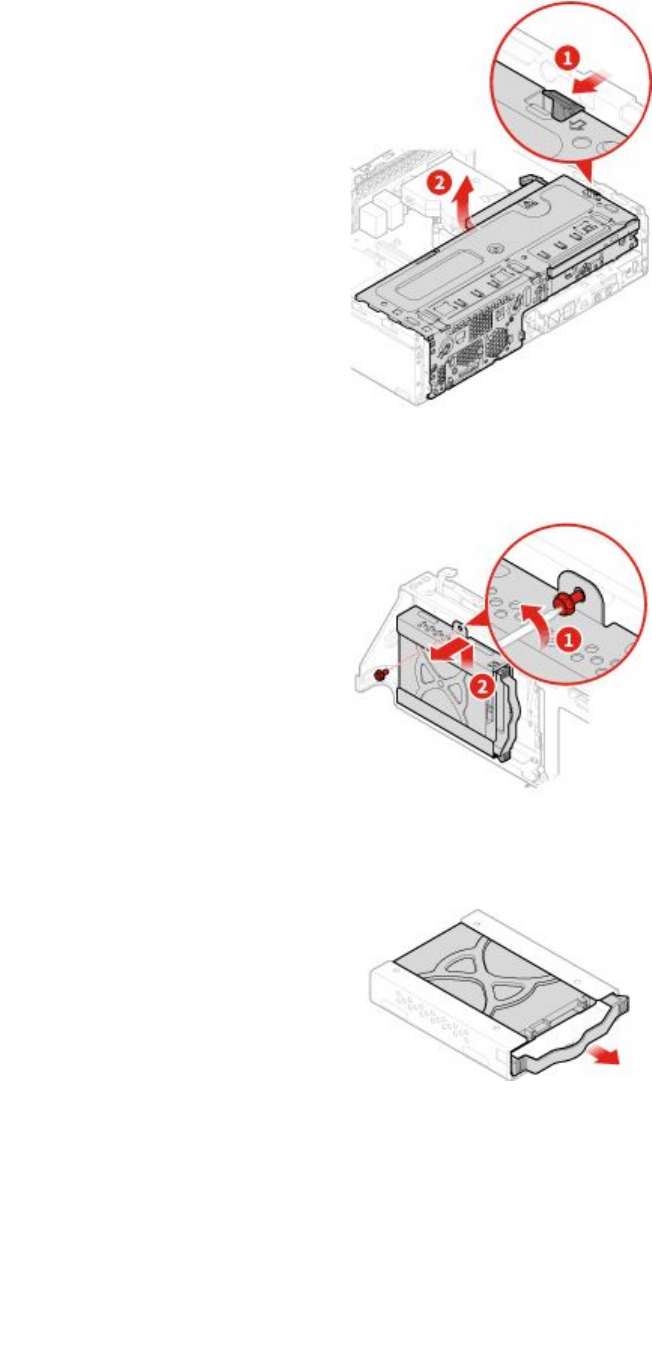

図 33. 3.5 型 プ ラ イ マ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ の 取 り 外 し

28ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

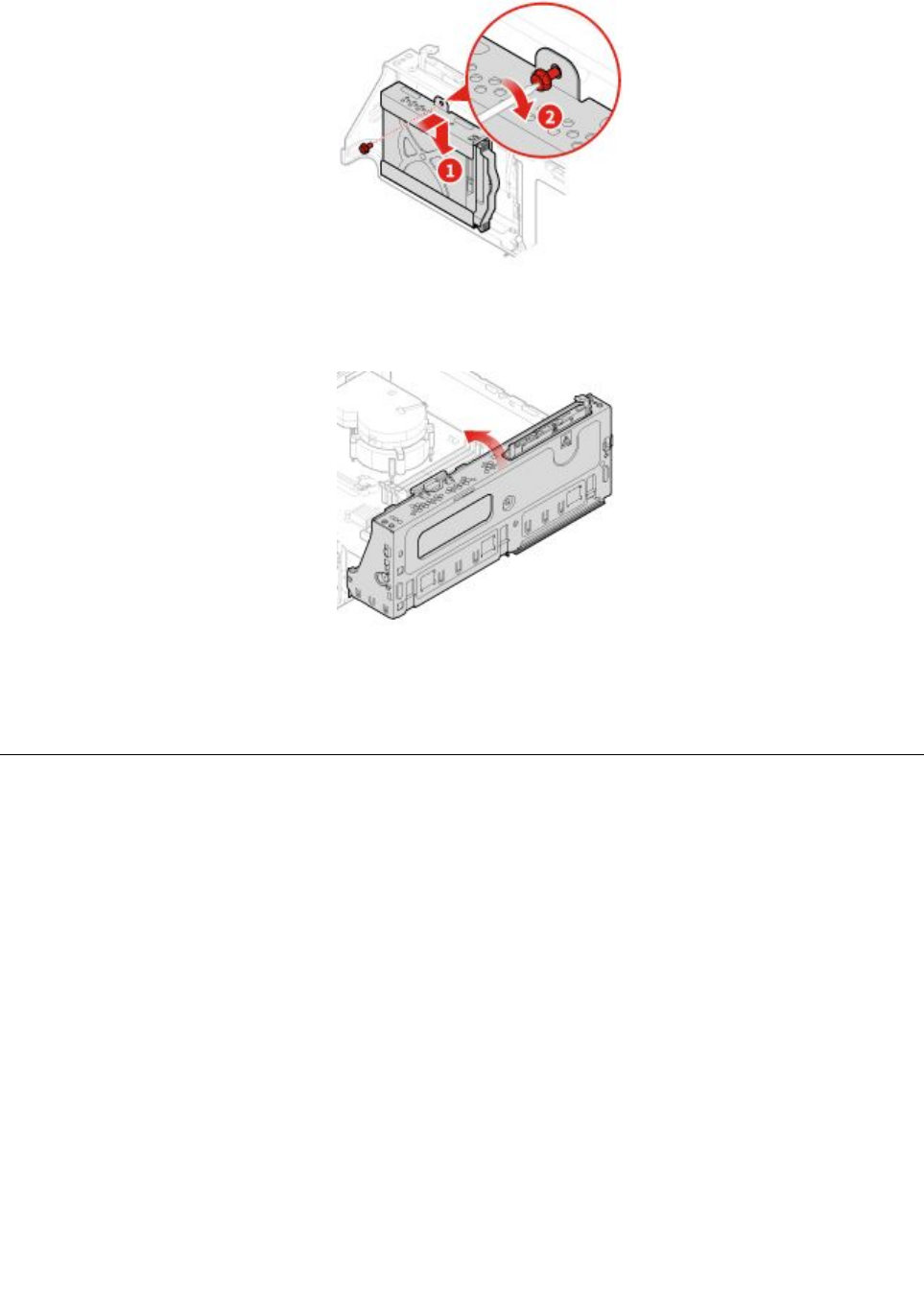

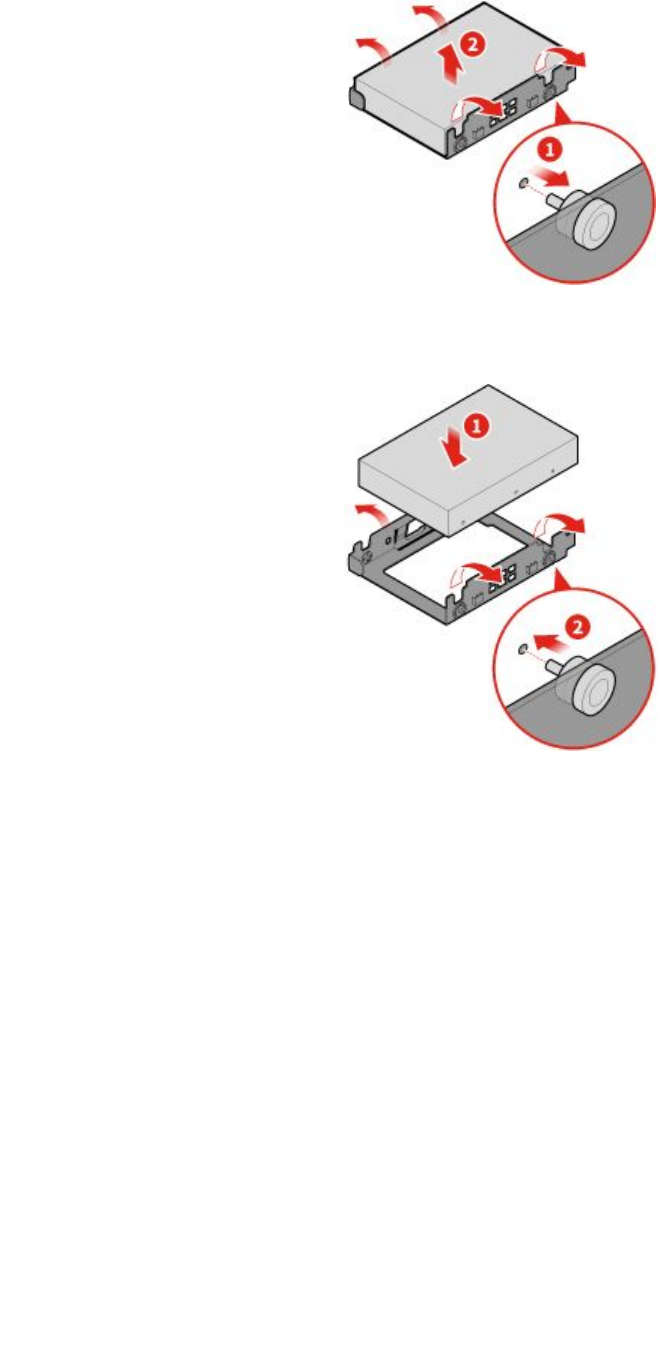

図 34. 3.5 型 プ ラ イ マ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ ・ ブ ラ ケ ッ ト の 取 り 外 し

図 35. 3.5 型 プ ラ イ マ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ ・ ブ ラ ケ ッ ト の 取 り 付 け

第4章.ハードウェアの交換29

図 36. 3.5 型 プ ラ イ マ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ の 取 り 付 け

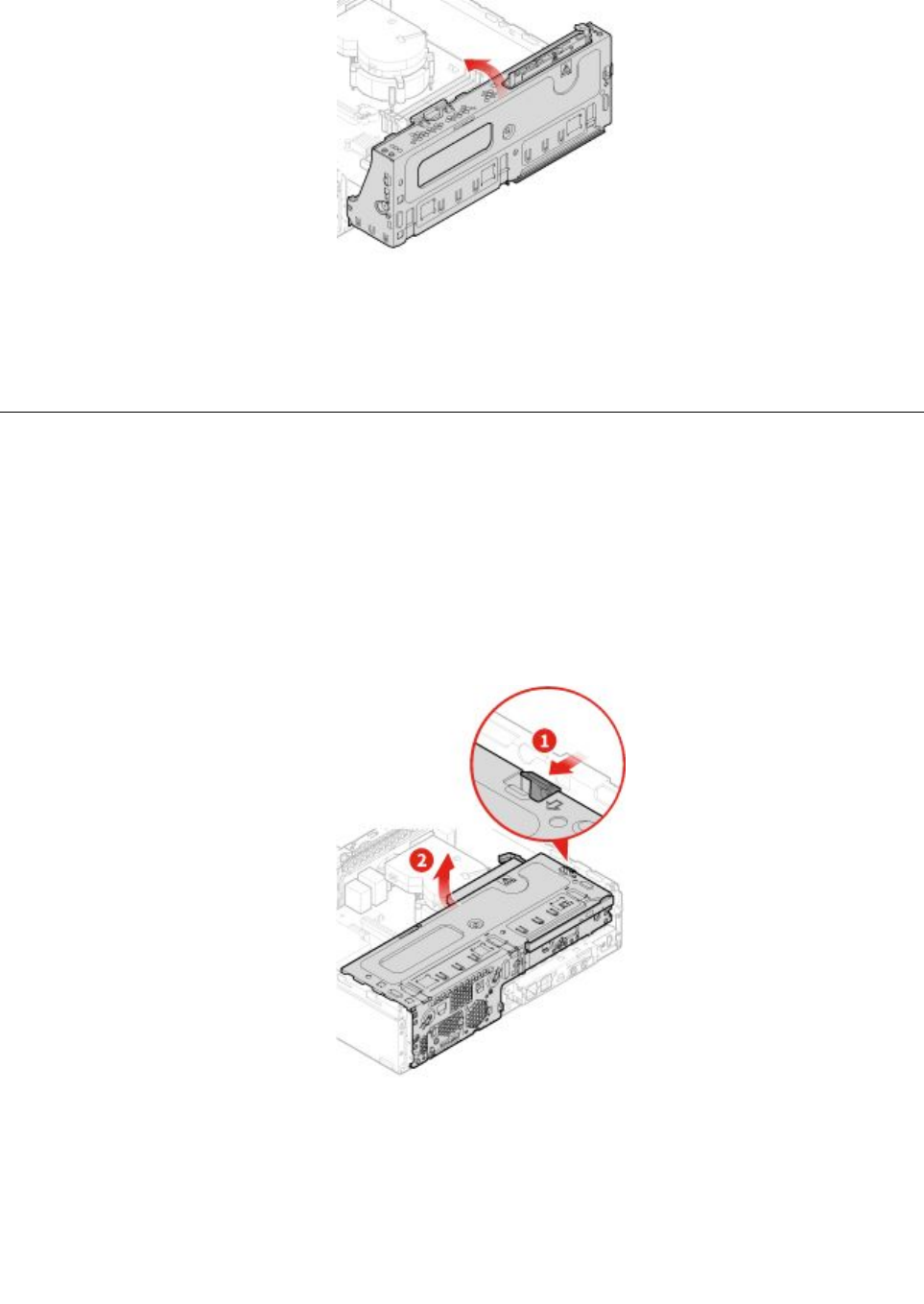

図 37. ド ラ イ ブ ・ ベ イ を 閉じ る

5.ストレージ・ドライブ・ケーブルをシステム・ボードに接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

2.5型プライマリー・ストレージ・ドライブの交換

1.ストレージ・コンバーターを2.5型プライマリー・ストレージ・ドライブごと取り外します。「3.5型

プライマリー・ストレージ・ドライブの交換」を参照してください。

2.ストレージ・コンバーター内の2.5型プライマリー・ストレージ・ドライブを交換します。

30ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

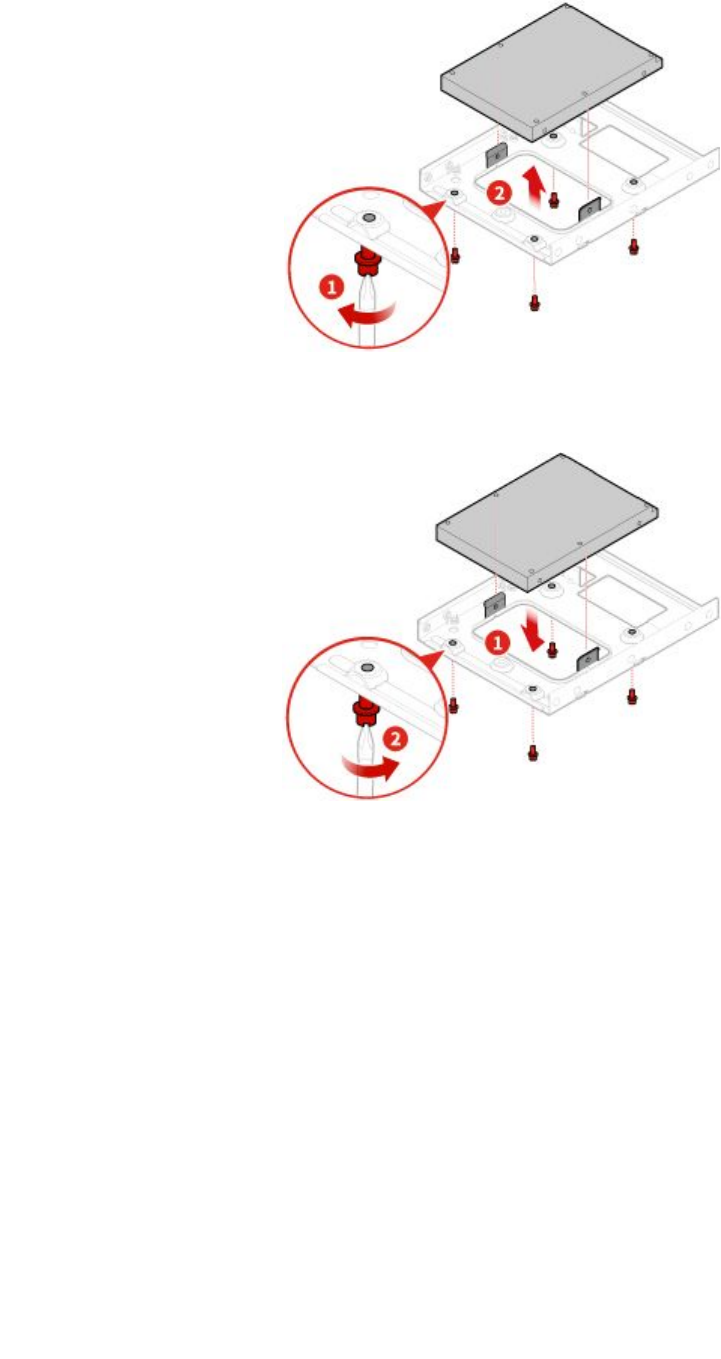

図 38. 2.5 型 プ ラ イ マ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ の ス ト レ ー ジ ・ コ ン バ ー タ ー か ら の 取 り 外 し

図 39. 新しい 2.5 型プライマリー・ストレージ・ドライブのストレージ・コンバーターへの取り付け

3.交換を完了します。71ページの「部品交換の完了」を参照してください。

2.5型セカンダリー・ストレージ・ドライブの交換

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.2.5型セカンダリー・ストレージ・ドライブを交換します。

注：交換の際に、必ずストレージ・ドライブ・ケーブルを切り離すか再接続します。

第4章.ハードウェアの交換31

図 40. ド ラ イ ブ ・ ベ イ を 開く

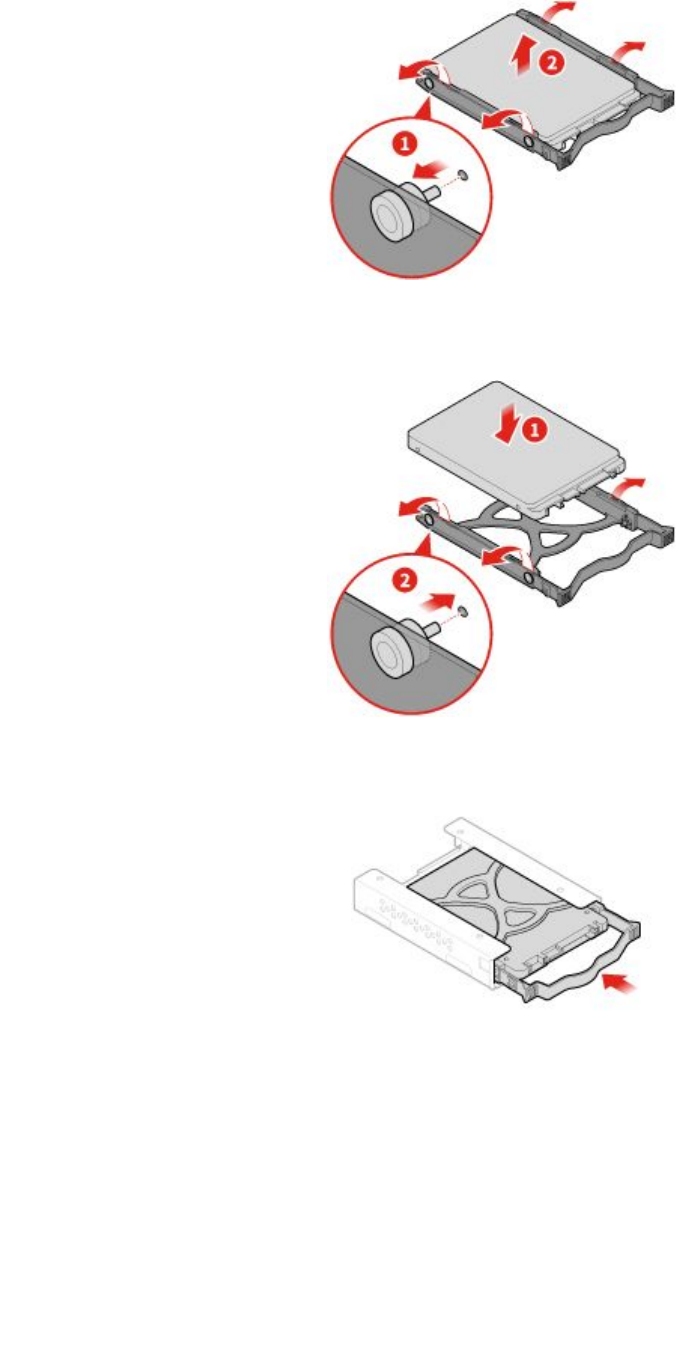

図 41. 2.5 型 セ カ ン ダ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ の 取 り 外 し

図 42. 2.5 型 セ カ ン ダ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ ・ ブ ラ ケ ッ ト の 取 り 外 し

32ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

図 43. 2.5 型セカンダリー・ストレージ・ドライブ・ベゼルの取り外し

図 44. 2.5 型セカンダリー・ストレージ・ドライブ・ベゼルの取り付け

図 45. 2.5 型 セ カ ン ダ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ ・ ブ ラ ケ ッ ト の 取 り 付 け

第4章.ハードウェアの交換33

図 46. 2.5 型 セ カ ン ダ リ ー ・ ス ト レ ー ジ ・ ド ラ イ ブ の 取 り 付 け

図 47. ド ラ イ ブ ・ ベ イ を 閉じ る

4.交換を完了します。71ページの「部品交換の完了」を参照してください。

メモリー・モジュールの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

注：

•取り付け前に、メモリー・スロットのラッチが開いていることを確認します。

•取り付け中は、次の図に示すメモリー・モジュールの取り付け順序に従ってください。

34ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

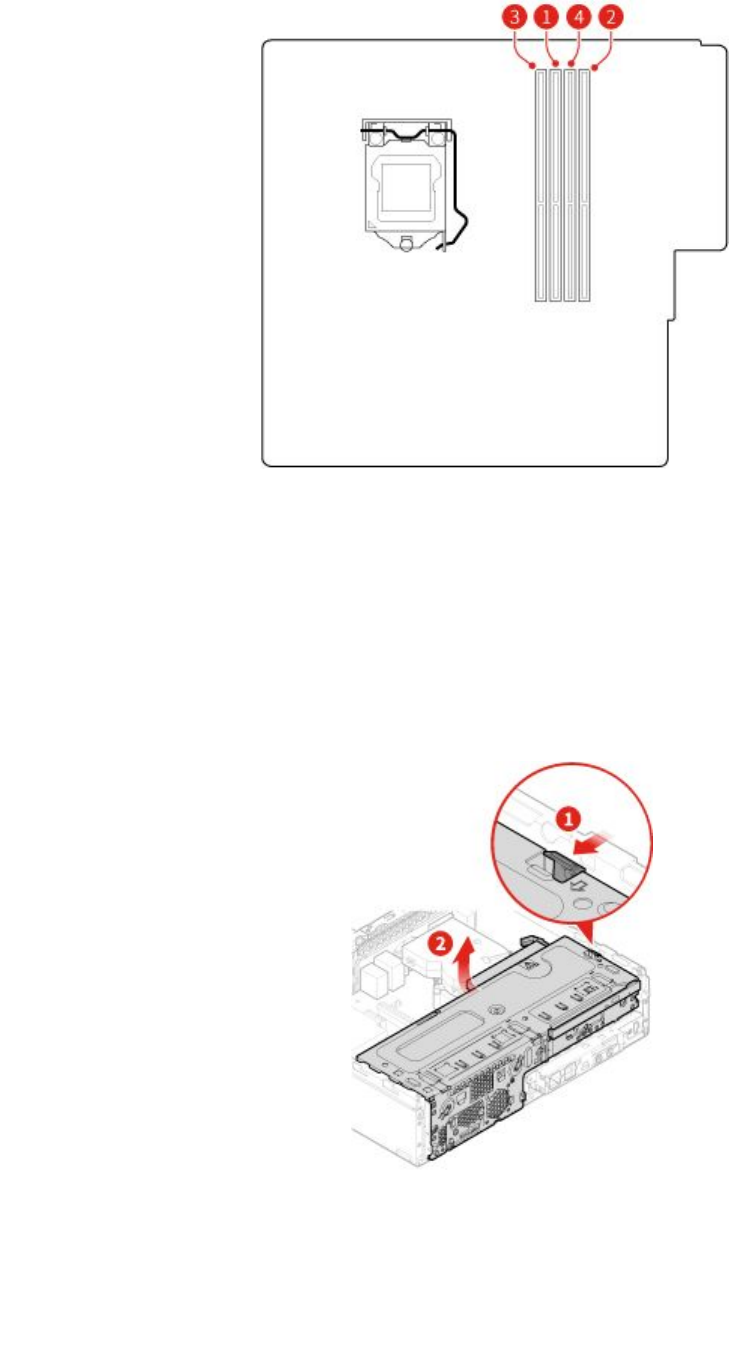

図 48. メ モ リ ー ・ モ ジ ュ ー ル 取 り 付 け 順序

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.メモリー・モジュールを交換します。

注：取り付け中は、スロットにメモリー・モジュールの位置を合わせ、ラッチがカチッと音がして完

全にはまるまでメモリーの両端を押し下げます。

図 49. ド ラ イ ブ ・ ベ イ を 開く

第4章.ハードウェアの交換35

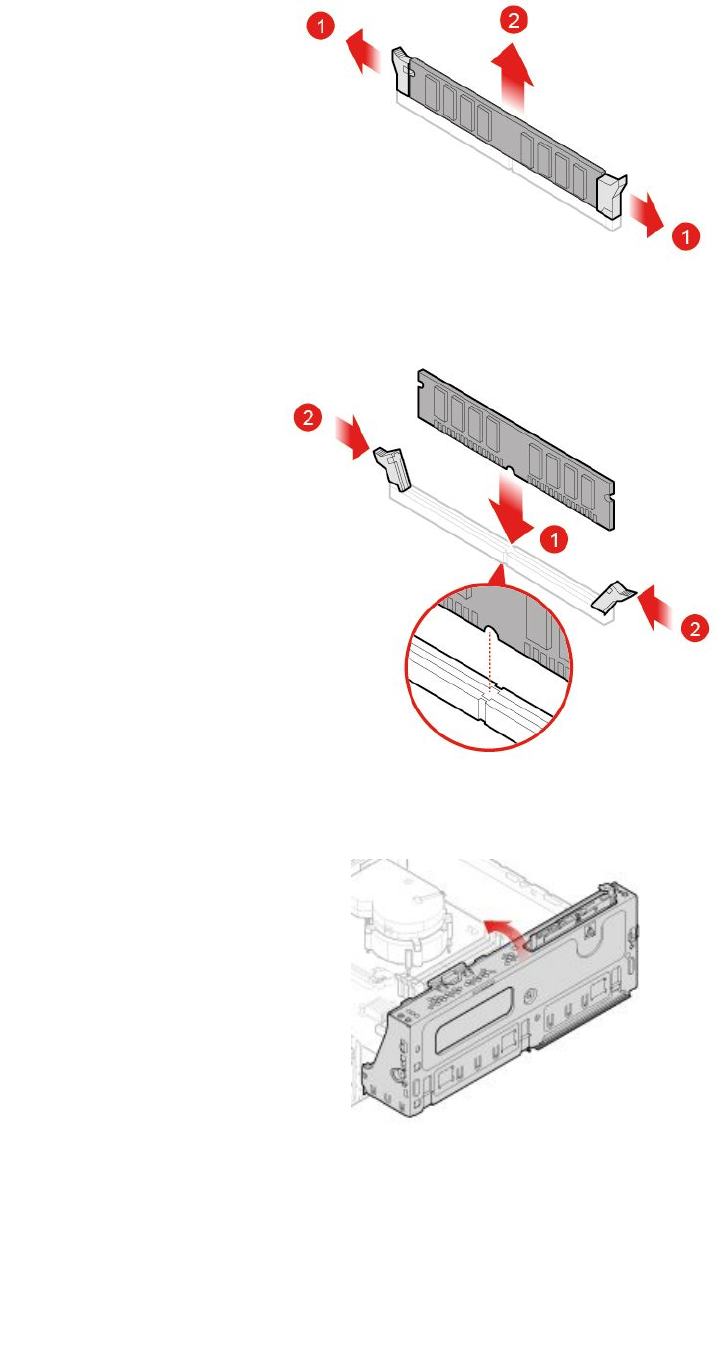

図 50. メモリー・モジュールを取り外す

図 51. メモリー・モジュールの取り付け

図 52. ド ラ イ ブ ・ ベ イ を 閉じ る

4.交換を完了します。71ページの「部品交換の完了」を参照してください。

36ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

PCIExpressカードの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.PCIExpressカードを交換します。

注：PCIExpressカードを取り外す場合は、ラッチを押してスロットから外します。次に、カードを

スロットから慎重に取り外します。

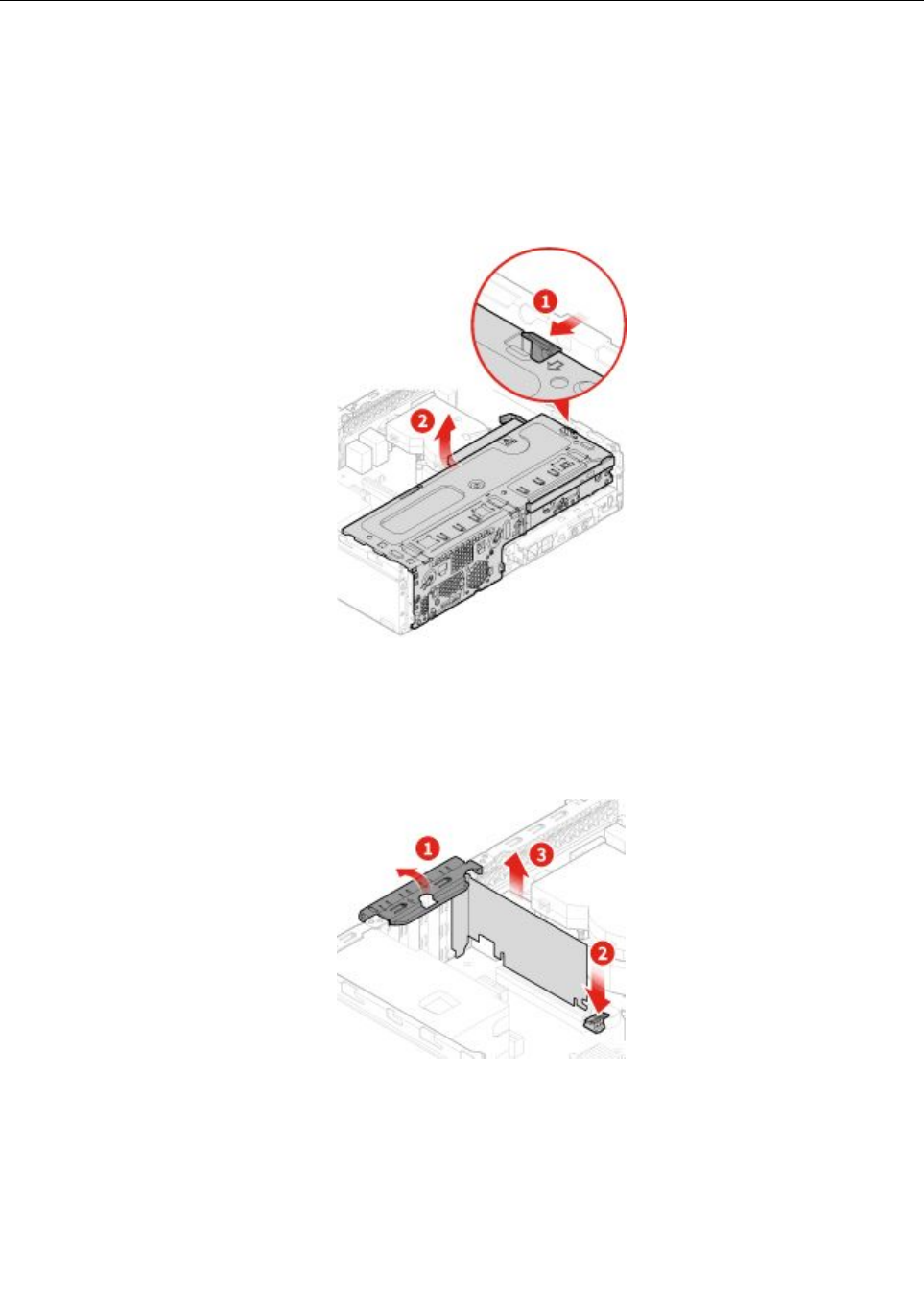

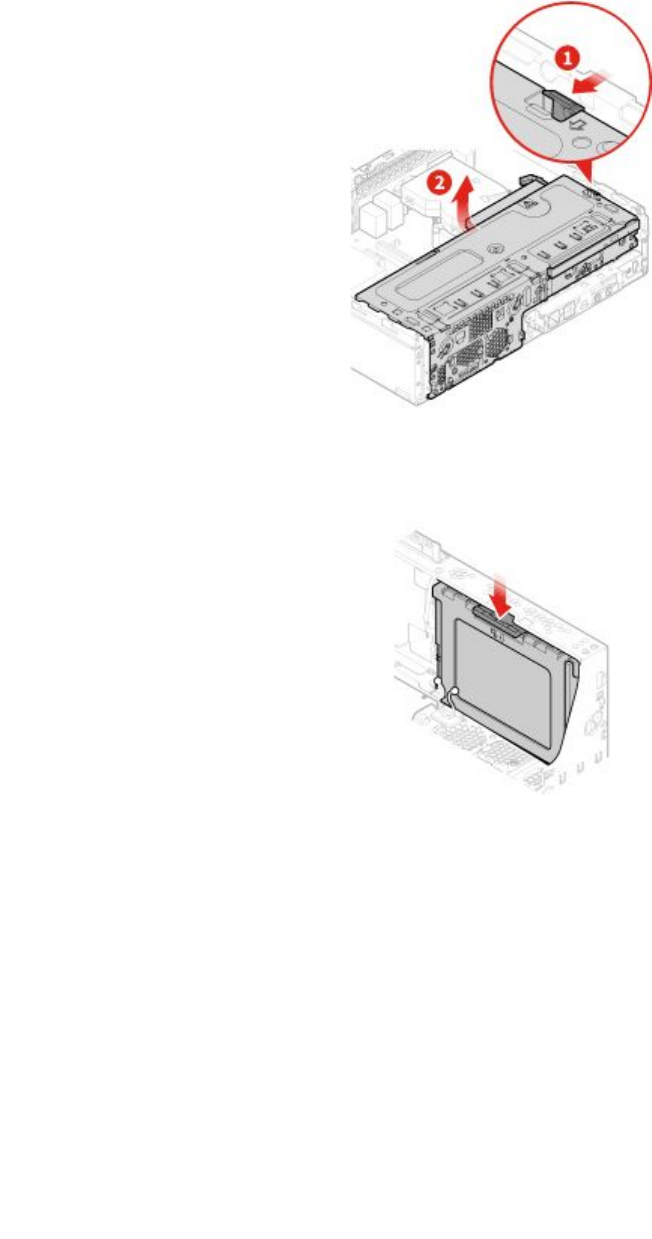

図 53. ド ラ イ ブ ・ ベ イ を 開く

図 54. PCI Express カ ー ド の 取 り 外 し

注：PCIExpressカードを取り付ける場合は、ラッチがカチッと音がしてはまるまで、カードの後

端を押し下げます。

第4章.ハードウェアの交換37

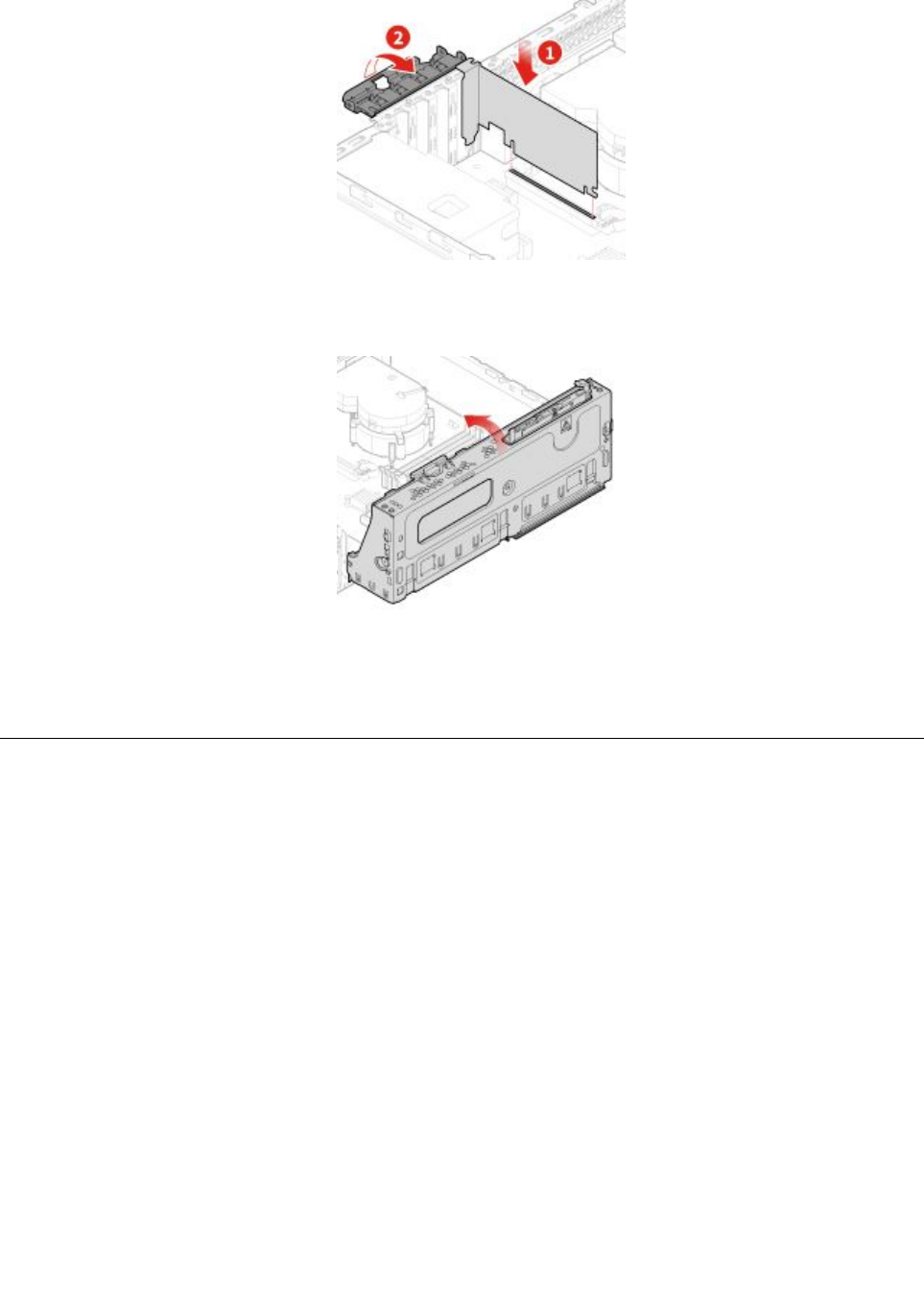

図 55. PCI Express カ ー ド の 取 り 付 け

図 56. ド ラ イ ブ ・ ベ イ を 閉じ る

4.交換を完了します。71ページの「部品交換の完了」を参照してください。

Wi-Fiカードの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.Wi-Fiカードを交換します。

38ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

図 57. ド ラ イ ブ ・ ベ イ を 開く

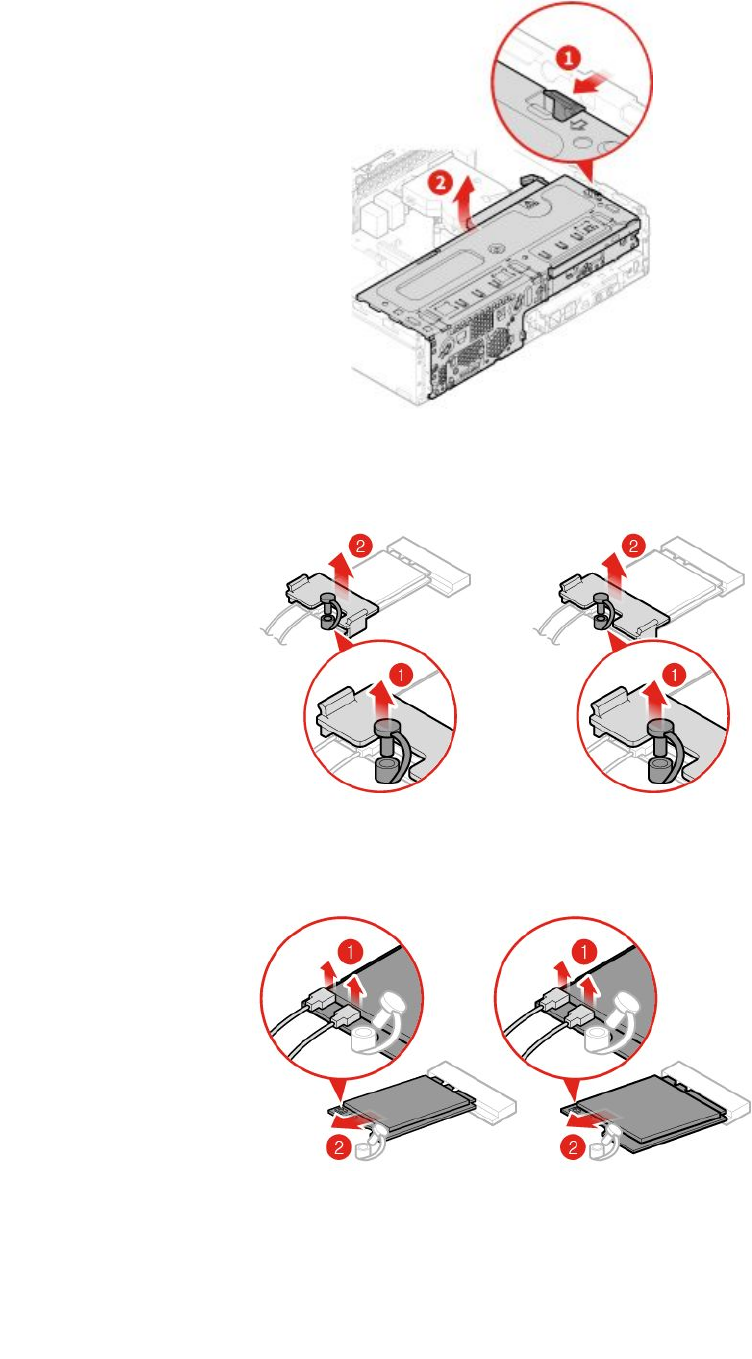

図 58. Wi-Fi カ ー ド ・ シ ー ル ド ( タ イ プ 1 お よ び タ イ プ 2) の 取 り 外 し

図 59. Wi-Fi ア ン テ ナ の 切 り 離し お よ び Wi-Fi カ ー ド ( タ イ プ 1 お よ び タ イ プ 2) の 取 り 外 し

第4章.ハードウェアの交換39

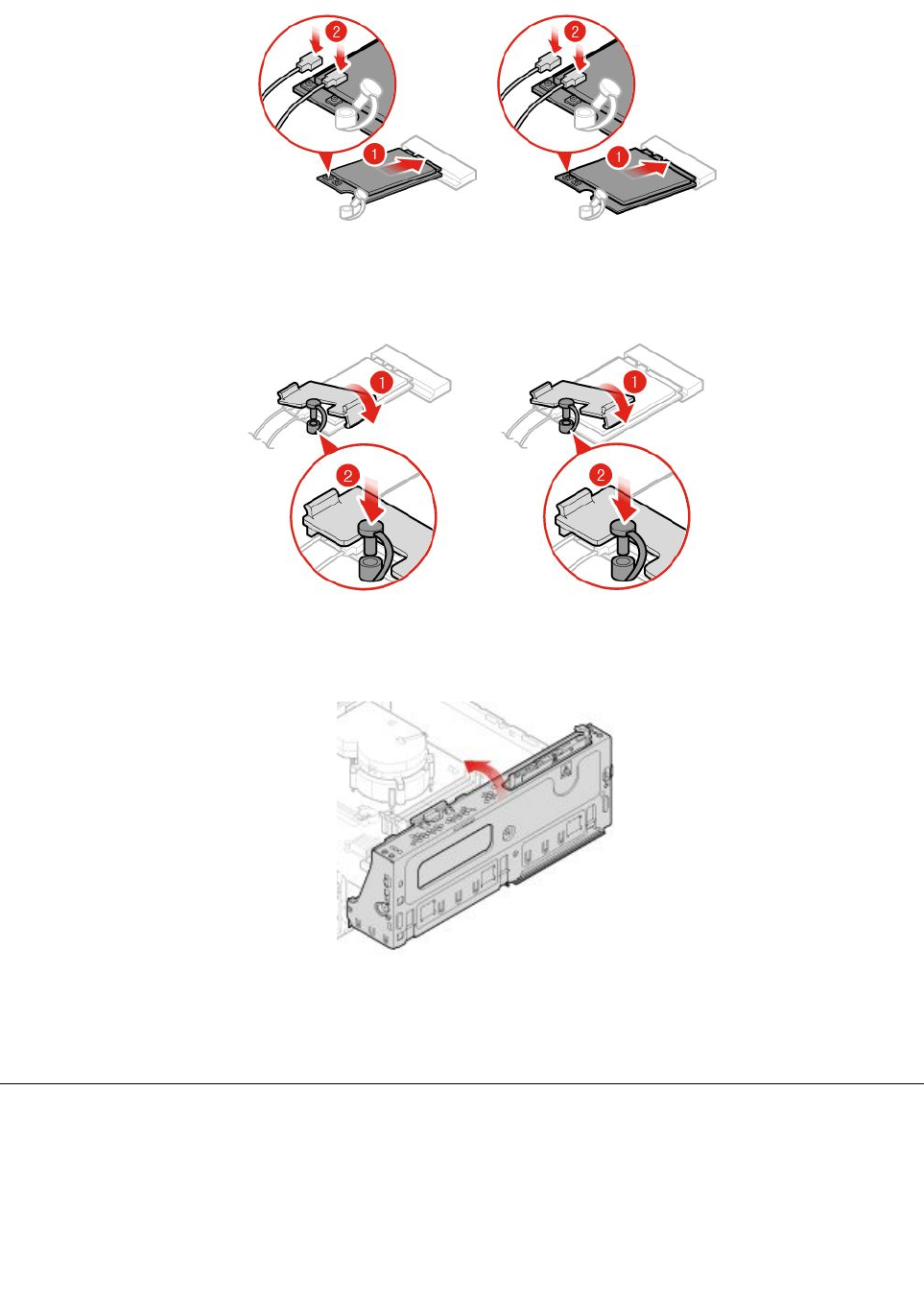

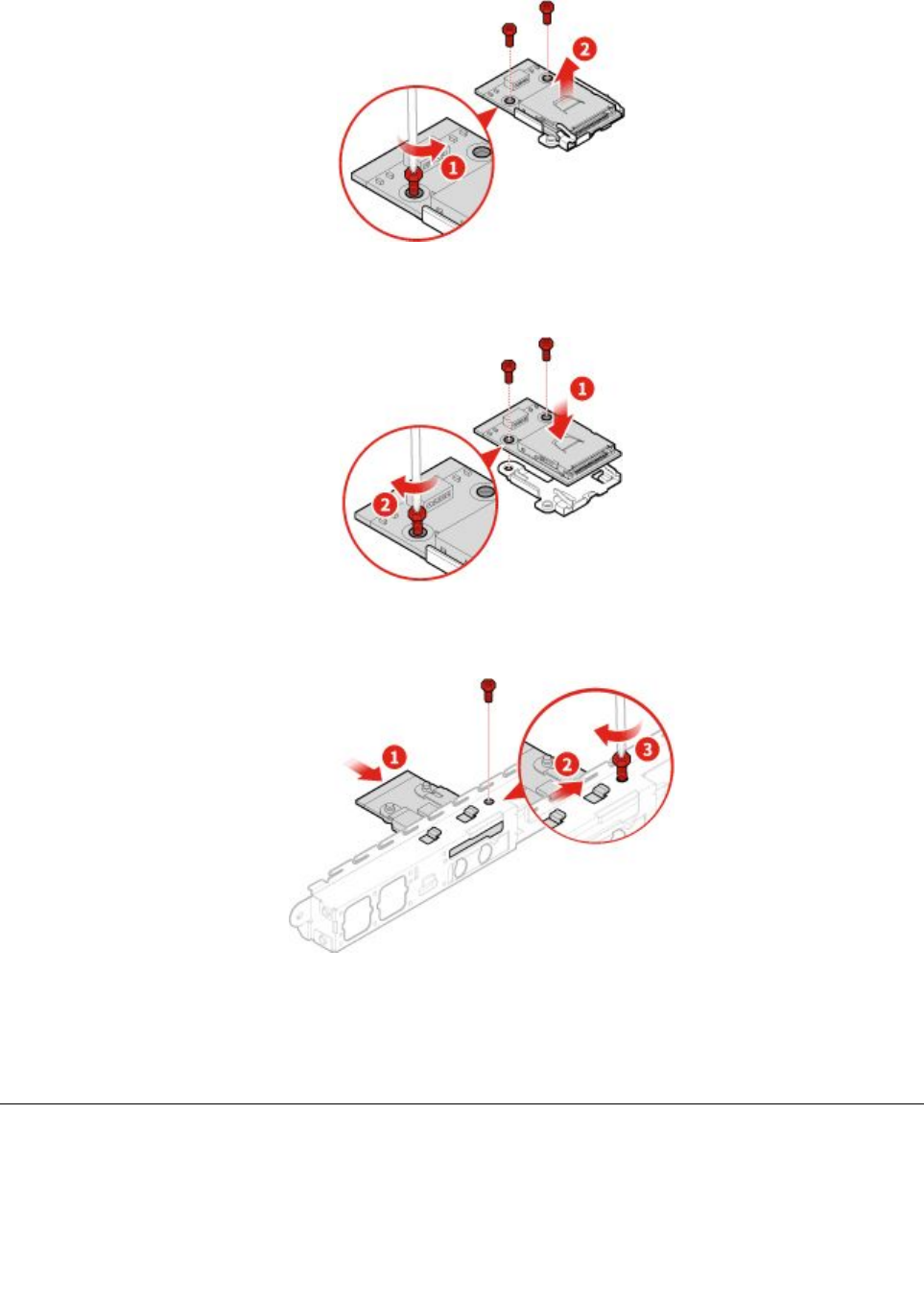

図 60. Wi-Fi カ ー ド の 取 り 付 け お よ び Wi-Fi ア ン テ ナ ( タ イ プ 1 お よ び タ イ プ 2) の 接 続

図 61. Wi-Fi カ ー ド ・ シ ー ル ド ( タ イ プ 1 お よ び タ イ プ 2) の 取 り 付 け

図 62. ド ラ イ ブ ・ ベ イ を 閉じ る

4.交換を完了します。71ページの「部品交換の完了」を参照してください。

M.2ソリッド・ステート・ドライブの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

40ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.コンピューター・モデルに応じて、M.2ソリッド・ステート・ドライブを交換するには以下のいず

れかを参照してください。

•タイプ1

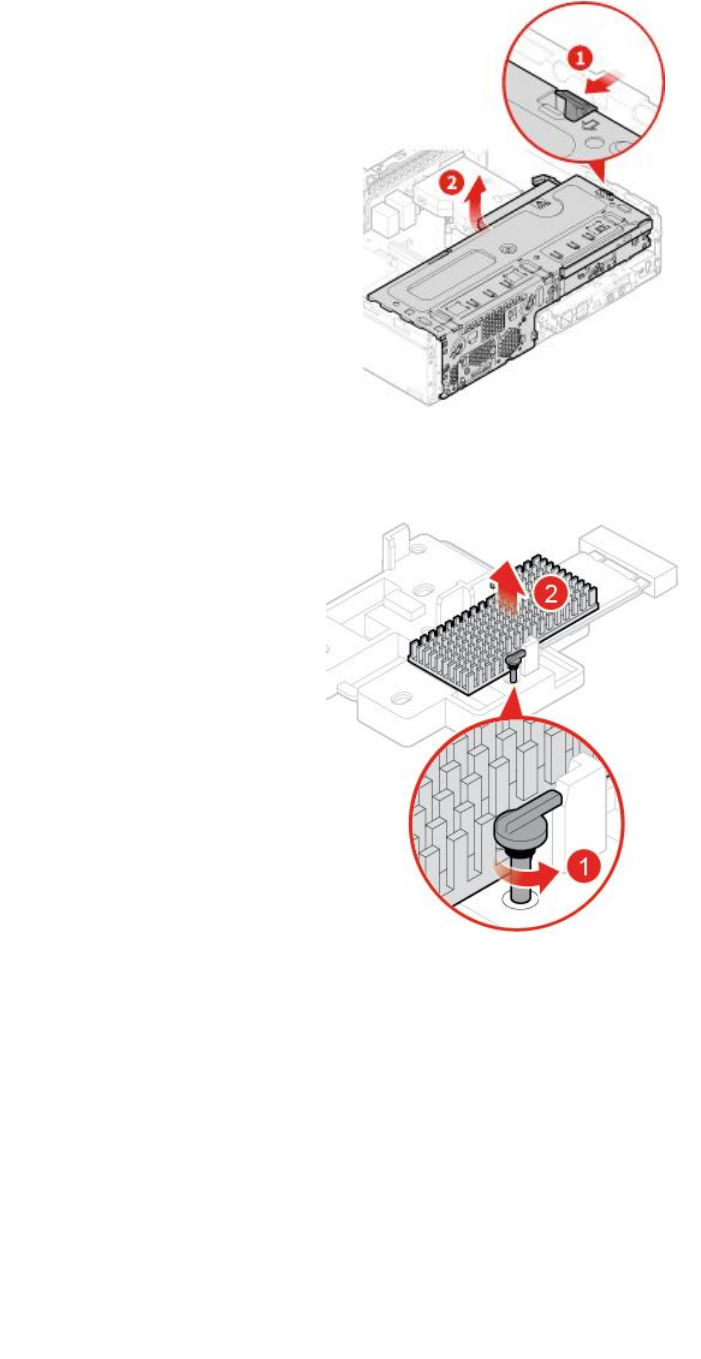

図 63. ドライブ・ベイを開く

図 64. M.2 ソリッド・ステート・ドライブ・ヒートシンクの取り外し

第4章.ハードウェアの交換41

図 65. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ ・ ク リ ッ プ の ロ ッ ク 解 除

図 66. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ の 取 り 外 し

図 67. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ の 取 り 付 け

42ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

図 68. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ ・ ク リ ッ プ の ロ ッ ク

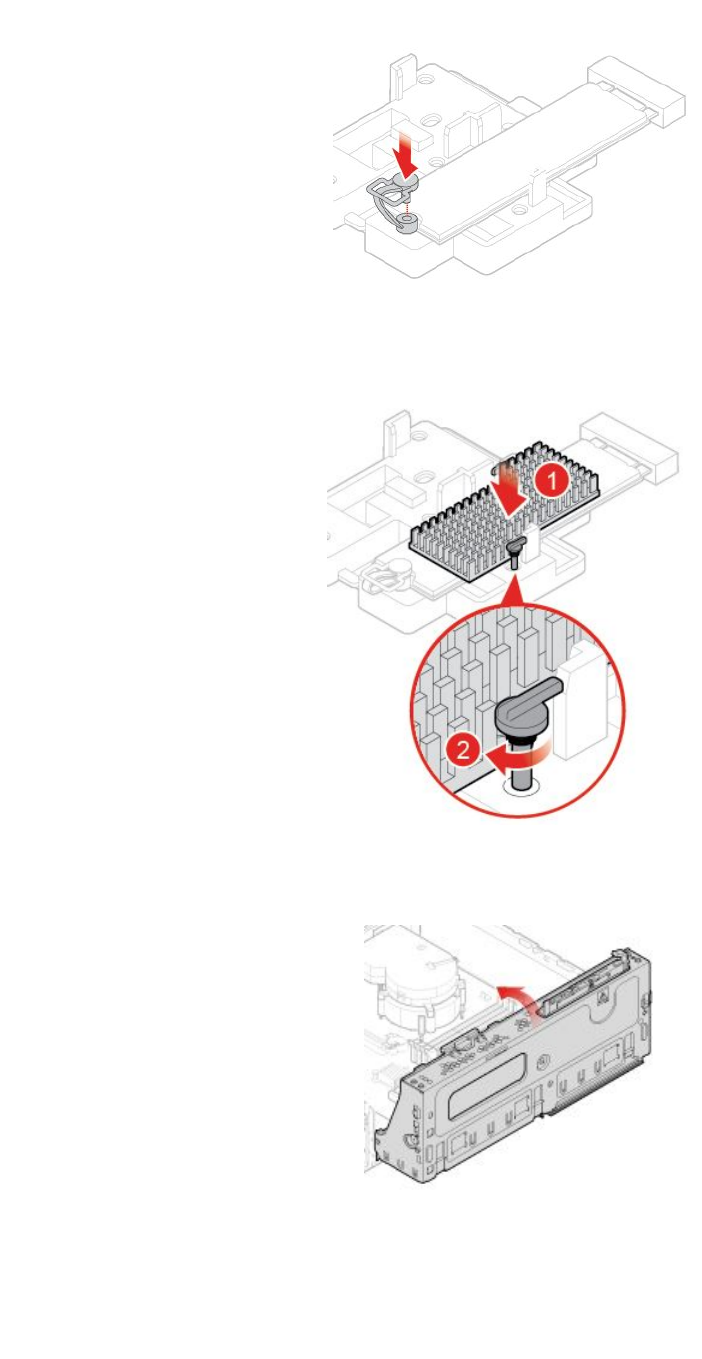

図 69. M.2 ソリッド・ステート・ドライブ・ヒートシンクの取り付け

図 70. ド ラ イ ブ ・ ベ イ を 閉じ る

•タイプ2

第4章.ハードウェアの交換43

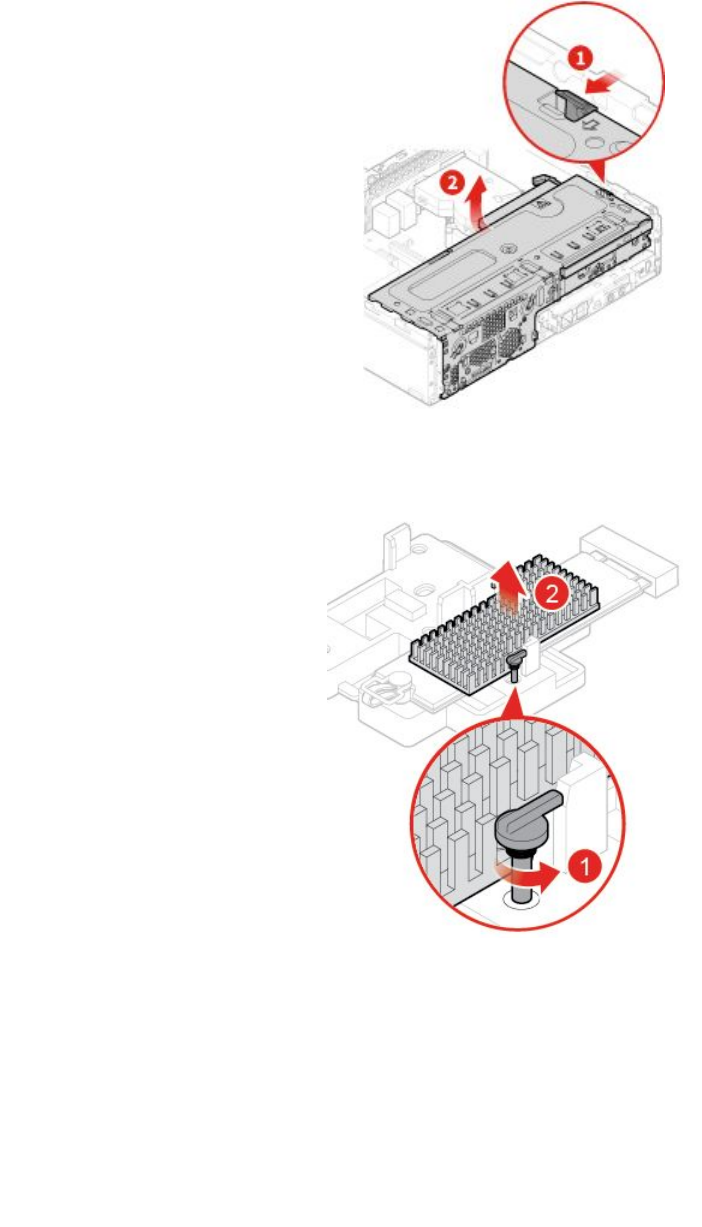

図 71. ドライブ・ベイを開く

図 72. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ ・ ヒ ー ト シ ン ク の 取 り 外 し

44ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

図 73. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ ・ ク リ ッ プ の ロ ッ ク 解 除

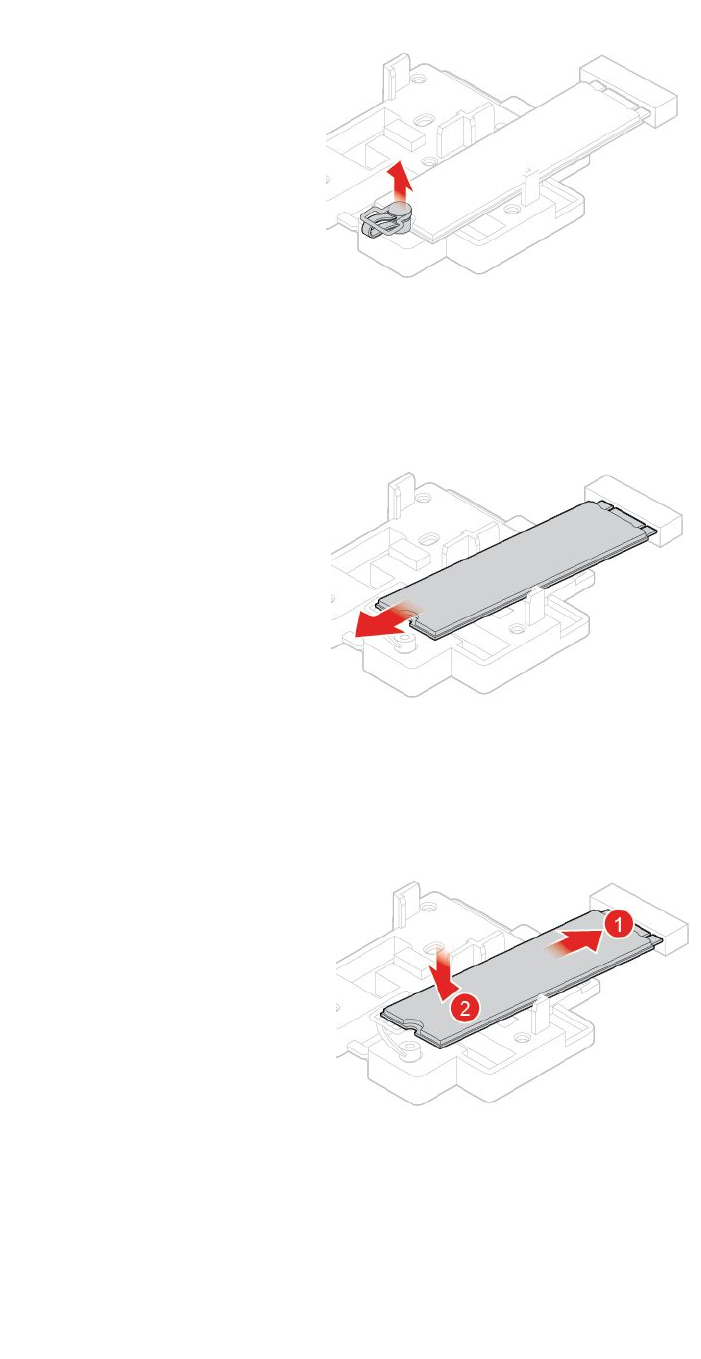

図 74. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ の 取 り 外 し

図 75. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ の 取 り 付 け

第4章.ハードウェアの交換45

図 76. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ ・ ク リ ッ プ の ロ ッ ク

図 77. M.2 ソ リ ッ ド ・ ス テ ー ト ・ ド ラ イ ブ ・ ヒ ー ト シ ン ク の 取 り 付 け

図 78. ド ラ イ ブ ・ ベ イ を 閉じ る

4.交換を完了します。71ページの「部品交換の完了」を参照してください。

46ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

M.2ソリッド・ステート・ドライブ・ブラケットの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.M.2ソリッド・ステート・ドライブを取り外します。40ページの「M.2ソリッド・ステート・ドラ

イブの交換」を参照してください。

4.M.2ソリッド・ステート・ドライブ・ブラケットを交換します。

図 79. M.2 ソリッド・ステート・ドライブ・ブラケットの取り外し

図 80. M.2 ソリッド・ステート・ドライブ・ブラケットの取り付け

5.交換を完了します。71ページの「部品交換の完了」を参照してください。

第4章.ハードウェアの交換47

電源機構の交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

ご使用のコンピューターには電源コードの取り外し後に作動する部品はありませんが、安全のために次の

警告を遵守し、UL(UnderwritersLaboratories)の認証を受けることが必要です。

警告：

作動中の機器は危険です。指や体の他の部分が触れないようにしてください。

警告：

電源機構(パワー・サプライ)または次のラベルが貼られている部分のカバーは決して取り外さな

いでください。

このラベルが貼られているコンポーネントの内部には、危険な電圧、強い電流が流れています。これら

の部品内部に修理可能な部品はありません。これらの部品のいずれかに問題があると考えられる場合

は、サービス技術員にお問い合わせください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.電源機構を交換します。

注：交換の際に、必ず電源機構ケーブルを切り離すか再接続します。

48ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

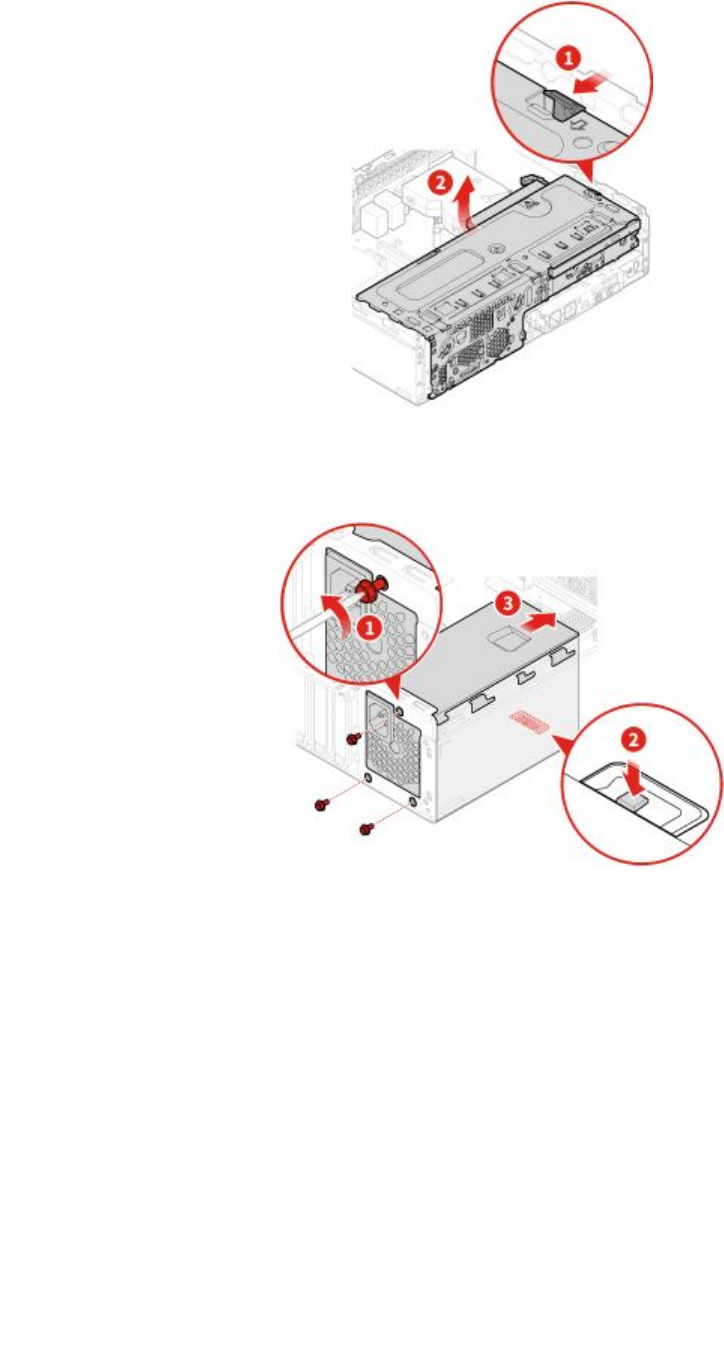

図 81. ド ラ イ ブ ・ ベ イ を 開く

図 82. 電源機構の取り外し

第4章.ハードウェアの交換49

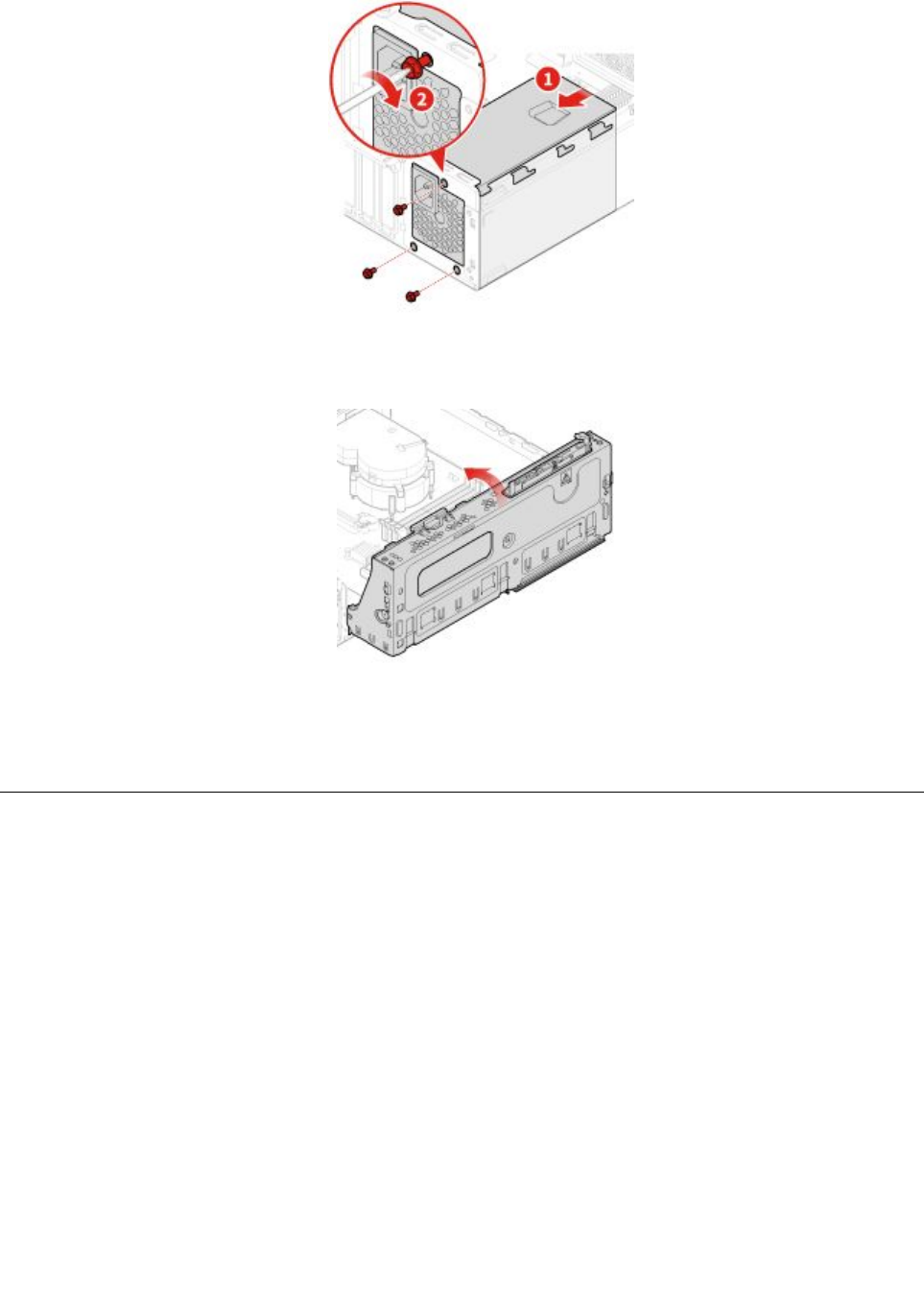

図 83. 電源機構の取り付け

図 84. ド ラ イ ブ ・ ベ イ を 閉じ る

4.交換を完了します。71ページの「部品交換の完了」を参照してください。

Wi-Fiアンテナの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

前⾯Wi-Fiアンテナの交換

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.必要に応じて、ストレージ・ドライブを取り外します。27ページの「ストレージ・ドライブの交

換」を参照してください。

4.前面Wi-Fiアンテナを交換します。

50ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

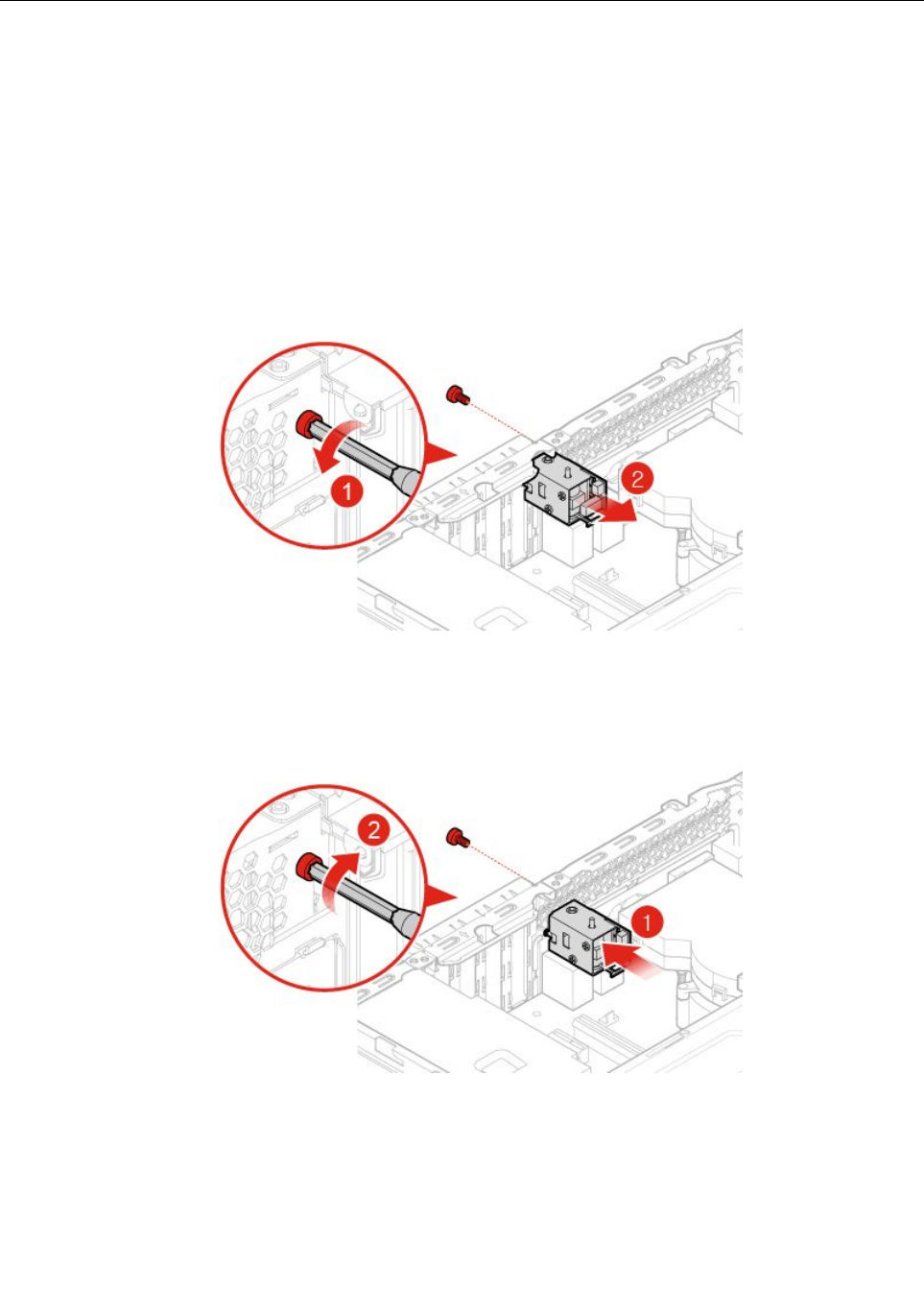

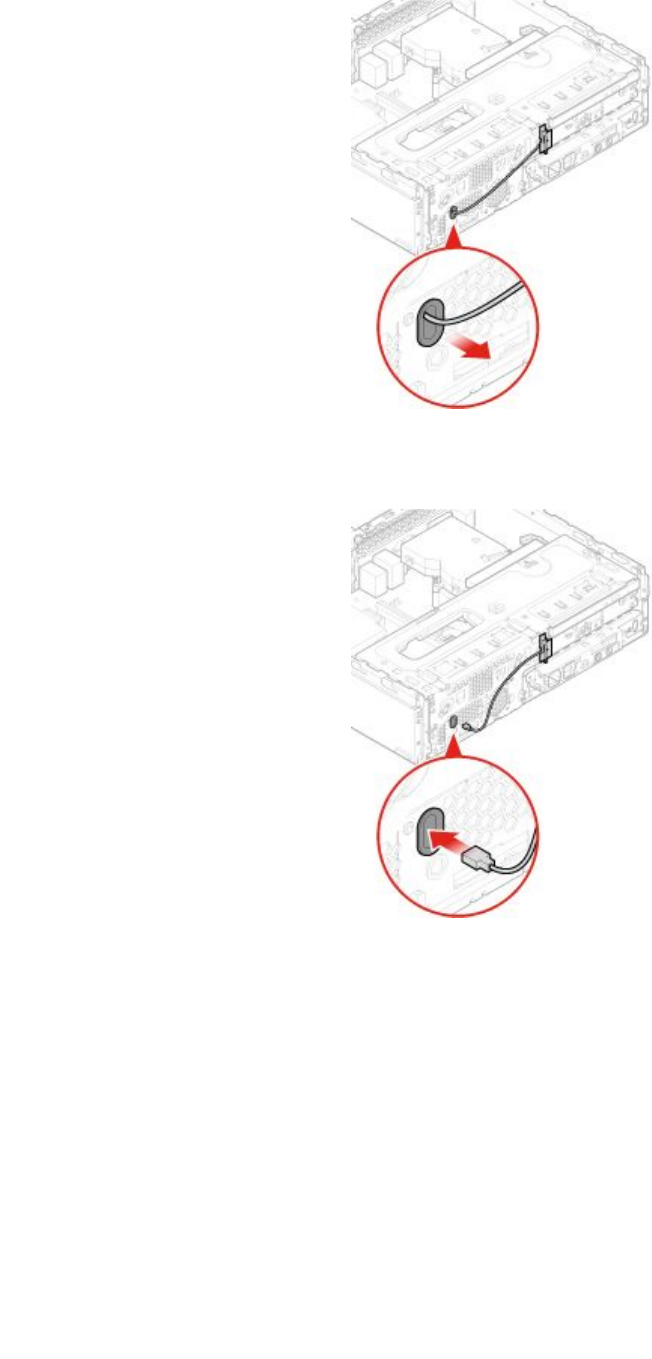

図 85. 前 面Wi-Fi ア ン テ ナ の 取 り 外 し

図 86. 前 面Wi-Fi ア ン テ ナ の 取 り 付 け

5.交換を完了します。71ページの「部品交換の完了」を参照してください。

背⾯Wi-Fiアンテナの交換

1.メディアをドライブから取り出し、接続されているすべてのデバイスおよびコンピューターの電

源をオフにします。

2.すべての電源コードをコンセントから抜き、コンピューターに接続されているすべてのケーブ

ルを取り外します。

3.背面Wi-Fiアンテナを交換します。

第4章.ハードウェアの交換51

図 87. 背 面Wi-Fi ア ン テ ナ の 取 り 外 し

図 88. 背 面Wi-Fi ア ン テ ナ の 取 り 付 け

内蔵スピーカーの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.システム・ボードから内蔵スピーカー・ケーブルを取り外します。

4.内蔵スピーカーを交換します。

52ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

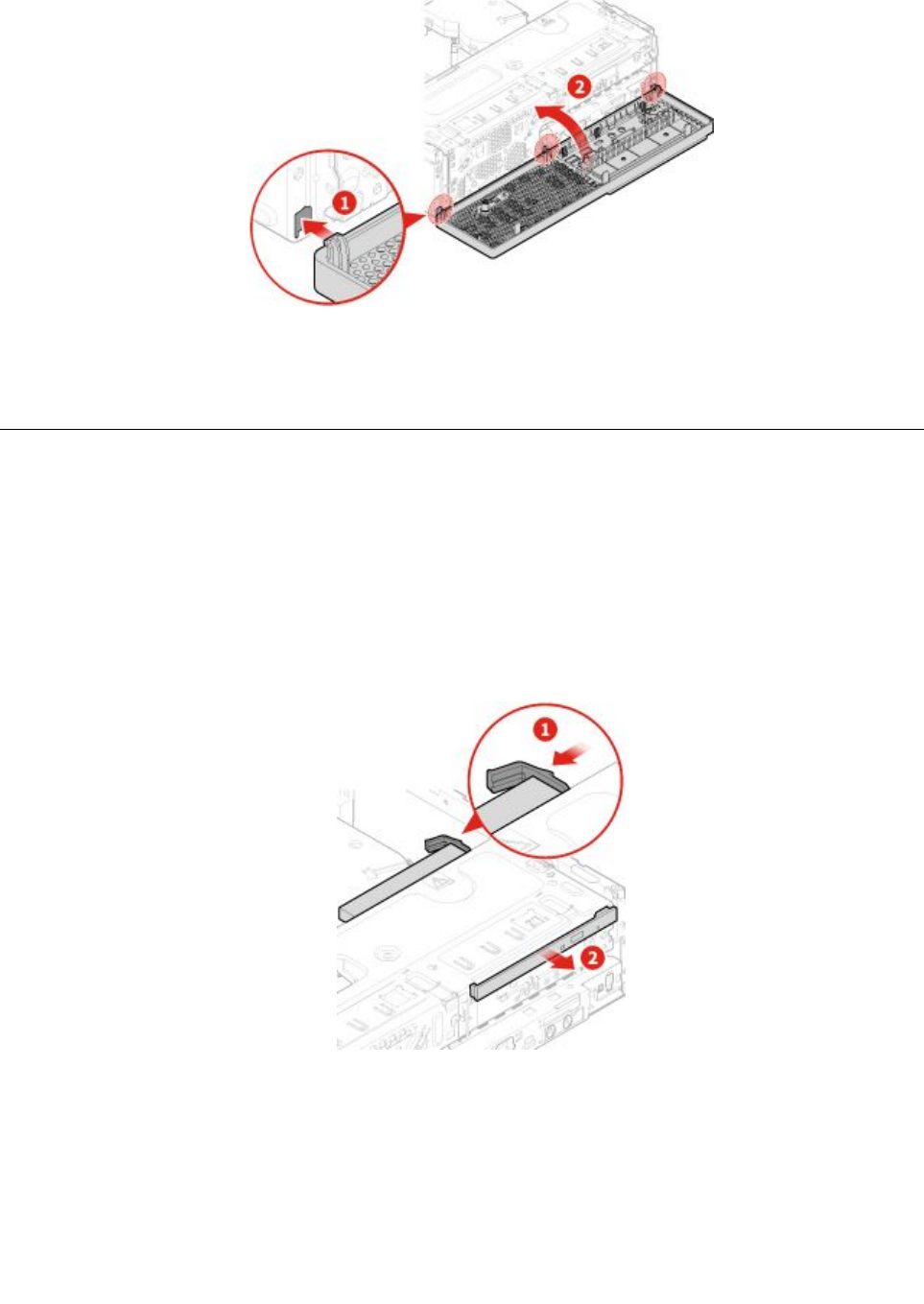

図 89. ド ラ イ ブ ・ ベ イ を 開く

図 90. 内 蔵 ス ピ ー カ ー の 取 り 外 し

図 91. 内 蔵 ス ピ ー カ ー の 取 り 付 け

第4章.ハードウェアの交換53

図 92. ド ラ イ ブ ・ ベ イ を 閉じ る

5.システム・ボードに内蔵スピーカー・ケーブルを接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

点灯した赤色のドットのケーブルの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.システム・ボードから点灯した赤色のドットのケーブルを切り離します。

4.点灯した赤色のドットを交換します。

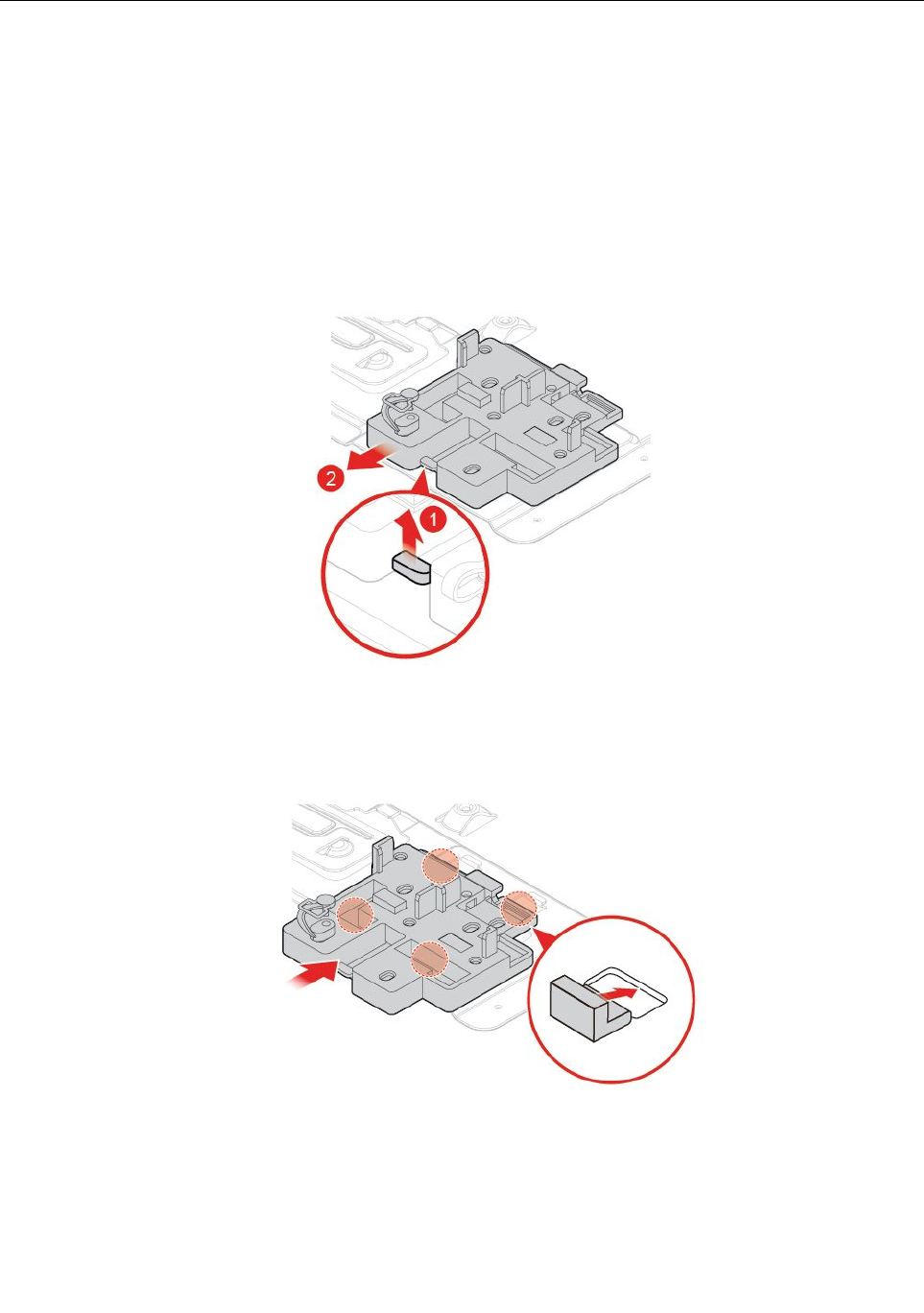

図 93. ド ラ イ ブ ・ ベ イ を 開く

54ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

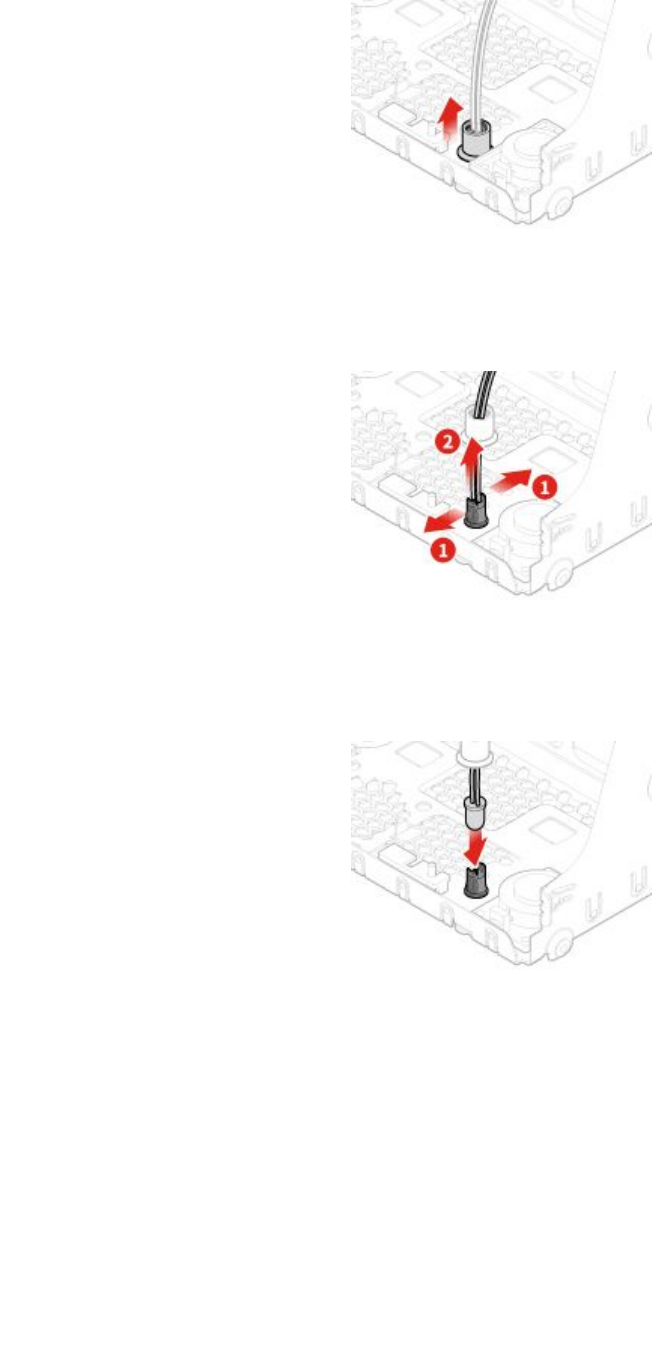

図 94. ス リ ー ブ の 取 り 外 し

図 95. 点 灯 し た 赤色のドットのケーブルの取り外し

図 96. 点 灯 し た 赤色のドットのケーブルの取り付け

第4章.ハードウェアの交換55

図 97. ス リ ー ブ の 取 り 付 け

図 98. ド ラ イ ブ ・ ベ イ を 閉じ る

5.システム・ボードに新しい点灯した赤色のドットのケーブルを接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

温度センサーの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.システム・ボードから温度センサー・ケーブルを切り離します。

4.温度センサーを交換します。

56ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

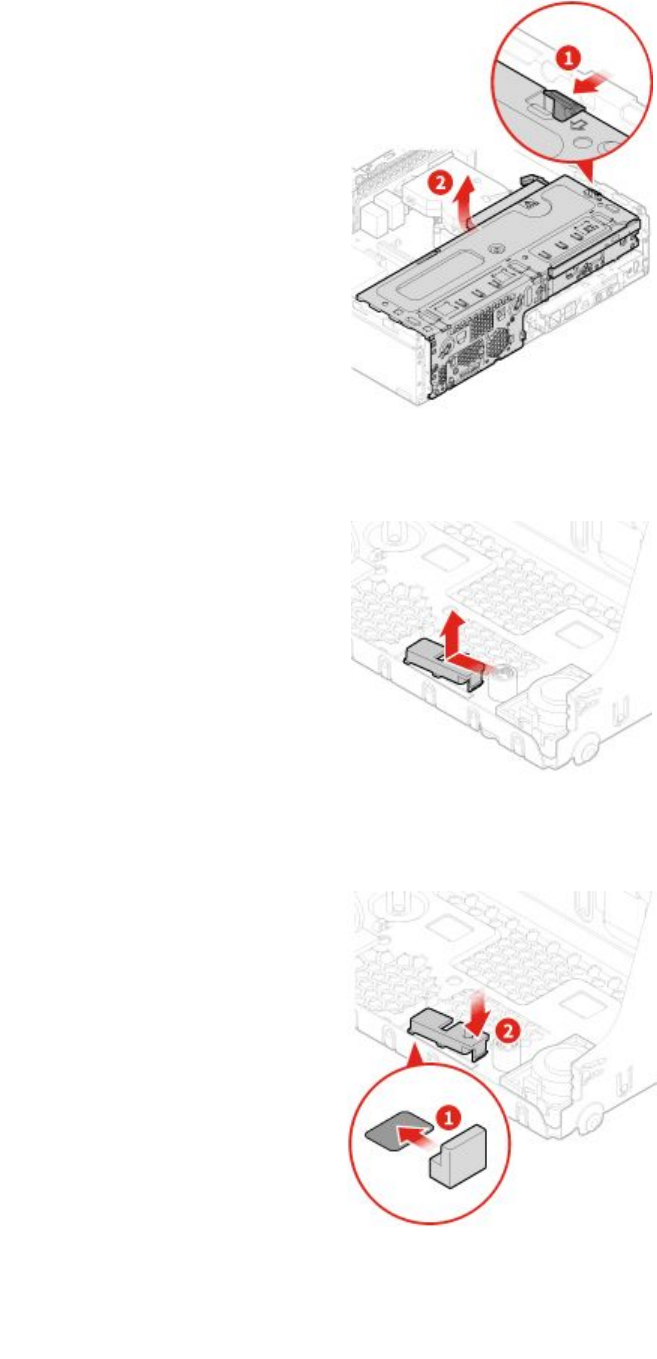

図 99. ド ラ イ ブ ・ ベ イ を 開く

図 100. 温 度 セ ン サ ー の 取 り 外 し

図 101. 温 度 セ ン サ ー の 取 り 付 け

第4章.ハードウェアの交換57

図 102. ド ラ イ ブ ・ ベ イ を 閉じ る

5.システム・ボードに新しい温度センサー・ケーブルを接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

前面I/Oブラケットの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.電源ボタン・ケーブルとカード・リーダー・ケーブルをシステム・ボードから取り外します。

4.前面I/Oブラケットを交換します。

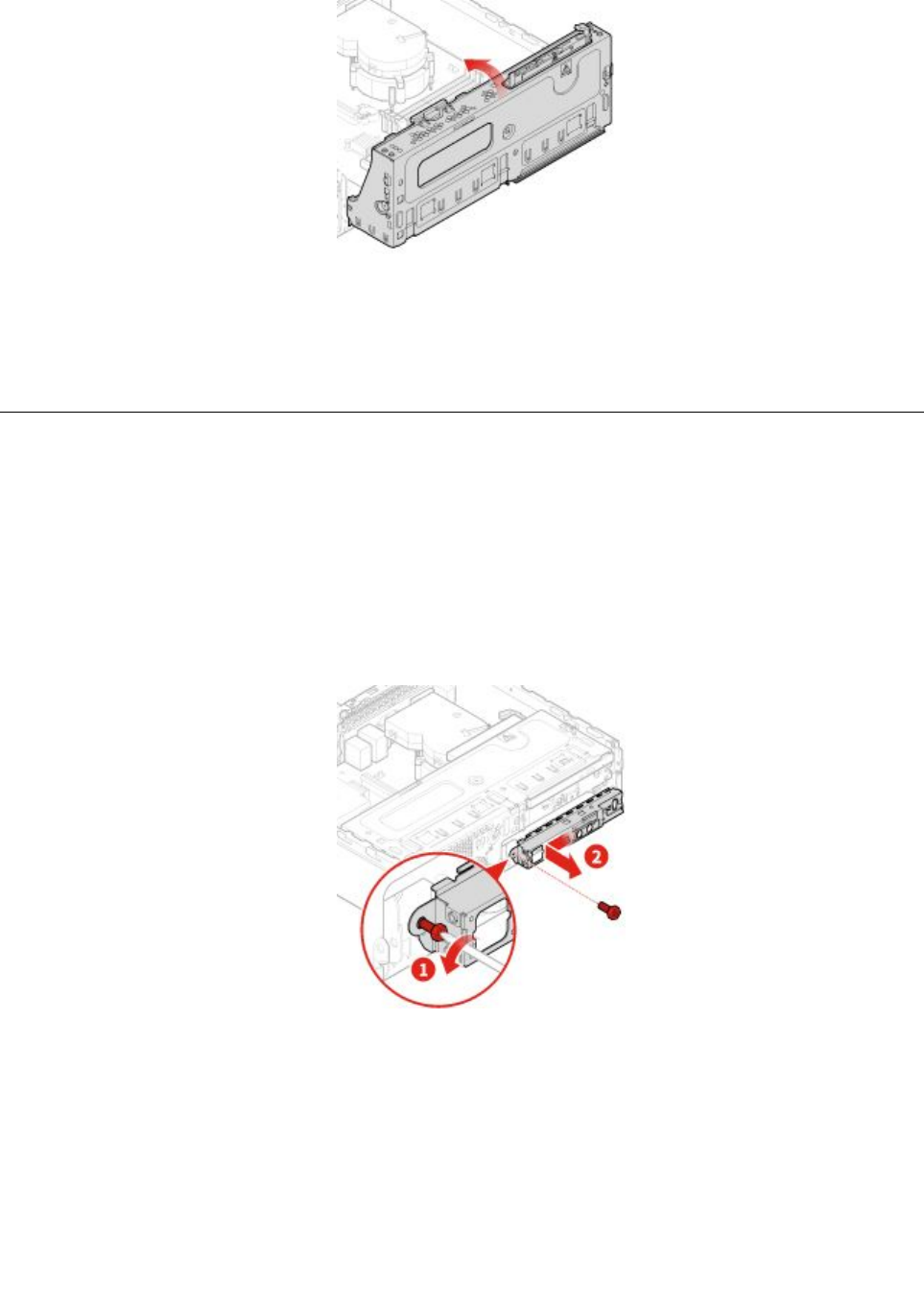

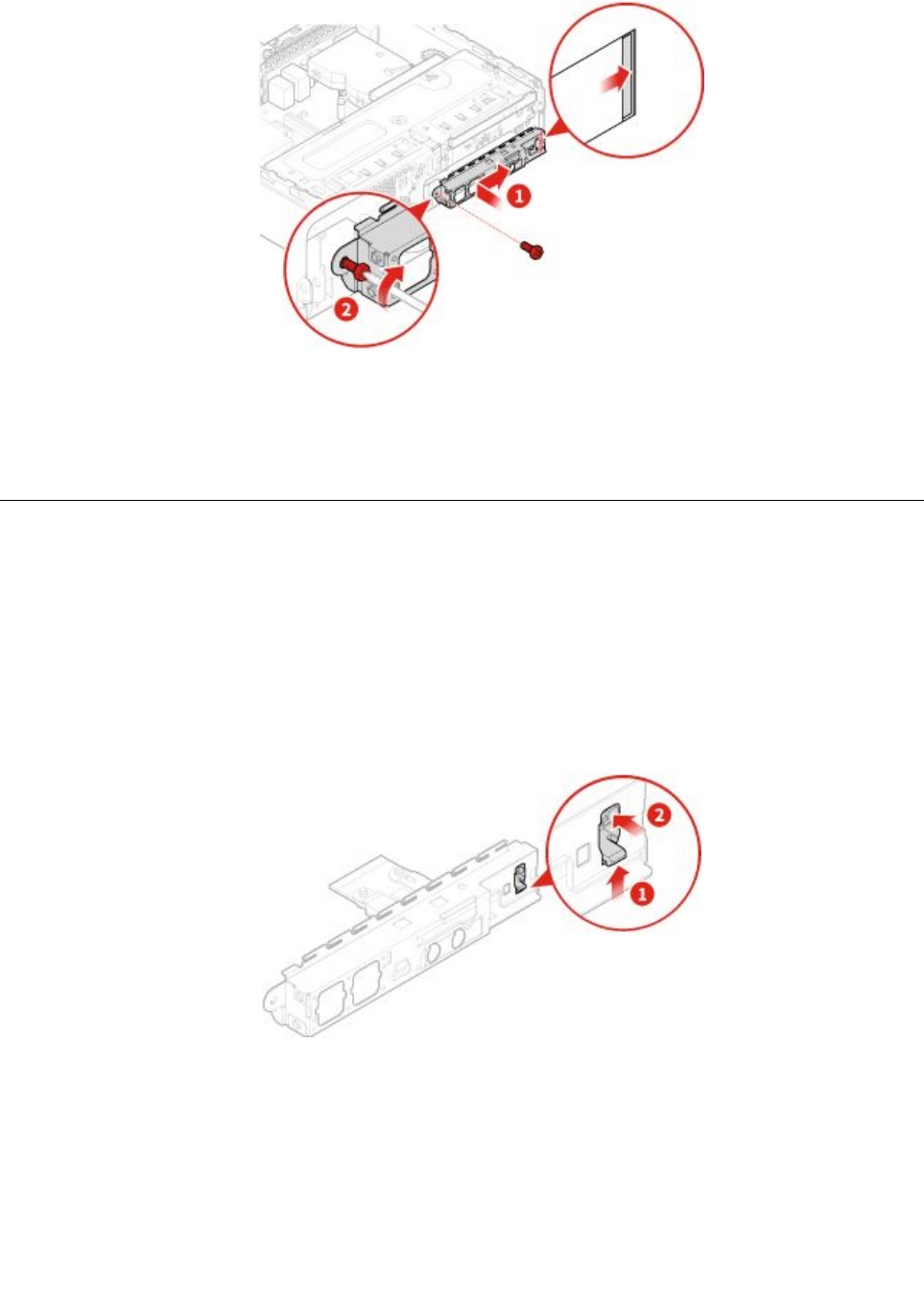

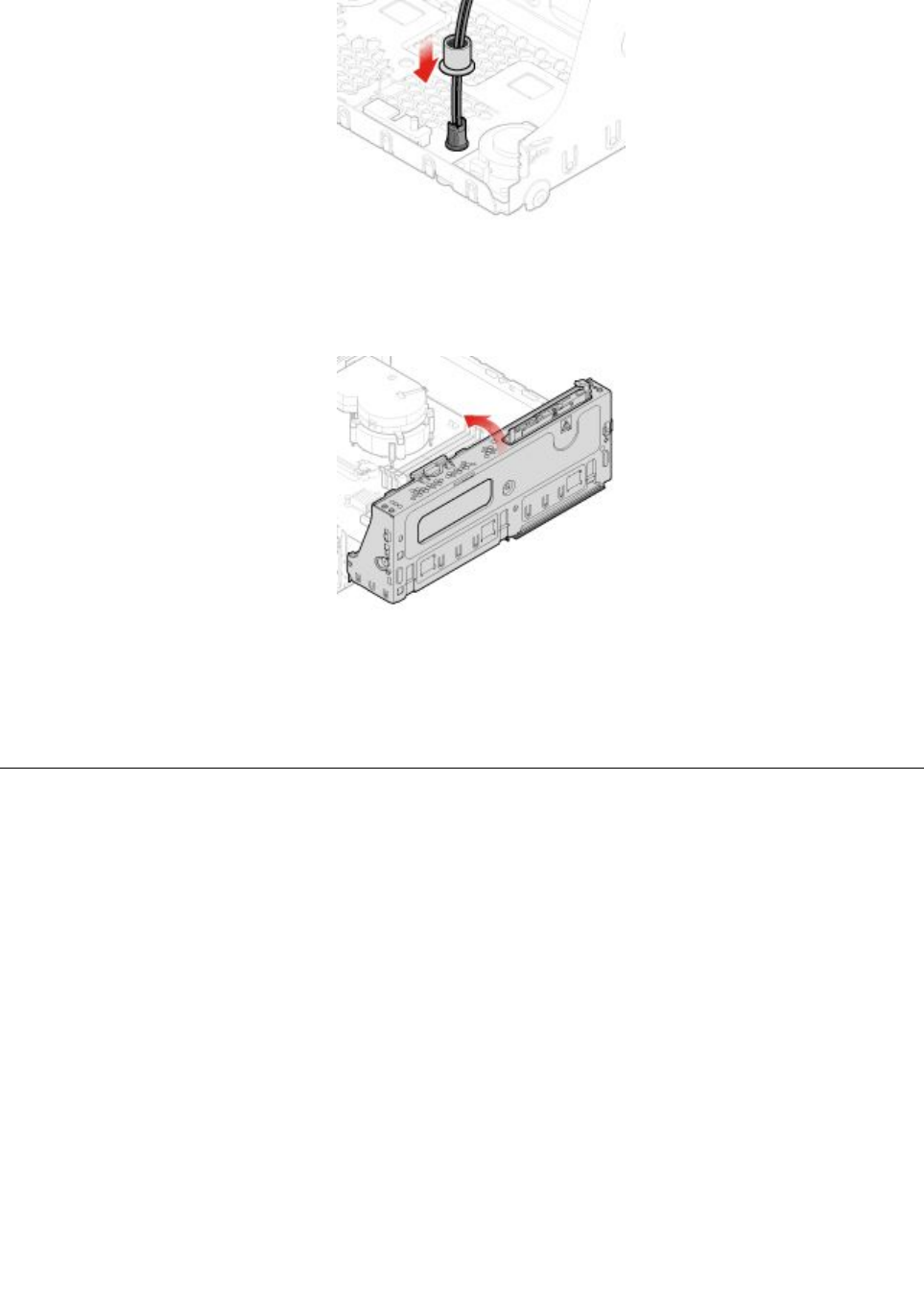

図 103. 前 面I/O ブ ラ ケ ッ ト の 取 り 外 し

58ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

図 104. 前 面I/O ブ ラ ケ ッ ト の 取 り 付 け

5.電源ボタン・ケーブルとカード・リーダー・ケーブルをシステム・ボードに接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

電源ボタンの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.前面I/Oブラケットを取り外します。58ページの「前面I/Oブラケットの交換」を参照してください。

4.電源ボタンを交換します。

図 105. 電源 ボ タ ン を 取 り 外 す

第4章.ハードウェアの交換59

図 106. 電源 ボ タ ン の 取 り 付 け

5.電源ボタン・ケーブルをシステム・ボードに接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

カード・リーダー・ボードの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.前面I/Oブラケットを取り外します。58ページの「前面I/Oブラケットの交換」を参照してください。

4.カード・リーダー・ボードを交換します。

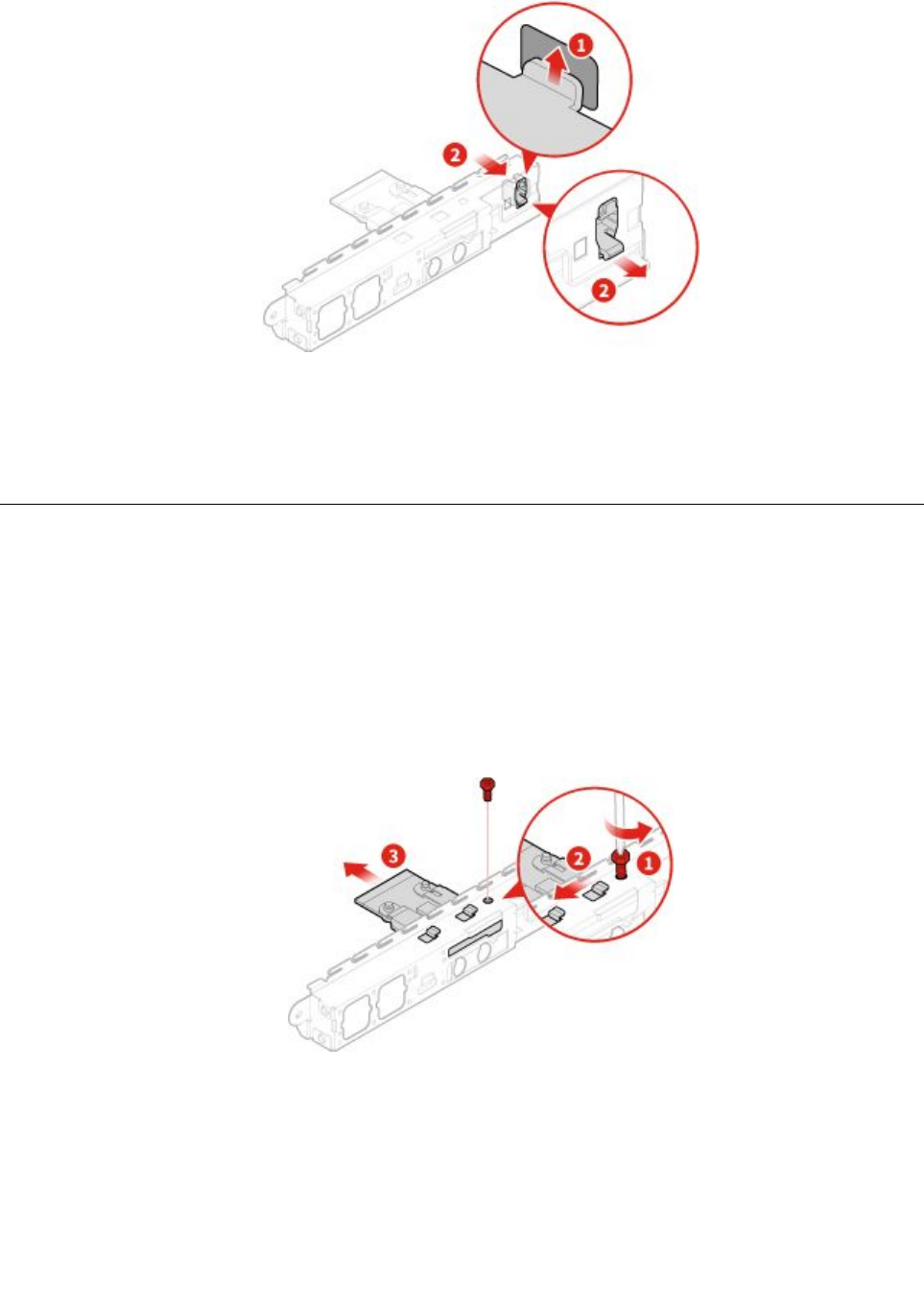

図 107. カ ー ド ・ リ ー ダ ー の 取 り 外 し

60ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

図 108. カ ー ド ・ リ ー ダ ー ・ ボ ー ド の 取 り 外 し

図 109. カ ー ド ・ リ ー ダ ー ・ ボ ー ド の 取 り 付 け

図 110. カ ー ド ・ リ ー ダ ー の 取 り 付 け

5.システム・ボードにカード・リーダー・ケーブルを接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

ヒートシンクおよびファンの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

第4章.ハードウェアの交換61

警告：

ヒートシンクおよびファンは、⾼温になっている場合があります。コンピューターのカ

バーを取り外すときは、コンピューターの電源をオフにし、3分から5分待ってコンピューターが冷

えてからにしてください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.システム・ボードからマイクロプロセッサー・ファン・ケーブルを取り外します。

4.ヒートシンクとファン・アセンブリーを交換します。

図 111. ド ラ イ ブ ・ ベ イ を 開く

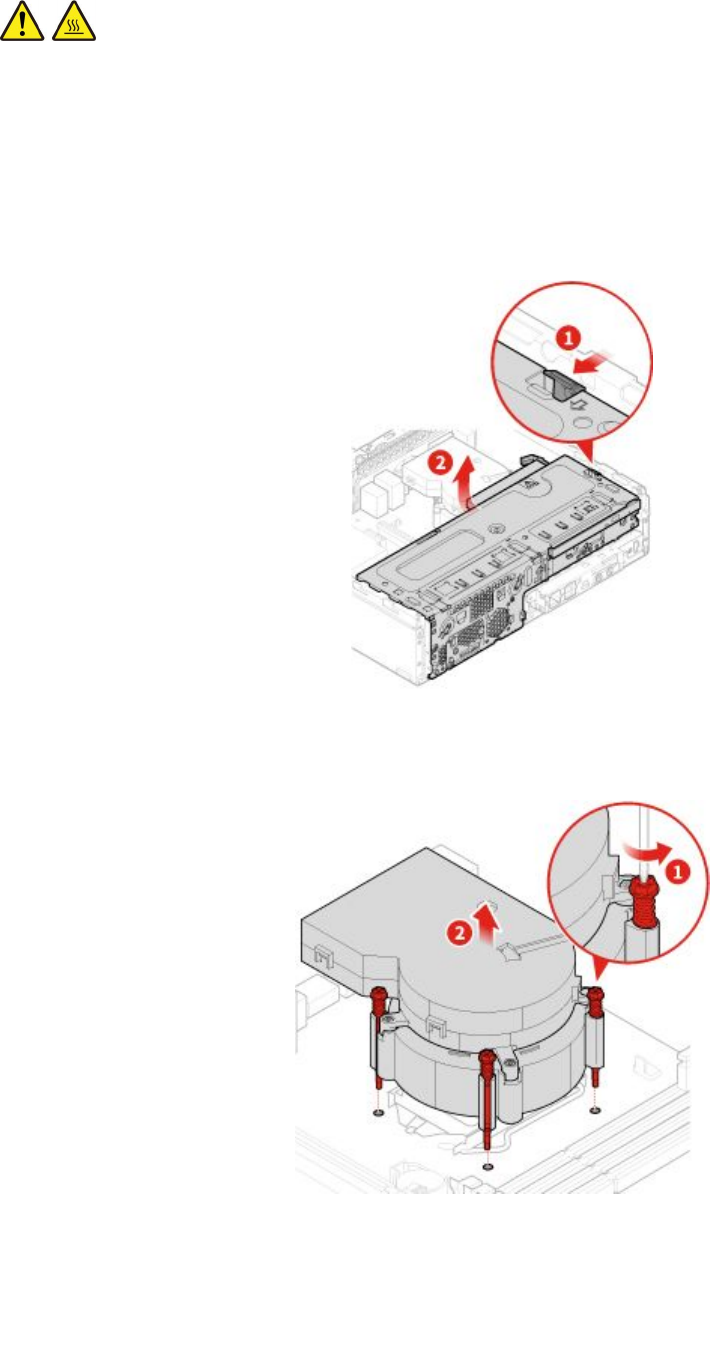

図 112. ヒ ー ト シ ン ク と フ ァ ン の 取 り 外 し

62ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

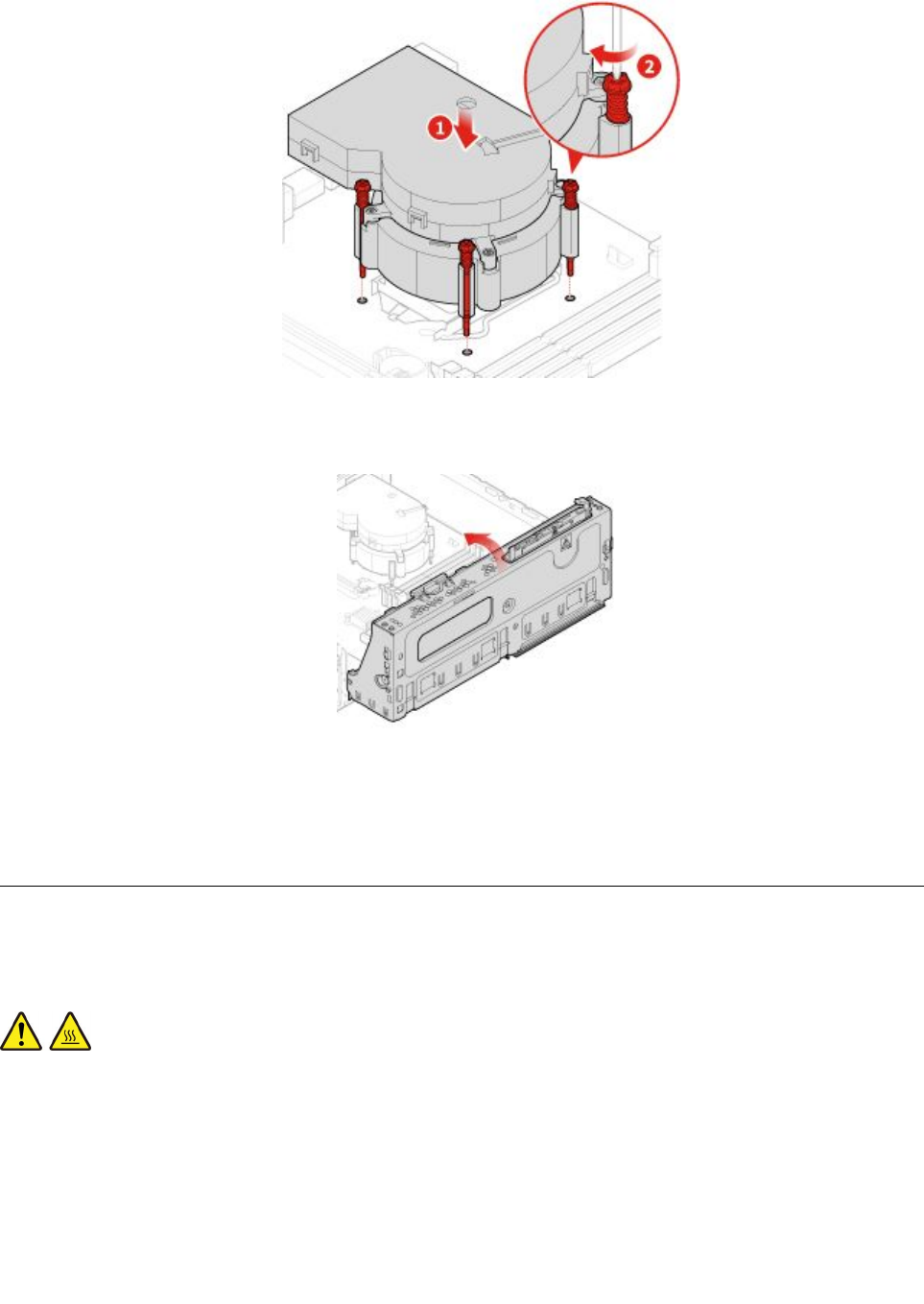

図 113. ヒ ー ト シ ン ク お よ び フ ァ ン の 取 り 付 け

図 114. ド ラ イ ブ ・ ベ イ を 閉じ る

5.システム・ボードにマイクロプロセッサー・ファン・ケーブルを接続します。

6.交換を完了します。71ページの「部品交換の完了」を参照してください。

マイクロプロセッサーの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

警告：

ヒートシンクおよびマイクロプロセッサーは、⾼温になっている場合があります。コン

ピューターのカバーを開く場合は、コンピューターの電源をオフにし、数分待ってコンピューターの温

度が下がってから⾏ってください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.必要に応じて、システム・ボードからEロック・ケーブルを取り外します。

4.マイクロプロセッサーを交換します。

第4章.ハードウェアの交換63

注：

•マイクロプロセッサーとソケットの外観は図と異なる場合があります。

•マイクロプロセッサーの縁を持つようにしてください。底面の金の接触部分には触れないでく

ださい。

•マイクロプロセッサー・ソケットが露出している間、そこに何も落とさないように注意してくださ

い。ソケットのピンは可能な限り清潔な状態に保つ必要があります。

図 115. マイクロプロセッサー・ソケットの固定具のアンロック

図 116. マイクロプロセッサー・ソケットを上方向に回転させる

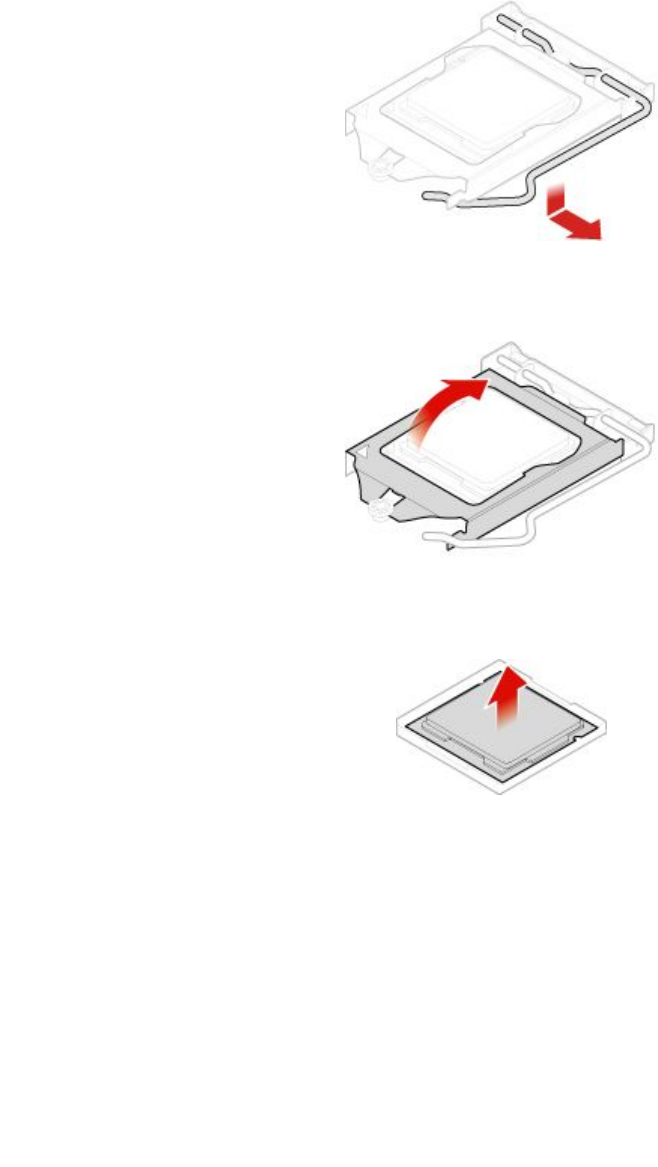

図 117. マ イ ク ロ プ ロ セ ッ サ ー の 取 り 外 し

64ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

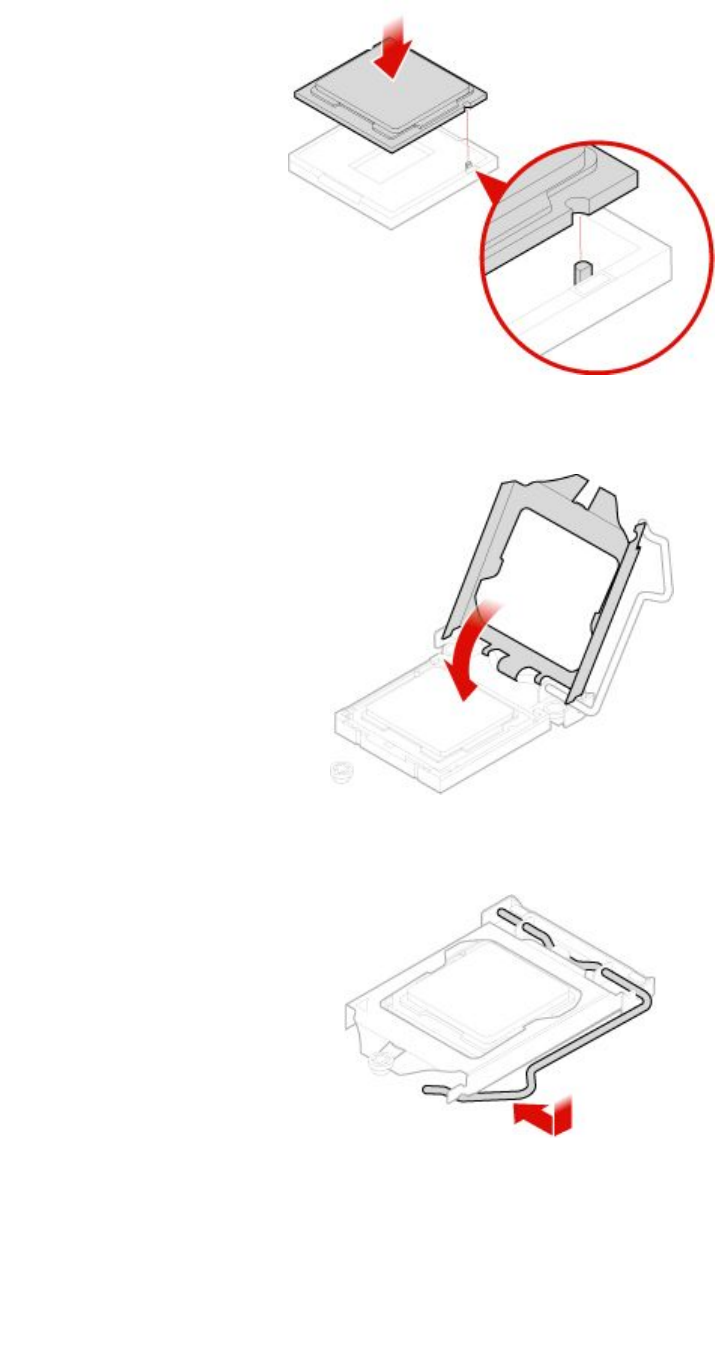

図 118. マ イ ク ロ プ ロ セ ッ サ ー の 取 り 付 け

図 119. マイクロプロセッサー・ソケットを下方向に回転させる

図 120. マ イ ク ロ プ ロ セ ッ サ ー ・ ソ ケ ッ ト の 固 定 具 の ロ ッ ク

5.交換を完了します。71ページの「部品交換の完了」を参照してください。

第4章.ハードウェアの交換65

コイン型電池の交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

注：ご使用のコンピューターには、日付、時刻、およびパラレル・コネクターの割り当て(構成)などの組

み込み機能の設定を維持する特殊なタイプのメモリーが装備されています。コンピューターの電源を切っ

ても、コイン型電池によりこの情報は保持されます。

通常、コイン型電池には充電も保守も必要ありません。ただし、コイン型電池には寿命があります。コイ

ン型電池が切れると、日付や時刻、構成情報(パスワードも含む)などが失われます。コンピューターをオ

ンにするとエラー・メッセージが表示されます。

コイン型電池を交換するには、

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.コイン型電池を交換します。

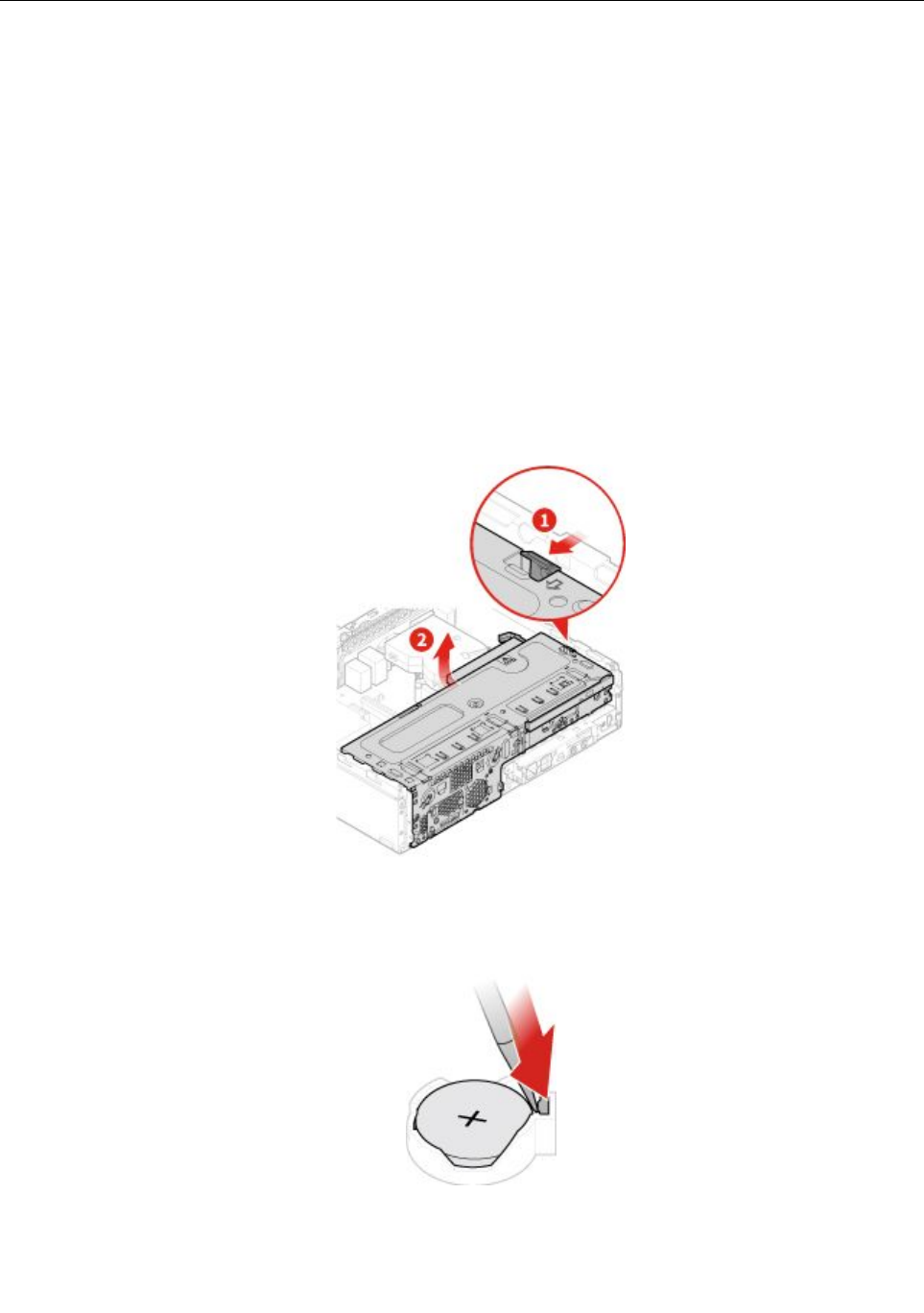

図 121. ド ラ イ ブ ・ ベ イ を 開く

図 122. ドライバーを使用して金属製のタブを押す

66ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

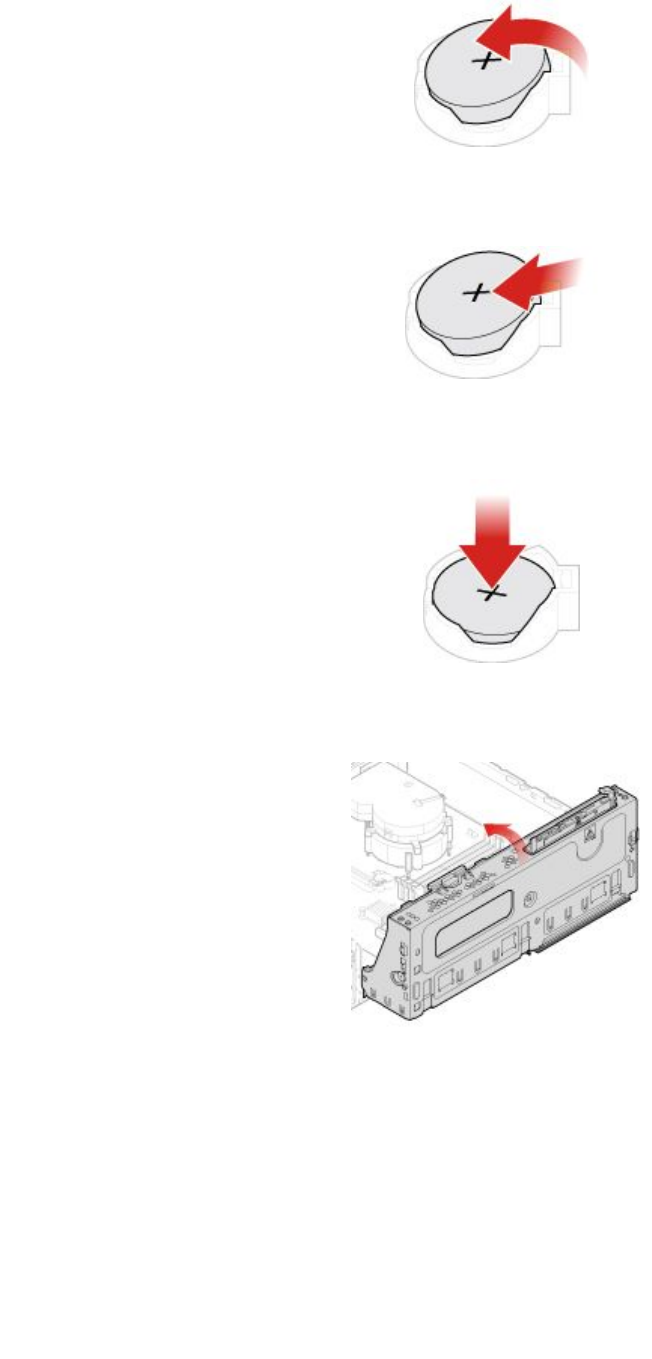

図 123. コ イ ン 型 電池 の 取 り 外 し

図 124. コ イ ン 型 電池 の 設置

図 125. コ イ ン 型 電池 が カ チ ッ と 音がして完全にはまるまで電池を押し下げる

図 126. ド ラ イ ブ ・ ベ イ を 閉じ る

4.交換を完了します。71ページの「部品交換の完了」を参照してください。

コイン型電池を廃棄するには、

安全上の注意と保証についての手引き

のトピック「コイン型リチウム電池

の注意事項」を参照してください。

第4章.ハードウェアの交換67

Eロックの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重要な製品情報ガイド

を必ず読んで理解

してください。

注：ねじを取り外すには、特殊なツール(T15スター・レンチ)が必要です。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.システム・ボードからEロック・ケーブルを取り外します。

3.Eロックを交換します。

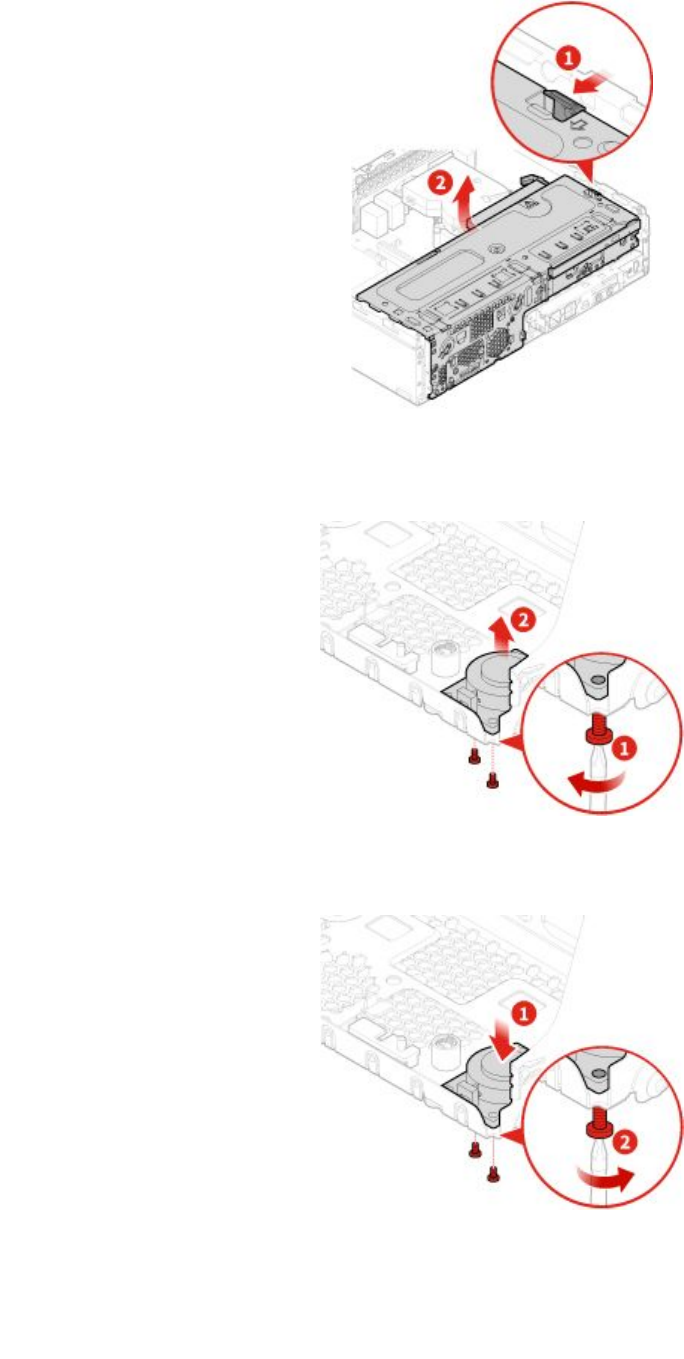

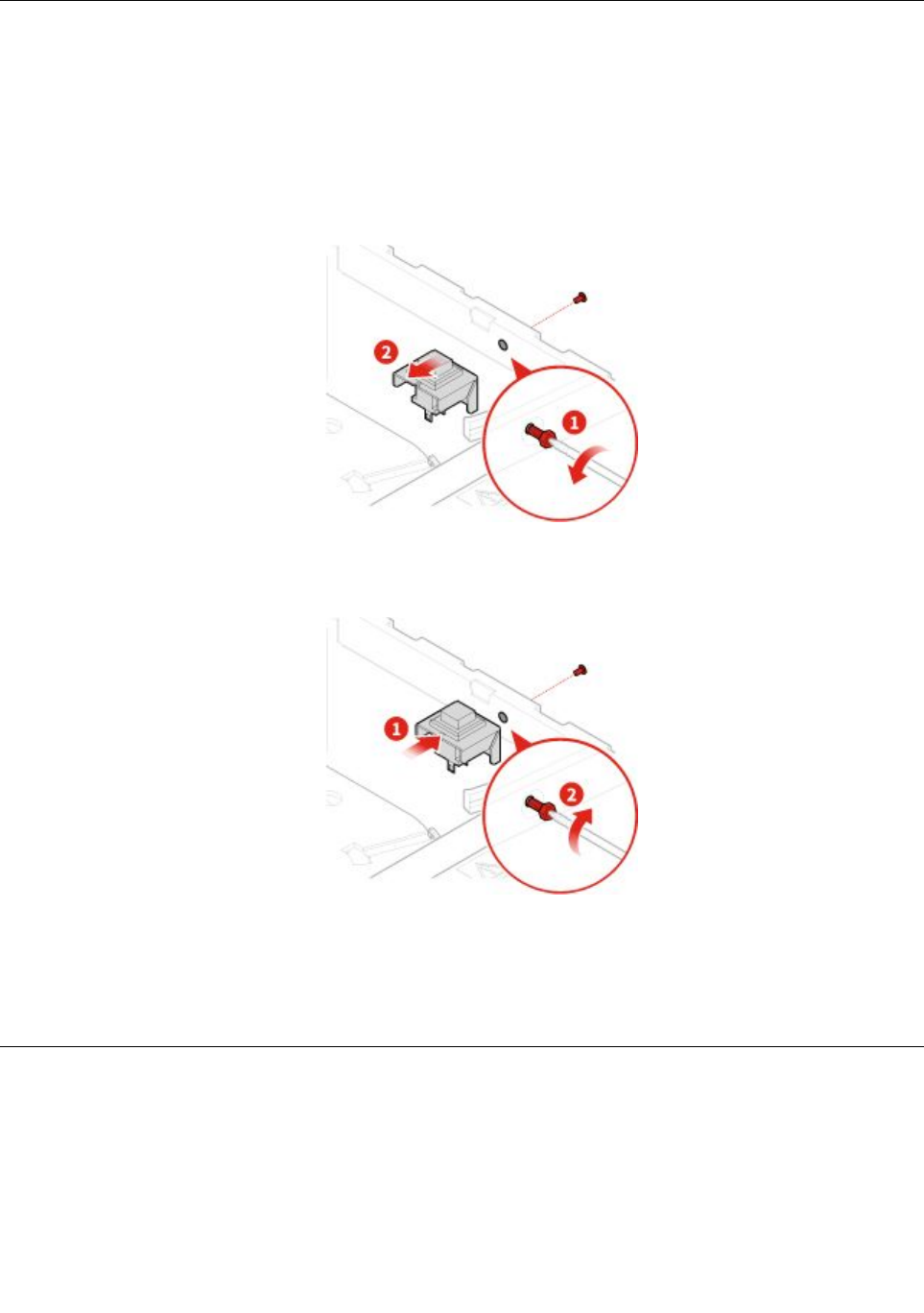

図 127. E ロ ッ ク の 取 り 外 し

図 128. E ロ ッ ク の 取 り 付 け

4.システム・ボードにEロック・ケーブルを接続します。

5.交換を完了します。71ページの「部品交換の完了」を参照してください。

68ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

カバー検出スイッチの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.システム・ボードからカバー検出スイッチ・ケーブルを取り外します。

3.カバー検出スイッチを交換します。

図 129. カ バ ー 検 出 ス イ ッ チ の 取 り 外 し

図 130. カ バ ー 検 出 ス イ ッ チ の 取 り 付 け

4.システム・ボードに新しいカバー検出スイッチ・ケーブルを接続します。

5.交換を完了します。71ページの「部品交換の完了」を参照してください。

システム・ボードおよびシャーシの交換

注意：コンピューターを開けたり修復を試みたりする前に、

重 要 な 製 品 情 報 ガ イ ド

を必ず読んで理解

してください。

1.コンピューター・カバーを取り外します。24ページの「コンピューター・カバーの取り外し」を

参照してください。

2.前面ベゼルを取り外します。25ページの「前面ベゼルの交換」を参照してください。

3.前面I/Oブラケットを取り外します。58ページの「前面I/Oブラケットの交換」を参照してください。

第4章.ハードウェアの交換69

4.すべてのメモリー・モジュールを取り外します。34ページの「メモリー・モジュールの交換」を

参照してください。

5.ヒートシンクとファン・アセンブリーを取り外します。61ページの「ヒートシンクおよびファンの

交換」を参照してください。

6.マイクロプロセッサーを取り外します。63ページの「マイクロプロセッサーの交換」を参照

してください。

7.すべてのPCIExpressカードを取り外します。37ページの「PCIExpressカードの交換」を参照

してください。

8.Wi-Fiカードを取り外します。38ページの「Wi-Fiカードの交換」を参照してください。

9.M.2ソリッド・ステート・ドライブを取り外します。40ページの「M.2ソリッド・ステート・ドラ

イブの交換」を参照してください。

10.ケーブルの配線とケーブルの接続を書き留めて、システム・ボードからすべてのケーブルを取り外し

ます。6ページの「システム・ボード」を参照してください。

11.システム・ボードおよびシャーシを交換します。

注：システム・ボードは、端を持って慎重に扱ってください。

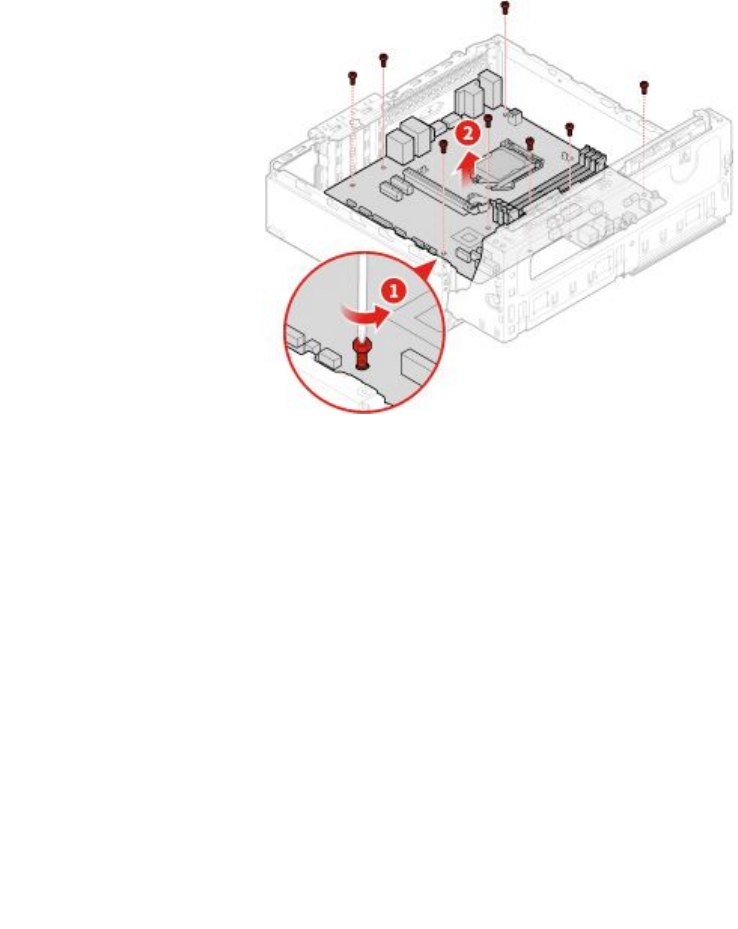

図 131. シ ス テ ム ・ ボ ー ド を 取 り 外 す

70ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

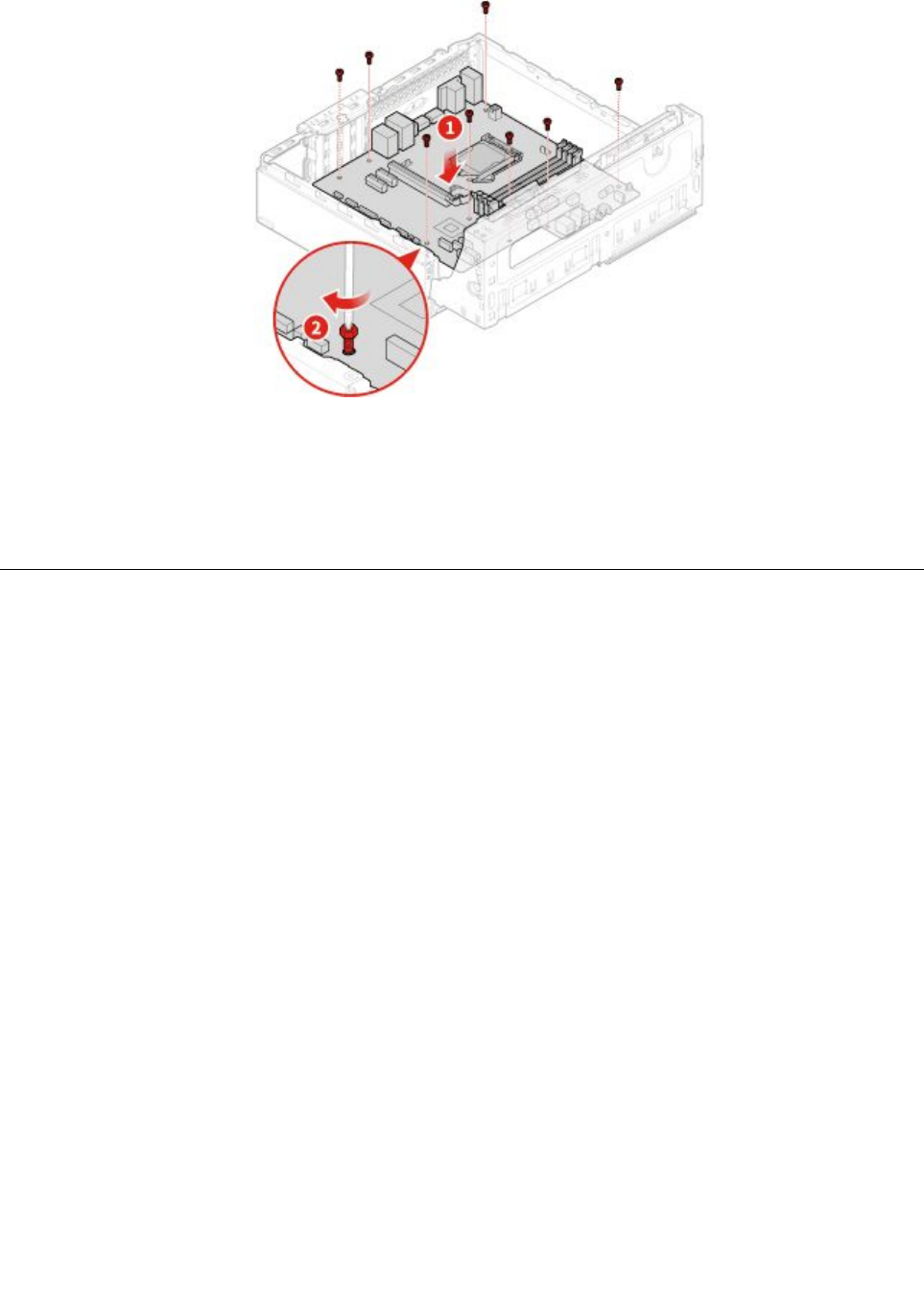

図 132. シ ス テ ム ・ ボ ー ド の 取 り 付 け

12.故障したシステム・ボードから取り外したケーブルをすべて配線し、新しいシステムボードに接

続し直します。

13.交換を完了します。71ページの「部品交換の完了」を参照してください。

部品交換の完了

部品の取り付けおよび交換がすべて完了したら、コンピューター・カバーを元の位置に戻し、ケー

ブルを再接続します。

コンピューター・カバーを元の位置に戻し、ケーブルをコンピューターに再接続するには、次のよう

にします。

1.すべての構成部品が正しく再配置されており、コンピューターの内部に工具が残されていたり、ねじ

が緩んだままになっていないことを確認します。

2.コンピューターのカバーを元に戻す前に、必ず、ケーブルを正しく配線してください。ケーブル

はコンピューター・シャーシのちょうつがいや側面から離しておき、コンピューター・カバーを

元に戻す際に邪魔にならないようにします。

3.コンピューター・カバーを再取り付けします。

第4章.ハードウェアの交換71

図 133. コンピューターのカバーを元の位置に戻す

4.コンピューターを縦置きに設置します。

5.使用可能なロック装置がある場合はそれを使用して、コンピューターのカバーをロックします。

6.外部ケーブルと電源コードをコンピューターの対応するコネクターに再接続します。

72ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

付録A特記事項

本書に記載の製品、サービス、または機能が日本においては提供されていない場合があります。日本で

利用可能な製品、サービス、および機能については、レノボ・ジャパンの営業担当員にお尋ねくださ

い。本書でLenovo製品、プログラム、またはサービスに言及していても、そのLenovo製品、プログ

ラム、またはサービスのみが使用可能であることを意味するものではありません。これらに代えて、

Lenovoの知的所有権を侵害することのない、機能的に同等の製品、プログラム、またはサービスを

使用することができます。ただし、Lenovo以外の製品、プログラム、またはサービスの動作・運用に

関する評価および検証は、お客様の責任で行っていただきます。

Lenovoは、本書に記載されている内容に関して特許権(特許出願中のものを含む)を保有している場合が

あります。本書の提供は、お客様にこれらの特許権について実施権を許諾することを意味するものではあ

りません。実施権についてのお問い合わせは、書面にて下記宛先にお送りください。

L enovo (Unit ed S tat es), Inc.

1009 Think Place - Building One

Morrisville, NC 27560

U .S.A.

A tt ention: L enovo Dir ect or of Licensing

LENOVOおよびその直接または間接の子会社は、本書を特定物として現存するままの状態で提供し、

商品性の保証、特定目的適合性の保証および法律上の瑕疵担保責任を含むすべての明示もしくは黙示

の保証責任を負わないものとします。国または地域によっては、法律の強行規定により、保証責任の

制限が禁じられる場合、強行規定の制限を受けるものとします。

この情報には、技術的に不適切な記述や誤植を含む場合があります。本書は定期的に見直され、必要な変

更は本書の次版に組み込まれます。Lenovoは予告なしに、随時、この文書に記載されている製品また

はプログラムに対して、改良または変更を行うことがあります。

本書で説明される製品は、誤動作により人的な傷害または死亡を招く可能性のある移植またはその他の生

命維持アプリケーションで使用されることを意図していません。本書に記載される情報が、Lenovo製品仕

様または保証に影響を与える、またはこれらを変更することはありません。本書におけるいかなる記述

も、Lenovoあるいは第三者の知的所有権に基づく明示または黙示の使用許諾と補償を意味するものではあ

りません。本書に記載されている情報はすべて特定の環境で得られたものであり、例として提示され

るものです。他の稼働環境では、結果が異なる場合があります。

Lenovoは、お客様が提供するいかなる情報も、お客様に対してなんら義務も負うことのない、自ら適切と

信ずる方法で、使用もしくは配布することができるものとします。

本書においてLenovo以外のWebサイトに言及している場合がありますが、便宜のため記載しただけであ

り、決してそれらのWebサイトを推奨するものではありません。それらのWebサイトにある資料は、こ

のLenovo製品の資料の一部ではありません。それらのWebサイトは、お客様の責任でご使用ください。

この文書に含まれるいかなるパフォーマンス・データも、管理環境下で決定されたものです。そのため、

他の操作環境で得られた結果は、異なる可能性があります。一部の測定が、開発レベルのシステムで行わ

れた可能性がありますが、その測定値が、一般に利用可能なシステムのものと同じである保証はありませ

ん。さらに、一部の測定値が、推定値である可能性があります。実際の結果は、異なる可能性がありま

す。お客様は、お客様の特定の環境に適したデータを確かめる必要があります。

©CopyrightLenovo201873

74ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル

付録B商標

以下は、Lenovoの米国およびその他の国における商標です。

Lenovo

Lenovoロゴ

ThinkCentre

ThinkCentreロゴ

DisplayPortは、VideoElectronicsStandardsAssociationの商標です。

他の会社名、製品名およびサービス名等はそれぞれ各社の商標です。

©CopyrightLenovo201875

76ThinkCentreM720sユーザー・ガイドおよびハードウェア保守マニュアル
